Behringer Sd16 Quick Start Manual DIGITAL SNAKE SD16/SD8

2015-06-29

: Behringer Behringer-Sd16-Quick-Start-Manual-752101 behringer-sd16-quick-start-manual-752101 behringer pdf

Open the PDF directly: View PDF PDF.
Page Count: 17

Quick Start Guide
DIGITAL SNAKE SD16/SD8
I/O Stage Box with 16/8 Remote-Controllable
MIDAS Preamps, 8Outputs, AES50 Networking and
ULTRANET Personal Monitoring Hub
LEGAL DISCLAIMER
LIMITED WARRANTY
Important Safety
Instructions
Instrucciones de
seguridad
Terminals marked with this
symbol carry electrical
current of su cient
magnitude to constitute risk of electric
shock. Use only high-quality professional
speaker cables with ¼" TS or twist-
locking plugs pre-installed. Allother
installation or modi cation should be
performed only by quali edpersonnel.
This symbol, wherever it
appears, alerts you to the
presence of uninsulated
dangerous voltage inside the enclosure -
voltage that may be su cient to
constitute a risk ofshock.
This symbol, wherever it
appears, alerts you to
important operating and
maintenance instructions in the
accompanying literature. Please read
themanual.
Caution
To reduce the risk of electric
shock, do not remove the
top cover (or the rear section). No user
serviceable parts inside. Refer servicing
to quali edpersonnel.
Caution
To reduce the risk of  re or
electric shock, do not expose
this appliance to rain and moisture.
Theapparatus shall not be exposed to
dripping or splashing liquids and no
objects  lled with liquids, such as vases,
shall be placed on the apparatus.
Caution
These service instructions
are for use by quali ed
service personnel only. Toreduce the
risk of electric shock do not perform any
servicing other than that contained in the
operation instructions. Repairshave to be
performed by quali ed servicepersonnel.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus
near water.
6. Clean only with dry cloth.
7. Do not block any ventilation
openings. Install in accordance with the
manufacturer’s instructions.
8. Do not install near any heat sources
such as radiators, heat registers, stoves,
or other apparatus (including ampli ers)
that produce heat.
9. Do not defeat the safety purpose
of the polarized or grounding-type plug.
A polarized plug has two blades with
one wider than the other. A grounding-
type plug has two blades and a third
grounding prong. The wide blade or the
third prong are provided for your safety.
Ifthe provided plug does not  t into
your outlet, consult an electrician for
replacement of the obsolete outlet.
10. Protect the power cord from being
walked on or pinched particularly at
plugs, convenience receptacles, and the
point where they exit from the apparatus.
11. Use only attachments/accessories
speci ed by themanufacturer.
12. Use only with
the cart, stand,
tripod, bracket, or
table speci ed by the
manufacturer, orsold
with the apparatus.
When a cart is used, use caution when
moving the cart/apparatus combination
to avoid injury from tip-over.
13. Unplug this apparatus during
lightning storms or when unused for long
periods of time.
14. Refer all servicing to quali ed
service personnel. Servicing is required
when the apparatus has been damaged
in any way, such as power supply cord or
plug is damaged, liquid has been spilled
or objects have fallen into the apparatus,
the apparatus has been exposed to rain
or moisture, does not operate normally,
or has beendropped.
15. The apparatus shall be connected to
a MAINS socket outlet with a protective
earthing connection.
16. Where the MAINS plug or an
appliance coupler is used as the
disconnect device, the disconnect device
shall remain readily operable.
17. Correct disposal of
this product: This symbol
indicates that this product
must not be disposed of
with household waste,
according to the WEEE Directive
(2012/19/EU) and your national law.
This product should be taken to a
collection center licensed for the
recycling of waste electrical and
electronic equipment (EEE).
The mishandling of this type of waste
could have a possible negative impact on
the environment and human health due
to potentially hazardous substances that
are generally associated with EEE. At the
same time, your cooperation in the
correct disposal of this product will
contribute to the e cient use of natural
resources. For more information about
where you can take your waste
equipment for recycling, please contact
your local city o ce, or your household
waste collection service.
MUSIC Group accepts no liability for
any loss which may be su ered by any
person who relies either wholly or in
part upon any description, photograph,
or statement contained herein.
Technical speci cations, appearances and
other information are subject to change
without notice. All trademarks are the
property of their respective owners.
MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA and DDA are
trademarks or registered trademarks of
MUSIC Group IP Ltd. © MUSIC Group IP
Ltd. 201 All rights reserved.
For the applicable warranty terms and
conditions and additional information
regarding MUSIC Group’s Limited
Warranty, please see complete details
online at music-group.com/warranty.
Las terminales marcadas con
este símbolo transportan
corriente eléctrica de
magnitud su ciente como para constituir
un riesgo de descarga eléctrica.
Utilicesolo cables de altavoz
profesionales y de alta calidad con
conectores TS de 6,3 mm o de bayoneta
pre jados. Cualquier otra instalación o
modi cación debe ser realizada
únicamente por un técnicocuali cado.
Este símbolo, siempre que
aparece, leadvierte de la
presencia de voltaje
peligroso sin aislar dentro de la caja;
estevoltaje puede ser su ciente para
constituir un riesgo dedescarga.
Este símbolo, siempre que
aparece, leadvierte sobre
instrucciones operativas y
de mantenimiento que aparecen en la
documentación adjunta. Por favor,
leaelmanual.
Atención
Para reducir el riesgo de
descarga eléctrica, no quite
la tapa (olaparte posterior). Nohay
piezas en el interior del equipo que
puedan ser reparadas por el usuario.
Sies necesario, póngase en contacto con
personal cuali cado.
Atención
Para reducir el riesgo
de incendio o descarga
eléctrica, no exponga este aparato a la
lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido
sobre el aparato. Nocoloque ningún
tipo de recipiente para líquidos sobre
elaparato.
Atención
Las instrucciones de servicio
deben llevarlas a cabo
exclusivamente personal cuali cado.
Paraevitar el riesgo de una descarga
eléctrica, no realice reparaciones que no
se encuentren descritas en el manual
de operaciones. Lasreparaciones deben
ser realizadas exclusivamente por
personalcuali cado.
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas
las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un
paño seco.
7. No bloquee las aberturas de
ventilación. Instale el equipo de acuerdo
con las instrucciones del fabricante.
8. No instale este equipo cerca de
fuentes de calor tales como radiadores,
acumuladores de calor, estufas u otros
aparatos (incluyendo ampli cadores)
que puedan producir calor.
9. No elimine o deshabilite nunca la
conexión a tierra del aparato o del cable
de alimentación de corriente. Unenchufe
polarizado tiene dos polos, uno de los
cuales tiene un contacto más ancho que
el otro. Una clavija con puesta a tierra
dispone de tres contactos: dos polos y
la puesta a tierra. El contacto ancho y el
tercer contacto, respectivamente, son los
que garantizan una mayor seguridad.
Si el enchufe suministrado con el equipo
no concuerda con la toma de corriente,
consulte con un electricista para cambiar
la toma de corriente obsoleta.
10. Coloque el cable de suministro de
energía de manera que no pueda ser
pisado y que esté protegido de objetos
a lados. Asegúrese de que el cable de
suministro de energía esté protegido,
especialmente en la zona de la clavija y en
el punto donde sale del aparato.
11. Use únicamente los dispositivos o
accesorios especi cados por el fabricante.
12. Use únicamente
la carretilla,
plataforma, trípode,
soporte o mesa
especi cados por el
fabricante o
suministrados junto con el equipo.
Altransportar el equipo, tenga cuidado
para evitar daños y caídas al tropezar con
algún obstáculo.
13. Desenchufe el equipo durante
tormentas o si no va a utilizarlo durante
un periodo largo.
14. Confíe las reparaciones únicamente
a servicios técnicos cuali cados.
La unidad requiere mantenimiento
siempre que haya sufrido algún daño,
si el cable de suministro de energía o el
enchufe presentaran daños, sehubiera
derramado un líquido o hubieran caído
objetos dentro del equipo, si el aparato
hubiera estado expuesto a la humedad
o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún
golpe o caída.
15. Al conectar la unidad a la toma de
corriente eléctrica asegúrese de que la
conexión disponga de una unión atierra.
16. Si el enchufe o conector de red
sirve como único medio de desconexión,
éste debe ser accesiblefácilmente.
17. Cómo debe
deshacerse de este
aparato: Este símbolo
indica que este aparato no
debe ser tratado como
basura orgánica, según lo indicado en la
Directiva WEEE (2012/19/EU) y a las
normativas aplicables en su país. En lugar
de ello deberá llevarlo al punto limpio
más cercano para el reciclaje de sus
elementos eléctricos/ electrónicos (EEE).
Al hacer esto estará ayudando a prevenir
las posibles consecuencias negativas para
el medio ambiente y la salud que podrían
ser provocadas por una gestión
inadecuada de este tipo de aparatos.
Además, el reciclaje de materiales
ayudará a conservar los recursos
naturales. Para más información acerca
del reciclaje de este aparato, póngase en
contacto con el Ayuntamiento de su
ciudad o con el punto limpio local.
2 3Quick Start GuideDIGITAL SNAKE SD16/SD8
Consignes de sécurité DÉNI LÉGAL
GARANTIE LIMITÉE
Wichtige
Sicherheitshinweise
MUSIC Group no admite ningún tipo
de responsabilidad por cualquier
daño o pérdida que pudiera sufrir
cualquier persona por con ar total
o parcialmente en la descripciones,
fotografías o a rmaciones contenidas
en este documento. Las especi caciones
técnicas, imágenes y otras informaciones
contenidas en este documento
están sujetas a modi caciones
sin previo aviso. Todas las marcas
comerciales que aparecen aquí son
propiedad de sus respectivos dueños.
MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA y DDA son marcas
comerciales o marcas registradas de
MUSIC Group IP Ltd. © MUSIC Group IP
Ltd. 201 Reservados todos los derechos.
Si quiere conocer los detalles y
condiciones aplicables de la garantía
así como información adicional sobre
la Garantía limitada de MUSIC group,
consulte online toda la información en la
web music-group.com/warranty.
Les points repérés par ce
symbole portent une
tension électrique su sante
pour constituer un risque d’électrocution.
Utilisez uniquement des câbles
d’enceintes professionnels de haute
qualité avec  ches Jack mono 6,35 mm ou
ches à verrouillages déjà installées.
Touteautre installation ou modi cation
doit être e ectuée uniquement par un
personnel quali é.
Ce symbole avertit de la
présence d’une tension
dangereuse et non isolée à
l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.
Attention
Ce symbol signale les
consignes d’utilisation
et d’entre ! Tienimportantes dans
la documentation fournie. Lisez les
consignes de sécurité du manuel
d’utilisation del’appareil.
Attention
Pour éviter tout risque de
choc électrique, ne pas
ouvrir le capot de l’appareil ni démonter
le panneau arrière. L’intérieur de
l’appareil ne possède aucun élément
réparable par l’utilisateur. Laissertoute
réparation à un professionnelquali é.
Attention
Pour réduire les risques de
feu et de choc électrique,
n’exposez pas cet appareil à la pluie,
à la moisissure, auxgouttes ou aux
éclaboussures. Ne posez pas de récipient
contenant un liquide sur l’appareil
(unvase par exemple).
Attention
Ces consignes de sécurité et
d’entretien sont destinées
à un personnel quali é. Pour éviter tout
risque de choc électrique, n’e ectuez
aucune réparation sur l’appareil qui ne
soit décrite par le manuel d’utilisation.
Les éventuelles réparations doivent
être e ectuées uniquement par un
technicienspécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les
consignes d’utilisation.
5. N’utilisez jamais l’appareil à
proximité d’un liquide.
6. Nettoyez l’appareil avec un
chi on sec.
7. Veillez à ne pas empêcher la bonne
ventilation de l’appareil via ses ouïes
de ventilation. Respectezles consignes
du fabricant concernant l’installation
del’appareil.
8. Ne placez pas l’appareil à proximité
d’une source de chaleur telle qu’un
chau age, une cuisinière ou tout appareil
dégageant de la chaleur (y compris un
ampli depuissance).
9. Ne supprimez jamais la sécurité
des prises bipolaires ou des prises terre.
Les prises bipolaires possèdent deux
contacts de largeur di érente. Leplus
large est le contact de sécurité. Les prises
terre possèdent deux contacts plus une
mise à la terre servant de sécurité. Si la
prise du bloc d’alimentation ou du cordon
d’ali-mentation fourni ne correspond pas
à celles de votre installation électrique,
faites appel à un électricien pour
e ectuer le changement de prise.
10. Installez le cordon d’alimentation
de telle façon que personne ne puisse
marcher dessus et qu’il soit protégé
d’arêtes coupantes. Assurez-vous
que le cordon d’alimentation est
sufsamment protégé, notamment
au niveau de sa prise électrique et de
l’endroit où il est relié à l’appareil; cela est
également valable pour une éventuelle
rallonge électrique.
11. Utilisez exclusivement des
accessoires et des appareils
supplémentaires recommandés par
lefabricant.
12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs,
despieds et
des surfaces
de travail recommandés par le
fabricant ou livrés avec le produit.
Déplacezprécautionneusement tout
chariot ou diable chargé pour éviter
d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la tension
secteur en cas d’orage ou si l’appareil
reste inutilisé pendant une longue
période de temps.
14. Les travaux d’entretien de l’appareil
doivent être e ectués uniquement par
du personnel qualié. Aucunentretien
n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit
(dommagessur le cordon d’alimentation
ou la prise par exemple), siun liquide
ou un objet a pénétré à l’intérieur du
châssis, si l’appareil a été exposé à la pluie
ou à l’humidité, s’il ne fonctionne pas
correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une
prise secteur dotée d’une protection par
mise à la terre.
16. La prise électrique ou la prise
IEC de tout appareil dénué de bouton
marche/arrêt doit rester accessible
enpermanence.
17. Mise au rebut
appropriée de ce produit:
Ce symbole indique qu’en
accord avec la directive
DEEE (2012/19/EU) et les
lois en vigueur dans votre pays, ce produit
ne doit pas être jeté avec les déchets
ménagers. Ce produit doit être déposé
dans un point de collecte agréé pour le
recyclage des déchets d’équipements
électriques et électroniques (EEE). Une
mauvaise manipulation de ce type de
déchets pourrait avoir un impact négatif
sur l’environnement et la santé à cause
des substances potentiellement
dangereuses généralement associées à
ces équipements. En même temps,
votre coopération dans la mise au rebut
de ce produit contribuera à l’utilisation
e cace des ressources naturelles.
Pour plus d’informations sur l’endroit où
vous pouvez déposer vos déchets
d’équipements pour le recyclage,
veuillez contacter votre mairie ou votre
centre local de collecte des déchets.
MUSIC Group ne peut être tenu
pour responsable pour toute perte
pouvant être subie par toute personne
se  ant en partie ou en totalité à
toute description, photographie ou
a rmation contenue dans ce document.
Les caractéristiques, l’apparence et
d’autres informations peuvent faire
l’objet de modi cations sans noti cation.
Toutes les marques appartiennent
à leurs propriétaires respectifs.
MIDAS, KLARK TEKNIK, TURBOSOUND,
BEHRINGER, BUGERA et DDA sont des
marques ou marques déposées de
MUSIC Group IP Ltd. © MUSIC Group IP
Ltd. 201 Tous droits réservés.
Pour connaître les termes et conditions
de garantie applicables, ainsi que
les informations supplémentaires et
détaillées sur la Garantie Limitée de
MUSIC Group, consultez le site Internet
music-group.com/warranty.
Vorsicht
Die mit dem Symbol
markierten Anschlüsse
führen so viel Spannung, dassdie Gefahr
eines Stromschlags besteht. Verwenden
Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten
6,35 mm MONO-Klinkensteckern
oder Lautsprecherstecker mit
Drehverriegelung. Alle anderen
Installationen oder Modi kationen
sollten nur von quali ziertem
Fachpersonal ausgeführt werden.
Achtung
Um eine Gefährdung durch
Stromschlag auszuschließen,
darf die Geräteabdeckung bzw.
Geräterückwandnicht abgenommen
werden. ImInnern des Geräts be nden
sich keine vom Benutzer reparierbaren
Teile. Reparaturarbeiten dürfen
nur von quali ziertem Personal
ausgeführtwerden.
Achtung
Um eine Gefährdung durch
Feuer bzw. Stromschlag
auszuschließen, darf dieses Gerät weder
Regen oder Feuchtigkeit ausgesetzt
werden noch sollten Spritzwasser oder
tropfende Flüssigkeiten in das Gerät
gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z.
B. Vasen, aufdasGerät.
Achtung
Die Service-Hinweise sind
nur durch quali ziertes
Personal zu befolgen. Umeine
Gefährdung durch Stromschlag zu
vermeiden, führen Sie bitte keinerlei
Reparaturen an dem Gerät durch,
dienicht in der Bedienungsanleitung
beschrieben sind. Reparaturen
sind nur von quali ziertem
Fachpersonaldurchzuführen.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle
Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der
Nähe vonWasser.
6. Reinigen Sie das Gerät mit einem
trockenen Tuch.
7. Blockieren Sie nicht die
Belüftungsschlitze. Beachten
Sie beim Einbau des Gerätes die
Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der
Nähe von Wärmequellen auf. Solche
Wärmequellen sind z. B. Heizkörper,
Herde oder andere Wärme erzeugende
Geräte (auch Verstärker).
9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder
geerdeten Steckern. Ein Zweipolstecker
hat zwei unterschiedlich breite
Steckkontakte. Ein geerdeter Stecker
hat zwei Steckkontakte und einen
dritten Erdungskontakt. Derbreitere
Steckkontakt oder der zusätzliche
Erdungskontakt dient Ihrer Sicherheit.
Falls das mitgelieferte Steckerformat
nicht zu Ihrer Steckdose passt,
wenden Sie sich bitte an einen Elektriker,
damit die Steckdose entsprechend
ausgetauscht wird.
10. Verlegen Sie das Netzkabel so,
dass es vor Tritten und scharfen Kanten
geschützt ist und nicht beschädigt
werden kann. Achten Sie bitte
insbesondere im Bereich der Stecker,
Verlängerungskabel und an der Stelle,
an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.
11. Das Gerät muss jederzeit mit
intaktem Schutzleiter an das Stromnetz
angeschlossen sein.
NEGACIÓN LEGAL
GARANTÍA LIMITADA
4 5Quick Start GuideDIGITAL SNAKE SD16/SD8
BESCHRÄNKTE GARANTIE
HAFTUNGSAUSSCHLUSS
Instruções de
Segurança Importantes
GARANTIA LIMITADA
LEGAL RENUNCIANTE
12. Sollte der Hauptnetzstecker
oder eine Gerätesteckdose die
Funktionseinheit zum Abschalten sein,
muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/
Zubehörteile, dielaut Hersteller
geeignet sind.
14. Verwenden Sie
nur Wagen,
Standvorrichtungen,
Stative, Halter oder
Tische, die vom
Hersteller benannt
oder im Lieferumfang des Geräts
enthalten sind. Falls Sie einen Wagen
benutzen, seien Sie vorsichtig beim
Bewegen der Wagen- Gerätkombination,
umVerletzungen durch Stolpern
zuvermeiden.
15. Ziehen Sie den Netzstecker bei
Gewitter oder wenn Sie das Gerät längere
Zeit nicht benutzen.
16. Lassen Sie alle Wartungsarbeiten
nur von quali ziertem Service-Personal
ausführen. EineWartung ist notwendig,
wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung
des Netzkabels oder Steckers),
Gegenstände oder Flüssigkeit in das
Geräteinnere gelangt sind, das Gerät
Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß
funktioniert oder auf den Boden
gefallen ist.
17. Korrekte Entsorgung
dieses Produkts: Dieses
Symbol weist darauf hin,
das Produkt entsprechend
der WEEE Direktive
(2012/19/EU) und der jeweiligen
nationalen Gesetze nicht zusammen mit
Ihren Haushaltsabfällen zu entsorgen.
DiesesProdukt sollte bei einer
autorisierten Sammelstelle für Recycling
elektrischer und elektronischer Geräte
(EEE) abgegeben werden.
Wegen bedenklicher Substanzen,
diegenerell mit elektrischen und
elektronischen Geräten in Verbindung
stehen, könnte eine unsachgemäße
Behandlung dieser Abfallart eine negative
Auswirkung auf Umwelt und Gesundheit
haben. Gleichzeitig gewährleistet Ihr
Beitrag zur richtigen Entsorgung dieses
Produkts die e ektive Nutzung
natürlicher Ressourcen. Fürweitere
Informationen zur Entsorgung Ihrer
Geräte bei einer Recycling-Stelle nehmen
Sie bitte Kontakt zum zuständigen
städtischen Büro, Entsorgungsamt oder
zu Ihrem Haushaltsabfallentsorgerauf.
MUSIC Group übernimmt keine Haftung
für Verluste, die Personen entstanden
sind, die sich ganz oder teilweise auf
hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben.
Technische Daten, Erscheinungsbild und
andere Informationen können ohne
vorherige Ankündigung geändert werden.
Alle Warenzeichen sind Eigentum der
jeweiligen Inhaber. MIDAS, KLARK TEKNIK,
TURBOSOUND, BEHRINGER, BUGERA
und DDA sind Warenzeichen oder
eingetragene Warenzeichen der
MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
201 Alle Rechte vorbehalten.
Die geltenden Garantiebedingungen
und zusätzliche Informationen bezüglich
der von MUSIC Group gewährten
beschränkten Garantie  nden Sie online
unter music-group.com/warranty.

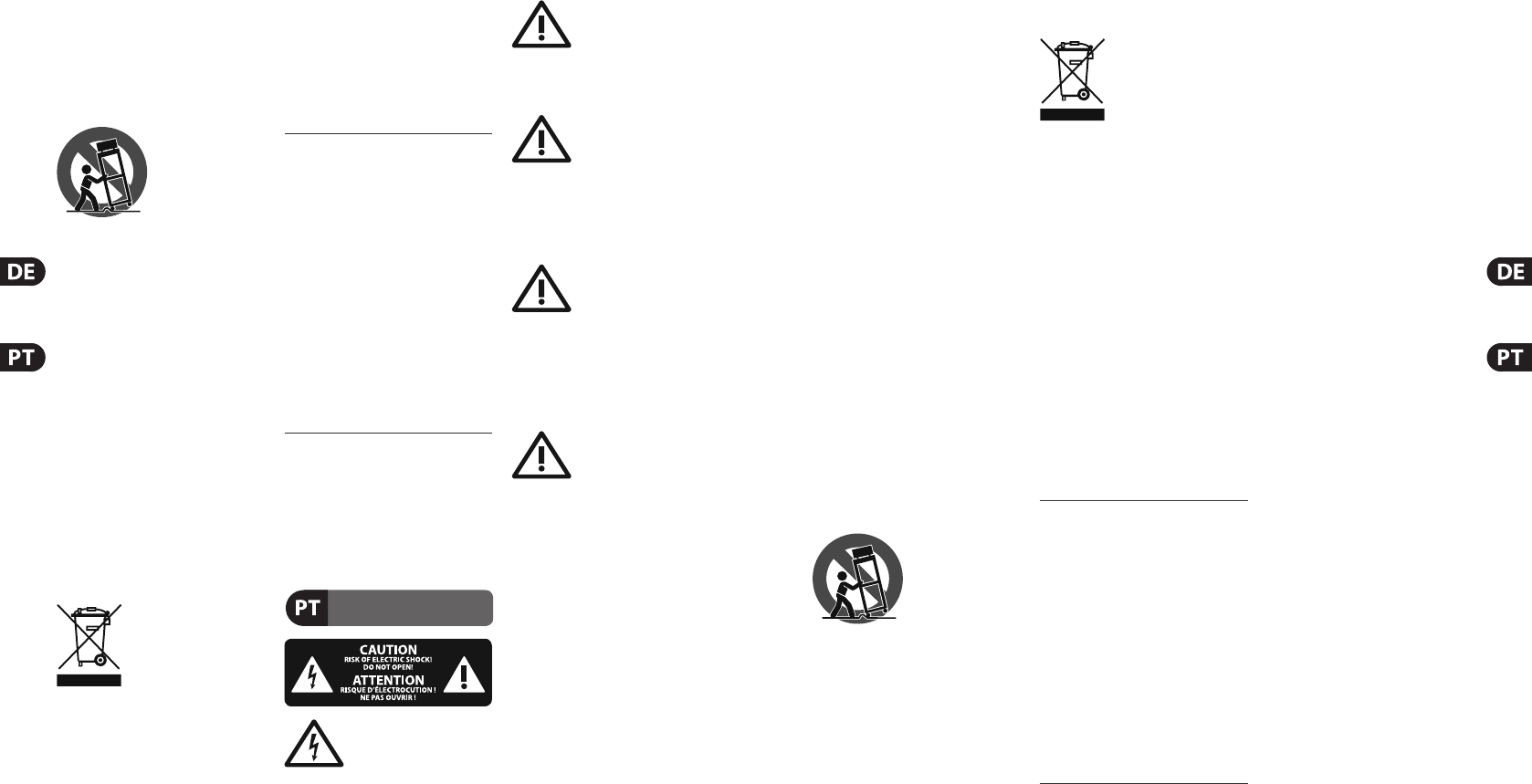

Aviso!
Terminais marcados com o
símbolo carregam corrente
elétrica de magnitude su ciente para
constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes
de alta qualidade com plugues TS de
¼" ou plugues com trava de torção
pré-instalados. Todas as outras
instalações e modi cações devem ser
efetuadas por pessoasquali cadas.
Este símbolo, onde quer que
o encontre, alerta-o para a
leitura das instruções de
manuseamento que acompanham o
equipamento. Por favor leia o manual
deinstruções.
Atenção
De forma a diminuir o
risco de choque eléctrico,
nãoremover a cobertura (ouasecção de
trás). Não existem peças substituíveis
por parte do utilizador no seu interior.
Para esse efeito recorrer a um
técnicoquali cado.
Atenção
Para reduzir o risco de
incêndios ou choques
eléctricos o aparelho não deve ser
exposto à chuva nem à humidade.
Alémdisso, não deve ser sujeito a
salpicos, nem devem ser colocados em
cima do aparelho objectos contendo
líquidos, taiscomojarras.
Atenção
Estas instruções de operação
devem ser utilizadas,
emexclusivo, por técnicos de assistência
quali cados. Para evitar choques
eléctricos não proceda a reparações
ou intervenções, que não as indicadas
nas instruções de operação, salvo se
possuir as quali -cações necessárias.
Para evitar choques eléctricos não
proceda a reparações ou intervenções,
que não as indicadas nas instruções de
operação. Só o deverá fazer se possuir as
quali caçõesnecessárias.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto
de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de
ventilação. Instale de acordo com as
instruções do fabricante.
8. Não instale perto de quaisquer
fontes de calor tais como radiadores,
bocas de ar quente, fogões de sala
ou outros aparelhos (incluindo
ampli cadores) que produzam calor.
9. Não anule o objectivo de segurança
das  chas polarizadas ou do tipo de
ligação à terra. Uma  cha polarizada
dispõe de duas palhetas sendo uma
mais larga do que a outra. Uma  cha
do tipo ligação à terra dispõe de duas
palhetas e um terceiro dente de ligação
à terra. A palheta larga ou o terceiro
dente são fornecidos para sua segurança.
Se a  cha fornecida não encaixar na sua
tomada, consulte um electricista para a
substituição da tomada obsoleta.
10. Proteja o cabo de alimentação de
pisadelas ou apertos, especialmente
nas  chas, extensões, e no local de
saída da unidade. Certi que-se de
que o cabo eléctrico está protegido.
Veri que particularmente nas  chas,
nos receptáculos e no ponto em que o
cabo sai doaparelho.
11. O aparelho tem de estar sempre
conectado à rede eléctrica com o
condutor de protecção intacto.
12. Se utilizar uma  cha de
rede principal ou uma tomada de
aparelhos para desligar a unidade
de funcionamento, esta deve estar
sempre acessível.
13. Utilize apenas ligações/acessórios
especi cados pelofabricante.
14. Utilize apenas
com o carrinho,
estrutura, tripé,
suporte, ou mesa
especi cados pelo
fabricante ou
vendidos com o dispositivo. Quandoutilizar
um carrinho, tenha cuidado ao mover o
conjunto carrinho/dispositivo para evitar
danos provocados pela terpidação.
15. Desligue este dispositivo durante
as trovoadas ou quando não for utilizado
durante longos períodos detempo.
16. Qualquer tipo de reparação deve
ser sempre efectuado por pessoal
quali cado. É necessária uma reparação
sempre que a unidade tiver sido de
alguma forma dani cada, como por
exemplo: no caso do cabo de alimentação
ou  cha se encontrarem dani cados;
naeventualidade de líquido ter sido
derramado ou objectos terem caído
para dentro do dispositivo; no caso da
unidade ter estado exposta à chuva
ou à humidade; seesta não funcionar
normalmente, ou se tiver caído.
17. Correcta eliminação
deste produto: este símbolo
indica que o produto não
deve ser eliminado
juntamente com os
resíduos domésticos, segundo a Directiva
REEE (2012/19/EU) e a legislação nacional.
Este produto deverá ser levado para um
centro de recolha licenciado para a
reciclagem de resíduos de equipamentos
eléctricos e electrónicos (EEE). O tratamento
incorrecto deste tipo de resíduos pode ter
um eventual impacto negativo no ambiente
e na saúde humana devido a substâncias
potencialmente perigosas que estão
geralmente associadas aos EEE. Ao mesmo
tempo, a sua colaboração para a eliminação
correcta deste produto irá contribuir para a
utilização e ciente dos recursos naturais.
Paramais informação acerca dos locais
onde poderá deixar o seu equipamento
usado para reciclagem, é favor contactar os
serviços municipais locais, a entidade de
gestão de resíduos ou os serviços de recolha
de resíduosdomésticos.
O MUSIC Group não se responsabiliza por
perda alguma que possa ser sofrida por
qualquer pessoa que dependa, seja de
maneira completa ou parcial, de qualquer
descrição, fotogra a, ou declaração aqui
contidas. Dados técnicos, aparências
e outras informações estão sujeitas
a modi cações sem aviso prévio.
Todas as marcas são propriedade de seus
respectivos donos. MIDAS, KLARK TEKNIK,
TURBOSOUND, BEHRINGER, BUGERA e
DDA são marcas ou marcas registradas do
MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
201 Todos direitos reservados.
Para obter os termos de garantia
aplicáveis e condições e informações
adicionais a respeito da garantia
limitada do MUSIC group, favor veri car
detalhes na íntegra através do website
music-group.com/warranty.
6 7Quick Start GuideDIGITAL SNAKE SD16/SD8
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Étape 1 : Connexions
(DE) Schritt 1: Verkabelung
(PT) Passo 1: Conexões
DIGITAL SNAKE SD16/SD8 Hook-up
BUGERA V22
P16-M
XM8500
P16-M
F1320D Active Monitors
F1320D Active Monitors
X32 Digital Mixer
VIEW
VIEW
VIEWVIEWVIEWVIEWVIEWVIEW
VIEW
VIEW
VIEW
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
–
5
5
0
–
10
10
–
20
–
30
–
40
–
50
–
60
–
00
–
6
B215D active loudspeakers
Keyboard
Additional SD8/16
(Optional)
8DIGITAL SNAKE SD16/SD8 9Quick Start Guide

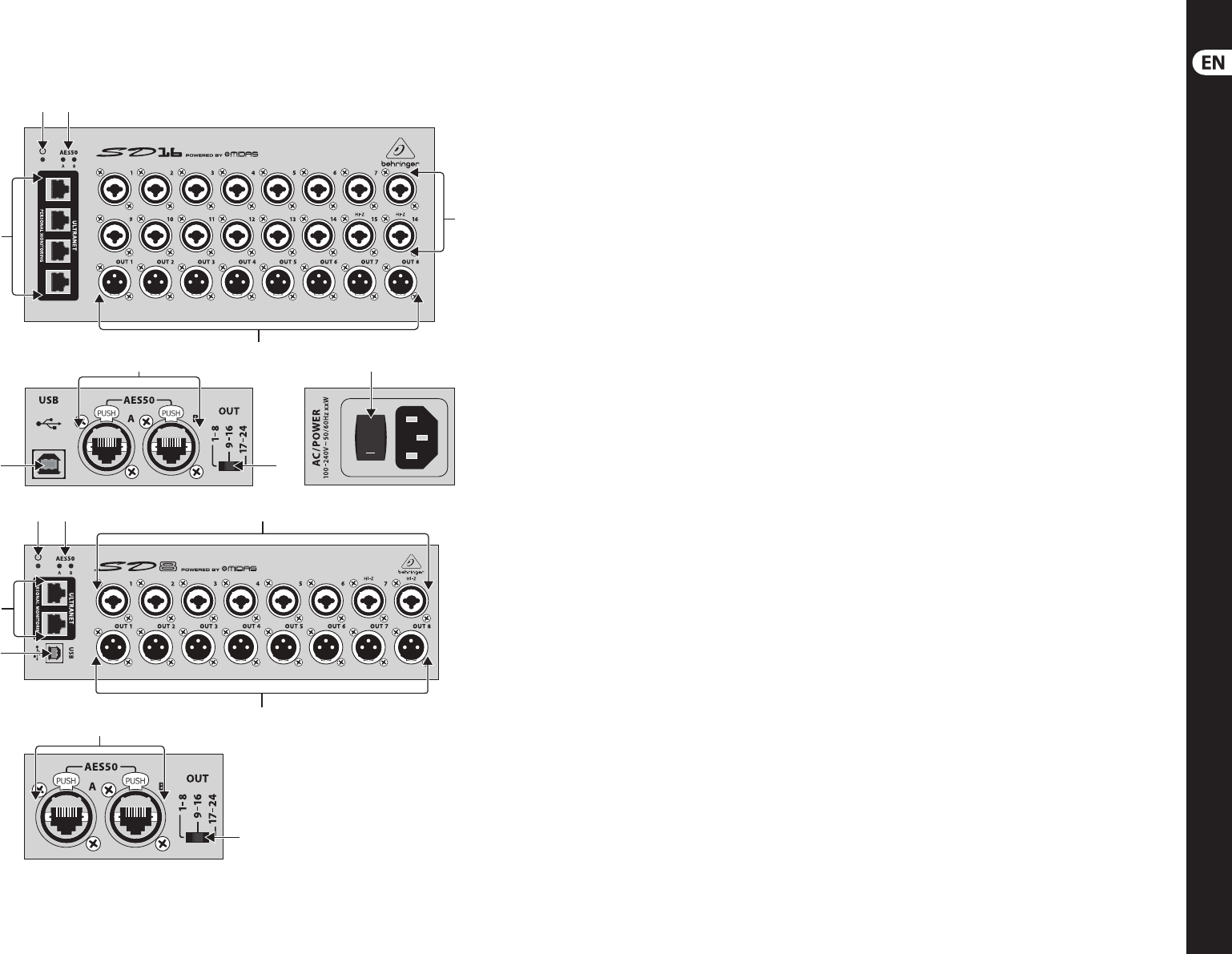

DIGITAL SNAKE SD16/SD8 Controls
(6)
(3) (4)
(5)
(2)
(7)
(8)
(1)
(7)
(1)
(2)
(3) (4)
(5)
(8)
(6)
(9)
(EN) Step 2: Controls (1) MIDAS-designed mic/
line combo inputs accept
balanced XLR and ¼ " male
plugs. Channel 15 and 16
on the SD16 and channel7
and 8 on the SD8 accept
high impedance signals for
direct connection of guitars
andbasses.
(2) XLR outputs accept balanced
XLR femaleplugs.
(3) POWER LED lights when the
unit is poweredon.
(4) AES50 LEDs light green
when the corresponding
AES50 port is connected
and synchronized, and light
red when connected but
notsynchronized.
(5) ULTRANET ports allow
direct connection of up to
4 (SD16) or 2 (SD8) P16-M
personal mixers. The ports
provide phantom power,
allowing the P16-M units to
operate without additional
power supplies.
(6) USB port can be used to
connect a PC for updating
the  rmware.
(7) AES50 ports provide
connection between the
stage box and an X32 series
mixer, andalso allows
other SD16/SD8 units to be
daisychained. Port A should
be used to connect the X32
and additional stageboxes
can be daisy chained via
port B. See ‘Step 3: Channel
Management’ for details.
(8) OUTPUT select switch
determines which group of
8 AES50-A channels appear
at the physical XLR output
jacks. When using multiple
stage boxes, this allows
di erent output signals to
be sent to eachunit.
(9) POWER switch turns the
unit on and o .
10 DIGITAL SNAKE SD16/SD8 11 Quick Start Guide
DIGITAL SNAKE SD16/SD8 Controls
(ES) Paso 2: Controles (1) Entradas combo micro/línea
diseñadas por MIDAS que
aceptan clavijas balanceadas
XLR y de 6,3 mm. El canal 15
y 16 en el SD16 y el 7 y 8 en el
SD8 aceptan señales de alta
impedancia para la conexión
directa de guitarras y bajos.
(2) Salidas XLR que
aceptan conectores XLR
hembrabalanceados.
(3) El piloto POWER se
ilumina cuando la unidad
estáencendida.
(4) Los pilotos AES50 se iluminan
en verde cuando el puerto
AES50 correspondiente está
conectado ysincronizado, oen
rojo cuandoestá conectado
pero nosincronizado.
(5) Los puertos ULTRANET
permiten la conexión
directa de hasta 4 (SD16)
ó 2 (SD8) mezcladores de
monitorización personal
P16-M. Estos puertos
ofrecen alimentación
fantasma, lo que hace que
las unidades P16-M puedan
funcionar sin fuentes de
alimentaciónadicionales.
(6) El puerto USB puede ser
usado para la conexión de
un PC para actualizaciones
de rmware.
(7) Los puertos AES50 permiten
la conexión entre esta
unidad de escenario y un
mezcladorde la serie X32 y
también permiten conectar
en cadena otras unidades
SD16/SD8. Debería usar el
puerto A para conectar el X32;
lasunidades de escenario
adicionales deberían ser
conectadas en cadena a
través del puerto B. Vea
‘Paso3: Gestión del canal’
para másdetalles.
(8) El selector OUTPUTdetermina
qué grupo de 8 canales
AES50-A aparecen en las
tomas de salida físicas XLR.
Cuando use varias unidades
de escenario, esto le permite
enviar distintas señales de
salida a cada unidad.
(9) El interruptor POWER le
permite encender y apagar
launidad.
(FR) Etape 2 : Réglages (1) Les entrées micro/ligne
conçues par MIDAS
permettent de connecter
des  ches XLR et Jack
6,35mm symétriques.
Lesvoies 15 et 16 du SD16 et
les voies 7 et 8 du SD8 sont
compatibles avec les signaux
à haute impédance; vous
pouvez donc directement
y connecter vos guitares
etbasses.
(2) Les sorties XLR permettent
de connecter des  ches XLR
femelles symétriques.
(3) La LED POWER s’illumine
lorsque l’appareil est
soustension.
(4) Les LEDs AES50 s’allument
en vert lorsque le port AES50
correspondant est connecté
et synchronisé, et en rouge
lorsque le port est connecté
mais pas synchronisé.
(5) Les ports ULTRANET
permettent de connecter
directement jusqu’à 4 (SD16)
ou 2 (SD8) mélangeurs de
retours personnels P16-M.
Les ports fournissent
une alimentation
fantôme permettant
d’utiliser les P16-M sans
alimentationexterne.
(6) Le port USB permet de
connecter l’appareil à
un PC pour mettre à jour
le rmware.
(7) Les ports AES50 permettent
de connecter le boîtier
de scène à une console
de mixage de la série
X32 (parle port A) et de
connecter plusieurs SD16/
SD8 en cascade (par le
portB). Voir ’Étape 3 :
Gestion des voies’ pour plus
dedétails.
(8) Le sélecteur OUT permet de
sélectionner un groupe de
8 canaux portés par le port
AES50-A envoyé aux sorties
XLR. Lors de l’utilisation de
plusieurs boîtiers de scène,
di érents signaux de sortie
peuvent être envoyés à
chaqueappareil.
(9) L’interrupteur POWER
permet de placer l’appareil
sous/hors tension.
12 DIGITAL SNAKE SD16/SD8 13 Quick Start Guide
DIGITAL SNAKE SD16/SD8 Controls
(DE) Schritt 2:
Bedienelemente
(1) Die von MIDAS entwickelten
Mic/Line-Kombieingänge
akzeptieren symmetrische
XLR- und 6,3 mm-Stecker.
DieKanäle 15 und 16 des SD16
und die Kanäle 7 und 8 des
SD8 akzeptieren hochohmige
Signale, sodass man
E-Gitarren und E-Bässe direkt
anschließenkann.
(2) Die XLR-Ausgänge erlauben
den Anschluss über
symmetrische XLR-Kabel.
(3) Die NETZ-LED leuchtet bei
eingeschaltetem Gerät.
(4) Die jeweilige AES50 LED
leuchtet grün, wennder
zugehörige AES50-Port
angeschlossen und
synchronisiert ist. Die LED
leuchtet rot, wenn der Port
angeschlossen, aber nicht
synchronisiert ist.
(5) An die ULTRANET-Ports
kann man maximal 4
(SD16) oder 2 (SD8) P16-M
Personal Monitor Mixer
direkt anschließen. DiePorts
stellen Phantomspannung
bereit, sodassman
die P16-M Mixer ohne
zusätzliche Stromversorgung
anschließenkann.
(6) An den USB-Port kann
man einen PC anschließen,
um Firmware-Updates
durchzuführen.
(7) Die AES50-Ports stellen
die Verbindung zwischen
der Stagebox und einem
Mixer der X32-Serie her und
erlauben die Verkettung
weiterer SD16/SD8-Geräte.
AnPort A sollte man den
X32 anschließen und die
zusätzlichen Stageboxen über
Port B verketten. Weitere
Einzelheiten unter ‘Schritt 3:
Kanalverwaltung’.
(8) OUTPUT-Wahlschalter
entscheidet, welcheGruppe
von 8 AES50-A Kanälen
an den physischen XLR-
Ausgängen anliegt. Aufdiese
Weise kann man beim Einsatz
mehrerer Stageboxen zu
jedem Gerät unterschiedliche
Ausgangssignale leiten.
(9) NETZ-Schalter zum Ein/
Ausschalten des Geräts.
(PT) Passo 2: Controles (1) O conjunto de entradas mic/
linha projetado pela MIDAS
aceita tomadas balanceadas
XLR e tomadas macho de ¼ ".
Os canais 15 e 16 no SD16 e
canais 7 e 8 no SD8 aceitam
sinais de alta impedância
para conexão direta de
guitarras e baixos.
(2) As saídas XLR aceitam
tomadas fêmeas
XLRbalanceadas.
(3) O LED POWER acende
quando a unidade
estáligada.
(4) Os LEDs AES50 acendem
uma luz verde quando a
porta AES50 correspondente
está conectada e
sincronizada, e acendem
uma luz vermelha quando
estão conectados mas
nãosincronizados.
(5) As portas ULTRANET
possibilitam conexão direta
de até 4 misturadores de
monitor pessoal (SD16) ou
2 (SD8) P16-M. Asportas
fornecem alimentação
fantasma, possibilitando que
as unidades P16-M operem
sem fornecimento de
alimentação adicional.
(6) A porta USB pode ser usada
para conectar um PC para
atualizar o  rmware.
(7) As portas AES50 fornecem
conexão entre a caixa de
palco e um misturador X32
series, e também permitem
que outras unidades SD16/
SD8 sejam ligadas em
cadeia. A porta A deve ser
usada para conectar o X32
e caixas de palco adicionais
podem ser ligadas em cadeia
através da porta B. Veri car
‘Passo 3: Gestão de Canais’
para obter detalhes.
(8) O botão de seleção
OUTPUT determina que
grupo de 8 canais AES50-A
aparecerá nos jacks de
saída XLR físicos. Ao se usar
múltiplas caixas de palco,
isto possibilita que sinais
de saídas diferentes sejam
enviados a cadaunidade.
(9) O botão POWER liga e
desliga a unidade.
14 DIGITAL SNAKE SD16/SD8 15 Quick Start Guide
DIGITAL SNAKE SD16/SD8 Channel Management

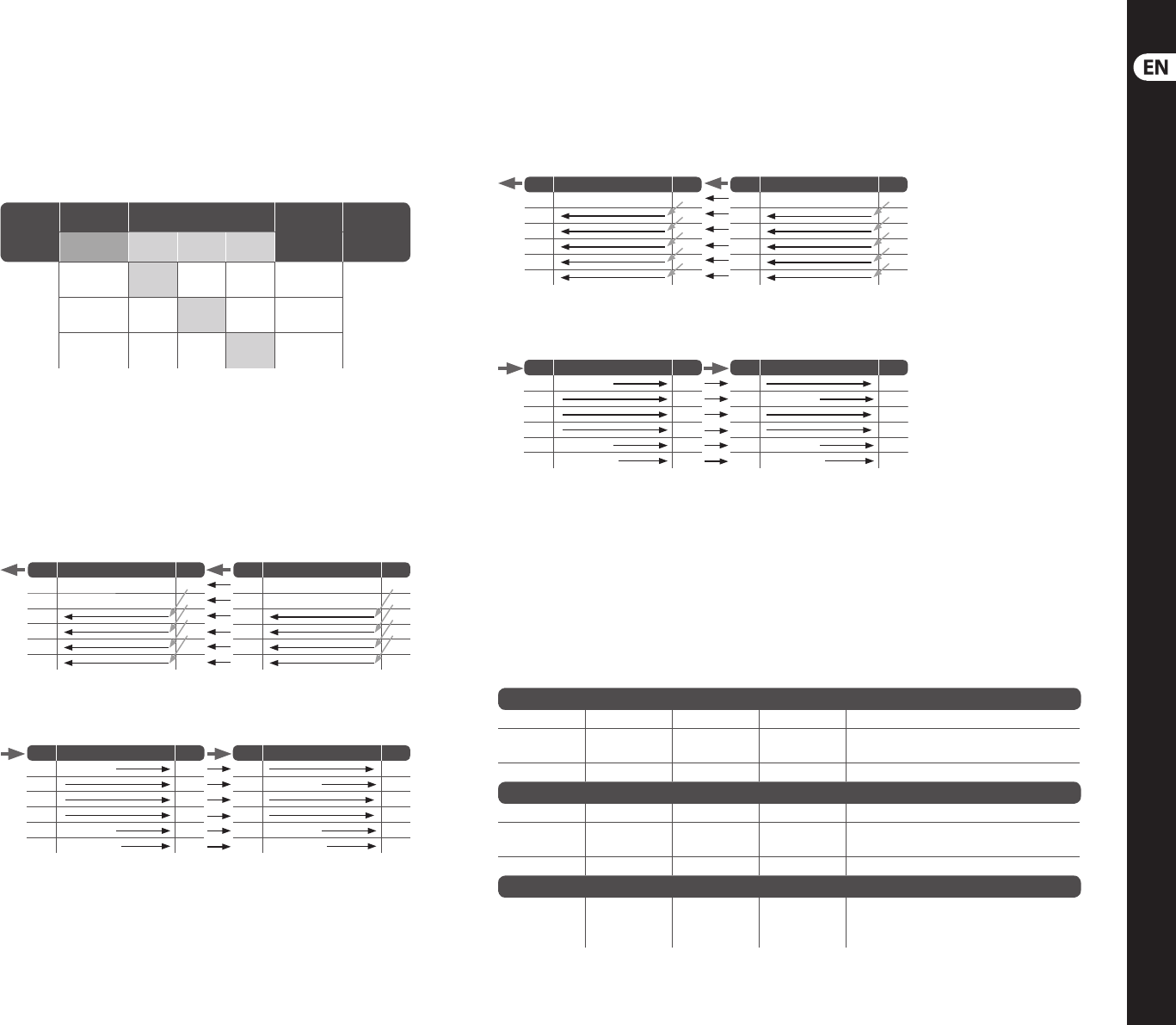

(EN) Step 3: Channel
Management
Signals are routed to and from the SD8/16 and a mixer or S16/DL16 via CAT-5e cable, with
maximum cable runs up to 100 meters. The clock source is always received on AES50 port A,
and the P-16 ULTRANET signals are carried on AES50-A channels 33-48. The 8 analog outputs
can carry AES50-A channels 1-8, 9-16, or 17-24, selectable via the 3-position switch on the side
of the stagebox.
Model
44.1/48 kHz Output Switch XLR analog P-16 Ultranet
clock sync Out 1-8 Out 9-16 Out
17-24 out 1-8 out 1-16
SD16
SD8
AES50-A x = AES50-A,
ch01-ch08
= AES50-A,
ch33-ch48
AES50-A x = AES50-A,
ch09-ch16
AES50-A x = AES50-A,
ch17-ch24
When chaining multiple SD8 or SD16 units, the signals from the second stagebox in the
chain are sent via AES50-A to the next stagebox’s AES50 port B. The signals from the second
stagebox are shifted up by 8 or 16channels when merged with the  rst stagebox (see chart for
details). Theoutput select switch would typically be set to the ‘9-16’ position to allow di erent
signals to be sent from the 2 stageboxes.
SD16 Channel Routing
To mixer
From mixer
Note - each row in the above tables represents a block of 8 AES50 channels.
SD16 -2- (Out 9-16)
TX RX
AB
1 Local In 1-8 1
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -2- (Out 9-16)
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD16 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD8 Channel Routing
To mixer
From mixer
MIDI Control with S16/DL16
Though the SD-series stageboxes will commonly be used with an X32/M32 digital console, it is possible to incorporate these products as
part of a standalone digital snake. The SD8/16 head amp gain and phantom power settings can be remotely controlled via MIDI when used
standalone with a BEHRINGER S16 or MIDASDL16 master unit.
Note that the S16/DL16 will only accept MIDI preamp controls when its preamps are not controlled via AES50already. Slave connection to an
X32/M32 console or another S16/DL16 in SN Master mode will inhibit MIDI preamp control. MIDI channel 1 controls the SN Master unit’s local
preamps (transmit and receive), whileMIDI channel 2 controls the Slave unit, which in this case would be the SD8/16.
S16/DL16 MIDI Chart
“In 1-16” (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC # Value Channel Description
80...95 0...19 1 Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 1 48V Phantom 1-16 on/o
“St 1-16” (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC # Value Channel Description
80...95 0...19 2 Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 2 48V Phantom 1-16 on/o
SLAVE or Ext Sync with AES50 preamp control
–
No MIDI preamp control transmission or reception in
slave mode, when controlled by another S16/DL16 SN
Master or X32/M32 seriesconsole
SD8 -2- (Out 9-16)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -2- (Out 9-16)SD8 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
16 DIGITAL SNAKE SD16/SD8 17 Quick Start Guide

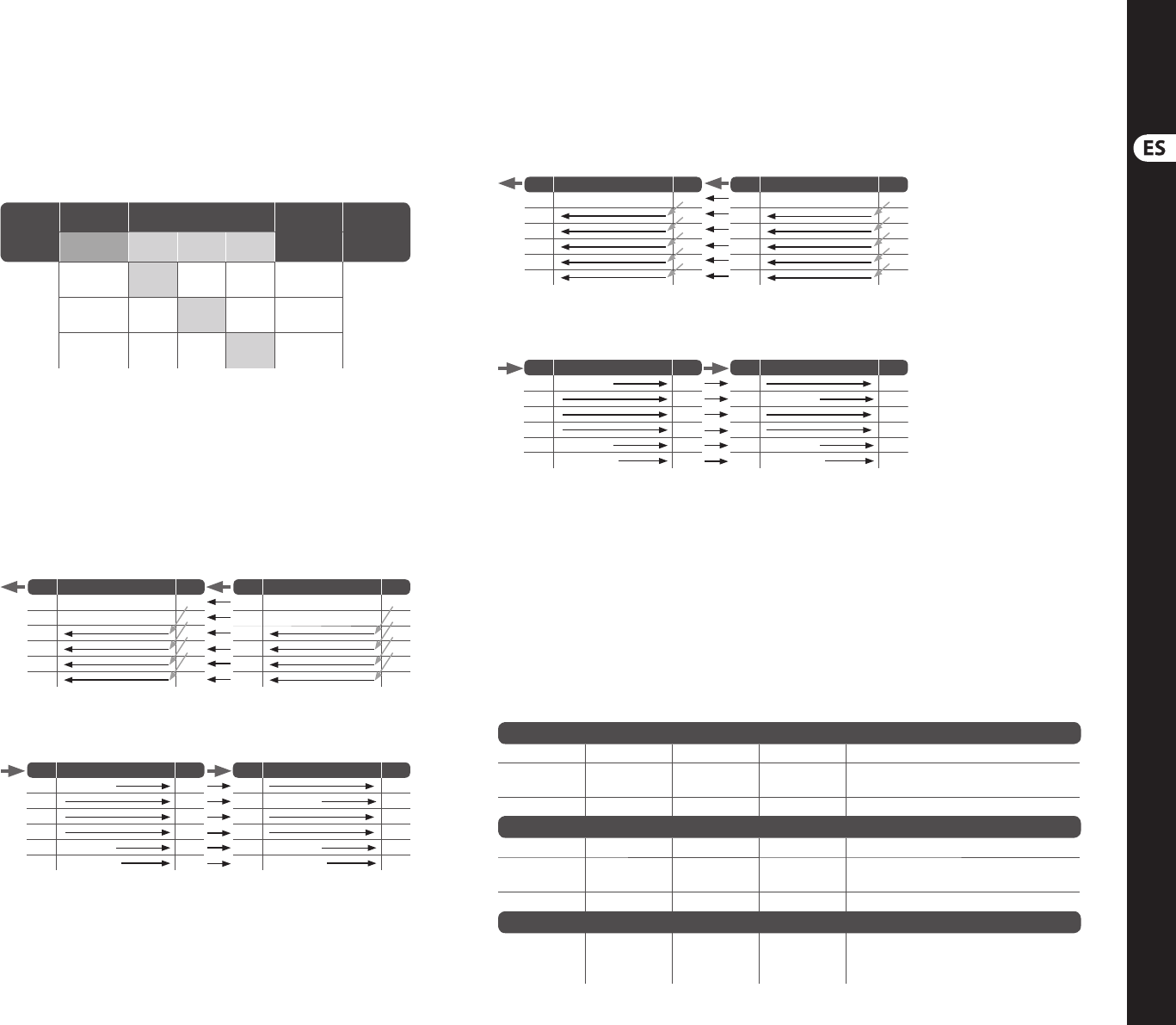

Gestión de canales en el Digital Snake SD16/SD8
(ES) Paso 2: Gestión de
canales
Las señales son rutadas a y desde el SD8/16 y un mezclador o S16/DL16 a través de un cable
CAT-5e, con una longitud máxima de cable de 100metros. La fuente de reloj es siempre
recibido en el puerto AES50 A y las señales P-16 ULTRANET son emitidas en los canales
AES50-A 33-48. Las8 salidas analógicas pueden emitir los canales AES50-A 1-8, 9-16 ó 17-24,
conmutables a través de un selector de 3 posiciones en el lateral de launidad.
Model
44.1/48 kHz Output Switch XLR analog P-16 Ultranet
clock sync Out 1-8 Out 9-16 Out
17-24 out 1-8 out 1-16
SD16
SD8
AES50-A x = AES50-A,
ch01-ch08
= AES50-A,
ch33-ch48
AES50-A x = AES50-A,
ch09-ch16
AES50-A x = AES50-A,
ch17-ch24
Cuando conecte en cadena varias unidades SD8 ó SD16, las señales de la segunda unidad de
escenario de la cadena serán enviadas a través del AES50-A al puerto AES50 B de la siguiente
unidad. Las señales de la segunda unidad de escenario son movidas en 8 ó 16 canales cuando
sean mezcladas con las de la primera unidad (vea la tabla para más detalles). El selector de
salida habitualmente debería estar ajustado a la posición ‘9-16’ para que puedan ser enviadas
distintas señales desde las 2 unidades de escenario.
SD16 Ruteo de canales
To mixer
From mixer
Nota - cada una de las  las de las tablas anteriores representa un bloque de 8 canales AES50.
SD16 -2- (Out 9-16)
TX RX
AB
1 Local In 1-8 1
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -2- (Out 9-16)
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD16 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD8 Ruteo de canales
To mixer
From mixer
Control MIDI con S16/DL16
Aunque las unidades de escenario de la serie SD serán usadas habitualmente con una mesa de mezclas digital X32/M32, también es posible
incorporar estos productos como parte de una manguera digital independiente. Los ajustes de ganancia de ampli cación y alimentación
fantasma del SD8/16 pueden ser controlados de forma remota vía MIDI cuando use esta unidad de forma independiente con una unidad
máster BEHRINGER S16 ó MIDAS DL16.
Tenga en cuenta que el S16/DL16 solo aceptarán controles de previo MIDI cuando sus previos no estén siendo ya controlados vía AES50.
Laconexión como esclavo a una mesa de mezclas X32/M32 u otro S16/DL16 en el modo SN Master anulará el control de previo MIDI. Elcanal
MIDI 1 controlará los previos locales de la unidad SN Master (transmisión y recepción), mientras que el canal MIDI 2 controlará la unidad
esclava, que en este caso será el SD8/16.
S16/DL16 MIDI Chart
“In 1-16” (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC # Value Channel Description
80...95 0...19 1 Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 1 48V Phantom 1-16 on/o
“St 1-16” (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC # Value Channel Description
80...95 0...19 2 Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 2 48V Phantom 1-16 on/o
SLAVE or Ext Sync with AES50 preamp control
–
No MIDI preamp control transmission or reception in
slave mode, when controlled by another S16/DL16 SN
Master or X32/M32 series console
SD8 -2- (Out 9-16)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -1- (Out 1-8)
TX RX
AB
1 Local In 1-8 1
22
33
44
55
66
TX RX
SD8 -2- (Out 9-16)SD8 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
18 DIGITAL SNAKE SD16/SD8 19 Quick Start Guide
20 DIGITAL SNAKE SD16/SD8 21 Quick Start Guide

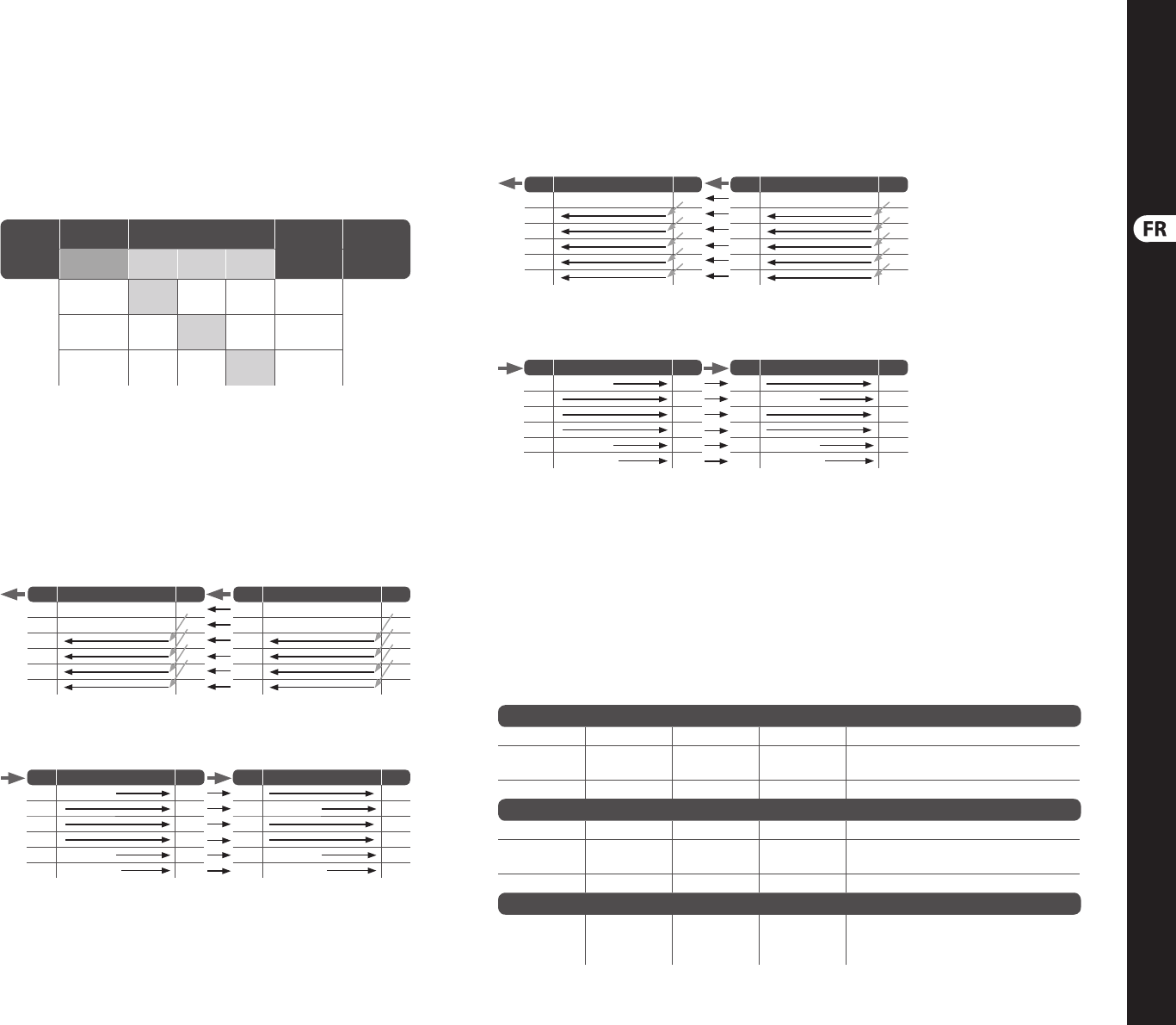

Digital Snake SD16/SD8 Gestion des voies
(FR) Etape 3 : Gestion
des voiest
Les signaux sont routés vers et depuis le SD8/16 et une console de mixage ou un boîtier
numérique S16/DL16 par un câble CAT-5e d’une longueur maximale de 100 mètres. La source
d’horloge est toujours captée par le port AES50 A et les signaux ULTRANET du mélangeur de
retour personnel P-16 sont portés par les canaux AES50 A 33 à 48. Les 8 sorties analogiques
peuvent porter les canaux AES50-A 1-8, 9-16 ou 17-24, sélectionnables grâce au sélecteur à
3positions situé sur le côté du boîtier de scène.
Model
44.1/48 kHz Output Switch XLR analog P-16 Ultranet
clock sync Out 1-8 Out 9-16 Out
17-24 out 1-8 out 1-16
SD16
SD8
AES50-A x = AES50-A,
ch01-ch08
= AES50-A,
ch33-ch48
AES50-A x = AES50-A,
ch09-ch16
AES50-A x = AES50-A,
ch17-ch24
Lorsque plusieurs SD8 ou SD16 sont connectés en cascade, les signaux du deuxième boîtier
de scène de la chaîne sont envoyés par le port AES50 A au port AES50 B du boîtier de scène
suivant. Les signaux du deuxième boîtier de scène sont décalés de 8 ou 16 canaux lorsqu’ils
sont combinés avec ceux du premier boîtier de scène (voir le tableau pour plus de détails).
Dans ce cas, le sélecteur de sortie doit normalement être placé sur ‘9-16’ pour permettre aux
di érents signaux d’être transmis depuis les deux boîtiers de scène.
SD16 Routage des canaux
To mixer
From mixer
Remarque – chacune des rangées des tableaux ci-dessus représente un groupe de 8
canauxAES50.
SD16 -2- (Out 9-16)
TX RX
AB
1 Local In 1-8 1
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -2- (Out 9-16)
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD16 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD8 Routage des canaux
To mixer
From mixer
Contrôle MIDI avec S16/DL16
Même si les boîtiers de scène de la série SD sont habituellement utilisés avec une console numérique X32/M32, il est possible de les incorporer
à système multipaire autonome. Les préamplis et l’alimentation fantôme du SD8/16 peuvent être contrôlés à distance en MIDI lors d’une
utilisation autonome avec un boîtier numérique BEHRINGER S16 ou MIDAS DL16 utilisé en maître.
Remarquez que les préamplis du S16/DL16 pourront être contrôlés en MIDI uniquement s’ils ne sont pas déjà contrôlés par AES50.
Laconnexion en tant qu’esclave à une console X32/M32 ou un autre S16/DL16 en mode SN Master empêche le contrôle MIDI des préamplis.
Le canal MIDI 1 permet de contrôler les préamplis de l’appareil maître (transmission et réception) et le canal MIDI 2 permet de contrôler
l’appareil esclave, dans ce cas le SD8/16.
S16/DL16 MIDI Chart
“In 1-16” (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC # Value Channel Description
80...95 0...19 1 Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 1 48V Phantom 1-16 on/o
“St 1-16” (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC # Value Channel Description
80...95 0...19 2 Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 2 48V Phantom 1-16 on/o
SLAVE or Ext Sync with AES50 preamp control
–
No MIDI preamp control transmission or reception in
slave mode, when controlled by another
S16/DL16 SN Master or X32/M32 seriesconsole
SD8 -2- (Out 9-16)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -1- (Out 1-8)
TX RX
AB
1 Local In 1-8 1
22
33
44
55
66
TX RX
SD8 -2- (Out 9-16)SD8 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
22 DIGITAL SNAKE SD16/SD8 23 Quick Start Guide
Digital Snake SD16/SD8 Kanalverwaltung
(DE) Schritt 3:
Kanalverwaltung
Signale werden via CAT-5e Kabel zum und vom SD8/16 und einem Mixer oder einer S16/DL16
übertragen, wobei Kabelwege von maximal 100 Metern erlaubt sind. Die Clock-Quelle wird
immer über AES50-Port A empfangen ausgegeben und die P-16 ULTRANET-Signale werden
über die AES50-A Kanäle 33 - 48 übertragen. Die 8 Analogausgänge können die AES50-A
Kanäle 1 - 8, 9 - 16 oder 17 – 24 übertragen, was über den 3-Weg-Schalter auf der Seite der
Stagebox wählbar ist.
Model
44.1/48 kHz Output Switch XLR analog P-16 Ultranet
clock sync Out 1-8 Out 9-16 Out
17-24 out 1-8 out 1-16
SD16
SD8
AES50-A x = AES50-A,
ch01-ch08
= AES50-A,
ch33-ch48
AES50-A x = AES50-A,
ch09-ch16
AES50-A x = AES50-A,
ch17-ch24
Beim Verketten mehrerer SD8- oder SD16-Geräte werden die Signale der zweiten Stagebox in
der Kette via AES50-A zum AES50 Port B der nächsten Stagebox geleitet. Werden die Signale
der zweiten Stagebox mit denen der ersten gemischt, werden sie um 8 oder 16 Kanäle nach
oben verschoben (siehe Tabelle). DerAusgangs-Wahlschalter sollte normalerweise auf ‘9-16’
stehen, damit man unterschiedliche Signale von den 2 Stageboxen senden kann.
SD16 Kanal-Routing
To mixer
From mixer
Hinweis – jede Zeile in den obigen Tabellen stellt einen Block von 8 AES50-Kanälen dar.
SD16 -2- (Out 9-16)
TX RX
AB
1 Local In 1-8 1
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -2- (Out 9-16)
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD16 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD8 Kanal-Routing
To mixer
From mixer
MIDI-Steuerung mit der S16/DL16
Obwohl die Stageboxen der SD-Serie normalerweise mit einem X32/M32-Digitalpult eingesetzt werden, kann man diese Produkte auch in
eine eigenständige Digital Snake integrieren. Beim eigenständigen Einsatz mit einer BEHRINGER S16- oder MIDAS DL16-Mastereinheit kann
man das SD8/16 Vorverstärker-Gain und die Phantomspannung via MIDI fernsteuern.
Hinweis: Die S16/DL16 akzeptieren MIDI Preamp-Steuerungen nur dann, wenn ihre Vorverstärker nicht bereits via AES50 gesteuert werden.
Eine Slave-Verbindung mit einem X32/M32-Pult oder einer anderen S16/DL16 im SN Master-Modus verhindert die MIDI Preamp-Steuerung.
MIDI-Kanal 1 steuert die lokalen Vorverstärker des SN Master-Geräts (Senden und Empfangen), während MIDI-Kanal 2 das Slave-Gerät
steuert, das in diesem Fall die SD8/16 wäre.
S16/DL16 MIDI Chart
“In 1-16” (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC # Value Channel Description
80...95 0...19 1 Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 1 48V Phantom 1-16 on/o
“St 1-16” (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC # Value Channel Description
80...95 0...19 2 Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 2 48V Phantom 1-16 on/o
SLAVE or Ext Sync with AES50 preamp control
–
No MIDI preamp control transmission or reception in
slave mode, when controlled by another S16/DL16 SN
Master or X32/M32 series console
SD8 -2- (Out 9-16)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -1- (Out 1-8)
TX RX
AB
1 Local In 1-8 1
22
33
44
55
66
TX RX
SD8 -2- (Out 9-16)SD8 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX

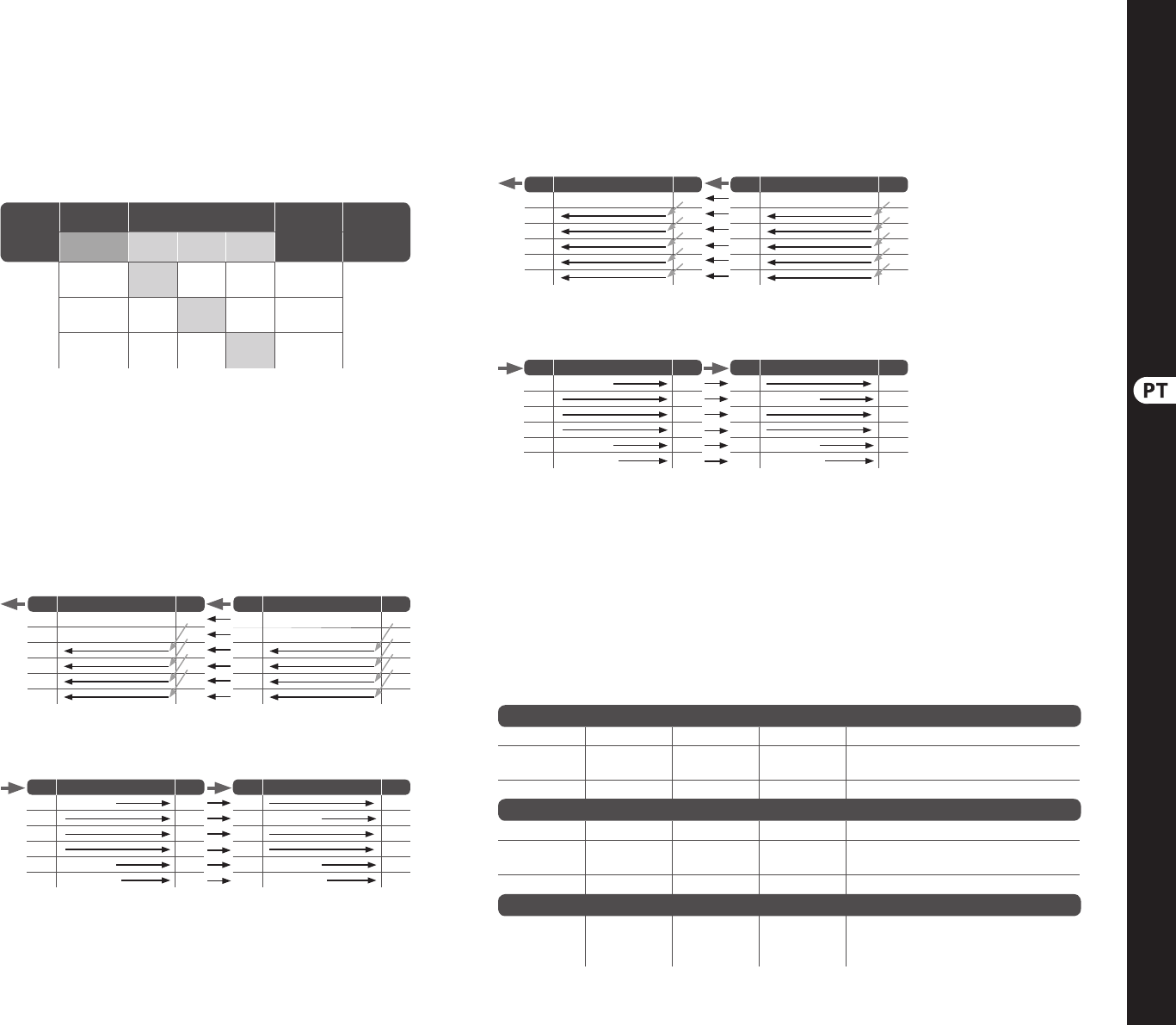

Gestão de Canais do Digital Snake SD16/SD8
(PT) Passo 3: Gestão de
Canais
Os sinais são roteados para e provenientes do SD8/16 e um misturador ou S16/DL16 através de
cabo CAT-5e, com extensão de cabo máxima de até 100 metros. A fonte de relógio é sempre
captado na porta A AES50, e os sinais P-16 ULTRANET são sempre realizados nos canais 33-48
AES50-A. As 8 saídas análogas podem conduzir os canais 1-8, 9-16, ou 17-24 do AES50-A,
selecionáveis através do botão de 3 posições ao lado da caixa depalco.
Model
44.1/48 kHz Output Switch XLR analog P-16 Ultranet
clock sync Out 1-8 Out 9-16 Out
17-24 out 1-8 out 1-16
SD16
SD8
AES50-A x = AES50-A,
ch01-ch08
= AES50-A,
ch33-ch48
AES50-A x = AES50-A,
ch09-ch16
AES50-A x = AES50-A,
ch17-ch24
Quando estiver fazendo a ligação em cadeia de unidades múltiplas SD8 ou SD16, os sinais
provenientes da segunda caixa de palco na cadeia são enviados através do AES50-A até a
próxima porta B da caixa de palco AES50. Os sinais provenientes da segunda caixa de palco
são deslocadas para cima pelos canais 8 ou 16 quando misturados com a primeira caixa de
palco (veri car grá co para obter detalhes). O botão de seleção de saída estaria tipicamente
ajustado na posição ‘9-16’ para permitir que sinais diferentes sejam enviados a partir das
2caixas depalco.
SD16 Channel Routing
To mixer
From mixer
Nota – cada  la nas tabelas acima representa um bloco de 8 canais AES50.
SD16 -2- (Out 9-16)
TX RX
AB
1 Local In 1-8 1
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -1- (Out 1-8)
TX RX
AB
1Local In 1-81
2 Local In 9-16 2
33
44
55
66
TX RX
SD16 -2- (Out 9-16)
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD16 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
SD8 Channel Routing
To mixer
From mixer
MIDI Control with S16/DL16
Embora as caixas de palco SD-series sejam tipicamente usadas com uma mesa digital X32/M32, é possível incorporar esses produtos como
parte de um digital snake standalone. Os ajustes do ganho e alimentação fantasma do cabeçote ampli cador SD8/16 podem ser controlados
remotamente pelo MIDI quando usados como standalone com uma unidade principal BEHRINGER S16 ou MIDAS DL16.
Note que o S16/DL16 somente aceitará controles de pré ampli cador MIDI quando seus pré ampli cadores não estiverem já sendo controlados
através do AES50. A conexão slave com uma mesa X32/M32 ou outra S16/DL16 no modo SN Master inibirá o controle de pré ampli cador do
MIDI. O canal 1 do MIDI controla os pré ampli cadores locais da unidade SN Master (transmissão e recepção), enquanto que o canal 2 do MIDI
controla a unidade Slave, que neste caso seria o SD8/16.
S16/DL16 MIDI Chart
“In 1-16” (FOH) SN MASTER or Ext Sync w/o AES50 preamp control
Local CC # Value Channel Description
80...95 0...19 1 Controls local head amps of master unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 1 48V Phantom 1-16 on/o
“St 1-16” (Stage) SN MASTER or Ext Sync w/o AES50 preamp control
Remote CC # Value Channel Description
80...95 0...19 2 Controls remote head amps of slave unit Gain In 1-16,
-2.5...+45 dB, 2.5 dB steps
96...111 0, 127 2 48V Phantom 1-16 on/o
SLAVE or Ext Sync with AES50 preamp control
–
No MIDI preamp control transmission or reception in
slave mode, when controlled by another S16/DL16 SN
Master or X32/M32 series console
SD8 -2- (Out 9-16)
TX RX
AB
1Local In 1-81
22
33
44
55
66
TX RX
SD8 -1- (Out 1-8)
TX RX
AB
1 Local In 1-8 1
22
33
44
55
66
TX RX
SD8 -2- (Out 9-16)SD8 -1- (Out 1-8)
RX TX
AB
1 XLR OUT 1-8 1
22
33
44
5 P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
RX TX
AB
1 1
2 XLR OUT 1-8 2
33
44
5P16 OUT 1-8 5
6 P16 OUT 9-16 6
RX TX
24 DIGITAL SNAKE SD16/SD8 25 Quick Start Guide
Speci cations
26 27Quick Start GuideDIGITAL SNAKE SD16/SD8
SD16 SD8
Processing
A/D-D/A conversion (Cirrus Logic A/D CS5368, D/A CS4385) 24-bit @ 44.1 / 48 kHz, 114 dB dynamic range
Networked I/O latency (stagebox in > console processing* > stagebox out) 1.1 ms
Connectors
Programmable mic preamps, designed by MIDAS, balanced XLR/TRS combo 16 8
Line outputs, balanced XLR 8
ULTRANET outputs, RJ45
(power supplied for BEHRINGER P16-M personal mixers) 42
AES50 SuperMac networking, Neutrik ethercon 2
USB port for system updates, type B 1
Mic Input Characteristics
Preamp design MIDAS
THD + noise, 20 dB gain, 0 dBu out < 0.005%, A-weighted
Phantom power, switchable per input 48 V
Equivalent input noise level, XLR (input shorted) -128 dBu, A-weighted
CMRR, XLR, @ 20 dB gain (typical) >60 dB
CMRR, XLR, @ 40 dB gain >65 dB
Input/Output Characteristics
Frequency range, @ 48 kHz sample rate, 0 dB to -1 dB 10 Hz - 22 kHz
Dynamic range, analog mic in to analog out (typical) 105 dB
A/D dynamic range, mic preamp to converter (typical) 109 dB
D/A dynamic range, converter and output 108 dB
Cross talk rejection @ 1 kHz, adjacent channels 90 dB
Mic input impedance XLR jack, unbal. / bal. 5 kΩ / 10 kΩ
Non clip maximum input level, XLR +23 dBu
Hi-Z input impedance TRS jack, unbal. / bal. 1 MΩ / 2 MΩ
Line input impedance TRS jack, unbal. / bal. 20 kΩ / 40 kΩ
Non clip maximum input level, TRS +21 dBu
Output Characteristics
Output impedance, XLR, unbal. / bal. 50  / 50 
Output level, XLR, nom. / max. +4 dBu / +21 dBu
Residual noise level, XLR -88 dBu, A-weighted
Digital In/Out
AES50 SuperMac networking @ 48 or 44.1 kHz, 24-bit PCM 2 x 48 channels, bidirectional
AES50 SuperMac cable length, CAT5 shielded** Up to 100 m
ULTRANET networking @ 48 or 44.1 kHz, 16-bit PCM 1 x 16 channels, unidirectional
ULTRANET cable length, CAT5 shielded Up to 75 m
ULTRANET phantom power for P16-M personal mixers 2 powered outputs
Power
Switch-mode autorange power supply 100-240 V (50/60 Hz)
Power consumption 45 W 35 W
Physical
Standard operating temperature range 5°C – 40°C (41°F – 104°F) 5°C – 40°C (41°F – 104°F)
Dimensions 333 x 149 x 140 mm
(13.1 x 5.9 x 5.5 in)
333 x 149 x 95 mm
(13.1 x 5.9 x 3.7 in)
Weight 3.2 kg (7.1 lbs) 2.5 kg (5.5 lbs)
* Incl. all channel and bus processing, excl. insert e ects and line delays
** KLARK TEKNIK NCAT5E-50M recommended
Other important information
1. Register online. Pleaseregister
your new MUSIC Group equipment
right after you purchase it by visiting
behringer. com. Registeringyour purchase
using our simple online form helps us to
process your repair claims more quickly
and e ciently. Also, read the terms and
conditions of our warranty, ifapplicable.
2. Malfunction. Should your
MUSICGroup Authorized Reseller not be
located in your vicinity, you may contact
the MUSIC Group Authorized Ful ller for
your country listed under “Support” at
behringer. com. Shouldyour country not be
listed, pleasecheck if your problem can be
dealt with by our “OnlineSupport” which
may also be found under “Support” at
behringer. com. Alternatively, please submit
an online warranty claim at behringer. com
BEFORE returning theproduct.
3. Power Connections.
Beforeplugging the unit into a power
socket, please make sure you are using the
correct mains voltage for your particular
model. Faulty fuses must be replaced
with fuses of the same type and rating
withoutexception.
1. Registro online.
Lerecomendamos que registre su nuevo
aparato MUSIC Group justo después de
su compra accediendo a la página web
behringer. com. Elregistro de su compra a
través de nuestro sencillo sistema online
nos ayudará a resolver cualquier incidencia
que se presente a la mayor brevedad
posible. Además,aproveche para leer
los términos y condiciones de nuestra
garantía, siesaplicable en sucaso.
2. Averías. En el caso de que no
exista un distribuidor MUSIC Group en
las inmediaciones, puede ponerse en
contacto con el distribuidor MUSIC Group
de su país, queencontrará dentro del
apartado “Support” de nuestra página web
behringer. com. En caso de que su país no
aparezca en ese listado, acceda a la sección
“Online Support” (quetambiénencontrará
dentro del apartado “Support” de nuestra
páginaweb) y compruebe si su problema
aparece descrito y solucionado allí.
Deforma alternativa, envíenos a través
de la página web una solicitud online de
soporte en periodo de garantía ANTES de
devolvernoselaparato.
3. Conexiones de corriente.
Antes de enchufar este aparato a una salida
de corriente, asegúrese de que dicha salida
sea del voltaje adecuado para su modelo
concreto. En caso de que deba sustituir un
fusible quemado, deberáhacerlo por otro de
idénticas especi caciones, sinexcepción.
1. Enregistrez-vous enligne.
Prenezle temps d’enregistrer votre
produit MUSIC Group aussi vite que
possible sur le site Internet behringer. com.
Lefait d’enregistrer le produit en ligne
nous permet de gérer les réparations
plus rapidement et plus e cacement.
Prenezégalement le temps de lire les
termes et conditions de notregarantie.
2. Dysfonctionnement. Si vous
n’avez pas de revendeur MUSIC Group près
de chez vous, contactez le distributeur
MUSIC Group de votre pays: consultez la
liste des distributeurs de votre pays dans
la page “Support” de notre site Internet
behringer. com. Si votre pays n’est pas
dans la liste, essayez de résoudre votre
problème avec notre “aideen ligne”
que vous trouverez également dans la
section “Support” du site behringer. com.
Vouspouvez également nous faire parvenir
directement votre demande de réparation
sous garantie par Internet sur le site
behringer. com AVANT de nous renvoyer
leproduit.
3. Raccordement au secteur.
Avant de relier cet équipement au secteur,
assurez-vous que la tension secteur de
votre région soit compatible avec l’appareil.
Veillez à remplacer les fusibles uniquement
par des modèles exactement de même
taille et de même valeur électrique — sans
aucuneexception.
Important information Aspectos importantes Informations
importantes
1. Online registrieren.
Bitteregistrieren Sie Ihr neues
MUSICGroup-Gerät direkt nach dem Kauf
auf der Website behringer. com. WennSie
Ihren Kauf mit unserem einfachen online
Formular registrieren, könnenwir Ihre
Reparaturansprüche schneller und
e zienter bearbeiten. Lesen Sie bitte
auch unsere Garantiebedingungen,
fallszutre end.
2. Funktionsfehler. Sollte sich
kein MUSIC Group Händler in Ihrer Nähe
be nden, können Sie den MUSIC Group
Vertrieb Ihres Landes kontaktieren, der auf
behringer. com unter „Support“ aufgeführt
ist. Sollte Ihr Land nicht aufgelistet sein,
prüfen Sie bitte, ob Ihr Problem von
unserem „Online Support“ gelöst werden
kann, den Sie ebenfalls auf behringer. com
unter „Support“ nden. Alternativ reichen
Sie bitte Ihren Garantieanspruch online
auf behringer. com ein, BEVOR Sie das
Produktzurücksenden.
3. Stromanschluss. Bevor Sie das
Gerät an eine Netzsteckdose anschließen,
prüfen Sie bitte, obSie die korrekte
Netzspannung für Ihr spezielles Modell
verwenden. Fehlerhafte Sicherungen
müssen ausnahmslos durch Sicherungen
des gleichen Typs und Nennwerts
ersetztwerden.
1. Registre-se online. Porfavor,
registreseu novo equipamento
MUSICGroup logo após a compra visitando
o site behringer. com Registrar sua compra
usando nosso simples formulário online
nos ajuda a processar seus pedidos de
reparos com maior rapidez e e ciência.
Além disso, leia nossos termos e condições
de garantia, caso sejanecessário.
2. Funcionamento Defeituoso.
Casoseufornecedor MUSIC Group não esteja
localizado nas proximidades, vocêpode
contatar um distribuidor MUSICGroup
para o seu país listado abaixo de “Suporte”
embehringer. com. Se seu país não estiver
na lista, favor checar se seu problema pode
ser resolvido com o nosso “SuporteOnline”
que também pode ser achado abaixo
de “Suporte”em behringer. com.
Alternativamente, favorenviar uma
solicitação de garantia online em
behringer. com ANTES da devolução
doproduto.
3. Ligações. Antes de ligar a unidade
à tomada, assegure-se de que está a
utilizar a voltagem correcta para o modelo
em questão. Osfusíveis com defeito
terão de ser substituídos, sem qualquer
excepção, porfusíveis do mesmo tipo e
correntenominal.
Weitere wichtige
Informationen
Outras Informações
Importantes
29Quick Start Guide28 DIGITAL SNAKE SD16/SD8
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Responsible Party Name: MUSIC Group Services NV Inc.
Address: 5270 Procyon Street
Las Vegas, NV 89118
USA
Phone Number: +1 702 800 8290
DIGITAL SNAKE SD16/SD8
complies with the FCC rules as mentioned in the followingparagraph:
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
This device complies with Part 15 of the FCC rules. Operation is subject
to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
includinginterference that may cause undesired operation.
Important information:
Changes or modi cations to the equipment not expressly approved by
MUSIC Group can void the user’s authority to use the equipment.
BEHRINGER
DIGITAL SNAKE SD16/SD8
31Quick Start Guide30 DIGITAL SNAKE SD16/SD8
