XENYX

QX1832 /QX1222

Premium 18/16-Input 3/2 and 2/2-Bus Mixer with XENYX Mic

Preamps & Compressors, KLARK TEKNIK Multi-FX Processor,

Wireless Option and USB/Audio Interface

(Check out behringer.com for Full Manual)

2XENY X QX1832USB/QX1222USB Quick Start Guide 3

Important Safety

Instructions

LEGAL DISCLAIMER

Instrucciones de

seguridad

NEGACIÓN LEGAL

Terminals marked with this symbol carry

electrical current of su cient magnitude

to constitute risk of electric shock.

Use only high-quality professional speaker cables with

¼" TS or twist-locking plugs pre-installed. Allother

installation or modi cation should be performed only

by quali edpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the

enclosure-voltage that may be su cient to constitute a

risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the

accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

quali ed personnel.

Caution

To reduce the risk of  re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects  lled with liquids,

suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed service personnel only.

Toreduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by quali ed

servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. Ifthe

provided plug does not  t into your outlet, consult an

electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

11. Use only attachments/accessories speci ed by

themanufacturer.

12. Use only with the

cart, stand, tripod, bracket,

or table speci ed by the

manufacturer, orsold with

the apparatus. When a cart

is used, use caution when

moving the cart/apparatus

combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to quali ed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power supply cord or plug

is damaged, liquid has been spilled or objects have fallen

into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has

beendropped.

15. The apparatus shall be connected to a MAINS socket

outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is

used as the disconnect device, the disconnect device shall

remain readily operable.

TECHNICAL SPECIFICATIONS AND APPEARANCES

ARE SUBJECT TO CHANGE WITHOUT NOTICE AND

ACCURACY IS NOT GUARANTEED. BEHRINGER,

KLARKTEKNIK, MIDAS, BUGERA, AND TURBOSOUND

ARE PART OF THE MUSIC GROUP MUSICGROUP.COM.

ALL TRADEMARKS ARE THE PROPERTY OF THEIR

RESPECTIVE OWNERS. MUSICGROUP ACCEPTS NO

LIABILITY FOR ANY LOSS WHICH MAY BE SUFFERED

BY ANY PERSON WHO RELIES EITHER WHOLLY OR

IN PART UPON ANY DESCRIPTION, PHOTOGRAPH

OR STATEMENT CONTAINED HEREIN. COLORS AND

SPECIFICATIONS MAY VARY FROM ACTUAL PRODUCT.

MUSIC GROUP PRODUCTS ARE SOLD THROUGH

AUTHORIZED FULLFILLERS AND RESELLERS ONLY.

FULLFILLERSAND RESELLERS ARE NOT AGENTS OF

MUSICGROUP AND HAVE ABSOLUTELY NO AUTHORITY

TO BIND MUSICGROUP BY ANY EXPRESS OR IMPLIED

UNDERTAKING OR REPRESENTATION. THIS MANUAL

IS COPYRIGHTED. NO PART OF THIS MANUAL MAY

BE REPRODUCED OR TRANSMITTED IN ANY FORM

OR BY ANY MEANS, ELECTRONIC OR MECHANICAL,

INCLUDING PHOTOCOPYING AND RECORDING OF ANY

KIND, FOR ANY PURPOSE, WITHOUT THE EXPRESS

WRITTEN PERMISSION OF MUSICGROUPIPLTD.

ALL RIGHTS RESERVED.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

For the applicable warranty terms and conditions

and additional information regarding MUSIC Group’s

Limited Warranty, please see complete details online at

www.music-group.com/warranty.

Las terminales marcadas con este símbolo

transportan corriente eléctrica de

magnitud su ciente como para constituir

un riesgo de descarga eléctrica. Utilice solo cables de

altavoz profesionales y de alta calidad con conectores

TS de 6,3 mm o de bayoneta pre jados. Cualquier otra

instalación o modi cación debe ser realizada únicamente

por un técnico cuali cado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser su ciente para constituir un riesgo

dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que

puedan ser reparadas por el usuario. Si es necesario,

póngase en contacto con personal cuali cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

Nocoloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal

cuali cado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas

en el manual de operaciones. Lasreparaciones deben ser

realizadas exclusivamente por personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor

tales como radiadores, acumuladores de calor, estufas u

otros aparatos (incluyendo ampli cadores) que puedan

producir calor.

9. No elimine o deshabilite nunca la conexión a tierra

del aparato o del cable de alimentación de corriente.

Unenchufe polarizado tiene dos polos, uno de los cuales

tiene un contacto más ancho que el otro. Una clavija con

puesta a tierra dispone de tres contactos: dos polos y la

puesta a tierra. El contacto ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor

seguridad. Si el enchufe suministrado con el equipo no

concuerda con la toma de corriente, consulte con un

electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera

que no pueda ser pisado y que esté protegido de objetos

a lados. Asegúrese de que el cable de suministro de

energía esté protegido, especialmente en la zona de la

clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios

especi cados por el fabricante.

12. Use únicamente la

carretilla, plataforma,

trípode, soporte o mesa

especi cados por el

fabricante o suministrados

junto con el equipo.

Altransportar el equipo,

tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a

utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios

técnicos cuali cados. La unidad requiere mantenimiento

siempre que haya sufrido algún daño, si el cable de

suministro de energía o el enchufe presentaran daños,

sehubiera derramado un líquido o hubieran caído objetos

dentro del equipo, si el aparato hubiera estado expuesto

a la humedad o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica

asegúrese de que la conexión disponga de una unión

atierra.

16. Si el enchufe o conector de red sirve como único

medio de desconexión, éste debe ser accesiblefácilmente.

LAS ESPECIFICACIONES TÉCNICAS Y LA APARIENCIA

EXTERIOR ESTÁN SUJETAS A CAMBIOS SIN

PREVIO AVISO Y NO PODEMOS GARANTIZAR LA

TOTAL EXACTITUD DE TODO LO QUE APARECE

AQUÍ. BEHRINGER, KLARK TEKNIK, MIDAS,

BUGERA, Y TURBOSOUND SON PARTE DEL GRUPO

MUSICGROUP MUSICGROUP.COM. TODAS LAS

MARCAS REGISTRADAS SON PROPIEDAD DE SUS

RESPECTIVOS DUEÑOS. MUSICGROUP NO ACEPTA

NINGÚN TIPO DE RESPONSABILIDAD POR POSIBLES

DAÑOS Y PERJUICIOS SUFRIDOS POR CUALQUIER

PERSONA QUE SE HAYA BASADO COMPLETAMENTE

O EN PARTE EN LAS DESCRIPCIONES, FOTOGRAFÍAS

O EXPLICACIONES QUE APARECEN EN ESTE

DOCUMENTO. LOS COLORES Y ESPECIFICACIONES

TÉCNICAS PUEDEN VARIAR LIGERAMENTE DE UN

PRODUCTO A OTRO. LOSPRODUCTOS MUSICGROUP

SON COMERCIALIZADOS ÚNICAMENTE A TRAVÉS DE

DISTRIBUIDORES OFICIALES. LOS DISTRIBUIDORES

Y MAYORISTAS NO SON AGENTES DE MUSICGROUP,

POR LO QUE NO ESTÁN AUTORIZADOS A CONCEDER

NINGÚN TIPO DE CONTRATO O GARANTÍA QUE

OBLIGUE A MUSICGROUP DE FORMA EXPRESA O

IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS

LEYES DEL COPYRIGHT. ESTE MANUAL NO PUEDE

SER REPRODUCIDO O TRANSMITIDO, NI COMPLETO

NI EN PARTE, PORNINGÚN TIPO DE MEDIO, TANTO SI

ES ELECTRÓNICO COMO MECÁNICO, INCLUYENDOEL

FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO Y PARA

CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR

ESCRITO DE MUSICGROUPIPLTD.

RESERVADOS TODOS LOS DERECHOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Si quiere conocer los detalles y condiciones aplicables

de la garantía así como información adicional sobre la

Garantía limitada de MUSIC group, consulte online toda la

información en la web www.music-group.com/warranty.

LIMITED WARRANTY

GARANTÍA LIMITADA

4XENY X QX1832USB/QX1222USB Quick Start Guide 5

Consignes de sécurité DÉNI LÉGAL Wichtige

Sicherhteitshinweise

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

Les points repérés par ce symbole portent

une tension électrique su sante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes professionnels

de haute qualité avec  ches Jack mono 6,35 mm ou  ches

à verrouillages déjà installées. Touteautre installation ou

modi cation doit être e ectuée uniquement par un

personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.

Pouréviter tout risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles

consignes du fabricant concernant l’installation

del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chau age, une cuisinière ou tout

appareil dégageant de la chaleur (y compris un ampli

depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux

contacts de largeur di érente. Leplus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour e ectuer le changement

de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est sufsamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

12. Utilisez

exclusivement des

chariots, des diables,

desprésentoirs, despieds

et des surfaces de

travail recommandés

par le fabricant ou

livrés avec le produit.

Déplacezprécautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue

période de temps.

14. Les travaux d’entretien de l’appareil doivent

être e ectués uniquement par du personnel qualié.

Aucunentretien n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit (dommagessur

le cordon d’alimentation ou la prise par exemple), siun

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise

IEC de tout appareil dénué de

bouton marche/arrêt doit rester

accessible enpermanence.

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE

SUJETTES À MODIFICATIONS SANS PRÉAVIS.

PRÉCISION NON GARANTIE. BEHRINGER, KLARK

TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT

PARTIE DU MUSIC GROUP MUSICGROUP.COM.

TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ

DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ

MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ

DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS

PAR UN TIERS EN SE BASANT EN ENTIER OU EN

PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU

DÉCLARATIONS CONTENUES DANS CE DOCUMENT.

LESCOULEURS ET CARACTÉRISTIQUES PEUVENT

VARIER LÉGÈREMENT DE CELLES DU PRODUIT.

LESPRODUITS MUSICGROUP NE SONT VENDUS

QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.

LESDISTRIBUTEURS ET LES REVENDEURS NE SONT

PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT

AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER

LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,

EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST

PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT

DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI

SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN

QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,

CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET

D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,

QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE

EXPRESSE DE MUSICGROUPIPLTD.

TOUS DROITS RÉSERVÉS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Iles Vierges Britanniques

Pour connaître les termes et conditions de

garantie applicables, ainsi que les informations

supplémentaires et détaillées sur la Garantie

Limitée de MUSIC Group, consultez le site Internet

www.music-group.com/warranty.

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,

dassdie Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder Lautsprecherstecker

mit Drehverriegelung. Alle anderen Installationen

oder Modi kationen sollten nur von quali ziertem

Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden.

ImInnern des Geräts be nden sich keine vom Benutzer

reparierbaren Teile. Reparaturarbeiten dürfen nur von

quali ziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder tropfende Flüssigkeiten

in das Gerät gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,

aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

quali ziertes Personal zu befolgen.

Umeine Gefährdung durch Stromschlag zu vermeiden,

führen Sie bitte keinerlei Reparaturen an dem Gerät

durch, die nicht in der Bedienungsanleitung beschrieben

sind. Reparaturen sind nur von quali ziertem

Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf. Solche Wärmequellen sind z. B.

Heizkörper, Herde oder andere Wärme erzeugende Geräte

(auch Verstärker).

9. Entfernen Sie in keinem Fall die

Sicherheitsvorrichtung von Zweipol- oder geerdeten

Steckern. Ein Zweipolstecker hat zwei unterschiedlich

breite Steckkontakte. Ein geerdeter Stecker hat zwei

Steckkontakte und einen dritten Erdungskontakt.

Derbreitere Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose

passt, wenden Sie sich bitte an einen Elektriker, damit die

Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor

Tritten und scharfen Kanten geschützt ist und nicht

beschädigt werden kann. Achten Sie bitte insbesondere

im Bereich der Stecker, Verlängerungskabel und an

der Stelle, an der das Netzkabel das Gerät verlässt,

aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter

an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine

Gerätesteckdose die Funktionseinheit zum Abschalten

sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,

dielaut Hersteller geeignet sind.

14. Verwenden

Sie nur Wagen,

Standvorrichtungen,

Stative, Halter oder Tische,

die vom Hersteller benannt

oder im Lieferumfang

des Geräts enthalten

sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen

der Wagen- Gerätkombination, umVerletzungen durch

Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn

Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von

quali ziertem Service-Personal ausführen. EineWartung

ist notwendig, wenn das Gerät in irgendeiner Weise

beschädigt wurde (z. B. Beschädigung des Netzkabels oder

Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere

gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, das Gerät nicht ordnungsgemäß funktioniert oder

auf den Boden gefallen ist.

17. Korrekte Entsorgung

dieses Produkts: Dieses Symbol

weist darauf hin, das Produkt

entsprechend der WEEE

Direktive (2002/96/EC) und der

jeweiligen nationalen Gesetze

nicht zusammen mit Ihren

Haushaltsabfällen zu entsorgen. DiesesProdukt sollte

bei einer autorisierten Sammelstelle für Recycling

elektrischer und elektronischer Geräte (EEE) abgegeben

werden. Wegen bedenklicher Substanzen, diegenerell

mit elektrischen und elektronischen Geräten in

Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung

auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses

Produkts die e ektive Nutzung natürlicher Ressourcen.

Fürweitere Informationen zur Entsorgung Ihrer Geräte

bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum

zuständigen städtischen Büro, Entsorgungsamt oder zu

Ihrem Haushaltsabfallentsorgerauf.

TECHNISCHE DATEN UND ERSCHEINUNGSBILD

KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN.

IRRTÜMER BLEIBEN VORBEHALTEN. BEHRINGER,

KLARK TEKNIK, MIDAS, BUGERA UND TURBOSOUND

SIND TEIL DER MUSIC GROUP MUSICGROUP.COM.

ALLEWARENZEICHEN SIND DAS EIGENTUM IHRER

JEWEILIGEN BESITZER. MUSICGROUP ÜBERNIMMT

KEINE HAFTUNG FÜR VERLUSTE, DIE PERSONEN

ENTSTEHEN, DIE SICH GANZ ODER TEILWEISE AUF

HIER ENTHALTENE BESCHREIBUNGEN, FOTOS ODER

AUSSAGEN VERLASSEN. ABGEBILDETE FARBEN UND

SPEZIFIKATIONEN KÖNNEN GERINGFÜGIG VOM

PRODUKT ABWEICHEN. MUSICGROUP PRODUKTE

WERDEN NUR ÜBER AUTORISIERTE FACHHÄNDLER

VERKAUFT. DIE VERTRIEBSPARTNER UND HÄNDLER

SIND KEINE VERTRETER VON MUSICGROUP UND

SIND NICHT BERECHTIGT, MUSICGROUP DURCH

AUSDRÜCKLICHE ODER STILLSCHWEIGENDE

HANDLUNGEN ODER REPRÄSENTANZEN ZU

VERPFLICHTEN. DIESE BEDIENUNGSANLEITUNG IST

URHEBERRECHTLICH GESCHÜTZT. KEIN TEIL DIESES

HANDBUCHS DARF IN IRGENDEINER FORM ODER

MIT IRGENDWELCHEN MITTELN ELEKTRONISCH

ODER MECHANISCH, INKLUSIVE FOTOKOPIE ODER

AUFNAHME, ZU IRGENDEINEM ZWECK OHNE

DIE SCHRIFTLICHE ZUSTIMMUNG DER FIRMA

MUSICGROUPIPLTD. VERVIELFÄLTIGT ODER

ÜBERTRAGEN WERDEN.

ALLE RECHTE VORBEHALTEN.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Die geltenden Garantiebedingungen und zusätzliche

Informationen bezüglich der von MUSIC Group

gewährten beschränkten Garantie  nden Sie online unter

www. music-group.com/warranty.

GARANTIE LIMITÉE

6XENY X QX1832USB/QX1222USB Quick Start Guide 7

Instruções de Segurança

Importantes

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude

su ciente para constituir um risco de choque elétrico.

Use apenas cabos de alto-falantes de alta qualidade

com plugues TS de ¼" ou plugues com trava de torção

pré-instalados. Todas as outras instalações e modi cações

devem ser efetuadas por pessoasquali cadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura

(ouasecção de trás). Não existem peças substituíveis por

parte do utilizador no seu interior. Para esse efeito recorrer

a um técnico quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve

ser sujeito a salpicos, nem devem ser colocados em cima

do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de

assistência quali cados. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, salvo se possuir as

quali -cações necessárias. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação. Só o deverá fazer se

possuir as quali cações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais

como radiadores, bocas de ar quente, fogões de sala

ou outros aparelhos (incluindo ampli cadores) que

produzam calor.

9. Não anule o objectivo de segurança das  chas

polarizadas ou do tipo de ligação à terra. Uma  cha

polarizada dispõe de duas palhetas sendo uma mais larga

do que a outra. Uma  cha do tipo ligação à terra dispõe

de duas palhetas e um terceiro dente de ligação à terra.

A palheta larga ou o terceiro dente são fornecidos para

sua segurança. Se a  cha fornecida não encaixar na sua

tomada, consulte um electricista para a substituição da

tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou

apertos, especialmente nas  chas, extensões, e no local

de saída da unidade. Certi que-se de que o cabo eléctrico

está protegido. Veri que particularmente nas  chas, nos

receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede

eléctrica com o condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal ou uma

tomada de aparelhos para desligar a unidade de

funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especi cados

pelofabricante.

14. Utilize apenas com

o carrinho, estrutura,

tripé, suporte, ou mesa

especi cados pelo

fabricante ou vendidos

com o dispositivo.

Quandoutilizar um

carrinho, tenha cuidado ao

mover o conjunto carrinho/dispositivo para evitar danos

provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas

ou quando não for utilizado durante longos períodos

detempo.

16. Qualquer tipo de reparação deve ser sempre

efectuado por pessoal quali cado. É necessária uma

reparação sempre que a unidade tiver sido de alguma

forma dani cada, como por exemplo: no caso do cabo

de alimentação ou  cha se encontrarem dani cados;

naeventualidade de líquido ter sido derramado ou

objectos terem caído para dentro do dispositivo; no caso

da unidade ter estado exposta à chuva ou à humidade;

seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste

produto: este símbolo indica que

o produto não deve ser eliminado

juntamente com os resíduos

domésticos, segundo a Directiva

REEE (2002/96/CE) e a legislação

nacional. Este produto deverá

ser levado para um centro de recolha licenciado para a

reciclagem de resíduos de equipamentos eléctricos e

electrónicos (EEE). O tratamento incorrecto deste tipo

de resíduos pode ter um eventual impacto negativo

no ambiente e na saúde humana devido a substâncias

potencialmente perigosas que estão geralmente

associadas aos EEE. Ao mesmo tempo, a sua colaboração

para a eliminação correcta deste produto irá contribuir

para a utilização e ciente dos recursos naturais. Paramais

informação acerca dos locais onde poderá deixar o seu

equipamento usado para reciclagem, é favor contactar

os serviços municipais locais, a entidade de gestão de

resíduos ou os serviços de recolha de resíduosdomésticos.

ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA ESTÃO

SUJEITAS A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ

GARANTIA DE PRECISÃO . BEHRINGER, KLARKTEKNIK,

MIDAS, BUGERA, ETURBOSOUND FAZEM PARTE

DO MUSIC GROUP MUSICGROUP.COM. TODAS AS

MARCAS REGISTADAS SÃO PROPRIEDADE DOS SEUS

RESPECTIVOS PROPRIETÁRIOS. MUSICGROUP NÃO SE

RESPONSABILIZA POR QUALQUER PERDA QUE POSSA

TER SIDO SOFRIDA POR QUALQUER PESSOA QUE

ACREDITA TANTO COMPLETA QUANTO PARCIALMENTE

EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO

AQUI CONTIDA. CORES E ESPECIFICAÇÕES PODEM

VARIAR UM POUCO DO PRODUTO. OSPRODUTOS

DA MUSICGROUP SÃO VENDIDOS ATRAVÉS

DE DISTRIBUIDORES AUTORIZADOS APENAS.

DISTRIBUIDORES E REVENDEDORES NÃO SÃO

AGENTES DA MUSICGROUP E NÃO TÊM AUTORIDADE

ALGUMA PARA OBRIGAR A MUSICGROUP A

QUALQUER TAREFA OU REPRESENTAÇÃO EXPRESSA

OU IMPLÍCITA. ESTEMANUAL TEM DIREITOS

AUTORAIS. PARTEALGUMA DESTE MANUAL PODE

SER REPRODUZIDA OU TRANSMITIDA DE QUALQUER

FORMA OU MEIO, ELETRÔNICO OU MECÂNICO,

INCLUINDO FOTOCÓPIA E GRAVAÇÃO DE QUALQUER

TIPO, PARA QUALQUER INTENÇÃO, SEM A PERMISSÃO

ESCRITA EXPRESSA DE MUSICGROUPIPLTD.

TODOS DIREITOS RESERVADOS.

© 2013 MUSICGroupIPLtd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Ilhas Virgens Britânicas

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

MUSIC group, favor veri car detalhes na íntegra através

do website www.music-group.com/warranty.

8 9XENY X QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 : Connexions

(DE)

Schritt 1: Verkabelung

(PT) Passo 1: Conexões

Project studio

Estudio de grabación

Project studio

Projektstudio

Estúdio de projecto

Band or small church with stage monitors

Banda o iglesia pequeña con monitores de escenario

Groupe ou petite église avec retours sur scène

Band oder kleine Kirche mit Bühnenmonitoren

Banda ou pequena igreja com monitores de palco

Rear Panel

QX1832USB

HPX6000

Keyboard

MP3 Player

V-AMP 3

C-1

Rear Panel

QX1832USB

Dual Footswitch

Keyboard

F1320D

XM8500XM8500

10 11XENY X QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 : Connexions

(DE)

Schritt 1: Verkabelung

(PT) Passo 1: Conexões

Rear Panel

QX1222USB

ULM mic QX1832USB

GTX30

MP3 recorder

Drum Machine

XM8500

FX2000

FEX800

Business/ multimedia presentation

Presentación de negocio/multimedia

Présentation commerciale/multimédia

Business/Multimedia-Präsentation

Apresentação empresarial/multimédia

Band or small church with external effects

Banda o iglesia pequeña con efectos externos

Groupe ou petite église avec effets externes

Band oder kleine Kirche mit externen Effekten

Banda ou pequena igreja com efeitos externos

(EN) Note - The QX1222USB is intended primarily for live sound

mixing. Although the mix can be easily recorded to a computer,

low-latency monitoring during recording is not available for

this model.

(ES) Nota - El QX1222USB ha sido diseñado principalmente para

las mezclas de sonido directa. Aunque puede grabar la mezcla

fácilmente en un ordenador, no dispone en este modelo de

monitorización de baja latencia durante la grabación.

(FR) Remarque – Le mélangeur QX1222USB est prévu

principalement pour les applications de sonorisation de scène.

Bien qu’il soit facile d’enregistrer le mixage sur un ordinateur,

l’écoute à faible latence lors de l’enregistrement n’est pas

disponible sur ce modèle.

(DE) Hinweis – Der QX1222USB ist in erster Linie für Live Sound-

Mixing konzipiert. Obwohl man die Mischung mühelos mit

einem Computer aufnehmen kann, ist bei diesem Modell kein

Abhören mit geringer Latenz während der Aufnahme möglich.

(PT) Nota - O QX1222USB foi projetado para ter a função

principal de mixagem de som ao vivo. Embora a mixagem possa

ser gravada facilmente em um computador, monitoramento

de baixa latência durante a gravação não está disponível

nestemodelo.

12 13XENY X QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Controls

(EN) Step 2: Controls

(ES) Paso 2: Controles

(FR) Etape 2 : Réglages

(DE) Schritt 2: Regler

(PT) Passo 2: Controles

(1)

(3)

(4)

(2)

(5)

(7)

(8)

(9)

(11)

(10)

(14)(15)(35)

(18)

(12)

(16)

(26)

(17)

(25)

(31)

(20) (13) (27) (23)

(31)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(10)

(14)

(12)

(34)

(16)

(17)

(19)

(21) (22)

(20)(33)(32)

(18)

(24)

(13)(1)

(23)

(15)

(28) (29) (30)

14 15XENYX QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Controls

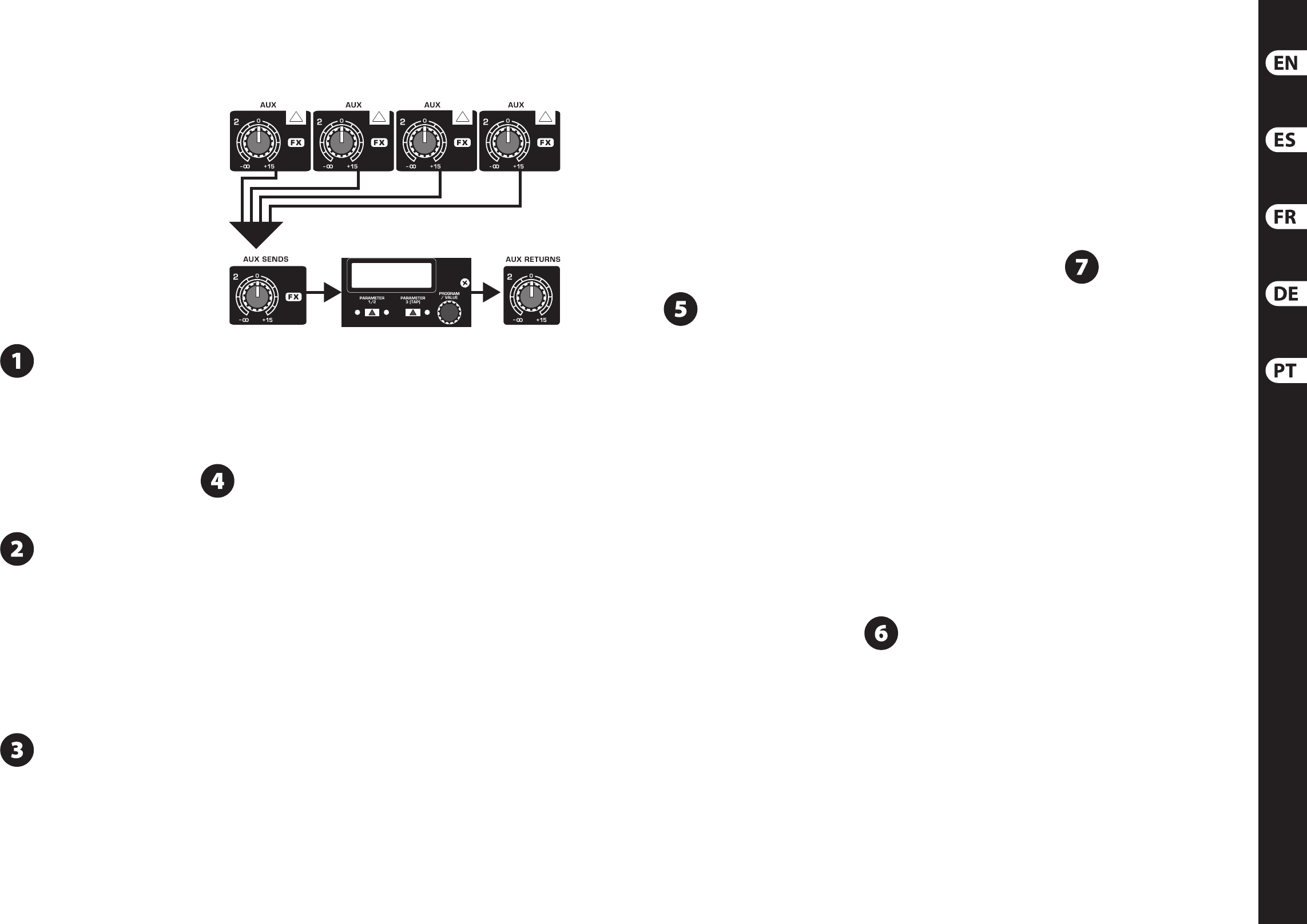

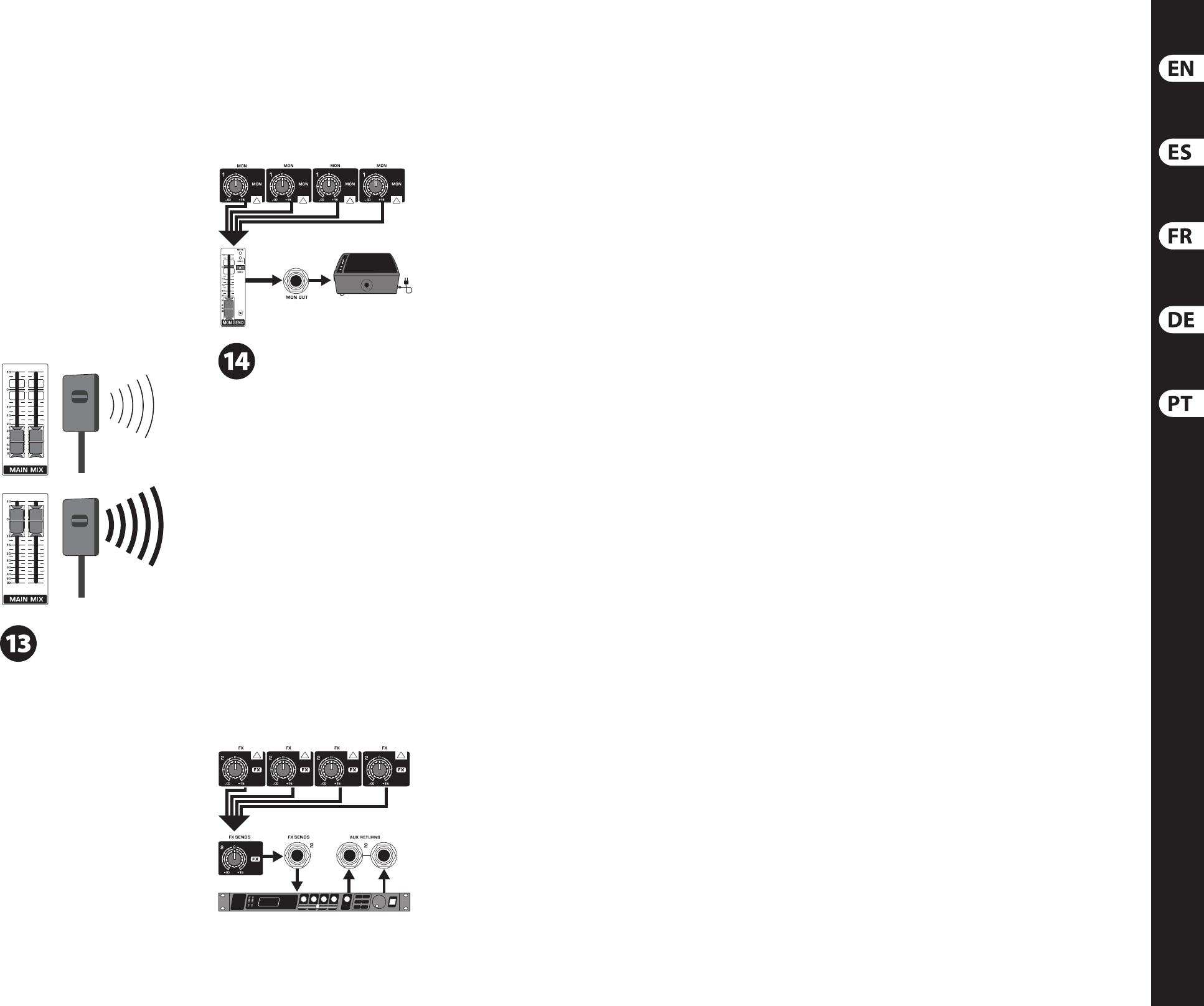

(EN) Step 2: Controls (13) FX SEND knob/fader adjusts the amount of

signal sent to the internal multi-FX processor

or an external eects processor via the

FX SEND jack.

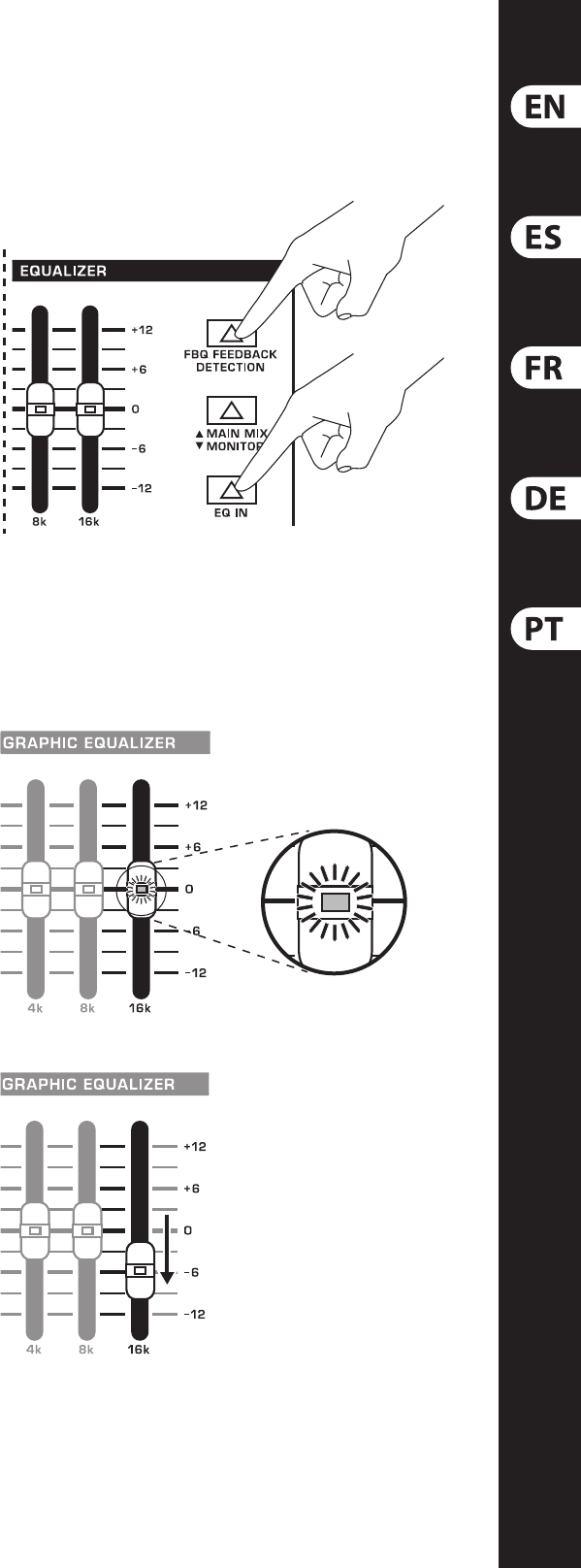

(14) GRAPHIC EQ adjusts specic frequencies in

the soundspectrum.

(15) XPQ SURROUND knob adjusts the amount

of stereo enhancement on the mix. Press the

XPQTO MAIN button to activate the eect.

(16) VU METER displays the MAIN OUTPUT

signallevel.

(17) PHONES/CTRL ROOM knob adjusts

the headphone or studio monitor

(QX1832USB)volume.

(18) VOICE CANCELLER button lters out vocal

frequencies from audio plugged into the

2-TRACK INPUT, enablingyour mixer to act as a

karaokemachine.

(19) MODE button (QX1832USB only) determines

whether the channels’ SOLO button operates

as ‘Soloin Place’ (buttonout) or ‘Pre-Fader

Listen’ (button in). PFL is preferred for gain

settingpurposes.

(20) MON SEND fader adjusts the amount of

signal sent to a monitor speaker via the

MONOUTjack.

(21) FX/AUX2 RET fader (QX1832USB only)

adjuststhe amount of internal or external

eects included in themix.

(22) SUB 1-2 faders (QX1832USB only) adjust the

output of the SUBOUTPUT jacks.

(23) MAIN MIX faders adjust the overall output of

themixer.

(24) SOURCE buttons (QX1832USB only) routethe

USB/2-TR, SUB1-2, and MAIN MIX to the

PHONES and CONTROLROOM jacks.

(25) FX TO MON and FX TO MAIN knobs

(QX1222USB only) adjust the amount of signal

from the internal multi-FX processor or an

external eects processor that is included in

the main or monitor mix.

(26) STANDBY button (QX1222USB only) mutes all

microphonechannels.

(27) USB/2-TR RTN fader (QX1222USB only)

adjusts the level of the 2-track RCA inputs or

USB input.

(28) AC IN accepts the included power cable for

connection to amains outlet.

(29) POWER ON switch turns the mixer on and o.

(30) PHANTOM ON switch sends 48 V to the XLR

inputs for use with condenser microphones.

(31) LOW CUT button eliminates unwanted low

frequencies from the channel.

(32) AUX 1 SEND knob (QX1832USB) adjusts the

level of the AUX 1 signal sent to an eects

processor or monitor speaker.

(33) AUX 1 RETURN knob (QX1832USB) adjusts the

level of the signal returning from an eects

processor to the AUX 1 RETURN jacks.

(34) USB/2-TR TO MAIN button (QX1832USB)

routes the USB and 2-Track playback to the

MAIN MIX and mutes the USB/2-TR OUT

recording signal.

(35) LEVEL SET LED (QX1222USB only) is used for

setting the correct input level of the channel.

See the Gain Setting section for more details.

(ES) Paso 2: Controles (13) FX SEND, este control ajusta la cantidad

de señal que se envía al procesador de

multiefectos interno o a un procesador de

efectos externo a través del jack FX SEND.

(14) GRAPHIC EQ ajusta las frecuencias

especícas en el espectro sonoro.

(15) XPQ SURROUND, este control ajusta la

cantidad de mejora estéreo de la mezcla.

Pulseel botón XPQ TO MAIN para activar

elefecto.

(16) VU METER muestra el nivel de señal

MAINOUTPUT.

(17) PHONES/CTRL ROOM, este control ajusta el

volumen de los auriculares o del monitor de

estudio (QX1832USB).

(18) VOICE CANCELLER, este botón ltra las

frecuencias vocales del audio conectado a

la entrada 2-TRACK, permitiendo a la mesa

de mezclas funcionar como un equipo

dekaraoke.

(19) MODE (QX1832USB), este botón determina si

el botón SOLO de los canales funciona como

‘Soloin Place’ (botón sin pulsar) o ‘Pre-Fader

Listen’ (botón pulsado). Espreferible la

escucha pre-fader para ajustar laganancia.

(20) MON SEND, este fader ajusta la cantidad

de señal que se envía hasta un altavoz de

monitoreo a través del jack MONOUT.

(21) FX/AUX2 RET (QX1832USB), este fader

ajusta la cantidad de efectos internos o

externos incluida en lamezcla.

(22) SUB 1-2 (QX1832USB), estos faders ajustan

la salida de los jacks SUB OUTPUT.

(23) MAIN MIX faders adjust the overall output

of themixer.

(24) SOURCE, estos botones (QX1832USB) pase el

USB/2-TR, SUB 1-2 y MAIN MIX al PHONES y

las tomas CONTROL ROOM.

(25) FX TO MON y FX TO MAIN (QX1222USB),

estos controles ajustan la cantidad de señal

del procesador de multiefectos interno o de

un procesador deefectos externo incluido en

la mezcla principal o delmonitor.

(26) STANDBY (QX1222USB), este botón silencia

todos los canales demicrofono.

(27) USB/2-TR RTN (QX1222USB), este fader

ajusta el nivel de las entradas 2-track RCA o

entrada USB.

(28) ENTRADA DE AC acepta el cable de

alimentación que se incluye para la conexión

a una toma de corriente.

(29) POWER ON, este interruptor enciende y

apaga la mesa demezclas.

(30) PHANTOM ON, este interruptor envía 48V a

las entradas XLR para usarlas con micrófonos

de condensador.

(31) El botón LOW CUT elimina las bajas

frecuencias no deseadas del canal.

(32) El mando AUX 1 SEND (QX1832USB)

lepermite ajustar el nivel de la señal

AUX1 enviada a un procesador de efectos

omonitor.

(33) El mando AUX 1 RETURN (QX1832USB)

ajusta el nivel de la señal de retorno

procedente de un procesador de efectos

y que es recibida a través de las tomas

AUX 1 RETURN.

(34) El botón USB/2-TR TO MAIN (QX1832USB)

dirige la señal de reproducción USB y de

dos pistas a la salida principal o MAIN MIX y

anula la señal de grabación USB/2-TR OUT.

(35) El piloto LEVEL SET (solo QX1222USB) se usa

para ajustar el nivel de entrada correcto del

canal. Vea la sección de Ajuste de ganancia

para más detalles.

(1) USB wireless input accepts a USB

receiver for use with BEHRINGER ULM

wirelessmicrophones.

(2) GAIN knob adjusts the sensitivity of the MIC

and/or LINE inputs.

(3) COMP knob adjusts the amount of

compression eect on the channel.

(4) EQ knobs adjust the high, mid and low

frequencies of the channel. Adjust the FREQ

knob on the QX1832USB to select the specic

frequency adjusted by the MIDknob.

(5) MON knob adjusts how much of the channel’s

signal routes to the MON SEND/OUT jack.

(6) AUX 1 knob (QX1832USB only) adjusts how

much of the channel’s signal routes to the

AUX1 jack. Press the PRE button when using

AUX 1 as an extra monitor send.

(7) FX knob adjusts how much of the channel’s

signal routes to the internal multi-FX

processor or the AUX SEND 2/FX SEND jack.

(8) PAN/BAL knob positions the channel in the

stereo eld.

(9) MUTE button mutes the channel.

(10) CLIP LED lights when the channel

signaloverloads.

(11) CHANNEL FADER adjusts the channelvolume.

(12) MULTI-FX PROCESSOR adds a selected sound

eect to any channels whose FX knob is

turned up. Seethe Multi-FX Processor section

fordetails.

(1) La entrada inalámbrica USB acepta un

receptor USB para su uso con micrófonos

inalámbricos BEHRINGER ULM.

(2) GAIN, este control ajusta la sensibilidad de las

entradas MIC y/oLINE.

(3) COMP, este control ajusta la cantidad de

efecto de compresión en el canal.

(4) EQ, estos controles ajustan las frecuencias

alta, mediay baja del canal. Ajuste el control

FREQ en el QX1832USB para seleccionar

la frecuencia especíca regulada con el

controlMID.

(5) MON, este control ajusta qué parte de la señal

del canal se dirige al jack MON SEND/OUT.

(6) AUX 1, este control (sólomodelo QX1832USB)

ajusta qué parte de la señal del canal se dirige

al jack AUX1. Pulse el botón PRE al usar AUX 1

como una señal de monitoradicional.

(7) FX, este control ajusta qué parte de la señal

del canal se dirige al procesador multiefectos

interno o al jack AUX SEND 2/FX SEND.

(8) PAN/BAL, este control sitúa el canal en el

campo estéreo.

(9) MUTE, este botón silencia el canal.

(10) CLIP, estos LED se iluminan cuando la señal

del canal sesobrecarga.

(11) CHANNEL FADER ajusta el volumen delcanal.

(12) MULTI-FX PROCESSOR añade un efecto de

sonido seleccionado a cualquier canal en el

que esté activado el control FX. Consultela

información detallada en la sección

Procesador demultiefectos.

16 17XENYX QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Réglages

(FR) Etape 2 : Réglages (DE) Schritt 2: Regler

(13) Le potentiomètre FX SEND règle le volume

du signal du canal envoyé au processeur

multi-eet interne ou à un processeur d'eets

externe via le jack FXSEND.

(14) GRAPHIC EQ règle les fréquences spéciques

du spectre sonore.

(15) Le potentiomètre XPQSURROUND règle

le volume d'accroissement stéréo du mix.

Appuyez sur la touche XPQ TO MAIN pour

activer cet eet.

(16) Le VU-METRE ache le niveau du signal de la

SORTIEMAIN.

(17) Le potentiomètre PHONES/CTRLROOM

règle le volume du casque ou du

haut-parleur studio (QX1832USB).

(18) La touche VOICE CANCELLER élimine

les fréquences vocales des sources

audio branchées sur l'ENTREE 2-TRACK,

permettantainsi à votre console de jouer le

rôle dekaraoké.

(19) La touche MODE (QX1832USB) permet de

choisir si la touche SOLO des canaux doit

fonctionner comme SOLO («Soloin Place»,

touche relâchée) oucomme PFL («Pre-Fader

Listen», toucheenfoncée). Sélectionnez PFL

pour régler le gain.

(20) Le fader MON SEND règle le volume du signal

envoyé à un haut-parleur de retour via le jack

MON OUT.

(21) Le fader FX/AUX2 RET (QX1832USB) règle le

volume du signal d'eets interne ouexterne

inclus dans le mix.

(22) Les faders SUB1-2 (QX1832USB) règlent la

sortie des jacks SORTIE SUB.

(23) Les faders MAIN MIX règlent la sortie globale

de la console.

(24) Touches SOURCE (QX1832USB) d’acheminer le

USB/2-TR, SUB 1-2 et MAIN MIX à l’ PHONES et

les prises CONTROL ROOM.

(25) Les potentiomètres FXTOMON et FX TO

MAIN (QX1222USB) règlent le volume du

signal provenant du processeur multi-eet

interne ou d'un processeur d'eets externe

inclus dans le mix principal ou dans le mix

deretour.

(26) La touche STANDBY (QX1222USB) permet

de désactiver le volume sonore de tous les

canauxmicrophone.

(27) Le fader USB/2-TR RTN (QX1222USB)

règlele niveau des entrées RCA 2-track ou

del'entréeUSB.

(28) AC IN permet de connecter le câble

d'alimentation inclus àl'alimentation secteur.

(29) POWER ON permet d'allumer ou d'éteindre

la console.

(30) Le commutateur PHANTOMON envoie 48V

aux entrées XLR, dansle cas de l'utilisation de

microphones électrostatiques.

(31) La touche LOW CUT atténue les basses

fréquences de la voie.

(32) Le bouton AUX 1 SEND (QX1832USB)

détermine le niveau du signal de l’AUX 1

transmis à un processeur d’eets ou à une

enceinte de retour.

(33) Le bouton AUX 1 RETURN (QX1832USB)

détermine le niveau du signal de retour

d’un processeur d’eets sur le Jack de retour

AUX 1 RETURN.

(34) La touche USB/2-TR TO MAIN (QX1832USB)

aecte les signaux USB et 2-TRACK au

mixage général MAIN MIX et coupe le signal

d’enregistrement USB/2-TR OUT.

(35) La Led LEVEL SET (QX1222USB uniquement)

sert à régler le niveau d’entrée de la voie.

Consultez la section sur le Réglage du Gain

pour de plus amples détails.

(1) L’entrée sans l USB accepte un récepteur

USBpour l’utilisation des micros sans l

BEHRINGER ULM.

(2) Le potentiomètre GAIN règle la sensibilité des

entrées MIC et/ou LINE.

(3) Le potentiomètre COMP règle l'eet de

compression sur lecanal.

(4) Les potentiomètres EQ règlent les fréquences

aiguës, médiums et graves du canal. Réglezle

potentiomètre FREQ du QX1832USB pour

sélectionner la fréquence modiée par le

potentiomètreMID.

(5) Le potentiomètre MON règle le volume du

signal du canal envoyé au jack MONSEND/OUT.

(6) Le potentiomètre AUX1 (QX1832USB

uniquement) règle le volume du signal du

canal envoyé au jack AUX1. Appuyezsur la

touche PRE lorsque la sortie AUXSEND1 est

utilisée pour un haut-parleur supplémentaire.

(7) Le potentiomètre FX règle le volume du signal

du canal envoyé au processeur multi-eet

interne ou au jack AUXSEND 2/FXSEND.

(8) Le potentiomètre PAN/BAL détermine la

position du canal dans le champ stéréo.

(9) La touche MUTE permet de désactiver

levolume sonore du canal.

(10) La LED CLIP s'allume lorsqu'une surcharge

apparaît dans le signal du canal.

(11) Le FADER DE CANAL permet de régler le

volume du canal.

(12) Le PROCESSEUR MULTI-EFFET ajoute

l'eet sonore sélectionné aux canaux dont le

potentiomètreFX est activé. Reportez-vous

à la section Processeur multi-eet pour en

savoir plus.

(13) FX SEND-Regler stellt ein, wieviel des Signals

auf den internen Multi-Eektprozessor oder

einen externen Eektprozessor über die

FXSEND-Buchse gesendet wird.

(14) GRAFISCHER EQ stellt spezische

Frequenzen im Klangspektrumein.

(15) XPQ SURROUND-Regler stellt die Intensität

des Stereo-Eekts im Mix ein. DrückenSie

die XPQTOMAIN-Taste, um den Eekt

zuaktivieren.

(16) VU METER zeigt die Signalstärke des

MAINOUTPUT an.

(17) PHONES/CTRL ROOM-Regler stellt

die Lautstärke der Kopfhörer bzw.

Monitorlautsprecher im Studio

(QX1832USB)ein.

(18) VOICE CANCELLER-Taste ltert

Stimmenfrequenzen aus dem Signal

am Eingang 2-TRACKINPUT heraus,

undmacht Ihr Mischpult somit zu einer

Karaoke-Maschine.

(19) MODE-Taste (QX1832USB) bestimmt, obdie

SOLO-Taste des Kanals als «Soloin Place»

(Tastenicht eingedrückt) oder als «Pre-Fader

Listen» (PFL, Taste eingedrückt) arbeitet.

Zum Einstellen der Signalstärke wird

PFLbevorzugt.

(20) MON SEND-Fader stellt ein, wieviel des

Signals über die MONOUT-Buchse auf einen

Monitorlautsprecher geleitetwird.

(21) FX/AUX2 RET-Fader (QX1832USB) stellt

ein, wieviel Eektanteil des internen oder

externen Eekts in den Mix integriert wird.

(22) SUB 1-2-Fader (QX1832USB) stellen die

Signalstärke der SUB-OUTPUT-Buchsen ein.

(23) MAIN MIX -Fader stellen den

Summenausgangspegel des Mischpults ein.

(24) SOURCE-Tasten (QX1832USB) Führen Sie

das USB/2-TR, SUB 1-2 und MAIN MIX die

PHONES und CONTROL ROOM Buchsen.

(25) FXTOMON und FXTOMAIN-Regler

(QX1222USB) stellen ein, wieviel des Signals

vom internen Multi-Eektprozessor oder

von einem externen Eektprozessor in den

Main- oder Monitor-Mix integriertwird.

(26) STANDBY-Taste (QX1222USB) schaltet alle

Mikrofonkanälestumm.

(27) USB/2-TR RTN-Fader (QX1222USB)

stelltden Pegel der 2-Spur-Cinch-Eingänge

oder des USB-Eingangs ein.

(28) AC IN dient zum Anschluss des

mitgelieferten Netzkabels an

einerSteckdose.

(29) POWER ON-Schalter schaltet das Mischpult

ein und aus.

(30) PHANTOM ON-Schalter liefert 48V an

die XLR-Eingänge zur Verwendung von

Kondensatormikrofonen.

(31) LOW CUT-Taste entfernt unerwünschte tiefe

Frequenzen aus dem Kanalsignal.

(32) AUX 1 SEND-Regler (QX1832USB) steuert

den Pegel des AUX 1-Signals, das zu einem

Eektprozessor oder Monitor geleitet wird.

(33) AUX 1 RETURN–Regler (QX1832USB)

steuert den Pegel des Signals, das von einem

Eektprozessor zu den AUX 1 RETURN-

Buchsen zurückgeführt wird.

(34) USB/2-TR TO MAIN–Taste (QX1832USB)

leitet die USB- und 2-Track-Wiedergabe zum

MAIN MIX und schaltet das USB/2-TR OUT-

Aufnahmesignal stumm.

(35) LEVEL SET-LED (nur QX1222USB) hilft

beim Einstellen des korrekten Kanal-

Eingangspegels. Weitere Infos im Kapitel

„Gain Setting“.

(1) USB-Drahtloseingang akzeptiert einen

USB-Empfänger zur Nutzung von BEHRINGER

ULM-Drahtlosmikrofonen.

(2) GAIN -Regler stellt die Empndlichkeit des

MIC- und/oder LINE-Eingangsein.

(3) COMP-Regler stellt die Stärke des

Kompressionseekts im Kanal ein.

(4) EQ-Regler stellen die hohen, mittlerenund

tiefen Frequenzen des Kanals ein.

VerwendenSie den FREQ-Regler beim

QX1832USB, um die spezische über den

MID-Regler geregelte Frequenzauszuwählen.

(5) MON-Regler stellt ein, wieviel des

Kanalsignals auf die MONSEND/OUT-Buchse

geleitet wird.

(6) AUX 1-Regler (nurQX1832USB) stellt

ein, wieviel des Kanalsignals auf die

AUX1-Buchse geleitet wird. Drücken Sie die

PRE-Taste, wenn Sie AUX1 als zusätzlichen

Monitor-Sendverwenden.

(7) FX-Regler stellt ein, wieviel des Kanalsignals

auf den internen Multi-Eektprozessor

oder auf die AUXSEND2/FXSEND-Buchse

geleitetwird.

(8) PAN/BAL-Regler positioniert den Kanal

imStereofeld.

(9) MUTE stellt den Kanalstumm.

(10) CLIP-LED leuchtet auf, wenn das Kanalsignal

zu hoch ausgesteuert wird.

(11) CHANNEL FADER zur Einstellung

derKanallautstärke.

(12) MULTI-FX PROCESSOR fügt allen

Kanälen, deren FX-Regler aufgedreht ist,

einenausgewählten Eekt hinzu. Detailssiehe

Multi-Eektprozessor.

18 19XENYX QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Controles XENYX QX1832USB/QX1222USB

FBQ Feedback Detection

(PT) Passo 2: Controles (13) O botão FX SEND ajusta a quantidade de sinal

enviada para o processador multi-efeitos

interno ou para um processador de efeitos

externo através da cha FXSEND.

(14) O GRAPHIC EQ ajusta frequências especícas

no espectro de som.

(15) O botão XPQ SURROUND ajusta a quantidade

de melhoria deestéreo na mistura. Prima o

botão XPQTO MAIN para activar oefeito.

(16) O VU METER (MEDIDOR DE VU) apresenta o

nível do sinal MAIN OUTPUT.

(17) O botão PHONES/CTRL ROOM ajusta o

volume dos auscultadores ou do estúdio

domonitor (QX1832USB).

(18) O botão VOICE CANCELLER ltra frequências

vocais do áudio ligado a 2-TRACK INPUT,

permitindo que o misturador funcione como

um karaoke.

(19) O botão MODE (QX1832USB) determina

se o botão SOLO dos canais funciona

como “Soloactivado” (botãodesligado)

ou“Audiçãode pré-fader” (botãoligado).

Aaudição de pré-fader (PFL) érecomendada

para ns de denição deganho.

(20) O fader MON SEND ajusta a quantidade de

sinal enviada para um altifalante do monitor

através da cha MONOUT.

(21) O fader FX/AUX2 RET (QX1832USB) ajusta a

quantidade de efeitos internos ou externos

incluídos namistura.

(22) Os faders SUB 1-2 (QX1832USB) ajustam a

saída das chas SUB OUTPUT.

(23) Os faders MAIN MIX ajustam a saída geral

domisturador.

(24) Botões de SOURCE (QX1832USB), encaminhe o

USB/2-TR, SUB 1-2, e MAIN MIX para a PHONES

e macacos CONTROL ROOM.

(25) Os botões FX TO MON e FX TOMAIN

(QX1222USB) ajustam a quantidade de sinal

do processador multi-efeitos interno ou de

um processador de efeitos externo incluído na

mistura principal ou demonitor.

(26) O botao STANDBY (QX1222USB) silencia todos

os canaismicrofone.

(27) O fader USB/2-TR RTN (QX1222USB) ajusta

o nível das entradas RCA de 2 pistas ou da

entrada USB.

(28) O AC IN aceita o cabo de alimentação incluído

para ligação a uma tomadaeléctrica.

(29) O botão POWER ON liga e desliga

omisturador.

(30) O botão PHANTOM ON envia 48 V para

as entradas XLR para utilização com

microfonescondensadores.

(31) O botão LOW CUT elimina baixas frequências

indesejadas do canal.

(32) O botão AUX 1 SEND (QX1832USB) ajusta o

nível do sinal AUX 1 enviado a um processador

de efeitos ou alto-falante de monitor.

(33) O botão AUX 1 RETURN (QX1832USB) Ajusta o

nível do sinal retornando de um processador

de efeitos aos jacks AUX 1 RETURN.

(34) O botão USB/2-TR TO MAIN (QX1832USB)

direciona o playback do USB e 2-Track ao

MAIN MIX e coloca o sinal de gravação

USB/2-TR OUT em modo mute.

(35) O LED LEVEL SET (QX1222USB apenas) é usado

para congurar o nível correto de entrada

do canal. Verique a seção Ajuste de Ganho

“GainSetting” para obter mais detalhes.

(EN) If feedback occurs,

press the EQ IN and FBQ

FEEDBACK DETECTION

buttons. Press the MAIN

MIX/MONITOR button

to assign the graphic

EQ to the mains or

monitorspeakers.

(ES) Si se produce

realimentación,

pulselos botones

EQIN y FBQ FEEDBACK

DETECTION. Pulse

el botón MAIN MIX/

MONITOR para asignar

el ecualizador gráco

a la corriente eléctrica

o a los altavoces

demonitoreo.

(FR) En cas de larsen,

appuyez sur les touches

EQ IN et FBQ FEEDBACK

DETECTION. Appuyezsur

la touche MAIN MIX/

MONITOR pour aecter

l’égaliseur graphique

aux haut-parleurs

principaux ou aux haut-

parleurs de retour.

(DE) Wenn eine

Rückkopplung auftritt,

drücken Sie die EQ IN-

und die FBQ FEEDBACK

DETECTION-Taste.

Drücken Sie die MAIN

MIX/MONITOR-Taste,

um den graschen

EQ den Main- oder

Monitor-Lautsprechern

zuzuweisen.

(PT) Caso ocorra

feedback, prima os

botões EQ IN e FBQ

FEEDBACK DETECTION.

Primao botão MAIN

MIX/MONITOR para

atribuir o EQ gráco aos

altifalantes principais ou

do monitor.

(EN) An LED will light

on the EQ slider that

corresponds with the

feedback frequency.

(ES) Se encenderá

un LED en el control

del ecualizador

que corresponde

a la frecuencia

derealimentación.

(FR) Une LED s’allume

sur le curseur EQ

correspondant à la

fréquence de larsen.

(DE) Eine LED leuchtet

bei dem EQ-Fader auf,

beidessen Frequenz die

Rückkopplung auftritt.

(PT) Irá acender um

LED na barra EQ,

que corresponde à

frequência do feedback.

(EN) Lower the lit EQ slider

until feedback stops.

(ES) Deslice hacia

abajo el control de

dicho ecualizador

hasta que se detenga

larealimentación.

(FR) Abaissez le

curseur EQ allumé

jusqu’à ce que le

larsens’interrompe.

(DE) Senken Sie den

leuchtenden EQ-Fader

ab, bis die Rückkopplung

aufhört.

(PT) Baixe a barra

EQ acesa até que o

feedback pare.

(1) A entrada de USB sem o aceita um receptor

de USB a ser usado com microfones sem o

BEHRINGER ULM.

(2) O botão GAIN ajusta a sensibilidade das

entradas MIC e/ou LINE.

(3) O botão COMP ajusta a quantidade do efeito

de compressão no canal.

(4) Os botões EQ ajustam as frequências altas,

médias e baixas do canal. Ajuste o botão FREQ

no QX1832USB para seleccionar a frequência

especíca ajustada pelo botãoMID.

(5) O botão MON ajusta a quantidade de

sinal do canal encaminhada para a cha

MON SEND/OUT.

(6) O botão AUX 1 (apenasQX1832USB) ajusta a

quantidade de sinal do canal encaminhada

para a cha AUX 1. Prima o botão PRE ao

utilizar AUX 1 como um envio adicional

domonitor.

(7) O botão FX ajusta a quantidade de

sinal do canal encaminhada para o

processador multi-efeitos interno ou cha

AUX SEND 2/FX SEND.

(8) O botão PAN/BAL posiciona o canal no

campoestéreo.

(9) O botão MUTE silencia o canal.

(10) O LED CLIP acende-se quando o sinal do

canalsobrecarrega.

(11) O CHANNEL FADER ajusta o volume docanal.

(12) O MULTI-FX PROCESSOR (Processador

Multi-Efeitos) adiciona um efeito de som

seleccionado aos canais em que o botão

de efeitos tenha sido activado. Consultea

secção Processador Multi-Efeitos para obter

maisinformações.

20 21XENY X QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Getting started

(EN) Make sure the power to all devices is

turned o!

(ES) ¡Asegúrese de que la alimentación de

todos los dispositivos esté apagada!

(FR) Vériez que tous les appareils sont hors tension.

(DE) Achten Sie darauf, dass alle Geräte

ausgeschaltetsind!

(PT) Certique-se de que a alimentação de todos os

dispositivos está desligada!

(EN) Connect all the appropriate power,

audio and USB cables to the mixer.

(ES) Conecte todos los cables de

alimentación, audio y USB adecuados a la mesa

demezclas.

(FR) Branchez les câbles d’alimentation, audio et USB

appropriés à la console.

(DE) Schließen Sie alle benötigten

Stromversorgungs-, Audio- und USB-Kabel am

Mischpult an.

(PT) Ligue ao misturador todos os cabos de

alimentação, áudio e USB adequados.

(EN) Set all controls as shown above

(EQand PAN/BAL centered, GRAPHIC EQ

sliders centered, all others down/o).

(ES) Establezca todos los controles tal y como

se indica más arriba (EQ y PAN/BAL centrados,

controlesdeslizantes GRAPHIC EQ centrados y el

resto abajo/apagados).

(FR) Réglez toutes les commandes comme

sur la gure (EQ et PAN/BAL au centre,

curseursGRAPHICEQ au centre, tous les autres

éteints/en butéegauche).

(DE) Stellen Sie alle Bedienelemente wie oben

gezeigt ein (EQ und PAN/BAL in die Mitte,

GRAPHICEQ in die Mitte, alle anderen nach

unten/aus).

(PT) Dena todos os comandos conforme indicado

acima (EQ e PAN/BAL centrados, barras GRAPHIC EQ

centradas, todos os outros para baixo/desligados).

(EN) Turn the mixer on.

(ES) Encienda la mesa de mezclas.

(FR) Mettez la console en marche.

(DE) Schalten Sie das Mischpult ein.

(PT) Ligue o misturador.

(EN) Step 3: Getting

started

(ES) Paso 3: Puesta en

marcha

(FR) Etape 3 : Mise en

oeuvre

(DE) Schritt 3: Erste

Schritte

(PT) Passo 3: Primeiros

Passos

(EN) Set the GAIN for each channel.

Seethe Gain Setting section for details.

(ES) Establezca GAIN para cada canal.

Consultelos detalles en la sección Ajuste de

laganancia.

(FR) Réglez le GAIN de chaque canal. Reportez-vous à

la section Réglage du gain pour en savoir plus.

(DE) Stellen Sie GAIN für jeden Kanal ein.

Detailsnden Sie im Kapitel „Gain Setting“.

(PT) Dena o GAIN (GANHO) para cada canal.

Consulte a secção Denição de Ganho para obter

mais informações.

(EN) With the MAIN MIX faders and PHONES/

CTRL ROOM knob all the way down, turnyour

PA system or powered monitors on.

(ES) Con los faders MAIN MIX y el control PHONES/

CTRLROOM situados hacia abajo por completo,

encienda su amplicador de potencia o monitores

con alimentación.

(FR) Laissez les faders MAIN MIX et le potentiomètre

PHONES/CTRL ROOM au minimum et allumez votre

amplicateur de puissance ou vos haut-parleurs actifs.

(DE) Schalten Sie Ihr Beschallungssystem oder ihre

aktiven Monitorlautsprecher ein, während sich die

MAINMIX-Fader und PHONES/CTRLROOM-Regler in

unterster Stellung benden.

(PT) Com os faders MAIN MIX e o botão PHONES/CTRL

ROOM totalmente para baixo, ligue o sistema PA ou

monitoresalimentados.

(EN) Slowly raise the MAIN MIX faders or

PHONES/CTRLROOM knob to 0 or to

desired level.

(ES) Eleve lentamente los faders MAIN MIX o el

control PHONES/CTRL ROOM hasta 0, ohasta

elniveldeseado.

(FR) Montez lentement les faders MAIN MIX ou le

potentiomètre PHONES/CTRL ROOM pour les placer

sur0 ou sur le niveau désiré.

(DE) Bewegen Sie den MAIN MIX-Fader oder den

PHONES/CTRLROOM-Regler in die Stellung „0“oder

auf den gewünschten Pegel.

(PT) Eleve lentamente o comando dos faders

MAINMIX ou PHONES/CTRL ROOM para 0 ou para o

nível desejado.

(EN) On the QX1832USB, press the MAIN

button on each channel to assign the

channel to the MAIN MIX.

(ES) En el QX1832USB, pulse el botón MAIN de cada

canal para asignar el canal a MAIN MIX.

(FR) Sur le QX1832USB, appuyez sur la touche MAIN

de chaque canal pour aecter le canal au MAIN MIX.

(DE) Drücken Sie beim QX1832USB die MAIN-Taste

für jeden Kanal, der dem MAINMIX zugewiesen

werdensoll.

(PT) No QX1832USB, prima o botão MAIN em cada

canal para atribuir o canal para MAIN MIX.

(EN) Adjust the relative level of various

microphones and instruments by raising

each CHANNEL FADER.

(ES) Ajuste el nivel relativo de los diversos micrófonos

e instrumentos elevando cada CHANNEL FADER.

(FR) Réglez le niveau relatif des microphones et des

instruments en montant chaque FADER DE CANAL.

(DE) Stellen Sie die relativen Pegel verschiedener

Mikrofone und Instrumente ein, indemSie die Fader

der jeweiligen Kanäle nach obenschieben.

(PT) Ajuste o nível relativo de diversos microfones e

instrumentos, elevandocada CHANNEL FADER.

(EN) Adjust the left-right position of a

channel in the stereo eld if necessary by

turning the channel’s PAN or BAL knob.

(ES) Ajuste la posición izquierda-derecha de un

canal en el campo estéreo si es necesario girando el

control PAN o BAL del canal.

(FR) Le cas échéant, réglez la position droite-gauche

des canaux dans le champ stéréo en tournant le

potentiomètrePAN ou BAL correspondant.

(DE) Stellen Sie bei Bedarf die Position eines

Kanals im Stereofeld ein, indem Sie den PAN- oder

BAL-Regler des jeweiligen Kanals nach rechts oder

linksdrehen.

(PT) Ajuste a posição esquerda-direita deum

canal no campo estéreo, senecessário, rodando o

botão PAN ou BAL do canal.

(EN) Adjust the COMP knob to add

compression to an input if necessary.

(ES) Ajuste el control COMP para

añadir compresión a una entrada si es necesario.

(FR) Le cas échéant, réglez le potentiomètre COMP

pour ajouter une compression à une entrée.

(DE) Fügen Sie bei Bedarf mit dem COMP-Regler

einem Eingang Kompression hinzu.

(PT) Ajuste o botão COMP para adicionar

compressão a uma entrada se necessário.

(EN) For live applications, adjust the

overall output from the mixer to the

power amp or powered speakers by

raising the MAINMIX fader. If the red CLIP LEDs

on the VU METER light, lower the MAIN MIX fader.

(ES) Para las aplicaciones en directo, ajuste la

salida general desde la mesa de mezclas hasta

el amplicador de potencia o los altavoces

alimentados elevando el fader MAIN MIX. Bajeel

fader MAIN MIX si los LED CLIP en el VU METER

seencienden.

22 23XENY X QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832USB/QX1222USB Getting started

(EN) Step 3: Getting

started

(ES) Paso 3: Puesta en

marcha

(FR) Etape 3 : Mise en

oeuvre

(DE) Schritt 3: Erste

Schritte

(PT) Passo 3: Primeiros

Passos

(FR) Pour les applications live, réglez la sortie globale

de la console vers l’amplicateur de puissance ou

les haut-parleurs actifs en montant le fader MAIN

MIX. Si les LED rouge CLIP du VU-METRE s’allument,

baissez le fader MAIN MIX.

(DE) Stellen Sie bei Live-Anwendungen den

Summenpegel vom Mischpult zum Verstärker oder

zur Aktivbox ein, indem Sie den MAIN MIX-Fader

nach oben schieben. Wenn die roten CLIP-LEDs am

VU-Meter aueuchten, schieben Sie den MAINMIX-

Fader nach unten.

(PT) Para aplicações em directo, ajuste a saída geral

do misturador para o amplicador de potência ou

colunas com alimentação elevando o fader

MAINMIX. Se os LEDs CLIP vermelhos no VU METER

acenderem, baixe o fader MAIN MIX.

(EN) Use the channel MON knobs and

MON SEND fader to send the channel

signals to a monitor speaker connected to

the MON SEND/OUT jack.

(ES) Utilice los controles MON del canal y el fader

MON SEND para enviar las señales del canal

a un altavoz de monitoreo conectado al jack

MONSEND/OUT.

(FR) Utilisez les potentiomètres MON et le fader

MONSEND pour envoyer les signaux du canal

au haut-parleur de retour branché au jack

MON SEND/OUT.

(DE) Verwenden Sie die MON-Regler der jeweiligen

Kanäle und den MONSEND-Fader, um die

Kanalsignale auf einen Monitorlautsprecher

zu leiten, der an der MONSEND/OUT-Buchse

angeschlossen ist.

(PT) Utilize os botões do canal MON e o fader

MONSEND para enviar os sinais do canal para um

altifalante de monitor ligado à cha MON SEND/OUT.

(EN) Use the channel FX knobs and

FXSEND fader/knob to send the channel

signals to an eects processor connected

to the FX SEND jack. Connect the returning signal

from the processor to the AUX RETURN jacks.

(ES) Utilice los controles FX del canal y el fader/

control FX SEND para enviar las señales del canal a

un procesador de efectos conectado al jack FXSEND.

Conecte la señal que retorna del procesador a los

jacks AUX RETURN.

(FR) Utilisez les potentiomètres FX et le fader/

potentiomètre FXSEND pour envoyer les signaux

du canal au haut-parleur de retour branché au jack

FXSEND. Reliez le signal de retour du processeur aux

jacks AUX RETURN.

(DE) Verwenden Sie die FX-Regler der jeweiligen

Kanäle und den FXSEND-Fader/Regler, um die

Kanalsignale auf einen Eektprozessor zu leiten,

deran der FXSEND-Buchse angeschlossen ist.

Schließen Sie das vom Prozessor zurückkehrende

Signal an den AUXRETURN-Buchsen an.

(PT) Utilize os botões do canal FX e o fader/botão

FX SEND para enviar os sinais do canal para um

processador de efeitos ligado à cha FX SEND.

Ligue o sinal de retorno do processador às chas

AUXRETURN.

F1320D

24 25XENYX QX1832USB/QX1222USB Quick Start Guide

XENYX QX1222USB Gain Setting

(EN) Raise Channel 1’s fader to 0.

Sing,speakor play at a normal level

through the microphone or instrument

connected to Channel 1.

(ES) Eleve el fader del Canal 1 hasta 0. Cante, hableo

toque a un nivel normal a través del micrófono o

instrumento conectado al Canal 1.

(FR) Montez le fader du canal1 sur0. Chantez, parlezou

jouez àun niveau normal dans le microphone ou

avec l’instrument connecté au canal1.

(DE) Schieben Sie den Fader für Kanal1in die

Stellung 0. Singen, sprechen oder spielen

Sie mit normaler Lautstärke in das an

Kanal1angeschlossene Mikrofon bzw. mit dem an

Kanal1angeschlossenenInstrument.

(PT) Eleve o fader do canal 1 para 0. Cante,fale ou

toque a um nível normal através do microfone ou de

um instrumento ligado ao canal 1.

(EN) While singing or playing,

turnChannel 1’s GAIN control until the

Channel 1 CLIP LED ashes occasionally,

but not constantly. The yellow LEVEL SET LED next to

the GAIN knob will also light when sucient signal

ispresent.

(ES) Mientras esté cantando o tocando, gire el

control GAIN del Canal 1 hasta que el LED CLIP

del Canal 1 parpadee ocasionalmente, pero no

de formaconstante. El piloto amarillo LEVEL SET

LED que está al lado del mando GAIN se iluminará

también cuando esté presente una señal de

suciente nivel.

(FR) Pendant que vous chantez ou jouez, tournezla

commande GAIN du canal1 jusqu’à ce que la

LEDCLIP du canal 1 clignote de manière irrégulière.

La Led jaune LEVEL SET à côté du bouton de GAIN

s’allume également en présence d’un signal de

niveau susant.

(DE) Drehen Sie beim Singen oder Spielen

den GAIN-Regler, bis die CLIP-LED für Kanal1

gelegentlich, aber nicht durchgängig blinkt.

Diegelbe LEVEL SET LED neben dem GAIN-Regler

leuchtet auch, wenn das Signal ausreichend stark ist.

(PT) Enquanto canta ou toca, rode o controlo GAIN do

canal 1 até o LED CLIP do canal1piscar

ocasionalmente, masnãoconstantemente. O LED

amarelo LEVEL SET ao lado do botão GAIN também

acenderá quando houver sinal suciente presente.

(EN) Repeat steps 1 and 2 for devices

connected to channels 2-12.

(ES) Repita los pasos 1 y 2 para los

dispositivos conectados a los canales 2-12.

(FR) Répétez les étapes1 et 2 pour les appareils

connectés aux canaux2 à 12.

(DE) Wiederholen Sie die Schritte1 und 2 für die an

den Kanälen2-12 angeschlossenen Geräte.

(PT) Repita os passos 1 e 2 para os dispositivos

ligados aos canais 2-12.

XENYX QX1832USB Gain Setting

(EN) Press the Channel 1 SOLO button.

Pressthe MODE button next to the

VUMETER to allow the METER to operate

in PFL (pre-fader listen) mode.

(ES) Pulse el botón SOLO del Canal 1. Pulse el botón

MODE junto al VU METER para permitir que el METER

funcione en modo PFL (escucha pre-fader).

(FR) Appuyez sur la touche SOLO du canal1.

Appuyezsur la touche MODE en regard du VU-METRE

pour que ce dernier fonctionne en mode PFL

(Pre-Fader Listen).

(DE) Drücken Sie die SOLO-Taste für Kanal1.

DrückenSie die MODE-Taste neben dem

VU-Meter, damit das VU-Meter im PFL-Modus

(Pre-Fader Listen)arbeitet.

(PT) Prima o botão SOLO do canal 1. Prima o botão

MODE junto a VU METER para permitir que METER

funcione no modo PFL (audição pré-fader).

(EN) Sing, speak or play at a normal level

through the microphone or instrument

connected to Channel 1.

(ES) Cante, hable o toque a un nivel normal a través

del micrófono o instrumento conectado al Canal 1.

(FR) Chantez, parlez ou jouez à un niveau normal

dans le microphone ou avec l’instrument connecté

aucanal1.

(DE) Singen, sprechen oder spielen Sie mit

normaler Lautstärke in das an Kanal1

angeschlossene Mikrofon bzw. mit dem an Kanal1

angeschlossenenInstrument.

(PT) Cante, fale ou toque a um nível normal através

do microfone ou de um instrumento ligado ao

canal1.

(EN) While singing or playing, turn

Channel 1’s GAIN control. The VU METER

will display the signal level. Set the

GAINcontrol so that the loudest peaks reach 0 on the

VUMETER. Press the Channel 1 SOLO button again.

(ES) Mientras esté cantando o tocando, gire el

control GAIN del Canal 1. El VU METER mostrará el

nivel de señal. Establezca el control GAIN de forma

que los picos más altos lleguen a 0 en el VU METER.

Pulse de nuevo el botón SOLO del Canal 1.

(FR) Pendant que vous chantez ou jouez, tournez la

commande GAIN du canal1. Le VU-METRE ache

le niveau du signal. Réglez la commande GAIN de

sorte que les pics les plus forts atteignent0 sur le

VU-METRE. Appuyez de nouveau sur la touche SOLO

du canal1.

(DE) Drehen Sie beim Singen oder Spielen den

GAIN-Regler für Kanal1. Das VU-Meter zeigt den

Signalpegel an. Stellen Sie den GAIN-Regler so ein,

dass die lautesten Stellen auf dem VU-Meter den

Wert 0 erreichen. Drücken Sie erneut die SOLO-Taste

für Kanal1.

(PT) Enquanto canta ou toca, rode o controlo GAIN do

canal 1. O VU METER irá apresentar o nível do sinal.

Dena o controlo GAIN de forma a que os picos mais

altos atinjam 0 no VU METER. Prima novamente o

botão SOLO do canal 1.

(EN) Repeat steps 1-3 for any other

channels that will be used. For stereo

channels 7/8 through 13/14, start with

the +4/-10 button out. If the signal is too low to

register on the VU meters, press the button in to

boost the signal.

(ES) Repita los pasos 1-3 para el resto de canales

que se vayan autilizar. Para canales estéreo de 7/8 a

13/14, comience con el botón +4/-10 sin pulsar. Sila

señal es excesivamente baja como para registrarla

en los medidores de volumen, pulse el botón para

potenciar la señal.

(FR) Répétez les étapes1 à3 pour les autres

canauxutilisés. Pour les canaux stéréo 7/8 à

13/14, commencez en relâchant la touche +4/-10.

Si le signal est trop faible pour apparaître sur

les VU-mètres, appuyez sur cette touche pour

augmenter le signal.

(DE) Wiederholen Sie die Schritte1-3 für alle

weiteren verwendeten Kanäle. Beginnen Sie bei den

Stereokanälen 7/8 bis 13/14 mit nicht eingedrückter

+4/-10-Taste. Wenn das Signal zu schwach ist,

umauf dem VU-Meter angezeigt zu werden,

drückenSie diese Taste, um das Signal anzuheben.

(PT) Repita os passos 1-3 para quaisquer outros

canais que utilize. Para os canais estéreo 7/8 a 13/14,

comece com o botão +4/-10 desligado. Se o nal for

demasiado baixo para ser registado nos medidores

de VU, prima o botão para aumentar o sinal.

26 27XENYX QX1832USB/QX1222USB Quick Start Guide

XENYX QX1832/1222USB Multi-FX Processor

(EN) Your mixer has a built-in processor.

Followthese steps to add an eect to one or

more channels.

(ES) Su mezclador dispone de un procesador

interno. Siga estos pasos para añadir un efecto

a uno o más canales:

(FR) Votre mélangeur est équipé d’un processeur

intégré. Suivez les étapes indiquées pour

ajouter un eet à un ou plusieurs voies.

(DE) Ihr Mischer verfügt über einen integrierten

Eektprozessor. Gehen Sie schrittweise wie

folgt vor, um einem oder mehreren Kanälen

einen Eekt hinzuzufügen.

(PT) Seu misturador tem um processador

embutido. Siga essas etapas para adicionar

um efeito a um ou mais canais.

(EN) Turn the FX knob up half way on each

channel to which you would like to add

an eect.

(ES) Gire el mando FX a la mitad de su recorrido en

cada uno de los canales en los que quiera añadir

unefecto.

(FR) Placez le bouton FX en position centrale sur les

voies sur lesquelles vous souhaitez ajouter un eet.

(DE) Drehen Sie bei jedem Kanal, dem Sie einen

Eekt hinzufügen wollen, den FX-Regler halb auf.

(PT) Gire o botão FX para cima até a metade,

paracada canal ao qual deseja adicionar um efeito.

(EN) Turn the FX AUX SEND and FX AUX

RETURN knobs/faders to 0. You may

adjust themlater.

(ES) Gire los mandos/faders FX AUX SEND y FX AUX

RETURN y colóquelos en la posición 0. Después ya los

ajustará a la posición que quiera.

(FR) Placez les boutons/faders FX AUX SEND et FX AUX

RETURN sur 0. Vous pourrez les régler à nouveau plus

tard.

(DE) Drehen Sie die FX AUX SEND- und FX AUX RETURN-

Regler/Fader auf 0. Sie können sie später einstellen.

(PT) Gire os botões/faders FX AUX SEND e FX AUX

RETURN até 0. Você poderá ajustá-los mais tarde.

(EN) Scroll through the eects by turning

the PROGRAM knob. The preset name

will ash in the display. Press the

PROGRAM knob to select the eect.

(ES) Desplácese por los distintos efectos girando el

mando PROGRAM. El nombre de preset parpadeará

en la pantalla. Pulse el mando PROGRAM para elegir

el efecto que quiera.

(FR) Faites déler les eets avec le bouton PROGRAM.

Le nom de Preset clignote à l’écran. Appuyez sur le

bouton PROGRAM pour sélectionner l’eet.

(DE) Drehen Sie den PROGRAM-Regler, um durch

die Eekte zu scrollen. Der Preset-Name blinkt im

Display. Drücken Sie den PROGRAM-Regler, umden

Eekt zu wählen.

(PT) Passe pelos efeitos girando o botão PROGRAM.

Onome presente piscará no mostrador. Aperte o

botão PROGRAM para selecionar o efeito.

(EN) Adjust parameter 1 and 2:

• After you have selected a preset

(step3), press the PARAM 1/2 button

to enter Edit Mode. The LED on the left side of the

PARAM 1/2 button will light to indicate parameter1

is active.

• Turn the PROGRAM knob to adjust the parameter.

• After 4 seconds of inactivity, the mixer exits

EditMode. You can also press the PROGRAM knob

to manually exit Edit Mode.

• Repeat the steps, using PARAM 1/2 button to

select parameter 2 for editing.

(ES) Ajuste el parámetro 1 y 2:

• Una vez que haya elegido un preset (paso 3),

pulseel botón PARAM 1/2 para acceder al modo

Edit. El piloto que está a la izquierda del botón

PARAM 1/2 se iluminará para indicarle que el

parámetro 1 está activo.

• Gire el mando PROGRAM para ajustar el parámetro.

• Después de 4 segundos de inactividad, elmezclador

saldrá del modo Edit. Tambiénpuede pulsar el

mando PROGRAM si quiere salir manualmente de

este modo de edición.

• Repita los pasos anteriores, usando el botón

PARAM 1/2 para elegir el parámetro 2 para

suedición.

(FR) Réglez les paramètres 1 et 2 :

• Après avoir sélectionné un Preset (étape 3),

appuyez sur le bouton PARAM 1/2 pour passer

en mode d’édition. La Led à gauche du bouton

PARAM 1/2 s’allume et indique que le paramètre1

est actif.

• Tournez le bouton PROGRAM pour régler

leparamètre.

• Après 4 secondes d’inactivité, le mélangeur

quitte le mode d’édition. Vous pouvez également

appuyer sur le bouton PROGRAM pour quitter

manuellement le mode d’édition.

• Répétez ces étapes en utilisant le bouton

PARAM1/2 pour sélectionner le paramètre 2

pourl’édition.

(DE) Stellen Sie Parameter 1 und 2 ein:

• Nachdem Sie ein Preset gewählt haben (Schritt3),

drücken Sie die PARAM 1/2-Taste, um in den

Edit-Modus zu schalten. Die LED links der PARAM

1/2-Taste leuchtet und zeigt an, dass Parameter1

aktiv ist.

• Drehen Sie den PROGRAM-Regler, um den

Parameter einzustellen.

• Nach 4 Sekunden Inaktivität beendet der Mischer

den Edit-Modus. Sie können auch den PROGRAM-

Regler drücken, um den Edit-Modus manuell

zuverlassen.

• Wiederholen Sie die Schritte unter Verwendung

der PARAM 1/2-Taste, um Parameter 2 zum

Editieren zu wählen.

(PT) Ajuste os parâmetros 1 e 2:

• Após ter selecionado um preset (etapa 3), aperte o

botão PARAM 1/2 para inserir o modo Edit. O LED

ao lado esquerdo do botão PARAM 1/2 acenderá

para indicar que o parâmetro 1 está ativo.

• Gire o botão PROGRAM para ajustar o parâmetro.

• Após 4 segundos de inatividade, o misturador

sairá do modo Edit. Você também pode

apertar o botão PROGRAM para sair do modo

Editmanualmente.

• Repita as etapas, usando o botão PARAM 1/2 para

selecionar o parâmetro 2 para edição.

(EN) Adjust parameter 3:

• After you have selected a preset,

press the PARAM 3/TAP button to enter

Edit Mode. Depending on the parameter for the

selected eect, the LED will either indicate the

A/B value status of the parameter, or blink to

show the current BPM/tempo.

• Press the PARAM 3/TAP button to change the

parameter A/B status, or press several times in

rhythm to set a new BPM/tempo if applicable.

• After 4 seconds of inactivity, the mixer exits

EditMode. You can also press the PROGRAM knob

to manually exit Edit Mode.

(ES) Ajuste del parámetro 3:

• Una vez que haya elegido un preset, pulse el

botón PARAM 3/TAP para acceder al modo Edit.

Dependiendo del parámetro para el efecto

seleccionado, el piloto le indicará el estado del

valor A/B del parámetro o parpadeará para

indicarle el tempo/BPM activo.

• Pulse el botón PARAM 3/TAP para cambiar el

estado A/B del parámetro, o púlselo varias veces

de forma rítmica para ajustar un nuevo valor de

tempo/BPM cuando eso sea aplicable.

• Después de 4 segundos de inactividad, elmezclador

saldrá del modo Edit. Tambiénpuede pulsar el

mando PROGRAM si quiere salir manualmente de

este modo de edición.

(FR) Réglez le paramètre 3 :

• Après avoir sélectionné un Preset, appuyez

sur le bouton PARAM 3/TAP pour passer en

mode d’édition. Selon le paramètre de l’eet

sélectionné, la Led indique soit le statut A/B du

paramètre lorsqu’elle est allumée soit, lorsqu’elle

clignote, le BPM/tempo.

• Appuyez sur le bouton PARAM 3/TAP pour

modier le statut du paramètre A/B, ou appuyez

plusieurs fois en rythme sur la musique pour saisir

un nouveau BPM/tempo.

• Après 4 secondes sans activité, le mélangeur

quitte le mode d’édition. Vous pouvez également

appuyer sur le bouton PROGRAM pour quitter

manuellement le mode d’édition.

(DE) Stellen Sie Parameter 3 ein:

• Nachdem Sie ein Preset gewählt haben,

drücken Sie die PARAM 3/TAP-Taste, um in

den Edit-Modus zu schalten. Abhängig vom

Parameter des gewählten Eekts, zeigt die LED

entweder den A/B-Wertstatus des Parameters

an oder sie gibt durch Blinken den aktuellen

BPM/Tempo-Wert an.

• Drücken Sie die PARAM 3/TAP-Taste, umden

A/B-Status des Parameters zu ändern,

oderdrücken Sie gegebenenfalls die Taste

mehrmals im gewünschten Tempo, um einen

neuen BPM/Tempo-Wert einzustellen.

• Nach 4 Sekunden Inaktivität beendet der Mischer

den Edit-Modus. Sie können auch den PROGRAM-

Regler drücken, um den Edit-Modus manuell

zuverlassen.

(PT) Ajuste o parâmetro 3:

• Após ter selecionado um preset, aperte o

botão PARAM 3/TAP para inserir o modo Edit.

Dependendo do parâmetro do efeito selecionado,

o LED indicará o status do valor A/B do parâmetro,

ou piscará para mostrar o BPM/tempo atual.

• Aperte o botão PARAM 3/TAP para mudar o status

A/B do parâmetro, ou aperte-o várias vezes no

ritmo para congurar um BPM/tempo novo, sefor

o caso.

• Após 4 segundos de inatividade, o misturador

sairá do modo Edit. Pode-se também

apertar o botão PROGRAM para sair do modo

Editmanualmente.

(EN) Readjust each channel's FX knob to

make sure the right amount of eect is

added. If the OL (overload) meter

segment lights in the display, turn the FX AUX SEND

knob/fader down.

(ES) Reajuste la posición del mando FX de cada canal

para asegurarse de que sea añadida la cantidad de

efectos correcta. Si el segmento OL (sobrecarga)

del medidor se ilumina en la pantalla, reduzca la

posición del mando/fader FX AUX SEND.

(FR) Réglez à nouveau le bouton d’eet FX de chaque

voie en fonction du niveau d’eet souhaité. Si la Led

de surcharge OL (OverLoad) de l’acheur de niveau

s’allume, baissez le bouton/fader FX AUX SEND.

(DE) Stellen Sie den FX-Regler jedes Kanals so

ein, dass der passende Eektanteil hinzugefügt

wird. Wenn das OL-Anzeigesegment (Overload)

auf dem Display leuchtet, drehen Sie den

FX AUX SEND-Regler/Fader zurück.

(PT) Reajuste cada botão FX de canal para

garantir que a quantidade correta de efeito seja

adicionada. Se o segmento OL (overload) do

medidor acender no mostrador, gire o botão/

fader FX AUX SEND para baixo.

(EN) The FX FOOTSW(itch) jack accepts

a one-button footswitch for FX

bypass, anddual footswitch for

bypass and PARAM 3/TAP adjustment (A/B select

or tap tempo).

(ES) La toma FX FOOTSW acepta un pedal de

disparo de un solo botón para el bypass de los

efectos, y una pedalera de doble disparador para

el bypass y el ajuste PARAM 3/TAP (selección A/B

o marcación deltempo).

(FR) Le Jack FX FOOTSW(itch) accepte un pédalier

à un seul contacteur au pied pour le Bypass des

eets, et un pédalier à deux contacteurs pour le

Bypass et le réglage PARAM 3/TAP (sélection A/B

ou TapTempo).

(DE) Die FX FOOTSW(itch)-Buchse akzeptiert

einen 1-tastigen Fußschalter für FX-Bypass und

einen 2-tastigen Fußschalter für Bypass und

die PARAM3/TAP-Einstellung (A/B wählen oder

Tempo eintippen).

(PT) O jack FX FOOTSW(itch) aceita um pedal de

um botão para FX bypass, e pedal duplo para

bypass e ajuste PARAM 3/TAP (A/B select ou

taptempo).

28 29XENYX QX1832USB/QX1222USB Quick Start Guide

Multi-FX Processor Preset Chart

#Preset Name Param. 1 Range Param. 2 Range Param. 3/TAP

Range

(LEDindication)

01 – 04 REVERB A – NATURAL LARGE HALLS

01 CHURCH Decay Time 1.00 to 10.00 Room Shape 1 to 50 Damping DARK (o) /

BRIGHT(on)

02 CONCERT HALL 1 Decay Time 0.50 to 5.00 Chorus 1 to 30 Damping DARK (o) /

BRIGHT(on)

03 CONCERT HALL 2 Decay Time 1.00 to 5.00 Early Re. Level -12 to +12 Damping DARK (o) /

BRIGHT(on)

04 THEATER Decay Time 0.40 to 3.00 Depth 0 to 9 Damping DARK (o) /

BRIGHT(on)

05 – 08 REVERB B – NATURAL SMALL ROOMS

05 ROOM 1 Decay Time 0.50 to 5.00 Density 0 to 100 Damping DARK (o) /

BRIGHT(on)

06 ROOM 2 Decay Time 0.30 to 2.50 Pre Delay 0 to 50 Damping DARK (o) /

BRIGHT(on)

07 ROOM 3 Decay Time 0.20 to 10.00 Pre Delay 0 to 200 Position FRONT (o) / REAR(on)

08 CHAMBER Decay Time 0.10 to 3.00 Room Size 1 to 30 Damping DARK (o) /

BRIGHT(on)

09 – 15 REVERB C – SPECIAL REVERBS

09 VINTAGE DIGITAL

REVERB Decay Time 0.40 to 4.50 High Freq. Damping X 0.25, 0.33, 0.50,Max Out Select REAR (o) / FRONT(on)

10 PLATE REVERB 1 Decay Time 0.50 to 3.00 Pre Delay 0 to 40 Damping DARK (o) /

BRIGHT(on)

11 PLATE REVERB 2 Decay Time 0.30 to 4.00 Pre Delay 0 to 40 Damping DARK (o) /

BRIGHT(on)

12 SPRING REVERB Decay Time 1.00 to 4.00 Pre Delay 0 to 150 Type VINTAGE (o) /

MODERN (on)

13 GATED REVERB 1 Decay Time 1 to 12 Pre Delay 0 to 400 Type ALIVE (o) /

GATED(on)

14 GATED REVERB 2 Decay Time 1 to 20 Pre Delay 0 to 30 Damping DARK (o) /

BRIGHT(on)

15 REVERSED REVERB Decay Time 1 to 20 Pre Delay 0 to 30 Damping DARK (o) /

BRIGHT(on)

16 – 19 DELAY / AMBIENCE

16 DELAY Feedback 0 to 100 Mode Mono, Pingpong,

Spread Delay Tempo 72 to 500

(blink @ tempo)

17 ECHO Feedback 0 to 100 Damping 1 to 50 Echo Tempo 72 to 500

(blink @ tempo)

18 AMBIENCE Room Size 1 to 30 Tail Gain 0 to 100 Damping DARK (o) /

BRIGHT(on)

19 EARLY REFLECTIONS Room Size 1 to 30 Diusion 1 to 20 Damping DARK (o) /

BRIGHT(on)

#Preset Name Param. 1 Range Param. 2 Range Param. 3/TAP

Range

(LEDindication)

20 – 23 MODULATION

20 CHORUS Depth -20 to +20 LFO Speed 0.05 to 5.00 LFO Waveform TRIANGLE (o),

SINE(on)

21 FLANGER Depth -20 to +20 Resonance -100 to +100 Mod Tempo 5 to 400

(blink @ tempo)

22 PHASER Depth -20 to +20 Resonance 1 to 50 Mod Tempo 5 to 400

(blink @ tempo)

23 AUTO-PAN / TREMOLO Depth -100 to +100 LFO Waveform Triangle, Ramp, Square Mod Tempo 5 to 400

(blink @ tempo)

24 – 26 DETUNE / PITCH

24 DETUNE Detune -99 to +99 PreDelay 0 to 300 Damping DARK (o) /

BRIGHT(on)

25 PITCH SHIFTER 1 Note Shift -12 to +12 PreDelay 0 to 300 Detune 0 (o) / 20 (on)

26 PITCH SHIFTER 2

(DUAL) Note Shift A -12 to +12 Note Shift B -12 to +12 Stereo Spread NARROW (o) / WIDE

(on)

27 – 29 COMBI-FX

27 DELAY + CHORUS Delay<>Chorus

Balance -50 to +50 Chorus Depth -20 to +20 Delay Tempo 75 to 500

(blink @ tempo)

28 DELAY + REVERB Delay<>Reverb

Balance -50 to +50 Reverb Decay 1.00 to 5.00 Delay Tempo 114 to 500

(blink @ tempo)

29 CHORUS + REVERB Chorus<>Reverb

Balance -50 to +50 Reverb Decay 1.00 to 5.00 Chorus Depth SOFT (o) / DEEP(on)

30 – 32 SPECIAL FX

30 LFO LOW-PASS FILTER Depth -20 to +20 Resonance 1 to 30 LFO Tempo 5 to 400

(blink @ tempo)

31 TALKBOX Vowel 1 A, E, I, O, U Vowel 2 A, E, I, O, U LFO Tempo 5 to 400

(blink @ tempo)

32 CLIPPER DISTORTION Distortion 1 to 100 Low Cut Filter 50.0 to 500.0 Damping DARK (o) /

BRIGHT(on)

30 XENY X QX1832USB/QX1222USB Quick Start Guide 31

QX1832USB QX1222USB

Mono Inputs

Microphone inputs

(XENYX Mic preamp) 6

Type XLR connector, balanced, discrete input circuit

Mic E.I.N. (20 Hz - 20 kHz)

@ 0Ω source resistance -134 dB / -136 dB A-weighted

@ 50Ω source resistance -131 dB / -133 dB A-weighted

@ 150Ω source resistance -129 dB / -131 dB A-weighted

Frequency response

(-1 dB) <10 Hz - 150 kHz (-1 dB)

Frequency response

(-3 dB) <10 Hz - 200 kHz (-3 dB)

Gain range +10 dB to +60 dB

Max. input level +12 dBu @ +10 dB gain

Impedance 2 kΩ balanced

Signal-to-noise ratio 109 dB / 112 dB A-weighted

(0 dBu In @ +22 dB gain)

107 dB / 110 dB A-weighted

(0 dBu In @ +22 dB gain)

Distortion (THD+N) 0.005% / 0.004% A-weighted

Phantom power Switchable, +48 V

Line Input

Type ¼" TRS connector, balanced

Impedance 20 kΩ balanced, 10 kΩ unbalanced

Gain range -10 dB to +40 dB

Max. input level 30 dBu

Frequency Response (Mic In → Main Out)

<10Hz - 160kHz ±3 dB

Stereo Inputs

Type 4 x ¼" TRS connector,

balanced

4 x ¼" TRS connector,

unbalanced

Impedance 20 kΩ balanced, 10 kΩ unbalanced

Gain range -20 dB to +20 dB

Max. input level +22 dBu

2-Track In

Type RCA connector

Impedance 10 kΩ

Max. input level +22 dBu

2-Track In Equalizer 3-band semi-parametric

Low 80 Hz / ±15 dB

Mid Variable

100 Hz - 8 kHz / ±15 dB 2.5 kHz / ±15 dB

High 12 kHz / ±15 dB

Equalizer 4-band Fixed

Low 80 Hz / ±15 dB —

Low mid 500 Hz / ±15 dB —

High mid 3 kHz / ±15 dB —

High 12 kHz / ±15 dB —

Channel Inserts

Type ¼" TRS connector, unbalanced

Max. input level +22 dBu

AUX Sends

Type 2 x ¼" TRS connector, unbalanced

Impedance 120 Ω

Max. output level +22 dBu

QX1832USB QX1222USB

AUX Returns

Type 2 x ¼" TRS connector,

balanced

2 x ¼" TRS connector,

unbalanced

Impedance 20 kΩ balanced, 10 kΩ unbalanced

Max. input level +22 dBu

Main Outputs

Type XLR, balanced

Impedance 240 Ω balanced, 120 Ω unbalanced

Max. output level +28 dBu

Control Room Output

Type ¼" TRS connector, balanced

Impedance 120 Ω

Max. output level +22 dBu

Phones Output

Type ¼" TRS connector, unbalanced

Impedance 25 Ω

Max. output level +21 dBu / 150 Ω (+25 dBm)

2-Track Out

Type RCA connector

Impedance 1 kΩ

Max. output level +22 dBu

DSP

Type KLARK TEKNIK

Converter 24-bit Sigma-Delta

64/128-times oversampling

Sampling rate 40 kHz

Wireless Input

USB dongle Accepts signals from 2 independent Behringer ULM mics

Main Mix System Data (Noise)

Main mix @ -∞,

channelfader @ -∞

-100 dB / -103 dB

A-weighted

-100 dB / -102 dB

A-weighted

Main mix @ 0dB,

channelfader @ -∞

-88 dB / -91 dB

A-weighted

-86 dB / -88 dB

A-weighted

Main mix @ 0dB,

channelfader @ 0dB

-80 dB / -82 dB

A-weighted

-81 dB / -83 dB

A-weighted

Power Supply

Mains voltage 100 – 240 V~, 50/60 Hz

Power consumption 50 W 40 W

Fuse (100 - 240V~,

50/60Hz) T 1.6 A H 250 V

Mains connector Standard IEC receptacle

USB

Connector Type B

Audio Stereo in/out

Converter 16-bit

Sample rate 48 kHz

Physical/Weight

Dimensions (W x D x H) 16.9 x 14.6 x 3.5"

430 x 370 x 90 mm

14.6 x 13.3 x 3.5"

370 x 338 x 90 mm

Weight 10.4 lbs / 4.7 kg 8.4 lbs / 3.8 kg

QX1832USB QX1222USB

Entradas Mono

Entradas de micrófono

(previo XENYX) 6

Tipo Conector XLR; balanceado, circuito de entrada independiente

Mic E.I.N. (20 Hz - 20 kHz)

@ 0Ω resistencia fuente -134 dB / -136 dB medición A

@ 50Ω resistenciafuente -131 dB / -133 dB medición A

@ 150Ω

resistenciafuente -129 dB / -131 dB medición A

Respuesta de frecuencia

(-1 dB) <10 Hz - 150 kHz (-1 dB)

Respuesta de frecuencia

(-3 dB) <10 Hz - 200 kHz (-3 dB)

Rango de ganancia +10 dB a +60 dB

Nivel de entradamáximo

+12 dBu @ +10 dB ganancia

Impedancia 2 kΩ balanceado

Relación señal-ruido

109 dB / 112 dB mediciónA

(entrada 0 dBu @

+22 dB ganancia)

107 dB / 110 dB mediciónA

(entrada 0 dBu @

+22 dB ganancia)

Distorsión (THD+N) 0,005% / 0,004% medición A

Alimentación fantasma Conmutable, +48 V

Entrada de Línea

Tipo Conector TRS de 6,3 mm, balanceado

Impedancia 20 kΩ balanceado, 10 kΩ no balanceado

Rango de ganancia -10 dB a +40 dB

Nivel de entradamáximo

30 dBu

Respuesta de Frecuencia (Entrada de Micro → Salida Principal)

<10Hz - 160kHz ±3 dB

Entradas Stereo

Tipo 4 x Conector TRS de

6,3mm, balanceado

4 x Conector TRS de

6,3mm, no balanceado

Impedancia 20 kΩ balanceado, 10 kΩ no balanceado

Rango de ganancia -20 dB a +20 dB

Nivel de entradamáximo

+22 dBu

Entrada de 2 Pistas

Tipo Conector RCA

Impedancia 10 kΩ

Nivel de entrada máximo

+22 dBu

Ecualizador de 3 Bandas Ecualizador Semiparamétrico de 3 Bandas

Low (graves) 80 Hz / ± 15 dB

Mid (medios) Variable

100 Hz - 8 kHz / ±15 dB 2.5 kHz / ±15 dB

High (agudos) 12 kHz / ± 15 dB

Ecualizador Fijo de 4 Bandas

Low (graves) 80 Hz / ±15 dB —

Low mid (semigraves) 500 Hz / ±15 dB —

High mid (semiagudos) 3 kHz / ±15 dB —

High (agudos) 12 kHz / ±15 dB —

Inserciones de Canal

Tipo Conector TRS de 6,3 mm, no balanceado

Nivel de entrada máximo +22 dBu

Envíos Auxiliares

Tipo 2 x Conector TRS de 6,3 mm, balanceado

Impedancia 120 Ω

Nivel de salida máximo +22 dBu

QX1832USB QX1222USB

Retornos Auxiliares

Tipo 2 x Conector TRS de

6,3mm, balanceado

2 x Conector TRS de

6,3mm, no balanceado

Impedancia 20 kΩ balanceado, 10 kΩ no balanceado

Nivel de entradamáximo

+22 dBu

Salidas Principales

Tipo Conector XLR, balanceado

Impedancia 240 Ω balanceado, 120 Ω no balanceado

Nivel de salida máximo +28 dBu

Salida de Sala de Control

Tipo Conector TRS de 6,3 mm, balanceado

Impedancia 120 Ω

Nivel de salida máximo +22 dBu

Salida de Auriculares

Tipo Conector TRS de 6,3 mm, no balanceado

Impedancia 25 Ω

Nivel de salida máximo +21 dBu / 150 Ω (+25 dBm)

Salida de 2 Pistas

Tipo Conector RCA

Impedancia 1 kΩ

Nivel de salida máximo +22 dBu

DSP

Tipo KLARK TEKNIK

Convertidor Sigma-Delta 24 bits

Sobremuestreo 64/128X

Frecuencia de muestreo 40 kHz

Entrada Inalámbrica

Mochila USB Acepta señales de 2 micros Behringer ULM independientes

Mezcla Principal de Datos de Sistema (Ruido)

Mezcla principal @ -∞,

fader de canal @ -∞

-100 dB / -103 dB

mediciónA

-100 dB / -102 dB

mediciónA

Mezcla principal @ 0dB,

fader de canal @ -∞

-88 dB / -91 dB

medición A

-86 dB / -88 dB

medición A

Mezcla principal @ 0dB,

fader de canal @ 0dB

-80 dB / -82 dB

medición A

-81 dB / -83 dB

medición A

Fuente de Alimentación

Voltaje 100 – 240 V~, 50/60 Hz

Consumo 50 W 40 W

Fusible (100 - 240V~,

50/60Hz) T 1,6 A H 250 V

Conector de corriente Receptáculo IEC standard

USB

Conector Tipo B

Audio Entrada/salida stereo

Convertidor 16 bits

Frecuencia de muestreo 48 kHz

Datos Físicos

Dimensiones (L x P x A) 430 x 370 x 90 mm 370 x 338 x 90 mm

Peso 4,7 kg 3,8 kg

Specications Especicaciones técnicas

32 XENY X QX1832USB/QX1222USB Quick Start Guide 33

Caractéristiques techniques Technische Daten

QX1832USB QX1222USB

Entrées Mono

Entrées micro

(préamplismicro XENYX)

6

Type Embase XLR, symétrique, circuit exempt de bruit de fond

Bruit Équivalent Rapporté en Entrée Micro (20 Hz - 20 kHz)

avec résistance de

sourcede 0Ω

-134 dB / -136 dB,

mesure pondérée A

avec résistance de

sourcede 50Ω

-131 dB / -133 dB,

mesure pondérée A

avec résistance de

sourcede 150Ω

-129 dB / -131 dB,

mesure pondérée A

Réponse en fréquence

(-1 dB) <10 Hz - 150 kHz (-1 dB)

Réponse en fréquence

(-3 dB) <10 Hz - 200 kHz (-3 dB)

Plage de gain +10 dB à +60 dB

Niveau d'entrée maximum +12 dBu @ +10 dB gain

Impédance 2 kΩ symétrique

Rapport signal/bruit

109 dB / 110 dB,

mesurepondérée A

(0 dBu In avec gain de+22 dB)

107 dB / 110 dB,

mesurepondérée A

(0 dBu In avec gain de+22 dB)

Distorsion (DHT+Bruit) 0,005% / 0,004%, mesure pondérée A

Alimentation fantôme Commutable, +48 V

Entrées Ligne

Type Embase Jack stéréo 6,35 mm, symétrique

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Plage de gain -10 dB à +40 dB

Niveau d'entrée maximum 30 dBu

Réponse en Fréquence (Mic In → Main Out)

<10Hz - 160kHz ±3 dB

Entrées Stéréo

Type 4 x Embases Jack stéréo

6,35mm, symétriques

4 x Embases Jack stéréo

6,35mm, asymétriques

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Plage de gain -20 dB à +20 dB

Niveau d'entrée maximum +22 dBu

Entrées 2-Track In

Type Embase RCA

Impédance 10 kΩ

Niveau d'entrée maximum +22 dBu

Égaliseur 3-Bandes Égaliseur Semi-Paramétrique 3-Bandes

Low 80 Hz / ±15 dB

Mid Variable

100 Hz - 8 kHz / ±15 dB 2.5 kHz / ±15 dB

High 12 kHz / ± 15 dB

Égaliseur 4-Bandes Fixes

Low 80 Hz / ±15 dB —

Low mid 500 Hz / ±15 dB —

High mid 3 kHz / ±15 dB —

High 12 kHz / ±15 dB —

Insertions de Voies

Type Embase Jack stéréo 6,35 mm, asymétrique

Niveau d'entrée maximum +22 dBu

QX1832USB QX1222USB

Départs AUX Sends

Type 2 x Embases Jack stéréo 6,35 mm, symétriques

Impédance 120 Ω

Niveau de sortie maximum +22 dBu

Retours AUX Returns

Type 2 x Embases Jack stéréo

6,35mm, symétriques

2 x Embases Jack stéréo

6,35mm, asymétriques

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Niveau d'entrée maximum +22 dBu

Sorties Générales Main Out

Type XLR connector, symétrique

Impédance 240 Ω symétrique, 120 Ω asymétrique

Max. output level +28 dBu

Sortie Cabine Control Room

Type Embase Jack stéréo 6,35 mm, symétrique

Impédance 120 Ω

Niveau de sortie maximum +22 dBu

Sortie Casque

Type Embase Jack stéréo 6,35 mm, asymétrique

Impédance 25 Ω

Niveau de sortie maximum +21 dBu / 150 Ω (+25 dBm)

Sorties 2-Track Out

Type Embase RCA

Impédance 1 kΩ

Niveau de sortie maximum +22 dBu

DSP

Type KLARK TEKNIK

Convertisseur 24-bits Sigma-Delta

Suréchantillonnage Suréchantillonnage 64/128-fois

Fréquence

d'échantillonnage 40 kHz

Entrée Sans Fil

Clef USB Accepte les signaux de 2 micros indépendants ULMBehringer

Données Mixage Général (Bruit)

Main Mix sur -∞,

Faderde voie sur -∞

-100 dB / -103 dB,

mesurepondérée A

-100 dB / -102 dB,

mesurepondérée A

Main Mix sur 0dB,

Fader de voie sur -∞

-88 dB / -91 dB,

mesurepondérée A

-86 dB / -88 dB,

mesurepondérée A

Main Mix sur 0dB,

Fader de voie sur 0dB

-80 dB / -82 dB,

mesurepondérée A

-81 dB / -83 dB,

mesurepondérée A

Alimentation

Tension secteur 100 – 240 V~, 50/60 Hz

Consommation électrique 50 W 40 W

Fusible (100 - 240V~,

50/60Hz) T 1,6 A H 250 V

Embase secteur Embase IEC standard

USB

Connecteur Type B

Audio Entrée/sortie stéréo

Convertisseur 16-bits

Fréquence

d'échantillonnage 48 kHz

Données Physiques/Poids

Dimensions (L x P x A) 430 x 370 x 90 mm 370 x 338 x 90 mm

Poids 4,7 kg 3,8 kg

QX1832USB QX1222USB

Mono-Eingänge

Mikrofon-Eingänge

(XENYX Mikrofon-

Vorverstärker)

6

Typ XLR-Anschluss, symmetrisch, diskrete Eingangsschaltung

Mic - Äquivalentes Eingangsrauschen (20 Hz - 20 kHz)

@ 0Ω Quellwiderstand -134 dB / -136 dB A-bewertet

@ 50Ω Quellwiderstand -131 dB / -133 dB A-bewertet

@ 150Ω Quellwiderstand -129 dB / -131 dB A-bewertet

Frequenzgang (-1 dB) <10 Hz - 150 kHz (-1 dB)

Frequenzgang (-3 dB) <10 Hz - 200 kHz (-3 dB)

Gain-Bereich +10 dB bis +60 dB

Max. Eingangspegel +12 dBu @ +10 dB Gain

Impedanz 2 kΩ symmetrisch

Geräuschspannungsabstand

109 dB / 112 dB A-bewertet

(0dBu In @ +22 dB Gain)

107 dB / 110 dB A-bewertet

(0dBu In @ +22 dB Gain)

Verzerrung

(Klirrfaktor + Rauschen) 0,005% / 0,004% A-bewertet

Phantomspannung schaltbar, +48 V

Line-Eingang

Typ 6,3 mm Klinkenanschluss, symmetrisch

Impedanz 20 kΩ symmetrisch, 10 kΩ unsymmetrisch

Gain-Bereich -10 dB bis +40 dB

Max. Eingangspegel 30 dBu

Frequenzgang (Mic In → Main Out)

<10Hz - 160kHz ±3 dB

Stereo-Eingänge

Typ 4 x 6,3 mm Klinkenanschluss,

symmetrisch

4 x 6,3 mm Klinkenanschluss,

unsymmetrisch

Impedanz 20 kΩ symmetrisch, 10 kΩ unsymmetrisch

Gain-Bereich -20 dB bis +20 dB

Max. Eingangspegel +22 dBu

2-Spur Eingang

Typ Cinch-Anschluss

Impedanz 10 kΩ

Max. Eingangspegel +22 dBu

Equalizer 3-Band Equalizer 3-Band Semi-Parametrisch

Low 80 Hz / ±15 dB

Mid variabel

100 Hz - 8 kHz / ±15 dB 2,5 kHz / ±15 dB

High 12 kHz / ± 15 dB

Equalizer 4-Band, fest

Low 80 Hz / ±15 dB —

Low Mid 500 Hz / ±15 dB —

High Mid 3 kHz / ±15 dB —

High 12 kHz / ±15 dB —

Kanal-Inserts

Typ 6,3 mm Klinkenanschluss, unsymmetrisch

Max. Eingangspegel +22 dBu

AUX Sends

Typ 2 x 6,3 mm Klinkenanschluss, symmetrisch

Impedanz 120 Ω

Max. Ausgangspegel +22 dBu

QX1832USB QX1222USB

AUX Returns

Typ 2 x 6,3 mm Klinkenanschluss,

symmetrisch

2 x 6,3 mm Klinkenanschluss,

unsymmetrisch

Impedanz 20 kΩ symmetrisch, 10 kΩ unsymmetrisch

Max. Eingangspegel +22 dBu

Hauptausgänge

Typ XLR-Anschluss, symmetrisch

Impedanz 240 Ω symmetrisch, 120 Ω unsymmetrisch

Max. Ausgangspegel +28 dBu

Control Room-Ausgang

Typ 6,3 mm Klinkenanschluss, symmetrisch

Impedanz 120 Ω

Max. Ausgangspegel +22 dBu

Kopfhörer-Ausgang

Typ 6,3 mm Klinkenanschluss, unsymmetrisch

Impedanz 25 Ω

Max. Ausgangspegel +21 dBu / 150 Ω (+25 dBm)

2-Spur Ausgang

Typ Cinch-Anschluss

Impedanz 1 kΩ

Max. Ausgangspegel +22 dBu

DSP

Typ KLARK TEKNIK

Konverter 24-Bit Sigma-Delta

64/128-faches Oversampling

Samplerate 40 kHz

Wireless-Eingang

USB-Dongle akzeptiert Signale von 2 unabhängigen

Behringer ULM-Mikrofonen

Main Mix-Systemdaten (Rauschen)

Main Mix @ -∞,

Kanal-Fader @ -∞

-100 dB / -103 dB

A-bewertet

-100 dB / -102 dB

A-bewertet

Main Mix @ 0dB,

Kanal-Fader @ -∞

-88 dB / -91 dB

A-bewertet

-86 dB / -88 dB

A-bewertet

Main Mix @ 0dB,

Kanal-Fader @ 0dB

-80 dB / -82 dB

A-bewertet

-81 dB / -83 dB

A-bewertet

Spannungsversorgung

Netzspannung 100 – 240 V~, 50/60 Hz

Leistungsaufnahme 50 W 40 W

Sicherung

(100 - 240V~, 50/60Hz) T 1,6 A H 250 V

Netzanschluss standard IEC-Anschluss

USB

Anschluss Typ B

Audio Stereo In/Out

Konverter 16-Bit

Samplerate 48 kHz

Abmessungen/Gewicht

Abmessungen (B x T x H) 16,9" x 14,6" x 3,5"

430 x 370 x 90 mm

14,6" x 13,3" x 3,5"

370 x 338 x 90 mm

Gewicht 10,4 lbs / 4,7 kg 8,4 lbs / 3,8 kg

34 XENY X QX1832USB/QX1222USB Quick Start Guide 35

Other important information

1. Register online. Please register your new

MUSIC Group equipment right after you purchase it by

visiting behringer. com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and eciently. Also, read the terms

and conditions of our warranty, ifapplicable.

2. Malfunction. Should your MUSICGroup

Authorized Reseller not be located in your vicinity, you

may contact the MUSIC Group Authorized Fulller for

your country listed under “Support” at behringer. com.

Shouldyour country not be listed, please check if your

problem can be dealt with by our “OnlineSupport” which

may also be found under “Support” at behringer. com.

Alternatively, please submit an online warranty claim at

behringer. com BEFORE returning theproduct.

3. Power Connections. Before plugging the

unit into a power socket, please make sure you are using

the correct mains voltage for your particular model.

Faultyfuses must be replaced with fuses of the same

typeand rating without exception.

1. Registro online. Le recomendamos que

registre su nuevo aparato MUSIC Group justo después de

su compra accediendo a la página web behringer. com.

Elregistro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además,aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en sucaso.

2. Averías. En el caso de que no exista un distribuidor

MUSIC Group en las inmediaciones, puede ponerse en

contacto con el distribuidor MUSIC Group de su país,

queencontrará dentro del apartado “Support” de nuestra

página web behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(quetambiénencontrará dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especicaciones, sinexcepción.

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit MUSIC Group aussi vite

que possible sur le site Internet behringer. com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus ecacement.

Prenezégalement le temps de lire les termes et conditions

de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas de

revendeur MUSIC Group près de chez vous, contactez le

distributeur MUSIC Group de votre pays: consultez la liste

des distributeurs de votre pays dans la page “Support” de

notre site Internet behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre problème avec

notre “aideen ligne” que vous trouverez également dans

la section “Support” du site behringer. com. Vous pouvez

également nous faire parvenir directement votre demande

de réparation sous garantie par Internet sur le site

behringer. com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des

modèles exactement de même taille et de même valeur

électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie Ihr

neues MUSIC Group-Gerät direkt nach dem Kauf auf der

Website behringer. com. Wenn Sie Ihren Kauf mit unserem

einfachen online Formular registrieren, können wir Ihre

Reparaturansprüche schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere Garantiebedingungen,

fallszutreend.

2. Funktionsfehler. Sollte sich kein MUSICGroup

Händler in Ihrer Nähe benden, können Sie den

MUSICGroup Vertrieb Ihres Landes kontaktieren,

derauf behringer. com unter „Support“ aufgeführt ist.

Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte,

ob Ihr Problem von unserem „Online Support“ gelöst

werden kann, den Sie ebenfalls auf behringer. com unter

„Support“ nden. Alternativ reichen Sie bitte Ihren

Garantieanspruch online auf behringer. com ein, BEVOR Sie

das Produktzurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an

eine Netzsteckdose anschließen, prüfen Sie bitte, obSie

die korrekte Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen müssen ausnahmslos

durch Sicherungen des gleichen Typs und Nennwerts

ersetztwerden.

1. Registre-se online. Por favor, registre seu

novo equipamento MUSIC Group logo após a compra

visitando o site behringer. com Registrar sua compra

usando nosso simples formulário online nos ajuda a

processar seus pedidos de reparos com maior rapidez e

eciência. Além disso, leia nossos termos e condições de

garantia, caso seja necessário.

2. Funcionamento Defeituoso.

Casoseufornecedor MUSIC Group não esteja localizado

nas proximidades, você pode contatar um distribuidor

MUSIC Group para o seu país listado abaixo de “Suporte”

embehringer. com. Se seu país não estiver na lista,

favorchecar se seu problema pode ser resolvido com o

nosso “Suporte Online” que também pode ser achado

abaixo de “Suporte”em behringer. com. Alternativamente,

favor enviar uma solicitação de garantia online em

behringer. com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,

assegure-se de que está a utilizar a voltagem correcta para

o modelo em questão. Os fusíveis com defeito terão de

ser substituídos, sem qualquer excepção, por fusíveis do

mesmo tipo e corrente nominal.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige

Informationen

Outras Informações

Importantes

Dados técnicos

QX1832USB QX1222USB

Entradas Mono

Entradas de microfone

(pré amplicador de

microfone XENYX)

6

Tipo Conector XLR, balanceado, circuito de entrada discreto

Ruído de Entrada Equivalente de Microfone (20 Hz - 20 kHz)

@ 0Ω source resistance -134 dB / -136 dB A-weighted

@ 50Ω source resistance -131 dB / -133 dB A-weighted

@ 150Ω source resistance -129 dB / -131 dB A-weighted

Resposta de frequência

(-1 dB) <10 Hz - 150 kHz (-1 dB)

Resposta de frequência

(-3 dB) <10 Hz - 200 kHz (-3 dB)

Ganho ajustável +10 dB to +60 dB

Nível de entrada máximo +12 dBu @ +10 dB gain

Impedância 2 kΩ balanced

Relação sinal-ruído 109 dB / 112 dB A-weighted

(0 dBu In @ +22 dB gain)

107 dB / 110 dB A-weighted

(0dBu In @ +22 dB gain)

Distorção (THD+N) 0,005% / 0,004% A-weighted

Alimentação fantasma Comutável, +48 V

Entrada de Linha

Tipo Conector ¼" TRS, balanceado

Impedância 20 kΩ balanceado, 10 kΩ não balanceado

Ganho ajustável -10 dB to +40 dB

Nível de entrada máximo 30 dBu

Resposta de Frequência (Mic In → Main Out)

<10Hz - 160kHz ±3 dB

Entradas Estéreo

Tipo 4 conectores ¼" TRS,

balanceados

4 conectores ¼" TRS,

nãobalanceados

Impedância 20 kΩ balanceado, 10 kΩ não balanceado

Ganho ajustável -20 dB to +20 dB

Nível de entrada máximo +22 dBu

2-Track In

Tipo Conector RCA

Impedância 10 kΩ

Nível de entrada máximo +22 dBu

Equalizador de 3 Bandas Equalizador de 3 Bandas Semi-Paramétrico

Baixo 80 Hz / ± 15 dB

Médio Variável

100 Hz - 8 kHz / ±15 dB 2.5 kHz / ±15 dB

Alto 12 kHz / ± 15 dB

Equalizador Fixo de 4 Bandas

Baixo 80 Hz / ±15 dB —

Baixo-médio 500 Hz / ±15 dB —

Alto-médio 3 kHz / ±15 dB —

Alto 12 kHz / ±15 dB —

Channel Inserts

Tipo Conector ¼" TRS,

nãobalanceado

Conector ¼" TRS,

nãobalanceado

Nível de entrada máximo +22 dBu

AUX Sends

Tipo 2 conectores ¼" TRS, balanceados

Impedância 120 Ω

Nível de saída máximo +22 dBu

QX1832USB QX1222USB

AUX Returns

Tipo 2 conectores ¼" TRS,

balanceados

2 conectores ¼" TRS,

nãobalanceados

Impedância 20 kΩ balanceado, 10 kΩ não balanceado

Nível de entrada máximo +22 dBu

Saídas Prinicipais

Tipo Conector XLR, balanceado

Impedância 240 Ω balanceado, 120 Ω não balanceado

Nível de saída máximo +28 dBu

Saída da Sala de Controle

Tipo Conector ¼" TRS, balanceado

Impedância 120 Ω

Nível de saída máximo +22 dBu

Saída de Fones

Tipo Conector ¼" TRS, não balanceado

Impedância 25 Ω

Nível de saída máximo +21 dBu / 150 Ω (+25 dBm)

2-Track Out

Tipo Conector RCA

Impedância 1 kΩ

Nível de saída máximo +22 dBu

DSP

Tipo KLARK TEKNIK

Conversor 24-bit Sigma-Delta

64/128 vezes oversampling

Taxa de amostragem 40 kHz

Entrada sem o

USB dongle Aceita sinais provenientes de 2 microfones

Behringer ULM independentes

Dados do Sistema do Mix Principal (Ruído)

Mix principal @ -∞,

faderde canal @ -∞

-100 dB / -103 dB

A-weighted

-100 dB / -102 dB

A-weighted

Mix principal @ 0dB,

fader de canal @ -∞

-88 dB / -91 dB

A-weighted

-86 dB / -88 dB

A-weighted

Mix principal @ 0dB,

fader de canal @ 0dB

-80 dB / -82 dB

A-weighted

-81 dB / -83 dB

A-weighted

Fonte de Alimentação

Tensão da rede 100 – 240 V~, 50/60 Hz

Consumo de energia 50 W 40 W

Fusível (100 - 240V~,

50/60Hz) T 1,6 A H 250 V

Ligação à corrente Tomada IEC padrão

USB

Conector Tipo B

Áudio Stereo in/out

Conversor 16-bit

Taxa de amostragem 48 kHz

Dimensões/Peso

Dimensões (L x P x A) 16,9 x 14,6 x 3,5 pol.

430 x 370 x 90 mm

14,6 x 13,3 x 3,5 pol.

370 x 338 x 90 mm

Peso 10,4 lbs / 4,7 kg 8,4 lbs / 3,8 kg

Quick Start Guide 3736 XENY X QX1832USB/QX1222USB

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Responsible Party Name: MUSIC Group Services US Inc.

Address: 18912 North Creek Parkway,

Suite 200 Bothell, WA 98011,

USA

Phone/Fax No.: Phone: +1 425 672 0816

Fax: +1 425 673 7647

XENYX QX1832USB/QX1222USB

complies with the FCC rules as mentioned in the followingparagraph:

This equipment has been tested and found to comply with the limits for a ClassB

digital device, pursuant to part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined

by turning the equipment o and on, the user is encouraged to try to correct the

interference by one or more of the followingmeasures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit dierent from that to which the

receiver is connected

• Consult the dealer or an experienced radio/TV technician forhelp

This device complies with Part 15 of the FCC rules. Operation is subject to the

following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

Important information:

Changes or modications to the equipment not expressly approved by MUSIC Group

can void the user’s authority to use the equipment.

XENYX QX1832USB/QX1222USB

We Hear You
