Indice

Grupo de

producto Página

01 Compresores y Gobernadores

Compresores . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Válvula de retención (check) de admisión . . . . . . . . 8

Válvulas de seguridad, gobernadores y

empaques . . . . . . . . . . . . . . . . . . . . . . . . . . 9, 10, 35

Válvula reguladora de admisión, Filtro de aire . . . . . 9

Intercambio del compresor . . . . . . . . . . . . . . . . . . 11

02 Actuadores

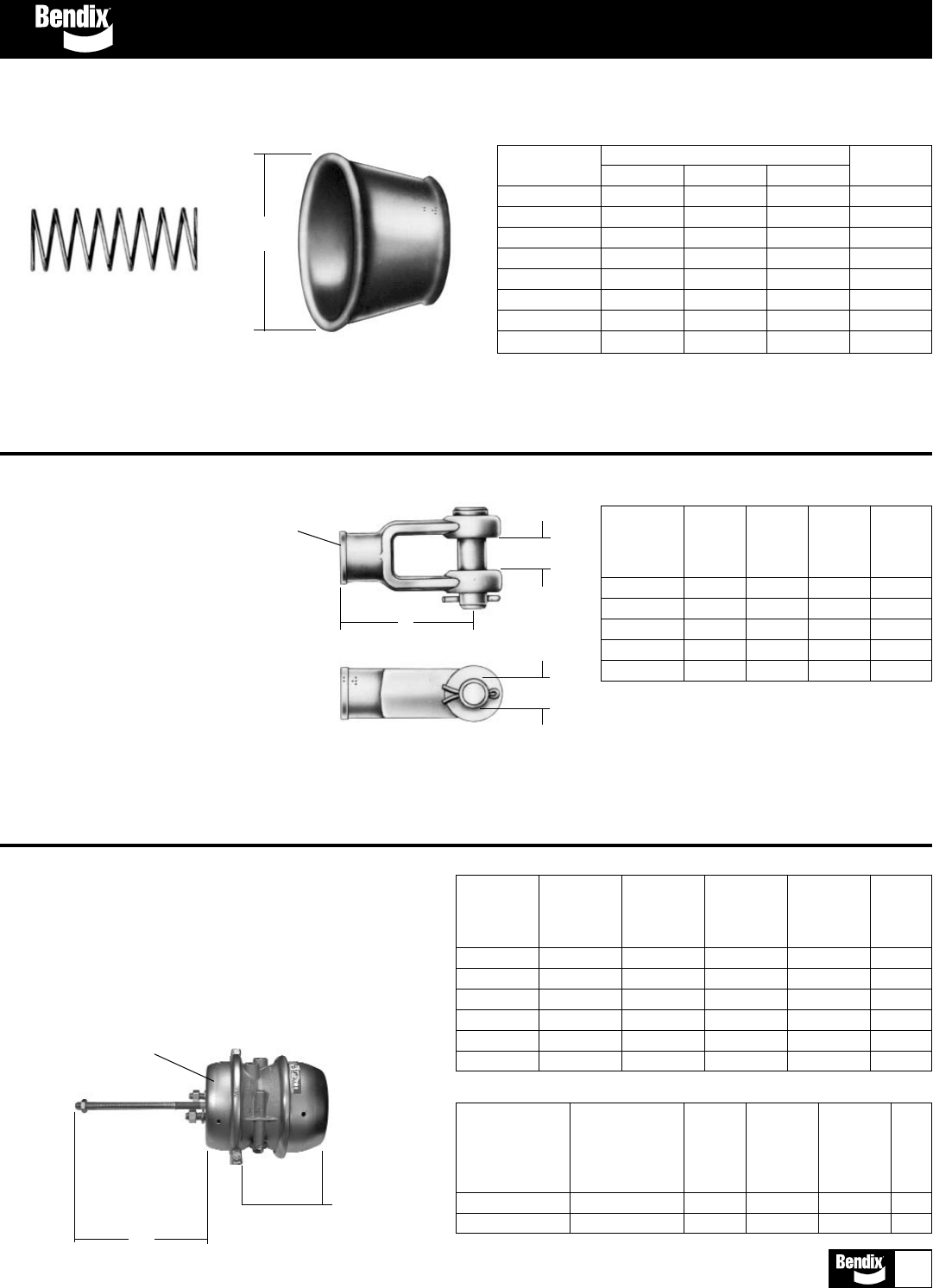

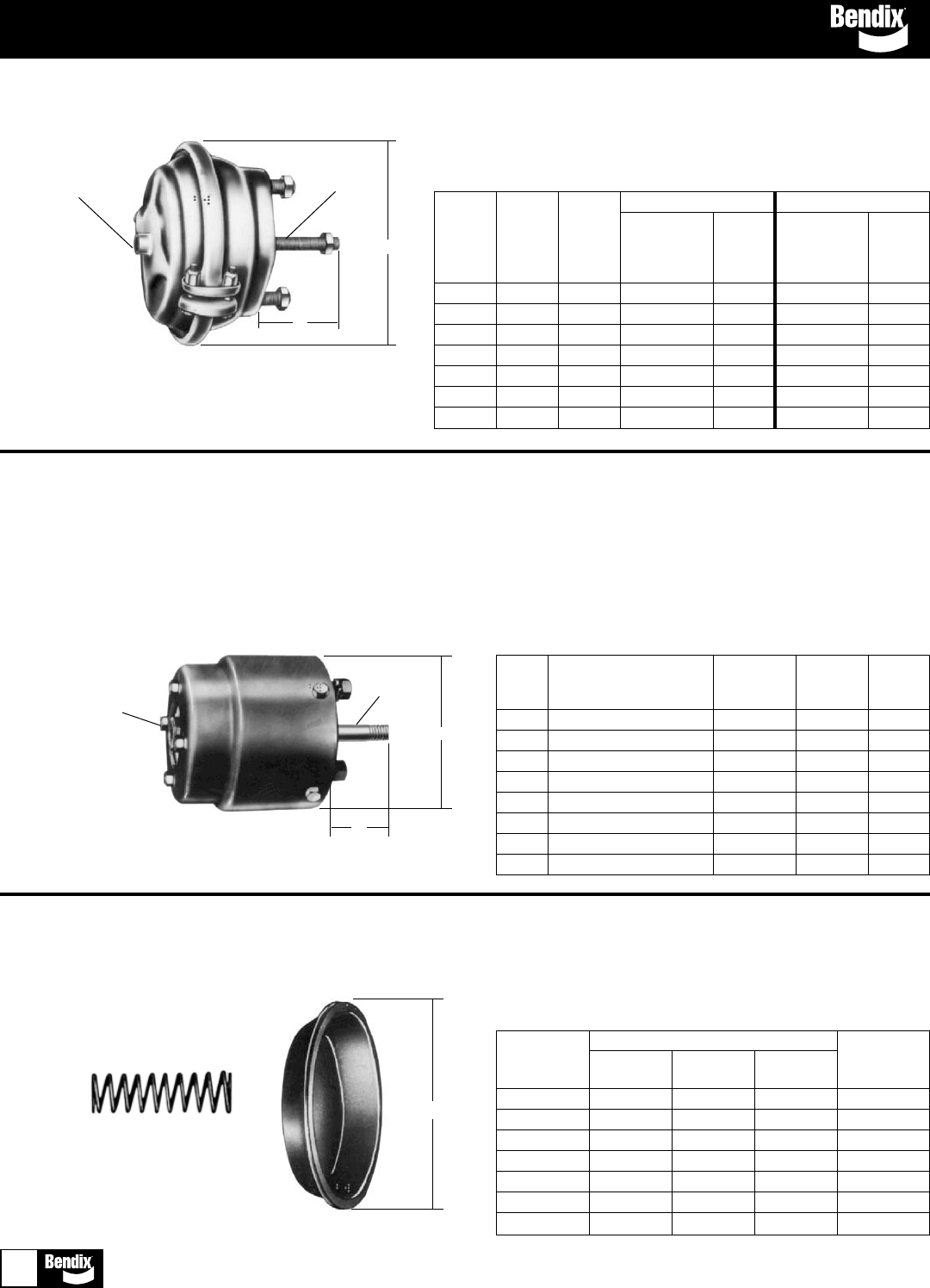

Cámaras de frenos, Roto cámaras, Frenos de

resorte, Diafragmas, Resortes, Ensamblaje

de la Horquilla . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

03 Componentes del sistema de aire

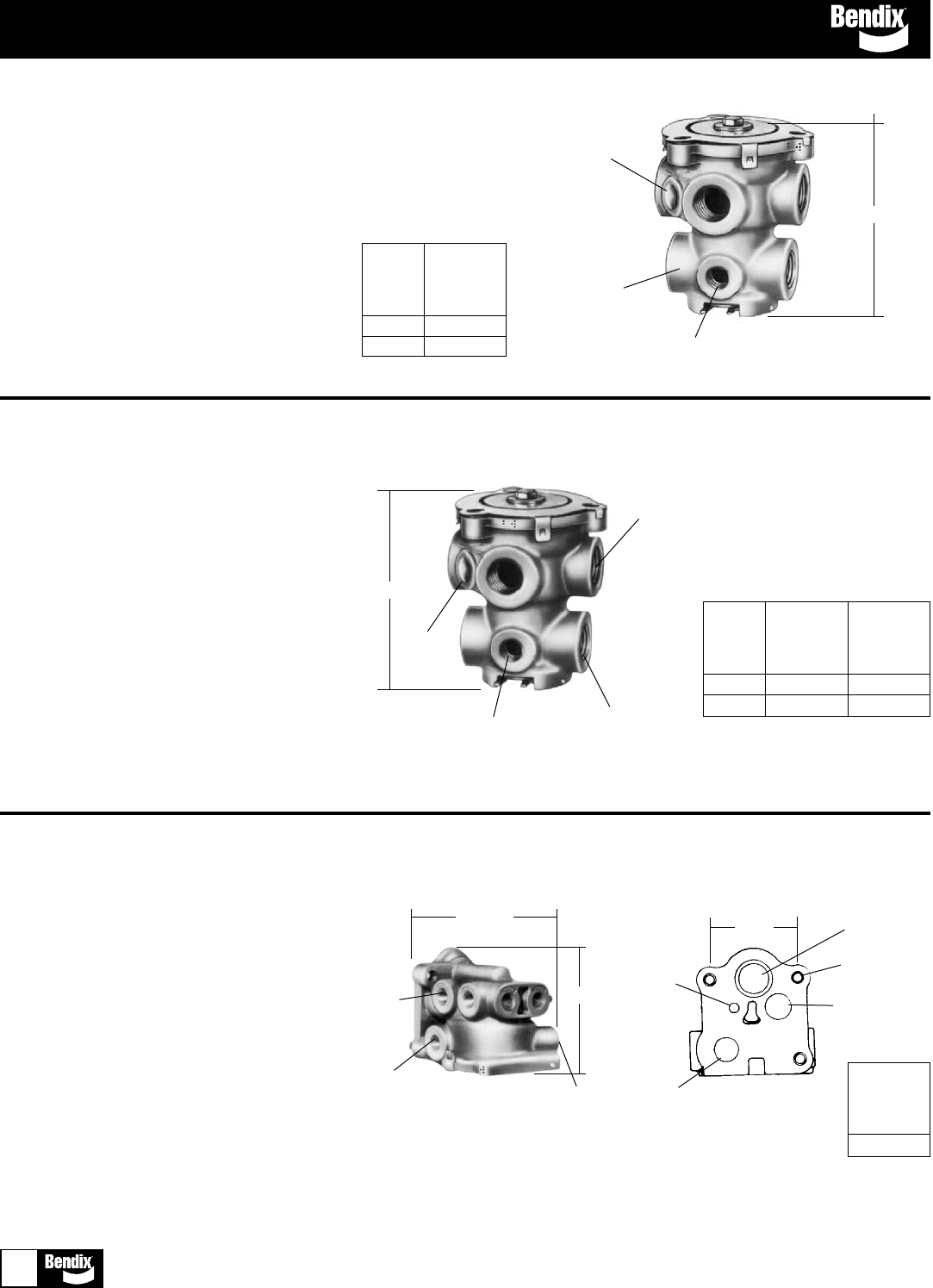

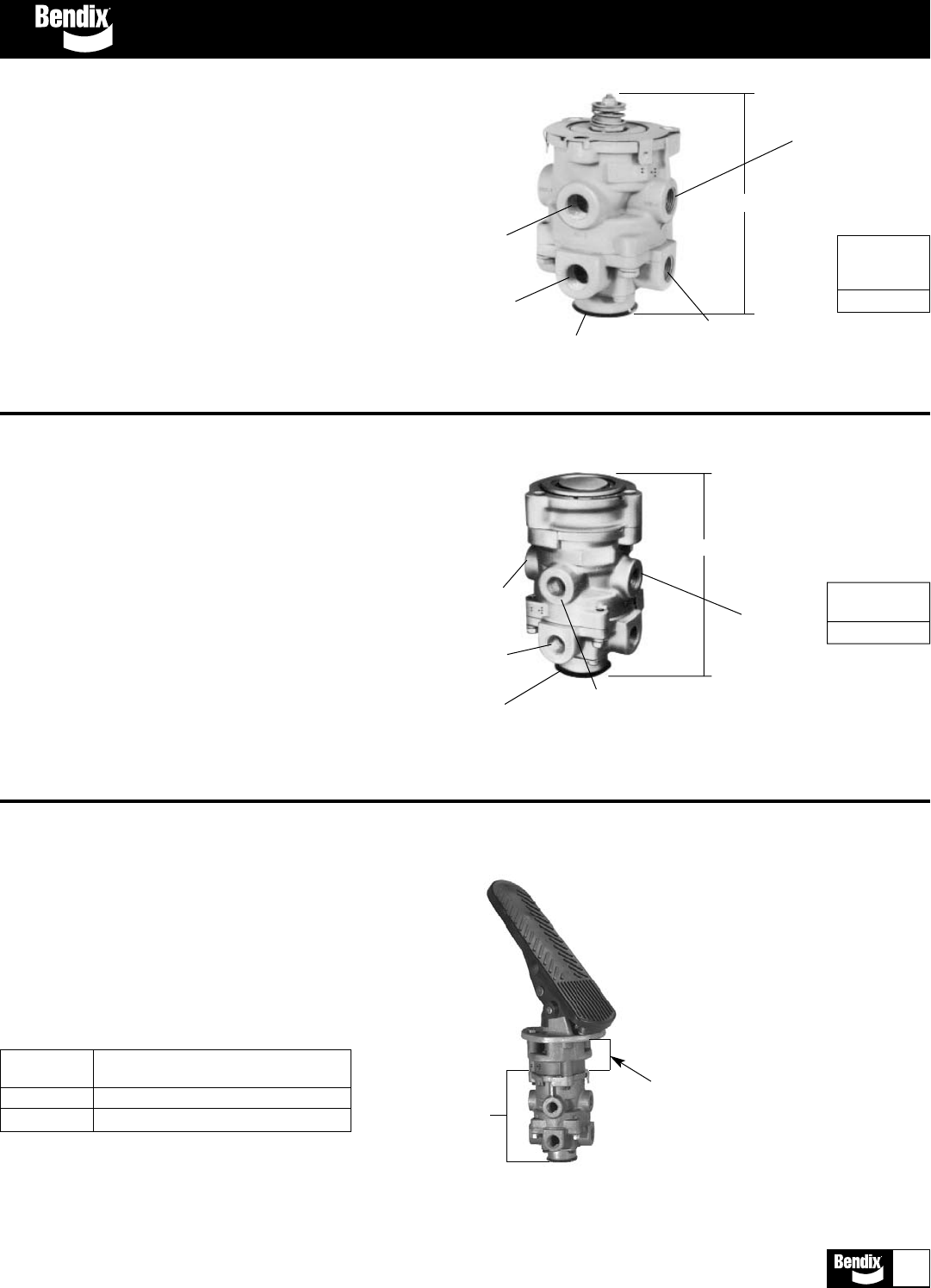

Válvulas de Frenos

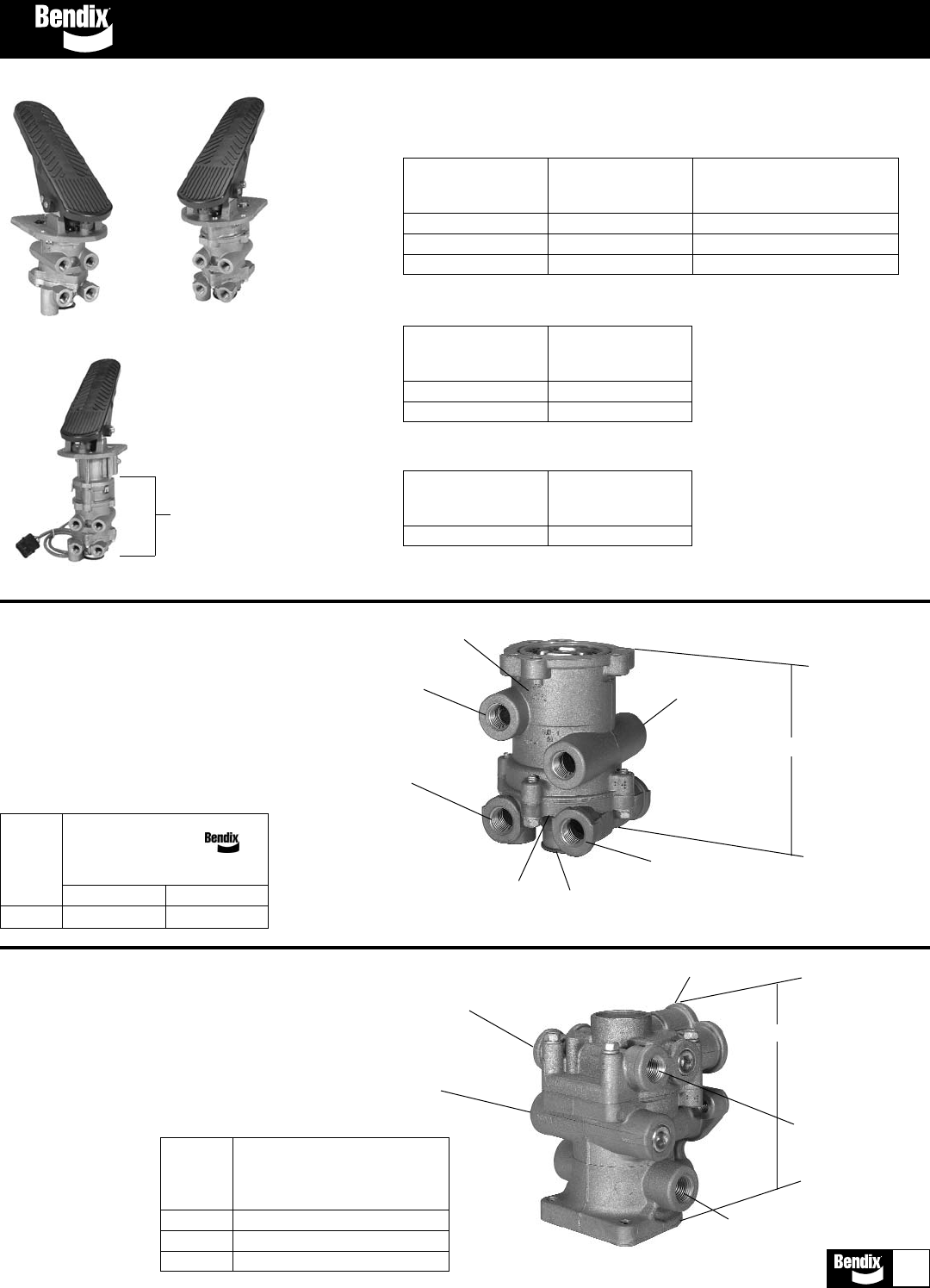

E-2™, E-3™, E-5™ . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

E-8P™, E-10P™, E-10PR™, E-12™, E-14™, E-15™ . . . . 15

E-7™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

E-6™, E-10™, BVA-85™ . . . . . . . . . . . . . . . . . . . . . . . 17

TC-2™,TC-6

™,TC-7

™ . . . . . . . . . . . . . . . . . . . . . . . . 18

Válvulas Inversoras

TR-2™, TR-3™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

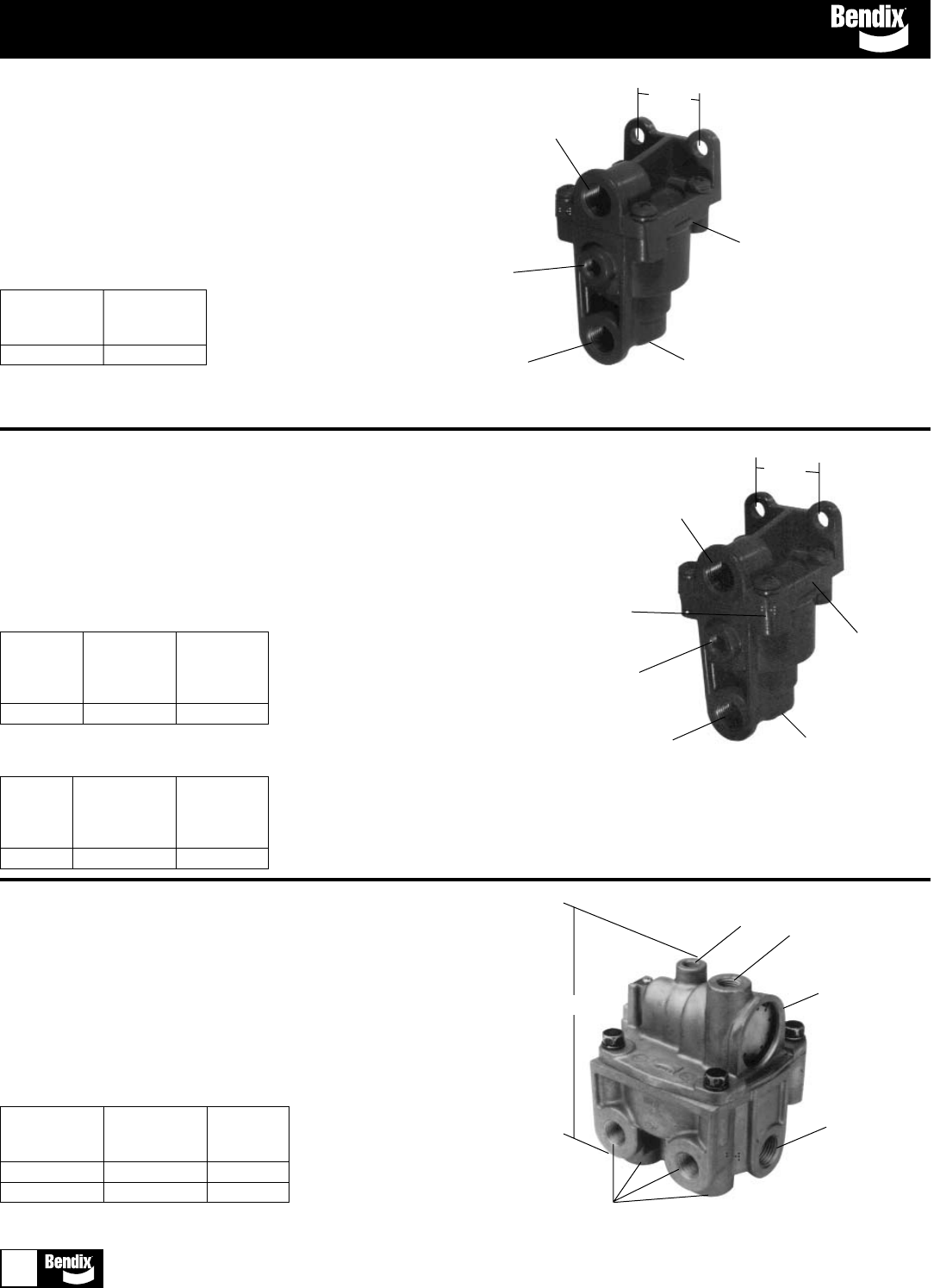

Válvulas de Protección de Presión

PR-2™, PR-4™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Válvulas de Retención (Check)

Doble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sencilla, Válvulas de Retención (check)

de Ángulo recto . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

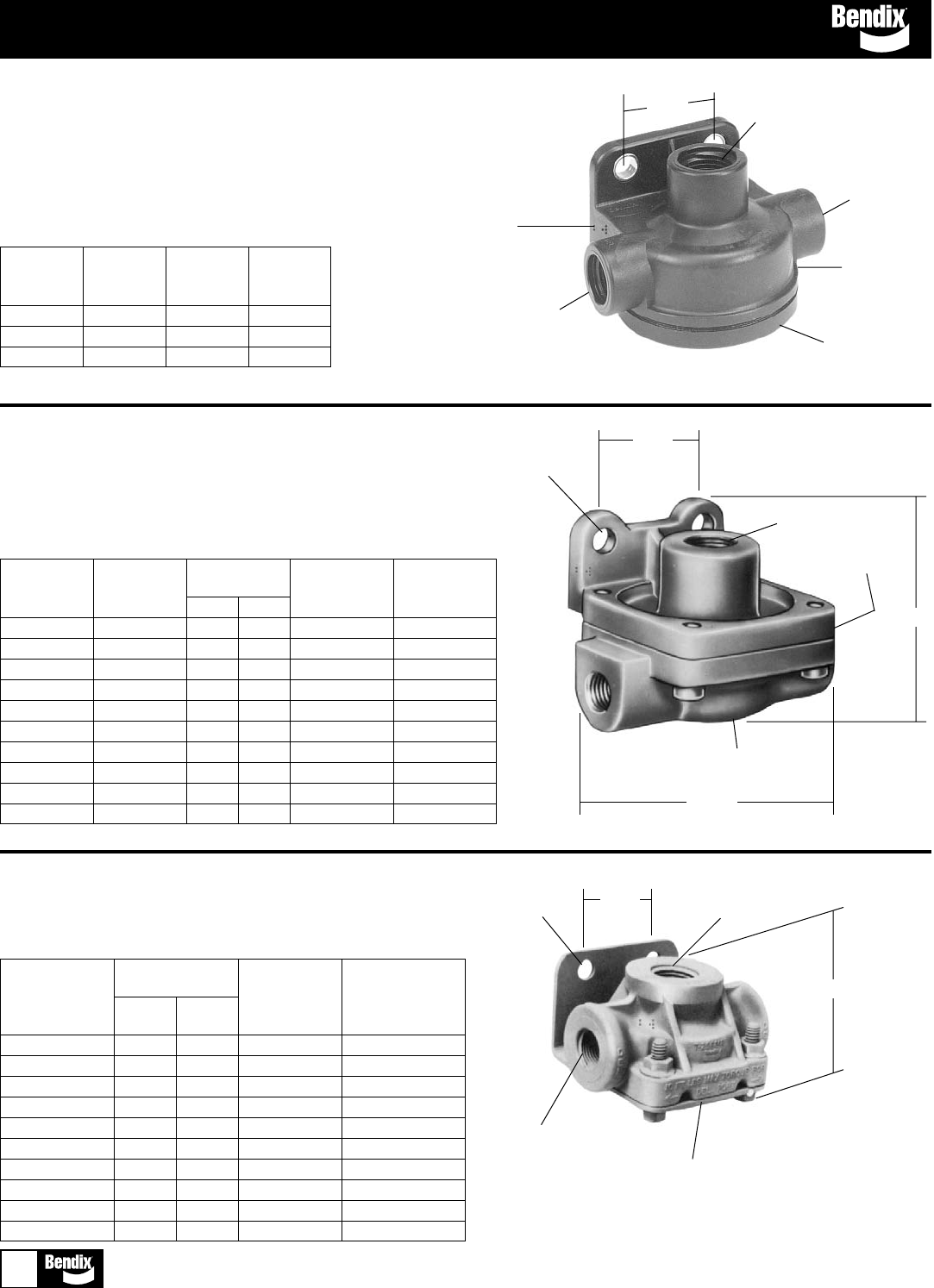

Válvulas de Escape Rápido

QR-L™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

QRN-2™, QR-1™, QRN™ . . . . . . . . . . . . . . . . . . . . . . 22

QR-1C™, LQ-2™, LQ-4™ . . . . . . . . . . . . . . . . . . . . . . 23

LQ-5™, BP-1™, BP-R1™ . . . . . . . . . . . . . . . . . . . . . . 24

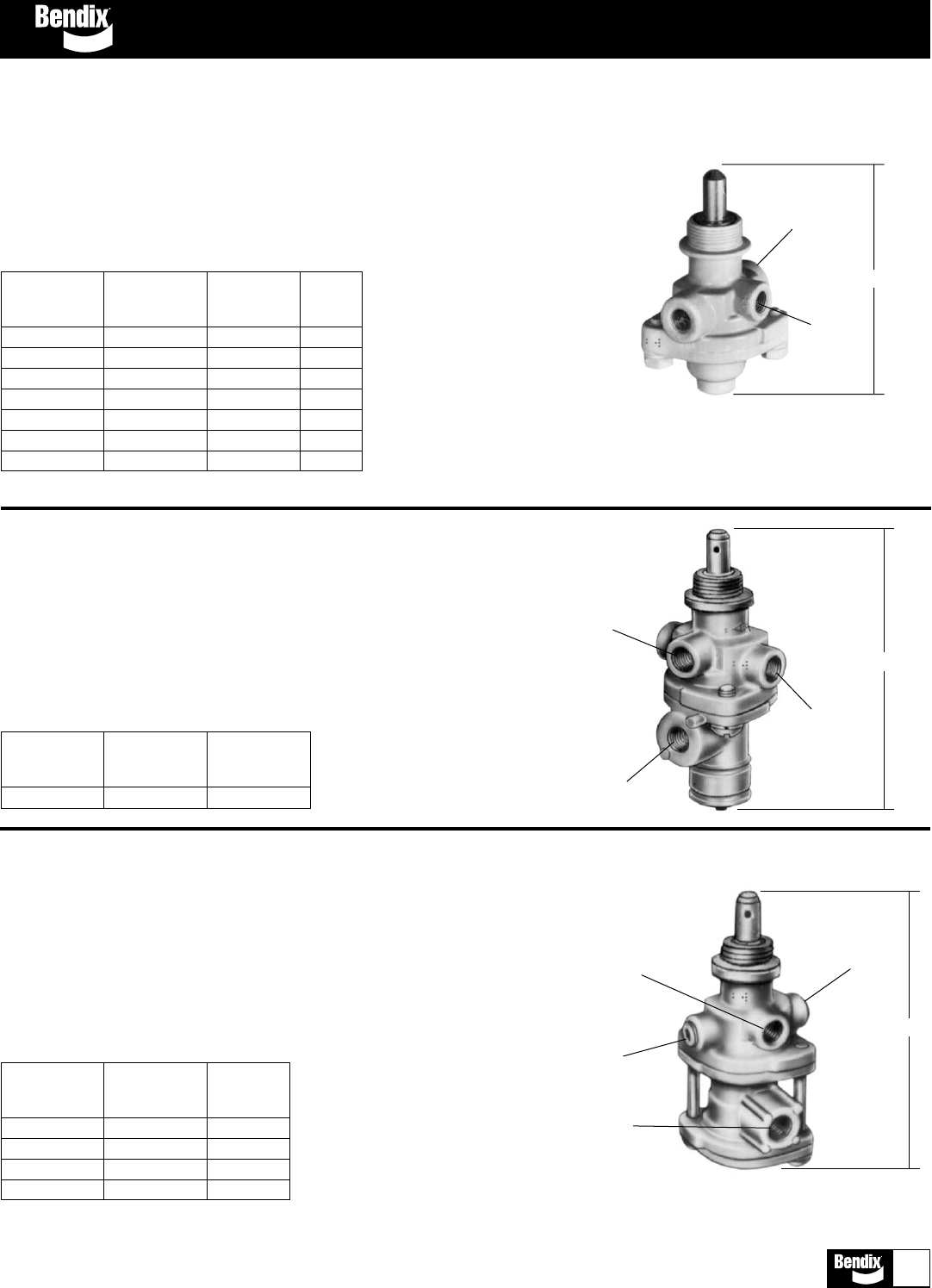

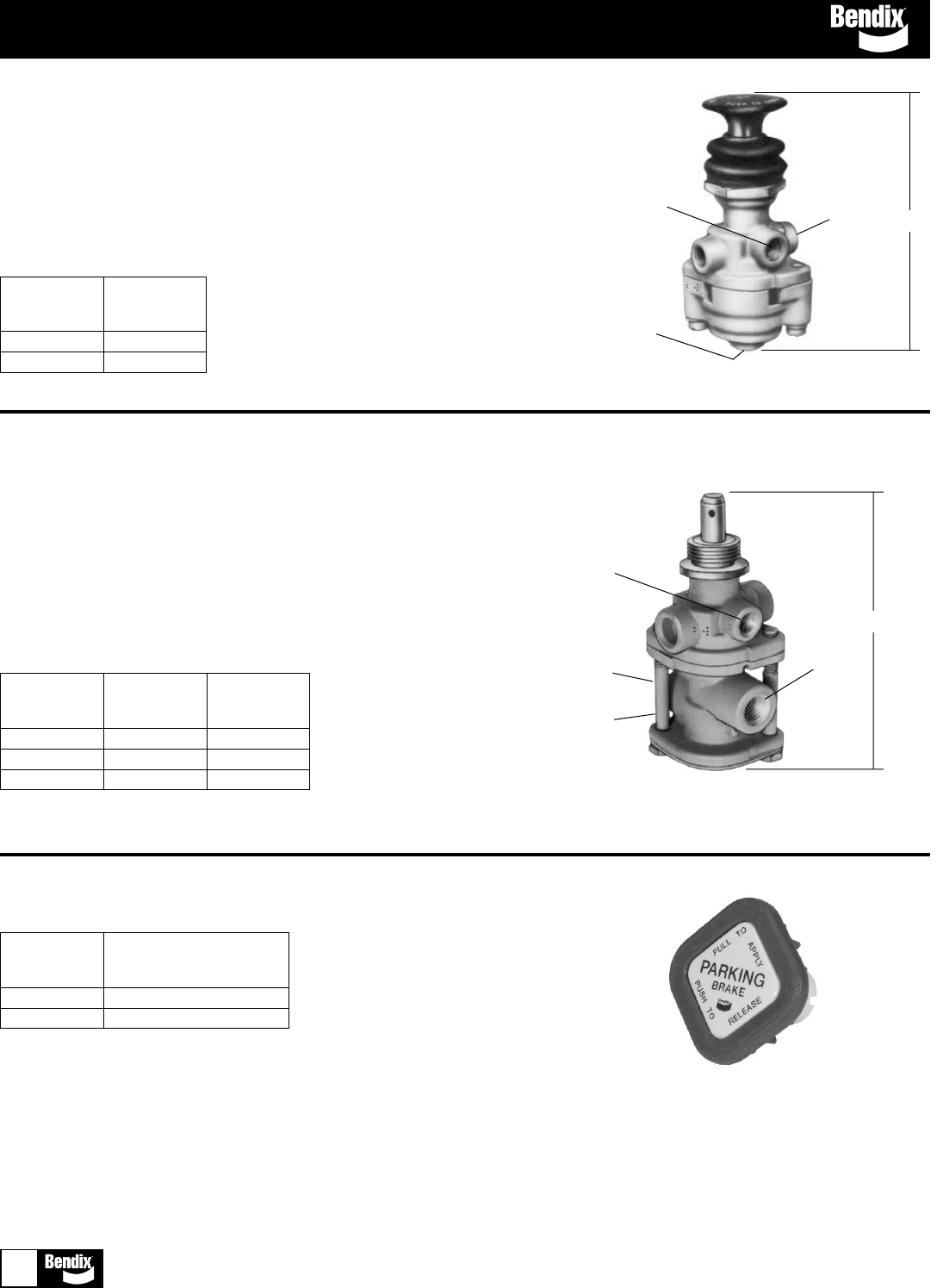

Válvulas de Control

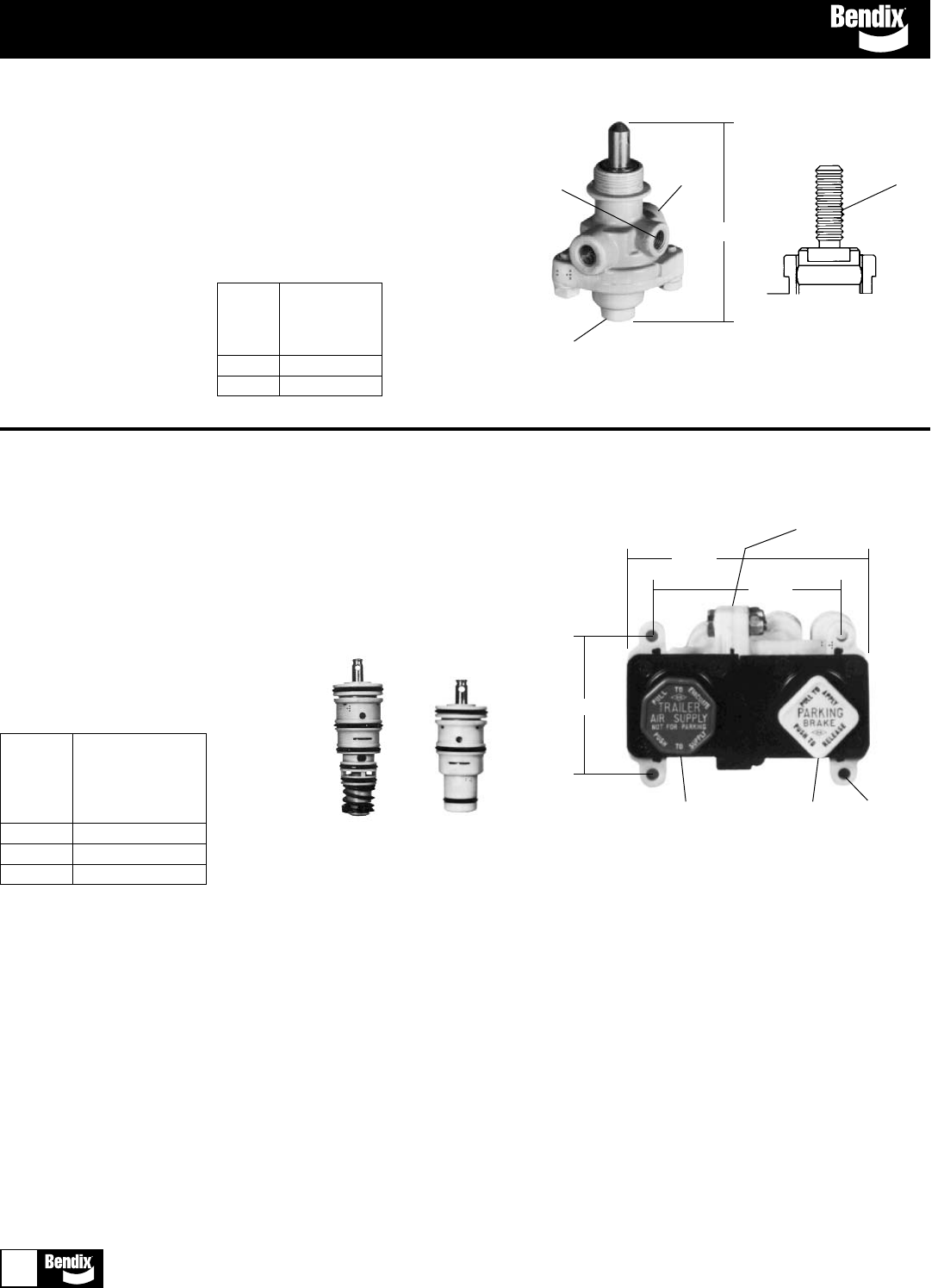

PP-1™, PP-2™, PP-3™ . . . . . . . . . . . . . . . . . . . . . . . 25

PP-5™, PP-7™, Cubierta del botón blando

de E-Z-Grip™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

PP-8™, PP-DC™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

RD-3™,MV-2

™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

MV-3™,TC-4

™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

TW-1™,TW-2

™, TH-3™ . . . . . . . . . . . . . . . . . . . . . . . 30

TW-3™,TW-4

™, TW-11™,SV-1

™ . . . . . . . . . . . . . . . . 31

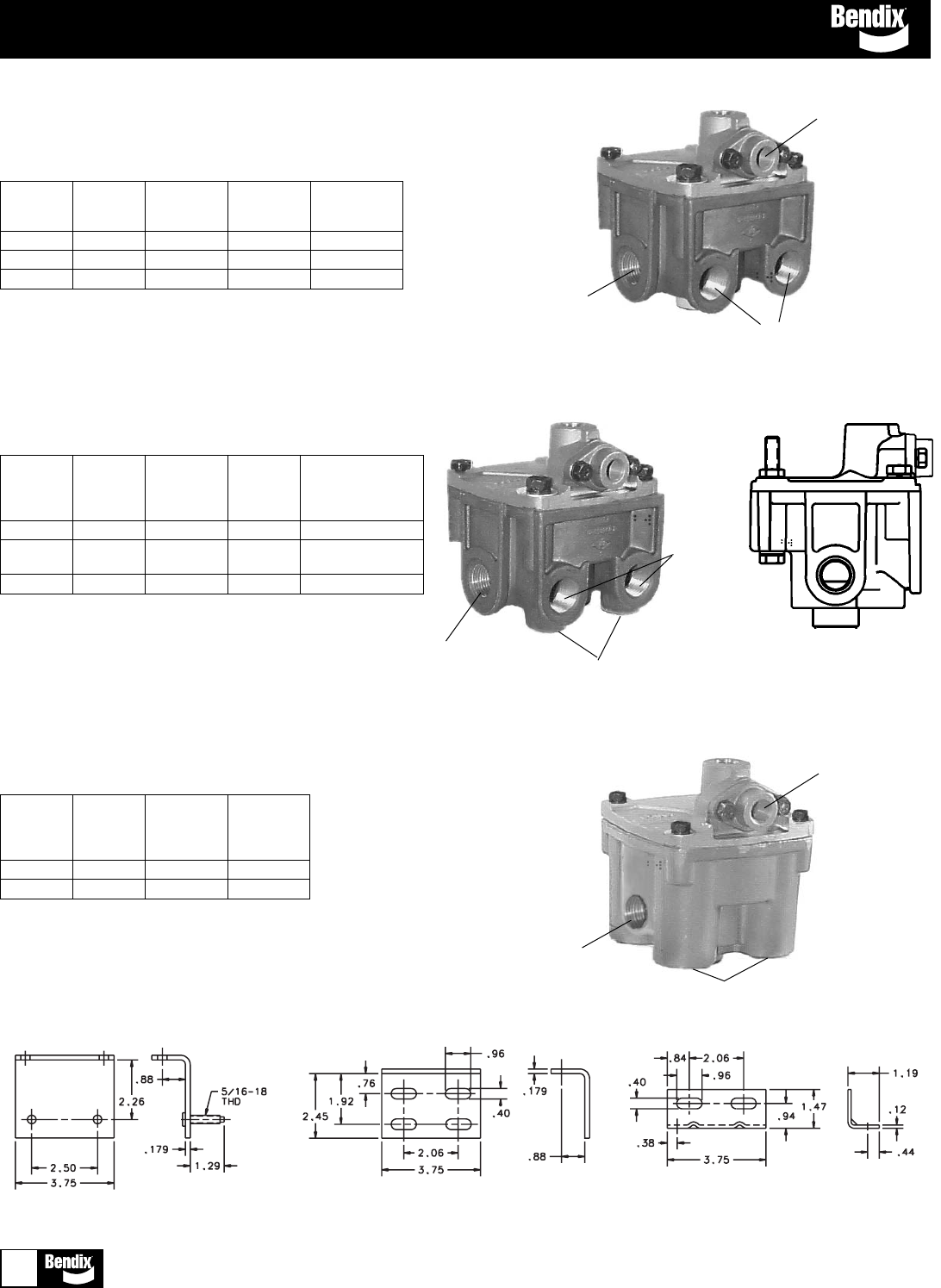

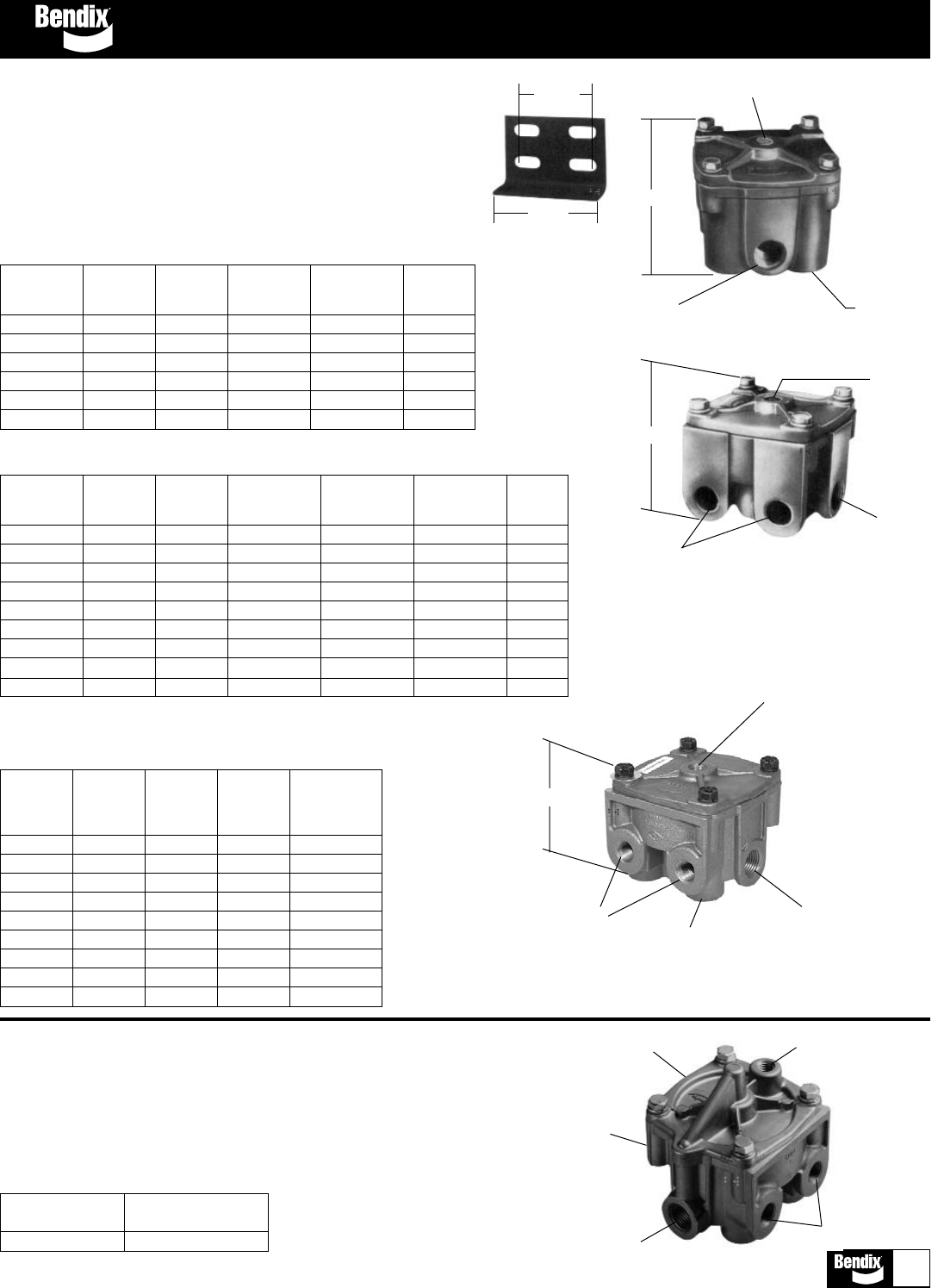

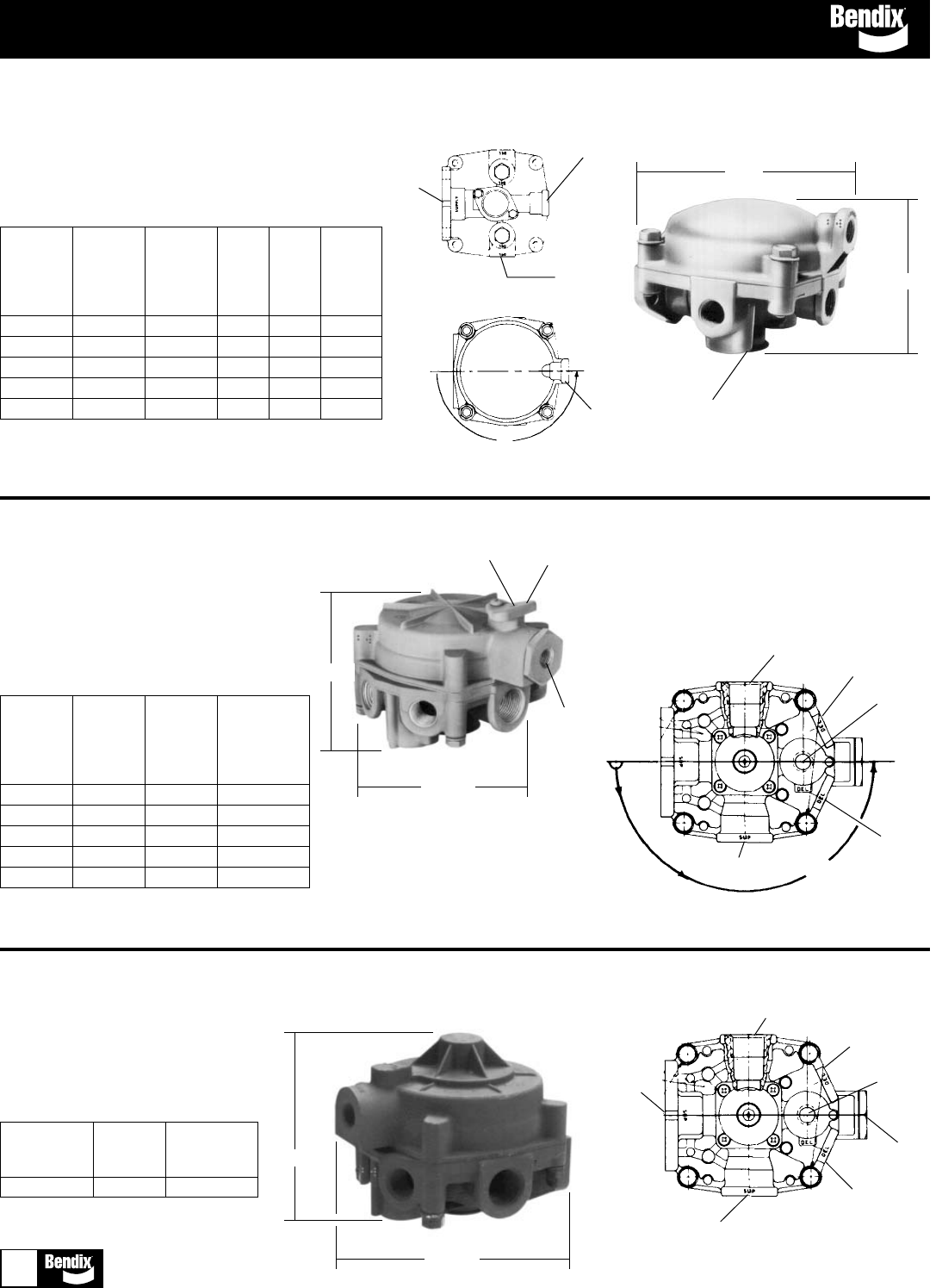

Válvulas de Relé

R-6™, R-8™,R-8P

™ . . . . . . . . . . . . . . . . . . . . . . . . . 32

R-12™, R-12P™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

R-12DC™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

R-14™, RE-6™, RE-6NC™, HR-1™ . . . . . . . . . . . . . . . 35

Válvulas de Seguridad

ST-3™yST-4

™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Válvulas de Frenos de Resorte

SR-1™, SR-2™, SR-4™ . . . . . . . . . . . . . . . . . . . . . . . 36

SR-5™, SR-7™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

R-7™Válvula moduladora . . . . . . . . . . . . . . . . . . . . 38

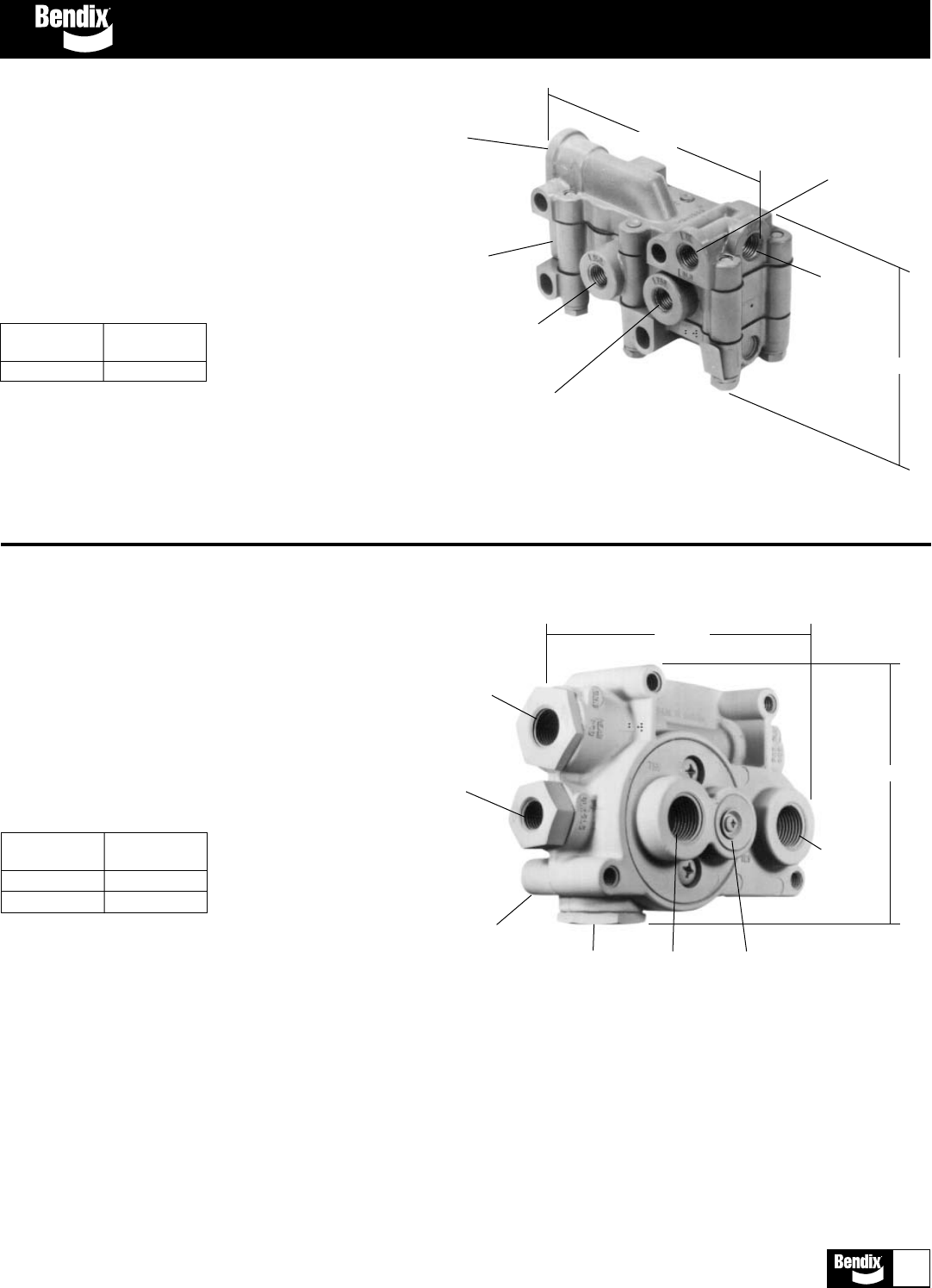

Válvulas de Protección para Tractor

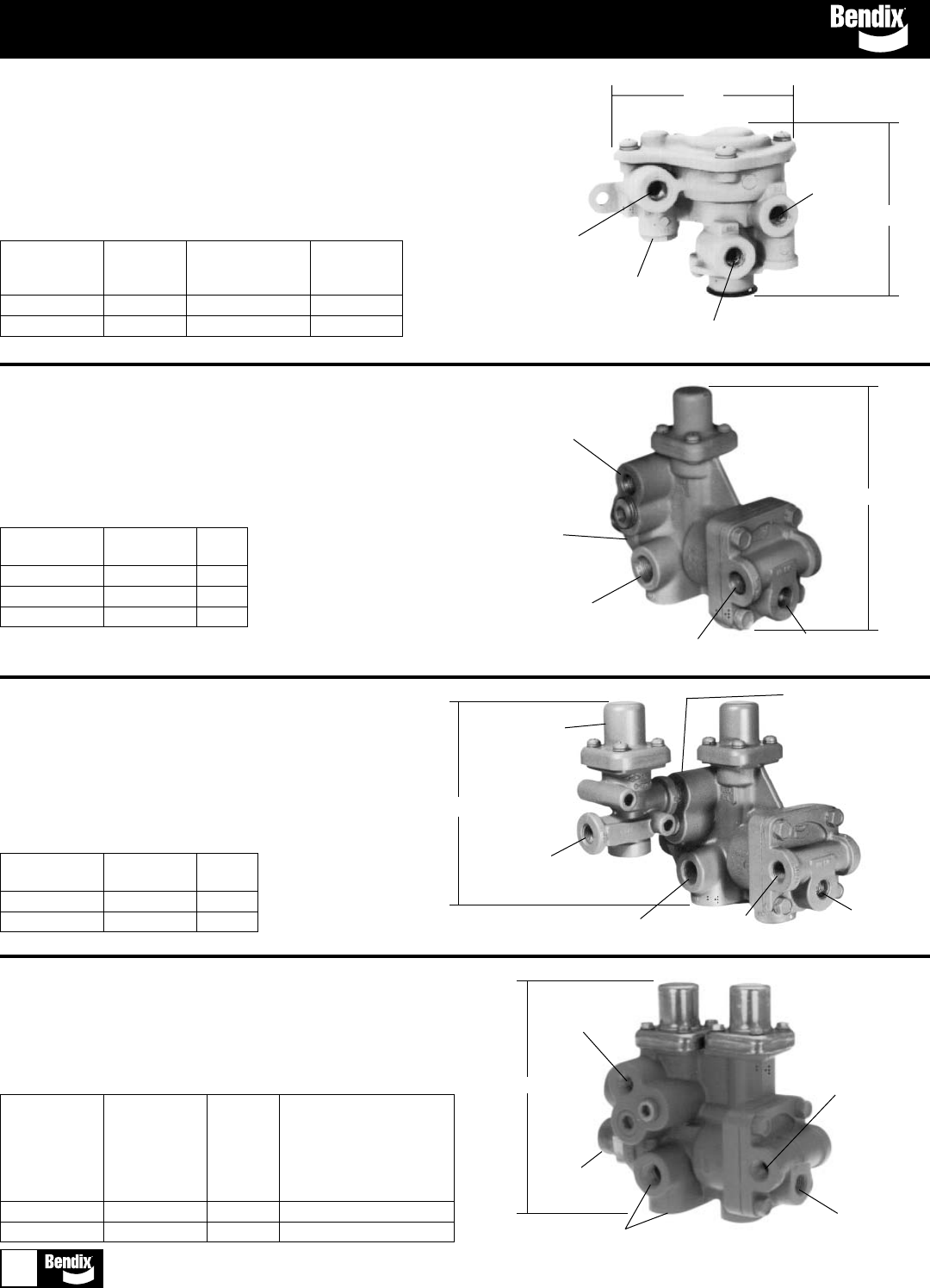

TP-3™, TP-4™, TP-5™ . . . . . . . . . . . . . . . . . . . . . 38, 39

TP-3DC™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Intercambio de Válvula . . . . . . . . . . . . . . . . . . . . . 40

Grupo de

producto Página

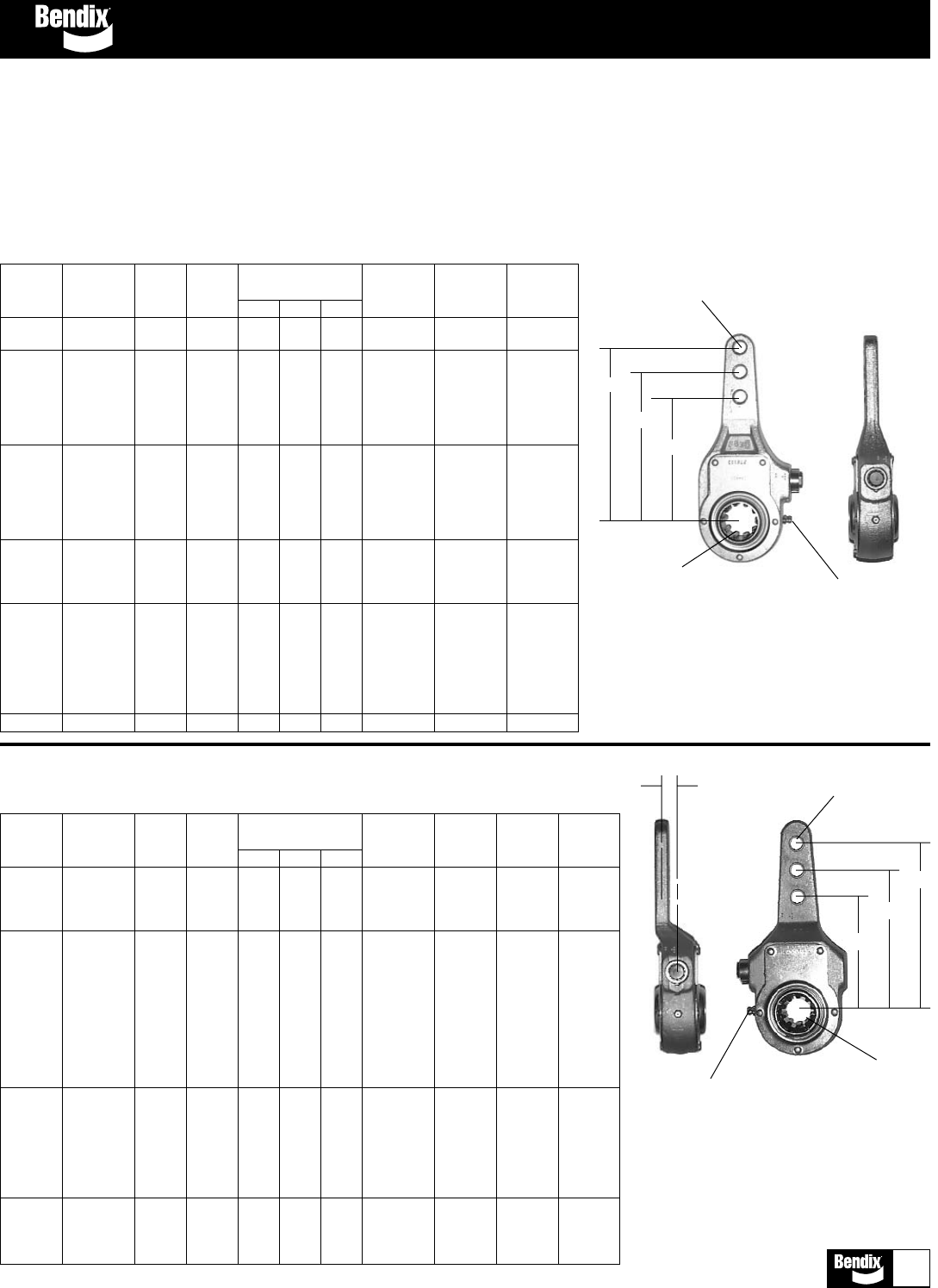

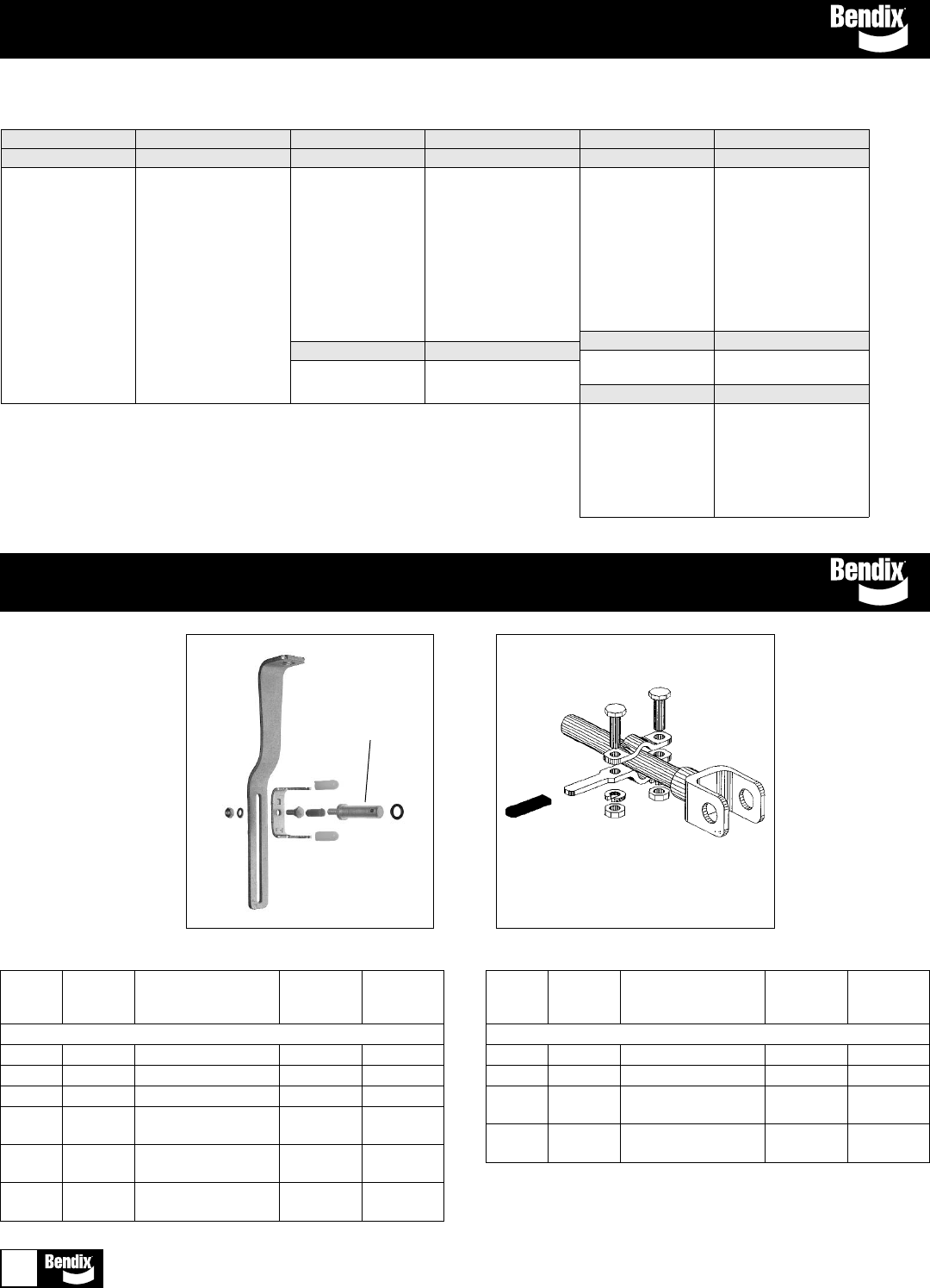

05 Tensores de Ajuste

Indicador SureStroke™ . . . . . . . . . . . . . . . . . . . . . . 40

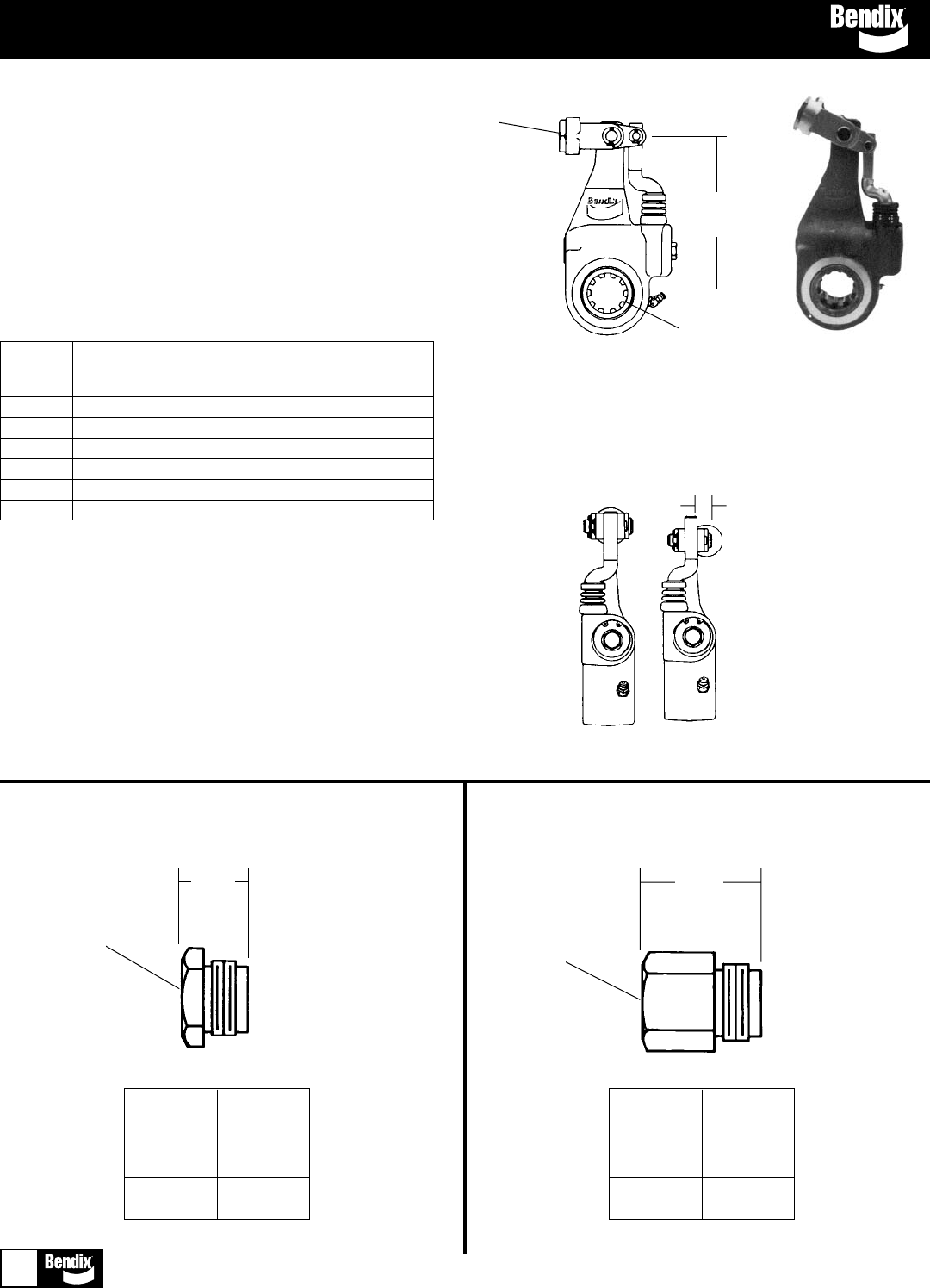

Manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

ASA-5™, Adaptadores de Horquilla . . . . . . . . . . . . . 42

Números de las partes de servicio . . . . . . . . . . . . . 43

06 Dispositivos de Indicación y de alarma

DS-1™, DS-2™, TE-1™ . . . . . . . . . . . . . . . . . . . . . . . . 44

SL-3™, SL-4™, SL-5™ . . . . . . . . . . . . . . . . . . . . . . . . 45

LP-2™, LP-3™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

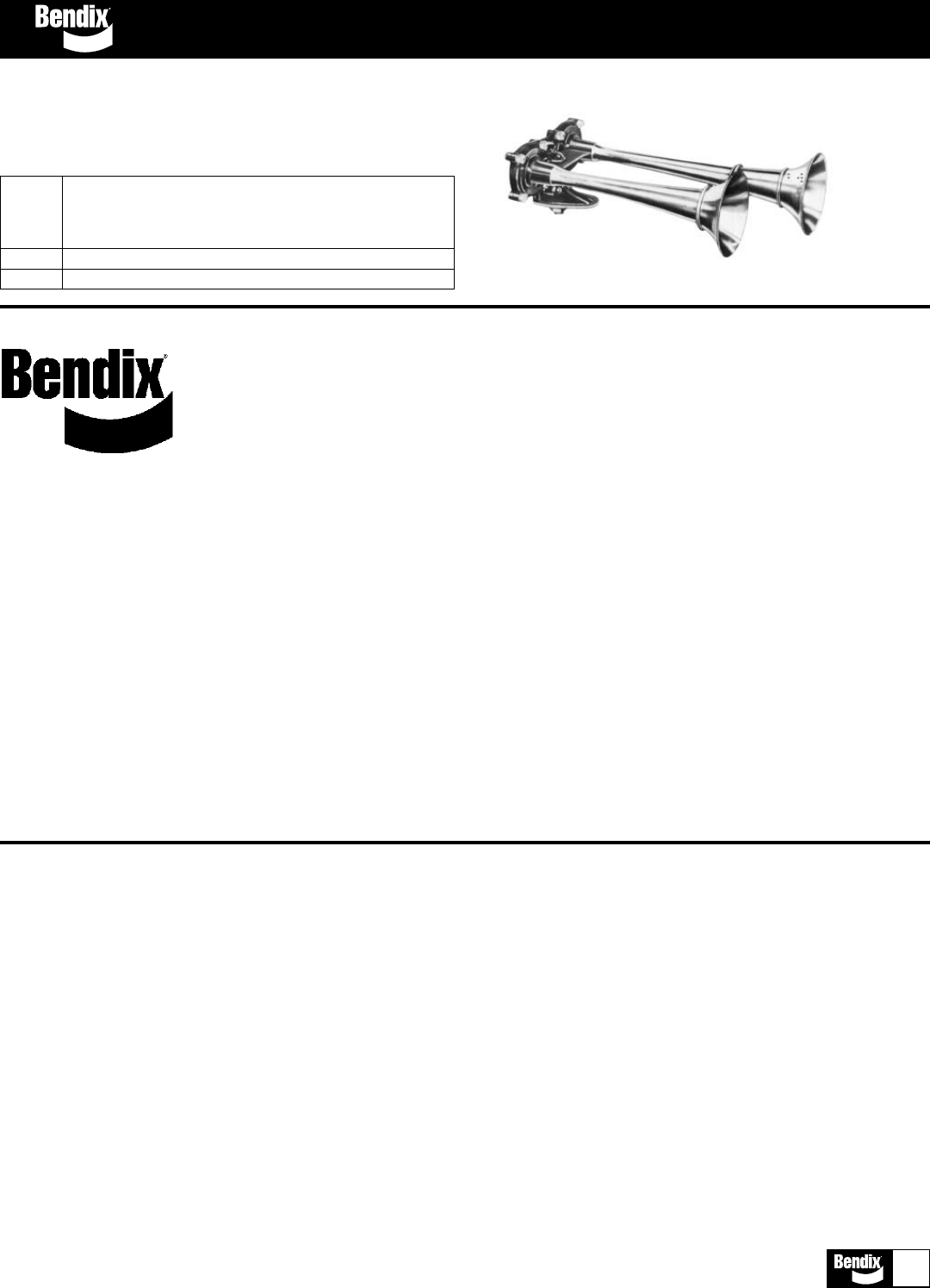

Juegos de bocinas de aire . . . . . . . . . . . . . . . . . . . 47

07 Tubos y Conexiones

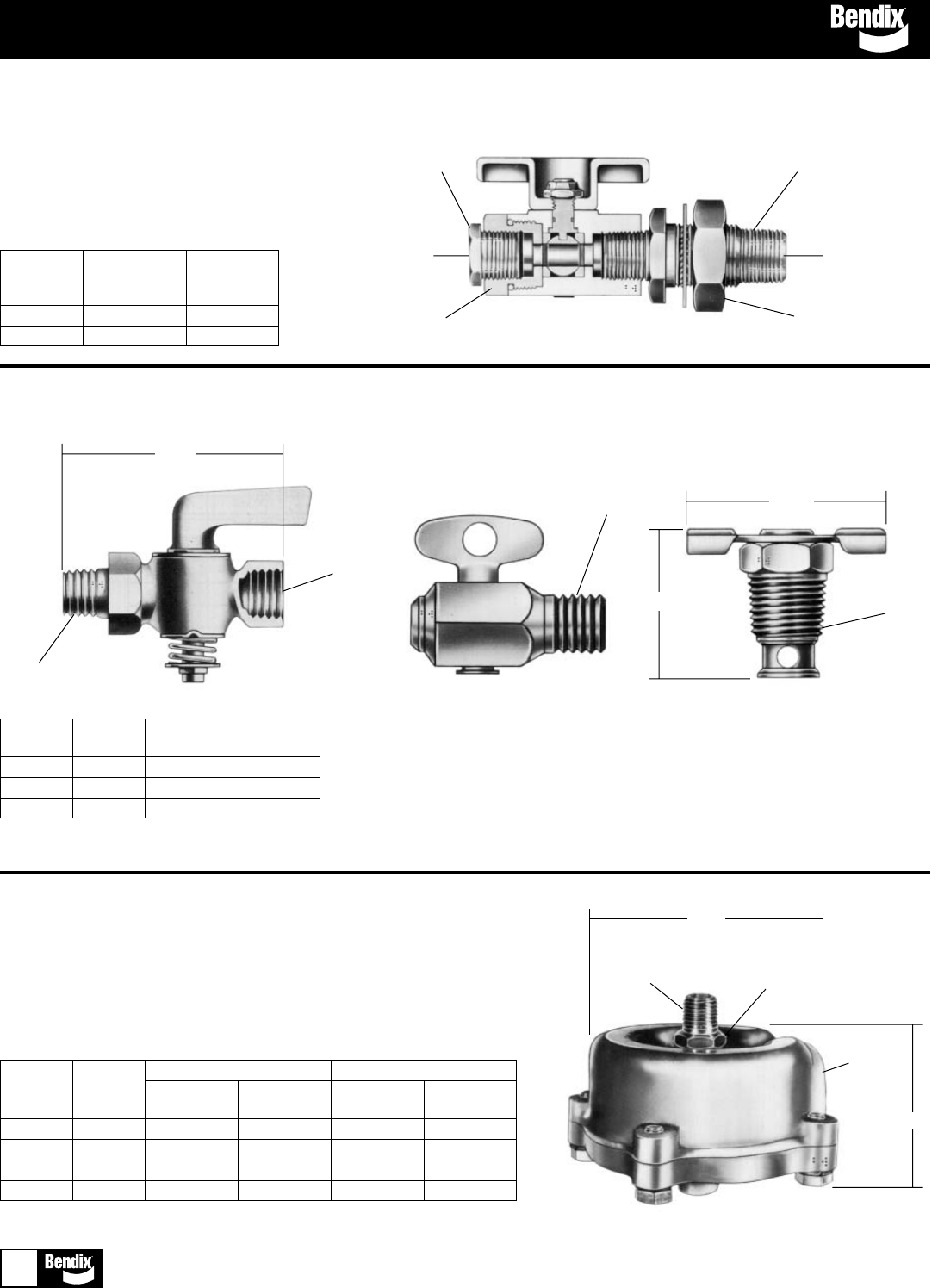

Grifos de Cierre C-5™, Grifos de Drenaje, DV-2™ . . . 48

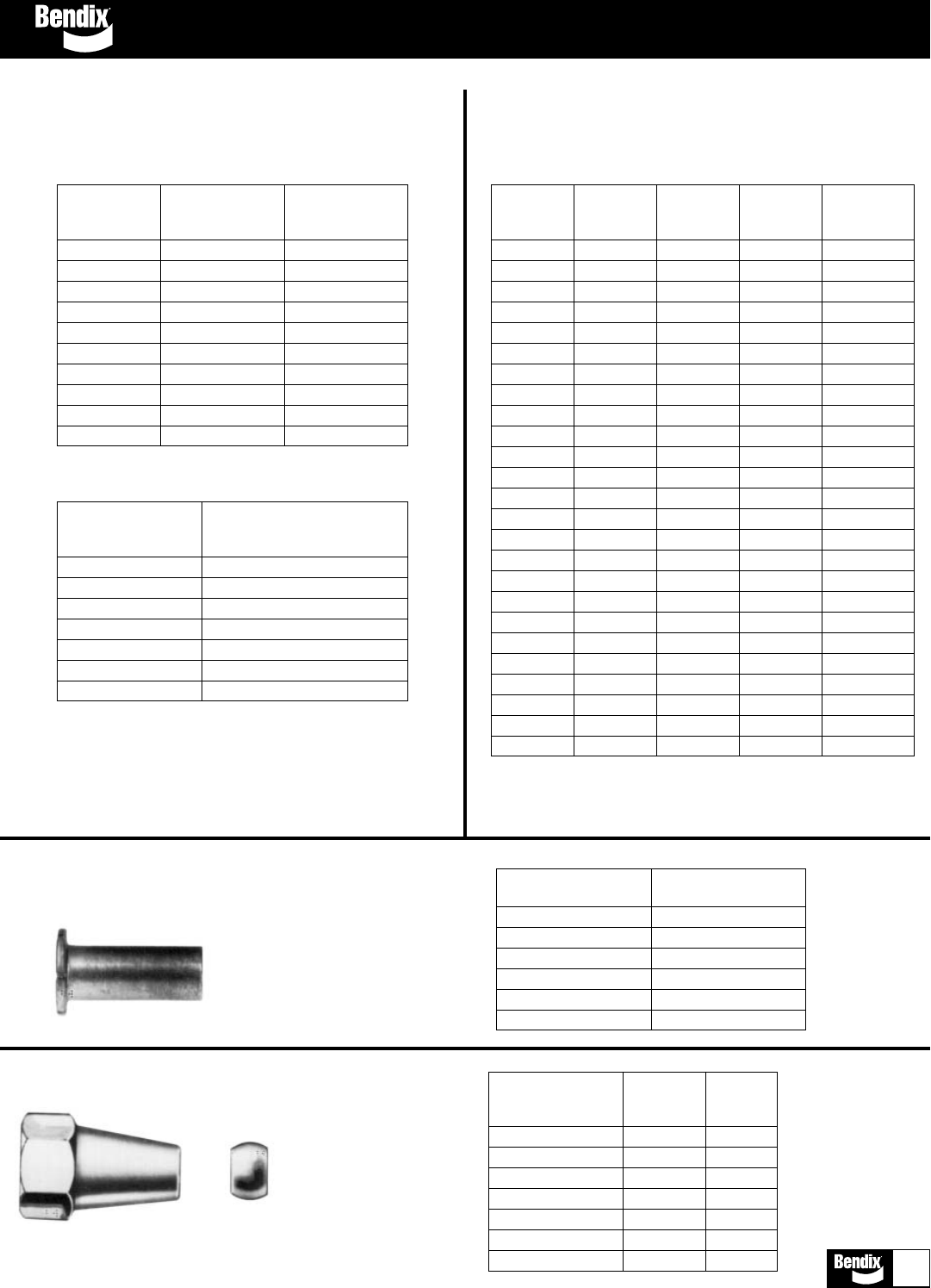

Tubería y Abrazaderas de Tubería . . . . . . . . . . . . . 49

Insertos de tubería, Tubería de nilón . . . . . . . . . . . 49

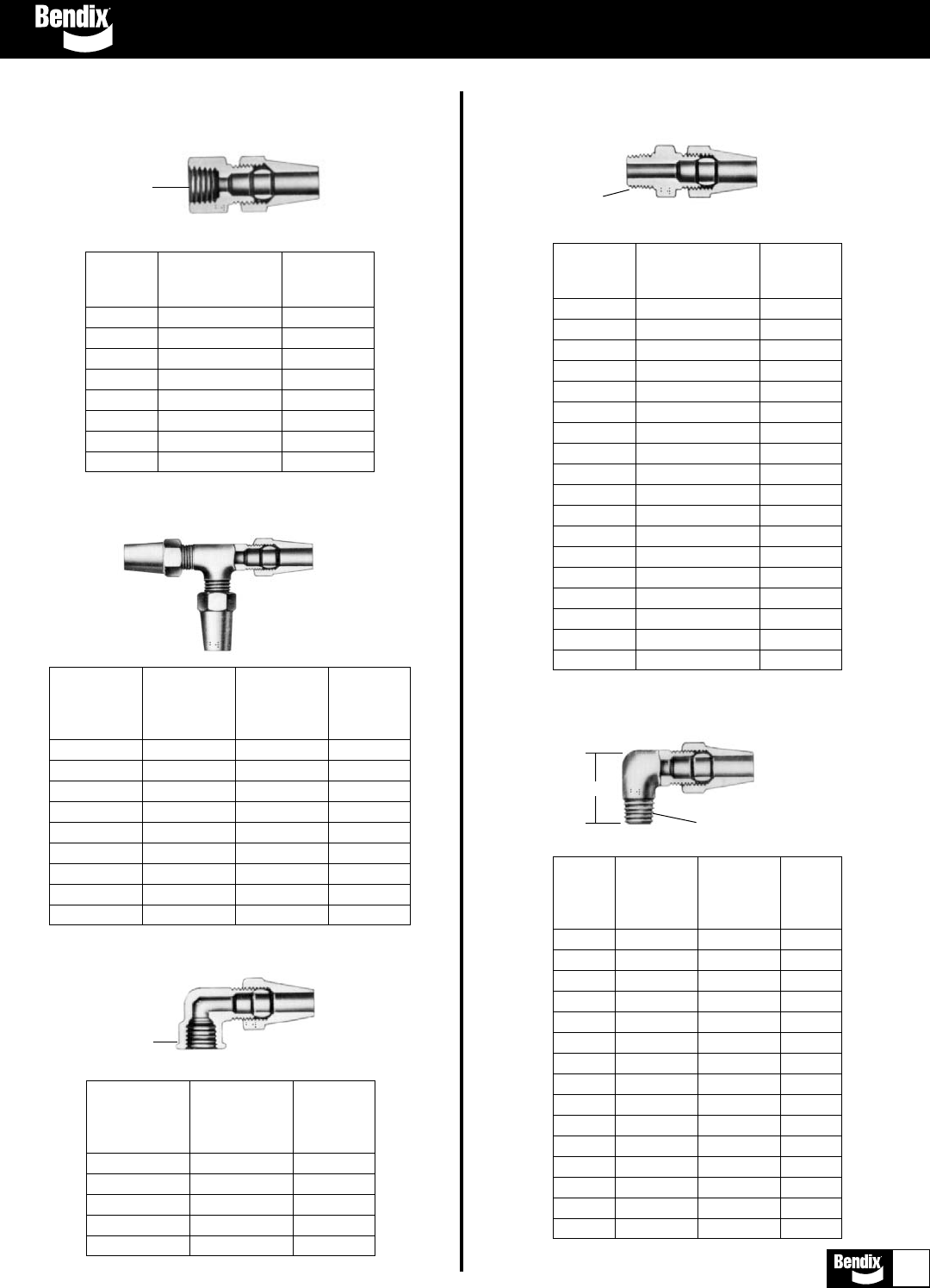

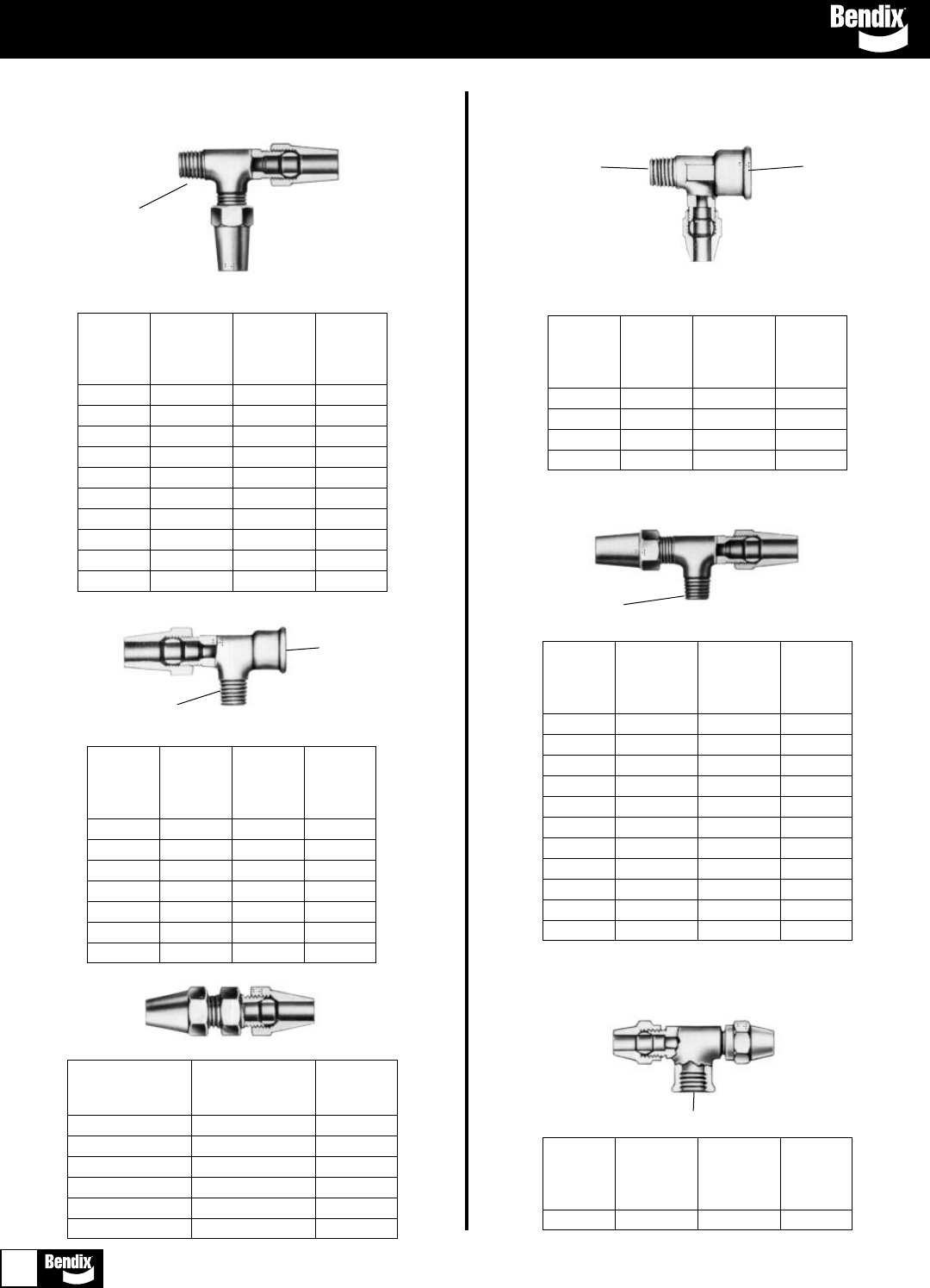

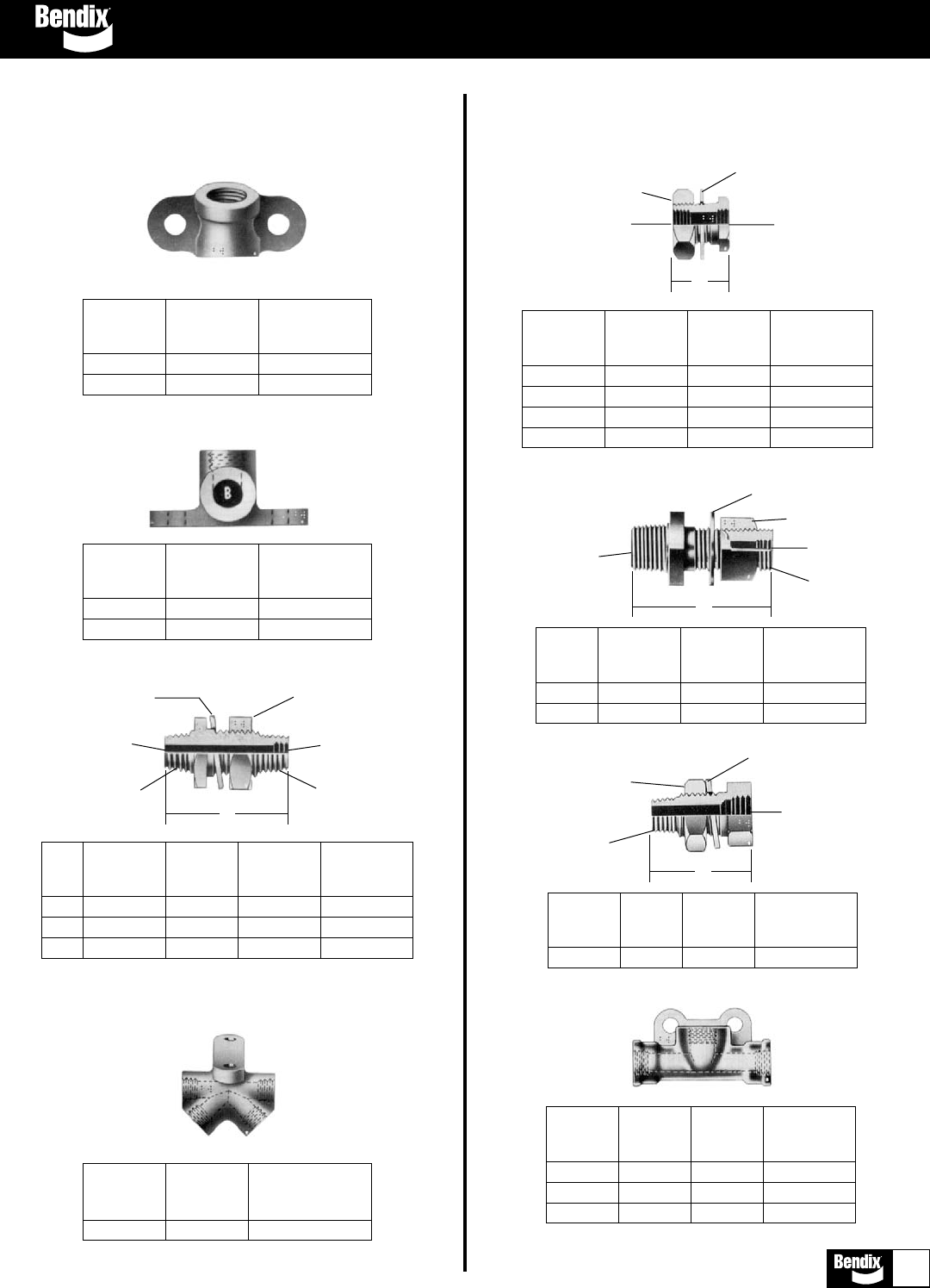

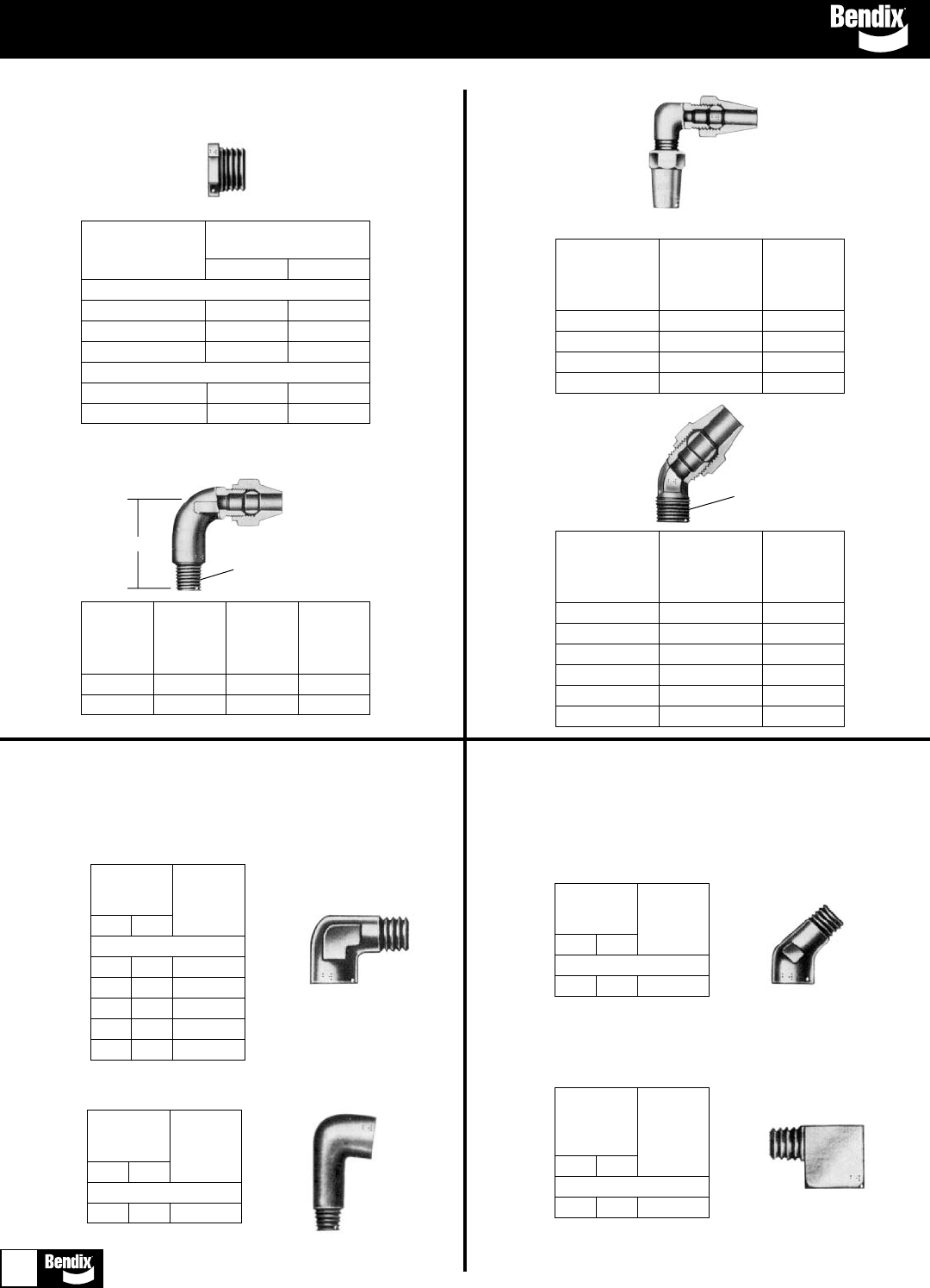

Conexiones de tubería . . . . . . . . . . . . . . . . . . . 49-54

Bujes reductores . . . . . . . . . . . . . . . . . . . . . . . . . . 52

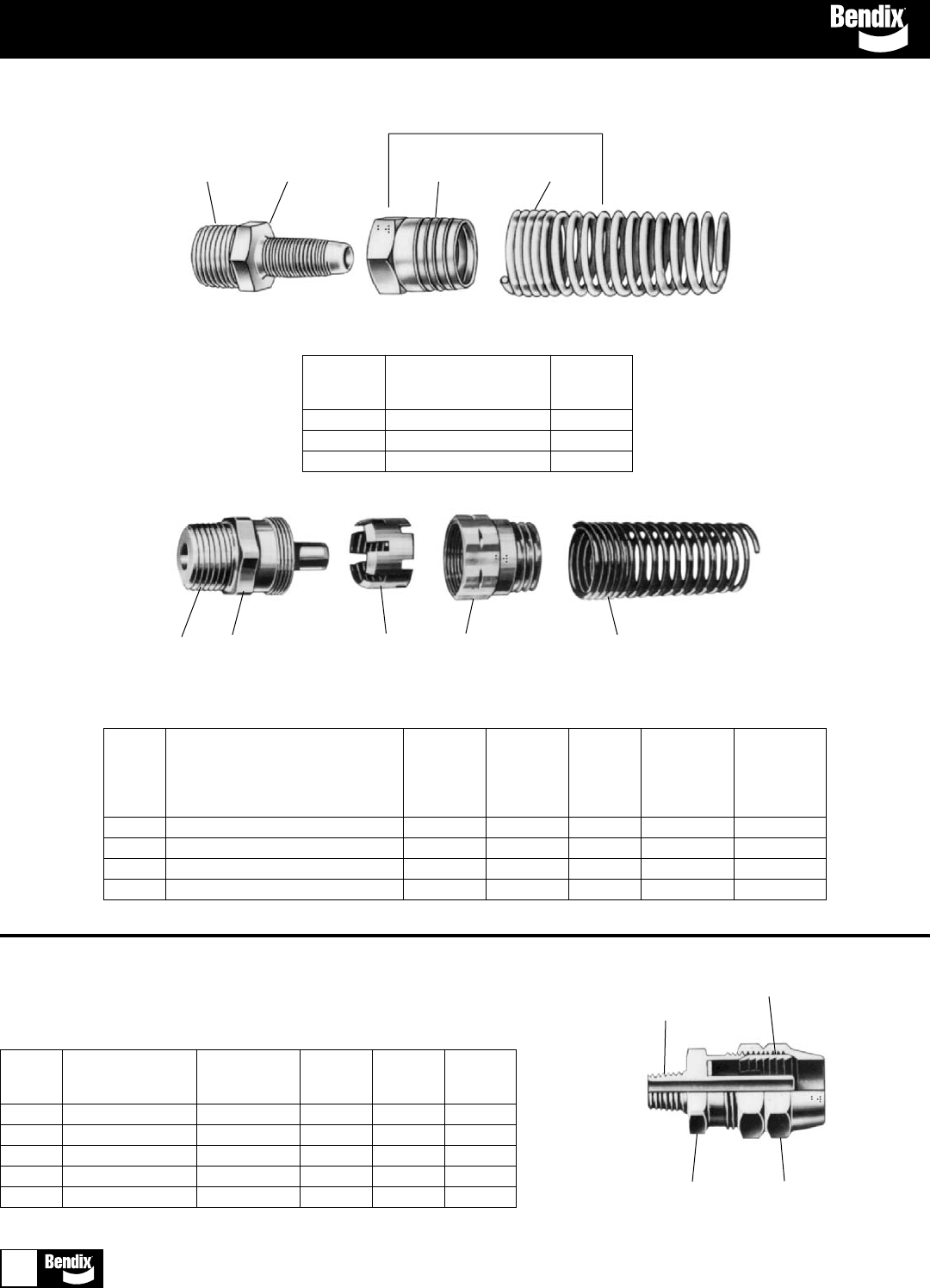

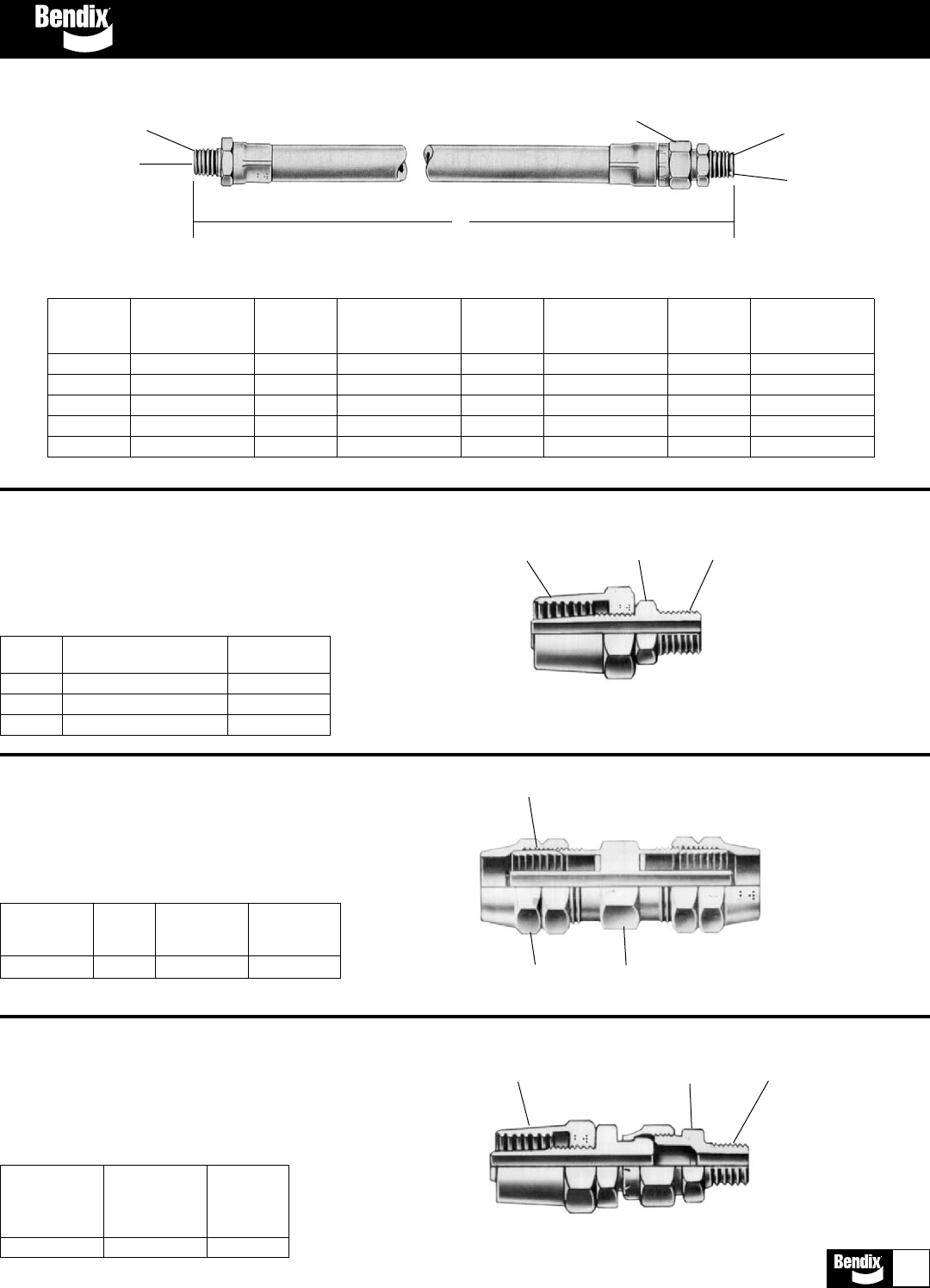

Manguera para frenos de aire

Manguera, Ensamblaje de manguera, Conexiones

de manguera y Resorte de suspensión . . . . . . . 55-57

Acoples de manguera, Acoples simulados . . . . 57-58

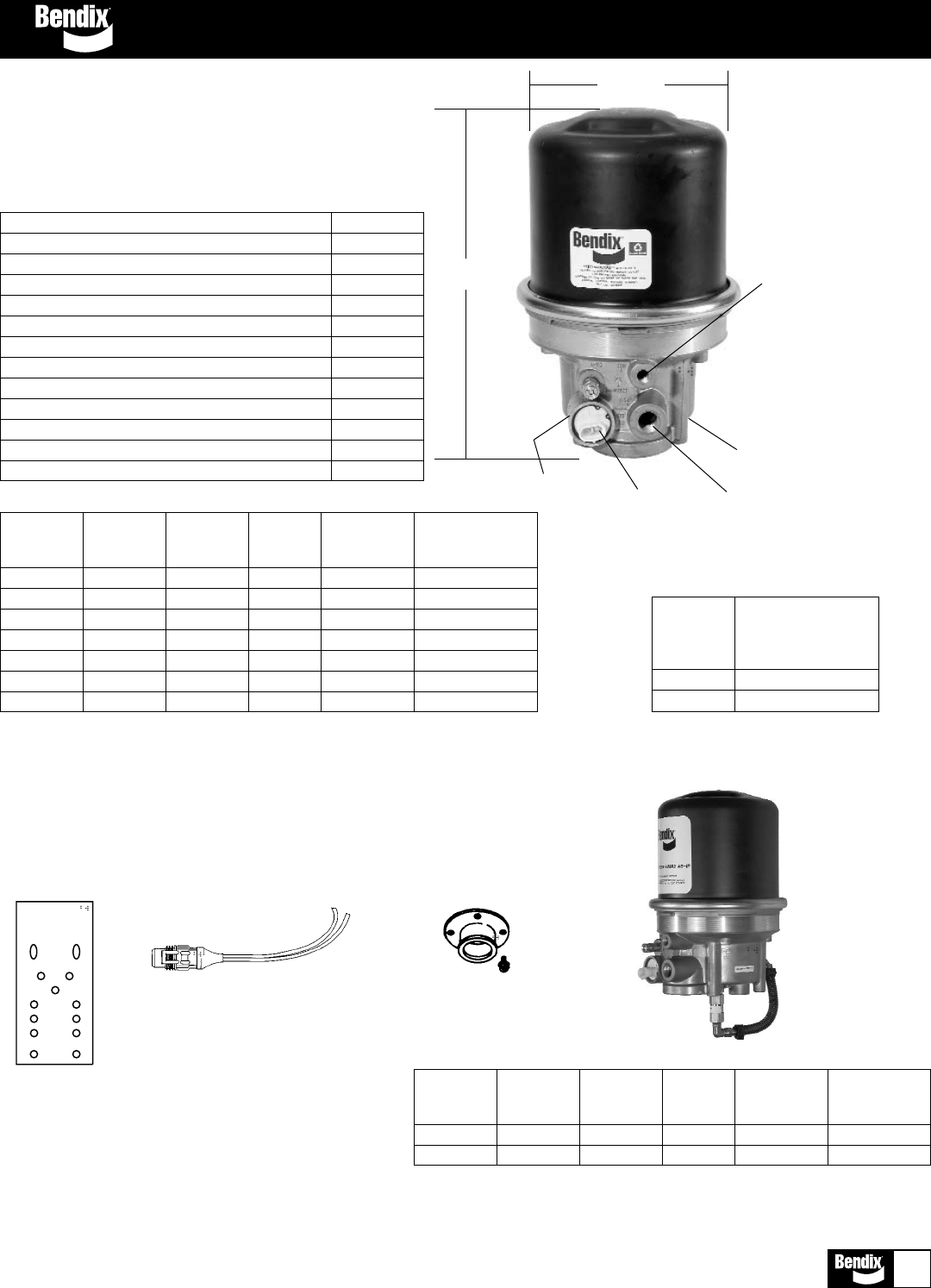

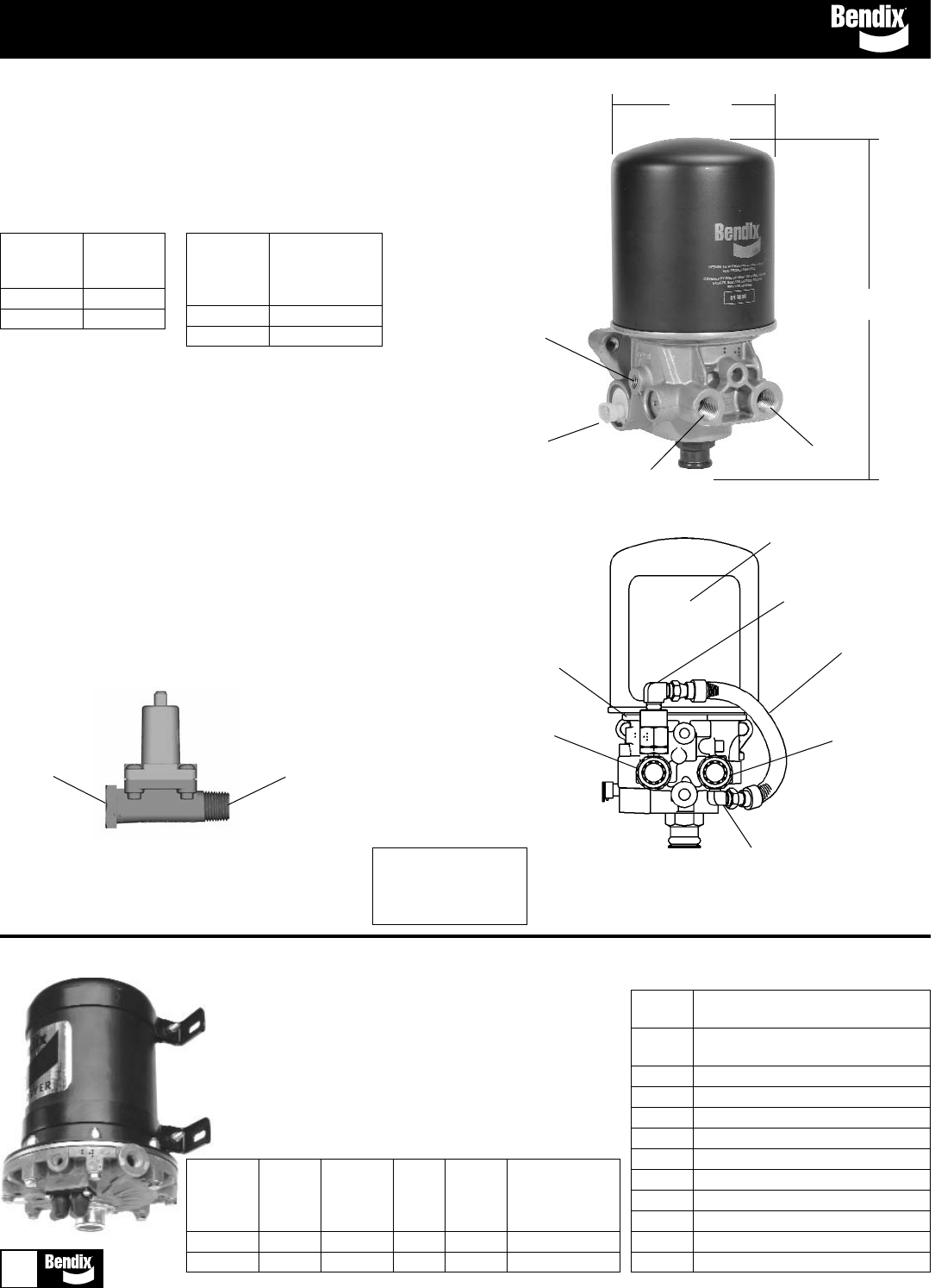

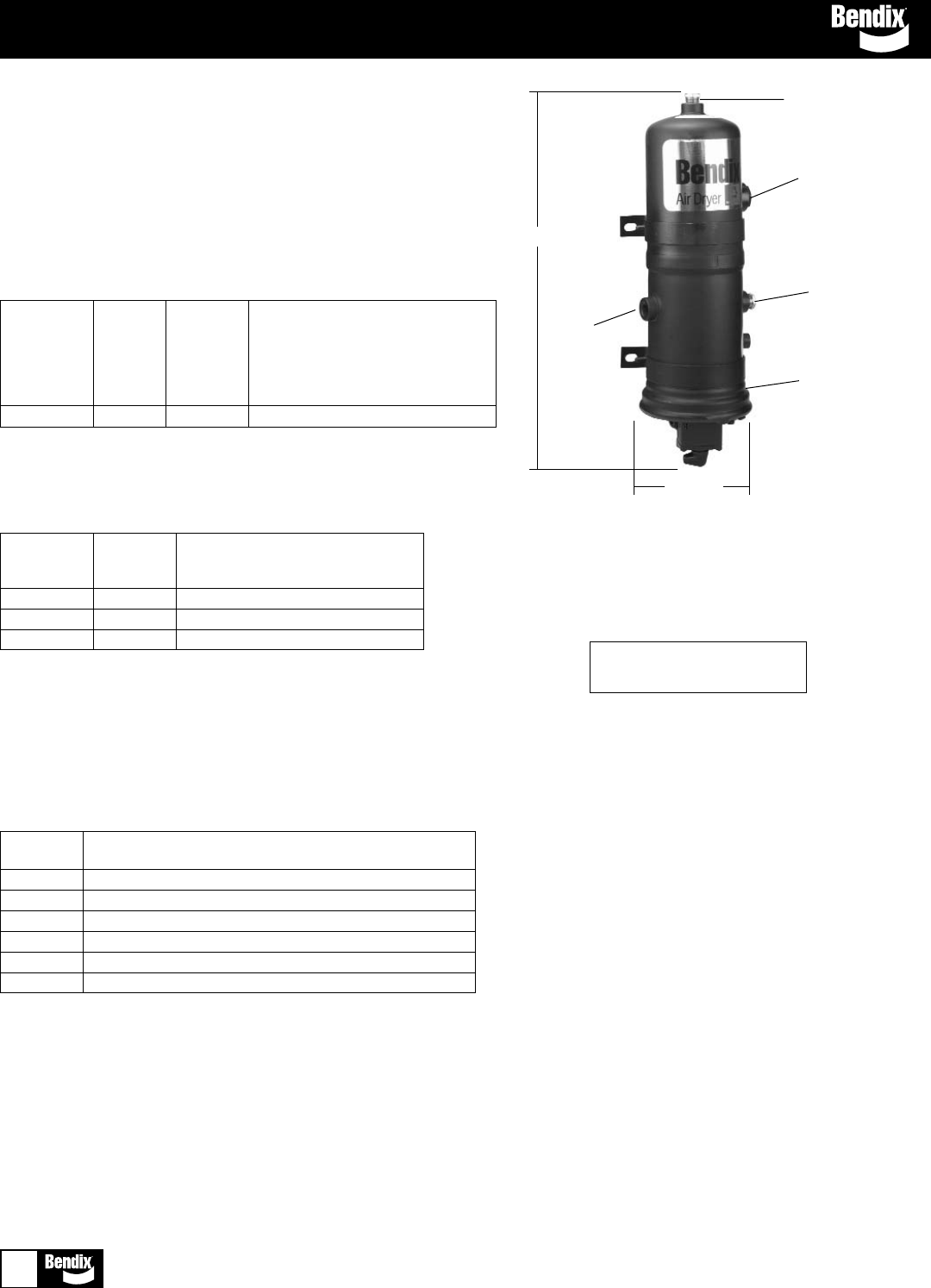

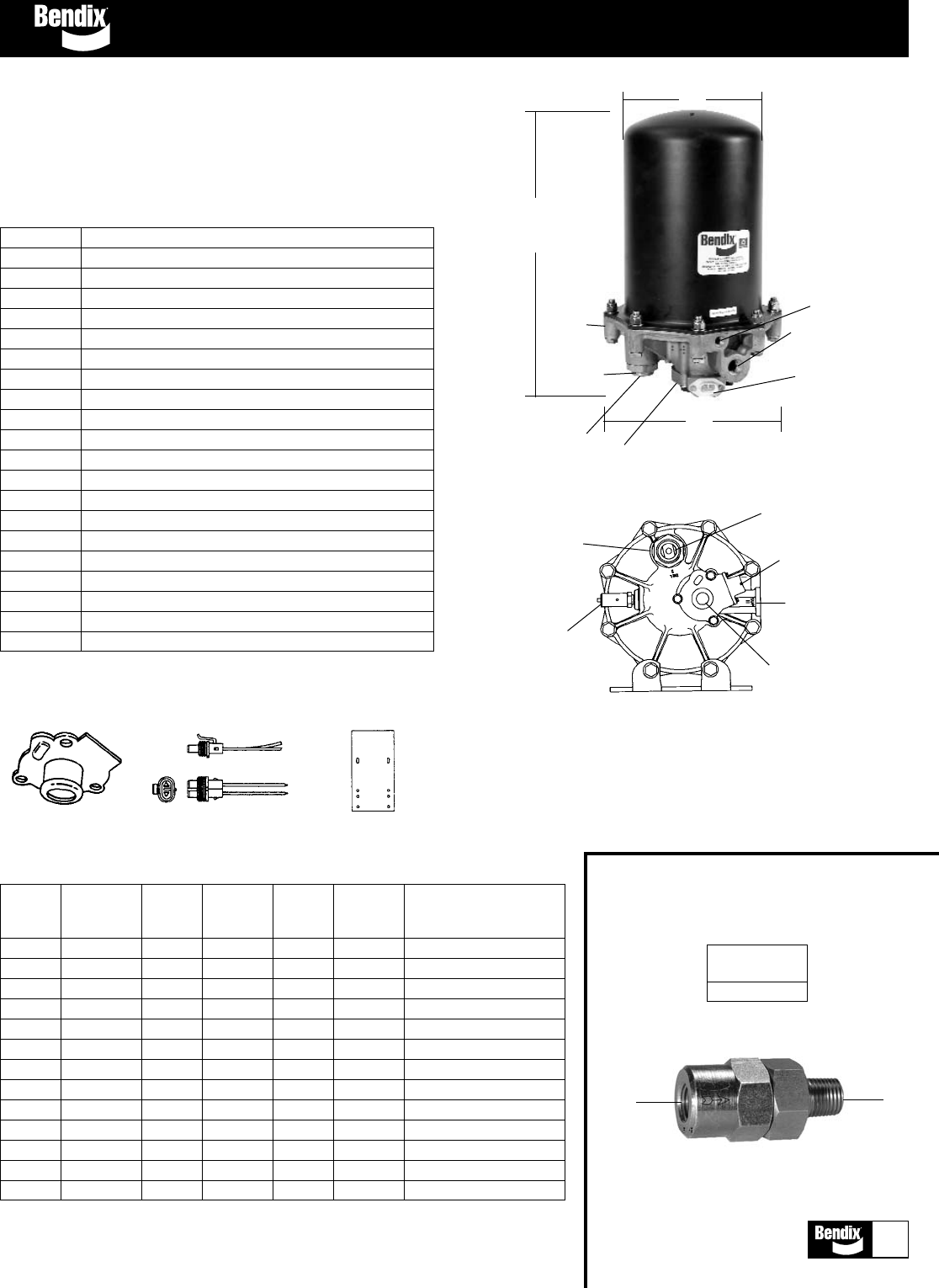

08 Secadores de aire

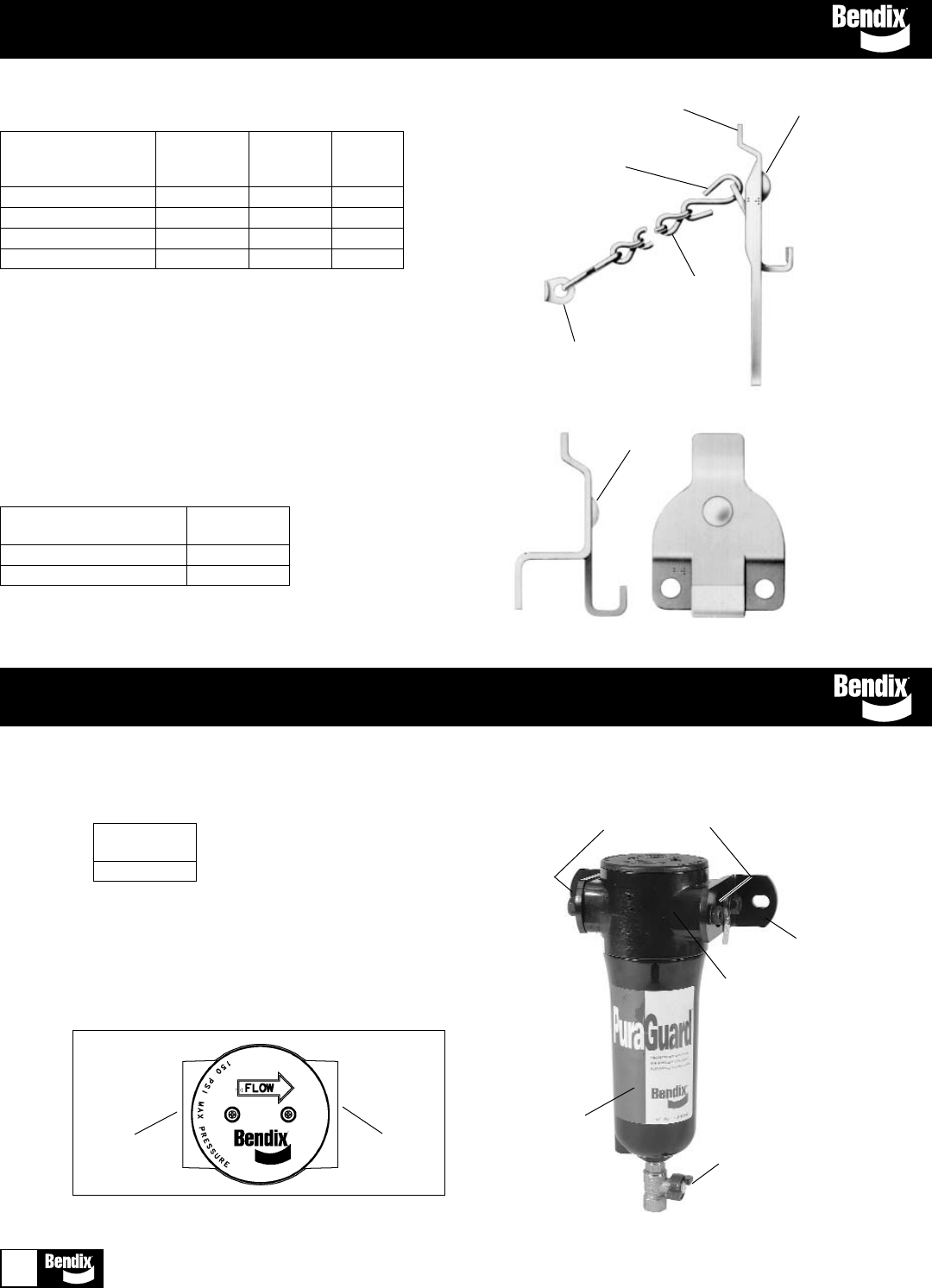

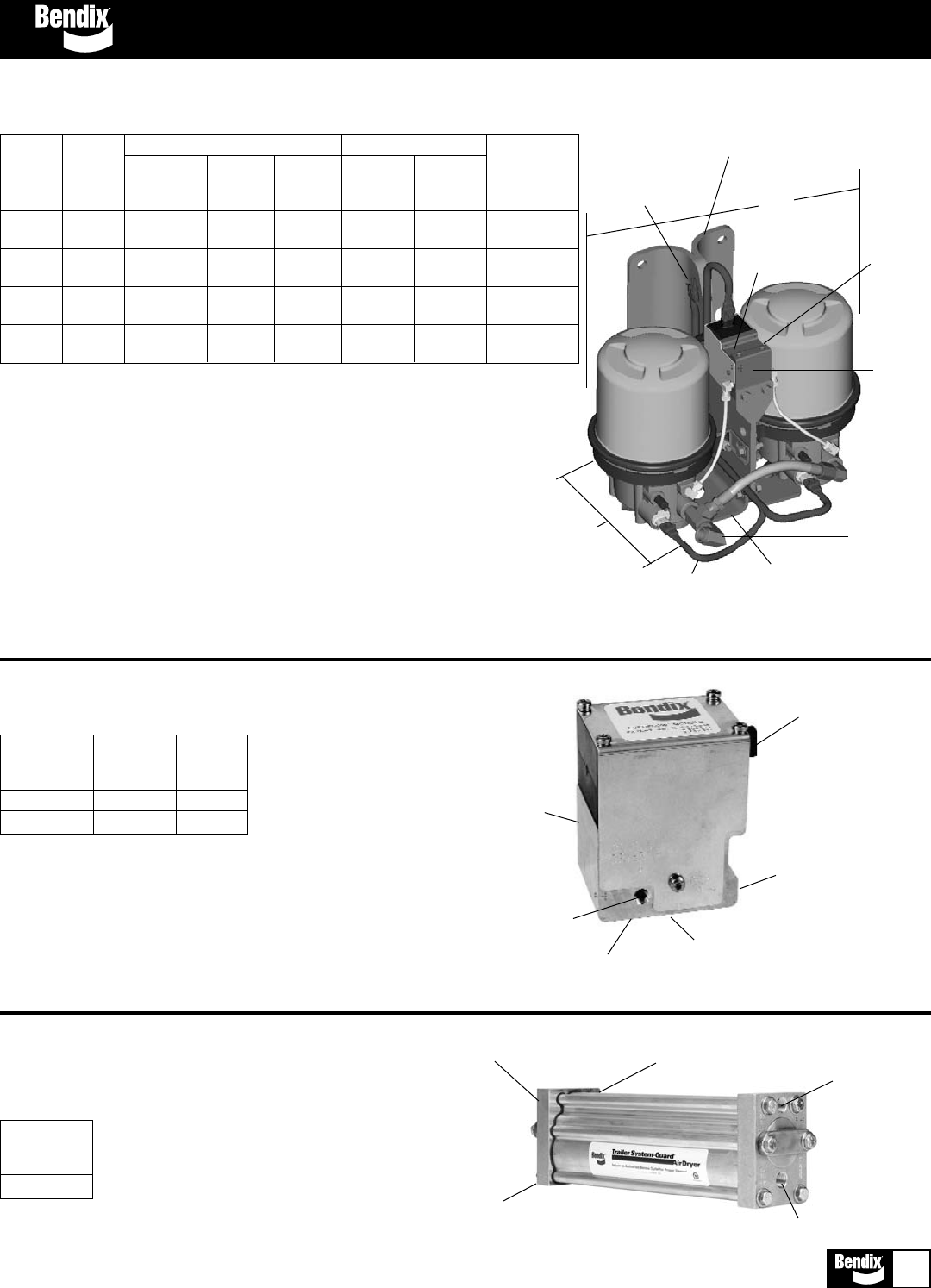

PuraGuard® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

AD-9™, AF-3™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

AD-4™, AD-SP™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

AD-IP™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

AD-IS™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62-63

AD-2™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

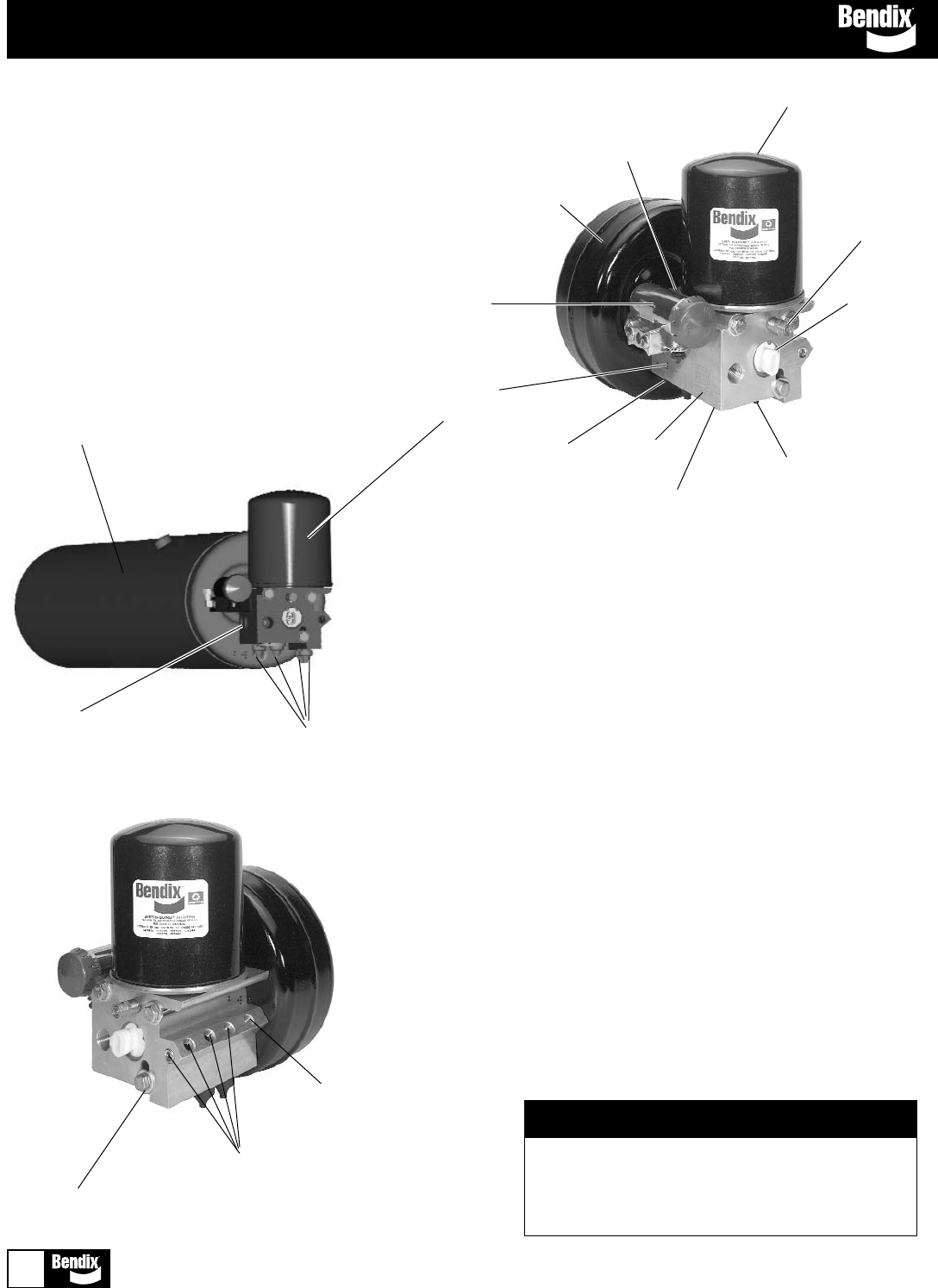

EverFlow™Módulo de secador de aire . . . . . . . . . . 65

System-Guard para remolque . . . . . . . . . . . . . . . . 65

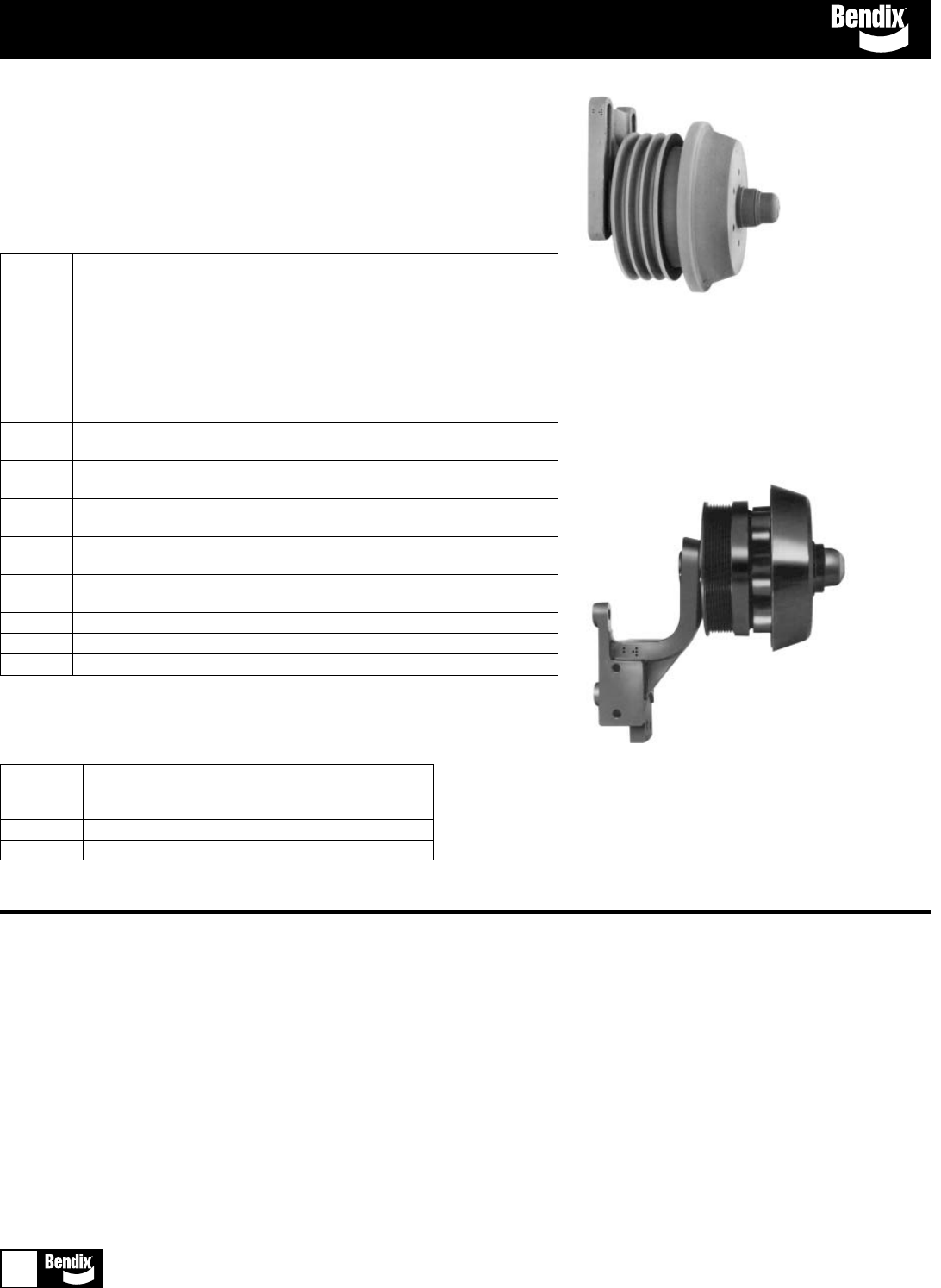

09 Embrague de ventilador

FD-1™, FD-L™, TorqueMaster®FD-3™, Juegos de

instalación de intercierre para el aire acondicionado,

Juegos de control del embrague de ventilador . . . 66

13 Antiderrapante

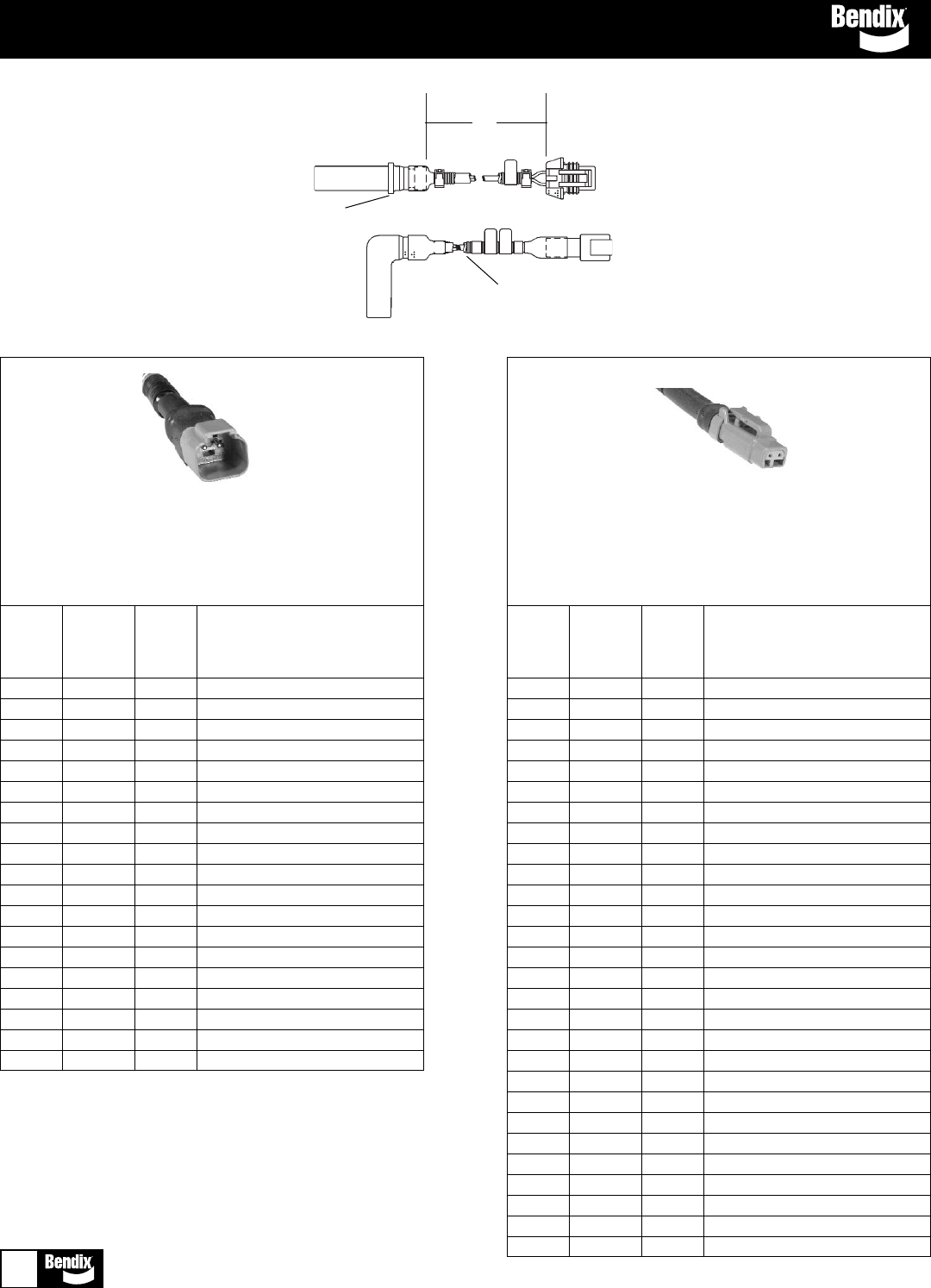

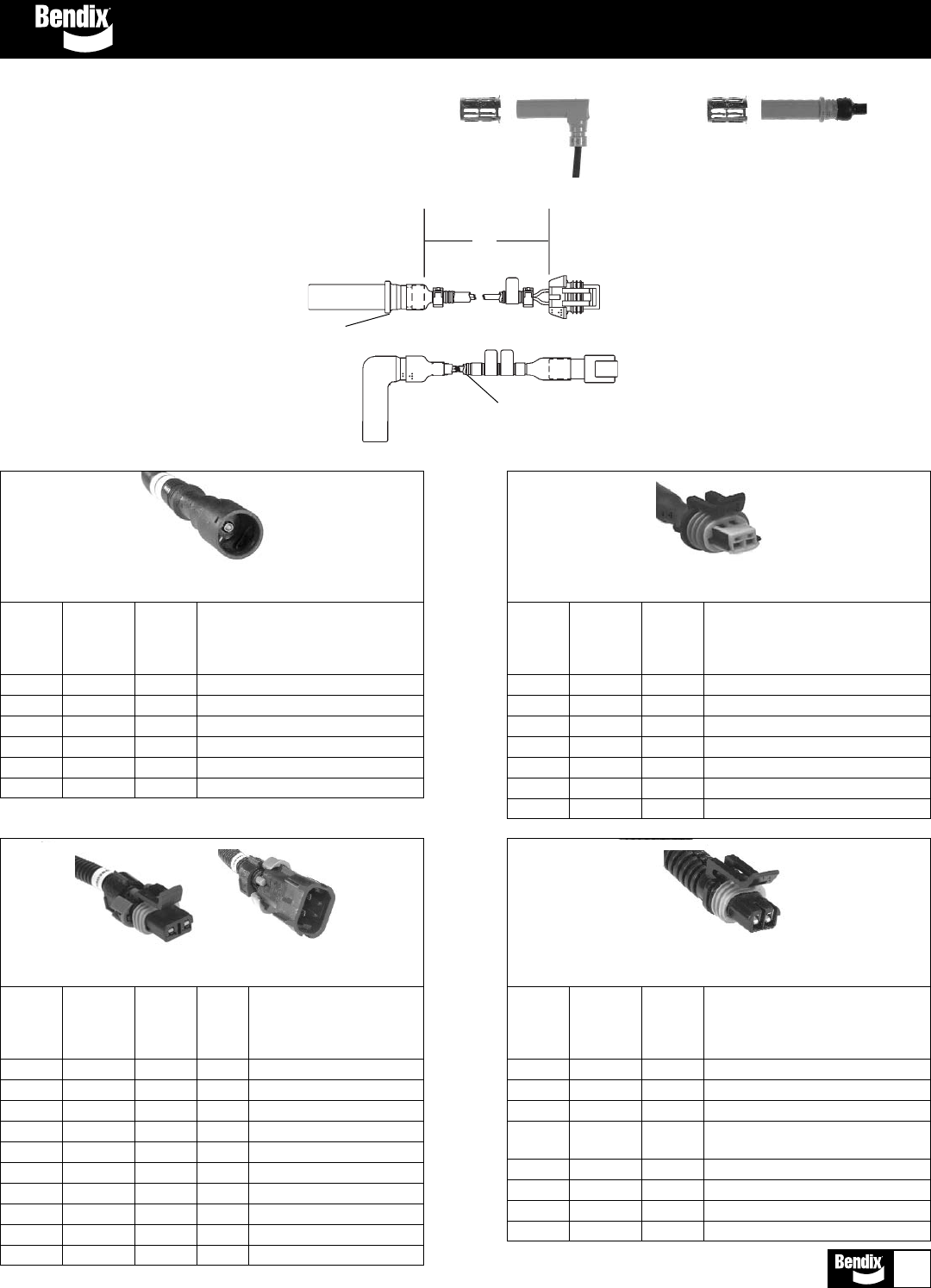

WS-20™Sensor de velocidad de la rueda . . . . . 67-69

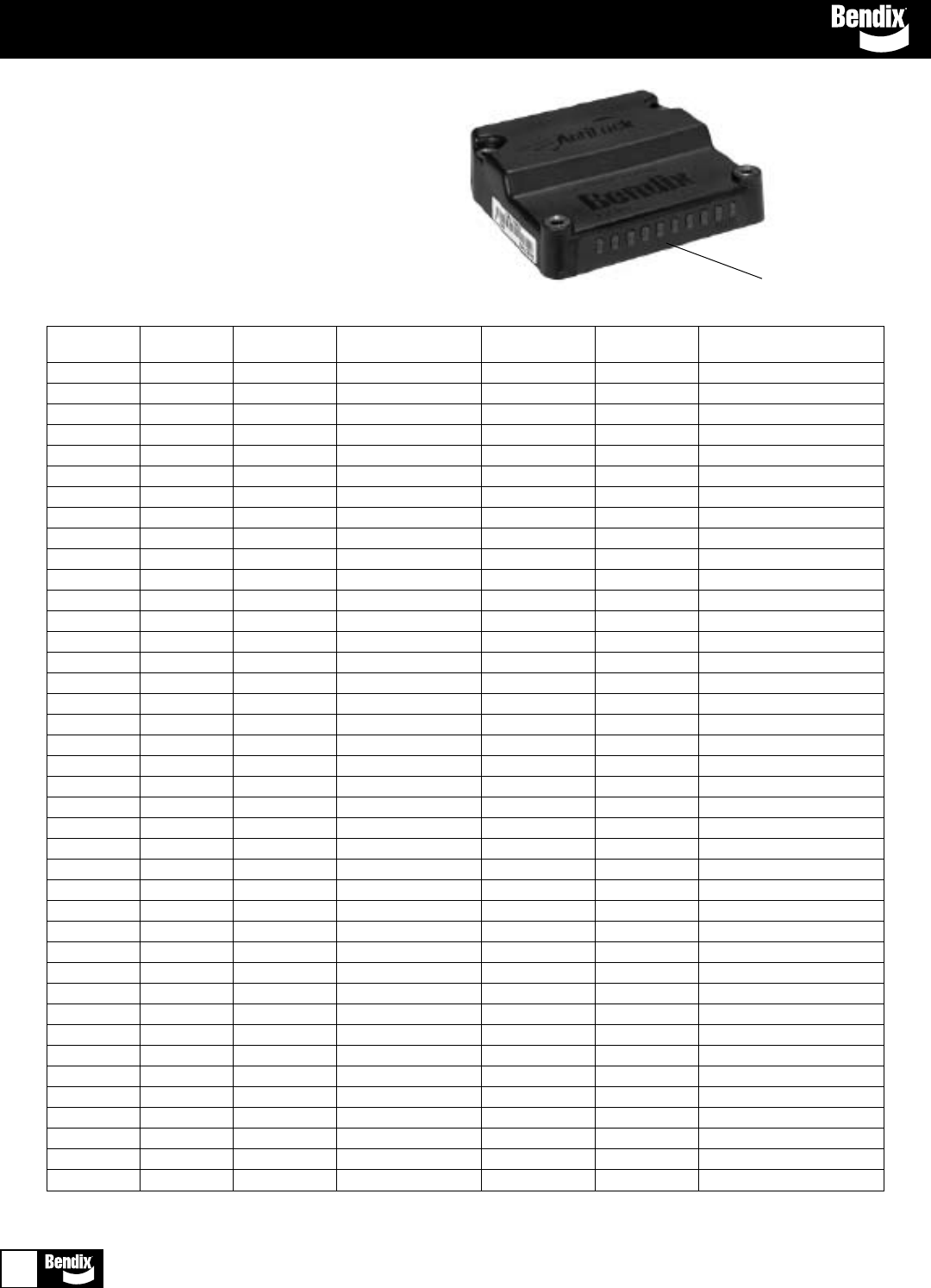

Control EC-30™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

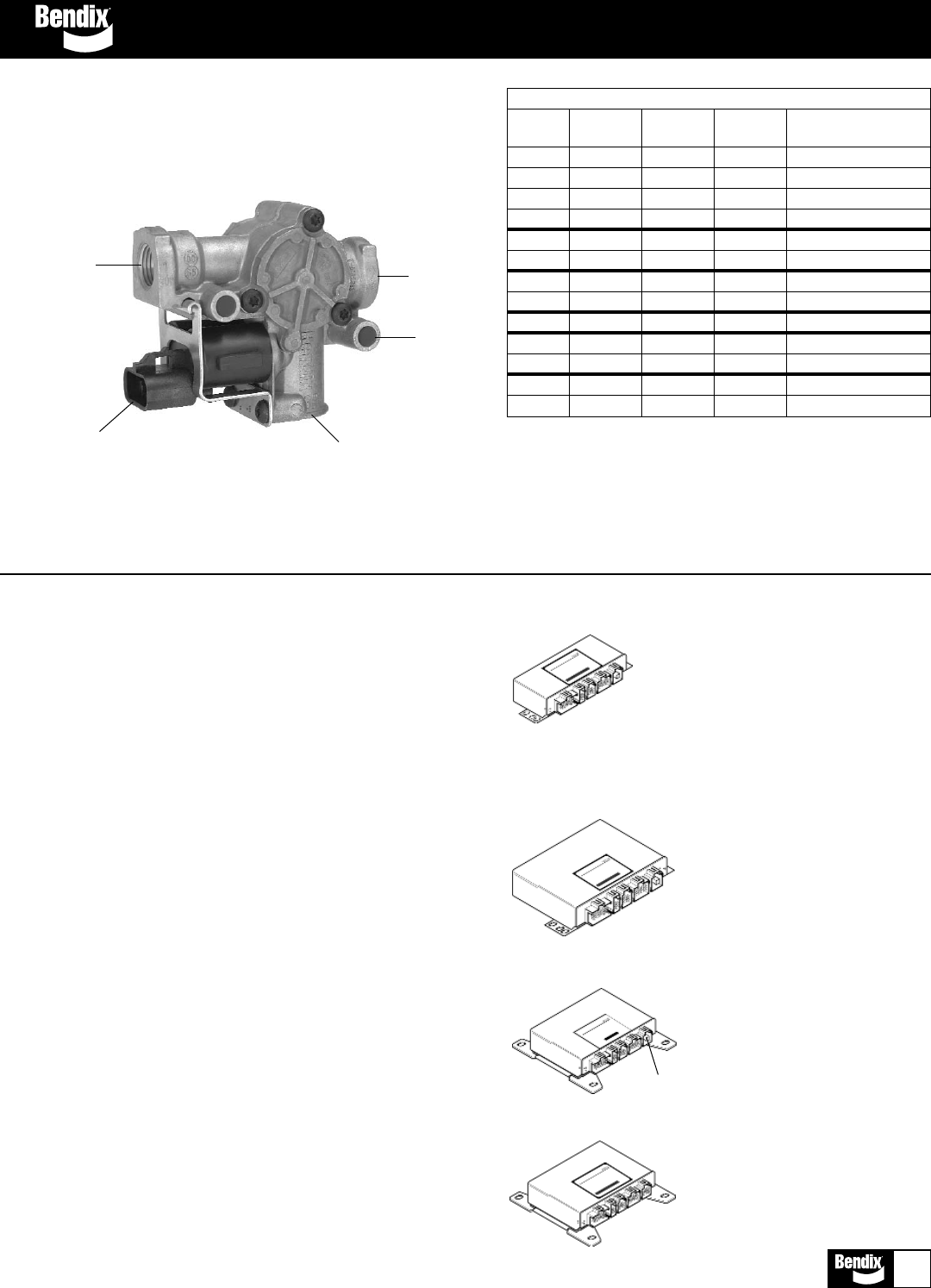

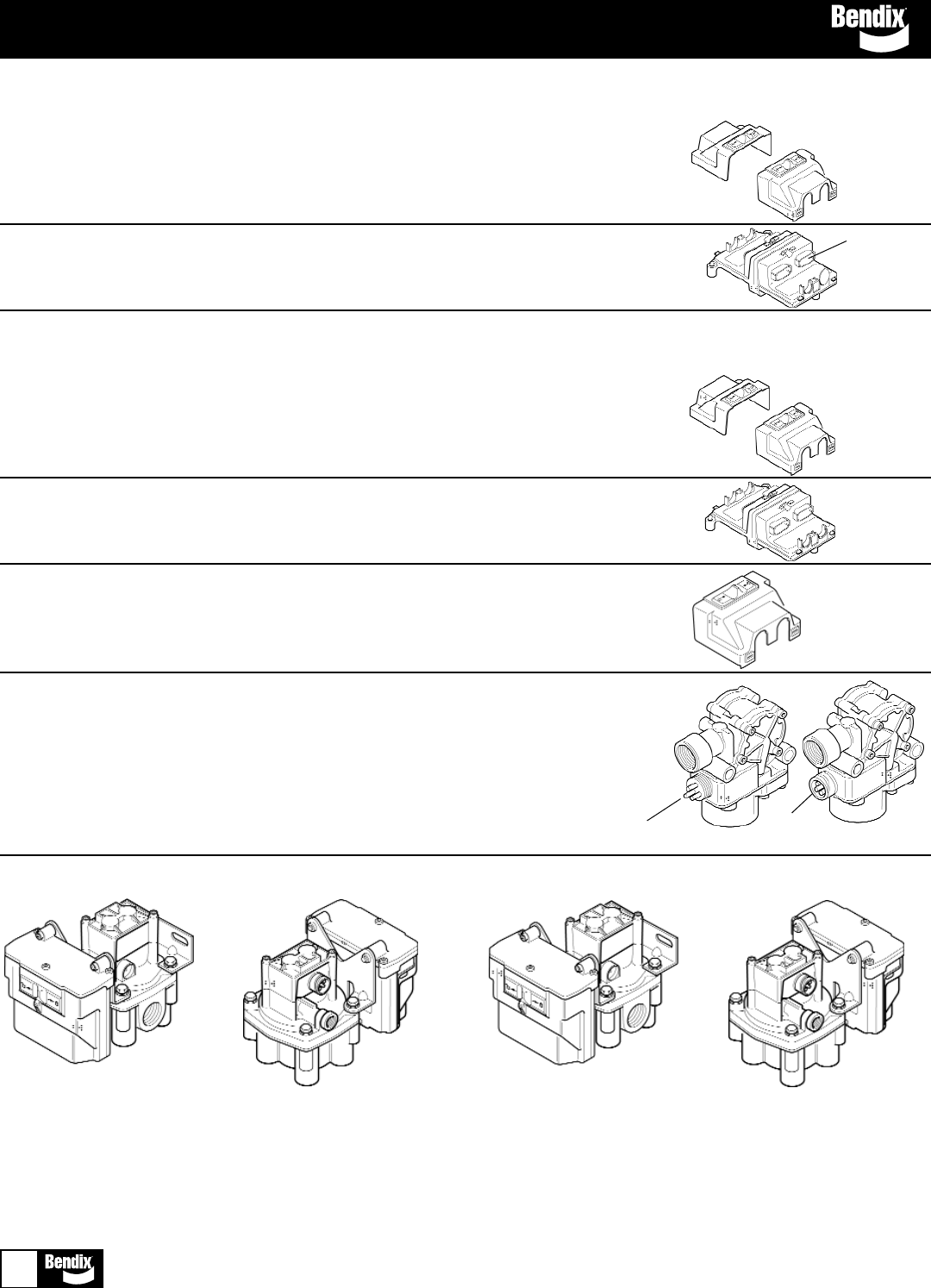

Modulador M-30™ . . . . . . . . . . . . . . . . . . . . . . . . . 71

Camión, Autobús, Bus de transporte público

por carretera . . . . . . . . . . . . . . . . . . . . . . . . . . . 71-72

15 Electrónica

ET-2™,ET-S2

™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

19 Seguridad y comodidad

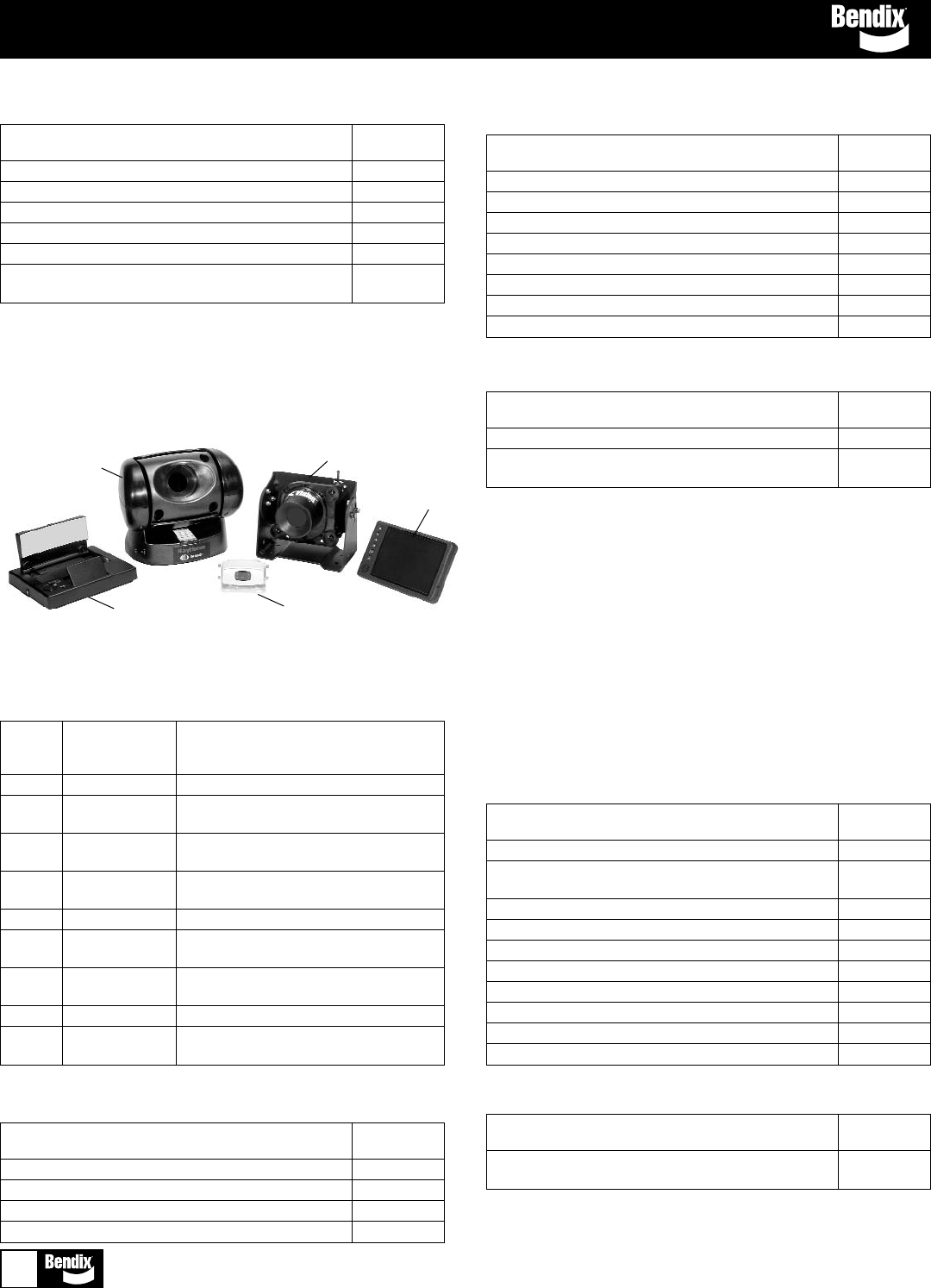

XVision® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

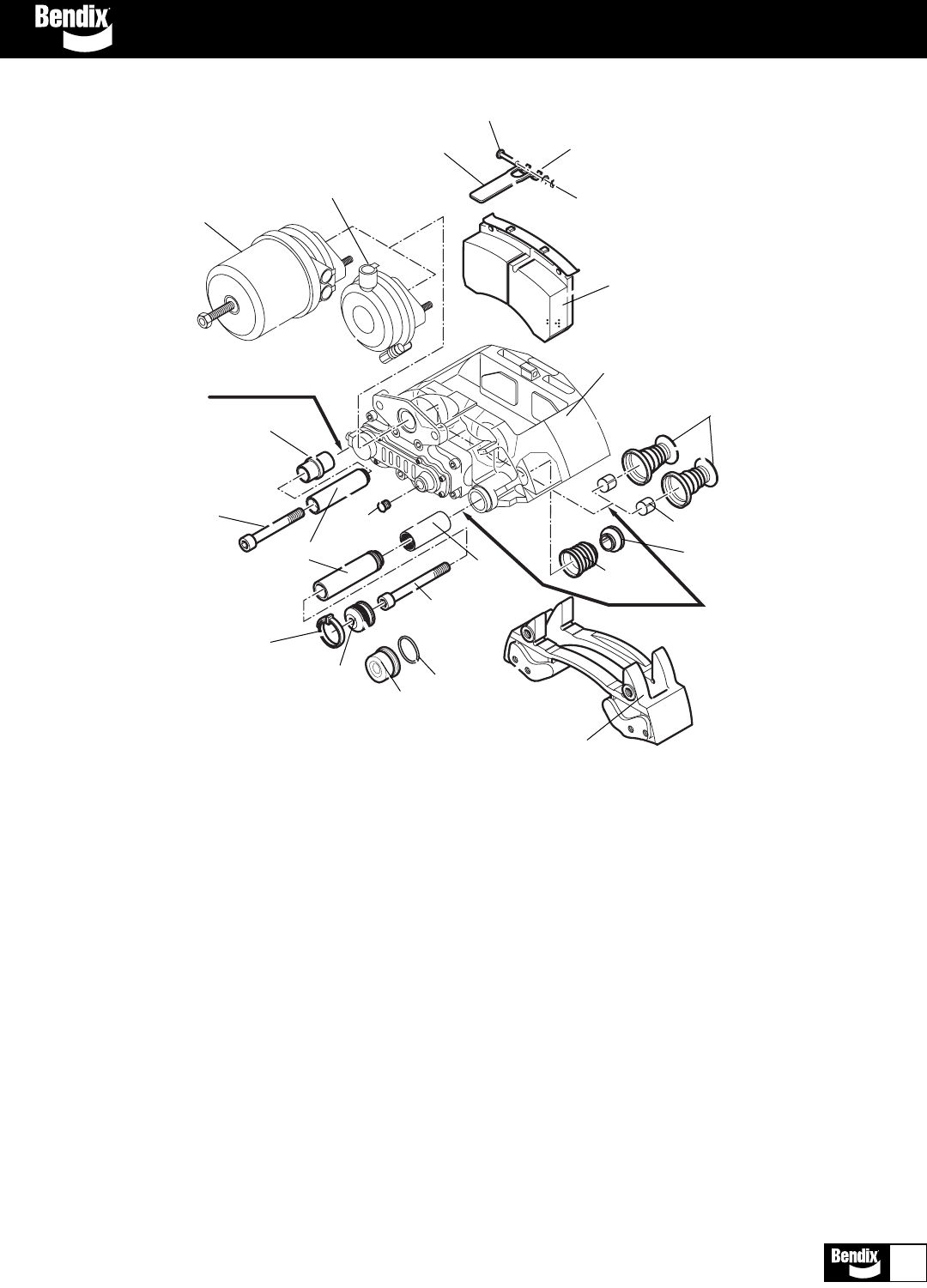

23 Freno de disco de aire

Series SB-7000™ . . . . . . . . . . . . . . . . . . . . . . . . . . 75

98 Juego de modificación para freno automático

SBI-1™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Promociones de ventas y materiales de

entrenamiento, Guía de pedidos . . . . . . . . . . 77-78

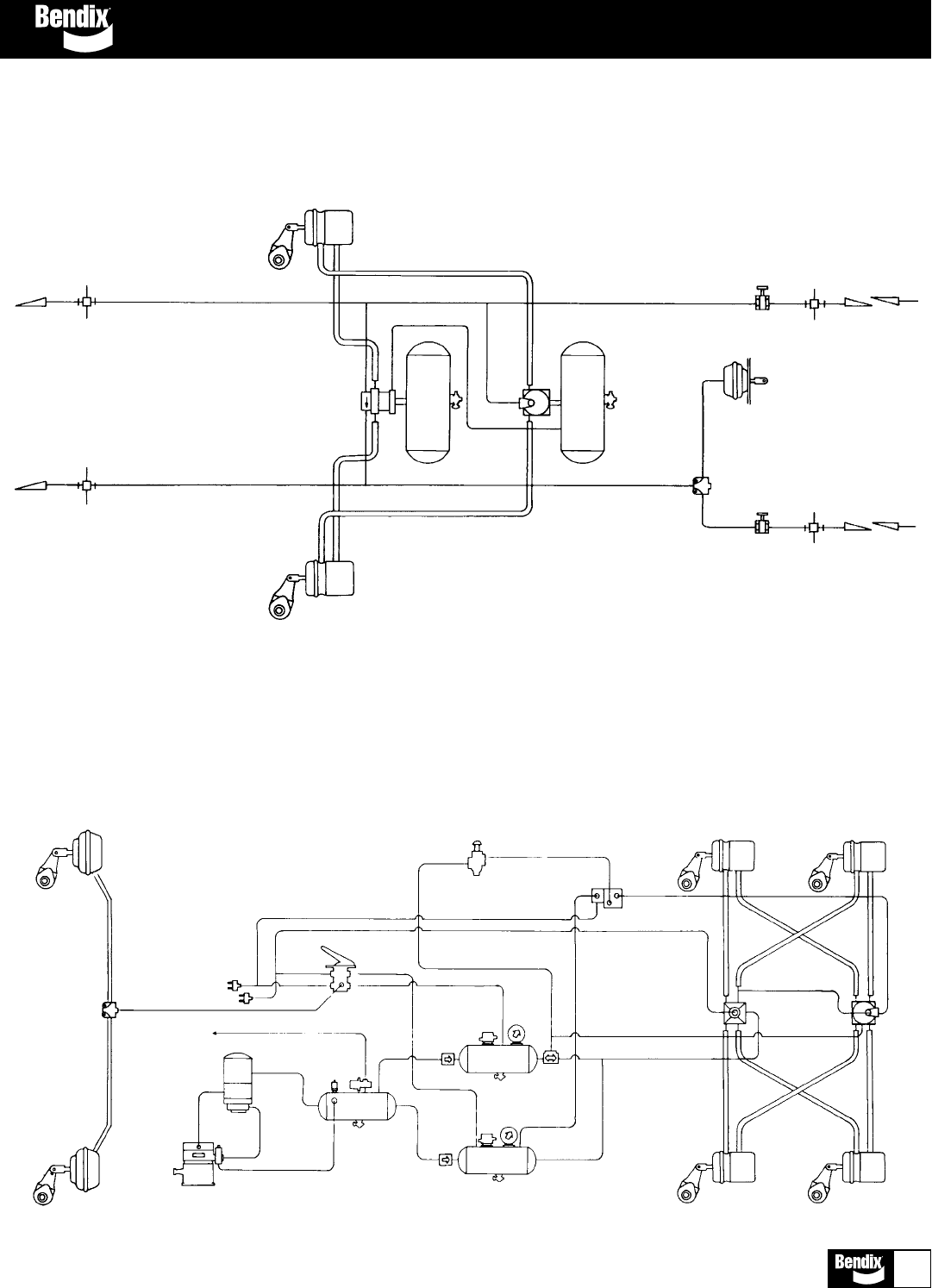

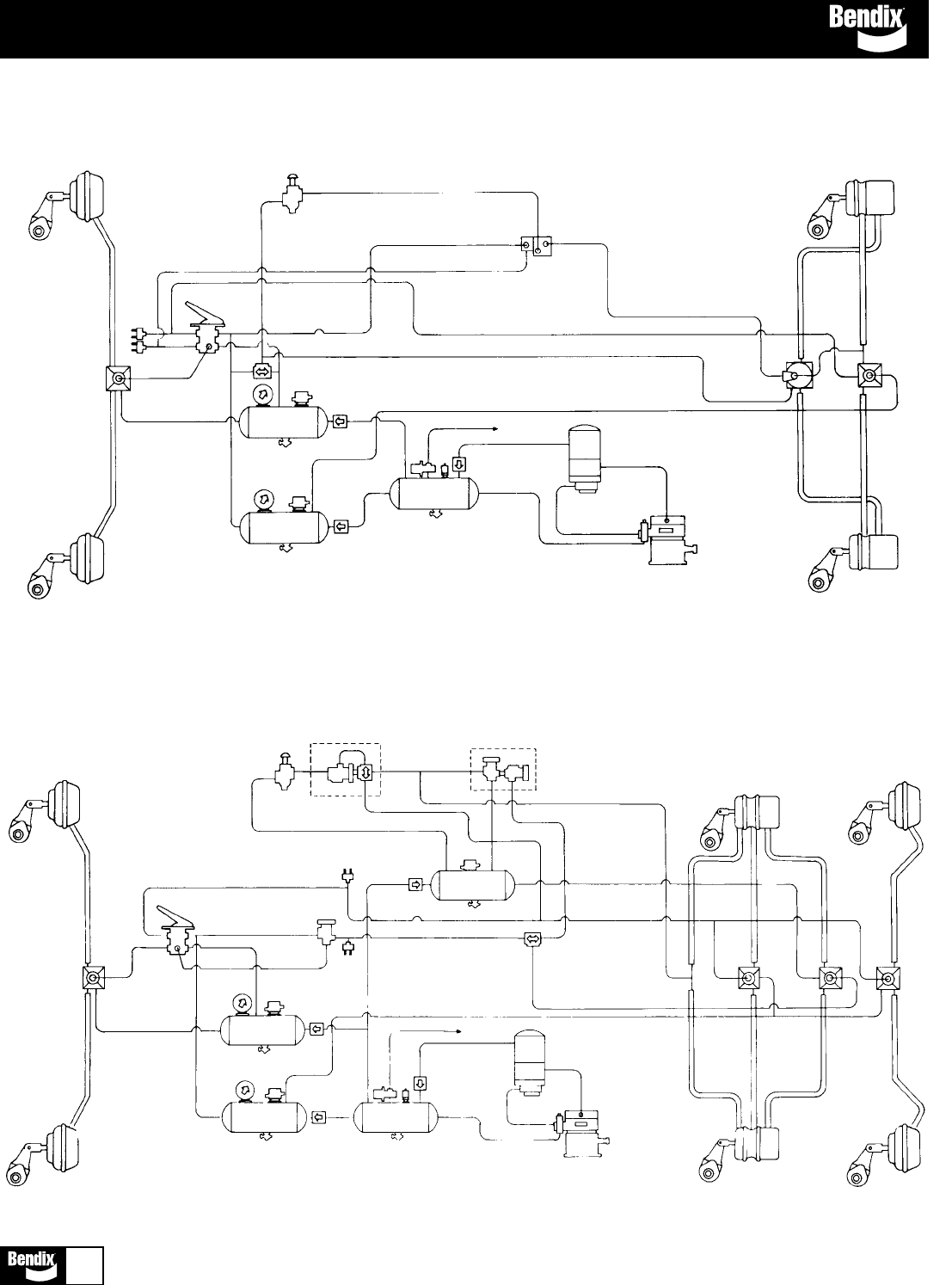

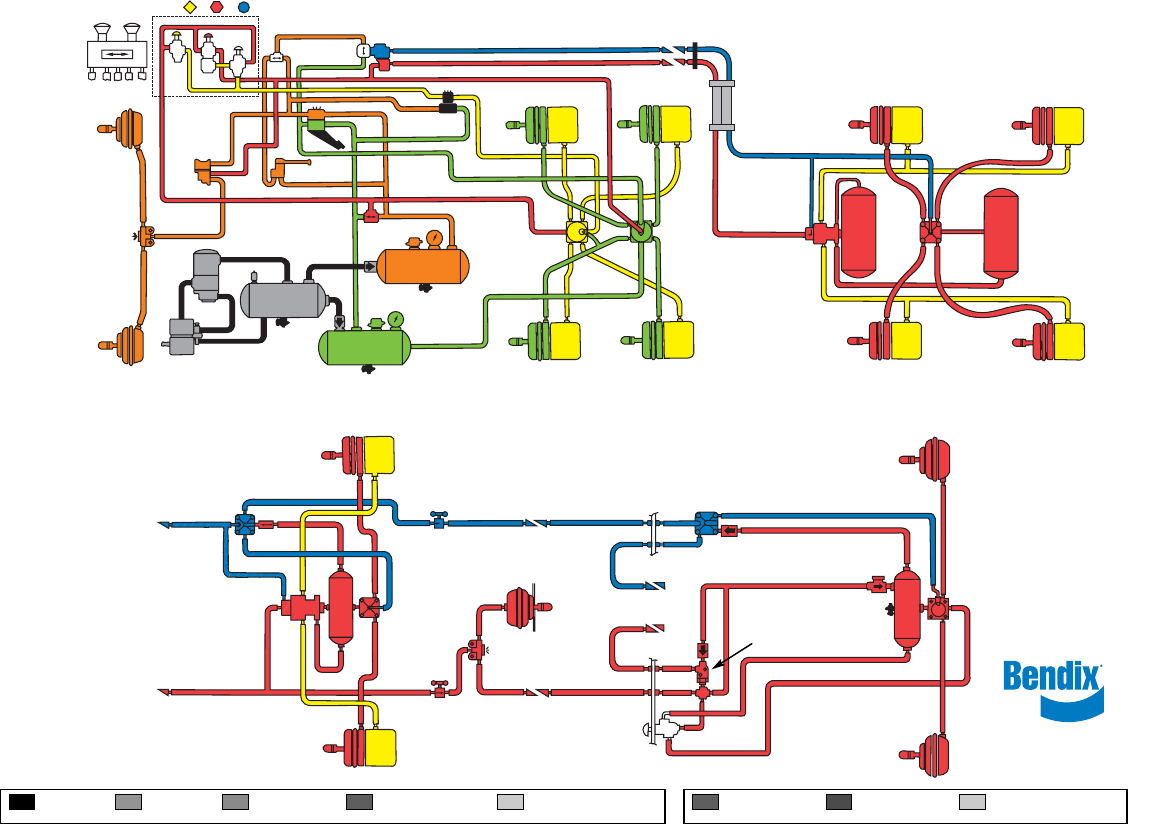

100 Sistemas típicos de aire . . . . . . . . . . . . . . . . . 79-80

• La información del compresor en este catálogo está dividida en tres (3) secciones. La Sección I, mues-

tra varios compresores en la línea de productos de Bendix. La Sección II, contiene una serie de cuadros

que muestran las combinaciones más populares de motor y compresor y el reborde para montaje

apropiado. La Sección III, muestra información del juego de mantenimiento del compresor.

• Los compresores de aire de Bendix están diseñados para satisfacer una amplia gama de necesidades

del vehículo.

• Se consiguen varios tamaños y configuraciones de montaje.

• Los compresores se consiguen reconstruidos.

V.M.R.S. 13-009-000

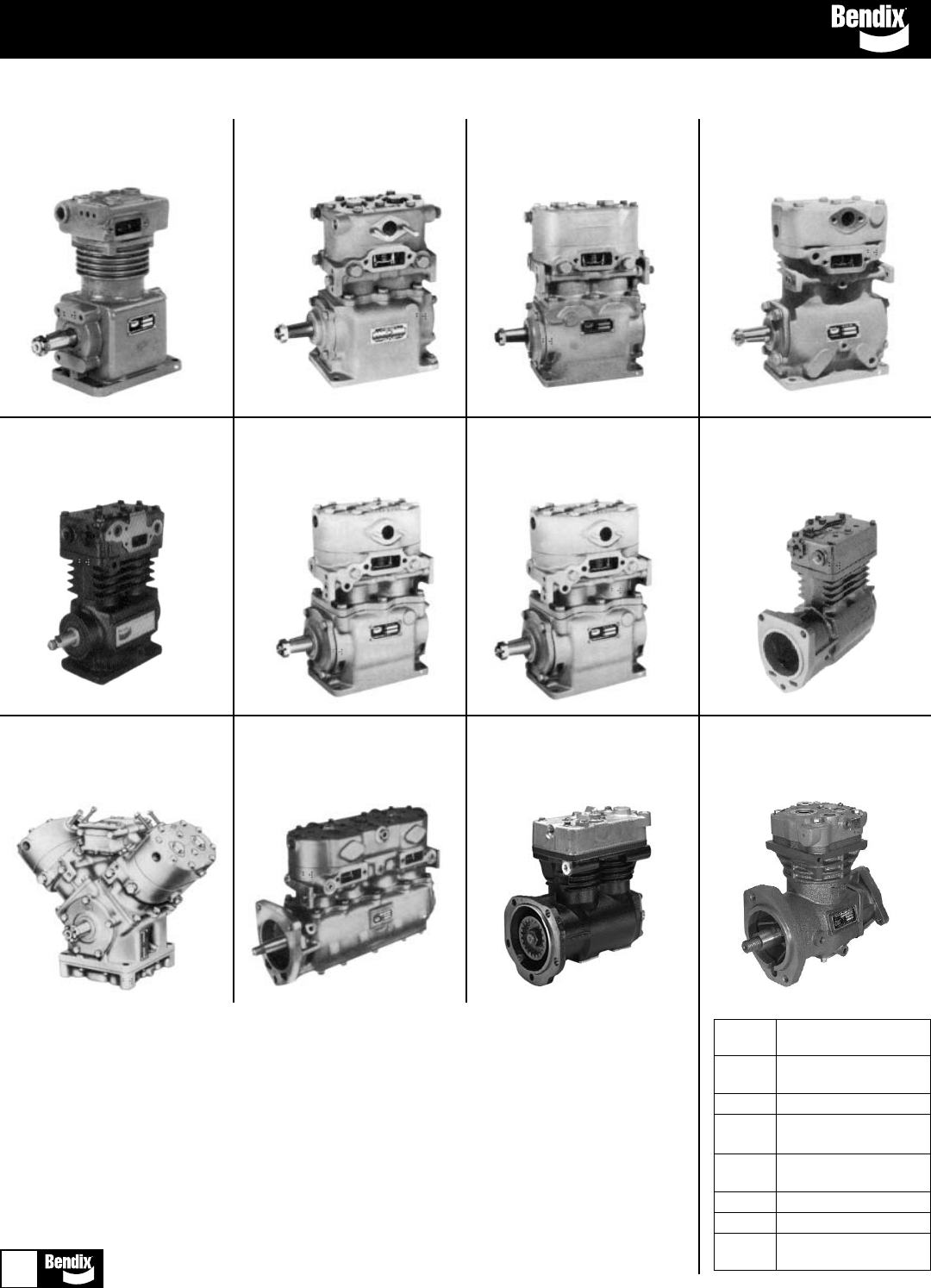

Sección I: Tamaños de compresores

Compresor Tu-Flo®400

7.25 CFM A 1250 RPM

Compresor Tu-Flo®500

12 CFM A 1250 RPM

Compresor Tu-Flo®501

12 CFM A 1250 RPM

Compresor Tu-Flo®550

13.2 CFM A 1250 RPM

Compresor Tu-Flo®600

14.5 CFM A 1250 RPM

Compresor Tu-Flo®700

15.5 CFM A 1250 RPM

Compresor Tu-Flo®1000

24 CFM A 1250 RPM

Compresor BX-2150™

9.5 CFM A 1250 RPM

Compresor Tu-Flo®750

16.5 CFM A 1250 RPM

Compresor DuraFlo™596

27 CFM A 1250 RPM

Compresor BA-921™

15.8 CFM A 1250 RPM

Compresores y Gobernadores 01 Compresores

No. de

parte Descripción

5008558 Juego de empaques de

la cabeza del cilindro

5008557 Juego del descargador

5008561 Juego del adaptador del

gobernador

5008559 Juego de sellos del

compresor

5012367 Juego de sellos CAT MD

5012369 Juego de sellos CAT HD

5012371 Juego de sellos de la

serie 60

Compresor Tu-Flo®1400L

31 CFM A 1250 RPM

Compresores Compresores y Gobernadores 01

Sección III

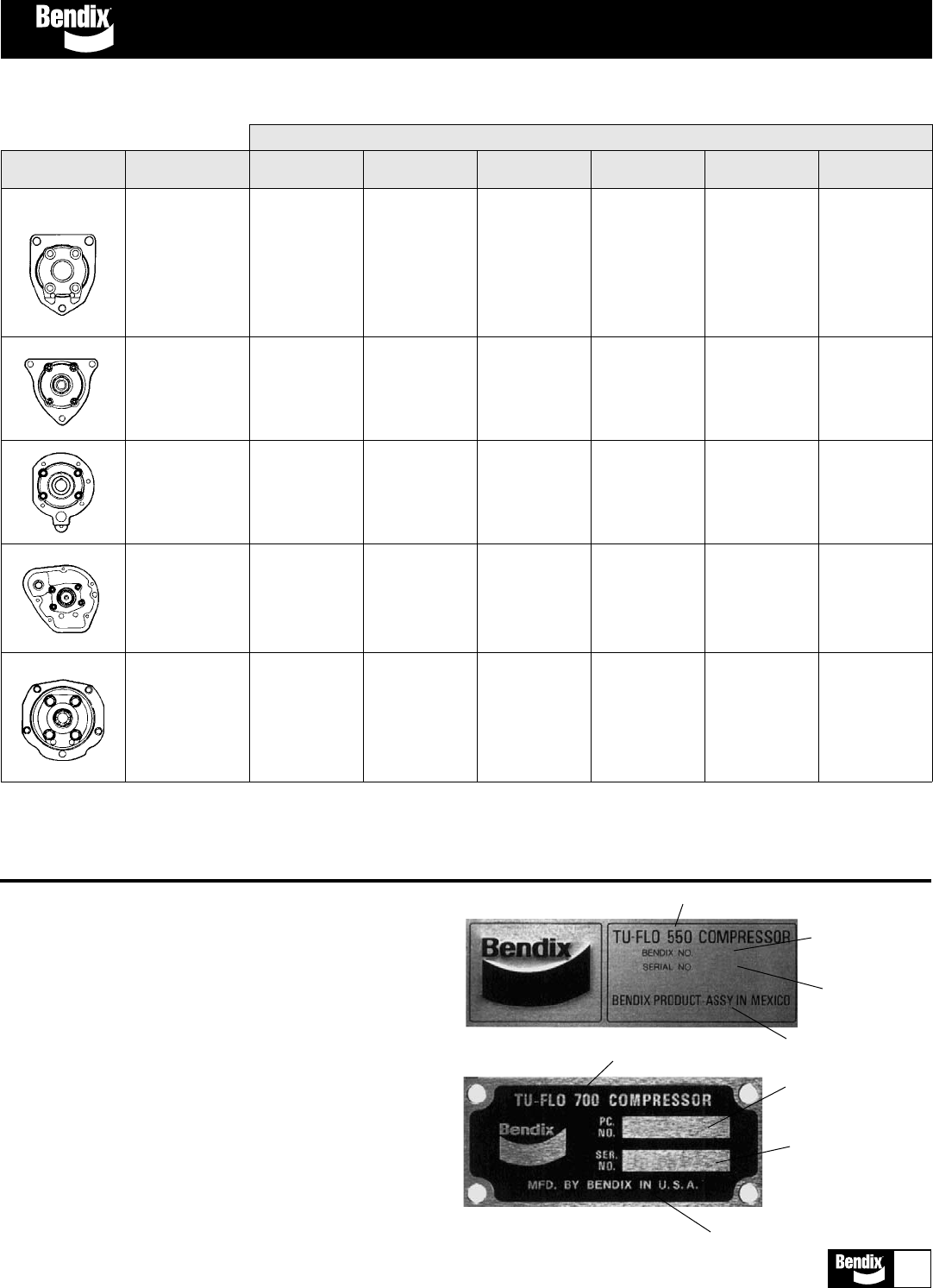

Placas de identificación del compresor

A todos los compresores se les pone una placa de identificación

en la caja del cigüeñal. Muestra el modelo, número de parte (NO.

DE PARTE) y el número de serie (NO. DE SERIE). Cuando haga

referencia a un compresor en particular, use el número de parte

(NO. DE PARTE) estampado en la placa de identificación.

El número de serie se interpreta de la siguiente manera: Primero

es una letra alfa (de la A hasta la M saltándose la letra I) que

representa de enero a diciembre. Los próximos cuatro caracteres

son números que representan el día del mes seguido por el año

(dos dígitos para cada uno). El sexto y último carácter representa

la fábrica. Por ejemplo, el número de serie H1295H indica que el

producto fue fabricado el 12 de agosto de 1995 en las

instalaciones de Huntington, Indiana.

Sección II: Compresores

Compresores Reconstruidos

Compresor Compresor Compresor Compresor Compresor Compresor

Rebordes Motores Tu-Flo®500 Tu-Flo®501 Tu-Flo®700** Tu-Flo®1400 Tu-Flo®550 Tu-Flo®750

Caterpillar 3406 285131 286546 289349 – – –

Caterpillar 3406B – 103274 103278 104583 107509 107508

Caterpillar 3408 284310 286552 289744 – – –

Mack 6 cilindros 284662 286544 289340 – 107511 107510

Vea el boletín 286620 104584

PRO-01-7 para

Mack c/o

Caterpillar 3116 ––––107981 –

Mack 8 cilindros – 286574 289348 – 107869

286621

Motores de series *284718* *286618* 289339 107506 107507

NH,NTC,KT,KTA 284699 286554

de Cummins

Vea el boletín

PRO-01-2

Cummins

VTB-903 – – –

Cummins VT-903 – 286570 101590

Cummins VT-350 – 286570 101590

Vea el boletín

PRO-01-2

Serie 60

Detroit Diesel

Inclinación 0° 286619106780– 107622107623

Detroit Diesel

Inclinación 0° 276962 286539 289941 108779 107513 107512

Detroit Diesel

Inclinación 45° 285252 – 101158 – –

LOS COMPRESORES SERIE 60 SE DEBEN REEMPLAZAR SOLAMENTE CON COMPRESORES SERIE 60. SI NO SE HACE ESTO, EL

COMPRESOR SE PUEDE DAÑAR.

**DESCARGA SUPERIOR – CABEZA DEL CILINDRO

**LA CABEZA DEL CILINDRO DEL COMPRESOR TU-FLO®700 INCLUYE TANTO LA DESCARGA LATERAL COMO LA DE LA PARTE SUPERIOR.

Modelo

No. de parte de

Bendix

No. de serie

País de fabricación

No. de parte de Bendix

No. de serie

País de fabricación

123456

H1295H

123456

H1295H

Juegos de mantenimiento y servicio del compresor

Compresores y Gobernadores 01 Compresores

Compresor Compresor Compresor Compresor Compresor Compresor Compresor

U-71/4E-12™y F-12™BX-2150™Tu-Flo®300 Tu-Flo®400 Tu-Flo®500 Tu-Flo®501

Número de 22 1 2 222

cilindros

Juego de mantenimiento ND ND 108848 229415 229416 229417 287043

en el campo 109356 (CAT)

Juego del ND ND 108847 279613 279614 279615 279615

descargador

Conjunto de empaques ND ND ND ND 280511 280512 101558

Conjuntos de anillos del émbolo (3) = Pistón de 3 anillos (4) = Pistón de 4 anillos (5) Pistón de 5 anillos

Al menos que se indique de otra manera, un conjunto de anillos del pistón sirve para todo el compresor.

Tamaño estándar 226721 225514 104045 226778 226721 (4) 225514 106105 (5)

289603 (3)

.010 Sobretamaño 226722 225515 104046 226779 226722 (4) 225515 106106 (5)

289604 (3)

.020 Sobretamaño 226723 225516 104047 226780 226723 (4) 225516 106107 (5)

289605 (3)

.030 Sobretamaño 226724 225517 104048 226781 226724 (4) 225517 106108 (5)

289606 (3)

.040 Sobretamaño ND ND ND ND ND ND 5005216

Juegos de perno y pistón (5) = Pistón de 5 anillos

* Estos juegos de émbolo y pasador de pistón tienen ajustes selectos. Cada conjunto contiene un pistón y un perno. Ninguno de los otros juegos de perno y pistón tienen ajustes selectos,

y cada juego contiene un pistón, un perno y dos botones de perno.

Tamaño estándar ND ND 104049 225704* 289438 289928 106109 (5)

.010 Sobretamaño ND ND 104050 226630* 289439 289929 106110 (5)

.020 Sobretamaño ND ND 104051 226631* 289440 289930 106111 (5)

.030 Sobretamaño ND ND 104052 226632* 289441 289931 106112 (5)

.040 Sobretamaño ND ND ND ND ND ND 5005217

Bielas de aluminio (Sirve para una biela)

Sin inserciones 229083 ND ND ND 229083 ND ND

Con inserciones estándar 229082 ND 102398 (Estándar) 227479 (Estándar) 229082 ND ND

107465 (.010 Sobretamaño) 283498 (.010 Sobretamaño)

107466 (.020 Sobretamaño) 283499 (.020 Sobretamaño)

283500 (.030 Sobretamaño)

Bielas de acero (Sirve para una biela)

Sin inserciones ND 229085 ND ND ND 229085 286258

Con inserciones estándar ND ND ND ND ND ND 286259

287057(M)

Juego de inserción de la biela (Sirve para una biela)

Tamaño estándar 282763 282767 ND ND 282763 282767 286254

287062(M) 287058(M)

.010 Sobretamaño 282764 282768 ND ND 282764 282768 286255

287063(M) 287059(M)

.020 Sobretamaño 282765 282769 ND ND 282765 282769 286256

287064(M) 287060(M)

.030 Sobretamaño 282766 282770 ND ND 282766 282770 286257

287061(M)

.040 Sobretamaño ND ND ND ND ND ND 5005218

5005219(M)

Juego del émbolo, ND ND ND ND ND ND ND

anillos y bielas

(Sirve para todo

el compresor)

Juego del soporte ND ND ND ND ND ND ND

del cigüeñal

(M) Para compresores Mack con dirección hidráulica accionada por el cigüeñal del compresor.

ND - No disponible

Compresores Compresores y Gobernadores 01

Juegos de mantenimiento y servicio del compresor

Compresor Compresor Compresor Compresor Compresor Compresor

Tu-Flo®550 Tu-Flo®600 Tu-Flo®700 Tu-Flo®750 Tu-Flo®1000 Tu-Flo®1400

Número de 2222 44

cilindros

Juego de mantenimiento 107516 229417 289998 107516 229417 104592

en el campo (Se requieren 2)

Juego del descargador 107515 279615 279615 107515 279615 279615

(Se requieren 2) (Se requieren 2)

Conjunto de empaques ND 101559 101559 ND ND ND

Conjuntos de anillos del émbolo (3) = Pistón de 3 anillos (4) = Pistón de 4 anillos (5) Pistón de 5 anillos

Al menos que se indique de otra manera, un conjunto de anillos del pistón sirve para todo el compresor.

Tamaño estándar 107639 282525 (5) 282525 5005361 288646 282525

(Se requieren 2)

.010 Sobretamaño 107640 282526 (5) 282526 5005362 288647 282526

(Se requieren 2)

.020 Sobretamaño 107641 282527 (5) 282527 5005363 288648 282527

(Se requieren 2)

.030 Sobretamaño 107642 282528 (5) 282528 5005364 288649 282528

(Se requieren 2)

Juegos de perno y pistón (5) = Pistón de 5 anillos

* Estos juegos de émbolo y pasador de pistón tienen ajustes selectos. Cada conjunto contiene un pistón y un perno. Ninguno de los otros juegos de perno y pistón tienen ajustes selectos, y

cada juego contiene un pistón, un perno y dos botones de perno.

Tamaño estándar 107647 289891 289891 107643 289928 289891

.010 Sobretamaño 107648 289892 289892 107644 289929 289892

.020 Sobretamaño 107649 289893 289893 107645 289930 289893

.030 Sobretamaño 107650 289894 289894 107646 289931 289894

Bielas de aluminio (Sirve para una biela)

Sin inserciones ND ND ND ND ND ND

Con inserciones estándar ND ND ND ND ND ND

Bielas de acero (Sirve para una biela, al menos que se indique de otra manera)

Sin inserciones 108841 (Sirve 2) 229085 229085 108841 (Sirve 2) 288661 229085

Con inserciones estándar ND ND ND ND ND ND

Juego de inserción de la biela (Sirve para una biela, al menos que se indique de otra manera)

Tamaño estándar 107651 282767 282767 107651 282751 282767

(Sirve 2) 287062(M) (Sirve 2)

.010 Sobretamaño 107652 282768 282768 107652 282752 282768

(Sirve 2) 287063(M) 287063(M) (Sirve 2)

.020 Sobretamaño 107653 282769 282769 107653 282753 282769

(Sirve 2) 287064(M) 287064(M) (Sirve 2)

.030 Sobretamaño 107654 282770 282770 107654 282754 282770

(Sirve 2) (Sirve 2)

Juego del émbolo, 108843 (estándar) ND ND 108842 (estándar) ND ND

anillos y bielas 5000334 (.010 Sobretamaño) 5000331 (.010 Sobretamaño)

(Sirve para todo 5000333 (.020 Sobretamaño) 5000330 (.020 Sobretamaño)

el compresor) 5000332 (.030 Sobretamaño) 5000329 (.030 Sobretamaño)

Juego del soporte 107969 ND ND 107969 ND ND

del cigüeñal

(M) Para compresores Mack con dirección hidráulica accionada por el cigüeñal del compresor.

ND - No disponible

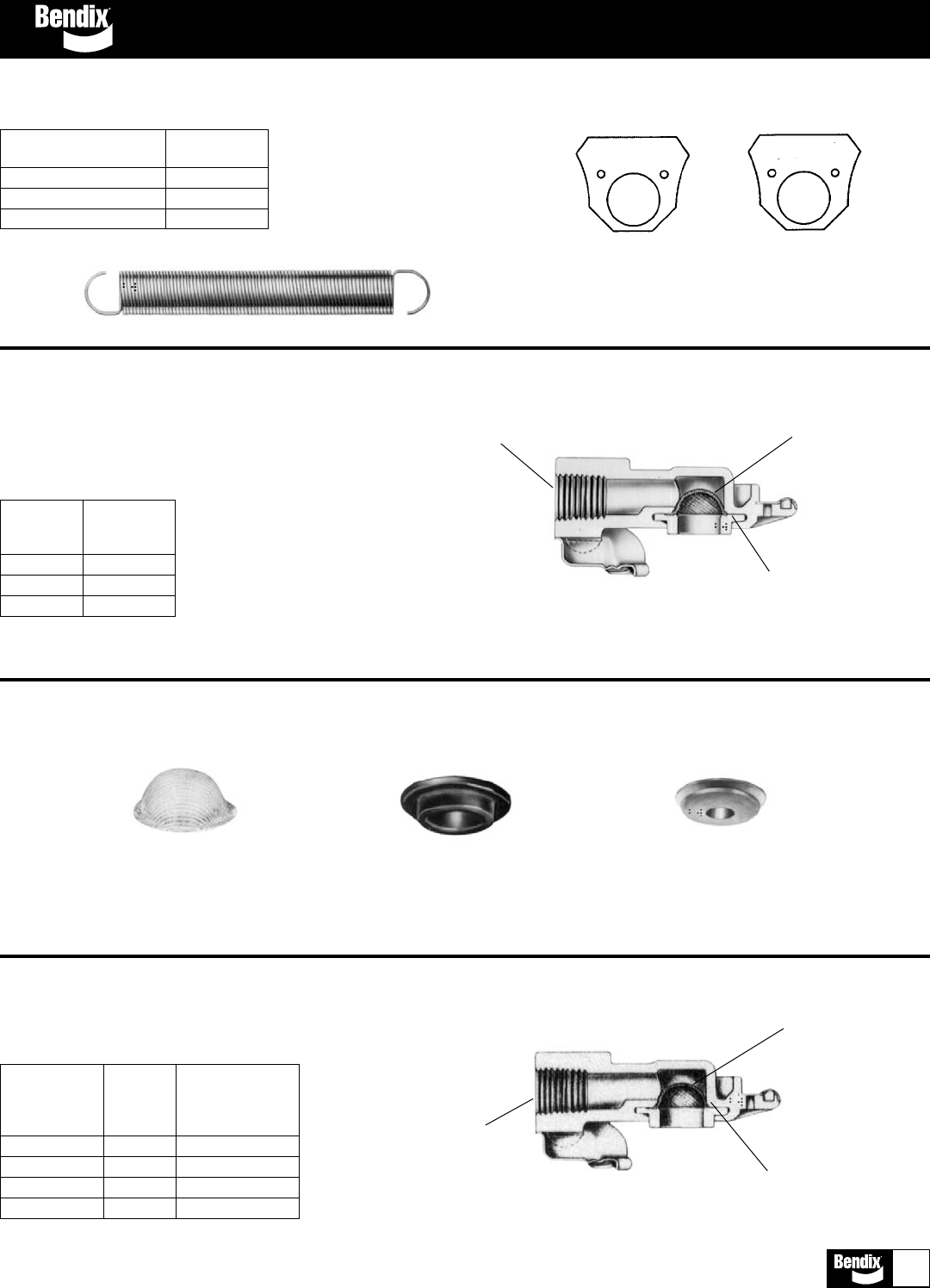

Juego 104670 de la válvula de retención (check) de admisión

para las cabezas de cilindro del compresor BX-2150™

Juego 104670 de la válvula de

retención (check) de admisión

Compresores y Gobernadores 01 Compresores

Compresor Juego Comentarios

Compresor Tu-Flo®300 – No se consigue para el

compresor Tu-Flo®300

Compresor Tu-Flo®400 107567

Compresor BX-2150™Vea las ilustraciones y notas de abajo

Compresor Tu-Flo®500 107567

Compresor Tu-Flo®501 107567

Compresor Tu-Flo®550 107567

Compresor Tu-Flo®700 107567

Compresor Tu-Flo®750 107567

Compresor Tu-Flo®1000 107567 Necesita dos juegos

Compresor Tu-Flo®1400 107567 Necesita dos juegos

Aplicaciones y juegos

Juego 107567

Filtro de aire o

conexión de

admisión existente

Compresor multicilíndrico

típico

Válvula de retención (check) de

admisión

La válvula de retención (check) de admisión se puede

usar en los compresores aspirados naturalmente para

prevenir el vaho del aceite durante el ciclo de descarga.

No use la válvula de retención (check) de admisión si la

admisión del compresor está conectada al lado de la

presión del súper cargador o turbo cargador.

Importante: La instalación del ensamblaje de la válvula

de retención (check) debe ser como se muestra en

todas las ilustraciones.

Este juego se puede usar en las cabezas

de cilindro con una protuberancia tapada

como se muestra aquí.

Válvula de regulación de

admisión Filtros de aire

Válvula de regulación

de admisión No. de parte

104171

Juego del

filtro de aire Filtro

No. de parte de aire

278500 279901

Juego del

filtro de aire Filtro

No. de parte de aire

227785 226469

El juego incluye el filtro de

aire y accesorios.

No se puede usar en un

compresor Tu-Flo®300

No la use en un

compresor BX-2150™.

No se puede usar en un

compresor Tu-Flo®300.

Reborde de

salida

Válvula de

seguridad

Puerto de

suministro del

turbo cargador

3/4" P.T.

Compresores Compresores y Gobernadores 01

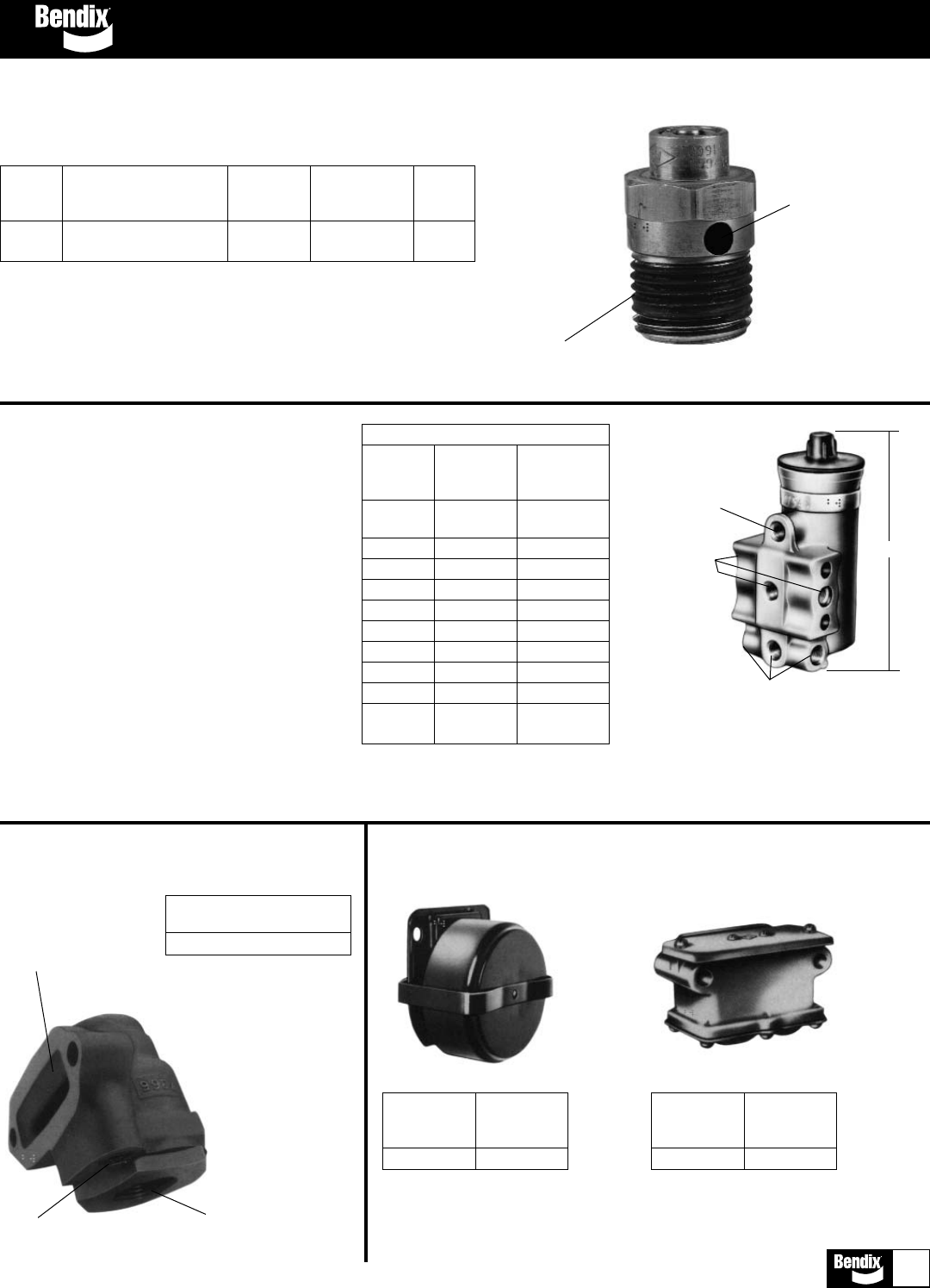

Válvula de seguridad ST-4™

No.

de Se usa Ajuste de No. de

parte junto con presión Rosca orificios

131081 Compresores Tu-Flo®250 psi 1/2 NPT 1

550 y 750

Gobernador D-2™

• Se consigue reconstruido

• Juego de mantenimiento con sellos “O”

de alta temperatura Parte No. 280915

• Juego de mantenimiento con sellos “O”

estándar 276121

• Las presiones de operación máximas y

mínimas se ajustan a las presiones equiv-

alentes del equipo original, excepto las no

ajustables

V.M.R.S. 13-010-018

Válvulas Básicas

Escala

No. de de presión

parte P.S.I. Comentarios

065018 100-120 No

ajustable

275200 90-105 –

275491 100-120 –

275508 95-110 –

275530 105-125 –

275707 105-125 –

277486 110-130 –

283657 115-135 –

284358 105-125 Vea nota 1

800361 105-130 No

ajustable

1 Gobernador equipado con sellos “O” de

alta temperatura y cubierta impermeable

Escape

1/8" P.T.

Descargador

(3) 1/8" P.T.

Tanque (3) 1/8" P.T.

Rosca

Orificio

V.M.R.S. 13-010-073

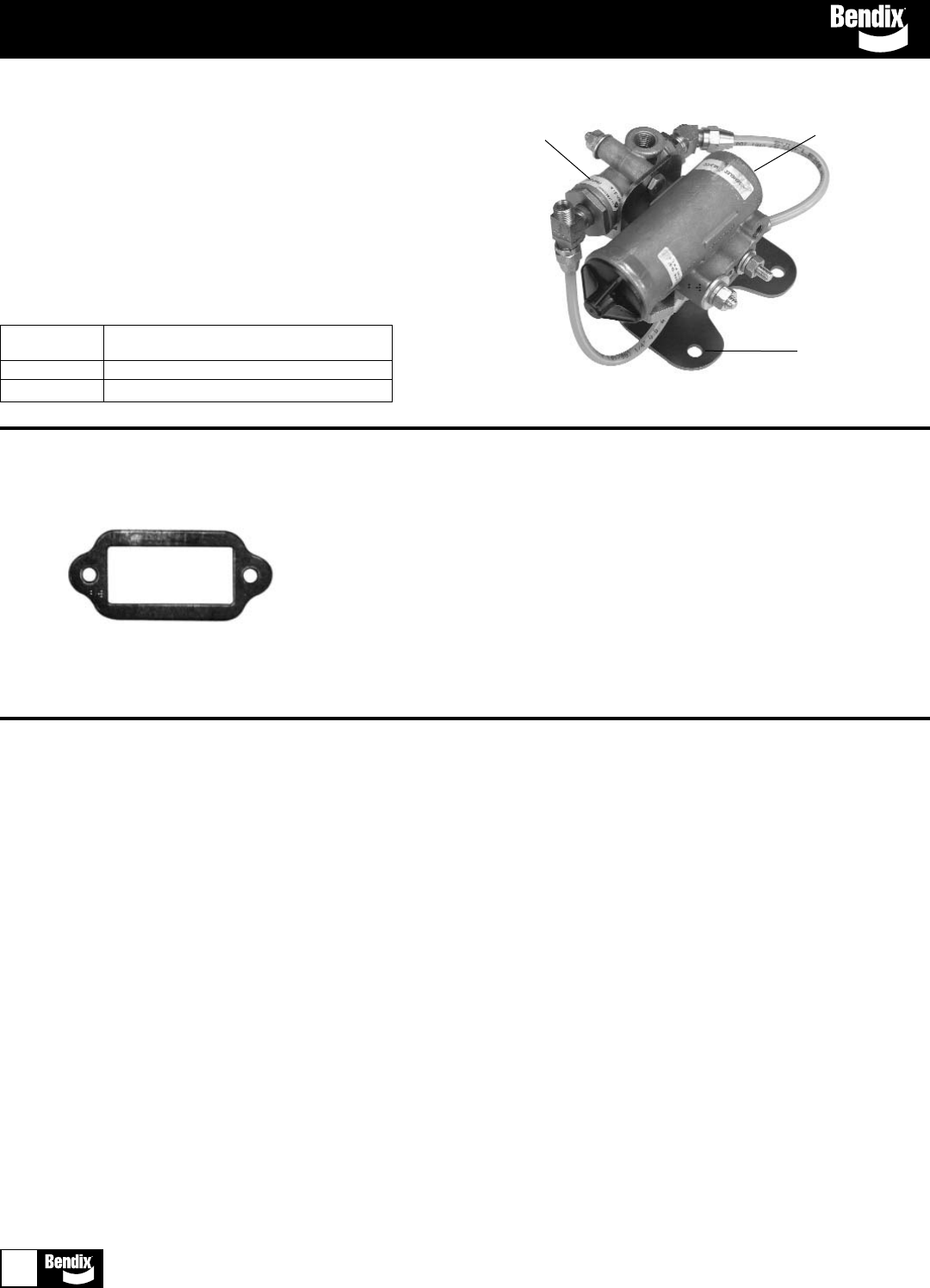

Módulo D-2™/SV-1™

Se usa junto con el compresor 596

DuraFlo™.

Módulo

SV-1™Gobernador

Pieza de montaje

Compresores 01 Juegos de intercambio/Módulos

D-2™/SV-1™

No. de parte Tipo

5007116 Estándar

5007404 Temperatura alta con manguera de descarga

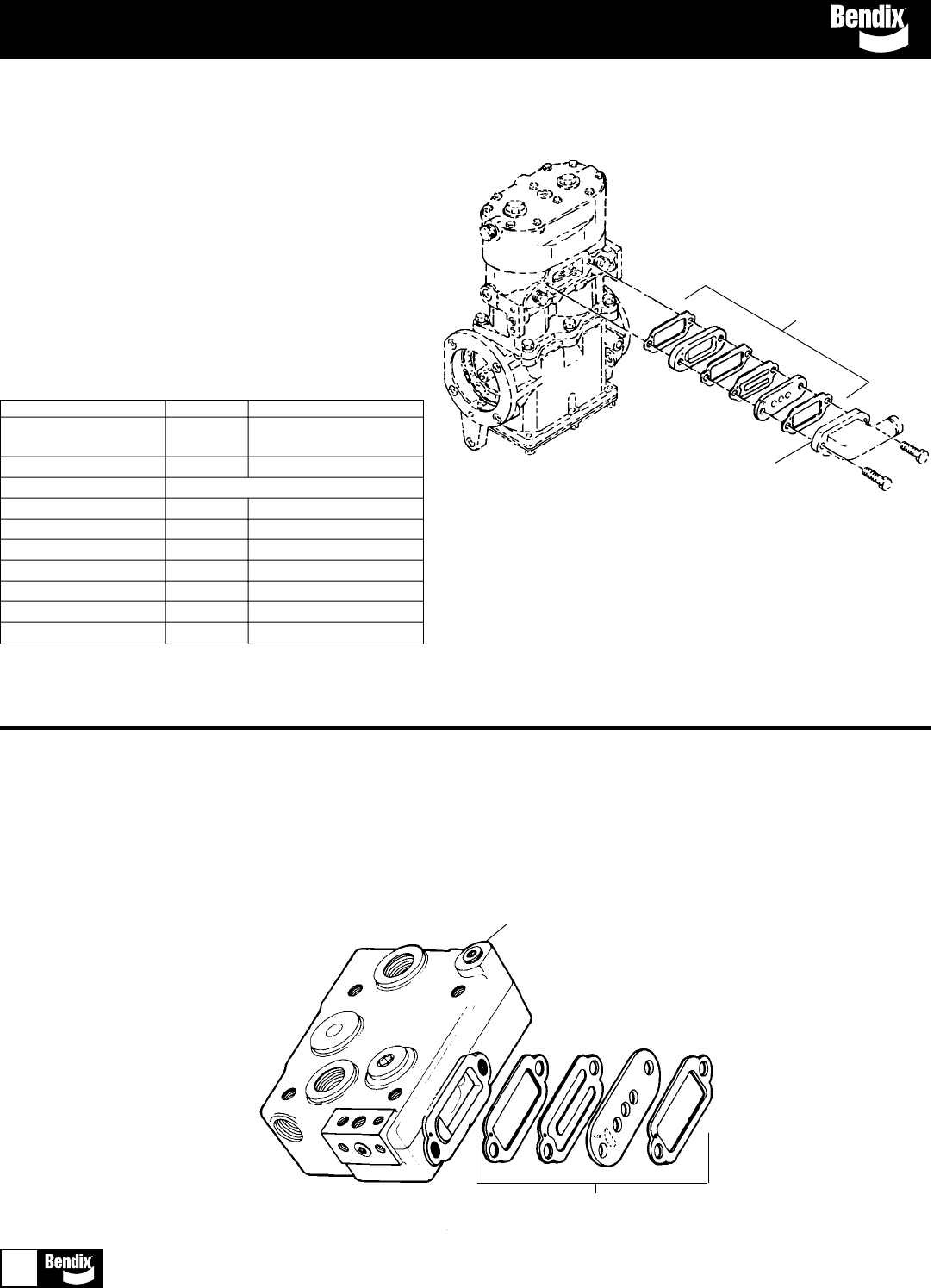

Empaques

No. de parte 243430

para todos los compresores

Tu-Flo®, salvo el compresor Tu-Flo®300

Compresor Compresor Compresor Compresor

Tu-Flo®400 Tu-Flo®500 Tu-Flo®501 Tu-Flo®700

CAT

1W7146 289541 284790 289336

7N4014 285131 286546 289349

FORD

E1HT2875JB 281042 286542 289342

E2HT2875AA 281042 286542 289342

E3HT2875EB 281042 286542 289342

EOHT2875N2A 281042 286542 289342

SERVICIO DE IHC

97193R91 227404 227320 286526 289350

130573R91 283690

143018R91 227404 227320 286526 289350

149628R91 227404 227320 286526 289350

179022R91 227404 227320 286526 289350

261187C93 283690

261187R93 283690

276468C93 283690

278668C92 289444 276961 286538 289925

287668C91 289444 276961 286538 289925

287668C92 289444 276961 286538 289925

295435C91 227404 227320 286526 289350

337806C91 228344

338444C91 228344

348566C91 228344

398566C91 228344

398567C92 227403 227322 286527 101256

398568C91 227404 227320 286526 289350

398568C92 227404 227320 286526 289350

467418C91 281042 286542 289342

467876C91 283690

468579C91 280962 289925

476521C91 283690

476522C91 280962 289925

476523C91 281042 286542 289342

476524C91 284718 289339

476525C91 283690

480214C91 285131 286546 289349

480446C91 281042 286542 289342

480951C91 281042 286542 289342

570291C91 284718 289339

861447R91 228344

861447R92 228344

861447R93 228344

861448R91 227404 227320 286526 289350

861448R92 227404 227320 286526 289350

861448R93 227404 227320 286526 289350

866781R91 280962 289925

874706R92 227403 227322 286527 101256

874707R93 227403 227322 286527 101256

990003C91 289444 276961 286538 289925

990003C92 289444 276961 286538 289925

990007C91 227404 227320 286526 289350

990081C91 228344

990176C91 228344

990177C91 227403 227322 286527 101256

990178C91 227404 227320 286526 289350

990187C91(D,D) 286527

990187C91(I,I) 286526

990209C91 228344

990210C91 227404 227320 286526 289350

990418C91 281042 286542 289342

990419C91 280962 289925

990420C91 284718 289339

990421C91 283690

994866C91 280962 289925

997064R91 228344

997065R91 227404 227320 286526 289350

997104R91 227403 227322 286527 101256

997109R91 227403 227322 286527 101256

MACK

303GB-578 284662 286544 289340

303GB-587 284662 286544 289340

303GB-4194 283690

E.O. MIDLAND

N5084 Serie 227404 227320 286526 289350

N5085 Serie 227404 227320 286526 289350

N5098,W,AW,CW, 227404 227320 286526 289350

DW,EW

N5303,B,D,F,H,M, 227404 227320 286526 289350

S,W,X

N5303,C,E,G,J, 227403 227322 286527 101256

N,V

N5308 A,C,D 227404 227320 286526 289350

N5308, B 227403 227322 286527 101256

Compresor Compresor Compresor Compresor

Tu-Flo®400 Tu-Flo®500 Tu-Flo®501 Tu-Flo®700

N5309 227404 227320 286526 289350

N5309A 227403 227322 286527 101256

N5310 Serie 227404 227320 286526 289350

N5502 A,B,F 289444 276961 286538 289925

N5502 H 276962 286539 289941

N5504 A 276962 286539 289941

N5504 B 289444 276961 286538 289925

N5601 B,C,D,F,G, 228344

K,M,P,V

N5601,E,J,L,R, 289818

S,W

N5603 A,B,C 289818

N5603, D 228344

N6300 Serie 227404 227320 286526 289350

N7002,A,C,F,G,H, 283690

K,L,M,N,P,R,S,

T, V, W, X

N7004,A,B,C,D,F 284718 289339

N7005,A,B,C,D,E, 280962 289925

G,H,J,K,L,M,P,

V, W

N7006,B,C 283690

N7009C,D,E,F,G 281042 286542 289342

N7010A,B,C,D,E, 281042 286542 289342

F, N

N7011,A,B 284662 286544 289340

N7012A,B 285131 286546 289349

N7015,A 289541 284790 289336

NT7011 Serie 284662 286544 289340

SERVICIO DE

MIDLAND

KN7000(I,I) 227406 228344

KN7000(D,D) 227407

KN7010(I,I) 228344

KN7030(I,I) 286526 289350

KN7030(D,D) 283429

KN7040 286526 289350

KN7050 283429 286527 101256

KN7070 289444 276961 286538 289925

KN7080 276962 286539 289941

KN7170 227404 227331 286526 289350

KN7180 227403 227322 286527 101256

KNX12031(D,D) 286527

KNX12031(I,I) 286526

KN13040 284718 289339

KN13050(D,T) 286541

KN13060 283690

KN13070(D,T) 286541

KN13090 281042 286542 289342

KN13100(I,T) 281042 286542 289342

KN13100(D,T) 285252

KN13110 284662 286544 289340

KNT13110 284662 286544 289340

KNT13120 285131 286546 289349

KNT13150 289541 284790 289336

KNX7000(D,D) 227407

KNX7010(I,I) 228344

KNX7030(I,I) 286526 289350

KNX7030(D,D) 283429

KNX7040 286526 289350

KNX7050 283429 286527 101256

KNX7060 289444 276961 286538

KNX7070 289444 276961 286538 289925

KNX7080 276962 286539 289941

KNX7170 227404 227331 286526 289350

KNX7180 227403 227322 286527 101256

KNX13020 283690

KNX13040 284718 289339

KNX13050(D,T) 286541

KNX13060 283690

KNX13070(D,T) 286541

KNX13090 281042 286542 289342

KNX13100(I,T) 281042 286542 289342

KNX13100(D,T) 285252

KNX13110 284662 286544 289340

KNX13120 285131 286546 289349

KNX13150 289541 284790 289336

KNX13160 281042 286542 289342

KTX13110 284662 286544 289340

D= Derecho, I= Izquierdo, T= Denominación para la parte superior

(Admisión, Descarga)

Intercambio competitivo Compresores 01

Estándar Impermeable

B Longitud con bota con Longitud

Tipo de A Rosca Servicio No. de la contratuerca de la

cámara Diámetro de varilla de parte con/ varilla de sin horquilla varilla de

del freno total de empuje sin horquilla empuje No. de parte empuje

9 5-1/4" 1/2-20 288789 12" 288791 12"

12 5-5/8" 1/2-20 800822 8-1/2" 288798 10-1/2"

16 6-1/2" 1/2-20 800823 8" 288801 9"

20 6-3/4" 5/8-18 800824 8-3/16" 288806 10-1/2"

24 7-3/8" 5/8-18 800825 8" 288812 11"

30 8-1/4" 5/8-18 800826 7-7/8" 288817 13-3/8"

36 9-1/16" 5/8-18 800827 7-1/2" 288820 12"

Cámaras de freno

Roto cámaras

V.M.R.S. 13-010-034

Varilla de empuje roscada totalmente

Tipo de Material y tamaño del diafragma Resorte

cámara Caucho/ A No. de

de freno hule Neopreno Diámetro parte

9 234433 236663 5" 234435

12 234226 236664 5-15/32" 234229

16 234189 236665 6-13/64" 234192

20 234099 236666 5-19/32" 234129

24 234100 236667 7" 234130

30 234101 236668 7-7/8" 234131

36 234362 236669 8-11/16" 234365

V.M.R.S. 13-010-034

Varilla de empuje roscada totalmente

Tipo Impermeable con bota y A B Longitud Rosca de

de roto diafragma de caucho/hule Diámetro de la varilla la varilla

cámara sin tuerca, sin horquilla total de empuje

de empuje

9 229814 4-3/4" 13" 1/2-20

12 229815 5-9/32" 11" 1/2-20

16 229816 5-7/8" 7-7/8" 1/2-20

20 229817 6-13/32" 6-7/8" 1/2-20

24 229818 6-15/16" 5-13/16" 1/2-20

30 229819 7-17/32" 9-1/16" 5/8-18

36 229820 8-5/32" 8-1/16" 5/8-18

50 229821 9-13/32" 10-15/16" 3/4-16

Diafragmas de la cámara de freno y

mordaza de resortes tipo anillo

Varilla de

empuje

Lumbrera de

entrada 3/8" P.T.

Nota: Se consiguen

diafragmas Neopreno

Varilla de

empuje

Lumbrera

de entrada

A Diámetro

Diafragmas

Resortes

Actuadores 02 Cámaras

La rosca /cuerda del tubo de la lumbrera de entrada varía entre 1/4" y 3/8"

dependiendo del tamaño de la cámara y del tipo del diafragma.

Ensamblajes de la

horquilla

Para cámaras de freno y roto

cámaras

V.M.R.S. 13-004-018

Ensamblaje A B C D

de la Del Anchura Diámetro Tamaño

horquilla extremo de la del de la

No. de parte al pasador ranura pasador rosca

205948 1-3/4" 9/16" 1/2" 1/2-20

228790 1-3/4" 9/16" 1/2" 5/8-18

228798 1-3/4" 9/16" 5/8" 5/8-18

229496 1-7/8" 13/16" 3/4" 5/8-18

282592 2" 13/16" 3/4" 3/4-16

Diafragma y resortes de la roto cámara

Tipo de la Material y tamaño del diafragma Resorte No.

roto cámara Caucho/hule Neopreno A Diámetro de parte

9 231472 236524 4-5/16" 231481

12 231506 236525 4-27/32" 231513

16 231525 236526 5-7/16" 231531

20 231928 236527 5-31/32" 231933

24 231516 236528 6-7/16" 231522

30 231543 236529 7-3/32" 231549

36 231534 236530 7-21/32" 231540

50 231491 236531 8-29/32" 231498

Resortes

Diafragmas

Diámetro

Frenos de resorte

Varilla de empuje roscada totalmente

V.M.R.S. 13-010-025

Estándar Estándar

No. de No. de

parte con parte sin Tipo/ Diafragma

horquilla horquilla tamaño Piggyback de servicio A

5007129 800828 T-20/24 5007123 234099 7.8

5007130 800829 T-24/24 5007124 234100 7.8

5007131 800830 T-24/30 5007125 234100 7.8

5007132 800831 T-30/30 *5007126**234101*7.8

5007133 800832 T-30/36 5007127 234101 7.8

5007134 800833 T-36/36 5007128 234362 6.8

Desplazamiento Desplazamiento

de golpe de golpe

largo No. largo No.

de parte con de parte sin Tipo/ Diafragma

horquilla horquilla tamaño Piggyback de servicio A

5010402 5010434 T-24/30 801376 801378 7.8

5010414 5010435 T-30/30 801377 801379 7.8

Diafragma

de servicio

Ensamblaje

de Piggyback

Cámaras Actuadores 02

*Se incluye en el juego 5007610 del freno de resorte de Piggyback

Válvula de frenos E-5™

(Básica)

• Se consiguen reconstruidas

• Juegos de mantenimiento

No. de parte 281084 Reparación menor

No. de parte 289334 Reparación mayor

No se incluyen ni el pedal ni la placa de

montaje. Si es necesario, refiérase al

Catálogo General de Repuestos.

V.M.R.S. 13-010-019

Válvula

básica

No. de

parte

279950

3-29/32"

3-5/8"

3/8" P.T.

Entrega

1/4" P.T.

Entrega (2)

1/4" P.T.

Suministro

(5)

2-1/2" Escape

Montaje del

perno o agujero

1/2" P.T.

Suministro

1/8" P.T.

Suministro

1/2" P.T.

Entrega

Válvula de frenos E-2™

(Básica)

• Se consiguen reconstruidas

• Juegos de mantenimiento

No. de parte 276119 Reparación menor

No. de parte 289324 Reparación mayor

No se incluyen ni el pedal ni la placa de

montaje. Si es necesario, refiérase al

Catálogo General de Repuestos.

V.M.R.S. 13-010-019

Válvula A

básica Rosca

No. de del tubo

parte (Entrega)

229500 3/8"

229501 1/2"

Válvula de frenos E-3™

(Básica)

• Se consiguen reconstruidas

• Juegos de mantenimiento

No. de parte 276119 Reparación menor

No. de parte 289329 Reparación mayor

No se incluyen ni el pedal ni la placa de

montaje. Si es necesario, refiérase al

Catálogo General de Repuestos.

V.M.R.S. 13-010-019

Válvula A

básica Rosca B

No. de del tubo Puertos

parte (Entrega) auxiliares

277863 1/2" NINGUNO

278998 1/2" 2-1/4"

4-5/16"

1/4" P.T.

Auxiliar (2)

1/2" P.T.

Suministro

(2)

P.T.

Entrega

(4)

Puertos

de entrega

auxiliares

4-5/16"

1/4" P.T.

Puertos de

suministro

auxiliares (2)

1/2" P.T.

Puertos de

suministro

(2)

P.T.

Entrega

(4)

Componentes del sistema de aire 03 Válvulas de frenos

Vista de

la base

Válvulas de frenos dobles

E-12™y E-15™(Básicas)

V.M.R.S. 13-010-051

Válvula de freno doble E-14™

(Básica)

• Juego de mantenimiento

No. de parte 108367 menor

V.M.R.S. 13-010-051

Busque la posición del

logotipo de Bendix

para determinar el juego

que se necesita

Juego A B

Menor 108367 106689

Válvula

básica

No. de

parte Comentarios

065314 –

065317 Puerto del escape está roscado

065395 Usado con tubo múltiple

El logotipo de Bendix

está moldeado en el

cuerpo Posición ‘A’

Suministro

primario (2)

Suministro

secundario (2)

Entrega primaria

(2)

Entrega secundaria

(2)

Escape

El logotipo de Bendix

está moldeado en el

cuerpo Posición ‘B’

Suminstro secundario

Entrega primaria

5.17

Suministro primario

Escape

Entrega secundaria

Válvulas de frenos Componentes del sistema de aire 03

5.17

Válvula de

freno E-8P™Válvula de

freno E-10P™

Válvula de

freno E-10PR™

Válvula

de freno

básica

E-10P™

Servicio Nuevo Reemplaza

Válvula de freno la válvula de

básica E-8P™freno E-12™Comentarios

800629 065313, 800583 Cuerpo inferior está girado 90°

800630 065458 Cuerpo inferior está girado 90°

800631 065460, 800407 1/2 NPT Escape

Servicio Nuevo Reemplaza

Válvula de freno la válvula de

básica E-10P™freno E-15R™

800632 800319

Servicio Nuevo Reemplaza

Válvula de freno la válvula de

básica E-10P™freno E-15™

800632 065315

800632 800318

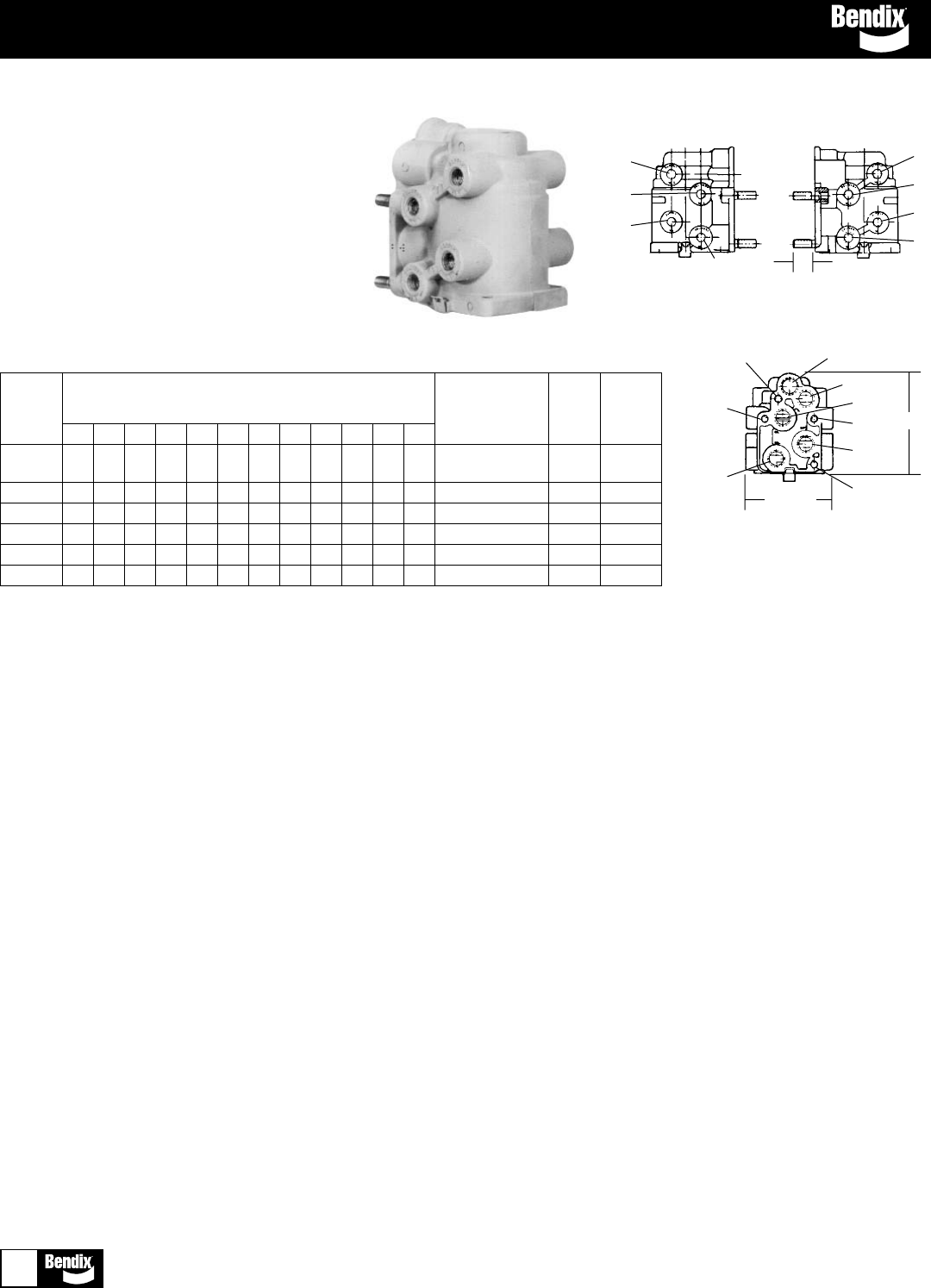

Válvula de freno doble E-7™

(Básica)

• Se consigue reconstruida

• Juegos de mantenimiento

No. de parte 289352 Reparación menor

No. de parte 289353 Reparación mayor

No se suministra el pedal ni la placa de

montaje. Si es necesario, refiérase al

Catálogo General de Repuestos.

V.M.R.S. 13-010-051

Válvula Pernos de Longitud Tamaño

básica Localizaciones y tamaños montaje están en del de la

No. de de la rosca del puerto posiciones “N”, perno rosca

parte A B C D E F G H J K L M “O”, “P” arriba Q del perno

Sin Sin Sin Sin

†284760†roscaroscaroscarosca 1/4 – 1/4 ––––– No – –

286773 1/2 1/2 1/2 1/2 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 Sí 1-1/2 3/8-24

286775 1/2 1/2 1/2 1/2 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 Sí 3/4 3/8-16

287411 1/2 1/2 1/2 1/2 1/4 1/4 1/4 1/4 3/8 3/8 3/8 3/8 No – –

*287564*1/2 1/2 1/2 1/2 1/4 3/8 1/4 3/8 1/4 1/4 1/4 1/4 Sí 15/16 3/8-16

*288383*1/2 1/2 1/2 1/2 1/4 1/4 1/4 1/4 1/4 1/4 1/4 1/4 No – –

† Juego de válvula básica de Ford: INCLUYE VÁLVULA BÁSICA

(2) – 293561 – ANILLOS OBTURADORES (6) – 247298 - ANILLOS OBTURADORES

(2) – 247227 – ANILLOS OBTURADORES

* - PUERTO DE ESCAPE CONTIENE DIAFRAGMA

1/2" P.T.

Escape

1/8" P.T.

Suministro

Vista

trasera

Vista del

lado derecho Vista del lado

izquierdo

5-1/16"

4-23/64"

Componentes del sistema de aire 03 Válvulas de frenos

Válvulas de frenos Componentes del sistema de aire 03

Válvulas de frenos dobles E-10™

(Básicas)

• Juego de mantenimiento

No. de parte 102100

No se suministra el pedal ni la placa de

montaje. Si es necesario, refiérase al Catálogo

General de Repuestos.

V.M.R.S. 13-010-051

Válvula básica

No. de parte

101100

5-15/16"

3/8" P.T.

Entrega - #2

(2)

3/8" P.T.

Suministro - #1

Tanque (2)

Escape

3/8" P.T.

Suministro -

#2 Tanque

(2)

3/8" P.T.

Entrega - #1

(2)

Actuador de la válvula de

freno BVA-85™

No. de

parte Comentarios

5009593 Empuje para conectar las conexiones

5009594 Puertos NPT

Válvula de freno doble E-6™

(Básica)

• Se consigue reconstruida

• Juegos de mantenimiento

No. de parte 287368 Reparación menor

No. de parte 289335 Reparación mayor

No se suministra el pedal ni la placa de montaje. Si

es necesario, refiérase al Catálogo General de

Repuestos.

V.M.R.S. 13-010-051

Válvula

básica

No. de parte

286171

5-5/8"

3/8" P.T.

Suministro -

#2 Tanque (2)

3/8" P.T.

Suministro -

#1 Tanque

(2)

3/8" P.T.

Entrega - #1

(2)

3/8" P.T.

Entrega - #2

(2) Escape

Válvula

de freno

BVA-85™

Válvula

de freno

E-6™/E-10™

Componentes del sistema de aire 03 Válvulas de frenos

Válvula Presión

básica de entrega

No. de Manija final

parte A° B pulgadas (p.s.i.)

065512 55 7.03 85

106385 55 8.93 Auto retorno 85

101786 75 8.52 120

289884 75 4.5 120

289885 75 4.5 50

5003601 55 8.9 85

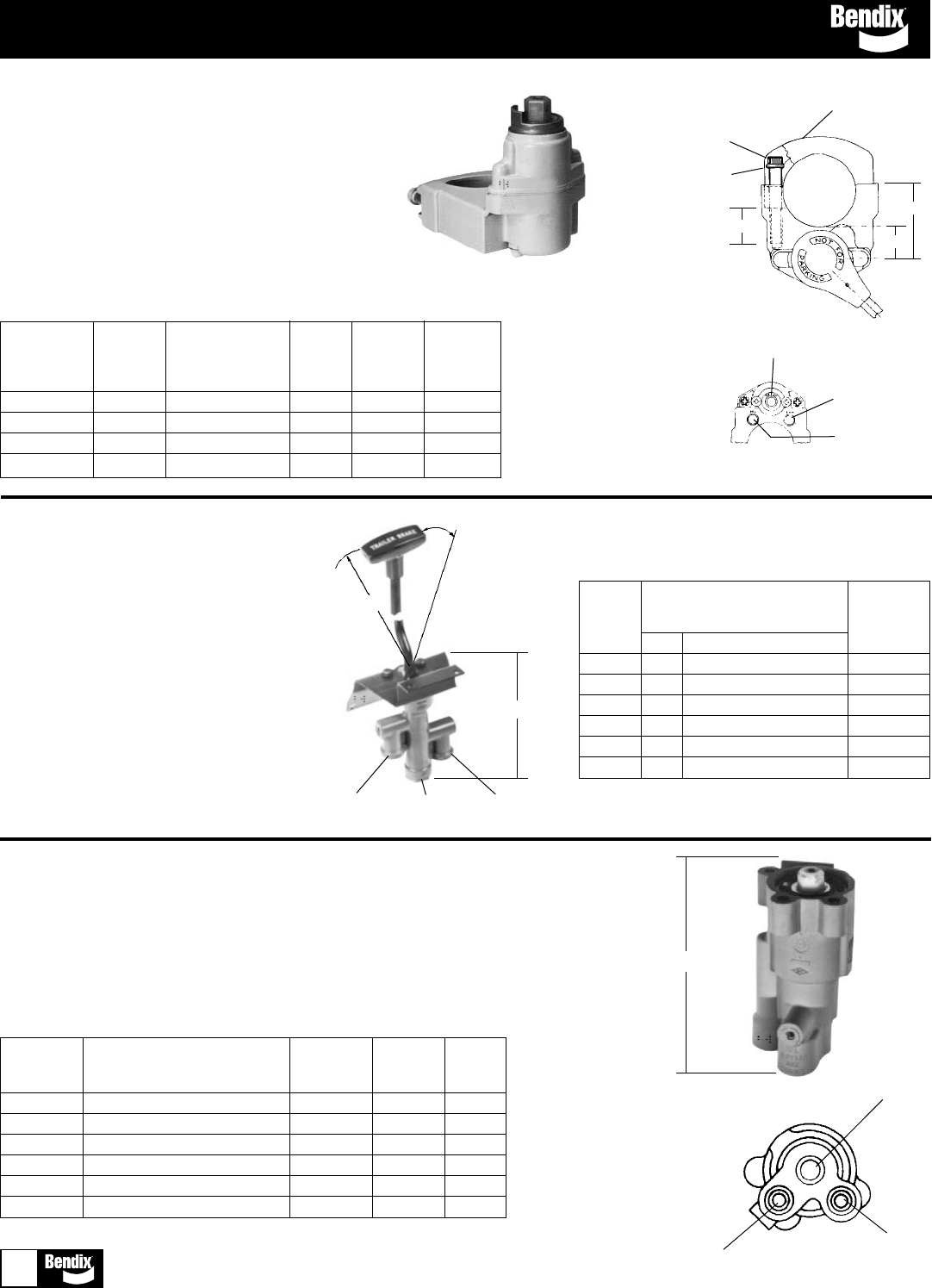

Válvula de freno TC-6™

• Juego de mantenimiento

No. de parte 289890

No se suministra la placa de

montaje. Si es necesario, refiérase

al Catálogo General de Repuestos.

V.M.R.S. 13-010-159

Válvula Desplaza- Presión

básica miento de de entrega

No. de parte Comentarios la manija final Puertos*

101860 Se queda en la posición puesta 71° CW** Tanque 1/4 PT

102394 Auto retorno 71° CW** Tanque 1/4 PT

102707 Se queda en la posición puesta 50° CW** 80 psi 1/4 PT

108233 Auto retorno 50° CW** 80 psi 1/4 PT

109389 Se queda en la posición puesta 71° CW** Tanque 3/8 PTC

109409 Auto retorno 71° CW** Tanque 3/8 PTC

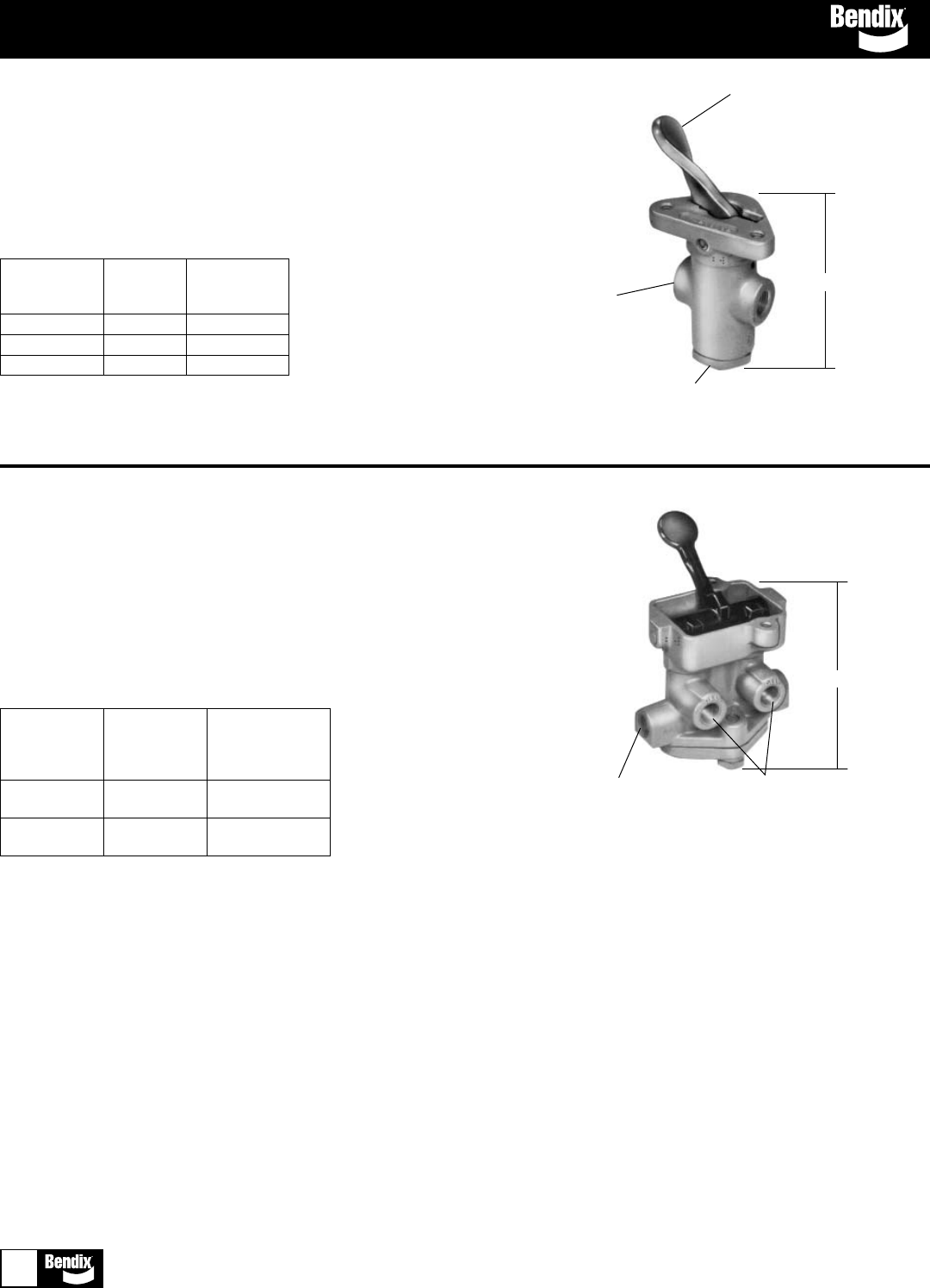

Válvula de freno TC-7™

• Juego de mantenimiento

No. de parte 102145

No se suministra la manija ni la pieza de montaje. Si es

necesario, refiérase al Catálogo General de Repuestos.

V.M.R.S. 13-010-159

4-3/32"

1/4" P.T.

Escape 1/4" P.T.

Suministro 1/4" P.T.

Entrega

4-5/32"

Vista desde

abajo

Entrega

Suministro

Escape

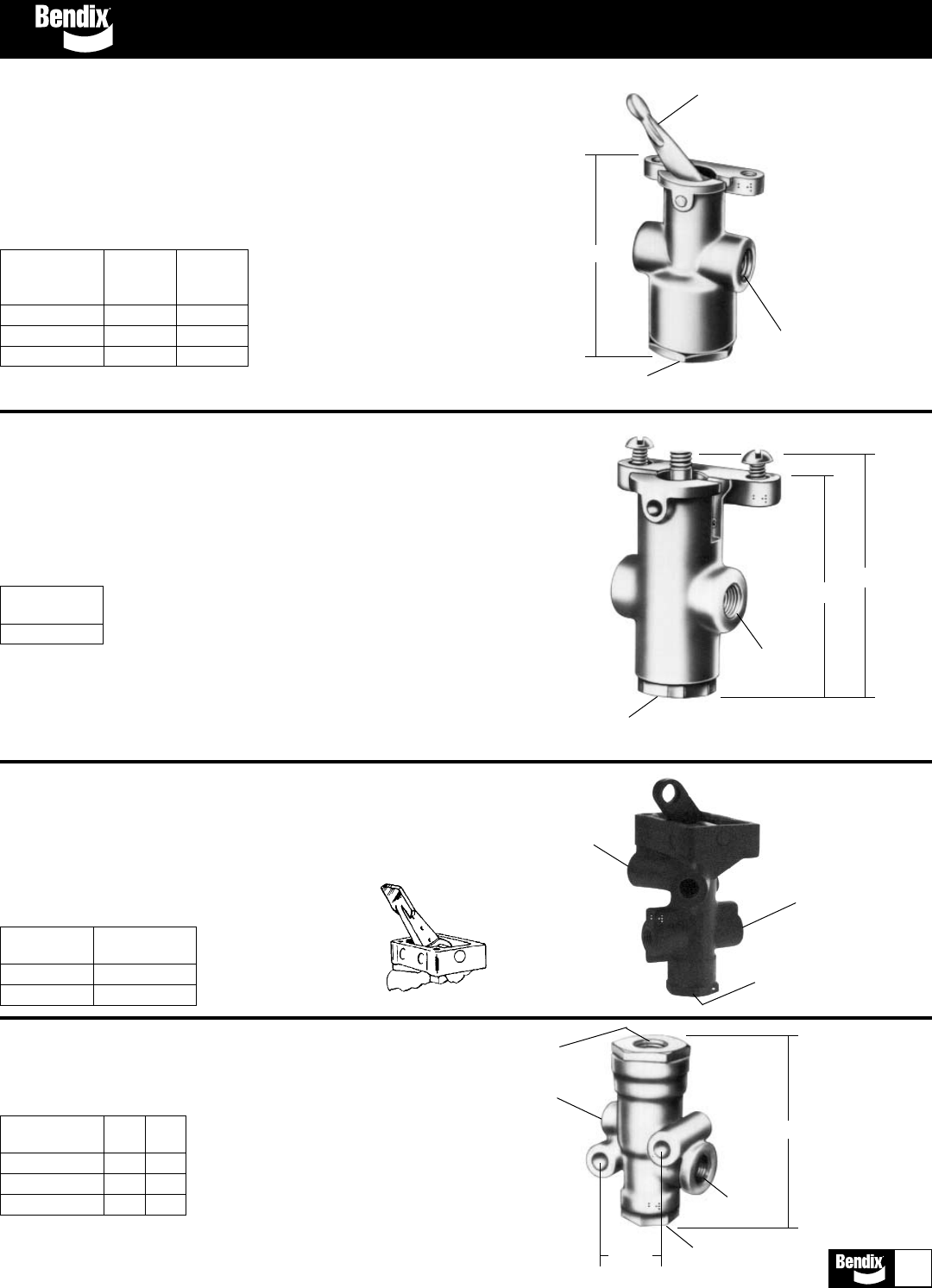

Válvula de freno TC-2™

(Básica)

• Se consigue reconstruida

• Juego de mantenimiento

No. de parte 276122

Manija – no se suministra. Si es necesario,

refiérase al Catálogo General de Repuestos.

V.M.R.S. 13-010-014

Abrazadera

(no se suministra)

3/8"-16

Tornillo de

rosca

Arandela/

roldana de

presión

Vista desde arriba

1/4" P.T. Suministro

Vista desde abajo

1/4" P.T.

Escape

1/4" P.T.

Entrega

Válvula Presión B

básica de escala Presión Profundidad

No. de gradual de entrega de rosca/

parte (p.s.i.) final (p.s.i.) A barrena C

101460 5-125 125 2.35 1.4 .97

276270 5-80 Tanque 3.44 1.1 2.1

800172 5-125 Tanque 1.25 Completo .09

800173 5-80 80 1.25 Completo .09

A°

*PTC – Empujado para conectar **CW (En la dirección de las manecillas del reloj)

Válvulas inversoras Componentes del sistema de aire 03

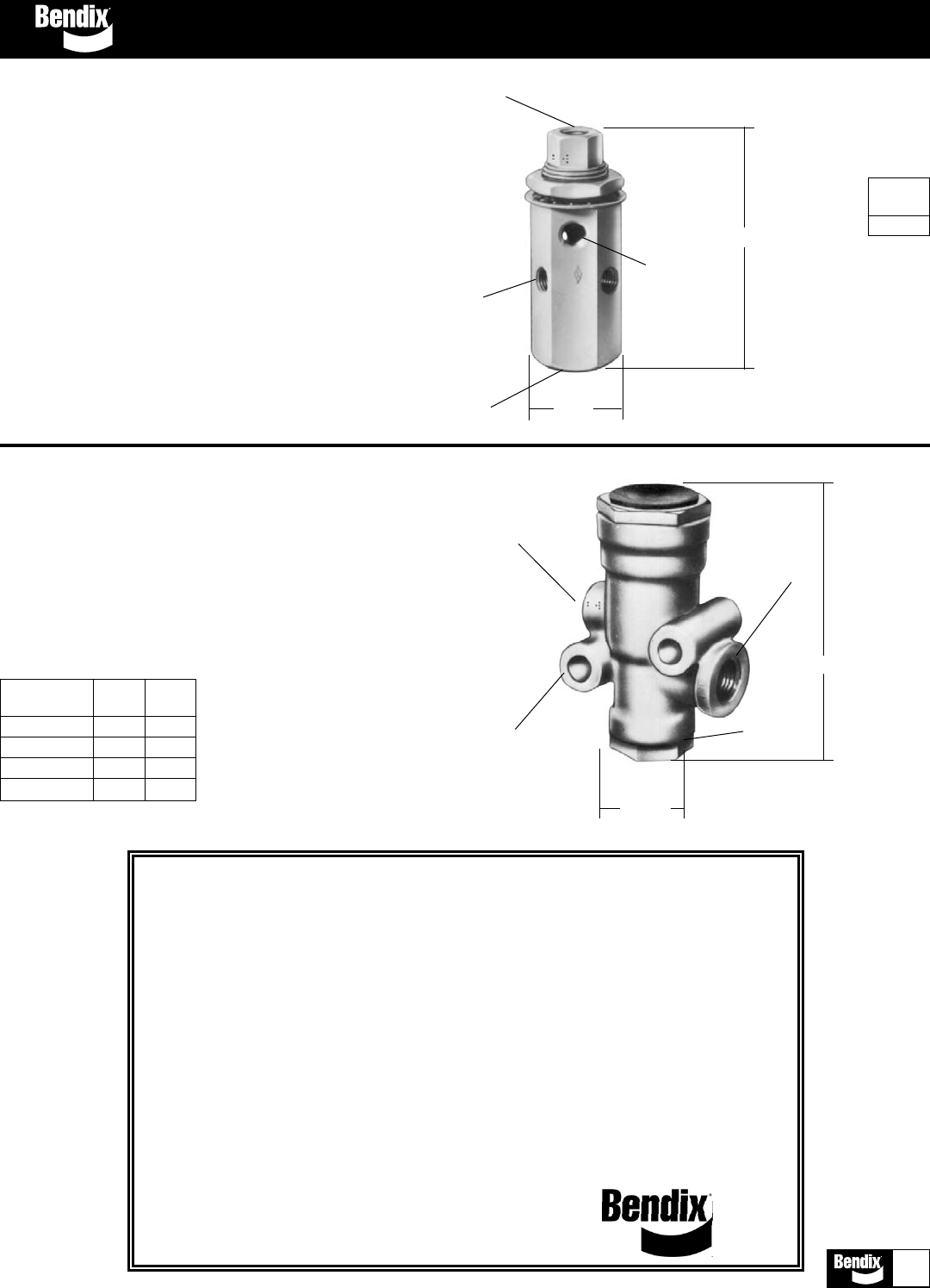

Válvula inversora TR-3™

• Se consigue reconstruida

V.M.R.S. 13-010-047

NOTA: Con un control y presión de

suministro común, la admisión se abre a una

presión descendente P.S.I. “A” y el escape se

abre a una presión ascendente P.S.I. “B”.

No. de A B

parte PSI PSI

280758 45 60

281318 35 70

281459 25 40

*101450*25 40

*Rendimiento especial -

Aplicación para buses

1/8" P.T.

Control

1/4" P.T.

Entrega

2-7/8"

1/4" P.T.

Suministro

1-7/32"

9/32"

Orificios de

montaje (2)

Válvula inversora TR-2™

• Se consigue reconstruida

• Juego de mantenimiento 281138

V.M.R.S. 13-010-047 No. de

parte

277340

NOTA: Con 125 P.S.I. la válvula de

presión de suministro debe empezar a

escapar la presión de control

ascendente nominal a 65 P.S.I. La

válvula debe entregar presión de

suministro completo con presión de

control descendente nominal a 40 P.S.I.

1/4" P.T.

Entrega

(2)

4-5/8"

Escape 1-1/2"

1/4" P.T.

Control

(3)

1/4" P.T.

Suministro

Bendix ofrece una serie de entrenamientos de video animado por computadora en cuatro partes con el título

de ‘Sistemas de frenos de aire.’ Este paquete completo de entrenamiento contiene un video de cuatro partes

y cinco manuales que presentan los componentes de frenos de aire de Bendix y sistemas de vehículos

asociados.

Videos y manuales informativos fáciles de entender

El programa de video enseña el sistema de frenos de aire completo en un formato de cubos de construcción:

Parte 1 presenta el sistema de la generación de aire

Parte 2 el sistema de frenos de servicio

Parte 3 el sistema de frenos de emergencia y de estacionamiento

Parte 4 el equipo del tractor y el sistema completo del remolque

Cada programa dura aproximadamente 20 minutos y detalla los componentes de frenos de aire – desde el

tractor hasta el remolque – junto con su funcionamiento. La animación de computadora hace este video fácil

de entender – los émbolos se mueven, los ejes cigüeñales giran, y el aire cambia de color cuando cambia la

presión.

El manual, que contiene ilustraciones, guías de sistemas, y preguntas y respuestas para información

inmediata para el televidente, también es parte de este paquete de

entrenamiento.

Use el número de parte BW1673 para pedidos.

Entrenamiento de frenos de aire de los expertos de frenos de aire

Componentes del sistema de aire 03 Válvula de protección de presión

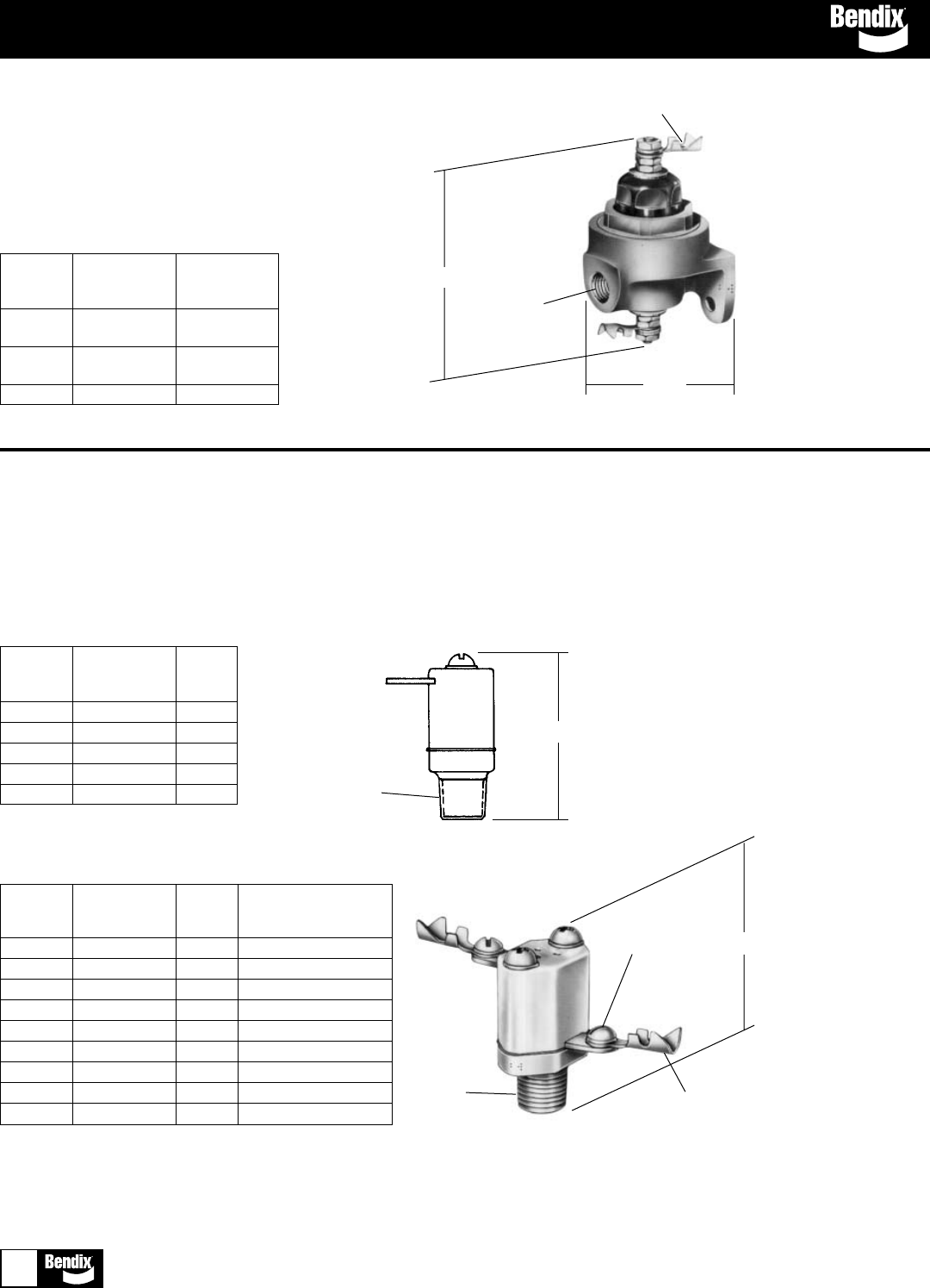

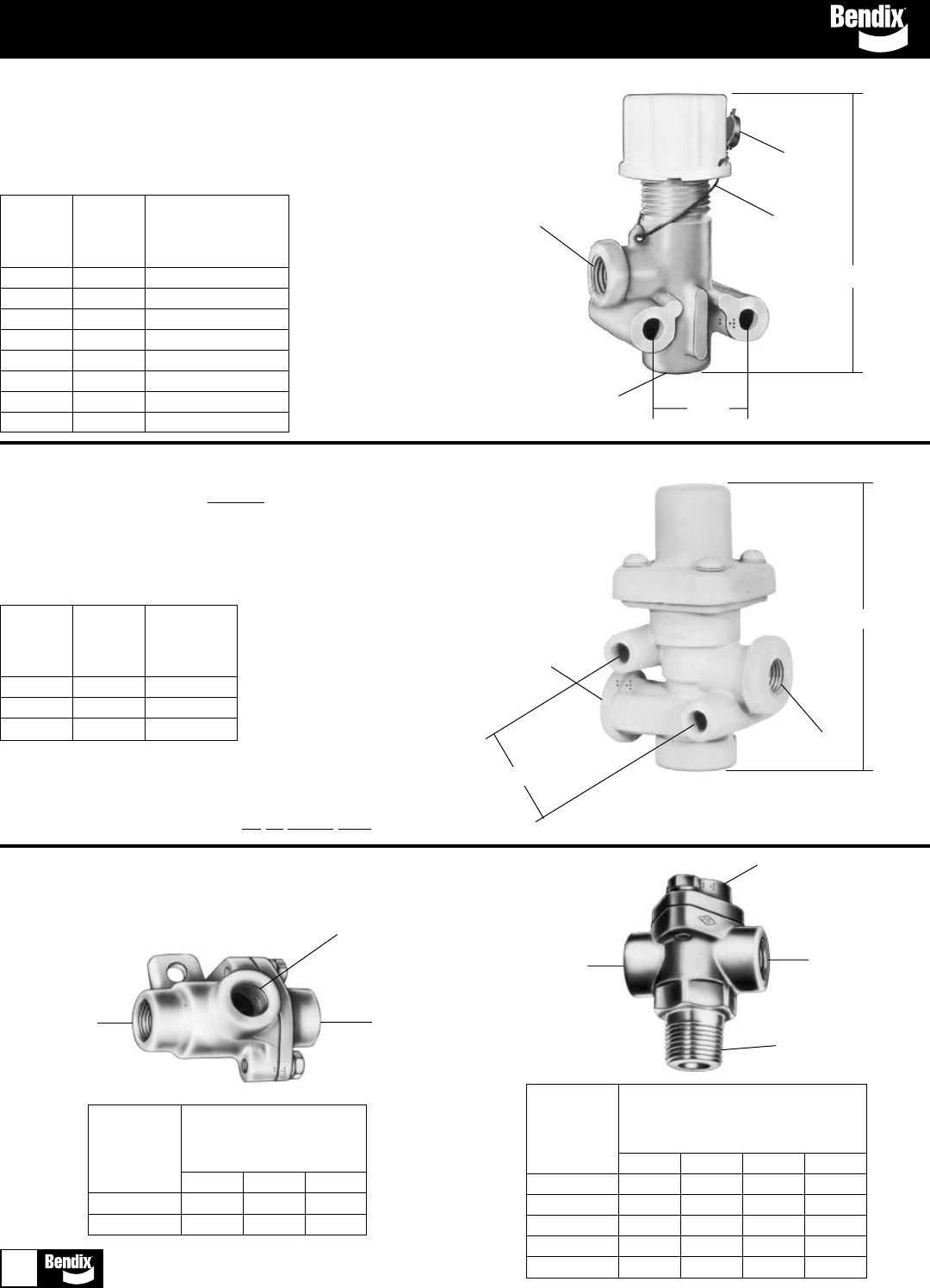

Válvula de protección de presión PR-2™

V.M.R.S. 13-010-044

Con regulación de presión ajustable.

Presión

de cierre

No. de nominal

parte P.S.I. Comentarios

277147 65

277148 85

277222 95

277226 60

277227 75

279505 65 con alambre ajustado

281467 50 con alambre ajustado

282517 60 con alambre ajustado

Válvula de protección de presión PR-4™

• Juego de mantenimiento 287366 (Nota: No para usarse

con 103976)

V.M.R.S. 13-010-044

Regulación de presión fija.

Puertos

Presión de

No. de de cierre suministro

parte nominal y entrega

286500 85 P.S.I. 1/4

288323 70 P.S.I. 1/4

*103976*45 P.S.I. 1/2

*Para usarse en instalaciones de post enfriadores o

secadores de aire cuando la admisión del compresor

está turbo cargada. Vea el Boletín de productos

PRO-08-13 para las instrucciones de instalación. El

juego de mantenimiento 287366 no se puede usar.

Sello de

plomo

Alambre

ajustado

1/4" P.T.

Suministro

1/4" P.T.

Entrega

3-15/32"

1-1/4"

3-13/16"

1/4" P.T.

Suministro

1/4" P.T.

Entrega

1-7/16"

Válvulas de retención (check) dobles

V.M.R.S. 13-010-092

Válvula de

retención

(check) doble Dimensiones de

No. de la rosca del tubo

parte A B C

278614 3/8" 3/8" 3/8"

278615 1/4" 1/4" 1/4"

Válvula de

retención

(check) doble Dimensiones de

No. de la rosca del tubo

parte ABCD

278595 1/4" 1/4" 1/2" 1/4"

278596 3/8" 3/8" 1/2" 1/4"

278597 1/4" 1/4" 3/8" 1/4"

278598 3/8" 3/8" 3/8" 1/4"

280809 3/8" 3/8" 3/8" 3/8"

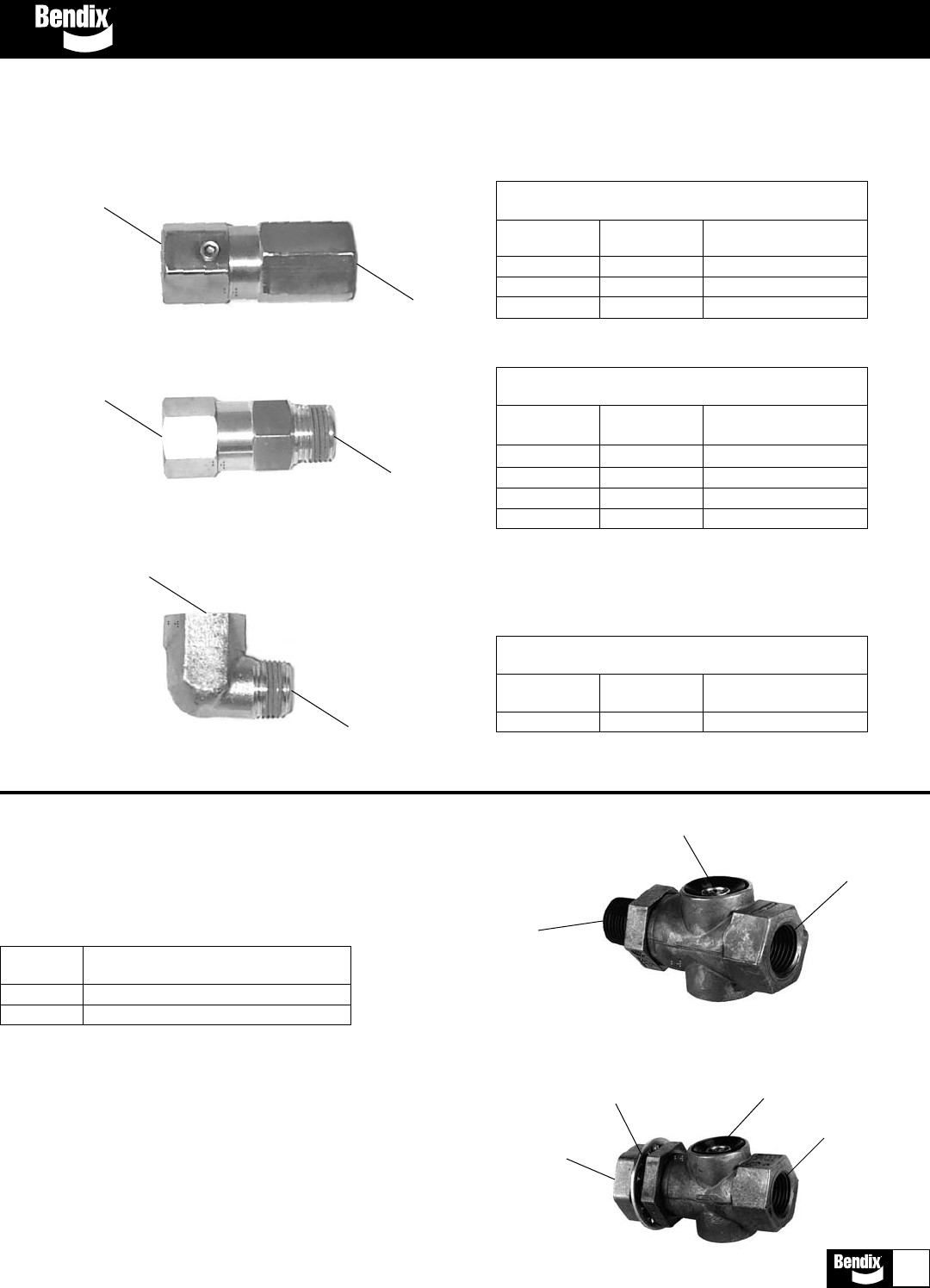

Válvulas de retención (check) Componentes del sistema de aire 03

Válvulas de retención (check) sencillas – Las válvulas SC-3™reemplazan tanto

las válvulas SC-1™como las SC-2™

Válvula de retención (check) sencilla:

Admisión hembra – Salida macho

Servicio nuevo

A B Números de partes

1/4" 1/8" 800374

1/4" 1/4" 800375

3/8" 3/8" 800373

1/2" 1/2" 800372

Válvula de retención (check) sencilla:

Admisión hembra – Salida hembra

Servicio nuevo

A B Números de partes

1/4" 1/4" 801144

1/2" 1/2" 800370

3/4" 3/4" 800369

Válvula de retención (check) sencilla:

Admisión hembra – Salida macho

Servicio nuevo

A B Números de partes

1/2" 1/2" 800376

V.M.R.S. 13-010-013

Válvula de escape rápido en línea recta QR-L™

V.M.R.S. 13-010-008

Admisión A

Salida B

Admisión A

Salida B

Escape

1/2" P.T.

1-1/8" UNS

3/8" P.T.

1/2" P.T.

Montaje directo

Montaje de cartela o de esqueleto

No. de parte

de servicio Descripción

800332 Montaje de cartela o de esqueleto

800333 Montaje directo

1/2" P.T.

Componentes del sistema de aire 03 Válvulas de escape rápido

Válvula de escape rápido QRN™

• Juego de mantenimiento 104463

V.M.R.S. 13-010-008

Servicio Tamaño del Presión

No. de parte nuevo P.T. del puerto de

reconstruida No. de parte A B apertura Comentario

229813X 229813 1/4" 3/8" 0 PSI

229844X 229844 1/4" 1/2" 0 PSI

229859X 229859 3/8" 3/8" 0 PSI

229860X 229860 3/8" 1/2" 0 PSI

281024X 281024 1/4" 1/4" 0 PSI

*288251X**288251*3/8" 3/8" 0 PSI

278483X 278483 3/8" 1/2" 5-8 PSI

102344X 102344 3/8" 3/8" 10-16 PSI

289525X 289042 1/4" 3/8" 1 PSI máximo con inserción

289525X 289525 3/8" 3/8" 1 PSI máximo con inserción

*3/8" P.T. Puerto de escape

Válvula de Tamaños

escape rápido de puertos

No. de parte A B Presión de

de servicio

Suministro

Entrega apertura Montaje

065066 1/2" 3/8" 1 PSI máximo .34 orificios

065067 3/8" 3/8" 1 PSI máximo .34 orificios

065068 3/8" 3/8" 5-8 PSI .34 orificios

065212 3/8" 3/8" 1 PSI máximo .34 x .75 ranuras

065213 3/8” 3/8” 4.5-7.5 PSI .34 x .75 ranuras

065214 3/8" 3/8" 2-4.5 PSI .34 x .75 ranuras

065215 1/2" 3/8" 5-8 PSI .34 orificios

065311 1/2" 3/8" 4.5-7.5 PSI .34 x .75 ranuras

065347 1/2" 3/8" 2-4.5 PSI .34 x .75 ranuras

800439 1/2" 3/8" 2-4.5 PSI –

1-1/2"

3-1/4"

Escape sin

rosca

Orificios de

montaje con

diámetro de

11/32"

2-1/2"

Suministro A

Entrega

(2)

1-1/2"

Orificios de

montaje con

diámetro de

11/32" A

Suministro

Escape sin

rosca

Entrega

(2)

2-1/4"

No. de

parte de Puerto de Presión de Puertos

servicio suministro apertura de entrega

800064 3/8" NPT 0 PSI 3/8" NPT

800063 1/2" NPT 0 PSI 3/8" NPT

800219 1/2" P.T.C. 0 PSI 1/2" P.T.C. Cubierta

del escape

Entrega

Número de parte,

código de fecha,

e identificaciones

T.M.C. impresos

aquí.

Cuerpo

Entrega

Suministro

Intercambios de válvulas

de escape rápido

Válvula de escape rápido QRN-2™

La válvula de escape rápido QRN-2™es una válvula ligera y

no metálica.

Puerto de suministro: 1/2" ó 3/8"

V.M.R.S. 13-010-008

1.50"

P.T.C. - Conexiones empujadas para conectar

Válvula de escape rápido QR-1™

• Se consigue reconstruida

• Use el juego de mantenimiento del no. de parte 260519

para convertir las válvulas con una presión de apertura

de 0 PSI a una de 1 PSI

V.M.R.S. 13-010-008

Válvulas de escape rápido Componentes del sistema de aire 03

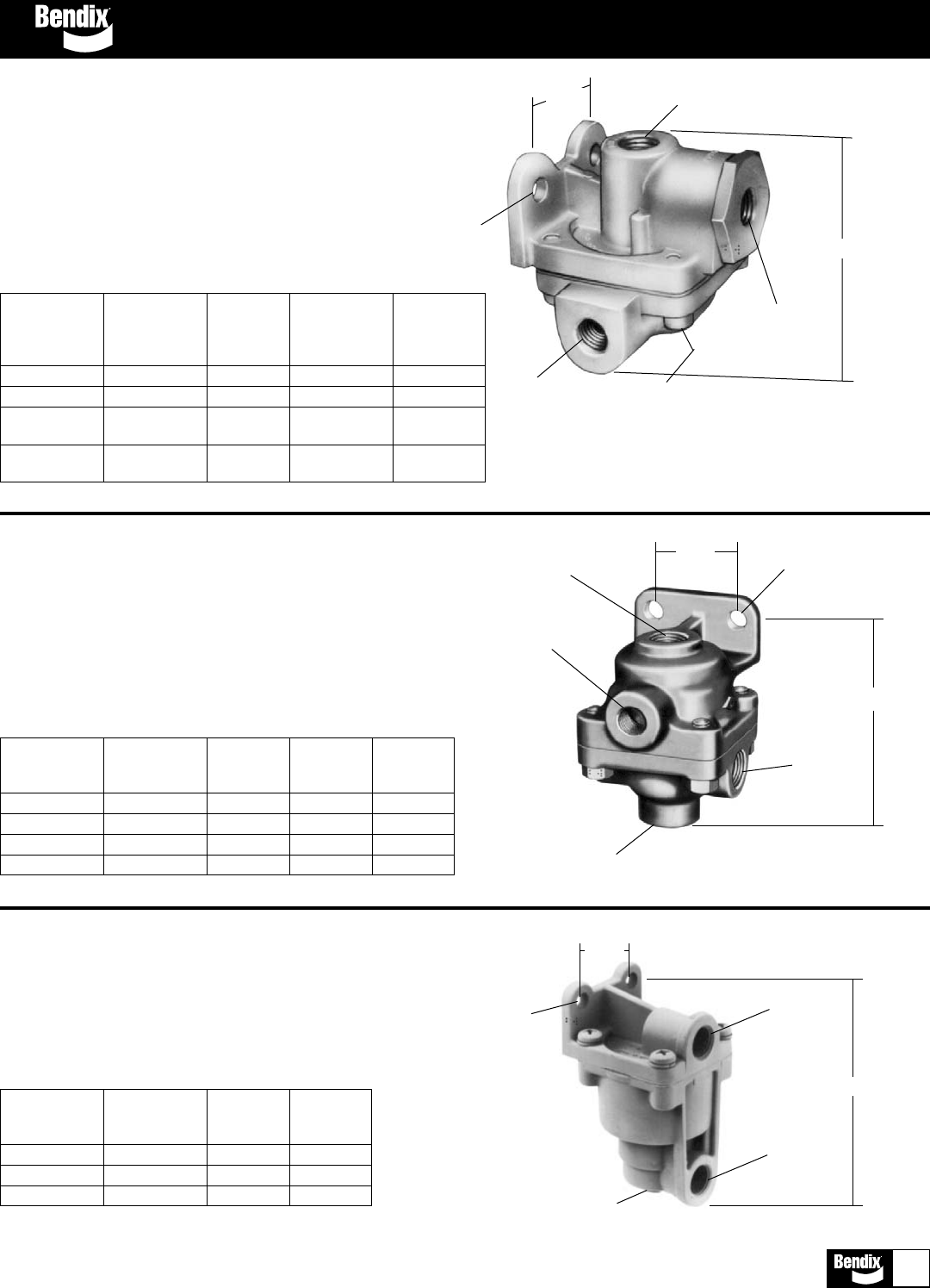

Válvula de límite y escape

rápido LQ-2™

• Se consigue reconstruida

• Juego de mantenimiento 282098

V.M.R.S. 13-010-008

Servicio A B C

No. de parte nuevo Rosca Rosca Rosca

reconstruida No. de parte de tubo de tubo de tubo

229505X 229505 3/8" 3/8" –

229507X 229507 1/2" 1/4" –

229509X 229509 3/8" 1/4" –

288417X 288417 3/8" 3/8" 3/8"

Válvula de relación del eje

delantero LQ-4™

• Se consigue reconstruida

• Juego de mantenimiento 289500

V.M.R.S. 13-010-034

Servicio Presión Presión

No. de parte nuevo nominal nominal

reconstruida No. de parte de aguante igualadora

101311X 101311 20 70

289144X 289144 4 60

289148X 289148 10 65

B P.T.

Entrega

(2)

3-19/32"

1-1/2"

C P.T.

Escape

Control

1/4" P.T.

A P.T.

Suministro

Orificios de

montaje con

diámetro de

19/32"

3/8" P.T.

Entrega

3/8" P.T.

Suministro

4-5/16"

Escape

Orificios de

montaje con

diámetro de

19/32"

1-1/2"

Válvula de Escape rápido QR-1C™

• Se consigue reconstruida

• A menos que se note diferente, la presión de

apertura es de 0 PSI

• Use el juego de mantenimiento del no. de parte

260519 para convertir las válvulas con una

presión de apertura de 0 PSI a una de 1 PSI

V.M.R.S. 13-010-008

Servicio Tamaño Tamaño

No. de parte nuevo de P.T. de de P.T.

reconstruida No. de parte la entrega del escape Comentarios

289182X 289182 1/4" – –

289714X 289714 3/8" – –

– 107881 3/8" 1/2" con –

silenciador

– 800539 3/8" – Diferencial de

1 psi máximo

1-1/2"

2-11/16"

1/4" P.T.

Balance

1/4" P.T.

Suministro

Escape P.T.

Orificios de

montaje con

diámetro de

11/32"

Entrega (2)

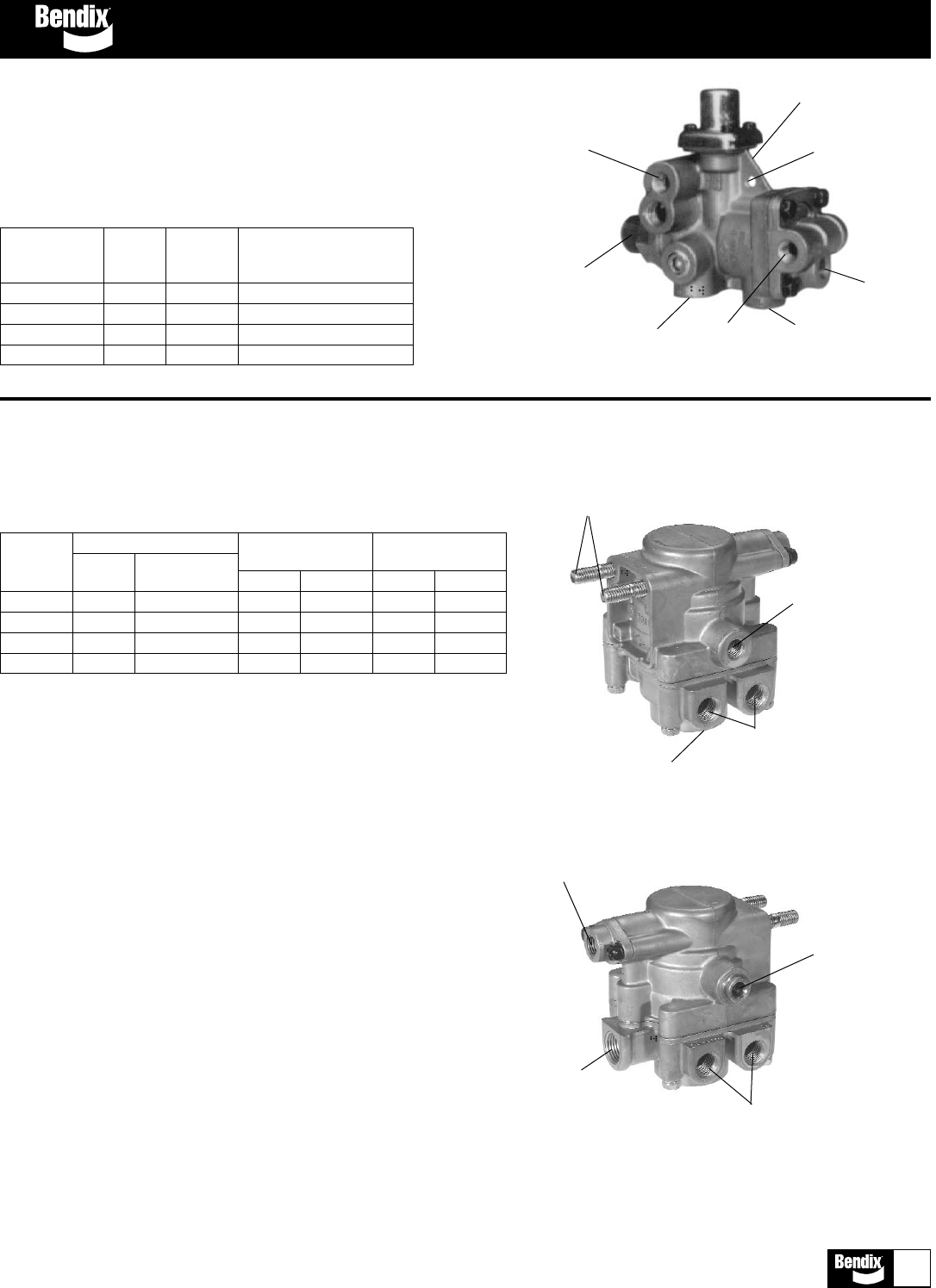

Componentes del sistema de aire 03 Válvulas de límite y proporción

• Juego de instalación “en el campo” 209923 (Vehículos sin eje delantero de límite)

• Juego de instalación “en el campo” 209924 (Vehículos con eje delantero de límite)

Válvula de proporción de frenos de aire BP-1™

• Válvula de proporción de frenos de aire BP-1™

Juego de mantenimiento 104710 de la BP-1™delantera

• Válvula de proporción de frenos de aire BP-1™

Juego de mantenimiento 104711 de la BP-1™trasera

V.M.R.S. 13-010-222

Válvula Presión Presión

delantera nominal nominal

No. de de aguante igualadora

parte (P.S.I.) (P.S.I.)

104598 4 50

Válvula Presión Presión

trasera nominal de nominal

No. de entrega inicial igualadora

parte (P.S.I.) (P.S.I.)

106284 8 105

V.M.R.S. 13-010-222

Válvula de relé de freno Bobtail

proporcionadora BP-R1™

• Juego de mantenimiento 106932

• Pieza de montaje universal 296010 se suministra con

válvula de cambio

V.M.R.S. 13-010-222

No. de Servicio

parte nuevo Presión de

reconstruida No. de parte apertura

065145X 065145 4

065146X 065146 5.5

Precaución: La válvula de proporción de

frenos de aire BP-1™delantera y la válvula

de proporción de frenos de aire BP-1™

trasera son similares en apariencia pero

NO son intercambiables. Observe la

etiqueta de identificación localizada

1-1/2"

No. de parte

Escape

3/8" P.T. Entrega

1/8" P.T.

Control

3/8" P.T.

Suministro

3/8" P.T.

Entrega

5-13/32"

1/8" P.T.

Control 1/4" P.T.

Servicio

Escape

1/2" P.T.

Suministro

Válvula de límite LQ-5™de Bobtail

• Se consigue reconstruida

• Juego de mantenimiento 107195

V.M.R.S. 13-010-010

No. de Servicio

parte nuevo

reconstruida No. de parte

065154X 065154

1-1/2"

No. de parte

Escape

3/8" P.T.

Entrega

1/8" P.T.

Control

3/8" P.T.

Suministro

Válvulas de control Componentes del sistema de aire 03

Válvula de control PP-2™(Presión equilibrada)

• Se consigue reconstruida

• Juego de mantenimiento 281127

• El botón y la tuerca de montaje no se suministran con la válvula

de cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte

del botón o la placa de la carátula

V.M.R.S. 13-010-104

Servicio Presión

No. de parte nuevo de escape

reconstruida No. de parte automático

276462X 276462 40 PSI

Válvula de control PP-3™(Disparador automático)

• Se consigue reconstruida

• Juego de mantenimiento 280857

• El botón y la tuerca de montaje no se suministran con la válvula de

cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte del

botón o la placa de carátula

V.M.R.S. 13-010-016

Servicio

No. de parte nuevo A

reconstruida No. de parte P.T.

†*279787X †*279787†* Ninguno

288746X 288746 Ninguno

289477X 289477 1/8"

*289512X**289512*1/8" *Controlado a distancia

†Tuerca de montaje se suministra

El disparador se descarga a 30 P.S.I.

y se carga por encima de 50 P.S.I. El

émbolo de empuje se dispara a 40

P.S.I. y se carga manualmente.

1/8" P.T.

Entrega

(2)

4-3/8"

1/8" P.T.

Válvula de

freno (1)

1/8" P.T.

Suministro

(1)

1/8" P.T.

Entrega

4-5/8"

1/4" P.T.

Entrega

P.T.

Entrega

1/8" P.T.

Suministro (1)

Válvula de control PP-1™

• Se consigue reconstruida

• Juego de mantenimiento 281126

• El botón y la tuerca de montaje no se suministran con la válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte del botón

o la placa de la carátula

V.M.R.S. 13-010-016

Servicio Presión

No. de parte nuevo de escape A

reconstruida No. de parte automático P.T.

276566X 276566 20 PSI 1/8"

276567X 276567 40 PSI 1/8"

278450X 278450 – 1/8"

*281587X**281587*40 PSI 1/8"

283828X 283828 60 PSI 1/8"

287417X 287417 30 PSI 1/4"

287600X 287600 40 PSI 1/4"

*Controlado a distancia

P.T.

Entrega

(2)

1/8" P.T.

Suministro

(1)

3-19/32"

Componentes del sistema de aire 03 Válvulas de control

Válvula de control PP-5™(Con escape de

aire del piloto)

• Juego de mantenimiento 281949

• El botón se suministra con el No. de parte de la válvula 284744

• Refiérase al Catálogo General de Repuestos para el No. de parte

del botón

V.M.R.S. 13-010-104

Presión

No. de de escape

parte automático

281946 40 PSI

284744 A mano

1/8" P.T.

Entrega

(2)

4-3/8"

1/8" P.T.

Suministro

1/8" P.T.

Entrada del

aire al

piloto

Válvula de suministro del remolque PP-7™

• Se consigue reconstruida

• Juego de mantenimiento 287367

• El botón y la tuerca de montaje no se suministran con la

válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de

parte del botón o la placa de la carátula

V.M.R.S. 13-010-016

Servicio Puerto

No. de parte nuevo del escape

reconstruida No. de parte roscado

288239X 288239 –

288241X 288241 1/4"

*288242X**288242*–

*Controlado a distancia

1/4" P.T.

Entrega

4-25/32"

1/8" P.T.

Suministro

Escape

1/8" P.T.

Control

Presión de escape

automático de 40 PSI

Cubierta del botón blando de E-Z-Grip™

Le sirve al

No. de parte modelo de

de servicio la válvula

801526 Válvula de control PP-DC™

801593 Válvula de control PP-1™

No se incluye el botón

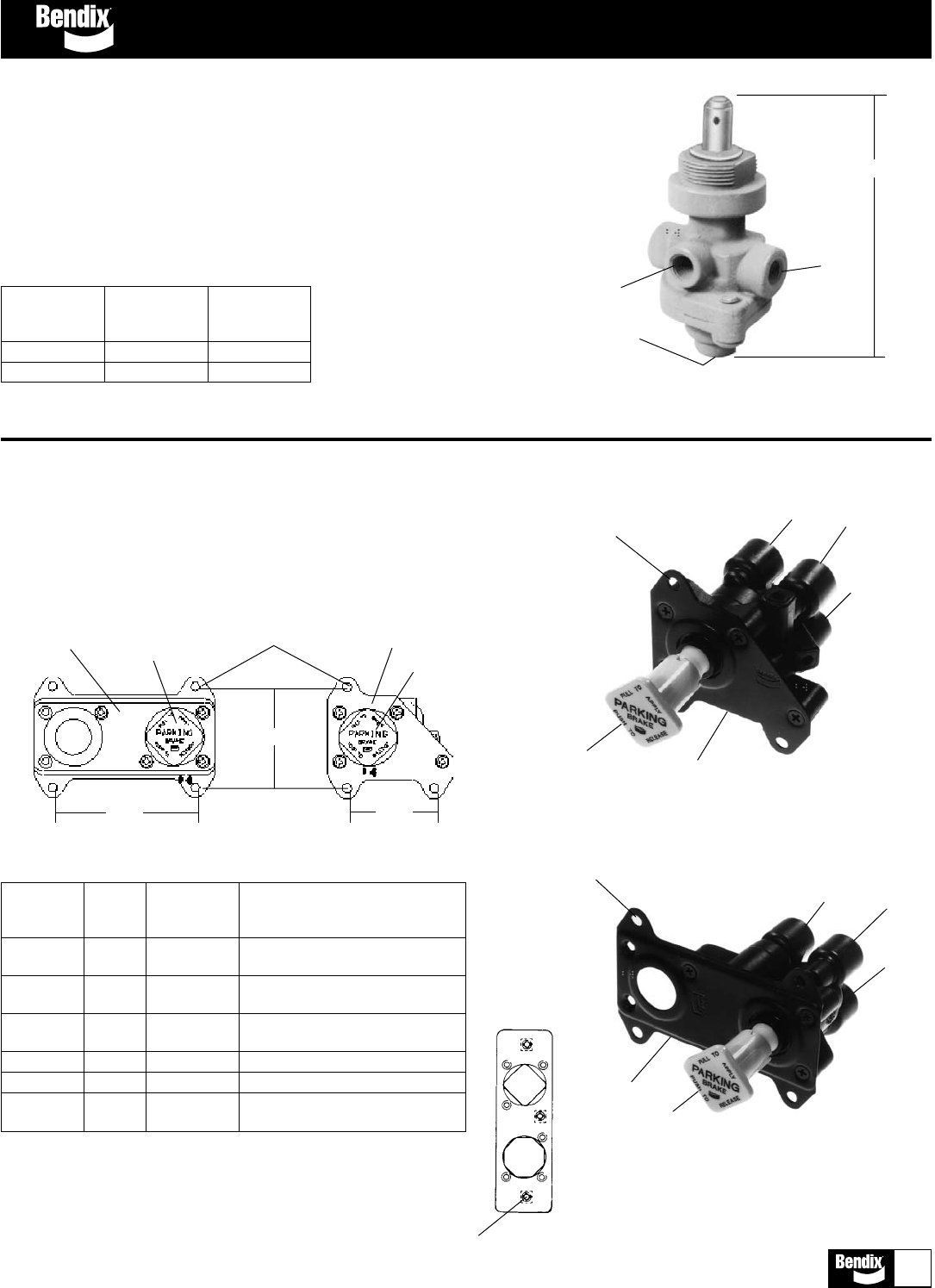

Válvulas de control Componentes del sistema de aire 03

Válvula de control PP-DC™

• Juego de mantenimiento 5006939

V.M.R.S. 13-101-017

No. de Vista

parte de de la Orificio

servicio cubierta de montaje Tipo de puerto

065643 2 .27" Diámetro Empujado para conectar

(Tubo con diámetro externo de 3/8")

065661 1 1/4-20 Rosca Empujado para conectar

(Tubo con diámetro externo de 3/8")

065690 1 .27" Diámetro Empujado para conectar

(Tubo con diámetro externo de 3/8")

800034 2 .27" Diámetro 1/4"-18 N.P.T.

800142 1 1/4-20 Rosca 1/4"-18 N.P.T.

800309 3 M-6 Empujado para conectar

(Tubo con diámetro externo de 3/8")

Vista de la

cubierta 2

Botón

Orificio de montaje

Vista de la

cubierta 1

Suministro

Escape

Entrega

Orificio de montaje Escape

Botón

Válvula de control PP-8™

• Se consigue reconstruida

• El botón y la tuerca de montaje no se suministran con la

válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de

parte del botón o la placa de la carátula

V.M.R.S. 13-010-104

Servicio

No. de parte nuevo B

reconstruida No. de parte P.T.

287238X 287238 1/8"

287418X 287418 1/4"

P.T.

Entrega (2)

3-27/32"

1/8" P.T.

Escape

1/8" P.T.

Suministro

Vista de la cubierta 2

4.22"

Botón Orificio de montaje Vista de la cubierta 1

Botón

3.00"

2.54"

Orificio de

montaje Vista de la

cubierta 3

Componentes del sistema de aire 03 Válvulas de control

Módulo de control MV-2™

• Los botones no se suministran con inserciones del

carrete o bobina. Refiérase al Catálogo General de

Repuestos para los Nos. de partes del botón

• Juego de mantenimiento para la válvula de suministro

de circuito doble tiene el No. de parte 101557

V.M.R.S. 13-010-112

Módulo

control

No. de Orificio

parte de montaje

101437 1/4" sin Rosca

101890 1/4-20 Rosca

102027 #10-24 Rosca

Válvula “A”

Ensamblaje

del carrete o

bobina

101569

Válvula “B”

Ensamblaje

del carrete

o bobina

101570

3-1/64"

4-3/16"

5-3/8"

Empaque

293426

Válvula

“A” Válvula

“B” Orificio de

montaje (4)

Válvula de control tipo empujar RD-3™

• Se consigue reconstruida

• Juego de mantenimiento 281126

• El botón no se suministra con la válvula de cambio, el perno

de rodillos se suministra

• Refiérase al Catálogo General de Repuestos para el No. de

parte del botón o la placa de la carátula

V.M.R.S. 13-010-104

Válvula

básica

No. de

parte Comentarios

286211 –

104644 Vea vista 1

1/8" P.T.

Suministro

(1)

1/8" P.T.

Entrega

(2)

3-19/32"

Escape

Vista 1

1/4"-28

Rosca

Válvulas de control Componentes del sistema de aire 03

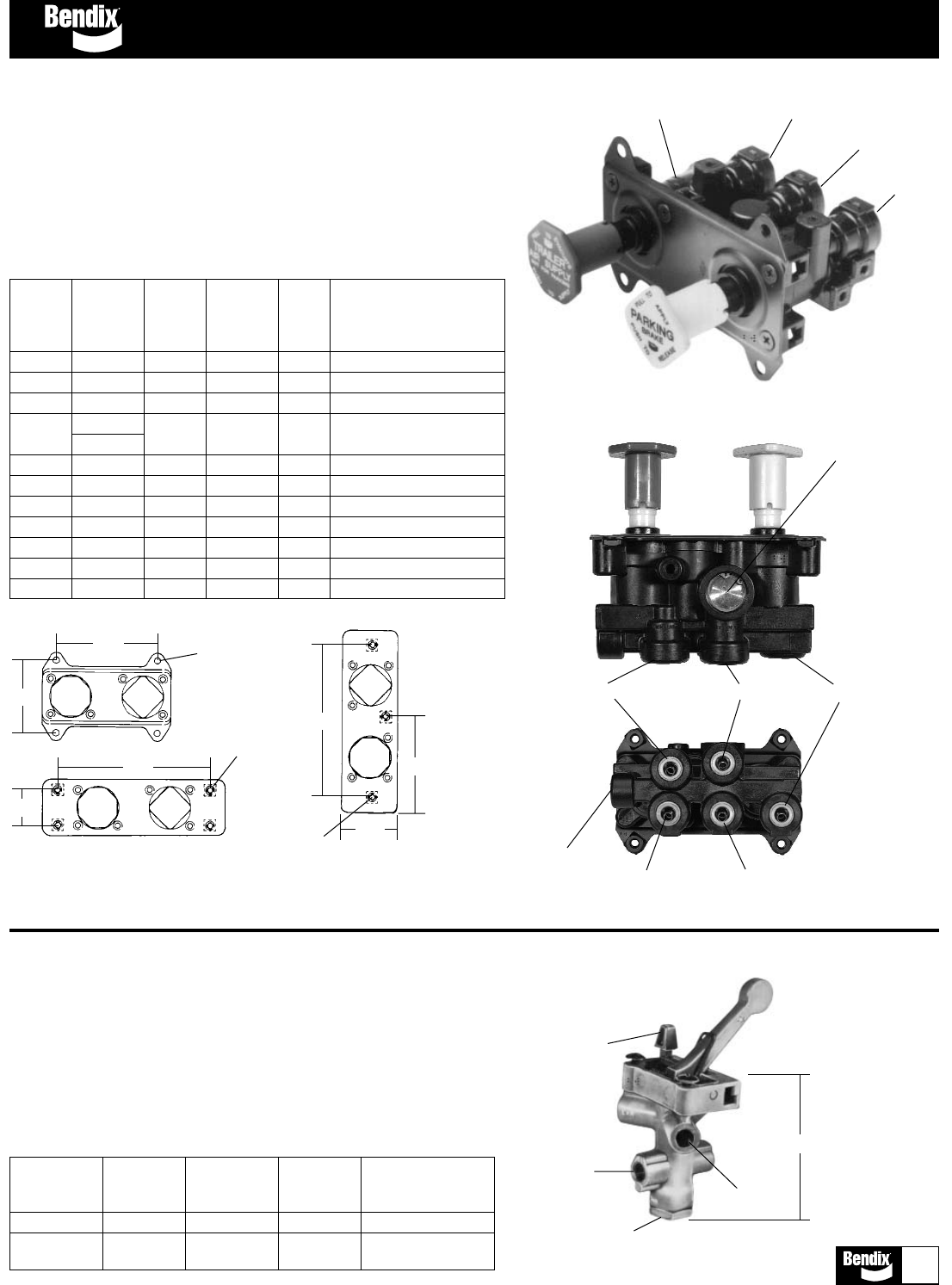

Módulo de control MV-3™

• Juego de mantenimiento 107216 (estilo viejo) o 5002741

(estilo nuevo)

• Juego de lanzadera 107217 (estilo viejo) o 5002742 (estilo

nuevo) (Vea el material de la válvula de retención (check)

para determinar los números de partes del juego)

V.M.R.S. 13-010-112

Placa Orificio de Puerto

No. de de montaje auxiliar

parte de montaje Diámetro/ Rosca

servicio Reemplaza Figura Rosca (NPT) Comentarios

800257 065523 1 0.27 – Conexiones de empuje-3/8”

800259 800036 1 1/4-20 – Conexiones de empuje-3/8”

800516 065157 1 0.27 –

800517 065159 2 M6 x 1-6H –

065379

800518 065160 1 0.27 1/8-27

800519 065186 1 1/4-20 –

800521 065192 3 1/4-20 –

800522 – 1 M6 x 1-6H 1/8-27

800523 065248 1 #10-24 –

800573 065187 1 1/4-20 –

800584 065208 1 M6 x 1-6H 1/8-27

Válvula de control moduladora TC-4™

(Con candado de palanca)

• Se consigue reconstruida

• La placa de la carátula no se suministra con la válvula de

cambio

• Refiérase al Catálogo General de Repuestos para el No. de

parte de la placa de la carátula

V.M.R.S. 13-010-104

No. de No. de Posición Presión

parte parte de del botón de entrega

reconstruida servicio de seguridad P.S.I. Comentarios

282368X 282368 IZQUIERDA 86-100 –

282382X 282382 IZQUIERDA 86-100 Incluye la

placa de la carátula

3.00

4.21

1.50

5.75

Figura 1

Figura 2

Orificio de

montaje

Orificio de

montaje

Orificio de

montaje

5.75

2.25

Figura 3

3.25

Puerto

auxiliar Suministro

al remolque

Suministro

secundario

Entrega

al tractor

Material de la

superficie de la

válvula de

retención

(check)

• Plástico –

“Estilo viejo”

• Aluminio –

“Estilo nuevo”

Puerto del escape

Puerto auxiliar

Suministro al remolque

Suministro primario

Suministro secundario

Se muestran las conexiones de empuje en la vista desde abajo.

Entrega al tractor

1/8" P.T.

Escape

(2)

3-1/16"

1/8" P.T.

Suministro

1/8" P.T.

Entrega

(2)

Botón de

seguridad

Componentes del sistema de aire 03 Válvulas de control

Válvula de control TW-2™y TH-3™

(Válvula de control TW-2™Dos posiciones de la palanca)

(Válvula de control TH-3™Tres posiciones de la palanca)

• Se consiguen reconstruidas

• Juego de mantenimiento 282391

• La placa de la carátula no se suministra con la válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte

de la placa de la carátula

Válvula de Válvula de

control básica control básica

TW-2™No. TH-3™No.

de parte de parte Palanca

280905 280904 Se devuelve a la

posición central

281560 Se queda en la

posición indicada

Válvula de control TW-1™

• Se consigue reconstruida

• La placa de la carátula no se suministra con la válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte

de la placa de la carátula

V.M.R.S. 13-016-016

No. de No. de Material

parte parte de y acabado

reconstruida servicio de la palanca

228729X 228729 Zinc-Cromo

229635X 229635 Acero-Cromo

277516X 277516 Nilón-Negro

Palanca

1/8" P.T.

Entrega

(2)

1/8" P.T.

Suministro

2-1/2"

1/8" P.T.

Entrega (2)

1/8" P.T.

Suministro (1 o 2)

2-5/8"

Válvula de control TW-4™

• Se consigue reconstruida

• Refiérase al Catálogo General de Repuestos para

el No. de parte del botón

V.M.R.S. 32-004-007

Válvula de control TW-3™

• Se consigue reconstruida

• La placa de la carátula no se suministra con la válvula de cambio

• Refiérase al Catálogo General de Repuestos para el No. de parte

de la placa de la carátula

V.M.R.S. 13-010-016

No. de No. de Material

parte parte de de la

reconstruida servicio palanca

*225892X**225892*ZINC

*228762X**228762*ACERO

283040X 283040 ACERO

*Control de vacío

Válvula básica

No. de parte

276635

Válvula de control TW-11™

• Se usa en combinación con la válvula de relé hidráulica

HR-1™

No. de

parte Configuración

065356 Figura B

065316 Figura A

Válvula de sincronización SV-1™

No. de A B

parte PSI PSI

278825 42 28

282472 21 11

283700 62 50

Palanca

1/4" P.T.

Suministro

1/4" P.T.

Entrega

(2)

2-1/2" 3-1/8"

1/8" P.T.

Entrega

(2)

1/8" P.T.

Suministro

Figura B

1/8" P.T.

Escape

1/8" P.T.

Entrega

(2)

Figura A

1/8" P.T.

Suministro

Con un control y una presión de

suministro común, la admisión

se abre a A y el escape se abre

a B

1-7/32" 1/4" P.T.

Suministro

1/4" P.T.

Control

2-7/8"

1/4" P.T.

Entrega

1/8" P.T.

Escape

Válvulas de control Componentes del sistema de aire 03

Válvula de relé R-8™

• Se consigue reconstruida

• Juego de mantenimiento 287370

V.M.R.S. 13-010-009

Posición

No. de No. de del puerto

parte parte de de servicio

reconstruida servicio (Grados) Comentarios

286370X 286370 90

*286371X**286371*90

*287260X**287260*180

288369X 288369 180

288781X 288781 180 Impermeable

*No cubierta del escape

Válvula de relé R-8P™

• Se consigue reconstruida

• Juego de mantenimiento 103799

V.M.R.S. 13-010-009

No. de No. de

parte parte de

reconstruida servicio Comentarios

287114X 287114 –

Válvula A

de relé Grados

No. de básica del ángulo Reborde

parte No. de del puerto B C de

reconstruida parte de servicio P.T. P.T. montaje

279180X 279180 180 – 3/8" 2 Orificio

279952X 279952 180 3/4" 3/8" 2 Orificio

280375X 280375 90 – 1/2" 2 Orificio

279952X *280651*180 3/4" 3/8" 2 Orificio

283940X 283940 270 3/8" 3/8" 4 Orificio

Válvula de relé R-6™

• Se consigue reconstruida

• Juego de mantenimiento 280856

V.M.R.S. 13-010-009

*Los tapones del tubo y empaques están adjuntos

Presión de apertura de 2 P.S.I.

Escape

3-11/16"

4-5/8"

Vista desde abajo C

P.T.

Suministro

3/8"

P.T.

Entrega

(4)

P.T.

Suministro

1/4" P.T.

Servicio

Vista desde arriba

3/4" P.T.

Suministro

Vista desde

abajo

3/4" P.T.

Suministro

1/2" P.T.

Entrega

1/4" P.T.

Entrega

1/2" P.T.

Entrega

A°

1/8" P.T. Puerto de balance

está localizado debajo de la

cubierta del escape Cubierta

del escape

1/4" P.T.

Servicio

5-13/16"

4-5/16"

4-11/16"

5-13/16"

Suministro

3/4" P.T.

Suministro

1/2" P.T.

Entrega

1/4" P.T.

Entrega

Vista desde

abajo

3/8" P.T.

Servicio

1/2" P.T.

Entrega

3/4" P.T.

Suministro

Componentes del sistema de aire 03 Válvulas de relé

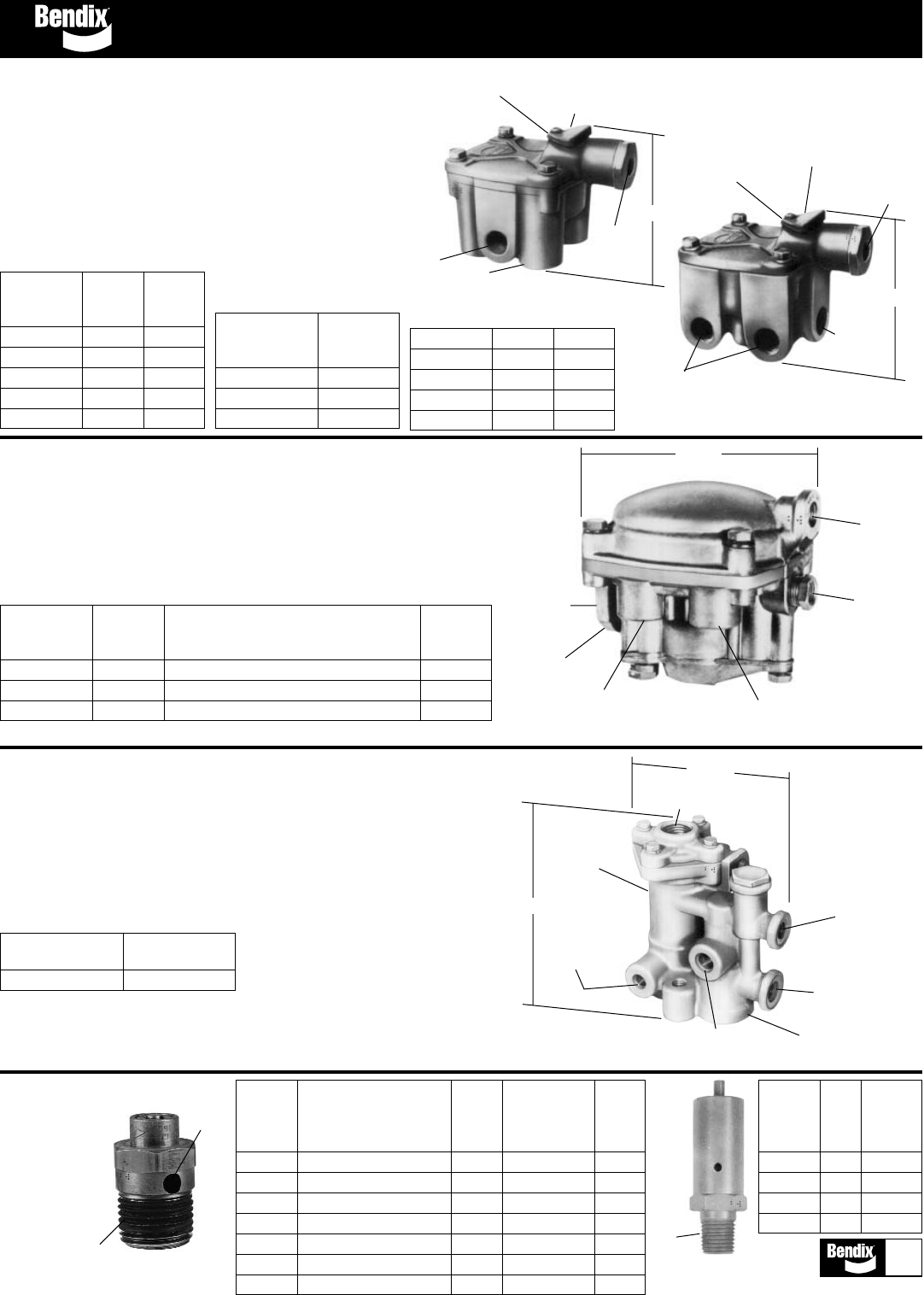

Válvulas de relé Componentes del sistema de aire 03

Válvulas de relé R-12™

• Se consiguen reconstruidas

• Todas las válvulas R-12™y R-14™universales incluyen

las instrucciones de instalación y una pieza de montaje

universal como se indica.

V.M.R.S. 13-010-009

No. de No. de Presión de Tamaño del

parte parte de apertura puerto de Juego de Pieza de

reconstruida servicio (P.S.I.) entrega (P.T.) mantenimiento montaje

5003365X 065104 4 3/8 102802 296010

– 065181 5.5 1/2 102802 296010

102626X 102626 4 1/2 102802 296010

103912X 103912 7.5 1/2 102802 296010

104561X 104561 5.5 3/8 102802 296010

– *800365 4 3/8 102802 296010

No. de No. de Presión de Tamaño del

parte parte de apertura puerto de Juego de Pieza de Entrega

reconstruida servicio (P.S.I.)

suministro (P.T.)

mantenimiento montaje (P.T.)

– 065125 5.5 1/2 102802 296010 1/2

– 065309 4 1/2 102802 296010 1/2

– 065546 4 1/2 109523 296010 1/2

103009X 103009 4 3/4 102802 296010 1/2

104165X 104165 7.5 3/4 102802 296010 1/2

– 800238 4 3/4 102802 No se consigue 1/2

– 800305 4 1/2 5002831 296010 1/2

– *800366*5.5 1/2 5004029 296010 3/8

– *800365 4 1/2 5004029 296010 1/2

Válvula de relé de piloto R-12P™

• Se consigue reconstruida

• Se incluye la pieza de montaje universal 296010

• Juego de mantenimiento “en el campo” 109265

V.M.R.S. 13-010-009

No. de parte No. de parte

de servicio reconstruida

065476 109264

1/4" P.T. Servicio (1)

1/2"

Suministro (1) Válvula de relé R-12™

(Puertos de entrega

verticales)

P.T.

Entrega

(4)

3-7/8"

Pieza de

montaje

universal

2-1/16"

3-3/4"

1/4" P.T.

Servicio

P.T.

Suministro

(2)

P.T.

Entrega (2) Válvula de relé R-12™

(Puertos de entrega

horizontales)

1/4" P.T.

Servicio

1/2"

Suministro

(2)

P.T.

Entrega (2)

3-7/8"

1/4" Control

3/8" Entrega (4)

Cubierta

Cuerpo

1/2" Suministro (2)

Puertos de entrega vertical

Puertos de entrega horizontal

Reemplazo Presión Tamaño

de servicio de del puerto Juego de

No. de apertura de entrega manteni- Pieza de

parte (P.S.I.) (P.T.) miento montaje

065206 5.5 3/8 102802 296010

065303 4 3/8 102802 296010

800095 4 3/8 102802 102846**

800441 5.5 3/8 102802 102846**

800483 5.5 1/2 102802 No se consigue

800484 5.5 1/2 102802 296010

800485 4 1/2 102802 No se consigue

800486 4 1/2 102802 296010

800508 5.5 1/2 102802 No se consigue

Puertos de entrega verticales (2) y horizontales

de la válvula de relé R-12™

*Pistón auto drenaje

**Pieza de montaje 102846 incluye dos 5/16" pernos de montaje

3-7/8"

3/8" Entrega

(2)

Componentes del sistema de aire 03 Válvulas de relé

Válvula de relé R-12DC™con 'check' doble de

polarización negativa

No. de Presión Puertos de Puertos Montaje

parte de de suministro de entrega No. de parte

servicio apertura NPT NPT (Se incluye)

800470 4 1/2 1/2 296010

800471 5.5 1/2 1/2 294649

800627 4 1/2 1/2 294649

Puertos de Puertos

No. de Presión entrega de entrega Montaje

parte de de horizontal vertical No. de parte

servicio apertura NPT NPT (Se incluye)

800481 4 1/2 3/8 ninguno(1)

801339 4 1/2 3/8 3/8" Conexiones

para tubo

801381 5.5 1/2 3/8 102846

Puerto de

control

secundario

Puertos de

suministro

(2) Puertos de

entrega

horizontal

(2)

Puertos de

entrega

horizontal

(2)

Puertos de

entrega vertical

(2)

Puerto de

control

secundario

Puertos de

entrega

vertical (4)

Puerto de

suministro

(1)

Válvula de relé R-12DC™con 2 puertos de entrega horizontal

Válvula de relé R-12DC™con 2 puertos de entrega

horizontal y 2 puertos de entrega vertical

Puertos Montaje

No. de Presión de entrega No. de

parte de de vertical parte

servicio apertura (NPT) (Se incluye)

800477 4 1/2 102846

800479 4 1/2 294649

Válvula de relé R-12DC™con 4 puertos

de entrega vertical

1/2" NPT

Puertos de

suministro

(2)

(1) No. de parte

800481

Pieza de montaje

No. de parte 102846 Pieza de montaje

No. de parte 296010 Pieza de montaje

No. de parte 294649

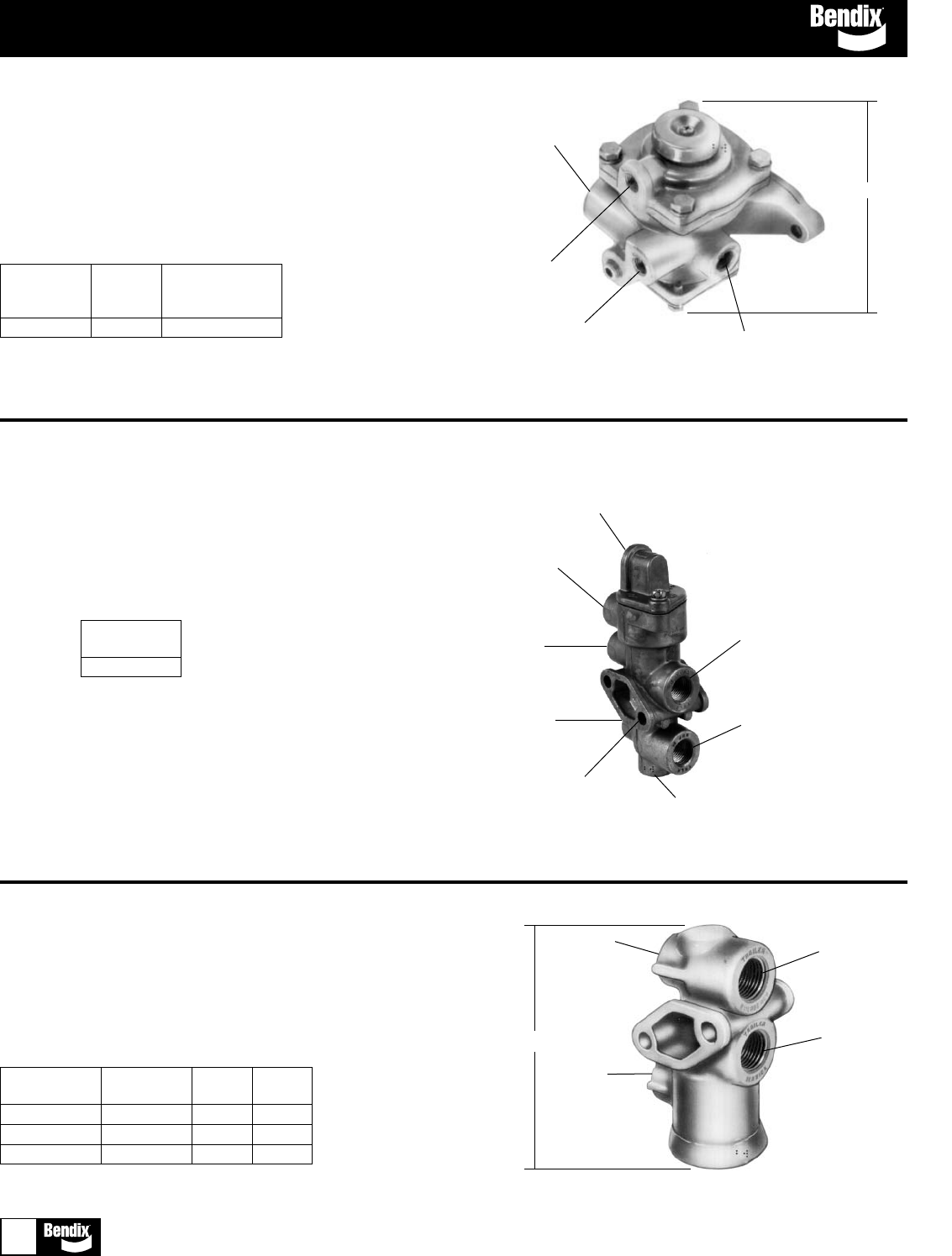

Válvulas de relé y seguridad Componentes del sistema de aire 03

Válvulas de emergencia de relé RE-6™y RE-6NC™

• Se consigue reconstruida

• Juegos de mantenimiento:

282812 Válvula completa

282813 Inserto solamente

V.M.R.S. 13-010-037

No. de No. de A

parte parte de P.T.

reconstruida servicio Válvula Entrega

281865X 281865 Válvula de relé de emergencia RE-6™3/8"

281860X 281860 Válvula de relé de emergencia RE-6™1/4"

– 065451 Válvula de relé de emergencia RE-6NC™1/4”

1/4" P.T.

Servicio

1/4" P.T.

Emergencia

A P.T. Entrega (2)

La válvula de relé de emergencia RE-6NC™se debe usar en combinación con una válvula de control de tanque PR-3™

1/4" P.T.

Entrega (2)

3/8" P.T.

Suministro

3/4" P.T.

Suministro

5-5/64"

Válvula hidráulica de relé HR-1™

V.M.R.S. 13-010-015

No. de parte

de servicio Vehículos

065147 Ford, Navistar

9/16" UNF

Suministro

7/16" UNF Entrega

de empuje y tiro

A P.T.

7/16" UNF Puerto

del tanque

7/8" UNF

Escape

7/8" UNF

Puerto de

entrega

7/16" UNF

Puerto de

control

5-9/32"

Válvulas de relé R-14™

• Se consiguen reconstruidas

• El juego de mantenimiento “en el campo” para

válvulas de relé R-12™y R-14™es No. de parte

102802

• Todas las válvulas de relé R-12™y R-14™univer-

sales incluyen las instrucciones de instalación y una

pieza de montaje universal del No. de parte 296010.

V.M.R.S. 13-010-009

Válvula Presión

horizontal de apertura

No. de parte PSI Suministro

103010 4 3/4

103294 5.5 3/4

103835 7.5 3/4

104345 5 3/4

104574 4 1/2

Válvula Presión

vertical de apertura

No. de parte PSI

103028 4

103833 7.5

106313 5.5

No. de parte Apertura Montaje

065430 4 112632

065675 4 –

800135 4 5001356

800136 4 –

Cubierta

del

escape

1/8" P.T. Puerto de

balance (Debajo de la

cubierta del escape)

1/4" P.T.

Servicio

(1)

1/2" P.T.

Suministro

(1) 1/2" P.T.

Entrega (4)

Válvula de relé R-14™

(Puertos de entrega vertical)

4-7/16"

Cubierta

del

escape

1/8" P.T. Puerto de

balance (Debajo de la

cubierta del escape)

Válvula de relé R-14™

(Puertos de entrega horizontal)

1/2" P.T.

Entrega (2)

1/4" P.T.

Servicio

(1)

4-7/16"

3/4" P.T.

Suministro

(2)

Válvulas

seguridad

ST-3™y

ST-4™

V.M.R.S.

13-010-073

Válvula de

seguridad Ajuste

ST-3™No. de

de parte P.T. presión

284142 1/4 150 P.S.I.

284143 3/8 150 P.S.I.

285849 1/4 175 P.S.I.

285850 1/4 75 P.S.I.

P.T.

Válvula de

seguridad Ajuste

ST-4™No. de No. de

de parte Se usa junto con presión Rosca orificios

800019 150 psi 1/2-14 NPT 2

800154 250 psi 1/2-14 NPT 2

800155 200 psi 1/4-18 NPT 1

800350

Módulo del secador del tanque

150 psi 1/4-18 NPT 1

800533 250 psi 3/4-16 UNF-2A 2

800534 250 psi M16 x 1.5-6H 2

801116 250 psi 7/8-14 UNF-2A 2

Rosca

Orificio

Válvula de

seguridad ST-4™Válvula de

seguridad ST-3™

Componentes del sistema de aire 03 Válvulas de frenos de resorte

Válvula de frenos de resorte SR-1™

• Se consigue reconstruida

• Juego de mantenimiento: 108123

V.M.R.S. 13-010-048

No. de Presión de

No. de parte parte Identificación descarga

reconstruida de servicio del cliente del tanque

286364X 286364 NINGUNO 55 PSI

288063X 288063 IHC-459271-C92 30 PSI

Válvula de frenos de resorte

del remolque SR-2™

• Se consigue reconstruida

• Juego de mantenimiento 287691

V.M.R.S. 13-010-048

No. de parte No. de parte A

reconstruida de servicio P.T.

*287376X**287376*3/4"

102761X 102761 3/4"

103061X 103061 1/2"

1/4" P.T.

Entrega

1/4" P.T.

Suministro

1/4" P.T.

Control

1/4" P.T.

Tanque No. 1

4-3/16"

4-5/8"

1/4" P.T.

Tanque de

servicio (2)

A P.T. Macho

conexión del

tanque (1)

3/8" P.T.

Entrega

(4) 1/4" P.T. Suministro

del remolque

*No tiene puerto de servicio del

remolque para anti-compoundaje

5-17/32"

1/4" P.T. Servicio

del remolque

No. de parte No. de parte A

reconstruida de servicio P.T.

101112X 101112 3/4"

101622X 101622 1/2"

Válvula de frenos de resorte del

remolque SR-4™

• Se consigue reconstruida

• Juego de mantenimiento 102048

V.M.R.S. 13-010-048

3/8" P.T.

Entrega (4)

Válvula de control del

tanque PR-3™

Reemplazo 286460

A P.T. Macho

conexión del

tanque (1)

1/4" P.T.

Carga del

tanque (2)

1/4" P.T. Servicio

del remolque

1/4" P.T.

Suministro del

remolque

5-3/4"

Válvula de frenos de resorte del

remolque SR-4™de configuración nueva

• Juego de mantenimiento 108259

V.M.R.S. 13-010-111

Válvula de Válvula de

frenos de frenos de

resorte del resorte del

remolque remolque

SR-4™No. de SR-5™No. de

parte básica parte básica A Comentarios

107539 065437 3/4" NPT con anti-compoundaje

– 065439 1/2" NPT con anti-compoundaje

1/4" P.T. Servicio

del remolque

1/4" P.T.

Suministro

del remolque

3/8" P.T.

Entrega (4)

1/4" Carga

del tanque

A P.T. Macho

conexión del

tanque

5.67

3/8" NPT

Entrega

Montaje de

los pernos (2)

Escape

Puerto

de control

Se muestra con

el puerto NPT

1/4" NPT

Puerto de control

estacionamiento

1/2" NPT

Puerto de

suministro 3/8" NPT

Entrega

Puerto

de balance

Se muestra con

conexión de

empuje para

conectar (PTC)

Válvulas de frenos de resorte Componentes del sistema de aire 03

Válvula de frenos de resorte del

remolque SR-5™

• Juego de mantenimiento 109015

V.M.R.S. 13-010-048

No. de A

No. de parte parte de P.T.

reconstruida servicio Macho Comentarios

109615X 065437 3/4" Con anti-compoundaje

109616X 065438 3/4" –

109617X 065439 1/2" Con anti-compoundaje

109618X 065440 1/2" –

1/4" P.T.

Servicio del

remolque

1/4" P.T.

Servicio/Tanque

del freno de

resorte

Montaje

del tanque

3/8" P.T.

Entrega (4)

Escape

1/4" P.T.

Suministro del

remolque

Orificio de

indentificación

de la válvula de

frenos de resorte

del remolque

SR-5™

1/4" P.T. Servicio

Válvulas SR-7™

No. de Montaje del perno Puerto de Puerto de

parte de Longitud control balance

servicio Rosca (pulgadas) Tamaño Conexión Tamaño Conexión

801328 3/8"-16 .94 1/4" NPT – 1/4" NPT –

801329 3/8"-16 .94 3/8" PTC Recto 3/8" PTC Recto

801536 3/8"-16 .94 3/8" PTC 90° 3/8" PTC Recto

801569 M10 1.38 3/8" PTC 90° 3/8" PTC 90°

Componentes del sistema de aire 03 Válvulas de protección del tractor

Válvula de protección del tractor TP-3™

• Se consigue reconstruida

• Juego de mantenimiento 280858

V.M.R.S. 13-010-016

No. de parte No. de parte A B

reconstruida de servicio P.T. P.T.

279000X 279000 1/2" 1/2"

279692X 279692 3/8" 3/8"

280830 1/2"

A P.T.

Emergencia

del remolque

B P.T.

Servicio del

remolque

La válvula de protección del

tractor TP-3™se usa con la

válvula de control PP-3™o

la válvula de suministro

del tractor PP-7™

1/4" P.T.

Emergencia

del tractor

3/8" P.T.

Servicio

del tractor

4-3/4"

Control

del tractor

(primario)

3/8" P.T.

Control del

tractor

(secundario)

3/8" P.T.

Interruptor

de la luz de

parada

1/4" P.T.

Suministro

del tractor

1/4" P.T.

Orificios de

montaje Suministro

auxiliar

1/4" P.T.

Suministro

del tractor

(primario)

1/2" P.T.

Control

del tractor

(primario)

1/2" P.T.

Válvula de protección del tractor TP-3DC™

• Juego de mantenimiento 5000073

V.M.R.S. 13-010-016

No. de parte

de servicio

065706

Válvula moduladora R-7™

• Se consigue reconstruida

• Juego de mantenimiento 283861

V.M.R.S. 13-010-009

No. de No. de Presión de

parte parte de escape del freno

reconstruida servicio de resorte P.S.I.

103081X 103081 95

3/8" P.T.

Suministro

1/4"

Control

Puerto de

balance 1/4" P.T. Puertos de entrega (2)

3/8" P.T.

5-27/32"

*Use 289253 cuando el control

del remolque (válvula de mano)

como la válvula de frenos TC-2™

no esté conectado al puerto de

control del remolque de la

válvula de protección del tractor

TP-5™.

Válvula de protección del

tractor TP-5™

Anteriormente tubo múltiple de la válvula de

control VM-2™

• Se consigue reconstruida

• Juego de mantenimiento 289061

V.M.R.S. 13-010-114

No. de parte No. de parte

reconstruida de servicio

288605X 288605

*289253X**289253*

1/2" P.T.

Suministro de

emergencia

del remolque

Escape

4-3/16"

1/2" P.T.

Suministro

de servicio

del

remolque

3/8" P.T.

Control del

remolque

3/8" P.T. Servicio y

suministro de

emergencia del

remolque (trasero)

1/4" P.T.

Interruptor

de la luz de

parada

3/8" P.T.

Servicio

trasero

5-11/16"

Intercambio de válvula Componentes del sistema de aire 03

Válvula de protección del

tractor TP-4™

Anteriormente tubo múltiple de la válvula de

control VM-1™

• Se consigue reconstruida

• Juego de mantenimiento 283863

V.M.R.S. 13-010-114

No. de parte No. de parte

reconstruida de servicio

288301X 288301

3 sellos “O” obturadores se incluyen

con la válvula. No. de parte 212268

Suministro de

emergencia del

remolque 1/4" P.T.

3-7/8"

Interruptor de la luz de

parada de emergencia

del remolque 1/4" P.T.

5-1/4"

3/8" P.T.

Entrega

No. 1

Interruptor de la

luz de parada

1/4" P.T.

3/8" P.T.

Entrega No. 2

Suministro de servicio

del tractor 1/4" P.T.

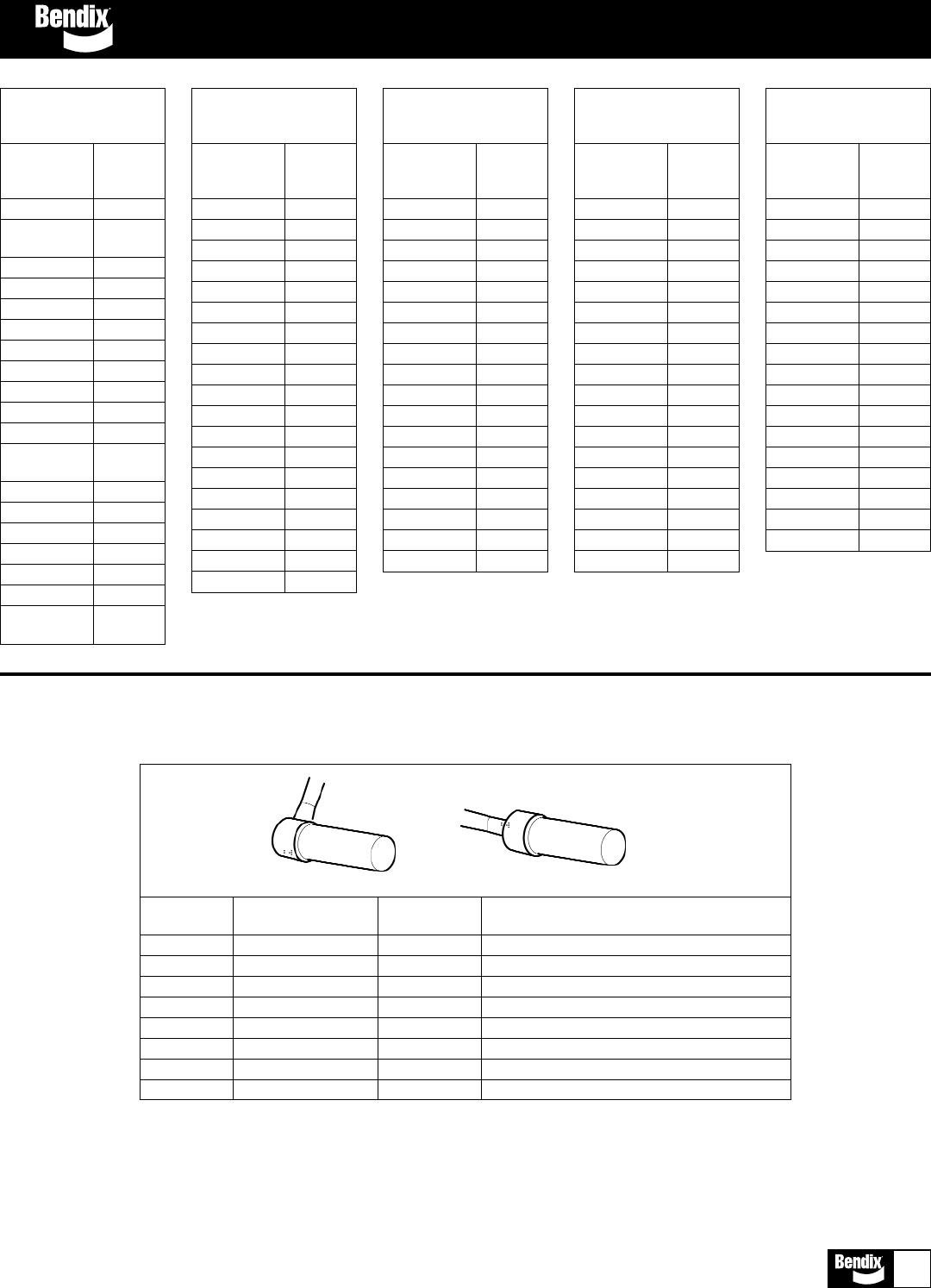

Tensores de ajuste 05 Indicador de SureStroke™

Desplaza- Diámetro

No. de miento Tamaños del pasador

parte del golpe de la cámara* de horquilla Comentarios

Unidades de fuerza

PU175 1.75" Tipo 16, 20 y 24 1/2"

PU200 2.00" Tipo 30, 16L, 20L y 24L 1/2"

PU250 2.50" Tipo 24L y 30L 1/2"

PU175CP 1.75" Tipo 16, 20 y 24 – Pasador de la

abrazadera

PU200CP 2.00" Tipo 30 – Pasador de la

abrazadera

PU250CP 2.50" Tipo 24L y 30L – Pasador de la

abrazadera

Desplaza- Diámetro

No. de miento Tamaños del pasador

parte del golpe de la cámara* de horquilla Comentarios

Remolque

TL200 2.00" Tipo 30 1/2"

TL250 2.50" Tipo 30L 1/2"

TL200CP 2.00" Tipo 30 – Pasador de la

abrazadera

TL250CP 2.50" Tipo 30L – Pasador de la

abrazadera

*L – indica desplazamiento de golpe largo

Estilo del pasador de horquilla Estilo del pasador de la abrazadera

Pasador de

horquilla

Intercambio de válvula

Tipo/No. de parte Reemplazo de Bendix

Bendix

Válvula R-1™103009

Válvula R-1C™103009

Válvula R-5™102626, 103009

Válvula R-6™102626, 103009

Válvula R-8™103010

Válvula R-12™102626

Válvula R-12H™103009

Válvula R-14™103028

Válvula R-14H™103010

Válvula RE-1C™229434

Válvula RE-4™229434

Válvula RE-6™281865

Válvula SR-1™286364

Válvula SR-2™287376

Válvula SR-4™101112

Tipo/No. de parte Reemplazo de Bendix

Berg

12340 103009

12341 103009

12342 102626, 103009

12343 102626, 103009

12344 102626, 103009

12345 102626, 103009

12346 103009

12352 101112 & 102626

12360 101112, 101622

A86473 102626

A86477 102626

Kelsey Hayes

5468 103009

5470 102626

Tipo/No. de parte Reemplazo de Bendix

Midland

A104001 101112, 101622

A104002 101112, 101622

A104003 101112, 101622

A104010 101112, 101622

KN20541 101112, 101622

KN28060 103009

KN28061 103009

KN28071 103010

KN28132 103009

KN28140 103010

Sealco

9125 102626, 103009

A1100 102626

Wagner

A78882 102626, 103009

A78887 102626, 103009

A88802 101112, 101622

A88812 101112, 101622

A98730 101112, 101622

A98731 101112, 101622

A98732 101112, 101622

Componentes del sistema de aire 03 Intercambio de válvula

Tensores de ajuste manuales Tensores de ajuste 05

Brazo Recto

V.M.R.S. 13-001-030 (DELANTERO)

13-002-028 (TRASERO)

SAE Par Longitud del Conexión Dirección

No. de de torsión brazo (pulgadas) Diámetro de de la

parte - libras Lengüeta Dientes ABC

del buje lubricación conexión

278302 26,000 1-1/4" 10 5.5 4.5 – 0.5 Recto Recto

278305 26,000 7.0 6.0 5.0

278323 26,000 7.0 6.0 5.0

278326 26,000 6.5 5.5 4.5

278008 30,000 1-1/2" 10 6.5 5.5 – 0.5 Recto Recto

278010 30,000 6.0 5.0 –

278045 30,000 7.0 6.0 5.0

279634 30,000 7.75 6.75 –

101827 26,000 6.0 – – 90 grados Izquierdo

277959 26,000 6.5 5.5 – Recto Recto

102110 30,000 1-1/2" 10 6.5 5.5 – 0.625 90 grados Hacia abajo

278016 30,000 6.5 5.5 – Recto Recto

278017 30,000 6.0 5.0 – Recto Recto

278035 30,000 7.5 5.5 – Recto Recto

288282 26,000 7.0 6.0 5.0 Recto Recto

286965 26,000 1-1/2" 28 6.0 5.0 – 0.5 Recto Recto

288753 26,000 6.5 5.5 – Recto Recto

287899 30,000 6.5 5.5 – Recto Recto

101133 26,000 6.0 5.0 – Recto Recto

101134 26,000 6.5 5.5 – Recto Recto

101289 26,000 1-1/2" 28 6.5 5.5 – 0.625 90 grados Derecho

101290 26,000 6.0 5.0 – 90 grados Derecho

101214 30,000 6.5 5.5 – Recto Recto

101215 30,000 6.0 5.0 – Recto Recto

101216 30,000 7.0 – – Recto Recto

283411 26,000 1-5/8" 37 6.0 – – 0.5 Recto Recto

Diámetro del buje

Lengüeta

Conexión de

lubricación

Desvío

Se muestra la mano izquierda (MI)

La mano derecha (MD) está al lado opuesto

Conexión de

lubricación

Diámetro del buje

Lengüeta

Brazo desviado

SAE Par Longitud del Conexión

No. de de torsión brazo (pulgadas) Diámetro de

parte – libras Lengüeta Dientes ABC

del buje lubricación Desvío Mano

278288 6.0 5.0 4.0 MD

278289 6.0 5.0 4.0 MI

278294 26,000 1-1/4" 10 5.5 4.5 – 0.5 Recto 0.625 MD

278295 5.5 4.5 – MI

278252 5.5 4.5 – MD

278253 5.5 4.5 – MI

279300 5.25 – – MD

279301 5.25 – – MI

279946 26,000 1-1/2" 10 7.0 6.0 – 0.5 Recto 0.625 MD

279947 7.0 6.0 – MI

280424 6.0 5.0 4.0 MD

280425 6.0 5.0 4.0 MI

282560 6.5 5.5 – MD

282561 6.5 5.5 – MI

279309 5.75 – – MI

279350 20,000 1-1/2” 10 7.0 – – 0.5 Recto 1.5 MD

279351 7.0 – – MI

288539 6.5 5.5 – MD

288540 6.5 5.5 – MI

288541 6.0 5.0 – MD

288542 6.0 5.0 – MI

101413 5.5 – – MI

101414 20,000 1-1/2” 28 5.5 – – 0.5 Recto 1.5 MD

287896 6.5 5.5 – MD

287897 6.5 5.5 – MI

Eligiendo un tensor de ajuste

1. Determine si es un brazo recto o desviado. Si es desviado determine si se

necesita la MD o la MI.

2. Identifique el tamaño de la lengüeta (diámetro y No. de dientes).

3. Elija el modelo que se necesita.

4. Determine el agujero del brazo que se usa (si el tensor contiene más de

uno).

5. Identifique el diámetro del buje.

Tensores de ajuste 05 Tensores de ajuste automáticos

Tensor de ajuste automático ASA-5™

V.M.R.S. 013-001-030 (DELANTERO)

013-002-028 (TRASERO)

No. de

parte

del juego Descripción

107162 Juego del adaptador de 1/2" – Acoplamiento rápido

107161 Juego del adaptador de 5/8" – Acoplamiento rápido

107157 Juego de la horquilla de acoplamiento rápido (recto)

107159 Juego de la horquilla de acoplamiento rápido (desviado)

107158 Juego de la horquilla de fácil montaje (recto)

107160 Juego de la horquilla de fácil montaje (desviado)

Refiérase al catálogo de partes de servicio para el contenido de los

juegos.

Tensores de ajuste automático ASA-5™

Juegos de mantenimiento

Rosca del

adaptador

Tamaño B

Desvío

Recto

Tamaño

de la

lengüeta

El adaptador usado más

comúnmente se suministra

con el tensor de ajuste. Otros

adaptadores se pueden

comprar por separado.

Todos los tensores de

ajuste con desviación se

suministran como se

muestra en la figura.

Si se necesita un desvío

hacia el lado opuesto,

quite la horquilla y hágala

girar 180 grados.

Tensor de

ajuste

automático

ASA-5™

Exterior

Longitud

del brazo

Tamaño de

Adaptador la rosca de

de horquilla la varilla

No. de parte de empuje

291452 5/8"-18 UNF

292756 1/2"-20 UNF

Tamaño de

Adaptador la rosca de

de horquilla la varilla

No. de parte de empuje

297700 5/8"-18 UNF

297701 1/2"-20 UNF

Adaptador estándar Adaptador extendido

25/32"

1-9/32"

Números de partes de servicio Tensores de ajuste 05

Ensamblaje Partes de servicio/juegos

de servicio

del tensor Tamaño de

de ajuste Longitud la rosca del Desvío

ASA-5™del brazo adaptador de la

No. de parte A B horquilla Adaptador Horquilla Comentarios

1 1/4" – 10C Lengüeta

065162 5" 1/2-20 5/8" 292756 107160

065163 5-1/2" 5/8-18 5/8" 291452 107160

065244 5-1/2" 1/2-20 5/8" 292756 107160

065164 5-1/2" 1/2-20 Recto 292756 107158

801351 5-1/2" 5/8-18 Recto 291452 107158

801359 5" 5/8-18 5/8" 291452 107160

1 1/4" – 24 Lengüeta

065166 5" 1/2-20 5/8" 292756 107160

065167 5-1/2" 5/8-18 Recto 291452 107158

065274 5-1/2" 1/2-20 Recto 292756 107158

065306 5-1/2" 1/2-20 5/8" 292756 107160 El engranaje de tornillo sinfín incluye un conducto de lubricación

065335 5-1/2" 1/2-20 Recto 292756 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065403 5-1/2" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

801357 5" 5/8-18 5/8" 291452 107160

1 1/2" – 10C Lengüeta

065168 5" 1/2-20 Recto 292756 107158

065169 5-1/2" 1/2-20 5/8" 292756 107160

065170 5-1/2" 5/8-18 Recto 291452 107158

065172 6" 5/8-18 Recto 291452 107158

065344 6" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065488 5-1/2" 5/8-18 5/8" 291452 107160 El engranaje de tornillo sinfín incluye un conducto de lubricación

065508 5" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065700 5-1/2" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

801352 5" 5/8-18 Recto 291452 107158

801353 5-1/2" 1/2-20 Recto 292756 107158

801358 5-1/2" 5/8-18 5/8" 291452 107160

1 1/2" – 28 Lengüeta

065173 5" 1/2-20 Recto 292756 107158

065174 5-1/2" 5/8-18 Recto 291452 107158

065175 6" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065176 6" 5/8-18 Recto 291452 107158

065221 5-1/2" 1/2-20 Recto 292756 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065245 5-1/2" 1/2-20 5/8" 292756 107160 El engranaje de tornillo sinfín incluye un conducto de lubricación

065247 5-1/2" 5/8-8 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065276 6" 1/2-20 5/8" 292756 107160 El engranaje de tornillo sinfín incluye un conducto de lubricación

801354 5" 5/8-18 Recto 291452 107158

801355 5-1/2" 1/2-20 Recto 292756 107158

801356 6" 1/2-20 Recto 292756 107158

1 5/8" – 37 Lengüeta

065177 6" 5/8-18 Recto 291452 107158

065178 5-1/2" 5/8-18 Recto 291452 107158

065179 6" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

065182 5-1/2" 5/8-18 Recto 291452 107158 El engranaje de tornillo sinfín incluye un conducto de lubricación

Los ensamblajes de la horquilla de fácil montaje son estándar en los tensores de ajuste ASA-5™básicos de servicio, sin embargo,

las primeras producciones de ensamblajes pueden contener la horquilla de acoplamiento rápido.

Si se necesita la horquilla de acoplamiento rápido, ésta se debe comprar por separado y el cliente la debe instalar.

Todos los tensores de ajuste ASA-5™se proveen con una conexión de lubricación de 45 grados a menos que se haya estipulado de

otro modo.

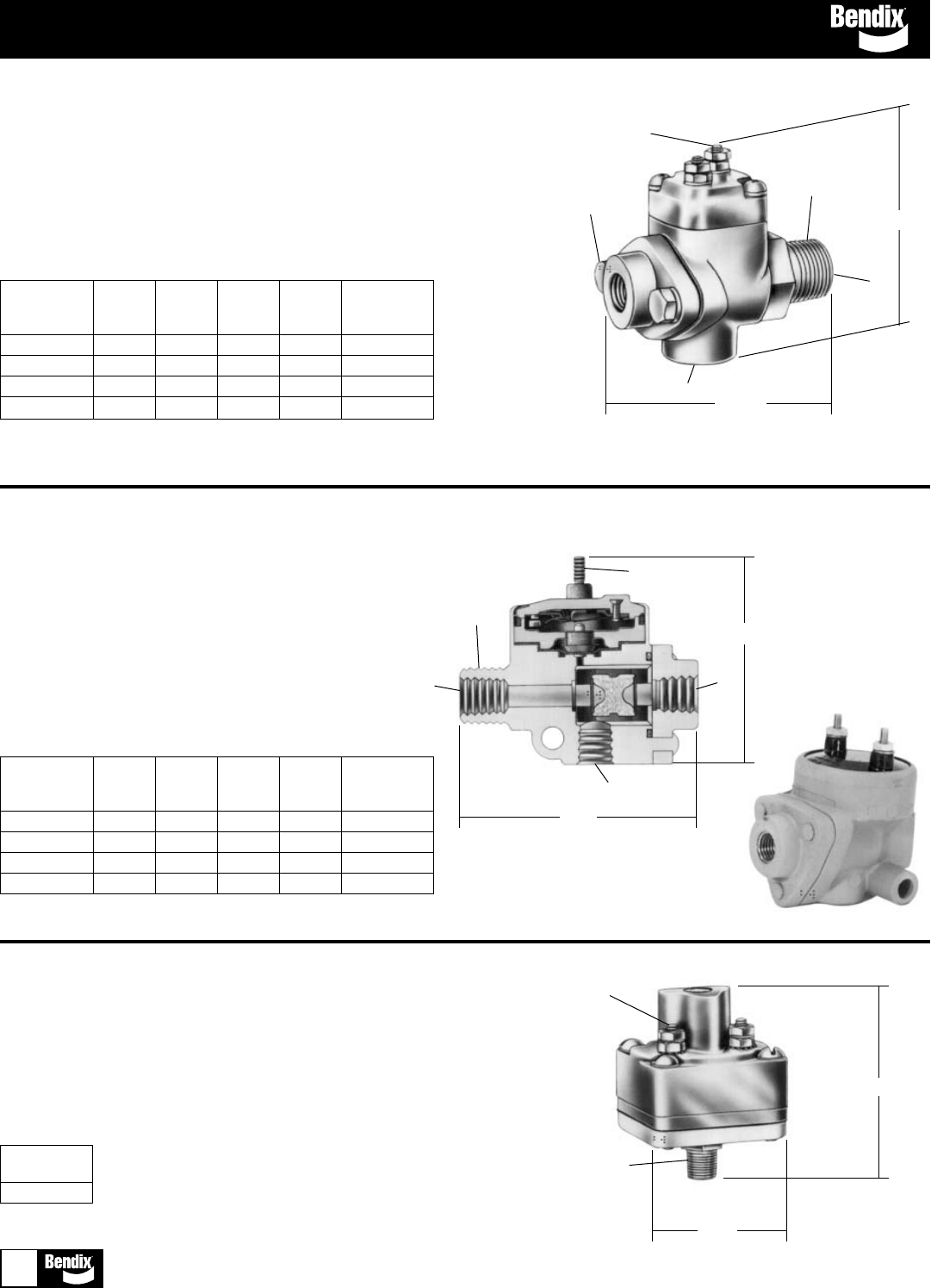

Válvula de retención (check) doble combinada

con el interruptor de la luz de parada DS-1™

• Se consigue reconstruida

• Juego de mantenimiento “en el campo” 276142

V.M.R.S. 13-010-038

ABCD E

No. de Macho Hembra Hembra Hembra Rosca

parte P.T. P.T. P.T. P.T. del terminal

228050 1/2" 1/4" 1/4" – 8-32

228165 3/8" 1/4" 1/4" – 8-32

228520 1/2" 3/8" 1/4" – 8-32

229493 1/2" 1/4" 1/4" 1/4" 8-32

Válvula de retención (check) doble

combinada con el interruptor de la

luz de parada DS-2™

V.M.R.S. 13-010-038

ABCD E

No. de Macho Hembra Hembra Hembra Rosca

parte P.T. P.T. P.T. P.T. del terminal

104563 3/8" 3/8" 1/4" – 8-32

286452 3/8" 3/8" 3/8" – 8-32

286453 3/8" 3/8" 3/8" – 10-32

286704 – 3/8" 3/8" 3/8" 10-32

3-1/16"

2-13/16"

3-1/2"

Interruptor de la luz de parada de

emergencia del remolque TE-1™

V.M.R.S. 34-002-008

No. de

parte

228477

2-3/4"

1-7/8"

Rosca del

terminal 8-32

1/8" P.T.

Suministro

de aire

El circuito entre los

terminales se cierra de

60 PSI a 0 PSI

Indicación y alarma 06 Interruptores de la luz de parada

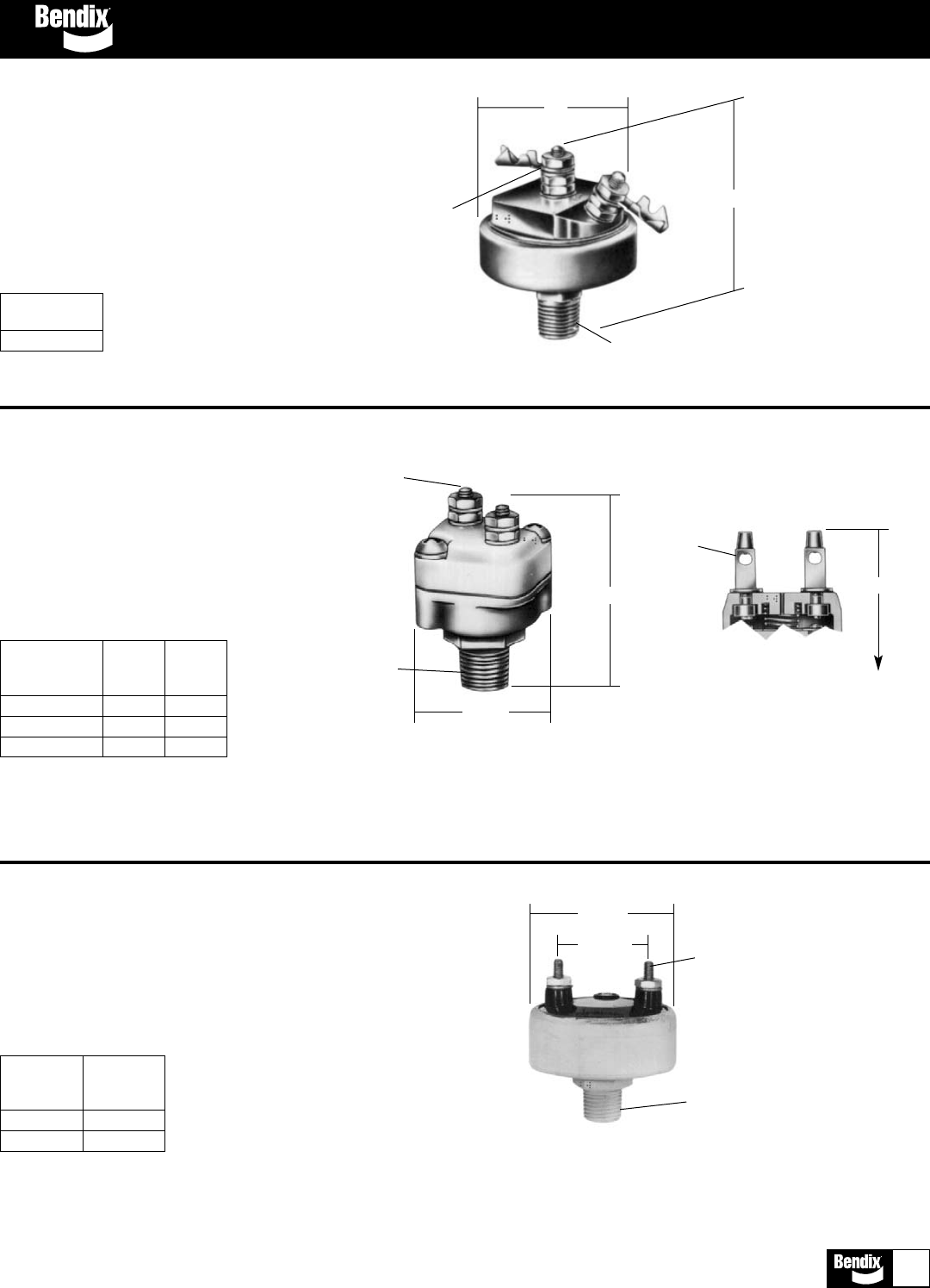

Interruptor de la luz de parada SL-3™

V.M.R.S. 34-002-008

No. de

parte

226262

Interruptor de la luz de

parada SL-4™

V.M.R.S. 34-002-008

No. de Rosca Figura

parte del tubo No.

228600 1/4" 1

228687 3/8" 1

228688 1/4" 2

Interruptor de la luz de parada SL-5™

V.M.R.S. 34-002-008

Tamaño de

No. de la rosca

parte del terminal

286392 8-32

286404 10-32

2-9/16"

1/4" P.T.

Suministro

Rosca del

terminal

10-32

2-32/64"

Figura 2

Vista parcial

Terminal

2-1/4"

1-5/8"

Figura 1

P.T.

Suministro

Rosca del

terminal 8-32

2-1/16"

1-15/64" Terminal

1/4" P.T.

Suministro

Interruptores de la luz de parada Indicación y alarma 06

Indicador de presión baja LP-2™

V.M.R.S. 03-001-037

Presión al

No. de nivel máximo

parte P.S.I. Comentarios

223578 60 + 5

– 0

224044 70 ± 6 Sin terminal

del cable

288408 60 ± 6 Impermeable

Indicador de presión baja LP-3™

V.M.R.S. 03-001-037

Presión al A

No. de nivel máximo Rosca

parte P.S.I. del tubo

*104246*66 ± 6 1/4"

279416 60 ± 6 1/4"

279472 75 ± 6 1/4"

280530 70 ± 6 1/4"

289397 75 ± 6 1/8"

Terminal sencillo

*Empujado en el terminal

Presión al A

No. de nivel máximo Rosca

parte P.S.I. del tubo Comentarios

228750 60 ± 6 1/4"

**275083** – 1/4"

276599 30 ± 3 1/4"

277155 50 ± 5 1/4"

*280743*60 ± 6 1/4" Sin terminal del cable

284793 80 ± 6 1/4" Sin terminal del cable

284833 70 ± 6 1/4" Sin terminal del cable

283029 60 ± 6 1/4" Sin terminal del cable

288522 66 ± 6 1/4" Sin terminal del cable

Terminal doble

**No. de parte 275083 tiene una presión al nivel máximo de

75 ± 6 PSI

1-7/8"

1/4" P.T.

Suministro

3-9/16"

Terminal

del cable

1-15/16"

P.T.

1-15/16"

P.T. Terminal

del cable

Tornillo del

terminal

Indicación y alarma 06 Indicador de presión baja

• La compañía tiene cada año 25 cursos de entrenamiento de frenos

de aire, los cuales duran cuatro días cada curso, en cuatro loca-

ciones a través de los Estados Unidos.

• El entrenamiento regional en el lugar de las instalaciones se da en 6

unidades de entrenamiento móvil localizadas a través de los Estados

Unidos y Canadá.

• Se consiguen los programas de entrenamiento audio visual.

• La información de servicio incluye manuales, esquemas de pared y

guías.

Juegos de bocinas de aire

• Los juegos incluyen la válvula de la bocina, tubos, y

conexiones

Juegos

bocinas

de aire Descripción de la aplicación

207945 Se incluye la válvula de la bocina operada a mano 228013

207946 Se incluye la válvula de la bocina operada con el pie 228672

Bocinas de aire Indicación y alarma 06

A la delantera de la curva™...

con el entrenamiento de los

frenos de aire de Bendix

Válvula de drenaje del tanque

automático DV-2™

• Se consigue reconstruido

• Juego de mantenimiento 282134

V.M.R.S. 13-010-007

No. de No. de Puerto A Puerto B

parte parte de Adaptador Tapón del tubo Adaptador Tapón del tubo

reconstruida servicio No. de parte No. de parte No. de parte No. de parte

281923X 281923 293248 – – 233057

281924X 281924 – 233057 293248 –

*284412X**284412*293248 – – 233057

*284795X**284795*– 233057 293248 –

*Con calentador

Grifos o llaves de purga

No. de parte 103385

1/4" P.T.

1/4 Rosca

del tubo

1/4 Rosca

del tubo

1-3/8"

No. de parte 221121

1/4 Rosca

del tubo

1/4"

P.T

Adaptador Puerto A

3/8" P.T.

Puerto B

3/8" P.T.

3-3/4"

2-3/8"

Grifos de cierre C-5™

• Juego de mantenimiento 285938

Perno Buje

No. de prisionero reductor

parte No. de parte No. de parte

285172 Ninguno Ninguno

285697 205730 212741

No. de ‘L’

parte Longitud Comentarios

220332 1-7/8" Cerrado como se muestra

226338 1-7/8" Abierto como se muestra

276068 2-3/8" Cerrado como se muestra

Buje

reductor

1/4" P.T.

1/2" P.T.

Perno

prisionero

1/4" P.T.

1/2" P.T.

Tubos y conexiones 07 Grifos de cierre

Abrazadera de tubo y tubos de cobre

V.M.R.S. 13-010-053

Diámetro Caja de tubería de

externo de Longitud cobre enrollado

la tubería de la tubería No. de parte

1/4" 25 Pies 279567

1/4" 50 Pies 279568

5/16" 25 Pies 279569

5/16" 50 Pies 279570

3/8" 25 Pies 279571

3/8" 50 Pies 279572

1/2" 25 Pies 279573

1/2" 50 Pies 279574

5/8" 25 Pies 279575

3/4" 25 Pies 279576

Toda la tubería indicada arriba se ajusta a las

especificaciones de SAE J844

Tamaño del Abrazadera de la tubería

diámetro externo (Cubierta de caucho/hule)

de la tubería No. de parte

1/4" 232821

5/16" 232822

3/8" 232823

1/2" 232824

5/8" 232825

3/4" 232826

1" 232827

Tubería de nylon tipo 3 estándar

SAE J844B

V.M.R.S. 13-010-003

Diámetro Grosor de Tubería

externo la pared Longitud Color de de nylon

(Pulgadas) (Pulgadas) Pies la tubería No. de parte

1/8 .023 100 Negro 249094

1/8 .023 1000 Negro 112429

1/4 .040 100 Negro 246113

1/4 .040 250 Negro 246114

1/4 .040 100 Rojo 248441

1/4 .040 100 Amarillo 248442

1/4 .040 100 Verde 248443

1/4 .040 1000 Negro 291995

5/16 .046 100 Negro 249095

3/8 .062 100 Negro 246115

3/8 .062 250 Negro 246116

3/8 .062 100 Rojo 248444

3/8 .062 100 Amarillo 248445

3/8 .062 100 Verde 248446

3/8 .062 100 Naranja 248447

3/8 .062 500 Negro 291996

1/2 .062 100 Negro 246117

1/2 .062 250 Negro 246118

1/2 .062 100 Rojo 248448

1/2 .062 100 Verde 248449

1/2 .062 100 Naranja 248450

1/2 .062 500 Negro 291997

5/8 .092 100 Negro 247606

3/4 .092 100 Negro 247607

3/4 .092 100 Verde 248451

Cada caja de tubería de nylon está diseñada para autosurtirse.

Adaptable para uso con conexiones de frenos de aire estándar

usando inserciones.

Tamaño del diámetro

externo del tubo No. de parte

1/4" 246088

5/16" 292802

3/8" 246089

1/2" 246090

5/8" 247608

3/4" 246091

Inserciones de tubos para

tubería de nylon

Se puede usar con conexiones

de tubería estándar de Bendix.

Manguitos y tuercas estándar

El tamaño del diámetro

externo de la tubería

determina el uso de la

tuerca y del manguito.

Tamaño del Tuerca Manguito

diámetro externo No. de No. de

de la tubería parte parte

1/4" 200455 200457

5/16" 200363 200364

3/8" 200360 200361

1/2" 203755 203754

5/8" 210613 210612

3/4" 203896 203897

1" 203899 203900

Tuerca Manguito

Tubos y conexiones 07

Rosca Diámetro Diámetro ‘T’

del tubo externo de externo de No. de

Macho la tubería la tubería parte

1/8" 1/4" 1/4" 221978

1/4" 3/8" 3/8" 205104

3/8" 3/8" 3/8" 217050

3/8" 3/8" 1/2" 224647

3/8" 1/2" 3/8" 215703

3/8" 1/2" 1/2" 215701

1/2" 5/8" 3/8" 222150

1/2" 5/8" 5/8" 221986

1/2" 3/8" 1/4" 224793

1/2" 1/2" 1/2" 227842

Conexiones de la tubería (cont.)

Rosca

del tubo

Macho

Diámetro ‘T’

P.T. P.T. externo de No. de

Hembra Macho la tubería parte

1/4" 1/4" 3/8" 215954

1/4" 3/8" 3/8" 224827

1/4" 3/8" 1/2" 217640

1/4" 1/2" 5/8" 224103

3/8" 3/8" 1/2" 227900

3/8" 3/8" 5/8" 228377

3/8" 1/2" 1/2" 275284

A B Unión

Diámetro externo Diámetro externo No. de

de la tubería de la tubería parte

1/4" 1/4" 205514

3/8" 3/8" 205134

1/2" 1/2" 215710

5/8" 5/8" 221826

3/4" 3/4" 216523

1" 1" 216339

Diámetro ‘T’

P.T. P.T. externo de No. de

Hembra Macho la tubería parte

1/4" 1/4" 1/4" 220478

1/4" 1/4" 3/8" 217619

1/4" 3/8" 1/2" 224799

1/2" 3/8" 3/8" 223664

Diámetro Diámetro ‘T’

P.T. externo de externo de No. de

Macho la tubería la tubería parte

1/8" 1/4" 1/4" 205182

1/8" 3/8" 3/8" 217051

1/4" 1/4" 3/8" 225838

1/4" 3/8" 3/8" 205103

1/4" 5/8" 5/8" 223994

3/8" 3/8" 3/8" 205177

3/8" 1/2" 3/8" 224645

3/8" 1/2" 1/2" 215700

1/2" 1/2" 1/2" 224721

1/2" 5/8" 5/8" 221982

1/2" 3/8" 5/8" 223403

Diámetro Diámetro ‘T’

P.T. externo de externo de No. de

Hembra la tubería la tubería parte

1/4" 3/8" 3/8" 224681

Rosca

del tubo

Macho

Rosca del

tubo

Hembra

Rosca

del tubo

Hembra

Rosca

del tubo

Macho

Rosca

del tubo

Macho

Rosca del tubo Hembra

Tubos y conexiones 07

A Conector

P.T. Diámetro externo No. de

Macho de la tubería parte

1/8" 1/4" 205127

1/8" 3/8" 205509

1/4" 1/4" 205183

1/4" 5/16" 205054

1/4" 3/8" 205053

1/4" 1/2" 217690

3/8" 3/8" 205824

3/8" 1/2" 217525

3/8" 5/8" 216685

1/2" 3/8" 222063

1/2" 1/2" 217691

1/2" 5/8" 216684

1/2" 3/4" 217621

3/4" 1/2" 217689

3/4" 5/8" 221985

3/4" 3/4" 215762

3/4" 1" 225786

1" 1" 215763

P.T. Diámetro externo Conector

Hembra de la tubería No. de parte

1/8" 1/4" 205101

1/8" 3/8" 205418

1/4" 3/8" 205826

3/8" 3/8" 205827

3/8" 1/2" 215711

1/2" 1/2" 225561

1/2" 5/8" 221987

1/2" 3/4" 229738

ABC

Diámetro Diámetro Diámetro ‘T’

externo de externo de externo de No. de

la tubería la tubería la tubería parte

1/4" 1/4" 1/4" 221979

3/8" 3/8" 1/4" 225760

3/8" 3/8" 3/8" 205106

3/8" 3/8" 1/2" 217663

3/8" 1/4" 3/8" 226196

1/2" 1/2" 3/8" 225836

1/2" 1/2" 1/2" 215712

5/8" 5/8" 3/8" 222064

5/8" 5/8" 5/8" 221984

Diámetro Codo

P.T. externo de No. de

Hembra la tubería parte

1/8" 1/4" 221977

1/8" 3/8" 205426

1/4" 3/8" 205135

3/8" 3/8" 205830

1/2" 5/8" 221983

Diámetro Altura Codo

P.T. externo de al centro No. de

Macho la tubería del tubo parte

1/8" 1/4" 3/4" 205539

1/8" 3/8" 31/32" 205522

1/4" 1/4" 15/16" 224318

1/4" 3/8" 31/32" 205102

1/4" 3/8" 1-7/16" 222858

1/4" 1/2" 1-1/8" 220475

3/8" 3/8" 15/16" 205829

3/8" 1/2" 1-1/8" 215709

3/8" 5/8" 1-5/32" 221993

1/2" 3/8" 1-5/16" 222062

1/2" 1/2" 1-5/16" 216310

1/2" 5/8" 1-3/8" 221825

3/4" 1/2" 1-5/16" 221536

3/4" 5/8" 1-5/16" 229108

3/4" 3/4" 1-3/8" 216520

Rosca

del tubo

Hembra

Rosca

del tubo

Hembra

Rosca

del tubo

Macho

Rosca

del tubo

Macho

Conexiones de la tubería (cont.)

Tubos y Conexiones 07

Buje Rosca

reductor del tubo

No. de parte A B

Latón/Metal

212862 3/8" 1/4"

230130 1/2" 1/4"

230808 1/2" 3/8"

Acero

212349 1/2" 3/8"

234680 3/4" 1/2"

Diámetro Altura Codo

P.T. externo de al centro No. de

Macho la tubería del tubo parte

1/8" 3/8" 1-7/8" 215953

1/2" 3/4" 1-3/8" 217504

Diámetro Diámetro Codo

externo de externo de No. de

la tubería la tubería parte

1/4" 1/4" 224317

3/8" 3/8" 205113

1/2" 1/2" 222359

5/8" 5/8" 222360

A Codo

Diámetro (45°)

P.T. externo de No. de

Macho la tubería parte

1/4" 3/8" 220722

3/8" 3/8" 220291

3/8" 1/2" 220292

1/2" 3/8" 225650

1/2" 1/2" 227162

1/2" 5/8" 222065

Conexiones diversas

V.M.R.S. 13-009-016

Codo

90°

P.T. No. de

A B parte

Latón/Metal

1/8" 1/8" 233567

1/4" 1/4" 233568

3/8" 3/8" 233569

1/2" 1/2" 233570

3/4" 3/4" 233571

Codo

P.T. del tubo

No. de

A B parte

Latón/Metal

1/4" 1/4" 202915

Codo

45°

P.T. No. de

A B parte

Latón/Metal

1/4" 1/4" 233572

Codo

reductor

P.T. 90°

No. de

A B parte

Latón/Metal

1/8" 1/4" 232871

B Interno A Externo

Rosca

del tubo

Macho

Rosca

del tubo

Macho

Tubos y conexiones 07

Conexiones de la tubería (cont.)

A Acoplamiento

Machuelo B C de ancla

del tubo P.T. Longitud No. de parte

3/8" 3/8" 1-7/8" 215672

A B Acoplamiento

Machuelo Machuelo C de ancla

del tubo del tubo Longitud No. de parte

1/8" 1/8" 1-17/32" 225740

1/4" 1/4" 31/32" 221204

1/4" 1/4" 1-17/32" 205465

3/8" 3/8" 1-5/16" 217709

ABC ‘T’

Machuelo Machuelo Machuelo del ancla

del tubo del tubo del tubo No. de parte

1/4" 3/8" 1/4" 231379

3/8" 3/8" 3/8" 236056

3/8" 1/2" 3/8" 239727

A B Codo de

Machuelo Machuelo ancla

del tubo del tubo No. de parte

1/4" 1/4" 201030

3/8" 3/8" 212765

A B Codo de

Machuelo Machuelo ancla

del tubo del tubo No. de parte

1/4" 1/4" 201010

3/8" 3/8" 233420

B D Perno

A Machuelo C Machuelo prisionero

P.T. del tubo Longitud del tubo No. de parte

1/2" 1/4" 2-15/16" – 205730

1/2" 1/4" 3-15/16" – 223464

1/2" 1/4" 2-15/16" 1/4" 228146

A B Conexión

Machuelo Machuelo de tubo múltiple

del tubo del tubo No. de parte

3/8" 1/4" 210398

B Perno

A Machuelo C prisionero

P.T. del tubo Longitud No. de parte

1/2" 1/4" 1/8" 205498

1/2" 1/4" 2-1/2" 205499

Arandela Tuerca

Arandela

Tuerca

Arandela

Tuerca

3/4" Rosca

del tubo

Arandela

Tuerca

Conexiones Diversas (cont.)

Tubos y Conexiones 07

LA MANGUERA BW-101-M se consigue como sigue:

NO. DE

PARTE DESCRIPCIÓN

285496 Caja con rollo de 50 pies

LA MANGUERA BW-101-M TIPO A es estándar para

todas las conexiones flexibles del sistema de frenos de

aire cuando no se necesitan mangueras más grandes.

Se usa más comúnmente para las conexiones de

mangueras de la cámara de los frenos o para las

conexiones de mangueras del remolque.

Se identifica por sus diámetros internos y externos y por

sus marcas continuas en la superficie.

DIÁMETRO INTERNO DE 3/8"–

TIPO A (VISTA DELANTERA)

USE EL NÚMERO

DE LA PARTE

PARA PEDIDOS USE EL NÚMERO

DE LA PARTE

PARA PEDIDOS

USE EL NÚMERO

DE LA PARTE

PARA PEDIDOS

LA MANGUERA BW-432-M TIPO B es de similar

construcción a LA MANGUERA BW-101-M TIPO B pero

tiene los diámetros internos y externos más grandes. Se

usa en casos especiales cuando se necesita una

manguera más grande que la estándar del tipo BW-101-M.

Se identifica por sus diámetros internos y externos y por

sus marcas continuas en la superficie.

LA MANGUERA BW-127-M se consigue con una

longitud máxima de 50 pies. Se suministra como sigue:

NO. DE

PARTE DESCRIPCIÓN

5005978 Rollo de 100 pies

5005979 Rollo de 250 pies

5006705 Rollo de 50 pies

LA MANGUERA BW-304-M TIPO B es estándar para

todas las conexiones flexibles en el sistema de frenos de

aire cuando no se necesitan mangueras más grandes.

Se usa más comúnmente para las conexiones de

mangueras de la cámara de los frenos o para las

conexiones de mangueras del remolque.

Se identifica por sus diámetros internos y externos y por

sus marcas continuas en la superficie.

DIÁMETRO INTERNO DE 3/8"–

TIPO B (VISTA DELANTERA)

LA MANGUERA BW-304-M se consigue como sigue:

NO. DE

PARTE DESCRIPCIÓN

277546 Caja de rollo de 50 pies

285497 Caja de rollo de 100 pies

285498 Carrete de rollo de 250 pies

VISTA TRASERA

BENDIX BW–101–M<>AU TIPO A 3/8 SAE J–1402b

DOT AU 10/74 3/8 AI y II

VISTA TRASERA

DÍAMETRO INTERNO DE 1/2" -

TIPO B (VISTA DELANTERA)

DOT AU 10/74 1/2 AI y II

BENDIX BW–432–M<>AU TIPO B 1/2 SAE J–1402

VISTA TRASERA

BENDIX BW–304–M<>AU TIPO B 3/8 SAE J–1402b

DOT AU 10/74 3/8 AI y II

Tubos y conexiones 07 Manguera para los frenos de aire

A Ensamblaje

Longitud de la manguera

Total No. de parte

45-1/8 228563

50-1/8 228565

54-1/8 228566

68-5/8 228567

A Ensamblaje

Longitud de la manguera

Total No. de parte

32 228552

34-3/8 228554

36-1/8 228555

38-1/8 228557

42-5/8 228561

A Ensamblaje

Longitud de la manguera

Total No. de parte

15-1/8 228533

18-5/8 228535

20-3/8 228539

22-58/8 228541

24-1/8 228472

A Ensamblaje

Longitud de la manguera

Total No. de parte

24-7/8 228544

26-7/8 228547

27-5/8 228548

29-1/8 228549

30-1/8 228550

BW-304-M Tipo B con diámetro interno de 3/8" x diámetro externo de 3/4" DIÁMETRO INTERNO DE 3/8" – MANGUERA TIPO B

A Conector de manguera Cuerpo

P.T. No. de parte No. de parte

1/4" 226134 236268

3/8" 226135 236269

1/2" 226136 236270

PARA MANGUERA CON DIÁMETRO EXTERNO

DE 3/4 X DIÁMETRO INTERNO DE 3/8.

Conector de manguera

Para mangueras BW-101-M y BW-304-M

Unión de Cuerpo Se necesitan Se necesitan

manguera No. de 2 manguitos 2 tuercas

No. de parte parte No. de parte No. de parte

216678 216694 203610 203624

PARA MANGUERA DE DIAMETRO EXTERNO

DE 3/4 X DIÁMETRO INTERNO DE 3/8

Unión de manguera

Para mangueras BW-101-M y BW-304-M

PARA MANGUERA DE DIAMETRO EXTERNO

DE 3/4 X DIÁMETRO INTERNO DE 3/8

Conector de manguera (Giratorio)

Para mangueras BW-101-M y BW-304-M

Conector de

manguera Casco

(Giratorio) Perno No. de

No. de parte No. de parte parte

226293 202687 236271

1/4" P.T.

Conector

233207

Conector

giratorio

Perno

202687

1/4" P.T.

Casco

236271 Cuerpo

Rosca

del tubo

Manguito

Tuerca Cuerpo

Casco Perno

1/4"

Rosca

del tubo

Conexiones de las mangueras para los frenos de aire Tubos y conexiones 07

Conexiones de la manguera

Conector de manguera

Conector Cuerpo Manguito Tuerca

A Para de manguera No. de No. de No. de

P.T. manguera No. No. de parte parte parte parte

1/2" BW-101 y 304-M 215539 215992 203610 203624

1/4" BW-101 y 304-M 215540 215993 203610 203624

3/8" BW-127 y 348-M 217604 216173 204741 212318

3/8" BW-101 y 304-M 224887 233470 203610 203624

1/4" BW-379 y 378-M 277810 243012 243014 243013

Rosca

del tubo

Manguito

Cuerpo Tuerca

Conector de

Protección manguera

Cuerpo Manguito Tuerca del resorte con resorte

A No. de No. de No. de No. de No. de

P.T. Para manguera parte parte parte parte parte

1/4" Diámetro interno 3/8" – Tipos A y B 215993 203610 203613 201045 215536

3/8" Diámetro interno 3/8" – Tipos A y B 233470 203610 203613 201045 223907

3/8" Diámetro interno 7/16" – Tipos A y B 216173 204741 204742 204743 216172

1/2" Diámetro interno 3/8" – Tipos A y B 215992 203610 203613 201045 215535

PARA MANGUERA DE DIAMETRO

EXTERNO DE 3/4 X DIÁMETRO

INTERNO DE 3/8

Conector de manguera con protección del resorte Para mangueras BW-101-M y BW-304-M

Conector de manguera Cuerpo

A con protección del No. de

P.T. resorte No. de parte parte

1/4" 226137 236268

3/8" 226138 236269

1/2" 226139 236270

Conector de manguera con protección del resorte

Rosca

del tubo Cuerpo Casco

Protección

del resorte

201045

Ensamblaje del

casco y el resorte

226950

Rosca

del tubo

Cuerpo Manguito Tuerca Protección

del resorte

Tubos y conexiones 07 Conexiones de las mangueras

Se ajusta a todos los

acoplamientos

Resorte para la suspensión de la manguera

Resorte

Descripción No. de parte

3/4" Diámetro – Estándar 200661

1" Diámetro – H.D. 249393

1-1/16" Diámetro – H.D. 249394

Acoplamientos de la manguera

V.M.R.S. 13-010-030

13-010-031

Filtro

No. de de malla

parte No. de parte

275150 NINGUNO

*275824*NINGUNO

278698 241839

Matrizado estándar

*Con un niple de 1/2"

No. de parte 212324

Etiqueta de la conexión

Para líneas de manguera de

“suministro”

No. de parte 201499

Etiqueta de la conexión

Para líneas de manguera de

“control”

No. de parte 201500

1/2" P.T.

Filtro de

malla

Anillo de

empaque

Filtro de malla

No. de parte 241839

Se ajusta a todos los acoplamientos

Anillos de empaque

No. de parte 213630

Estándar

No. de parte 248579

Doble labio

Conexiones y partes diversas para la manguera Tubos y conexiones 07

Suministro Control

Filtro

Acoplamiento de malla

de manguera No. de Tipo de

No. de parte parte acoplamiento

278850 NINGUNO CONTROL

278851 NINGUNO SUMINISTRO

278852 241839 CONTROL

278853 241839 SUMINISTRO

TRU-CUPL

Acoplamientos de la manguera

Filtro de

malla

1/2" P.T.

Anillo de

empaque

Acoplamiento simulado Diámetro

No. de parte del orificio

212227 NINGUNO

291991 3/16"

Acoplamientos simulados

Secador de aire PuraGuard®

Acoplamiento Ojo de Cadena

simulado con cadena remache Diámetro No. de

No. de parte No. de parte del orificio parte

220635 NINGUNO 1/8" 212930

220636 NINGUNO NINGUNO 212930

224810 234393 NINGUNO 212930

277994 NINGUNO NINGUNO 212930

Eslabón

abierto

235646

Cuerpo Orificio

Cadena

Ojo de

remache

Orificio

Tubos y conexiones 07 Conexiones y partes diversas para la manguera

Secadores de aire 08 Secador de aire PuraGuard®

No. de parte

de servicio

800691

Juego de mantenimiento.................................... 5006788

Juego de reconstrucción.................................... 5006789

Grifo de purga de repuesto................................ 5012242

VISTA DESDE

ARRIBA

Puerto de

suministro Puerto de

entrega

Un suministro y una puerta de entrega

(Vea la flecha encima de la cubierta del secador

de aire PuraGuard®para la circulación del aire)

Pieza de

montaje

(2)

Cuerpo del

sumidero

VISTA

EXTERNA

Cabeza del

secador de aire

PuraGuard®

Grifo de purga

Secador de aire AD-9™Secadores de aire 08

7.2"

14.1" Estándar

16.5" con purga

extendida

Cubierta

Válvula de

retención

(check)

Puerto de entrega 9.3"

Cuerpo de la válvula de purga

Conectador y

cables preformados

del calentador y el

termostato

Puerto de suministro

Puerto de

control

Puerto de entrega

Conexión del

calentador y el

termostato

Puerto de

suministro

Puerto de escape

de purga

Válvula de

retención

(check)

Válvula de

seguridad

285849

Cubierta Vista de

la parte inferior

Ensamblajes o partes de detalle que no muestran el número de

parte y no se encuentran en un juego NO SE CONSIGUEN.

Cubierta del escape

NO. DE PARTE

5003838

Conectador y cables

preformados

NO. DE PARTE 109871

Placa de montaje

universal

NO. DE PARTE 113209

Secador de aire AD-9™

• Más desecadores trabajan más tiempo

• El tamaño compacto ahorra espacio

• Se consigue reconstruido

V.M.R.S. 13-010-033

No. de parte Descripción

107796 Servicio nuevo – Cartucho de desecador

107794X Reconstruido – Cartucho de desecador

5004479 Juego de la válvula de purga de base dura 12 voltios - 75 vatios

5004480 Juego de la válvula de purga de base dura 24 voltios - 75 vatios

5004381 Juego de la válvula de purga de base dura 24 voltios - 100 vatios

800405 Juego de la válvula de purga de base blanda 12 voltios - 75 vatios

5004380 Juego de la válvula de purga de base blanda 24 voltios - 75 vatios

5004338 Juego de la válvula de purga de base blanda 24 voltios - 100 vatios

5004339 Juego de la válvula de purga DLU 12 voltios - 75 vatios

5004340 Juego de la válvula de purga DLU 24 voltios - 75 vatios

109578 Termostato y calentador de 12 voltios

109579 Termostato y calentador de 24 voltios

5002595 Juego del termostato y el calentador 24 voltios - 100 vatios

109871 Juego de empalme eléctrico del calentador

107800 Juego de la válvula de retención (check) 1/2"

107799 Juego de la válvula de retención (check) 3/4"

5003838 Juego de la cubierta del escape

5004224 Juego del silenciador

107695 Juego de pieza de montaje

113209 Placa de montaje universal

No. de No. de Tamaño

parte de parte Volumen Válvula del

servicio reconstruida de purga de purga puerto Calentador Nota

065225 109685X Estándar Dura 1/2" 12V

065226 109687X Estándar Dura 3/4" 12V

800243 – Estándar Dura 3/4" 24V

065650 109689X Estándar Blanda 1/2" 12V

065651 109690X Estándar Blanda 3/4" 12V

065652 109691X Estándar Blanda 3/4" 24V

065499 – Estándar DLU 1/2" 12V

065605 – Estándar DLU 3/4" 24V

065647 – Estándar Blanda 1/2" 12V Reemplazo sin modificación*

065243 – Extendido Dura 1/2" 12V

065228 – Extendido Dura 3/4" 12V

800686 – Extendido Dura 1/2" 24V

065227 109688X Extendido Dura 3/4" 24V

*Solamente para el uso con los compresores de serie QE de Holset

AF-3™Filtro en línea

1/4"

P.T. 1/4"

P.T.

No. de parte

de servicio

801331

Secador de Secador de

aire AD-4™No. de aire AD-9™Calen- Puertos

reconstruido parte de reconstruido tador de

No. de parte servicio No. de parte Voltios suministro Comentarios

065041X 065041 109685X 12 1/2 P.T.

065102X 065102 065102X 12 3/4 P.T. Purga extendida

Servicio y ensamblajes reconstruidos de

secadores de aire AD-4™

No. de

parte Descripción

065044X Cubierta reconstruida 12 Voltios

Puertos de 1/2"

102657 Juego del termostato (terminal sencillo)

103817 Juego principal

103818 Juego de la válvula de purga

103879 Juego del sello

103980 Juego de la cubierta

103981 Juego del cartucho del desecador

103982 Juego del termostato (terminal doble)

104027 Juego de la pieza de montaje

104358X Cartucho del desecador reconstruido

288918

Juego de la cubierta del termostato (sencillo)

Secador de aire AD-SP™

• Purga de sistema

V.M.R.S. 13-010-033

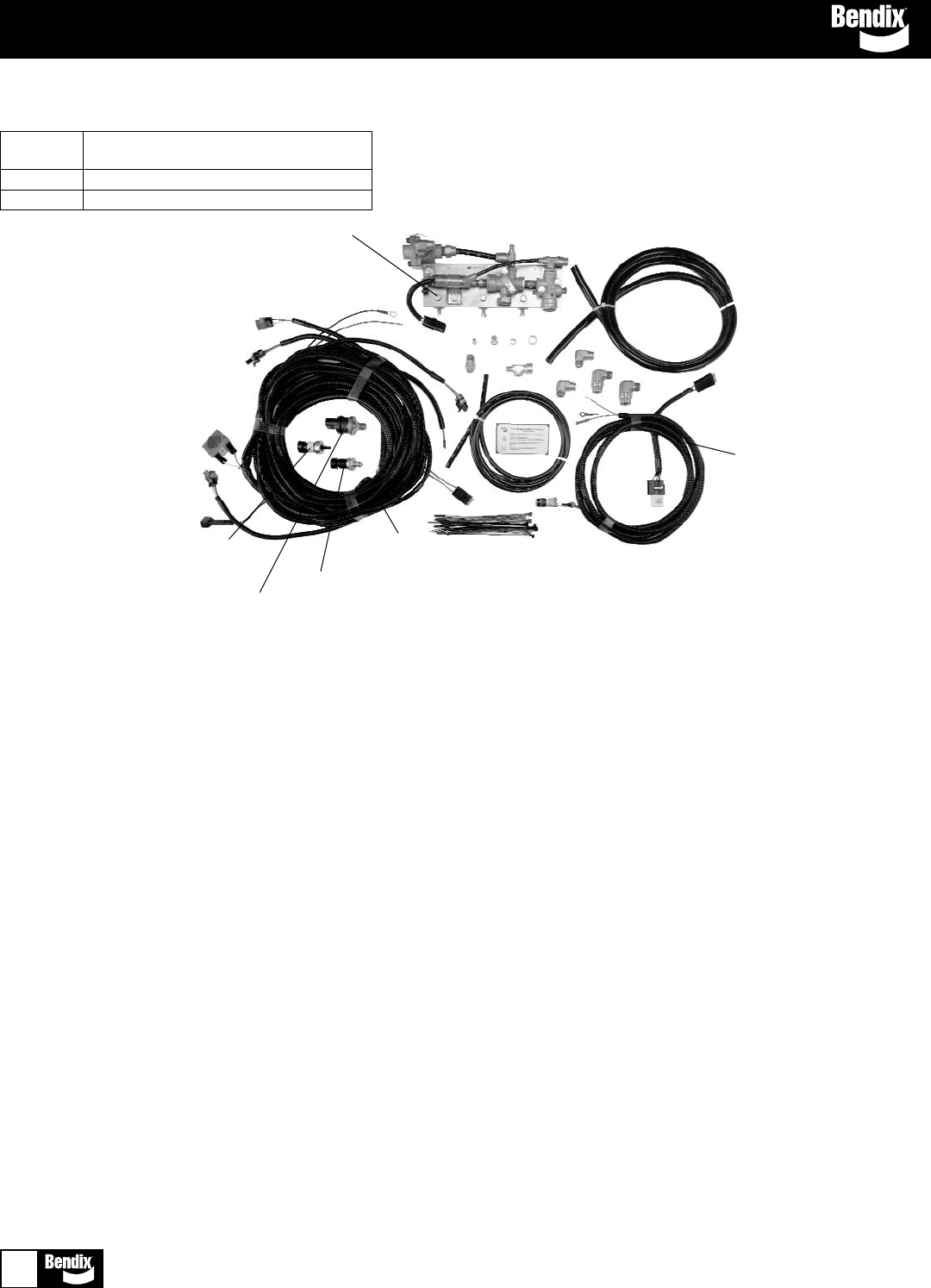

Juegos de instalación ‘en el campo’ AD-SP™

No. de

parte

del juego Voltios

131031 12V

131032 24V

Calentador y

No. termostato

de parte Voltios – Vatios

de servicio (Vea nota 2)

800887 12v - 90w

800972 24v - 90w

Nota 1: Todos los secadores de aire de

reemplazo incluyen 109871, cables

preformados y juego de empate.

Nota 2: Secadores de aire AD-SP™de 12 y

24 voltios se identifican por el color

del conector – Blanco = 12v, Gris =

24v

5.62" la

parte más

ancha

1/2" Entrega

1/2" Suministro

11.07"

Altura

Conector del

calentador y

el termostato

Control

1/4" PT

Secador de aire AD-SP™

Suministro

1/2" PT

SC-PR™

Válvula de protección de retención (check)

sencilla – se debe usar en combinación

con el secador de aire AD-SP™

065677 – Servicio nuevo

5000148X – Reconstruido

Entrega

1/2" PT

Válvula de

retención (check)

sencilla

(Juego 5000457)

Puerto de suministro

Conexión del

adaptador

(Juego 109961)

Línea de aire de

reemplazo

(Juego 5000457)

Puerto de

entrega Conexión

del adaptador

(Juego 109961)

AD-SP™Reemplazo

sin modificación

Codo

del tubo

Codo

del tubo

Secadores de aire 08 Secadores de aire AD-SP™y AD-4™

Secador de aire AD-4™

Cartucho

5008414

Juegos de mantenimiento

Juego del cartucho del desecador ...................5008414

Juego de la válvula de purga..............................109995

Juego de la válvula de retención (check).........5005624

Juego del silenciador ........................................5004224

Juego del turbo interruptor .................................100993

Juego del calentador y el termostato

• 12V .................................................................109495

• 24V .................................................................109496

Juego de cables preformados y de empate .......109871

No quite la cubierta

trasera del secador

AD-SP. Los componentes

debajo de la cubierta no

se pueden reparar.

Secador de aire AD-IP™Secadores de aire 08

Secador de aire AD-IP™

• Secador de aire de purga integral

V.M.R.S. 13-010-033

Juegos de mantenimiento

Descripción No. de parte

Cartucho del desecador de servicio nuevo 065624

Cartucho del desecador reconstruido 109493X

Válvula de purga de servicio 800404

Juego del perno del cartucho 109498

Juego de la válvula de retención (check) de entrega 109494

Juego del calentador y el termostato

12 Voltios 109495

24 Voltios 109496

Juego de los cables preformados y de empate 109871

Juego de la pieza de montaje 5001247

Juego del mantenimiento de la válvula de purga 5003547

*Juego de purga extendida 5005309

No. de No. de Calentador y

parte de parte Puerto de Puerto de termostato

servicio reconstruida suministro entrega Voltios-Vatios Comentarios

065612 109477X 1/2" PT 1/2" PT 12v - 90w Notas 3, 4, 5, 6

065613 109478X 1/2" PT 1/2" PT 24v - 90w Notas 3, 4, 5, 6

065693 109503X 1/2" PT 1/2" PT 12v - 90w Notas 1, 3, 4

800089 5000985X 1/2" PT 1/2" PT 12v - 90w Notas 2, 3, 4, 5, 6

800618 5006234X 1/2" PT 1/2" PT 24v - 90w Notas 3, 4, 5, 6, 7

800576 5005556X 1/2" PT 1/2" PT 12v - 90w Notas 3, 4, 5, 6, 7

800577 5005567X 1/2” PT 1/2” PT 12v - 90w Notas 2, 5, 7

Nota 1 – No pieza de montaje superior ni inferior

Nota 2 – Tiene puerto de ECON de 1/8" PT (taponado). Vea la ilustración para la posición del

puerto.

Nota 3 – Todos los secadores de aire de reemplazo incluyen 109871 (juego del cable

preformado y de empate)

Nota 4 – Secadores de aire de 12 y 24 voltios se identifican por el color del conector – Blanco

= 12v, Gris = 24v

Nota 5 – De centro a centro de las ranuras en ambas piezas de montaje es de 5.64 pulgadas

Nota 6 – Todos los secadores de aire de reemplazo incluyen 5001247 (juego de la pieza de

montaje)

Nota 7 – Purga extendida

No. de No. de Calentador y

parte de parte Puerto de Puerto de termostato

servicio reconstruida suministro entrega Voltios-Vatios Comentarios

800067 5000709X 1/2" PT 1/2" PT 12v - 90w Notas 1, 2

800168 5001751X 1/2" PT 1/2" PT 12v - 90w Nota 3

Nota 1 – Todos los secadores de aire de reemplazados incluyen 109871 (juego del cable

preformado y de empate) y 5001247 (juego de la pieza de montaje)

Nota 2 – Secadores de aire de 12 y 24 voltios se identifican por el color del conector –

Blanco = 12v, Gris = 24v

Nota 3 – Incluye el juego de la válvula de retención (check) ECon,

El juego de montaje no se incluye

Suministro

1/2" P.T.

Conector del

calentador y

el termostato

1/8" P.T. Puerto de ECON

Control

1/4" P.T.

Entrega

1/2" P.T.

Ensamblaje de los cables

preformados

(Use el juego 109871)

Placa de

montaje

universal No.

de parte 113209

(Se puede usar

para montar

todos los

secadores de

aire al vehículo)

Cubierta del escape 112609

(se consigue como una pieza

separada)

12.5"

Altura

9.25" la

parte más

ancha

*Solamente para los secadores de aire de purga extendida

AD-IP™DI Reemplazo sin modificación del secador de aire

Capacidad del

Juego de tanque

purga de purga

extendida (pulgadas cúbicas)

5005309 90

5008972 300

Secadores de aire 08 Secador de aire AD-IS™

Tanque

Este puerto está taponado

en aplicaciones DRM™Válvulas de protección

de la presión (4)

Arandela y perno

de montaje – 3

Puertos de accesorios

Puerto de la

suspensión de aire

JUEGOS Y PARTES DE SERVICIO

Secador de aire AD-IS™a los 'o'-anillos del tanque (se necesitan 2)............................. 5002816

Juego del reemplazo de la válvula de retención (check) de entrega............................... 5004052

Juego del reemplazo del cartucho del desecador .......................................................... 5008414

Adaptador del gobernador ............................................................................................. 5003698

Juego del reemplazo de la válvula de retención (check) y del gobernador .................... 5004049

Empaque del gobernador............................................................................................... 5007834

Reemplazo del calentador y el termostato (12 voltios) .................................................... 109495

Reemplazo del calentador y el termostato (24 voltios) .................................................... 109496

Juego del perno de montaje .......................................................................................... 5009233

Cubiertas protectoras (para las válvulas de protección de la presión)........................... 5005163

Juego de mantenimiento de la válvula de purga ............................................................ 5003547

Juego del reemplazo de la válvula de purga..................................................................... 800404

Válvula de seguridad........................................................................................................ 800350

Juego del protector contra salpicadura

(incluye la pieza de montaje y cubierta)................................................................... 5006698

Cubierta del protector contra salpicadura...................................................................... 5005266

Retenedor de alambre (opcional para la cubierta) ......................................................... 5009653

Juego de los cables preformados y empate..................................................................... 109871

Juegos de partes especiales

Juego de la válvula de retención (check) y el bloque del adaptador .............................. 5011033

Juego de la válvula de retención (check) de entrega para el bloque del adaptador ....... 5011034

Juego de la cubierta del escape para la válvula de purga .............................................. 5011327

Juego de la válvula de retención (check) y el gobernador (gama baja de KB) .............. 5010935

Juego de la válvula de purga de servicio – DLU ............................................................ 5009650

NOTA: No se consigue ningún juego para las válvulas de protección de la

presión. No se pueden reparar estas piezas – Vea el aviso indicado abajo.

AVISO:

No trate de ajustar ni reparar las válvulas de protección

de la presión. Ajustes incorrectos de las válvulas

de protección de la presión pueden resultar en

la aplicación automática de los frenos de resorte

del vehículo sin aviso previo.

Secador de aire AD-IS™

• Giro en el cartucho

V.M.R.S. 13-010-033

(entre el tanque

y el secador)

Secador de aire AD-IS™

a los ‘o’-anillos

del tanque

(se necesitan 2)

Gobernador del

secador de aire

AD-IS™

Tanque de

purga

integrado

Secador

de aire

AD-IS™

Válvula de drenaje

del tanque de purga

(no se muestra)

Válvula de purga

(parte de abajo)

Válvulas de protección

de la presión (4)

Calentador y

termostato

Válvula de

seguridad

Cartucho del

desecador

Lugar del

No. de

parte

Secador de aire AD-IS™Secadores de aire 08

Figura 1

Soporte

CFigura 5

Soporte

CFigura 2

Figura 3 Figura 4

Servicio y secadores de aire AD-IS™

reconstruidos no incluyen los tanques

DRM™ni los tanques de volumen de purga.

El secador de aire AD-IS™se usa con el Módulo del tanque del secador (DRM™)

No. de parte Puertos Voltaje

No. de No. de en el secador Puerto de del

parte de parte de aire AD-IS™‘A’* Puerto de accesorios calentador

servicio reconstruida (referencia) Tapón suspensión (Qty.) (90 vatios)

800383 5004050X 5003424 sin 1/4" NPT 1/4" NPT (4) 12

800838 5008332X 5007593 sin 1/4" PTC 1/4" NPT (3) 3/8" PTC (1) 12

801100 5009483X 5009232 sin 1/4" NPT 1/4" NPT (4) 12

801330 5011075X 5011074 sin ninguno ninguno 12

801324 – 5011041 sin 1/4" PTC 1/4" NPT (3) 3/8" PTC (1) 24

Secador de aire AD-IS™

No. de parte Voltaje

No. de No. de en el secador Puerto Puertos de del

parte de parte de aire AD-IS™‘A’* Puerto Puerto accesorios Puerto de calentador

servicio reconstruida (referencia) Tapón primario secundario (Qty.) suspensión (90 vatios) Comentarios

800959*** 5008871X 5005921 sin 1/2" PTC 1/2" PTC 1/4" NPT (4) 1/4" NPT 12 GMT560-C

801147 5010133X 5010134 ó 5010135 con 1/4" NPT 1/4" NPT 1/4" NPT (4) 1/4" NPT 12 Generic 12V

801164 5010211X 5010212 ó 5010213 con 1/4" NPT 1/4" NPT 1/4" NPT (4) 1/4" NPT 24 Generic 24V

801266 5010696X 5010694 con 1/4" NPT 1/4" NPT 1/4" NPT (3) 1/4" NPT 12 Peterbilt

801145*** 5010104X 5008296 con 1/4" NPT 1/4" NPT 1/4" NPT (4) 1/4" NPT 24 Orion Bus

801085*** 5009347X 5008925 sin 1/2" PTC 1/2" PTC 1/4" NPT (4) 1/4" NPT 12 GMT560-T

801301 5010924X 5010900 con 1/4" NPT 1/4" NPT 1/4" NPT (4) 1/4" NPT 12 DLU Operation

Tanques para el DRM™Módulo del tanque del secador

No. de ‘B’ ‘C’

parte de Diámetro Longitud Número de

servicio Pulgadas Pulgadas compartimientos Comentarios Figura

5005313 9 53.5 2 Acero 1

5009107 9 55.5 2 Aluminio 1

5007588 9 26 3 Acero 1

5008939 9 29.8 2 Acero 1

5009569 12 56.1 3 Acero 1

**5011548** 9 53.5 3 Acero 1

Volumen de purga de los tanques

No. de ‘B’ ‘C’ Volumen

parte de Diámetro Longitud (Pulgadas Pieza de

servicio Pulgadas Pulgadas cúbicas) montaje Figura

5008781 9 3.9 200 Se incluye 2

5009028 9 6 300 Montaje SAE de 4 orificios 3

5008574 9 3.9 200 Montaje SAE de 4 orificios 3

5010563 9 6 300 Se incluye 4

5011292 9 3.9 200 Se incluye 5

Puerto ‘A’

SEC 21

PRI

*Los secadores AD-IS™con un puerto ‘A’

taponado no se pueden intercambiar con los

que no tienen un puerto en esta posición.

PTC = Empuje para conectar

**para el uso en vehículos con la transmisión FreedomLine®y que tienen una cámara integral de 610 pulgadas cúbicas

***El secador de aire AD-IS™tiene un puerto de admisión auxiliar de 1/4" NPT

Secador de aire AD-2™

• Se consigue la cubierta reconstruida

V.M.R.S. 13-010-033

Juegos de instalación ‘en el campo’ AD-2™para camiones

Nuevo

secador

de aire

No. de AD-2™Tamaño de

parte No. de la entrada/

reconstruida parte salida Comentarios

286934X 286934 1/2" P.T. 12 V.D.C. – Calentador de 60 Vatios

No. de No. de

parte parte de

reconstruida servicio Comentarios

103253X 103253 24 V.D.C. - Calentador de 120 Vatios

286875X 286875 12 V.D.C. - Calentador de 60 Vatios

286876X 286876 24 V.D.C. - Calentador de 60 Vatios

Cubiertas

No. de

parte Descripción

102657 Juego de mantenimiento del termostato

286718 Juego de repuesto del cartucho del desecador

287053 Juego de mantenimiento de la válvula de purga

287298 Juego de mantenimiento de la válvula de retención (check)

287313 Juego del cartucho del desecador de reemplazo

288918 Juego de mantenimiento de la cubierta del termostato

Información de servicio/mantenimiento

Juegos de mantenimiento:

NO. DE PARTE 101900X ES EL

CARTUCHO DEL DESECADOR

RECONSTRUIDO

Tapón de la tubería

Salida con la válvula

de retención

(check) integral

Entrada

Puerto de línea

de purga de

1/4" P.T.

Entrada

21-3/16"

6-15/32"

Secadores de aire 08 Secador de aire AD-2™

EverFlow™y secador del remolque Secadores de aire 08

No. de

parte de

servicio

800765

Secador de aire del remolque de

System-Guard

1/8" NPT

Gobernador

de control

1/8" NPT

RES

3/8"-16 UNC x .7 pulgadas

de hondo Orificios de

montaje (2)

1/8" NPT

Secador de

control #2

Salida de control Montaje – Este lado

Entrada de control

Entrada de suministro

Todos los puertos de suministro y de

control son de 1/4" NPT

Salida de suministro

Módulo del secador de aire de EverFlow™

1/8" NPT

Secador de

control #1

Conectador

eléctrico

Conectador

de Packard

Pieza de montaje del

módulo de EverFlow™

Juego de No. de

modificación* parte de

No. de parte servicio Voltios

800684 800685 12 V

800723 800722 24 V

*Incluye la ferretería y el módulo de

EverFlow™– no incluye los secadores

de aire.

Ensamblaje del módulo de EverFlow™

19.4"

14"

1/8" NPT

RES 1 1/8" NPT

Conectador

4 del

gobernador

Módulo de

EverFlow™

1/2" NPT

Puerto de

suministro

Pieza de

montaje del

secador de

aire

Ensamblaje del

cable – No. de parte

del juego 5008484

Secador de aire EverFlow™Posición del

No. de No. de No. de puerto de

parte de parte de Pieza de parte de Pieza de suministro y

servicio Voltios Tipo servicio montaje servicio montaje entrega

800801 12 Secador de 065693 5001247 800685 5008483 Se muestra

aire AD-IP™

801074 12 Secador de 065693 5001247 800685 5008483 Al lado

aire AD-IP™opuesto

801032 12 Secador de 065650 5009610 800685 5008483 Se muestra

aire AD-9™

801288 24 Secador de 065613 5001247 800722 5008483 Se muestra

aire AD-IP™

FD-1™, FD-L™, y embrague del ventilador

TorqueMaster FD-3™

V.M.R.S. 42-003-001

• Se consiguen reconstruidos

Juegos de mantenimiento del embrague del ventilador

No. de

parte

del juego Descripción Tipo

289319 Juego menor Embrague del

ventilador FD-1™

288907 Juego de recubrimiento Embrague del

ventilador FD-1™

104937 Juego menor Embrague del

ventilador FD-3™

104938 Juego de recubrimiento Embrague del

ventilador FD-3™

104939 Juego reconstruido – Gira en la Embrague del

dirección de las manecillas del reloj ventilador FD-3™(Estándar)

104940 Juego reconstruido – Gira en sentido Embrague del

contrario al de las manecillas del reloj ventilador FD-3™(Estándar)

104941 Juego de reconstrucción – Gira en la Embrague del

dirección de las manecillas del reloj ventilador FD-3™(Piloto 2.56")

104942 Juego de reconstrucción – Gira en sentido Embrague del

contrario al de las manecillas del reloj ventilador FD-3™(Piloto 2.56")

106733 Juego menor Embrague del ventilador FD-L™

106732 Juego de recubrimiento Embrague del ventilador FD-L™

106731 Juego de reconstrucción Embrague del ventilador FD-L™

Controles del embrague del ventilador

Controles del índice

No. de

parte

del juego Descripción

109750 Juego de control (Vehículos con aire acondicionado)

109751 Juego de control (Vehículos sin aire acondicionado)

Embrague del

ventilador FD-1™y

Embrague del

ventilador

TorqueMaster®FD-3™

Precaución: Los tornillos del

ventilador no deben entrar a la

plancha del ventilador más de 1/2

pulgada o menos de 3/8 de pulgada.

Los tornillos del ventilador que

entren a la plancha del ventilador

más de 5/8 de pulgada causarán

daños inmediatos al embrague del

ventilador TorqueMaster®

FD-3™, al embrague del ventilador

FD-L™y daños eventuales al

embrague del ventilador FD-1™.

Embrague del

ventilador FD-L™

Embrague del ventilador 09 Embrague del ventilador / Juegos de mantenimiento

Sensor de la velocidad de la rueda WS-20™Antiderrapante (ABS) 13

Sensor de la velocidad de la

rueda WS-20™

90° Recto

No. de Config-

parte uración

de A del

servicio Pulgadas sensor Comentarios

65640 68 0 Forro de cable complicado, Volvo

65711 68 0 Forro de cable complicado

800111 68 0 Con retenedor de resorte

800109 68 90 Con retenedor de resorte

800308 68 90 Forro de cable complicado, Volvo

800110 80 90 Con retenedor de resorte

No. de Config-

parte uración

de Adel

servicio Pulgadas sensor Comentarios

801096 30 90 Forro de cable complicado

801093 34 0 Forro de cable complicado

801252 37 90 Forro de cable complicado

801092 42 0 Forro de cable complicado

801091 47 0 Forro de cable complicado

801090 51 0 Forro de cable complicado

801251 38 0 Forro de cable complicado

Conectador de Kabelmetal Conectador de serie GT 150 de Packard Metripack

No. de Config-

parte uración

de Adel

servicio Pulgadas sensor Figura Comentarios

65357 62 90 A

800729 64 90 A

65363 64 0* A

65472 64 0* B

800730 64 90* B

65456 88 0* B

65459 98 0* A

65659 97 90 A

65280 139 0* A

65279 139 90 A

No. de Config-

parte uración

de Adel

servicio Pulgadas sensor Comentarios

800669 35 0

800668 36 0

65473 64 0 Forro de cable complicado

65517 64 90 Forro de cable complicado,

GM #15974484

800487 64 90 Forro de cable complicado

65518 76 90 Forro de cable complicado

801095 85 90 Forro de cable complicado

801094 83 90 Forro de cable complicado

Conectador de serie 280 de Metripack Conectador de serie 150 de Metripack

"A"

0 Grados

Sensor de velocidad

Hombro de detención

(En la tabla abajo *

indica que el hombro

está presente)

90 Grados

Sensor de velocidad

Forro de cable

complicado

Antiderrapante (ABS) 13 Sensor de la velocidad de la rueda

No. de Config-

parte uración

de Adel

servicio Pulgadas sensor Comentarios

801175 41 0 Forro de cable complicado

65502 49 0* Forro de cable complicado

65414 61 0*

800793 61 0*

65310 76 0* Forro de cable complicado

800791 76 0*

65362 104 0* Forro de cable complicado

800792 104 0*

800055 25 90 Forro de cable complicado

65528 31 90 Forro de cable complicado

800659 41 90

800717 41 90

65323 49 90 Forro de cable complicado

65368 49 90 Forro de cable complicado,Ford

65301 61 90 Forro de cable complicado

800715 61 90

65324 76 90 Forro de cable complicado

800716 76 90

65325 104 90 Forro de cable complicado

Conectador DT04-2P de Deutsch

NOTA:

El número del modelo de Deutsch "DT04-2P" está

formado en el cuerpo del conectador

No. de Config-

parte uración

de Adel

servicio Pulgadas sensor Comentarios

800542 13 0*

800197 49 0* Ford

800306 49 0* Forro de cable complicado

800343 49 0* Forro de cable complicado,Ford

800592 49 0* Forro de cable complicado,Ford

800160 61 0* Forro de cable complicado

800544 61 0*

800614 61 0 Forro de cable complicado

800543 104 0*

800442 13 90

800489 41 90 Forro de cable complicado

800161 49 90 Forro de cable complicado

800198 49 90 Ford

800690 49 90

800132 61 90 Forro de cable complicado

800199 61 90 Ford

800344 61 90 Forro de cable complicado,Ford

800593 61 90 Forro de cable complicado,Ford

800655 61 90 Forro de cable complicado

800688 61 90

550532 68 90

800201 76 90 Forro de cable complicado,Ford

800356 76 90 Con retenedor de resorte

800488 76 90 Forro de cable complicado

800708 76 90 Forro de cable complicado

800133 104 90 Forro de cable complicado

800689 104 90

800134 139 90

Conectador DTM06-28 de Deutsch

NOTA:

El número del modelo de Deutsch “DTM06-2S” está

formado en el cuerpo del conectador

"A"

0 Grados

Sensor de velocidad

Hombro de detención

(En la tabla abajo * indica

que el hombro está

presente)

90 Grados

Sensor de velocidad

Forro de cable

complicado

Intercambio del sensor

de la velocidad de la

rueda WS-20™

Equipo No. de

original (E.O.)

parte de

No. de parte servicio

65703 800110

65704 No se

consigue

65705 550532

550285 65279

550286 65280

550335 65301

550341 65310

550384 65323

550385 65324

550386 65325

550387 800110

550395 No se

consigue

550437 65357

550440 65362

550441 65363

550442 65368

550485 65456

550486 65459

550487 No se

consigue

Intercambio del sensor

de la velocidad de la

rueda WS-20™

Equipo No. de

original (E.O.)

parte de

No. de parte servicio

550532 550532

550534 65414

550607 65472

550610 65473

550656 65517

550657 65518

550686 65502

550715 65528

550759 65640

550767 65659

550796 65711

800200 800198

5000530 800055

5000795 65517

5000796 65518

5000889 800132

5000890 800161

5000891 800488

5000892 800133

Intercambio del sensor

de la velocidad de la

rueda WS-20™

Equipo No. de

original (E.O.)

parte de

No. de parte servicio

5001063 800109

5001064 800110

5001066 800111

5001167 800688

5001168 800689

5001243 800134

5001325 800197

5001326 800198

5001327 800199

5001328 800198

5001667 800356

5001694 800160

5001695 800690

5002037 800201

5003067 800306

5003100 800308

5003607 800343

5003608 800344

Intercambio del sensor

de la velocidad de la

rueda WS-20™

Equipo No. de

original (E.O.)

parte de

No. de parte servicio

5004084 800160

5004459 800442

5004602 800489

5004719 800487

5005223 800542

5005224 800543

5005225 800544

5005706 800592

5005707 800593

5006177 800614

5006586 800659

5006663 800668

5006664 800669

5006828 800655

5007217 800729

5007218 800730

5007249 800708

5007338 800715

No. de parte Longitud Configuración

de servicio del cable del sensor Comentarios

300083 1.3 pies (0.40 metros) 90 Applicaciones de una gama baja de temperatura

300086 2.6 pies (0.80 metros) 90

300085 3.3 pies (1.00 metros) 90

300171 3.3 pies (1.00 metros) 0

300150 5.6 pies (1.70 metros) 90

300151 5.6 pies (1.70 metros) 0

300084 6.6 pies (2.00 metros) 90

300087 6.6 pies (2.00 metros) 0

Sensores de la base de la rueda de Gen 4™y Gen 5™y partes relacionadas

NOTA: Se vendía anteriormente bajo el nombre de Eaton®

Sensor de la velocidad de la rueda Antiderrapante (ABS) 13

Intercambio del sensor

de la velocidad de la

rueda WS-20™

Equipo No. de

original (E.O.)

parte de

No. de parte servicio

5007339 800716

5007340 800717

5007842 800791

5007843 800792

5007844 800793

5009120 801090

5009121 801091

5009122 801092

5009123 801093

5009124 801094

5009125 801095

5009126 801096

5010403 801175

5010644 801251

5010647 801252

5011303 801094

5011304 801095

No. de parte Control de Sensores Protocolo Código de luz Portador de la

de servicio la tracción1Moduladores2de comunicación intermitente3línea eléctrica Comentario

801166 EL, DB 4 X 4 J1587, J1939

801167 EL, DB 4 X 4 J1587, J1939 Y

801173 EL, DB 6 X 4 J1587, J1939 Y Y

801174 EL, DB 6 X 4 J1587, J1939 Y

801176 EL, DB 4 X 4 J1587, J1939

801177 EL, DB 4 X 4 J1587, J1939 Y

801178 EL, DB 4 X 4 J1587, J1939 Y

801179 EL, DB 4 X 4 J1587, J1939 Y Y

801180 EL, DB 6 X 4 J1587, J1939 Y Y

801181 EL, DB 6 X 4 J1587, J1939 Y

801197 Ninguno 4 X 4 J1587, J1939 Y Y

801198 Ninguno 4 X 4 J1587, J1939 Y Y 86 DIENTES

801199 DB 6 X 4 J1587, J1939 Y Y CON PIEZA DE MONTAJE

801200 DB 4 X 4 J1587, J1939 Y Y CON PIEZA DE MONTAJE

801201 Ninguno 4 X 4 J1587, J1939 Y Y CON PIEZA DE MONTAJE

801202 DB 6 X 4 J1587, J1939 Y Y

801203 DB 4 X 4 J1587, J1939 Y Y

801204 Ninguno 4 X 4 J1587, J1939 Y Y

801205 Ninguno 4 X 4 J1587, J1939 Y

801206 Ninguno 4 X 4 J1587, J1939 Y 86 DIENTES

801207 DB 6 X 4 J1587, J1939 Y CON PIEZA DE MONTAJE

801208 DB 4 X 4 J1587, J1939 Y CON PIEZA DE MONTAJE

801209 Ninguno 4 X 4 J1587, J1939 Y CON PIEZA DE MONTAJE

801210 DB 6 X 4 J1587, J1939 Y

801211 DB 4 X 4 J1587, J1939 Y

801212 Ninguno 4 X 4 J1587, J1939 Y

801225 EL, DB 6 X 4 J1587, J1939 Y

801226 EL, DB 6 X 4 J1587, J1939 Y CON PIEZA DE MONTAJE

801227 EL, DB 6 X 4 J1587, J1939 Y Y

801228 EL, DB 6 X 4 J1587, J1939 Y Y CON PIEZA DE MONTAJE

801233 EL, DB 6 X 4 J1587, J1939, J1922 Y

801234 EL, DB 6 X 4 J1587, J1939, J1922 Y 86 DIENTES

801235 EL, DB 6 X 4 J1587, J1939, J1922 Y

801236 EL, DB 6 X 4 J1587, J1939, J1922 Y

801237 Ninguno 4 X 4 J1587, J1939 Y

801238 Ninguno 4 X 4 J1587, J1939 Y Y

801239 EL, DB 6 X 4 J1587, J1939 Y Y

801333 Ninguno 4 X 4 J1587, J1939 Y

801334 EL, DB 6 X 4 J1587, J1939 Y Y

801335 EL, DB 6 x 4 J1587, J1939 Y

Nota 1: “EL” = Característica que limita el motor – “DB” = Característica del frenado diferencial.

Nota 2: Se presenta el número de sensores de velocidad primero y los moduladores después.

Nota 3: El código de luz intermitente para localizar fallas está programado en el controlador.

Antiderrapante (ABS) 13 Reemplazos de servicio

Controlador EC-30™

Ventanilla

diagnóstica

Números de partes de servicio del modulador antiderrapante M-30™

No. de Puerto de Puerto de Color del

parte suministro entrega conectador 1Comentarios

800665 1/2" NPT 1/2" NPT Negro

800968 1/2" NPT 1/2" NPT Negro Silenciado

801077 1/2" NPT 1/2" NPT Blanco

801323 1/2" NPT 1/2" NPT ---- Euro

801078 1/2" NPT 1/2" PTC Negro

801079 1/2" NPT 1/2" PTC Blanco

801080 1/2" NPT 1/2" STC Negro

801081 1/2" NPT 1/2" STC Blanco

800666 1/2" PTC 1/2" PTC Negro

800794 5/8" PTC 1/2" NPT Negro

800795 5/8" PTC 1/2" NPT Blanco

801082 5/8" PTC 1/2" STC Negro

801083 5/8" PTC 1/2" STC Blanco

1El color blanco o negro del conectador eléctrico del modulador

antiderrapante M-30™no tiene ningún efecto en el funcionamiento y

algunos fabricantes de vehículos usan estos colores para empare-

jarlos con conectadores de colores similares en los cables prefor-

mados del vehículo.

STC = Cerrado de golpe para conectar

PTC = Empujado para conectar

NPT – Rosca de tubo

Puerto de

suministro

Puerto de

escape

Conectador

Puerto de

entrega

Orificios de

montaje (2)

Diámetro

de .35"

Unidad de control de Gen 5™básica

Con portador de la línea eléctrica (PLC)

ABS de 4 canales solamente, no biela de información del

motor, control de retardo por relé . . . . . . . . . . . . . 300342

Unidad de control de Gen 4™básica

ABS de 4 canales solamente, no biela de información

del motor, rebordes básicos, control de retardo

por relé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300322

Unidad de control de Gen 5™estándar

Con portador de la línea eléctrica (PLC)

ABS/ATC de 6 canales, J1939 . . . . . . . . . . . . . . . 300344

6-S/6-M, ATC, control de retardo por biela de

información, J1939 (pedido especial) . . . . . . . . . 300366

4-S/4M, ATC, control de retardo por biela de información,

J1939 (pedido especial) . . . . . . . . . . . . . . . . . . . . 300365

Unidad de control de Gen 4™estándar

ABS/ATC de 4 canales, J1922 . . . . . . . . . . . . . . . 300223

ABS/ATC de 4 canales, J1939 . . . . . . . . . . . . . . . 300410

Intercambio:

Modelo previo 300325 se reemplaza por 300410

Modelo previo 300143 se reemplaza por 300410

Modelo previo 300209 se reemplaza por 300223

Unidad de control de Gen 4™estándar

ABS/ATC de 6 canales, J1922 . . . . . . . . . . . . . . . 300126

Camión, autobús, bus de transporte público por carretera

Moduladores y controladores Antiderrapante (ABS) 13

No se usa

conectador

NOTA: Se vendía anteriormente bajo el nombre de Eaton®

Modulador antiderrapante M-30™

V.M.R.S. 13-011-071

Unidad de control de Gen 5™básica

Con portador de línea eléctrica (PLC)

ABS de solamente 4 canales, No biela de la información del motor . . . . . . . 300343

Unidad de control de Gen 4™básica

ABS/ATC de 4 canales, J1922 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300199

ABS/ATC de 4 canales, J1939 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300208

Unidad de control de Gen 5™estándar

ABS/ATC de 6 canales, J1939 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300345

6-S/6-M, ATC, Control de retardo por biela de información,

J1939 (Pedido especial) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300368

4-S/4M, ATC, Control de retardo por biela de información,

J1939 (Pedido especial) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300367

Unidad de control de Gen 4™estándar

ABS/ATC de 6 canales, J1939 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300345

ABS/ATC de 6 canales, J1939, 24 voltios (Militar) . . . . . . . . . . . . . . . . . . . . . 300130

Cubierta de reemplazo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300271

Válvulas moduladoras de presión

(Figura 1) 12 voltios, puertos roscados, puertos

roscados métricos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300386

(Figura 2) 12 voltios, puertos de cierre giratorio,

puertos roscados de NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300387

(1) Válvula de relé con una unidad de control ECU de Gen

5™(300340), (PLC), presión de apertura de 4.0 PSIG, 4

puertos de entrega, montada en armazón con pieza de

montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300358

(2) Válvula de relé con una unidad de control ECU de Gen

5™(300340), (PLC), presión de apertura de 4.0 PSIG, 4

puertos de entrega, 3/4 NPT montada en tanque . . 300360

ABS de remolque básico

Antiderrapante (ABS) 13 Moduladores y controladores

ABS de remolque estándar

No se usa

conectador

NOTA: Se vendía anteriormente bajo el nombre Eaton®

Camión, autobús, bus de transporte público por carretera

V.M.R.S. 13-011-069

Conectador

roscado 1

Conectador de

cierre giratorio 2

(1) Válvula de relé con una unidad de control ECU de Gen

5™(300341), (PLC), presión de apertura de 4.0 PSIG, 4

puertos de entrega, montada en armazón con pieza de

montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300362

(2) Válvula de relé con una unidad de control ECU de Gen

5™(300341), (PLC), presión de apertura de 4.0 PSIG, 4

puertos de entrega, 3/4 NPT montada en tanque . . 300364

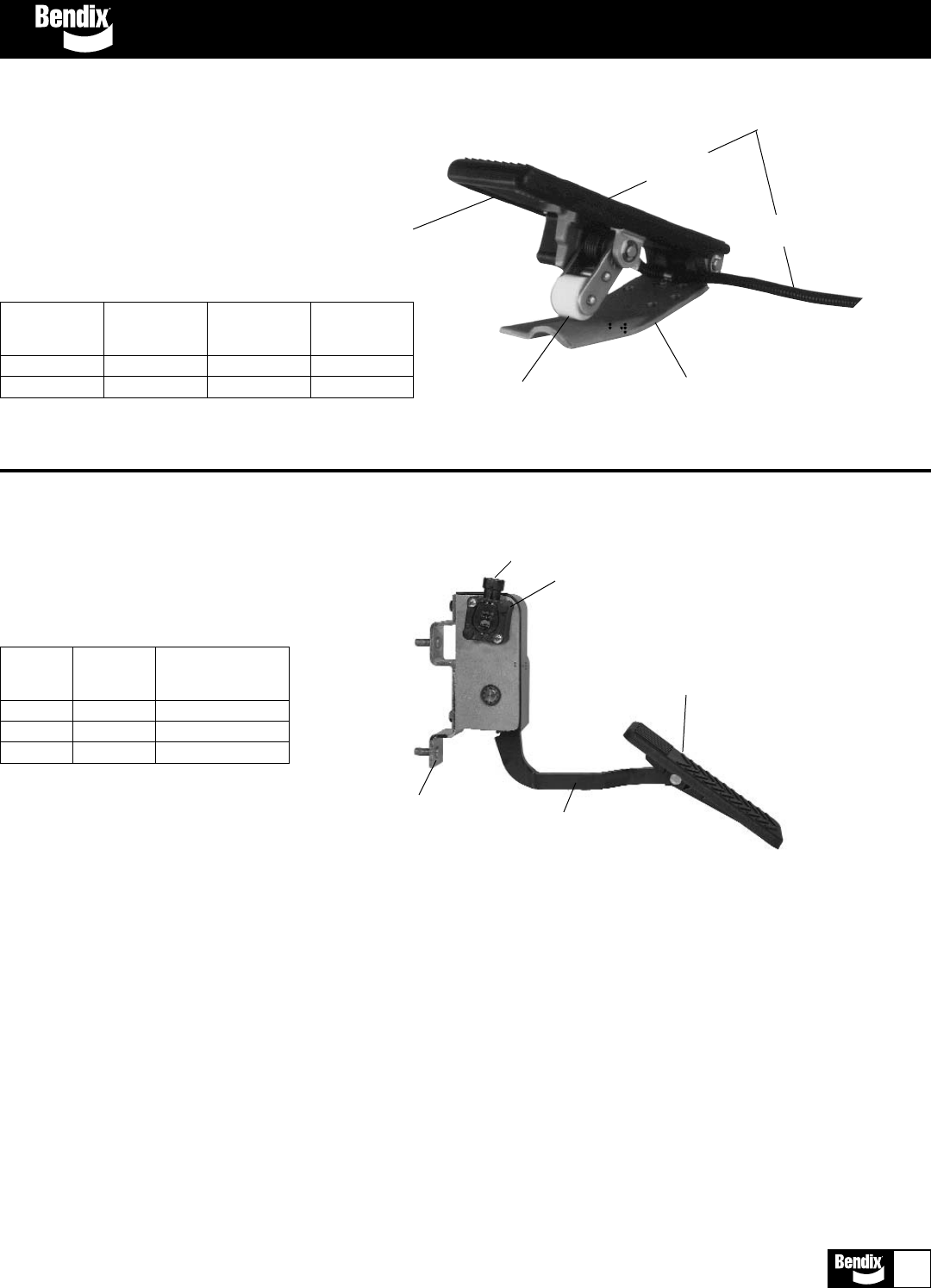

ET-2™yET-S2

™Electrónica 15

No. de Juego del Juego de

parte de resorte y reemplazo

servicio el pedal del potenciómetro

800606 5006085 5002356 (Cummins)

800607 5006085 5006086 (DDC)

800608 5006085 5010163 (Caterpillar)

Válvula de estrangulación electrónica ET-2™

• Juego del pasador de pivote 550392

• Juego del resorte del eje de la palanca 550393

V.M.R.S. No. 44-007-047

Reemplazo Equipo Juego

de servicio original (E.O.) menor

No. de parte No. de parte reconstruido Comentarios

065151 550200 550394

065290 550305 550394 Ford

Ensamblaje de la estrangulación

electrónica ET-2™

No. de parte impreso aquí

No se suministra

con el reemplazo

de servicio

Soporte

Rodillo

Cubierta

del pedal

Ensamblaje

del cable

Pedal electrónico ET-S2™

V.M.R.S. No. 44-007-047

Conectador

Potenciómetro (Se

muestra la versión

del motor Diesel

de Detroit)

Número de la parte impreso

en el lado opuesto para

identificación

Placa de

montaje

Pedal

Seguridad y comodidad 19 XVision®

Juegos de servicio de la cámara

No. de parte

Descripción de servicio

Juego de la pieza de montaje de la cámara 5010078

Juego de montaje del CB 5010081

Juego de montaje de la bisagra de fricción 5010082

Juego de los cables preformados de IR fijo 5010083

Herramienta de ajustador fino –

Cámara fija/ Combinación de la muestra de las imágenes –

para mirar hacia arriba/cámara fija

El juego de ajuste adaptado del sistema XVision®, el número

de la parte de servicio 5010086 contiene lo siguiente:

No. de parte

Descripción de servicio

Juego de la pieza de montaje de la cámara 5010078

Juego de la pieza de montaje 5010187

Juego del reemplazo del ajustador fino 5010079

Juego del reemplazo del calentador 5010193

Juego del reemplazo de la ventana 5010192

Cámara IR 801150

Juego de la cámara IR 801489

Juego de la cubierta de la cámara IR 801469

Juegos de cámaras de IR(infrarrojo) fijo

Juegos de giro e inclinación de la cámara Raytheon 4000B

ProtectIR

Giro e inclinación

de la cámara

Raytheon 4000B

ProtectIR

Muestra de las

imágenes

mirando

hacia arriba

Cámara

trasera/

de lado

Cámara de

IR fijo

No. de

parte de

servicio Cámara(s) Muestra de las imágenes

5010086 IR fijo Muestra de las imágenes mirando hacia arriba

801498 Raytheon, Pantalla plana, muestra de las imágenes

Trasero/de lado mirando hacia arriba

801499 Raytheon Pantalla plana, muestra de las imágenes

mirando hacia arriba

801500 IR fijo Pantalla plana, muestra de las imágenes

mirando hacia arriba

801501 IR fijo Pantalla plana, mirando hacia arriba

801502 Trasero/lado Pantalla plana, muestra de las imágenes

mirando hacia arriba

801503 IR fijo, Pantalla plana, muestra de las imágenes

Trasero/de lado mirando hacia arriba

801504 Raytheon Pantalla plana, mirando hacia arriba

801505 Raytheon, Pantalla plana, mirando hacia arriba

Trasero/de lado

Configuraciones del juego del sistema de visión

Muestra de

imágenes en

una pantalla

plana

No. de parte

Descripción de servicio

Juego de la cámara Raytheon 4000B ProtectIR 801508

Juego de los cables preformados y la cámara con vista 801495

trasera y de lado

No. de parte

Descripción de servicio

Muestra de las imágenes en video 801154

Muestra de las imágenes mirando hacia arriba con el juego 801490

de montaje CB

Juego de montaje de las imágenes mirando hacia arriba 801497

Juego del reemplazo del espejo plegado 5010189

Juego del reemplazo del espejo de combinación 5010190

Juego del montaje CB 5010081

Juego de perilla 5010247

Juego del montaje de la bisagra de fricción 5010082

Juego del tornillo y la planchita 5010249

Juego del imán 5010524

Juegos de servicio de la pantalla que muestra imágenes

hacia arriba

No. de parte

Descripción de servicio

Juego de la pieza de montaje fijo 801491

Juego de la pieza de montaje que se dobla hacia atrás 801492

Juego de la pieza de montaje que se dobla hacia adelante 801493

Juego de la pieza de montaje del pivote 801494

Juegos del montaje de la pantalla plana para mostrar imágenes

No. de parte

Descripción de servicio

Juego de instalación de la pantalla plana para muestra de 801486

imágenes de 6.8"

Juego de servicio de la pantalla plana que muestra imágenes

Frenos de disco de aire 23

Almohadillas

Juego de almohadillas (Reemplazo para

II339760062) . . . . . . . . . . . . . . . . . . . . . . . . II180220062

Rotores

Rotor de 22.5", 12mm, eje delantero y auxiliar

(Prevost y Pierce) . . . . . . . . . . . . . . . . . . . . . . . . . II37415

Rotor de 22.5", 12mm, eje de conducción

(Prevost) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II37986

Lubricación

Blanco (8g) para buje de latón . . . . . . . . . . . . . . . II14525

Blanco (500g) para buje de latón . . . . . . . . . . . . . II32868

Verde (8g) para buje de caucho . . . . . . . . . . . . . . II32793

Verde (500g) para buje de caucho . . . . . . . . . . . . . . . Z46

Herramientas

Juego de herramientas (todas herramientas menos

Z1105, el juego incluye video y manual de

servicio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II37951004

Herramienta de cubierta de acero . . . . . . . . . . . . . Z1105

Herramienta de montaje para levanta válvulas

con bota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II19252

Herramienta de montaje para bota . . . . . . . . . . . II19253

Herramienta de empuje para buje de latón . . . . . II19254

Herramienta ranuradora para buje de latón . . . . . II36797

Horquilla herramental para cubierta del fuelle . . . II32202

Juegos y partes diversas

Cubiertas de ajustadores (4 partes) . . . . . . . II17934004

Levanta válvulas con botas . . . . . . . . . . . . . II304130065

Juego para pasador flotante/juego de buje

de caucho . . . . . . . . . . . . . . . . . . . . . . . . . . . II368470064

Juego del retenedor de la almohadilla . . . . . . II19712004

Juego de sellos, cubierta del ajustador, pasador

fijo, y sello del eje interno . . . . . . . . . . . . . . . II328090061

Juego de sellos, cubierta del ajustador, pasador fijo, sello

del eje interno, pasador flotante, buje de caucho y

lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . II328090062

Juego de la cubierta de acero (Pierce) . . . II39769F0063

Juego de tornillos de la cubierta de acero

(Pierce) . . . . . . . . . . . . . . . . . . . . . . . . . . . . II40024F0067

Juego para orientación y sellos (Pierce) . . II39769F0062

Freno de

resorte

Buje de

caucho

Buje

de latón

Bota

externa

Grapa de

la bota

externa

Cubierta

de acero

o-anillo

Anillo

Portador

Tornillo

Calibrador

Buje de levanta válvulas

Levanta válvulas

con botas

Bota

interna

Cubierta del

ajustador

Tornillo

Pasadores

Lubricación de ensamblaje (verde)

Lubricación de ensamblaje (blanco)

Cámara del

freno

Retenedor de

la almohadilla

Pasador del retenedor

de la almohadilla

Arandela

Grapa del

resorte

Almohadilla

Serie SB-7000™

Juego de modificación de frenos automáticos 98 SBI-1™

No. de

parte Comentarios

5011053 Para buses con iluminación no secuencial

5008285 Para buses con iluminación secuencial

Juegos de modificación de freno automático SBI-1™

Interruptor

de la

presión

(6-10 psi)

Cables

preformados

Módulo

Interruptor

de la

presión

baja

(15-25 psi)

PTC

Interruptor de la

presión del

freno de

estacionamiento

Cables

preformados

(Se incluye en el

juego no

secuencial

5011053)

Programas Audio Visuales

Cantidad Costo $

por (en dólares)

Formulario Descripción paquete por artículo Formato

SISTEMAS DE FRENOS DE AIRE

BW1673 Entrenamiento de sistema de video de 4 partes con manuales 1 Juego 30.00 VHS/Libro

BW1678 Manual para BW1673 5 2.00 Libro

BW1957 Vídeo de 4 partes solamente 1 15.00 VHS

Folletos y Hojas De Productos

Dispositivos actuadores

BW2116 Freno de resorte 25 0 Hoja de productos

Secadores de aire

BW2023 Secador de aire AD-IP™System-Guard 25 0 Hoja de productos

BW2075 Filtro del sistema de PuraGuard®25 0 Hoja de productos

BW2076 Módulo de control del secador de aire EverFlow™25 0 Hoja de productos

BW2088 Secador de aire AD-9™System-Guard 25 0 Hoja de productos

BW2213 AD-IS 25 0 Hoja de productos

Frenos de discos de aire

BW2015 Frenos de discos de aire 25 0 Folleto

Antiderrapante (ABS)

BW2019 Sistemas de frenos antiderrapantes (ABS) de camión/tractor/bus 25 0 Hoja de productos

BW2020 Sistemas de frenos antiderrapantes (ABS) de remolque 25 0 Hoja de productos

Hidráulica

BW1399 Localización de fallas del sistema de frenos hidráulicos al vacío 25 0 Folleto

Módulos

BW2096 Módulo del tanque y secador 25 0 Hoja de productos

BW2132 Hoja de productos de frenos automáticos 25 0 Hoja de productos

Tensores de ajuste

BW1268 Tensor de ajuste ASA-5™automático 25 0 Folleto

BW1641 Plantilla de instalación de ASA-5™10 0 Plantilla

BW2216 SureStroke™25 0 Hoja de productos

Válvulas

BW2047 Válvulas genuinas de Bendix 25 0 Hoja de productos

BW2197 BVA-85™25 0 Hoja de productos

BW2215 Válvulas Coreless™25 0 Hoja de productos

Visión

BW2245 Visión 25 0 Folleto

BW2246 Visión 25 0 Hoja de productos

Partes diversas

BW2272 Llame 1-800-Air Brake Card 25 0 Tarjeta

Catálogos/Manuales de servicio/CDs (discos compactos)

BW1114 Referencia rápida 25 0 Catálogo

BW1419 Libro FMSI 1 1.25 Catálogo

BW2231 Catálogo de productos de camión 5 0 Catálogo

BW9000 Catálogo completo de aire e hidráulica 1 15.00 Catálogo

BW9001 Catálogo completo de aire e hidráulica sin encuadernador 1 12.00 Catálogo

BW9100 Catálogo de partes de aire solamente 1 10.00 Catálogo

BW9200 Catálogo de partes hidráulicas solamente 1 10.00 Catálogo

Información de servicio

BW2031 Manual de servicio – CD (disco compacto) 1 5.00 Disco compacto (CD)

BW5057 Manual de frenos de aire 10 0 Manual

BW9600 Manual de información de servicio completo 1 15.00 Datos de servicio (SD)

Encuadernadores

BW1532 Encuadernador vacío para catálogo, manual de servicio y boletines 1 5.00 Catálogo

Rebajas y materiales de entrenamiento

Cantidad Costo $

por (en dólares)

Formulario Descripción paquete por artículo Formato

Tarjetas de localizar fallas y esquemas de pared

Sistemas – de aire

BW902 Esquema de pared del sistema de bus 3 1.25 Esquema de pared

BW1555 Prueba del equilibrio de la presión de aire 10 0 Tarjeta

BW1231 Esquema de pared de sistemas dobles 3 1.25 Tarjeta

BW1396 Tarjeta de localizar fallas de sistemas dobles 25 1.25 Tarjeta

BW1397 Bus de transporte público por carretera con sistema de estacionar 25 1.25 Tarjeta

DD-3™y bus de transporte público por carretera con sistema de

estacionar de frenos de resorte

BW1779 Localización de fallas con carga y sistemas del suministro de aire 25 1.25 Tarjeta

Sistemas – hidráulicos

BW1398 Esquema de pared de hidráulica al vacío 3 1.25 Esquema de pared

BW1611 Esquema de pared de los sistemas de frenos hidráulicos de energía 3 1.25 Esquema de pared

BW1705 Tarjeta del sistema de reforzar frenos hidráulicos con información 25 1.25 Tarjeta

para localizar fallas

Antiderrapante (ABS)

BW1742 Tarjeta de localizar fallas con el sistema de frenos antiderrapantes 25 1.25 Tarjeta

(ABS) del remolque MC-12™

BW1959 Tarjeta de localizar fallas con el sistema de frenos antiderrapantes 50 2.50 Tarjeta

(ABS) del remolque MC-12™

BW1982 Tarjeta de localizar fallas con el EC-17™50 2.50 Tarjeta

BW2175 Tarjeta de localizar fallas con el EC-30™25 1.25 Tarjeta

BW2187 Tarjeta de localizar fallas con el MC-30™25 1.25 Tarjeta

Núcleos

BW1299 Grupo núcleo 3 0 Esquema de pared

BW1330 Esquema pequeño del núcleo 25 0 Esquema de pared

Nota: Costo $ (en dólares) = costo por artículo.

Debe pedir las partes en múltiples de la cantidad de paquete que se muestra.

Para más información de los materiales y el producto, visite nuestro sitio del web en http://www.Bendix.com.

REMOLQUE TIPO CAJA DOBLE DE DOS RUEDAS

CAMIÓN DE SEIS RUEDAS

HC-2

ASA

SR-2™R-12™

C-5™

QR-1™

C-5™

HC-2

Acoplamiento

simulado

Acoplamiento

simulado

Cámara del

freno tipo 36

Freno de

resorte

Manguera con diámetro interno de 3/8"

ASA

QR-1™

Manguera con

diámetro

interno de 3/8"

Cámara

del freno

SL-5™

Secador

de aire

Suministro de

accesorio

D-2™

Compresor

1/4"

5/8"

1/2"

Válvula de freno doble

ST-3™

PR-4™1/2"

1/2"

5/8"

SC-1™

LP-3™

SC-1™

5/8"

DC-4™

PP-1™1/4"

SR-1™ASA ASA

1/2"

5/8"

ASA ASA

R-12™R-14™

Manguera con

diámetro

interno de 3/8" Manguera con

diámetro

interno de 3/8"

Manguera

con diámetro

interno de

3/8"

Freno de

resorte

Tensor de ajuste

automático (ASA)

Tensor de ajuste

automático (ASA)

Sistemas de aire típicos 100

5/8"

ST-3™

LP-3™

DC-4™

Freno de

resorte

Cámara

del freno

ASA

Tensor de ajuste

automático (ASA)

Manguera con

diámetro

interno de 3/8"

R-12™

SL-5™

Válvula de

freno doble

1/2"

Suministro

de accesorio

Compresor

PP-1™

5/8"

SC-1™

LP-3™

SC-1™

1/4"

SR-1™

1/2"

SC-1™

PR-4™

1/2" 1/4"

1/4"

D-2™

5/8"

Secador de aire

3/4"

Manguera con

diámetro

interno de 3/8"

ASA

Manguera

con diámetro

interno de

3/8"

R-14™R-12™

Cámara

del freno

ASA

R-12™

Manguera

con

diámetro

interno de

3/8"

5/8"

1/4"

3/8" or 1/2"

LP-3™

PP-1™

1/2"

PR-4™

1/2"

SC-1™

SL-5™

TR-3™

SL-5™

SC-1™

3/8" or 1/2"

3/4"

ST-3™SC-1™

5/8"

1/4"

1/4" D-2™

5/8"

DC-4™

LP-3™

Intercierre

de servicio Válvula de

estacionamiento

ASA

Cámara

del freno

ASA

Compresor

Suministro de

accesorio

DD-3™

ASA ASA

R-12™R-12™R-12™

5/8"

Manguera

con

diámetro

interno de

3/8"

Manguera

con

diámetro

interno de

3/8"

Manguera

con

diámetro

interno de

3/8"

Manguera

con

diámetro

interno de

3/8"

BUS ESCOLAR

BUS PARA CARRETERA (EJE AUXILIAR)

DESFRENAMIENTO DE DOS PASOS (DD-3™)

Válvula de

freno doble

Secador

de aire

Tensor de ajuste

automático (ASA)

Sistemas de aire típicos 100

Notas

Manómetro

LP-3™

Válvula de

retención

(check)

doble

DC-4™

Válvula de control

del remolque

E7™,

E6™

Válvula del

freno de

resorte SR-1™

Línea de servicio

Línea de suministro

Protección del tractor TP-3™

Luz de parada y

válvula de reten-

ción (check) doble

Trailer

Release

Trailer

Park

System

Park

Módulo de

control MV-3™

Válvula

relación

Bobtail

LQ-5

PP-1™

PP-7™

PP-1™

Cámaras

del freno

Escape

rápido

QR-1™

SISTEMA DEL TRACTOR/CAMIÓN

Tanque de servicio

del eje delantero

Manómetro

Indicador de

presión baja

LP-3™

Tanque de servicio

del eje trasero

Válvula de

retención

(check)

Tanque de

suministro

Válvula de

seguridad

Secador

de aire

Gobernador D-2™

Compresor

Válvula

de relé

Bobtail

proporcionadora

BP-R1™

Frenos de resorte

Válvula

de relé

R-14™

Línea de anti-

compoundaje

Línea de anti-

compoundaje Válvula

de relé

R-12™

Válvula de freno

de resorte del

remolque SR-5™+

Frenos de resorte

SISTEMA DEL REMOLQUE

Válvula de relé

piloto R-12P™

Escape

rápido

Línea de servicio

Línea de

suministro

R-12™

Cámara de la

abrazadera del

gancho de clavija

Línea de

servicio

Línea de

servicio

Línea de

suministro

REMOLQUE TIPO CAJA DOBLE

SR-5™

Línea de

suministro

Válvula

retención

(check)

Válvula de

retención

(check)

Control

PP-1™

Válvula de relé piloto R-12P™

Control del

tanque PR-3™

Válvula

sincrono

SV-1™

Válvula de

emergencia de

relé RE-6NC™

(Sin carga)

DOLLY

Carga Primario Secundario Estacionamiento Estacionamiento

(Suministro) (Control) Remolque Remolque Remolque

(Suministro) (Control) (Estacionamiento)

CAMIONES Y TRACTORES DE CAMIÓN: REMOLQUES:

1-800-AIR-BRAKE

Secador de aire

del remolque

Bendix Bw1115 Users Manual Spanish_Quick_Ref

Navigation menu

Versions of this User Manual:

Views

Navigation
