Bernina 1150Mda Owners Manual BERNINA1150MDA

2014-11-12

: Bernina Bernina-1150Mda-Owners-Manual-110490 bernina-1150mda-owners-manual-110490 bernina pdf

Open the PDF directly: View PDF .
Page Count: 62

Instruction Manual

Manual de instrucciones Bedienungsanleitung

Manuel d’instructions

1150MDA

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic safety precautions should always be followed, including the following: Read all instructions before

using this overlock sewing machine.

DANGER_____To reduce the risk of electric shock:

1. The appliance should never be left unattended when plugged in.

2. Always unplug this appliance from the electric outlet immediately after using and before cleaning.

3. Always unplug before re-lamping. Replace bulb with same type rated max. 12V / 5W for model 1150MDA.

WARNING_____To reduce the risk of burns, Þ re, electric shock, or injury to persons:

1. Do not allow this appliance to be used as a toy. Close attention is necessary when this appliance is used by or near children and

inÞ rm persons.

2. Use this appliance only for its intended use as described in this manual. Use only attachments recommended by the manufacturer as

contained in this manual.

3. Never operate this appliance if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped

into water. Return the appliance to the nearest authorized dealer or service center for examination, repair, electrical or mechanical

adjustment.

4. Never operate the appliance with any air openings blocked. Keep ventilation openings of the sewing machine and foot control free from

the accumulation of lint, dust, and loose cloth.

5. Keep Þ ngers away from all moving parts. Special care is required around the sewing machine needle and knife.

6. Always use the proper stitch plate. The wrong plate can cause the needle to break.

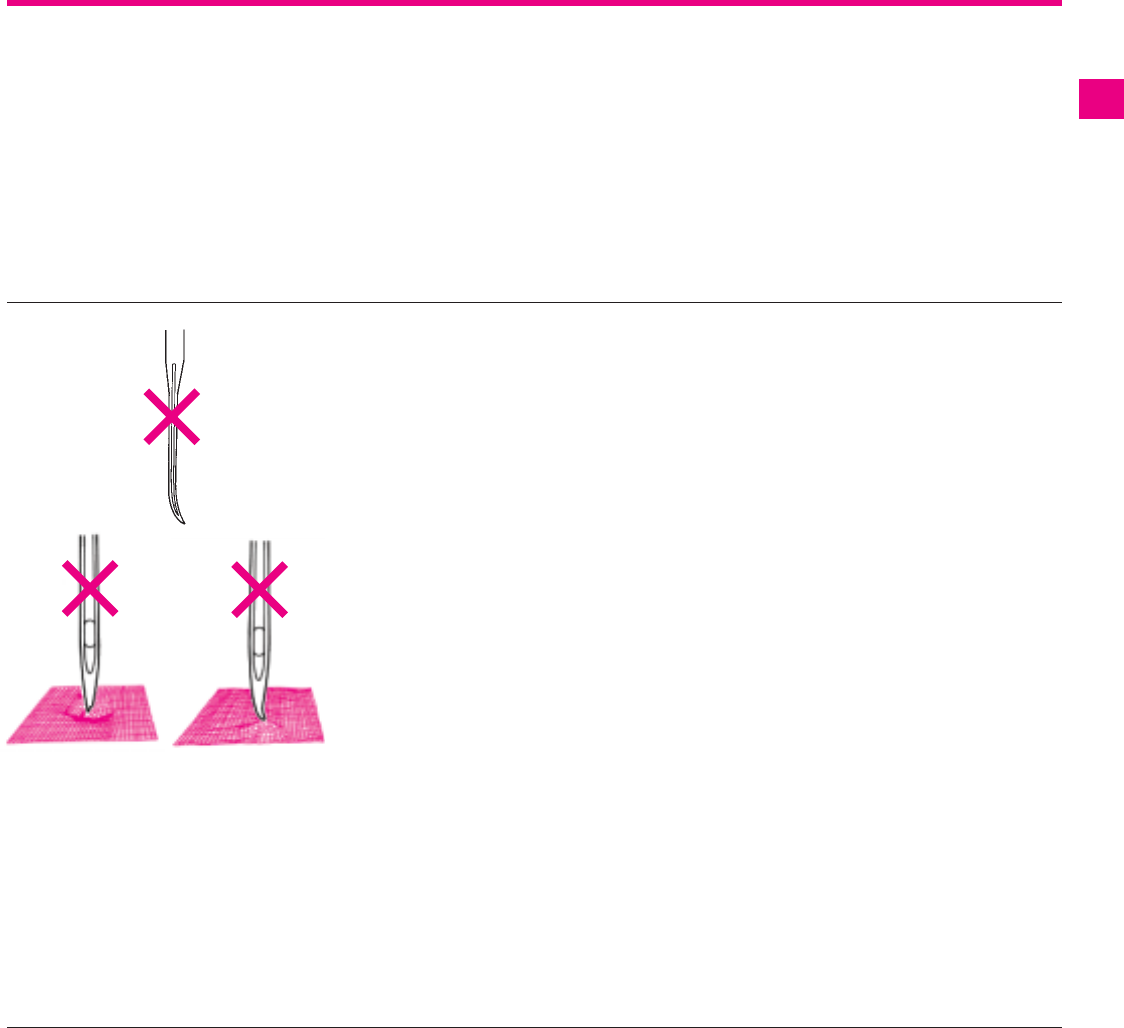

7. Do not use bent needles.

8. Do not pull or push fabric while stitching. It may deß ect the needle causing it to break.

9. Switch the sewing machine off ''O'' when making any adjustments in the needle area, such as threading needle, changing needle,

threading looper, or changing presser foot and the like.

10. Always unplug the machine from the electrical outlet when removing covers, when covers are opened to raise the knife or thread the

loopers, when lubricating or when making any other user servicing adjustments mentioned in the instruction manual.

11. Never drop or insert any object into any opening.

12. Do not use outdoors.

13. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

14. To disconnect, turn all controls to the off ''O'' position, then remove plug from outlet.

15. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

16. Basically, the machine should be disconnected from the electricity supply when not in use.

17. If the power cord of this appliance is damaged, it must be replaced with a special cord by your nearest authorized dealer or service center.

18. This appliance is provided with double insulation. (except USA/CAN)

Use only identical replacement parts. See instructions for servicing double insulated appliances.

SERVICING DOUBLE-INSULATED PRODUCTS

(USA and Canada version excepted)

In a double-insulated product, two systems of insulation are provided instead of grounding. No grounding means is provided on a double-

insulated product nor should a means for grounding be added to the product. Servicing a double-insulated product requires extreme care

and knowledge of the system and should only be done by qualiÞ ed service personnel. Replacement parts for a double-insulated product

must be identical to those parts in the product. A double-insulated product is marked with the words DOUBLE INSULATION or DOUBLE IN-

SULATED.

The symbol may also be marked on the product.

BERNINA is committed to the protection of the environment. We strive to minimize the environmental impact of our products by

continuously improving product design and our technology of manufacturing. At the end of life please dispose of this product in

an environmentally responsible way according to the national directive. Do not throw away this product with your household

waste. In case of doubt, please contact your dealer.

SAVE THESE INSTRUCTIONS

This overlock sewing machine is intended for household use only.

NORMAS DE SEGURIDAD IMPORTANTES

Cuando se usa un aparato eléctrico deben respetarse las siguientes normas de seguridad:

PELIGRO_____para reducir el riesgo de electrochoque:

1. No dejar nunca la máquina de punto cadeneta y cobertura sin vigilancia si ella está enchufada.

2. Después de coser y antes de los trabajos de mantenimiento, la máquina debe desconectarse quitando el enchufe de la red eléctrica.

3. Antes de cambiar la bombilla, desenchufar la máquina. Usar solamente bombillas de 12 voltios, 5 vatios.

ADVERTENCIA_____para reducir el riesgo de quemaduras, fuego, electrochoque o el riesgo de

herir personas:

1. La máquina de punto cadeneta y cobertura no es ningún juguete. Tener mayor cuidado si la máquina la usan los niños o si se usa cerca

de ellos.

2. Usar esta máquina para los Þ nes descritos en esta guía. Usar únicamente los accesorios recomendados por el fabricante.

3. No trabajar con esta máquina si el cable o el enchufe están dañados, ella no funciona bien o está estropeada, si se ha dejado caer al

suelo o dentro del agua. Llevar inmediatamente la máquina al próximo representante Bernina o al especialista correspondiente par con

trolarla y/o arreglarla.

4. No bloquear las aperturas de refrigeración durante el uso de la máquina. Mantener estas aperturas abiertas, sin residuos o restos de

ropa.

5. No acercar nunca los dedos a las partes móviles, sobre todo cerca de la aguja.

6. Usar siempre una placa-aguja original. Una placa-aguja falsa puede romper la aguja.

7. No usar agujas torcidas.

8. Durante la costura, ni tirar de la ropa ni empujarla. Esto podría romper la aguja.

9. Las manipulaciones en la zona de la aguja, por ejemplo, enhebrar, cambiar la aguja o un pie prensatelas, etc. siempre deben hacerse

con el interruptor principal a "O".

10. Antes de los trabajos de mantenimiento descritos en la guía, como p.ej. limpieza, enhebrado de la lanzadera, cambio de bombillas, etc.

debe desconectarse la máquina quitando el enchufe de la red eléctrica.

11. No meter ningunos objetos dentro de las aperturas de la máquina.

12. No usar la máquina al aire libre.

13. No usar la máquina en sitios donde se utilizan productos con gas propelentes (sprays) u oxígeno.

14. Para desconectar la máquina, colocar el interruptor principal a "O" y quitar el enchufe de la red.

15. Desenchufar de la red tirando siempre del enchufe y no del cable.

16. Generalmente, cuando la máquina no se usa tiene que desconectarse quitando el enchufe de la red eléctrica.

17. Si el cable eléctrico está dañado, entonces hay que cambiarlo por uno nuevo original. Consultar el representante más cercano o el

centro de servicio para que lo cambien.

MANTENIMIENTO DE PRODUCTOS DE ISOLACION

DOBLE

Un producto de aislamiento doble tiene dos unidades de aislamiento en vez de una toma de tierra. En un producto de aislamiento doble no

hay una toma de tierra, y tampoco debe incluirse una. El mantenimiento de un producto de aislamiento doble requiere mucha atención y

conocimiento del sistema. Pos eso sólo un especialista puede hacer este trabajo de mantenimiento. Usar únicamente piezas de recambio

originales. Un producto de aislamiento doble está marcado con: "Doble isolación" o "Isolación doble".

El símbolo puede también indicar semejante producto.

BERNINA se siente responsable de proteger el medio ambiente. Nos esforzamos en aumentar la compatibilidad de nuestros

productos mejorándolos continuamente respecto diseño y tecnología de producción. Si no necesita más el producto, elimínelo

conforme las directivas nacionales del medio ambiente. No tire el producto junto con los desperdicios domésticos. En caso de

duda, póngase en contacto con su representante.

GUARDE BIEN ESTAS NORMAS DE SEGURIDAD

Esta máquina de punto cadeneta y cobertura está solamente destinada para el uso doméstico.

WICHTIGE SICHERHEITSHINWEISE

Beim Gebrauch eines elektrischen Gerätes sind folgende Sicherheitsmassnahmen zu beachten:

GEFAHR_____Zum Schutz vor elektrischem Schlag:

1. Die Overlockmaschine nie unbeaufsichtigt stehen lassen, solange sie am Stromnetz angeschlossen ist.

2. Nach Gebrauch und vor einer Reinigung die Maschine immer vom Stromnetz trennen.

3. Vor einem Glühlampenwechsel immer Netzstecker herausziehen. 1150MDA: max. 12V / 5W, Glühlampen verwenden.

ACHTUNG_____Zum Schutz vor Verbrennungen, Brand, elektrischem Schlag und Verletzungen von

Personen:

1. Die Overlockmaschine nicht als Spielzeug benutzen. Erhöhte Vorsicht ist geboten, wenn die Maschine von Kindern oder in der Nähe von

Kindern gebraucht wird.

2. Die Overlockmaschine nur zu dem in diesem Anleitungsbuch beschriebenen Zweck benutzen. Es ist nur das vom Hersteller empfohlene

Zubehör zu verwenden.

3. Die Overlockmaschine nicht benutzen, falls Kabel oder Stecker beschädigt sind, die Maschine nicht störungsfrei näht, sie auf den

Boden oder ins Wasser fallengelassen oder beschädigt wurde. Bringen Sie Ihre Overlockmaschine zum nächstgelegenen Händler oder

entsprechenden Fachmann zur Überprüfung oder Reparatur.

4. Bei Gebrauch der Overlockmaschine Lüftungsschlitze nicht blockieren und diese freihalten von Fusseln, Staub und Stoffrückständen.

5. Finger von allen beweglichen Teilen fernhalten. Spezielle Vorsicht ist im Bereich der Overlock-Nadeln und-Messer geboten.

6. Immer eine original Overlock-Stichplatte benutzen. Eine falsche Stichplatte kann zu Nadelbruch führen.

7. Keine krummen Nadeln benutzen.

8. Während des Nähens den Stoff weder ziehen noch stossen. Das kann zu Nadelbruch führen.

9. Hauptschalter immer auf "О" stellen bei Tätigkeiten im Bereich der Nadeln wie Einfädeln, Nadeln wechseln, Nähfuss wechseln, usw.

10. Bei den im Anleitungsbuch aufgeführten Unterhaltsarbeiten bei geöffneter Maschine, wie Greifer einfädeln, Messer hochstellen, Ölen,

Glühlampen wechseln usw. die Overlockmaschine vorher immer vom Stromnetz trennen.

11. Keine Gegenstände in Öffnungen an der Maschine stecken.

12. Die Overlockmaschine nicht im Freien benutzen.

13. Die Overlockmaschine nicht benutzen wo Treibgasprodukte (Sprays) oder Sauerstoff verwendet werden.

14. Zum Ausschalten Hauptschalter auf "О" stellen und Stecker herausziehen.

15. Beim Trennen vom Stromnetz immer am Stecker und nicht am Kabel ziehen.

16. Grundsätzlich sollte das Gerät bei Nichtgebrauch durch Ausziehen des Steckers vom Stromnetz getrennt werden.

17. Wenn das elektrische Kabel beschädigt ist, muss es durch ein original Kabel von Ihrem nächstgelegenen Händler oder Service Center

ersetzt werden.

WARTUNG DOPPELISOLIERTER PRODUKTE

Ein doppelisoliertes Produkt ist mit zwei Isolationseinheiten anstelle einer Erdung ausgestattet. Ein Erdungsmittel ist in einem

doppelisolierten Produkt nicht enthalten und sollte auch nicht eingesetzt werden. Die Wartung eines doppelisolierten Produktes erfordert

höchste Sorgfalt und beste Kenntnisse des Systems und sollte daher nur von qualiÞ ziertem Personal vorgenommen werden. Verwenden Sie

für Service und Reparatur nur Original - Ersatzteile. Ein doppelisoliertes Produkt ist folgendermassen gekennzeichnet: "Doppelisolierung"

oder "Doppeltisoliert".

Das Symbol kann ebenfalls ein solches Produkt kennzeichnen.

BERNINA fühlt sich dem Umweltschutz verpß ichtet. Wir bemühen uns, die Umweltverträglichkeit unserer Produkte zu erhöhen,

indem wir diese ununterbrochen verbessern bezüglich Gestaltung und Produktionstechnologie. Wenn Sie das Produkt nicht

mehr benötigen, entsorgen Sie es bitte umweltgerecht gemäss den nationalen Richtlinien. Werfen Sie das Produkt nicht in den

Haushaltabfall. Im Zweifelsfall kontaktieren Sie bitte Ihren Händler.

SICHERHEITSHINWEISE SORGFÄLTIG

AUFBEWAHREN

Diese Overlockmaschine ist nur für den Haushaltgebrauch bestimmt.

PRESCRIPTIONS DE SECURITE IMPORTANTES

L'emploi d'un appareil électrique exige d'observer les mesures de sécurité suivantes:

DANGER_____Pour la protection contre tout choc électrique:

1. Ne pas laisser la surjeteuse sans surveillance tant qu'elle est raccordée au réseau.

2. Après usage et avant un nettoyage, séparer toujours la machine du réseau.

3. Retirer la Þ che du réseau pour changer une ampoule. Employer des ampoules pour modèle 1150MDA: max. 12V / 5W.

ATTENTION_____Pour éviter des brûlures, un feu, un choc électrique ou des blessures de

personnes:

1. Ne pas prendre la surjeteuse pour un jouet. La plus grande prudence est de mise quand la machine est utilisée par des enfants ou se

trouve à leur proximité.

2. Utiliser la surjeteuse seulement dans le but d'accomplir les travaux décrits dans ce mode d'emploi. N'employer que les accessoires

recommandés par le fabricant.

3. Ne pas employer la surjeteuse, si les cordons ou les prises sont abîmés, si elle ne fonctionne pas sans problèmes, si elle est tombée

par terre ou dans l'eau, ou bien a été endommagée. Apporter votre surjeteuse pour réparation ou vériÞ cation auprès de l'agent le plus

proche ou du spécialiste correspondant.

4. Durant l'emploi de la surjeteuse, ne pas boucher les fentes d'aération ainsi que la pédale par des bouts de Þ l, de la poussière et des

déchets de tissu.

5. Eloigner les doigts de toute pièce en mouvement. Une prudence toute particulière s'impose à proximité des aiguilles et des couteaux

de la surjeteuse.

6. Utiliser toujours la plaque à aiguille originale de la surjeteuse. Une plaque erronée peut provoquer la cassure de l'aiguille.

7. Ne pas utiliser d'aiguilles courbées.

8. Durant la couture, ne pas tirer sur le tissu, ni le pousser, cela peut provoquer la cassure de l'aiguille.

9. Placer l'interrupteur principal sur «O» lors de toute activité à proximité des aiguilles, par ex. pour enÞ ler, changer d'aiguille ou de

pied-de-biche, etc.

10. Prière de toujours retirer la prise du réseau lorsque vous effectuez, sur la surjeteuse ouverte, des travaux d'entretien mentionnés dans

le mode d'emploi, comme l'enÞ lage des boucleurs, le relèvement du couteau, l'huilage, le changement des ampoules, etc.

11. Ne pas introduire d'objets dans les ouvertures de la machine.

12. Ne pas employer la surjeteuse en plein air.

13. Ne pas employer la surjeteuse dans un local où l'on utilise des produits avec gaz propulseur (spray) ou de l'oxygène.

14. Pour la mise hors service, placer le commutateur principal sur «O» et retirer la Þ che du réseau.

15. Débrancher en tirant sur la Þ che et non sur le cordon.

16. En cas de non utilisation, l'appareil doit, en principe, être séparé du réseau en retirant la prise.

17. Si le câble électrique est endommagé, il doit être remplacé par un câble original chez l'agent le plus proche ou dans un centre du service

après-vente.

ENTRETIEN DES PRODUITS A DOUBLE ISOLATION

Un produit à double isolation est équipé de deux isolations au lieu d'une mise à la terre. La mise à la terre n'est pas prévue sur un

produit à double isolation et ne devrait donc pas être employée. L'entretien d'un produit à double isolation qui exige de grands soins et

des connaissances poussées sur le système, doit donc être réalisé seulement par du personnel qualiÞ é. N'employer que des pièces de

rechange originales pour l'entretien et la réparation. Un produit à double isolation est désigné de la manière suivante: "lsolation double" ou

"A double isolement".

Le symbole peut également caractériser un tel produit.

BERNINA est sensible à son environnement. Nous mettons tout en œuvre pour fabriquer des produits respectueux de

l'environnement en améliorant sans cesse nos présentations et technologies de production. Ne jetez pas votre produit dans une

poubelle mais éliminez-le dans le respect des directives nationales. Veuillez consulter votre concessionnaire.

PRIERE DE CONSERVER SOIGNEUSEMENT LES

PRESCRIPTIONS DE SECURITE

Cette surjeteuse est destinée seulement à un usage familial.

Welcome

Chère cliente, cher client

Bienvenue dans l'univers créatif du surjet BERNINA ! Cette

surjeteuse est en mesure de répondre aux plus hautes exigences

de qualité et de vous offrir ainsi de nombreuses heures de

couture créative. Confection de vêtements, décorations d'intérieur,

création de patchworks et de quilts, votre surjeteuse BERNINA

vous accompagnera fidèlement dans la réalisation de vos chefs-

d'œuvre. Elle coupe, surÞ le et coud en une seule étape de travail.

Vous gagnerez ainsi non seulement du temps mais obtiendrez de

magniÞ ques résultats professionnels.

La surjeteuse BERNINA 1150MDA à 2/3/4 Þ ls s'adresse à tous les

tissus élastiques. Profitez pleinement des fantastiques qualités

haut de gamme de cette machine. Cette surjeteuse, équipée d'une

gamme de fonctions inédites de BERNINA, assume avec brio toutes

les coutures standard. Découvrez le fabuleux microcontrôle du Þ l

breveté mtc (= Micro Thread Control), le pratique pied pivotant, le

futé levier de pied avec levier intégré sur le devant et l'enÞ l-aiguille

automatique!

Lisez attentivement les directives d'emploi qui vous guideront dans

les multiples facettes de votre machine et vous familiariseront avec

leurs commandes. Votre concessionnaire BERNINA est également

à votre service pour vous guider et vous conseiller sur, par exemple,

la palette des accessoires qui enrichissent encore l'utilisation de

votre surjeteuse BERNINA.

Nous sommes heureux de vous compter désormais dans notre

grande famille BERNINA et vous souhaitons de nombreuses heures

de plaisir créatif avec votre nouvelle surjeteuse 1150MDA.

Peter Horisberger, Product ManagerFritz Gegauf SA – Fabrique de

machines à coudre Bernina – 8266 Steckborn / Suisse

Welcome

Dear customer

Congratulations on your decision to buy the BERNINA serger /

overlocker!

It is made to the highest standards and we hope it will give you

countless hours of satisfying sewing time. Whether your project

is garment sewing, home decoration or even patchwork/quilting,

by cutting, sewing and neatening in one smooth operation your

BERNINA Overlocker will give your work a professional look.

Your BERNINA 1150MDA is a 2/3/4-thread serger / overlocker

particularly suited for sewing stretch fabrics. Let your wardrobe

and home benefit from the superb sewing qualities. By buying a

BERNINA product your basic functions of serging / overlocking

are supplemented with exclusive BERNINA features, making

your sewing experience even more joyful. Such features are the

patented Micro Thread Control (mtc), the swing out presser foot,

the automatic front foot lift function as well as the automatic needle

threader.

Make sure to study this instruction manual in order to get full beneÞ t

of all these functions. Should you require further assistance, your

BERNINA dealer will be a good choice to visit. He carries also a

large selection of optional accessories ready for you, which can

make the application range of your BERNINA serger even larger.

We are happy to welcome you in the BERNINA sewing family.

We hope you will have a wonderful sewing experience with your

1150MDA and wish you many happy hours of serging / overlocking.

Peter Horisberger, Product Manager

Fritz Gegauf Ltd. - Bernina Sewing Machine Manufacturers – 8266

Steckborn / Switzerland

Bienvenida

Estimada/o cliente,

Enhorabuena por la compra de su máquina BERNINA Overlock.

Esta máquina ha sido desarrollada para satisfacer sus más altas

exigencias y proporcionarle innumerables horas de divertimiento.

No importa si Usted cose vestidos, decoraciones para el hogar o

un Patchwork y trabajos Quilt, con la BERNINA Overlock tendrá

siempre una gran y múltiple ayuda. Corta, sobrehila y cose en una

fase de trabajo; de esta manera realiza Usted en poco tiempo todos

sus proyectos de costura con un aspecto profesional.

El Overlock BERNINA 1150MDA de 2/3/4 hilos es especialmente

adecuado para sobrehilar tejidos elásticos. Deje a su vestuario y

hogar aprovechar de las calidades fantásticas de esta máquina. La

BERNINA Overlock realiza con bravura costuras estándar, además

dispone de unas funciones exclusivas de BERNINA. Por sólo

mencionar algunos, el control del hilo mtc (Micro Thread Control),

el pie prénsatelas giratorio, el alza-prénsatelas con alza-punta

automática y el enhebra-agujas automático.

Para poder aprovechar de todas las ventajas de la máquina y de

sus funciones adicionales, lea por favor el manual de instrucciones

anteriormente. Si necesitase ayuda adicional póngase en contacto

con su representante BERNINA el quien le ayudará con mucho

gusto. Él también tiene un gran surtido de accesorio a disposición

que hace todavía más variado el campo de aplicación de su

máquina BERNINA Overlock.

Nos alegramos poder darle la bienvenida en la familia de costura

BERNINA y le deseamos muchas horas de entusiasmo y éxito con

su máquina Overlock 1150MDA.

Peter Horisberger, Product Manager

Fritz Gegauf S.A. - Bernina Fábrica de máquinas de coser – 8266

Steckborn / Suiza

Willkommen

Liebe Kundin, lieber Kunde,

Herzliche Gratulation zum Kauf Ihres BERNINA Overlockers! Dieser

wurde entwickelt, um Ihre höchsten Ansprüche zu erfüllen und

Ihnen zahllose Stunden mit Nähvergnügen zu schenken. Ganz egal,

ob Sie Kleider nähen, Heimdekorationen erstellen oder patchworken

und quilten, der BERNINA Overlocker unterstutzt Sie vielfältig. Er

schneidet, versäubert und näht in einem Durchgang; so erstellen Sie

in kürzester Zeit jedes Ihrer Nähprojekte mit einem professionelles

Aussehen.

Der BERNINA 1150MDA 2/3/4-Faden Overlocker ist speziell

geeignet um elastische Stoffe zu vernähen. Lassen Sie Ihre

Garderobe und Umgebung von den fantastischen Nähqualitäten

dieser Maschine profitieren. Der BERNINA Overlocker erledigt

Standardnähte mit Bravour und ist darüber hinaus mit weiteren

exklusiven BERNINA Funktionen ausgestattet. Sehen Sie sich nur

einmal die patentierte Fadenkontrolle mtc (= Micro Thread Control),

den ausschwenkbaren Nähfuss, den Nähfusslifter mit automatischer

Spitzenanhebung und den automatischen Nadeleinfädler an!

Um den vollen Nutzen aus der Maschine und all den Zusatzfunktionen

ziehen zu können, lesen Sie bitte diese Bedienungsanleitung erst

durch. Sollten Sie weitere Hilfe beötigen, steht Ihnen Ihr BERNINA

Händler sicher gerne zur Verfügung. Er hält auch eine grosse

Auswahl an Zubehör bereit, das den Anwendungsbereich Ihres

BERNINA Overlockers noch vielfältiger macht.

Wir freuen uns, Sie in der BERNINA Nähfamilie begrüssen zu dürfen

und wünschen Ihnen viele begeisterte Stunden und erfolgreiche

Nähprojekte mit Ihrem Overlocker 1150MDA.

Peter Horisberger, Product Manager

Fritz Gegauf AG - Bernina Nähmaschinenfabrik - 8266 Steckborn /

Schweiz

Contents

Safety regulations ............................................................. 1

Welcome ........................................................................... 5

Contents ............................................................................ 6

1. Machine Overview and Installation

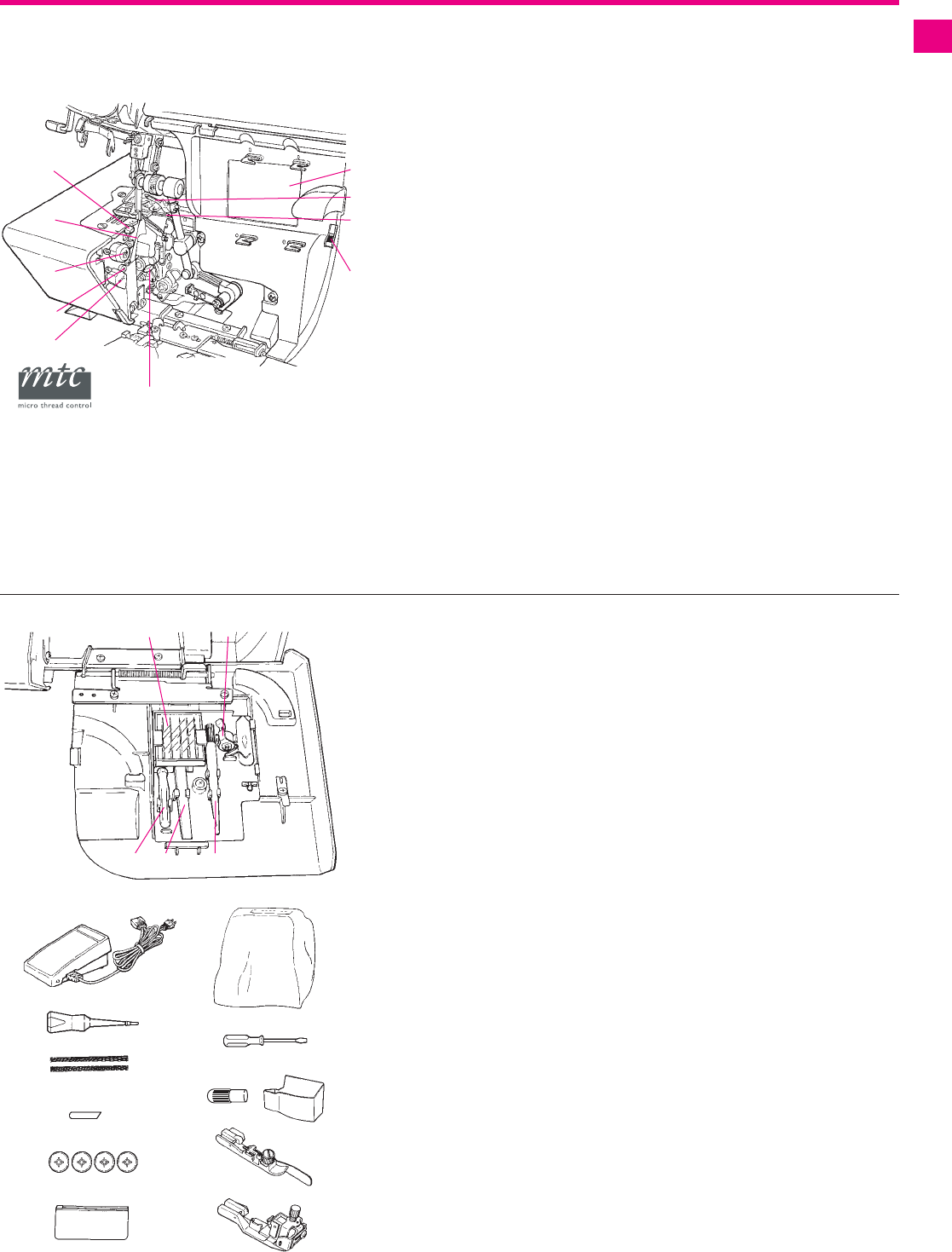

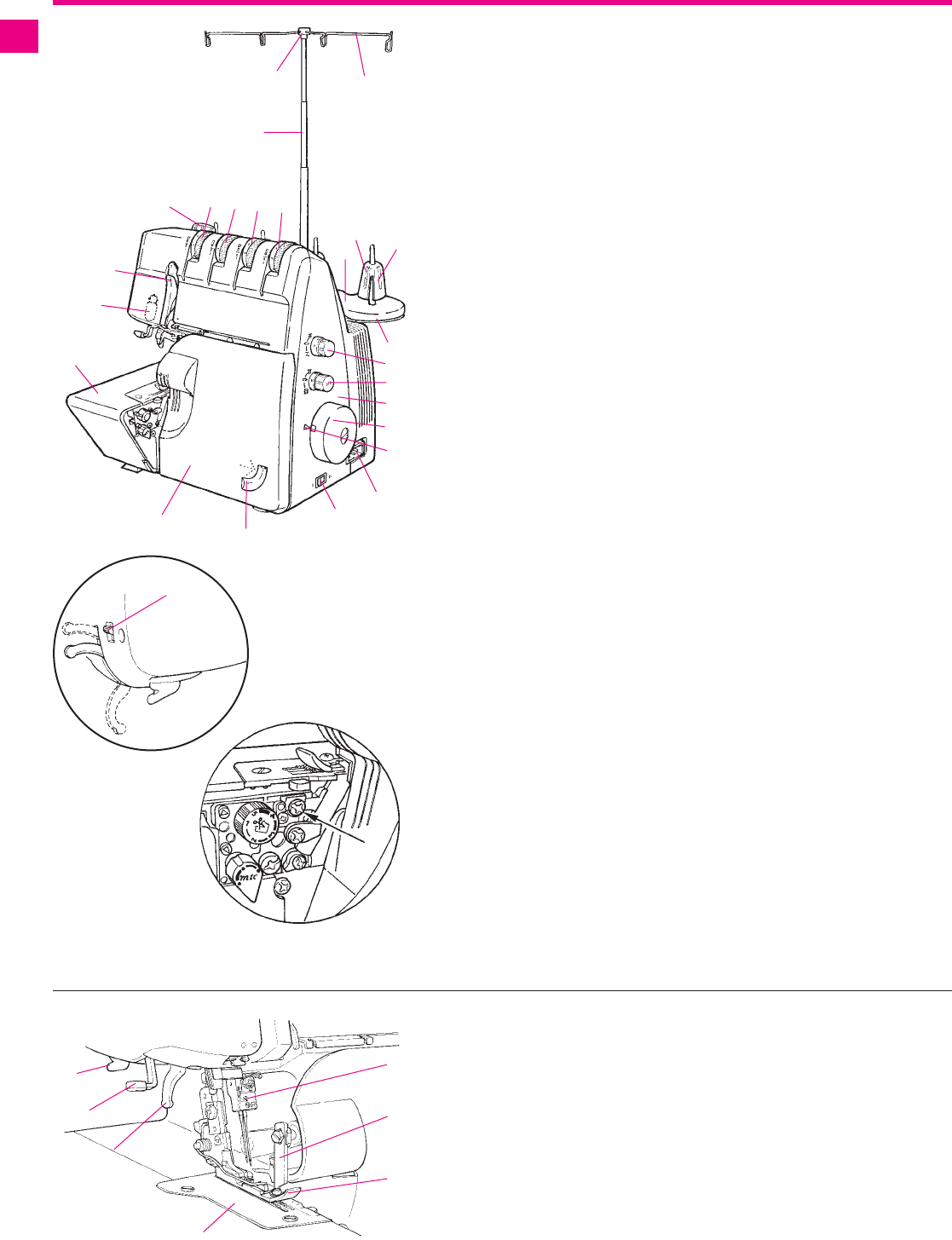

1.1. Details of the Machine

▪ Front View ................................................................. 10

▪ Presser Foot Area ..................................................... 10

▪ Inside Looper Cover .................................................. 11

▪ Accessories ............................................................... 11

1.2. Machine Setup

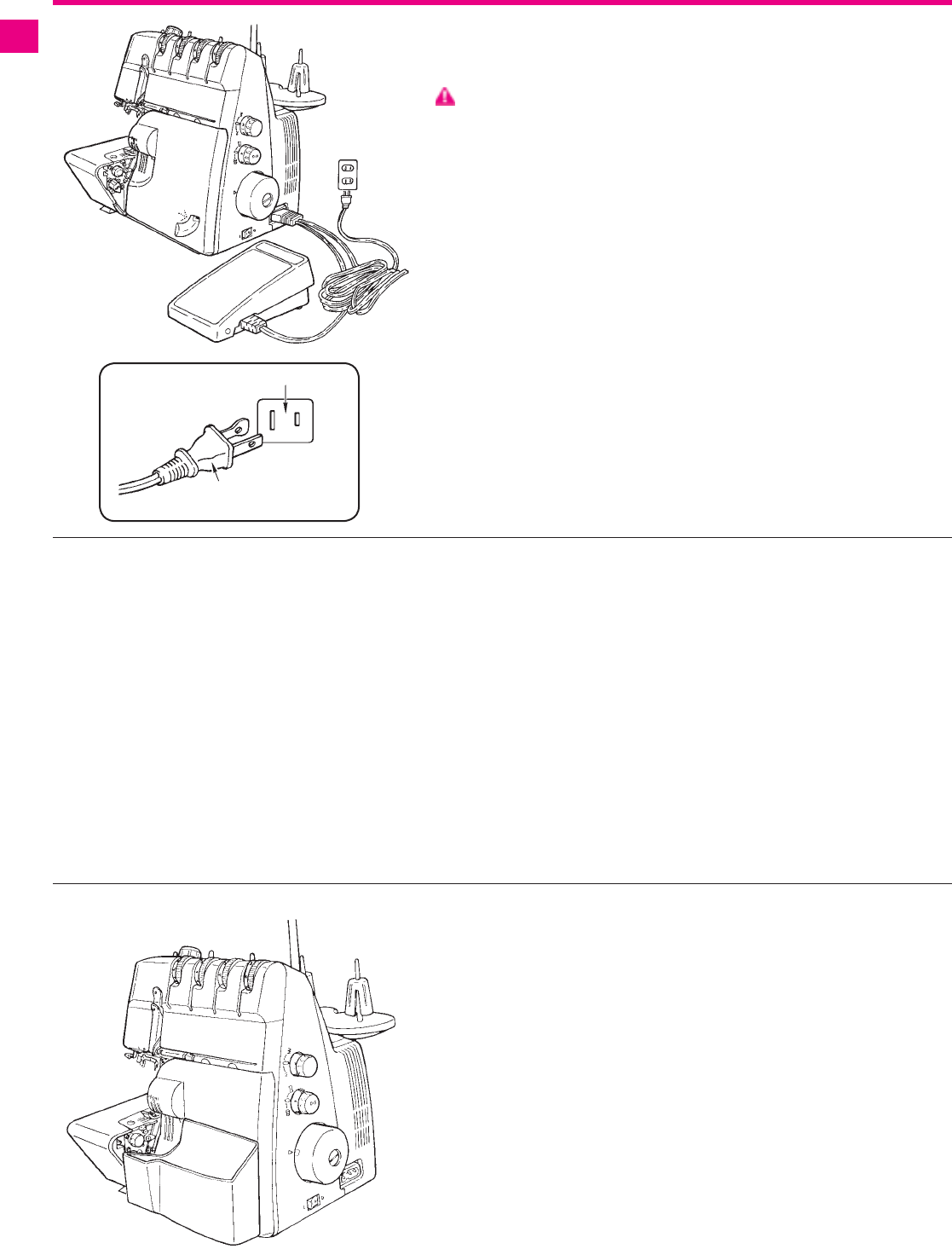

▪ Foot Controller .......................................................... 12

▪ Safety Switch ............................................................ 12

▪ Waste Collector ........................................................ 12

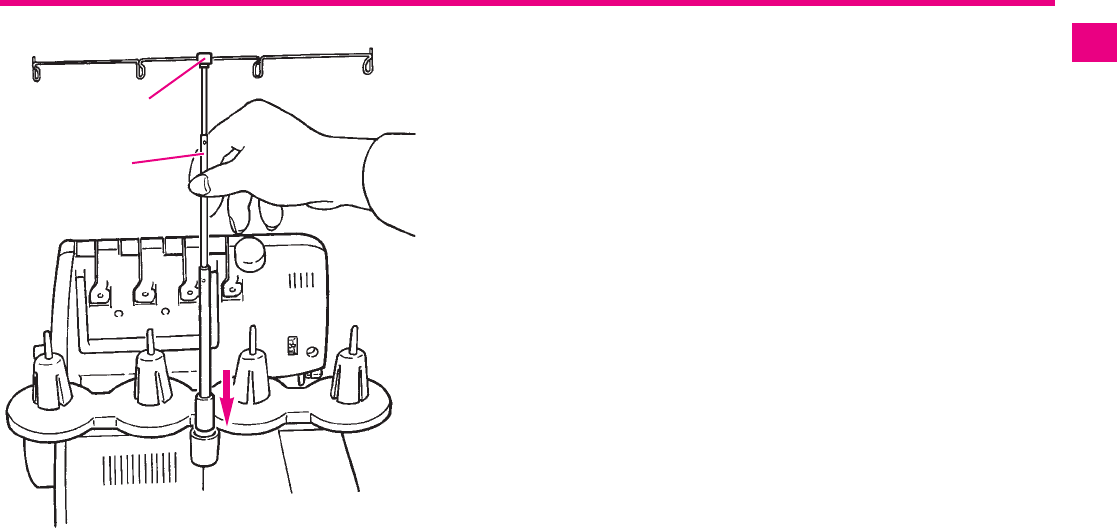

▪ Thread Guide ............................................................ 13

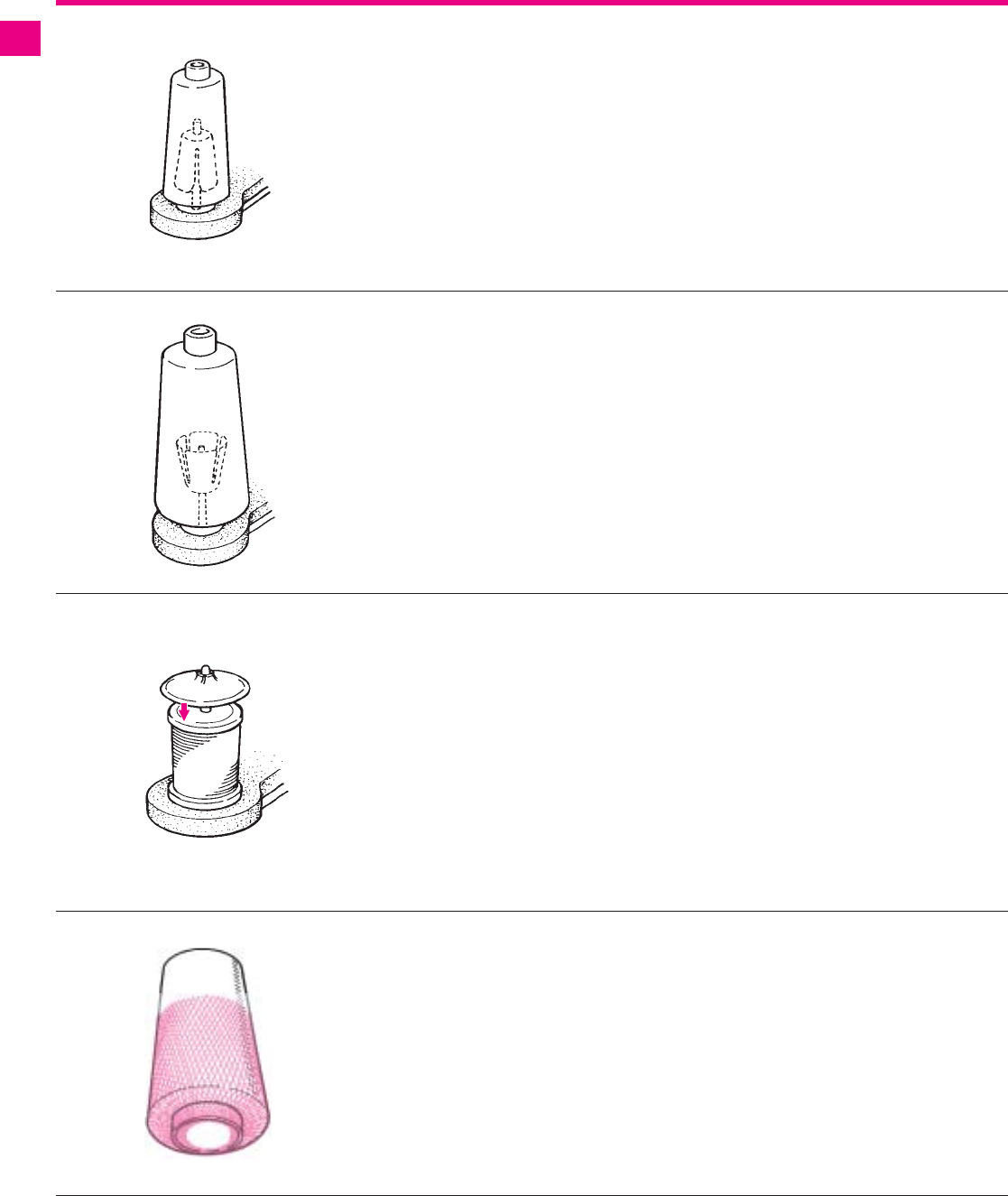

▪ Placing the Thread Cones / Spools .......................... 14

▪ Large Spools ............................................................ 14

▪ Household Spools .................................................... 14

▪ Thread Net ................................................................ 14

2. Operating Instructions

2.1. Basic Operating Procedures

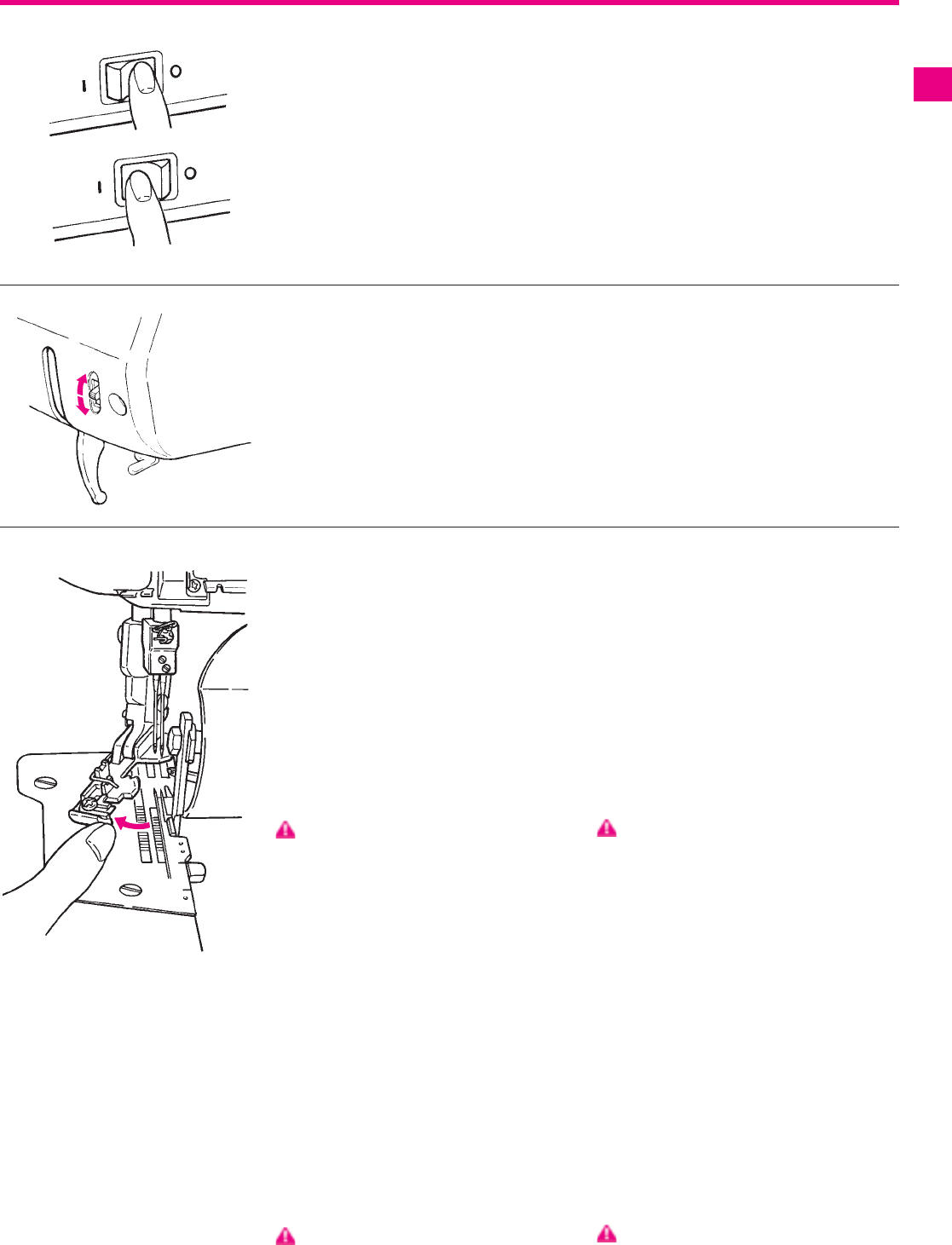

▪ Power/Light Switch ................................................... 15

▪ Light Switch .............................................................. 15

▪ Swing-Out Presser Foot ........................................... 15

▪ Raising / Lowering the upper knife ........................... 16

▪ Presser Foot Lifter Two Step with Integrated

Front Foot Lift ............................................................ 16

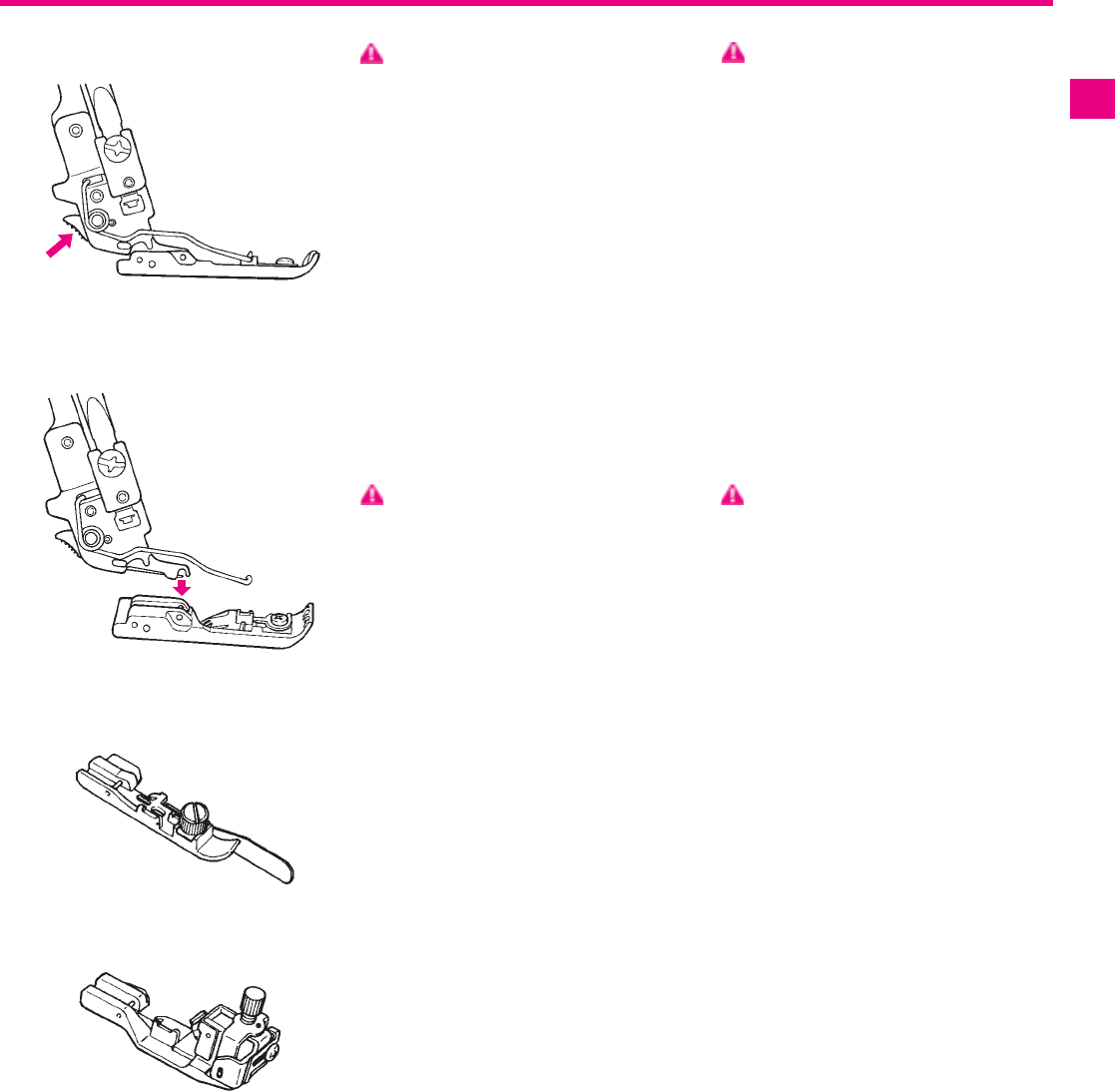

▪ Changing the Presser Foot ....................................... 17

▪ Looper Cover ............................................................ 18

▪ Cloth Plate ................................................................ 18

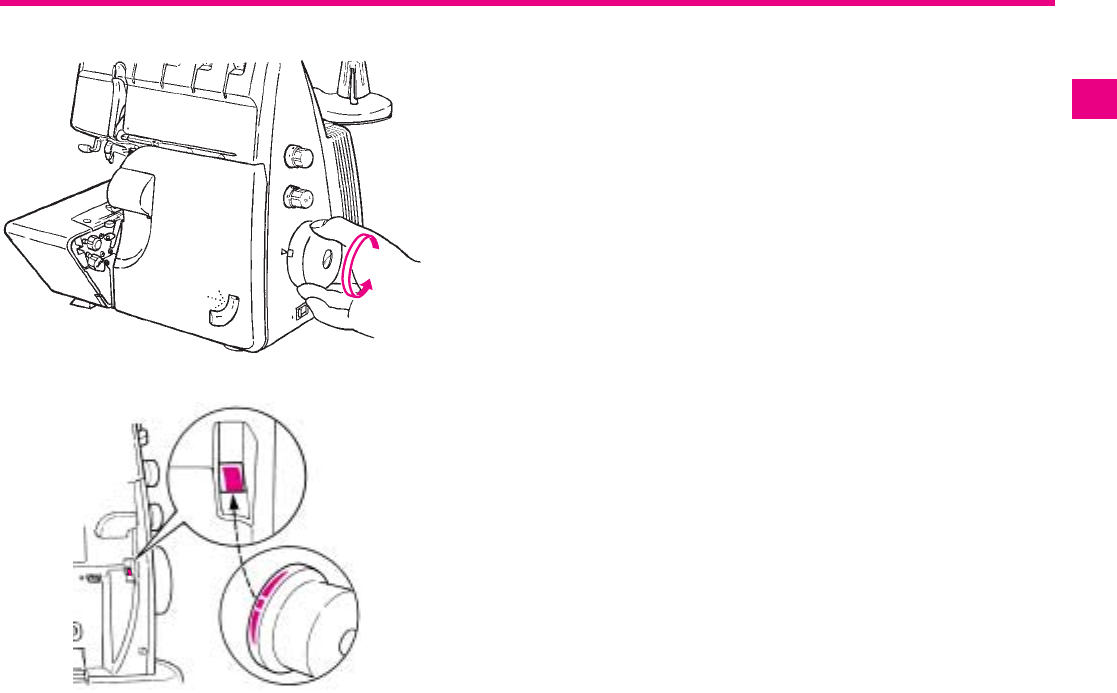

▪ Handwheel ................................................................ 19

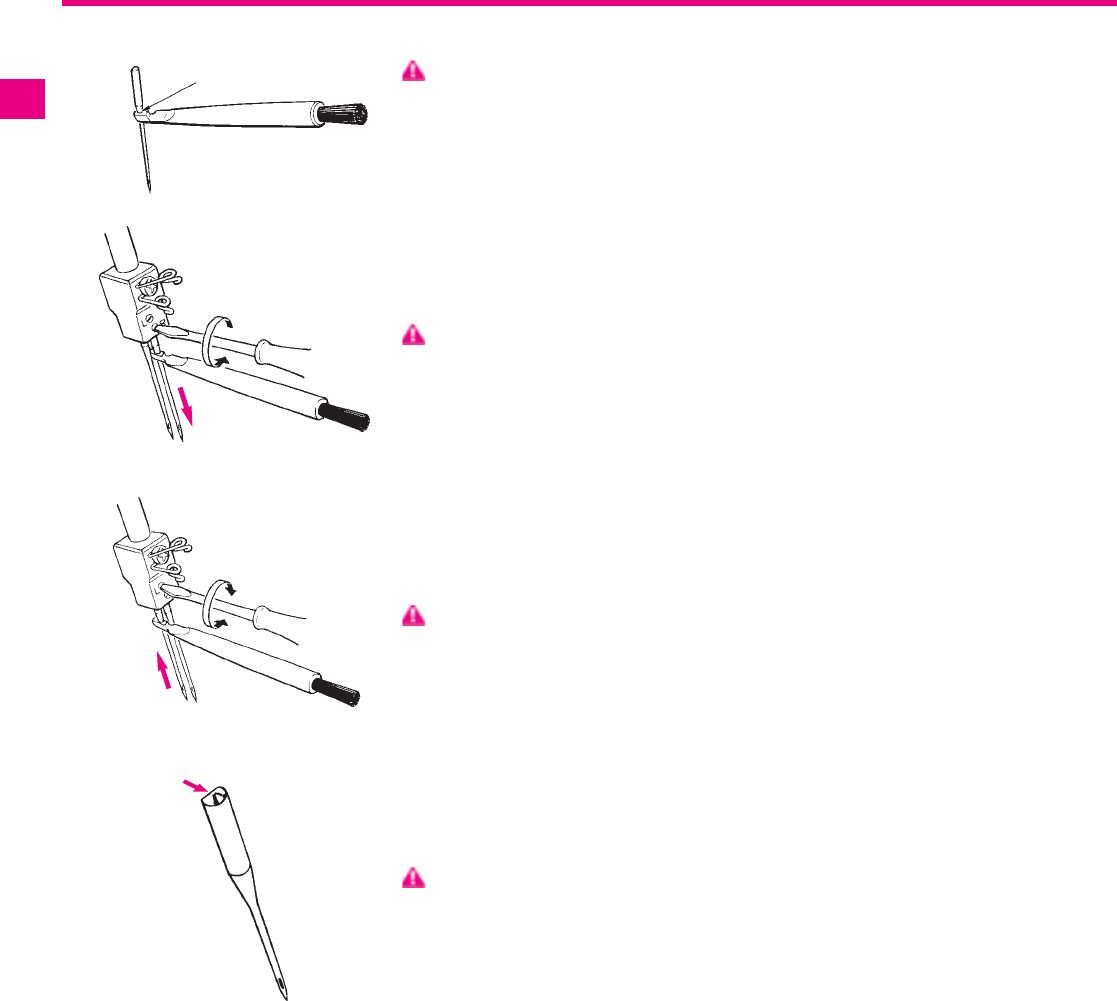

▪ Inserting the Needles ................................................ 20

2.2. Needle and Thread

▪ Needles .................................................................... 21

▪ Needle Condition ...................................................... 21

▪ Needle and Thread Matching ................................... 21

▪ Thread Selection ....................................................... 22

▪ Thread - Needle Selection Table .............................. 23

2.3. Adjustments and Settings

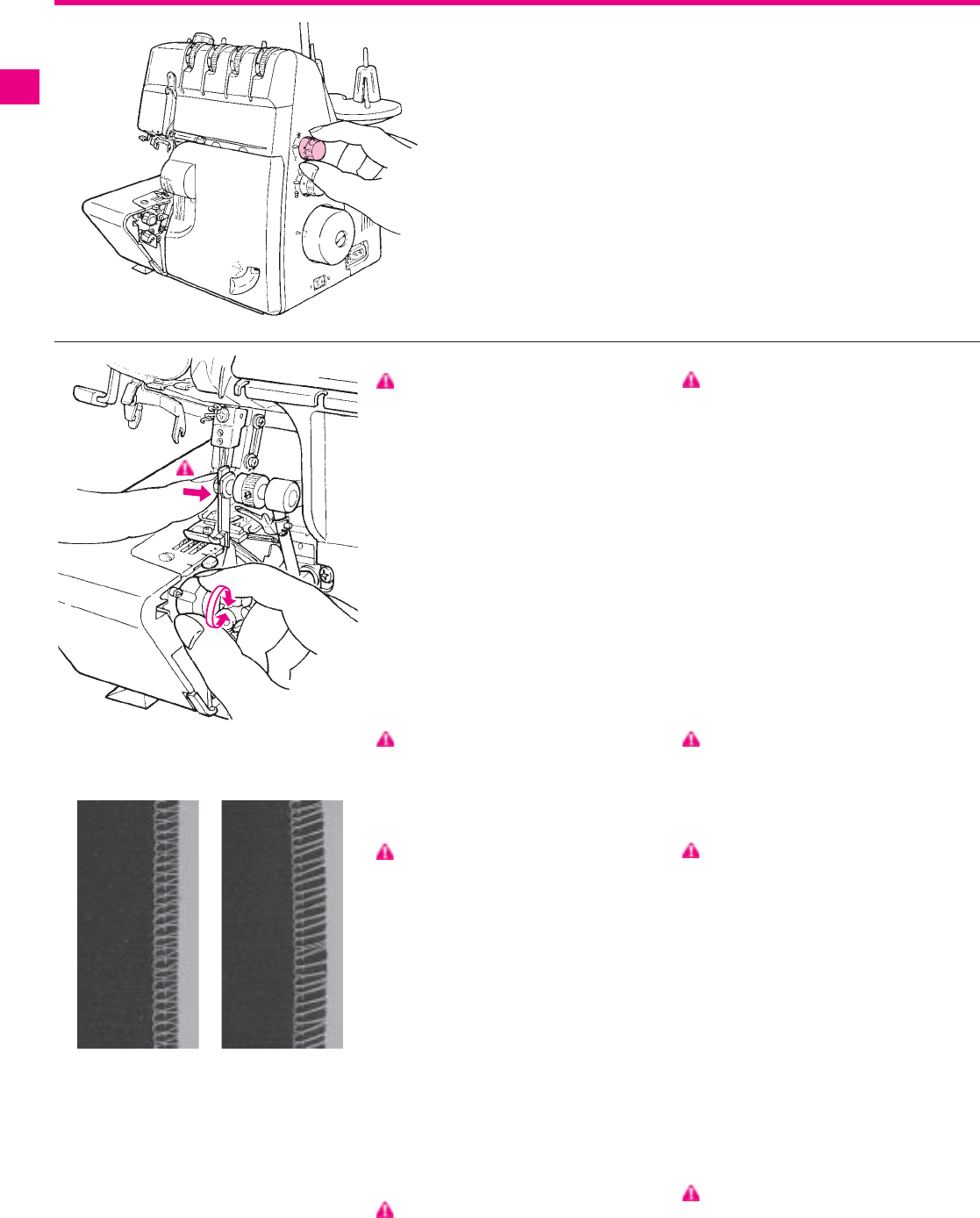

▪ Stitch Length ............................................................. 24

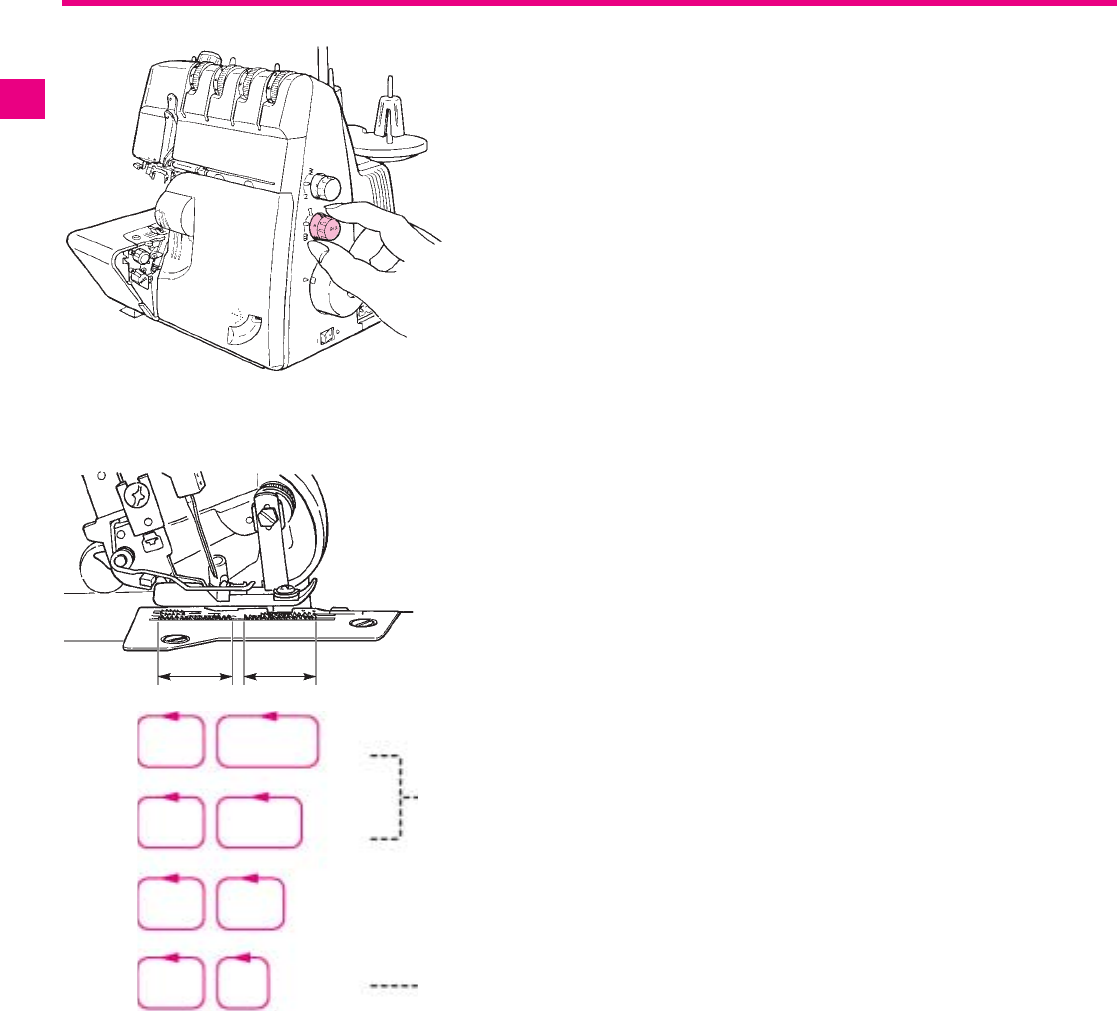

▪ Cutting Width ............................................................ 24

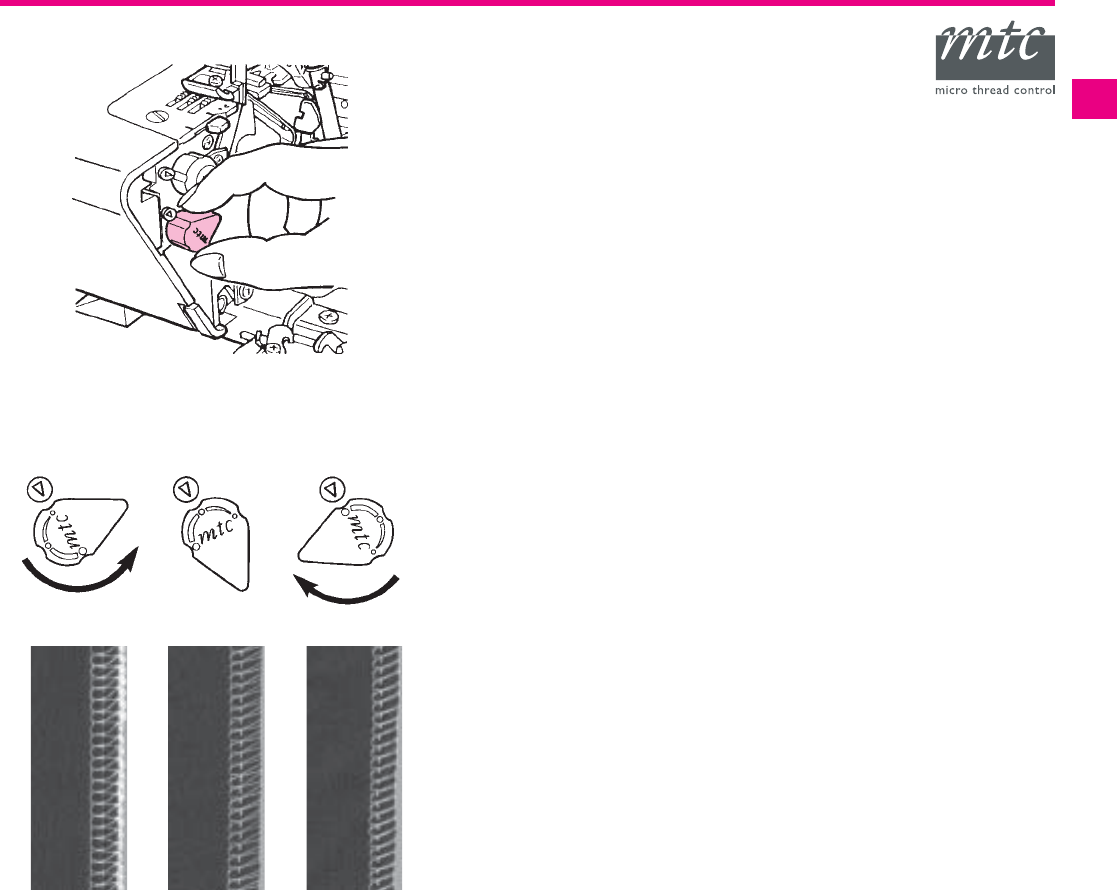

▪ Micro Thread Control ................................................ 25

▪ Differential Feed Setting ........................................... 26

▪ Differential Feed Adjustment ..................................... 27

▪ Presser Foot Pressure .............................................. 27

2.4. Threading - General Information

▪ Threading Preparation .............................................. 28

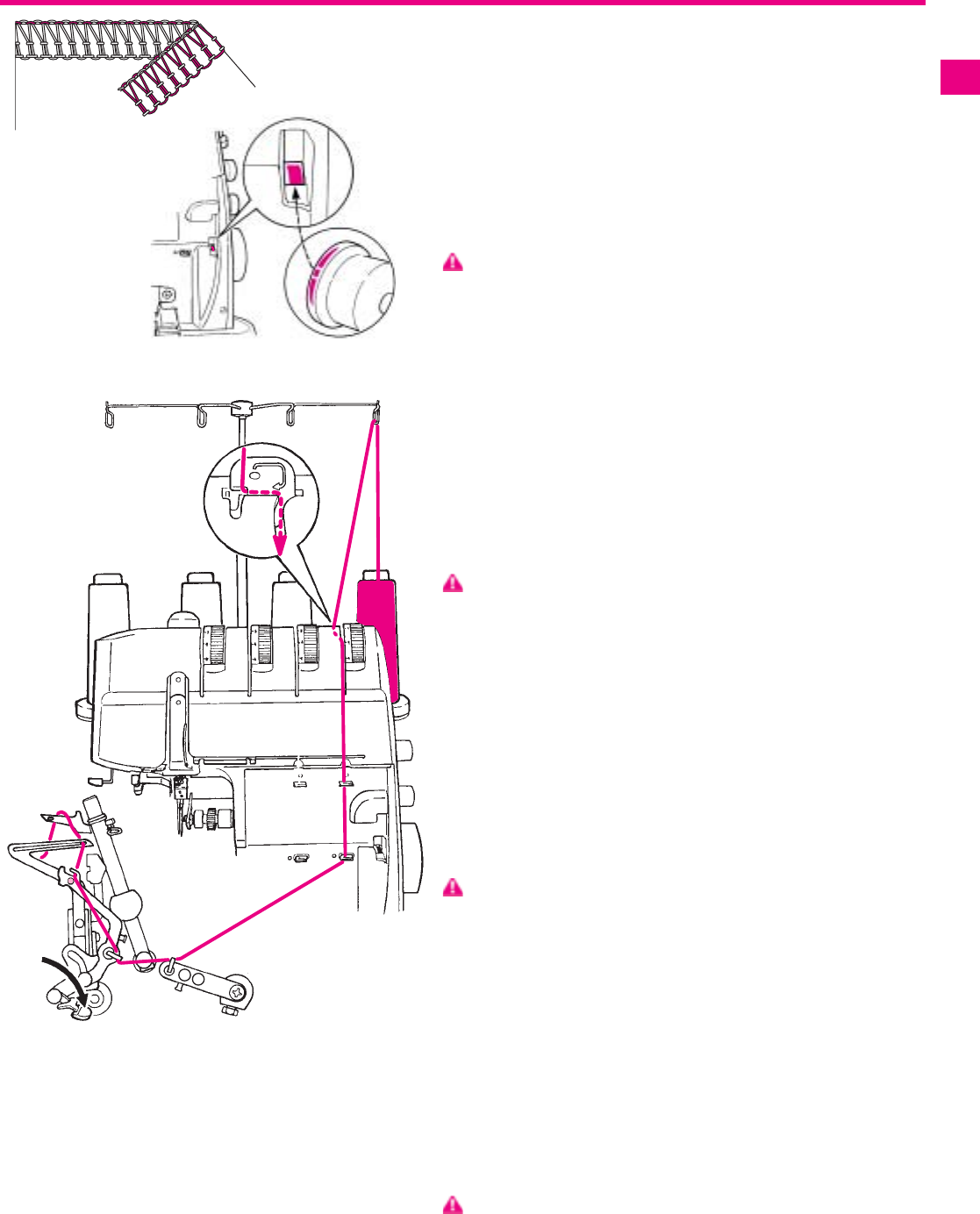

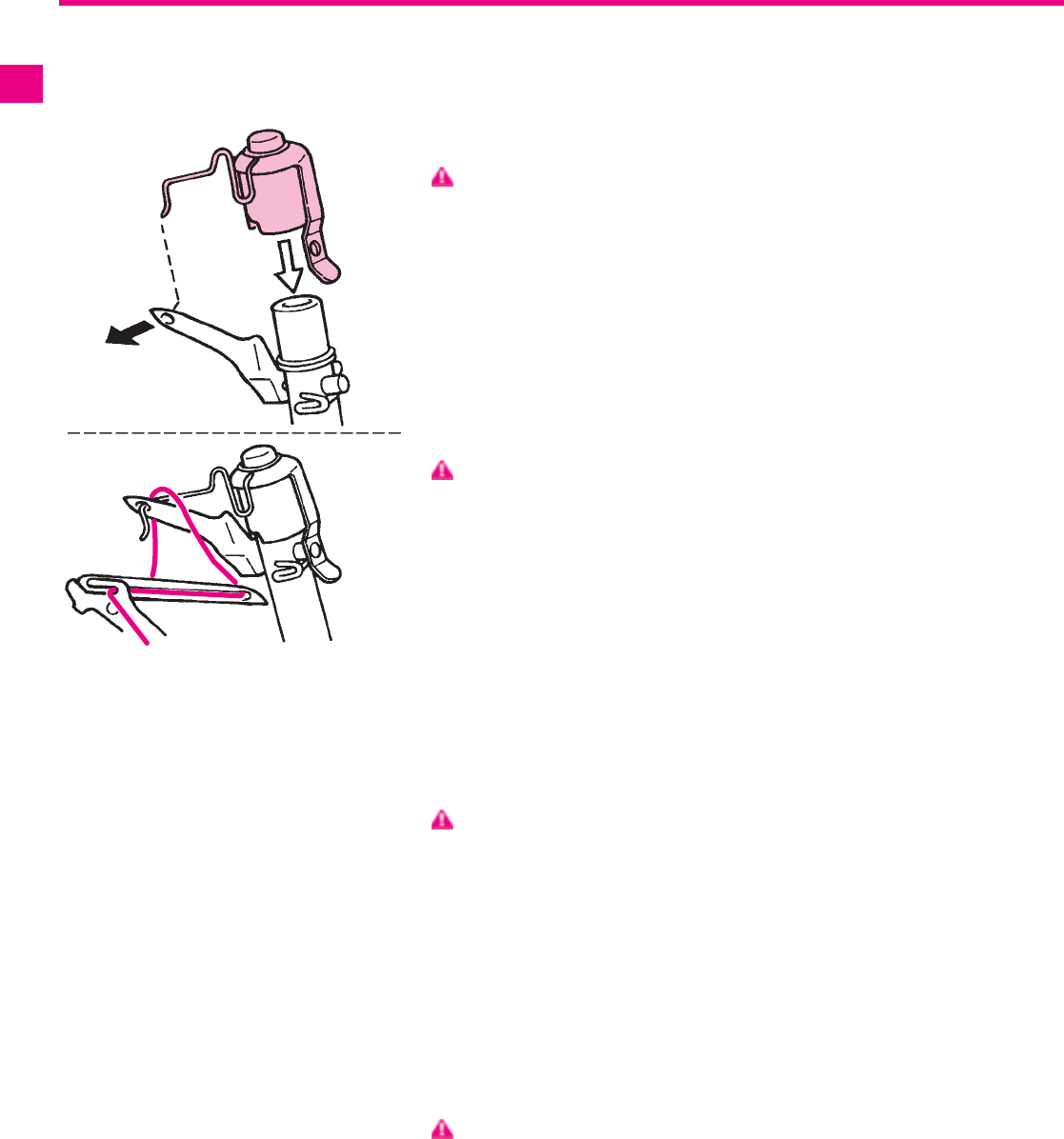

▪ First Thread Guide Threading ................................... 28

▪ Re-threading or Changing Threads .......................... 28

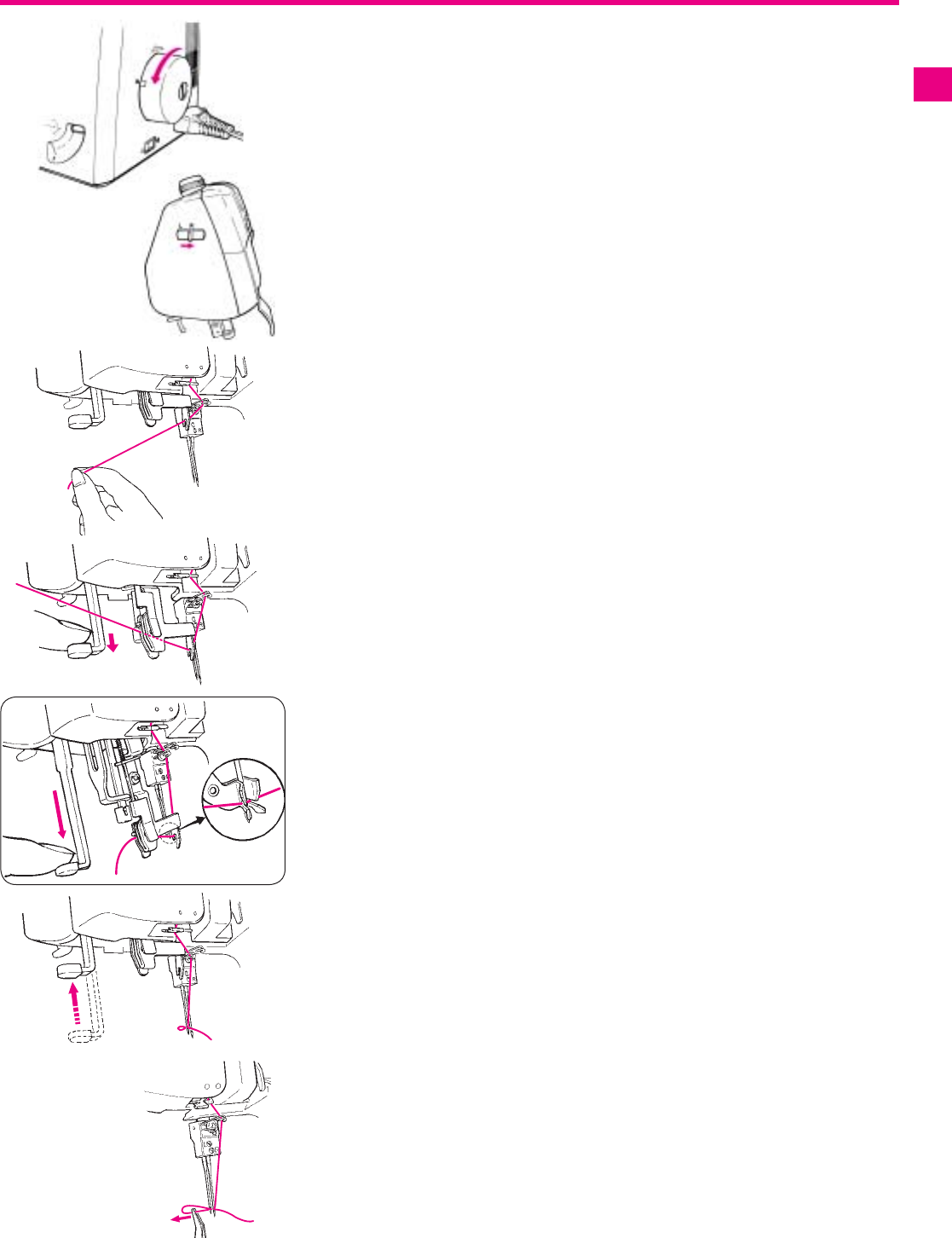

▪ Automatic Needle Threader ...................................... 29

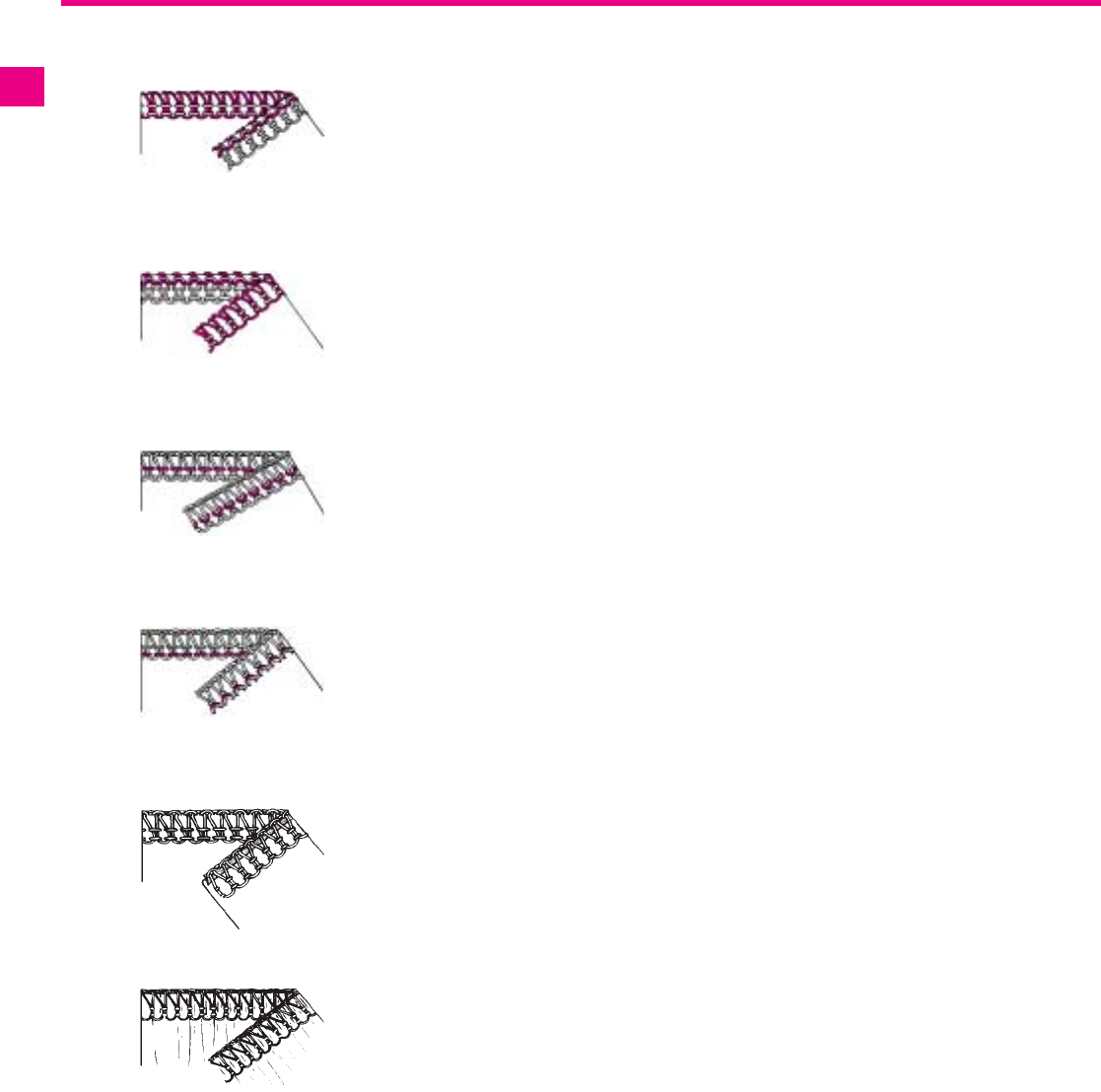

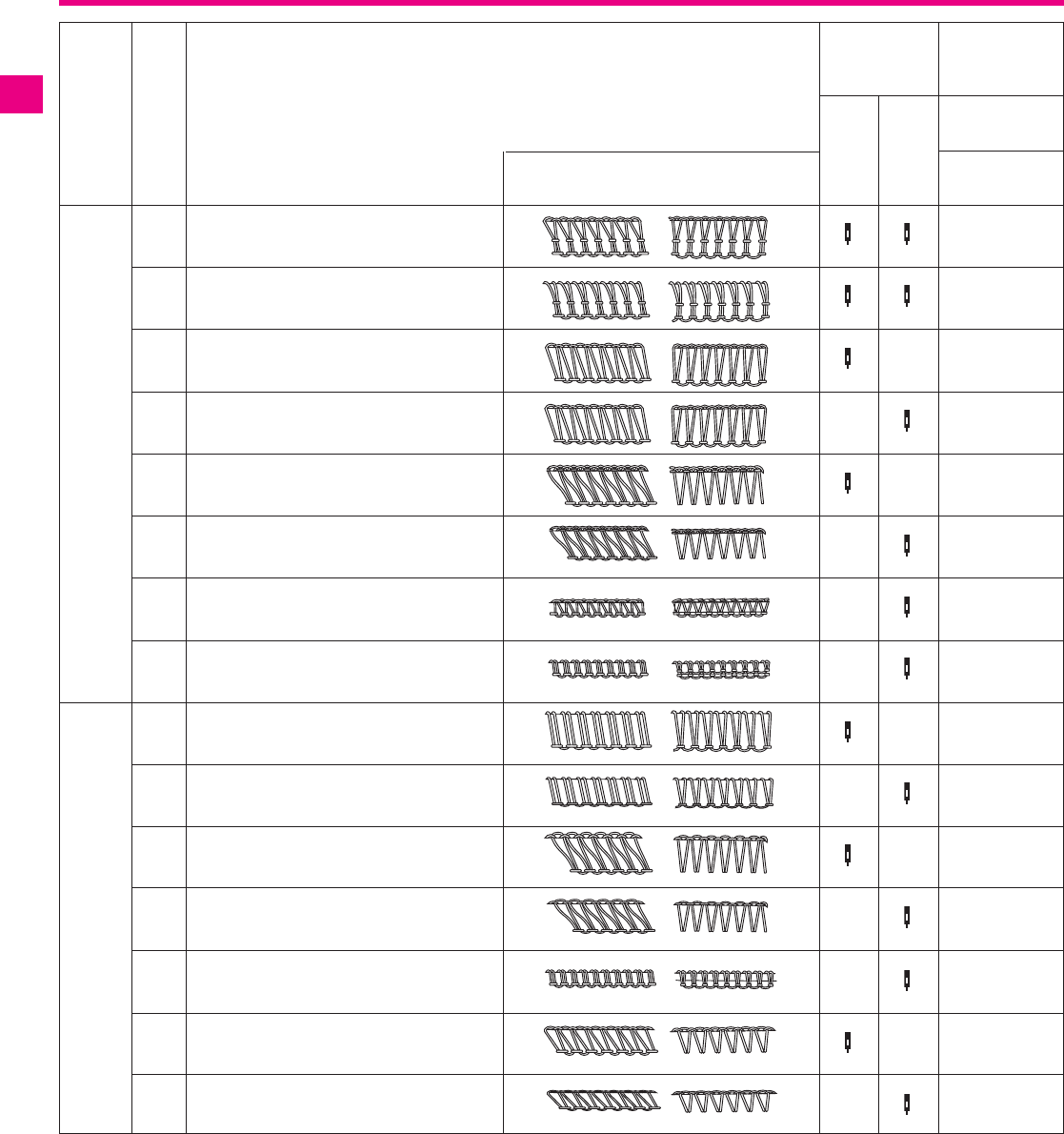

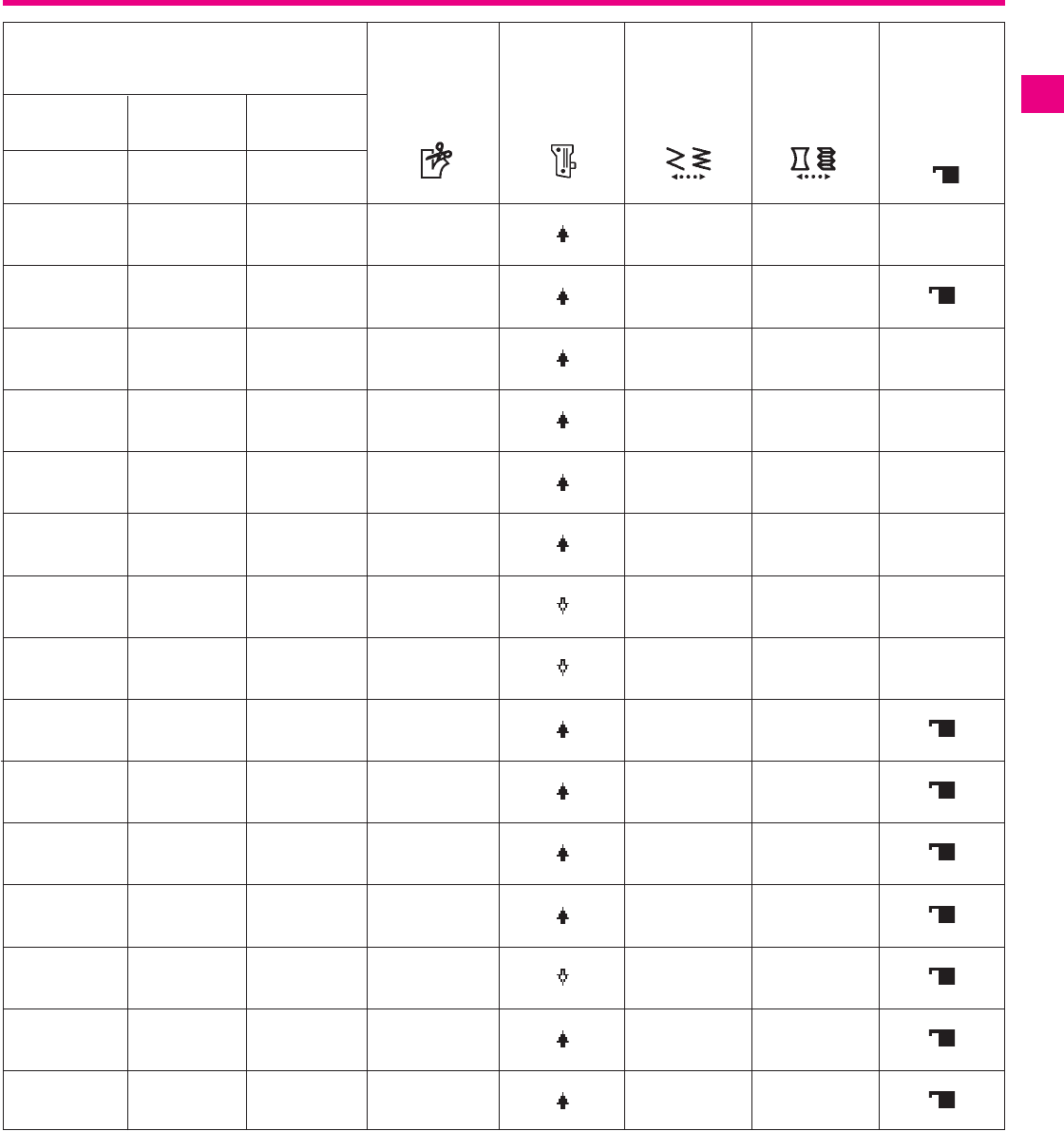

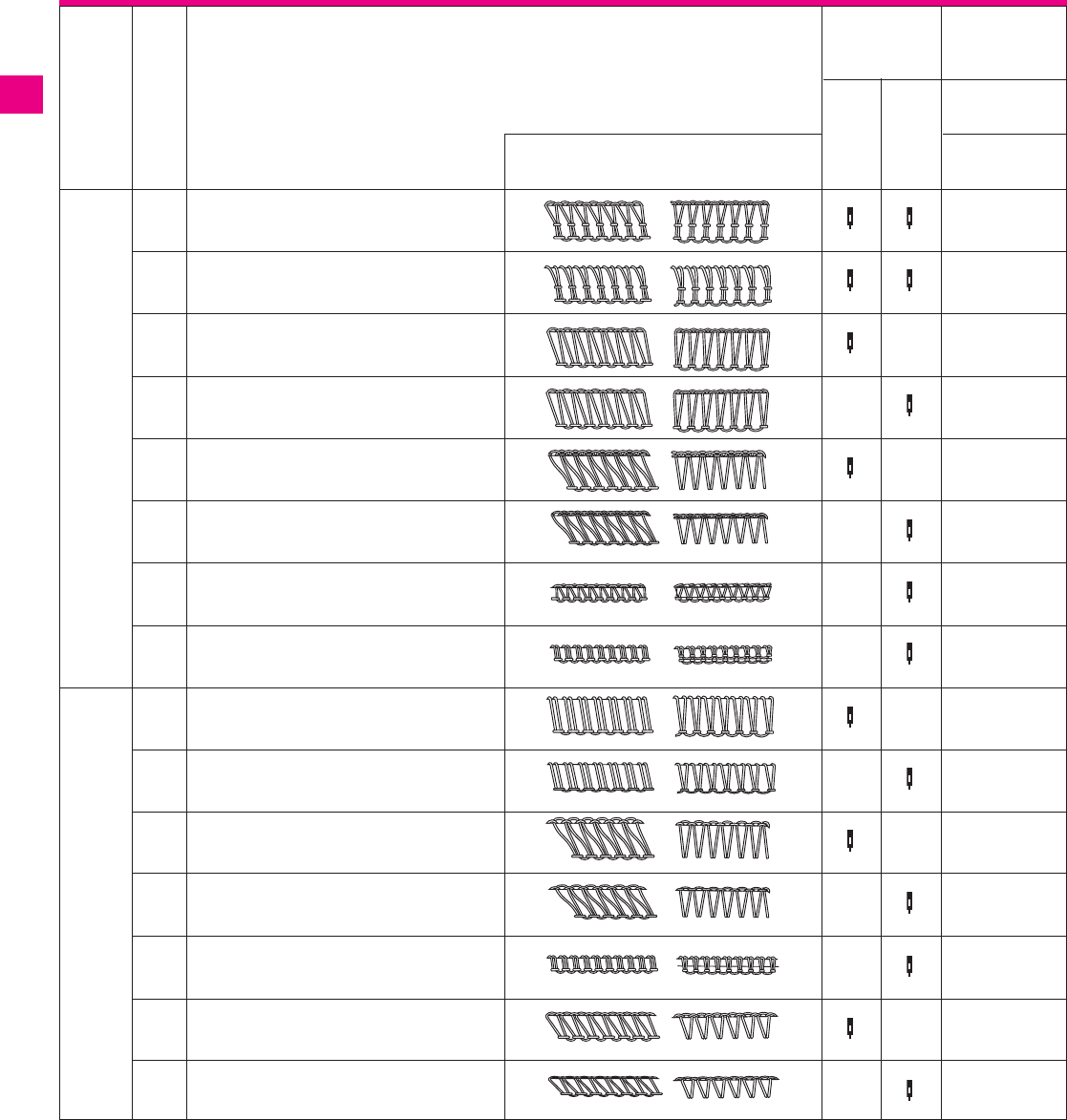

2.5. Stitch Formation Overview .............................. 30,31

3. Serger / Overlock Stitch Formations

3.1. Threading 4/3 Thread OL (Stitch No 1-8)

▪ Upper Looper Thread, blue markings ....................... 38

▪ Lower Looper Thread, red markings ......................... 39

▪ Right-Hand Needle, green markings ........................ 40

▪ Left-Hand Needle, yellow markings .......................... 41

3.2. Threading 2 Thread OL (Stitch No 9-15)

▪ Upper Looper Converter ........................................... 42

3.3. Roll Hemming (Stitch No 7, 8 & 13) .................... 43

3.4. Trial Sewing - Serger / Overlock Mode ............... 44

3.5. Adjusting Thread Tension - Serger

/ OL Mode ............................................................... 45

▪ Check Your Trial Run ................................................ 45

▪ Thread Tension ........................................................ 45

▪ Adjusting the Thread Tension ................................... 46

3.6. Practical Sewing - Serger / Overlock

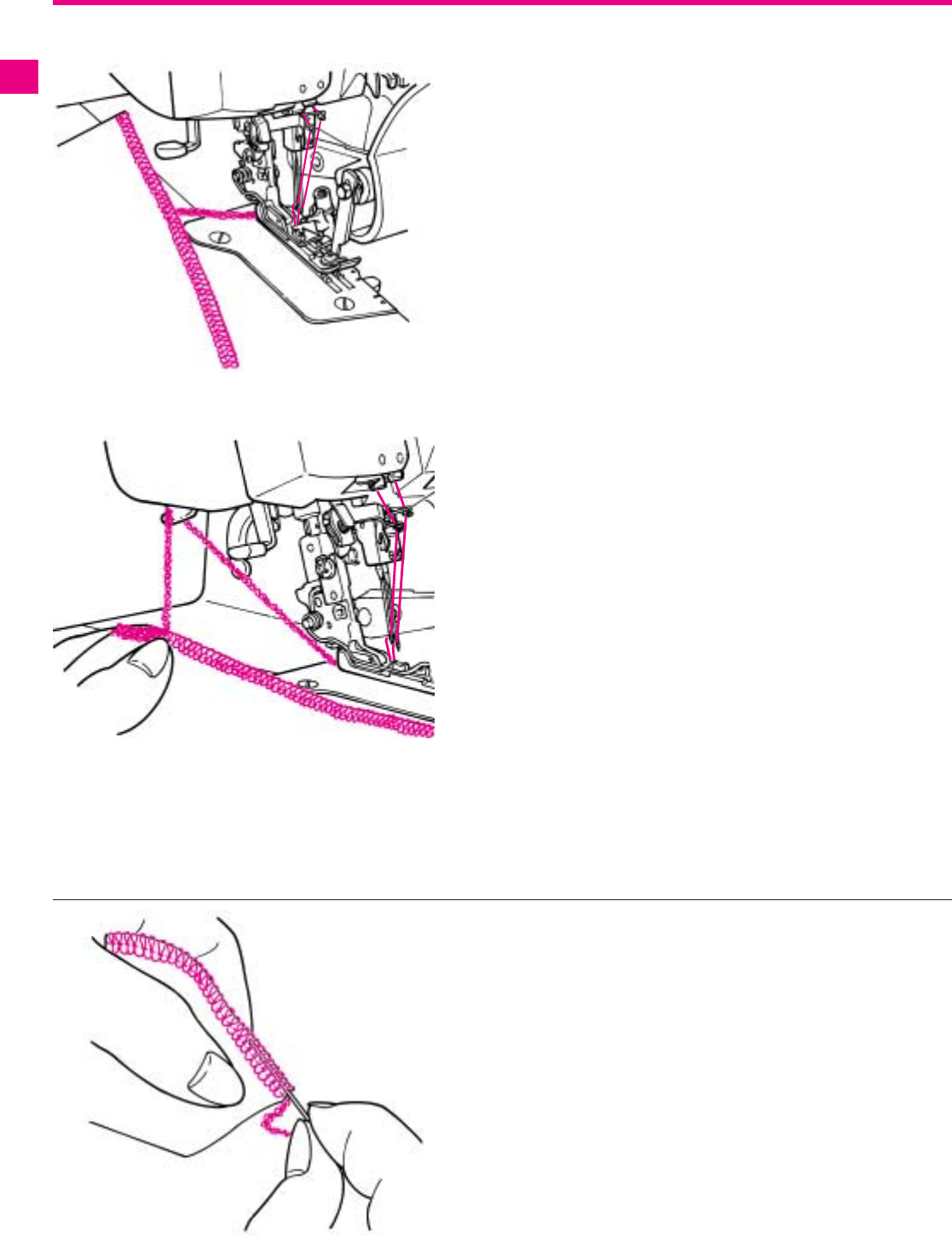

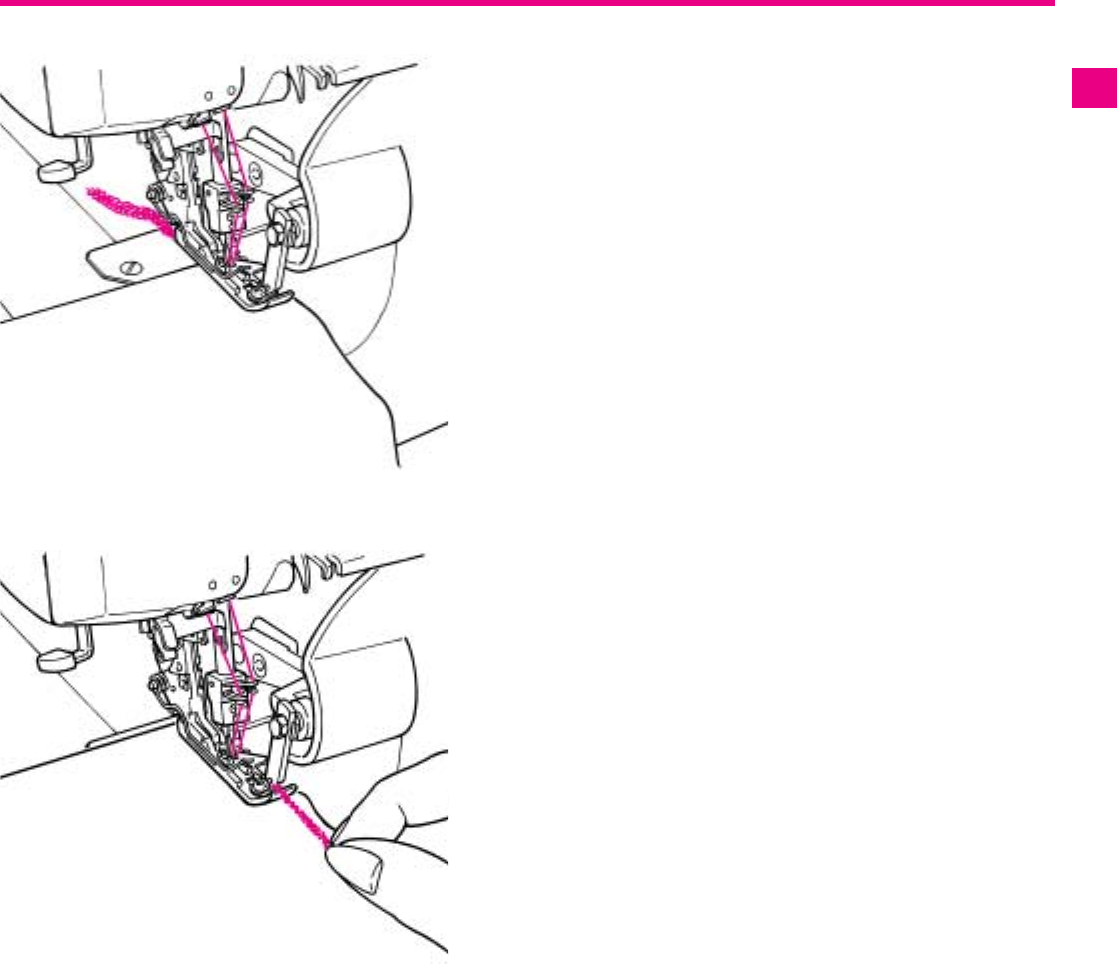

▪ Sewing in the Thread Chain - Seam Begin ............... 47

▪ Sewing in the Thread Chain - Seam End ................. 48

▪ Securing Thread Chains ........................................... 48

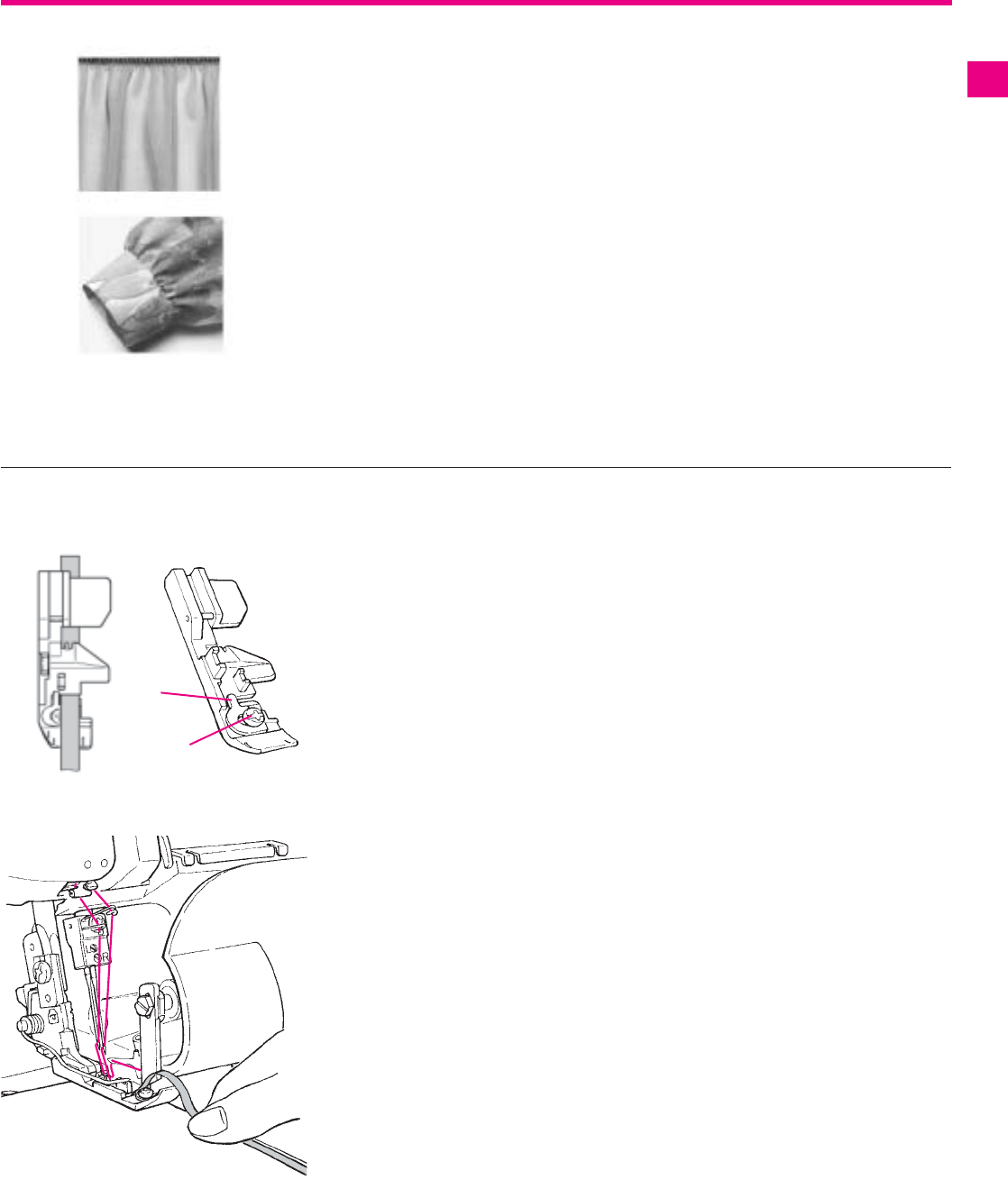

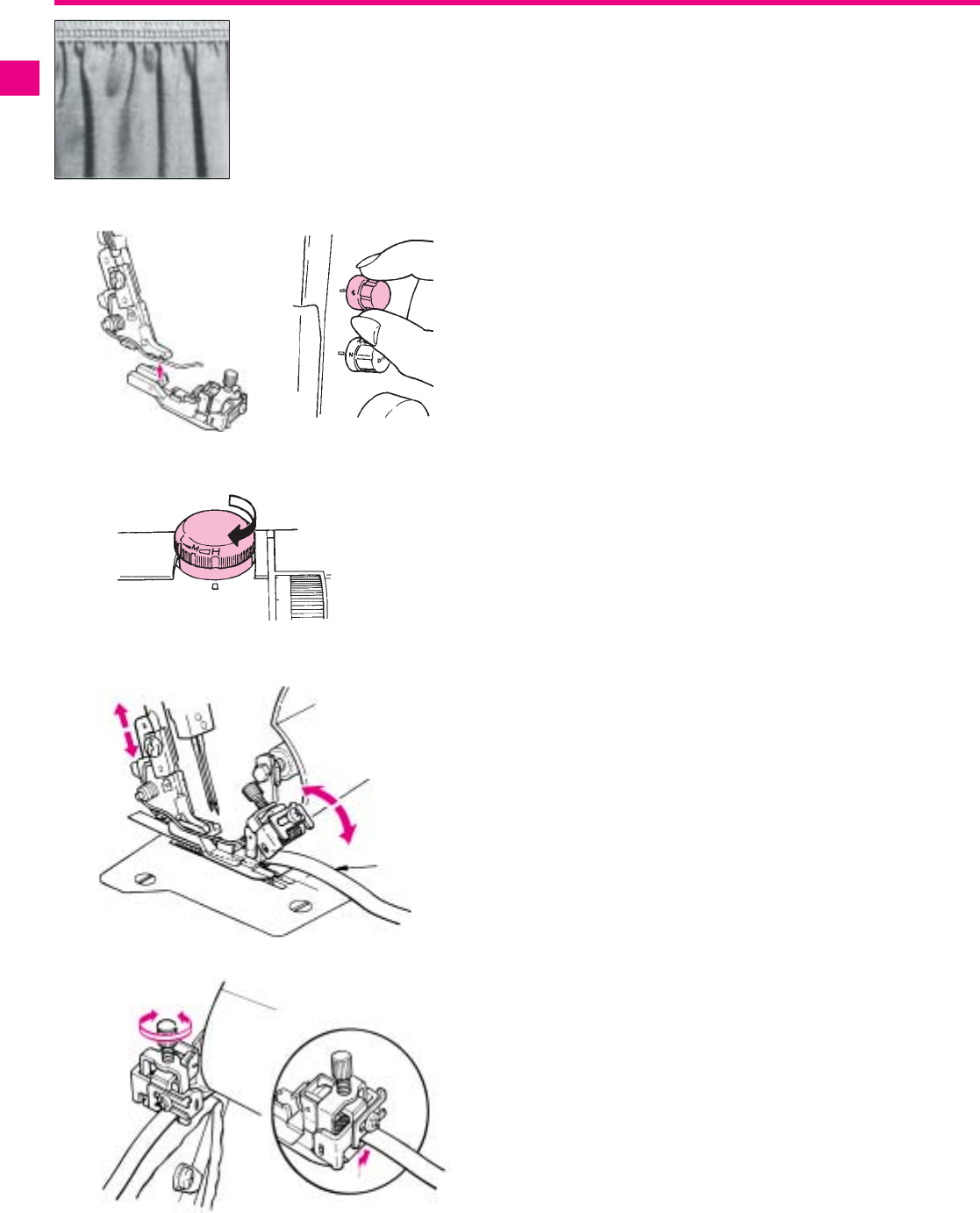

▪ Gathering .................................................................. 49

▪ Sewing in Tape ......................................................... 49

▪ Thread Breakage During Sewing .............................. 50

▪ Unpicking Seams ...................................................... 50

▪ Blind Stitch Foot ....................................................... 51

▪ Elasticator Foot ..................................................... 52,53

4. Maintenance

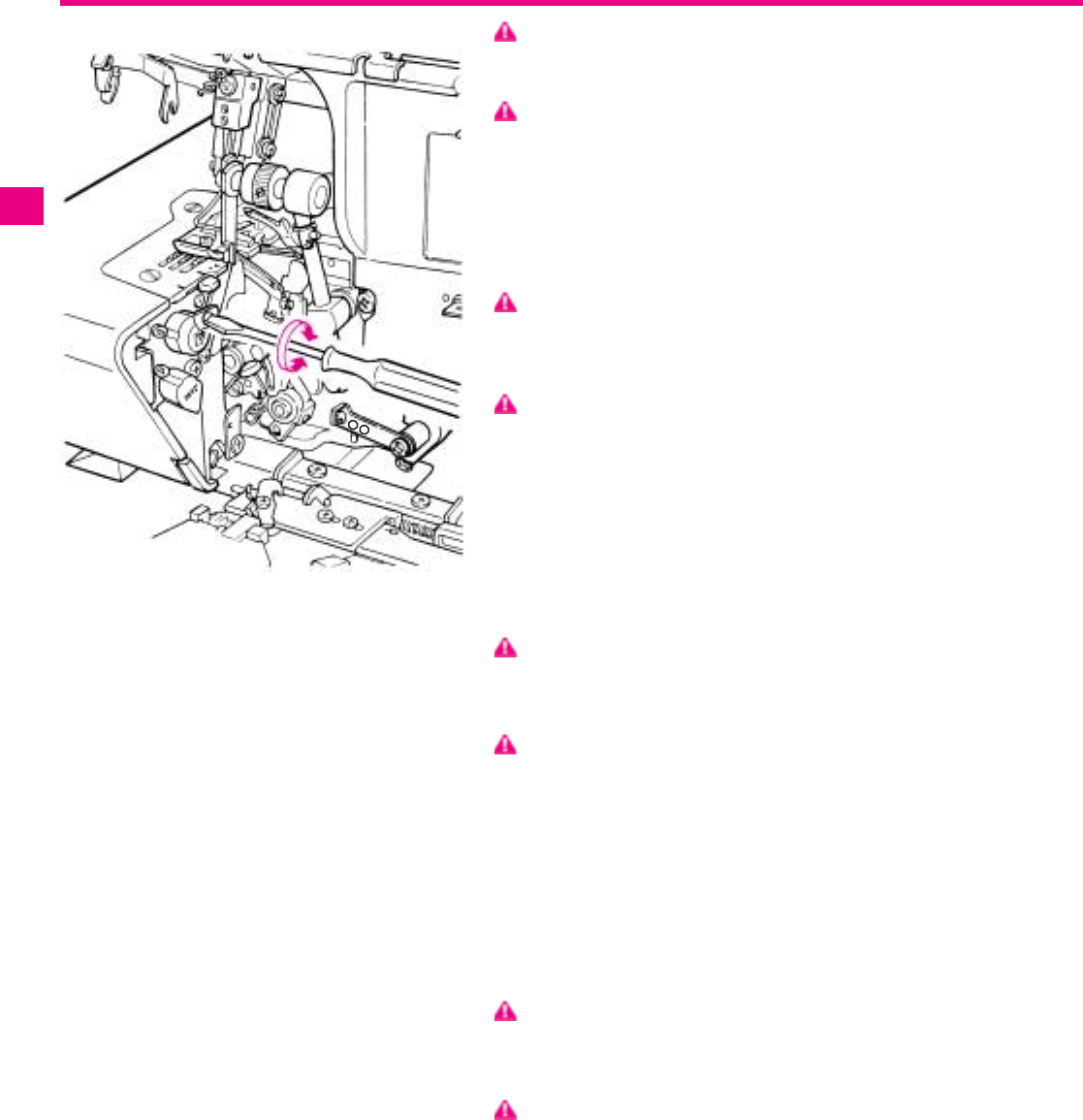

4.1. Changing the Upper Knife ................................... 54

4.2. Replacing the Bulb ............................................... 55

4.3. Cleaning and Lubricating .................................... 55

4.4. Troubleshooting Guide / Technical Data ............ 56

5. Optional Accessories ................................... 60

Indice

Reglas de seguridad ......................................................... 2

Bienvenida ........................................................................ 5

Indice ................................................................................. 7

1. Vista general de la máquina y puesta en marcha

1.1. Detalles de la máquina

▪ Vista por delante ....................................................... 10

▪ Campo de costura .................................................... 10

▪ Detrás de la tapa de la lanzadera ............................. 11

▪ Accesorios ................................................................. 11

1.2. Regulación de la máquina

▪ Pedal de mando ....................................................... 12

▪ Interruptor de seguridad ........................................... 12

▪ Recipiente para retales ............................................. 12

▪ Guía-hilo ................................................................... 13

▪ Colocación de los conos de hilo/ bobinas ................ 14

▪ Bobinas grandes ....................................................... 14

▪ Bobinas corrientes .................................................... 14

▪ Redes ....................................................................... 14

2. Indicaciones de manejo

2.1. Manejo

▪ Interruptor principal y de la luz ................................. 15

▪ Interruptor de la luz ................................................... 15

▪ Prensatelas giratorio ................................................. 15

▪ Subir / bajar la cuchilla superior ............................... 16

▪ Alza-prénsatelas de 2 escalas con alza-punta ......... 16

▪ Cambio del prensatelas ............................................ 17

▪ Tapa de la lanzadera ................................................ 18

▪ Tapa de la mesa de trabajo ...................................... 18

▪ Volante ...................................................................... 19

▪ Colocar agujas .......................................................... 20

2.2. Aguja e hilo

▪ Agujas ....................................................................... 21

▪ Condición de la aguja ............................................... 21

▪ Combinación hilo - aguja .......................................... 21

▪ Selección del hilo ...................................................... 22

▪ Tabla hilo - aguja ....................................................... 23

2.3. Regulación y manejo

▪ Largo del punto ......................................................... 24

▪ Posición de la cuchilla .............................................. 24

▪ mtc - Control Þ no del hilo .......................................... 25

▪ Manejo del transporte diferencial ............................. 26

▪ Regulación del transporte diferencial ....................... 27

▪ Presión del prensatelas ............................................ 27

2.4. Enhebrado - información general

▪ Preparación para el enhebrado ................................ 28

▪ Enhebrar la primera guía-hilo ................................... 28

▪ Reenhebrado/cambio de las bobinas o del color

del hilo ....................................................................... 28

▪ Enhebrador automático para 2 agujas ..................... 29

2.5. Vista general de los puntos ............................. 32,33

3. Costuras overlock

3.1. Enhebrado de overlock de 4/3 hilos (punto N°.1-8)

▪ Hilo de la lanzadera superior, marcas azules ........... 38

▪ Hilo de la lanzadera superior, marcas rojas ............. 39

▪ Aguja derecha, marcas verdes ................................. 40

▪ Aguja izquierda, marcas amarillas ............................ 41

3.2. Enhebrado de overlock de 2 hilos (punto N° 9-15)

▪ Transformador lanzadera ciega superior .................. 42

3.3. Dobladillo enrollado (punto N° 7, 8 & 13) .......... 43

3.4. Costura de prueba - Overlock ............................. 44

3.5. Regulación Þ na de las tensiones de los

hilos - puntos Overlock ........................................ 45

▪ Control de la costura de prueba ............................... 45

▪ Tensión del hilo ......................................................... 45

▪ Adaptar de la tensión del hilo ................................... 46

3.6. Costura práctica - Overlock

▪ Sobrecoser la cadena de hilo al inicio de la costura ... 47

▪ Sobrecoser la cadena de hilo al Þ nal de la costura .... 48

▪ Remate del Þ n de la cadena de hilo ......................... 48

▪ Fruncido .................................................................... 49

▪ Coser cinta ............................................................... 49

▪ El hilo se rompe durante la costura .......................... 50

▪ Deshacer puntos ...................................................... 50

▪ Pie prénsatelas para punto invisible ......................... 51

▪ Pie prénsatelas para coser cintas elásticas .......... 52,53

4. Mantenimiento

4.1. Cambio de la cuchilla superior ........................... 54

4.2. Cambio de la bombilla ......................................... 55

4.3. Limpieza y engrase .............................................. 55

4.4. Ayuda en caso de averías / Datos téchnicos ..... 57

5. Accesorio especial ........................................ 60

Inhalt

Sicherheitsvorschriften ...................................................... 3

Willkommen ....................................................................... 5

Inhalt ................................................................................. 8

1. Maschinenübersicht und Inbetriebnahme

1.1. Details der Maschine

▪ Vorderansicht ............................................................ 10

▪ Nähbereich ............................................................... 10

▪ Hinter dem Greiferdeckel .......................................... 11

▪ Zubehöre ................................................................... 11

1.2. Einrichten der Maschine

▪ Fussanlasser ............................................................ 12

▪ Sicherheitsschalter ................................................... 12

▪ Abfallbehälter ............................................................ 12

▪ Fadenführung ........................................................... 13

▪ Einsetzen der Fadenkonen / -spulen ........................ 14

▪ Grosse Spulen .......................................................... 14

▪ Haushaltspulen ......................................................... 14

▪ Fadennetz ................................................................. 14

2. Bedienungshinweise

2.1. Bedienung

▪ Haupt- und Lichtschalter ........................................... 15

▪ Lichtschalter ............................................................. 15

▪ Ausschwenkbarer Nähfuss ....................................... 15

▪ Obermesser hochstellen/senken .............................. 16

▪ 2-stuÞ ger Nähfusslifter mit Spitzenanhebung ........... 16

▪ Nähfuss auswechseln ............................................... 17

▪ Greiferdeckel ............................................................ 18

▪ Stoffauß agedeckel .................................................... 18

▪ Handrad .................................................................... 19

▪ Nadeln einsetzen ...................................................... 20

2.2. Nadel und Faden

▪ Nadeln ...................................................................... 21

▪ Nadelzustand ............................................................ 21

▪ Faden - Nadel Kombination ...................................... 21

▪ Fadenauswahl .......................................................... 22

▪ Faden - Nadel Auswahltabelle .................................. 23

2.3. Einstellen und Bedienen

▪ Stichlänge ................................................................. 24

▪ Messerposition ......................................................... 24

▪ mtc Fadenkontrolle ................................................... 25

▪ Differentialtransport Bedienen .................................. 26

▪ Anpassen des Differentialtransports ......................... 27

▪ Nähfussdruck ............................................................ 27

2.4. Einfädeln - Allgemeine Informationen

▪ Vorbereitung zum Einfädeln ..................................... 28

▪ Einfädeln der ersten Fadenführung .......................... 28

▪ Umfädeln / Faden-Farbe oder -Spulen wechseln ..... 28

▪ Automatischer Nadeleinfädler für 2 Nadeln .............. 29

2.5. Stichübersicht ................................................. 34,35

3. Overlock Nähte

3.1. Einfädeln 4/3 Faden OL (Stich No.1-8)

▪ Oberer Greiferfaden, blaue Markierungen ................ 38

▪ Unterer Greiferfaden, rote Markierungen ................. 39

▪ Rechte Nadel, grüne Markierungen .......................... 40

▪ Linke Nadel, gelbe Markierungen ............................. 41

3.2. Einfädeln 2 Faden OL (Stich No. 9-15)

▪ Obergreiferabdeckung .............................................. 42

3.3. Rollsäumen (Stich No. 7, 8 & 13) ........................ 43

3.4. Nähprobe - Overlock ............................................ 44

3.5. Feineinstellen Fadenspannungen

- OL Stiche ............................................................. 45

▪ Nähprobe prüfen ....................................................... 45

▪ Fadenspannung ........................................................ 45

▪ Fadenspannung anpassen ....................................... 46

3.6. Praktisches Nähen - Overlock

▪ Fadenkette beim Nähbeginn einnähen ..................... 47

▪ Fadenkette am Nähende einnähen .......................... 48

▪ Endfadenketten sichern ............................................ 48

▪ Einreihen .................................................................. 49

▪ Band annähen .......................................................... 49

▪ Fadenreissen während des Nähens ......................... 50

▪ Stiche auftrennen ..................................................... 50

▪ Blindstichfuss ............................................................ 51

▪ Gummibandeinnähfuss ........................................ 52,53

4. Wartung

4.1. Obermesser auswechseln ................................... 54

4.2. Glühlampe wechseln ........................................... 55

4.3. Reinigen und Ölen ............................................... 55

4.4. Hilfe bei Störungen / Technische Daten ............ 58

5. Sonderzubehör ............................................. 60

Table des matiéres

Consignes de sécurité ....................................................... 4

Welcome ........................................................................... 5

Table des matieres ............................................................ 9

1. Aperçu sur la machine et mise en service

1.1. Détails de la machine

▪ Vue de face ............................................................... 10

▪ Secteur de couture ................................................... 10

▪ Secteur de couture .................................................... 11

▪ Accessoires ............................................................... 11

1.2. Equipement de la machine

▪ Pédale ...................................................................... 12

▪ Interrupteur de sécurité ............................................ 12

▪ Récupérateur de chutes ........................................... 12

▪ Guide Þ l .................................................................... 13

▪ Insertion des cônes/bobines de Þ l ............................ 14

▪ Grandes bobines ...................................................... 14

▪ Bobines familiales ..................................................... 14

▪ Résille pour Þ l ........................................................... 14

2. Directives d'utilisation

2.1. Commandes

▪ Commutateur principal et interrupteur de lumière .... 15

▪ Interrupteur de lumière ............................................. 15

▪ Pied-de-biche pivotant .............................................. 15

▪ Relever et abaisser le couteau ................................. 16

▪ Levier de pied à 2 niveaux avec levier intégré sur

le devant ................................................................... 16

▪ Remplacement du pied-de-biche .............................. 17

▪ Couvercle du boucleur .............................................. 18

▪ Plateau de travail ...................................................... 18

▪ Volant ........................................................................ 19

▪ Mettre les aiguilles en place ..................................... 20

2.2. Aiguille et Þ l

▪ Aiguilles .................................................................... 21

▪ Etat de l’aiguille ........................................................ 21

▪ Combinaison Þ l / aiguille ........................................... 21

▪ Choix du Þ l ................................................................ 22

▪ Tableau de sélection Þ l / aiguille ............................... 23

2.3. Réglage et utilisation

▪ Longueur de point ..................................................... 24

▪ Position du couteau .................................................. 24

▪ Microcontrôle du Þ l mtc ............................................. 25

▪ Commande du transport différentiel ......................... 26

▪ Adapter le transport différentiel ................................. 27

▪ Pression du pied-de-biche ........................................ 27

2.4. EnÞ lage - Informations générales

▪ Préparation à l'enÞ lage ............................................. 28

▪ EnÞ lage du premier Þ l ............................................... 28

▪ RéenÞ lage/changement de bobines ou de la couleur

des Þ ls ....................................................................... 28

▪ EnÞ le-aiguille automatique pour 2 aiguilles .............. 29

2.5. Aperçu sur les points ....................................... 36,37

3. Coutures au point de surjet

3.1. EnÞ lage du point de surjet à 4/3 Þ ls (point no.1-8)

▪ Fil de boucleur supérieur, repères bleus .................. 38

▪ Fil de boucleur inférieur, repères rouges .................. 39

▪ Aiguille de droite, repères verts ................................ 40

▪ Aiguille de gauche, repères jaunes ........................... 41

3.2. EnÞ lage du point de surjet à 2 Þ ls (point no. 9-15)

▪ Recouvrement du boucleur supérieur ...................... 42

3.3. Ourlets roulés (point no. 7, 8, 13) ....................... 43

3.4. Essai de couture - surjet ..................................... 44

3.5. Réglage Þ n de la tension du Þ l - points de surjet .... 45

▪ VériÞ cation de l'essai de couture .............................. 45

▪ Tension de Þ l ............................................................. 45

▪ Adaptation de la tension de Þ l ................................... 46

3.6. Couture - surjet

▪ Début de la couture, pose d’une chaînette de Þ l ...... 47

▪ Fin de la couture, pose d’une chaînette de Þ l ........... 48

▪ Fixation de l’extrémité de la chaînette de Þ l ............. 48

▪ Fronçage .................................................................. 49

▪ Pose de ruban .......................................................... 49

▪ Cassure du Þ l durant la couture ................................ 50

▪ Découdre une couture .............................................. 50

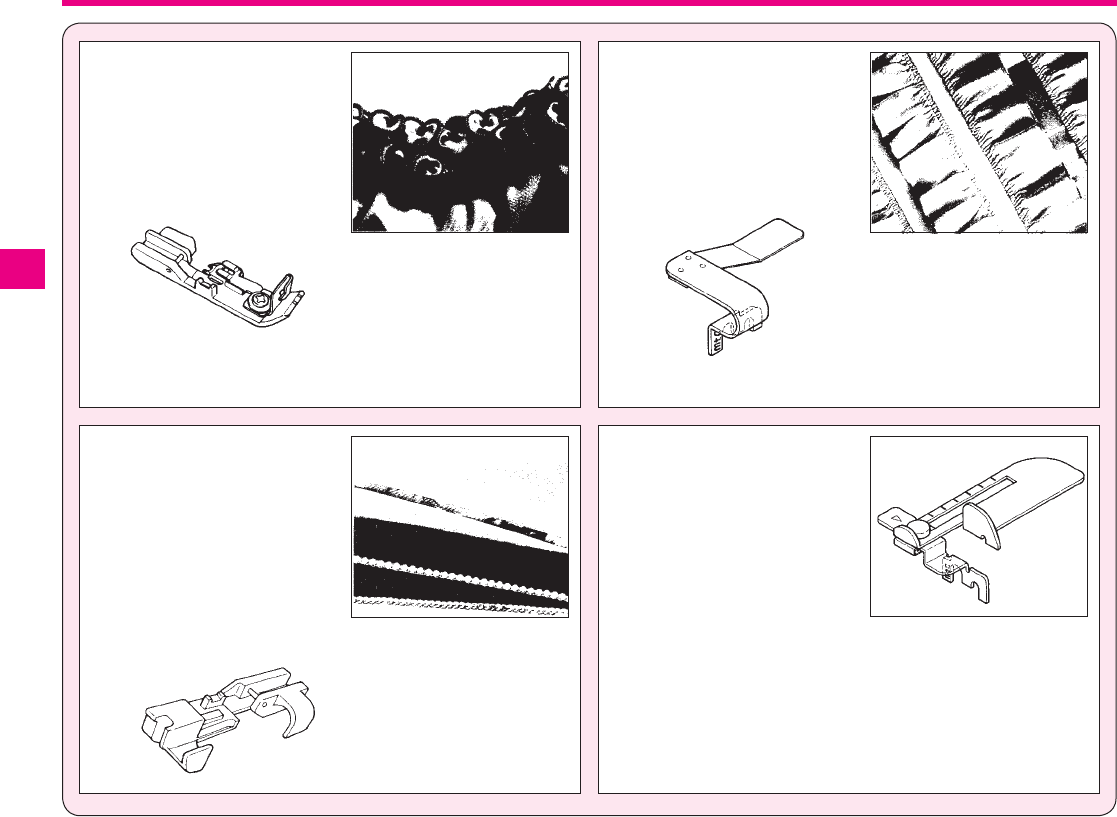

▪ Pied pour points invisibles ........................................ 51

▪ Pied pour la couture d’élastiques .......................... 52,53

4. Maintenance

4.1. Remplacer le couteau supérieur ........................ 54

4.2. Remplacer l’ampoule ........................................... 55

4.3. Nettoyage et lubriÞ cation .................................... 55

4.4. Comment éliminer soi-même les pannes /

SpéciÞ cations techniques (voir additif) ............. 59

5. Accessoires spéciaux ................................... 60

Front View

1. Looper cover with built in knife guard

2. Looper cover opening indent

3. Cloth plate

4. Sewing light

5. Thread take-up cover

6. Presser foot pressure regulating knob

7. Left needle thread tension dial

8. Right needle thread tension dial

9. Upper looper thread tension dial

10. Lower looper thread tension dial

11. Retractable support rod

12. Thread guide support

13. Open thread guide

14. Spool holder pin

15. Foam pad

16. Anti-vibration cone

17. Thread stand

18. Handwheel

19. Side cover

20. Matching up marks

21. Machine socket

22. Main Power/Light switch

23. Light switch

24. Stitch length adjustment dial

25. Differential feed adjustment dial

26. Attachement screw to attach

optional accessories

Presser Foot Area

1. Thread cutter

2. Automatic needle threader

3. Presser foot lifter

4. Stitch plate

5. Presser foot

6. Upper knife

7. Needle clamp

Vorderansicht

1. Greiferdeckel mit integrierter

Messerabdeckung

2. Führung zum öffnen des Greiferdeckels

3. Stoffauß agedeckel

4. Nählicht

5. Fadenhebel-Abdeckung

6. Nähfussdruck- Regulierknopf

7. Linke Nadelfadenspannung

8. Rechte Nadelfadenspannung

9. Obergreifer Fadenspannung

10. Untergreifer Fadenspannung

11. Ausziehbarer Fadenführungsstab

12. Fadenführungsaufsatz

13. Offene Fadenführung

14. Spulenhalterstift

15. Schaumstoffauß age

16. Vibrationshemmer

17. Garnrollenständer

18. Handrad

19. Seitenabdeckung

20. Markierung an Handrad und

Seitenabdeckung

21. Maschinensteckdose

22. Haupt-und Lichtschalter

23. Lichtschalter

24. Wahlknopf für Stichlänge

25. Wahlknopf für Differentialtransport

26. Befestigungsschraube für optionales

Zubehör

Campo de costura

1. Corta-hilos

2. Enhebrador automático

3. Palanca alza-prensatelas

4. Placa-aguja

5. Prensatelas

6. Cuchilla superior

7. Sujeta-agujas

Nähbereich

1. Fadenabschneider

2. Automatischer Nadel-Einfädler

3. Nähfusslifterhebel

4. Stichplatte

5. Nähfuss

6. Obermesser

7. Nadelhalter

Secteur de couture

1. Coupe-Þ l

2. L'enÞ leur automatique

3. Levier du pied-de-biche

4. Plaque à aiguille

5. Pied-de-biche

6. Couteau supérieur

7. Porte-aiguille

Vue de face

1. Couvercle des boucleurs avec

recouvrement du couteau intégré

2. Guide pour ouvrir le couvercle des

boucleurs

3. Plateau de travail

4. Eclairage / ampoule

5. Couvercle du tendeur de Þ l

6. Bouton de réglage de la pression du pied

7. Tension du Þ l d'aiguille de gauche

8. Tension du Þ l d'aiguille de droite

9. Tension supérieure du Þ l de boucleur

10. Tension inférieure du Þ l de boucleur

11. Support de guide-Þ l télescopique

12. Garniture de guidage

13. Guide-Þ l ouvert

14. Broche

15. Socle en mousse

16. Antivibreurs

17. Support de broches à bobines

18. Volant

19. Capot latéral

20. Repères sur le volant et le capot latéral

21. Prise de la machine

22. Commutateur principal et

interrupteur de lumière

23. Interrupteur de lumière

24. Sélecteur pour longueur de point

25. Sélecteur pour entraînement différentiel

26. Vis pour Þ xer les accessoires en

option

Vista por delante

1. Tapa de la lanzadera con protección

de la cuchilla integrada

2. Guía para abrir la tapa de la lanzadera

3. Tapa de la mesa de trabajo

4. Luz de trabajo

5. Protección tensor del hilo

6. Botón regulador de la presión del

pie prensatelas

7. Tensión del hilo de la aguja izquierda

8. Tensión del hilo de la aguja derecha

9. Tensión del hilo de la lanzadera superior

10. Tensión del hilo de la lanzadera inferior

11. Soporte telescópico del guía-hilo

12. Guía-hilo

13. Guía-hilo abierto

14. Espigas para las bobinas de hilo

15. Base de material esponjoso

16. Antivibradores

17. Porta-bobinas

18. Volante

19. Tapa lateral

20. Marcas en el volante y tapa lateral

21. Enchufe para la red eléctrica

22. Interruptor principal y de la luz

23. Interruptor de la luz

24. Botón regulador del largo del punto

25. Botón regulador del transporte

diferencial

26. Tornillo de Þ jación para el accesorio

opcional

678910

15 16

1.1. Details of the Machine / 1.1. Detalles de la máquina

1.1. Details der Maschine / 1.1. Détails de la machine

Accessories

1. Needle set 130/705H

2. Small screwdriver

3. Tweezers

4. Upper looper converter

5. Brush/needle inserter

6. Electronic foot control

7. Oiler

8. Nets

9. Lower knife

10. Spool caps

11. Accessory bag

12. Dust cover

13. Large screwdriver

14. Bulb holder

15. Waste collector

16. Blind stitch foot

17. Elasticator

Accesorios

1. Juego de agujas 130/705H

2. Destornillador pequeño

3. Pinzas

4. Transformador lanzadera ciega

superior

5. Pincel / coloca-agujas

6. Pedal de mando electrónico

7. Aceitera

8. Redes

9. Cuchilla inferior

10. Arandelas guía-hilo

11. Bolsa para los accesorios

12. Funda contra el polvo

13. Destornillador grande

14. Soporte para la bombilla

15. Recipiente para retales

16. Prensatelas para punto invisible

17. Prensatelas par coser cinta elástica

Zubehöre

1. Nadelset 130/705H

2. Kleiner Schraubenzieher

3. Pinzette

4. Obergreiferabdeckung

5. Pinsel/Nadeleinsetzer

6. Elektronischer Fussanlasser

7. Öler

8. Netze

9. Untermesser

10. Garnableiterscheiben

11. Zubehörtasche

12. Staubschutzhülle

13. Grosser Schraubenzieher

14. Glühlampenhalter

15. Abfallbehälter

16. Blindstichfuss

17. Gummibandeinnähfuss

Accessoires

1. Jeu d’aiguilles 130/705H

2. Petit tournevis

3. Pincette

4. Recouvrement du boucleur supérieur

5. Pinceau / pose-aiguille

6. Pédale électronique

7. Huileur

8. Réseaux

9. Couteau inférieur

10. Rondelles de maintien

11. Pochette d’accessoires

12. Housse de protection

13. Grand tournevis

14. Outil spécial pour ampoule

15. Récupérateur de chutes

16. Pied pour ourlet invisible

17. Pied pour la pose de ruban élastique

1.1. Details of the Machine / 1.1. Detalles de la máquina

1.1. Details der Maschine / 1.1. Détails de la machine

Inside Looper Cover

1. Selection lever for overlocking

or roll hemming

2. Lower knife

3. Cutting width adjusting dial

4. Lower knife setscrew

5. Micro thread control lever

6. Lower looper auto threader

7. Handwheel indicator window

8. Lower looper

9. Upper looper

10. Threading diagram

Detrás de la tapa de la

lanzadera

1. Palanca selectora para overlock o

dobladillo enrollado

2. Cuchilla inferior

3. Botón regulador para la posición

de la cuchilla

4. Tornillo de Þ jación de la cuchilla

inferior

5. mtc - Botón para control Þ no del hilo

6. Enhebrador automático de la

lanzadera inferior

7. Indicación de la posición del volante

8. Lanzadera inferior

9. Lanzadera superior

10. Esquema de enhebrado

Hinter dem Greiferdeckel

1. Stichwahlhebel für Overlocken

oder Rollsäumen

2. Untermesser

3. Wahlknopf für Messerposition

4. Stellschraube für unteres Messer

5. mtc Fadenkontrollknopf

6. Untergreifer-Einfädelautomatik

7. Handrad Positionsanzeige

8. Untergreifer

9. Obergreifer

10. Einfädelschema

Secteur de couture

1. Levier sélecteur pour point de

surjet ou ourlets roulés

2. Couteau inférieur

3. Sélecteur pour la position du

couteau

4. Vis de réglage pour le couteau

inférieur

5. Microcontrôle du Þ l mtc

6. EnÞ lage automatique du boucleur

inférieur

7. Arrière du couvercle du boucleur

8. Crochet inférieur

9. Crochet supérieur

10. Répertoire d’enÞ lage

Polarized main socket

Polarized plug

(for USA, Canada only)

1.2. Machine Setup / 1.2. Regulación de la máquina

1.2. Einrichten der Maschine / 1.2. Equipement de la machine

Foot Controller

Plug foot control into the machine socket (A) and then into main socket (B). The

foot control regulates the sewing speed. The sewing speed can be adjusted by

increasing or decreasing the pressure on the foot control.

“WARNING”

This appliance has a polarized plug (one blade wider than the other).

To reduce the risk of electric shock, this plug is intended to Þ t in a polarized main

socket only one way.

If the plug does not Þ t fully in the polarized main socket, reverse the plug. If it

still does not Þ t, contact a qualiÞ ed electrician to install the proper polarized main

socket. Do not modify the plug in any way.(for USA, Canada only)

*For 1200MDA use only the foot control model YC-482 (USA,CANADA),

YC-483N (220-240V)

Pedal de mando

Enchufar el pedal de mando en el enchufe de la máquina overlock (A) y segui-

damente enchufar el enchufe en la red eléctrica (B). Apretando más o menos el

pedal de mando se regula a progresión continua la velocidad de la costura.

Fussanlasser

Fussanlasser-Kabel in Overlockmaschinensteckdose stecken (A) und anschlies-

send den Netzstecker mit der Netzsteckdose (B) verbinden. Durch mehr oder

weniger Druck auf die Trittß äche des Fussanlassers kann die Nähgeschwindig-

keit stufenlos verändert werden.

Pédale

Introduire la Þ che de la pédale dans la prise de la surjeteuse (A), puis relier la

prise secteur (B) au réseau. Une pression plus ou moins grande sur la surface d’

appui de la pédale permet de modiÞ er progressivement la vitesse de la machine.

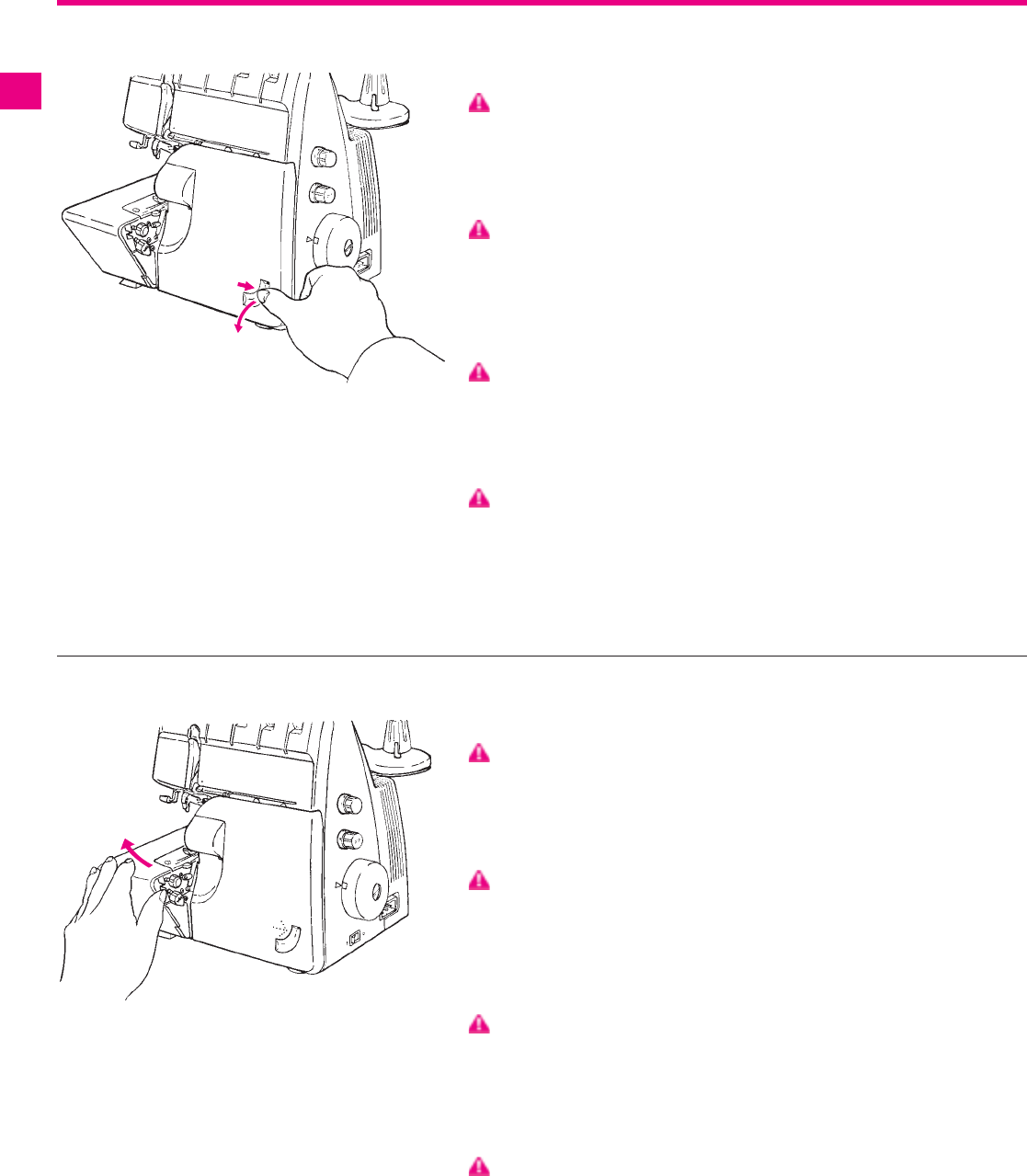

Safety Switch:

This appliance is equipped with a safety switch.

The motor will not run until the looper cover as well as the cloth plate are com-

pletely closed.

Interruptor de seguridad

Este aparato está dotado de un interruptor de seguridad. El motor no tiene cor-

riente hasta que la tapa de la lanzadera o de la mesa de trabajo esté cerrada

completamente.

Sicherheitsschalter:

Dieses Gerät ist mit einem Sicherheitsschalter ausgerüstet. Der Motor bleibt

stromlos solange der Greiferdeckel oder der Stoffauß agedeckel geöffnet sind.

Interrupteur de sécurité

Cette machine est équipée d’un interrupteur de sécurité. Le moteur n’est pas

alimenté en courant aussi longtemps que le couvercle du boucleur ou celui du

tissu est ouvert.

Waste collector

Clip the waste collector into the opening on the looper cover. It catches the cut-

off fabric as you sew, keeping your working area neat and tidy.

Recipiente para retales

Enganchar el recipiente para retales en la muesca de la tapa de la lanzadera.

El recipiente recoge todos los retales cortados durante la costura. El campo de

trabajo queda limpio y ordenado.

Abfallbehälter

Den Abfallbehälter in die Aussparung am Greiferdeckel einhängen. Der Behälter

fängt den Stoffabschnitt nach dem Schneiden auf. Der Arbeitsplatz bleibt sauber

und übersichtlich.

Récupérateur de chutes

Suspendre le récupérateur de chutes dans l'évidement du couvercle du

boucleur. Le récipient récupère les déchets après la coupe du tissu. Le poste de

travail reste propre et bien ordonné.

1.2. Machine Setup / 1.2. Regulación de la máquina

1.2. Einrichten der Maschine / 1.2. Equipement de la machine

Thread Guide

Push the support rod Þ rmly into the socket on the back of the machine.

Raise the support rod (C) fully, turning slightly until the position catches engage.

Position the thread guide (D) on the thread stand so that the arrow is to the front.

Guía-hilo

Estirar completamente el soporte telescópico del guía-hilo y girarlo hasta que se

enganche en la posición correspondiente (C). Inserir el guía-hilo (D) de manera

que la ß echa indique hacia adelante.

Fadenführung

Den Fadenführungsstab bis zum Anschlag ausziehen , drehen, bis er bei den

entsprechenden Positionen einrastet (C). Die Fadenführung (D) auf den Faden-

führungsstab stecken, so dass der Pfeil nach vorne zeigt .

Guide Þ l

Sortir le support de guide-Þ l jusqu’à la butée, le tourner jusqu’à ce qu’il s’encli-

quette (C) dans les positions correspondantes. Introduire le guide-Þ l (D) sur le

support de guide-Þ l de sorte que la ß èche soit orientée vers l’avant.

1.2. Machine Setup / 1.2. Regulación de la máquina

1.2. Einrichten der Maschine / 1.2. Equipement de la machine

1Placing the thread cones / spools

The anti-vibration cone should be used with the wider edge at the bottom on the spool holder

pin when sewing with cones.

Colocación de los conos de hilo/ bobinas

Para conos normales colocar los antivibradores en las espigas con la parte ancha hacia abajo.

Einsetzen der Fadenkonen / -spulen

Für normale Fadenkonen die Vibrationshemmer mit breiter Seite nach unten auf die

Spulenhalterstifte stecken.

Insertion des cônes/bobines de Þ l

Lors de l'emploi de cônes de Þ l normaux, placer les antivibreurs sur les broches en tournant le

côté le plus large vers le bas.

Thread net

If the threads slip and get twisted, cover the looper spools with the net supplied in the accessory bag.

Redes

Para hilos Þ nos, que se deshilan fácilmente del cono, cubrir las bobinas con las redes que se

encuentran en la bolsa de accesorios.

Fadennetz

Für feine Fäden, welche leicht von der Kone fallen, die Spulen mit den Netzen aus der Zube-

hörtasche überziehen.

Résille pour Þ l

Pour les Þ ls Þ ns qui tombent facilement du cône, recouvrir les bobines avec la récille rangée

dans la pochette d’accessoires.

Household spools

Remove the anti-vibration cones. Place spools and spool holder pins and push the spool caps

on with the rounded side downwards.

Bobinas corrientes

Para las bobinas corrientes quitar los antivibradores. Colocar las bobinas. Seguidamente poner

las arandelas guía-hilo en las espigas, el borde redondeado mirando hacia abajo.

Haushaltspulen

Für Fäden auf Haushaltspulen die Vibrationshemmer entfernen und Fadenspulen aufstecken.

Anschliessend die Garnableiterscheiben mit gerundeter Aussenkante nach unten auf die

Spulenhalterstifte stecken.

Bobines familiales

Pour les bobines familiales, enlever les antivibreurs, placer les bobines de Þ l. Ensuite, introduire

les rondelles de maintien sur les broches avec l'arrondi du bord extérieur tourné vers le bas.

Large spools

If large industrial spools are used, position the anti-vibration cone upside down on the spool

holder pin, i .e. with the wider edge at the top.

Bobinas grandes

Para bobinas industriales grandes, poner los antivibradores al revés, es decir con la parte

ancha hacia arriba.

Grosse Spulen

Werden grosse Industriespulen verwendet, die Vibrationshemmer umgekehrt, das heisst mit

breiter Seite nach oben, auf die Spulenhalterstifte stecken.

Grandes bobines

Si vous vous servez de grandes bobines industrielles, installez les antivibreurs à l'envers, c'est-

à-dire sur les broches en tournant le côté le plus large vers le haut.

BERNINA recommends the use of high qualitiy thread such as Mettler Metrosene®, Poly Sheen® and Isacord.

BERNINA recomienda la utilización de hilo Overlock de alta calidad, como Mettler Metrosene®, Poly Sheen® e Isacord.

BERNINA empÞ ehlt den Einsatz von hochwertigem Overlockfaden wie Mettler Metrosene®, Poly Sheen® und Isacord.

BERNINA vous recommande de choisir des Þ ls de qualité pour surjet de marques reconnues comme Metrosene®, Poly Sheen® et Isacord.

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Power/light switch

The power/light switch is conveniently placed

on the handwheel side of the machine in front

of the socket.

0 = Off

I = On with light

Interruptor principal y de la luz

El interruptor principal y de la luz se encuentra

bien visible en la parte del volante, delante del

enchufe de la máquina.

0 = off (desconectada)

I = on (conectada)

Haupt- und Lichtschalter

Der Haupt- und Lichtschalter ist übersichtlich

auf der Handradseite vor der

Maschinensteckdose platziert.

0 = aus

I = ein

Commutateur principal et

interrupteur de lumière

Le commutateur principal / interrupteur de

lumière est disposé visiblement du côte du

volant devant la prise de la machine.

0 = arrêt

I = marche

Light switch

The light switch is placed on the rear left side

of the machine, above the presser foot lifter.

E = on

F = off

Lichtschalter

Der Lichtschalter befindet sich auf der Rück-

seite der Maschine, über dem Fusslifterhebel.

E = ein

F = aus

Interruptor de la luz

El interruptor se encuentra en la parte poste-

rior de la máquina, encima de la palanca alza-

prensatelas.

E = luz encendida

F = luz apagada

Interrupteur de lumière

L'interrupteur de lumière est situé à l'arrière de

la machine, au-dessus du levier du pied-de-

biche.

E = marche

F = arrêt

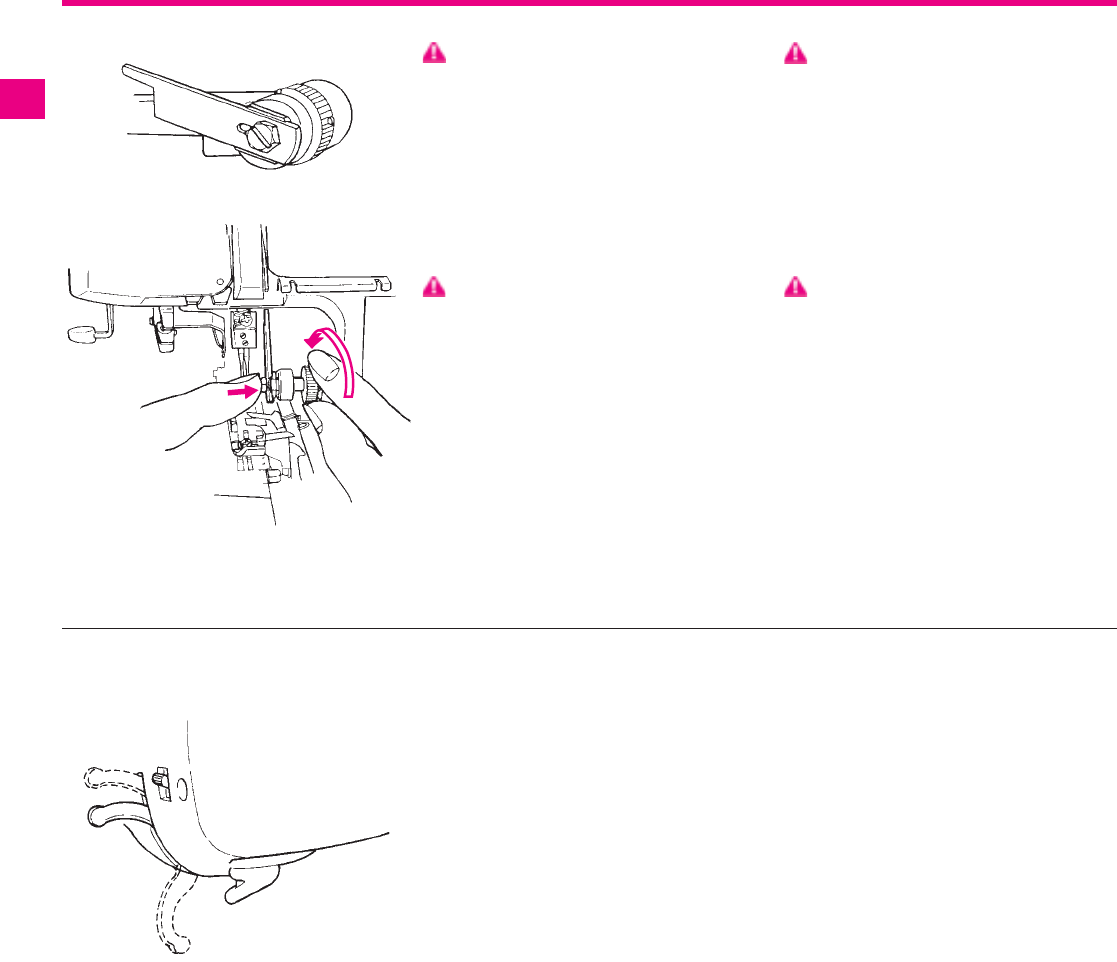

Swing-out presser foot

The swing-out presser foot (patented by

BERNINA) provides easy access for threading

needles or loopers. It is also easier to change

the needles and insert tape or elastic into the

guide on the foot.

To swing out:

• Raise the needles. Turn the handwheel in the

normal direction (as indicated by the arow)

until the red stop mark of the handwheel

indicator is centered in the window.

• Raise the presser foot and swing it out to the

left.

To position for sewing:

• Push the foot from left to right.

• Lower the foot. It will engage into the sewing

position.

Note: For safety reason the needles drive

mechanism is locked while the foot is not in

working position.

Prensatelas giratorio

El prensatelas giratorio (patentado por

BERNINA) mejora la visibilidad en el

enhebrado de lanzaderas y agujas. Además

facilita el cambio de las agujas y la colocación

de una cinta en la guía-cinta del prensatelas

overlock.

Girar el prensatelas:

• Subir las agujas. Girar el volante en su

dirección normal (como indica la ß echa)

hasta que la marca roja del volante aparezca

en el centro de la ventana de indicación de la

posición del volante.

• Subir el prensatelas y girarlo hacia la

izquierda.

Colocar el prensatelas en posición de

costura (recto):

• Girar el prensatelas de izquierda a derecha.

• Bajar el prensatelas, se engancha en posición

de costura.

Indicación: Por razones de seguridad se

bloquea el movimiento de la aguja mientras el

pie prénsatelas esté girado

Ausschwenkbarer Nähfuss

Der ausschwenkbare Nähfuss (patentiert

durch BERNINA) verbessert die Übersicht

beim Einfädeln von Greifern und Nadeln. Er

erleichtert zudem das Auswechseln der Nadeln

sowie das Einführen eines Bandes in die

Bandführung des Overlockfusses.

Zum Ausschwenken:

• Nadeln anheben. Handrad in der auf

der Verschalung angegebenen Richtung

drehen, bis die rote Marke an der Handrad

Positionsanzeige ganz im Fenster sichtbar ist.

• Nähfuss hochstellen und nach links

ausschwenken.

Nähfuss in Nähposition (gerade) stellen:

• Nähfuss von links nach rechts drücken.

• Den Nähfuss senken, er rastet in Nähposition ein.

Hinweis: Aus Sicherheitsgründen wird der

Nadelantrieb blockiert solange der Nähfuss

ausgeschwenkt ist.

Pied-de-biche pivotant

Le pied-de-biche pivotant (Brevet déposé par

BERNINA) améliore la vue d'ensemble lors de

l'enfilage des boucleurs et des aiguilles. Par

ailleurs, il facilite le remplacement des aiguilles

ainsi que l'introduction d'un ruban dans le

guide prévu sur le pied pour point de surjet.

Pour pivoter vers l'extérieur:

• Relever l'aiguille. Tourner le volant dans la

direction indiquée sur le bâti jusqu'à ce que

le repère rouge de l'afÞ chage de la position du

volant soit parfaitement visible dans la fenêtre.

• Relever le pied-de-biche et le faire pivoter vers

l'extérieur par la gauche.

Mettre le pied-de-biche dans la position de

couture (c'est-à-dire à droite):

• Presser le pied-de-biche de la gauche vers la

droite.

• Abaisser le pied-de-biche, il s'encliquette

dans la position de couture.

Remarque: pour des raisons de sécurité, le

pignon de l'aiguille se bloque aussi longtemps

que le pied est pivoté.

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Raising / lowering the upper knife

• Switch the machine off (power

switch "0")

• Turn the handwheel towards you until the

needles are fully raised.

• Open the looper cover.

Press the upper knife holder (E) to the right.

Turn the knob clockwise (F) until the knife is

in the position illustrated (G).

Subir / bajar la cuchilla superior

• Desconectar la máquina, interruptor

principal a „О“.

• Girar el volante hacia adelante hasta que

las agujas estén en su posición más alta.

• Abrir la tapa de la lanzadera.

Apretar el soporte de la cuchilla superior (E)

hacia la derecha y girar el botón (F) en el

sentido de las agujas del reloj hasta que la

cuchilla se encaje como en la ilustración (G).

Obermesser hochstellen/senken

• Maschine ausschalten,

Hauptschalter auf „О“ stellen.

• Das Handrad vorwärts drehen und Nadeln

in die höchste Stellung bringen.

• Greiferdeckel öffnen.

Den oberen Messerhalter (E) ganz nach

rechts drücken und den Drehknopf im

Uhrzeigersinn (F) drehen bis das Messer,

wie illustriert, einrastet (G).

Relever et abaisser le couteau

• Couper le circuit de la machine en

mettant le commutateur principal sur „О“.

• Tourner le volant en avant et amener les

aiguilles à leur position la plus élevée.

• Ouvrir le couvercle du boucleur.

Presser le support supérieur du couteau

(E) tout à fait à droite, puis tourner le

bouton rotatif dans le sens des aiguilles

d'une montre (F) jusqu'à ce que le couteau

s'encliquette, comme le montre l'illustration

(G).

Presser foot lifter two step with

integrated front foot lift

To raise the presser foot, lift the presser

foot lever on the rear of the machine, until

it engages (A). It can be raised again to the

maximum height and held in this position to

provide more space between presser foot

and stitch plate (B).

When the presser foot is raised from A to B,

the front of the foot is automatically lifted.

Note: Raising the presser foot releases

all thread tensions This allows for easier

threading of the machine.

Alza-prénsatelas de 2 escalas con

alza-punta

Para levantar el prensatelas subir la palanca

alza-prensatelas hacia arriba hasta que se

encaje (A). Si se empuja la palanca alza-

prensatelas hasta arriba del todo entonces

aumenta la separación entre la placa-aguja

y el prensatelas (B).

Al mover el alza-prénsatelas de A a B se le-

vanta la punta del pie prénsatelas automáti-

camente.

Indicación: Al levantar el pie prénsatelas se

afloja simultáneamente la tensión del hilo,

para un enhebrado más fácil.

2-stuÞ ger Nähfusslifter mit

Spitzenanhebung

Um den Nähfuss hochzustellen, den

Nähfusslifterhebel nach oben bewegen, bis

er ansteht (A). Wird der Hebel ganz nach

oben gedrückt, vergrössert sich der Abstand

zwischen Stichplatte und Nähfuss (B).

Wird der Nähfusslifterhebel weiter von A

nach B bewegt, hebt sich automatisch die

Spitze des Nähfusses.

Hinweis: Das Anheben des Nähfusses löst

zugleich auch die Fadenspannung aus.

Dies erlaubt ein einfacheres Einfädeln.

Levier de pied à 2 niveaux avec

levier intégré sur le devant

Pour relever le pied-de-biche, déplacer le

levier du pied-de-biche vers le haut, jusqu'à

ce qu'il bute (A). Si le levier est pressé

tout à fait en haut, l'écart entre la plaque à

aiguille et le pied-de-biche (B) est agrandi.

Si le levier du pied-de-biche poursuit ses

mouvements de A à B, la pointe du pied se

relève automatiquement.

Remarque: en relevant le pied on libère

simultanément la tension du Þ l. Un atout qui

simpliÞ e l'enÞ lage.

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Changing the presser foot

• Switch the machine off (power

switch "0")

• Raise the presser foot.

• Raise the needles. Turn the handwheel

in the normal direction (as indicated by

the arow) until the red stop mark of the

handwheel indicator is centered in the

window.

Press the catch (C) to release the presser

foot from the clamp. Raise the presser

foot shank to the highest position (B) and

remove the presser foot to the left. To

attach the presser foot, place it under the

shaft. The groove in the shaft should line up

exactly with the presser foot pin (D). Lower

the shank and the presser foot will engage

automatically.

(E) Blind stitch foot

(F) Elasticator

Cambio del prensatelas

• Desconectar la máquina, interruptor

principal a „О“.

• Subir el prensatelas.

• Subir las agujas. Girar el volante en su

dirección normal (como indica la flecha)

hasta que la marca roja del volante

aparezca en el centro de la ventana de

indicación de la posición del volante.

Apretar la palanca (C). El prensatelas se

desengancha de su sujeción. Apretar la

palanca alza-prensatelas hasta arriba del

todo (B) y sacar el prensatelas por la parte

izquierda. Para enganchar el prensatelas,

situarlo debajo del vástago. La ranura del

vástago tiene que estar exactamente sobre

el perno del pie (D). Bajar el vástago, el pie

se engancha.

(E) Prensatelas para punto invisible

(F) Prensatelas par coser cinta elástica

Nähfuss auswechseln

• Maschine ausschalten, Hauptschalter

auf „О“ stellen.

• Nähfuss hochstellen.

• Nadeln anheben. Handrad in der auf

der Verschalung angegebenen Richtung

drehen, bis die rote Marke an der Handrad

Positionsanzeige ganz im Fenster sichtbar

ist.

Auslösehebel (C) drücken. Der Nähfuss

löst sich aus seiner Halterung. Den

Nähfusslifterhebel ganz nach oben drücken

(B) und den Nähfuss nach links wegziehen.

Zum Befestigen, den Nähfuss unter den

Schaft legen. Die Rille des Schaftes soll

dazu genau über dem Stift des Nähfusses

liegen (D). Den Schaft senken, der Nähfuss

rastet ein.

(E) Blindstichfuss

(F) Gummibandeinnähfuss

Remplacement du pied-de-biche

• Couper le circuit de la machine en

mettant le commutateur principal sur „О“.

• Relever le pied-de-biche.

• Relever l'aiguille. Tourner le volant dans la

direction indiquée sur le bâti jusqu'à ce que

le repère rouge de l'afÞ chage de la position

du volant soit parfaitement visible dans la

fenêtre.

Presser le levier de libération (C). Le pied-

de-biche se libère de son support. Presser

le levier du pied-de-biche tout à fait en

haut (B), puis retirer le pied-de-biche par la

gauche. Pour Þ xer le pied-de-biche, le poser

sous la tige. Pour cela, la rainure de la tige

doit être exactement au-dessus de la tige

du pied-de-biche (D). Abaisser la tige, le

pied-de-biche s'encliquette.

(E) Pied pour ourlet invisible

(F) Pied pour la pose de ruban élastique

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Looper cover

To open, press to the right with your thumb in the indent provided and tilt the

cover towards you. To close push it up and press lightly to the right.

The cover engages automatically.

Safety switch: The machine does not run when the looper cover is opened.

Tapa de la lanzadera

Para abrir la tapa de la lanzadera hay que empujarla con el pulgar hacia

la derecha y abrirla hacia sí mismo. Para cerrarla, levantarla y empujarla

ligeramente hacia la derecha hasta que se encaje.

Interruptor de seguridad: La máquina no cose cuando la tapa de la lanzadera

está abierta.

Greiferdeckel

Zum Öffnen den Greiferdeckel an der Einbuchtung mit dem Daumen nach

rechts schieben und den Deckel nach vorne kippen. Zum Schliessen den Deckel

hochklappen und leicht nach rechts drücken bis er einrastet.

Sicherheitsschalter: Die Maschine näht bei geöffnetem Greiferdeckel nicht.

Couvercle du boucleur

Pour ouvrir le couvercle du boucleur, pousser à droite, sur l'échancrure, avec

le pouce, puis faire basculer le couvercle vers l'avant. Pour refermer, relever le

couvercle, puis le presser légèrement à droite jusqu'à ce qu'il s'encliquette.

Commutateur de sécurité: la machine ne coud pas si le couvercle du boucleur

est ouvert.

Cloth plate

Opening and closing the cloth plate:

Opening: Push the cloth plate to the left.

Closing: Push the cloth plate to the right.

Safety switch: The machine does not run when the clothplate is opened.

Tapa de la mesa de trabajo

Abrir y cerrar la tapa de la mesa de trabajo:

Abrir: Deslizar la tapa hacia la izquierda.

Cerrar: Deslizar la tapa hacia la derecha.

Interruptor de seguridad: La máquina no cose cuando la tapa de la mesa de

trabajo está abierta.

Stoffauß agedeckel

Öffnen und Schliessen des Stoffauß agedeckels:

Öffnen: Den Stoffauß agedeckel nach links schieben.

Schliessen: Den Stoffauß agedeckel nach rechts schieben.

Sicherheitsschalter: Die Maschine näht bei geöffnetem Stoffauß agedeckel

nicht.

Plateau de travail

Ouverture et fermeture du plateau de travail:

Ouverture: déplacer le plateau de travail à gauche.

Fermeture: déplacer le plateau de travail à droite.

Commutateur de sécurité: la machine ne coud pas si le couvercle du plateau

de travail est ouvert.

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Handwheel

The handwheel turns anti-clockwise, in the direction as indicated by the arrow

above the handwheel. Inside the looper cover there is an indicator window to

show two important positions of the handwheel:

A: red = threading position - needles at the highest point

Volante

El volante se gira en el sentido contrario a las agujas del reloj, como indicado en

el volante con una ß echa. Detrás de la tapa de la lanzadera se encuentra una

ventana en la cual se ven las dos posiciones importantes del volante.

A: rojo = posición de enhebrado - agujas en su posición más alta

Handrad

Das Handrad dreht im Gegenuhrzeigersinn, wie durch den Pfeil auf der Versch-

alung angegeben. Hinter dem Greiferdeckel beÞ ndet sich ein Fenster, durch das

man die zwei wichtigsten Positionen des Handrads erkennen kann.

A: rot = Einfädelposition - Nadeln am höchsten Punkt

Volant

Le volant tourne dans le sens contraire des aiguilles d’une montre comme indi-

qué sur la ß èche située sur le bâti. Une fenêtre se trouve derrière le couvercle

du boucleur et indique les deux plus importantes positions du volant.

A: rouge = position d’enÞ lage – l’aiguille se trouve dans sa position la plus haute

2.1. Basic Operating Procedures / 2.1. Manejo

2.1. Bedienung / 2.1. Commandes

Inserting the needles

Needles can be inserted quickly and easily with the practical needle inserter (A).

Switch the machine off ( Power switch to "0")

Disconnect machine from electricity supply.

Raise the needles. Turn the handwheel in the normal direction (as indicated by the arow) until

the red stop mark of the handwheel indicator is centered in the window.

Lower the presser foot.

Using the small screwdriver, loosen the needle setscrews and remove the needles (B).

Place the right-hand needle, ß at side towards the back, into the hole of the needle inserter and

insert the needle as far as possible into the needle clamp. Tighten the setscrew lightly and then

insert the left-hand needle in the same way and tighten both setscrews (C).

Colocar agujas

Con el coloca-agujas en el mango del pincel se pueden colocar las agujas fácil y rápidamente

(A).

Desconectar la máquina, interruptor principal a „О“.

Subir las agujas. Girar el volante en su dirección normal (como indica la ß echa) hasta que la

marca roja del volante aparezca en el centro de la ventana de indicación de la posición del

volante.

Bajar el prensatelas.

Aß ojar los tornillos de sujeción con el destornillador pequeño. Sacar las agujas (B).

Según el punto escogido, colocar la aguja derecha o izquierda.

Colocar la aguja, con la parte plana mirando hacia atrás, en el agujero del pincel e introducir

las agujas en el sujeta-agujas, hasta llegar al tope.

Apretar los tornillos de sujeción (C).

Nadeln einsetzen

Mit der Nadelführung im Griff des Pinsels können die Nadeln einfach und schnell eingesetzt

werden (A).

Maschine ausschalten, Hauptschalter auf „О“ stellen.

Nadeln anheben. Handrad in der auf der Verschalung angegebenen Richtung drehen, bis die

rote Marke an der Handrad Positionsanzeige ganz im Fenster sichtbar ist.

Nähfuss senken.

Mit dem kleinen Schraubenzieher die Nadelbefestigungsschrauben lösen. Nadeln entfernen (B).

Je nach Stichwahl, rechte oder linke Nadel einsetzen.

Die Nadeln mit ß acher Seite nach hinten in die Führung am Griff des Pinsels einsetzen und die

Nadeln in den Nadelhalter einführen, bis sie oben anstehen. Die Nadelbefestigungsschrauben

anziehen (C).

Mettre les aiguilles en place

Le guide d'aiguille situé dans le manchon du pinceau permet la mise en place facile et rapide

des aiguilles (A).

Couper le circuit de la machine en mettant le commutateur principal sur „О“.

Relever l'aiguille. Tourner le volant dans la direction indiquée sur le bâti jusqu'à ce que le

repère rouge de l'afÞ chage de la position du volant soit parfaitement visible dans la fenêtre.

Abaisser le pied-de-biche.

Desserrer la vis de Þ xation de l'aiguille avec le petit tournevis. Enlever les aiguilles (B). Selon

le point choisi, introduire l'aiguille à droite ou à gauche.

Placer les aiguilles avec le côté plat à l'arrière dans le guide situé sur le manchon du pinceau,

puis introduire les aiguilles dans le porte-aiguille jusqu'à ce qu'elles butent en haut. Resserrer

les vis de Þ xation des aiguilles (C).

2.2. Needle and Thread / 2.2. Aguja e hilo

2.2. Nadel und Faden / 2.2. Aiguille et Þ l

Needle condition

Needles must be in perfect condition to achieve best sewing results. Please check needles

before each sewing project. Defective needles may not only damage your sewing project, but

can also damage your serger / overlocker

Needles must not be:

A bent

B damaged or blunt

C have hooked points

Condición de la aguja

Sólo agujas en perfecta condición pueden proporcionar resultados buenos de costura. Por fa-

vor, controle la condición de la aguja antes de cada proyecto de costura. Agujas defectuosas

peligran su proyecto de costura y pueden hasta dañar su máquina Overlock.

Las agujas no deben estar:

A: torcidas

B: despuntadas o dañadas

C: con garÞ os en la punta

Nadelzustand

Nur mit Nadeln in sehr gutem Zustand können gute Nähresultate erreicht werden. Bitte über-

prüfen Sie den Zustand der Nadeln vor jedem Nähprojekt. Defekte Nadeln gefährden Ihr Näh-

projekt und können zu Schäden an Ihrem Overlocker führen.

Nadeln sollen nicht:

A: krumm sein

B: stumpf oder beschädigt sein

C. Häckchen an der Nadelspitze aufweisen

Etat de l’aiguille

Etat de l’aiguille. Veuillez vériÞ er l’état de l’aiguille avant chaque projet de couture.

Une aiguille défectueuse peut inß uencer la qualité de la couture et abîmer votre surjeteuse.

Une aiguille ne doit jamais:

A: être tordue

B: être émoussée ou endommagée

C: présenter une pointe avec des bardes

Needle and thread matching

The fabric you are working on determines the thread weight and accordingly the needle size.

When sewing, the thread is fed through the long groove in the needle. If the needle is too Þ ne,

the thread does not Þ t into the groove and stitches will be skipped. Use needles no. 70 - 90 on

your BERNINA overlocker.

Combinación hilo - aguja

El tejido que Usted elabora determina el grosor del hilo. Después hay que escoger una aguja

adecuada para el hilo. Durante la costura se mete el hilo en la ranura del la aguja. Si la aguja

es demasiado pequeña entonces no cabe el hilo dentro de la ranura lo que puede provocar

puntos salteados.

Faden - Nadel Kombination

Der Stoff mit dem Sie arbeiten bestimmt die Dicke des Fadens. Entsprechend des Fadens

muss eine Nadel gewählt werden. Während des Nähens wird der Faden in die Rinnen der

Nadel gepresst. Wenn die Nadel zu klein gewählt ist, passt der Faden nicht ganz in die Rinne,

was zu ausgelassenen Stichen führen kann.

Combinaison Þ l / aiguille

Le tissu employé détermine l’épaisseur du Þ l. Choisir également une aiguille adaptée au Þ l.

Pendant la couture, le Þ l glisse dans la rainure de l’aiguille. Si l’aiguille choisie est trop petite

et que le Þ l ne s’adapte pas à la rainure, la formation des points sera irrégulière.

Nadeln

Ihr BERNINA Overlocker ist eingestellt, dass er mit normalen Haus-

haltnadeln des Systems 130/705H arbeitet. Bitte benützen Sie für

alle üblichen Anwendungen Nadeln der Grösse No. 70 - 90.

Aiguilles

Votre surjeteuse BERNINA est réglée pour fonctionner avec des

aiguilles standard du système 130//705H. Veuillez toujours utiliser

pour les travaux courants des aiguilles no. 70 – 90.

Needles

Your BERNINA overlocker/serger is prepared to hold needles of the

system 130/705H (household needles). For standard applications use

universal needles of the sizes No.70 -90 (equivalent to 10-14 in the US).

Agujas

Su máquina BERNINA Overlock está regulada para trabajar con agu-

jas domésticas normales del sistema 130/705H. Por favor, utilice para

todas las aplicaciones corrientes agujas del tamaño No. 70 - 90.

2.2. Needle and Thread / 2.2. Aguja e hilo

2.2. Nadel und Faden / 2.2. Aiguille et Þ l

Thread selection

Sewing and special overlock threads are manufactured in a wide variety of types, weights and combination Þ bres. It is worth investing in

good quality threads for perfect sewing results. Decorative threads specially made for overlockers (available on cones) are also becoming

widely available. We recommends following the basic guidelines when using special threads on your overlocker:

- Purchase threads on cones or spools which are produced exclusively for overlocking.

- When using normal spools, use the spool caps (in accessory bag).

- Only use decorative threads in the loopers. The thread must move easily and without resistance through the thread guides and looper

eyes.

- The thicker the thread, the longer the stitch length (3-4).

- The thicker the thread, the looser the tensions

- Sew slowly when using decorative threads. Pull the thread chain gently to the rear when starting to sew.

Always test sew decorative threads before starting to sew your work.

BERNINA recommends the use of high qualitiy thread such as Mettler Metrosene®, Poly Sheen® and Isacord.

Selección del hilo

Hay una multitud de hilos para coser y para overlock en diversas calidades. Para obtener un resultado perfecto vale la pena utilizar hilos de

alta calidad. Además de los hilos normales, hoy día también se encuentran hilos decorativos para overlock (en conos).

Observar las siguientes reglas básicas para el uso de hilos especiales:

- Escoger hilos que estén en bobinas o conos para overlock.

- Si se utilizan bobinas normales, poner las arandelas guía-hilo (se encuentran en la bolsa de accesorios).

- Utilizar los hilos decorativos únicamente en las lanzaderas. El tamaño del ojete indica el grosor máximo del hilo decorativo. Los hilos

decorativos tienen que enhebrarse sin sentir ninguna resistencia.

- Más grueso es el hilo, más largo es el punto (largo del punto 3-4).

- Más grueso es el hilo, más baja es la tensión del hilo.

- Coser despacio cuando se utiliza hilo decorativo. Al inicio de la costura tirar ligeramente la cadena de hilo hacia atrás.

Antes de empezar a coser con hilos decorativos, hacer una costura de prueba.

BERNINA recomienda la utilización de hilo Overlock de alta calidad, como Mettler Metrosene®, Poly Sheen® e Isacord.

Fadenauswahl

Näh- und Overlockfäden sind in einer Vielfalt von Stärken und Qualitäten erhältlich. Für ein perfektes Nähresultat lohnt es sich qualitativ

hochwertige Nähfäden zu verwenden. Neben den normalen Nähfäden sind heute auch dekorative Garne in Overlockaufmachung (auf

Konen) erhältlich.

Beachten Sie folgende Grundregeln für den Gebrauch von Spezialfäden:

Garne wählen die in overlockgerechter Aufmachung, auf Spulen oder Konen erhältlich sind.

Beim Gebrauch von normalen Spulen die Garnableiterscheiben (in der Zubehörtasche enthalten) aufsetzen.

Dekorative Garne nur in den Greifern verwenden. Die Grösse der Greiferöhre ist massgebend für die maximale Garnstärke. Die Dekorgarne

müssen ohne spürbaren Widerstand eingefädelt werden können.

Je stärker der Faden, desto länger der Stich (Stichlänge 3-4).

Je stärker der Faden, desto niedriger die Fadenspannung.

Langsam nähen beim Gebrauch von Dekorgarnen. Beim Nähbeginn die Fadenkette leicht nach hinten ziehen.

Vor dem Arbeiten mit Dekorgarnen immer eine Nähprobe machen.

BERNINA empÞ ehlt den Einsatz von hochwertigem Overlockfaden wie Mettler Metrosene®, Poly Sheen® und Isacord.

Choix du Þ l

Les fils à coudre et les fils pour surjeteuse sont disponibles dans de nombreuses qualités et épaisseurs. Préférez toujours des fils à

coudre de très bonne qualité pour obtenir du travail parfait. En plus des Þ ls à coudre courants, on trouve également des Þ ls décoratifs pour

surjeteuse (sur cônes). Prièse d'observer les règles de base suivantes lors de l'emploi de Þ ls spéciaux: choisir des Þ ls dont la présentation

sur bobines ou cônes correspond aux surjeteuses.

Poser les disques de déviation du Þ l qui se trouvent dans la pochette d'accessoires lorsqu'on emploie des bobines normales.

Les Þ ls décoratifs seront utilisés uniquement dans les boucleurs. L'importance du chas des boucleurs détermine l'épaisseur maximale du Þ l.

L'enÞ lage des Þ ls décoratifs doit s'effectuer sans se heurter à une résistance.

Plus le Þ l est épais, plus la longueur de point doit être élevée (longueur de point 3-4mm)

Plus le Þ l est épais, plus la tension de Þ l doit être faible!

L'emploi de Þ ls décoratifs demande de réduire la vitesse de couture. Toujours tirer la chaînette de Þ l en arrièse avant de commencer la

couture.

Effectuer toujours un essai avant de travailler avec les Þ ls décoratifs.

BERNINA vous recommande de choisir des Þ ls de qualité pour surjet de marques reconnues comme Metrosene®, Poly Sheen® et Isacord.

2.2. Needle and Thread / 2.2. Aguja e hilo

2.2. Nadel und Faden / 2.2. Aiguille et Þ l

Thread - needle selection table

Thread

All purpose overlock thread 120/2

(polyester)

Spun Polyester

Needles Where Application

Needles and looper threads70-90 For all overlock- and cover stitch work.

Loopers onlyPolyester-continuous Þ laments Neatening edges

Woolly nylon Loopers only Soft seams in knits, rolled hems.

80-90 Needles, and looper threads

70-90Embroidery/darning and decorative

threads

Neatening edges, rolled hems and cover stitch

applications.

Seams in all fabrics.

Loopers only

Faden - Nadel Auswahltabelle

Tabla hilo - aguja

Tableau de sélection Þ l / aiguille

Hilo

Cosetodo overlock (poliéster)

Hilo de coser poliéster

Aguja Enhebrado Aplicación

Hilo de aguja y lanzadera70-90 Para todos los trabajos overlock

Sólo adecuado como hilo

de la lanzadera

Hilo de poliéster (sinfín) Sobrehilado de los bordes cortados

Hilo de Þ bra Sólo adecuado como hilo

de la lanzadera

Costuras Þ nas en tejidos de punto, dobladillo

enrollado

80-90 Hilo de aguja y lanzadera

70-90

Hilo de bordar y de zurcir Sobrehilado de los bordes cortados, dobladillo

enrollado y aplicaciones decorativas

Costuras en toda clase de tejidos

Sólo adecuado como hilo

de la lanzadera

Faden

Allzweck-Overlockfaden (Polyester)

Polyester-Nähfaden

Nadel Einsatz Anwendung

Nadel-und Greiferfaden Für alle Overlockarbeiten geeignet

Nur als Greiferfaden geeignetPolyester-Endlosfaden Versäubern von Schnittkanten

Bauschgarn Nur als Greiferfaden geeignet Weiche Nähte in Maschenware, Rollsäume

Nadel-und Greiferfaden

Stick- Stopfgarne und Dekorgarne Versäubern von Schnittkanten, Rollsäume und

Coverstich Anwendungen.

Nähte in allen Materialien

Nur als Greiferfaden

Fil

Fil surjet universel (polyester).

Fil à coudre en polyester.

Aiguille Destination Application

Fil d’aiguille et Þ l de boucleur. Convient pour tous les travaux avec le point de

surjet et le point enveloppant

Convient seulement com-

me Þ l de boucleur.

Fil invisible en polyester. SurÞ lage des bords

Fil texturé Convient seulement comme

Þ l de boucleur.

Coutures souples dans des tissus à mailles,

ourlets roulés.

Fil d’aiguille et Þ l de boucleur.

Fil à broder, Þ l à repriser et Þ l

décoratif.

SurÞ lage des bords, ourlets roulés et

décorations.

Couture sur tous tissus.

Fil d’aiguille et Þ l de boucleur.

70-90

80-90

70-90

80-90

70-90

2.3. Adjustments and Settings / 2.3. Regulación y manejo

2.3. Einstellen und Bedienen / 2.3. Réglage et utilisation

5 mm 9 mm

Stitch length

It can be adjusted while sewing.

The stitch length is infinitely variable

from 1-4mm. Most overlock work is

done with a basic setting of 2.5mm.

Largo del punto

El largo del punto puede regularse

durante la costura, y a progresión con-

tinua, entre 1 mm y 4 mm.

La mayoría de los trabajos overlock se

cosen con un largo del punto de 2.5

mm.

Stichlänge

Die Stichlänge kann stufenlos und

während des Nähens eingestellt werden.

Die Stichlänge ist stufenlos einstellbar

im Bereich von 1 und 4 mm. Die meisten

Overlockarbeiten werden mit einer

Stichlänge von 2,5 mm genäht.

Longueur de point

La longueur de point peut être réglée

progressivement, même pendant la

couture. La longueur de point est

réglable progressivement dans la zone

comprise entre 1 et 4 mm. La plupart

des travaux avec la surjeteuse sont

cousus avec une longueur de point

Þ xée à 2,5 mm.

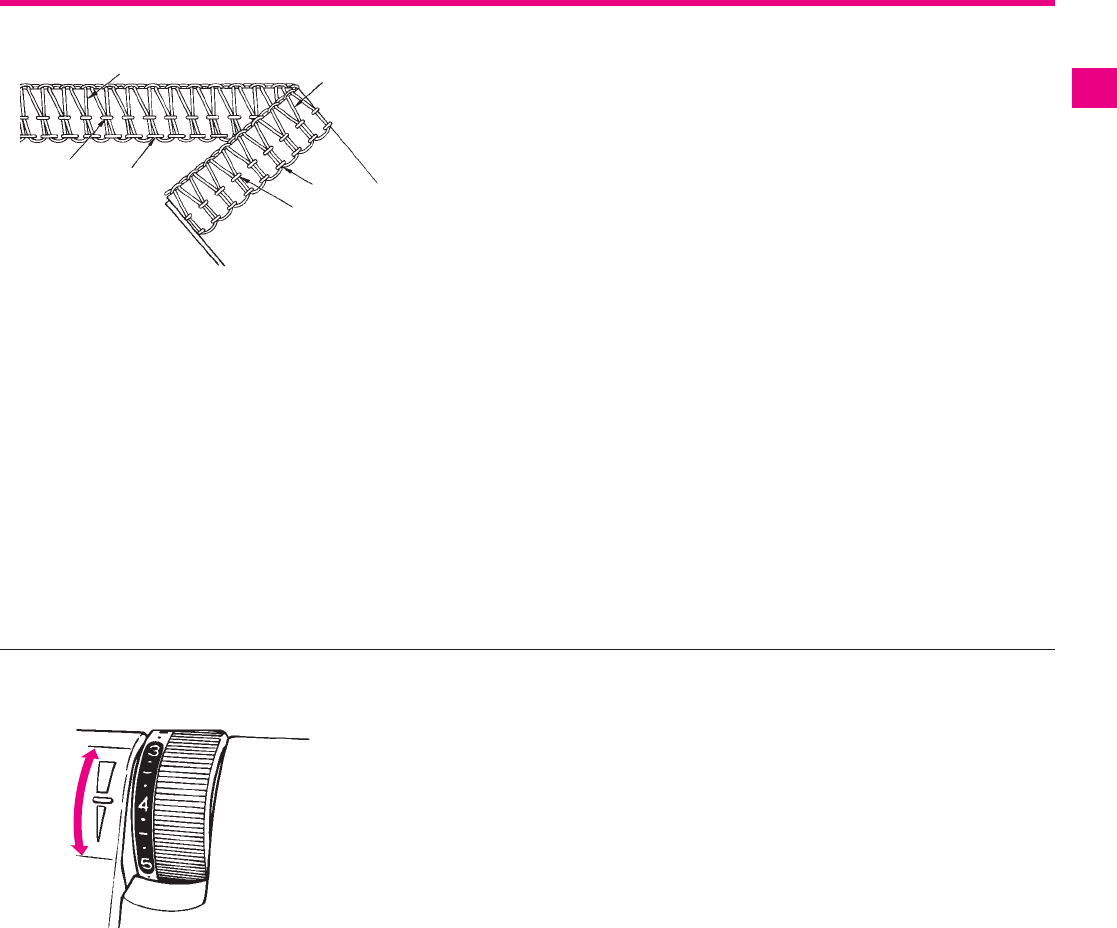

Cutting width

Switch the machine off (Power switch

to "0")

Disconnect machine from electricity supply.

• Turn cutting width adjustment dial in the

desired direction.

1 = 5 mm (1/5") seam width

2 = 6 mm (1/4") seam width

3 = 7 mm (9/32") seam width

4 = 8 mm (5/16") seam width

5 = 9 mm (11/32") seam width

The seam width is measured from the Left

Needle for Serging / OL. Working with

the Right Needle will allow you to reduce

the seam width by 2 mm (3/32") for each

adjustment of the table above.

To adjust the seam width the position of the

knifes are adjusted relative to the needles.

Upper and lower knife move together when

the cutting width knob is adjusted.

The upper knife is spring loaded towards

the lower knife. Press the shaft of the upper

knife to the right in order to allow for easier

adjustment of the cutting width knob.

Caution! Never touch the upper knife

shaft while the machine is in operation!

Application hint:

Use wide seams on loosely woven fabric,

smaller seams on dense fabric.

Posición de la cuchilla

Desconectar la máquina, interruptor

principal a „О“.

• Girar el botón regulador de la posición

de la cuchilla en la dirección deseada.

Posición de la cuchilla

1 = ancho de la costura de 5 mm

2 = ancho de la costura de 6 mm

3 = ancho de la costura de 7 mm

4 = ancho de la costura de 8 mm

5 = ancho de la costura de 9 mm

El ancho de la costura indicado se mide desde la

aguja izquierda Overlock. Cuando se trabaja con

la aguja derecha Overlock se reduce el ancho

realizable de la costura de unos 2 mm respecto

a los valores de la tabla arriba mencionada.

El ancho de la costura se modifica moviendo

la cuchilla. Al girar el botón de selección para la

posición de la cuchilla se desplazan la cuchilla

inferior y superior a la misma vez. Como la cuchilla

superior se aprieta con fuerza de muelle contra

la cuchilla inferior es recomendable, al regular la

cuchilla, apretar ligeramente con el dedo hacia la

derecha, hacia el eje de la cuchilla superior.

ATENCIÓN: ¡No tocar nunca la cuchilla

superior durante la costura!

Indicación de manejo: Utilice costuras

anchas en tejidos flojos / holgados y

costuras estrechas en tejidos tupidos.

Messerposition

Maschine ausschalten, Hauptschalter auf

„О“ stellen.

• Messerpositionswahlknopf in die gewünschte

Richtung drehen.

Messerposition

1 = Nahtbreite von 5 mm

2 = Nahtbreite von 6 mm

3 = Nahtbreite von 7 mm

4 = Nahtbreite von 8 mm

5 = Nahtbreite von 9 mm

Die angegebene Nahtbreite ist von der linken

Overlocknadel gemessen. Beim Arbeiten mit

der Rechten Overlocknadel reduziert sich die

erzielbare Nahtbreite um jeweils 2mm vom

Werte gemäss obenstehender Tabelle.

Die Nahtbreite wird verstellt indem sich die Messer

verschieben. Beim Verstellen des Wahlknopfes für

die Messerposition werden das Obermesser und

das Untermesser gemeinsam verschoben. Da das

Obermesser mit Federkraft gegen das Untermesser

gepresst wird empÞ ehlt es sich, beim Verstellen mit

dem Finger leicht nach rechts auf die Achse des

Obermessers zu drücken.

ACHTUNG: Niemals das Obermesser

während des Nähens berühren!

Anwendungshinweis:

Benützen Sie breite Nähte für lose gewobene

Stoffe und schmale Nähte auf dichtem Stoff.

Position du couteau

Couper le circuit de la machine en

mettant le commutateur principal sur „О“.

• Tourner le sélecteur de position du

couteau dans la direction souhaitée.

Position du couteau

1 = largeur de couture 5 mm

2 = largeur de couture 6 mm

3 = largeur de couture 7 mm

4= largeur de couture 8 mm

5= largeur de couture 9 mm

La largeur de couture mentionnée est calculée

à partir de l'aiguille gauche. Si vous travaillez

avec l'aiguille droite, réduisez de 2 mm la valeur

mentionnée sur le tableau ci-dessus.

La largeur de couture est réglée en déplaçant le

couteau. En réglant le bouton de réglage pour

la position du couteau, le couteau supérieur

ainsi que celui inférieur sera déplacé. Un effet

de ressort presse le couteau supérieur contre

le couteau inférieur. Il est donc recommandé de

contrôler l'ouvrage en appuyant avec un doigt

vers la droite de l'axe du couteau supérieur.

ATTENTION: ne jamais toucher le couteau

supérieur pendant la couture!

Directives: effectuez des coutures larges sur les

tissus souples et tissés lâches et des coutures

étroites sur les tissus tissés serrés.

2.3. Adjustments and Settings / 2.3. Regulación y manejo

2.3. Einstellen und Bedienen / 2.3. Réglage et utilisation

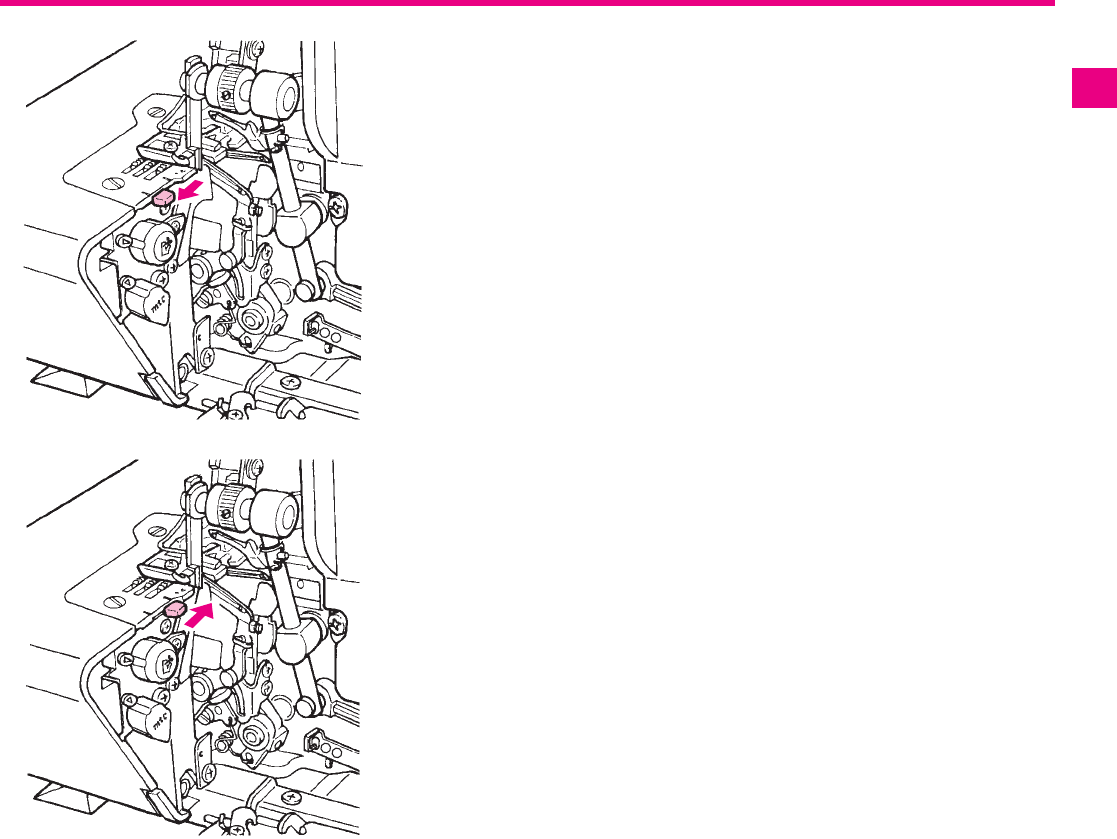

Micro Thread Control (mtc)

This machine is equipped with a patented Þ ne tuning feature called mtc.

This will help you to get easier control of your seam quality, with less effort.

For threading the machine to any stitch conÞ guration always adjust mtc to the

neutral position (N).

After a good setting for cutting width and individual thread tension balance was

found proceed with a sewing test.

Using mtc you may now Þ ne tune the amount of the overedge thread.

(A) If the thread is loose around the edge turn the mtc lever towards Min.

(B) If the thread is tight and curls up the fabric turn the mtc lever towards Max.

Note: mtc is most effective for seam width 5 - 7 mm (Cutting Width position 1-3)

For seam width of 7-9mm the adjustment range is limited.

mtc - Control Þ no del hilo

Este aparato está dotado del mtc control Þ no del hilo patentado con cuya ayuda

Usted alcanzará una calidad óptima de su costura.

Antes de empezar su trabajo con un nuevo punto, regule el mtc en su posición

central/neutral (N).

Después de la regulación adecuada de la tensión del hilo y de la anchura del

corte, haga una costura de prueba.

Con el mtc control Þ no del hilo puede ahora regularse el largo del hilo para el en-

lazamiento.

(A) girar el botón mtc dirección min. si el lazo está muy ß ojo

(B) girar el botón mtc en dirección max. sie el lazo es demasiado corto o el tejido

se enrolla en la costura.

Indicación: el mtc control Þ no del hilo es más eÞ caz con un ancho del punto de 5

a 7 mm (regulación 1-3)

Para anchuras de 7 a 9 mm está limitada la regulación.

mtc Fadenkontrolle

Dieses Gerät ist mit der patentierten Fadenkontrolle mtc ausgerüstet, mit deren

Hilfe Sie einfach eine optimierte Qualität Ihrer Nähte erreichen.

Jedesmal, wenn Sie die Maschine auf einen neuen Stich einstellen, beginnen Sie

mit dem mtc Knopf in Mittelstellung (N).

Nachdem eine passende Grundeinstellung der Fadenspannungswerte und der

Schnittbreite gefunden ist, machen Sie einen Nähtest.

Mit der mtc Fadenkontrolle kann nun die Länge des Schlingfadens einreguliert

werden.

(A) mtc Knopf gegen Min. drehen, wenn der Schlingfaden übersteht und lose ist

(B) mtc Knopf gegen Max. drehen, wenn der Schlingfaden zu kurz ist oder sich

der Stoff in der Naht rollt.

Hinweis: Die mtc Fadenkontrolle ist am wirkungsvollsten im Bereich der Schnittb-

reiten von 5 - 7mm (Einstellung 1 - 3)

Für Schnittbreiten 7 - 9 mm ist der Einstellbereich begrenzt.

Microcontrôle du Þ l mtc

Cette machine est équipée d’une fonction brevetée de microcontrôle du Þ l mtc qui

est destinée à vous faciliter le contrôle de la couture.

Avant de commencer votre travail, réglez le mtc sur sa position neutre (N).

Après le réglage de la position du couteau et de la tension du Þ l, effectuez une

couture d’essai.

La fonction mtc vous permet d’effectue un réglage Þ n.

(A) Si le Þ l est relâché, tournez le mtc sur min.

(B) Si le Þ l est trop tendu, tournez le mtc sur max.

Remarque: le mtc est parfaitement réglé pour les coutures de 5 à 7 mm de large

(position de coupe 1-3). Le réglage sera moins précis pour les coutures de 7 à 9

mm de large.

Min MaxN

1.5

N (1)

0.7

2.3. Adjustments and Settings / 2.3. Regulación y manejo

2.3. Einstellen und Bedienen / 2.3. Réglage et utilisation

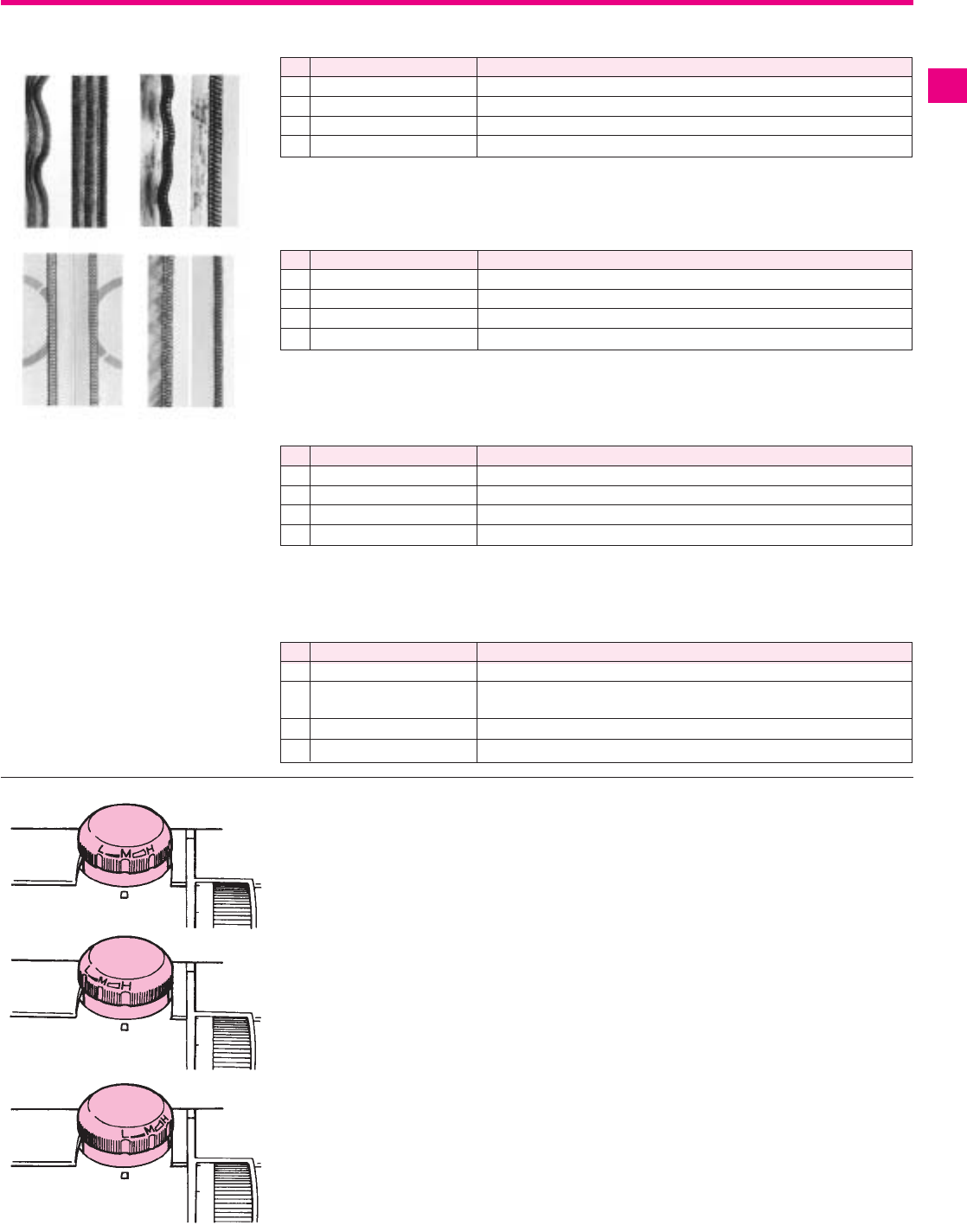

Differential Feed Setting

There are two feed dogs one front (C) and one rear (D). The two feed dogs move

independently and the distance each feed dog travels during one complete movement can

be adjusted. The differential feed prevents ß uting or waving in knitted or stretch fabrics

and movements between the layers of fabric.

It also ensures pucker-free seams in smooth fabric such as nylon or closely woven fabric.

Perfectly ß at seams in knits or stretch fabrics.

The distance travelled by the front feed dog should be greater than that of the rear feed

dog. The front feed dog, therefore, feeds an amount of fabric which the rear feed dog

can take up behind the needle without stretching the fabric. (E)

Pucker - free seams in nylon or closely woven fabrics.

The distance travelled by the rear feed dog should be greater than that of the front feed

dog. The front feed dog, therefore, holds the fabric back so that the rear feed dog can

take it up behind the needle without any puckering. (F)

Adjusting the differential feed

The differential feed can be adjusted by simply turning the differential feed adjustment

dial in the direction desired. Always make a trial run. The differential feed is inÞ nitely

variable and can be adjusted while sewing.

Manejo del transporte diferencial

El transporte diferencial está compuesto de dos partes, un transporte delantero (C) y uno

trasero (D). En un movimiento completo cada transporte puede tener un largo de transporte

diferente. El transporte diferencial hace posible la realización de costuras absolutamente

rectas y sin ondulaciones en tejidos de punto, lana, sin que las capas se desplacen.

También evita de que las telas Þ nas como tricot de nilón o tejidos tupidos se fruncen (E).

Costura sin ondulaciones en tricot o tejidos de punto

El arrastre del transporte delantero tiene que ser mayor que del transporte trasero.

El transporte delantero transporta la cantidad de tejido que el transporte trasero es

capaz de tomar detrás de la aguja sin estirarlo.

Ninguna costura fruncida en tejidos tupidos o en tricots de nilón.

El arrastre del transporte trasero tiene que ser mayor que el transporte delantero.

El transporte delantero retiene una cantidad de la tela para que el transporte trasero

pueda tomar la tela detrás de la aguja (F).

Regulación del transporte diferencial

El transporte diferencial se regula girando el botón regulador del transporte diferencial.

Hacer siempre una costura de prueba. El transporte diferencial puede regularse a

progresión continua y ajustarse durante la costura.

Differentialtransport Bedienen

Der Transporteur besteht aus zwei Teilen, einem vorderen (C) und einem hinteren (D).

Innerhalb einer vollständigen Transporteurbewegung können die beiden Transporteure

unterschiedliche Schublängen haben. Der Differentialtransport ermöglicht es Ihnen,

absolut geradefallende und wellenfreie Nähte in Maschenware zu arbeiten, ohne ein

Verschieben der Stofß agen. Ebenfalls sorgt er dafür, dass sich glatte Stoffe wie z. B.

Nylon-Tricots oder fest gewobene Materialien beim Nähen nicht zusammenziehen (E).

Wellenfreies Verarbeiten von Tricot oder Strickwaren

Die Schublänge des vorderen Transporteurs muss grösser sein als derjenige des

hinteren. Der vordere Transporteur schiebt dann soviel Material zu, wie der hintere

Transporteur gerade hinter der Nadel wegtransportieren kann.

Kein Zusammenziehen der Naht bei fest gewobenen Stoffen oder Nylon-Tricots.

Die Schublänge des hinteren Transporteurs muss grösser sein als jene des vorderen.

Der vordere Transporteur hält dann soviel Material zurück, wie der hintere Transporteur

gerade hinter der Nadel wegtransportieren kann (F)

Einstellung Differentialtransport

Der Differentialtransport wird durch drehen des Differentialtransport - Wahlknopfes

eingestellt. Machen Sie immer eine Nähprobe. Der Differentialtransport kann stufenlos

und während des Nähens eingestellt werden.

Commande du transport différentiel

La griffe d'entraînement est composée de deux parties, une partie avant (C) et une

partie arrière (D). Lors d'un cycle complet de la griffe d'entraînement, ces deux griffes

peuvent avoir des déplacements de longueur différente. L'entraînement différentiel vous

permet d'effectuer des coutures absolument plates et sans ondulations dans des tissus

à mailles, sans décalage des couches de tissu. Il permet également que les tissus

lisses comme le nylon-les tricots ou les matériels résistants et tissés ne rétrécissent pas

durant la couture (E).

Tricot ou lainage sans ondulations

L'avance de la griffe avant doit être plus grande que celle de la griffe arrière. La griffe avant

déplace autant de matériel que la griffe arrière est en mesure d'entraîner derrière l'aiguille.

Aucune couture ne rétrécit sur des étoffes tissées ou des tricots en nylon

L'avance de la griffe arrière doit être plus grande que celle de la griffe avant. La griffe

avant retient alors autant de matériel que la griffe arrière est en mesure d'entraîner

derrière l'aiguille (F).

Réglage de l'entraînement différentiel

L'entraînement différentiel se règle en tournant le sélecteur de l'entraînement différentiel.

Prière d'effectuer toujours un essai de couture. L'entraînement différentiel peut se régler

progressivement même pendant la couture.

2.3. Adjustments and Settings / 2.3. Regulación y manejo

2.3. Einstellen und Bedienen / 2.3. Réglage et utilisation

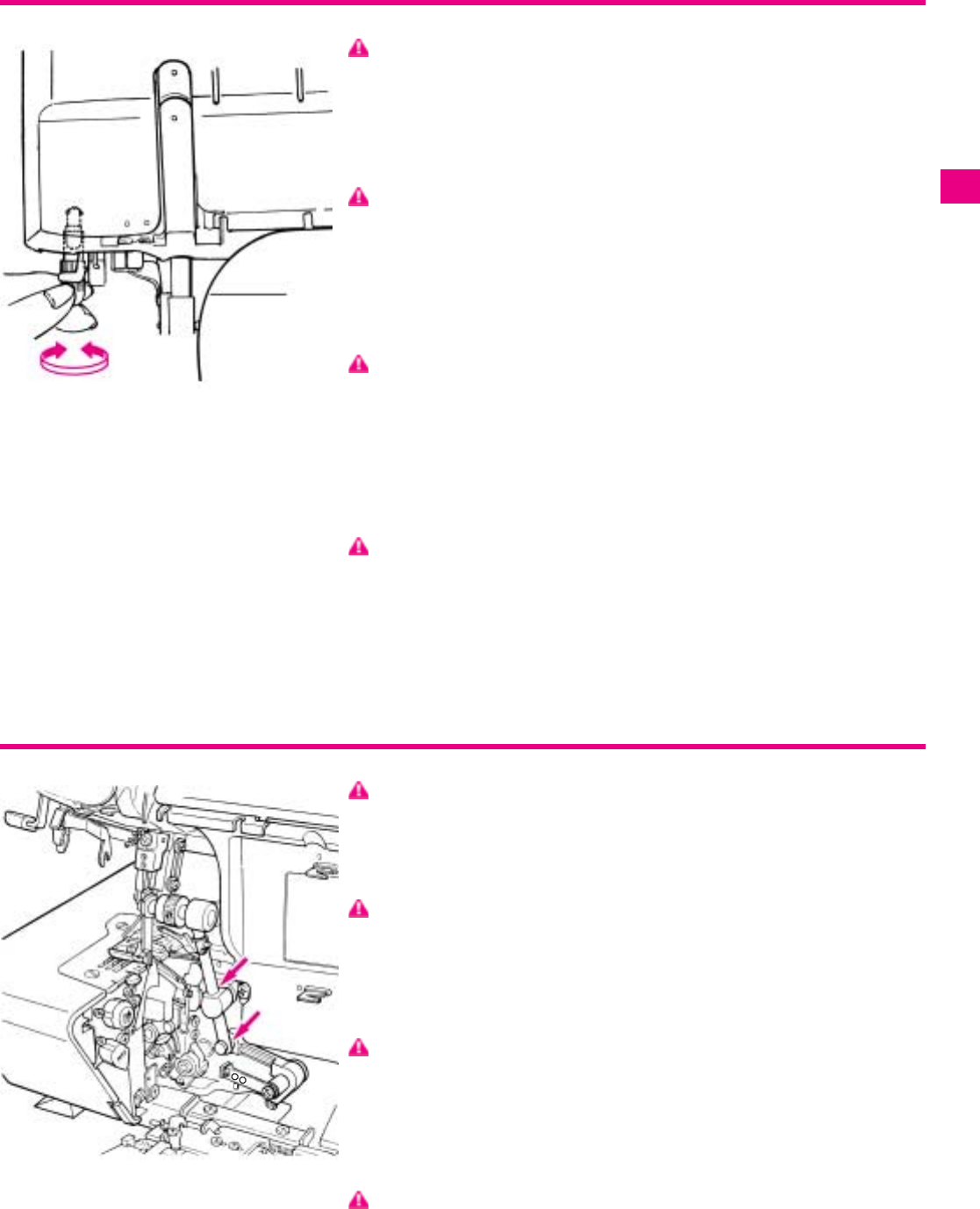

Presser foot pressure

The presser foot pressure is factory adjusted

to a medium setting.

Should you wish to adjust it, simply turn the

knob in the direction desired:

Position of knob for normal pressure (M) = Me-

dium.

More pressure: for thick or stiff fabrics such as

denim, tweed, Þ rm linen (H) = High.

Less pressure: for light-weight or sheer fabrics

and knits (L) = Low.

Presión del prensatelas:

La presión del prensatelas garantiza un trans-

porte óptimo del tejido. La presión está regu-

lada por parte del fabricante a un valor medio.

Regulación de la presión del prensatelas: girar

el botón en la dirección deseada.

M Presión normal: regulación de base para

la mayoría de los trabajos overlock.

H Presión fuerte: para tejidos gruesos y

duros, como tejano / vaqueros, lino grueso

y para sobrecoser cinta elástica.

L Presión ß oja: para tejidos Þ nos, como

chifón o batista.

Nähfussdruck:

Der Nähfussdruck garantiert einen optimalen

Stofftransport. Der Druck wurde vom Hersteller

auf einen Mittelwert eingestellt.

Einstellung Nähfussdruck: Den Knopf in die

gewünschte Richtung drehen.

M Normaldruck: Grundeinstellung für die

meisten Overlockarbeiten.

H Hohe Druckeinstellung: für dichte und harte

Stoffe wie Jeans oder feste Leinenstoffe

sowie zum Aufnähen von Gummiband.

L Leichte Druckeinstellung: für feine Stoffe

wie Chiffon oder Batist.

Pression du pied-de-biche:

La pression du pied-de-biche garantit un en-

traînement optimal du tissu. Elle est réglée en

usine sur une valeur moyenne.

Réglage de la pression du pied-de-biche:

Déplacer le bouton dans la direction voulue.

M Pression normale: ce réglage de base

convient dans la plupart des cas pour

travailler les surjets.

H Pression élevée: ce réglage convient pour

coudre les tissus épais et rigides comme

le jeans ou le lin grossier, convient

également pour poser des élastiques.

L Pression réduite: ce réglage convient pour

les étoffes Þ nes telles la voile de soie, la

batiste.

Résultat

Couture sans ondulations (G)

Couture sans ondulations (H)

Entraînement normal (I)

Aucun fronçage (J)

Tissus

Tissus de laine épais, tricots faits main et matériels à haute élasticité

Tissus en coton, en soie, en jerseys synthétiques, tissus pour sweatshirt

et tissus de laine Þ ne.

Etoffes tissées

1.5

0.7 Tricots Þ ns en nylon, étoffes tissées résistantes, doublures, satin et popeline

Differential Feed Adjustment

Simply turn the dial in the direction desired for fully variable adjustment while sewing. Test sew.

Regulación del transporte diferencial

El transporte diferencial se regula girando el botón regulador del transporte diferencial.

Hacer siempre una costura de prueba. El transporte diferencial puede regularse a progresión

continua y ajustarse durante la costura.

Anpassen des Differentialtransports

Der Differentialtransport wird durch drehen des Differentialtransport - Wahlknopfes eingestellt.

Machen Sie immer eine Nähprobe. Der Differentialtransport kann stufenlos und während des

Nähens eingestellt werden.

Adapter le transport différentiel

L’entraînement différentiel se règle en tournant le sélecteur de l’entraînement différentiel.

Prière d’effectuer toujours un essai de couture. L’entraînement différentiel peut se régler progres-

sivement même pendant la couture.

Effect

Wellenfreie Naht (G)

Wellenfreie Naht (H)

Normaltransport (I)

Kein Nachkräuseln (J)

Fabric

Dicke Wollstoffe, Handgestricktes, hochelastische Materialien

Baumwoll-Seidenstoffe sowie synthetische Jerseys, Sweatshirt Stoffe und feine Strickstoffe.

Gewobene Stoffe

1.5

0.7 Feine Nylon -Tricots, fest gewobene Stoffe, Futterstoffe, Satin, Popelin.

Efecto

Costura sin ondulaciones (G)

Costura sin ondulaciones (H)

transporte normal (I)

Ningún fruncido (J)

Tejidos

tejidos gruesos, punto hecho a mano, materiales muy elásticos

tejidos de algodón o seda, jerséis sintéticos, sweatshirt y puntos Þ nos

telas tejidas

1.5

0.7 tricots de nilón Þ no, telas tejidas fuertes, forros, satín, popelina

Effect

Wave-free seams (G)

Wave-free seams (H)

Normal feed (I)

No puckering (J)

Fabric

Thick wool knits, hand knitted articles, very stretchy fabrics

Cotton, silk, synthetic jersey, sweatshirt fabrics and Þ ne knits

Woven fabrics

1.5

0.7 Fine nylon jersey, closely woven fabrics, lining fabric satin, poplin

2.4. Threading - General Information / 2.4. Enhebrado - información general

2.4. Einfädeln - Allgemeine Informationen / 2.4. EnÞ lage - Informations générales

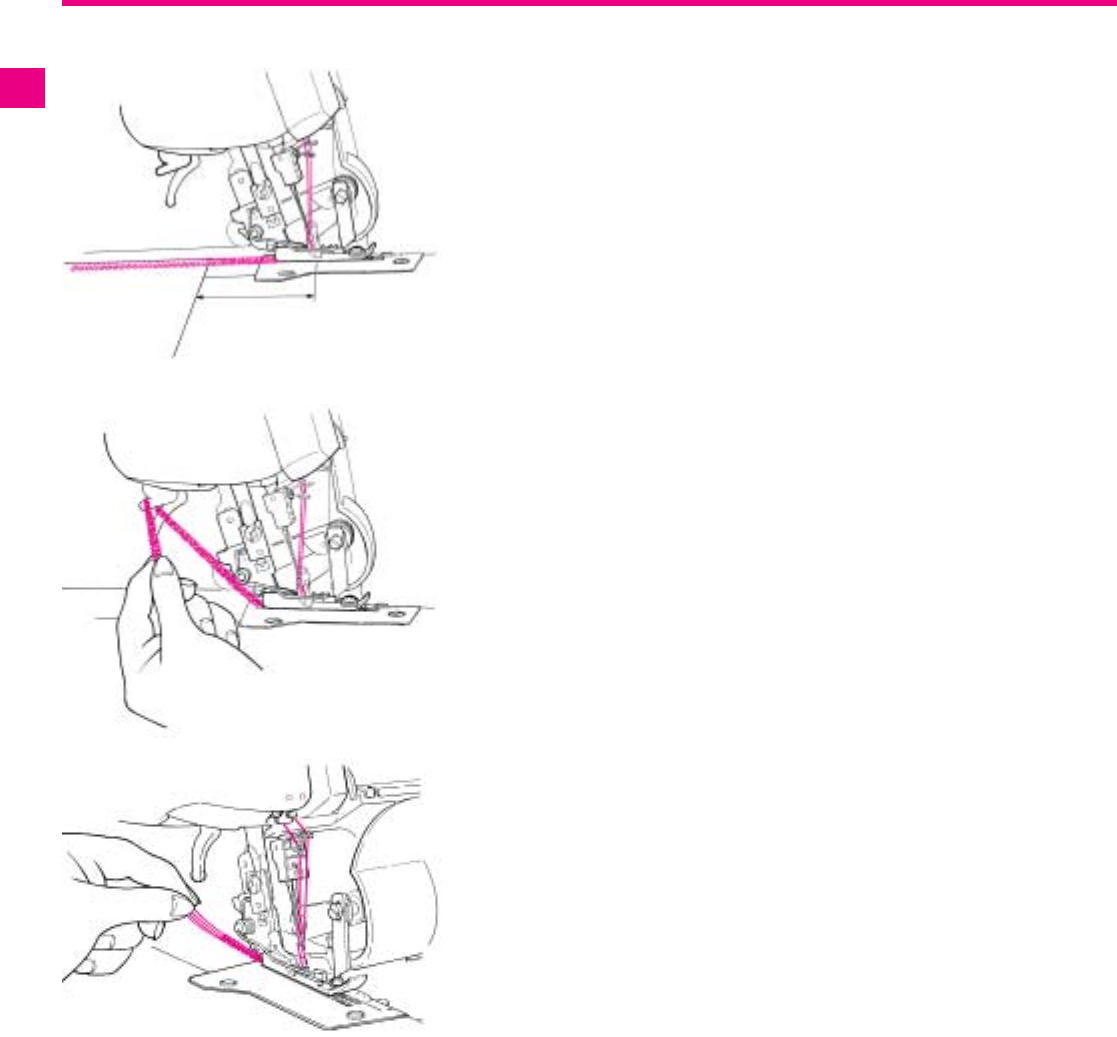

Re-threading or changing threads

If spools are empty or you want to change the thread, it is not nec-

essary to rethread the machine. Simply cut off the threads above

the cones or spools, replace them and knot new thread on to the

existing thread. Cut the threads off at the needles. Raise the presser

foot, pull the threads through and rethread the needles. Pull the

looper threads through using the existing thread chain. Some thick

decorative threads cannot be pulled through the looper eyes. Lower

the presser foot. Select the stitch of your choice and test sew.

Reenhebrado/cambio de las bobinas o del color del hilo

Si las bobinas están vaclas o si se necesita otro color, cortar los

hilos por encima de las bobinas. Colocar las nuevas bobinas y anu-

dar los hilos. Subir el prensatelas (las tensiones de los hilos están

aß ojadas). Cortar los hilos de las agujas al lado del ojete y sacarlos.

Enhebrar las agujas. Pasar los hilos de las lanzeradas tirando de la

caneda de hilo ya existente. Hilos decorativos gruesos no pueden

pasarse por el ojete de la lanzerada. Bajar el prensatelas. Seleccio-

nar la posición de costura deseada. Hacer una costura de prueba.

Umfädeln / Faden-Farbe oder -Spulen wechseln

Sind die Fadenspulen leer oder wird eine andere Farbe benötigt,

die Fäden oberhalb der Spulen abschneiden. Neue Spulen

aufsetzen und Fäden anknüpfen. Den Nähfuss hochstellen (die

Fadenspannungen sind gelöst). Die Nadelfäden beim Nadelöhr

abschneiden und durchziehen. Nadeln einfädeln. Greiferfäden

mittels bestehender Stichkette durchziehen. Starke dekorative

Garne lassen sich nicht durch das Greiferöhr ziehen. Nähfuss

senken. Gewünschte Nähposition einstellen. Nähprobe.

RéenÞ lage/changement de bobines ou de la couleur

des Þ ls

Si les bobines sont vides ou si vous désirez utiliser un Þ l d'une autre

couleur, couper les fils au-dessus des bobines. Mettre en place

les nouvelles bobines et nouer les nouveaux Þ ls. Relever le pied-

de-biche. (Les tension sont libérées). Couper les Þ ls. RenÞ ler les

aiguilles. Faire passer les Þ ls de boucleur à l'aide de la chaînette de

points existante. (Les Þ ls décoratifs épais ne passent pas à travers

le chas du boucleur): Abaisser le pied-de-biche. Sélectionner la

position de couture désirée. Faire un essai.

Threading Preparation

• Switch the machine off (power switch "0")

• Support rod with thread guide must be fully raised.

• Open the looper cover.

• Raise the needles. Turn the handwheel in the normal direction

(as indicated by the arow) until the red stop mark of the handwheel

indicator is centered in the window.

• Raise the upper knife.

• Raise the presser foot. The tension is automatically released.

• Swing out the presser foot.

Thread the machine carefully and in the correct sequence.

Invaluable threading aids simplify threading:

• Colored threading illustration.

• Color coded thread path on the machine.

• Threading accessories.

Preparación para el enhebrado

• Desconectar la máquina, interruptor principal a „O“.

• Estirar completamente el soporte telescópico con el guía-hilo

montado.

• Abrir la tapa de la lanzadera.

• Subir las agujas. Girar el volante en su dirección normal (como

indica la ß echa) hasta que la marca roja del volante aparezca en el

centro de la ventana de indicación de la posición del volante.

• Subir la cuchilla superior.

• Subir el prensatelas, la tensión del hilo se aß oja automáticamente.

• Girar el prensatelas.

Enhebrar la máquina observando la secuencia de enhebrado.

Los siguientes detalles facilitan el enhebrado:

• el esquema de enhebrado en color

• guías de color en la máquina

• accesorio para el enhebrado

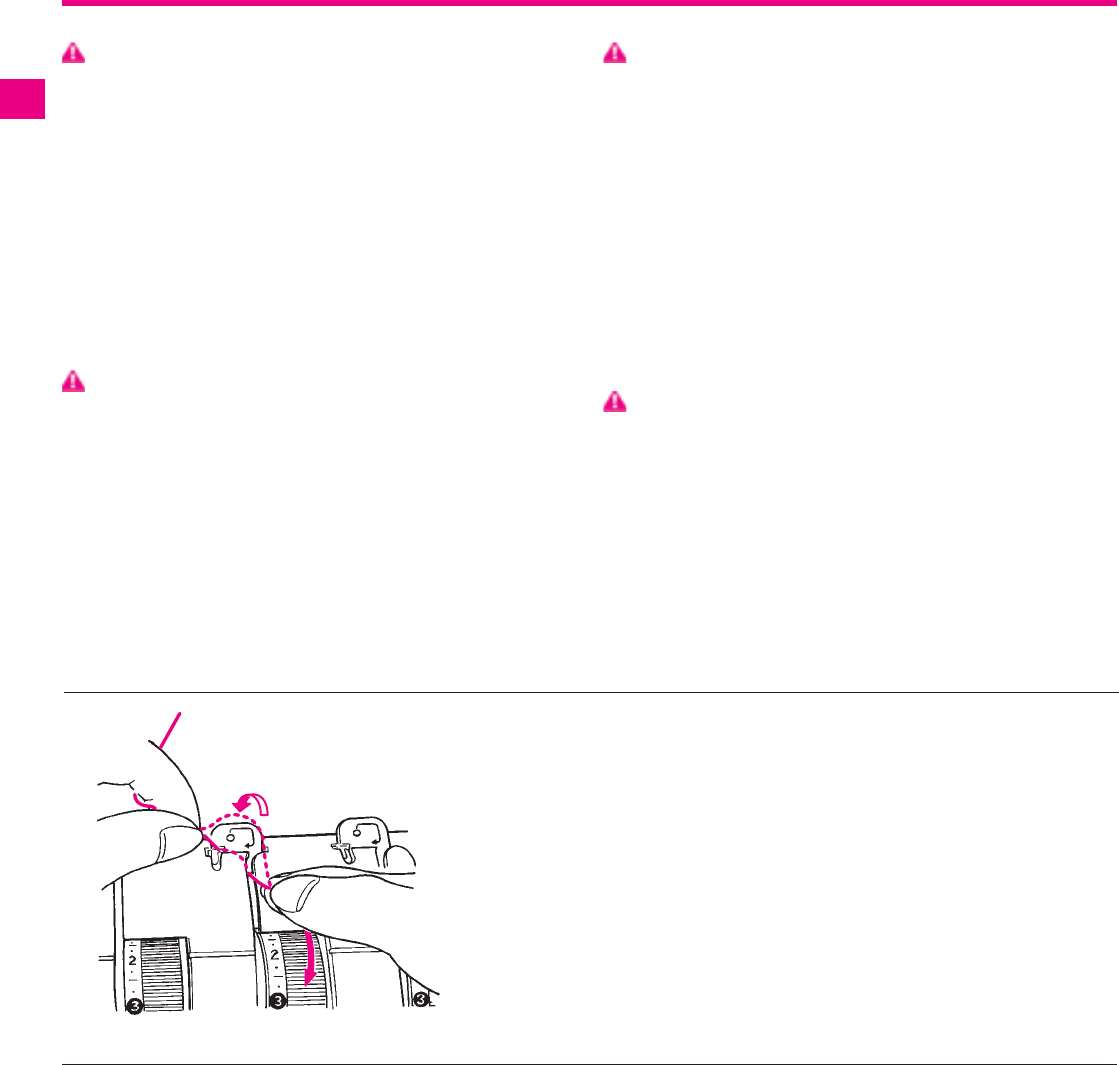

First thread guide threading

The thread guides on the top of the

machine are color coded and simple to

thread.

Hold the thread with both hands and slip

into the appropriate guide from back to

front in the direction of the arrow and

pull gently.

Enhebrar la primera guía-hilo

Las guías de hilo en la parte superior de

la máquina están marcadas en color y

fácil de manejar. Coger el hilo con am-

bas manos y enhebrarlo, como indica la

flecha, de atrás hacia adelante tirando

ligeramente de él.

Vorbereitung zum Einfädeln

• Maschine ausschalten, Hauptschalter auf „O“ stellen.

• Fadenführungsstab mit Fadenführung vollständig ausziehen.

• Greiferdeckel öffnen.

• Nadeln anheben. Handrad in der auf der Verschalung

angegebenen Richtung drehen, bis die rote Marke an der Handrad

Positionsanzeige ganz im Fenster sichtbar ist.

• Obermesser hochstellen.

• Den Nähfuss hochstellen, die Fadenspannung ist automatisch

gelöst.

• Nähfuss ausschwenken.

Maschine sorgfältig einfädeln und die Einfädelreihenfolge beachten.

Folgende Details erleichtern das Einfädeln:

• das farbige Einfädelschema

• die farbig bezeichneten Einfädelwege an der Maschine

• das Einfädel-Zubehör

Préparation à l'enÞ lage

• Couper le circuit de la machine en mettant le commutateur

principal sur „O“.

• Sortir complètement le support de guide-Þ l avec le guide-Þ l.

• Ouvrir le couvercle du boucleur.

• Relever l'aiguille. Tourner le volant dans la direction indiquée sur

le bâti jusqu'à ce que le repère rouge de l'afÞ chage de la position du

volant soit parfaitement visible dans la fenêtre.

• Relever le couteau supérieur.

• Relever le pied-de-biche, la tension de Þ l est automatiquement libérée.

• Faire pivoter le pied-de-biche vers l'extérieur.

EnÞ ler la machine avec précaution et respecter l'ordre d'enÞ lage.

Les détails suivants facilitent l'enÞ lage:

• Le schéma d'enÞ lage en couleurs

• Le parcours d'enÞ lage repéré en couleurs sur la machine

• L'accessoire pour l'enÞ lage

Einfädeln der ersten

Fadenführung

Die Fadenführungen an der Oberseite

der Maschine sind farbig gekennzeichnet

und einfach zu bedienen. Den Faden mit

beiden Händen halten und gemäss Pfeil

auf der Führung von hinten nach vorne

einlegen und leicht ziehen.

EnÞ lage du premier Þ l

Les guide-fils situés sur la partie

supérieure de la machine sont repérés

en couleurs et faciles à utiliser. Tenir le

Þ l des deux mains, puis l'insérer, selon la

ß èche du guide, de l'arrière vers l'avant

en tirant légérement.

2.4. Threading - General Information / 2.4. Enhebrado - información general

2.4. Einfädeln - Allgemeine Informationen / 2.4. EnÞ lage - Informations générales

Automatic needle threader for two

needles

(1) Lower the presser foot.

(2) Raise the needles to their highest position.

Match up arrows on handweel and side cover.

Right needle thread:

(3) Follow threading sequence points 1-7

(see page 40)

(4) Push positioning lever to position R for

right hand needle.

(5) Lay the thread from bottom to top in the

guide on the threader.

(6) Guide the thread along the groove from

bottom to top into the last guide until it

engages in the pre-tension.

(7) Press the threader lever down and let it

slide up to its original position.

(8) The thread forms a loop behind the needle

eye. Use the tweezers to pull the loop thereby

pulling the thread through the needle eye.

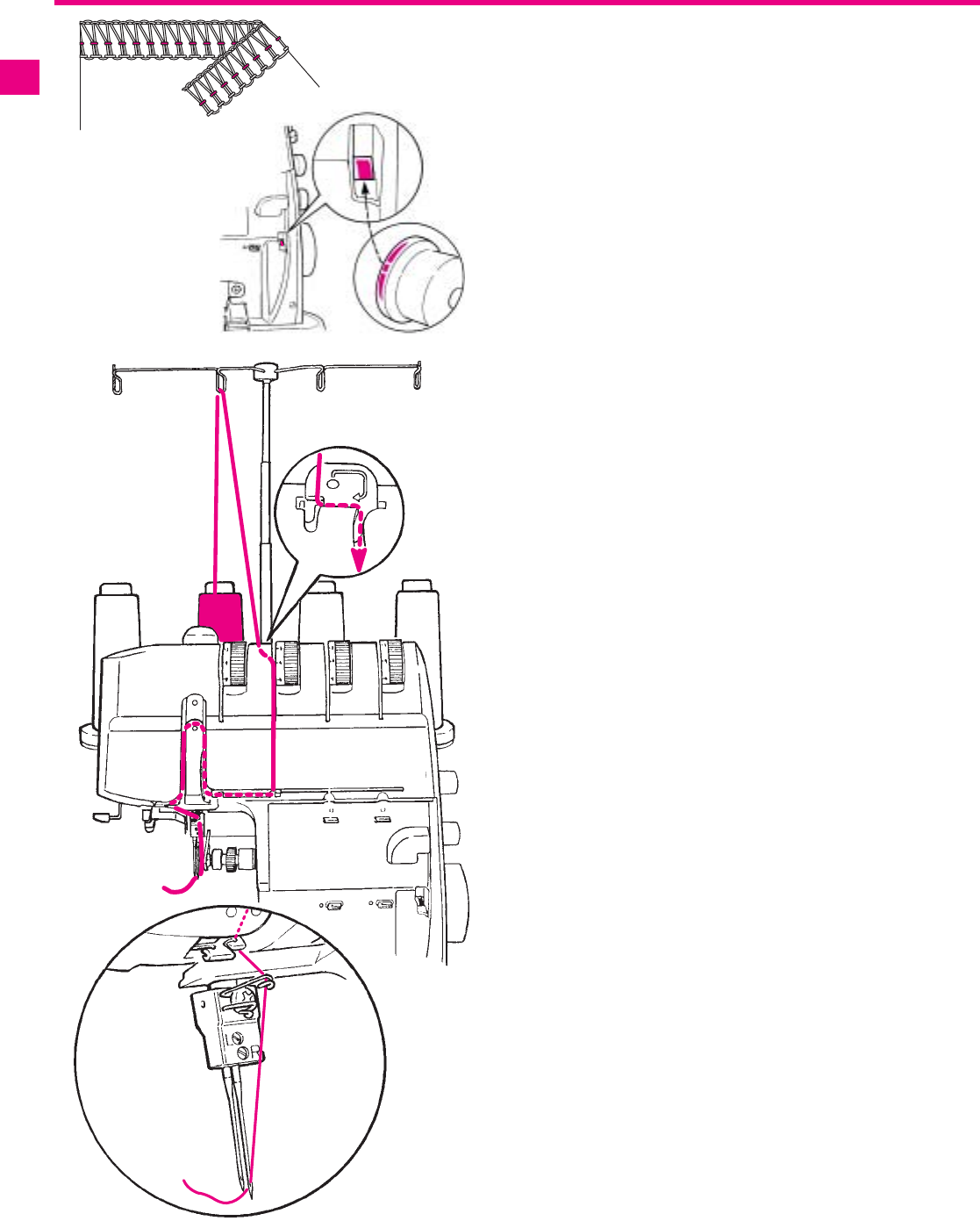

Left needle thread:

(3) Follow threading sequence points 1-7

(see page 41)

(4) Push positioning lever to position L for left

hand needle.

(5) Lay the thread from bottom to top in the

guide on the threader.

(6) Guide the thread along the groove from

bottom to top into the last guide until it

engages in the pre-tension.

(7) Press the threader lever down and let it

slide up to its original position.

(8) The thread forms a loop behind the needle

eye. Use the tweezers to pull the loop thereby

pulling the thread through the needle eye.

Enhebrador automático para 2 agujas

(1) Bajar el prensatelas.

(2) Colocar las agujas en su posición más

alta. Marcas en el volante y tapa lateral

están lado a lado.

Enhebrado del hilo de la aguja derecha:

(3) Enhebrar el hilo como descrito en el núm.

1-7 (véase página 40).

(4) Colocar la palanca de posición en la

posición R.

(5) Colocar el hilo de abajo hacia arriba en la

guía de hilo del enhebrador automático.

(6) Pasar el hilo a lo largo de la ranura-de abajo

hacia arriba-en la última guía de hilo hasta

que el hilo se enganche en el pretensor.

(7) Apretar hacia abajo del todo la palanca

del enhebrador, después hacia arriba

para volver en su posición de salida.

(8) En la parte posterior de la aguja, el hilo

de la aguja a formado un lazo. Tirar de

este lazo con las pinzas y pasar el hilo

completamente por el ojete.

Enhebrado del hilo de la aguja izquierda:

(3) Enhebrar el hilo como descrito en el núm.

1-7 (véase página 41).

(4) Colocar la palanca de posición en la

posición R.

(5) Colocar el hilo de abajo hacia arriba en la

guía de hilo del enhebrador automático.

(6) Pasar el hilo a lo largo de la ranura-de abajo

hacia arriba-en la última guía de hilo hasta

que el hilo se enganche en el pretensor.

(7) Apretar hacia abajo del todo la palanca

del enhebrador, después hacia arriba

para volver en su posición de salida.

(8) En la parte posterior de la aguja, el hilo

de la aguja a formado un lazo. Tirar de

este lazo con las pinzas y pasar el hilo

completamente por el ojete.

Automatischer Nadeleinfädler für 2

Nadeln

(1) Den Nähfuss senken.

(2) Die Nadeln in höchste Position bringen.

Markierungspfeile an Handrad und

Seitenabdeckung nebeneinander.

Einfädeln des rechten Nadelfadens:

(3) Den Faden von Punkt 1-7 anleitungsgemäss

einfädeln (siehe Seite 40).

(4) Den Positions-Hebel auf Position R schieben.

(5) Den Faden von unten nach oben in die

Fadenführung des automatischen Nadel-

Einfädlers legen.

(6) Faden der Rille entlang von unten nach

oben in die letzte Fadenführung legen bis

der Faden in der Vorspannung einrastet.

(7) Den Einfädelhebel ganz nach unten drücken,

dann nach oben zurückgleiten lassen.

Er kehrt in seine Ausgangslage zurück.

(8) An der Rückseite der Nähnadel hat der

Nadelfaden eine Schlaufe gebildet. Mit der

Pinzette an der Schlaufe ziehen und den

Faden ganz durch das Nadelöhr ziehen.

Einfädeln des linken Nadelfadens:

(3) Den Faden von Punkt 1- 7 anleitungsgemäss

einfädeln (siehe Seite 41).

(4) Den Positions-Hebel auf Position L schieben.

(5) Den Faden von unten nach oben in die

Fadenführung des automatischen Nadel-

Einfädlers legen.

(6) Faden der Rille entlang von unten nach

oben in die letzte Fadenführung legen bis

der Faden in der Vorspannung einrastet.

(7) Den Einfädelhebel ganz nach unten drücken,

dann nach oben zurückgleiten lassen.

Er kehrt in seine Ausgangslage zurück.

(8) An der Rückseite der Nähnadel hat der

Nadelfaden eine Schlaufe gebildet. Mit der

Pinzette an der Schlaufe ziehen und den

Faden ganz durch das Nadelöhr ziehen.

Enfile-aiguille automatique pour 2

aiguilles

(1) Abaisser le pied-de-biche.

(2) Amener les aiguilles à leur position la plus

élevée. Placer, côte à côte, les flèches de

repère du volant et du capot latéral.

EnÞ lage du Þ l d'aiguille de droite:

(3) Faire passer le Þ l en suivant les points de 1 à

7 conformément aux instructions (voir page 40).

(4) Amener le levier de positionnement à la

position R.

(5) Placer le Þ l de bas en haut dans le guide-

Þ l de l'enÞ le-aiguille automatique.

(6) Faire passer le Þ l en suivant la rainure de

bas en haut dans le dernier guide-Þ l jusqu'à

ce que le Þ l s'encliquette dans la prétension.

(7) Presser le levier d'enÞ lage tout à fait en

bas, ensuite le laisser revenir en haut.

Il retourne à sa position initiale.

(8) A l'arrière de l'aiguille, le Þ l d'aiguille a

formé une boucle. Tirer la boucle avec la

pincette, puis faire passer entièrement le

Þ l à travers le chas de l'aiguille.

EnÞ lage du Þ l d'aiguille de gauche:

(3) Faire passer le Þ l en suivant les points de 1 à

7 conformément aux instructions (voir page 41).

(4) Amener le levier de positionnement à la

position L.

(5) Placer le Þ l de bas en haut dans le guide-Þ l

de l'enÞ le-aiguille automatique prévu pour

le Þ l d'aiguille.

(6) Faire passer le Þ l en suivant la rainure de

bas en haut dans le dernier guide-Þ l jusqu'à

ce que le Þ l s'encliquette dans la prétension.

(7) Presser le levier d'enÞ lage tout à fait en

bas, ensuite le laisser revenir en haut.

Il retourne à sa position initiale.

(8) A l'arrière de l'aiguille, le Þ l d'aiguille a

formé une boucle. Tirer la boucle avec la

pincette, puis faire passer entièrement le

Þ l à travers le chas de l'aiguille.

2.5. Stitch Formation Overview

Stitch

No. Stitch formation

4-thread overlock with integrated

safety seam

top

Needle

position

Thread tension

& Colour

3-thread super stretch

3-thread overlock (left needle)

3-thread overlock (right needle)

3-thread ß atlock (left needle)

3-thread ß atlock (right needle)

3-thread narrow seam

3-thread roll hem

2-thread roll hem

2-thread wrapped overlock

(left needle)

2-thread wrapped overlock

(right needle)

2-thread ß atlock (left needle)

2-thread ß atlock (right needle)

2-thread overlock (left needle)

2-thread overlock (right needle)

—

4.0

---

1.5

---

5.0

---

2.0

---

2.0

---

The basic adjustments given on the list may slightly vary, depending on the material and thread used.

Stitch

type

4/3 Thread OL2 Thread OL

bottom

Left needle

yellow

Roll Hemm

Selection

LeverCutting width Stitch length

Upper looper

release

Differential

feed

Upper looper Lower looper

4.0

2.5

4.0

8.0

8.5

4.5

6.5

3.5

3.0

4.0

---

4.0

5.0

5.5

4.5

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

---

blue red

5.0

5.5

4.0

5.0

6.0

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

Thread tension & Colour

Right needle

4.0

---

4.0

---

1.2

4.5

4.0

---

4.5

---

3.0

4.0

---

3.0

green

2.5. Vista general de los puntos

No.

del

punto

Overlock de 4 hilos con costura de

seguridad integrada

Punto super-stretch de 3 hilos

Overlock de 3 hilos (aguja izquierda)

Overlock de 3 hilos (aguja derecha)

Costura plana de 3 hilos

(aguja izquierda)

Costura plana de 3 hilos

(aguja derecha)

Costura enrollada de 3 hilos

Dobladillo enrollado de 3 hilos

Dobladillo enrollado de 2 hilos

Overlock de 2 hilos (enlazamiento

del borde) (aguja izquierda)

Overlock de 2 hilos (enlazamiento

del borde) (aguja derecha)

Costura plana de 2 hilos

(aguja izquierda)

Costura plana de 2 hilos

(aguja derecha)

Overlock de 2 hilos (aguja izquierda)

Overlock de 2 hilos (aguja derecha)

—

4.0

---

1.5

---

5.0

---

2.0

---

2.0

---

OL de 4/3 hilosOL de 2 hilos

Es posible que los ajustes básicos que se dan en la lista varíen dependiendo del material e hilo que se esté usando.

Punto arriba

Posición

Aguja

Aguja izquierda

Tipo de

punto abajo Amarillo

Tensión del

hilo y color

Aguja derecha

Verde

Tensión del hilo y color

4.0

2.5

4.0

8.0

8.5

4.5

6.5

3.5

3.0

4.0

---

4.0

5.0

5.5

4.5

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

---

5.0

5.5

4.0

5.0

6.0

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

4.0

---

4.0

---

1.2

4.5

4.0

---

4.5

---

3.0

4.0

---

3.0

Palanca

selectora para

dobladillo

enrollado

Transformador

lanzadera

ciega superior

Azul Rojo

Lanzadera

superior Lanzadera

inferior

Anchura de

corte

Largo del

punto

Tranporte

diferecial

2.5. Stichübersicht

4/3 Faden OL2 Faden OL

4-Faden Overlock mit integrierter

Sicherheitsnaht

3-Faden Super Stretch

3-Faden Overlock (Linke Nadel)

3-Faden Overlock (Rechte Nadel)

3-Faden Flachnaht (Linke Nadel)

3-Faden Flachnaht (Rechte Nadel)

3-Faden Rollnaht

3-Faden Rollsaum

2-Faden Rollsaum

2-Faden Overlock

(Kantenumschlinger) (Linke Nadel)

2-Faden Overlock

(Kantenumschlinger) (Rechte Nadel)

2-Faden Flachnaht (Linke Nadel)

2-Faden Flachnaht (Rechte Nadel)

2-Faden Overlock (Linke Nadel)

2-Faden Overlock (Rechte Nadel)

Stich

No. LR

—

4.0

---

1.5

---

5.0

---

2.0

---

2.0

---

oben

Nadeln

position

Linke Nadel

Stich

familie unten Gelb

Fadenspan-

nung & Farbe

Stich

Diese Basis Werte können leicht varieren, je nach verwendentem Material und Faden.

Rechte Nadel

Grün

Fadenspannung & Farbe

4.0

2.5

4.0

8.0

8.5

4.5

6.5

3.5

3.0

4.0

---

4.0

5.0

5.5

4.5

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

---

5.0

5.5

4.0

5.0

6.0

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

4.0

---

4.0

---

1.2

4.5

4.0

---

4.5

---

3.0

4.0

---

3.0

Blau Rot

Obergreifer Unter Greifer

Rollsaum-

Wahlhebel

Messer

position Stichlänge

Obergreifer-

abdeckungDifferential

2.5. Aperçu sur les points

Surjet à 4 Þ ls avec point de

sécurité intégré

Superstretch à 3 Þ ls

Surjet à 3 Þ ls (aiguille gauche)

Surjet à 3 Þ ls (aiguille droite)

Couture à plate 3 Þ ls (aiguille gauche)

Couture à plate 3 Þ ls (aiguille droite)

Couture roulée à 3 Þ ls

Ourlet roulé à 3 Þ ls

Ourlet roulé à 2 Þ ls

Couture à plate 2 Þ ls (aiguille gauche)

Couture à plate 2 Þ ls (aiguille droite)

Surjet à 2 Þ ls (surÞ lage des bords)

(aiguille gauche)

Surjet à 2 Þ ls (surÞ lage des bords)

(aiguille droite)

Surjet à 2 Þ ls (aiguille gauche)

Surjet à 2 Þ ls (aiguille droite)

Surjet 4/3 Þ lsSurjet 2 Þ ls

Point

no Point en haut

Position de

Aiguille

Tension du Þ l

& Couleurs

—

4.0

---

1.5

---

5.0

---

2.0

---

2.0

---

Famille

points en bas

Aiguille

gauche

Jaune

Les réglages de base sur la liste peuvent différer légèrement selon le tissu et le Þ l utilisés.

4.0

2.5

4.0

8.0

8.5

4.5

6.5

3.5

3.0

4.0

---

4.0

5.0

5.5

4.5

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

---

Bleu Rouge

5.0

5.5

4.0

5.0

6.0

---

1 - 3

1.0

1 - 3

2.5

1.0

2.5

Tension du Þ l & Couleurs

Aiguille droite

4.0

---

4.0

---

1.2

4.5

4.0

---

4.5

---

3.0

4.0

---

3.0

Vert

Levier de

sélection pour

les ourlets

roulés

Position de

couteau

Longeur de

point

Recouvrement

du boucleur

supérieurDifférentiel

Boucleur

supérieur Boucleur

inférieur

3.1. Threading 4/3 Thread OL (Stitch No 1-8)

3.1. Enhebrado de overlock de 4/3 hilos (punto N°.1-8)

3.1. Einfädeln 4/3 Faden OL (Stich No.1-8)

3.1. EnÞ lage du point de surjet à 4/3 Þ ls (point no.1-8)

1. Upper looper thread, blue markings

Turn the handwheel in the normal direction (as indicated by the arrow)

until the red stop mark is completely centered in the window.

Place the spool on the spool holder pin as illustrated.

(1) Bring the thread up from the spool and lay it from the back to the front

into the guide.

(2) Thread the Þ rst machine guide.

(3) Slip the thread through the groove.

(4, 5, 6, 7) Thread the guides.

(8) Turn the handwheel towards you until upper looper is in the position

as illustrated.

Thread the looper eye and place the thread underneath the presser foot.

Note: Do not thread the upper looper when sewing with the upper

looper converter.

1. Hilo de la lanzadera superior, marcas azules

Gire el volante en la dirección de la ß echa hasta que la marca roja Stop

esté exactamente en el centro de la ventana de indicación de la posición

del volante.

Colocar la bobina en el perno del porta-bobinas conforme la ilustración.

(1) Coger el hilo de la bobina y pasarlo de atrás hacia adelante por el

guía-hilo.

(2) Enhebrar la primera guía de la máquina.

(3) Pasar el hilo a lo largo de la ranura.

(4, 5, 6, 7) Pasar el hilo por las guías.

(8) Girar el volante hasta que la lanzadera superior se encuentre en la

posición indicada.

Enhebrar el ojete de la lanzadera y colocar el hilo debajo del

prensatelas.

Indicación: En los puntos que se cosen con el transformador

lanzadera ciega no se tiene que enhebrar la lanzadera superior.

1. Oberer Greiferfaden, blaue Markierungen

Drehen Sie das Handrad in der vom Pfeil angegebenen Richtung bis

die rote Stop - Marke genau im Fenster der Handrad - Positionsanzeige

zentriert ist.

Fadenspule anleitungsgemäss auf den Spulenhalterstift stecken.

(1) Faden von der Spule aufnehmen und von hinten nach vorne in die

Führung legen.

(2) Erste Maschinenführung einfädeln.

(3) Faden der Rille entlang führen.

(4, 5, 6, 7) Faden in die Führungen.

(8) Das Handrad drehen bis sich der Obergreifer in der gezeigten Lage

beÞ ndet.

Greiferöhr einfädeln und den Faden unter den Nähfuss legen.

Hinweis: Bei Stichen die mit der Obergreiferabdeckung genäht

werden, wird der Obergreifer nicht eingefädelt.

1. Fil de boucleur supérieur, repères bleus

Tournez le volant dans le sens de la ß èche jusqu'au stop rouge qui doit

se trouver ensuite exactement au centre dans la fenêtre du volant.

EnÞ cher la bobine sur la broche conformément aux instructions.

(1) Prendre du Þ l à partir de la bobine et le faire passer par l'arrière dans

le guide.

(2) EnÞ ler le premier guide de la machine.

(3) Faire passer le Þ l le long de la rainure.

(4, 5, 6, 7) Guider le Þ l en suivant les différents points d'enÞ lage.

(8) Tourner le volant jusqu'à ce que le boucleur supérieur se trouve dans

la position indiquée.

Introduire le Þ l dans le chas du boucleur et faire glisser le Þ l sous le

pied-de-biche.

Indication: Quand les points nécessitent l'emploi du recouvrement

du boucleur supérieur, prière de ne pas enÞ ler le boucleur

supérieur.

3.1. Threading 4/3 Thread OL (Stitch No 1-8)

3.1. Enhebrado de overlock de 4/3 hilos (punto N°.1-8)

3.1. Einfädeln 4/3 Faden OL (Stich No.1-8)

3.1. EnÞ lage du point de surjet à 4/3 Þ ls (point no.1-8)

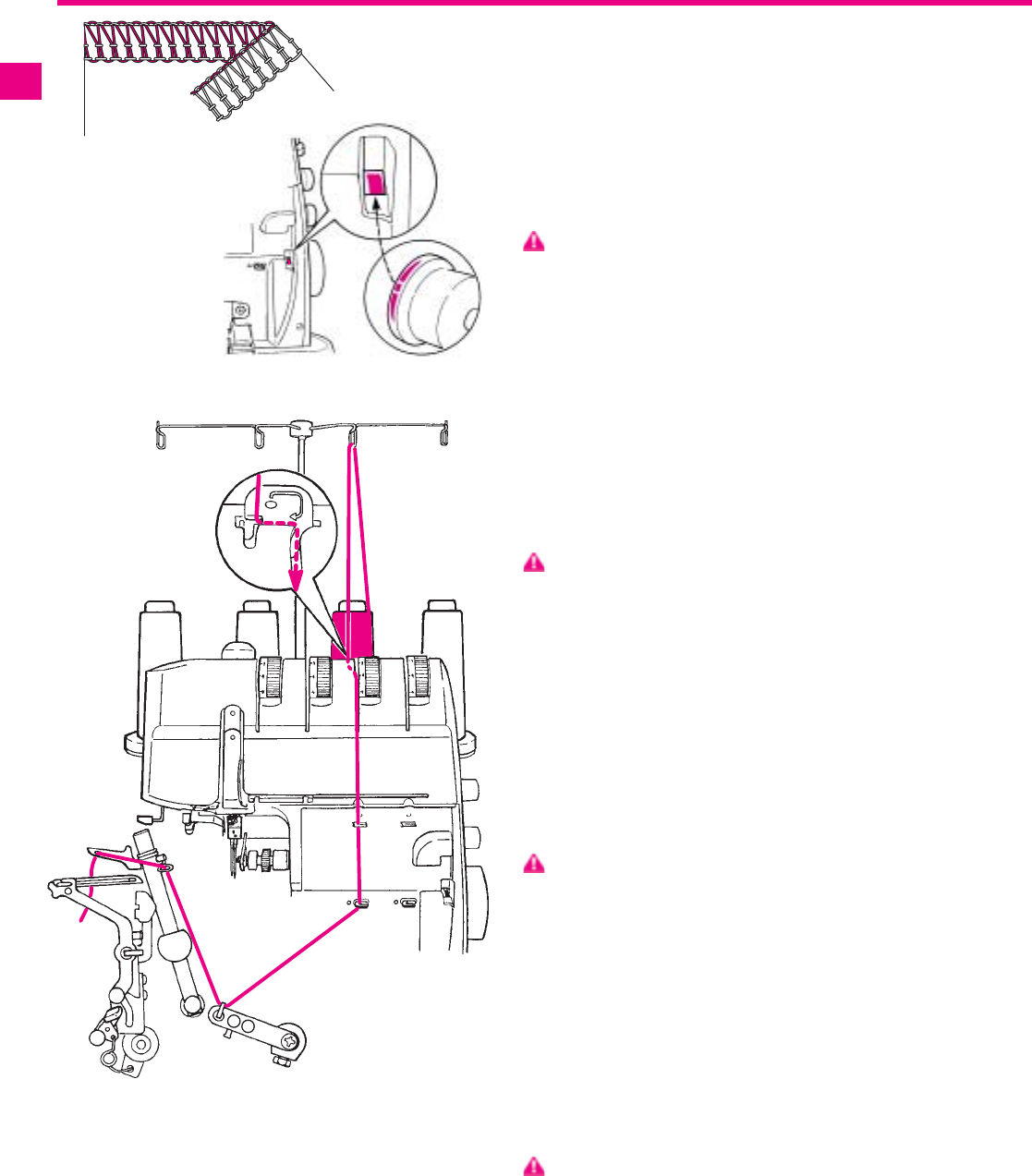

2. Lower looper thread, red markings

Turn the handwheel in the normal direction (as indicated by the arrow)

until the red stop mark is completely centered in the window.

Place the spool on the spool holder pin as illustrated.

(1) Bring the thread up from spool and lay it from the back to the front

into the guide.

(2) Thread the Þ rst machine guide.

(3) Slip the thread through the groove.

(4, 5, 6) Thread the guides.

(7) Press the lever of the auto threader down.

(8, 9)Thread the guide and then the slit on the threader. Push the auto

threader lever up to return it to its normal position.

(10)Thread the lower looper eye and place the thread underneath the

presser foot.

Note: If the lower looper has to be re-threaded, cut both needle

threads off at the needle and remove surplus thread from below.

Thread the lower looper and then re-thread the needles.

2. Hilo de la lanzadera superior, marcas rojas

Gire el volante en la dirección de la ß echa hasta que la marca roja Stop esté

exactamente en el centro de la ventana de indicación de la posición del volante.

Colocar la bobina en el perno del porta-bobinas conforme la ilustración.

(1) Coger el hilo de la bobina y pasarlo de atrás hacia adelante por el guía-hilo.

(2) Enhebrar la primera guía de la máquina.

(3) Pasar el hilo a lo largo de la ranura.

(4, 5, 6) Pasar el hilo por las guías.

(7) Apretar hacia abajo la palanca del enhebrador automásico de la

lanzadera inferior.

(8, 9) Enhebrar la guía, colocar el hilo en la ranura del enhebrador

automásico de la lanzadera inferior. Apretar hacia arriba la palanca

del enhebrador automásico de la lanzadera inferior para colocarlo

de nuevo en su posición original.

(10) Enhebrar la lanzadera inferior y colocar el hilo debajo del prensatelas.

Indicación: Si se tiene que enhebrar de nuevo la lanzadera inferior,

cortar los hilos al lado de los ojetes de las agujas y quitarlos.

Primero enhebrar la lanzadera, después las agujas.

2. Unterer Greiferfaden, rote Markierungen

Drehen Sie das Handrad in der vom Pfeil angegebenen Richtung bis die rote

Stop - Marke genau im Fenster der Handrad - Positionsanzeige zentriert ist.

Fadenspule anleitungsgemäss auf den Spulenhalterstift stecken.

(1) Faden von der Spule aufnehmen und von hinten nach vorne in die

Führung legen.

(2) Erste Maschinenführung einfädeln.

(3) Faden der Rille entlang führen.

(4, 5, 6) Faden in die Führungen.

(7) Hebel der Untergreifer- Einfädelautomatik nach unten drücken.

(8, 9) Führung einfädeln. Faden in den Schlitz der Untergreifer-

Einfädelautomatik 10 legen. Den Hebel der Einfädelautomatik nach

oben drücken, um ihn zurück in seine Ausgangslage zu bringen.

(10) Den Untergreifer einfädeln und den Faden unter den Nähfuss legen.

Hinweis: Muss der untere Greiferfaden bei Nähunterbrüchen neu

eingefädelt werden, beide Nadelfäden beim Nadelöhr

abschneiden und entfernen. Zuerst den Greifer einfädeln,

anschliessend die Nadelfäden einfädeln.

2. Fil de boucleur inférieur, repères rouges

Tournez le volant dans le sens de la ß èche jusqu'au stop rouge qui doit

se trouver ensuite exactement au centre dans la fenêtre du volant.

EnÞ cher la bobine sur la broche conformément aux instructions.

(1) Prendre du Þ l à partir de la bobine et le faire passer de l'arrière vers

l'avant dans le guide.

(2) EnÞ ler le premier guide de la machine.

(3) Faire passer le Þ l le long de la rainure.

(4, 5, 6) Guider le Þ l en suivant les différents points d'enÞ lage.

(7) Presser le levier de l'enÞ lage automatique du boucleur inférieur vers le bas.

(8, 9) EnÞ ler le guide. Placer le Þ l dans la fente de l'enÞ lage automatique

du boucleur inférieur. Pousser le levier d'enfilage automatique vers le

haut pour le faire revenir dans sa position initiale.

(10) EnÞ ler le boucleur inférieur, puis glisser le Þ l sous le pied-de-biche.

Indication: S'il est nécessaire, lors d'une interruption de couture, de

procéder à un nouvel enÞ lage du Þ l du boucleur inférieur, il faut

couper et enlever les deux Þ ls d'aiguilles au niveau du chas de

l'aiguille. EnÞ ler d'abord le boucleur, puis les Þ ls d'aiguilles.

3.1. Threading 4/3 Thread OL (Stitch No 1-8)

3.1. Enhebrado de overlock de 4/3 hilos (punto N°.1-8)

3.1. Einfädeln 4/3 Faden OL (Stich No.1-8)

3.1. EnÞ lage du point de surjet à 4/3 Þ ls (point no.1-8)

3. Right-hand needle, green markings

Turn the handwheel in the normal direction (as indicated by the arrow)

until the red stop mark is completely centered in the window.

Place the spool on the spool holder pin as illustrated.

(1) Bring the thread up from the spool and lay it from the back to the front

into the guide.

(2) Thread the Þ rst machine guide.

(3) Slip the thread through the groove.

(4, 5) Take the thread under the thread guide plate and through the lower

take up.

(6) Thread the guide.

(7) Thread the guide on the needle clamp.

(8) Thread the right needle from front to back (use automatic needle

threader as explained on page 29)

(9) Place the thread underneath the presser foot.

3. Aguja derecha, marcas verdes

Gire el volante en la dirección de la ß echa hasta que la marca roja Stop

esté exactamente en el centro de la ventana de indicación de la posición

del volante.

Colocar la bobina en el perno del porta-bobinas conforme la ilustración.

(1) Coger el hilo de la bobina y pasarlo de atrás hacia adelante por el

guía-hilo.

(2) Enhebrar la primera guía de la máquina.

(3) Pasar el hilo a lo largo de la ranura.

(4, 5) Colocar el hilo por debajo de la placa-guía y en el tira-hilo inferior.

(6) Enhebrar la guía.

(7) Enhebrar la guía en el porta-agujas.

(8) Enhebrar la aguja derecha de adelante hacia atrás (utilice el

enhebra-agujas automático, como descrito en la página 29)

(9) Colocar el hilo debajo del prensatelas.

3. Rechte Nadel, grüne Markierungen

Drehen Sie das Handrad in der vom Pfeil angegebenen Richtung bis

die rote Stop - Marke genau im Fenster der Handrad - Positionsanzeige

zentriert ist.

Fadenspule anleitungsgemäss auf den Spulenhalterstift stecken.

(1) Faden von der Spule aufnehmen und von hinten nach vorne in die

Führung legen.

(2) Erste Maschinenführung einfädeln.

(3) Faden der Rille entlang führen.

(4, 5) Den Faden unter die Führungsleiste und in den unteren

Fadengeber legen.

(6) Führung einfädeln.

(7) Führung am Nadelhalter einfädeln.

(8) Rechte Nadel von vorne nach hinten einfädeln (Benützen Sie den

Autmatischen Nadeleinfädler, wie auf Seite 29 beschrieben)

(9) Faden unter den Nähfuss legen.

3. Aiguille de droite, repères verts

Tournez le volant dans le sens de la ß èche jusqu'au stop rouge qui doit

se trouver ensuite exactement au centre dans la fenêtre du volant.

EnÞ cher la bobine sur la broche conformément aux instructions.

(1) Prendre du Þ l à partir de la bobine et le faire passer de l'arrière vers

l'avant dans le guide.

(2) EnÞ ler le premier guide de la machine.

(3) Faire passer le Þ l le long de la rainure.

(4, 5) Guidez le Þ l sous la barre guide et dans le donneur de Þ l inférieur.

(6) Faire passer le Þ l dans le guide.

(7) Faire passer le Þ l dans le guide du porte-aiguille.

(8) EnÞ ler l'aiguille de droite, d'avant en arrière. (pour l'utilisation de

l'enÞ le-aiguilee automatique voir page 29)

(9) Glisser le Þ l sous le pied-de-biche.

3.1. Threading 4/3 Thread OL (Stitch No 1-8)

3.1. Enhebrado de overlock de 4/3 hilos (punto N°.1-8)

3.1. Einfädeln 4/3 Faden OL (Stich No.1-8)

3.1. EnÞ lage du point de surjet à 4/3 Þ ls (point no.1-8)

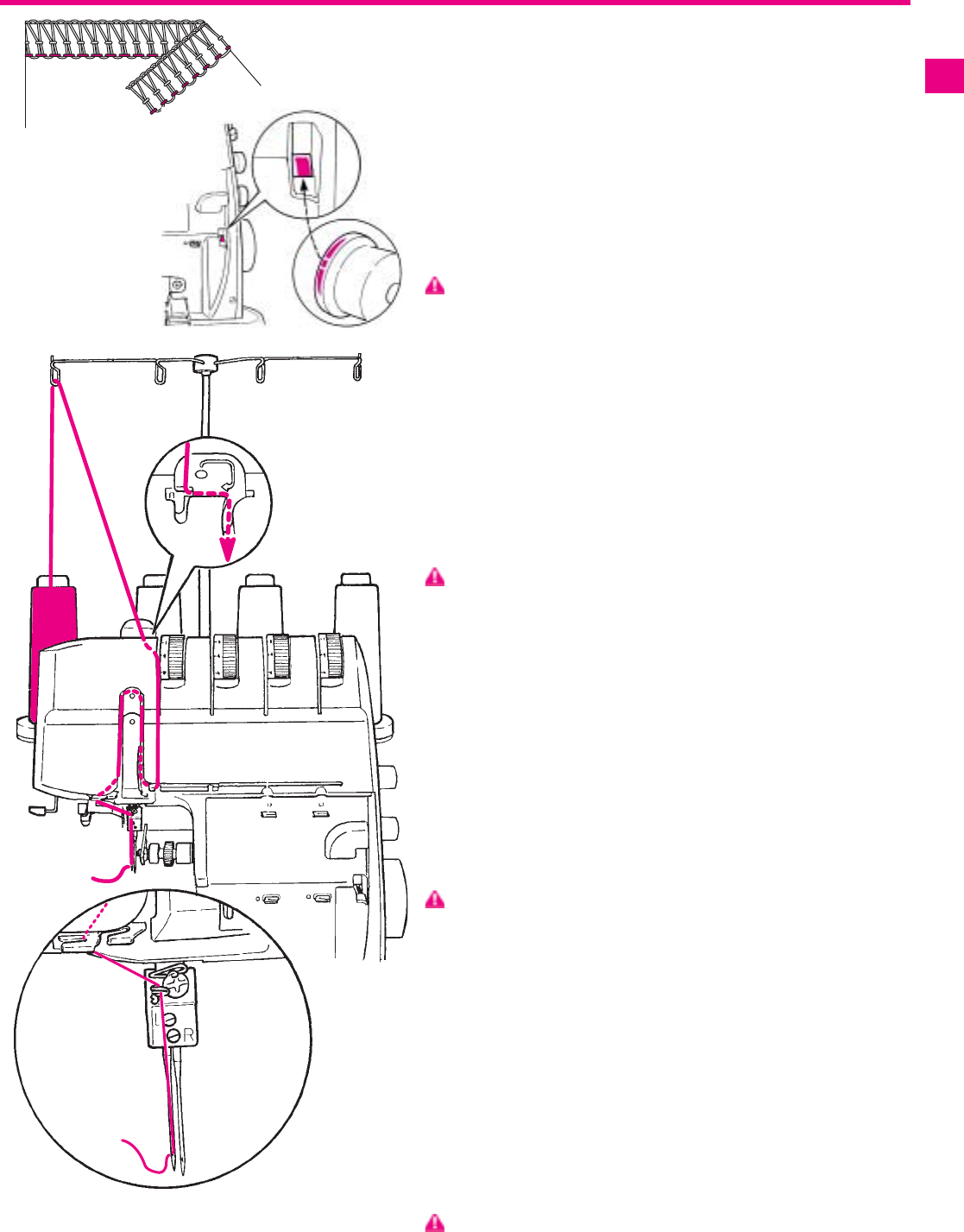

4. Left-hand needle, yellow markings

Turn the handwheel in the normal direction (as indicated by the arrow) until

the red stop mark is completely centered in the window.

Place the spool on the spool holder pin as illustrated.

(1) Bring the thread up from the spool and lay it from the back to the front

into the guide.

(2) Thread the Þ rst machine guide.

(3) Slip the thread through the groove.

(4, 5) Take the thread under the thread guide plate and through the upper take up.

(6) Thread the guide.

(7) Thread the guide on needle clamp.

(8) Thread the left needle from front to back (use automatic needle

threader as explained on page 29)

(9) Place the thread underneath the presser foot and swing back the presser foot.

Lower presser foot.

When threading is complete, lower the upper knife and close the looper cover.

Note: If the lower looper has to be re-threaded, cut both needle

threads off at the needle and remove surplus thread from below.

Thread the looper and then re-thread the needles.

4. Aguja izquierda, marcas amarillas

Gire el volante en la dirección de la ß echa hasta que la marca roja Stop esté

exactamente en el centro de la ventana de indicación de la posición del volante.

Colocar la bobina en el perno del porta-bobinas conforme la ilustración.

(1) Coger el hilo de la bobina y pasarlo de atrás hacia adelante por el guía-hilo.

(2) Enhebrar la primera guía de la máquina.

(3) Pasar el hilo a lo largo de la ranura.

(4, 5) Colocar el hilo por debajo de la placa-guía y en el tira-hilo superior.

(7) Enhebrar la guía en el porta-agujas.

(8) Enhebrar la aguja izquierda de adelante hacia atrás (utilice el enhebra-

agujas automático, como descrito en la página 29)

(9) Colocar el hilo debajo del prensatelas.

Girar el prensatelas en su posición original y bajarlo.

Después del enhebrado, bajar la cuchilla superior y cerrar la tapa de la lanzadera.

Indicación: Si se tiene que enhebrar de nuevo la lanzadera inferior,

cortar los hilos al lado de los ojetes de las agujas y quitarlos.

Primero enhebrar la lanzadera, después las agujas.

4. Linke Nadel, gelbe Markierungen

Drehen Sie das Handrad in der vom Pfeil angegebenen Richtung bis die rote

Stop - Marke genau im Fenster der Handrad - Positionsanzeige zentriert ist.

Fadenspule anleitungsgemäss auf den Spulenhalterstift stecken.

(1) Faden von der Spule aufnehmen und von hinten nach vorne in die

Führung legen.

(2) Erste Maschinenführung einfädeln.

(3) Faden der Rille entlang führen.

(4, 5) Den Faden unter die Führungsleiste und in den oberen Fadengeber legen.

(6) Führung einfädeln.

(7) Führung am Nadelhalter einfädeln.

(8) Linke Nadel von vorne nach hinten einfädeln (Benützen Sie den

Autmatischen Nadeleinfädler, wie auf Seite 29 beschrieben)

(9) Faden unter den Nähfuss legen.

Nähfuss zurückschwenken und senken.

Nach dem Einfädeln Obermesser senken und Greiferdeckel schliessen.

Hinweis: Muss der untere Greiferfaden neu eingefädelt werden,

beide Nadelfäden beim Nadelöhr abschneiden und entfernen.

Zuerst den Greifer einfädeln, anschliessend die Nadeln.

4. Aiguille de gauche, repères jaunes

Tournez le volant dans le sens de la ß èche jusqu'au stop rouge qui doit se

trouver ensuite exactement au centre dans la fenêtre du volant.

EnÞ cher la bobine sur la broche conformément aux instructions.

(1) Prendre du Þ l à partir de la bobine et le faire passer de l'arrière vers

l'avant dans le guide.

(2) EnÞ ler le premier guide de la machine.

(3) Faire passer le Þ l le long de la rainure.

(4, 5) Glissez le Þ l sous la barre guide et dans le donneur de Þ l supérieur.

(6) Faire passer le Þ l dans le guide.

(7) Faire passer le Þ l dans le guide du porte-aiguille.

(8) Enfiler l'aiguille de gauche, d'avant en arrière. (pour l'utilisation de

l'enÞ le-aiguilee automatique voir page 29)

(9) Glisser le Þ l sous le pied-de-biche.

Remettre le pied à sa position normale, puis l'abaisser.

Aprèr l'enÞ lage, abaisser le couteau supérieur et refermer le couvercle du boucleur.

Indication: s'il est nécessaire d'enÞ ler une nouvelle fois le Þ l inférieur

de boucleur, couper les deux Þ ls d'aiguilles prèr du chas et

enlever. EnÞ ler d'abord le boucleur, ensuite les aiguilles.

3.2. Threading 2 Thread OL (Stitch No 9-15)

3.2. Enhebrado de overlock de 2 hilos (punto N° 9-15)

3.2. Einfädeln 2 Faden OL (Stich No. 9-15)

3.2. EnÞ lage du point de surjet à 2 Þ ls (point no. 9-15)

Upper Looper Converter

2 Thread serger / OL stitch formations are achieved by following the threading

instructions for the 3 / 4 thread conÞ guration, but without the thread for the upper looper

(blue markings).

Instead the Upper Looper Converter has to be used.

Use the Upper Looper Converter to sew stitches with one looper thread, such as

2-thread roll hem, 2-thread ß atlock and overlock.

• Turn the handwheel to lower the needles.

• Switch the machine off (power switch to "0").

• Open the looper cover.

• Attach the converter (stored in looper cover) to the upper looper arm (A).

• Lock converter by inserting the tab into the pin (B) of the upper looper.

• Insert the wire hook into the looper eye (C) from back to front.

• The upper looper has now been converted, i.e. it no longer carries thread, but it diverts

the lower looper thread so that loops are formed.

Transformador lanzadera ciega superior

Puntos Overlock con 2 hilos se enhebran igualmente como el punto Overlock de 3/4

hilos. Únicamente el hilo inferior (azul) no tiene que colocarse. En vez de este hilo se

monta el transformador lanzadera ciega.

El transformador lanzadera ciega superior hace posible la costura de por ejemplo

dobladillo enrollado de 2 hilos, costura plana de 2 hilos y overlock.

• Girar el volante para bajar las agujas.

• Desconectar la máquina, interruptor principal a „O“.

• Abrir la tapa de la lanzadera.

• Colocar el transformador lanzadera ciega superior (el accesorio se encuentra en la

tapa de la lanzadera) sobre el brazo de la lanzadera (A).

• Dejar encajar la lengüeta metálica del transformador lanzadera ciega sobre el perno (B)

en la lanzadera superior.

• Pasar el alambre, por detrás, por el ojete de la lanzadera superior (C).

• De esta manera la lanzadera superior se convierte en una lanzadera ciega, es decir

no lleva hilo, pero guia el hilo de la lanzadera inferior de tal forma que éste entrelaza

todo el borde del tejido.

Obergreiferabdeckung

2 Faden Overlock Stiche werden genau wie 3 / 4-Faden Stiche eingefädelt. Einzig der

Untergreiferfaden (blau) muss nicht eingelegt werden. Anstelle dieses Fadens wird die

die Obergreiferabdeckung montiert.

Die Obergreiferabdeckung ermöglicht das Nähen von Stichen mit einem Greiferfaden,

wie zum Beispiel: 2-Faden-Rollsaum, 2-Faden Flachnaht und Overlock.

• Handrad drehen um Nadeln tiefzustellen.

• Maschine ausschalten, Hauptschalter auf „O“.

• Greiferdeckel öffnen

• Die Obergreiferabdeckung (Zubehör im Greiferdeckel) auf den Obergreiferarm (A)

stecken.

• Metalllasche der Obergreiferagdeckung auf den Stift (B) am Obergreifer einrasten.

• Den Draht von hinten in das Obergreiferöhr (C) führen.

• Der Obergreifer wird so zum Blindgreifer, das heisst, er führt keinen Faden, lenkt aber

den Untergreiferfaden so um, dass dieser die ganze Stoffkante umschlingt.

Recouvrement du boucleur supérieur

L'enÞ lage pour des points de surjet à 2 Þ ls est identique à celui pour les points à 3

et 4 Þ ls. Seule différence, le Þ l du boucleur inférieur (bleu) ne doit pas être enÞ lé. Le

couvercle du boucleur supérieur sera monté en lieu et place de ce Þ l.

Le recouvrement du boucleur supérieur permet de coudre des points avec un fil de

boucleur, comme par exemple: l'ourlet roulé à 2 Þ ls, la couture plate à 2 Þ ls et le surjet.

• Tourner le volant pour mettre les aiguilles en position basse.

• Couper le circuit de la machine en mettant le commutateur principal sur „O“.

• Ouvrir le couvercle du boucleur.

• Placer le recouvrement, (accessoire rangé dans le couvercle des boucleurs), sur le

levier du boucleur supérieur (A).

• Encliqueter la languette métallique du couvercle du boucleur supérieur sur la tige (B)

du boucleur supérieur.

• Faire passer le Þ l en métal par l'arrière dans le chas du boucleur supérieur (C).

• Le boucleur supérieur devient ainsi un contre-boucleur, c'est-à-dire qu'il n'entraîne rien,

mais il modiÞ e la direction du Þ l du boucleur inférieur de telle sorte que le bord du tissu

soit entièrement surÞ lé.

3.3. Roll Hemming (Stitch No 7, 8 & 13)

3.3. Dobladillo enrollado (punto N° 7, 8 & 13)

3.3. Rollsäumen (Stich No. 7, 8 & 13)

3.3. Ourlets roulés (point no. 7, 8, 13)

Roll hemming

By disengaging the stitch tongue in the stitch plate (move the Rollhem Selection Lever

towards you) and increasing the lower looper tension a roll hem is achieved.

• Turn the handwheel in the normal direction -as indicated by the arow- until the red stop

mark matches the window.

• For roll hemming, pull the Rollhem Selection Lever to the front marking on the stitch

plate, furthest from the presser foot (D).

• For overlocking, push the Rollhem Selection Lever to the rear marking on the stitch

plate, nearest to the presser foot (E).

The roll hemmer is fully integrated in the machine. The edge of the fabric will be

automatically rolled over, producing a very narrow, Þ ne seam or hem. Roll hemming is

ideal for Þ nishing edges on all Þ ne fabrics, such as evening clothes, lingerie, scarves,

frills and also for curtains and napkins.

Dobladillo enrollado

Se obtiene un dobladillo enrollado retirando la lengüeta en el punto regular Overlock y

aumentando la tensión del hilo de la lanzadera inferior.

• Gire el volante en la dirección de la ß echa hasta que la marca roja Stop esté

exactamente en el centro de la ventana de indicación de la posición del volante.

• Para dobladillo enrollado, empujar la palanca selectora hacia la primera marca en la

placa-aguja, separándola del prensatelas (D).

• Para overlock, empujar la palanca selectora hacia la marca de atrás en la placa-aguja,

acercándola al prensatelas (E).

La palanca selectora para dobladillo enrollado está integrada en la placa-aguja. Al coser

se enrolla el borde del tejido alrededor de la aguja Þ na y deja un terminado decorativo y

una costura Þ na.

Especialmente adecuado para dobladillos enrollados en fulares, echarpes, lencería,

vestidos de noche o cortinas y servilletas.

Rollsäumen

Ein Rollsaum wird erzeugt indem bei einem regulären Overlockstich die Stichzunge

zurückgezogen wird und die Fadenspannung des Untergreifers erhöht wird.

• Drehen Sie das Handrad in der vom Pfeil angegebenen Richtung bis die rote

Stop - Marke genau im Fenster der Handrad - Positionsanzeige zentriert ist.

• Zum Rollsäumen den Stichwahlhebel bis zur vorderen Markierung auf der Stichplatte

vom Nähfuss wegziehen (D).

• Zum Overlocken den Stichwahlhebel bis zur hinteren Markierung auf der Stichplatte

zum Nähfuss hinschieben (E).

Der Stichwahlhebel für Rollsaum ist in der Stichplatte integriert. Die Stoffkante wird

während des Nähens um die feine Nadel gerollt, es entsteht ein dekorativer Abschluss

oder eine feine Naht.

Besonders geeignet sind Rollsäume an Foulards, Schals, Lingerie, weiten Abendkleidern

oder an feinen Vorhängen sowie Servietten.

Ourlets roulés

On obtient un ourlet roulé avec un point de surjet standard en retirant la languette du

point et en augmentant la tension du Þ l du boucleur inférieur.

• Tournez le volant dans le sens de la ß èche jusqu'au stop rouge qui doit se trouver

ensuite exactement au centre dans la fenêtre du volant.

• Pour exécuter des ourlets roulés, il faut amener le levier sélecteur vers le pied-de-

biche jusqu'au repère avant de la plaque à aiguille (D).

• Pour exécuter des surjets, il faut pousser le levier sélecteur du pied-de-biche jusqu'au

repère arrière de la plaque à aiguille (E).

Le levier sélecteur pour l'ourlet roulé est intégré dans la plaque à aiguille. Durant la

couture, le bord du tissu s'enroule autour de la Þ ne aiguille en formant ainsi une Þ nition

décorative ou une couture Þ ne.

Les ourlets roulés conviennent particulièrement sur des foulards, des cache-nez, sur de

la lingerie, des robes de soirée amples ou des rideaux Þ ns ainsi que sur des serviettes.

5 - 6 cm

3.4. Trial Sewing - Serger / Overlock Mode

3.4. Costura de prueba - Overlock

3.4. Nähprobe - Overlock

3.4. Essai de couture - surjet

Sewing test

After threading make a trial run. Always use a double layer of fabric to check the stitch

formation and thread tension properly.

• Switch the machine on (" I ").

• Set all tensions to 4.

• Stitch length, differential, cutting width.

• Lower the knife.

• Lower the presser foot.

• Raise the front of the presser foot slightly with your thumb and position the fabric under

the foot just up to the knife. Sew.

• At the end of the seam continue sewing a 5 - 6 cm (2 - 2 1/2") long thread chain (A).

• Holding the fabric in one hand, pull the thread chain over the thread cutter (B).

** When using cordonnet or the like, pull out the thread chain carefully (C) by hand as it

might catch in the stitch plate. Use those threads in the loopers only.

Costura de prueba

Después del enhebrado hacer una costura de prueba. Coser sobre dos capas de tela

para poder evaluar correctamente la formación del punto y la tensión del hilo.

• Poner en marcha la máquina („ I “).

• Poner todas las tensiones de los hilos a 4.

• Largo del punto, transporte diferencial, posición de la cuchilla (consultar la próxima

página).

• Bajar la cuchilla superior.

• Bajar el prensatelas.

• Levantar ligeramente la punta del pie prensatelas con el pulgar y colocar la tela debajo

del prensatelas, delante de la cuchilla. Coser.

• Al terminar la costura, continuar cosiendo pasando por el borde de la tela hasta formar

una cadena de hilo de unos 5 - 6 cm (A).

• Sujetar la tela con la mano izquierda y pasar la cadena de hilo por el corta-hilos (B).

** Si se utilizan hilos como cordonet o algo similar, utilizar los mismos sólo como hilos

de la lanzadera, sacar la cadena de hilo cuidadosamente (C) con la mano para evitar

que se enganche en la placa-aguja.

Nähprobe

Nach dem Einfädeln eine Nähprobe machen. Die Nähprobe auf doppeltem Stoff nähen,

um das Stichbild und die Fadenspannung richtig beurteilen zu können.

• Die Maschine einschalten („ I “).

• Stichlänge, Differential, Messerposition.

• Obermesser senken.

• Nähfuss senken.

• Die Nähfussspitze mit dem Daumen leicht anheben und den Stoff unter den Fuss, vor

das Messer legen. Den Nähfuss senken und nähen.

• Am Nähende über die Kante hinausgehen, bis sich eine ca. 5 - 6 cm lange Kette gebildet hat

(A).

• Das Nähgut mit der linken Hand fassen und die Fadenkette über den Fadenabschneider ziehen (B).

** Beim Gebrauch von Fäden wie Cordonnet und ähnlichen, diese nur als Greiferfäden

verwenden, die Fadenkette vorsichtig (C) von Hand wegziehen, um ein Anhängen an

der Stichplatte zu vermeiden.

Essai de couture

Aprèr l'enÞ lage, effectuer un essai de couture sur une double couche de tissu aÞ n de

pouvoir mieux juger de la formation du point et de la tension de Þ l.

• Mettre la machine sous tension („ I “).

• Régler toutes les tensions de Þ l sur 4.

• Régler la longueur de point, l'entraînement différentiel, la position du couteau (voir page suivante).

• Abaisser le couteau supérieur

• Abaisser le pied-de-biche.

• Soulever légèrement la pointe du pied-de-biche avec le pouce, puis faire glisser le

tissu sous le pied, devant le couteau. Abaisser le pied-de-biche, puis coudre.

• Une fois l'extrémité de l'ouvrage atteinte, piquer au-delà du bord (A) de façon à former

une chaînette d'env. 5 - 6 cm.

• Saisir l'ouvrage de la main gauche et faire passer la chaînette sur le coupe-Þ l (B).

** En cas d'emploi de Þ ls (dans les boucleurs) comme le cordonnet ou similaires, retirer

la chaînette de Þ l (C) à la main pour éviter l'accrochage dans la plaque à aiguille.

3.5. Adjusting Thread Tension - Serger / OL Mode

3.5. Regulación Þ na de las tensiones de los hilos - puntos Overlock

3.5. Feineinstellen Fadenspannungen - OL Stiche

3.5. Réglage Þ n de la tension du Þ l – points de surjet

Thread tension

Thread tension should be properly ad-

justed to suit the various types of work.

The ideal tension setting for most fabrics

and threads is between 3 and 5. However

this can vary quite considerably when

special threads such as filament, woolly

nylon, buttonhole twist (cordonnet), pearl

yarn or decorative threads are used. Only

use decorative threads in the looper. The

thread must move easily and without re-

sistance through the looper eye.

Infinitely variable adjustments can be

made from 1 - 9.

Turn the dial downwards for less tension.

Turn the dial upwards for more tension.

Tensión del hilo

La tensión del hilo tiene que adaptarse a

las diferentes clases de tejido. La regu-

lación de base para la mayoría de los teji-

dos e hilos es de 3 a 5. Puede variar más

si se utilizan hilos especiales, como p.ej.

cordonet, perlé, hilo Þ broso u otros hilos

especiales. Utilizar los hilos decorativos

únicamente en las lanzaderas. El grosor

del ojete determina el grosor máximo del

hilo.

La tensión del hilo puede regularse sin

escalas entre 1 a 9 y así adaptarse a todo

tipo de trabajo.

Girar hacia abajo = menos tensión

Girar hacia arriba = más tensión

Fadenspannung

Die Fadenspannung muss den

verschiedenen Arten von Nähgut ange-

passt werden. Die Grundspannung für die

meisten Stoffe und Fäden liegt zwischen 3

und 5. Sie kann stärker davon abweichen,

wenn Spezialfäden wie Cordonnet , Perl-

garn, Bauschgarn oder andere Effektgar-

ne verwendet werden. Dekorative Garne

nur als Greiferfäden verwenden. Die

Grösse der Greiferöhre ist massgebend

für die maximale Garnstärke.

In einem Bereich zwischen 1 und 9 kann

die Fadenspannung stufenlos jeder Arbeit

angepasst werden.

Drehung nach unten ergibt weniger Span-

nung.

Drehung nach oben ergibt mehr Span-

nung.

Tension de Þ l

La tension de Þ l doit être adaptée aux dif-

férentes sortes d’ouvrage. La tension de

base pour la plupart des tissus et fils s’

établit entre 3 et 5. Elle peut s’en écarter

davantage avec l’emploi de Þ ls spéciaux

comme le cordonnet, le coton perlé, le Þ l

texturé ou d’autres Þ ls produisant certains

effets. Les fils décoratifs seront utilisés

uniquement dans les boucleurs. L’impor-

tance du chas des boucleurs détermine l’

épaisseur maximale du Þ l.

Dans la zone entre 1 et 9, la tension de

fil peut être adaptée progressivement à

chaque travail.

La rotation vers le bas diminue la tension.

La rotation vers le haut augmente la ten-

sion.

Check your trial run

4/3 Thread OL

1. Upper looper thread (blue).

2. Lower looper thread (red).

3. Right-hand needle thread (green).

4. Left-hand needle thread (yellow).

Perfect stitch formation is when both loop-

er threads meet at the fabric edge. The

needle threads form straight stitches for a

stretchy and durable seam.

Control de la costura de prueba

Overlock de 4/3 hilos

1. Hilo de la lanzadera superior (azul)

2. Hilo de la lanzadera inferior (rojo)

3. Hilo de la aguja derecha (verde)

4. Hilo de la aguja izquierda (amarillo)

La tensión del hilo está correctamente

regulada si ambos hilos de las lanzaderas

se enlazan exactamente en el borde la

tela. Los hilos de las agujas aparecen

como líneas rectas y hacen la costura re-

sistente y de todas maneras elástica.

Nähprobe prüfen

4/3 Faden OL

1. Oberer Greiferfaden (blau).

2. Unterer Greiferfaden (rot).

3. Rechter Nadelfaden (grün).

4. Linker Nadelfaden (gelb).

Die Fadenspannung ist richtig eingestellt,

wenn sich die beiden Greiferfäden genau

an der Stoffkante treffen. Die Nadelfäden

sind als Linien von geraden Stichen

erkennbar und machen die Naht haltbar

und trotzdem dehnbar.

VériÞ cation de l’essai de couture

Surjet à 4/3 Þ ls

1. Fil de boucleur supérieur (bleu).

2. Fil de boucleur inférieur (rouge).

3. Fil d’aiguille de droite (vert).

4. Fil d’aiguille de gauche (jaune).

La tension de Þ l est réglée correctement

si les deux Þ ls des boucleurs se croisent

exactement au bord du tissu. Les fils d’

aiguilles se distinguent en formant des lig-

nes de points droits et assurent une cou-

ture durable et quand même extensible.

3.5. Adjusting Thread Tension - Serger / OL Mode

3.5. Regulación Þ na de las tensiones de los hilos - puntos Overlock

3.5. Feineinstellen Fadenspannungen - OL Stiche

3.5. Réglage Þ n de la tension du Þ l – points de surjet

Adjusting the thread tension

Turn the tension dials by only half or one number, then test sew again and check the result.

• The loops are formed on the underside.

Tighten the upper looper thread tension, (blue) or loosen the lower looper thread tension,

red (A).

• The loops are formed on the upper side.

Tighten the lower looper thread tension, (red) or loosen the upper looper thread tension,

blue (B).

• The right-hand needle thread forms loops on the underside.

Tighten the right-hand needle thread tension, green (C).

• The left-hand needle thread forms loops on the underside.

Tighten the left-hand needle thread tension, yellow (D).

• The edge of the fabric curls up, tension of both looper threads is too tight:

Loosen upper and lower looper thread tension, blue and red (E).

• The fabric puckers during sewing:

Loosen the right- or left-hand needle thread tension, green or yellow (F).

Adaptar de la tensión del hilo

ModiÞ car la tensión del hilo de sólo medio o un valor y hacer nuevamente una costura de prueba.

• El enlace de los hilos de las lanzaderas se encuentra en la parte inferior / del revés:

Aumentar la tensión de la lanzadera superior (azul), aß ojar la tensión de la lanzadera inferior

(rojo) (A).

• El enlace de los hilos de las lanzaderas se encuentra en la parte superior / del derecho:

Aumentar la tensión de la lanzadera inferior (rojo), aß ojar la tensión de la lanzadera superior

(azul) (B).

• El hilo de la aguja derecha forma lazos en la parte de abajo / del revés:

Aumentar la tensión de la aguja derecha (verde) (C).

• El hilo de la aguja izquierda forma lazos en la parte de abajo:

Aumentar la tensión de la aguja izquierda (amarillo) (D).

• El borde de la tela se enrolla un poco:

Aß ojar un poco ambas tensiones de las lanzaderas (azul y rojo) (E).

• El tejido se frunce durante la costura:

Aß ojar la tensión de la aguja derecha o izquierda (verde o amarillo) (F).

Fadenspannung anpassen

Die Fadenspannung jeweils nur um einen halben oder ganzen Wert verändern und wieder eine

Nähprobe machen.

• Die Fadenverschlingung der Greiferfäden liegt auf der Unterseite :

Obere Greiferspannung (blau) anziehen, untere Greiferspannung (rot) lösen (A).

• Die Fadenverschlingung der Greiferfäden liegt auf der Oberseite:

Untere Greiferspannung (rot) anziehen, obere Greiferspannung (blau ) lösen (B).

• Der rechte Nadelfaden bildet Schlingen auf der Unterseite:

Rechte Nadelspannung (grün) mehr anziehen (C)

• Der linke Nadelfaden bildet Schlingen auf der Unterseite:

Linke Nadelspannung (gelb) mehr anziehen (D).

• Die Stoffkante rollt sich leicht ein:

Beide Greiferspannungen (blau und rot) leicht lösen (E).

• Der Stoff wird beim Nähen zusammengezogen:

Rechte oder linke Nadelspannung (grün oder gelb) lösen (F).

Adaptation de la tension de Þ l

ModiÞ er la tension de Þ l chaque fois seulement d’une demi-valeur ou d’une valeur entière, puis

effectuer un nouvel essai.

• Le nouage des Þ ls des boucleurs apparaît sur la face inférieure:

Augmenter la tension supérieure du boucleur (bleu), diminuer la tension inférieure du boucleur

(rouge) (A).

• Le nouage des Þ ls des boucleurs apparaît sur la face supérieure:

Augmenter davantage la tension inférieure du boucleur (rouge), diminuer la ten sion supérieure

du boucleur (bleu) (B).

• Le Þ l d’aiguille de droite forme des boucles sur la face inférieure:

Augmenter davantage la tension d’aiguille de droite (vert) (C)

• Le Þ l d’aiguille de gauche forme des boucles sur la face inférieure:

Augmenter davantage la tension d’aiguille de gauche (jaune) (D).

• Le bord du tissu s’enroule facilement:

Desserrer légèrement les deux tensions des boucleurs (bleu et rouge) (E).

• Le tissu fronce lors de la couture:

Desserrer la tension d’aiguille de droite ou de gauche (vert ou jaune) (F).

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

Sewing in the thread chain - seam begin

• Sew to form a 3-4 cm (2") chain.

• Position fabric and sew one stitch.

• Insert needles (Needles down).

• Raise the presser foot.

• Pull the thread chain gently and from the left place it under the presser foot

(in the tape guide if wanted).

• Lower presser foot.

• Start sewing, sewing over the thread chain.

• After approx. 2 cm/1", guide the thread chain towards the knife to cut off

the excess.

Sobrecoser la cadena de hilo al inicio de la costura

• Formar una cadena de hilo de 3-4 cm.

• Colocar la labor y coser un punto.

• Clavar las agujas (agujas abajo).

• Subir el prensatelas.

• Tirar ligeramente de la cadena de hilo y pasarla por la parte izquierda,

debajo del pie prensatelas (eventualmente en la guía-cinta).

• Bajar el prensatelas.

• Continuar cosiendo y al mismo tiempo sobrecoser la cadena de hilo.

• Después de unos 2 cm, cortar la cadena de hilo con la cuchilla.

Fadenkette beim Nähbeginn einnähen

• Eine 3-4cm lange Fadenkette bilden.

• Nähgut einführen und einen Stich nähen.

• Nadeln einstechen (Nadeln unten).

• Nähfuss hochstellen.

• Die Fadenkette leicht straff ziehen und von links unter den Nähfuss

(ev. in die Bandführung) legen.

• Nähfuss senken.

• Weiternähen, dabei die Fadenkette übernähen.

• Die Fadenkette nach ca. 2cm in die Messer führen und abschneiden.

Début de la couture, pose d’une chaînette de Þ l

• Former une chaînette de Þ l de 3-4cm de long.

• Introduire l’ouvrage et exécuter un point.

• Planter les aiguilles (aiguilles en bas).

• Relever le pied-de-biche.

• Tendre légèrement la chaînette de Þ l puis en partant de la gauche

l’amener sous le pied-de-biche (év. la placer dans le guide pour rubans).

• Abaisser le pied-de-biche.

• Continuer la couture en surpiquant la chaînette de Þ l.

• Amener la chaînette de Þ l sous le couteau (dépasser d’env. 2cm) puis

couper.

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

Sewing in the thread chain - seam end

• Sew to the end of the seam.

• Raise the needles.

• Raise the presser foot.

• Remove work carefully towards the back.

• Turn work over and towards you and lay it under the presser foot so that

the needle enters the fabric with the Þ rst stitch.

• Lower the presser foot.

• Sew carefully over the previous stitching without cutting for about 2-3 cm

(1").

• Raise the tip of the foot and turn work away from you.

• Stitch off the edge.

Sobrecoser la cadena de hilo al Þ nal de la costura

• Terminar la costura y sobrepasar el borde de un punto.

• Subir las agujas.

• Subir el prensatelas.

• Tirar con cuidado la labor hacia atrás.

• Girar la labor y colocarla nuevamente debajo del pie prensatelas de

manera que al primer punto se claven las agujas en ella.

• Bajar el prensatelas.

• Coser unos 3cm sobre la costura cosida anteriormente teniendo cuidado

de no cortar ni el borde de la tela ni los enlaces de los puntos.

• Levantar la punta del pie prensatelas y girar la labor hacia atrás.

• Coser saliendo fuera del borde.

Fadenkette am Nähende einnähen

• Naht bis 1 Stich über die Stoffkante nähen.

• Nadeln hochstellen.

• Nähfuss hochstellen.

• Nähgut vorsichtig nach hinten wegziehen.

• Nähgut wenden und erneut unter den Nähfuss legen, so dass die Nadeln

beim ersten Stich in den Stoff einstechen.

• Nähfuss senken.

• Ca. 3cm über die bestehende Naht nähen ohne Stoffkante und

Fadenschlingen zu zerschneiden.

• Nähfussspitze anheben und Nähgut nach hinten drehen.

• Von der Stoffkante wegnähen.

Fin de la couture, pose d’une chaînette de Þ l

• Achever la couture en dépassant le bord du tissu d’un point.

• Relever les aiguilles.

• Relever le pied-de-biche.

• Retirer avec précaution l’ouvrage par l’arrière.

• Retourner l’ouvrage, le replacer sous le pied-de-biche de manière à ce que

les aiguilles pénètrent dans le tissu dès le premier point.

• Abaisser le pied-de-biche.

• Piquer env. 3cm par-dessus l’emplacement déjà cousu sans couper le

bord du tissu, ni les boucles de Þ l.

• Relever la pointe du pied-de-biche et amener l’ouvrage à l’arrière en

tournant.

• Piquer en s’éloignant du bord du tissu.

Securing thread chains

Leave a 12 cm / 5" chain at the beginning and end of the seam so that it

can be knotted or pulled through the Þ rst/last few stitches with a darning

needle.

Remate del Þ n de la cadena de hilo

Al Þ nal de la costura formar una cadena de hilo de unos 12cm. Anudarla o

pasarla con una aguja de lana por debajo de los últimos puntos.

Endfadenketten sichern

Am Nähende eine ca 12cm lange Stichkette bilden. Diese entweder

verknoten oder mit einer Wollnadel unter die letzten Stiche ziehen.

Fixation de l’extrémité de la chaînette de Þ l

Former, à l’extrémité de la couture, une chaînette de Þ l d’env. 12cm de lon-

gueur. Fixer celle-ci par un nœud ou la glisser sous les derniers point à l’

aide d’une aiguille à laine.

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

Gathering

Using the differential feed, a single layer of fabric

can be gathered before sewing it to the garment.

For example, sleeve heads and lower edges,

yokes, lace edging or frills.

Adjustment:

• Stitch: 4-thread overlock

• Differential feed: 2

• Stitch length: 3-4

• Cutting width: 2-3

Increase the needle thread tension (6-8) for a

tighter gather.

Fruncido

El transporte diferencial hace posible el fruncido

de una sola capa de tela. Por ejemplo en mangas,

puños, puntillas o volantes, etc.

Regulación:

• Punto: overlock de 4 hilos

• Transporte diferencial: 2

• Largo del punto: 3-4

• Ancho de la costura: 2-3

Tensiones de hilo más altas (6-8) aumentan el efecto

de fruncido.

Einreihen

Der Differentialtransport ermöglicht das Einreihen einer

einzelnen feinen Stofflage. Zum Beispiel an Ärmeln,

Bündchen, Passen, Spitzenbesälzen oder Volants.

Einstellung:

• Stich: 4-Faden Overlock

• Differentialtransport: 2

• Stichlänge: 3-4

• Nahtbreite: 2-3

Erhöhte Fadenspannungen (6-8) verstärken den

Kräuseleffekt.

Fronçage

L'entraînement différentiel permet de froncer

une fine couche de tissu, par exemple sur les

manches, en bordure, sur les passepoils, sur les

parmentures de dentelles ou sur les volants.

Réglage:

• Point: point de surjet à 4 Þ ls

• Entraînement différentiel: 2

• Longueur de point: 3-4

• Largeur de couture: 2-3

Des tensions de Þ l accrues (6-8) renforcent l'effet

de fronçage.

Sewing in tape

The standard presser foot is equipped with

a tape guide. A tape can be sewn into the

shoulder or side seams of garments made

from knits or stretch fabrics to prevent

stretching.

• Turn the handwheel in the normal direction

(as indicated by the arrow) until the red stop

mark of the handwheel indicator is centered

in the window.

• Raise the presser foot and swing it out.

• Lay the tape under the presser foot and

slide it carefully into the tape slot.

• Swing back the presser foot and lower it.

• Sew a few stitches on the tape.

• Loosen the setscrew (A) and adjust the

tape guide to suit the width of the tape (B).

• Re-tighten setscrew.

• Raise the tip of the presser foot and place

work underneath. Sew.

Coser cinta

El prensatelas estándar está equipado con

una guía-cinta. Durante la costura se puede

guiar una cinta de tela o elástica de una an-

chura de hasta 9 mm. Ideal para reforzar cos-

turas transversales en tejidos de punto o para

coser cintas elásticas con bordes cortados.

• Gire el volante en la dirección de la ß echa

hasta que la marca roja Stop esté exacta-

mente en el centro de la ventana de indi-

cación de la posición del volante.

• Subir el prensatelas y girarlo.

• Colocar la cinta debajo del prensatelas y

meterla por la parte derecha en la guía-

cinta.

• Girar el prensatelas en posición de costura

y bajarlo.

• Coser algunos puntos sobre la cinta.

• Aß ojar el tornillo regulador (A) y adaptar la

guía-cinta a la anchura de la cinta (B).

• Apretar el tornillo regulador.

• Levantar la punta del prensatelas, colocar

la tela debajo y coser.

Band annähen

Der Standardnähfuss ist mit einer Band-

führung ausgerüstet. Während des Nähens

kann ein bis 9mm breites Web- oder Gum-

miband mitgeführt werden. Ideal zum Ver-

stärken von Quernähten in Maschenware

oder zum Aufnähen von Gummibändern an

Schnittkanten.

• Drehen Sie das Handrad in der vom Pfeil

angegebenen Richtung bis die rote Stop -

Marke genau im Fenster der Handrad -

Positionsanzeige zentriert ist.

• Nähfuss hochstellen und ausschwenken.

• Band unter den Nähfuss legen und von

rechts in die Bandführung ziehen.

• Nähfuss zurückschwenken und senken.

• Einige Stiche auf dem Band nähen.

• Stellschraube (A) lösen und die Bandführung

der Breite des Bandes anpassen (B).

• Stellschraube wieder festziehen.

• Nähfussspitze anheben, Nähgut plazieren.

Nähen.

Pose de ruban

Le pied standard pour le point surjet est

équipé d’un guide pour ruban. Pendant le

travail, il est possible d’accompagner la

couture avec un ruban élastique ou tissé

de 9 mm de large au max. C’est idéal pour

renforcer les coutures transversales dans

du tissu à mailles ou pour poser des rubans

élastiques sur les bords coupés.

• Tournez le volant dans le sens de la ß èche

jusqu’au stop rouge qui doit se trouver

ensuite exactement au centre dans la

fenêtre du volant.

• Relever le pied-de-biche et le faire pivoter.

• Poser le ruban sous le pied-de-biche et le

tirer dans le guide par la droite.

• Remettre le pied à sa position normale et

l’abaisser.

• Piquer quelques points sur le ruban.

• Desserrer la vis de réglage (A) et adapter

le guide (B) à la largeur du ruban.

• Resserrer la vis de réglage.

• Soulever la pointe du pied, placer

l’ouvrage. Piquer.

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

2-3 cm

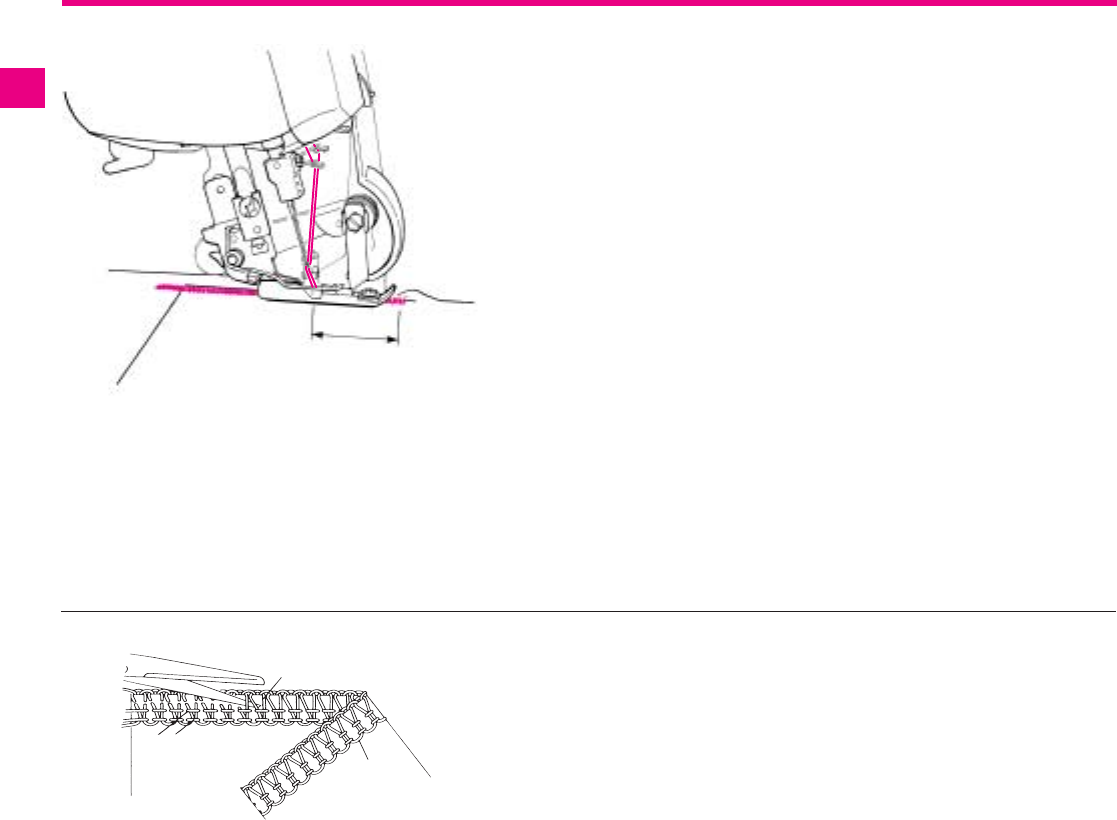

Thread breakage during sewing

Sew off immediately at an angle and remove the work. Re-thread.

If the lower looper thread has broken, cut off both needle threads at the needles

and remove surplus thread from below.

First thread the looper and then the needles.

Start sewing again about 2 - 3 cm in front of the break.

El hilo se rompe durante la costura

Coser enseguida en ángulo agudo separándose del borde de la tela. Sacar la

labor. Enhebrar nuevamente. Si se ha roto el hilo de la lanzadera inferior, cortar

ambos hilos de las agujas al lado del ojete y sacarlos. Primero enhebrar la lan-

zadera, después las agujas. Empezar a coser unos 2 ó 3 cm antes de donde se

rompió el hilo.

Fadenreissen während des Nähens

Sofort im Winkel von der Soffkante wegnähen, Nähgut entfernen. Neu einfädeln.

Ist der untere Greiferfaden gerissen, beide Nadelfäden beim Nadelöhr absch-

neiden und entfernen. Zuerst den Greifer einfädeln, anschliessend die Nadeln.

Ca. 2-3cm vor der Fadenriss-Stelle erneut mit Nähen beginnen.

Cassure du Þ l durant la couture

Atteindre aussitôt le bord du tissu en réalisant un angle aigu. Puis retirer l’ou-

vrage. Recommencer l’enÞ lage. Si c’est le Þ l du boucleur inférieur qui est cassé,

il faut alors couper les deux Þ ls d’aiguilles au niveau du chas, et les enlever. En-

Þ ler d’abord le boucleur, ensuite les Þ ls d’aiguilles. Reprendre la couture environ

2 à 3 cm avant l’endroit où a eu lieu la cassure.

Unpicking seams

Using sharp scissors, cut the loops (C).

Pull the needle thread (D) and the

stitches will come undone.

Deshacer puntos:

Cortar con unas tijeras de punta los

enlaces (C). Tirar de los hilos de las

agujas (D), el punto se deshace.

Stiche auftrennen:

Mit einer spitzen Schere die Schlingen

zerschneiden (C). An den Nadelfäden

ziehen (D), der Stich löst sich auf.

Découdre une couture

Avec un ciseau pointu, couper les

boucles (C). Tirer sur les Þ ls d’aiguilles

(D). Ainsi, la couture se libère.

2. 3.

7. 8.

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

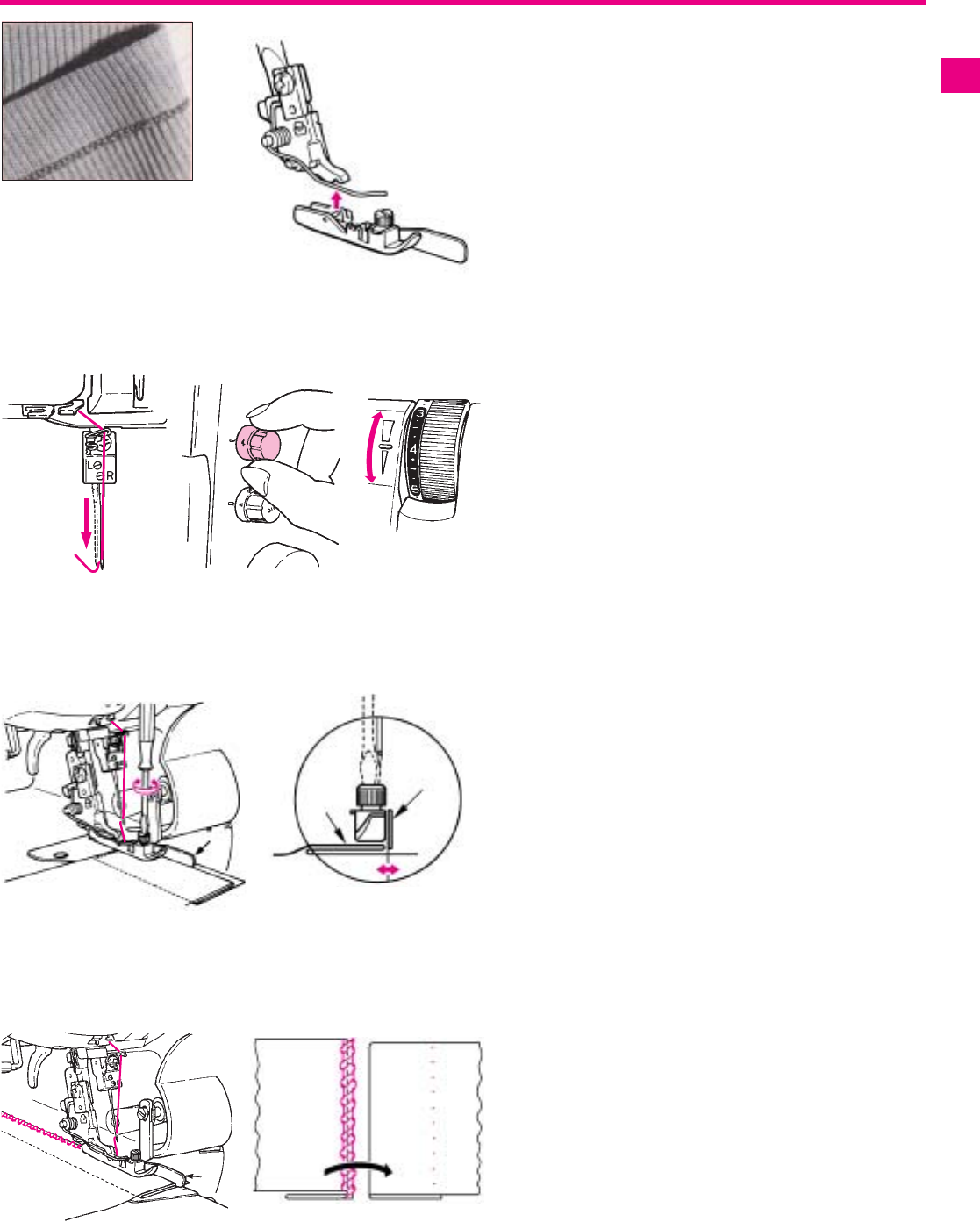

Blind stitch foot

1. Attach the blind stitch presser foot (A) (See page 17 changing

the presser foot ).

2. Thread the machine for a 3-thread overlock using the right-

hand needle (B) only.

3. Turn the stitch length adjustment dial (C) to 4.

4. Set the thread tension:

Needle thread (green) = 3-4

Upper looper thread (blue) = 3-5

Lower looper thread (red) = 4-5

5. Fold the fabric and place it (D) under the presser foot.

6. Adjust the guide plate (E) to the left or right until the fold of

the fabric (F) is in a line with the right-hand needle.

7. Sew the fabric so that the fold is always along the guide (E).

8. Unfold the fabric and press lightly on the back side.

Pie prénsatelas para punto invisible

1. Sujetar el pie prénsatelas para punto invisible en el vástago

(A). Para ello consultar la página 17, cambio del pie

prénsatelas.

2. Enhebrar la máquina para punto Overlock de 3 hilos en la

aguja derecha (B)

3. Colocar el largo del punto a su regulación de base 4 (C)

4. Regular las tensiones de los hilos:

Tensión de la aguja (verde) = 3-4

Lanzadera superior (azul) = 3-5

Lanzadera inferior (rojo) = 4-5

5. Sujetar el tejido y colocarlo como indicado (D) debajo del pie

prénsatelas.

6. Desplazar la guía (E) hasta que el borde del tejido esté

debajo de la aguja (F).

7. Coser el tejido de manera que el canto doblado toque

siempre la guía (E).

8. Abrir el tejido y plancharlo ligeramente por la parte del revés.

Blindstichfuss

1. Blindstichfuss am Schaft befestigen (A). Siehe hierzu Seite

17, Nähfuss auswechseln.

2. 3 Faden OL mit Nadel rechts einfädeln (B)

3. Stichlänge auf Grundeinstellung 4 stellen (C)

4. Fadenspannungen einstellen:

Nadelspannung (grün) = 3-4

Obergreifer (blau) = 3-5

Untergreifer (rot) = 4-5

5. Stoff falten und wie gezeigt (D) unter den Nähfuss legen.

6. Führung (E) verschieben, bis die Kante des Stoffes unter der

Nadel liegt (F).

7. Den Stoff so nähen, dass die Faltkante immer an der

Führung (E) anschlägt.

8. Den Stoff aufklappen und auf der Unterseite leicht bügeln.

Pied pour points invisibles

1. Fixer le pied pour points invisibles sur la tige (A) Consulter la

page 17, changer le pied-de-biche.

2. EnÞ ler 3 Þ ls de surjet avec l’aiguille droite (B).

3. Régler la longueur de point sur le réglage de base 4 (C)

4. Régler la tension du Þ l:

Tension de l’aiguille (vert) = 3-4

Boucleur supérieur (bleu) = 3-5

Boucleur inférieur (rouge) = 4-5

5. Plier le tissu et glisser sous le pied comme illustré (D).

6. Déplacer le guide (E) jusqu’à ce que le rebord du tissu

repose sous l’aiguille (F).

7. Coudre le tissu, le rebord replié doit toujours toucher le guide

(E).

8. Déplier le tissu et repasser légèrement sur l’envers.

3.6. Practical Sewing - Serger / OL Mode

3.6. Costura práctica - Overlock

3.6. Praktisches Nähen - Overlock

3.6. Couture - surjet

1. 2.

4.5.6.7.8.9.

10.11.

Elasticator foot

Use a 3- or 4-thread overlock. Use 3-thread overlock and the right-hand

needle for 5-7 mm wide elastic. 4-thread for 5-12 mm elastics.

1. Attach the elasticator (A) (See page 17 changing the presser foot ).

2. Turn the stitch length adjustment dial (B) to 4.

3. Turn the presser foot pressure regulating knob (C) to position H.

IMPORTANT: After completing the work with the elasticator re-set the

presser foot pressure.

4. Raise the needle to its highest position (D).

5. Raise the roller guide (E).

6. Lift the presser foot (D).

7. Insert the elastic (F) into the slot along the left edge.

8. Lower the presser foot (G) and sew a few stitches until the elastic lies

along the right edge of the slot.

9. Lower the roller guide (H).

10. Loosen the setscrew (I) and adjust the guide plate (J) to the width of

the elastic. Re-tighten setscrew.

11. Make a trial run.

Loosen the pressure adjustment setscrew (K) fully, place the fabric under

the foot so that the edge of the fabric will be cut off.

Sew a few stitches then turn the pressure adjustment setscrew clockwise

until the gathering is as required.

IMPORTANT: For an even feed especially in Þ ne fabrics, the pressure

should not be too high.

Pie prénsatelas para coser cintas elásticas

Pueden coserse cintas elásticas de 5 a 12 mm. Para cintas de 5 a 7 mm

utilizar el punto Overlock de 3 hilos, aguja derecha y para cintas más an-

chas el punto Overlock de 4 hilos.

1. Sujetar el pie prénsatelas para coser cintas elásticas en el vástago (A).

Para ello consultar consultar la página 17, cambio del pie prénsatelas.

2. Colocar el largo del punto a su regulaciónde base 4 (B).

3. Regular la presión del pie prénsatelas aposición H.

IMPORTANTE: Después de acabar el trabajo con el pie prénsatelas para

coser cintas elásticas, colocar sin falta la presión del pie prénsatelas a M.

4. Subir las agujas en su posición más alta.

5. Levantar la guía enrolladora (E).

6. Subir el pie prénsatelas (D).

7. Meter la cinta elástica (F) a lo largo de la ranura de la guía lateral (G).

8. Bajar el pie prénsatelas (G) y coser algunos puntos hasta que la cinta

elástica se apoye en la parte derecha a lo largo de la ranura para la

cinta.

9. Bajar la guía enrolladora.

10. Aß ojar el tornillo de ajuste (I) y adaptar la guía lateral (J) a la anchura

de la cinta elástica. Apretar de nuevo el tornillo de ajuste.

11. Hacer una costura de prueba.

Aß ojar completamente el tornillo de regulación de la presión, colocar el

tejido debajo del pie prénsatelas de manera que se corte el borde del

tejido. Coser algunos puntos, después girar el tornillo de regulación de

la presión en el sentido de las agujas del reloj hasta que se consiga el

efecto de fruncido deseado.

IMPORTANTE: Para un transporte/arrastre uniforme, sobre todo en ma-

teriales delicados, no poner una presión demasiado alta.

Gummibandeinnähfuss

Es können Gummibänder von 5-12 mm eingegnäht werden. Für 5-7mm

breite Gummibänder 3 Faden OL, rechte Nadel benützen und für breitere

Bänder 4 Faden OL.

1. Blindstichfuss am Schaft befestigen (A).

Siehe hierzu Seite 17, Nähfuss auswechseln.

2. Stichlänge auf Grundeinstellung 4 stellen (B).

3. Nähfussdruck auf Position H stellen.

WICHTIG: Nach Beendigung der Arbeit mit dem Gummibandannähfuss

unbedingt den Nähfussdruck wieder auf M zurückstellen.

4. Nadeln in die höchste Position stellen

5. Die Rollführung heben (E)

6. Nähfuss anheben (D)

7. Gummiband (F) entlang der seitlichen Gummiführung in den Band-

schlitz einführen.

8. Nähfuss senken (G) und einige Stiche nähen, bis das Gummiband

entlang der rechten Bandschlitzseite liegt.

9. Rollführung senken.

10. Stellschraube (I) lösen und die seitliche Gummiführung (J) auf die

Breite des Gummibandes einstellen. Stellschraube wieder anziehen.

11. Nähprobe machen.

Druckregulierschraube (K) ganz lösen, Stoff so unter den Nähfuss legen,

dass die Stoffkante weggeschnitten wird. Einige Stiche nähen, dann die

Druckregulierschraube im Uhrzeigersinn drehen, bis der gewünschte

Kräuseleffekt erreicht ist.

WICHTIG: Für einen gleichmässigen Transport vor allem in feinen Mate-

rialien, Druck nicht zu stark einstellen.

Pied pour la couture d’élastiques

Pour la couture d’élastique de 5 à 12 mm. Pour les rubans élastiques de

5 à 7 mm utilisez un surjet à 3 Þ ls et l’aiguille droite et pour les élastiques

plus large un surjet à 4 Þ ls.

1. Fixer le pied pour points invisibles sur la tige (A). Consulter la page 17,

changer le pied-de-biche.

2. Régler la longueur de point sur le réglage de base 4 (B).

3. Régler la pression du pied-de-biche sur la position H.

IMPORTANT: Dès que la couture de l’élastique est terminée, réglez à

nouveau la pression du pied sur M.

4. Placer l’aiguille dans sa position la plus haute.

5. Relever le guide roulant (E).

6. Relever le pied (D).

7. Glisser l’élastique (F) le long du guide latéral dans la fente.

8. Abaisser le pied (G) et coudre quelques points jusqu’à ce que l’élas-

tique repose à droite le long de la fente.

9. Abaisser le guide roulant.

10. Desserrer la vis (I) et régler le guide latéral (J) à la largeur de l’élas-

tique, revisser.

11. Effectuer une couture d’essai.

Desserrer entièrement la vis de réglage de la pression (K), glisser le tis-

su sous le pied pour que le rebord du tissu soit coupé. Coudre quelques

points, tourner ensuite la vis de réglage de la pression dans le sens des

aiguilles d’une montre jusqu’à ce que l’effet de fronce souhaité soit ob-

tenu.

IMPORTANT: Ne pas trop augmenter la tension pour favoriser un

avancement ß uide de l’ouvrage, surtout celui des tissus Þ ns et fragiles.

4.1. Changing the Upper Knife / 4.1. Cambio de la cuchilla superior

4.1. Obermesser auswechseln / 4.1. Remplacer le couteau supérieur

WARNING Please refer to the safety instructions.

Changing the upper knife

The upper knife (moving knife) is made from special hardened material. Should

it get damaged, it can be replaced by your local BERNINA dealer.

Changing the lower knife

Main switch on "0" Disconnect machine from electricity supply.

Turn handwheel towards you until needles are fully raised. Match the matching

up marks on hand wheel and side cover.

Raise the upper knife.

Loosen the setscrew on the lower knife retaining plate. Remove the lower knife.

Fit the replacement knife (from accessory bag) in the groove so that the sharp

edge is in line with the stitch plate.

Re-tighten the setscrew.

Atención Observar las normas de seguridad.

Cambio de la cuchilla superior

La cuchilla superior (cuchilla en movimiento) está hecha de metal duro especial

y no necesita cambiarse. Si por alguna razón la cuchilla se dañase, entonces

acuda a la tienda especializada BERNINA para que se la cambien.

Cambio de la cuchilla inferior

Desconectar la máquina, interruptor principal a „О“.

Subir las agujas, Marcas en el volante y tapa lateral están lado a lado.

Abrir la tapa de la lanzadera.

Subir la cuchilla superior.

Con el destornillador grande (que se encuentra en la bolsa de accesorios) aß ojar

el tornillo de Þ jación.

Sacar la cuchilla inferior.

Meter la cuchilla de recambio (se encuentra en la bolsa de accesorios) en la

ranura del soporte de la cuchilla de manera que la parte aÞ lada de la cuchilla

quede ras con ras con la placa-aguja.

Apretar bien el tornillo de Þ jación.

Achtung: Beachten Sie die Sicherheitshinweise!

Obermesser auswechseln

Das Obermesser (bewegliches Messer) ist aus Hartmetall und muss nicht ersetzt

werden. Ist die Klinge doch einmal beschädigt, das Obermesser im BERNINA-

Fachgeschäft auswechseln lassen.

Untermesser auswechseln

Maschine ausschalten, Hauptschalter auf „О“ stellen. Maschine durch

herausziehen des Netzsteckers elektrisch vom Stromnetz trennen.

Nadeln hochstellen, Markierung an Handrad und Seitenteil nebeneinander

Greiferdeckel öffnen

Obermesser hochstellen

Die Klemmschraube mit dem grossen Schraubenzieher (in der Zubehörtasche

enthalten) lösen.

Untermesser entfernen.

Das Ersatzmesser (in der Zubehörtasche enthalten) in die Messerhalterrille

einpassen, so dass die geschliffene Kante des Untermessers mit der Stichplatte

bündig ist.

Klemmschraube gut festziehen.

Attention: respecter les prescriptions de sécurité.

Remplacement du couteau supérieur

Le couteau supérieur (mobile) est réalisé en métal dur et n'a pas besoin d'être

remplacé. S'il arrive malgré tout que la lame soit détériorée, faire appel au S.A.V

de BERNINA qui changera ce couteau.

Remplacement du couteau inférieur

Couper le circuit de la machine en mettant le commutateur principal sur „О“.

Séparer la machine du réseau électrique en débranchant du cordon.

Relever les aiguilles. Placer, côte à côte, les repères du volant et du capot

latéral.

Ouvrir le couvercle des boucleurs.

Relever le couteau supérieur.

A l'aide du grand tournevis (logé dans la pochette d'accessoires), desserrer la

vis de Þ xation.

Retirer le couteau inférieur.

Ajuster le couteau de rechange (logé dans la pochette d'accessoires) dans la

rainure de maintien, de façon que la lame du couteau inférieur se trouve bord à

bord avec la plaque à aiguille.

Bien serrer la vis de Þ xation.

4.3. Cleaning and Lubricating / 4.3. Limpieza y engrase

4.3. Reinigen und Ölen / 4.3. Nettoyage et lubriÞ cation

4.2. Replacing the Bulb / 4.2. Cambio de la bombilla

4.2. Glühlampe wechseln / 4.2. Remplacer l’ampoule

Replacing the bulb

Main switch on "0" Disconnect machine from electricity supply.

Let the bulb cool down. Using the special bulb holder provided in the accessory bag,

press upwards against the bulb, turn to the left and remove the bulb.

Place the new bulb on the holder. Insert into the bulb Þ xation, press upwards and turn

to the right until the bulb engages.

Replacement bulbs for your BERNINA overlocker are available from your BERNINA

dealer. Use max. 12 V 5 Watt bulbs.

Cambio de la bombilla

Desconectar la máquina, interruptor principal a „О“. Desconectar la

máquina sacando el enchufe de la red eléctrica.

Dejar enfriar la bombilla. Empujar el soporte para la bombilla (se encuentra en la bolsa de

accesorios) hacia arriba, girar hacia la izquierda y sacar la bombilla (cierre de bayoneta).

Colocar la bombilla nueva en el soporte. Meter el soporte en el hueco, empujarlo hacia

arriba, girar hacia la derecha hasta el tope.

Las bombillas para las máquinas overlock BERNINA las tiene su representante

BERNINA. Utilizar sólo bombillas de máximo 12 voltios / 5 vatios.

Glühlampe wechseln

Maschine ausschalten, Hauptschalter auf „О“ stellen. Maschine durch

herausziehen des Netzsteckers elektrisch vom Stromnetz trennen.

Die Glühlampe herunterkühlen lassen. Die Glühlampe mit dem Glühlampenhalter (in

der Zubehörtasche enthalten) nach oben drücken, nach links drehen und herausziehen

(Bajonett-Verschluss).

Die neue Lampe auf das Haltewerkzeug stecken. Mit der Lampe in die Fassung

einfahren, noch oben drücken und nach rechts drehen, bis zum Anschlag.

Glühlampen für die BERNINA Overlockmaschine sind im BERNINA Fachgeschäft

erhältlich. Nur max.12 Volt/5 Watt Glühlampen verwenden.

Remplacement de l’ampoule

Couper le circuit de la machine en mettant le commutateur principal sur

„О“. Séparer la machine du réseau électrique en débranchant du cordon.

Retirer l'ampoule à l'aide de l'outil spécial (logé dans la pochette d'accessoires) en

exerçant une pression vers le haut tout en tournant vers la gauche (douille à baïonnette).

Enfoncer la nouvelle ampoule dans l'outil spécial. Amener l'ampoule dans la douille,

exercer une pression vers le haut tout en tournant vers la droite jusqu'à ce qu'elle bute.

On peut se procurer des ampoules pour les surjeteuses BERNINA auprès des agents

BERNINA. Utiliser uniquement des ampoules de 12 volts / 5 watts.

Cleaning and lubricating

Main switch on "0" Disconnect machine from electricity supply.

During sewing, dust and ß uff collect in and on the machine. This should be removed

regularly. Your overlock machine requires very little lubrication. Now and then, lubricate

only the points illustrated.

Please refer to safety instructions on page 1.

Limpieza y engrase

Desconectar la máquina, interruptor principal a „О“.

Durante la costura y el corte se va acumulando polvo, hilos y pelusilla en la máquina.

Quitar estos residuos regularmente. La máquina overlock BERNINA requiere muy poco

engrase porque la mayoría de las piezas son de un material especial. Después de

haberla utilizado bastante tiempo engrasar solamente los puntos marcados.

Observar las normas de seguridad en la página 2.

Reinigen und Ölen

Maschine ausschalten, Hauptschalter auf „О“ stellen. Maschine durch

herausziehen des Netzsteckers elektrisch vom Stromnetz trennen.

Durch das Nähen und Schneiden setzen sich Staub, Faden- und Stoffrückstände an der

Maschine fest. Entfernen Sie diese Rückstände regelmässig. Die Overlockmaschine

muss selten geölt werden, da ihre Hauptbestandteile aus speziellem Material sind.

Ölen Sie nur an den bezeichneten Punkten nach häuÞ gem Gebrauch.

Beachten Sie die Sicherheitshinweise auf Seite 3.

Nettoyage et huilage

Couper le circuit de la machine en mettant le commutateur principal sur „О“.

Séparer la machine du réseau électrique en débranchant du cordon.

Pendant la couture et la coupe, une quantité importante de poussière, de bourre

et de débris de fil se pose sur la machine. Procéder régulièrement au nettoyage.

Les principales pièces constitutives étant réalisées en matériau spécial, l'huile n'est

nécessaire que de temps en temps. Ne huiler que les points indiqués sur le schéma,

aprèr un usage répété.

Prière de respecter les prescriptions de sécurité à la page 4.

4.4. Troubleshooting Guide / Technical Data

The machine does not

sew:

Cause SolutionProblem Page

• Looper or cloth plate cover is open.

• The main switch is not on.

• The machine is not plugged in.

• Close the looper or the cloth plate cover.

• Switch machine on. (Main switch to “I”)

• Insert plug into main socket.

Fabric does not feed

evenly

Thread breaks

Needles break

Skipped stitches

Poor stitch formation

Seams ß ute or wave,

especially when

sewing knits

Seams pucker

Fabric edges curl

Thread loops are too

Loose

• Differential feed is wrongly adjusted.

• Presser foot pressure is too low.

• Lower or upper knife is blunt or wrongly positioned.

• Thread tension is too tight for the thread being used.

• The machine is not threaded correctly.

• Needles are incorrectly inserted.

• Wrong needles.

• Needles are bent or blunt, points are damaged.

• Needles are not inserted correctly.

• Fabric was pulled while sewing.

• Needles are bent or blunt.

• Wrong needles used.

• Presser foot pressure is too low.

• Threads are not correctly between the tension

dials.

• Thread has got caught.

• Machine is incorrectly threaded.

• Fabric was pulled while sewing.

• Presser foot pressure is too tight.

• Differential feed is set incorrectly.

• Needle thread tension is too tight.

• Differential feed is set incorrectly.

• Too much fabric is in the stitch.

• Thread tension is too tight.

• Stitch selection lever is on roll hem.

• Too little fabric in the stitch.

• Check the differential feed setting.

• Adjust the presser foot pressure.

• Replace the lower or upper knife.

• Reduce thread tension.

• Check the threading.

• Insert needles fully into needle clamp with ß at

side to the back.

• Use needle system 130/705H.

• Replace needles.

• Insert needles fully into needle clamp with ß at

side to the back.

• Guide fabric gently with both hands.

• Replace the needles.

• Use needle system 130/705H.

• Increase presser foot pressure.

• Check if thread is lying between tension discs.

• Raise the presser foot and pull the thread.

• Check threading path of each thread.

• Guide fabric gently.

• Reduce presser foot pressure.

• Adjust differential feed to N - 2.

• Reduce the needle thread tension.

• Adjust differential feed to 0.7 - N.

• Reduce cutting width.

• Reduce thread tension.

• Set selection lever to overlock.

• Increase the cutting width.

26,27

We reserve the right to make changes in the interest of technical progress.

Technical data

Stitch choice Over lock 2 needles, 2 loopers: 4 thread overlock with integrated safety seam

1 needle, 2 loopers: 3 thread overlock, ß atlock roll hem

1 needle, 1 looper: 2 thread overlock, ß atlock roll hem

2 needles, 1 looper: 3 thread super stretch

Needle system

Seam width

Handwheel

Weight

Foot control model nr.

Stitch length

Presser foot lifter

Sewing speed

Dimensions

130 /705 H

3-7 mm (Right needle 3/2 thread overlock)

5-9 mm (Left needle 3/2 thread overlock)

5-9 mm (4 thread overlock / 3/2 thread overlock / 3 thread super stretch)

1-4 mm

5 mm

rotates forwards

Up to 1500 s.p.m.

8.4 kg

300 (W) x 260 (D) x 290 (H) mm

YC-482 (USA and Canada only)

YC-483N (220-240V)

Differential feed No puckering 0,7 - N

No waving or ß uting in knits N - 2

4.4. Ayuda en caso de averías / Datos téchnicos

La máquina no

cose:

Causa: Solución:Problema: Página

• La tapa de la lanzadera o la tapa de la mesa de

trabajo está abierta.

• El interruptor principal no está conectado.

• La máquina no está enchufada.

• Cerrar la tapa de la lanzadera o la tapa de la

mesa de trabajo.

• Conectar la máquina, interruptor principal a „I“.

• Enchufar el cable de la máquina a la red eléctrica.

La tela no avanza

regularmente:

El hilo se rompe:

Las agujas se

rompen:

Faltan puntos:

Costura

defectuosa:

La tela se ondula

durante la costura

(tejido de punto):

La tela se encoge

(fruncido):

El borde de la tela

se enrolla:

El enlace de los

hilos parece ß ojo:

• El transporte diferencial no está ajustado correctamente.

• La presión del prensatelas es demasiado ß oja.

• La cuchilla superior/inferior no está bien colocada o

está desaÞ lada.

• La tensión del hilo es demasiado fuerte para el hilo escogido.

• La máquina no está enhebrada correctamente.

• Las agujas no están bien colocadas.

• Se han utilizado agujas falsas.

• Las agujas están torcidas, despuntadas o con puntas defectuosas.

• Las agujas no están bien colocadas.

• Se ha tirado de la tela durante la costura.

• Las agujas están torcidas o despuntadas.

• Se han utilizado agujas falsas.

• La presión del prensatelas es muy ß oja.

• No se ha elegido la posición de costura correcta.

• El hilo no está bien colocado entre los discos de tensión.

• El hilo se ha enredado.

• Mal enhebrado.

• Se ha tirado de la tela durante la costura.

• La presión del prensatelas es demasiado alta.

• El transporte diferencial no está bien regulado.

• La tensión del hilo de la aguja es muy alta.

• El transporte diferencial no está bien regulado.

• Hay demasiada tela dentro de un punto.

• La tensión del hilo es demasiado alta.

• La palanca selectora del punto está en „dobladillo enrollado“.

• Muy poca tela dentro de un punto.

• Controlar la regulación del transporte diferencial.

• Aumentar la presión del prensatelas.

• Cambiar la cuchilla superior/inferior.

• Reducir la tensión del hilo.

• Controlar el enhebrado.

• Colocar las agujas hasta el tope del sujeta-

agujas, con la parte plana mirando hacia atrás.

• Utilizar agujas del sistema 130/705 H.

• Cambiar las agujas.

• Colocar las agujas hasta el tope del sujeta-

agujas, con la parte plana mirando hacia atrás.

• Guiar la tela levemente, con ambas manos.

• Cambiar las agujas.

• Utilizar agujas del sistema 130/705 H para puntos

overlock.

• Aumentar la presión del prensatelas.

• Seleccionar la posición correcta mediante el

botón de selección de punto.

• Controlar si los hilos están bien colocados

entre los discos de tensión.

• Subir el pie prensatelas, tirar de los hilos, bajar

el pie prensatelas.

• Controlar el enhebrado de cada hilo.

• Guiar la tela levemente.

• Reducir la presión del prensatelas.

• Regular el transporte diferencial entre N y 2.

• Reducir la tensión del hilo de la aguja.

• Regular el transporte diferencial entre 0.7 y N.

• Reducir el ancho de la costura.

• Reducir la tensión del hilo.

• Colocar la palanca selectora del punto a „overlock“.

• Aumentar el ancho de la costura.

26,27

Se reservan los derechos de modiÞ cación en interés del desarrollo técnico.

Datos téchnicos

Puntos

disponibles:

Overlock 2 agujas, 2 lanzaderas, overlock de 4 hilos con costura de seguridad integrada

1 aguja, 2 lanzaderas: overlock de 3 hilos, costura plana, dobladillo enrollado

1 aguja, 1 lanzadera: overlock de 2 hilos, costura plana, dobladillo enrollado

2 agujas, 1 lanzadera: super-stretch de 3 hilos

Sistema de agujas

Ancho del punto

Volante

Peso

Pedal de mando

Largo del punto

Palanca alza-prensatelas

Velocidad de la costura

Dimensiones

130/705H

3-7mm: (aguja derecha overlock de 2/3 hilos)

5-9mm: (aguja izquierda overlock de 2/3 hilos)

5-9mm: (overlock de 4 hilos, overlock de 2/3 hilos, super-stretch de 3 hilos)

1-4 mm

5 mm

gira hacia adelante, igual como el volante de una máquina de coser

máximo 1500 punto/min.

8.4 kg

300 (ancho) x 260 (hondo) x 290 (alto)

Modelo N° YC-482 (Estados Unidos de América y Canadá)

Modelo N° YC-483N (220-240V)

Transporte diferencial efecto de fruncido N – 2

efecto de alargamiento 0.7 – N

4.4. Hilfe bei Störungen / Technische Daten

Die Maschine näht

nicht:

Ursache: Lösung:Problem: Seite

• Der Greiferdeckel oder der Stoffauß agedeckel ist

geöffnet.

• Der Hauptschalter ist nicht eingeschaltet.

• Die Maschine ist nicht angeschlossen.

• Greiferdeckel oder Stoffauß agedeckel

schliessen.

• Maschine einschalten, Hauptschalter auf „I“.

• Maschinenkabel mit Netzsteckdose verbinden.

Stoff wird nicht

gleichmässig

transportiert:

Fadenreissen:

Nadeln brechen:

Ausgelassene Stiche:

Fehlerhaftes Stichbild:

Stoff wellt beim Nähen

(Maschenware):

Stoff zieht sich zusam-

men (Nahtkräuseln):

Stoffkante ist eingerollt:

Fadenverschlingung

wirkt lose:

• Differentialtransport ist nicht richtig eingestellt.

• Nähfussdruck ist zu schwach.

• Ober-/Untermesser ist stumpf oder nicht richtig

positioniert.

• Fadenspannung zu stark für gewählten Faden.

• Maschine ist nicht richtig Eingefädelt.

• Nadeln sind nicht richtig eingesetzt.

• Falsche Nadeln verwendet.

• Nadeln sind verbogen oder stumpf oder

Nadelspitzen sind beschädigt.

• Nadeln sind nicht richtig eingesetzt.

• Stoff wurde während des Nähens gezogen.

• Nadeln sind verbogen oder stumpf.

• Falsche Nadeln verwendet.

• Nähfussdruck ist zu schwach.

• Faden liegt nicht richtig zwischen den

Spannungsscheiben.

• Faden hat sich verfangen.

• Falsch eingefädelt.

• Stoff wurde beim Nähen gezogen.

• Nähfussdruck ist zu stark.

• Differentialtransport ist nicht richtig eingestellt.

• Nadelfaden- Spannung ist zu stark.

• Differentialtransport ist nicht richtig eingestellt.

• Zuviel Stoff innerhalb des Stiches.

• Fadenspannung ist zu hoch.

• Stichwahlhebel ist auf Rollsaum gestellt.

• Zuwenig Stoff innerhalb des Stiches.

• Einstellung des Differentialtransportes kontrollieren.

• Nähfussdruck erhöhen.

• Ober-/Untermesser ersetzen oder richtig

positionieren.

• Fadenspannung reduzieren.

• Einfädelwege prüfen.

• Nadeln mit ß acher Seite nach hinten bis zum

Anschlag in den Nadelhalter einfüfren.

• Nadeln des Systems 130/705 H.

• Nadeln ersetzen.

• Nadeln mit ß acher Seite nach hinten bis zum

Anschlag in den Nadelhalter einführen.

• Stoff nur leicht mit beiden Händen führen.

• Nadeln ersetzen.

• Nadeln des Systems 130/705 H.

• Nähfussdruck erhöhen.

• Prüfen ob die Fäden richtig zwischen den

Spannnungsscheiben liegen.

• Nähfuss hochstellen, an den Fäden ziehen,

Nähfuss senken.

• Einfädelwege der einzelnen Fäden prürfen.

• Stoff nur leicht fürhren.

• Nähfussdruck verringern.

• Differentialtransport zwischen N und 2 wählen.

• Nadelfadenspannung lösen.

• Differentialtransport zwischen 0.7 und N wählen.

• Nahtbreite reduzieren.

• Fadenspannung reduzieren.

• Stichwahlhebel auf Overlock stellen.

• Nahtbreite erhöhen.

26,27

Änderungen im Interesse des technischen Fortschrittes vorbehalten.

Technische Daten

Stichmöglichkeiten: Overlock 2 Nadeln 2 Greifer: 4-Faden Overlock mit integr. Sicherheitsnaht

1 Nadel 2 Greifer: 3-Faden Overlock, Flachnaht, Rollsaum

1 Nadel 1 Greifer: 2-Faden Overlock Flachnaht, Rollsaum

2 Nadeln 1 Greifer: 3-Faden Super-Stretch

Nadelsystem

Stichbreite

Handrad

Gewicht

Fussanlasser

Stichlänge

Nähfusslift

Nähgeschwindigkeit

Masse

130/705H

3-7mm: (Rechte Nadel 3/2-Faden Overlock)

5-9mm: (Linke Nadel 3/2-Faden Overlock)

5-9mm: (4-Faden Overlock, 3/2 Faden Overlock, 3-Faden Super Stretch)

1-4 mm

5 mm

Dreht vorwärts, gleich wie bei einer Haushaltnähmaschine

Max. 1500 Stiche/Min.

8.4 kg

300 (L) x 260 (B) x 290 (H)

Modell Nr. YC-482 ( USA und Kanada)

YC-483N (220-240V)

Differentialtransport Kräuseleffekt N -2

Dehneffekt 0.7 - N

4.4. Comment éliminer soi-même les pannes /

SpéciÞ cations techniques (voir additif)

La machine ne coud

pas:

Cause: Remède:Défaut: Page

• Le couvercle du boucleur ou celui du plateau de

travail est ouvert.

• Le commutateur principal n’est pas enclenché.

• La machine n’est pas branchée.

• Refermer le couvercle du boucleur ou celui du

plateau de travail.

• Enclencher la machine, mettre le commutateur

principal sur („I“).

• Relier le cordon de la machine au secteur.

L’entraînement du

tissu est irrégulier:

Le Þ l casse:

Les aiguilles cassent:

Les points ne se

forment pas toujours:

Points irréguliers:

Le tissu ondule

(tissus à mailles):

Le tissu se rétracte

(fronces):

Le bord du tissu

s’enroule:

Le nouage des Þ ls

est lâche:

• L’entraînement différentiel n’est pas réglé correctement.

• La pression du pied-de-biche est insufÞ sante.

• La lame du couteau inférieur / supérieur est

émoussée ou le couteau n'est pas positionné

correctement.

• La tension est trop forte pour le Þ l utilisé.

• Les aiguilles ne sont pas montées correctement.

• Emploi de fausses aiguilles.

• Les aiguilles sont tordues, épointées ou la pointe

est abîmée.

• Les aiguilles ne sont pas montées correctement.

• Le tissu est étiré en cours de travail.

• Les aiguilles sont tordues ou épointées.

• Les aiguilles ne conviennent pas.

• La pression du pied-de-biche est insufÞ sante.

• Le Þ l n’est pas tendu correctement entre les

disques de tension.

• Le Þ l s’est entortillé.

• Erreur d’enÞ lage.

• Le tissu s’est étiré en cours de travail.

• La pression du pied-de-biche est trop forte.

• L’entraînement différentiel n’est pas réglé correctement.

• La tension du Þ l de l'aiguille est trop élevée.

• L'entraînement différentiel n'est pas réglé correctement.

• Chaque point retient trop de tissu.

• La tension du Þ l est trop élevée.

• Le levier sélecteur est positionné sur ourlet roulé.

• Le tissu est insufÞ sant à l'intérieur du point.

• Contrôler le réglage de l’entraînement différentiel.

• Augmenter la pression du pied-de-biche.

• Remplacer le couteau inférieur / supérieur ou

le repositionner correctement.

• Réduire la tension de Þ l.

• Introduire les aiguilles jusqu'à la butée dans le

porte-aiguille, le côté plat étant dirigé vers l’arrière.

• N’employer que des aiguilles du système

130/705 H.

• Remplacer les aiguilles.

• Introduire les aiguilles jusqu'à la butée dans le

porte-aiguille, le côté plat étant dirigé vers l’arrière.

• Guider légèrement le tissu avec les deux mains.

• Remplacer les aiguilles.

• N’employer que des aiguilles du système

130/705 H.

• Augmenter la pression du pied-de-biche.

• VériÞ er si les Þ ls sont bien pris entre les

disques de tension.

• Relever le pied-de-biche, tirer les Þ ls, rabaisser

le pied-de-biche.

• Examiner les parcours d’enÞ lage de chaque Þ l.

• Guider le tissu légèrement.

• Diminuer la pression du pied-de-biche.

• Régler l’entraînement différentiel entre N et 2.

• Desserrer la tension du Þ l de l’aiguille.

• Régler l’entraînement différentiel entre 0,7 et N.

• Diminuer la largeur de la couture.

• Diminuer la tension de Þ l.

• Placer le levier sélecteur sur point de surjet.

• Augmenter la largeur de la couture.

26,27

Sous réserve de modiÞ cations techniques dans l’intérêt du progrès technique.

SpéciÞ cations techniques (voir additif)

Différents points

possibles:

Point surjet 2 aiguilles 2 boucleurs: surjet à 4 Þ ls avec point de sécurité intégré

1 aiguille 2 boucleurs: surjet à 3 Þ ls, couture plate, ourlet roulé

1 aiguille 1 boucleur: surjet à 2 Þ ls, couture plate, ourlet roulé

2 aiguilles 1 boucleur: surjet à 3 Þ ls super-stretch

Système d’aiguilles

Largeur de point

Volant

Poids

Pédale

Longueur de point

Levier du pied-de-biche

Vitesse de la machine

Dimensions

130/705H

3-7mm: (aiguille droite surjet à 3/2 Þ ls)

5-9mm: (aiguille gauche surjet à 3/2 Þ ls)

5-9mm: (surjet à 4 Þ ls, surjet à 3/2 Þ ls, surjet à 3 Þ ls super stretch)

1-4 mm

5 mm

Tourne en avant dans le même sens qu’une machine à coudre familiale

Au max. 1500 points à la minute

8.4 kg

300 (La) x 260 (P) x 290 (H) en mm

Modèle no. YC-482 ( USA et Canada)

YC-483N (220-240 V)

Entraînement différentiel Effet de fronçage N -2

Allongement 0.7 - N

5. Optional Accessories / 5. Accesorio especial

5. Sonderzubehör / 5. Accessoires spéciaux

Multi-Purpose foot for

piping, beads and pearls

Prensatelas para ribetear,

coser hilo con perlas o

lentejuelas

Paspel-, Perlen-,

Paillettenfuss

Pied pour passepoils,

perles et paillettes

Gathering attachment

Guía de fruncimiento

Kräuselführung

Dispositif de fronçage

Cording foot

Prensatelas para coser

cordones

Schnureinnähfuss

Pied à cordon

Seam guide

Regla guía para la

costura-derecha

Nahtführungslineal

Guide avec lignes de

repères à droite

2006.3

Fritz Gegauf AG

CH-0000 Steckborn

No. A915011M00A GB/E/D/F

5020107027

Bernina 1150Mda Owners Manual BERNINA1150MDA
