User Manual

MONTAGE / INSTALLATION
2013-04-19 – M01213-Bib-ID.doc
ID ISC.MR102-USB-BIB
Anschluss und Inbetriebnahme Installation and starting up
Vielen Dank, dass Sie sich für den Kauf des ID
ISC.MR102 entschieden haben.
Der ID ISC.MR102 ist ein Gerät zum berührungslo-
sen Datenaustausch mit gängigen Transpondern
nach ISO 15693. Dazu benötigt er eine externe An-
tenne. Der Anschluss an einem Computer oder sons-
tiges Gerät erfolgt über die USB Schnittstelle.
Der Mid Range Reader für unterschiedlichste An-
wendungen in den Bereichen Handel, Logistik und
Industrie geeignet und lässt sich problemlos in be-
stehende Systeme integrieren.
Thank you for deciding to purchase the ID
ISC.MR102
The ID ISC.MR102 is a device for contactless data
exchange with common Transponder according ISO
15693. To this it requires an external Antenna. The
connection to a computer or other equipment is car-
ried out via the USB interface.
The HF Mid Range Reader ID ISC.MR102 is suitable
to be used in fields of applications like library, retail,
logistics and industry and is easy to integrate in exist-
ing systems.

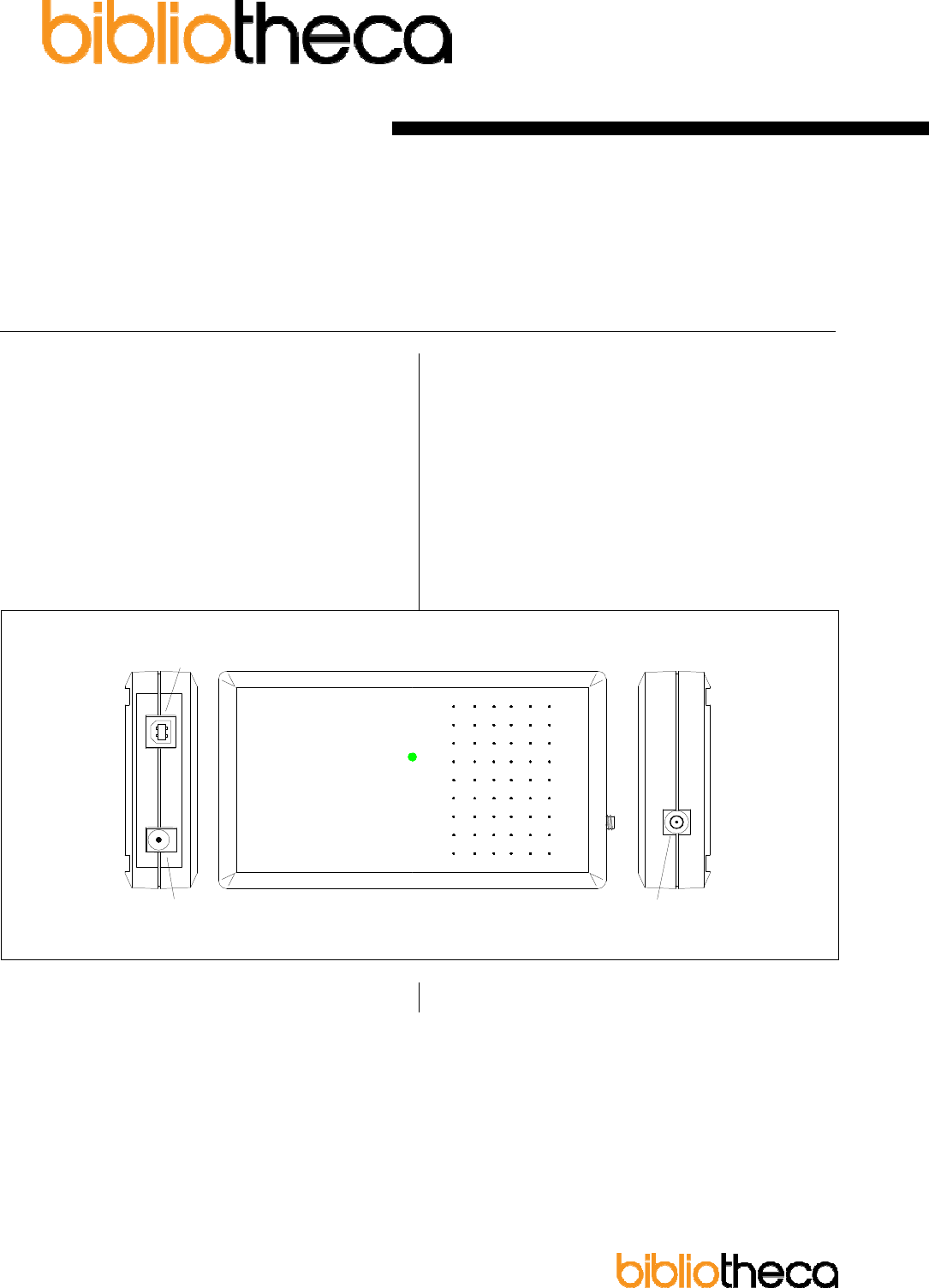

X3 - USB
X1 - VCC
12 - 24 VDC
RFID by FEIG ELECTRONIC
LED
ANT 1: Antenna
(50 Ω ± 15 Ω <15°)
MONTAGE / INSTALLATION ID ISC.MR102-USB-BIB
Bibliotheca RFID Library Systems AG M01213-Bib-ID.doc
Technische Daten Technical Data
Gehäuse / housing ABS plastic
Gewicht / weight 200 g / 0,44 lbs
Schutzart / protection class IP 30
Spannungsversorgung / supply voltage 12 – 24 V DC/
Leistungsaufnahme / power consumption max. 6 W
Schnittstelle / Interface USB (2.0)
Temperaturbereich / temperature range
•Betrieb / operation
•Lagerung / storage
-25°C to +55°C / -13°F to +131°F
-25°C to +85°C / -13°F to +185°F
relative Luftfeuchte / relative air humidity 5-95 % (non-condensing)
Antenne / antenna External (50 Ω ± 15 Ω < 15°)
Betriebsfrequenz / operating frequency 13,56 MHz
RF-Sendeleistung / RF- transmitting power 1,2 W ± 1 dB
!
Wichtiger Hinweis:
Nichtbeachtung der nachfolgenden Hinwei-
se kann irreparable Schäden am Gerät zur
Folge haben.
•Der Gerät darf nur mit einer
angeschlossenen und abgestimmten
50 Ω ± 15 Ω <15° Antenne betrieben
werden!
•Beachten Sie, dass Metallteile in der
Nähe der Antenne zu einer Verstimmung
der Antenne führen!
•Bei der Pad-Antenne ID ISC.ANT340240
ist ein Mindestabstand von 20cm zu
Metallteilen einzuhalten!
!Important Note:
If you do not follow these instructions the
device hardware can be damaged irrepara-
ble.
•Use this device only with a connected
and tuned 50 Ω ± 15 Ω <15° antenna!
•Note that any metal parts around the
antenna can detune the antenna!
•If the Pad-Antenna ID ISC.ANT340240 is
used, keep a minimum distance of 20cm
( 8 inch ) to any metal parts!
Weitere Instruktionen müssen der detail-
lierten Montageanleitung M01210-xd-
ID.pdf entnommen werden.
More instructions must be read in the de-
tailed mounting instruction M01210-xe-
ID.pdf.
Die Funkanlage entspricht, bei bestimmungsgemä-
ßer Verwendung den grundlegenden Anforderungen
des Artikels 3 und den übrigen einschlägigen Be-
stimmungen der R&TTE Richtlinie 1999/5/EG vom
März 99.
Equipment Classification gemäß
ETSI EN 300 330 und ETSI EN 301 489: Class 2
When properly used this radio equipment conforms
to the essential requirements of Article 3 and the
other relevant provisions of the R&TTE Directive
1999/5/EC of March 99.
Equipment Classification according to
ETSI EN 300 330 and ETSI EN 301 489: Class 2
MONTAGE / INSTALLATION ID ISC.MR102-USB-BIB
Bibliotheca RFID Library Systems AG M01213-Bib-ID.doc

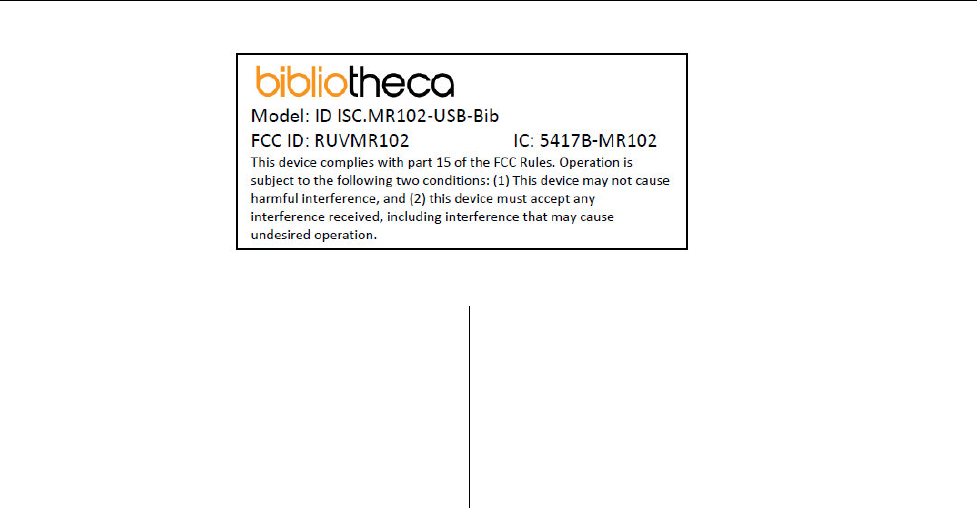

Notice for USA and Canada FCC ID: RUVMR102, IC: 5417B-MR102
This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communications Commission
Rules permitting the operation of this device.
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio communications. Operation of this equipment
in a residential area is likely to cause harmful interference in which case the user will be required to
correct the interference at his own expense.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
Warning: Any changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
Installation with FCC / IC Approval:
FCC-/IC-NOTICE: To comply with FCC Part 15 Rules in the United States / with IC Radio Standards in Can-
ada, the system must be professionally installed to ensure compliance with the Part 15 certification / IC certi-
fication. It is the responsibility of the operator and professional installer to ensure that only certified systems
are deployed in the United States / Canada. The use of the system in any other combination (such as collo-
cated antennas transmitting the same information) is expressly forbidden. This device has been designed to
operate with the antennas listed below. Antennas not included in this list are strictly prohibited for use with
this device. An SMA socket is provided on the circuit board for connecting the external antenna.
"Under Industry Canada regulations, this radio transmitter may only operate using an
antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry
Canada.
To reduce potential radio interference to other users, the antenna type and its gain should
be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that
necessary for successful communication."
"This device complies with Industry Canada licence-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) this device may not cause interference, and (2)
this device must accept any interference, including interference that may cause undesired
operation of the device."
"Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut
fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour
l'émetteur par Industrie Canada.
Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres
utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope
rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement
d'une communication satisfaisante."
"Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils
radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1)
l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en
compromettre le fonctionnement."
MONTAGE / INSTALLATION ID ISC.MR102-USB-BIB
Bibliotheca RFID Library Systems AG M01213-Bib-ID.doc
Sicherheits- und Warnhinweise Safety Instructions
•Das Gerät darf nur für den vom Hersteller vorge-
sehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig
aufzubewahren und jedem Benutzer auszuhändigen.
•Unzulässige Veränderungen und die Verwendung
von Ersatzteilen und Zusatzeinrichtungen, die nicht
vom Hersteller des Gerätes verkauft oder empfohlen
werden, können Brände, elektrische Schläge und
Verletzungen verursachen. Solche Maßnahmen
führen daher zu einem Ausschluss der Haftung und
der Hersteller übernimmt keine Gewährleistung.
•Für das Gerät gelten die Gewährleistungs-
bestimmungen des Herstellers in der zum
Zeitpunkt des Kaufs gültigen Fassung. Für eine
ungeeignete, falsche manuelle oder automatische
Einstellung von Parametern für ein Gerät bzw.
ungeeignete Verwendung eines Gerätes wird keine
Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durch-
geführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und
sonstige Arbeiten am Gerät dürfen nur von
Fachkräften mit einschlägiger Ausbildung erfolgen.
•Alle Arbeiten am Gerät und dessen Aufstellung
müssen in Übereinstimmung mit den nationalen
elektrischen Bestimmungen und den örtlichen
Vorschriften durchgeführt werden.
•Bei Arbeiten an dem Gerät müssen die jeweils
gültigen Sicherheitsvorschriften beachtet werden.
•Besonderer Hinweis für Träger von
Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenzwerte für
elektromagnetische Felder nicht überschreitet, sollten
Sie einen Mindestabstand von 25 cm zwischen dem
Gerät und Ihrem Herzschrittmacher einhalten und sich
nicht für längere Zeit in unmittelbarer Nähe des Geräts
bzw. der Antenne aufhalten.
•The device may only be used for the intended
purpose designed by for the manufacturer.
•The operation manual should be conveniently kept
available at all times for each user.
•Unauthorized changes and the use of spare parts
and additional devices which have not been sold
or recommended by the manufacturer may cause
fire, electric shocks or injuries. Such unauthorized
measures shall exclude any liability by the
manufacturer.
•The liability-prescriptions of the manufacturer in
the issue valid at the time of purchase are valid for
the device. The manufacturer shall not be held
legally responsible for inaccuracies, errors, or
omissions in the manual or automatically set
parameters for a device or for an incorrect
application of a device.
•Repairs may only be executed by the
manufacturer.
•Installation, operation, and maintenance
procedures should only be carried out by qualified
personnel.
•Use of the device and its installation must be in
accordance with national legal requirements and
local electrical codes .
•When working on devices the valid safety regula-
tions must be observed.
•Special advice for
carriers of cardiac pacemakers:
Although this device doesn't exceed the valid lim-
its for electromagnetic fields you should keep a
minimum distance of 25 cm between the device
and your cardiac pacemaker and not stay in an
immediate proximity of the device respective the
antenna for some time.
Article No. Part No.
AAA100144-000 Unified Kiosk Antenna
AAA100143-000 Unified Kiosk Antenna
AAA100132-000 Antenna Assy, Shielded
AAA100227-000 Desktop Antenna Assy
Table 1: Antennas with FCC / IC Approval
Hinweis zum Netzteil: Power supply reference:
Der Reader darf nur von einer Spannungsversorgung
gemäß EN 60950-1 Kapitel 2.5 Stromquellen be-
grenzter Leistung (LPS) oder mit einen nach NEC
Class 2/LPS zertifizierten Netzteil versorgt werden.
The reader has to supplied by a limited power supply
(e.g. NEC Class 2/LPS power supply) according IEC
EN 60950, only
AAA000565-000 SS1000 Antenna
AAA100581-000 Hybrid Antenna
Copyright 2013 by Bibliotheca RFID Library Systems AG •
••
• Erlenstrasse 4a •
•
•
• CH-6343 Rotkreuz
Liefermöglichkeiten und technische Änderungen
vorbehalten.
Bibliotheca RFID Library Systems AG übernimmt keine
Gewährleistung dafür, dass die in diesem Dokument ent-
haltenden Informationen frei von fremden Schutzrechten
sind. Bibliotheca RFID Library Systems AG erteilt mit die-
sem Dokument keine Lizenzen auf eigene oder fremde Pa-
tente oder andere Schutzrechte.
Data and design subject to change without notice. Supply
subject to availability.
Bibliotheca RFID Library Systems AG assumes no respon-
sibility for the use of any information contained in this man-
ual and makes no representation that they free of patent
infringement. Bibliotheca RFID Library Systems AG does
not convey any license under its patent rights nor the rights
of others.
MONTAGE / INSTALLATION ID ISC.MR102-USB-BIB

Navigation menu
