www.scott-sports.com
BIKE OWNER’S MANUAL 2015
All rights reserved © 2014 SCOTT Sports SA
SCOTT Sports SA | 17 Route du Crochet | 1762 Givisiez | Switzerland
Distribution: SSG (Europe) Distribution Center SA
P.E.D Zone C1, Rue Du Kiell 60 | 6790 Aubange | Belgium
V4.3/19012015
SCOTT
GENIUS
02 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 03
www.scott-sports.com
DEUTSCH
DEUTSCH
INHALT
Die Modelle der Genius Serie benötigen eine genaue Einstellung
auf den jeweiligen Fahrer, um maximale Fahrsicherheit und
Fahrspass zu haben.
Alle Einstellungen an diesem Bike sollten im Fachgeschäft, oder
anhand dieser Anleitung durchgeführt werden.
Um technische Probleme oder eventuelle Verletzungen zu
vermeiden kontaktieren Sie bitte im Falle von Zweifeln Ihren
autorisierten SCOTT Händler.
Genius Konzept. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04
Geometrie/Technische Daten Genius 650B/27.5” . . . . . . . . . . . . . . . . . . . . . . 05
Geometrie/Technische Daten Genius 29” . . . . . . . . . . . . . . . . . . . . . . . . . . . 06
TC Dämpfer Technologie/Twinloc Hebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07

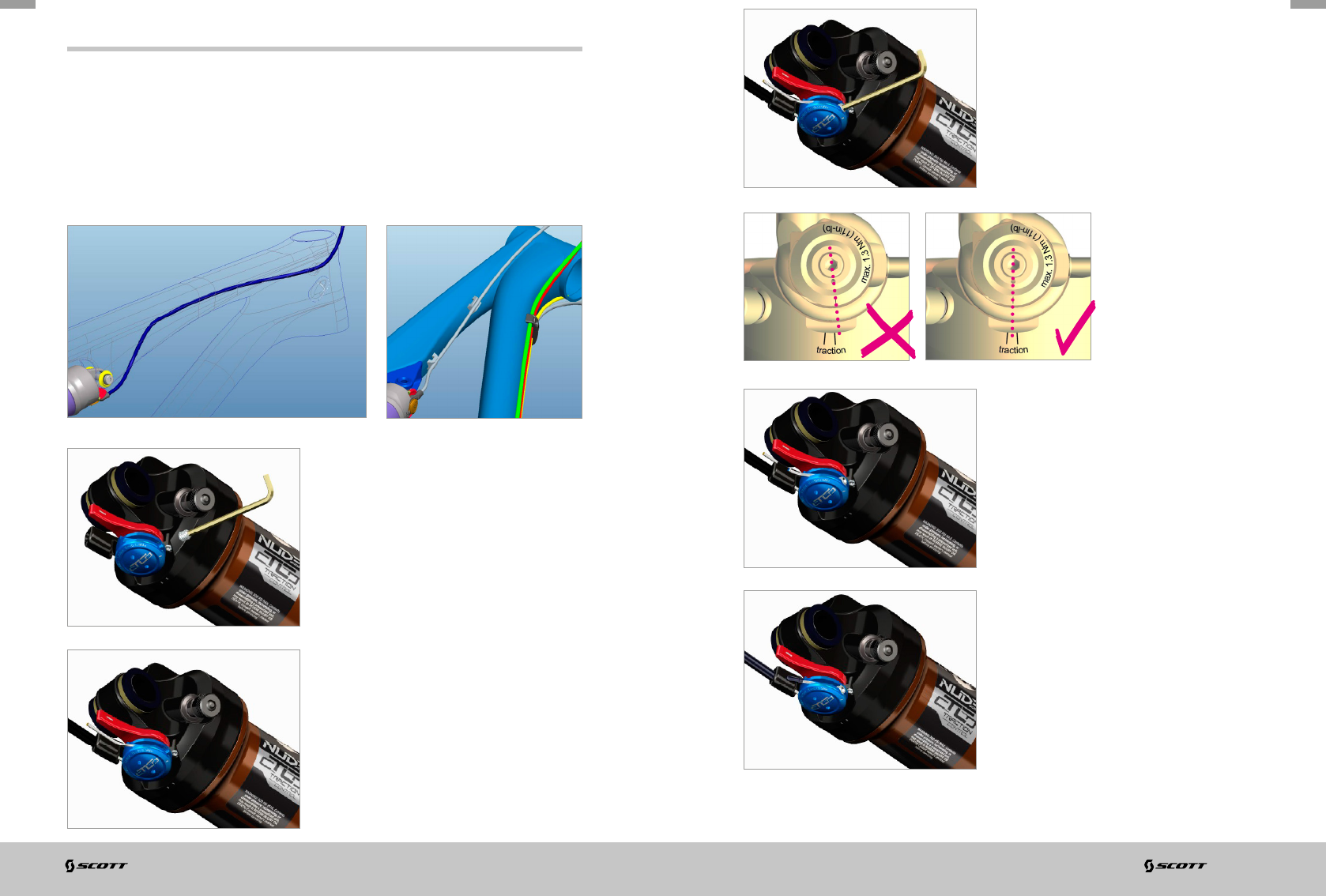

Montage des Fernbedienungskabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

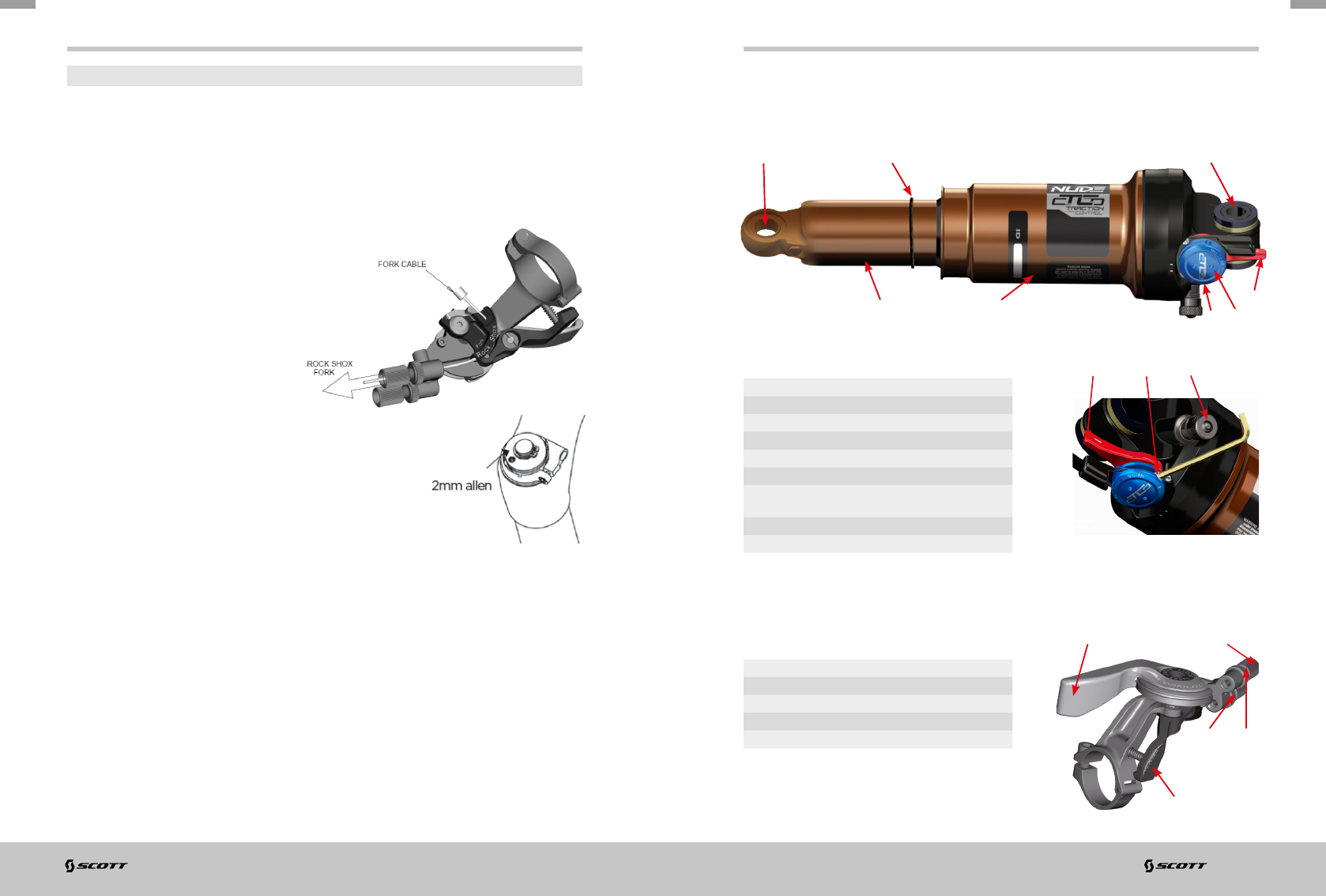

FOX Nude Dämpfer und Twinloc Fernbedienungshebel . . . . . . . . . . . . . . . . . . . 11
Basic Set-Up des Twinloc Fernbedienungshebels des FOX Nude Dämpfers . . . . . . .12
Grundeinstellung des Twinloc Fernbedienungshebels mit FOX CTD Dämpfer . . . . .14
Benötigte Werkzeuge für das Dämpfer Set-Up . . . . . . . . . . . . . . . . . . . . . . . . . 14
Set-Up Genius mit FOX Nude oder FOX CTD Dämpfer . . . . . . . . . . . . . . . . . . . . 15
SAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Set-Up der Zugstufe (Rebound) FOX Nude oder FOX CTD Dämpfers . . . . . . . . . . 16
Montage Anderer Dämpfer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

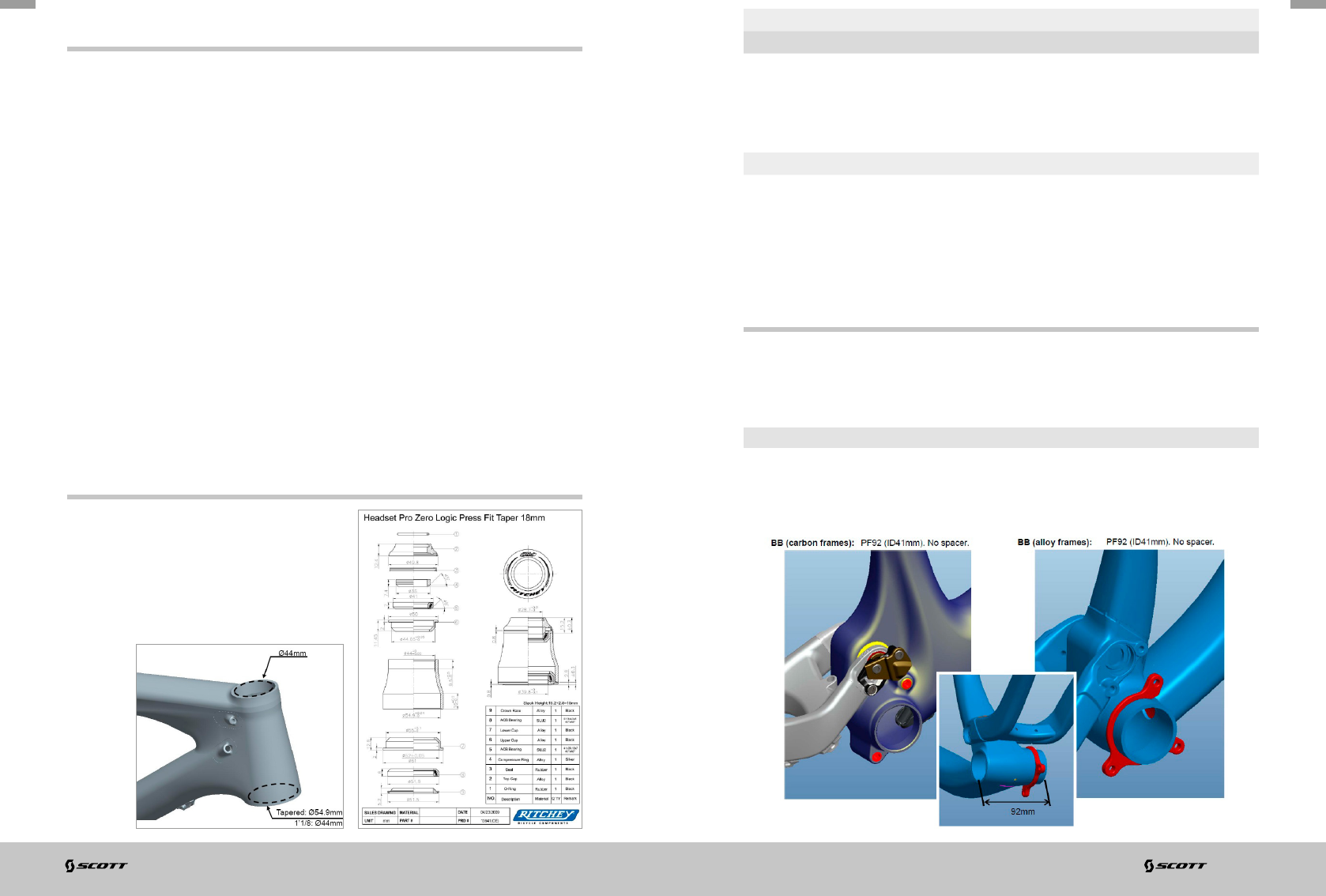

Steuersatz Genius . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Tretlager des Genius. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Einstellbare Tretlagerhöhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Befestigung des Vorderen Umwerfers (FD) . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Kettenführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

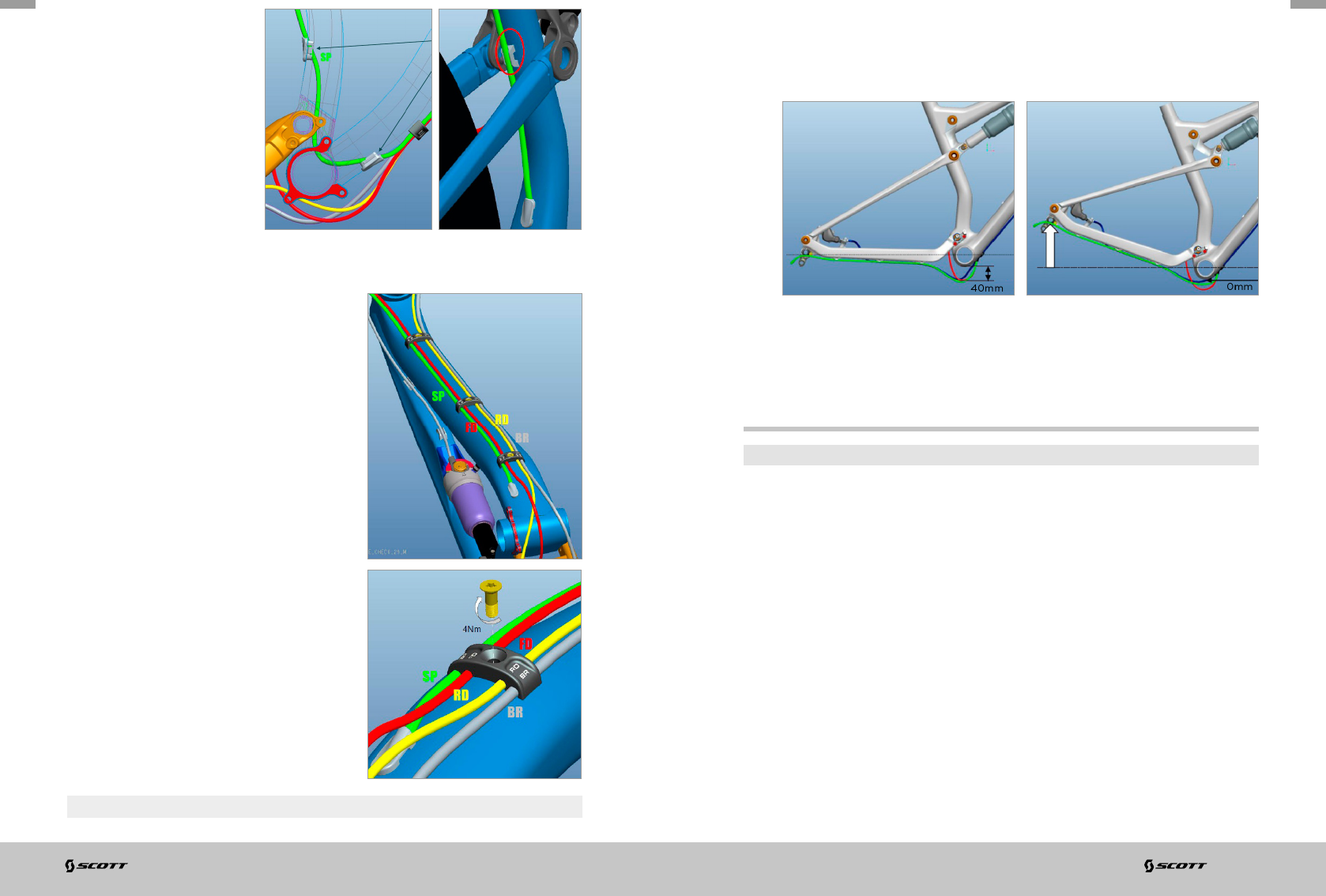

Genius Kabelführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Einstellung der Sattelhöhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Austauschbares Ausfallende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Hinterradbremsaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Federgabeleinstellung/Federgabelwechsel . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Schwingenlagerwartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
04 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 05
DEUTSCH
DEUTSCH
GENIUS KONZEPT
Das neue SCOTT Genius ist das Resultat von zwei Jahren Entwicklungsarbeit mit
dem Ziel einen der leichtesten vollgefederten MTB Rahmen für Trail/Marathon auf
dem Markt zu bauen. Das Rahmenset erreicht ein Gewicht von unter 2300 Gramm
inklusiv FOX Nude/CTD Dämpfer und der einzigartigen TWINLOC Fernbedienung.
Unser Ziel war nicht nur ein möglichst leichter sondern auch möglichst steifer und
robuster Rahmen.
Zudem sollte eine innovative Federungstechnik in Kombination mit einer optimierten
Kinematik verwirklicht werden.
Die Kombination einer optimierten Hinterbaukinematik mit einer herausragenden
Dämpfertechnologie schliesst die Lücke zwischen superleichten vollgefederten
Racebikes (z.B. SCOTT Spark) und der neuen Generation von All-Mountainbikes (z.B.
SCOTT Genius LT )
Genius wurde für Fahrer entwickelt, die ein vollgefedertes Trail/Marathonbike mit
einem Maximalfederweg am Hinterrad von 150mm (27.5”)/130mm (29”)suchen.
SCOTT sieht den Rahmen und den Dämpfer nicht als getrennte Einheiten, die
zusammengebaut werden, sondern als ein Konzept, bei dem alle diese Komponenten
voneinander abhängig sind und durch ihr Zusammenspiel eine perfekte
Funktion bieten.
Das Genius Konzept basiert auf einer mehrgelenkigen Dämpferanlenkung.
Die Federungseigenschaften wurden im Vergleich zum bekannten und geschätzten
„alten“ Genius verbessert, und durch eine Überarbeitung der Kinematik erreichten
wir eine bessere Progression zum Ende des Federwegs des Hinterbaus.
Das SCOTT System mit dem FOX Nude ermöglicht Ihnen, den Federweg am
Hinterrad per Fernbedienung von 150mm (27.5”)/130mm (29”) auf 120mm (27.5”)/
104mm (29”) zu verkürzen, wobei auch die Federkennlinie progressiver wird unter
Beibehaltung eines sensiblen Ansprechverhaltens auf Bodenunebenheiten.
Zudem wird auch der Negativfederweg (SAG) verkürzt und die Geometrie steiler
(agiler).
Einige Modelle des Genius benutzen auch den FOX CTD Dämpfer, der statt des
Traction Mode eine Plattform (Ride Mode) zwischen Lock-Out Mode und Descent
Mode bietet.
Es geht somit keine Antriebskraft verloren und eine optimale Kraftübertragung
ist garantiert, da der Hinterbau im Gegensatz zu blockierten oder automatisch
blockierten Systemen stets dem Untergrund folgen kann und hierbei optimale
Kraftübertragung und höhere Geschwindigkeit ermöglicht.

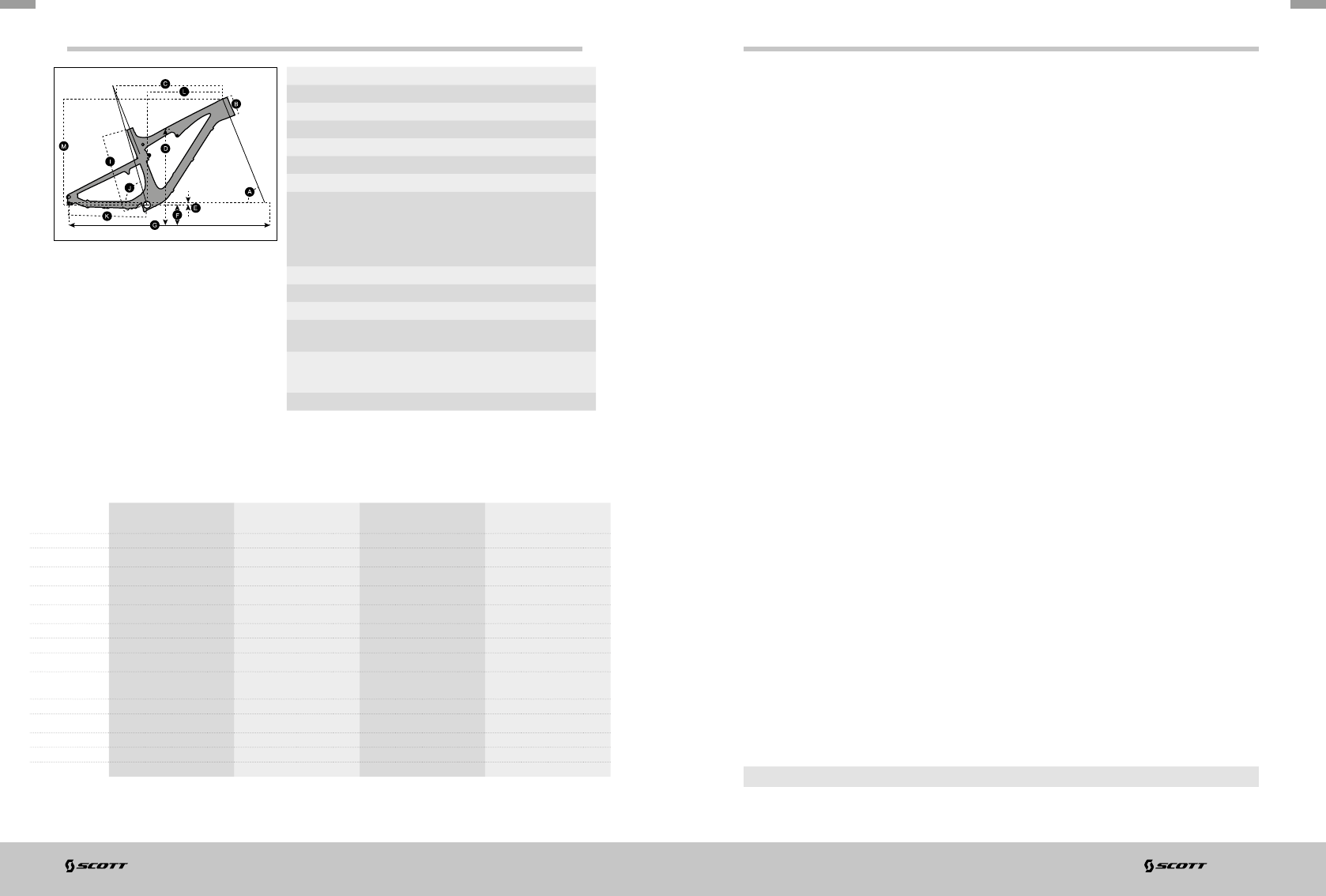

GEOMETRIE/TECHNISCHE DATEN GENIUS 650B/27.5”
Federweg 150/120/0mm
Übersetzungsverhältnis 2.72
Piston stroke 55mm
Einbaulänge (Eye to Eye) 200mm
Hardware Hauptrahmen 22.2mm x 6mm
Hardware Wippe 22.2mm x 6mm
Sattelstützendurchmesser 31.6mm
Steuersatz semi integr. für tapered
1 1/8-1.5 (44/54.9mm
Innendurchmesser des
Rahmens) oder mit 11/8
straight (44.0mm)
Gabelfederweg 150mm
Gabeleinbaulänge 544mm
Tretlagergehäuse BB PF 92
Umwerfer Shimano E-Type/SRAM S3
direct mount
Schwingenlager 2 x IGUS
6 x 6802 (24 x 15 x 5)
Max. Reifenbreite 57mm/2.25”
S S M M L L XL XL
LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING
ASTEUERWINKEL 67.9 ° 68.4 ° 67. 9 ° 68.4 ° 67.9 ° 68.4 ° 67.9 ° 68.4 °
BSTEUERROHR-
LÄNGE 100.0 mm 3.9 in 100.0 mm 3.9 in 110.0 mm 4.3 in 110.0 mm 4.3 in 120.0 mm 4.7 in 120.0 mm 4.7 in 135.0 mm 5.3 in 135.0 mm 5.3 in
CHORIZONTALE
OBERROHRLÄNGE 569.9 mm 22.4 in 568.6 mm 22.4 in 599.9 mm 23.6 in 598.6 mm 23.6 in 624.9 mm 24.6 in 623.6 mm 24.6 in 649.9 mm 25.6 in 648.6 mm 25.5 in
DSTANDOVER HEIGHT 773.1 mm 30.4 in 775.9 mm 30.5 in 774. 6 mm 30.5 in 777.6 mm 30.6 in 807.0 mm 31.8 in 810.4 mm 31.9 in 809.0 mm 31.9 in 812.4 mm 32.0 in
ETRETLAGER OFFSET -11.6 mm -0.5 in -6.1 mm -0.2 in -11.6 mm -0.5 in -6.1 mm -0.2 in -11.6 mm -0.5 in -6.1 mm -0.2 in -11.6 mm -0.5 in -6.1 mm -0.2 in
FTRETLAGERHÖHE 344.9 mm 13.6 in 350.4 mm 13.8 in 344.9 mm 13.6 in 350.4 mm 13.8 in 344.9 mm 13.6 in 350.4 mm 13.8 in 344.9 mm 13.6 in 350.4 mm 13.8 in
GRADSTAND 1,122.7 mm 44.2 in 1,121.8 mm 44.2 in 1,153.8 mm 45.4 in 1,152.9 mm 45.4 in 1,179.9 mm 46.5 in 1,179.0 mm 46.4 in 1,206.6 mm 47. 5 in 1,205.7 mm 47.5 in
HABST. TRETLAGER -
OBERROHR MIT.
I
ABST. TRETLAGER
- SITZROHR
OBERKANTE
415.0 mm 16.3 in 415.0 mm 16.3 in 440.0 mm 17. 3 in 440.0 mm 17.3 in 475.0 mm 18.7 in 475.0 mm 18.7 in 510.0 mm 20.1 in 510.0 mm 20.1 in
JSITZROHRWINKEL 74.0 ° 74.5 ° 74.0 ° 74 . 5 ° 74 .0 ° 74 . 5 ° 74 .0 ° 74 . 5 °
KKETTENSTREBEN-
LÄNGE 439.0 mm 17.3 in 439.0 mm 17.3 in 439.0 mm 17. 3 in 439.0 mm 17.3 in 439.0 mm 17.3 in 439.0 mm 17. 3 in 439.0 mm 17.3 in 439.0 mm 17.3 in
LREACH 401.4 mm 15.8 in 406.1 mm 16.0 in 428.7 mm 16.9 in 433.4 mm 17.1 in 451.1 mm 17.8 in 455.7 mm 17. 9 in 472.1 mm 18.6 in 476.7 mm 18.8 in
MSTAC K 588.8 mm 23.2 in 585.5 mm 23.1 in 598.1 mm 23.5 in 594.7 mm 23.4 in 607. 3 mm 23.9 in 603.9 mm 23.8 in 621.2 mm 24.5 in 6 17.7 mm 24.3 in
NVORBAULÄNGE 60.0 mm 2.4 in 60.0 mm 2.4 in 70.0 mm 2.8 in 70.0 mm 2.8 in 80.0 mm 3.1 in 80.0 mm 3.1 in 90.0 mm 3.5 in 90.0 mm 3.5 in
06 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 07
DEUTSCH
DEUTSCH
GEOMETRIE/TECHNISCHE DATEN GENIUS 29” TC DÄMPFER TECHNOLOGIE/TWINLOC HEBEL
Im Mittelpunkt des TC-Systems steht der von FOX hergestellte FOX Nude Dämpfer,
der 3 Funktionen bietet und dieses System erst ermöglicht.
Der TWINLOC Fernbedienungshebel ist die Evolution des bereits herausragenden
TRACLOC Systems von SCOTT.
Während das von SCOTT patentierte TRACLOC System an den SCOTT TC
Dämpfern den Wechsel zwischen Lock-out, Traction und Full-mode während der
Fahrt vom Lenker aus ermöglicht, erlaubt der TWINLOC XL in Kombination mit
SCOTT TC Dämpfern nun auch die Fernbedienung der Gabel um zwischen Lock-out
und Open-Mode zeitgleich zum Wechsel der Modi am SCOTT Dämpfer.
In Kombination mit der FOX 34 CTD oder FOX 32 CTD Gabeln ist es zudem möglich
einen Plattform Mode an der Gabel zu benutzen.
Die 3 Modi des CTCD in Kombination mit FOX Nude sind:
- Climb Mode : Climb Mode am Dämpfer, Climb Mode an der Gabel
- Traction Mode: traction mode Dämpfer (incl. Geometrieveränderung und
verkürztem Federweg), platform mode Gabel
- Descent Mode: full travel Dämpfer (Descent), full travel Gabel
Die 3 Modi des CTD in Kombination mit dem FOX CTD Dämpfer sind:
- Climb Mode : Climb Mode am Dämpfer,Climb Mode an der Gabel
- Ride Mode: platform(Trail) mode Dämpfer, platform mode Gabel
- Descent Mode: full travel Dämpfer (Descent), full travel Gabel
Deshalb bietet SCOTT 2 verschiedene TWINLOC Hebel mit folgenden
Artikelnummern an:
- FOX Nude mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
Gabel (SCOTT Artikelnummer: 230097)
- FOX CTD mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
Gabel (SCOTT Artikelnummer: 230098)
Bitte beachten Sie, dass der FOX CTD Dämpfer keinen Traction Mode bietet, sondern
einen Plattform Mode.
Im Gegensatz zum FOX Nude Dämpfer bleibt hier das Luftkammervolumen der
Positivluftkammer unverändert in den verschiedenen Modi.
WICHTIG!
Bitte beachten Sie, dass Sie den TWINLOC Fernbedienungshebel nur “links oben”
am Lenker montieren können.
Federweg 130/104/0mm
Übersetzungsverhältnis 2.60
Piston stroke 50mm
Einbaulänge (Eye to Eye) 190mm
Hardware Hauptrahmen 22.2mm x 6mm
Hardware Wippe 22.2mm x 6mm
Sattelstützendurchmesser 31.6mm
Steuersatz semi integr. for tapered
11/8-1.5 (44/54.9mm
Innendurchmesser des
Rahmens) oder mit 1 1/8
straight (44.0mm)
Gabelfederweg 130mm
Gabeleinbaulänge 540mm
Tretlagergehäuse BB PF 92
Umwerfer Shimano E-Type/SRAM S3
direct mount
Schwingenlager 2 x IGUS
6 x 6802 (24 x 15 x 5)
Max. Reifenbreite 57mm/2.25”
S S M M L L XL XL
LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING LOW BB SETTING HIGH BB SETTING
ASTEUERWINKEL 68.9 ° 69.4 ° 68.9 ° 69.4 ° 69.0 ° 69.4 ° 69.0 ° 69.4 °
BSTEUERROHR-
LÄNGE 100.0 mm 3.9 in 100.0 mm 3.9 in 100.0 mm 3.9 in 100.0 mm 3.9 in 110.0 mm 4.3 in 110.0 mm 4.3 in 120.0 mm 4.7 in 120.0 mm 4.7 in
CHORIZONTALE
OBERROHRLÄNGE 570.3 mm 22.5 in 569.0 mm 22.4 in 600.3 mm 23.6 in 598.9 mm 23.6 in 625.2 mm 24.6 in 623.8 mm 24.6 in 650.2 mm 25.6 in 648.8 mm 25.5 in
DSTANDOVER
HEIGHT 770.4 mm 30.3 in 772.8 mm 30.4 in 772.8 mm 30.4 in 775.5 mm 30.5 in 803.0 mm 31.6 in 806.1 mm 31.7 in 800.6 mm 31.5 in 803.8 mm 31.6 in
ETRETLAGER
OFFSET -34.5 mm -1.4 in -29.1 mm -1.1 in -34.5 mm -1.4 in -29.0 mm -1.1 in -34.0 mm -1.3 in -28.5 mm -1.1 in -34.0 mm -1.3 in -28.4 mm -1.1 in
FTRETLAGERHÖHE 335.5 mm 13.2 in 340.9 mm 13.4 in 335.5 mm 13.2 in 341.0 mm 13.4 in 336.0 mm 13.2 in 341.5 mm 13.4 in 336.0 mm 13.2 in 341.6 mm 13.4 in
GRADSTAND 1,112.2 mm 43.8 in 1,111.8 mm 43.8 in 1,142.2 mm 45.0 in 1,141.8 mm 45.0 in 1,168.0 mm 46.0 in 1,167. 6 mm 46.0 in 1,193.9 mm 47. 0 in 1,193.5 mm 47.0 in
HABST. TRETLAGER
- OBERROHR MIT.
I
ABST. TRETLAGER
- SITZROHR
OBERKANTE
415.0 mm 16.3 in 415.0 mm 16.3 in 440.0 mm 17.3 in 440.0 mm 17.3 in 475.0 mm 18.7 in 475.0 mm 18.7 in 510.0 mm 20.1 in 510.0 mm 20.1 in
JSITZROHRWINKEL 73.9 ° 74.4 ° 73.9 ° 74.4 ° 74.0 ° 74.4 ° 74.0 ° 74 .4 °
KKETTENSTREBEN-
LÄNGE 450.0 mm 17.7 in 449.0 mm 17.7 in 450.0 mm 17.7 in 449.0 mm 17.7 in 449.9 mm 17.7 in 448.9 mm 17.7 in 449.9 mm 17.7 in 448.9 mm 17.7 in
LREACH 394.2 mm 15.5 in 399.2 mm 15.7 in 424.2 mm 16.7 in 429.1 mm 16.9 in 447.1 mm 17.6 in 451.8 mm 17. 8 in 469.4 mm 18.5 in 474.1 mm 18.7 in
MSTAC K 770.4 mm 30.3 in 772.8 mm 30.4 in 772.8 mm 30.4 in 775.5 mm 30.5 in 803.0 mm 31.6 in 806.1 mm 31.7 in 800.6 mm 31.5 in 803.8 mm 31.6 in
NVORBAULÄNGE 60.0 mm 2.4 in 60.0 mm 2.4 in 70.0 mm 2.8 in 70.0 mm 2.8 in 80.0 mm 3.1 in 80.0 mm 3.1 in 90.0 mm 3.5 in 90.0 mm 3.5 in
08 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 09
DEUTSCH
DEUTSCH
Sie haben 3 Positionen am TWINLOC Fernbedienungshebel:
1. CLIMB MODE:
der Dämpfer ist fast blockiert. Steile Anstiege auf hartem Untergrund im Wiegetritt
sind nun ohne jeglichen Kraftverlust möglich. Gleichzeitig schützt ein „Blow-off-
System“ den Dämpfer vor Beschädigungen falls der Fahrer das System nicht vor
dem Überfahren von Unebenheiten entriegelt.
2. TRACTION/Ride MODE:
Für Traction Mode: durch die Reduzierung des Luftkammervolumens im inneren
des Dämpfers wird der Federweg auf ca. 80% (ca. 120/104mm) verringert und
die Kennlinie der Luftfeder wird steiler (härter). Dies ermöglicht ein Fahren im
Wiegetritt ohne wippen und bietet gleichzeitig optimale Traktion des Hinterrads.
Für Ride Mode: durch eine zugeschaltete Plattform in der Druckstufe wird effektiv
ein Wippen des Hinterbaus beim Fahren im Wiegetritt vermieden
3. DESCENT MODE:
voller Federweg von 150/130mm (27. 5”/29 ”)
Sie haben 3 Positionen am TWINLOC Fernbedienungshebel:
Für die Montage der Fernbedienung der Gabel gibt es 2 verschiedene Kabelrollen,
die untereinander austauschbar sind.
Die jeweilige Kabelrolle für die verwendete Gabel kann innerhalb weniger Minuten
ausgetauscht werden, um den Fernbedienungshebel an das von Ihnen verwendete
Gabelmodell anzupassen.
Sie können auf der Unterseite jeder Kabelrolle die jeweilige Gabelmarke ablesen.
SCOTT bietet 2 verschiedene TWINLOC Hebel mit folgenden Artikelnummern an:
- FOX Nude mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
Gabel (SCOTT Artikelnummer: 230097)
- FOX CTD mit verschiedenen Rollen für FOX CTD Gabel und RockShox DNA 3
Gabel (SCOTT Artikelnummer: 230098)
Bitte beachten Sie, dass die Kabelrolle einer RockShox DNA 3 oder FOC CTD
Gabel nicht kompatibel ist mit den Rollen und dem Kabelzug einer herkömmlichen
2 Positionen Gabel. Hierzu benötigen Sie einen anderen Hebel!
Für weitere Details hierzu kontaktieren Sie bitte Ihren autorisierten SCOTT
Händler.
Zum Wechsel der Kabelrollen, um die Fernbedienung an eine andere Gabel
anzupassen, gehen Sie bitte wie folgend beschrieben vor:
KABELROLLE MONTIEREN
KABELROLLE DEMONTIEREN
10 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 11
L5
L1
L4
L2
L3
S6
S7
S4
S3S8
S9
S2 S1
S5S7S4
DEUTSCH
DEUTSCH
MONTAGE DES FERNBEDIENUNGSKABELS
WICHTIG!
Bitte vergewissern Sie sich, dass der Lockout der SRAM/RockShox oder FOX Gabel
nach dem Transport des Bikes korrekt aktiviert ist. Federn Sie bitte hierzu die Gabel
5- 10 Mal ein bevor Sie der Bedienungsanleitung zur Montage und Einstellung der
Fernbedienung folgen.
Die Kabelrolle auf der Unterseite des Hebels sollte immer den Namen des
Gabelherstellers zeigen, dessen Gabel Sie verwenden.
Bitte versuchen Sie nie eine RockShox Rolle mit einer FOX Gabel zu verwenden
und umgekehrt!
1. Bringen Sie bitte den Hebel in die
Position Descent Mode, um das
Kabel zu montieren. Schieben Sie
das Kabel in das Hebelauge wie
untenstehend gezeigt, schieben
Sie es durch die vorher angepasste
Kabelhülle und befestigen Sie es
an der Lock-out Einheit auf der
rechten Oberseite der Gabelkrone
2. Befestigen Sie das Kabel mit einem 2 mm
Inbusschlüssel am Verstellmechanismus des Lock-out
auf der Oberseite der rechten Seite der Gabelkrone
mit einem Drehmoment von 0.9Nm/8lb/in, kürzen Sie
das Kabel und sichern Sie es mit eine r Kabelendhülse.
Bitte beachten Sie hierzu auch die dem Bike/der
Gabel beiliegende Bedienungsanleitung von SRAM/
RockShox oder FOX
TIP:
Um die Kabelspannung zu kontrollieren, versuchen Sie bitte die Plastikendkappe der
Kabelhülle am Einstellrad des Fernbedienungshebels zu bewegen.
Es sollte kein Spiel zwischen der Endhülse und dem Einstellrad sein. Falls doch, so
drehen sie bitte das Einstellrad im Uhrzeigersinn, bis kein Spiel mehr zu spüren ist.
FOX NUDE DÄMPFER UND TWINLOC
FERNBEDIENUNGSHEBEL
In der untenstehenden Abbildung des Dämpfers und des Fernbedienungshebels
können Sie die Bauteile mit Nummern bezeichnet finden, die in dieser
Bedienungsanleitung verwendet werden.
Ersatzteil liste
S1 Vorderes Dämpferauge/ Dämpferbolzen
S2 Hinteres Dämpferauge/Dämpferbolzen
S3 Dämpfergehäuse
S4 Zugstufeneinstellrad
S5 Positiv-Luftkammerventil
S6 Fernbedienungsanlenkrolle
S7 Kabelbefestigungsschraube (verdeckt hinter
der Fernbedienungsanlenkrolle)
S8 Dämpferkolben
S9 SAG Indikator (O-Ring auf Kolben)
L1 Fernbedienungshebel
L2 Auslöseknopf
L3 Fernbedienungskabel
L4 Kabelspannschraube für Gabel
L5 Kabelspannschraube für Dämpfer
12 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 13
DEUTSCH
DEUTSCH
BASIC SET-UP DES TWINLOC FERNBEDIENUNGSHEBELS
DES FOX NUDE DÄMPFERS
Um eine perfekte Funktion des FOX Nude Dämpfers zu gewährleisten ist es sehr
wichtig die folgenden Schritte genau zu beachten:
1. Lösen Sie die
Kabelbefestigungsschraube (S7) durch
drehen gegen den Uhrzeigersinn mit
einem 2mm Inbusschlüssel
An den Genius Carbon Rahmen finden Sie eine
innenliegende Kabelverlegung.
Schieben Sie das Fernbedienungskabel zuerst durch
die obere Kabelführung des Fernbedienungshebels
und dann durch die Kabelhülle innerhalb des
Oberrohres, wie in der unten gezeigten Abbildung:.
Bei den Genius Aluminium
Rahmen finden Sie eine
aussenliegende Kabelführung.
Die Kabelhüllen sind mit
Kunststoffklammern und/oder
Kabelbindern am Rahmen
befestigt:
2. Schieben sie ein neues Kabel durch
das dafür vorgesehene Loch im
Fernbedienungshebel, die Kabelhülle
und durch die Dämpferkabelführung
um die Fernbedienungsumlenkrolle
(S6), wie abgebildet
3. Straffen Sie das Kabel und drehen
Sie die Kabelbefestigungsschraube
(S7) im Uhrzeigersinn mit einem 2mm
Inbusschlüssel mit einem maximalen
Drehmoment von 1.6Nm.
4. Bringen Sie den
Fernbedienungshebel
am Lenker in die
Traction Mode
Position. Nun sollte
die Markierung der
Kabelrolle am Dämpfer
wie untenstehend
abgebildet
positioniert sein.
5. Kürzen Sie das Kabel ca. 20mm
entfernt von der Fernbedienungsrolle
6. und befestigen Sie eine Kabelendhülse
mit Hilfe einer Zange.
14 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 15
DEUTSCH
DEUTSCH
GRUNDEINSTELLUNG DES TWINLOC
FERNBEDIENUNGSHEBELS MIT FOX CTD DÄMPFER
Die Montage des Fernbedienungskabels und die Grundeinstellung des FOX CTD
Dämpfers gleicht der oben genannten Vorgehensweise des FOX Nude Dämpfers.
Für weitere Details zum FOX CTD Dämpfer lesen Sie bitte die Bedienungsanleitung
von FOX, die dem Bike/Rahmenset beiliegt.
BENÖTIGTE WERKZEUGE FÜR DAS DÄMPFER SET-UP
Für das Set-Up des Dämpfers empfehlen wir eine Dämpferpumpe mit einer Anzeige
bis 20bar/300psi mit einem speziellen Ventilkopfadapter, der ein Entweichen der
Luft beim Abziehen der Pumpe vom Ventil verhindert. Dies garantiert eine exakte
Einstellung des Dämpfers.
Bitte beachten Sie, dass Luft aus dem Dämpfer in den Pumpenschlauch und die
Druckanzeige strömt, wenn Sie den Luftdruck überprüfen. Somit ist ein Nachpumpen
nötig, um den ursprünglichen Druck im Dämpfer wieder herzustellen.
Bitte gleichen Sie zumindest diesen „Luftverlust“ aus, wenn Sie den Druck im
Dämpfer kontrollieren.
Bitte beachten Sie zudem, dass die Druckanzeiger der Pumpen bis zu 10%
Abweichung haben können.
SET-UP GENIUS MIT FOX NUDE ODER FOX CTD DÄMPFER
Das Set-Up des FOX Nude oder FOX CTD Dämpfers benötigt nur wenige Minuten.
WICHTIG!
Für alle Einstellarbeiten an der Luftfederung muss der Fernbedienungshebel in
Position “all travel” stehen.
Zur Einstellung des Luftdrucks der Positivkammer des FOX Nude oder FOX CTD
Dämpfers gehen Sie bitte wie folgt vor:
1. entfernen Sie die Ventilkappe des Ventils (S5) am Dämpfergehäuse (S3).
2. schrauben Sie die Dämpferpumpe bzw. deren Spezialaufsatz auf das Ventil.
3. bitte beachten Sie, dass Luft aus dem Dämpfer in die Pumpe strömt, um die
Druckanzeige zu bewegen. Stellen Sie bitte sicher, dass Sie zumindest diesen
Luftverlust wieder ausgleichen, wenn Sie ein Druckkontrolle am Dämpfer
durchführen. Bitte beachten Sie zudem, dass die Druckanzeigen aufgrund von
Produktionstoleranzen bis zu 10% Abweichung haben können.
4. Bitte benutzen Sie die FOX iRD App aus dem iTunes Store mit
folgendemlink: https://itunes.apple.com/us/app/fox-intelligent-ride-dynamics/
id549035102?mt=8&ign-mpt=uo%3D4)
5. Nachdem Sie die App heruntergeladen haben folgen Sie bitte den dort
vorgegebenen Einstellschritten und pumpen Sie den für Sie empfohlenen
Luftdruck in den Dämpfer
6. ist der benötigte Druck erreicht, so lösen Sie die Pumpe vom Ventil und schrauben
die Ventilkappe wieder fest.
16 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 17
DEUTSCH
DEUTSCH
SAG
Der SAG sollte 14mm (27.5/650B) respective 12.5mm (29”) am Dämpferkolben
betragen.
Zur Messung/Kontrolle gehen Sie bitte wie folgt vor:
1. schieben Sie den O-Ring auf dem Dämpferkolben bis an die Staubdichtung des
Dämpfergehäuse
2. setzen Sie sich in Fahrposition auf das Rad, die Füsse auf den Pedalen.
3. steigen Sie vorsichtig wieder vom Bike und federn Sie es bitte währenddessen
nicht weiter ein
- kontrollieren Sie, ob der O-Ring (S9) nun einen Abstand von 14/12.5mm zu der
Staubdichtung am Dämpfergehäuse hat
- falls der Abstand geringer als 14/12.5mm zwischen O-Ring und Staubdichtung ist,
so ist der Luftdruck im Dämpfer zu hoch und sollte mit Hilfe des Luftablassventils
an der Pumpe verringert werden, bis der Abstand 14/12.5mm beträgt.
- Falls der Abstand größer als 14/12.5mm zwischen O-Ring und Staudichtung ist, so
ist der Luftdruck im Dämpfer zu niedrig und sollte mit Hilfe der Dämpferpumpe
erhöht werden, bis der Abstand 14/12.5mm beträgt.
SET-UP DER ZUGSTUFE (REBOUND) FOX NUDE ODER FOX
CTD DÄMPFERS
Als Rebound bezeichnet man die Ausfedergeschwindigkeit des Dämpfers und
somit des Hinterbaus, nach dem Überfahren eines Hindernisses zurück in seine
Ausgangslage.
Mit Hilfe der roten Schraube (S4) können Sie den Rebound schrittweise verstellen.
Gehen Sie dabei bitte wie folgt vor:
Fahren Sie, im Sattel sitzend, eine Bordsteinkante hinab.
1. wippt das Rad 1-2 mal nach, so ist die Einstellung gut.
2. wippt das Rad mehr als 3 mal nach, so ist der Rebound zu schnell. Drehen Sie
die Schraube 1-2 „Clicks“ im Uhrzeigersinn.
3. wippt das Rad nicht nach, so ist der Rebound zu langsam. Lösen Sie die Schraube
1-2 „Clicks“ gegen den Uhrzeigersinn.
WICHTIG!
Bitte beachten Sie, dass der FOX Nude oder FOX CTD Dämpfer immer wie unten
abgebildet montiert werden muss.
Eine Montage des Dämpfers in anderen Positionen kann schwere Schäden an
Dämpfer, Rahmen und Montageteilen zur Folge haben.
WICHTIG!
Die Dämpferbolzen sollten nach einer Demontage des Dämpfers mit einem
Drehmoment von 10Nm/88in lbs angezogen werden.
Wird dieser Wert überschritten, kann der Dämpfer beschädigt werden.
18 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 19
DEUTSCH
DEUTSCH
MONTAGE ANDERER DÄMPFER
SCOTT rät dringend davon ab, andere Dämpfer als den FOX Nude oder FOX CTD
im Genius zu verbauen, da beide Komponenten perfekt aufeinander abgestimmt
und miteinander konzipiert wurden. Nur so kann eine perfekte Dämpferkennlinie
garantiert werden.
Falls Sie dennoch einen anderen Dämpfer im Genius verbauen wollen, so
kontrollieren Sie bitte, dass der Dämpfer in keiner Fahrsituation mit dem Rahmen
kollidiert.
Gehen Sie hierfür bitte wie folgend beschrieben vor:
Bitte kontrollieren Sie, dass weder der Dämpfer noch Anbauteile des Dämpfers mit
dem Rahmen bei der Montage oder während des Einfederns in Berührung kommen.
Um dies zu testen lassen Sie bitte die Luft komplett aus dem Dämpfer ab, bzw.
demontieren Sie eine etwaige Feder und komprimieren Sie den Dämpfer im
eingebauten Zustand vollkommen.
Falls es hierbei zur Berührung von Bauteilen kommt dürfen Sie keinesfalls diesen
Dämpfer im Genius verbauen!
STEUERSATZ GENIUS
Die Genius Modelle werden mit einem
“tapered” Steuersatz und einem
Gabelschaftrohr, welches mit Steuersätzen
der “50-61”mm Baugrösse zusammenpasst
ausgeliefert.
(Innendurchmesser des Steuerrohres des
Rahmens mit 44.0mm am oberen und
54.9mm am unteren Ende).
Ritchey WCS Carbon Zero Tapered PF 50-61mm 18mm UD PRD 13636
Ritchey PRO Tapered PF 50-61mm 12.9mm PRD 13640
Es ist auch möglich Gabeln mit einem standard 1 1/8” Schaftrohr zu verbauen. Hierzu
wird allerdings in Steuersatz mit Reduzierhülse benötigt, wie z.B.:
Ritchey WCS Carbon Zero Tapered PF 50-61mm 18mm UD for 1 1/18" fork PRD 14860
TRETLAGER DES GENIUS
Alle Rahmen des Genius (Carbon und Aluminium) werden mit dem Tretlagerstandard
BB92PF ausgeliefert.
Shimano, SRAM, FSA und weitere Hersteller bieten Tretlager mit diesem
Einbaustandard an.
WICHTIG!
Bitte beachten Sie, dass Sie bei diesen Rahmen nicht mehr den 2.5mm breiten
Zwischenring auf der rechten Seite zwischen der Lagerschale und dem Rahmen
montieren müssen.
20 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 21
DEUTSCH
DEUTSCH
1. Niedriges Tretlager: niedrigerer Schwerpunkt
2. Höheres Tretlager: grössere Bodenfreiheit der Pedale/Kurbeln
GENIUS 700 GENIUS 900
NIEDRIG
LENKWINKEL 67.9° 69.0°
TRETLAGERHÖHE 345mm 335mm
HOCH
LENKWINKEL 68.4° 69.5°
TRETLAGERHÖHE 351mm 340mm

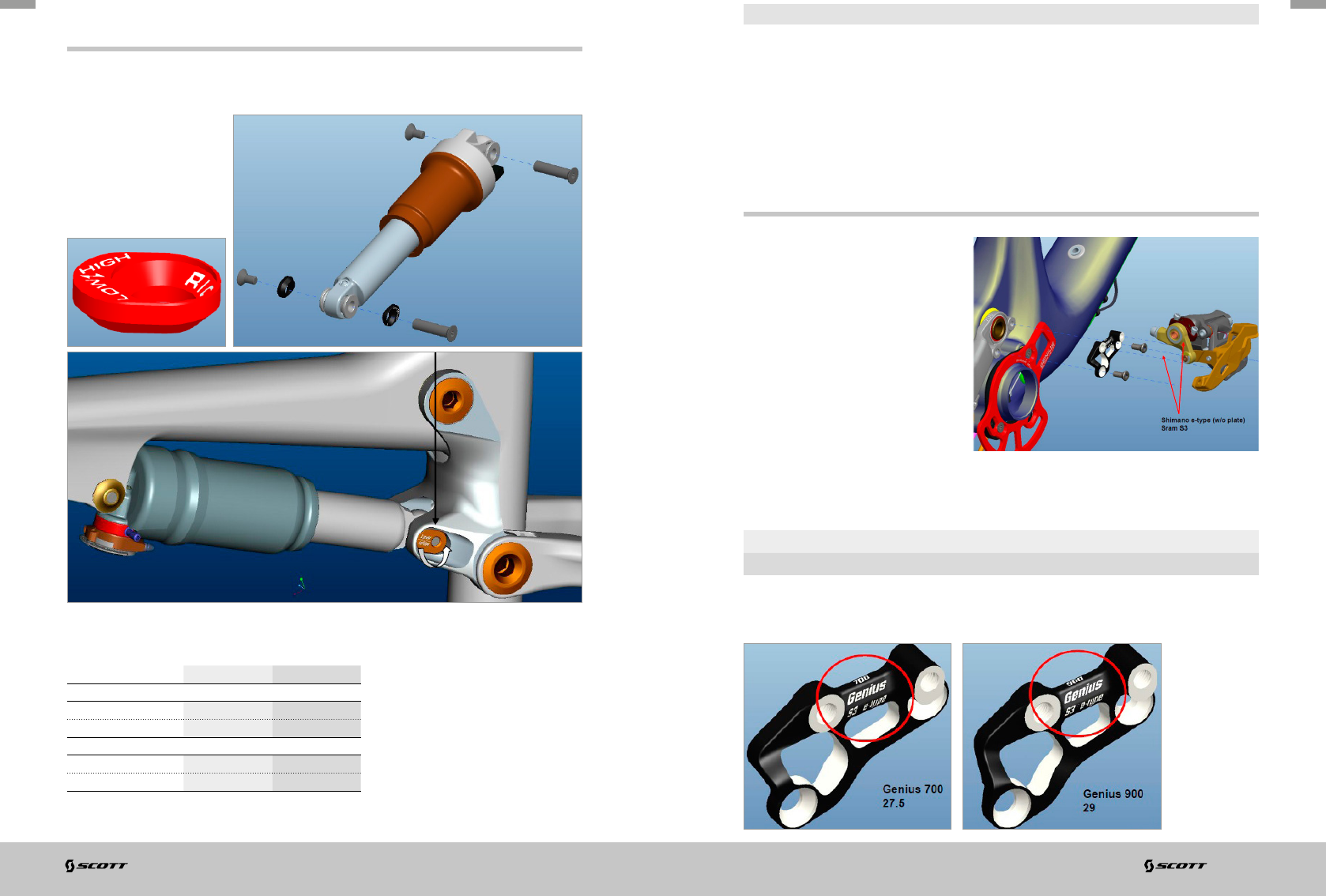

EINSTELLBARE TRETLAGERHÖHE
An Genius Bikes ausgestattet mit dem FOX Nude oder FOX CTD Dämpfer können Sie
die Tretlagerhöhe über dem Boden in 2 Positionen einstellen durch das Umdrehen des
“Geometrie-Chips”, der sich an der Dämpferbefestigung der Umlenkwippe befindet.
Bitte verwenden Sie
ausschliesslich die
passenden Adapter, die
mit den Senkkopfbolzen
der Dämpfer
zusammenpassen.
WICHTIG!
Es ist nicht möglich den Geometrie-Chip mit anderen Dämpfermodellen als dem
FOX Nude oder FOX CTD zu verwenden.
Der Dämpfer könnte mit der Umlenkwippe oder Rahmenteilen kollidieren.
BEFESTIGUNG DES VORDEREN UMWERFERS (FD)
Am allen Genius finden Sie einen
Shimano E-Type Umwerfer, der
jedoch direkt mit dem Hinterbau
verschraubt ist, und nicht wie
üblich mit einer E-Type Platte
zwischen der Tretlagerpatrone und
dem Tretlagergehäuse geklemmt
ist oder aber einen SRAM Direct
Mount (DM) Umwerfer vom Typ S3 .
Bitte beachten sie, dass Sie
immer die dem Bike/Rahmenset
beiliegende Adapterplatte
zwischen der Umwerferplatte und
der Kettenstrebe verbauen.
Diese Adapterplatte kann auch via die SCOTT Distribution mit folgender
Artikelnummer bestellt werden:
229728 FD Mount Genius 2013 700-650B
229729 FD Mount Genius 2013 900-29
Bitte beachten Sie, dass die Adapter nicht untereinander austauschbar sind!
22 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 23
DEUTSCH
DEUTSCH
KETTENFÜHRUNG
Sowohl die Carbon- als auch die Aluminiumrahmen des Genius können mit
Kettenführungssystemen des ISCG 05 Standards versehen werden.
Ein Set mit allen hierfür benötigten Adapterteilen kann über die SCOTT Distribution
bestellt werden:
229730 ISCG adaptor Genius 2013
Details zur Montage an den Carbonrahmen des Genius.
Der abgebildete Adapter muss zur Montage des Chainblockers an den ISCG05
Anbaupunkten verwendet werden.
Bitte beachten Sie, dass der Chainblocker exakt wie abgebildet montiert werden
muss unter Verwendung aller Teile des Montagesets.
Bitte beachten Sie zudem die unterschiedlichen
Montagepositionen für SRAM und Shimano
Umwerfer.
Für 2 x 10 Antriebe müssen Sie 2 x 2.5mm
Beilagscheiben, für 3 x 10 Antriebe 1 x 2.5mm
Beilagscheiben zwischen dem Adapter /Rahmen
und dem Chainblocker montieren, wie folgend
abgebildet.
Details zur Montage an den Aluminiumrahmen des Genius:
Sie können den Chainblocker direkt an der integrierten ISCG 05 Aufnahme am
Tretlagergehäuse verschrauben.
Bitte beachten Sie zudem die unterschiedlichen Montagepositionen für SRAM und
Shimano Umwerfer.
Für 2 x 10 Antriebe müssen Sie 2 x 2.5mm Beilagscheiben, für 3 x 10 Antriebe 1 x
2.5mm Beilagscheiben zwischen dem Adapter /Rahmen und dem Chainblocker
montieren.
GENIUS KABELFÜHRUNG
Die direkte und geradlinige Kabelführung an all unseren vollgefederten Bikes
ermöglicht beste Schaltfunktion in Verbindung mit geringstem Gewicht und bestem
Schutz vor Schmutz und Wasser.
CARBON RAHMENVORDERTEILE
Die Carbonrahmen des Genius haben
ein innenliegende Schaltzugführung mit
Kabelhüllenstoppern am vorderen Ende des
Unterrohres wie untenstehend abgebildet.
24 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 25
USE PLASTIC GUIDE TO FIX THE BRAKE CABLE
DEUTSCH
DEUTSCH
Bitte beachten Sie, dass die Kabel sich im inneren
des Rahmens einmal kreuzen müssen bevor Sie sie
durch den Kabelführungsschlitz am unteren Ende
des Unterrohres herausziehen.
Schieben Sie die Kabel durch die Kabelführung wie
abgebildet und befestigen Sie die Kabelführung am
Unterrohr mit einem 3mm Inbusschlüssel und einem
Drehmoment von 4Nm/35in/lbf
Schieben Sie nun die Kabelhüllen über die Kabel
in die Kabelführung und beachten Sie hierbei die
vorgegebene Mindestlänge der Hüllen wie unten
abgebildet!
Bitte vergewissern Sie sich, dass mindestens 40mm Abstand zwischen den Hüllen
und dem Tretlagergehäuse ist, um “ghost-shifting” und/oder Schäden am Rahmen
oder den Schalt-/Bremsleitungen zu vermeiden.
Bitte montieren Sie die Leitung der hinteren
Bremse wie folgend abgebildet:
Bitte beachten Sie auch hier den
Mindestabstand von 40mm zwischen
Bremsleitung und Tretlagergehäuse!
Bitte befestigen Sie die Bremsleitung und die
Leitung der fernbedienbaren Sattelstütze (falls
verbaut) am Rahmen unter Benutzung der
Befestigungsklammern wie folgend abgebildet:
Bitte befestigen Sie die Klammern mit
Kabelbindern wie folgend abgebildet:
Die Klammern können via die SCOTT Distribution mit folgender Nummer
bestellt werden:
229723 BB Cable Guide Genius (f. Carbon Frame)
26 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 27
DEUTSCH
DEUTSCH
Zusätzlich zu den Schaltzügen
und Bremsschläuchen wird
es für die Carbonversion des
Genius auch eine Lösung
für ein innenverlegtes
Kabel der absenkbaren
Sattelstütze geben.
Die Gummiabdeckung
am Rahmen sollte zum
versiegeln der Kabelgänge
genutzt werden.
ALUMINIUM
RAHMENVORDERTEILE
Bitte montieren Sie die Schaltzughüllen,
die Bremsleitung und die Leitung der
fernbedienbaren Sattelstütze (falls montiert)
am Rahmen unter Verwendung der Klammern
wie folgend abgebildet:
Bitte beachten Sie das maximalen
Anzugsdrehmoment der Schraube von 4Nm.
229724 Cable Clamping Set Genius alloy 2013 one size
EINSTELLUNG DER SATTELHÖHE
WICHTIG!
Die Sattelstütze muss immer mit mindestens 100mm im Sitzrohr verbleiben.
Verwenden Sie nie einen anderen Sattelstützendurchmesser als 31.6mm oder Shims/
Reduzierhülsen zwischen Sattelstütze und Rahmen!
Bitte vergewissern Sie sich, dass mindestens 40mm Abstand zwischen den Hüllen
und dem Tretlagergehäuse ist, um “ghost-shifting” und/oder Schäden am Rahmen
oder den Schalt-/Bremsleitungen zu vermeiden.
Bitte montieren Sie die Leitung der hinteren Bremse wie folgend abgebildet:
28 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 29
DEUTSCH
DEUTSCH
Bitte beachten Sie, dass Sie für die Montage von 185 und 200mm Bremsscheiben
Adapter/Unterlegscheiben zwischen Der PM Bremsaufnahme am Rahmen und der
Bremszange benötigen.
Für 185mm Scheibendurchmesser benötigen Sie 2 rot eloxierte Distanzscheiben, die
mit Teilenummer über die SCOTT Distribution bestellt werden können.
219568 Brake Mount Adapt.Spacers 4mm f/185mm
Für 200mm Scheibendurchmesser benötigen Sie folgende Adapter:
SRAM/Avid: “+20mm” adaptor
Shimano: F180PP2
FEDERGABELEINSTELLUNG/FEDERGABELWECHSEL
Für die Einstellung der Federgabel beachten Sie bitte die dem Bike beiliegende
Bedienungsanleitung des Gabelherstellers.
Generell ist bei den Modellen der Genius Serie nur der Einbau von Gabeln mit
einem Federweg von 150mm (27.5“) und 130mm (29“) sinnvoll, um allzu grosse
Veränderungen der Geometrie und damit des Fahrverhaltens zu vermeiden.
Für weitere Details zu Einbaumassen der Gabeln beachten Sie bitte die Tech Info-
Chart zu Beginn der Bedienungsanleitung.
SCHWINGENLAGERWARTUNG
Die Schwingenlager am SCOTT Genius sind ab Werk wartungsfreie Industrielager.
Ein Einsprühen der Lager mit einem Teflonspray von aussen nach jeder Bikewäsche
ist die einzige Wartungsarbeit, die durchgeführt werden sollte. Wir empfehlen keine
zähflüssigen Fette zu verwenden, da diese sehr schlecht wieder zu entfernen sind.
Die gleiche Empfehlung geben wir auch für die Schmierung der Kette.
Sollte dennoch ein Tausch der Lager nötig werden, so können die Lager in einem
Service Set über Ihren SCOTT Händler bestellt werden oder als einzelne Lager mit
den Lagerbezeichnungen im Kugellagerhandel bestellt werden, wie sie in der Tech
Info Chart zu Beginn der Bedienungsanleitung genannt sind.
AUSTAUSCHBARES AUSFALLENDE
An allen Genius Bikes können Sie das Schaltwerksbefestigungsauge austauschen.
Je nach Modell finden Sie folgende Optionen am Genius:
1. 142mm Achse mit RWS 142/12
via die SCOTT Distribution:
219574 komplette Ausfallendenset (ohne Achse) RWS 142/12
219577 rechte Schaltwerksbefestigungsauge
2. 135mm Achse mit RWS 135/5
via die SCOTT Distribution:
219572 komplette Ausfallendenset (ohne Achse) RWS 135/5
219575 rechte Schaltwerksbefestigungsauge
3. Standard 135mm Hinterradachse mit Schnellspanner
via die SCOTT Distribution:
206473 austauschbare Schaltwerksbefestigungsauge
Falls Sie einen anderen RWS Standard verwenden wollen, bietet Ihnen SCOTT noch
als Nachrüstset für bestimmte Laufradsätze folgendes RWS Ausfallendenset an:
219574 Ausfallendenset RWS 135/12
219576 rechte Schaltwerksbefestigungsauge

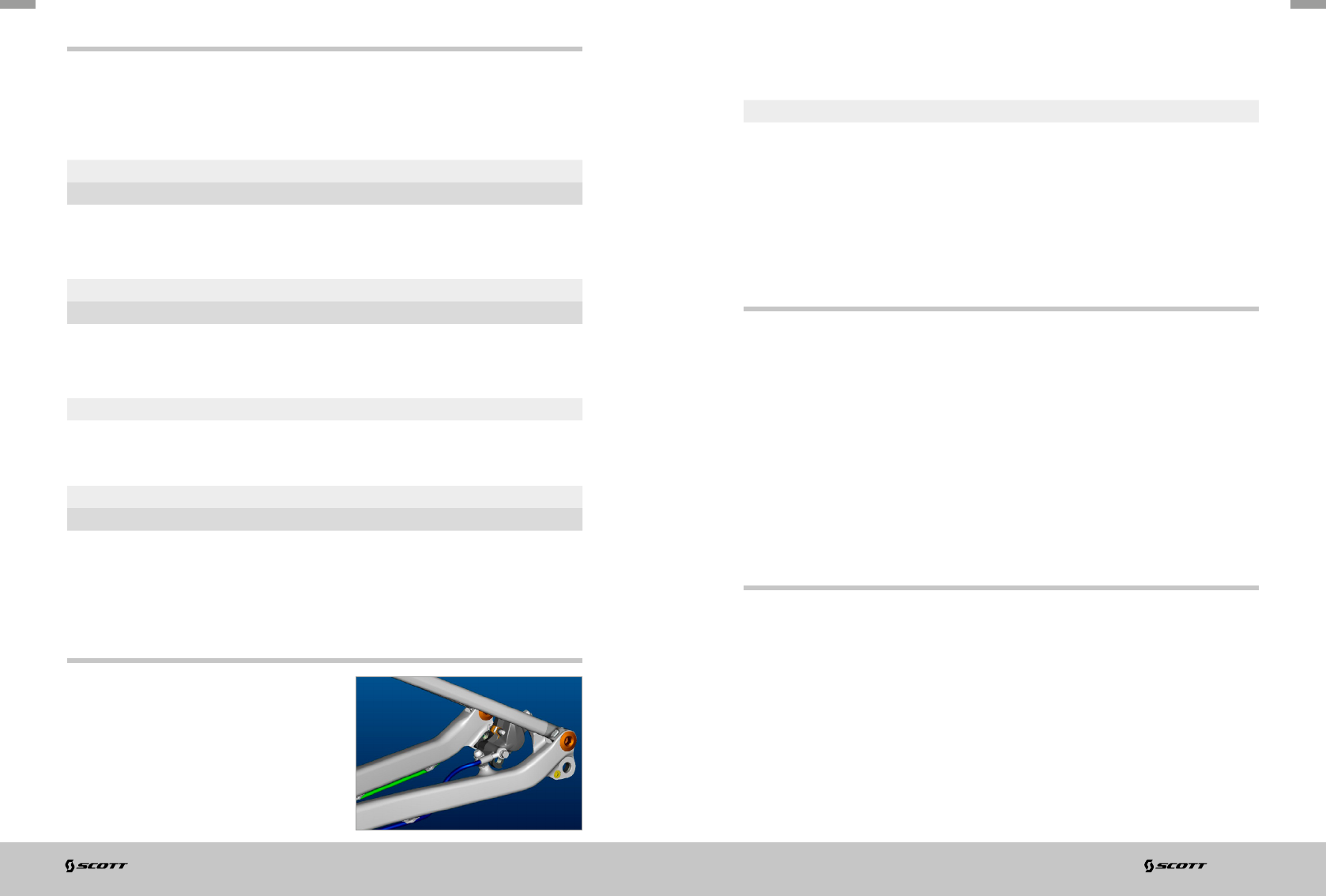

HINTERRADBREMSAUFNAHME
Das SGenius kann mit 3 verschieden
Scheibenbremsgrössen an der
Hinterradbremse benutzt werden.
Die hintere Scheibenbremsaufnahme am
Genius ist Postmount (PM) Standard an der
linken Kettenstrebe und ist vorgesehen für
Scheibenbremsen mit 180, 185 und 200mm
Durchmesser.
30 GENIUS | BIKE OWNER’S MANUAL 2015 BIKE OWNER’S MANUAL 2015 | GENIUS 31
DEUTSCH
DEUTSCH
GARANTIE GARANTIE
Das SCOTT-Fahrrad ist ein anhand neuester Technologien gebautes Rad. Es ist mit den
besten Komponenten namhafter Hersteller bestückt.
Deshalb gewährt SCOTT dem Erstkäufer bei Kauf eines komplett montierten Fahrrades
eine Garantie auf Materialdefekte und Verarbeitungsfehler von 5 Jahren (nur bei
Einhaltung der Wartungsintervalle s.u.) für den Rahmen inkl. Hinterbau und von 2 Jahren
für die Gabel (soweit es sich bei der Gabel um ein SCOTT Produkt handelt. Ansonsten
gelten die Bestimmungen des Gabelherstellers).
Die genannte Garantie von 5 Jahren auf den Rahmen wird allerdings nur gewährt, wenn
1 x jährlich eine Inspektion bei einem autorisierten SCOTT - Händler entsprechend der in
dieser Bedienungsanleitung beigefügten Wartungsanleitung erfolgt.
Dies ist vom autorisierten SCOTT — Händler mit Stempel und Unterschrift zu bestätigen.
Sollte eine solche Wartung nicht erfolgen, verkürzt sich der Garantiezeitraum von 5
Jahren auf den Rahmen auf 3 Jahre.
Die Kosten der Inspektion und Wartung sind vom Eigentümer des SCOTT — Fahrrades zu
tragen.
Für die Modelle Gambler, Voltage FR und Volt-X ist die Garantiezeit auf 2 Jahre limitiert.
Die Garantiezeiträume beginnen ab dem Kaufdatum.
Diese Garantie wird allerdings nur dem Erstkäufer gewährt, d.h. demjenigen, der das
Fahrrad erstmalig bestimmungsgemäß benutzt, und nur bei Kauf von einem autorisierten
SCOTT Händler.
Die Garantie wird ausdrücklich nur bei Kauf eines komplett montierten Fahrrades
gewährt unter expliziten Ausschluss von Käufen nicht vollständig montierter Fahrräder.
Wenn ein Garantiefall eintritt, hat SCOTT die Möglichkeit, nach eigenem Ermessen das
defekte Bauteil zu reparieren oder zu ersetzen. Nicht defekte Bauteile werden lediglich
auf Kosten des Garantienehmers ersetzt.
Verschleißteile sind, sofern sie durch normale Abnutzung oder Verschleiß beschädigt
sind, von der Garantie ausgenommen. Eine detaillierte Liste der Verschleißteile inklusive
der Beschreibung der Verschleißmerkmale befindet sich im Anschluss an diesen Punkt
der Bedienungsanleitung.
Am Ende der Bedienungsanleitung befindet sich ein Übergabeprotokoll, das nach
Kenntnisnahme und Unterschrift durch den Konsumenten in Kopie beim Fachhändler zur
Ablage in der Kundendatei verbleibt.
Dieses Übergabeprotokoll sollte bei Eintritt eines Garantiefalls zusammen mit dem
defekten Rad oder Bauteil vorgewiesen werden.
Es gilt als Verkaufsnachweis, ohne den keine Reklamation möglich ist.
Die Garantie gilt grundsätzlich weltweit. Zur Geltendmachung der Garantieansprüche
gehen Sie mit dem Garantieschein zu Ihrer Verkaufsstelle. Der Händler wird dann das
Nötige veranlassen. Ist dies nicht möglich, kontaktieren Sie bitte den nationalen SCOTT-
Importeur.
Ein Garantieanspruch kann nicht geltend gemacht werden, wenn Veränderungen an der
Original-Konstruktion oder Ausstattung vorgenommen wurden oder das Rad unter nicht
normalen Bedingungen verwendet wurde.
Mit dieser Garantie gewährt SCOTT eine freiwillige Herstellergarantie. Zusätzliche
Ansprüche aus nationalem Gewährleistungsrecht bleiben hiervon unberührt.
Garantiebestimmungen für den FOX Nude Dämpfer entnehmen Sie bitte dem
beiliegenden FOX Nude Manual.
Modell .............................................................................
Jahr ...............................................................................
Grösse .............................................................................
Rahmen Nr. ........................................................................
Dämpfer Nr. ........................................................................
Kaufdatum .........................................................................
