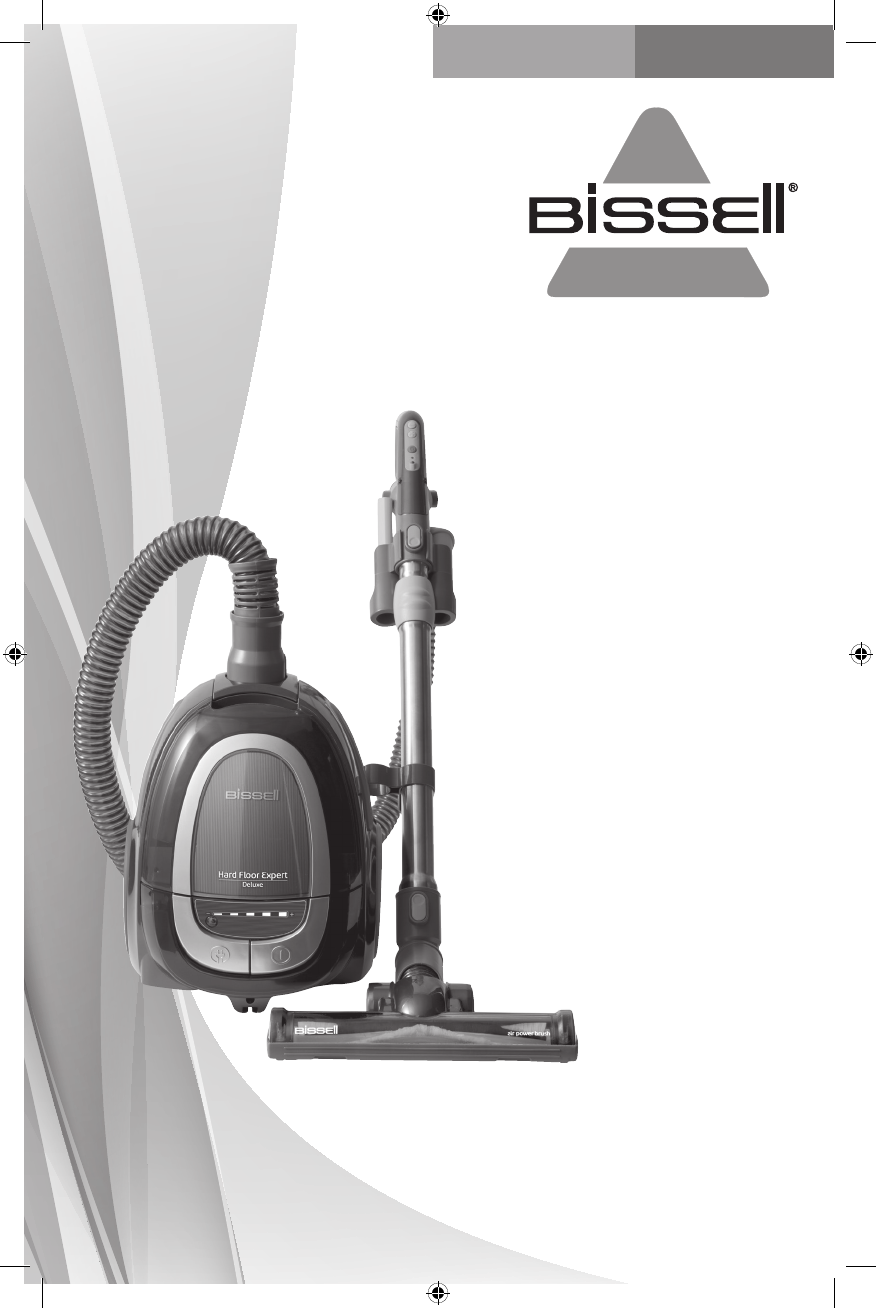

HARD FLOOR EXPERT™

BAGLESS CANISTER VACUUM

1161

GUIDE DE L’UTILISATEUR 9 à 16 GUÍA DEL USUARIO 17 a 24

6 7

2www.BISSELL.com

E1 E2 E3

2. 1.

3. 3a.

4. 5.

4a.

4b.

4. 5.

2. 3.

b. c.

18171615 19

12 13 14

www.BISSELL.com 3

Thanks for buying a BISSELL vacuum

We’re glad you purchased a BISSELL vacuum. Everything we

know about floor care went into the design and construction of

this complete, high-tech home cleaning system.

Your BISSELL vacuum is well made, and we back it with a limited

two-year warranty. We also stand behind it with a knowledgeable,

dedicated Consumer Care department, so, should you ever have a

problem, you’ll receive fast, considerate assistance.

My great-grandfather invented the floor sweeper in 1876. Today,

BISSELL is a global leader in the design, manufacture, and service

of high-quality homecare products like your BISSELL vacuum.

Thanks again, from all of us at BISSELL.

Mark J. Bissell

Chairman & CEO

Symbol Deﬁnitions

WARNING AN ACTION OR ATTENTION IS NEEDED TO

THIS AREA IN ORDER TO REDUCE THE RISK

OF ELECTRIC SHOCK, FIRE, OR INJURY

TIP NOTE OR HINT WHICH IS NOT ESSENTIAL

BUT MAY IMPROVE USABILITY

GUIDE READ USER GUIDE FOR COMPLETE

SAFETY AND USER INSTRUCTIONS

WEEE DO NOT THROW THE APPLIANCE AWAY

WITH THE NORMAL HOUSHOLD WASTE

AT THE END OF ITS LIFE, BUT HAND IT IN

AT AN OFFICIAL COLLECTION POINT FOR

RECYCLING. BY DOING THIS YOU WILL

HELP TO PRESERVE THE ENVIRONMENT.

» Before cleaning under low furniture, check

area first for objects that might harm the unit

or block the hose.

» Hair, string and small objects can block the

hose and tools. Check them occasionally

for obstructions.

» Use the air flow regulator to reduce air flow

as needed when using the tools.

» For maximum cleaning performance,

check the filters often and clean or replace

if necessary.

www.BISSELL.com

IMPORTANT SAFETY INSTRUCTIONS

» Do not leave cleaner when it is plugged in.

» Unplug from outlet when not in use and before servicing.

» Do not use with damaged cord or plug.

» To unplug grasp plug not cord.

» Do not pull or carry by cord, use cord as a handle,

close door on cord, pull cord around sharp corners, run

cleaner over cord, or expose cord to heated surfaces.

» Hold plug when rewinding the cord onto the reel.

Do not allow the plug to whip when rewinding.

» Do not use cleaner if it has been dropped, damaged,

left outdoors or dropped into water. Have it repaired

at an Authorized Service Center.

» Do not allow children to use as a toy.

» Do not use outdoors or on wet surfaces.

» Do not handle cleaner or plug with wet hands.

» Do not put any object into openings. Do not use with

any opening blocked; keep free of dust, lint, hair and

anything that may reduce air flow.

» Do not use without filters in place.

» Do not allow hair, loose clothing, fingers or body parts

to get near openings or floor brush in the appliance.

» Do not pick up hot coals, cigarette butts, matches or

any hot, smoking, or burning objects.

» Do not pick up hard or sharp objects such as glass,

nails, screws, coins, etc.

» Do not pick up flammable or combustible materials

(lighter fluid, gasoline, kerosene, etc.) or use in the

presence of explosive liquids or vapor.

» Do not unplug by pulling on cord.

» Do not pick up toxic material (chlorine bleach, ammonia,

drain cleaner, etc.).

» Do not use in an enclosed space filled with vapors

given off by oil base paint, paint thinner, some moth

proofing substances, flammable dust, or other

explosive or toxic vapors.

» Do not use for any purpose other than described in

this User’s Guide.

» Always turn off this appliance before connecting or

disconnecting vacuum hose.

» Use only manufacturer’s recommended attachments.

» Use only on dry, indoor surfaces.

» Keep appliance on a level surface.

» Turn off all controls before plugging or

unplugging cleaner.

» Be extra careful when cleaning stairs.

» Close attention is necessary when used by or

near children.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

This model is for household use only.

READ ALL INSTRUCTIONS

BEFORE USING YOUR VACUUM.

When using an electrical appliance, basic precautions should be

observed, including the following:

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY:

THIS APPLIANCE HAS A

POLARIZED PLUG.

To reduce the risk of electric shock, this appliance has a polarized plug (one blade is wider than the other). This plug will fit in a polarized outlet only

one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install a proper outlet. Do not

change the plug in any way.

www.BISSELL.com 5

A Product View C Special Features

a. Variable Suction

The Hard Floor Expert is equipped with

variable suction to easily go from cleaning

carpets and hard floors to delicate surfaces

like drapes and upholstery.

1. Power Button Once the vacuum is

plugged in, press the main power button to

activate the remote control (section A #5).

a. Located on the handle is the remote

control power button. Use this to place the

unit on standby (off).

NOTE: If the remote is not working, check

the placement of the batteries in the handle.

2. Increase Button “+” Press to increase

suction power.

3. Reduce Button “-” Press to decrease

suction power for use on delicate surfaces.

NOTE: the lights on the base of the canister

will indicate the level of suction power

(section A #5).

4. When using the remote control, do not

cover the infrared emitter or block the

infrared receiver on the body to ensure

efficient communication between emitter

and receiver.

b. Hard Floor Tool

The hard floor tool is equipped to clean

hard floor surfaces such as wood, tile, and

laminate. This tool is ideal for removing fine

dirt and debris on hard flooring.

Note: The roller brush will only rotate on

hard floor surfaces. It can be used to clean

carpet, but the brush will not rotate.

c. Carpet Tool

1. Multi-surface brush switch has retractable

brushes to clean both carpet and hardwood

floor surfaces.

Vacuum Carpeted Areas

Set the multi-surface brush switch to the

carpet position (brushes should retract).

Vacuum Hard Surfaces

Set the multi-surface brush switch to

the hard floor position (brushes should

be visible).

d. Storage

There are two storage options for your

Hard Floor Expert:

1. Locate the groove behind by the post

motor filter (section A #10) and connect the

floor tool to the base

2. Locate the groove underneath of the

canister and connect the telescopic wand.

B Assembly

You do not need any tools to assemble your

vacuum cleaner.

1. Connect the hose to the canister body.

Once it snaps, it is in place.

a. To disconnect the hose, squeeze the

snaps located on the side of the hose

connection and pull out

2. Connect the handle to the telescopic

wand by aligning the insert and securing it

in place. Once it snaps, it is in place.

3. Connect the desired floor brush to the

end of the telescopic wand by aligning the

insert and securing in place.

3a. To remove, press the snap located on the

front of the hard floor tool and pull apart

4. Snap the tool holder in place, under the

handle.

a. Dusting tool

b . Crevice tool

5. Located on the top of the handle, pop

open the battery cover and place the two

AAA batteries in the correct location.

Do not plug in your cleaner until you have

completely assembled it per the following

instructions and are familiar with all instructions

and operating procedures.

Be careful to avoid injury as cord retracts very quickly.

Plastic ﬁlm can be dangerous. To avoid danger of

suocation, keep away from babies and children.

Before using your vacuum, make sure that the dirt

cup and all ﬁlters are in place. Do not operate your

vacuum without the dirt cup and ﬁlters.

CAUTION : RISK OF FIRE. Only replace with 2 AAA

Alkaline 1.5VDC Batteries

1 Hose Connector

2 Front Cover

3 Dust Bin (beneath cover)

4 Big Wheel

5 Variable Suction Indicator

6 Cord Rewind Button

7 Power Button

8 Carry Handle

9 Power Cord

10 Post Motor Filter

11 Carpet Tool

12 Hard Floor Tool

13 Telescopic Wand

14 Tool Clip

15 Crevice Tool

16 Dusting Brush

17 Handle

18 Hose

19 2 AAA Batteries

D Operations

1. Locate the power cord on the back of the

unit and plug in.

NOTE: The power cord can be pulled out

until the yellow mark is visible. Do not pull

out past the red mark on the cord.

2. Turn on the vacuum by pressing the

power button on the base of the canister.

N O T E : The vacuum starts at the maximum

suction.

Once the machine has been turned on the

remote control can be used. The main power

button on the canister will need to be

activated at the start of every use before

the remote control will work.

3. When the dust cup reaches the MAX line,

turn off the machine and remove the dust

cup from the base of the machine, by

opening the lid and pulling up

4. To empty, locate the yellow tab that says

“push” and push to empty

5. If the yellow cyclone is dirty, it can be

removed by rotating it counter clockwise

and pulling out. Clean as needed before

replacing.

6. Reassemble the dust cup after cleaning.

7. When cleaning is complete, power off the

vacuum by using the remote control on the

handle (placing it on standby). Then press

the power button on the base of the canister

to turn the vacuum completely off.

8. Unplug the vacuum from the electrical

outlet.

Thermal motor protection

An internal thermal protector has been

designed into your cleaner to protect it from

overheating.

When the thermal protector activates, the

main vacuum motor will stop operating. If

this happens, proceed as follows:

1. Turn the cleaner OFF and unplug from

electrical outlet.

2. Check the cleaner for the source of over-

heating problem (ie. Full dirt cup,dirty

filters or clog).

3. Fix the problem by following the steps in

the maintenance section of the user guide.

4. When the motor cools for approximately

30 minutes, the thermal protector will

reset and cleaning may continue. If the

cleaner will not turn on or the thermal

protector continues to activate, your

cleaner may need servicing. Call BISSELL

Consumer Care or visit the website.

E Care & Storage

To maintain maximum performance, perform

these simple maintenance steps.

E1 – Filter assembly, cleaning,

and replacement

1. Remove dirt bin from the base of the

canister.

2. Locate the filter on the back of the dirt

bin and pull the latches to separate the filter

from the bin.

3. Separate the pleated filter from the foam

filter.

4. Clean pleated filter by tapping it lightly

against the trash can.

5. The foam filter can be rinsed under water.

NOTE: Make sure the filter is dry before

replacing

6. Reassemble the components.

E2 – Post-motor filter cleaning

and replacement

1. Locate the post motor filter on the back of

the canister.

2. Remove the filter by pulling down on the

tab and pulling out.

3. Separate the filter from the door.

4. Tap out the filter or replace if needed.

5. Reassemble the components.

E3 – Hard floor tool cleaning

1. Use a coin or slotted screwdriver to turn

the knob from lock to unlock and remove

the brush cover.

2. Remove the brush from the chamber for

cleaning.

3. Replace the brush and secure the cover

making sure to lock it in place.

Battery replacement

Push the battery cover open and replace

batteries as indicated in the battery

chamber (section B #5).

www.BISSELL.com

To reduce the risk of electric shock, turn power switch

o and disconnect plug from electrical socket

before performing maintenance or care.

Do not operate cleaner with damp or wet ﬁlters

or without all ﬁlters in place.

This product is intended for household use only and not for

commercial or industrial use. Vacuuming of dust from products

like plaster, concrete or ashes will damage the motor and void

the warranty.

Problem Possible causes Remedies

Motor not

operating

Check that the plug is connected

to the socket securely

Re-plug

Weakened

suction power

Full dust cup Empty dust cup

Dusty filter(s) Check and clean or replace filters

Clog in the hard floor tool or hose Follow instructions E3 on page 6 for

cleaning the hard floor tool.

Variable suction set to the lowest

speed

Press the “+” on the remote to dial up

the suction

Power cord

cannot be

rewound

completely

The power cord may pile on one

side of the coiler

Pull out a large section of the cord

and rewind it

Power cord

cannot be

pulled out

Power cord may be twisted Press the REWIND button and rewind

or pull out the cord repeatedly

Infrared remote

control failure

Batteries may be bad Replace batteries

Bad infrared connection Make sure the infrared lights are not

hidden and are visible

Vacuum not

turning on with

remote control

The main power switch on the

vacuum body was not turned on

Turn on the power on the base of

the canister, which will activate the

remote control

Other maintenance or service not included in the manual should be

performed by an authorized service representative.

Thank you for selecting a BISSELL product.

For any questions or concerns, BISSELL is happy to be of service.

Contact Consumer Care listed on page 8.

Please do

not return

this product

t o t h e s t o r e .

Troubleshooting

REPLACEMENT PARTS

160-2083

Handle

Assembly

160-2084

Pre-motor

filter / Pleated

filter ACCESSORIES

160-2085

Pre-motor

filter /

Foam filter 160-2089

Carpet Tool

160-2094

Post-motor

filter / Foam 160-2090

Hard Floor Tool

160-2086 Post-motor

filter /

Unwoven cloth

160-2091

Telescopic

Extension Wand

160-2087

Tool Holder

160-2092

Crevice Tool

160-2088

Dirt Tank

160-2093

Upholstery Tool

WARNING

To reduce the risk of electric shock, turn power switch o

and disconnect polarized plug from electrical socket before

performing maintenance or troubleshooting checks.

BISSELL Canada Corporation

Mississauga, Ontario L5N 0B3

Part Number 160-1445 Rev 5/13

Visit our website at: www.BISSELL.com

Consumer Warranty

This warranty gives you specific legal rights, and you may also

have other rights which may vary from state to state. If you need

additional instruction regarding this warranty or have questions

regarding what it may cover, please contact BISSELL Consumer Care

by E-mail, telephone, or regular mail as described below.

Limited Two-Year Warranty

Subject to the *EXCEPTIONS AND EXCLUSIONS identified below, upon

receipt of the product BISSELL will repair or replace (with new or

remanufactured components or products), at BISSELL’s option, free

of charge from the date of purchase by the original purchaser, for

two years any defective or malfunctioning part.

See information below on “If your BISSELL product should require

service”.

This warranty applies to product used for personal, and not com-

mercial or rental service. This warranty does not apply to fans or

routine maintenance components such as filters, belts, or brushes.

Damage or malfunction caused by negligence, abuse, neglect, unau-

thorized repair, or any other use not in accordance with the User’s

Guide is not covered.

BISSELL IS NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES

OF ANY NATURE ASSOCIATED WITH THE USE OF THIS PRODUCT. BISSELL’S

LIABILITY WILL NOT EXCEED THE PURCHASE PRICE OF THE PRODUCT.

Some states do not allow the exclusion or

limitation of incidental or consequential

damages, so the above limitation or exclusion

may not apply to you.

*EXCEPTIONS AND EXCLUSIONS FROM

THE TERMS OF THE LIMITED WARRANTY

THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY OTHER

WARRANTIES EITHER ORAL OR WRITTEN. ANY IMPLIED WARRANTIES

WHICH MAY ARISE BY OPERATION OF LAW, INCLUDING THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, ARE LIMITED TO THE TWO YEAR DURATION FROM THE DATE

OF PURCHASE AS DESCRIBED ABOVE.

Some states do not allow limitations on how long an implied

warranty last so the above limitation may not apply to you.

NOTE: Please keep your original sales

receipt. It provides proof of date of

purchase in the event of a warranty claim.

Visit the BISSELL website: www.BISSELL.com or www.bissell.ca

When contacting BISSELL, have model number of cleaner available.

Please record your Model Number: _____________ Please record your Purchase Date: _____________

NOTE: Please keep your original sales receipt. It provides proof of the date

of purchase in the event of a Warranty claim. See Warranty for details.

Consumer Care

If your BISSELL product should

require service:

Contact BISSELL Consumer Care to locate a BISSELL Authorized

Service Center in your area.

If you need information about repairs or replacement parts,

or if you have questions about your warranty, contact BISSELL

Consumer Care.

Website or E-mail:

www.BISSELL.com or www.bissell.ca

Or Call:

BISSELL Consumer Care

U.S. Consumers: 1-800-237-7691

Canada Consumers: 1-800-263-2535

Monday – Friday 8am - 10pm ET

Saturday 9am - 8pm ET

Sunday 10am - 7pm ET

Or Write:

BISSELL Homecare, Inc.

PO Box 3606

Grand Rapids, MI 49501

ATTN: Consumer Care

HARD FLOOR EXPERT™

ASPIRATEUR PORTATIF SANS SAC

1161

6 7

10 www.BISSELL.ca

E1 E2 E3

2. 1.

3. 3a.

4. 5.

4a.

4b.

4. 5.

2. 3.

b. c.

18171615 19

12 13 14

www.BISSELL.ca 11

Merci d’avoir acheté un aspirateur BISSELL

Nous sommes heureux que vous ayez acheté un aspirateur BISSELL.

Toutes nos connaissances en matière d’entretien et de nettoyage

de planchers ont été mises à profit au cours de la conception et de

la fabrication de ce système de nettoyage domestique complet et

d’avant-garde.

Votre aspirateur BISSELL est fabriqué avec beaucoup d’attention,

c’est pourquoi nous l’offrons avec une garantie limitée de deux

ans. Nous sommes aussi soutenus par un Service à la clientèle bien

informé et dévoué qui saura vous répondre avec empressement et

courtoisie.

Mon arrière-grand-père a inventé le balai mécanique en 1876.

Aujourd’hui, BISSELL est un chef de file mondial en matière de

conception, de fabrication et de service de produits d’entretien

ménager de qualité supérieure comme votre aspirateur BISSELL.

Merci encore, de la part de tous les employés de BISSELL.

Mark J. Bissell

Président et chef de l'exploitation

Explications des symboles

AVERTISSEMENT

UNE ACTION DOIT ÊTRE ENTREPRISE OU UNE ATTENTION

PARTICULIÈRE DOIT ÊTRE PORTÉE À CETTE SECTION

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE

DÉCHARGE ÉLECTRIQUE OU DE BLESSURE

CONSEIL REMARQUE OU CONSEIL NON ESSENTIELS MAIS QUI

PEUVENT FACILITER L'UTILISATION

GUIDE LISEZ LE GUIDE DE L'UTILISATEUR POUR OBTENIR DES

INSTRUCTIONS COMPLÈTES À PROPOS DE LA SÉCURITÉ

ET DE L'UTILISATION

DEEE

(déchet

d’équipements

électrique et

électronique)

NE JETEZ PAS L'APPAREIL AVEC LES DÉCHETS

DOMESTIQUES ORDINAIRES À LA FIN DE SA VIE UTILE.

RAPPORTEZ-LE PLUTÔT À UN POINT OFFICIEL DE

COLLECTE DES DÉCHETS À DES FINS DE RECYCLAGE.

VOUS AIDEREZ AINSI À PRÉSERVER L'ENVIRONNEMENT.

» Avant de nettoyer les endroits sous les meubles bas,

assurez-vous d’abord de l'absence d’objets qui pourraient

endommager l’appareil ou bloquer le tuyau.

» Les cheveux, les fils et les petits objets peuvent bloquer le

tuyau ou les accessoires. Assurez-vous régulièrement que de

tels objets sont enlevés pour éviter les obstructions.

» Utilisez le régulateur de débit d'air pour réduire le débit d'air

lorsque vous utilisez les accessoires.

» Pour un maximum de performance lors du nettoyage,

vérifiez fréquemment les filtres et nettoyez-les ou

remplacez-les au besoin.

www.BISSELL.ca

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

» Ne pas laisser l’appareil sans surveillance lorsqu’il est

branché.

» Débrancher l’appareil après utilisation et avant de

procéder à une réparation.

» Ne pas utiliser l’appareil si la fiche ou le cordon est

endommagé.

» Pour débrancher l’appareil, saisir la fiche et non le

cordon.

» Ne pas se servir du cordon comme poignée pour tirer ou

pour transporter l’appareil. Éviter de fermer une porte sur

le cordon. Éviter de tirer le cordon près de coins ou de

bords coupants. Ne pas passer l’aspirateur sur le cordon.

Ne pas exposer le cordon à des surfaces chauffées.

» Tenir la prise en rembobinant le cordon sur le dévidoir.

Ne pas laisser la prise fouetter lors du rembobinage.

» Ne pas utiliser l'appareil s’il a été échappé, endommagé

ou laissé à l’extérieur ou s’il est tombé dans l’eau. Faire

réparer l’appareil dans un centre de service autorisé.

» Ne pas permettre à des enfants d’utiliser l’appareil

comme jouet.

» Ne pas utiliser à l’extérieur ou sur des surfaces humides.

» Ne pas toucher à la fiche ni à l’appareil avec les mains

mouillées.

» Ne pas mettre d’objets dans les ouvertures de l’appareil.

Ne pas utiliser l’appareil si les ouvertures sont bloquées;

maintenir les ouvertures libres de poussière, de charpies,

de cheveux et de tout autre objet qui peut restreindre la

circulation d’air.

» Ne pas utiliser en l’absence de filtres.

» Ne pas laisser les cheveux, les vêtements amples, les

doigts et les autres parties du corps s'approcher des

ouvertures ou des pièces en mouvement.

» Ne pas aspirer de braises, de cigarettes, d'allumettes ou

tout objet chaud, brûlant ou fumant.

» Ne pas aspirer d’objets durs ou tranchants, comme du

verre, des clous, des vis, des pièces de monnaie, etc.

» Ne pas aspirer de matières inflammables ou

combustibles (liquide à briquet, essence, pétrole, etc.) ni

utiliser l’appareil en présence de vapeurs ou de liquides

explosifs.

» Ne pas débrancher l’appareil en tirant sur le cordon.

» Ne pas aspirer de matières toxiques (agent de

blanchiment au chlore, ammoniac, nettoyant pour tuyaux

d’écoulement, etc.).

» Ne pas utiliser l’appareil dans un espace fermé rempli de

vapeurs de peinture à base d’huile, de diluant à peinture,

de certaines substances contre les mites, de poussières

inflammables ou d’autres vapeurs explosives ou toxiques.

» Ne pas utiliser l’appareil à d’autres fins que celles

mentionnées dans le présent Guide de l’utilisateur.

» Toujours éteindre l’aspirateur avant de raccorder ou de

dissocier le tuyau d'aspirateur.

» Utiliser seulement les accessoires recommandés par le

fabricant.

» Utiliser uniquement sur des surfaces intérieures qui sont

sèches.

» Maintenir l’appareil sur une surface de niveau.

» Éteindre toutes les commandes avant de débrancher

l’appareil.

» Être très prudent lors du nettoyage des escaliers.

» Être très vigilant si l’appareil est utilisé en présence

d’enfants.

CONSERVER LES PRÉSENTES INSTRUCTIONS

POUR POUVOIR LES UTILISER ULTÉRIEUREMENT

Ce modèle d'appareil est destiné à un usage domestique seulement.

LIRE TOUTES LES INSTRUCTIONS

AVANT D’UTILISER VOTRE ASPIRATEUR.

Lors de l’utilisation d’un appareil électrique, des précautions de base

doivent être prises, y compris ce qui suit:

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE

DÉCHARGE ÉLECTRIQUE OU DE BLESSURE:

CET APPAREIL POSSÈDE UNE FICHE POLARISÉE.

Cet appareil possède une fiche polarisée (où l’une des lames est plus large que l’autre) afin de réduire les risques de décharge électrique. Dans une prise élec-

trique polarisée, cette fiche peut être insérée dans un seul sens. Si la fiche ne peut pas être complètement insérée dans la prise, inversez la fiche. Si elle ne peut

toujours pas être insérée, communiquez avec un électricien qualifié pour faire installer une prise électrique adéquate. Ne modifier la fiche en aucune façon.

www.BISSELL.ca

A SCHÉMA DU PRODUIT C CARACTÉRISTIQUES

SPÉCIALES

A. SUCCION VARIABLE

L'aspirateur Hard Floor Expert possède

différents niveaux de succion afin de nettoyer

aussi bien les tapis et les planchers nus que

les surfaces délicates telles que les rideaux et

les meubles.

1. Bouton de l’interrupteur d’alimentation

Une fois l'aspirateur branché, appuyez sur le

bouton de l'interrupteur principal pour activer

la télécommande (section A, numéro 5).

a. Le bouton de l'interrupteur d'alimentation

de la télécommande est situé sur la poignée.

Vous pouvez vous en servir pour mettre

l'appareil en veille (arrêt).

REMARQUE : Si la télécommande ne

fonctionne pas, vérifiez la position des piles

dans la poignée.

2. Bouton d'augmentation « + » Appuyez sur

le bouton pour augmenter la puissance de

succion.

3. Bouton de réduction « - » Appuyez sur le

bouton pour réduire la puissance de succion,

afin de nettoyer les surfaces délicates.

REMARQUE : les voyants sur le corps de

l'appareil indiquent le niveau de puissance

de succion (section A, numéro 5).

4. Lorsque vous utilisez la télécommande,

assurez-vous de ne pas couvrir l'émetteur

infrarouge ni de bloquer le récepteur

infrarouge situés sur le corps de l'aspirateur

afin que la communication entre l'émetteur et

le récepteur soit efficace.

B. ACCESSOIRE POUR PLANCHERS NUS

L'accessoire pour planchers nus est conçu

pour nettoyer les surfaces telles que le bois, la

tuile et les planchers stratifiés. Il est idéal pour

enlever les saletés et les débris de petite taille.

Remarque : Le rouleau de la brosse ne

tournera que sur des planchers nus. La brosse

peut être utilisée pour nettoyer les tapis, mais

le rouleau ne tournera pas.

C. ACCESSOIRE POUR TAPIS

1. La brosse multisurface est munie de brosses

rétractables pour nettoyer les tapis et les

planchers nus.

Nettoyage des surfaces recouvertes de tapis

Réglez l'interrupteur de la brosse à la position

« tapis » (les brosses devraient se rétracter).

Nettoyage des surfaces dures

Réglez l'interrupteur de la brosse à la position

« surfaces dures » (les brosses devraient être

visibles).

D. RANGEMENT

L'aspirateur Hard Floor Expert se range de

deux façons :

1. Repérez la rainure derrière l'appareil près

du filtre postmoteur (section A, numéro 10)

et fixez-y l'accessoire pour planchers.

2. Repérez la rainure située sous l'appareil et

fixez-y le tube-rallonge.

B ASSEMBLAGE

Vous n'avez pas besoin d'outil pour assembler

votre aspirateur.

1. Branchez le tuyau à l'aspirateur. Il est en

place lorsqu'on entend un claquement.

a. Pour enlever le tuyau, appuyez sur les

boutons situés sur le côté de celui-ci et

tirez.

2. Branchez la poignée au tube-rallonge en

alignant les pièces internes pour les fixer

en place. Les pièces sont en place lorsqu'on

entend un claquement.

3. Branchez la brosse pour planchers désirée

à l'extrémité du tube-rallonge en alignant les

pièces internes pour les fixer en place.

3a. Pour enlever, appuyez sur le bouton situé à

l'avant de la brosse et tirez.

4. Fixez le porte-outils sous la poignée.

a. Accessoire à épousseter

b. Suceur plat

5. Ouvrez le couvercle de piles situé sur le

dessus de la poignée et insérez deux piles

AAA dans la bonne position.

Ne branchez pas votre appareil avant de l’avoir

complètement assemblé en suivant les instructions

suivantes ou avant de vous être familiarisé avec toutes

les instructions et toutes les procédures d’utilisation.

Prenez garde de ne pas vous blesser, puisque le

cordon se rembobine rapidement.

La pellicule de plastique peut être dangereuse. Pour

éviter les risques d’étouement, tenez-la hors de

portée des bébés et des enfants.

Avant d'utiliser l'aspirateur, assurez-vous que le godet

à poussière et que tous les ﬁltres sont en place. Ne

faites pas fonctionner votre aspirateur sans godet à

poussière ou sans ﬁltre.

ATTENTION: RISQUES D'INCENDIE. N'utilisez que

2piles alcalines AAA de 1,5VCC

1 Raccord du tuyau

2 Couvercle avant

3 Contenant à poussière

(sous le couvercle)

4 Grande roue

5 Indicateur de succion

variable

6 Bouton de rembobinage

du cordon

7 Bouton de l’interrupteur

d’alimentation

8 Poignée de transport

9 Cordon d’alimentation

10 Filtre postmoteur

11 Accessoire pour tapis

12 Accessoire pour

planchers nus

13 Tube-rallonge

14 Crochet de fixation

15 Suceur plat

16 Brosse à épousseter

17 Poignée

18 Tuyau

19 2pilesAAA

D UTILISATION

1. Repérez le cordon d'alimentation à l'arrière

de l'appareil et branchez-le.

REMARQUE : Le cordon d'alimentation peut

être tiré jusqu'à l'apparition de la marque

jaune. Ne dépassez pas la marque rouge sur

le cordon.

2. Allumez l'aspirateur en appuyant sur le

bouton de l'interrupteur d'alimentation situé

sur le corps de l'appareil.

REMARQUE : L'aspirateur se met en marche

au niveau maximal de succion.

La télécommande peut être utilisée une fois

l'appareil en marche. On doit appuyer sur le

bouton de l'interrupteur principal au début de

chaque utilisation pour que la télécommande

fonctionne.

3. Lorsque le godet à poussière atteint la

marque MAX, arrêtez l'appareil. Retirez le

godet du corps de l'aspirateur en ouvrant le

couvercle puis en tirant le godet vers le haut.

4. Repérez la languette jaune indiquant

« push » (pousser) et pousser pour vider le

godet.

5. Si le cyclone jaune est sale, il peut être

retiré en tournant dans le sens antihoraire et

en tirant. Nettoyez-le avant de le replacer.

6. Assemblez de nouveau le godet à poussière

après l'avoir nettoyé.

7. Une fois le nettoyage terminé, éteignez

l'aspirateur à l'aide de la télécommande située

sur la poignée (le plaçant en mode veille).

Puis, appuyez sur le bouton de l'interrupteur

d'alimentation situé sur le corps de l'appareil

pour éteindre complètement l'aspirateur.

8. Débranchez l’aspirateur de la prise

électrique.

Protection thermique du moteur

L’appareil est muni d’un protecteur thermique

interne qui empêche la surchauffe.

Lorsque le protecteur thermique est activé,

l’appareil arrête de fonctionner. Dans un tel

cas,procédez comme suit :

1. Éteignez l’appareil et débranchez-le de la

prise électrique.

2. Inspectez l’appareil pour y déceler la source

du problème de surchauffe (à savoir :

contenant à poussière plein, filtres sales ou

obstruction).

3. Réglez le problème en suivant les étapes

indiquées à la section consacrée à

l’entretien dans ce guide de l’utilisateur.

4. Le protecteur thermique s’enclenche

à nouveau après que l’appareil a été

débranché et que le moteur s’est refroidi

pendant 30 minutes. On peut alors

poursuivre le nettoyage. Dans les cas

où l’appareil ne peut pas être allumé ou

l’interrupteur thermique demeure activé, il

est possible que l’appareil doive être réparé.

Communiquez avec le Service à la clientèle

de BISSELL ou visitez le site Web.

E ENTRETIEN ET

RANGEMENT

Afin de préserver les performances maximales

de votre aspirateur, effectuez ces étapes

d’entretien simples.

E1 – Assemblage du filtre, nettoyage et

remplacement

1. Retirez le contenant à poussière du corps

de l'aspirateur.

2. Repérez le filtre à l'arrière du contenant et

tirez sur les verrous pour enlever le filtre du

contenant.

3. Séparer le filtre plissé du filtre en mousse.

4. Nettoyer le filtre plissé en le frappant

légèrement contre une poubelle.

5. Vous pouvez rincer le filtre en mousse

sous l'eau.

REMARQUE : Assurez-vous que le filtre est

sec avant de le replacer.

6. Assemblez de nouveau les composants.

E2 – Nettoyage et remplacement du filtre

postmoteur

1. Repérez le filtre postmoteur à l'arrière de

l'appareil.

2. Retirez le filtre en poussant sur la languette

puis en tirant le filtre vers vous.

3. Séparer le filtre de la porte.

4. Nettoyez le filtre ou remplacez-le au besoin.

5. Assemblez de nouveau les composants.

E3 – Nettoyage de l'accessoire pour

planchers nus

1. À l'aide d'une pièce de monnaie ou d'un

tournevis plat, déverrouillez le bouton et

retirez le couvercle de la brosse.

2. Retirez la brosse du compartiment et

nettoyez-la.

3. Replacez la brosse ainsi que le couvercle en

vous assurant qu'il est bien fixé en place.

Remplacement des piles

Poussez sur le couvercle de piles pour l'ouvrir

et remplacez les piles tel qu'indiqué dans le

compartiment (section B, numéro 5).

www.BISSELL.ca

Aﬁn de réduire les risques de décharge électrique,

mettez l’interrupteur d’alimentation en position

éteinte et débranchez la ﬁche de la prise électrique

avant de procéder aux vériﬁcations d’entretien ou

de diagnostic d’une panne.

Ne faites pas fonctionner l’appareil si les ﬁltres

sont humides ou mouillés, ou s’il manque des

ﬁltres.

Ce produit est destiné à un usage domestique et non à un

usage commercial ou industriel. L'aspiration de la poussière

provenant de produits tels que le plâtre, le béton ou les

cendres peut endommager le moteur et annuler la garantie.

Problème Causes possibles Solutions

Le moteur ne fonctionne

pas Vérifiez que la fiche est correctement

branchée dans la prise

Rebranchez

Puissance de succion

devenue faible

Le godet à poussière est plein Videz le godet à poussière

Les filtres sont poussiéreux Vérifiez et nettoyez ou remplacez

les filtres

L'accessoire pour planchers nus ou le

tuyau est obstrué

Suivez les instructions E3 à la

page 14 pour nettoyer l'accessoire

pour planchers nus.

La vitesse de succion variable est réglée

au niveau le plus bas

Appuyez sur le bouton « + » de la

télécommande pour augmenter la

succion

Le cordon d'alimentation

ne peut pas être

complètement rembobiné

Le cordon d'alimentation s'est peut-être

entassé d'un côté de l'enrouleur

Tirez une grande section du cordon

et rembobinez-le

Le cordon d'alimentation

ne peut pas être tiré

Le cordon d'alimentation est peut-être

entortillé

Appuyez sur le bouton REWIND

(rembobiner) et rembobinez le

cordon ou tirez-le à plusieurs

reprises

Défaillance de la

télécommande à

infrarouge

Les piles sont peut-être en mauvais état Remplacez les piles

Mauvaise connexion infrarouge Assurez-vous que les lumières

infrarouges sont visibles

L'aspirateur ne s'allume

pas à l'aide de la

télécommande

L'interrupteur d'alimentation principal

situé sur le corps de l'appareil n'est pas

en position allumée

Allumez l'interrupteur d'alimentation

situé sur le corps de l'appareil. Il

activera la télécommande.

Toute opération d’entretien ou de réparation autre que celles qui

sont indiquées dans le manuel doit être effectuée par un représentant

d’entretien autorisé. Merci d’avoir choisi un produit BISSELL.

Quelle que soit votre question ou votre remarque, BISSELL sera ravie de

vous aider. Communiquez avec le Service à la clientèle dont les coordonnées

apparaissent à la PAGE 8.

Prière de ne

pas retourner

ce produit au

magasin.

DIAGNOSTIC DE PANNES

PIÈCES DE RECHANGE

160-2083 Assemblage du

manche

160-2084

Filtre

prémoteur /

Plissé ACCESSOIRES

160-2085

Filtre

prémoteur /

Mousse 160-2089

Accessoire pour

tapis

160-2094

Filtre

postmoteur /

Mousse 160-2090

Accessoire pour

planchers nus

160-2086

Filtre

postmoteur /

Toile non tissée

160-2091

Tube-rallonge

télescopique

160-2087

Porte-outils

160-2092

Suceur plat

160-2088

Réservoir à

poussière 160-2093

Accessoire pour

meubles

AVERTISSEMENT

Aﬁn de réduire les risques de décharge électrique, mettez

l’interrupteur d’alimentation en position éteinte et débranchez

la ﬁche polarisée de la prise électrique avant de procéder aux

vériﬁcations d’entretien ou de diagnostic d’une panne.

BISSELL Canada Corporation

Mississauga, Ontario L5N 0B3

Pièce no160-1445 Rév.5/13

Visitez notre site Web: www.BISSELL.ca

GARANTIE DU CONSOMMATEUR

La présente garantie vous donne des droits reconnus par la loi, et

possiblement d’autres droits qui peuvent varier d’un état/province à

l’autre. Pour plus de renseignements sur la présente garantie et sur

ce qu’elle couvre, veuillez communiquer avec le Service à la clientèle

de BISSELL par courriel, par téléphone ou par la poste à l’adresse

indiquée ci-dessous.

Garantie limitée de deux ans

Sous réserve des *EXCEPTIONS ET EXCLUSIONS indiquées ci-dessous

et dès la réception du produit, BISSELL réparera ou remplacera (par

des produits ou des composants neufs ou remis à neuf) à son gré,

gratuitement, pendant deuxans à partir de la date d’achat, toute

pièce défectueuse ou qui ne fonctionne pas correctement.

Reportez-vous à la section ci-dessous intitulée «Pour tout service relatif à

un produit BISSELL».

La présente garantie s’applique au produit qui est utilisé à des ﬁns

personnelles et non commerciales ou locatives. La présente garantie

ne couvre pas les composants remplacés lors de l’entretien courant,

comme les filtres, les courroies ou les brosses. Les dommages ou

les défectuosités qui résultent d'une négligence, d'un abus ou d’une

utilisation non conforme au Guide de l’utilisateur ne sont pas couverts.

BISSELL N’EST PAS RESPONSABLE DES DOMMAGES ACCESSOIRES OU

INDIRECTS DE TOUT GENRE QUI POURRAIENT SURVENIR À LA SUITE

DE L’UTILISATION DE CE PRODUIT. LA RESPONSABILITÉ DE BISSELL NE

DÉPASSERA PAS LE PRIX D’ACHAT DU PRODUIT.

Certains états ou provinces n’autorisent pas

l’exclusion et la limitation des dommages

accessoires ou indirects. La limitation ou

l’exclusion décrite ci-dessus pourrait donc ne pas

s'appliquer pour vous.

*EXCEPTIONS ET EXCLUSIONS QUANT

AUX CONDITIONS DE LA GARANTIE

LIMITÉE

LA PRÉSENTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE

GARANTIE, ORALE OU ÉCRITE. TOUTES LES GARANTIES IMPLICITES QUI

POURRAIENT RÉSULTER DE L’APPLICATION D’UNE LOI, Y COMPRIS LES

GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE PERTINENCE

POUR UN USAGE PARTICULIER, SONT LIMITÉES À UNE DURÉE DE

DEUXANS À PARTIR DE LA DATE D’ACHAT, TEL QUE DÉCRIT CI-DESSUS.

Certains états ou provinces n’autorisent pas l’exclusion et la limitation

des dommages accessoires ou indirects. La limitation ou l’exclusion

décrite ci-dessus pourrait donc ne pas s'appliquer pour vous.

Visitez le site Web de BISSELL : www.bissell.ca

Lorsque vous communiquez avec BISSELL, ayez en main le numéro de modèle de l’appareil.

Veuillez inscrire le numéro du modèle: _____________ Veuillez inscrire votre date d’achat: _____________

SERVICE À LA CLIENTÈLE

Pour tout service relatif à un

produit BISSELL :

Veuillez communiquer avec le Service à la clientèle de BISSELL au

numéro indiqué ci-dessous ou visiter le site Web afin d’identifier le

centre de service autorisé BISSELL le plus près.

Pour de plus amples renseignements relativement aux réparations

ou aux pièces de rechange, ou pour toute question sur la garantie,

appelez le Service à la clientèle de BISSELL.

Site Web :

www.bissell.ca

Téléphone :

Service à la clientèle de BISSELL

Clients du Canada: 1-800-263-2535

Clients des États-Unis : 1-800-237-7691

Lundi – vendredi 8 h à 22 h (HE)

Samedi 9 h à 20 h (HE)

Dimanche 10 h à 19 h (HE)

Ou écrire à :

BISSELL Homecare, Inc.

PO Box 3606

Grand Rapids MI 49501

À l'attention de :

Service à la clientèle

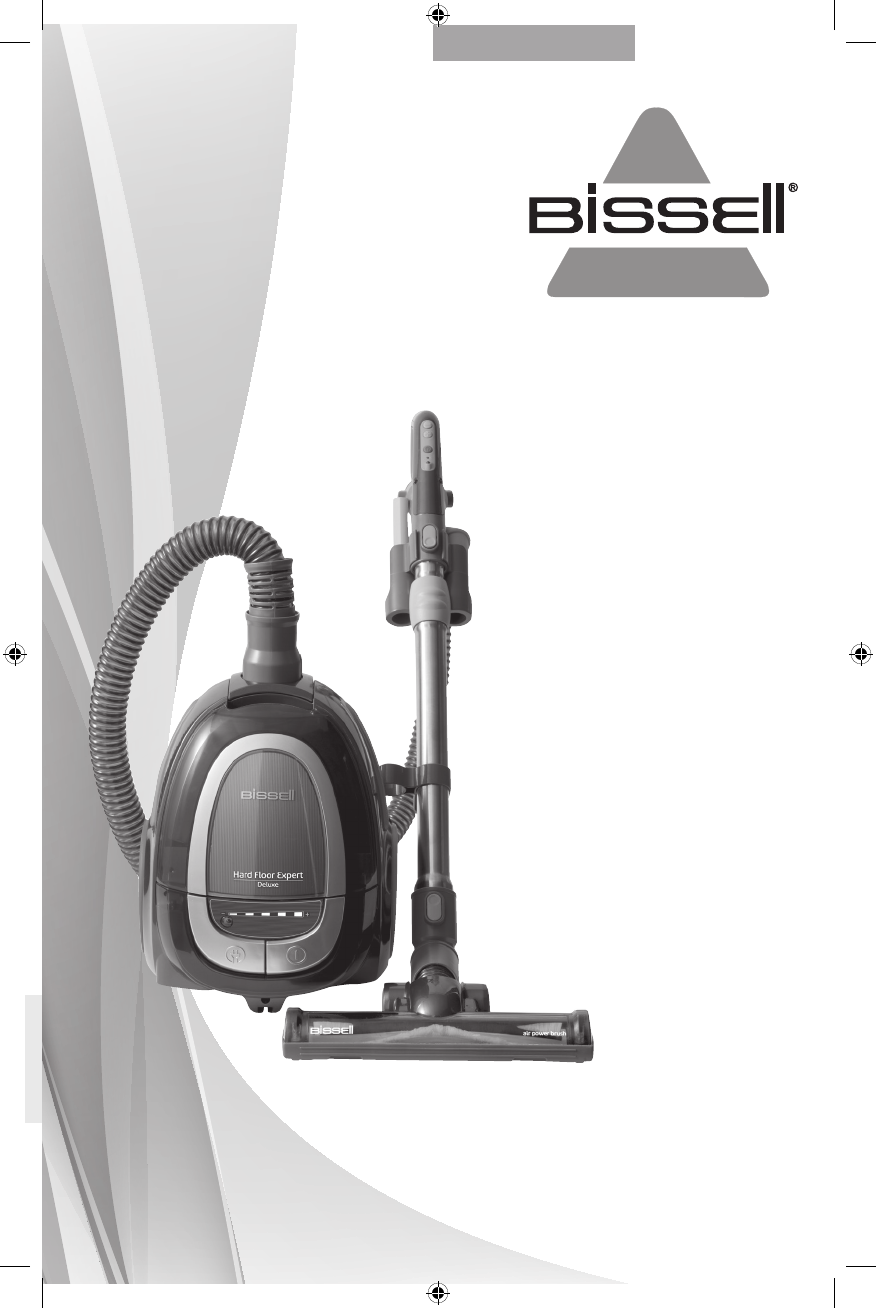

HARD FLOOR EXPERT™

ASPIRADORA TRINEO SIN BOLSA

1161

6 7

www.BISSELL.com

E1 E2 E3

2. 1.

3. 3a.

4. 5.

4a.

4b.

4. 5.

2. 3.

b. c.

18171615 19

12 13 14

www.BISSELL.com

Gracias por comprar una aspiradora BISSELL

Nos complace que haya adquirido una aspiradora BISSELL. Hemos

empleado todos nuestros conocimientos sobre el cuidado de pisos

para diseñar y fabricar este sistema de limpieza de alta tecnología

completo para el hogar.

La aspiradora BISSELL es durable y tiene una garantía limitada

de dos años. Además, tiene el respaldo de nuestro Departamento

de Atención al Consumidor especializado y dedicado, que le

proporcionará asistencia rápida y eficaz si tuviera algún problema.

Mi bisabuelo inventó la barredora para pisos en 1876. Actualmente,

BISSELL es líder mundial en el diseño, fabricación y servicio

técnico de productos de alta calidad para el cuidado del hogar, tal

como su aspiradora BISSELL.

Gracias nuevamente, de parte de todo el equipo de BISSELL.

Mark J. Bissell

Presidente y Director General

Definiciones de símbolos

ADVERTENCIA SE REQUIERE TOMAR UNA ACCIÓN O PRESTAR

ATENCIÓN A ESTA ÁREA PARA REDUCIR EL

RIESGO DE DESCARGA ELÉCTRICA, INCENDIO O

LESIÓN.

CONSEJO OBSERVACIÓN O SUGERENCIA QUE NO ES

ESENCIAL, PERO PUEDE MEJORAR EL USO

GUÍA LEA LA GUÍA DEL USUARIO PARA OBTENER

INSTRUCCIONES COMPLETAS DE SEGURIDAD Y

PARA EL USUARIO

EQUIPOS ELÉCTRICOS

Y ELECTRÓNICOS PARA

DESCARTAR (WEEE, POR

SUS SIGLAS EN INGLÉS)

NO ARROJE EL ELECTRODOMÉSTICO AL FINAL

DE SU VIDA ÚTIL JUNTO CON SUS RESIDUOS

DOMÉSTICOS HABITUALES. POR EL CONTRARIO,

DEBE ENTREGÁRSELO A UN CENTRO DE

RECOLECCIÓN OFICIAL PARA SU RECICLAJE.

DE ESTA MANERA, AYUDARÁ A PRESERVAR EL

MEDIOAMBIENTE.

» Antes de aspirar debajo de los muebles, revise primero la

zona para descartar la presencia de objetos que puedan

dañar la unidad o bloquear la manguera.

» Los cabellos, hilos y pequeños objetos pueden bloquear la

manguera y los accesorios. Revíselos ocasionalmente

para evitar obstrucciones.

» Utilice el regulador de flujo de aire para reducir dicho flujo,

según sea necesario, cuando use los accesorios.

» Para obtener el máximo rendimiento durante la aspiración,

revise a menudo los filtros y

limpie o reemplace, según sea necesario.

www.BISSELL.com

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

» No deje la aspiradora sin supervisión cuando esté

enchufada.

» Desenchúfela del tomacorriente cuando no esté en uso y

antes de realizar el mantenimiento.

» No la utilice cuando el enchufe o el cable estén dañados.

» Para desenchufarla, sujete el enchufe, no el cable.

» No tire del cable, ni transporte la aspiradora utilizando el

cable como manija; no cierre puertas sobre el cable, ni

tire del cable sobre esquinas filosas; no pise el cable con

la aspiradora, ni exponga el cable a superficies calientes.

» Sostenga el enchufe al rebobinar el cable en el riel. No

permita que el enchufe salte al rebobinar el cable.

» No utilice la aspiradora si se cayó, se dañó, permaneció

en exteriores o se cayó al agua. Llévela a un Centro de

Servicio Autorizado para su reparación.

» No permita que los niños jueguen con la aspiradora.

» No la utilice en exteriores ni en superficies húmedas.

» No manipule la aspiradora o el enchufe con las manos

mojadas.

» No coloque ningún objeto en las aberturas. No la use

con las aberturas obstruidas; manténgala libre de polvo,

pelusa, cabello y cualquier objeto que reduzca el flujo de

aire.

» No la utilice si los filtros no están en su lugar.

» No permita que el cabello, la ropa holgada, los dedos u

otras partes del cuerpo estén cerca de las aberturas y

del cepillo para pisos del electrodoméstico.

» No aspire cenizas calientes, colillas de cigarrillos,

fósforos, ni otros objetos calientes, humeantes o en

llamas.

» No aspire objetos duros o filosos tales como vidrio,

clavos, tornillos, monedas, etc.

» No aspire materiales inflamables o combustibles

(líquido para encendedores, gasolina, queroseno,

etc.) ni utilice la aspiradora en presencia de líquidos o

vapores explosivos.

» No tire del cable para desenchufarla.

» No aspire materiales tóxicos (blanqueador a base de

cloro, amoníaco, limpiador para desagües, etc.).

» No utilice la aspiradora en un ambiente cerrado lleno

de vapores provenientes de pintura a base de aceite,

diluyentes de pintura, productos repelentes de polillas,

polvo inflamable u otros vapores explosivos o tóxicos.

» No use este electrodoméstico para ningún otro fin que

no sea el especificado en esta Guía del usuario.

» Siempre apague el electrodoméstico antes de conectar

o desconectar la manguera de la aspiradora.

» Utilice sólo los accesorios recomendados por el

fabricante.

» Utilice sólo en superficies secas e interiores.

» Mantenga el electrodoméstico sobre una superficie

nivelada.

» Apague todos los controles antes de enchufar o

desenchufar la aspiradora.

» Tenga mucho cuidado cuando limpie escaleras.

» Se necesita estricta supervisión si los niños utilizan el

electrodoméstico o están cerca de él.

GUARDE ESTAS INSTRUCCIONES PARA

SU USO EN EL FUTURO.

Este modelo es sólo para uso doméstico.

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR LA ASPIRADORA.

Cuando utilice electrodomésticos, debe respetar las medidas de

precaución básicas, incluyéndolas siguientes:

ADVERTENCIA

PARA REDUCIREL RIESGO DE INCENDIO, DESCARGAS

ELÉCTRICAS, O LESIONES:

ESTE ELECTRODOMÉSTICO TIENE

UN ENCHUFE POLARIZADO.

Para reducir el riesgo de descarga eléctrica, este electrodoméstico posee un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe se inserta

en un tomacorriente polarizado de una sola manera. Si el enchufe no encaja por completo en el tomacorriente, inviértalo. Si aún no encaja, comuníquese con

un electricista calificado para instalar el tomacorriente apropiado. No cambie el enchufe de ninguna manera.

www.BISSELL.com

A VISTA DEL PRODUCTO C FUNCIONES ESPECIALES

A. SUCCIÓN VARIABLE

El equipo Hard Floor Expert permite una

succión variable para pasar fácilmente de

la limpieza de alfombras y pisos duros a

superficies delicadas, como por ejemplo

cortinas y tapicería.

1. Botón de encendido Una vez que la

aspiradora está enchufada, pulse el botón de

encendido principal para activar el control

remoto (sección A Nº 5).

a. En la manija, se encuentra el botón de

encendido del control remoto. Úselo para poner

la unidad en modo reposo (apagado).

NOTA: Si no funciona el control remoto,

controle si las baterías están bien ubicadas en

la manija.

2. Botón de aumento "+" Pulse para aumentar

el poder de succión.

3. Botón de reducción "-" Pulse para reducir

el poder de succión en superficies delicadas.

NOTA: Las luces que están en la base del

trineo indican el nivel de poder de succión

(sección A Nº 5).

4. Cuando use el control remoto, no cubra

el emisor infrarrojo ni bloquee el receptor

infrarrojo que está en el cuerpo para garantizar

una comunicación eficiente entre el emisor y el

receptor.

B. ACCESORIO PARA PISOS DUROS

El accesorio para pisos duros está equipado a

fin de limpiar superficies de pisos duros, tales

como madera, baldosas y laminados. Este

accesorio es ideal para eliminar la suciedad y el

polvo fino que hay en los pisos duros.

Nota: El cepillo rodante solamente girará sobre

superficies duras. Se puede usar para limpiar

alfombras, pero el cepillo no va a girar.

C. ACCESORIO PARA ALFOMBRAS

1. El interruptor para cepillo para superficies

múltiples tiene cepillos retráctiles para limpiar

superficies de alfombras y pisos duros.

Aspiración de pisos alfombrados

Configure el interruptor del cepillo para

superficies múltiples en la posición "alfombra"

(los cepillos deberían retraerse).

Aspiración de superficies duras

Configure el interruptor del cepillo para

superficies múltiples en la posición "pisos

duros" (los cepillos deberían estar a la vista).

D. ALMACENAMIENTO

Hay dos opciones para almacenar su equipo

Hard Floor Expert:

1. Busque la ranura que está atrás, al lado del

filtro post-motor (sección A Nº 10) y conecte el

accesorio para pisos a la base

2. Busque la ranura que está abajo del trineo y

conecte la vara telescópica.

B ENSAMBLAJE

No se necesita ninguna herramienta para

ensamblar la aspiradora.

1. Conecte la manguera al cuerpo tipo trineo.

Una vez que se traba, quiere decir que ya está

instalada.

a. Para desconectar la manguera, apriete

las aletas que se encuentran a los

costados de la conexión de la manguera y

jale hacia afuera

2. Conecte la manija a la vara de extensión

telescópica alineando la inserción y

sujetándola con firmeza. Una vez que se traba,

quiere decir que ya está instalada.

3. Conecte el cepillo para el piso deseado al

extremo de la vara de extensión telescópica,

alineando la inserción y sujetándola con

firmeza.

3a. Para retirarlo, presione la aleta ubicada

en la parte delantera del accesorio para pisos

duros y sepárelo

4. Trabe la aleta porta accesorios, debajo de

la manija.

a. Accesorio para polvo

b. Boquilla estrecha

5. Arriba de la manija, abra la cubierta de las

baterías y coloque dos baterías AAA en la

posición correcta.

No enchufe la aspiradora hasta que la haya

ensamblado completamente según las

instrucciones y esté familiarizado con todas las

instrucciones y procedimientos operativos.

Tenga cuidado para evitar lesiones, ya que el cable se

retrae rápidamente.

La película plástica puede ser peligrosa. Para evitar

el riesgo de asfixia, manténgalo alejado de bebés

y niños.

Antes de usar su aspiradora, asegúrese de que el

recipiente de polvo y todos los filtros estén bien

colocados. No haga funcionar su aspiradora sin el

recipiente de polvo y los filtros.

PRECAUCIÓN: RIESGO DE INCENDIO Solo cambie por 2

baterías alcalinas AAA de 1.5 V de CD

1 Conector de manguera

2 Cubierta delantera

3 Colector de polvo

(cubierta inferior)

4 Rueda grande

5 Indicador de succión

variable

6 Botón de rebobinado

de cable

7 Botón de encendido

8 Manija para transporte

9 Cable de alimentación

10 Filtro post-motor

11 Accesorio para

alfombras

12 Accesorio para pisos

duros

13 Vara de extensión

telescópica

14 Sujetador de

accesorios

15 Boquilla estrecha

16 Cepillo para polvo

17 Manija

18 Manguera

19 2 baterías AAA

D FUNCIONAMIENTO

1. Busque el cable de alimentación que está

atrás de la unidad y enchúfelo.

NOTA: El cable de alimentación se puede

jalar hacia afuera hasta ver la marca amarilla.

No tire del cable más allá de la marca roja.

2. Encienda la aspiradora pulsando el botón

de encendido sobre la base del trineo.

NOTA: Cuando se enciende, la aspiradora

tiene una succión máxima.

Una vez que la máquina haya sido encendida,

se puede usar el control remoto. Deberá

activarse el botón de encendido principal

sobre el trineo al inicio de cada uso, antes de

que funcione el control remoto.

3. Cuando el recipiente para polvo alcanza

la línea MÁXIMA, apague el equipo y retire

el recipiente para polvo de la base de la

máquina, abriendo la tapa y jalándolo hacia

arriba.

4. Para vaciarlo, busque la pestaña amarilla

que dice "push" (Empujar) y empuje hasta

vaciarlo.

5. Si el ciclón amarillo está sucio, se puede

quitar girando a la izquierda y jalando hacia

afuera. Limpie según sea necesario antes de

cambiarlo.

6. Vuelva a ensamblar el recipiente para polvo

después de la limpieza.

7. Cuando haya dejado de limpiar, apague la

aspiradora usando el control remoto que está

en la manija (póngala en modo "reposo").

Luego, presione el botón de encendido

que está sobre la base del trineo y apague

totalmente la aspiradora.

8. Desenchufe la aspiradora del tomacorriente.

Protección termal de motor

Se ha diseñado un protector termal interno

en su aspiradora para protegerla del

sobrecalentamiento.

Cuando el protector termal se activa, el motor

principal de la aspiradora dejará de funcionar.

Si esto sucede, haga lo siguiente:

1. APAGUE la aspiradora y desenchúfela del

tomacorriente.

2. Revise la aspiradora para ver la fuente del

problema de sobrecalentamiento (es decir,

contenedor para polvo lleno, filtros sucios u

obstrucción).

3. Solucione el problema siguiendo los pasos

en la sección de mantenimiento del manual

del usuario.

4. Cuando el motor se enfríe durante

aproximadamente 30 minutos, el protector

termal se reiniciará y la limpieza puede

continuar. Si la aspiradora no se enciende

o el protector termal sigue activándose,

su aspiradora puede necesitar reparación.

Llame a Atención al Consumidor de

BISSELL o visite el sitio web.

E CUIDADO Y

ALMACENAMIENTO

Para mantener el rendimiento máximo, cumpla

con estos sencillos pasos de mantenimiento.

E1: Montaje, limpieza y reemplazo del filtro

1. Retire el colector de polvo de la base del

trineo.

2. Busque el filtro que está atrás del colector

de polvo y tire de las trabas para separar el

filtro del colector.

3. Separe el filtro plegado del filtro de

espuma.

4. Limpie el filtro plegado dándole

golpecitos contra un cesto de residuos.

5. El filtro de espuma se puede enjuagar con

agua.

NOTA: Asegúrese de que el filtro esté seco

antes de volver a ponerlo

6. Vuelva a ensamblar los componentes.

E2: Limpieza y reemplazo del filtro post-

motor

1. Busque el filtro post-motor que está atrás

del trineo.

2. Retire el filtro jalando hacia abajo la pestaña

y hacia afuera.

3. Separe el filtro de la puerta.

4. Déle unos golpes al filtro o cámbielo si es

necesario.

5. Vuelva a ensamblar los componentes.

E3: Limpieza de accesorio para pisos duros

1. Use una moneda o destornillador ranurado

para girar la perilla desde la posición de cierre

hasta la posición de apertura para quitar la

cubierta del cepillo.

2. Quite el cepillo de la cámara para limpiarlo.

3. Vuelva a colocar el cepillo y sujete la

cubierta; debe quedar firme.

Cambio de baterías

Empuje la cubierta de baterías hasta que se

abra y cambie las baterías según se indica

en el compartimento de baterías (sección B

Nº 5).

www.BISSELL.com

Para reducir el riesgo de descarga eléctrica, gire el

botón de encendido a off (apagado) y desconecte

el enchufe del tomacorriente antes de realizar el

mantenimiento u otros cuidados.

No haga funcionar la aspiradora con filtros

húmedos o mojados, o sin todos los filtros bien

colocados.

Este producto está diseñado solo para uso doméstico y no

para uso comercial o industrial. Aspirar el polvo de productos

como yeso, cemento o cenizas puede dañar el motor y anular

la garantía.

Problema Posibles causas Soluciones

No funciona el

motor Verifique que el enchufe esté conectado

al tomacorriente en forma segura

Vuelva a enchufar el aparato

Poder de succión

debilitado

Recipiente de polvo lleno Recipiente de polvo vacío

Filtro(s) con polvo Revise y limpie o reemplace los filtros

Obstrucción en el accesorio para pisos

duros o manguera

Siga las instrucciones E3 de la página 22

para limpiar el accesorio para pisos duros.

La succión variable está configurada en

la velocidad mínima

Presione el signo "+" en el control remoto y

marque la succión deseada.

El cable de

alimentación no se

puede rebobinar

completamente

El cable de alimentación puede apilarse

de un lado de la bobina

Saque una sección larga de cable y

rebobínela

El cable de

alimentación no se

puede sacar

El cable de alimentación podría estar

torcido

Pulse el botón REBOBINAR y rebobine o

jale hacia afuera el cable varias veces

Error de control

remoto infrarrojo

Puede que las baterías no funcionen Cambie las baterías

Conexión infrarroja incorrecta Asegúrese de que las luces infrarrojas no

están tapadas y que estén a la vista

La aspiradora no

se enciende con el

control remoto

No se encendió el interruptor de

encendido principal que está en el

cuerpo de la aspiradora

Encienda con el botón que está en la base

del trineo, que activará el control remoto

Cualquier otro tipo de mantenimiento o servicio deberá ser llevado a

cabo por un representante de servicio autorizado. Gracias por elegir

un producto BISSELL.

Ante cualquier pregunta o inquietud que tenga, será un honor para

BISSELL poder ayudarlo. Póngase en contacto con el número de

Atención al Consumidor indicado en la PÁGINA 8.

Por favor, no

devuelva este

producto a la

tienda.

IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS

PIEZAS DE REPUESTO

160-2083

Manijas

160-2084

Filtro pre-motor/

plegado ACCESORIOS

160-2085

Filtro pre-motor/

de espuma 160-2089

Accesorio para

alfombras

160-2094

Filtro post-motor/

de espuma 160-2090

Accesorio para

pisos duros

160-2086

Filtro post-motor/

tela no tejida 160-2091

Vara de extensión

telescópica

160-2087

Portaherramientas

160-2092

Boquilla estrecha

160-2088

Tanque de polvo

160-2093

Accesorio para

tapicería

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica, gire el botón

de encendido a off (apagado) y desconecte el enchufe del

tomacorriente antes de realizar el mantenimiento o las

revisiones para la identificación y solución de problemas.

BISSELL Canada Corporation

Mississauga, Ontario L5N 0B3

Número de piezas 160-1445 Rev 5/13

Visite nuestra página web en: www.BISSELL.com

GARANTÍA AL CONSUMIDOR

Esta garantía le otorga derechos legales específicos y también

es posible que tenga otros derechos que pueden variar según el

estado. Si necesita información adicional sobre esta garantía o

tiene preguntas acerca de lo que puede cubrir, sírvase ponerse

en contacto con Atención al Consumidor de BISSELL, ya sea por

correo electrónico, teléfono o correo regular, tal como se describe a

continuación.

Garantía limitada por dos años

Sujeto a las *EXCEPCIONES Y EXCLUSIONES identificadas a continuación,

BISSELL reparará o reemplazará (con productos o componentes,

nuevos o refabricados), a su criterio, cualquier pieza defectuosa o de

mal funcionamiento, libre de cargo desde la fecha de adquisición del

comprador original, durante dos años.

Véase la información líneas a continuación en "Si su producto BISSELL requiere

de servicio".

Esta garantía se aplica a los productos utilizados para fines personales, y no

para servicios comerciales o de alquiler. Esta garantía no aplica para

ventiladores o componentes de mantenimiento de rutina, tales como

filtros, correas o cepillos. No está cubierto el daño o mal funcionamiento

causado por negligencia, abuso, descuido, reparaciones no autorizadas o

cualquier otro uso que no esté de acuerdo con la Guía del Usuario.

BISSELL NO ES RESPONSABLE POR DAÑOS DERIVADOS DE CUALQUIER

NATURALEZA ASOCIADOS CON EL USO DE ESTE PRODUCTO. LA

RESPONSABILIDAD DE BISSELL NO EXCEDERÁ EL PRECIO DE ADQUISICIÓN DEL

PRODUCTO.

Algunos estados no permiten la exclusión o

limitación de daños incidentales o derivados,

por lo tanto, puede que la precedente

limitación o exclusión no sea aplicable a

usted.

*EXCEPCIONES Y EXCLUSIONES DE LOS

TÉRMINOS DE LA GARANTÍA LIMITADA

ESTA GARANTÍA ES EXCLUSIVA Y EN LUGAR DE CUALQUIER OTRA GARANTÍA,

YA SEA ORAL O POR ESCRITO. CUALQUIER GARANTÍA IMPLÍCITA QUE SE

PUEDA DAR POR APLICACIÓN DE LA LEY, INCLUYENDO LAS GARANTÍAS

DE COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO PARTICULAR, SE

LIMITAN A LA DURACIÓN DE dos AÑOS A PARTIR DE LA FECHA DE COMPRA,

TAL COMO SE DESCRIBE ARRIBA.

Algunos estados no permiten restricciones en cuanto a la duración de

una garantía implícita, por lo que es posible que la restricción arriba

mencionada no aplique para usted.

NOTA: Sírvase guardar su recibo de

compra original. Este constituye una

prueba de la fecha de compra en el caso

de una reclamación de garantía.

Visite la página web de BISSELL: www.BISSELL.com

Al ponerse en contacto con BISSELL, tenga el número del modelo de la aspiradora a mano.

Sírvase anotar su Número de modelo: _______________Sírvase anotar su Fecha de compra: ___________

NOTA: Sírvase guardar su recibo de compra original. Este constituye una prueba de la

fecha de compra en el caso de una reclamación de garantía. Consulte la garantía para

obtener detalles.

ATENCIÓN AL CONSUMIDOR

Si su producto BISSELL requiere

de servicio:

Póngase en contacto con Atención al Consumidor de BISSELL para

ubicar un Centro de Servicio Autorizado BISSELL en su zona.

Si usted requiere información sobre reparaciones o piezas de

repuesto, o si tiene alguna consulta sobre su garantía, sírvase

ponerse en contacto con Atención al Consumidor de BISSELL.

Sitio web o correo electrónico:

www.BISSELL.com o www.bissell.ca

O comuníquese con:

Atención al Consumidor de BISSELL

Consumidores

de Canadá: 1-800-263-2535

Consumidores

de los EE.UU. : 1-800-237-7691

O escriba a:

BISSELL Homecare, Inc.

PO Box 3606

Grand Rapids, MI 49501

ATENCIÓN: Atención al Consumidor

Lunes a viernes

Sábado

Domingo

8 a.m. - 10 p.m.

9 a.m. - 8 p.m.

10 a.m. - 7 p.m

Hora del Este

Bissell Hard Floor Expert Deluxe Canister Vacuum 1161 Owners Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
