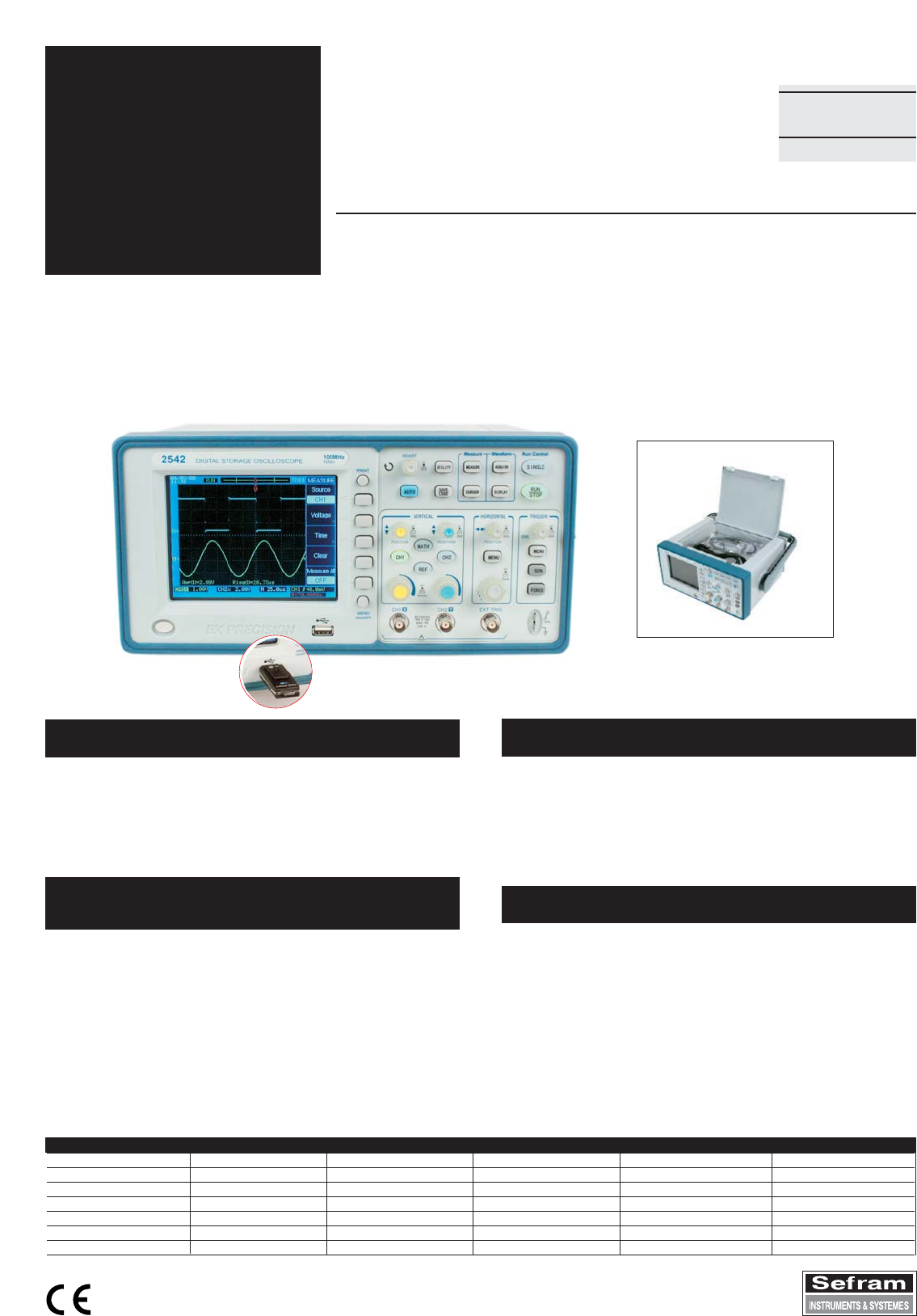

BK 2534, 2540, 2542

Oscilloscopes numériques

60MHz et 100MHz

Sefram

Sefram

DES PERFORMANCES EXCEPTIONNELLES,

UN PRIX TRES COMPETITIF POUR CETTE

FAMILLE D’OSCILLOSCOPES 60MHz et 100MHz

Les BK 2534, BK 2540, BK 2542 possèdent des fonctions évo-

luées vous permettant de piéger et d’analyser les signaux

les plus sophistiqués.

Jugez plutôt :

• Autoset

• Fonction FFT et Go-No-Go (Pass/fail)

• 24 Mesures automatiques

De multiples fonctions

d'acquisition et d'analyse

Ces oscilloscopes offrent un très grand confort d'utilisation

avec une ergonomie simplifiée et un écran LCD TFT couleur:

L’accès aux différentes fonctions s’effectue par menus

directement sur l’écran. Vous pourrez sauvegarder jusqu’à

10 configurations. La face avant simplifiée vous permet une

prise en main rapide et intuitive.

Ergonomie

Cette nouvelle famille est dotée de fonctions très pratiques :

- interface USB en face avant, avec touche d'enregistre

ment direct des courbes

- compartiment accessoires intégré au boîtier (rangement

des sondes, etc)

- logiciel avec émulation de la face avant de l'oscilloscope

et exportation des données d'acquisition vers un tableur (Excel®)

- les oscilloscopes sont livrés avec 2 sondes compactes

150MHz (1 et 1/10).

Des "plus" qui font la différence…

Avec une bande passante de 60 MHz ou 100MHz, associée

à une vitesse d’échantillonnage de 400 Mech/s ou 1Gech/s

(BK2542), les nouveaux oscilloscopes numériques vous per-

mettent de répondre sans faille à tous vos besoins ensei-

gnement, production et maintenance.

De hautes performances

BK 2542

La gamme d'oscilloscopes numériques BK pour toutes vos applications

BK2530 BK2532 BK2534 BK2540 BK2542

Ecran N&B couleur TFT couleur TFT couleur TFT couleur TFT

Bande passante 25MHz 40MHz 60MHz 60MHz 100MHz

Nombre de voies 2 2 2 2 2

Echantillonnage 250Ms/s 500Ms/s 400Ms/s 1Gs/S 1Gs/s

Echantillonnage ETS 50Gs/s 50Gs/s 40Gs/s 50Gs/s 50Gs/s

Interface USB oui oui oui oui oui, Host

Interface IEEE - - - - option

Un compartiment accessoires

intégré dans le boîtier

Spécifications susceptibles d’être modifiées sans préavis - FTBK254X F00

BK BK 2534, 2540, 2542

Oscilloscopes numériques 60MHz et 100MHz

Sefram

Sefram

Partenaire Distributeur

32, rue Edouard Martel • B.P. 55 • 42009 - St Etienne cedex 2

Fax. +33 (0).4.77.57.23.23

Web : www.sefram.fr • e-mail : sales@sefram.fr

Nombre de voies 2 2 2

Mode vertical

Bande passante (-3dB) 60MHz 60MHz 100MHz

Résolution 8 bits 8 bits 8 bits

Sensibilité 2mV/div à 5V/div 2mV/div à 5V/div 2mV/div à 5V/div

Précision ±3% ±3% ±3%

Temps de montée <5,8ns <5,8ns <3,5ns

Couplage AC, DC, GND AC, DC, GND AC, DC, GND

Impédance d'entrée 1M ohms //19pF 1M ohms //19pF 1M ohms //19pF

Limitation de bande passante oui, 20MHz oui, 20MHz oui, 20MHz

Tension max. entre voie et masse

400V (DC+AC crête), CAT II 400V (DC+AC crête), CAT II 400V (DC+AC crête), CAT II

Mode horizontal

Base de temps 2,5ns à 50s /div 2ns à 50s /div 2ns à 50s /div

Visualisation fenêtre, roll, XY, zoom fenêtre, roll, XY, zoom fenêtre, roll, XY, zoom

Précision ±0,01% ±0,01% ±0,01%

Acquisition

Vitesse d'échantillonnage 400 Mech/s 1Gech/s 1Gech/s

Mémoire (par voie) 4000 échantillons (dont 2500 affichés) 4000 échantillons (dont 2500 affichés) 4000 échantillons (dont 2500 affichés)

Vitesse d'éch. en ETS 40 Gech/s 50Gech/s 50Gech/s

Mode monocoup, c.à c., moyenne monocoup, c.à c., moyenne monocoup, c.à c., moyenne

Moyenne 4, 16, 32, 64, 128, 256 4, 16, 32, 64, 128, 256 4, 16, 32, 64, 128, 256

Déclenchement

Source CH1, CH2, Ligne, Ext, Ext/5 CH1, CH2, Ligne, Ext, Ext/5 CH1, CH2, Ligne, Ext, Ext/5

Mode et type

Auto, normal, monocoup, TV (ligne, N° de ligne), Auto, normal, monocoup, TV (ligne, N° de ligne), Auto, normal, monocoup, TV (ligne, N° de ligne),

impulsion (>, =, <), front impulsion (>, =, <), front impulsion (>, =, <), front

Mode impulsion

Impulsions positives, négatives de 20ns à 10s Impulsions positives, négatives de 20ns à 10s Impulsions positives, négatives de 20ns à 10s

Couplage AC, DC, LF reject, HF reject AC, DC, LF reject, HF reject AC, DC, LF reject, HF reject

Déclenchement externe

Gamme ±1.6V et ±8V en ext/5 ±1.6V et ±8V en ext/5 ±1.6V et ±8V en ext/5

Impédance d'entrée 1M ohms //19pF typique 1M ohms //19pF typique 1M ohms //19pF typique

Sensibilité 100mV ~200mV 100mV ~200mV 100mV ~200mV

Tension maximale 400V (DC+AC crête), CAT II 400V (DC+AC crête), CAT II 400V (DC+AC crête), CAT II

Fonctions

Fonction XY oui oui oui

Mesures automatiques

"Vpp, Vmoy, Veff., Vmax, Vmoy période, Veff.

Vpp, Vmoy, Veff., Vmax, Vmoy période, Veff.

Vpp, Vmoy, Veff., Vmax, Vmoy période, Veff.

période, période, période,

Vmin, Tmontée, T descente, Freq, période,

Vmin, Tmontée, T descente, Freq, période,

Vmin, Tmontée, T descente, Freq, période,

largeur, rapport cyclique, largeur, rapport cyclique,

overshoot, preshoot, retard CH1-CH2, phase

overshoot, preshoot, retard CH1-CH2, phase

"

overshoot, preshoot, retard CH1-CH2, phase"

Fonctions mathématiques

FFT (sur 2k points), CH1-CH2, CH1xCH2

FFT (sur 2k points), CH1-CH2, CH1xCH2 FFT (sur 2k points), CH1-CH2, CH1xCH2

Mode Go-No-Go oui oui oui

Fenêtre FFT

Hanning, Hamming, Blackman, Flattop et rectangle Hanning, Hamming, Blackman, Flattop et rectangle Hanning, Hamming, Blackman, Flattop et rectangle

Curseurs

V et T / automatiques, manuels et track V et T / automatiques, manuels et track V et T / automatiques, manuels et track

Compteur 5 digits, couplage DC 5 digits, couplage DC 5 digits, couplage DC

Autoset oui oui oui

Sauvegarde 10 configurations, 10 courbes 10 configurations, 10 courbes 10 configurations, 10 courbes

et 2 courbes de référence et 2 courbes de référence

et 2 courbes de référence

Autocalibration oui oui oui

Interfaces & sorties

USB

USB Host en face avant, et USB device en face arrière USB Host en face avant, et USB device en face arrière

USB Host en face avant, et USB device en face arrière

Format des fichiers BMP, CSV, STP, WFM BMP, CSV, STP, WFM BMP, CSV, STP, WFM

Caractéristiques générales

Ecran

LCD, TFT 320x240, VGA 256 couleurs, diag=145mm LCD, TFT 320x240, VGA 256 couleurs, diag=145mm LCD, TFT 320x240, VGA 256 couleurs, diag=145mm

Réticule 8x10div (8x12div sans menu) 8x10div (8x12div sans menu) 8x10div (8x12div sans menu)

Contraste ajustable ajustable ajustable

Alimentation 99 - 242V / 47-440Hz (50VA max.) 99 - 242V / 47-440Hz (50VA max.) 99 - 242V / 47-440Hz (50VA max.)

Sécurité IEC1010, 300V - CAT II IEC1010, 300V - CAT II IEC1010, 300V - CAT II

Température d'utilisation 0 à 40°C 0 à 40°C 0 à 40°C

Température de stockage -20°C à +55°C -20°C à +55°C -20°C à +55°C

Dimensions, masse 269x147x310mm - 3,6 Kg 269x147x310mm - 3,6 Kg 269x147x310mm - 3,6 Kg

Garantie 2 ans 2 ans 2 ans

Caractéristiques techniques

BK2534 BK2540 BK2542

Livré avec : Livré avec: manuel d'utilisation, cordon secteur, câble USB, logiciel en anglais Comsoft et 2 sondes 10:1

Pour obtenir les meilleures performances de votre oscilloscope, nous vous recommandons les sondes ELDITEST GE.1521
