Modèle BK880

Pont RLC portable

MANUEL D’UTILISATION

Consignes de sécurité

ATTENTION

Avant de mettre en marche cet appareil :

 Lisez attentivement les consignes de sécurité et les informations sur le fonctionnement

de cet appareil contenues dans ce manuel.

 Respectez toutes les consignes de sécurité.

 Vérifiez que la tension au cordon d’alimentation respecte la tension recommandée.

Utiliser cet appareil avec une tension incorrecte annulera votre garantie.

 Faites toutes les connexions à l’appareil avant de le mettre en marche.

 N’utilisez pas l’appareil dans un domaine non spécifié dans ce manuel ou par B&K

Precision.

Le non-respect de ces précautions et avertissements contenus dans ce manuel conduit à une

violation des normes de sécurité conformes au design, à la fabrication, et à l’utilisation prévue

de l’instrument. B&K Precision n’est pas responsable du non-respect d’un client vis-à-vis de ces

conditions.

Catégorie d’installations

Les normes IEC 61010 définissent la catégorie d’installation qui spécifie la quantité d’énergie

électrique disponible et les impulsions de tensions qui peuvent avoir lieu sur les conducteurs

électriques associés à ces catégories d’installation. La catégorie d’installation apparaît sous

forme de chiffres romains soit I, II, III ou IV. Cette installation est également accompagnée de la

tension maximum du circuit soumise à des essais, qui définit les impulsions de tensions

attendues et les distances d’éloignement requises. Ces catégories sont :

Category I (CAT I): Les instruments de mesure, dont les entrées de mesures ne sont pas

destinées à être connectées au secteur. Les tensions dans l’environnement sont souvent issues

d’un transformeur à énergie limitée ou d’une batterie.

Category II (CAT II): Les instruments de mesure, dont les entrées de mesures sont faites pour

être connectées au secteur sur une prise murale standard, ou sur des sources similaires. Les

outils portatifs et les appareils ménagers sont des exemples d’environnements de mesure.

Category III (CAT III): Les instruments de mesure, dont les entrées de mesure sont faites pour

être connectées au secteur d’un bâtiment. Par exemple, les mesures au sein du panneau

électrique d’un bâtiment ou le câblage de moteur.

Category IV (CAT IV): Les instruments de mesure, dont les entrées de mesure sont faites pour

être connectées à l’énergie primaire entrant dans le bâtiment, ou à d’autres câblages

extérieurs.

ATTENTION

N’utilisez pas l’appareil dans un environnement électrique avec une catégorie d’installation plus

élevée que celle spécifiée dans le manuel.

ATTENTION

Assurez-vous que tous les accessoires que vous utilisez avec cet instrument ont une catégorie

d’installation supérieure ou égale à celle de l’appareil pour maintenir la catégorie d’installation

de l’instrument. Sinon cela risquerait de diminuer la catégorie d’installation du système de

mesure.

Energie électrique

Cet instrument est destiné à être alimenté par une alimentation réseau de catégorie II.

L’alimentation secteur doit être de 115V eff. ou de 230V eff. N’utilisez que le cordon électrique

fournit avec l’appareil et assurez-vous qu’il est approprié pour le pays d’utilisation.

ATTENTION

Si l’instrument n’est pas utilisé pendant une longue période, retirez les piles.

ATTENTION

Lors du changement des piles de l’appareil, déconnectez toutes tous les fils connectés à

l’appareil avant de remplacer les piles. Remplacer les piles avec d’autres piles de types et

valeurs strictement identiques.

Changer les piles

Débranchez toutes les cordons de test de l’appareil avant de remplacer les piles.

Ne pas utiliser dans une atmosphère explosive.

ATTENTION

Ne pas utiliser l’appareil en présence de gaz inflammables ou d’émanations. L’utilisation d’un

appareil électrique dans un tel environnement compromet votre sécurité.

ATTENTION

L’appareil est conçu pour être utilisé à l’intérieur. Ne pas utiliser l’appareil :

 En présence de fumées, de gaz, de vapeurs, de produits chimiques ou de poussières,

corrosives ou inflammables.

 Dans des conditions d’humidité relative, en dehors des spécifications de l’instrument.

 Dans un environnement où il existe tout risque d’éclaboussure ou de condensation de

liquide sur l’instrument.

 A température ambiante qui dépasse les températures d’utilisation recommandées.

 A une pression atmosphérique qui dépasse la limite d’altitude spécifiée, là où le gaz

environnant n’est pas de l’air.

 Dans un environnement ou le flux d’air de refroidissement est restreint, même si la

température ambiante correspond aux spécifications.

 En plein soleil.

Ne pas faire fonctionner l’appareil en présence de gaz inflammables, de vapeurs, d’émanations

ou de poussières.

 Cet appareil est destiné à un usage dans un environnement de type bureau (à l’intérieur)

avec un degré de pollution de 2. La température de fonctionnement doit être comprise

entre 0°C et 40°C, et la gamme d’humidité relative doit être comprise entre 20% et 80%,

sans condensation.

 Les mesures réalisées par cet appareil peuvent ne pas correspondre aux spécifications si

l’instrument est utilisé dans un environnement autre que celui spécifié, qui pourrait inclure

des variations rapides de température ou d’humidité, une forte exposition au soleil, des

vibrations et/ou des chocs mécaniques, un bruit acoustique ou électrique, de forts champs

électriques ou magnétiques.

Ne pas utiliser l’instrument s’il est endommagé

ATTENTION

Si l’instrument est endommagé, semble endommagé ou si un liquide, un produit chimique, ou

tout autre substance entre en contact avec l’instrument, débranchez le câble d’alimentation,

mettez l’instrument hors-service, indiquez le disfonctionnement et renvoyez le à votre

distributeur pour le faire réparer. Informez votre distributeur de toute contamination de

l’instrument.

Ne nettoyer l’instrument qu’en suivant les instructions

Ne nettoyer pas l’instrument, ses interrupteurs, ou ses bornes avec des solvants, des produits

abrasifs, des lubrifiants, des nettoyants à base d’acides ou d’autres produits chimiques. Ne

nettoyer l’instrument qu’à l’aide d’un chiffon doux non-pelucheux et sec comme indiqué dans

le manuel.

Non destiné à la réanimation

Cet appareil n’est pas conçu pour être en contact avec le corps humain ou pour être utilisé en

tant que composant pour un équipement ou un système de survie.

Ne touchez pas les circuits

Les couvercles ou les panneaux de l’appareil ne doivent pas être retirés par l’utilisateur. Le

remplacement des composants et les ajustements internes doivent être effectués par un

personnel qualifié, conscient des risques lorsque les panneaux de l’appareil ont été retirés.

Dans certaines conditions, des risques peuvent exister même lorsque le câble d’alimentation a

été débranché. Afin d’éviter tout risque de dommages corporels, débranchez le câble

d’alimentation, déconnectez toutes les autres connexions (par exemple : les sondes de test, les

câbles d’interface pour l’ordinateurs etc.), vérifiez qu’il n’y a pas d’autre tension dangereuse

présente sur aucun conducteur de mesure avec un détecteur de tension avant de toucher tout

composant interne. Vérifiez que le détecteur de tension fonctionne correctement avant et

après avoir effectué les mesures en le testant sur des sources de tensions connues et testez le

sur la tension DC et la tension AC. N’essayez pas de réparer ou faire des ajustements sur cet

appareil à moins qu’une personne capable de vous procurer des soins ou de vous réanimer ne

soit présente.

N’insérez aucun objet dans la ventilation ou les autres ouvertures.

Des tensions dangereuses peuvent être présentes à des endroits inattendus dans le circuit sous

test quand un défaut est présent dans le circuit.

Remplacement du fusible

Le remplacement du fusible doit être effectué par un personnel qualifié, connaissant des

caractéristiques du fusible et habilité à exécuter le remplacement en toute sécurité.

Déconnectez l’appareil du cordon d’alimentation avant de procéder au changement des

fusibles. Remplacez les fusibles avec des fusibles de types et valeurs strictement identiques,

spécifiés dans ce manuel ou à l’arrière de l’appareil. En cas de non-respect de ces consignes,

des dommages peuvent être causés à l’appareil, engendrer des risques compromettant votre

sécurité, ou déclencher un incendie. Utiliser des fusibles inappropriés annulera votre garantie.

Le remplacement des fusibles de protection dans les appareils est important. Ces fusibles

doivent être remplacés par des fusibles de types et valeurs identiques comme spécifié dans ce

manuel afin de maintenir la catégorie d’installations de cet appareil.

Entretien

Ne substituez pas les parties non-approuvées par B&K Precision (votre fournisseur) et ne

modifiez pas cet appareil. Renvoyez cet appareil à votre fournisseur pour l’entretien et le

service pour que ces opérations soient effectuées en toute sécurité.

Il est recommandé que l’appareil soit retourné à votre fournisseur pour son entretien et pour

effectuer une vérification périodique de sa calibration, afin de vérifier que l’appareil fonctionne

correctement dans ses spécifications.

Ne modifiez pas l’instrument et ne substituez pas des parties

N’installez pas de parties substituées et ne modifiez pas cet appareil. Renvoyez l’appareil à

votre fournisseur pour son entretien et sa réparation pour que ces opérations soient effectuées

en toute sécurité.

Sensibilité aux DES (Décharges Electro Statiques)

Cet appareil utilise des composants qui peuvent être endommagés par des décharges

électrostatiques. Afin d’éviter tout dommage, merci de suivre les procédures recommandées

pour la manipulation, le stockage et le transport des pièces et des sous-ensembles qui

contiennent des composants sensibles aux décharges électrostatiques.

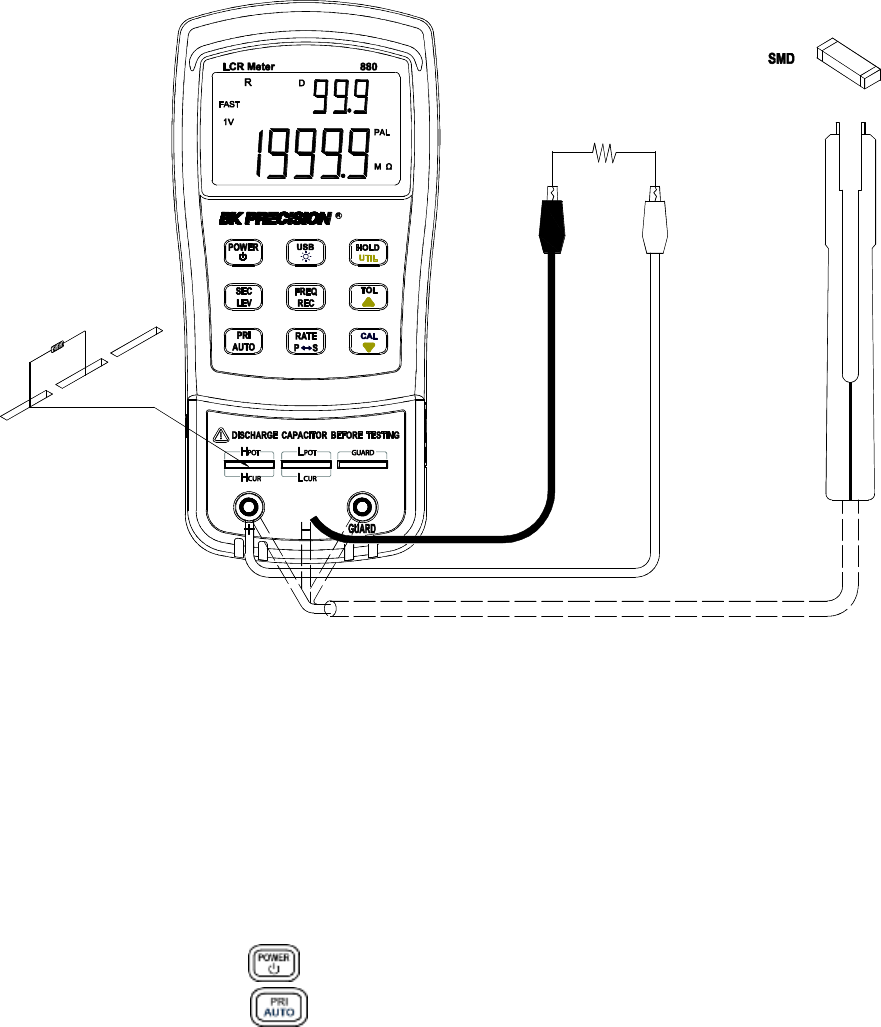

Mesurer la résistance

Les mesures de la résistance des circuits qui contiennent des offsets (tensions résiduelles de

faible valeur) peuvent produire des résultats erronés. Afin de minimiser les effets de ces offset,

mesurez la résistance avec des cordons de test à polarité normale et inversée ce qui donne la

moyenne de résultats, même si un des résultats affiche une résistance négative.

Expédition

Il est recommandé de renvoyer l’emballage d’origine dans lequel l’instrument a été empaqueté.

Cela vous permettra de renvoyer l’équipement à votre fournisseur en cas de nécessité. Si

l’emballage d’origine n’est pas disponible, utilisez un emballage de substitution avec la même

protection et le même rembourrage que l’emballage d’origine. Contactez votre fournisseur

pour avoir plus de précisions sur l’expédition.

Prescriptions de sécurité

Pour une utilisation en toute sécurité, référez-vous aux prescriptions de sécurité

ci-dessous.

 Cet appareil est conçu pour un usage à l’intérieur, pour une altitude de

2000m maximum.

 Les prescriptions et consignes de sécurité doivent être lues et comprises

avant d’utiliser l’appareil.

 Lors de la mesure des composants montés sur des circuits, vérifiez d’abord

que les circuits soient hors-tensions avant de brancher les sondes de test.

 Déchargez les condensateurs avant de procéder au test.

 L’appareil est conforme à la norme EN61010 (IEC 1010-1) catégorie

d’installation II (CAT II) 50 V, degré de pollution 2.

 N’utilisez l’appareil que selon les modes opératoires spécifiés dans ce

manuel. Dans le cas contraire, la protection fournie par l’appareil pourrait se

dégrader.

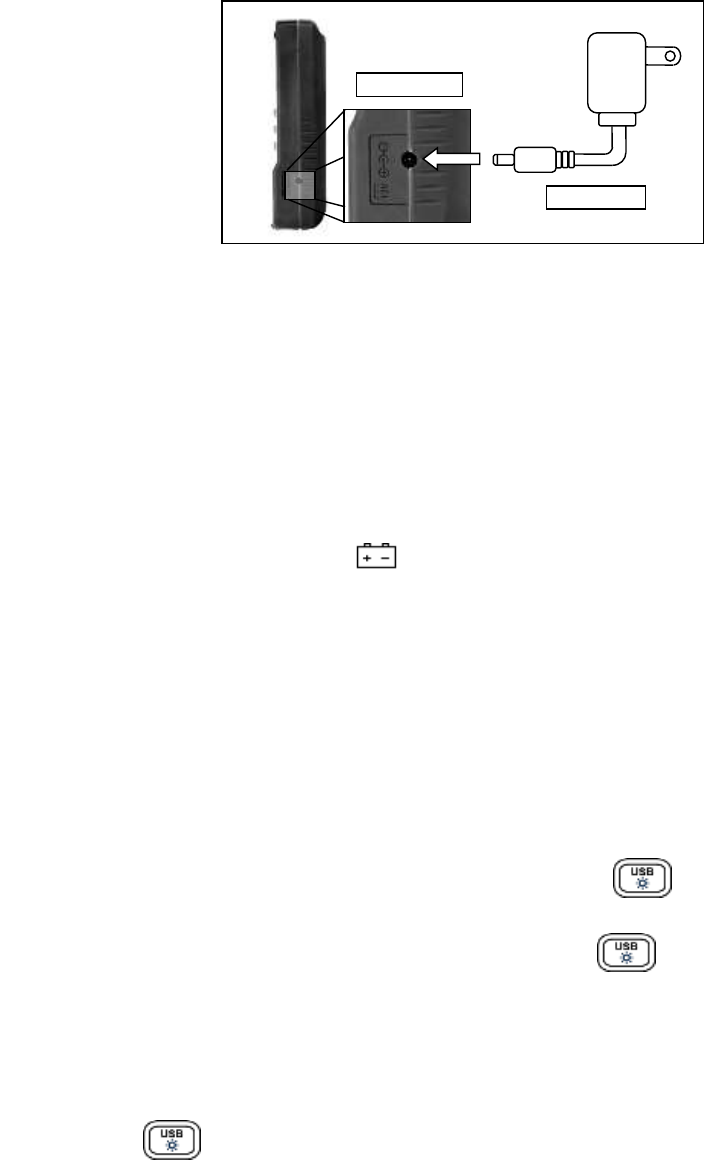

 L’alimentation de l’appareil est assurée par une pile 9V. Il est également

possible d’utiliser un adaptateur secteur 12 V. Il est important de s’assurer

que l’adaptateur secteur soit conforme aux normes de sécurité CEI.

Contactez votre distributeur en cas de doute.

Autres prescriptions de sécurité

Pour utiliser cet instrument en toute sécurité :

 Ne placez pas d’objet lourd sur l’appareil.

 N’obstruez pas le ventilateur de l’appareil.

 Ne placez pas un fer à souder sur l’appareil.

 Ne tirez pas l’appareil par les sondes ou les cordons de test.

 Ne déplacez pas l’appareil lorsqu’un câble le relie à un circuit en cours de test.

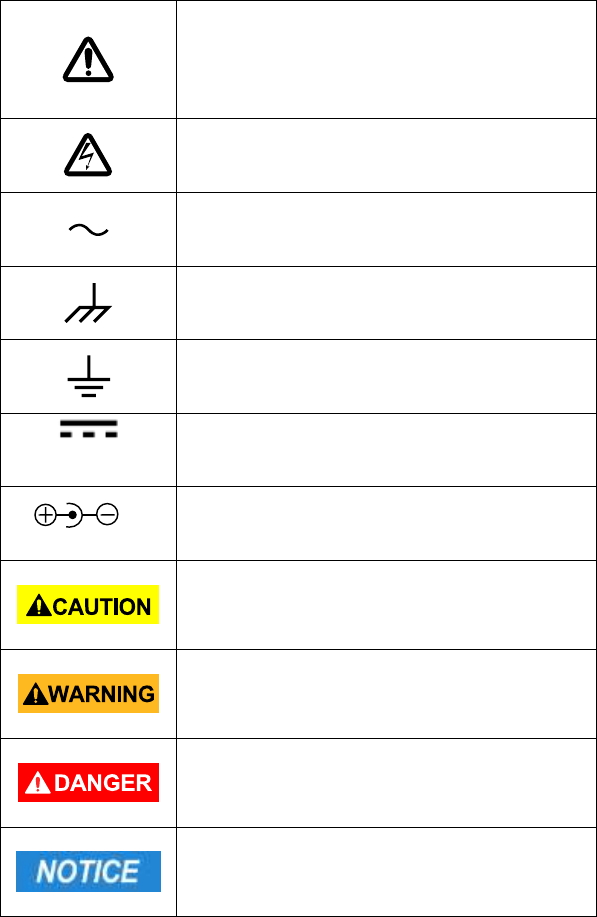

Symboles de sécurité

Référez-vous au manuel d’utilisation

pour éviter les risques de dommages

corporels et dommages infligés à

l’appareil.

Risque de choc électrique

Courant alternatif (CA)

Châssis (mise en terre)

Borne de mise en terre

Courant DC

Indique que la broche intérieure est

positive, extérieure est négative. (-)

CAUTION indique une situation

dangereuse qui peut causer des dégâts

mineurs à modérés.

WARNING indique une situation

dangereuse qui peut provoquer des

blessures graves ou mortelles.

DANGER indique une situation

dangereuse qui peut provoquer des

blessures graves ou mortelles.

NOTICE est utilisée pour identifier les

risques qui n’engendrent pas de

blessures physiques.

Déclaration de confidentialité

Elimination d’ancien équipements Electriques et Electroniques. (Applicable au sein de l’Union

Européenne et des autres pays Européens avec un système de collecte séparé).

Ce produit est soumis à la Directive

2002/96/EC du Parlement Européen et

du Conseil de l’Union Européenne sur

les déchets des équipements

électroniques (WEEE), et sous la

juridiction de cette Directive, ce produit

a été mis sur le marché après le 13 Aout

2005 et ne doit pas être jeté avec les

déchets ménagers non-triés. Ce produit

doit être recyclé. Contactez votre

distributeur.

Conditions d’utilisation

Température d’utilisation

0 °C à 40 °C

Humidité relative

0 – 80% HR

Température de stockage

-20 °C à +50 °C

Degré de pollution

SOMMAIRE

Consignes de sécurité ........................................................................................................................... 1

Prescriptions de sécurité ........................................................................................................................................... 7

Symboles de sécurité ................................................................................................................................................ 8

Déclaration de confidentialité .................................................................................................................................... 9

SOMMAIRE ............................................................................................................................................ 10

INTRODUCTION .................................................................................................................................... 13

CONTENU DE L’EMBALLAGE ............................................................................................................................... 13

APERCU DU PANNEAU AVANT .......................................................................................................... 14

Description du panneau avant ................................................................................................................................. 14

Touches du panneau avant ..................................................................................................................................... 15

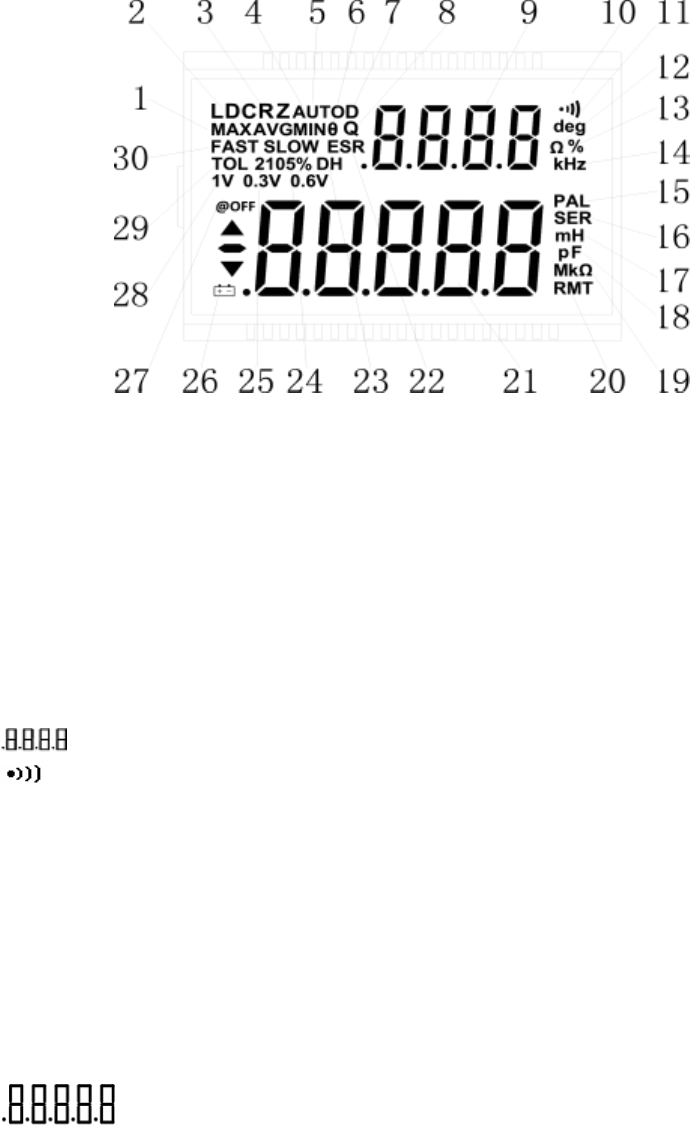

VUE D’ENSEMBLE DU LCD ................................................................................................................................... 16

LCD Display Descriptions ........................................................................................................................................ 16

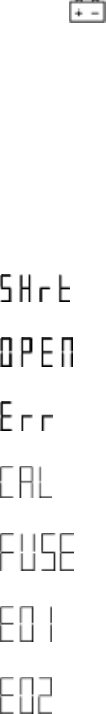

Indicateurs spéciaux ................................................................................................................................................ 17

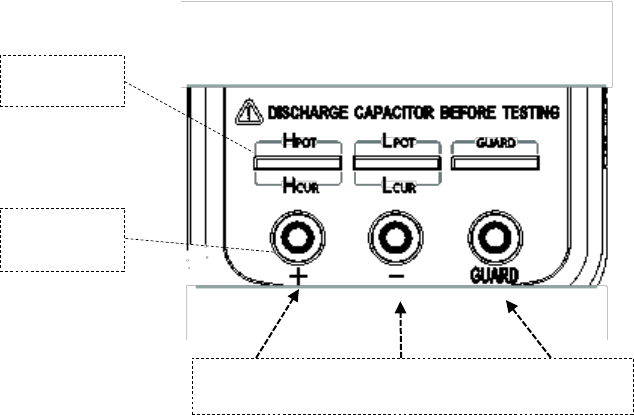

Les entrées de mesure ............................................................................................................................................ 18

ALIMENTER L’APPAREIL .................................................................................................................... 19

Installation de la pile ................................................................................................................................................ 19

Connexion de l’alimentation externe ....................................................................................................................... 20

Indicateur de pile faible ........................................................................................................................................... 21

Rétro-éclairage de l’écran. ...................................................................................................................................... 21

Lorsque l’appareil fonctionne sur pile ...................................................................................................................................... 21

Lorsque l’appareil fonctionne avec une alimentation externe .................................................................................................. 22

Circuit de charge ..................................................................................................................................................... 22

MISE EN OEUVRE ................................................................................................................................ 23

Fonction HOLD ........................................................................................................................................................ 23

Activation de la fonction HOLD ............................................................................................................................................... 23

Désactivation de la fonction HOLD.......................................................................................................................................... 23

Enregistrement de données (REC) ......................................................................................................................... 23

Activation d’enregistrement statique ........................................................................................................................................ 23

Utilisation de l’enregistrement statique .................................................................................................................................... 23

Calibration (CAL) ..................................................................................................................................................... 25

Démarrer une Calibration ........................................................................................................................................................ 25

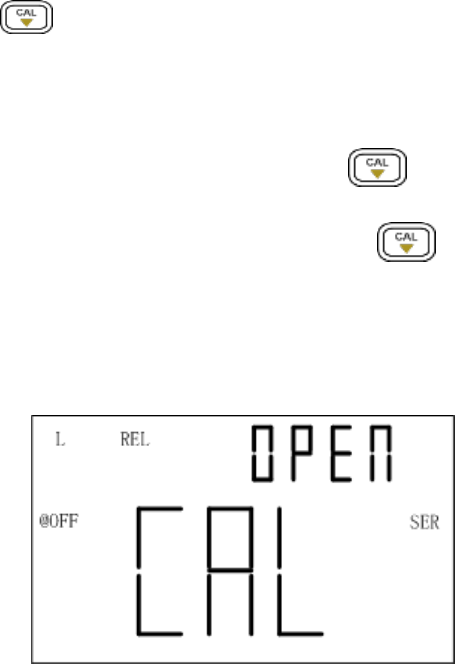

Open Cal ................................................................................................................................................................................ 25

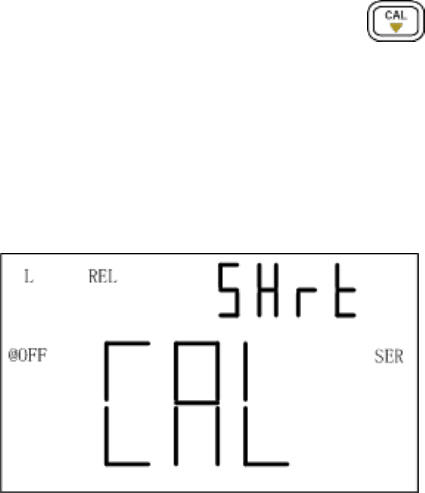

Short Cal/calibration en court-circuit ........................................................................................................................................ 26

Paramètre primaire (PRI) ........................................................................................................................................ 27

Paramètre secondaire (SEC) .................................................................................................................................. 27

Auto Detect Mode (AUTO): MODE AUTOMATIQUE .............................................................................................. 27

Activer le mode automatique ................................................................................................................................................... 27

Désactiver le mode auto ......................................................................................................................................................... 28

Fréquence de Test (FREQ) ..................................................................................................................................... 28

Sélectionner la fréquence ....................................................................................................................................................... 28

Tension de Test (LEV) ............................................................................................................................................ 28

Cadence de Mesure (RATE) ................................................................................................................................... 29

Choix du mode de mesure série ou parallèle .......................................................................................................... 29

Paramètres par défaut ............................................................................................................................................................ 29

Sélection du mode de mesure................................................................................................................................................. 29

Tolérance (TOL) ...................................................................................................................................................... 29

Gamme de Tolérance ............................................................................................................................................................. 30

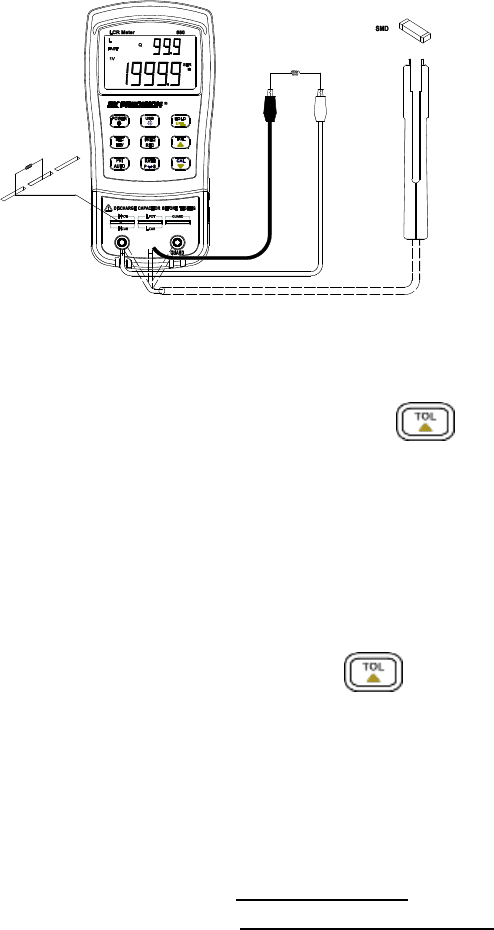

Réglage du mode de tolérance ............................................................................................................................................... 30

Désactiver le mode tolérance .................................................................................................................................................. 31

Menu “Utilitaire” (UTIL) ............................................................................................................................................ 32

Utilisation du menu utilitaire .................................................................................................................................................... 32

Configuration et paramètres .................................................................................................................................................... 32

Sortir du menu Utility ............................................................................................................................................................... 37

USB ......................................................................................................................................................................... 38

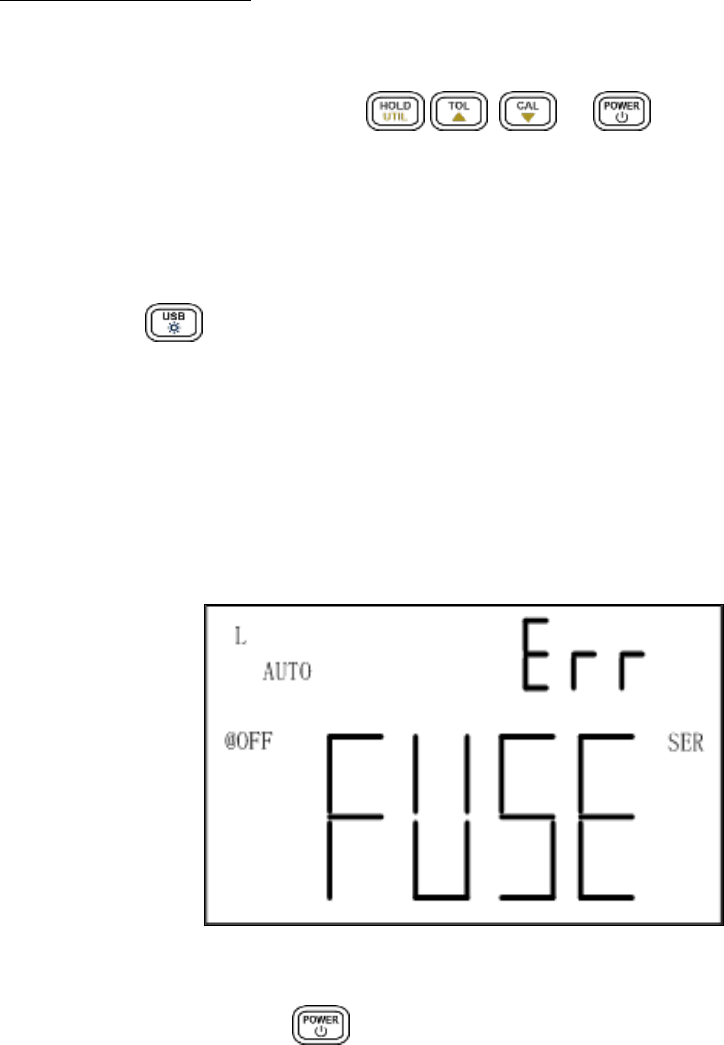

Détection automatique de fusible ............................................................................................................................ 38

GUIDE DE PRISE EN MAIN RAPIDE ................................................................................................... 39

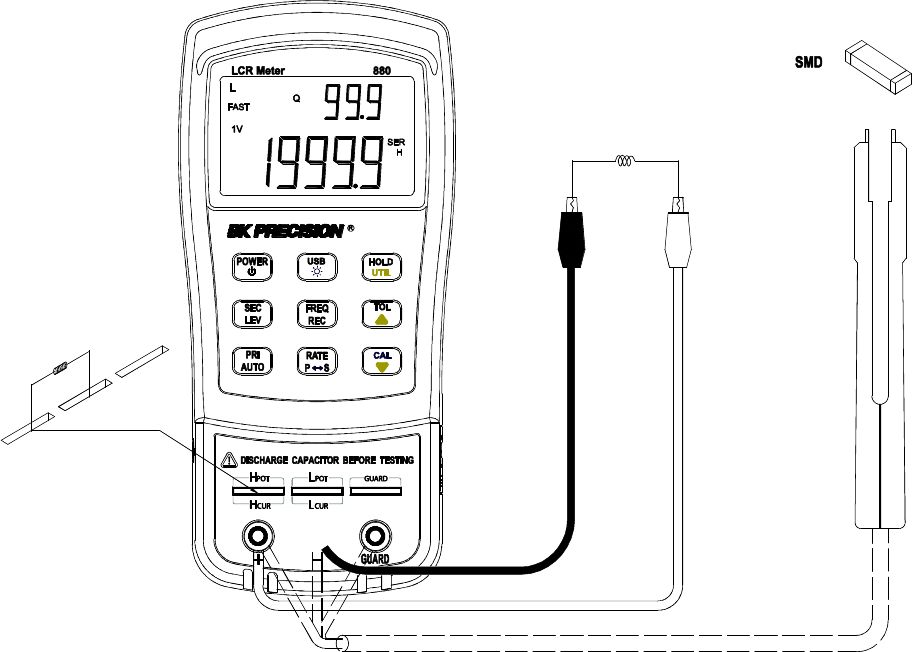

Mesure d’inductance ............................................................................................................................................... 39

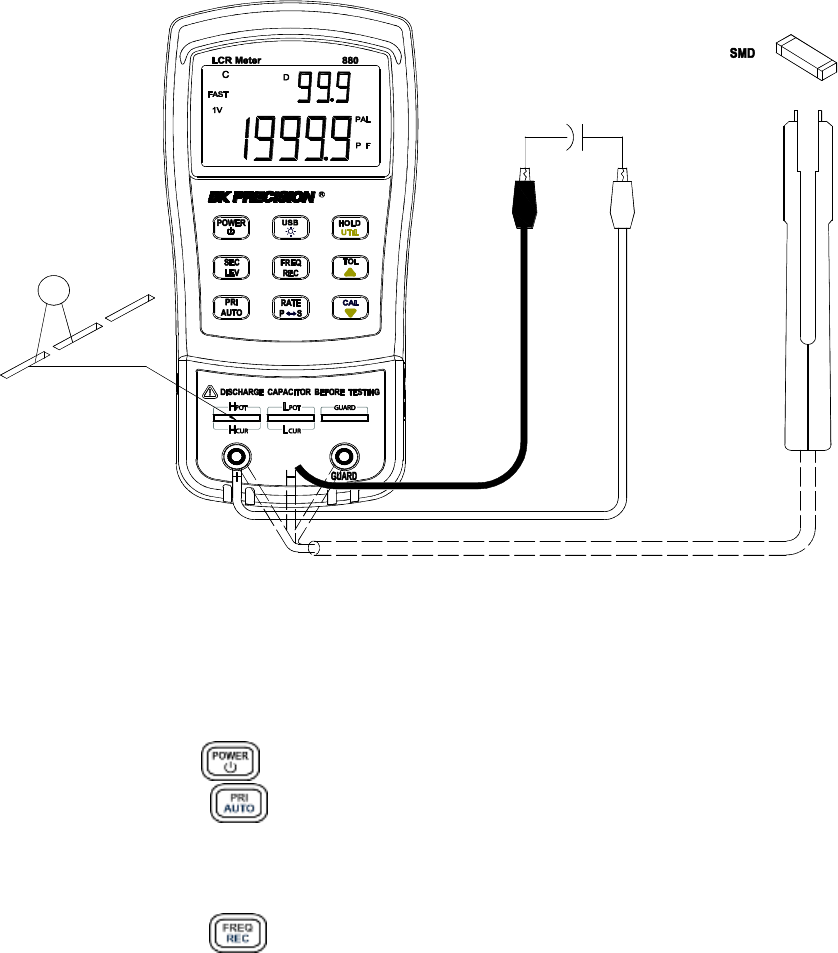

Mesure de capacité ................................................................................................................................................. 41

Mesure de résistance .............................................................................................................................................. 42

Mesure de la résistance en courant continu (DCR) ................................................................................................. 43

Mesure d’impédance ............................................................................................................................................... 45

COMMUNICATION A DISTANCE ......................................................................................................... 46

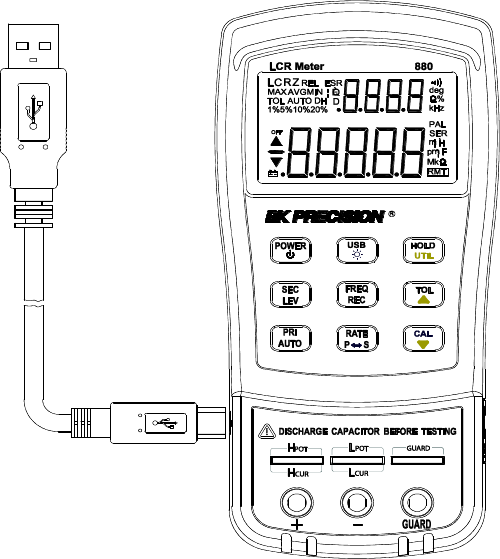

Connexion de l’appareil à l’ordinateur ..................................................................................................................... 46

Configuration USB (COM virtuel) ............................................................................................................................ 47

Fonction USB .......................................................................................................................................................... 47

Mode de contrôle à distance ................................................................................................................................................... 47

Mode de transfert automatique ............................................................................................................................................... 48

Protocoles des commandes .................................................................................................................................... 48

Aperçu du type de commandes et du format ........................................................................................................................... 48

Format des commandes générales ......................................................................................................................................... 48

Format des commandes SCPI et Format de la requête ........................................................................................................... 49

Caractère de terminaison ........................................................................................................................................................ 49

Message de réponse .............................................................................................................................................................. 49

Types de données .................................................................................................................................................................. 50

Commandes de références ..................................................................................................................................................... 50

Commandes SCPI .................................................................................................................................................................. 51

Codes d’erreurs ...................................................................................................................................................................... 55

INFORMATIONS SUPPLEMENTAIRES ............................................................................................... 56

Choix de la fréquence du test .................................................................................................................................. 56

Capacité ................................................................................................................................................................................. 56

Inductance .............................................................................................................................................................................. 56

Choix du mode en série ou en parallèle .................................................................................................................. 56

Capacitance ............................................................................................................................................................................ 57

Inductance .............................................................................................................................................................................. 57

Problèmes de précision ........................................................................................................................................... 57

Dans certains cas particuliers, des erreurs peuvent se produire dans la mesure de composants capacitifs, inductifs et résistifs.

............................................................................................................................................................................................... 57

Capacitance ............................................................................................................................................................................ 57

Inductance .............................................................................................................................................................................. 57

Résistance .............................................................................................................................................................................. 58

Borne de garde ........................................................................................................................................................ 58

SPECIFICATIONS ................................................................................................................................. 58

Spécifications générales ......................................................................................................................................... 59

Spécifications de précision ...................................................................................................................................... 60

Conditions de test: .................................................................................................................................................................. 60

Capacitance(C) et Dissipation (D) ........................................................................................................................................... 62

Impédance

（

）

and Angle de Phase

（

）

............................................................................................................................ 63

DCR ........................................................................................................................................................................................ 64

MAINTENANCE ..................................................................................................................................... 66

Réparation ............................................................................................................................................................... 66

Nettoyage ................................................................................................................................................................ 66

INTRODUCTION

Le pont RLC 880 a été conçu pour mesurer l’inductance, la capacité et la résistance des

composants. Ce pont RLC est doté de 40.000 points de mesure affiche une mesure principale et

une mesure secondaire avec une résolution de 0.0001 et une précision jusqu’à 0.1%.

L’appareil effectue des mesures directes et précises en mode en parallèle ou en mode en série

et permet le choix de la fréquence de test, des niveaux de tensions et des mesures à 4

conducteurs.

Le changement de gammes automatiques affiche rapidement les résultats des mesures et

choisit automatiquement les paramètres en fonction de la propriété des composants.

Les touches situées sur le panneau avant permettent un accès direct aux fonctions : (hold)

maintient, maximum, minimum et moyenne, mode relatif, mode tolérance permettant le tri

des composants, la fréquence et la sélection LCR.

Les données des tests peuvent être transférées vers un ordinateur via un câble mini USB, utile

pour les applications qui nécessitent l’enregistrement et le traitement des données.

CONTENU DE L’EMBALLAGE

Votre appareil a été inspecté avec précaution au niveau mécanique et électrique avant son

expédition. Après avoir sorti tous les équipements de l’emballage, vérifiez qu’aucune trace de

dommage ne soit présente et qui pourrait avoir eu lieu durant le transport. Merci de notifier à

l’agent transporteur la présence d’un dommage. Gardez l’emballage d’origine pour une

possible réexpédition. Voici les équipements inclus :

 Un pont RLC 880

 Une insertion de démarrage rapide

 Un câble pour l’interface USB (mini USB)

 Un jeu de cordon de test banana/croco

 Plaque de court-circuit TLBSB

 Cordon de test Kelvin à 4 bornes blindées TL8KC1

 Cordon de test TL LCR SMD pour composants CMS

 Chargeur de batterie

 Batterie rechargeable 9V Ni-MH (installée dans l’appareil)

Merci de vérifier que tous les équipements sont inclus dans l’emballage. Si un des composants

venait à manquer, contactez immédiatement votre fournisseur.

APERCU DU PANNEAU AVANT

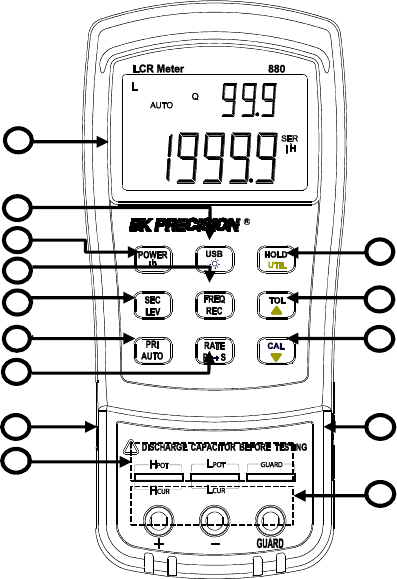

Schéma 1 – aperçu du panneau avant

Description du panneau avant

1. Ecran LCD

2. Communication USB / *touche de rétro-éclairage

3. Interrupteur marche/arrêt

4. Fréquence et enregistrement de la sélection du mode

5. Mode d’affichage secondaire (D/Q//ESR, etc.)/ niveau de test

6. Mode d’affichage primaire (L/C/R/Z/DCR, etc.)/ sélection RLC automatique

7. Cadence de mesure/ Choix du mode (série, parallèle)

8. Port mini USB (pour le contrôle à distance)

9. Prises de test à 5-bornes pour mesure directe sur les composants

10. Mode HOLD/ Menu UTILITY

11. Mode Tolérance/ touche de sélection flèche du haut

12. Touche pour calibration circuit-ouvert/court-circuit

13. Entrée de l’adaptateur secteur 12V (à utiliser avec un adaptateur secteur externe)*

14. Bornes d’entrées à utiliser avec les câbles bananes-pinces crocodiles)

Remarque: utiliser exclusivement l’adaptateur secteur fourni. Une utilisation avec un

adaptateur inapproprié peut endommager l’appareil. Utilisez l’adaptateur secteur

uniquement si une batterie rechargeable est insérée ou lorsqu’il n’y a pas de batterie.

ATTENTION : avant de connecter un adaptateur secteur externe, vérifiez le

compartiment de la batterie à l’arrière de l’appareil. Si une batterie est installée,

assurez-vous que la polarité corresponde au (+) et (-) des étiquettes, comme indiqué

dans le compartiment de la batterie. Se référer à la section « Installer la batterie »

pour plus de détails. NE CONNECTEZ JAMAIS un adaptateur externe lorsque la batterie

n’est pas installée correctement ou qui est du mauvais type, sinon des dommages

seront infligés à l’appareil ou à la batterie et cela annulera votre garantie.

Touches du panneau avant

A l’exception de l’interrupteur marche/arrêt, toutes les touches ont une couleur spécifique.

Elles sont toutes colorées en blanc, bleu ou jaune. Chaque couleur à une signification, comme

expliqué ci-dessous :

White—La fonction primaire, ces fonctions sont réglées ou configurées en appuyant sur la

touche.

Blue—La fonction secondaire, cette fonction est réglée ou configurée si cette touche est

maintenue appuyée pendant 2 secondes.

Yellow —La fonction utilitaire (utility), cette fonction est réglée ou configurée si cette

touche est maintenue appuyée pendant quelques secondes puis relâchée. Se reporter à la

section « Menu Utility » pour plus de détails.

REMARQUE: Dans les instructions sur le fonctionnement des touches, nous utilisons le nom

de la touche pour exprimer l’opération réalisée par cette touche mais sans différencier le type de

touche. La fonction secondaire de chaque touche peut être accessible en appuyant un long

moment sur la touche, jusqu’à ce qu’un signal sonore se fasse entendre. Dans ce cas, la fonction

secondaire est activée.

VUE D’ENSEMBLE DU LCD

Schéma 2 – Ecran LCD

LCD Display Descriptions

1. MAX – Indicateur de lecture maximum dans le mode « record »

2. LDCRZ – Unité de l’affichage principal

3. AVG – indicateur de lecture moyenne dans le mode « record »

4. MIN – indicateur de lecture minimum dans le mode “record”

5. AUTO – Indicateur du choix RLC automatique

6. . – Indicateur de l’angle de phase pour l’affichage secondaire

7. D – Indicateur du facteur de dissipation

8. Q – Indicateur de facteur qualité

9. – Affichage des paramètres secondaires

10. – Indicateur de tonalité pour le mode tolérance

11. deg – Indicateur en unités (θ) de l’angle de phase

12. Ω – Indicateur de l’unité de l’ESR (ohm)

13. % - Indicateur du pourcentage de tolérance

14. kHz – Indicateur de l’unité de fréquence

15. PAL – Indicateur du mode parallèle

16. SER – Indicateur du mode série

17. mH – Indicateur d’unité d’inductance

18. pF – Indicateur d’unités de capacité

19. MkΩ – Indicateur d’unité de résistance/ d’impédance

20. RMT– Indicateur du mode contrôle à distance

21. – Affichage principal

22. ESR – Indicateur pour le mode en série pour les paramètres secondaires

23. DH – Indicateur de maintien des données

24. SLOW – Indicateur de la cadence de mesure

25. 2105% - indicateur de limite dans le mode tolérance

26. – indicateur de batterie faible

27. @OFF – indicateur d’arrêt automatique

28. 1V 0.6V 0.3V- Display test level/ affichage du niveau de test

29. TOL – indicateur du mode tolérance

30. FAST- indicateur de cadence de mesure Rapide/Lent

Indicateurs spéciaux

Indique des bornes en court-circuit

Indique des bornes en circuit ouvert

Message d’erreur

Indique le mode de calibration

Indique que les fusibles sont coupés ou endommagés

Erreur du convertisseur AD

Les entrées de mesure

Le modèle 880 est conçu avec deux types d’entrée: un groupe à 3 bornes bananes, très

pratique et un groupe à 5 bornes pour une plus grande précision.

Schéma 3 – Ports de test

Les prises bananes standards permettent de connecter les câbles banane –pinces crocodiles.

Cette configuration a une précision de test plus faible en comparaison avec le groupe à 5

bornes. Les connexions doivent être aussi courtes que possible.

Lors d’une utilisation de sondes de test externes, le pont RLC 880 est conçu avec un groupe

d’entrée et des montages de test qui fournissent une connexion à 4 fils avec un blindage afin

d’accroître la précision de la mesure.

5-terminal

test slot

3-terminal

test port

High Potential Low Potential Protect Potential

ALIMENTER L’APPAREIL

Avant de commencer à manipuler l’appareil, une source d’alimentation est nécessaire pour

qu’il fonctionne. Il y a 2 méthodes pour alimenter l’appareil: la pile et l’alimentation externe.

Installation de la pile

Le pont RLC 880 peut fonctionner avec une pile ce qui permet à cet appareil d’être portable.

Le pont RLC fonctionne avec une pile standard 9V (NEDA 1604, IEC6F22 carbone zinc ou pile

alcaline) ou une pile rechargeable Ni-MH.

Pour installer la pile:

1. Retournez l’appareil. Ouvrir le couvercle arrière et repérer la vis qui maintient le

couvercle du compartiment pile comme indiqué sur le schéma 4. Utilisez un tournevis

pour enlever le couvercle.

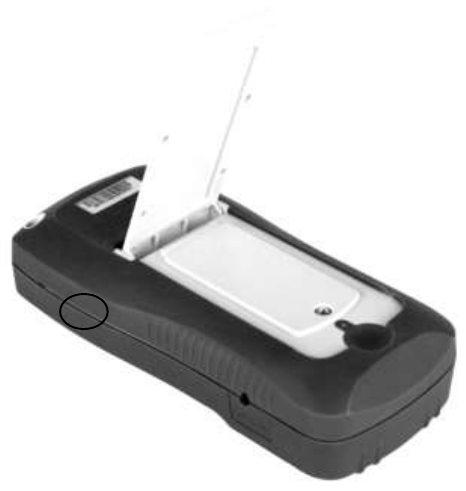

Schéma 4 – Couvercle arrière

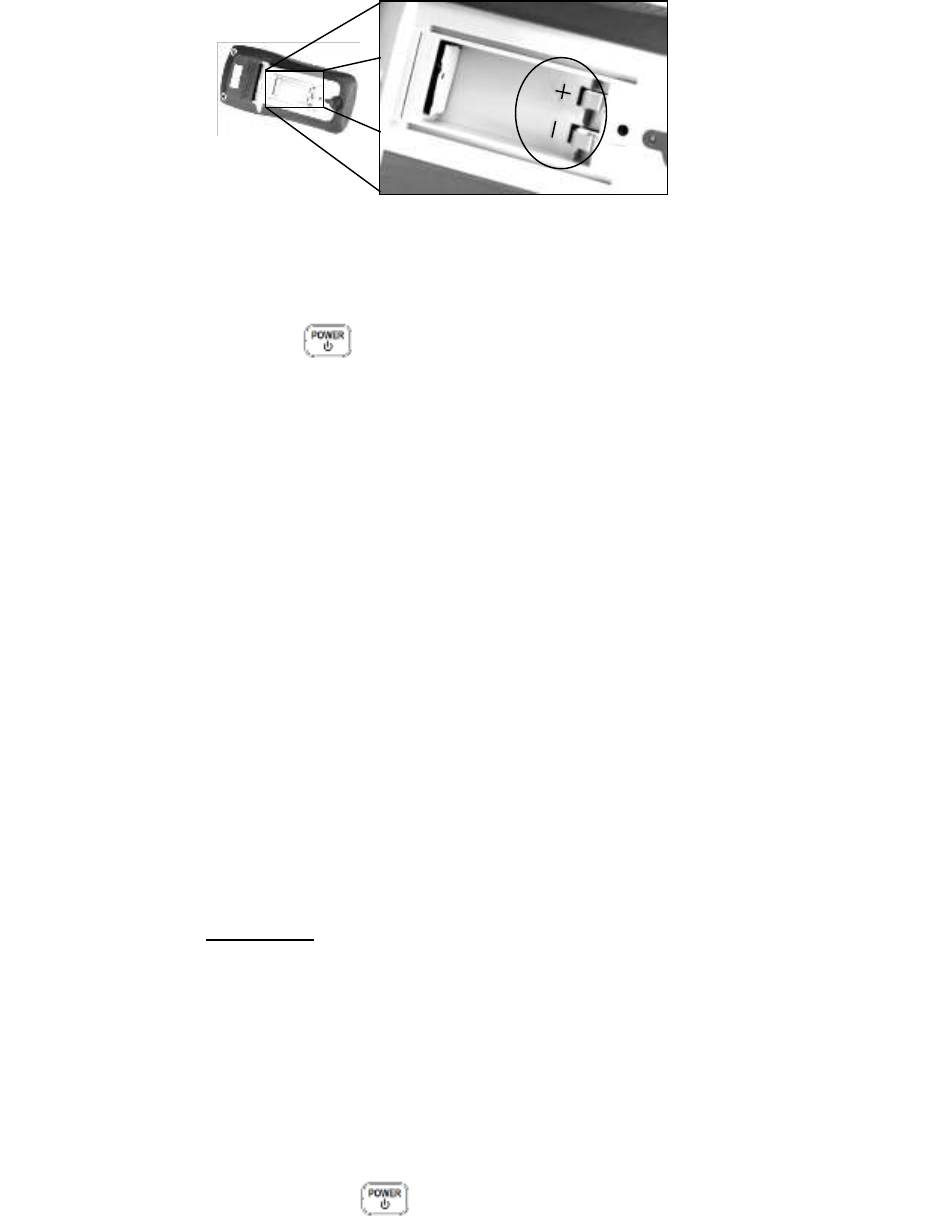

2. Insérez une pile 9V dans le compartiment. Repérez les bornes positives (+) et négatives

(-) comme indiqué à l’intérieur du compartiment de la batterie (voir schéma 5). Assurez-

vous de respecter la polarité.

3. Placez le couvercle du compartiment à piles de manière à le faire glisser dans le boîtier

du couvercle. Revissez la vis du couvercle à l’aide d’un tournevis.

4. Appuyez sur la touche pendant 2 secondes pour mettre en marche l’appareil.

Connexion de l’alimentation externe

Le 880 peut également être alimenté par un adaptateur externe. Le modèle 880 est livré avec

un adaptateur secteur.

Remarque : pour l’alimentation externe, utilisez un adaptateur 12V DC, 150 mA, équipé d’une

prise jack 4 mm.

ATTENTION : L’utilisation d’un adaptateur approprié

Pour connecter l’adaptateur, suivre les étapes suivantes :

1. Si la pile est installée, merci de vous assurer que la polarité de la pile corresponde à la

polarité indiquée sur l’étiquette dans le compartiment à pile. Si ce n’est pas le cas,

veuillez enlever la pile et la remettre dans le bon sens. Si la pile n’est pas installée,

référez-vous directement à la prochaine étape.

ATTENTION: NE JAMAIS connecter un adaptateur externe lorsque :

 La pile à l’intérieur de l’appareil n’est pas rechargeable. Vous risquez

d’endommager la batterie qui peut éclater, ou de provoquer un incendie.

 Une pile n’est pas correctement installée (en particulier si sa polarité est inverse).

Vous risquez d’endommager l’appareil et cela annulera votre garantie.

2. Connectez l’adaptateur sur le côté droit de l’appareil. Référez-vous au schéma 6 ci-

dessous.

3. Puis, branchez la prise de l’adaptateur dans une prise électrique.

4. Maintenez appuyé la touche pendant 2 secondes pour mettre en marche

l’appareil.

Schéma 5 – Compartiment à pile

Remarque : le mesureur peut fonctionner avec une prise rechargeable installée dans l’appareil

même si un adaptateur est branché (tant que la pile est insérée correctement en respectant la

polarité). Dans ce cas, l’appareil va automatiquement fonctionner en utilisant l’énergie de

l’adaptateur plutôt que celle de la pile, afin de conserver son autonomie.

Indicateur de pile faible

Le pont RLC possède un indicateur de pile faible pour que l’utilisateur sache quand changer la

pile. Lorsque sur l’écran, l’indicateur commence à clignoter, le niveau de charge de la pile

est en dessous du niveau normal de fonctionnement. Dans ce cas, la précision du pont sera

diminuée. Il est recommandé de remplacer la pile dans les plus brefs délais pour continuer à

utiliser l’appareil. Pour plus de détails, reportez-vous à la section « Installation de la pile ».

Rétro-éclairage de l’écran.

Le pont RLC 880 est doté d’un écran rétroéclairé qui permet à l’utilisateur de l’utiliser dans un

environnement sombre.

Pour mettre en marche le rétro-éclairage, maintenez le bouton pendant 2 secondes. Le

rétro-éclairage se met en marche et allume l’écran LCD.

Pour éteindre le rétro-éclairage, maintenez appuyé le bouton à nouveau pendant 2

secondes. Le rétro-éclairage s’éteint et retourne à l’affichage normal.

Lorsque l’appareil fonctionne sur pile

Quand l’appareil est alimenté par une pile 9V, le rétro-éclairage s’allume en appuyant pendant

2 secondes sur . Au maximum, l’écran reste allumé pendant 30 secondes puis le rétro-

éclairage s’éteint automatiquement pour préserver l’autonomie.

12VDC Input

AC Adapter

Schéma 6 – Connexion d’un adaptateur au pont RLC

Lorsque l’appareil fonctionne avec une alimentation externe

Quand l’appareil est alimenté par un adaptateur externe, le rétro-éclairage s’allume en

appuyant 2 secondes sur le bouton . L’écran reste éclairé en continu jusqu’à ce que

l’utilisateur maintienne appuyé le bouton pendant à nouveau 2 secondes.

Remarque : si une pile rechargeable est installée et que l’adaptateur est branché

simultanément, débrancher l’adaptateur éteindra le rétro-éclairage au bout de 30 secondes.

Circuit de charge

Quand l’adaptateur externe est branché, le mode d’alimentation change automatiquement et

charge la pile rechargeable de l’appareil.

Le cycle de charge est d’environ 160 minutes et le courant de charge est approximativement de

120mA. Si une pile est complètement rechargée, alors l’appareil arrêtera de la charger.

ATTENTION : NE CONNECTEZ PAS l’appareil à une alimentation externe quand la pile installée

n’est pas une pile rechargeable. Vous risquez de faire éclater la batterie et de déclencher un

incendie.

： Indique que la pile est faible si l’appareil est alimenté par celle-ci. Ce même symbole

est utilisé pour avertir l’utilisateur que la pile est en charge une fois l’appareil branché à un

adaptateur.

MISE EN OEUVRE

ATTENTION: si le composant à mesurer est un condensateur, assurez-vous que le condensateur

soit complètement déchargé avant de l’insérer dans une prise d’entrée ou dans une borne.

Pour les gros condensateurs, le temps de décharge est plus long. En insérant un condensateur

chargé ou partiellement chargé dans la prise d’entrée ou dans les bornes du pont RLC, il peut se

produire un choc électrique et l’appareil peut être endommagé, voire inutilisable.

Fonction HOLD

La fonction HOLD permet à l’utilisateur de figer l’affichage de l’écran lorsque la touche est

pressée, les valeurs mesurées restent jusqu’à ce que la fonction HOLD soit désactivée.

Activation de la fonction HOLD

Pour utiliser la fonction HOLD, appuyez une fois sur . L’indicateur “DH” s’affiche à l’écran

lorsque la fonction est active.

Désactivation de la fonction HOLD

Pour désactiver la fonction HOLD, appuyez encore sur . L’indicateur «DH» disparait de

l’écran et le pont RLC reste en mode de fonctionnement normal.

Remarque : en changeant la fonction principale, la secondaire ou la fréquence des tests,

fonction HOLD se désactive automatiquement.

Enregistrement de données (REC)

Si la stabilité des mesures des composants sous test est faible et que les données fluctuent dans

une gamme, l’enregistrement aide à la lecture des données.

Ce mode est utilisé pour enregistrer les valeurs maximales, minimales et moyennes.

Activation d’enregistrement statique

Maintenez appuyé la touche pendant 2 secondes pour entrer dans le mode

d’enregistrement statique. L’écran doit indiquer: “MAX AVG MIN” simultanément. Cela

indique que le pont RLC est en mode d’enregistrement statique et l’enregistrement s’effectue

immédiatement.

Utilisation de l’enregistrement statique

4 modes peuvent être utilisés pour l’enregistrement statique. Appuyez sur le bouton

(Dans le mode d’enregistrement statique, FREQ est désactivée), les modes changent et répétés

dans cet ordre :

Mode d’enregistrement Mode Maximum Mode Minimum Mode Moyenne

Mode d’enregistrement

Il s’agit du mode par défaut lorsque vous activez pour la première fois l’enregistrement

statique. Dans ce mode, l’écran affiche l’indicateur “MAX AVG MIN”. Dans une gamme

relativement stable des données de test, un bip sonore peut se déclencher une fois que

l’enregistrement a été stocké.

REMARQUE : quand l’amplitude de fluctuation des données est supérieure à 1%, le mode

d’enregistrement se réactualise.

Mode maximum

Appuyez sur le bouton jusqu’à ce que l’indicateur « MAX » soit affiché sur l’écran. Il

indique que la valeur de l’affichage principal représente la valeur maximale enregistrée.

Mode minimum

Appuyez sur le bouton jusqu’à ce que l’indicateur « MIN » soit affiché sur l’écran. ”. Il

indique que la valeur de l’affichage principal représente la valeur minimale enregistrée.

Mode moyenne

Appuyez sur le bouton jusqu’à ce que l’indicateur « AVG » soit affiché sur l’écran. Il

indique que la valeur de l’affichage principal représente la valeur moyenne enregistrée.

Désactivation du mode d’enregistrement statique

Pour sortir de ce mode, appuyez sur le bouton pendant 2 secondes. L’indicateur « MAX

AVG MIN », « MAX », « MIN » ou « AVG » apparaît sur l’écran.

Remarque : le changement de type des paramètres de test désactivera automatiquement le

mode d’enregistrement statique.

Calibration (CAL)

Ce mode est utilisé lorsque l’utilisateur veut faire un zéro sur l’appareil ou avoir une valeur

relative par rapport à une valeur de référence.

Par exemple, si les câbles de test sont utilisés pour des mesures, l’utilisateur peut vouloir faire

un ajustage avec les câbles de test utilisés afin de ne pas prendre en compte ces câbles dans les

mesures.

Il y a deux fonctions dans le mode CAL :

 Open Cal (calibration circuit-ouvert) réduit les effets des résistances des cordons de

test.

 Short Cal (calibration en court-circuit) minimise l’influence des capacités distribuées et

des résistances sur les éléments haute impédance qui sont testés.

Démarrer une Calibration

Pour des raisons pratiques, OPEN CAL et SHORT CAL partagent une seule et même touche. En

appuyant sur la touche , l’appareil va automatiquement choisir soit Open Cal, soit Close Cal.

Open Cal

D’abord, sélectionnez la fréquence pour la Calibration et ne branchez rien dans les bornes de

test. Entrez dans le mode CAL en appuyant sur le bouton et quelques instants plus tard,

l’indicateur OPEN s’affiche sur l’écran secondaire après l’estimation des mesures automatiques.

Si l’utilisateur décide d’exécuter Open Cal, un autre appui sur est nécessaire.

REMARQUE : L’indicateur « --- » sur l’écran secondaire indique que la borne de test n’est pas en

circuit ouvert et de ce fait, le mode Cal ne peut pas être exécuté.

Schéma 7 - Open Cal

Short Cal/calibration en court-circuit

Choisissez d’abord la fréquence de test pour Cal et insérer un court-circuit dans les bornes

d’entrée. Si les pinces de test SMD ou les cordons de test sont utilisées, un court-circuit dans les

bornes d’entrée doit être connecté aux extrémités des câbles afin de prendre en compte les

propriétés des câbles. Entrez dans le mode Cal en appuyant sur et quelques instants plus

tard, l’indicateur SHrt apparaît sur l’écran secondaire après l’estimation des mesures

automatiques.

REMARQUE : l’indicateur “----“ sur l’écran secondaire indique que le terminal n’est pas en court-

circuit et de ce fait, la calibration en court-circuit ne peut pas être éxecutée.

Schéma 8 – Calibration en cours circuit

Notes:

1. Si la fréquence de test est modifiée, la calibration doit être effectuée à nouveau avant de

faire des mesures précises. Une fois que la calibration est effectuée dans une fréquence

de test choisie, les données de calibration restent jusqu’à l’arrêt de l’appareil.

2. Si la calibration circuit ouvert ou en court-circuit n’est pas associée avec la fonction de

mesure, alors les modifications de fonction ne nécessitent pas une nouvelle calibration.

3. Une nouvelle calibration peut être nécessaire en fonction de nombreux facteurs comme

par exemple une utilisation prolongée, un changement d’environnement et des

changements des types de cordons de mesure.

Remarque : pour obtenir des résultats de mesure optimaux, la calibration en circuit ouvert et la

calibration en court-circuit doivent être réalisées. Il est fortement recommandé de calibrer des

valeurs extrêmement hautes ou extrêmement basses pour L, C, R et Z avant de faire des mesures

de précision.

Paramètre primaire (PRI)

L’écran principal du pont RLD indique les valeurs mesurées sous 4 modes différents. Ces modes

sont : L (inductance), C (capacité), R (résistance) et Z (impédance).

Pour sélectionner l’un de ces 4 modes de mesure, appuyez sur le bouton . Les modes

défilent à chaque fois qu’une pression est effectuée sur le bouton. Sur l’écran, les indicateurs

« L », « C », « R », ou « Z ») sont affichés pour indiquer quel mode est activé.

Remarque : après un changement des paramètres primaires, l’écran secondaire indique la

fréquence sélectionnée. Il n’y a pas d’affichage de paramètres secondaires en mode DCR. S’il

s’avère nécessaire d’afficher les paramètres secondaires, appuyez sur le bouton secondaire.

Paramètre secondaire (SEC)

L’écran secondaire du pont RLC affiche les valeurs mesurées des 4 paramètres, et fournit des

informations supplémentaires sur les composants en cours de test. Ces paramètres sont : D

(Facteur de dissipation), Q (Facteur qualité), θ (Angle de Phase) et ESR (Résistance série

équivalente).

Pour sélectionner ces paramètres de mesure, appuyez sur le bouton . Les paramètres pour

la mesure défilent à chaque pression sur le bouton. Sur l’écran, les indicateurs “D”, “Q”, “θ” ou

“ESR” sont affichés pour indiquer quel mode secondaire est activé.

Auto Detect Mode (AUTO): MODE AUTOMATIQUE

Le mode automatique sélectionne les paramètres primaires correspondants ainsi que les

paramètres secondaires et le type de mesure série/parallèle de L,C,R. la sélection est effectuée

en évaluant la propriété de l’impédance des composants en fonction des résultats de test. Ce

mode est pratique pour les mesures de composants mixtes ou inconnus.

Activer le mode automatique

Appuyez brièvement sur le bouton AUTO pour activer le mode automatique du pont RLC.

L’indicateur «Auto» sur l’écran LCD indique le que mode automatique est activé.

Dans le mode automatique RLC, chaque paramètre primaire a un paramètre secondaire qui lui

est associé, comme indiqué ci-dessous :

Paramètre Primaire

Paramètre

Secondaire

Capacité(C)

Dissipation (D)

Inductance (L)

Facteur Qualité (Q)

Résistance (R)

Angle de Phase (θ)

Table 1- Mode Auto RLC

Dans le mode auto, le mode série ou parallèle équivalent est sélectionné en accord avec la

magnitude de l’impédance. Le mode parallèle est sélectionné à haute impédance et le mode

série à faible impédance.

Désactiver le mode auto

Appuyer une nouvelle fois longuement sur le bouton pour désactiver le mode auto.

L’appareil ne continuera pas à changer le mode primaire et le mode secondaire, le mode

équivalent série/parallèle et le mode de fréquence. L’indicateur « AUTO » disparaît de l’écran

quand le mode RLC automatique est désactivé.

Fréquence de Test (FREQ)

Le pont RLC 880 utilise un signal AC pour tester et mesurer les composants aux bornes

d’entrées Avec cette méthode de mesure, une fréquence de test doit être sélectionnée. La

fréquence de test peut affecter la précision des résultats en fonction de la fréquence

sélectionnée et du type et de la valeur du composant mesuré ou en cours de test.

Pour plus de détails sur la fréquence de test optimale à choisir pour effectuer des mesures,

référez-vous à la section “INFORMATIONS SUPPLEMENTAIRES”.

Sélectionner la fréquence

Pour sélectionner ou modifier la fréquence de test appuyer sur le bouton une fois. A

chaque pression, la fréquence de test sera indiquée sur l’écran secondaire de l’appareil. Cette

fréquence sera affiché jusqu’à ce qu’une fonction différente pour l’écran secondaire soit

sélectionnée.

Les fréquences de test pouvant être choisies pour le 880 sont :

100 Hz, 120 Hz, 1 kHz, 10 kHz, et 100 kHz.

Tension de Test (LEV)

Le 880 RLC portatif applique un signal alternatif au dispositif en cours de test. Le niveau de

tension de test est l’amplitude du signal AC. Certains composants à haute-sensibilité peuvent

afficher des résultats de test différents lors de l’utilisation de niveaux de tensions différents.

C’est pourquoi un niveau de test approprié doit être choisi avant de démarrer la mesure.

Appuyez sur le bouton pendant 2 secondes pour accéder aux options du niveau de

tension. A chaque fois que le bouton est pressé, le 880 va changer de niveau. Les niveaux

disponibles sont : 0.6V, 0.3V et 1V.

Cadence de Mesure (RATE)

2 cadences de mesure peuvent être sélectionnées pour cet appareil : rapide et lente. La

cadence de la mesure rapide est d’environ 4 à 5 fois/secondes et la mesure lente est d’environ

1.5fois/secondes. La stabilité de la mesure lente est bien meilleure que celle de la mesure

rapide.

Les cadences rapides et lentes peuvent directement être changées en appuyant sur le bouton

. L’indicateur « FAST » est affiché sur l’écran lors de la cadence rapide et l’indicateur

« SLOW » est affiché sur l’écran lors de la cadence lente.

Choix du mode de mesure série ou parallèle

Le pont RLC offre la possibilité de sélectionner le mode de mesure série ou parallèle. En

fonction du mode sélectionné, la méthode utilisée pour mesurer le composant sera différente.

En outre, un mode de mesure peut apporter plus de précision que l’autre mode de mesure en

fonction du type de composant et de la valeur du composant. Pour plus de détails, référez-vous

à la section « INFORMATIONS SUPPLEMENTAIRES ».

Paramètres par défaut

Pour les mesures de Capacité et de Résistance, le mode de mesure par défaut est le mode

parallèle.

Pour les mesures d’inductance, le mode de mesure par défaut est le mode série.

Sélection du mode de mesure

Le mode de mesure est affiché par les indicateurs “SER” ou “PAR” sur l’écran LCD. « SER »

signifie que l’appareil utilise le mode série. Pour basculer entre les deux modes, appuyez et

maintenez le bouton enfoncé pendant 2 secondes. Les indicateurs sur l’écran vont

basculer entre « SER » et « PAR ».

Tolérance (TOL)

Le mode tolérance est spécifiquement utilisé pour le tri des composants. Les utilisateurs qui ont

besoin de tester et de trier parmi une grande quantité de composants trouveront cette fonction

très utile.

Gamme de Tolérance

La fonction tolérance est configurée en pourcentage, c'est-à-dire qu’un pourcentage est utilisé

pour définir si une valeur mesurée est dans ou en dehors de la tolérance.

Dans le mode tolérance, les choix de la tolérance sont : 1%，5%，10%，20%.

Les données indiquées sur l’écran principal sont enregistrées en tant que valeur nominale.

L’écran secondaire affiche la gamme de tolérance en %.

Valeur affichée en pourcentage: =

100 ∗ (𝑀𝑥 − 𝑁𝑜𝑚)/𝑁𝑜𝑚%

Où, Mx: Affichage des paramètres primaires;

Nom: valeur nominale enregistrée.

Réglage du mode de tolérance

1. Sélectionnez le mode de mesure principal basé sur le type de composants qui doit être

mesuré. Cela peut être fait en appuyant sur pour configurer le mode de mesure.

Remarque : Assurez-vous de choisir le bon mode de mesure, étant donné que le mode

tolérance ne peut être activé que si le bon mode est choisi. Par exemple, si le composant

est un condensateur, assurez-vous de sélectionner «C» pour condensateur. Si ce n’est pas

le cas, le mode tolérance ne sera pas activé lorsque vous effectuerez les étapes

suivantes :

2. Configurez la fréquence de test et le mode en série/en parallèle.

3. Exécutez l’opération de calibration (CAL) si nécessaire.

4. Insérez un composant que vous savez « bon » qui sera utilisé pour les tests par rapport

aux autres composants.

5. Ce composant sera utilisé comme valeur de référence pour la valeur « nominale »

(Voir Schéma 9 pour illustration)

Remarque : le mode Tolérance ne peut pas être activé sauf si le pont RLC détecte un

composant connecté aux bornes d’entrée.

Schéma 9 – Insertion des composants dans l’entrée

6. Une fois la lecture de la mesure affichée, appuyez sur pour enregistrer la lecture

en tant que valeur standard ou valeur de référence. Alors, l’indicateur « TOL » est

affiché à l’écran, ce qui indique que le mode tolérance est activé.

Remarque : toutes les valeurs qui apparaissent sur l’écran LCD, comme par exemple DH

(maintien des données) ou MAX/MIN/AVG, peuvent également être utilisées comme

une valeur “standard” ou une valeur de référence pour le tri des composants.

7. Pour choisir la gamme de tolérance, appuyez sur . A chaque pression sur la

touche, le pont RLC varie selon le pourcentage de tolérance de la gamme dans cet

ordre: 1%, 5%, 10%, 20%. Le composant qui sera testé sera vérifié avec la tolérance

sélectionnée (comme configuré dans l’étape 5).

8. Après quelques secondes, un signal sonore est émis.

UN SEUL “bip” signifie que le composant est dans la tolérance.

TROIS “bips” signifient que le composant est en dehors de la tolérance.

Désactiver le mode tolérance

Pour désactiver ou quitter le mode tolérance, maintenez appuyée la touche pendant 2

secondes. L’indicateur «TOL» ou les indicateurs de pourcentage“1%”, “5%”, “10%”, ou “20%”

disparaissent de l’écran.

Remarque : Lors du changement de la fonction principale, la fonction secondaire ou les

fréquences de test, le mode tolérance se désactive automatiquement.

Menu “Utilitaire” (UTIL)

Le pont RLC est doté d’un menu utilitaire qui vous permet de configurer les préférences de

l’utilisateur et les réglages. Les touches utilisées ce menu sont de couleur jaune: ,

et .

Utilisation du menu utilitaire

Maintenez la touche pendant 2 secondes ou jusqu’à ce que l’écran principal affiche

« dCdLy ». Cela indique que le pont RLC est dans le menu utilitaire.

Configuration et paramètres

Il y a 4 options de menu différentes et des paramètres configurables sous chaque option. Voici

la table de ces options et paramètres.

Options du menu

Réglages/Paramètres

dCdly

DCR délai du

déclencheur

bEEP

ON / OFF

AoFF

5 / 15 / 30 / 60 / OFF

PuP

PrE / Set

dEF

yES / NO

bAtt

Tension de la pile

Table 2 – Options du menu utilitaire et paramètres

Les 6 options du menu permettent à l’utilisateur de contrôler ou de vérifier les options

suivantes :

 Délai du déclencheur DCR (dCdLy: DCR delay)

 Définir la tonalité du beep (bEEP: beep sound)

 Régler l’arrêt automatique: (AoFF: auto power off)

 Etat à la mise sous tension: (PuP: power-up state)

 Remise à zéro de l’appareil avec réglages par défaut : (dEF: default settings)

 Indiquer le niveau de la pile: (bAtt: battery voltage)

Par défaut, la première option après avoir accédé au menu utilitaire est “dCdLy”. L’écran

principal indique les options du menu, et l’écran secondaire indique les paramètres actifs ou les

paramètres configurés pour l’option sélectionnée. Pour changer les réglages ou les paramètres,

utilisez les touches et . Pour changer ou sélectionner une option de menu

différente, appuyez sur une fois. Pour chaque appui sur la touche , le pont RLC va

passer sur chaque option de menu et répéter l’opération dans cet ordre :

dCdly bEEP AoFF PuP dEF bAtt

Remarque : les réglages et les paramètres sont temporairement “sauvegardés” lorsque vous

appuyez sur pour choisir une option de menu différente. Pour sauvegarder tous les

réglages de façon permanente, sortez du menu. A l’exception des réglages “bEEP” et“AoFF”, les

modifications sont temporairement sauvegardées même si vous quittez le menu sans effectuer

une sauvegarde (Voir “sortir du menu Utility“ pour plus de détails).

Régler le délai du déclencheur DCR (dCdLy)

Le menu “dCdLy” est utilisé pour régler le délai du déclencheur dans une gamme de 0000 à

9999 ms.

Utilisez les touches et pour incrémenter ou décrémenter le temps par incrément

de 1. En appuyant longtemps sur et , les flèches peuvent faire bouger le curseur

vers la gauche ou la droite. Le réglage est actif une fois modifié.

REMARQUE : Quand le paramètre n’est pas 0000, plus le temps est long, plus la cadence de

mesure du délai du DCR est lente. Il est recommandé de régler le temps sur 0000.

Paramètre par défaut : 0000

Réglage de la tonalité du bip (bEEP)

L’option de menu “bEEP” permet aux utilisateurs d’activer ou de désactiver la tonalité du bip

pour chaque touche appuyée.

Remarque : cette option désactive seulement les sons pour chaque touche pressée. Elle ne

désactive pas la tonalité pour « L’enregistrement statique » et pour le mode « tolérance », ainsi

que pour l’avertissement de « l’arrêt automatique »

Pour VALIDER le bip, appuyez soit sur la touche soit sur la touche jusqu’à ce que

l’écran secondaire affiche « ON ».

Pour INHIBER le bip, appuyez soit sur la touche soit sur les curseurs jusqu’à ce que

l’écran secondaire affiche « OFF »

Paramètre par défaut: ON

Réglage de l’arrêt automatique (AoFF)

L’option du menu “AoFF” permet à l’utilisateur de régler le minuteur d’arrêt automatique. Ce

minuteur est toujours actif. Il est remis à zéro à chaque fois que vous pressez un bouton ou

qu’une action se produit. Si le pont RLC est laissé inutilisé, le minuteur compte jusqu’à ce que le

temps programmé soit écoulé. Ce point est particulièrement important si l’utilisateur veut

préserver la durée de vie de la pile ou utiliser le pont RLC de manière continue et sans

interruptions.

Remarque: quand le minuteur atteint le temps configuré, le pont RLC émet un « bip » de

manière continue pendant 10 secondes avant de s’éteindre automatiquement. Pour arrêter le

« bip », appuyez sur n’importe quelle touche pour reprendre le fonctionnement normal ou

remettre le minuteur à zéro.

Les réglages du minuteur disponibles sont : 5 minutes, 15 minutes, 30 minutes, 60 minutes, et

off.

Quand l’écran principal affiche “AoFF”, appuyez sur ou pour sélectionner le

réglage du minuteur. Les réglages seront affichés sur l’écran secondaire comme représentés ci-

dessous :

Ecran Secondaire

REPRESENTATION

5 minutes

15 minutes

30 minutes

60 minutes

OFF

Pas de minuteur.

Arrêt manuel

seulement

Table 3 – Options de l’arrêt automatique

Paramètres par défaut : 5 minutes

Quand l’option “arrêt automatique” est réglée sur l’une des configurations de la Table 3 au-

dessus (sauf pour « OFF »), l’indicateur OFF s’affiche à l’écran et reste jusqu’à ce que vous

quittiez le menu. Cela signifie que le minuteur a été réglé pour l’arrêt automatique. Pour régler

le minuteur, sélectionnez le nombre de minutes désirées et appuyez sur le bouton

pendant 2 secondes.

Remarque : Lorsqu’un adaptateur externe (12VDC) est utilisé pour alimenter l’appareil, l’option

d’arrêt automatique est désactivée automatiquement. Ceci est indiqué sur l’écran par

l’indicateur «@OFF ” qui disparait. Dans ce cas, l’appareil reste allumé en permanence.

L’appareil s’éteint alors manuellement en appuyant sur pendant 2 secondes.

Lorsque l’alimentation externe est enlevée, le pont RLC réactive automatiquement l’arrêt

automatique et l’indicateur “@OFF” réapparait si une durée a été réglée dans l’option “AoFF”

du menu utilitaire.

Etat à la mise sous tension (PuP)

L’option du menu “PuP” permet à l’utilisateur de configurer l’état de mise sous tension du pont

RLC. Grâce à cette option, l’utilisateur peut restaurer les réglages sauvegardés dans la mémoire

interne (EEPROM) lors de la mise sous tension.

Dans le menu utilitaire, lorsque l’affichage principal affiche “PuP”, vous avez le choix entre 2

réglages affichés dans l’affichage secondaire.“PrE” et“SEt”.

Réglage par défaut: PrE

Réglages enregistrés en mémoire

 Mode fonction principale (i.e. L/C/R)

 Mode fonction secondaire (i.e. D/Q)

 Fréquence de test

 Cadence de mesure

 Auto LCR

 Mode tolérance

 Valeur de référence pour le mode tolérance

Configurer et enregistrer l’état à la mise sous tension

Veuillez suivre la procédure suivante pour régler et stocker l’état de mise sous tension dans la

mémoire interne.

1. Avant d’entrer dans le menu utilitaire, veuillez configurer tous les réglages et

paramètres pour l’état de mise sous tension. Pour cela, mettez en marche tous les

modes et réglez les valeurs désirées. (seuls les réglages listés ci-dessus sont

sauvegardés). Si le pont RLC fonctionne en mode utilitaire, quittez d’abord le menu et

réglez les paramètres désirés pour pouvoir les rappeler à la mise sous tension. (voir

“sortir du menu utility ” pour plus de détails)

2. Une fois que les réglages sont configurés, entrez dans le menu utilitaire en restant

appuyé sur le bouton pendant 2 secondes.

3. Faites défiler le menu jusqu’à apercevoir “PuP” sur l’affichage principal. L’affichage

secondaire affiche “PrE”.

4. Afin de sauvegarder les réglages pour la mise sous tension du pont RLC dans la mémoire

interne, appuyez soit sur soit sur pour changer les réglages, ainsi l’écran

secondaire affiche « Set ».

5. Appuyez sur le bouton pour sélectionner l’option du menu suivante. Une fois que

toutes les autres options sont configurées, sortez du menu utilitaire en restant appuyé

sur pendant 2 secondes.

6. Le pont RLC a sauvegardé tous les réglages dans la mémoire interne de l’appareil. La

prochaine fois que le pont RLC est mis en marche, les paramètres enregistrés seront

instaurés.

Remarque : le pont RLC permet la sauvegarde d’un ensemble de paramètres dans la

mémoire. Vous devez donc utiliser la même procédure pour réécrire sur les réglages

sauvegardés auparavant dans la mémoire.

Prévenir la réécriture sur des configurations sauvegardés

Dans le menu utilitaire, le paramètre par défaut de l’option « PuP » est toujours « PrE ». Cela

signifie «réglage précédent». En gardant ce réglage, vous éviterez ainsi une réécriture des

réglages de mise sous tension qui sont sauvegardés dans la mémoire. Donc, lorsque vous entrez

dans le menu utilitaire, assurez-vous de ne pas changer «PrE» en «Set» afin d’éviter une

réécriture des réglages, ce qui effacerait l’ancienne configuration.

Remise à zéro des réglages par défaut (dEF)

La dernière option du menu utilitaire vous permet de remettre à zéro le pont RLC pour

retrouver les réglages par défaut. Lorsque l’affichage principal affiche “dEF”, le secondaire

affiche par défaut “NO”. Le pont RLC met par défaut ce réglage sur “NO” afin d’éviter une

remise à zéro accidentelle des réglages de l’appareil.

Réglage par défaut:No

Pour remettre les réglages par défaut, sélectionnez d’abord l’option du menu “dEF” en utilisant

la touche pour parcourir le menu. Lorsque l’affichage principal affiche “dEF”, appuyez

soit sur ou sur pour changer les réglages pour que l’affichage secondaire affiche

“yES”.

Jusqu’au moment de l’enregistrement et de la sortie du menu utilitaire, l’appareil est

automatiquement réinitialisé à ses paramètres d’origine. Ci-dessous se trouve le tableau de

tous les réglages qui seront être réinitialisés.

Réglages

Configuration par

défaut

Fonction principale

C (capacité)

Fonction secondaire

Aucune (fréquence)

Fonction

Automatique LCR

Off

Méthode équivalente

SER (séries)

Fréquence de mesure

1kHz

Niveau de mesure

0.6V

Vitesse de mesure

Lent (SLOW)

Mode tolérance

Off

Table 4 – Paramètres par défaut

Remarque : Dans le cas où l’option “PuP” est activée,“SEt” est sélectionné et“dEF” est réglé

sur“yES”, le réglage“PuP”est prioritaire sur le réglage“dEF”. Cela signifie que l’appareil ne sera

pas réglé sur la position réglage par défaut au moment de l’enregistrement et de la sortie du

menu utilitaire. A la place, les réglages la mise sous tension sont sauvegardés jusqu’à la

prochaine mise en marche de l’appareil.

Indicateur de batterie faible (bAtt)

When menu option changes to “bAtt”, the secondary display will indicate battery voltage that is

for reference instead of for operational function. Quand l’option du menu change pour afficher

“bAtt”, l’écran secondaire indique le niveau de la pile plutôt que pour la fonction ou la mesure

en cours.

Sortir du menu Utility

Il y a 2 méthodes pour sortir du menu utilitaire. L’une sauvegarde tous les changements de

réglages avant de quitter le menu, et l’autre quitte le menu sans sauvegarder les changements.

Sauvegarder et quitter

Pour sauvegarder tous les réglages de l’option du menu utilitaire, appuyez sur pendant 2

secondes. Après cela, le pont RLC quitte le menu et tous les réglages sont sauvegardés.

Quitter sans sauvegarder

Si l’utilisateur décide de quitter le menu utilitaire sans faire aucun changement ni aucune

sauvegarde avec l’option “PuP” ou“dEF”, il peut le faire en appuyant simplement sur n’importe

quelle touche du panneau avant sauf , , et . Veuillez noter que les

paramètres changés sous l’option “bEEP” et “AoFF” restent réglés temporairement jusqu’à la

prochaine mise en marche de l’appareil.

USB

La touche USB est utilisée pour le contrôle à distance. Reportez-vous à la section

correspondante pour plus de détails.

Détection automatique de fusible

Le pont RLC possède un fusible interne qui protège les entrées. Lorsque le pont RLC détecte que

le fusible de protection est coupé, l’indicateur “FUSE” apparait sur l’affichage principal (voir

schéma 10 ci-dessous) et un bip se déclenche en continu. Dans ce cas, aucune des touches ne

fonctionne et toutes les autres fonctions de l’appareil sont désactivées.

Schéma 10 – Affichage fusible coupé

Si l’écran affiche l’indication ci-dessus, vous devez remplacer le fusible. Arrêtez l’appareil en

maintenant appuyé la touche pendant 2 secondes. Si le pont RLC ne s’éteint pas, enlevez

adaptateur externe s’il est en fonction et/ou enlevez la pile de son compartiment. Veuillez ne

pas effectuer de nouvelles opérations jusqu’à ce que le fusible soit remplacé. Contactez votre

fournisseur en cas de problème.

GUIDE DE PRISE EN MAIN RAPIDE

ATTENTION

 Ne pas mesurer un condensateur qui ne soit pas complètement déchargé. Connecter un

condensateur chargé ou partiellement chargé à l’entrée de la borne pourrait

endommager l’appareil.

 Lorsque vous effectuez des mesures sur un circuit, le circuit doit être mis hors tension

avant de connecter les fils de test.

 En cas d’utilisation dans un environnement poussiéreux, l’appareil doit être nettoyé

régulièrement.

 Ne pas laisser l’appareil exposé trop longtemps et directement aux rayons du soleil.

 Avant de retirer le couvercle, assurez-vous que l’appareil ne soit branché à aucun circuit

et qu’il soit bien éteint.

Remarque: Pour obtenir des précisions optimales pour les mesures L, C, et R avec des gammes

maximales ou minimales, calibrez le pont RLC avant d’effectuer les tests. Voir la section

“INFORMATIONS SUPPLEMENTAIRES” pour plus de détails.

Mesure d’inductance

1. Appuyez sur pendant une seconde pour mettre en marche le pont RLC.

2. Appuyez sur le bouton jusqu’à ce que “L” soit affiché sur l’écran pour sélectionner la

mesure d’inductance.

3. Insérez une inductance soit dans les prises d’entrées ou utilisez les cordons équipés de

pinces crocodiles et connectez les pinces au fils des composants comme illustré sur le

schéma 11.

4. Appuyez sur le bouton jusqu’à ce que la fréquence de test désirée apparaisse sur

l’écran.

5. Appuyez sur pour sélectionner soit le facteur D, soit le facteur Q, soit l’angle θ, soit la

mesure ESR pour l’écran secondaire.

6. Lisez les indications à l’écran pour connaitre les valeurs d’inductance mesurées ainsi que les

valeurs sélectionnées sur l’affichage secondaire.

Schéma 11 –Mesures d’inductance

Mesure de capacité

Déchargez complètement le condensateur AVANT de l’insérer dans l’appareil. Dans le cas

contraire, le pont RLC pourrait être endommagé et cela pourrait causer un choc électrique.

1. Appuyez sur le bouton pendant une seconde pour mettre en marche l’appareil.

2. Appuyez sur le bouton jusqu’à ce que “C” apparaisse sur l’écran pour sélectionner la

mesure de capacité.

ATTENTION : AVANT d’insérer un condensateur ou un composant capacitif dans la borne

d’entrée, assurez-vous que le composant soit totalement déchargé. Certains composants très

gros prennent plus de temps à se décharger. Dans ces conditions, veuillez prévoir assez de

temps pour une décharge complète. Si la décharge du composant n’est pas effectuée

correctement, cela risque d’endommager l’appareil.

3. Insérez le condensateur déchargé ou le composant capacitif dans les prises d’entrées ou

utilisez les cordons avec les pinces crocodiles et connectez les pinces aux câbles du

composant, comme illustré sur le schéma 12.

4. Appuyez sur le bouton jusqu’à ce que la fréquence de test désirée soit affichée sur

l’écran.

5. Appuyez sur le bouton pour choisir soit le facteur D, le facteur Q, l’angle θ ou la

mesure ESR pour l’écran secondaire.

6. Lisez les indications à l’écran pour connaître les valeurs de capacité mesurées ainsi que les

valeurs sélectionnées sur l’écran secondaire.

Schéma 12 – Mesure de capacité

Mesure de résistance

1. Appuyez sur le bouton pendant une seconde pour mettre en marche le pont RLC.

2. Appuyez sur le bouton jusqu’à ce que “R” apparaisse à l’écran pour sélectionner la

mesure de résistance.

3. Insérez une résistance ou un composant résistif ou utilisez les cordons équipés de pince

crocodile et connectez les pinces au fils des composants, comme illustré sur le schéma

4. Appuyez sur le bouton jusqu’à ce que la fréquence de test désirée soit affichée sur

l’écran.

5. Lisez les indications de l’écran pour connaître les valeurs mesurées pour la résistance.

Schéma 13 – Mesure de résistance

Mesure de la résistance en courant continu (DCR)

1. Appuyez sur le bouton pendant 2 secondes pour mettre l’appareil en marche.

2. Appuyez sur le bouton jusqu’à ce que “DCR” apparaisse sur l’écran pour sélectionner

la mesure de résistance en courant continu.

3. Insérez l’impédance (résistance, capacité ou inductance) dans les fentes de test ou

connectez l’impédance testée (Cordons de test et pinces crocodile ou pinces de test SMD).

4. Lisez les indications à l’écran pour la valeur de DCR.

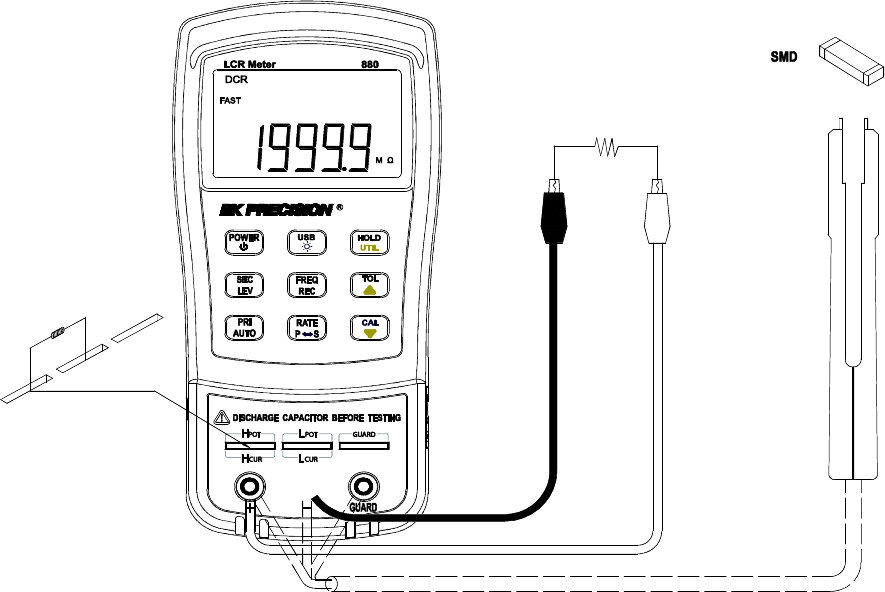

Schéma 14 – Mesure de la résistance en courant continu (DCR)

Mesure d’impédance

1. Appuyez sur le bouton pendant une seconde pour mettre en marche le pont RLC.

2. Appuyez sur jusqu’à ce que “Z” apparaisse sur l’écran pour sélectionner la mesure

d’impédance.

3. Insérez un composant dans les prises d’entrée ou connectez les câbles de test équipés de

pinces crocodile aux fils du composant comme illustré sur le schéma 15.

4. Appuyez sur le bouton jusqu’à ce que la fréquence de test mesurée soit affichée sur

l’écran.

5. Lisez les indications pour connaître les valeurs de l’impédance mesurées.

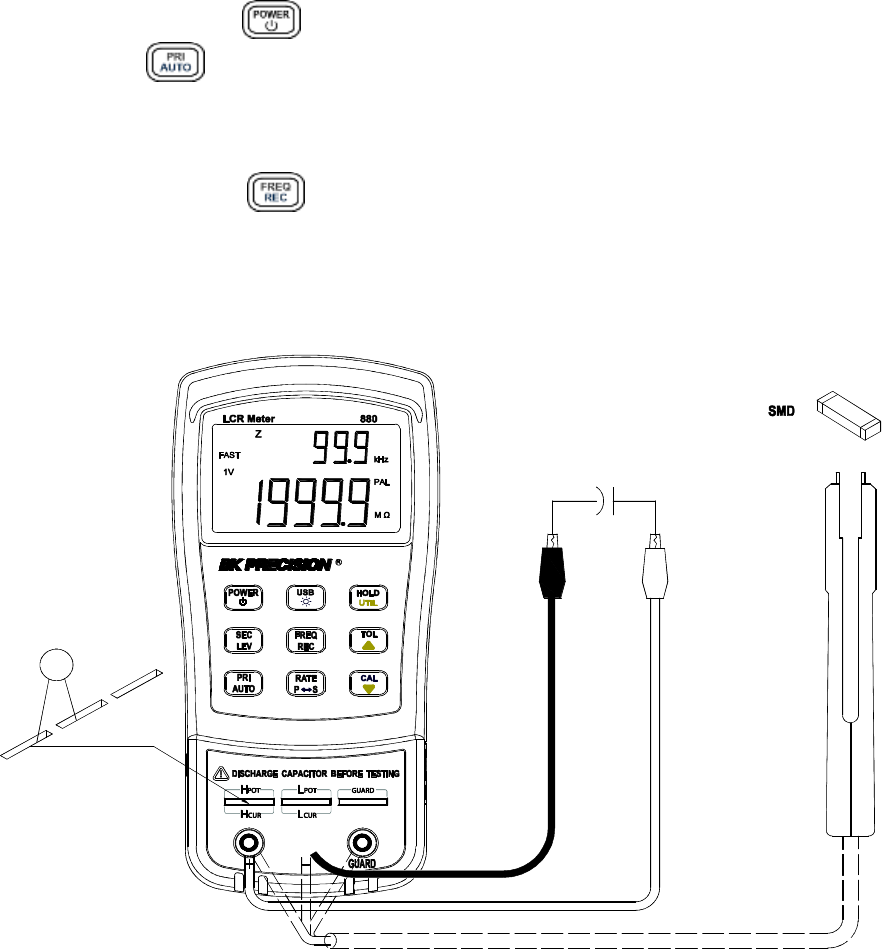

Schéma 15 – Mesure d’impédance

COMMUNICATION A DISTANCE

Le pont RLC a la capacité de communiquer avec un ordinateur via l’interface mini USB. Une fois

l'installation du pilote USB effectuée, l'ordinateur peut contrôler l'appareil grâce au COM virtuel

(RS-232). L’interface de communication USB du pont RLC est bidirectionnelle et possède des

mémoires tampons d'entrée et sortie de 64 bits, la rendant fiable et efficace pour la

transmission de données.

Connexion de l’appareil à l’ordinateur

Suivez les étapes ci-dessous pour configurer la connexion :

1. Téléchargez le pilote USB depuis le site www.bkprecision.com ou sefram.com.

2. Avec le câble USB inclus, connectez l'extrémité du câble au pont RLC et l'autre extrémité

à un port USB libre de l'ordinateur (voir schéma 13).

3. Lorsque Windows reconnait la connexion USB, ne suivez pas l'assistant d'installation du

pilote de Windows par défaut. Indiquer simplement l’emplacement du pilote USB

téléchargé et suivez les instructions pour installer le pilote.

4. Lorsque l'installation est terminée, l'ordinateur reconnait l'appareil en tant que

dispositif USB (COM virtuel), c'est-à-dire qu'il est détecté comme un port série COM.

Windows va assigner automatiquement un port COM à l'appareil. Veuillez vérifier que

Windows ait bien assigné le port COM en allant dans le "gestionnaire de périphérique".

Schéma 16 – Connexion USB

Configuration USB (COM virtuel)

L'interface USB est reconnu comme un COM virtuel sur l'ordinateur, les réglages de ce port

série doivent être configurés correctement pour établir une communication à distance. Les

caractéristiques du Pont RLC 880 sont présentées ci-dessous :

 Vitesse de communication: 9600 bauds

 Bits de données: 8

 Parité: Aucune

 Bit d’arrêt: 1

 Contrôle du flux: Aucun

Fonction USB

Il y a 2 modes qui décrivent le fonctionnement du Pont RLC lorsqu’il est réglé sur le mode

communication à distance. Le mode de contrôle à distance et le mode transfert automatique.

Mode de contrôle à distance

Une fois la connexion effectuée, l'envoi des commandes listées dans le chapitre "Protocole des

commandes" va automatiquement régler le pont RLC en mode contrôle à distance. Dans le

mode contrôle à distance, l’écran LCD va afficher l’indicateur RMT . Lorsqu’il apparaît, toutes

les touches du panneau avant sont désactivées à l’exception de la touche .

Pour sortir du mode contrôle à distance et repasser en mode local, appuyer sur le bouton

une fois. L’indicateur RMT disparaît sur l’écran LCD. En appuyant une nouvelle fois sur cette

touche, vous passez en mode récupération automatique, il n’y a plus de transfert de données.

Mode de transfert automatique

En étant connecté à l’ordinateur, le pont RLC peut être configuré en mode transfert

automatique. Dans ce mode, le pont RLC transfert continuellement des données vers

l’ordinateur après chaque cycle de mesure. Les données transférées sont celle de l’affichage

principal et secondaire, ainsi que le résultat des comparaisons aux limites (mode tolérance). Ce

mode est très utile lorsque vous effectuez des enregistrements rapides de données en utilisant

l’ordinateur.

Activer/désactiver le mode transfert automatique

Pour activer ou désactiver le mode transfert automatique, appuyez sur le bouton . Une

fois activé, les données sont toujours transférées après chaque cycle de mesure. Une fois

désactivé, il n’y a plus de transfert de données.

Remarque : le mode de transfert automatique peut être désactivé lorsqu'une commande de

contrôle à distance est envoyée à l'appareil, l'appareil repasse alors en mode de contrôle à

distance. Dans ce cas, l'indicateur RMT apparait à l'écran et le mode de transfert automatique

est automatiquement désactivé. Pour réactiver le mode de transfert automatique, appuyez

d'abord une fois sur le bouton pour sortir du mode contrôle à distance et retourner au

mode local. Puis, appuyez sur le bouton une nouvelle fois pour revenir au mode transfert

automatique.

Protocoles des commandes

Aperçu du type de commandes et du format

Toutes les commandes sont entrées soit en majuscules, soit en minuscule. Il y a deux types de

commandes de programmation pour cet appareil : celles selon la norme IEEE 488 pour les

commandes générales et les commandes SCPI. Certaines commandes sont spécifiques à

l’appareil. Elles ne sont pas incluses dans la version 1999.0 des normes SCPI. Cependant, ces

commandes sont conçues selon le format SCPI et elles suivent les règles de syntaxe.

Format des commandes générales

La norme IEEE 488 définit les commandes générales comme des commandes qui réalisent

des fonctions comme le redémarrage ou une requête du système. Les commandes générales

viennent en général avec l’astérisque ‘*’, et peuvent inclure des paramètres. Plusieurs

exemples de commandes générales : *IDN ?, *GTL, *LLO.

Format des commandes SCPI et Format de la requête

Les commandes SCPI contrôlent les fonctions de l’appareil. Une commande du sous-

système suit une structure hiérarchique qui consiste généralement d’un mot-clé supérieur (ou

racine), d’un ou plusieurs mots-clés d’un niveau inférieur et de paramètres. Les exemples

suivants montrent la requête associée à une commande :

A. FUNCtion:impa L Sélectionne L comme paramètre principal

B. FUNCtion:impa? Retourne le paramètre principal

La fonction est un mot-clé d’un niveau supérieur avec un mot clé de second niveau, impa, et L

est le paramètre de commande. La commande de requête se termine par un point

d’interrogation « ? ».

Remarque : les commandes SCPI proviennent des normes IEEE 488.1 et IEEE 488.2. Bien que la

norme IEEE 488.2 traite quelques mesures de l’instrument, il s’occupe principalement des

commandes générales et de la syntaxe ou des formats de données. Référez-vous à la norme

IEEE 488.2 et au manuel de référence SCPI pour plus de détails.

Caractère de terminaison

Une terminaison est un caractère envoyé par un serveur qui identifie la terminaison de la

chaîne de commande. Une terminaison valide consiste en une donnée de 2 bits :

<CR> (Carriage Return, ASC (&H0D)) ou <LF> (Line Feed, ASC(&H0A)) ou <CR><LF>

Message de réponse

Résultat renvoyé

Après que le pont RLC ait exécuté la commande de requête, le résultat renvoyé sera sous le

format :

Par exemple, dans le mode transfert automatique, le pont RLC envoie les données mesurées

automatiquement lorsque le cycle de mesure est terminé. Le format des données transférées

sera affiché au format :

<Mesure principale, mesure ou résultat secondaire, résultat du contrôle de tolérance > +

Types de données

Le message est une chaîne ASCII envoyé par le pont RLC en réponse à une requête. Une requête

est une commande accompagnée d’un point d’interrogation ‘?’. La table 5 explique plus les

différents types de données.

Type de

données

Explication

Exemple

<NR1>

Un entier

+800,-200,100,-50

<NR2>

Cette représentation numérique a une virgule flottante.

+1.56,-0.001,10.5

<NR3>

Cette représentation a une virgule flottante et un exposant.

+2.345678E+04

-1.345678E-01

<Booléen>

Un paramètre pour les réglages booléens. Renvoie toujours

“0” ou “1” pour une commande de requête booléenne.

ON ou OFF

<Littéral>

Une chaîne est utilisée comme un paramètre de commande

avec une forme littérale courte.

HOLD

Table 5 – Type de données des messages renvoyés

Commandes de références

*IDN?

Requête sur l’ID de l’appareil.

Renvoie: <modèle de l’appareil>, < version firmware >, <numéro de série>

*LLO

Verrouillage local. Cela signifie que toutes les touches du panneau avant, y compris la touche

RMT ne sont pas disponibles. (Le bouton POWER (marche/arrêt) est activé).

*GTL

Retour au mode local et désactivation du mode verrouillé. Si *LLO est envoyé, la seule manière

d’utiliser le panneau avant est d’envoyer à la commande *GTL.

*TRG

Déclenche l’appareil pour qu’il effectue une mesure. En raison du test continu automatique, la

commande *TRG n’est d’aucune utilité.

Commandes SCPI

Cette section décrit toutes les commandes du pont RLC. Le pont RLC peut accepter les

commandes en majuscules et en minuscules.

Symbole du

texte

Signification

[ ]

Option; peut être omise

OR exclusif

< >

Elément définit

( )

Commentaire

Point d’interrogation

Deux mots-clés de commande séparés

Table 6 – Convention des symboles SCPI

FREQuency commandes du sous-système

FREQuency <valeur>

Description: Règle la fréquence de test

Paramètres: 100, 120, 1000, 10000,100000 ou 100Hz,120Hz,1kHz,10kHz,100kHz selon modèle

Exemple: FREQuency 100

Règle la fréquence sur 100Hz

FREQuency?

Description: Interroge la fréquence de test en cours

Renvoie: <100Hz|120Hz|1kHz|10kHz|100kHz>

VOLTage sous-système

VOLTage <valeur>

Description：règle le niveau de test (possible uniquement en L,C,R,Z)

Les paramètres sont 0.3, 0.6, 1 ou 3e-1,6e-1,1e0

Exemple： VOLTage 0.3

Règle le niveau de test sur 0.3 V

VOLTage?

Description: interroge le niveau de test en cours

Renvoie：<0.3V|0.6V|1V>

FUNCtion sous-système

FUNCtion:impa < L | C | R | Z | DCR >

Description: Sélectionne le paramètre principal

Exemple: FUNCtion:impa L

Sélectionne L comme le paramètre principal

FUNCtion:impa?

Description: Interroge le paramètre principal

Renvoie: <L, C, R, Z, DCR, NULL >

FUNCtion:impb < D | Q | THETA | ESR >

Description: Sélectionne le paramètre secondaire (possible uniquement en L,C,R,Z)

Exemple: FUNCtion:impb D

Sélectionne D comme le paramètre secondaire

FUNCtion:impb?

Description: Interroge le paramètre secondaire (possible uniquement en L,C,R,Z)

Renvoie: <D, Q, THETA, ESR, NULL>

FUNCtion:EQUivalent < SERies | parallel | PAL >

Description: Règle le mode équivalent

(possible uniquement en L,C,R,Z)

Paramètres: SERies — mode en séries

Parallel — mode en parallèle

Pal — mode en parallèle

Exemple: FUNCtion:EQUivalent SERies

Règle le mode équivalent sur le mode en séries

FUNCtion:EQUivalent?

Description: Interroge le mode équivalent

Renvoie: <SER, PAL>

CALCulate sous-système

CALCulate:TOLerance:STATe < ON | OFF >

Description: Active ou désactive le mode tolérance

Exemple: CALCulate: TOLerance:STATe ON

CALCulate:TOLerance:STATe?

Description: Interroge le mode tolérance

Renvoie : <ON, OFF >

CALCulate:TOLerance:NOMinal?

Description: Interroge la valeur nominale

Return: NR3 ou -----(Dépassant la gamme de données)

CALCulate:TOLerance:VALUe?

Description: Interroge la valeur du pourcentage de la tolérance

Renvoie: NR3 ou ----- (Dépassant la gamme de données)

CALCulate:TOLerance:RANGe < 1 | 5 | 10 | 20 >

Description: Règle la gamme de tolérance sur 1%,5%,10% ou 20% (20% n’est pas disponible

pour certains modèles)

Exemple: CALCulate:TOLerance:RANGe 1

Règle la gamme de tolérance sur 1%

CALCulate:TOLerance:RANGe?

Description: Interroge la gamme de tolérance

Renvoie: <BIN1, BIN2, BIN3, BIN4 or ---- >

“----” signifie bin hors-service

CALCulate:RECording:STATe < ON | OFF >

Description: Active ou désactive la fonction d’enregistrement

Exemple: CALCulate:RECording:STATe ON

CALCulate:RECording:STATe?

Description: Interroge l’état d’enregistrement

Renvoie: <ON ou OFF>

CALCulate:RECording:MAXimum?

Description: Interroge la valeur maximum de la fonction d’enregistrement

Renvoie: <NR3, NR3> ( Paramètres principaux et secondaires, Quand les données excèdent les

limites ou qu’il n’y a pas de données, «----» est renvoyé.)

CALCulate:RECording:MINimum?

Description: Interroge la valeur minimum de la fonction d’enregistrement

Renvoie: <NR3, NR3> ( Paramètres secondaires et primaires, quand les données excèdent la

limite ou qu’il n’y a pas de données, «----» est renvoyé.)

CALCulate:RECording:AVERage?

Description: Interroge la valeur moyenne de la fonction enregistrée

Renvoie: <NR3, NR3> ( Paramètres primaires et secondaires, quand les données excèdent la

limite ou qu’il n’y a pas de données, “----“est renvoyé.)

CALCulate:RECording:PRESent?

Description: Interroge la valeur actuelle de la fonction d’enregistrement

Renvoie: <NR3, NR3> ( Paramètres primaires et secondaires, quand les données excèdent la

limite ou qu’il n’y a pas de données, “----“est renvoyé.)

FETCh sous-système

FETCh?

Description: Renvoie la valeur d'affichage primaire et secondaire de la tolérance par rapport

au résultat (BIN no.).

Renvoie: <NR3, NR3, NR1> Quand le paramètre primaire est LCR, le paramètre primaire, le

paramètre secondaire et le numéro du Godet (BIN). <NR3,NR1> quand le paramètre principal

est DCR,

Le paramètre primaire et le numéro de Godet (BIN).

Exemple: FETCh?

Sommaire des commandes SCPI supportées

Commande

Paramètre

Fonction

FREQuency

Règle la fréquence de test

FREQuency?

Interroge la fréquence de test

VOLTage

Règle le niveau de test

VOLTage?

Interroge le niveau de test

FUNCtion

:impa

<Littéral>

Sélectionne le paramètre de l’écran principal

:impa?

Interroge le paramètre de l’écran principal

:impb

<Littéral>

Sélectionne le paramètre de l’écran secondaire

:impb?

Interroge le paramètre de l’écran secondaire

:EQUivalent

<Littéral>

Règle le mode équivalent

:EQUivalent?

Interroge le mode équivalent

CALCulate

:TOLerance

:STATe

<Booléen>

Active/désactive le mode tolérance

:STATe?

Interroge le mode tolérance

:NOMinal?

Interroge la valeur nominale

:VALUe?

Interroge le pourcentage de tolérance

:RANG

Définit la limite bin

:RANGe?

Interroge la limite bin

:RECording

:STATe

<Booléen>

Active/désactive la fonction d’enregistrement

:STATe?

Interroge l’état d’enregistrement

:MAXimum?

Interroge la valeur maximum de l'enregistrement

:MINimum?

Interroge la valeur minimum de l’enregistrement

:AVERage?

Interroge la valeur moyenne de l’enregistrement

:PRESent?

Interroge la valeur du test de l’enregistrement

FETCh?

Interroge le résultat de la mesure

Table 7 – Sommaires des commandes SCPI

Codes d’erreurs

Si les codes ou les paramètres, originaires du bus et transmis au pont RLC sont faux, le pont

terminera l’analyse et l’exécution des codes. Au même moment, un code d’erreur sera affiché

sur l’écran LCD et un bip se déclenchera.

Ci-dessous la description de l’erreur basée sur le code d’erreur.

E10: Commande inconnue

E11: Erreur de paramètre

E12: Erreur de syntaxe

INFORMATIONS SUPPLEMENTAIRES

Cette section donne des informations supplémentaires pour l’utilisation du pont RLC. Les

conseils et les explications de ce chapitre vous permettront de réaliser des mesures rapides et

précises.

Choix de la fréquence du test

La fréquence de test peut considérablement affecter les résultats de mesure, surtout pour les

mesures d’inductances et sondes condensateurs. Ce chapitre apporte des conseils et des

suggestions à appliquer.

Capacité

Lorsque vous effectuez des mesures de capacité, trouver la bonne fréquence est important

pour la précision. Généralement, une fréquence de test de 1 kHz ou plus est utilisée pour

mesurer des condensateurs qui sont d’une taille de 0.01 µF ou plus petite. Pour les

condensateurs de 10 µF ou plus, la fréquence utilisée est de 100 Hz ou 120 Hz, ce qui donnera

de meilleurs résultats. Les résultats sont aussi évidents car si le même composant est testé avec

1kHz ou 10 kHz, les lectures des mesures peuvent être erronées sur l’écran.

Dans tous les cas, il est préférable de se référer à la fiche technique du fabricant pour

déterminer la meilleure fréquence de test du composant.

Inductance

En général, une fréquence de test de 1 kHz est utilisée pour mesurer des inductances qui sont

utilisées dans des circuits audio et RF car ces composants fonctionnent avec des fréquences

élevées et nécessitent qu’ils soient mesurés à des fréquences élevées telles que 1 kHz ou 10

kHz. Cependant, un signal de test de 120Hz est utilisé pour mesurer des inductances qui servent

pour des applications comme par exemple les filtres BF dans les alimentations qui fonctionnent

généralement à 50/60Hzavec des fréquences de filtre de 120 Hz.

En général, les inductances en dessous de 2 mH doivent être mesurées à une fréquence à 1 kHz

tandis que les inductances au-dessus de 200 H doivent être mesurées à 120 hz.

Dans tous les cas, il est préférable de se référer à la fiche technique du fabricant pour

déterminer la meilleure fréquence de test pour les mesures.

Choix du mode en série ou en parallèle

Bien que la fréquence de test puisse affecter considérablement les résultats des mesures, le

choix entre le mode de mesure en série ou en parallèle affecte également la précision du pont

RLC surtout dans le cas de mesure de composants capacitifs ou inductifs. Ci-dessous vous

trouverez les recommandations à suivre.

Capacitance

Pour la plupart des mesures de capacité, le mode de mesure le plus performant est le mode

parallèle. Ainsi, le pont RLC se met par défaut dans ce mode lorsque le mode capacité est

sélectionné. La plupart des condensateurs ont des facteurs de dissipation très bas (résistance

interne élevée) comparé à l’impédance des condensateurs. Dans ce cas, la résistance interne en

parallèle a un impact négligeable sur les mesures.

Cependant dans certaines conditions, le mode série est préférable. Sinon, le pont RLC peut

afficher des résultats erronés ou peu précis. Le mode série est utilisé car les gros condensateurs

ont souvent des facteurs de dissipation élevé et une résistance interne plus basse.

Inductance

Pour la plupart des mesures d’inductance, le mode le plus performant est le mode série. Ainsi,

le pont RLC se met par défaut dans ce mode lorsque le mode d’inductance est sélectionné. Ainsi

les mesures de Q (facteur de qualité) seront précises.

Cependant dans certains cas, le mode en parallèle est préférable. Par exemple, des inductances

à noyau de fer fonctionnant à des fréquences élevées dans lesquels les courants de Foucault et

l’hystérésis deviennent significatifs, nécessitent des mesures en mode en parallèle pour des

résultats précis.

Problèmes de précision

Dans certains cas particuliers, des erreurs peuvent se produire dans la mesure de

composants capacitifs, inductifs et résistifs.

Capacitance

Lors de la mesure de condensateurs, il est préférable que le facteur de dissipation soit bas. Les

condensateurs électrolytiques ont intrinsèquement un facteur plus élevé dû à leurs

caractéristiques de fuite interne élevée. Dans certains cas, le facteur D (facteur de dissipation)

est important, la précision des mesures pourrait s’en trouvée affectée.

Inductance

Certaines inductances sont destinées à fonctionner selon une certaine polarisation pour obtenir

une valeur d’inductance. Cependant, le pont RLC 880 ne peut pas produire une telle

polarisation et une polarisation externe ne peut être appliquée à l’appareil car elle pourrait

l’endommager. C’est pourquoi dans certains cas, les mesures d’inductance peuvent ne pas

correspondre aux spécifications du fabricant. Il est important de vérifier si la spécification

dépend de la polarisation AC ou non.

Résistance

Lors de la mesure de la résistance, il est important de savoir qu’il y a deux types de mesure.

L’un d’eux est la mesure de résistance en DC. L’autre est la mesure de résistance en AC. Le

modèle 880 utilise la méthode de mesure de résistance AC et ne permet pas la mesure de

résistance en DC. C’est pourquoi en mesurant un composant résistif destiné à être mesuré avec

une polarisation DC, les résultats de mesure seront erronés ou imprécis. Avant de mesurer la

résistance, vérifiez si le composant sous test requiert une méthode de mesure à polarisation AC

ou DC. En fonction de la méthode utilisée, les résultats varient.

Borne de garde

Une des bornes d’entrée a une étiquette “GUARD”. Cette borne ne doit pas être utilisée

systématiquement. Néanmoins dans certains cas cette borne est très utile et en particulier dans

deux cas :

Si l’utilisateur utilise des fils de test blindés, la borne de garde peut être utilisée pour se

connecter au blindage des fils de test. Ce procédé peut être très utile lorsque vous effectuez

des mesures sur des composants résistifs de valeur élevée. Par exemple, lorsque vous mesurez

une résistance de 10 MΩ avec des fils de test, la lecture peut paraitre instable. En connectant le

blindage des fils de test à la borne de garde, la lecture se stabilise dans certains cas.

La borne de garde est également utilisée pour minimiser le bruit et les effets parasites venant

des composants mesurés, ce qui permet des résultats de grande précision.

SPECIFICATIONS

Voici quelques remarques concernant les spécifications du pont RLC 880. * Les spécifications

peuvent être modifiées sans préavis.

Notes:

1. Les mesures sont effectuées sur les bornes de test.

2. Les mesures sont effectuées après une calibration.

3. Le DUT et les fils de test doivent être raccordés à la borne de garde, si nécessaire.

4. Temps de stabilisation de 30 minutes et fonctionnement de l’appareil à 23°C ± 5°C,

<75% H.R.

5. Q est l’inverse du DF.

6. Précisions données de 10% à 100% de la gamme. En dehors, les valeurs mesurées

doivent être considérées comme indicatives.

7. L’appareil est alimenté par pile.

8. --- signifie mode de mesure série ou parallèle.

Spécifications générales

880

Paramètres mesurés

L/C/R/Z/DCR/D/Q/θ/ESR

Fréquence de test

Précision de 0.02% de

la fréquence choisie

100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz (réglage du test)

100Hz, 120.048Hz, 1 kHz, 10 kHz (fréquence actuelle)

Mode tolérance

1%, 5%, 10%, 20%

Rétro-éclairage

Oui

Amplitude du signal

(typique)

0.3 Veff, 0.6 Veff, 1 Veff.

Signal DCR：1Vdc

Circuit de mesure

Mode en séries / mode en parallèle

Précision de base

0.1% (Voir les spécifications de la précision pour plus de détails).

Changement de

gammes

Auto

Measuring Terminals

3-bornes, 5-broches

Cadence de mesure

LCRZ

4 mes/sec,1.5mas/sec

DCR

3 mes/sec,2.5mes/sec

Temps de réponse

(typique)

680 ms

Arrêt automatique

5, 15, 30, 60 mins, inactif

Fonction LCR

automatique

Manuelle, Automatique

Impédance de sortie

100Ω

Affichage

Maximum de points des paramètres primaires: 40,000 points ; D /

Q / θ Résolution maximum des paramètres secondaires: 0.0001.

Indication pile faible

Approximativement à 6.8 Volts

Autonomie de la pile

16 Heures (typique) sans rétro-éclairage et pile alcaline neuve.

6 Heures (typique) sans rétro-éclairage et avec un accumulateur Ni-

MH complètement chargée

Temps de charge et

courant (typique)

Max.: 160min. Max. Courant: max 100mA

Courant de

fonctionnement (sans

le rétro-éclairage)

Max.:35mA

Typique : 25mA (@1kHz, 0.6 Vrms, charge 100Ω)

Courant de veille

(arrêt)

Max. :11μA (typique)

Alimentation

1) pile DC 9V

2) Adaptateur externe : DC

12 Vmin –15 Vmax.

(délivrant 50 mA Min.)

Conditions de

fonctionnement

Température

0℃ à 40℃

Humidité relative

≤90% H.R.

Température de

stockage

-0 °C à +50 °C); 0-90 % Humidité relative

Dimensions (L/W/H)

190mm *90mm *41mm

Masse

350 g

Spécifications de précision

Conditions de test:

1． Température：23℃±5℃; Humidité: ≤75% R.H

2． Opérationnel après 10 minutes de temps de chauffe.

3． Test dans les broches de mesure sur le panneau avant.

4． Mesures effectuées après une calibration (circuit ouvert, court-circuit).

5． Test dans le mode équivalent recommandé

6． Indicateur de précision: ± (lecture en % + nombre de digits）

7． Si la mesure actuelle excède la gamme d’affichage indiquée dans la table ci-dessous, la

précision n’est pas spécifiée.

8． Si le niveau de test est de 0.3 V il faut doubler la précision la précision dans la table ci-

dessous

9． Explications des indices utilisés :

S—équivalent en séries; p—équivalent en parallèle;

e: précision.

Inductance (L)

et facteur de

qualité (Q)

Gamme

Gamme d’affichage

Précision

Mode

Equivalent

recommandé

De *

100Hz/120Hz

1000H

400.0H1000.0H

1%+3 digits

1.00%+3 digits

En parallèle

400H

40.00H399.99H

0.35%+2 digits

En parallèle

40H

4.000H39.999H

0.1%+2 digits

En parallèle

400.0mH3.9999H

0.1%+2 digits

----

400mH

40.00mH399.99mH

0.1%+2 digits

En séries

40mH

4.000mH39.999mH

0.45%+2 digits

En séries

4mH

0uH3.999mH

1.4%+5 digits

Non spécifié

En séries

1kHz

100H

40.00H100.00H

1 %+3 digits

1%+3 digits

En parallèle

40H

4.000H39.999H

0.35%+2 digits

En parallèle

400.0mH3.9999H

0.1%+2 digits

En parallèle

400mH

40.00mH399.99mH

0.1%+2 digits

----

40mH

4.000mH39.999mH

0.1%+2 digits

En séries

4mH

400.0uH3.9999mH

0.45%+2 digits

En séries

400μH

0.0uH399.9μH

1.4%+5 digits

Non spécifié

En séries

10kHz

1000mH

400.0mH999.99mH

0.8%+3 digits

En parallèle

400mH

40.00mH399.99mH

0.35%+2 digits

En parallèle

40mH

4.000mH39.999mH

0.1%+2 digits

----

4mH

400.0uH3.9999mH

0.3%+2 digits

En séries

400μH

40.00uH399.99μH

0.45%+2 digits

En séries

40μH

0.00uH39.99μH

1.4%+5 digits

Not Specified

En séries

100kHz

100mH

40.00mH399.99mH

1.5%+5 digits

En parallèle

40mH

4.000mH39.999mH

1.5%+2 digits

En parallèle

4mH

400.0uH3.9999mH

0.5%+2 digits

----

400μH

40.00uH399.99μH

0.5%+2 digits

En séries

40μH

4.000uH39.999μH

0.8%+5 digits

En séries

4μH

0.000uH3.999μH

2.5%+10 digits

Non spécifié

En séries

*Remarque : La précision de De est évaluée quand De <0.5

Le facteur de qualité (Q) et la précision Qe est calculée par la formule suivante :

Pour ≤ 1，

eDQ

Q



 1

est la valeur de mesure.

ex DQ 

Capacitance(C) et Dissipation (D)

Gamme

Gamme d’affichage

Précision

Mode

équivalent

recommandé

De*

100Hz/120Hz

20mF

4.000mF20.000mF

5%+5 digits

En séries

4mF

400.0μF3.9999mF

1%+3 digits

En séries

400μF

40.00μF399.99μF

0.35%+2 digits

En séries

40μF

4.000μF39.999μF

0.1%+2 digits

En séries

4μF

400.0nF3.9999μF

0.1%+2 digits

----

400nF

40.00nF399.99nF

0.1%+2 digits

En parallèle

40nF

4.000nF39.999nF

0.35%+3 digits

En parallèle

4nF

0pF3.999nF

1.25%+5 digits

Non spécifié

En parallèle

1kHz

1000μF

400.0μF999.99μF

2%+5 digits

En séries

400μF

40.00μF399.99μF

1%+3 digits

En séries

40μF

4.000μF39.999μF

0.35%+2 digits

En séries

4μF

400.0nF3.9999μF

0.1%+2 digits

En séries

400nF

40.00nF399.99nF

0.1%+2 digits

----

40nF

4.000nF39.999nF

0.1%+2 digits

En parallèle

4nF

400.0pF3.9999nF

0.35%+3 digits

En parallèle

400pF

0.0pF39.99nF

1.25%+5 digits

Non spécifié

En parallèle

10kHz

100μF

40.00μF100.00μF

3%+5 digits

En séries

40μF

4.000μF39.999μF

1.5%+3 digits

En séries

4μF

400.0nF3.9999μF

0.35%+2 digits

En séries

400nF

40.00nF399.99nF

0.1%+2 digits

En séries

40nF

4.000nF39.999nF

0.1%+2 digits

----

4nF

400.0pF3.9999nF

0.1%+2 digits

En parallèle

400pF

40.00pF399.99pF

0.35%+3 digits

En parallèle

40pF

0.00pF39.99pF

1.5%+5 digits

Not Specified

En parallèle

100kHz

10μF

4.000μF10.000μF

6%+20 digits

En séries

4μF

400.0nF3.9999μF

2.5%+10 digits

En séries

400nF

40.00nF399.99nF

0.8%+5 digits

En séries

40nF

4.000nF39.999nF

0.5%+2 digits

En séries

4nF

400.0pF3.9999nF

0.5%+2 digits

----

400pF

40.00pF399.99pF

0.8%+2 digits

En parallèle

40pF

4.000pF39.999pF

1.2%+5 digits

En parallèle

4pF

0.000pF4.999pF

Non spécifié

En parallèle

Impédance

（

）

and Angle de Phase

（

）

Gamme

Gamme d’affichage

Précision

Mode équivalent

recommandé

e

100Hz --

10kHz

10M

4.000M10.000M

3%+5 digits

1.75

En parallèle

4M

400.0k3.9999M

1%+3 digits

0.75

En parallèle

400k

40.00k399.99k

0.35%+2 digits

0.25

En parallèle

40k

4.000k39.999k

0.1%+2 digits

0.1

En parallèle

4k

400.03.9999k

0.1%+2 digits

0.1

----

400

40.00399.99

0.1%+2 digits

0.1

En séries

40

4.00039.999

0.35%+2 digits

0.25

En séries

4

0.40003.9999

1.00%+3 digits

0.60

En séries

0.4

0.00000.3999

3.00%+5 digits

Non spécifié

En séries

100kHz

10M

4.000M10.000M

8%+ 20 digits

4.6

En parallèle

4M

400.0k3.9999M

3%+10 digits

1.75

En parallèle

400k

40.00k399.99k

1.2%+5 digits

0.69

En parallèle

40k

4.000k39.999k

0.8%+2 digits

0.46

En parallèle

4k

400.03.9999k

0.5%+2 digits

0.3

----

400

40.00399.99

0.5%+2 digits

0.3

En séries

40

4.00039.999

0.8%+5 digits

0.46

En séries

4

0.40003.9999

2.5%+10 digits

1.43

En séries

0.4

0.00000.3999

6%+20 digits

Non spécifié

En séries

*Remarque : La précision de De n’est pas donnée quand De <0.5

DCR

Gamme

Gamme d’affichage

Précision

DCR

20M

4.000M20.000M

2 %+20 digits

4M

400.0k3.9999M

1%+10 digits

400k

40.00k399.99k

0.5%+5 digits

40k

4.000k39.999k

0.1%+2 digits

4k

400.03.9999k

0.1%+2 digits

400

40.00399.99

0.1%+2 digits

40

4.00039.999

0.1%+2 digits

4

0.40003.9999

0.5%+10 digits

0.4

0.00000.3999

2%+20 digits

Résistance série équivalente

La précision de la résistance en série équivalente est calculée selon la formule :

Rse =

Xx : Impédance actuelle,

précision de l’angle de phase,

180





 ee

φe est la

Remarque: Les précisions de ESR et RS sont identiques.

Résistance parallèle équivalent

La précision de la résistance parallèle équivalente est calculée selon la formule :

Rpe =

epx









Rpx est la valeur de mesure de Rp, Dx est la valeur de dissipation.





xx fLX



2

xfC





MAINTENANCE

ATTENTION

Ne tentez jamais de réparer votre appareil. La maintenance doit être réalisée par du personnel

qualifié.

Réparation

Si l’appareil venait à tomber en panne, vérifiez la pile et les cordons de test. Remplacez-les si

nécessaire. S’il l’appareil ne fonctionne toujours pas, assurez-vous de procéder correctement

en vous référant aux instructions.

Lors de la réparation, utilisez les pièces de rechange d’origine.

Remarque : le pont RLC doit être hors-tension lors du remplacement de la pile. Référez-vous à la

section « Installation de la pile ».

Nettoyage

Afin d’éviter tout risque de choc électrique et pour éviter d’endommager l’électronique interne,

ne jamais faire rentrer d’eau dans l’appareil. Dans le cas échéant, enlevez immédiatement la

pile et n’utilisez pas l’instrument. Ceci endommagera l’appareil et annulera votre garantie.

Avant de nettoyer cet appareil, assurez-vous qu’il est éteint et débranchez l’adaptateur secteur

externe. Nettoyez l’appareil avec un chiffon doux et humide. Ne jamais utiliser de solvants, de

détergents ou de tissus abrasifs. Après nettoyage et avant utilisation, assurez-vous toujours que

l’appareil soit sec avant de le réutiliser.

SEFRAM

SEFRAM Instruments SAS

32, Rue Edouard MARTEL

F42100 – SAINT ETIENNE

France

Tel : 04 77 59 01 01

Fax : 04 77 57 23 23

E-mail : sales@sefram.fr

WEB : www.sefram.fr
