Hoja de Datos

www.bkprecision.com

Technical data subject to change

© B&K Precision Corp. 2014

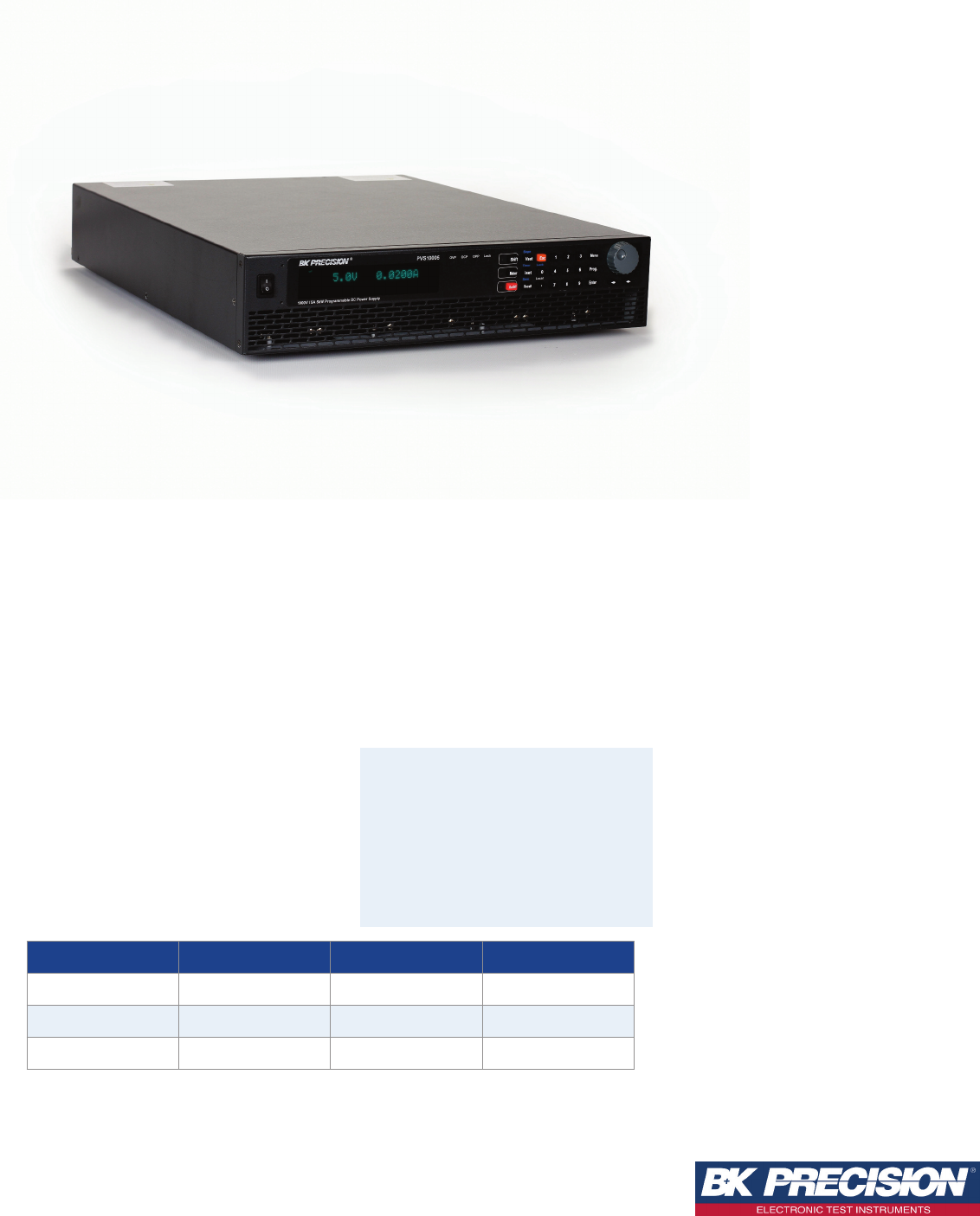

Las fuentes de alimentación DC programables de

BK Precisión, modelos PVS10005, PVS60085 y

PVS60085MR, entregan un poder de salida limpio

de hasta 5.1 kW, excelente regulación y rápido

tiempo de respuesta transitoria en un paquete

2U, con características que lideran la industria.

Estas fuentes tienen muchas características útiles,

como alta resolución de programación, múltiple

interfaces para control remoto, prueba de sistemas

y una función incorporada de simulador de paneles

solares (SAS) que generan curvas fotovoltaicas

(PV) I-V. El software SAS opcional permite repro-

ducir consistentemente varias curvas I-V para pro-

bar la eficiencia de un inversor fotovoltaico, reali-

zando un rastreo del punto de potencia máxima

(MPPT).

Para aplicaciones de banco, esta serie brinda un

interfaz intuitivo para el usuario con teclado com-

pleto y perilla de control rotatoria. Integradores

de sistemas podrán beneficiarse con los interfaces

estándar USB (virtual COM), RS232, GPIB, y LAN

compatibles con comandos SCPI. La aplicación de

software gratuita es un completo conjunto de con-

Características & Beneficios

■Paquete 2U, compacto, densidad de alto poder

■Salida de hasta 1000 V / 5 A (PVS10005) y

600 V / 8.5 A (PVS60085 & PVS60085MR)

■Conveniente configuración de entrada AC

monofásica

■Pantalla brillante VFD

■Resolución de alto voltaje y corriente de 0.1 V,

0.1 mA (PVS10005) o 10 mV, 0.2 mA

(PVS60085 & PVS60085MR)

■Rápido tiempo de respuesta transitoria de

≤0.5 ms

■Inclinación con voltaje y corriente ajustable

(tiempos de subida y caída)

■Modo Lista: 9 programas definidos por el

usuario con hasta 100 pasos programables

cada uno

■Función SAS incorporada para almacenamiento

de hasta 16 curvas I-V con parámetros Voc,

Isc, Vmp, e Imp y tabla de 1024 puntos de

datos

■Almacena en su memoria interna la configu-

ración de hasta 100 instrumentos diferentes

■Controla hasta 30 fuentes de alimentación

desde una PC vía el interfaz RS485

■Salida controlada por temporizador (1 s a

1000 hrs)

■Interfaces estándar USB (virtual COM), RS232,

RS485, GPIB y LAN

■Interfaz de control externo analógico para

programación y monitoreo

■Extensas funciones de protección: OVP, OCP,

OPP, OTP, modo de reducción de voltaje (fold

back) y función de bloqueo de llaves

■Circulación de aire del frente hacia atrás para

un eficiente enfriamiento en medio ambientes

con estantes de alta densidad

■Modo maestro/esclavo de hasta 4 unidades en

paralelo (total de 20.4 kW)

■Controlador LabVIEW™ y panel suave para

control remoto, generación de pruebas de

secuencia y registro de datos

troladores LabVIEW que reducen el tiempo de

programación y aumentan la productividad. Este

software de aplicación permite al usuario contro-

lar la fuente de alimentación, ejecutar pruebas

de secuencia o registrar datos de mediciones.

También puede integrarse con un Dashboard de

Datos para aplicaciones LabVIEW, permitiendo

al usuario un monitoreo remoto con indicadores

de mediciones selectos desde iOS, Android, o

Windows 8 compatible con tabletas o teléfonos

inteligentes.

Estas fuentes de alimentación son adecuadas para

ambos, uso de banco y sistemas de integración

ATE, investigación y desarrollo, verificación de

diseño, pruebas de producción y de alto voltaje.

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

Modelo PVS10005 PVS60085 PVS60085MR**

Voltaje de Salida Máximo 1000 V 600 V 600 V

Corriente de Salida Máxima 5 A 8.5 A 8.5 A

Poder de Salida Máximo 5000 W 5100 W 3000 W

**Modelo PVS60085MR es una fuente de alimentación de rango múltiple que permite cualquier

combinación de voltaje y corriente, hasta un máximo de 3000 W de poder de salida

En particular, la característica de bajo ruido

de la Serie PVS hace que estos instrumentos

sean ideales para la prueba de motores inver-

sores. Cuando operadas con el software SAS

opcional, estas fuentes de alimentación pueden

ser usadas en muchas aplicaciones de pruebas

solares.

Aplicaciones Especiales

www.bkprecision.com

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

2

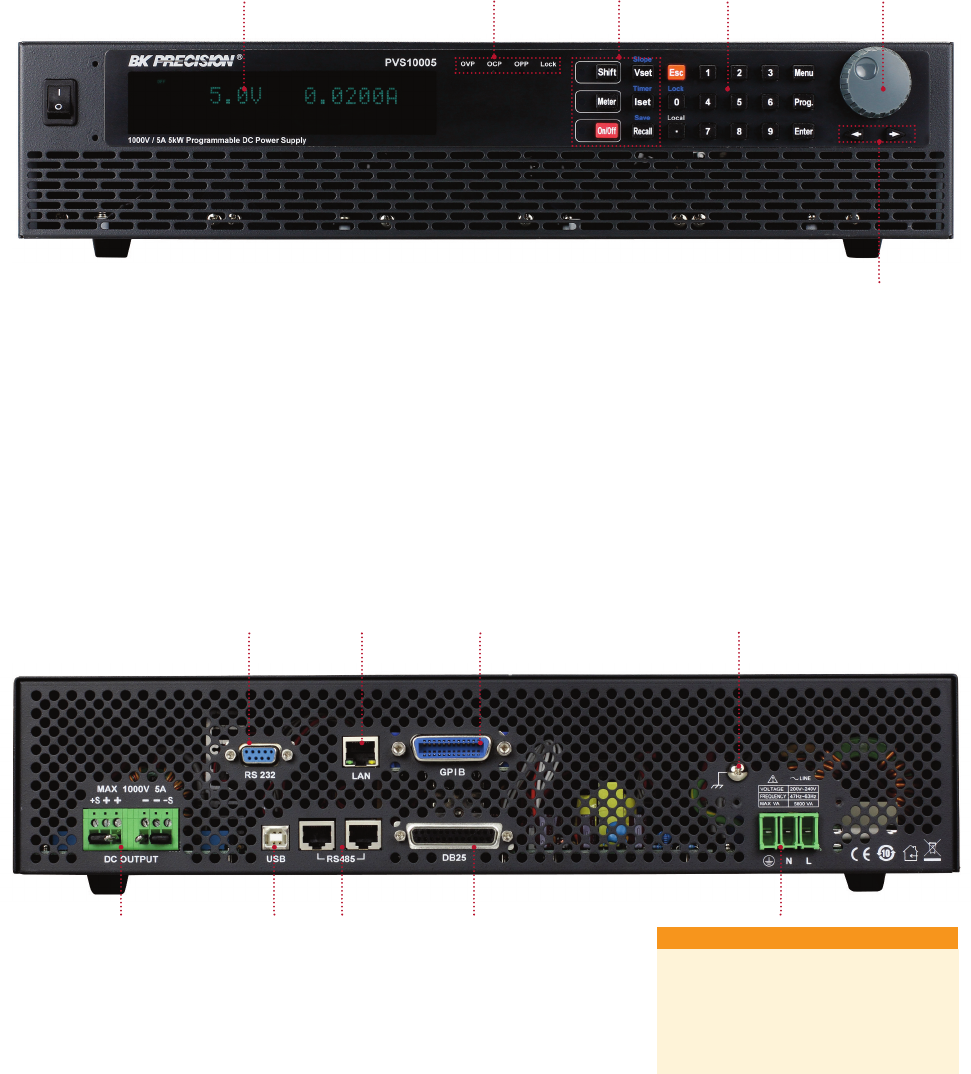

Panel Frontal

Pantalla VFD

Indicadores LED

de Protección Llaves de Funciones Teclado Numérico Perilla de Control Rotativa

Llaves del Cursor

Panel Posterior

Terminal de Salida

y Sensado Remoto

Interfaz USB Interfaz

RS-485

Interfaz de Control

Analógico Externo

Interfaz RS-232 Interfaz LAN Interfaz GPIB Chasis a Tierra

El teclado numérico y la perilla rotativa proveen un conveniente interfaz para configurar los niveles de salida de manera rápida y precisa. Ambos, los

valores de salida medidos y los valores programados se visualizan constantemente en pantalla. En adición, estas fuentes de alimentación ofrecen una

memoria interna para almacenar la configuración de hasta 10 instrumentos diferentes, que luego pueden ser traídos a memoria tanto del panel frontal

como de las interfaces remotas.

A diferencia de otras fuentes de alimentación

de 5 kW que necesitan una conexión a la red

Trifásica, esta Serie solamente requiere una

conexión Monofásica, la cual es más fácil de

cablear y mucho más común de adquirir que

una de salida AC Trifásica.

Entrada de Línea AC Monofásica

Interfaz Intuitiva para el Usuario

www.bkprecision.com

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

3

Control Remoto y Programación

Estas fuentes de alimentación ofrecen interfaces estándar USB, RS-232,

GPIB, y LAN que facilitan el desarrollo de sistemas de prueba e integración.

Esta Serie es compatible con protocolos SCPI e incluye controladores

LabVIEW™.

Integración del Sistema de Prueba

El modo lista permite al usuario programar una serie de pasos en la memoria

interna de la fuente de alimentación para luego ser ejecutados. Un total de

100 pasos pueden ser asignados a una sección de la memoria interna, hasta

un máximo de 9 secciones. La prueba de secuencia puede ser programada

remotamente vía interfaces USB, RS-232, GPIB, o LAN utilizando comandos

SCPI o el software de aplicación incluido. Secuencias de prueba pueden ser

configuradas para una ejecución simple o repetitiva. Cada paso de la configu-

ración incluye voltaje, corriente, duración, y el estatus de la salida.

Ejecución de Pruebas de Secuencias en Modo Lista

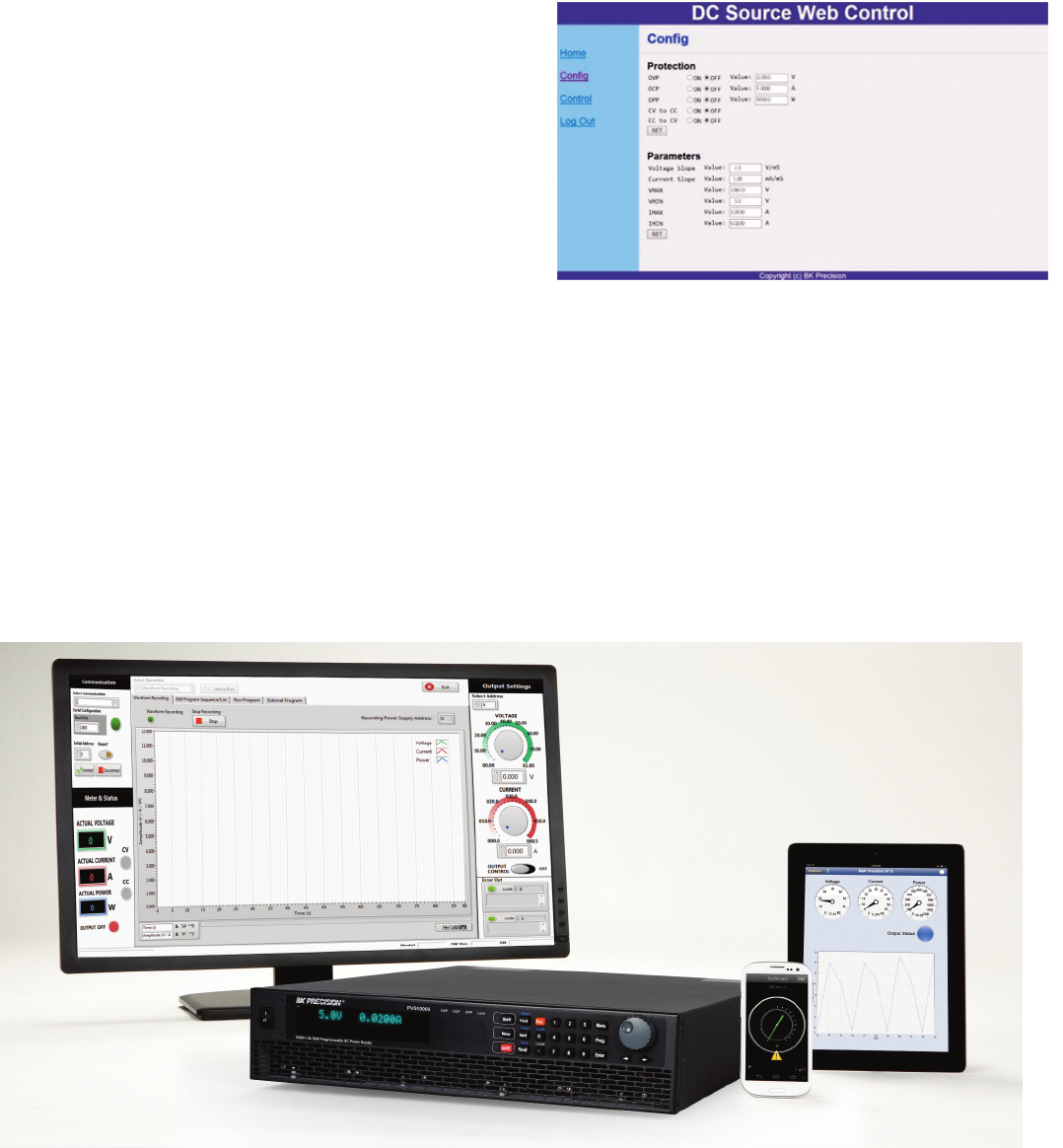

Todos los modelos de la Serie PVS traen un servidor de web incorporado

que permite al usuario configurar, controlar o monitorear la configuración

básica de la fuente de poder remotamente desde a una computadora,

usando un buscador de web.

Interfaz de Servidor Web

En adición a la interfaz de control remoto del panel frontal, ambos valores de

voltaje y corriente pueden también ser programados con una señal de control

analógico. Estas fuentes de alimentación pueden ser controladas de manera

externa desde cero hasta su escala completa, por una fuente de voltaje (0-5

V/0-10 V seleccionable) o una resistencia (0-5 kΩ/0-10 kΩseleccionable

para modelos de alto voltaje). El interfaz analógico también ofrece la habilidad

de monitorear el voltaje y la corriente de salida, el modo de regulación (CV o

CC), o indicar la ocurrencia de un desperfecto.

Interfaz de Programación Analógica y Monitoreo

• Monitoree remotamente con iOS, Android, o Windows 8 compatible con

tabletas o teléfonos inteligentes vía el NI Data Dashboard para aplicaciones

LabVIEW. Desarrolle rápidamente un Dashboard consistiendo de sólo uno

(teléfono inteligente) o de varios (tableta) indicadores, charts, gráficos o

medidores para monitorear su fuente de alimentación.

• Registre valores de voltaje, corriente, y poder así como estampas de

tiempo, voltaje/corriente constantes (CV/CC) y estatus de salida.

• Almacene y cargue listas de archivos desde/hacia la memoria interna

de la fuente de alimentación.

• Permite crear un número ilimitado de listas de archivos externos para

ser ejecutados desde la memoria de la PC. Guarde y traiga a memoria

una lista de archivos desde o hacia una computadora.

Software de Aplicación

La serie provee un software para PC que permite la emulación desde el panel frontal, generando y ejecutando pruebas de secuencias o registrando datos de

mediciones, sin necesidad de escribir un código fuente.

La fuente de alimentación puede ser controlada por medio de comandos

SCPI utilizando un conector tipo enchufe o una conexión Telnet vía un

interfaz de Ethernet.

Enchufe de Conexión o Interfaz Telnet

www.bkprecision.com

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

4

Dispositivos con Amplia Protección

Para proteger sus dispositivos en prueba, la Serie PVS ofrece varios sistemas

de seguridad: protecciones contra exceso de voltaje (OVP), corriente (OCP),

poder (OPP), y temperatura (OTP). Al ocurrir una falta, la fuente desactivará

su salida, sonará una alarma, y mostrará un mensaje de error en pantalla.

Similarmente, con Voltaje Constante a Corriente Constante (CV-a-CC) o

Corriente Constante a Voltaje Constante (CC-a-CV) el modo de protección

Foldback será activado, y la fuente se apagará si cambios de carga la fuerzan

a una transición entre dos modos de operación. Además, la fuente es capaz

de detectar en su entrada AC poder anormal bajo o alto para desactivar la

salida cuando esta condición ocurra.

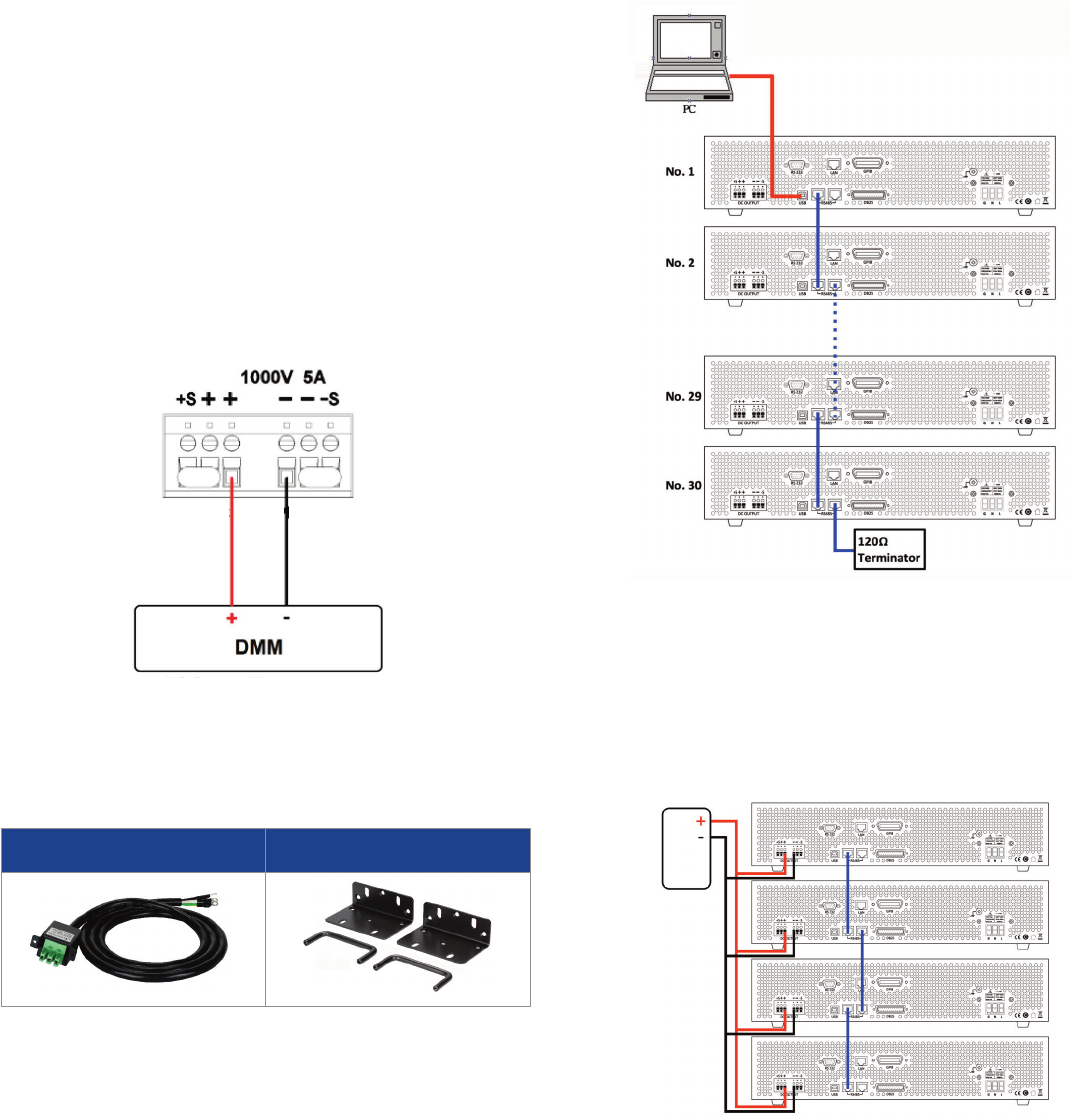

Operación de Maestro/Esclavo

Hasta 4 modelos de un mismo rango pueden ser conectados en paralelo

y operados en el modo maestro/esclavo. La interfaz RS-485 permite la

comunicación entre la unidad maestra y las esclavas. Una vez configurada,

la unidad maestra automáticamente buscará y detectará las unidades esclavas,

y la pantalla mostrará el voltaje y la corriente del sistema completo.

El modo de control de unidades múltiples, permite conectar hasta 30

unidades en cadena vía interfaz RS485 y controlarlas desde una unidad

maestra por medio de las interfaces USB, GPIB, o LAN.

Control de Unidades Múltiples

Configuración Flexible

Utilizando un multímetro de 5 ½ dígitos, los parámetros de voltaje

y corriente pueden ser convenientemente calibrados desde el panel

frontal mediante un menú de calibración.

Calibración Práctica Guiada desde el Panel Frontal

Cable de Alimentación

de Entrada AC (Estándar)

Kit de Estante Montable

(Opcional)

Mediciones de Corriente DC

MÁX.

SALIDA DC

CARGA

www.bkprecision.com

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

5

Opción de Software para Simulación de Paneles Solares (SAS)

Los diseñadores de inversores solares necesitan verificar si ellos son capaces de entregar el máximo de poder disponible de los módulos solares. La curva I-V

de las células solares puede ser influenciada por condiciones meteorológicas tales como un día nublado. En combinación con el software de aplicación SAS,

el usuario del PVS puede fácilmente simular la curva I-V de diferentes paneles bajo varias condiciones de irradiación mientras mide y valida la efectividad del

algoritmo de rastreo del punto máximo de potencia (MPPT) del inversor.

Características

■Variedad de parámetros de entrada

(Voc/Isc/Vmp/Imp/FF/FFv/FFi)

■Monitorea y registra voltaje, corriente, poder,

eficiencia y promedio MPPT en tiempo real

■Simula curvas I-V bajo diferentes condiciones

meteorológicas durante el día

■Perfil de irradiación definible por el usuario

■Genera curvas I-V personalizadas de hasta

1,024 puntos de datos

Simulación Fotovoltaica (PV)

Los paneles solares consisten de múltiples células solares caracterizadas por un perfil de voltaje y corriente complejo, representado por una curva I-V.

Genere curvas I-V manual-

mente vía la tabla de voltaje

y corriente de 1,024 puntos

con Notepad o MS Excel y

cárguela al software.

Genere automáticamente curvas I-V

del panel solar en el software especi-

ficando el voltaje de circuito abierto

(Voc), la corriente de cortocircuito

(Isc), voltaje de poder máximo (Vmp),

corriente de poder máxima (Imp) y

con los parámetros del factor de

forma (FF).

Curva de Simulación PV

Las fuentes de alimentación PVS entregan puntos en la curva I-V

en intervalos de 1 ms para probar la eficiencia MPPT del inversor. Utilice cualquiera de los perfiles de

irradiación del software incorporado o

genere su propio perfil de irradiación

punto por punto.

Corriente (A)

Voltaje (V)

v081514

6 www.bkprecision.com

Fuentes de Alimentación DC Programables de Alto Poder

Serie PVS

Modelo PVS60085 PVS60085MR PVS10005

Rango de Salida

Voltaje de Salida (1) 0 - 600 V 0 - 1000 V

Corriente de Salida (2) 0 - 8.5 A 0 - 5 A

Poder de Salida Máximo 5100 W 3000 W 5000 W

Regulación de Línea

Voltaje 60 mV 100 mV

Corriente 4.25 mA 2.5 mA

Regulación de Carga

Voltaje 60 mV 100 mV

Corriente 8.5 mA 5 mA

Ondulación y Ruido (20 Hz - 20 MHz)

Voltaje ≤100 mVrms / ≤500 mVpp ≤100 mVrms / ≤600 mVpp

Corriente 15 mA 10 mA

Resolución

Programado 10 mV/0.2 mA 0.1 V/0.1 mA

Lectura 10 mV/0.2 mA 0.1 V/0.1 mA

Precisión de Programación

Voltaje 400 mV 700 mV

Corriente (3) ± (%salida + compensación) 0.03% + 3.5 mA 0.03% + 2 mA

Precisión de Lectura

Voltaje 0.05% + 300 mV 0.05% + 500 mV

Corriente (3) 0.1% + 8.5 mA 0.1% + 5 mA

General

Tiempo de Respuesta Transitorio (4) ≤0.5 ms ≤0.5 ms

Rango de Regulación OVP 5 - 660 V 5 - 1100 V

Precisión OVP 6 V 10 V

Precisión OCP 85 mA 50 mA

Tiempo de Respuesta de Comandos 20 ms 20 ms

Eficiencia (5) 90% 90%

Factor de Poder 0.99 0.99

Compensación de Sensado Remoto 6 V 10 V

Tiempo de Subida a Carga Completa ≤100 ms ≤250 ms

Tiempo de Subida sin Carga ≤100 ms ≤250 ms

Tiempo de Caída a Carga Completa ≤100 mS ≤150 ms ≤250 ms

Tiempo de Caída sin Carga ≤3000 ms ≤5000 ms

Estándar Interfaces Programación Analógica, USB, RS485, RS232, GPIB, y Ethernet

Entrada AC (6) 170 - 265 VAC monofásica

Rango de Frecuencia 47 - 63 Hz

Rango de Poder de Entrada Máximo 5800 VA 3500 VA 5800 VA

Rangos de Temperatura Operación (0 °C~40 °C)

Almacenamiento (-40 °C~85 °C)

Dimensiones (An × Al × Pr) 16.53” x 3.46” x 20.94” (420 x 88 x 532 mm)

Peso 32.18 lbs (14.6 kg)

Garantía de Tres Años

Accesorios Estándar Manual del usuario, cable de alimentación, reporte de prueba y certificado de calibración

Accesorios Opcionales SASPVS (Software SAS), RKPVS (kit de estante montable)

(1) Voltaje mínimo garantizado en 5V.

(2) Corriente mínima garantizada a un máximo del 0.4% del rango de corriente de salida

(3) La precisión de la corriente se aplica cuando el poder de salida es > 0.1% del poder completo.

(4) Tiempo que l voltaje de salida toma para recuperar el 0.5% de su rango de salida para que la carga cambie de 50 – 100% del rango de corriente de salida.

(5) 90% típico de línea nominal y carga máxima.

(6) 10% de reducción de salida operando por debajo de 190 VAC.

Especificaciones
