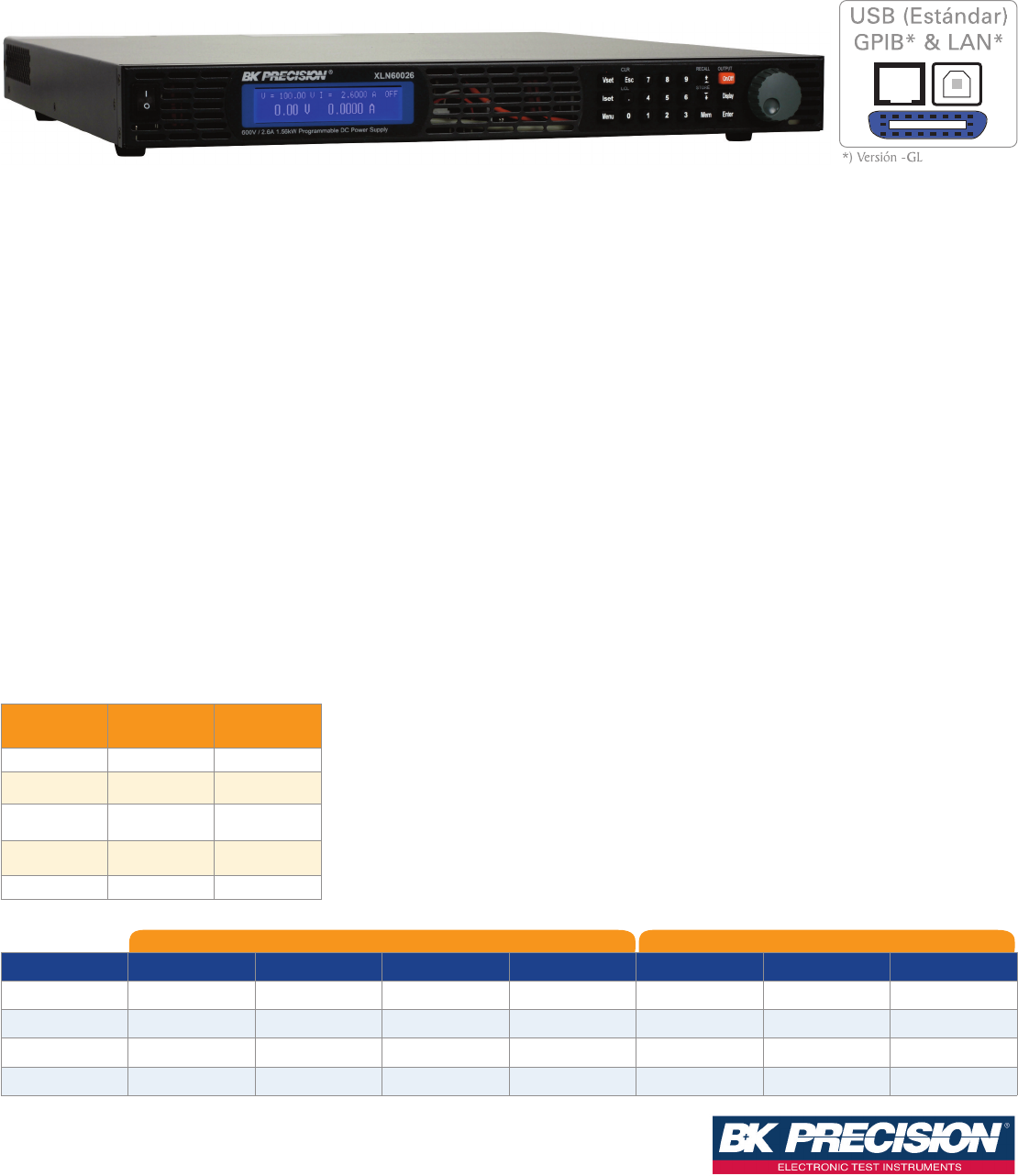

Hoja de Datos
www.bkprecision.com
Datos técnicos sujetos a cambios
© B&K Precision Corp. 2013
La serie XLN de BK Precisión consta de fuentes
de alimentación DC programables con salida sim-
ple, que brindan energía limpia de hasta 1560 W
en un paquete compacto de estante montable de
1U. Fuentes de alimentacion comparables de
otros fabricantes primariamente sólo se aplican al
mercado de Equipos de Pruebas Automatizadas
(ATE), mientras que esta serie está diseñada tanto
para usuarios de banco como para integradores
de sistemas.
Para aplicaciones de banco, estas fuentes ofrecen
medidores de voltaje y de corriente incorporados
que muestran los valores de salida simultánea-
mente, así como una interfaz intuitiva para el
usuario con teclado numérico y perilla rotativa.
Las interfaces estándar USB y RS485, y las
opcionales GPIB y LAN combinadas con un rápi-
do tiempo promedio de procesamiento de coman-
Características & Beneficios
■Paquete compacto de alta densidad (1U)
■Interfaces USB (estándar), GPIB y LAN
(opcional)
■Interfaz de programación analógica externa
■Modo de lista: ejecuta secuencias de prueba
de hasta 150 pasos desde la memoria del
instrumento
■Tiempo promedio de procesamiento de
comandos de <50 ms
■Rápido tiempo de respuesta programable de
voltaje y corriente que permite "una suave
puesta en marcha" de las cargas
■Memoria interna que permite almacenar la
programación de hasta 10 instrumentos
■Controla hasta 31 fuentes de alimentación
desde una PC vía interfaz RS485
■Sensado remoto
■Salida controlada por temporizador (1 s. a
100 h.)
■Circulación de aire del frente hacia atrás
permite un enfriamiento eficiente en medio
ambientes con estantes de alta densidad
■Cuenta con software para aplicaciones y
drivers LabVIEW™
■Conjunto de comandos compatibles SCPI
■Características extensivas de protección: OVP,
OCP, OPP, modo de protección foldback y
función de bloqueo del teclado
■Modo Maestro/Esclavo fácil de configurar para
conexión en serie o en paralelo de hasta 4
unidades
dos de menos de 50 ms, hacen que la serie XLN
sea ideal para aplicaciones ATE. Cuenta con un
software de aplicaciones gratuito y un conjunto
completo de Controladores para Dispositivos la
LabVIEW™ que brindan capacidad de control
remoto, y reducen el tiempo de programación
y aumentan la productividad.
Cuando se requiere mayor potencia de salida,
hasta cuatro modelos XLN pueden ser conecta-
dos en serie (sólo en modelos alta corriente) o
en paralelo y sincronizados con la interfaz
RS485. Alternativamente, la interfaz RS485
puede ser utilizada para conectar hasta 31
unidades en cadena para controlarlas remota-
mente desde una PC vía interfaces USB, GPIB o
LAN.
Estas fuentes de alimentación son perfectamente
aptas para sistemas de integración ATE, diseño y
desarrollo de productos, control de calidad,
pruebas de producción y otras aplicaciones que
requieren excelente regulación, alta potencia,
bajo ruido y una amplia variedad de rangos de
voltaje y corriente.
Especificaciones XLN3 640 XLN6 024 XLN8 018 XLN1 0014 X LN15010 XLN30052 XLN60026
Versión GPIB & LAN XLN3640-GL XLN6024-GL XLN8018-GL XLN10014-GL XLN15010-GL XLN30052-GL XLN60026-GL
Voltaje de Salida 0-36 V 0-60 V 0-80 V 0-100 V 5 -150 V 5 - 300 V 5 - 600 V
Corriente de Salida 0-40 A 0-24 A 0-18 A 0-14.4 A 0.04-10.4 A 0.02-5.2 A 0.01-2.6 A
Poder de Salida 1440 W 1440 W 1440 W 1440 W 1560 W 1560 W 1560 W
Característ icas Modelos XLN
Alta Corriente
Modelos XLN
Alto Voltaje
Salida Auxiliar 5 V / 1 A -
Operación
Maestro/Esclavo. Paralelo/Serie Sólo Paralelo
Resolución
de Pantalla 1 mV/1 mA 10 mV/1 mA
Programación
Analógica √ √
Monitoreo Analógico - √
Alta Corriente Alto Voltaje
Nueva Familia de Fuentes de Alimentación con Sistema de Alta Densidad
Fuentes de Alimentación DC Programables
Serie XLN
www.bkprecision.com
Fuentes de Alimentación DC Programables
Serie XLN
2

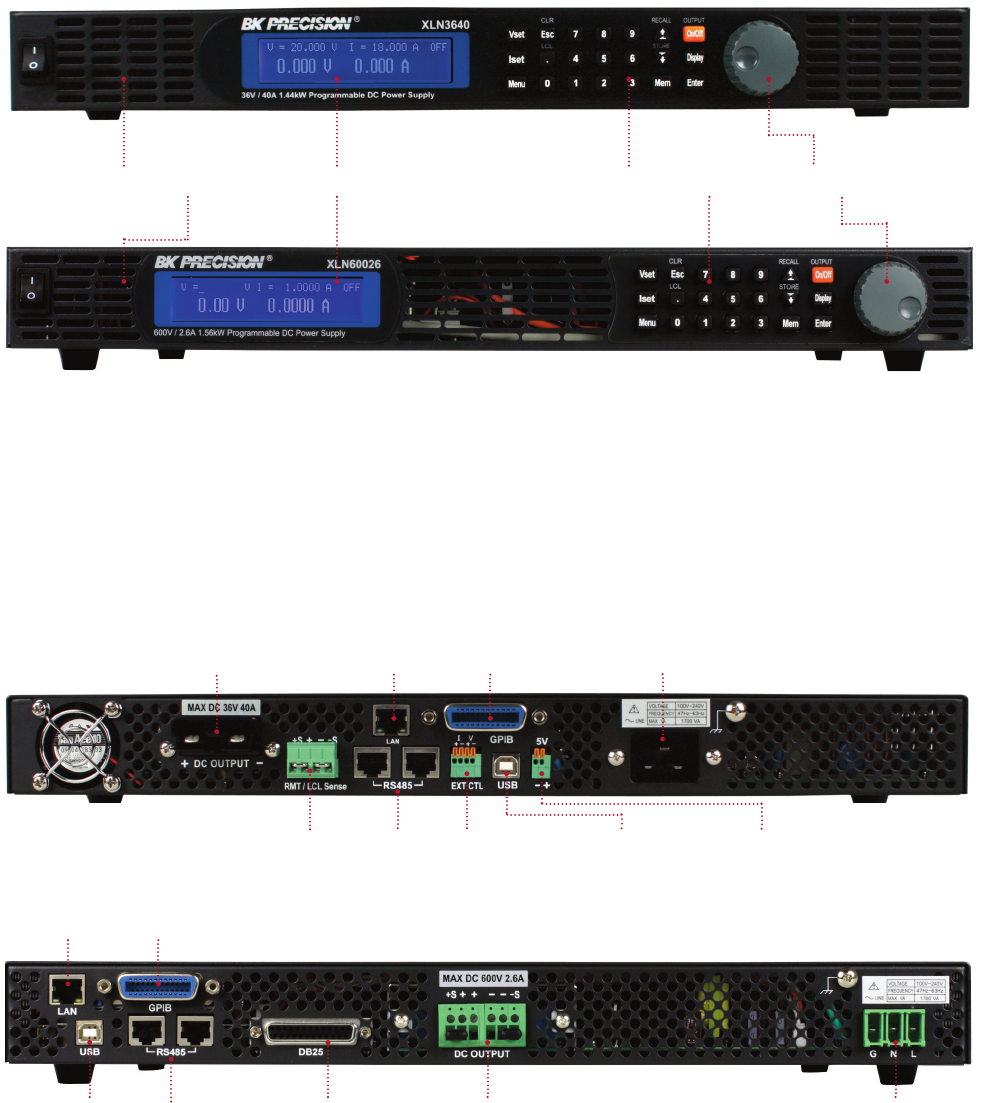

Interfaz
Operación de Panel Frontal
El teclado numérico y la perilla rotativa ofrecen una interfaz conveniente para configurar los niveles de salida con rapidez y precisión. Ambos valores de medida y
los valores de configuración pueden ser visualizados en la pantalla simultáneamente. En adición, estas fuentes de alimentación poseen un espacio de memoria que
permite almacenar la configuración de hasta 10 instrumentos que pueden ser programados y traídos a memoria tanto desde el panel frontal como por medio de
interfaces remotas.
Circulación de Aire del Frente hacia Atrás Codificador Rotativo
Pantalla Brillante de Fácil Lectura Teclado Numérico
Configuración del Panel Posterior
Versión -GL Incluye Interfaces GPIB & LAN Entrada de Línea AC
Salida 5V/1A AuxiliarEntrada del Control
Analógico Externo
Interfaz USB
Terminal de Salida
Terminal de
Sensado Remoto
Interfaz RS485
Versión -GL Incluye las Interfaces GPIB & LAN
Entrada de Línea ACTerminal de Sensado
Remoto y Salida
Interfaz USB Interfaz de Control
Analógico Externo
Interfaz RS485
Modelos de Alta Corriente
Modelos de Alto Voltaje
Modelos de Alta Corriente
Modelos de Alto Voltaje
▲
▲
www.bkprecision.com
Fuentes de Alimentación DC Programables
Serie XLN
3
Configuración Flexible
Hasta 4 unidades de un mismo rango pueden
ser conectadas en serie o en paralelo (sólo en
modelos de alta corriente) para operar en el
modo maestro/esclavo. La interfaz RS485 es
utilizada para establecer comunicación entre la
unidad maestra y las esclavas. Una vez configurada
la unidad maestra, ésta puede buscar y detectar
las unidades esclavas y mostrar automáticamente
el voltaje y la corriente del sistema completo.
Para proteger su dispositivo(s) en prueba, la serie
XLN proporciona más opciones de seguridad que
cualquier otra fuente de alimentación en esta cate-
goría: protecciones de exceso de voltaje (OVP),
corriente (OCP), carga (OPP), y calentamiento
(OTP). Cuanto una falla ocurre, la fuente de ali-
mentación desactivará la salida, sonará una alarma,
y mostrará un mensaje de error.
Del mismo modo, de voltaje constante a corriente
constante (CV-a-CC) o de corriente constante a
voltaje constante (CC-a-CV), el modo de protec-
ción de la reducción del voltaje (foldback) se acti-
vará, y la fuente se apagará si los cambios de la
carga fuerzan a la fuente a una transición entre
los dos modos de funcionamiento. La fuente de
alimentación también es capaz de detectar una
entrada de poder AC anormalmente baja y de
desactivar la salida al producirse esta condición.
La característica de sensado remoto puede com-
pensar las caídas de voltaje en el cableado de la
carga.
Calibración Guiada en el Panel Frontal
Utilizando un multímetro de 5 ½ dígitos y un
derivador (shunt) de corriente, los parámetros
de voltaje y corriente pueden ser calibrados des-
de el panel frontal vía el menú de calibración.

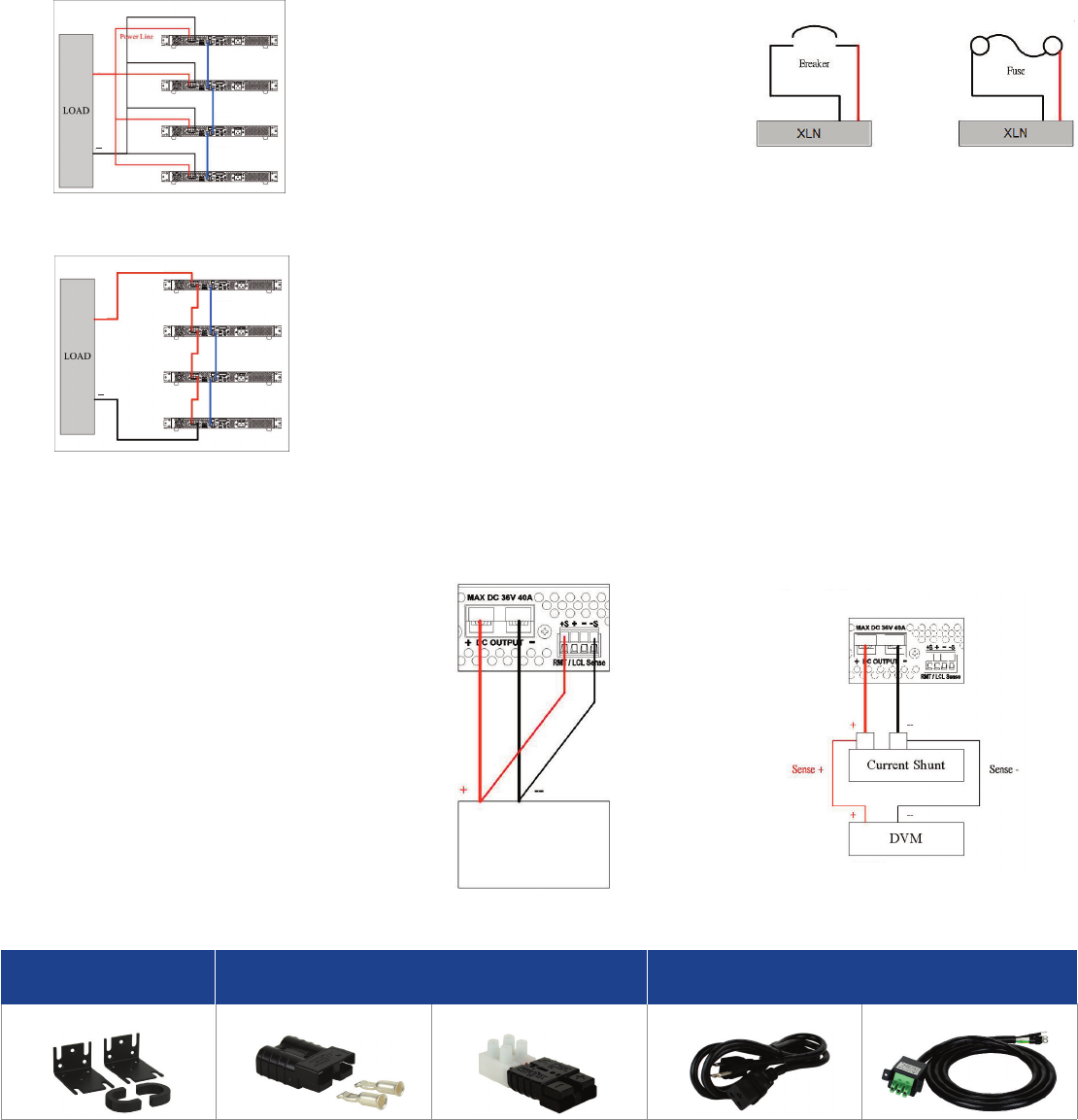

Configuración en Paralelo
Configuración en Series
(Sólo en modelos de alta corriente)
Operación Maestro/Esclavo Amplia Protección para el Dispositivo
Sensado Remoto
Los modelos XLN de alta corriente ofrecen una
salida adicional con voltaje constante de salida
de 5 V y corriente de salida máxima de 1 A para
alimentar otro dispositivo.
Salida Fija de 5V/1A
(Sólo en modelos de alta corriente)
Power Line
La Serie XLN puede ser usada para medir con
precisión el tiempo en el cual un fusible o inte-
rruptor de circuito se abre. Luego que los niveles
de voltaje y corriente están configurados, el
botón On/Off activa la salida y el tiempo durante
el cual el fusible/interruptor se abre es medido al
100 µs más cercano. El tiempo máximo del
período de conteo es de una hora.
Temporizador del Flujo de Corriente
para Pruebas de Interruptor o Fusible
Power Line
Power Line
RJ-45
RJ-45
RJ-45
RJ-45
RJ-45
RJ-45
+
+
Orejas y Manijas
Conjunto de Estante Montable
(Todos los modelos)
Bloque de Terminales Tipo Soldado Bloque de Terminales Tipo Tornillo Modelos de Alta Corriente Modelos de Alto Voltaje
Conectores de Salida de Bloque de Terminales
(Sólo en modelos de alta corriente) Cable de Alimentación de Entrada AC
Modelos Alta Corriente: XLN3640, XLN6024, XLN8018 y XLN10014.
Modelos Alto Voltaje: XLN15010, XLN30052 y XLN60026.
Calibración de Corriente
Sensado Remoto
CARGA
Medición de Voltaje DC
www.bkprecision.com
Fuentes de Alimentación DC Programables
Serie XLN
4

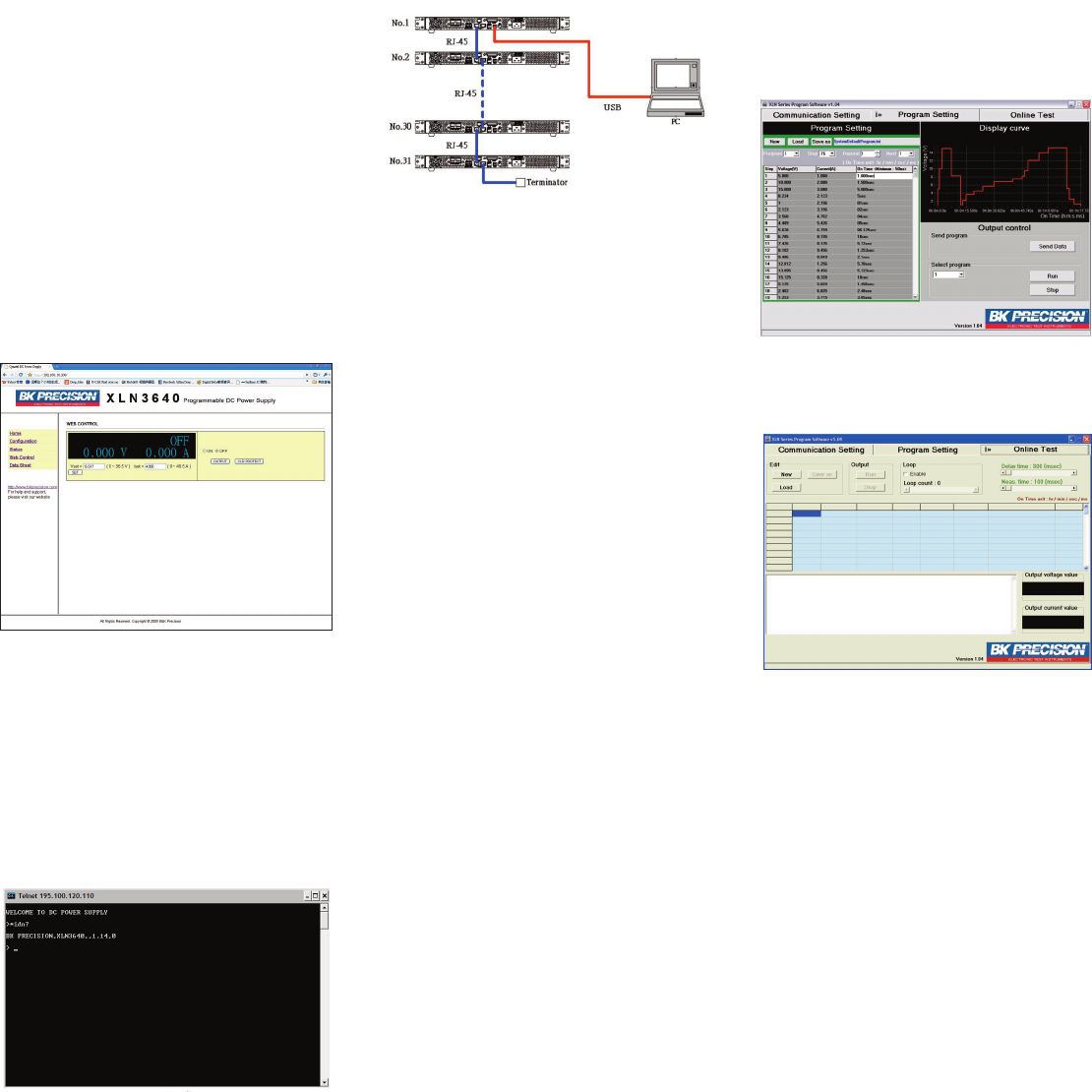

Acceso Remoto y Programación
Estas fuentes de alimentación ofrecen interfaces
estándar USB junto con opcionales GPIB y LAN
para facilitar la integración y el desarrollo de
sistemas de pruebas. La Serie XLN respalda
comandos SCPI IEEE488.2 y viene con drivers
LabVIEW™.
Sistema de Integración
La fuente de alimentación puede ser controlada
por medio de comandos SCPI vía una conexión
Telnet sobre una interfaz Ethernet. Cualquier
computadora con un cliente Telnet puede ser
utilizada para controlar la fuente de alimentación.
Interfaz Telnet
Ofrece un software para PC que permite crear y
ejecutar pruebas de secuencias en modo lista vía
interfaces USB o GPIB interface.
Genere, guarde y cargue listas de programas.
Observe las características de las curvas de salida
y exporte sus datos a un archivo.
La Prueba Pasa/Falla monitorea los valores
de voltaje y de corriente máximos y mínimos
sobre un período de tiempo específico
Software de Aplicación
Los modelos de la Serie XLN con interfaces GPIB
y LAN poseen un servidor de web incorporado
que permite al usuario configurar, controlar o
monitorear la configuración básica de la fuente
de alimentación desde una computadora remota
utilizando un navegador web.
Interfaz para Servidor de Web
La característica del modo lista permite al usua-
rio descargar una lista de comandos desde la
memoria interna de la fuente de alimentación
para ser ejecutados. Permite almacenar hasta
10 grupos de programas, un total de hasta150
pasos repartidos entre diferentes lugares de la
memoria. La prueba de secuencia puede ser pro-
gramada remotamente vía interfaces USB, GPIB,
o LAN utilizando comandos SCPI o el software
de aplicación incluido. Cada paso de voltaje y de
corriente, y los parámetros de duración pueden
ser configurados en secuencias para ejecución
simple o repetida.
Ejecución de Secuencias de Prueba
en Modo Lista
En adición al panel frontal o control de interfaz
remoto, los valores de voltaje y corriente tam-
bién pueden ser programados con una señal de
control analógica. Las fuentes de alimentación
pueden ser controladas externamente de cero a
completa escala, ya sea por una fuente de voltaje
analógico (0-5 V/0-10 V seleccionable) o una
resistencia (0-5, 0-5 kΩ/0-10 kW kW seleccio-
nables en modelos de alto voltaje). Los modelos
de alto voltaje también proporcionan funciones
adicionales a la interfaz de programación analóg-
ica, como la habilidad de controlar el voltaje y la
corriente de salida, verificar el modo de regula-
ción (CC o CV) e indicar si se produjo una falla.
Interfaz de Programación Analógica
Externa
Interfaz para el control de voltaje,
corriente, y el estado de la salida.
En el modo de control de unidad múltiple, hasta
31 unidades pueden ser conectadas en cadena
vía RS485 y controladas desde una unidad maes-
tra a través de las interfaces USB, GPIB, o LAN.
Control de Unidad Múltiple
v073113
5 www.bkprecision.com
Fuentes de Alimentación DC Programables
Serie XLN
Modelos XLN3640 XLN6024 XLN8018 XLN10014 XLN15010 XLN30052 XLN60026
Rangos de Salida
Voltaje de Salida 0-36 V 0-60 V 0-80 V 0-100 V 5-150 V 5-300 V 5-600 V
Corriente de Salida 0-40 A 0-24 A 0-18 A 0-14.4 A 0.04-10.4 A 0.02-5.2 A 0.01-2.6 A
Protección de Salida
Rango de Ajuste OVP 2-38 V 3-64 V 4-85 V 5-105 V 5-158 V 5-315 V 5-630 V
Precisión OVP 200 mV 300 mV 400 mV 500 mV 750 mV 1.5 V 3 V
Regulación de Línea
Voltaje ≤4 mV ≤6 mV ≤8 mV ≤10 mV ≤17 mV ≤32 mV ≤62 mV
Corriente ≤4 mA ≤4 mA ≤4 mA ≤4 mA ≤20.8 mA ≤10.4 mA ≤5.2 mA
Regulación de Carga
Voltaje ≤ 8 mV ≤8 mV ≤10 mV ≤12 mV ≤17 mV ≤32 mV ≤62 mV
Corriente ≤ 8 mA ≤7 mA ≤6.5 mA ≤6 mA ≤40.4 mA ≤20.8 mA ≤10.4 mA
Ondulación y Ruido (20 Hz-20 MHz)
Modo de Voltaje Normal
(Carga ≥ 0.5 % de carga máx.)
≤5 mVrms /
≤60 mVpp
≤6 mVrms /
≤70 mVpp
≤7 mVrms /
≤80 mVpp
≤8 mVrms /
≤80 mVpp
≤10 mVrms /
≤100 mVpp
≤25 mVrms /
≤150 mVpp
≤50 mVrms /
≤300 mVpp
Modo de Corriente Normal ≤90 mA ≤70 mA ≤50 mA ≤40 mA ≤15 mA ≤10 mA ≤5 mA
Resolución de Programación
Programado & Lectura 1 mV / 1 mA 1.5 mV / 1 mA 2 mV / 1 mA 2.5 mV / 1 mA 10 mV / 1 mA
Precisión de Verificación de la Programación (% salida + compensación)
Voltaje 0.05 %+10 mV 0.05 %+15 mV 0.05 %+20 mV 0.05 %+25 mV 0.05 %+75 mV 0.05 %+150 mV 0.05 %+300 mV
Corriente 0.05 %+10 mA 0.05 %+18 mA 0.05 %+7 mA 0.05 %+6 mA 0.1 %+30 mA 0.1 %+15.6 mA 0.1 %+7.8 mA
General
Tiempo de Respuesta Promedio
de Comandos ≤50 ms
Corrección del Factor de Poder (PFC) ≥0.99 (Carga completa)
Eficiencia ≥80 % (Carga completa)
Compensación del Sensado Remoto 2 V 5 V
Tiempo de Subida a Completa Carga ≤15 ms ≤20 ms ≤25 ms ≤30 ms ≤100 ms
Tiempo de Subida Sin Carga ≤15 ms ≤20 ms ≤25 ms ≤30 ms ≤100 ms
Tiempo de Caída a Completa Carga ≤15 ms ≤20 ms ≤25 ms ≤30 ms ≤100 ms
Tiempo de Caída Sin Carga ≤1000 ms ≤1000 ms ≤2000 ms ≤3000 ms
Tiempo de Respuesta Transitorio ≤1 ms ≤2 ms
Rango de Entrada de Línea AC
en Voltaje/Hz 100-240 VAC / 47 Hz-63 Hz
Tolerancia/Variación de Voltaje -15 % to +10 % (10 % modo de poder derrateo cuando el voltaje está por debajo de 95 VAC)
Rango Máximo del Poder de Entrada 1700 VA 1950 VA
Rangos de Temperatura Operación (0 °C - 40 °C) / Almacenamiento (-10 °C - 70 °C)
Interfaces Estándar USB, RS485, Interfaz Analógica
Interfaces Opcionales LAN, GPIB
Compatibilidad Electromagnética DIRECTIVA EMC 2004/108/EC, EN61326-1 : 2006, CISPR11, Clase B, EN 61000-3-2 : 2006,
EN 61000-3-3 : 1995 + A1 : 2001 + A2 : 2005, EN 61000-4-2/-3/-4/-5/-6/-11
Seguridad EN61010-1:2001, Directiva de Bajo Voltaje EU 2006/95/EC
Dimensiones (L x A x H) 16.5” x 1.72” x 17” (420 x 43.6 x 432 mm) 16.5” x 1.74” x 18.1” (420 x 44.2 x 460 mm)
Peso 19.8 lbs. (9 kg)
Garantía de Tres Años
Accesorios Incluidos Manual del usuario, cable de alimentación, conjunto de estante montable, reporte de prueba y certificado de calibración. Terminal en bloque
para conectores de salida (sólo en modelos alta corriente)

Navigation menu
