DINION 5000 AN
VBN-5085
es Manual de instalación
DINION 5000 AN Índice | es 3
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Índice
1Seguridad 5
1.1 Precauciones de seguridad 5
1.2 Toma de tierra de servicio/Toma de tierra de seguridad 5
1.3 Instrucciones de seguridad importantes 7
1.4 Avisos importantes 8
1.5 Información de la FCC 10
1.6 Certificación de UL 11
1.7 Aviso de Bosch 11
2 Introducción 12
2.1 Características 12
3 Instalación 13
3.1 Desembalaje 13
4 Conexión y montaje 14

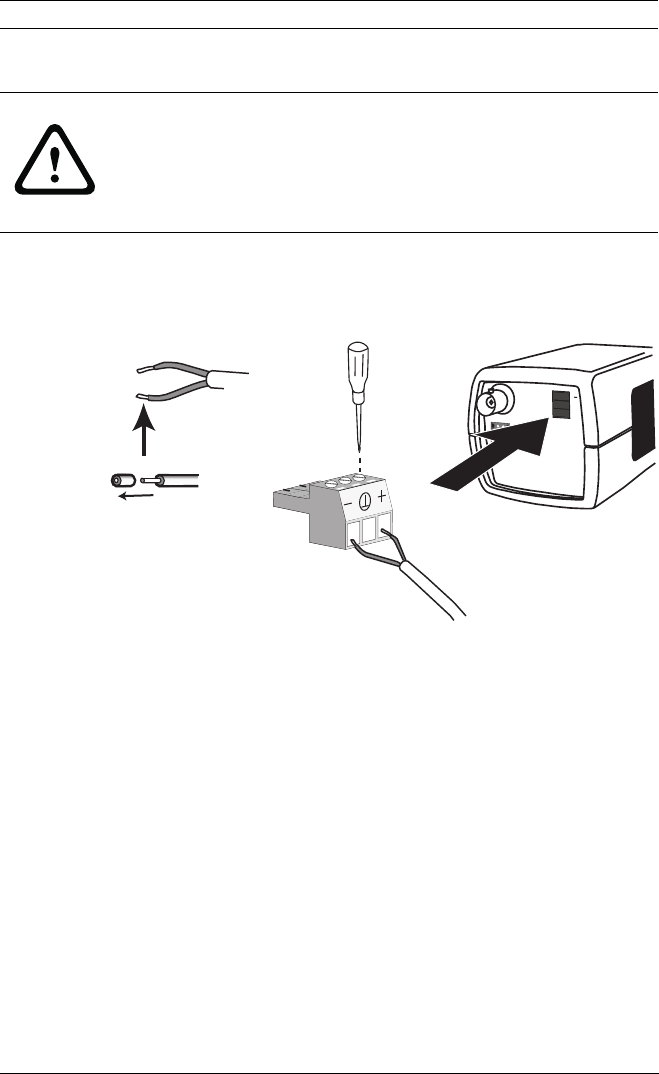

4.1 Conexión a la red eléctrica 14
4.1.1 Cámaras de baja tensión 14
4.1.2 Cámaras de alta tensión 15

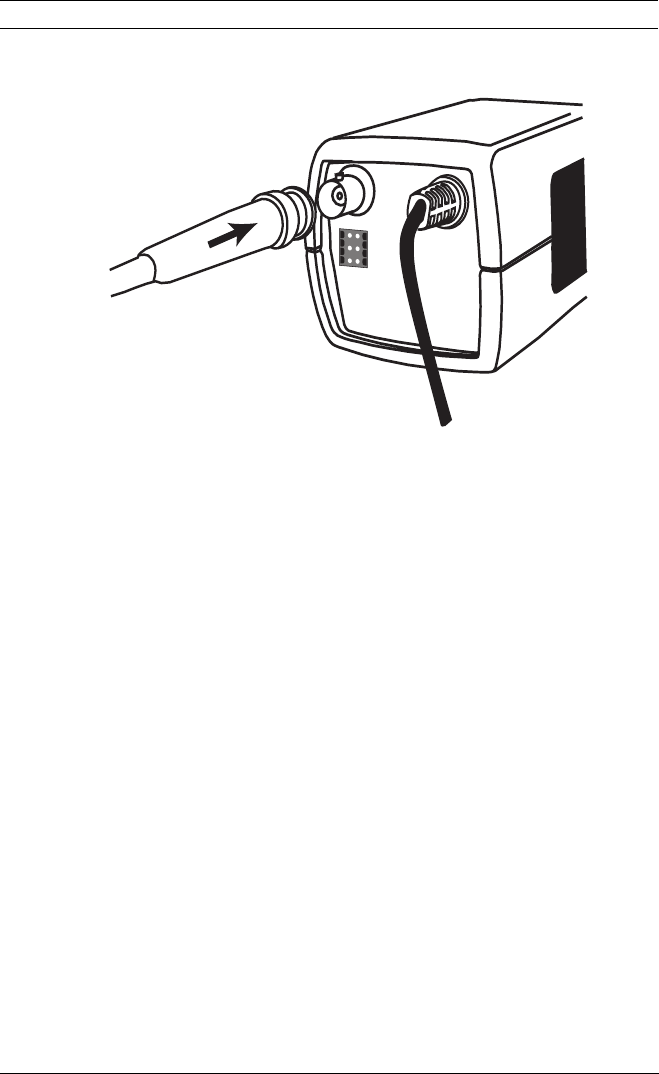

4.2 Conexiones de vídeo 16
4.2.1 Señal de vídeo de salida 16
4.3 Conectores de alarma y relé 17

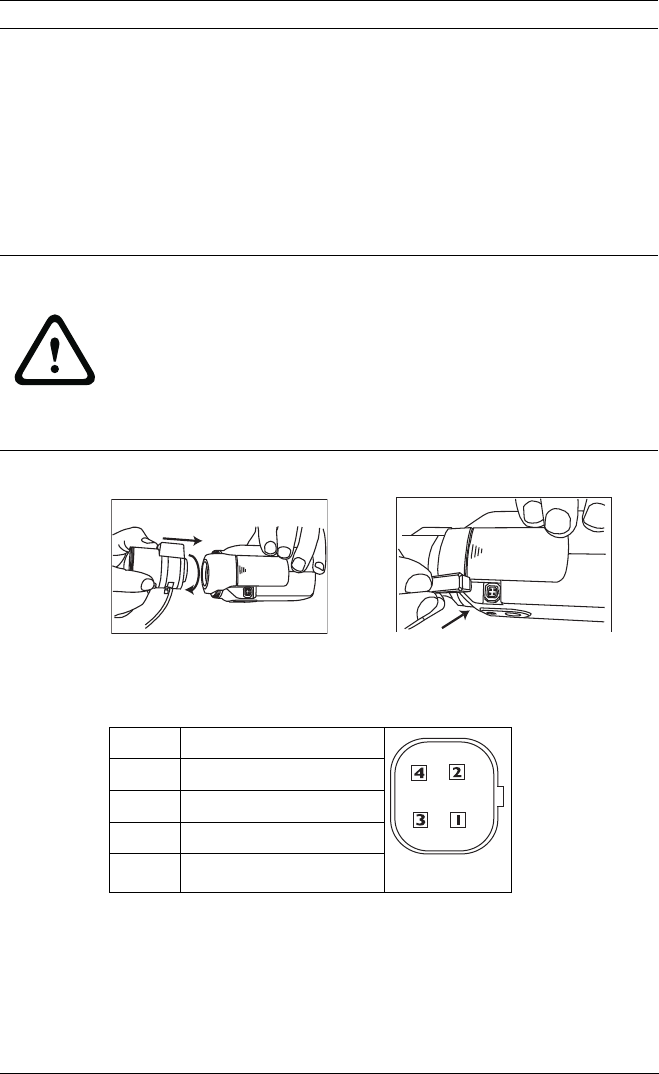

4.4 Montaje de la lente 18

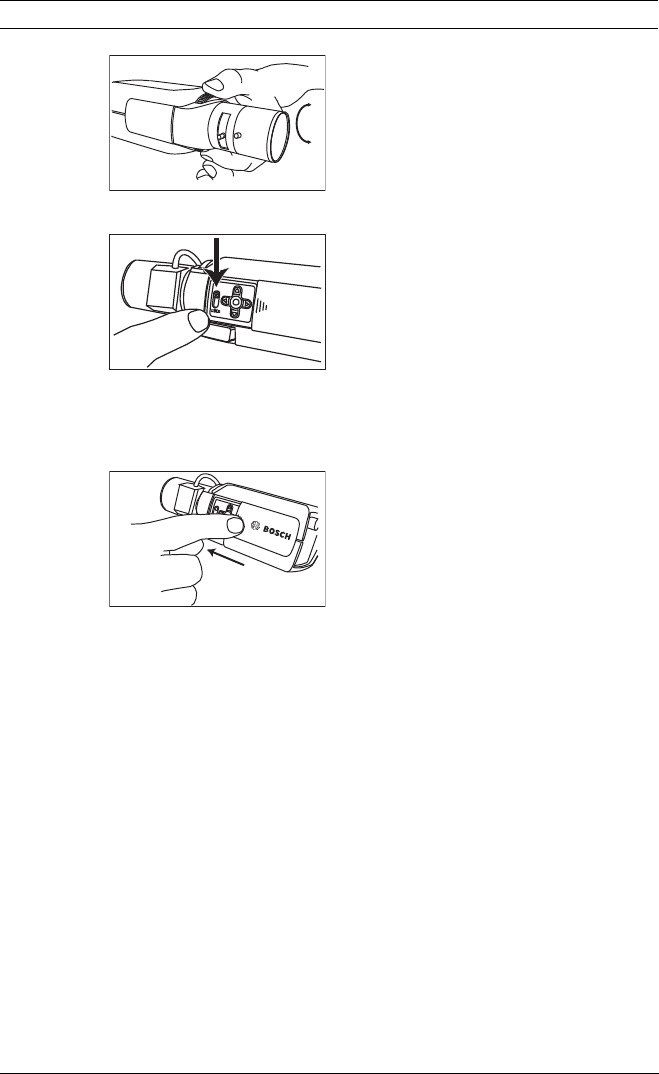

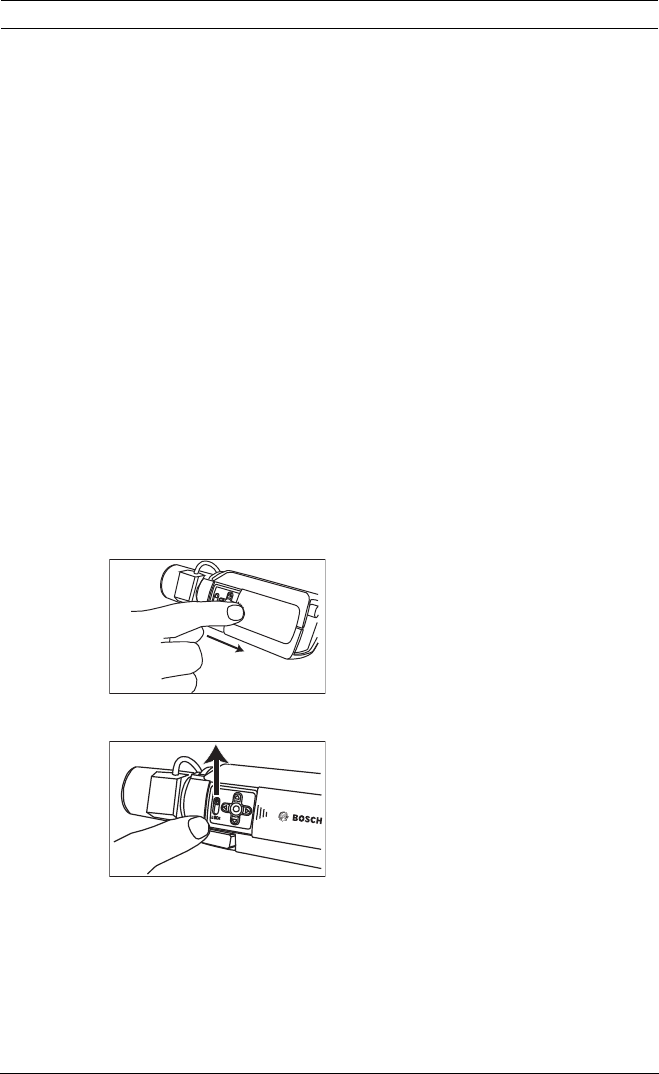

4.5 Ajuste del enfoque mecánico 19
4.6 Montaje de la cámara 21
5 Configuración 22
5.1 Menús 22
5.1.1 Menús de nivel superior 22
5.1.2 Desplazamiento por los menús 23
5.2 Modos predefinidos 24
5.3 Conmutación de día/noche 25
5.4 Comunicación del control de cámara (Bilinx) 25
5.5 Estructura del menú principal 27
5.5.1 Submenú de modo 27
4es | Índice DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.5.2 Submenú de exposición 28
5.5.3 Submenú Día/Noche 31
5.5.4 Submenú Mejorar/Motor dinámico 34
5.5.5 Submenú Color 36
5.5.6 Submenú VMD 37
5.5.7 Submenú Ajuste de imagen 39
5.6 Estructura del Menú instalación 40
5.6.1 Submenú Idioma 41
5.6.2 Submenú Asistente lentes 41
5.6.3 Submenú Sincronización 43
5.6.4 Submenú Alarma 44
5.6.5 Submenú Conexiones 45
5.6.6 Submenú Señales prueba 46
5.6.7 Submenú ID de cámara 46
5.6.8 Submenú Másc privacidad 48
5.6.9 Submenú Girar 49
5.6.10 Submenú Defaults (Ajustes predeterminados) 49
6 Solución de problemas 50
6.1 Resolución de problemas 50
6.2 Servicio de atención al cliente 51
7 Mantenimiento 52
7.1 Reparaciones 52
7.1.1 Transferencia y desecho 52
8 Datos técnicos 53
8.1 Especificaciones 53

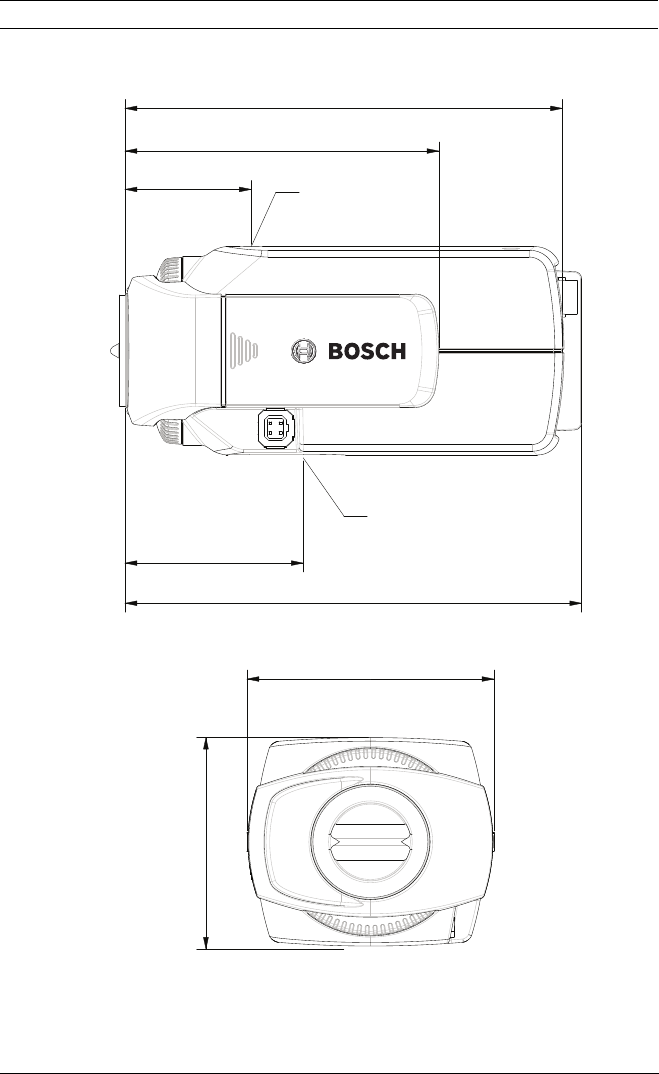

8.1.1 Dimensiones 56
8.1.2 Accesorios 57
DINION 5000 AN Seguridad | es 5
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
1Seguridad
1.1 Precauciones de seguridad
1.2 Toma de tierra de servicio/Toma de tierra
de seguridad
La toma de tierra de servicio (vídeo) se indica con el símbolo
.
La toma de tierra de seguridad (alimentación) se indica con el
símbolo .
La toma de tierra de servicio se utiliza únicamente para el
cumplimiento de las normas de seguridad y las prácticas de
instalación en ciertos países. Bosch no recomienda conectar
una toma de tierra de servicio a una de seguridad, a no ser que
se indique de forma expresa. No obstante, si ambas tomas de
tierra están conectadas y los bucles a tierra provocan
interferencias en la señal de vídeo, utilice un transformador de
aislamiento (disponible en Bosch por separado).
¡PELIGRO!
Alto riesgo: este símbolo indica una situación de riesgo
inminente, como "tensión peligrosa" en el interior del producto.
Si no se toman precauciones, pueden producirse descargas
eléctricas, lesiones personales graves o incluso la muerte.
¡ADVERTENCIA!
Riesgo medio: indica una situación potencialmente peligrosa.
Si no se toman precauciones, pueden producirse lesiones
menores o moderadas.
¡PRECAUCIÓN!
Riesgo bajo: indica una situación potencialmente peligrosa.
Si no se toman precauciones, pueden producirse daños
materiales o riesgo de daños en la unidad.
6es | Seguridad DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
¡PRECAUCIÓN!
Si conecta la toma de tierra de servicio a la de seguridad,
pueden producirse bucles de tierra que podrían interrumpir el
funcionamiento del sistema CCTV.
DINION 5000 AN Seguridad | es 7
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
1.3 Instrucciones de seguridad importantes
Lea y respete las siguientes instrucciones de seguridad y
guárdelas para poder consultarlas en el futuro. Preste atención
a todas las advertencias de la unidad y de las instrucciones de
funcionamiento antes de utilizar la unidad.
1. Limpieza: por lo general, un paño seco es suficiente para
la limpieza, pero también se puede utilizar un paño
húmedo que no suelte pelusa o una gamuza. No utilice
limpiadores líquidos ni aerosoles.
2. Fuentes de calor: la unidad no se debe instalar cerca de
fuentes de calor como radiadores, calefactores, estufas u
otros equipos (incluidos amplificadores) que produzcan
calor.
3. Agua: no derrame nunca líquido de ningún tipo sobre la
unidad.
4. Tormenta eléctrica: tome las precauciones necesarias
para proteger la unidad frente a tormentas eléctricas y
subidas de tensión.
5. Ajuste de los controles: ajuste únicamente los controles
especificados en las instrucciones de funcionamiento. Un
ajuste incorrecto de los controles puede provocar daños
en la unidad.
6. Fuentes de alimentación: utilice la unidad solo con el tipo
de fuente de alimentación indicado en la etiqueta.
7. Reparaciones: a menos que esté cualificado para ello, no
intente reparar esta unidad. Todas las reparaciones deben
ser realizadas por personal de servicio cualificado.
8. Piezas de repuesto: utilice únicamente las piezas de
repuesto especificadas por el fabricante.
9. Instalación: instale esta unidad de acuerdo con las
instrucciones del fabricante y según las normas vigentes
de su país.
10. Conexiones, cambios o modificaciones: únicamente se
deben utilizar conexiones y accesorios especificados por el
fabricante. Cualquier cambio o modificación del equipo
que no haya sido aprobado expresamente por Bosch podrá
8es | Seguridad DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
invalidar la garantía o, en caso de contrato de autorización,
la autoridad para utilizar el equipo.
1.4 Avisos importantes
Reciclaje: este producto de Bosch se ha desarrollado y
fabricado con componentes y material de alta calidad que se
pueden reciclar y reutilizar. Este símbolo indica que los
aparatos electrónicos y eléctricos que hayan terminado su
vida útil se deben separar y no eliminarse junto a los residuos
domésticos. Suele haber sistemas de recogida distintos para
los productos electrónicos y eléctricos que ya no se utilizan.
Deposite estas unidades en una instalación de reciclado
respetuosa con el medioambiente, según la Directiva Europea
2002/96/EC.
¡ADVERTENCIA!
Desconexión de la alimentación para modelos de alta tensión:
una unidad recibe alimentación en el momento que el cable de
alimentación se inserte en la fuente de alimentación. El cable
de alimentación es el principal dispositivo de interrupción de
tensión de la unidad. Para los equipos conectables, instale la
toma para la conexión junto al equipo, para que el acceso sea
fácil.
¡ADVERTENCIA!
Conmutador de alimentación: disponga un conmutador de
alimentación con una separación mínima entre contactos de
3 mm para cada polo en la instalación eléctrica del edificio.
¡PRECAUCIÓN!
Potencia del fusible: el sistema de protección de los circuitos
debe asegurarse con una potencia de fusible de 16 A como
máximo. Esto debe realizarse de acuerdo con la norma NEC800
(CEC sección 60).
DINION 5000 AN Seguridad | es 9
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
¡PRECAUCIÓN!
La unidad de alimentación de baja tensión debe cumplir con la
norma EN/UL 60950. La fuente de alimentación debe ser una
unidad SELV-LPS (Safety Extra Low Voltage - Limited Power
Source, Tensión baja y seguridad adicional - Fuente de
alimentación limitada) o una unidad SELV - Clase 2.
10 es | Seguridad DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
1.5 Información de la FCC
Información de FCC e ICES
(Sólo modelos para EE. UU. y Canadá)
Este equipo se ha probado y cumple los límites establecidos
para dispositivos digitales de Clase B, de conformidad con lo
dispuesto en el artículo 15 de las normas de la FCC. Estos
límites se han establecido para proporcionar un nivel razonable
de protección frente a las interferencias perjudiciales que
pueden producirse en zonas residenciales. Este equipo genera,
utiliza y puede irradiar energía de radiofrecuencia y, si no se
instala y utiliza de conformidad con las instrucciones, puede
causar interferencias perjudiciales para las comunicaciones por
radio. Sin embargo, no se garantiza la ausencia de
interferencias en una instalación determinada. Si este equipo
causa interferencias perjudiciales en la recepción de radio o
televisión, que detectará encendiendo y apagando el equipo, se
recomienda al usuario que corrija la interferencia mediante una
o más de las siguientes medidas:
– reoriente o vuelva a colocar la antena de recepción;
– aumente la separación entre el equipo y el receptor;
– conecte el equipo a una toma de corriente o un circuito
diferente al que conectó el receptor;
– consulte a su distribuidor o a un técnico de radio o
televisión cualificado para obtener ayuda.
Se prohíbe cualquier modificación, intencional o involuntaria,
no aprobada específicamente por la parte responsable del
cumplimiento. Dichas modificaciones podrían invalidar la
autoridad del usuario para utilizar el equipo. Si fuera necesario,
el usuario debe consultar al distribuidor o a un técnico
cualificado de radio y televisión para corregir el problema.
Al usuario puede resultarle útil el siguiente folleto, elaborado
por la Federal Communications Commission: How to Identify
and Resolve Radio-TV Interference Problems. Este folleto está
disponible en Government Printing Office (Oficina estatal de
impresión) de EE. UU., Washington, DC 20402, nº de ref. 004-
000-00345-4.
DINION 5000 AN Seguridad | es 11
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
1.6 Certificación de UL
Exención de responsabilidad
Underwriter Laboratories Inc. ("UL") no ha probado el
rendimiento ni la fiabilidad de los aspectos relacionados con la
seguridad o la señalización de este producto. UL solo ha
probado lo relacionado con los riesgos de incendio, descarga y/
o daños personales según aparece en el documento Standard(s)
for Safety for Information Technology Equipment, UL 60950-1 de
UL. La certificación de UL no cubre el rendimiento ni la
fiabilidad de los aspectos relacionados con la seguridad o la
señalización de este producto.
UL NO ASUME DE NINGÚN MODO REPRESENTACIONES,
GARANTÍAS O CERTIFICACIONES RELACIONADAS CON EL
RENDIMIENTO O LA FIABILIDAD DE NINGUNA FUNCIÓN
RELACIONADA CON LA SEGURIDAD O LA SEÑALIZACIÓN DE
ESTE PRODUCTO.
1.7 Aviso de Bosch
Más información
Para obtener más información, póngase en contacto con la
oficina de Bosch Security Systems más cercana o visite
www.boschsecurity.es
12 es | Introducción DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
2 Introducción
2.1 Características
La cámara Dinion 5000 Día/Noche WDR es una cámara en color
de vigilancia inteligente de alto rendimiento. Utiliza un sensor
960H CCD de amplio rango dinámico para obtener imágenes de
la mejor calidad.
Se instala fácilmente y está lista para su uso; constituye la
solución ideal para obtener imágenes en escenas con
condiciones adversas. Entre sus características se incluyen:
– Sensor CCD 960H de 1/3 de pulgada con amplio rango
dinámico
– Rendimiento excepcional tanto de día como de noche con
filtro IR conmutable
– Resolución de sensor de 720 líneas de TV
– Alto rango dinámico
– Zonas de privacidad
– Mejora de detalles
– Bilinx (comunicación coaxial bidireccional)
– Amplio margen de temperatura de funcionamiento
– Asistente lentes
– Seis modos de funcionamiento preprogramados
– Reducción ruido dinámico
– Interfaz en varios idiomas
– Generador de patrones de prueba integrado
DINION 5000 AN Instalación | es 13
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
3 Instalación
3.1 Desembalaje
Desembale y manipule el equipo con cuidado.
El paquete contiene:
– Cámara DINION 5000
– Tapa de protección de CCD (integrada en la cámara)
– Conector de alarma
– Conector de alimentación
– Instrucciones de seguridad importantes
– Instrucciones de instalación rápida
– CD-ROM
– Instrucciones de instalación
Si el equipo se ha dañado durante el envío, vuelva a embalarlo
en el paquete original y comuníqueselo al agente de transporte
o a su distribuidor.
¡ADVERTENCIA!
La instalación la debe realizar únicamente personal cualificado
de conformidad con el National Electrical Code NEC800 (CEC
Section 60) de EE. UU. o las normas aplicables en su país.
¡PRECAUCIÓN!
El módulo de la cámara es un dispositivo sensible y debe
manipularse con cuidado.
14 es | Conexión y montaje DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
4 Conexión y montaje
4.1 Conexión a la red eléctrica
4.1.1 Cámaras de baja tensión
Figura 4.1 Conexión a la red eléctrica de baja tensión
Conecte a la red eléctrica una fuente de alimentación de 24
VCA o 12 VCC de clase 2, tal y como se indica a continuación:
– Utilice un cable trenzado de entre 16 y 22 AWG o uno
sencillo de entre 16 y 26 AWG; retire 5 mm (0,2 pulg.) de
aislante.
– Extraiga el conector de tres clavijas del cuerpo de la
cámara.
– Afloje los tornillos e inserte los cables.
Nota
La conexión central de la toma de tierra de servicio (vídeo)
es de carácter opcional. Si conecta la toma de tierra de
servicio a la de seguridad, pueden producirse bucles de
tierra que podrían interrumpir el funcionamiento del
sistema CCTV.
¡PRECAUCIÓN!
Antes de continuar, desconecte el cable de la fuente de
alimentación de la red eléctrica. Asegúrese de que la tensión de
la unidad coincide con la tensión y el tipo de fuente de
alimentación que se está utilizando.
12 VDC
24 VAC
VIDEO
+
ALARM
1
2
3
4
5
6
5 mm
DINION 5000 AN Conexión y montaje | es 15
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
– Apriete los tornillos y vuelva a conectar el conector de tres
clavijas a la cámara.
Nota
Para la alimentación de CC, la polaridad es importante. Una
polaridad incorrecta no daña la cámara, pero hará que no se
encienda. En el caso de alimentación de CA, intente mantener
una polaridad de cables homogénea en los diferentes sistemas
de cámara para impedir posibles saltos de imagen de vídeo de
la cámara.
4.1.2 Cámaras de alta tensión
Figura 4.2 Conexión a la red eléctrica de alta tensión
Conecte el cable de alimentación de una cámara de alta tensión
a una toma de corriente de 230 VCA.
VIDEO
ALARM
1
2
3
4
5
6
16 es | Conexión y montaje DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
4.2 Conexiones de vídeo
Figura 4.3 Conectores BNC
4.2.1 Señal de vídeo de salida
La cámara cuenta con un conector BNC para conectar el cable
coaxial de vídeo a un conector BNC macho. Hay un adaptador
UTP (VDA-455UTP) disponible como accesorio opcional para
poder conectar un cable de vídeo UTP al conector BNC.
VIDEO
ALARM
1
2
3
4
5
6
Video BNC
DINION 5000 AN Conexión y montaje | es 17
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
4.3 Conectores de alarma y relé
Figura 4.4 Patillas de conectores de alarma y relé
– Diámetro de cable máximo para los cables trenzados o
sencillos de entre 22 y 28 AWG; retire 5 mm (0,2 pulg.) de
aislante.
– Capacidad de conmutación del relé de salida de alarma:
tensión máxima de 30 VCA o +40 VCC. Máx. 0,5 A continua,
10 VA.
– Entrada de alarma: TTL; +5 V nominales; +40 VCC como
máximo; CC acoplada con subida de 22 kilohmios a +3,3 V.
– Entrada de alarma: configurable como activa alta o activa
baja.
– Máximo de 42 V permitidos entre la toma de tierra de la
cámara y cada una de las patillas del relé.
Patil
la
Conector de alarma
1 Entrada de alarma
2no se utiliza
3 Contacto de salida de relé 2
4 Alarma de toma de tierra
5no se utiliza
6 Contacto de salida de relé 1
ALARM
1
2
3
4
5
6
5 mm
(0.2 in)
18 es | Conexión y montaje DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
4.4 Montaje de la lente
La cámara admite lentes de montaje CS. Las lentes de montaje
C se pueden montar mediante el anillo del adaptador de lentes.
Se recomiendan las lentes Iris Direc Act para obtener el mejor
rendimiento de imagen.
Nota
Si se detecta un cortocircuito en el conector de la lente,
aparece el mensaje de error LENS SHORT CIRCUIT
(Cortocircuito en la lente) en la visualización en pantalla (OSD).
Se desactivará automáticamente el circuito de la lente para
¡PRECAUCIÓN!
Para evitar daños en el sensor CCD al utilizar una lente de
montaje C, asegúrese de que el anillo del adaptador de lentes
suministrado está colocado sobre la cámara antes de montar la
lente.
Las lentes que pesen más de 0,5 kg (1,1 libras) se deben
instalar por separado.
Figura 4.5 Montaje de la lente Figura 4.6 Conector de la
lente
Patilla Lente Iris Direc Act
1 Amortiguación -
2 Amortiguación +
3 Saturación +
4 Saturación -
Bosch
Bosch
DINION 5000 AN Conexión y montaje | es 19
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
evitar daños internos. Retire el conector de la lente y
compruebe las conexiones de las patillas.
4.5 Ajuste del enfoque mecánico
Para optimizar la nitidez de las imágenes en situaciones de
mucha o poca iluminación, ajuste el enfoque mecánico. Use el
exclusivo asistente de lentes de la cámara. De esta forma, se
garantiza el correcto enfoque del objeto de interés, incluso con
la apertura máxima del iris de la lente (por ejemplo, de noche).
– Al enfocar con lentes varifocales, ajústelas para obtener
imágenes nítidas en posiciones de gran angular y
teleobjetivo con enfoques para grandes o cortas
distancias.
– Al enfocar con lentes con zoom, asegúrese de que el
objeto de interés permanece enfocado en todo el alcance
del zoom de la lente.
Para ajustar el enfoque mecánico:
1. Abra la tapa deslizante situada en el lateral de la cámara.
1. Desbloquee el botón de bloqueo del enfoque mecánico.
2. Mantenga pulsada la tecla central durante más de 1
segundo hasta que aparezca el Menú instalación.
3. Seleccione Asistente lentes y dirija el cursor al elemento
Est. enfoque mec.
4. Gire el dispositivo de ajuste del enfoque mecánico
conforme sea necesario.
Bosch
20 es | Conexión y montaje DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5. Bloquee el botón de bloqueo del enfoque mecánico.
6. Mantenga pulsada la tecla central durante más de 1
segundo hasta que todos los menús desaparezcan.
7. Cierre la tapa del panel lateral.
Bosch
Bosch
DINION 5000 AN Conexión y montaje | es 21
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
4.6 Montaje de la cámara
Puede montar la cámara desde la parte superior o la inferior
(rosca 20 UNC de 1/4 de pulg.). El montaje por la parte inferior
está aislado respecto de la toma de tierra, con el fin de evitar
bucles de tierra.
Figura 4.7 Montaje de la cámara
Notas:
Hay disponibles un amplio número de accesorios para el
montaje en interiores y exteriores.
¡PRECAUCIÓN!
No dirija la lente de la cámara hacia la luz solar directa, ya que
pueden producirse daños en los sensores.
22 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5 Configuración
Normalmente, la cámara ofrece imágenes óptimas sin
necesidad de realizar ajustes adicionales. Dispone de opciones
de configuración avanzada en un sistema de menús para
obtener los mejores resultados en condiciones especiales.
La cámara implementa los cambios inmediatamente, por lo que
podrá comparar fácilmente la configuración anterior con la
posterior.
5.1 Menús
5.1.1 Menús de nivel superior
Hay dos menús de nivel superior: el Menú principal y el Menú
instalación. Los menús poseen funciones que se pueden
seleccionar directamente, así como submenús para una
configuración más precisa.
– Para acceder al Menú principal, pulse el botón de menú/
selección (centro) durante menos de 1 segundo.
Aparecerá el Menú principal en el monitor. El Menú
principal permite seleccionar y configurar las funciones de
mejora de imagen. Si no está satisfecho con los cambios,
puede restablecer los valores predeterminados del modo.
– La cámara dispone, además, del Menú instalación en el
que se pueden definir los ajustes de instalación. Para
acceder al Menú instalación pulse el botón de menú/
selección (centro) durante más de 2 segundos.
DINION 5000 AN Configuración | es 23
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.1.2 Desplazamiento por los menús
Para el desplazamiento por el sistema de menús se utilizan
cinco teclas situadas bajo la tapa del panel lateral.
– Utilice las teclas arriba y abajo para desplazarse por un
menú.
– Utilice las teclas izquierda y derecha para desplazarse por
las opciones o para definir los parámetros.
– En cualquier menú, pulse dos veces rápidamente la tecla
de menú/selección para restaurar el valor predeterminado
de fábrica de la opción seleccionada.
– Para cerrar todos los menús a la vez, seleccione la opción
Salir de forma continua o mantenga pulsada la tecla de
menú/selección hasta que el menú en pantalla
desaparezca.
Algunos menús se cierran automáticamente tras un par de
minutos; otros se deben cerrar de forma manual.
Figura 5.1 Tapa lateral Figura 5.2 Tecla de menú/
selección
Figura 5.3 Navegación
Tecla arriba
Tecla de menú/selección (centro)
Tecla derecha
Tecla abajo
Tecla izquierda
Bosch
Bosch
24 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.2 Modos predefinidos
Existen seis modos predefinidos con ajustes para facilitar la
configuración. Puede seleccionar uno de los seis en el submenú
Install/Mode (Instalar/Modo). Los modos están definidos de la
siguiente forma:
1. 24 horas
Modo de instalación predeterminado para ofrecer
imágenes estables a lo largo de un período de 24 horas.
Estos ajustes se optimizan para facilitar la instalación
inmediata.
2. Tráfico
Capture objetos a alta velocidad con el obturador
predeterminado en condiciones de iluminación
cambiantes.
3. Nivel luz bajo
Proporcione una mejora adicional, como AGC y Sens Up,
para obtener imágenes adecuadas en condiciones de poca
luz.
4. BLC inteligente
Ajustes optimizados para capturar detalles en áreas de alto
contraste y extremadamente iluminadas u oscuras.
5. Ni. ruido bajo
Se establecen mejoras para reducir el ruido de la imagen.
Resulta de utilidad para la actualización condicional de
sistemas de almacenamiento IP y videograbadores
digitales, ya que, al reducir el nivel de ruido, se reduce la
cantidad de almacenamiento necesaria.
6. Brillante
Este modo cuenta con contraste mejorado, nitidez y
saturación.
DINION 5000 AN Configuración | es 25
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.3 Conmutación de día/noche
La cámara está equipada con un filtro IR mecanizado. El filtro IR
mecánico se puede retirar en condiciones de iluminación
escasa o en aplicaciones con iluminación por infrarrojos
mediante los ajustes de configuración del software.
Cuando se selecciona el modo de conmutación Automático, la
cámara cambia automáticamente el filtro según el nivel de luz
detectado. El nivel de conmutación es programable. En el modo
de conmutación Automático, la cámara da prioridad al
movimiento (proporciona imágenes nítidas sin provocar el
desenfoque en movimiento mientras el nivel de luz lo permita)
o al color (proporciona imágenes en color mientras el nivel de
luz lo permita). La cámara reconoce escenas de iluminación por
infrarrojos para evitar cambios no deseados al modo en color.
Existen cuatro métodos diferentes para controlar el filtro IR:
– mediante una entrada de alarma,
– mediante comunicación Bilinx,
– de forma automática, según los niveles de luz detectados o
– como parte del perfil de modo programable.
5.4 Comunicación del control de cámara
(Bilinx)
Esta cámara está equipada con un transceptor de
comunicaciones coaxial (también denominado Bilinx). Junto
con VP-CFGSFT, el ajuste de la cámara se puede modificar
desde cualquier punto del cable coaxial. Se puede acceder a
todos los menús de forma remota, lo que proporciona un
control total de la cámara. Con este método de comunicación
también es posible desactivar las teclas locales de la cámara.
Para evitar la pérdida de comunicación en una cámara
instalada, la selección Communication On/Off (Comunicación
activada/desactivada) no está disponible al utilizar el control
remoto. Sólo se puede acceder a esta función con los botones
de la cámara. Sólo es posible desactivar la comunicación Bilinx
a través de los botones de la cámara.
26 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Botones de la cámara desactivados
Si el enlace de comunicación Bilinx está activo, los botones de
la cámara estarán desactivados.
DINION 5000 AN Configuración | es 27
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.5 Estructura del menú principal
5.5.1 Submenú de modo
Elemento Selección Descripción
Modo Submenú Permite configurar los modos de
funcionamiento 1 al 6
Exposición Submenú Control de exposición
Día/Noche Submenú Día/noche para el funcionamiento en
color/monocromático
Mejorar Submenú Rendimiento y mejora de imagen
Color Submenú Balance de blancos y rendimiento del
color
VMD Submenú Detección de movimiento por vídeo
Ajuste de
imagen
Submenú Configura el zoom digital o la
estabilización digital de la imagen
Elemento Selección Descripción
Modo De 1 a 6 Permite seleccionar el modo de
funcionamiento.
ID de modo Alfanumérico Nombre de modo (11 caracteres como
máximo)
Copiar modo
activo
Números de
modos
disponibles
Permite copiar los ajustes del modo
actual en el número de modo
seleccionado.
28 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.5.2 Submenú de exposición
Pred. de
modo
Submenú Permite restaurar los ajustes
predeterminados de fábrica de la
cámara.
SALIR Permite volver al menú principal.
Elemento Selección Descripción
Elemento Selección Descripción
Nivel de ALC De -15 a +15 Permite seleccionar el rango del nivel
de vídeo. Un valor positivo resulta
más útil en condiciones de escasa
iluminación, mientras que un valor
negativo lo es más en condiciones de
mucha luminosidad.
Algunos ajustes de ALC pueden
mejorar el contenido de la escena en
caso de que la opción BLC
inteligente esté activada.
Velocidad de
ALC
Lenta, Media,
Rápida
Permite ajustar la velocidad del
bucle de control de nivel de vídeo.
Para la mayoría de las escenas, debe
permanecer en el valor
predeterminado.
DINION 5000 AN Configuración | es 29
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Obturador AES, FL, Fijo AES (obturador automático): la
cámara establece automáticamente
la velocidad óptima del obturador.
FL: modo sin destellos que impide
que se produzcan interferencias
procedentes de fuentes de luz (el
uso de esta opción sólo se
recomienda con lentes Iris Direc
Act).
FIJO: permite al usuario definir la
velocidad del obturador.
Obturador
predeterminad
o (AES)
u
Obturador fijo
1/50 (PAL)
1/60 (NTSC),
1/100 (PAL)
1/120 (NTSC),
1/250,
1/500,
1/1000,
1/2000,
1/4000,
1/10 K,
1/100 K
En el modo PREDETERMINADO
(AES), la cámara intenta mantener la
velocidad de obturador seleccionada
mientras el nivel de luz de la escena
sea lo suficientemente elevado.
En modo Fijo, permite seleccionar la
velocidad del obturador.
Obturador real Muestra el valor de obturador real de
la cámara para ayudar a comparar los
niveles de luminosidad y la velocidad
óptima del obturador durante la
configuración.
Elemento Selección Descripción
30 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Control
ganancia
Activado, Fijo Activado: la cámara establece
automáticamente la ganancia en el
menor valor posible necesario para
mantener una buena calidad de
imagen.
Fijo: establece el valor de AGC fijo.
AGC máximo
o
AGC fijo
0 a 40 dB Permite seleccionar el valor máximo
de la ganancia durante el
funcionamiento en AGC.
También permite seleccionar el
ajuste de ganancia para el
funcionamiento de la ganancia en
modo Fijo (0 indica ninguna
ganancia).
AGC real Muestra el valor de AGC real de la
cámara para ayudarle a comparar el
nivel de ganancia con los niveles de
luminosidad y la calidad de la
imagen.
Sens Up
dinámico
Desactivado,
2x,
3x, …, 10x
Permite seleccionar el factor de
incremento de sensibilidad de la
cámara.
Si está activado, es posible que
aparezca ruido o puntos en las
imágenes. Se trata de la respuesta
normal de la cámara. Esto puede
provocar además el desenfoque de
objetos en movimiento.
SALIR Permite volver al menú principal.
Elemento Selección Descripción
DINION 5000 AN Configuración | es 31
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.5.3 Submenú Día/Noche
Elemento Selección Descripción
Día/Noche Automático,
Color,
Monocromáti
co
Automático: la cámara activa y
desactiva el filtro de corte IR
dependiendo del nivel de iluminación
de la escena.
Color: la cámara siempre produce una
señal en color independientemente de
los niveles de luz.
Monocromático: se elimina el filtro de
corte IR, proporcionando una
sensibilidad IR completa.
Cambiar nivel De -15 a +15 Permite establecer el nivel de vídeo del
modo automático en el que la cámara
cambia al funcionamiento en modo
monocromático.
Un valor bajo (negativo) significa que la
cámara cambia a modo monocromático
con niveles de luz más bajos. Un valor
alto (positivo) significa que la cámara
cambia a modo monocromático con
niveles de luz más altos.
Cambiar
retardo
1, 2, 3, 5, 10,
20, 30, 60,
120,
240 segundo
s
Establece el tiempo de evaluación en
modo Automático para las transiciones
de día a noche.
32 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Prioridad Movimiento,
Color
En modo AUTOMÁTICO:
Color: la cámara proporciona una
imagen en color mientras el nivel de luz
lo permite.
Movimiento: la cámara ofrece
imágenes nítidas, sin desenfoques por
movimiento, siempre que el nivel de luz
lo permita (cambia a modo
monocromático antes de lo que lo
haría con la prioridad establecida en
Color).
Contraste
infrarr.
(monocromát
ico)
Mejorado,
Normal
Mejorado: la cámara optimiza el
contraste en las aplicaciones con
niveles altos de iluminación por
infrarrojos. Seleccione este modo para
fuentes de iluminación por infrarrojos
(de 730 a 940 nm) y para escenas con
hierba y árboles verdes.
Normal: la cámara optimiza el
contraste en las aplicaciones
monocromas con una iluminación de
luz visible.
Iluminación
infra.
(monocromát
ico)
0 a +15 Introduzca la potencia de la
iluminación de infrarrojos externa para
determinar el momento de transición
de noche a día. 0 es ausencia de
iluminador de infrarrojos; +15 es
iluminación muy potente.
Elemento Selección Descripción
DINION 5000 AN Configuración | es 33
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Ráfaga de
color
(monocromát
ica)
Activado,
Desactivado
Desactivado: la ráfaga de color de la
señal de vídeo se desactiva en modo
monocromático.
Activado: la ráfaga de color permanece
activa incluso en el modo
monocromático (necesario en algunos
videograbadores digitales y
codificadores IP).
SALIR Permite volver al menú principal.
Elemento Selección Descripción
34 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.5.4 Submenú Mejorar/Motor dinámico
Elemento Selección Descripción
Motor
dinámico
Desactivado,
XF DYNAMIC,
HDR,
BLC
inteligente
Desactivado: desactiva todos los
detalles y mejoras de escena
automáticos (sólo se recomienda para
realizar pruebas).
XF DYNAMIC: se activa un
procesamiento interno adicional para
mejorar la visibilidad.
HDR: agrega una exposición doble del
sensor a las funciones de XF DYNAMIC.
En condiciones de poca iluminación,
los píxeles de cada exposición se
mezclan con el fin de proporcionar una
imagen mucho más detallada.
BLC inteligente: la ventana BLC y el
factor de ponderación se definen de
forma automática. La cámara los ajusta
de forma dinámica en condiciones de
luz cambiantes.
Mejora
contraste
Baja, Media,
Alta
Aumenta el contraste en niveles de
brillo medios.
Seleccione Baja para las escenas de
alto contraste. Seleccione Alta para
escenas de bajo contraste (p. ej.,
niebla).
DINION 5000 AN Configuración | es 35
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Nitidez De -15 a +15 Permite ajustar la nitidez de la imagen.
El valor 0 es la posición
predeterminada.
Un valor bajo (negativo) reduce la
nitidez de la imagen. Al aumentar la
nitidez se puede apreciar un mayor
número de detalles.
Con un nivel adicional de nitidez podrá
ver las matrículas con mayor lujo de
detalles, así como las facciones de los
rostros y los bordes de ciertas
superficies.
3D-NR Desactivada,
Baja,
Media,
Alta
Se reduce de manera automática el
ruido de la imagen.
Esto puede provocar el desenfoque de
los objetos que se muevan
extremadamente rápido delante de la
cámara. Esto puede corregirse
ampliando el campo de visión o
reduciendo el valor de la selección.
2D-NR Desactivada,
Baja,
Media,
Alta
Se reduce de manera automática el
ruido de la imagen.
Una selección alta pude provocar
desenfoque.
Una selección menor mejora la nitidez
a costa de más ruido
Elemento Selección Descripción
36 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.5.5 Submenú Color
Inv. máx.
blancos
Activado,
Desactivado
Utilice Inv. máx. blancos para reducir el
resplandor de la pantalla CRT o LCD.
Utilícelo en aplicaciones ANPR/LPR
para reducir los destellos de los faros.
(Pruebe esta opción in situ para
comprobar que beneficia a la
aplicación y no distrae a los usuarios
del sistema de seguridad).
SALIR Permite volver al menú principal.
Elemento Selección Descripción
Elemento Selección Descripción
Balance de
blancos
ATW interior,
ATW exterior,
ATW en
espera,
Manual
ATW: el ajuste automático del
balance de blancos permite a la
cámara realizar ajustes de forma
constante para obtener una
reproducción en color óptima.
ATW en espera: permite poner la
función ATW en espera y guarda los
ajustes de color.
Manual: la ganancia de rojo y azul se
puede establecer de forma manual
en la posición deseada.
Velocidad Rápida
Media,
Lenta
Permite ajustar la velocidad del bucle
de control del balance de blancos.
Ganancia de
rojo
De -50 a +50 ATW en espera y manual: permite
ajustar la ganancia de rojo.
DINION 5000 AN Configuración | es 37
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.5.6 Submenú VMD
Ganancia de
azul
De -50 a +50 ATW en espera y manual: permite
ajustar la ganancia de azul.
Saturación De -15 a +5 Permite ajustar la saturación de
color. Un valor de -15 da como
resultado una imagen
monocromática; 0 proporciona la
saturación predeterminada; +15
ofrece la mayor saturación.
SALIR Permite volver al menú principal.
Elemento Selección Descripción
Elemento Selección Descripción
Área VMD Submenú Seleccione una de las 4 áreas para
acceder al menú de configuración de
área y definir el área de detección.
Modo VMD Desactivado,
Silencioso,
Visualiz.
pantalla
Desactivado: la detección de
movimiento por vídeo (VMD) está
desactivada.
Silencioso: el movimiento por vídeo
genera alarmas silenciosas.
Visualiz. pantalla: el movimiento por
vídeo genera alarmas de mensaje de
texto en pantalla.
38 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Selección de un área de máscara de VMD
Para configurar un área de máscara de VMD, acceda al menú de
área seleccionando la opción Área VMD del menú VMD.
Después de acceder al menú Área, aparece el área actual, cuya
esquina superior izquierda parpadea. La esquina de la imagen
que parpadea se puede desplazar con las teclas de flecha
arriba, abajo, izquierda y derecha. Al pulsar la tecla de
selección, el cursor parpadeante se moverá a la esquina
opuesta, que se podrá desplazar a continuación. Si se pulsa la
tecla de selección de nuevo, se congela el área y se sale del
menú de área.
Sens. VMD 0 a 127 Permite establecer la sensibilidad del
movimiento en el nivel deseado.
Cuanto más larga sea la barra blanca,
más movimiento será necesario para
activar la alarma de VMD. Cualquier
movimiento por encima de este nivel
activará la alarma.
Texto alarma
OSD
Alfanumérico Texto para alarma de visualización en
pantalla (16 caracteres como máximo).
SALIR Permite volver al menú principal.
Elemento Selección Descripción
DINION 5000 AN Configuración | es 39
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.5.7 Submenú Ajuste de imagen
Elemento Selección Descripción
Zoom digital x1, x2, x4, x8,
x16
Seleccione el factor de zoom
DIS Desactivado,
Activado
Seleccione Activado para estabilizar la
imagen.
SALIR Permite volver al menú principal.
40 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.6 Estructura del Menú instalación
Elemento Selección Descripción
Idioma Submenú Permite seleccionar el idioma de la
visualización en pantalla (OSD)
Asistente
lentes
Submenú Permite optimizar el punto de enfoque
mecánico del conjunto de lente y
cámara.
Sincronización Submenú Permite definir los parámetros de
sincronización
Alarma Submenú Permite programar la funcionalidad de
entrada y de salida de la alarma.
Conexiones Submenú Parámetros de conexión
Señales
prueba
Submenú Patrones y textos de prueba
ID de cámara Submenú Seleccione esta opción para acceder al
submenú de identificación.
Másc
privacidad
Submenú Permite configurar un área de máscara
Girar Submenú Permite seleccionar el submenú de
giro
Predeterminad
os
Submenú Permite restablecer los valores
predeterminados de fábrica de los
ajustes de todos los modos.
DINION 5000 AN Configuración | es 41
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.6.1 Submenú Idioma
5.6.2 Submenú Asistente lentes
Elemento Selección Descripción
Idioma Inglés
Español
Francés
Alemán
Portugués
Ruso
Chino
simplificado
Muestra los menús de la visualización
en pantalla (OSD) en el idioma
seleccionado.
SALIR Permite volver al Menú instalación.
Elemento Selección Descripción
Tipo de lente Manual, Iris
Direc Act
Selecciona el tipo de lente adecuada
para forzar a la cámara a utilizar el
modo de lente correcto.
Config. de Iris
Direc Act
Abierta,
Cerrada,
Automática
Permite seleccionar el tipo de control
de la lente Iris Direc Act.
Abierta: la lente Iris Direc Act se fija
abierta.
Cerrada: la lente Iris Direc Act se fija
cerrada.
Automática: la apertura de la lente se
ajusta automáticamente.
Velocidad DC
iris
0,1,2…255 Permite ajustar la velocidad de
convergencia de la lente Iris Direc Act.
Calibr. DC iris La velocidad de convergencia se
determina automáticamente mediante
el mecanismo de calibración integrado.
42 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Procedimiento de ajuste de la lente Iris Direc Act
1. Desbloquee el botón de bloqueo del enfoque mecánico.
2. Acceda al menú Asistente lentes.
3. Est. enfoque mec. aparece resaltado en el menú.
4. Gire el dispositivo de ajuste del enfoque mecánico
conforme sea necesario.
5. Bloquee el botón de bloqueo del enfoque mecánico.
6. Salga del menú.
Procedimiento de ajuste de la lente de iris manual
1. Desbloquee el botón de bloqueo del enfoque mecánico.
2. Ajuste la lente hasta la apertura máxima.
3. Gire el dispositivo de ajuste del enfoque mecánico
conforme sea necesario.
4. Bloquee el botón de bloqueo del enfoque mecánico.
5. Ajuste la apertura de la lente para adaptarla a la escena.
Estab foco
mec
Seleccione esta opción para abrir el
iris en su totalidad. Siga estas
instrucciones para configurar el
enfoque mecánico del tipo de lente
que está utilizando.
Tras enfocar la lente, el objeto de
interés permanece enfocado en
condiciones de mucha o poca
iluminación.
SALIR Permite volver al Menú instalación.
Elemento Selección Descripción
DINION 5000 AN Configuración | es 43
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.6.3 Submenú Sincronización
Elemento Selección Descripción
Sincronización Interna
Bloqueo
línea
Interna: para el funcionamiento libre
de la cámara.
Bloqueo línea: para bloquear la
alimentación de CA
Fase vertical 0, 1, … 359 Permite ajustar la transferencia de fase
vertical (cuando se encuentra en modo
BLOQUEO LÍNEA y se detecta una
frecuencia de alimentación válida).
SALIR Permite volver al Menú instalación.
44 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.6.4 Submenú Alarma
Elemento Selección Descripción
Entrada de
alarma
Ninguna,
Alta, Baja
Seleccione Ninguna para desactivar la
entrada de alarma. Seleccione Alta o
Baja para el conector de entrada de
alarma.
Acción de
entrada
Ninguna,
Modo 1 a 6,
Modo
nocturno
Permite seleccionar el modo de
funcionamiento de la cámara cuando la
entrada de alarma está activa.
Salida de
alarma
Normalm.
abierto,
Normalm.
cerrado
Permite seleccionar el modo de salida
de relé.
Acción de
salida
VMD,
Dispositivo
externo,
Modo
nocturno,
Altern. filtro
VMD: el relé de salida se cierra en las
alarmas de VMD.
Dispositi. ext: habilita el relé de salida
en los dispositivos de comunicación
remotos.
Modo nocturno: el relé de salida se
cierra cuando la cámara se encuentra
en el modo monocromático.
Altern. filtro: el relé de salida se cierra
justo antes de que comience a moverse
el filtro de IR y se abre cuando el nivel
de vídeo se estabiliza (de 2 a 3
segundos).
SALIR Permite volver al Menú instalación.
DINION 5000 AN Configuración | es 45
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.6.5 Submenú Conexiones
Elemento Selección Descripción
Comunicac.
Bilinx
Activado,
Desactivado
Si esta función está desactivada,
también lo estará la comunicación
Bilinx.
Botones de
cámara
Activar,
Desactivar
Activa o desactiva el funcionamiento
de los botones de la cámara.
Compensación
cable
Desactivada,
Predetermin
ada, RG59,
RG6
La compensación de cable permite
prescindir de amplificadores en
conexiones coaxiales de larga distancia
de hasta 1.000 m (3.000 pies). Para
conseguir resultados óptimos,
seleccione el tipo de cable coaxial
utilizado o, si es desconocido,
seleccione la opción predeterminada.
Nivel
compensación
0, 1, 2 . . .
+15
Permite establecer el nivel de
compensación del cable.
SALIR Permite volver al Menú instalación.
46 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.6.6 Submenú Señales prueba
5.6.7 Submenú ID de cámara
Elemento Selección Descripción
Mostrar ID
cámara
Desactivado
, Activado
Seleccione Activado para colocar el ID
de cámara sobre la señal de vídeo de
prueba.
Patrón de
prueba
Barra de
color,
Barrido,
Impulso,
Impulso
transv.,
Trama
Seleccione el patrón de prueba que
desee para ayudarle durante la
instalación y en la búsqueda de
errores.
SALIR Permite volver al Menú instalación.
Elemento Selección Descripción
ID de cámara Escriba un nombre de cámara de 17
caracteres. Use las teclas de dirección
hacia la izquierda o hacia la derecha
para cambiar de posición en la cadena;
y hacia arriba o hacia abajo para
seleccionar el carácter. Pulse el botón
de selección para salir.
Mostrar pos.
ID
Desactivada,
Superior
izq.,
Superior
der., Inferior
izq., Inferior
der.
Seleccione la posición en pantalla del
ID de cámara.
DINION 5000 AN Configuración | es 47
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Borde ID
cámara
Activado,
Desactivado
Muestra un borde de color gris detrás
del ID de cámara para facilitar su
lectura.
Dirección MAC Muestra la dirección MAC (configurada
en fábrica, no es posible modificarla).
Barra
marcador
Activado,
Desactivado
La barra de estado se mueve
continuamente para demostrar que la
imagen es en directo. Es decir, que no
está congelada ni se trata de una
grabación.
Pos ID modo Desactivada,
Superior
izq.,
Superior
der., Inferior
izq., Inferior
der.
El modo de la cámara aparecerá en
pantalla en la posición seleccionada.
SALIR Permite volver al Menú instalación.
Elemento Selección Descripción
48 es | Configuración DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
5.6.8 Submenú Másc privacidad
Selección de un área como máscara de privacidad
Para configurar un área como máscara de privacidad, acceda al
menú de área seleccionando la opción Área del Másc
privacidad Menú. Después de acceder al menú Área, aparece el
área actual, cuya esquina superior izquierda parpadea. La
esquina de la imagen que parpadea se puede desplazar con las
teclas de flecha arriba, abajo, izquierda y derecha. Al pulsar la
tecla de selección, el cursor parpadeante se moverá a la
esquina opuesta, que se podrá desplazar a continuación. Si se
pulsa la tecla de selección de nuevo, se congela el área y se sale
del menú de área.
Elemento Selección Descripción
Máscara De 1 a 15 Se pueden enmascarar 15 áreas
diferentes.
Patrón Negro, Gris,
Blanco,
Ruido
Selecciona el patrón para todas las
máscaras.
Activo Activado,
Desactivado
Activa o desactiva cada una de las
máscaras.
Mosaico Activado,
Desactivado
Activa o desactiva la función Mosaico.
Ventana Submenú Seleccione esta opción para abrir una
ventana en la que definir el área de
máscara.
DINION 5000 AN Configuración | es 49
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
5.6.9 Submenú Girar
5.6.10 Submenú Defaults (Ajustes predeterminados)
Elemento Selección Descripción
Girar Desactivado
Horizontal
Vertical
Ambas
Permite seleccionar el modo de giro.
SALIR Permite volver al Menú instalación.
Elemento Selección Descripción
Rest. todo No, Sí Restaura los valores predeterminados
(de fábrica) de todos los ajustes de los
seis modos. Seleccione SÍ y, a
continuación, pulse el botón de menú/
selección para restaurar todos los
valores.
El mensaje RESTORED! (Restaurado)
aparecerá cuando la operación haya
finalizado.
50 es | Solución de problemas DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
6 Solución de problemas
6.1 Resolución de problemas
La siguiente tabla se ha creado para ayudarle a identificar las
causas de los fallos y a corregirlos en la medida de lo posible.
Fallo Posibles causas Solución
No se transmite
ninguna imagen a la
ubicación remota.
Cámara defectuosa. Conecte un monitor local
a la cámara y compruebe
el funcionamiento de la
misma.
Fallo en las conexiones
de cable.
Compruebe todos los
cables, enchufes,
contactos y conexiones.
Conexiones de cable
incorrectas.
Al utilizar la alimentación
de CC, asegúrese de que
la polaridad es la
correcta.
No se establece
conexión; no hay
transmisión de la
imagen.
Configuración de la
unidad.
Compruebe todos los
parámetros de
configuración.
Instalación defectuosa. Compruebe todos los
cables, enchufes,
contactos y conexiones.
DINION 5000 AN Solución de problemas | es 51
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
6.2 Servicio de atención al cliente
Si no puede solucionar un fallo, póngase en contacto con su
proveedor o integrador del sistema, o contacte directamente
con el servicio de atención al cliente de
Bosch Security Systems.
El instalador debe anotar toda la información relativa a la
unidad para que se pueda hacer referencia a esta en asuntos
relacionados con la garantía o las reparaciones. Puede ver el
número de versión del firmware, así como otra información
sobre el estado, cuando la unidad se inicie o al abrir el Menú
instalación. Anote esta información y la que aparece en la
etiqueta de la cámara antes de ponerse en contacto con el
servicio de atención al cliente.
52 es | Mantenimiento DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
7 Mantenimiento
7.1 Reparaciones
7.1.1 Transferencia y desecho
La cámara sólo podrá traspasarse junto con esta guía de
instalación. La unidad contiene materiales peligrosos para el
medio ambiente que deberán desecharse de acuerdo con la
legislación vigente. Las piezas y los dispositivos defectuosos o
innecesarios deberán desecharse de forma profesional o
entregarse en puntos locales de recogida de materiales
peligrosos.
¡PRECAUCIÓN!
No abra nunca la carcasa de la cámara. La unidad no contiene
ninguna pieza que requiera mantenimiento por parte del
usuario. Cualquier trabajo de mantenimiento o reparación debe
realizarlo únicamente personal cualificado (especialistas en
ingeniería eléctrica o de tecnología de redes). En caso de duda,
póngase en contacto con el centro de atención técnica del
distribuidor.
DINION 5000 AN Datos técnicos | es 53
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
8 Datos técnicos
8.1 Especificaciones
Todas las versiones
Número de
modelo
VBN-5085-C11 VBN-5085-C21 VBN-5085-C51
Estándar PAL NTSC PAL
Píxeles activos 976 x 582 976 x 494 976 x 582
Tensión de
alimentación
nominal
+12 VCC
24 VCA (50 Hz)
+12 VCC
24 VCA (60 Hz)
230 VCA, 50 Hz
Sensor de
imágenes
CCD 960H de 1/3 de pulgada
Resolución Resolución de sensor de 720 líneas de TV
Sensibilidad
(30 IRE)
< 0,04 lux
< 0,02 lux (en modo Monocromático)
Relación S/R > 54 dB
Salida de vídeo 1 Vpp, 75 ohmios
Sincronización Interna, bloqueo línea
Obturador Automático (de 1/60 [1/50] a 1/100.000)
Seleccionable, Fijo, Sin destellos, Predeterminado
Día/Noche Color, Monocromático, Automático
Sens Up Ajustable de Desactivado a 10x
AGC Se puede seleccionar AGC activado o desactivado (de 0
a 40 dB)
Motor dinámico XF DYNAMIC, HDR, BLC inteligente
Rango dinámico 94 dB
Reducción
dinámica de
ruido
3D-NR, 2D-NR
Nitidez Nivel de mejora de nitidez seleccionable
54 es | Datos técnicos DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Balance de
blancos
ATW interior, ATW exterior, ATW en espera y manual
Mejora
contraste
Baja, Media, Alta
Tipo de lente Manual o DC-iris
Montaje de
lente
Compatible con montaje C y CS con anillo adaptador
opcional
Generador de
patrones de
prueba
Barra de color, Barrido, Impulso, Impulso transv., Trama
Detección de
movimiento por
vídeo (VMD)
4 áreas, totalmente programable
Másc privacidad 15 áreas independientes, totalmente programables;
negro, blanco, gris, ruido
Zoom
electrónico
Hasta 16x
Estabilizador
digital de la
imagen
Activado/Desactivado
Comunicación Bilinx bidireccional
Idiomas de la
visualización en
pantalla (OSD)
Inglés, español, francés, alemán, portugués, ruso, chino
simplificado
Modos 6 modos programables (predefinidos): 24 horas, Tráfico,
Nivel luz bajo, BLC inteligente, Ni. ruido bajo, Brillante
Inv. máx.
blancos
Suprime las áreas iluminadas de las escenas
Consumo de
energía
12 VCC 360 mA 24 VCA 330 mA 120-240 VCA 60 mA
Dimensiones
(Al.xAn.xPr.)
58 x 66 x 122 mm (2,28 x 2,60 x 4,80 pulg.) sin lente
Peso (12 VCC/
24 VCA)
500 g (1,10 libras) sin lente
DINION 5000 AN Datos técnicos | es 55
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
Peso (230 VCA) 600 g (1,32 libras) sin lente
Montaje del
trípode
Parte inferior (aislada) y superior 20 UNC de 1/4 de
pulgada
Temperatura de
funcionamiento
De -20 °C a +55 °C (de -4 °F a +131 °F)
Controles Visualización en pantalla (OSD) con tecla multifunción
56 es | Datos técnicos DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
8.1.1 Dimensiones
Figura 8.1 Dimensiones
DINION 5000 AN Datos técnicos | es 57
Bosch Security Systems Manual de instalación AM18-Q0644 | v1.0 | 2013.03
8.1.2 Accesorios
– Soportes de montaje en interiores
– Carcasas de protección medioambiental para exteriores
– Lentes (varifocales, fijas y con zoom mecanizado)
– Módulo de interfaz de comunicaciones y software Bilinx
Póngase en contacto con un representante de Bosch local para
obtener información sobre las últimas novedades en
accesorios, o bien visite nuestra página web en
www.boschsecurity.es
58 es | Datos técnicos DINION 5000 AN
AM18-Q0644 | v1.0 | 2013.03 Manual de instalación Bosch Security Systems
Bosch Security Systems
www.boschsecurity.com
© Bosch Security Systems, 2013

Navigation menu
