Systémy elektrické zabezpečovací signalizace | Infračervený detektor pohybu DS 935 LSN
Infračervený detektor pohybu DS 935 LSN
www.boschsecurity.cz
uŠirokoúhlá verze (standardní) pro vzdálenost až
11 m
uVerze s dlouhým dosahem (volitelná) pro vzdálenost
až 21 m
uIndikátor dálkově řízeného testu poplachu / testu
chůzí
uOchranný kontakt
uProgramování detektoru se provádí pomocí
konfiguračního softwaru v odpovídající ústředně
LSN
Infračervený detektor pohybu DS 935 LSN se používá
ke sledování neoprávněného vstupu do místností.
Detektor PIR v širokoúhlé verzi 11 m. Verze s dlouhým
dosahem 21 m se zrcadlem pro dlouhý dosah
(volitelné).
Funkce
Detektor používá jako pomocnou hodnotu teplotu
okolních povrchů, jako jsou například podlahy a stěny.
Nemělo by docházet k velkému kolísání teplot
referenčních povrchů.
Citlivost se programuje pomocí ústředny LSN.
Standardní funkce:
- Ochrana proti falešným poplachům
- Vyšší tolerance k okolním podmínkám
- Nevhodné pro verzi s dlouhým dosahem
Vysoká citlivost:
- Ochrana proti narušitelům
- Pro běžné okolní podmínky
- Vyšší citlivost odezvy
Poznámka
Detektor není vybaven displejem pro zobrazení
protokolu poplachů. Vzhledem k individuální
identifikaci detektorů ústřednou LSN to už není
nutné.
Certifikáty a osvědčení
Oblast Certifikace
Rakousko VSOE W 160215/64 E, VSOE Class GS-N
VSOE W 160215/65 E, VSOE Class GS-N
Německo VdS G 101552 DS 935 LSN širokoúhlá verze
G 101552, B
VdS G 101553 DS 935 LSN verze s dlouhým
dosahem G 101553, B
VdS G 101545, B DS 935 VdS (V)
Evropa CE DS 935 LSN
Poznámky k instalaci/konfiguraci
Detektory DS 935 LSN se vzájemně neovlivňují.
Detekční zóny se mohou překrývat.
Pevné objekty představují povrchy, které omezují
detekční zónu.
Stropy a stěny vně sledované oblasti by měly být
mechanicky stabilní.
Je-li potřebné zajistit zabezpečení mechanicky
nestabilních stropů proti narušení, detektory by se
měly vzájemně sledovat.
V detekční zóně nejsou přípustné pohybující se
objekty.
Pokud je detektor umístěn nad radiátorem, musí být ve
vzdálenosti minimálně 1,5 m od radiátoru.
Zdroje tepla a proudění studeného vzduchu v detekční
zóně mohou způsobovat poruchy.
Instalace
K připojení detektoru je nutné použít stíněný instalační
kabel.
Detektor reaguje nejlépe na pohyb v pravém úhlu
k detekčním zónám.
K natočení detektoru přibližně o ±45° a naklonění
v rozsahu +7° až –16° lze použít instalační držák B338
(volitelný).
Ve vnitřních prostorech lze detektor instalovat na
stabilní svislé povrchy ve výšce 2 až 2,6 m nad úrovní
podlahy.

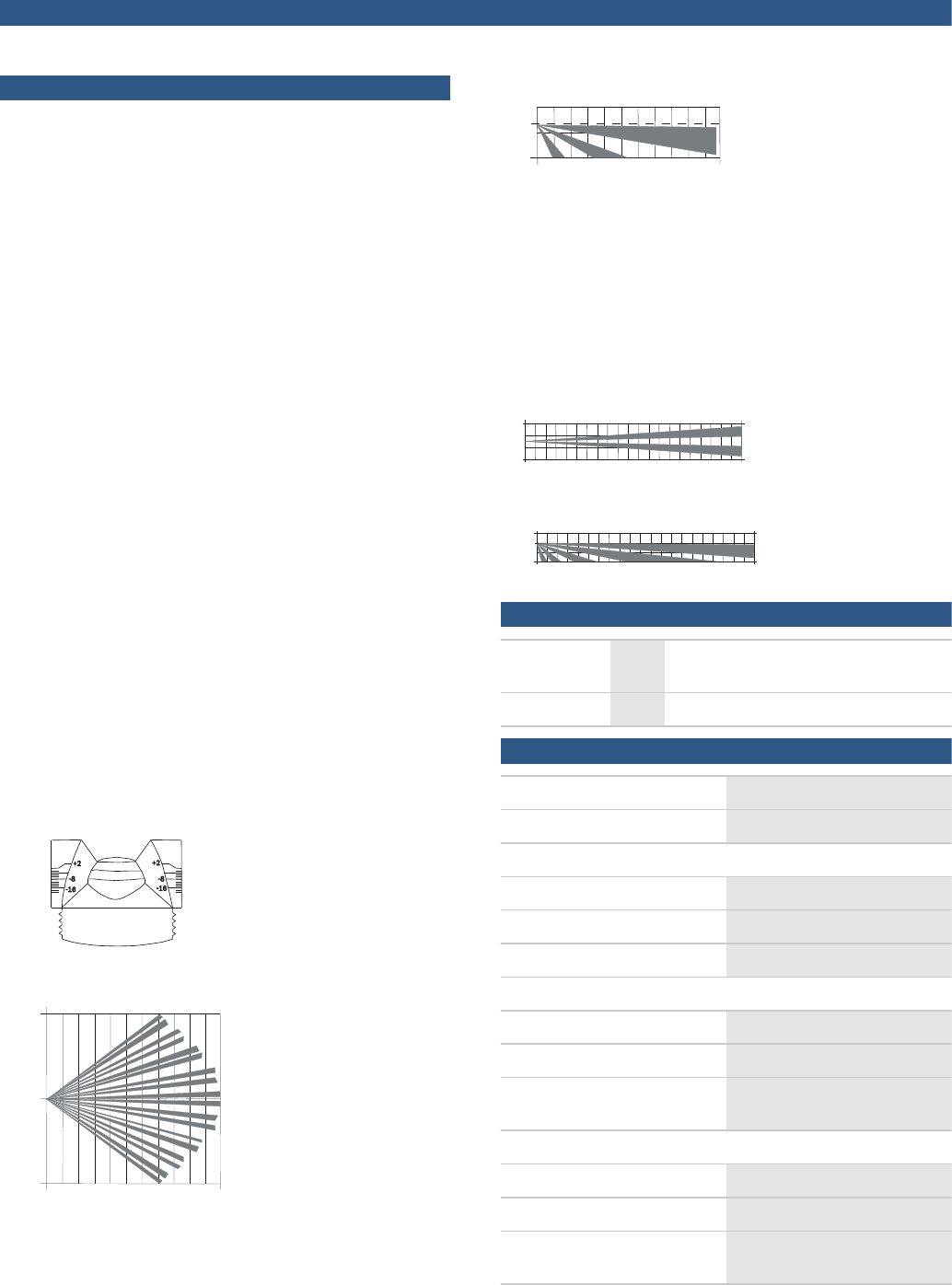

Širokoúhlá verze
• Použití několika detektorů, též s překrývajícími se
detekčními zónami
• Sledovaná oblast 11 × 11 m
• Rozsah vertikálního natáčení zrcadla:
+2° až -16°
Natáčecí zrcadlo
-8
-16
0
+2
-16
0
+2
-8
Pohled shora
0
11m
5.5
5.5
m
Pohled z boku
2m
11m
0
0
Verze s dlouhým dosahem
• Verze s dlouhým dosahem výměnou zrcadla za zrcadlo
pro dlouhý dosah OMLR93-3
• Sledovaná oblast 3 × 21 m
• Rozsah vertikálního natáčení zrcadla:
+7° až -16°
Pohled shora
021m
1.5m
1.5m
0
Pohled z boku
2m
021m
Zahrnuté díly
Typ Mno
žství
Součást
DS 935 LSN 1 Infračervený detektor pohybu
Technické specifikace
Provozní napětí LSN Max. 33 V
Spotřeba proudu LSN 0,8 mA
Sledovaná oblast
• Širokoúhlé zrcadlo 11 × 11 m
• Zrcadlo pro dlouhý dosah 21 × 3 m
Instalační výška 2 až 2,6 m
Rychlosti pohybu
• Širokoúhlé zrcadlo 0,2 až 3,0 m/s
• Zrcadlo pro dlouhý dosah 0,2 až 4,0 m/s
Nastavení citlivosti Výchozí nebo
vysoká citlivost
Provozní prostředí
• Provozní teplota –20 °C až +55 °C
• Skladovací teplota –20 °C až +60 °C
• Vlhkost (EN60721) Relativní vlhkost vzduchu < 95 %,
bez kondenzace
2 | Infračervený detektor pohybu DS 935 LSN
• Třída prostředí podle VdS II
• Třída krytí krytu
(EN60529, EN50102)
IP41/IK02
Rozměry (v × š × h) 110 x 69 x 45 mm
Informace o objednání
Infračervený detektor pohybu DS 935 LSN
Pro sledování neoprávněného vstupu do místností,
širokoúhlá verze 11 m, verze s dlouhým dosahem 21 m
se zrcadlem pro dlouhý dosah (volitelné)
Číslo objednávky DS935LSN@01
Hardwarové příslušenství
Zrcadlo pro dlouhý dosah OMLR93-3
Pro přestavění na verzi s dlouhým dosahem 21 m,
jednotky VPE 3
Číslo objednávky OMLR93-3
B338 Univerzální stropní držák
Natáčecí, univerzální držák pro montáž na strop.
Vertikální rozsah natáčení činí +7° až -16°, zatímco
horizontální rozsah natáčení činí ±45°.
Číslo objednávky B338
3 | Infračervený detektor pohybu DS 935 LSN
Zastoupeno společností:
Czech Republic
Bosch Security Systems s.r.o.
Pod Višňovkou 1661/35
140 00 Praha 4,
Česká Republika
Tel.: +420 261 300 244
Fax: +420 261 300 249
cz.securitysystems@bosch.com
www.boschsecurity.cz
© Bosch Security Systems s.r.o. 2016 | Údaje se mohou změnit bez předchozího upozornění
1413702411 | cs, V8, 12. Kvě 2016
