Prosound Ceiling Speakers

LC2-PC30G6-4 | LC2-PC30G6-8 | LC2-PC30G6-8L | LC2-PC60G6-8H | LC2-

PC60G6-10

de Installation and User Instructions

Inhaltsverzeichnis

1Sicherheit 4

2Willkommen 5

2.1 Wichtige Leistungsmerkmale 5

3Systemübersicht 6

3.1 Modellübersicht 6

3.2 Lieferumfang 7

3.3 Produktmerkmal-Identifikation 8

4Installation und Verkabelung 9

4.1 Schritt 1 – Ausschneiden der Öffnung 9

4.2 Schritt 2 – Installation von C-Ring und/oder Montageschienen 9

4.3 Schritt 3 – Anschließen der Verkabelung am Keramikanschluss 10

4.4 Schritt 4 – Montieren des Lautsprechers in der Decke 11

4.5 Schritt 5 – Anbringen des zusätzlichen Sicherungsseils 11

4.6 Schritt 6 – Einstellen des Reglers für den Leistungsabgriff 12

4.7 Schritt 7 – Befestigen des Frontgitters 12

5Fehlerbehebung 14

6Technische Daten 15

7Anhänge 17

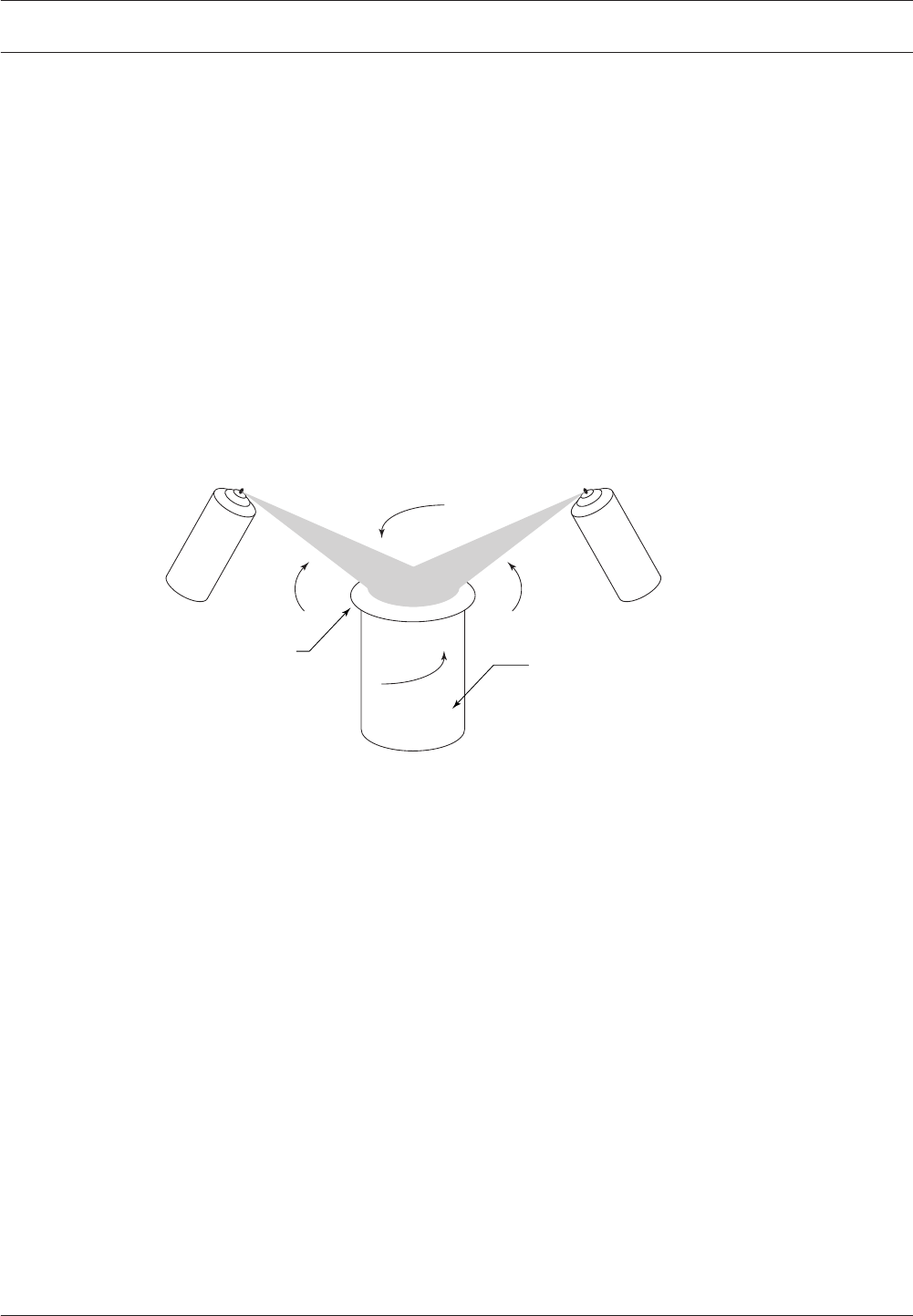

7.1 Anhang A – Lackieren des Lautsprechers 17

Prosound Ceiling Speakers Inhalt | de 3

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Sicherheit

Safety First

Das Aufhängen von Objekten birgt potenzielle Gefahren und darf daher nur von Personen

durchgeführt werden, die über gründliche Kenntnisse der entsprechenden Techniken und

Vorschriften verfügen. Von Bosch wird dringend empfohlen, beim Aufhängen von

Lautsprechern alle geltenden nationalen, bundesstaatlichen, staatlichen und örtlichen

Vorschriften zu berücksichtigen. Es liegt in der Verantwortung des Technikers, zu

gewährleisten, dass alle Lautsprecher sicher und unter Beachtung all dieser Vorschriften

installiert werden. Wenn Lautsprecher hängend montiert werden, wird von Bosch dringend

empfohlen, das System mindestens einmal pro Jahr zu kontrollieren. Falls dabei

Schwachstellen oder Schäden festgestellt werden, müssen sofort Abhilfemaßnahmen ergriffen

werden. Der Benutzer muss sicherstellen, dass die tragenden Oberflächen und jegliches

zusätzliche Montagezubehör für die sichere Montage der Lautsprecher geeignet sind. Jegliche

Hardware, die zum Aufhängen von Lautsprechereinheiten verwendet wird und nicht von Bosch

gestellt wird, obliegt der Verantwortung anderer.

!

Vorsicht!

Der Sicherungsring ist nicht für die Hauptaufhängung des Lautsprechers vorgesehen. Der

Sicherungsring sollte nur als sekundärer Sicherungspunkt (Safety) genutzt werden.

!

Vorsicht!

Sicherheitsseil des Deckeneinbaulautsprechers

Das Sicherheitsseil sollte mindestens 75 mm Spiel haben.

1

4de | Sicherheit Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Willkommen

Vielen Dank, das Sie sich für die Bosch Lautsprecher entschieden haben. Bitte lesen Sie

dieses Handbuch, um sich vor der Verwendung der Produkte mit Funktionen, Anwendungen

und Vorsichtsmaßnahmen vertraut zu machen.

Die Bosch Lautsprecher zeichnen sich durch innovatives Design und Materialien aus, um

erstklassige Leistung in einem nahtlosen Deckeneinbauformat bieten zu können. Diese Bosch

Lautsprecherserie umfasst vier Modelle: der LC2-PC30G6-4 mit einem 4-Zoll-LF-Treiber und

einem titanbeschichteten 0,75-Zoll-Hochtöner mit akustischem Horn, der LC2-PC30G6-8 mit

einem 8-Zoll-LF-Treiber und einem titanbeschichteten 1-Zoll-Hochtöner mit akustischem Horn;

der LC2-PC60G-8H mit einem 8-Zoll-LF-Treiber mit akustischem Horn und einem

titanbeschichteten 1-Zoll-Hochtöner, und der LC2-PC60G6-10, ein Subwoofer für den

Deckeneinbau zur Ergänzung und Erweiterung des Tieftonbereichs der Mittel/Hochton-

Modelle.

Wichtige Leistungsmerkmale

– Alle Modelle sind den Geräten konkurrierender Hersteller überlegen

– Standardmäßiger 70V/100V‑ oder 8-Ohm-Betrieb bei jedem Modell

– Beinhaltet das gesamte Installationszubehör, das für die meisten Anwendungen

erforderlich ist

– Für den Einsatz in Sprachalarmierungssystemen vorgesehen

2

2.1

Prosound Ceiling Speakers Willkommen | de 5

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Systemübersicht

Modellübersicht

LC2-PC30G6-4

Perfekt für herkömmliche Räume. Er liefert eine ausgezeichnete Bandbreite und ist gleichzeitig

ästhetisch und diskret. Durch seine kompakte Bauform passt er auch in enge Bereiche. Der 4-

Zoll-Woofer und der mit dem akustischen Horn verbundene, titanbeschichtete Dome-

Hochtonlautsprecher liefern einen gleichmäßigen, breiten Frequenzgang. Das abgestimmte

Bassreflexgehäuse ermöglicht eine – für die kompakte Bauweise – überraschende

Basswiedergabe. Mit 3-Punkt-Montagesystem für eine einfache und schnelle Installation.

LC2-PC30G6-8

Der LC2-PC30G6-8 verfügt über ein speziell abgestimmtes Gehäuse und einen 8-Zoll-Tieftöner

mit beeindruckender Basswiedergabe. Der mit dem akustischen Horn verbundene 1-Zoll-

Hochtöner liefert eine gleichmäßige Abstrahlcharakteristik bis 20 kHz. Ideal für Installationen,

bei denen eine Einbaulösung gewünscht ist, aber hohe Audioqualität gefordert wird. Verfügt

über ein 4-Punkt-Montagesystem, um Installationen schnell und einfach zu gestalten.

LC2-PC30G6-8L

Der LC2-PC30G6-8L hat dieselben Spezifikationen wie der LC2-PC30G6-8 in einer niedrigeren

Bauform. Ideal für enge Deckenbereiche.

LC2-PC60G-8H

Der LC2-PC60G-8H eignet sich besonders für hohe Decken und problematische, hallende

Räume. Der exklusive 8-Zoll-Treiber mit akustischem Horn in einem Bassreflexgehäuse liefert

hervorragende Sprachverständlichkeit und Definition. Das zum Patent angemeldete Design

des 8.2HC bietet eine hervorragende Abstrahlcharakteristik im gesamten Stimmenbereich und

darüber. Kein anderes Lautsprechersystem für den Deckeneinbau bietet diese Kombination

von hervorragender Kontrolle des Abstrahlverhaltens, großer Bandbreite, hoher

Leistungsaufnahme und kompaktem Design wie der LC2-PC60G-8H.

LC2-PC60G6-10

Der LC2-PC60G6-10 enthält einen 10-Zoll-Subwoofer in einem abgestimmten

Hochleistungsgehäuse für unglaublich niedrige Frequenzleistungen bis zu 45 Hz. Er ist einer

der wenigen richtigen Subwoofer zur schnellen Deckenmontage, die auf dem Markt erhältlich

sind. Flexible Installation und kräftige Bassfrequenzen machen ihn zur idealen Ergänzung für

jedes Bosch Deckenmodell.

3

3.1

6de | Systemübersicht Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Lieferumfang

Teil Anzahl Artikel

A 2 Lautsprechersystem

B 4 Montageschienen für abgehängte Decken

C 2 C-Ring-Halterung

D 2 Frontgitter

E 1 Bedienungsanleitung

F 4 Schrauben für Halterungsring

G 1 Deckenausschnitt-Schablone

H 2 Farbschutz

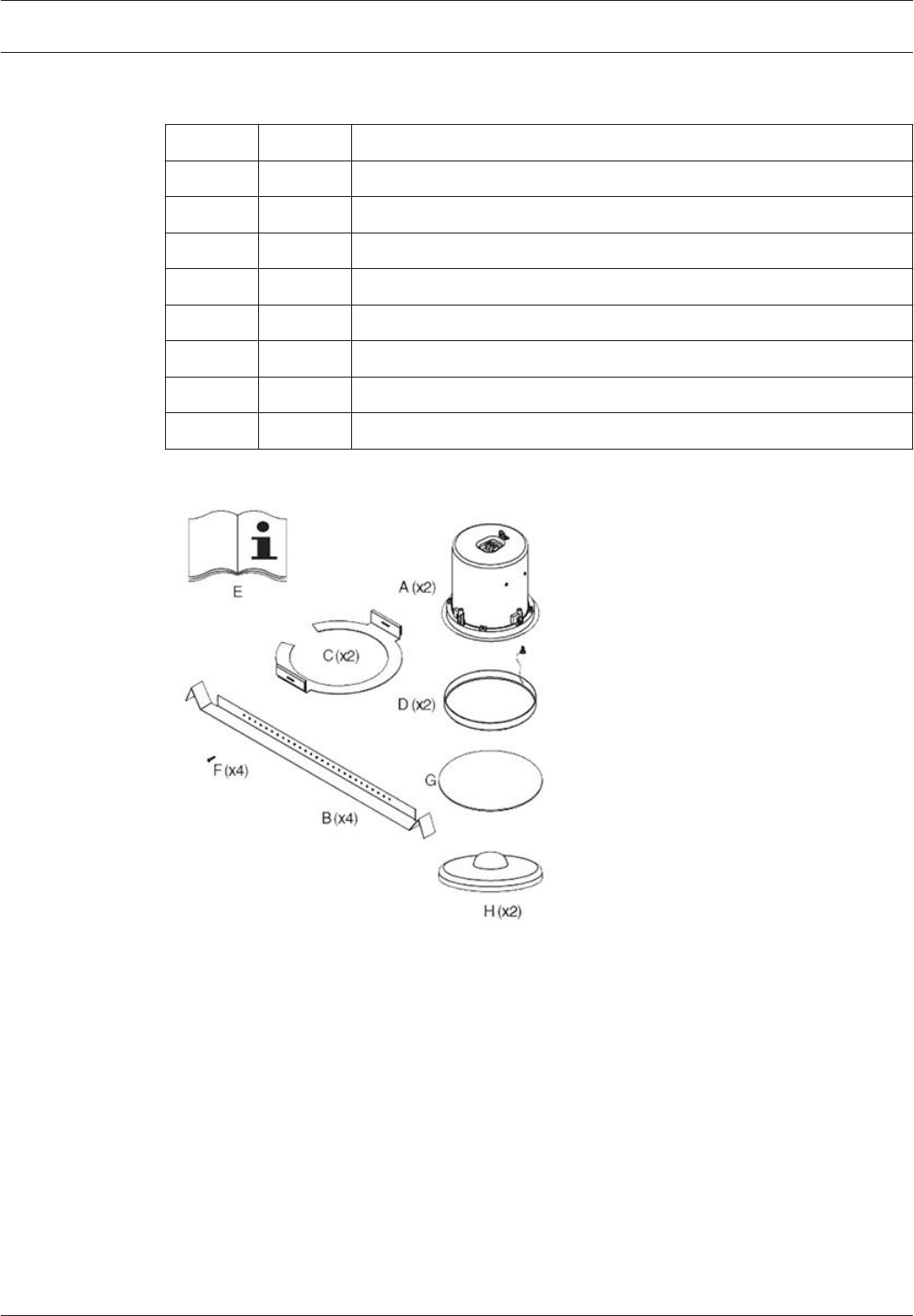

Abbildung 1: Lieferumfang

3.2

Prosound Ceiling Speakers Systemübersicht | de 7

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Produktmerkmal-Identifikation

1

2

3

4

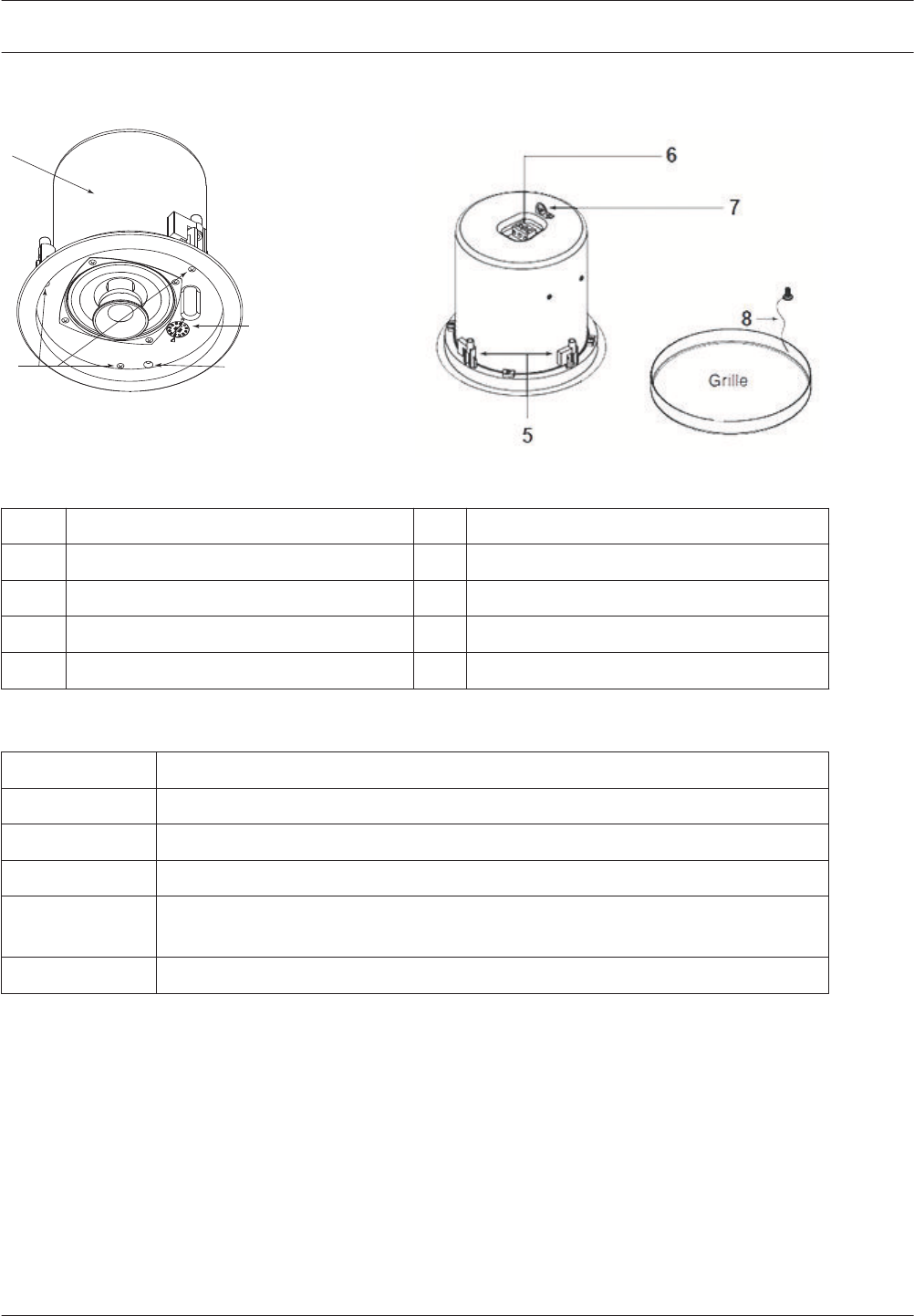

Abbildung 2: Unterseite des Lautsprechers Abbildung 3: Oberseite des Lautsprechers

Teil Beschreibung Teil Beschreibung

1 Rückwärtiges Stahlgehäuse 5 Drehbare Befestigungslaschen

2 Befestigungsschrauben 6 Keramikanschluss

3 Regler für Leistungsabgriff 7 Sicherungsring

4 Ausschnitt für Frontgitter-Sicherungsseil 8 Frontgitter-Sicherungsseil

Bosch Lautsprechersysteme zum Deckeneinbau (paarweise erwerbbar)

Teilenr. Beschreibung

LC2-PC30G6-4 4-Zoll-Koaxial-Lautsprecher mit horngeladenem, titanbeschichteten Hochtöner

LC2-PC30G6-8 8-Zoll-Koaxial-Lautsprecher mit horngeladenem, titanbeschichteten Hochtöner

LC2-PC30G6-8L Identisch mit C8.2 oben, aber mit niedrigem rückwärtigen Gehäuse

LC2-PC60G-8H Der mit einem akustischen Horn verbundene 8-Zoll-Koaxial-Lautsprecher mit

horngeladenem, titanbeschichteten Hochtöner

LC2-PC60G6-10 10-Zoll-Hochleistungs-Subwoofer

3.3

8de | Systemübersicht Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Installation und Verkabelung

Das Bosch Befestigungssystem wurde so konzipiert, dass die Installation bei Bedarf unterhalb

der Decke vorgenommen werden kann. In einigen Fällen kann es bei abgehängten Decken

jedoch einfacher sein, während der Installation Zugriff auf beide Seiten der Deckenplatte zu

haben. Das geeignete Montagezubehör für die Installation in abgehängten oder Gipskarton-

Decken ist im Lieferumfang enthalten. Die Lautsprecherbaugruppe wird mithilfe von Laschen

befestigt, die sicher im Deckenmaterial verankert werden. Die Eingangskabel werden an einer

abnehmbaren Klemmleiste angeschlossen, die bei Bedarf vor der Lautsprecherinstallation

vorverkabelt werden kann, um den Installationsvorgang zu beschleunigen.

Schritt 1 – Ausschneiden der Öffnung

Bei abgehängten oder Gipskarton-Decken wird die Öffnung entweder durch Nachfahren der

Kartonschablone oder mit einem Ringschneider in der richtigen Ausschnittgröße

ausgeschnitten. Wurden Kabel vorverkabelt, ziehen Sie sie durch die ausgeschnittene Öffnung.

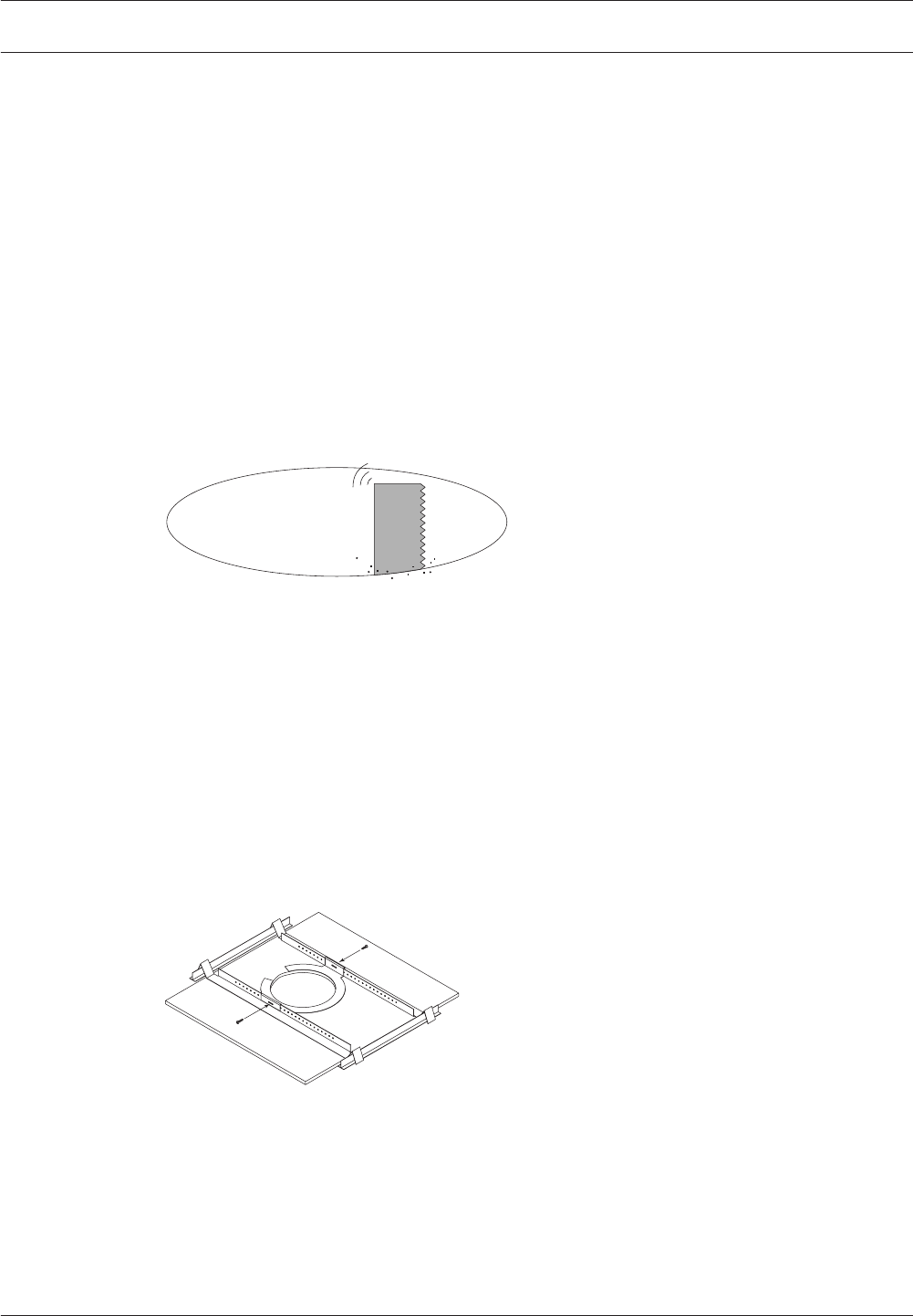

Abbildung 4: Ausschneiden der Deckenöffnung

Schritt 2 – Installation von C-Ring und/oder Montageschienen

Alle Bosch Lautsprecher werden mit zwei Sicherungssystemen geliefert: ein C-Ring und zwei

Montageschienen für abgehängte Decken. Setzen Sie bei abgehängten Decken den C-Ring

durch die ausgeschnittene Öffnung in der Deckenplatte ein. Positionieren Sie den C-Ring um

die Öffnung. Die Laschen müssen dabei wie in Abbildung 5 dargestellt ausgerichtet werden.

Schieben Sie die Montageschienen durch die Deckenöffnung in die Deckenplatte. Lassen Sie

die zwei Montageschienen in die Laschen am C-Ring einrasten und richten Sie die Schienen so

aus, dass die Enden über den T-förmigen Streben an der Seite der Deckenplatte liegen.

Befestigen Sie die C-Ring-Laschen mit einer Schraube an der Montageschiene, wie in

Abbildung 5 dargestellt.

Abbildung 5: Befestigung der Schienen am C-Ring

INSTALLATIONSHINWEIS: MONTAGESCHIENEN UND C-RING

Jeder Lautsprecher wird mit zwei Montageschienen geliefert, die mit 600 mm breiten

Standard-Deckenplatten kompatibel sind. Beachten Sie, dass die Montageschienen nicht an

den T-förmigen Streben befestigt werden. Die Enden der Schienen liegen lediglich auf den T-

förmigen Streben auf. In der Regel ist die Deckenplatte mit den Schienen kompatibel. Die

Montageschienen sind in regelmäßigen Abständen mit Bohrungen versehen. Dadurch kann der

4

4.1

4.2

Prosound Ceiling Speakers Installation und Verkabelung | de 9

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

C-Ring beliebig entlang der Schiene positioniert werden. Wenn die Deckenplatte herunterfällt

oder zerbricht, fallen die Enden der Montageschienen auf die T-förmigen Streben, wodurch die

Lautsprecherbaugruppe nicht herunterfallen kann.

Verwenden Sie bei der Installation in abgehängten Decken immer alle mitgelieferten

Montagezubehörteile, um sicherzustellen, dass die Lautsprecher sicher befestigt sind.

Bei Installationen in Gipskarton-Decken sollte der C-Ring verwendet werden, um das

Deckenmaterial zu verstärken und den Druck der Lautsprecher auf die Befestigungslaschen zu

verteilen. Führen Sie den C-Ring durch den Ausschnitt in der Decke und positionieren Sie ihn

vor dem Einsetzen des Lautsprechers über der Öffnung.

Schritt 3 – Anschließen der Verkabelung am Keramikanschluss

Stecken Sie das abisolierte Drahtende wie unten beschrieben in den entsprechenden

Anschluss der Klemmleiste und ziehen Sie die Halteschraube mit einem kleinen

Schraubendreher an.

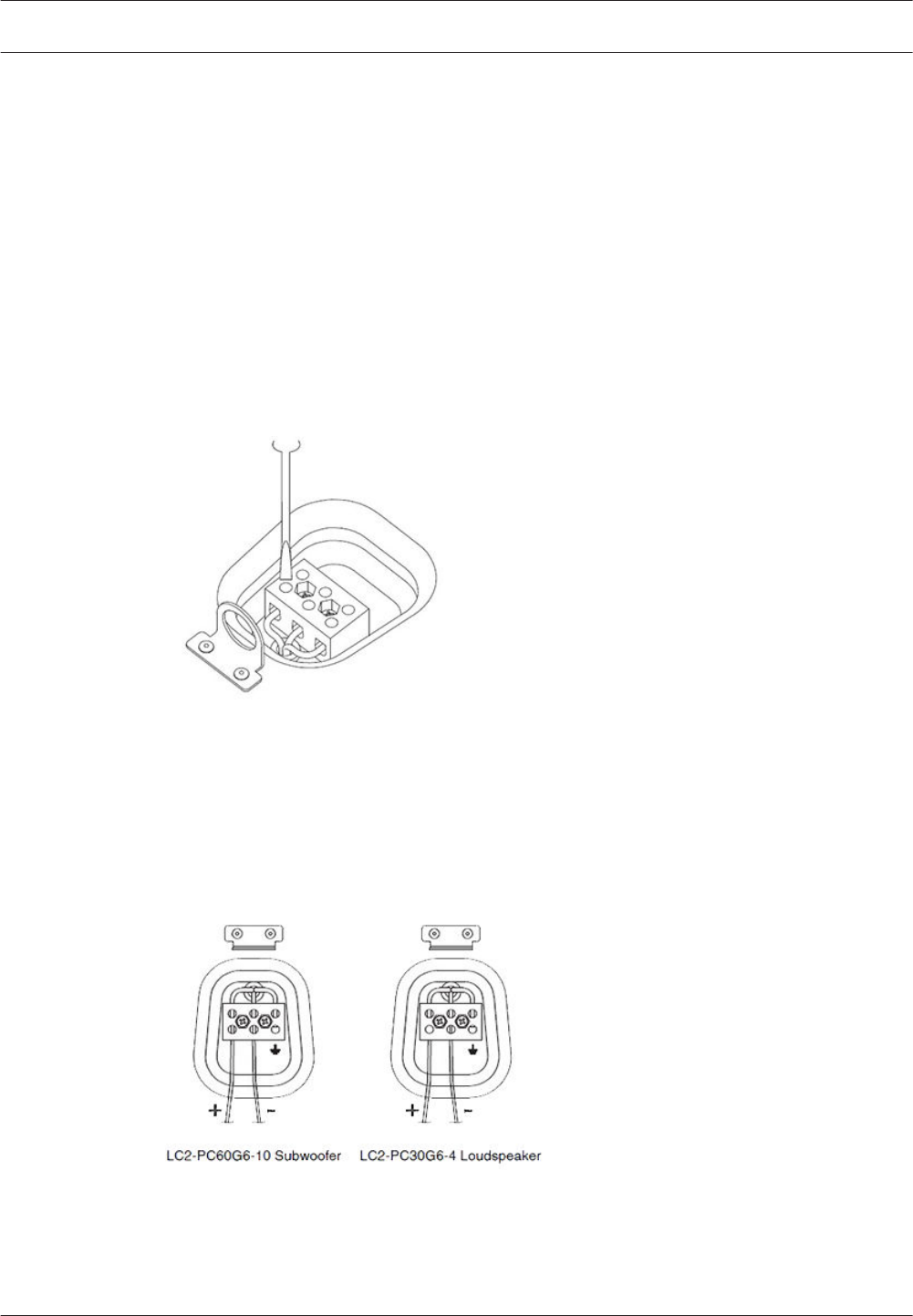

Abbildung 6: Mit Schraubendreher festziehen

Wenn Sie einen Subwoofer hinzufügen, müssen Sie auf die korrekte Polung achten. Der LC2-

PC60G6-10 Subwoofer wurde für eine optimale Leistung bei Verwendung mit dem LC2-

PC30G6-4 entwickelt. Um die Bassfrequenzwiedergabe bei Verwendung mit dem LC2-

PC30G6-8, LC2-PC30G6-8L oder LC2-PC60G-8H zu maximieren, muss der LC2-PC60G6-10

Subwoofer umgepolt werden. Siehe Abbildungen 7 und 8.

Abbildung 7: Subwoofer-Polung mit LC2-PC30G6-4

4.3

10 de | Installation und Verkabelung Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

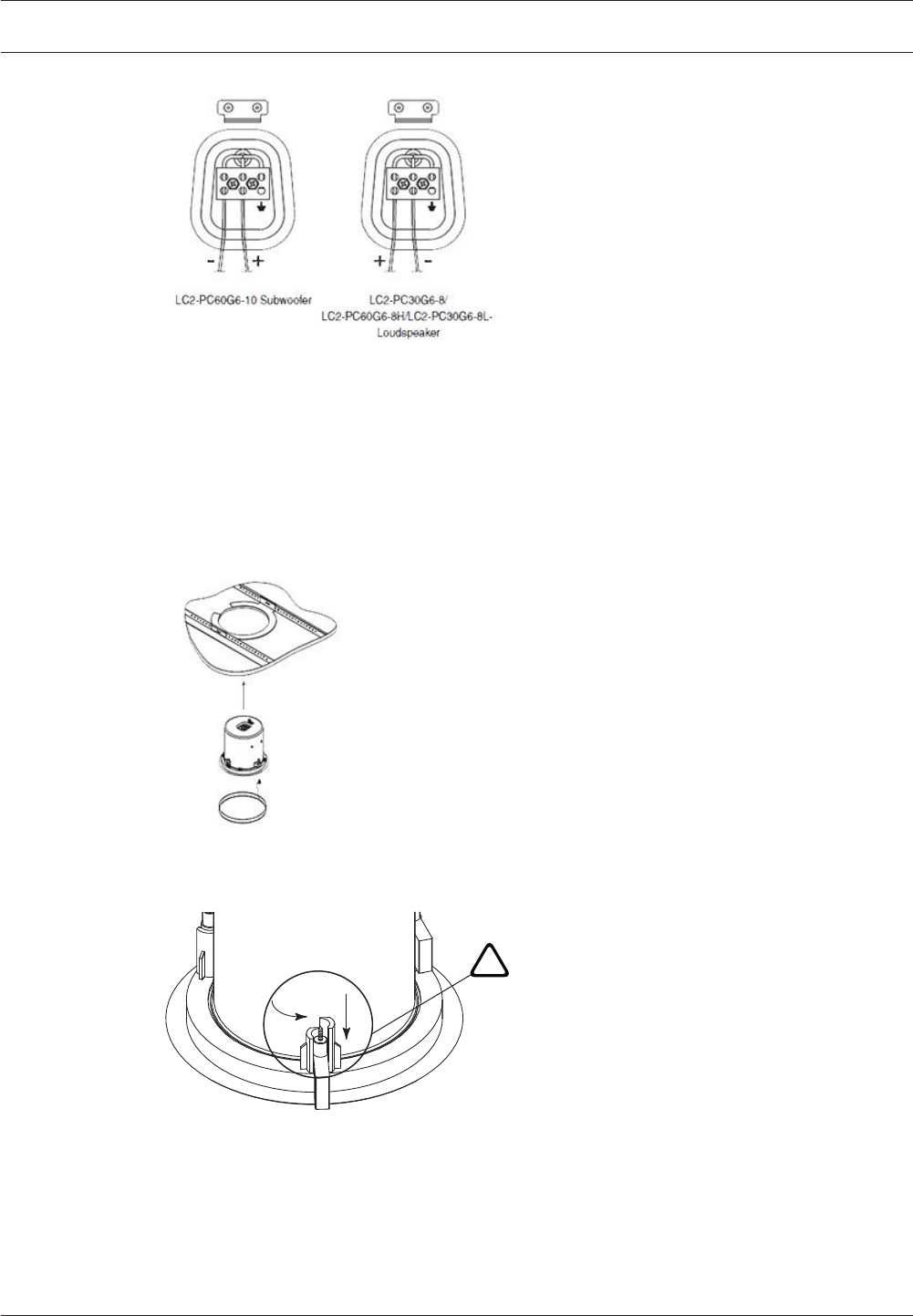

Abbildung 8: Subwoofer-Polung mit LC2-PC30G6-8 / LC2-PC60G-8H / LC2-PC30G6-8L

Schritt 4 – Montieren des Lautsprechers in der Decke

Schieben Sie den Lautsprecher in die Deckenöffnung, bis die Schallwand bündig mit der

Decke ist. Ziehen Sie die Befestigungslaschen fest, indem Sie die Schraube im Uhrzeigersinn

drehen, bis der Lautsprecher befestigt ist. Bitte beachten Sie, dass die erste Vierteldrehung

im Uhrzeigersinn die Befestigungslaschen nach außen dreht. Die verbleibenden Drehungen

sichern die Laschen auf der Rückseite der Deckenplatte (siehe Abbildung 10).

Abbildung 9: Montieren des Lautsprechers in der Decke

!<=8 in. lbs.

(0.9 Nm)

Abbildung 10: Festziehen der Befestigungslaschen

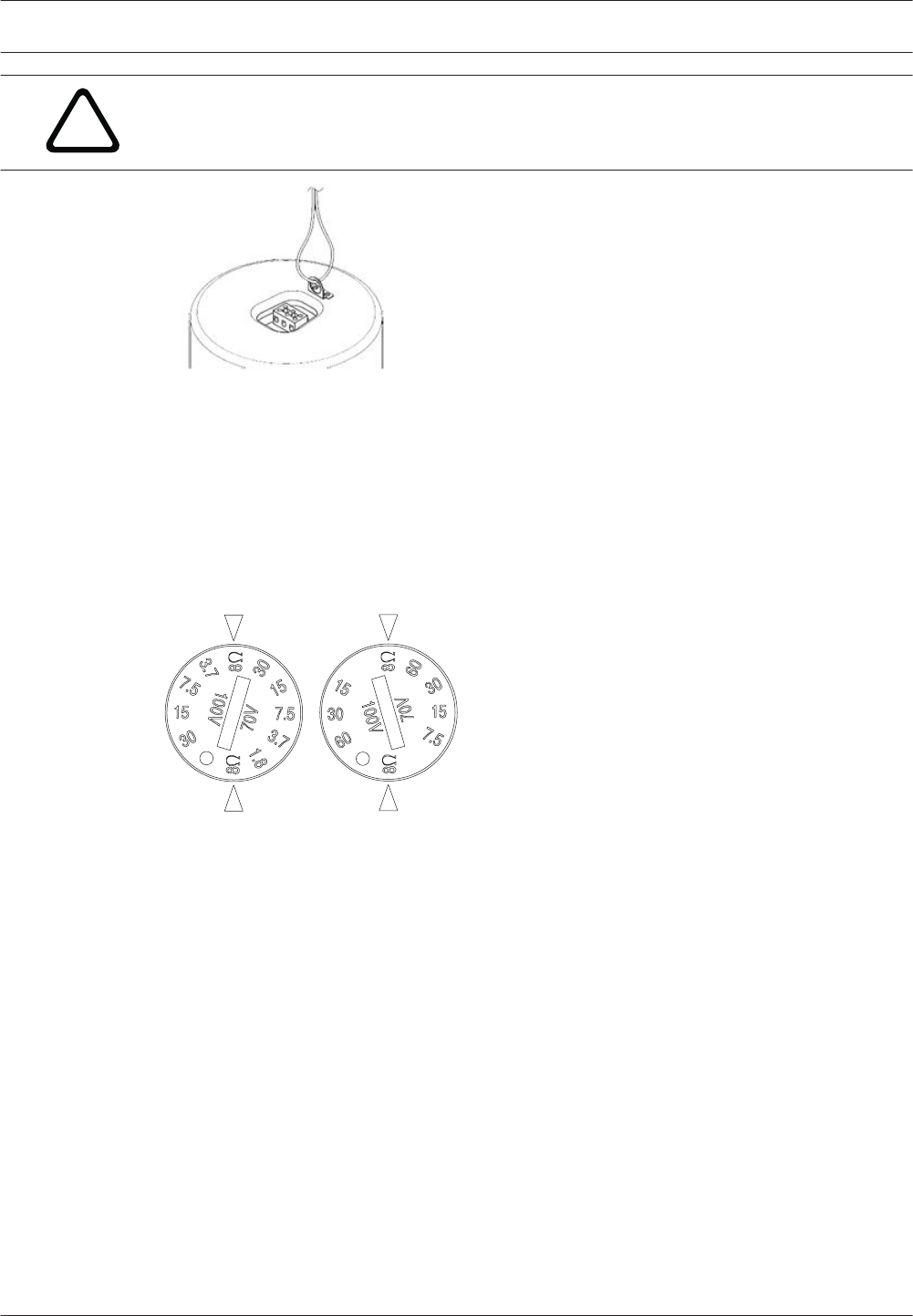

Schritt 5 – Anbringen des zusätzlichen Sicherungsseils

Beachten Sie den Sicherungsring auf der Rückseite des Lautsprechers. Dieser Ring ermöglicht

die Verbindung mit einem weiteren sicheren Verankerungspunkt. Die Verwendung dieser

zweiten Sicherungsmöglichkeit ist gemäß der jeweiligen Bauvorschriften häufig verpflichtend.

4.4

4.5

Prosound Ceiling Speakers Installation und Verkabelung | de 11

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

!

Vorsicht!

Sicherheitsseil des Deckeneinbaulautsprechers

Das Sicherheitsseil sollte mindestens 75 mm Spiel haben.

Abbildung 11: Anbringen des zusätzlichen Sicherungsseils

Schritt 6 – Einstellen des Reglers für den Leistungsabgriff

Der Regler für Leistungsabgriffe befindet sich auf der Schallwand. Nehmen Sie die

entsprechende Einstellung am Lautsprecher vor, bevor Sie das Frontgitter anbringen. Bei

einigen 70V/100V-Installationen ist es ratsam, die Frontgitter nicht anzubringen, wenn später

noch letzte Anpassungen des Audiopegels am Lautsprecher vorgenommen werden sollen.

Wenn der Audiopegel angepasst wurde, können die Frontgitter angebracht werden.

Abbildung 12: Einstellen des Reglers für den Leistungsabgriff (links: LC2-PC30G6-4 / LC2-

PC30G6-8 / LC2-PC30G6-8L; rechts: LC2-PC60G6-10 / LC2-PC60G-8H)

LC2-PC30G6-4, LC2-PC30G6-8 und LC2-PC30G6-8L

Neben der 8-Ohm-Einstellung sind auch die Leistungsabgriffe 30, 15, 7,5 und 3,7 W bei 70 und

100 V wählbar, und Leistungsabgriff 1,8 W bei ausschließlich 70 V.

LC2-PC60G-8H und LC2-PC60G6-10

Neben der 8-Ohm-Einstellung sind auch die Leistungsabgriffe 60, 30 und 15 W bei 70 und

100 V wählbar, und der Leistungsabgriff 7,5 W bei ausschließlich 70 V.

Schritt 7 – Befestigen des Frontgitters

INSTALLATIONSHINWEIS: SICHERUNG DES FRONTGITTERS

Bosch Frontgitter sind mit einem einzigartigen Sicherungsseil ausgestattet, mit dem das

Herunterfallen des Frontgitters verhindert wird, wenn es entfernt wird oder sich nach der

Installation löst.

4.6

4.7

12 de | Installation und Verkabelung Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Installieren Sie das Sicherheitsseil des Frontgitters, indem Sie zunächst den Stift am

Frontgitter in das Loch auf der Vorderseite der Schallwand drücken (siehe Abbildung 13).

Drücken Sie das Frontgitter danach in seine Position, bis es bündig mit der Schallwandblende

ist. Stellen Sie sicher, dass das Frontgitter sicher eingepasst ist, um zu verhindern, dass es

sich aufgrund von Vibrationen lösen kann.

Wenn Sie das Frontgitter entfernen müssen, führen Sie einfach zwei aufgebogene

Büroklammern oder andere spitze Gegenstände in Löcher im Frontgitter ein. Üben Sie nun

langsam und gleichmäßig Druck aus, bis sich dieser Bereich des Frontgitters aus der Halterung

lockert. Lockern Sie auf diese Weise nacheinander weitere Bereiche des Frontgitters, bis Sie

es abnehmen können.

1

2

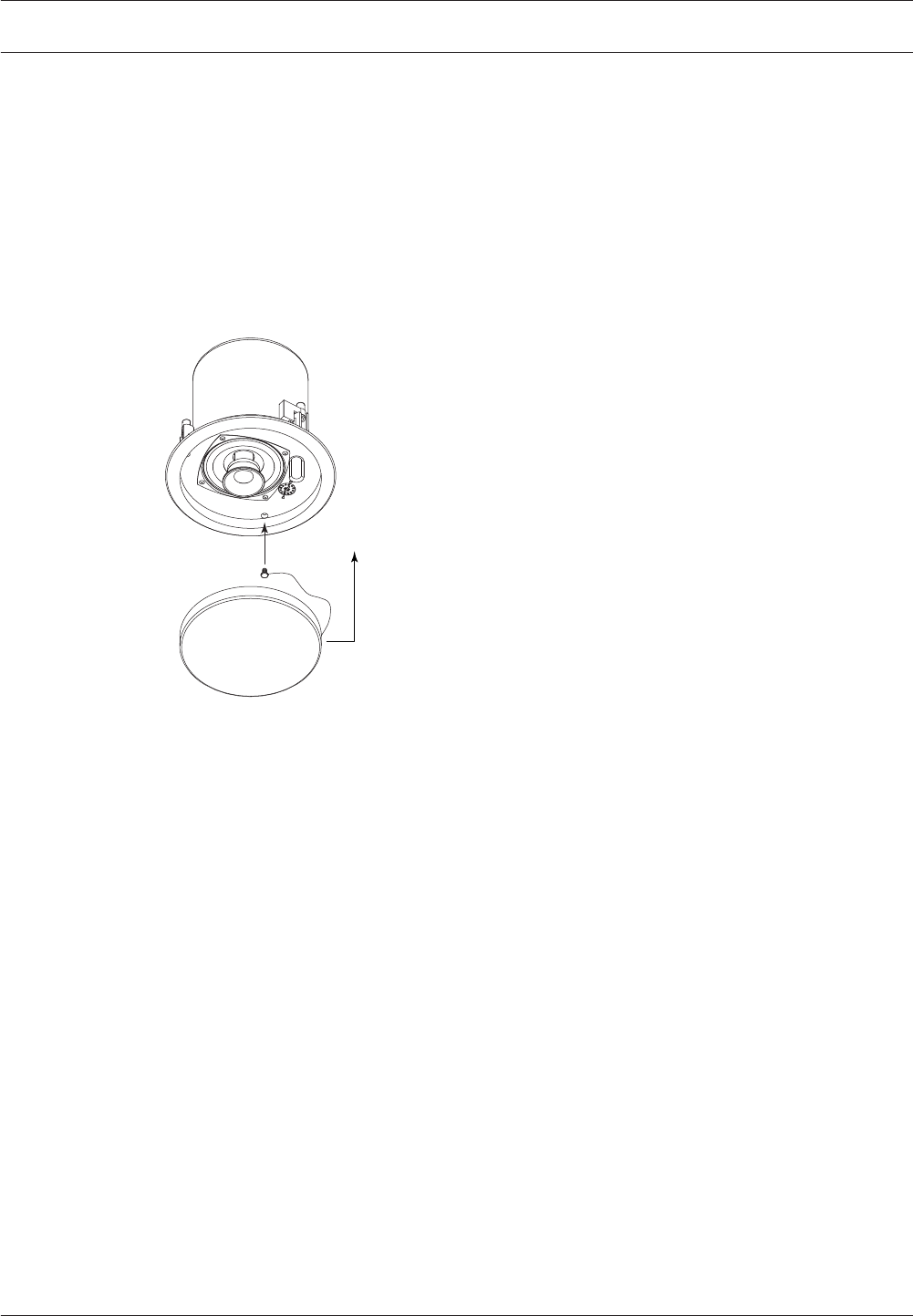

Abbildung 13: Befestigen des Frontgitters

Prosound Ceiling Speakers Installation und Verkabelung | de 13

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Fehlerbehebung

Problem Mögliche Ursachen Aktion

Keine

Audioausgabe

Verstärker Stellen Sie sicher, dass der Verstärkerkanal ein Eingangssignal erhält

(vorzugsweise über eine Signaleingangsanzeige am Verstärker).

Stellen Sie sicher, dass die Lautstärke des Verstärkerkanals

aufgedreht ist.

Schließen Sie den Lautsprecher und das Kabel ohne Audioausgabe an

einen anderen Verstärkerkanal an, und stellen Sie sicher, dass der

neue Verstärkerkanal ein Eingangssignal erhält. Wenn die

Audioausgabe dann funktioniert, lag ein Problem am Verstärkerkanal

vor. Falls nicht, liegt entweder am Kabel oder Lautsprecher ein

Problem vor.

Lautsprecherkabel Ersetzen Sie das/die Kabel zwischen Lautsprechersystem und

Verstärker.

Audioausgabe ist

unterbrochen oder

rauscht

Fehlerhafte

Verbindung

Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind. Eine

schlechte Verbindung kann zu Unterbrechungen oder erheblich

erhöhtem Widerstand führen, was wiederum den Audioausgang

verringern oder vom Signal unabhängige Störgeräusche verursachen

kann.

Falsche

Leistungsabgriffein

stellung

Stellen Sie sicher, dass die Leistungsabgriffeinstellung für die

Installation und den ausgewählten Verstärker geeignet ist.

Dauerhafte

Störgeräusche wie

Brummen und

Rauschen

Defektes

elektronisches

Gerät in der

Signalkette

Lautsprecher können diese Geräusche nicht allein generieren.

Möglicherweise ist ein elektronisches Gerät in der Signalkette defekt.

Schlechte Erdung Überprüfen und korrigieren Sie die Systemerdung nach Bedarf.

Schlechte

Bassfrequenzwiede

rgabe

Mehrere

Lautsprecher mit

verpolter

Verkabelung

Sind zwei (2) Lautsprecher verpolt verkabelt (Phasenverschiebung),

heben sich die tiefen Frequenzen gegenseitig auf. Versuchen Sie, die

Polung von einem (1) der Lautsprecher umzukehren, indem Sie

entweder den Doppel-Bananenstecker am Verstärker umdrehen oder

die Tip/Sleeve-Kabel an der Buchse vertauschen. Der Zustand mit der

höheren Bassfrequenzwiedergabe weist auf die richtige Polarität hin.

Lässt sich ein Problem nicht mit diesen Lösungsvorschlägen beheben, wenden Sie sich an

einen -Händler oder -Distributor in Ihrer Nähe.

5

14 de | Fehlerbehebung Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Technische Daten

LC2-PC30G6-4 und LC2-PC30G6-8

Spezifikation LC2-PC30G6-4 LC2-PC30G6-8

Abmessungen (Tiefe x

Durchm.)

176 x 181 mm 255 x 270 mm

Blendendurchmesser 210 mm 300 mm

Gewicht 2,7 kg 5,0 kg

Gehäusekonstruktion Stahlgehäuse und UL94V-0-geprüfte Schallwand und Blende

LF-Wandler 4-Zoll-Treiber (100 mm) mit hoher

Konformität (wetterfester Konus)

8-Zoll-Treiber (205 mm) mit hoher

Konformität (wetterfester Konus)

HF-Wandler titanbeschichtete 0,75-Zoll-Kuppel

(19 mm)

titanbeschichtete 1-Zoll-Kuppel

(25 mm)

Halterung Integrierte 3-Punkt-Kippdübel Integrierte 4-Punkt-Kippdübel

Erhältliche Farben Weiß (lackierbar)

Frontgitter Pulverbeschichteter Stahl

Akustikdesign Bassreflexgehäuse, Zweiwege-Design, intern gedämpft, mit passiver

Frequenzweiche

Frequenzgang 65 Hz – 20 kHz 50 Hz – 20 kHz

Belastbarkeit (bei 8 Ω)50 W (mit Überlastungsschutz) 75 W (mit Überlastungsschutz)

Abstrahlwinkel 130° konisch 110° konisch

Empfindlichkeit (SPL 1 W/1

m)

86 dB 91 dB

Eingangskonfiguration 8 Ω; 70 V/100 V

70V/100V-Leistungsabgriffe 1,8 (nur 70 V) / 3,7 / 7,5 / 15 / 30 W

Mitgeliefertes Zubehör Montageschienen, C-Ring

LC2-PC30G6-8L und LC2-PC60G-8H

Spezifikation LC2-PC30G6-8L LC2-PC60G-8H

Abmessungen (Tiefe x

Durchm.)

190 x 255 mm 303 x 320 mm

Blendendurchmesser 300 mm 350 mm

Gewicht 5,0 kg 6,0 kg

Gehäusekonstruktion Stahlgehäuse und UL94V-0-geprüfte Schallwand und Blende

LF-Wandler 8-Zoll-Treiber (205 mm) mit hoher Konformität (wetterfester Konus)

HF-Wandler titanbeschichtete 1-Zoll-Kuppel (25 mm)

Halterung Integrierte 4-Punkt-Kippdübel

Erhältliche Farben Weiß (lackierbar)

6

Prosound Ceiling Speakers Technische Daten | de 15

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Spezifikation LC2-PC30G6-8L LC2-PC60G-8H

Frontgitter Pulverbeschichteter Stahl

Akustikdesign Bassreflexgehäuse, Zweiwege-

Design, intern gedämpft, mit

passiver Frequenzweiche

Bassreflexgehäuse, akustische

Hornverbindung, Zweiwege-

Design, intern gedämpft, mit

passiver Frequenzweiche

Frequenzgang 50 Hz – 20 kHz

Belastbarkeit (bei 8 Ω)75 W (mit Überlastungsschutz)

Abstrahlwinkel 110° konisch 75° konisch

Empfindlichkeit (SPL 1 W/1

m)

91 dB 93 dB

Eingangskonfiguration 8 Ω; 70 V/100 V

70V/100V-Leistungsabgriffe 1,8 (nur 70 V) / 3,7 / 7,5 / 15 / 30

W

7,5 (nur 70 V) / 15 / 30 / 60 W

Mitgeliefertes Zubehör Montageschienen, C-Ring

LC2-PC60G6-10

Spezifikation LC2-PC60G6-10

Abmessungen (Tiefe x

Durchm.)

303 x 320 mm

Blendendurchmesser 350 mm

Gewicht 7,0 kg

Gehäusekonstruktion Stahlgehäuse und UL94V-0-geprüfte Schallwand und Blende

LF-Wandler 10-Zoll-Treiber (260 mm) mit hoher Konformität (wetterfester Konus)

Halterung Integrierte 4-Punkt-Kippdübel

Erhältliche Farben Weiß (lackierbar)

Frontgitter Pulverbeschichteter Stahl

Akustikdesign Bassreflexgehäuse, intern gedämpft, mit passiver Frequenzweiche

Frequenzgang 45 Hz – 150 kHz

Belastbarkeit (bei 8 Ω)100 W (mit Überlastungsschutz)

Empfindlichkeit (SPL 1 W/1

m)

94 dB

Eingangskonfiguration 8 Ω; 70 V/100 V

70V/100V-Leistungsabgriffe 7,5 (nur 70 V) / 15 / 30 / 60 W

Mitgeliefertes Zubehör Montageschienen, C-Ring

16 de | Technische Daten Prosound Ceiling Speakers

2016.05 | 12 | Installation and User Instructions Bosch Security Systems B.V.

Anhänge

Anhang A – Lackieren des Lautsprechers

Wird der Lautsprecher in einem Bereich installiert, in dem er farblich an die Inneneinrichtung

angepasst werden muss, kann er einfach lackiert werden. Die Lautsprecher können mit nahezu

jeder Art von Latex‑ oder Ölfarbe lackiert werden. Die Blende kann vor oder nach der Montage

in der Decke lackiert werden.

Lackiervorgang

Reinigen Sie die Blende und das Frontgitter mit Lackbenzin oder einem anderen sanften

Lösungsmittel. Verwenden Sie keine aggressiven Lösungsmittel wie Benzin, Kerosin, Aceton

oder andere Chemikalien. Diese Reiniger können das Gehäuse dauerhaft beschädigen.

Verwenden Sie auch keine Schleifmittel wie Sandpapier oder Stahlwolle.

Tragen Sie nun zwei oder mehr dünne Lackschichten mit einer Rolle oder Sprühdose auf.

Halten Sie die Sprühdose beim Sprühen in einem der in Abbildung 14 angegebenen Winkel.

45˚ 45˚

180˚

180˚

Baffle Can

(do not

paint)

Abbildung 14: Winkel beim Lackieren

Wenn Sie auch das Frontgitter lackieren, müssen Sie zunächst das Gewebe hinter dem

Frontgitter entfernen. Wir empfehlen die Lackierung mit einer Sprühdose. Wenn das

Frontgitter mit einer Rolle oder einem Pinsel lackiert wird, kann der Lack die Löcher im Gitter

verstopfen und die Audioqualität beeinflussen. Setzen Sie das Gewebe wieder hinter dem

Frontgitter ein, nachdem der Lack getrocknet ist.

Wenn Sie den Lautsprecher nach der Installation zusammen mit der Decke lackieren möchten,

decken Sie die Vorderseite des Lautsprechers mit einer passenden Kunststoff‑ oder

Kartonabdeckung ab, um die Treiber und die interne Schallwand zu schützen. Lackieren Sie

dann den Lautsprecher und entfernen Sie die Abdeckung. Das rückwärtige Stahlgehäuse darf

nicht lackiert werden.

7

7.1

Prosound Ceiling Speakers Anhänge | de 17

Bosch Security Systems B.V. Installation and User Instructions 2016.05 | 12 |

Bosch Security Systems B.V.

Torenallee 49

5617 BA Eindhoven

Netherlands

www.boschsecurity.com

© Bosch Security Systems B.V., 2016
