Viestintäjärjestelmät | Modulaariset LC1-kattokaiuttimet
Modulaariset LC1-kattokaiuttimet
www.boschsecurity.fi
uLoistava puheen ja musiikin toisto
uHelpon asennuksen takaavat yksi säleikön koko ja
yksi täydellinen lisävarustesarja
uValittavissa useita kattokiinnitysvaihtoehtoja
uValinnainen ohjausäänen ilmaisin
uEN 54‑24, UL 2043. UL 1480 -sertifioitu
Modulaariset LC1-kattokaiuttimet sopivat kaikenlaisiin
kattotyyppeihin. Kaiuttimet sopivat erinomaisesti
puheen ja musiikin toistoon julkisissa sisätiloissa.
Valikoimaan kuuluu viisi kaiutinta, jotka erottuvat
toisistaan tulotehon, avauskulman ja äänentoiston
suhteen. Valikoimaan kuuluu kolme 6 W:n
yksikartioista kaiutinta, joiden avauskulma on
valittavissa, ja kaksi tehokasta 12 ja 24 W:n
koaksiaalikaiutinohjainta. Kaikkien laitteiden ritiläkoko
on sama, ja niitä voidaan käyttää samojen
kiinnityslisävarusteiden kanssa.
Kaiuttimet sopivat ilmanvaihtotiloihin käytettäessä
LC1-MFD-koteloa.
Kaiuttimen runkoon voidaan liittää valinnainen
ohjausäänen ilmaisinlevy tai WLS-levy, ja siinä on
vakio-ominaisuutena valojohdin, joka osoittaa
ohjausäänen tilan.
Perustoiminnot
Äänievakuointisovellukset
Äänievakuointijärjestelmän kaiuttimet on erityisesti
suunniteltu rakennuksiin, joiden kuulutusjärjestelmille
on asetettu viranomaisvaatimuksia. Modulaariset LC1-
kattokaiuttimet on tarkoitettu suunniteltu
käytettäväksi äänievakuointijärjestelmissä, ne on
EN 54-24 -sertifoitu ja ne täyttävät brittiläisen
BS 5839-8 -standardin vaatimukset.
Suojaus
Sisäänrakennettu suojaus estää vahingoittuneen
kaiuttimen aiheuttaman piirin toimintahäiriön. Näin
järjestelmä säilyy toimintakykyisenä ja muiden alueiden
kaiuttimet voivat edelleen tiedottaa yleisölle
tilanteesta.
Kaiuttimiin voidaan myös asentaa metallinen palokupu,
joka suojaa tehokkaammin kaapelipäätettä.
Liitännät
Kaiuttimissa on keraaminen ruuviliittimellinen
liitäntälohko, lämpösulake ja kuumuutta kestävä
johdotus.
Hyväksynnät
Kaikki Boschin kaiuttimet on suunniteltu kestämään
käyttöä sadan tunnin ajan nimellisteholla IEC 268-5
PHC -tehokapasiteettistandardien mukaisesti.
Bosch on lisäksi kehittänyt erityisen SAFE (Simulated
Acoustical Feedback Exposure) -testin, jolla on
osoitettu, että kaiuttimet kestävät lyhyissä jaksoissa
jopa kaksi kertaa nimellistehoaan suuremman tehon.
Tämä varmistaa hyvän luotettavuuden ääriolosuhteissa,
pidentää laitteen käyttöikää, pienentää suorituskyvyn
heikkenemisen ja toimintahäiriöiden mahdollisuutta ja
lisää asiakastyytyväisyyttä. Kaikki muoviosat ovat
UL 94 V0 -paloluokituksen mukaisesti itsesammuvia.
Turvallisuus EN 60065 -standardin mukainen
* Hätätilanteet BS 5839-8 -standardin mukainen
EN 54-24 -standardin mukainen
EN 60849 -standardin mukainen
UL-hyväksytty 1480/2043
Kestävyys Standardin DIN VDE 0710 osan
13 mukainen
** Vesi- ja pölysuojaus Standardin EN 60529 IP21
mukainen
*** Vesi- ja pölysuojaus Standardin EN 60529 IP33
mukainen
**** Suolavesisumu IEC-68-2-11 Ka -standardin
mukainen
* Vain yhdessä LC1-MFD-yksikön kanssa.
** Vain yhdessä LC1-MFD- tai LC1-CMR-yksikön
kanssa, mukaan lukien LC1-CBB.
*** ja **** Vain LC1-WC06E8- ja LC1-CMR-yksikön
kanssa, mukaan lukien LC1-CBB.
Huomautus
UL 1480 -hyväksyntä edellyttää, että asennuksessa
käytetään LC1‑MFD- tai LC1‑CSMB-yksikköä tai
LC1‑CMR-yksikköä, mukaan lukien LC1‑CCB.
LC1‑UM06E8- ja LC1‑UM12E8-yksiköillä on
UL 1480 F -sertifiointi, joka mahdollistaa käytön
paloilmoitin- ja/tai hätäviestintäjärjestelmissä.
Alue Sertifiointi
Eurooppa CPD
Puola CNBOP
Yhdysvallat UL
Suunnittelu
220 mm (8.67 in)
112 mm (4.40 in)
23 mm (0.9 in)
135 mm (5.31 in)
LC1-UM24E:n mitat
Asennus
Modulaariset LC1-kattokaiuttimet on erittäin helppo
asentaa. Kaiuttimessa on runko, kaiutinohjain ja
metallinen säleikkö tai ABS-säleikkö, jossa on
integroitu valojohdin, sovitusmuuntaja sekä
keraaminen ruuviriviliitin. Kaiuttimeen voi kiinnittää
valinnaisen ohjausäänen ilmaisinlevyn ja valinnaisen
linjan/kaiuttimen valvontalevyn.
70 / 100 V:n sovitusmuuntajan ansiosta voidaan valita
täysi teho, puoliteho, neljännesteho tai
kahdeksasosateho.
Tilaustiedot
Järjestelmän modulaarisuuden vuoksi on tärkeää tilata
sekä kattokaiutin LC1-xMxxE että haluamasi
puoliuppoasennusvaruste, joka mainitaan jäljempänä.
Kaiuttimet voi puoliuppoasentaa kattoon U:n
muotoisella metallisella LC1-MMSB-kiinnityspidikkeellä
tai ABS-kattoasennusrenkaalla LC1-CMR ja
valinnaisella taustakotelolla LC1-CBB.
Modulaarisuuden hyödyntämiseksi kaikki osat on
pakattu erikseen asennusjärjestyksessä.

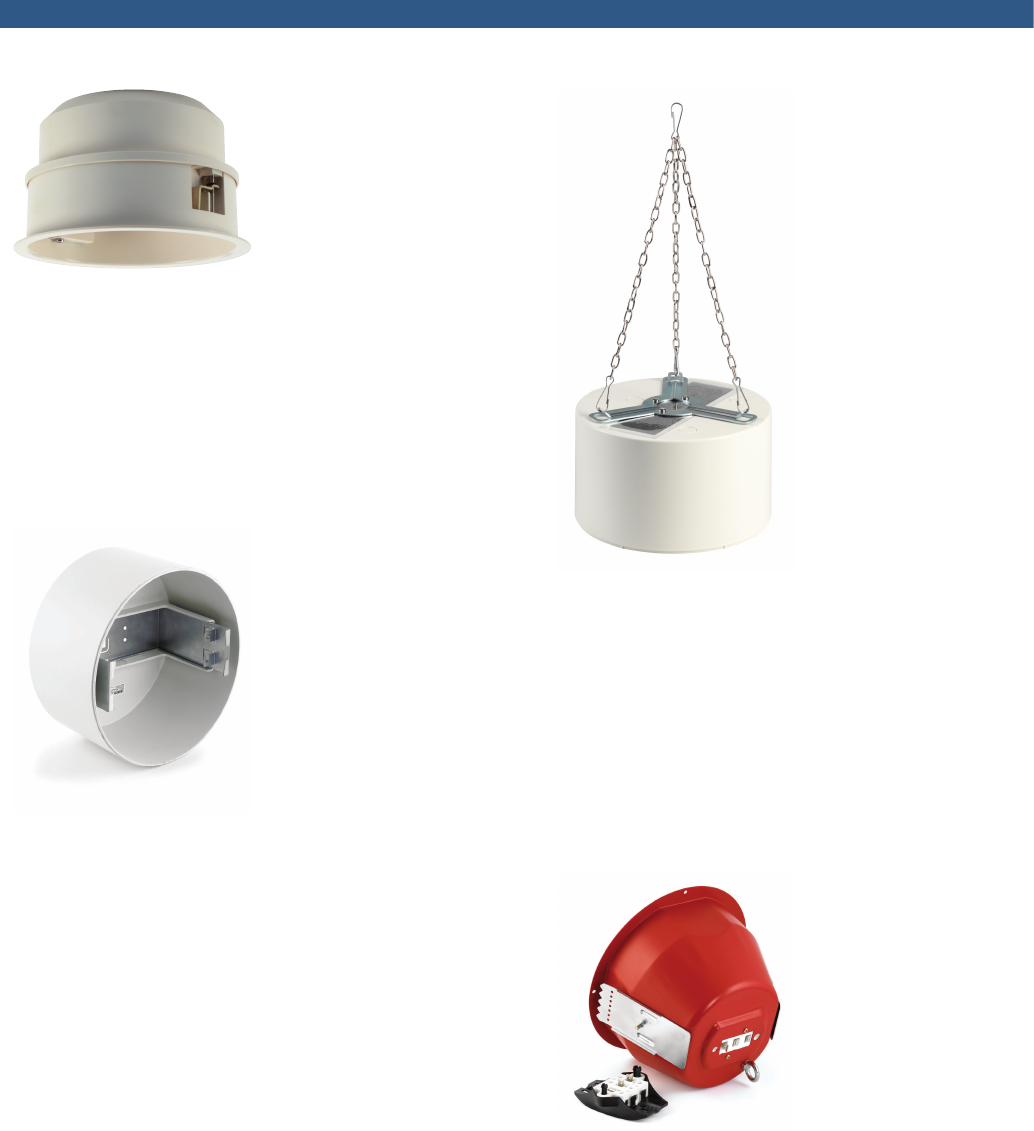

LC1-MMSB-kiinnityspidike
Metallisessa kiinnityspidikkeessä on kaksi
kattokiinnikettä, jotka kiinnitetään katon aukkoon
sormiruuveilla. Pidikkeessä on lisäksi kaksi 4 mm:n
reikää ja sen mukana toimitetaan kaksi ruuvia, joilla
pidikkeen voi kiinnittää ohuisiin (metalli)kattoihin.
Mukana toimitetaan kaksi jousikiinnikettä (V:n
muotoisia kaiuttimen jousia varten). Pidikkeeseen voi
kiinnittää valinnaisen teräksisen turvakaapelin.
Metallinen LC1-MMSB-kiinnityspidike
LC1-CMR-kiinnitysrengas
LC1-CMR on kattoasennuksen kiinnityspidikkeen
vaihtoehto. ABS-kiinnitysrenkaassa on kaksi ruuvilla
toimivaa kiinnikettä, joilla kiinnitysrenkaan voi asentaa
kattolevyyn. Renkaan sisäpuolella on kaksi
jousikiinnikettä (V-kirjaimen muotoisia kaiuttimen
jousia varten).
LC1-CBB-taustakotelo
Valinnaisen taustakotelon voi napsauttaa
kiinnitysrenkaan päälle. Kiinnitysrengas ja taustakotelo
estävät yhdessä ääntä kantautumasta kattosyvennystä
myöten ympäröiviin tiloihin ja suojaavat kaiutinta
tehokkaasti pölyltä ja putoavilta esineiltä.
Taustakotelossa on läpivientiaukot kahdelle
läpivientikappaleelle (11 mm) ja kahdelle
kaapeliholkille (20,5 mm)
2 | Modulaariset LC1-kattokaiuttimet
LC1-CMR- ja LC1-CBB-kattoasennusrenkaan ja -
taustakotelon yhdistelmä
LC1-CSMB-pinta-asennuskotelo
Tällä ABS-pinta-asennuskotelolla kattokaiutin voidaan
asentaa seinälle tai kovalle kattopinnalle. Pinta-
asennuskotelon kyljissä on vastakkain kaksi reikää
(vakiona peitetty) ja taustapuolella neljä
läpivientiaukkoa. Saatavilla on erillinen metallinen
ripustussarja LC1-MSK, jolla kattokaiutin ja pinta-
asennuskotelo voidaan ripustaa yhteen pisteeseen.
LC1-CSMB-pinta-asennuskotelo
Metallinen LC1-MSK-ripustussarja
Tämä sarja sisältää kolmikulmaisen metallilevyn, joka
kiinnitetään kolmella ruuvilla (mukana) pinta-
asennuskotelon taustapuolelle. Sarja sisältää myös
kolme ripustusketjua, jotka on kiinnitetty
silmukkaruuviin.
Metallinen LC1-MSK-ripustussarja
Metallinen LC1-MFD-palokupu
Yksittäisten kaiuttimien ja palokuvullisten kaiuttimien
asennus on helppoa. Palokupu kiinnitetään kattoon
ennen kaiuttimen asentamista. Palokuvussa on
kaksoisliitäntä, joka mahdollistaa silmukkaliitännän, ja
siihen voi kiinnittää valinnaisen teräksisen
turvakaapelin.
Liitännät tehdään innovatiiviseen kolmitieriviliittimen
liitäntälohkoon metallisessa palokuvussa, jossa on
silmukkaliitäntämahdollisuus.
Sopii kaikkiin ilmastointitiloihin.
Metallinen LC1-MFD-palokupu, jossa on innovatiivinen
keraaminen liitin
Ohjausäänen ilmaisinlevy LC1-PIB
Kaiuttimiin voi kiinnittää valinnaisen ohjausäänen
ilmaisinlevyn. Tämä pieni piirilevy, jossa on merkkivalo,
voidaan kiinnittää pidikkeeseen, joka on liitetty
vakioasennettuun valojohtimeen. Ohjausääni voidaan
tarkistaa visuaalisesti etusäleikön kehykseen
kiinnitetyn merkkivalon vilkunnasta. Ohjausäänen
tarvittava taso on 4 V rms (20 kHz), ja näiden levyjen
aiheuttama vahvistimen kuormitus on mitätön.
3 | Modulaariset LC1-kattokaiuttimet

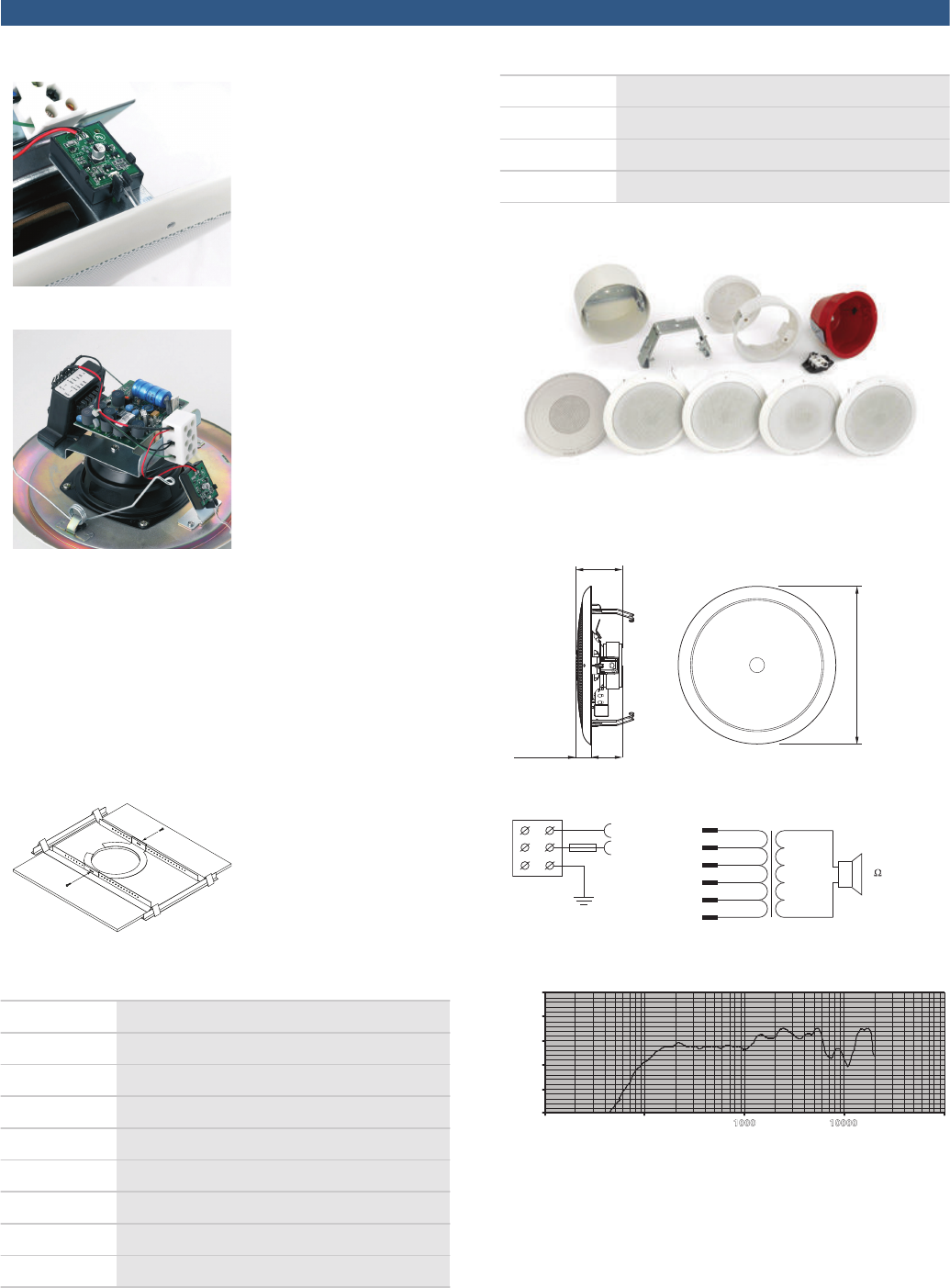

LC1-PIB asennettuna kaiuttimeen, valojohdin näkyvillä
LC1-WM06E8 takaa, näkyvissä valinnainen LC1-PIB-osan
kiinnitys ja linja-/kaiutinvalvontalevy
LM1-TB-asennussarja alaslaskettuun kattoon / C-
rengas
Tämä lisävaruste koostuu C-renkaasta ja kahdesta
kannatinkiskosta, joilla vahvistetaan kattomateriaalia ja
jaetaan kattokaiuttimen pidikkeiden aiheuttamaa
painetta. C-rengas voidaan ohjata katon aukosta ja
kiinnittää aukon taakse, ennen kuin kaiutin asetetaan
paikalleen. Kannatinkiskot sopivat kattolevyn
tukikiskoihin, joiden etäisyys on 600 mm.
LM1-TB-asennussarja alaslaskettuun kattoon / C-rengas

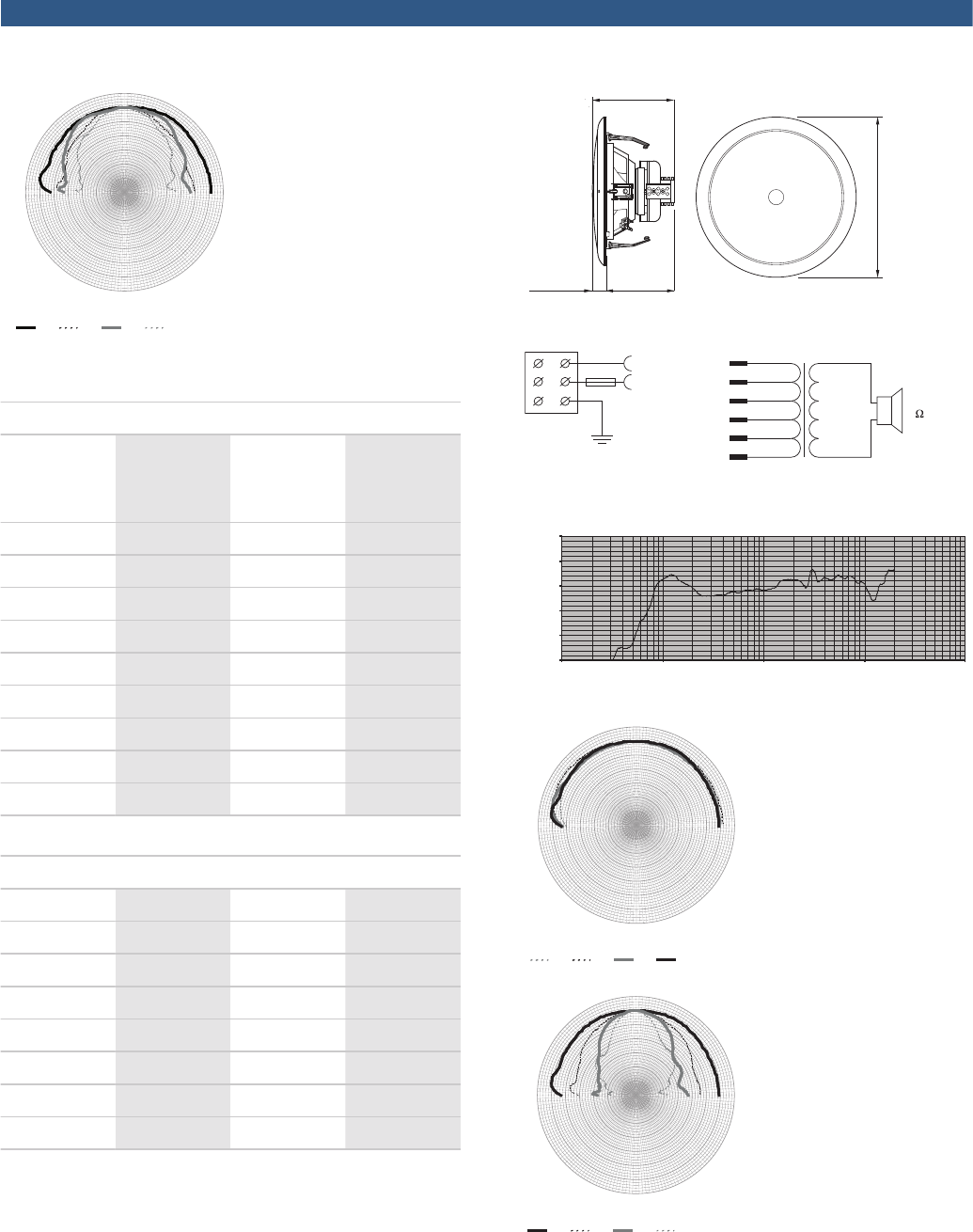

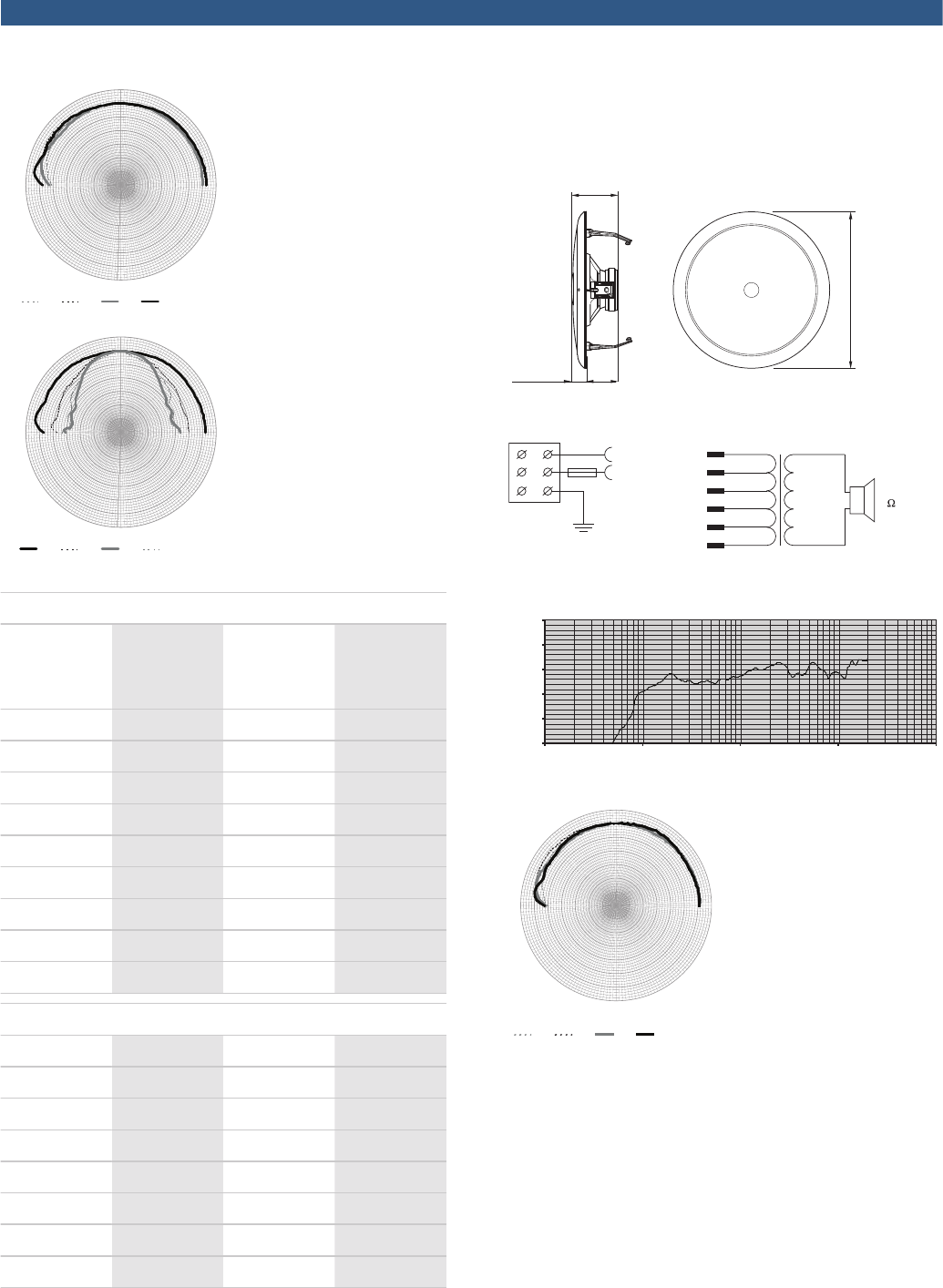

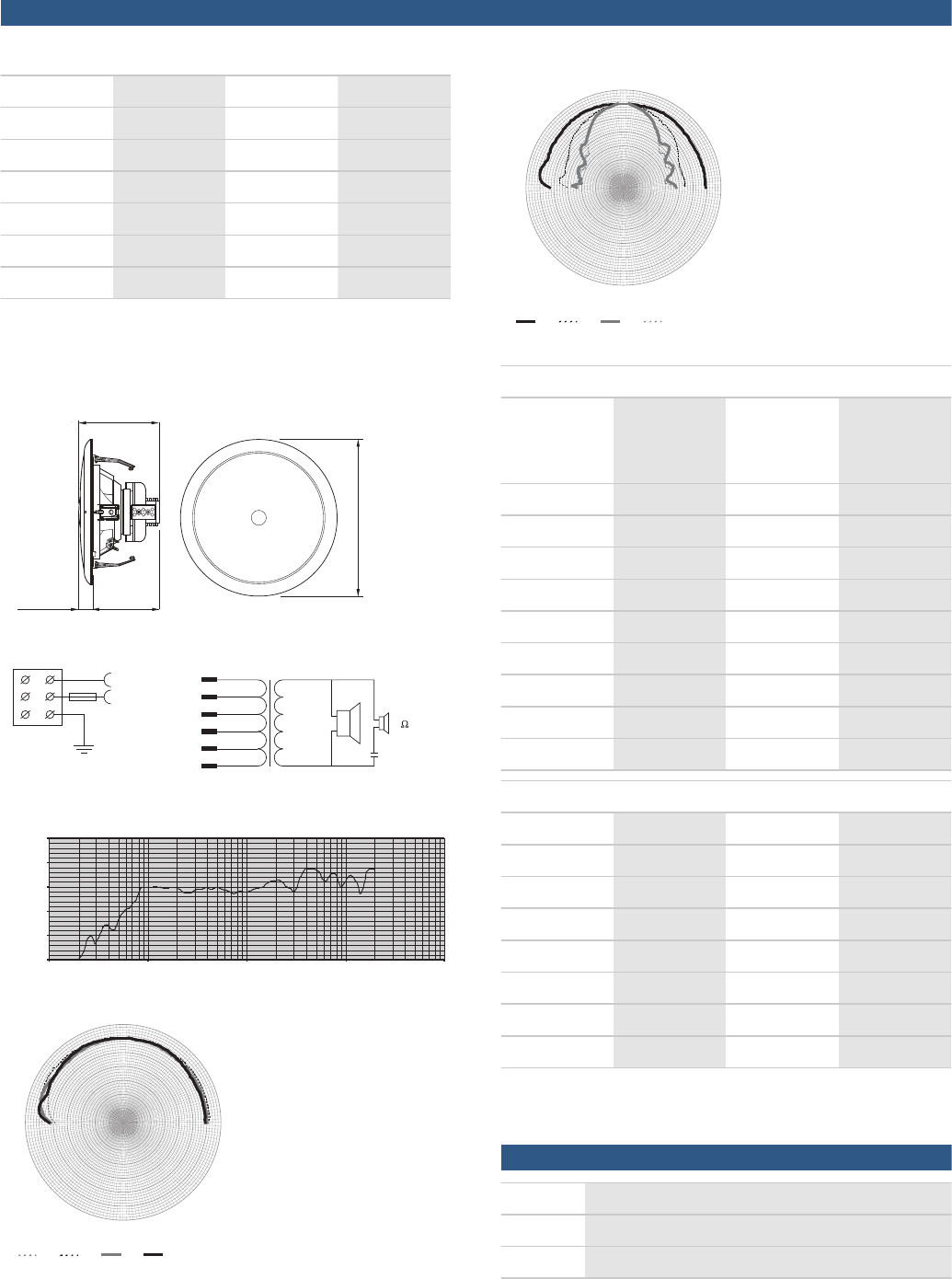

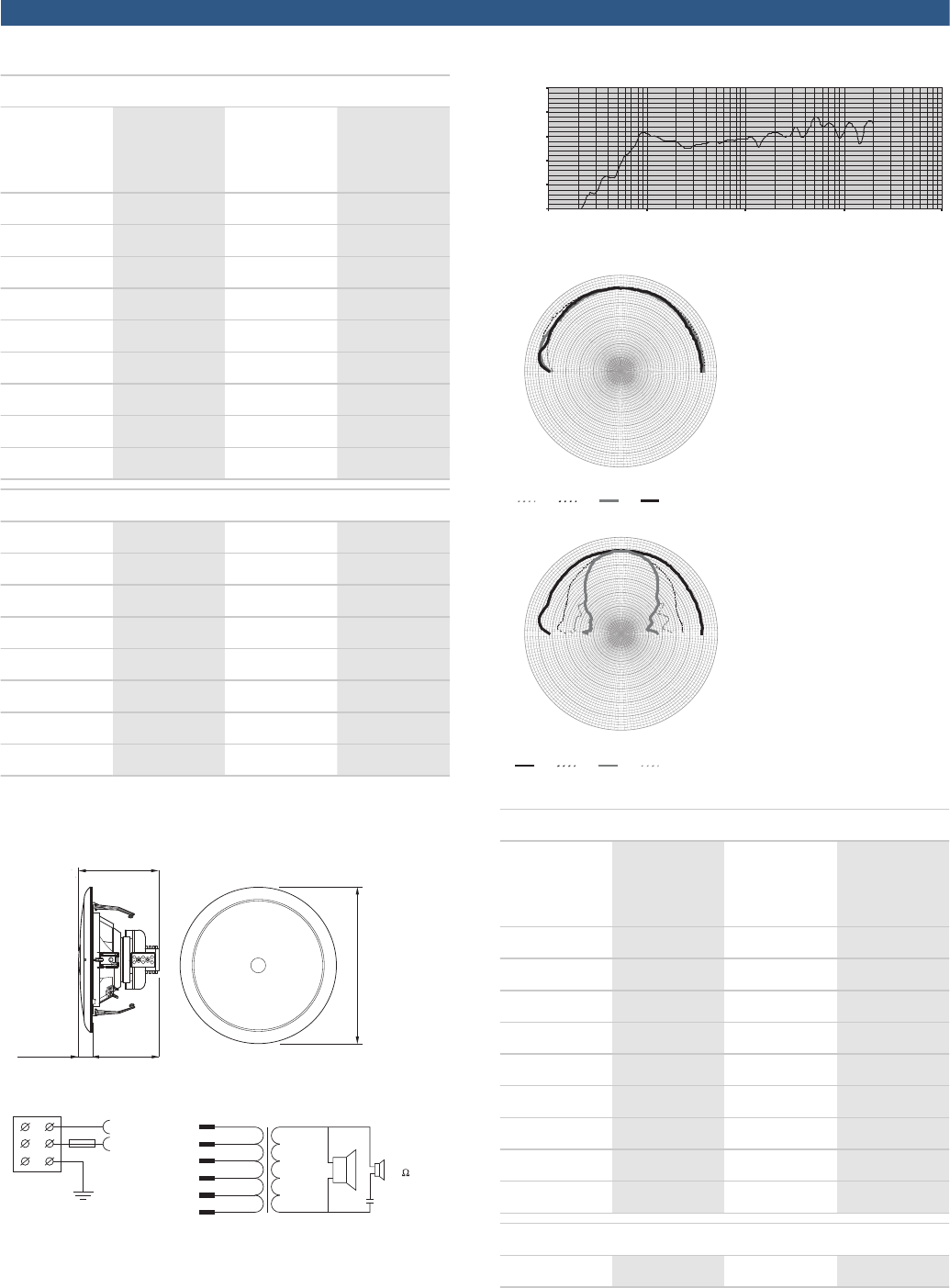

Mallinumerot
LC1-WC06E8 Kattokaiutin (6 W)
LC1-WM06E8 Kattokaiutin (6 W)
LC1-UM06E8 Kattokaiutin (6 W)
LC1-UM12E8 Kattokaiutin (12 W)
LC1-UM24E8 Kattokaiutin (24 W)
LC1-MMSB Kiinnityspidike
LC1-CMR Kiinnitysrengas
LC1-CBB Taustakotelo
LC1-CSMB Pinta-asennuskotelo
LC1-MSK Metallinen ripustussarja
LC1-MFD Metallinen palokupu
LC1-PIB Ohjausäänen ilmaisinlevy
LM1-TB Kannatinpidike/C-rengas
Modulaariset LC1-kattokaiuttimet - yleiskuvaus
220 mm (8.67 in)
39 mm (1.53 in)
23 mm (0.9 in)
62 mm (2.44 in)
LC1-WC06E8 - mitat (mm)
4
6W
3W
1.5W
0.75W
-
70V
-W
6W
3W
1.5W
0.75W
100V
00
LC1-WC06E8 - kytkentäkaavio
60
70
80
90
100
110
10 100 1000 10000 100000
dB SPL
LC1-WC06E8 - taajuusvaste
4 | Modulaariset LC1-kattokaiuttimet
