Easy Series
ICP-EZM2
el Οδηγό αναφορά συστή ατο
Easy Series Πίνακα περιεχο ένων | el 3
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακα περιεχο ένων
1 Γενική παρουσίαση 6
1.1 Ροή εργασιών εγκατάσταση 6
1.2 Στοιχεία συστή ατο και καλωδίωση 7
1.3 Μενού τηλεφώνου 10
1.3.1 Μενού τηλεφώνου για τον εγκαταστάτη 10
1.3.2 Μενού τηλεφώνου για το χρήστη 11
2 Εγκατάσταση και δια όρφωση του συστή ατο 12
2.1 Σχεδιασ ό εγκατάσταση 12
2.2 Εγκατάσταση στοιχείων συστή ατο 13
2.2.1 Εγκατάσταση του λογισ ικού wLSN 13
2.2.2 Εγκατάσταση του περιβλή ατο πίνακα ελέγχου 13
2.2.3 Εγκατάσταση του κέντρου ελέγχου 14
2.2.4 ρο ολόγηση καλωδίωση χα ηλή ισχύο 15
2.2.5 Εγκατάσταση του συστή ατο επικοινωνία ITS-DX4020-G και τη κεραία 16
2.2.6 Εγκατάσταση του συστή ατο επέκταση εισόδων DX2010 16
2.2.7 Σύνδεση τη ονάδα διασύνδεση δικτύου Conettix DX4020 17
2.2.8 Σύνδεση επιτηρού ενων ζωνών 17
2.3 Τροφοδοσία συστή ατο 18
2.4 Πρώτη εκκίνηση του συστή ατο 19
2.5 Εκτέλεση τη δοκι ή θέση RFSS ε τη χρήση του Εργαλείου εγκατάσταση wLSN 19
2.5.1 Προετοι ασία του διανο έα wLSN για δοκι ή θέση και κατάσταση RFSS 20
2.5.2 Εργαλείο εγκατάσταση wLSN, Κατάσταση 1 21
2.5.3 Εργαλείο εγκατάσταση wLSN, Κατάσταση 2 22
2.5.4 Εργαλείο εγκατάσταση wLSN, Κατάσταση 3 23
2.6 Εγκατάσταση συσκευών wLSN 24
2.7 ια όρφωση του συστή ατο από το Μενού τηλεφώνου για τον εγκαταστάτη 25
2.7.1 Αναβάθ ιση του πίνακα ελέγχου (προαιρετικό) 25
2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον πίνακα ελέγχου 25
2.7.3 ια όρφωση των απαιτού ενων ρυθ ίσεων πίνακα ελέγχου 25
2.7.4 Εξερεύνηση ασύρ ατων συσκευών 26
2.7.5 Προσθήκη χρηστών, ηλεκτρονικών κλειδιών και ασύρ ατων χειριστηρίων 28
2.8 ια όρφωση του συστή ατο επικοινωνία ITS-DX4020-G 29
2.8.1 ια όρφωση του πίνακα ελέγχου για κινητή επικοινωνία 29
2.8.2 ια όρφωση του ITS-DX4020-G 29
2.8.3 οκι ή επικοινωνιών ITS-DX4020-G 31
3Επέκταση ζώνη 32
3.1 Εκτέλεση δοκι ή θέση RFSS ε το διανο έα και τη συσκευή 32
3.2 Καθορισ ό ασύρ ατου δικτύου και δια όρφωση ασύρ ατων συσκευών 33
3.2.1 Εξερεύνηση νέου συστή ατο 33
3.2.2 Καθορισ ό και δια όρφωση ασύρ ατου δικτύου 34
3.2.3 ια όρφωση συσκευών 34
3.3 Συντήρηση ασύρ ατου συστή ατο 35
3.3.1 Μενού δια όρφωση ασύρ ατου συστή ατο 35
3.3.2 Καθορισ ό ζωνών 1 έω 8 ω ζώνε ασύρ ατου συστή ατο 37
4el | Πίνακα περιεχο ένων Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
3.3.3 Ανάκτηση ασύρ ατου δικτύου 37
3.3.4 Μηνύ ατα ασύρ ατου συστή ατο 38
4 Επιλογέ πρόσβαση προγρα ατισ ού 39
4.1 Πρόσβαση συστή ατο έσω τηλεφώνου 39
4.2 RPS 41
4.2.1 Μέθοδοι σύνδεση RPS 41
4.3 Φορητέ νή ε 43
5Προγραατισό 44
5.1 Βασικό προγρα ατισ ό 44
5.1.1 Είσοδο στο βασικό προγρα ατισ ό 44
5.1.2 Ζώνε 45
5.1.3 ια όρφωση αναφορά 46
5.1.4 Έξοδοι 47
5.2 Προχωρη ένο προγρα ατισ ό 48
5.2.1 Στοιχεία έκδοση Firmware ROM 48
5.2.2 Στοιχεία προγρα ατισ ού συστή ατο 49
5.2.3 Στοιχεία προγρα ατισ ού συστή ατο επικοινωνία 54
5.2.4 Στοιχεία δια όρφωση RPS 57
5.2.5 Επιλογέ αναφορά διαδρο ή 58
5.2.6 Στοιχεία προγρα ατισ ού ση είων 62
5.2.7 Στοιχεία προγρα ατισ ού εξόδου 64
5.2.8 Στοιχεία προγρα ατισ ού κέντρου ελέγχου 65
5.2.9 Στοιχεία προγρα ατισ ού χρήστη 66
5.2.10 Εργοστασιακέ προεπιλογέ 67
5.3 Έξοδο από τον προγρα ατισ ό 67
6 Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact ID) 68
7 Επαναφορά συστή ατο σε προεπιλεγ ένε τι έ 72
7.1 Επαναφορά του πίνακα ελέγχου και του διανο έα wLSN σε προεπιλεγ ένε τι έ 72
7.2 Επαναφορά συσκευών wLSN σε προεπιλεγ ένε τι έ 72
8 οκι ή και συντήρηση συστή ατο 73
8.1 οκι ή συστή ατο 73
8.2 Συντήρηση συστή ατο 73
8.3 Ανακοινώσει ιστορικού συ βάντων εγκαταστάτη 73
8.4 Μηνύ ατα συ βάντο 74
9 ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G 75
9.1 Επισκόπηση συστή ατο επικοινωνία ITS-DX4020-G 75
9.2 ια όρφωση υπηρεσία σύντο ων ηνυ άτων (SMS) 76
9.3 Πρόσβαση στο περιβάλλον χρήστη και σύνδεση έσω USB 78

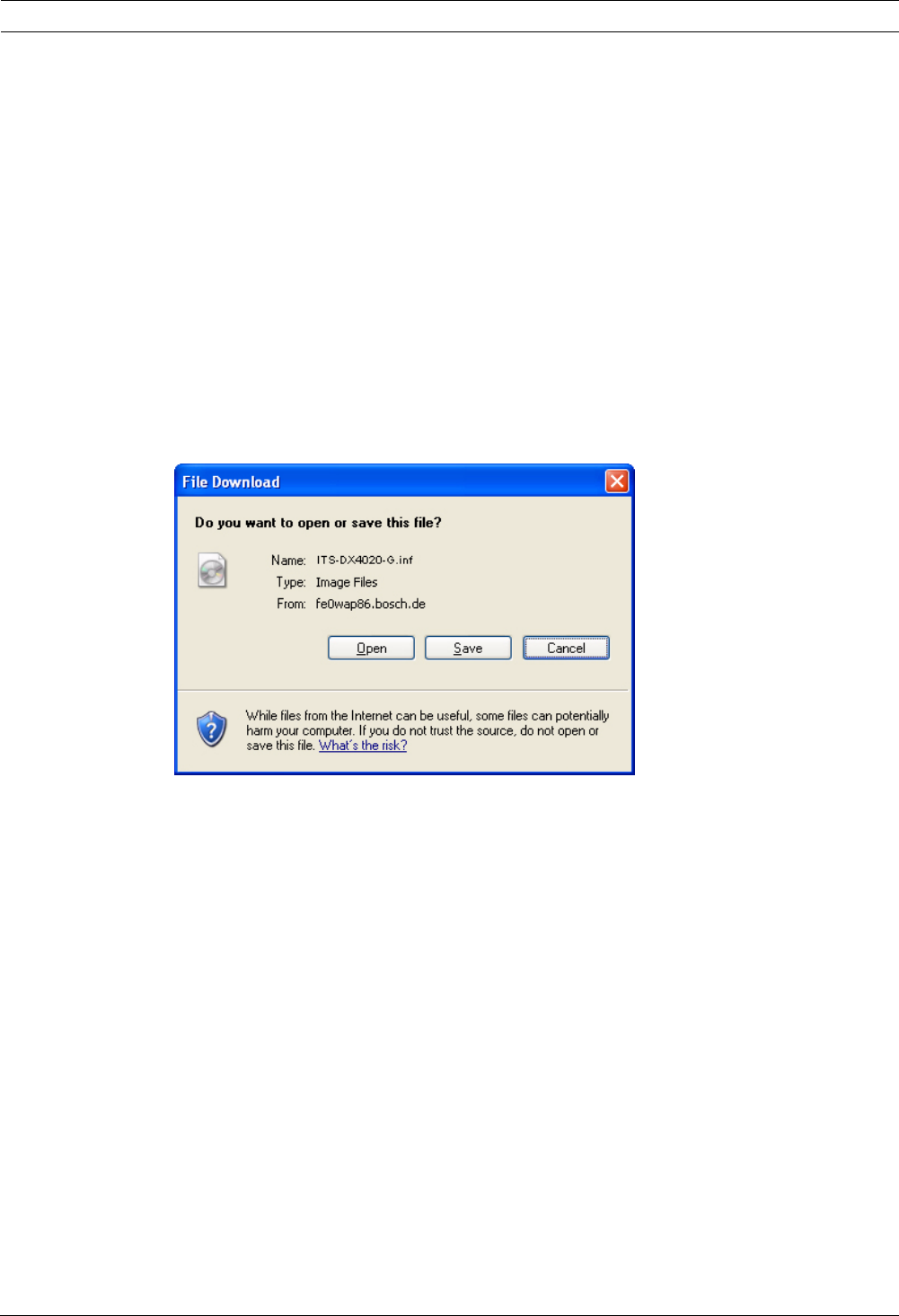

9.3.1 Λήψη προγρά ατο οδήγηση USB ITS-DX4020-G 78

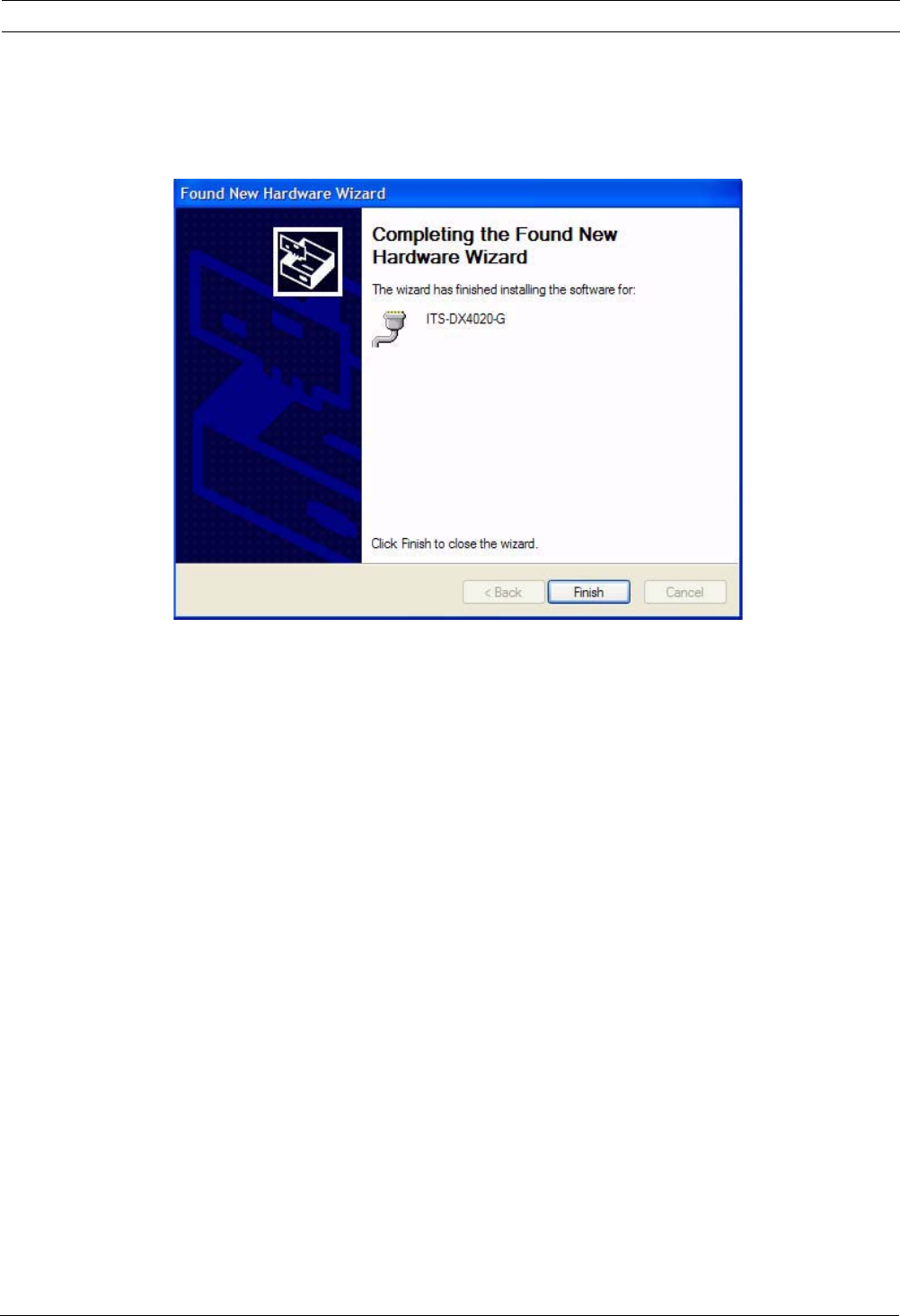

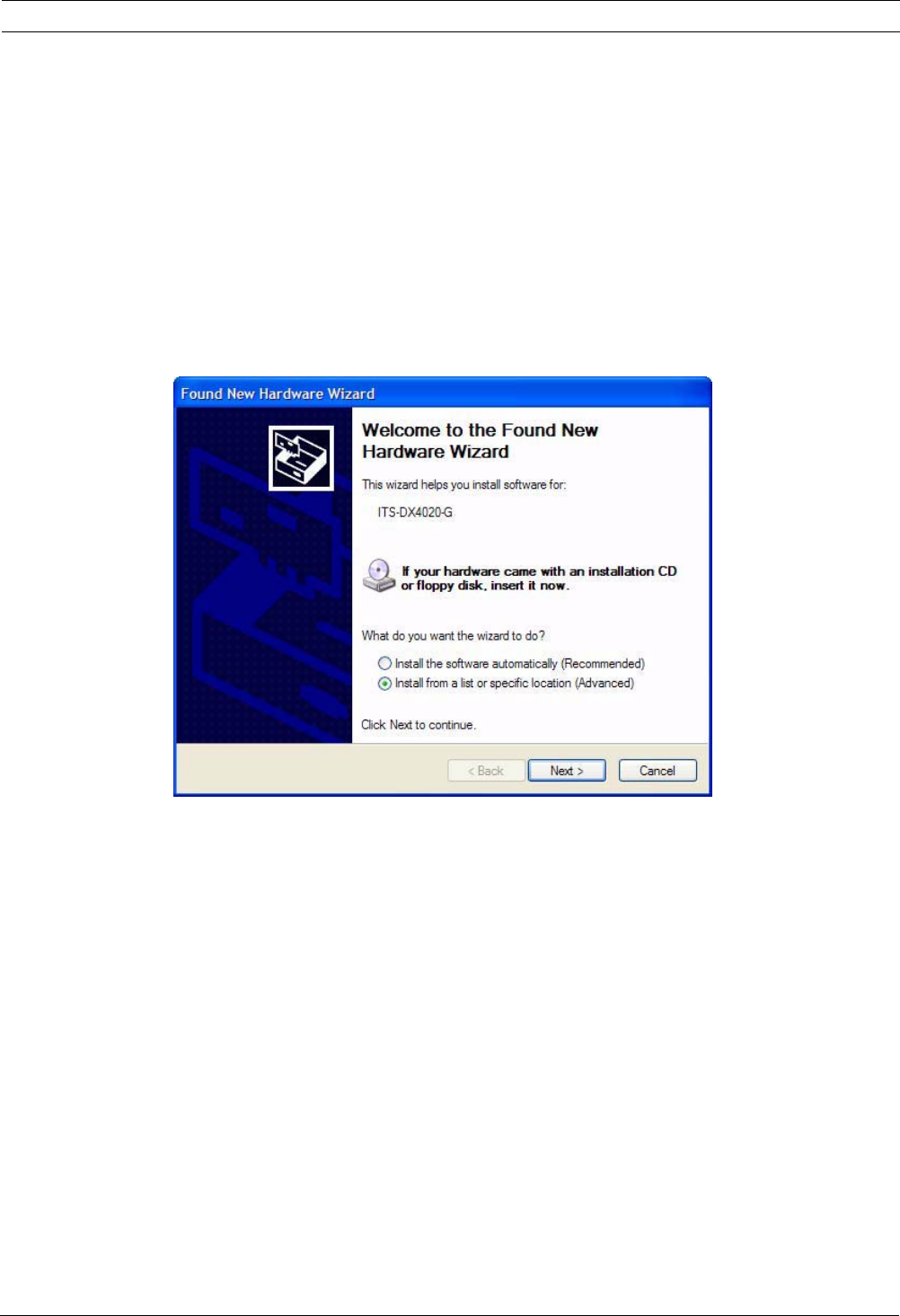

9.3.2 Εγκατάσταση προγρά ατο οδήγηση USB ITS-DX4020-G 79
9.3.3 Κύριο ενού USB 82
Easy Series Πίνακα περιεχο ένων | el 5
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
9.3.4 Μενού επιλογών USB 84
9.4 Αναβάθ ιση του λογισ ικού ITS-DX4020-G 87
9.4.1 Λήψη του νεότερου λογισ ικού 87
9.4.2 Εγκατάσταση του λογισ ικού ε Hyper Terminal 87

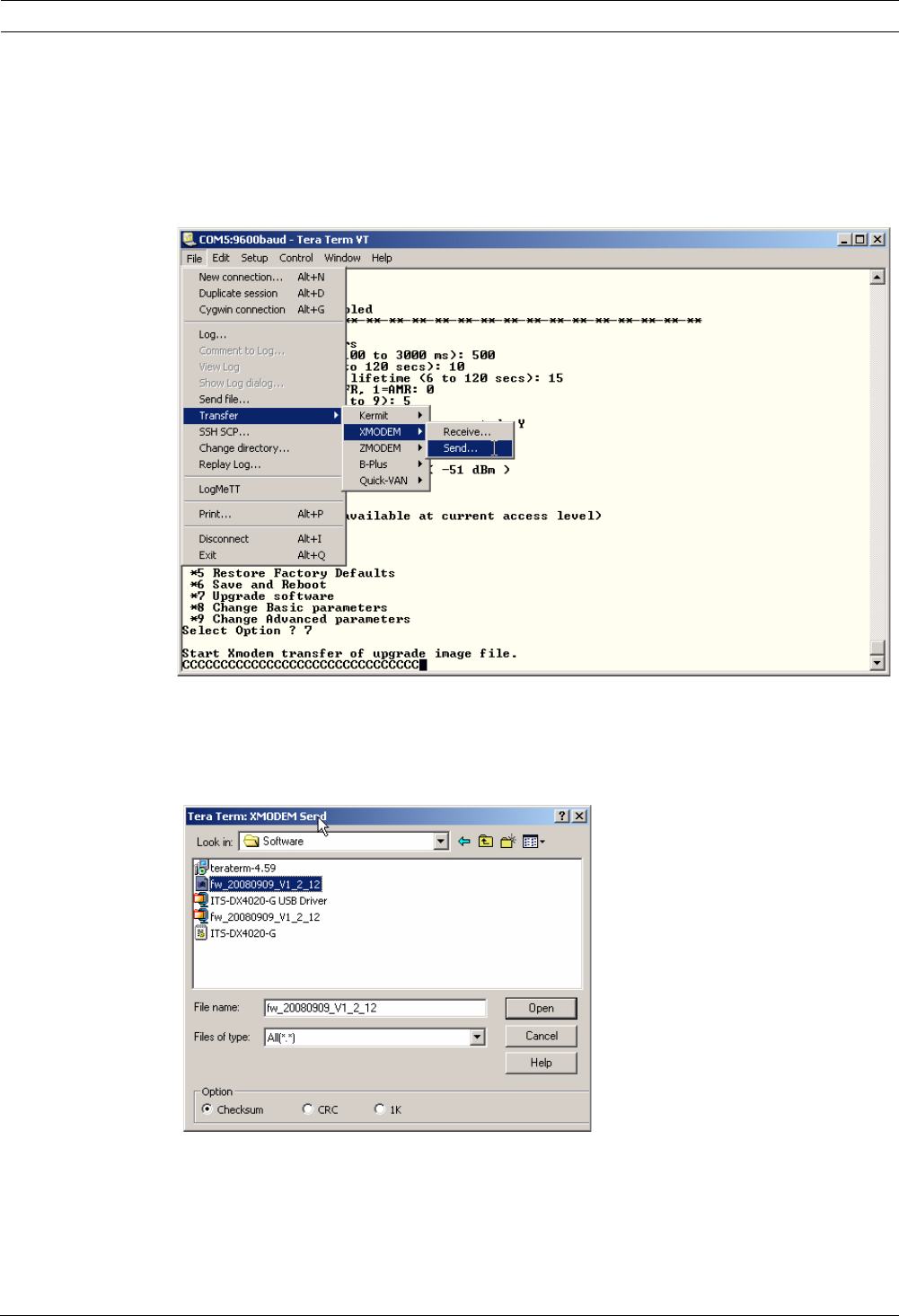

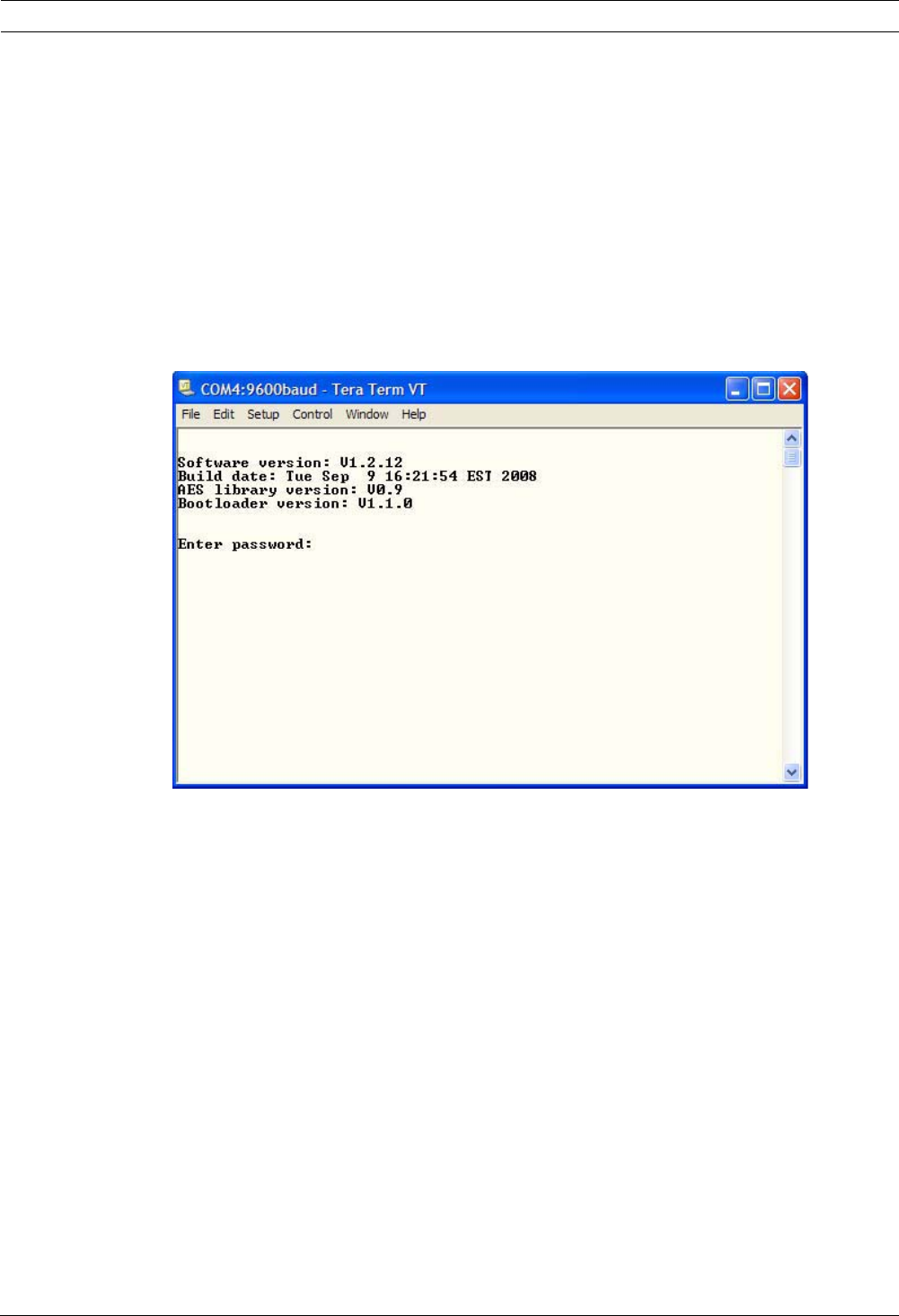

9.4.3 Εγκατάσταση του λογισ ικού ε Tera Term 88
10 Προδιαγραφέ και επισκόπηση συσκευή 89
10.1 Πίνακα ελέγχου 89
10.1.1 Υπολογισ ό παταρία ανα ονή 91
10.2 Κέντρο ελέγχου 92
10.3 Σύστη α επέκταση εισόδων DX2010 96
10.4 DX4020 Μονάδα διασύνδεση δικτύου Conettix 97
10.5 Σύστη α επικοινωνία ITS-DX4020-G 98
10.6 Εργαλείο εγκατάσταση wLSN 98
10.7 ιανο έα wLSN 99
10.8 Ανιχνευτή κίνηση PIR και διπλό ανιχνευτή του wLSN 100
10.9 Επαφή πόρτα ή παραθύρου wLSN 101
10.10 Χωνευτή επαφή πόρτα ή παραθύρου wLSN 101
10.11 Μίνι επαφή πόρτα ή παραθύρου wLSN 102
10.12 Αδρανειακό ανιχνευτή wLSN 103
10.13 Τηλεχειριστήριο wLSN 105
10.14 Μονάδα ρελέ wLSN 108
10.15 Σειρήνα εσωτερικών χώρων wLSN 109
10.16 Σειρήνα εξωτερικού χώρου wLSN 110
10.17 Ανιχνευτέ καπνού και θέρ ανση wLSN 111
10.18 Ανιχνευτή θραύση γυαλιού του wLSN 115
10.19 Αισθητήρα νερού/Αισθητήρα χα ηλή θερ οκρασία wLSN 121
11 Λεπτο έρειε και προεπιλογέ προγρα ατισ ού 123
11.1 Λεπτο έρειε προγρα ατισ ού στοιχείου προγρα ατισ ού 123
11.2 Κωδικοί χώρα 129
11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα 130
12 Εγκρίσει και απαιτήσει οργανισ ών 134
12.1 Πιστοποιήσει και Εγκρίσει 134
12.2 FCC 135
12.3 Industry Canada 136
12.4 SIA 136
12.5 Underwriters Laboratories (UL) 139
12.6 Απαιτήσει PD6662 και DD243 141
12.7 Απαιτήσει EN50131 142
12.8 INCERT 143
12.9 cUL 143
12.10 NF A2P 144
6el | Γενική παρουσίαση Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
1 Γενική παρουσίαση
Το παρόν έγγραφο περιέχει οδηγίε που απευθύνονται σε εκπαιδευ ένο εγκαταστάτη σχετικά ε
τη σωστή εγκατάσταση, δια όρφωση και χειρισ ό του πίνακα ελέγχου Easy Series, καθώ και
όλων των προαιρετικών περιφερειακών συσκευών.
Για την εγκατάσταση και τη δια όρφωση του συστή ατο πορείτε να ανατρέξετε στι εικόνε
που ξεκινούν στην ενότητα Ενότητα 1.2 Στοιχεία συστή ατο και καλωδίωση, Σελίδα 7, καθώ και
στι πληροφορίε που παρέχονται στην ενότητα Ενότητα 2 Εγκατάσταση και δια όρφωση του
συστή ατο , Σελίδα 12. Μετά την Ενότητα 1 και την Ενότητα 2 ακολουθούν πρόσθετε
λεπτο έρειε για την εγκατάσταση, τη δια όρφωση, τη δοκι ή και την υποστήριξη.
1.1 Ροή εργασιών εγκατάσταση
Για τη σωστή εγκατάσταση, τη δια όρφωση και τη δοκι ή του συστή ατο , θα πρέπει να
ακολουθήσετε την παρακάτω ροή εργασιών:
Πίνακαζ 1.1 Ροή εργασιών εγκατάσταση
Βή α Περιγραφή Σελίδα
1. Σχεδιασ ό εγκατάσταση Προσδιορίστε τι κατάλληλε θέσει για το στοιχείο του συστή ατο
στο χώρο εγκατάσταση .
Σελίδα 12
2. Εγκατάσταση του υλικού Εγκαταστήστε όλα τα στοιχεία του συστή ατο . Σελίδα 13
3. Εκτέλεση τη δοκι ή θέση
RFSS
Εκτελέστε τη δοκι ή ισχύο σή ατο ραδιοσυχνοτήτων (RFSS). Σελίδα 19
4. ια όρφωση συστή ατο Καταγράψτε τι ασύρ ατε συσκευέ στο σύστη α, εκτελέστε τον
βασικό προγρα ατισ ό για το σύστη α και προσθέστε χρήστε στο
σύστη α.
Σελίδα 24
5. Προγρα ατισ ό συστή ατο Ενη ερώστε το σύστη α ε προηγ ένο προγρα ατισ ό. Σελίδα 48
6. οκι ή συστή ατο Εκτελέστε ια πλήρη δοκι ή του συστή ατο . Βεβαιωθείτε ότι ο
κεντρικό σταθ ό παρακολούθηση έχει λάβει τι αναφορέ των
δοκι ών.
Σελίδα 73
Easy Series Γε ν ι κ ή π α ρ ο υ σ ί α ση | e l 7
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
1.2 Στοιχεία συστή ατο και καλωδίωση
Ανατρέξτε στα στοιχεία Σχή α 1.1 έω Σχή α 1.3 για ια γενική παρουσίαση των στοιχείων του
συστή ατο και τη καλωδίωση .
Εικόνα 1.1 Γενική παρουσίαση τη καλωδίωση στοιχείων του συστή ατο
ICP-EZPS
11
12
9
(-)
(+)
(-)
(+) (-)
(+) (+)
(+) (-) PO 1
(+) (-)(+) (-)(+) (-)
10
PO 4
PO 3
PO 2
7
6
8
IUI-EZ1
1
B
G
Y
R
DX4020
4
B
G
Y
R
wLSN Hub
2
B
G
Y
R
DX2010
3
B
G
Y
R
+
-
B
G
Y
R
ITS-DX4020-G
5
T
T
T
Λεζάντε για τα στοιχεία Σχή α 1.2, Σελίδα 8
1Κέντρο ελέγχου Τοποθετήστε σε απόσταση εντό 3 m από τον πίνακα ελέγχου.
Χρησι οποιήστε καλώδιο CAT5 (συνεστρα ένο ζεύγο ) για τον δίαυλο
ήχου. Ορίστε τη διεύθυνση του διαύλου δεδο ένων (1 - 4), έω 4
χειριστήρια έγ.
2ιανο έα wLSN S1 S2 S3
1 0 0 = Κανονική λειτουργία
9 2 0 = Κατάσταση RFSS
9 8 7 = Προεπιλεγ ένο διανο έα (ανατρέξτε στη Σελίδα 72)
Σύστη α επέκταση ζώνη DX2010 ίαυλο δεδο ένων, διεύθ. 102: Ζώνε 9 - 16
ίαυλο δεδο ένων, διεύθ. 103: Ζώνε 17 - 24
ίαυλο δεδο ένων, διεύθ. 104: Ζώνε 25 - 32
4DX4020 Μονάδα διασύνδεση
δικτύου
ίαυλο δεδο ένων, διεύθ. 134 1 - Σε λειτουργία
2 - Εκτό χρήση
5ITS-DX4020-G ίαυλο δεδο ένων, διεύθ. 134 (σταθερό )
6Επιτηρού ενε ζώνε ( ονό EOL) Επιλογέ κανονικά ανοικτό και κανονικά κλειστό (2,2k Ω)
7Επιτηρού ενε ζώνε (διπλό EOL) Κανονικά κλειστό (2,2k Ω)
8Επιλογέ πληκτροδιακόπτη ( ονό και διπλό EOL) ((2,2k Ω)
8el | Γενική παρουσίαση Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Εικόνα 1.2 Γενική παρουσίαση τη θέση των στοιχείων συστή ατο για το περίβλη α ICP-EZM2-R
9 Επιλογέ προγρ. εξόδου (PO) 1 Μεταγωγή
12v
Γείωση εταγωγή Ξηρή επαφή
10 Προγρ. έξοδοι 2 - 4 Το NF A2P απαιτεί τη διαθεσι ότητα εφεδρική παταρία για τι σειρήνε .
Εάν αυτή η σειρήνα απαιτεί τροφοδοσία 14,1V έω 14,4V, χρησι οποιήστε
την προαιρετική πλακέτα EZPS-FRA ή τη βοηθητική παροχή ρεύ ατο IPP-
PSU-2A5. Ορίστε την έξοδο ω εσωτερικό συναγερ ό διάρρηξη .
11 Επιλογή δισύρ ατου ανιχνευτή
καπνού
Απαιτείται αντίσταση τερ ατισ ού γρα ή (Αρ. Κατ.: 25899).
12 Επιλογή τετρασύρ ατου ανιχνευτή
καπνού
Απαιτείται αντίσταση τερ ατισ ού γρα ή (Αρ. Κατ.: 25899) και ονάδα
ρελέ τερ ατισ ού γρα ή Bosch
Ση είωση: Στο σύστη α χρησι οποιείται παταρία 12 VDC, η οποία συνδέεται όπω φαίνεται στην εικόνα.
Λεζάντε για τα στοιχεία Σχή α 1.2, Σελίδα 8
Easy Series Γε ν ι κ ή π α ρ ο υ σ ί α ση | e l 9
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Εικόνα 1.3 Γενική παρουσίαση τη θέση των στοιχείων συστή ατο για το περίβλη α ICP-EZM2-EU
Λεζάντε για Σχή α 1.2 Σελίδα 8 και Σχή α 1.3, Σελίδα 9
1Θύρα για κλειδί ενη έρωση ICP-EZRU-V3 ROM και φορητή νή η
2Κάλυ α περιβλή ατο και διακόπτη αντισα ποτάζ τοίχου
3Σύνδεση γείωση
Συνδέστε το καλώδιο τη γείωση από το περίβλη α στη θύρα του περιβλή ατο .
4Θέση τοποθέτηση ονάδα
Φαίνεται η ονάδα ITS-DX4020-G.
5Θέση τοποθέτηση ονάδα
Φαίνεται η ονάδα DX2010.
6Κου πί δοκι ή συστή ατο
Όταν ολοκληρωθεί η εγκατάσταση και ο προγρα ατισ ό του συστή ατο , πατήστε το κου πί δοκι ή
συστή ατο , για να ξεκινήσετε ια πλήρη δοκι ή.
7Θύρα για τη ονάδα φωνή ICP-EZVM
8Κάλυ α ακροδεκτών περιβλή ατο (Μόνο για περίβλη α ICP-EZM2-R)
Παρέχεται στο σάκο του υλικού. Μετά την ολοκλήρωση τη καλωδίωση τη παροχή ρεύ ατο , τοποθετήστε το
επάνω από του ακροδέκτε .
10 el | Γενική παρουσίαση Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
1.3 Μενού τηλεφώνου
1.3.1 Μενού τηλεφώνου για τον εγκαταστάτη
#
1
1
2
3
4
5
6
#
1
2
#
1
2
#
1
2
#
1
2
#
1
2
3
4
5
6
#
1
2
3
4
5
6
#
7
6
5
4
1
2
3
4
#
4
#
1
2
3
#
1
3
2
3
2
Συντήρηση
συστήματος
Μενού
χρήστη
Βασικός
προγραμματισμός
Προχωρημένος προγραμματισμός
Περίοδος ζωντανής συνομιλίας
Ειδικά μηνύματα
Φορητή μνήμη
Έξοδος
Ορισμός ημερομηνίας και ώρας
Πλήρης δοκιμή συστήματος
Μενού δοκιμής συστήματος
Ιστορικό
συμβάντων
Τοποθέτηση αρχικών
παραμέτρων συστήματος
Ασύρματη διαμόρφωση
Έξοδος
Δοκιμή συσκευής
προειδοποίησης
Δοκιμή μπαταρίας
Δοκιμή επικοινωνίας
Δοκιμή κέντρου ελέγχου
Δοκιμή ζώνης
Λειτουργία εξόδων
Έξοδος
Πιο πρόσφατα συμβάντα
Συμβάντα κατά ημερομηνία
Τελευταίο συμβάν συναγερμού
Έξοδος
Τελευταία 10 συμβάντα
Αντικατάσταση συσκευής
Προσθήκη συσκευής
Διαγραφή συσκευής
Μεταφορά δεδομένων ασύρματου δικτύου
(από διανομέα προς πίνακα ελέγχου)
Μεταφορά δεδομένων ασύρματου δικτύου
(από πίνακα ελέγχου προς διανομέα)
Διαγραφή και εξερεύνηση
Έξοδος
Αλλαγή κωδικού πρόσβασης εγκαταστάτη
Αλλαγή κωδικού πρόσβασης κύριου χρήστη (Χρήστης 1)
Έξοδος
Ζώνες
1
2
#
Εγγραφή περιγραφής ζώνης
Ορισμός τύπου ζώνης
Έξοδος
Διαμόρφωση αναφοράς
Έξοδοι
Έξοδος
1
#
Επιλογή λειτουργίας εξόδου
Έξοδος
Κωδικός χώρας Έξοδος
Εισαγωγή αριθμού λογαριασμού
Διαμόρφωση προορισμών αναφοράς
επιτυχία τηλεπρογραμματισμού
Πληκτρολογήστε ένα στοιχείο προγραμματισμού,
πληκτρολογήστε μια επιλογή.
Μιλήστε με το άτομο στο κέντρο ελέγχου
Ακούστε το άτομο στο κέντρο ελέγχου
Έξοδος
Εγγραφή περιγραφής θέσης
Εγγραφή μηνύματος κλήσης για σέρβις
Έξοδος
Έξοδος
Αποστολή δεδομένων από τη φορητή μνήμη στον πίνακα ελέγχου (θέση μνήμης = )
Αποστολή δεδομένων από τον πίνακα ελέγχου στη φορητή μνήμη (θέση μνήμης = )
= Η κατάσταση όπλιση του συστή ατο (ενεργοποιη ένη ή απενεργοποιη ένη) και η ρύθ ιση του Αριθ ού στοιχείου 142
Προχωρη ένου προγρα ατισ ού (0 ή 1) καθορίζουν τη διαθεσι ότητα αυτών των στοιχείων ενού. Ανατρέξτε στην
Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49.
Κατά την εγγραφή οποιασδήποτε περιγραφή (ση είο, έξοδο , χρήστη ή προσαρ οσ ένο ήνυ α), ην πατάτε κανένα κου πί στο
τηλέφωνό σα έχρι να σα ζητηθεί από το σύστη α.
Easy Series Γε ν ι κ ή π α ρ ο υ σ ί α ση | e l 11
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
1.3.2 Μενού τηλεφώνου για το χρήστη
1
Εισαγωγή κωδικού
πρόσβασης χρήστη
#
5
1
2
#
}
1
2
3
#
1
2
3
4
#
}
3
6
1
2
3
4
5
#
1
2
3
4
Ενεργοποίηση ή απενεργοποίηση συστήματος
Χρήση αυτής της επιλογής μόνο σε συστήματα χωρίς πιστοποίηση UL.
2
3
#
1
Ενεργοποίηση του συστήματος και παραμονή μέσα
Ενεργοποίηση του συστήματος και αποχώρηση
Ενεργοποίηση επιλεκτικής προστασίας
Για να ακούσετε αυτήν την επιλογή, πρέπει να είναι
ενεργοποιημένη η επιλεκτική προστασία.
Έξοδος
Περίοδος
ζωντανής
συνομιλίας
Μιλήστε με το άτομο στο κέντρο ελέγχου
Ακούστε το άτομο στο κέντρο ελέγχου
Λήξη τηλεφωνικής συνομιλίας
Η διάρκεια της τηλεφωνικής συνομιλίας είναι μόνο 90
δευτερόλεπτα.
Για να μηδενίσετε το χρονόμετρο, πατήστε το [1] στο
τηλέφωνο όταν είστε στη λειτουργία συνομιλίας ή το
[2] όταν είστε στη λειτουργία ακρόασης.
2
Συντήρηση
συστήματος
Ορισμός ημερομηνίας και ώρας
Πλήρης δοκιμή συστήματος
Μενού δοκιμής συστήματος
Ιστορικό
συμβάντων
Αρχικοποίηση
συστήματος
Έξοδος
1
Δοκιμή συσκευής προειδοποίησης
2
Δοκιμή μπαταρίας
Δοκιμή επικοινωνίας
4
Δοκιμή κέντρου ελέγχου
5
Δοκιμή ζώνης
4
Λειτουργία εξόδων
Ή
Προχωρημένος προγραμματισμός
(ενεργοποίηση πρόσβασης εγκαταστάτη)
Έξοδος
Λειτουργία εξόδων
#
1
Πιο πρόσφατα
συμβάντα
2
Συμβάντα κατά
ημερομηνία
3
Τελευταίο συμβάν
συναγερμού
4
Τελευταία
10 συμβάντα
Έξοδος
#
Έξοδος
3
Μενού
Χρήστη
Προσθήκη νέου χρήστη
Αλλαγή χρήστη
Διαγραφή χρήστη
Έξοδος
Για προσθήκη ή αλλαγή χρήστη:
Έξοδος
Αλλαγή ηλεκτρονικού κλειδιού
Εγγραφή περιγραφής
Αλλαγή κωδικού πρόσβασης
Αλλαγή ασύρματου χειριστηρίου
1 Μόνο ένα κωδικό πρόσβαση χρήστη (Χρήστε 1 έω 21) έχει τη δυνατότητα πρόσβαση στο Μενού χρήστη.
2 Εάν το σύστη α είναι ενεργοποιη ένο, η επιλογή Συντήρηση συστή ατο δεν είναι διαθέσι η.
3 Μόνο ο κύριο χρήστη πορεί να προσθέσει, να αλλάξει ή να διαγράψει χρήστε . Οι χρήστε 2 έω 21 πορούν να αλλάξουν όνο το
δικό του κωδικό πρόσβαση . Οι φωνητικέ περιγραφέ του χρήστη αποθηκεύονται στη ονάδα φωνή και δεν εταφέρονται στον πίνακα
ελέγχου αζί ε τα δεδο ένα προγρα ατισ ού.
4 Η επιλογή 6 επιτρέπει στον κύριο χρήστη (χρήστη 1) την ενεργοποίηση του κωδικού πρόσβαση εγκαταστάτη. Ανατρέξτε στον Αριθ ό
στοιχείου 142 Προχωρη ένου προγρα ατισ ού, στην ενότητα Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49.
Η διαθεσι ότητα των στοιχείων ενού που ε φανίζονται παραπάνω εξαρτάται από την κατάσταση του συστή ατο .
Κατά την εγγραφή οποιασδήποτε περιγραφή (ση είο, έξοδο , χρήστη ή προσαρ οσ ένο ήνυ α), ην πατάτε κανένα κου πί στο
τηλέφωνό σα έχρι να σα ζητηθεί από το σύστη α.
12 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2 Εγκατάσταση και δια όρφωση του συστή ατο
2.1 Σχεδιασ ό εγκατάσταση
Κατά το σχεδιασ ό τη εγκατάσταση , προσδιορίστε τι κατάλληλε θέσει για τον πίνακα
ελέγχου, το κέντρο ελέγχου, το διανο έα και τι ασύρ ατε συσκευέ , προτού εγκαταστήσετε τα
στοιχεία του συστή ατο . Κατά τον προσδιορισ ό αυτών των θέσεων, βεβαιωθείτε ότι έχετε
λάβει υπόψη τα παρακάτω θέ ατα.
Πίνακαζ 2.1 Ζητή ατα που αφορούν την εγκατάσταση
Εργασία Θέ ατα
1. Προσδιορισ ό τη θέση
για τον πίνακα ελέγχου.
– Χρησι οποιείτε όνο εξουσιοδοτη ένο προσωπικό σέρβι , για να εγκαταστήσετε
το παρόν σύστη α.
– Σχεδιάστε την εγκατάσταση του πίνακα ελέγχου σε έναν κεντρικό χώρο, κοντά
στην κεντρική παροχή εναλλασσό ενου ρεύ ατο .
– Σχεδιάστε την εγκατάσταση του πίνακα ελέγχου σε ια θέση ε καλή γείωση.
– Επειδή ο πίνακα ελέγχου είναι ένα όνι α συνδεδε ένο εξοπλισ ό , στην
καλωδίωση εγκατάσταση του κτιρίου θα πρέπει να περιλα βάνεται ια ά εσα
προσβάσι η συσκευή αποσύνδεση .
2. οκι ή τη ισχύο του
σή ατο GSM.
Χρησι οποιήστε το κινητό σα τηλέφωνο, για να εντοπίσετε ια περιοχή ε καλή ισχύ
σή ατο GSM, παρακολουθώντα την ισχύ του σή ατο στο κινητό σα .
Εάν στη θέση στην οποία σκοπεύετε να εγκαταστήσετε τον πίνακα ελέγχου δεν
υπάρχει καλή ισχύ σή ατο GSM, βρείτε ια νέα θέση για τον πίνακα ελέγχου.
3. Προσδιορισ ό τη θέση
για το κέντρο ελέγχου.
Σχεδιάστε την εγκατάσταση του κέντρου ελέγχου κοντά στην κεντρική πόρτα εισόδου
και εξόδου.
4. Προσδιορισ ό τη θέση
για το διανο έα wLSN.
Σχεδιάστε την εγκατάσταση του διανο έα wLSN Hub σε ια θέση ε καλά
χαρακτηριστικά ραδιοσυχνοτήτων (RF) και εντό απόσταση 100 m από τον πίνακα
ελέγχου.
5. Προσδιορισ ό τη θέση
για τι συσκευέ wLSN.
– Οι συσκευέ wLSN προορίζονται όνο για εφαρ ογέ σε εσωτερικό και ξηρό
χώρο. Αποφεύγετε την εγκατάσταση των συσκευών σε χώρου ε υπερβολική
υγρασία ή σε χώρου ε θερ οκρασία εκτό του αποδεκτού εύρου λειτουργία .
– Τοποθετείτε τι συσκευέ wLSN σε επίπεδε και στερεέ επιφάνειε . Για
περισσότερε πληροφορίε , ανατρέξτε στι οδηγίε εγκατάσταση τη κάθε
συσκευή
– Αποφεύγετε την τοποθέτηση των συσκευών wLSN σε χώρου ε εγάλα
εταλλικά αντικεί ενα, ηλεκτρικού πίνακε ή ηλεκτρικά οτέρ. Ενδέχεται να
ειώσουν το εύρο ραδιοσυχνοτήτων (RF) τη συσκευή wLSN.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 13
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.2 Εγκατάσταση στοιχείων συστή ατο
2.2.1 Εγκατάσταση του λογισ ικού wLSN
1. ιαχωρίστε το διανο έα wLSN από τη βάση του.
2. Ρυθ ίστε του περιστροφικού διακόπτε του διανο έα wLSN έτσι ώστε να ενεργοποιήσετε
την κατάσταση RFSS: S1 = 9, S2 = 2, S3 = 0.
Αυτή είναι η ρύθ ιση που απαιτείται για τη δοκι ή θέση RFSS. Ανατρέξτε στην Σχή α 1.1,
Σελίδα 7.
3. Συνδέστε το δίαυλο δεδο ένων του διανο έα wLSN στο δίαυλο δεδο ένων του πίνακα
ελέγχου. Η κλέ α ακροδεκτών του διανο έα wLSN πορεί να αφαιρεθεί.
–ιά ετρο καλωδίου: 0,14 mm έω 1,5 mm (18 AWG έω 24 AWG)
–Μήκο καλωδίου (διανο έα sLSN έω τον πίνακα ελέγχου): <= 100 m
4. Συνδέστε ξανά το διανο έα wLSN και τη βάση και, στη συνέχεια, ασφαλίστε το διανο έα
wLSN.
5. Τοποθετήστε προσωρινά το διανο έα wLSN στη θέση που θέλετε. Ίσω χρειαστεί να
αλλάξετε τη θέση του διανο έα wLSN, ανάλογα ε το αποτέλεσ α τη δοκι ή RFSS.
2.2.2 Εγκατάσταση του περιβλή ατο πίνακα ελέγχου
1. Αφαιρέστε τα ανοίγ ατα που θέλετε από το περίβλη α του πίνακα ελέγχου και την
προαιρετική βάση τοποθέτηση .
2. Προσαρτήστε την προαιρετική βάση τοποθέτηση στο περίβλη α.
3. Περάστε τα καλώδια έσα από τα ανοίγ ατα που θέλετε.
4. Τοποθετήστε το περίβλη α στην επιφάνεια που θέλετε. Χρησι οποιήστε τα κατάλληλα σετ
αγκύρωση και κοχλίωση κατά την εγκατάσταση του περιβλή ατο σε επιφάνειε που δεν
αντέχουν τα φορτία, όπω οι γυψοσανίδε .
i
ΣΗΜΕΙ ΣΗ!
– Χρησι οποιήστε τα κατάλληλα σετ αγκύρωση και κοχλίωση κατά την εγκατάσταση του
περιβλή ατο σε επιφάνειε που δεν αντέχουν τα φορτία, όπω οι γυψοσανίδε .
– Εφαρ όζετε τι διαδικασίε εκφόρτιση του στατικού ηλεκτρισ ού, όταν χειρίζεστε τον
πίνακα ελέγχου. Ακου πήστε τον ακροδέκτη τη γείωση στον πίνακα ελέγχου, για να
εκφορτίσετε τον υπάρχοντα στατικό ηλεκτρισ ό, πριν αρχίσετε να εργάζεστε στον πίνακα
ελέγχου.
– Εάν εγκαταστήσετε περισσότερα του ενό κέντρα ελέγχου, τοποθετήστε τα έτσι, ώστε η
απόσταση εταξύ του να είναι τουλάχιστον 1,2 m.
– Μην εγκαθιστάτε το διανο έα wLSN σε απόσταση 15 cm (6 in) από το εταλλικό περίβλη α
των πινάκων ελέγχου.
i
ΣΗΜΕΙ ΣΗ!
Ανατρέξτε στι εικόνε Σχή α 1.2, Σελίδα 8 ή Σχή α 1.3, Σελίδα 9 για πληροφορίε σχετικά ε τη
θέση εγκατάσταση του κάθε στοιχείου υλικού στο περίβλη α.
14 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.2.3 Εγκατάσταση του κέντρου ελέγχου
1. Απασφαλίστε το κέντρο ελέγχου και διαχωρίστε το από τη βάση.
2. Εάν πρόκειται να εγκαταστήσετε περισσότερα του ενό κέντρα ελέγχου, το καθένα από
αυτά πρέπει να έχει ια οναδική διεύθυνση. Έγκυρε διευθύνσει είναι από 1 έω 4.
Ανατρέξτε στην εικόνα Σχή α 2.1 για τη θέση του διακόπτη διεύθυνση .
Εικόνα 2.1 ιακόπτη διεύθυνση του κέντρου ελέγχου
3. Τοποθετήστε τη βάση του κέντρου ελέγχου στην επιφάνεια που θέλετε, χρησι οποιώντα
τι κατάλληλε οπέ τοποθέτηση . Χρησι οποιήστε το ενσω ατω ένο αλφάδι τη βάση
του κέντρου ελέγχου, ω οδηγό.
4. Συνδέστε του ακροδέκτε του διαύλου δεδο ένων του κέντρου ελέγχου στου ακροδέκτε
του διαύλου δεδο ένων του πίνακα ελέγχου. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
5. Συνδέστε του ακροδέκτε του διαύλου ήχου του κέντρου ελέγχου στου ακροδέκτε του
διαύλου ήχου του πίνακα ελέγχου.
Για του ακροδέκτε του διαύλου ήχου συνιστάται καλωδίωση συνεστρα ένου ζεύγου .
Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
6. Συνδέστε ξανά το κέντρο ελέγχου και τη βάση και, στη συνέχεια, ασφαλίστε το κέντρο
ελέγχου.
Ανατρέξτε στην ενότητα Ενότητα Καταστάσεη οθόνη κέντρου ελέγχου, Σελίδα 93 για ια γενική
παρουσίαση των διαφόρων καταστάσεων οθόνη του κέντρου ελέγχου.
1 Μπροστινό κάλυ α του κέντρου ελέγχου
2 Προεπιλεγ ένε ρυθ ίσει του διακόπτη διεύθυνση
i
ΣΗΜΕΙ ΣΗ!
Τοποθετήστε τη βάση σε ια η εταλλική επιφάνεια, κοντά στην κύρια πόρτα εισόδου/εξόδου.
Εάν πρόκειται να εγκαταστήσετε περισσότερα του ενό κέντρα ελέγχου, βεβαιωθείτε ότι
ανά εσά του υπάρχει απόσταση τουλάχιστον 1,2 m.
Αποφεύγετε την τοποθέτηση του κέντρου ελέγχου κοντά σε υπάρχουσε γρα έ τηλεφώνου.
Αποφεύγετε την τοποθέτηση του κέντρου ελέγχου κοντά σε άλλε ηλεκτρονικέ συσκευέ .
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 15
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.2.4 ρο ολόγηση καλωδίωση χα ηλή ισχύο
Όλα τα καλώδια, εκτό από εκείνα τη κύρια παροχή εναλλασσό ενου ρεύ ατο και τη
παταρία ανα ονή , είναι χα ηλή ισχύο . Τοποθετήστε τα καλώδια τη κύρια παροχή
εναλλασσό ενου ρεύ ατο και τη παταρία ανα ονή σε απόσταση τουλάχιστον 6,4 mm (1/4
τη ίντσα ) από τα υπόλοιπα καλώδια και ασφαλίστε το περίβλη α ώστε να ην υπάρξει
ετακίνηση. Τα καλώδια τη κύρια παροχή εναλλασσό ενου ρεύ ατο και τη παταρία
ανα ονή δεν πορούν να οιράζονται τον ίδιο αγωγό, τα εξαρτή ατα του αγωγού ή τα ίδια
ανοίγ ατα ε τα υπόλοιπα καλώδια. Ανατρέξτε στην Σχή α 2.2, Σελίδα 15.
Εικόνα 2.2 ρο ολόγηση καλωδίων περιορισ ένη ισχύο
16 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.2.5 Εγκατάσταση του συστή ατο επικοινωνία ITS-DX4020-G και τη κεραία
Το ITS-DX4020-G τροφοδοτείται από το δίαυλο.
Ανατρέξτε στην εικόνα Σχή α 1.1, Σελίδα 7 για τι οδηγίε καλωδίωση .
1. Τοποθετήστε την κάρτα ITS-DX4020-G SIM.
α) Κρατήστε το σύστη α επικοινωνία ITS-DX4020-G, όπω φαίνεται στην εικόνα Σχή α 9.1,
Σελίδα 75.
β) Σύρετε το πορτάκι τη υποδοχή κάρτα SIM προ τα πάνω για να το απασφαλίσετε και,
στη συνέχεια, ανοίξτε το.
γ) Κρατήστε την κάρτα SIM, όπω φαίνεται στι εικόνε Σχή α 9.1, Σελίδα 75 και, στη
συνέχεια, εισαγάγετε την κάρτα SIM έσα στο πορτάκι τη υποδοχή . Η κο ένη άκρη τη
δεν πρέπει να βρίσκεται στην πλευρά τη άρθρωση .
δ) Κλείστε το πορτάκι τη υποδοχή τη κάρτα και σύρετέ το προ τα κάτω για να το
ασφαλίσετε.
2. Τοποθετήστε το σύστη α επικοινωνία έσα στο περίβλη α του πίνακα ελέγχου,
χρησι οποιώντα τη θέση τοποθέτηση στο πλευρικό τοίχω α.
3. Τοποθετήστε τη αγνητική κεραία επάνω στο περίβλη α του πίνακα (το επάνω έρο
συνίσταται για κατακόρυφη πόλωση). Για τη σωστή λειτουργία, η κεραία πρέπει να
τοποθετηθεί επάνω σε εταλλική επιφάνεια.
4. Συνδέστε το καλώδιο τη κεραία στο σύστη α επικοινωνία .
5. Συνδέστε του ακροδέκτε ήχου του ITS-DX4020-G στην εσωτερική κλε α ακροδεκτών
τηλεφώνου του πίνακα ελέγχου.
6. Συνδέστε το σύνδεσ ο molex του προαιρετικού διαύλου του συστή ατο επικοινωνία ε
το σύστη α επικοινωνία και συνδέστε τα καλώδια του διαύλου στου ακροδέκτε του
προαιρετικού διαύλου του πίνακα ελέγχου. Εάν προτι άτε, πορείτε να χρησι οποιήσετε τι
βίδε των ακροδεκτών στο σύστη α επικοινωνία , αντί τη σύνδεση molex.
7. Τοποθετήστε το βραχυκυκλωτήρα δια όρφωση στου ακροδέκτε CONFIG MODE (J200).
Ανατρέξτε στην εικόνα Σχή α 9.1, Σελίδα 75 για τη θέση του βραχυκυκλωτήρα.
2.2.6 Εγκατάσταση του συστή ατο επέκταση εισόδων DX2010
Ο πίνακα ελέγχου υποστηρίζει έω και τρει επεκτάσει εισόδου DX2010 για τι ζώνε 9 έω
32.
Ανατρέξτε στι Οδηγίε εγκατάσταση DX2010 (Αρ. Κατ.: 49533), για περισσότερε πληροφορίε .
1. Ρυθ ίστε του διακόπτε DIP του DX2010.
2. Τοποθετήστε το DX2010 στο περίβλη α του πίνακα ελέγχου (πίσω τοίχω α ή κάποιο από τα
πλευρικά) ή σε άλλο κατάλληλο περίβλη α.
3. Συνδέστε το DX2010 στον πίνακα ελέγχου. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
Συνδέστε ένα καλώδιο γέφυρα στου ακροδέκτε TMPR και COM, για να
απενεργοποιήσετε την είσοδο αντισα ποτάζ του DX2010. Για τι επιλογέ καλωδίωση
ζωνών, ανατρέξτε στην ενότητα Ενότητα 2.2.8 Σύνδεση επιτηρού ενων ζωνών, Σελίδα 17. Για
να απενεργοποιήσετε την είσοδο αντισα ποτάζ στο DX2010, συνδέστε το καλώδιο γέφυρα
εταξύ των ακροδεκτών TMPR και COM.
i
ΣΗΜΕΙ ΣΗ!
Όταν χρησι οποιείτε το κανάλι ITS-DX4020-G GSM για τι επικοινωνίε , ην πραγ ατοποιείτε
όνι η σύνδεση τηλεφώνου στου ακροδέκτε εσωτερικού τηλεφώνου Easy Series.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 17
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.2.7 Σύνδεση τη ονάδα διασύνδεση δικτύου Conettix DX4020
Ο πίνακα ελέγχου υποστηρίζει ένα DX4020 για επικοινωνία ενσύρ ατου δικτύου.
Ανατρέξτε στι Οδηγίε εγκατάσταση DX4020 (Αρ. Κατ.: F01U045288), για περισσότερε
πληροφορίε .
1. Ρυθ ίστε του διακόπτε DIP του DX4020 στη διεύθυνση 134 για επικοινωνία δικτύου.
2. Τοποθετήστε το DX4020 έσα στο περίβλη α του πίνακα ελέγχου, χρησι οποιώντα τη
θέση τοποθέτηση στο πίσω ή στο πλευρικό τοίχω α.
3. Συνδέστε το DX4020 στον πίνακα ελέγχου. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
2.2.8 Σύνδεση επιτηρού ενων ζωνών
Για τα διαγρά ατα καλωδίωση , ανατρέξτε στην εικόνα Σχή α 1.1, Σελίδα 7.
Καλωδίωση ζώνη πυρκαγιά
Η επιτηρού ενη ζώνη 1 υποστηρίζει δισύρ ατου και τετρασύρ ατου ανιχνευτέ καπνού.
Οι επιτηρού ενε ζώνε 2 έω 32 υποστηρίζουν όνο τετρασύρ ατου ανιχνευτέ καπνού.
Για να προγρα ατίσετε επιτηρού ενε ζώνε ω ζώνε πυρκαγιά , ανατρέξτε στην ενότητα
Ενότητα 5.1.2 Ζώνε , Σελίδα 45.
Για τη δια όρφωση ζωνών εισβολή , ανατρέξτε στην Ενότητα Καλωδίωση ζώνη εισβολή , στη
Σελίδα 17.
Όταν χρησι οποιείτε ια έξοδο για παροχή τροφοδοσία σε τετρασύρ ατο ανιχνευτή καπνού,
προγρα ατίστε τη λειτουργία εξόδου για το ηδενισ ό του συστή ατο . Ανατρέξτε στην
Ενότητα 5.1.4 Έξοδοι, Σελίδα 47.
Καλωδίωση ζώνη εισβολή
Μπορείτε να καλωδιώσετε τι επιτηρού ενε ζώνε 1 έω 32 ω ενσύρ ατε ή ασύρ ατε ζώνε
εισβολή .
Για να προγρα ατίσετε τι επιτηρού ενε ζώνε 1 έω 32 ω ζώνε εισβολή , ανατρέξτε στην
ενότητα Ενότητα 5.1.2 Ζώνε , Σελίδα 45.
i
ΣΗΜΕΙ ΣΗ!
Σε ια πιστοποιη ένη εγκατάσταση NF A2P, θα πρέπει να τοποθετήσετε τη ονάδα DX2010 στη
ία πλευρά του περιβλή ατο του πίνακα ή στη ία πλευρά τη βοηθητική παροχή ρεύ ατο
IPP-PSU-2A5).
18 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.3 Τροφοδοσία συστή ατο
1. Συνδέστε την τροφοδοσία από τη παταρία στον πίνακα ελέγχου. Ανατρέξτε στην Σχή α 1.1,
Σελίδα 7.
2. Χρησι οποιήστε ταινία περίδεση καλωδίων, για να ασφαλίσετε τα καλώδια εισόδου
εναλλασσό ενου ρεύ ατο στο περίβλη α, όπου απαιτείται. Ανατρέξτε στην Σχή α 2.3,
Σελίδα 18.
Εικόνα 2.3 Ταινία περίδεση καλωδίων για το δίκτυο στην παροχή ρεύ ατο
3. Τοποθετήστε το κάλυ α των ακροδεκτών επάνω στου ακροδέκτε τη παροχή ρεύ ατο .
i
ΣΗΜΕΙ ΣΗ!
Επειδή ο πίνακα ελέγχου είναι ένα όνι α συνδεδε ένο εξοπλισ ό , στην καλωδίωση
εγκατάσταση του κτιρίου θα πρέπει να περιλα βάνεται ια ά εσα προσβάσι η συσκευή
αποσύνδεση .
Για την ασφαλή και σωστή λειτουργία του συστή ατο , απαιτείται εξωτερική γείωση. Εάν δεν
υπάρχει γείωση, θα υπάρχει κίνδυνο τραυ ατισ ού, καθώ και κίνδυνο ειω ένη απόδοση
του συστή ατο , όπω προβλή ατα ε τα ηλεκτρονικά κλειδιά ή ε θόρυβο στο κέντρο ελέγχου.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 19
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.4 Πρώτη εκκίνηση του συστή ατο
1. Εφαρ όστε την παροχή εναλλασσό ενου ρεύ ατο στο σύστη α.
2. Ανατρέξτε στον πίνακα Πίνακα 2.2 για την αλληλουχία αρχική εκκίνηση του συστή ατο .
Πίνακαζ 2.2 Αλληλουχία πρώτη εκκίνηση συστή ατο ( εν έχουν εντοπιστεί συσκευέ wLSN)
2.5 Εκτέλεση τη δοκι ή θέση RFSS ε τη χρήση του Εργαλείου
εγκατάσταση wLSN
Το Εργαλείο εγκατάσταση wLSN επικοινωνεί τη στάθ η ισχύο του σή ατο , το επίπεδο
θορύβου, την αναλογία σή ατο προ θόρυβο (SNR) και το ρυθ ό επιτυχία πακέτου.
Χρησι οποιήστε το, για να προσδιορίσετε τι βέλτιστε θέσει για την εγκατάσταση τη
συσκευή wLSN.
Στάδιο Χρονικό
διάστη α
Κέντρο ελέγχου ιανο έα wLSN
1 0-15 sec Εικονίδιο που αναβοσβήνει κατά
διαστή ατα ε πράσινο χρώ α
Λυχνία LED σταθερά
ανα ένη
2 15-45 sec Κίτρινο κύκλο που αναβοσβήνει
3 45-75 sec Ένα κίτρινο τόξο κύκλου που
περιστρέφεται
4 75 sec Πράσινο κύκλο σταθερά ανα ένο
i
ΣΗΜΕΙ ΣΗ!
Πριν τη όνι η εγκατάσταση οποιασδήποτε συσκευή wLSN, επιβεβαιώστε ότι η ισχύ σή ατο
ραδιοσυχνότητα (RFSS) εταξύ τη θέση τη συσκευή και τη θέση του διανο έα wLSN
είναι αποδεκτή.
!
ΠΡΟΣΟΧΗ!
Εάν διαθέτετε ασύρ ατε συσκευέ τι οποίε δεν θα εγκαταστήσετε α έσω , τοποθετήστε ξανά
τι επαφέ τη παταρία ή αφαιρέστε τι παταρίε , για να αποτρέψετε την εξάντληση τη
παταρία .
i
ΣΗΜΕΙ ΣΗ!
Μπορείτε να εκτελέσετε τη δοκι ή θέση RFSS χρησι οποιώντα το διανο έα wLSN και τη
συγκεκρι ένη συσκευή που θέλετε να δοκι άσετε. στόσο, πρέπει να χρησι οποιήσετε το
Εργαλείο εγκατάσταση αζί ε τον ανιχνευτή καπνού wLSN. εν πορείτε να καθορίσετε την
τι ή RFSS ε τον ίδιο τον ανιχνευτή. Ανατρέξτε στην ενότητα Ενότητα 3.1 Εκτέλεση δοκι ή
θέση RFSS ε το διανο έα και τη συσκευή, Σελίδα 32 για οδηγίε .
20 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.5.1 Προετοι ασία του διανο έα wLSN για δοκι ή θέση και κατάσταση RFSS
1. Απασφαλίστε το διανο έα wLSN και διαχωρίστε τον από τη βάση του.
2. Ρυθ ίστε το διακόπτη S1 στο 9 και το διακόπτη S2 στο 2, για να ενεργοποιήσετε την
κατάσταση RFSS. Έτσι απενεργοποιείται η κανονική λειτουργία. Ανατρέξτε στην Σχή α 1.1,
Σελίδα 7.
3. Ρυθ ίστε το διακόπτη S3 σε ια τι ή από 0 έω 4, ανάλογα ε το επίπεδο ισχύο RF ή το
βαθ ό ασφάλεια του προτύπου EN50131 που θέλετε να χρησι οποιήσετε. Ανατρέξτε στην
Πίνακα 2.3.
Πίνακαζ 2.3 Ισχύ RF διανο έα wLSN / Ρυθ ίσει EN
Ανατρέξτε στι προδιαγραφέ τη κάθε ε ονω ένη συσκευή για την κατηγορία EN50131
στην οποία ανήκει.
4. Βρείτε ια κατάλληλη θέση για τη βάση του διανο έα και τροφοδοτήστε ε ρεύ α είτε
συνδέοντά τη ε τον πίνακα ελέγχου (ανατρέξτε στι οδηγίε εγκατάσταση του πίνακα
ελέγχου) είτε συνδέοντα προσωρινά ια παταρία 9 VDC έω 12 VDC.
5. Συνδέστε ξανά το διανο έα wLSN και τη βάση και, στη συνέχεια, ασφαλίστε το διανο έα
wLSN.
Ρύθ ιση διακόπτη 3 Ισχύ RF (Βαθ ό ασφάλεια EN50131
0 Μέγιστη ισχύ
1 3 dB χα ηλότερη από τη έγιστη (Βαθ ό ασφάλεια 1)
2 6 dB χα ηλότερη από τη έγιστη (Βαθ ό ασφάλεια 2)
3 9 dB χα ηλότερη από τη έγιστη (Βαθ ό ασφάλεια 3)
4 12 dB χα ηλότερη από τη έγιστη (Βαθ ό ασφάλεια 4)
i
ΣΗΜΕΙ ΣΗ!
Πρέπει να δοκι άσετε τι συσκευέ στον ίδιο Βαθ ό ασφάλεια κατά το πρότυπο EN50131, στον
οποίο ο πίνακα ελέγχου εντοπίζει τι συσκευέ .
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 21
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.5.2 Εργαλείο εγκατάσταση wLSN, Κατάσταση 1
Η Κατάσταση 1 καθορίζει εάν η θέση τη συσκευή έχει αποδεκτή ή η αποδεκτή τι ή RFSS.
Για να δοκι άσετε τι ασύρ ατε συσκευέ ε το Εργαλείο εγκατάσταση στην Κατάσταση 1:
1. Βεβαιωθείτε ότι ο περιστροφικό διακόπτη του διανο έα wLSN είναι ρυθ ισ ένο έω S1
= 9, S2 = 2, S3 = 0. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7. Η λυχνία LED του διανο έα wLSN
αναβοσβήνει ε αργό ρυθ ό.
2. Μεταβείτε στη θέση τη πρώτη συσκευή και, στη συνέχεια, πατήστε και κρατήστε
πατη ένα τα [*][#] στο Εργαλείο εγκατάσταση , για 2 sec.
3. Πατήστε [1] για την Κατάσταση 1.
4. Τοποθετήστε το Εργαλείο εγκατάσταση σε όρθια θέση, στη θέση τη πρώτη συσκευή ή,
κρατήστε το στη θέση αυτή, εάν χρειάζεται.
5. Περι ένετε 10 sec και, στη συνέχεια, διαβάστε την οθόνη.
– Ένδειξη αποδεκτή τι ή RFSS:
– Ένδειξη η αποδεκτή τι ή RFSS:
Εάν η δοκι ή θέση :
–είναι OK: Επιβεβαιώστε ότι η θέση είναι OK, ελέγχοντά την ε την πραγ ατική ασύρ ατη
συσκευή για τη συγκεκρι ένη θέση.
–δεν είναι OK: οκι άστε ια διαφορετική θέση.
MODE 1: +++OK+++
MODE 1 : - NOT OK -
22 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.5.3 Εργαλείο εγκατάσταση wLSN, Κατάσταση 2
Για να δοκι άσετε τι ασύρ ατε συσκευέ ε το Εργαλείο εγκατάσταση στην Κατάσταση 2:
1. Βεβαιωθείτε ότι ο περιστροφικό διακόπτη του διανο έα wLSN είναι ρυθ ισ ένο έω S1
= 9, S2 = 2, S3 = 0. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7. Η λυχνία LED του διανο έα wLSN
αναβοσβήνει ε αργό ρυθ ό.
2. Μεταβείτε στη θέση τη πρώτη συσκευή και, στη συνέχεια, πατήστε και κρατήστε
πατη ένα τα [*][#] στο Εργαλείο εγκατάσταση , για 2 sec.
3. Πατήστε [2] για την Κατάσταση 2.
4. Τοποθετήστε το Εργαλείο εγκατάσταση σε όρθια θέση, στη θέση τη πρώτη συσκευή ή,
κρατήστε το στη θέση αυτή, εάν χρειάζεται.
5. Περι ένετε 10 sec και, στη συνέχεια, διαβάστε την οθόνη.
Η οθόνη Κατάσταση 2 ε φανίζει γρα έ ένδειξη ισχύο στα αριστερά και το πλήθο των
πακέτων που έχουν ληφθεί στα δεξιά. Τα τετραγωνίδια υποδεικνύουν την ισχύ σή ατο . Το
Εργαλείο Εγκατάσταση ε φανίζει το πλήθο των πακέτων που λήφθηκαν: 1, 2 ή 3.
Πίνακαζ 2.4 εδο ένα οθόνη τη Κατάσταση 2
Εάν η δοκι ή θέση :
–είναι OK: Επιβεβαιώστε ότι η θέση είναι OK, ελέγχοντά την ε την πραγ ατική ασύρ ατη
συσκευή για τη συγκεκρι ένη θέση.
–δεν είναι OK: οκι άστε ια διαφορετική θέση.
MOD E 2 :
PACKETS=3
Γρα έ ισχύο Αναλογία σή ατο προ
θόρυβο
Πακέτα Ισχύ σή ατο
< 9 dB ? 2 Μη αποδεκτή
9 dB ? 2 Οριακή (δεν προτείνεται)
13 dB ? 2Αποδεκτή
16 dB ? 2Καλή
20 dB ? 2Πολύ καλή
22 dB ? 2 Εξαιρετική
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 23
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.5.4 Εργαλείο εγκατάσταση wLSN, Κατάσταση 3
Κατά την εκτέλεση τη δοκι ή θέση RFSS, θα πρέπει να καταγράψετε τη έγιστη και την
ελάχιστη τι ή SNR που λα βάνετε, διότι ενδέχεται να τι χρειαστείτε.
Εάν τα αποτελέσ ατα τη τι ή SNR ε φανίζουν εγάλε διακυ άνσει , η θέση:
–είναι OK, εάν αφαιρέσετε τη διαφορά dB εταξύ τη έγιστη (H) και τη ελάχιστη (L)
τι ή αποτελέσ ατο και ο αριθ ό που προκύπτει είναι εγαλύτερο από 13 dB.
Επιβεβαιώστε ότι η θέση είναι OK, ελέγχοντά την ε την πραγ ατική ασύρ ατη συσκευή
για τη συγκεκρι ένη θέση. (L - (H - L) ? 13 dB = OK
–δεν είναι OK, εάν αφαιρέσετε τη διαφορά dB εταξύ τη έγιστη (H) και τη ελάχιστη (L)
τι ή αποτελέσ ατο και ο αριθ ό που προκύπτει είναι ικρότερο από 13 dB. Στην
περίπτωση αυτή, επιλέξτε νέα θέση για δοκι ή. (L - (H - L) ? 13 dB = δεν είναι OK)
Για να δοκι άσετε τι ασύρ ατε συσκευέ ε το Εργαλείο εγκατάσταση στην Κατάσταση 3:
1. Βεβαιωθείτε ότι ο περιστροφικό διακόπτη του διανο έα wLSN είναι ρυθ ισ ένο έω S1
= 9, S2 = 2, S3 = 0. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7. Η λυχνία LED του διανο έα wLSN
αναβοσβήνει ε αργό ρυθ ό.
2. Μεταβείτε στη θέση τη πρώτη συσκευή και, στη συνέχεια, πατήστε και κρατήστε
πατη ένα τα [*][#] στο Εργαλείο εγκατάσταση , για 2 sec.
3. Πατήστε [3] για την Κατάσταση 3.
4. Τοποθετήστε το Εργαλείο εγκατάσταση σε όρθια θέση, στη θέση τη πρώτη συσκευή ή,
κρατήστε το στη θέση αυτή, εάν χρειάζεται.
5. Περι ένετε 10 sec και, στη συνέχεια, διαβάστε την οθόνη.
Στην οθόνη Κατάσταση 3 το "SNR yy" εκφράζει την αναλογία σή ατο προ θόρυβο σε dB
και το "x" είναι η τι ή RFSS σε dBm.
Η οθόνη Κατάσταση 3 ε φανίζει την αναλογία σήατο προ θόρυβο (SNR) στη θέση τη
δοκι ή . Το S αναφέρεται στην ισχύ σή ατο του εισερχό ενου ηνύ ατο από το
διανο έα wLSN προ το Εργαλείο εγκατάσταση . Το N αναφέρεται στο επίπεδο θορύβου
περιβάλλοντο που υπάρχει στη θέση. Το σή α πρέπει να είναι εγαλύτερο από το θόρυβο
(S>N). Όσο υψηλότερη είναι η τι ή SNR, τόσο ισχυρότερο είναι το σή α στη συγκεκρι ένη
θέση. Οι παύλε που ε φανίζονται στι γρα έ S και N, υποδεικνύουν η αποδεκτή ισχύ
σή ατο .
6. Ση ειώστε τι ενδείξει που λα βάνετε για τη συγκεκρι ένη θέση, ιδιαίτερα τι τι έ SNR.
MODE 3: S- xxxdBm
SNRY N- xxxdBm
24 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
7. Ανατρέξτε στον πίνακα Πίνακα 2.5 για την ερ ηνεία των αποτελεσ άτων ε βάση την
ελάχιστη και τη έγιστη τι ή ένδειξη .
Εάν κάποια από τα αποτελέσ ατα για την τι ή SNR είναι χα ηλότερο από 13 dB, τότε η
θέση δεν είναι OK.
Πίνακαζ 2.5 εδο ένα αναλογία σή ατο προ θόρυβο
Εάν η δοκι ή θέση :
–είναι OK: Επιβεβαιώστε ότι η θέση είναι OK, ελέγχοντά την ε την πραγ ατική ασύρ ατη
συσκευή για τη συγκεκρι ένη θέση.
–δεν είναι OK: οκι άστε ια διαφορετική θέση.
2.6 Εγκατάσταση συσκευών wLSN
1. Εάν η τι ή RFSS είναι OK:
– Εγκαταστήστε τη βάση τη συσκευή και συνεχίστε στην επό ενη θέση.
Εάν η τι ή RFSS δεν είναι OK:
– Προσδιορίστε την αιτία τη η αποδεκτή τι ή RFSS και επαναλάβετε τη δοκι ή.
– Μετακινήστε τη συσκευή σε νέα θέση και επαναλάβετε τη δοκι ή ή
– Μετακινήστε το διανο έα wLSN σε νέα θέση και επαναλάβετε τη δοκι ή.
2. Επαναλάβετε τα βή ατα 5 έω 10 που περιγράφονται στην ενότητα Ενότητα 2.5 Εκτέλεση
τη δοκι ή θέση RFSS ε τη χρήση του Εργαλείου εγκατάσταση wLSN στη Σελίδα 19, έχρι
να ολοκληρωθούν οι δοκι έ όλων των θέσεων και να εγκατασταθούν όλε οι βάσει .
3. Πατήστε και κρατήστε πατη ένα τα [*][#] για να βγείτε από την κατάσταση δοκι ή .
Το Εργαλείο εγκατάσταση απενεργοποιείται από το κύριο ενού, 30 sec ετά το τελευταίο
πάτη α πλήκτρου.
4. Αποσυνδέστε την τροφοδοσία από το σύστη α.
5. Ρυθ ίστε του περιστροφικού διακόπτε του διανο έα wLSN ω εξή : S1 = 1, S2 = 0, S3 =
0.
6. Συνδέστε ξανά την τροφοδοσία στο σύστη α.
Αναλογία σή ατο προ θόρυβο Ισχύ σή ατο
< 9 dB Μη αποδεκτή
9 dB Οριακή (δεν προτείνεται)
13 dB Αποδεκτή
16 dB Καλή
20 dB Πολύ καλή
22 dB Εξαιρετική
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 25
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.7 ια όρφωση του συστή ατο από το Μενού τηλεφώνου για τον
εγκαταστάτη
2.7.1 Αναβάθ ιση του πίνακα ελέγχου (προαιρετικό)
Εισαγάγετε το κλειδί ενη έρωση ICP-EZRU-V3 ROM.
Η αναβάθ ιση έχει ολοκληρωθεί ( ετά από 5 έω 10 min), όταν η πράσινη (?(ξ?%??) λυχνία
LED στον πίνακα ελέγχου αναβοσβήνει. Αφαιρέστε την πράσινη φορητή νή η αναβάθ ιση .
2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον πίνακα ελέγχου
1. Συνδέστε ια τηλεφωνική συσκευή στι θέσει δοκι ών ή στου ακροδέκτε τηλεφώνου.
Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
2. Πατήστε και κρατήστε πατη ένο το κου πί οκι ή συστή ατο για 15 sec περίπου. είτε
την Σχή α 1.2, Σελίδα 8 για τη θέση του κου πιού δοκι ή .
3. Όταν σα ζητηθεί, χρησι οποιήστε την τηλεφωνική συσκευή για να εισαγάγετε τον κωδικό
πρόσβαση εγκαταστάτη (η προεπιλογή είναι 5432[11]) για το Μενού τεχνικού
εγκατάσταση ή τον κύριο κωδικό πρόσβαση χρήστη (η προεπιλογή είναι 1234[55]) για το
Μενού χρήστη. Για τι παρακάτω δύο διαδικασίε , εισαγάγετε τον κωδικό πρόσβαση
εγκαταστάτη.
2.7.3 ια όρφωση των απαιτού ενων ρυθ ίσεων πίνακα ελέγχου
1. Από το Μενού εγκαταστάτη, εάν σα ζητηθεί να ορίσετε την η ερο ηνία και την ώρα του
πίνακα, πατήστε [1][1]. Αφού ακολουθήσετε όλε τι οδηγίε που ε φανίζονται, πατήστε
[#][#] για να επιστρέψετε στο Μενού εγκαταστάτη.
2. Εάν σα ζητηθεί να ορίσετε τον κωδικό χώρα , πατήστε [3][4]. Ανατρέξτε στην ενότητα
Ενότητα 11.2 Κωδικοί χώρα , Σελίδα 129 για τον κατάλληλο κωδικό χώρα . Αφού
ακολουθήσετε όλε τι οδηγίε που ε φανίζονται, πατήστε [#] για να επιστρέψετε στο
Μενού εγκαταστάτη.
i
ΣΗΜΕΙ ΣΗ!
Μπορείτε να δια ορφώσετε έναν πίνακα ελέγχου χρησι οποιώντα προ-δια ορφω ένα
δεδο ένα προγρα άτων τα οποία βρίσκονται αποθηκευ ένα σε ια φορητή νή η. Για
περισσότερε πληροφορίε , ανατρέξτε στην ενότητα Ενότητα 4.3 Φορητέ νή ε , Σελίδα 43.
i
ΣΗΜΕΙ ΣΗ!
Για περισσότερε πληροφορίε σχετικά ε του προεπιλεγ ένου κωδικού πρόσβαση ,
ανατρέξτε στην ενότητα Ενότητα 4.1 Πρόσβαση συστή ατο έσω τηλεφώνου, Σελίδα 39.
26 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
2.7.4 Εξερεύνηση ασύρ ατων συσκευών
Εξερεύνηση είναι η διαδικασία κατά την οποία ο διανο έα wLSN προσδιορίζει και ενσω ατώνει
νέε συσκευέ σε ένα σύστη α.
1. Από το ενού εγκαταστάτη (ανατρέξτε στην ενότητα Ενότητα 2.7.2 Εκκίνηση τηλεφωνική
συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25), πατήστε [1][6] για να ξεκινήσετε τη
διαδικασία εξερεύνηση .
2. Καλύψτε όλου του ανιχνευτέ κίνηση . (Μπορείτε να χρησι οποιήσετε το προαιρετικό
ISW-BMASK-10.)
3. Όταν το σύστη α αναγγείλει το ήνυ α "Τοποθετήστε όλε τι παταρίε ", τοποθετήστε τι
παταρίε ή αφαιρέστε τι επαφέ παταριών από όλε τι ασύρ ατε συσκευέ .
4. Πατήστε [1] για να συνεχίσετε. Το σύστη α ε φανίζει το ήνυ α "Γίνεται εξερεύνηση
συσκευών, περι ένετε".
Σε αυτό το χρονικό διάστη α, το σύστη α εντοπίζει όλε τι ασύρ ατε συσκευέ . Η
διαδικασία διαρκεί περίπου 6 min.
5. Το σύστη α αναγγέλλει το ήνυ α "Ασύρ ατε συσκευέ : xx. οκι ή όλων των ζωνών."
"xx" = το πλήθο των ασύρ ατων συσκευών που εντοπίστηκαν, αλλά δεν έχουν ακό η
δοκι αστεί.
i
ΣΗΜΕΙ ΣΗ!
Οι αριθ οί ζωνών ορίζονται για ασύρ ατε συσκευέ ε τη σειρά ε την οποία οι συσκευέ
επικοινωνούν ε το σύστη α (επέ βαση, παραβίαση, χα ηλή στάθ η παταρία ). Αν προτι άτε
τον ορισ ό συγκεκρι ένων αριθ ών ζώνη για τι ασύρ ατε συσκευέ , διασφαλίστε την
επικοινωνία του ε την κατάλληλη σειρά. ιαφορετικά, το σύστη α θα ορίσει το ικρότερο
διαθέσι ο αριθ ό ζώνη στην πρώτη ασύρ ατη συσκευή που ελέγχεται. Με του ανιχνευτέ
κίνηση , θα πρέπει να αφαιρέσετε την κάλυψη όνο για τον ανιχνευτή τον οποίο θέλετε να
δοκι άσετε.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 27
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
6. οκι άστε την κάθε ζώνη. Εάν προτι άτε τον ορισ ό συγκεκρι ένων αριθ ών ζώνη , τότε
εκτελέστε τη δοκι ή των ζωνών ε την κατάλληλη σειρά.
Ανατρέξτε στον πίνακα Πίνακα 2.6 για οδηγίε σχετικά ε τη δοκι ή τη κάθε ασύρ ατη
συσκευή .
Πίνακαζ 2.6 ιαδικασίε δοκι ή ασύρ ατων συσκευών
Μετά από κάθε επιτυχη ένη δοκι ή ζώνη , το σύστη α αναγγέλλει το ήνυ α "Η δοκι ή τη
ζώνη xx ολοκληρώθηκε".
Εάν πραγ ατοποιήσετε τη δοκι ή ια ζώνη και το σύστη α αναγγείλει όνο το ήνυ α "Ζώνη
xx," ο αριθ ό ζώνη έχει οριστεί, αλλά η δοκι ή δεν έχει πραγ ατοποιηθεί:
– Εάν προτι άτε συγκεκρι ένου αριθ ού ζώνη , ην συνεχίσετε. Επιδιορθώστε τυχόν
πρόβλη α στη συσκευή και επαναλάβετε τη δοκι ή, έχρι το σύστη α να αναγγείλει το
ήνυ α "Η δοκι ή τη ζώνη xx ολοκληρώθηκε".
Συσκευή Για δοκι ή
Ανιχνευτέ κίνηση Περπατήστε στο εύρο κάλυψη του ανιχνευτή.
Ανιχνευτή καπνού Πατήστε και ελευθερώστε το κου πί δοκι ή ανιχνευτή ή φυσήξτε καπνό στο θάλα ο του
ανιχνευτή για να προκαλέσετε ένα σή α συναγερ ού. Εκτελέστε επαναφορά του
συναγερ ού.
Μονάδα ρελέ Είσοδο και Έξοδο : Παραβιάστε και εκτελέστε επαναφορά του επιτηρού ενου βρόχου.
Έξοδο όνο: Πραγ ατοποιήστε επέ βαση στη συσκευή.
Ανιχνευτή αδράνεια Μαγνητικό διακόπτη : Ανοίξτε και στη συνέχεια κλείστε το διακόπτη.
Αδράνεια όνο: Προκαλέστε ένα συναγερ ό και εκτελέστε επαναφορά του συναγερ ού1 ή
πραγ ατοποιήστε επέ βαση στον ανιχνευτή.3
Ανιχνευτή θραύση
τζα ιών
Προκαλέστε ένα συναγερ ό και, στη συνέχεια, εκτελέστε επαναφορά του συναγερ ού ή
πραγ ατοποιήστε επέ βαση στον ανιχνευτή.3
Μίνι επαφή θύρα /
παραθύρου
Επαφή θύρα /
παραθύρου ε εσοχή
Ανοίξτε και στη συνέχεια κλείστε το αγνητικό διακόπτη.
Επαφή θύρα /
παραθύρου
Ανοίξτε και στη συνέχεια κλείστε το αγνητικό διακόπτη ή παραβιάστε και στη συνέχεια
εκτελέστε επαναφορά του επιτηρού ενου βρόχου. Εκτελέστε και τι δύο δοκι έ όνο αν
χρησι οποιείται ο αγνητικό διακόπτη και ο επιτηρού ενο βρόχο .
Σειρήνα εσωτερικού
χώρου
Πραγ ατοποιήστε επέ βαση στη συσκευή.
Σειρήνα εξωτερικού
χώρου
Πραγ ατοποιήστε επέ βαση στη συσκευή. Για να δια ορφώσετε τη συσκευή, ανατρέξτε
στην ενότητα Ενότητα 10.16 Σειρήνα εξωτερικού χώρου wLSN, Σελίδα 110.
Αισθητήρα νερού /
Αισθητήρα χα ηλή
θερ οκρασία
Αισθητήρα νερού: Επιλέξτε ία από τι ακόλουθε εθόδου :
– Βραχυκυκλώστε του ακροδέκτε του αισθητήρα νερού, για 5 sec τουλάχιστον.
– Βυθίστε τον αισθητήρα νερού στο νερό, για 5 sec τουλάχιστον.
Αισθητήρα χα ηλή θερ οκρασία : Βραχυκυκλώστε τι επαφέ "T", για 5 sec
τουλάχιστον.
1 Για να ελέγξετε τον ανιχνευτή αδράνεια , προκαλέστε έναν κραδασ ό για να ενεργοποιηθεί ένα συναγερ ό αδράνεια και στη
συνέχεια εκτελέστε επαναφορά του συναγερ ού.
2 Για να ελέγξετε τον ανιχνευτή θραύση τζα ιών, χρησι οποιήστε ένα ειδικό εργαλείο για να ενεργοποιήσετε ένα συναγερ ό θραύση
τζα ιών και στη συνέχεια εκτελέστε επαναφορά του συναγερ ού.
3 Εάν πραγ ατοποιήσετε επέ βαση στον ανιχνευτή, ο πίνακα ελέγχου καταγράφει τον ανιχνευτή, αλλά δεν τον ελέγχει. Πρέπει να
ενεργοποιήσετε τον κατάλληλο συναγερ ό και να εκτελέσετε την επαναφορά του, για να ελέγξετε τον ανιχνευτή.
28 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
– Εάν δεν προτι άτε συγκεκρι ένου αριθ ού ζώνη , πορείτε να πραγ ατοποιήσετε τι
δοκι έ αργότερα, έσω του Μενού εγκαταστάτη. Όταν το σύστη α ολοκληρώσει τι
δοκι έ , θα αναγγείλει το ήνυ α "Οι ασύρ ατε συσκευέ δεν έχουν δια ορφωθεί".
7. Το σύστη α αποκρίνεται ε το ήνυ α "Η δοκι ή του συστή ατο ολοκληρώθηκε”.
2.7.5 Προσθήκη χρηστών, ηλεκτρονικών κλειδιών και ασύρ ατων χειριστηρίων
1. Από το Μενού τηλεφώνου για το χρήστη (ανατρέξτε στην ενότητα Ενότητα 2.7.2 Εκκίνηση
τηλεφωνική συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25), πατήστε [4] για να εισέλθετε
στο Μενού χρήστη.
2. Από το Μενού τηλεφώνου για το χρήστη, πατήστε [4] για να εισέλθετε στο Μενού χρήστη.
3. Πατήστε [1] για προσθήκη νέου χρήστη. Αφού προσθέσετε έναν νέο χρήστη, πορείτε
επίση να ορίσετε ένα ηλεκτρονικό κλειδί, έναν κωδικό πρόσβαση και ασύρ ατα
χειριστήρια για τον συγκεκρι ένο χρήστη.
4. Επαναλάβετε το Βή α 4 για να προσθέσετε και άλλου χρήστε .
5. Πατήστε [#] για να επιστρέψετε στο Μενού χρήστη.
i
ΣΗΜΕΙ ΣΗ!
Εάν σχεδιάζετε να χρησι οποιήσετε ια φορητή νή η για την αντιγραφή των δεδο ένων του
πίνακα ελέγχου, προκει ένου να κρατήσετε εφεδρικό αντίγραφο ή να τα χρησι οποιήσετε σε
άλλο σύστη α, δη ιουργήστε το εφεδρικό αντίγραφο των δεδο ένων τώρα. Ανατρέξτε στην
Ενότητα 4.3 Φορητέ νή ε , Σελίδα 43.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 29
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
2.8 ια όρφωση του συστή ατο επικοινωνία ITS-DX4020-G
2.8.1 ια όρφωση του πίνακα ελέγχου για κινητή επικοινωνία
Πρέπει να ενεργοποιήσετε τη δυνατότητα κλήσεων GSM και να ορίσετε τη χρησι οποιού ενη
ορφή και τη διεύθυνση IP προορισ ού, καθώ και τον αριθ ό θύρα ή τον αριθ ό τηλεφώνου.
Μπορείτε να δια ορφώσετε επίση την προστασία από αντιγραφή και άλλε παρα έτρου . Για να
το κάνετε αυτό:
1. Ενεργοποιήστε τη δυνατότητα κλήσεων GSM χρησι οποιώντα το στοιχείο 202 του
προχωρη ένου προγρα ατισ ού.
2. Για τον κύριο και του εφεδρικού προορισ ού , δια ορφώστε τι επιλογέ του πίνακα
ελέγχου, τι οποίε θέλετε να χρησι οποιήσετε.
Ανατρέξτε στον πίνακα Πίνακα 2.7, Σελίδα 29 για ένα παράδειγ α τυπική δια όρφωση
και τα αντίστοιχα στοιχεία του προχωρη ένου προγρα ατισ ού.
Πίνακαζ 2.7 Παράδειγ α δια όρφωση για κινητέ επικοινωνίε
2.8.2 ια όρφωση του ITS-DX4020-G
Βεβαιωθείτε ότι η γέφυρα δια όρφωση είναι εγκατεστη ένη στου πείρου CONFIG MODE
(J200).
Ανατρέξτε στην ενότητα Ενότητα 2.2.5 Εγκατάσταση του συστή ατο επικοινωνία ITS-DX4020-G
και τη κεραία , Σελίδα 16 για τη σωστή εγκατάσταση.
1. Παρακολουθείτε τι λυχνίε LED για τον έλεγχο τη ισχύο του σή ατο . Ανατρέξτε στην
Πίνακα 2.8, Σελίδα 30. Ανατρέξτε στην εικόνα Σχή α 9.1, Σελίδα 75 για τι θέσει των
λυχνιών LED.
Μορφή ιεύθυνση IP/Αρ. τηλεφώνου Θύρα Προστασία από
αντιγραφή
ιαδρο ή 1 Κύρια (GPRS) ίκτυο 192.168.121.195 7700 1
Αριθ ό στοιχείου για δια όρφωση 211 206 241 289
ιαδρο ή 1 Εφεδρική (GSM) Αναγνωριστικό
επαφή
1.585.223.4060 /Ι /Ι
Αριθ ό στοιχείου για δια όρφωση 212 207
Κατάσταση λυχνία LED
Ισχύ /Σχόλια STATUS CELL IP AUDIO SS1 SS2 SS3 BUS
Μη αποδεκτή — εν υπάρχει διαθέσι η ένδειξη (γίνεται
ηδενισ ό ή καταχώρηση του όντε ).
⊗⊗⊗Σβησ
ένη
Σβησ
ένη
Σβησ
ένη
⊗
Γίνεται προσπάθεια καταχώρηση στο δίκτυο GSM. ⊗⊗⊗Αναβο
σβήνει
Σβησ
ένη
Σβησ
ένη
⊗
Μη αποδεκτή: < -89 dBm. ⊗⊗⊗Ανα
ένη
Σβησ
ένη
Σβησ
ένη
⊗
Αποδεκτή: -89 dBm έω -83 dBm. ⊗⊗⊗Ανα
ένη
Αναβο
σβήνει
Σβησ
ένη
⊗
Καλή: -83 dBm έω -77 dBm. ⊗⊗⊗Ανα
ένη
Ανα
ένη
Σβησ
ένη
⊗
Πλήκτρο: → = Μετακίνηση στι λυχνίε LED, από αριστερά προ τα δεξιά. ⊗ = Η κατάσταση τη λυχνία LED δεν έχει ση ασία.
Εναλλασσό ενε αναλα πέ = Οι λυχνίε LED αναβοσβήνουν ία παρά ία, ταυτόχρονα, δη ιουργώντα ένα οτίβο εναλλασσό ενων
αναλα πών.
30 el | Εγκατάσταση και δια όρφωση του συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πίνακαζ 2.8 Λυχνίε LED ισχύο σή ατο ITS-DX4020-G
2. Καλέστε τον κεντρικό σταθ ό παρακολούθηση (CMS) και δώστε τον αριθ ό λογαριασ ού
( πορεί να αναφέρεται ω NNC στο CMS) και το ρυθ ό σταθ οσκόπηση του κέντρου
ελέγχου.
3. Παρατηρήστε τη λυχνία BUS LED. Η λυχνία LED παρα ένει σταθερά ανα ένη όταν το
σύστη α επικοινωνία διαθέτει έγκριση για δια όρφωση. Ανατρέξτε στην εικόνα Σχή α 9.1,
Σελίδα 75 για τι θέσει των λυχνιών LED. Ανατρέξτε στη γρα ή 2 στο Πίνακα 2.9,
Σελίδα 30.
4. Παρατηρήστε τη λυχνία SS1 LED για να επιβεβαιώσετε ότι το ITS-DX4020-G έχει
καταχωρηθεί και έχει επαρκή ισχύ σή ατο για να δια ορφωθεί από το SMS. Η λυχνία SS1
LED πρέπει να είναι ανα ένη για να συνεχίσετε. Ανατρέξτε στην εικόνα Σχή α 9.1,
Σελίδα 75 για τι θέσει των λυχνιών LED. Ανατρέξτε στον πίνακα Πίνακα 2.8, Σελίδα 30 για
τι καταστάσει των λυχνιών LED.
5. Χρησι οποιήστε το πρότυπο SMS δια όρφωση για την αποστολή του SMS στον αριθ ό
τηλεφώνου ε την εγκατεστη ένη κάρτα SIM. Για αναλυτικέ πληροφορίε σχετικά ε το
SMS δια όρφωση , ανατρέξτε στην ενότητα Ενότητα 9.2 ια όρφωση υπηρεσία σύντο ων
ηνυ άτων (SMS), Σελίδα 76.
6. Παρατηρήστε τι λυχνίε LED για να επιβεβαιώσετε ότι το σύστη α επικοινωνία έλαβε ένα
έγκυρο SMS δια όρφωση .
Έγκυρα SMS δια όρφωση πρέπει να ληφθούν εντό 5 min. Ανατρέξτε στη γρα ή 4 στο
Πίνακα 2.9, Σελίδα 30.
Πίνακαζ 2.9 Κατάσταση δια όρφωση (εγκατεστη ένη γέφυρα J200), καταστάσει λυχνιών LED
Πολύ καλή: -77 dBm έω -69 dBm. ⊗⊗⊗Ανα
ένη
Ανα
ένη
Αναβο
σβήνει
⊗
Εξαιρετική: > -69 dBm. ⊗⊗⊗Ανα
ένη
Ανα
ένη
Ανα
ένη
⊗
Κατάσταση λυχνία LED
Ισχύ /Σχόλια STATUS CELL IP AUDIO SS1 SS2 SS3 BUS
Πλήκτρο: → = Μετακίνηση στι λυχνίε LED, από αριστερά προ τα δεξιά. ⊗ = Η κατάσταση τη λυχνία LED δεν έχει ση ασία.
Εναλλασσό ενε αναλα πέ = Οι λυχνίε LED αναβοσβήνουν ία παρά ία, ταυτόχρονα, δη ιουργώντα ένα οτίβο εναλλασσό ενων
αναλα πών.
Κατάσταση λυχνία LED
Κατάσταση/Σχόλια STATUS CELL IP AUDIO SS1 SS2 SS3 BUS
1εν λήφθηκε εξουσιοδότηση πίνακα
ελέγχου.
→→→Ισχύ σή ατο GSM Σβησ ένη
2Ο εγκαταστάτη είναι εξουσιοδοτη ένο για
κατάσταση ια όρφωση ή, δεν απαιτείται
εξουσιοδότηση.
→→→Ισχύ σή ατο GSM Ανα ένη
3Λήφθηκε η έγκυρο SMS. →→→Αναβοσβ
ήνει
Αναβοσβήνει Αναβοσβήνει Αναβοσβήνει
4Λήφθηκε έγκυρο SMS εξουσιοδότηση
δια όρφωση .
→→→→→ → →
Πλήκτρο: → = Μετακίνηση στι λυχνίε LED, από αριστερά προ τα δεξιά. ⊗ = Η κατάσταση τη λυχνία LED δεν έχει ση ασία.
Εναλλασσό ενε αναλα πέ = Οι λυχνίε LED αναβοσβήνουν ία παρά ία, ταυτόχρονα, δη ιουργώντα ένα οτίβο εναλλασσό ενων
αναλα πών.
Easy Series Εγκατάσταση και δια όρφωση του συστή ατο | el 31
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
7. Αφαιρέστε τη γέφυρα δια όρφωση . Γίνεται επανεκκίνηση του συστή ατο επικοινωνία .
8. Βεβαιωθείτε ότι το σύστη α ITS-DX4020-G πορεί να επικοινωνεί ε το D6600/DX6600i.
Ανατρέξτε στην Πίνακα 2.10, Σελίδα 31.
Πίνακαζ 2.10 Κατάσταση σύνδεση D6600
2.8.3 οκι ή επικοινωνιών ITS-DX4020-G
1. ια ορφώστε τον πίνακα ελέγχου για κινητή επικοινωνία, εάν χρειάζεται. Ανατρέξτε στην
Ενότητα 2.8.1 ια όρφωση του πίνακα ελέγχου για κινητή επικοινωνία, Σελίδα 29.
2. Στείλτε ένα δοκι αστικό σή α συναγερ ού χρησι οποιώντα τη διαδρο ή δικτύου GPRS
και, στη συνέχεια, επιβεβαιώστε τη λήψη του σή ατο συναγερ ού στο CMS.
3. Για τα συστή ατα που χρησι οποιούν ITS-DX4020-G ε Network ω την κύρια ορφή
(GPRS) και Contact ID ή SIA ω την εφεδρική ορφή (GSM), προγρα ατίστε και
χρησι οποιήστε ια η αυτό ατη δοκι ή συστή ατο επικοινωνία , χρησι οποιώντα το
στοιχείο προγρα ατισ ού 362 (ανατρέξτε στην ενότητα Ενότητα Αναφορά συστή ατο και
και δρο ολόγηση αποκατάσταση , Σελίδα 60). Στη συνέχεια, στείλτε ια αναφορά δοκι ή
χρησι οποιώντα το PTSN και προορισ ό GSM και παρατηρήστε τι λυχνίε LED. Ανατρέξτε
στην ενότητα Ενότητα 2.8.3 οκι ή επικοινωνιών ITS-DX4020-G, Σελίδα 31 για πληροφορίε
δια όρφωση . Για να χρησι οποιήσετε τη η αυτό ατη δοκι ή συστή ατο επικοινωνία :
α) Ορίστε τη ορφή για ιαδρο ή 2 Κύριο προορισ ό (στοιχείο προγρα ατισ ού 213),
ίδια ε τη ορφή για τη ιαδρο ή 1 Εφεδρικό προορισ ό (στοιχείο προγρα ατισ ού
212)
β) Ορίστε τη ιαδρο ή 2 Κύριο προορισ ό (στοιχείο προγρα ατισ ού 208), ίδια ε τη
ιαδρο ή 1 Εφεδρικό προορισ ό (στοιχείο προγρα ατισ ού 207).
γ) Ρυθ ίστε το στοιχείο προγρα ατισ ού 362 στο 2 ( ιαδρο ή 2 όνο).
δ) Ρυθ ίστε το στοιχείο προγρα ατισ ού 202 στο 1.
4. Εάν είναι ενεργοποιη ένη η δυνατότητα εισερχό ενων κλήσεων GSM, εκκινήστε ια
τηλεφωνική κλήση στο φωνητικό ενού του πίνακα ελέγχου.
i
ΣΗΜΕΙ ΣΗ!
Εάν οι λυχνίε LED υποδεικνύουν η έγκυρο SMS, αφαιρέστε τη γέφυρα δια όρφωση και, στη
συνέχεια, επαναλάβετε τα βή ατα που περιγράφονται στο Ενότητα 2.8.2 ια όρφωση του ITS-
DX4020-G, Σελίδα 29.
Εάν οι λυχνίε LED εξακολουθούν να υποδεικνύουν η έγκυρο SMS, το πρότυπο SMS ενδέχεται
να ην είναι σωστό. Επιβεβαιώστε τη ορφή του προτύπου SMS και τι ρυθ ίσει και, δοκι άστε
ξανά ή, χρησι οποιήστε ια σύνδεση USB για να δια ορφώσετε το ITS-DX4020-G.
CELL IP Κατάσταση
Σβησ ένη Το ITS-DX4020-G δεν είναι συνδεδε ένο στο δίκτυο GPRS.
Αναβοσβήνει Το ITS-DX4020-G είναι συνδεδε ένο στο δίκτυο GPRS, αλλά όχι στο δέκτη τη
Bosch.
Ανα ένη Το ITS-DX4020-G είναι συνδεδε ένο στο δέκτη Bosch έσω του δικτύου
GPRS.
32 el | Επέκταση ζώνη Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
3 Επέκταση ζώνη
3.1 Εκτέλεση δοκι ή θέση RFSS ε το διανο έα και τη συσκευή
Μπορείτε να χρησι οποιήσετε το διανο έα wLSN και τη συσκευή wLSN για να εκτελέσετε ια
δοκι ή θέση RFSS ή, να χρησι οποιήσετε το Εργαλείο εγκατάσταση wLSN (ανατρέξτε στην
ενότητα Ενότητα 2.5 Εκτέλεση τη δοκι ή θέση RFSS ε τη χρήση του Εργαλείου εγκατάσταση
wLSN, Σελίδα 19).
1. Τοποθετήστε τη συσκευή υπό δοκι ή στην προγρα ατισ ένη θέση τοποθέτησή τη .
2. Αφαιρέστε και επανατοποθετήστε τι παταρίε τη συσκευή και στη συνέχεια πατήστε
γρήγορα και αφήστε το κου πί του διακόπτη αντισα ποτάζ τέσσερι φορέ για είσοδο στην
κατάσταση RFSS.
3. Κρατήστε τη συσκευή στην προγρα ατισ ένη θέση τοποθέτησή τη .
4. Προσδιορίστε αν η ισχύ σή ατο RF είναι αποδεκτή, παρατηρώντα το οτίβο ε το οποίο
αναβοσβήνει η λυχνία LED τη συσκευή . Το οτίβο ε το οποίο αναβοσβήνει η λυχνία LED
ε φανίζεται για 10 λεπτά. Ανατρέξτε στον πίνακα Πίνακα 3.1, Σελίδα 32.
Πίνακαζ 3.1 Μοτίβο ε το οποίο αναβοσβήνει η λυχνία LED τη συσκευή wLSN σε κατάσταση RFSS
Μοτίβο ε το οποίο αναβοσβήνει η λυχνία
LED
Αναβοσβήνει σε διαστή ατα 1 sec εν λα βάνονται πακέτα ή η ισχύ του σή ατο δεν είναι αποδεκτή.
Αναβοσβήνει γρήγορα (διαστή ατα 0,2 sec) Αποδεκτή ισχύ σή ατο .
i
ΣΗΜΕΙ ΣΗ!
Για την έξοδο τη συσκευή από την κατάσταση RFSS, αφαιρέστε τι παταρίε τη συσκευή
και τοποθετήστε τι ξανά. Οι συσκευέ εξέρχονται αυτό ατα από την κατάσταση RFSS ετά από
10 min αδράνεια .
Easy Series Επέκταση ζώνη | el 33
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
3.2 Καθορισ ό ασύρ ατου δικτύου και δια όρφωση ασύρ ατων
συσκευών
Προκει ένου το ασύρ ατο δίκτυο να λειτουργεί σωστά, πρέπει να ακολουθηθεί η παρακάτω
διαδικασία ε τη σειρά που υποδεικνύεται.
3.2.1 Εξερεύνηση νέου συστή ατο
Εξερεύνηση είναι η διαδικασία κατά την οποία ο ασύρ ατο διανο έα προσδιορίζει και
ενσω ατώνει νέε ( η εξερευνη ένε ) συσκευέ στο σύστη α.
Υπάρχουν δύο τρόποι για να αρχίσετε τη διαδικασία εξερεύνηση ενό νέου συστή ατο : η
δοκι ή ζώνη και το Μενού δια όρφωση ασύρ ατου δικτύου.
οκι ή ζώνη
Η διαδικασία εξερεύνηση συσκευή ξεκινά αυτό ατα στην αρχή τη οκι ή ζώνη .
Για να ξεκινήσετε ια δοκι ή ζώνη από το κου πί δοκι ή συστή ατο :
1. Βεβαιωθείτε ότι όλε οι συσκευέ έχουν εξέλθει από την κατάσταση RFSS,
συ περιλα βανο ένου του διανο έα wLSN.
Βεβαιωθείτε ότι ο διανο έα wLSN βρίσκεται σε κανονική κατάσταση λειτουργία (η λυχνία
LED είναι σταθερά ανα ένη).
2. Πατήστε το κου πί οκι ή συστή ατο για ένα δευτερόλεπτο.
Για να ξεκινήσετε ια δοκι ή ζώνη από το Μενού τηλεφώνου:
Από το Μενού εγκαταστάτη σε ια τηλεφωνική συνο ιλία (ανατρέξτε στην ενότητα
Ενότητα 2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25):
– Πατήστε [1] και, στη συνέχεια, πατήστε [2] για να επιλέξετε Πλήρη δοκι ή συστή ατο .
Ή
– Πατήστε [1] και, στη συνέχεια, πατήστε [3] για να επιλέξετε Μενού δοκι ή συστή ατο .
Από το Μενού δοκι ή συστή ατο , πατήστε [5] για να επιλέξετε οκι ή ζώνη .
Μενού δια όρφωση ασύρ ατου συστή ατο
1. Εισέλθετε στο Μενού εγκαταστάτη σε ια τηλεφωνική συνο ιλία (ανατρέξτε στην ενότητα
Ενότητα 2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25):
2. Πατήστε [1][6] για να επιλέξετε Συντήρηση συστή ατο , ια όρφωση ασύρ ατου δικτύου.
Η διαδικασία εξερεύνηση συσκευή ξεκινά αυτό ατα.
→Είσοδοι και
έξοδοι
Εξερεύνηση
συσκευών
→Καθορισ ό
δικτύου
→ια όρφω
ση δικτύου
→ια όρφωση
συσκευών
→Ασύρ ατα
χειριστήρια
i
ΣΗΜΕΙ ΣΗ!
Η διαδικασία εξερεύνηση του νέου συστή ατο πορεί να εκτελεστεί όνο ία φορά. Για την
ενη έρωση ενό υπάρχοντο ασύρ ατου δικτύου, ανατρέξτε την ενότητα Ενότητα 3.3 Συντήρηση
ασύρ ατου συστή ατο , Σελίδα 35.
34 el | Επέκταση ζώνη Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
3.2.2 Καθορισ ό και δια όρφωση ασύρ ατου δικτύου
Ο διανο έα wLSN καθορίζει και δια ορφώνει αυτό ατα το ασύρ ατο δίκτυο.
Ο διανο έα wLSN αξιολογεί κάθε διαθέσι η ραδιοσυχνότητα (RF) για θόρυβο, ισχύ σή ατο
RF και άλλα παρακεί ενα ασύρ ατα συστή ατα. Στη συνέχεια, ο διανο έα wLSN επιλέγει τη
συχνότητα ε το ικρότερο θόρυβο και τη ικρότερη κυκλοφορία για τη λειτουργία του δικτύου.
Για τη δια όρφωση του ασύρ ατου δικτύου, ο διανο έα wLSN επιλέγει το καλύτερο κανάλι για
εκπο πή. Μόλι επιλεγεί ένα κανάλι, ο διανο έα wLSN δια ορφώνει όλε τι εντοπισ ένε
συσκευέ για λειτουργία στην επιλεγ ένη συχνότητα. Αυτή η διαδικασία διαρκεί αρκετά λεπτά.
3.2.3 ια όρφωση συσκευών
Συσκευέ εισόδου και εξόδου
Μόλι ολοκληρωθεί ο καθορισ ό και η δια όρφωση δικτύου, το σύστη α αναγγέλλει το ήνυ α
" οκι ή όλων των ζωνών". Ελέγξτε τι ασύρ ατε συσκευέ ε την εξή σειρά: συσκευέ
εισόδου, συσκευέ εξόδου και ονάδε ρελέ.
Όταν εκτελέσετε επαναφορά τη συσκευή , το σύστη α αναγγέλλει τον αριθ ό συσκευή που
έχει οριστεί.
οκι ή συσκευών
Οι αριθ οί ζωνών ορίζονται για ασύρ ατε συσκευέ ε τη σειρά ε την οποία οι συσκευέ
επικοινωνούν ε το σύστη α (επέ βαση, παραβίαση, χα ηλή στάθ η παταρία ). Αν προτι άτε
τον ορισ ό συγκεκρι ένων αριθ ών ζώνη για τι ασύρ ατε συσκευέ , διασφαλίστε την
επικοινωνία του ε την κατάλληλη σειρά. ιαφορετικά, το σύστη α θα ορίσει το ικρότερο
διαθέσι ο αριθ ό ζώνη στην πρώτη ασύρ ατη συσκευή που ελέγχεται. Με του ανιχνευτέ
κίνηση , θα πρέπει να αφαιρέσετε την κάλυψη όνο για τον ανιχνευτή τον οποίο θέλετε να
δοκι άσετε. Ανατρέξτε στον πίνακα Πίνακα 2.6 στη Σελίδα 27 για τι οδηγίε δοκι ών των
συσκευών wLSN.
i
ΣΗΜΕΙ ΣΗ!
Η επαφή θύρα /παραθύρου ISW-BMC1-S135X και ο ανιχνευτή αδράνεια ISW-BIN1-S135X
διαθέτουν ένα αγνητικό διακόπτη ω είσοδο. Αν ο αγνητικό διακόπτη δεν χρησι οποιείται,
αφαιρέστε το αγνήτη από τη συσκευή πριν την έναρξη τη οκι ή ζώνη .
i
ΣΗΜΕΙ ΣΗ!
Μην εξέρχεστε από τη οκι ή ζώνη έχρι να ολοκληρωθεί η δοκι ή όλων των ασύρ ατων
συσκευών. ιαφορετικά, πρέπει να προσθέσετε χειροκίνητα τι συσκευέ στο σύστη α.
Αν στο εύρο του ασύρ ατου διανο έα ε πίπτουν πρόσθετε ασύρ ατε συσκευέ που δεν
προορίζονται για εγκατάσταση, ενδέχεται και αυτέ να υποβληθούν σε εξερεύνηση. Για να
αποκλείσετε από το σύστη α συσκευέ που δεν χρησι οποιούνται, πατήστε [#] (ή [5] από το
κέντρο ελέγχου) για να εξέλθετε από τη οκι ή ζώνη . Ο διανο έα wLSN επαναφέρει όλε τι
συσκευέ που δεν χρησι οποιούνται στην κατάσταση πριν από την εξερεύνηση.
Easy Series Επέκταση ζώνη | el 35
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Ασύρ ατα χειριστήρια
1. Μετά τη δια όρφωση τη τελευταία ασύρ ατη συσκευή και την ολοκλήρωση τη
οκι ή ζώνη , πατήστε [#] επανειλη ένα έχρι να εξέλθετε από το ενού Εγκαταστάτη
και να ολοκληρωθεί η τηλεφωνική συνο ιλία.
2. Ξεκινήστε ια νέα τηλεφωνική συνο ιλία ή πατήστε και κρατήστε πατη ένο το [3] στο
κέντρο ελέγχου και πληκτρολογήστε τον κωδικό πρόσβαση του κύριου χρήστη (χρήστη
1).
3. Πατήστε [4] [1].
4. Εισαγάγετε έναν κωδικό πρόσβαση και, στη συνέχεια, εισαγάγετέ τον ξανά.
5. Πατήστε [4] για προσθήκη ασύρ ατου χειριστηρίου. Η αντιστοίχιση ηλεκτρονικού κλειδιού
και η φωνητική περιγραφή είναι προαιρετικέ .
6. Επαναλάβετε τα Βή ατα 4 έω 7 για να προσθέσετε περισσότερου χρήστε και ασύρ ατα
χειριστήρια ή πατήστε [#] επανειλη ένα για να τερ ατίσετε την τηλεφωνική συνο ιλία.
Για να δη ιουργήσετε ένα σύστη α όνο ε ασύρ ατα χειριστήρια (χωρί εγκατεστη ένε
ασύρ ατε συσκευέ εισόδου ή εξόδου), ξεκινήστε ε το Βή α 2.
Σε ένα σύστη α όνο ε ασύρ ατα χειριστήρια, η προσθήκη του πρώτου ασύρ ατου
χειριστηρίου πορεί να διαρκέσει αρκετά λεπτά έχρι να ολοκληρωθεί, καθώ εκτελείται ο
καθορισ ό και η δια όρφωση του ασύρ ατου δικτύου. Η προσθήκη των επό ενων ασύρ ατων
χειριστηρίων θα διαρκέσει λιγότερο χρόνο.
3.3 Συντήρηση ασύρ ατου συστή ατο
3.3.1 Μενού δια όρφωση ασύρ ατου συστή ατο
Χρησι οποιήστε το Μενού δια όρφωση ασύρ ατου συστή ατο για:
– Προσθήκη νέων ασύρ ατων συσκευών σε ένα υπάρχον ασύρ ατο σύστη α
– Προσθήκη ασύρ ατων συσκευών που δεν υποβλήθηκαν σε εξερεύνηση κατά την αρχική
εξερεύνηση του ασύρ ατου δικτύου
– Αντικατάσταση ή διαγραφή ασύρ ατων συσκευών από ένα υπάρχον ασύρ ατο σύστη α
Για την πρόσβαση στο Μενού δια όρφωση ασύρ ατου συστή ατο από το Μενού εγκαταστάτη
σε ια τηλεφωνική συνο ιλία (ανατρέξτε στην ενότητα Ενότητα 2.7.2 Εκκίνηση τηλεφωνική
συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25), πατήστε [1] [6] για ια όρφωση ασύρ ατου
συστή ατο .
Οι επιλογέ ενού είναι διαθέσι ε όνο ετά την ολοκλήρωση τη αρχική εξερεύνηση
συσκευών και τη δοκι ή ζώνη .
36 el | Επέκταση ζώνη Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πατήστε το
κου πί
Επιλογή ενού Περιγραφή
[1] Αντικατάσταση
συσκευή
Χρησι οποιήστε αυτήν την επιλογή για να αντικαταστήσετε ια γνωστή
συσκευή ε ια νέα.
– Πατήστε [1] για να αντικαταστήσετε ια ζώνη ή [3] για να
αντικαταστήσετε ια έξοδο.
Για ια ονάδα ρελέ, επιλέξτε την είσοδο ή την έξοδο και στη συνέχεια
πληκτρολογήστε τον κατάλληλο αριθ ό στο Βή α 2.
– Πληκτρολογήστε τον αριθ ό ζώνη ή τον αριθ ό εξόδου που επιθυ είτε.
Η διαδικασία εξερεύνηση συσκευή ξεκινά.
– Όταν το σύστη α αναγγείλει το ήνυ α " οκι ή όλων των ζωνών",
ενεργοποιήστε τη νέα συσκευή.
Η νέα συσκευή αντικαθιστά την τρέχουσα. Αν στο Βή α 2 είχε γίνει
εξερεύνηση άλλων συσκευών, αυτέ επανέρχονται στην κατάσταση πριν
από την εξερεύνηση.
[2] Προσθήκη συσκευή Χρησι οποιήστε αυτήν την επιλογή για να προσθέσετε περισσότερε συσκευέ
στο ασύρ ατο δίκτυο.
Όταν πατήσετε το [2] για να ενεργοποιήσετε αυτήν την επιλογή, ξεκινά η
διαδικασία εξερεύνηση συσκευή . Όταν το σύστη α αναγγείλει το ήνυ α
" οκι ή όλων των ζωνών", ενεργοποιήστε όλε τι νέε συσκευέ .
Αν είχαν εξερευνηθεί άλλε συσκευέ , αλλά δεν ενεργοποιήθηκαν,
επανέρχονται στην κατάσταση πριν από την εξερεύνηση.
[3] ιαγραφή συσκευή Χρησι οποιήστε αυτήν την επιλογή για να διαγράψετε ια γνωστή συσκευή από
το σύστη α:
– Πατήστε [1] για να διαγράψετε ια ζώνη ή [3] για να διαγράψετε ια
έξοδο.
– Πληκτρολογήστε τον αριθ ό ζώνη ή τον αριθ ό εξόδου που επιθυ είτε.
Αν ο επιλεγ ένο αριθ ό ζώνη αντιστοιχεί ε ια ονάδα ρελέ, η
είσοδο και η έξοδο διαγράφονται από το σύστη α. Αν θέλετε να
διαγράψετε όνο την είσοδο ή όνο την έξοδο, πρέπει να
απενεργοποιήσετε την αντίστοιχη λειτουργία έσω προγρα ατισ ού.
– Πατήστε [1] για διαγραφή συσκευή .
Ο ασύρ ατο διανο έα διαγράφει τη συσκευή από το σύστη α και ο
τύπο ζώνη ή η λειτουργία εξόδου ρυθ ίζονται στο 0 (απενεργοποίηση).
[4] Μεταφορά
δεδο ένων
ασύρ ατου
συστή ατο
(από τον πίνακα
ελέγχου στο
διανο έα)
Αν αντικαταστήσετε ένα διανο έα, ενεργοποιήστε αυτήν την επιλογή για να
αποστείλετε δεδο ένα ασύρ ατου δικτύου από τον πίνακα ελέγχου στον
ασύρ ατο διανο έα.
[5] Μεταφορά
δεδο ένων
ασύρ ατου
συστή ατο
(από το διανο έα
στον πίνακα
ελέγχου)
Αν αντικαταστήσετε τον πίνακα ελέγχου, ενεργοποιήστε αυτήν την επιλογή για
να αποστείλετε δεδο ένα ασύρ ατου δικτύου από τον ασύρ ατο διανο έα
στον πίνακα ελέγχου. Αυτή η επιλογή διαγράφει τα ασύρ ατα χειριστήρια.
Easy Series Επέκταση ζώνη | el 37
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 3.2 Επιλογέ ενού δια όρφωση ασύρ ατου συστή ατο
3.3.2 Καθορισ ό ζωνών 1 έω 8 ω ζώνε ασύρ ατου συστή ατο
Για να ορίσετε ια ζώνη στον πίνακα (1 έω 8) ω ζώνη ασύρ ατου συστή ατο ,
απενεργοποιήστε τη ζώνη στον προγρα ατισ ό πριν ξεκινήσει η διαδικασία εξερεύνηση
συσκευή . Μπορείτε να ορίσετε ε ονω ένα τι ζώνε 1 έω 8 ω ζώνε ασύρ ατου
συστή ατο .
3.3.3 Ανάκτηση ασύρ ατου δικτύου
Ο Αριθ ό στοιχείου 9999 Προχωρη ένου προγρα ατισ ού επαναφέρει τον πίνακα ελέγχου
στι προεπιλεγ ένε ρυθ ίσει . Όλα τα δεδο ένα ασύρ ατου δικτύου στον πίνακα ελέγχου
χάνονται, αλλά διατηρούνται στον ασύρ ατο διανο έα.
Για να ανακτήσετε τα δεδο ένα ασύρ ατου δικτύου από τον ασύρ ατο διανο έα:
1. Από το Μενού εγκαταστάτη σε ια τηλεφωνική συνο ιλία (ανατρέξτε στην ενότητα
Ενότητα 2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον πίνακα ελέγχου, Σελίδα 25), πατήστε
[1] για να επιλέξετε Συντήρηση συστή ατο .
2. Πατήστε [6][5] για να εταφέρετε δεδο ένα ασύρ ατου δικτύου από το διανο έα στον
πίνακα ελέγχου.
Αυτή η επιλογή διαγράφει τι αντιστοιχίσει των ασύρ ατων χειριστηρίων. Πρέπει να
επαναλάβετε τον ορισ ό όλων των ασύρ ατων χειριστηρίων.
[6] ιαγραφή και
εξερεύνηση
Αν τα δεδο ένα ασύρ ατου συστή ατο στον πίνακα ελέγχου δεν ταιριάζουν
ε τα δεδο ένα ασύρ ατου συστή ατο στο διανο έα (Πρόβλη α 50
συσκευή διαύλου), χρησι οποιήστε αυτήν την επιλογή για να διαγράψετε τα
δεδο ένα ασύρ ατου συστή ατο στον πίνακα ελέγχου και στο διανο έα και
επαναλάβετε την εξερεύνηση σε όλε τι συσκευέ .
Αυτή η επιλογή είναι διαθέσι η όνο αν τα δεδο ένα ασύρ ατου συστή ατο
δεν αντιστοιχούν στον πίνακα ελέγχου και στο διανο έα.
[#] Έξοδο από
δια όρφωση
ασύρ ατου
συστή ατο
Ενεργοποιήστε αυτήν την επιλογή για να επιστρέψετε στι επιλογέ
Συντήρηση συστή ατο .
Πατήστε το
κου πί
Επιλογή ενού Περιγραφή
38 el | Επέκταση ζώνη Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
3.3.4 Μηνύ ατα ασύρ ατου συστή ατο
Ανατρέξτε στον ακόλουθο πίνακα για την περιγραφή των ηνυ άτων συστή ατο που
ε φανίζονται για το ασύρ ατο δίκτυο.
Πίνακαζ 3.3 Μηνύ ατα ασύρ ατου συστή ατο
Μήνυ α συστή ατο Περιγραφή
«Οι ασύρ ατε συσκευέ δεν
έχουν δια ορφωθεί.»
Βγήκατε από τη οκι ή ζώνη πριν ελεγχθούν όλε οι ζώνε
του ασύρ ατου συστή ατο .
«Η πρόσθετη συσκευή
αγνοήθηκε.»
Επιχειρήθηκε προσθήκη συσκευή σε ένα σύστη α που
περιλα βάνει ήδη το έγιστο πλήθο ζωνών ή εξόδων.
«Έγινε δοκι ή τη ζώνη x.» Εκτελέστηκε δοκι ή ια ζώνη . Το RFSS είναι αποδεκτό.
«Ζώνη χ χα ηλή.» Εκτελέστηκε δοκι ή ια ζώνη . Το RFSS δεν είναι αποδεκτό.
«Παρακαλώ περι ένετε.» Το ασύρ ατο δίκτυο είναι απασχολη ένο ή ο πίνακα ελέγχου
περι ένει απόκριση από το ασύρ ατο δίκτυο. Με αυτό το
ήνυ α το κέντρο ελέγχου πορεί να ε φανίσει ένα τόξο
κύκλου προστασία που περιστρέφεται.
«Σφάλ α ασύρ ατου
συστή ατο .»
Ο ασύρ ατο διανο έα έχει πλοκάρει, λείπει ή παρουσιάζει
πρόβλη α.
«χ ασύρ ατε συσκευέ .» «χ» = ο αριθ ό συσκευών που έχουν εξερευνηθεί, αλλά δεν
έχουν δοκι αστεί.
«Aριθ ό ασύρ ατων
συσκευών χωρί δοκι ή x.»
«χ» = ο αριθ ό συσκευών που έχουν εξερευνηθεί, αλλά δεν
έχουν ακό η δια ορφωθεί.
« εν έγινε δοκι ή στη ζώνη χ.» Ο πίνακα ελέγχου έχει ορίσει έναν αριθ ό ζώνη στη
συσκευή, αλλά η συσκευή δεν έχει δοκι αστεί (επέ βαση ή
παραβίαση και επαναφορά).
«χ» = η φωνητική περιγραφή.
Εξ ορισ ού, το σύστη α αναγγέλλει τον αριθ ό ζώνη .
Easy Series Επιλογέ πρόσβαση προγρα ατισ ού | el 39
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
4 Επιλογέ πρόσβαση προγρα ατισ ού
Μπορείτε να αποκτήσετε πρόσβαση στο σύστη α για την εκτέλεση αλλαγών προγρα ατισ ού
χρησι οποιώντα :
– Το Μενού τηλεφώνου
– Λογισ ικό προγρα ατισ ού από απόσταση (RPS)
– Μια φορητή νή η (χρησι οποιώντα προγρα ατισ ό που αντιγράφηκε από έναν πίνακα
ελέγχου, που χρησι οποιήθηκε παλαιότερα, ε το Μενού τηλεφώνου ή το RPS)
4.1 Πρόσβαση συστή ατο έσω τηλεφώνου
Το Μενού τηλεφώνου για τον εγκαταστάτη και το Μενού τηλεφώνου για το χρήστη παρέχουν
πρόσβαση στι λειτουργίε συστή ατο , όπω η δοκι ή του συστή ατο , ο προγρα ατισ ό του
συστή ατο και η προσθήκη ή η αλλαγή χρηστών.
Το Μενού τηλεφώνου για τον εγκαταστάτη απαιτεί τον κωδικό πρόσβαση εγκαταστάτη.
Το Μενού τηλεφώνου για το χρήστη απαιτεί είτε τον κωδικό πρόσβαση του κύριου χρήστη
(Χρήστη 1) για πλήρη πρόσβαση σε ενού ή έναν κωδικό πρόσβαση χρήστη για περιορισ ένη
πρόσβαση σε ενού.
Αν το ήκο του κωδικού πρόσβαση = τέσσερα ψηφία:
– Ο προεπιλεγ ένο κώδικό πρόσβαση εγκαταστάτη είναι 5432
– Ο προεπιλεγ ένο κωδικό πρόσβαση κύριου χρήστη είναι 1234
Αν το ήκο του κωδικού πρόσβαση = έξι ψηφία:
– Ο προεπιλεγ ένο κωδικό πρόσβαση εγκαταστάτη είναι 543211
– Ο προεπιλεγ ένο κωδικό πρόσβαση κύριου χρήστη είναι 123455
Για την πρόσβαση στα ενού συστή ατο , επιλέξτε ένα από τα στοιχεία που ε φανίζονται στον
Πίνακα 4.1, Σελίδα 40.
i
ΣΗΜΕΙ ΣΗ!
Μόλι δια ορφώσετε έναν πίνακα ελέγχου χρησι οποιώντα τα ενού τηλεφώνου, πορείτε να
αντιγράψετε τον προγρα ατισ ό από τον πίνακα ελέγχου σε ια φορητή νή η για χρήση σε
άλλο πίνακα ελέγχου ή για εφεδρεία. Ανατρέξτε στην Ενότητα 4.3 Φορητέ νή ε , Σελίδα 43.
40 el | Επιλογέ πρόσβαση προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πίνακαζ 4.1 Επιλογέ πρόσβαση συστή ατο τηλεφώνου
Επιλογέ Βή ατα
Εσωτερικό
τηλέφωνο
– Πατήστε [#][#][#].
– Περι ένετε τη φωνητική οδηγία, για να εισάγετε έναν κωδικό
πρόσβαση .
– Πληκτρολογήστε τον κωδικό πρόσβαση εγκαταστάτη για την
πρόσβαση στο ενού εγκαταστάτη ή έναν κωδικό πρόσβαση χρήστη
για πρόσβαση στο ενού χρήστη.
Εξωτερικά
τηλέφωνα
– Καλέστε τον αριθ ό τηλεφώνου των εγκαταστάσεων.
– Μόλι απαντηθεί η κλήση από ένα άτο ο ή από αυτό ατο
τηλεφωνητή, πατήστε [*][*][*], για να αποσυνδέσετε το έρο που
απάντησε την κλήση και να αποκτήσετε πρόσβαση στο σύστη αm.
– Περι ένετε τη φωνητική οδηγία, για να εισάγετε έναν κωδικό
πρόσβαση .
Αν η κλήση δεν απαντηθεί από κάποιο άτο ο ή αυτό ατο
τηλεφωνητή, το σύστη α απαντά ετά από ένα προγρα ατισ ένο
αριθ ό κουδουνισ άτων. Ανατρέξτε στον Αριθ ό στοιχείου 222
Προχωρη ένου προγρα ατισ ού που καταγράφεται στην
Ενότητα Στοιχεία προορισ ού διαδρο ή , Σελίδα 54.
– Πληκτρολογήστε τον κωδικό πρόσβαση εγκαταστάτη για την
πρόσβαση στο ενού εγκαταστάτη ή έναν κωδικό πρόσβαση χρήστη
για πρόσβαση στο ενού χρήστη.
Γρήγορη σύνδεση
εγκαταστάτη
Επιλέξτε αυτό το στοιχείο αν ια τηλεφωνική γρα ή δεν είναι διαθέσι η
ή αν απαιτείται ια τοπική σύνδεση. Το σύστη α πρέπει να είναι
απενεργοποιη ένο, για να χρησι οποιήσετε αυτήν την επιλογή.
– Συνδέστε ια τηλεφωνική συσκευή στι θέσει δοκι ών ή στου
ακροδέκτε τηλεφώνου.
– Πατήστε και κρατήστε πατη ένο το κου πί δοκι ή συστή ατο για
15 δευτερόλεπτα περίπου.
– Περι ένετε τη φωνητική οδηγία, για να εισάγετε έναν κωδικό
πρόσβαση .
– Πληκτρολογήστε τον κωδικό πρόσβαση εγκαταστάτη για την
πρόσβαση στο Μενού εγκαταστάτη ή έναν κωδικό πρόσβαση χρήστη
για πρόσβαση στο Μενού χρήστη.
i
ΣΗΜΕΙ ΣΗ!
Για ια επισκόπηση του Μενού τηλεφώνου για τον εγκαταστάτη και του Μενού τηλεφώνου για το
χρήστη, ανατρέξτε στην Ενότητα 1.3 Μενού τηλεφώνου, Σελίδα 10.
Για λεπτο ερεί επιλογέ προγρα ατισ ού του Μενού τηλεφώνου, ανατρέξτε στην
Ενότητα 5 Προγρα ατισ ό , Σελίδα 44.
Easy Series Επιλογέ πρόσβαση προγρα ατισ ού | el 41
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
4.2 RPS
Το RPS (Λογισ ικό προγρα ατισ ού από απόσταση) είναι ένα πρόγρα α διαχείριση
λογαριασ ών και προγρα ατισ ού πίνακα ελέγχου ε βάση τα Windows που έχει σχεδιαστεί
για την απο ακρυσ ένη ρύθ ιση και προγρα ατισ ό συγκεκρι ένων πινάκων ελέγχου.
Μπορείτε να χρησι οποιήσετε το RPS, για να προγρα ατίσετε τον πίνακα ελέγχου από ένα
φορητό υπολογιστή ή επιτραπέζιο υπολογιστή που βρίσκεται στο χώρο ή σε απόσταση από τον
πίνακα ελέγχου.
Για τι πλήρει οδηγίε εγκατάσταση και λειτουργία , ανατρέξτε στον Οδηγό εγκατάσταση και
λειτουργία RPS (Αρ. Κατ.: 4998141259) που είναι διαθέσι ο στο CD-ROM του RPS.
4.2.1 Μέθοδοι σύνδεση RPS
Συνδέεστε στον Πίνακα ελέγχου Easy Series, για να πραγ ατοποιήσετε τι αλλαγέ
αλληλεπιδραστικά.
Για τη σύνδεση του RPS στον πίνακα ελέγχου:
1. Ανοίξτε το λογαριασ ό του πίνακα ελέγχου κάνοντα διπλό κλικ στο λογαριασ ό ή επιλέξτε
το λογαριασ ό και κάντε κλικ στο στοιχείο Open (Άνοιγ α).
2. Κάντε κλικ στην επιλογή Connect (Σύνδεση). Ανοίγει το παράθυρο Panel Communication
(Επικοινωνία πίνακα).
3. Επιλέξτε ια έθοδο σύνδεση από το ενού Connect Via (Σύνδεση έσω) που πληροί
καλύτερα τι ανάγκε του συστή ατο για απο ακρυσ ένο προγρα ατισ ό. Ανατρέξτε στι
παρακάτω ενότητε για περιγραφέ τη κάθε εθόδου σύνδεση .
Αυτό ατη
Αυτή η επιλογή είναι η κύρια έθοδο προ χρήση για τη δη ιουργία σύνδεση εταξύ του RPS
και του πίνακα ελέγχου.
Συνδέστε το εσωτερικό όντε στον υπολογιστή RPS ή σε ένα εξωτερικό όντε στον πίνακα
ελέγχου.
Χειροκίνηση κλήση
1. Είτε ο εγκαταστάτη είτε ο χειριστή RPS δη ιουργεί ια τηλεφωνική σύνδεση εταξύ του
πίνακα ελέγχου και του:
– Ο εγκαταστάτη καλεί τον αριθ ό τηλεφώνου RPS, χρησι οποιώντα το εσωτερικό
τηλέφωνο ή συνδέει ένα δοκι αστικό τηλέφωνο στι θέσει δοκιών του πίνακα
ελέγχου,
Ή
– Από το ση είο RPS, ο χειριστή RPS χρησι οποιεί ένα τηλέφωνο συνδεδε ένο
παράλληλα στο όντε RPS και καλεί χειροκίνητα τον αριθ ό του εσωτερικού
τηλεφώνου.
2. Ο χειριστή RPS επιλέγει το στοιχείο Manual Dial (Χειροκίνητη κλήση) ω την επιλογή
σύνδεση στο παράθυρο Panel Communication (Επικοινωνία πίνακα) του RPS.
3. Για να απαντήσει στην εισερχό ενη κλήση, ο χειριστή RPS κάνει κλικ στο κου πί Connect
(Σύνδεση) στο παράθυρο Panel Communication (Επικοινωνία πίνακα) του RPS, για να
δη ιουργήσει ια απο ακρυσ ένη σύνδεση εταξύ του RPS και του πίνακα ελέγχου.
i
ΣΗΜΕΙ ΣΗ!
Μόλι δια ορφώσετε έναν πίνακα ελέγχου χρησι οποιώντα το RPS, πορείτε να αντιγράψετε
τον προγρα ατισ ό από τον πίνακα ελέγχου σε ια φορητή νή η για χρήση σε άλλο πίνακα
ελέγχου ή για εφεδρεία. Ανατρέξτε στην Ενότητα 4.3 Φορητέ νή ε , Σελίδα 43.
42 el | Επιλογέ πρόσβαση προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Κλήση όντε
Ο χειριστή RPS χρησι οποιεί ένα τηλέφωνο συνδεδε ένο παράλληλα στο όντε RPS και κάνει
κλικ στο κου πί Connect To (Σύνδεση σε) στο παράθυρο Panel Communication (Επικοινωνία
πίνακα) του RPS, για να καλέσει τον αριθ ό τηλεφώνου των εγκαταστάσεων.
1. Συνδέστε το εσωτερικό όντε στον υπολογιστή RPS ή σε ένα εξωτερικό όντε στον
πίνακα ελέγχου.
2. Όταν ο πίνακα ελέγχου απαντήσει στην εισερχό ενη κλήση, το σύστη α ανακοινώνει
"Πληκτρολογήστε τον κωδικό πρόσβαση ".
3. Όταν ακούσετε του τόνου όντε του πίνακα ελέγχου, πατήστε το κου πί Connect To
(Σύνδεση σε) στο παράθυρο Panel Communication (Επικοινωνία πίνακα) του RPS. Το RPS
στη συνέχεια στέλνει τον τόνο DTMF για τη σύνδεση στον πίνακα ελέγχου.
Ά εση σύνδεση
Επιλέξτε αυτήν τη έθοδο, για να δη ιουργήσετε ια τοπική σύνδεση στο χώρο εταξύ του
υπολογιστή (ή φορητού υπολογιστή) RPS και του πίνακα ελέγχου.
1. Στην πλευρά Telco τη τηλεφωνική γρα ή , βεβαιωθείτε ότι το θετικό και το αρνητικό
καλώδιο είναι αποσυνδεδε ένα.
2. Συνδέστε το εσωτερικό όντε στον υπολογιστή RPS ή σε ένα εξωτερικό όντε στον
πίνακα ελέγχου.
Ανατρέξτε στην Σχή α 4.1, Σελίδα 42.
Εικόνα 4.1 Συνδέσει όντε
3. Αν η πρώτη προσπάθεια επικοινωνία αποτύχει, συνδέστε ια αντίσταση 270 Ωέω 330 Ω,
¼ W σε σειρά ε την πλευρά θετικού καλωδίου. Ανατρέξτε στην Σχή α 4.1, Σελίδα 42.
ίκτυο
Επιλέξτε αυτήν τη έθοδο για να δη ιουργήσετε ια σύνδεση δικτύου εταξύ του υπολογιστή
(φορητού υπολογιστή) RPS και του πίνακα ελέγχου χρησι οποιώντ α το ITS-DX4020-G ή το
DX4020.
1 Σύνδεση ε εσωτερικό όντε
2 Σύνδεση ε εξωτερικό όντε
3270 Ω έω 330 Ω, αντίσταση ¼ W ( ονο για την επιλογή ά εση σύνδεση )
Easy Series Επιλογέ πρόσβαση προγρα ατισ ού | el 43
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
4.3 Φορητέ νή ε
Αφού προγρα ατίσετε έναν πίνακα ελέγχου χρησι οποιώντα τα Μενού τηλεφώνου ή το RPS,
πορείτε να χρησι οποιήσετε ια φορητή νή η, για να εταφέρετε δεδο ένα από αυτόν τον
πίνακα ελέγχου σε άλλον πίνακα ελέγχου. Μπορείτε επίση να χρησι οποιήσετε ια φορητή
νή η, για να δη ιουργήσετε αντίγραφο ασφαλεία των δεδο ένων του πίνακα ελέγχου.
1. Αν το σύστη α είναι ενεργό, απενεργοποιήστε το.
2. Τοποθετήστε το διακόπτη ασφάλιση φορητή νή η στην επιθυ ητή θέση. Ανατρέξτε
στην Σχή α 4.2.
Εικόνα 4.2 Θέσει κλειδώ ατο φορητή νή η
3. Εισαγάγετε τη φορητή νή η στον πίνακα ελέγχου.
–Αυτό ατη εταφορά: Αν ο Αριθ ό στοιχείου 123 Προχωρη ένου προγρα ατισ ού =
1 (ανατρέξτε στην Αυτό ατη εταφορά ε φορητή νή η στην Ενότητα 5.2.2 Στοιχεία
προγρα ατισ ού συστή ατο , Σελίδα 49), η φορητή νή η εταφέρει αυτό ατα
δεδο ένα, ανάλογα ε τη θέση του διακόπτη ασφάλιση .
–Χειροκίνητη εταφορά: Αν ο Αριθ ό στοιχείου 123 Προχωρη ένου
προγρα ατισ ού = 0, πρέπει να χρησι οποιήσετε το Μενού εγκαταστάτη για να
αποκτήσετε πρόσβαση στη φορητή νή η.
Το κέντρο ελέγχου αναγγέλλει την ολοκλήρωση τη εταφορά δεδο ένων.
4. Αν η λυχνία (?⎟) LED αναβοσβήνει ε πράσινο χρώ α, η εταφορά δεδο ένων είναι
επιτυχη ένη.
Αν η λυχνία (?⎟) LED αναβοσβήνει ε κόκκινο χρώ α, η εταφορά δεδο ένων δεν είναι
επιτυχη ένη. Αφαιρέστε και εγκαταστήστε ξανά τη φορητή νή η
1 Αποστολή δεδο ένων από τον πίνακα ελέγχου στη φορητή νή η
2 Αποστολή δεδο ένων από τη φορητή νή η στον πίνακα ελέγχου
44 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5Προγραατισό
Πίνακαζ 5.1 Μέθοδοι προγρα ατισ ού συστή ατο
5.1 Βασικό προγρα ατισ ό
5.1.1 Είσοδο στο βασικό προγρα ατισ ό
1. Επιλέξτε ια επιλογή πρόσβαση συστή ατο . Ανατρέξτε στην Ενότητα 4.1 Πρόσβαση
συστή ατο έσω τηλεφώνου, Σελίδα 39.
2. Πληκτρολογήστε τον κωδικό πρόσβαση εγκαταστάτη για είσοδο στο Μενού τηλεφώνου για
τον εγκαταστάτη. Ανατρέξτε στην Ενότητα 2.7 ια όρφωση του συστή ατο από το Μενού
τηλεφώνου για τον εγκαταστάτη, Σελίδα 25.
3. Πατήστε το [3] για την είσοδο στο Βασικό προγρα ατισ ό. Ανατρέξτε στην παρακάτω
εικόνα για τι επιλογέ Μενού βασικού προγρα ατισ ού.
Μέθοδο Περιγραφή
Βασικό προγρα ατισ ό Ο βασικό προγρα ατισ ό αποτελείται από ένα φωνητικό ενού που περιέχει τα
βασικά στοιχεία προγρα ατισ ού. Γενικά, η ολοκλήρωση αυτή τη ενότητα
προγρα ατισ ού είναι το όνο που χρειάζεται για ένα πλήρε σύστη α.
Προχωρη ένο
προγρα ατισ ό
Ο προχωρη ένο προγρα ατισ ό επιτρέπει την πρόσβαση σε όλε τι κατηγορίε
προγρα ατισ ού για πλήρη δια όρφωση του συστή ατο : Χρησι οποιήστε τον
προχωρη ένο προγρα ατισ ό όνον αν έχετε κάποια ειδική προγρα ατιστική ανάγκη.
i
ΣΗΜΕΙ ΣΗ!
Μπορείτε να προγρα ατίσετε πίνακε ελέγχου χρησι οποιώντα το λογισ ικό
προγρα ατισ ού από απόσταση RPS. Όπω ο Προχωρη ένο προγρα ατισ ό , το RPS
επιτρέπει την πρόσβαση σε όλε τι κατηγορίε προγρα ατισ ού. Για περισσότερε
πληροφορίε σχετικά ε το RPS και τον τρόπο χρήση ια φορητή νή η για την
εγκατάσταση πολλαπλών πινάκων, ανατρέξτε στην Ενότητα 4 Επιλογέ πρόσβαση
προγρα ατισ ού, Σελίδα 39.
i
ΣΗΜΕΙ ΣΗ!
Για πρόσθετε οδηγίε και πληροφορίε για επιλεγ ένα στοιχεία προγρα ατισ ού, ανατρέξτε
στην Ενότητα 11 Λεπτο έρειε και προεπιλογέ προγρα ατισ ού, Σελίδα 123.
Για προεπιλογέ συγκεκρι ένα για κωδικό χώρα για στοιχεία προγρα ατισ ού, ανατρέξτε στην
Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
Easy Series Προγρα ατισ ό | el 45
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.1.2 Ζώνε
Κωδικός πρόσβασης εγκαταστάτη
προεπιλογή 4 ψηφίων: 5432
προεπιλογή 6 ψηφίων: 543211
Τηλεφωνικό
μενού
εγκαταστάτη
1
2
3
4
#
1
2
#
2
1
1
#
3
1Συντήρηση
συστήματος
2Μενού
χρήστη
3Βασικός
προγραμματισμός
4Προχωρημένος προγραμματισμός
5Περίοδος ζωντανής συνομιλίας
6Ειδικά μηνύματα
7Φορητή μνήμη
#Έξοδος
Ζώνες
Εγγραφή περιγραφής ζώνης
Ορισμός τύπου ζώνης
Έξοδος
Διαμόρφωση αναφοράς
Έξοδοι
Έξοδος
Επιλογή λειτουργίας εξόδου
Έξοδος
Κωδικός χώρας
#Έξοδος
Εισαγωγή αριθμού
λογαριασμού
Διαμόρφωση
προορισμών αναφοράς
επιτυχία
τηλεπρογραμματισμού
Ζώνε Πληκτρολογήστε έναν αριθ ό ζώνη από το 1 έω το 32.
1 Εγγραφή περιγραφή ζώνη
Για παράδειγ α, αν η Ζώνη 1 βρίσκεται στην εξώπορτα του κτιρίου, πείτε "Εξώπορτα" όλι ακουστεί ο
τόνο .
Κατά την εγγραφή τη περιγραφή σα , ην πατάτε κανένα κου πί στο τηλέφωνό σα έχρι να σα
ζητηθεί.
Πατήστε [1] για να συνεχίσετε να προγρα ατίζετε την επιλεγ ένη ζώνη.
Πατήστε [2] για να γράψετε πάλι την περιγραφή τη τρέχουσα ζώνη .
2Ορισό τύπου ζώνη (Ανατρέξτε στον
πίνακα Τύπο ζώνη )
Πατήστε [1] για να επιλέξετε την
τρέχουσα επιλογή.
Πατήστε [2] για να ακούσετε
περισσότερε επιλογέ .
Πατήστε [#] για να βγείτε από τον Τύπο
ση είου.
Τύποι ζώνη :
– Απενεργοποιη ένο
– Περί ετρο (Είσοδο ή
Έξοδο )
– Εσωτερικό (Ακόλουθο)
– Στιγ ιότυπο περι έτρου
– 24 ώρε
–Επαληθευένη πυρκαγιά
–Επαληθευένη πυρκαγιά
– Στιγ ιότυπο πυρκαγιά
Τύποι ζώνη (συν.):
– Αθόρυβο πανικό
– Εσωτερική διαδρο ή
– Ακύρωση εξόδου
περι έτρου
– Στιγ ιαίο
πληκτροδιακόπτη
–ιατηρούενο
πληκτροδιακόπτη
– 24-ωρο πρόβλη α
– Έκτακτη ανάγκη χρήστη
# Ση εία εξόδου
Επιστροφή στο Μενού εγκαταστάτη.
46 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.1.3 ια όρφωση αναφορά
Πίνακαζ 5.2 Αριθ ό λογαριασ ού και καταχωρήσει αριθ ού τηλεφώνου/διεύθυνση IP
[2]
Εφεδρική
διαδρομή 1
[3]
Κύρια διαδρομή 2
[4]
Εφεδρική
διαδρομή 2
Μορφή Μορφή Μορφή
[1]
Κύρια διαδρομή 1
Μορφή
[#] Έξοδος [#] Έξοδος [#] Έξοδος [#] Έξοδος
Διαδρομή 1 Διαδρομή 2
[#]
Έξοδος
Διαμόρφωση
αναφοράς
[1]
Αριθμός
λογαριασμού
[2]
Προορισμός
αναφοράς
Αριθμός τηλεφώνου: Εισαγάγετε τον αριθμό τηλεφώνου για κλήση και για να ακολουθήσετε τις εντολές.
Διεύθυνση IP: Εισαγάγετε το στοιχεί "#" ως τον πρώτο χαρακτήρα, έπειτα ακολουθήστε τις εντολές
[3]
επιτυχία
τηλεπρογραμματισμού
Τηλέφωνο
επικοινωνίας /
Διεύθυνση IP
Τηλέφωνο
επικοινωνίας /
Διεύθυνση IP
Τηλέφωνο
επικοινωνίας /
Διεύθυνση IP
Τηλέφωνο
επικοινωνίας /
Διεύθυνση IP
Καταχωρήσει αριθ ού
λογαριασ ού
Καταχωρήσει αριθ ού τηλεφώνου/διεύθυνση IP
Καταχ
ώρηση
Πάτη α πλήκτρου Καταχώρηση Πάτη α πλήκτρου
0 έω
9
[0] έω [9] 0 έω 9 [0] έω [9]
B [*][1] * [*][*]
C [*][2] # [*][#]
D[*][3] . [*]1
E[*][4] Παύση [#]
F [*][5] Έξοδο ε αποθήκευση [#][#]2
Απενεργοποίηση αριθ ού
τηλεφώνου
[0][#]
Απενεργοποίηση διεύθυνση IP 240.0.0.0
1 [*] = . εταξύ κάθε ση είωση διεύθυνση IP.
2 Πατήστε [#] δύο φορέ έσα σε δύο δευτερόλεπτα για έξοδο χωρί αποθήκευση
τη καταχώρησή σα .
Easy Series Προγρα ατισ ό | el 47
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.1.4 Έξοδοι
Οι συσκευέ εξόδου πορεί να είναι κόρνε , κουδούνια, στροβοσκόπια ή σειρήνε .
Έξοδοι Πληκτρολογήστε έναν αριθ ό εξόδου από 1 έω 8
1Ρύθιση Λειτουργία εξόδου
– Πατήστε [1] για να επιλέξετε την
τρέχουσα επιλογή.
– Πατήστε [2] για να ακούσετε
περισσότερε επιλογέ .
– Πατήστε [#] για να βγείτε από τη
Λειτουργία εξόδου.
Λειτουργίε εξόδου:
– Απενεργοποιη ένο
–Εισβολή
– Μανδάλωση εισβολή
–Πυρκαγιά
–Μανδάλωση πυρκαγιά
– Εισβολή και πυρκαγιά
– Εισβολή και ανδάλωση
πυρκαγιά
–Μηδενισό συστήατο
Λειτουργίε εξόδου (συν.:
– Σύστη α ενεργοποιη ένο
–Σύστηα έτοιο
– Ενεργοποίηση/
απενεργοποίηση
ασύρ ατου χειριστηρίου
– Παλ ό 2 δευτερολέπτων
ασύρ ατου χειριστηρίου
– Ελεγχό ενο από τον
χρήστη
– Εσωτερική εισβολή και
πυρκαγιά
– Σύστη α ενεργ. (Μη
κατειλη ένο)
# Ση εία εξόδου
Επιστροφή στο Μενού εγκαταστάτη.
i
ΣΗΜΕΙ ΣΗ!
Όταν καταχωρείται το PIN του εγκαταστάτη στο πληκτρολόγιο ή στο τηλέφωνο, ξεκινά ένα
χρονικό πλαίσιο 3 sec. Κατά τη διάρκεια αυτού του χρονικού πλαισίου, ένα συναγερ ό
παραβίαση ενεργοποιεί την εσωτερική σειρήνα όνο για 1 sec. Ανοίξτε τη θύρα περιβλή ατο
κατά τη διάρκεια αυτού του χρονικού πλαισίου για τη σίγαση των σειρήνων κατά τη συντήρηση.
Μόλι κλείσει το περίβλη α, εκτελείται επαναφορά του συναγερ ού παραβίαση ετά από
καθυστέρηση 3 min. Οι παραβιάσει καταγράφονται και αναφέρονται.
!
ΠΡΟΕΙ ΟΠΟΙΗΣΗ!
Αν τροποποιήσετε τι παρα έτρου συστή ατο έχετε την ευθύνη για τη συντήρηση του
συστή ατο στα πλαίσια του προτύπου και των κανονισ ών που ισχύουν για το υλικό ή/και το
σύστη α, στο οποίο χρησι οποιείται. Σε ια εγκατάσταση συ βατή ε NF A2P, χρησι οποιείτε
όνο τα αναγραφό ενα στοιχεία NF A2P και ελέγχετε ότι η κάθε παρά ετρο βρίσκεται στο
εξουσιοδοτη ένο εύρο .
48 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.2 Προχωρη ένο προγρα ατισ ό
Κάθε κατηγορία περιλα βάνει διάφορα αλληλοσυσχετιζό ενα στοιχεία προγρα ατισ ού. Σε
κάθε στοιχείο προγρα ατισ ού αντιστοιχίζεται ένα τριψήφιο ή τετραψήφιο αριθ ό .
Για τον Αρ. 4 στην επό ενη εικόνα, εκτελέστε αυτά τα βή ατα:
1. Πληκτρολογήστε έναν αριθ ό στοιχείου προχωρη ένου προγρα ατισ ού. Για παράδειγ α,
201, Επιτήρηση τηλεφωνική γρα ή .
2. Πληκτρολογήστε την τι ή που θέλετε χρησι οποιώντα το πληκτρολόγιο του τηλεφώνου
σα . Για παράδειγ α, πατήστε [1] για να ενεργοποιήσετε την επιτήρηση τηλεφωνική
γρα ή .
3. Επαναλάβετε τα Βή ατα 1 και 2 για να δια ορφώσετε και άλλα στοιχεία προγρα ατισ ού
ή πατήστε το [#] για να βγείτε από τον Προχωρη ένο προγρα ατισ ό.
Οι παρακάτω ενότητε καταγράφουν στοιχεία προγρα ατισ ού, αριθ ού στοιχείων, πιθανέ
επιλογέ και προεπιλεγ ένε τι έ . Καταγράψτε τι προσαρ οσ ένε τι έ στη στήλη
"Καταχώρηση" δίπλα από την αντίστοιχη προεπιλεγ ένη τι ή.
5.2.1 Στοιχεία έκδοση Firmware ROM
1. Πληκτρολογήστε έναν αριθμό στοιχείου προχωρημένου προγραμματισμού.
Για παράδειγμα, 201, Επιτήρηση τηλεφωνικής γραμμής.
2. Πληκτρολογήστε την τιμή που θέλετε χρησιμοποιώντας το πληκτρολόγιο του τηλεφώνου σας.
Για παράδειγμα, πατήστε [1] για να ενεργοποιήσετε την επιτήρηση τηλεφωνικής γραμμής.
3. Επαναλάβετε τα Βήματα 1 και 2 για να διαμορφώσετε και άλλα στοιχεία προγραμματισμού ή πατήστε το [#] για να βγείτε
από τον Προχωρημένο προγραμματισμό.
Κωδικός πρόσβασης εγκαταστάτη
προεπιλογή 4 ψηφίων: 5432
προεπιλογή 6 ψηφίων: 543211
Τηλεφωνικό
μενού
εγκαταστάτη
1Συντήρηση
συστήματος
2Μενού
χρήστη
3Βασικός
προγραμματισμός
4Προχωρημένος προγραμματισμός
5Περίοδος ζωντανής συνομιλίας
6Ειδικά μηνύματα
7Φορητή μνήμη
#Έξοδος
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Περιγραφή
Έκδοση Firmware Πίνακα Ελέγχου 090 Το σύστη α αναγγέλλει την έκδοση υλικολογισ ικού του
πίνακα ελέγχου.
Έκδοση Firmware Κέντρου Ελέγχου 1 091 Το σύστη α αναγγέλλει την έκδοση υλικολογισ ικού του
κέντρου ελέγχου.
Έκδοση Firmware Κέντρου Ελέγχου 2 092
Έκδοση Firmware Κέντρου Ελέγχου 3 093
Έκδοση Firmware Κέντρου Ελέγχου 4 094
Easy Series Προγρα ατισ ό | el 49
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.2.2 Στοιχεία προγρα ατισ ού συστή ατο
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Κωδικό χώρα (ανατρέξτε στην
Ενότητα 11.2 Κωδικοί χώρα )
102 00 έω 65 58
Αντισα ποτάζ περιβλή ατο
ενεργοποιη ένο
103 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
1
Χρόνο λήξη κουδουνίσ ατο
πυρκαγιά
107 0 έω 90 min 5
Χρόνο λήξη κουδουνίσ ατο
εισβολή
108 0 έω 90 min 5
Παράθυρο αταίωση εισβολή 110 15 έω 45 sec 30
Παράθυρο ακύρωση συναγερ ού
πυρκαγιά
111 0 έω 10 min 0
Παράθυρο ακύρωση εισβολή 112 5 έω 10 min 5
Επιλογή ηχητικού τόνου 114 1 = κουδούνισ α πόρτα ηχητικού σή ατο
2 = ονό ηχητικό σή α
3 = τυπικό κουδούνισ α πόρτα
1
Λειτουργία κατάσταση ηχητικού
σή ατο ετά την ενεργοποίηση του
συστή ατο
115 0 = Off
1 = On
2 = Ακολουθεί την προηγού ενη ρύθ ιση
0
Συχνότητα αυτό ατη αναφορά
δοκι ή
116 0 = Κα ία
1 = Η ερήσια
2 = Εβδο αδιαία
3 = Μηνιαία
0
Κωδικό πρόσβαση 119 6 ψηφία, χρησι οποιώντα 0 έω 9 999999
Λειτουργία θερινή /χει ερινή ώρα 121 0 = Κα ία
1 = Νότια Α ερική (πριν το 2007)
2 = Ευρώπη και Ασία
3 = Τασ ανία, Αυστραλία
4 = Υπόλοιπη Αυστραλία
5 = Νέα Ζηλανδία
6 = Κούβα
7 = Νότια Α ερική και Ανταρκτική
8 = Να ί πια, Αφρική
9 = Η.Π.Α. ετά το 2006
1
Παράκα ψη κωδικού πρόσβαση
εγκαταστάτη ενεργοποιη ένη
122 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
1
Αυτό ατη εταφορά ε τη φορητή
νή η
123 0 = Ενεργοποίηση τη φορητή νή η από το
Μενού εγκαταστάτη.
1 = η φορητή νή η στέλνει ή λα βάνει
αυτό ατα τα αποθηκευ ένα δεδο ένα
προγρα ατισ ού.
1
50 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Επαλήθευση συναγερ ού ση είου 124 0 = Κα ία
1 = Ζώνη διασταύρωση
2 = Έξυπνη αξιολόγηση απειλή
3 = Επιβεβαιω ένοι συναγερ οί 1
4 = Επιβεβαιω ένοι συναγερ οί 2
0
Κατώφλι επιτρεπό ενων ση είων
παραβίαση
125 0 έω 8 3
Καθυστέρηση εξόδου 126 45 έω 255 sec 60
Καθυστέρηση εισόδου 127 30 έω 255 sec 30
Επανέναρξη χρόνου εξόδου 128 0 = Ο χρήστη δεν πορεί να ηδενίσει το
χρονό ετρο Καθυστέρηση εξόδου
1 = Ο χρήστη πορεί να ηδενίσει το
χρονό ετρο Καθυστέρηση εξόδου ία φορά
1
Πρόσφατο κλείσι ο ενεργοποιη ένο 129 0 = Η αναφορά δεν εστάλη
1 = Η αναφορά εστάλη
1
Μέτρηση παράκα ψη ετατόπιση 131 0-15 1
Επίπεδο αυτό ατη προστασία 132 0 = Το σύστη α ενεργοποιείται ( η
κατειλη ένο).
1 = Το σύστη α ενεργοποιείται (ολική όπλιση)
όνον όταν υπάρχει παραβίαση περι ετρική
ζώνη κατά την Καθυστέρηση εξόδου.
1
Επιλογέ σειρά ενεργοποίηση
συστή ατο
133 1 = "Παρα ονή", "Αναχώρηση", "Επιλεκτικά"
2 = "Παρα ονή", "Επιλεκτικά, "Αναχώρηση"
3 = "Αναχώρηση", "Παρα ονή", "Επιλεκτικά"
4 = "Αναχώρηση", "Επιλεκτικά", "Παρα ονή"
5 = "Επιλεκτικά", "Αναχώρηση", "Παρα ονή"
6 = "Επιλεκτικά", "Παρα ονή", "Αναχώρηση"
1
Χρονό ετρο ζώνη διασταύρωση 134 60 έω 3600 sec 120
ιαγραφή νή η συναγερ ού 136 0 = Ανά χρήστη, 1 = Ανά κύριο χρήστη 0
Μανδάλωση αντισα ποτάζ ζώνη και
περιβλή ατο
137 0 = Οποιοσδήποτε χρήστη πορεί να διαγράψει
τη συνθήκη
1 = Μόνο ο εγκαταστάτη πορεί να διαγράψει
τη συνθήκη
0
Μανδάλωση αντισα ποτάζ συσκευή
συστή ατο
138 0 = Οποιοσδήποτε χρήστη πορεί να διαγράψει
τη συνθήκη
1 = Μόνο ο εγκαταστάτη πορεί να διαγράψει
τη συνθήκη
0
Αναγγελία δοκι ών συστή ατο
ενεργοποιη ένη
139 0 = Τα αποτελέσ ατα δοκι ή ανακοινώνονται
όνο κατά την ολοκλήρωση όλων των δοκι ών
1 = Τα αποτελέσ ατα δοκι ή ανακοινώνονται
ετά την ολοκλήρωση τη κάθε δοκι ή
1
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Easy Series Προγρα ατισ ό | el 51
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Κατάσταση επίδειξη 140 0 = Τα ηνύ ατα τηλεφώνου ακούγονται όνο
στο τηλέφωνο
1 = Τα ηνύ ατα τηλεφώνου ακούγονται στο
τηλέφωνο και στα κέντρα ελέγχου
2 = Ενεργοποιήστε ή απενεργοποιήστε τα
ηνύ ατα τηλεφώνου έσω του κέντρου ελέγχου
στο κέντρο ελέγχου
0
Περιορισ ό κωδικού πρόσβαση
εγκαταστάτη
142 0 = Ο κύριο χρήστη δεν είναι απαραίτητο
1 = Ο κύριο χρήστη είναι απαραίτητο
0
Ώρα αναφορά δοκι ή 143 0 έω 23
Λεπτό αναφορά δοκι ή 144 0 έω 59 0
Η έρα τη εβδο άδα αναφορά
δοκι ή
145 0 έω 6, όπου 0 = Κυριακή και 6 = Σάββατο 0
Η έρα του ήνα αναφορά δοκι ή 146 1 έω 28 1
ιαγραφή επιβεβαιω ένη νή η
συναγερ ού
147 0 = Ο χρήστη πορεί να διαγράψει έναν
επιβεβαιω ένο συναγερ ό
1 = Μόνο ο εγκαταστάτη πορεί να διαγράψει
έναν επιβεβαιω ένο συναγερ ό
0
Τόνοι όπλιση /προοδευτική αναγγελία 148 0 = Χωρί τόνου όπλιση ή εξόδου κατά την
Καθυστέρηση εισόδου
1 = Οι έξοδοι ενεργοποιούνται κατά την
Καθυστέρηση εισόδου, αλλά δεν υπάρχουν τόνοι
όπλιση .
2 = Εκπο πή τόνων όπλιση , αλλά χωρί
ενεργοποίηση εξόδων κατά την Καθυστέρηση
εξόδου
3 = Εκπο πή τόνων όπλιση και ενεργοποίηση
εξόδων κατά την Καθυστέρηση εισόδου
0
Επίπεδο ανίχνευση ε πλοκή
ασύρ ατων συσκευών
150 0 έω 15 12
Όπλιση ασύρ ατου χειριστηρίου 153 0 = Μην ενεργοποιείτε το σύστη α αν υπάρχουν
παραβιασ ένε ζώνε
1 = Όπλιση παρά τι παραβιασ ένε ζώνε , αν ο
αριθ ό των παραβιασ ένων ζωνών είναι εντό
του εύρου που καθορίζεται στον Αριθ ό
στοιχείου 125 Προχωρη ένου προγρα ατισ ού
2 = Όπλιση παρά τι παραβιασ ένε ζώνε
ακό η και αν ο αριθ ό των παραβιασ ένων
ζωνών είναι εκτό του εύρου που καθορίζεται
στον Αριθ ό στοιχείου 125 Προχωρη ένου
προγρα ατισ ού.
0
ια όρφωση περιόδου ζωντανή
συνο ιλία
158 0 = Να επιτρέπεται οποιαδήποτε στιγ ή
1 = Να επιτρέπεται όνο κατά τι συνθήκε
συναγερ ού
0
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
52 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Έναρξη όπλιση ε παραβιασ ένε
ζώνε
159 0 = Όπλιση όλων των παραβιασ ένων ζωνών
1 = Η Καθυστέρηση εξόδου αρχίζει ε τι
παραβιασ ένε ζώνε
1
Μήνυ α ο ιλία ενεργή βλάβη 160 0 = Αναγγελία "Κλήση για σέρβι "
1 = Αναγγελία κατάσταση βλάβη
0
Εξασθένιση ασύρ ατη ετάδοση 161 Προσωρινή εξασθένηση για εγκατάσταση και
συντήρηση όνο. εν προορίζεται για κανονική
λειτουργία.
0 = Κανένα (κανονική λειτουργία)
1 = 3 dB
2 = 6 dB
3 = 9 dB
4 = 12 dB
0
Απουσία συνθηκών ασύρ ατη
συσκευή
162 0 = η ιουργία συνθήκη παραβίαση
(απαιτείται για χώρε συ βατέ ε EN50131).
1 = η ιουργεί ια συνθήκη προβλή ατο .
0
Σίγαση τόνων προβλή ατο 163 0 = Αναγγελία όλων των τόνων προβλή ατο
1 = Αναγγελία τόνων πυρκαγιά και 24ωρου
προβλή ατο
1
Χρόνο αδράνεια συστή ατο
(' ρε )
164 0 έω 255 0
Χρόνο αδράνεια συστή ατο
('Η έρε )
165 0 έω 255 0
Χρόνο αδράνεια συστή ατο
('Εβδο άδε )
166 0 έω 255 0
Σφάλ α όπλιση /εξόδου 167 0 = Οι απενεργοποιη ένε -κανονικέ ζώνε
δη ιουργούν ένα Σφάλ α εξόδου στο τέλο τη
Καθυστέρηση εξόδου
1 = Οι απενεργοποιη ένε -κανονικέ ζώνε
οπλίζονται στο τέλο τη Καθυστέρηση εξόδου
0
Σύνολο εντολών επαλήθευση ήχου 168 0 = Συ οφώνεται ε το SIA AV-01-1997.11
1 = Χρησι οποιήστε εναλλακτικό σύνολο
εντολών επαλήθευση
0
Ασύρ ατο χειριστήριο περιορισ ού 601 0 = Χρήστη περιορισ ού απενεργοποιη ένο
1 = Χρήστη περιορισ ού ενεργοποιη ένο
0
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Easy Series Προγρα ατισ ό | el 53
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
ια όρφωση κου πιού ασύρ ατου
χειριστηρίου
616 0 = Μόνο αίτη α κατάσταση
1 = Ενεργοποίηση συστή ατο ( ερική όπλιση)
2 = Ενεργοποίηση συστή ατο (επιλεκτική
προστασία)
3 = Ενεργοποίηση ή απενεργοποίηση εξόδου
4 = Ενεργοποίηση εξόδου για 2 δευτερόλεπτα
0
ια όρφωση κου πιού ασύρ ατου
χειριστηρίου
626 0
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη τι ή
ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
54 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.2.3 Στοιχεία προγρα ατισ ού συστή ατο επικοινωνία
Στοιχεία προορισ ού διαδρο ή
i
ΣΗΜΕΙ ΣΗ!
Για να ενεργοποιήσετε την αναφορά, δια ορφώστε τα ακόλουθα στοιχεία προγρα ατισ ού:
– Αριθ ό λογαριασ ού (Αριθ ό 100 στοιχείου Προχωρη ένου προγρα ατισ ού)
– ιαδρο ή 1 Κύριο προορισ ό (Αριθ ό στοιχείου 206 Προχωρη ένου
προγρα ατισ ού).
– Μορφή για τη ιαδρο ή 1 Κύριο προορισ ό (Αριθ ό στοιχείου 211 Προχωρη ένου
προγρα ατισ ού)
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Αριθ ό λογαριασ ού 100 4 ή 6 ψηφία, χρησι οποιώντα 0 έω 9 και B έω
F.
Ανατρέξτε στην Πίνακα 5.2, στη Σελίδα 46 για τι
οδηγίε καταχώρηση αριθ ού λογαριασ ού,
αριθ ού τηλεφώνου και διεύθυνση IP.
000000
Επιτήρηση τηλεφωνική γρα ή 201 0 = Μη επιτηρού ενη.
1 = Επιτηρού ενη.
0
Σύνδεση PSTN ή GSM 202 0 = τηλεφωνική γρα ή PSTN
1 = ITS-DX4020-G Ασύρ ατο τηλέφωνο που
χρησι οποιεί GSM
0
Αριθ ό επαναλήψεων φωνητική
ορφή
203 1 έω 15 3
Απόπειρε παράδοση φωνητικών
ηνυ άτων
204 1 έω 5 σε βή ατα των 5 sec 1
Ανίχνευση τόνου επιλογή 205 0 = Μην περι ένετε για τον τόνο κλήση .
1 = Περι ένετε τον τόνο κλήση .
1
ιαδρο ή 1 Κύριο προορισ ό 206 Εισαγάγετε έναν αριθ ό τηλεφώνου (έω και 32
ψηφία) ή ια διεύθυνση IP (000.000.000.000 έω
255.255.255.255) για τον κάθε προορισ ό:
0 έω 9 = [0] έω [9]
* = [*][*]
# = [*][#]
Παύση = [*][1]
Έξοδο ε αποθήκευση = [#]
Έξοδο χωρί αποθήκευση = [#][#]
Πατήστε [#] δύο φορέ έσα σε δύο δευτερόλεπτα
για έξοδο χωρί αποθήκευση τη καταχώρισή
σα .
Απενεργοποίηση αριθ ού τηλεφώνου = [0][#]
Απενεργοποίηση διεύθυνση IP = 240.0.0.0
0
ιαδρο ή 1 Εφεδρικό
προορισ ό
207 0
ιαδρο ή 2 Κύριο προορισ ό 208 0
ιαδρο ή 2 Εφεδρικό
προορισ ό
209 0
Αριθ ό παροχέα υπηρεσιών SMS 210 Έω και 32 ψηφία. 0
Easy Series Προγρα ατισ ό | el 55
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Μορφή για ιαδρο ή 1 Κύριο
προορισ ό
211 0 = Απενεργοποιη ένη
1 = Κωδικό επαφή
2 = SIA
3 = Φωνή
4 = Κεί ενο SMS
5 = Fast Format
6 = ίκτυο (απαιτεί αριθ ό λογαριασ ού 4
ψηφίων)
0
Μορφή για ιαδρο ή 1
Εφεδρικό προορισ ό
212 0
Μορφή για ιαδρο ή 2 Κύριο
προορισ ό
213 0
Μορφή για ιαδρο ή 2
Εφεδρικό προορισ ό
214 0
Απενεργοποίηση ανα ονή
κλήση
215 Πληκτρολογήστε ένα αλφαριθ ητικό 3 ψηφίων.
* = [*][*]; # = [*][#]
0
Αριθ ό παράκα ψη κλήση
έκτακτη ανάγκη
216 Πληκτρολογήστε έναν τριψήφιο αριθ ό έκτακτη
ανάγκη , π.χ. 911.
000
Καθυστέρηση αριθ ού
παράκα ψη κλήση έκτακτη
ανάγκη
217 0 έω 60 min 5
Αυτό ατη ανίχνευση παλ ική
κλήση
218 0 = Μόνο τονική κλήση
1 = Αυτό ατη ανίχνευση παλ ική ή τονική
κλήση
0
Αριθ ό κουδουνισ άτων πριν
από την απάντηση
222 1 έω 255 κουδουνίσ ατα
Πληκτρολογήστε 11 για παράκα ψη αυτό ατου
τηλεφωνητή.
10
οκι ή κουδουνιού 223 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
0
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη τι ή
ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
56 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Εναλλακτικά στοιχεία επικοινωνία
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Αριθ ό θύρα για τον προορισ ό διαδρο ή :
Κύρια διαδρο ή 1 = 241
Εφεδρική διαδρο ή 1 =242
Κύρια διαδρο ή 2 = 243
Εφεδρική διαδρο ή 2 =244
241 0 έω 65535 7700
242 7700
243 7700
244 7700
Κτύπο για προορισ ό διαδρο ή :
Κύρια διαδρο ή 1 = 281
Εφεδρική διαδρο ή 1 =282
Κύρια διαδρο ή 2 = 283
Εφεδρική διαδρο ή 2 =284
281 0 = Απενεργοποιη ένη
1 έω 65.535 min
0
282 0
283 0
284 0
Χρόνο ανα ονή αναγνώριση για τον
προορισ ό διαδρο ή
Κύρια διαδρο ή 1 = 285
Εφεδρική διαδρο ή 1 =286
Κύρια διαδρο ή 2 = 2887
Εφεδρική διαδρο ή 2 =288
285 5 έω 255 sec 15
286 15
287 15
288 15
Προστασία από αντιγραφή για τον προορισ ό
διαδρο ή :
Κύρια διαδρο ή 1 = 289
Εφεδρική διαδρο ή 1 =290
Κύρια διαδρο ή 2 = 291
Εφεδρική διαδρο ή 2 =292
289 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
1
290 1
291 1
292 1
Προσπάθεια κτύπου για προορισ ό διαδρο ή :
Κύρια διαδρο ή 1 = 293
Εφεδρική διαδρο ή 1 =294
Κύρια διαδρο ή 2 = 295
Εφεδρική διαδρο ή 2 =296
293 1 έω 99 5
294 5
295 5
296 5
Επέκταση περιόδου κτύπου 297 0 = Απενεργοποιη ένη
1 έω 255 min
5
Easy Series Προγρα ατισ ό | el 57
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.2.4 Στοιχεία δια όρφωση RPS
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Κωδικό πρόσβαση RPS 118 6 ψηφία, χρησι οποιώντα το 0 έω 9 και Α έω F. 123456
Συχνότητα αυτό ατη
εισερχό ενη κλήση RPS
224 0 = Ποτέ
1 = Η ερήσια
2 = Εβδο αδιαία
3 = Μηνιαία
0
Χρόνο αυτό ατη εισερχό ενη
κλήση RPS (Ώρε )
225 0 έω 23 0
Χρόνο αυτό ατη εισερχό ενη
κλήση RPS (Λεπτά)
226 0 έω 59 0
Χρόνο αυτό ατη εισερχό ενη
κλήση RPS (Η έρα τη
εβδο άδα )
227 0 έω 6, όπου 0 = Κυριακή και 6 = Σάββατο 0
Χρόνο αυτό ατη εισερχό ενη
κλήση RPS (Η έρα του ήνα)
228 1 έω 28 1
Αριθ ό τηλεφώνου αυτό ατη
εισερχό ενη κλήση RPS
229 Εισαγάγετε έναν αριθ ό τηλεφώνου (έω και 32
ψηφία) ή ια διεύθυνση IP (000.000.000.000 έω
255.255.255.255) για τον κάθε προορισ ό:
0 έω 9 = [0] έω [9]
* = [*][*]
# = [*][#]
Παύση = [*][1]
Έξοδο ε αποθήκευση = [#]
Έξοδο χωρί αποθήκευση = [#][#]
Πατήστε [#] δύο φορέ έσα σε δύο δευτερόλεπτα
για έξοδο χωρί αποθήκευση τη καταχώρισή σα .
Απενεργοποίηση αριθ ού τηλεφώνου = [0][#]
Απενεργοποίηση διεύθυνση IP = 240.0.0.0
0
Μέθοδο αυτό ατη
εισερχό ενη κλήση RPS
245 0 = Αριθ ό τηλεφώνου
1 = ιεύθυνση IP
0
Αριθ ό θύρα RPS 246 0 έω 65535 7750
58 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.2.5 Επιλογέ αναφορά διαδρο ή
Αναφορά ση είων και και δρο ολόγηση αποκατάσταση
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Αναφορέ και
αποκαταστάσει ζωνών
(όλε )*
301 3 Πρόβλη α πυρκαγιά 328 3
Συναγερ ό εισβολή 307 3 Αποκατάσταση προβλή ατο
πυρκαγιά
329 3
Συναγερ ό εισβολή
επαληθευ ένο
308 3 24-ωρο πρόβλη α 331 3
Συναγερ ό εισβολή η
επαληθευ ένο
309 3 Επαναφορά 24-ωρου
προβλή ατο
332 3
Συναγερ ό εισβολή 24-
ωρο
310 3 Απουσία ζώνη 333 3
Συναγερ ό εισβολή 24-
ωρο Αποκατάσταση
311 Αποκατάσταση απουσία ζώνη 334 3
Αποκατάσταση συναγερ ού
εισβολή
312 3 Συναγερ ό εποπτεία 335 3
Περιορισ ό 313 3 Επαναφορά συναγερ ού
εποπτεία
336 3
Συναγερ ό πυρκαγιά 315 3 Χα ηλή παταρία ασύρ ατη
ζώνη
360 3
Συναγερ ό πυρκαγιά η
επαληθευ ένο
316 3 Αποκατάσταση χα ηλή
παταρία ασύρ ατη ζώνη
361 3
Αποκατάσταση συναγερ ού
πυρκαγιά
317 3 Ακύρωση πυρκαγιά 371 3
Πανικό 318 3 Αντισα ποτάζ ση είου 388 3
Ακύρωση 323 3 Αποκατάσταση αντισα ποτάζ
ση είου
397 3
Πρόβλη α εισβολή 324 3 Πρόβλη α ζώνη
διασταύρωση
393 3
Αποκατάσταση προβλή ατο
εισβολή
325 3 Πρόσφατο κλείσι ο
συναγερ ού
394 3
Παράκα ψη ζώνη εισβολή 326 3 Αποκατάσταση πανικού 399 3
Αποκατάσταση παράκα ψη
ζώνη εισβολή
327 3 Αποκατάσταση προβλή ατο
ζώνη διασταύρωση
400 3
*Εισαγάγετε ια τι ή για την καθολική ρύθ ιση των παρακάτω αναφορών στην ίδια τι ή.
Για να τροποποιήσετε ια συγκεκρι ένη αναφορά, πληκτρολογήστε ία τι ή στον αριθ ό στοιχείου τη αναφορά :
0 = Κα ία διαδρο ή
1 = ιαδρο ή 1 όνο, Κύρια και Εφεδρική
2 = ιαδρο ή 2 όνο, Κύρια και Εφεδρική
3 = Και οι δύο διαδρο έ , Κύρια και Εφεδρική
Easy Series Προγρα ατισ ό | el 59
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
ρο ολόγηση αναφορών ενεργοποίηση και απενεργοποίηση συστή ατο
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Ενεργοποίηση και
απενεργοποίηση
συστή ατο *
(άνοιγ α και κλείσι ο)
Αναφορέ (όλε )
302 3 Ανοικτό 341 3
Σφάλ α εξόδου 314 3 Ανοικτό πληκτροδιακόπτη 342 3
Πρόσφατο κλείσι ο 330 3 Ανοικτό τηλεχειριστήριο 343 3
Κλειστό (Σύστη α
ενεργοποιη ένο) η
κατειλη ένο
337 3 Κλειστό (Σύστη α
ενεργοποιη ένο)
προσαρ οσ ένο
344 3
Κλειστό (Σύστη α
ενεργοποιη ένο)
κατειλη ένο
338 3 Άνοιγ α έσω κωδικού
φύλαξη
386 3
Κλειστό πληκτροδιακόπτη 339 3 Μερικό κλείσι ο (Σύστη α
ενεργοποιη ένο)
403 3
Κλειστό τηλεχειριστήριο 340 3 3
*Εισαγάγετε ια τι ή για την καθολική ρύθ ιση των παρακάτω αναφορών στην ίδια τι ή.
Για να τροποποιήσετε όνο ια συγκεκρι ένη αναφορά, πληκτρολογήστε ία τι ή στον αριθ ό στοιχείου τη αναφορά .
0 = Κα ία διαδρο ή
1 = ιαδρο ή 1 όνο, Κύρια και Εφεδρική
2 = ιαδρο ή 2 όνο, Κύρια και Εφεδρική
3 = Και οι δύο διαδρο έ , Κύρια και Εφεδρική
60 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Αναφορά συστή ατο και και δρο ολόγηση αποκατάσταση
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Αναφορέ και
αποκαταστάσει συστή ατο
(όλε )1
303 3 Αποκατάσταση επικοινωνία 352 3
Έκτακτη ανάγκη χρήστη2319 3 Αστοχία επιτήρηση κέντρου
ελέγχου
353 3
Πυρκαγιά χρήστη3320 3 Αποκατάσταση επιτήρηση
κέντρου ελέγχου
354 3
Αποκατάσταση πυρκαγιά
χρήστη
321 3 Αντισα ποτάζ κέντρου ελέγχου 355 3
Πανικό χρήστη 322 3 Αποκατάσταση αντισα ποτάζ
κέντρου ελέγχου
356 3
Αστοχία AC 345 3 Σύστη α ανενεργό 385 3
Αποκατάσταση αστοχία AC 346 3 Μηδενισ ό φύλαξη 390 3
Αυτό ατη δοκι ή
συστή ατο κανονική
347 3 Κωδικό πρόσβαση
αντισα ποτάζ
391 3
Αυτό ατη δοκι ή
συστή ατο
απενεργοποιη ένη -
κανονική
348 3 Αλλαγή η ερο ηνία /ώρα 410 3
Βλάβη βοηθητική
τροφοδοσία
349 3 Αποτυχία δικτύου 413 3
Αποκατάσταση βοηθητική
τροφοδοσία
350 3 Επαναφορά δικτύου 414 3
Αστοχία επικοινωνία 351 3 3
Επιτυχία τοπικού
προγρα ατισ ού*
357 3 Πρόβλη α συσκευή διαύλου 373 3
Χα ηλή παταρία 358 3 Αποκατάσταση προβλή ατο
συσκευή διαύλου
374 3
Αποκατάσταση χα ηλή
παταρία
359 3 Σφάλ α ROM 375 3
Χειροκίνητη δοκι ή
επικοινωνία
362 3 Πρόβλη α κουδουνιού 376 3
Βλάβη τηλεφωνική γρα ή 363 3 Αποκατάσταση κουδουνιού 377 3
Αποκατάσταση βλάβη
τηλεφωνική γρα ή
364 3 Τέλο διαδοχικού ελέγχου 378 3
Αποτυχία απο ακρυσ ένου
προγρα ατισ ού
365 3 Έναρξη διαδοχικού ελέγχου 379 3
Επιτυχία απο ακρυσ ένου
προγρα ατισ ού
366 3 Η συσκευή διαύλου δεν
υπάρχει
380 3
Παρε βολή στον ασύρ ατο
δέκτη
367 3 Αποκατάσταση απουσία
συσκευή διαύλου
381 3
Αποκατάσταση παρε βολή
στον ασύρ ατο δέκτη
368 3 Η παταρία δεν υπάρχει 382 3
Easy Series Προγρα ατισ ό | el 61
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Γενικά στοιχεία δρο ολόγηση αναφορών
Αντισα ποτάζ συσκευή
διαύλου
369 3 Αποκατάσταση απουσία
παταρία
383 3
Αποκατάσταση αντισα ποτάζ
συσκευή διαύλου
370 3 Αστοχία αθροίσ ατο ελέγχου
RAM
384 3
1 Εισαγάγετε ια τι ή για την καθολική ρύθ ιση των παρακάτω αναφορών στην ίδια καταχώρηση.
2 Για να τροποποιήσετε όνο ια συγκεκρι ένη αναφορά, πληκτρολογήστε ία τι ή στον αριθ ό στοιχείου τη αναφορά .
0 = Κα ία διαδρο ή
1 = ιαδρο ή 1 όνο, Κύρια και Εφεδρική
2 = ιαδρο ή 2 όνο, Κύρια και Εφεδρική
3 = Και οι δύο διαδρο έ , Κύρια και Εφεδρική
3 Για να ενεργοποιήσετε τα κου πιά έκτακτη ανάγκη του κέντρου ελέγχου, ορίστε τα Στοιχεία προχωρη ένου προγρα ατισ ού 889,
888 και 890.
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Κατασκ.
Προεπιλογή
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Απενεργοποίηση συστή ατο
επικοινωνία
304 0 = Ενεργοποίηση αναφορών
1 = Απενεργοποίηση αναφορών (σε τοπικό σύστη α
όνο)
0
Απόπειρε δρο ολόγηση 305 1 έω 20 10
Αποστολή αναφορών κατά το
διαδοχικό έλεγχο
306 0 = Κα ία αναφορά
1 = Μόνο αναφορέ έναρξη διαδοχικού ελέγχου και
λήξη διαδοχικού ελέγχου
0
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη τι ή
ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
62 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.2.6 Στοιχεία προγρα ατισ ού ση είων
Αριθ ό στοιχείου
προγρα ατισ ού
(ψηφία ε έντονη γραφή = Αριθ ό
ζώνη )
Στοιχείο προγρα ατισ ού Επιλογέ
9011, 9021, 9031,
9041...9101...9151...9201...9321
Τύπο ση είου 0 = Απενεργοποιη ένη
1 = Περί ετρο
2 = Εσωτερικό
3 = Στιγ ιότυπο περι έτρου
4 = 24-ωρο
5 = Επαληθευ ένη πυρκαγιά*
6 = Στιγ ιότυπο πυρκαγιά
7 = Αθόρυβο πανικό
8 = Εσωτερική διαδρο ή
9 = Ακύρωση εξόδου περι έτρου
11 = Στιγ ιαίο πληκτροδιακόπτη
12 = ιατηρού ενο πληκτροδιακόπτη
24-ωρο πρόβλη α
14 = Έκτακτη ανάγκη χρήστη
9012, 9022, 9032,
9042...9102...9152...9202...9322
Στυλ κυκλώ ατο 0 = ιπλό κύκλω α συναγερ ού 2,2 kΩ και
αντισα ποτάζ
2 = Μονό κύκλω α συναγερ ού 2,2 kΩ
9013, 9023, 9033,
9043...9103...9153...9203...9323
Συ περίληψη στην
προσαρ οσ ένη προστασία
0 = Η ζώνη δεν περιλα βάνεται
1 = Η ζώνη περιλα βάνεται
9014, 9024, 9034,
9044...9104...9154...9204...9324
Ζώνη διασταύρωση /
ιαδρο ή εξόδου
0 = Απενεργοποίηση διασταυρού ενων ζωνών, η
ζώνη βρίσκεται στη διαδρο ή εξόδου.
1 = Ενεργοποίηση διασταυρού ενων ζωνών, η
ζώνη βρίσκεται στη διαδρο ή εξόδου
2 = Απενεργοποίηση διασταυρού ενων ζωνών, η
ζώνη δεν βρίσκεται στη διαδρο ή εξόδου
(πρέπει να οπλιστεί).
3 = Ενεργοποίηση διασταυρού ενων ζωνών, η
ζώνη δεν βρίσκεται στη διαδρο ή εξόδου.
9015, 9025, 9035,
9045...9105...9155...9205...9325
Χρόνο απόκριση 1 έω 10 σε βή ατα 50 ms
Easy Series Προγρα ατισ ό | el 63
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 5.3 Κατασκ. Προεπιλογή για τα στοιχεία προγρα ατισ ού ζώνη
9016, 9026, 9036,
9046...9101...9151...9201...9321
Επαλήθευση συναγερ ού 0 = Επαλήθευση απενεργοποίηση συναγερ ού
1 = Επαλήθευση ενεργοποίηση συναγερ ού
9018, 9028, 9038,
9048...9108...9158...9208...9328
Ευαισθησία ασύρ ατου
ανιχνευτή
Ανιχνευτή κίνηση (PIR και διπλό )
0 = Βασικό
4 = Ενδιά εσο
Ανιχνευτή αδράνεια : Επιλογέ σοβαρή
προσβολή
0 = χωρί χτύπη α, χα ηλή ευαισθησία
1 = χωρί χτύπη α, χα ηλή/ έτρια ευαισθησία
2 = χωρί χτύπη α, έτρια/υψηλή ευαισθησία
3 = χωρί χτύπη α, υψηλή ευαισθησία
Ανιχνευτή αδράνεια : Επιλογέ
δευτερεύουσα ση ασία προσβολή
8 = ε χτύπη α, 8 χτυπή ατα, χα ηλή
ευαισθησία
9 = ε χτύπη α, 8 χτυπή ατα, χα ηλή/ έτρια
ευαισθησία
10 = ε χτύπη α, 8 χτυπή ατα, έτρια/υψηλή
ευαισθησία
11 = ε χτύπη α, 8 χτυπή ατα, υψηλή
ευαισθησία
12 = ε χτύπη α, 4 χτυπή ατα, χα ηλή
ευαισθησία
13 = ε χτύπη α, 4 χτυπή ατα, χα ηλή/ έτρια
ευαισθησία
14 = ε χτύπη α, 4 χτυπή ατα, έτρια/υψηλή
ευαισθησία
15 = ε χτύπη α, 4 χτυπή ατα, υψηλή
ευαισθησία
Αριθ ό στοιχείου
προγρα ατισ ού
(ψηφία ε έντονη γραφή = Αριθ ό
ζώνη )
Στοιχείο προγρα ατισ ού Επιλογέ
Τύπο ζώνη (9011 ... 9321): Ζώνη 1 = 6, Ζώνε 2 - 5 = 1, Ζώνε 6 - 8 = 2, Ζώνε 9 - 32 = 0
Στυλ κυκλώ ατο (9012 ... 9322): Ζώνε 1 - 32 = 2
Προσαρ οσ ένη προστασία (9013 ... 9323): Ζώνε 1 - 32 = 0
Ζώνη διασταύρωση ενεργή (9021 ... 9321): 1
Χρόνο απόκριση (9015 ... 9085): Ζώνε 1 - 8 όνο = 6
Ασύρ ατη ευαισθησία (9018 ... 9328): Ζώνε 1 - 32 = 0
Επαλήθευση συναγερ ού (9016 ... 9326): Ζώνε 1 - 32 = 0
64 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
5.2.7 Στοιχεία προγρα ατισ ού εξόδου
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
ιακύ ανση εξόδου πυρκαγιά 600 0 = Προσωρινό Κωδικό 3 διακύ ανση
1 = Παλ ική διακύ ανση
(δύο δευτερόλεπτα ενεργό, δύο δευτερόλεπτα
ανενεργό)
0
Λειτουργία εξόδου 1 (ενσύρ ατη) 611 0 = Απενεργοποιη ένη
1 = Εισβολή
2 = Μανδάλωση εισβολή
3 = Πυρκαγιά
4 = Μανδάλωση πυρκαγιά
5 = Εισβολή και πυρκαγιά
6 = Εισβολή και ανδάλωση πυρκαγιά
7 = Μηδενισ ό συστή ατο
8 = Σύστη α ενεργοποιη ένο
9 = Σύστη α έτοι ο
10 = Ενεργοποίηση/απενεργοποίηση ασύρ ατου
χειριστηρίου
11 = Παλ ό 2 δευτερολέπτων ασύρ ατου
χειριστηρίου
13 = Ελεγχό ενο από τον χρήστη
Εσωτερική εισβολή και πυρκαγιά
15 = Σύστη α ενεργ. (Μη κατειλη ένο)
16 = Εισβολή και πυρκαγιά 2
5
Λειτουργία εξόδου 2 (ενσύρ ατη) 621 5
Λειτουργία εξόδου 3 (ενσύρ ατη) 631 5
Λειτουργία εξόδου 4 (ενσύρ ατη) 641 7
Λειτουργία εξόδου 5 (ασύρ ατη) 651 5
Λειτουργία εξόδου 6 (ασύρ ατη) 661 0
Λειτουργία εξόδου 7 (ασύρ ατη) 671 0
Λειτουργία εξόδου 8 (ασύρ ατη) 681 0
Έξοδο 4 Οδηγό επιτηρού ενου
εγαφώνου (ενσύρ ατη)
642 0 = Οδηγό επιτηρού ενου εγαφώνου 8 Ω
1 = Μη επιτηρού ενο ανοικτό συλλέκτη
0
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη τι ή
ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
i
ΣΗΜΕΙ ΣΗ!
Κατά τον προγρα ατισ ό ια ασύρ ατη εξόδου (για παράδειγ α, ια σειρήνα ή ια ονάδα
ρελέ), ην επιλέγετε ια λειτουργία εξόδου που απαιτεί την ενεργοποίηση εξόδου για εγάλο
διάστη α (για παράδειγ α Σύστη α έτοι ο).
Easy Series Προγρα ατισ ό | el 65
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.2.8 Στοιχεία προγρα ατισ ού κέντρου ελέγχου
Στοιχεία δια όρφωση ο ιλία
Γενικά στοιχεία κέντρου ελέγχου
Αυτά τα στοιχεία προγρα ατισ ού επηρεάζουν όλα τα κέντρα ελέγχου που είναι συνδεδε ένα
στον πίνακα ελέγχου.
Για να στείλετε ια αναφορά πυρκαγιά χρήστη, έκτακτη ανάγκη (ιατρική) ή πανικού, πρέπει
να ενεργοποιήσετε το κατάλληλο κου πί του κέντρου ελέγχου και την κατάλληλη αναφορά.
Ανατρέξτε στην Ενότητα 5.2.5 Επιλογέ αναφορά διαδρο ή στη Σελίδα 58 για την ενεργοποίηση
αναφορών.
Επιλέξτε το κατάλληλο πλαίσιο στο Εγχειρίδιο χρήστη του Easy Series (Αρ. Κατ.: F01U025109)
για να αναγνωρίσετε ποια κου πιά είναι ενεργοποιη ένα.
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Ελάχιστο χρόνο επανάληψη ηνύ ατο
συναγερ ού
880 (1 ώρα έω 255 ώρε ). 12
Αναγγελία “ εν εστάλη αναφορά
συναγερ ού”
883 0 = Αναγγελία απενεργοποιη ένη.
1 = Αναγγελία ενεργοποιη ένη.
1
Αναγγελία “Εστάλη αναφορά ακύρωση ” 884 1
Μορφή ώρα 887 0 = Καθορίζεται από τη ονάδα φωνή
1 = Πάντοτε χρήση 12-ωρη ορφή
2 = Πάντοτε χρήση 24-ωρη ορφή
0
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Κου πί συναγερ ού πυρκαγιά 888 0 = Απενεργοποιη ένο.
1 = Ενεργοποιη ένη.
0
Κου πί ιατρικού συναγερ ού 889 0 = Απενεργοποιη ένο.
1 = Ενεργοποιη ένη
0
Κου πί συναγερ ού πανικού 890 0 = Απενεργοποιη ένο.
1 = Ενεργοποιη ένο (ηχητικό).
2 = Ενεργοποιη ένο (αθόρυβο).
0
Όπλιση ενό κου πιού
[i]
891 0 = Απενεργοποιη ένη (απαιτείται ηλεκτρονικό
κλειδί ή κωδικό πρόσβαση ).
1 = Ενεργοποιη ένη (δεν απαιτείται ηλεκτρονικό
κλειδί ή κωδικό πρόσβαση ).
0
Όριο εισαγωγή η έγκυρων
κωδικών πρόσβαση
892 3 έω 8. 3
Χρόνο αποκλεισ ού κέντρου
ελέγχου
893 1 έω 30 min. 3
66 el | Προγρα ατισ ό Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Με ονω ένα στοιχεία κέντρου ελέγχου
5.2.9 Στοιχεία προγρα ατισ ού χρήστη
Στοιχείο
προγρα ατισ ού
Αριθ ό στοιχείου Επιλογέ Κατασκ. Προεπιλογή
Φωτεινότητα κέντρου
ελέγχου
Κέντρο ελέγχου 1: 811 1 (αχνό) έω 5 (φωτεινό). Κέντρο ελέγχου 1: 5
Κέντρο ελέγχου 2: 821 Κέντρο ελέγχου 2: 5
Κέντρο ελέγχου 3: 831 Κέντρο ελέγχου 3: 5
Κέντρο ελέγχου 4: 841 Κέντρο ελέγχου 4: 5
Κατάσταση εξάλειψη
οπίσθιου φωτισ ού
κέντρου ελέγχου
Κέντρο ελέγχου 1: 814 0 = Πάντα ενεργό.
1 = Αχνό έχρι να ανιχνευθεί
παρουσία χρήστη.
2 = Ανενεργό έχρι να
ανιχνευθεί παρουσία χρήστη.
3 = Ανενεργό έχρι ο χρήστη
να παρουσιάσει ηλεκτρονικό
κλειδί ή να εισαγάγει τον
κωδικό πρόσβαση .
Κέντρο ελέγχου 1: 0
Κέντρο ελέγχου 2: 824 Κέντρο ελέγχου 2: 0
Κέντρο ελέγχου 3: 834 Κέντρο ελέγχου 3: 0
Κέντρο ελέγχου 4: 844 Κέντρο ελέγχου 4: 0
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη τι ή
ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Επιλογέ Κατασκ.
Προεπιλογή
Μήκο κωδικού πρόσβαση 861 Καθορίζει το ήκο όλων των κωδικών πρόσβαση .
(4 ή 6 ψηφία).
4
Κωδικό πρόσβαση
εγκαταστάτη (Χρήστη 0)
7001 Εύρο τεσσάρων ψηφίων: 1111 έω 5555
Εύρο έξι ψηφίων: 111111 έω 555555
5432
543211
Κωδικό πρόσβαση κύριου
χρήστη (Χρήστη 1)
7011 1234
123455
Χρήστη περιορισ ού
(Χρήστη 22)
Ενεργοποιη ένο
862 0 = Χρήστη περιορισ ού ενεργοποιη ένο
1 = Χρήστη περιορισ ού απενεργοποιη ένο
2 = Κωδικό φύλαξη ενεργό
Κωδικό πρόσβαση χρήστη περιορισ ού:
Έξι ψηφία: 111111
Τέσσερα ψηφία: 1111
0
Κωδικό πρόσβαση
ηλεκτρονικών κλειδιών RFID
863 Χρησι οποιήστε αυτό το στοιχείο για να αποτρέψετε
τη η εξουσιοδοτη ένη αντιγραφή ηλεκτρονικών
κλειδιών (00000000 έω FFFFFFFF).
12345678
Προεπιλογή = ειδική για κάθε χώρα. Επιλέξτε αυτό το στοιχείο προγρα ατισ ού, για να ακούσετε την ενη ερω ένη προεπιλεγ ένη
τι ή ή ανατρέξτε στην Ενότητα 11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα, Σελίδα 130.
!
ΠΡΟΣΟΧΗ!
Μην αλλάξετε του κωδικού πρόσβαση ηλεκτρονικού κλειδιού RFID, ετά την προσθήκη
ηλεκτρονικών κλειδιών στο σύστη α.
Easy Series Προγρα ατισ ό | el 67
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5.2.10 Εργοστασιακέ προεπιλογέ
5.3 Έξοδο από τον προγρα ατισ ό
Πατήστε [#] επανειλη ένα έχρι το σύστη α να πει "αντίο". Έτσι ολοκληρώνεται η τηλεφωνική
συνεδρία.
Στοιχείο
προγρα ατισ ού
Αριθ ό
στοιχείου
Επιλογέ
Εργοστασιακέ
προεπιλογέ
9999 Πληκτρολογήστε 9999 για να επαναφέρετε όλε τι προεπιλεγ ένε τι έ .
Όλα τα στοιχεία προγρα ατισ ού, εκτό από τον κωδικό χώρα ,
ηδενίζονται όταν επαναφέρετε τι προεπιλεγ ένε τι έ . Αυτό το στοιχείο
διαγράφει, επίση , όλα τα δεδο ένα ασύρ ατου δικτύου, αλλά δεν
επαναφέρει στην προεπιλεγ ένη τι ή τον ασύρ ατο διανο έα.
!
ΠΡΟΕΙ ΟΠΟΙΗΣΗ!
Για εγκαταστάσει NF A2P, ετά τη δια όρφωση του πίνακα, ελέγξτε ότι όλε οι παρά ετροι
είναι στα πλαίσια των εξουσιοδοτη ένων τι ών. Ανατρέξτε στην Ενότητα 12.7 Απαιτήσει
EN50131, Σελίδα 142.
68 el | Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact ID) Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
6 Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact
ID)
Συ βάν SIA Αναφορά Αναγνωριστικ
ό επαφή
Αναφορά
Συναγερ ό εισβολή BA Συναγερ ό διάρρηξη 1 130 ιάρρηξη
Συναγερ ό εισβολή
επαληθευ ένο
BV Επαλήθευση συναγερ ού
διάρρηξη
1 139 ιάρρηξη
Συναγερ ό εισβολή η
επαληθευ ένο
BG Μη επαληθευ ένο συ βάν
διάρρηξη
1 130 ιάρρηξη
Συναγερ ό εισβολή 24-ωρο BA Συναγερ ό διάρρηξη 1 133 24 ώρε (Ασφαλή )
Συναγερ ό εισβολή 24-ωρο
Αποκατάσταση
BH Επαναφορά συναγερ ού
διάρρηξη
3 133 Αποκατάσταση
Αποκατάσταση συναγερ ού
εισβολή
BR Αποκατάσταση διάρρηξη 3 130 ιάρρηξη
Περιορισ ό HA Συναγερ ό ληστεία 1 121 Περιορισ ό
Σφάλ α εξόδου EA Συναγερ ό εξόδου 1 374 Σφάλ α εξόδου (ζώνη)
Συναγερ ό πυρκαγιά FA Συναγερ ό πυρκαγιά 1 110 Πυρκαγιά
Συναγερ ό πυρκαγιά η
επαληθευ ένο
FG Μη επαληθευ ένο συ βάν
πυρκαγιά
1 110 Πυρκαγιά
Αποκατάσταση συναγερ ού
πυρκαγιά
FH Επαναφορά συναγερ ού
πυρκαγιά
3 110 Πυρκαγιά
Πανικό HA Συναγερ ό ληστεία 1 120 Πανικό
Αποκατάσταση πανικού HH Επαναφορά συναγερ ού
ληστεία
3 120 Πανικό
Έκτακτη ανάγκη χρήστη (Ιατρική) QA Συναγερ ό έκτακτη
ανάγκη
1 101 Προσωπική έκτακτη ανάγκη
Πυρκαγιά χρήστη FA Συναγερ ό πυρκαγιά 1 110 Πυρκαγιά
Αποκατάσταση πυρκαγιά χρήστη FH Επαναφορά συναγερ ού
πυρκαγιά
3 110 Πυρκαγιά
Πανικό χρήστη HA Συναγερ ό ληστεία 1 120 Πανικό
Ακύρωση BC Ακύρωση διάρρηξη 1 406 Ακύρωση
Πρόβλη α εισβολή BT Πρόβλη α διάρρηξη 1 380 Πρόβλη α αισθητήρα
Αποκατάσταση προβλή ατο
εισβολή
BJ Επαναφορά προβλή ατο
διάρρηξη
3 380 Πρόβλη α αισθητήρα
Παράκα ψη ση είου εισβολή BB Παράκα ψη διάρρηξη 1 570 Παράκα ψη ζώνη /
αισθητήρα
Αποκατάσταση παράκα ψη
ση είου εισβολή
BU Μη παράκα ψη διάρρηξη 3 570 Παράκα ψη ζώνη /
αισθητήρα
Πρόβλη α πυρκαγιά FT Πρόβλη α πυρκαγιά 1 373 Πρόβλη α πυρκαγιά
Αποκατάσταση προβλή ατο
πυρκαγιά
FJ Επαναφορά προβλή ατο
πυρκαγιά
3 373 Πρόβλη α πυρκαγιά
Πρόσφατο κλείσι ο CR Πρόσφατο κλείσι ο 1 459 Πρόσφατο κλείσι ο
Κλειστό (Σύστη α
ενεργοποιη ένο) η
κατειλη ένο
CL Αναφορά κλεισί ατο 3 401 Όπλιση η κατειλη ένου
από χρήστη
Κλειστό (Σύστη α
ενεργοποιη ένο) κατειλη ένο
CL Αναφορά κλεισί ατο 3 441 Όπλιση κατειλη ένου από
χρήστη
Κλειστό (Σύστη α
ενεργοποιη ένο)
προσαρ οσ ένο
CL Αναφορά κλεισί ατο 3 441 Προσαρ οσ ένη όπλιση από
χρήστη
Κλειστό (Σύστη α
ενεργοποιη ένο) ερικώ
CL Αναφορά κλεισί ατο 3 456 Όπλιση ερικώ από χρήστη
Easy Series Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact ID) | el 69
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Κλειστό (Σύστη α
ενεργοποιη ένο)
πληκτροδιακόπτη
CS Κλείσι ο πληκτροδιακόπτη
(Χρήστη 255)
3 409 Πληκτροδιακόπτη O/C
(Χρήστη 255)
Ανοικτό (Σύστη α
απενεργοποιη ένο)
OP Άνοιγ α αναφορά 1 401 O/C από Χρήστη
Ανοικτό (Σύστη α
απενεργοποιη ένο)
πληκτροδιακόπτη
OS Άνοιγ α πληκτροδιακόπτη
(Χρήστη 255)
1 409 Πληκτροδιακόπτη O/C
(Χρήστη 255)
Αστοχία AC AT Πρόβλη α AC 1 301 Απώλεια AC
Αποκατάσταση αστοχία AC AR Αποκατάσταση AC 3 301 Απώλεια AC
Αυτό ατη δοκι ή συστή ατο
(κανονική)
RP Αυτό ατη δοκι ή 1 602 Αναφορά δοκι ή περιόδου
(Χρήστη 0)
Αυτό ατη δοκι ή συστή ατο
(απενεργοποιη ένη - κανονική)
RY Απενεργοποίηση δοκι ή
κανονική
1 608 Αναφορά δοκι ή περιόδου,
Παρουσία προβλή ατο
συστή ατο
Βλάβη βοηθητική τροφοδοσία IA Κατάσταση βλάβη
εξοπλισ ού
1 310 Βλάβη γείωση
Αποκατάσταση βοηθητική
τροφοδοσία
IR Αποκατάσταση αστοχία
εξοπλισ ού
3 310 Βλάβη γείωση
Αστοχία επικοινωνία YC Αστοχία επικοινωνιών 3 310 Αποτυχία ετάδοση
συ βάντο
Αποκατάσταση επικοινωνία YK Αποκατάσταση επικοινωνιών 3 354 Αποτυχία ετάδοση
συ βάντο
Αστοχία επιτήρηση κέντρου
ελέγχου
EM Απουσία συσκευή επέκταση 1 333 Βλάβη ονάδα επέκταση
Αποκατάσταση επιτήρηση
κέντρου ελέγχου
EN Επαναφορά απουσία
επέκταση
3 333 Πρόβλη α αισθητήρα
Αντισα ποτάζ κέντρου ελέγχου ES Αντισα ποτάζ συσκευή
επέκταση
1 341 Αντισα ποτάζ συσκευή
επέκταση
Αποκατάσταση αντισα ποτάζ
κέντρου ελέγχου
EJ Επαναφορά αντισα ποτάζ
συσκευή επέκταση
3 341 Αντισα ποτάζ συσκευή
επέκταση
Τοπικό προγρα ατισ ό LX Λήξη τοπικού
προγρα ατισ ού
1 628 Έξοδο από κατάσταση
προγρα ατισ ού
Χα ηλή παταρία YT Πρόβλη α παταρία
συστή ατο
1 302 Μπαταρία συστή ατο
χα ηλή
Αποκατάσταση χα ηλή
παταρία
YR Μπαταρία συστή ατο
χα ηλή
3 302 Μπαταρία συστή ατο
χα ηλή
οκι ή επικοινωνία RX Χειροκίνητη δοκι ή 1 601 Αναφορά δοκι ή
χειροκίνητη ενεργοποίηση
Βλάβη τηλεφωνική γρα ή LT Πρόβλη α τηλεφωνική
γρα ή
1 351 Βλάβη τηλεφωνική εταιρεία
1
Αποκατάσταση βλάβη
τηλεφωνική γρα ή
LR Αποκατάσταση τηλεφωνική
γρα ή
3 351 Βλάβη τηλεφωνική εταιρεία
1
Σφάλ α ROM YF Αστοχία αθροίσ ατο ελέγχου
παρα έτρων
1 304 Λανθασ ένο άθροισ α
ελέγχου ROM
Πρόβλη α κουδουνιού YA Βλάβη κουδουνιού 1 320 Ηχητική συσκευή/ Ρελέ
Αποκατάσταση κουδουνιού YH Εκτελέστηκε επαναφόρα του
κουδουνιού
3 320 Ηχητική συσκευή/ Ρελέ
Έναρξη διαδοχικού ελέγχου TS Έναρξη δοκι ή 1 607 Κατάσταση διαδοχικού
ελέγχου
Συ βάν SIA Αναφορά Αναγνωριστικ
ό επαφή
Αναφορά
70 el | Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact ID) Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Τέλο διαδοχικού ελέγχου TE Τέλο ελέγχου 3 607 Κατάσταση διαδοχικού
ελέγχου
Η συσκευή διαύλου δεν υπάρχει EM Απουσία συσκευή επέκταση 1 333 Βλάβη ονάδα επέκταση
Αποκατάσταση απουσία
συσκευή διαύλου
EN Επαναφορά απουσία
επέκταση
3 333 Βλάβη ονάδα επέκταση
Η παταρία δεν υπάρχει YM Απουσία παταρία
συστή ατο
1 311 Απουσία/τέλο παταρία
Αποκατάσταση απουσία
παταρία
YR Μπαταρία συστή ατο
χα ηλή
3 311 Απουσία/τέλο παταρία
Αστοχία αθροίσ ατο ελέγχου
RAM
YF Αστοχία αθροίσ ατο ελέγχου
παρα έτρων
1 303 Λανθασ ένο άθροισ α
ελέγχου RAM
Αντισα ποτάζ ση είου TA Συναγερ ό αντισα ποτάζ 1 137 Αντισα ποτάζ
Αποκατάσταση αντισα ποτάζ
ση είου
TH Αποκατάσταση συναγερ ού
αντισα ποτάζ
3 137 Αποκατάσταση αντισα ποτάζ
Πρόβλη α ζώνη διασταύρωση BG Μη επαληθευ ένο συ βάν -
ιάρρηξη
1 378 Πρόβλη α ζώνη
διασταύρωση
Αποκατάσταση προβλή ατο
ζώνη διασταύρωση
BR Αποκατάσταση διάρρηξη 3 378 Πρόβλη α ζώνη
διασταύρωση
Απουσία ζώνη UY Πρόβλη α απουσία χωρί
τύπο
1 381 Απουσία επιτήρηση - RF
Αποκατάσταση απουσία ζώνη UJ Επαναφορά προβλή ατο
χωρί τύπο
3 381 Απουσία επιτήρηση - RF
Χα ηλή παταρία ασύρ ατη
ζώνη
XT Πρόβλη α παταρία πο πού 1 384 Χα ηλή παταρία RF
Αποκατάσταση χα ηλή
παταρία ασύρ ατη ζώνη
XR Αποκατάσταση παταρία
πο πού
3 384 Χα ηλή παταρία RF
Παρε βολή στον ασύρ ατο
δέκτη
XQ Παρε βολή RF 1 344 Ανίχνευση παρε βολή δέκτη
RF
Αποκατάσταση παρε βολή στον
ασύρ ατο δέκτη
XH Αποκατάσταση παρε βολή
RF
3 344 Ανίχνευση παρε βολή δέκτη
RF
Αντισα ποτάζ συσκευή διαύλου XS Αντισα ποτάζ δέκτη RF 1 341 Αντισα ποτάζ ονάδα
επέκταση
Αποκατάσταση αντισα ποτάζ
συσκευή διαύλου
XJ Αποκατάσταση αντισα ποτάζ
δέκτη RF
3 341 Αντισα ποτάζ ονάδα
επέκταση
Πρόβλη α συσκευή διαύλου ET Πρόβλη α επέκταση 1 330 Πρόβλη α περιφερειακών
συστή ατο
Αποκατάσταση προβλή ατο
συσκευή διαύλου
ER Αποκατάσταση επέκταση 3 330 Πρόβλη α περιφερειακών
συστή ατο
Επιτυχία απο ακρυσ ένου
προγρα ατισ ού
RS Επιτυχία απο ακρυσ ένου
προγρα ατισ ού
1 628 Έξοδο από κατάσταση
προγρα ατισ ού
Αποτυχία απο ακρυσ ένου
προγρα ατισ ού
RU Αποτυχία απο ακρυσ ένου
προγρα ατισ ού
1 628 Έξοδο από κατάσταση
προγρα ατισ ού
24-ωρο πρόβλη α UA Συναγερ ό ζώνη χωρί
τύπο
1 150 24-ωρη η απουσία
διάρρηξη
Επαναφορά 24-ωρου
προβλή ατο
UR Αποκατάσταση ζώνη χωρί
τύπο
3 150 24-ωρη η απουσία
διάρρηξη
Άνοιγ α έσω κωδικού φύλαξη Ή Αφόπλιση από συναγερ ό 1 450 Εξαίρεση Άνοιγ α/Κλείσι ο
Σύστη α ανενεργό CI Αποτυχία κλεισί ατο 1 454 Το κλείσι ο απέτυχε
Αποτυχία δικτύου NT Αποτυχία δικτύου 1 350 Πρόβλη α επικοινωνία
Επαναφορά δικτύου NR Επαναφορά δικτύου 3 350 Πρόβλη α επικοινωνία
Συ βάν SIA Αναφορά Αναγνωριστικ
ό επαφή
Αναφορά
Easy Series Κωδικοί συ βάντων πίνακα ελέγχου (SIA και Contact ID) | el 71
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Κωδικό πρόσβαση
αντισα ποτάζ
JA Κωδικό χρήστη
αντισα ποτάζ
1 461 Εσφαλ ένη καταχώρηση
κωδικού
Το υλικολογισ ικό ενη ερώθηκε YZ Η λειτουργία ολοκληρώθηκε 1 412 Επιτυχη ένη λήψη/πρόσβαση
Μηδενισ ό φύλαξη YW Μηδενισ ό φύλαξη 1 305 Μηδενισ ό συστή ατο
Αλλαγή η ερο ηνία /ώρα JT Η ώρα άλλαξε 1 625 Μηδενισ ό η ερο ηνία /
ώρα
Συ βάν SIA Αναφορά Αναγνωριστικ
ό επαφή
Αναφορά
72 el | Επαναφορά συστή ατο σε προεπιλεγ ένε τι έ Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
7 Επαναφορά συστή ατο σε προεπιλεγ ένε τι έ
7.1 Επαναφορά του πίνακα ελέγχου και του διανο έα wLSN σε
προεπιλεγ ένε τι έ
Για την επαναφορά του πίνακα ελέγχου στι εργοστασιακέ του ρυθ ίσει ,
συ περιλα βανο ένων των δεδο ένων προγρα ατισ ού και για τη διαγραφή του ασύρ ατου
δικτύου:
1. ιακόψτε κάθε τροφοδοσία στο σύστη α.
2. Αφαιρέστε το διανο έα wLSN από τη βάση του. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
3. Εγγράψτε τι τρέχουσε ρυθ ίσει διακόπτη, έπειτα ορίστε του διακόπτε σύ φωνα ε τα
παρακάτω: S1 = 9, S2 = 8, S3 = 7. Ανατρέξτε στην Σχή α 1.1, Σελίδα 7.
4. Συνδέστε ξανά το διανο έα wLSN στη βάση.
5. Τροφοδοτήστε ξανά το σύστη α.
6. Περι ένετε για την ενεργοποίηση και έπειτα την απενεργοποίηση τη πράσινη λυχνία LED
στο διανο έα wLSN (περίπου 5 sec).
7. ιακόψτε κάθε τροφοδοσία στο σύστη α.
8. Αποσυνδέστε το διανο έα wLSN ξανά από τη βάση και επαναφέρετε του διακόπτε στι
παλαιότερε ρυθ ίσει του . Μην συνδέσετε ξανά το διανο έα wLSN στη βάση ακό α.
9. Τροφοδοτήστε ξανά το σύστη α.
10. Επαναφέρετε τον πίνακα ελέγχου στι προεπιλεγ ένε τι έ από το Μενού εγκαταστάτη
ια τηλεφωνική συνο ιλία (Ενότητα 2.7.2 Εκκίνηση τηλεφωνική συνο ιλία από τον
πίνακα ελέγχου, Σελίδα 25), πατήστε [4], για να επιλέξετε τον Προχωρη ένο
προγρα ατισ ό.
11. Πατήστε [9][9][9][9] για την επαναφορά όλων των προεπιλεγ ένων εργοστασιακών τι ών.
12. ιακόψτε κάθε τροφοδοσία στο σύστη α.
13. Συνδέστε ξανά το διανο έα wLSN στη βάση.
14. Τροφοδοτήστε ξανά το σύστη α.
15. Προεπιλέξτε τι ρυθ ίσει όλων των συσκευών wLSN.
7.2 Επαναφορά συσκευών wLSN σε προεπιλεγ ένε τι έ
Η επαναφορά ια συσκευή wLSN σε προεπιλεγ ένε τι έ την επιστρέφει σε ια κατάσταση
πριν από την εξερεύνηση.
Για την επαναφορά ια συσκευή wLSN σε προεπιλεγ ένε τι έ :
1. Αφαιρέστε τι παταρίε .
2. Πατήστε και κρατήστε πατη ένο το διακόπτη αντισα ποτάζ.
3. Τοποθετήστε ξανά τι παταρίε , ενώ κρατάτε πατη ένο το διακόπτη αντισα ποτάζ.
Συνεχίστε να κρατάτε πατη ένο το διακόπτη αντιστα ποτάζ για τουλάχιστον 3 sec. Η λυχνία
LED τη συσκευή ενεργοποιείται.
4. Απελευθερώστε το διακόπτη αντισα ποτάζ έσα σε 5 sec., αφού ανάψει η λυχνία LED τη
συσκευή .
Η λυχνία LED τη συσκευή απενεργοποιείται για λίγο και έπειτα ενεργοποιείται,
υποδεικνύοντα ότι η συσκευή επέστρεψε σε ια κατάσταση πριν από την εξερεύνηση.
Για συγκεκρι ένε οδηγίε σχετικά ε την επαναφορά τη κάθε συσκευή wLSN στι
προεπιλεγ ένε τι έ , ανατρέξτε στον Οδηγό αναφορά wLSN (Αρ. Κατ. P/N F01U009440).
Easy Series οκι ή και συντήρηση συστή ατο | el 73
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
8 οκι ή και συντήρηση συστή ατο
8.1 οκι ή συστή ατο
οκι άστε τη σωστή λειτουργία του συστή ατο , όλι ολοκληρωθεί η εγκατάσταση και η
δια όρφωση.
1. Πατήστε το κου πί " οκι ή συστή ατο " στον πίνακα ελέγχου για ένα δευτερόλεπτο. Το
σύστη α παρέχει οδηγίε σε όλη τη διάρκεια τη δοκι ή . Ακολουθήστε όλε τι οδηγίε .
2. Επικοινωνήστε ε τον κεντρικό σταθ ό παρακολούθηση (CMS), για να επαληθεύσετε ότι
έχουν ληφθεί όλε οι απαραίτητε αναφορέ δοκι ή , συ περιλα βανο ένων των
αναφορών δοκι ή από όλε τι εγκατεστη ένε συσκευέ εισόδου και εξόδου.
8.2 Συντήρηση συστή ατο
Η Bosch Security Systems, Inc. συνιστά τη δοκι ή του συστή ατο σε τακτά διαστή ατα και τον
έλεγχό του σύ φωνα ε του τοπικού κώδικε και νό ου .
8.3 Ανακοινώσει ιστορικού συ βάντων εγκαταστάτη
Το Μενού εγκαταστάτη (ανατρέξτε στην Ενότητα 2.7 ια όρφωση του συστή ατο από το Μενού
τηλεφώνου για τον εγκαταστάτη, Σελίδα 25), αναγγέλλει την κατάσταση τη αναφορά συ βάντο
για το κάθε συ βάν.
Μετά την αναγγελία τη καταχώρηση συ βάντων και των παρα έτρων τη (αν υπάρχουν), το
ακουστεί ένα χαρακτηριστικό ήχο από το σύστη α και θα αναγγείλει την κατάσταση
χρησι οποιώντα δύο αριθ ού . Ο πρώτο αριθ ό υποδεικνύει την κατάσταση συ βάντο
διαδρο ή 1. Ο δεύτερο αριθ ό υποδεικνύει την κατάσταση συ βάντο διαδρο ή 2.
Οι αριθ οί σε κάθε αναγγελία υποδεικνύουν την κατάσταση, όπω παρακάτω:
– 0 = Το συ βάν καταγράφηκε όνο
– 1 = Το συ βάν εταδόθηκε ε επιτυχία για αυτήν τη διαδρο ή
– 2 = Η ετάδοση αυτού του συ βάντο απέτυχε για αυτήν τη διαδρο ή
– 3 = Το συ βάν εκκρε εί ακό α για αυτήν τη διαδρο ή
Ανατρέξτε στον παρακάτω πίνακα για ένα παράδειγ α αναγγελία συ βάντο ιστορικού.
Καταχώρηση Συ βάν Τόνο Κατάσταση διαδρο ή 1 Κατάσταση διαδρο ή 2
Αναγγελία “Αστοχία AC” Χαρακτηριστικό τόνο “Μία” “Μηδενική”
74 el | οκι ή και συντήρηση συστή ατο Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
8.4 Μηνύ ατα συ βάντο
Ο παρακάτω πίνακα παρουσιάζει:
– Μη τυπικά ηνύ ατα συ βάντο που ε φανίζονται στην καταγραφή ιστορικού και
– Μηνύ ατα συ βάντων για ηνύ ατα κει ένου Text και φωνητικά ηνύ ατα
Συ βάν Καταχώριση καταγραφή ιστορικού Μήνυ α κει ένου SMS Φωνητικό ήνυ α
Περίβλη α
αντισα ποτάζ
έγινε παρέ βαση 0 Πρόβλη α ζώνη 0 έγινε παρέ βαση 0
Περιορισ ό υπό απειλή η προστασία
απενεργοποιήθηκε Χρήστη 22
Συναγερ ό εισβολή
Σύστη α
απενεργοποιη ένο
υπό απειλή η προστασία
απενεργοποιήθηκε Χρήστη 22
Γρήγορη
όπλιση
Σύστη α ενεργό Κατειλη ένο
σύστη α από χρήστη ενεργό Μη
κατειλη ένο χρήστη 0
Σύστη α ενεργό Προσαρ οσ ένο
χρήστη 0
Σύστη α ενεργό Χρήστη
0
Σύστη α ενεργό Κατειλη ένο
χρήστη 0
Σύστη α ενεργό Μη
κατειλη ένο χρήστη 0
Σύστη α ενεργό
Προσαρ οσ ένο χρήστη 0
Πληκτροδιακ
όπτη
ενεργοποιη έ
νο
Σύστη α ενεργό Μη κατειλη ένο
255
Σύστη α ενεργό Χρήστη
255
Σύστη α ενεργό Μη κατειλη ένο
255
Πληκτροδιακ
όπτη
απενεργοποιη
ένο
Σύστη α ανενεργό 255 Σύστη α ανενεργό
Χρήστη 255
Σύστη α ανενεργό 255
Πρόσφατο
κλείσι ο
Πρόσφατο κλείσι ο Χρήστη Χ Συναγερ ό εισβολή Πρόσφατο κλείσι ο Χρήστη Χ
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 75
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
9 ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G
9.1 Επισκόπηση συστή ατο επικοινωνία ITS-DX4020-G
Το ITS-DX4020-G παρέχει ασύρ ατε επικοινωνίε εταξύ του πίνακα ελέγχου και του κεντρικού
σταθ ού παρακολούθηση (CMS). Μπορείτε να δια ορφώσετε το ITS-DX4020-G
χρησι οποιώντα ία από τι δύο εθόδου :
– Υπηρεσία σύντο ων ηνυ άτων (SMS)
– ιασύνδεση τερ ατικού σε υπολογιστή συνδεδε ένο σε θύρα USB
Εικόνα 9.1 Σύστη α επικοινωνία ITS-DX4020-G
1 Θύρα ίνι USB 8 Ισχύ σή ατο 1 (SS1) LED
2Σύνδεσο κεραία 9Ισχύ σήατο 2 (SS2) LED
3 CONFIG MODE (J200) Ακροδέκτε
βραχυκυκλωτήρα
10 Ισχύ σή ατο 2 (SS2) LED
4 LED DIS (J201) Ακροδέκτε βραχυκυκλωτήρα 11 LED διαύλου
5 Λυχνία LED κατάσταση 12 Υποδοχή κάρτα SIM
6 LED IP ΚΕΛΙΟΥ 13 Κάρτα SIM στην υποδοχή (πορτάκι ανοιχτό)
7 LED ΕΝΕΡ. ΗΧΟΥ
i
ΣΗΜΕΙ ΣΗ!
Για τη διατήρηση τη ισχύο , εγκαταστήστε το βραχυκυκλωτήρα απενεργοποίηση LED στου
ακροδέκτε βραχυκυκλωτήρα LED DIS, όταν οι λυχνίε LED δεν παρακολουθούνται.
Όταν οι ακροδέκτε του βραχυκυκλωτήρα LED DIS βραχυκυκλώνονται για πρώτη φορά, η λυχνία
LED κατάσταση αναβοσβήνει την έκδοση υλικολογισ ικού.
76 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
9.2 ια όρφωση υπηρεσία σύντο ων ηνυ άτων (SMS)
Το ITS-DX4020-G υποστηρίζει δια όρφωση ε SMS. Ο εγκαταστάτη πορεί να αποστείλει SMS
έσω κινητού τηλεφώνου στο ITS-DX4020-G. Για τη διασφάλιση τη παράδοση των ηνυ άτων
SMS, διατηρήστε το κάθε ήνυ α έω 160 χαρακτήρε σε ήκο ε έγιστο τα 3 ηνύ ατα. Οι
ακροδέκτε βραχυκυκλωτήρα CONFIG MODE πρέπει να βραχυκυκλώνονται αζί ε ένα βύσ α,
για να είναι δυνατή η παραλαβή των δεδο ένων SMS. Ανατρέξτε στην εικόνα Πίνακα 2.9,
Σελίδα 30 για τη δραστηριότητα λυχνιών LED. Αν οι ακροδέκτε βραχυκυκλωτήρα CONFIG
MODE δεν βραχυκυκλωθούν αζί, τα εισερχό ενα δεδο ένα SMS απορρίπτονται. Αν το βύσ α
βραχυκύκλωση αφαιρεθεί από του ακροδέκτε βραχυκυκλωτήρα CONFIG MODE, πριν το ITS-
DX4020-G να λάβει το πλήρε σύνολο εισερχό ενων δεδο ένων SMS, όλα τα εισερχό ενα
δεδο ένα SMS απορρίπτονται.
Όταν το ITS-DX4020-G λα βάνει ένα πλήρε σύνολο εισερχό ενων δεδο ένων SMS,
αποθηκεύει τι τι έ και έπειτα ε φανίζει ένα σαφέ οτίβο κατά ήκο των λυχνιών LED στον
πίνακα που υποδεικνύει ότι οι τι έ αποθηκεύτηκαν (ανατρέξτε στην Πίνακα 2.9, στηΣελίδα 30
για τι θέσει των λυχνιών LED). Αυτήν τη στιγ ή, αφαιρέστε το βύσ α από του ακροδέκτε
βραχυκυκλωτήρα CONFIG για την επανεκκίνηση του ITS-DX4020-G.Το ITS-DX4020-G δεν
αποστέλλει δεδο ένα SMS. Ο Πίνακα 9.1 ε φανίζει την τυπική ορφή SMS. Ανατρέξτε στην
Πίνακα 9.6, στη Σελίδα 85 και στην Πίνακα 9.7, στηΣελίδα 86, για περιγραφέ του κάθε
αναγνωριστικού παρα έτρου στη ορφή SMS.
Πίνακαζ 9.1 Μορφή SMS ITS-DX4020-G SMS
Η συ βολοσειρά δια όρφωση SMS αποτελείται από έω τρία ηνύ ατα SMS. Όταν το ITS-
DX4020-G λα βάνει το τελικό έγκυρο έρο ενό ηνύ ατο SMS, αποδέχεται τη ορφοποίηση.
Το σύστη α επικοινωνία ανα ένει όσο ο βραχυκυκλωτήρα CONFIG είναι ενεργό . Όταν
αφαιρεθεί ο βραχυκυκλωτήρα CONFIG, τότε διαγράφονται όλε οι η ιτελεί δια ορφώσει .
Ο Πίνακα 9.2 παρουσιάζει ένα παράδειγ α ε ονω ένου ηνύ ατο SMS.
Μορφή Χαρακτήρα Περιγραφή
%SMS sequence number<LF>
<id> = <value><LF>
<id> = <value><LF>
<id> = <value><LF>
!
<LF> Αν υπάρχουν πολλαπλά ηνύ ατα SMS, ο αριθ ό τη ακολουθία
SMS υποδεικνύει τη σειρά των ηνυ άτων και προσδιορίζει το
ση είο έναρξη του αναγνωριστικού παρα έτρου σε κάθε ήνυ α.
ιαχωρίστε κάθε ζεύγο αναγνωριστικού/τι ή ε ια τροφοδοσία
γρα ή (<LF>), επιστροφή φορέα (<CR>) ή ερωτη ατικό (;).
Για να επιτρέπεται η επέκταση τη δια όρφωση σε πολλαπλά
ηνύ ατα, το κάθε SMS ξεκινά ε τον αριθ ό ακολουθία και
ακολουθείται από το χαρακτήρα τροφοδοσία γρα ή .
id=<value> τα ζεύγη αναγνωριστικού/τι ή προγρα ατίζουν την κάθε
παρά ετρο στο ITS-DX4020-G.
τα ζεύγη αναγνωριστικού/τι ή δεν χωρίζονται εταξύ πολλαπλών
τ η άτων SMS.
Αν ένα ήνυ α SMS περιέχει ζεύγη αναγνωριστικού/τι ή ε
διπλότυπο περιεχό ενο, όνο η τι ή στο τελευταίο διπλότυπο
ζεύγο χρησι οποιείται.
! Το τελικό έρο ια δια όρδωση ε ονω ένου (ή πολλαπλών)
SMS έχει ένα θαυ αστικό στο τέλο .
i
ΣΗΜΕΙ ΣΗ!
Για τη είωση του εγέθου του ηνύ ατο , ορίζονται αριθ οί στα στοιχεία δια όρφωση και
αποστέλλονται όνο τα στοιχεία δια όρφωση που πρέπει να αλλάξουν.
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 77
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 9.2 Παράδειγ α ε ονω ένου SMS
Ο Πίνακα 9.3 και ο Πίνακα 9.4 παρουσιάζουν ένα παράδειγ α διπλού ηνύ ατο SMS
χωρισ ένου σε δύο έρη.
Πίνακαζ 9.3 Παράδειγ α διπλού SMS, Μέρο 1
Πίνακαζ 9.4 Παράδειγ α διπλού SMS, Μέρο 2
Αρ. γρα ή SMS Περιγραφή είγ α SMS
%1<LF> Αριθ ό ακολουθία SMS
1=4020G<LF> Τρέχων κωδικό πρόσβαση
2=secret123<LF> Νέο κωδικό πρόσβαση
(διάκριση πεζών-κεφαλαίων)
3=123456,4343<LF> PUK και νέο PIN να οριστούν
στη SIM
10=basic.m2m<LF> APN
11=user@telco.com<LF> Όνο α χρήστη GPRS
12=password<LF> Κωδικό πρόσβαση GPRS
15=1<LF> Ενεργοποίηση κρυπτογράφηση
AES
16=010203040506070809010111213141516<LF> Πλήκτρο δείγ ατο AES
14=134<LF> ιεύθυνση διαύλου επιλογών
!Τέλο διαόρφωση
%1
1=4020G
2=secret123
3=123456,4343
10=basic.m2m
11=user@telco.com
12=password
15=1
16=010203040506070809010111213141516
14=134
!
Αρ. γρα ή SMS Περιγραφή είγ α SMS
%1<LF> Αριθ ό ακολουθία SMS
1=4020G<LF> Τρέχων κωδικό πρόσβαση
2=secret123<LF> Νέο κωδικό πρόσβαση
(διάκριση πεζών-κεφαλαίων)
3=123456,4343<LF> PUK και νέο PIN να οριστούν
στη SIM
10=basic.m2m<LF> APN
11=user@telco.com<LF> Όνο α χρήστη GPRS
12=password<LF> Κωδικό πρόσβαση GPRS
15=1<LF> Ενεργοποίηση κρυπτογράφηση
AES
16=010203040506070809010111213141516<LF> Πλήκτρο δείγ ατο AES
%1
1=4020G
2=secret123
3=123456,4343
10=basic.m2m
11=user@telco.com
12=password
15=1
16=010203040506070809010111213141516
Αρ. γρα ή SMS Περιγραφή είγ α SMS
%2<LF> Αριθ ό ακολουθία SMS
14=134<LF> ιεύθυνση διαύλου επιλογών
!Τέλο διαόρφωση
%2
14=134
!
78 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
9.3 Πρόσβαση στο περιβάλλον χρήστη και σύνδεση έσω USB
9.3.1 Λήψη προγρά ατο οδήγηση USB ITS-DX4020-G
Πριν να είστε σε θέση να αποκτήσετε πρόσβαση στη διασύνδεση χρήστη USB, πρέπει να
πραγ ατοποιήσετε λήψη και να εγκαταστήσετε το αρχείο ITS-DX4020-G.inf στον υπολογιστή
προορισ ό ή στο φορητό υπολογιστή. Πρέπει να εγκαταστήσετε όνο αυτό το αρχείο ία φορά
στον υπολογιστή προορισ ού ή στο φορητό υπολογιστή.
1. Από το πρόγρα α περιήγηση στο Internet, εταβείτε στη διεύθυνση http://
www.boschsecurity.us/en-us/, για να ανοίξετε την τοποθεσία US Bosch στο Web.
2. Κάτω από την περιοχή Online Catalogs, κάντε κλικ στο στοιχείο Intrusion Alarm Systems.
3. Κάτω από την περιοχή Download Library, κάντε κλικ στο στοιχείο Software.
4. Κάτω από την περιοχή Software, κάντε κλικ στο στοιχείο Intrusion Alarm Systems.
5. Κάτω από την περιοχή Intrusion Alarm Systems, κάντε κλικ στο στοιχείο Conettix -
Information Transport Solutions.
6. Στα δεξιά του στοιχείου ITS-DX4020-G.INF, κάντε κλικ στο στοιχείο EN.
Ανοίγει το παράθυρο File Download.
Εικόνα 9.2 Παράθυρο λήψη αρχείου
7. Κάντε κλικ στο στοιχείο Save για την αποθήκευση του αρχείου στον υπολογιστή
προορισ ού ή στο φορητό υπολογιστή.
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 79
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
9.3.2 Εγκατάσταση προγρά ατο οδήγηση USB ITS-DX4020-G
Αν ο υπολογιστή προορισ ού ή ο φορητό υπολογιστή έχει όνο ία θύρα USB, πρέπει να
εγκαταστήσετε το πρόγρα α οδήγηση USB όνο ία φορά. Αν ο υπολογιστή προορισ ού ή ο
φορητό υπολογιστή έχει πολλαπλέ θύρε USB, πρέπει να εγκαθιστάτε το πρόγρα α
οδήγηση USB κάθε φορά που το ITS-DX4020-G συνδέεται σε ια νέα θύρα USB.
1. Βεβαιωθείτε ότι το παρεχό ενο βύσ α βραχυκυκλωτήρα καλύπτει του βραχυκυκλωτήρε
CONFIG.
Ανατρέξτε στην Σχή α 9.1, στη Σελίδα 75, Λεζάντα 3.
2. Τροφοδοτήστε το ITS-DX4020-G (12 VDC) και συνδέστε το στον υπολογιστή προορισ ού ή
στο φορητό υπολογιστή, χρησι οποιώντα ένα καλώδιο (δεν παρέχεται) USB σε ίνι USB
(συνδετήρα 5 ακίδων ίνι B).
Ανοίγει το στοιχείο Found New Hardware Wizard.
Εικόνα 9.3 Οδηγό εύρεση νέου υλικού
80 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
3. Επιλέξτε το στοιχείο Install from a list or specific location (Advanced) και κάντε κλικ
στην επιλογή Next.
Ανοίγει το παράθυρο Search and Installation Options.
Εικόνα 9.4 Παράθυρο επιλογών αναζήτηση και εγκατάσταση
4. Στην περιοχή Search for the best driver in these locations, κάντε κλικ στην επιλογή
Include this location in the search και έπειτα κάντε κλικ στο στοιχείο Browse.
Ανοίγει το παράθυρο Browse for Folder.
Εικόνα 9.5 Παράθυρο αναζήτηση φακέλου
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 81
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
5. Στον κατάλογο αρχείων, εταβείτε στη θέση που αποθηκεύσατε το αρχείο ITS-DX4020-
G.inf.
Κάντε κλικ στο στοιχείο OK και έπειτα κάντε κλικ στο στοιχείο Next.
Ανοίγει το παράθυρο Found New Hardware Finish.
Εικόνα 9.6 Παράθυρο ολοκλήρωση εύρεση νέου υλικού
6. Κάντε κλικ στο στοιχείο Finish για την ολοκλήρωση τη εγκατάσταση του προγρά ατο
οδήγηση USB ITS-DX4020-G.
82 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
9.3.3 Κύριο ενού USB
1. Από τα Windows, ξεκινήστε ια περίοδο λειτουργία ακροδεκτών (εκκινήστε το Hyper
Terminal αν εκτελείται Windows XP ή νεότερη έκδοση ή πραγ ατοποιήστε λήψη του Tera
Term αν εκτελείτε Windows Vista). η ιουργήστε ια σύνδεση στη νέα εικονική σειριακή
θύρα COM, χρησι οποιώντα τι παρακάτω ρυθ ίσει :
–Ρυθ ό bit: 9600
–Bit δεδο ένων: 8
–Ισοτι ία: Κανένα
–Bit διακοπή : 1
–Έλεγχο ροή : Κανένα
2. Πατήστε το πλήκτρο [Enter].
Ανοίγει η οθόνη σύνδεση USB ITS-DX4020-G.
Εικόνα 9.7 Οθόνη σύνδεση USB ITS-DX4020-G
3. Εισαγάγετε έναν έγκυρο κωδικό πρόσβαση , για να συνδεθείτε. Ο προεπιλεγ ένο κωδικό
πρόσβαση είναι 4020G (όλα κεφαλαία).
Η διασύνδεση χρήστη επιτρέπει τρει προσπάθειε για τη σωστή εισαγωγή του κωδικού
πρόσβαση Μετά από τρει αποτυχη ένε προσπάθειε , πρέπει να ρυθ ίσετε ξανά το ITS-
DX4020-G αφαιρώντα το βύσ α βραχυκυκλωτήρα από του βραχυκυκλωτήρε CONFIG.
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 83
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
4. Πατήστε το πλήκτρο [Enter], για να συνεχίσετε. Ανοίγει το κύριο ενού USB.
Εικόνα 9.8 Κύριο ενού USB ITS-DX4020-G
Ε φανίζεται το κύριο ενού USB:
– ετά την επιτυχη ένη εισαγωγή κωδικού πρόσβαση
– κάθε φορά που ο χρήστη πατήσει το πλήκτρο [Enter] χωρί να επιλέξει πρώτα ένα στοιχείο
από την κύρια οθόνη
– κατά την επιστροφή από ια επι έρου οθόνη
Το κύριο ενού προβάλλει όλε τι τρέχουσε ρυθ ίσει δια όρφωση πρώτα. Ο αστερίσκο
προστά από ένα στοιχείο δια όρφωση υποδεικνύει ότι η ρύθ ισή του έχει αλλάξει κατά την
τρέχουσα περίοδο λειτουργία .
Το περιεχό ενο του κύριου ενού κινείται συνεχώ . Όταν ένα χρήστη εκτελεί ια νέα
ενέργεια, οποιαδήποτε απόκριση που προκύπτει από τη διασύνδεση χρήστη ε φανίζεται στο
τέλο του ενού.
84 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
9.3.4 Μενού επιλογών USB
Ανατρέξτε στην Πίνακα 9.5 για την περιγραφή των στοιχείων του ενού επιλογών USB.
Για την προβολή του ενού επιλογών USB, ανατρέξτε στην Σχή α 9.8, στη Σελίδα 83.
Πίνακαζ 9.5 Επιλογέ ενού ITS-DX4020-G
Σε ια οθόνη δια όρφωση , τα στοιχεία παρουσιάζονται ένα κάθε φορά ε την τρέχουσα τι ή
έσα σε αγκύλε [ ]. Αν πατήσετε το πλήκτρο [Enter] χωρί να εισάγετε ια νέα τι ή, η τρέχουσα
τι ή παρα ένει ίδια.
Για να εταβείτε σε ια συγκεκρι ένη επιλογή ενού, εισάγετε τον κατάλληλο αριθ ό ενού και
πατήστε το πλήκτρο [Enter].
Επιλογή Πατήτε για
επιλογή
Περιγραφή
1 Αλλαγή κωδικού
πρόσβαση
1 Για να αλλάξετε τον κωδικό σύνδεση , εισάγετε τον παλιό κωδικό
πρόσβαση πρώτα και έπειτα εισαγάγετε το νέο κωδικό πρόσβαση δύο
φορέ . Η δεύτερη καταχώρηση αφορά στην καταχώρηση του νέου
κωδικού πρόσβαση .
Οι κωδικοί πρόσβαση πρέπει να έχουν ήκο 4-15 χαρακτήρε και
έχουν διάκριση πεζών-κεφαλαίων.
Επιτρέπονται 0-9, A-Z, a-z και ειδικοί χαρακτήρε .
2 Αλλαγή επιπέδου
καταγραφή
2 Αλλάξτε το επίπεδο εντοπισ ού σφαλ άτων που ε φανίζεται στην οθόνη
"Προβολή αρχείου καταγραφή ".
3 Προβολή αρχείου
καταγραφή
3 Προβάλλετε το αρχείο καταγραφή εντοπισ ού σφαλ άτων. Πατήστε
οποιοδήποτε πλήκτρο για έξοδο.
4 Έξοδο χωρί
αποθήκευση
4 Επιστρέψτε στην οθόνη σύνδεση διασύνδεση χρήστη. Όλε οι αλλαγέ
δια όρφωση που εκτελέστηκαν χάνονται και αντικαθίστανται ε τι
προεπιλεγ ένε τι έ .
5 Επαναφορά
εργοστασιακών
προεπιλογών
5Επιλέξτε Yes για την επαναφορά όλων των εργοστασιακά
προεπιλεγ ένων δια ορφώσεων.
Όταν σα ζητηθεί, αφαιρέστε το βύσ α από του ακροδέκτε
βραχυκυκλωτήρα CONFIG, για να επανεκκινήσετε το ITS-DX4020-G.
6 Αποθήκευση και
επανεκκίνηση
6Επιλέξτε Yes για την αποθήκευση όλων των αλλαγών δια όρφωση .
Όταν σα ζητηθεί, αφαιρέστε το βύσ α από του ακροδέκτε
βραχυκυκλωτήρα CONFIG, για να επανεκκινήσετε το ITS-DX4020-G.
7 Αναβάθ ιση λογισ ικού 7 Επιλέξτε αυτό το στοιχείο για την ανάβαθ ιση του λογισ ικού στο ITS-
DX4020-G.
Ανατρέξτε στην Ενότητα 9.4 Αναβάθ ιση του λογισ ικού ITS-DX4020-G,
Σελίδα 87.
8 Αλλαγή βασικών
παρα έτρων
8 Για να αλλάξετε τι βασικέ παρα έτρου :
1. Επιλέξτε την παρά ετρο.
2. Εισαγάγετε την επιθυ ητή τι ή και πατήστε το πλήκτρο [Enter].
Ανατρέξτε στον Πίνακα 9.6, Σελίδα 85 για τι βασικέ παρα έτρου .
9 Αλλαγή προηγ ένων
παρα έτρων
9 Επιλέξτε, για να αλλάξετε τι προηγ ένε παρα έτρου .
Ανατρέξτε στον Πίνακα 9.7, Σελίδα 86 για τι προηγ ένε παρα έτρου .
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 85
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 9.6 Βασικέ παρά ετροι ITS-DX4020-G
Αναγνω
ριστικό
Παρά ετρο Προεπιλογή Τι έ Περιγραφή
1Τρέχων κωδικό
πρόσβαση
4020G 4 έω 15 χαρακτήρε Υποχρεωτικό και ε διάκριση πεζών-
κεφαλαίων.
2 Νέο κωδικό
πρόσβαση
κανένα 4 έω 15 χαρακτήρε Νέο κωδικό πρόσβαση , όπω
απαιτείται. ιάκριση πεζών-κεφαλαίων
3 SIM PUK,PIN κανένα Μέγιστο 10 αριθ ητικά
ψηφία ο καθένα
Ορίζει το PIN στη SIM και το ITS-
DX4020-G
4 SIM PIN Χωρί PIN 4 αριθ ητικά ψηφία Ορίζει το PIN στο ITS-DX4020-G.
10 GPRS APN <blank> 1 έω 63 χαρακτήρε Όνο α ζώνη πρόσβαση .
11 Όνο α χρήστη GPRS κανένα 1 έω 63 χαρακτήρε Όνο α χρήστη για τον παροχέα
ασύρ ατων υπηρεσιών (δεν απαιτείται
πάντα).
12 Κωδικό πρόσβαση
GPRS
κανένα 1 έω 63 χαρακτήρε Κωδικό πρόσβαση για τον παροχέα
ασύρ ατων υπηρεσιών (δεν απαιτείται
πάντα).
13 Θύρα προέλευση 7700 1 έω 65535
χαρακτήρε
Ορίζει τη θύρα για το ITS-DX4020-G.
14 ιεύθυνση διαύλου 134 SDI: 80, 88
ίαυλο επιλογών: 134
Ορίζει τη διεύθυνση του διαύλου
επιλογών για επικοινωνία ε τον
πίνακα ελέγχου. Για το Easy Series,
χρησι οποιήστε τη ιεύθυνση 134.
15 Κρυπτογράφηση AES 0 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
Κρυπτογράφηση ασφαλεία ενεργή/
ανενεργή. Πρέπει να ταιριάζει ε τι
ρυθ ίσει κρυπτογράφηση του δέκτη.
16 Κλειδί κρυπτογράφηση
AES
<blank> 32 χαρακτήρε έγ.
Επιτρέπονται 0-9, A-F, a-
f
Το κλειδί πρέπει να ταιριάζει ε το
κλειδί κρυπτογράφηση στο δέκτη.
86 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πίνακαζ 9.7 Προηγ ένε παρά ετροι ITS-DX4020-G
Αναγνω
ριστικό
Παρά ετρο Προεπιλογή Τι έ Περιγραφή
50 Λήξη χρόνου ψηφίου
DTMF
500 100 έω 3000 ms Αποδεκτό χρόνο εταξύ των
κληθέντων ψηφίων DTMF από τον
πίνακα.
51 Λήξη χρόνου GPRS ACK 10 6 έω 120 sec Το GPRS επανεκκινείται αν δεν
υπάρχει απόκριση κατά τον
καταχωρη ένο χρόνο.
52 ιάρκεια ζωή buffer
ετάδοση GPRS
15 6 έω 120 sec ιάρκεια αποθήκευση buffer των
ηνυ άτων πίνακα στο σύστη α
επικοινωνία , πριν από τη διαγραφή
του .
53 Ρυθ ιση GSM CODEC 0 0 = Πλήρη ρυθ ό (FR)
1 = Προσαρ οζό ενο
πολλαπλό ρυθ ό
(AMR)
Ορίστε σε πλήρη ρυθ ό κατά τη χρήση
του GSM.
54 Κέρδο ετάδοση GSM 5 0 έω 10 Κέρδο στα εταδιδό ενα σή ατα
GSM
55 Κέρδο λήψη GSM 5 0 έω 10 Κέρδο στα ληφθέντα σή ατα GSM
56 Ενεργοποίηση
εισερχο ένων κλήσεων
GSM, όπου
υποστηρίζονται
1 0 = Απενεργοποιη ένη
1 = Ενεργοποιη ένη
Ενεργοποιεί/απενεργοποιεί τι
εισερχό ενε κλήσει GSM.
Easy Series ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G | el 87
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
9.4 Αναβάθ ιση του λογισ ικού ITS-DX4020-G
Για την αναβάθ ιση του λογισ ικού στο ITS-DX4020-G, πρέπει να πραγ ατοποιήσετε λήψη του
νεότερου δυαδικού αρχείου ITS-DX4020-G από την τοποθεσία Web τη Bosch στον υπολογιστή
προορισ ού ή στο φορητό υπολογιστή και έπειτα να χρησι οποιήσετε είτε το Hyper Terminal
είτε το Tera Term για την εγκατάσταση του δυαδικού αρχείου στο ITS-DX4020-G.
9.4.1 Λήψη του νεότερου λογισ ικού
1. Από το πρόγρα α περιήγηση στο Internet, εταβείτε στη διεύθυνση http://
www.boschsecurity.us/en-us/, για να ανοίξετε την τοποθεσία US Bosch στο Web.
2. Κάτω από την περιοχή Online Catalogs, κάντε κλικ στο στοιχείο Intrusion Alarm Systems.
3. Κάτω από την περιοχή Download Library, κάντε κλικ στο στοιχείο Software.
4. Κάτω από την περιοχή Software, κάντε κλικ στο στοιχείο Intrusion Alarm Systems.
5. Κάτω από την περιοχή Intrusion Alarm Systems, κάντε κλικ στο στοιχείο Conettix -
Information Transport Solutions.
6. Στα δεξιά του στοιχείου ITS-DX4020-G_x.x.x.bin, κάντε κλικ στο στοιχείο EN.
Ανοίγει το παράθυρο File Download.
7. Κάντε κλικ στο στοιχείο Save για την αποθήκευση του αρχείου στον υπολογιστή
προορισ ού ή στο φορητό υπολογιστή.
9.4.2 Εγκατάσταση του λογισ ικού ε Hyper Terminal
Η Microsoft® περιλα βάνει το Hyper Terminal στο λειτουργικό σύστη α των Windows XP® και
σε παλαιότερα λειτουργικά συστή ατα.
1. Στα Windows, κάντε κλικ στα στοιχεία Έναρξη?Όλα τα προγρά ατα ?Βοηθή ατα
?Επικοινωνίε ?Hyper Terminal.
2. Από το ενού του Hyper Terminal, κάντε κλικ στο στοιχείο Μεταφορά?Αποστολή αρχείου.
Ανοίγει το παράθυρο Send File.
Εικόνα 9.9 Παράθυρο αποστολή αρχείου του Hyper Terminal
3. Κάντε κλικ στο στοιχείο Browse και εταβείτε στη θέση, στην οποία πραγ ατοποιήσατε
λήψη του δυαδικού αρχείου ITS-DX4020-G.
4. Στο στοιχείο Protocol, επιλέξτε Xmodem.
5. Κάντε κλικ στο στοιχείο Send για την έναρξη τη αναβάθ ιση του λογισ ικού.
6. Μόλι ολοκληρωθεί η αναβάθ ιση λογισ ικού, κλείστε το Hyper Terminal και αφαιρέστε το
βύσ α βραχυκυκλωτήρα από του βραχυκυκλωτήρε CONFIG στο ITS-DX4020-G. Το ITS-
DX4020-G επανεκκινείται.
88 el | ια όρφωση συστή ατο επικοινωνία ITS-DX4020-G Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
9.4.3 Εγκατάσταση του λογισ ικού ε Tera Term
Αν χρησι οποιείτε τα Microsoft® Vista®, πρέπει να πραγ ατοποιήσετε λήψη και να
εγκαταστήσετε ένα βοηθητικό πρόγρα α επικοινωνία , όπω το Tera Term, στον υπολογιστή
προορισ ού ή στο φορητό υπολογιστή.
1. Εκκινήστε το Tera Term.
2. Επιλέξτε τα στοιχεία Αρχεία?Μεταφορά?XMODEM?Αποστολή.
Εικόνα 9.10 ιαδρο ή ενού αρχείου Tera Term
3. Στο παράθυρο XMODEM Send, χρησι οποιήστε το ενού Look in: για την εύρεση τη
θέση , στην οποία πραγ ατοποιήσατε λήψη του δυαδικού αρχείου ITS-DX4020-G.
4. Κάντε κλικ στο στοιχείο Open για την έναρξη τη αναβάθ ιση του λογισ ικού.
Εικόνα 9.11 Παράθυρο αποστολή XMODEM Tera Term
5. Μόλι ολοκληρωθεί η αναβάθ ιση λογισ ικού, κλείστε το Tera Term και αφαιρέστε το
βύσ α βραχυκυκλωτήρα από του βραχυκυκλωτήρε CONFIG στο ITS-DX4020-G. Το ITS-
DX4020-G επανεκκινείται.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 89
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10 Προδιαγραφέ και επισκόπηση συσκευή
10.1 Πίνακα ελέγχου
Περίβλη α
ιαστάσει (Υ x Π x Β): 37 cm x 31.8 cm x 8.5 cm (14.5 in x 12.5 in x 3.25 in)
Υλικά κατασκευή : Χάλυβα ψυχρή έλαση , ε επίστρωση ψευδαργύρου, πάχου 0,36 mm (20
Ga.)
Ζητή ατα που αφορούν το χώρο εγκατάσταση
Σχετική υγρασία: 93% στου 32°C 2°C (32,00? 2,00?)
Θερ οκρασία λειτουργία -10°C έω +49°C (14°F έω +120°F)
CE: -10°C έω +40°C (+14°F έω +104°F)
NF A2P: -10°C +55°C (+14°F έω +131°F)
Θερ οκρασία αποθήκευση : -10°C έω +55°C (+14°F έω +131°F)
Επίπεδο προστασία IP 30 - IK 04
Επιτηρού ενε ζώνε
Ενσυρ ατω ένε στην πλακέτα: 8
Υποστήριξη ζώνη προστασία από παραβίαση, ονού ή διπλού τέλου
γρα ή (2,2 k EOL)
Η ζώνη 1 υποστηρίζει δισύρ ατου ανιχνευτέ καπνού
Όλε οι ζώνε υποστηρίζουν τετρασύρ ατου ανιχνευτέ καπνού
Είσοδο αντισα ποτάζ περιβλή ατο (δεν ειώνει τη χωρητικότητα τη
ζώνη )
Χρόνο αντίδραση ικρότερο από 250ms
Προγρα ατιζό ενε έξοδοι (PO)
Στην πλακέτα: 4
Μόνο PO 1: ια ορφώσι ο ρελέ
PO 2 έω PO 4: Ηλεκτρονικέ , ε δυνατότητα ρύθ ιση
Μόνο PO 4: Επιλογή εσωτερικού οδηγού επιτηρού ενου εγαφώνου
Ονο αστική τι ή ρελέ PO 1: Επαφέ : 2 A χωρί εγκατεστη ένο βραχυκυκλωτήρα, όνο ω ικά φορτία, σε
ια πιστοποιη ένη εγκατάσταση NF A2P: 1 A
Έξοδο : 1,2 A ε εγκατεστη ένο βραχυκυκλωτήρα, όνο ω ικά φορτία, σε
ια πιστοποιη ένη εγκατάσταση 1 A
Τάση λειτουργία : έω 30 VDC
Ονο αστική τι ή PO 2 έω PO 4: 400 mA κατανάλωση ρεύ ατο
Αριθ ό …
Χρηστών: 22
Χρήστη 1: Κύριο χρήστη .
Χρήστε 2 έω 21: Χρήστε του συστή ατο
Χρήστη 22: Χρήστη περιορισ ού
Συ βάντων: 500 συ βάντα ιστορικού, ση ειω ένα ε ώρα και η ερο ηνία
Ηλεκτρονικά κλειδιά και ασύρ ατα
χειριστήρια:
Ένα ανά χρήστη (ο χρήστη 22 δεν έχει ηλεκτρονικό κλειδί ή ασύρ ατο
χειριστήριο)
Τηλεφωνική γρα ή
Προβλη ατική τάση τηλεφωνική
γρα ή
Προκύπτει πρόβλη α όταν η τάση τη τηλεφωνική γρα ή είναι εταξύ
1,10 V και 4,75 V
90 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Απαιτήσει Ισχύο Πίνακα Ελέγχου
Τάση γρα ή εισόδου AC: Χρησι οποιήστε ετασχη ατιστή ε πιστοποίηση UL, 18 V, τάξη 2 (22 V ΕΡ,
VA 50/60 Hz) ή την παροχή ρεύ ατο EZPS
Σε ια πιστοποιη ένη εκγατάσταση NF A2P, χρησι οποιήστε την παροχή
ρεύ ατο EZPS που συνοδεύει τον πίνακα
Συνολική τροφοδοσία συναγερ ού: 1,4 A (εναλλασσό ενο ρεύ α και παταρία ανα ονή , εφαρ ογέ εισβολή
όνο).
Με παταρία 7,0 Ah, οι ακόλουθε καταναλώσει ρεύ ατο ισχύουν για όλε
τι εξόδου και τι συσκευέ που είναι συνδεδε ένε στο σύστη α:
– Έω 170 mA για 24 ώρε για πυρκαγιά και συνδυασ ένε εφαρ ογέ
πυρκαγιά /διάρρηξη
– Έω 1,2 A για άλλε εφαρ ογέ
Βοηθητική παροχή ρεύ ατο : 12 VDC, 1,0 A έγιστη. Περιλα βάνει 110 mA για κάθε κέντρο ελέγχου που
είναι συνδεδε ένο στο σύστη α και έω 400 mA για τι προγρα ατιζό ενε
εξόδου .
Κατανάλωση ρεύ ατο : 85 mA ανα ονή, 160 mA συναγερ ό ε όλε τι εξόδου ενεργοποιη ένε
Τάση: 12 VDC ονο αστική (11,2 VDC έω 12,3 VDC)
Ο πίνακα ελέγχου διακόπτει την επεξεργασία σφαλ άτων ζώνη , όταν η
τι ή τη τάση γίνει ικρότερη από 9,5 VDC.
Μπαταρία: D126 (7 Ah) ή D1218 (18 Ah) σφραγισ ένη, οξέο - ολύβδου
επαναφορτιζό ενη
1,7 A έγιστη ένταση επαναφόρτιση
Μια κατάσταση χα ηλή παταρία προκύπτει όταν η παταρία πέσει κάτω
από 12 VDC
Αν το εναλλασσό ενο ρεύ α διακοπεί και η παταρία πέσει κάτω από 9,5
VDC, ο πίνακα ελέγχου στα ατάει την επεξεργασία των σφαλ άτων ζωνών.
Αποσυνδέστε τη παταρία κάτω από αυτέ τι συνθήκε .
Μέγιστο βοηθητικό ρεύ α για την επαναφόρτιση τη παταρία ανα ονή
εντό 72 ωρών.
–Μπαταρία 12 V, 7 Ah: 400 mA
–Μπαταρία 12 V, 18 Ah: 900 mA
Σε ια πιστοποιη ένη εγκατάσταση NF A2P, χρησι οποιήστε παταρία Yuasa
NP17-12IFR
Προδιαγραφέ παροχή ρεύ ατο EZPS
Είσοδο AC: Τάση εναλλασσό ενου ρεύ ατο εισόδου: 100 έω 240 V ΕΡ
Συχνότητα τάση γρα ή : 47 Hz έω 63 Hz
Μέγιστη ένταση εισόδου: 0,5 A
Συντελεστή ισχύο : Περίπου 0,65 σε πλήρε φορτίο
Έξοδο DC: Ονο αστική τάση εξόδου ε είσοδο γρα ή AC: 18 VDC
Εύρο τάση εξόδου ε είσοδο γρα ή AC: 16 VDC έω 20 VDC
Συνεχή ονο αστική ένταση εξόδου: 1,25 A
Όριο ένταση εξόδου: Περίπου 1,75 A έω 2,5 A
Περιοδική και τυχαία απόκλιση (PARD): Λιγότερο από 250 mV
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 91
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.1.1 Υπολογισ ό παταρία ανα ονή
Χρησι οποιήστε τον παρακάτω τύπο, για να υπολογίσετε τη χωρητικότητα τη παταρία
ανα ονή για 24 ώρε τροφοδοσία ανα ονή :(΄Σύνολο B _____ x 24 ώρε ) + (Σύνολο Γ _____ x
0,067 ώρε ) + 10% απόθε α = Συνπλικέ απαιτού ενε Ah παταρία Αν το σύνολο τη Στήλη Γ
υπερβεί τα 1,4 A, χρησι οποιήστε ια εξωτερική παροχή ρεύ ατο .
A
Παροχή AC ενεργή
Κανονικό ρεύ α
B
Παροχή AC ανενεργή
Ελάχιστο ρεύ α
C
Σε έγιστο ρεύ α
συναγερ ού
Μοντέλο Ποσότη
τα που
χρησι
οποιείτ
αι
Κάθε
ονάδα
(mA)
Σύνολο
(mA)
Κάθε
ονάδα
(mA)
Σύνολο
(mA)
Κάθε
ονάδα
(mA)
Σύνολο
(mA)
Πίνακα
ελέγχου
85 x1 85 85 x1 85 160 x1 160
Κέντρο
ελέγχου
110 x
Ποσότη
τα
110 xΠοσότ
ητα
165 xΠοσότ
ητα
Ασύρ ατο
διανο έα
(IWT-WSN-N!-
86)
30 x
Ποσότη
τα
30 x
Ποσότη
τα
30 xΠοσότ
ητα
DX2010 35 x
Ποσότη
τα
35 x
Ποσότη
τα
0 35 xΠοσότ
ητα
Ηχητικέ συσκευέ συνδεδε ένε στην PO 4
Μεγάφωνο
D118 8 Ω
0 xΠοσότ
ητα
0 0 xΠοσότ
ητα
0 330 xΠοσότ
ητα
Ονο αστικέ τι έ άλλων συσκευών στο σύστη α που δεν αναφέρονται παραπάνω
x
Ποσότη
τα
x
Ποσότη
τα
x
Ποσότ
ητα
x
Ποσότη
τα
x
Ποσότη
τα
x
Ποσότ
ητα
x
Ποσότη
τα
x
Ποσότη
τα
x
Ποσότ
ητα
x
Ποσότη
τα
x
Ποσότη
τα
x
Ποσότ
ητα
x
Ποσότη
τα
x
Ποσότη
τα
x
Ποσότ
ητα
Σύνολο
A
Σύνολο
B
Σύνολ
ο C
92 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.2 Κέντρο ελέγχου
Προδιαγραφέ κέντρου ελέγχου
Κέντρο ελέγχου
ιαστάσει (Υ x Π x Β): 12 cm x 17,7 cm x 2,5 cm (4,7 in. x 7 in. x 1 in.)
Συνολικό αριθ ό που
υποστηρίζεται:
4
Συνιστώ ενη επιφάνεια
τοποθέτηση :
Μη εταλλική επιφάνεια
Ελάχιστη απόσταση τοποθέτηση : 1,2 m (4 ft) εταξύ των κέντρων ελέγχου
Κατανάλωση ρεύ ατο : 110 mA σε ανα ονή, 165 mA σε συναγερ ό
Ελάχιστο ήκο καλωδίου: 3 m (10 ft)
Μέγιστο ήκο αγωγού: Σύνολο: 400 m (1312 ft)) ε χρήση καλωδίου 0,8 mm (22 AWG),
Μονή διαδρο ή: 100 m (328 ft) ε χρήση καλωδίου 0,8 mm (22 AWG)
Επιλογέ τύπου αγωγού διαύλου
δεδο ένων:
1 καλώδιο τεσσάρων αγωγών, περιορισ ένη ισχύο 1,2 mm (18 AWG) ή 0,8 mm
(22 AWG)
Καλώδιο σύστροφου ζεύγου τουλάχιστον 0,6 mm (24 AWG) CAT 5
Οι εγκαταστάσει πιστοποίηση UL χρειάζονται καλωδίωση περιορισ ένη ισχύο .
Επιλογέ τύπου αγωγού διαύλου
ήχου:
1 καλώδιο δύο αγωγών ή 1 καλώδιο τεσσάρων αγωγών, περιορισ ένη ισχύο 1,2
mm (18 AWG) ή 0,8 mm (22 AWG). Χρησι οποιούνται όνο δύο αγωγοί.
Καλώδιο σύστροφου ζεύγου τουλάχιστον 0,6 mm (24 AWG) CAT 5
Οι εγκαταστάσει πιστοποίηση UL χρειάζονται καλωδίωση περιορισ ένη ισχύο .
Αν δεν χρησι οποιείται καλώδιο CAT5, οι συνδέσει του διαύλου ήχου
χρειάζονται αποκλειστικό καλώδιο.
Προδιαγραφέ καλωδίου CAT5: Ανατρέξτε στην Ενότητα 2.2.3 Εγκατάσταση του κέντρου ελέγχου, Σελίδα 14.
Επίπεδο προστασία IP 30 - IK 04
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 93
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Καταστάσεη οθόνη κέντρου ελέγχου
Πίνακαζ 10.1 Καταστάσει οθόνη απενεργοποίηση συστή ατο
Οθόνη Έγχρω η Περιγραφή
Πράσινο κύκλο εν υπάρχουν συνθήκε συναγερ ού ή προβλή ατο .
Μπορείτε να ενεργοποιήσετε το σύστη α.
Πράσινο κύκλο που αναβοσβήνει Υπάρχει πρόβλη α στο σύστη α. Μπορείτε πάντω να
ενεργοποιήσετε το σύστη α.
Μνή η συναγερ ών ενεργή.
Κίτρινο κύκλο που αναβοσβήνει Υπάρχει πρόβλη α στο σύστη α. εν πορείτε να
ενεργοποιήσετε το σύστη α.
Μνή η συναγερ ών ενεργή.
ιακεκο ένο πράσινο κύκλο Παραβιάσει καλωδιω ένη ζώνη (ών). Ενεργοποιήστε το
σύστη α για να παρακά ψετε την(ι ) παραβιασ ένη(ε )
ζώνη(ε ).
Παραβίαση ζώνη ηχητική εκπο πή . Ακούγεται ηχητικό
τόνο .
ιακεκο ένο κίτρινο κύκλο Παραβιάσει καλωδιω ένη ζώνη (ών). εν πορείτε να
ενεργοποιήσετε το σύστη α.
ιακεκο ένο κόκκινο κύκλο ,
κόκκινα εικονίδια που
αναβοσβήνουν
Προέκυψε συναγερ ό πυρκαγιά ή εισβολή .
Ένα τόξο κύκλου που
περιστρέφεται
Αναγγελία νή η συναγερ ών. Προσθήκη ή αλλαγή
ηλεκτρονικού κλειδιού χρήστη.
Ανα ονή για πληροφορίε από το ασύρ ατο δίκτυο.
Πράσινο κύκλο και εικονίδια Προσθήκη ή αλλαγή κωδικού πρόσβαση χρήστη. Το
εξωτερικό εικονίδιο ε φανίζεται στην πρώτη καταχώριση
κωδικού πρόσβαση .
Το εσωτερικό εικονίδιο ε φανίζεται στη καταχώριση κωδικού
πρόσβαση .
Πράσινο ή κίτρινο οκι ή διαδοχικού ελέγχου
Τα ε ονω ένα πράσινα τόξα αντιπροσωπεύουν τι ζώνε που
ελέγχθηκαν.
Πράσινα εικονίδια που
αναβοσβήνουν
οκι ή κέντρου ελέγχου. Τα εικονίδια αναβοσβήνουν
διαδοχικά.
94 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πίνακαζ 10.2 Καταστάσει οθόνη ενεργοποίηση συστή ατο (Κατειλη ένο ή Προσαρ οσ ένη προστασία)
Οθόνη Έγχρω η Περιγραφή
Κόκκινο εικονίδιο που αναβοσβήνει Καθυστέρηση εξόδου σε εξέλιξη. Τα τόξα ανάβουν διαδοχικά
για να δώσουν ια οπτική απεικόνιση τη Καθυστέρηση
εξόδου.
Κόκκινο Το σύστη α είναι ενεργοποιη ένο (κατειλη ένο ή
προσαρ οσ ένη προστασία).
Εικονίδιο που αναβοσβήνει
(κίτρινο και ετά κόκκινο)
Καθυστέρηση εισόδου σε εξέλιξη.Τα τόξα σβήνουν διαδοχικά
για να δώσουν ια οπτική απεικόνιση τη Καθυστέρηση
εισόδου.
Κίτρινο εικονίδιο: Πρώτο ισό τη Καθυστέρηση εισόδου.
Κόκκινο εικονίδιο: εύτερο ισό τη Καθυστέρηση
εισόδου.
ιακεκο ένο κόκκινο κύκλο ,
κόκκινα εικονίδια που
αναβοσβήνουν
Προέκυψε συναγερ ό πυρκαγιά ή εισβολή .
Κόκκινο κύκλο που αναβοσβήνει Ενεργή νή η συναγερ ών (αν το σύστη α είναι
ενεργοποιη ένο).
Υπάρχει πρόβλη α στο σύστη α.
Ένα κόκκινο τόξο κύκλου που
περιστρέφεται
Αναγγελία νή η συναγερ ών (αν το σύστη α είναι
ενεργοποιη ένο).
ιακεκο ένο κόκκινο κύκλο Τουλάχιστον ία ζώνη παρουσιάζει βλάβη ή παρακά πτεται,
δεν υπάρχει πρόβλη α.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 95
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 10.3 Σύστη α ενεργ. (Μη κατειλη ένο)
Οθόνη Έγχρω η Περιγραφή
Κόκκινο εικονίδιο που αναβοσβήνει Καθυστέρηση εξόδου σε εξέλιξη.
Κόκκινο Το σύστη α είναι ενεργοποιη ένο ( η κατειλη ένο).
Εικονίδιο που αναβοσβήνει
(κίτρινο και ετά κόκκινο)
Καθυστέρηση εισόδου σε εξέλιξη.
Κίτρινο εικονίδιο: Πρώτο ισό τη Καθυστέρηση εισόδου.
Κόκκινο εικονίδιο: εύτερο ισό τη Καθυστέρηση
εισόδου.
ιακεκο ένο κόκκινο κύκλο ,
κόκκινα εικονίδια που
αναβοσβήνουν
Προέκυψε συναγερ ό πυρκαγιά ή εισβολή .
Κόκκινο κύκλο που αναβοσβήνει Ενεργή νή η συναγερ ών (αν το σύστη α είναι
ενεργοποιη ένο).
Ένα κόκκινο τόξο κύκλου που
περιστρέφεται
Αναγγελία νή η συναγερ ών (αν το σύστη α είναι
ενεργοποιη ένο).
ιακεκο ένο κόκκινο κύκλο Τουλάχιστον ία ζώνη παρουσιάζει βλάβη ή παρακά πτεται,
δεν υπάρχει πρόβλη α.
96 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.3 Σύστη α επέκταση εισόδων DX2010
Η Επέκταση εισόδων DX2010 συνδέεται απ' ευθεία στο δίαυλο δεδο ένων ενό συ βατού
πίνακα ελέγχου. Κάθε επέκταση προσθέτει οκτώ βρόχου εισόδου.
i
ΣΗΜΕΙ ΣΗ!
Αν οι ζώνε 9 έω 32 περιλα βάνουν καλωδιω ένε και ασύρ ατε ζώνε , εγκαταστήστε όλε τι
απαιτού ενε επεκτάσει εισόδου DX2010 πριν από την προσθήκη ασύρ ατων ζωνών στο
σύστη α.
Σύστη α επέκταση εισόδων DX2010
Τάση λειτουργία : 8 VDC έω 14 VDC
Κατανάλωση ρεύ ατο : 35 mA ανα ονή, 135 mA το έγιστο ε συνδεδε ένα εξαρτή ατα
Έξοδοι: Εποπτευό ενη έξοδο 100 mA, 12 VDC για εξαρτή ατα
Μέγεθο καλωδίου
τερ ατικού βρόχου
αισθητήρα:
0,8mm (22AWG) έω 1,8mm (14AWG)
Μήκο καλωδίου: Πίνακα ελέγχου προ DX2010 (η βοηθητική έξοδο DX2010 δεν χρησι οποιείται):
– 0,8 mm (22 AWG) = 305 m (1000 ft)
– 1,2 mm (1,2 mm) = 610 m (2000 ft)
Πίνακα ελέγχου προ DX2010 (η βοηθητική έξοδο DX2010 παρέχει τροφοδοσία
100 mA):
– 0,8 mm (22 AWG) = 30 m (3.048,00 cm)
– 1,2 mm (1,2 mm) = 76 m (7.620,00 cm)
Θερ οκρασία λειτουργία 0 έω +50°C (+32 έω +50,00?)
Σχετική υγρασία: 5% έω 85% στου +30 °C (+86 °F),
Αντίσταση βρόχου
αισθητήρα:
60 Ω έγιστο
Βρόχο αισθητήρα: Έω οκτώ εισόδου . Οι επαφέ εισόδου πορεί να είναι κανονικά ανοιχτέ (NO) ή
κανονικά κλειστέ (NC) ε τι κατάλληλε αντιστάσει τερ ατισ ού γρα ή για
επιτήρηση.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 97
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Προσθήκη DX2010 πριν από την προσθήκη ασύρ ατων ζωνών
Ο πίνακα ελέγχου υποστηρίζει έω τρει ονάδε DX2010. Κάθε ονάδα οπλίζει ια ο άδα
οκτώ ζωνών.
Η διεύθυνση του διακόπτη DIP του DX2010 καθορίζει ποια ο άδα ζωνών οπλίζει το DX2010:
– ιεύθυνση 102: Το DX2010 οπλίζει τι ζώνε 9 έω 16
– ιεύθυνση 103: Το DX2010 οπλίζει τι ζώνε 17 έω 24
– ιεύθυνση 104: Το DX2010 οπλίζει τι ζώνε 25 έω 32
Ανατρέξτε στην Ενότητα 2.2.6 Εγκατάσταση του συστή ατο επέκταση εισόδων DX2010,
Σελίδα 16, για περισσότερε ρυθ ίσει διακόπτη DIP.
Η κάθε ονάδα DX2010 που προστίθεται στο σύστη α οπλίζει την επό ενη διαθέσι η ο άδα
ζωνών.
Για τι ζώνε 9 έω 32, οι ασύρ ατε ζώνε οπλίζουν και ζώνε στι ίδιε ο άδε των οκτώ όπω
οι ονάδε DX2010:
– Αν προσθέσετε δύο ονάδε DX2010 χρησι οποιώντα τη ιεύθυνση 102 (ζώνε 9 έω 16)
και 103 (ζώνε 17 έω 24), οι ασύρ ατε ζώνε πορούν να οπλίσουν όνο τι ζώνε 25
έω 32.
– Αν προσθέσετε τρει ονάδε DX2010, οι ασύρ ατε ζώνε πορούν να οπλίσουν όνο τι
ζώνε 1 έω 8.
– Αν προσθέσετε ια ονάδα DX2010 χρησι οποιώντα τη ιεύθυνση 102 (ζώνε 9 έω 16),
οι ασύρ ατε ζώνε πορούν να οπλίσουν όνο τι ζώνε 17 έω 32.
Προσθήκη DX2010 ετά την προσθήκη ασύρ ατων ζωνών
Αν προσθέσετε ια ονάδα DX2010 ετά την προσθήκη των ασύρ ατων ζωνών, ε βάση τη
διεύθυνση διακόπτη DΙΡ τη ονάδα , το DX2010 αντικαθιστά την ασύ βατη ο άδα ασύρ ατων
ζωνών.
Για παράδειγ α, αν ασύρ ατε ζώνε οπλίζουν τι ζώνε 9 έω 24 και εσεί χρειάζεστε τι ζώνε
17 έω 24 ω καλωδιω ένε ζώνε , ια ονάδα DX2010 ε διεύθυνση 103 επανατοποθετεί
καλωδιω ένε ζώνε που οπλίζουν τι ζώνε 17 έω 24.
Αν η επό ενη ο άδα ζωνών είναι διαθέσι η, οι ζώνε 25 έω 32 για αυτό το παράδειγ α, ο
πίνακα ελέγχου διατηρεί τον προγρα ατισ ό όλων των ζωνών εκτό από τι φωνητικέ
περιγραφέ και ετακινεί τι ασύ βατε ασύρ ατε ζώνε στην επό ενη ο άδα ζωνών. Πρέπει
να επαναλάβετε την εγγραφή των φωνητικών περιγραφών για τι ζώνε που ετακινήθηκαν.
Αν η επό ενη ο άδα ζωνών δεν είναι διαθέσι η, ο πίνακα ελέγχου διαγράφει τι ασύ βατε
ασύρ ατε ζώνε από το σύστη α.
10.4 DX4020 Μονάδα διασύνδεση δικτύου Conettix
Η ονάδα διασύνδεση δικτύου Ethernet Conettix DX4020 δη ιουργεί α φίδρο ε επικοινωνίε
έσω δικτύων Ethernet για συ βατού πίνακε ελέγχου.
DX4020 Μονάδα διασύνδεση δικτύου
Τάση λειτουργία : 12 VDC (ονο αστική τι ή)
Κατανάλωση ρεύ ατο : 10Base-T: 110 mA έγιστο, 100Base-T: 135 mA έγιστο
Θερ οκρασία λειτουργία 0 έω +50? (+32 έω +50,00?)
Σχετική υγρασία: 5% έω 85% στου +30 °C (+86 °F),
98 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.5 Σύστη α επικοινωνία ITS-DX4020-G
Το σύστη α επικοινωνία Conettix ITS-DX4020-G είναι ένα σύστη α επικοινωνία ασφαλεία
πολλαπλών λειτουργιών, διπλή διαδρο ή που επικοινωνεί ε του δέκτε Conettix τη Bosch
Security Systems, Inc. Είναι συ βατό ε τα πρωτόκολλα DX4020 και παρέχει ένα ψηφιακό
όντε (GSM/GPRS).
10.6 Εργαλείο εγκατάσταση wLSN
Χρησι οποιήστε το Εργαλείο εγκατάσταση wLSN για να καθορίσετε τι καλύτερε θέσει για
την εγκατάσταση τη συσκευή wLSN.
Το Εργαλείο εγκατάσταση εταβιβάζει του λόγου ισχύ σή ατο και επιτυχία πακέτου έσω
ια οθόνη LCD.
Προδιαγραφέ
Ε φανίσει λυχνία LED
Η λυχνία LED σε σή α ισοφέγγαρου υποδεικνύει την κατάσταση φόρτιση όταν τοποθετηθεί
στο σταθ ό προσάρτηση .
Ανατρέξτε στον Σχή α 10.1 στη Σελίδα 98 και στον Πίνακα 10.4 στη Σελίδα 99.
Εικόνα 10.1 Εργαλείο εγκατάσταση wLSN
Σύστη α επικοινωνία ITS-DX4020-G GPRS/GSM
Τάση λειτουργία : 12 VDC ονο αστική, 10 VDC έω 15 VDC
Κατανάλωση ρεύ ατο : Εφεδρική παροχή ρεύ ατο : 70mA, Συναγερ ό : 400mA
Θερ οκρασία λειτουργία -10°C έω +55°C (+14°F έω +131°F)
Σχετική υγρασία: 5% έω 95%
Κυ άτωση/Θόρυβο : 200 mVpp έγιστο
868 MHz ISW-BIT1-HAX, ISW-BIT1-HBX, ISW-BIT1-HCX
915 MHz ISW-BIT1-HCX
Παροχή ρεύ ατο Προσαρτη ένο 12 VDC ονο αστική, 6 VDC έω 14 VDC
Μπαταρίε 3 AAA NiMH επαναφορτιζό ενε παταρίε που
απαιτούν αρχική φόρτιση τουλάχιστον 7 ωρών
φόρτιση .
ιάρκεια ζωή λειτουργία : Έω 50 ώρε συνεχού
χρήση ε ία φόρτιση.
EN50131-1 Περιβαλλοντική κλάση II
1 Ένδειξη τροφοδοσία
2 Λυχνία LED κατάσταση φόρτιση
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 99
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 10.4 Κατάσταση Λυχνία LED Εργαλείου Εγκατάσταση wLSN
10.7 ιανο έα wLSN
Προδιαγραφέ
Ο ιανο έα wLSN παρακολουθεί και συντονίζει την α φίδρο η επικοινωνία ανά εσα στον
πίνακα ελέγχου και του ανιχνευτέ .
Οι περιστροφικοί διακόπτε (S1, S2 και S3) δια ορφώνουν τη λειτουργία τη συσκευή και
επιτρέπουν ειδικέ λειτουργίε διάγνωση .
Μια LED προστά παρέχει την κατάσταση τη συσκευή .
Γενική λειτουργία
Ανατρέξτε στον Πίνακα 10.5 στη Σελίδα 99 και στον Πίνακα 10.6 στη Σελίδα 99 για ια
επισκόπηση των λυχνιών LED διανο έα wLSN και των ρυθ ίσεων διακόπτη.
Πίνακαζ 10.5 Ε φανίσει λυχνία LED του ιανο έα wLSN
Πίνακαζ 10.6 Ρυθ ίσει διακόπτη διανο έα wLSN
Λυχνία LED (Πράσινη) Κατάσταση
Ανα ένη Πλήρω φορτισ ένε παταρίε
Σβησ ένη Λειτουργία εργαλείου εγκατάσταση όνο ε παταρία.
Αναβοσβήνει Φόρτιση παταριών
Ένδειξη τροφοδοσία που
αναβοσβήνει
Χα ηλή παταρία
868 MHz ISW-BHB1-WX
915 MHz ISW-BHB1-WY
ιά ετρο καλωδίου 0,14 mm έω 1,5 mm
Μήκο καλωδίου 100 m
Ισχύ /Τάση 12 VDC ονο αστική, 7 έω 14 VDC
Κατανάλωση ρεύ ατο 60 mA έγιστο
Συ όρφωση Πρότυπο EN50131-1, Βαθ ό ασφάλεια 2, Τύπο C, Κατηγορία
περιβάλλοντο ΙΙ
Λειτουργία Ε φάνιση λυχνία LED
Αποτυχία αυτοελέγχου και
βλάβη υλικού εξοπλισ ού
Η λυχνία LED αναβοσβήνει δύο φορέ ανά δευτερόλεπτο.
Αυτό υποδεικνύει βλάβη. Ο ιανο έα wLSN δεν λειτουργεί.
Κανονική λειτουγία Λυχνία LED ενεργή.
ια όρφωση δικτύου Η λυχνία LED αναβοσβήνει ία φορά κάθε 2 δευτερόλεπτα.
Κατάσταση RFSS Η λυχνία LED αναβοσβήνει ία φορά κάθε 4 δευτερόλεπτα.
ιακόπτε
Λειτουργία S1 S2 S3
Κανονική λειτουργία 1 0 0
Κατάσταση RFSS 9 2 0
Προεπιλεγ ένη κατάσταση 9 8 7
100 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.8 Ανιχνευτή κίνηση PIR και διπλό ανιχνευτή του wLSN
Ο ανιχνευτή κίνηση PIR (ISW-BPR1-W13PX) χρησι οποιεί έναν αισθητήρα υπέρυθρη
ακτινοβολία . Ο διπλό ανιχνευτή κίνηση χρησι οποιεί (ISW-BPR1-W13PGX) την τεχνολογία
PIR καθώ και ικροκυ άτων.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει ιαδοχικού Ελέγχου, RFSS, και
Εξερεύνηση .
Προδιαγραφέ
Ρυθ ίσει ευαισθησία
Οι ρυθ ίσει ευαισθησία ορίζονται στον πίνακα ελέγχου. Ανατρέξτε στο εγχειρίδιο του πίνακα
ελέγχου για λεπτο ερεί πληροφορίε .
1. Βασική ευαισθησία
Χρησι οποιήστε αυτήν τη ρύθ ιση όταν υπάρχουν κατοικίδια στην περιοχή
παρακολούθηση . Η βασική ευαισθησία παρέχει εξαιρετική απόδοση ανίχνευση και είναι η
λιγότερο ευαίσθητη σε ψευδεί συναγρ ού .
2. Ενδιά εση ευαισθησία
Χρησι οποιήστε αυτήν τη ρύθ ιση όνο σε εγκαταστάσει χωρί κατοικίδια όπου οι
ενοχλήσει από το περιβάλλον είναι ελάχιστε . Η ενδιά εση ευαισθησία παρέχει το
υψηλότερο επίπεδο απόδοση ανίχνευση .
3. ια όρφωση τη ρύθ ιση εύρου ικροκυ άτων του διπλού ανιχνευτή κίνηση
a. Αν η κάλυψη ικροκυ άτων χρειάζεται ρύθ ιση (η κόκκινη ή κίτρινη λυχνία LED δεν
ανάβουν), αυξήστε ή ειώστε το εύρο ικροκυ άτων, όπω απαιτείται
(χρησι οποιώντα το πίσω έρο τη συσκευή ).
b. Επαναλάβετε το ιαδοχικό έλεγχο.
c. Επαναλάβετε τα Βή ατα α και β, έχρι να ρυθ ίσετε την απαιτού ενη κάλυψη.
868 MHz PIR: ISW-BPR1-W13PX
ιπλό : ISW-BDL1-W11PGX, ISW-BDL1-W11PHX, ISW-
BDL1-W11PKX
915 MHz PIR: ISW-BPR1-W13PY
ιπλό : ISW-BDL1-W11PGY, ISW-BDL1-W11PHY, ISW-
BDL1-W11PKY
Ανιχνευτή κίνηση PIR ισχύ /
τάση
Τέσσερι αλκαλικέ παταρίε AA 1,5 V
Ae?euo aie?iaoo?o e?icoco
eo?yo/oUoc
Έξι αλκαλικέ παταρίε AA 1,5 V
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
i
ΣΗΜΕΙ ΣΗ!
Ο αισθητήρα κίνηση ικροκυ άτων του διπλού ανιχνευτή κίνηση είναι εργοστασιακά
ρυθ ισ ένο να ανιχνεύει την κίνηση σε απόσταση τουλάχιστον 11 m.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 101
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.9 Επαφή πόρτα ή παραθύρου wLSN
Η επαφή παραθύρου-πόρτα του wLSN είναι ένα αγνητικό διακόπτη ε ασύρ ατο
πο ποδέκτη που χρησι οποιείται για την παρακολούθηση θυρών, παραθύρων και άλλων
συσκευών επαφή .
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει RFSS και Εξερεύνηση .
Προδιαγραφέ
ια ορφώσει καλωδίωση που υποστηρίζονται
Η επαφή θύρα -παραθύρου του wLSN παρέχει ια επιτηρού ενη ζώνη για την παρακολούθηση
εξωτερικών συσκευών.
Ανατρέξτε στην Ενότητα 2.2.7 Σύνδεση επιτηρού ενων ζωνών στη σελίδα 19 για τι
υποστηριζό ενε επιλογέ καλωδίωση , κατά τη χρήση τη επιτηρού ενη ζώνη .
10.10 Χωνευτή επαφή πόρτα ή παραθύρου wLSN
Η χωνευτή επαφή θύρα -παραθύρου του wLSN είναι ένα ασύρ ατο πο ποδέκτη που
χρησι οποιείται για την παρακολούθηση θυρών και παραθύρων.
Ένα διακόπτη αντισα ποτάζ καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το κάλυ α
αφαιρείται από τη βάση του.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει RFSS και Εξερεύνηση .
Προδιαγραφέ
868 MHz ISW-BMC1-S135X
915 MHz ISW-BMC1-S135Y
Μέγιστη απόσταση εταξύ
αισθητήρα και αγνήτη
≤12,7 mm, ο αγνήτη πορεί να τοποθετηθεί σε οποιαδήποτε
πλευρά.
Η βάση επιση αίνεται, για να υποδεικνύει τη θέση του αγνήτη.
ιά ετρο καλωδίου 0,14 mm (22 AWG) έω 1,5 mm (16 AWG)
Ισχύ /Τάση ύο αλκαλικέ παταρίε AA 1,5 V
Ακροστό ια Για σύνδεση άλλων συσκευών ξηρή επαφή όπω κάποιο
άλλο αγνητικό διακόπτη . (2,2k EOL)
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
i
ΣΗΜΕΙ ΣΗ!
Η συναρ ολόγηση τη χωνευτή επαφή θύρα -παραθύρυ σε ια εταλλική θύρα ή πλαίσιο
παραθύρου, θα πορούσε να υποβαθ ίσει την ισχύ σή ατο .
868 MHz ISW-BMC1-R135X
915 MHz ISW-BMC1-R135Y
Ισχύ /Τάση Μία παταρία λιθίου CR2, 3 VDC
Μέγιστη απόσταση εταξύ αγνητικού
διακόπτη και αγνήτη
<12,7 mm
Εργαλεία διάτρηση Απαιτείται η χρήση ενό κατσαβιδιού ε ύτη διάτρηση 19 mm (3/4 in.) και
ύτη διάνοιξη 22 mm
(7/8 in.)
Αφαίρεση πλακέτα κυκλώ ατο Συνιστάται υτοτσί πιδο
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
102 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Θέση διακόπτη αντισα ποτάζ
Ανατρέξτε στην Σχή α 10.2 στη Σελίδα 102 για την θέση του διακόπτη αντισα ποτάζ τη
συσκευή και τη λυχνία LED.
Εικόνα 10.2 Χωνευτή επαφή θύρα -παραθύρου
10.11 Μίνι επαφή πόρτα ή παραθύρου wLSN
Όπω και η επαφή θύρα -παραθύρου του wLSN, η ίνι επαφή θύρα -παραθύρου του wLSN
είναι ένα ασύρ ατο πο ποδέκτη που χρησι οποιείται για την παρακολούθηση θυρών και
παραθύρων.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει RFSS και Εξερεύνηση .
Προδιαγραφέ
Θέση διακόπτη αντισα ποτάζ
Ανατρέξτε στην Σχή α 10.3 στη Σελίδα 102 για την θέση του διακόπτη αντισα ποτάζ τη
συσκευή .
Εικόνα 10.3 ιακόπτη Αντισα ποτάζ Μίνι επαφή θύρα /παραθύρου
1 Υποδοχέ στερέωση για την πλακέτα τυπω ένου κυκλώ ατο
2 ιακόπτη αντισα ποτάζ
3 Λυχνία LED Κατάσταση RFSS και Κατάσταση Εξερεύνηση
868 MHz ISW-BMC1-M82X
915 MHz ISW-BMC1-M82Y
Ισχύ /Τάση Μία παταρία λιθίου CR2, 3 VDC
Μέγιστη απόσταση εταξύ αγνητικού
διακόπτη και αγνήτη
<12,7 mm (1/2 in.)
Ο αγνήτη πορεί να τοποθετηθεί σε οποιαδήποτε πλευρά του ανιχνευτή.
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 103
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.12 Αδρανειακό ανιχνευτή wLSN
Ο ανιχνευτή αδράνεια του wLSN είναι ένα ανιχνευτή δόνηση σε συνδυασ ό ε έναν
ασύρ ατο πο ποδέκτη που χρησι οποιείται για την παρακολούθηση θυρών και παραθύρων.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει Ελέγχου, RFSS, και Εξερεύνηση .
Προδιαγραφέ
Ρύθ ιση αισθητήρα
Ο σωστό προσανατολισ ό του στοιχείου αισθητήρα είναι ση αντικό για τη λειτουργία τη
συσκευή . Το βέλο , που αναγράφεται στο σώ α του αισθητήρα, πρέπει πάντα να δείχνει προ
τα πάνω. Ανατρέξτε στην Σχή α 10.4 στη Σελίδα 103 για βέλη και για τη σωστή δρο ολόγηση
καλωδίων κατά την εκ νέου εισαγωγή του στοιχείου αισθητήρα.
Εικόνα 10.4 Ρύθ ιση αισθητήρα
868 MHz ISW-BIN1-S135X
915 MHz ISW-BIN1-S135Y
Μέγιστη απόσταση εταξύ ανιχνευτή
και αγνήτη
<12,7 mm (1/2 in.)
Ο αγνήτη πορεί να τοποθετηθεί σε οποιαδήποτε πλευρά του ανιχνευτή.
Ισχύ /Τάση ύο αλκαλικέ παταρίε AA 1,5 V
Ρύθ ιση αισθητήρα Ρυθ ίστε τη θέση του στοιχείου αισθητήρα έτσι ώστε το βέλο να δείχνει
πάντα προ τα πάνω αφαιρώντα και επανατοποθετώντα το στοιχείο, για να
πορούν να υποστηριχθούν οι πιθανέ θέσει τοποθέτηση (ανατρέξτε στην
Σχή α 10.4 στη Σελίδα 103)
ρο ολογήστε τα καλώδια από το στοιχείο αισθητήρα έτσι ώστε να ην
έρχονται σε επαφή ε το ελατήριο αντισα ποτάζ (ανατρέξτε στην
Σχή α 10.4 στη Σελίδα 103).
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
1 Αφαιρέστε το στοιχείο αισθητήρα
2 Στρέψτε το στοιχείο αισθητήρα, όπω επιθυ είτε
3 Βεβαιωθείτε ότι το βέλο στο στοιχείο αισθητήρα δείχνει προ τα επάνω
4 Σωστή δρο ολόγηση καλωδίων
104 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Ρυθ ίσει ευαισθησία
Όλε οι ρυθ ίσει ευαισθησίε προγρα ατίζονται στον πίνακα ελέγχου (ανατρέξτε στην
Ενότητα 5.2.6 Στοιχεία προγρα ατισ ού ση είων, Σελίδα 62). Το στοιχείο αισθητήρα έχει δύο
ρυθ ίσει :
–Σοβαρή προσβολή
– ευτερεύουσα ση ασία προσβολή
Η επιλογή σοβαρή προσβολή είναι πάντα ενεργοποιη ένη. Η ρύθ ιση δευτερεύουσα
ση ασία προσβολή είναι πολύ ευαίσθητη και πορεί να απενεργοποιηθεί.
Τρόπο δοκι αστική λειτουργία
Η ονάδα εταβαίνει αυτό ατα σε κατάσταση δοκι ή για τα πρώτα 10 λεπτά ετά την
ενεργοποίηση.
Η πράσινη λυχνία LED αναβοσβήνει:
– Μία φορά για να υποδείξει ότι η αρχικοποίηση έχει ολοκληρωθεί και η ονάδα είναι σε
κατάσταση δοκι ή
– ύο φορέ για να υποδείξει ια δοκι ή δευτερεύουσα ση ασία προσβολή
– Τρει φορέ για να υποδείξει ια δοκι ή σοβαρή προσβολή
i
ΣΗΜΕΙ ΣΗ!
Ένα χτύπη α όπω αυτό ενό κλαδιού που χτυπάει ελαφρά το παράθυρο λόγω του αέρα πορεί
να ενεργοποιήσει το χρονό ετρο δευτερεύουσα ση ασία προσβολή και το ετρητή
χτυπη άτων. Για να αποφύγετε του ψευδεί συναγερ ού , ην χρησι οποιείτε τη ρύθ ιση
δευτερεύουσα ση ασία προσβολή σε χώρου όπου προβλέπονται διάφορε δονήσει .
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 105
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.13 Τηλεχειριστήριο wLSN
Το ασύρ ατο χειριστήριο του wLSN είναι ένα α φίδρο ο προσωπικό πο πό που έχει ο
χρήστη . Χρησι οποιήστε τον για απο ακρυσ ένη όπλιση ή αφόπλιση ια περιοχή ασφάλεια .
Προδιαγραφέ
Περιβάλλον εργασία χρήστη ασύρ ατου χειριστηρίου
Ανατρέξτε στην Σχή α 10.5 στη Σελίδα 105, στην Πίνακα 10.7 στη Σελίδα 106 και στην
Πίνακα 10.8 στη Σελίδα 107 για τη λυχνία LED του ασύρ ατου χειριστηρίου και για τι
λειτουργίε κου πιών.
Εικόνα 10.5 Θέσει κου πιού ασύρ ατου χειριστηρίου wLSN και λυχνία LED
868 MHz ISW-BKF1-H5X
915 MHz ISW-BKF1-H5Y
Ισχύ /Τάση ύο παταρίε λιθίου CR2032, 3 VDC
Φλάντζε Εναλλάξι ο, για πολλαπλού χρήστε , διαθέσι α διαφορετικά χρώ ατα
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
1 Έντονη λυχνία LED
2 Λυχνία LED κατάσταση
3Κουπί αφόπλιση
4Κουπί όπλιση
5 Προγρα ατιζό ενα κου πιά
106 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Πίνακαζ 10.7 Λυχνίε LED και κου πιά ασύρ ατου χειριστηρίου wLSN
Λυχνία LED/Κου πί Λειτουργία
Έντονη λυχνία LED Κατάλληλο για χρήση ω φακό . Πατήστε για λειτουργία.
Λυχνία LED κατάσταση Ανατρέξτε στον Πίνακα 10.8 στη Σελίδα 107 για ενδείξει
κατάσταση .
Κου πί αφόπλιση Πατήστε για την απενεργοποίηση του συστή ατο .
Πατήστε και κρατήστε πατη ένο το για 1 δευτερόλεπτο, για
να δη ιουργήσετε ένα συναγερ ό πανικού.
Κου πί όπλιση Πατήστε το για την ενεργοποίηση του συστή ατο ( η
κατειλη ένο).
Πατήστε και κρατήστε πατη ένο το , για να δη ιουργήσετε
ένα συναγερ ό πανικού.
Προγρα ατιζό ενα
κου πιά
Για να χειριστείτε τα προγρα ατιζό ενα κου πιά, πατήστε και
κρατήστε πατη ένο το ή το για τουλάχιστον ένα
δευτερόλεπτο.
Προγρα ατίστε αυτά τα κου πιά στον πίνακα ελέγχου για τον έλεγχο
των φώτων, των θυρών γκαράζ και λοιπά. Ανατρέξτε στον Αριθ ό
στοιχείων 616 και 626 Προχωρη ένου προγρα ατισ ού στη σελίδα
56.
Κου πί έντονη λυχνία
LED
Πατήστε [FIG] για τη λειτουργία τη έντονη λυχνία LED.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 107
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 10.8 Κατάσταση λυχνία LED ασύρ ατου χειριστηρίου wLSN
Κατάσταση Περιγραφή
Εναλλασό ενο κόκκινο και
πράσινο
Έχει πατηθεί το κου πί ασύρ ατου χειριστηρίου. Η λυχνία LED
είτε στα ατά να αναβοσβήνει είτε προκύπτει ία από τι άλλε
ενδείξει κατάσταση σε αυτόν τον πίνακα. Αυτή η ε φάνιση
διαρκεί περίπου 15 sec.
Κόκκινο - αναβοσβήνει
γρήγορα
Το σύστη α βρίσκεται σε συναγερ ό ή χρησι οποιήθηκε η
δυνατότητα αθόρυβου συναγερ ού.
Κόκκινο - αναβοσβήνει
αργά
Καθυστέρηση εξόδου σε εξέλιξη (σύστη α κατειλη ένο ή η
κατειλη ένο).
Κόκκινο σταθερά ανα ένο Το σύστη α είναι ενεργοποιη ένο (κατειλη ένο ή η
κατειλη ένο).
Πράσινο - αναβοσβήνει
γρήγορα
Προκύπτει σφάλ α κατά την ενεργοποίηση του συστή ατο . Το
σύστη α δεν ενεργοποιείται, όπω ανα ενόταν.
Πράσινο - αναβοσβήνει
αργά
Το σύστη α δεν είναι έτοι ο να ενεργοποιηθεί. Ένα κου πί
προγρα ατισ ένο για την κατάσταση συστή ατο ε φανίζει
επίση αυτήν την κατάσταση.
Πράσινο σταθερά ανα ένο Το σύστη α είναι απενεργοποιη ένο και έτοι ο να
ενεργοποιηθεί. Το κου πί προγρα ατισ ένο για την κατάσταση
συστή ατο ε φανίζει επίση αυτήν την κατάσταση.
Πράσινο σταθερά ανα ένο
και πορτοκαλί που
αναβοσβήνει αργά
Πατήθηκε είτε το είτε το για την ενεργοποίηση ή την
απενεργοποίηση ια εξόδου.
Κόκκινο σταθερά ανα ένο
και πορτοκαλί που
αναβοσβήνει αργά
Πατήθηκε είτε το είτε το για την ενεργοποίηση ια
εξόδου για δύο δευτερόλεπτα.
Κόκκινο στιγ ιαίο ηχητικό
σή α
Αν η λυχνία LED αναβοσβήνει ε κόκκινο χρώ α κάθε 5
δευτερόλεπτα, όταν δεν χρησι οποιείται το ασύρ ατο
χειριστήριο, αντικαταστήστε τι παταρίε .
108 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.14 Μονάδα ρελέ wLSN
Η Μονάδα ρελέ wLSN επιτρέπει στον πίνακα ελέγχου να ελέγχει εξωτερικέ συσκευέ έσω
ενό ρελέ ορφή C. Αυτή η ονάδα παρέχει επίση ια επιτηρού ενη ζώνη για την
παρακολούθηση εξωτερικών συσκευών.
Οι ακροδέκτε βοηθητική εισόδου ρεύ ατο παρέχονται επίση για τη συ πλήρωση τη ισχύο
τη παταρία , όταν η χρήση ρελέ είναι υψηλή.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει RFSS και Εξερεύνηση .
Προδιαγραφέ
868 MHz ISW-BRL1-WX
915 MHz ISW-BRL1-WY
ιά ετρο καλωδίου 0,14 mm έω 1,5 mm
Παροχή ρεύ ατο Τέσσερι αλκαλικέ παταρίε AA 1,5 V
Εξωτερική προέλευση ισχύο
(προαιρετικό)
12 VDC ονο αστική, 6 VDC έω 14 VDC
Κλε οσειρέ DC+ και DC - Εξωτερική πηγή ισχύο , 12 VDC ονο αστικό,
6 VDC έω 14 VDC
PT + και PT - (είσοδο ) Είσοδο , επιτηρού ενο βρόχο αισθητήρα
NO, C, NC (έξοδο ) Έξοδο ρελέ για έλεγχο των εξωτερικών συσκευών
Έξοδο ρελέ 2A σε 30 VDC (ω ικό φορτίο)
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
i
ΣΗΜΕΙ ΣΗ!
Η εξωτερική επιλογή τροφοδοσία προορίζεται για χρήση ω συ πληρω ατική (δευτερεύουσα)
προέλευση ισχύο όνο. Μην θέτετε τη Μονάδα ρελέ σε λειτουργία χωρί παταρίε .
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 109
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.15 Σειρήνα εσωτερικών χώρων wLSN
Η σειρήνα εσωτερικών χώρων wLSN παρέχει ακροδέκτε βοηθητική εισόδου ρεύ ατο που
προσφέρονται για τη συ πλήρωση τη ισχύο τη παταρία , όταν η χρήση ρελέ είναι υψηλή.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Μια λυχνία LED παρέχει την κατάσταση για τι Καταστάσει RFSS και Εξερεύνηση .
Προδιαγραφέ
868 MHz ISW-BSR1-WX
915 MHz ISW-BSR1-WY
ιά ετρο καλωδίου 0,14 mm έω 1,5 mm
Παροχή ρεύ ατο Τέσσερι αλκαλικέ παταρίε AA 1,5 V
Εξωτερική προέλευση ισχύο
(προαιρετικό)
12 VDC ονο αστική, 6 VDC έω 14 VDC
DC+ και DC - Κλε οσειρέ
ακροδεκτών
Εξωτερική πηγή ισχύο , 12 VDC ονο αστική, 6 VDC έω 14
VDC
Σειρήνα 85 dB στο 3 m
EN50131-1 Βαθ ό ασφαλεία 2, Κατηγορία περιβάλλοντο II
i
ΣΗΜΕΙ ΣΗ!
Η εξωτερική επιλογή τροφοδοσία προορίζεται για χρήση ω συ πληρω ατική (δευτερεύουσα)
προέλευση ισχύο όνο. Μην θέτετε τη σειρήνα εσωτερικού χώρου σε λειτουργία χωρί τι
παταρίε .
110 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
10.16 Σειρήνα εξωτερικού χώρου wLSN
Προδιαγραφέ
ια όρφωση
Χρησι οποιήστε του διακόπτε DIP εξωτερική σειρήνα , για να δια ορφώσετε τη σειρά για
συ όρφωση ε του νό ου τη χώρα εγκατάσταση . Ανατρέξτε στην Σχή α 10.6, Σελίδα 110.
Εικόνα 10.6 ιακόπτε δια όρφωση εξωτερική σειρήνα
Ανατρέξτε στον παρακάτω πίνακα για τι δια ορφώσει που επιτρέπονται από τι Ρυθ ίσει
διακόπτη DIP.
868 MHz ISW-BSR1-WOX
ιά ετρο καλωδίου 0,14 mm έω 1,5 mm
Παροχή ρεύ ατο ύο 2 x 13Ah (3,6 VCC ονο αστικό)
Εξωτερική δια όρφωση 1400 – 1600 Hz, έξοδο 200 Hz
Σειρήνα 90 έω 105 dB σε 1m
EN50131-1 EN Περιβαλλοντική κλάση IV εξωτερικά
ια όρφωση Περιοχή ιακόπτε
DIP
ια όρφωση
OFF/OFF Προεπιλογή – Η σειρήνα περιορίζεται στα 90 δευτερόλεπτα.
– Αναβοσβήνει κάθε 1,5 sec από 0 - 90 sec του συναγερ ού.
– Αναβοσβήνει κάθε 3 sec από 90 - 30 sec του συναγερ ού.
– Στα άτησε να αναβοσβήνει ετά από 30 min.
ON/OFF Ισπανία – η σειρήνα ενεργοποιείται για 60 sec, έπειτα 30 sec σίγαση
και έπειτα ενεργοποιείται για ακό α 60 sec.
– Αναβοσβήνει κάθε 1,5 sec από 0 - 150 sec του συναγερ ού.
– Αναβοσβήνει κάθε 3 sec από 150 - 30 sec του συναγερ ού.
– Στα άτησε να αναβοσβήνει ετά από 30 min.
ON/ON Βέλγιο – Η σειρήνα περιορίζεται στα 90 δευτερόλεπτα.
– Αναβοσβήνει κάθε 1,5 sec από 0 - 90 sec του συναγερ ού.
– Αναβοσβήνει κάθε 3 sec από 90 - 30 sec του συναγερ ού.
– Αναβοσβήνει κάθε 20 sec από τα 30 min του συναγερ ού
έχρι την απενεργοποίηση τη σειρήνα .
OFF/ON εσ ευ ένο εσ ευ ένο για ελλοντική χρήση.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 111
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Πίνακαζ 10.9 Ρυθ ίσει διακόπτη DIP εξωτερική σειρήνα
10.17 Ανιχνευτέ καπνού και θέρ ανση wLSN
Το ISW-BSM1-SX (868 MHz) είναι ένα ασύρ ατο ανιχνευτή καπνού.
Το ISW-BSM1-SY (915 MHz) είναι ένα ασύρ ατο ανιχνευτή καπνού και θέρ ανση που
παρέχει σταθερή θερ οκρασία και αισθητήρε ρυθ ού αύξηση .
Υπό κανονικέ συνθήκε η κόκκινη λυχνία LED αναβοσβήνει ία φορά κάθε 8 sec ενώ ο
αισθητήρα παρακολουθεί το γύρω περιβάλλον. Όταν ο αισθητήρα ανιχνεύσει καπνό, η λυχνία
LED δεν αναβοσβήνει πια αλλά ανάβει σταθερά και η ηχητική συσκευή εκπέ πει ένα δυνατό
συνεχή τόνο.
Μια αυτοδιαγνωστική δυνατότητα παρακολουθεί την ευαισθησία του ανιχνευτή και την
κατάσταση λειτουργία .
Ένα διακόπτη αντισα ποτάζ καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το κάλυ α
αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Ο οπτικό θάλα ο ετακινείται για την εύκολη συντήρηση.
Προδιαγραφέ
868 MHz ISW-BSM1-SX
915 MHz ISW-BSM1-SY
Ισχύ /Τάση ύο παταρίε λιθίου, 3 VDC
Αισθητήρα σταθερή
θερ οκρασία (ISW-BSM1-SY)
+57°C ± 3°C (+135°F ± 5°F)
Αισθητήρα ρυθ ού αύξηση
(ISW-BSM1-SY)
+8,3°C/min>+41°C (+15°F>+105°F)
Ευαισθησία σκοτεινότητα
φωτοηλεκτρική ακτίνα
0,14 ± 0,04 dB/m
Ρύθ ιση αντιστάθ ιση κίνηση 1,64%/m (0,5%/ft) έγιστο
Μέσο ρεύ α συναγερ ού 70 mA
Σειρήνα 85 dBA στα 3 m
Λειτουργία αυτοδιάγνωση Παρακολουθεί την ευαισθησία του ανιχνευτή και την
κατάσταση λειτουργία .
EN14604 ISW-BSM1-SX
112 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Αντικατάσταση παταριών
Η λυχνία LED κανονικά αναβοσβήνει κάθε 8 sec. Αντικαταστήστε τι παταρίε όταν η λυχνία
LED στα ατήσει να αναβοσβήνει και ο αισθητήρα παράγει έναν ήχο κάθε 45 δευτερόλεπτα.
Οι ήχοι που παράγονται όταν η παταρία είναι χα ηλή πορούν να σιγάσουν για 24 ώρε
πατώντα το κου πί δοκι ή /σίγαση . Ανατρέξτε στην Σχή α 10.7 στη Σελίδα 112 για την θέση
του Κου πιού δοκι ή /σίγαση .
Εικόνα 10.7 Ανιχνευτή καπνού wLSN
οκι ή καπνού
Υποβάλετε σε δοκι ή του ανιχνευτέ καπνού ετησίω , χρησι οποιώντα ένα συνιστώ ενο
προϊόν ψεκασ ού καπνού για προσο οίωση συναγερ ού. Ακολουθήστε τι οδηγίε στο
εταλλικό κουτί.
Η λυχνία LED πρέπει να παρα ένει ανα ένη ενώ ο ανιχνευτή εκπέ πει ένα συνεχή τόνο. Ο
ανιχνευτή ηδενίζεται, όταν δεν υπάρχει πλέον καπνό . Ένα ανιχνευτή που δεν πορεί να
ενεργοποιηθεί ε τη δοκι ή καπνού, πιθανόν να χρειάζεται καθαρισ ό ή αντικατάσταση.
οκι ή ευαισθησία
1 Έντονη λυχνία LED
2Κουπί δοκιή/σίγαση
i
ΣΗΜΕΙ ΣΗ!
Για να αποφύγετε την ειδοποίηση τη πυροσβεστική , επικοινωνήστε ε τον κεντρικό σταθ ό
παρακολούθηση ή θέστε το σύστη α σε κατάσταση δοκι ή πριν ενεργοποιήσετε τον ανιχνευτή
χρησι οποιώντα αυτήν τη έθοδο.
i
ΣΗΜΕΙ ΣΗ!
Η κατάσταση δοκι ή εκλα βάνεται από τον πίνακα ελέγχου ω δοκι ή. εν ενεργοποιεί
συναγερ ό.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 113
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Ο ανιχνευτή διαθέτει ια λειτουργία δοκι ή επιπέδου ευαισθησία για τον προσδιορισ ό τη
ευαισθησία του:
1. Πατήστε και κρατήστε πατη ένο το κου πί οκι ή/Σίγαση για 4 δευτερόλεπτα. Η λυχνία
LED αναβοσβήνει 1 έω 9 φορέ και ενεργοποιείται η σειρήνα.
2. Μετρήστε τον αριθ ό φορών που αναβοσβήνει η λυχνία LED και χρησι οποιήστε τον
Πίνακα 10.10 στη Σελίδα 113 για να προσδιορίσετε την κατάσταση ευαισθησία του
ανιχνευτή και τι ενέργειε στι οποίε πρέπει να προβείτε.
Πίνακαζ 10.10 Συνθήκε ευαισθησία ανιχνευτή καπνού wLSN
Σίγαση συναγερ ού
Πατήστε το κου πί οκι ή/Σίγαση (ανατρέξτε στην Σχή α 10.7 στη Σελίδα 112) για τη σίγαση τη
σειρήνα κατά τη διάρκεια ενό συναγερ ού. Αν υπάρχει καπνό ετά από ερικά λεπτά, η
σειρήνα και ο συναγερ ό συνεχίζουν.
Λυχνίε LED
Πίνακαζ 10.11 Καταστάσει λυχνία LED ανιχνευτή καπνού του wLSN
Φορέ που
αναβοσβήνει
Συνιστώ ενη ενέργεια
1 Επιστρέψτε τη συσκευή για σέρβι ή αντικατάσταση.
2 έω 3 Καθαρίστε τον ανιχνευτή και επαναλάβετε τη δοκι ή. Αν το σφάλ α
παρα ένει, αντικαταστήστε τον ανιχνευτή.
4 έω 7 Κανονική.
8 έω 9 Επιβεβαιώστε ότι ο θάλα ο καπνού είναι κλειστό ε ασφάλεια. Καθαρίστε
τον αισθητήρα και επαναλάβετε τη δοκι ή.
LED Κατάσταση
Αναβοσβήνει Κανονική.
Ανα ένη Ανιχνεύει καπνό (θέρ ανση), αποστέλλει συναγερ ό.
Σβησ ένη Αντικαταστήστε τι παταρίε , καθαρίστε τον ανιχνευτή ή αντικαταστήστε τον
οπτικό θάλα ο όπω απαιτείται.
114 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Καθαρισ ό του ανιχνευτή και αντικατάσταση του οπτικού θαλά ου
Καθαρίζετε το κάλυ α του ανιχνευτή ε ένα στεγνό ή υγρό πανί όπω απαιτείται, για να ην
έχει σκόνη και ακαθαρσίε . Καθαρίστε το εσωτερικό του ανιχνευτή τουλάχιστον ία φορά το
χρόνο ή όπω απαιτείται.
Για να καθαρίσετε τον ανιχνευτή:
1. Περιστρέψτε τον ανιχνευτή αριστερόστροφα, για να τον αφαιρέσετε από τη βάση
στερέωση .
2. Αφαιρέστε τι παταρίε .
3. Ολισθήστε ένα κατσαβίδι επίπεδη κεφαλή στη σχισ ή του καπακιού του ανιχνευτή και
σπρώξτε απαλά προ τα κάτω για να βγάλετε το καπάκι. Πιέστε τον οπτικό θάλα ο στο
ση είο που υποδεικνύεται, αφαιρέστε τον από τον ανιχνευτή. Ανατρέξτε στην Σχή α 10.8
στη Σελίδα 114.
Εικόνα 10.8 Αφαίρεση καπακιού και θαλά ου ανιχνευτή
4. Χρησι οποιήστε συ πιεσ ένο αέρα ή ια αλακή βούρτσα για να αφαιρέσετε τη σκόνη και
τι ακαθαρσίε από τη βάση του θαλά ου καπνού.
5. Ευθυγρα ίστε το νέο οπτικό θάλα ο ε τη βάση και κλείστε τον στη θέση του.
6. Για να τοποθετήσετε το καπάκι του ανιχνευτή, ευθυγρα ίστε το ε τον ανιχνευτή, πιέστε
το πάνω στον ανιχνευτή και γυρίστε το καπάκι δεξιόστροφα για να κλείσει σταθερά στη
θέση του.
7. Τηρώντα τη σωστή πολικότητα, τοποθετήστε τι παταρίε και το κάλυ α των παταριών.
Ο ανιχνευτή δεν εφαρ όζει στη βάση τοποθέτηση , αν δεν είναι τοποθετη ένε οι
παταρίε .
8. Τοποθετήστε τον ανιχνευτή στη βάση τοποθέτηση .
9. Ελέγξτε την ευαισθησία του ανιχνευτή.
Ανατρέξτε στην Ενότητα οκι ή ευαισθησία στη Σελίδα 112.
1 Αφαιρέστε το καπάκι του ανιχνευτή
2 Βάση του θαλά ου καπνού
3Οπτικό θάλαο
4 Βέλη ευθυγρά ιση
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 115
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.18 Ανιχνευτή θραύση γυαλιού του wLSN
Προδιαγραφέ
Ο ανιχνευτή θραύση γυαλιού του wLSN είναι ένα σύρ ατο πο πό που χρησι οποιείται για
την ανίχνευση θραύση γυαλιού.
Ένα διακόπτη αντισα ποτάζ τοίχου και καλύ ατο εταδίδει ένα σή α αντισα ποτάζ, όταν το
κάλυ α αφαιρεθεί από τη βάση ή όταν η ονάδα απο ακρυνθεί από τον τοίχο.
Προδιαγραφέ
868 MHz ISW-BGB1-SAX
915 MHz ISW-BGB1-SAY
Ισχύ /Τάση ύο αλκαλικέ παταρίε AA 1,5 V
Ακουστικέ
δυνατότητε
Τύπο και πάχο γυαλιού Είδο Πάχο
Τζά ι λεία
επιφάνεια
0,24 cm έω 0,95 cm
Σκληρυ ένο 0,32 cm έω 0,95 cm
Πολλαπλών
στρώσεων*
0,32 cm έω 1,43 cm
Ενσύρ ατο 0,64 cm
* Προστατεύεται όνο αν σπάσουν και τα δύο
τ ή ατα του γυαλιού.
Ελάχιστο έγεθο
τ ή ατο γυαλιού για
όλου του τύπου γυαλιού
28 cm x 28 cm
Εύρο Μέγιστη 7,6 m, χωρί ελάχιστο εύρο
116 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Γενική επισκόπηση
Εικόνα 10.9 Μπροστινή διάταξη ανιχνευτή θραύση γυαλιού wLSN
Ζητή ατα που αφορούν την εγκατάσταση
Για τη βέλτιστη απόδοση του ανιχνευτή, επιλέξτε ια θέση τοποθέτηση ε τα εξή
χαρακτηριστικά:
– εντό 7,6 m του προστατευ ένου γυαλιού.
– ε πλήρη ορατότητα του προστατευ ένου γυαλιού.
– τουλάχιστον 2 m από το δάπεδο.
– τουλάχιστον 1 m από αεραγωγού ..
– τουλάχιστον 1 m από σειρήνε ή κουδούνια εγαλύτερα από 5 cm σε διά ετρο.
– σε πλαίσιο παραθύρου, αν υπάρχει βαρύ κάλυ α παραθύρου.
Αποφεύγετε την τοποθέτηση του ανιχνευτή στα εξή ση εία:
–σε γωνίε.
– στον ίδιο τοίχο ε το προστατευ ένο γυαλί.
– σε αυτόνο ου στύλου ή κολώνε .
– σε δω άτια ε θορυβώδη εξοπλισ ό όπω συ πιεστέ αέρα, κουδούνια και ηλεκτρικά
εργαλεία.
1 ιακόπτη αντισα ποτάζ θύρα λειτουργία
2Μπαταρίε ΑΑ
3 Θύρα λειτουργία
4 Βάσει κατάσταση δοκι ή
5 ιακόπτε DIP ευαισθησία
6 Λυχνία LED συ βάντο
7 Λυχνία LED συναγερ ού
8 ιακόπτη ενεργοποίηση λυχνία LED (θέση απενεργοποίηση )
9Βίδα περιβλήατο
10 Λυχνία LED Κατάσταση RFSS (αφαιρέστε τη βίδα του περιβλή ατο και καλύψτε το
στοιχείο)
i
ΣΗΜΕΙ ΣΗ!
Οι ανιχνευτέ θραύση γυαλιού προορίζονται όνο ω στοιχείο ενό συστή ατο προστασία
περι έτρου. Πρέπει να χρησι οποιείτε πάντα έναν ανιχνευτή κίνηση αζί ε έναν ανιχνευτή
θραύση γυαλιού.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 117
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Ρυθ ίσει ευαισθησία
1. Αν είναι τοποθετη ένο το προστινό περίβλη α, ανοίξτε προσεκτικά τη θύρα λειτουργία
(Στοιχείο 3, στην Σχή α 10.9 στη Σελίδα 116).
2. Ενεργοποιήστε τι λυχνίε LED για δοκι αστικού σκοπού γυρίζοντα το διακόπτη LED
ENABLE (ενεργοποίηση λυχνία LED) (Στοιχείο 8, στην Σχή α 10.9 στη Σελίδα 116) στην
κατεύθυνση που δείχνει το βέλο (πάνω από το διακόπτη). Μια πορτοκαλί ένδειξη
προεξέχει από την πλευρά του ανιχνευτή.
Ανατρέξτε στην Σχή α 10.10 στη Σελίδα 117.
Εικόνα 10.10 ιακόπτε ευαισθησία ανιχνευτή θραύση γυαλιού wLSN
3. Προσδιορίστε τη ρύθ ιση ευαισθησία για την εφαρ ογή σα .
Ανατρέξτε στην Πίνακα 10.12 στη Σελίδα 117.
Πίνακαζ 10.12 Ρυθ ίσει ευαισθησία ανιχνευτή θραύση γυαλιού wLSN
4. Χρησι οποιήστε ένα ικρό κατσαβίδι για να χειρίζεστε του διακόπτε ευαισθησία .
Χρησι οποιήστε τι ρυθ ίσει που ορίζονται στο Βή α 3.
5. Ενεργοποιήστε τι πηγέ θορύβου (όπω ηχανή ατα γραφείου ή ηχητικό εξοπλισ ό) που
υπάρχουν στο χώρο.
6. Παρατηρήστε την πράσινη λυχνία LED συ βάντο (Στοιχείο 6, στην Σχή α 10.9 στη
Σελίδα 116) για περίπου 1 min. Αν η πράσινη λυχνία LED αναβοσβήσει, επανατοποθετήστε
τη ονάδα ή ειώστε την ευαισθησία ρυθ ίζοντα το διακόπτη ευαισθησία .
7. Επαναλάβετε τα Βή ατα 3 έω 6 έχρι να πετύχετε το καλύτερο επίπεδο ευαισθησία .
8. Αφού ρυθ ίσετε την ευαισθησία, γυρίστε το διακόπτη ενεργοποίηση λυχνία LED (Στοιχείο
8, στην Σχή α 10.9 στη Σελίδα 116) στη θέση OFF.
1 Βάσει δοκι ή
2 ιακόπτε ευαισθησία
Ευαισθησία SENS1 SENS2 Εύρο κατά προσέγγιση
Μέγιστη OFF OFF 7,6 m
Μέτριο ON OFF 4,6 m
Χα ηλό OFF ON 3 m
Ελάχιστη ON ON 1,5 m
118 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
οκι ή
Υποβάλλετε τον ανιχνευτή σε δοκι ή τουλάχιστον ία φορά το χρόνο. Υποβάλλετε τον ανιχνευτή
σε δοκι ή ε το δοκι αστικό αισθητήρα ήχου 13-332.
Εικόνα 10.11 οκι αστικό αισθητήρα ήχου 13-332
Είσοδο στην κατάσταση δοκι ή
Τοποθετήστε τον ανιχνευτή σε κατάσταση δοκι ή . Στην κατάσταση δοκι ή , ο διακόπτη
απενεργοποίηση λυχνία LED του ανιχνευτή (Στοιχείο 8, στην Σχή α 10.9 στη Σελίδα 116)
παρακά πτεται. Μπορείτε να εισέλθετε στην κατάσταση δοκι ή τοπικά ή απο ακρυσ ένα.
Για να εισέλθετε στην κατάσταση δοκι ή τοπικά:
1. Ανοίξτε προσεκτικά τη θύρα λειτουργία του ανιχνευτή.
2. Εισαγάγετε ένα κατσαβίδι στη σχισ ή δίπλα στου διακόπτε ευαισθησία όπου βρίσκονται
οι βάσει δοκι ή (Στοιχείο 1, στην Σχή α 10.9 στη Σελίδα 116)
3. Βραχυκυκλώστε στιγ ιαία και τι δύο βάσει δοκι ή ε το άκρο του κατσαβιδιού ή άλλο
εταλλικό αγώγι ο αντικεί ενο.
Η Λυχνία LED συ βάντο (πράσινη) (Στοιχείο 6, στην Σχή α 10.9 στη Σελίδα 116)
αναβοσβήνει ία φορά ανά δευτερόλεπτο. Αν η πράσινη λυχνία LED δεν αναβοσβήσει,
επαναλάβετε τα Βή ατα 10 και 11.
Για να εισέλθετε στην κατάσταση δοκι ή απο ακρυσ ένα:
1. Σταθείτε σε απόσταση 3 m από τον ανιχνευτή.
2. Γυρίστε του διακόπτε στο πάνω έρο του αισθητήρα 13-332 στι θέσει ACTIVATE
(ενεργοποίηση) και MAN (χειροκίνητα) (Στοιχεία 1 και 3, στην Σχή α 10.9 στη Σελίδα 116).
3. Στρέψτε το προστινό έρο του δοκι αστικού αισθητήρα προ τον ανιχνευτή και πατήστε
το κόκκινο κου πί Έναρξη στο πάνω έρο (Στοιχείο 2, στην Σχή α 10.9 στη Σελίδα 116)
Ο δοκι αστικό αισθητήρα εκπέ πει ένα βό βο και η πράσινη λυχνία LED στον ανιχνευτή
αναβοσβήνει ία φορά ανά δευτρερόλεπτο. Αν η πράσινη λυχνία LED δεν αναβοσβήνει,
πλησιάστε τον ανιχνευτή επαναλάβετε τη διαδικασία.
1 ιακόπτη ενεργοποίηση /δοκι ή
2 Κου πί έναρξη
3 ιακόπτη Flex/Man
KIN ΥΝΟΣ!
Ο δοκι αστικό αισθητήρα ήχου 13-332 εκπέ πει εξαιρετικά δυνατού ήχου και πορεί να
είναι επιβλαβή για την ακοή αν βρίσκεστε κοντά του κατά τη χρήση. Μην στρέφετε τον
αισθητήρα 13-332 προ το κεφάλι κάποιου ατό ου.
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 119
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
οκι ή
οκι ή του ανιχνευτή (Σή ατα πρόσκρουση και θραύση )
1. Ρυθ ίστε του διακόπτε του αισθητήρα 13-332 στι θέσει TEST και FLEX (Στοιχεία 1 και
3, στην Σχή α 10.9 στη Σελίδα 116).
2. Πατήστε το κόκκινο κου πί έναρξη (Στοιχείο 2, στην Σχή α 10.9 στη Σελίδα 116). Ο
δοκι αστικό αισθητήρα ενεργοποιείται και ξεκινά ια περίοδο όπλιση οκτώ
δευτερόλεπτα.
3. Αν υπάρχουν καλύ ατα παραθύρου, κλείστε τα πλήρω .
4. Κρατήστε το δοκι αστικό αισθητήρα 13-332 κοντά στη ζώνη του γυαλιού που βρίσκεται
ακρύτερα από τον ανιχνευτή. Αν υπάρχουν καλύ ατα παραθύρου, κρατήστε το
δοκι αστικό αισθητήρα ανά εσα στο γυαλί και στα καλύ ατα παραθύρου.
5. Χτυπήστε προσεκτικά το γυαλί ε ένα αλακό αντικεί ενο. Ο δοκι αστικό αισθητήρα 13-
332 αποκρίνεται εκπέ ποντα έναν ήχο ριπή θραύση γυαλιού.
Αν ο ανιχνευτή λα βάνει σωστά και τα σή ατα πρόσκρουση και θραύση , η κόκκινη λυχνία
LED συναγερ ού που διαθέτει ανάβει για
3 δευτερόλεπτα.
Αν η κόκκινη λυχνία LED δεν ανάψει, επιστρέψτε στην Ενότητα 9.0 οκι ή θέση RFSS στη
σελίδα 81, για να επανατοποθετήσετε τον ανιχνευτή.
Έξοδο από την κατάσταση δοκι ή
Για να εξέλθετε από την κατάσταση δοκι ή τοπικά:
1. Ανοίξτε προσεκτικά τη θύρα λειτουργία του ανιχνευτή.
2. Εισαγάγετε ένα κατσαβίδι στη σχισ ή δίπλα στου διακόπτε ευαισθησία όπου βρίσκονται
οι βάσει δοκι ή (Στοιχείο 1, στην Σχή α 10.9 στη Σελίδα 116)
3. Βραχυκυκλώστε στιγ ιαία και τι δύο βάσει δοκι ή ε το άκρο του κατσαβιδιού ή άλλο
εταλλικό αγώγι ο αντικεί ενο.
Όταν ο ανιχνευτή εξέλθει από την κατάσταση δοκι ή , η πράσινη λυχνία LED συ βάντο
(Στοιχείο 6, στην Σχή α 10.9 στη Σελίδα 116) στα ατά να αναβοσβήνει. Αν η πράσινη λυχνία LED
συ βάντο εξακολουθεί αναβοσβήνει, επαναλάβετε τα Βή ατα 2 και 3.
Για να εξέλθετε από την κατάσταση δοκι ή απο ακρυσ ένα:
1. Σταθείτε σε απόσταση 3 m από τον ανιχνευτή.
2. Γυρίστε του διακόπτε στο πάνω έρο του αισθητήρα 13-332 στι θέσει ACTIVATE
(ενεργοποίηση) και MAN (χειροκίνητα) (Στοιχεία 1 και 3, στην Σχή α 10.9 στη Σελίδα 116).
3. Στρέψτε το προστινό έρο του δοκι αστικού αισθητήρα προ τον ανιχνευτή και πατήστε
το κόκκινο κου πί Έναρξη στο πάνω έρο (Στοιχείο 2, στην Σχή α 10.9 στη Σελίδα 116)
Ο δοκι αστικό αισθητήρα εκπέ πει ένα βό βο.
120 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Μετάβαση σε Λειτουργία RFSS αφού έχει αφαιρεθεί το αντισα ποτάζ τοίχου
Για είσοδο σε Κατάσταση RFSS εάν η γλωττίδα του αντισα ποτάζ τοίχου έχει αφαιρεθεί:
1. Αφαιρέστε και επανατοποθετήστε τι παταρίε .
2. Πατήστε και κρατήστε πατη ένο τον διακόπτη αντισα ποτάζ τοίχου.
Ανατρέξτε στην Σχή α 10.12 στη Σελίδα 120.
Εικόνα 10.12 ιακόπτε αντισα ποτάζ τοίχου και καλύ ατο
3. Πατήστε γρήγορα και αφήστε τον διακόπτη αντισα ποτάζ καλύ ατο τέσσερι φορέ
εντό 10 sec ετά από την επανατοποθέτηση των παταριών. Ανατρέξτε στην Σχή α 10.12
στη Σελίδα 120. Ο ανιχνευτή εισέρχεται σε Κατάσταση RFSS.
Ένδειξη χα ηλή στάθ η τη παταρία
Ο ανιχνευτή υποδεικνύει αν η παταρία είναι χα ηλή ε δύο τρόπου :
– Αν οι λυχνίε LED είναι ενεργοποιη ένε , και οι δύο αναβοσβήνουν ταυτόχρονα ανά
δευτερόλεπτο.
– Μια ένδειξη κατάσταση χα ηλή παταρία αποστέλλεται στον πίνακα ελέγχου.
Οι λυχνίε LED που αναβοσβήνουν και η ένδειξη χα ηλή παταρία στον πίνακα ελέγχου είναι
ανεξάρτητε εταξύ του και δεν ενεργοποιούνται απαραιτήτω ταυτόχρονα. Η λήψη τη ία ή
τη άλλη κατάσταση υποδεικνύει ότι η παταρία είναι χα ηλή.
1 ιακόπτη αντισα ποτάζ τοίχου (πίσω έρο ανιχνευτή)
2 ιακόπτη αντισα ποτάζ καλύ ατο (εσωτερικό του ανιχνευτή)
Easy Series Προδιαγραφέ και επισκόπηση συσκευή | el 121
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
10.19 Αισθητήρα νερού/Αισθητήρα χα ηλή θερ οκρασία wLSN
Ο αισθητήρα νερού/χα ηλή θερ οκρασία wLSN ανιχνεύει το νερό που χύνεται ή διαρρέει σε
ια συ παγή επιφάνεια. Μπορεί επίση να χρησι οποιηθεί για την παρακολούθηση τη
θερ οκρασία ω προειδοποίηση για πιθανό παγετό του σωλήνα νερού. Αν οι θερ οκρασίε
πέσουν κάτω από +7°C (+45°F) για πάνω από 30 sec. ο αισθητήρα στέλνει ένα σή α στο
διανο έα wLSN.
Προδιαγραφέ
Ζητή ατα που αφορούν την εγκατάσταση
Ο αισθητήρα νερού/αισθητήρα χα ηλή θερ οκρασία wLSN δεν προορίζεται για τα
παρακάτω:
– παρακολούθηση στάθ εων νερού σε δεξα ενέ αποθήκευση ή άλλα υγρά
– όνι η βύθιση στο νερό
– ανίχνευση απουσία νερού
οκι ή και ενεργοποίηση αισθητήρων νερού/αισθητήρων χα ηλή θερ οκρασία wLSN
Υποβάλλετε σε δοκι ή την κάθε συσκευή που εξερευνήθηκε πρόσφατα κατά τη οκι ή ζώνη ,
για να ενεργοποιήσετε τη συσκευή. Εάν προτι άτε τον ορισ ό συγκεκρι ένων αριθ ών ζώνη ,
τότε εκτελέστε τη δοκι ή των συσκευών ε την κατάλληλη σειρά.
οκι ή και ενεργοποίηση όταν απαιτούνται και οι δύο αισθητήρε
1. Κατά τη οκι ή ζώνη , υποβάλλετε σε δοκι ή τον αισθητήρα χα ηλή θερ οκρασία
πρώτα. Ανατρέξτε στον Πίνακα 10.13, στη Σελίδα 122 για οδηγίε .
Το σύστη α αναγγέλλει "Η ζώνη xx υποβλήθηκε σε δοκι ή."
2. Υποβάλλετε σε δοκι ή τον αισθητήρα νερού. Ανατρέξτε στον Πίνακα 2 για οδηγίε .
οκι ή και ενεργοποίηση όταν απαιτείται όνο ο αισθητήρα νερού
Κατά τη οκι ή ζώνη , υποβάλλετε σε δοκι ή τον αισθητήρα νερού. Ανατρέξτε στον
Πίνακα 10.13, στη Σελίδα 122 για οδηγίε .
Το σύστη α αναγγέλλει "Η ζώνη xx υποβλήθηκε σε δοκι ή."
868 MHz ISW-BWL1-SX
915 MHz ISW-BWL1-SY
Ισχύ /Τάση ύο παταρίε AA, 2,3 VDC έω 3,0 VDC
Σχετική υγρασία Έω 95% χωρί συ πύκνωση
Θερ οκρασία (λειτουργία ) -10°C έω +55°C (+14°F έω +131°F)
Θερ οκρασία (συναγερ ό ) <+7°C (+45°F)
EN50131-1 Περιβαλλοντική κλάση II
122 el | Προδιαγραφέ και επισκόπηση συσκευή Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
οκι ή και ενεργοποίηση όταν απαιτείται όνο ο αισθητήρα χα ηλή θερ οκρασία
Κατά τη οκι ή ζώνη , υποβάλλετε σε δοκι ή τον αισθητήρα χα ηλή θερ οκρασία . Ανατρέξτε
στον Πίνακα 10.13, στη Σελίδα 122 για οδηγίε .
Το σύστη α αναγγέλλει "Η ζώνη xx υποβλήθηκε σε δοκι ή."
Μην συνδέσετε τον ανιχνευτή του αισθητήρα νερού.
Πίνακαζ 10.13 ιαδικασίε δοκι ή και ενεργοποίηση αισθητήρα νερού/αισθητήρα χα ηλή θερ οκρασία
Εικόνα 10.13 Ενεργοποίηση ανιχνευτή νερού και λειτουργιών χα ηλή θερ οκρασία
Αισθητήρα Για δοκι ή
Νερό Επιλέξτε ία από τι ακόλουθε εθόδου :
– Βραχυκυκλώστε του ακροδέκτε ανιχνευτή νερού για
τουλάχιστον 5 sec. Ανατρέξτε στην Σχή α 10.13, στη
Σελίδα 122.Βυθίστε τον ανιχνευτή νερού στο νερό για
τουλάχιστον 5 sec.
Χα ηλή θερ οκρασία Βραχυκυκλώστε τι βάσει "T" για τουλάχιστον 5 sec. Ανατρέξτε
στην Σχή α 10.13, στη Σελίδα 122.
1 Αισθητήρα νερού
2 Αισθητήρα χα ηλή θερ οκρασία
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 123
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
11 Λεπτο έρειε και προεπιλογέ προγρα ατισ ού
Αυτή η ενότητα ορίζει την κύρια λειτουργία των ση αντικότερων στοιχείων προγρα ατισ ού.
Αυτή η ενότητα καταγράφει επίση σε λίστα τι προεπιλογέ προγρα ατισ ού για του πιο
συχνά χρησι οποιού ενου κωδικού χωρών.
11.1 Λεπτο έρειε προγρα ατισ ού στοιχείου προγρα ατισ ού
102. Κωδικό χώρα
Επιλέξτε τον κατάλληλο κωδικό για λειτουργία για τη συγκεκρι ένη χώρα.
107. Χρόνο λήξη κουδουνίσ ατο πυρκαγιά
Πληκτρολογήστε τη χρονική διάρκεια που ηχεί ο συναγερ ό πυρκαγιά στι εξόδου
κουδουνίσ ατο και στο κέντρο ελέγχου.
108. Χρόνο λήξη κουδουνίσ ατο εισβολή
Πληκτρολογήστε τη χρονική διάρκεια που ηχεί ο συναγερ ό εισβολή στι εξόδου
κουδουνίσ ατο και στο κέντρο ελέγχου.
110. Παράθυρο αταίωση εισβολή
Πληκτρολογήστε τη χρονική διάρκεια που θα περι ένει ο πίνακα ελέγχου έχρι να στείλει ια
αναφορά συναγερ ού όταν έχει προκύψει συναγερ ό .
111. Παράθυρο ακύρωση συναγερ ού πυρκαγιά
Πληκτρολογήστε το χρονικό διάστη α που έχει στη διάθεσή του ο χρήστη για να ακυρώσει ια
αναφορά συναγερ ού πυρκαγιά αφού το σύστη α στείλει την αναφορά στον κεντρικό σταθ ό.
Αν αναγνωριστεί ένα συναγερ ό πυρκαγιά κατά το παράθυρο ακύρωση , το σύστη α στέλνει
ια αναφορά ακύρωση στον κεντρικό σταθ ό. Μια καταχώρηση του 0 απενεργοποιεί αυτήν τη
δυνατότητα.
112. Παράθυρο ακύρωση εισβολή
Πληκτρολογήστε το χρονικό διάστη α που έχει στη διάθεσή του ο χρήστη για να ακυρώσει ια
αναφορά συναγερ ού εισβολή αφού το σύστη α στείλει την αναφορά στον κεντρικό σταθ ό.
115. Λειτουργία κατάσταση ηχητικού σή ατο ετά την ενεργοποίηση του συστή ατο
Καθορίζει τη λειτουργία τη κατάσταση ηχητικού σή ατο ετά την απενεργοποίηση του
συστή ατο .
116. Συχνότητα αυτό ατη αναφορά δοκι ή
Καθορίζει πόσο συχνά θα στέλνει ο πίνακα ελέγχου την αυτό ατη αναφορά δοκι ή .
118. Κωδικό πρόσβαση RPS
Πληκτρολογήστε τον εξαψήφιο κωδικό πρόσβαση που επιτρέπει την προσπέλαση του πίνακα
ελέγχου από το RPS.
124. Επαλήθευση συναγερ ού ση είου
Καθορίζει το επίπεδο τη επαλήθευση συναγερ ού που απαιτεί κάθε ζώνη πριν παραχθεί ία
κατάσταση συναγερ ού εισβολή .
125. Κατώφλι επιτρεπό ενων ση είων παραβίαση
Καθορίζει το έγιστο αριθ ό ζωνών παραβίαση που απενεργοποιούνται όταν το σύστη α είναι
ενεργοποιη ένο.
126. Καθυστέρηση εξόδου
Πληκτρολογήστε το χρονικό διάστη α που έχει στη διάθεσή του ο χρήστη για να εγκαταλείψει
το κτίριο πριν ενεργοποιηθεί το σύστη α.
127. Καθυστέρηση εισόδου
Πληκτρολογήστε το χρονικό διάστη α που έχει στη διάθεσή του ο χρήστη για να εισέλθει στο
κτίριο και να απενεργοποιήσει το σύστη α πριν προκύψει κατάσταση συναγερ ού.
131. Μέτρηση παράκα ψη ετατόπιση
Καταχωρήστε τον αριθ ό των αναφορών συναγερ ού που επιτρέπονται από ια ζώνη, ενώ το
σύστη α είναι ενεργοποιη ένο πριν υπάρξει παράκα ψη τη ζώνη .
124 el | Λεπτο έρειε και προεπιλογέ προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
133. Επιλογέ σειρά ενεργοποίηση συστή ατο
Καθορίζει τη σειρά ε την οποία αναγγέλλονται στο χρήστη οι επιλογέ ενεργοποίηση
συστή ατο .
134. Χρονό ετρο ζώνη διασταύρωση
Πληκτρολογήστε το χρονικό διάστη α που θα περι ένει το σύστη α έχρι να προκύψουν
τουλάχιστον δύο παραβιάσει ση είων τη Ζώνη διασταύρωση πριν σταλεί από τον πίνακα
ελέγχου ια αναφορά Επαληθευ ένου συναγερ ού στον κεντρικό σταθ ό.
140. Κατάσταση επίδειξη
Η Κατάσταση επίδειξη ελέγχει τον τρόπο αναγγελία των τηλεφωνικών ηνυ άτων από το
σύστη α: είτε όνο έσω τηλεφώνου είτε έσω τηλεφώνου και όλων των κέντρων σε αδράνεια
(κέντρα ελέγχου που δεν χρησι οποιούνται αυτήν τη στιγ ή σε ια εντολή). Ορίστε την
Κατάσταση επίδειξη σε 2 (Αυτό ατη ενεργοποίηση/απενεργοποίηση Κατάσταση επίδειξη ).
Μεταβείτε στο ενού τηλεφώνου
Σε ένα κέντρο ελέγχου σε αδράνεια, πατήστε το κου πί [i] είτε για να ενεργοποιήσετε είτε για
να απενεργοποιήσετε τα ηνύ ατα τηλεφώνου έσω όλων των κέντρων ελέγχου σε αδράνεια.
Όταν εξέλθετε από το ενού τηλεφώνου και ολοκληρώσετε την περίοδο λειτουργία
τηλεφώνου, το σύστη α απενεργοποιεί την Κατάσταση επίδειξη .
142. Περιορισ ό κωδικού πρόσβαση εγκαταστάτη
Αν έχει οριστεί σε 0, ο κύριο χρήστη πρέπει να ενεργοποιήσει τον κωδικό πρόσβαση
εγκαταστάτη, προτού να είναι σε θέση ένα άτο ο που έχει συνδεθεί ε τον κωδικό πρόσβαση
εγκαταστάτη να είναι σε θέση να εκτελέσει οποιαδήποτε ενέργεια έσω των ενού τηλεφώνου ή
του RPS. Ενεργοποιώντα τον κωδικό πρόσβαση εγκαταστάτη παρέχεται πρόσβαση Επιπέδου
3. Ο κωδικό πρόσβαση εγκαταστάτη παρα ένει στο Επίπεδο 3 έχρι ια καθυστέρηση εξόδου.
Αν έχει οριστεί σε 0 και έχει εκχωρηθεί στον εγκαταστάτη πρόσβαση ενώ ο πίνακα ελέγχου
είναι οπλισ ένο , τα στοιχεία προγρα ατισ ού περιορίζονται.
Για την ενεργοποίηση του κωδικού πρόσβαση εγκαταστάτη:
1. Από το κέντρο ελέγχου, ο κύριο χρήστη καταχωρεί τον κωδικό πρόσβαση . Όταν λήξη η
επικύρωση για τον κωδικό πρόσβαση του κύριου χρήστη, ενεργοποιείται ο κωδικό
πρόσβαση εγκαταστάτη.
2. Χρησι οποιώντα ένα ηλεκτρονικό κλειδί, ο κύριο χρήστη παρουσιάζει το διακριτικό
αρκετέ φορέ έχρι το κέντρο ελέγχου να αναγγείλλει το ήνυ α "Απενεργοποίηση
συστή ατο ". Αν το ηλεκτρονικό κλειδί του κύριου χρήστη ε φανιστεί ξανά,
απενεργοποιείται ο κωδικό πρόσβαση εγκαταστάτη.
3. Από τη διασύνδεση τηλεφώνου, ο κύριο χρήστη εισάγει τον κωδικό πρόσβαση , έπειτα
πατάει [3] για τη Συντήρηση συστή ατο , [3] για το ενού οκι ή συστή ατο και έπειτα
[6] για την ενεργοποίηση του κωδικού πρόσβαση εγκαταστάτη.
145. Η έρα τη εβδο άδα αναφορά δοκι ή
Επιλέξτε την η έρα που ο πίνακα ελέγχου αποστέλλει την αναφορά δοκι ή .
146. Η έρα του ήνα αναφορά δοκι ή
Εισαγάγετε την η έρα του ήνα που ο πίνακα ελέγχου αποστέλλει την αναφορά δοκι ή .
148. Τόνοι όπλιση /προοδευτική αναγγελία
Επιλέξτε αν οι τύποι λειτουργία εξόδου Εισβολή και Εισβολή και πυρκαγιά θα παράγουν το
χαρακτηριστικό ήχο, όταν το ασύρ ατο χειριστήριο χρησι οποιείται για την όπλιση ή την
αφόπλιση του πίνακα ελέγχου.
150. Επίπεδο ανίχνευση ε πλοκή ασύρ ατων συσκευών
ια ορφώστε το επίπεδο ανίχνευση ε πλοκή των ασύρ ατων συσκευών.
163. Σίγαση τόνων προβλή ατο
Σίγαση αναγγελία τόνων προβλή ατο .
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 125
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
164. Χρόνο αδράνεια συστή ατο (' ρε )
Πληκτρολογήστε τον αριθ ό των ωρών που το σύστη α πρέπει να είναι απενεργοποιη ένο πριν
από την αποστολή τη αναφορά αδράνεια συστή ατο .
165. Χρόνο αδράνεια συστή ατο ('Η έρε )
Πληκτρολογήστε τον αριθ ό των η ερών που το σύστη α πρέπει να είναι απενεργοποιη ένο
πριν από την αποστολή τη αναφορά "Σύστη α ανενεργό".
166. Χρόνο αδράνεια συστή ατο ('Εβδο άδε )
Πληκτρολογήστε τον αριθ ό των εβδο άδων που το σύστη α πρέπει να είναι απενεργοποιη ένο
πριν από την αποστολή τη αναφορά "Σύστη α ανενεργό".
168. Σύνολο εντολών επαλήθευση ήχου
Επιλέξτε το σύνολο εντολών που χρησι οποιεί ο πίνακα ελέγχου για την επικύρωση του
εσωτερικού συναγερ ού. Πατήστε το πλήκτρο [*] στο τηλέφωνο, για να ενεργοποιήσετε το
ικρόφωνο στα κέντρα ελέγχου. Αυτό επιτρέπει στο χειριστή του κεντρικού σταθ ού να ακούει
θόρυβο στι εγκαταστάσει . Αυτή η επιλογή επηρεάζει όνο τι φορέ που πατάτε το κου πί στο
τηλέφωνο, ενώ ια περίοδο συνεδρία επικύρωση ήχου είναι ενεργή εταξύ του πίνακα
ελέγχου και του χειριστή του κεντρικού σταθ ού.
224. Χρόνο αυτό ατη εισερχό ενη κλήση RPS (Ώρε )
202. Σύνδεση PSTN ή GSM
Επιλέξτε τον τύπο τηλεφωνική σύνδεση που θέλετε να χρησι οποιεί το σύστη α για την
αποστολή αναφορών στον κεντρικό σταθ ό.
203. Αριθ ό επαναλήψεων φωνητική ορφή
Πληκτρολογήστε πόσε φορέ το σύστη α θα επαναλα βάνει ια φωνητική αναφορά κατά τη
διάρκεια τη τηλεφωνική κλήση .
204. Απόπειρε παράδοση φωνητικών ηνυ άτων
Πληκτρολογήστε πόσε φορέ το σύστη α θα προσπαθεί να παραδώσει ένα ήνυ α ε
φωνητική ορφή.
217. Καθυστέρηση αριθ ού παράκα ψη κλήση έκτακτη ανάγκη
Πληκτρολογήστε το χρονικό διάστη α που θα περι ένει το σύστη α πριν στείλει αναφορέ σε
περίπτωση που θα κληθεί αριθ ό έκτακτη ανάγκη .
222. Αριθ ό κουδουνισ άτων πριν από την απάντηση
Πληκτρολογήστε τον αριθ ό των κουδουνισ άτων που θα ηχήσουν πριν το σύστη α απαντήσει
στην εισερχό ενη κλήση.
223. οκι ή κουδουνίσ ατο
Αυτό το στοιχείο προγρα ατισ ού ισχύει σε όλε τι λειτουργίε εξόδου εισβολή και σε όλε
τι καταστάσει όπλιση .
0 = Κα ία επανάκληση κλεισί ατο ή δοκι ή κουδουνίσ ατο , 1 = Ενεργοποιη ένο
Αν οι αναφορέ κλεισί ατο είναι απενεργοποιη ένε , οι έξοδοι ενεργοποιούνται για 1
δευτερόλεπτο στο τέλο τη Καθυστέρηση εξόδου.
Αν οι αναφορέ κλεισί ατο είναι ενεργοποιη ένε , οι έξοδοι ενεργοποιούνται για 1
δευτερόλεπτο, όταν ο πίνακα ελέγχου λα βάνει ια επιβεβαίωση αναφορά κλεισί ατο από
τον κεντρικό σταθ ό.
Επιλέξτε την ώρα κλήση του RPS από τον πίνακα ελέγχου.
225. Χρόνο αυτό ατη εισερχό ενη κλήση RPS (Λεπτά)
Επιλέξτε το λεπτό κλήση του RPS από τον πίνακα ελέγχου.
227. Χρόνο αυτό ατη εισερχό ενη κλήση RPS (Η έρα τη εβδο άδα )
Επιλέξτε την η έρα τη εβδο άδα που ο πίνακα ελέγχου καλεί το RPS.
228. Χρόνο αυτό ατη εισερχό ενη κλήση RPS (Η έρα του ήνα)
Επιλέξτε την η έρα του ήνα που ο πίνακα ελέγχου καλεί το RPS.
229. Αριθ ό τηλεφώνου αυτό ατη εισερχό ενη κλήση RPS
Εισαγάγετε τον αριθ ό τηλεφώνου που χρησι οποιεί ο πίνακα ελέγχου, για να καλέσει το RPS.
126 el | Λεπτο έρειε και προεπιλογέ προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
245. Μέθοδο αυτό ατη εισερχό ενη κλήση RPS
Επιλέξτε αν ο πίνακα ελέγχου χρησι οποιεί έναν αριθ ο τηλεφώνου ή ια διεύθυνση IP, για να
καλέσει το RPS.
246. Αριθ ό θύρα RPS
Εισαγάγετε τον αριθ ό θύρα για την επαφή ε το RPS, όταν η αυτό ατη κλήση προκύπτει έσω
ια σύνδεση δικτύου.
305. Απόπειρε δρο ολόγηση
Πληκτρολογήστε πόσε φορέ το σύστη α θα προσπαθήσει να στείλει την αναφορά σε κάθε
προορισ ό τη επιλεγ ένη διαδρο ή αν αποτύχει η πρώτη απόπειρα.
601. Ασύρ ατο χειριστήριο περιορισ ού
Επιλέξτε αν ένα ασύρ ατο πληκτρολόγηση θα αποστέλλει ή όχι ένα συ βάν περιορισ ού, όταν
πατηθούν και κρατηθούν πατη ένα τα κου πιά Όπλιση και Αφόπλιση .
611. Τύπο εξόδου 1
–Απενεργοποιη ένο: Η έξοδο είναι απενεργοποιη ένη.
–Εισβολή: Η έξοδο ενεργοποιείται όταν προκύπτει συναγερ ό εισβολή . Για να
απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α ή περι ένετε έχρι να λήξει ο
χρόνο του κουδουνίσ ατο εισβολή .
–Πυρκαγιά: Η έξοδο ενεργοποιείται όταν προκύπτει συναγερ ό πυρκαγιά . Για να
απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α αν είναι ήδη ενεργοποιη ένο ή
περι ένετε έχρι να λήξει ο χρόνο του κουδουνίσ ατο πυρκαγιά .
–Μανδάλωση πυρκαγιά : Η έξοδο ενεργοποιείται όταν προκύπτει συναγερ ό πυρκαγιά .
Για να απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α αν είναι ήδη
ενεργοποιη ένο ή αναγνωρίστε το συναγερ ό αν το σύστη α είναι απενεργοποιη ένο.
–Εισβολή και πυρκαγιά: Η έξοδο ενεργοποιείται όταν προκύπτει συναγερ ό εισβολή ή
πυρκαγιά . Για να απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α ή περι ένετε
έχρι να λήξει ο χρόνο του κουδουνίσ ατο . Οι συναγερ οί πυρκαγιά έχουν
προτεραιότητα σε σχέση ε του συναγερ ού εισβολή .
–Εισβολή και ανδάλωση πυρκαγιά : Η έξοδο ενεργοποιείται όταν προκύπτει συναγερ ό
εισβολή ή πυρκαγιά . Για να απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α
αν είναι ήδη ενεργοποιη ένο ή αναγνωρίστε το συναγερ ό αν το σύστη α είναι
απενεργοποιη ένο. Οι συναγερ οί πυρκαγιά έχουν προτεραιότητα σε σχέση ε του
συναγερ ού εισβολή .
–Μηδενισ ό συστή ατο : Η έξοδο είναι συνήθω ενεργοποιη ένη. Η έξοδο
απενεργοποιείται για περίπου 10 δευτερόλεπτα, όταν το σύστη α ηδενίζεται.
Χρησι οποιήστε αυτή τη λειτουργία για την τροφοδοσία συσκευών όπω οι τετρασύρ ατοι
ανιχνευτέ καπνού που χρειάζονται διακοπή τροφοδοσία , για να ηδενίσουν ια
κατάσταση ανδάλωση συναγερ ού
–Σύστη α ενεργοποιη ένο: Η έξοδο ενεργοποιείται όταν ενεργοποιείται το σύστη α και
παρα ένει ενεργοποιη ένη έχρι να απενεργοποιηθεί το σύστη α.
–Σύστη α έτοι ο: Η έξοδο ενεργοποιείται όταν το σύστη α είναι έτοι ο να ενεργοποιηθεί
(δεν υπάρχουν ζώνε παραβίαση ή προβλή ατα στο σύστη α).
–Ενεργοποίηση/απενεργοποίηση ασύρ ατου χειριστηρίου: Η έξοδο ενεργοποιείται ή
απενεργοποιείται όταν ο χρήστη πατήσει το πλήκτρο ή του ασύρ ατου
χειριστηρίου.
–Παλ ό 2 δευτερολέπτων ασύρ ατου χειριστηρίου: Η έξοδο ενεργοποιείται για δύο
δευτερόλεπτα όταν ο χρήστη πατήσει το πλήκτρο ή του ασύρ ατου
χειριστηρίου.
–Ελεγχό ενο από το χρήστη: Η έξοδο ενεργοποιείται ή απενεργοποιείται όταν ο χρήστη ή
ο εγκαταστάτη χρησι οποιήσει την επιλογή Λειτουργία εξόδων από τα τηλεφωνικά ενού.
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 127
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
–Εσωτερική εισβολή και πυρκαγιά: Η έξοδο ενεργοποιείται όταν προκύπτει εσωτερικό
συναγερ ό εισβολή ή πυρκαγιά . Για να απενεργοποιήσετε την έξοδο, απενεργοποιήστε
το σύστη α ή περι ένετε έχρι να λήξει ο χρόνο του κουδουνίσ ατο . Οι συναγερ οί
πυρκαγιά έχουν προτεραιότητα σε σχέση ε του συναγερ ού εισβολή .
–Σύστη α ενεργ. (Μη κατειλη ένο): Η έξοδο ενεργοποιείται, όταν το σύστη α
ενεργοποιείται (Μη κατειλη ένο) και δεν υπάρχουν ζώνε ε παράκα ψη ή οπλισ ένε
ζώνε .
–Εισβολή και πυρκαγιά:
– Η έξοδο ενεργοποιείται όταν προκύπτει οποιασδήποτε συναγερ ό (Εισβολή ή
Πυρκαγιά). Για να απενεργοποιήσετε την έξοδο, απενεργοποιήστε το σύστη α ή
περι ένετε έχρι να λήξει ο χρόνο του κουδουνίσ ατο .
– Όταν προκύπτει ένα συναγερ ό πυρκαγιά , αυτή η λειτουργία εξόδου παρέχει όνο
ια σταθερή έξοδο (χωρί Προσωρινό Κωδικό 3 ή Παλ ική διακύ ανση).
– Οι συναγερ οί πυρκαγιά έχουν προτεραιότητα σε σχέση ε του συναγερ ού
εισβολή .
880. Ελάχιστο χρόνο επανάληψη ηνύ ατο συναγερ ού
Πληκτρολογήστε πόσο χρόνο θα περι ένει το κέντρο ελέγχου εταξύ αναγγελιών ηνυ άτων
συναγερ ού για να επαναλάβει το ήνυ α ακό η και όταν ο αισθητήρα προσέγγιση του
κέντρου ελέγχου ανιχνεύει κίνηση.
9xx1. Τύποι ζώνη
–Απενεργοποιη ένο: Η ζώνη είναι απενεργοποιη ένη.
–Περί ετρο (Είσοδο ή Έξοδο ): Αν υπάρχει παραβίαση και το σύστη α είναι
ενεργοποιη ένο, ξεκινά η Καθυστέρηση Εισόδου. Ένα συναγερ ό ηχεί αν το σύστη α δεν
απενεργοποιηθεί όταν λήξει η Καθυστέρηση Εισόδου.
–Εσωτερικό (Ακόλουθο): Αν το σύστη α έχει ενεργοποιηθεί κατειλη ένο, θα αγνοήσει
αυτέ τι ζώνε . Αν το σύστη α έχει ενεργοποιηθεί η κατειλη ένο, ια παραβιασ ένη
εσωτερική ζώνη θα ξεκινήσει ένα συναγερ ό. Αυτέ οι ζώνε αγνοούνται κατά του
χρόνου Καθυστέρηση Εξόδου και Εισόδου.
–Στιγ ιότυπο περι έτρου: Αν υπάρχει παραβίαση όταν το σύστη α είναι ενεργοποιη ένο,
ηχεί ένα τοπικό συναγερ ό
–24 ώρε : Αν υπάρχει παραβίαση, ηχεί πάντοτε ένα συναγερ ό . Για την επαναφορά ια
24-ωρη ζώνη , απενεργοποιήστε το σύστη α αν είναι ενεργοποιη ένο ή αναγνωρίστε το
συναγερ ό αν το σύστη α είναι απενεργοποιη ένο.
–Επαληθευ ένη πυρκαγιά: Αν υπάρχει παραβίαση, εκτελείται επαλήθευση πυρκαγιά . Αν
ε φανιστεί και δεύτερο συ βάν πυρκαγιά κατά τη δίλεπτη ανα ονή, ηχεί συναγερ ό
πυρκαγιά . Αν δεν ε φανιστεί δεύτερο συ βάν πυρκαγιά , το σύστη α επανέρχεται στην
κανονική κατάσταση.
–Στιγ ιότυπο πυρκαγιά : Αν υπάρχει παραβίαση, ηχεί πάντοτε ένα συναγερ ό πυρκαγιά .
–Αθόρυβο πανικό : Αν υπάρχει παραβίαση, ηχεί πάντοτε ένα συναγερ ό . εν υπάρχει
οπτική ή ακουστική ένδειξη του συναγερ ού.
–Εσωτερική διαδρο ή: Αν υπάρχει παραβίαση και το σύστη α είναι σε ειδική προστασία,
ξεκινά η Καθυστέρηση Εισόδου. Αν το σύστη α είναι ενεργοποιη ένο κατειλη ένο ή η
κατειλη ένο, αυτή η ζώνη λειτουργεί ω εσωτερική ζώνη.
–Ακύρωση εξόδου περι έτρου: Αν υπάρξει παραβίαση και επαναφορά κατά την
Καθυστέρηση Εξόδου, η Καθυστέρηση Εξόδου στα ατά και το σύστη α ενεργοποιείται
αέσω.
–Στιγ ιαίο πληκτροδιακόπτη : Ενεργοποίηση ή απενεργοποίηση του συστή ατο ε χρήση
ενό στιγ ιαίου πληκτροδιακόπτη.
–ιατηρού ενο πληκτροδιακόπτη : Ενεργοποίηση ή απενεργοποίηση του συστή ατο ε
χρήση ενό διατηρού ενου πληκτροδιακόπτη.
128 el | Λεπτο έρειε και προεπιλογέ προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
–24-ωρο πρόβλη α: Αν υπάρχει παραβίαση, προκύπτει πάντοτε ια συνθήκη προβλή ατο .
Για την επαναφορά ια 24-ωρη ζώνη προβλή ατο , απενεργοποιήστε το σύστη α αν
είναι ενεργοποιη ένο ή αναγνωρίστε το συναγερ ό αν το σύστη α είναι απενεργοποιη ένο.
–Έκτακτη ανάγκη χρήστη, 24 ωρο τύπο ζώνη εποπτεία :
– Αν το στυλ κυκλώ ατο ζώνη = 0, ένα ανοιχτό ή βραχυκυκλω ένο κύκλω α
δη ιουργία ια συνθήκη αντισα ποτάζ. Ένα απενεργοποιη ένο-κανονικό κύκλω α
δη ιουργεί ια συνθήκη συναγερ ού.
– Αν το στυλ κυκλώ ατο ζώνη = 1, ένα ανοιχτό ή βραχυκυκλω ένο κύκλω α
δη ιουργία ια συνθήκη συναγερ ού.
– Ανατρέξτε στο Στυλ κυκλώ ατο στη σελίδα 68 για περισσότερε πληροφορίε .
– Αν η Έκτακτη ανάγκη χρήστη εκχωρείται σε ασύρ ατο ανιχνευτή, οποιαδήποτε
απενεργοποιη ένη-κανονική συνθήκη συναγερ ού δη ιουργεί ια συνθήκη
συναγερ ού.
– Για την επαναφορά ια ζώνη έκτακτη ανάγκη χρήστη, απενεργοποιήστε το
σύστη α αν είναι ενεργοποιη ένο ή αναγνωρίστε το συναγερ ό αν το σύστη α είναι
απενεργοποιη ένο.
9xx6. Επαλήθευση συναγερ ού
Επιλέξτε αν ο κεντρικό σταθ ό θα πορεί ή όχι να επαληθεύει το συναγερ ό, όταν λα βάνει
ια αναφορά συναγερ ού από τη ζώνη και η αναφορά επιβεβαιώνεται.
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 129
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
11.2 Κωδικοί χώρα
Ο κωδικό δίνει στι προεπιλογέ του πίνακα ελέγχου τι κατάλληλε τι έ , ανάλογα ε τη χώρα,
για την εγκατάστασή σα .
Χώρα Κωδικό Χώρα Κωδικό
Αργεντινή 01 Ισραήλ 63
Αυστραλία 02 Ιταλία 25
Αυστρία 03 Ιαπωνία 26
Λευκορωσία 62 Λιθουανία 29
Βέλγιο 04 Λουξε βούργο 20
Βοσνία 65 Μαλαισία 32
Βραζιλία 05 Μεξικό 34
Βουλγαρία 06 Ολλανδία 35
Καναδά 07 Νέα Ζηλανδία 36
Κίνα 08 Νορβηγία 38
Κροατία 10 Πολωνία 41
Τσεχία 12 Πορτογαλία 42
ανία 13 Ρου ανία 43
Αίγυπτο 14 Ρωσική ο οσπονδία 44
Φιλανδία 16 Ισπανία 51
Γαλλία 17 Σουηδία 52
Γερ ανία 18 Ταϊβάν 54
Ελλάδα 19 Ταϊλάνδη 55
Χονγκ-Κονγκ 20 Τουρκία 56
Ουγγαρία 21 Ουκρανία 62
Ινδία 22 Ηνω ένα Αραβικά Ε ιράτα 65
Ινδονησία 23 Ηνω ένο Βασίλειο 57
Ιρλανδία 24 Ηνω ένε Πολιτείε 58
130 el | Λεπτο έρειε και προεπιλογέ προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
11.3 Προεπιλεγ ένοι κωδικοί προγρα ατισ ού ανάλογα ε τη χώρα
Κωδικοί χώρα
Στοιχείο
προγ.# ?
107
108
125
126
127
133
136
137
138
204
211
212
213
214
216
306
9011
9021
9031
9041
9051
9061
9071
9081
9012
9022
9032
9042
9052
9062
9072
9082
9092
9102
9112
9122
9132
9142
9152
9162
9172
9182
9192
535513553575153
535513553575153
03333033303303
60 60 60 60 30 45 60 30 45 60 60 60 45 30
30 30 30 30 30 45 30 25 30 30 30 30 45 20
11111313311331
01000000000000
00000100000000
00000000000000
33113312335335
00000000000053
00000000000053
00000000000053
00000000000043
110 112 000 112 112 112 000 112 112 110 000 112 999 113
00000000000000
61661666166611
13112111211183
13112312213133
13112312213133
13112313312132
23222223322232
23222224322222
23222223424224
20222222022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 131
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Κωδικοί χώρα
Στοιχείο
προγ.# ?
9202
9212
9222
9232
9242
9252
9262
9272
9282
9292
9302
9312
9322
814
824
834
844
861
611
621
631
641
642
121
600
115
116
128
132
147
153
159
160
344
403
9015
9025
9035
9045
9055
9065
9075
9085
163
168
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
20222022022200
01001100100020
01001100101022
01001100101022
01001100101022
46444446644644
555555551455555
55555555555556
56777777657718
57555655755595
01001100100001
22222282222222
01111111101111
02202200200002
00000000000100
11011111111111
00111010001110
00000000000010
11111011111101
01111111101110
11111101111111
33333333333333
33333333333333
66666665466666
66666665466666
66666665466666
66666665466666
66666665466666
66666665466666
66666665466666
66666665466666
10111111111111
00000000100000
132 el | Λεπτο έρειε και προεπιλογέ προγρα ατισ ού Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Κωδικοί χώρα
Στοιχείο
προγ.# ?
29 30 35 38 41 42 43 44 51 52 53 56 57
107
108
125
126
127
133
136
137
138
204
211
212
213
214
216
306
9011
9021
9031
9041
9051
9061
9071
9081
9012
9022
9032
9042
9052
9062
9072
9082
9092
9102
9112
9122
9132
9142
9152
9162
9172
9182
9192
53355255255515
533552352 5515
3333383333030
60 60 60 60 60 30 30 60 30 60 60 60 45
30 30 20 30 30 30 15 45 20 30 30 30 45
1133131333114
0000001000000
0000000000000
0000000000000
1333121133313
0000030110005
0000000110005
0000000000005
0000000000000
000 112 000 112 000 112 000 000 000 112 110 000 000
0000000100000
6166666666661
1311111111118
1312121222113
1312121222113
1312121222113
2322222222223
2322222222222
2322222222222
2022222202220
2000222200220
2000222200220
2000222200220
2000222200220
2000222200220
2000222200220
2000222200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
Easy Series Λεπτο έρειε και προεπιλογέ προγρα ατισ ού | el 133
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Κωδικοί χώρα
Στοιχείο
προγ.# ?
29 30 35 38 41 42 43 44 51 52 53 56 57
9202
9212
9222
9232
9242
9252
9262
9272
9282
9292
9302
9312
9322
814
824
834
844
861
611
621
631
641
642
121
600
115
116
128
132
147
153
159
160
344
403
9015
9025
9035
9045
9055
9065
9075
9085
163
168
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
2000202200220
0100010000002
0100010000002
0100010000002
0100010000002
4644444444444
5555555155555
5555555355555
7657777777571
5756585556555
0111010111000
2222222222222
1111111111011
0200000200000
0000001120000
1111111111111
1000111000010
0000000000001
1100111011110
1111111011011
1111111111111
3333333133330
3333333133333
6666666666666
6666666666666
6666666666666
6666666666666
6666666666666
6666666666666
6666666666666
6666666666666
1111111111111
0000000000000
134 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
12 Εγκρίσει και απαιτήσει οργανισ ών
12.1 Πιστοποιήσει και Εγκρίσει
Η συ όρφωση ε συγκεκρι ένα πρότυπα, όπω τα πρότυπα SIA CP-01 και DD243, ειώνει του
εσφαλ ένου συναγερού και απαιτείται σε πολλέ τοποθεσίε . Ο πίνακα ελέγχου εισβολή
Easy Series έχει σχεδιαστεί, για να συ ορφώνεται ε τι παρακάτω πιστοποιήσει , εγκρίσει
και πρότυπα:
– ANSI/SIA CP-01 περί ατρωσία από εσφαλ ένου
συναγερ ού
–
– Βαθ ό ασφάλεια 2, Κατηγορία περιβάλλοντο ΙΙ
κατά το πρότυπο EN50131-1*
– EN 50131-3, EN 50131-5-3, EN 50131-6, IP30 - IK04
(EN50529 - EN50102 )
– DD243*
– PD6662*
–CCC*
–Πρότυπα UL:
– UL365, Μονάδε και συστή ατα συναγερ ού
για προστασία από διάρρηξη, για Αστυνο ικά
τ ή αταUL609, Τοπικέ ονάδε συναγερ ού
και συστή ατα διάρρηξη UL985, Μονάδε
προειδοποιητικού συστή ατο για πυρκαγιά σε
νοικοκυριάUL1023, Μονάδε συστή ατο
συναγερ ού διάρρηξη νοικοκυριώνUL1076,
Μονάδε και συστή ατα συναγερ ού για
προστασία από διάρρηξη, για ιδιοκτησιακέ
εφαρ ογέ
–Πρόυπα cUL:
– CAN/ULC-S545, Περί ονάδων ελέγχου
συστη άτων προειδοποίηση πυρκαγιά , για
οικιακέ εφαρ ογέ
– CAN/ULC-S545, Περί ονάδων ελέγχου
συστη άτων προειδοποίηση πυρκαγιά , για
οικιακέ εφαρ ογέ
– CAN/ULC-S303, Τοπικέ ονάδε συναγερ ού
και συστή ατα διάρρηξη
– C1076, Περί ονάδων και συστη άτων
συναγερ ού για προστασία από διάρρηξη, για
ιδιοκτησιακέ εφαρ ογέ
– C1023, Οικιακέ ονάδε συναγερ ού
διάρρηξη
–FCC
– Industry of Canada (IC)
–A-Tick*
–C-Tick*
– TBR21 για PSTN*
– INCERT (Βέλγιο) *
– Κατηγοριοποίηση CSFM - Μονάδα ελέγχου οικιακή
χρήση
– Japan Approvals Institute for Telecommunications
Equipment (JATE) *
* Χωρί πιστοποίηση από την Underwriters Laboratories, Inc.
i
ΣΗΜΕΙ ΣΗ!
Το ITS-DX4020-G δεν έχει υποβληθεί σε δοκι ή από το UL.
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 135
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
12.2 FCC
Μέρο 15
Ο εξοπλισ ό ελέγχθηκε και διαπιστώθηκε ότι συ ορφώνεται ε τα όρια ια ψηφιακή
συσκευή τάξη Β, σύ φωνα ε το Μέρο 15 των κανονισ ών FCC. Τα όρια αυτά είναι
σχεδιασ ένα να παρέχουν εύλογη προστασία ενάντια στι επιβλαβεί παρε βολέ όταν ο
εξοπλισ ό λειτουργεί σε ε πορικό περιβάλλον.
Ο εξοπλισ ό παράγει, χρησι οποιεί και πορεί να εκπέ πει ενέργεια ραδιοσυχνοτήτων. Αν ο
εξοπλισ ό δεν εγκατασταθεί και δεν χρησι οποιηθεί σύ φωνα ε όσα αναφέρονται στο παρόν
έγγραφο, ενδέχεται να προκαλέσει επιβλαβεί παρε βολέ στι ασύρ ατε επικοινωνίε .
Η λειτουργία του εξοπλισ ού σε κατοικη ένη περιοχή είναι πιθανό να προκαλέσει επιβλαβεί
παρε βολέ , οπότε ο χρήστη θα πρέπει να προχωρήσει στι σχετικέ διορθωτικέ ενέργειε .
Μέρο 68
Ο εξοπλισ ό συ ορφώνεται ε το Μέρο 68 των κανονισ ών FCC. Μια ετικέτα αναφέρει,
εταξύ άλλων πληροφοριών, τον αριθ ό εγγραφή FCC και τον αριθ ό ισοδυνα ία
κουδουνίσ ατο (REN). Αν ζητηθούν, οι πληροφορίε αυτέ πρέπει να δοθούν στην τηλεφωνική
εταιρεία.
Ο Πίνακα Ελέγχου Εισβολή Easy Series τη Bosch Security Systems είναι εγγεγρα ένο για
σύνδεση στο δη όσιο τηλεφωνικό δίκτυο ε χρήση ενό βύσ ατο RJ38X ή RJ31X.
Ο αριθ ό REN καθορίζει τον αριθ ό των συσκευών που πορούν να συνδεθούν στην
τηλεφωνική γρα ή. Πάρα πολλοί REN στην τηλεφωνική γρα ή ενδέχεται να κάνουν τι
συσκευέ να ην κουδουνίζουν όταν υπάρχει εισερχό ενη κλήση. Στι περισσότερε , αλλά όχι
σε όλε τι περιοχέ , το άθροισ α των REN δεν πρέπει να είναι εγαλύτερο από πέντε. Για να
καθορίσετε τον αριθ ό των συσκευών που πορούν να συνδεθούν στην τηλεφωνική γρα ή,
επικοινωνήστε ε την τηλεφωνική εταιρεία για να άθετε τη έγιστη τι ή REN για την περιοχή.
Η τηλεφωνική εταιρεία θα σα ειδοποιήσει αν ο εξοπλισ ό είναι επιβλαβή για το τηλεφωνικό
δίκτυο. Αν η προειδοποίηση δεν είναι εφικτή, η τηλεφωνική εταιρεία θα ειδοποιήσει τον πελάτη
όσο το δυνατόν πιο σύντο α. Επίση , ενη ερώνεστε ότι έχετε δικαίω α να ασκήσετε αγωγή στην
επιτροπή FCC αν πιστεύετε ότι πρέπει να το κάνετε.
Η τηλεφωνική εταιρεία πορεί να κάνει αλλαγέ στι εγκαταστάσει , στον εξοπλισ ό, στη
λειτουργία ή στι διαδικασίε τη , οι οποίε ενδέχεται να επηρεάσουν τον παρόντα εξοπλισ ό.
Στην περίπτωση αυτή, η τηλεφωνική εταιρεία σα προειδοποιεί για να πορέσετε να κάνετε τι
κατάλληλε αλλαγέ ώστε να η διακοπούν οι υπηρεσίε που χρησι οποιείτε.
Αν αντι ετωπίσετε προβλή ατα ε τον Πίνακα Ελέγχου Εισβολή Easy Series, επικοινωνήστε ε
την Εξυπηρέτηση Πελατών τη Bosch Security Systems για πληροφορίε σχετικά ε την
επισκευή και την εγγύηση. Αν το πρόβλη α είναι επιβλαβέ για το τηλεφωνικό δίκτυο, η
τηλεφωνική εταιρεία πορεί να σα ζητήσει να αποσυνδέσετε τον εξοπλισ ό από το δίκτυο έχρι
να λυθεί το πρόβλη α. εν πρέπει να γίνονται επισκευέ από το χρήστη και στην περίπτωση
αυτή, θα ακυρωθεί η εγγύηση.
Ο εξοπλισ ό δεν πορεί να χρησι οποιείται ε δη όσια τηλέφωνα που λειτουργούν ε κέρ ατα
και παρέχονται από την τηλεφωνική εταιρεία. Η σύνδεση για συνδιασκέψει υπόκειται στι
ισχύουσε χρεώσει . Για περισσότερε πληροφορίε , απευθυνθείτε στην αντίστοιχη επιτροπή
τη χώρα σα .
–Αριθ ό εγγραφή FCC: US:ESVAL00BEZ1, Ισοδυνα ία κουδουνίσ ατο : 0,0B
–Κέντρο Σέρβι : Επικοινωνήστε ε τον αντιπρόσωπο τη Bosch Security Systems, Inc. για
την τοποθεσία που βρίσκεται το κέντρο σέρβι τη περιοχή σα .
136 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
12.3 Industry Canada
Το παρόν προϊόν ικανοποιεί τι ισχύουσε τεχνικέ προδιαγραφέ Industry Canada.
Ο αριθ ό ισοδυνα ία κουδουνίσ ατο (REN) για το παρόν τερ ατικό είναι 0.0. Ο αριθ ό REN
που αντιστοιχεί σε κάθε τερ ατικό εξοπλισ ό δηλώνει το έγιστο αριθ ό τερ ατικών συσκευών
που επιτρέπεται να συνδεθούν σε ια τηλεφωνική διασύνδεση. Ο τερ ατισ ό ια διασύνδεση
πορεί να αποτελείται από οποιονδήποτε συνδυασ ό συσκευών υπό τη οναδική προϋπόθεση
ότι το άθροισ α των αριθ ών REN όλων των συσκευών δεν είναι εγαλύτερο από πέντε.
12.4 SIA
Απαιτήσει προγρα ατισ ού
Για συ όρφωση ε τι προδιαγραφέ ANSI/SIA CP-01 για ψευδεί συναγερ ού , ρυθ ίστε
αυτά τα στοιχεία προγρα ατισ ού ω εξή :
Σύ φωνα ε τι προδιαγραφέ ANSI/SIA CP-01 για ψευδεί συναγερ ού , το σύστη α εξ
ορισ ού:
– Στέλνει αναφορέ επαληθευ ένου συναγερ ού εισβολή και σφάλ ατο εξόδου
– Αποστέλλει αναφορά πρόσφατου κλεισί ατο για οποιονδήποτε συναγερ ό που
ενεργοποιείται σε διάστη α δύο λεπτών από τη λήξη τη Καθυστέρηση εξόδου
– Περιλα βάνει ια επιλογή τύπου ζώνη επαληθευ ένη πυρκαγιά που είναι
απενεργοποιη ένη εξ ορισ ού
Στοιχείο προγρα ατισ ού Αριθ ό στοιχείου Προεπιλογή Αρχική σελίδα
ενότητα
Παράθυρο αταίωση εισβολή 110 30 sec Σελίδα 49
Παράθυρο ακύρωση εισβολή 112 5 min
Καθυστέρηση εξόδου 126 60 sec
Καθυστέρηση εισόδου 127 30 sec
Μέτρηση παράκα ψη
ετατόπιση
131 1
Επίπεδο αυτό ατη προστασία 132 1
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 137
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Γρήγορη αναφορά
Ανατρέξτε στον ακόλουθο πίνακα για τι λειτουργίε που πορούν να προγρα ατιστούν, τι
εργοστασιακέ ρυθ ίσει και το συνιστώ ενο προγρα ατισ ό που συ ορφώνεται ε τι
προδιαγραφέ ANSI/SIA CP-01 για ψευδεί συναγερ ού .
Το κου πί δοκι ή συστή ατο επιτρέπει τη δοκι ή όλων των ζωνών, όλων των εξόδων, του
πίνακα ελέγχου και του τ ή ατο επικοινωνία . Ανατρέξτε στην ενότητα Ενότητα 8.1 οκι ή
συστή ατο , Σελίδα 73 για περισσότερε πληροφορίε .
Αριθ ό
παραγράφου
στο ANSI/SIA
CP-01
Χαρακτηριστικό Απαίτηση Εύρο Εργοστασιακέ
ρυθ ίσει
Συνιστώ ενο
προγρα ατισ ό 1
4.2.2.1 Χρόνο εξόδου Απαιτείται
(προγρα ατιζό εν
ο)
Για ολική ή
αυτό ατη όπλιση:
45 sec έω 2 min
(255 sec έγιστο)
60 sec 60 sec
4.2.2.2 Προοδευτική
αναγγελία/
απενεργοποίηση για
αθόρυβη έξοδο
Επιτρέπεται Τα ε ονω ένα
κέντρα ελέγχου
πορούν να
απενεργοποιηθούν.
Όλα τα κέντρα
ελέγχου είναι
ενεργοποιη έν
α.
Όλα τα κέντρα
ελέγχου είναι
ενεργοποιη ένα.
4.2.2.3 Επανέναρξη χρόνου
εξόδου
Απαιτού ενη
επιλογή
Για εκ νέου
εισαγωγή κατά τη
διάρκεια του
Χρόνου εξόδου
Ενεργοποιη έν
ο
Ενεργοποιη ένο
4.2.2.5 Αυτό ατη όπλιση
παρα ονή σε
εγκαταστάσει που
δεν έχουν
εκκενωθεί
Απαιτού ενη
επιλογή (εκτό από
την
απο ακρυσ ένη
όπλιση)
Χωρί έξοδο ετά
από ολική όπλιση
Ενεργοποιη έν
ο
Ενεργοποιη ένο
4.2.4.4 Χρόνο εξόδου και
προοδευτική
αναγγελία/
απενεργοποίηση για
απο ακρυσ ένη
όπλιση
Απαιτού ενη
επιλογή (για
απο ακρυσ ένη
όπλιση)
Μπορεί να
απενεργοποιηθεί
για απο ακρυσ ένη
όπλιση
Ενεργοποιη έν
ο
Ενεργοποιη ένο
4.2.3.1 Καθυστέρηση
εισόδου
Απαιτείται
(προγρα ατιζό εν
ο)
30 sec έω 4 min230 sec Τουλάχιστον 30 sec2
4.2.5.1 Παράθυρο
αταίωση για
ζώνε η πυρκαγιά
Απαιτού ενη
επιλογή
Μπορεί να
απενεργοποιηθεί
κατά ζώνη ή τύπο
ζώνη
Ενεργοποιη έν
ο
Ενεργοποιη ένο
(όλε οι ζώνε )
4.2.5.1 Χρόνο παραθύρου
αταίωση για
ζώνε η πυρκαγιά
Απαιτείται
(προγρα ατιζό εν
ο)
15 sec έω 45 sec230 sec Τουλάχιστον 15 sec2
4.2.5.1.2 Αναγγελία
αταίωση
Απαιτού ενη
επιλογή
Αναγγελία η
ετάδοση
συναγερ ού
Ενεργοποιη έν
ο
Ενεργοποιη ένο
4.2.5.4.1 Αναγγελία
ακύρωση
Απαιτού ενη
επιλογή
Αναγγελία
ετάδοση
ακύρωση
Ενεργοποιη έν
ο
Ενεργοποιη ένο
138 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
4.2.6.1 και
4.2.6.2
Λειτουργία κωδικού
υπό απειλή
Επιτρεπό ενη
επιλογή
Αριθ ό 1+
παράγωγο κωδικού
άλλου χρήστη,
κανένα ίδιο
κωδικό ε άλλου
χρήστη
Απενεργοποιη
ένο
Απενεργοποιη ένο
4.3.1 ιασταυρού ενε
ζώνε
Απαιτού ενη
επιλογή
Απαιτείται
προγρα ατισ ό
Απενεργοποιη
ένο
Ενεργοποιη ένο και
δύο ή περισσότερε
ζώνε είναι
προγρα ατισ ένε
4.3.1 Προγρα ατιζό εν
ο χρόνο ζώνη
διασταύρωση
Επιτρέπεται Εφικτό
προγρα ατισ ό
Ανά
κατασκευαστή
Ανά διαδοχικό έλεγχο
σε προστατευ ένε
εγκαταστάσει
4.3.2 Ελεύθερο
τερ ατισ ό
Απαιτείται
(προγρα ατιζό εν
ο)
Για όλε τι ζώνε
η πυρκαγιά ,
τερ ατισ ό στη ία
ή δύο παραβιάσει
Μία παραβίαση Μία παραβίαση
4.3.2 Απενεργοποίηση
ελεύθερου
τερ ατισ ού
Επιτρέπεται Για ζώνε χωρί
σύνδεση ε το
αστυνο ικό τ ή α
Ενεργοποιη έν
ο
Ενεργοποιη ένο
(όλε οι ζώνε )
4.3.3 Επαλήθευση
συναγερ ού
πυρκαγιά
Απαιτού ενη
επιλογή
Εξαρτάται από τον
πίνακα ελέγχου και
του αισθητήρε
Απενεργοποιη
ένο
Ενεργοποιη ένη
εκτό αν οι
αισθητήρε αυτό-
επαληθεύονται
4.5 Ακύρωση ανα ονή
κλήση
Απαιτού ενη
επιλογή
Εξαρτάται από την
τηλεφωνική γρα ή
χρήστη
Απενεργοποιη
ένο
Ενεργοποιη ένη αν ο
χρήστη έχει
ανα ονή κλήση
1 Ο προγρα ατισ ό ια θέση εγκατάσταση πορεί να εξαρτάται από τι άλλε προδιαγραφέ UL τη εφαρ ογή .
2 Ο συνδυασ ό Καθυστέρηση εισόδου και Παραθύρου αταίωση δεν πρέπει να υπερβαίνει το 1 λεπτό.
3 Αν ο χρονο ετρητή ζώνη διασταύρωση λήξει και δεν έχει ενεργοποιηθεί δεύτερο χρονο ετρητή ζώνη διασταύρωση , το σύστη α
στέλνει ία η επαληθευ ένη αναφορά συναγερ ού εισβολή .
Αριθ ό
παραγράφου
στο ANSI/SIA
CP-01
Χαρακτηριστικό Απαίτηση Εύρο Εργοστασιακέ
ρυθ ίσει
Συνιστώ ενο
προγρα ατισ ό 1
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 139
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
12.5 Underwriters Laboratories (UL)
Oικιακό σύστη α προειδοποίηση πυρκαγιά
– Εγκαταστήστε τουλάχιστον έναν τετρασύρ ατο ανιχνευτή καπνού τύπου ανδάλωση που
περιλα βάνεται στη λίστα UL και λειτουργεί σε εύρο ονο αστική τάση 11,2 VDC έω
12,3 VDC. Το έγιστο φορτίο του ανιχνευτή καπνού είναι 50 mA.
– Εγκαταστήστε τουλάχιστον ία ηχητική συσκευή 85 dB που περιλα βάνεται στη λίστα UL
και λειτουργεί σε εύρο ονο αστική τάση 11,2 VDC έω 12,3 VDC, όπω απαιτείται για τη
συγκεκρι ένη συσκευή. Προγρα ατίστε το χρόνο λήξη κουδουνίσ ατο τουλάχιστον για
τέσσερα λεπτά. Ανατρέξτε στο Στοιχείο προγρα ατισ ού 107 στην Ενότητα 5.2.2 Στοιχεία
προγρα ατισ ού συστή ατο , Σελίδα 49.
– Εγκαταστήστε ια αντίσταση τερ ατισ ού γρα ή Αρ. Κατ.: 47819 ετά τον τελευταίο
ανιχνευτή καπνού.
– Μη χρησι οποιείτε ονάδα διασύνδεση εκτυπωτή.
– Όπου χρησι οποιούνται δισύρ ατε συσκευέ ε διεύθυνση, ην τοποθετείτε συσκευέ
πυρκαγιά και εισβολή στην ίδια ζώνη.
– Το σύστη α πρέπει να πορεί να λειτουργεί για τουλάχιστον 24 ώρε και να ενεργοποιεί
πλήρω ια έξοδο συναγερ ού για τουλάχιστον 4 λεπτά χωρί παροχή AC.
Μονάδα συναγερ ού διάρρηξη νοικοκυριών
– Εγκαταστήστε τουλάχιστον ία ηχητική συσκευή 85 dB που περιλα βάνεται στη λίστα UL
και λειτουργεί σε εύρο ονο αστική τάση 11,2 VDC έω 12,3 VDC.
– Εγκαταστήστε τουλάχιστον ένα Κέντρο ελέγχου IUI-EZ1.
– Προγρα ατίστε όλε τι ζώνε για χρήση επιτήρηση τερ ατισ ού γρα ή .
– Εγκαταστήστε συσκευέ εισβολή που λειτουργούν σε εύρο ονο αστική τάση 11,2 VDC
έω 12,3 VDC.Προγρα ατίστε όλε τι ζώνε εισβολή για ηχητική ειδοποίηση.
– Μην υπερβαίνετε τα 60 sec, όταν προγρα ατίζετε την Καθυστέρηση εξόδου. Ανατρέξτε
στο Στοιχείο προγρα ατισ ού 126 στην Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού
συστή ατο , Σελίδα 49. Μην υπερβαίνετε τα 45 sec, όταν προγρα ατίζετε την
Καθυστέρηση εισόδου. Ανατρέξτε στο Στοιχείο προγρα ατισ ού 127 στην
Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49. Προγρα ατίστε το χρόνο
λήξη κουδουνίσ ατο τουλάχιστον για τέσσερα λεπτά. Ανατρέξτε στο Στοιχείο
προγρα ατισ ού 108 στην Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49.
– Το σύστη α πρέπει να πορεί να λειτουργεί για τουλάχιστον 24 ώρε και να ενεργοποιεί
πλήρω ια έξοδο συναγερ ού για τουλάχιστον 4 λεπτά χωρί παροχή AC.
140 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
ιάρρηξη ε πορική εγκατάσταση , Τοπικό
– Χρησι οποιήστε το ανθεκτικό στην προσβολή περίβλη α D8108A ε το περίβλη α
τοποθέτηση D2402.
– Εγκαταστήστε τουλάχιστον ία ηχητική συσκευή 85 dB που περιλα βάνεται στη λίστα UL
και λειτουργεί σε εύρο ονο αστική τάση 11,2 VDC έω 12,3 VDC. Όλε οι συνδέσει
καλωδίων ανά εσα στον πίνακα ελέγχου και στη συσκευή πρέπει να είναι έσα σε αγωγό.
– Μην υπερβαίνετε τα 60 sec, όταν προγρα ατίζετε την Καθυστέρηση εξόδου. Ανατρέξτε
στο Στοιχείο προγρα ατισ ού 126 στην Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού
συστή ατο , Σελίδα 49. Μην υπερβαίνετε τα 60 sec, όταν προγρα ατίζετε την
Καθυστέρηση εισόδου. Ανατρέξτε στο Στοιχείο προγρα ατισ ού 127 στην
Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49.
– Εγκαταστήστε ένα διακόπτη αντισα ποτάζ για την προστασία τη θύρα περιβλή ατο .
– Ρυθ ίστε το Στοιχείο 116 Προγρα ατισ ού στο 1 (Καθη ερινά) για να διασφαλίσετε την
αποστολή τη αυτό ατη αναφορά δοκι ή σε καθη ερινή βάση. Ανατρέξτε στην
Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49.
– Βεβαιωθείτε ότι το ενσω ατω ένο τ ή α επικοινωνία είναι ενεργοποιη ένο (Στοιχείο 304
Προγρα ατισ ού = 0, ανατρέξτε στην Ενότητα Γενικά στοιχεία δρο ολόγηση αναφορών,
Σελίδα 61). Βεβαιωθείτε ότι το σύστη α πορεί να στείλει αναφορέ χα ηλή παταρία
(Στοιχείο 358 Προγρα ατισ ού = 1, 2 ή 3, ανατρέξτε στην Ενότητα Αναφορά συστή ατο
και και δρο ολόγηση αποκατάσταση , Σελίδα 60).
– Εγκαταστήστε τουλάχιστον ένα Κέντρο ελέγχου IUI-EZ1.
– Προγρα ατίστε το χρόνο λήξη κουδουνίσ ατο τουλάχιστον για 15 λεπτά. Ανατρέξτε στο
Στοιχείο προγρα ατισ ού 108 στην Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο ,
Σελίδα 49.
– Αυτό το σύστη α δεν αξιολογήθηκε για τι εφαρ ογέ Ασφαλή τράπεζα και
Θησαυροφυλάκιο.
– Το σύστη α πρέπει να πορεί να λειτουργεί για τουλάχιστον 24 ώρε και να ενεργοποιεί
πλήρω ια έξοδο συναγερ ού για τουλάχιστον 15 λεπτά χωρί παροχή AC.
Συναγερ ό διάρρηξη ε πορική εγκατάσταση , σύνδεση προστατευ ένων εγκαταστάσεων
ε αστυνο ικό τ ή α*
– Ανατρέξτε στην ενότητα Ενότητα ιάρρηξη ε πορική εγκατάσταση , Τοπικό, Σελίδα 140 για
απαιτήσει εγκατάσταση .
– Βεβαιωθείτε ότι το ενσω ατω ένο τ ή α επικοινωνία είναι ενεργοποιη ένο (Στοιχείο 304
Προγρα ατισ ού = 0, ανατρέξτε στην Ενότητα Γενικά στοιχεία δρο ολόγηση αναφορών,
Σελίδα 61).
* Τα συστή ατα εγκρίνονται για Κρυπτογραφη ένη ασφάλεια γρα ή , όταν χρησι οποιούνται αζί ε τη
Μονάδα λήψη ση άτων επιλογέα Conettix IP C900V2 και επικοινωνούν έσω ενό δικτύου δεδο ένων
εταγωγή πακέτου (PSDN).
ιάρρηξη ε πορική εγκατάσταση , ιδιοκτησιακό*
– Το ενσω ατω ένο τ ή α επικοινωνία είναι ενεργοποιη ένο (Στοιχείο 304
Προγρα ατισ ού = 0, ανατρέξτε στην Ενότητα Γενικά στοιχεία δρο ολόγηση αναφορών,
Σελίδα 61).
– Το σύστη α ανήκει σε έναν ιδιοκτήτη.
– Το σύστη α πρέπει να πορεί να λειτουργεί χωρί παροχή AC για τουλάχιστον 24 ώρε . Ο
δέκτη του κεντρικού σταθ ού πρέπει να πορεί να δέχεται αναφορέ χωρί παροχή AC για
τουλάχιστον 24 ώρε .
* Τα συστή ατα εγκρίνονται για Κρυπτογραφη ένη ασφάλεια γρα ή , όταν χρησι οποιούνται αζί ε τη
Μονάδα λήψη ση άτων επιλογέα Conettix IP C900V2 και επικοινωνούν έσω ενό δικτύου δεδο ένων
εταγωγή πακέτου (PSDN).
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 141
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
12.6 Απαιτήσει PD6662 και DD243
Για συ όρφωση ε τα PD6662 και DD243, πρέπει να πληρούνται όλε οι απαιτήσει του
προτύπου EN50131-3 καθώ και οι ακόλουθε .
–Συντήρηση: Ένα ειδικευ ένο τεχνικό πρέπει να ελέγχει το σύστη α τουλάχιστον δύο
φορέ ετησίω .
–Παροχή εναλλασσό ενου ρεύ ατο :
–Τύπο : A
–Ονο αστική Τάση: 230 V
–Ονο αστική συχνότητα εισόδου: 50 Hz
–Ονο αστικό ρεύ α εισόδου: 250 mA έγιστο
–Ονο αστική τι ή ασφάλεια : 0,25 A, 250 V αργή τήξη
–Υλικά κατασκευή : Τα περιβλή ατα για τον πίνακα ελέγχου, το κέντρο ελέγχου, το
DX2010, τον ασύρ ατο διανο έα και τι ασύρ ατε συσκευέ είναι κατασκευασ ένα από
σταθερά, ασφαλή και ανθεκτικά σε προσβολή ε εργαλεία χειρό υλικά.
–Επιβεβαιω ένοι συναγερ οί: Ρυθ ίστε τον Αριθ ό στοιχείου 124 Προχωρη ένου
προγρα ατισ ού στην επιλογή 3 ή 4. Ανατρέξτε στην Ενότητα 5.2.2 Στοιχεία
προγρα ατισ ού συστή ατο , Σελίδα 49 για περισσότερε πληροφορίε .
Ο Πίνακα Ελέγχου Εισβολή Easy Series έχει σχεδιαστεί σε συ όρφωση ε το πρότυπο
PD6662:2004 ω ένα σύστη α Κατηγορία 2 που υποστηρίζει τι επιλογέ ειδοποίηση A, B, C ή
X, ή ε εγκατεστη ένε τι κατάλληλε συσκευέ ειδοποίηση (οι συσκευέ δεν
περιλα βάνονται στο σύστη α).
142 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
12.7 Απαιτήσει EN50131
Ο Πίνακα Ελέγχου Εισβολή Easy Series έχει σχεδιαστεί για συ όρφωση ε το πρότυπο
EN50131-1, Βαθ ό ασφάλεια 2, Κατηγορία περιβάλλοντο ΙΙ.
Για συ όρφωση ε το πρότυπο EN50131-1, ρυθ ίσετε αυτά τα στοιχεία προγρα ατισ ού ω
εξή :
Εγκατάσταση, προγρα ατισ ό και συντήρηση
Εγκατάσταση: Ανατρέξτε στην Ενότητα 2.2 Εγκατάσταση στοιχείων συστή ατο , Σελίδα 13.
Προγρα ατισ ό : Ανατρέξτε στην Ενότητα 5 Προγρα ατισ ό , Σελίδα 44.
οκι ή: Ανατρέξτε στην Ενότητα 8 οκι ή και συντήρηση συστή ατο , Σελίδα 73.
Συντήρηση: Ανατρέξτε στην Ενότητα 8 οκι ή και συντήρηση συστή ατο , Σελίδα 73.
Παροχή ρεύ ατο (AC και παταρία ανα ονή )
Παροχή εναλλασσό ενου ρεύ ατο : Ανατρέξτε στην Ενότητα 10.2 Κέντρο ελέγχου, Σελίδα 92.
Μπαταρία ανα ονή : Ανατρέξτε στην Ενότητα 10.2 Κέντρο ελέγχου, Σελίδα 92.
Αυτό ατη αναχαίτιση
Συναγερ ό εισβολή και ψευδέ σή α ή ήνυ α: Ρυθ ίστε τον Αριθ ό στοιχείου 131 Προχωρη ένου
προγρα ατισ ού σε ια τι ή εταξύ 1 και 3.
Ανατρέξτε στην ενότητα Ενότητα 5.2.2 Στοιχεία προγρα ατισ ού συστή ατο , Σελίδα 49 για περισσότερε
πληροφορίε .
Κωδικό εξουσιοδότηση : Ρυθ ίστε τον Αριθ ό στοιχείου 892 Προχωρη ένου προγρα ατισ ού σε ια τι ή εταξύ 3
και 8.
Ανατρέξτε στην ενότητα Ενότητα 5.2.8 Στοιχεία προγρα ατισ ού κέντρου ελέγχου, Σελίδα 65 για περισσότερε
πληροφορίε .
Λογικά και φυσικά κλειδιά
Ελάχιστο αριθ ό συνδυασ ών ανά χρήστη:
–Κωδικοί πρόσβαση : 15.625 (ο κωδικό πρόσβαση πρέπει να είναι εξαψήφιο )
–Ηλεκτρονικά κλειδιά: 42,000,000,000
–Ασύρ ατα χειριστήρια: 2,800,000,000,000,000
Μέθοδο που χρησι οποιείται για τον καθορισ ό του αριθ ού συνδυασ ών:
–Κωδικοί πρόσβαση : Επιτρέπονται τα ψηφία 1 έω 5. Για έναν εξαψήφιο κωδικό πρόσβαση επιτρέπονται όλοι
οι συνδυασ οί.
–Ηλεκτρονικά κλειδιά: 32 bits. Επιτρέπονται όλοι οι συνδυασ οί.
–Ασύρ ατα χειριστήρια: 56 bits (48 έχουν διαταχθεί σειριακά κατά την κατασκευή, 8 παρα ένουν σταθερά)
Εύρο θερ οκρασία λειτουργία
Ανατρέξτε στα Θέ ατα περιβάλλοντο στην Σελίδα 89.
Κατανάλωση ρεύ ατο πίνακα ελέγχου και κέντρου ελέγχου
Πίνακα ελέγχου: Ανατρέξτε στην Ενότητα 10.1 Πίνακα ελέγχου, Σελίδα 89.
Κέντρο ελέγχου: Ανατρέξτε στην Ενότητα 10.1 Πίνακα ελέγχου, Σελίδα 89.
Ονο αστικό ρεύ α εξόδου
Ανατρέξτε στι Προγρα ατιζό ενε εξόδου στην Σελίδα 89.
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 143
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
12.8 INCERT
Για συ όρφωση ε το πρότυπο INCERT, ρυθ ίσετε αυτά τα στοιχεία προγρα ατισ ού ω εξή :
12.9 cUL
Για εγκαταστάσει στον Καναδά, εγκαταστήστε τα συστή ατα σύ φωνα ε το ULC-S302. Τα
συστή ατα που χρησι οποιούν τη Μονάδα λήψη ση άτων επιλογέα Conettix IP C900V2
πληρούν την Ασφάλεια γρα ή επιπέδου 3 κατά την επικοινωνία έσω ενό δικτύου δεδο ένων
εταγωγή πακέτου(PSDN).
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Ρύθ ιση Αρχική σελίδα
ενότητα
Αυτό ατη εταφορά ε τη φορητή
νή η
123 Επιλέξτε την επιλογή 0 Σελίδα 49
Καθυστέρηση εισόδου 127 Ρυθ ίστε στα 45 sec ή λιγότερο
Μέτρηση παράκα ψη
ετατόπιση
131 Επιλέξτε την επιλογή 3
Περιορισ ό κωδικού πρόσβαση
εγκαταστάτη
142 Επιλέξτε την επιλογή 1
Συχνότητα αυτό ατη
εισερχό ενη κλήση RPS
224 Επιλέξτε την επιλογή 0 Σελίδα 57
Μήκο κωδικού πρόσβαση 861 Ρυθ ίστε το ήκο κωδικού πρόσβαση στα
έξι ψηφία
Σελίδα 66
Στοιχείο προγρα ατισ ού Αριθ ό στοιχείου Προεπιλογή Αρχική σελίδα
ενότητα
Περιορισ ό κωδικού πρόσβαση
εγκαταστάτη
142 1 Σελίδα 49
Μήκο κωδικού πρόσβαση 861 6 ψηφία
Εισαγωγή η έγκυρων κωδικών
πρόσβαση
892 3*
Χρόνο αποκλεισ ού κέντρου
ελέγχου
893 3* Σελίδα 66
* Για συ όρφωση ε το πρότυπο INCERT, ρυθ ίσετε αυτά τα στοιχεία προγρα ατισ ού στην τι ή 3 ή
εγαλύτερη.
144 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
12.10 NF A2P
Αν τροποποιήσετε τι παρα έτρου συστή ατο έχετε την ευθύνη για τη συντήρηση του
συστή ατο στα πλαίσια του προτύπου και των κανονισ ών που ισχύουν για το υλικό ή/και το
σύστη α, στο οποίο χρησι οποιείται. Σε ια εγκατάσταση συ βατή ε NF A2P, χρησι οποιείτε
όνο τα αναγραφό ενα στοιχεία NF A2P και ελέγχετε ότι η κάθε παρά ετρο βρίσκεται στο
εξουσιοδοτη ένο εύρο .
Εξουσιοδοτη ένα εξαρτή ατα σε πιστοποιη ένη εγκατάσταση
Καλωδίωση σειρήνα σε πιστοποιη ένη εγκατάσταση NF A2P
Χρησι οποιείτε ονο σειρήνε ε εφεδρική παταρία. Οι σειρήνε που απαιτούν κύρια τάση
14,4V πορούν να τροφοδοτηθούν από την προαιρετική ονάδα EZPS-FRA ή τη βοηθητική
παροχή ρεύ ατο IPP-PSU-2A5.
Φέρετε την είσοδο αποκλεισ ού +12V έσω του πίνακα PO1, ορίστε το ω εσωτερική σειρήνα,
όπω υποδεικνύεται στον οδηγό εγκατάσταση σειρήνα . Ανάλογα ε την τρέχουσα απαίτηση
τη παταρία τη σειρήνα , η είσοδο αποκλεισ ού +12V πορεί να ληφθεί από το πορτοκαλί
τερ ατικό, το λευκό τερ ατικό, +14,4V τη εξόδου ισχύο τη σειρήνα του προαιρετικού πίνακα
EZPS-FRA ή ία από τι εξόδου τη βοηθητική παροχή ρεύ ατο IPP-PSU-2A5.
Ανταλλακτικό Περιγραφή
IUI-EZ1 Κέντρο ελέγχου
NP17-12IFR Μπαταρία Yuasa 17AH
ICP-EZPK Μνή η Flash
EZPS-FRA Παροχή ρεύ ατο για ανιχνευτέ κίνηση και σειρήνε
IPP-PSU-2A5 Επιτηρού ενη βοηθητική παροχή ρεύ ατο
ICP-EZVM-FRF Μονάδα φωνητική επικοινωνία στη Γαλλική γλώσσα
ISW-BHB1-WXFR ιανο έα wLSN
ISW-BK-F1-H5X Ασύρ ατο πληκτρολόγιο wLSN
ISW-BDL1-W11PHX Ανιχνευτή κίνηση wLSN Tri-tech 11 x 11 m
ISW-BPR1-W13PX Ανιχνευτή κίνηση PIR wLSN 12 x 12 m
ISW-BMC1-S135X wLSN Μαγνητική επαφή wLSN
ISW-BMC1-M82X Μίνι επαφή wLSN
ISW-BMC1-R135X Χωνευτή επαφή wLSN
ISW-BIN-S135X Αδράνεια και αγνητική επαφή wLSN
ISW-BSM1-SX Ανιχνευτή καπνού wLSN
ISW-BGB1-SAX Ανιχνευτή θραύση κρυστάλλων wLSN
ISW-BSR1-WX Σειρήνα wLSN
ISW-BRL1-WX Ρελέ εξόδου wLSN
DX2010 Πίνακα επέκταση 8 ζωνών σύρ ατο
i
ΣΗΜΕΙ ΣΗ!
Σε ια πιστοποιη ένη εγκατάσταση NF A2P, η παροχή ρεύ ατο που χρησι οποιείται για την
τροφοδοσία τη παταρία τη σειρήνα δεν πρέπει να χρησι οποιείται για την τροφοδοσία των
ανιχνευτών κίνηση .
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 145
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Καλωδίωση ανιχνευτών κίνηση σε πιστοποιη ένη εγκατάσταση NF A2P
Η ισχύ για του ανιχνευτέ κίνηση πρέπει να διαχωρίζεται από την ισχύ για τι σειρήνε . Η
ισχύ για του ανιχνευτέ κίνηση πορεί να προέρχεται είτε από το λευκό τερ ατικό + και - είτε
από τον προαιρετικό πίνακα EZPS-FRA, όταν ο αριθ ό του ανιχνευτή κίνηση απαιτεί
ξεχωριστέ γρα έ παροχή ή από τη βοηθητική παροχή ρεύ ατο IPP-PSU-2A5.
ια όρφωση πίνακα σε πιστοποιη ένη εγκατάσταση NF A2P
Ελέγξτε ότι η κάθε παρά ετρο βρίσκεται στο εύρο των εξουσιοδοτη ένων τι ών για τι
πιστοποιη ένε εγκαταστάσει NF A2P.
Τρέχον γράφη α σε ια πιστοποιη ένη εγκατάσταση NF A2P Τύπου 2
Για την επίτευξη των 36 ωρών τη εφεδρική ισχύο , ελέγξτε ότι το ρεύ α που απαιτείται από
όλου του εξοπλισ ού που χρησι οποιούνται στο σύστη α είναι χα ηλότερο από το διαθέσι ο
εφεδρικό ρεύ α:
– Μέγιστο ρεύ α στην κατάσταση αδράνεια : 465 mA (δηλ. 270 mA ρεύ ατο για τον πίνακα,
ε ένα κέντρο ελέγχου)
– Μέγιστο ρεύ α στο συναγερ ό: 1000 mA (δηλ. 675 mA ρεύ ατο για τον πίνακα, ε ένα
κέντρο ελέγχου)
Ανατρέξτε στο γράφη α παρακάτω.
Μέγιστο ρεύ α στην κατάσταση
αδράνεια
Μέγιστο ρεύ α στην κατάσταση
συναγερ ού
Μονάδα I Μέγιστο Σύνολο I Μέγιστο Σύνολο
Πίνακα ελέγχου Easy Series 85 mA x1 85 mA 160 mA x1 160 mA
Ρεύ α για τον πίνακα: A....mA ...mA
Κέντρο ελέγχου IUI-EZ1
(τουλάχιστον 1)
110 mA x
Ποσότη
τα
165 mA xΠοσότ
ητα
Ρεύ α για το δίαυλο επιλογών: B....mA ....mA
Ανιχνευτή (έ ) κίνηση x
Ποσότη
τα
x
Ποσότη
τα
Σειρήνα(ε ) x
Ποσότη
τα
x
Ποσότη
τα
(Άλλο) x
Ποσότη
τα
x
Ποσότη
τα
Σύνολο βοηθητικού ρεύ ατο : C...mA ...mA
Σύνολο A + B + C ...mA ...mA
Μέγιστο διαθέσι ο εφεδρικό ρεύ α, ε παταρία 17 AH
(τύπο 2, 36H)
465 mA 1000 mA
146 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Τρέχον γράφη α τη βοηθητική παροχή ρεύ ατο IPP-PSU-2A5
Όταν το ρεύ α που απαιτείται από τα πρόσθετα στοιχεία είναι υψηλότερο από το εφεδρικό
ρεύ α που είναι διαθέσι ο από τον πίνακα ε παταρία 17AH, προσθέστε ία ή διάφορε
βοηθητικέ παροχέ ρεύ ατο IPP-PSU-2A5.
Το IPP-PSU-2A5 παρέχει επίση την έξοδο 14,5V που απαιτείται από τι παταρίε σειρήνα .
Καλωδίωση συσκευή εγγραφή ελεγκτή
Για να συνδέσετε έναν ελεγκτή / συσκευή εγγραφή , συνδέστε την είσοδο πηνίου τη συσκευή
εγγραφή + και - του PO2, PO3 ή/και PO4.
Ορίστε την έξοδο όπω παρακάτω:
– Για να εγγράψετε την κατάσταση "όπλιση η κατειλη ένη", ορίστε την έξοδο σε
"οπλισ ένο η κατειλη ένο"
– Για να εγγράψετε την κατάσταση "συναγερ ό ", ορίστε την αντίστοιχη έξοδο σε "εισβολή
και πυρκαγιά 2" (ανεστρα ένο επίπεδο)
Μέγιστο ρεύ α στην κατάσταση
αδράνεια
Μέγιστο ρεύ α στην κατάσταση
συναγερ ού
Μονάδα I Μέγιστο Σύνολο I Μέγιστο Σύνολο
IPP-PSU-2A5 55 mA x1 55 mA 55 mA x1 55 mA
Ανιχνευτή (έ ) x
Ποσότη
τα
xΠοσότ
ητα
Σειρήνα(ε ) x
Ποσότη
τα
x
Ποσότη
τα
Κέντρο(α) ελέγχου x
Ποσότη
τα
x
Ποσότη
τα
Σύνολο βοηθητικού ρεύ ατο : C...mA ...mA
Σύνολο στην κατάσταση αδράνεια ...mA Σύνολο στην κατάσταση
συναγερ ού
...mA
Μέγιστο διαθέσι ο εφεδρικό ρεύ α, ε παταρία 17 AH 465 mA 750 mA
Η βοηθητική παροχή ρεύ ατο του IPP-PSU-2A5 παρέχει ια προστασία από ισχυρή αποφόρτιση τη παταρία (ενεργή στην κατάσταση
αδράνεια ) και των λυχνιών LED κατάσταση . Αυτό το ρεύ α πρέπει να λα βάνεται υπόψη στο γράφη α ρεύ ατο .
Μέγ. ρεύ α στην κατάσταση αδράνεια : 465 mA.
Μέγ. ρεύ α στο συναγερ ό: 750 mA.
i
ΣΗΜΕΙ ΣΗ!
Για την επιθεώρηση τη βοηθητική παροχή ρεύ ατο , χρησι οποιήστε ια είσοδο από τον
πίνακα ή από ένα DX2010, ε καλωδίωση δύο αντιστάσεων (συναγερ ό και αντισα ποτάζ)
– Συνδέστε το ρελέ εξόδου "πρόβλη α" από τη βοηθητική παροχή ρεύ ατο σε ια είσοδο
24hr/24hr. Καταγράψτε το όνο α ζώνη ε ένα κεί ενο που να ση αίνει "Απώλεια AC
βοηθητική παροχή ρεύ ατο "
– Στη ζώνη αντισα ποτάζ, συνδέστε την επαφή αντισα ποτάζ του περιβλή ατο τη
βοηθητική παροχή ρεύ ατο
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 147
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Στοιχεία προγρα ατισ ού
Για τη συ όρφωση ε το NF A2P, ορίστε αυτά τα στοιχεία προγρα ατισ ού, όπω παρακάτω:
Πίνακαζ 12.1 Πιστοποιη ένε τι έ δια όρφωση NF A2P
Στοιχείο προγρα ατισ ού Αριθ ό
στοιχείου
Εγκεκρι ένο εύρο NF
A2P
Αρχική σελίδα ενότητα
Κωδικό χώρα 102 17 Σελίδα 49
Αντισα ποτάζ περιβλή ατο ενεργοποιη ένο 103 1
Χρόνο λήξη κουδουνίσ ατο πυρκαγιά 107 2 ή 3
Χρόνο λήξη κουδουνίσ ατο εισβολή 108 2 ή 3
Παράθυρο αταίωση εισβολή 110 0
Επαλήθευση συναγερ ού ση είου 124 0
Καθυστέρηση εισόδου 127 Συντο ότερη από την
καθυστέρηση εξόδου
Επίπεδο αυτό ατη προστασία 132 0
Μανδάλωση αντισα ποτάζ ζώνη και
περιβλή ατο
137 1
Μανδάλωση αντισα ποτάζ συσκευή
συστή ατο
138 1
Περιορισ ό κωδικού πρόσβαση
εγκαταστάτη
142 1
Έναρξη όπλιση ε παραβιασ ένε ζώνε 159 0
Μήκο κωδικού πρόσβαση 861 6 Σελίδα 66
Στυλ κυκλώ ατο 9xx2* 0 Σελίδα 62
Χρόνο απόκριση 9xx5* 4 ή 5
* Τα εσαία ψηφία = ο αριθ ό ζώνη . Για παράδειγ α, "01" = Ζώνη 1 και "32" = Ζώνη 32.
i
ΣΗΜΕΙ ΣΗ!
Για επιτηρού ενε ζώνε (διπλό EOL), απαιτούνται 2,2k Ω αντιστάσει EOL (Αρ. Κατ.: 47819).
148 el | Εγκρίσει και απαιτήσει οργανισ ών Easy Series
F01U087834 | 02 | 2008.12 Οδηγό αναφορά συστή ατο Bosch Security Systems, Inc.
Σφράγιση περιβλή ατο
1. Ανοίξτε την οπή που υπήρχε εκ των προτέρων και βρίσκεται στα δεξιά του περιβλή ατο .
2. Περάστε το σύρ α στεγανοποίηση από αυτήν την οπή και φέρετε τα δύο σύρ ατα στην
αντίστοιχη οπή τη θύρα περιβλή ατο .
3. Σφραγίστε το ολύβδινο στεγανοποιητικό όσο πιο κοντά γίνεται στο περίβλη α.
Εικόνα 12.1 Στεγανοποιητικό περιβλή ατο
1Περίβληα
2 Θέση στεγανοποίηση (ανοιγ ένη εκ των προτέρων)
3 εξιά πλευρά του περιβλή ατο
4 εξιά πλευρά τη θύρα
5 Μολύβδινο στεγανοποιητικό
Easy Series Εγκρίσει και απαιτήσει οργανισ ών | el 149
Bosch Security Systems, Inc. Οδηγό αναφορά συστή ατο F01U087834 | 02 | 2008.12
Ση ειώσει
Bosch Security Systems, Inc.
130 Perinton Parkway
Fairport, NY 14450
(800) 289-0096
www.boschsecurity.com
© Bosch Security Systems, Inc., 2008
