VIDEOJET decoder 3000
VJD-3000
de Installationshandbuch
![](asset-3.png)
Inhaltsverzeichnis
1Sicherheit 5
1.1 Stromschlaggefahr 5
1.2 Installation und Betrieb 5
1.3 Wartung und Reparatur 6
2Kurzinformationen 7
2.1 Zu diesem Handbuch 7
2.2 Konventionen in diesem Handbuch 7
2.3 Vorgesehene Verwendung 7
2.4 EU-Richtlinien 7
2.5 Typenschild 7
3Systemüberblick 8
3.1 Im Lieferumfang enthaltene Teile 8
3.2 Systemvoraussetzungen 8
3.3 Funktionsüberblick 8
3.4 Anschlüsse, Bedienelemente und Anzeigen 11

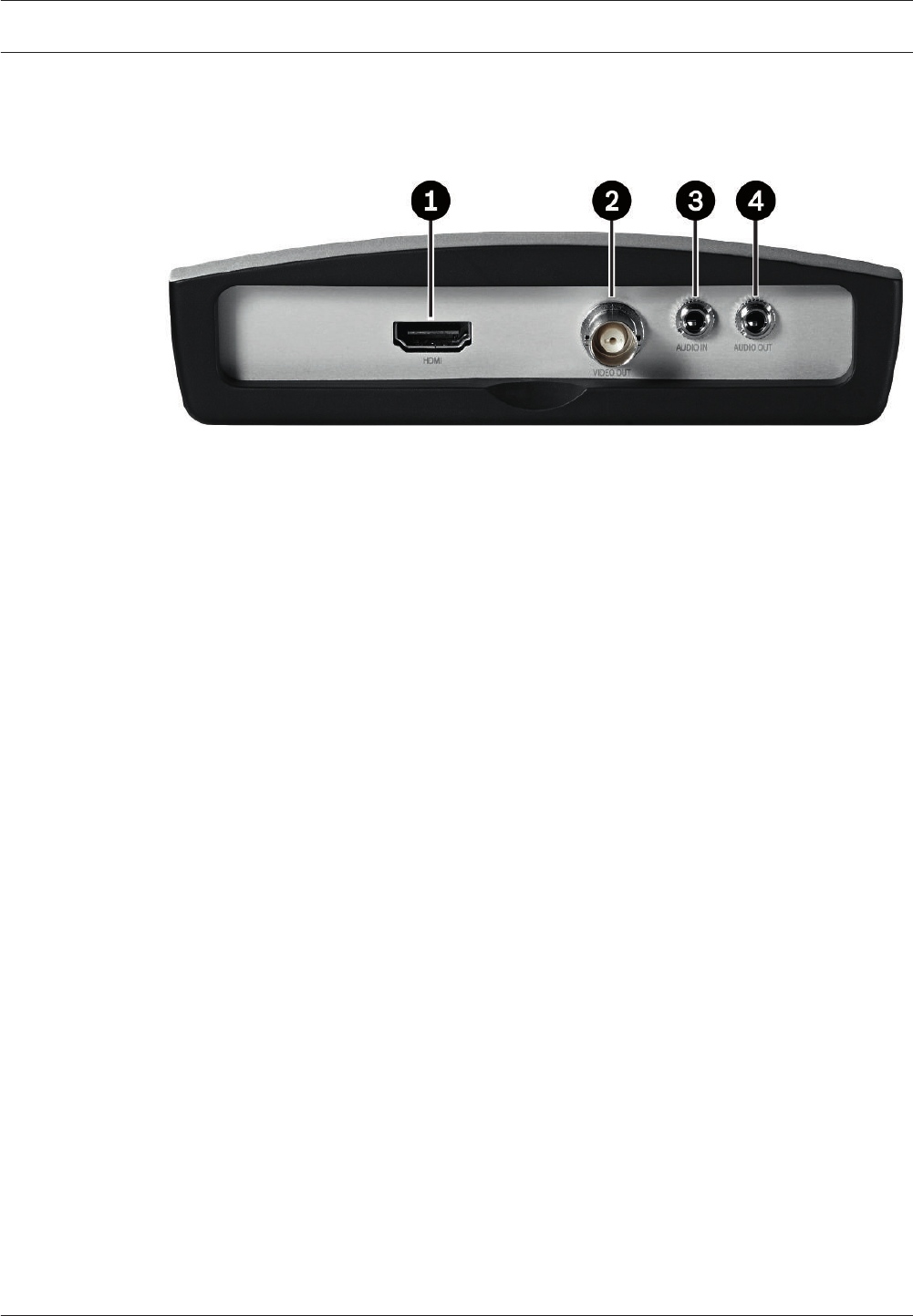

3.4.1 Vorderansicht 11
3.4.2 Rückansicht 12
4Installation 13
4.1 Vorbereitungen 13
4.2 Montage 13
4.3 Installation in einem Schaltschrank 14
5Anschluss 17
5.1 Anschließen von Monitoren 17

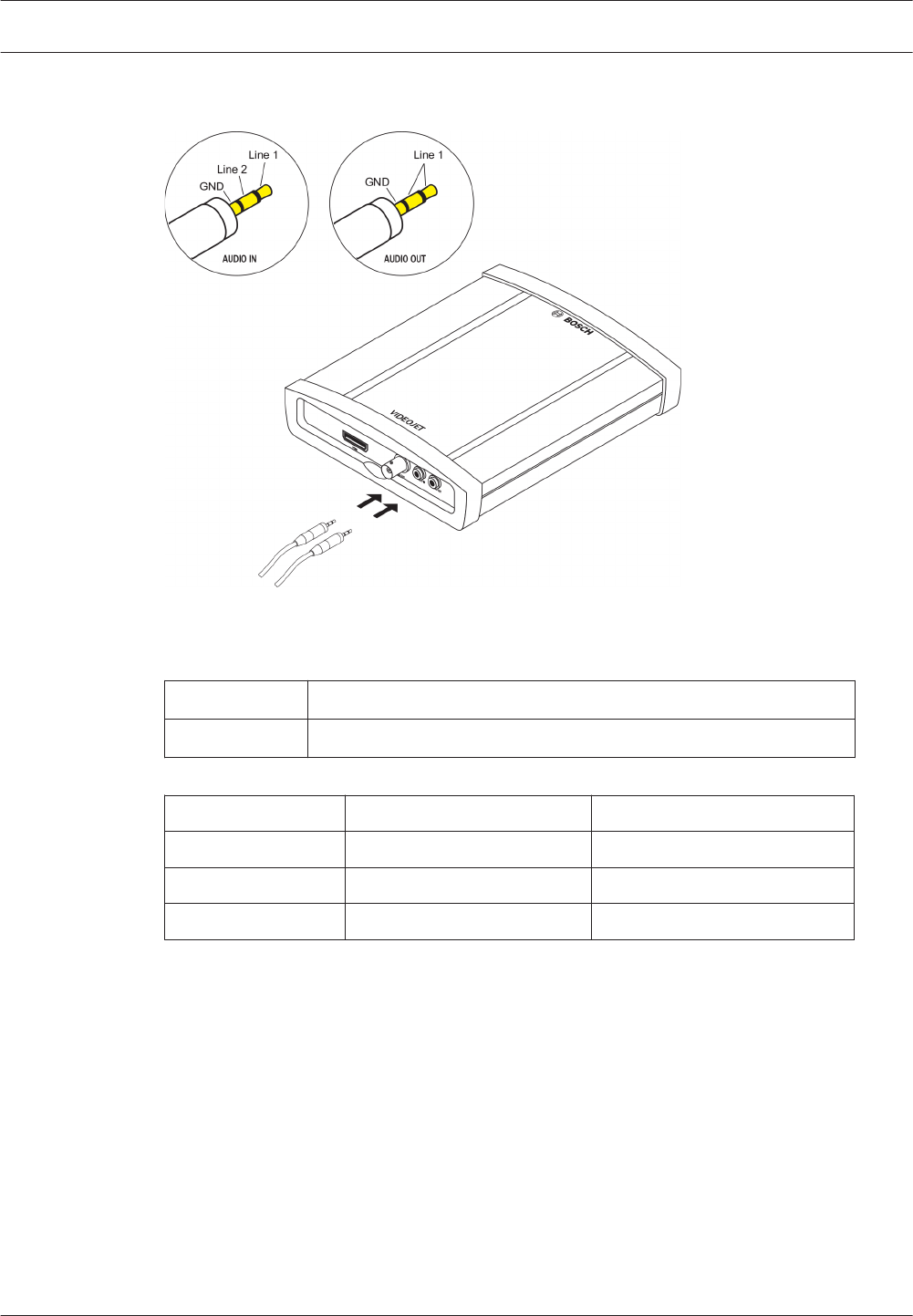

5.2 Anschließen von Audio 18
5.3 Herstellen einer Netzwerkverbindung 19
5.4 Anschließen von Alarmeingängen und Relaisausgang 19
5.5 Herstellen einer seriellen Verbindung 20
5.6 Anschließen des Netzteils 21
6Konfiguration 23
6.1 Einrichtung 23

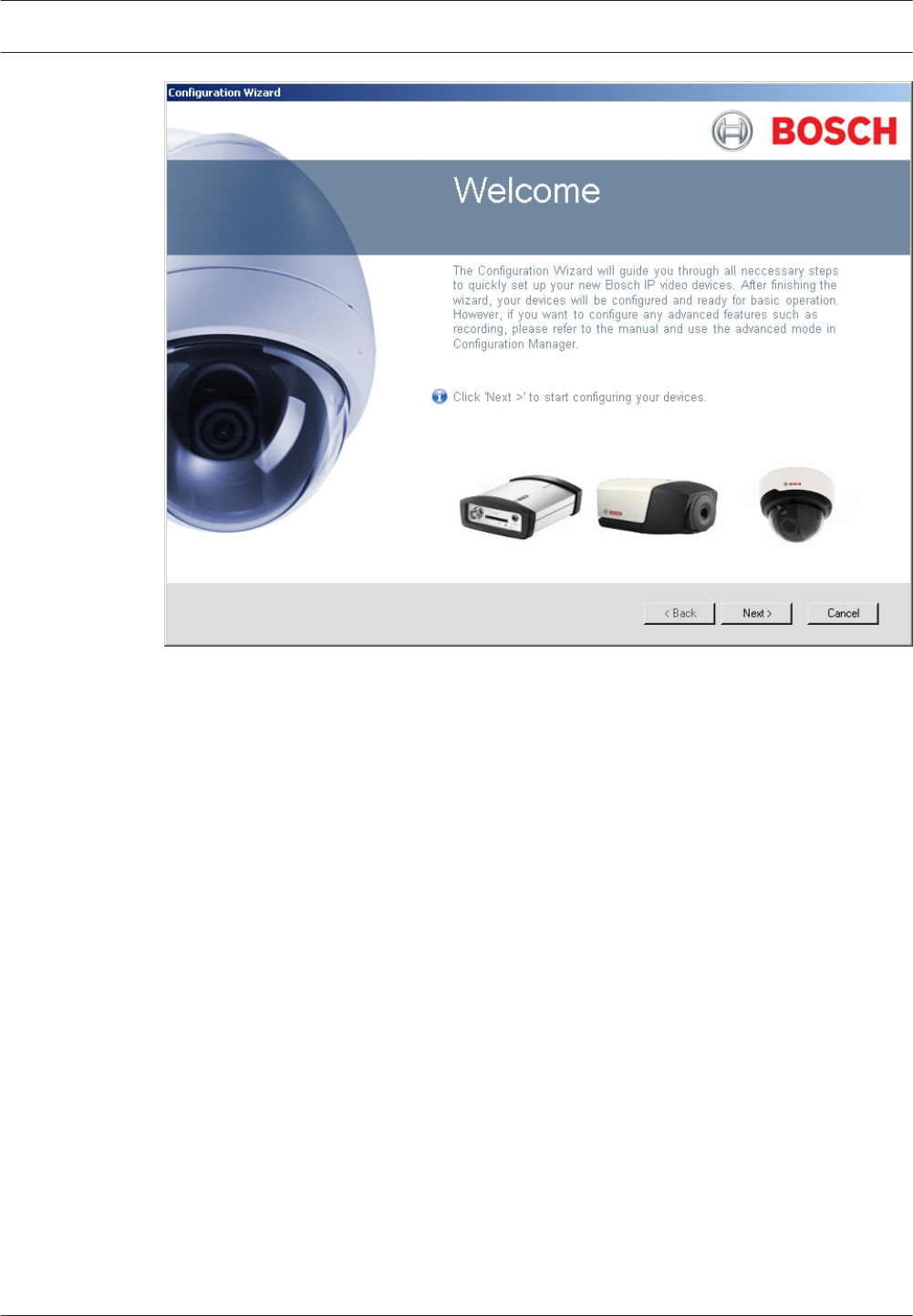

6.2 Einrichtung mit Bosch Video Client 23
7Problembehandlung 25
7.1 Kontakt 25
7.2 Allgemeine Störungen 25
7.3 LEDs 27
7.4 Prozessorauslastung 27
7.5 Netzwerkverbindungen 27
7.6 Klemmensockel 27
7.7 Copyrights 28
8Wartung 30
8.1 Aktualisierungen 30
8.2 Werkseinstellungen 30
8.3 Reparaturen 30
9Außerbetriebnahme 31
9.1 Weitergabe 31
9.2 Entsorgung 31
VIDEOJET decoder 3000 | de 3
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-5.png)
Sicherheit
Stromschlaggefahr
– Versuchen Sie niemals, das Gerät an ein vom vorgesehenen Typ abweichendes Stromnetz
anzuschließen.
– Verwenden Sie nur die mitgelieferten oder gemäß UL zugelassenen Netzteile mit einer
Ausgangsleistung gemäß LPS oder NEC Klasse 2.
– Schließen Sie das Netzteil an eine Netzsteckdose mit Schutzleiter an.
– Öffnen Sie niemals das Gehäuse.
– Öffnen Sie niemals das Gehäuse des Netzteils.
– Trennen Sie das Netzteil vom Stromnetz und von allen anderen Geräten, wenn ein Defekt
auftritt.
– Installieren Sie das Netzteil und das Gerät nur in trockenen, witterungsgeschützten
Räumen.
– Stellen Sie bei der Installation in einem Schaltschrank sicher, dass das Gerät und die
Netzteile ausreichend geerdet sind.
– Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es
außer Betrieb, und sichern Sie es, um eine unbefugte Inbetriebnahme zu verhindern.
Lassen Sie das Gerät dann von Bosch Security Systems prüfen.
In den folgenden Fällen ist ein sicherer Betrieb nicht mehr möglich:
– Bei sichtbaren Beschädigungen des Geräts oder der Netzanschlussleitungen
– Wenn das Gerät nicht mehr ordnungsgemäß funktioniert
– Wenn das Gerät Regen oder Nässe ausgesetzt war
– Wenn Fremdkörper in das Gerät eingedrungen sind
– Nach langer Lagerung unter ungünstigen Bedingungen
– Nach extremen Belastungen beim Transport
Installation und Betrieb
– Bei der Installation müssen stets die relevanten elektrotechnischen Vorschriften und
Richtlinien eingehalten werden.
– Zur Installation des Geräts sind einschlägige Kenntnisse der Netzwerktechnik
erforderlich.
– Vergewissern Sie sich vor der Installation oder Verwendung des Geräts, dass Sie die
Dokumentation zu den anderen daran angeschlossenen Geräten, wie z. B. Monitoren,
gelesen und verstanden haben. Die Dokumentation enthält wichtige Sicherheitshinweise
und Informationen über zulässige Anwendungen.
– Führen Sie ausschließlich die in diesem Handbuch beschriebenen Schritte zur Installation
und zum Betrieb durch. Andere Vorgehensweisen können zu Personen- oder Sachschäden
oder Schäden am Gerät führen.
Beachten Sie die folgenden Installationsbedingungen:
– Installieren Sie das Gerät bzw. das Netzteil nicht in unmittelbarer Nähe zu Heizkörpern
oder anderen Wärmequellen. Vermeiden Sie einen Installationsort mit direkter
Sonneneinstrahlung.
– Schaffen Sie genügend Platz für das Verlegen von Kabeln.
– Stellen Sie sicher, dass das Gerät und das Netzteil ausreichend belüftet werden.
Berücksichtigen Sie die gesamte Heizleistung, insbesondere bei der Installation mehrerer
Geräte in einem Schaltschrank.
– Verwenden Sie für Verbindungen ausschließlich die mitgelieferten Kabel oder geeignete
Kabel, die gegenüber elektromagnetischen Einstrahlungen störfest sind.
1
1.1
1.2
VIDEOJET decoder 3000 Sicherheit | de 5
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-6.png)
– Platzieren und verlegen Sie alle Kabel so, dass sie vor Beschädigungen geschützt sind,
und achten Sie ggf. auf eine ausreichende Zugentlastung.
– Stellen Sie bei der Installation in einem Schaltschrank sicher, dass die
Schraubverbindungen frei von Spannung sind und der geringstmöglichen mechanischen
Beanspruchung unterliegen. Sorgen Sie dafür, dass das Gerät und das Netzteil
ausreichend geerdet sind.
– Vermeiden Sie Stöße, Schläge und starke Erschütterungen, die die Grenzwerte
überschreiten, da diese zu irreparablen Schäden am Gerät führen können.
Wartung und Reparatur
– Öffnen Sie niemals das Gehäuse des Geräts. Das Gerät enthält keine Teile, die Sie
reparieren oder austauschen können.
– Öffnen Sie niemals das Gehäuse des Netzteils. Das Netzteil enthält keine Teile, die vom
Benutzer gewartet werden können.
– Sorgen Sie dafür, dass nur qualifiziertes Fachpersonal der Elektrotechnik und der
Netzwerktechnik mit Wartungs- oder Reparaturarbeiten beauftragt wird. Wenden Sie sich
im Zweifelsfall an den technischen Service Ihres Händlers.
1.3
6de | Sicherheit VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-7.png)
Kurzinformationen
Zu diesem Handbuch
Dieses Handbuch richtet sich an Personen, die für die Installation und den Betrieb eines
VIDEOJET decoder 3000 zuständig sind. Internationale, nationale und ggf. regionale
elektrotechnische Vorschriften sind stets einzuhalten. Einschlägige Kenntnisse der
Netzwerktechnik sind erforderlich. Im Handbuch wird die Installation des Geräts beschrieben.
Konventionen in diesem Handbuch
In diesem Handbuch werden die folgenden Symbole und Notationen verwendet, um auf
spezielle Situationen hinzuweisen:
!
Vorsicht!
Dieses Symbol weist darauf hin, dass die Nichtbeachtung der beschriebenen
Sicherheitshinweise zu einer Gefährdung von Personen und zu Schäden am Gerät oder an
anderen Einrichtungen führen kann.
Es weist auf unmittelbare Gefahren hin.
Hinweis!
Dieses Symbol weist auf Besonderheiten hin und markiert Tipps und Hinweise zum Umgang
mit dem Gerät.
Vorgesehene Verwendung
Der VIDEOJET decoder 3000 empfängt und decodiert Videosignale über Datennetzwerke
(Ethernet-LAN, Internet). Das Gerät ist für den Einsatz mit CCTV-Systemen vorgesehen.
Verschiedene Funktionen können automatisch durch die Einbindung externer Alarmsensoren
ausgelöst werden. Andere Anwendungen sind nicht zulässig.
Bei Fragen zum Umgang mit dem Gerät, die in diesem Handbuch nicht beantwortet werden,
wenden Sie sich bitte an Ihren Vertriebspartner oder an:
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Deutschland
www.boschsecurity.com
EU-Richtlinien
Der VIDEOJET decoder 3000 erfüllt die Anforderungen der EU-Richtlinien 89/336 (EMV-
Richtlinie) und 73/23, geändert durch 93/68 (Niederspannungsrichtlinie).
Typenschild
Zur genauen Identifikation sind Modellbezeichnung und Seriennummer an der Unterseite des
Gehäuses angegeben. Notieren Sie sich diese Informationen ggf. vor der Installation, sodass
Sie sie bei Fragen oder bei der Bestellung von Ersatzteilen zur Hand haben.
2
2.1
2.2
2.3
2.4
2.5
VIDEOJET decoder 3000 Kurzinformationen | de 7
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-8.png)
Systemüberblick
Im Lieferumfang enthaltene Teile
– 1 VIDEOJET decoder 3000 Video-Decoder
– 2 Klemmensockel (6-polig, 8-polig)
– 4 selbstklebende elastische Stoßfänger
– 1 Befestigungshalterung für die Wand
– 2 Schrauben
– 2 Wandstecker
– 1 Netzteil mit 3 Primäradaptern (EU, USA, Großbritannien)
– 1 Installationshandbuch
Hinweis!
Versichern Sie sich, dass die Lieferung vollständig ist und sich in einwandfreiem Zustand
befindet. Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie Schäden
feststellen.
Systemvoraussetzungen
Allgemeine Voraussetzungen
– Computer mit Betriebssystem Windows XP oder Windows 7
– Netzwerkzugang (Intranet oder Internet)
– Bildschirmauflösung mindestens 1024 x 768 Pixel
– Farbtiefe von 16 oder 32 Bit
– Oracle JVM installiert
Hinweis!
Der Webbrowser muss für die Verwendung von Cookies von der IP-Adresse des Geräts
konfiguriert sein.
Deaktivieren Sie in Windows 7 unter Internetoptionen auf der Registerkarte Sicherheit den
geschützten Modus.
Hinweise zur Verwendung von Microsoft Internet Explorer finden Sie in der Online-Hilfe von
Internet Explorer.
Zusätzliche Konfigurations- und Betriebsanforderungen
Sie finden die Informationen zu den zusätzlichen Konfigurations- und Betriebsanforderungen
im Dokument Releaseletter für die jeweilige Firmware.
Die aktuelle Version der Firmware, der erforderlichen Programme und Bedienelemente und die
aktuelle Version der Bosch Video Client Management-Software finden Sie in Ihrem Bosch
Produktkatalog im Internet.
Funktionsüberblick
HD-Video-Decoder
Der VIDEOJET decoder 3000 zeigt H.264-codierte Videos mit bis zu 60 Bildern pro Sekunde
von PAL-, NTSC- oder HD-Quellen über IP-Netzwerke an.
Die Videoanschlüsse können automatisch von der Kamera, dem Encoder, dem Decoder oder
über das umfangreiche Video Management System von Bosch hergestellt werden. Der Decoder
kann einen einzelnen HD-Videostream oder bis zu vier SD-Videostreams gleichzeitig im
Vierfachmodus decodieren.
3
3.1
3.2
3.3
8de | Systemüberblick VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-9.png)
Der Anzeigemodus lässt sich dabei über ein Managementsystem fernsteuern. Das Gerät kann
einen HD-Monitor direkt per HDMI ansteuern und eignet sich damit optimal für Anwendungen
wie Flachbildmonitorwände. Alternativ kann eine Verbindung zu einem analogen Monitor mit
Hilfe des Composite-Video-BNC-Ausgangs hergestellt werden.
Der VIDEOJET decoder 3000 ermöglicht Videoübertragung und gleichzeitige Nutzung von
bidirektionaler 1-Kanal-Audiokommunikation.
Der VIDEOJET decoder 3000 ist ultrakompakt und damit ideal, wenn Platz sparende Lösungen
benötigt werden.
Zugriffssicherheit
Der VIDEOJET decoder 3000 bietet mehrere Sicherheitsstufen für den Zugriff auf Netzwerk,
Gerät und Datenkanäle. Zusätzlich zum zweistufigen Kennwortschutz kann zur Identifikation
auch eine 802.1x-Authentifizierung mit einem RADIUS-Server verwendet werden. Zugriffe über
einen Webbrowser können mit dem HTTPS-Protokoll abgesichert werden, wobei ein im Gerät
gespeichertes SSL-Zertifikat verwendet wird, das je nach Verschlüsselungsfunktionen des
Clients einen vollständigen Datenschutz mit AES- oder 3DES-Verschlüsselung bietet. Alternativ
kann jeder Kommunikationskanal (Video, Audio oder serielle Schnittstelle) einzeln mit 128-Bit-
Schlüsseln AES-verschlüsselt werden, nachdem die Encryption Site License angewendet
wurde.
Hohe Leistung
Sie können IP-Video an den Hochleistungs-Decoder übertragen und mit extremer Klarheit auf
einem analogen CCTV-Monitor oder auf einem großen Flachbildschirm präsentieren.
Der VIDEOJET decoder 3000 unterstützt bis zu vier SD H.264-Videostreams mit voller
Auflösung und Bildfrequenz und kann diese im Vierfachmodus anzeigen. In der Einfachanzeige
kann das Gerät einen HD-Videostream bis zu 1080p30 oder 720p60 anzeigen.
Flexibilität
Dank seiner Verbindungsseite im Webbrowser, der optionalen IP Matrix-Lizenz, der
Unterstützung des IntuiKey Keyboards und der Integration in Video Client- und
Videomanagementsysteme, ermöglicht der VIDEOJET decoder 3000 Lösungen, die von
kleinsten Standalone-Systemen bis hin zu großen oder verteilten, jedoch zentral gesteuerten
Anwendungen reichen.
Problemlose Upgrades
Upgrades des Geräts können jederzeit dezentral durchgeführt werden, wenn neue Firmware-
Versionen verfügbar sind. Dies gewährleistet, dass das Produkt immer auf dem neuesten
Stand ist und die Investition mit geringem Aufwand geschützt wird.
Zusammenfassung
Der VIDEOJET decoder 3000 bietet die folgenden Hauptfunktionen:
– Video-, Audio- und Datenempfang über IP-Datennetzwerke
– Vierfachanzeige-Funktion mit gleichzeitiger Decodierung von vier Videoströmen
– 1 BNC-Composite-Videoausgang (PAL/NTSC) zum Anschluss eines analogen Monitors
– 1 HDMI-Schnittstelle zur Anzeige von digitalem Video auf Flachbildschirmen oder
ähnlichen Geräten
– Videodecodierung nach internationalem Standard H.264
– Integrierte Ethernet-Schnittstelle (10/100 Base-T)
– Transparenter, bidirektionaler Datenkanal über serielle Schnittstelle RS-232/RS-422/
RS-485
– Konfiguration und Fernbedienung aller internen Funktionen über TCP/IP, auch über
HTTPS gesichert
– Passwortschutz gegen unbefugte Anwahl und Änderung der Konfiguration
– 4 Alarmeingänge für externe Sensoren (zum Beispiel Türkontakte)
VIDEOJET decoder 3000 Systemüberblick | de 9
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-a.png)
– 1 Relaisausgang für die Umschaltung externer Geräte (zum Beispiel Leuchten oder
Sirenen)
– Ereignisgesteuerter automatischer Verbindungsaufbau
– Komfortable Wartung über Uploads
– Flexible Verschlüsselung von Steuerungs- und Datenkanälen
– Authentifizierung gemäß internationalem Standard 802.1x
– Bidirektionales Audio (mono) für Festverbindungen
– Audiocodierung nach den internationalen Standards G.711 und L16
10 de | Systemüberblick VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-b.png)
Anschlüsse, Bedienelemente und Anzeigen
Vorderansicht
1 HDMI-Monitorbuchse
Zum Anschluss eines Computer-Monitors über HDMI-Kabel
2 VIDEO OUT-Videoausgang
BNC-Buchse zum Anschluss eines Videomonitors
3 AUDIO IN-Audioanschluss (mono)
3,5-mm-Stereobuchse (Audio In) für den Anschluss von zwei Audioquellen
4 AUDIO OUT-Audioanschluss (mono)
3,5-mm-Stereobuchse (Line Out) für den Anschluss einer Audioquelle
3.4
3.4.1
VIDEOJET decoder 3000 Systemüberblick | de 11
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-c.png)
Rückansicht
1 ETH-RJ45-Buchse
Für den Anschluss an ein Ethernet-LAN (lokales Netzwerk), 10/100 Mbit Base-T
2LED LINK
Leuchtet, wenn das Gerät mit dem Netzwerk verbunden ist
3LED CONNECT
Leuchtet bei Stromversorgung und während der Datenübertragung
4Taste für Werkseinstellungen
Zum Wiederherstellen der Werkseinstellungen
5LED DISPLAY
Zeigt Verwendung der Monitoranschlüsse an
6Klemmensockel
Für Alarmeingänge, Relaisausgang und serielle Schnittstelle
7 12V DC-Netzanschluss
Zum Anschluss des Netzteils
Sehen Sie dazu auch
–LEDs, Seite 27
–Klemmensockel, Seite 27
3.4.2
12 de | Systemüberblick VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-d.png)
Installation
Vorbereitungen
Der VIDEOJET decoder 3000 ist ebenso wie das Netzteil nur für den Betrieb in Innenräumen
bzw. Gehäusen vorgesehen. Wählen Sie einen Installationsort, an dem gewährleistet ist, dass
die Umgebungsbedingungen eingehalten werden.
Sie können das Gerät als Desktop-Gerät nutzen oder mit dem im Lieferumfang enthaltenen
Montagematerial an der Wand montieren. Für den Einbau in einen Schaltschrank erhalten Sie
einen Rackbefestigungssatz für bis zu drei Einheiten. Weitere Informationen finden Sie in
Ihrem Bosch Produktkatalog im Internet.
!
Vorsicht!
Die Umgebungstemperatur für das mitgelieferte Netzteil muss zwischen 0 und +40 °C liegen.
Die relative Luftfeuchtigkeit muss zwischen 20 % und 80 % liegen. Die Umgebungstemperatur
für das Gerät muss zwischen 0 und +50 °C liegen. Die relative Luftfeuchtigkeit darf 90 % nicht
überschreiten.
Das Gerät und das Netzteil erzeugen im Betrieb Wärme. Sorgen Sie deshalb für ausreichende
Belüftung und hinreichenden Abstand zwischen beiden Geräten sowie zu
wärmeempfindlichen Gegenständen oder Geräten. Beachten Sie während der Installation den
maximalen Wärmewert von 31 BTU/h pro Gerät ohne das Netzteil.
Beachten Sie die folgenden Installationsbedingungen:
– Installieren Sie das Gerät bzw. das Netzteil nicht in unmittelbarer Nähe zu Heizkörpern
oder anderen Wärmequellen. Vermeiden Sie einen Installationsort mit direkter
Sonneneinstrahlung.
– Schaffen Sie genügend Platz für das Verlegen von Kabeln.
– Stellen Sie sicher, dass das Gerät und das Netzteil ausreichend belüftet werden.
Berücksichtigen Sie die gesamte Heizleistung, insbesondere bei der Installation mehrerer
Geräte in einem Schaltschrank.
– Verwenden Sie für Verbindungen ausschließlich die mitgelieferten Kabel oder geeignete
Kabel, die gegenüber elektromagnetischen Einstrahlungen störfest sind.
– Platzieren und verlegen Sie alle Kabel so, dass sie vor Beschädigungen geschützt sind,
und achten Sie ggf. auf eine ausreichende Zugentlastung.
– Stellen Sie bei der Installation in einem Schaltschrank sicher, dass die
Schraubverbindungen frei von Spannung sind und der geringstmöglichen mechanischen
Beanspruchung unterliegen. Sorgen Sie dafür, dass das Gerät und das Netzteil
ausreichend geerdet sind.
– Vermeiden Sie Stöße, Schläge und starke Erschütterungen, die die Grenzwerte
überschreiten, da diese zu irreparablen Schäden am Gerät führen können.
Montage
Mithilfe der Wandhalterung können Sie das Gerät in vertikaler oder horizontaler Position an
Wänden, unter Decken oder an anderen tragfähigen Standorten befestigen.
!
Vorsicht!
Die Befestigungsstelle muss das Gerät zuverlässig tragen können. Die Tragfähigkeit muss dem
vierfachen Gewicht des Geräts entsprechen.
4
4.1
4.2
VIDEOJET decoder 3000 Installation | de 13
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-e.png)

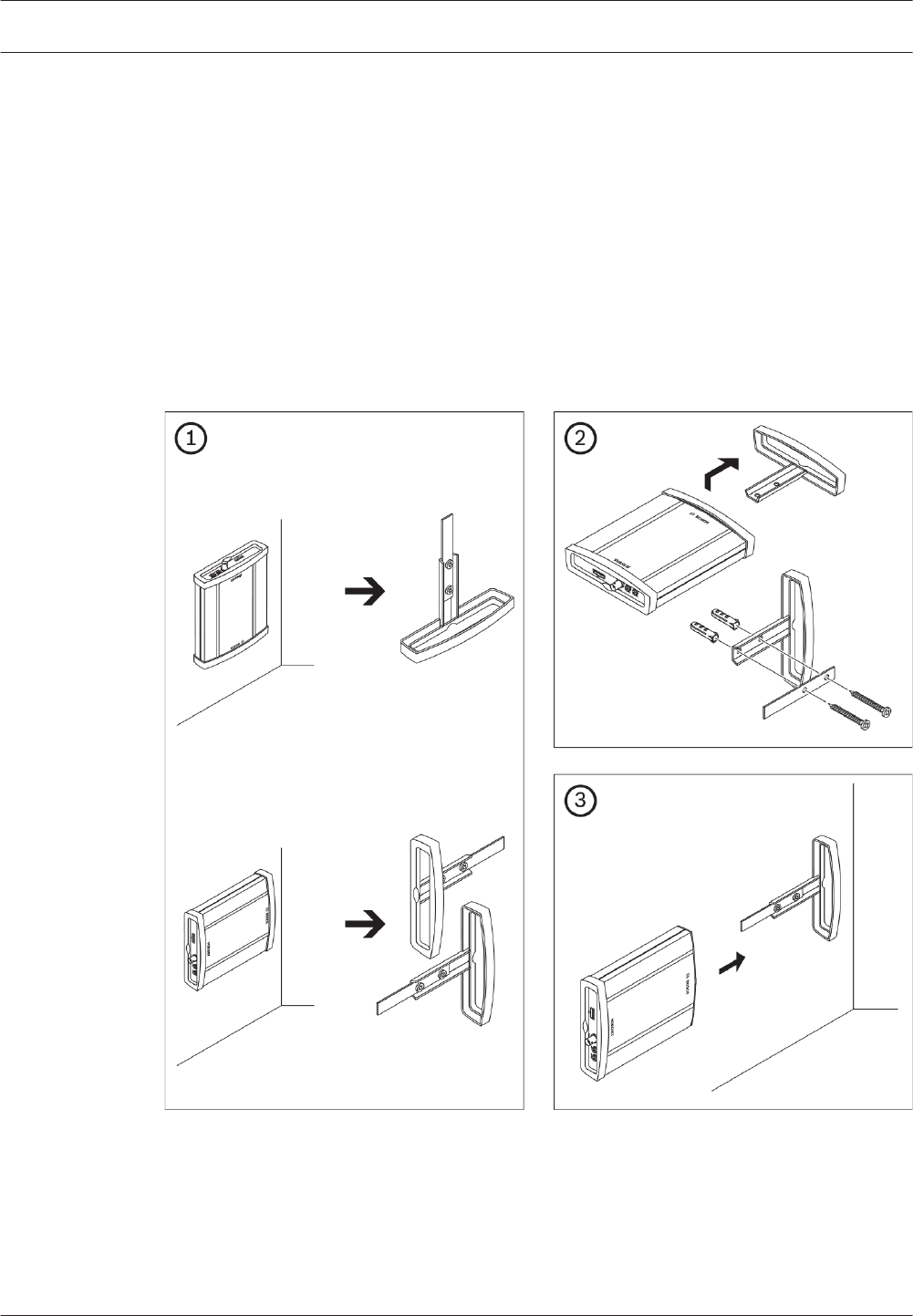

Wenn das Gerät in vertikaler Position befestigt wird, müssen Sie den unteren
Kunststoffrahmen verwenden und das Gerät von oben auf dem Rahmen positionieren. Wenn
das Gerät in horizontaler Position befestigt wird, können Sie jeden der beiden Rahmen
verwenden.
1. Heben Sie den Kunststoffrahmen an einer Seite des Gehäuses an, und entfernen Sie ihn
vorsichtig vom Gerät.
2. Schrauben Sie den Kunststoffrahmen in der gewünschten Position mit der Wandhalterung
zusammen.
3. Überprüfen Sie, ob der Kunststoffrahmen fest sitzt.
4. Platzieren Sie das Gerät auf der Wandhalterung, wobei sich die Halterung zwischen dem
Gehäuse und dem zweiten Kunststoffrahmen befindet.
5. Schieben Sie das Gerät in den Kunststoffrahmen, bis es sicher einrastet.
6. Überprüfen Sie abschließend, ob das Gerät sicher am Installationsort befestigt ist.

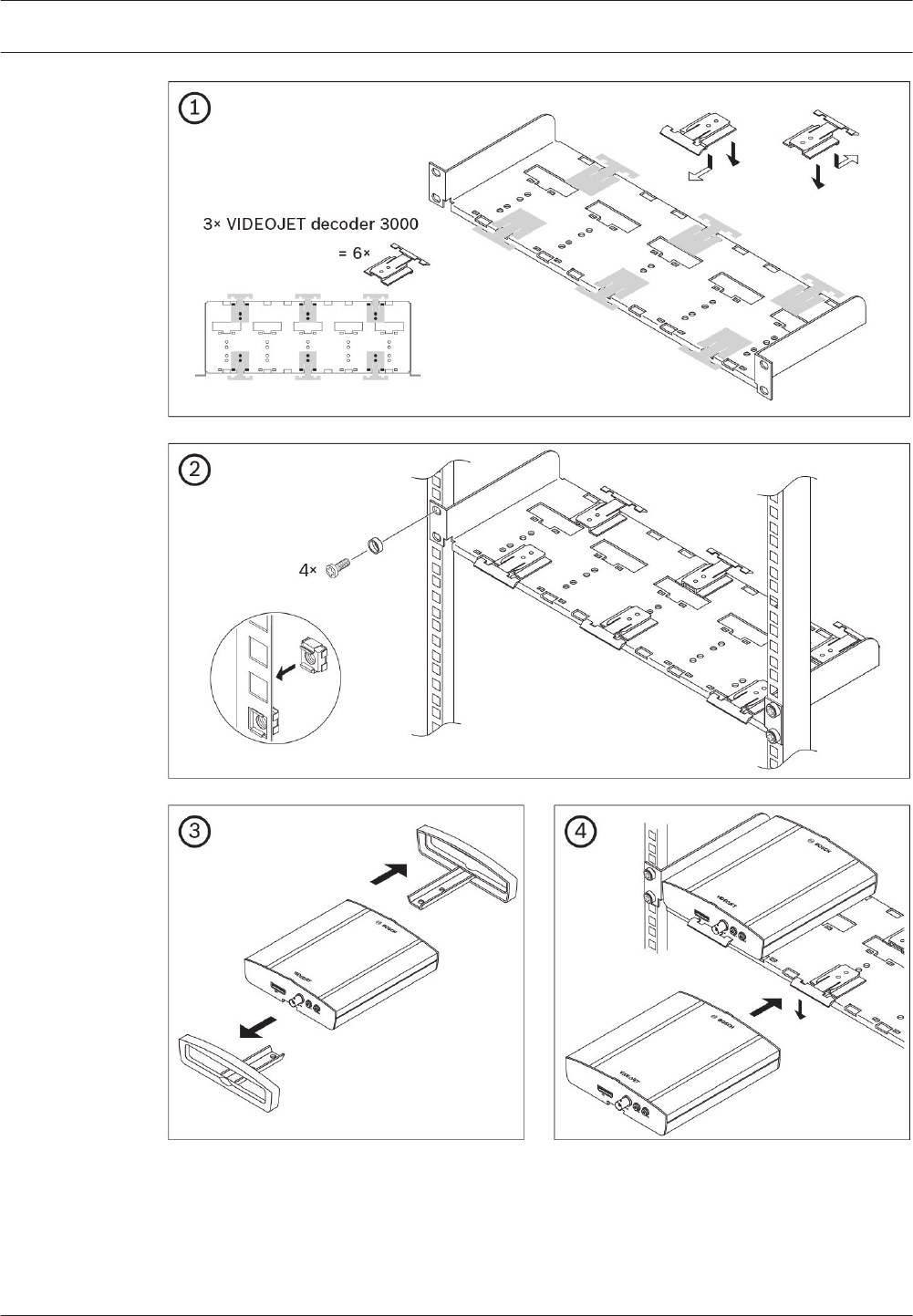

Installation in einem Schaltschrank
1. Installieren Sie die erforderliche Anzahl Befestigungsplatten (zwei für jedes Gerät).
2. Bereiten Sie den Schaltschrank so vor, dass Sie den Rackbefestigungsrahmen problemlos
direkt am Installationsort einsetzen können.
3. Platzieren Sie die Käfigmuttern in den entsprechenden Bohrungen oder Hohlräumen im
Rahmen des Schaltschranks.
4.3
14 de | Installation VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-f.png)
4. Heben Sie den leeren Rackbefestigungsrahmen in den Rahmen des Schaltschranks, und
setzen Sie die Befestigungsschrauben zusammen mit den Unterlegscheiben ein.
5. Ziehen Sie anschließend die Schrauben nacheinander fest, und prüfen Sie dann noch
einmal, ob alle Schrauben fest angezogen sind.
6. Entfernen Sie die Kunststoffrahmen von beiden Seiten jedes zu installierenden Geräts.
7. Schieben Sie jedes Gerät auf die entsprechende Befestigungsplatte, bis Sie fühlen, dass
es sicher einrastet.
VIDEOJET decoder 3000 Installation | de 15
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-10.png)
16 de | Installation VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-11.png)

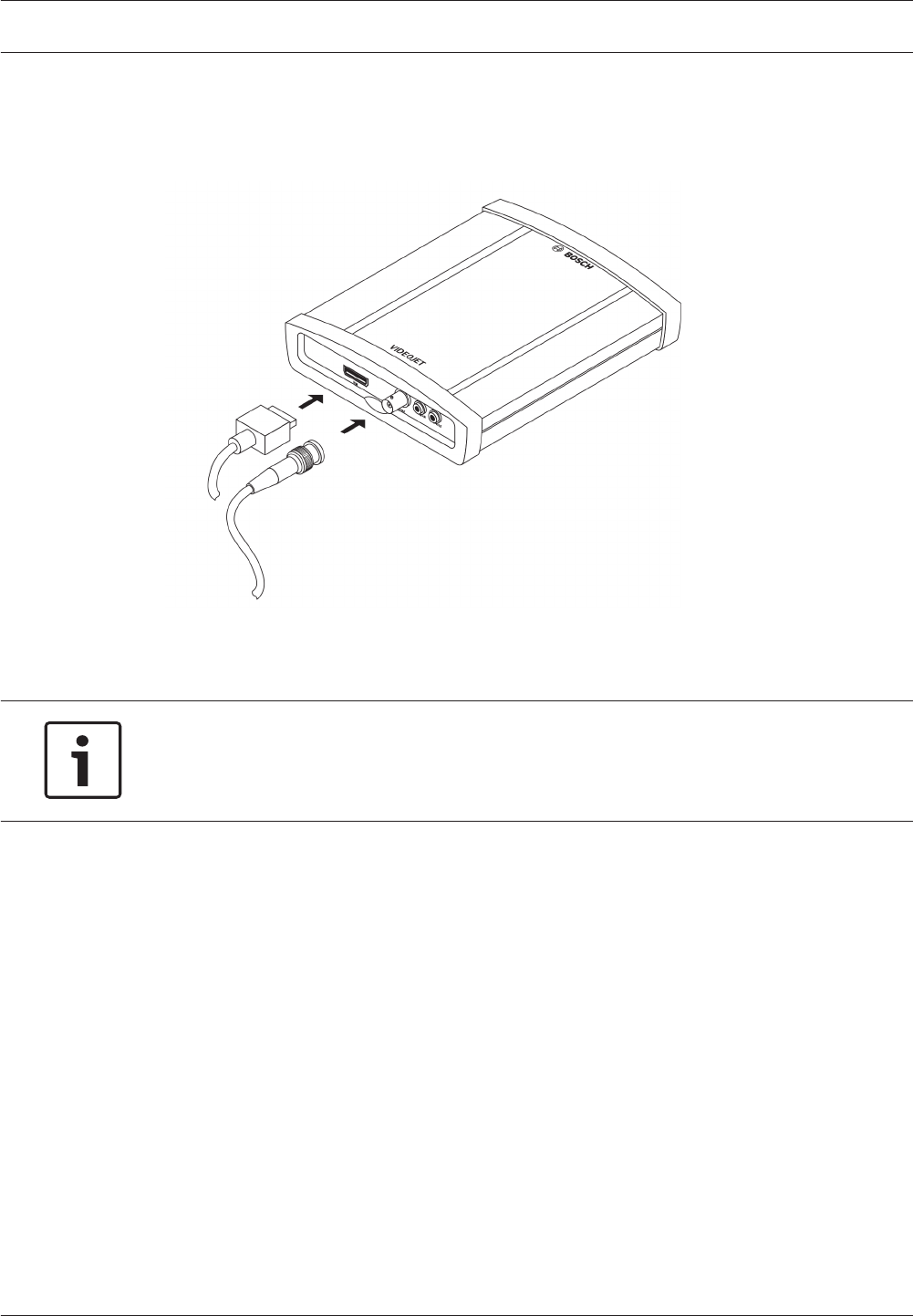

Anschluss
Anschließen von Monitoren
Sie müssen einen geeigneten Monitor an den Decoder anschließen. Das Gerät verfügt über
zwei Monitorausgänge. Die gleichzeitige Verwendung beider Ausgänge ist möglich, wenn Sie
den Videostandard auf PAL oder NTSC gesetzt haben.
Hinweis!
Die Standardeinstellung für den Videostandard ist PAL. Wenn Sie andere Monitore als PAL-
Monitore anschließen, ohne die entsprechende Einstellung zu ändern, funktioniert die Anzeige
eventuell nicht ordnungsgemäß.
Stellen Sie sicher, dass die verwendeten Kabel die maximale Länge von 30 m nicht
überschreiten.
1. Schließen Sie einen analogen Videomonitor (PAL/NTSC) mit einem Videokabel (75 Ohm,
BNC-Stecker) an die BNC-Buchse VIDEO OUT an.
2. Schließen Sie einen HDMI-kompatiblen Computer-Monitor mit einem HDMI-Kabel an die
HDMI-Buchse an.
Hinweis: Der HDMI-Anschluss unterstützt kein Audio. Verwenden Sie die Audioanschlüsse,
wenn Sie Audioübertragung benötigen.
Über einen HDMI-DVI-Adapter können Sie auch einen DVI-Monitor an die HDMI-Buchse
anschließen.
5
5.1
VIDEOJET decoder 3000 Anschluss | de 17
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-12.png)
Anschließen von Audio
Das Gerät besitzt zwei Audioanschlüsse für Line-Audiosignale.
Die Audiosignale werden in beide Richtungen und synchron mit den Videosignalen übertragen.
Die folgenden Spezifikationen müssen unbedingt eingehalten werden:
2 × Audio In: Impedanz 9 kOhm typ., 5,5 Vss max. Eingangsspannung
1 × Line Out: 3,0 Vss typ. Ausgangsspannung bei 10 kOhm Impedanz
Der Stereo-Stecker muss wie folgt angeschlossen werden:
Kontakt AUDIO IN AUDIO OUT
Spitze Kanal 1 Kanal 1
Mittlerer Ring Kanal 2 —
Unterer Ring Masse Masse
1. Schließen Sie eine Audioquelle mit einem 3,5-mm-Stereo-Stecker an der Buchse AUDIO
IN an.
2. Schließen Sie einen Audioempfänger mit Line-In-Anschluss mit einem 3,5-mm-Stereo-
Stecker an der Buchse AUDIO OUT an.
Beachten Sie, dass die Audiofunktion standardmäßig nicht aktiviert ist. Wenn Sie
Audioanschlüsse verwenden möchten, aktivieren Sie die entsprechende Einstellung bei der
Konfiguration des Geräts.
5.2
18 de | Anschluss VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-13.png)
Herstellen einer Netzwerkverbindung
Sie können das Gerät an ein 10/100 Base-T-Netzwerk anschließen. Verwenden Sie dazu ein
UTP-Standardkabel der Kategorie 5 mit RJ45-Steckern.
4Schließen Sie das Gerät über die ETH-Buchse an das Netzwerk an.
Anschließen von Alarmeingängen und Relaisausgang
Alarmeingänge
Das Gerät verfügt über 4 Alarmeingänge am Klemmensockel. Über die Alarmeingänge werden
externe Alarmgeräte wie Türkontakte oder Sensoren angeschlossen. Bei entsprechender
Konfiguration kann ein Alarmsensor das Gerät beispielsweise automatisch mit einer
Gegenstelle verbinden.
Ein spannungsfreier Schließkontakt oder Switch kann als Auslöser verwendet werden.
Verwenden Sie, wenn möglich, ein prellfreies Kontaktsystem als Auslöser.
5.3
5.4
VIDEOJET decoder 3000 Anschluss | de 19
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-14.png)
!
Vorsicht!
Bitte beachten Sie die Beschriftung am Gerät.
1. Schließen Sie die Leitungen an den entsprechenden Klemmen (IN1 bis IN4) am
Klemmensockel an. Vergewissern Sie sich, dass die Anschlüsse sicher sind.
2. Verbinden Sie jeden Alarmeingang mit einem Massekontakt (GND).
Relaisausgang
Das Gerät hat einen Relaisausgang für die Umschaltung von externen Geräten wie Lampen
oder Alarmsirenen. Sie können den Relaisausgang manuell betätigen, während eine aktive
Verbindung zum Gerät besteht. Der Ausgang kann auch so konfiguriert werden, dass als
Reaktion auf ein Alarmsignal automatisch ein Signalgeber oder eine andere Alarmeinheit
aktiviert wird. Der Relaisausgang befindet sich ebenfalls am Klemmensockel.
!
Vorsicht!
Bitte beachten Sie die Beschriftung am Gerät.
Eine maximale Belastung von 30 Vss (SELV) und 200 mA kann an den Relaiskontakten angelegt
werden.
1. Schließen Sie die Leitungen an den entsprechenden Klemmen (R) am Klemmensockel an.
Vergewissern Sie sich, dass die Anschlüsse sicher sind.

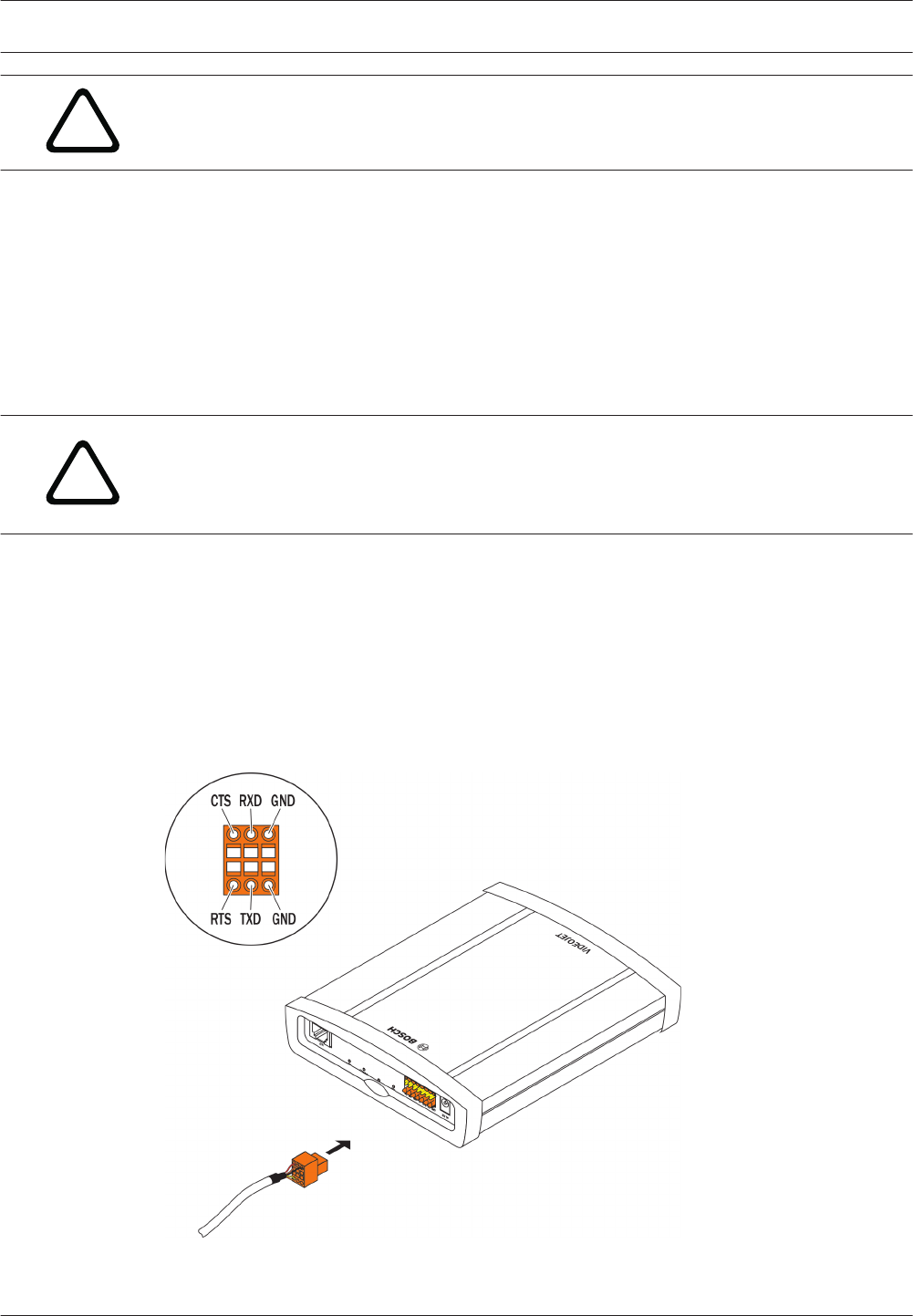

2. Schließen Sie den Klemmensockel an der Buchse am Gerät an. Beachten Sie dabei die
Beschriftung.
Sehen Sie dazu auch
–Klemmensockel, Seite 27
Herstellen einer seriellen Verbindung
5.5
20 de | Anschluss VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-15.png)
Die bidirektionale Datenschnittstelle dient zur Steuerung von am Decoder angeschlossenen
Geräten, wie z. B. eine Zentrale für eine Dome-Kamera mit motorisiertem Objektiv. Die
Verbindung unterstützt die Übertragungsstandards RS-232, RS-422 und RS-485. Eine
Videoverbindung ist erforderlich, um transparente Daten zu übertragen.
Die serielle Schnittstelle befindet sich ebenfalls am Klemmensockel.
Das Angebot der steuerbaren Geräte wächst ständig. Spezifische Informationen zu Installation
und Steuerung erhalten Sie bei den Herstellern der entsprechenden Geräte. Beachten Sie bei
Installation und Inbetriebnahme des zu steuernden Peripheriegeräts die jeweilige
Dokumentation. Die Dokumentation enthält wichtige Sicherheitshinweise und Informationen
über zulässige Anwendungen.
!
Vorsicht!
Bitte beachten Sie die Beschriftung am Gerät.
1. Wenn Sie eine serielle Verbindung zum Gerät benötigen, schließen Sie die
entsprechenden Kabel am Klemmensockel an. Vergewissern Sie sich, dass die Anschlüsse
sicher sind.
2. Schließen Sie den Klemmensockel an der Buchse am Gerät an. Beachten Sie dabei die
Beschriftung.
Sehen Sie dazu auch
–Klemmensockel, Seite 27
Anschließen des Netzteils
5.6
VIDEOJET decoder 3000 Anschluss | de 21
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-16.png)
Zum Lieferumfang des VIDEOJET decoder 3000 gehört ein Netzteil mit drei Primäradaptern.
Ein Netzschalter ist nicht vorhanden. Das Gerät ist betriebsbereit, sobald Sie es mit der
Spannungsversorgung verbunden haben.
!
Vorsicht!
Achten Sie darauf, dass Sie das mitgelieferte Netzteil nur mit dem korrekten Primäradapter
für Ihre Netzsteckdose verwenden, oder verwenden Sie ein anderes gemäß UL zugelassenes
Netzteil mit einer Ausgangsleistung gemäß LPS oder NEC Klasse 2.
Verwenden Sie ggf. geeignete Ausstattung, um sicherzustellen, dass das Netzteil frei von
Störungen wie Überspannung, Spannungsspitzen oder Spannungsabfall ist.
Schließen Sie den Decoder erst dann an das Netzteil an, wenn alle übrigen Anschlüsse erfolgt
sind.
1. Schließen Sie das Netzteil an die 12V DC-Buchse an.
2. Stellen Sie sicher, dass der korrekte Primäradapter am Netzteil angebracht ist und eine
geeignete Netzsteckdose verfügbar ist.
3. Stecken Sie das Netzteil in eine Schutzkontaktsteckdose. Das Gerät ist einsatzbereit,
sobald die CONNECT-LED von Rot auf Grün wechselt und so den Startvorgang anzeigt.
Vorausgesetzt, dass die Netzwerkverbindung richtig vorgenommen wurde, leuchtet auch die
grüne LINK-LED auf. Die blinkende grüne CONNECT-LED signalisiert, dass Datenpakete über
das Netzwerk übertragen werden.
Sehen Sie dazu auch
–LEDs, Seite 27
22 de | Anschluss VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-17.png)
Konfiguration
Einrichtung
Um das Gerät in Ihrem Netzwerk betreiben zu können, muss es eine für Ihr Netzwerk gültige
IP-Adresse und eine kompatible Subnetzmaske aufweisen.
Hinweis!
Standardmäßig ist DHCP in den Netzwerkeinstellungen des Geräts aktiviert.
Bei einem aktiven DHCP-Server im Netzwerk müssen Sie die vom DHCP-Server zugewiesene
IP-Adresse kennen, um das Gerät betreiben zu können.
Die folgende Standardadresse ist werkseitig voreingestellt: 192.168.0.1
Die Einrichtungsprozedur wird über unsere Video Client-Software oder andere
Managementsysteme ausgeführt. Alle Informationen zur Konfiguration finden Sie in der
jeweiligen Dokumentation zu dem verwendeten Videomanagementsystem.
Einrichtung mit Bosch Video Client
Die aktuelle Version der Video Client Management-Software finden Sie im Bosch
Produktkatalog im Internet. Mithilfe dieses Programms können Sie das Gerät schnell und
einfach im Netzwerk implementieren und einrichten.
Installieren des Programms
1. Laden Sie den Video Client aus dem Bosch Produktkatalog im Internet herunter.
2. Extrahieren Sie die Datei.
3. Doppelklicken Sie auf die Installationsdatei.
4. Befolgen Sie die angezeigten Anweisungen, um die Installation abzuschließen.
Konfigurieren des Geräts
Sie können den Video Client sofort nach der Installation starten.
1. Doppelklicken Sie auf dem Desktop auf das Symbol , um das Programm zu
starten. Alternativ können Sie die Anwendung über die Schaltfläche Start und das Menü
Programme starten (Pfad: Start/Programme/Bosch Video Client/Bosch Video Client).
2. Wenn das Programm zum ersten Mal ausgeführt wird, wird ein Assistent geöffnet, der
Ihnen dabei hilft, Geräte im Netzwerk zu erkennen und zu konfigurieren.
3. Wenn der Assistent nicht automatisch gestartet wird, klicken Sie auf , um die
Anwendung Configuration Manager zu öffnen. Klicken Sie dann auf Konfigurations-
Assistent... im Menü Werkzeuge.
4. Folgen Sie den im Fenster Konfigurations-Assistent gezeigten Anweisungen.
6
6.1
6.2
VIDEOJET decoder 3000 Konfiguration | de 23
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-18.png)
Zusätzliche Parameter
Mithilfe der Anwendung Configuration Manager im Bosch Video Client können Sie weitere
Parameter überprüfen und festlegen. Detaillierte Informationen hierzu finden Sie in der
Dokumentation zu diesen Anwendungen.
Beachten Sie, dass die Audiofunktion standardmäßig nicht aktiviert ist. Wenn Sie
Audioanschlüsse verwenden möchten, aktivieren Sie die entsprechende Einstellung bei der
Konfiguration des Geräts.
24 de | Konfiguration VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-19.png)
Problembehandlung
Kontakt
Wenn Sie eine Störung nicht beheben können, wenden Sie sich bitte an Ihren Lieferanten oder
Systemintegrator oder direkt an den Kundenservice von Bosch Security Systems.
Die nachfolgenden Tabellen sollen Ihnen helfen, bei Störungen deren Ursache zu erkennen
und gegebenenfalls zu beseitigen.
Allgemeine Störungen
Störung Mögliche Ursache Empfohlene Lösung
Kein Bild auf dem
Monitor
Monitorfehler Schließen Sie eine lokale
Kamera oder andere
Videoquelle an den Monitor an,
und überprüfen Sie die
Monitorfunktion.
Fehlerhafte Kabelverbindungen Prüfen Sie alle Leitungen,
Stecker, Kontakte und
Verbindungen.
Monitorfehler Schließen Sie einen anderen
Monitor an das Gerät an, oder
verwenden Sie einen anderen
Monitoranschluss.
Konfiguration ist nicht korrekt. Prüfen Sie, ob Sie die richtigen
Videostandard-Einstellungen
für den Monitor konfigurier
haben.
Kein Verbindungsaufbau,
keine Bildübertragung
Konfiguration des Geräts Prüfen Sie alle
Konfigurationsparameter.
Fehlerhafte Installation Prüfen Sie alle Leitungen,
Stecker, Kontakte und
Verbindungen.
Falsche IP-Adresse Prüfen Sie die IP-Adressen.
Fehlerhafte Datenübertragung
im LAN
Prüfen Sie die
Datenübertragung, z. B. mit
ping.
Es besteht bereits die maximal
mögliche Anzahl von
Verbindungen.
Warten Sie, bis eine
Verbindung frei wird, und
wählen Sie den Sender erneut
an.
Keine Tonübertragung an
Gegenstelle
Hardwarefehler Prüfen Sie, ob alle
angeschlossenen Audiogeräte
korrekt arbeiten.
7
7.1
7.2
VIDEOJET decoder 3000 Problembehandlung | de 25
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-1a.png)
Störung Mögliche Ursache Empfohlene Lösung
Fehlerhafte Kabelverbindungen Prüfen Sie alle Leitungen,
Stecker, Kontakte und
Verbindungen.
Konfiguration ist nicht korrekt. Prüfen Sie die Audio-
Parameter.
Der Audioanschluss wird
bereits von einem anderen
Empfänger belegt.
Warten Sie, bis der Anschluss
frei ist, und wählen Sie das
Gerät erneut an.
Gerät meldet einen
Alarm nicht.
Alarmquelle nicht ausgewählt Überprüfen Sie die
Einstellungen der Alarmquelle.
Alarmreaktion nicht festgelegt Legen Sie die gewünschte
Alarmreaktion fest. Ändern Sie
gegebenenfalls die IP-Adresse.
Steuerung von Kameras
oder anderen Geräten ist
nicht möglich.
Die Kabelverbindung zwischen
der seriellen Schnittstelle und
dem angeschlossenen Gerät ist
nicht korrekt.
Überprüfen Sie alle
Kabelverbindungen, und stellen
Sie sicher, dass alle Stecker
ordnungsgemäß eingesteckt
sind.
Die Schnittstellenparameter
stimmen nicht mit dem anderen
angeschlossenen Gerät überein.
Stellen Sie sicher, dass alle
Einstellungen der betreffenden
Geräte miteinander kompatibel
sind.
Das Gerät ist nach einem
Firmware-Upload nicht
mehr betriebsbereit.
Spannungsausfall während der
Programmierung durch
Firmware-Datei
Lassen Sie das Gerät durch den
Kundendienst prüfen, und
tauschen Sie es ggf. aus.
Firmware-Datei nicht korrekt Geben Sie die IP-Adresse
gefolgt von /main.htm im
Webbrowser ein, und
wiederholen Sie den Upload.
Platzhalter mit einem
roten Kreuz anstelle der
ActiveX-Komponenten
JVM ist nicht auf dem
Computer installiert bzw. ist
nicht aktiviert.
Installieren Sie Oracle JVM aus
dem Bosch Produktkatalog im
Internet.
Webbrowser enthält
leere Felder.
Aktiver Proxy-Server im
Netzwerk
Erstellen Sie in den Proxy-
Einstellungen des lokalen
Computers eine Regel, die
lokale IP-Adressen ausschließt.
Wenn ein Sender mit
dem Decoder verbunden
ist, bleibt die erste
Verbindung erhalten.
Automatische Verbindung
konfiguriert
Deaktivieren Sie die
automatische Verbindung.
26 de | Problembehandlung VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-1b.png)
LEDs
Auf der Rückseite des Geräts sind LEDs angebracht, die den Betriebsstatus und mögliche
Störungen anzeigen:
LED LINK
Leuchtet grün: Netzwerkverbindung hergestellt.
LED CONNECT
Leuchtet nicht: Das Gerät ist ausgeschaltet.
Leuchtet grün: Das Gerät ist eingeschaltet, und der Startvorgang ist
abgeschlossen.
Leuchtet rot: Startvorgang läuft.
Blinkt grün: Datenpaketübertragung über Netzwerk.
Blinkt rot: Das Gerät ist defekt, beispielsweise wegen eines
fehlgeschlagenen Firmware-Uploads.
LED DISPLAY
Blinkt grün: Sowohl analoges als auch digitales Video kann
angeschlossen werden.
Leuchtet grün: Nur digitales Video ist verfügbar.

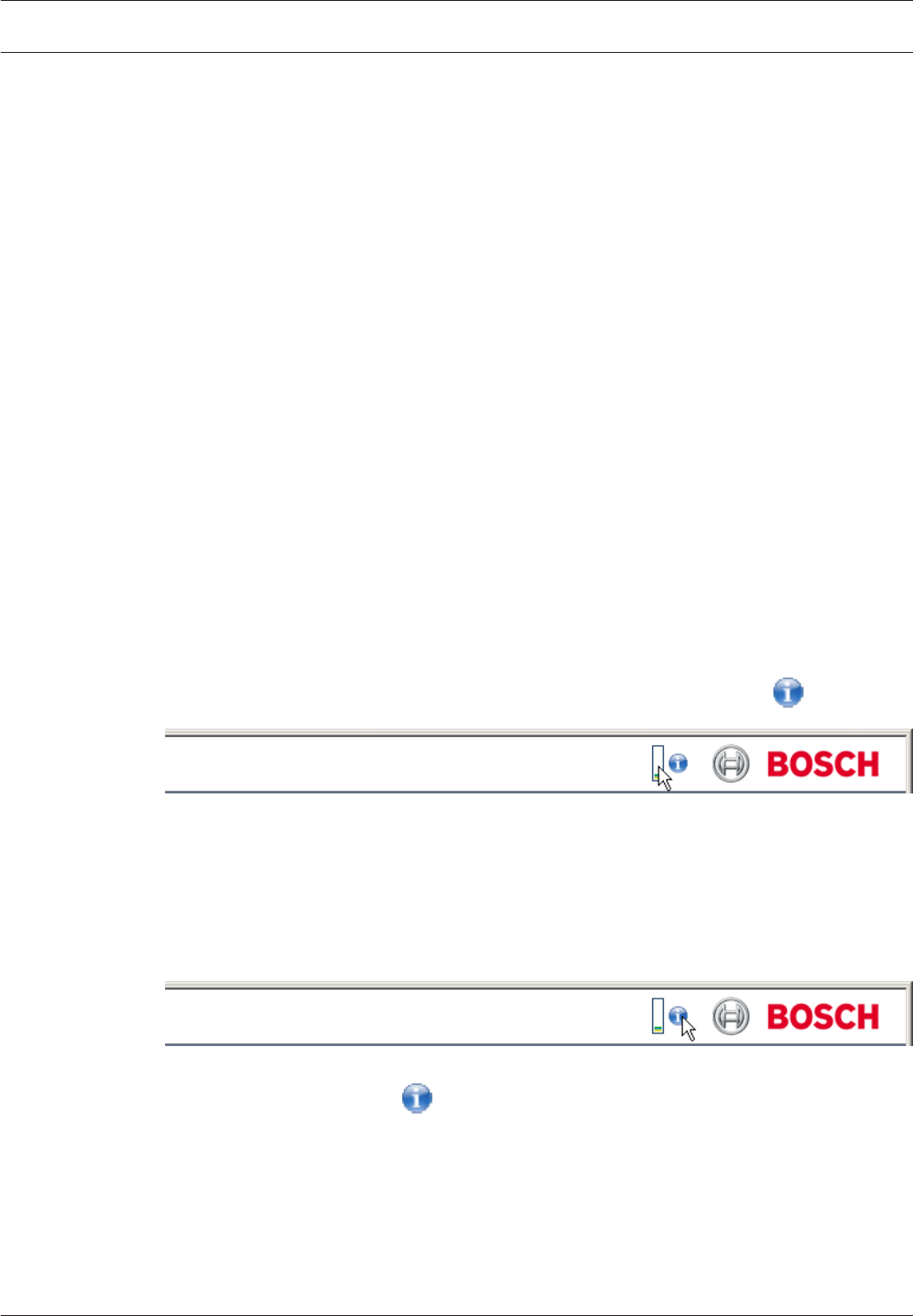

Prozessorauslastung
Wenn über den Webbrowser auf das Gerät zugegriffen wird, ist der Indikator für die
Prozessorauslastung rechts oben im Fenster neben dem Informationssymbol sichtbar.
Hier werden zusätzliche Informationen für die Fehlersuche und Feinabstimmung des Geräts
angezeigt. Die Werte geben die Anteile der einzelnen Funktionen an der Coder-Auslastung als
Prozentsätze an.
4Führen Sie den Cursor über die grafische Anzeige. Zusätzlich werden einige numerische
Werte angezeigt.
Netzwerkverbindungen
Es können Informationen über die Netzwerkverbindung angezeigt werden. Führen Sie den
Cursor dazu über das Symbol .
Link Art der Netzwerkverbindung
UL Uplink, Geschwindigkeit des ausgehenden Datenverkehrs
DL Downlink, Geschwindigkeit des eingehenden Datenverkehrs
Klemmensockel
Der Klemmensockel hat verschiedene Kontakte für:
7.3
7.4
7.5
7.6
VIDEOJET decoder 3000 Problembehandlung | de 27
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-1c.png)
– Serielle Datenübertragung
– 4 Alarmeingänge
– 1 Relaisausgang
Steckerbelegung serielle Schnittstelle
Die Optionen für die Verwendung der seriellen Schnittstelle umfassen die Übertragung
transparenter Daten, die Steuerung verbundener Geräte oder die Inbetriebnahme des Geräts
mit einem Terminal-Programm.
Die serielle Schnittstelle unterstützt die Übertragungsstandards RS-232, RS-422 und RS-485.
Der verwendete Modus hängt von der aktuellen Konfiguration ab.
Die Steckerbelegung für die serielle Schnittstelle richtet sich nach dem verwendeten
Schnittstellenmodus:
Kontakt RS-232-Modus RS-422-Modus RS-485-Modus
CTS — RxD- (Empfang von Daten,
Minus)
—
TXD TxD (Übertragung von
Daten)
TxD- (Übertragung von Daten,
Minus)
Daten-
RTS — TxD+ (Übertragung von Daten,
Plus)
Daten+
RXD RxD (Empfang von Daten) RxD+ (Empfang von Daten,
Plus)
—
GND Masse (Erde) — —
Steckerbelegung E/A
Kontakt Funktion
IN1 Eingang Alarm 1
IN2 Eingang Alarm 2
IN3 Eingang Alarm 3
IN4 Eingang Alarm 4
GND Masse
RRelaisausgang
Verbinden Sie jeden Alarmeingang mit einem Massekontakt (GND).
Copyrights
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI logo are
trademarks or registered trademarks of HDMI Licensing LLC in the United States and other
countries.
Schriftarten
Die Firmware nutzt die Schriftarten „Adobe-Helvetica-Bold-R-Normal--24-240-75-75-P-138-
ISO10646-1“ und „Adobe-Helvetica-Bold-R-Normal--12-120-75-75-P-70-ISO10646-1“ unter
folgendem Copyright:
Copyright 1984-1989, 1994 Adobe Systems Incorporated.
Copyright 1988, 1994 Digital Equipment Corporation.
7.7
28 de | Problembehandlung VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-1d.png)
Permission to use, copy, modify, distribute and sell this software and its documentation for
any purpose and without fee is hereby granted, provided that the above copyright notices
appear in all copies and that both those copyright notices and this permission notice appear
in supporting documentation, and that the names of Adobe Systems and Digital Equipment
Corporation not be used in advertising or publicity pertaining to distribution of the software
without specific, written prior permission.
Software
This software is based in part on the work of the Independent JPEG Group.
VIDEOJET decoder 3000 Problembehandlung | de 29
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-1e.png)
Wartung
Aktualisierungen
Firmware-Aktualisierungen werden über unsere Video Client-Software oder andere aktive
Managementsysteme ausgeführt. Weitere Informationen finden Sie in der entsprechenden
Dokumentation.
Werkseinstellungen
Sie können die Taste für Werkseinstellungen verwenden, um das Gerät auf seine
ursprünglichen Einstellungen zurückzusetzen. Alle Änderungen an den Einstellungen werden
mit den Werkseinstellungen überschrieben. Ein Zurücksetzen kann z. B. notwendig sein, wenn
das Gerät ungültige Einstellungen hat, die die gewünschte Funktionsweise beeinträchtigen.
1. Drücken Sie mit einem spitzen Gegenstand die Taste für Werkseinstellungen auf der
Gerätevorderseite, bis die LED CONNECT rot blinkt. Alle Einstellungen werden auf die
Standardeinstellungen zurückgesetzt.
2. Das Gerät ist einsatzbereit, sobald die LED CONNECT grün leuchtet.
PDas Gerät kann nun nur noch über die werkseitig eingestellte IP 192.168.0.1
angesprochen werden. Passen Sie die IP-Adresse an Ihre Anforderungen an.
Reparaturen
– Öffnen Sie niemals das Gehäuse des Geräts. Das Gerät enthält keine Teile, die Sie
reparieren oder austauschen können.
– Öffnen Sie niemals das Gehäuse des Netzteils. Das Netzteil enthält keine Teile, die vom
Benutzer gewartet werden können.
– Sorgen Sie dafür, dass nur qualifiziertes Fachpersonal der Elektrotechnik und der
Netzwerktechnik mit Wartungs- oder Reparaturarbeiten beauftragt wird. Wenden Sie sich
im Zweifelsfall an den technischen Service Ihres Händlers.
8
8.1
8.2
8.3
30 de | Wartung VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-1f.png)
Außerbetriebnahme
Weitergabe
Geben Sie den VIDEOJET decoder 3000 nur zusammen mit diesem Installationshandbuch
weiter.
Entsorgung
Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und
Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können.

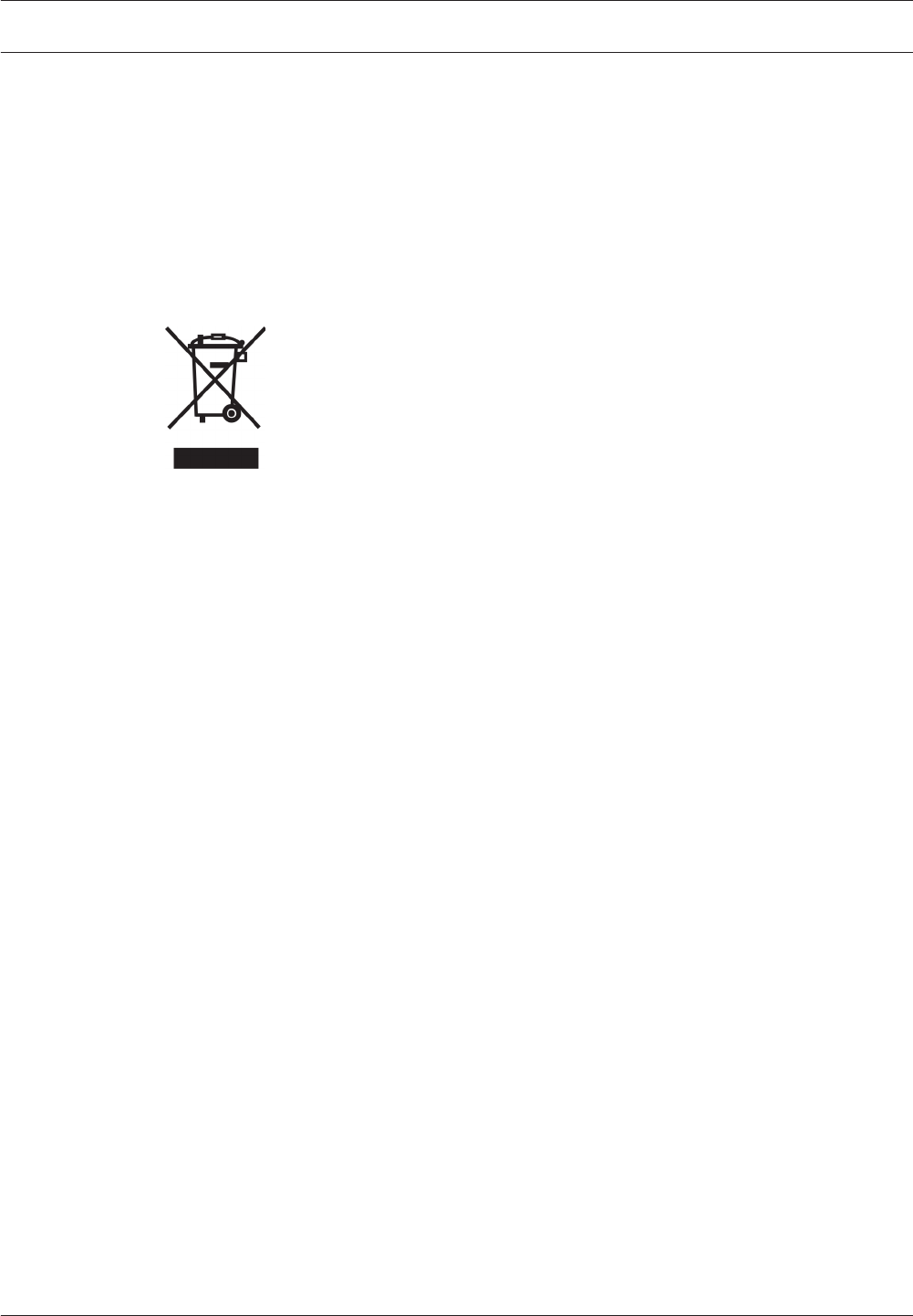

Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer
Nutzungsdauer getrennt vom Hausmüll gesammelt und entsorgt werden müssen.
In der Europäischen Union gibt es verschiedene Sammelsysteme für Elektro- und Elektronik-
Altgeräte. Bitte entsorgen Sie dieses Gerät bei Ihrem kommunalen Abfallsammel-/
Recyclingzentrum.
9
9.1
9.2
VIDEOJET decoder 3000 Außerbetriebnahme | de 31
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-20.png)
Technische Daten
Elektrische Daten
Eingangsspannung 12 VDC
Eingangsstrom 0,75 A
Leistungsaufnahme 9 W
Mechanische Daten
Abmessungen (H × B × T) 38 × 146 × 178 mm,
ohne Halterungen, einschließlich BNC-Buchsen
Gewicht ca. 0,6 kg
Video 1 × BNC-Buchse, 75 Ohm, terminiert
Analog Composite, 1 Vss, NTSC oder PAL
1 × HDMI-Anschluss, Typ A, digital
Audio 2 × 3,5 mm-Stereobuchse (2 × Mono-Eingang, 1 × Mono-Ausgang)
Line-In-Signal 9 kOhm typisch, 5,5 Vss max.
Line-Out-Signal 3,0 Vss bei 10 kOhm typisch
Ethernet 10/100 Base-T, automatische Erkennung,
Halb-/Vollduplex, RJ45
COM-Port 1 × RS-232/RS-422/RS-485, bidirektional, einsteckbarer
Anschluss
Alarm 4 × Eingang, einsteckbarer Anschluss (nicht isolierter
Schließkontakt),
max. Quellenwiderstand 10 Ohm
Relais 1 × Ausgang, einsteckbarer Anschluss
30 Vss (SELV), 200 mA
Anzeige 3 × LED (LINK, CONNECT, DISPLAY) auf der Rückseite
Umgebungsbedingungen
VIDEOJET decoder 3000
Betriebstemperatur 0 °C bis +50 °C
Lagertemperatur 0 °C bis +50 °C
Relative Luftfeuchtigkeit 0 bis 90 % Luftfeuchtigkeit, nicht kondensierend
Thermische
Verlustleistung
31 BTU/h max.
Netzteil
Betriebstemperatur 0 °C bis +40 °C
Lagertemperatur 0 °C bis +40 °C
Relative Luftfeuchtigkeit 20 bis 80 % Luftfeuchtigkeit, nicht kondensierend
10
10.1
10.2
10.3
32 de | Technische Daten VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-21.png)
Standards
Videostandards PAL, NTSC, HDMI
Videocodierungs-
protokolle
H.264 High Profile, H.264 Main Profile, H.264 Baseline Profile
(ISO/IEC 14496-10)
M-JPEG, JPEG
Videodatenraten 9,6 kbps bis 10 Mbps je Kanal
Bildauflösung
PAL/NTSC 4CIF (704 × 576/480)
HDMI Max. 1080p (1920 × 1080)
GOP-Struktur I, IP
Gesamtverzögerung 300 ms max.
Bildfrequenz
PAL/NTSC 1 bis 25/30 BPS
HDMI 60 BPS max.
Audiostandards G.711, L16
Audiofrequenzrate G.711: 300 Hz bis 3,4 kHz
L16: 300 Hz bis 6,4 kHz
Audio-Abtastrate G.711: 8 kHz
L16: 16 kHz
Audiodatenrate G.711: 80 kbps
L16: 640 kbps
Signal-Rausch-Verhältnis > 50 dB
Netzwerkprotokolle IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP, IGMP V2/V3,
ICMP, ICMPv6, RTSP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB-
II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfHOST.de, no-
ip.com), SMTP, iSCSI, UPnP (SSDP), DiffServ (QoS), LLDP,
SOAP, digest authentication
Verschlüsselung TLS 1.0, SSL, DES, 3DES, AES
10.4
VIDEOJET decoder 3000 Technische Daten | de 33
Bosch Sicherheitssysteme GmbH Installationshandbuch 2014.01 | V4 | F.01U.296.741
![](asset-22.png)
Index
A
Alarm, 12
Alarmeingang, 19
Analoges Video, 11
Anschlüsse auf der Rückseite, 12
Audioanschlüsse, 11, 18
B
Betrieb, 5
Bildschirmauflösung, 8
D
Datenschnittstelle, 21
DHCP, 23
Digitales Video, 11
Dome-Kamera, 21
E
Elektromagnetische Verträglichkeit, 7
F
Funktionsüberblick, 8
G
Gefahr, 5
H
Hauptfunktionen, 9
HDMI, 17
I
Identifikation, 7
Installation, 5
Installationsbedingungen, 5, 13
Installationsort, 13
IP-Adresse
Standard, 23
K
Konventionen, 7
M
Monitore, 17
N
Netzwerk, 19
Netzwerkverbindung, 12, 27
Niederspannungsrichtlinie, 7
P
Parameter, 24
Prozessorauslastung, 27
Prozessorauslastungsanzeige, 27
R
Relais, 12, 20
Relaisausgänge, 20
Reparatur, 6, 30
S
Schließkontakt, 19
Schnittstelle, 28
Serielle Schnittstelle, 12
Seriennummer, 7
Sicherheit, 5
Signalquelle, 19
Standard
IP-Adresse, 23
Standard-IP-Adresse, 23
Steckerbelegung, 28
Stromversorgung, 5, 12
Symbole, 7
T
Trigger, 19
U
Übertragungsstandards, 21, 28
V
Video
Analog, 11
Digital, 11
Vorschriften, 7
W
Wartung, 6, 30
Z
Zurücksetzen, 12, 30
Zurücksetzen des Geräts, 30
34 de | VIDEOJET decoder 3000
2014.01 | V4 | F.01U.296.741 Installationshandbuch Bosch Sicherheitssysteme GmbH
![](asset-24.png)
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2014
