BTFP12233
SMART POINTTM 18 GA BRAD NAILER KIT
CLAVADORA DE PUNTILLAS CALIBRE 18 SMART POINTTM
CLOUEUSE DE FINITION SMART POINTMC DE CALIBRE 18
INTRODUCTION
The BOSTITCH BTFP12233 is a precision-built tool, designed for high speed, high volume fastening. This tool
will deliver efficient, dependable service when used correctly and with care. As with any fine power tool, the
manufacturer’s instructions must be followed for best performance. Please study this manual before operating
the tool and understand the safety warnings and cautions. The instructions on installation, operation, and
maintenance should be read carefully, and the manuals should be kept for reference. NOTE: Additional safety
measures may be required because of your particular application of the tool. Contact your BOSTITCH representative
or distributor with any questions concerning the tool and its use. BOSTITCH Fastening Systems, 701 E. Joppa Road,
Towson, Maryland 21286, U.S. & Canada Only, É.-U. et Canada seulement.
INDEX
Safety Instructions .............................................3
Tool Components ..............................................5
Tool Specifications ............................................6
Air Supply and Connections......................................7
Loading the Tool ..............................................8
Trigger Lockout & Selecting Trip Mode .............................8-9
Dial-A-Depth® .................................................9
Installing the Belt Hook .........................................10
Tool Operation ................................................11
Jam Clearing Procedure .......................................11-12
Maintaining the Pneumatic Tool ..................................12-13
Troubleshooting ..............................................14
Available Accessories...........................................15
NOTE:
BOSTITCH tools have been engineered to provide excellent customer satisfaction and are designed to achieve
maximum performance when used with precision BOSTITCH fasteners engineered to the same exacting
standards. BOSTITCH cannot assume responsibility for product performance if our tools are used with
fasteners or accessories not meeting the specific requirements established for genuine BOSTITCH
nails, staples and accessories.
LIMITED WARRANTY — U.S. and Canada Only
BOSTITCH Fastening Systems (“BOSTITCH”) warrants to the original retail purchaser that the product purchased
is free from defects in material and workmanship, and agrees to repair or replace, at BOSTITCH’s option, any
defective BOSTITCH branded pneumatic stapler or nailer for a period of seven (7) years from date of purchase
(one (1) year from the date of purchase for compressors and tools used in production applications). Warranty is not
transferable. Proof of purchase date required. This warranty covers only damage resulting from defects in material
or workmanship; it does not cover conditions or malfunctions resulting from normal wear, neglect, abuse, accident
or repairs attempted or made by other than our national repair center or authorized warranty service centers. Driver
blades, bumpers, o-rings, pistons and piston rings are considered normally wearing parts. For optimal performance
of your BOSTITCH tool always use genuine BOSTITCH fasteners and replacement parts.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
PURPOSE. BOSTITCH SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES.
Some states and countries do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state and country to
country.
To obtain warranty service in the U.S. return the product, together with proof of purchase, to the U.S. BOSTITCH
National or Regional Independent Authorized Warranty Service Center. In the U.S. you may call us at 1-800-556-
6696 or visit www.BOSTITCH.com for the location most convenient for you. In Canada please call us at 1-800-567-
7705 or visit www.BOSTITCH.com
-2-
-3-
save these instructions
DeFinitions - saFetY GuiDeLines
This manual contains information that is important for you to know and understand. This information
relates to protecting YOUR SAFETY and PREVENTING EQUPMENT PROBLEMS. To help you recognize
this information, we use the symbols below. Please read the manual and pay attention to these
symbols.
Indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death
or serious injury.
Indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury.
Indicates a situation which, if not avoided, may result in property damage.
SAFETY INSTRUCTIONS

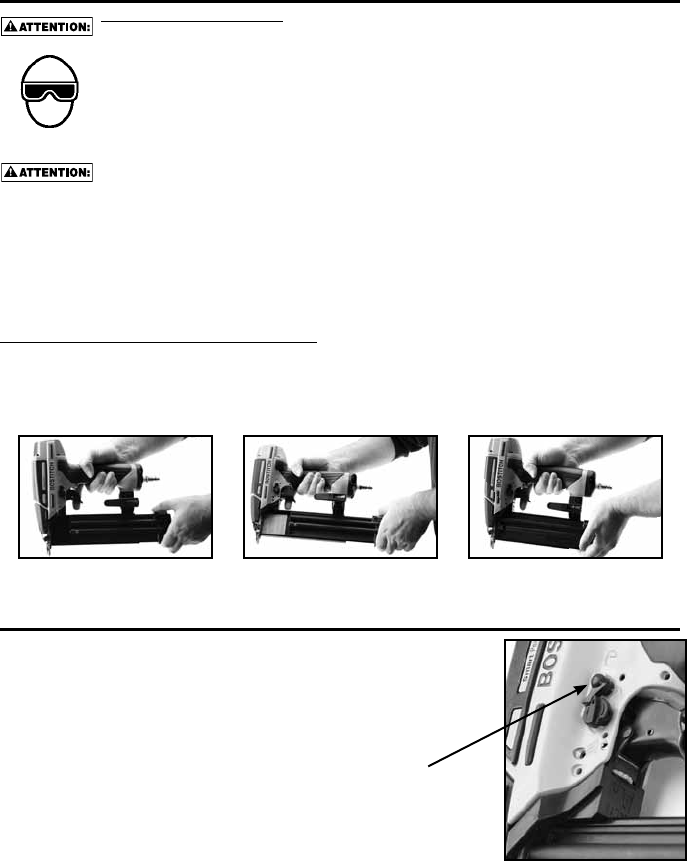

EYE PROTECTION which conforms to ANSI specifications and provides protection against
flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator
and others in the work area when connecting to air supply, loading, operating or servicing
this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection
equipment must conform to the requirements of the American National Standards
Institute, ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side shielded
spectacles and face shields alone do not provide adequate protection.
CAUTION: Additional Safety Protection will be required in some environments. For
example, the working area may include exposure to noise level which can lead to hearing
damage. The employer and user must ensure that any necessary hearing protection is
provided and used by the operator and others in the work area. Some environments will
require the use of head protection equipment. When required, the employer and user must
ensure that head protection conforming to ANSI Z89.1 is used.
Some dust created by power sanding, sawing, grinding, drilling, and other construction
activities contains chemicals known to the State of California to cause cancer, birth
defects or other reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints
• crystalline silica from bricks and cement and other masonry products
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of
work. To reduce your exposure to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such as those dust masks that are specially
designed to filter out microscopic particles.

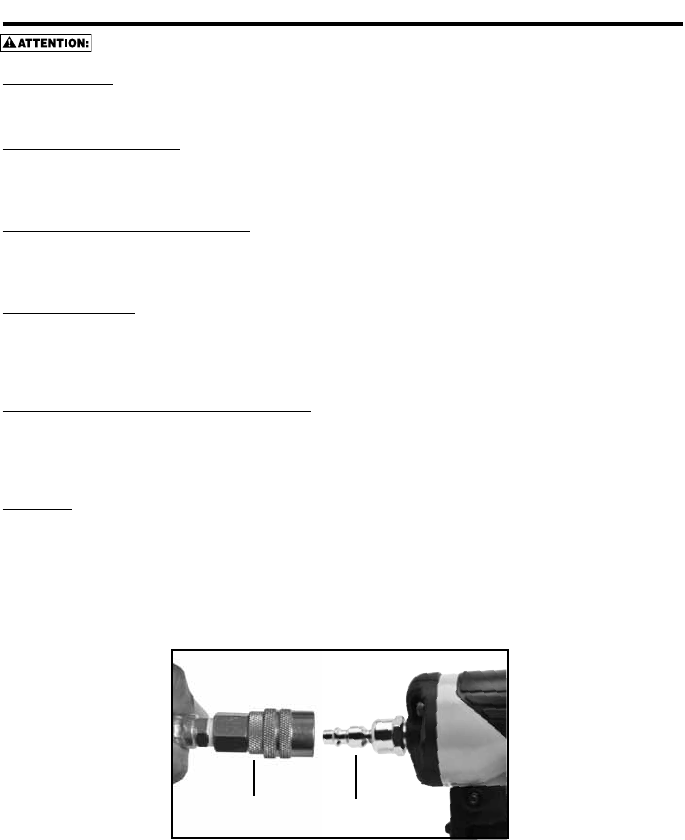

AIR SUPPLY AND CONNECTIONS
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as
tool may explode, possibly causing injury.
Do not use supply sources which can potentially exceed 200 P.S.I.G. as tool may burst,
possibly causing injury.
The connector on the tool must not hold pressure when air supply is disconnected. If a
wrong fitting is used, the tool can remain charged with air after disconnecting and thus will
be able to drive a fastener even after the air line is disconnected possibly causing injury.
Do not pull trigger or depress contact arm while connected to the air supply as the tool
may cycle, possibly causing injury.
Always disconnect air supply: 1.) Before making adjustments; 2.) When servicing the tool;
3.) When clearing a jam; 4.) When tool is not in use; 5.) When moving to a different work
area, as accidental actuation may occur, possibly causing injury.
LOADING TOOL
When loading tool: 1.) Never place a hand or any part of body in fastener discharge area
of tool; 2.) Never point tool at anyone; 3.) Do not pull the trigger or depress the trip as
accidental actuation may occur, possibly causing injury.
OPERATION
Always handle the tool with care: 1.) Never engage in horseplay; 2.) Never pull the trigger
unless nose is directed toward the work; 3.) Keep others a safe distance from the tool while
tool is in operation as accidental actuation may occur, possibly causing injury.
The operator must not hold the trigger pulled on contact arm tools except during fastening
operation as serious injury could result if the trip accidentally contacted someone or
something, causing the tool to cycle.
Keep hands and body away from the discharge area of the tool. A contact arm tool may
bounce from the recoil of driving a fastener and an unwanted second fastener may be
driven possibly causing injury.
Check operation of the contact arm mechanism frequently. Do not use the tool if the arm is
not working correctly as accidental driving of a fastener may result. Do not interfere with
the proper operation of the contact arm mechanism.
Do not drive fasteners on top of other fasteners or with the tool at an overly steep angle
as this may cause deflection of fasteners which could cause injury.
Do not drive fasteners close to the edge of the work piece as the wood may split, allowing
the fastener to be deflected possibly causing injury.
This nailer produces SPARKS during operation. NEVER use the nailer near flammable
substances, gases or vapors including lacquer, paint, benzine, thinner, gasoline, adhesives,
mastics, glues or any other material that is -- or the vapors, fumes or by-products of which are
-- flammable, combustible or explosive. Using the nailer in any such environment could cause
an EXPLOSION resulting in personal injury or death to user and bystanders.
MAINTAINING THE TOOL
This tool operates differently from all other BOSTITCH tools. To provide maximum visibility for
accurate fastener placement, the trip of this tool is normally in the “depressed” or “up” position.
On all other BOSTITCH tools and most other tools, the trip is normally in the “down” position.

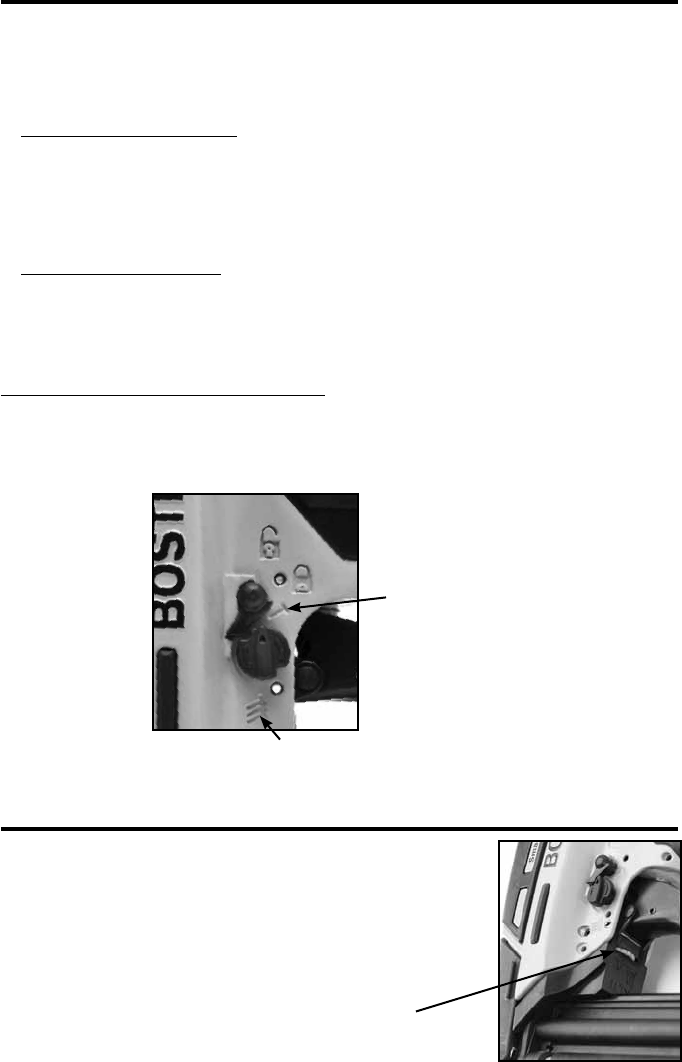

This tool has a selectable trigger mode which determines if the tool drives fasteners in sequential or contact
mode. In sequential trip mode, when the tip of the nose is placed on the work surface and the trigger is pulled,
the trip moves out from the tool to detect the work surface. The tool nose tip must be in contact with the
work surface to actuate. If the trip does not detect the work surface close enough to the nose of the tool, the
tool will not actuate.
In contact trip mode, when the trigger is depressed and held, the trip will move out from the tool.
Contacting the work surface with the tool nose, will actuate the trip mechanism driving a fastener each time
the work surface is contacted.
If the tool has been dropped or you suspect tool damage perform tool operation check as
defined in the tool operation check section.
When working on air tools note the warnings in this manual and use extra care when
evaluating problem tools.
-4-
-5-

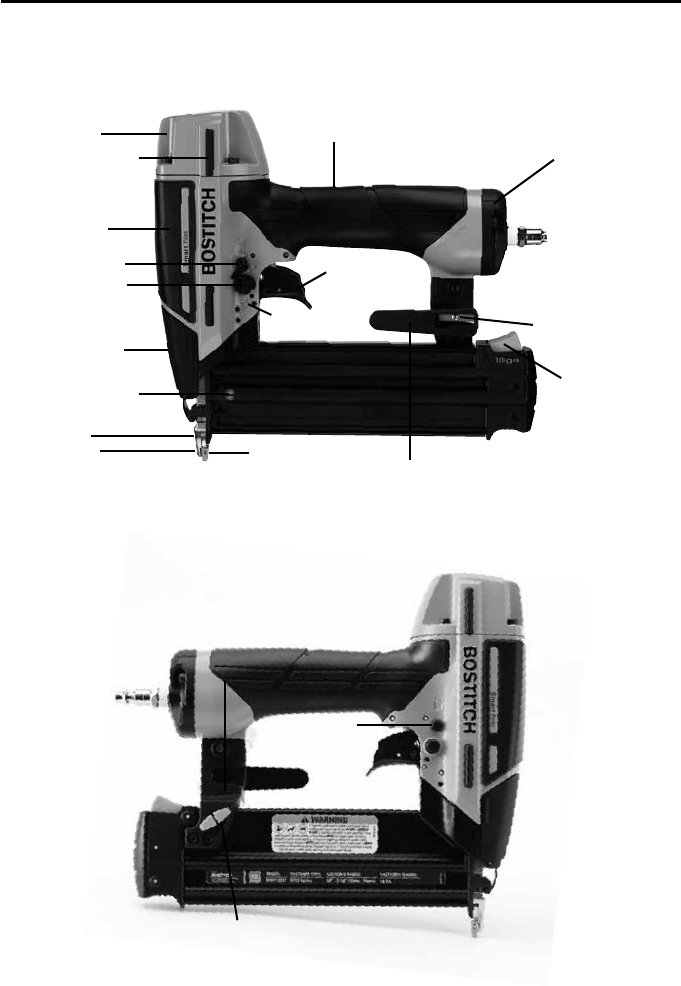

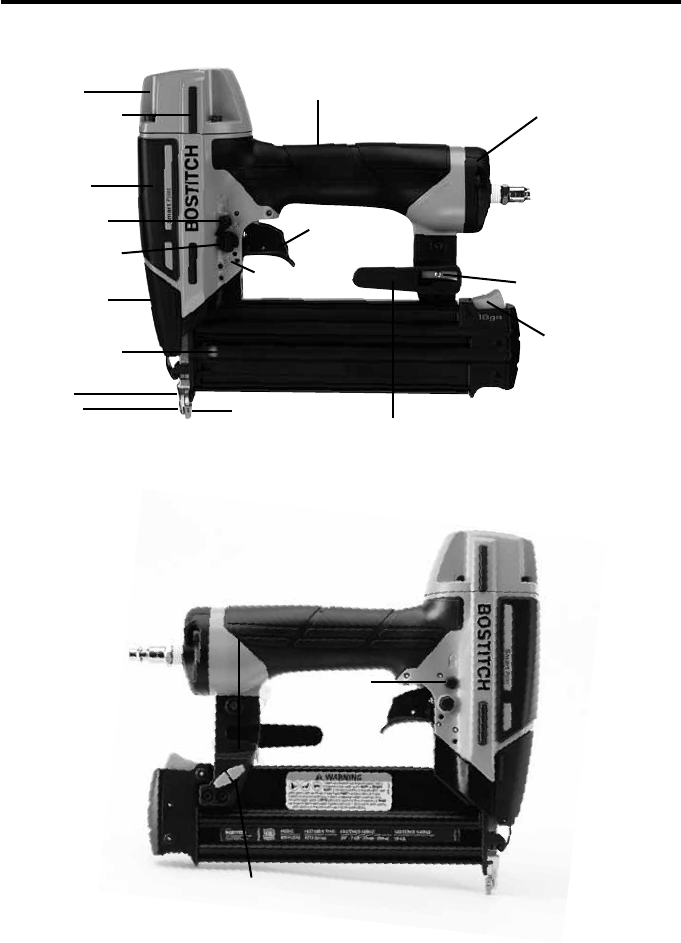

TOOL COMPONENTS
Frame Cap
Frame Protector
Frame
Trigger Lockout
Actuation Mode
Selector Switch
Reload Indicator
Trip
No-Mar Tip
Nose Door
Latch
Over-Molded
Comfort Grip
Trigger
Dial-A-Depth®
Control Pencil Sharpener
Magazine
Release Button
Belt Hook
Rear Exhaust
Trigger
Lockout
Spare No Mar Tip Storage
-6-

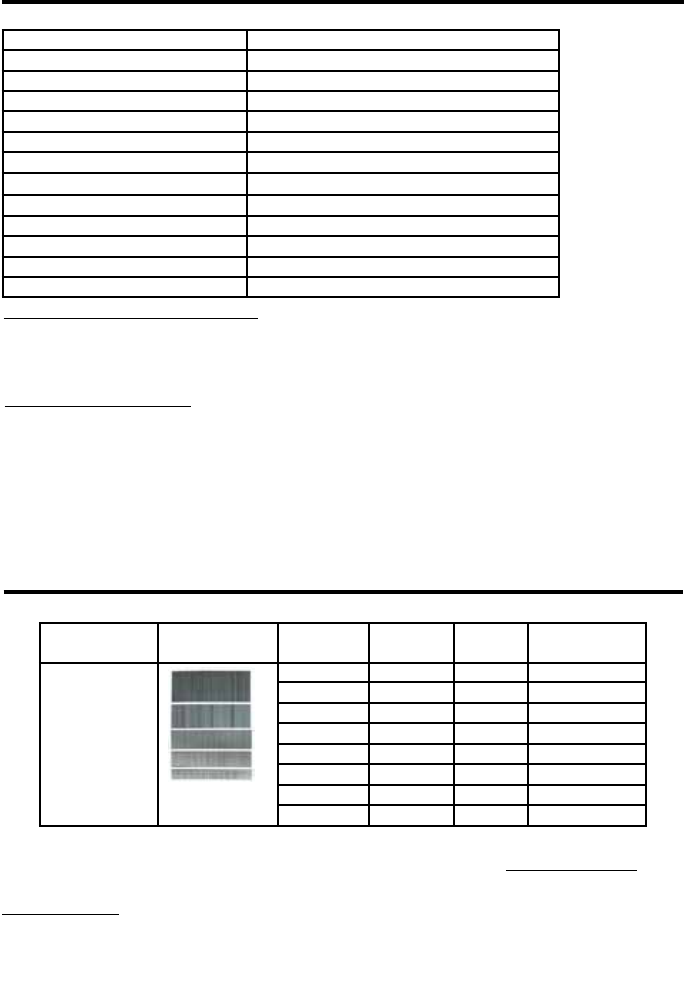

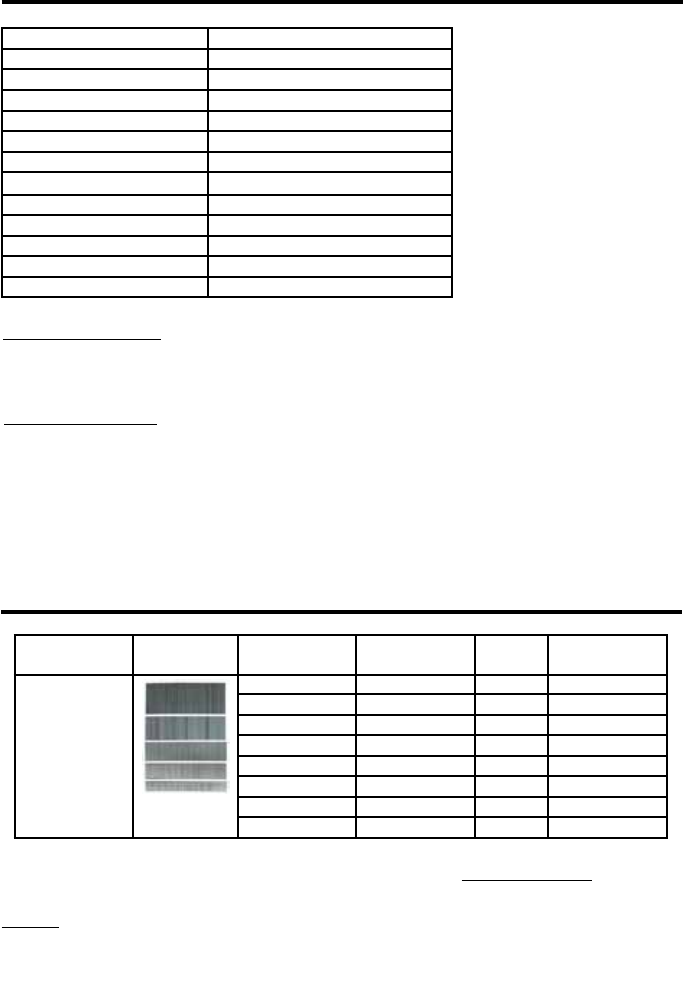

Tool Model Fastener Type Fastener SKU Crown Width Gauge Length
BTFP12233
BT1300 N/A 18 5/8”(15mm)
BT1303 N/A 18 3/4” (19mm)
BT1309 N/A 18 1” (25mm)
BT1332 N/A 18 1-1/4” (32mm)
BT1338 N/A 18 1-1/2” (38mm)
BT1340 N/A 18 1-9/16” (40mm)
BT1345 N/A 18 1-3/4” (45mm)
BT1350 N/A 18 2” (50mm)
Brads
TOOL SPECIFICATIONS
All dimensions in inches unless otherwise specified.
BTFP12233
Description 18 GA Brad Nailer
Engine Type Oil-Free
Operation Pressure Range 70-120 PSI (4.9 to 8.43kg/cm2)
Maximum Operation Pressure 120 PSI (8.43 kg/cm2)
Fastener Type BT13XX Series
Fastener Gauge 18 Gauge
Fastener Range 5/8” - 2-1/8” (15mm-55mm)
Magazine Capacity 100
Length 11.3” (287mm)
Width 3.2” (81mm)
Height 9.5” (241mm)
Weight 3.1lbs. (1.4kg)
Operating Pressure:
70 to 120 p.s.i.g. (4.9 to 8.43 kg/cm2). Select the operating pressure within in this range for best fastener
performance.
Air Consumption:
The BTFP12233 requires 1.15 cubic feet per minute or C.F.M. (32.6 liters per minute or LT/MIN) of free air
at 80PSI (5.6 kg/cm2) to operate at a rate of 60 fasteners per minute. To determine the appropriately sized
air compressor, take the actual rate at which the tool will be run and compare the required C.F.M. (LT/MIN)
to the compressors free air delivery (C.F.M./ LT/MIN) at 80 PSI (5.6 kg/cm2).
For example, if your fastener usage averages 30 fasteners per minute, you need 50% of the tools C.F.M.
required to operate the tool at the rate of 60 fasteners per minute. In this case, be sure that your air
compressor can deliver a minimum of 0.58 C.F.M. (16.4 LT/MIN) at 80 PSI(5.6 kg/cm2) for optimum
performance.
FASTENER SPECIFICATIONS
* Stainless steel fasteners also available in certain sizes. Visit www.BOSTITCH.com for further details.
NOTE:
BOSTITCH tools have been engineered to provide superior customer satisfaction and are designed to achieve
maximum perfomance when used with precision BOSTITICH fasteners engineered to the same exacting
standards. BOSTITCH cannot assume responsibility for product performance if our tools are used with
fasteners or accessories not meeting the specific requirements established for genuine BOSTITCH
fasteners and accessories.
DO NOT EXCEED THIS RECOMMENDED OPERATING PRESSURE.
-7-
AIR SUPPLY AND CONNECTIONS
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as
tool may explode, possibly causing injury.
FITTINGS:
Install a male plug on the tool which is free flowing and which will release air pressure from the tool when
disconnected from the supply source.
HOSES:
Air hoses should have a minimum of 150 p.s.i. (10.6 kg/cm2) working pressure rating or 150 percent of the
maximum pressure that could be produced in the air system. The supply hose should contain a fitting that will
provide “quick disconnecting” from the male plug on the tool.
SUPPLY SOURCE:
Use only clean regulated compressed air as a power source for this tool. NEVER USE OXYGEN, COMBUSTIBLE
GASES, OR BOTTLED GASES, AS A POWER SOURCE FOR THIS TOOL AS TOOL MAY EXPLODE.
REGULATOR:
A pressure regulator with an operating pressure of 0 - 125 p.s.i. (0 - 8.79 kg/cm2) is required to control the
operating pressure for safe operation of this tool. Do not connect this tool to air pressure which can potentially
exceed 200 p.s.i. (14 kg/cm2) as tool may fracture or burst, possibly causing injury.
OPERATING PRESSURE:
Do not exceed recommended maximum operating pressure as tool wear will be greatly increased. The air
supply must be capable of maintaining the operating pressure at the tool. Pressure drops in the air supply can
reduce the tool’s driving power. Refer to “TOOL SPECIFICATIONS” for setting the correct operating pressure
for the tool.
FILTER:
Dirt and water in the air supply are major causes of wear in pneumatic tools. A filter will help to get the best
performance and minimum wear from the tool. The filter must have adequate flow capacity for the specific
installation. The filter has to be kept clean to be effective in providing clean compressed air to the tool. Consult
the manufacturer’s instructions on proper maintenance of your filter. A dirty and clogged filter will cause a
pressure drop which will reduce the tool’s performance.
Quick Connect Plug
Quick Disconnect Plug
-8-

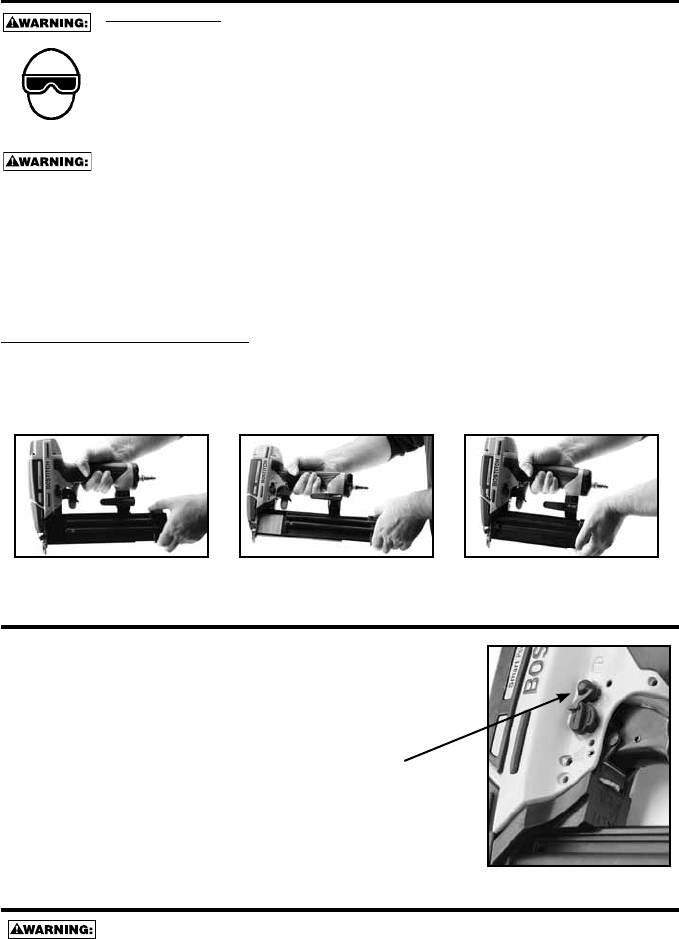

LOADING THE BTFP12233
EYE PROTECTION which conforms to ANSI specifications and provides protection against
flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator
and others in the work area when connecting to air supply, loading, operating or servicing
this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection
equipment must conform to the requirements of the American National Standards
Institute, ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side
shielded spectacles and face shields alone do not provide adequate protection.
TO PREVENT ACCIDENTAL INJURIES:
•Neverplaceahandoranyotherpartofthebodyinnaildischargeareaoftoolwhile
the air supply is connected.
•Neverpointthetoolatanyoneelse.
•Neverengageinhorseplay.
•Neverpullthetriggerunlessnoseisdirectedatthework.
•Alwayshandlethetoolwithcare.
•Donotpullthetriggerordepressthetripmechanismwhileloadingthetool.
LOADING THE BTFP12233
1. Depress magazine release button and pull back magazine.
2. Open magazine fully and turn tool sideways with discharge area pointed away from yourself and others.
Load brads in channel.
3. Push magazine forward until latch is engaged.
TRIGGER LOCKOUT CONTROL
The trigger lockout control feature on BOSTITCH pneumatic tools provides a
trigger lock feature for added safety control. Push the lockout control button
in or out to activate or lock the tool trigger.
TRIP OPERATION MODE
Always disconnect air supply before making adjustments as accidental actuation
may occur, possibly causing injury.
The BTFP12233 feature a selectable trigger system that allows the user to choose between the
following modes of operation:
1. Contact Trip Operation 2. Sequential Trip Operation
Trigger Lockout
Control Button
-9-
1. CONTACT TRIP:
The common operation procedure on “Contact Trip” tools is for the operator to contact the work surface
to actuate the trip mechanism while keeping the trigger pulled, thus driving a fastener each time the work
surface is contacted. This will allow rapid fastener placement on many jobs. All pneumatic tools are subject
to recoil when driving fasteners. The tool may bounce, releasing the trip, and if unintentionally allowed to
re-contact the work surface with the trigger still actuated (finger still holding the trigger pulled) an unwanted
second fastener will be driven.
2. SEQUENTIAL TRIP:
The Sequential Trip requires the operator to hold the tool against the work before pulling the trigger. This
makes accurate fastener placement easier. The Sequential Trip allows exact fastener location without the
possibility if driving a second fastener on recoil as described under “Contact Trip”. The Sequential Trip Tool
has a positive advantage because it will not accidentally drive a fastener if the tool is contacted against the
work surface - or anything else - while the operator is holding the trigger pulled.
SELECTING THE TRIP MODE:
To ensure safety, the user must lock the trigger (as described above) before changing the trigger system.
To change the trip mode, rotate the mode switch toward the body of the tool. The mode switch will lock
automatically when the indicating arrow is pointing down to the 3 nail icon stamped into the tool frame
(Contact Trip Mode) or to a single nail icon stamped in the tool frame( Sequential Trip Mode). Unlock the
trigger to resume tool operation.
DIAL-A-DEPTH® FASTENER CONTROL ADJUSTMENT
The DIAL-A-DEPTH® Fastener control adjustment feature provides close
control of the fastener drive depth: from flush with the work surface to shallow
or deep countersink. First set the air pressure for consistent drive in the
specific work as described on page 6, then use the DIAL-A-DEPTH® fastener
control adjustment to give the desired depth of drive.
Dial-A-Depth® Fastener
Control Adjustment
Sequential Trip Mode
(trip mode selector
switch pointing up)
Contact Trip Mode
(trip mode selector switch pointing down)
-10-
IN ADDITION TO THE OTHER WARNINGS CONTAINED IN THIS
MANUAL OBSERVE THE FOLLOWING FOR SAFE OPERATION
•UsetheBOSTITCHpneumatictoolonlyforthepurposeforwhichitwasdesigned.
•Neverusethistoolinamannerthatcouldcauseafastenertobedirectedtowardtheuser
or others in the work area.
•Donotusethetoolasahammer.
•Alwayscarrythetoolbythehandle.Nevercarrythetoolbytheairhose.
•Donotalterormodifythistoolfromtheoriginaldesignorfunctionwithoutapprovalfrom
BOSTITCH.
•Alwaysbeawarethatmisuseandimproperhandlingofthistoolcancauseinjuryto
yourself and others.
•Neverclamportapethetriggerorcontacttripinanactuatedposition.
•Neverleaveatoolunattendedwiththeairhoseattached.
•DonotoperatethistoolifitdoesnotcontainalegibleWARNINGLABEL.
•Donotcontinuetouseatoolthatleaksairordoesnotfunctionproperly.Notifyyournearest
BOSTITCH representative if your tool continues to experience functional problems.

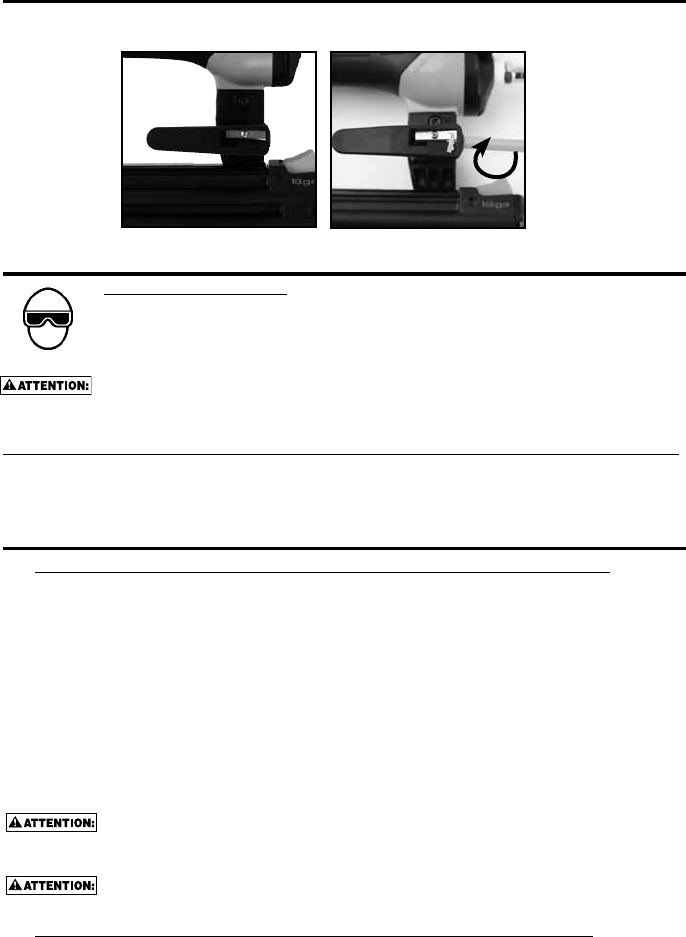

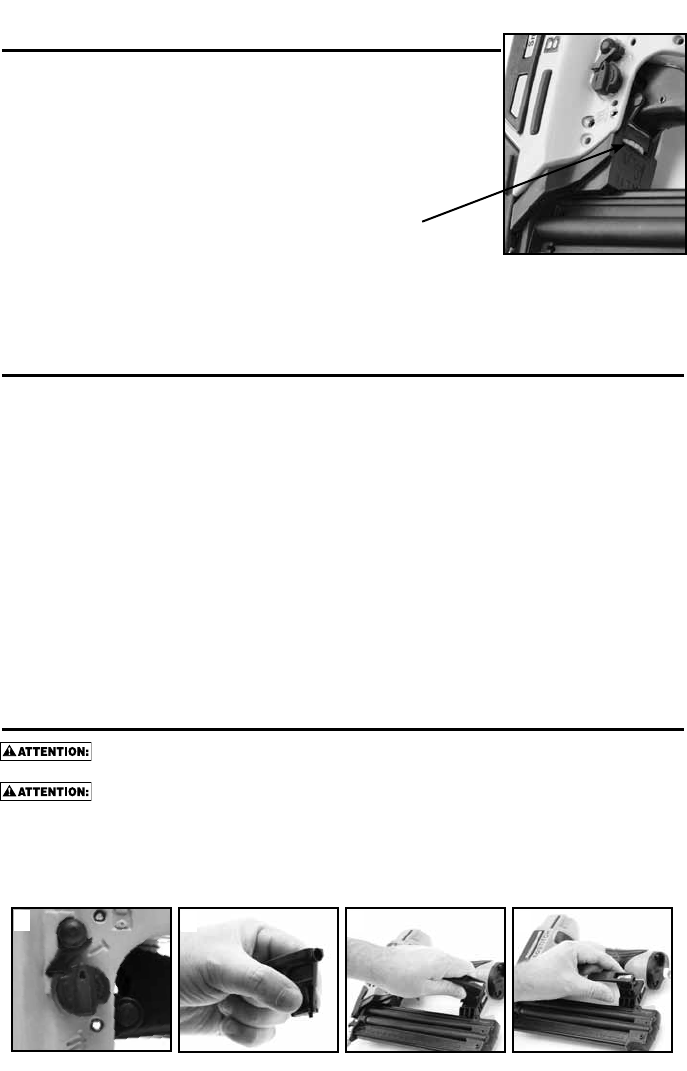

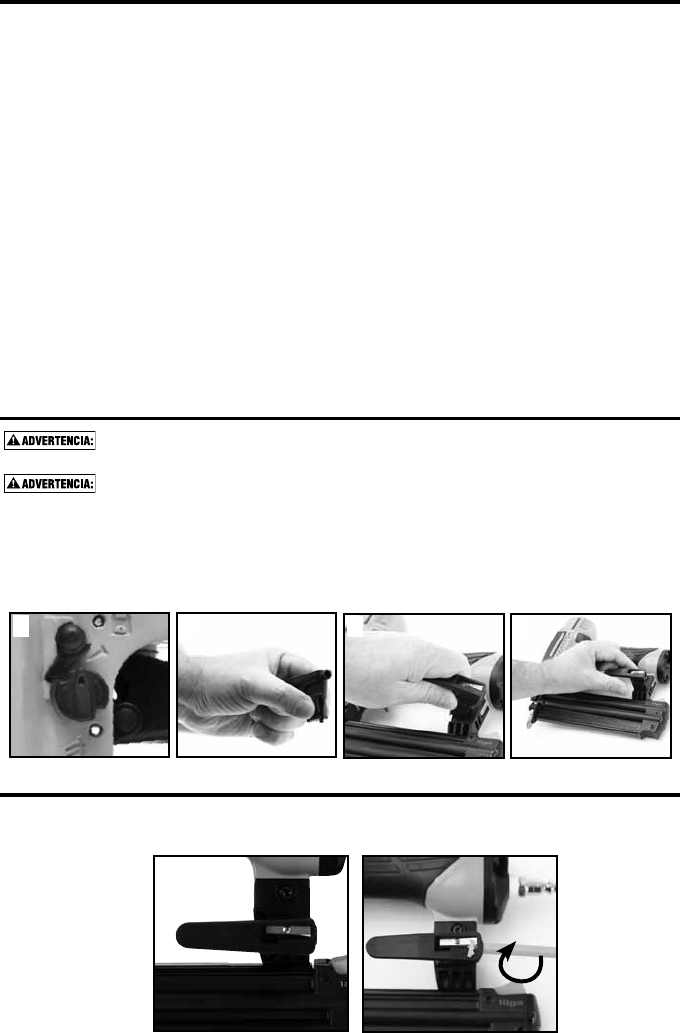

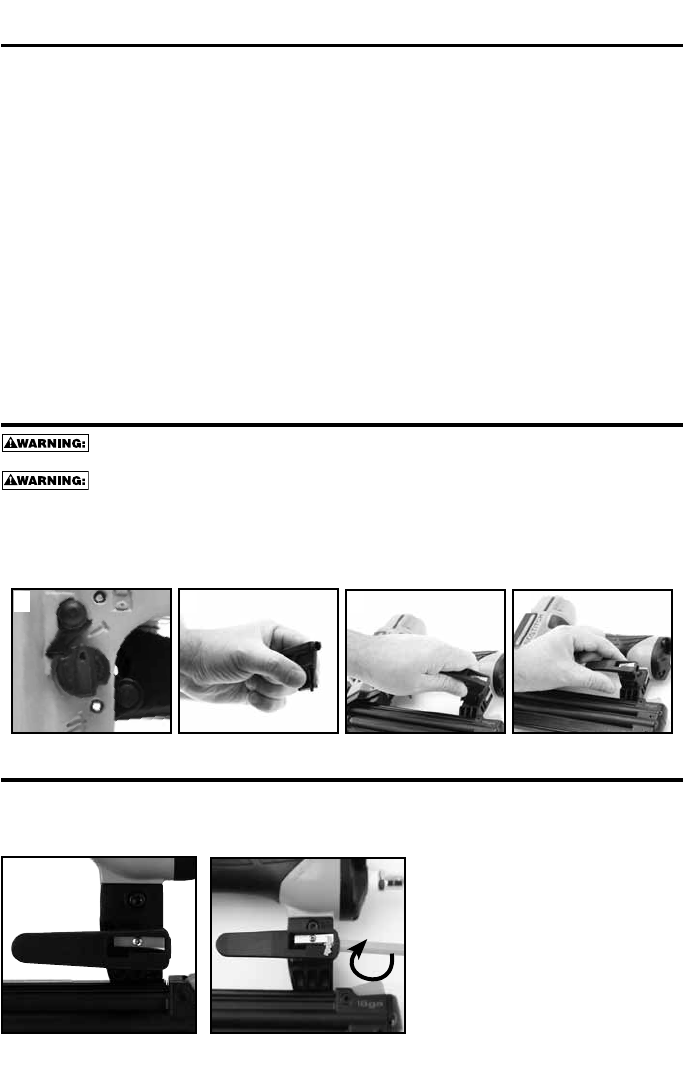

INSTALLING THE BELT HOOK
Always disconnect tool from air supply before making adjustments or before attempting
any part assembly or disassembly.
Always remove the belt hook from the tool when selecting Contact Trip Mode.
1. Assure that the sequential trip mode is selected
2. Squeeze the sides of the belt hook body
3. Align the post on the belt hook body with the alignment hole and push into position
4. Release the sides of the belt hook body and check to ensure that the belt hook is locked in position
USING THE INTEGRATED PENCIL SHARPENER
A standard pencil sharpener is integrated into the belt hook for the operator’s convenience. To sharpen a
pencil, insert any standard pencil into the hole and rotate the pencil to the right (clockwise)to sharpen.
143
2
-11-
TOOL OPERATION
EYE PROTECTION which conforms to ANSI specifications and provides protection against
flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator
and others in the work area when connecting to air supply, loading, operating or servicing
this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection
equipment must conform to the requirements of the American National Standards
Institute, ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side shielded
spectacles and face shields alone do not provide adequate protection.
BEFORE HANDLING OR OPERATING THIS TOOL:
I. READ AND UNDERSTAND THE WARNINGS CONTAINED IN THIS MANUAL.
II. REFER TO “TOOL SPECIFICATIONS” IN THIS MANUAL TO IDENTIFY THE
OPERATING SYSTEM ON YOUR TOOL.
OPERATION
1. CONTACT TRIP OPERATION:
In CONTACT TRIP MODE the tool contains a contact trip that operates in conjunction with the trigger to
drive a fastener. There are two methods of operation to drive fasteners with a contact trip tool.
A. SINGLE FASTENER PLACEMENT: To operate the tool in this manner, first position the contact trip
on the work surface, WITHOUT PULLING THE TRIGGER. Hold the nose against the work surface
and then pull the trigger to drive a fastener. Do not press the tool against the work with extra force.
Instead, allow the tool to recoil off the work surface to avoid a second unwanted fastener. Remove
your finger from the trigger after each operation.
B. RAPID FASTENER OPERATION: To operate the tool in this manner, hold the tool with the contact
trip pointing towards but not touching the work surface. Pull the trigger and then tap the contact trip
against the work surface using a bouncing motion. Each depression of the contact trip will cause a
fastener to be driven.
The operator must not hold the trigger pulled on contact trip tools except during fastening
operation, as serious injury could result if the trip accidentally contacts someone or
something, causing the tool to cycle.
Keep hands and body away from the discharge area of the tool. A contact trip tool may
bounce from the recoil of driving a fastener and an unwanted second fastener may be
driven, possibly causing injury.
2. SEQUENTIAL TRIP OPERATION:
In SEQUENTIAL TRIP MODE the contact trip operates in conjunction with the trigger to drive a
fastener. To operate a sequential trip tool, first position the contact trip on the work surface WITHOUT
PULLING THE TRIGGER. Hold the nose against the work surface and then pull the trigger to drive a
fastener. As long as the contact trip is contacting the work and is held depressed, the tool will drive a
fastener each time the trigger is depressed. If the contact trip is allowed to leave the work surface, the
sequence described above must be repeated to drive another fastener.
This tool operates differently from all other BOSTITCH tools. To provide maximum visibility for
accurate fastener placement, the trip of this tool is normally in the “depressed” or “up” position.
On all other BOSTITCH tools and most other tools, the trip is normally in the “down” position.
This tool has a selectable trigger mode which determines if the tool drives fasteners in sequential or
contact mode. In sequential trip mode, when the tip of the nose is placed on the work surface and the
trigger is pulled, the trip moves out from the tool to detect the work surface. The tool nose tip must be
in contact with the work surface to actuate. If the trip does not detect the work surface close enough to
the nose of the tool, the tool will not actuate.
In contact trip mode, when the trigger is depressed and held, the trip will move out from the tool.
Contacting the work surface with the tool nose, will actuate the trip mechanism driving a fastener each
time the work surface is contacted.
If the tool has been dropped or you suspect tool damage perform tool operation check as
defined in the tool operation check section.
-12-

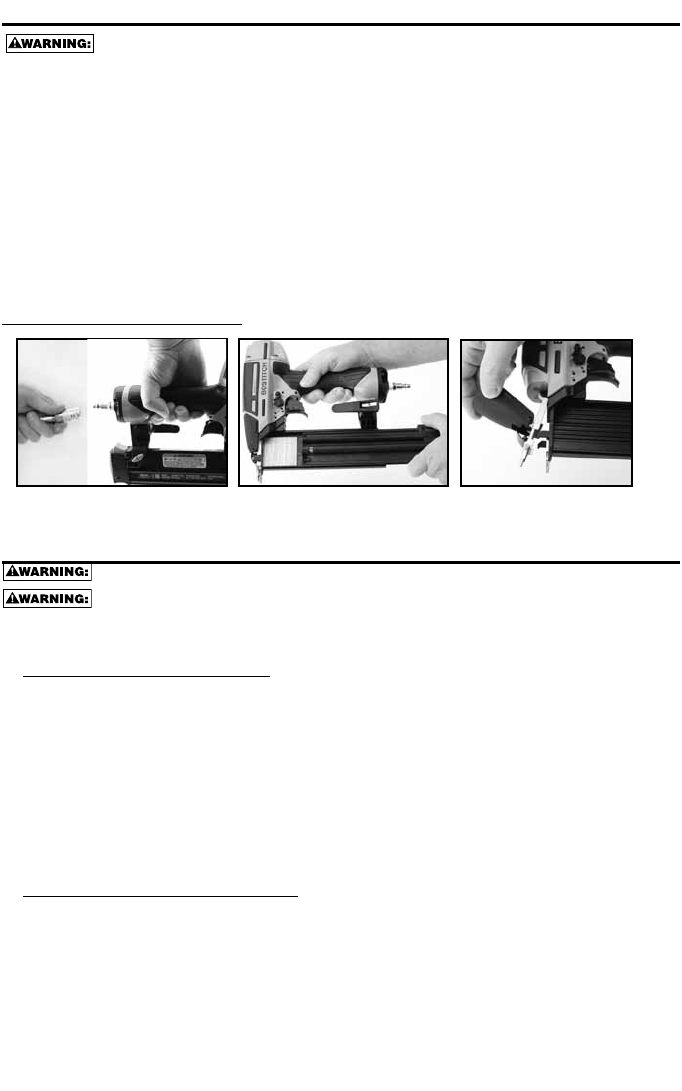

JAM CLEARING PROCEDURE
Disconnect tool from air supply before making adjustments or before attempting any part
assembly or disassembly.
On occasion nails can jam in the nose of a pneumatic nailer. This can be caused by striking a metal plate in
the wall, drywall screw, or some other hard object. The BTFP12233 features open drive channel architecture
for jam clearing. To clear a jam follow this procedure:
1. Disconnect the tool from the air supply.
2. Open the magazine by depressing the magazine release button and pulling open the magazine.
3. Open the jam clearing nose door by pulling down and then up on the latch.
4. Remove the jammed fastener. In certain circumstances, pliers may be required to remove the fastener.
5. Perform tool operation check.
BTFP12233 JAM CLEARING
TOOL OPERATION CHECK
Always remove all fasteners from tool before performing tool operation check.
IF THE TOOL IS DROPPED OR YOU SUSPECT TOOL DAMAGE PERFORM TOOL
OPERATION CHECK.
1. CONTACT TRIP OPERATION:
A. With finger off the trigger, press the contact trip against the work surface.
THE TOOL MUST NOT CYCLE.
B. Hold the tool off the work surface, and pull the trigger.
THE TOOL MUST NOT CYCLE.
C. With the tool off the work surface, pull the trigger. Press the contact trip against the work surface.
THE TOOL MUST CYCLE.
D. Without touching the trigger, press the contact trip against the work surface, then pull the trigger.
THE TOOL MUST CYCLE.
2. SEQUENTIAL TRIP OPERATION:
A. Press the contact trip against the work surface, without touching the trigger.
THE TOOL MUST NOT CYCLE.
B. Hold the tool off the work surface and pull the trigger.
THE TOOL MUST NOT CYCLE.
C. Pull the trigger and press the contact trip against the work surface.
THE TOOL MUST NOT CYCLE.
D. With finger off the trigger, press the contact trip against the work surface. Pull the trigger.
THE TOOL MUST CYCLE.
123
MAINTAINING THE PNEUMATIC TOOL
When working on air tools, note the warnings in this manual and use extra care evaluating
problem tools.
REPLACEMENT PARTS:
Use only genuine BOSTITCH replacement parts. Do not use modified parts.
ASSEMBLY PROCEDURE FOR SEALS:
When repairing a tool, make sure the internal parts are clean and lubricated. Use Parker “O”-LUBE,
Magnalube, or equivalent on all “O”-rings. Coat each “O”-ring with lubricant before assembling.
AIR SUPPLY-PRESSURE AND VOLUME:
Air volume is as important as air pressure. The air volume supplied to the tool may be inadequate because of
undersize fittings and hoses, or from the effects of dirt and water in the system. Restricted air flow will prevent
the tool from receiving an adequate volume of air, even though the pressure reading is high. The results will
be slow operation, misfeeds or reduced driving power. Before evaluating tool problems for these symptoms,
trace the air supply from the tool to the supply source for restrictive connectors, low points containing water
and anything else that would prevent full volume flow of air to the tool.
-13-
MAINTENANCE CHECKLIST
Maintenance Benefit Procedure Service Interval
Inspect trigger performance Ensure trigger system is in
proper working order
Refer to Tool Operation
Check section in this manual
Daily
Drain condensation from air
compressor tanks and air
filters daily or after each use.
Prevents accumlation of
moisture that can impede tool
performace
Open drain cock on tanks
and air filters and drain all
condensate
Daily
Clean magazine assembly Prevents accumlation of
debris that could cause a jam
Blow clean with compressed air Daily
Clean nose, door, and
contact arm area
Prevents accumulation of
debris that could cause a jam
or malfunction
Blow clean with compressed air Daily
Ensure all fasteners remain
tight
Prevent loose parts Tighten all fasteners with
appropriately sized hex
wrench
Weekly
Check/clean air inlet air filter Maintains proper air flow to
engine for peak performance.
Remove end cap and use
compressed air blow gun to
blow filter clean. Replace filter
as required.
25,000 Fasteners, or monthly
- if used in dusty location
Replace no-mar tip Prevents marks in softwood
applications
Remove worn no-mar tip and
replace with a new tip (a spare tip
is located on the magazine)
25,000 Fasteners
Replace piston/driver
assembly
Maintains consistent drive
quality
Refer to replacement part kit
instructions
150,000 Fasteners
Replace O-rings Maintains engine for peak
performance
Refer to replacement part kit
instructions
250,000 Fasteners
Replace bumper Maintains engine for peak
performance
Refer to replacement part kit
instructions
250,000 Fasteners
Replace headvalve Maintains engine for peak
performance
Refer to replacement part kit
instructions
250,000 Fasteners
Replace engine cylinder Maintains engine for peak
performance
Refer to replacement part kit
instructions
500,000 Fasteners
-14-
-15-
TROUBLESHOOTING
PROBLEM CAUSE CORRECTION
Trigger valve housing leaks air O-ring cut or cracked ....................Replace O-ring
Trigger valve stem leaks air O-ring/seals cut or cracked ..............Replace trigger valve assembly
Frame/nose leaks air O-ring or gasket is cut or cracked. . . . . . . . . Replace O-ring or gasket
Bumper cracked/worn ................... Replace bumper
Frame/cap leaks air Damaged gasket or seal .................Replace gasket or seal
Cracked/worn head valve ...............Replace head valve
Loose cap screws ......................Tighten and recheck
Failure to cycle Air supply restriction ....................Check air supply equipment
Worn head valve .......................Replace head valve
Broken cylinder cap spring ...............Replace cylinder cap spring
Head valve stuck in cap .................Disassemble / Check / Lubricate
Failure to complete cycle Debris in nose, door, contact arm area ....Clean nose, door, contact arm area
Lack of power; slow to cycle Broken cylinder cap spring ...............Replace cap spring
Rings/seals cut or cracked ............... Replace rings/seals
Exhaust blocked ........................Check bumper, head valve spring
Trigger assembly worn/leaks .............Replace trigger assembly
Dirt/tar build up on driver ................Disassemble nose/driver to clean
Cylinder sleeve not seated correctly
on bottom bumper ......................Disassemble to correct
Air pressure too low .....................Check air supply equipment
Clogged air filter ........................Clean or replace air filter
Skipping fasteners; Worn bumper ...........................Replace bumper
intermittent feed Debris in nose, door, contact arm area ....Clean nose, door, contact arm area
Air restriction/inadequate air flow through
quick disconnect socket and plug ......... Replace quick disconnect fittings
Worn piston ring ........................Replace ring, check driver
Damaged pusher spring .................Replace spring
Low air pressure ........................ Check air supply system to tool
Loose magazine nose screws ............Tighten all screws
Fasteners too short for tool. . . . . . . . . . . . . . . Use only recommended fasteners
Bent fasteners .......................... Discontinue using these fasteners
Wrong size fasteners .................... Use only recommended fasteners
Leaking head cap gasket ................Tighten screws/replace gasket
Trigger valve O-ring cut/worn ............Replace O-ring
Broken/chipped driver ................... Replace driver (check piston ring)
Dry/dirty magazine ......................Clean/lubricate use BOSTITCH Air Tool Lubricant
Worn magazine ......................... Replace magazine
Clogged air filter ........................Clean or replace air filter
Fasteners jam in tool Driver channel worn ....................Replace nose/check door
Wrong size fasteners .................... Use only recommended fasteners
Bent fasteners .......................... Discontinue using these fasteners
Loose magazine/nose screws ............Tighten all screws
Broken/chipped driver ................... Replace driver
-16-

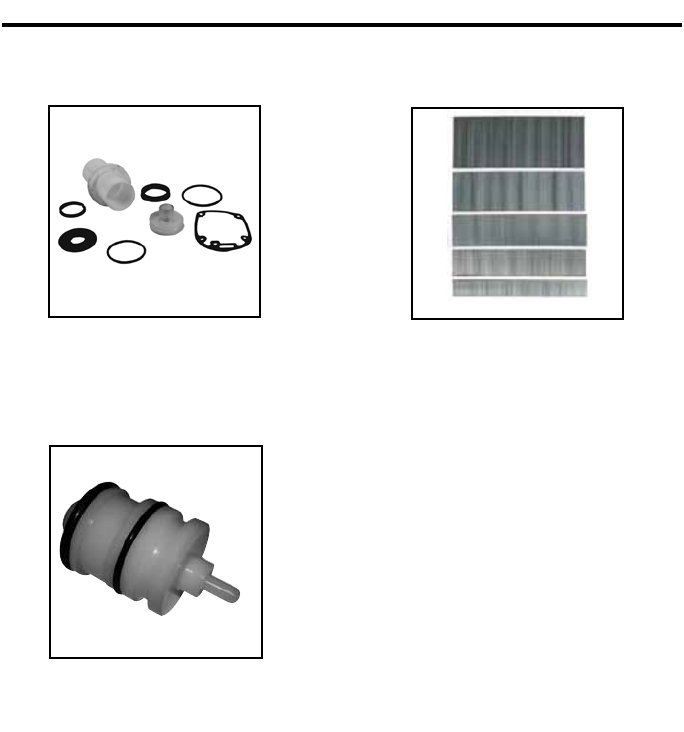

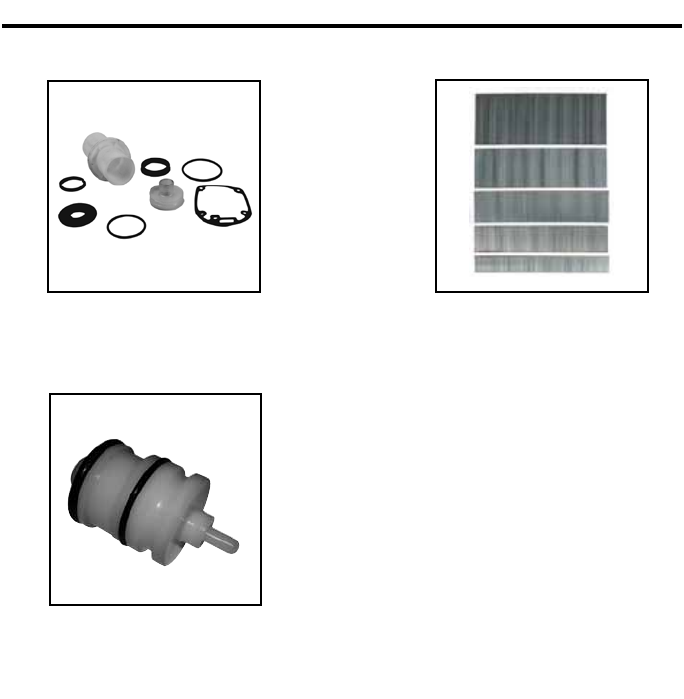

AVAILABLE ACCESSORIES
BT55/SX38-RK
BTFP12233/SX1838 REBUILD KIT
BT13XX SERIES
18 GAUGE BRAD NAILS
TVA18
TRIGGER VALVE KIT
INTRODUCCIÓN
El modelo BOSTITCH BTFP12233 es una herramienta de precisión, diseñada para aplicaciones de sujeción de gran
volumen y alta velocidad. Esta herramienta ofrece un servicio confiable y eficiente cuando se utiliza de la manera
correcta y con cuidado. Al igual que con cualquier herramienta eléctrica delicada, se deben seguir las instrucciones
del fabricante para optimizar el rendimiento. Estudie este manual antes de operar la herramienta y entienda las
advertencias y precauciones de seguridad. Las instrucciones sobre la instalación, la operación y el mantenimiento
se deben leer con cuidado, y los manuales deben estar al alcance para referencia. NOTA: Es probable que se
requieran medidas adicionales de seguridad debido a su aplicación específica de la herramienta. Comuníquese con su
representante o distribuidor de BOSTITCH por cualquier pregunta sobre la herramienta y su uso. BOSTITCH Fastening
Systems, 701 E. Joppa Road, Towson, Maryland 21286, EE. UU. y solo Canadá, É.-U. et Canada seulement.
ÍNDICE
Instrucciones de seguridad..............................................17
Componentes de la herramienta .........................................19
Especificaciones de la herramienta .......................................20
Suministro de aire y conexiones .........................................21
Carga de la herramienta................................................22
Control de bloqueo del gatillo............................................23
Dial-A-Depth® ........................................................23
Instalación del gancho para el cinturón ....................................24
Funcionamiento de la herramienta........................................25
Procedimiento para despejar atascos ....................................25-26
Mantenimiento de la herramienta neumática ................................26-27
Solución de problemas.................................................28
Accesorios disponibles .................................................28
NOTA:
Las herramientas BOSTITCH se han diseñado para brindar una satisfacción excelente al cliente y lograr máximo rendimiento
al utilizarse con fijaciones de precisión BOSTITCH diseñadas con las mismas normas estrictas. BOSTITCH no puede
asumir responsabilidad alguna por el rendimiento del producto si se utilizan nuestras herramientas con fijaciones
o accesorios que no reúnen los requisitos específicos establecidos para los clavos, grapas y accesorios genuinos de
BOSTITCH.
GARANTÍA LIMITADA — Sólo EE.UU. y Canadá
BOSTITCH Fastening Systems (“BOSTITCH”) garantiza al comprador del comerciante original que el producto comprado
está exento de defectos en material y fabricación, y se compromete a reparar o reemplazar, a opción de BOSTITCH,
cualquier engrapadora o clavadora neumática defectuosa de marca BOSTITCH por un período de siete (7) años desde la
fecha de compra (un (1) año de la fecha de compra en el caso de compresores y herramientas utilizadas en aplicaciones de
producción). La garantía no es transferible. Se requiere presentar evidencia de la fecha de compra. Esta garantía solamente
cubre daños resultantes de defectos en material o fabricación, y no cubre condiciones o desperfectos resultantes del
desgaste normal, negligencia, abuso, accidente o reparaciones intentadas o efectuadas por terceros ajenos a nuestro centro
nacional de reparaciones o a los centros de servicio bajo garantía. Las aspas del impulsor, topes, juntas tóricas, pistones
y aros de pistones se consideran componentes de desgaste normal. Para obtener el rendimiento óptimo de la herramienta
BOSTITCH siempre use fijaciones y piezas de repuesto genuinas de BOSTITCH.
ESTA GARANTÍA SUSTITUYE TODA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUIDAS ENTRE OTRAS, LAS
GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN PARTICULAR. BOSTITCH NO SERÁ
RESPONSABLE DE DA—OS FORTUITOS O CONSECUENCIALES.
Algunos estados y países no permiten limitaciones a la duración de una garantía implícita ni la exclusión o limitación de
daños fortuitos o consecuenciales, de modo que las limitaciones o exclusiones anteriores pueden no corresponder a su caso.
Esta garantía le concede derechos legales específicos, y usted puede tener también otros derechos que varían de un estado
a otro y de un país a otro.
Para obtener servicio bajo garantía en los EE.UU. devuelva el producto, junto con el comprobante de compra, al Centro de
Servicio bajo Garantía Autorizado Independiente Nacional o Regional de BOSTITCH en los EE.UU. Dentro de los EE.UU.
usted puede llamarnos al 1-800-556-6696 o visitar www.BOSTITCH.com para ver la ubicación que más le convenga. En
Canadá llámenos al at 1-800-567-7705 o visite www.BOSTITCH.com.
-17-
-18-
conserve estas instrucciones
Pautas De seGuriDaD / DeFiniciones
Este manual contiene información importante para que conozca y comprenda. Esta información está
relacionada con la protección de SU SEGURIDAD y con EVITAR PROBLEMAS EN EL EQUIPO. Para
ayudarlo a reconocer esta información, utilizaremos los símbolos siguientes. Lea el manual y preste
atención a estos símbolos.
Indica una situación de peligro inminente que, si no se evita, provocará la muerte o
lesiones graves.
Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte
o lesiones graves.
Indica una situación de peligro potencial que, si no se evita, puede provocar lesiones
leves o moderadas.
Indica una situación que, si no se evita, puede resultar en daños a los bienes.
INSTRUCCIONES DE SEGURIDAD
Al cargar, operar o dar servicio a esta herramienta, el operador y los demás presentes
en el área de trabajo deben usar SIEMPRE PROTECCIÓN DE LOS OJOS en conformidad
con las especificaciones ANSI y que proteja contra partículas que vuelen por DELANTE
y por el LADO, cuando se haga la conexión al suministro de aire. Se exige protegerse la
vista para resguardarse contra fijaciones o residuos que vuelen, lo cual puede causar
lesiones graves a los ojos.
El empleador o el usuario deben asegurar que se protejan debidamente los ojos. El
equipo de protección ocular debe estar en conformidad con los requisitos del Instituto
Nacional Americano de Normas (American National Standards Institute), ANSI CAN/
CSA Z89.3 y proteger por delante y por el costado. Los anteojos o máscaras sin
protección lateral por sí solos no dan una protección adecuada.
En algunos ambientes se necesitará protección adicional de seguridad. Por ejemplo, el
área de trabajo puede exponer a un nivel de ruido que lesione el oído. El empleador y el
usuario deben comprobar que se cuente con la protección necesaria del oído y que el
operador y los demás presentes en el área la usen. Algunos ambientes exigirán el uso
de casco protector. Cuando sea necesario, el empleado y el usuario deben verificar que
se proteja la cabeza en conformidad con la norma ANSI CAN/CSA Z89.1.
El Estado de California tiene conocimiento de que cierto polvo generado por el lijado
eléctrico, el aserrado, .el taladrado y otras actividades de construcción contiene
componentes químicos que provocan cáncer, defectos en el nacimiento u otros daños
reproductivos. Algunos ejemplos de estos componentes químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalina de ladrillos, cemento y otros productos de mampostería
• arsénico y cromo de leños tratados químicamente.
El riesgo a estas exposiciones varía según la frecuencia con la que realiza este tipo de
trabajo.Para reducir la exposición a estos componentes químicos: trabaje en un área
bien ventilada y con el equipo de seguridad aprobado, como las mascarillas contra el
polvo especialmente diseñadas para filtrar las partículas microscópicas.
SUMINISTRO DE AIRE Y CONEXIONES
No use oxígeno, gases combustibles ni gases envasados en cilindros para operar esta
herramienta porque puede explotar, causando posibles lesiones.
No use fuentes de suministro que tengan el potencial de superar 14 kg/cm2 (200
P.S.I.G.) dado que la herramienta puede explotar, causando posibles lesiones.
El conector de la herramienta no debe contener presión cuando se desconecte el
suministro de aire. Si se usa el conector indebido, la herramienta puede mantenerse
cargada con aire después de desconectarla y podría impulsar una fijación incluso
después de desconectar la línea de aire, causando posibles lesiones.
No accione el gatillo ni oprima el brazo de contacto mientras esté conectado al
suministro de aire porque la herramienta puede hacer un ciclo, causando posibles
lesiones.
Siempre desconecte el suministro de aire: 1.) Antes de hacer ajustes; 2.) Al dar servicio
a la herramienta; 3.) Al despejar un atasco; 4.) Cuando no está en uso la herramienta;
5.) Al avanzar a otra área de trabajo, porque puede activarse accidentalmente,
causando posibles lesiones.
-19-
CARGA DE LA HERRAMIENTA
Al cargar la herramienta: 1.) Nunca ponga la mano ni ninguna otra parte del cuerpo en
el área aplicadora de descarga de la herramienta; 2.) Nunca apunte la herramienta a
ninguna persona; 3.) No accione el gatillo ni pulse el disparador porque puede activarse
accidentalmente, causando posibles lesiones.
FUNCIONAMIENTO
Siempre maneje la herramienta con cuidado: 1.) Nunca participe en juegos rudos;
2.) Nunca accione el gatillo a menos que la punta esté dirigida hacia el trabajo; 3.)
Mantenga a los demás a una distancia segura de la herramienta mientras esté en
funcionamiento porque puede activarse accidentalmente, causando posibles lesiones.
El operador no debe sostener el gatillo accionado en las herramientas con brazos de
contacto salvo durante la aplicación de fijaciones ya que pueden ocurrir lesiones graves
si el disparo tomara contacto accidentalmente con algo o alguien, ocasionando que la
herramienta haga un ciclo.
Mantenga las manos y el cuerpo alejados del área de descarga de la herramienta. Una
herramienta con brazo de contacto puede rebotar al aplicar una fijación haciendo salir
otra, causando posibles lesiones.
Revise frecuentemente el funcionamiento del mecanismo del brazo de contacto. No
use la herramienta si el brazo no funciona correctamente ya que puede impulsarse
accidentalmente una fijación. No interfiera con el funcionamiento adecuado del
mecanismo del brazo de contacto.
No aplique clavos o grapas encima de otras ni con la herramienta en un ángulo
demasiado agudo pues esto puede ocasionar su deflexión, pudiendo causar lesiones.
No aplique grapas cerca del borde de la pieza con la cual esté trabajando pues la
madera puede dividirse, permitiendo la deflexión del clavo o grapa, causando posibles
lesiones.
Esta clavadora produce CHISPAS durante la operación. NUNCA use la clavadora
cerca de sustancias, gases ni vapores inflamables, incluidos lacas, pintura, bencina,
gasolina, adhesivos, mástique, pegamentos ni ningún otro material que sea inflamable,
combustible o explosivo -- o vapores, emanaciones o subproductos que puedan serlo.
Si se usa la clavadora en cualquier ambiente de este tipo podría causar una EXPLOSIÓN
produciendo lesiones físicas o fatales para el usuario y las personas en la cercanía.
MANTENIMIENTO DE LA HERRAMIENTA
Esta herramienta funciona de manera diferente a todas las demás herramientas de BOSTITCH. Para proporcionar
una máxima visibilidad para una colocación precisa de la fijación, el disparador de esta herramienta está
normalmente en la posición “sin presionar” o hacia “arriba”. En todas las demás herramientas de BOSTITCH
y en la mayoría de las otras herramientas, el disparador normalmente está en la posición hacia “abajo”.
Esta herramienta cuenta con un modo de activación seleccionable que determina si la herramienta coloca las
fijaciones en modo secuencial o de contacto. En el modo de disparo secuencial, cuando la punta se coloca en la
superficie de trabajo y se acciona el gatillo, el disparador se separa de la herramienta para detectar la superficie
de trabajo. La punta de la herramienta debe estar en contacto con la superficie de trabajo para accionarse.
Si el disparador no detecta la superficie de trabajo lo suficientemente cerca de la punta de la herramienta, la
herramienta no se accionará.
En el modo de disparo de contacto, cuando se mantiene oprimido el gatillo, el disparador se aleja de la
herramienta. En el momento en que la superficie de trabajo entra en contacto con la punta de la herramienta,
se accionará el mecanismo del disparador, aplicando una fijación cada vez que se establece contacto con la
superficie de trabajo.
Si la herramienta se ha caído o si sospecha daño a la herramienta, realice una comprobación
de funcionamiento de la herramienta tal como se define en la sección de comprobación de
funcionamiento de la herramienta.
Al trabajar con herramientas neumáticas, observe las advertencias de este manual y
tenga sumo cuidado al evaluar herramientas con problemas.
-20-
COMPONENTES DE LA HERRAMIENTA
Tapa del
armazón
Protector del
armazón
Armazón
Bloqueo
del gatillo
Modo de
activación
Interruptor
selector
Indicador
de recarga
Disparador
Punta que
no marca
Puerta de
la punta
Pestillo
Agarre cómodo
sobremoldeado
Gatillo
Dial-A-Depth®
Control
Escape
posterior
Sacapuntas
Depósito Botón
de liberación
Gancho para
el cinturón
Bloqueo
del gatillo
Almacenamiento del repuesto
de la punta que no marca
-21-
ESPECIFICACIONES DE LA HERRAMIENTA
Todas las dimensiones están en pulgadas a menos que se especifique lo contrario.
BTFP12233
Descripción CLAVADORA DE PUNTILLAS CALIBRE 18
Tipo de motor LIBRE DE ACEITE
Rango de presión operativa 4.9 to 8.43kg/cm2 (70-120 PSI)
Máxima presión operativa 8.43 kg/cm2 (120 PSI)
Tipo de fijación Serie BT13XX
Calibre de la fijación 18 Gauge
Gama de la fijación 15mm-55mm (5/8” - 2-1/8”)
Capacidad del depósito 100
Largo 287mm (11,3”)
Ancho 81mm (3,2”)
Altura 241mm (9,5”)
Peso 1,4kg (3,1lbs.)
Presión operativa:
4.9 a 8.43 kg/cm2 (70 a 120 p.s.i.g.). Seleccione la presión operativa dentro de esta gama para lograr el óptimo
rendimiento de las fijaciones.
Consumo de aire:
El modelo BTFP12233 requiere 1,15 pies cúbicos por minuto o C.F.M. (32,6 litros por minuto o LT/MIN) de aire libre a
80 PSI (5,6 kg/cm2) para operar a una velocidad de 60 sujetadores por minuto. Para determinar el tamaño adecuado
del compresor de aire, tome la velocidad real en la cual se utilizará la herramienta y compárela con los C.F.M. (LT/
MIN) requeridos para la entrega de aire libre de la compresora (C.F.M./ LT/MIN) a 80 PSI (5,6 kg/cm2).
Por ejemplo, si el uso del sujetador es de 30 sujetadores por minuto en promedio, necesita 50% del C.F.M. requerido
de la herramienta para operarla a una velocidad de 60 sujetadores por minuto. En este caso, asegúrese de que su
compresor de aire pueda ofrecer un mínimo de 0,58 C.F.M. (16,4 LT/MIN) a 80 PSI(5,6 kg/cm2) para un rendimiento
óptimo.
* También se ofrecen fijaciones de acero inoxidable en ciertos tamaños. Visite www.BOSTITCH.com para saber
más detalles.
NOTA:
Las herramientas BOSTITCH se han diseñado para brindar una satisfacción excelente al cliente y lograr máximo
rendimiento al utilizarse con fijaciones de precisión BOSTITCH diseñadas con las mismas normas estrictas.
BOSTITCH no puede asumir responsabilidad alguna por el rendimiento del producto si se utilizan nuestras
herramientas con fijaciones o accesorios que no reúnen los requisitos específicos establecidos para fijaciones
y accesorios genuinos de BOSTITCH.
NO SUPERE ESTA PRESIÓN OPERATIVA RECOMENDADA.
Modelo de
herramienta Tipo de fijación SKU de
la fijación Ancho
de corona Calibre Largo
BTFP12233
BT1300 N/A 18 15mm (5/8”)
BT1303 N/A 18 19mm (3/4”)
BT1309 N/A 18 25mm (1”)
BT1332 N/A 18 32mm (1-1/4”)
BT1338 N/A 18 38mm (1-1/2”)
BT1340 N/A 18 40mm (1-9/16”)
BT1345 N/A 18 45mm (1-3/4”)
BT1350 N/A 18 50mm (2”)
Clavillos
ESPECIFICACIONES DE FIJACIONES
-22-
SUMINISTRO DE AIRE Y CONEXIONES
No use oxígeno, gases combustibles ni gases envasados en cilindros para operar esta herramienta
porque puede explotar, causando posibles lesiones.
CONECTORES:
Instale un enchufe macho en la herramienta que está fluyendo libremente y que liberará presión de aire de la
herramienta al desconectarse de la fuente de alimentación.
MANGUERAS:
Las mangueras de aire deben tener una presión nominal de trabajo mínima de 10.6 kg/cm2 (150 p.s.i.) de capacidad
nominal de presión de trabajo o un 150 por ciento de la presión máxima que podría producirse en el sistema de aire.
La manguera de suministro debe contar con un conector de “desconexión rápida” del enchufe macho en la herramienta.
FUENTE DE SUMINISTRO:
Use solamente aire comprimido regulado limpio como fuente de energía para esta herramienta. NUNCA USE
OXÍGENO, GASES COMBUSTIBLES O GASES ENVASADOS EN CILINDROS COMO FUENTE DE ENERGÍA PARA
ESTA HERRAMIENTA, PUES LA HERRAMIENTA PUEDE EXPLOTAR.
REGULADOR:
Se necesita un regulador de presión con una presión operativa de 0 - 8.79 kg/cm2 (0 - 125 p.s.i.) para controlar la
presión operativa con el fin de que la herramienta funcione en forma segura. No conecte esta herramienta a la presión
de aire que potencialmente pueda superar 14 kg/cm2 (200 p.si.) porque la herramienta puede fracturarse o explotar,
causando posibles lesiones.
PRESIÓN OPERATIVA:
No supere la presión operativa máxima recomendada porque aumentará considerablemente el desgaste de
la herramienta. El suministro de aire debe ser capaz de mantener la presión operativa de la herramienta. Las
caídas de presión en el suministro de aire pueden reducir la energía impulsora de la herramienta. Consulte las
“ESPECIFICACIONES DE LA HERRAMIENTA” para establecer la presión operativa correcta de la herramienta.
FILTRO:
La suciedad y el agua en el suministro de aire son las causas principales de desgaste en las herramientas neumáticas.
Resultará útil un filtro para obtener el mejor rendimiento y minimizar el desgaste de la herramienta. El filtro debe
tener una capacidad de flujo adecuada para la instalación específica. El filtro debe mantenerse limpio para ser eficaz
en el suministro de aire comprimido limpio a la herramienta. Consulte las instrucciones del fabricante para ver el
mantenimiento adecuado del filtro. Si el filtro está sucio y obstruido ocasionará una caída de presión que a su vez
reduce el rendimiento de la herramienta.
Enchufe de
conexión rápida
Enchufe de
desconexión rápida
-23-
CARGA DE LA HERRAMIENTA
El operador y otros en el área SIEMPRE deben llevar PROTECCIÓN OCULAR en conformidad con
las especificaciones ANSI y que proteja contra partículas que vuelen por DELANTE y por el LADO,
cuando se haga la conexión al suministro de aire, así como al cargar, operar o dar servicio a esta
herramienta. Se exige protegerse la vista para resguardarse contra fijaciones o residuos que
vuelen, lo cual puede causar lesiones graves a los ojos.
El empleador o el usuario deben asegurar que se protejan debidamente los ojos. El equipo de
protección ocular debe estar en conformidad con los requisitos del Instituto Nacional Americano
de Normas (American National Standards Institute), ANSI Z87.1 y proteger por delante y por el
costado. NOTA: Los anteojos o caretas sin protección lateral por sí solos no dan una protección
adecuada.
PARA PREVENIR LESIONES ACCIDENTALES:
•Nuncacoloquelamanoniningunapartedelcuerpoeneláreadedescargadeclavosde
la herramienta mientras esté conectado el suministro de aire.
•Nuncaapuntelaherramientahaciaunapersona.
•Nuncaparticipeenjuegosrudos.
•Nuncaaccioneelgatilloamenosquelapuntaestédirigidahaciaeltrabajo.
•Siempremanejelaherramientaconcuidado.
•Noaccioneelgatillonioprimaelmecanismodedisparomientrascargalaherramienta.
CARGA DE LA BTFP12233

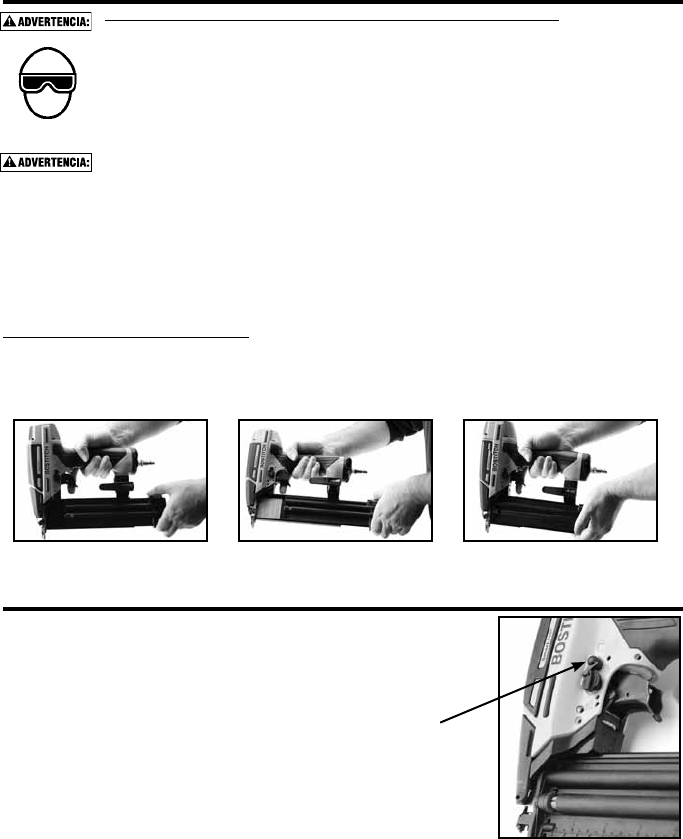

1. Oprima el botón de liberación del depósito y mueva hacia atrás el depósito.
2. Abra el depósito totalmente y gire la herramienta de lado con el área de descarga apuntando lejos de usted y de
otras personas. Cargue los clavillos en el canal.
3. Empuje el depósito hacia delante hasta que se enganche el pestillo.
CONTROL DE BLOQUEO DEL GATILLO
La función de control de bloqueo del gatillo en las herramientas neumáticas de
BOSTITCH proporciona una característica que bloquea el gatillo para dar mayor
control de seguridad. Pulse el botón de control de bloqueo hacia dentro o afuera
para activar o bloquear el gatillo de la herramienta.
Botón de Control de
Bloqueo del Gatillo
-24-
Modo de disparo secuencial
(interruptor selector del modo de disparo
apuntando hacia arriba)
Modo de disparo de contacto
(interruptor selector del modo de disparo
apuntando hacia abajo)
MODO DE FUNCIONAMIENTO DEL DISPARADOR
Advertencia: Siempre desconecte el suministro de aire antes de hacer ajustes porque puede activarse la
unidad casualmente, causando posibles lesiones.
Los modelos BTFP12233 tienen un sistema de gatillo seleccionable que permite al usuario elegir entre los
siguientes modos de funcionamiento:
1. Funcionamiento con disparo de contacto 2. Funcionamiento con disparo secuencial
1. DISPARO DE CONTACTO:
El procedimiento operativo común en las herramientas con “Disparo de contacto” es que el operador tome contacto
con la superficie de trabajo para activar el mecanismo disparador manteniendo el gatillo accionado, aplicando así
cada fijación cuando se toma contacto con la superficie. Esto permitirá colocar fijaciones rápidamente en muchos
trabajos. Todas las herramientas neumáticas pueden rebotar al aplicar fijaciones. La herramienta puede rebotar,
liberando el disparador, y si se le permite involuntariamente tomar contacto con la superficie nuevamente con el
gatillo todavía accionado (estando el dedo todavía sujetando el gatillo) saldrá otra fijación.
2. DISPARO SECUENCIAL:
El disparo secuencial exige que el operador sostenga la herramienta contra la superficie de trabajo antes de accionar
el gatillo. Esto facilita la colocación de fijaciones en forma precisa. El disparo secuencial permite la ubicación exacta
de fijaciones sin posibilidad de aplicar otro al rebotar, como se describe en “Disparo de contacto”. La herramienta de
disparo secuencia tiene una ventaja positiva porque no aplica accidentalmente una fijación si la herramienta toma
contacto con la superficie de trabajo, o con otra cosa, mientras el operador mantiene el gatillo accionado.
SELECCIÓN DEL MODO DE DISPARO:
Para garantizar la seguridad, el usuario debe bloquear el gatillo (según se describe arriba) antes de cambiar el
sistema de gatillo. Para cambiar el modo de disparo, gire el interruptor de modo hacia el cuerpo de la herramienta.
El botón de modo automáticamente se bloqueará cuando la flecha apunte hacia el icono de 3 clavos estampado
en el marco de la herramienta (Modo de interruptor de contacto) o hacia el ícono de un solo clavo estampado en el
marco de la herramienta (Modo de interruptor en secuencia). Desbloquee el gatillo para reanudar la operación de la
herramienta.
AJUSTE DE CONTROL DE FIJACIONES DIAL-A-DEPTH®
La característica de ajuste de control de fijaciones DIAL-A-DEPTH® aporta un control
más exacto de la profundidad de impulso: desde al ras con la superficie de trabajo
hasta avellanado leve o profundo. Primero establezca la presión de aire para la
aplicación uniforme según el trabajo específico como se describe en la página 21,
luego use el ajuste de control de fijaciones DIAL-A-DEPTH® para dar la profundidad
deseada a la aplicación.
Ajuste de control de
fijaciones Dial-A-Depth®
-25-
aDeMÁs De Las otras aDvertencias conteniDas en este
ManuaL, oBserve Lo siGuiente Para una oPeraciÓn seGura
•UselaherramientaneumáticaBOSTITCHsolamenteparaelfinquefuediseñada.
•Nuncauseestaherramientadetalmodoquepuedacausarlasalidadeunafijaciónhaciaelusuario
u otros presentes en el área de trabajo.
•Nouselaherramientacomomartillo.
•Siemprellevelaherramientatomándolaporlaempuñadura.Nuncallevelaherramientatomándolaporla
manguera de aire.
•NoalterenimodifiqueeldiseñoofunciónoriginaldeestaherramientasinlaaprobacióndeBOSTITCH.
•Siempretengapresentequeelusoindebidoolamanipulaciónincorrectadeestaherramientapuede
causarle lesiones a usted y a los demás.
•Nuncauseabrazaderasnicintaparabloquearelgatillooeldisparodecontactoenlaposiciónactivada.
•Nuncadejeunaherramientasinsupervisiónconlamangueradeaireconectada.
•NoopereestaherramientasinocuentaconunaETIQUETADEADVERTENCIAlegible.
•Dejedeusarlaherramientasitienefugasdeaireonofuncionabien.Notifiquealrepresentantemás
cercano de BOSTITCH si la herramienta continúa experimentando problemas funcionales.
INSTALACIÓN DEL GANCHO PARA EL CINTURÓN
Desconecte siempre la herramienta del suministro de aire antes de hacer ajustes o de intentar
armar o desarmar piezas.
Siempre quite el gancho para el cinturón de la herramienta al seleccionar el Modo de disparo de
contacto.
1. Confirme que esté seleccionado el modo de disparo secuencial
2. Presione los lados del cuerpo del gancho para el cinturón
3. Alinee el poste del cuerpo del gancho para el cinturón con el orificio de alineación y presione
en su posición
4. Suelte los lados del cuerpo del gancho para el cinturón y compruebe para verificar que el gancho
para el cinturón se bloquee en su posición
USO DEL SACAPUNTAS INTEGRADO
Hay un sacapuntas estándar integrado en el gancho para el cinturón para la conveniencia del operador. Para sacar
punta a un lápiz, inserte cualquier lápiz estándar en el agujero y gire el lápiz hacia la derecha (en el sentido de los
punteros del reloj) para sacarle punta.
143
2
-26-
FUNCIONAMIENTO DE LA HERRAMIENTA
El operador y otros en el área SIEMPRE deben llevar PROTECCIÓN OCULAR en conformidad
con las especificaciones ANSI y que proteja contra partículas que vuelen por DELANTE y
por el LADO, cuando se haga la conexión al suministro de aire, así como al cargar, operar
o dar servicio a esta herramienta. Se exige protegerse la vista para resguardarse contra
fijaciones o residuos que vuelen, lo cual puede causar lesiones graves a los ojos.
El empleador o el usuario deben asegurar que se protejan debidamente los ojos. El equipo
de protección ocular debe estar en conformidad con los requisitos del Instituto Nacional
Americano de Normas (American National Standards Institute), ANSI Z87.1 y proteger por
delante y por el costado. NOTA: Los anteojos o caretas sin protección lateral por sí solos
no dan una protección adecuada.
ANTES DE MANIPULAR U OPERAR ESTA HERRAMIENTA:
I. LEA DETALLADAMENTE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL.
II. CONSULTE LAS “ESPECIFICACIONES DE LA HERRAMIENTA” EN ESTE MANUAL PARA
IDENTIFICAR EL SISTEMA OPERATIVO DE LA HERRAMIENTA.
FUNCIONAMIENTO
1. FUNCIONAMIENTO DEL DISPARO DE CONTACTO:
La herramienta CON DISPARO DE CONTACTO cuenta con un disparo de contacto que funciona en conjunto
con el gatillo para impulsar una fijación. Hay dos métodos para aplicar fijaciones al usar una herramienta con
disparo de contacto.
A. COLOCACIÓN DE UNA SOLA FIJACIÓN: Para usar la herramienta de esta manera, primero coloque el
disparo de contacto sobre la superficie de trabajo SIN ACCIONAR ELGATILLO. Sostenga la punta contra la
superficie de trabajo y luego accione el gatillo para aplicar un sujetador. No presione la herramienta
contra el trabajo con más fuerza. En cambio, deje que la herramienta se separe de la superficie de trabajo
para evitar que salga otro clavo. Quite el dedo del gatillo después de cada operación.
B. APLICACIÓN RÁPIDA DE FIJACIONES: Para usar la herramienta de esta manera, sosténgala con el
disparo de contacto apuntando hacia la superficie de trabajo sin tocarla. Accione el gatillo y luego golpee
el disparo de contacto contra la superficie de trabajo usando un movimiento de rebote. Cada vez que se
presione el disparo de contacto saldrá una fijación.
El operador no debe sostener el gatillo accionado en las herramientas con disparo de
contacto salvo durante la aplicación de fijaciones ya que pueden ocurrir lesiones graves
si el disparador tomara contacto accidentalmente con algo o alguien, ocasionando que la
herramienta haga un ciclo.
Mantenga las manos y el cuerpo alejados del área de descarga de la herramienta. Una
herramienta con disparo de contacto puede rebotar al aplicar una fijación haciendo salir
otra, causando posibles lesiones.
2. FUNCIONAMIENTO DEL DISPARO SECUENCIAL:
En el MODO DE DISPARO SECUENCIAL el disparo de contacto funciona en conjunto con el gatillo para
impulsar una fijación. Para usar una herramienta con disparo secuencial, primero coloque el disparo de
contacto sobre la superficie de trabajo SIN ACCIONAR ELGATILLO. Sostenga la punta contra la superficie de
trabajo y luego accione el gatillo para aplicar un sujetador. Siempre y cuando el disparo de contacto toque el
trabajo y se mantenga oprimido, la herramienta aplicará una fijación cada vez que se oprima el gatillo. Si se
deja que el disparo de contacto se separe de la superficie de trabajo, debe repetirse la secuencia descrita más
arriba para colocar otra fijación.
Esta herramienta funciona de manera diferente a todas las demás herramientas de BOSTITCH. Para
proporcionar una máxima visibilidad para una colocación precisa de la fijación, el disparador de esta
herramienta está normalmente en la posición “sin presionar” o hacia “arriba”. En todas las demás
herramientas de BOSTITCH y en la mayoría de las otras herramientas, el disparador normalmente
está en la posición hacia “abajo”.
Esta herramienta cuenta con un modo de activación seleccionable que determina si la herramienta coloca las
fijaciones en modo secuencial o de contacto. En el modo de disparo secuencial, cuando la punta se coloca
en la superficie de trabajo y se acciona el gatillo, el disparador se separa de la herramienta para detectar
la superficie de trabajo. La punta de la herramienta debe estar en contacto con la superficie de trabajo para
accionarse. Si el disparador no detecta la superficie de trabajo lo suficientemente cerca de la punta de la
herramienta, la herramienta no se accionará.
En el modo de disparo de contacto, cuando se mantiene oprimido el gatillo, el disparador se alejará de la
herramienta. En el momento en que la superficie de trabajo entra en contacto con la punta de la herramienta,
se accionará el mecanismo del disparador, aplicando una fijación cada vez que se establece contacto con la
superficie de trabajo.
Si la herramienta se ha caído o si sospecha daño a la herramienta, realice una comprobación
de funcionamiento de la herramienta tal como se define en la sección de comprobación de
funcionamiento de la herramienta.
-27-
PROCEDIMIENTO PARA DESPEJAR ATASCOS
Desconecte siempre la herramienta del suministro de aire antes de hacer ajustes o de
intentar armar o desarmar piezas.
Ocasionalmente pueden atascarse clavos en la punta de una clavadora neumática. Esto puede producirse al
golpear una placa de metal en la pared, un tornillo o algún otro objeto duro. El modelo BTFP12233 cuenta con
arquitectura de canal abierto para solucionar los atascamientos. Para despejar un atasco siga este procedimiento:
1. Desconecte la herramienta del suministro de aire.
2. Abra el depósito pulsando el botón de liberación del depósito y extrayendo el depósito.
3. Abra la puerta para desobstruir atascamientos tirando del pestillo, primero hacia abajo y luego hacia arriba.
4. Retire el sujetador obstruido. En determinadas circunstancias, es posible que precise usar un par de alicates para
retirar el sujetador.
5. Compruebe el funcionamiento de la herramienta.

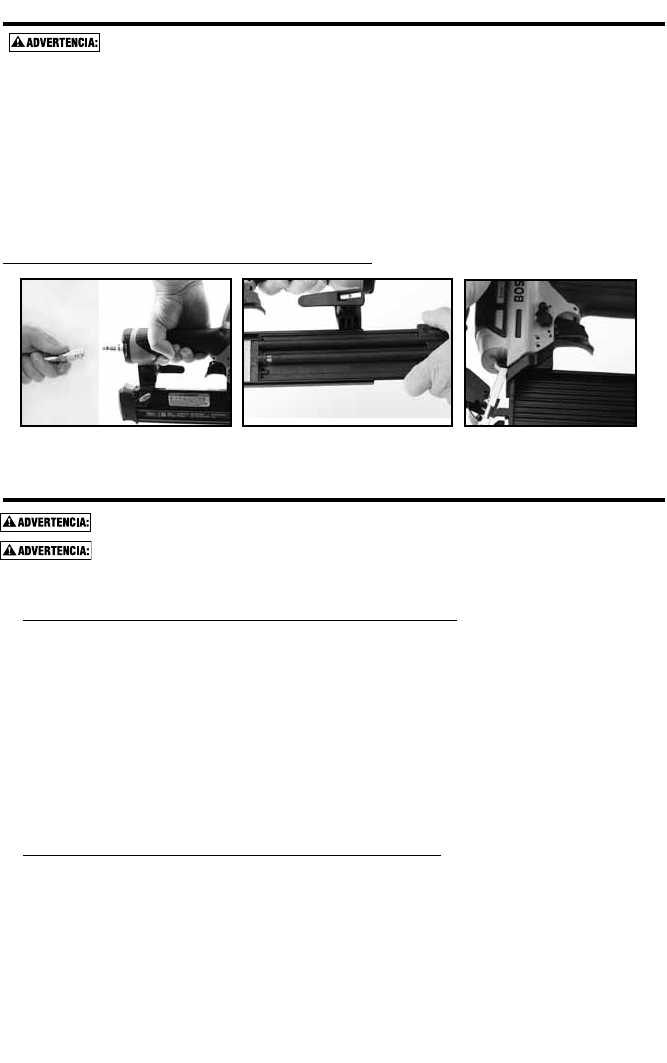

DESPEJE DE ATASCOS EN LA BTFP12233
REVISIÓN FUNCIONAL DE LA HERRAMIENTA
Retire todas las fijaciones de la herramienta antes de revisar cómo funciona.
Si la herramienta se ha caído o sospecha daño a la herramienta, realice una
comprobación de funcionamiento de la herramienta.
1. FUNCIONAMIENTO DEL DISPARO DE CONTACTO:
A. Con el dedo lejos del gatillo, presione el disparo de contacto contra la superficie de trabajo.
NO DEBE HACER UN CICLO LA HERRAMIENTA.
B. Sostenga la herramienta sin tocar la superficie de trabajo y accione el gatillo.
NO DEBE HACER UN CICLO LA HERRAMIENTA.
C. Con la herramienta sin tocar la superficie de trabajo, accione el gatillo. Presione el disparo de contacto
contra la superficie de trabajo.
DEBE HACER UN CICLO LA HERRAMIENTA.
D. Sin tocar el gatillo, presione el disparo de contacto contra la superficie de trabajo, luego accione el gatillo.
DEBE HACER UN CICLO LA HERRAMIENTA.
2. FUNCIONAMIENTO DEL DISPARO SECUENCIAL:
A. Presione el disparo de contacto contra la superficie de trabajo, sin tocar el gatillo.
NO DEBE HACER UN CICLO LA HERRAMIENTA.
B. Sostenga la herramienta sin tocar la superficie de trabajo y accione el gatillo.
NO DEBE HACER UN CICLO LA HERRAMIENTA.
C. Accione el gatillo y presione el disparo de contacto contra la superficie de trabajo.
NO DEBE HACER UN CICLO LA HERRAMIENTA.
D. Con el dedo lejos del gatillo, presione el disparo de contacto contra la superficie de trabajo.
Accione el gatillo.
DEBE HACER UN CICLO LA HERRAMIENTA.
123
-28-
MANTENIMIENTO DE LA HERRAMIENTA NEUMÁTICA
Al trabajar con herramientas neumáticas, observe las advertencias de este manual y tenga
sumo cuidado al evaluar herramientas con problemas.
PIEZAS DE REPUESTO:
Al cambiar piezas, solamente use repuestos genuinos BOSTITCH. No use piezas modificadas.
PROCEDIMIENTO DE ENSAMBLAJE PARA LOS SELLOS:
Al reparar una herramienta, fíjese en que las piezas internas estén limpias y lubricadas. Use Parker “O”-LUBE,
Magnalube u otro lubricante equivalente en todas las juntas tóricas. Cubra cada junta tórica con lubricante antes del
ensamblaje.
PRESIÓN Y VOLUMEN DEL SUMINISTRO DE AIRE:
El volumen de aire es tan importante como la presión de aire. El volumen de aire suministrado a la herramienta
puede ser inadecuado debido a accesorios y mangueras de tamaño inferior o por los efectos de suciedad y agua en
el sistema. El flujo de aire restringido impedirá que la herramienta reciba un volumen de aire adecuado, aun cuando
la lectura de presión sea alta. Los resultados serán funcionamiento lento, fijaciones mal dirigidas o menor potencia de
impulso. Antes de evaluar los problemas de las herramientas según estos síntomas, inspeccione el suministro de aire
desde la herramienta a la fuente de suministro en busca de conectores restrictivos, puntos bajos que tengan agua y
cualquier otra cosa que impida el flujo del volumen completo de aire a la herramienta.
LISTA DE VERIFICACIÓN DE MANTENIMIENTO
Mantenimiento Beneficio Procedimiento Intervalo
de servicio
Inspeccione el funcionamiento
del gatillo o disparador
Confirme que el sistema de
disparo funcione bien
Consulte la sección Revisión
funcional de la herramienta
en este manual
Diariamente
Drene la condensación de los
tanques y filtros de aire del
compresor de aire diariamente
o después de cada uso.
Previene la acumulación de
humedad que puede impedir
el buen rendimiento de la
herramienta
Abra la llave de drenaje en
los tanques y filtros de aire y
drene todo el condensado
Diariamente
Limpie el ensamblaje del Previene la acumulación de
residuos que pudieran causar
atascos
Limpie soplando con aire
comprimido
Diariamente
Limpie a punta, la puerta y el
área del brazo de contacto
Evita la acumulación de
residuos que podrían causar
atascamientos o averías
Limpie soplando con aire
comprimido
Diariamente
Asegure que todas las fijaciones
se mantengan apretadas
Prevenga las piezas sueltas Apriete todas las fijaciones
con la llave hexagonal del
tamaño apropiado
Semanalmente
Revise/limpie el filtro de aire de
la entrada de aire
Mantiene el flujo de aire
correcto al motor para lograr
óptimo rendimiento.
Retire la tapa del extremo y use
la pistola de aire comprimido
para soplar el filtro y dejarlo
limpio. Reemplace el filtro según
se requiera.
25,000 fijaciones o
Mensualmente - si se utliza
en lugares polvorientos
Reemplace la punta que no
marca
Previene marcas en trabajo
con madera blanda
Retire la punta que no marca si
está desgastada y cámbiela por
otra nueva (hay una punta de
repuesto en el depósito)
25,000 fijaciones
Reemplace el ensamblaje de
pistón/impulsor
Mantiene la calidad constante
de impulso
Remítase a las instrucciones del
paquete de piezas de repuesto
150,000 fijaciones
Cambie las juntas tóricas Mantiene el motor para lograr
óptimo rendimiento
Remítase a las instrucciones
del paquete de piezas de
repuesto
250,000 fijaciones
Cambie el tope Mantiene el motor para lograr
óptimo rendimiento
Remítase a las instrucciones
del paquete de piezas de
repuesto
250,000 fijaciones
Cambie la válvula cabezal Mantiene el motor para lograr
óptimo rendimiento
Remítase a las instrucciones
del paquete de piezas de
repuesto
250,000 fijaciones
Reemplace el cilindro del motor Mantiene el motor para lograr
óptimo rendimiento
Remítase a las instrucciones
del paquete de piezas de
repuesto
500,000 fijaciones
-29-
-30-
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA CORRECCIÓN
El alojamiento de la válvula de
disparo tiene fuga de aire La junta tórica está cortada o agrietada ..........Cambie la junta tórica
El vástago de la válvula de disparo La junta tórica o los sellos están ................ Cambie el ensamblaje de la válvula de disparo
tiene fuga de aire cortados o agrietados
El armazón o la punta tiene fuga de aire La junta tórica o la empaquetadura está .........Cambie la junta tórica o la empaquetadura
cortada o agrietada
El tope está agrietado o desgastado .............Cambie el tope
El armazón o la tapa tiene fuga de aire La empaquetadura o el sello está dañado ........Cambie la empaquetadura o el sello
La válvula cabezal está agrietada o desgastada ..Reemplace la válvula cabezal
Los tornillos de casquete están sueltos ..........Apriete y revíselos de nuevo
No hace ciclos El suministro de aire está restringido ............Revise el equipo de suministro de aire
La válvula cabezal está desgastada .............Reemplace la válvula cabezal
El resorte en la tapa del cilindro está roto ........Cambie el resorte de la tapa del cilindro
La válvula cabezal está pegada en la tapa ........ Desarme / Revise/ Lubrique lo necesario
No puede completar un ciclo Residuos en la punta, la puerta o el área
del brazo de contacto .......................... Limpie a punta, la puerta y el área del brazo de contacto
Falta alimentación; el ciclo es lento El resorte en la tapa del cilindro está roto ........Cambie el resorte de la tapa
Las juntas tóricas o los sellos están cortados ....Cambie las juntas tóricas o los sellos
o agrietados
Escape bloqueado ............................Revise el tope, el resorte de la válvula cabezal
El ensamblaje del gatillo está desgastado .......Cambie el ensamblaje del gatillo
o tiene fugas
Hay acumulación de suciedad o alquitrán .......Desarme la punta o el impulsor para limpiar
en el impulsor
El manguito del cilindro no está asentado
correctamente en el tope inferior ...............Desármelo para corregir esto
La presión de aire está demasiado baja ..........Revise el equipo de suministro de aire
Filtro de aire obstruido .........................Límpielo o reemplácelo
Se saltan las fijaciones;
alimentación intermitente El tope está desgastado ........................Cambie el tope
Residuos en la punta, la puerta o el área
del brazo de contacto .......................... Limpie a punta, la puerta y el área del brazo de contacto
Restricción de aire/flujo indebido de aire a través
del enchufe y la toma de desconexión rápida .....Cambie los accesorios de desconexión rápida
Está desgastado el anillo del pistón ..............Cambie el anillo, revise el impulsor
El resorte de empuje está dañado ...............Cambie el resorte
Hay baja presión de aire .......................Revise el sistema de suministro de aire a la herramienta
Los tornillos en la punta del depósito ............ Apriete todos los tornillos
están sueltos
Las fijaciones son demasiado cortas para .......Use solamente las fijaciones recomendadas
la herramienta
Hay fijaciones dobladas ........................Deje de usar estas fijaciones
Las fijaciones son del tamaño incorrecto ......... Use solamente las fijaciones recomendadas
La empaquetadura de la tapa cabezal tiene fugas . Apriete los tornillos o cambie la empaquetadura
La junta tórica de la válvula de disparo está .....Cambie la junta tórica
cortada o desgastada
El impulsor está roto o picado ...................Cambie el impulsor (revise el anillo del pistón)
El depósito está seco o sucio ...................Limpie/lubrique con Lubricante para herramientas neumáticas BOSTITCH
El depósito está desgastado ....................Cambie el depósito
Filtro de aire obstruido .........................Límpielo o reemplácelo
Se atascan las fijaciones en la herramienta El canal del impulsor está desgastado ...........Cambie la punta, revise la puerta
Las fijaciones son del tamaño incorrecto ......... Use solamente las fijaciones recomendadas
Hay fijaciones dobladas ........................Deje de usar estas fijaciones
Hay tornillos sueltos en el depósito o la punta ....Apriete todos los tornillos
El impulsor está roto o picado ...................Cambie el impulsor
ACCESORIOS DISPONIBLES
-31-
BT55/SX38-RK
PAQUETE DE
RECONSTRUCCIÓN
BTFP12233/SX1838
SERIE BT13XX
CLAVILLOS CALIBRE 18
KIT DE VÁLVULA
DE GATILLO TVA18
INTRODUCTION
Le modèle BOSTITCH BTFP12233 est un outil de précision conçu pour la pose d’attaches à haute vitesse et à haut
volume. Cet outil vous donnera un rendement efficace et fiable lorsqu’utilisé correctement et avec soin. Comme pour
tout bon outil électrique, il est important de suivre les instructions du fabricant pour une performance optimale. Veuillez
étudier ce manuel avant d’utiliser l’outil et comprendre les avertissements et les mises en garde de sécurité. Les
instructions d’installation, du fonctionnement et de l’entretien doivent être lues attentivement et les manuels doivent être
conservés pour référence. REMARQUE : Des mesures de sécurité additionnelles peuvent être requises en fonction
de l’utilisation que vous faites de l’outil. Communiquez avec votre représentant ou distributeur BOSTITCH pour toute
question au sujet de cet outil et de son utilisation. BOSTITCH Fastening Systems, 701 E. Joppa Road, Towson,
Maryland 21286, U.S. & Canada Only, É.-U. et Canada seulement.
INDEX
Consignes de sécurité .................................................31
Composants de l’outil ..................................................33
Spécifications de l’outil ................................................34
Alimentation d’air et connexions..........................................35
Chargement de l’outil ..................................................36
Commande de blocage de gáchette ......................................36
Dial-A-Depth® .......................................................38
Installation du crochet de ceinture ........................................38
Fonctionnement de l’outil ...............................................39
Procédure pour le dégagement des blocages ..............................40
Entretien de l’outil pneumatique .........................................41
Dépannage .........................................................43
Accessoires disponibles ................................................44
REMARQUE :
Les outils BOSTITCH ont été fabriqués afin d’offrir un degré de satisfaction de la clientèle très élevé et sont conçus
pour atteindre une performance maximale lorsqu’utilisés avec les attaches BOSTITCH de précision fabriquées avec
les mêmes normes élevées. BOSTITCH ne peut être tenu responsable de la performance du produit si les
outils sont utilisés avec des attaches ou des accessoires ne répondant pas strictement aux exigences établies
pour les clous, agrafes et accessoires d’origine BOSTITCH.
GARANTIE LIMITÉE — É.-U. et Canada seulement
BOSTITCH Fastening Systems (“BOSTITCH”) garantit à l’acheteur d’origine au détail que ce produit est exempt de tout
défaut de matériaux et de fabrication et accepte, le cas échéant, de réparer ou de remplacer, à la discrétion de BOSTITCH,
toute agrafeuse ou cloueuse de marque BOSTITCH défectueuse pour une période de sept (7) ans à partir de la date d’achat
(1 (un) an à partir de la date d’achat pour les compresseurs et les outils utilisés dans des applications de production). Cette
garantie n’est pas cessible. Une preuve de la date d’achat est requise. Cette garantie couvre uniquement les dommages
résultant de défaut de matériaux et de fabrication, et ne couvre pas les conditions ou défauts de fonctionnement résultant
d’une usure normale, d’une négligence, d’un usage abusif, d’un accident, d’une réparation ou d’une tentative de réparation
par une entité autre que notre Centre de réparation national ou l’un de nos Centres de service de garantie autorisé. Les lames
du mandrin, les amortisseurs, les joints toriques, les pistons et les garnitures de piston sont considérés comme des pièces
normales d’usure. Pour une performance optimale de votre outil BOSTITCH, utilisez toujours des attaches et des pièces de
rechange BOSTITCH d’origine.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, IMPLICITE OU EXPLICITE, COMPRENANT, MAIS
SANS S’Y LIMITER, LES GARANTIES IMPLICITES DE COMMERCIALISATION OU D’ADAPTATION À UN USAGE
PARTICULIER. BOSTITCH NE SERA PAS TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU ACCESSOIRES.
Les limitations imposées par la durée d’une garantie implicite ou l’exclusion des dommages accessoires ou indirects n’étant
pas reconnues dans certains États et pays, les limitations ou exclusions précitées peuvent ne pas vous être adressées. Cette
garantie vous confère des droits juridiques spécifiques qui s’ajoutent aux autres droits éventuels qui peuvent varier d’une
province, d’un État ou d’un pays à l’autre.
Pour obtenir aux États-Unis des services liés à la garantie, retournez le produit à vos frais accompagné de la preuve d’achat
à votre Centre de service national américain ou à un Centre de service régional indépendant de garantie autorisé. Aux États-
Unis, appelez-nous au 1-800-556-6696 ou visitez le www.BOSTITCH.com pour connaître l’emplacement du Centre le plus
près de chez vous. Au Canada, appelez-nous au 1-800-567-7705 ou visitez le www.BOSTITCH.com.
-32-
-33-
conservez ces Directives
Mesures De sÉcuritÉ - DÉFinitions
Ce manuel contient des renseignements importants que vous devez connaître et comprendre. Ces
renseignements concernent la protection de VOTRE SÉCURITÉ et la PRÉVENTION DE PROBLÈMES
LIÉS À L’ÉQUIPEMENT. Afin de vous aider à repérer ces renseignements, nous avons utilisé les
pictogrammes qui se trouvent ci-dessous. Veuillez lire le manuel et être attentif à ces pictogrammes.
indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort
ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait
se solder par un décès ou des blessures graves.
indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se
solder par des blessures mineures ou modérées.
Indique une situation qui, si elle n’est pas évitée, pourrait entraîner des dommages matériels.
instructions De sÉcuritÉ
Une PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une
protection contre les projectiles en provenance de l’AVANT et des CÔTÉS, doit
TOUJOURS être portée par l’opérateur et les personnes présentes dans la zone de
travail, lors du raccordement à une source d’air, du chargement, du fonctionnement
et de la maintenance de l’outil. Une telle protection est indispensable pour vous
protéger contre les attaches et débris projetés, susceptibles d’entraîner des blessures
sérieuses.
L’employeur et/ou l’utilisateur doivent s’assurer de porter une bonne protection
oculaire. L’équipement de protection doit être conforme à la norme ANSI CAN/CSA
Z89.3 et doit fournir une protection frontale et latérale. Des lunettes sans protection
latérale et des masques faciaux ne fournissent pas la protection nécessaire.
Des mesures de sécurité supplémentaire sont requises dans certains environnements.
Par exemple, la zone de travail peut favoriser l’exposition à un niveau de bruit susceptible
d’entraîner une surdité. L’employeur et l’utilisateur doivent s’assurer qu’une protection
de l’ouïe sera utilisée par l’opérateur et les personnes présentes dans la zone de travail.
Certains environnements exigeront l’utilisation d’un équipement de protection de la tête.
Lorsque cela s’avère nécessaire, l’employeur et l’utilisateur doivent s’assurer que la
protection de la tête est conforme à la norme ANSI CAN/CSA Z89.1.
La poussière produite par le sablage, le sciage, le meulage et le vissage avec des
outils électriques et d’autres activités de construction renferme des produits chimiques
reconnus par l’État de la Californie comme pouvant causer le cancer, des anomalies
congénitales ou d’autres dommages aux fonctions reproductrices. Voici quelques
exemples de ces produits chimiques :
• Le plomb contenu dans les peintures à base de plomb
• La silice cristallisée contenue dans les briques, le ciment et d’autres produits de
maçonnerie
• L’arsenic et le chrome contenu dans le bois traité chimiquement
Les risques d’exposition varient selon la fréquence de ce genre de travaux. Pour réduire
le risque d’exposition à ces produits chimiques : Travailler dans un endroit bien aéré
et porter un équipement de protection adéquat comme des masques antipoussières
conçus spécifiquement pour filtrer les particules microscopiques.
aLiMentation en air et conneXions
N’utilisez jamais de l’oxygène, des gaz combustibles ou des bouteilles de gaz pour
alimenter cet outil; il pourrait exploser et causer des blessures.
N’utilisez pas de sources d’alimentation pouvant excéder 200 lb/po2 (14 kg/cm2) de
pression manométrique; l’outil pourrait exploser et causer des blessures.
Le connecteur de l’outil ne doit pas être sous pression après avoir été déconnecté de
l’alimentation d’air. Si un raccord incorrect est utilisé, l’outil peut rester sous pression
après déconnexion et être capable d’enfoncer un dispositif même si la conduite d’air
est déconnectée, occasionnant le cas échéant des blessures.
N’appuyez pas sur la gâchette ni n’abaissez le bras de contact lorsque vous êtes
connecté à l’alimentation d’air; l’outil pourrait effectuer un cycle et occasionner des
blessures.
Veillez à toujours déconnecter l’alimentation d’air : 1.) Avant d’effectuer tout réglage;
2.) Lors de la maintenance de l’outil; 3.) Au moment de déloger une obstruction; 4.)
Lorsque l’outil n’est pas utilisé; 5.) Lors du transport de l’outil dans une autre zone de
travail – une mise en marche accidentelle pourrait causer des blessures.
-34-
charGeMent De L’outiL
Lors du chargement de l’outil : 1.) Ne placez jamais une main ou une partie quelconque du corps sur
la trajectoire de sortie des dispositifs de fixation; 2.) Ne pointez jamais l’outil vers une autre personne;
3.) N’appuyez jamais sur la gâchette et n’abaissez pas le mécanisme de butée en chargeant l’outil –
une mise en marche accidentelle pourrait causer des blessures.
FonctionneMent
Veillez à toujours manipuler l’outil avec précaution : 1.) Ne chahutez pas; 2.) N’appuyez
pas sur la gâchette à moins que le nez de pose de l’outil soit dirigé vers l’ouvrage; 3.)
Conservez une distance de sécurité avec l’outil lorsqu’il est en fonctionnement, car un
déclenchement accidentel est possible, et peut occasionner des blessures.
L’opérateur ne doit pas conserver la gâchette enclenchée sur les outils à bras de
contact, excepté au moment de fixer des dispositifs. Si la butée de déclenchement vient
en contact avec quelqu’un ou quelque chose, l’outil peut effectuer un cycle et causer
des blessures sérieuses.
Gardez votre corps ainsi que vos mains à l’écart de la trajectoire de sortie des
dispositifs de fixation. Un outil à bras de contact peut rebondir lors de la fixation d’une
attache – une seconde attache indésirable peut alors sortir et causer des blessures.
Vérifiez fréquemment le fonctionnement du mécanisme de bras de contact. N’utilisez
pas l’outil si le bras est défaillant, car l’éjection accidentelle d’une attache peut se
produire. N’empêchez pas le bon fonctionnement du mécanisme de bras de contact.
Ne fixez pas les dispositifs les uns par-dessus les autres, ou avec un angle trop
prononcé, car ils pourraient dévier et occasionner des blessures.
Ne fixez pas les dispositifs trop près des bords d’un ouvrage, car si le bois se fend les
dispositifs pourraient dévier et occasionner des blessures.
Pendant son fonctionnement, cette cloueuse génère des ÉTINCELLES. NE JAMAIS utiliser
la cloueuse près de substances, gaz ou vapeurs inflammables, y compris : laque, peinture,
benzène, solvant, essence, adhésifs, mastics, colles ou tous autres produits qui sont, eux
ou leurs vapeurs, brumes ou produits dérivés, inflammables, combustibles ou explosifs.
L’utilisation de la cloueuse dans un tel environnement pourrait mener à une EXPLOSION
pouvant causer des blessures ou le décès de l’utilisateur ou de personnes à proximité.
entretien De L’aPPareiL
Cet outil fonctionne différemment de tous les autres outils BOSTITCH. Afin d’offrir un maximum de
visibilité pour un positionnement précis de l’attache, le déclencheur de cet outil est habituellement
en position « appuyée » ou « relevée ». Sur tous les autres outils BOSTITCH ainsi que
sur la plupart des autres outils, le déclencheur est habituellement en position « abaissée ».
Cet outil comporte un mode de sélection de la gâchette qui détermine si l’outil tire les attaches en mode
séquentiel ou en mode déclenchement sur contact. En mode de déclenchement séquentiel, lorsque l’extrémité
du nez de pose est positionnée sur la surface de travail et que la gâchette est tirée, le déclencheur s’écarte
de l’outil pour détecter la surface de travail. L’extrémité du nez de pose de l’outil doit être en contact avec la
surface de travail pour s’activer. Si le déclencheur ne détecte pas la surface de travail à proximité du nez de
pose de l’outil, celui-ci ne s’activera pas.
En mode de déclenchement sur contact, lorsque la gâchette est appuyée et maintenue enfoncée, le déclencheur
se dégagera de l’outil. Toucher la surface de travail avec le nez de pose de l’outil activera le mécanisme du
déclencheur afin de tirer une attache chaque fois que la surface de travail est touchée.
Si l’outil a été échappé ou si vous soupçonnez qu’il est endommagé, effectuez une
vérification de fonctionnement de l’outil tel que défini dans la section de vérification de
fonctionnement de l’outil.
Lors de l’utilisation d’un outil fonctionnant sous-pression, lire les avertissements du
manuel et user d’extrêmes précautions lors de la découverte d’un problème.
-35-
COMPOSANTS DE L’OUTIL
Chapeau
de couple
Protecteur de bâti
Bâti
Blocage de
gâchette
Mode de
fonctionnement
Sélecteur
Indicateur de
rechargement
Déclencheur
Embout
anti-marques
Ouverture du
nez de pose
Verrou
Poignée moulée
confortable
Gâchette
Commande
Dial-A-Depth®Taille-crayon
Magasin Bouton
d’ouverture
Crochet de
ceinture
Échappement
arrière
Blocage
de
gâchette
Logement d’embout
anti-marques de rechange
-36-
SPÉCIFICATIONS DE L’OUTIL
Les mesures sont métriques suivies de mesures impériales entre parenthèses.
BTFP12233
Description CLOUEUSE DE FINITION DE CALIBRE 18
Type de moteur SANS HUILE
Plage de pression de fonctionnement 4.9 to 8.43kg/cm2 (70-120 PSI)
Pression de fonctionnement maximale 8.43 kg/cm2 (120 PSI)
Type d’attache Séries BT13XX
Calibre d’attache 18 Gauge
Plage d’attache 15mm-55mm (5/8” - 2-1/8”)
Capacité du magasin 100
Longueur 287mm (11,3 po)
Largeur 81mm (3,2 po)
Hauteur 241mm (9,5 po)
Poids 1,4kg (3,1lbs.)
Pression de fonctionnement :
4,9 à 8,43 kg/cm2 (70 à 120 psi ). Pour une meilleure performance de l’outil, sélectionnez la pression de
fonctionnement dans cette plage.
Consommation d’air :
Le modèle BTFP12233 exige 1,15 pi³/min ou 32,6 l/min de rendement d’air libre à une pression absolue de 80 lb/po
(5,6 kg/cm2) pour fonctionner au taux de 60 attaches par minute. Pour déterminer le compresseur approprié, utilisez
le taux auquel l’outil fonctionnera puis comparez le débit requis (l/min ou pi³/min) au rendement d’air libre (l/min ou pi³/
min) à une pression de 5,6 k/cm (80 lb/po²).
Ainsi, pour un débit de 30 agrafes par minute, vous aurez besoin de 50 % du volume par minute requis pour faire
fonctionner l’outil avec un débit de 60 agrafes par minute. Dans ce cas, assurez-vous que votre compresseur d’air
peut offrir un débit de 16,4 l/min (0,58 pi³/min) à 5,6 kg/cm2 (80 lb/po) pour une performance optimale.
CARACTÉRISTIQUES DES ATTACHES
* Les agrafes en acier inoxydable sont aussi disponibles dans certaines tailles. Visitez www.BOSTITCH.com pour
plus détails.
REMARQUE :
Les outils BOSTITCH ont été fabriqués afin d’offrir un degré de satisfaction de la clientèle supérieur et sont conçus
pour atteindre une performance maximale lorsqu’utilisés avec les attaches BOSTITICH de précision fabriquées avec
les mêmes normes élevées. BOSTITCH ne garantit pas les performances de vos outils s’ils sont utilisés avec
des dispositifs de fixation ou accessoires ne répondant pas strictement aux exigences établies pour les clous,
attaches et accessoires d’origine BOSTITCH.
NE DÉPASSEZ PAS LA PRESSION DE FONCTIONNEMENT RECOMMANDÉE.
Modelo de
herramienta Type d’attache N° stock de
l’attache Largeur de
couronne Calibre Longueur
BTFP12233
BT1300 N/A 18 15mm (5/8”)
BT1303 N/A 18 19mm (3/4”)
BT1309 N/A 18 25mm (1”)
BT1332 N/A 18 32mm (1-1/4”)
BT1338 N/A 18 38mm (1-1/2”)
BT1340 N/A 18 40mm (1-9/16”)
BT1345 N/A 18 45mm (1-3/4”)
BT1350 N/A 18 50mm (2”)
Clous à tête
perdue (Brads)
-37-
Fiche à
connexion rapide
Fiche à
déconnexion rapide
ALIMENTATION D’AIR ET CONNEXIONS
N’utilisez pas d’oxygène, de gaz combustibles ou de gaz en bouteille comme source
d’alimentation pour cet outil puisque cela peut causer l’explosion de l’outil et causer des blessures.
RACCORDS :
Installez une prise mâle sur l’outil laquelle est mobile et libérera la pression d’air de l’outil lorsque déconnecté de la
source d’alimentation.
TUYAUX SOUPLES :
Les tuyaux d’air souples doivent avoir une pression minimale de 10,6 kg/cm2 (150 psi) de pression de fonctionnement
ou 150 pour cent de la pression maximale qui pourrait être produite dans le système d’air. Le tuyau d’alimentation doit
comporter un raccord qui permettra un « débranchement rapide » de la prise mâle de l’outil.
SOURCE D’ALIMENTATION :
N’utilisez que de l’air comprimé régulé comme source d’alimentation pour cet outil. N’UTILISEZ JAMAIS D’OXYGÈNE,
DE GAZ COMBUSTIBLE OU DE GAZ EN BOUTEILLE COMME SOURCE D’ALIMENTATION POUR CET OUTIL,
CAR CELA PEUT FAIRE EXPLOSER L’OUTIL.
RÉGULATEUR :
Un régulateur de pression avec une pression de fonctionnement de 0 à 8,79 kg/cm2 (0 à 125 psi) est requis afin de
contrôler la pression de fonctionnement pour un fonctionnement sécuritaire de cet outil. Ne connectez pas cet outil à
une pression d’air qui pourrait dépasser 14 kg/cm2 (200 psi) car l’outil pourrait se fracturer ou éclater et causer des
blessures
PRESSION DE FONCTIONNEMENT:
Ne dépassez pas la pression de fonctionnement maximale recommandée, sinon l’usure de l’outil en sera grandement
augmentée L’alimentation d’air doit être en mesure de maintenir la pression de fonctionnement de l’outil. Une baisse
de pression subite de l’alimentation d’air est susceptible de réduire la puissance motrice de l’outil. Consultez les
« SPÉCIFICATIONS DE L’OUTIL » pour régler correctement la pression de fonctionnement de l’outil.
FILTRE :
La saleté et l’eau dans l’alimentation d’air sont des causes majeures d’usure dans les outils pneumatiques. Un
filtre aidera à maintenir la meilleure performance et une usure minimale de l’outil. Le filtre doit avoir une capacité
d’écoulement adéquate pour l’installation en question. Le filtre doit être maintenu propre pour être efficace et fournir
de l’air comprimé propre à l’outil. Consultez les instructions du fabricant concernant l’entretien de votre filtre. Un filtre
sale et obstrué causera une baisse de pression, ce qui réduira la performance de l’outil.
-38-
CHARGEMENT DE L’OUTIL
DES LUNETTES DE SÉCURITÉ se conformant aux normes ANSI et qui protègent des particules
projetées du côté FRONTAL ainsi que du côté LATÉRAL doivent TOUJOURS être portées par
l’opérateur et toute autre personnes se trouvant dans la zone de travail lors d’une connexion
à l’alimentation d’air, du chargement, de fonctionnement ou de l’entretien de cet outil. Une
telle protection est indispensable pour vous protéger contre les attaches et débris projetés,
susceptibles d’entraîner des blessures sérieuses.
L’employeur et/ou l’utilisateur doivent s’assurer que les lunettes de sécurité appropriées sont
portées. L’équipement de protection doit être conforme à la norme ANSI Z87.1 et fournir une
protection frontale et latérale. REMARQUE : Les lunettes sans protection latérale et les masques
faciaux ne fournissent pas la protection nécessaire.
AFIN DE PRÉVENIR LES BLESSURES ACCIDENTELLES :
•Neplacezjamaislamainou toute autre partieducorpsdanslazonededéchargede clou de
l’outil alors que l’alimentation d’air est connectée.
•Nepointezjamaisl’outilversuneautrepersonne.
•Nechahutezjamais.
•N’appuyezjamaissurlagâchettesansquelenezdeposesoitdirigéverslasurfacedetravail.
•Veillezàtoujoursmanipulerl’outilavecprécaution.
•N’appuyezpassurlagâchetteouledéclencheurpendantlechargementdel’outil.
CHARGEMENT DE LA BTFP12233
1. Appuyez sur le bouton d’ouverture du magasin et tirez le magasin vers l’arrière.
2. Ouvrez le magasin complètement et tournez l’outil de côté en dirigeant la zone de décharge loin de vous et des
autres personnes. Chargez les clous à tête perdue (brads) dans la rainure.
3. Poussez le magasin vers l’avant jusqu’à ce que le loquet s’enclenche.
COMMANDE DE BLOCAGE DE GÂCHETTE
La commande de blocage de gâchette des outils pneumatiques BOSTITCH permet
le blocage de la gâchette pour une plus grande sécurité. Enfoncez ou relâchez le
bouton de commande de blocage afin d’activer ou de bloquer la gâchette de l’outil.
Bouton de commande de
blocage de gâchette
-39-
MODE DE DÉCLENCHEMENT
Avertissement : Déconnectez toujours l’alimentation d’air avant d’effectuer des ajustements puisque l’outil
pourrait être actionné accidentellement et causer des blessures
La BTFP12233 offrent un système de gâchette sélectionnable qui permet à l’utilisateur de choisir entre les
modes de fonctionnement suivants :
1. Fonctionnement par déclenchement sur contact 2. Fonctionnement par déclenchement séquentiel
1. DÉCLENCHEMENT SUR CONTACT :
La procédure normale pour les outils à « déclenchement sur contact » est pour l’opérateur de faire contact avec
la surface de travail afin d‘actionner le mécanisme de déclenchement tout en maintenant la gâchette tirée, ce qui
déclenche le tir d’une attache chaque fois que le contact est établi avec la surface de travail. Cela permet la pose
rapide d’attaches pour plusieurs types de travaux. Tous les outils pneumatiques accusent un recul lorsqu’une
attache est tirée. L’outil peut rebondir, ce qui relâche le déclencheur, et si un contact non intentionnel est fait avec
la surface de travail alors que la gâchette est toujours actionnée (le doigt maintient toujours la gâchette tirée) une
deuxième attache sera tirée.
2. DÉCLENCHEMENT SÉQUENTIEL :
Le déclenchement séquentiel requiert que l’opérateur maintienne l’outil contre la surface de travail avant d’appuyer
sur la gâchette. Cela permet le placement plus précis des attaches. Le déclenchement séquentiel permet le
placement exact des attaches sans qu’il soit possible de tirer une deuxième attache lors d’un recul tel que décrit
à « Déclenchement sur contact ». Un outil à déclenchement séquentiel représente un avantage certain parce qu’il
n’est pas possible de tirer une attache accidentellement lorsque l’outil entre en contact avec la surface de travail –
ou quoi que ce soit d’autre – alors que l’opérateur appuie sur la gâchette.
SÉLECTION/CHANGEMENT DU MODE DE DÉCLENCHEMENT :
Pour des raisons de sécurité, l’utilisateur doit bloquer la gâchette (comme décrit ci-dessous) avant de changer
le système de gâchette. Pour modifier le mode de déclenchement, tournez le sélecteur de mode vers le corps
de l’outil. Le sélecteur de mode se bloquera automatiquement lorsque la flèche de l’indicateur pointe vers le bas
sur l’icône à 3 clous estampillée sur le bâti de l’outil (mode déclenchement sur contact) ou sur l’icône à 1 clou
estampillée sur le bâti de l’outil (mode déclenchement séquentiel). Débloquer la gâchette pour utiliser à nouveau
l’outil.
Mode de déclenchement séquentiel
(sélecteur de mode de déclenchement
pointant vers le haut))
Mode de déclenchement sur contact
(sélecteur de mode de déclenchement
pointant vers le bas
-40-
AJUSTEMENT DE LA COMMANDE D’ATTACHE DIAL-A-
DEPTH®
L’ajustement de la commande d’attache DIAL-A-DEPTH® permet de contrôler
précisément la profondeur d’enfoncement de l’attache : depuis le même niveau que
la surface de travail jusqu’à un noyage plus ou moins profond. Réglez d’abord la
pression d’air pour un enfoncement adéquat, tel que décrit à la page 37, puis utilisez
l’ajustement de commande d’attache DIAL-A-DEPTH® pour obtenir la profondeur
d’enfoncement désirée.
en suPPLÉMent Des autres avertisseMents contenus
Dans ce ManueL, oBservez Les rÈGLes suivantes
Pour oPÉrer en toute sÉcuritÉ:
•N’utilisezjamaisl’outilpneumatiqueBOSTITCHdansunbutautrequeceluipourlequelilaétéconçu.
•N’orientezjamaisl’outildefaçonàcequ’ilpuisseéjecteruneattacheendirectiondel’utilisateurou
d’autres personnes dans la zone de travail.
•N’utilisezjamaisl’outilcommeunmarteau.
•Veillezàtoujourstransporterl’outilàl’aidedelapoignée.Netransportezjamaisl’outilparleconduitd’air.
•N’altérezpasninemodifiezlaconceptionoulafonctionoriginalesdel’outilsansenrecevoirl’autorisation
de BOSTITCH.
•Gardeztoujoursprésentàl’espritqu’uneutilisationouunemanipulationincorrectedecetoutilsont
susceptibles d’occasionner des blessures à vous-même et à d’autres personnes.
•N’attachezjamaisetnecollezjamaisavecdurubanenpositionactionnéelagâchetteouledéclencheur
de contact.
•Nelaissezjamaisunoutilsanssurveillanceavecleconduitd’airattaché.
•Nefaitespasfonctionnerl’outils’ilnecomportepasuneÉTIQUETTED’AVERTISSEMENTlisible.
•Cessezd’utiliserl’outilencasdefuited’airous’ilnefonctionnepascorrectement.Avisezvotre
représentant BOSTITCH le plus proche si votre outil continue de mal fonctionner.
INSTALLATION DU CROCHET DE CEINTURE
Déconnectez toujours l’outil de l’alimentation d’air avant de faire des ajustements ou de tenter
d’assembler ou de désassembler une pièce.
Retirez toujours le crochet de ceinture lorsque vous sélectionnez le mode déclenchement sur
contact.
1. Assurez-vous que le mode de déclenchement séquentiel est sélectionné
2. Pressez les côtés du corps du crochet de ceinture
3. Alignez la tige du corps du crochet de ceinture avec le trou d’alignement et poussez-le en position
4. Relâchez les côtés du corps du crochet de ceinture et assurez-vous que le crochet de ceinture est
verrouillé en position adéquate
143
2
Ajustement de la commande
d’attache Dial-A-Depth®
POUR UTILISER LE TAILLE-CRAYON INTÉGRÉ
Un taille-crayon standard est intégré dans le crochet de ceinture pour faciliter le travail de l’opérateur. Pour tailler un
crayon, insérez un crayon standard dans le trou et faites-le tourner vers la droite (sens horaire).
FONCTIONNEMENT DE L’OUTIL
DES LUNETTES DE SÉCURITÉ se conformant aux normes ANSI et qui protègent des particules
projetées du côté FRONTAL ainsi que du côté LATÉRAL doivent TOUJOURS être portées par
l’opérateur et toute autre personnes se trouvant dans la zone de travail lors d’une connexion à
l’alimentation d’air, du chargement, de fonctionnement ou de l’entretien de cet outil. Une telle
protection est indispensable pour vous protéger contre les attaches et débris projetés, susceptibles
d’entraîner des blessures sérieuses.
L’employeur et/ou l’utilisateur doivent s’assurer que les lunettes de sécurité appropriées sont
portées. L’équipement de protection doit être conforme à la norme ANSI Z87.1 et fournir une
protection frontale et latérale. REMARQUE : Les lunettes sans protection latérale et les masques
faciaux ne fournissent pas la protection nécessaire.
PRÉALABLEMENT À LA MANIPULATION OU À L’UTILISATION DE CET OUTIL:
I. VEILLEZ À LIRE ET COMPRENDRE LES AVERTISSEMENTS CONTENUS DANS CE MANUEL.
II. REPORTEZ-VOUS AUX « SPÉCIFICATIONS DE L’OUTIL » DU PRÉSENT MANUEL AFIN
D’IDENTIFIER LE SYSTÈME DE FONCTIONNEMENT SUR VOTRE OUTIL.
FONCTIONNEMENT
1. FONCTIONNEMENT EN MODE DÉCLENCHEMENT SUR CONTACT :
En MODE DÉCLENCHEMENT SUR CONTACT, le déclencheur de contact de l’outil fonctionne en conjonction
avec la gâchette pour tirer une attache. Il y a deux méthodes de fonctionnement pour enfoncer des attaches
avec un outil à déclenchement sur contact.
A. ENFONCEMENT D’UNE ATTACHE UNIQUE : Pour faire fonctionner l’outil de cette manière,
positionnezd’abord le déclencheur de contact sur la surface de travail, SANS APPUYER SUR LA
GÂCHETTE. Maintenez le nez de pose contre la surface de travail, puis appuyez sur la gâchette pour
libérer une attache. N’appuyez pas l’outil contre la surface de travail avec une trop grande force. Plutôt,
permettez à l’outil d’accuser le recul de la surface de travail afin d’éviter une deuxième attache non désirée.
Retirez votre doigt de la gâchette après chaque opération.
B. TIR D’ATTACHE RAPIDE : Pour faire fonctionner l’outil de cette manière, tenez le déclencheur de contact
en direction de la surface de travail sans qu’il y touche. Appuyez sur la gâchette puis tapez le déclencheur
de contact sur la surface de travail dans un mouvement de rebonds. Chaque bond du déclencheur de
contact causera le tir d’une attache.
L’opérateur ne doit pas maintenir la gâchette enfoncée sur les outils à déclenchement sur
contact sauf lors des opérations d’attache puisque de graves blessures peuvent être causées si le
déclencheur entrait en contact avec quelqu’un ou quelque chose accidentellement, ce qui pourrait
actionner l’outil.
Ne placez jamais la main ou le corps dans la zone de décharge de l’outil. Un outil à déclencheur de
contact peut rebondir en raison du recul causé au moment de tirer une attache et une deuxième
attache pourrait être tirée inopinément et causer des blessures.
2. FONCTIONNEMENT EN MODE DÉCLENCHEMENT SÉQUENTIEL :
En MODE DÉCLENCHEMENT SÉQUENTIEL, le déclencheur de contact fonctionne en conjonction avec la
gâchette pour tirer une attache. Pour faire fonctionner un outil à déclenchement séquentiel, positionnez d’abord
le déclencheur de contact sur la surface de travail, SANS APPUYER SUR LA GÂCHETTE. Maintenez le nez de
pose contre la surface de travail, puis appuyez sur la gâchette pour libérer une attache. Aussi longtemps que le
déclencheur de contact est en contact avec la surface de travail et est maintenu enfoncé, l’outil tirera une attache
chaque fois que la gâchette est appuyée. Si le déclencheur de contact arrête d’être en contact avec la surface de
travail, la séquence décrite ci-dessus doit être répétée afin d’enfoncer une autre attache.
-41 -
-42-

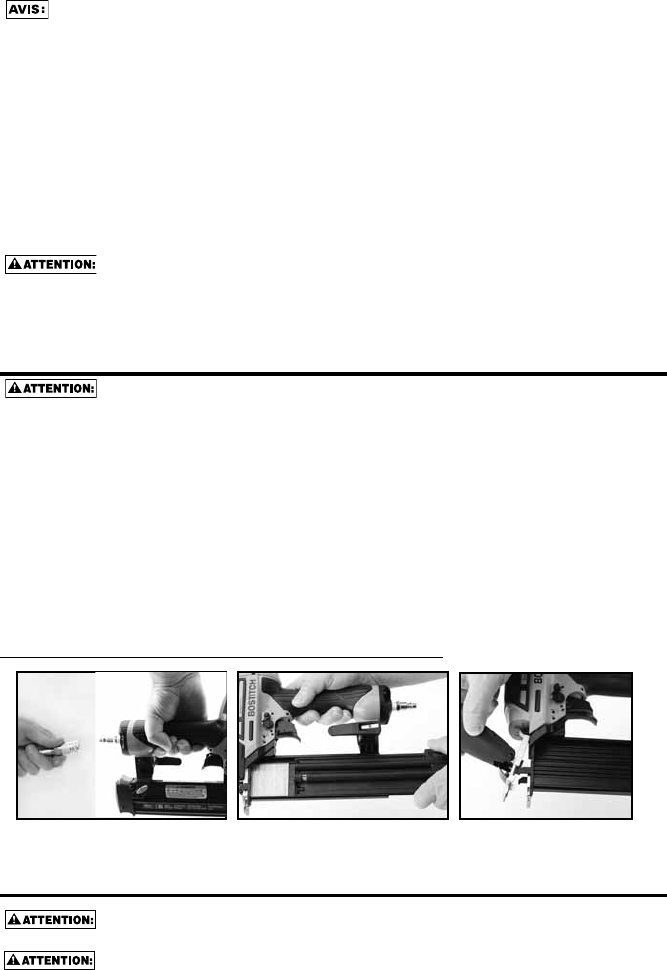

Cet outil fonctionne différemment de tous les autres outils BOSTITCH. Afin d’offrir un maximum de
visibilité pour un positionnement précis de l’attache, le déclencheur de cet outil est habituellement
en position « appuyée » ou « relevée ». Sur tous les autres outils BOSTITCH ainsi que sur la
plupart des autres outils, le déclencheur est habituellement en position « abaissée ».
Cet outil comporte un mode de sélection de la gâchette qui détermine si l’outil tire les attaches en
mode séquentiel ou en mode déclenchement sur contact. En mode de déclenchement séquentiel,
lorsque l’extrémité du nez de pose est positionnée sur la surface de travail et que la gâchette est
tirée, le déclencheur s’écarte de l’outil pour détecter la surface de travail. L’extrémité du nez de pose
de l’outil doit être en contact avec la surface de travail pour s’activer. Si le déclencheur ne détecte
pas la surface de travail à proximité du nez de pose de l’outil, celui-ci ne s’activera pas.
En mode de déclenchement sur contact, lorsque la gâchette est appuyée et maintenue enfoncée,
le déclencheur se dégagera de l’outil. Toucher la surface de travail avec le nez de pose de l’outil
activera le mécanisme du déclencheur afin de tirer une attache chaque fois que la surface de travail
est touchée.
Si l’outil a été échappé ou si vous soupçonnez qu’il est endommagé, effectuez une
vérification de fonctionnement de l’outil tel que défini dans la section de vérification de
fonctionnement de l’outil.
PROCÉDURE POUR LE DÉGAGEMENT DES BLOCAGES
Déconnectez l’outil de l’alimentation d’air avant de faire des ajustements ou de tenter
d’assembler ou de désassembler une pièce.
Il peut arriver que des clous restent bloqués dans le nez poseur de la cloueuse pneumatique. Cela peut se
produire lorsque l’attache frappe une plaque de métal, une vis de cloison sèche ou tout autre objet dur. La
BTFP12233 et la SX1838 comportent une architecture à rainure de mandrin ouverte permettant le dégagement
des blocages. Suivez la procédure suivante pour dégager un blocage.
1. Déconnectez l’outil de l’alimentation d’air.
2. Ouvrez le magasin en enfonçant le bouton d’ouverture du magasin et en tirant le magasin ouvert.
3. Ouvrez la porte du dégagement des blocages du nez de pose en tirant vers le bas puis vers le haut sur le verrou.
4. Retirez l’attache coincée. L’utilisation d’une pince sera parfois nécessaire pour retirer l’attache.
5. Vérifiez le fonctionnement de l’outil
DÉGAGEMENT DE BLOCAGE AVEC LA BTFP12233
VÉRIFICATION DU FONCTIONNEMENT DE L’OUTIL
Retirez toutes les attaches de l’outil avant d’effectuer une vérification du fonctionnement
de l’outil.
Si l’outil a été échappé ou si vous soupçonnez que l’outil est endommagé, effectuez une
vérification de fonctionnement de l’outil.
123
-43-
1. FONCTIONNEMENT EN MODE DÉCLENCHEMENT SUR CONTACT :
A. En enlevant votre doigt de sur la gâchette, appuyez le déclencheur de contact contre la surface de travail.
L’OUTIL NE DOIT PAS ÊTRE ACTIONNÉ.
B. Retirez l’outil de la surface de travail et appuyez sur la gâchette.
L’OUTIL NE DOIT PAS ÊTRE ACTIONNÉ.
C. Alors que l’outil n’est pas en contact avec la surface de travail, appuyez sur la gâchette. Appuyez
le déclencheur de contact contre la surface de travail.
L’OUTIL DOIT ÊTRE ACTIONNÉ.
D. Sans toucher la gâchette, appuyez le déclencheur de contact contre la surface de travail, puis appuyez sur
la gâchette.
L’OUTIL DOIT ÊTRE ACTIONNÉ.
2. FONCTIONNEMENT EN MODE DÉCLENCHEMENT SÉQUENTIEL :
A. Appuyez le déclencheur de contact contre la surface de travail, sans toucher la gâchette.
L’OUTIL NE DOIT PAS ÊTRE ACTIONNÉ.
B. Retirez l’outil de la surface de travail et appuyez sur la gâchette.
L’OUTIL NE DOIT PAS ÊTRE ACTIONNÉ.
C. Appuyez sur la gâchette et appuyez le déclencheur de contact contre la surface de travail.
L’OUTIL NE DOIT PAS ÊTRE ACTIONNÉ.
D. En enlevant votre doigt de sur la gâchette, appuyez le déclencheur de contact contre la surface de travail
Appuyez sur la gâchette.
L’OUTIL DOIT ÊTRE ACTIONNÉ.
ENTRETIEN DE L’OUTIL PNEUMATIQUE
Prenez note des avertissements de ce manuel lorsque vous travaillez avec des outils pneumatiques
et prenez toutes les précautions possibles lorsque vous évaluez les outils à problèmes.
PIÈCES DE RECHANGE:
N’utilisez que de pièces de rechange d’origine BOSTITCH. N’utilisez pas de pièces modifiées.
PROCÉDURE D’ASSEMBLAGE DES JOINTS :
Lorsque vous réparez un outil, assurez-vous que les pièces internes sont propres et lubrifiées. Utilisez du Parker
“O”-LUBE, Magnalube ou l’équivalent sur tous les joints toriques. Enduisez chaque joint torique de lubrifiant avant
l’assemblage.
ALIMENTATION D’AIR-PRESSION ET VOLUME :
Le volume d’air est aussi important que la pression d’air. Le volume d’air fourni à l’outil peut être inadéquat en
raison de garnitures et conduits trop justes, ou en raison de la présence de poussière ou d’eau dans le système. Un
débit d’air restreint empêchera que l’outil reçoive suffisamment d’air, même si la pression est haute. Il en résulte un
fonctionnement ralenti, un défaut d’alimentation ou une force motrice réduite. Avant d’évaluer les problèmes d’outils
pour ces symptômes, localisez le parcours de l’alimentation d’air de l’outil à la source d’alimentation afin d’identifier les
connecteurs restrictifs, les points bas contenant de l’eau et toute autre obstruction qui pourrait empêcher l’écoulement
du plein volume d’air vers l’outil.
-44-
LISTE DE VÉRIFICATION POUR L’ENTRETIEN
Entretien Bienfait Procédure Intervalle
de service
Inspectez la performance de
la gâchette
Assurez-vous que le système
de gâchette est en bon état
de marche
Reportez-vous à la section
Vérification du fonctionnement de
l’outil du présent manuel
Chaque jour
Drainez le condensat des
réservoirs de compresseur
d’air et des filtres à air tous
les jours ou après chaque
utilisation.
Prévient l’accumulation de
l’humidité qui peut affaiblir la
performance de l’outil
Ouvrez les robinets de purge
des réservoirs et des filtres
à air et drainez-en tout le
condensat
Chaque jour
Nettoyez l’assemblage du
magasin
Prévient l’accumulation de
débris qui pourraient causer
un blocage
Nettoyez au jet d’air
comprimé
Chaque jour
Nettoyez le nez de pose,
l’ouverture et la zone de
contact avec le bras
Prévient l’accumulation de
débris pouvant entraîner une
obstruction ou un défaut de
fonctionnement.
Nettoyez au jet d’air
comprimé
Chaque jour
Assurez-vous que toutes les
pièces de fixation sont bien
serrées
Prévient les pièces lâches Serrez toutes les pièces de
fixation à l’aide de la clé hex
de la bonne taille
Chaque semaine
Vérifiez/nettoyez l’entrée d’air
du filtre à air
Maintient un écoulement d’air
approprié au moteur pour une
performance optimale.
Enlevez le capuchon et utilisez
un fusil à air comprimé afin de
nettoyer le filtre. Remplacez le
filtre lorsque nécessaire.
25,000 attaches
ou tous les mois - si utlisé dans
des endroits poussiéreux
Remplacez l’embout anti-
marques
Prévient les marques sur les
applications en bois mou
Enlevez l’embout anti-marques
et remplacez-le par un nouvel
embout (embout de rechange
situé sur le magazine)
25 000 attaches
Remplace l’assemblage
piston-entraînement
Maintient la qualité de
l’entraînement
Reportez-vous aux
instructions de l’ensemble de
pièces de rechange
150 000 attaches
Remplacez les joints toriques Maintient la performance
optimale du moteur
Reportez-vous aux
instructions de l’ensemble de
pièces de rechange
250 000 attaches
Remplacez l’amortisseur Maintient la performance
optimale du moteur
Reportez-vous aux
instructions de l’ensemble de
pièces de rechange
250 000 attaches
Remplacez la soupape Maintient la performance
optimale du moteur
Reportez-vous aux
instructions de l’ensemble de
pièces de rechange
250 000 attaches
Remplace le cylindre de
moteur
Maintient la performance
optimale du moteur
Reportez-vous aux
instructions de l’ensemble de
pièces de rechange
500 000 attaches
-45-
DÉPANNAGE
PROBLÈME CAUSE SOLUTION
De l’air s’échappe du compartiment Le joint torique est coupé ou craquelé ..........Remplacez le joint torique
de soupape de la gâchette
La tige de soupape de la gâchette Le joint torique est coupé ou craquelé ..........Remplacez la soupape de la gâchette
laisse fuir de l’air.
Fuite d’air du châssis/nez de pose Le joint torique ou étanche est coupé ..........Remplacez le joint torique ou étanche
ou craquelé
L’amortisseur est craquelé ou usé .............Remplacez l’amortisseur
Fuite d’air du châssis/capuchon Joint endommagé ............................Remplacez le joint
Soupape craquelée ou usée ..................Remplacez la soupape
Vis d’assemblage desserrées .................Resserrez et vérifiez de nouveau
Cycle non amorcé Il y a restriction dans l’alimentation d’air ........Vérifiez l’équipement d’alimentation d’air
Soupape usée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Remplacez la soupape
Ressort de capuchon de cylindre brisé .........Remplacez le ressort de capuchon de cylindre
Soupape coincée dans le capuchon. . . . . . . . . . . .Désassemblez / Vérifiez / Lubrifiez
Impossible de terminer le cycle Débris dans le nez de pose, l’ouverture,
la zone de contact avec le bras .................Nettoyez le nez de pose, l’ouverture, la zone de contact avec le bras
Manque de puissance, l’outil
tourne au ralenti Ressort de capuchon de cylindre brisé .........Remplacez le ressort de capuchon
Les segments ou les joints sont coupés ........Remplacez les segments ou les joints
ou craquelés
Échappement bloqué ........................Vérifiez l’amortisseur, le ressort de soupape
L’assemblage de la gâchette est trop usé ......Remplacez l’assemblage ou fuit
Des impuretés se sont accumulées sur ........Démontez le nez de pose et le mandrin afin de les nettoyer
le mandrin
La chemise du cylindre n’appuie pas comme
il faut sur l’amortisseur du fond ................Démontez afin de corriger le problème
La pression d’air est trop basse ................Vérifiez l’équipement d’alimentation d’air
Filtre à air obstrué ...........................Nettoyer ou remplacer le filtre à air
L’outil saute des attaches;
l’alimentation est intermittente L’amortisseur est usé .........................Remplacez l’amortisseur
Débris dans le nez de pose, l’ouverture,
la zone de contact avec le bras .................Nettoyez le nez de pose, l’ouverture, la zone de contact avec le bras
Alimentation d’air restreinte ou débit ..........Remplacez les raccords de débranchement rapide
d’air inadéquat dans la douille de
débranchement rapide et la fiche
Le segment de piston est usé ..................Remplacez le segment, vérifiez le mandrin
Le ressort du pousseur est endommagé ........Remplacez le ressort
La pression d’air est basse ....................Vérifiez le système d’alimentation d’air vers l’outil
Les vis du nez de pose du magasin ............Resserrez toutes les vis
sont desserrées
Les attaches sont trop petites pour l’outil .......N’utilisez que les attaches recommandées
Attaches pliées ..............................Cessez d’utiliser ces attaches
Taille incorrecte des attaches .................N’utilisez que les attaches recommandées
Le joint statique fuit ..........................Serrez les vis et remplacez le joint statique
Le joint torique de la soupape de ..............Remplacez le joint torique
déclenchement est coupé ou trop usé
Le mandrin est cassé ou détérioré .............Remplacez le mandrin (vérifiez le segment de piston)
Le magasin est sale ou trop peu lubrifié ........Nettoyez et lubrifiez et utilisez le lubrifiant pour outil pneumatique BOSTITCH
Le magasin est trop usé ......................Remplacez le magasin
Filtre à air obstrué ...........................Nettoyer ou remplacer le filtre à air
Attaches coincées dans l’outil La rainure du mandrin est usée ................Remplacez le nez de pose, vérifiez la porte
Taille incorrecte des attaches .................N’utilisez que les attaches recommandées
Attaches pliées ..............................Cessez d’utiliser ces attaches
Les vis du nez de pose ou magasin ............Resserrez toutes les vis
sont desserrées
Le mandrin est cassé ou détérioré .............Remplacez le mandrin
ACCESSOIRES DISPONIBLES
BT55/SX38-RK
ENSEMBLE DE RÉASSEMBLAGE
POUR BTFP12233/SX1838
SÉRIE BT13XX
CLOUS À TÊTE PERDUE (BRAD)
CALIBRE 18
TVA18
ENSEMBLE DE VALVE
DE GÂCHETTE
-46-
