LPF21PL

PNEUMATIC STICK NAILER

CLAVADORA NEUMÁTICA ALIMENTADA POR BARRA

CLOUEUR PNEUMATIQUE À CARTOUCHE

OPERATION and MAINTENANCE MANUAL

MANUAL DE OPERACIÓN Y DE MANTENIMIENTO

MANUEL D’INSTRUCTIONS ET D’ENTRETIEN

9R189680RA 6/10

BEFORE OPERATING THIS TOOL, ALL OPERATORS SHOULD STUDY THIS MANUAL TO

UNDERSTAND AND FOLLOW THE SAFETY WARNINGS AND INSTRUCTIONS. KEEP THESE

INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE. IF YOU HAVE ANY QUESTIONS,

CONTACT YOUR BOSTITCH REPRESENTATIVE OR DISTRIBUTOR.

ANTES DE OPERAR ESTA HERRAMIENTA, TODOS LOS OPERADORES DEBERÁN ESTUDIAR

ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE

SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA

HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON

SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR.

LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D’UTILISER L’APPAREIL. PRÉTER UNE

ATTENTION TOUTE PARTICULIÈRE AUX CONSIGNES DE SÉCURITÉ ET AUX

AVERTISSEMENTS. GARDER CE MANUEL AVEC L’OUTIL POUR FUTUR RÉFÉRENCE. SI

VOUS AVEZ DES QUESTIONS, CONTACTEZ VOTRE REPRÉSENTANT OU VOTRE

CONCESSIONNAIRE BOSTITCH.

STANLEY FASTENING SYSTEMS L.P.

INTRODUCTION

BOSTITCH tools are precision-built tools, designed for precise, high volume nailing. These tools will deliver efficient,

dependable service when used correctly and with care. As with any fine power tool, for best performance the

manufacturer’s instructions must be followed. Please study this manual before operating the tool and understand the

safety warnings and cautions. The instructions on installation, operation and maintenance should be read carefully,

and the manual kept for reference. NOTE: Additional safety measures may be required because of your particular

application of the tool. Contact your BOSTITCH representative or distributor with any questions concerning the tool

and its use. BOSTITCH, East Greenwich, Rhode Island 02818.

INDEX

Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Tool/Fastener Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Air Supply, Connections and Operating Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 & 5

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

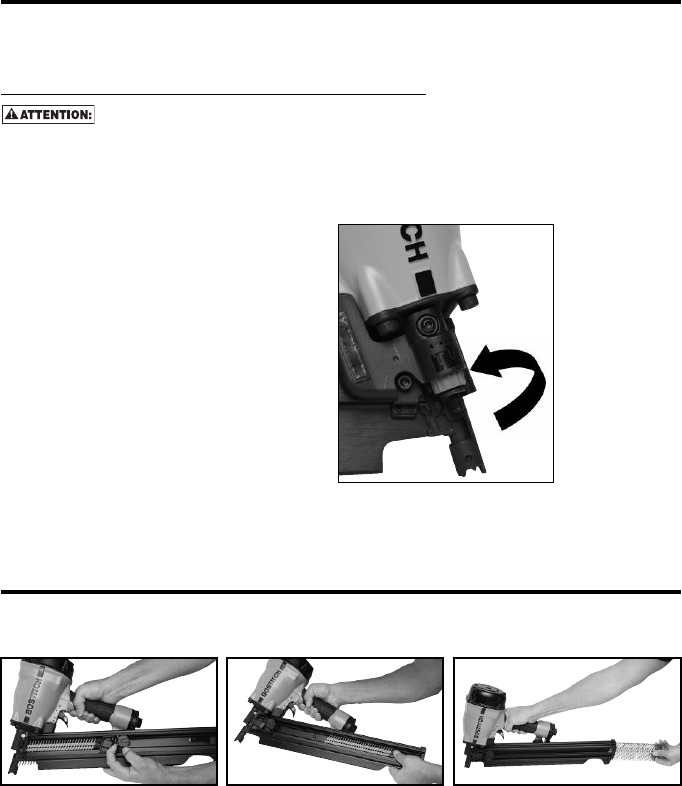

Loading the Tool, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Fastener Depth Control Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Removing Nails . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Tool Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8, 9, & 10

Maintaining the Pneumatic Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

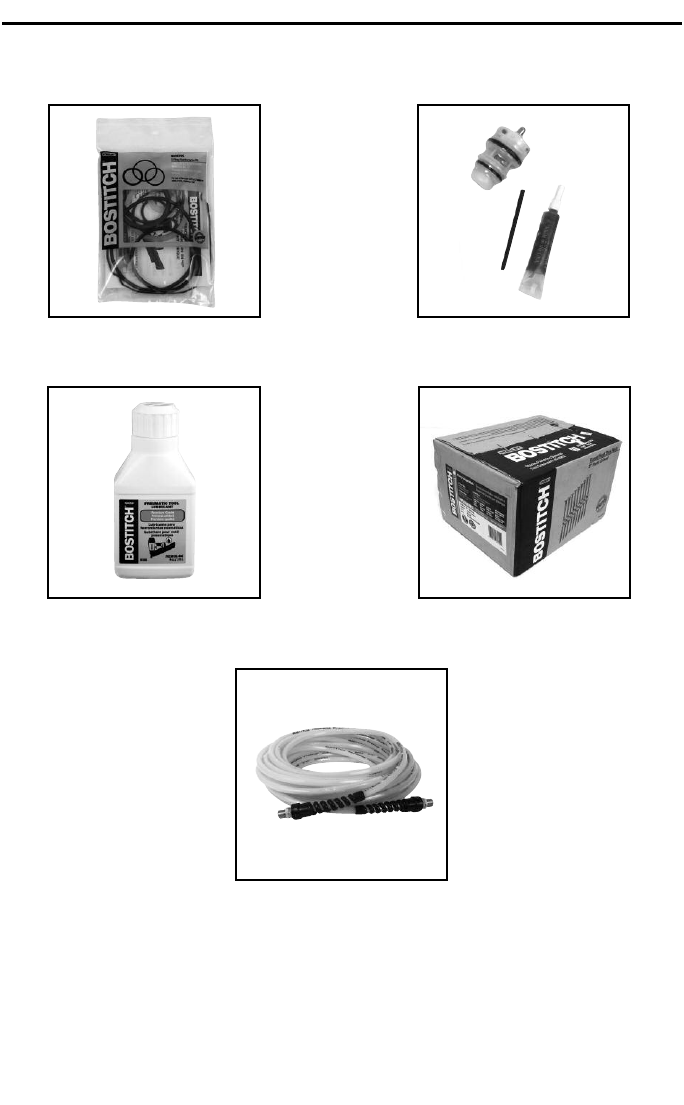

Available Accesories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

NOTE:

BOSTITCH tools have been engineered to provide excellent customer satisfaction and are designed to achieve

maximum performance when used with precision BOSTITCH fasteners engineered to the same exacting standards.

The LPF21PL is designed for use with 21° plastic collated stick nails. BOSTITCH cannot assume

responsibility for product performance if our tools are used with fasteners or accessories not meeting the

specific requirements established for genuine BOSTITCH nails, staples and accessories.

LIMITED WARRANTY — U.S. and Canada Only

Stanley Fastening Systems L.P. “Bostitch” warrants to the original retail purchaser that the product purchased is free

from defects in material and workmanship, and agrees to repair or replace, at Bostitch’s option, any defective Bostitch

branded pneumatic stapler or nailer for a period of seven (7) years from date of purchase (one (1) year from the date

of purchase for compressors and tools used in production applications). Warranty is not transferable. Proof of

purchase date required. This warranty covers only damage resulting from defects in material or workmanship; it does

not cover conditions or malfunctions resulting from normal wear, neglect, abuse, accident or repairs attempted or

made by other than our national repair center or authorized warranty service centers. Driver blades, bumpers, o-rings,

pistons and piston rings are considered normally wearing parts. For optimal performance of your Bostitch tool always

use genuine Bostitch fasteners and replacement parts.

THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT

LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR

PURPOSE. BOSTITCH SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states and countries do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation

of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state and country to country.

To obtain warranty service in the U.S. return the product, together with proof of purchase, to the U.S. Bostitch National

or Regional Independent Authorized Warranty Service Center. In the U.S. you may call us at 1-800-556-6696 or visit

www.BOSTITCH.com for the location most convenient for you. In Canada please call us at 1-800-567-7705 or visit

www.BOSTITCH.com

SAFETY INSTRUCTIONS

EYE PROTECTION which conforms to ANSI specifications and provides protection against

flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator and

others in the work area when connecting to air supply, loading, operating or servicing this

tool. Eye protection is required to guard against flying fasteners and debris, which could

cause severe eye injury.

The employer and/or user must ensure that proper eye protection is worn. Eye protection

equipment must conform to the requirements of the American National Standards Institute,

ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side shielded

spectacles and face shields alone do not provide adequate protection.

CAUTION: Additional Safety Protection will be required in some environments. For

example, the working area may include exposure to noise level which can lead to hearing

damage. The employer and user must ensure that any necessary hearing protection is

provided and used by the operator and others in the work area. Some environments will

require the use of head protection equipment. When required, the employer and user must

ensure that head protection conforming to ANSI Z89.1 is used.

AIR SUPPLY AND CONNECTIONS

Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as

tool may explode, possibly causing injury.

Do not use supply sources which can potentially exceed 200 P.S.I.G. as tool may burst,

possibly causing injury.

The connector on the tool must not hold pressure when air supply is disconnected. If a

wrong fitting is used, the tool can remain charged with air after disconnecting and thus will

be able to drive a fastener even after the air line is disconnected possibly causing injury.

Do not pull trigger or depress contact arm while connected to the air supply as the tool may

cycle, possibly causing injury.

Always disconnect air supply: 1.) Before making adjustments; 2.) When servicing the tool;

3.) When clearing a jam; 4.) When tool is not in use; 5.) When moving to a different work

area, as accidental actuation may occur, possibly causing injury.

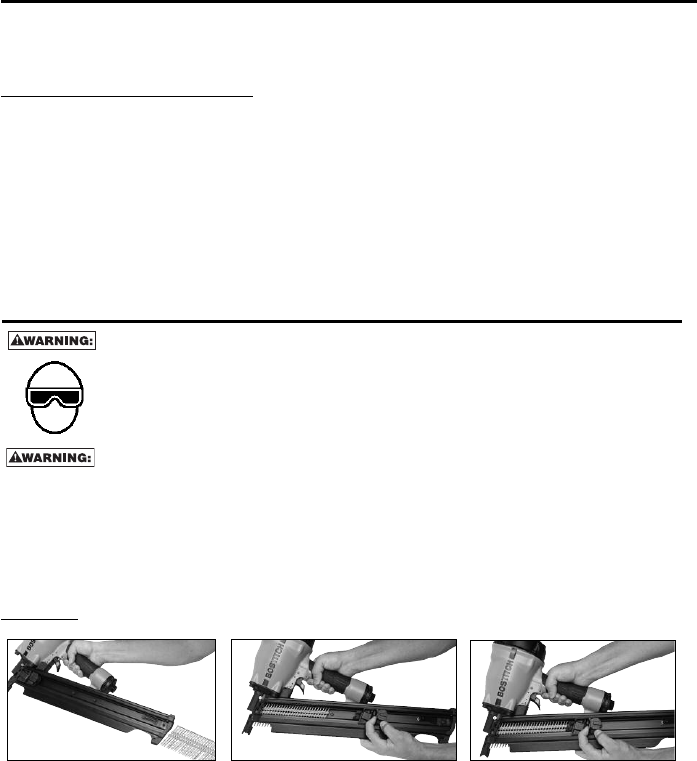

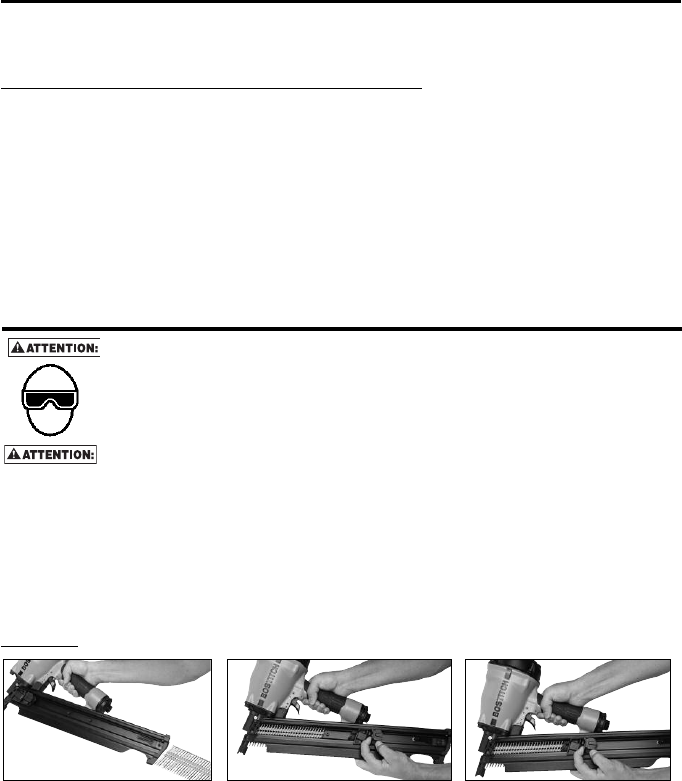

LOADING TOOL

When loading tool: 1.) Never place a hand or any part of body in fastener discharge area of

tool; 2.) Never point tool at anyone; 3.) Do not pull the trigger or depress the trip as

accidental actuation may occur, possibly causing injury.

OPERATION

Always handle the tool with care: 1.) Never engage in horseplay; 2.) Never pull the trigger

unless nose is directed toward the work; 3.) Keep others a safe distance from the tool while

tool is in operation as accidental actuation may occur, possibly causing injury.

The operator must not hold the trigger pulled on contact arm tools except during fastening

operation as serious injury could result if the trip accidentally contacted someone or

something, causing the tool to cycle.

Keep hands and body away from the discharge area of the tool. A contact arm tool may

bounce from the recoil of driving a fastener and an unwanted second fastener may be

driven possibly causing injury.

Check operation of the contact arm mechanism frequently. Do not use the tool if the arm

is not working correctly as accidental driving of a fastener may result. Do not interfere with

the proper operation of the contact arm mechanism.

Do not drive fasteners on top of other fasteners or with the tool at an overly steep angle as

this may cause deflection of fasteners which could cause injury.

Do not drive fasteners close to the edge of the work piece as the wood may split, allowing

the fastener to be deflected possibly causing injury.

This nailer produces SPARKS during operation. NEVER use the nailer near flammable

substances, gases or vapors including lacquer, paint, benzine, thinner, gasoline, adhesives,

mastics, glues or any other material that is -- or the vapors, fumes or byproducts of which are --

flammable, combustible or explosive. Using the nailer in any such environment could cause an

EXPLOSION resulting in personal injury or death to user and bystanders.

Never use utility hook to hang tool from body, clothing or belt.

Always verify and be aware of tool operating mode by inspecting the trigger before connecting

to an air supply and/or using the tool.

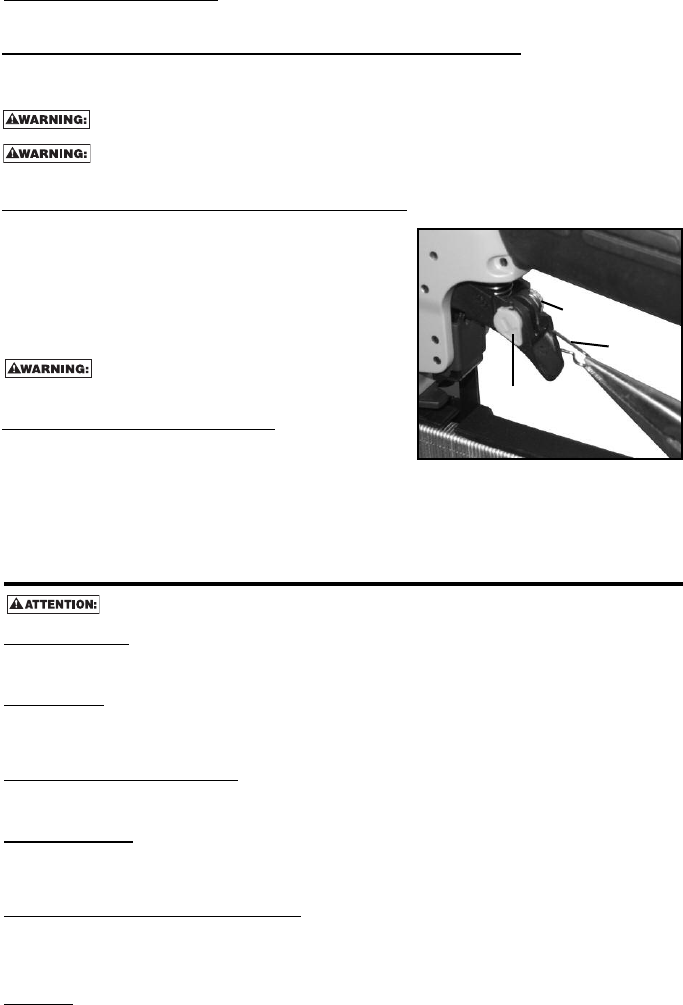

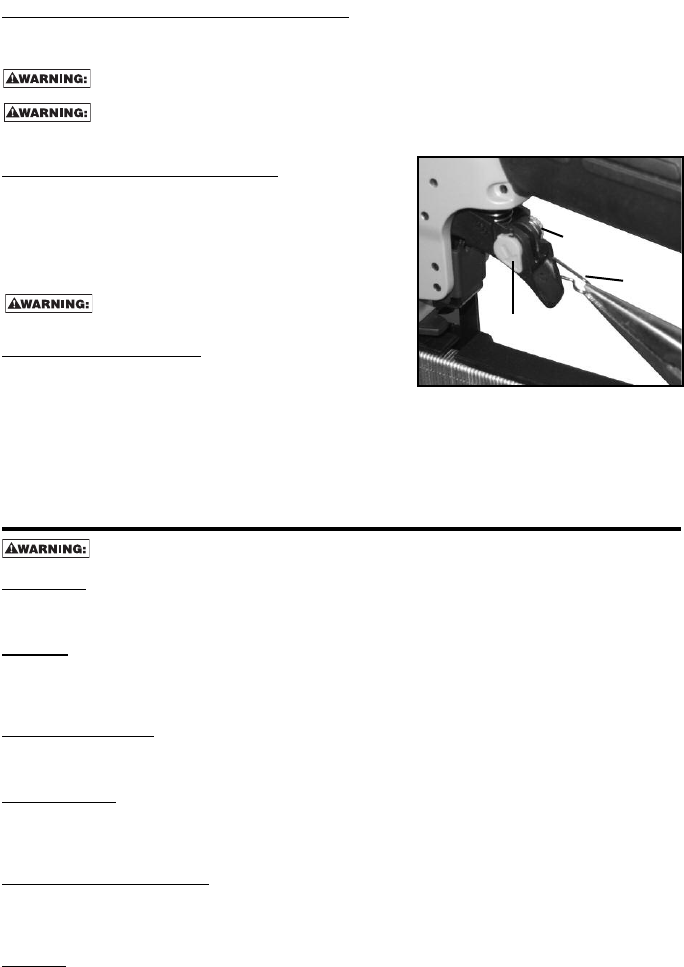

Be aware that once the mode locking pin is removed, the trigger is converted to a selectable

trigger, enabling both contact trip and sequential trip operating modes.

TOOL SPECIFICATIONS

All screws and nuts are metric.

FASTENER SPECIFICATIONS:

LPF21PL:

-Uses a 21° plastic collated full round head stick nails, in lengths of 2” to 3-1/4” (50-83mm) and shank diameters of

.113” to .148” (2.8 - 3.8mm)

TOOL AIR FITTING:

This tool uses a 1/4” N.P.T. male plug. The inside diameter should be .275” (7mm) or larger. The fitting must be

capable of discharging tool air pressure when disconnected from the air supply.

OPERATING PRESSURE:

70 to 120 p.s.i.g. (4.9 to 8.4 kg/cm2). Select the operating pressure within this range for best fastener performance.

DO NOT EXCEED THIS RECOMMENDED OPERATING PRESSURE.

AIR CONSUMPTION:

The LPF21PL requires 7.5 cubic feet per minute (212 liters per minute) of free air to operate at the rate of 100 nails

per minute, at 80 p.s.i. (5.6 kg/cm2). Take the actual rate at which the tool will be run to determine the amount of air

required. For instance, if your fastener usage averages 50 nails per minute, you need 50% of the 7.5 c.f.m. (212

liters per minute) which is required to operate the tool at 100 nails per minute.

OPERATING MODES

BOSTITCH OFFERS TWO MODES OF OPERATION FOR THIS TOOL.

SEQUENTIAL TRIP:

The Sequential Trip requires the operator to hold the tool against the work surface before pulling the trigger. This

makes accurate fastener placement easier, for instance on framing, toe nailing and crating applications.The

Sequential Trip allows exact fastener placement without the possibility of driving a second fastener on recoil, as

described under “Contact Trip”. The Sequential Trip Tool has a positive safety advantage because it will not

accidentally drive a second fastener if the tool is contacted against the work – or anything else – while the operator

is holding the trigger pulled.

CONTACT TRIP:

The common operating procedure on “Contact Trip” tools is for the operator to contact the work surface to

actuate the trip mechanism while keeping the trigger pulled, thus driving a fastener each time the work is

contacted. This will allow rapid fastener placement on many jobs, such as sheathing, decking and pallet

assembly. All pneumatic tools are subject to recoil when driving fasteners. The tool may bounce, releasing the

trip, and if unintentionally allowed to re-contact the work surface with the trigger still actuated (finger still holding

trigger pulled) an unwanted second fastener will be driven.

MODEL TOOL LENGTH HEIGHT WIDTH WEIGHT

ACTUATION

LPF21PL Selectable 20-1/2” (520.7mm) 12” (305mm) 4-3/4” (120.7mm) 7.3 lb. (3.3 kg.)

sequential/contact trip

MAINTAINING THE TOOL

When working on air tools note the warnings in this manual and use extra care when

evaluating problem tools.

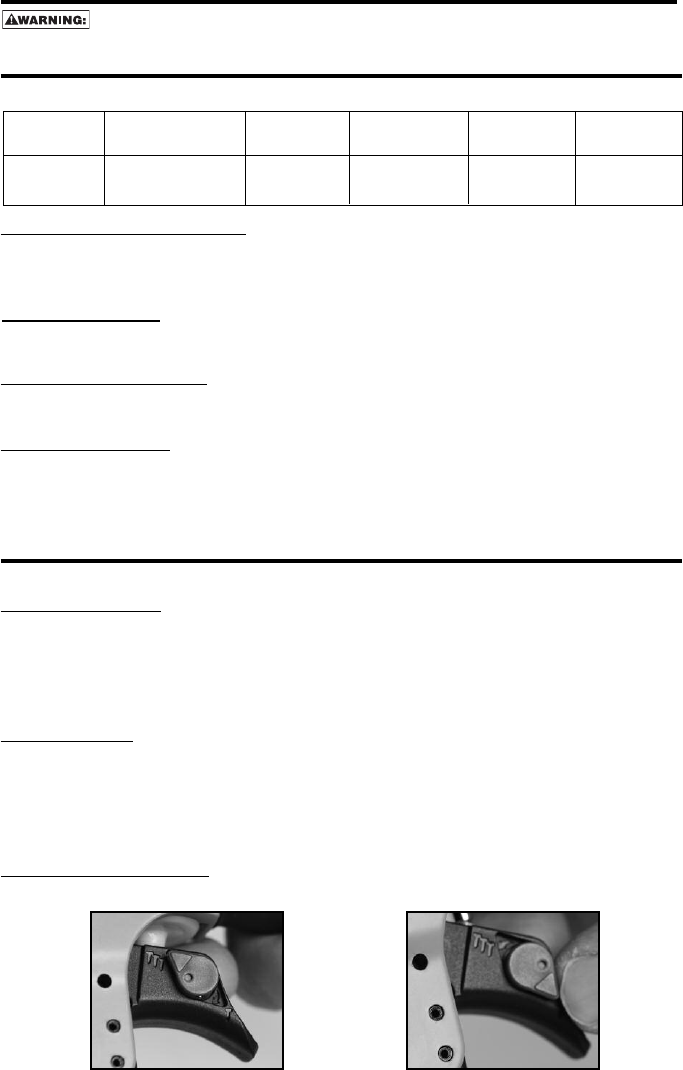

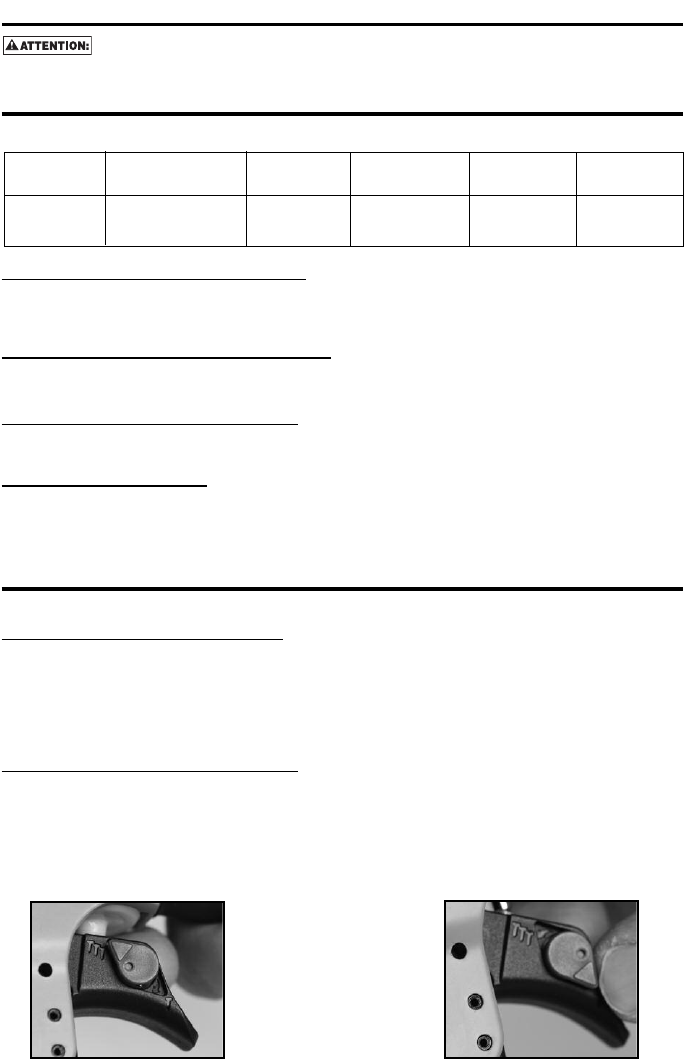

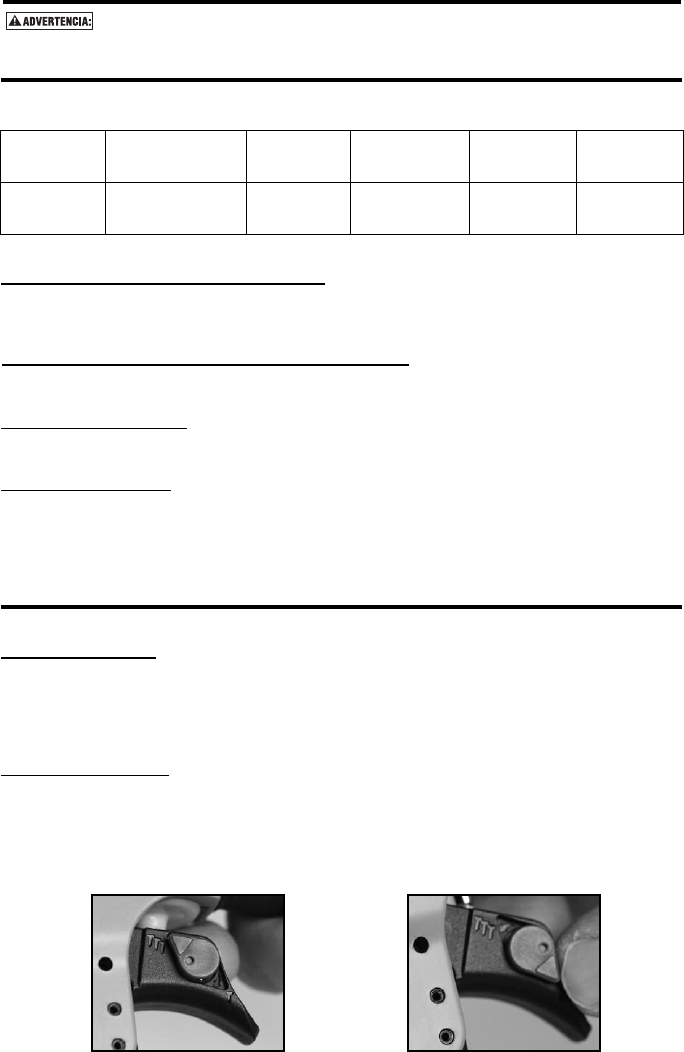

MODE IDENTIFICATION:

Refer to Tool Operation Instructions on pages 8-10 before proceeding to use this tool.

Contact Trip Mode Sequential Trip Mode

(trip mode selector switch pointing up) (trip mode selector switch pointing down)

AIR SUPPLY AND CONNECTIONS

Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as tool

may explode, possibly causing injury.

FITTINGS:

Install a male plug on the tool which is free flowing and which will release air pressure from the tool when disconnected

from the supply source.

HOSES:

Air hoses should have a minimum of 150 p.s.i. (10.6 kg/cm2) working pressure rating or 150 percent of the maximum

pressure that could be produced in the air system. The supply hose should contain a fitting that will provide “quick

disconnecting” from the male plug on the tool.

SUPPLY SOURCE:

Use only clean regulated compressed air as a power source for this tool. NEVER USE OXYGEN, COMBUSTIBLE

GASES, OR BOTTLED GASES, AS A POWER SOURCE FOR THIS TOOL AS TOOL MAY EXPLODE.

REGULATOR:

A pressure regulator with an operating pressure of 0 - 125 p.s.i. (0 - 8.79 KG/CM2) is required to control the operating

pressure for safe operation of this tool. Do not connect this tool to air pressure which can potentially exceed 200 p.s.i.

(14 KG/CM2) as tool may fracture or burst, possibly causing injury.

OPERATING PRESSURE:

Do not exceed recommended maximum operating pressure as tool wear will be greatly increased. The air supply must

be capable of maintaining the operating pressure at the tool. Pressure drops in the air supply can reduce the tool’s

driving power. Refer to “TOOL SPECIFICATIONS” for setting the correct operating pressure for the tool.

FILTER:

Dirt and water in the air supply are major causes of wear in pneumatic tools. This tool is equipped with an internal filter.

To maintain proper air flow the filter must be cleaned regularly. To clean the filter, remove the filter from the end cap

and use compressed air from a blow gun to blow the dirt from the filter.

An in-line filter will help to get the best performance and minimum wear from the tool. The filter must have adequate

flow capacity for the specific installation. The filter has to be kept clean to be effective in providing clean compressed air

to the tool. Consult the manufacturer’s instructions on proper maintenance of your filter. A dirty and clogged filter will

cause a pressure drop which will reduce the tool’s performance.

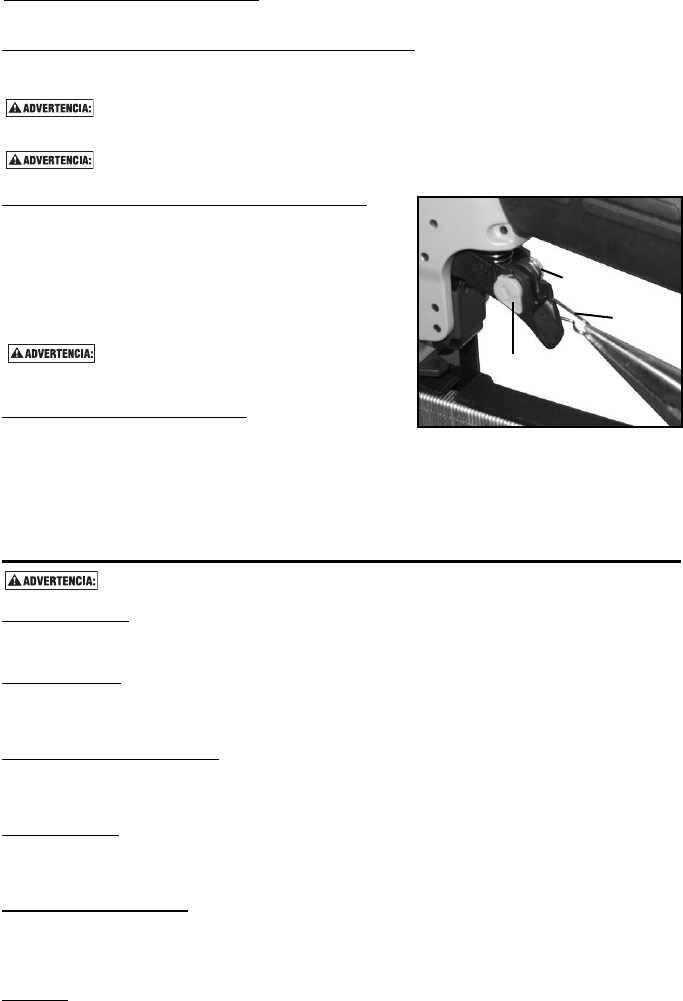

HOW TO CHANGE OPERATING MODES:

The LPF21PL is initially locked in the sequential trip operating mode. In order to enable the mode selection

feature, the mode locking pin must be removed as shown in FIG A.

Be aware that once the mode locking pin is removed, the trigger is converted to a

selectable trigger, enabling either sequential trip or contact trip operating modes.

Always disconnect air supply: 1) Before making adjustments; 2) When servicing the tool;

3) When clearing a jam; 4) When tool is not in use; 5) When moving to a different work area,

as accidental actuation may occur, possibly causing injury.

Selecting Contact Trip Mode: Refer to Fig A.

1) Remove mode locking pin.

2) Push in pivot pin and hold.

3) Rotate the selector 180 degrees counter-clockwise to

the contact trip position, while pushing in the pivot pin.

4) Ensure the selector is fully seated in the new position.

Always verify and be aware of tool operating

mode by inspecting the trigger before connecting

to an air supply and/or using the tool.

Selecting Sequential Trip Mode:

1) Remove mode locking pin (if installed).

2) Push in pivot pin and hold.

3) Rotate the selector 180 degrees clockwise to the

sequential trip position, while pushing in the pivot pin.

4) Ensure the selector is fully seated in the new position.

FIG A

pivot

trip selector

locking

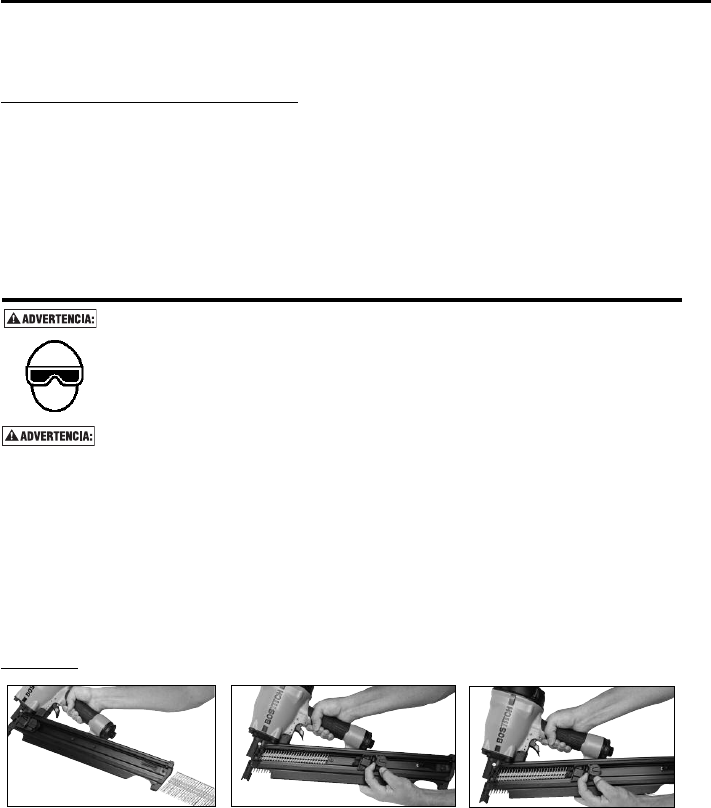

1. Load Nails. Hold nailer down

with magazine tilted downward.

Insert stick of nails

3. Allow pusher to slide forward

until it contacts the last nail.

2. Pull Pusher Back.

NOTE:Use only nails recommended for use in BOSTITCH Framing nailers or nails which meet the

BOSTITCH specifications.

LOADING THE TOOL

EYE PROTECTION which conforms to ANSI specifications and provides protection against

flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator

and others in the work area when connecting to air supply, loading, operating or servicing

this tool. Eye protection is required to guard against flying fasteners and debris, which

could cause severe eye injury.

The employer and/or user must ensure that proper eye protection is worn. Eye protection

equipment must conform to the requirements of the American National Standards Institute,

ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side shielded spectacles

and face shields alone do not provide adequate protection.

TO PREVENT ACCIDENTAL INJURIES:

• Never place a hand or any other part of the body in nail discharge area of tool while the air supply

is connected.

• Never point the tool at anyone else.

• Never engage in horseplay.

• Never pull the trigger unless nose is directed at the work.

• Always handle the tool with care.

• Do not pull the trigger or depress the trip mechanism while loading the tool.

LPF21PL

LUBRICATION

Frequent, but not excessive, lubrication is required for best performance. Use BOSTITCH Air Tool Lubricant,

PREMOIL-4oz, or equivalent. Do not use detergent oil or additives as these lubricants will cause accelerated wear to

the seals and bumpers in the tool, resulting in poor tool performance and frequent tool maintenance. Only a few drops

of oil at a time is necessary. Too much oil will only collect inside the tool and will be noticeable in the exhaust cycle.

COLD WEATHER OPERATION:

For cold weather operation, near and below freezing, the moisture in the air line may freeze and prevent tool

operation. We recommend the use of BOSTITCH winter formula air tool lubricant, WINTEROIL-4oz, or permanent

antifreeze (ethylene glycol) as a cold weather lubricant.

CAUTION: Do not store tools in a cold weather environment to prevent frost or ice formation on the

tools operating valves and mechanisms that could cause tool failure.

NOTE:Some commercial air line drying liquids are harmful to “O”-rings and seals – do not use these

low temperature air dryers without checking compatibility.

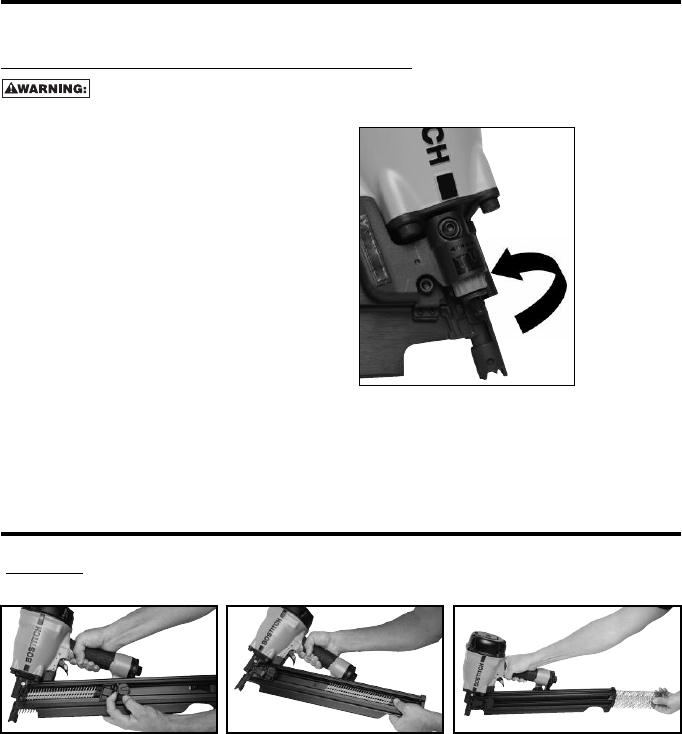

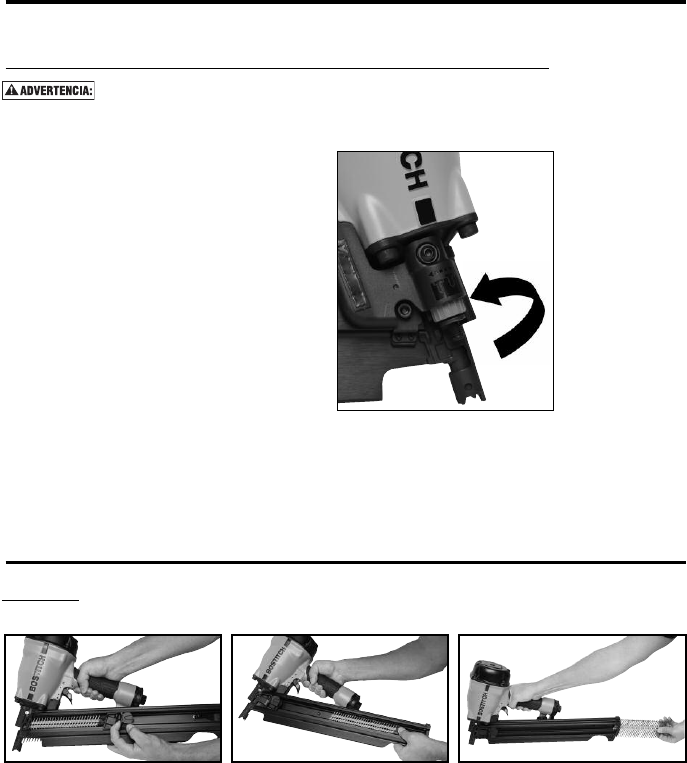

FASTENER DEPTH CONTROL ADJUSTMENT

The Fastener Depth Control Adjustment feature provides control of the nail drive depth from flush with or just

above the work surface to shallow or deep countersink.

TO ADJUST THE FASTENER DEPTH CONTROL:

Disconnect tool from air supply before attempting any parts disassembly and before

changing the work contacting element adjustment.

Rotate depth control wheel to give the

desired depth of drive.

REMOVING NAILS

1. Push down on pusher lever

2. Allow pusher spring to pull the

pusher forward until it stops in

the forward position

3. Slide the nails back to the

nail stop

Note: Rotate depth control wheel to

give the desired depth of drive.

4. Push down on

the nail stop

5. Slide the nails

out of the magazine

LPF21PL

TOOL OPERATION

EYE PROTECTION which conforms to ANSI specifications and provides protection against

flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator

and others in the work area when connecting to air supply, loading, operating or servicing

this tool. Eye protection is required to guard against flying fasteners and debris, which

could cause severe eye injury.

The employer and/or user must ensure that proper eye protection is worn. Eye protection

equipment must conform to the requirements of the American National Standards

Institute, ANSI Z87.1 and provide both frontal and side protection. NOTE: Non-side

shielded spectacles and face shields alone do not provide adequate protection.

BEFORE HANDLING OR OPERATING THIS TOOL:

I. READ AND UNDERSTAND THE WARNINGS CONTAINED IN THIS MANUAL.

II. REFER TO “TOOL SPECIFICATIONS” IN THIS MANUAL TO IDENTIFY THE OPERATING SYSTEM ON

YOUR TOOL.

There are two available operation modes on these BOSTITCH pneumatic tools. They are:

1. SEQUENTIAL TRIP OPERATION 2. CONTACT TRIP OPERATION

OPERATION

BOSTITCH offers two types of operating modes which function differently: Sequential Trip and Contact Trip.

Each mode has specific advantages. You should evaluate your particular construction project to determine

which mode is best.

Your tool was shipped from the factory in the Sequential Trip configuration. It can easily be converted to the

Contact Trip mode of operation using this Contact Trip conversion kit. Refer to “How to Change Operator

Modes” to change between Sequential Trip and Contact Trip modes.

Always verify and be aware of tool operating mode by inspecting the trigger before connecting

to an air supply and/or using the tool.

1. SEQUENTIAL TRIP OPERATION:

The Sequential Trip (Mode) gets its name from the “sequence” required to drive a fastener. To drive a

fastener, the operator must first depress the “trip” FULLY against the work surface and then pull the trigger.

To drive a second nail, the operator must lift the tool from the work surface, release the trigger and then

repeat the above sequence.

1. The Sequential Trip (Mode): offers a positive safety advantage since it will not

accidentally drive a fastener if the tool is bumped against any surface or anybody while

the operator is holding the tools with the trigger pulled.

2. The Sequential Trip (Mode): allows “place nailing” without the possibility of driving

a second, unwanted fastener on recoil as described below under “Contact Trip”.

2. CONTACT TRIP OPERATION:

Be aware that once the mode locking pin is removed, the trigger is converted to a selectable

trigger, enabling both contact trip and sequential trip operating modes.

Your new BOSTITCH tool can be configured for use in Contact Trip “Conventional trip” mode. To drive a nail,

the “trip” and the trigger must both be depressed. In conventional Contact Trip tools, the trigger may be

depressed and held, and each “contact” between the trip and the work surface will drive a nail.

A. SINGLE FASTENER PLACEMENT (Place Nailing) -- First position the “trip” FULLY

on the work surface, WITHOUT PULLING THE TRIGGER. Depress the “trip” FULLY

until the nose of the tool touches the work surface and then pull the trigger to drive a

nail. Do not press the tool against the work surface with extra force. Instead, allow the

tool to recoil off the work surface to avoid a second unwanted fastener. Note: remove

your finger from the trigger after each operation.

B. RAPID FIRE OPERATION (“Bump” Nailing) – First, hold the tool with the “trip”

pointing towards but not touching the work surface. Pull the trigger and then tap or

“bump” the trip against the work surface using a bouncing motion. Each depression of

the “trip” will cause a nail to be driven.

TOOL OPERATION (CONTINUED)

The Contact Trip will not prevent a nail from being accidentally driven if the trigger is

depressed and the “trip” is bumped against any object or person. Never hold or carry the

tool with your finger on the trigger. Only depress and hold trigger when you intend to

rapidly drive multiple nails and the tool is pointed at the work surface.

When using conventional Contact Trip for Place Nailing, the tool may bounce due to recoil,

and if the tool is allowed to re-contact the work surface while you are holding the trigger

pulled, a second unwanted nail will be driven. You should allow the tool to recoil far enough

to release the trip and avoid a second cycle. Don’t push the tool down extra hard; let the

tool do the work.

The operator must not hold the trigger pulled on contact trip tools except during fastening

operation, as serious injury could result if the trip accidentally contacted someone or

something, causing the tool to cycle.

Keep hands and body away from the discharge area of the tool. A contact trip tool may

bounce from the recoil of driving a fastener and an unwanted second fastener may be

driven, possibly causing injury.

Never use utility hook to hang tool from body, clothing or belt.

TOOL OPERATION CHECK:

CAUTION: Remove all fasteners from tool before performing tool operation check.

1. SEQUENTIAL TRIP OPERATION:

A. Press the contact trip against the work surface, without touching the trigger.

THE TOOL MUST NOT CYCLE.

B. Hold the tool off the work surface and pull the trigger.

THE TOOL MUST NOT CYCLE.

Release the trigger. The trigger must return to the trigger stop on the frame.

C. Pull the trigger and press the contact trip against the work surface.

THE TOOL MUST NOT CYCLE.

D. With finger off the trigger, press the contact trip against the work surface. Pull the trigger.

THE TOOL MUST CYCLE.

2. CONTACT TRIP OPERATION:

A. With finger off the trigger, press the contact trip against the work surface.

THE TOOL MUST NOT CYCLE.

B. Hold the tool off the work surface, and pull the trigger.

THE TOOL MUST NOT CYCLE.

C. With the tool off the work surface, pull the trigger. Press the contact trip against the work surface.

THE TOOL MUST CYCLE.

D. Without touching the trigger, press the contact trip against the work surface,

then pull the trigger.

THE TOOL MUST CYCLE.

IN ADDITION TO THE OTHER WARNINGS CONTAINED IN THIS MANUAL

OBSERVE THE FOLLOWING FOR SAFE OPERATION

• Use the BOSTITCH pneumatic tool only for the purpose for which it was designed.

• Never use this tool in a manner that could cause a fastener to be directed toward the user

or others in the work area.

• Do not use the tool as a hammer.

• Always carry the tool by the handle. Never carry the tool by the air hose.

• Do not alter or modify this tool from the original design or function without approval

from BOSTITCH

• Always be aware that misuse and improper handling of this tool can cause injury to

yourself and others.

• Never clamp or tape the trigger or contact trip in an actuated position.

• Never leave a tool unattended with the air hose attached.

• Do not operate this tool if it does not contain a legible WARNING LABEL.

• Do not continue to use a tool that leaks air or does not function properly. Notify your

nearest BOSTITCH representative if your tool continues to experience functional problems.

MAINTAINING THE PNEUMATIC TOOL

When working on air tools, note the warnings in this manual and use extra care evaluating

problem tools.

CAUTION: Pusher spring (constant force spring). Caution must be used when working with the

spring assembly. The spring is wrapped around, but not attached to, a roller. If the spring is extended

beyond its length, the end will come off the roller and the spring will roll up with a snap, with a chance

of pinching your hand. Also the edges of the spring are very thin and could cut. Care must also be

taken to insure no permanent kinks are put in the spring as this will reduce the springs force.

REPLACEMENT PARTS:

BOSTITCH replacement parts are recommended. Do not use modified parts or parts which will not give

equivalent performance to the original equipment.

ASSEMBLY PROCEDURE FOR SEALS:

When repairing a tool, make sure the internal parts are clean and lubricated. Use Parker “O”-LUBE or

equivalent on all “O”-rings. Coat each “O”-ring with “O”-LUBE before assembling. Use a small amount of oil

on all moving surfaces and pivots. After reassembly add a few drops of BOSTITCH Air Tool Lubricant

through the air line fitting before testing.

AIR SUPPLY-PRESSURE AND VOLUME:

Air volume is as important as air pressure. The air volume supplied to the tool may be inadequate because

of undersize fittings and hoses, or from the effects of dirt and water in the system. Restricted air flow will

prevent the tool from receiving an adequate volume of air, even though the pressure reading is high. The

results will be slow operation, misfeeds or reduced driving power. Before evaluating tool problems for these

symptoms, trace the air supply from the tool to the supply source for restrictive connectors, swivel fittings,

low points containing water and anything else that would prevent full volume flow of air to the tool.

AVAILABLE ACCESSORIES

LPF-RK

LOW PROFILE FRAMER

REBUILD KIT

TVA6

TRIGGER VALVE KIT

PREMOIL-4OZ

PREMIUM PNEUMATIC

TOOL OIL

BOSTITCH RH-SXXX

SERIES NAILS

PRO-3850 & PRO-1450

PREMIUM POLYURETHANE

AIR HOSE

TROUBLE SHOOTING

PROBLEM CAUSE CORRECTION

Trigger valve housing leaks air O-ring cut or cracked . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace O-ring

Trigger valve stem leaks air O-ring/seals cut or cracked . . . . . . . . . . . . . . . . . . . . . . . . . .Replace trigger valve assembly

Frame/nose leaks air Loose nose screws . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tighten and recheck

O-ring or Gasket is cut or cracked . . . . . . . . . . . . . . . . . . . .Replace O-ring or gasket

Bumper cracked/worn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace bumper

Frame/cap leaks air Damaged gasket or seal . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace gasket or seal

Cracked/worn head valve bumper . . . . . . . . . . . . . . . . . . . . .Replace bumper

Loose cap screws . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tighten and recheck

Failure to cycle Air supply restriction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply equipment

Tool dry, lack of lubrication . . . . . . . . . . . . . . . . . . . . . . . . . .Use BOSTITCH Air Tool Lubricant

Worn head valve O-rings . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace O-rings

Broken cylinder cap spring . . . . . . . . . . . . . . . . . . . . . . . . . .Replace cylinder cap spring

Head valve stuck in cap . . . . . . . . . . . . . . . . . . . . . . . . . . . .Disassemble/Check/Lubricate

Lack of power; slow to cycle Tool dry, lacks lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . .Use BOSTITCH Air Tool Lubricant

Broken cylinder cap spring . . . . . . . . . . . . . . . . . . . . . . . . . .Replace cap spring

O-rings/seals cut or cracked . . . . . . . . . . . . . . . . . . . . . . . . .Replace O-rings/seals

Exhaust blocked . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Check bumper, head valve spring, muffler

Trigger assembly worn/leaks . . . . . . . . . . . . . . . . . . . . . . . . .Replace trigger assembly

Dirt/tar build up on driver . . . . . . . . . . . . . . . . . . . . . . . . . . . .Disassemble nose/driver to clean

Cylinder sleeve not seated correctly on bottom bumper . . . .Disassemble to correct

Head valve dry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Disassemble/lubricate

Air pressure too low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply equipment

Skipping fasteners; intermittent feed Worn bumper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace bumper

Tar/dirt in driver channel . . . . . . . . . . . . . . . . . . . . . . . . . . . .Disassemble and clean nose and driver

Air restriction/inadequate air flow through

quick disconnect socket and plug . . . . . . . . . . . . . . . . . . . . .Replace quick disconnect fittings

Worn piston O-ring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace O-ring, check driver

Tool dry, lacks lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . .Use BOSTITCH Air Tool Lubricant

Damaged pusher spring . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace spring

Low air pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply system to tool

Loose magazine nose screws . . . . . . . . . . . . . . . . . . . . . . . .Tighten all screws

Fasteners too short for tool . . . . . . . . . . . . . . . . . . . . . . . . . .Use only recommended fasteners

Bent fasteners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Discontinue using these fasteners

Wrong size fasteners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Use only recommended fasteners

Leaking head cap gasket . . . . . . . . . . . . . . . . . . . . . . . . . . .Tighten screws/replace gasket

Trigger valve O-ring cut/worn . . . . . . . . . . . . . . . . . . . . . . . .Replace O-ring

Broken/chipped driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace driver (check piston O-ring)

Dry/dirty magazine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Clean/lubricate use BOSTITCH Air Tool Lubricant

Worn magazine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace magazine

Fasteners jam in tool Driver channel worn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace nose

Wrong size fasteners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Use only recommended fasteners

Bent fasteners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Discontinue using these fasteners

Loose magazine/nose screws . . . . . . . . . . . . . . . . . . . . . . . .Tighten all screws

Broken/chipped driver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace driver

INTRODUCCIÓN

Las herramientas BOSTITCH son herramientas construidas a precisión, diseñadas para clavar con exactitud un alto volumen de

clavos. Estas herramientas entregan un servicio eficiente y fiable cuando se usan correctamente y con cuidado. Al igual que con toda

herramienta automática de calidad, deben seguirse las instrucciones del fabricante para obtener el óptimo rendimiento. Estudie este

manual antes de operar la herramienta y tome nota de las advertencias y precauciones de seguridad. Deben leerse en detalle las

instrucciones sobre la instalación, operación y mantenimiento, y debe conservarse el manual para referencia. NOTA: Pueden

necesitarse medidas adicionales de seguridad según la aplicación particular de la herramienta. Diríjase al representante o distribuidor

de Bostitch si tiene alguna pregunta referente a la herramienta y su uso. BOSTITCH, East Greenwich, Rhode Island 02818

ÍNDICE

Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Especificaciones de la herramienta/Sujetador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Suministro de aire, conexiones y modo de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 & 17

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Carga de la herramienta, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Instalación de la vara de guía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Extracción de clavos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Funcionamiento de la herramienta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21 & 22

Mantenimiento de la herramienta neumática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Accesorios Disponibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

NOTA:

Las herramientas BOSTITCH se han diseñado para brindar una satisfacción excelente al cliente y lograr máximo rendimiento al

utilizarse con fijaciones de precisión Bostitch diseñadas con las mismas normas estrictas. La herramienta LPF21PL está

diseñada para usarse con clavos plásticos de secuencia de 21°. BOSTITCH no puede asumir responsabilidad alguna por el

rendimiento del producto si se utilizan nuestras herramientas con fijaciones o accesorios que no reúnen los requisitos

específicos establecidos para los clavos, grapas y accesorios genuinos de BOSTITCH.

GARANTÍA LIMITADA — Sólo EE.UU. y Canadá

Stanley Fastening Systems L.P. “Bostitch” garantiza al comprador del comerciante original que el producto

comprado está exento de defectos en material y fabricación, y se compromete a reparar o reemplazar, a opción de

Bostitch, cualquier engrapadora o clavadora neumática defectuosa de marca Bostitch por un período de siete (7)

años desde la fecha de compra (un (1) año de la fecha de compra en el caso de compresores y herramientas

utilizadas en aplicaciones de producción). La garantía no es transferible. Se requiere presentar evidencia de la

fecha de compra. Esta garantía solamente cubre daños resultantes de defectos en material o fabricación, y no

cubre condiciones o desperfectos resultantes del desgaste normal, negligencia, abuso, accidente o reparaciones

intentadas o efectuadas por terceros ajenos a nuestro centro nacional de reparaciones o a los centros de servicio

bajo garantía. Las aspas del impulsor, topes, juntas tóricas, pistones y aros de pistones se consideran

componentes de desgaste normal. Para obtener el rendimiento óptimo de la herramienta Bostitch siempre use

fijaciones y piezas de repuesto genuinas de Bostitch.

ESTA GARANTÍA SUSTITUYE TODA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUIDAS ENTRE OTRAS,

LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN PARTICULAR. BOSTITCH

NO SERÁ RESPONSABLE DE DAÑOS FORTUITOS O CONSECUENCIALES.

Algunos estados y países no permiten limitaciones a la duración de una garantía implícita ni la exclusión o

limitación de daños fortuitos o consecuenciales, de modo que las limitaciones o exclusiones anteriores pueden no

corresponder a su caso. Esta garantía le concede derechos legales específicos, y usted puede tener también otros

derechos que varían de un estado a otro y de un país a otro.

Para obtener servicio bajo garantía en los EE.UU. devuelva el producto, junto con el comprobante de compra, al

Centro de Servicio bajo Garantía Autorizado Independiente Nacional o Regional de Bostitch en los EE.UU. Dentro

de los EE.UU. usted puede llamarnos al 1-800-556-6696 o visitar www.BOSTITCH.com para ver la ubicación que

más le convenga. En Canadá llámenos al at 1-800-567-7705 o visite www.BOSTITCH.com.

INSTRUCCIONES DE SEGURIDAD

Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que

se encuentren en el área de trabajo, SIEMPRE deben usar PROTECCIÓN OCULAR que cumpla las

especificaciones ANSI para resguardo contra partículas volantes arrojadas desde el FRENTE o los

LATERALES. Dicha protección ocular se requiere para proteger contra residuos y remaches volantes,

que podrían causar graves lesiones en los ojos.

El empleador y/o usuario debe asegurar que la debida protección para los ojos sea usada. El equipo

protector de los ojos debe cumplir con los requisitos del Instituto de Normas Nacionales Americano

(American National Standards Institute), ANSI Z87.1 y debe proveer protección de frente y de los lados.

NOTA: Las gafas de seguridad que no están protegidas de los lados y las máscaras por sí solas no

proveen la debida protección.

PRECAUCIÓN: En algunos entornos será necesaria protección de seguridad adicional. Por ejemplo,

es posible que el área de trabajo incluya la exposición a niveles de ruido que pueden dañar el oído. El

empleador y el usuario deben asegurarse de que cualquier protección necesaria para los oídos sea

provista y utilizada por el operador y demás personas en el área de trabajo. Algunos entornos

requieren el uso de aparatos de protección para la cabeza. Cuando sea necesario, el empleador y el

usuario deben asegurarse de que se utilice protección para la cabeza en conformidad con la norma

ANSI Z89.1.

SUMINISTRO DE AIRE Y CONEXIONES

No utilice oxígeno ni gases combustibles o embotellados como fuente de suministro para esta

herramienta, ya que la herramienta puede estallar, posiblemente causando lesiones.

No utilice fuentes de suministro que potencialmente excedan las 14 Kg/cm2(13,8 bars) ya que la

herramienta puede estallar, posiblemente causando lesiones.

El conector de la herramienta no debe tener presión al desconectarse el suministro de aire. Si se

utiliza una conexión equivocada, la herramienta puede permanecer cargada con aire después de ser

desconectada y por lo tanto podrá impulsar un sujetador aún después de que la línea de aire sea

desconectada, posiblemente causando lesiones.

No hale el gatillo ni oprima el brazo de contacto mientras la herramienta esté conectada al suministro

de aire ya que la herramienta puede ciclarse, posiblemente causando lesiones.

Siempre desconecte el suministro de aire: 1.) Antes de efectuar ajustes; 2.) Al hacerle servicio a la

herramienta; 3.) Al despejar un atascamiento; 4.) Cuando la herramienta no esté en uso; 5.) Al

mudarse de un área distinta de trabajo, ya que se puede activar accidentalmente, posiblemente

causando lesiones. AL CARGAR LA HERRAMIENTA

Al cargar la herramienta: 1.) Nunca coloque una mano o cualquier otra parte del cuerpo en el área

de descarga del sujetador de la herramienta; 2.) Nunca apunte la herramienta hacia otra persona;

3.) No hale el gatillo ni oprima el disparador ya que se puede activar accidentalmente,

posiblemente causando lesiones. OPERACIÓN

Siempre maneje la herramienta con cuidado. 1.) Nunca participe en juegos rudos con la herramienta;

2.) Nunca hale el gatillo al menos que la nariz esté apuntada hacia el trabajo; 3.) Mantenga a las

demás personas a una distancia segura de la herramienta mientras la herramienta esté en operación

ya que se puede activar accidentalmente, causando posibles lesiones.

No mantenga el gatillo halado en las herramientas del brazo de contacto, salvo durante la operación

de engrapado, ya que pueden resultar serias lesiones si el disparador accidentalmente se pusiera

en contacto con alguien o con algo, causando que se cicle la herramienta.

Mantenga las manos y el cuerpo alejados del área de descarga de la herramienta. Una herramienta

con brazo de contacto puede rebotar debido a la reculada al impulsar un sujetador y se puede

impulsar accidentalmente un segundo sujetador, causando posibles lesiones.

Verifique la operación del mecanismo del brazo de contacto frecuentemente. No utilice la herramienta si

el brazo no está funcionando correctamente ya que se puede impulsar accidentalmente otro sujetador.

No interfiera con la debida operación del mecanismo del brazo de contacto.

No meta los sujetadores encima de otros sujetadores o teniendo la herramienta demasiado inclinada

ya que esto podría causar que los sujetadores se desviaran, y a su vez causaran lesiones.

No meta los sujetadores cerca del borde de la pieza de trabajo porque la madera podría separarse,

lo que permitiría que el sujetador se desviara y causara lesiones.

Esta clavadora produce CHISPAS durante la operación. NUNCA use la clavadora cerca de

sustancias, gases ni vapores inflamables, incluidos diluyentes, lacas, pintura, bencina, gasolina,

adhesivos, mástique, pegamentos ni ningún otro material que sea inflamable, combustible o

explosivo -- o vapores, emanaciones o subproductos que puedan serlo. Si se usa la clavadora en

cualquier ambiente de este tipo podría causar una EXPLOSION produciendo lesiones físicas o

fatales para el usuario y las personas en la cercanía.

No utilice ningún gancho de uso general para colgar la herramienta del cuerpo, la ropa o el cinturón.

Siempre verifique y tenga en cuenta el modo de operación de la herramienta, inspeccionando el

gatillo antes de conectarla a un suministro de aire y/o utilizar la herramienta.

Tenga en cuenta que una vez que se retira el pasador de bloqueo de modo, el gatillo se convierte en

un gatillo seleccionable, que activa los modos de operación de disparo de contacto y disparo

secuencial.

ESPECIFICACIONES DE LA HERRAMIENTA

Todos los tornillos y tuercas son métricos.

ESPECIFICACIONES DEL SUJETADOR:

LPF21PL:

- Usa clavos plásticos de cabeza redonda en secuencia de 21°, en longitudes de 2[pulg. a 3-1/4[pulg. (50 a 83[mm) y

diámetros de cuerpo de 0.113[pulg. a 0.148[pulg. (2.8 a 3.8[mm).

ACCESORIO NEUMÁTICO DE LA HERRAMIENTA:

Esta herramienta usa un enchufe macho de 1/4[pulg. de rosca N.P.T. El diámetro interior debe ser de 0.275[pulg. (7[mm) o

mayor. El accesorio debe poder descargar la presión de aire de la herramienta al desconectarla del suministro de aire.

PRESIÓN OPERATIVA:

70 a 120 p.s.i.g. (4.9 a 8.4[kg/cm2). Seleccione la presión operativa dentro de este rango para el mejor rendimiento del

sujetador. NO EXCEDA ESTA PRESIÓN OPERATIVA RECOMENDADA.

CONSUMO DE AIRE:

La LPF21PL requiere 7.5 pies cúbicos por minuto (212 litros por minuto) de aire libre para funcionar a una velocidad de 100

clavos por minuto, en 80 p.s.i. (5.6[kg/cm2). Considere la velocidad real en la que funcionará la herramienta para determinar

la cantidad de aire requerido. Por ejemplo, si los sujetadores que usa promedian los 50 clavos por minuto, necesita el 50%

de los 7.5 pies cúbicos por minuto (212 litros por minuto) que se requieren para operar la herramienta a una velocidad de

100 clavos por minuto.

MODOS DE OPERACIÓN

BOSTITCH OFRECE DOS MODOS DE OPERACIÓN PARA ESTA HERRAMIENTA.

disparo secuential:

El disparo secuential requiere que el operador mantenga la herramienta contra la superficie de trabajo antes de jalar el

gatillo. Esto facilita la correcta colocación del sujetador, por ejemplo, en aplicaciones de marcos, sujeción de bases y cajas.

La herramienta con disparo secuential permite la colocación exacta del sujetador sin que se impulse un segundo sujetador

debido a un culatazo, como se describe en “disparo de contacto”. La herramienta con un disparo secuential tiene una

ventaja positiva debido a que no impulsará accidentalmente ningún sujetador si la herramienta entra en contacto con la

superficie de trabajo, o cualquier otra cosa, mientras que el operador mantiene el gatillo presionado.

disparo de contacto:

El procedimiento de operación común en las herramientas de “disparo de contacto” implica que el operador debe hacer

contacto con la superficie de trabajo para activar el mecanismo del interruptor mientras mantiene el gatillo presionado,

con lo cual impulsa el sujetador cada vez que se contacta a la superficie de trabajo. Esto permitirá la rápida colocación

de los sujetadores en muchos proyectos, como montaje de revestimientos, plataformas y tarimas. Todas las

herramientas neumáticas están sujetas a un culatazo cuando se impulsan los sujetadores. La herramienta puede

rebotar, liberando el interruptor, y si se le permite involuntariamente volver a contactar la superficie de trabajo con el

gatillo activado, (el dedo aún deteniendo el gatillo), se podría impulsar un segundo sujetador no deseado.

MANTENIMIENTO DE LA HERRAMIENTA

Tome nota de las advertencias en este manual al trabajar con herramientas neumáticas y tenga

mayor cuidado al evaluar herramientas problemáticas.

MODELO ACCIONAMIENTO DE LA LONGITUD ALTURA ANCHO PESO

HERRAMIENTA

LPF21PL Interruptor selector de 20-1/2 pulg. 12 pulg. (305 mm) 4-3/4 pulg. 7.3 pulg. (3.3 kg)

disparo secuencial/disparo (520.7 mm) (120.7 mm)

de contacto

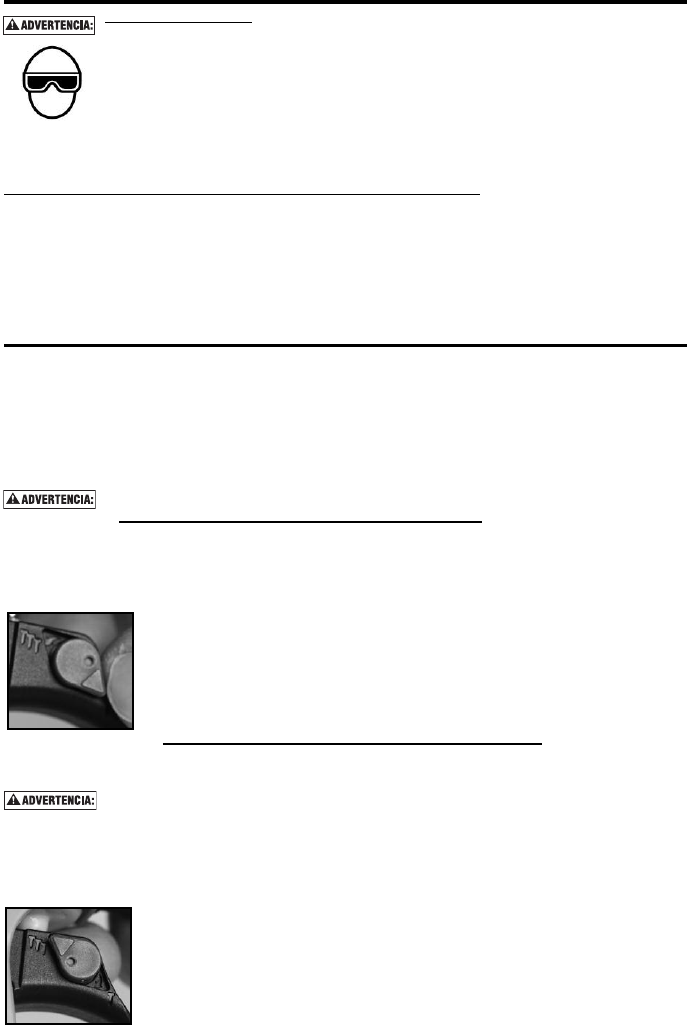

Modo de disparo de contacto Modo de interruptor en secuencia

(el interruptor selector de modo de

disparo apunta hacia arriba)

(el interruptor selector de modo de

disparo apunta hacia abajo)

SUMINISTRO DE AIRE Y CONEXIONES

No use oxígeno, gases combustibles ni gases envasados en cilindros para operar esta herramienta porque

puede explotar, causando posibles lesiones.

CONECTORES:

Instale un enchufe macho en la herramienta que está fluyendo libremente y que liberará presión de aire de la herramienta al

desconectarse de la fuente de alimentación.

MANGUERAS:

Las mangueras de aire deben tener un mínimo de 10.6 kg/cm2(150 p.s.i.) de capacidad nominal de presión de trabajo o un 150

por ciento de la presión máxima que podría producirse en el sistema de aire. La manguera de suministro debe contar con un

conector de “desconexión rápida” del enchufe macho en la herramienta.

FUENTE DE SUMINISTRO:

Use solamente aire comprimido regulado limpio como fuente de energía para esta herramienta. NUNCA USE OXÍGENO, GASES

COMBUSTIBLES O GASES ENVASADOS EN CILINDROS COMO FUENTE DE ENERGÍA PARA ESTA HERRAMIENTA, PUES LA

HERRAMIENTA PUEDE EXPLOTAR.

REGULADOR:

Se necesita un regulador de presión con una presión operativa de 0 - 8.79 kg/cm2(0 - 125 p.s.i.) para controlar la presión operativa

con el fin de que la herramienta funcione en forma segura. No conecte esta herramienta a la presión de aire que potencialmente

pueda superar 14 kg/cm2(200 p.s.i.) pues la herramienta puede fracturarse o explotar, causando posibles lesiones.

PRESIÓN OPERATIVA:

No supere la presión operativa máxima recomendada porque aumentará considerablemente el desgaste de la herramienta. El

suministro de aire debe ser capaz de mantener la presión operativa de la herramienta. Las caídas de presión en el suministro

de aire pueden reducir la energía impulsora de la herramienta. Consulte las “ESPECIFICACIONES DE LA HERRAMIENTA” para

establecer la presión operativa correcta de la herramienta.

FILTRO:

El polvo y el agua en el suministro de aire pueden ser las causas principales de desgaste en herramientas neumáticas. Esta herramienta

está equipada con un filtro interno. Para mantener una correcta circulación de aire, el filtro debe limpiarse periódicamente. Para limpiarlo,

retire el filtro de la tapa del extremo y use aire comprimido de una pistola de aire para soplar la suciedad del filtro.

Un filtro alineado ayuda a obtener el mejor rendimiento y el mínimo de desgaste en la herramienta. El filtro debe tener la capacidad de flujo

adecuada para la instalación específica. El filtro se debe mantener limpio para ser efectivo en proporcionar aire comprimido limpio a la

herramienta. Consulte las instrucciones del fabricante sobre el mantenimiento adecuado de su filtro. Un filtro sucio y tapado causará una

caída de presión que reduce el rendimiento de la herramienta. 17

IDENTIFICACIÓN DEL MODO:

Consulte la sección Instrucciones de operación de la herramienta en las páginas 9 y 10 antes de utilizarla.

CÓMO CAMBIAR LOS MODOS DE OPERACIÓN:

La LPF21PL está bloqueada inicialmente en el modo de operación de disparo secuential. Para activar la función de

selección de modo, se debe retirar el pasador de bloqueo de modo como se muestra en la FIG. A.

Tenga en cuenta que una vez que se retira el pasador de bloqueo de modo, el gatillo se

convierte en un gatillo seleccionable, que activa los modos de operación de disparo de

contacto e disparo secuential.

se repara la herramienta; 3) al solucionar un atascamiento; 4) cuando la herramienta no está

en uso; 5) al trasladarse a otra área de trabajo, ya que puede ocurrir una activación accidental

que podría provocar lesiones.

Selección del modo de disparo de contacto: Consulte la Fig. A.

1) Retire el pasador de bloqueo de modo.

2) Apriete el pasador de pivote y manténgalo presionado.

3) Gire el selector 180 grados en el sentido contrario a las agujas

del reloj hacia la posición de disparo de contacto, mientras

presiona el pasador de pivote.

4) Cerciórese de que el selector esté bien ajustado en la nueva

posición.

Siempre verifique y tenga en cuenta el modo de

operación de la herramienta, inspeccionando el

gatillo antes de conectarla a un suministro de aire

y/o utilizar la herramienta.

Selección del modo de disparo secuential:

1) Retire el pasador de bloqueo de modo (si está instalado).

2) Apriete el pasador de pivote y manténgalo presionado.

3) Gire el selector 180 grados en el sentido de las agujas del reloj hacia la posición de disparo secuencial,

mientras presiona el pasador de pivote.

4) Cerciórese de que el selector esté bien ajustado en la nueva posición.

FIG A

pasador

de pivote

interruptor selector

de disparo

pasador de

bloqueo

NOTA: Use solamente clavos recomendados para usarse con las clavadoras enmarcadoras de BOSTITCH o

clavos que reúnan las especificaciones de BOSTITCH.

CARGA DE LAS HERRAMIENTAS

Al cargar, operar o dar servicio a esta herramienta, el operador y los demás presentes en el

área de trabajo deben usar SIEMPRE PROTECCIÓN DE LOS OJOS en conformidad con las

especificaciones ANSI y que proteja contra partículas que vuelen por DELANTE y por el

LADO, cuando se haga la conexión al suministro de aire. Se exige protegerse la vista para

resguardarse contra fijaciones o residuos que vuelen, lo cual puede causar lesiones graves a

los ojos.

El empleador y/o el usuario deben asegurar que se protejan debidamente los ojos. El equipo de

protección ocular debe estar en conformidad con los requisitos del Instituto Nacional Americano

de Normas (American National Standards Institute), ANSI Z87.1 y proteger por delante y por el

costado. NOTA: Las gafas o caretas sin protección lateral por sí solas no dan una protección

adecuada.

PARA PREVENIR LESIONES ACCIDENTALES:

• Nunca coloque la mano ni ninguna parte del cuerpo en el área de descarga de clavos de la herramienta

mientras esté conectado el suministro de aire.

• Nunca apunte la herramienta hacia una persona.

• Nunca participe en juegos rudos.

• Nunca accione el gatillo a menos que la punta esté dirigida hacia el trabajo.

• Siempre maneje la herramienta con cuidado.

• No accione el gatillo ni oprima el mecanismo de disparo mientras carga la herramienta.

LPF21PL

LUBRICACIÓN

Se necesita una lubricación frecuente, pero no excesiva, para obtener el óptimo rendimiento. Use el Lubricante para herramientas

neumáticas BOSTITCH, PREMOIL-4oz u otro equivalente. No use aceite ni aditivos detergentes porque estos lubricantes

causarán un desgaste acelerado a los sellos y topes de la herramienta, ocasionando un rendimiento deficiente y mantenimiento

frecuente de la herramienta. Solamente se necesitan unas pocas gotas de aceite a la vez. El exceso de aceite se acumulará

dentro de la herramienta y se notará en el ciclo de escape.

FUNCIONAMIENTO EN CLIMA FRÍO:

Para el funcionamiento en clima frío, cerca o bajo cero grados centígrados, la humedad de la línea de aire puede

congelarse e impedir el funcionamiento de la herramienta. Recomendamos el uso del lubricante invernal para

herramientas neumáticas BOSTITCH winter formula o anticongelante permanente, WINTEROIL-4oz (etilenglicol) como

lubricante en clima frío.

PRECAUCIÓN: No guarde herramientas en un ambiente de clima frío para evitar la formación de escarcha o hielo

en las válvulas y mecanismos de funcionamiento de las herramientas que pudieran ocasionarles fallas.

NOTA: Algunos líquidos comerciales secantes de línea de aire son dañinos para las juntas tóricas y sellos – no

use estos secadores de aire de baja temperatura sin revisar la compatibilidad.

1. Cargue los clavos. Mantenga

presionada la clavadora con el

depósito alimentador inclinado

hacia abajo. Inserte la tira de

clavos.

3. Permita que el impulsor se

deslice hacia adelante hasta

que entre en contacto con el

último clavo.

2. Jale el impulsor hacia atrás.

AJUSTE DEL CONTROL DE PROFUNDIDAD DEL CLAVO

La función de ajuste del control de profundidad del clavo permite regular el impulso del clavo desde un nivel al ras o justo

sobre la superficie de trabajo hasta avellanado leve o profundo.

PARA AJUSTAR EL CONTROL DE PROFUNDIDAD DEL CLAVO:

Desconecte la herramienta del suministro de aire antes de intentar desarmar piezas y antes de

cambiar el ajuste del elemento de contacto con la superficie de trabajo.

EXTRACCIÓN DE CLAVOS

LPF21PL

NOTA: Gire la rueda de control de

profundidad para elegir la profundidad

de impulso deseada.

1. Apriete la palanca del impulsor.

2. Permita que el resorte del

impulsor jale el impulsor hacia

adelante hasta que se detenga

en la posición de avance.

3. Deslice los clavos hacia atrás

hasta el tope de clavos.

4. Presione sobre el tope de clavos.5. Deslice los clavos fuera del

depósito alimentador.

PPERACIÓN DE LA HERRAMIENTA

PROTECCIÓN OCULAR que cumpla con las especificaciones ANSI y proporcione protección

contra partículas voladoras tanto al FRENTE como de LADO SIEMPRE la deberá utilizar el

operador y cualquier otra persona que se encuentra en el área de trabajo relacionado con el

suministro de aire, carga, operación o servicio de esta herramienta. La protección ocular es

necesaria para protegerle contra sujetadores o basura que pueda volar, y que pudiera causar

lesiones serias a los ojos.

El patrón y/o usuario deberán asegurarse de utilizar una protección ocular adecuada. El

equipo de protección ocular deberá cumplir con los requisitos del Instituto de Normatividad

Nacional Estadounidense, ANSI Z87.1 y proporcionar protección tanto al frente como lateral.

NOTA: Los anteojos sin protección lateral y las caretas por sí solas no proporcionan una

protección adecuada.

ANTES DE MANEJAR U OPERAR ESTA HERRAMIENTA

I. LEA Y COMPRENDA LAS ADVERTENCIAS QUE APARECEN EN ESTE MANUAL.

II. REFIÉRASE A LAS “ESPECIFICACIONES DE LA HERRAMIENTA” EN ESTE MANUAL PARA IDENTIFICAR

EL SISTEMA OPERATIVO DE SU HERRAMIENTA.

Estas herramientas neumáticas de BOSTITCH tienen dos modos de operación. Estos son:

1. OPERACIÓN DEL DISPARO SECUENTIAL 2. OPERACIÓN DEL DISPARO DE CONTACTO

OPERACIÓN

BOSTITCH ofrece dos tipos de modos de operación que funcionan de distinta manera: disparo secuential e disparo de

contacto. Cada modo tiene ventajas específicas. Debe evaluar su proyecto de construcción en particular para determinar qué

modo es el mejor.

La herramienta viene de fábrica en la configuración de disparo secuential. Se puede cambiar fácilmente al modo de

operación de disparo de contacto usando este kit de conversión de disparo de contacto. Consulte la sección “Cómo

cambiar los modos de operación” para cambiar entre los modos de disparo secuential e disparo de contacto.

Siempre verifique y tenga en cuenta el modo de operación de la herramienta, inspeccionando el

gatillo antes de conectarla a un suministro de aire y/o utilizar la herramienta.

1. OPERACIÓN DEL DISPARO SECUENTIAL:

El (modo de) disparo secuential obtiene su nombre de la “secuencia” requerida para impulsar un sujetador. Para

impulsar un sujetador, primero el operador debe oprimir el “interruptor” COMPLETAMENTE contra la superficie

de trabajo y luego jalar el gatillo. Para impulsar un segundo clavo, el operador debe levantar la herramienta de la

superficie de trabajo, soltar el gatillo y luego repetir la secuencia anterior.

1. El (modo de) disparo secuential: ofrece una ventaja de seguridad positiva debido a que no impulsará

accidentalmente ningún sujetador si la herramienta se golpea contra la superficie de trabajo, o

cualquier otra cosa, mientras el operador sostiene la herramienta con el gatillo presionado.

2. El (modo de) disparo secuential: permite “colocar clavos” sin impulsar un segundo

sujetador no deseado por un culatazo como se describe a continuación en “disparo de

contacto”.

2. OPERACIÓN DEL DISPARO DE CONTACTO:

Tenga en cuenta que una vez que se retira el pasador de bloqueo de modo, el gatillo se convierte en un gatillo

seleccionable, que activa los modos de operación de disparo de contacto e disparo secuential.

Su nueva herramienta de BOSTITCH se puede configurar para usar en el modo “Interruptor

convencional” del disparo de contacto. Para impulsar un clavo, tanto el “interruptor” como el gatillo

deben estar oprimidos. En las herramientas de disparo de contacto convencionales, el gatillo puede mantenerse

oprimido y cada “contacto” entre el interruptor y la superficie de trabajo impulsará un clavo.

A. COLOCACIÓN DE UN SOLO SUJETADOR (Clavado en el lugar): Primero ubique el “interruptor”

COMPLETAMENTE en la superficie de trabajo, SIN JALAR EL GATILLO. Oprima el “interruptor” POR

COMPLETO hasta que la punta de la herramienta toque la superficie de trabajo. Luego jale el gatillo para

impulsar un clavo. No aplique fuerza extra para presionar la herramienta contra la superficie de

trabajo. En su lugar, permita que la herramienta recule desde la superficie de trabajo para evitar

la colocación de un segundo sujetador no deseado. NOTA: retire el dedo del gatillo después de

cada operación.

B. OPERACIÓN DE DISPARO RÁPIDO (Clavado por “golpe”): Primero, sostenga la

herramienta con el “interruptor” apuntando hacia la superficie de trabajo pero sin tocarla. Jale

el gatillo y luego golpee ligeramente el interruptor contra la superficie de trabajo con un

movimiento de rebote. Cada vez que se oprime el “interruptor”, se impulsará un clavo.

OPERACIÓN DE LA HERRAMIENTA (CONTINUACIÓN)

El disparo de contacto no evitará que se impulse un clavo accidentalmente si se oprime el

gatillo y se golpea el “interruptor” contra algún objeto o una persona. Nunca sostenga o

transporte la herramienta con el dedo en el gatillo. Sólo mantenga oprimido el gatillo

cuando desee impulsar varios clavos rápidamente y la herramienta apunte hacia la

superficie de trabajo.

Al usar el disparo de contacto convencional para el clavado en el lugar, la herramienta

puede rebotar a causa de un culatazo, y si se permite que la herramienta vuelva a hacer

contacto con la superficie de trabajo mientras mantiene el gatillo oprimido, se impulsará un

segundo clavo no deseado. Debe tratar de que la herramienta recule lo suficientemente

lejos para soltar el interruptor y evitar un segundo ciclo. No presione la herramienta hacia

abajo con fuerza extra; permita que la herramienta realice su trabajo.

El operador no debe mantener el gatillo presionado en herramientas de disparo de

contacto, excepto durante la operación de sujeción, ya que se podría generar una lesión

grave si el interruptor contactara accidentalmente a alguna persona o cosa, causando que

la herramienta cicle.

Mantenga las manos y el cuerpo lejos del área de descarga de la herramienta. Una

herramienta de disparo de contacto puede votar debido al culatazo de impulsar el sujetador

y se podría impulsar un segundo sujetador no deseado que podría causar una lesión.

No utilice ningún gancho de uso general para colgar la herramienta del cuerpo, la ropa o el

cinturón.

REVISIÓN FUNCIONAL DE LA HERRAMIENTA:

PRECAUCIÓN: Retire todas las fijaciones de la herramienta antes de revisar cómo funciona.

1. FUNCIONAMIENTO DEL DISPARO SECUENCIAL:

A. Presione el disparo de contacto contra la superficie de trabajo, sin tocar el gatillo.
