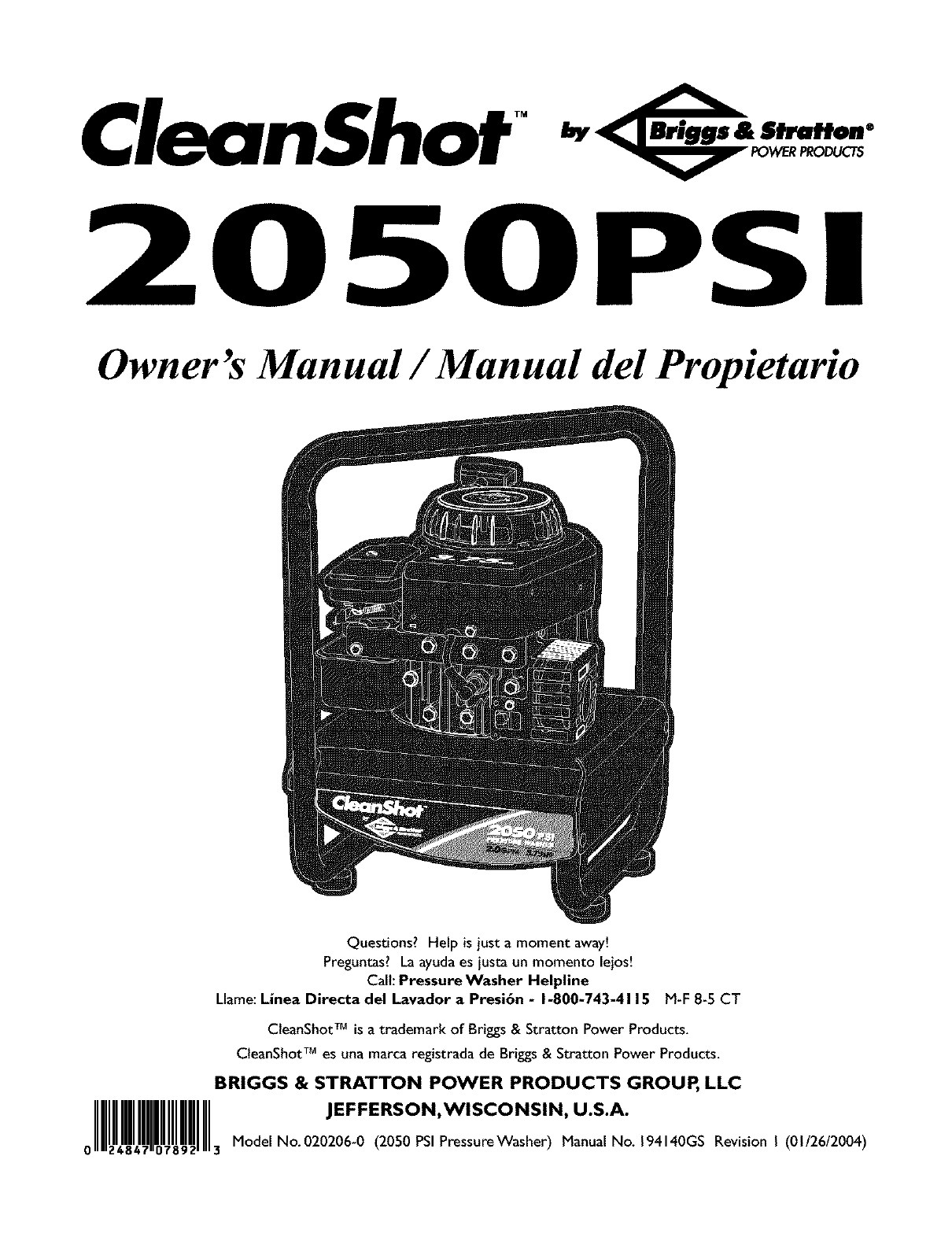

CleanShot TM ,__lw POWERPRODUCTS

2050PSI

Owner's Manual/Manual del Propietario

Questions? Help isjust amoment away!

Preguntas? La ayudaes justaun momento lejos!

Call: Pressure Washer Helpline

Llame:Linea Directa del Lavador a Presi6n - 1-800-743-4115 M-F 8-5 CT

CleanShotTM isa trademark of Briggs & Stratton Power Products.

CleanShotTM es una marca registrada de Briggs & Stratton Power Products.

BRIGGS &STRATTON POWER PRODUCTS GROUP, LLC

IU!!!U!!U!!,,EFFERSO,,,,W,SCONS,,,,,U.S.A.

03Model No.020206-0 (2050 PSIPressureWasher) Manual No. 194140GS Revision I(01/26/2004)

CleanShotTM 2050 PSI PressureWasher

TABLE OF CONTENTS

SafetyRules.................................... 2-4

Know Your PressureWasher........................ 5

Assembly...................................... 6-7

Operation .................................... 8- I0

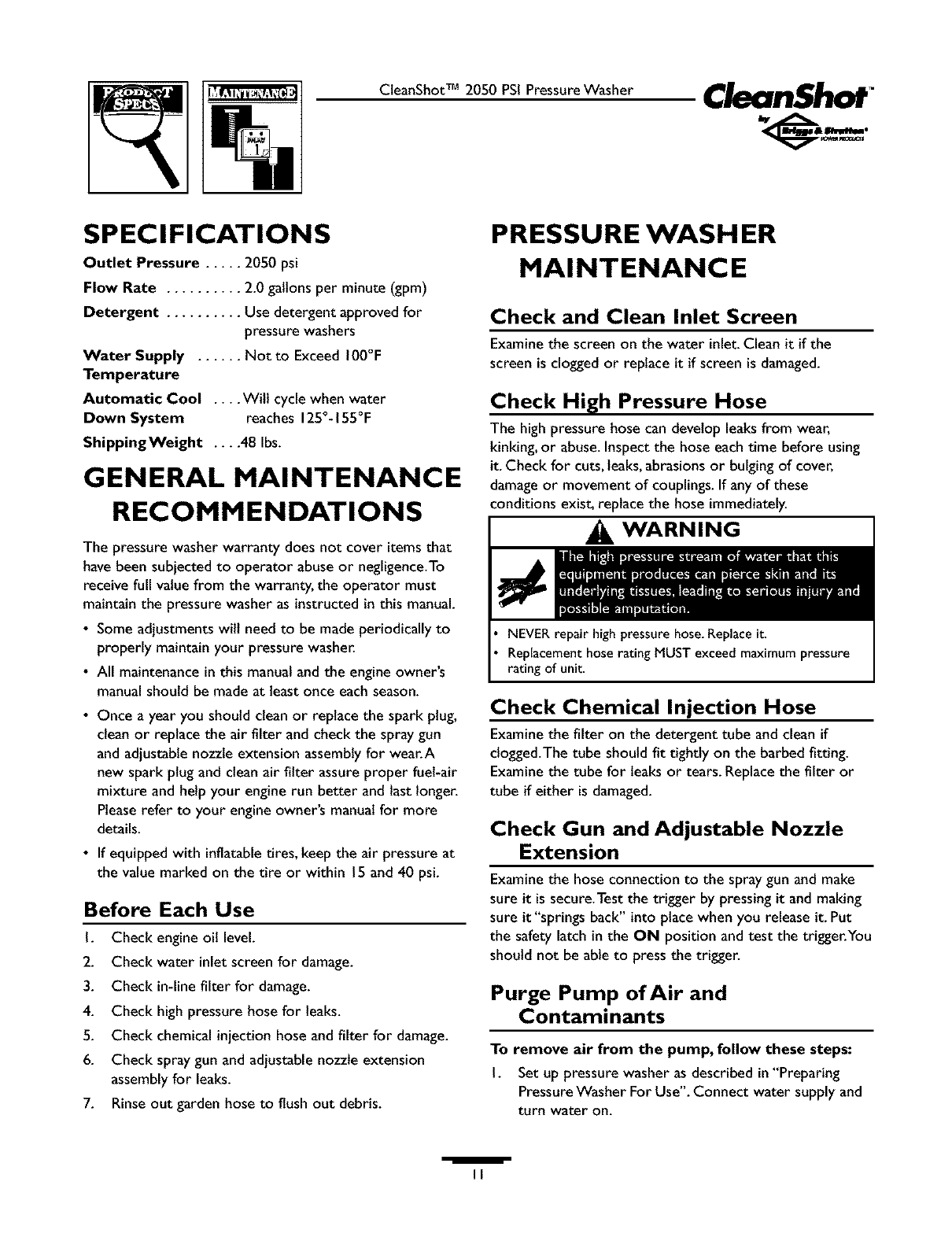

Product Specifications ............................ I I

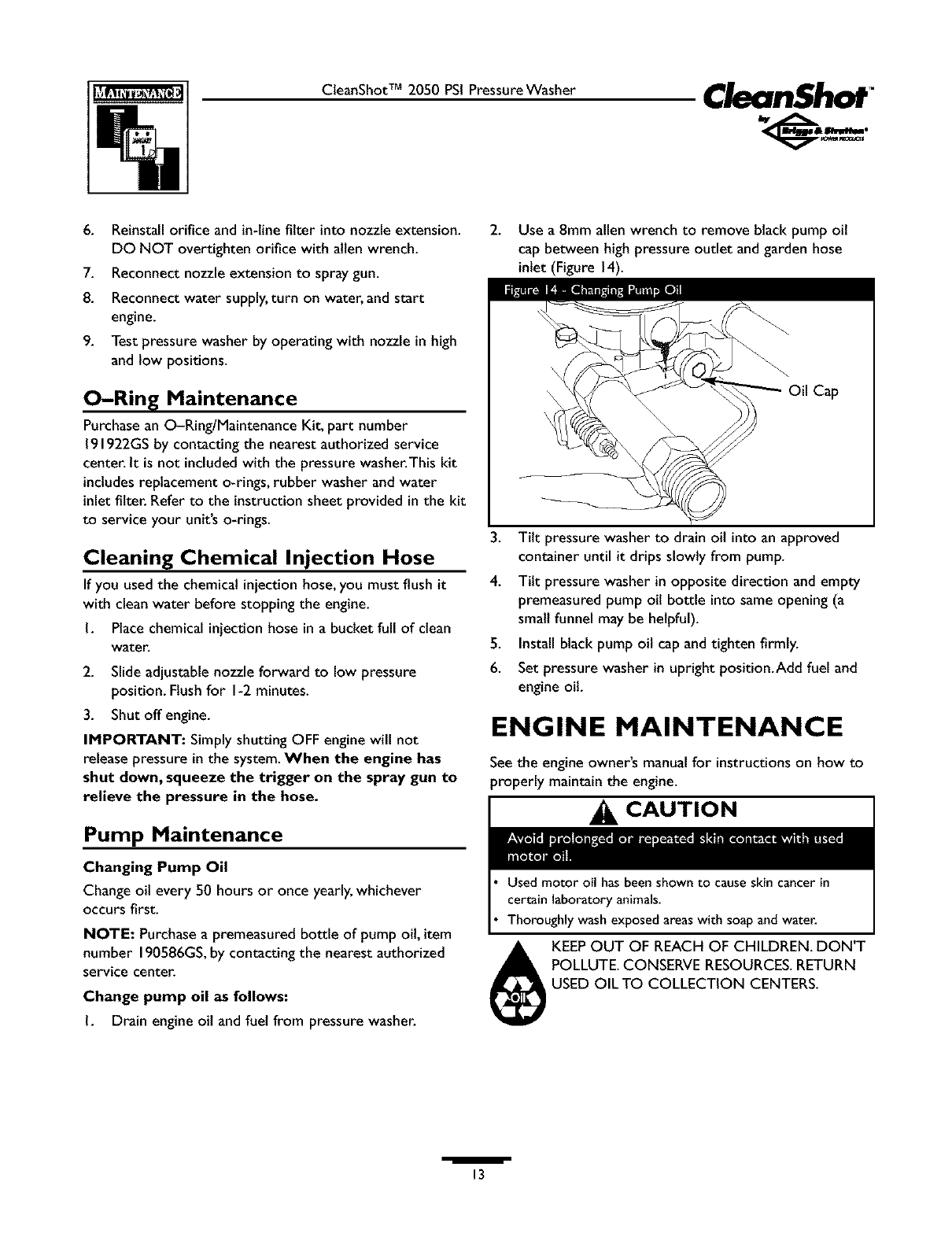

Maintenance ................................. I I- 13

Storage ........................................ 14

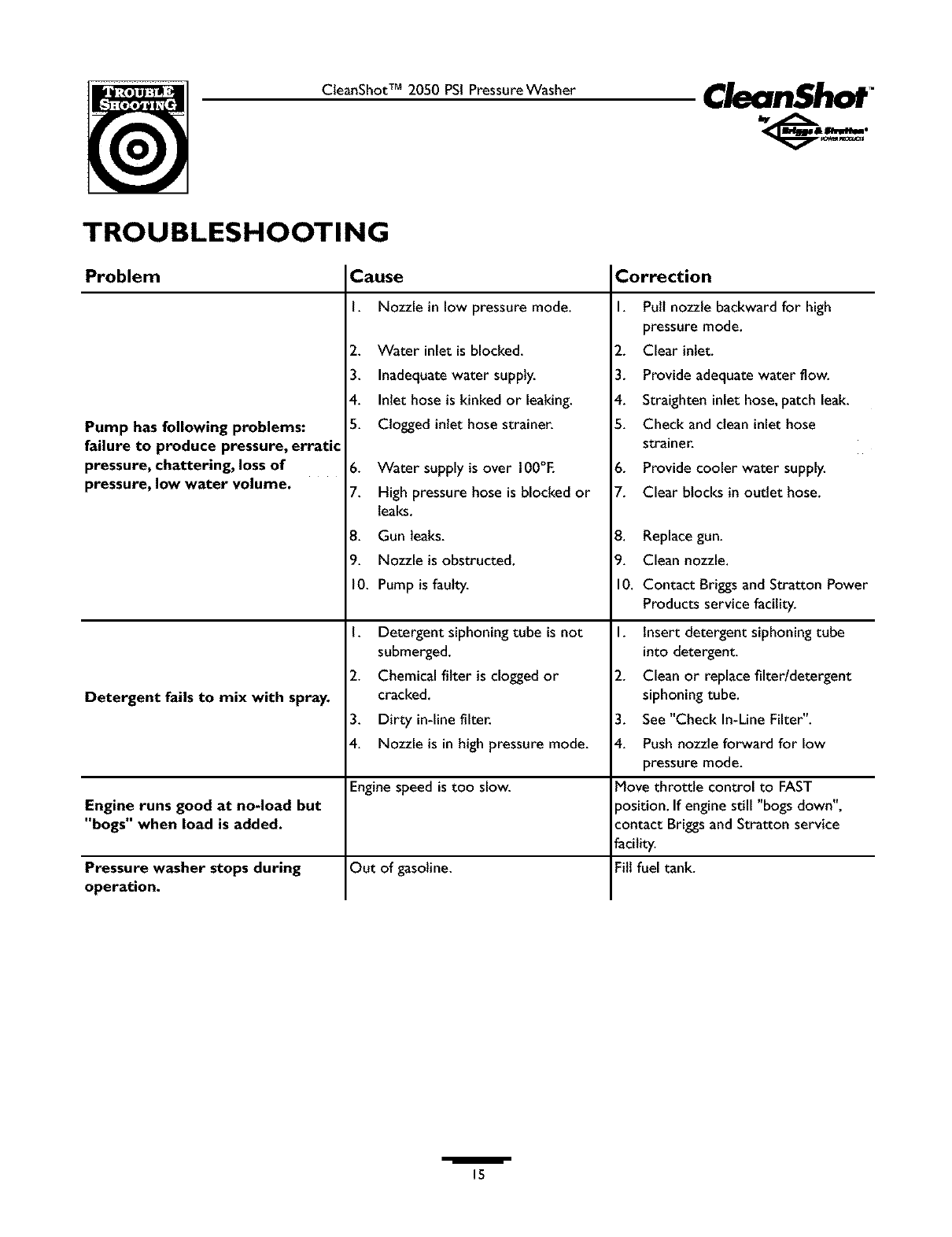

Troubleshooting ................................. 15

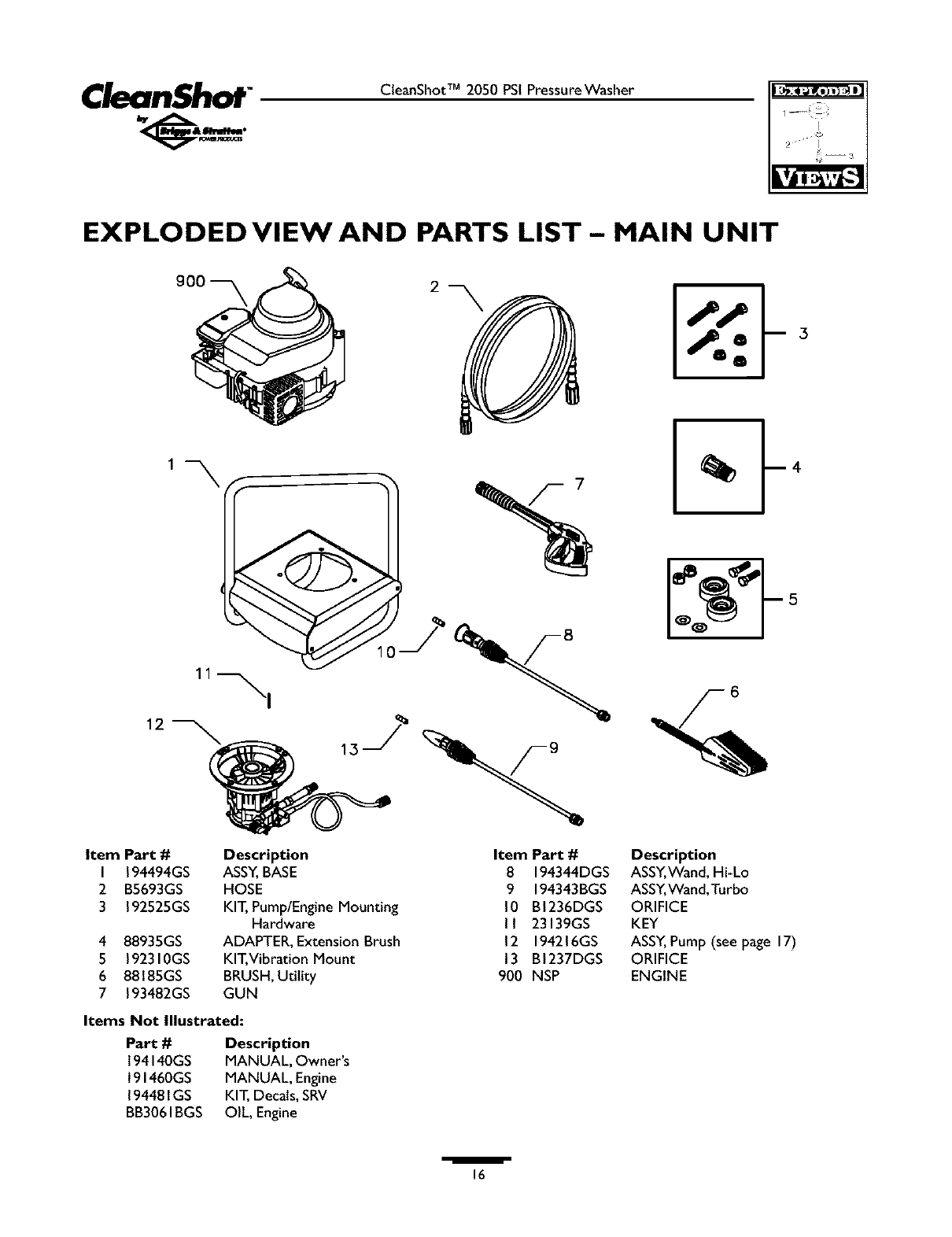

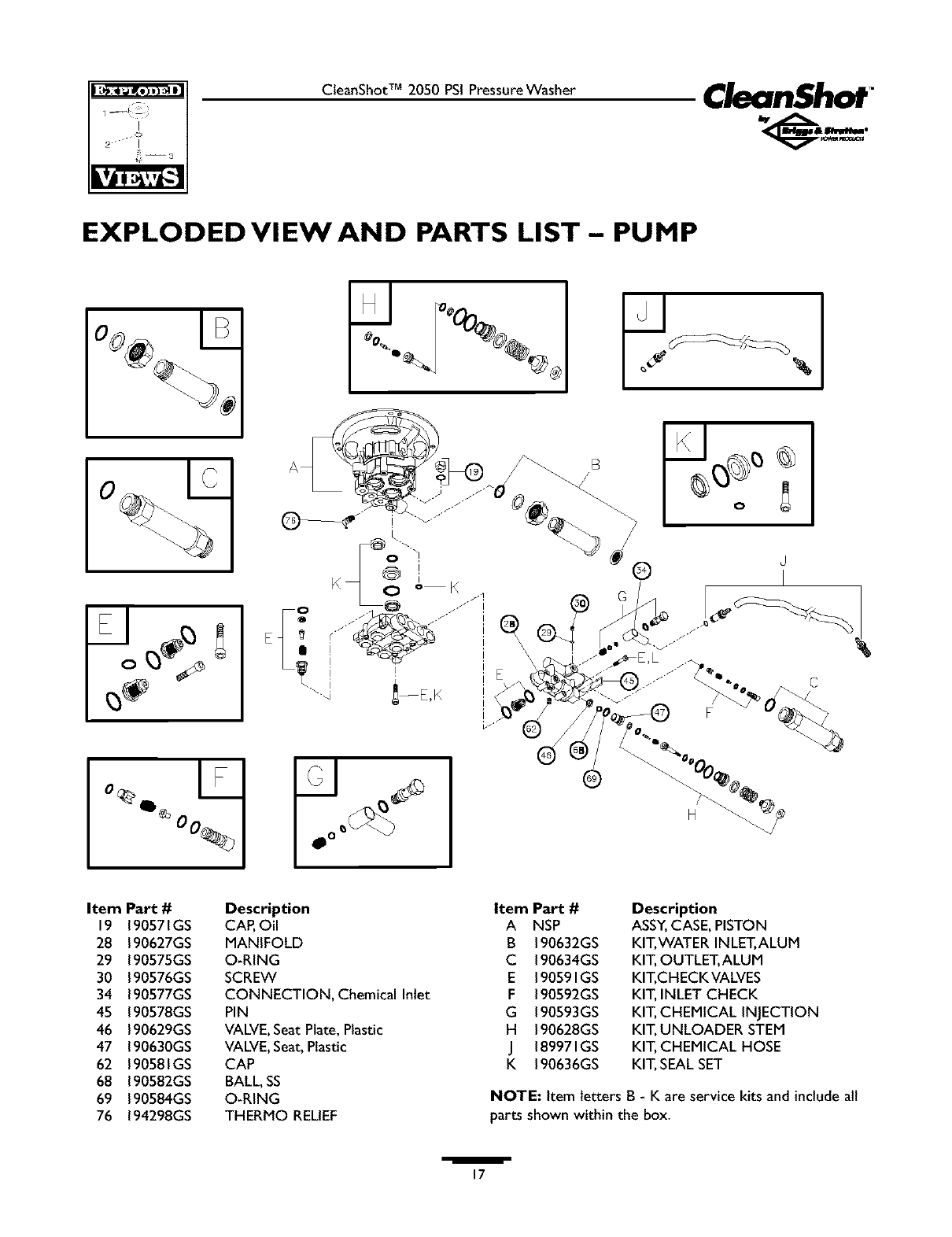

Replacement Parts ............................ 16-17

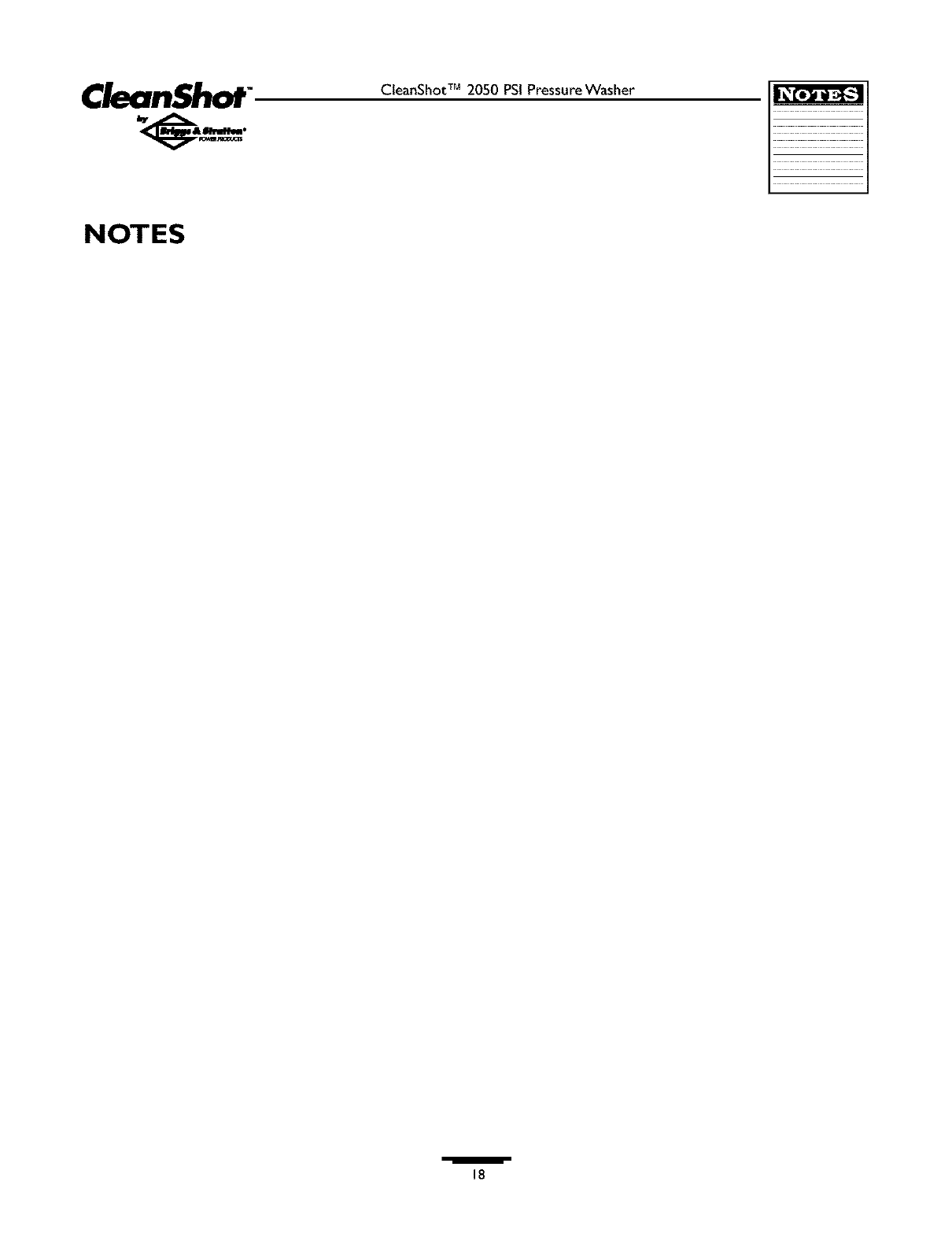

Notes ......................................... 18

Warranty ...................................... 19

EQUIPMENT

DESCRIPTION

_Read this manual carefully and become familiar

with your pressure washer. Know its

applications, its limitations and any hazards

involved.

This manual contains informationfor a pressure washer

that operates at 2,050 PSIat a flow rate of 2.0 gallons per

minute.This high quality residential system features axial

cam pump with stainless steel pistons, automatic cool down

system,chemical injection system,adjustable spray nozzle,

turbo nozzle, utility brush with adapter,tool bag,safety

goggles,heavyduty 25' hose, and more.

Every effort has been made to ensure that information in

this manual is accurate and current. However, we reserve

the right to change,alter or otherwise improve the product

and this document at any time without prior notice.

In the State of California a spark arrester is required by lawI

(Section 4442 of the California Public ResourcesCode). I

Other states may havesimilar laws. Federal lawsapply on

federal lands.If you equip the muffler with a spark arrester,

it must be maintained in effective working order.

SAFETY RULES

This is the safety alert symbol. It is used to

alert you to potential personal injury hazards.

Obey all safety messages that follow this

symbol to avoid possible injury or death.

The safety alert symbol (_,) is used with a signal word

(DANGER, CAUTION,WARNING), a pictorial and/or a

safety messageto alert you to hazards.DAN('_I'R indicates

a hazard which, if not avoided,will result in death or serious

injury. WARNING indicatesa hazard which, if not avoided,

could result in death or serious injury. CAUTION

indicates a hazard which, if not avoided,might result in

minor or moderate injury. CAUTION, when used

without the alert symbol, indicates a situation that could

result in equipment damage.Follow safety messagesto

avoid or reduce the risk of injury or death.

WARNING I

The engine exhaust from this product contains I

chemicals known to the State of California to cause

cancer, b rth defects, or other reproduct ve harm.

Hazard Symbols and Meanings

Toxic Fumes Electrical Shock

Slippery Surface Fall Fluid Injection

Fire Explosion Hot Surface

Moving Parts Flying Objects Kickback

/

2

CleanShotTM 2050 PSI PressureWasher CleanShor

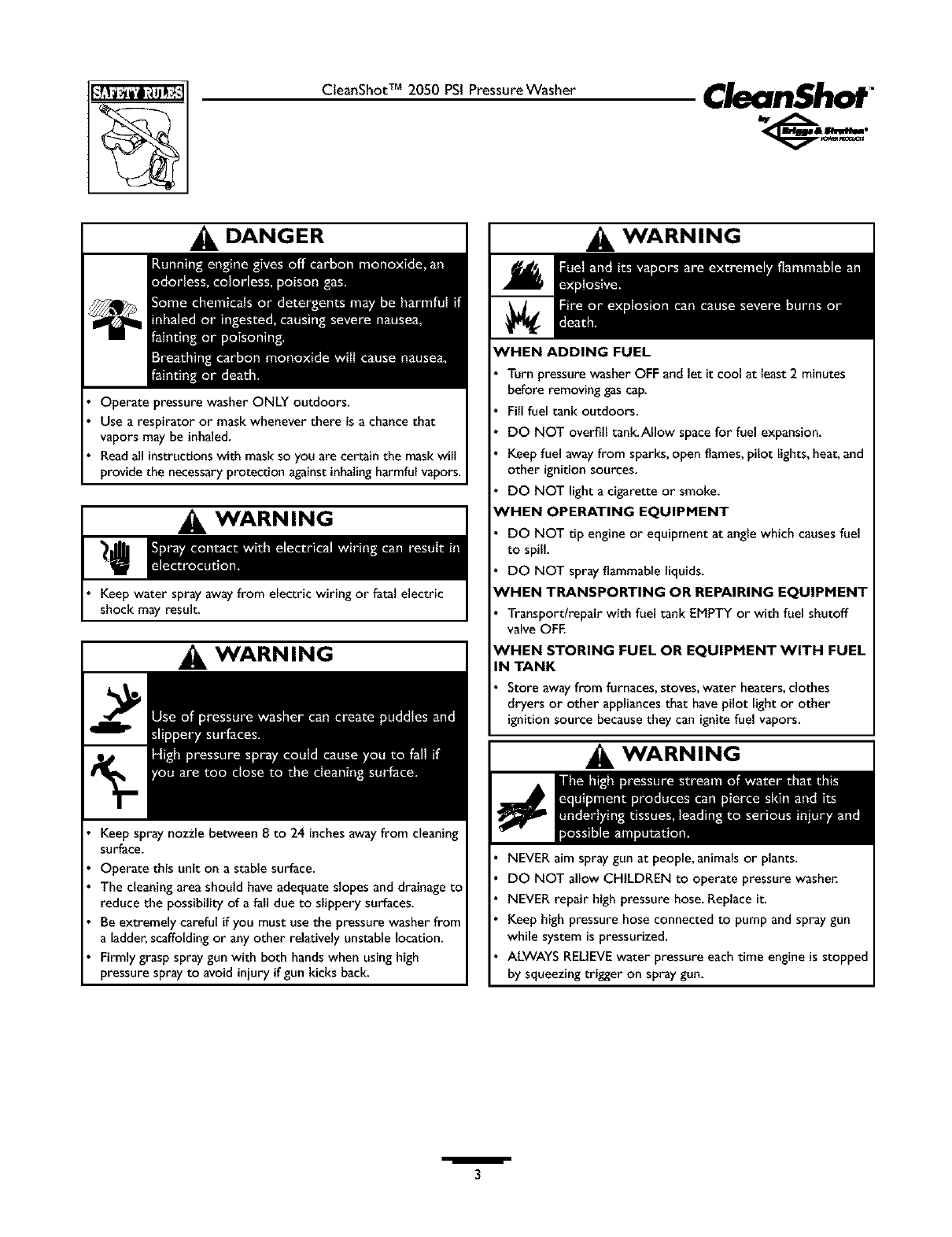

DANGER

Operate pressure washer ONLY outdoors.

Use a respirator or mask whenever there is a chance that

vapors may be inhaled.

Readall instructionswith mask so you are certain the maskwill

provide the necessaryprotection againstinhalingharmful vapors.

WARNING

Keep water spray away from electric wiring or fatal electric

shock may result.

WARNING

Keep spray nozzle between 8to 24 inchesaway from cleaning

surface.

Operate this unit on a stable surface.

The cleaning area should have adequate slopes and drainage to

reduce the possibility of a fall due to slippery surfaces.

Beextremely careful ifyou must usethe pressure washer from

a ladder,scaffolding or anyother relatively unstable location.

Firmly grasp spray gun with both hands when usinghigh

pressure spray to avoid iniuryif gun kicks back.

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2 minutes

before removing gas cap.

Fill fuel tank outdoors.

DO NOT overfill tank.Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

DO NOT light a cigarette or smoke.

¢VHEN OPERATING EQUIPMENT

DO NOT tip engine or equipment at angle which causes fuel

to spill.

DO NOT spray flammable liquids.

'HEN TRANSPORTING OR REPAIRING EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFE

_HEN STORING FUEL OR EQUIPMENT WITH FUEL

IN TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washe_

NEVER repair high pressure hose. Replace it.

Keep high pressure hose connected to pump and spray gun

while system is pressurized.

ALWAYS RELIEVEwater pressure each time engine is stopped

by squeezing trigger on spray gun.

/

3

CleanShotTM 2050 PSI PressureWasher

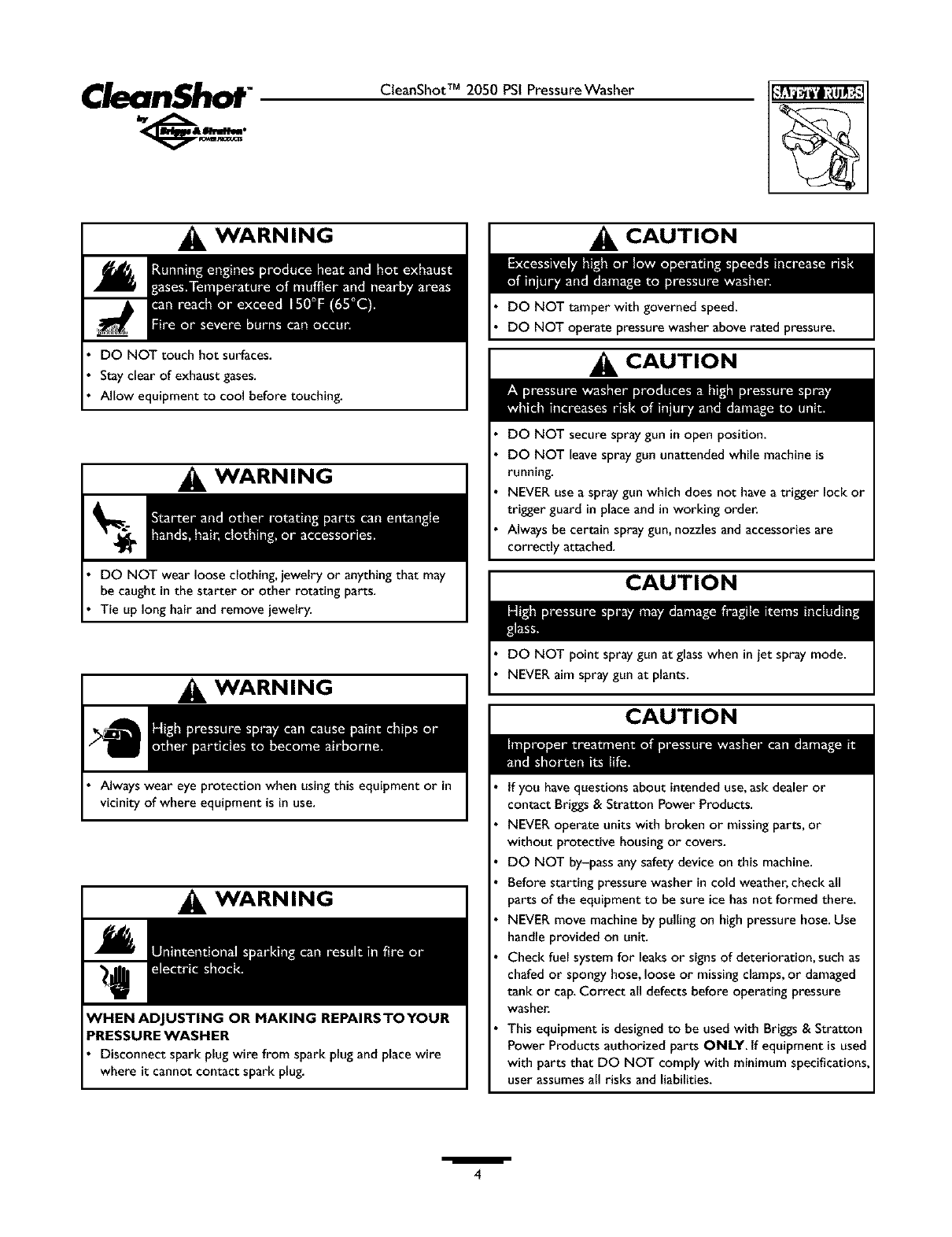

WARNING

DO NOT touch hot surfaces.

Stay dear of exhaust gases.

Allow equipment to cool before touching.

WARNING

DO NOT wear loose clothing, jewelry or anything that may

be caught in the starter or other rotating parts.

Tie up long hair and remove jewelry.

WARNING

Always wear eye protection when using this equipment or in

vicinity of where equipment is in use.

WARNING

Disconnect spark plug wire from spark plug and place wire

where it cannot contact spark plug.

CAUTION

DO NOT tamper with governed speed.

DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leavespray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger lock or

trigger guard in place and in working orde_

Always be certain spray gun, nozzles and accessories are

correctly attached.

CAUTION

DO NOT point spray gun at glass when in iet spray mode.

NEVER aim spray gun at plants.

CAUTION

tf you have questions about intended use,ask dealer or

contact Briggs & Stratton Power Products.

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check all

parts of the equipment to be sure ice has not formed there.

NEVER move machine by pulling on high pressure hose. Use

handle provided on unit.

Check fuel system for leaks or signs of deterioration, such as

chafed or spongy hose, loose or missingclamps, or damaged

tank or cap.Correct all defects before operating pressure

washe_

This equipment is designed to be used with Briggs & Stratton

Power Products authorized parts ONLY. If equipment is used

with parts that DO NOT comply with minimum specifications,

user assumesall risks and liabilities.

/

4

CleanShotTM 2050 PSI PressureWasher CleanShot

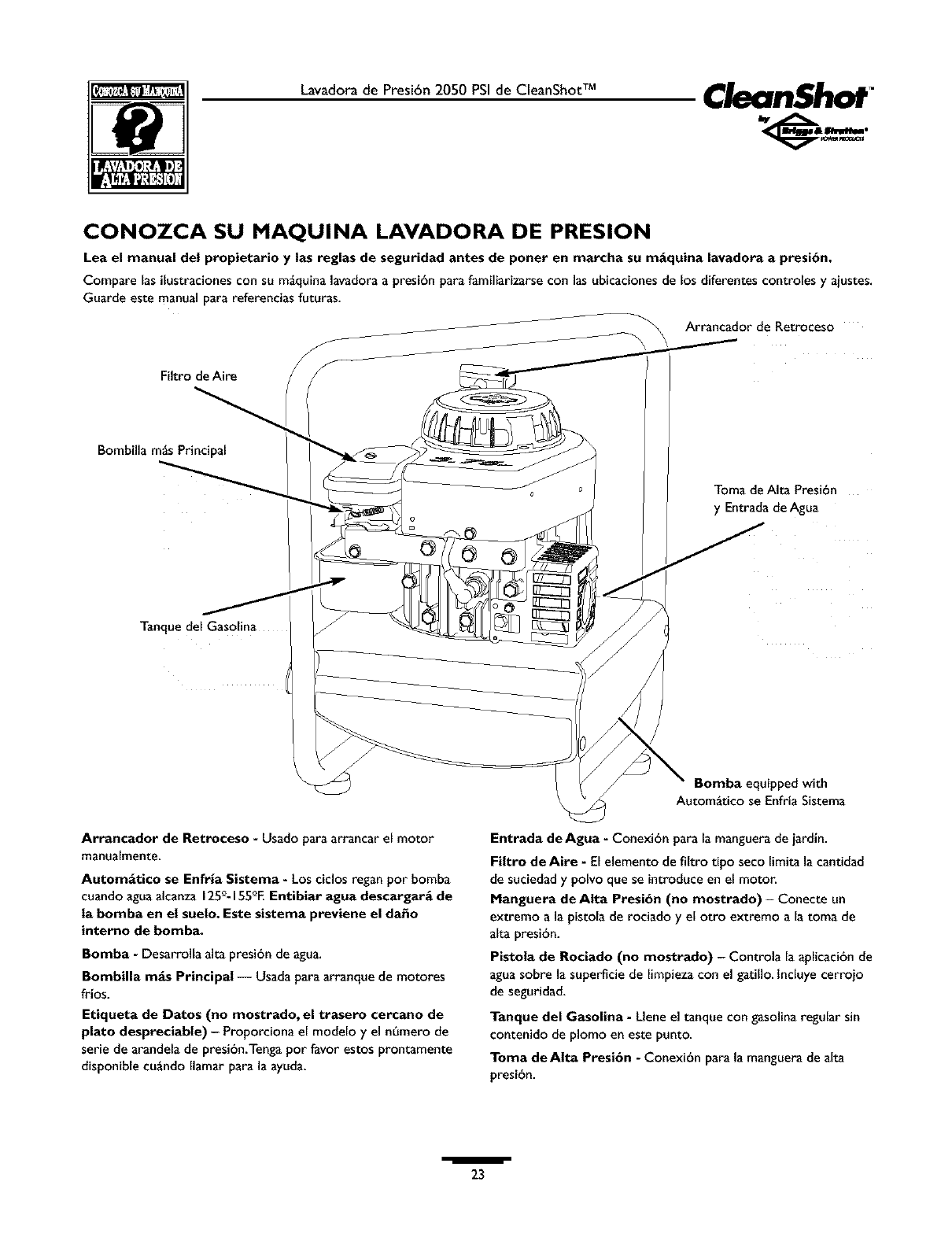

KNOWYOUR PRESSURE WASHER

Read this owner's manual and safety rules before operating your pressure washer.

Compare the illustrationswith your pressure washer to familiarize yourself with the locations of various controls and

adjustments. Savethis manual for future reference.

Air Cleaner

Recoil Starter

\

Primer Bulb

High Pressure Outlet

& Water Inlet

FueiTank

Air Cleaner-- Dry type filter element limits the amount

of dirt and dust that gets in the engine.

Automatic Cool Down System -- Cycles water

through pump when water reaches 125°-155°F.Warm

water will discharge from pump onto ground.This

system prevents internal pump damage.

Fuel Tank- FIlltank with regular unleaded fuel.

High Pressure Hose (not shown) -- Connect one end

to water pump and the other end to spraygun.

High Pressure Outlet -- Connection for high pressure

hose.

Pump equipped with

Automatic Cool Down System

DataTag (not shown, near rear of base plate) -

Provides model and serial number of pressure washer.

Pleasehave these readily available if calling for assistance.

Primer Bulb -- Prepares a cold enginefor starting.

Pump -- Devetops high water pressure.

Recoil Starter -- Used for starting the engine manually.

Spray Gun (not shown) -- Controls the application of

water onto cleaning surface with trigger device. Includes

safety latch.

Water Inlet -- Connection for garden hose.

I5

CleanShotTM 2050 PSI PressureWasher

CleanShot

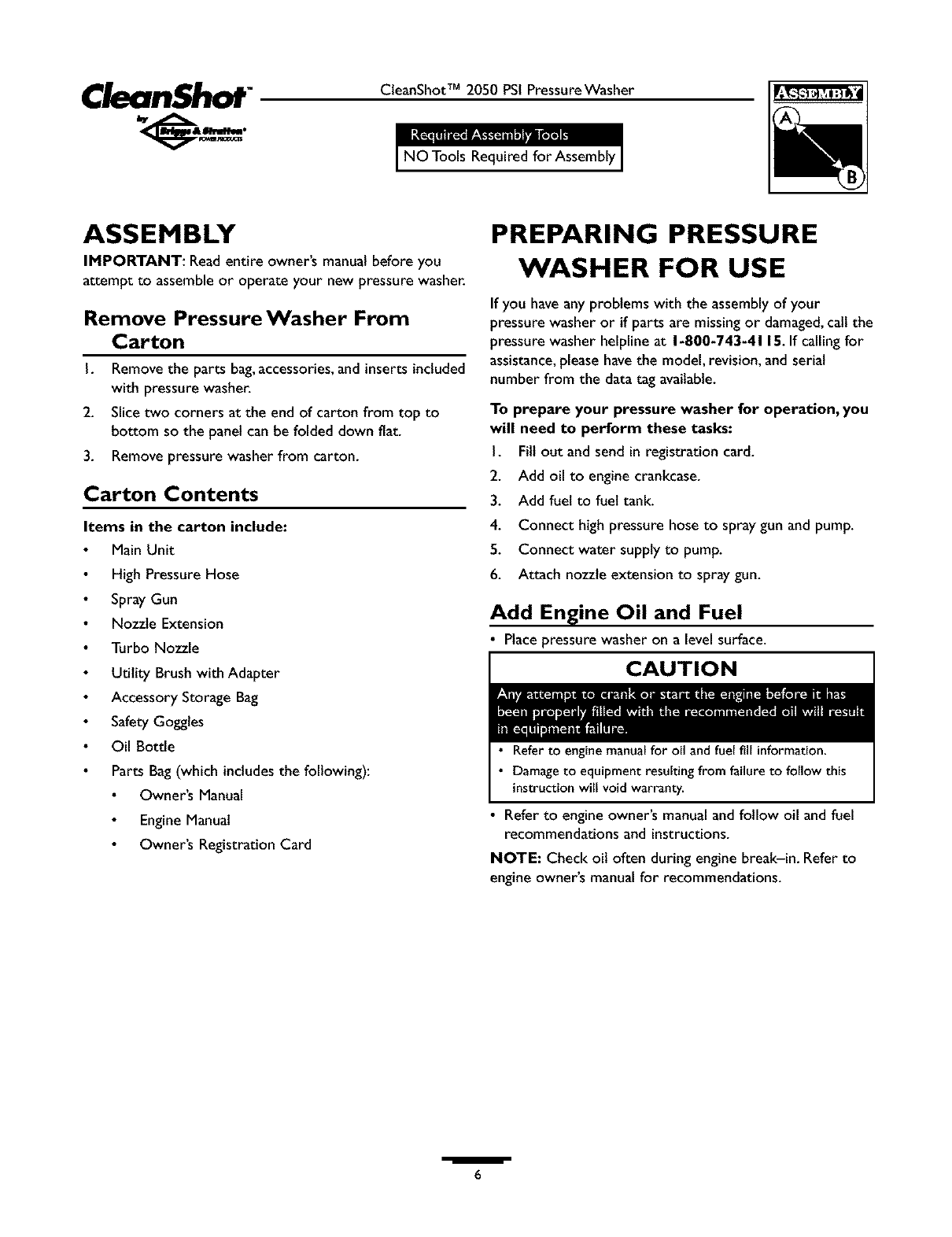

ASSEMBLY

IMPORTANT: Read entire owner's manual before you

attempt to assembleor operate your new pressure washer.

Remove Pressure Washer From

Carton

I. Remove the parts bag,accessories,and inserts included

with pressure washer.

2. Slice two corners at the end of carton from top to

bottom so the panel can be folded clown fiat.

3. Remove pressure washer from carton.

Carton Contents

Items in the carton include:

Main Unit

High Pressure Hose

SprayGun

Nozzle Extension

Turbo Nozzle

Utility Brush with Adapter

Accessory Storage Bag

Safety Goggles

Oil Bottle

Parts Bag(which includesthe following):

Owner's Manual

EngineManual

Owner's Registration Card

PREPARING PRESSURE

WASHER FOR USE

If you have any problems with the assemblyof your

pressure washer or if parts are missing or damaged,callthe

pressure washer helpline at 1-800-743-4115. If calling for

assistance,please have the model, revision, and serial

number from the data tag available.

To prepare your pressure washer for operation, you

will need to perform these tasks:

I. Fill out and send in registration card.

2. Add oil to engine crankcase.

3. Add fuel to fuel tank.

4. Connect high pressure hose to spraygun and pump.

5. Connect water supply to pump.

6. Attach nozzle extension to spray gun.

Add Engine Oil and Fuel

•Place pressure washer on a level surface.

CAUTION

•Refer to engine manualfor oil andfuel fill information.

• Damage to equipment resulting from failure to follow this

instructionwill void warranty.

• Refer to engine owner's manual and follow oil and fuel

recommendations and instructions.

NOTE: Check oil often during engine break-in. Refer to

engine owner's manual for recommendations.

/6

CleanShotTM 2050 PSI PressureWasher

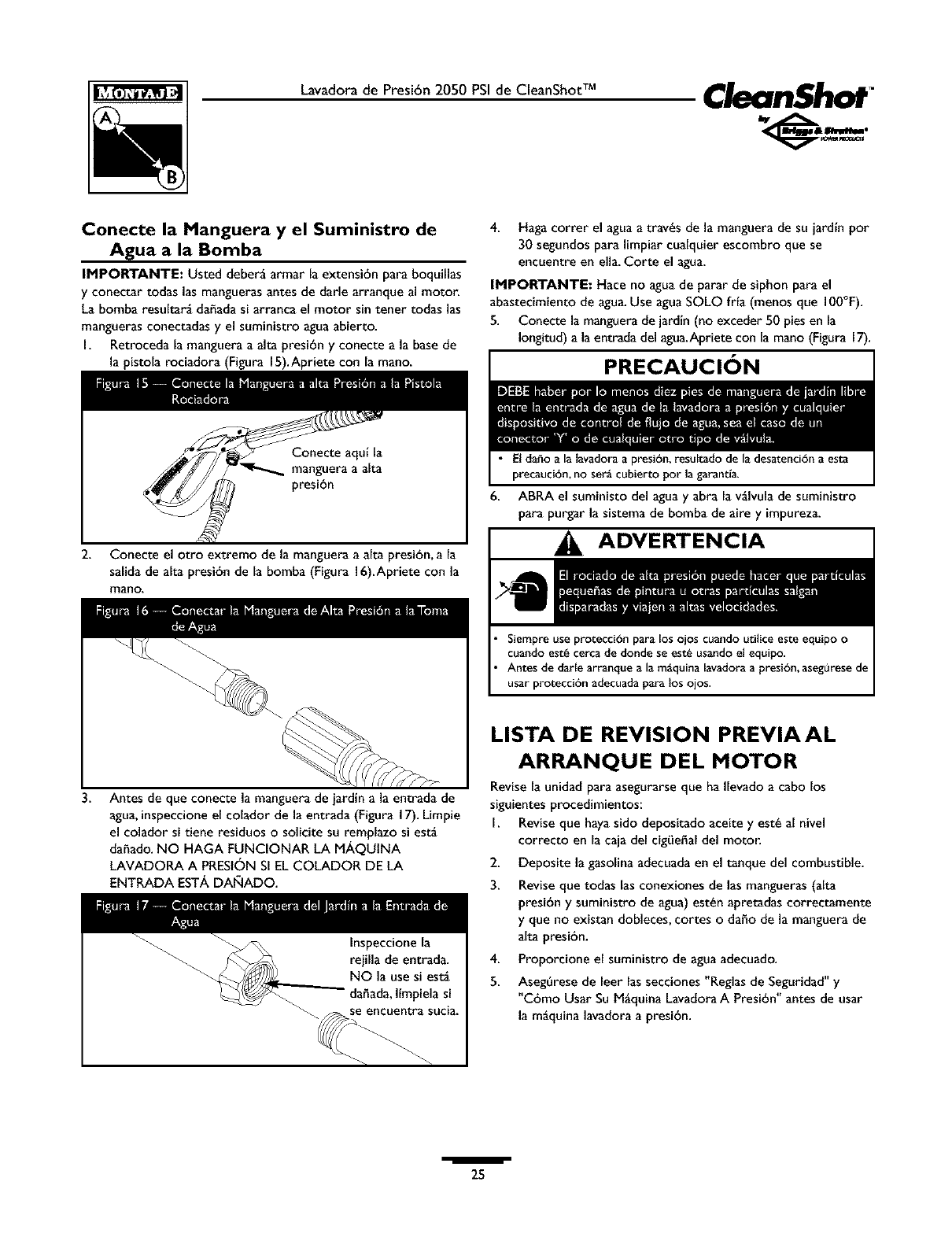

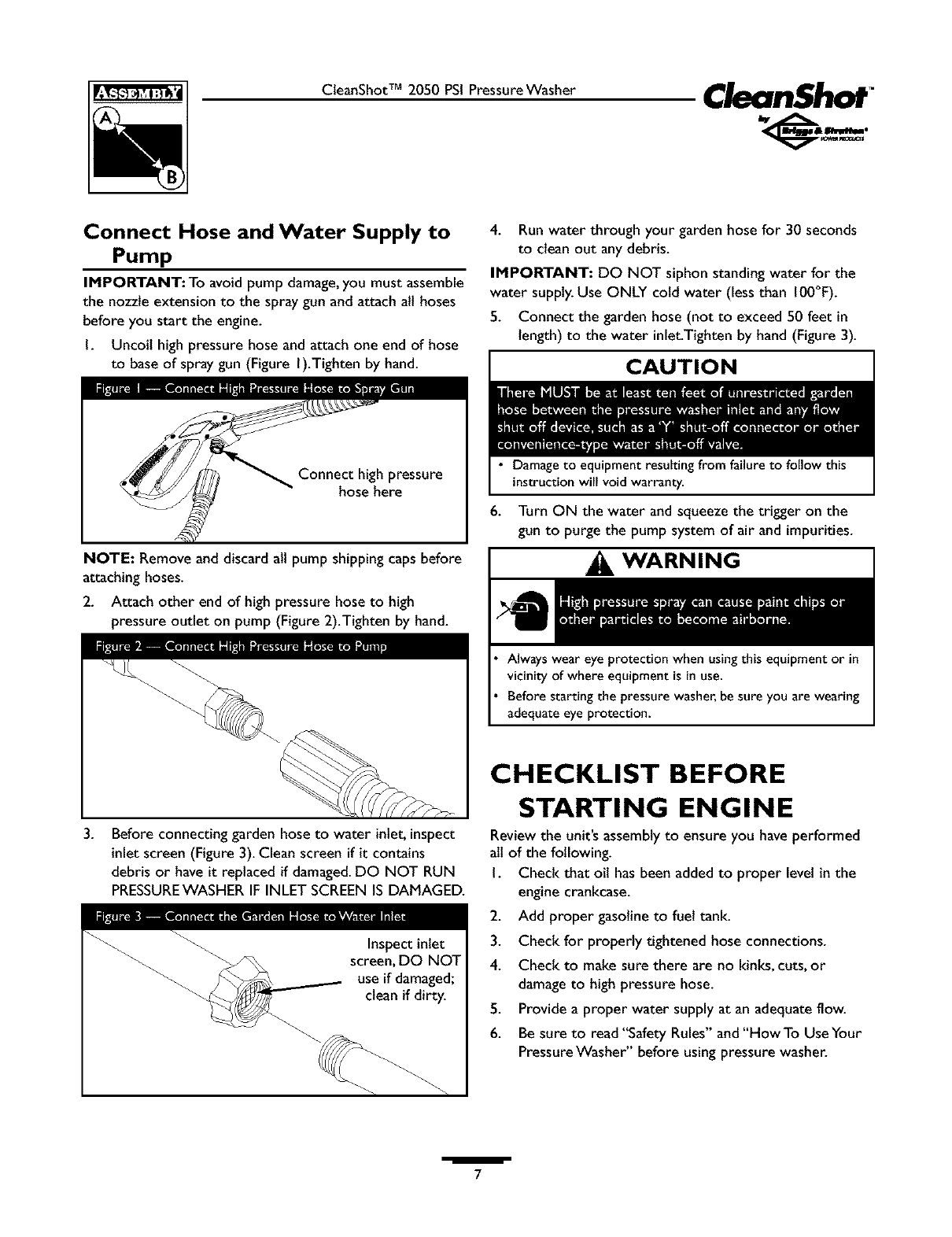

Connect Hose and Water Supply to

Pump

IHPORTANT: To avoid pump damage,you must assemble

the nozzle extension to the spray gun and attach atl hoses

before you start the engine.

I. Uncoil high pressure hose and attach one end of hose

to base of spray gun (Figure I).Tighten by hand.

Connect high pressure

hose here

NOTE: Remove and discard alt pump shipping caps before

attaching hoses.

2. Attach other end of high pressure hose to high

pressure outlet on pump (Figure 2).Tighten by hand.

4. Run water through your garden hose for 30 seconds

to cleanout any debris.

IMPORTANT: DO NOT siphon standing water for the

water supply.Use ONLY cold water (less than IO0°E).

5. Connect the garden hose (not to exceed 50 feet in

length)to the water inlet.Tightenby hand (Figure 3).

CAUTION

•Damage to equipment resulting from failure to follow this

instructionwill voidwarranty.

6. Turn ON the water and squeezethe trigger on the

gun to purge the pump system of air and impurities.

WARNING

Always wear eye protection when usingthis equipment or in

vicinity of where equipment is in use.

Before starting the pressure washer,be sure you are wearing

adequate eye protection.

.Before connectinggarden hose to water inlet,inspect

inlet screen (Figure 3). Clean screen if it contains

debris or have it replaced if damaged.DO NOT RUN

PRESSUREWASHERIF INLET SCREEN IS DAMAGED.

Inspectintet

screen, DONOT

use if damaged;

clean if dirty.

CHECKLIST BEFORE

STARTING ENGINE

Review the unit's assemblyto ensure you have performed

alt of the following.

I. Check that oit has been added to proper level in the

engine crankcase.

2. Add proper gasoline to fuel tank.

3. Check for properly tightened hose connections.

4. Check to make sure there are no kinks,cuts, or

damageto high pressure hose.

5. Provide a proper water supply at an adequate flow.

6. Be sure to read "Safety Rules" and"HowTo UseYour

PressureWasher" before using pressure washer.

/

7

CleanShotTM 2050 PSI PressureWasher

CleanShot

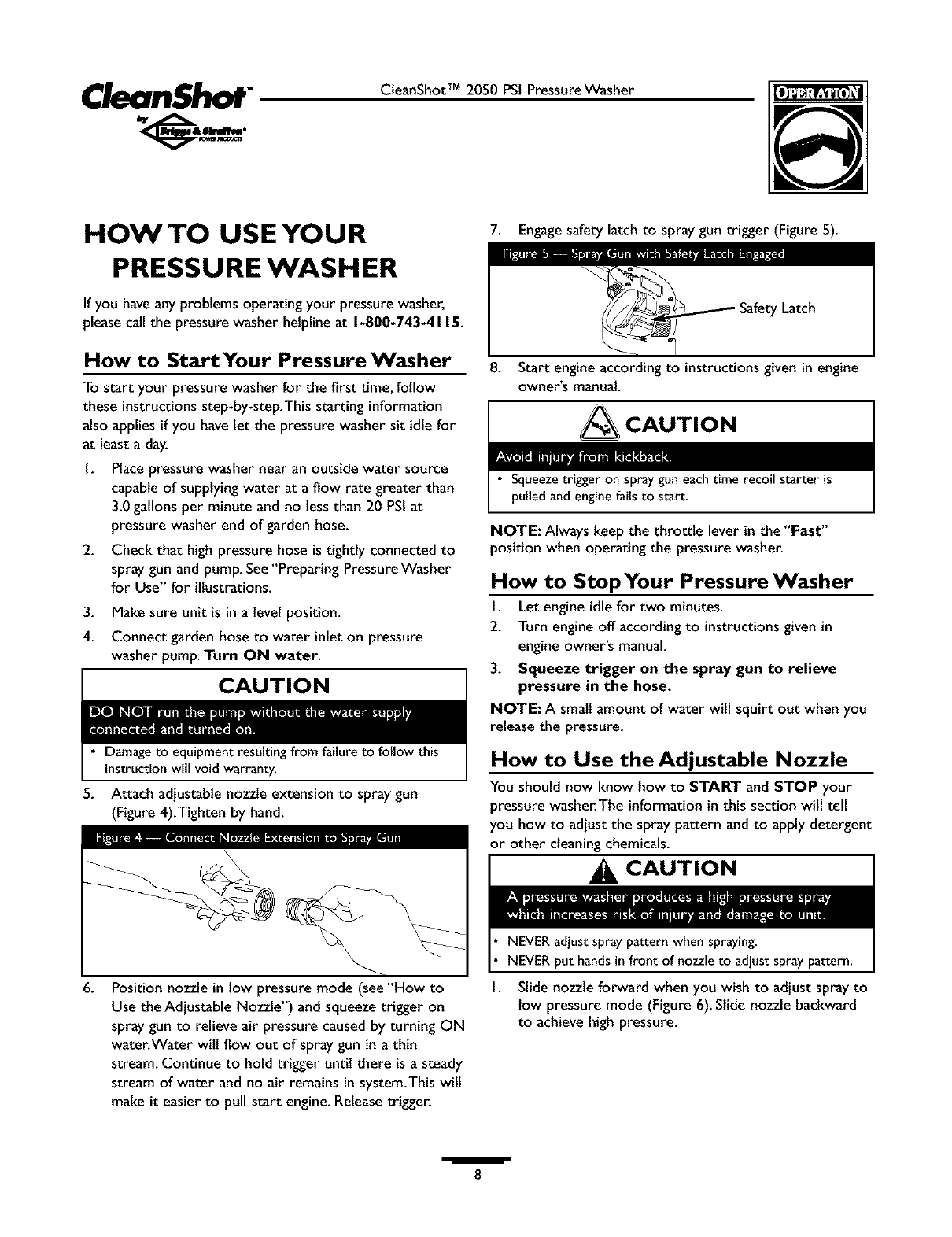

HOW TO USE YOUR

PRESSURE WASH ER

If you haveany problems operating your pressurewasher,

pleasecall the pressurewasher helpline at 1-800-743-4115.

How to StartYour Pressure Washer

To start your pressure washer for the first time, follow

these instructions step-by-step.This starting information

also applies if you have let the pressure washer sit idle for

at least a day.

I. Placepressure washer near an outside water source

capable of supplying water at a flow rate greater than

3.0 gallons per minute and no lessthan 20 PSI at

pressure washer end of garden hose.

2. Check that high pressure hose is tightly connected to

spray gun and pump. See"PreparingPressureWasher

for Use" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

•Damage to equipment resulting from failure to follow this

instruction will void warranty.

5. Attach adjustable nozzle extension to spray gun

(Figure 4).Tighten by hand.

6. Position nozzle in low pressure mode (see"How to

Use the Adjustable Nozzle") and squeezetrigger on

spray gun to relieve air pressure caused by turning ON

water.Water will flow out of spray gun in a thin

stream. Continue to hold trigger until there is a steady

stream of water and no air remains in system.This wilt

make it easier to pull start engine. Releasetrigger.

7. Engage safety latch to spray gun trigger (Figure 5).

Safety Latch

8. Start engine according to instructions given in engine

owner's manual.

•Squeezetrigger on sprayguneachtime recoil starter is

pulledandenginefailsto start.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

How to StopYour Pressure Washer

I. Let engine idle for two minutes.

2. Turn engine off according to instructions given in

engine owner's manual.

3. Squeeze trigger on the spray gun to relieve

pressure in the hose.

NOTE: A small amount of water will squirt out when you

release the pressure.

How to Use the Adjustable Nozzle

You should now know how to START and STOP your

pressure washer.The information in this section will tell

you how to adjust the spray pattern and to apply detergent

or other cleaning chemicals.

CAUTION

I.

NEVER adjust spray pattern when spraying.

NEVER put handsin front of nozzle to adiust spray pattern.

Slide nozzle forward when you wish to adjust spray to

low pressure mode (Figure 6). Slide nozzle backward

to achieve high pressure.

I8

CleanShotTM 2050 PSI PressureWasher CleanShot

2.

Slide nozzle backward

for High Pressure

Mode

Slide nozzle forward for low

pressure mode and

detergent application

Point nozzle down towards a firm surface and press

trigger to test pattern (Figure 7).

3. Twisting nozzle adjusts spray pattern from a narrow

pattern to a fan pattern (Figure 8).

Rotate nozzle

counterclockwise for fan

spray pattern

Rotate nozzle clockwise

for narrow spray pattern

4. For most effective cleaning,keep spray nozzle from

8 to 24 inches awayfrom cleaning surface.

5. If you get spray nozzle too close, especially using high

pressure mode, you may damage surface being cleaned.

6. DO NOT get closer than 6 inches when cleaning tires.

Using the Turbo Nozzle

The turbo nozzle rotates the high pressure stream in a

rapid circular pattern.The high pressure spray is most

effective when the tip of the nozzle extension is held

between 8 to 24 inches from the surface being cleaned.

CAUTION

Always make sure the surface you will clean will not be

damaged by the high pressure spray by testing in a hidden area.

To attach the turbo nozzle to the spray gun:

I. Engagesafety latch to spraygun trigger.

2. Remove the nozzle extension from the spray gun, if

attached.

3. Attach the turbo nozzle extension to spray gun

(Figure 9).Tighten by hand.

4.

5.

\

Disengagesafety latch to spray gun trigger.

Always start the turbo nozzle at a distance,gradually

getting closer to the surface until you get the cleaning

force you want.

NOTE: Detergent cannot be applied with turbo nozzle.

Using the Utility Brush

The utility brush allows you to scrub surfaces with water

filtering through the bristles.

To attach the utility brush to the spray gun:

I. Engagesafety latch to spraygun trigger.

2. Tighten the adapter to the brush base.

3. Remove the nozzle extension from the spray gun, if

attached.

/

9

CleanShotTM 2050 PSI PressureWasher

CleanShot

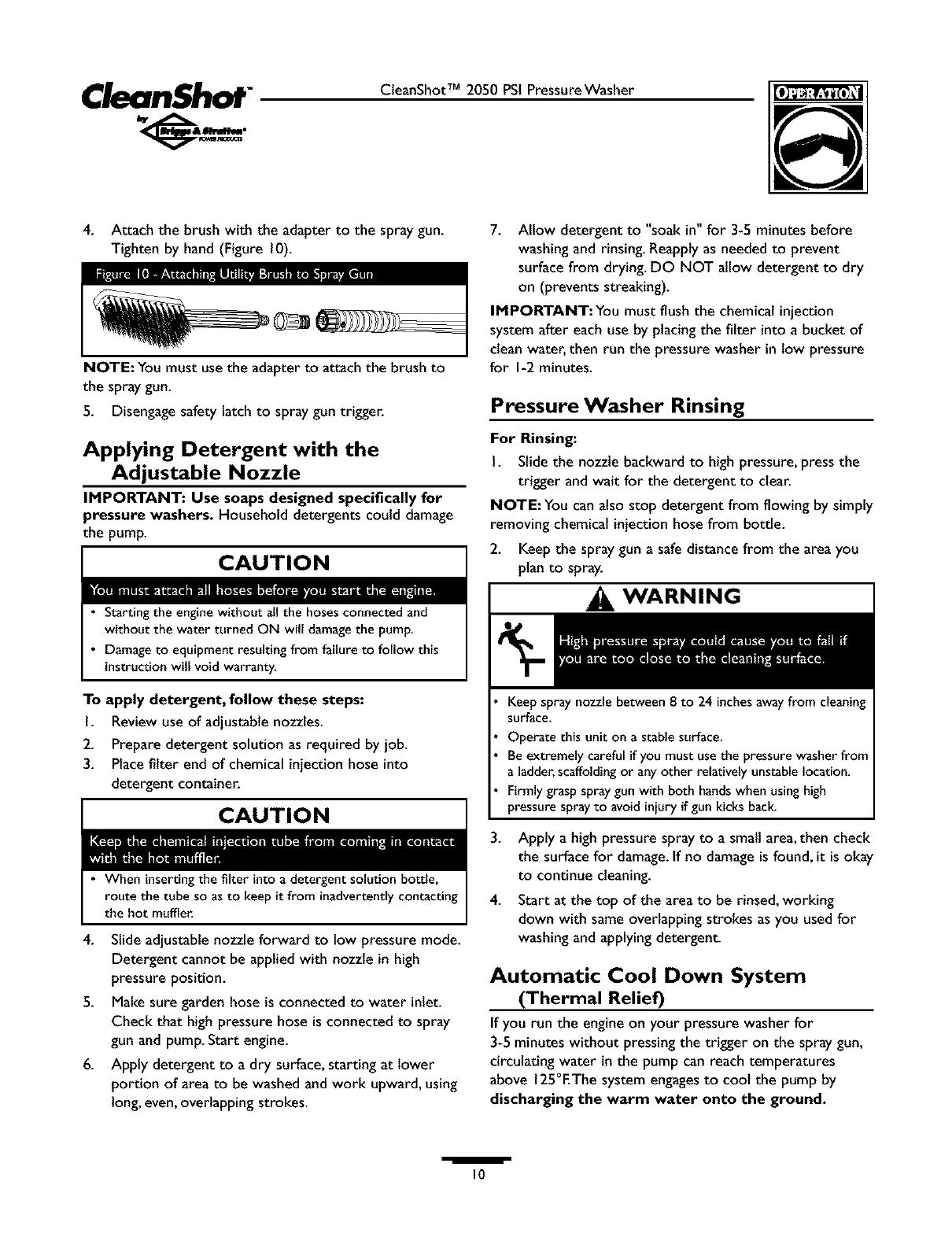

4. Attach the brush with the adapter to the spray gun.

Tighten by hand (Figure 10).

NOTE:You must use the adapter to attach the brush to

the spray gun.

5. Disengagesafety latch to spray gun trigger.

Applying Detergent with the

Adjustable Nozzle

IMPORTANT: Use soaps designed specifically for

pressure washers. Household detergents could damage

the pump.

CAUTION

•Starting the engine without all the hoses connected and

without the water turned ON will damage the pump.

• Damage to equipment resulting from failure to follow this

instruction will void warranty.

To apply detergent, follow these steps:

I. Review use of adjustable nozzles.

2. Prepare detergent solution as required by job.

3. Placefilter end of chemical injection hose into

detergent container.

CAUTION

• When inserting the filter into a detergent solution bottle,

route the tube so as to keep it from inadvertentlycontacting

the hot mufflen

4. Slide adjustable nozzle forward to low pressure mode.

Detergent cannot be applied with nozzle in high

pressure position.

5. Make sure garden hose is connected to water inlet.

Check that high pressure hose is connected to spray

gun and pump. Start engine.

6. Apply detergent to a dry surface,starting at lower

portion of area to be washed and work upward, using

long, even,overlapping strokes.

7. Allow detergent to "soak in"for 3-5 minutes before

washingand rinsing. Reapplyas needed to prevent

surface from drying. DO NOT allow detergent to dry

on (prevents streaking).

IMPORTANT:You must flush the chemical injection

system after each use by placing the filter into a bucket of

clean water, then run the pressure washer in low pressure

for I-2 minutes.

Pressure Washer Rinsing

For Rinsing:

I. Slide the nozzle backward to high pressure, pressthe

trigger and wait for the detergent to clear.

NOTE:You can also stop detergent from flowingby simply

removing chemical injection hose from bottle.

2. Keep the spraygun a safe distance from the area you

plan to spray.

WARNING

Keep spray nozzle between 8 to 24 inchesawayfrom cleaning

surface.

Operate this unit on a stable surface.

Be extremely careful if you must usethe pressure washer from

aladder,scaffolding or anyother relatively unstable location.

Firmlygrasp spray gun with both handswhen using high

pressure spray to avoid iniury if gun kicks bac!c

3. Apply a high pressure spray to a small area,then check

the surface for damage.If no damage is found, it is okay

to continuecleaning.

4. Start at the top of the areato be rinsed,working

down with same overlapping strokes as you used for

washingand applying detergent

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressingthe trigger on the spray gun,

circulating water in the pump can reach temperatures

above 125°EThe system engagesto cool the pump by

discharging the warm water onto the ground.

/

10

SPECIFICATIONS

Outlet Pressure ..... 2050 psi

Flow Rate .......... 2.0 gallons per minute (gpm)

Detergent .......... Use detergent approved for

pressure washers

Water Supply ...... Not to Exceed 100°F

Temperature

Automatic Cool .... Willcyclewhen water

Down System reaches 125°-155°F

ShippingWeight .... 48 Ibs.

GENERAL MAINTENANCE

RECOMMENDATIONS

The pressure washer warranty does not cover items that

have been subjected to operator abuse or negEgence.To

receive full value from the warranty, the operator must

maintain the pressure washer as instructed in this manual

• Some adjustments witl need to be made periodically to

properly maintain your pressure washer.

• All maintenance in this manual and the engine owner's

manual should be made at least once each season.

• Once a year you should clean or replace the spark plug,

clean or replace the air filter and check the spray gun

and adjustable nozzle extension assembly for wear.A

new spark plug and clean air filter assure proper fuel-air

mixture and help your engine run better and last longer.

Please refer to your engine owner's manual for more

details.

• If equipped with inflatabletires, keep the air pressure at

the value marked on the tire or within 15 and 40 psi.

Before Each Use

I. Check engine oil level.

2. Check water inlet screen for damage.

3. Check in-line filter for damage.

4. Check high pressure hose for leaks.

5. Check chemical injectionhose and filter for damage.

6. Check spray gun and adjustable nozzle extension

assemblyfor leaks.

7. Rinseout garden hose to flush out debris.

PRESSURE WASH ER

MAINTENANCE

Check and Clean Inlet Screen

Examinethe screen on the water inlet.Clean it if the

screen is clogged or replace it if screen is damaged.

Check High Pressure Hose

The high pressure hose can develop leaksfrom wear,

kinking, or abuse.Inspect the hose each time before using

it. Check for cuts,leaks,abrasions or bulging of cover,

damageor movement of couplings. If any of these

conditions exist, replace the hose immediately.

WARNING

NEVER repair high pressure hose. Replace it.

Replacement hose rating MUST exceed maximum pressure

rating of unit.

Check Chemical Injection Hose

Examinethe filter on the detergent tube and clean if

clogged.The tube should fit tightly on the barbed fitting.

Examine the tube for leaks or tears. Replace the filter or

tube if either is damaged.

Check Gun and Adjustable Nozzle

Extension

Examinethe hose connection to the spray gun and make

sure it is secure.Test the trigger by pressingit and making

sure it "springs back" into place when you release it. Put

the safety latch in the ON position and test the trigger.You

should not be able to press the trigger.

Purge Pump of Air and

Contaminants

To remove air from the pump, follow these steps:

I. Set up pressure washer as described in"Preparing

PressureWasher For Use". Connect water supply and

turn water on.

I

II

CleanShot TM 2050 PSI Pressure Washer

CleanShot

2. Pull trigger on spray gun and hold.

3. When water supply is steady and constant, engage

safety latch.

To remove contaminants from the pump, follow

these steps:

I. Set up pressure washer as described in"Preparing

PressureWasher For Use". Connect water supply and

turn water on.

2. Remove nozzle extension from spray gun.

3. Start engine according to instructions in"HowTo Use

Your Pressure Washer".

4. Squeeze trigger on spray gun and hold.

5. When water supply is steady and constant, engage

safety latch and refasten nozzle extension.

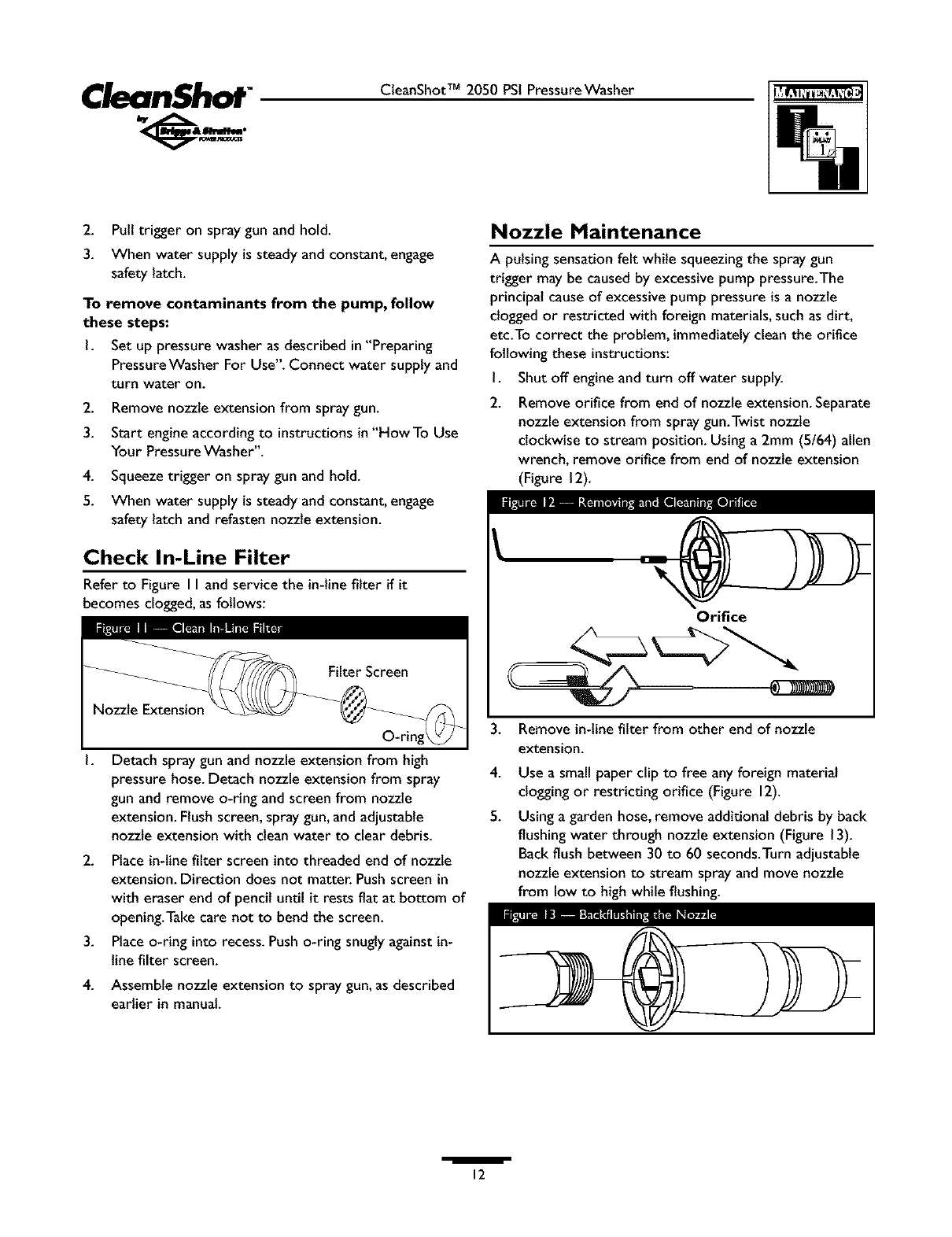

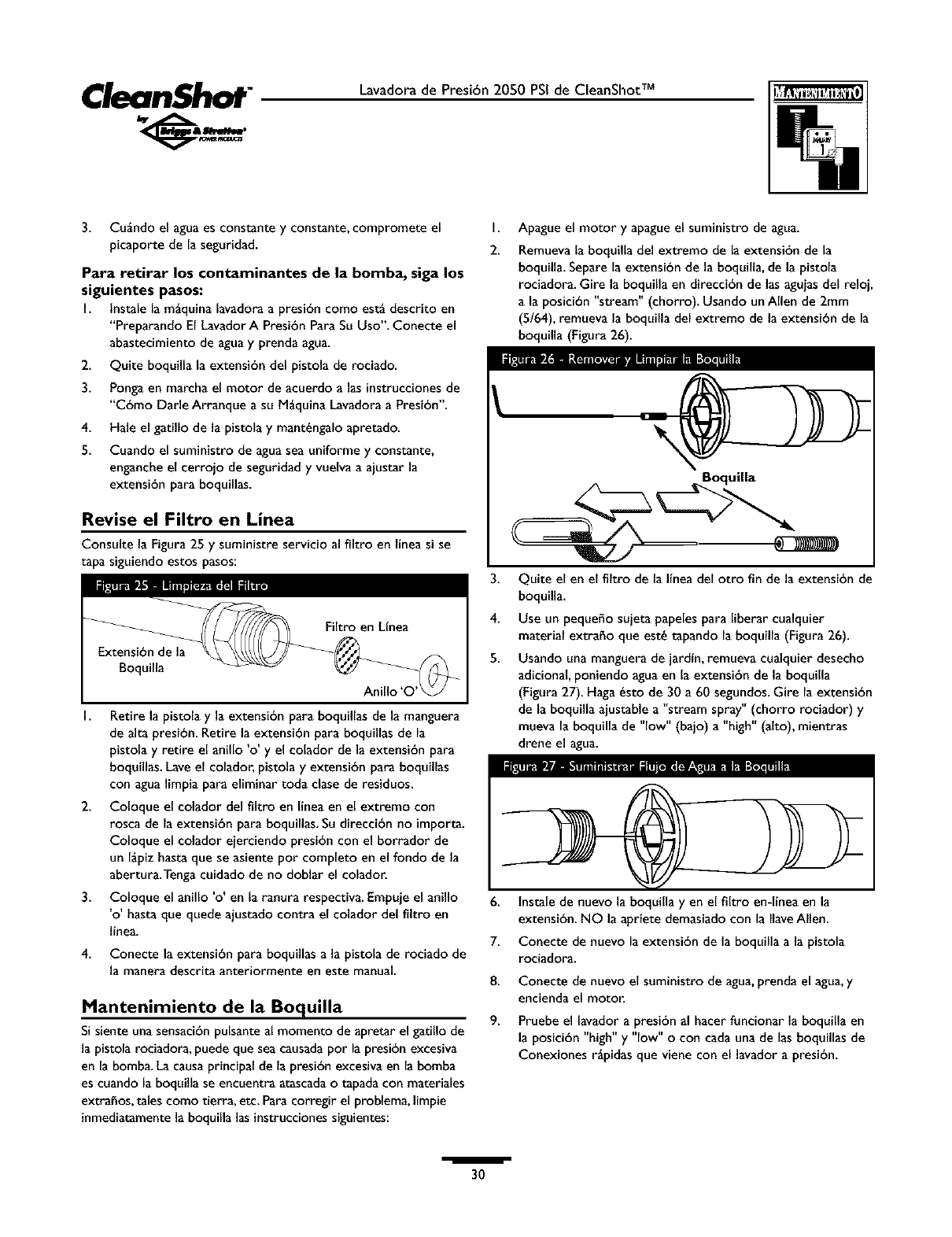

Check In-Line Filter

Refer to Figure I I and service the in-line filter if it

becomes dogged, as fottows:

I.

2.

iB_l_lrl1_g_ m_ i_l'_'_r_

.

4.

O-tin

Detachspray gun and nozzle extension from high

pressure hose. Detach nozzle extension from spray

gun and remove o-ring and screen from nozzle

extension. Flush screen, spraygun, and adjustable

nozzle extension with clean water to clear debris.

Placein-line filter screen into threaded end of nozzle

extension. Direction does not matter. Push screen in

with eraser end of pencil until it rests flat at bottom of

opening.Take care not to bend the screen.

Placeo-ring into recess.Pusho-ring snugly againstin-

line filter screen.

Assemble nozzle extension to spray gun, as described

earlier in manual.

Nozzle Maintenance

A pulsing sensation felt while squeezingthe spraygun

trigger may be caused by excessive pump pressure.The

principal cause of excessive pump pressure is a nozzle

clogged or restricted with foreign materials, such as dirt,

etc.To correct the problem, immediately clean the orifice

following these instructions:

I. Shut off engine and turn off water supply.

2. Remove orifice from end of nozzle extension. Separate

nozzle extension from spray gun.Twist nozzle

clockwise to stream position. Using a 2mm (5/64) allen

wrench, remove orifice from end of nozzle extension

(Figure 12).

Orifice

3. Remove in-line filter from other end of nozzle

extension.

4.

5.

Use a small paper clip to free any foreign material

clogging or restricting orifice (Figure 12).

Using a garden hose, remove additional debris by back

flushing water through nozzle extension (Figure 13).

Back flush between 30 to 60 seconds.Turn adjustable

nozzle extension to stream spray and move nozzle

from low to high while flushing.

/

12

CleanShotTM 2050 PSI PressureWasher CleanShot

6. Reinstall orifice and in-line filter into nozzle extension.

DO NOT overtighten orifice with allen wrench.

7. Reconnect nozzle extension to spraygun.

8. Reconnect water supply,turn on water, and start

engine.

9. Test pressure washer by operating with nozzle in high

and low positions.

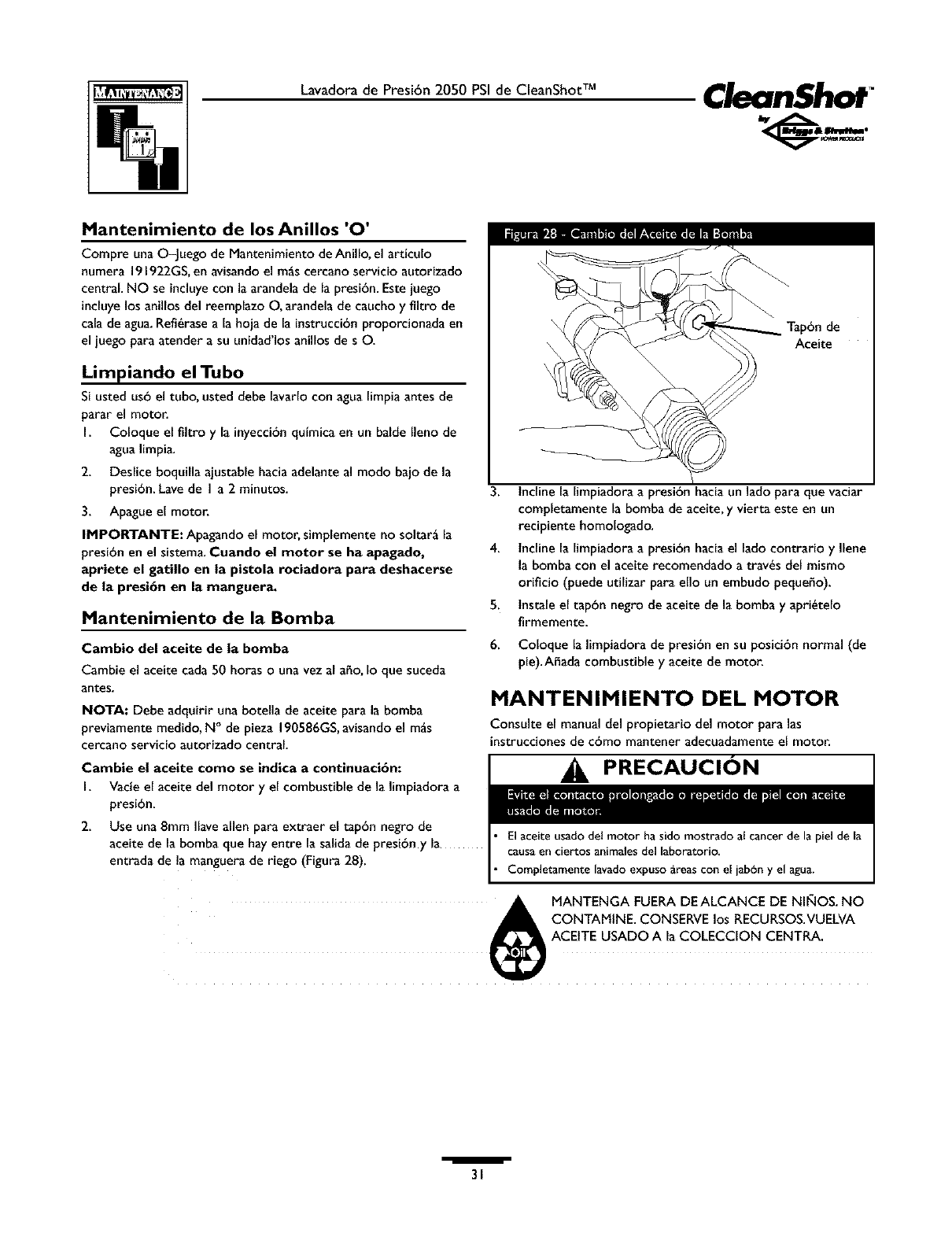

O-Ring Maintenance

Purchasean O-Ring/Maintenance Kit, part number

191922GSby contacting the nearest authorized service

center. It is not included with the pressure washer.This kit

includes replacement o-rings, rubber washer and water

inlet filter. Refer to the instruction sheet provided in the kit

to service your unit's o-rings.

Cleaning Chemical Injection Hose

If you used the chemical injectionhose,you must flush it

with clean water before stopping the engine.

I. Placechemical injection hose in a bucket full of clean

w_ter.

2. Slide adjustable nozzle forward to low pressure

position. Flushfor I-2 minutes.

3. Shut off engine.

IMPORTANT: Simply shutting OFF engine will not

release pressure in the system.When the engine has

shut down, squeeze the trigger on the spray gun to

relieve the pressure in the hose.

Pump Maintenance

Changing Pump Oil

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: Purchase a premeasured bottle of pump oit, item

number 190586GS, by contacting the nearest authorized

service center.

Change pump oil as follows:

I. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump oil

cap between high pressure outlet and garden hose

inlet (Figure 14).

Cap

3. Tilt pressure washer to drain oil into an approved

container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and empty

premeasured pump oil bottle into sameopening (a

small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in upright position.Acid fuel and

engine oil.

ENGINE MAINTENANCE

See the engine owner's manual for instructions on how to

properly maintain the engine.

CAUTION

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areaswith soap and water.

i_ KEEPOUT OF REACH OF CHILDREN. DON'T

POLLUTE. CONSERVE RESOURCES.RETURN

USED OIL TO COLLECTION CENTERS.

/13

CleanShotTM 2050 PSI PressureWasher

CleanShot

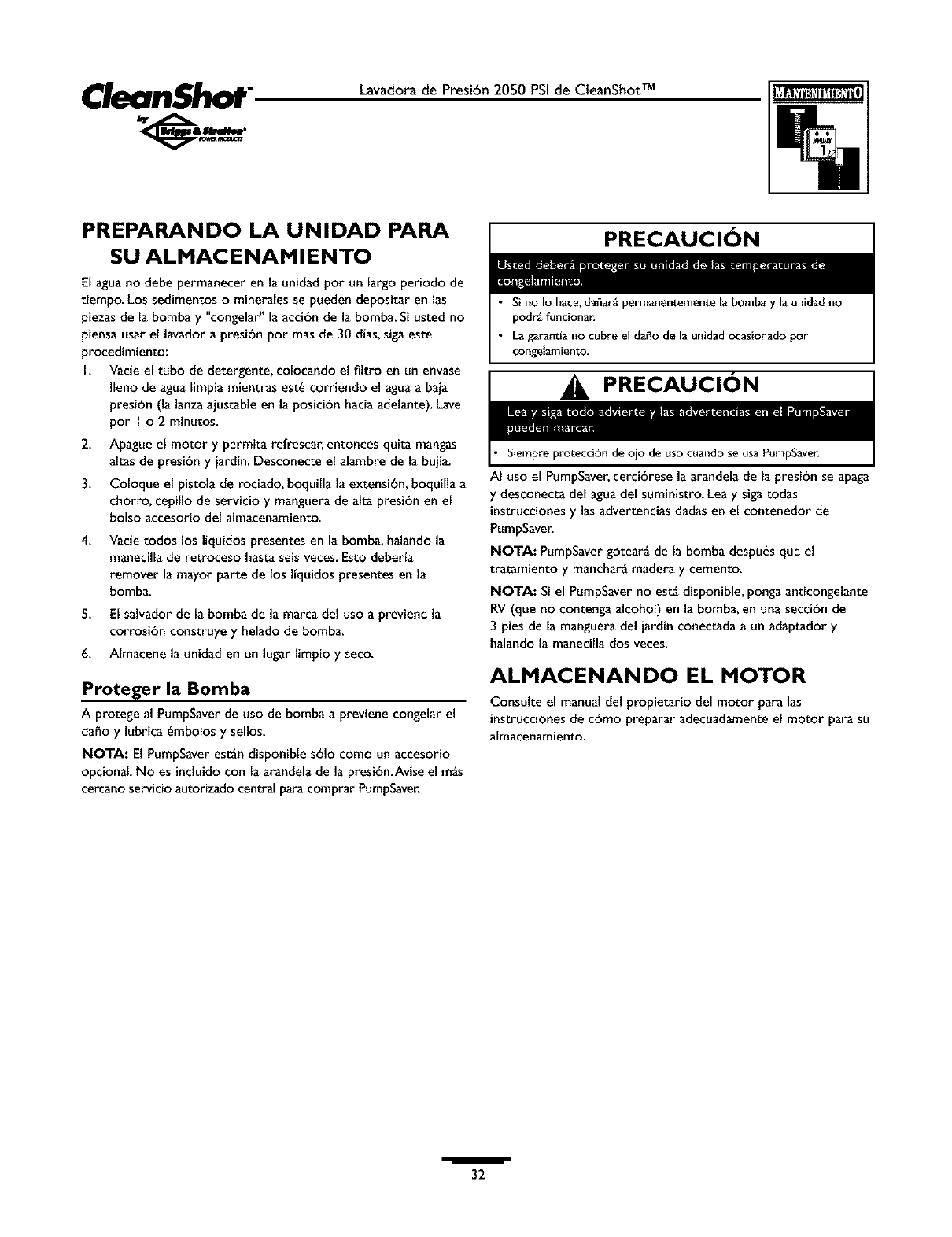

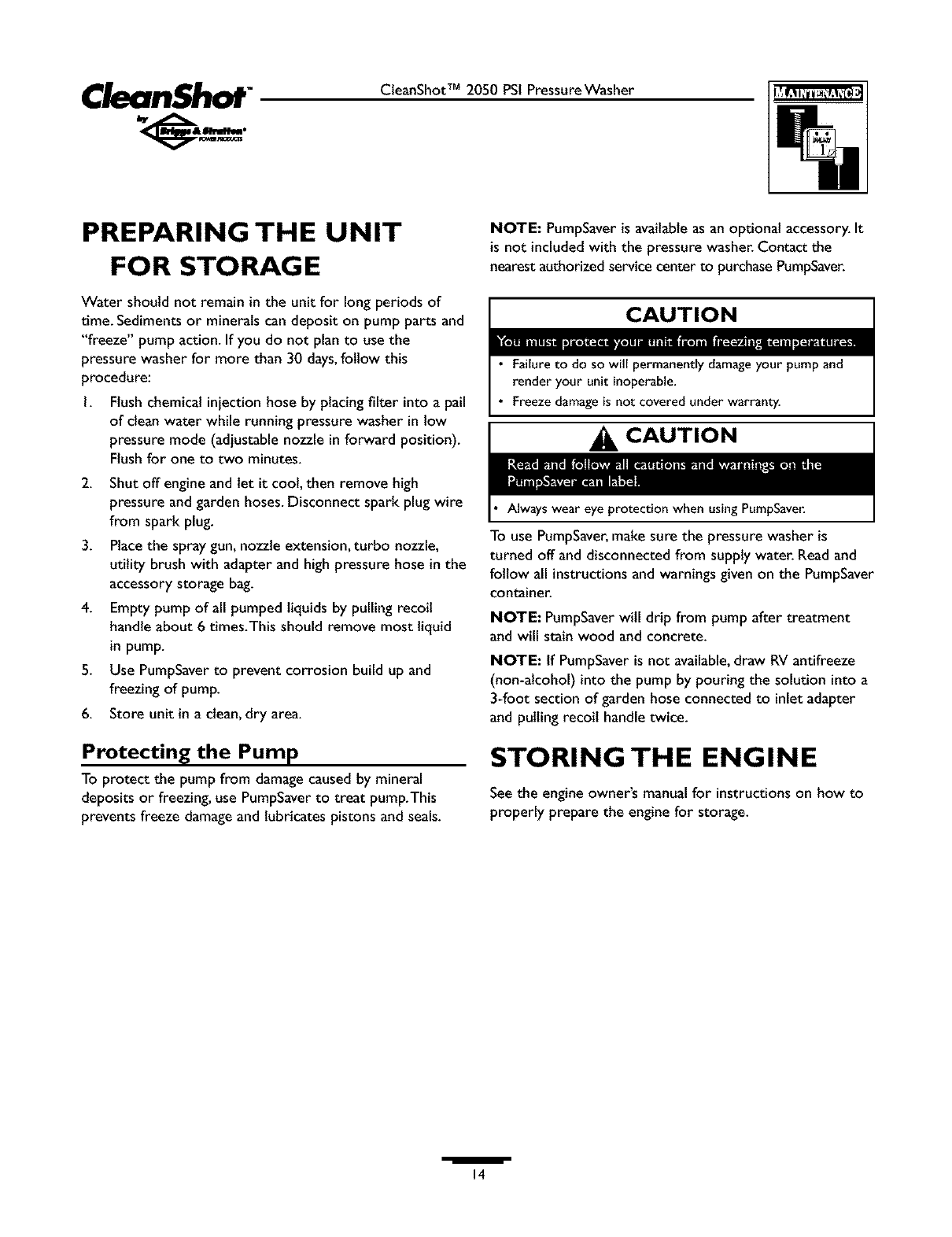

PREPARING THE UNIT

FOR STORAGE

Water should not remain in the unit for longperiods of

time. Sediments or minerals can deposit on pump parts and

"freeze" pump action. If you do not plan to use the

pressure washer for more than 30 days,follow this

procedure:

I. Flushchemical injectionhose by placing filter into a pail

of clean water while running pressure washer in low

pressure mode (adjustable nozzle inforward position).

Flushfor one to two minutes.

2. Shut off engine and let it cool, then remove high

pressure and garden hoses.Disconnect spark plug wire

from spark plug.

3. Placethe spray gun, nozzle extension, turbo nozzle,

utility brush with adapter and high pressure hose in the

accessory storage bag.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times.This should remove most liquid

in pump.

5. Use PumpSaverto prevent corrosion build up and

freezing of pump.

6. Store unit in a clean,dry area.

Protecting the Pump

To protect the pump from damagecaused by mineral

deposits or freezing, use PumpSaverto treat pump.This

prevents freeze damageand lubricates pistons and seals.

NOTE: PumpSaveris availableas an optional accessory.It

is not included with the pressure washer. Contact the

nearestauthorized service center to purchasePumpSaver.

CAUTION

• Failure to do so will permanently damage your pump and

renderyour unit inoperable.

•Freezedamageis not coveredunderwarranty.

CAUTION

Always wear eye protection when using PumpSaver.

To use PumpSaver, make sure the pressure washer is

turned off and disconnected from supply water. Read and

follow all instructions and warnings given on the PumpSaver

container.

NOTE: PumpSaverwill drip from pump after treatment

and will stain wood and concrete.

NOTE: If PumpSaveris not available,draw RV antifreeze

(non-alcohol) into the pump by pouring the solution into a

3-foot section of garden hose connected to inlet adapter

and pulling recoil handle twice.

STORING THE ENGINE

See the engine owner's manual for instructions on how to

properly prepare the engine for storage.

I

14

CleanShot TM 2050 PSI Pressure Washer CleanShor

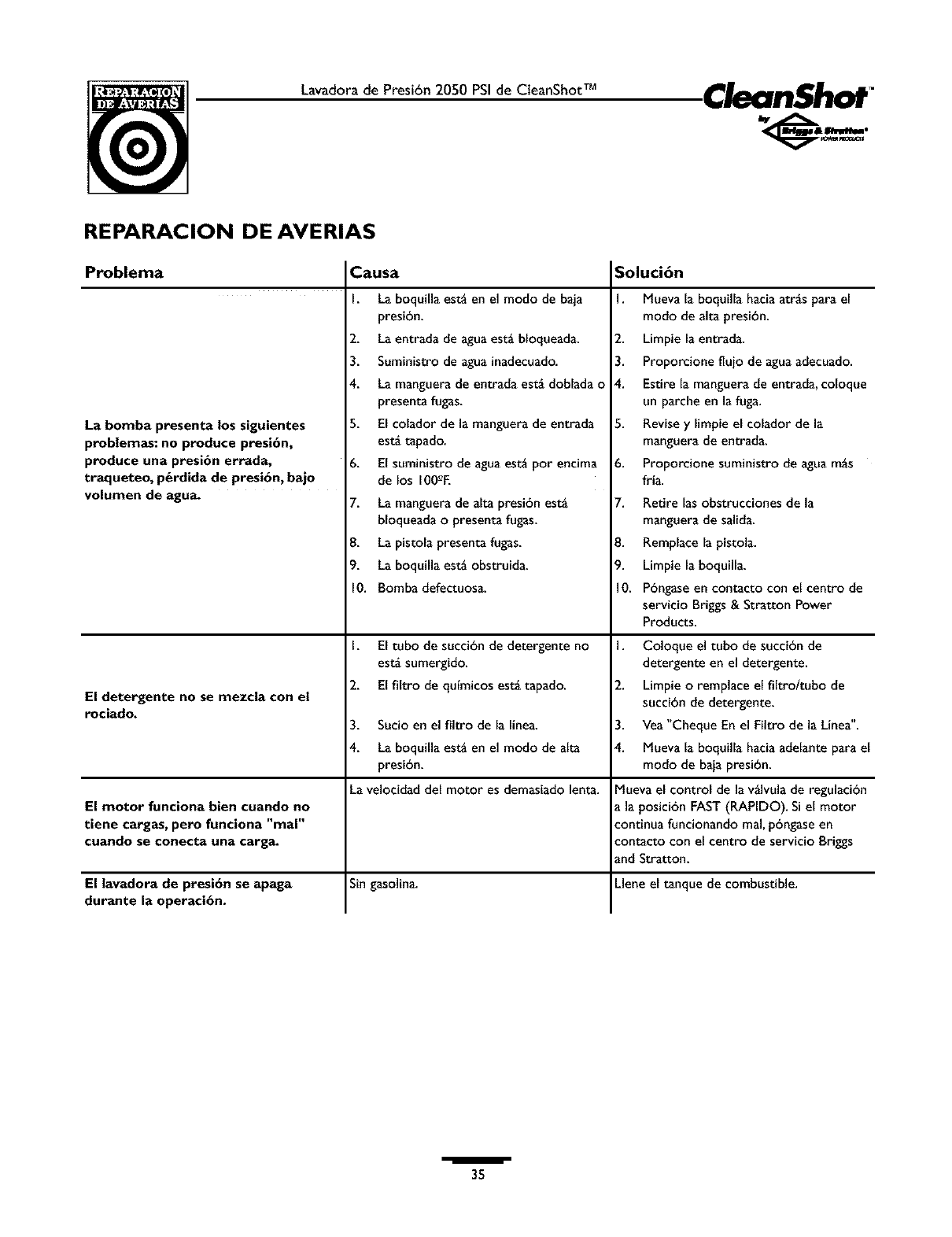

TROUBLESHOOTING

Problem

Pump has following problems:

failure to produce pressure, erratic

pressure, chattering, loss of

pressure, low water volume.

Detergent fails to mix with spray.

Cause

I. Nozzle in low pressure mode.

2. Water inlet is blocked.

3. Inadequatewater supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°E

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump is faulty.

I.

2.

3.

4.

Detergent siphoning tube is not

submerged.

Chemical filter is clogged or

cracked.

Dirty in-line filter.

Nozzle is in high pressure mode.

Correction

I. Pull nozzle backward for high

pressure mode.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose

strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replacegun.

9. Clean nozzle.

10. Contact Briggs and Stratton Power

Products service facility.

I. Insert detergentsiphoning tube

into detergent.

2. Clean or replace filter/detergent

siphoning tube.

3. See"Check In-Line Filter".

4. Push nozzle forward for low

pressure mode.

Engine speed is too slow. Move throttle control to FAST

Engine runs good at no-load but position. If engine still "bogs down",

"bogs" when load is added, contact Briggsand Stratton service

facility.

Pressure washer stops during Out of gasoline. Fill fuel tank.

operation.

/15

CleanShotTM 2050 PSI PressureWasher

I

i

EXPLODED VIEWAND PARTS LIST- MAIN UNIT

2

7

11_1 8

Item Part #

I 194494GS

2 B5693GS

3 192525GS

4 88935GS

5 192310GS

6 88185GS

7 193482GS

Description

ASSY,BASE

HOSE

KIT, Pump/EngineMounting

Hardware

ADAPTER, Extension Brush

KIT,Vibration Mount

BRUSH,Utility

GUN

Item Part #

8 194344DGS

9 194343BGS

l0 BI236DGS

I1 23139GS

12 194216GS

13 BI237DGS

900 NSP

Description

ASSY,Wand, Hi-Lo

ASSY,Wand,Turbo

ORIFICE

KEY

ASSY,Pump (see page 17)

ORIFICE

ENGINE

Items Not Illustrated:

Part#

194140GS

191460GS

194481GS

BB3061BGS

Description

MANUAL, Owner's

MANUAL, Engine

KIT, Decals,SRV

OIL, Engine

/

16

I

i

CleanShotTM 2050 PSI PressureWasher CleanShot

EXPLODEDVIEWAND PARTS LIST- PUMP

E

®

H

Item Part #

19 190571GS

28 190627GS

29 190575GS

30 190576GS

34 190577GS

45 190578GS

46 190629GS

47 190630GS

62 190581GS

68 190582GS

69 190584GS

76 194298GS

Description

CAP,Oil

MANIFOLD

O-RING

SCREW

CONNECTION, Chemical Inlet

PIN

VALVE,Seat Plate,Plastic

VALVE,Seat,Plastic

CAP

BALL, SS

O-RING

THERMO RELIEF

Item Part #

A NSP

B190632GS

C190634GS

E 190591GS

F 190592GS

G 190593GS

H 190628GS

J 189971GS

K 190636GS

Description

ASSY,CASE,PISTON

KIT,WATER INLET,ALUM

KIT, OUTLET,ALUM

KIT,CHECK VALVES

KIT, INLET CHECK

KIT, CHEMICAL INJECTION

KIT, UNLOADER STEM

KIT, CHEMICAL HOSE

KIT, SEALSET

NOTE: Item letters B - K are service kits and include a((

parts shown within the box.

/

17

CleanShotTM 2050 PSIPressureWasher

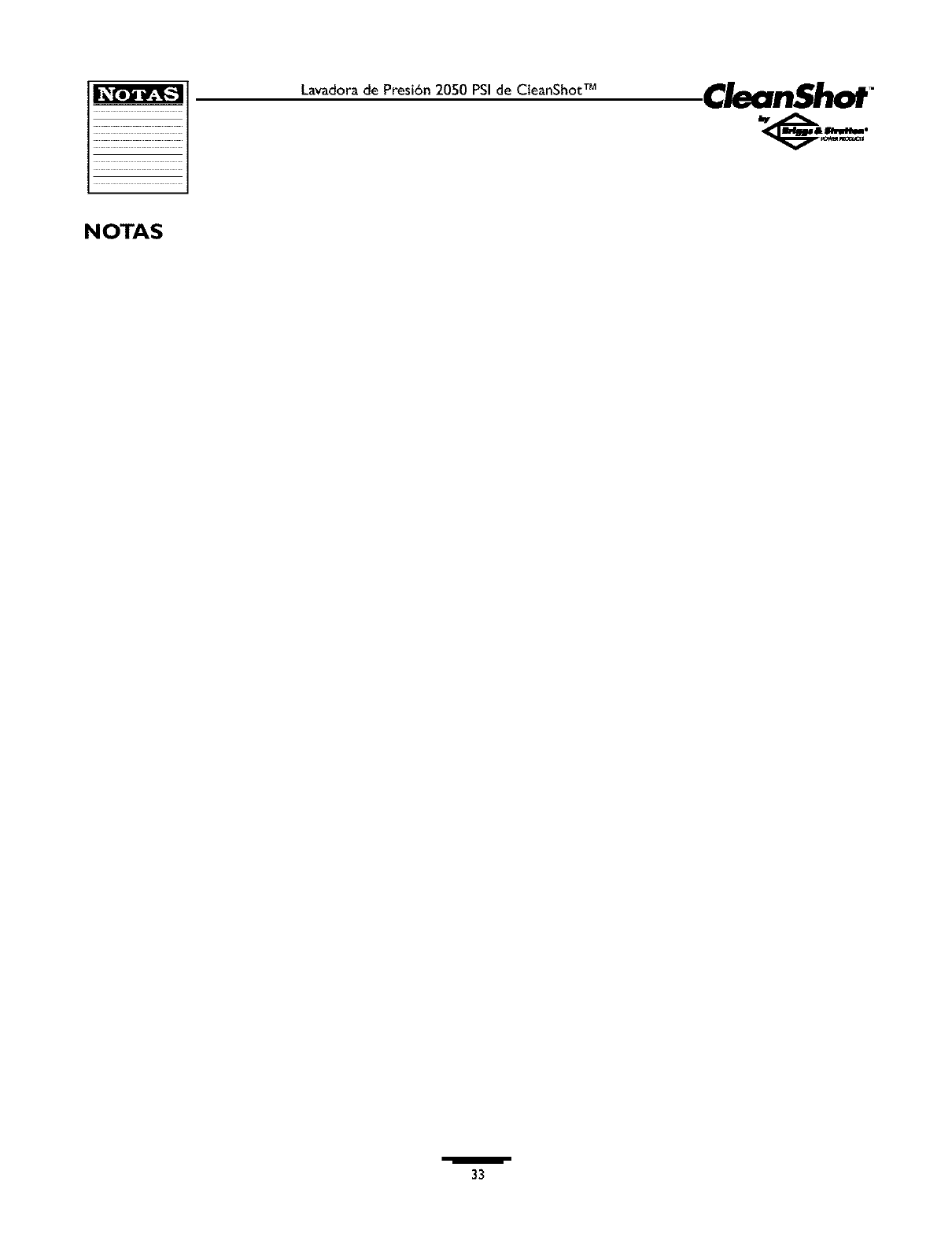

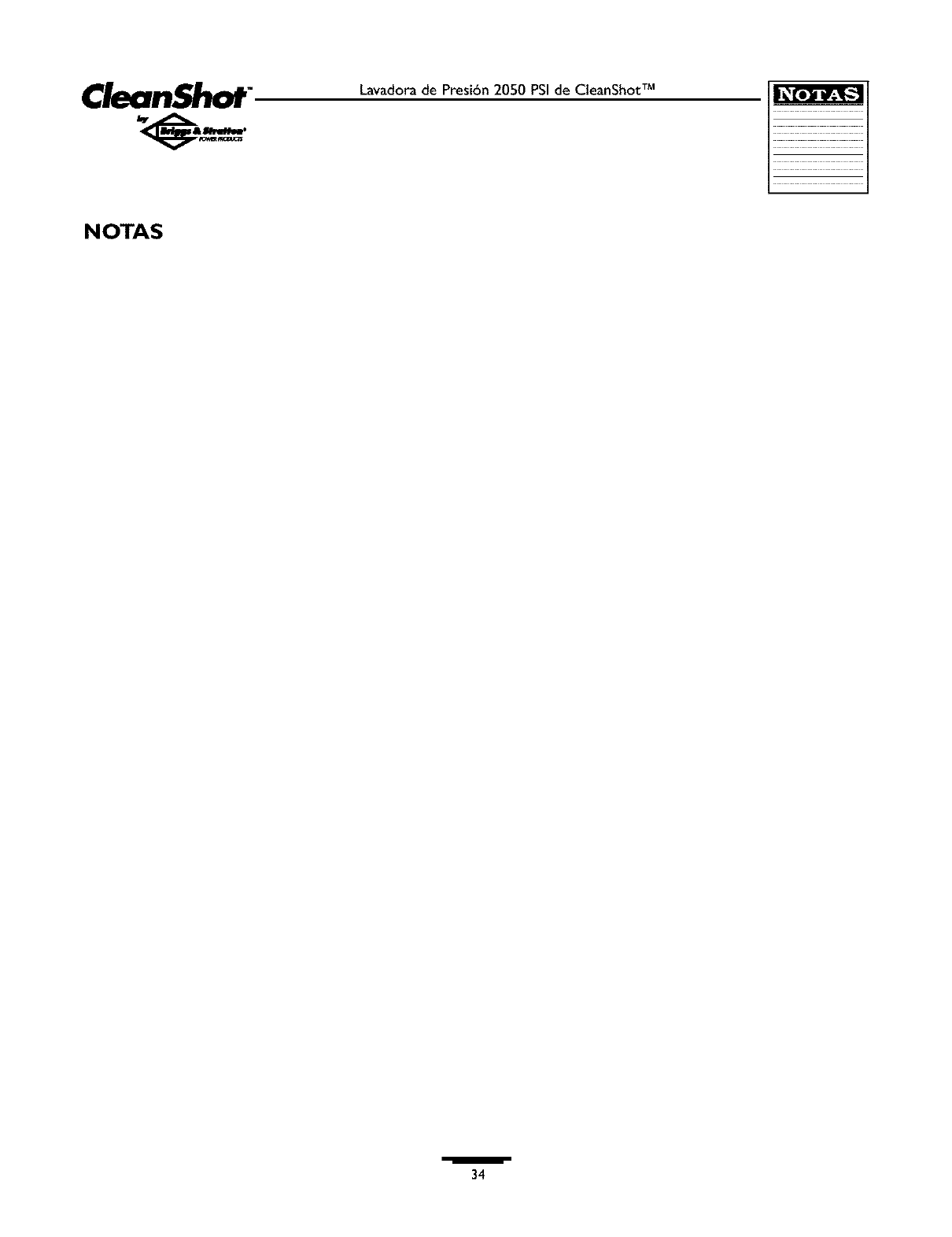

NOTES

/

18

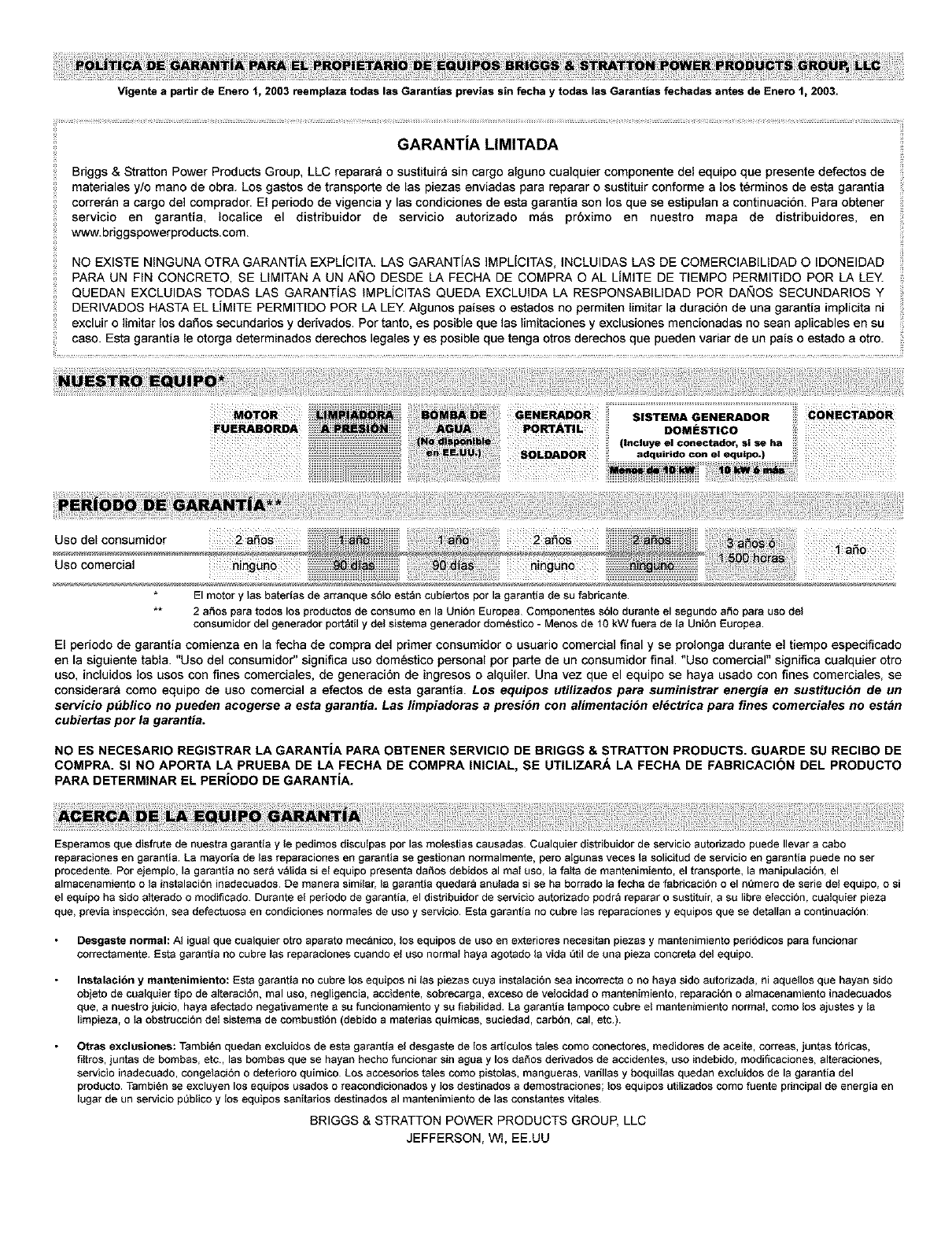

Effective January 1, 2003 replaces all undated Warranties and all Warranties dated before January 1, 2003

LIMITED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s), of the equipment that is defective in material

or workmanship or both. Transportation charges on parts submitted for repair or replacement under this warranty must be borne by

purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For warranty service, find the nearest

Authorized Service Dealer in our dealer Iocator map at www.briggspowerproducts.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT PERMITTED BY LAW ANY

AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE EXCLUDED

TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or ceuntries do not allow limitations on how long an implied warranty

lasts, and some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation

and exclusion may not apply to you. This warranty gives you specific tsgal rights and you may also have other rights which vary from state

to state or country to country.

OUTBOARD

¸¸¸¸¸¸¸¸¸¸¸¸¸MOTOR¸¸¸¸¸¸¸¸¸¸¸¸¸¸¸

WELDER

Consumer Use

Commercial Use

The engine and starting batteries are warranted solely by the manufacturers of those products.

2 years for all consumer products in the European Union Parts only on 2nd year for consumer use of Portable Generator and

Home Generator System - Less than 10 KW, outside of European Union

The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period of time

stated in the table above. "Consumer use" means personal residenfia] household use by a retail consumer. "Commercial use" means all other

uses, including use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter

be considered as commercial use for purposes of this warranty. Equipment used for Prime Power in place of utility are not applicable to

this warranty. Electric Powered Pressure Washers used for commercial purposes are not warranted.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR

PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY

SERVICE iS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY

PERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most

warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not

apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation.

Similarly, the warranty is void if the manufacturing date or the serial number on the equipment has been removed or the equipment has been altered

or modified. During the warranty pedod, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to

be defective under normal use and service. This warranty will not cover the following repairs and equipment:

Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not

cover repair when normal use has exhausted the life of a part or the equipment.

Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized

installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as,

in our judgment, to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as adjustments,

fuel system cleaning and obstruction (due to chemical, dirt, carbon, lime, etc.).

Other Exclusions: This warranty excludes wear items such as quick couplers, oil gauges, belts, o-rings, filters, pump packing, etc., pumps that

have been run without water supplied or damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper servicing

or freezing or chemical deterioration. Accessory parts such as guns, hoses, wands and nozzles are excluded from the product warranty. Also

excluded is used, reconditioned, and demonstration equipment; equipment used for prime power in place of utility power and equipment used in

life support applications.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

Lavadora de Presibn 2050 PSI de CleanShotTM

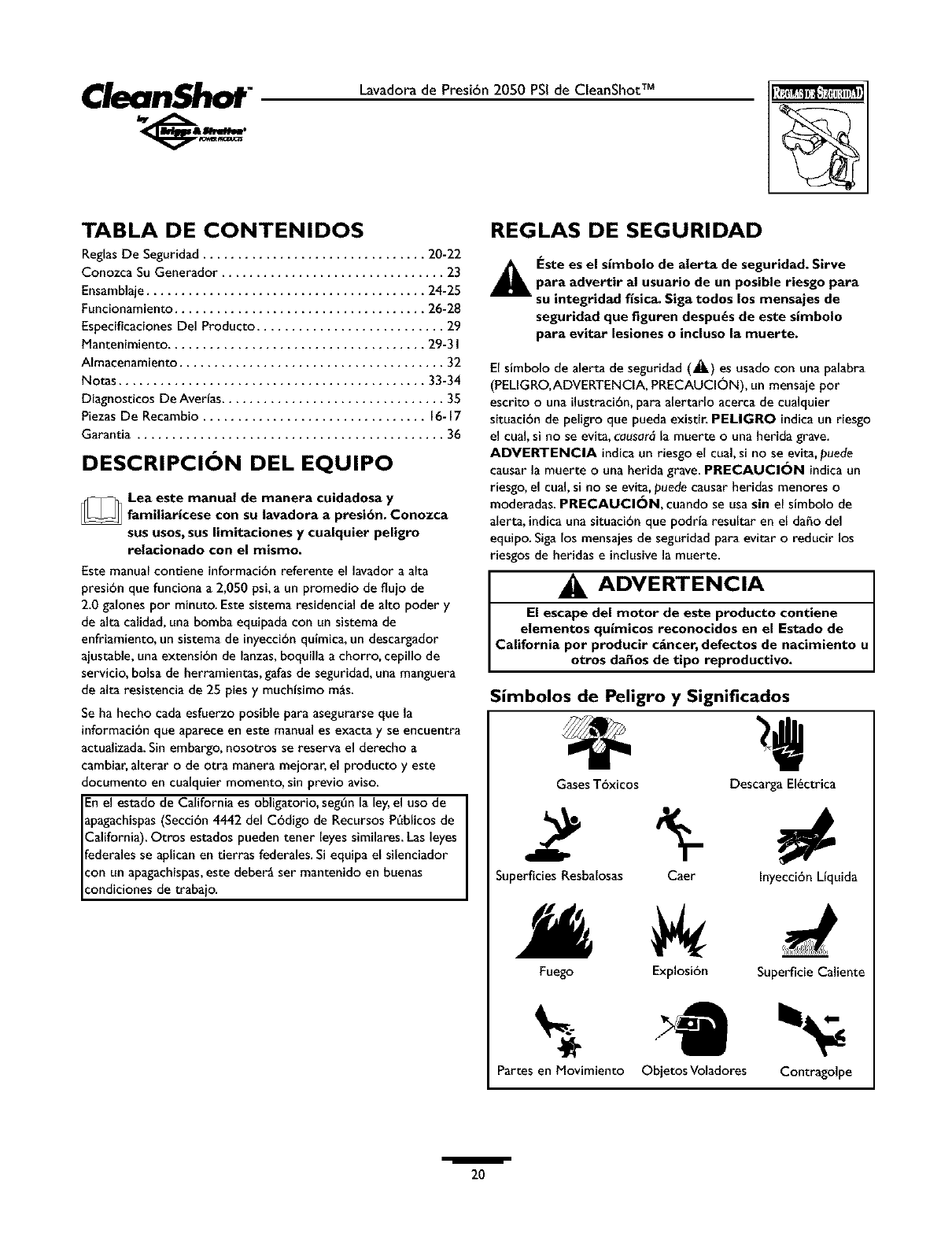

TABLA DE CONTENIDOS

ReglasDe Seguridad ................................ 20-22

Conozca Su Generador ................................ 23

Ensamblaje........................................ 24-25

Funcionamiento .................................... 26-28

Especificaciones Del Producto ........................... 29

Mantenimiento ..................................... 29-3I

AImacenamiento ...................................... 32

Notas ............................................ 33-34

Diagnosticos De Averfas................................ 35

PiezasDe Recambio ................................ 16-17

Garantia ............................................ 36

DESCRIPCI( N DEL EQUIPO

_Lea este manual de manera cuidadosa y

familiaricese con su lavadora a presi6n. Conozca

sususos, sus limitaciones y cualquier peligro

relacionado con el mismo.

Este manual contiene informaci6n referente e[ lavador a aIta

presibn que funciona a 2,050 psi,a un promedio de fluio de

2.0 galones por minuto. Este sistema residencial de alto poder y

de alta calidad, una bomba equipada con un sistema de

enfriamiento, un sistema de inyeccibn quimica,un descargador

aiustable, una extensibn de lanzas,boquilla a chorro, cepillo de

servicio, bolsa de herramientas, gafasde seguridad,una manguera

de alta resistencia de 25 piesy muchtsimo m_s.

Se ha hecho cada esfuerzo posible para asegurarse que la

informacibn que aparece en este manual es exacta y se encuentra

actualizada.Sin embargo,nosotros se reserva el derecho a

cambiar, alterar o de otra manera mejorar, el producto y este

documento en cualquier momento, sin previo aviso.

Enel estado de California es obligatorio, seg_n la ley,el uso de

_pagachispas(Seccibn 4442 del Cbdigo de Recursos P6blicos de

California). Otros estados pueden tener leyes similares. Las leyes

_ederalesse aplican en tierras federales.Si equipa el silenciador

:on un apagachispas,este deber_ ser mantenido en buenas

:ondiciones de trabaio.

REGLAS DE SEGURIDAD

_ _ste es el simbolo de alerta de seguridad. Sirvepara advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despu6s de este simbolo

para eqitar lesiones o ineluso la muerte.

El simbolo de alerta de seguridad (_,) es usado con una palabra

(PELIGRO,ADVERTENCIA, PRECAUCId)N), un mensaje por

escrito o una ilustracibn, para alertarlo acerca de cualquier

situacibn de peligro que pueda existir. PEUGRO indica un riesgo

el cual,si no se evita,causar6 la muerte o una herida grave.

AOYERTENClA indica un riesgo el cual, si no se evita,puede

causar la muerte ouna herida grave. PRECAUCI_)N indica un

riesgo,el cual,si no se evita, puede causar heridas menores o

moderadas. PRECAUCI_)N, cuando se usasin el simbolo de

alerta, indica una situacibn que podrta resultar en el daho del

equipo. Sigalos mensajesde seguridad para evitar oreducir los

riesgos de heridas e inclusive la muerte.

ADVERTENCIA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir c_ncer, defectos de nacimiento u

otros dafios de tipo reproductivo.

Simbolos de Peligro ySigniflcados

GasesTbxicos Descarga El_ctrica

2 5-

SuperficiesResbalosas Caer Inyeccidn Ltquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento ObjetosVoladores Contragolpe

I

20

Lavadora de Presi6n 2050 PSIde CleanShotTM CleanShor

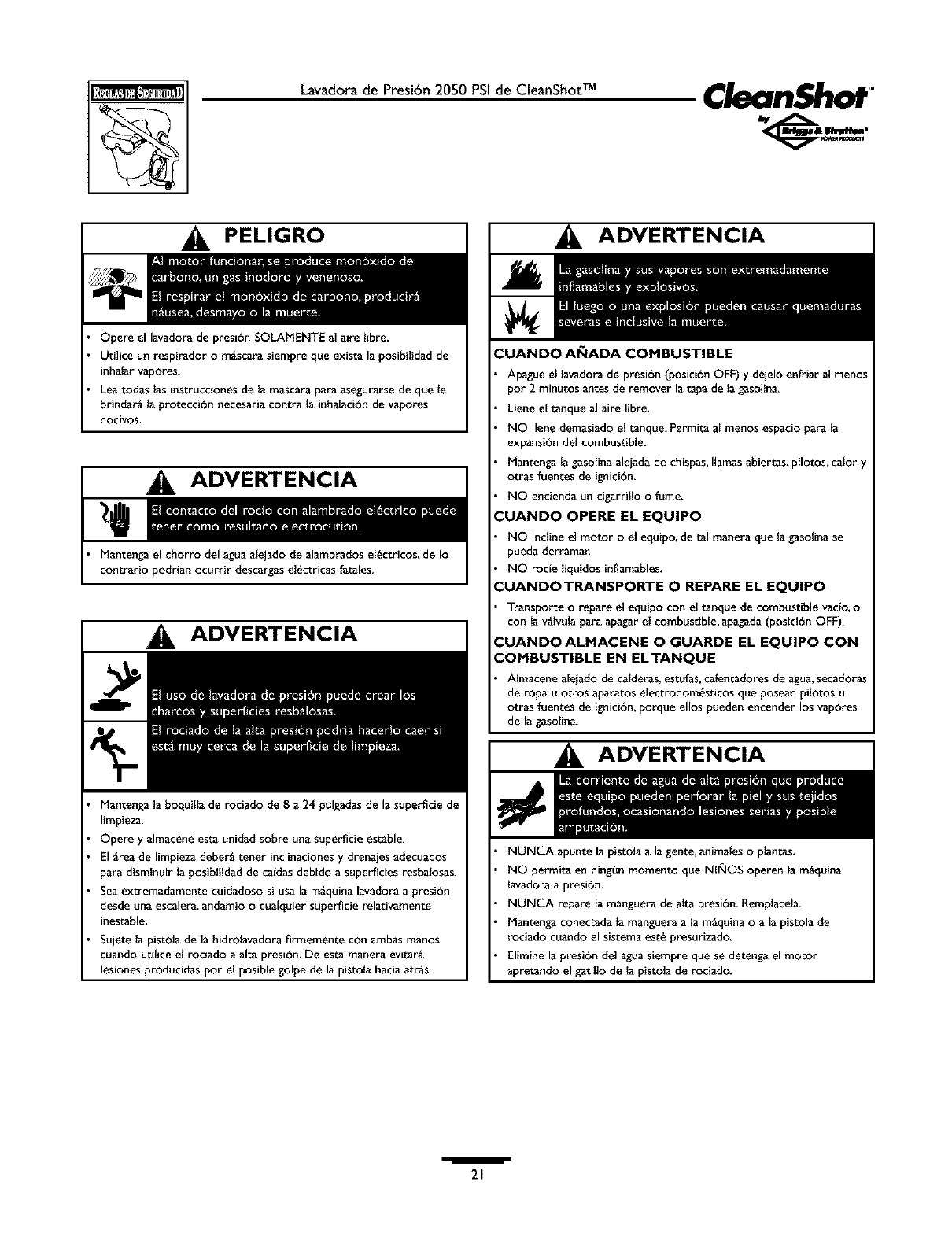

PELIGRO

Opere el lavadora de presi6n SOLAMENTE al aire libre.

Utilice un respirador o m_scara siempre que exista la posibilidad de

inhalarvapores,

Lea todas las instrucdones de la m_scara para asegurarse de que le

brindar_ la protecci6n necesaria contra la inhalacibnde vapores

nocivos,

ADVERTENCIA

Mantenga el chorro del agua alejado de alambrados el_ctricos,de Io

contrario podr{an ocurrir descargas el_ctricas fatales.

ADVERTENCIA

Mantengz la boquilla de rociado de 8 a24 pulgadas de la superfide de

limpieza,

Opere y almaceneesta unidad sobre una superficieestable,

Elgrea de [impieza deber_ tenet inclinaciones y drenaies zdecuados

para disminuir la posibilidadde caldas debido a superficies resbalosas.

Sea extremadamente cuidadososi usa la m_quina [avadora a presibn

desde una escalera,andamio o cualquier superficie relativamente

inestable.

Sujete la pistola de la hidrolavadora firmemente con ambasmanos

cuandoutilice el rociado a alta presibn. De esta manera evitarg

lesiones producidas pot el posible golpe de la pisto{a hacia arras.

ADVERTENCIA

CUANDO AI_IADA COMBUSTIBLE

Apague el lavadora de presi6n (posici6n OFF) y d6jelo enfriar al menos

por 2 minutos antes de remover latapa de la gasolina,

Llene el tanque al aire Iibre.

NO Ilene demasiado el tanque. Permita al menos espacio para la

expansi6n del combustible.

Mantenga la gasolinaalejada de chispas, llamasabiertas, pilotos, calor y

otras fuentes de ignici6n.

NO encienda un cigarrillo ofume.

:UANDO OPERE EL EQUIPO

NO incline el motor o el equipo, de tal manera que la gasolina se

pueda derrama_

NO rode liquidos inflamables.

"UANDOTRANSPORTE O REPARE EL EQUIPO

Transporte o repare el equipo con el tanque de combustiblevado, o

con la vglvula para apagarel combustible, apagada(posici6n OFF),

:UANDO ALMACENE OGUARDE EL EQUIPO CON

COMBUSTIBLE EN ELTANQUE

Almacene aleiado de calderas, estufas, calentadores de agua, secadoras

de ropa u otros aparatos electrodom6sticos que posean pilotos u

otras fuentes de ignici6n, porque ellos pueden encender los vapores

de la gasolina.

ADVERTENCIA

NUNCA apunte la pistola ala genre, animales o plantas,

NO permita en ningOn momento que NI_OS operen la m_quina

lavadora a presiOn,

NUNCA repare la manguera de alta presiOn,Rempiacela.

Mantenga conectada la manguera a la mgquina o a la pistola de

rociado cuando el sistema est_ presurizado,

Elimine la presiOn del agua siempre que se detenga el motor

apretando el gatillo de la pistola de rociado.

I

21

Lavadora de Presibn 2050 PSI de CleanShotTM

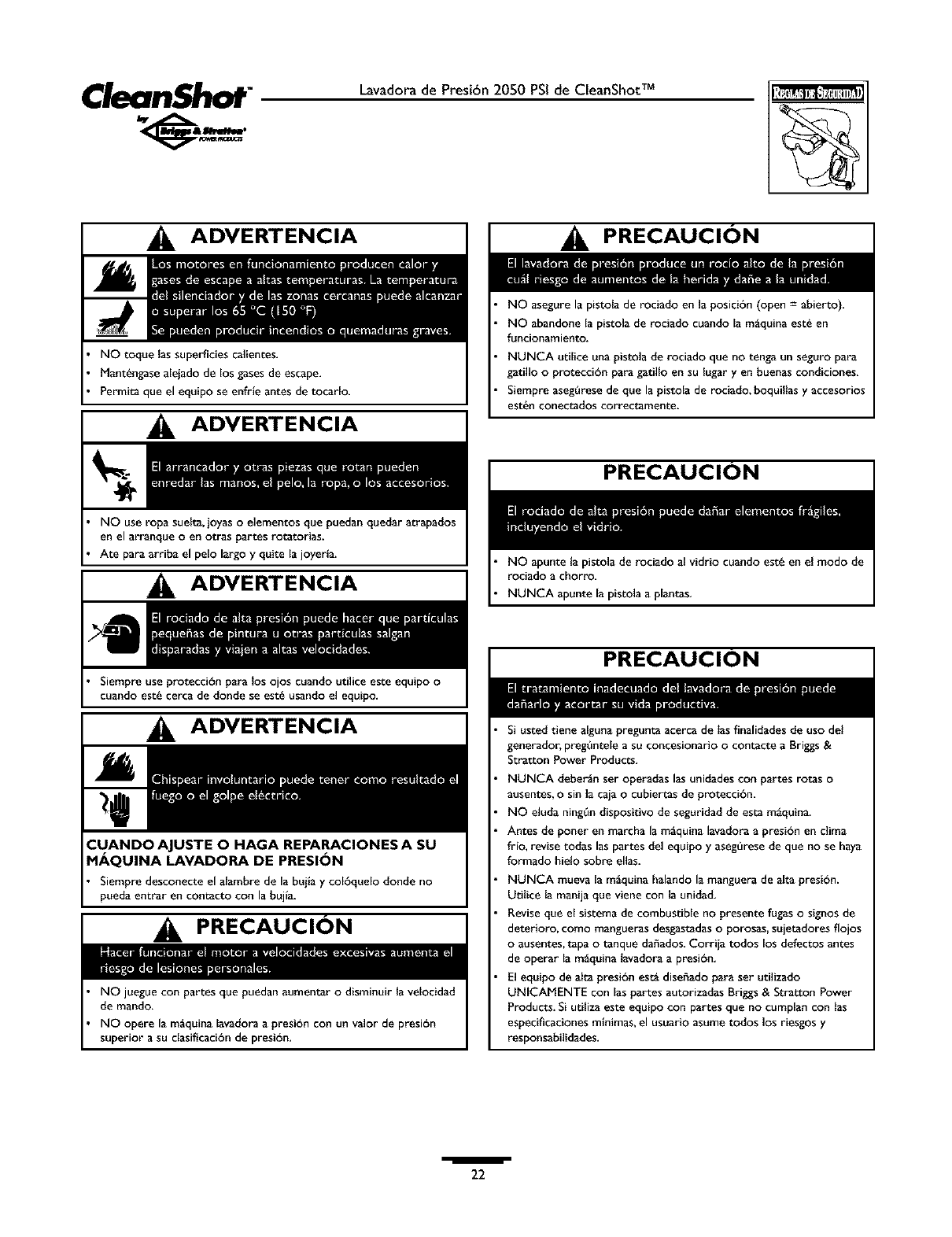

ADVERTENCIA

NO toque lassuperficies calientes.

Mant_ngase alejado de los gases de escape.

Permita que el equipo se enfMe antes de tocarlo.

ADVERTENCIA

NO use ropa suelta, joyas o elementos que puedanquedar atrapados

en el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite la joyeria.

ADVERTENCIA

Siempre use protecci6n para los ojos cuando utilice este equipo o

cuando est_ cerca de donde se est_ usando el equipo.

ADVERTENCIA

Siempre desconecte el alambre de la bujla y col6quelo donde no

pueda entrar en contacto con la buj_a.

PRECAUCION

NO juegue con p_rtes que puedan aument_r o disminuir la velocidad

de mando.

NO opere la m_quin_ lavadora a presibn con un valor de presibn

superior a su clasificacibn de presi6n.

PRECAUCION

NO _segure la pistola de rociado en la posici6n (open = abierto).

NO abandone la pistola de rociado cuando la mgquina est_ en

funcionamiento.

NUNCA udlice una pistola de rociado que no tenga un seguro par_

gatillo o protecci6n p_ra g_tiilo en su lugar yen buenas condiciones.

Siempre aseg_rese de que la pistola de rociado, boquillas y accesorios

est_n conectados correctamente.

PRECAUCION

NO apunte la pistola de rociado al vidrio cuando est_ en el modo de

rociado a chorro.

NUNCA _punte la pistola a plantas.

PRECAUCION

Si usted dene alguna pregunta acerca de las finalidades de uso del

generador, pregOntele a su concesionario ocontacte a Briggs &

Stratton Power Products.

NUNCA deber_n ser operadas las unidades con p_rtes rotes o

ausentes,o sin la caja o cubiertas de protecci6n.

NO eluda ning_n disposidvode seguridad de esta m_quina.

Antes de poner en marcha la mgquina I_vadora a presi6nen clima

frio, revise rod,s las partes del equipo y aseg_rese de que no se haya

form_do hielo sobre elias.

NUNCA mueva la m_quina halando la manguera de alta presi6n.

Utilice la manij_ que viene con la unidad.

Revise que el sistema de combustible no presentefugas o signos de

deterioro, como mangueras desgastadaso poros_s,sujet_dores flojos

o ausentes,tapa otanque dahados. Corriia todos los defectos antes

de operar la m_quina lavadora a presi6n.

El equipo de _lta presi6n est_ diseh_do p_ra set utilizado

UNICAMENTE con las p_rtes autorizadas Briggs & Stratton Power

Products. Si utiliza este equipo con partes que no cumplan con las

especificaciones mlnimas, el usuario asume todos los riesgos y

responsabilidades.

I

22

Lavadora de Preslbn 2050 PSIde CleanShotTM CleanShor

CONOZCA SU MAQUINA LAVADORA DE PRESION

Lea el manual de| propietario y |as reglas de seguridad antes de poner en mareha su m_tquina lavadora a presi6n.

Compare las ilustraciones con su m_quina lavadora a presibn para familiarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

Arrancador de Retroceso

f

J

f

Filtro de Aire

BombiUam_s Principal

Toma de Alta Presibn

y Entrada deAgua

Tanque de_Gasolina

Arrancador de Retroceso - Usado para arrancar el motor

manualmente.

Automgtico se Enfria Sistema -Los ciclos regan por bomba

cuando agua alcanza 125_- 155-°E Entibiar agua descargarg de

|a bomba en el sue|o, Este sistema previene el dafio

interno de bomba.

Bomba - Desarrolla alta presi6n de agua.

Bombilla m_LSPrincipal -- Usada para arranque de motores

frios.

Etiqueta de Datos (no mostrado, el trasero eereano de

plato despreciable) - Proporciona el modelo y el n_mero de

serie de arandela de presi6n.Tenga por favor estos prontamente

disponible cugndo ,amar para la ayuda.

Bomba equipped with

Automgtico se Enfria Sistema

Entrada de Agua -Conexic')n para la manguera de jardin.

Filtro de Aire - El elemento de filtro tipo seco limita la cantidad

de suciedad y polvo que se introduce en el motor.

Manguera de Alta Presi6n (no mostrado) - Conecte un

extremo ala pistola de rociado y el otto extremo a la toma de

alta presi6n.

Pisto|a de Rociado (no mostrado) -Controla la aplicaci6n de

agua sobre la superflcie de Empieza con el gatillo. {ncluye cerroio

de seguridad.

Tanque del Gasolina - Llene el tanque con gasolina regular sin

contenido de piomo en este punto.

Toma de Alta Presi6n -Conexibn para la manguera de alta

presibn.

/23

LavadoradePresibn2050PSIdeCleanShotTM I_

I'_ L1T,,|I'H_'LI_r4 _T'._'t?NQr'_l

NO herramientas requeridas de la asamblea

MONTAJE

IMPORTANTE: Leatotalmente el manual del propietario antes

que intente ensamblar u operar su lavador a alta presibn.

Remueva el Lavador a Presibn del

Empaque

I. Remuevala bolsa con las piezas,accesorios y las adiciones

incluidascon el lavador de presi6n.

2. Corte dosesquinas en los extremos del cart6n desde la

parte superior hasta la parte inferior,de tal manera que el

p_nel pueda ser dobladoen forma plana.

3. Remuevael lavador a presibn della caja.

Contenido de la Caja

Los Articulos que se Encuentran en la Caja Son:

Unidad principal

Manguera de alta presi6n

Pistola rociadora

Extensibn de la lanza

Boquilla a chorro

Cepillo de servicio

Bolso accesorio del almacenamiento

Gafasde seguridad

Botella de aceite para motor

Bolsade accesorios (incluye Io siguiente):

Manual del propietario

Manual del motor

Tarjeta de registro del propietario

PREPARANDO EL LAVADORA

PRESION PARA SU USO

Si usted tiene un problema al ensamblar la unidad osi hacen falta

algunaspiezasose encuentran dahadas,Ilame a la Ifnea directa del

lavador a alta presibn, al 1-800-743-4115. Si Ilamar para la ayuda,

tiene por favor el modelo, la revisibn, y el n_mero de serie de la

etiqueta de datos disponible.

A prepara su arandela de la presibn para la operaci6n,

usted necesitarg a realiza estas tareas:

I. Lleney mande en tarjeta de matricula.

2. A6ada aceite al moton

3. Ahada gasolinaal tanque de combustible.

4. Conecte mangueraa alta presibn a pistola rociadora y a bomba.

5. Conecte el suministro de aguaa bomba.

6. Conecte boquilla la extensibn al pistola rociadora.

Agregar Aceite al Motor y Gasolina

Coloque la lavadora a presi6n sobre una superficie nivelada.

PRECAUCI(_N

•Consulteel manualdelpropietariodel motor par_aSadiral motor

el aceitey el combustiblerecomendado

•El da_o a la lavadoraa presibn, resultadode la desatenci6na

esta precaucidn,no ser_ cubierto por la garantta.

Consulte el manual del propietario del motor para a_adir al

motor el aceite y el combustible recomendado.

NOTA:Verifique el aceite del motor de manera frecuente cuando

_ste se esfuerce demasiado.Consulte el manualdel propietario

del motor para conocer cugles son las recomendaciones al

respeeto.

/

24

I_ Lavadora de Presi6n 2050 PSIde CleanShotTM CleanShot

Conecte la Manguera y el Suministro de

Agua a la Bomba

IMPORTANTE: Usted deber_ armar la extensi6n para boquillas

y conectar todas las manguerasantes de darle arranque al motor.

La bomba resultar_ dahadasi arranca el motor sin tener todas las

mangueras conectadas y el suministro agua abierto.

I. Retroceda la manguera a alta presi6n y conecte a la base de

la pistola rociadora (Figura 15).Apriete con la mano.

Conecte aqui la

manguera a alta

presi6n

2. Conecte el otro extremo de la manguera a alta presi6n, a la

salida de alta presibn de la bomba (Figura 16).Apriete con la

mano.

4. Haga correr el agua a trav_s de la manguera de su jardln por

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Corte el agua.

IMPORTANTE: Hace no agua de parar de siphonpara el

abastecimiento de agua.Use agua SOLO frta (menos que 100°F).

5. Conecte la manguerade jardin (no exceder 50 pies en la

Iongitud) a la entrada del agua.Apriete con la mano (Figura 17).

PRECAUCION

• Elclafioalalavadoraapresi6n,resultadode ladesatenci6naesta

precauci6n,no ser5cubierto por lagaranda,

6. ABRA el suministo del aguay abra lavglvula de suministro

para purgar la sistema de bomba de aire y impureza.

ADVERTENCIA

Siempre use protecci6n para los ojos cuando utilice este ecluipo o

cuando est6 cerca de donde se est_ usando el equipo.

Antes de darle arranque ala m_quina lavadora a presi6n, aseg_rese de

usar protecci6n adecuada para los ojos,

Antes de que conecte la manguerade jardin a la entrada de

agua,inspeccione el colador de la entrada (Figura 17).Limpie

el colador si tiene residuos osolicite su remplazo si est_

dahado.NO HAGA FUNCIONAR LA M,_,QUtNA

LAVADORA A PRESt6N SI EL COLADOR DE LA

ENTRADA EST#,DAi_IADO.

Inspeccione la

_ rejilla de entrada.

NO la usesi est,i

dahada,limpiela si

LISTA DE REVISION PREVIAAL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

I. Revise que hayasido depositado aceite y est_ al nivel

correcto en la caja del cigtie_al del motor.

2. Deposite la gasolina adecuadaen el tanque del combustible.

3. Revise que todas las conexiones de las mangueras(alta

presi6n y suministro de agua)est6n apretadas correctamente

y que no existan dobleces, cortes oda_o de la manguera de

alta presi6n.

4. Proporcione el suministro de aguaadecuado.

5. Aseg6rese de leer las secciones "Reglas de Seguridad" y

"C6mo Usar Su M_quina LavadoraA Presi6n" antes de usar

la m_quina lavadora a presi6n.

/

25

Lavadora de Presibn 2050 PSI de CleanShotTM

COMO USAR SU MAQUINA

LAVADORA A PRESION

Si tiene problemas operandosu mgquina lavadora a presi6n, pot

favor Ilame a la linea de ayuda para m_quinas lavadoras a presi6n

al 1-800-743-4115.

C6mo Darle Arranque a su Mdquina

Lavadora a Presi6n

Paradarle arranque a su mgquina lavadoraa presibn movida a

motor por primera vez,siga estas instrucciones pasoa paso.Esta

informaci6nacercadel arranque initialtambi_n seaplicacuando vaya

a darle arranque al motor despu_sde haber dejado de la mgquina

lavadora a presibn fuera de uso por al menosun dla.

I. Coloque la m_quina lavadora a presi6n en un grea cercana a

3.

4.

una suministro de agua exterior capaz de abastecer aguaa un

volumen mayor de 3.0 galonespor minuto en no menos que

20 PSIen el fin de arandela de presi6n de la mangadel jardfn.

Reviseque la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rodado y a la bomba.

Vea "Preparando El Lavador A Presi6n ParaSu Uso".

Aseg_rese que la unidad est_ nivelada.

Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mano.Abra el suministro de agua.

PRECAUCI( N

El da_o a la lavadoraapresibn,resultado de la desatencibna esta

precaucibn, no ser_ cubierto por la garantla.

Conecte la extensibn de la lanza a la pistola rociadora.

Apri_tela con las manos (Figura 18).

\

Apriete el gatillo en la pistola rociadora (aseg_resede que la

lanza se encuentra en el modo de baja presi6n) para

deshacerse de la presi6n del aire causadaal prender el agua.

El agua se descargarade la pistola del spray en un chorro

muy Delgado.Aguante el gatillo hasta que un chorro continuo

de agua aparece.Esto har_ que el comienzo del motor se

hagaf_cilmente. Suelte el gatillo.

7. Coloque el pasador de seguridad al gatillo de la pistola

rociadora (Figura 19).

El Pasadorde la

Seguridad

8. Pour d_marrer le moteur, suivez les instructionsqui figurent

dans le manuel d'utilisation.

PRECAUCI( N

•Apriete el gatillode lapistolarociadoracadavezquetire del

arrancadorde retrocesoy clueel motor noarranque.

NOTA: Siempre mantenga la control de v_lvula de admisi6n en el

"Rgpido" ("Fast") posicione cugndo operar la arandela de la

presi6n.

C6mo Detener su M_iquina Lavadora a

Presi6n

I. Espere que el motor descanse.

2. Pour _teindre le moteur, suivez les instructions qui figurent

dans le manuel d'utilisasion.

3. Apriete el gatillo de la pistola de rociado para

eliminar la presi6n de la manguera.

NOTA: Observar_ una peque_a cantidad de aguacuando elimine

la presi6n.

C6mo Usar la BoquillaAjustable

Usted ya debe saber como darle ARRANQUE a su m_quina

lavadora a presi6n y como DETENERLA. La informaci6n de esta

secci6n le dir_ como ajustar el patr6n de rociado y como aplicar

detergente u otros qulmicos de limpieza.

PRECAUClON

I.

NUNCA ajuste el patron de rociado cuando est_ rociando.

NUNCA coloque las manos en frente de la boquilla para ajustar el

patr6n de rociado.

Ustedtambi_n puede ajustar el patr6n de rociado girando la

boquilla para que est_ concentrado en un patr6n de chorro

o un patr6n expandido en abanico (Figura 20).

I

26

Lavadora de Presi6n 2050 PSIde CleanShotTM CleanShor

Mueva la boquilla hacia Mueva la boquilla hada adelante

atr_s para obtener el modo para obtener el modo de baja

de alta presibn, presi6n y para la aplicad6n del

detergente.

Apunte la boquilla hacia el suelo, desenganche el cerroio de

seguridad y apriete el gatillo para probar el patrbn de

rociado (Figura 21 ).

4. Para una limpieza m_s efectiva, mantenga la boquilla de

rociado de 8 a 24 pulgadasde la superficie de limpieza.

5. Si coloca la boquilla de rociado demasiado cerca podHa

dahar la superficie, especialmente cuando est_ usando el

modo de alta presibn.

6. NO coloque la boquilla a menos de 6 pulgadascuando est_

limpiando Ilantas.

C6mo Usar la Boquilla a Chorro

La boquilla a chorro hacegirar la corriente de alta presi6n en un

patr6n circular r_pido. El rociado de alta presibn es m_s efectNo

cuando la punta de la vara se encuentra entre 8 y 24 pulgadas de

la superficie que se est_ limpiando.

PRECAUCION

Siempre aseg_rese de que la superficie que va a limpiar no wya a set

da_ada por el rociado de alta presi6n hadendo una prueba en un _rea

escondida.

Para conectar el boquilla a chorro a la pistola de rociado:

I. Coloque el pasador de seguridad al gatillo de la pistola

rociadora.

2. Quite extensibn de la lanza del pistola de rociado.

3. Conecte el extensi6n de la boquilla a chorro a la pistola de

rociado (Figura 23).Apriete con la mano.

El patrbn de rociado se ajusta de un patrbn angosto a un

patrbn en abanico girando la boquilla (Figura 22).

Gire la boquilla en sentido

contrario alas manecillas del

reloj para un patrbn de

rociado en abanico.

Gire la boquil[a en sentido de

las manecilias del reloj para

un patrbn de rociado a

chorro.

4. Desembarazo el pasador de seguridad al gatillo de la pistola

rociadora.

5. Siempre comience a usar la boquilla a chorro a cierta

distancia y vayaacerc_ndose a la superficie gradualmente

hasta que obtenga la fuerza de limpieza que desee.

NOTA: Usted no puede aplicar detergente con la boquilla a

chorro.

C6mo Usar el Cepillo de Servicio

Sum_quina lavadora a presi6n viene equipada con un cepillo de

servicio. Utilice el cepillo de servicio para limpiar superficies

especialmente sucias.El cepillo es de cerdas suavescon puntas

bisetadasque no rayan las superficies.

/

27

Lavadorade Presibn 2000 PSIde SpeedCleanTM

Para conectar el cepillo de servicio a la pistola de rociado:

I. Coloque el pasador de seguridadal gatillode la pistolarociadora.

2. Conecte el adaptador al cepillo de servicio.

3. Quite extensibn de la lanzadel pistola de rociado.

4. Conecte el cepillo de servicio con adaptador a la pistola de

rociado (Figura 24).Apriete con la mano.

NOTA: Usted debe utilizar el adaptador paraconectar el cepillo

de servicio a la pistola de rociado.

5. Desembarazo el pasador de seguridad al gatillo de la pistola

rociadora.

Aplicaci6n del Detergente Usando la

Boquilla Ajustable

IMPORTANTE: Utilice quimicos dise_ados especificamente para

m_quinas lavadoras a presi6n. Los detergentes caserospodrfan

dahar la bomba.

PRECAUCION

• Arrancar el motor sin tener todas las mangueras conect_dasy sin el

suministro de aguaABIERTO (ON) causar_ el da_o de la bomba,

•El da_o a la lavadora a presibn, resultado de la desatencibn a esta

precaucibn, no ser_ cubierto por la garant_a.

Para aplicar el detergente, siga los siguientes pasos:

I. Revise el uso de la boquilla ajustable.

2. Prepare la solucibn detergente siguiendo las instrucciones del

fabricante.

3. Coloque el peque_o extremo final del filtro del tubo de

inyeccibn del detergente dentro del contenedor del detergente.

PRECAUCION

4.

5.

• Cuando coloque el filtro en la botella del quimico, coloque el tubo

de manera que no entre en contacto accidentalmente con el

silenciador caliente.

Mueva la boquilla aiustable hacia adelante para obtener el

modo de baja presi6n. El detergente no puede ser aplicado si

tiene la boquilla en la posici6n de alta presi6n.

Aseg6rese que la manguera de iardfn est_ conectada a la entrada

del agua. Revise que la manguera de alta presi6n est_ conectada a

la pistola de rociado y a la bomb_ Dele arranque al moto_

6. Aplique el detergente sobre la superficie seca,comenzando

en la parte inferior del _reay dirigi_ndose hacia arriba,

utilizando movimientos largos, parejos y superpuestos.

7. Permita que el detergente "penetre" de 3 a 5 minutos antes

de enjuaga_Vuelvaa aplicarlo cuando seanecesario para

evitar que la superficie se seque.NO permita que el

detergente se seque.Si permite que el detergente se seque,

la superficie podria quedar con manchas.

IMPOI_I'ANTE: Usted deber_ lavar el sistema de inyeccibnde

quimicos despu_s de cada uso colocando el filtro en un balde de

agualimpia y haciendo funcionar la m_quina lavadora a presibn de

Ia 2 minutos en el modo de baiapresi6n.

Enjuage de la Mgquina Lavadora a Presi6n

Para Enjuage:

I. Deslice la boquilla hacia atr_s a la presi6n alta y apriete el

disparador. Llevar_ un pocos segundos para el detergente a

claro.

NOTA: Tambi_n puede detener la circulacibn del detergente

retirando el tubo de succibn del recipiente.

2. Mantenga la pistola de rociado a una distancia segura del grea

que planea rociar.

3. Aplique un rociado de alta presibn en un _rea pequeha,

despu_s revise si la superficie presenta da_os.Si no

encuentra dahos,puede continuar con el trabajo de limpieza.

ADVERTENCIA

4.

Mantenga la boquilla de rociado de 8 a 24 pulgadasde la superficie de

limpieza.

Opere y almacene esta unidad sobre una superficie estable.

Seaextremadamente cuidadoso si usala mgquina lavadoraa presibn desde

unaescalera,aqdamio o cualquier superficie relativamente inestable,

Suiete la pistola de la hidrolavadora flrmemente con ambasmanos

cuando utilice el rociado a alta presibn, De esta manera evitarg

lesiones producidas por el posible golpe de la pistola hacia arras.

Comience en la parte superior del grea que va a enjuagar,

dirigi_ndose hacia abaio con los mismos movimientos

superpuestos que utiliz6 para el limpieza.

Sistema de Enfriamiento Automgtico

(Alivio T_rmico)

El aguaque circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155_Fsi hace funcionar el motor de

su m_quina lavadora a presibn de 3 a 5 minutos sin oprimir el

gatillo de la pistola de rociado. Cuando el agua alcanzadicha

temperatura, el sistema de enfriamiento autom_tico se activa y

enfrta la bomba descargando agua caliente en el piso.

/

28

Lavadora de Presi6n 2050 PSI de CleanShot TM CleanShot

ESPECIFICACIONES

Presi6n de Salida ...... 2050 PSI

Promedio de Flujo .... 2.0 galones por minuto (gpm)

Detergente ........... Use el detergente adecuado para

lavadores a presi6n

Temperatura de! Suministro

deAgua .............. Que no pasede 100OF

Sistema de ........... Funcionar_cuando el agua alcance de

Enfriamiento .......... 125°-155°F

Automgtico

Peso que Embarca ..... 48 Ibs.

RECOMENDAClONES GENERALES

La garantta de la m_quina lavadora a presi6n no cubre los

elementos que ban sido sujetos a abuso o negligencia por parte

del operador. Para hacer v_lida la cobertura total de la garantta,el

operador deber_ mantener la lavadora de presi6n tal y como se

indicaen el manual.

Algunos ajustes tendr_n que hacerse peri6dicamente para

mantener adecuadamente su m_quina lavadora a presi6n.

Todos los servicios y ajustes deber_n hacerse por Io menos

una vez en cada estaci6n.

Una vez al aSo,usted deber_ limpiar oremplazar la bujia y el

filtro de aire. Una bujta nueva y un filtro de aire limpio

garantizan una mezcla de combustible-aire adecuaday le ayuda

a su motor a funcionar mejor y a tener una vida 6til m_s

prolongada. Por favor,para mayores detalles,consulte el

manual del propietario del motor.

Si equip6 con Ilantas que se pode hinchar, mantenga la presi6n

a6rea en el valor marcado en la llano odentro de 15 y 40 psi.

Antes de Cada Uso

I. Reviseel nivel de aceite del motor.

2. Revisesi existen dahos en el colador de la entrada de agua.

3. Revisesi existen dahos en el filtro en linea.

4. Revisesi existen fugasen la manguera de alta presi6n.

5. Revisesi existen dahos en los filtros de quimicos.

6. Revisesi existen fugas en el conjunto de la extensi6n para

boquillas y pistola.

7. El aclarado fuera manga de jardln para limpiar fuera

eseombros.

MANTENIMIENTO DE LA

MAQUINA LAVADORA A

PRESION

Revise y Limpie el Colador de Entrada

Examineelcolador de entrada de la manguera de jardin. Limpielo

si est_ tapado o remplacelo si est_ roto.

Revise la Manguera de Alta Presi6n

Lasmanguerasde alta presi6n puedendesarrollar fugasdebido al

desgaste,dobleceso abuso.Revisela mangueraantesde cadauso.

Revisesi existen cortes,fugas,abrasiones,levantamientode la cubierta,

da_oomovimiento de losacoplamientos.5i existe cualquieradeestas

condiciones,remplace la manguerainmediatamente.

,_ ADVERTENCIA

NUNCA repare la manguera de alta presibn, Remplacela.

Remplacela con una manguera que cumpla con la capacidad minima de

presi6n de su m_quina lavadora a presi6n.

Chequee eITubo de Sif6n del Detergente

Examineel flltro en el tubo del detergente y Ifmpielo si se

encuentra sucio. El tubo deberfa quedar apretado en la pieza.

Examine el tubo para ver si existe cualquier tipo de goteo oes_

roto. Reemplace el flltro o el tubo si alguno de ellos se encuentra

dahado.

Revise la Pistola y la Extensi6n para

Boquillas

Examinela conexi6n de la mangueraa la pistola y cerciorese de

que est6 en buen estado. Pruebe el gatillo oprimi6ndolo y

asegur_ndose de que se devuelve a su sitio cuando Io suelte.

Coloque el cerrojo de seguridad y pruebe el gatillo. Usted no

debe ser capaz de oprimir el gatillo. Remplace la pistola

inmediatamentesi falla cualquiera de estas pruebas.

Elimine el Aire y los Contaminantes de la

Bomba

Para retirar el aire de la bomba, siga los siguientes

pasos:

I. lnstale la m_quina lavadoraa presi6n como est_ descrito en

"PreparandoEl LavadorA Presi6n Para Su Uso". Conecte el

abastecimiento de aguay prenda agua.

2. Estire el disparador en el fusil del rocto y el asidero.

/

29

Lavadora de Presibn 2050 PSI de CleanShotTM

3. Cu_ndo el aguaes constante y constante, compromete el

picaporte de la seguridad.

Para retirar los contaminantes de la bomba, siga los

siguientes pasos:

I. lnstaIe la m_quina lavadora a presi6n como est_ descrito en

"Preparando El Lavador A Presibn Para Su Uso". Conecte el

abastecimiento de agua y prenda agua.

2. Quite boquilla la extensibn del pistola de rociado.

3. Ponga en marcha el motor de acuerdo alas instrucciones de

"Cbmo Darle Arranque a su M_quina Lavadora a Presi6n'.

4. Hale el gatillo de la pistola y mant_ngalo apretado.

5. Cuando el suministro de agua sea uniforme y constante,

enganche el cerrojo de seguridad y vuelva a ajustar la

extensibn para boquillas.

Revise el Filtro en Linea

Consulte la Figura 25 y suministre servicio al filtro en linea si se

tapa siguiendo estos pasos:

Extensibnde la

BoquiIla

I. Retire la pistoIa y la extensibn para boquilIas de la manguera

de alta presibn. Retire la extensibn para boquilIas de la

pistoIa y retire el anillo 'o' y el coIador de la extensibn para

boquillas. Laveel coIador, pistola y extensibn para boquilIas

con agualimpia para eliminar toda cIasede residuos.

2. Coloque el colador del filtro en llnea en el extremo con

rosca de la extensibn para boquiIlas.Su direccibn no importa.

Coloque el colador eierciendo presibn con el borrador de

un Igpiz hasta que se asiente por compIeto en el fondo de la

abertura.Tenga cuidado de no doblar el coIador.

3. Coloque el anillo 'o' en la ranura respectiva. Empuje el anillo

'o' hasta que quede ajustado contra el colador del filtro en

llnea.

4. Conecte la extensibn para boquillas a la pistola de rociado de

la manera descrita anteriormente en este manual.

Mantenimiento de la Boquilla

Si siente uea sensacibnpuIsanteal momento de apretar el gatillode

la pistola rociadora, puede que seacausadapor la presibn excesiva

en la bomba. La causaprincipal de la presibn excesivaen la bomba

es cuando la boquilla se encuentra atascadao tapada con materiales

extra_os, tales como tierra, etc. Paracorregir el problema, limpie

inmediatamente la boquilla las instrucciones siguientes:

I.

2.

Apague el motor y apague el suministro de agua.

Remueva la boquilla del extremo de la extensibn de la

boquilla. Separe la extensidn de la boquilla, de la pistola

rociadora. Gire la boquilla en direccibn de las agu}asdel reloj,

a la posicibn "stream" (chorro). Usando unAllen de 2mm

(5/64), remueva la boquilla del extremo de la extensibn de la

boquilla (Figura 26).

3.

4.

5.

\

Quite el en el filtro de la llnea del otro fin de la extensibn de

boquilla.

Use un peque_o sujeta papelespara liberar cualquier

material extraho que est_ tapando la boquilla (Figura 26).

Usando uea manguera de jardtn, remueva cualquier desecho

adicioeal, poniendo agua en la extensibn de la boquilla

(Figura 27). Haga _sto de 30 a 60 segundos. Gire la extensibn

de la boquilIa ajustable a "stream spray" (chorro rociador) y

mueva la boquilla de "low" (bajo) a "high" (alto), mientras

drene el agua.

6. lnstale de nuevo la boquilla yen el filtro en-linea en la

extensibn. NO la apriete demasiado con la [[aveAllen.

7. Conecte de nuevo la extensibn de la boquilla a la pistola

rociadora.

8. Conecte de nuevo el suministro de agua,prenda el agua,y

encienda el motor.

9. Pruebe el lavador a presidn al hacer funcionar la boquilla en

la posicibn "high" y "low" ocon cada una de [asboquillas de

Conexiones r_pidas que viene con el lavador a presibn.

/

30

LavadoradePresi6n2050PSIdeCleanShotTM CleanShot

Mantenimiento de los Anillos 'O'

Compre una O-Juego de Mantenimiento de Anillo, el articulo

numera 191922GS,en avisandoel m_s cercano servicio autorizado

central. NO se incluye con la arandela de la presi6n. Estejuego

incluye los anillos del reemplazo O, arandela de caucho y filtro de

cala de agua.Refl_rasea la hoja de la instrucci6n proporcionada en

el juego para atender a su unidad'los anillos de s O.

Limpiando el Tubo

Si usted us6 el tubo, usted debe lavarlo con agua limpia antesde

parar el motor.

I. Coloque el filtro y la inyecci6n qufmica en un balde Ileno de

agualimpia.

2. Deslice boquilla ajustable hacia adelante al modo bajo de la

presi6n. Lave de I a 2 minutos.

3. Apague el motor.

IMPORTANTE: Apagando el motor, simplemente no soltarg la

presi6n en el sistema.Cuando el motor se ha apagado,

apriete el gatillo en la pistola rociadora para deshacerse

de la presi6n en la manguera.

Mantenimiento de la Bomba

Cambio del aceite de la bomba

Cambie el aceite cada 50 horas o una vez al afro,Io que suceda

antes.

NOTA: Debe adquirir una botella de aceite para la bomba

previamente medido, N°de pieza 190586GS,avisando el rags

cercano servicio autorizado central.

Cambie el aceite como se indica a continuaci6n:

I. Vacie el aceite del motor y el combustible de la limpiadora a

presi6n.

2. Use una 8mm Ilaveallen para extraer el tap6n negro de

aceite de la bomba que hay entre la salidade presi6n y la

entrada de la manguera de riego (Figura 28).

Tap6n de

Aceite

3. Incline la limpiadora a presi6n hacia un lado para que vaciar

completamente la bomba de aceite, y vierta este en un

recipiente homologado.

4. Incline la limpiadora a presi6n hacia el lado contrario y Ilene

la bomba con el aceite recomendado a tray,s del mismo

orificio (puede utilizar para ello un embudo pequefo).

5. tnstale el tap6n negro de aceite de la bombay apri_telo

firmemente.

6. Coloque la limpiadora de presi6n en su posici6n normal (de

pie).Afada combustible y aceite de motor.

MANTENIMIENTO DEL MOTOR

Consulte el manual del propietario del motor para las

instruccionesde c6mo mantener adecuadamente el motor.

PRECAUClON

El aceite usado del motor ha sido mostrado al cancer de la piel de la

causa en ¢iertos animales del laboratorio,

Complet_mente lavado expuso _reas con e jab6n yel agua.

_ ANTENGA FUERA DEALCANCE DE NIiqOS. NO

CONTAMINE. CONSERVE los RECURSOS.VUELVA

ACEITE USADO A la COLECCION CENTRA.

/

31

LavadoradePresi6n2050PSIdeCleanShotTM

PREPARANDO LA UNIDAD PARA

SU ALMACENAMIENTO

El aguano debe permanecer en la unidad por un largo periodo de

tiempo. Los sedimentos o minerales se pueden depositar en las

piezas de la bomba y "congelar" la acci6n de la bomba. Si usted no

piensa usar el lavador a presi6n por mas de 30 dias,siga este

procedimiento:

I. Vacie el tubo de detergente, colocando el filtro en un envase

Ileno de agua limpia mientras est_ corriendo el aguaa baja

presi6n (la lanzaajustable en la posici6n haciaadelante). Lave

por I o 2 minutos.

2. Apague el motor y permita refrescar, entonces quita mangas

altas de presi6n y iardfn. Desconecte el alambre de la buiia.

3. Coloque el pistola de rociado, boquilla la extensi6n, boquilla a

chorro, cepillo de servicio y manguera de alta presi6n en el

bolso accesorio del almacenamiento.

4. Vacie todos los liquidos presentes en la bomba, halando la

manecilla de retroceso hasta seisveces. Esto deberfa

remover la mayor parte de los Ifquidos presentes en la

bomba.

5. El salvador de la bomba de la marca del uso a previene la

corrosi6n construye y helado de bomba.

6. Almacene la unidad en un lugar limpio y seco.

Proteger la Bomba

A protege al PumpSaverde uso de bomba a previene congelar el

daho y lubrica _mbolos y sellos.

NOTA: El PumpSaver es_n disponible s61ocomo un accesorio

opcional. No es incluido con la arandela de la presi6n.Avise el m_s

cercano servicio autorizado central para comprar PumpSaver.

PRECAUCI( N

•Si no Io hate, daffarg permanentemente la bombay la unidad no

podr_ funcionar.

• La garantla no cubre el daffo de la unidad ocasionado por

congelarniento.

PRECAUCION

Siempreprotecci6ndeojo deusocuandoseusaPurnpSaver.

AI uso el PumpSaver,cerci6rese la arandela de la presi6n se apaga

y desconecta del aguadel suministro. Lea y sigatodas

instrucciones y lasadvertencias dadasen el contenedor de

PumpSaver.

NOTA: PumpSavergotear_ de la bomba despu_s que el

tratamiento y manchar_ madera y cemento.

NOTA: Si el PumpSaverno es_ disponible, ponga anticongelante

RV (que no contenga alcohol) en la bomba,en una secci6n de

3 pies de la mangueradel jardfn conectada a un adaptador y

halando la manecilla dos veces.

ALMACENANDO EL MOTOR

Consulte el manual del propietariodel motor para las

instrucciones de c6mo preparar adecuadamente el motor para su

almacenamiento.

/

32

Lavadora de Presi6n 2050 PSIde CleanShotTM CleanShot

NOTAS

/33

LavadoradePreslbn2050PSIdeCleanShotTM

NOTAS

/34

LavadoradePresi6n2050PSIdeCleanShotTM CleanShor

REPARACION DE AVERIAS

Problema Causa

I. La boquilla est_ en el modo de baja

presi6n.

2. Laentrada de aguaest_ bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada est_ doblada o

presenta fugas.

5. El colador de la manguera de entrada

est_ tapado.

6. El suministro de agua est_ por encima

de los 100eF.

7. La manguera de alta presi6n est_

bloqueada o presenta fugas.

La bomba presenta los siguientes

problemas: no produce presi6n,

produce una presi6n errada,

traqueteo, p&rdida de presi6n, bajo

volumen de agua.

El detergente no se mezcla con el

rociado.

El motor funciona bien cuando no

tiene cargas, pero funciona "mal"

cuando se conecta una carga.

El lavadora de presi6n se apaga

durante la operaci6n.

8. La pistola presenta fugas.

9. La boquilla est_ obstruida.

10. Bomba defectuosa.

I. El tubo de succi6n de detergente no

est_ sumergido.

2. El filtro de quimicos est_ tapado.

3. Sucio en el filtro de la linea.

4. La boquilla est_ en el modo de alta

presi6n.

Laveloddad del motor es demasiado lenta.

Sin gasolina.

Soluci6n

I. Mueva la boquilla hacia atr_s para el

modo de alta presi6n.

2. Limpie la entrada.

3. Proporcione fluio de agua adecuado.

4. Estire la manguera de entrada, coloque

un parche en la fuga.

5. Revise y limpie el colador de la

manguera de entrada.

6. Proporcione suministro de agua m_s

fria.

7. Retire las obstrucciones de la

manguera de salida.

8. Remplace la pistola.

9. Limpie la boquilla.

I0. P6ngaseen contacto con el centro de

servicio Briggs & Stratton Power

Products.

I. Coloque el tubo de succibn de

detergente en el detergente.

2. Limpie o remplace elfiltro/tubo de

succibn de detergente.

3. Vea "Cheque En el Filtro de la Linea".

4. Mueva la boquilla hacia adelante para el

modo de baia presibn.

Mueva el control de la v_lvula de regulacibn

a la posicibn FAST (RAPIDO). Si el motor

continua funcionando mal, pbngase en

contacto con el centro de servicio Briggs

and Stratton.

Llene el tanque de combustible.

/

35

Vigenta a partir de Enero t, 2003 reemplaza todas las Garantias prevtas sin fecha y todas las Garantias fechadas antes de Enero 1, 2003.

GARANTJA LIM,TADA

Briggs & Stratton Power Products Group, LLC reparara o sustituira sin cargo alguno cualquier componente del equipo que presente defectos de

materiales y/o mano de obra. Los gastos de transporte de las piezas enviadas para reparar o sustituir conforme a los terminos de esta garantia

correran a cargo del comprador. El periodo de vigencia y las coodiciones de esta garantia son los que se estipulan a continuacion. Para obtener

servicio en garantia, Iocalice el distribuidor de servicio autorizado mas prdximo en nuestro mapa de distribuidores, en

www.briggspowerproducts.com.

NO EXISTE NINGUNA OTRA GARANTiA EXPLiCITA. LAS GARANTiAS IMPL{CITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD

PARA UN FIN CONCRETO, SE LIMITAN A UN Ai'_O DESDE LA FECHA DE COMPRA O AL L{MITE DE TIEMPO PERMITIDO POR LA LEY

QUEDAN EXCLUIDAS TODAS LAS GARANT{AS IMPLiCITAS QUEDA EXCLUIDA LA RESPONSABIUDAD POR DA_IOS SECUNDARIOS Y

DERIVADOS HASTA EL LiMITE PERMITIDO POR LA LEY Algunos paises o estados no permiten limitar la duracion de una garantia implicita ni

excluir o limitar los daSos secundarios y derivados. Por tanto, es posibts que las limitaciones y exclusiones mencionadas no sean aplicables en su

caso. Esta garantia le otorga determinados derechos legales yes posible que tenga otros derechos que pueden variar de un pals o estado a otro.

MOTOR

FUE_SOnOA

Uso del consumidor

Uso comercial

El motor y las patarias de arranque sbto est_n cubiertos par la garantia de su fabricanta.

** 2athos para todos los productos de consumo en la Unibn Europaa Componentas s61o duranta el segundo a¢io para uso del

consumidor pal generador port_til y del sistama generador dom6stico - Menos de 10 kW fuera de la Unipa Europaa

El periodo de garantia comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado

en la siguiente tabla. "Uso del consumidor" significa uso domestico personal pot parte de un consumidor finsl. "Uso comerciar' significa cualquier otro

uso, incluidos los usos con fines comercia]es, de generacion de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se

considerara como equipo de uso comercial a efectos de esta garantia. Los equipos utilizados para suministrar energia en sustitucion de un

servicio p_blico no pueden acogerse a esta garantia. Las limpiadoras a presion con alimentaciOn el_etrica para fines comerciales no estan

cubiertas por la garantia.

NO ES NECESARIO REGISTRAR LA GARANT{A PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE

COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARA. LA FECHA DE FABRICACI6N DEL PRODUCTO

PARA DETERMINAR EL PERJODO DE GARANT{A.

Esparamos que disfrute de nuestra garantla y le pedimos discuIpas par las molestias causadas Cualquier distribuidor de servicio autorizado puede Ilevar a cabo

reparaciones en garantia La mayoria de las reparaciones en garsntla se gestionan normalmente, pero aIgunas veces la solicitud de servicio en garantta puede no set

procedente. Pot ejempto, la garantia no ser_ v_lida si el equipo presenta da_1os debidos al maI uso, la falta de mantanimiento, el transporte, la manipulacibn, el

almacenamiento o la instalacibn inadecuados De manera similar, la garantla quedar_ anulada si se ha borrado Ia fecha de fabricacibn o el nemero de serie del equipo, o si

el equipa ha sido attarado o modificado Durante el periodo de garantia, el distribuidor de servicio autorizado podr_ reparar o sustituir, a su libre eIeccibn, cuaIquier pieza

que, previa inspaccipa, sea defectuosa en condiciones normaIes de uso y servicio. Esta garantia no cubre las reparaciones y equipos que se detalIan acontinuacipa:

Desgaste normah AI igual que cualquier taro aparata mec_nico, los equipos de uso en exteriores necesitan piezas y mantanimienta peribdicos para funcionar

correctamenta Esta garantia no cubre Ias reparaciones cuando e! uso normaI hays agotado la vida Qtil de una pieza concreta del equipo.

Instalacibn y mantenimtanto: Esta garantla no cubre los equipas ni las piezas cuya instalacibn sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido

objeto de cualquier tipo de alteracibn, real uso, negligencia, accidenta, sobrecarga, exceso de veIocidad omantanimienta, reparacibn o almacenamienta inadecuados

que, a nuestro juicio, haya afectado negativamenta a su funcionamiento y su fiabilidad. LS garantia tampoco cubre el mantanimienta normaI, corno los ajustes yla

limpieza, o Ia obstruccibn deI sistama de combusti6n (debido a materias qulmicas, suciedad, carbbn, cal, etc).

Otras exclusiones: Tambi_n quedan excluidos de esta garantta el desgasta de Ios artlculos tales como conectores, medidores de aceite, correas, juntas tbricas,

filtros, juntas de bombas, etc, las bombas que se hayan hecho funcionar sin agua y los da_os derivados de accidentas, uso indebido, modificaciones, altaraciones,

servicio inadecuado, congelaci6n o detarioto quimico LOS accesorios ta_es como pistotas, mangueras, varillas y boquillas quedan excIuidos de la garant{a del

producto. Tambi_n se excluyen los equipos usados o reacondicionados y Ios destinados a demostraciones; los equipos utilizados como _enta principal de energia en

lugar de un servicio p_blico yIos equipos sanitarios destinsdos al mantanimienta de las constantes v_tales

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, EE.UU
