Operator’s Manual

Manual del Operario

Questions? Help is just a moment away!

Preguntas? La ayuda es justa un momento lejos!

Call: Generator Helpline

Llame: Línea Directa del Generador

1-800-743-4115 M-F 8-5 CT

web: BRIGGSandSTRATTON.COM

Before using this product, read this manual and follow

all Safety Rules and Operating Instructions.

WARNING

Antes de utilizar el producto, lea este manual y siga

todas las Reglas de Seguridad e Instrucciones de Uso.

ADVERTENCIA

030242

(6200W)

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WISCONSIN, U.S.A. Manual No. 197523GS

Revision B (07/18/2006)

6200W Portable Generator

TABLE OF CONTENTS

Safety Rules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Know Your Generator . . . . . . . . . . . . . . . . . . . . . . . . . 6

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-13

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Storage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

EQUIPMENT DESCRIPTION

Read this manual carefully and become

familiar with your generator. Know its

applications, its limitations and any hazards

involved.

The generator is an engine–driven, revolving field,

alternating current (AC) generator. It was designed to

supply electrical power for operating compatible

electrical lighting, appliances, tools and motor loads.

The generator’s revolving field is driven at about

3,600 rpm by a single-cylinder engine.

CAUTION! DO NOT exceed the generator’s

wattage/amperage capacity. See “Don’t Overload

Generator”.

Every effort has been made to ensure that information

in this manual is accurate and current. However, we

reserve the right to change, alter or otherwise improve

the product and this document at any time without

prior notice.

The Emission Control System for this generator is

warranted for standards set by the Environmental

Protection Agency and the California Air Resources

Board. For warranty information refer to the engine

owner’s manual.

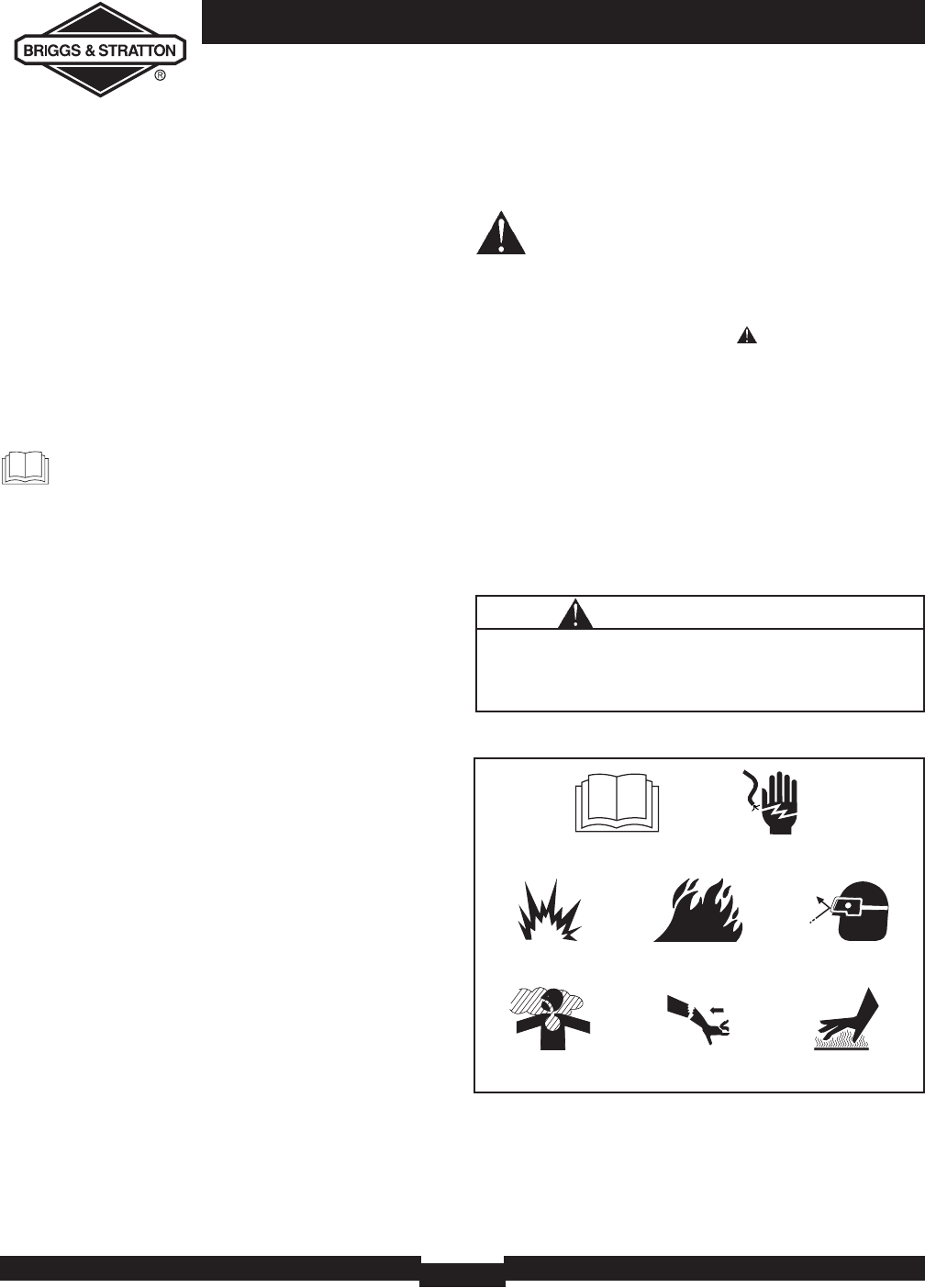

SAFETY RULES

This is the safety alert symbol. It is used to

alert you to potential personal injury

hazards. Obey all safety messages that

follow this symbol to avoid possible injury

or death.

The safety alert symbol ( ) is used with a signal word

(DANGER, CAUTION, WARNING), a pictorial and/or a

safety message to alert you to hazards. DANGER

indicates a hazard which, if not avoided, will result in

death or serious injury. WARNING indicates a hazard

which, if not avoided, could result in death or serious

injury. CAUTION indicates a hazard which, if not

avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

Hazard Symbols and Meanings

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

WARNING

material may be reproduced or transmitted in any form

by any means without the express written permission

of Briggs & Stratton Power Products Group, LLC.

SAVE THESE INSTRUCTIONS

Fire

Explosion

Toxic Fumes Hot Surface

Electrical Shock

Kickback

Operator’s Manual

Flying Objects

6200W Portable Generator

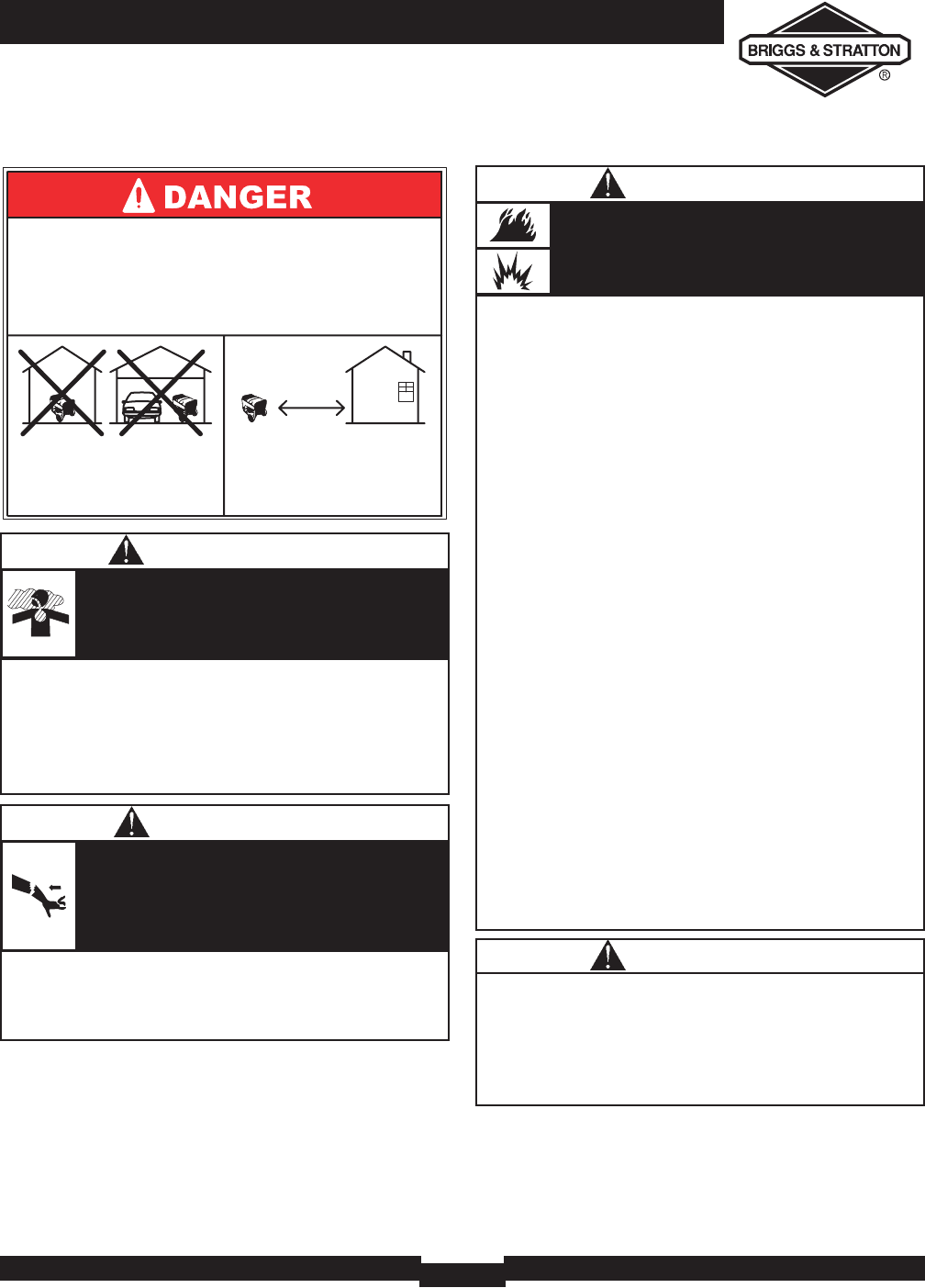

• This generator does not meet U. S. Coast Guard

Regulation 33CFR-183 and should not be used on

marine applications.

• Failure to use the appropriate U. S. Coast Guard

approved generator could result in death or serious injury

and/or property damage.

WARNING

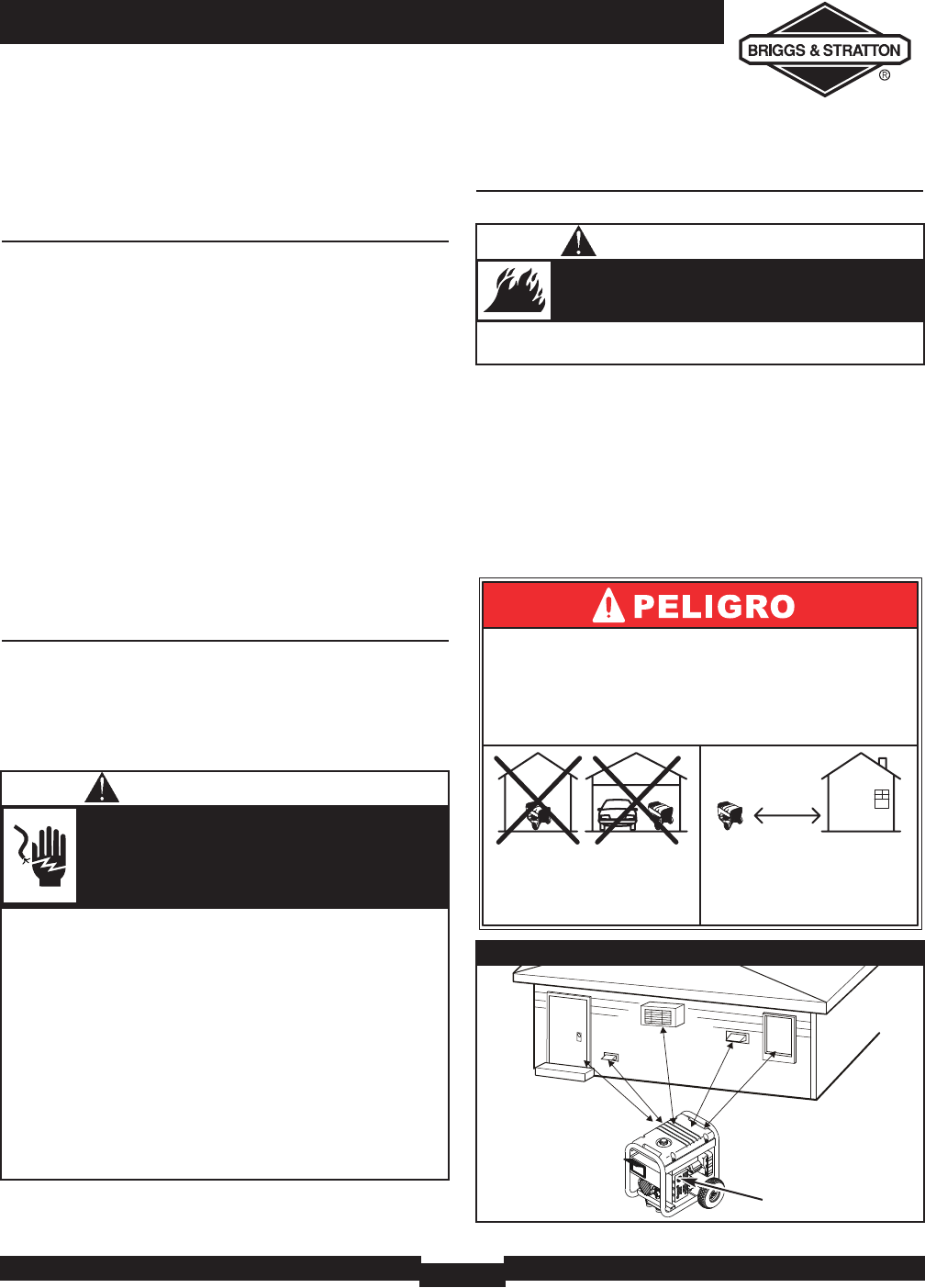

• Operate generator ONLY outdoors.

• Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

• DO NOT operate generator inside any building or

enclosure (even if doors or windows are open), including

the generator compartment of a recreational vehicle (RV).

Running generator gives off carbon

monoxide, an odorless, colorless, poison gas.

Breathing carbon monoxide will cause

nausea, fainting or death.

WARNING

WHEN ADDING OR DRAINING FUEL

• Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

• Fill or drain fuel tank outdoors.

• DO NOT overfill tank. Allow space for fuel expansion.

• If fuel spills, wait until it evaporates before starting engine.

• Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

• DO NOT light a cigarette or smoke.

WHEN STARTING EQUIPMENT

• Ensure spark plug, muffler, fuel cap and air cleaner are in

place.

• DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

• Do not tip engine or equipment at angle which causes

fuel to spill.

• This generator is not for use in mobile equipment or

marine applications.

WHEN TRANSPORTING OR REPAIRING EQUIPMENT

• Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

• Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

• Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

Fuel and its vapors are extremely flammable

and explosive.

Fire or explosion can cause severe burns or

death.

WARNING

• When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

• NEVER start or stop engine with electrical devices

plugged in and turned on.

Rapid retraction of starter cord (kickback)

will pull hand and arm toward engine faster

than you can let go.

Broken bones, fractures, bruises or sprains

could result.

WARNING

Using a generator indoors WILL KILL YOU

IN MINUTES.

Exhaust contains carbon monoxide, a

poison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas such as garages.

ONLY use outdoors and

far from open windows,

doors, and vents.

6200W Portable Generator

• DO NOT touch hot surfaces and avoid hot exhaust

gases.

• Allow equipment to cool before touching.

• Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

• Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

Running engines produce heat. Temperature

of muffler and nearby areas can reach or

exceed 150°F (65°C).

Severe burns can occur on contact.

Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

WARNING

• When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

• Use a ground fault circuit interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

• DO NOT touch bare wires or receptacles.

• DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

• DO NOT operate generator in the rain or wet weather.

• DO NOT handle generator or electrical cords while

standing in water, while barefoot, or while hands or feet

are wet.

• DO NOT allow unqualified persons or children to operate

or service generator.

Generator produces powerful voltage.

Failure to isolate generator from power utility

can result in death or injury to electric utility

workers due to backfeed of electrical energy.

WARNING

6200W Portable Generator

• DO NOT tamper with governed speed. Generator

supplies correct rated frequency and voltage when

running at governed speed.

• DO NOT modify generator in any way.

Excessively high operating speeds increase risk of

injury and damage to generator.

Excessively low speeds impose a heavy load.

CAUTION

• See “Don’t Overload Generator”.

• Start generator and let engine stabilize before connecting

electrical loads.

• Connect electrical loads in OFF position, then turn ON

for operation.

• Turn electrical loads OFF and disconnect from generator

before stopping generator.

Exceeding generators wattage/amperage capacity

can damage generator and/or electrical devices

connected to it.

CAUTION

• Use generator only for intended uses.

• If you have questions about intended use, ask dealer or

call 1-800-743-4115.

• Operate generator only on level surfaces.

• DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

• DO NOT insert any objects through cooling slots.

• If connected devices overheat, turn them off and

disconnect them from generator.

• Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

Improper treatment of generator can damage it and

shorten its life.

CAUTION

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

GENERATOR

• Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Use approved spark plug tester.

• DO NOT check for spark with spark plug removed.

Unintentional sparking can result in fire or

electric shock.

WARNING

6200W Portable Generator

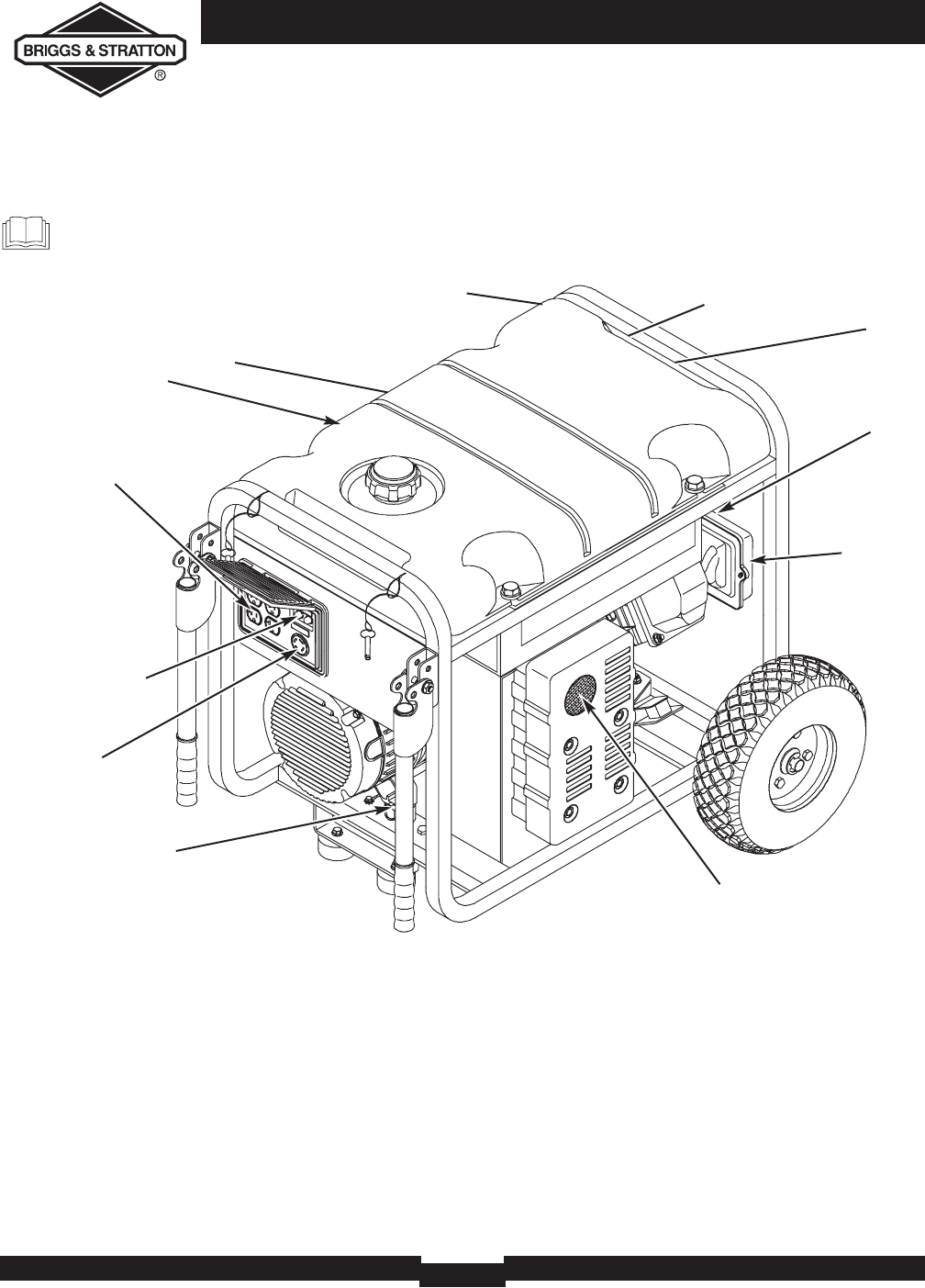

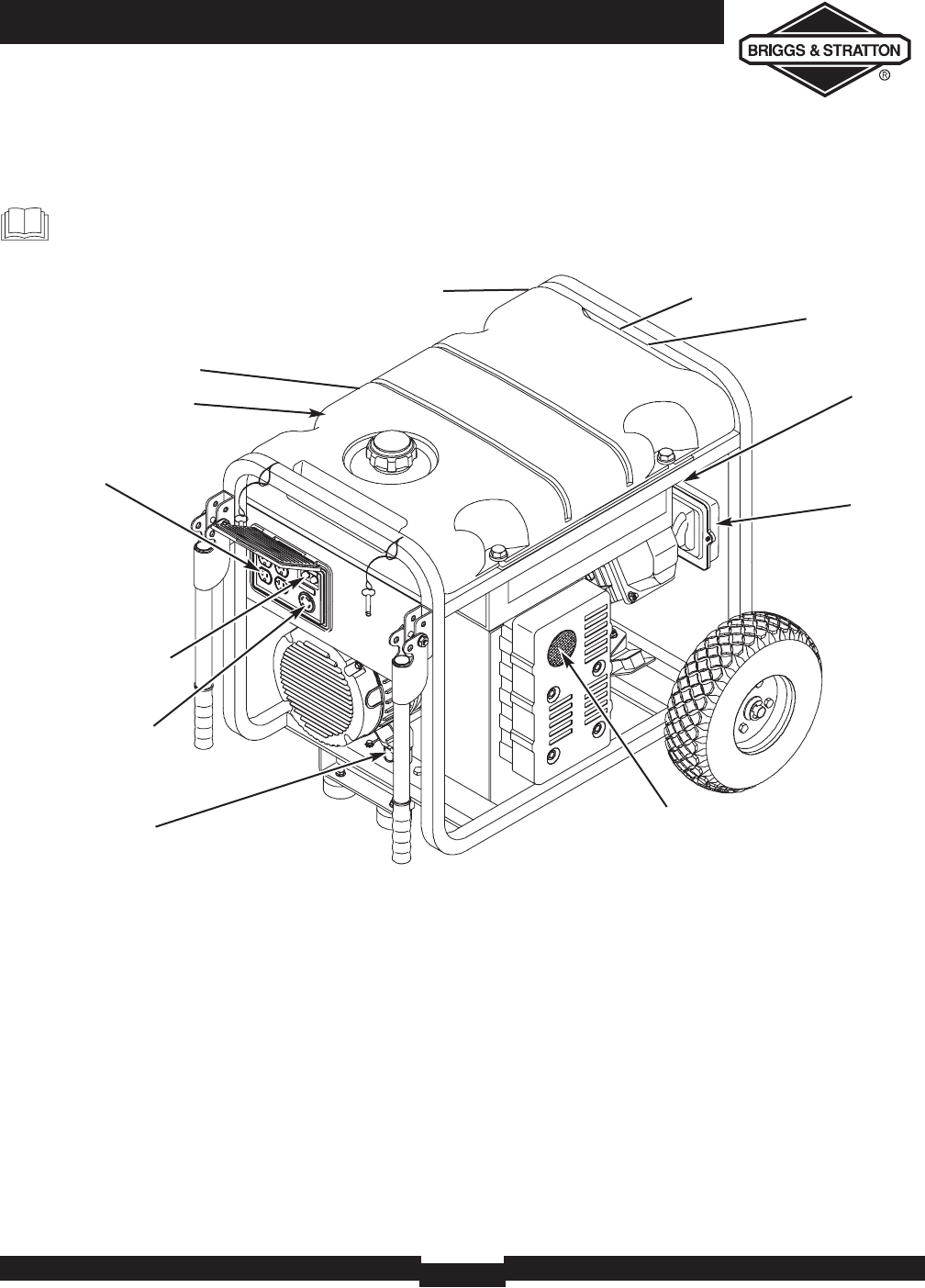

120 Volt AC, 20 Amp, Duplex Receptacle — May be

used to supply electrical power for the operation of

120 Volt AC, 20 Amp, single phase, 60 Hz electrical,

lighting, appliance, tool and motor loads.

120/240 Volt AC, 30 Amp Locking Receptacle — May

be used to supply electrical power for the operation of

120 and/or 240 Volt AC, 30 Amp, single phase, 60 Hz

electrical, lighting, appliance, tool and motor loads.

Air Cleaner — Protects engine by filtering dust and

debris out of intake air.

Battery Float Charger — Use battery float charger jack

to keep the starting battery charged and ready for use.

Choke Lever — Used when starting a cold engine.

Circuit Breakers (AC) — Push-to-reset circuit

breakers are provided to protect generator against

electrical overload.

Fuel Tank — Capacity of seven (7) U.S. gallons.

Grounding Fastener — Consult your local agency having

jurisdiction for grounding requirements in your area.

Oil Fill Cap/Dipstick — Add engine oil here.

Recoil starter — Used to start the engine manually.

Rocker Switch — Set this switch to "On" before using

recoil starter. Set switch to "Off" to switch off engine.

Spark Arrester Muffler — Exhaust muffler lowers engine

noise and is equipped with a spark arrester screen.

Start Button — Push to start the engine.

KNOW YOUR GENERATOR

Read this Operator’s Manual and safety rules before operating your generator.

Compare the illustrations with your generator, to familiarize yourself with the locations of various controls

and adjustments. Save this manual for future reference.

Fuel Tank

Air

Cleaner

Rocker Switch

120/240 Volt AC, 30

Amp Receptacle

Circuit Breakers

Choke Lever

Recoil Starter

Grounding Fastener

Oil Fill Cap/Dipstick

120 Volt AC, 20 Amp

Duplex Receptacles

Start Button

Battery Float Charger

Spark Arrester Muffler

6200W Portable Generator

ASSEMBLY

Your generator requires some assembly and is ready

for use after it has been properly serviced with the

recommended oil and fuel.

If you have any problems with the assembly of your

generator, please call the generator helpline at

1-800-743-4115. If calling for assistance, please have the

model, revision, and serial number from the data tag

available.

Remove Generator From Carton

1. Set the carton on a rigid flat surface.

2. Remove everything from carton except generator.

3. Open carton completely by cutting each corner

from top to bottom.

4. Leave generator on carton to install wheel kit.

Carton Contents

Check all contents. If any parts are missing or

damaged, call the generator helpline at

1–800–743–4115.

• Main unit

• Engine oil

• Operator’s manual

• Engine operator’s manual

• Battery float charger

• Wheel kit

ELECTRIC START

Your unit is equipped with electric start capability but

can be started manually. If you choose not to use the

electric start feature, you do not need to connect the

negative battery cable.

Check Battery / Attach Negative

Battery Wire

The sealed battery on the generator is fully charged

and pre–installed except for the negative (black)

battery cable.

To install:

1. Cut off tie wrap securing loose end of negative

(black) cable.

2. Remove screw, lock washer and flat washer on

negative battery terminal.

3. Slide lock washer, flat washer and negative battery

cable over screw (Figure 1).

4. Reattach screw to negative battery terminal and

tighten.

5. Verify that connections to battery and generator

are tight and secure.

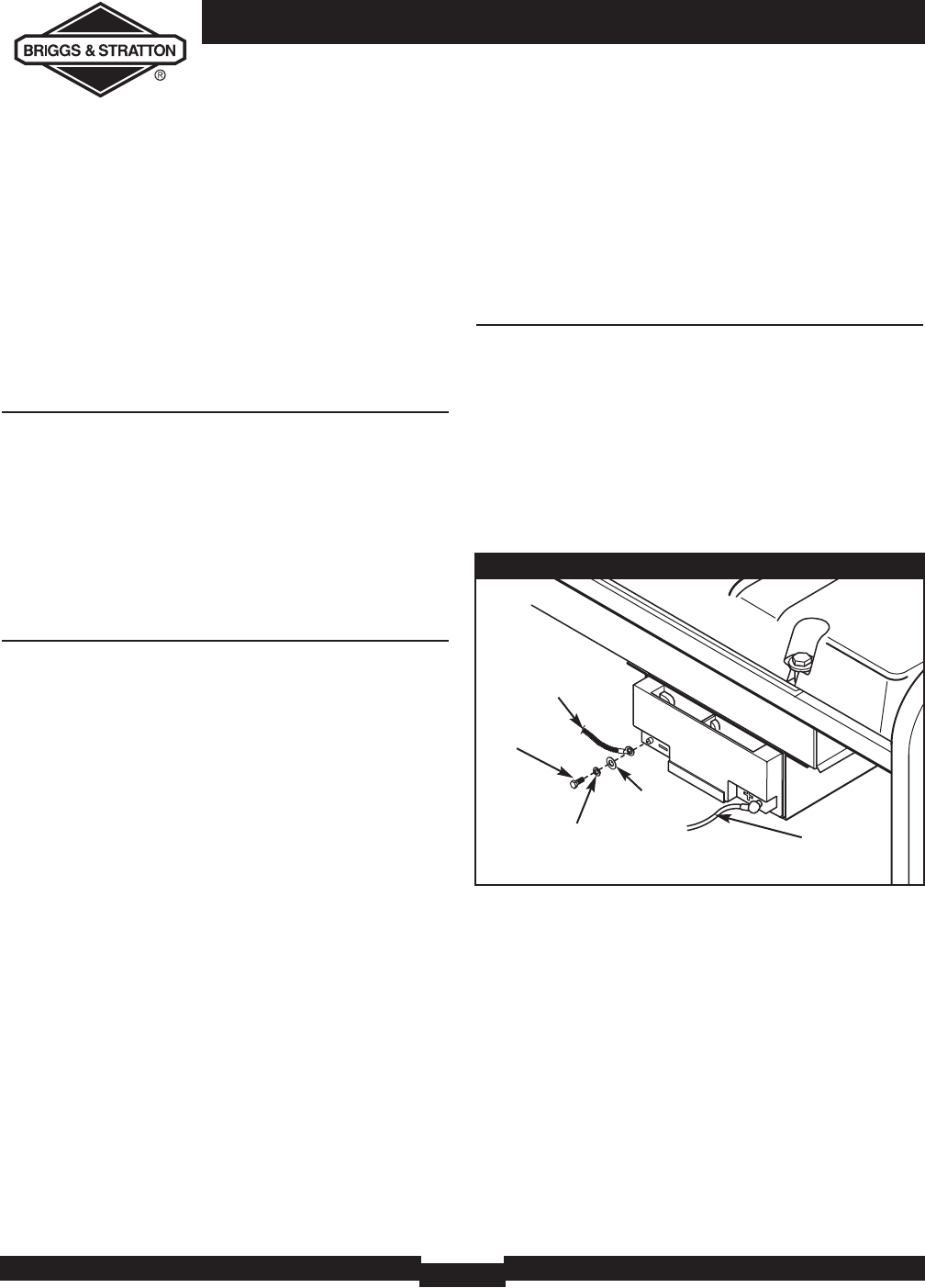

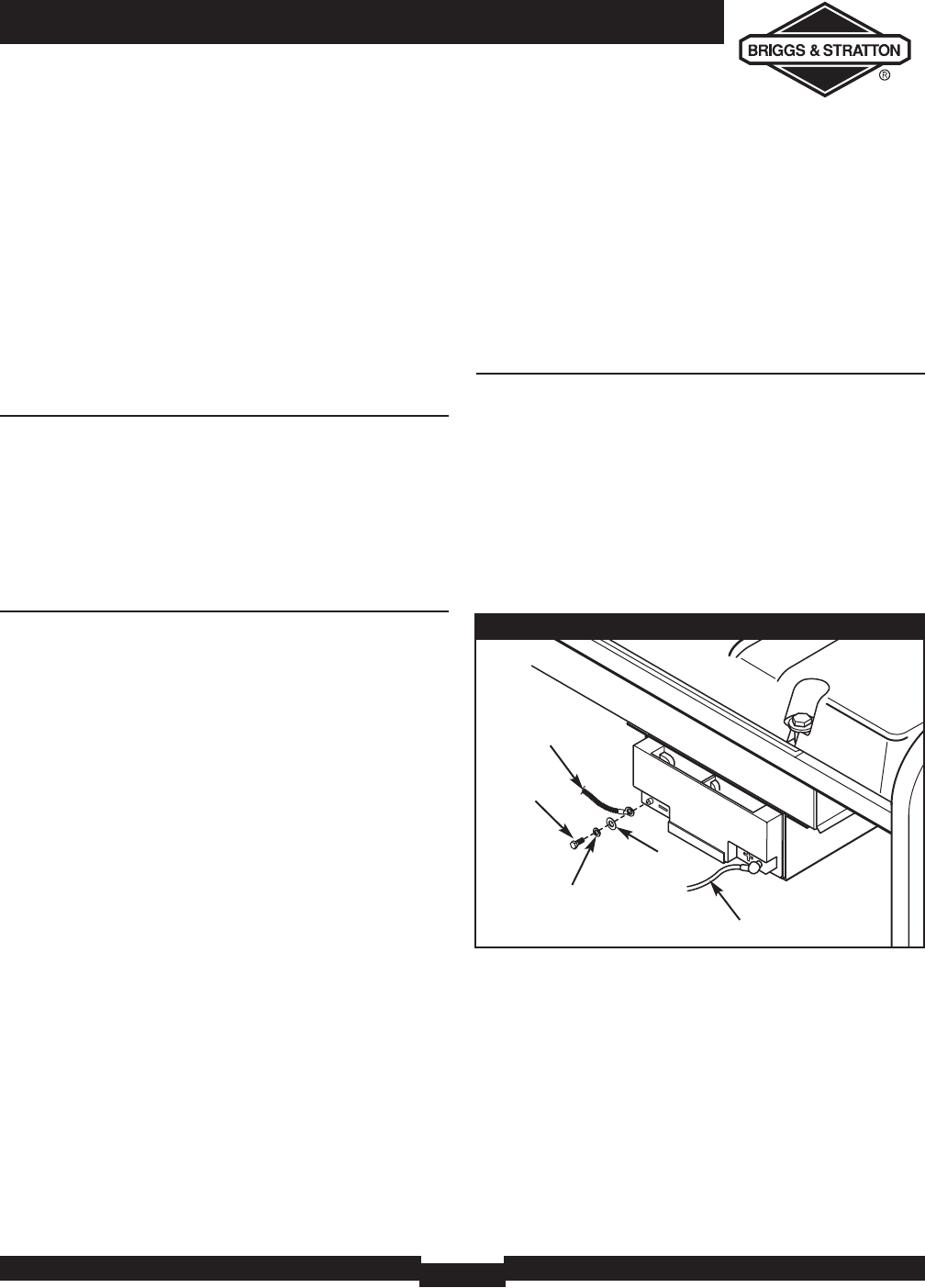

Figure 1 — Negative Battery Connection

Positive battery cable

Screw

Negative

battery

cable

Flat Washer

Lock Washer

6200W Portable Generator

Install Wheel Kit

The wheel kit is designed to greatly improve the

portability of your generator.

NOTE: Wheel kit is not intended for over-the-road use.

You will need the following tools to install these

components:

• 13mm socket wrench

• 13mm open end wrench

• 7/16" socket wrench

• 7/16" open end wrench

• Pliers

• Safety glasses

Refer to Figure 2 and install the wheel kit as

follows:

1. Tip generator so that engine end is up.

2. Slide axle through both mounting brackets.

3. Slide a wheel over the axle.

4. Place a washer on axle and then place an e-ring

in axle groove.

5. Install e-ring with pliers, squeezing from top of e-

ring to bottom of axle.

6. Repeat step 3 thru 5 to secure second wheel.

7. Tip generator so that engine side is down.

8. Attach the vibration mounts to the support leg with

1/4-20 x 1” capscrews and 1/4-20 lock nuts.

9. Remove existing locknut from left unit vibration

mount with 13mm wrench. Use same locknut to

attach support leg.

10. Attach other side of support leg with a M8 x 20

mm capscrew and M8 lock nut.

11. Return generator to normal operating position

(resting on wheels and support leg).

12. Check each fastener to ensure it is secure.

Support Leg

Hex Nut

Axle

Flat Washer

Wheel

E-Ring

Capscrew

Hex Nut

Capscrew

Vibration Mount

Use existing hardware

to attach left side of

support leg to unit

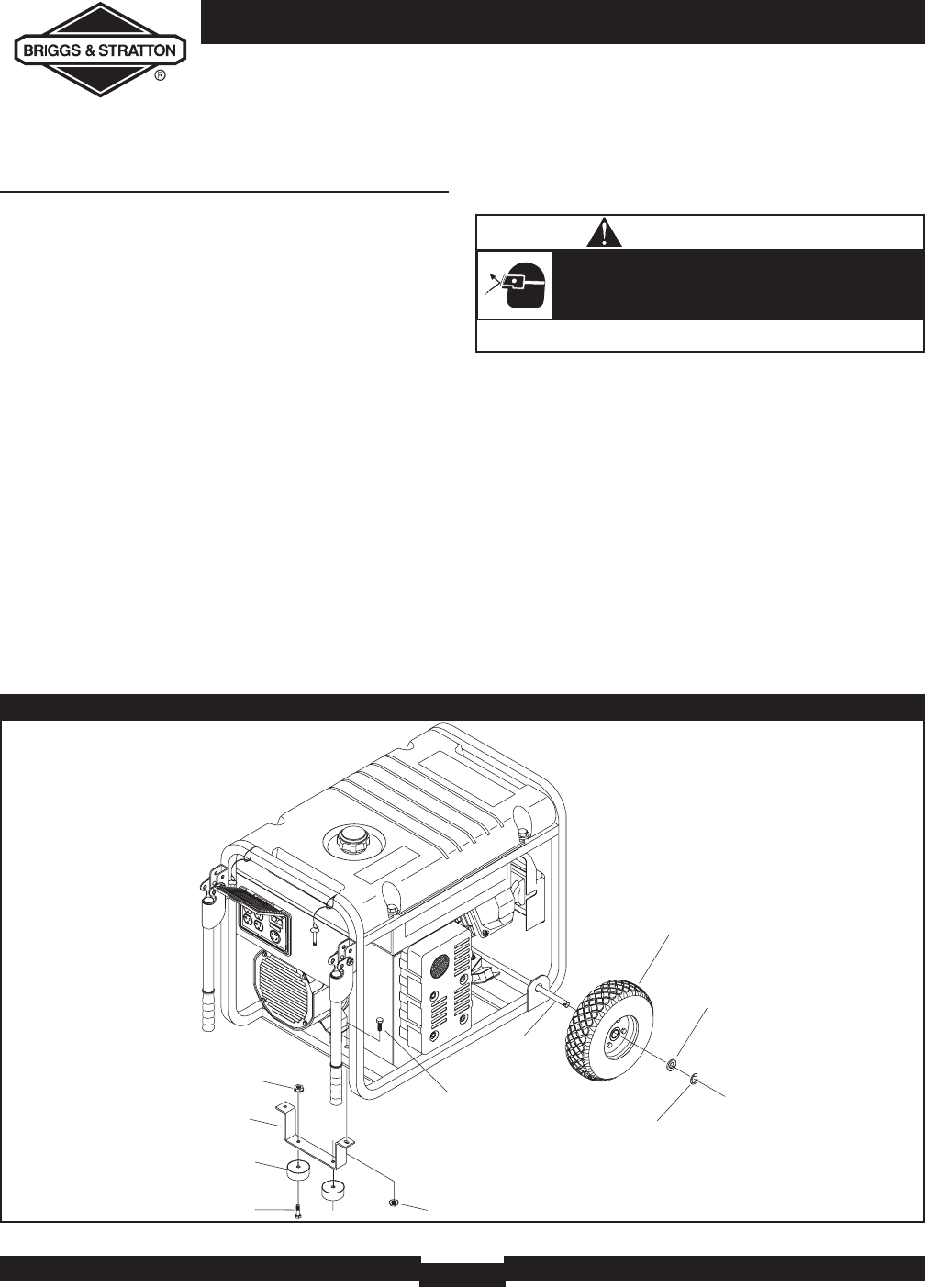

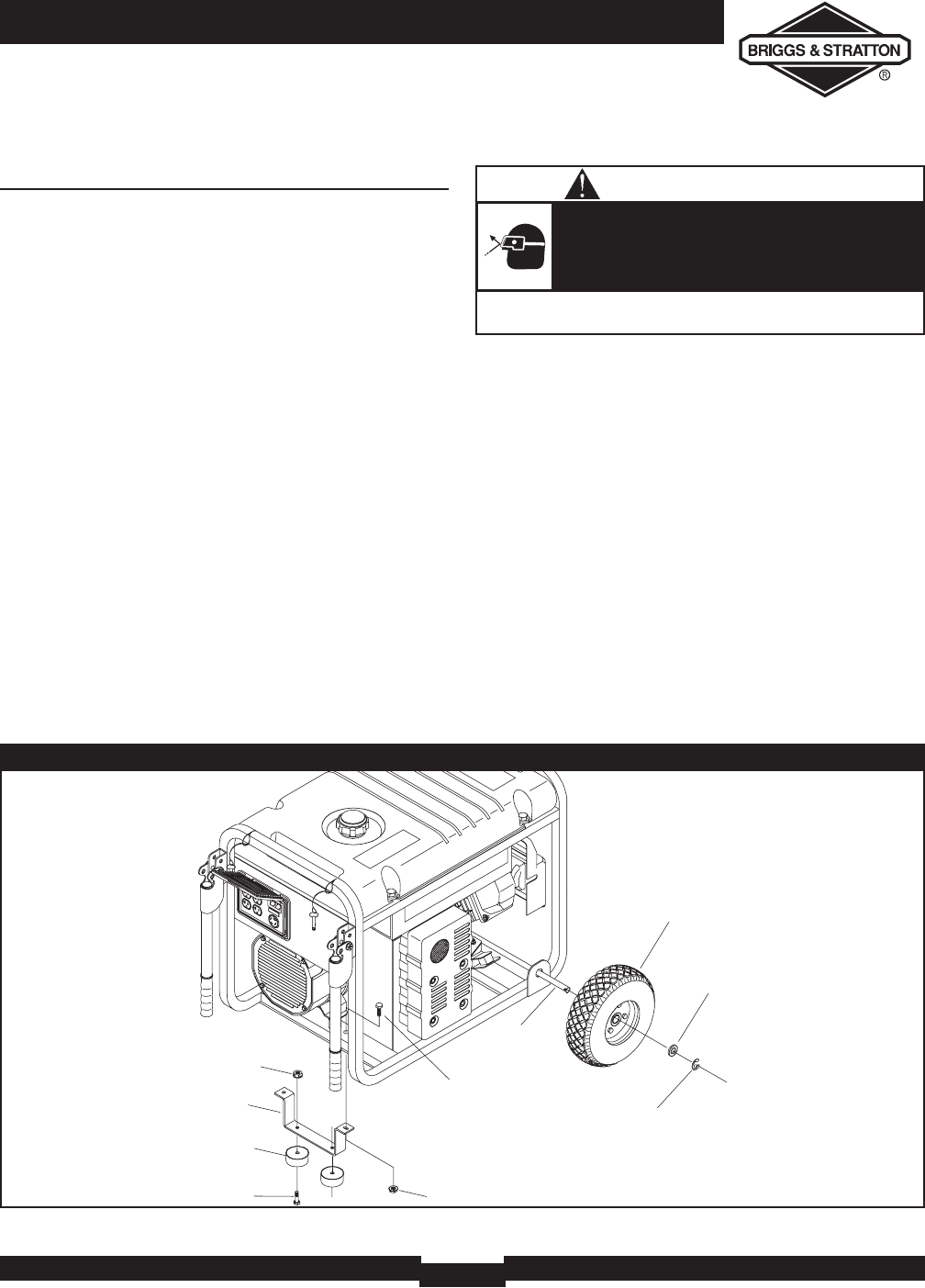

Figure 2 — Install Wheel Kit

• Always wear eye protection when installing/removing e-rings.

E-rings can cause eye injury.

E-rings can spring back and become

airborne when installing or removing.

CAUTION

6200W Portable Generator

BEFORE STARTING THE

ENGINE

Add Engine Oil

• Place generator on a level surface.

• Refer to engine operator’s manual and follow oil

recommendations and instructions.

NOTE: Check oil often during engine break–in. Refer

to engine owner’s manual for recommendations.

NOTE: The alternator assembly rotates on a

prelubricated and sealed ball bearing that requires no

additional lubrication for the life of the bearing.

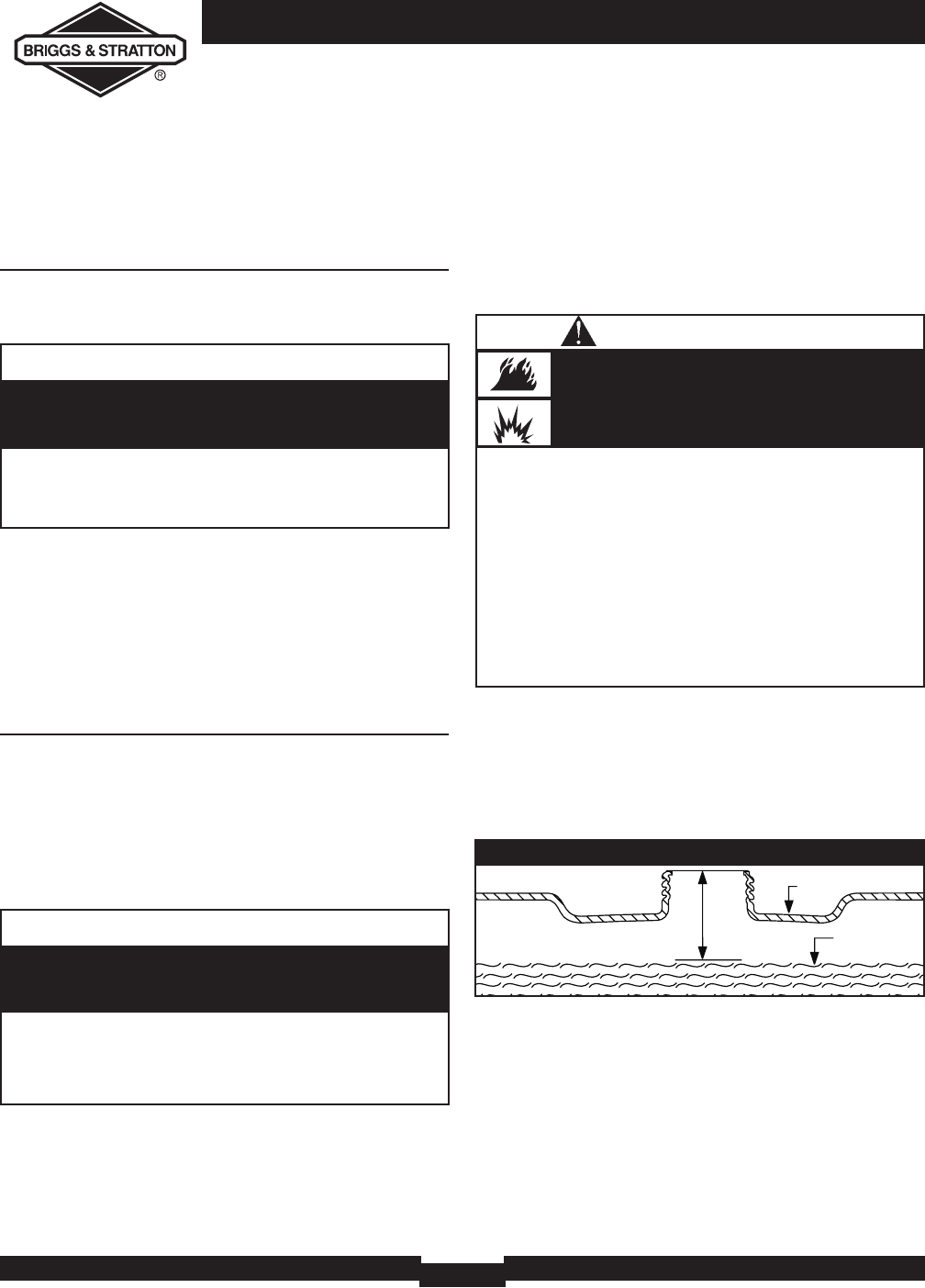

Add Fuel

Fuel must meet these requirements:

• Clean, fresh, unleaded gasoline.

• A minimum of 87 octane/87 AKI (91 RON). High

altitude use, see below.

• Gasoline with up to 10% ethanol (gasohol) or up to

15% MTBE (methyl tertiary butyl ether) is

acceptable.

To protect the fuel system from gum formation, mix in

a fuel stabilizer when adding fuel. See Storage. All fuel

is not the same. If you experience starting or

performance problems after using fuel, switch to a

different fuel provider or change brands. This engine is

certified to operate on gasoline. The emission control

system for this engine is EM (Engine Modifications).

1. Clean area around fuel fill cap, remove cap.

2. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion (Figure 3).

3. Install fuel cap and let any spilled fuel evaporate

before starting engine.

High Altitude

At higher altitudes (over 5,000 feet), 85 octane/85 AKI

(89 RON) gasoline is recommended. High-altitude use

may require a carburetor jet kit to improve performance

and decrease fuel consumption. See an Authorized

Briggs & Stratton Dealer for more information.

CAUTION

• Refer to engine operator’s manual for oil fill information.

• Damage to equipment resulting from failure to follow

this instruction will void warranty.

Any attempt to crank or start the engine before it has

been properly filled with the recommended oil will

result in equipment failure. WHEN ADDING FUEL

• Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

• Fill fuel tank outdoors.

• DO NOT overfill tank. Allow space for fuel expansion.

• If fuel spills, wait until it evaporates before starting engine.

• Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

• DO NOT light a cigarette or smoke.

Fuel and its vapors are extremely flammable

and explosive.

Fire or explosion can cause severe burns or

death.

WARNING

Fuel

Tank

1.5” Air Space

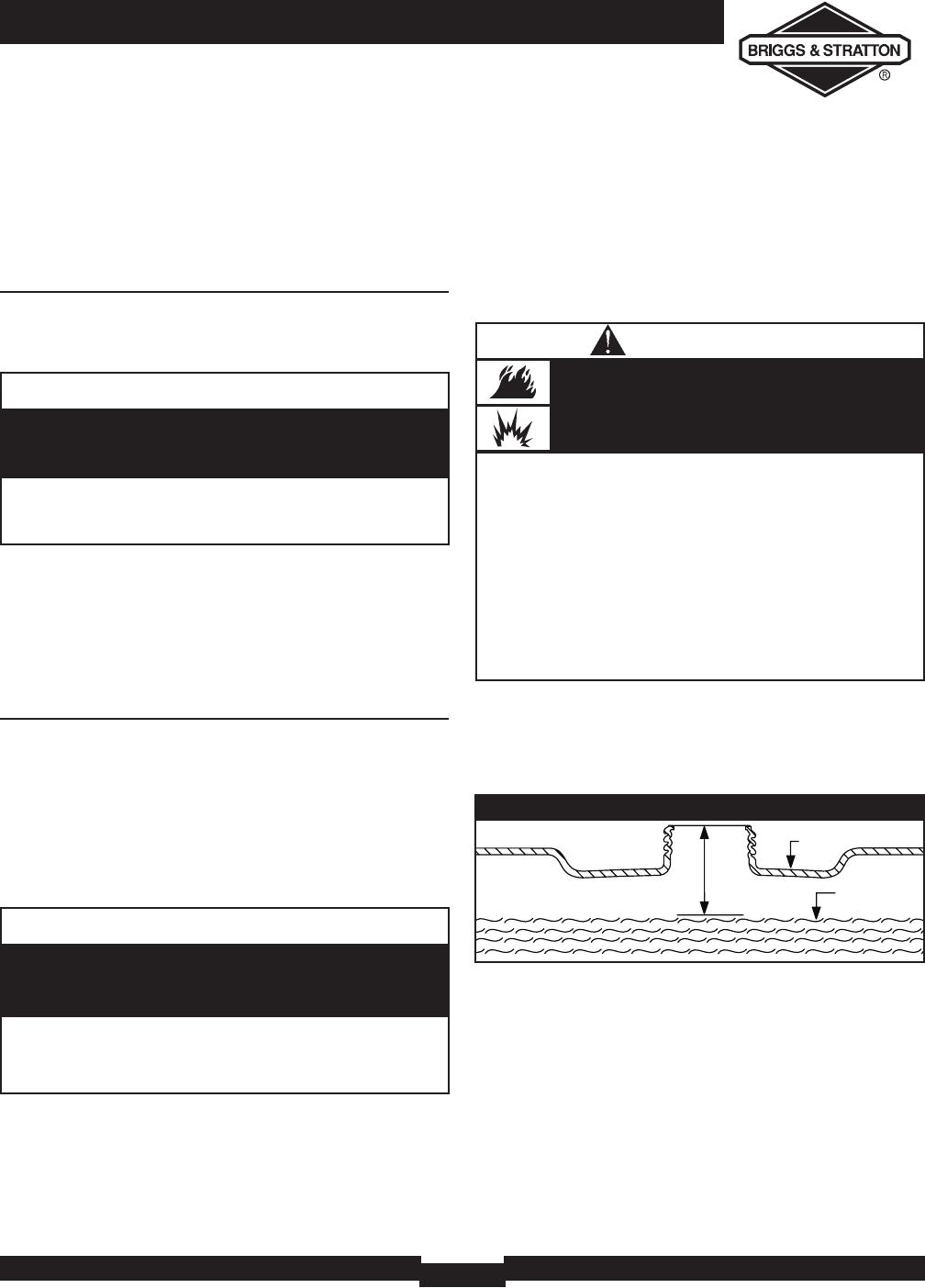

Figure 3 - Fuel Expansion

CAUTION

• DO NOT use unapproved gasoline such as E85.

• DO NOT mix oil in fuel.

• DO NOT modify engine to run on alternate fuels.

Avoid generator damage.

Failure to follow Operator’s Manual for fuel

reccomendations voids warranty.

6200W Portable Generator

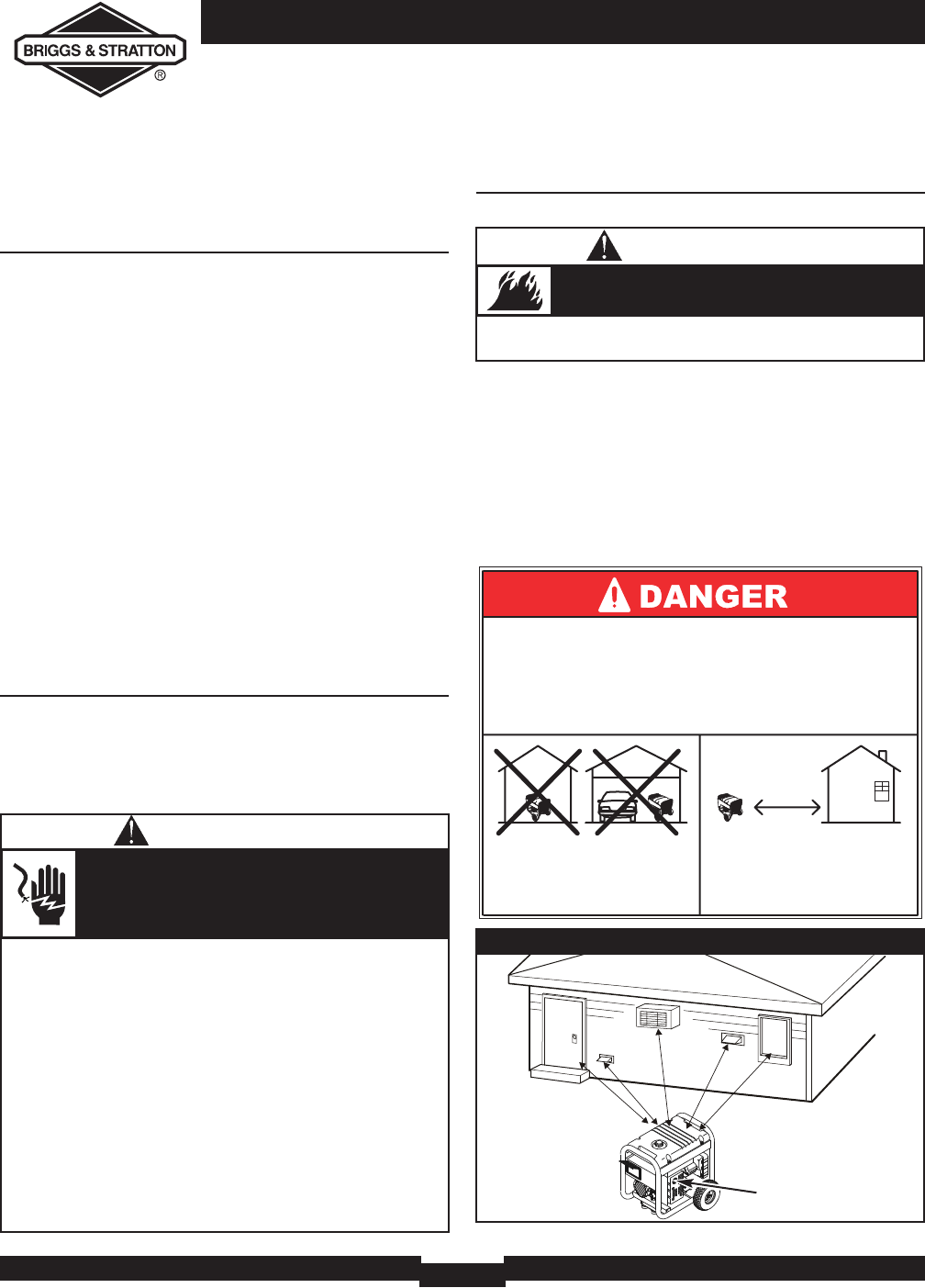

USING THE GENERATOR

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals

on the AC output receptacles. The system ground is

connected to the AC neutral wire (see “Equipment

Description”, earlier in this manual).

Special Requirements

There may be Federal or State Occupational Safety and

Health Administration (OSHA) regulations, local codes, or

ordinances that apply to the intended use of the

generator. Please consult a qualified electrician, electrical

inspector, or the local agency having jurisdiction.

• In some areas, generators are required to be

registered with local utility companies.

• If the generator is used at a construction site, there

may be additional regulations which must be observed.

Connecting to a Building’s Electrical

System

Connections for standby power to a building’s electrical

system must be made by a qualified electrician. The

connection must isolate the generator power from

utility power, and must comply with all applicable laws

and electrical codes.

Generator Location

Generator Clearance

Place generator in a well ventilated area, which will

allow for removal of deadly exhaust gas. DO NOT place

generator where exhaust gas could accumulate and

enter inside or be drawn into a potentially occupied

building. Ensure exhaust gas is kept away from any

windows, doors, ventilation intakes or other openings

that can allow exhaust gas to collect in a confined area

(Figure 4). Prevailing winds and air currents should be

taken into consideration when positioning generator.

• When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

• Use a ground fault circuit interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

• DO NOT touch bare wires or receptacles.

• DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

• DO NOT operate generator in the rain or wet weather.

• DO NOT handle generator or electrical cords while standing

in water, while barefoot, or while hands or feet are wet.

• DO NOT allow unqualified persons or children to operate

or service generator.

Generator produces powerful voltage.

Failure to isolate generator from power utility

can result in death or injury to electric utility

workers due to backfeed of electrical energy.

WARNING

Figure 4 — Generator Clearance

Exhaust Port

Typical Generator Shown

• Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

WARNING

Using a generator indoors WILL KILL YOU

IN MINUTES.

Exhaust contains carbon monoxide, a

poison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas such as garages.

ONLY use outdoors and

far from open windows,

doors, and vents.

6200W Portable Generator

OPERATING THE

GENERATOR

Starting the Engine

IMPORTANT: Always unplug the battery float charger

before starting the generator.

Disconnect all electrical loads from the generator. Use

the following start instructions:

1. Make sure unit is on a level surface.

IMPORTANT: Failure to start and operate unit on a

level surface will cause the unit not to start or to shut

down during operation.

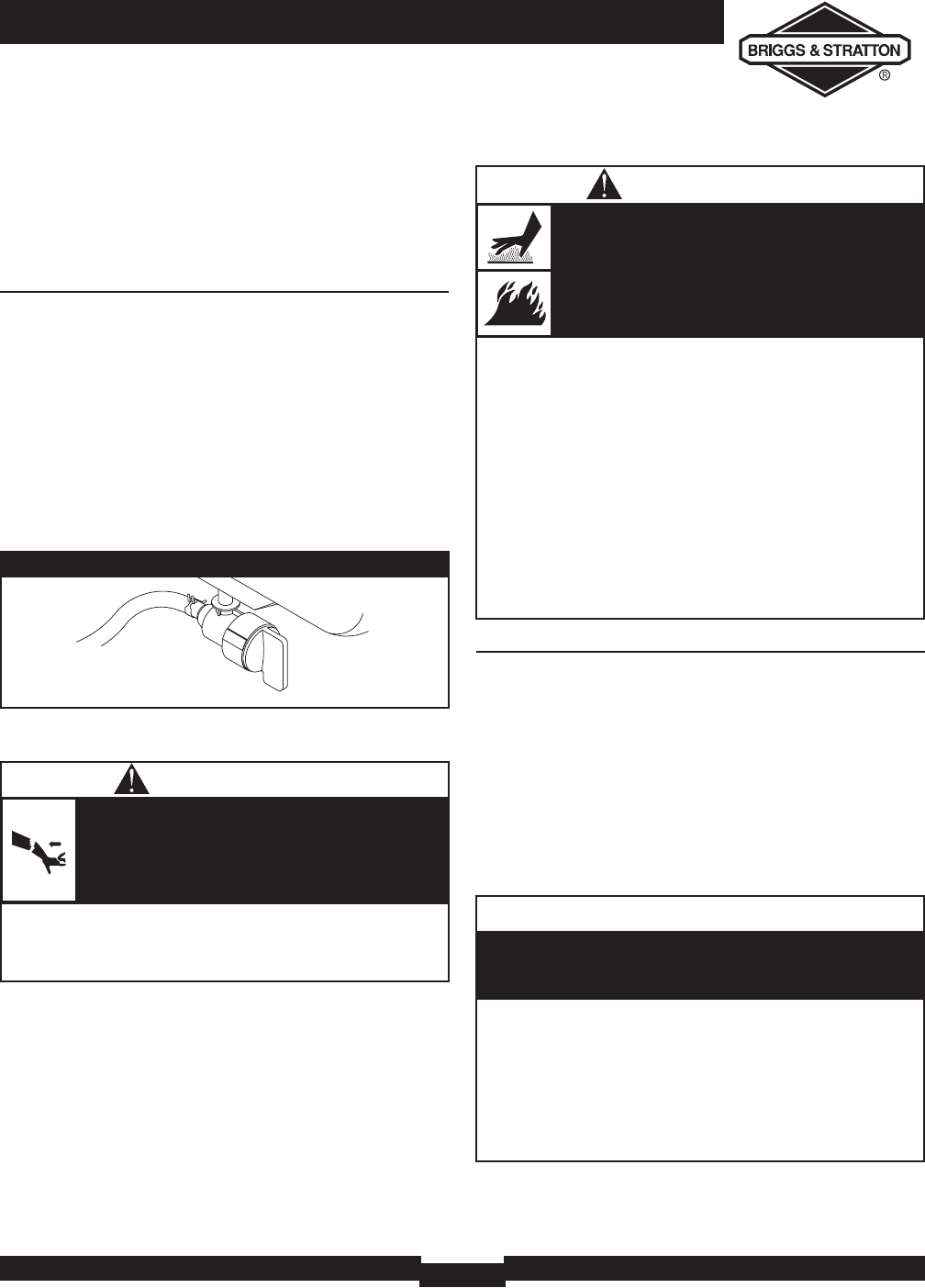

2. Turn the fuel valve to the “On” position (Figure 5).

The fuel valve handle should be vertical (pointing

toward the ground) for fuel to flow.

3. Start engine according to instructions given in the

engine operator’s manual.

NOTE: If engine starts after 3 pulls but fails to run, or if

unit shuts down during operation, make sure unit is on

a level surface and check for proper oil level in

crankcase. This unit may be equipped with a low oil

protection device. See engine operator’s manual.

Connecting Electrical Loads

• Let engine stabilize and warm up for a few minutes

after starting.

• Plug in and turn on the desired 120 and/or 240 Volt

AC, single phase, 60 Hz electrical loads.

• DO NOT connect 240 Volt loads to the 120 Volt

duplex receptacles.

• DO NOT connect 3–phase loads to the generator.

• DO NOT connect 50 Hz loads to the generator.

•DO NOT OVERLOAD THE GENERATOR. See

“Don’t Overload the Generator”.

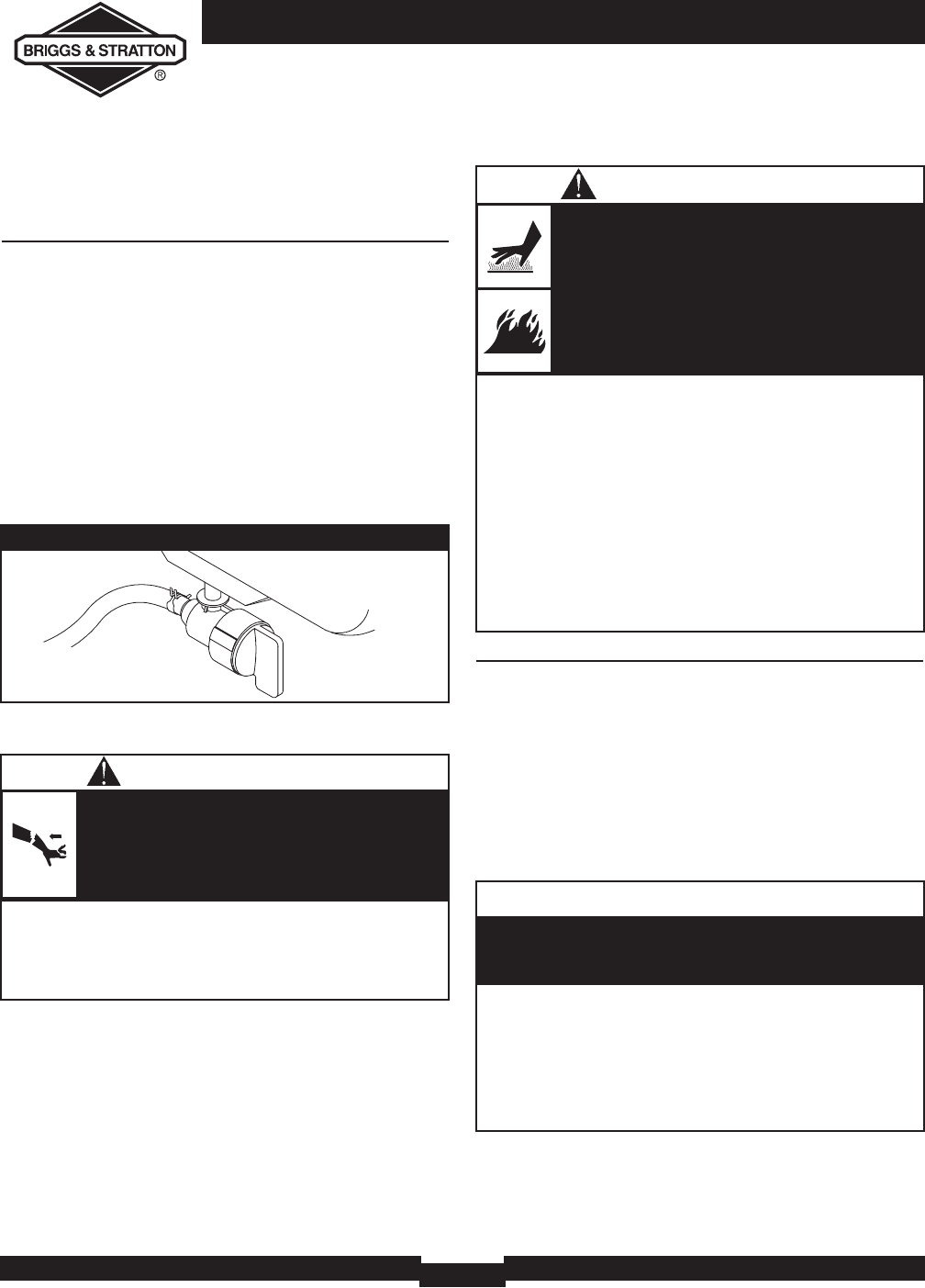

Fuel Valve is shown

in the On position

Figure 5 — Fuel Valve

• See “Don’t Overload Generator”.

• Start generator and let engine stabilize before connecting

electrical loads.

• Connect electrical loads in OFF position, then turn ON

for operation.

• Turn electrical loads OFF and disconnect from generator

before stopping generator.

Exceeding generators wattage/amperage capacity

can damage generator and/or electrical devices

connected to it.

CAUTION

• When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

• NEVER start or stop engine with electrical devices

plugged in and turned on.

Rapid retraction of starter cord (kickback)

will pull hand and arm toward engine faster

than you can let go.

Broken bones, fractures, bruises or sprains

could result.

WARNING

• DO NOT touch hot surfaces and avoid hot exhaust

gases.

• Allow equipment to cool before touching.

• Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

• Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

Running engines produce heat. Temperature

of muffler and nearby areas can reach or

exceed 150°F (65°C).

Severe burns can occur on contact.

Exhaust heat/gases can ignite combustibles,

structures or damage fuel tank causing a fire.

WARNING

6200W Portable Generator

Stopping the Engine

1. Turn OFF and unplug all electrical loads from

generator panel receptacles. NEVER start or stop

engine with electrical devices plugged in and

turned ON.

2. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and

generator.

3. Turn engine off according to instructions given in

the engine operator’s manual.

4. Move fuel valve to “Off” position.

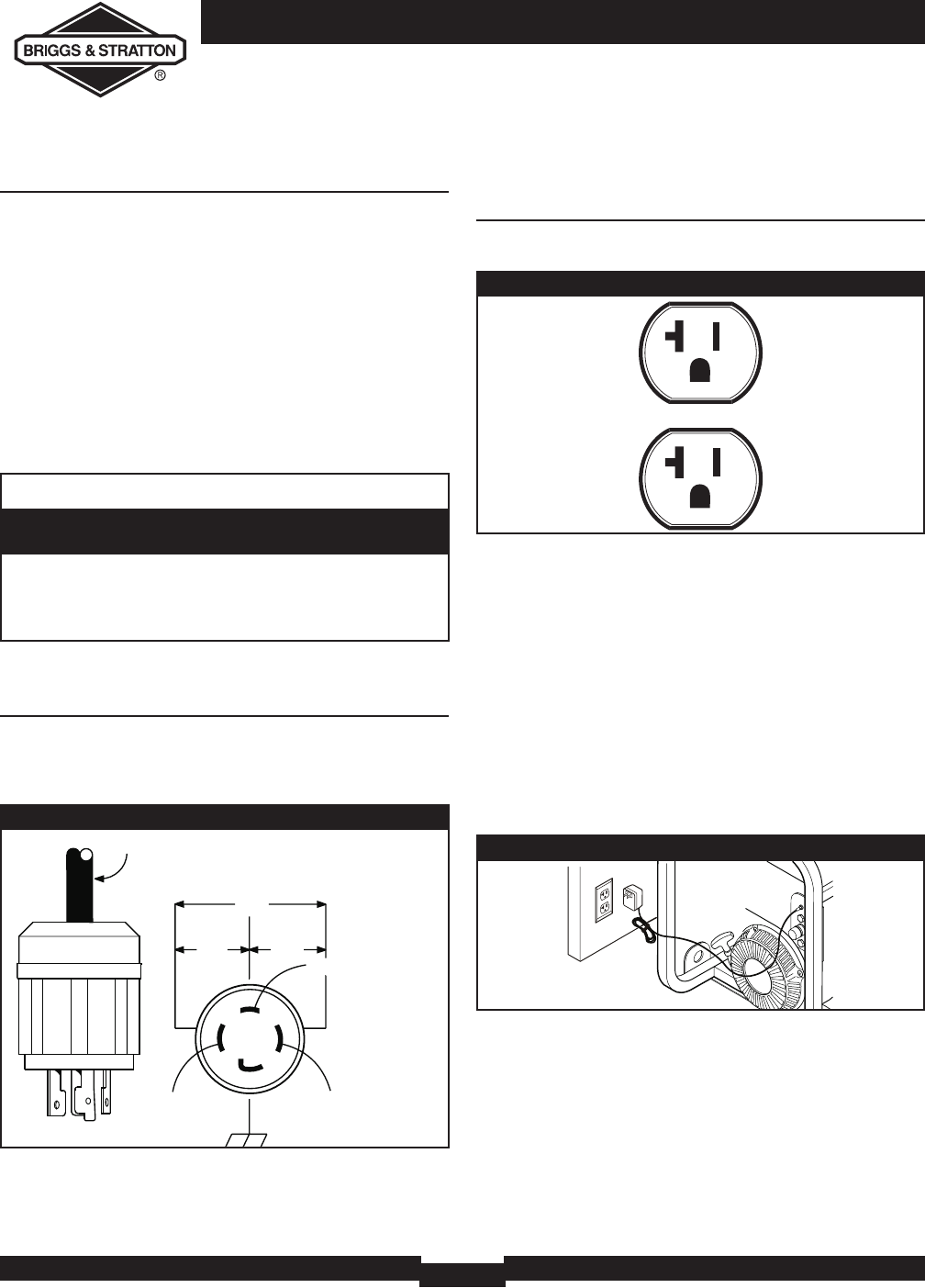

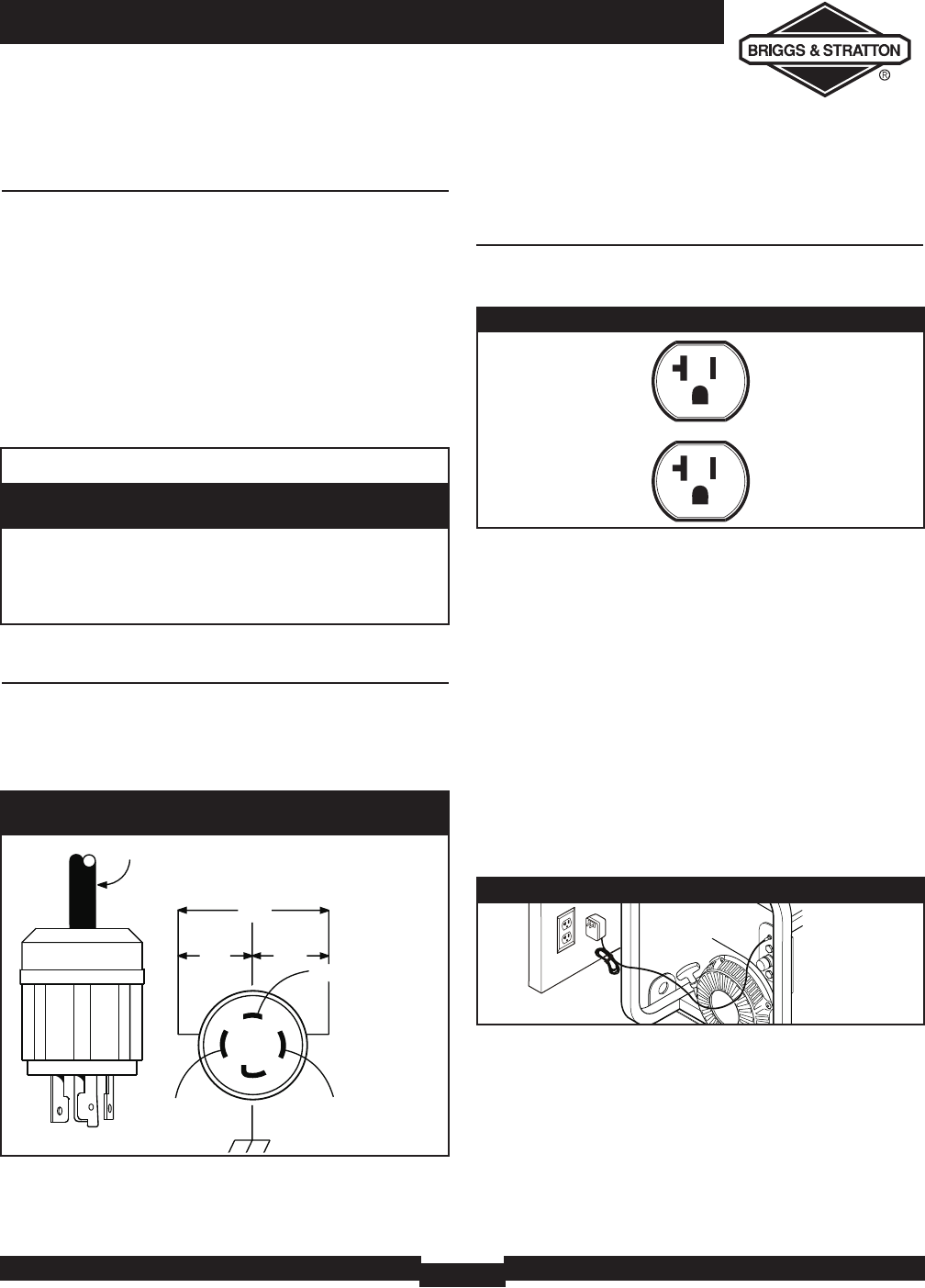

RECEPTACLES

120/240 Volt AC, 30 Amp, Locking

Receptacle

Use a NEMA L14–30 plug with this receptacle.

Connect a 4–wire cord set rated for 250 Volt AC loads

at 30 Amps (or greater) (Figure 6).You can use the

same 4–wire cord if you plan to run a 120 Volt load.

This receptacle powers 120/240 Volt AC, 60 Hz, single

phase loads requiring up to 6,200 watts of power

(6.2 kW) at 25.8 Amps for 120 Volts or 240 Volts. The

outlet is protected by a push–to–reset circuit breaker.

120 Volt AC, 20 Amp, Duplex

Receptacle

Each duplex receptacle (Figure 7) is protected against

overload by a push–to–reset circuit breaker.

Use each receptacle to operate 120 Volt AC,

single–phase, 60 Hz electrical loads requiring up to 2,400

watts (2.4 kW) at 20 Amps of current. Use cord sets that

are rated for 125 Volt AC loads at 20 Amps (or greater).

BATTERY CHARGER

Use battery float charger jack to keep the starting battery

charged and ready for use. Battery charging should be

done in a dry location, such as inside a garage.

1. Plug charger into unit’s “Battery Float Charger” jack,

which is located on the starter switch (Figure 8). Plug

battery charger into a 120 Volt AC wall receptacle.

2. Unplug charger from unit and wall outlet when

generator is being started and while it is in operation.

3. Keep this charger plugged in when generator is

not in use to prolong battery life. The charger has

a built in float equalizer and will not overcharge the

battery, even when plugged in for an extended

period of time.

IMPORTANT: See “Battery Maintenance” on page 14

for additional information.

Figure 7 — 120 Volt, 20 Amp Duplex Receptacle

Figure 6 — 120/240 Volt AC, 30 Amp Receptacle

4-Wire Cord Set

240V

120V 120V

W (Neutral)

X (Hot)

Y (Hot)

NEMA L14-30 Ground (Green)

• NEVER attempt to power a device requiring more

amperage than generator or receptacle can supply.

• DO NOT overload the generator. See “Don’t Overload

Generator”.

Receptacles may be marked with rating value

greater than generator output capacity.

CAUTION

Figure 8 — Battery Charger Jack

6200W Portable Generator

DON'T OVERLOAD

GENERATOR

Capacity

You must make sure your generator can supply

enough rated (running) and surge (starting) watts for

the items you will power at the same time. Follow

these simple steps:

1. Select the items you will power at the same time.

2. Total the rated (running) watts of these items. This

is the amount of power your generator must

produce to keep your items running. See Figure 9.

3. Estimate how many surge (starting) watts you will

need. Surge wattage is the short burst of power

needed to start electric motor-driven tools or

appliances such as a circular saw or refrigerator.

Because not all motors start at the same time,

total surge watts can be estimated by adding only

the item(s) with the highest additional surge watts

to the total rated watts from step 2.

Example:

Total Rated (Running) Watts = 3075

Highest Additional Surge Watts = 1800

Total Generator Output Required = 4875

Power Management

To prolong the life of your generator and attached

devices, it is important to take care when adding

electrical loads to your generator. There should be

nothing connected to the generator outlets before

starting it's engine. The correct and safe way to manage

generator power is to sequentially add loads as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the

largest load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly.

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity.

Take special care to consider surge loads in generator

capacity, as described above.

*Wattages listed are approximate only. Check tool or

appliance for actual wattage.

Tool or Appliance Rated (Running)

Watts Additional Surge

(Starting) Watts

Window Air

Conditioner 1200 1800

Refrigerator 800 1600

Deep Freezer 500 500

Television 500 -

Light (75 Watts) 75 -

3075 Total

Running Watts 1800 Highest

Surge Watts

Tool or Appliance

Rated*

(Running)

Watts

Additional

Surge

(Starting)

Watts

Essentials

Light Bulb - 75 watt

Deep Freezer

500

Sump Pump

800

1200

Refrigerator/Freezer - 18 Cu. Ft.

800

1600

Water Well Pump - 1/3 HP

1000

2000

Heating/Cooling

Window AC - 10,000 BTU

1200

1800

Window Fan

300

600

Furnace Fan Blower - 1/2 HP

800

1300

Kitchen

Microwave Oven - 1000 Watt

1000

Coffee Maker

1500

Electric Stove - Single Element

1500

Hot Plate

2500

Family Room

DVD/CD Player

100

VCR

100

Stereo Receiver

450

Color Television - 27”

500

Personal Computer w/17” monitor

800

Other

Security System

180

AM/FM Clock Radio

300

Garage Door Opener - 1/2 HP

480

520

Electric Water Heater - 40 Gallon

4000

DIY/Job Site

Quartz Halogen Work Light

1000

Airless Sprayer - 1/3 HP

600

1200

Reciprocating Saw

960

Electric Drill - 1/2 HP

1000

Circular Saw - 7 1/4”

1500

Miter Saw - 10”

1800

Table Planer - 6”

1800

Table Saw/Radial Arm Saw - 10”

2000

Air Compressor - 1-1/2 HP

2500

Figure 9 - Wattage Reference Chart

6200W Portable Generator

SPECIFICATIONS

Starting Wattage . . . . . . . . . . . . . . . . . .8,750 watts

Wattage . . . . . . . . . . . . . . . . . . . . . . . . .6,200 watts

AC Load Current:

At 120 Volts . . . . . . . . . . . . . . . . . . . . .51.6 Amps

At 240 Volts . . . . . . . . . . . . . . . . . . . .25.8 Amps

Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–phase

Rated Frequency . . . . . . . . . . . . . . . . . . . .60 Hertz

Fuel Tank Capacity. . . . . . . . . . . . . . . 7 U.S. gallons

Shipping Weight. . . . . . . . . . . . . . . . . . . . . . 198 lbs.

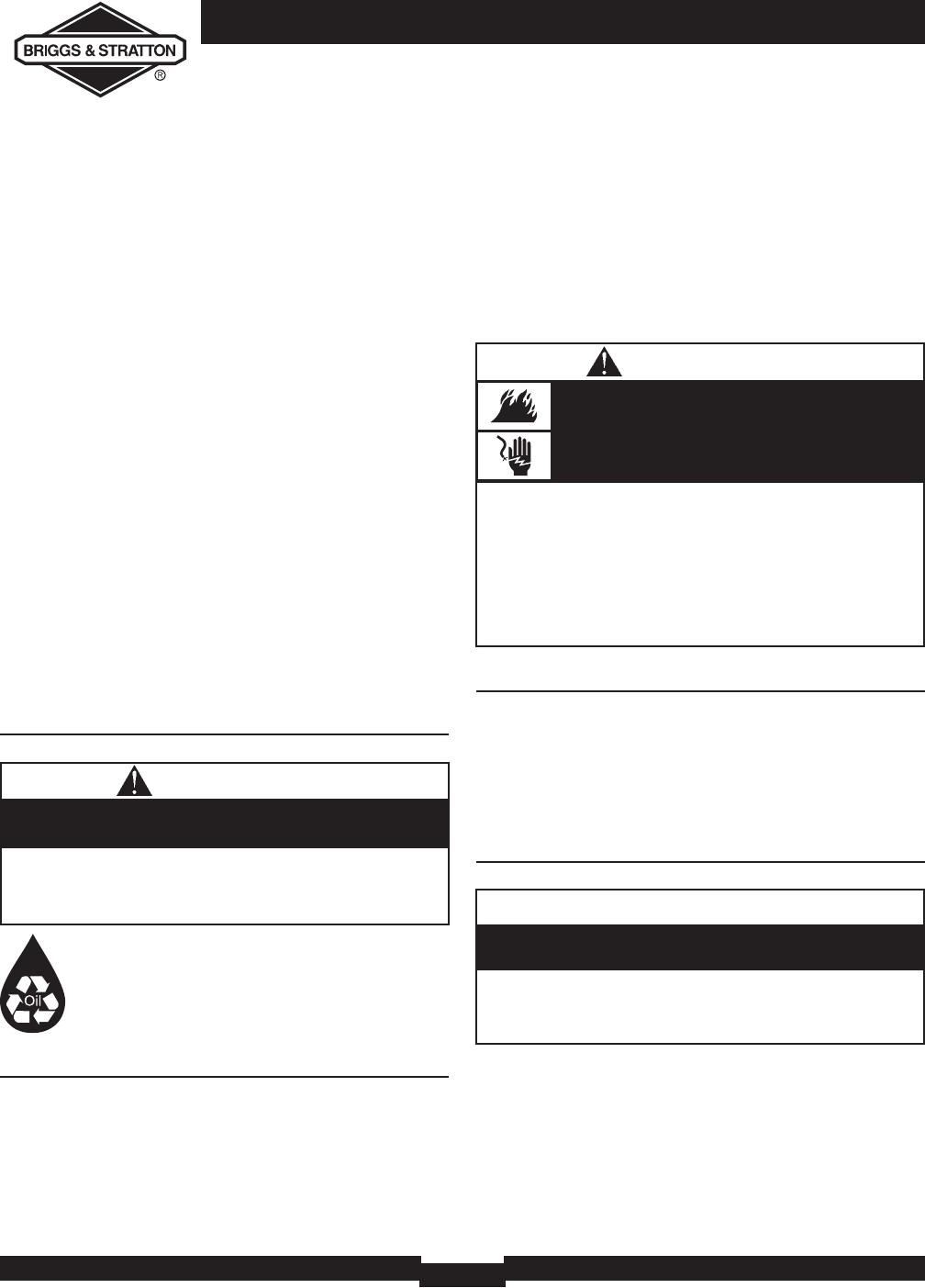

GENERAL MAINTENANCE

RECOMMENDATIONS

The Owner/Operator is responsible for making sure

that all periodic maintenance tasks are completed on a

timely basis; that all discrepancies are corrected; and

that the unit is kept clean and properly stored. NEVER

operate a damaged or defective generator.

NOTE: Should you have questions about replacing

components on your BSPP generator, please call

1-800-743-4115 for assistance.

Engine Maintenance

See engine operator’s manual for instructions.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Generator Maintenance

Generator maintenance consists of keeping the unit

clean and dry. Operate and store the unit in a clean dry

environment where it will not be exposed to excessive

dust, dirt, moisture or any corrosive vapors. Cooling air

slots in the generator must not become clogged with

snow, leaves or any other foreign material.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system and

cause problems. In addition, if water enters generator

through cooling air slots, some of the water will be

retained in voids and cracks of the rotor and stator

winding insulation. Water and dirt buildup on the

generator internal windings will eventually decrease

the insulation resistance of these windings.

Battery Maintenance

Other than float charging, described elsewhere, no

maintenance is required for the starting battery. Keep

the battery and terminals clean and dry.

IMPORTANT: Battery charging should be performed in

a dry location, such as inside a garage.

Generator Cleaning

• Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt or

oil.

• Use a vacuum cleaner to pick up loose dirt and

debris.

• Inspect cooling air slots and opening on generator.

These openings must be kept clean and

unobstructed.

• Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

• Thoroughly wash exposed areas with soap and water.

Avoid prolonged or repeated skin contact with used

motor oil.

CAUTION

• DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

• DO NOT insert any objects through cooling slots.

Improper treatment of generator can damage it and

shorten its life.

CAUTION

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

GENERATOR

• Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

• Use approved spark plug tester.

• DO NOT check for spark with spark plug removed.

Unintentional sparking can result in fire or

electric shock.

WARNING

6200W Portable Generator

STORAGE

The generator should be started at least once every

seven days and allowed to run at least 30 minutes. If

this cannot be done and you must store the unit for

more than 30 days, use the following guidelines to

prepare it for storage.

Generator Storage

• Clean the generator as outlined in “Generator

Cleaning”.

• Check that cooling air slots and openings on

generator are open and unobstructed.

Engine Storage

See engine operator’s manual for instructions.

Other Storage Tips

Fuel will become stale when stored over 30 days. Stale

fuel causes acids and gum deposits to form in the fuel

system or on essential carburetor parts. Prior to

storage, if gasoline has not been treated with a fuel

stabilizer, it must be drained from the engine into an

approved container. Then run engine until it stops from

lack of fuel.

When fuel stabilizers are used according to their

instructions, there is no need to drain the gasoline

from the engine prior to storage. Use Briggs & Stratton

FRESH START™ fuel stabilizer, available as a liquid

additive or a drip concentrated liquid cartridge. Run the

engine for a short time to circulate stabilizer

throughout the fuel system. Engine and fuel can then

be stored up to 24 months.

If gasoline is drained, the use of a fuel stabilizer in the

storage container is still recommended to maintain

freshness.

• DO NOT store fuel from one season to another

unless it has been treated as described above.

• Replace fuel container if it starts to rust. Rust and/or

dirt in fuel can cause problems if it's used with this

unit.

• Store unit in a clean and dry area.

• DO NOT place a storage cover over a hot generator.

• Let equipment cool for a sufficient time before placing the

cover on the equipment.

Storage covers can be flammable.

WARNING

6200W Portable Generator

TROUBLESHOOTING

Problem Cause Correction

No AC output is available, but

generator is running.

1. One of the circuit breakers is

open.

2. Fault in generator.

3. Poor connection or defective

cord set.

4. Connected device is bad.

1. Reset circuit breaker.

2. Contact Authorized service

facility.

3. Check and repair.

4. Connect another device that is

in good condition.

Generator runs good at no-load

but "bogs" down" when loads are

connected.

1. Short circuit in a connected

load.

2. Generator is overloaded.

3. Shorted generator circuit.

1. Disconnect shorted electrical

load.

2. See "Don't Overload Generator".

3. Contact Authorized service

facility.

Generator will not start; or starts

and runs rough.

1. Failed battery.

2. Low oil level.

1. Replace battery.

2. Fill crankcase to proper level or

place generator on level surface.

Generator shuts down during

operation.

Out of fuel. Fill fuel tank.

Generator lacks power. Load is too high. See "Don't Overload Generator".

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC PORTABLE GENERATOR OWNER WARRANTY POLICY

LIMITED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is

defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this

warranty must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below.

For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at BRIGGSandSTRATTON.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT

PERMITTED BY LAW ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or

countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty

gives you specific legal rights and you may also have other rights which vary from state to state or country to country.

2 years*

1 year

Consumer Use

Commercial Use

The warranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above.

“Consumer Use" means personal residential household use by a retail consumer. “Commercial Use" means all other uses, including

use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter be

considered as commercial use for purposes of this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR

PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME

WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE

WARRANTY PERIOD.

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty

repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For

example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping,

handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number on the

portable generator has been removed or the equipment has been altered or modified. During the warranty period, the Authorized

Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal use and

service. This warranty will not cover the following repairs and equipment:

•Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This

warranty does not cover repair when normal use has exhausted the life of a part or the equipment.

•Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or

unauthorized installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper

maintenance, repair or storage so as, in our judgment, to adversely affect its performance and reliability. This warranty also

does not cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to chemical,

dirt, carbon, lime, and so forth).

•Other Exclusions: This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents,

abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting

batteries, generator adapter cord sets and storage covers are excluded from the product warranty. This warranty excludes used,

reconditioned, and demonstration equipment, equipment used for prime power in place of utility power, equipment used in life

support applications, and failures due to acts of God and other force majeure events beyond the manufacturers control.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

Effective February 1, 2006 replaces all undated Warranties and all Warranties dated before February 1, 2006

198189E, Rev. A, 7/14/2006

*Second year parts only

WARRANTY PERIOD

Generador Portátil de 6200W

TABLA DE CONTENIDOS

Reglas De Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . 18-20

Conozca Su Generador. . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Montaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-24

Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-28

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Diagnosticos De Averías . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

DESCRIPCIÓN DEL EQUIPO

Lea este manual de manera cuidadosa y

familiarícese con su generador. Conozca

sus usos, sus limitaciones y cualquier

peligro relacionado con el mismo.

Este generador funciona en base a un motor, de campo

eléctrico giratorio y de corriente alterna (AC). Fue diseñado

con la finalidad de proveer energía eléctrica para luces

eléctricas, aparatos, herramientas compatibles y cargas de

motor. El campo giratorio del generador funciona a una

velocidad de 3,6000 rpm usando un motor con un solo

cilindro.

¡PRECAUCIÓN! NO sobrepase la capacidad de vataje y

amperaje del generador. Revise "No Sobrecargue

Generador".

Se ha hecho cada esfuerzo posible para asegurarse que la

información que aparece en este manual es exacta y se

encuentra actualizada. Sin embargo, nosotros se reserva el

derecho a cambiar, alterar o de otra manera mejorar, el

producto y este documento en cualquier momento, sin

previo aviso.

El Sistema de Control de Emisiones para este generador

está garantizado para juegos estándares por la Agencia de

Protección Ambiental y el Consejo de recursos de aire de

California. Para mayor información acerca de la garantía,

consulte con el manual del operario del motor.

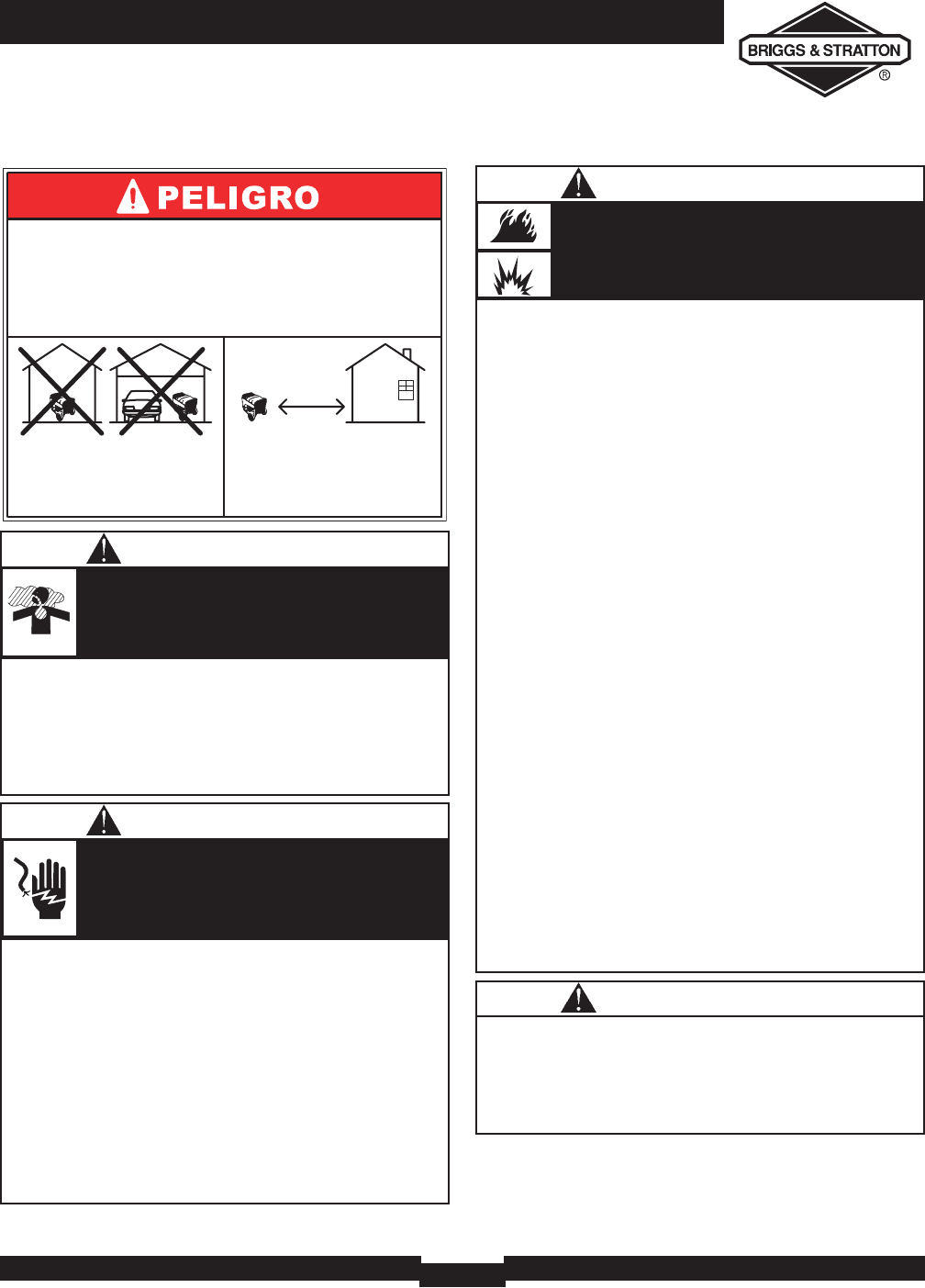

REGLAS DE SEGURIDAD

Éste es el símbolo de alerta de seguridad. Sirve

para advertir al usuario de un posible riesgo para

su integridad física. Siga todos los mensajes de

seguridad que figuren después de este símbolo

para evitar lesiones o incluso la muerte.

El símbolo de alerta de seguridad ( ) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCIÓN), un

mensaje por escrito o una ilustración, para alertarlo acerca

de cualquier situación de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causará la

muerte o una herida grave. ADVERTENCIA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCIÓN indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCIÓN, cuando se usa sin el símbolo de alerta,

indica una situación que podría resultar en el daño del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

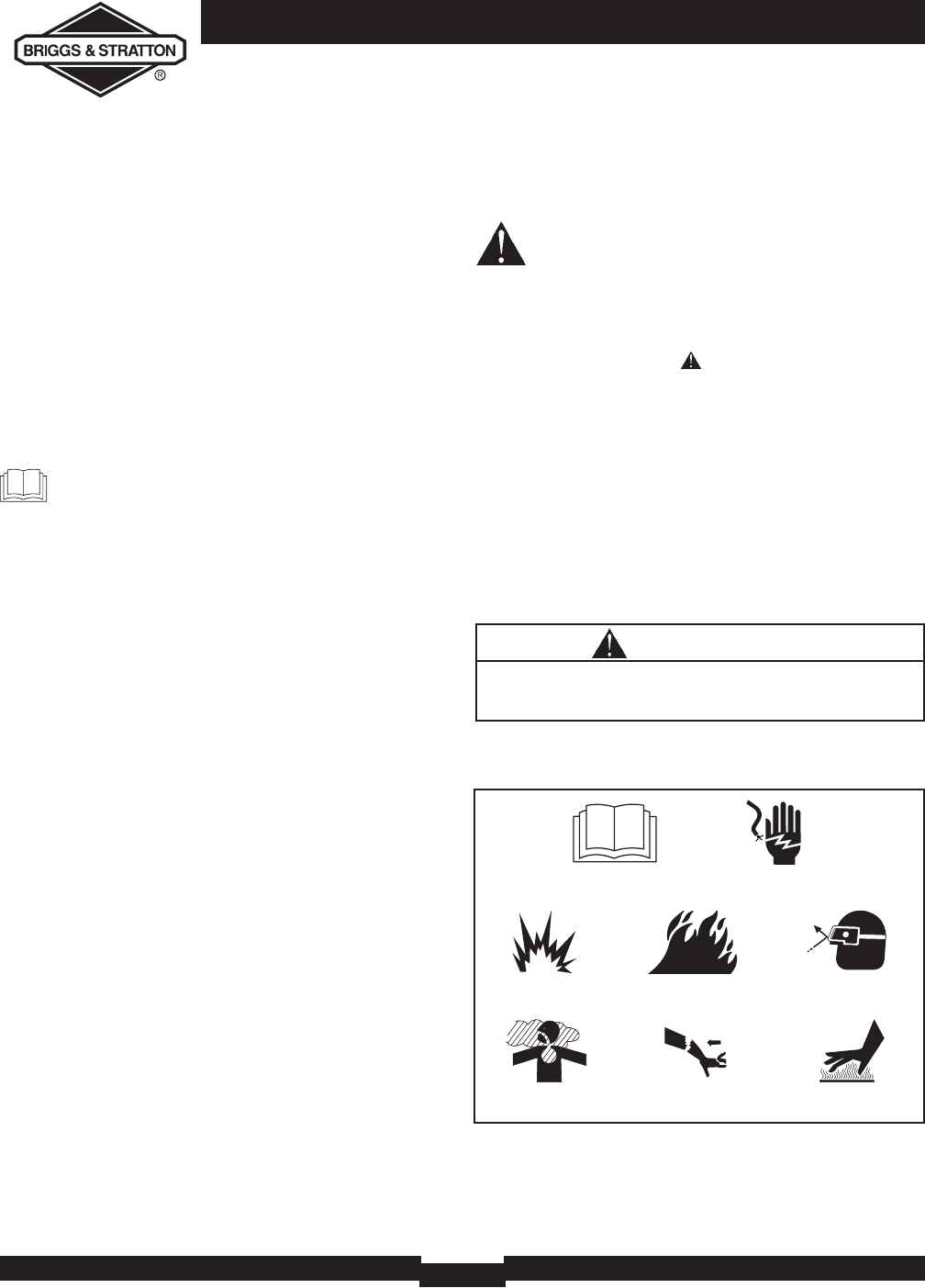

Símbolos de Peligro y Significados

El escape del motor de este producto contiene

elementos químicos reconocidos en el Estado de

California por producir cáncer, defectos de nacimiento

u otros daños de tipo reproductivo.

ADVERTENCIA

CONSERVE ESTAS INSTRUCCIONES

Fuego

Explosión

Gases Tóxicos Superficie Caliente

Descarga Eléctrica

Retroceso

Manual del Operario

Objets volant

Generador Portátil de 6200W

• Cuando use un generador como poder de energía auxiliar, notifique

a la compañía de utilidades. Use el equipo de transferencia

aprobado para aislar el generador de otra utilidad eléctrica.

• Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier área bastante húmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero.

• NO toque los alambres pelados o receptáculos.

• NO use un generador con cables eléctricos que estén

malgastados, rotos, pelados o dañados de cualquier forma.

• NO opere el generador bajo la lluvia.

• NO maneje el generador o cables eléctricos mientras esté parado

en agua, descalzo o cuando las manos y los pies estén mojados.

• NO permita que personas descalificadas o niños operen o

sirvan al generador.

Los generadores producen un voltaje muy poderoso.

Si no aísla el generador de utilidades de energía,

puede hacer que los trabajadores de electricidad

sufran heridas graves e inclusive la muerte, debido

a la retroalimentación de la energía eléctrica.

ADVERTENCIA

• Este generador no cumple la norma 33CFR-183 del cuerpo de

guardacostas de EE.UU. y no debe utilizarse en aplicaciones

marinas.

• El uso de un generador no homologado por cuerpo de

guardacostas de EE.UU. puede provocar lesiones y daños

materiales.

ADVERTENCIA

CUANDO AÑADA COMBUSTIBLE O VACÍE EL

DEPÓSITO

• Apague el generador (posición OFF) y déjelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje

la tapa lentamente para dejar que la presión salga del tanque.

• Llene o vacíe el depósito de combustible a la intemperie.

• NO llene demasiado el tanque. Permita al menos espacio para

la expansión del combustible.

• Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignición.

• NO encienda un cigarrillo o fume.

CUANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

• Compruebe que la bujía, el silenciador, el tapón del depósito de

combustible y el filtro de aire están instalados.

• NO arranque el motor sin la bujía instalada.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• Este generador no es apto para el uso en equipos móviles ni en

aplicaciones marinas.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible

vacío, o con la válvula para apagar el combustible, apagada

(posición OFF).

• Desconecte el cable de la bujía.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

• Almacene alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomésticos que

posean pilotos u otras fuentes de ignición, porque ellos pueden

encender los vapores de la combustible.

La combustible y sus vapores son

extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar

quemaduras severas e inclusive la muerte.

ADVERTENCIA

• Opere el generador SOLAMENTE al aire libre.

• Asegúrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilación u otras aberturas

en un espacio cerrado en el que puedan acumularse.

• NO opere el generador dentro de un edificio o lugar cerrado

(aunque haya puertas o ventanas abiertas), incluyendo el

compartimiento del generador en un vehículo recreativo o RV.

Al generador funcionar, se produce monóxido de

carbono, un gas inodoro y venenoso.

El respirar el monóxido de carbono, producirá

náusea, desmayo o la muerte.

ADVERTENCIA

El usar un generador en espacios interiores

le causará la muerte en unos minutos.

Los gases de combustión contienen monóxido

de carbono, un gas venenoso que usted no

puede ver ni oler.

NUNCA lo use dentro

del hogar ni en lugares

parcialmente cerrados

tales com garajes.

SOLO úselo al aire libre

y lejos de ventanas

abiertas, puertas y

respiraderos.

Generador Portátil de 6200W

• NO cambie ninguna velocidad determinada. El generador

suministra una frecuencia y un voltaje calificado cuando

funciona a una velocidad determinada.

• NO modifique al generador en ninguna forma.

Las velocidades de operación en exceso, aumentan los

riesgos de heridas y daños al generador.

Las velocidades bajan en exceso, imponen una carga muy

pesada.

PRECAUCIÓN

• Vea "No sobrecargue generador".

• Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas eléctricas.

• Conecte las cargas eléctricas en la posición de apagado (OFF),

luego encienda (ON) para su operación.

• Apague (OFF) las cargas eléctricas y desconéctelas del

generador antes de parar el generador.

El sobrepasar la capacidad del amperaje y vataje del

generador, puede dañar al generador y los aparatos

eléctricos conectados al mismo.

PRECAUCIÓN

• Use el generador solamente con la finalidad para el cual fue

diseñado.

• Si usted tiene alguna pregunta acerca de las finalidades de uso

del generador, pregúntele a su concesionario o contacte el

comerciante autorizado.

• Opere el generador solamente en superficies niveladas.

• NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

• NO inserte cualquier objeto a través de las ranuras de

enfriamiento.

• Si los aparatos conectados se sobrecalientan, apáguelos y

desconéctelos del generador.

• Apague el generador si:

-Se pierde la salida eléctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

El tratamiento inadecuado del generador puede dañarlo

y acortar su vida productiva.

PRECAUCIÓN

CUANDO AJUSTE O HAGA REPARACIONES A SU

GENERADOR

• Siempre desconecte el alambre de la bujía y colóquelo donde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utilice un comprobador de bujías homologado.

• NO comprueba la chispa sin la bujía instalada.

Chispear involuntario puede tener como

resultado el fuego o el golpe eléctrico.

ADVERTENCIA

• Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuación, tire rápidamente de él para

evitar su retroceso.

• NUNCA arranque o pare el motor cuando haya aparatos

eléctricos conectados y en funcionamiento.

El rápido repliegue del cable del arrancador

(retroceso) impedirá que el usuario suelte el cable a

tiempo y tirará de su mano y brazo hacia el motor.

Como resultado, podrían producirse fracturas,

contusiones o esguinces.

ADVERTENCIA

• NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

• El Código de Normativa Federal (CFR, Título 36: Parques,

Bosques y Propiedad Pública) obliga a instalar una pantalla

apagachispas en los equipos con motor de combustión interno y

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el uso de

una pantalla apagachispas (Sección 4442 del Código de

Recursos Públicos de California). En otros estados puede haber

leyes similares en vigor.

Los motores al funcionar producen calor. La

temperatura del silenciador y de las áreas cercanas

puede alcanzar o pasar los 150ºF (65ºC).

Quemaduras severas pueden ocurrir al hacer

contacto.

Los gases y el calor de escape pueden inflamar los

materiales combustibles y las estructuras o dañar

el depósito de combustible y provocar un incendio.

ADVERTENCIA

Generador Portátil de 6200W

CONOZCA SU GENERADOR

LEA ESTE MANUAL DEL OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR.

Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y

ajustes. Conserve este manual para referencias futuras.

Botón de Encendido - Cuando es oprimido, hace que el

motor se encienda.

Cargador de Flotación de la Batería — Utilice el enchufe

hembra del cargador de flotación de la batería para mantener

la batería de arranque cargada y preparada para el uso.

Conector de Tierra – Consulte con el organismo

responsable de la normativa vigente de conexión a tierra.

Cortacircuitos (AC) — Cada tomacorriente posee un

cortacircuito para proteger el generador contra sobrecargas

eléctricas. Los cortacircuitos son del tipo “oprimir para

reposicionar”.

Culatazo el Principio — Usó para comenzar motor.

Depurador de Aire — Filtra el aire de entrada a medida que

penetra en el motor.

Interruptor Balancín — Deberá estar en la posición “On”

(En) para darle arranque al motor. Colóquelo en la posición

“Off” (Apagado) para detener un motor en funcionamiento.

Palanca del Cebador — Usada cuando se está dando

arranque a un motor frío.

Silenciador Apagachispas — El silenciador disminuye el ruido

del motor y está equipado con una pantalla apagachispas.

Tanque del Combustible — El tanque tiene una capacidad

de 7 galones americanos de gasolina sin contenido de plomo.

Tapa del Depósito del Aceite – Llene el motor con aceite aquí.

Tomacorriente Dobles de 120 Voltios AC, 20 Amp —

Pueden ser utilizados para suministrar alimentación eléctrica

para el funcionamiento de cargas del motor, herramientas,

aparatos especiales e iluminación eléctrica de 120 Voltios

AC a 20 Amperios, monofásica de 60 Hz.

Tomacorriente con Dispositivo de Seguridad de

120/240 Voltios, 30 Amp — Puede ser utilizado para

suministrar alimentación eléctrica para el funcionamiento de

cargas del motor, herramientas, aparatos especiales e

iluminación eléctrica de 120 y/o 240 Voltios AC a

30 Amperios, monofásica de 60 Hz.

Tanque de Combustible

Depurador de Aire

Interruptor Balancín

Tomacorrientes de

120/240 Voltios AC,

30 Amperios

Cortacircuitos

Palanca del

Cebador

Arranque de

Retroceso

Conector de Tierra

Tapa del Depósito

del Aceite

Tomacorrientes Dobles de

120 Voltios AC, 20 Amperios

Botón de Encendido

Cargador de Flotación

de la Batería

Silenciador

Apagachispas

Generador Portátil de 6200W

MONTAJE

Su generador requiere de ciertos procedimientos de montaje

y solo estará listo para ser utilizado después de haberle

suministrado servicio con el combustible y aceite

recomendados.

Si usted tiene problemas con el montaje de su generador,

por favor llame a la línea de ayuda para generadores al

1-800-743-4115. Si llamar para la ayuda, tiene por favor el

modelo, la revisión y el número de serie de etiqueta de datos

disponible.

Para Retirar el Generador de la Caja

1. Coloque la caja de cartón en una superficie rígida y

plana.

2. Saque todo el contenido de la caja de cartón, a

excepción del generador.

3. Abra completamente la caja de cartón cortando cada

una de sus esquinas de arriba abajo.

4. Mantenga el generador sobre el cartón para instalar el

juego de ruedas.

Contenido De La Caja

Revise todo el contenido. Si alguna de las partes no está

presente o está dañada, por favor llame a la linea de ayuda

para generadores al 1-800-743-4115.

• Unidad Principal

• Aceite del Motor

• Manual del Operario

• Manual del Operario del Motor

• Corcel de Batería

• Juego de Ruedas

ARRANQUE ELÉCTRICO

El arranque del generador se puede realizar manualmente.

Si decide no utilizar la función de arranque eléctrico de este

generador, no será necesario instalar la batería.

Verifique la Batería / Conecte el Cable

Negativo de la Batería

La batería sellada en el generador esta completamente

cargada y ha sido pre-instalada, excepto por el cable negativo

(negro) de batería.

Para instalar:

1. Corte el cablecito que está aguantando el cable negro,

para poderlo usar.

2. Remueva la tornillo, arandela de cerradura y arandelas

de plano en el terminal negativo de la batería.

3. Deslice la arandela de cerradura, arandelas de plano y el

cable negativo de la batería sobre el tornillo (Figura 10).

4. Reconecte la tornillo en el terminal negativo y apriétela.

5. Asegúrese que las conexiones a la batería y al

generador están apretadas y aseguradas.

Figura 10 — Negativo Alambre las Conexiones

Cable Positivo de

la Batería

Tornillo

Cable Negativo

de la Batería

Arandela

de plano

Arandela de

cerradura

Generador Portátil de 6200W

Instale el Juego de Ruedas

El juego de ruedas está diseñado para mejorar el transporte

del generador.

NOTA: Este Juego de Ruedas no ha sido diseñado para ser

usado en la carretera.

Necesitará las siguientes herramientas para instalar estos

componentes:

• llave de cubo de 13 mm

• llave fija de 13 mm

• llave de cubo de 7/16"

• llave fija de 7/16"

• alicates

• gafas de seguridad

Consulte la Figura 11 y instale el juego de ruedas como

se describe a continuación:

1. Dele la vuelta al generador de forma que el motor

quede arriba.

2. Introduzca el eje a través de los dos soportes de

montaje.

3. Monte una rueda en el eje.

4. Introduzca una arandela por el eje y coloque una anilla

en “e” en la ranura del eje.

5. Para ello, apriete con unos alicates desde la parte

superior de la anilla en “e” hacia la parte inferior del eje.

6. Repita los pasos del 3 al 5 para asegurar la segunda

rueda.

7. Dele la vuelta al generador de forma que el lado del

motor quede abajo.

8. Fije los bloques amortiguadores de vibraciones a la

pata de apoyo con tornillos de cabeza 1/4-20 x 1" y

tuercas 1/4-20.

9. Extraiga los tornillos y las tuercas del bloque

amortiguador de vibraciones izquierdo de la unidad

utilizando para ello una llave de 13 mm. Utilice estos

mismos tornillos y tuercas para montar la pata de apoyo.

10. Monte el otro lado de la pata de apoyo con un tornillo

de cabeza M8 x 20 mm y una tuerca M8. Apoye el

generador sobre las ruedas y la pata de apoyo.

11. Vuelva a colocar el generador en la posición normal de

funcionamiento (apoyado en las ruedas y la pata de apoyo).

12. Verifique que todas las piezas estén apretadas.

Pata de Apoyo

Tuercas

Eje

Arandela

Rueda

Anilla en "e"

Tornillos

Tuercas

Tornillos

Amortiguadores de Vibraciones

Use hardware existente

para conectar el lado

izquierdo de pierna de

apoyo a la unidad

Figura 11 — Instale el Juego de Ruedas

• Utilice siempre protección ocular para montar o desmontar

anillas en “e”.

Las anillas en “e” pueden provocar lesiones

oculares.

Las anillas en “e” pueden salir disparadas

durante el montaje o el desmontaje.

PRECAUCIÓN

Generador Portátil de 6200W

ANTES DE DARLE ARRANQUE AL

MOTOR

Agregar Aceite al Motor

• Coloque la generador sobre una superficie nivelada.

• Consulte el manual del operario del motor para añadir al

motor el aceite recomendado.

NOTA: Verifique el aceite del motor de manera frecuente

cuando éste se esfuerce demasiado. Consulte el manual

del operario del motor para conocer cuáles son las

recomendaciones al respecto.

NOTA: El campo giratorio del generador se encuentra en un

cojinete pre-lubricado y sellado que no requiere lubricación

adicional por la vida útil del cojinete.

Agregue Combustible

El combustible debe reunir los siguientes requisitos:

• Gasolina sin plomo limpia y nueva.

• Un mínimo de 87 octanos/87 AKI (91 RON). Para uso a

gran altitud, consulte la información que se ofrece a

continuación.

• El motor admite gasolina con hasta un 10% de etanol

(gasohol) o hasta un 15% de MTBE (éter metil terbutílico).

Para evitar la formación de carbonilla en el circuito de

combustible, siempre que añada combustible, mézclelo con

un estabilizador. Consulte Almacenamiento. No todos los

combustibles son iguales. Si detecta problemas de arranque

o de rendimiento después de utilizar un combustible, pruebe

a cambiar de proveedor o de marca. Este motor está

certificado para funcionar con gasolina. Su sistema de

control de emisiones es EM (Modificaciones del motor).

1. Limpie el área alrededor de la tapa de llenado del

combustible, retire la tapa.

2. Agregue lentamente combustible regular "SIN PLOMO"

al tanque de combustible. Use un embudo para evitar

que se derrame. Llene el tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima del

cuello del tubo de llenado (Figura 12).

3. Instale la tapa del tanque de combustible y la espera

para algún combustible rociado para evaporar.

Gran altitud

A grandes altitudes (por encima de 1.500 m [5.000 pies]), se

recomienda utilizar gasolina de 85 octanos/85 AKI

(89 RON). A gran altitud, el motor puede requerir el uso de

un juego de inyección de carburador para mejorar el

rendimiento y reducir el consumo de combustible. Para

obtener más información, consulte con un distribuidor

autorizado Briggs & Stratton.

PRECAUCIÓN

• Consulte el manual del operario del motor para añadir al motor

el aceite recomendado.

• El daño a la lavadora a presión, resultado de la desatención a

esta precaución, no será cubierto por la garantía.

Cualquier intento para arancar el motor antes de haberle

proporcionado el mantenimiento apropiado con el aceite

recomendado, podría ocasionar la falla del motor.

Combustible

Tanque

Espacio de 1.5"

Figura 12 - Espacio de Combustible

CUANDO AÑADA COMBUSTIBLE

• Apague el generador (posición OFF) y déjelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje

la tapa lentamente para dejar que la presión salga del tanque.

• Llene el depósito de combustible a la intemperie.

• NO llene demasiado el tanque. Permita al menos espacio para

la expansión del combustible.

• Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

• Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calor y otras fuentes de ignición.

• NO encienda un cigarrillo o fume.

La combustible y sus vapores son

extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar

quemaduras severas e inclusive la muerte.

ADVERTENCIA

PRECAUCIÓN

• NO utilice gasolina no autorizada; por ejemplo, E85.

• NO mezcle aceite con gasolina.

• NO modifique el motor para hacerlo funcionar con otros

combustibles.

Evite el daño del generador.

El fracaso para seguir Manual de Operario para el

combustible reccomendations garantía de vacíos.

Generador Portátil de 6200W

USO DEL GENERADOR

Tierra del Sistema

El generador dispone de una conexión a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. La tierra

del sistema está conectada al cable de CA neutro que, a su

vez, está conectado al bastidor del generador (vea

“Descripión del Equipo”).

Requisitos Especiales

Es posible que haya normas u ordenanzas locales y

nacionales en materia de seguridad e higiene en el trabajo

aplicables al uso del generador. Consulte con un electricista

cualificado, un inspector eléctrico o el organismo competente.

• En algunas zonas, es obligatorio registrar los

generadores en las compañías eléctricas locales.

• Si el generador se utiliza en una obra, puede ser

necesario cumplir normas y requisitos adicionales.

Conexión al Sistema Eléctrico de un

Edificio

Las conexiones a efectos de alimentación de reserva al

sistema eléctrico de un edificio deben ser realizadas por un

electricista cualificado. La conexión debe aislar la

alimentación del generador de la alimentación de la red

pública y debe cumplir todas las leyes y normas eléctricas

vigentes.

Ubicación del Generador

Espacio Libre Alrededor del Generador

Sitúe el generador en una zona bien ventilada que permita

la eliminación de los gases de escape mortales. No instale

el generador en lugares en los que los gases de escape se

puedan acumular o entrar en un edificio que pueda estar

ocupado. Asegúrese de que los gases de escape no puedan

entrar por ventanas, puertas, tomas de aire de ventilación u

otras aberturas en un espacio cerrado en el que puedan

acumularse (Figura 13). Tenga en cuenta los vientos y las

corriente de aire preponderantes cuando elija la ubicación

del generador.

• Cuando use un generador como poder de energía auxiliar, notifique

a la compañía de utilidades. Use el equipo de transferencia

aprobado para aislar el generador de otra utilidad eléctrica.

• Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier área bastante húmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero.

• NO toque los alambres pelados o receptáculos.

• NO use un generador con cables eléctricos que estén

malgastados, rotos, pelados o dañados de cualquier forma.

• NO opere el generador bajo la lluvia.

• NO maneje el generador o cables eléctricos mientras esté parado

en agua, descalzo o cuando las manos y los pies estén mojados.

• NO permita que personas descalificadas o niños operen o

sirvan al generador.

Los generadores producen un voltaje muy poderoso.

Si no aísla el generador de utilidades de energía,

puede hacer que los trabajadores de electricidad

sufran heridas graves e inclusive la muerte, debido

a la retroalimentación de la energía eléctrica.

ADVERTENCIA

Figura 13 — Espacio Libre Alrededor del Generador

Salida del Escape

Típica Generador Mostrada

• Deje un espacio mínimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

Los gases y el calor de escape pueden inflamar los

materiales combustibles y las estructuras o dañar el

depósito de combustible y provocar un incendio.

ADVERTENCIA

El usar un generador en espacios interiores

le causará la muerte en unos minutos.

Los gases de combustión contienen monóxido

de carbono, un gas venenoso que usted no

puede ver ni oler.

NUNCA lo use dentro

del hogar ni en lugares

parcialmente cerrados

tales com garajes.

SOLO úselo al aire libre

y lejos de ventanas

abiertas, puertas y

respiraderos.

Generador Portátil de 6200W

OPERANDO EL GENERADOR

Encienda el Motor

IMPORTANTE: Desenchufe siempre el cargador de flotación

de la batería antes de arrancar el generador.

Desconecte todas las cargas eléctricas del generador. Use

las siguientes instrucciones para encender:

1. Asegúrese de que la unidad está en una superficie

plana.

IMPORTANTE: Si la unidad no se arranca y utiliza en una

superficie plana, se pueden producir problemas de arranque

y de parada durante el funcionamiento.

2. Gire la válvula del combustible a la posición "On"

(Figura 14). El asidero de la válvula del combustible

debe ser vertical (señalar hacia el suelo) para el

combustible para fluir.

3. Ponga en marcha el motor tal y como se explica en el

manual del operario del motor.

NOTA: Si el motor arranca después de tirar tres veces del

arrancador pero no sigue funcionando, o si la unidad se

para en funcionamiento, asegúrese de que la unidad está

en una superficie plana y compruebe que el nivel de aceite

del cigüeñal es correcto. La unidad puede equiparse con un

dispositivo de protección de bajo nivel de aceite.

Conexion De Cargas Electricas

• Deje que el motor se estabilice y se caliente por unos

minutos después del arranque.

• Conecte y encienda las cargas eléctricas de 120 y/o

240 Voltios AC monofásicas de 60 Hz que desse.

• NO conecte cargas de 240 Voltios a tomacorrientes de

120 Voltios.

• NO conecte cargas trifásicas al generador.

• NO CONECTE cargas de 50 Hz al generador.

•NO SOBRECARGUE EL GENERADOR. Vea "No

Sobrecargue Generador".

Válvula del Combustible

en posición “On”

Figura 14 — Válvula de Combustible

• Vea "No sobrecargue generador".

• Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas eléctricas.

• Conecte las cargas eléctricas en la posición de apagado (OFF),

luego encienda (ON) para su operación.

• Apague (OFF) las cargas eléctricas y desconéctelas del

generador antes de parar el generador.

El sobrepasar la capacidad del amperaje y vataje del

generador, puede dañar al generador y los aparatos

eléctricos conectados al mismo.

PRECAUCIÓN

• Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuación, tire rápidamente de él para

evitar su retroceso.

• NUNCA arranque o pare el motor cuando haya aparatos

eléctricos conectados y en funcionamiento.

El rápido repliegue del cable del arrancador

(retroceso) impedirá que el usuario suelte el cable a

tiempo y tirará de su mano y brazo hacia el motor.

Como resultado, podrían producirse fracturas,

contusiones o esguinces.

ADVERTENCIA

• NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

• Permita que el equipo se enfríe antes de tocarlo.

• Deje un espacio mínimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

• El Código de Normativa Federal (CFR, Título 36: Parques,

Bosques y Propiedad Pública) obliga a instalar una pantalla

apagachispas en los equipos con motor de combustión interno y

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En el Estado de California, la ley exige el uso de

una pantalla apagachispas (Sección 4442 del Código de

Recursos Públicos de California). En otros estados puede haber

leyes similares en vigor.

Los motores al funcionar producen calor. La

temperatura del silenciador y de las áreas cercanas

puede alcanzar o pasar los 150ºF (65ºC).

Quemaduras severas pueden ocurrir al hacer

contacto.

Los gases y el calor de escape pueden inflamar los

materiales combustibles y las estructuras o dañar

el depósito de combustible y provocar un incendio.

ADVERTENCIA

Generador Portátil de 6200W

Parado Del Motor

1. Gire legos y desconecte todas las cargas eléctricas de

los tomaco-rrientes del panel del generador. NUNCA de

arranque o detenga el motor con todos los dispositivos

eléctricos conectados y encendidos.

2. Deje que el motor funcione sin cargas por algunos minutos

para estabilizar las temperaturas internas del motor y el

generador.

3. Pare el motor tal y como se explica en el manual del

operario del motor.

4. Cierre la válvula del combustible.

RECEPTÁCULOS

120/240 Voltios AC, 30 Amp, Receptáculo

de Seguridad

Use un tapón NEMA L14-30 con este receptáculo. Conecte

un juego de cable de 4 alambres, clasificado como

250 Voltios AC a 30 Amps (o mayor) (Figura 15). Usted

puede usar el mismo cable de 4-alambres si planea trabajar

con una carga de 120 Voltios.

Este receptáculo le provee poder a cargas de 120/240 Voltios

AC, de 60 Hz, fase sencilla, que requieren hasta 6,200 vatios

de energía (6.2 kW) a 25.8 Amps, para 120 Voltios o

240 Voltios. La salida está protegida por un corto-circuito de,

del tipo "empuje para reposicionar".

120 Volt AC, 20 Amp, Receptáculo Dobles

Cada receptáculo (Figura 16) está protegido en contra de

sobrecargas por un corto-circuitos de, del tipo "empuje para

reposicionar".

Use cada receptáculo para operar 120 Voltios AC, de fase

sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios

(2.4 kW) a corrientes de 20 Amps. Use los juegos de cables

que son calificados para cargas de 125 Voltios AC, a 20 Amps

(o mayores).

CARGADOR DE BATERÍA

Utilice el enchufe hembra del cargador de flotación (carga

lenta y continua) de la batería para mantener la batería de

arranque cargada y preparada para el uso. La carga de la

batería se debe realizar en un lugar seco, como el interior

de un garaje.

1. Conecte el cargador al enchufe hembra "Battery Float

Charger" (Cargador de flotación de la batería) de la

unidad, que se encuentra en el interruptor de arranque

(Figura 17). Enchufe el cargador de la batería a una toma

de pared de 120 V CA.

2. Desconecte el cargador de la unidad y del enchufe de la

pared durante el arranque del generador y mientras esté

funcionando.

3. Mantenga el cargador enchufado cuando el generador no

se esté utilizando, para prolongar la vida de la batería. El

cargador incorpora un ecualizador de flotación que

impide la sobrecarga de la batería, incluso aunque esté

enchufado durante un largo periodo de tiempo.

IMPORTANTE: Para obtener más información al respecto,

consulte "Mantenimiento de la Batería" en la página 29.

Figura 16 — 120 Volt AC, 20 Amp Receptáculo Doble

• NUNCA intente suministrar corriente a un dispositivo de

amperaje superior al que puede suministrar el generador o el

enchufe hembra.

• NO sobrecargue el generador. Consulte el apartado “No

Sobrecargue Generador”.

El valor nominal que se indica en los enchufes hembra

puede ser superior a la capacidad de salida del generador.

PRECAUCIÓN

Figura 15 — 120/240 Volt AC, 30 Amp, Receptáculo de

Seguridad

Juego de Cable de 4 Alambres

240V

120V 120V

W (Neutro)

X (Cargado)

Y (Cargado)

NEMA L14-30 Tierra (Verde)

Figura 17 — Enchufe Hembra del Cargador de Flotación

Generador Portátil de 6200W

NO SOBRECARGUE GENERADOR

Capacidad

Usted debe asegurarse que su generador puede proveer el

suficiente vataje calificado (cuando esté funcionando) y de

carga (al encender) para los aparatos a los cuales va a

proveer la energía, al mismo tiempo. Siga estos pasos:

1. Seleccione los aparatos que recibirán la energía, al

mismo tiempo.

2. Totalice los vatios calificados (cuando esté funcionando)

de estos aparatos. Esta es la cantidad de energía que

su generador debe producir para mantener eso aparatos

funcionando adecuadamente. Vea la Figura 18.

3. Calcule la cantidad de vatios de carga (al encender)

que usted necesitará. El vataje de carga es la cantidad

mínima de electricidad, necesaria para encender

herramientas o aparatos con motores eléctricos, tales

como, sierras circulares o refrigeradores. Debido a que

no todos los motores se encienden al mismo momento,

el vataje total de carga se puede estimar al añadir

solamente el(los) aparato(s) con el vataje adicional más

alto, al total del vataje calificado, obtenido en el paso 2.

Ejemplo:

Vataje Total Calificado (cuando

esté funcionando) = 3075

Vataje de Carga Adicional más alto = 1800

Salida Total Requerida del Generador = 4875

Control de la Energía

Para prolongar la vida de su generador y los aparatos que

estén conectados al mismo, es muy importante cuidarlo

cuando se le añaden cargas eléctricas. Nada debería estar

conectado a los tomacorrientes del generador antes de que

su motor sea encendido. La forma correcta y más segura

para controlar la energía del generador, es la de añadir en

secuencias las cargas, como se describe a continuación:

1. Sin tener nada conectado al generador, encienda el

motor de la manera descrita en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el

motor funciona suavemente y el aparato conectado al

mismo trabaja adecuadamente).

4. Conecte y encienda la próxima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional que

usted tenga.

NUNCA añada más cargas sobre la capacidad del

generador. Tome una atención especial en considerar las

cargas de corriente según la capacidad del generador, como

se describe arriba.

*El vataje que aparece en la lista es solamente una cantidad

aproximada. Verifique la herramienta o aparato eléctrico

para obtener el vataje verdadero.

Herramienta o

Aparato Eléctrico

Vatios Calificados

(cuando esté

funcionando)

Vatios Adicionales de

Carga (al encender)

Aire Acondicionado

de Ventana 1200 1800

Refrigerador 800 1600

Congelador industrial 500 500

Televisión 500 -

Luz (75 Vatios) 75 -

Total = 3075

Vatios para funcionar 1800 (Vatios de

Carga más alto)

Herramienta o Aparato Eléctrico

Vatios

Calificados*

(cuando esté

funcionando)

Vatios

Adicionales

de Carga (al

encender)

Esenciales

Bombilla - 75 vatios 75 -

Congelador industrial 500 500

Bomba de aguas negras 800 1200

Refrigerador / congelador - 18 pies

cúbicos

800 1600

Bomba de agua - 1/3 HP 1000 2000

Calefacción / enfriamiento

Aire Acond. de ventana – 10.000 BTU 1200 1800

Ventilador de ventana 300 600

Calefactor de caldera - 1/2 HP 800 1300

Cocina

Horno de microondas – 1.000 Vatios 1000 -

Cafetera 1500 -

Cocina eléctrica – Elemento simple 1500 -

Calientaplatos 2500 -

Habitación Familiar

Tocador de DVD/CD 100 -

VCR 100 -

Receptor estéreo 450 -

Televisor a color – 27 pulg. 500 -

Computadora personal con monitor de

17 pulg. 800 -

Otros

Sistema de seguridad 180 -

Radio-Reloj AM/FM 300 -

Abridor de garaje - 1/2 HP 480 520

Calentador eléctrico de agua - 40

galones 4000 -

Taller

Luz de halógeno para trabajar 1000 -

Rociador sin aire - 1/3 HP 600 1200

Sierra intercambiable 960 960

Taladro eléctrico - 1/2 HP 1000 1000

Sierra circular - 7 ¼ pulg. 1500 1500

Sierra inglete- 10 pulg. 1800 1800

Mesa de planificación – 6 pulg. 1800 1800

Sierra de mesa / sierra de brazo radial

– 10 pulg. 2000 2000

Compresor de aire - 1-1/2 HP HP =

Caballo de fuerza. 2500 2500

Figura 18 - Guia de Referencia de Vatiaje

Generador Portátil de 6200W

ESPECIFICACIONES

Vataje que empieza . . . . . . . . . . . . . 8,750 Vatios (8.75 kW)

Vataje . . . . . . . . . . . . . . . . . . . . . . . . . 6,200 Vatios (6.2 kW)

Corriente valorada de Carga de C.A.:

a 240 Voltios . . . . . . . . . . . . . . . . . . . . . . . . 25.8 Amperios

a 120 Voltios . . . . . . . . . . . . . . . . . . . . . . . . . 51.6 Amperios

Frecuencia Nominal . . . . . . . . . . . . . . . . . 60Hz a 3600 rpm

Fase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Monofásica

Tanque del Combustible . . . . . . . . . . 7 Galones Americanos

Peso que Embarca . . . . . . . . . . . . . . . . . . . . . . . . . . 198 lbs.

RECOMENDACIONES GENERALES

DE MANTENIMIENTO

El propietario/operador es responsable por asegurarse de que

todos los trabajos periódicos de mantenimiento se lleven a cabo

adecuadamente; que todos los problemas son resueltos; y que

la unidad se mantiene limpia y adecuadamente almacenada.

NUNCA opere un generador que esté dañado o defectuoso.

NOTA: Debe tiene las preguntas acerca de reemplazar los

componentes en su máquina generador de BSPP, llaman

por favor 1-800-743-4115 para la ayuda.

Mantenimiento del Motor

Consulte el manual del operario del motor para las

instrucciones de cómo mantener adecuadamente el motor.

MANTENGA FUERA DE ALCANCE DE NIÑOS.

NO CONTAMINE. CONSERVE los RECURSOS.

VUELVA ACEITE USADO A la COLECCION

CENTRA.

Mantenimiento del Generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente limpio y seco donde no será expuesta al polvo,

suciedad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extraños. Revise

frecuentemente la limpieza del generador y límpielo cuando

esté con polvo, sucio, con aceite, humedad, o cuando otras

substancias extrañas sean visibles en su superficie exterior.

NOTA: NO recomendamos el uso de mangueras de jardín para

limpiar el generador. El agua podría introducirse en el sistema

de combustible del motor y causar problemas. Además, si el

agua se introduce al generador a través de las ranuras para

aire de enfriamiento, algo del agua quedará retenida en los

espacios vacíos y grietas del aislamiento del devanado del

estator y rotor. La acumulación de agua y suciedad en los

devanados internos del generador disminuirá eventualmente la

resistencia del aislamiento de estos devanados.

Mantenimiento de la Batería

La conservación ningún otro se requiere para la batería.

IMPORTANTE: Cargar de batería se debe realizar en una

ubicación seca, tal como dentro de un garaje.

Para Limpiar el Generador

• Utilice un trapo húmedo para limpiar las superficies

exteriores.

• Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

• Puede usar una máquina aspiradora para eliminar

suciedad y residuos sueltos.

• Inspeccione las ranuras para aire de enfriamiento y la

apertura del generador. Estas aperturas deberán

mantenerse limpias y despejadas.

• El aceite usado del motor ha sido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

• Completamente lavado expuso áreas con el jabón y el agua.

Evite el contacto prolongado o repetido de piel con aceite

usado de motor.

PRECAUCIÓN

• NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

• NO inserte cualquier objeto a través de las ranuras de

enfriamiento.

El tratamiento inadecuado del generador puede dañarlo

y acortar su vida productiva.

PRECAUCIÓN

CUANDO AJUSTE O HAGA REPARACIONES A SU

GENERADOR

• Siempre desconecte el alambre de la bujía y colóquelo donde

no pueda entrar en contacto con la bujía.

CUANDO PRUEBE LA BUJÍA DEL MOTOR

• Utilice un comprobador de bujías homologado.

• NO comprueba la chispa sin la bujía instalada.

Chispear involuntario puede tener como

resultado el fuego o el golpe eléctrico.

ADVERTENCIA

Generador Portátil de 6200W

ALMACENAMIENTO

El generador deberá ser encendido al menos una vez cada

siete días y deberá dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidad por más de 30 días, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

Almacenando el Generador

• Limpie el generador como está descrito en (“Para

Limpiar el Generador”).

• Revise que las ranuras para el aire de enfriamiento y las

aperturas del generador se encuentren abiertas y

despejadas.

Almacenando el Motor

Consulte el manual del operario del motor para las

instrucciones de cómo preparar adecuadamente el motor

para su almacenamiento.

Otras Sugerencias Para el Almacenando

El combustible estará pasado cuando transcurran 30 días

desde su almacenamiento. El combustible pasado provoca la

formación de residuos ácidos y de carbonilla en el circuito

de combustible y en los componentes básicos del

carburador. Antes del almacenamiento, si no se ha añadido

un estabilizador de combustible a la gasolina, deberá vaciar

completamente el motor utilizando un contenedor

homologado. A continuación, deje funcionar el motor hasta

que se agote el combustible.

Si se utiliza un estabilizador de combustible siguiendo

correctamente las instrucciones, no será necesario vaciar el

motor de gasolina antes de su almacenamiento. Utilice el

estabilizador de combustible FRESH START™ de Briggs &

Stratton en cualquiera de sus variantes: líquido o cartucho

de líquido concentrado con goteo. Haga funcionar

brevemente el motor para que el estabilizador circule por

todo el circuito de combustible. El motor y el combustible se

pueden almacenar hasta 24 meses.

Aunque se vacíe el motor de gasolina, se recomienda utilizar

un estabilizador de combustible en el contenedor de

almacenamiento para mantener el combustible en perfecto

estado.

• NO almacene gasolina de una estación a otra estación,

al menos que haya sido tratada como se mencionó

antes.

• Reemplace la caneca de gasolina si comienza a

oxidarse. El óxido y/o la suciedad en la gasolina le

causará problemas.

• Almacene la unidad en un área limpia y seca.

• NO coloque una cubierta encima de un generador caliente.

• Deje que la unidad se enfríe lo suficientemente antes de que le

coloque la cubierta.

Las cubiertas para almacenamiento pueden ser

inflamables.

ADVERTENCIA

Generador Portátil de 6200W

DIAGNOSITICOS DE AVERÍAS

Problemo Accion Causa

El motor está funcionando pero no

existe salida de AC disponsible.

1. El interruptor automático de circuito

está abierto.

2. Conexión mal o defectuosa del

juego de cables.

3. El dispositivo conectado está

dañado.

4. Avería en el generador.

1. Reposicione el interruptor.

2. Revise y repare.

3. Conecte otro dispositivo que esté

buenas condiciones.

4. Contacte el distribuidor de servicio

autorizado.

El motor funciona bien sin carga pero

"funciona mal" cuando se le

contectan cargas.

1. Corto circuito en una de las cargas

conectadas.

2. El generador está sobrecarga.

3. Circuito del generador en corto.

1. Desconecte la carga eléctrica en

corto.

2. Vea "No Sobrerecarque Generador".

3. Contacte el distribuidor de servicio

autorizado.

El motor no se enciende; o se

enciende y funciona mal.

1. La batería defectuosa.

2. Nivel de aceite insuficiente.

1. Reemplace batería.

2. Llene el cárter hasta el nivel

correcto o sitúe el generador en

una superficie plana.

El motor se apaga en pleno

funcionamiento.

Sin combustible. Llene el tanque de combustible.

Al motor le hace falta potencia. La carga es muy alta. Vea "No Sobrerecarque Generador".

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo

reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no

ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación,

el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del

generador portátil, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a

su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y

equipos que se detallan a continuación:

•Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para

funcionar correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

•Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que

hayan sido objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o

almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el

mantenimiento normal, como los filtres de aire, los ajustes y la limpieza o la obstrucción del sistema de combustión (debido a materias químicas,

suciedad, carbón, cal, y así sucesivamente).

•Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como juntas tóricas, filtros, etc., o los daños derivados

de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como empezar

baterías, juego de cables del adaptador del generador y cubiertas para almacenamiento quedan excluidos de la garantía del producto. También se

excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en lugar de

un servicio público y los equipos sanitarios destinados al mantenimiento de las constantes vitales. Esta garantía excluye los fallos debidos a hechos

fortuitos y a otros acontecimientos de fuerza mayor que escapan al control del fabricante.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, EE.UU

* Segundo año despide sólo

198189S, Rev. A, 7/14/2006

POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR PORTÁTIL BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

GARANTÍA LIMITADA

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de

materiales y/o mano de obra. Los gastos de transporte de las producto enviadas para reparar o sustituir conforme a los términos de esta garantía correrán

a cargo del comprador. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía,

localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.BRIGGSandSTRATTON.com.

NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN

CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS

GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA

LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es

posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible

que tenga otros derechos que pueden variar de un país o estado a otro.

El período de garantía comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del consumidor" significa uso

doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de generación de

ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de esta garantía.

NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO

APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE

GARANTÍA.

ACERCA DE LA EQUIPO GARANTÍA

Fecha de entrada en vigor:1 de Febrero de 2006. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 Febrero de 2006

2 años

1 año

Uso del consumidor

Uso comercial

PERÍODO DE GARANTÍA

Briggs And Stratton 30242 Users Manual 030242_0es

030242 to the manual 49bcf1a1-f8b0-4f55-987d-59f701e3ed9a

Navigation menu

Versions of this User Manual:

Views

Navigation
