REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150 info@omcbbq.com
10084-K69 REV F 10/09
CROWN 20 CROWN 40
949-24 949-44
949-27 949-47
CROWN 70 CROWN 90
949-74 949-94
949-77 949-97
9959-64 9955-74
9959-67 9955-77

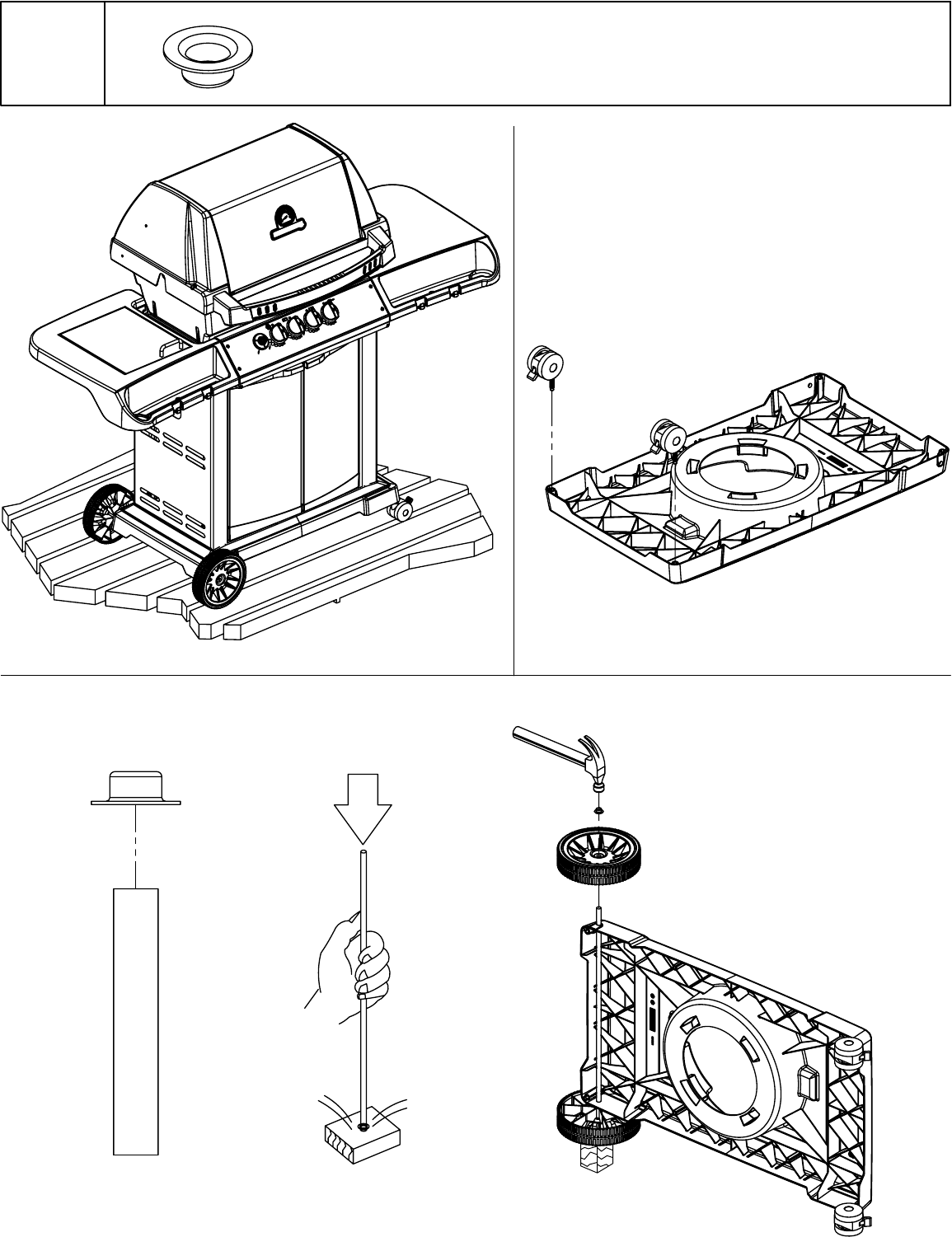

1(2)
(1)(1)

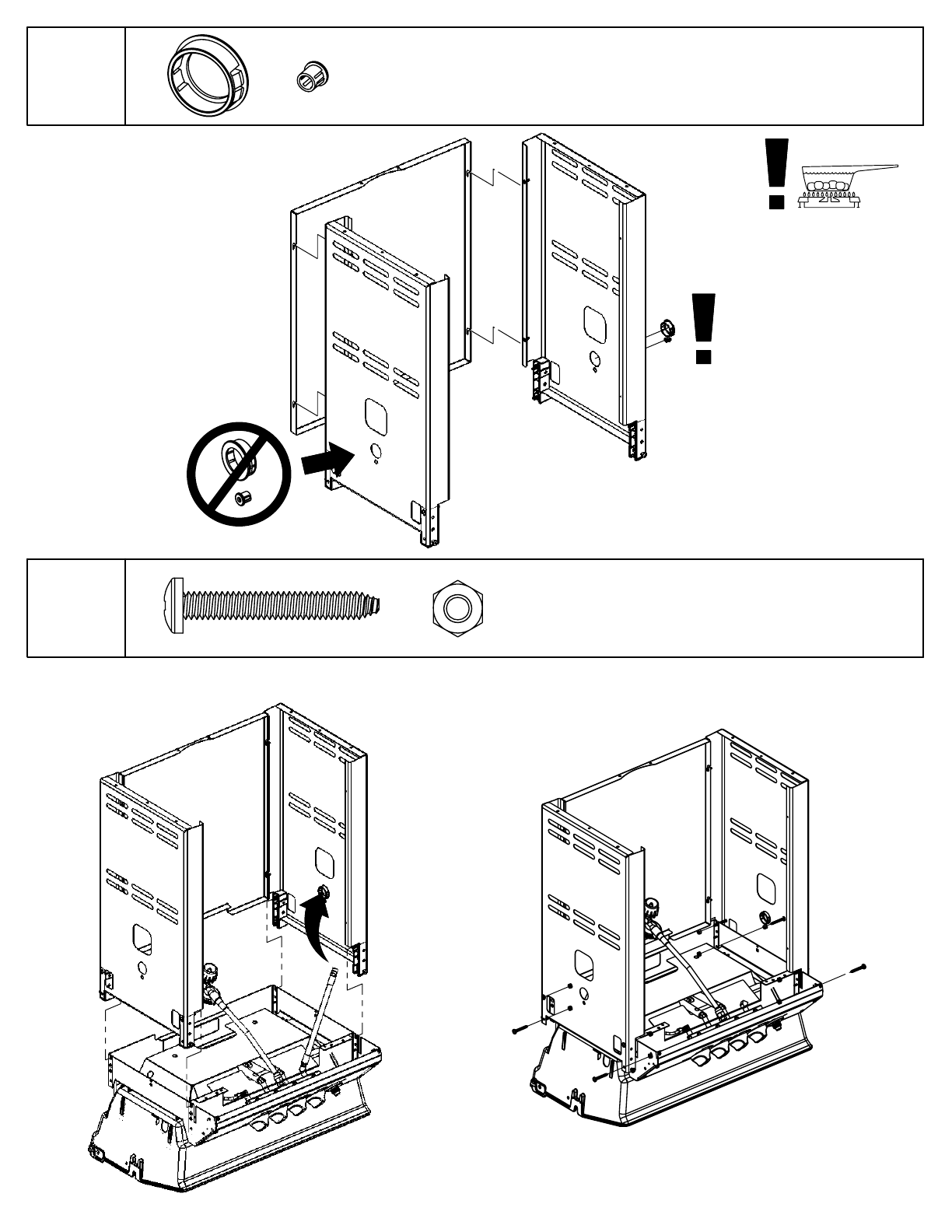

2
3(4) (8)
(6)

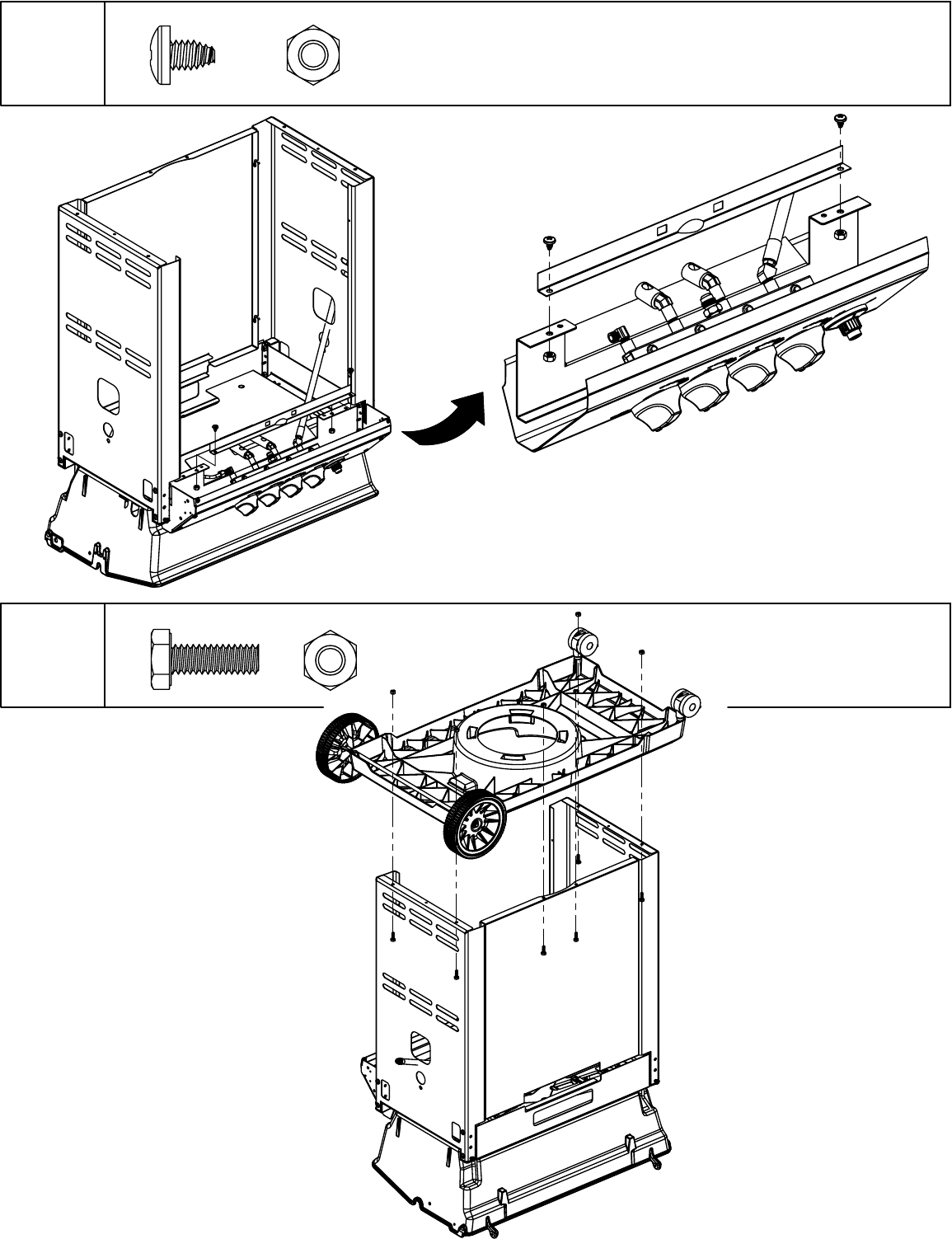

4
5(6)
(2)
(2)

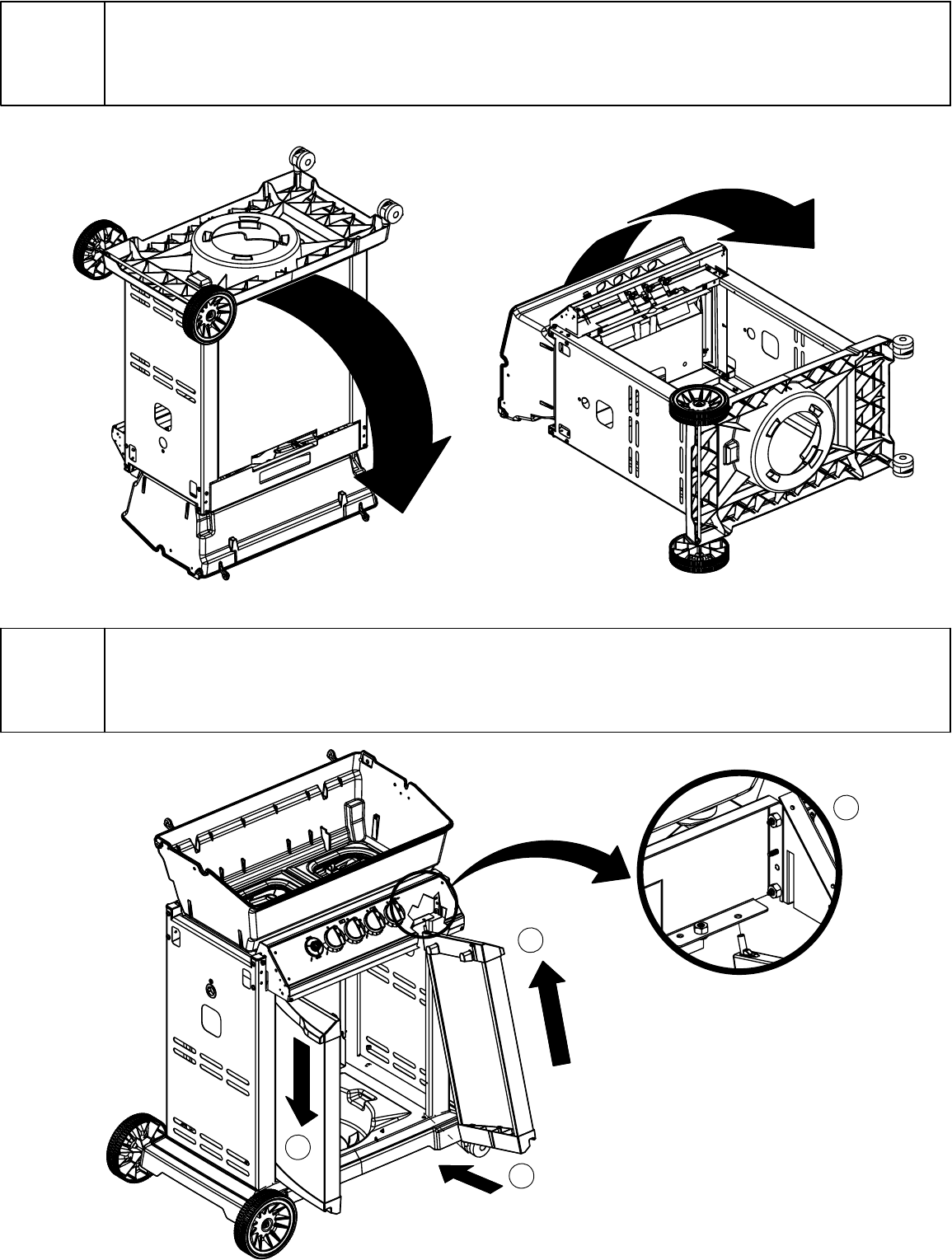

6
7
2
3
1
1
(2)
(2)
(1)

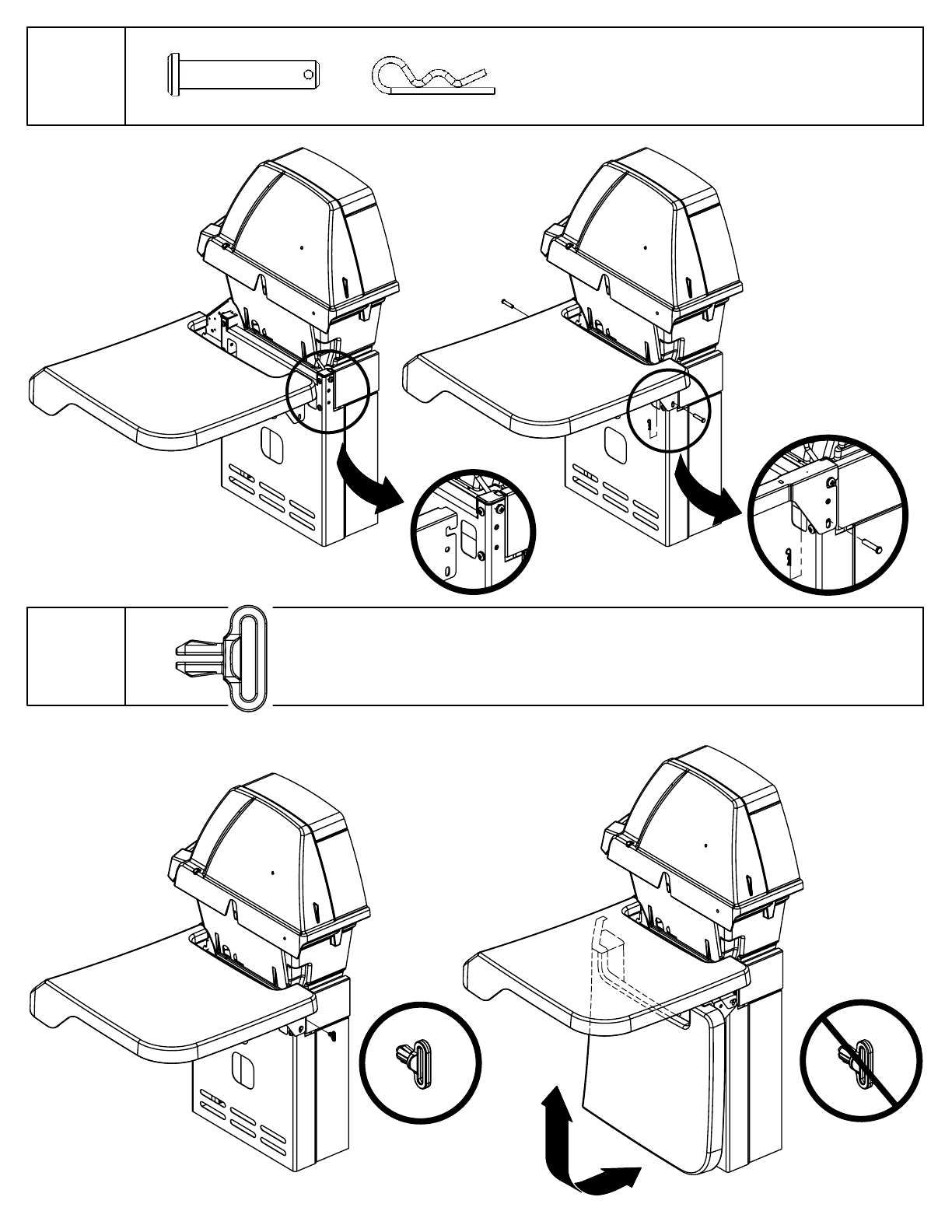

8
9
(2) (2) (1)
(1)

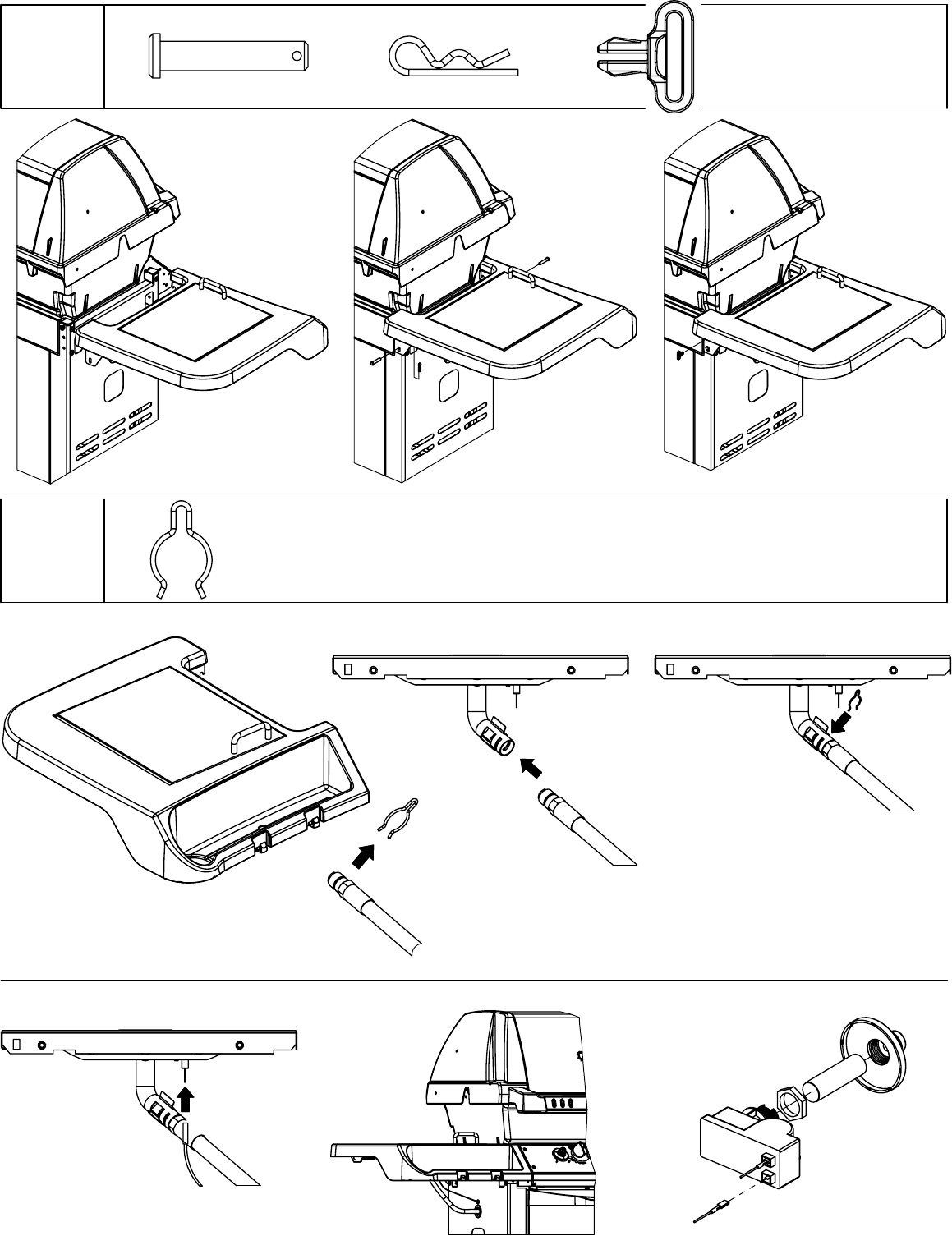

10
11
(2) B
C
D
B
E
(2) A

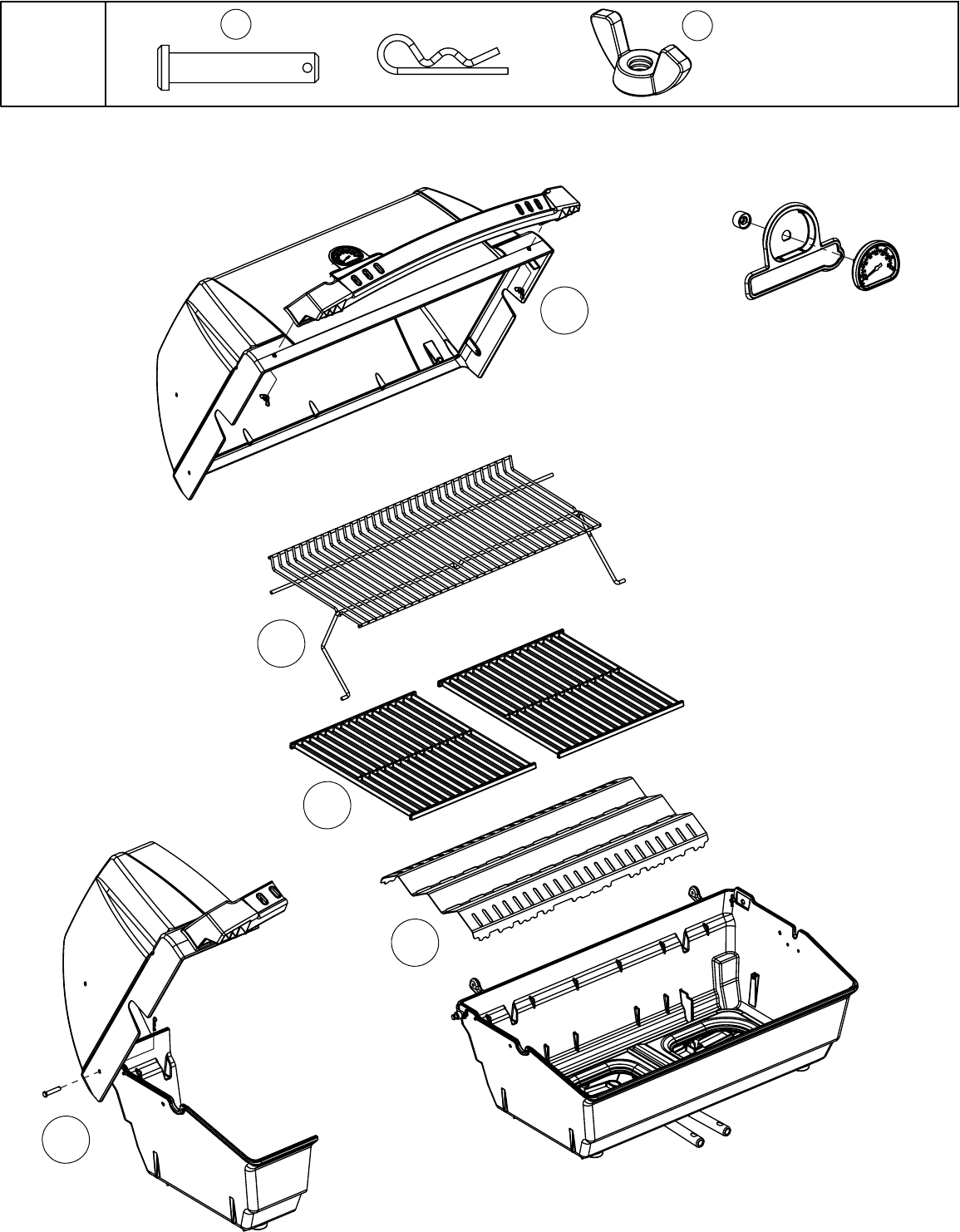

12
A
(2)

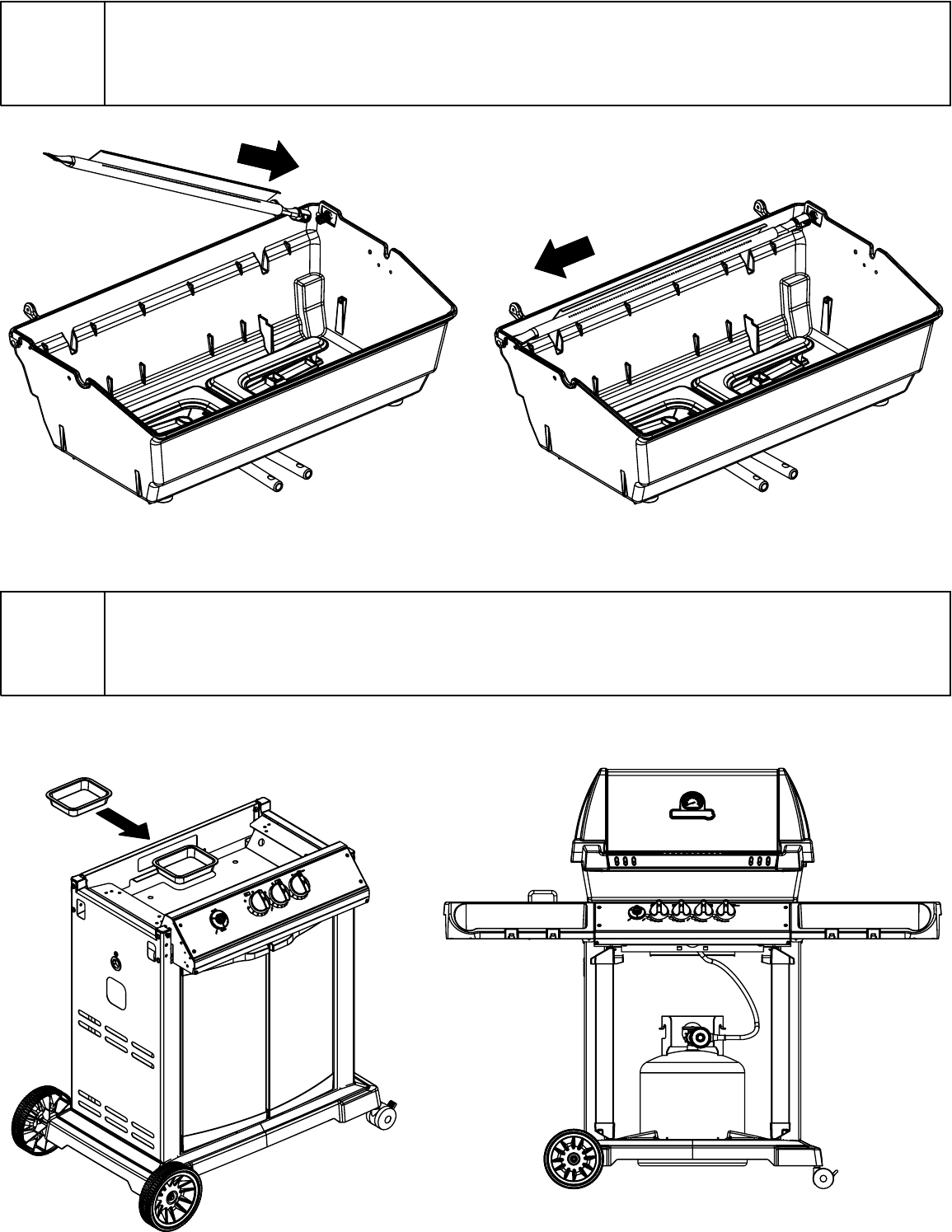

13
14
PARTS LIST / LISTE DES PIECES / TEILELISTE
KEY # ITEM # DESCRIPTION DESCRIPTION
949-24 949-44 949-74 949-94 9955-74 9959-64
949-27 949-47 949-77 949-97 9955-77 9959-67
1 34120194 CASTING BOTTOM FOND DU FOYER 111111
2 10473-E392 CASTING TOP COUVERCLE DU GRIL 1111• •
10473-E394 CASTING TOP COUVERCLE DU GRIL ••••1 1
3 10081-BK603 NAMEPLATE PLAQUE D’IDENTIFICATION 111111
4 10958-E395 TOP CASTING INSERT PANNEAU DE COUVERCLE ••••1 1
10958-E400 TOP CASTING INSERT PANNEAU DE COUVERCLE 1111• •
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 111111
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE 666666
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE 222222
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 666666
9 38170121 GRID - PORCELAIN GRILLE ••••2 2
10225-T436 GRID - PORCELAIN GRILLE 2222• •
10 10222-T425 FLAV-R-WAVE FLAV-R-WAVE 111111
11 10225-E390 GRID - WARMING RACK GRILLE • 1 1 • 1 1
10225-E391 GRID - WARMING RACK GRILLE 1 • • 1 • •
15 10390-T501 BURNER/VENTURI ASSY ENSEMBLE DE BRULEUR 1111• •
S10017 BURNER/VENTURI ASSY ENSEMBLE DE BRULEUR ••••1 1
17 10342-244 IGNITOR ALLUMEUR 1•1• 1 •
10342-245 IGNITOR ALLUMEUR •1•1• 1
18 10342-T301 ELECTRODE ELECTRODE 1111• •
S15500 ELECTRODE ELECTRODE ••••1 1
21 10440-T50 CONTROL ASSY SOUPAPE 1•••••
10440-T51 CONTROL ASSY SOUPAPE 1•••••
10442-T52 CONTROL ASSY SOUPAPE •1• • • 1
10442-T53 CONTROL ASSY SOUPAPE •1• • • 1
10440-T64 CONTROL ASSY SOUPAPE • • 1•1•
10440-T65 CONTROL ASSY SOUPAPE • • 1•1•
10442-T66 CONTROL ASSY SOUPAPE •••1• •
10442-T67 CONTROL ASSY SOUPAPE •••1• •
21A S13467-091 HOSE - SIDE BURNER - LP TUYAU DU BRULEUR LATERAL PL •1•1• 1
S13467-132 HOSE - SIDE BURNER - NG TUYAU DU BRULEUR LATERAL GN •1•1• 1
Y-11230 COTTER PIN ATTACHE DE CHEVILLE •1•1• 1
21B 10110-39 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE • • 111•
22 10114-20 HOSE & REGULATOR LP – QCC1 TUYAU ET REGULATEUR PL – QCC1 111111
10111-K47 HOSE NATURAL GAS TUYAU (GAZ NAUTREL) 111111
23 10472-K37 CONTROL KNOB BOUTON DE CONTROLE •••433
10472-K431 CONTROL KNOB BOUTON DE CONTROLE 23 3 •••
30 10086-E523 DECO PLATE PLAQUE DECORATIVE •••1• •
31 10194-E53S CONTROL COVER PANNEAU DE CONTROLE 1•••••
10194-E55S CONTROL COVER PANNEAU DE CONTROLE • 1 • • • •
10194-E57S CONTROL COVER PANNEAU DE CONTROLE • • 1 • • •
10194-E557S CONTROL COVER PANNEAU DE CONTROLE ••••1•
10194-E501 CONTROL COVER PANNEAU DE CONTROLE •••1• •
10194-E555 CONTROL COVER PANNEAU DE CONTROLE •••••1
33 10184-R80 RADIATION SHIELD ÉCRAN DE CHALEUR 111111
35 10184-E401 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER 111111
36 10184-E411 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER 111111
37 10184-E461 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 222222
37A 10184-E62 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 222222
38 10184-E471 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 222222
38A 10184-E63 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 222222
39 10956-E561 BRACE-REAR SUPPORT ARRIERE 111111
40 10958-E81 BASE TABLETTE INFERIEURE 111111
41 10956-E571 BRACE-FRONT SUPPORT AVANT 111111
42 10958-E79 DOOR PORTE 2222 2 •
10958-E782 DOOR PORTE •••••2
43 10958-E761 SIDE PANEL BLK PANNEAU LATERALE 222222
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE 111111
45 10184-E801 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE 111111
50 10711-E561 SHELF - SIDE - RIGHT PLANCHETTE LATERALE – DROIT 111111
51 10711-E562 SHELF - SIDE - LEFT PLANCHETTE LATERALE – GAUCHE 1•1•1•
10711-E563 SHELF - SIDE BURNER PLANCHETTE – BRULEUR DE COTE •1•1• 1
PARTS LIST / LISTE DES PIECES / TEILELISTE
KEY # ITEM # DESCRIPTION DESCRIPTION
949-24 949-44 949-74 949-94 9955-74 9959-64
949-27 949-47 949-77 949-97 9955-77 9959-67
52 10184-E78 DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE 111111
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - LE FOND - GAUCHE 111111
54 10184-E79 DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT 111111
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - LE FOND - DROIT 111111
56 10892-7 WHEEL ROUE 222222
65 S13005 BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE • • 111•
68 S21362 SPRING RESSORT • • 111•
70 Y-11990 HEX NUT ÉCROU • • 111•
71 10696-109 REARBURNER-ORIFICE LP ORIFICE DU BRULEUR ARRIERE PG • • 111•
10696-160 REARBURNER-ORIFICE NG ORIFICE DU BRULEUR ARRIERE GN • • 111•
72 S21420 PUSH NUT POUSSE ECROU 222222
75 10338-390 HANDLE POIGNÉE ••••1 1
10338-391 HANDLE POIGNÉE 1 1 1 1 • •
75A 10184-E706 STRAP - HANDLE COURROIE - POIGNÉE 1 1 1 1 • •
78 10892-15 CASTOR ROULETTES 222222
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 888888
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 444444
81 Y-11545 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 444444
82 Y-12673 SHELF - LOCK PIN ÉTAGÈRE - GOUPILLE DE SERRURE 222222
82A Y-12855 BOLT- 1/4-20 X 3/8 BOULON – 1/4-20 X 3/8 222222
83 S21014 BOLT- 1/4-20 X 3/4 BOULON – 1/4-20 X 3/4 10 10 10 10 10 10
84 S15170 AXLE ESSIEU 111111
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 20 20 20 20 20 20
88 Y-11598 WING NUT - 1/4-20 ECROU – 1/4-20 222222
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 444444
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 20 20 20 20 20 20
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 12 12 12 12 12 12
99 Y-12646 SCREW - SHOULDER - 8 X 1/2 VIS - 8 X 1/2 •2•2• 2
104 Y-12835 SCREW - 6-32 X 1/4 VIS - 6-32 X 1/4 •2•2• 2
105 Y-29307 NUT - 10-24 ECROU - 10-24 •4•4• 4
108 PB20-60 LID HANDLE POIGNÉE •1•1• 1
109 S21136 SCREW – 8-32 X 3/8 VIS – 8-32 X 3/8 131313
110 10225-T09 GRID GRILLE •1•1• 1
111 10390-E10 SIDE BURNER BRULEUR DE COTE •1•1• 1
113 10342-T14 ELECTRODE - SIDE BURNER ELECTRODE - BRULEUR DE COTE •1•1• 1
114 10393-E50 COVER - SIDE BURNER COUVERCLE LATÉRAL •••1• •
10393-E401 COVER - SIDE BURNER COUVERCLE LATÉRAL •1• • • 1
115 Y-29304 SCREW – 10-24 X 3/8 VIS– 10-24 X 3/8 284848
117 10393-E62 SHELF - SIDE BURNER SUPPORT DE BRULEUR DE COTE •1•1• 1
123 S15115 GREASE PAN - DISPOSABLE CUVETTE A GRAISSE 111111
125 Y-12220 BUSHING DOUILLE • • 1 11 1
135 Y-12119 3/8 HEYCO BUSHING DOUILLE DE 3/8 HEYCO • • 1111

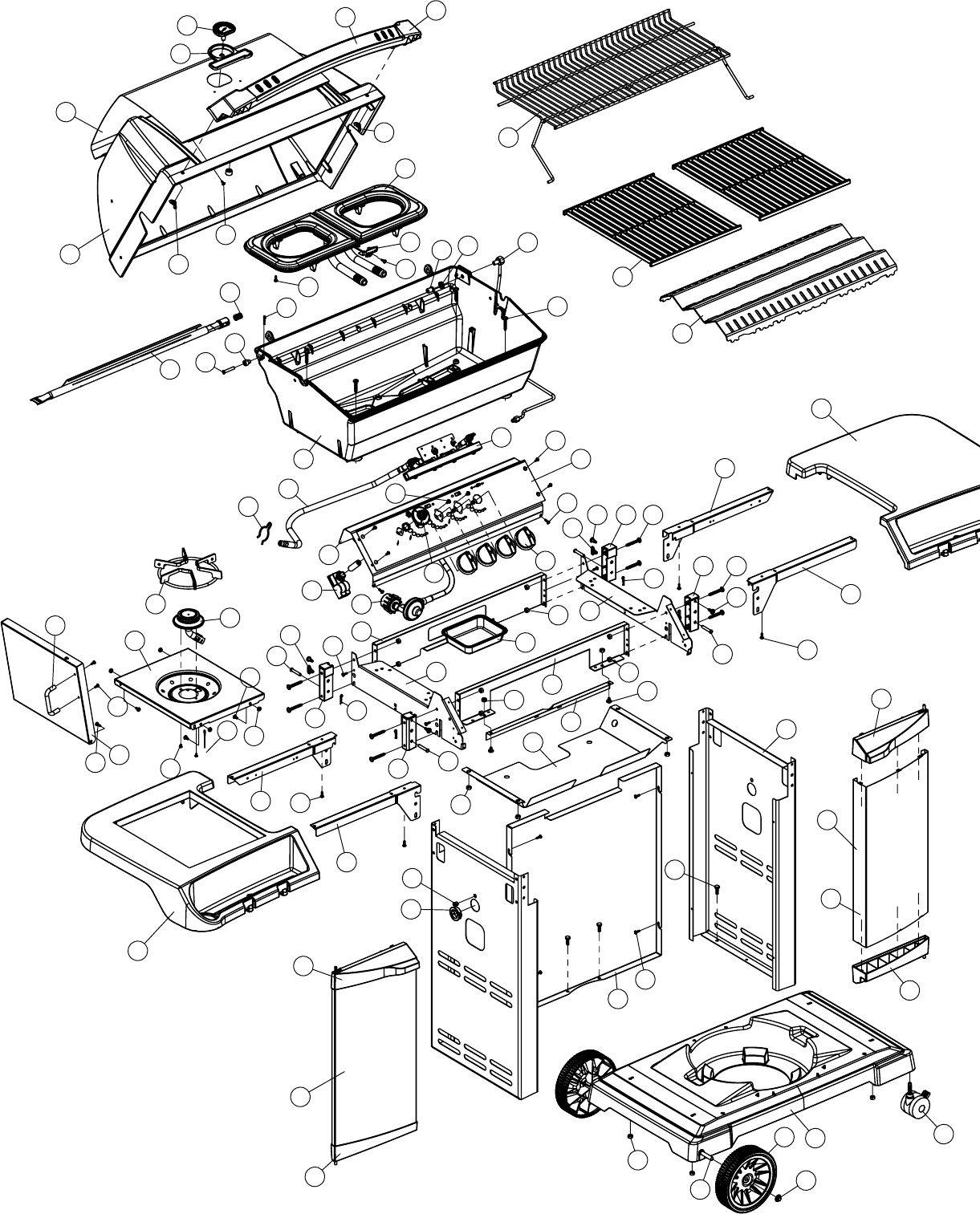

21A
55
98A
54
42
37
50
38
98
98
113
108
115
111
110
117
104
99 114
105
51
38
37
109
10
11
9
115
22
65
71
21A
41
30
98
17
7
98
15
98
18
109
98
23
70
38A
38A
17
39
80
79
6
7
79
87
87
6
7
37A
21B
21
82
82
81
1
6
80
35
36
6
87
45
82A
6A
68
31
123
37A
98
44
87
135
125
56
87
40 78
72
83
43
33
84
53
52
42
75
88
2
4
3
5
96
75A
88
