INSTRUCTION

MANUAL Model #s: 260332 / 260333

Lit. #: 98-1576/03-10

STEALTHVIEW II

3 x 32

DIGITAL NIGHT VISION

w/ Color LCD

ENGLISH 4

FRANÇAIS 10

ESPAÑOL 16

DEUTSCH 22

ITALIANO 28

PORTUGUÊS 34

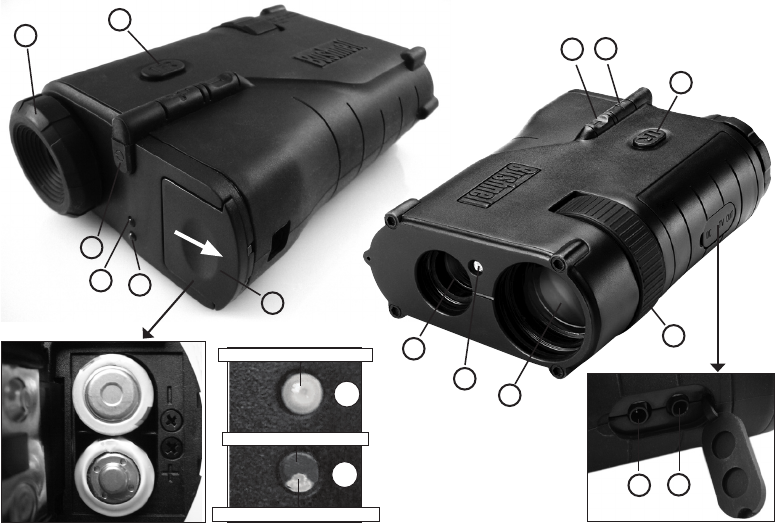

PARTS AND CONTROLS REFERENCE

Red "IR On" LED

Green "Power On" LED

Orange "Auto O" LED

Indicator LEDs

detail

Congratulations on the purchase of your Bushnell® Digital Color Night Vision. Comprised of high quality electronics and optics,

the Bushnell Digital Color unit is a hand-held digital night vision viewing system that utilizes a low-light complementary metal

oxide semiconductor (CMOS) sensor providing images comparable to generation 2 & 3 resolution. Day and Night time images are

magnified and displayed on a Color LCD micro display screen, which provides a color image when ambient light conditions are

high enough, and a desaturated color or neutral, monochrome image (not the typical "green screen" night vision) under lower

ambient light conditions. The Digital Color Night Vision also contains an RCA video output port which allows live transmission to

video camcorders, computer lap tops / monitors, and television screens.

HOW DIGITAL NIGHT VISION WORKS

Bushnell Digital Night Vision products collect existing light through the objective lens. The light is then processed through a highly

sensitive CMOS sensor and transferred to the micro liquid crystal display (color LCD). Images viewed on the LCD are magnified 3

times. An infrared illuminator provides a light source to enable viewing in total darkness.

The Bushnell Digital Color Night Vision unit is ideal for camping, caving, scouting, maritime navigation, and observing wildlife

under the veil of darkness, patrolling warehouses and similar surveillance operations where light is scarce.

OPERATING INSRUCTIONS

1. Slide the battery compartment door (2) open in the direction of the white arrow. Insert four AA alkaline or four AA lithium batteries

into the battery compartment (batteries not included). Be sure to observe the polarity indicators as shown to the right of the

battery compartment. The "+" ends of the lower pair of batteries should be facing out (towards the battery door), and the "-" ends

of the upper pair of batteries should be facing out.

2. Remove the front lens cover. When finished using the unit, replace the cover to protect the objective lens (1) and IR light (7).

3. Press the ON/OFF switch (3) to power the device on. A green LED light (4) indicates that the power is on. To extend battery life, the

unit will turn off automatically after 2 minutes (if no buttons are pressed). To cancel this auto-off function, briefly press and release

the IR switch (8) on the top of the unit. The power will then remain on until you turn it off manually with the ON/OFF switch. The

orange light on the lower half of the power indicator light (4) will glow if the unit is in auto-off mode (default), and will turn off if you

cancel the auto-off function. If the batteries become weak, the green power indicator LED will blink. To turn the unit off manually,

push and hold the power button for at least two seconds. When you release the button, the power indicator LED will go out.

4. View through the eyepiece (5) and select an object to focus on.

ENGLISH

5. To focus the image, first rotate the eyepiece rubber ring (5) until the edges of the LCD display appear sharp to your vision. Next,

rotate the objective lens focus wheel (6) until the object is in focus and the view is clearest. At this point, the display focus (eyepiece

ring) is set for your individual eyesight and will not require further adjustment when viewing objects at different distances. When

changing the viewing distance, simply rotate the main focus wheel (6) until the image is in focus.

6. The Digital Night Vision has a light level sensor on the front of the unit (14) which detects low light conditions and automatically

turns on an infrared illuminator (7) to improve image quality. When the IR light is on, this is indicated by the red LED (9) above the

power indicator. You can also turn the IR illuminator on manually anytime, even if ambient light levels are high, by pressing and

holding the IR switch (8) for a at least two seconds (when you release the switch, you will see the red IR illuminator LED indicator,

confirming the IR illuminator is on now).

7. To increase the brightness of the IR illuminator, press the "+" key (10). This can be used to extend your viewing distance. To decrease

the brightness of the IR illuminator, press the "-" key. This can be helpful in improving the LCD display viewing quality (by avoiding

"wash out") in very low light conditions or complete darkness.

8. While moving from viewing one object to another object, it might be necessary to rotate the objective lens focus wheel and adjust

the IR illuminator brightness in order to achieve the best image quality.

9. The Digital Night Vision includes a video output ("TV Out") jack (13). This port allows one to transmit images to an external video

monitor or video recorder. Plug the output video cable into the video output jack ("TV Out"). When the Digital Color Night Vision

is connected to compatible video equipment, the image produced by the unit can be monitored and/or recorded. Note: Model

260332 is compatible with the NTSC video system used in the US and Canada. Model 260333 is compatible with the PAL video

system used in many other countries.

10. The Digital Color Night Vision also includes a 6 volt auxiliary power input jack (12). To connect the Digital Night Vision to a

household outlet, use the included 6 volt AC power adapter. Note that this feature is not intended to recharge AA batteries of any

type, and should not be used for that purpose. It simply provides an option for an external power source.

NOTE: When the batteries are inserted and the external power source is turned on, the device operates on the external power

source. If you unplug the external power source, and you want to use the battery source, you have to press the ON button (3) to

make the device operate.

NOTE: A standard tripod mounting socket is provided on the bottom of the unit. Remove the round rubber plug near the center of

the bottom face of the unit and set it aside.

TROUBLESHOOTING

Unit will not turn on

1. Check that the batteries are installed correctly (2). If the batteries are installed correctly and the batteries are good, then the

greenLED indicator light should be on steadily.

2. Check that the power button (3) has been pressed.

Power does not stay on

1. Replace the batteries when they become weak.

2. The unit normally turns off automatically after 2 minutes to conserve battery power. To defeat this, briefly press the IR switch.

Image is not focused.

1. Adjust the objective focus wheel (6) and eyepiece display focus (5).

2. Make sure you are not too close to the object you are viewing.

CARE AND MAINTENANCE

Your Bushnell Digital Night Vision device was designed to provide many years of reliable service. To ensure that you get the most

enjoyment out of your Digital Night Vision device, always obey the following warnings and precautions.

• Donotopenthebodyofthedeviceorotherwiseattempttoservicethisdevice.

• Alwaysstorethedeviceinadry,wellventilatedroom.

• Keepthedeviceawayfromanyheatingandairconditioningventsorotherheatingdevices,directsunlight,andmoisture.

• Avoid dropping or otherwise shocking the unit. Although designed for rugged outdoor use, this device incorporates a

sophisticated digital circuitry which could be damaged in extreme cases of misuse.

• Cleantheopticallenswithaprofessionallenscleaningsupplies.

• Cleantheexteriorofthedevicewithasoftcleancloth.

• AvoidremovingtheeyepieceastheLCDdisplaycouldbecomedamaged.

• Donotleavethedeviceindirectsunlightorrain.

• Removethebatteriesifthedevicewillnotbeusedforlongerthanafewweeks.

For any other problems or questions, please contact Bushnell Customer Service at:

(800) 423-3537 • www.bushnell.com

SPECIFICATIONS

Magnification: 3x

Objective Size: 32 mm

Battery Type: 4 AA batteries (not included), alkaline, lithium or NiMh rechargeable

Viewing Range: 1-328 ft. / .3-100m

Field of View: 70 ft @ 100 yds / 23m @ 100m

Operating Temperature Range: 14-104 / -10 ~ 40 C (Humidity >90%)

Dimensions: 5.9 x 3.8 x 2.0 in. / 150 x 95 x 51 mm

Weight: 13.4 oz. /380g

Tripod Mountable: Yes

Video Out: (Model# 260332) NTSC video standard.

Note: low ambient light operation may create low signal levels.

(Model# 260333) PAL video standard.

External AC Power Adapter: 6V DC, 1A, plug polarity=positive tip

Note: Included with model 260332 only.

TWO-Year LIMITED WARRANTY

Your Bushnell® product is warranted to be free of defects in materials and workmanship for two years after the date of

purchase. In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided that

you return the product postage prepaid. This warranty does not cover damages caused by misuse, improper handling,

installation, or maintenance provided by someone other than a Bushnell Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

1) A check/money order in the amount of $10.00 to cover the cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage

prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local dealer for applicable warranty

information. In Europe you may also contact Bushnell at: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

This warranty gives you specific legal rights.

You may have other rights which vary from country to country.

REFERENCE CONTROLES ET PIECES

LED "IR Marche" rouge

LED "Marche" vert

LED " Arrêt Auto" orange

Détail de

l'indicateur LED

Félicitation pour l'achat de votre Bushnell® Vision Nocturne Couleur Digitale Compromis entre optiques et électroniques hautes

qualités, l'unité de couleur numérique Bushnell est un système de lecture de vision nocturne digital portable qui utilise un capteur

semi-conducteur oxyde métallique complémentaire à faible niveau de lumière (CMOS) fournissant des images comparables à la

résolution de génération 2&3 Les images de jour et de nuit sont grossies et affichées sur un micro écran LCD couleur, qui fournit une

image couleur quand les conditions lumineuses ambiantes sont assez élevées, et une image monochrome de couleur désaturée

ou neutre (et non la classique vision nocturne "écran vert") quand les conditions lumineuses ambiantes sont faibles. La Vision

Nocturne Couleur Numérique contient également un port de sortie vidéo RCA qui permet une transmission en direct vers un

enregistreur vidéo, un ordinateur portable, un moniteur, ou une télévision.

COMMENT LA VISION NOCTURNE DIGITALE FONCTIONNE

La Vision Nocturne Digitale Bushnell produit une lumière existante collectée à travers une lentille de focalisation. La lumière

est ensuite acheminée à travers un capteur hautement sensitif CMOS et transférée vers un micro affichage à cristaux liquides

(LCD couleur). Les images visualisées sur le LCD sont grossies 3 fois. Un illuminateur d'assistance infrarouge fournit une source

lumineuse pour permettre de voir dans l'obscurité totale.

L'unité Bushnell de Vision Nocturne Couleur Numérique est idéale pour le camping, l'exploration, la reconnaissance, la navigation

maritime, et l'observation de la nature sauvage sous un voile d'obscurité, inspection des entrepôts et toutes opérations de

surveillance similaires ou la lumière est rare.

INSTRUCTIONS DE FONCTIONNEMENT

1. Pour ouvrir faire glisser la porte du compartiment batterie (2) dans la direction de la flèche blanche. Insérer quatre piles alcaline

AA ou 4 AA lithium dans le compartiment batterie. Assurez vous d'observer les indicateurs de polarité comme indiqué à droite

du comportement batterie. Le "+" à l'extrémité inférieure des batteries devraient être en face( vers la porte batterie), et le "-" à

l'extrémité supérieure des batteries devraient être en face.

2. Enlever le couvre objectif avant. Une fois que vous avez terminé d'utiliser l'unité, remplacez le cache pour protéger les lentilles de

focalisation (1) et la lumière IR (7).

3. Appuyer sur le commutateur MARCHE/ARRET (3) pour mettre le dispositif sous tension. Un LED vert indique que c'est en marche.

Pour prolonger la durée de vie des piles, l'unité s'éteindra normalement après 2 minutes (en cas d'inutilisation). Pour annuler cette

fonction d'arrêt automatique, appuyer rapidement et relâcher le commutateur IR (8) sur le dessus de l'unité. L'unité sera sous

FRANÇAIS

tension tant que vous n'aurez pas utiliser manuellement le commutateur MARCHE/ARRET. La lumière orange de la moitié inférieure

du voyant d'alimentation (4) rayonnera si l'unité est en mode d'arrêt automatique (par défaut), et s'éteindra si vous annuler la

fonction d'arrêt automatique. Si les piles deviennent faibles, le LED vert du voyant d'alimentation clignotera.

4. Visionner à travers l'oculaire de visée (5) et sélectionner un objet à mettre au point.

5. Pour mettre au point l'image, tout d'abord faire tourner la bague de caoutchouc de l'oculaire de visée (5) jusqu'à ce que, pour votre

vue, les bords de votre affichage LCD apparaissent nets Ensuite, faire tourner la molette de mise au point de l'objectif de visée (6)

jusqu'à ce que l'objet soit mis au point et que vous obteniez la vue la plus claire. Dès lors, la mise au point de l'affichage (bague

de l'oculaire de visée) est réglée pour votre propre vue et ne demandera pas plus de réglage supplémentaire lors de l'observation

d'autres objets situés à des distances différentes. Quand la distance de visée change, faire simplement tourner la molette principale

de mise au point (6) jusqu'à ce que l'image soit nette.

6. La Vision Nocturne Numérique possède un capteur de niveau de lumière à l'avant de l'unité (14) qui détecte les conditions d'une

lumière faible et passe automatiquement à l’illuminateur d'assistance infrarouge (7) pour améliorer la qualité de l'image. Quand la

lumière IR est en marche, ceci est indiqué par le LED (9) situé au dessus du voyant d'alimentation. Vous pouvez également mettre

en marche l'illuminateur d'assistance IR manuellement à tout moment, même si les niveaux de lumière ambiante sont élevés, en

appuyant et en maintenant enfoncé le commutateur IR (8) pendant au moins deux secondes (quand vous relachez le commutateur,

le voyant LED de l'illuminateur d'assistance IR devient rouge, confirmant que l'illuminateur d'assistance IR est en marche.

7. Pour augmenter la luminosité de l'illuminateur d'assistance IR, appuyer sur la touche "+" (10). Ceci peut être utilisé pour étendre

votre distance d'observation. Pour diminuer la luminosité de votre illuminateur d'assistance IR, appuyer sur la touche "-" Ceci peut

être utile pour augmenter la qualité d'observation de l'affichage LCD (en évitant l'effet "délavé") dans des conditions de lumières

faibles ou de complète obscurité.

8. Lors du déplacement de l'observation d'un objet à l'autre, il est peut être nécessaire de faire tourner la molette de mise au point de

l'objectif de visée et de régler la luminosité de l'illuminateur d'assistance IR pour avoir la meilleure qualité d'image.

9. La Vision Nocturne Numérique inclut une prise sortie vidéo ("TV Out") (13). Ce port permet de transmettre des images à un

moniteur vidéo externe ou un enregistreur vidéo. Brancher le câble de sortie vidéo à la prise de sortie vidéo ("TV Out"). Quand

la Vision Nocturne Couleur Numérique est connectée à un équipement vidéo compatible, l'image produite par l'unité peut être

surveillée et/ou enregistrée. Remarque : Le modèle 260332 est compatible avec le système vidéo NTSC utilisé aux USA et au Canada. Le

modèle 260333 est compatible avec le système vidéo PAL utilisé dans beaucoup d'autres pays.

10. La Vision Nocturne Couleur Numérique inclut également une prise de sortie auxiliaire 6 Volt (12). Pour connecter la Vision

Nocturne Numérique à une sortie domestique, utiliser l'adaptateur d'alimentation CA 6V inclut. Noter que ce dispositif n'est pas

conçu pour recharger les piles AA de quelque type que ce soit, et ne doit pas être utilisé pour ca. Il fournit simplement une option pour une

source d'alimentation externe.

REMARQUE: Quand les piles sont insérées et que la source d'alimentation externe est sous tension, le dispositif opère sur la source

d'alimentation externe. Si vous débranchez la souce d'alimentation externe, et que vous vouliez utiliser les piles comme source

vous devez appuyer sur le bouton MARCHE (3) pour faire fonctionner le dispositif.

REMARQUE: Une prise standard de montage du trépied est présente en bas de l'unité. Enlever la prise de caoutchouc ronde près du

centre de la face inférieure de l'unité et le mettre de coté.

DEPANNAGE

L'unité n'est pas alimentée

1. Vérifier que les piles sont correctement installées (2). Si les piles sont correctement installées et qu'elles sont chargées, alors le

voyant LED vert devrait être allumé constamment.

2. Vérifier que le bouton d'alimentation (3) a été pressé

L'alimentation ne reste pas.

1. Remplacer les piles quand elles deviennent faibles.

2. L'unité s'arrête normalement automatiquement après 2 minutes pour préserver la puissance des piles. Pour rejeter ceci, appuyer

brièvement sur le commutateur IR.

L'image n'est pas mise au point.

1. Régler la molette de mise au point de l'objectif (6) et l'affichage de l'oculaire.

2. Assurez vous que vous n'êtes pas trop près de l'objet que vous observez.

ENTRETIEN ET MAINTENANCE

Votre appareil Bushnell de Vision Nocturne Numérique a été conçu pour donner plusieurs années de fiabilité. Pour s'assurer que

vous profitez pleinement de votre appareil de Vision Nocturne Numérique, obéissez aux avertissements et aux précautions.

•Nepasouvrirlecorpsdel'appareilouautrementessayerd'entretenircetappareil.

•Rangertoujoursledispositifdansunepiècebienventiléeetsèche.

Pour tout autre problème ou question, veuillez contacter le Service Clientèle Bushnell:

(800) 423-3537 • www.bushnell.com

•Garderl'appareiléloignédelachaleuretdescourantsd'airconditionnéoutoutautredispositifde chauffage, de la lumière

directe du soleil, et de l'humidité.

•Eviterdelaissertomberoudecognerl'appareil.Bienqu'ilsoitconçupouruneutilisationextérieurerude,cetappareilincorpore

des circuits numériques sophistiqués qui peuvent être endommagés dans des cas extrêmes de mauvaise utilisation.

•Nettoyerlalentilleoptiqueavecdesproduitsprofessionnelsdenettoyagedelentille.

•Nettoyerl'extérieurdel'appareilavecunchiffondouxpropre.

•Eviterd'enleverl'oculairececipourraitendommagerl'affichageLCD.

•Nepaslaisserledispositifdirectementausoleilousouslapluie.

•Enleverlespilessil'appareiln'estpasutilisépendantunepériodesupérieureàplusieurssemaines.

CARACTERISTIQUES TECHNIQUES

Grossissement:

Taille de l'Objectif:

Type de batterie:

Plage d'Observation:

Profondeur de champ:

Plage de Température de fonctionnement:

Dimensions:

Poids:

Montage Trépied:

Sortie Vidéo:

Adaptateur d'Alimentation CA Externe:

32 mm

4 piles AA (non incluses), alcalines, lithiums ou NiMh rechargeables

1-328 ft. / .3-100m

70 ft @ 100 yds / 23m @ 100m

14-104 / -10 ~ 40 C (Humidité >90%)

5.9 x 3.8 x 2.0 in. / 150 x 95 x 51 mm

13.4 oz. /380g

Oui

(Modèle# 260332) standards vidéo NTSC. Remarque : le fonctionnement avec une

lumière ambiante faible peut créer des niveaux de signal faibles.

(Modèle# 260333) standard vidéo PAL.

6V CC, 1A, polarité de branchement = embout positif.

Remarque : Inclus uniquement avec le modèle 260332

Votre produit Bushnell® est garanti exempt de défauts de matériaux et de fabrication pendant deux ans après la date

d’achat. Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l’option de réparer ou de remplacer le

produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une

utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu’un d’autre qu’un

centre de réparation agréé par Bushnell.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des articles indiqués ci-dessous :

1) Un chèque ou mandat d’une somme de 10,00 $ US pour couvrir les frais d’envoi et de manutention

2) Le nom et l’adresse pour le retour du produit

3) Une description du défaut constaté

4) La preuve de la date d’achat

5) Le produit doit être emballé soigneusement, dans un carton d’expédition solide, pour éviter qu’il ne

soit endommagé durant le transport ; envoyez-le en port payé, à l’adresse indiquée ci-dessous :

IAux États-Unis, envoyez à Au CANADA, envoyez à:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous

renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au:

Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d’autres droits qui varient selon les pays.

GARANTIE LIMITÉE de DEUX ANS

PIEZAS Y REFERENCIAS DE CONTROL

LED "IR Encendido" Rojo

LED "Encendido" Verde

LED "Auto Apagado" Naranja

Indicador del

detalle del LED

Felicidades por la compra de su Visor Nocturno Digital de Color de Bushnell.® Compuesto de lentes y electrónica de alta calidad,

el Visor Nocturno Digital de Color de Bushnell es un sistema de visión nocturno portátil que utiliza un sensor semiconductor de

metal complementario de baja luz (CMOS) que proporciona unas imágenes comparables a una resolución de generación 2&3. Las

imágenes de día y de noche se aumentan y se visualizan en una micro pantalla de visualización LCD de color, que proporciona

una imagen en color cuando las condiciones ambientales son suficientemente altas y una imagen en color no saturado o neutra,

monocroma, (no la típica "Pantalla verde" de visión nocturna) bajo condiciones ambientales ligeras más bajas. El Visor Nocturno

Digital de Color contiene también un puerto de salida de video RCA que permite la transmisión en vivo en cámaras de video,

ordenadores portátiles, monitores y pantallas de televisión.

CÓMO FUNCIONA EL VISOR NOCTURNO DIGITAL

Los productos de Visión Nocturna Digital de Bushnell acumulan la luz existente a través de las lentes del objetivo. La luz se procesa

entonces a través de un sensor altamente sensitivo CMOS y se transfiere a la micro pantalla de cristal líquido (LCD de color). Las

imágenes en la pantalla LCD están aumentadas x3. Un iluminador de infrarrojos proporciona una fuente de luz clara para permitir

la visión en la oscuridad total.

La unidad de Visión Nocturna Digital de Color de Bushnell es ideal para las acampadas, la espeleología, las expediciones, la

navegación marítima y observar la vida salvaje en la oscuridad, o llevar a cabo operaciones de vigilancia cuando hay poca luz.

INSTRUCCIONES DE FUNCIONAMIENTO

1. Deslice la tapadera del compartimento de las baterías (2) en la dirección de la flecha blanca. Inserte cuatro baterías alcalinas, o

4 baterías de litio en el compartimento de las baterías. Asegúrese de prestar atención a los indicadores de la polaridad como se

muestra a la derecha del compartimento de las baterías. La parte "+" de las baterías debe estar hacia fuera (hacia la tapadera) y la

parte "-" debe estar hacia el otro lado.

2. Retire la cubierta de la lente frontal. Cuando termine de usar la unidad, vuelva a poner la cubierta para proteger la lente del objetivo

(1) y la luz IR (7).

3. Presione el interruptor ON/OFF (3) para encender el dispositivo. Una luz verde LED (4) indica que está encendido. Para largar la

vida de la batería, la unidad normalmente se apagará sola después de dos minutos (si no se presiona ningún botón). Para cancelar

esta función de auto-apagado, presione y libere brevemente el interruptor IR (8) en la parte alta de la unidad. La unidad quedará

ESPAÑOL

entonces encendida hasta que usted la apague manualmente presionando el interruptor ON/OFF. La luz naranja de la parte de

debajo del indicador de luz (4) se iluminará si la unidad está en modo auto-apagado (por defecto) y se apagará si la cancela. Si las

baterías se gastan, el indicador LED verde parpadeará.

4. Mire a través del ocular (5) y seleccione un objeto para enfocar.

5. Para enfocar la imagen, gire primero el anillo de goma del ocular (5) hasta que las esquinas de la pantalla LCD aparezcan nítidas.

Después, gire la rueda de la lente de enfoque (6) hasta que el objeto esté en foco y la vista sea la más clara posible. En este punto,

el enfoque de la pantalla (anillo ocular) está ajustado para su visión individual y no requerirá más ajustes aunque mire objetos a

diferentes distancias. Cuando cambie la distancia de visión, gire simplemente la rueda general de enfoque (6) hasta que la imagen

quede enfocada.

6. El Visor Nocturno Digital tiene un sensor de nivel de luz en la parte frontal de la unidad (14) que detecta las condiciones de luz baja

y se vuelve automáticamente un iluminador infrarojo (7) para mejorar la calidad de la imagen. Cuando la luz IR esté encendida, se

indica por el LED (9) sobre el indicador de potencia. También puede encender el iluminador de IR a mano en cualquier momento,

incluso si los niveles ambientales de luz son altos, presionando y sujetando el interruptor de IR (8) durante al menos dos segundos

(cuando usted suelte el interruptor, usted verá el iluminador de IR rojo, indicador de LED, confirmando que el iluminador de IR esté

encendido).

7. Para aumentar el brillo del iluminador IR, presione "+" (10). Esto puede usarlo para extender la distancia de visión. Para disminuir

el brillo del iluminador IR, presione "-". Esto puede ayudar a mejorar la calidad de la visualización de LCD (evitando "borrones") en

condiciones de baja visibilidad u oscuridad completa.

8. Mientras vaya de un objeto a otro, podría ser necesario girar la rueda de enfoque de la lente objetiva y ajustar el brillo del iluminador

IR para conseguir la mejor calidad de imagen posible.

9. El Visor Nocturno Digital incluye una salida de video ("TV") (13). Este puerto permite transmitir imágenes a un monitor externo

de video o grabador de video. Enchufe el cable de salida del video en la salida del video ("TV"). Cuando el Visor Nocturno Digital

de Color está conectado a un equipo de video compatible, la imagen causada por la unidad puede ser monitoreada y/o grabada.

NOTA: El modelo 260332 es compatible con el sistema de video NTSC usado en US y Canadá. El modelo 260333 es compatible con el

sistema de video PAL usado en muchos otros países.

10. El Visor Nocturno Digital incluye también una entrada de potencia auxiliar de 6 volt (12). Para conectar el Visor Nocturno Digital

a un enchufe en casa, use el adaptador de 6 voltios de potencia incluido. Note que esta característica no está incluida para recargar

baterías AA de ningún tipo, y no debería usarse con ese propósito. sólo proporciona una opción de fuente de potencia externa.

NOTA: Cuando las baterías se insertan y la fuente de alimentación externa está encendida, el dispositivo funciona con la fuente de

alimentación externa. Si desenchufa la fuente de alimentación externa y usted quiere usar las baterías, tiene que presionar el botón

ON (3) para que el dispositivo funcione.

NOTA: Se suministra un casquillo para trípode en la parte inferior de la unidad. Retire el enchufe de goma redondo cerca del centro

de la cara inferior de la unidad y póngalo a un lado.

RESOLUCIÓN DE PROBLEMAS

La unidad no se enciende

1. Revise que las baterías estén instaladas correctamente (2). Si las baterías están instaladas correctamente y son buenas, entonces el

indicador de luz LED verde debe estar encendido fijo.

2. Revise que ha presionado el botón de encendido (3).

No se queda encendido

1. Remplace las baterías cuando estén gastadas.

2. La unidad se apaga automáticamente después de 2 minutos para conservar la energía de las baterías. Para rechazar esto, presione

brevemente el interruptor IR.

La imagen no está enfocada.

1. Ajuste la rueda de enfoque del objetivo (6) y el enfoque de la imagen del ocular (5).

2. Asegúrese de noe star demasiado cerca del objeto que observa.

CUIDADO Y MANTENIMIENTO

Su dispositivo de Visión Nocturna Digital de Bushnell se diseñó para proporcionar muchos años de servicio de calidad. Para

asegurarse que usted consigue lo mejor de dispositivo de Visión Nocturna Digital, siga las siguientes advertencias y precauciones

siempre.

•Noabraelcuerpodeldispositivoointenterevisarestedispositivo.

•Almacénelosiempreenunahabitaciónsecaybienventilada.

Para cualquier otro problema o pregunta, por favor contacte con el Servicio al Cliente de Bushnell en:

(800) 423-3537 • www.bushnell.com

•Guardeeldispositivolejosdecualquiercorrientedeaireacondicionadoocalefactorauotrosdispositivosdecalefacción,dela

luz del sol directa, y de la humedad.

•Evitequeselecaigaogolpearlaunidad.Aunqueestédiseñadoparaelusoalairelibre,estedispositivoincluyeuncircuitodigital

sofisticado que podía quedar dañado en casos extremos del mal uso.

•Limpielaslentesópticasconunlimpiadorprofesional.

•Limpieelexteriordeldispositivoconunpañolimpioysuave.

•EviteretirarelocularyaquelapantallaLCDpodríaquedardañada.

•Nodejeeldispositivobajolaluzdelsololalluvia.

•Retirelasbateríassinovaausareldispositivoenvariassemanas.

SPECIFICATIONS

Aumento:

Tamaño del Objetivo:

Tipo de Batería:

Rango de visión:

Campo de visión:

Rango de Temperatura de Funcionamiento:

Dimensiones:

Peso:

Trípode desmontable:

Salida de video:

Adaptador externo de tensión AC:

32 mm

Baterías alcalinas, de litio o NiMh recargables de 4AA (no incluidas)

1-328 ft. / .3-100m

70 ft @ 100 yds / 23m @ 100m

14-104 / -10 ~ 40 C (Humidity >90%)

5.9 x 3.8 x 2.0 in. / 150 x 95 x 51 mm

13.4 oz. /380g

Sí

(Modelo# 260332) NTSC video estándar.

NOTA: en ambientes de luz baja, se pueden crear niveles de señal bajos.

(Modelo# 260333) PAL video estándar

6V DC, 1A, polaridad= lado positivo. NOTA: Incluido con el modelo 260332 solamente.

Su producto Bushnell® está garantizado contra defectos de materiales y fabricación durante dos años después de la

fecha de compra. En caso de defectos bajo esta garantía, nosotros, a nuestra opción, repararemos o sustituiremos el

producto siempre que lo devuelva con portes pagados. Esta garantía no cubre defectos causados por el uso indebido, ni

por un manejo, instalación o mantenimiento realizados por alguien que no sea un departamento de servicio autorizado

de Bushnell.

Cualquier envío que se haga bajo esta garantía deberá ir acompañado por lo siguiente:

1) Un cheque/giro postal por la cantidad de 10 dólares para cubrir los gastos postales y de manejo

2) Nombre y dirección donde quiere que se le envíe el producto

3) Una explicación del defecto

4) Una prueba de la fecha de compra

5) El producto debe empaquetarse bien en una caja resistente para evitar que se dañe durante el

transporte, con los portes prepagados a la direcciÛn que se muestra a continuación:

En EE.UU. enviar a: En CANADÁ enviar a:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

En el caso de productos comprados fuera de Estados Unidos o Canadá, póngase en contacto con su distribuidor local

para que le den la información pertinente sobre la garantía. En Europa también puede ponerse en contacto con Bushnell

en: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

Esta garantía le ofrece derechos legales específicos.

Puede que tenga otros derechos que varían de un país a otro.

GARANTÍA LIMITADA de DOS AñOS

TEILE- UND FUNKTIONSÜBERSICHT

Rote "IR EIN" LED

Grüne "EIN" LED

Orange "Auto-Aus" LED

LED-Anzeigen-

details

 Herzlichen Glückwunsch zum Kauf Ihres digitalen Farb-Nachtsichtgeräts von Bushnell®. Für das Digitalfarbgerät von Bushnell

wurdenqualitativhochwertigeElektronikbauteileundOptikenverwendet.DasmobiledigitaleNachtsichtgerätverwendeteinen

Restlicht-komplementärenMetalloxidhalbleiter(CMOS)-Sensor,derähnlicheBilderwiedieAuflösungderGeneration2und3

bietet.Tages-undNachtbilderwerdenvergrößertundaufeinemFarb-LCD-Mikro-Displayangezeigt,welcheseinFarbbildanzeigt,

wenndieUmgebungslichtbedingungenhochgenugsindundeinBildmitschwächererFarbsättigungoderinneutralemSchwarz-

Weißwiedergibt(nichtdasübliche"Grünbild"derNachtsicht),wenndieLichtvoraussetzungenschwächersind.DasdigitaleFarb-

NachtsichtgerätenthältweiterhineinenRCA-Videoausgang,derdieLive-ÜbertragungzuVideo-Camcordern,Computer-Laptops/

BildschirmenundFernsehbildschirmenermöglicht.

FUNKTIONSWEISE DES DIGITALEN NACHTSICHTGERÄTS

 DiedigitalenNachtsichtgerätevonBushnellerfassenvorhandenesLichtdurchdieObjektivlinse.DasLichtwirddanndurcheinen

sehr empfindlichen CMOS-Sensor verarbeitet und zu dem Farb-LCD übertragen. Die auf dem LCD betrachteten Bilder sind 3-fach

vergrößert.EineInfrarot-BeleuchtungsorgtfüreineLichtquelleundermöglichtdamitdieSichtbeivölligerDunkelheit.

 Dasdigitale Farb-NachtsichtgerätvonBushnellistideal für Camping, Höhlenerkundungen, Erkundungen,maritime Navigation

undWildbeobachtungimSchutzederDunkelheit,dasPatrouillierenvonWarenlagernundähnlicheÜberwachungsaktionenbei

schwachenLichtverhältnissen.

BEDIENUNGSANLEITUNG

1. Schieben Sie die Abdeckung des Batteriefachs (2) in Richtung des weißen Pfeils auf.  Legen Sie vier AA Alkaline- oder 4 AA

Lithium-BatterienindasBatteriefacheinAchtenSieaufdiePolaritätsanzeigenrechtsamBatteriefach.Die"+"Endendesunteren

Batteriepaars sollte nach außen (zur Batteriefachabdeckung) und die "-" Enden des oberen Batteriepaars sollten nach außen

zeigen.

2.EntfernenSiedieAbdeckungdervorderenLinse.NachderBenutzungdesGerätssetzenSiedieAbdeckungwiederauf,umdie

Objektivlinse (1) und das IR-Licht (7) zu schützen.

3. Drücken Sie den EIN-/AUS-Schalter (3) zum Einschalten des Geräts.  Ein grünes LED-Lämpchen (4) zeigt an, dass das Gerät

eingeschaltet ist. Um die Batterie zu schonen, wird das Gerät normalerweise nach 2 Minuten abschalten (wenn keine Knöpfe

gedrücktwurden).UmdieseAuto-Aus-Fuktionzudeaktivieren,drückenSiekurzdenIR-Schalter(9)anderGeräteoberseiteund

lassenihn wieder los.Nunwird das Geräteingeschaltetbleiben,bis Sie esmanuell mittels EIN-/AUS-Schalter ausschalten. Das

DEUTSCH

orangeLämpcheninderunterenHälftedesStromanzeigenlichts(4)leuchtet,wenndasGerätimAuto-Aus-Modus(Standard)ist

und erlischt, wenn Sie die Auto-Aus-Funktion ausschalten. Wenn die Batterien nachlassen, beginnt das grüne LED Licht für die

Stromanzeige zu blinken.

4.SchauenSiedurchdasOkular(5)undwähleneinzufokussierendesObjekt.

5. Um das Bild scharfzustellen, drehen Sie zunächst den Gummiring des Okulars (5), bis die Kanten des LCD-Displays in Ihrem

Sichtfeld scharfgestellt sind. Dann drehen Sie das Fokussierrad der Objektivlinse (6), bis das Objekt fokussiert ist und die Sicht so

klarwiemöglichist.JetztistderDisplay-Fokus(Okularring)aufIhrepersönlicheSichtstärkeeingestelltundbenötigtkeineweitere

Anpassung, wenn Sie Objekte auf verschiedenen Distanzen ansehen. Bei Änderung des Betrachtungsabstands drehen Sie einfach

das Hauptfokusrad (6), bis das Bild fokussiert ist.

6.DasdigitaleNachtsichtgeräthateinenLichtstufensensorvorneamGerät(14),derlichtarmeKonditionenerkenntundautomatisch

eineInfrarotbeleuchtung(7)einschaltet,umdieBildqualitätzuerhöhen.WenndasIR-Lichteingeschaltetistwirddiesdurchdas

roteLED(9)überderEIN-/AUS-Anzeigeangezeigt.SiekönnendieIR-Beleuchtungauchjederzeitmanuelleinschalten,selbstwenn

dasUmgebungslichthochist,indemSie denIR-Knopf(8)drückenundmindestens2Sekundengedrückthalten(wennSieden

Knopfloslassen,sehenSie,dassdieroteLED-AnzeigefürdieIR-Beleuchtungleuchtetunddamitbestätigt,dassdieIR-Beleuchtung

eingeschaltet ist).

7.ZurErhöhung der Helligkeit derIR-BeleuchtungdrückenSie die "+"Taste (10). Damit könnenSieIhre Sichtweite erhöhen. Zur

ReduzierungderHelligkeitderIR-BeleuchtungdrückenSiedie"-"Taste(10).DiesisthilfreichbeiderVerbesserungderSichtqualität

desLCD-Displays(Vermeidungvon"verwaschenen"Bildern)beisehrschlechtenLichtbedingungenodervölligerDunkelheit.

8.WährenddesÜbergangsvomBetrachteneinesObjektszueinemanderenObjektkanneserforderlichwerden,dasFokusradder

ObjektivlinsezudrehenunddieHelligkeitderIR-Beleuchtunganzupassen,umeineoptimaleBildqualitätzuerzielen.

9. Das digitale Nachtsichtgerät verfügt über eine Videoausgangsbuchse ("TV Out) (13).  Mit diesem Anschluss können Bilder

an einen externen Videomonitor oder Videorekorder übertragen werden. Stecken Sie hierzu das Ausgangsvideokabel in die

Videoausgangsbuchse("TVOut")ein.WenndasdigitaleFarb-NachtsichtgerätaneinekompatibleVideoausrüstungangeschlossen

wurde,kanndasBild,welchesdurchdasGerätproduziertwurde,betrachtetund/oderaufgenommenwerden.Hinweis: Das Modell

260332 ist kompatibel mit dem NTSC-Videosystem, das in den Vereinigten Staaten und Kanada verwendet wird. Das Modell 260333 ist

kompatibel mit dem PAL-Videosystem, das in vielen anderen Ländern verwendet wird.

10.Das digitale Farb-Nachtsichtgerätenthältweiterhineinezusätzlichen6-VoltStromanschlussbuchse(6).ZumAnschliessendes

digitalenNachtsichtgerätsaneinehaushaltsüblicheSteckdoseverwendenSiedenmitgelieferten6-VoltAC-Netzadapter.Beachen

Sie bitte, dass diese Funktion nicht dazu gedacht ist, AA-Batterien jeglicher Art wiederaufzuladen. Der Adapter sollte nicht zu diesem

Zweck verwendet werden. Dies ist lediglich eine Option für eine externe Stromquelle.

HINWEIS: WenndieBatterieneingelegtwurdenunddieexterneStromquelleeingeschaltetwurde,läuftdasGerätüberdieexterne

Stromquelle.WennSiedenAdapterzurexternenStromquelleherausziehenundSiedieBatterieversorgungverwendenmöchten,

müssenSiedenON-Knopf(3)drücken,damitdasGeräteingeschaltetwird.

HINWEIS: AnderGeräteunterseiteisteinstandardmäßigerStativ-Montagesockelangebracht.EntfernenSiedenrundenGummistopfen

nebenderMitteuntenamGerätundlegendiesenbeiseite.

FEHLERBEHEBUNG

Das Gerät schaltet sich nicht ein

1. Prüfen Sie, ob die Batterien richtig eingelegt wurden (2). Wenn die Batterien korrekt eingelegt wurden und noch geladen sind,

solltediegrüneLED-Anzeigedurchgängigleuchten.

2. Prüfen Sie, ob der Ein-/Aus-Schalter (3) gedrückt wurde.

Das Gerät bleibt nicht eingeschaltet

1. Ersetzen Sie die Batterien, wenn diese schwach werden.

2. Das Gerät schaltet sich normalerweise automatisch nach 2 Minuten ab, um Batteriestrom zu sparen. Um dies zu deaktivieren,

drücken Sie kurz den IR-Schalter.

Das Bild ist nicht scharfgestellt

1. Drehen Sie am Objektiv-Fokusrad (6) und am Okular-Anzeigenfokus (5).

2.StellenSiesicher,dassSienichtzunahandemObjektsind,dasSiebetrachtenmöchten.

PFLEGE UND INSTANDHALTUNG

 IhrdigitalesNachtsichgerätvonBushnellwurdefürlangjährigenEinsatzentwickeltundgebaut.DamitSielangeFreudeanIhrem

digitalenNachtsichtgeräthaben,beachtenSiestetsdiefolgendenWarnungenundVorsichtsmaßnahmen.

•ÖffnenSieniemalsdasGehäusedesGerätsundversuchenSienicht,dasGerätinstandzusetzen.

•BewahrenSiedasGerätstetsineinemtrocken,luftigenRaumauf.

Bei jeglichen Problemen oder Fragen wenden Sie sich bitte an den Bushnell Kundendienst unter:

(800) 423-3537 • www.bushnell.com

• Halten Sie das Gerät von jeglichen Heizungen und Ventilatoren  oder anderen Wärmequellen, direktem Sonnenlicht und

Feuchtigkeit fern.

•VermeidenSieein Herunterfallenoder anderweitigeStößedes Geräts. • Obwohl das Gerätfür raue Outdoor-Anwendungen

gebautwurde,enthälteshochentwickeltedigitaleSchaltungen,dieinextremenFällenvonFehlgebrauchbeschädigtwerden

können.

•ReinigenSiedieoptischeLinsemiteinemspeziellenLinsenreiniger.

•ReinigenSiedasÄußeredesGerätsmiteinemweichen,sauberenTuch.

•NehmenSiedasOkularnichtab,daansonstendasLCD-Displaybeschädigtwerdenkönnte.

•SetzenSiedasGerätniemalsdirektemSonnenlichtoderRegenaus.

•EntfernenSiedieBatterien,wenndasGerätfürmehrereWochennichtverwendetwird.

TECHNISCHE DATEN

Vergrößerung:  

Objektivgröße:  

Battertyp:

Sichtbereich:

Sichtfeld:

Betriebstemperaturen:

Abmessungen:

Gewicht:

MontagemöglichkeitStativ:  

Videoausgang:

Externer AC-Netzadapter:

32 mm

4 AA Batterien (nicht enthalten), Alkaline, Lithium oder NiMH wiederaufladbar

3-100m/1-328Fuß

23mbei100m/70Fußbei100Yard

14-104 / -10 ~ 40 C (Feuchtigkeit >90%)

150 x 95 x 51 mm / 5,9 x 3,8 x 2,0 Zoll

380 g / 13,4 oz

(Modell Nr. 260332) NTSC Videostandard

Hinweis: Die Benutzung bei geringem Umgebungslicht kann zu niedrigen Signalpegeln führen.

(Modell Nr. 260333) PAL Videostandard

DC,1A,Steckerpolarität=positiveSpitzeHinweis: Nur im Lieferumfang für Modell 260332.

Auf das von Ihnen erworbene Produkt der Firma Bushnell® gewähren wir eine zweijährige Garantie auf Materialmängel und

Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel auftreten sollte, behalten wir uns die

Entscheidung darüber vor, das Produkt zu reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt

porto- und versandkostenfrei an uns zurückschickt. Diese Gewährleistung schließt keinerlei Schäden ein, die durch Missbrauch,

unsachgemäßen Umgang, Einbau oder durch fehlerhafte Wartung verursacht wurden, und gilt ebenfalls nicht, wenn diese

Tätigkeiten von anderen Personen als den durch die Kundendienstabteilung der Firma Bushnell hierfür autorisierten Personen

durchgeführt wurden.

Jegliche Rücksendung, die in bezug auf diese Gewährleistung erfolgt, muss folgende Begleitpapiere enthalten:

1) Einen Scheck/Bargeld in Höhe von $10.00 für die Porto- und Handlingkosten

2) Name und Adresse für Rücksendung des Produkts

3) Eine genaue Erläuterung des Mangels

4) Beleg des Kaufdatums

5) Das Produkt ist in einem stabilen Versandkarton gut zu verpacken, um Beschädigungen beim Transport zu vermeiden, die

Portospesen für den Versand an nachstehend aufgeführte Adresse sind im Voraus zu entrichten:

Versandadresse für die U.S.A: Versandadresse für Kanad:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Was Produkte anbelangt, die nicht in den U.S.A. oder in Kanada gekauft wurden, erfragen Sie bitte die gültigen Garantiebedingungen

bei Ihrem örtlichen Händler. Innerhalb Europas kann die Firma Bushnell unter folgender Adresse kontaktiert werden:

Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

Diese Gewährleistung räumt Ihnen besondere juristische Rechte ein.

Für die jeweiligen Länder gelten möglicherweise länderspezifische Rechte.

GEWÄHRLEISTUNGSFRIST ZWEI JAHRE

RIFERIMENTO DELLE PARTI E DEI CONTROLLI

LED rosso "IR On"

LED verde "Power On"

LED arancione "Auto O"

Dettagli dei

LED indicatori

Congratulazione per l'acquisto dell'apparecchio Bushnell® per la visione digitale notturna. Costruiti con componenti elettronici

ed ottiche di elevata qualità, l'unità digitale portatile per la visione notturna della Bushnell utilizza un sensore a semiconduttore

in ossido di metallo complementare (CMOS) che fornisce immagini comparabili alla risoluzione di generazione 2 e 3. Le immagini

diurne e notturne sono ingrandite e visualizzate su un micro display a colori LCD che fornisce un'immagine a colori quando la luce

dell'ambiente è abbastanza intensa e un''immagine monocromatica a colori desaturati o neutri (non la visione tipica a "schermo

verde") in condizioni di bassa luminosità ambientale. L'apparecchio digitale per la visione notturna a colori contiene anche una

porta di uscita video RCA che consente la trasmissione in tempo reale a videocamere, laptop/monitor del computer e schermi

televisivi.

COME FUNZIONANO GLI APPARECCHI DIGITALI PER LA VISIONE NOTTURNA

I prodotti digitali per la visione notturna Bushnell raccolgono la luce esistente attraverso le lenti dell’obiettivo. La luce viene

elaborata attraverso un sensore CMOS molto sensibile e poi trasferita al micro display a cristalli liquidi (LCD a colori). Le immagini

visualizzate sull'LCD sono ingrandite 3 volte. Un illuminatore a infrarossi fornisce una sorgente di luce per abilitare la visione in

completa oscurità.

L'unità digitale Bushnell per la visione notturna a colori è ideale per il campeggio, la speleologia, l'esplorazione, la navigazione

marittima e l'osservazione di animali selvatici in condizioni di oscurità, la sorveglianza di magazzini e altre operazioni di

sorveglianza dove la luce è scarsa.

ISTRUZIONI PER L’USO

1. Far scorrere lo sportello del comparto pile (2) aprire nella direzione della freccia bianca. Inserire quattro pile AA alcaline o al Litio

nel comparto pile. Accertarsi di seguire gli indicatori della polarità indicati alla destra del comparto delle pile. Il "+" della coppia

inferiore delle pile deve essere rivolto verso verso lo sportello della pila e il "-" della coppia superiore di pile deve essere rivolto

all'esterno.

2. Togliere il coperchio anteriore dell'obiettivo. Dopo aver usato l'unità, rimettere il coperchio per proteggere l'obiettivo (1) e la luce

IR (7)

3. Premere l'interruttore ON/OFF (3) per accendere l'aqpparecchio. Il LED verde (4) indica che è accesa l'alimentazione. Per aumentare

la vita delle pile, l'unità normalmente si spegnerà automaticamente dopo 2 minuti (se non viene premuto alcun pulsante). Per

eliminare questa funzione automatica di spegnimento premere brevemente e rilasciare l'interruttore (8) dei raggi infrarossi in

ITALIANO

cima all'unità. L'alimentazione allora rimane accesa fino a che non viene spenta manualmente con l'interruttore ON/OFF. La luce

arancione nella metà inferiore dell'indicatore luminoso (4) dell'alimentazione si illuminerà se l'unità si trova nella modalità si

spegnimento automatico (preimpostata) e si spegnerà se si annulla la funzione di spegnimento automatico. Se le pile sono scariche

il LED indicatore verde lampeggerà.

4. Traguardare attraverso l'oculare (5) e selezionare un oggetto per mettere a fuoco.

5. Per mettere a fuoco l'immagine, prima ruotare l'anello (5) di gomma dell'oculare fino a che i bordi del display LCD appariono

nitidi. Successivamente, ruotare la ghiera (6) della messa a fuoco dell'obiettivo fino a che l'oggetto è messo a fuoco e la visione

è la più nitida possibile. A questo punto, la messa a fuoco (ghiera dell’oculare) è regolata per la vista dell'osservatore, e non

richiederà ulteriori regolazioni quando si guardano oggetti a distanze diverse. Quando si cambia la distanza di visione, ruotare

semplicemente la ghiera della messa a fuoco (6) fino a quando l’immagine è a fuoco.

6. L'apparecchio digitale per la visione notturna dispone di un sensore di livello della luce posto anteriormente all'unità (14) che rileva

le condizioni di luce scarsa e attiva automaticamente un illuminatore (7) a raggi infrarossi per aumentare la qualità dell'immagine.

L'accensione della luce infrarossa è indicata dal LED rosso (9) sopra l'indicatore dell'alimentazione. In ogni momento si può anche

accendere manualmente l'illuminatore a raggi infrarossi anche se i livelli di luminosità dell'ambiente sono elevati tenendo premuto

l'interruttore IR (8) per almeno due secondi (quando si rilascia l'interruttore si vedrà il LED indicatore dell'illuminatore a infrarossi

che conferma l'accensione dell'illuminatore stesso)

7. Per aumentare la luminosità dell'illuminatore a infrarossi, premere il tasto "+" (10). In tal modo si può estendere la distanza della

visione. Per diminuire la luminosità dell'illuminatore a infrarossi premere il tasto "-. In tal modo è possibile migliorare la qualità di

visualizzazione del display LCD (evitando la pulitura) in condizioni di luminosità molto bassa o al buio completo.

8. Spostando la visione da un oggetto ad un altro può essere necessario ruotare la ghiera di messa a fuoco dell'obiettivo e riaggiustare

la luminisità dell'lluminatore a infrarossi per ottenere la migliore qualità dell'immagine.

9. L'apparecchio digitale per la visione notturna comprende una presa (13) di uscita video ("TV out"). Questa porta consente

di trasmettere immagini ad un monitor video esterno o a un videoregistratore. Infilare il cavo dell'uscita video nella presa di

uscita video ("TV Out"). Quando l'apparecchio è collegato ad un dispositivo video compatibile, l’immagine prodotta può essere

monitorata e/o registrata. Nota: Il modello 260332 è compatibile con il sistema NTSC usato in the USA e Canada. Il modello 260333 è

compatibile con il sistema PAL usato in molti altri paesi.

10. L'apparecchio digitale per la visione notturna a colori comprende anche una presa ausiliaria di ingresso (12) a 6 volt. Per collegare

l'apparecchio ad una presa domestica usare l'alimentatore CA incluso da 6 volt. Notare che questo alimentatore non serve per

ricaricare le pile AA di qualsiasi tipo e non deve essere usato per questo scopo. Fornisce semplicemente un'opzione per l'alimentazione

esterna.

NOTA: Quando le pile sono inserite e l'alimentazione esterna è accesa l'apparecchio funziona con l'alimentazione esterna. Quando si

scollega l'alimentazione esterna e si vogliono usare le pile è necessario premere il pulsante (3) ON per far funzionare il dispositivo.

NOTA: Sul fondo dell'unità è prevista una presa per il montaggio di un treppiede standard. Togliere il tappo rotondo di gomma vicino

al centro della faccia inferiore dell'unità e metterlo da parte.

LOCALIZZAZIONE GUASTI

L'unità non si accende

1. Accertarsi che le pile siano installate correttamente (2). Se le batterie sono installate correttamente e sono cariche, l'indicatore LED

verde dovrebbe restare acceso stabilmente.

2. Controllare che il pulsante (3) di alimentazione sia stato premuto.

L'alimentazione non rimane accesa

1. Sostituire le pile se sono scariche.

2. L'unità normalmente si spegne automaticamente dopo 2 minuti per conservare la carica delle pile. Per annullare questa funzione

premere brevemente l'interruttore IR.

L'immagine è sfocata

1. Regolare la ghiera (6) di messa a fuoco dell'obiettivo e la messa a fuoco (5) del display dell'oculare.

2. Accertarsi di non essere troppo vicino all'obiettivo che si osserva.

CURA E MANUTENZIONE

Questo strumento digitale per visione notturna Bushnell è progettato per assicurare diversi anni di funzionamento affidabile. Per

assicurare le massime prestazioni, seguire sempre le seguenti avvertenze e precauzioni:

•Nonaprirel'apparecchiootentarediripararloinalcunaltromodo.

•Conservarlosempreinunlocaleasciuttoebenventilato.

•Tenerelostrumentolontanodatubidiriscaldamentoecondizionamentoodaaltriapparecchidiriscaldamento,dallaluce

solare diretta e dall’umidità.

Per ogni altro problema, contattare il Servizio Assistenza della Bushnell a:

(800) 423-3537 • www.bushnell.com

•Evitarecaduteourtiviolentiall'unità.Sebbenesiastatoprogettatoperunusoesternosevero,questoapparecchiocontieneuna

circuiteria digitale sofisticata che potrebbe essere danneggiata in casi estremi di uso improprio.

•Pulirel’obiettivoutilizzandoiprodottiprofessionaliperlenti.

•Pulirel'esternodell'apparecchioconunpannomorbidoepulito.

•Nonrimuoverel’ocularepoichéildisplayLCDpotrebbedanneggiarsi.

•Nonlasciarel'apparecchioespostoallalucesolaredirettaoallapioggia.

•Toglierelepileselostrumentononsaràutilizzatoperpiùdialcunesettimane.

CARATTERISTICHE

Ingrandimento: 3x

Dimensioni dell'obiettivo: 32 mm

Tipo di pile: 4 pile AA (non incluse), alcaline, al Litio o NiMh ricaricabili

Portata di osservazione: 1-328 ft. / 0.3-100m

Campo visivo: 70 ft @ 100 yds / 23m @ 100m

Limiti di temperatura di funzionamento: 14-104 / -10 ~ 40 C (Umidità >90%)

Dimensioni: 5.9 x 3.8 x 2.0 in. / 150 x 95 x 51 mm

Peso: 13.4 oz. /380g

Treppiede montabile: Sì

Uscita video: (Modello N. 260332) NTSC video standard.

Nota: il funzionamento con luminosità ambientale bassa può dar luogo a bassi

livelli di segnale.

(Modello N. 260333) PAL video standard.

Alimentatore esterno CA: 6 V CC, 1 A, polarità della spina=terminale positivo

Nota: Incluso solo con il modello 260332

Si garantisce che questo prodotto Bushnell® sarà esente da difetti di materiale e fabbricazione per due anni a decorrere

dalla data di acquisto. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo

il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni causati da abuso,

maneggiamento improprio, installazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza

Bushnell.

A un prodotto restituito e coperto da questa garanzia occorre allegare quanto segue.

1) Assegno/ordine di pagamento per l’importo di 10 $US per coprire i costi di spedizione.

2) Nome e indirizzo da utilizzare per la restituzione del prodotto.

3) Una spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va

spedito franco destinatario a uno dei seguenti indirizzi.

IN U.S.A. Send To: IN CANADA Send To:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.

In Europa si può anche contattare la Bushnell a questo numero: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

Questa garanzia dà specifici diritti legali.

Eventuali altri diritti variano da una nazione all’altra.

GARANZIA LIMITATA PER DUE ANNI

REFERÊNCIA DE PEÇAS E CONTROLOS

LED Vermelho "IV Lig"

LED Verde "Ligado"

LED Laranja "Auto Desl"

Detalhes do

indicador LED

Congratulações pela compra de seu Visão Noturna Colorido Bushnell®. Consistindo de electrónicos e ópticos de alta qualidade,

a unidade Digital Colorida Bushnell é um sistema de visão noturna digital portátil que utiliza um sensor semicondutor de óxido

metálido complementar de luz baixa (CMOS) que fornece imagens comparáveis a geração de resolução 2 & 3. As imagens noturna

e diurnas são ampliadas e exibidas num micro ecrã LCD colorido que fornece uma imagem colorida quando as condições de luz

ambiente são altas o suficiente e uma imagem de monocromo neutra e colorida nao saturada (não a visão noturna de "ecrã verde")

sob condições de luz ambiente mais baixa. A visão Noturna Digital Colorida contém também uma porta de saída de vídeo RCA que

permite a transmissão ao vivo para as camcorders de vídeo, monitores/lap tops e ecrãs de televisão.

COMO O VISÃO NOTURNA FUNCIONA

Os produtos de Visão Noturna Digital Bushnell captam luz através das lentes objectivas. A luz é então processada através de

sensor CMOS altamente sensível e transferido para o micro-ecrã de cristal líquido (LCD colorido). As imagens vistas no LCD são

aumentadas 3 vezes. Um iluminador infravermelho fornece uma fonte de luz para permitir a visão quando estiver totalmente

escuro.

A unidade de Visão Noturna Digital Colorida Bushnell é ideal para camping, exploração de caverna, patrulha, navegação marítima

e observação da vida selvagem quando estiver escuro, patrulha de armazém e operação de vigilância similares onde existe falta de

iluminação.

INSTRUÇÕES DE OPERAÇÃO

1. Deslize a porta de compartimento da bateria (2) abra na direcção da seta branca. Insira quatro baterias de lítio AA ou 4

baterias alcalinas AA no compartimento de bateria. Verifique se os indicadores de polaridade conforme mostrado à direita do

compartimento de bateria. As extremindades"+" do par mais baixo das bateris devem ficar voltados para fora (em direcção a porta

de bateria) e as extremidades "-" do par superior das baterias devem ficar voltados para fora.

2. Remova a tampa da lente frontal. Ao terminar de utilizar a unidade, recoloque a tampa para proteger as lentes objectivas (1) e a

luz IV (7).

3. Prima o interruptor ON/OFF (3) para ligar o aparelho. Uma luz do LED verde (4) indica que a alimentação está ligada. Para aumentar

a vida útil da bateria, a unidade será automaticamente desligada depois de 2 minutos (se não premir nenhum botão). Para cancelar

esta função auto-off, prima rapidamente e liberte o interruptor IV (8) no topo da unidade. A alimentação continuará ligada até

que seja desligada manualmente com o interruptor ON/OFF. A luz laranja na parte inferior da luz do indicador de alimentação (4)

PORTUGUÊS

piscará se a unidade está no modo auto-off (por defeito) e será desligado se você cancelar a função auto-off. Se as baterias ficar

fraca, o indicador LED de alimentação verde piscará.

4. Veja através do ocular (5) e seleccione um objecto para focar.

5. Para focar a imagem gire primeiro o anel de borracha da ocular (5) até que as bordas do ecrã LCD fique nitido dentro da sua

área de visão. A seguir, gire a roda de focagem da lente objectiva (6) até que o objecto fique dentro do foco e a visão mais clara.

Neste ponto, o foco do ecrã (anel da ocular) é definido para sua visão individual e não será necessário outros ajustes quando ver

o objecto em distâncias diferentes. Ao mudar a distância de visão, gire apenas o roda de focagem principal (6) até que a imagem

fique dentro de foco.

6. A visão Noturna Digital tem um sensor de nível de luz na frenter da unidade (14) que detecta as condições de luz baixa e liga

automaticamente um iluminador infravermelho (7) para melhorar a qualidade da imagem. Quando a luz IV acender, isto é indicador

pelo LED vermelho (9) acima do indicador de alimentação. Você pode ligar o iluminador IV manualmente a qualquer momento,

mesmo em ambiente níveis baixo de luz ao premir e manter o interruptor IV (8) por pelo menos dois segundos (ao libertar o

interruptor, você verá o indicador LED do iluminador IV confirmando que o iluminador está agora ligado).

7. Para aumentar o brilho do iluminador IV, prima a tecla "+" (10). Isto podfe ser utilizado para aumentar a distância de visão. Para

diminuir o brilho do iluminador IV, prima a tecla "+". Isto pode auxiliar a melhorar a qualidade de visão do ecrã LCD (ao evitar

"bloqueio") em cada condição de luz baixa ou escuridão completa.

8. Ao mover da visão dum objecto para outro, pode ser necessário girar a roda de lente da objectiva e ajustar o brilho do iluminador

IV para obter a melhor qualidade de imagem.

9. O Visão Noturna Digital inclui um conector de saída de vídeo ("TV Out") (13). Esta porta permite transmitir imagens para um

monitor de vídeo externo ou gravador de vídeo. Ligue o cabo de vídeo de saída no conector de saída de vídeo ("TV Out"). Ao

ligar o Visão Noturna Digital num equipamento de vídeo compatível, a imagem produzida pela unidade pode ser monitorada e/

ou gravada. Nota: Modelo 260332 é compatível com o sistema de vídeo NTSC utilizado nos Estados Unidos e Canadá. Modelo 260333 é

compatível com o sistema de vídeo PAL utilizado em diversos países.

10. O Visão Noturna Digital Colorido inclui também um conector de entrada de alimentação auxiliar de 6 volts (12). Para ligar o Visão

Noturna Digital numa ficha de parede, utilize o adaptador de alimentação CA de 6 volts. Observe que esta função não é indicada

para recarregar as baterias AA de qualquer tipo e não deve ser utilizada para outro fim. Fornece simplesmente uma opção para uma

fonte de alimentação externa.

NOTA: Ao introduzir as baterias e ligar a fonte de alimentação externa, o dispositivo opera na fonte de alimentação externa. Se

desligar a fonte externa, e pretender utilizar a fonte de bateria, você deve premir o botão ON (3) para operar o aparelho.

NOTA: Um soquete de montagem de tripé padrão é fornecido no fundo da unidade. Remova o conector de borrachada redondo

próximo do centro da face do fundo da unidade e o coloque a parte.

RESOLUÇÃO DE PROBLEMAS

A unidade não pode ligar

1. Verifique se as baterias foram instaladas correctamente (2). Se as baterias foram instaladas correctamente e estão boas, então a luz

do indicador LED verde deve ficar acesa intermitentemente.

2. Verifique se o botão de alimentação (3) foi premido.

O aparelho não continua ligado

1. Substitua as baterias se estiver fracas.

2. A unidade é desligada automaticamente depois de 2 minutos para conservar a alimentação da bateria. Para interromper isto, prima

rapidamente o interruptor IV.

A imagem não fica focalizada.

1. Ajuste a roda de foco da objectiva (6) e o foco de exibição da ocular (5).

2. Verifique se não está muito próximo do objecto que está vendo.

CUIDADO E MANUTENÇÃO

Seu aparelho de Visão Noturna Digital Bushnell foi desenhado para fornecer uma vida útil longa de funcionamento. Para

assegurar que você adquira a funcionalidade máxima de seu aparelho de Visão Noturna Digital siga sempre os avisos e precauções

seguintes.

•Nãoabraocorpodoaparelhooutenterepará-lo.

•Armazenesempreoaparelhonumlocalsecoebemventidado.

•Mantnehaoaparelhodistantedequaisquerventilaçõesdearcondicionadoouaquecimento,luzsolardirectaehumidade.

Para resolver qualquer problema ou obter informações contacte o Serviço ao Cliente da Bushnell.

(800) 423-3537 • www.bushnell.com

•Evitedeixaraunidadecairousofreralgumtipodechoque.Embradesenhadoparaserutilizadaexternamente,esteaparelho

incorpora um circuito digital sofisticado que pode ser danificado em casos de utilizado extrema.

•Limpealenteópticacomumespecialistaemlimpezadelente.

•Limpeoexteriordoaparelhocomumtecidomacio.

•EviteremoveraocularparanãodanificaroecrãLCD.

•Nãodeixeoaparelhosobluzsolardirectaouchuva.

•Removaasbateriasseoaparelhonãoforutilizadopormaistempodoquealgumassemanas.

ESPECIFICAÇÕES

Aumento: 3x

Tamanho da Objectiva: 32 mm

Tipo de Bateria: 4 baterias AA (não incluída), alcalina, lítio ou NiMh recarregável

Faixa de Visão: 1-328 ft. / .3-100m

Campo de Visão: 70 ft @ 100 yds / 23m @ 100m

Faixa de Temperatura de Operação: 14-104 / -10 ~ 40 C (Humidade >90%)

Dimensões: 5.9 x 3.8 x 2.0 in. / 150 x 95 x 51 mm

Peso: 13.4 oz. /380g

Tripé Montável: Sim

Saída de Vídeo: (Modelo# 260332) Vídeo NTSC padrão.

Nota: Operação de luz ambiente baixa pode criar níveis de sinais baixos.

(Modelo# 260333) Vídeo PAL padrão.

External AC Power Adapter: 6V DC, 1A, polaridade de conector =ponta positiva

Nota: Incluído somente no modelo 260332

Garantimos que seu produto Bushnell® estará isento de defeitos materiais e de fabricação. por dois anos após a data de

aquisição. Caso tenha algum um defeito sob esta garantia, iremos a nossa opção, consertar ou trocar este produto desde

que o produto seja devolvido com porte pago. Esta garantia não abrange danos causados por uso indevido, operação,

instalação, ou manutenção incorretas efetuadas a não ser que seja do Departamento do Serviço de Manutenção

Autorizada da Bushnell.

Qualquer devolução efetuada sob esta garantia deve incluir os itens relacionados a seguir:

1) Um cheque/ordem de pagamento no montante de $10,00 para cobrir as despesas de porte e gastos administrativos

2) Nome e endereço para a devolução do produto

3) Uma explicação do defeito

4) Comprovante da Data de Aquisição

5) O produto deve ser cuidadosamente embalado, numa caixa de papelão resistente para prevenir danos enquanto

em trânsito e enviado para os endereços indicados a seguir com porte de devolução pago:

NOS EUA REMETER PARA: NO CANADÁ REMETER PARA:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Para produtos adquiridos fora dos Estados Unidos ou do Canadá favor contatar seu revendedor local quanto a

informações aplicáveis referentes a sua garantia. A Bushnell também pode ser contatada na Europa pelo telefone:

Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tél: +49 221 995568-0

Fax: +49 221 995568-20

Esta garantia lhe dá direitos legais específicos.

Poderá ter outros direitos que podem variar de país para país.

GARANTIA LIMITADA DE DOIS ANOS

FCC Note:

is equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. ese limits are designed to provide reasonable protection against harmful interference in a residential

installation. is equipment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee

that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

· Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver

· Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for help.

Shielded interface cable must be used with the equipment in order to comply with the limits for a digital device pursuant

to Subpart B of Part 15 of FCC Rules.

NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCE CAUSED BY

UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER

AUTHORITY TO OPERATE THE EQUIPMENT.

Specications and designs are subject to change without any notice or obligation on the part of the manufacturer.

(800)423-3537•www.bushnell.com

Bushnell 260332 Users Manual

260332 to the manual 40cb9f67-15eb-48ba-9ea7-4f8e002b816d

Navigation menu

Versions of this User Manual:

Views

Navigation
