Lit.#: 98-0433/03-10

788840, 788850, 788890 MAKSUTOVCASSEGRAIN

788831 76MM REFLECTOR

788846 114MM REFLECTOR

INSTRUCTION MANUAL

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUCCIONES

BEDIENUNGSANLEITUNG

MANUALE DI ISTRUZIONI

WITH REALVOICE™ OUTPUT

AVEC SORTIE REALVOICE™

CON SALIDA REALVOICE™

MIT REALVOICE™ SPRACHAUSGABE

CON USCITA REALVOICE™

MHELPFUL HINTS

1. Your telescope is a very sensitive instrument. For best results and fewer vibrations set your

telescope up on a level location on the ground rather than your concrete driveway or your

wooden deck. This will provide a more stable foundation for viewing, especially if you’ve

drawn a crowd with your new telescope.

2. If possible, view from a location that has relatively few lights. This will allow you to see

much fainter objects. You’d be surprised how much more you’ll see from your local lake

or park when compared to a backyard in the city.

3. Using your telescope out a window is NEVER recommended.

4. View objects that are high in the sky if possible. Waiting until the object rises well above

the horizon will provide a brighter and crisper image. Objects on the horizon are viewed

through several layers of earth’s atmosphere. Ever wonder why the moon appears orange

as it sets on the horizon? It’s because you are looking through a considerable more

amount of atmosphere than you would directly overhead. (Note: If objects high in the sky

are distorted or wavy, you are probably viewing on a very humid night.) During nights of

unstable atmosphere, viewing through a telescope can be frustrating if not impossible.

Astronomers refer to crisp, clear nights as nights of “good seeing.”

MENJOYING YOUR NEW TELESCOPE

You may already be trying to decide what you plan to look at first, once your telescope is setup and aligned. Any bright object in 1.

the night sky is a good starting point. One of the favorite starting points in astronomy is the moon. This is an object sure to please

any budding astronomer or experienced veteran. When you have developed proficiency at this level, other objects become good

targets. Saturn, Mars, Jupiter, and Venus are good second steps to take.

The low power eyepiece 2. (the one with the largest number printed on it) is perfect for viewing the full moon, planets, star clusters,

nebulae, and even constellations. These should build your foundation. Avoid the temptation to move directly to the highest

power. The low power eyepiece will give you a wider field of view, and brighter image—thus making it very easy to find your

target object. However, for more detail, try bumping up in magnification to a higher power eyepiece on some of these objects.

During calm and crisp nights, the light/dark separation line on the moon (called the “Terminator”) is marvelous at high power. You can

see mountains, ridges and craters jump out at you due to the highlights. Similarly, you can move up to higher magnifications on the

planets and nebulae. Star clusters and individual stars are best viewed through the low power no matter what.

The recurring astronomical theater we call the night sky is an ever-changing billboard. In other words, the same movie does not play 3.

all the time. Rather, the positions of the stars change not only hourly as they seem to rise and set, but also throughout the year. As

the earth orbits the sun our perspective on the stars changes on a yearly cycle about that orbit. The reason the sky seems to move

daily just as the sun and the moon “move” across our sky is that the earth is rotating about its axis. As a result you may notice that

after a few minutes or a few seconds depending on what power you are viewing at, the objects in your telescope will move. At higher

magnifications especially, you will notice that the moon or Jupiter will “race” right out of the field of view. To compensate, just move

your telescope to “track” it in the necessary path.

ENGLISH

WHERE DO I START?

Your Bushnell telescope can bring the wonders of the universe to your eye. While

this manual is intended to assist you in the set-up and basic use of this instrument,

it does not cover everything you might like to know about astronomy. Although

Northstar will give a respectable tour of the night sky, it is recommended you get

a very simple star chart and a flashlight with a red bulb or red cellophane over the

end. For objects other than stars and constellations, a basic guide to astronomy is

a must. But, some of the standbys that you can see are:

The Moon—a wonderful view of our lunar neighbor can be enjoyed with any

magnification. Try viewing at different phases of the moon. Lunar highlands, lunar

maria (lowlands called “seas” for their dark coloration), craters, ridges and mountains will

astound you.

Saturn—even at the lowest power you should be able to see Saturn’s rings and moons.

This is one of the most satisfying objects in the sky to see simply because it looks like it

does in pictures. Imagine seeing what you’ve seen in textbooks or NASA images from

your backyard!

Jupiter—the largest planet in our solar system is spectacular. Most noted features are its

dark stripes or bands both above and below its equator. These are the north and south

equatorial belts. Also interesting are Jupiter’s four major moons. Pay close attention to

their positions from night to night. They appear to be lined up on either side of Jupiter.

Mars—The Great Red Planet appears as a reddish-orange disk. Look at different times of

the year and try to catch a glimpse of the white polar ice caps.

Venus—just like the moon, Venus changes phases from month to month. At times

Venus appears brilliantly in the night sky, just as if you were looking at a distant crescent

moon.

Nebulae—The Great Orion Nebula is a very well known night sky object. This and many

others are brought to you by this telescope.

Star Clusters—

View millions of stars densely packed in a cluster that resembles a ball.

Galaxies—One of the greatest and most interesting galaxies is our neighbor the

Andromeda Galaxy. Enjoy this and many others.

NEVER LOOK DIRECTLY AT THE SUN

WITH YOUR TELESCOPE

PERMANENT DAMAGE TO YOUR EYES

MAY OCCUR

Congratulations on the purchase of your Bushnell Northstar Goto Telescope with Real Voice Output!

This is the first telescope ever created that actually speaks to you to educate you about the night sky.

Consider this feature as your personal astronomy assistant.

After reading through this manual and preparing for your observing session as outlined in these pages

you can start enjoying the Real Voice Output feature by doing the following:

To activate your telescope, simply turn it on! The Real Voice Output feature is built in to the remote •

control handset.

Along the way the telescope will speak various helpful comments during the alignment process. •

Once aligned, the Real Voice Output feature will really shine anytime the enter key is depressed

when an object name or number is displayed at the bottom right of the LCD viewscreen. That object

description will be spoken to you as you follow along with the scrolling text description.

If at anytime you wish to disable the speaking feature, you can cancel the speech by pressing the •

“Back” button on the remote control keypad.

It is our sincere hope that you will enjoy this telescope for years to come!

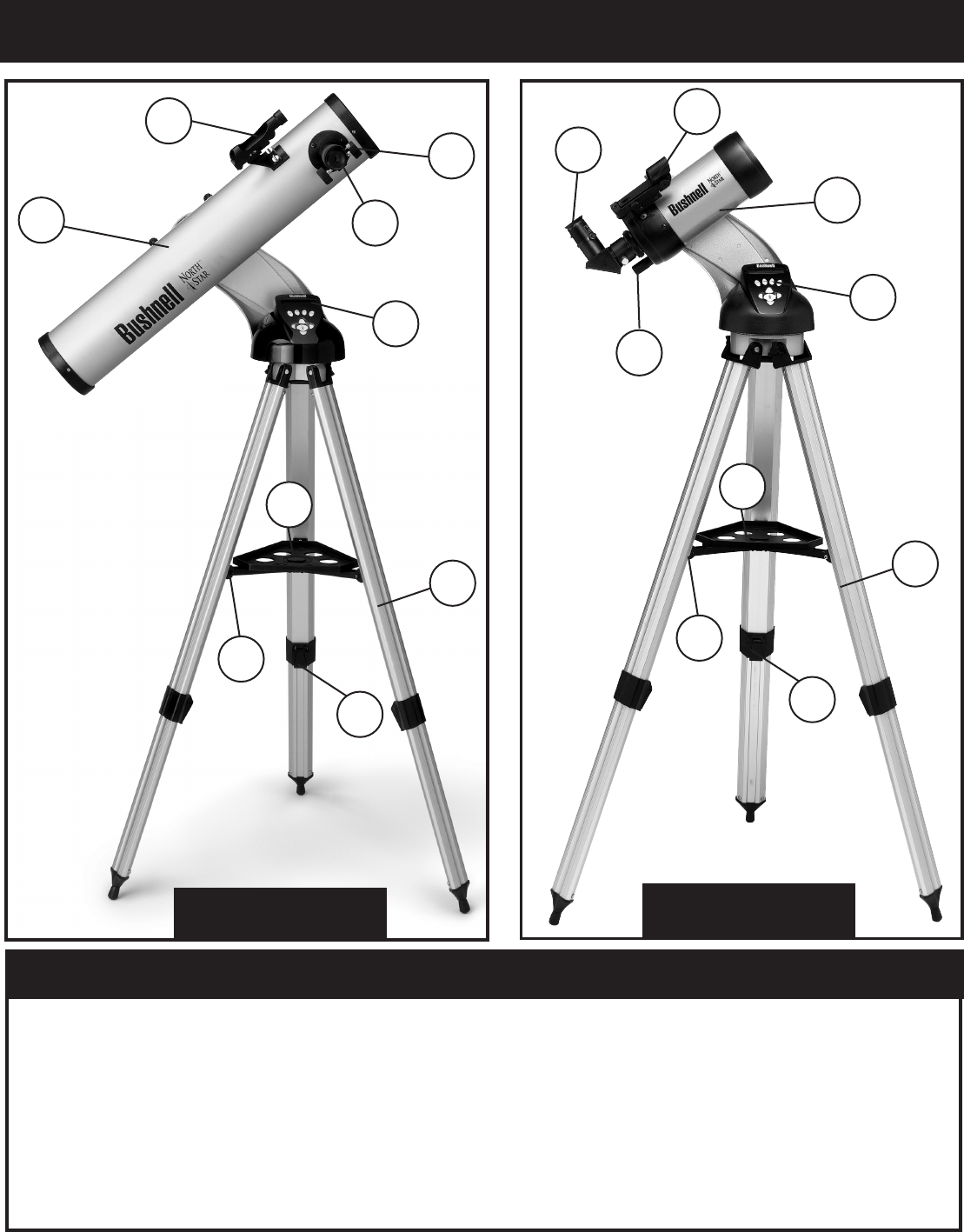

PARTS DIAGRAMS

1. Red Dot Finderscope

2. 1.25" Format Eyepiece (2 included)

3. Rack and Pinion Focusing Mechanism

4. Accessory Tray Brace

5. Quick-Release Tripod Leg Lever

6. Quick-Release Accessory Tray

7. Remote Handset Computer Controller

8. Main Telescope Tube

9. Quick-Release Adjustable Aluminum Tripod

Telescope Parts Diagram

788831 / 788846

788840, 788850,

788890

 • AdjustableAluminumTripodAssembly

(Pre-assembled to Northstar Computerized Star Locator Base)

 • QuickReleaseAccessory Tray

• Northstar Telescope with finger attachment nuts

 • RedDotFinderscope

 • 2Eyepieces

 • BarlowLens(ReflectorsOnly)

 • 90˚ErectingPrism(MaksutovOnly)

PARTS LIST

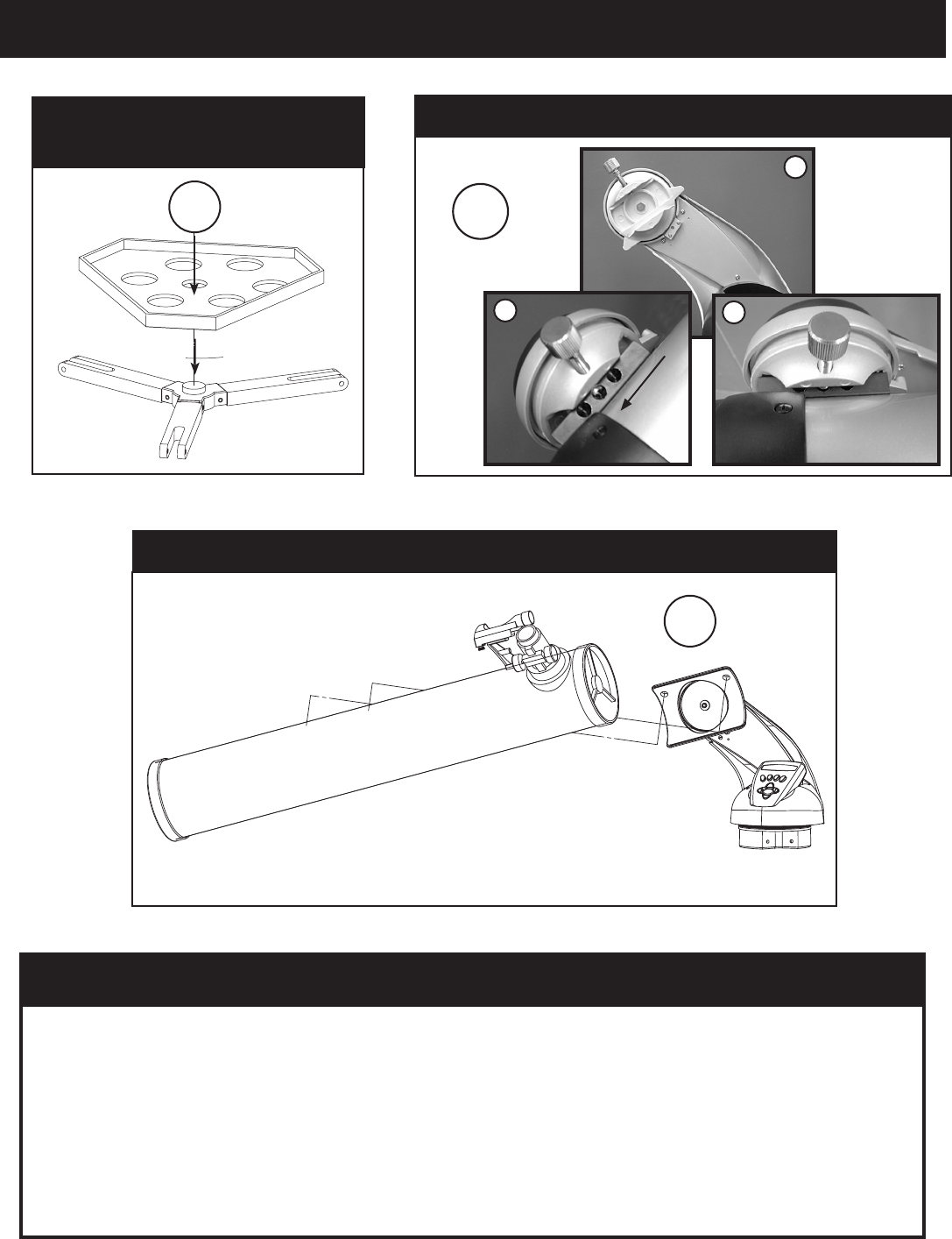

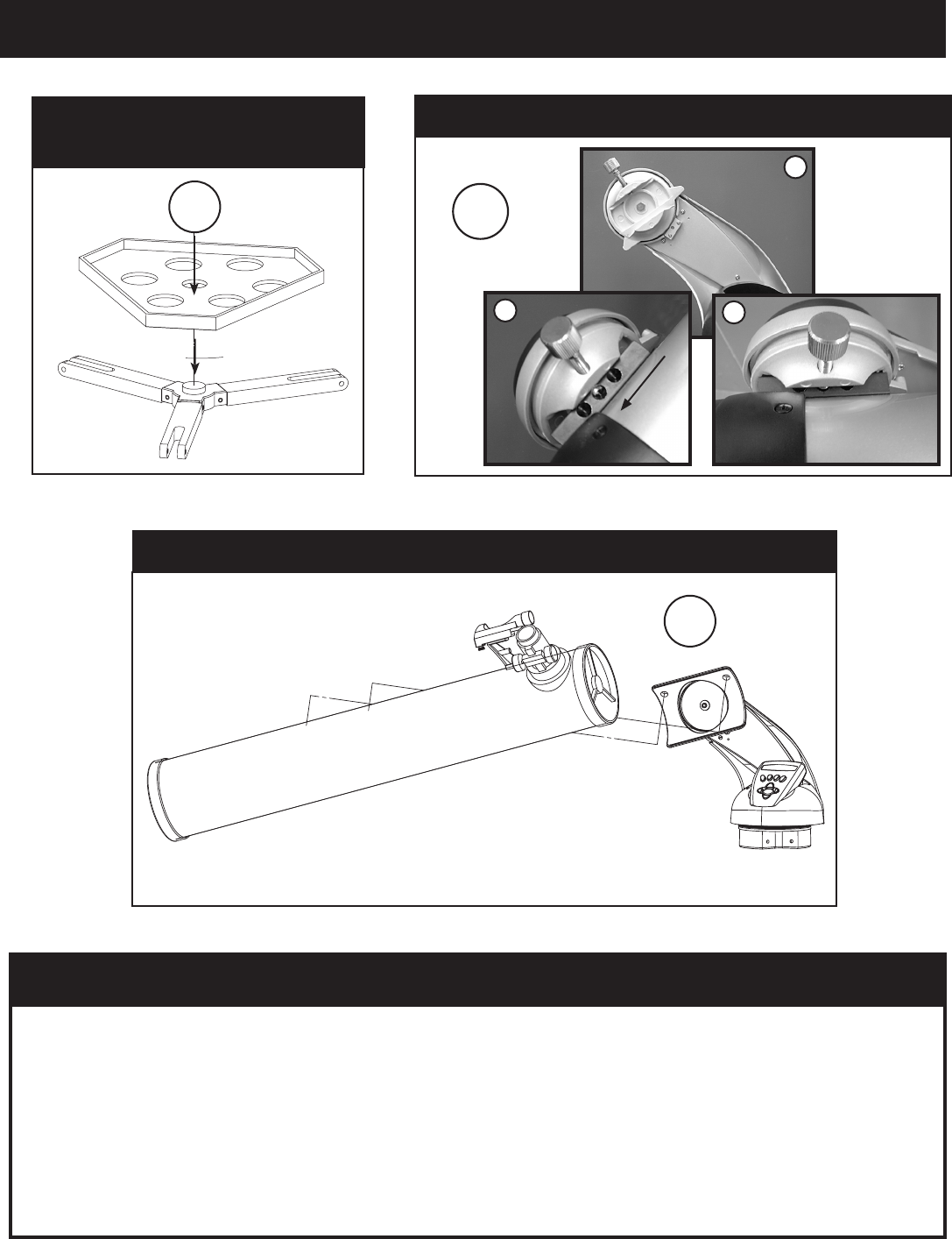

QUICK ASSEMBLY DIAGRAM

1. 2.

788831 / 788846 / 788840

788850 / 788890

788831 / 788846

788840, 788850, 788890

DETAILED ASSEMBLY

No tools are required for assembly of your telescope.

Remove all components from the carton and identify all components. It is a good idea to lay all the parts out in front of you

before assembly. Since your telescope is a precision optical system the parts require careful handling—particularly the onboard

computer, telescope, eyepieces, and various accessory lenses.

SET UP TRIPOD AND ACCESSORY TRAY

1. Stand Northstar Computerized Star Locator Assembly and attached tripod legs in the upright position.

Spread tripod legs to a comfortable distance.

2. Fold down the accessory tray braces and place the Quick Release Accessory Tray on top of braces.

(See Quick Assembly Diagram #1)

3. Turn accessory tray until it snaps into place.

4. Adjust tripod leg height to suit by opening tripod leg lever and extending tripod legs to desired height.

Clamp Tripod Leg lever closed when complete.

ATTACH TELESCOPE TUBE (See Quick Assembly Diagram #2)

1. Locate Main Telescope Tube.

2. Remove Telescope Tube Thumb Nuts from side of Telescope Tube (78-8831 and 78-8846 only). For 78-8890, back out silver

lug screw on Telescope Mount top.

3. Position Main Telescope Tube Attachment Bolts through Telescope Tube Bracket at the top of the Northstar Computerized

Star Locator Assembly (78-8831 and 78-8846 only). For 78-8890, slide black telescope tube bracket into telescope mount

receiver. Make sure telescope is pointing in the correction direction. (Logo on telescope tube should be right-side up.)

4. Reattach Telescope Tube Thumb Nuts to Main Telescope Tube Attachment Bolts once Main Telescope Tube and Northstar

Computerized Star Locator Assembly are assembled together (78-8831 and 78-8846 only). For 78-8890, tighten silver lug

screw on Telescope Mount top into desired depression on the black telescope tube bracket.

ATTACH FINAL TELESCOPE ACCESSORIES

1. Locate Red Dot Finderscope.

For Reflector Telescopes: Remove Finderscope attachment nuts from Main Telescope Tube. Place Finderscope

Assembly over Finderscope Attachment Bolts and reattach Finderscope thumb nuts to Finderscope Mount Bolts.

NOTE: The large end of the finderscope should face the open end of telescope tube.

2. Attach Low Power Eyepiece.

For Reflector Telescope Models: Insert lowest power eyepiece in the focusing mechanism by backing out

eyepiece set screw and inserting eyepiece fully.

3. Tighten all set screws to secure accessories.

SELECTING AN EYEPIECE

You should always start viewing with the lowest power eyepiece, which in this case is the 20 mm lens. Note: the base power

of each eyepiece is determined by the focal length of the telescope objective lens. A formula can be used to determine the

power of each eyepiece: telescope OBJECTIVE lens focal length divided by EYEPIECE focal length = MAGNIFICATION (e.g. Using

the 20 mm lens, a sample calculation could look like this: 750 mm / 20 = 38x or 38 power. Telescope models will vary in focal

length.)

(Reflectors Only)

Included with this telescope is a Barlow lens. Barlow lenses are used to double or triple the power of your telescope. Place your

Barlow between the focusing tube and the eyepiece. Using the example above, your 3x Barlow lens would give you a total

power of 114x or 114 power. (38 x 3 = 114x or 114 power). The magnification calculation would look like this: 750 mm /20mm

= 38 power. 38 power x 3=114 power.

MALIGNING FINDERSCOPE

Look through Main Telescope Tube and establish a well-defined target. (see "Focusing Telescope" section)

Remove plastic insulator from between Red Dot Finderscope battery and battery clip.

Turn Red Dot Finderscope on.

Looking through Red Dot Finderscope, turn adjustment wheels until the red dot is precisely centered on the same object

already centered in Main Telescope Tube’s field of view.

Now, objects located first with the Red Dot Finderscope will be centered in the field of view of the main telescope.

MFOCUSING TELESCOPE

1. After selecting the desired eyepiece, aim main telescope tube at a land-based target at least 200 yards away

(e.g. a telephone pole or building).

2. Fully extend Focusing Tube by turning Rack and Pinion Focusing Mechanism.

3. While looking through selected eyepiece (in this case the 20 mm), slowly retract Focusing Tube by turning Rack and

Pinion Focusing Mechanism until object comes into focus.

DETAILED ASSEMBLY CONTINUED

MATTACH REMOTE COMPUTER CONTROLLER AND BATTERY

1. Locate Remote Computer Controller and coil cord.

2. Locate Battery Door on Northstar Computerized Star Locator Base.

3. Remove Battery Door and insert one 9V battery.

4. Replace Battery Door.

5. Attach Remote Computer Controller with coil cord to Northstar Computerized Star Locator Base.

NEVER LOOK DIRECTLY AT THE SUN

WITH YOUR TELESCOPE

PERMANENT DAMAGE TO YOUR EYES

MAY OCCUR

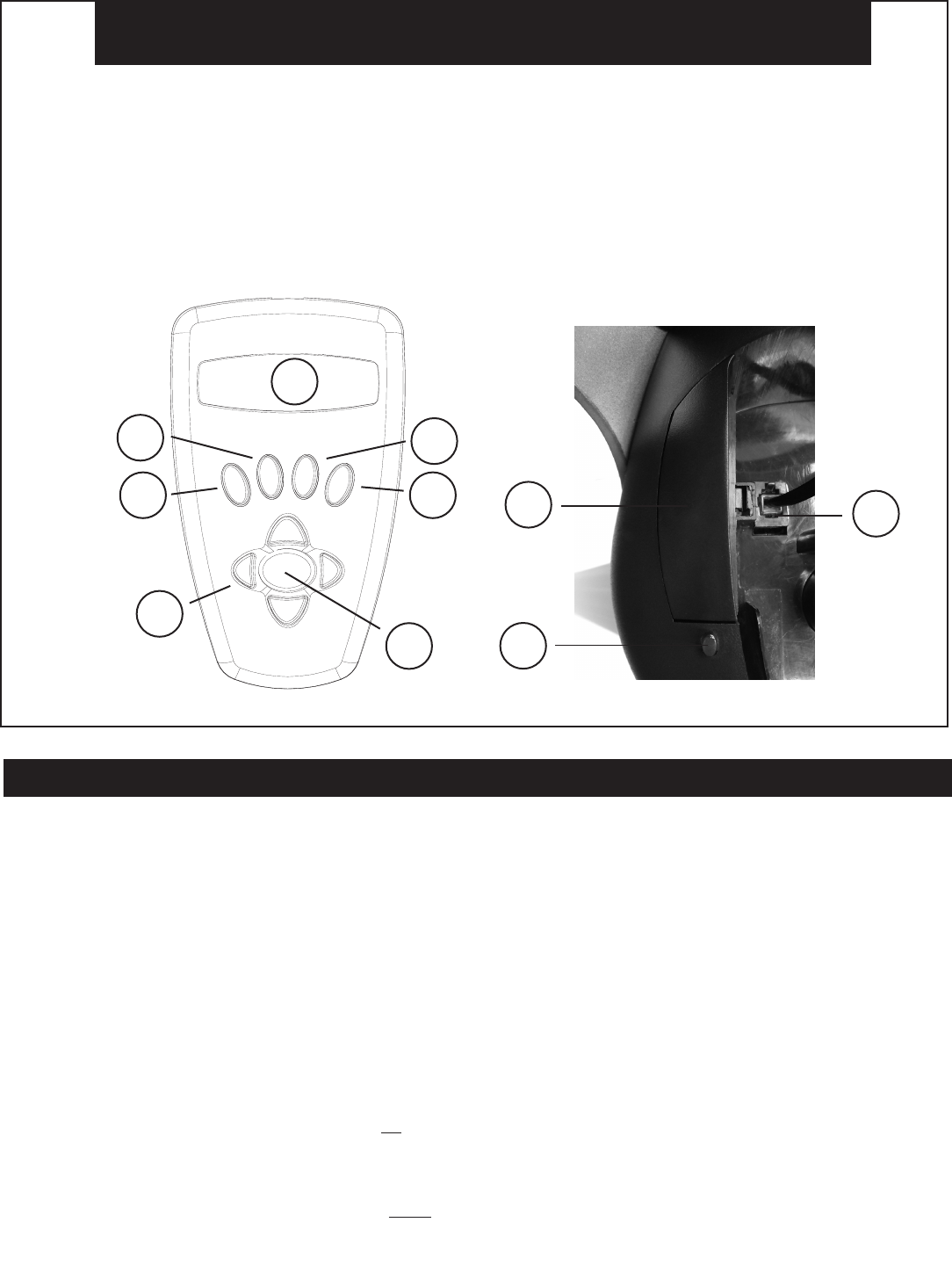

BUTTON FUNCTIONS

ALL BUTTONS ARE ILLUMINATED FOR NIGHTTIME USE.

On/Off Button: The On/Off Button will turn the Northstar Computerized Star Locator on and off. This button flashes or strobes

on and off during normal use. To turn the unit off, simply depress and hold the On/Off button for three seconds and release.

(Note: The Northstar Computerized Star Locator will automatically turn itself off after 10 minutes of inactivity.)

Back Button: This button functions to navigate to the previous level within the operating framework and/or back to the

previous level of input. If at anytime you wish to disable the speaking feature, you can cancel the speech by pressing the “Back”

button on the remote control keypad.

Enter Button: This button functions to select certain menu choices. By pressing the ENTER button Northstar will advance to

the selected level. When an object name or number is listed on the screen, the ENTER button can also be pressed to hear a

spoken description and display a scrolling text description of the object.

Scroll Up Button: This button functions to scroll up through various menus within Northstar. Anytime you encounter a

blinking text/number option, the scroll button will display the various choices within that menu. (Note: To select an option that

you have scrolled to, just press the ENTER button.)

Scroll Down Button: This button functions to scroll down through various menus within Northstar. Anytime you encounter

a blinking text/number option, the scroll button will display the various choices within that menu. (Note: To select an option

that you have scrolled to, just press the ENTER button.)

NORTHSTAR COMPUTER HANDSET INTERFACE DIAGRAM

1. On/Off Button (in base/handset

cradle-see photo)

2. Back Button

3. Enter Button

4. Scroll Up Button

5. Scroll Down Button

6. LCD Display

7. “GO” Button

8. Motorized Movement Buttons (set of 4)

9. Battery Door (in base/handset cradle-see

photo)

10. Handset Cable Jack

3. 4.

10.

Inside Mounting Base

(cradle underneath handset)

MHANDSET MODES

Explore: The Explore Mode of Northstar provides the ability to explore various astronomical objects categorized

by object type. These objects would fall under one or more of the following types of objects: Deep Sky, Planets,

Constellations, and Stars. Each of these subheadings would also have subcategories of objects beneath their

menu structure. (See Menu Tree for full list of menu functions and options.)

Sky Tour: The Sky Tour Mode of Northstar provides the ability to take a quick tour of the best and brightest objects

for any given month of the year. If the date has been input into the system (see Step 3 in "Aligning Northstar for the First

Time"), the Sky Tour Mode will automatically default to that month. Objects can be chosen by using the scroll up or

down arrows and pressing ENTER. To find out more information about any given object press the ENTER button while

that object is displayed to see the scrolling text message.

Telescope: The Telescope Mode of Northstar provides real-time data on where the telescope is pointing. Astronomical

Coordinates for Right Ascension (RA) and Declination (DEC) as well as Altitude (ALT) and Azimuth (AZ) are displayed

simultaneously. In addition, in the lower right-hand corner will be the abbreviation for the current constellation that the

telescope is pointed at.

Identify: The Identify Mode of Northstar provides the ability to identify any object within your telescope field of view

Subcategories for different classes of identifiable objects are included as well as an Identify Any option.

Align Earth: The Align Earth Mode of Northstar provides the ability to easily align your telescope utilizing common

information non-astronomers would readily know. By entering simple information such as time, date, city, etc. a first

time telescope user can begin exploring the immense Northstar database of astronomical objects within minutes.

Align Star: The Align Star Mode of Northstar provides the ability to align your telescope utilizing some astronomical

knowledge. By knowing where two stars are located in the sky, a novice user can circumvent the city, date, and time

input and quickly start utilizing the Northstar database to locate astronomical objects with excellent accuracy.

Align Object: The Align Object Mode of Northstar provides the ability to refine your telescope alignment during the

middle of your observing session. This might come in very handy if the family dog has just bumped the telescope out

of alignment. By using this mode you can center the telescope on any known object and select align object to quickly

recalibrate the Northstar alignment allowing continued enjoyment for the duration of the evening.

The Liquid Crystal Display (LCD) is a two-line, sixteen character display. The LCD is illuminated for use during nighttime viewing

just like the buttons.

LCD DISPLAY

“GO” Button: The GO button will automatically center the telescope on any object displayed on the LCD display. By pushing the

“GO” button, the telescope will automatically find and follow the selected object until another object is selected and the “GO”

button is pushed again.

Motorized Movement Buttons: These four multi-directional buttons will allow the user to override the tracking system and move

the telescope utilizing the motors manually to another desired location. The longer these buttons are depressed, the faster the

Northstar will move until it reaches its maximum speed.

BUTTON FUNCTIONS (Continued)

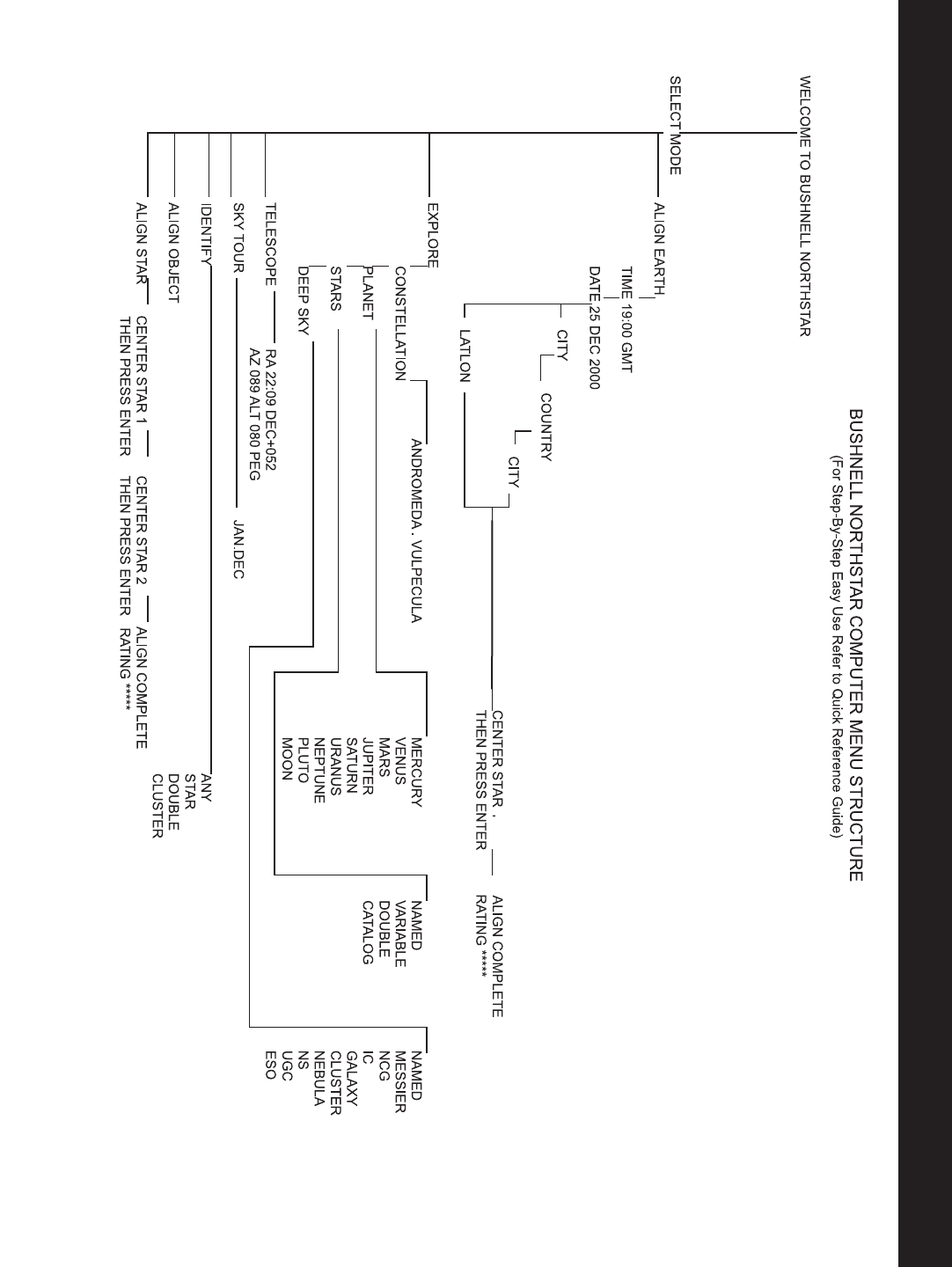

MMENU TREE

MALIGNING NORTHSTAR FOR THE FIRST TIME

(NOTE: Make certain that the telescope is set up on a level surface.)

STEP 1:

Before turning the telescope on, remove the remote control handset. When you turn the telescope on, a spoken and

scrolling welcome message will be heard and seen as:

BUSHNELL NORTHSTAR Vx.x (the version number of the operating software)

Following this message, the telescope will execute a diagnostic check and level the telescope tube in relation to the telescope

mount.

Then the default menu will appear:

SELECT MODE

ALIGN EARTH 56

The ALIGN EARTH mode assumes that even if the telescope user is a first time user and does not know anything about

astronomy that they can be successful aligning the telescope in a few simple steps. Another option is the "ALIGN STAR"

mode which requires a bit more experience but yields somewhat more accurate results-this will be described later.

The ALIGN EARTH option is flashing.

Press ENTER to choose the ALIGN EARTH option.

NOTE: ANY FLASHING ITEM ON THE DISPLAY IS A MENU CHOICE. OTHER CHOICES ARE AVAILABLE BY USING THE SCROLL

UP OR SCROLL DOWN BUTTONS.

STEP 2: SET THE TIME

By using the UP and DOWN buttons and the ENTER button, the time can easily be set as well as the time zone. Each

flashing option will need to be changed (using UP/DOWN) to read the appropriate number. Once the appropriate

number is displayed, accept the number by pressing ENTER. Then set the next flashing option until the time (24 hr

format) and time zone are set. Note: "_ST" indicates Standard Time and "_DT" indicates Daylight savings Time.

STEP 3: SET THE DATE

Again by using the SCROLL UP and SCROLL DOWN buttons and the ENTER button, the date can easily be set. Each

flashing option will need to be changed to read the appropriate number or month. Once the appropriate number is

displayed, accept the number by pressing ENTER. Then set the next flashing option until the day, month and year are

set.

STEP 4: SET THE LOCATION

The next screen will display:

ALIGN EARTH

CITY 56

CITY will be flashing. Press the ENTER button, the display will change to:

COUNTRY

U.S.A. 56

The country will be flashing.

MALIGNING NORTHSTAR FOR THE FIRST TIME (Continued)

Again by using the SCROLL UP and SCROLL DOWN buttons and the ENTER button, the COUNTRY can be chosen.

When the appropriate Country is found and the ENTER button is pushed, choose the city that you are closest to with the UP/

DOWN buttons, then press ENTER when it is displayed.

NOTE: CHOOSE THE CITY CLOSEST TO YOUR VIEWING LOCATION. THIS IS NOT A CRITICAL STEP AND THE ALIGNMENT WILL BE REFINED

AUTOMATICALLY AS WE PROGRESS.

STEP 5: CHOOSE AND CENTER A STAR

After your CITY has been entered, the next scrolling message reads CENTER STAR 2 THEN PRESS ENTER

This means that you will need to choose the name of a star (this will be your "guide star") from the list on the display, then position

that star in the center of the viewing field as you look through the telescope (by moving it by hand or via the motor buttons),

and then press ENTER.

You may be wondering why the message refers to "STAR 2"-why not "STAR 1"? The reason is that we are using the faster, easier

ALIGN EARTH mode, which only requires you to locate and center one star (unlike the ALIGN STAR mode, which requires using

two stars). When you entered the time, date, country and city, that basically took the place of finding "STAR 1"-you're using earth

based information in its place.

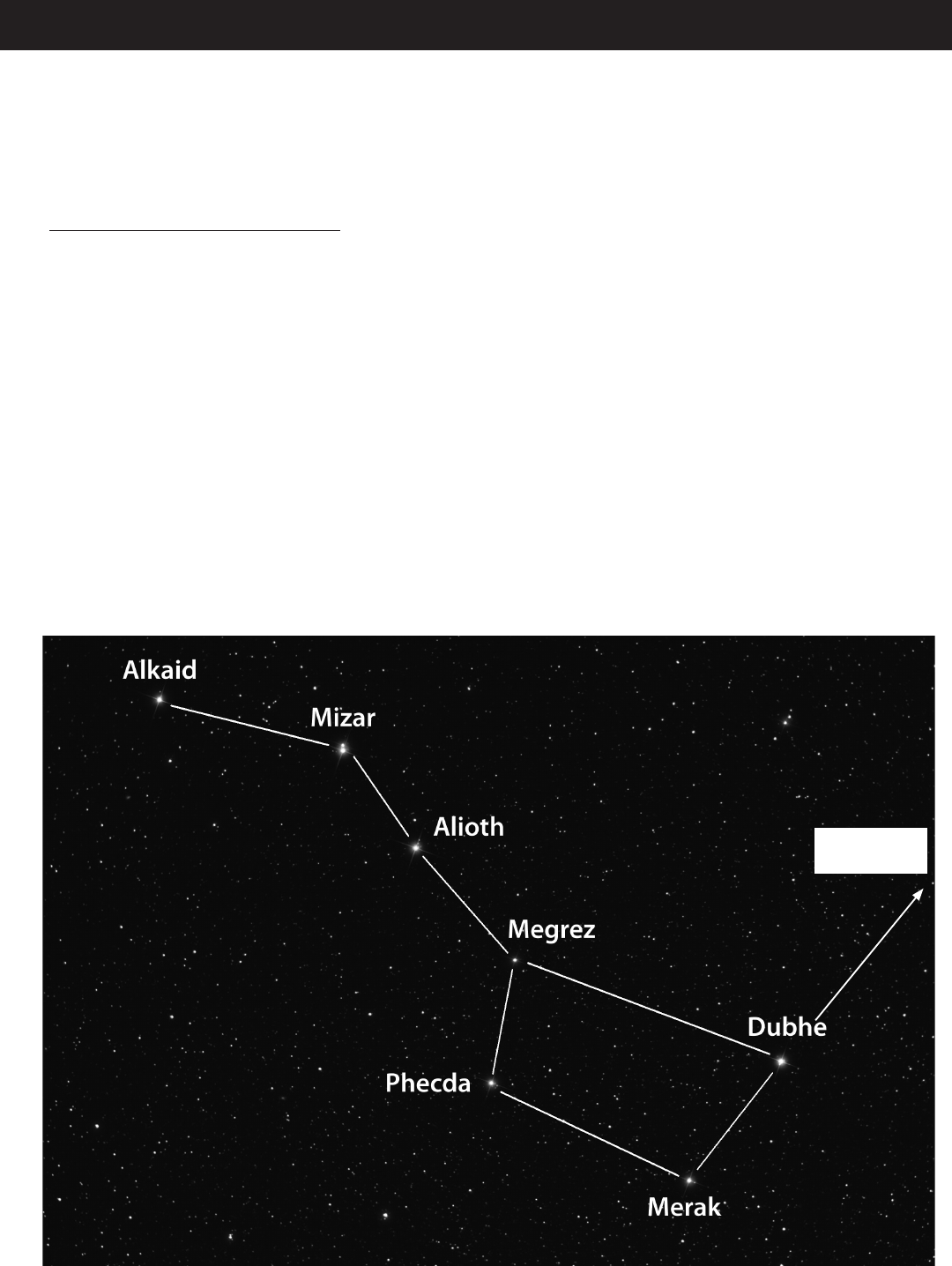

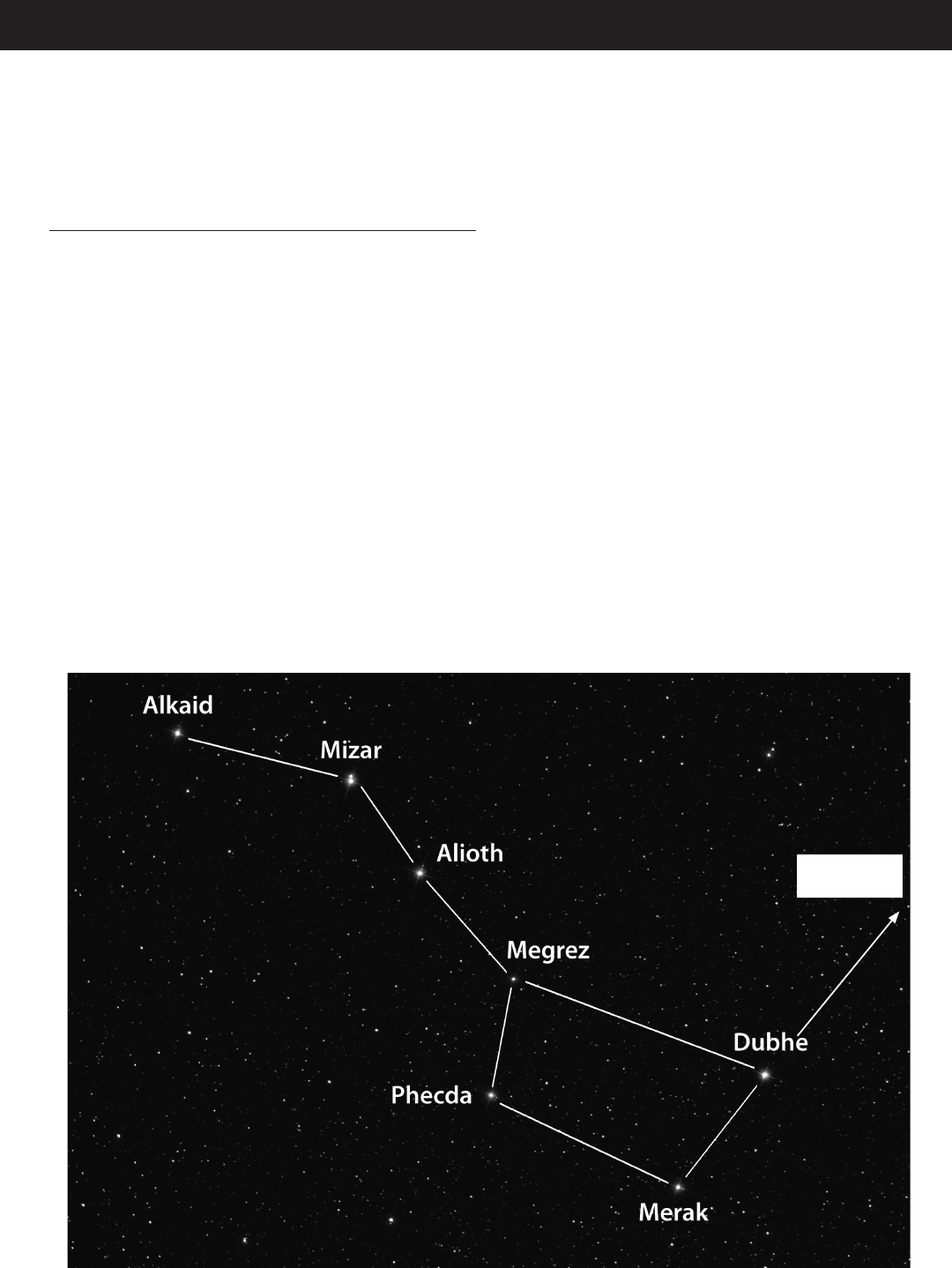

If you are located in the earth's northern hemisphere, the easiest star for a beginner to find and use is probably one of the brighter

ones in the familiar "Big Dipper" as shown below. As you may already know, the stars that form the Big Dipper are located near

Polaris, also known as the North Star, which is the star at or near the center of the night sky, appearing directly overhead. (Note

that the Big Dipper may appear upside down in the sky or in positions other than the one shown below at different times of the year).

An imaginary line can be traced through Merak and Dubhe in the Big Dipper directly to Polaris (it's about 5 times farther away

than the distance between those two "pointer stars").

To Polaris

(North Star)

MALIGNING NORTHSTAR FOR THE FIRST TIME (Continued)

Merak, Dubhe and Mizar are bright and relatively easy to find, so you might try one of those. If you are located in the

earth's southern hemisphere where the "Big Dipper" is not visible, you can of course still use "ALIGN EARTH" mode,

selecting any star you like from the list of visible stars in your area shown on the telescope's display. The star charts

towards the back of this manual may also be helpful in choosing a star.

Use the UP/DOWN scroll buttons to find the name of the star you've chosen on the display. The display will also show

you two numbers with vertical and horizontal arrows, indicating roughly which direction and by how much the

telescope needs to be moved to place that star in the center of the telescope's view. If you press the "GO" button, the

telescope's motors will move it into a position that is at least "in the ballpark"-remember that you have not finished

the alignment process yet, but this may still be helpful to get you in the general area of the sky. The numbers by the

position arrows should be closer to "0" now (when they get below 10, the arrows act as "decimal points", displaying

each number with greater precision-"8 arrow 4" indicates 8.4). Now you can use the red dot finder scope to aim the

telescope more precisely at the star you chose (one within the Big Dipper). Next, looking through the eyepiece, position

that star right in the center of the viewing field by moving the telescope by hand or using the motorized movement

buttons). Once you have your star centered, press ENTER.

After this step is completed, you will see a display that reads:

ALIGN COMPLETE

RATING *****

(Note: The more stars that appear on the second line of the display the better, up to 5. If the rating is very low, you

may need to find and center a different star to better refine the alignment)

STEP 6: EXPLORE THE NIGHT SKY!

After EARTH ALIGN, the display will then read:

SELECT MODE

EXPLORE 56

Select EXPLORE by pressing ENTER. SCROLL UP and DOWN to see what flashing menu choices you have. Choose

PLANET. These are the most interesting. Even if you are a first time telescope user, PLANET objects can be very

exciting.

Press ENTER when the display reads:

EXPLORE

PLANET

This will take you into a list of named PLANET objects. By using the SCROLL UP or SCROLL DOWN buttons, you can

explore several items in the object list.

PLANET

JUPITER 56

Press ENTER to choose the PLANET you wish to view. The display will then be (the numbers indicate the object's position

in degrees of azimuth and altitude) :

PLANET

3120 552 JUPITER

NOTE: IF AN OBJECT IS CURRENTLY LOCATED BELOW THE HORIZON (WHERE YOU WOULD BE UNABLE TO SEE IT), THE

DISPLAY WILL PERIODICALLY DISPLAY THE WORD “HORIZON.”

SCROLL UP or SCROLL DOWN to see other PLANETS in the list. Notice the display shows you directions to each object.

But what if you are a first time user wanting to find out more about the object? Wouldn’t it be nice to know what the

object is before moving the telescope?

MALIGNING NORTHSTAR FOR THE FIRST TIME (Continued)

PRESS ENTER when:

PLANET

3120 552 JUPITER

or any other PLANET item is displayed. You will see a scrolling message telling you the coordinates for the object, how big it is, what its

proper name is, what constellation it is in, and a brief description of what the object is. For JUPITER it reads:

JUPITER fifth planet from sun.

Largest planet in solar system.

16 moons. Orbit is 11.86 years.

Diameter 143,000 km. Named for roman king of gods.

Now imagine that you are a parent trying to impress your children (or vice versa). Ten minutes into your first observing session you are

already learning astronomical objects. This is a great educational tool !!!!

To find the object, just press the “GO” button and that object will be right in the telescope’s eyepiece!

By pressing the BACK button, you return to the previous level each time the button is pressed. Press the button two times and you are back

at the main level menu. The display will read:

SELECT MODE

EXPLORE 56

SCROLL UP or SCROLL DOWN to select

SELECT MODE

SKY TOUR 56.

Press ENTER.

This mode will take you through the best and brightest objects for each month. If you have done the ALIGN EARTH alignment and entered

the date, it will automatically take you to the current month. Don’t know what some of these obscure objects and abbreviations mean?

Just press the ENTER key for more information.

Press the BACK button until you get back to the main menu:

SELECT MODE

SKY TOUR 56.

SCROLL UP or SCROLL DOWN until the display reads:

SELECT MODE

IDENTIFY 56

PRESS ENTER

This mode will default to the level

IDENTIFY ANY

By selecting this option with the ENTER key, it will IDENTIFY the object that you are currently viewing OR the closest object to where

your telescope is currently pointed. You also have the options to choose other types of IDENTIFY menus. These will IDENTIFY the closest

CLUSTERS, NEBULAS, etc. to your current telescope position.

MALIGNING NORTHSTAR FOR THE FIRST TIME / ALIGN STAR MODE

To select the final mode press ENTER at the display:

SELECT MODE

TELESCOPE 56

The display reads something like:

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

The TELESCOPE mode gives you dynamic real-time information on your telescope’s current position in terms of

astronomical coordinates. Play around with this mode by moving the telescope around. Notice the three letter

abbreviation in the lower right portion of the display. This dynamically displays the current CONSTELLATION that the

telescope is pointing at. These names are abbreviated in this mode. Definitions for the abbreviations are listed in an

index at the back of the manual.

OPTIONAL: USING ALIGN STAR MODE Two Star Alignment Method

This mode requires you to locate and center two stars instead of just one, so it may take a little more time and

experience. However, it will provide more accurate, precise operation and guidance as you continue to use your

NorthStar telescope. It's also useful if you are in a remote location and can't find a nearby city from the list in ALIGN

EARTH mode.

To use the ALIGN STAR mode, after you turn on the telescope's power and the SELECT MODE message appears on the

display after the welcome message, press the DOWN button to select ALIGN STAR. Press ENTER. The message changes

to ALIGN STAR 1.

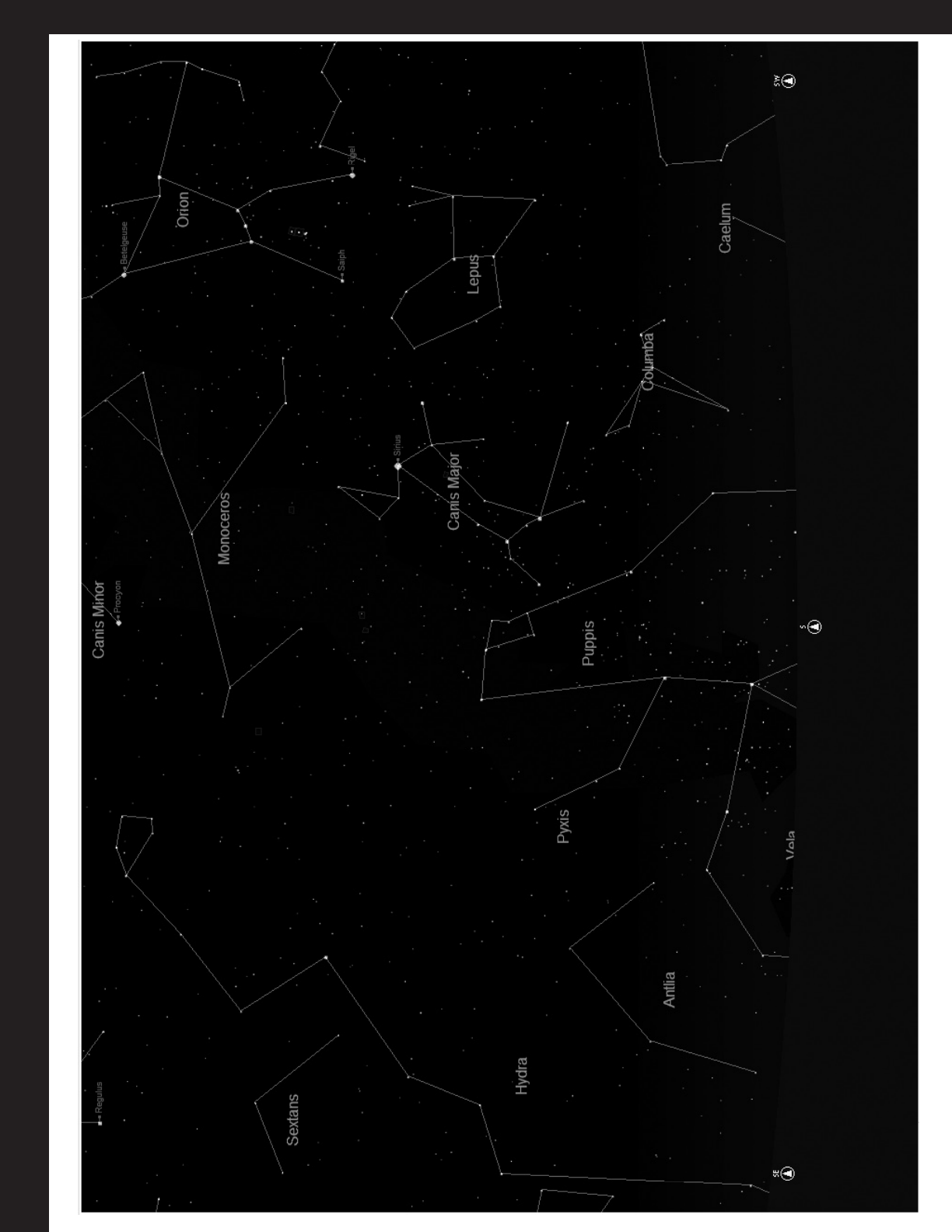

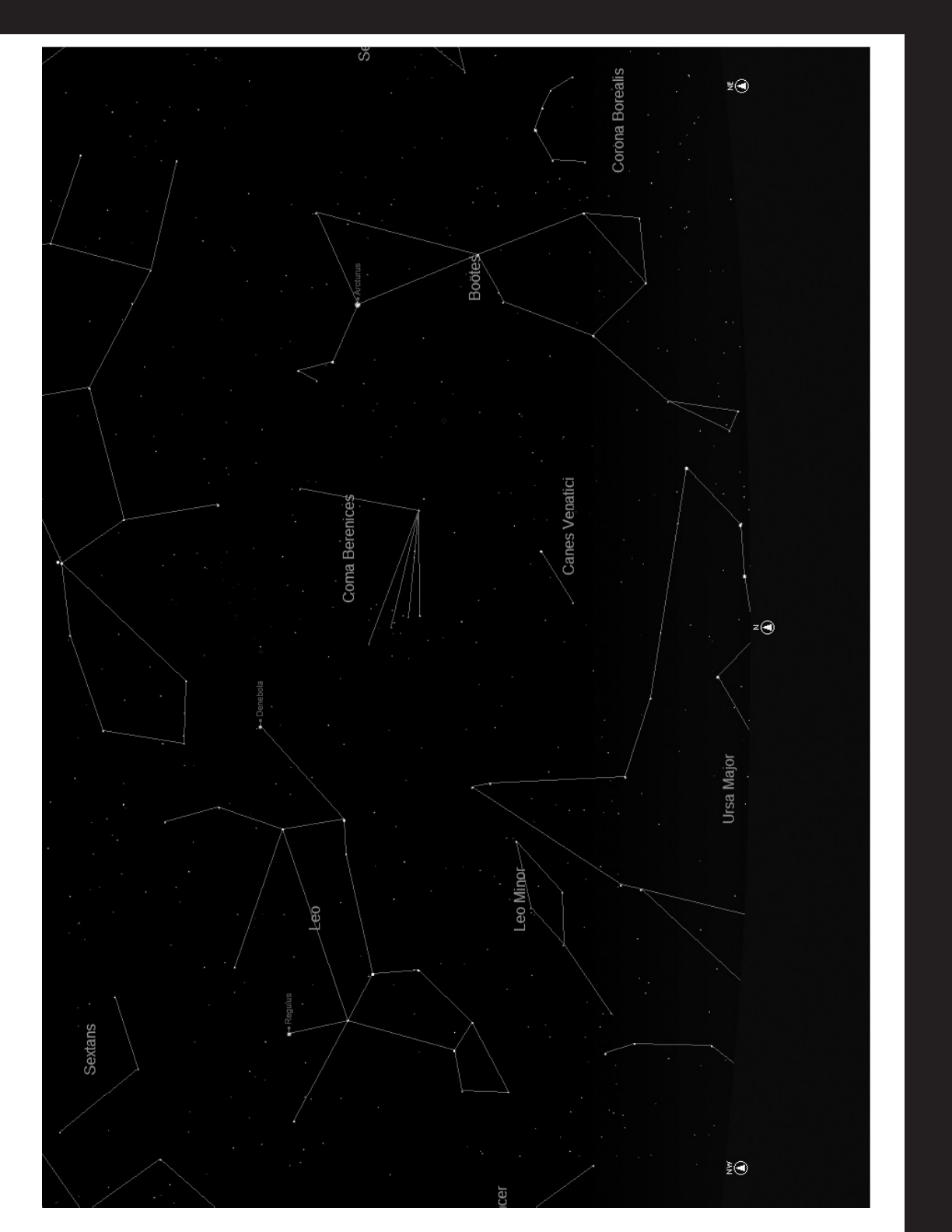

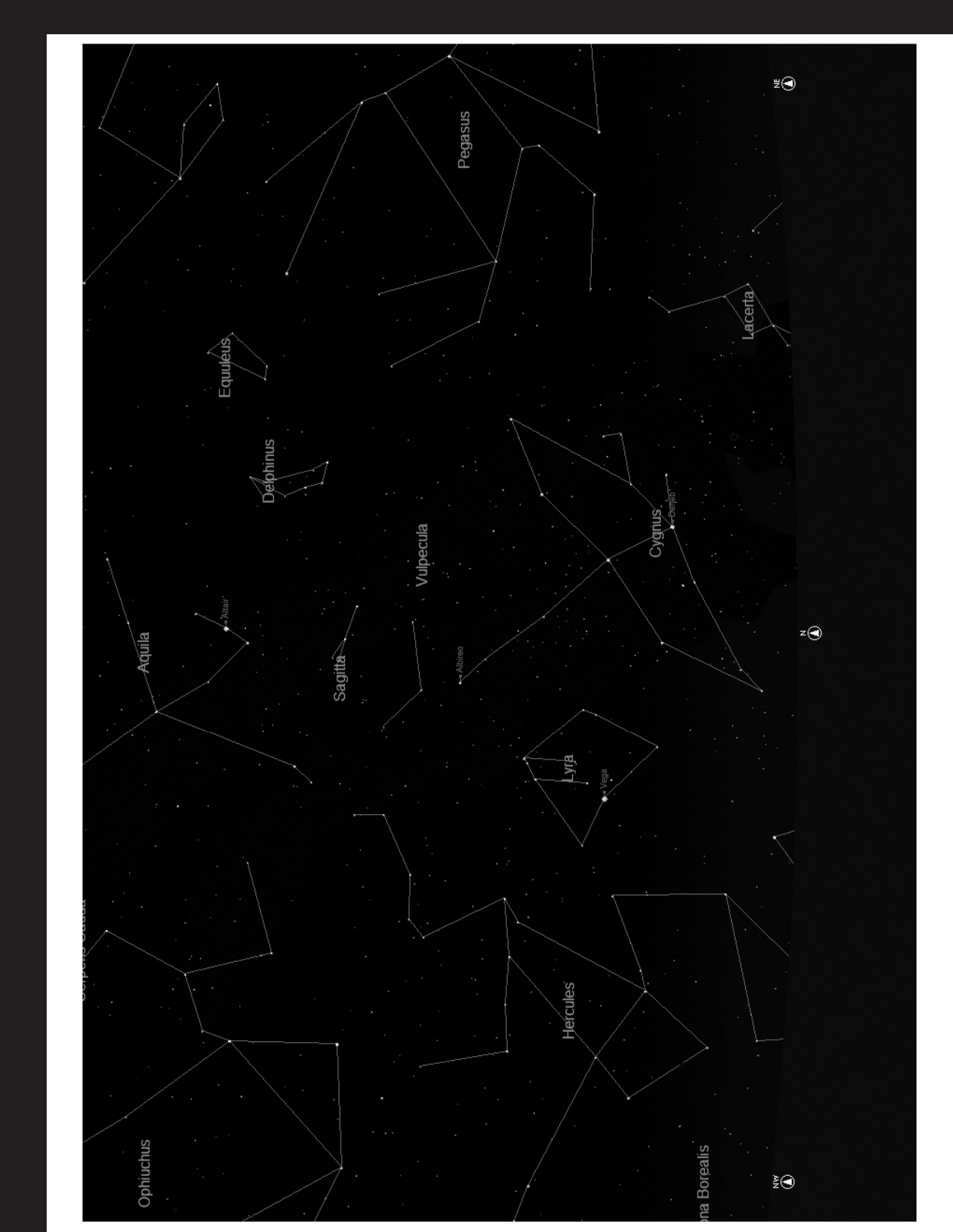

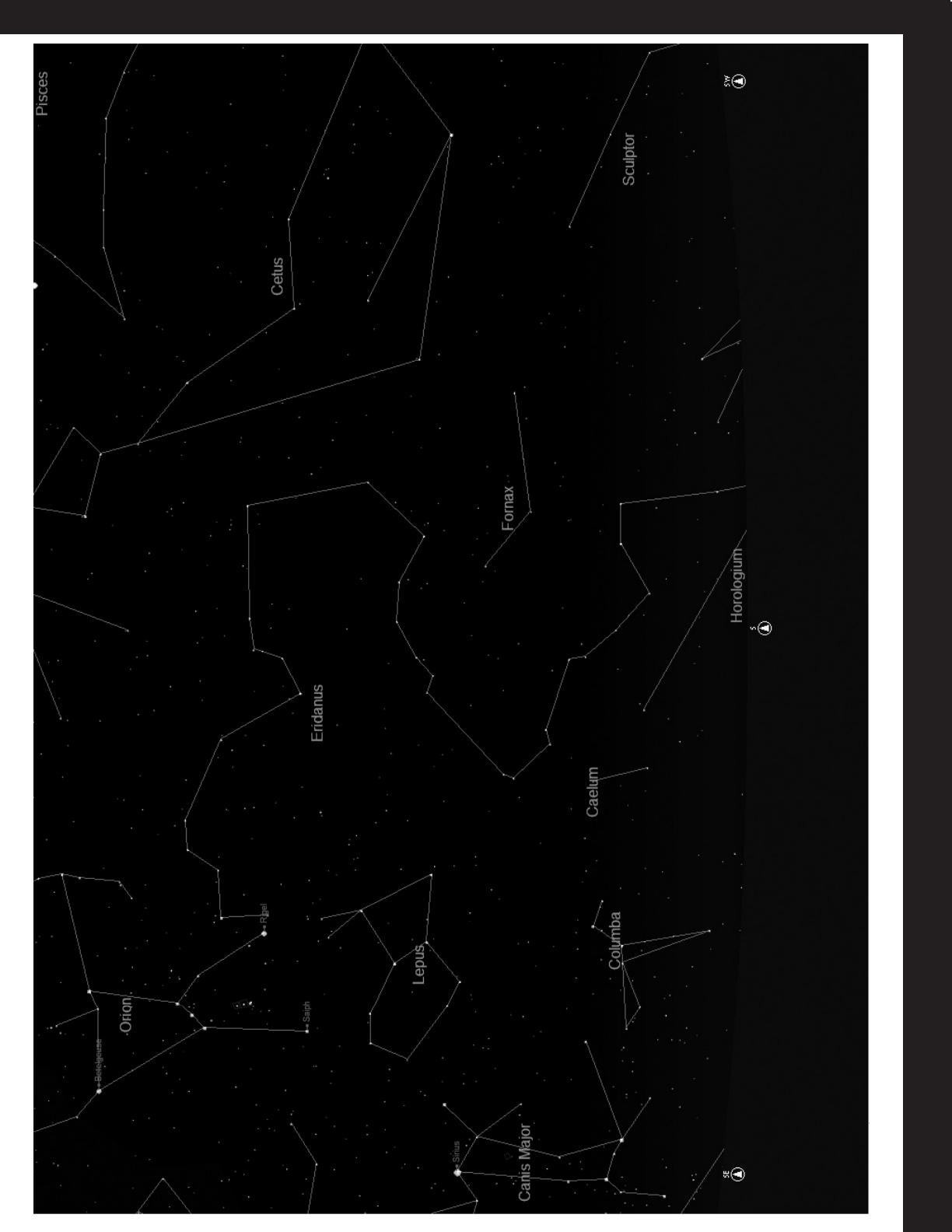

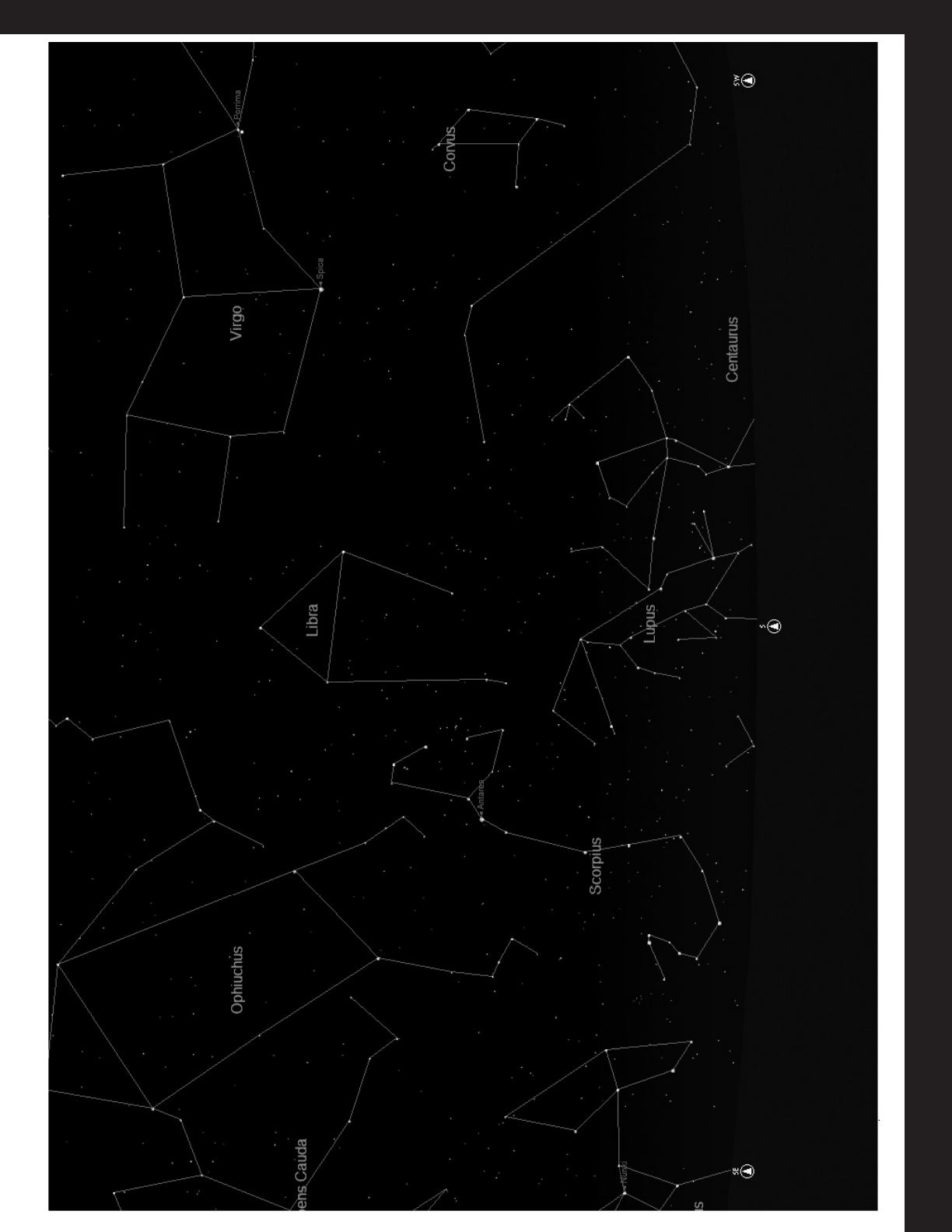

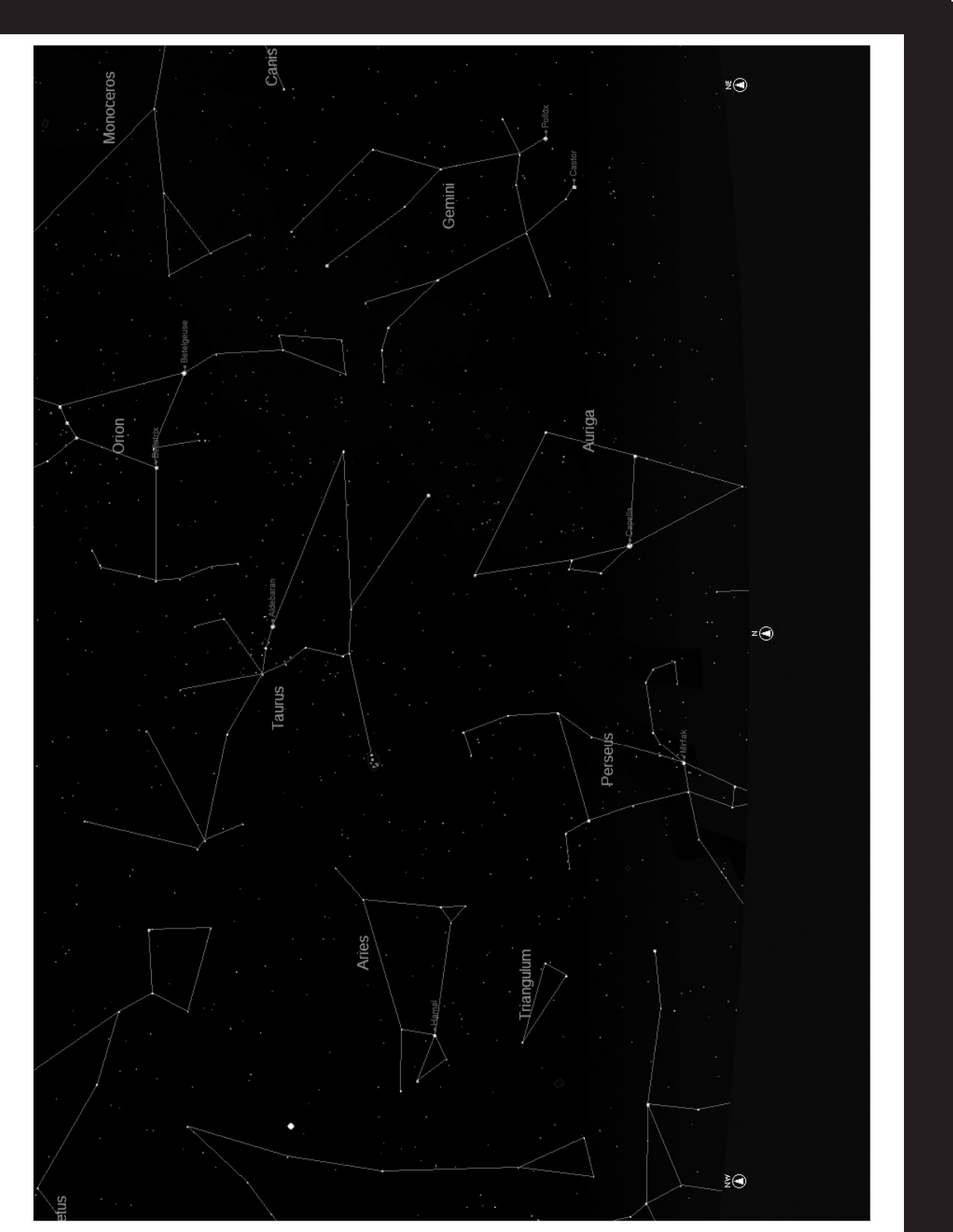

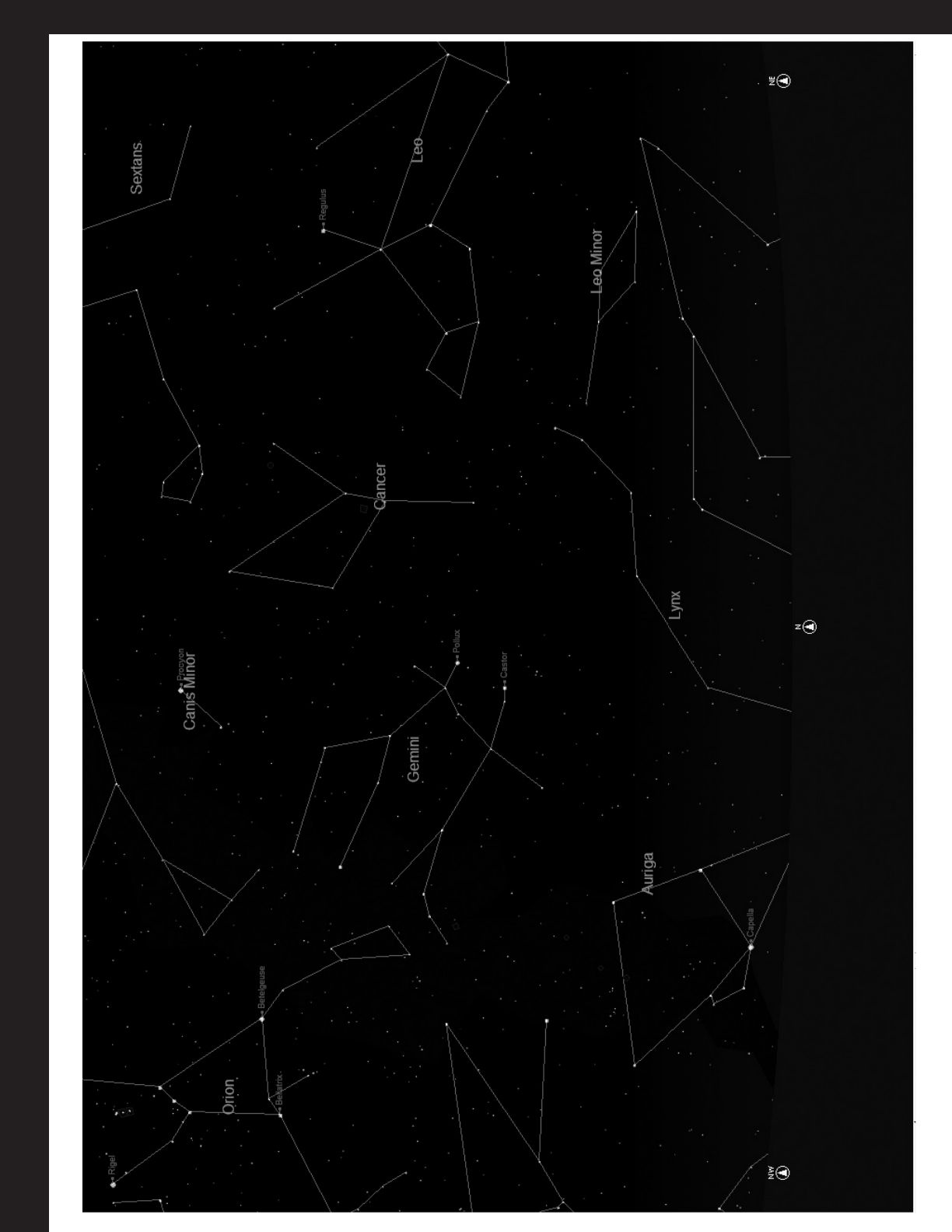

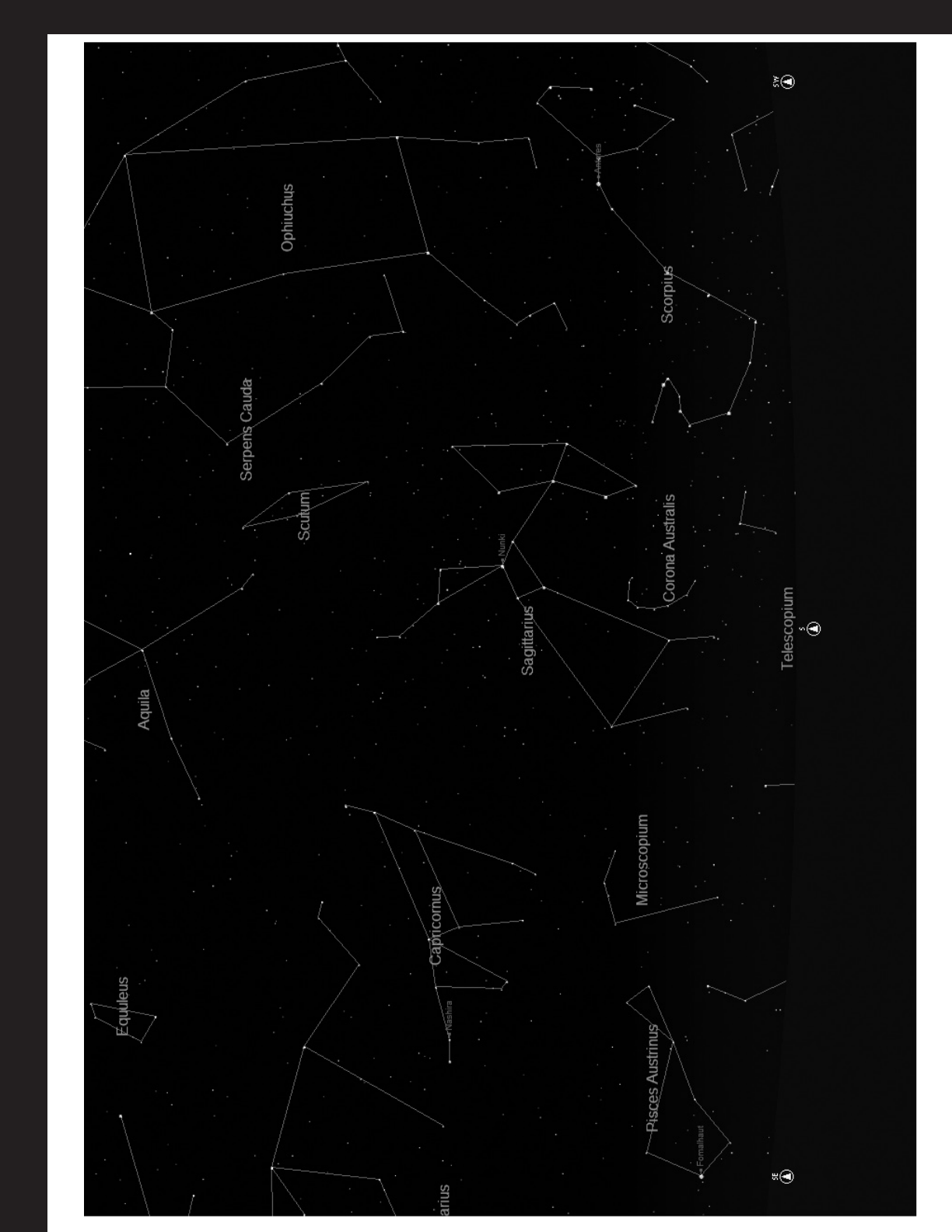

Using the star charts on the next pages for reference (there is a chart for each of the four seasons, in both northern

and southern hemispheres), choose a star you think you will be able to find in the night sky (perhaps within one of the

constellation groups), and use the UP/DOWN buttons to find it's name on the displayed list. The display also shows two

numbers with vertical and horizontal position arrows. Pressing "GO" will move the telescope into a position roughly

near the star. Now use the red dot finder scope to aim the telescope more precisely at the star you chose. Next, looking

through the eyepiece, position that star right in the center of the viewing field by moving the telescope by hand or

using the motorized movement buttons).

Once you have your first star centered, press ENTER. The display changes to "ALIGN STAR 2". Select another star from

the list (again using the star charts for reference) and repeat the process for the second star. After this step is completed,

you will see a display that reads:

ALIGN COMPLETE

RATING *****

(Note: The more stars that appear on the second line of the display the better, up to 5)

The telescope is now aligned and ready to use. The display will again read SELECT MODE. Please refer to the directions

and suggestions in Step 6: "Explore the Night Sky". For example, you might start off selecting the EXPLORE mode,

then selecting PLANET if you are new to the world of astronomy.

MSTAR CHARTS

NORTHERN HEMISPHERE / SPRING

MSTAR CHARTS

NORTHERN HEMISPHERE / SUMMER

MSTAR CHARTS

NORTHERN HEMISPHERE / FALL

MSTAR CHARTS

NORTHERN HEMISPHERE / WINTER

MSTAR CHARTS

SOUTHERN HEMISPHERE / SPRING

MSTAR CHARTS

SOUTHERN HEMISPHERE / SUMMER

MSTAR CHARTS

SOUTHERN HEMISPHERE / FALL

STAR CHARTS

SOUTHERN HEMISPHERE / WINTER

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Crux (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Triangulum Australe (TrA)

Tucana (Tuc)

Ursa Major (UMa)

Ursa Minor (UMi)

Vela (Vel)

Virgo (Vir)

Volcans (Vol)

Vulpecula (Vul)

Constellation Abbreviations

For sake of space, we have chosen not to include the entire list of the 20,000

celestial objects that are programmed into your NorthStar telescope's

database in this manual. However, the complete list of stars and Messier

objects that are included in the telescope's database are available online at

www.bushnell.com/manuals/telescopes for your reference.

Additional Reference

WARRANTY / REPAIR

TELESCOPE LIFETIME LIMITED WARRANTY

Your Bushnell® telescope is warranted to be free of defects in materials and workmanship for the

lifetime of the original owner. The Lifetime Limited Warranty is an expression of our confidence in

the materials and mechanical workmanship of our products and is your assurance of a lifetime of

dependable service.

If your telescope contains electrical components, these components are warranted to be free of

defects in materials and workmanship for two years after the date of purchase.

In the event of a defect under this warranty, we will, at our option, repair or replace the product,

provided that you return the product postage prepaid. This warranty does not cover damages

caused by misuse, improper handling, installation, or maintenance provided by someone other

than a Bushnell Authorized Service Department.

Any return made under this warranty must be accompanied by the items listed below:

1) A check/money order in the amount of $15.00 to cover the cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Date Purchased

5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in

transit, with return postage prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information.

In Europe you may also contact Bushnell at: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

This warranty gives you specific legal rights.

You may have other rights which vary from country to country.

MCONSEILS UTILES

MPROFITEZ DE VOTRE NOUVEAU TÉLESCOPE

Vous pouvez désormais décider ce que vous prévoyez d’observer en premier lieu, une fois votre télescope réglé et aligné. N’importe 1.

quel objet brillant du ciel nocturne est un bon point de départ. L’un des points de départ préférés en astronomie est la Lune. C’est

un objet intéressant pour l’astronome débutant aussi bien que pour les astronomes expérimentés. Lorsque vous vous êtes exercés à

ce niveau, d’autres objets deviennent de bonnes cibles. Saturne, Mars, Jupiter et Vénus sont intéressantes en seconde étape..

L’oculaire à faible grossissement (celui portant la valeur la plus élevée) est parfait pour observer la pleine lune, les planètes, les amas 2.

d’étoiles, les nébuleuses et même les constellations. Ces objets constituent votre base. Toutefois, pour voir plus de détails, essayez

d’utiliser des oculaires à plus fort grossissement sur certains de ces objets. Durant les nuits calmes et vives, la ligne de séparation des

parties éclairée et obscure de la Lune (appelée « Terminateur ») est merveilleuse à fort grossissement. Les montagnes, crêtes et cratères

paraissent avec un fort relief à cause de la mise en lumière. De manière similaire, vous pouvez utiliser de plus forts grossissements sur

les planètes et nébuleuses. Quant aux amas d’étoiles et aux étoiles individuelles, la meilleure observation s’effectue toujours à faible

grossissement.

Le théâtre astronomique renouvelé que nous appelons le ciel nocturne est un écran géant toujours changeant. Autrement dit, ce n’est 3.

pas toujours le même film qui repasse. Bien au contraire, les positions des étoiles changent non seulement d’heure en heure alors

qu’elles semblent se lever et se coucher, mais aussi tout au long de l’année. À mesure que la Terre tourne autour du Soleil, notre vue

des étoiles change sur un cycle annuel, selon cette orbite. La raison pour laquelle le ciel semble se déplacer chaque jour, tout comme

le Soleil et la Lune « se déplacent » dans le ciel, c’est que la Terre tourne autour de son axe. C’est ainsi que vous pouvez remarquer

qu’au bout de quelques minutes ou quelques secondes, suivant le grossissement utilisé, les objets se déplacent dans le télescope. Aux

forts grossissements surtout, vous remarquerez que la Lune ou Jupiter « courent » et sortent du champ rapidement. Pour compenser,

déplacez simplement le télescope pour qu’il suive sa trajectoire.

FRANçAIS

Le télescope est un instrument très sensible. Pour obtenir les meilleurs résultats et le 1.

moins de vibrations, installez le télescope sur un endroit plat, sur le sol plutôt que sur

une surface en béton ou une plate-forme en bois. Cela fournira une base plus stable

pour l’observation, surtout si votre nouveau télescope a attiré une foule.

Si possible, observez à partir d’un endroit comportant relativement peu de lumière. 2.

Vous pourrez ainsi voir des objets d’une luminosité plus faible. Vous serez surpris(e) de

constater que vous pouvez voir bien plus d’objets célestes à partir d’un lac ou d’un parc

local qu’à partir d’un jardin situé en ville.

Il N’est JAMAIS recommandé d’observer avec le télescope à partir d’une fenêtre.3.

Autant que possible, observez les objets qui sont hauts dans le ciel. Attendez que l’objet 4.

monte bien au-dessus de l’horizon pour obtenir une image plus brillante et plus nette.

Les objets situés à l’horizon sont aperçus à travers plusieurs couches de l’atmosphère

terrestre. Vous êtesvous jamais demandé pourquoi la Lune paraît orange lorsqu’elle se

couche à l’horizon? C’est parce que vous la regardez à travers une quantité d’atmosphère

bien plus grande qu’il n’y en a directement au-dessus. (Remarque: Si les objets hauts

dans le ciel paraissent déformés ou ondulés, la nuit est probablement très humide).

Durant les nuits où l’atmosphère est instable, l’observation avec un télescope peut être

dicile sinon impossible. Les astronomes parlent des nuits vives et claires comme des

nuits de “bonne observation”.

PAR QUOI COMMENCER?

Votre télescope de Bushnell peut révéler à vos yeux les merveilles de l’univers. Bien

que ce manuel soit conçu pour vous aider à installer et à utiliser cet instrument

simplement, il ne couvre pas tout ce que vous aimeriez savoir sur l’astronomie.

Même si Northstar donne une bonne vue d’ensemble du ciel nocturne, il est

recommandé de se procurer une carte très simple des étoiles et une lampe de

poche avec une ampoule rouge ou recouverte de cellophane rouge à l’extrémité.

Pour les objets autres que les étoiles et constellations, il est nécessaire d’avoir un

guide de base d’astronomie. Vous trouverez les sources recommandées sur notre

site Internet à: www.bushnell.com. Vous y trouverez également les événements du

ciel actuels et les suggestions d’observation. Mais, parmi les éléments principaux

que vous pouvez voir, il y a :

La Lune—une vue magnifique de notre voisine s’obtient à n’importe quel grossissement.

Essayez d’observer ses différentes phases. Les montagnes lunaires, les mers lunaires

(étendues basses ainsi appelées à cause de leur couleur sombre), les cratères, les crêtes

vous étonneront.

Saturne—même au grossissement le plus faible, vous devriez pouvoir voir ses anneaux

et ses lunes. C’est l’un des objets les plus intéressants du ciel à observer car il ressemble

vraiment à sa représentation sur les images. Imaginez que vous pouvez voir depuis votre

jardin ce que vous avez vu dans des livres ou sur des images de la NASA !

Jupiter—la planète la plus grosse de notre système solaire est spectaculaire. Ses

traits caractéristiques sont ses rayures ou bandes sombres au-dessus et au-dessous de

son équateur. Ce sont les ceintures équatoriales du nord et du sud. Les quatre lunes

principales de Jupiter sont aussi intéressantes. Remarquez leurs différentes positions

une nuit après l’autre. Elles semblent alignées de chaque côté de Jupiter.

Mars—La grande planète rouge apparaît comme un disque rouge orangé. Observez-la

à différents moments de l’année pour essayer d’apercevoir les chapeaux de glace polaire

blancs.

Vénus—tout comme la Lune, Vénus change de phases d’un mois à l’autre. Par moments,

elle est très brillante dans le ciel nocturne, comme si l’on regardait une lune en croissant

distante.

Nébuleuses—La grande nébuleuse d’Orion est un objet très connu du ciel nocturne.

Vous pourrez voir celle-ci et bien d’autres grâce à ce télescope.

Amas d’étoiles—Regardez des millions d’étoiles groupées de manière dense en un

amas qui ressemble à une boule.

Galaxies—L’une des galaxies les plus grandes et les plus intéressantes est notre voisine

la galaxie d’Andromède. Vous l’aimerez ainsi que bien d’autres.

NE REGARDEZ JAMAIS DIRECTEMENT LE

SOLEIL À TRAVERS LE TÉLESCOPE

RISQUE DE LÉSIONS OCULAIRES

PERMANENTES

Merci d’avoir acheté le télescope Northstar Goto avec sortie Real Voice de Bushnell ! C’est le premier

télescope jamais créé qui vous parle et vous informe sur le ciel nocturne. Cette fonction peut être

considérée comme votre assistant personnel en astronomie.

Après avoir lu ce manuel et vous être préparé à votre séance d’observation comme il est décrit dans ces

pages, vous pouvez commencer à profiter de la fonction de sortie Real Voice en procédant comme suit:

Pour activer le télescope, il suffit de le mettre en marche! La fonction de sortie Real Voice est intégrée •

à la télécommande.

Au cours du processus d’alignement, la voix du télescope fournit divers commentaires utiles. Une •

fois le télescope aligné, la fonction de sortie Real Voice montre tous ses talents chaque fois que vous

appuyez sur la touche d’entrée, lorsqu’un nombre ou le nom d’un objet apparaît à la partie inférieure

droite de l’écran de visualisation à cristaux liquides. La voix vous décrit l’objet à mesure que vous

suivez le texte déroulant sur l’écran.

Si, à un moment quel qu’il soit, vous voulez supprimer la voix, vous pouvez le faire en appuyant sur •

le bouton “Back” (retour arrière) du clavier de la télécommande.

Nous espérons sincèrement que ce télescope vous divertira pendant les années à venir!

SCHÉMA DES PIÈCES

788831 / 788846

788840, 788850,

788890

1. Chercheur à point rouge

2. Oculaire de format 1,25 po (2 pièces)

3. Mécanisme de mise au point à crémaillère et

pignon

4. Renfort de plateau d’accessoire

5. Levier de trépied à ouverture rapide

6. Plateau d’accessoire à ouverture rapide

7. Contrôleur D’ordinateur à Distance

8. Tube principal du télescope

9. Trépied en aluminium réglable, à ouverture

rapide

Schéma des pièces du télescope

•Ensembledetrépiedenaluminiumréglable

(Préassemblé à la base du dispositif de repérage

d’étoiles informatisé Northstar)

 •Plateaud’accessoireàouverturerapide

 •TélescopeNorthstaravecécrousàoreillesdefixation

 • Chercheur à point rouge

 • Oculaires (2)

 • Lentille Barlow (Réflecteur)

 • Oculaire redresseur (Maksutov

LISTE DES PIÈCES

GUIDE D’ASSEMBLAGE RAPIDE

1. 2.

788831 / 788846 / 788840

788850 / 788890

788831 / 788846

788840, 788850, 788890

ASSEMBLAGE DÉTAILLÉ

Aucun outil n’est nécessaire pour l’assemblage du télescope.

Sortez toutes les pièces du carton et identifiez-les. Avant de faire l’assemblage, il est conseillé de poser toutes les pièces devant

soi. Le télescope étant un système optique de précision, veuillez manipuler les pièces avec précaution : en particulier l’ordinateur

intégré, le télescope, les oculaires et les diverses lentilles accessoires.

MISE EN PLACE DU TRÉPIED ET DU PLATEAU D’ACCESSOIRE

Mettez debout l’ensemble du dispositif de repérage d’étoiles informatisé Northstar et les pieds de trépied attachés. 1.

Écartez les pieds de trépied à une distance confortable.

Abaissez les renforts du plateau d’accessoire et placez le plateau d’accessoire à ouverture rapide au-dessus des renforts. 2.

(Rapportez-vous au schéma d’assemblage rapide Nº 1).

Tournez le plateau d’accessoire jusqu’à ce qu’il s’enclenche avec un déclic.3.

Réglez la hauteur du trépied en actionnant le levier des pieds et en écartant les pieds pour obtenir la hauteur souhaitée. 4.

Resserrez le levier en position fermée une fois le réglage terminé.

FIXATION DU TUBE DU TÉLESCOPE (Rapportez-vous au schéma d’assemblage rapide Nº 2)

Trouvez le tube principal du télescope.1.

Retirez les écrous à oreilles du tube du télescope situés sur le côté du tube (78-8831 et 78-8846 uniquement). Pour le 2.

78-8890, dévissez légèrement la vis taquet argent sur le dessus de la monture du télescope.

Faites passer les boulons de fixation du tube principal du télescope à travers le support du tube du télescope, en haut de 3.

l’ensemble du dispositif de repérage d’étoiles informatisé Northstar (78-8831 et 78-8846 uniquement). Pour le 78-8890,

glissez le support de tube noir du télescope dans le berceau de la monture du télescope. Vérifiez que le télescope est dirigé

dans la bonne direction. (Le logo situé sur le tube du télescope doit être à l’endroit).

Une fois que le tube principal du télescope et l’ensemble du dispositif de repérage d’étoiles informatisé Northstar sont 4.

assemblés l’un à l’autre, fixez les écrous à oreilles aux boulons de fixation du tube principal du télescope (78-8831 et

78-8846 uniquement). Pour le 78-8890, serrez la vis taquet argent sur le dessus de la monture du télescope, au creux

souhaité sur le support de tube noir du télescope.

FIXATION DU RESTE DES ACCESSOIRES DU TÉLESCOPE

Trouvez le chercheur à point rouge. Pour les télescopes à réflecteur: Retirez les écrous de fixation du chercheur du tube 1.

principal du télescope. Placez le chercheur par-dessus les boulons de fixation et reposez les écrous à oreilles du chercheur

sur les boulons de fixation. REMARQUE: La grande extrémité du chercheur doit être en face de l’extrémité ouverte du tube

du télescope.

Fixez l’oculaire à faible grossissement. Pour les modèles de télescopes à réflecteur : Insérez l’oculaire à grossissement le plus 2.

faible dans le mécanisme de mise au point en dévissant la vis de serrage d’oculaire et en poussant l’oculaire à fond.

Vissez toutes les vis de serrage pour fixer les accessoires.3.

CHOIX D’UN OCULAIRE

Il est recommandé de toujours commencer l’observation avec l’oculaire au grossissement le plus faible, dans ce cas, la lentille de

20 mm. Remarque: le grossissement de base de chaque oculaire est déterminé par la longueur focale de l’objectif du télescope.

Il existe une formule servant à déterminer le grossissement de chaque oculaire: Longueur focale de l’OBJECTIF du télescope

divisée par la longueur focale de l’OCULAIRE = GROSSISSEMENT (ex. : en utilisant une lentille de 20 mm, le calcul serait: 750 mm

/ 20 = 38 x ou grossissement de 38 fois. La longueur focale varie suivant les modèles de télescopes).

(Réflecteur)

Un oculaire Barlow est inclus avec ce télescope. Les oculaires Barlow servent à doubler ou à tripler le grossissement du télescope.

Placez l’oculaire Barlow entre le tube de mise au point et l’oculaire. Dans l’exemple ci-dessus, l’oculaire Barlow de 3 x donnerait

un grossissement total de 114 x ou 114 fois. (38 x 3 = 114 x ou 114 fois). Le calcul du grossissement serait: 750 mm / 20 mm =

38 fois. 38 fois x 3 = 114 fois.

MALIGNEMENT DU CHERCHEUR

Retirez l’isolateur en plastique se trouvant entre la pile du chercheur à point rouge et le clip de pile.

Activez le chercheur à point rouge.

En regardant dans le chercheur à point rouge, tournez les molettes de réglage jusqu’à ce que le point rouge soit

centré précisément sur l’objet déjà centré dans le champ du tube principal du télescope.

Désormais, les objets repérés d’abord à l’aide du chercheur à point rouge seront centrés dans le champ du tube

principal du télescope.

MMISE AU POINT DU TÉLESCOPE

1. Après avoir mis en place l’oculaire choisi, dirigez le tube principal du télescope sur une cible terrestre située à une

distance d’au moins 200 mètres (poteau téléphonique ou bâtiment, par exemple).

2. Tournez le mécanisme de mise au point à crémaillère et pignon pour allonger entièrement le tube de mise au point.

3. Tout en regardant dans l’oculaire choisi (celui de 20 mm dans ce cas), rétractez lentement le tube de mise au point en

tournant le mécanisme de mise au point à crémaillère et pignon jusqu’à ce que l’objet soit net.

ASSEMBLAGE DÉTAILLÉ Suite

MFIXATION DU CONTRÔLEUR D’ORDINATEUR À DISTANCE ET DE LA PILE

1. Trouvez le contrôleur d’ordinateur à distance et le cordon spiralé.

2. Trouvez le couvercle de compartiment de pile sur la base du dispositif de repérage d’étoiles informatisé Northstar.

3. Enlevez le couvercle du compartiment de pile et placez-y une pile de 9 V.

4. Remettez le couvercle en place sur le compartiment.

5. Fixez le contrôleur d’ordinateur à distance avec le cordon spiralé sur la base du dispositif de repérage d’étoiles

informatisé Northstar.

NE REGARDEZ JAMAIS DIRECTEMENT LE

SOLEIL À TRAVERS LE TÉLESCOPE

RISQUE DE LÉSIONS OCULAIRES

PERMANENTES

FONCTIONS À BOUTONS

TOUS LES BOUTONS SONT LUMINEUX POUR L’UTILISATION NOCTURNE.

Bouton marche/arrêt: Le bouton marche/arrêt sert à activer et à désactiver le dispositif de repérage d’étoiles informatisé

Northstar. Il clignote ou émet des éclairs durant l’utilisation normale. Pour désactiver, il suffit de maintenir le bouton marche/arrêt

enfoncé pendant trois secondes et de le relâcher. (Remarque: Le dispositif de repérage d’étoiles informatisé Northstar se désactive

automatiquement au bout de 10 minutes d’inactivité).

Bouton de retour arrière: Il permet de naviguer jusqu’au niveau précédent dans le cadre des fonctions et/ou de revenir au

niveau précédent d’entrée. Si, à un moment quel qu’il soit, vous voulez supprimer la voix, vous pouvez le faire en appuyant sur le

bouton “Back” (retour arrière) du clavier de la télécommande.

Bouton d’entrée: Il permet d’effectuer certains choix de menu. En appuyant sur le bouton ENTER (entrée), Northstar avance au

niveau choisi. Lorsqu’un nombre ou un nom d’objet apparaît sur l’écran, vous pouvez aussi appuyer sur ce bouton pour entendre

la voix décrire et afficher le texte déroulant de la description de l’objet.

Bouton de défilement vers le haut: Il permet de faire défiler vers le haut dans les divers menus de Northstar. Chaque fois que

vous rencontrez une option de texte/nombre qui clignote, une pression sur le bouton de défilement affichera les divers choix

dans ce menu. (Remarque: Pour sélectionner une option jusqu’à laquelle vous avez fait défiler, appuyez simplement sur le

bouton ENTER (Entrée).

Bouton de défilement vers le bas: Il permet de faire défiler vers le bas dans les divers menus de Northstar. Chaque fois que vous

rencontrez une option de texte/nombre qui clignote, une pression sur le bouton de défilement affichera les divers choix dans

ORDINATEUR NORTHSTAR

SCHÉMA D’INTERFACE

1. Bouton marche/arrêt

(sur la base/support combiné – voir photo)

2. Bouton de retour arrière

3. Bouton d’entrée

4. Bouton de défilement vers le haut

5. Bouton de défilement vers le bas

6. Écran LCD

7. Bouton « GO » (Aller)

8. Boutons (4) de commande du

mouvement motorisé

9. Couvercle de compartiment de pile

(sur la base/support combiné – voir photo)

10. Prise combiné

3. 4.

10.

Base de support intérieure

(support au-dessous du combiné)

GÉNÉRALITÉS SUR LES MODES DE L’INSTRUMENT

L’affichage à cristaux liquides comporte deux lignes de seize caractères. Il est lumineux pour l’observation nocturne, tout comme

les boutons.

AFFICHAGE À CRISTAUX LIQUIDES

ce menu. (Remarque: Pour sélectionner une option jusqu’à laquelle vous avez fait défiler, appuyez simplement sur le bouton ENTER

(Entrée).

Bouton “GO” (Aller): Il sert à centrer automatiquement n’importe quel objet qui apparaît sur l’affichage à cristaux liquides. En

appuyant sur ce bouton, le télescope cherche et suit automatiquement l’objet sélectionné jusqu’à ce qu’un autre objet soit

sélectionné et que le bouton soit de nouveau enfoncé.

Boutons de commande du mouvement motorisé: Ces quatre boutons multidirectionnels permettent à l’utilisateur

de contourner le système de poursuite et de déplacer le télescope, par commande manuelle des moteurs, vers un autre

emplacement souhaité. Plus la durée de pression sur ces boutons est longue, plus le dispositif Northstar se déplace rapidement,

jusqu’à atteindre sa vitesse maximum.

FONCTIONS À BOUTONS (Suite)

Exploration: Le mode Exploration de Northstar permet d’explorer les divers objets astronomiques classés par type d’objet. Ces

objets se trouvent dans un ou plusieurs des types d’objets suivants: ciel lointain, planètes, constellations et étoiles. Chacun de

ces sous-titres comporte aussi des sous-catégories d’objets sous la structure du menu. (Reportezvous à l’arbre des menus pour

obtenir la liste complète des fonctions et options de menus).

Tour du ciel: Le mode Tour du ciel de Northstar permet de faire un tour rapide des objets les plus brillants et les plus intéressants

d’un mois donné de l’année. Si la date a été entrée dans le dispositif (se rapporter à l’étape 3 de la section « Alignement de Northstar

pour la première fois »), le mode Tour du ciel passera automatiquement à ce mois. Choisissez les objets en appuyant sur les flèches

de défilement vers le haut ou vers le bas puis sur le bouton d’entrée. Pour obtenir davantage d’informations sur un objet quel

qu’il soit, appuyez sur le bouton ENTER (ENTRÉE) pendant que cet objet est affiché afin de voir le texte déroulant.

Télescope: Le mode Télescope de Northstar fournit des données en temps réel sur l’objet sur lequel le télescope est dirigé.

Les coordonnées astronomiques d’ascension droite (RA), de déclinaison (DEC), d’altitude (ALT) et d’azimut (AZ) sont affichées

simultanément. De plus, l’abréviation du nom de la constellation sur laquelle le télescope est dirigé apparaît dans le coin

inférieur droit.

Identification: Le mode Identification de Northstar permet d’identifier n’importe quel objet se trouvant dans le champ du

télescope. Des sous-catégories des différentes classes d’objets identifiables sont incluses ainsi qu’une option Identification

quelconque.

Alignement de la Terre: Le mode Alignement de la Terre de Northstar permet d’aligner facilement le télescope à l’aide

d’information simple que les personnes non-astronomes connaissent. En entrant des renseignements simples tels que l’heure,

la date, la ville, etc., une personne qui utilise le télescope pour la première fois peut explorer, en quelques minutes, l’immense

base de données d’objets astronomiques de Northstar.

Alignement d’étoiles: Le mode Alignement d’étoiles de Northstar permet d’aligner le télescope en utilisant une certaine

connaissance astronomique. En sachant où deux étoiles se trouvent dans le ciel, un utilisateur novice peut contourner l’entrée

de la ville, de la date et de l’heure et commencer à utiliser rapidement la base de données de Northstar pour repérer d’étonnants

objets célestes.

Alignement d’objets: Le mode Alignement d’objets de Northstar permet de préciser l’alignement du télescope durant

la séance d’observation. Cela peut être très utile si le chien de la famille vient juste de bousculer le télescope qui se trouve

désaligné. À l’aide de ce mode, vous pouvez centrer le télescope sur n’importe quel objet connu et choisir le mode Alignement

d’objet pour recalibrer rapidement l’alignement de Northstar et continuer à observer le reste de la soirée.

MMENU TREE

STRUCTURE DU MENU INFORMATIQUE DE BUSHNELL NORTHSTAR

(Pour une utilisation facile étape par étape, consultez le guide de référence rapide)

MALIGNEMENT DE NORTHSTAR POUR LA PREMIÈRE FOIS

(REMARQUE : Assurez-vous de placer le télescope sur une surface horizontale).

ÉTAPE 1:

Avant d’activer le télescope, retirez la télécommande. Lorsque vous activez le télescope, un message d’accueil oral et

déroulant apparaît:

BUSHNELL NORTHSTAR Vx.x (le numéro de version du logiciel d’exploitation)

À la suite de ce message, le télescope effectue une vérification de diagnostic et met le tube de niveau par rapport à la

monture.

Puis le menu par défaut apparaît:

SELECT MODE

ALIGN EARTH 56

Ce mode présuppose que, même si l’utilisateur du télescope l’emploie pour la première fois et ne connaît rien à

l’astronomie, il peut réussir à aligner le télescope en quelques opérations simples.. Une autre option est le mode « ALIGN

STAR » [ALIGNEMENT D’ÉTOILES], qui requiert un peu plus d’expérience mais qui rapporte des résultats légèrement plus

précis (décrit plus loin).

L’option ALIGNEMENT DE LA TERRE (ALIGN EARTH) clignote.

Appuyez sur ENTRÉE (ENTER) pour choisir l’option d’ALIGNEMENT DE LA TERRE.

REMARQUE: TOUT ARTICLE DE L’AFFICHAGE QUI CLIGNOTE EST UN CHOIX DE MENU. D’AUTRES CHOIX

SONT DISPONIBLES EN UTILISANT LES BOUTONS DE DÉFILEMENT VERS LE HAUT OU VERS LE BAS..

ÉTAPE 2: RÉGLEZ L’HEURE

En se servant des boutons de DÉFILEMENT VERS LE HAUT, VERS LE BAS et d’ENTRÉE, il est facile de régler la date. Chaque

option qui clignote doit être changée et indiquer le chiffre ou le mois approprié. Une fois le nombre approprié affiché,

acceptez-le en appuyant sur ENTRÉE. Réglez alors l’option suivante qui clignote jusqu’à ce que l’heure (format de 24 h) et

la zone horaire soient enregistrées. Remarque: « _ST » indique l’heure standard et « _DT » indique l’heure d’été.

ÉTAPE 3: RÉGLEZ LA DATE

En se servant des boutons de DÉFILEMENT VERS LE HAUT, VERS LE BAS et d’ENTRÉE, il est facile de régler la date. Chaque

option qui clignote doit être changée et indiquer le chiffre ou le mois approprié. Une fois le nombre approprié affiché,

acceptez-le en appuyant sur ENTRÉE. Réglez alors l’option suivante qui clignote jusqu’à ce que le jour, le mois et l’année

soient enregistrés.

ÉTAPE 4: RÉGLEZ LE LIEU

L’écran suivant affiche :

ALIGN EARTH

CITY 56

LA VILLE (CITY) clignote. En appuyant sur le bouton d’ENTRÉE, l’affichage passe à:

COUNTRY

U.S.A. 56

Le pays clignote.

MALIGNEMENT DE NORTHSTAR POUR LA PREMIÈRE FOIS (Suite)

En se servant des boutons de DÉFILEMENT VERS LE HAUT, VERS LE BAS et d’ENTRÉE, il est facile de choisir le PAYS. Quand le

pays approprié est affiché, appuyez sur le bouton d’ENTRÉE et choisissez la ville la plus proche du lieu où vous vous trouvez en

appuyant sur le bouton d’ENTRÉE quand elle est affichée.

REMARQUE: CHOISISSEZ LA VILLE LA PLUS PROCHE DE VOTRE LIEU D’OBSERVATION. IL NE S’AGIT PAS D’UNE OPÉRATION ESSENTIELLE

ET L’ALIGNEMENT PEUT ÊTRE RÉAJUSTÉ AUTOMATIQUEMENT À MESURE QUE NOUS PROGRESSONS

ETAPE 5: CHOISISSEZ ET CENTREZ UNE ÉTOILE

Une fois votre VILLE entrée, le message déroulant suivant indique CENTER STAR 2 [CENTRER L’ÉTOILE 2] puis d’appuyer sur ENTER

[ENTRER]

Cela signifie que vous devrez choisir dans la liste le nom de votre « étoile guide », puis la centrer dans le champ du télescope (en

déplaçant celui-ci à la main ou à l’aide des boutons de commande du moteur) et appuyer sur ENTER [ENTRER].

Il se peut que vous vous demandiez pourquoi le message se rapporte à l’« ÉTOILE 2 » et non pas à l’« ÉTOILE 1 ». C'est que nous

utilisons le mode le plus rapide et simple à régler, l’ALIGN EARTH [ALIGNEMENT DE LA TERRE], qui ne demande que de repérer et

centrer une seule étoile (à la différence du mode ALIGN STAR [ALIGNEMENT D’ÉTOILES] où il faut en repérer deux). Lorsque vous

entrez l’heure, la date, le pays et la ville, c’est-à-dire des données ayant essentiellement remplacé la fonction de repérage de l’«

ÉTOILE 1 », vous êtes en train d’utiliser des informations terrestres.

Si vous êtes dans l’hémisphère nord, l’étoile la plus facile à repérer et à utiliser par un astronome novice est probablement l’une

des plus lumineuses de la célèbre constellation de la « Grande Ourse », tel que montré ci-dessous. Comme vous devez sûrement

le savoir, les étoiles composant la Grande Ourse se trouvent près de l’étoile Polaire, appelée également étoile du Nord, qui est

l’étoile située au centre du ciel nocturne (ou près) et que l’on voit juste au-dessus de nous. (Notez que selon la période de l’année,

la Grande Ourse peut apparaître à l’envers dans le ciel ou dans des positions différentes de celle montrée ci-dessous) On peut

Polaris

(North Star)

MALIGNEMENT DE NORTHSTAR POUR LA PREMIÈRE FOIS (Suite)

tracer une ligne imaginaire en partant de la Grande Ourse directement vers l’étoile Polaire, en passant par Merak et

Dubhe (cela représente environ 5 fois la distance reliant ces deux « pointeurs »).

Étant donné que Merak, Dubhe et Mizar sont des étoiles lumineuses et relativement faciles à repérer, vous pourriez

essayer avec l’une d’elles. Si vous êtes dans l’hémisphère sud, où la « Grande Ourse » n’est pas visible, vous pouvez

utiliser le mode d'ALIGNEMENT DE LA TERRE en choisissant une étoile de votre gré dans la liste qui apparaît sur

l’affichage, d’étoiles visibles dans votre région. Les chartes des étoiles qui se trouvent à la fin de ce manuel peuvent

également être utiles pour choisir une étoile.

Utilisez les boutons de défilement UP/DOWN [VERS LE HAUT / VERS LE BAS] pour trouver le nom de l’étoile que vous

avez choisie sur l’affichage. L’affichage montrera également deux chiffres avec des flèches verticale et horizontale,

indiquant de façon approximative dans quelle direction, et combien, le télescope doit être déplacé pour régler l’étoile

au centre du champ visuel du télescope. En appuyant sur « GO » [ALLER], les moteurs déplaceront le télescope vers

une position tout au moins approximative (même si vous n’avez pas encore terminé le processus d’alignement,

cela peut vous permettre de vous situer dans la région générale du ciel). Les chiffres à côté des flèches de position

devraient être désormais plus près de « 0 » (quand ils sont à moins de 10, les flèches servent de « décimale » et

chaque chiffre est affiché avec une plus grande précision (« 8 flèche 4 » indique 8,4). Vous pouvez désormais utiliser

le chercheur à point rouge du télescope pour cibler avec une plus grande précision l’étoile que vous avez choisie

(une dans la Grande Ourse). Ensuite, en regardant dans l’oculaire, centrez l’étoile dans le champ visuel en déplaçant le

télescope à la main ou à l’aide des boutons de commande du mouvement motorisé). Une fois que l’étoile est centrée,

appuyez sur ENTER [ENTRER].

Une fois cette étape accomplie, vous verrez un affichage qui indique:

ALIGN COMPLETE

RATING *****

(Remarque: Plus il y a d’étoiles sur la seconde ligne de l’affichage, mieux c’est ; 5 au maximum). Si le classement est très

faible, il se peut que vous deviez trouver et centrer une étoile différente pour mieux ajuster l’alignement)

Remarque: SI UN OBJET SE TROUVE SOUS L’HORIZON (OÙ VOUS NE POURREZ PAS LE VOIR), L’AFFICHAGE FERA

APPARAÎTRE PÉRIODIQUEMENT LE MOT « HORIZON ».

ÉTAPE 6: EXPLORER LE CIEL NOCTURNE !

Après l’ALIGNEMENT DE LA TERRE, l’affichage indique :

SELECT MODE

EXPLORE 56

Sélectionnez EXPLORE (EXPLORATION) en appuyant sur ENTER (ENTRÉE). Utilisez les boutons de DÉFILEMENT VERS

LE HAUT et VERS LE BAS pour voir les choix de menus qui clignotent. Choisissez PLANET (PLANÈTES). Ce sont les plus

intéressantes. Même si vous utilisez le télescope pour la première fois, les PLANÈTES sont fascinantes.

Appuyez sur ENTRÉE quand l’affichage indique :

EXPLORE

PLANET

Ceci vous amène à la liste des objets appelés PLANÈTES. En utilisant les boutons de DÉFILEMENT VERS LE HAUT ou

VERS LE BAS, vous pouvez explorer plusieurs objets de la liste.

PLANET

JUPITER 56

Appuyez sur ENTRÉE pour choisir la PLANÈTE que vous souhaitez observer. L’affichage indique alors :

PLANET

3120 552 JUPITER

MALIGNEMENT DE NORTHSTAR POUR LA PREMIÈRE FOIS (Suite)

REMARQUE: SI UN OBJET SE TROUVE SOUS L’HORIZON, L’AFFICHAGE FAIT APPARAÎTRE PÉRIODIQUEMENT LE MOT “HORIZON.”

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS pour voir les autres PLANÈTES de la liste.

Notez que l’affichage indique la direction de chaque objet. Et si l’utilisateur qui se sert du télescope pour la première fois souhaite en

apprendre davantage sur un objet? Ne serait-il pas intéressant de savoir ce qu’est l’objet avant de déplacer le télescope ?

Appuyez sur ENTRÉE quand :

PLANET

3120 552 JUPITER

une autre PLANÈTE est affichée. Un message déroulant indique alors les coordonnées de l’objet, sa luminosité, sa grosseur,

son nom correct, la constellation dans laquelle il se trouve et en donne une brève description. Pour JUPITER, c’est:

JUPITER fifth planet from sun.

Largest planet in solar system.

16 moons. Orbit is 11.86 years.

Diameter 143,000 km. Named for roman king of gods.

Imaginons maintenant que vous êtes un parent qui essaye d’épater ses enfants (ou vice versa). Au bout de dix minutes de votre première

séance d’observation, vous êtes déjà en train d’apprendre l’astronomie. C’est un merveilleux outil éducatif !

Pour trouver l’objet, il suffit d’appuyer sur le bouton “GO” et l’objet doit apparaître dans l’oculaire du télescope !

À chaque pression du bouton BACK (RETOUR ARRIÈRE), vous revenez au niveau précédent. Appuyez trois fois sur le bouton pour revenir

au menu du niveau principal. L’affichage indique :

SELECT MODE

EXPLORE 56

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS pour choisir

SELECT MODE

SKY TOUR 56.

Appuyez sur ENTRÉE.

Ce mode vous emmène faire le tour des objets les plus intéressants et les plus brillants chaque mois. Si vous avez effectué ALIGN EARTH

(ALIGNEMENT DE LA TERRE) et si la date a été enregistrée, le télescope passe automatiquement au mois en cours. Vous ne savez pas ce que

sont certains de ces objets obscurs et ce que les abréviations signifient ? Il suffit d’appuyer sur ENTER (ENTRÉE) pour avoir plus de détails.

Appuyez sur le bouton de RETOUR ARRIÈRE pour revenir au menu principal:

SELECT MODE

SKY TOUR 56.

Utilisez les boutons de DÉFILEMENT VERS LE HAUT ou VERS LE BAS jusqu’à ce que l’affichage indique:

SELECT MODE

IDENTIFY 56

Appuyez sur ENTRÉE.

Ce mode passe par défaut au niveau

IDENTIFY ANY

MALIGNEMENT DE NORTHSTAR POUR LA PREMIÈRE FOIS / MODE D’ALIGNEMENTD’ÉTOILES

Le choix de cette option à l’aide de la touche ENTRÉE permet d’IDENTIFIER l’objet en cours d’observation OU l’objet

le plus proche de l’endroit où le télescope est dirigé. Il existe aussi des options pour choisir d’autres types de menus

IDENTIFY (IDENTIFICATION). Ceux-ci permettent d’IDENTIFIER les AMAS D’ÉTOILES, NÉBULEUSES, etc. les plus proches

de la position en cours du télescope.

Pour choisir le mode final, appuyez sur ENTRÉE à l’affichage :

SELECT MODE

TELESCOPE 56

L’affichage indique approximativement :

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

Le mode TELESCOPE (TÉLESCOPE) fournit des informations dynamiques en temps réel sur la position en cours de

l’instrument, en coordonnées astronomiques. Il est possible de se familiariser avec ce mode en déplaçant le télescope.

Notez l’abréviation à trois lettres à la partie inférieure droite de l’affichage. L’affichage indique de manière dynamique

la CONSTELLATION vers laquelle le télescope est dirigé. Dans ce mode, ces noms sont abréviés. Les définitions des

abréviations figurent à l’annexe de ce manuel.

FACULTATIF: UTILISANT DU MODE D’ALIGNEMENT D’ÉTOILES (méthode d’alignement sur deux étoiles)

Ce mode requiert que vous repériez et centriez deux étoiles au lieu d’une seule, ce qui peut demander un peu plus

de temps et d’expérience. Cependant, cela fournira un fonctionnement et des instructions plus précis(es) et plus

approprié(es) pendant que vous continuez à utiliser votre télescope Northstar. C’est aussi utile si vous êtes dans un

endroit éloigné et que vous ne pouvez pas trouver une ville à proximité dans la liste, à partir du mode ALIGN EARTH

[ALIGNEMENT DE LA TERRE].

Pour utiliser le mode d'ALIGNEMENT D’ÉTOILES, après la mise sous tension du télescope et l’affichage du message SELECT

MODE [SÉLECTIONNER LE MODE] suivant le message d’accueil, appuyez sur DOWN [VERS LE BAS] pour sélectionner

ALIGN STAR. Appuyez sur ENTER [ENTRER]. Le message change à ALIGN STAR 1 [ALIGNEMENT DE L’ÉTOILE 1].

À l'aide des chartes des étoiles (une charte par saison, hémisphères nord et sud), choisissez une étoile à repérer (dans un

des groupes de constellations p.ex.) et utilisez les boutons UP/DOWN pour en trouver le nom dans la liste qui s'affiche.

L’affichage montre également deux chiffres avec des flèches en position verticale et horizontale. Appuyez sur « GO »

[ALLER] pour déplacer le télescope dans une position plus ou moins près de l’étoile. Utilisez maintenant le chercheur à

point rouge du télescope pour cibler avec une plus grande précision l’étoile que vous avez choisie. Ensuite, en regardant

dans l’oculaire, centrez l’étoile dans le champ visuel en déplaçant le télescope à la main ou à l’aide des boutons de

commande du mouvement motorisé).

Une fois que votre première étoile est centrée, appuyez sur ENTER [ENTRER]. L’affichage change à « ALIGN STAR 2 »

[ALIGNEMENT DE L’ÉTOILE 2]. Sélectionnez une autre étoile dans la liste (en utilisant encore une fois les chartes des

étoiles fournies pour référence) et procédez de même pour la deuxième étoile. Une fois cette étape accomplie, vous

verrez un affichage qui indique:

ALIGN COMPLETE [ALIGNEMENT TERMINÉ]

RATING ***** [CLASSEMENT]

(Remarque: Plus il y a d’étoiles sur la seconde ligne de l’affichage, mieux c’est ; 5 au maximum)

Le télescope est maintenant aligné et prêt pour être utilisé. L’affichage indiquera de nouveau SELECT MODE

[SÉLECTIONNER LE MODE]. Veuillez vous rapporter aux instructions et suggestions fournies dans l'étape 6 : « Explore

the Night Sky » [Explorer le ciel nocturne]. Par exemple, vous pourriez démarrer en choisissant le mode EXPLORE

[EXPLORATION], puis en choisissant PLANET [PLANÈTE] si vous êtes nouveau dans le monde de l’astronomie.

MCHARTES DES ÉTOILES

HÉMISPHÈRE NORD / PRINTEMPS

MCHARTES DES ÉTOILES

HÉMISPHÈRE NORD / ÉTÉ

MCHARTES DES ÉTOILES

HÉMISPHÈRE NORD / AUTOMNE

MCHARTES DES ÉTOILES

HÉMISPHÈRE NORD / HIVER

MCHARTES DES ÉTOILES

HÉMISPHÈRE SUD / PRINTEMPS

MCHARTES DES ÉTOILES

HÉMISPHÈRE SUD / ÉTÉ

MCHARTES DES ÉTOILES

HÉMISPHÈRE SUD / AUTOMNE

CHARTES DES ÉTOILES

HÉMISPHÈRE SUD / HIVER

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Crux (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Triangulum Australe (TrA)

Tucana (Tuc)

Ursa Major (UMa)

Ursa Minor (UMi)

Vela (Vel)

Virgo (Vir)

Volcans (Vol)

Vulpecula (Vul)

Abréviations Des Constellations

Pour des questions d’espace, nous avons choisi de ne pas inclure la liste

complète des 20 000 objets célestes programmés dans la base de données

de votre télescope NorthStar, dans le présent manuel. Néanmoins, la liste

complète d’étoiles et les listes d’objets Messier entières qui sont comprises

dans la base de données du télescope sont disponibles en ligne sur www.

bushnell.com/manuals/telescopes pour votre référence.

Référence additionnelle

GARANTIE/RÉPARATION

GARANTIE À VIE LIMITÉE DU TÉLESCOPE

Votre télescope Bushnell® est garanti exempt de défauts de matériaux et de fabrication pendant la durée

de vie de son premier propriétaire. La garantie à vie limitée traduit notre confiance dans les matériaux et

l’exécution mécanique de nos produits et représente pour vous l’assurance de toute une vie de service

fiable.

Si votre télescope contient des composants électriques, ces composants sont garantis exempts de défauts

de matériaux et de fabrication pendant deux ans après la date d’achat.

Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l’option de réparer ou de

remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas

les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien

incorrect ou fourni par quelqu’un d’autre qu’un centre de réparation agréé par Bushnell.

Tout retour effectué dans le cadre de la présente garantie doit être accompagné des articles indiqués

ci-dessous :

1) un chèque ou mandat d’une somme de 15,00 $ US pour couvrir les frais d’envoi et de manutention

2) le nom et l’adresse pour le retour du produit

3) une description du défaut constaté

4) la preuve de la date d’achat

5) Le produit doit être emballé soigneusement, dans un carton d’expédition solide, pour éviter qu’il ne soit

endommagé durant le transport ; envoyez-le en port payé, à l’adresse indiquée ci-dessous :

Aux États-Unis, envoyez à Au CANADA, envoyez à :

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local

pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au ::

Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d’autres droits qui varient selon les pays.

MCONSEJOS ÚTILES

Su telescopio es un instrumento muy sensible. Para obtener mejores resultados y menos1. vibraciones

coloque el telescopio sobre una superficie nivelada en lugar de ponerlo sobre un camino de hormigón

de acceso a la casa o en una terraza de madera. De esta forma tendrá una superficie más estable para

hacer sus observaciones, especialmente si ha atraído a una muchedumbre con su nuevo telescopio.

Si es posible, haga sus observaciones desde un lugar que tenga relativamente pocas luces. De2. esta

forma podrá ver objetos mucho más tenues. Se sorprenderá con cuántas más cosas podrá ver desde un

lago o parque locales comparado con lo que normalmente ve desde su jardín en la ciudad.

No se recomienda NUNCA usar su telescopio mirando a través de una ventana.3.

Si es posible, observe objetos que estén en lo más alto del cielo. Si espera a que el objeto se eleve4. muy

por encima del horizonte logrará una imagen más brillante y nítida. Los objetos situados en el horizonte

se ven a través de varias capas de la atmósfera terrestre. ¿Se ha preguntado alguna vez por qué la Luna

se ve de color anaranjado cuando está cerca del horizonte? Se debe a que la vemos a través de una

cantidad más considerable de atmósfera que cuando está directamente encima d nosotros. (Nota: si los

objetos en lo alto del cielo aparecen distorsionados o temblorosos es probable que los esté observando

durante una noche muy húmeda.) Durante las noches con una atmósfera inestable, observar con un

telescopio puede ser frustrante, sino imposible. Los astrónomos se refieren a las noches claras y nítidas

como noches “buenas para observar.”

MCÓMO DISFRUTAR DE SU NUEVO TELESCOPIO

Puede que ya esté decidiendo que empezar a mirar, una vez montado y alineado su telescopio. Cualquier objeto brillante del cielo 1.

nocturno es un buen punto de partida. Uno de los puntos de partida favoritos en astronomía es la Luna. Es un objeto celeste que

con toda seguridad agradará tanto a cualquier astrónomo en ciernes como a los veteranos con mucha experiencia. Cuando llegue a

dominar este nivel, hay otros objetos que pueden convertirse en buenos blancos. Saturno, Marte, Júpiter y Venus son unos buenos

segundos pasos que se deben tomar.

El ocular de baja potencia (el que lleva impreso el número más alto) es perfecto para ver la luna llena, planetas, cúmulos de estrellas, 2.

nebulosas, y hasta constelaciones. Estos deben ser sus cimientos. Sin embargo, para más detalle, trate de usar aumentos más altos

con oculares de potencias más altas en algunos de estos objetos. Durante las noches en calma y nítidas, la línea de separación de luz/

oscuridad de la Luna (denominada el “Terminator”) es maravillosa usando una potencia alta. Puede ver montañas, colinas y cráteres

delante de sus ojos. De igual forma, puede usar un mayor aumento en los planetas y las nebulosas. Los cúmulos de estrella y las

estrellas individuales se pueden ver mejor con las potencias menores en cualquier caso.

El teatro astronómico recurrente que denominamos cielo nocturno es una especie de valla publicitaria en constante cambio. En otras 3.

palabras, no se ve la misma película todo el tiempo. Más bien, las posiciones de las estrellas cambian no solamente cada hora mientras

parece que aparecen y desaparecen, sino que también cambian a lo largo del año. A medida que la Tierra describe su órbita alrededor

del Sol, nuestra perspectiva de las estrellas cambia siguiendo un ciclo anual por dicha órbita. La razón por la que parece que el

firmamento se mueve a diario de igual forma que el Sol y la Luna se “mueven” a través del nuestro cielo, es que la Tierra gira alrededor

de su eje. Como resultado, puede que observe que transcurridos unos cuantos minutos o segundos, dependiendo de la potencia a

la que esté mirando, los objetos de su telescopio se moverán. A aumentos más altos, especialmente, observará que la Luna o Júpiter

aparecerán como si estuvieran “corriendo” justo desde el campo de visión. Para compensar, sólo tiene que mover el telescopio para

hacer su “seguimiento” siguiendo la trayectoria necesaria.

ESPAñOL

POR DÓNDE EMPIEZO?

Su telescopio Bushnell puede poner las maravillas del universo delante de sus ojos. Si

bien este manual trata de asistirle en el montaje y el uso básico de este instrumento, no

cubre todo lo que le gustaría saber sobre astronomía. Aunque Northstar le proporcionará

un viaje respetable por el cielo nocturno, le recomendamos que consiga una carta celeste

básica y una linterna con bombilla roja o cubierta con papel de celofán rojo. En el caso de

los objetos que no sean estrellas y constelaciones, es muy importante disponer de una

guía astronómica básica. En nuestro sitio web www.bushnell.com. ofrecemos algunas de

las fuentes recomendadas. También podrá ver en nuestro sitio web los acontecimientos

recientes en el firmamento cuya visión aconsejamos. En cualquier caso, algunos de los

cuerpos celestes más importantes que se pueden ver son:

La Luna—con cualquier aumento se puede disfrutar de una vista maravillosa de nuestra

vecina lunar. Trate de observarla en las diferentes fases lunares. Se quedará atónito con las

altiplanicies, los mares lunares (tierras bajas que se llaman “mares” por su color oscuro), los

cráteres, las colinas y las montañas de la Luna.

Saturno—hasta con los aumentos más bajos podrá ver los anillos y las lunas de Saturno. Es

uno de los cuerpos celestes que producen una mayor satisfacción debido a que su aspecto es

igual al que estamos acostumbrados a ver en las fotografías. ¡Imagínese observando desde su

jardín lo que antes ha visto en los libros de texto o en las imágenes de la NASA!

Júpiter—el planeta más grande de nuestro sistema solar es espectacular. Las características

más notables son sus tiras o bandas oscuras, tanto por arriba como por debajo de su ecuador.

Éstas son las cintas ecuatoriales del norte y del sur. También son interesantes las cuatro lunas

principales de Júpiter. Preste una atención especial a sus respectivas posiciones de una noche

a otra. Parece que están alineadas a ambos lados de Júpiter.

Marte—El Gran Planeta Rojo parece un disco rojo-anaranjado. Mírelo en diferentes épocas del

año y trate de ver el blanco de sus casquetes polares.

Venus—igual que la Luna, Venus cambia de fases de un mes a otro. Hay veces que Venus

aparece brillantemente en el cielo nocturno como si fuera una luna creciente distante.

Nebulosas—El Gran Orión es una nebulosa muy conocida en el cielo nocturno que se puede

ver, junto con otras muchas más, con este telescopio.

Cúmulos de estrellas—Vea millones de estrellas densamente unidas formando un cúmulo

que parece una bola.

Galaxias—Una de las galaxias más grandes e interesantes es nuestra vecina la galaxia

Andrómeda. Podrá disfrutar de esta galaxia y otras muchas.

NO MIRE NUNCA DIRECTAMENTE AL SOL

CON SU TELESCOPIO

PODRÍA SUFRIR DAÑOS PERMANENTES EN

LOS OJOS

Felicidades por haber comprado un telescopio Bushnell Northstar Goto con Real Voice Output (Salida de

voz real). Es el primer telescopio creado hasta la fecha que habla realmente para instruirle sobre el cielo

nocturno. Considere esta función como su asistente personal en astronomía.

Después de leer este manual y de prepararse para la sesión de observación siguiendo las indicaciones de

estas páginas, puede empezar a disfrutar de la función Real Voice Output haciendo lo siguiente:

Para activar el telescopio, ¡sólo tiene que encenderlo! La función Real Voice Output está integrada en •

el dispositivo de control remoto.

El telescopio hará diferentes comentarios útiles durante el proceso de alineamiento. Una vez alineado, •

la función Real Voice Output brillará realmente siempre que se pulse la tecla “enter” (introducción)

cuando se visualice el nombre o el número de un objeto en la esquina inferior derecha de la pantalla

LCD de visualización. Se escuchará una voz que hará la descripción del objeto al mismo tiempo que

se mueve el texto de la descripción en la pantalla.

Si en cualquier momento desea anular la función de habla, puede cancelarla pulsando el botón •

“Back” (Regresar) en el teclado de control remoto.

¡Esperamos sinceramente que disfrute de su telescopio durante muchos años!

DIAGRAMA DE PIEZAS

1. Visor de localización de Red Dot (Punto Rojo)

2. Ocular de formato 1,25" (se han incluido dos)

3. Mecanismo de enfoque de cremallera

4. Tirante de la bandeja para accesorios

5. Palanca de pata de trípode de desconexión rápida

6. Bandeja para accesorios de desconexión rápida

7. Mando de control remoto del ordenador

8. Tubo del telescopio principal

9. Trípode de aluminio ajustable de desconexión

rápida

Diagrama de piezas del telescopio

788831 / 788846

788840, 788850,

788890

 • Conjuntodetrípodedealuminioajustable

(Pre-montado en la base del localizador de estrellas

computerizado del Northstar)

 • Bandejadeaccesoriosdedesconexiónrápida

• Telescopio Northstar con tuercas de conexión a mano

 • VisordelocalizaciónRedDot

 • Oculares(2)

 • LenteBarlow(Reflector)

 • Ocularinversordeimágenes(Maksutov)

LISTA DE PIEZAS

GUÍA DE MONTAJE RÁPIDO

1. 2.

788831 / 788846 / 788840

788850 / 788890

788831 / 788846

788840, 788850, 788890

MONTAJE DETALLADO

No se requieren herramientas para el montaje del telescopio.

Saque todos los componentes de la caja e identifíquelos. Es una buena idea extender todas las piezas delante de usted antes

de empezar el montaje. Como quiera que el telescopio es un sistema óptico de precisión, es necesario manejar las piezas con

cuidado—particularmente el ordenador de a bordo, el telescopio, los oculares y las diferentes lentes accesorias.

MONTE EL TRÍPODE Y LA BANDEJA PARA ACCESORIOS

Ponga el conjunto del localizador de estrellas computerizado Northstar y las patas de trípode conectadas en posición 1.

vertical. Extienda las patas del trípode a una distancia confortable.

Pliegue los tirantes de la bandeja para accesorios y coloque la bandeja para accesorios de desconexión rápida sobre los 2.

tirantes. (Vea el diagrama de montaje rápido).

Gire la bandeja para accesorios hasta que encaje en su lugar.3.

Ajuste la altura de las patas del trípode abriendo la palanca de la pata del trípode y extendiendo las patas del trípode hasta 4.

la altura deseada. Fije la palanca de la pata del trípode cuando termine.

CONEXIÓN DEL TUBO DEL TELESCOPIO

Localice el tubo del telescopio principal.1.

Quite las tuercas de aleta del tubo del telescopio del lado del tubo del telescopio (sólo en los modelos 78-8831 y 78-8846). 2.

En el modelo 78-8890, afloje el tornillo de orejeta plateado de la parte superior de la montura del Telescopio.

Ponga los tornillos de conexión del tubo del telescopio principal a través del soporte del tubo del telescopio en la parte 3.

superior del conjunto del localizador de estrellas computerizado Northstar (sólo en 78-8831 y 78-8846). En el modelo

78-8890, deslice hacia atrás el soporte del tubo del telescopio sobre el receptor de la montura del telescopio. Asegúrese de

que el telescopio apunte a la dirección correcta. (El logotipo del tubo del telescopio debe mirar hacia arriba).

Reconectar las tuercas de aleta del tubo del telescopio a los tornillos de conexión del tubo del telescopio principal una vez 4.

que el tubo del telescopio principal y el conjunto del localizador de estrellas computerizado Northstar se conecten entre

sí (sólo en 78-8831 y 78-8846). En el modelo 78-8890, apriete el tornillo de orejeta en la parte superior de la montura del

telescopio formando la depresión deseada en el soporte del tubo del telescopio principal.

CONEXIÓN DE LOS ACCESORIOS DE TELESCOPIO FINALES

Encuentre el visor de localización Red Dot. 1.

En los telescopios reflectores: Quite las tuercas de conexión del visor de localización del tubo del telescopio principal.

Coloque el conjunto de visor de localización sobre los tornillos de conexión del mismo y reconecte las tuercas de aleta del

visor de localización a los tornillos de la montura del visor.

NOTA: El extremo grande del visor de localización debe mirar al extremo abierto del tubo del telescopio.

Conecte el ocular de potencia baja. 2.

En los modelos de telescopio reflector: Inserte el ocular de potencia más baja en el mecanismo de enfoque aflojando el

tornillo de fijación del ocular e insertando completamente el ocular.

Apriete todos los tornillos de fijación para asegurar bien los accesorios.3.

CÓMO SE SELECCIONA EL OCULAR

Hay que empezar a mirar siempre con el ocular de potencia más baja, que en este caso es la lente de 20 mm. Nota: la potencia

base de cada ocular viene determinada por la distancia focal del objetivos del telescopio. Se puede usar una fórmula para

determinar la potencia de cada ocular: distancia focal del OBJETIVO del telescopio dividido por la distancia focal del OCULAR =

AUMENTO (por ejemplo, si se usa una lente de 20 mm, un cálculo sencillo podría hacerse así: 750 mm / 20 = 38 x, es decir, una

potencia de 38. Los modelos de telescopio varían en distancia focal).

(Reflector)

Con este telescopio se entrega una lenta Barlow. Las lentes Barlow lse utilizan para duplicar o triplicar la potencia de su

telescopio. Coloque la lente Barlow entre el tubo de enfoque y el ocular. Aplicando el ejemplo anterior, la lente Barlow 3x le daría

una potencia total de 114x, es decir, una potencia de 114. (38 x 3 = 114x, una potencia de 114). El cálculo del aumento sería algo

parecido a: 750 mm /20mm = potencia de 38. Potencia de 38 x 3 = potencia de 114.

MCÓMO SE HACE EL ALINEAMIENTO DEL VISOR

DE LOCALIZACIÓN

Mire por el tubo del telescopio principal y establezca un blanco bien definido. (vea la sección Cómo se enfoca el telescopio)

Quite el aislador plástico que hay entre la pila del visor de localización Red Dot y el clip de la pila.

Encienda el visor de localización Red Dot.

Mirando por el visor de localización Red Dot, gire las ruedas de ajuste hasta que el punto rojo esté centrado con precisión en el

mismo objeto que ya está centrado en el campo de visión del tubo del telescopio principal.

Ahora, los objetos que se localizan primero con el visor de localización Red Dot se centrarán en el campo de visión del telescopio

principal.

MCÓMO SE ENFOCA EL TELESCOPIO

Después de seleccionar el ocular deseado, apunte el tubo del telescopio principal a un blanco basado en tierra situado a 1.

una distancia mínima de 200 yardas (p. ej.: un poste de teléfono o un edificio).

Extienda completamente el tubo de enfoque girando el mecanismo de enfoque de cremallera.2.

Mientras mira por el ocular seleccionado (en este caso el de 20 mm), retraiga lentamente el tubo de enfoque girando el 3.

mecanismo de enfoque de cremallera hasta que el objeto aparezca enfocado.

MONTAJE DETALLADO Continúacion)

CONECTAR EL CONTROLADOR Y LA PILA DEL ORDENADOR REMOTO

Localice el controlador de ordenador remoto y el cable en espiral.1.

Localice la puerta del hueco de la pila en la base del localizador de estrellas computerizado Northstar.2.

Quite la puerta del hueco de la pila e inserte una pila de 9 voltios.3.

Vuela a poner la puerta del hueco de la pila.4.

Conecte el controlador de ordenador remoto con el cable en espiral a la base del localizador de estrellas computerizado 5.

Northstar.

NO MIRE NUNCA DIRECTAMENTE AL SOL

CON SU TELESCOPIO

PODRÍA SUFRIR DAÑOS PERMANENTES EN

LOS OJOS

BOTONES DE FUNCIONES

TODOS LOS BOTONES SE ILUMINAN PARA USARSE DURANTE LA NOCHE.

Botón de encendido/apagado (On/Off ): El botón On/Off sirve para encender y apagar el localizador de estrellas computerizado

Northstar. Este botón destella o emite impulsos estroboscópicos durante el uso normal. Para apagar la unidad, sólo tiene que pulsar

y mantener pulsado el botón On/Off durante tres segundos y soltarlo. (Nota: El localizador de estrellas computerizado Northstar se

apagará automáticamente por su cuenta después de 10 minutos de inactividad).

Botón Back (Regreso): Este botón funciona para pasar al nivel previo dentro del marco de referencia operativo o regresar al nivel

previo de entrada. Si en cualquier momento quiere desactivar la función de habla, puede cancelarla pulsando el botón “Back”

(Regreso) en el teclado de control remoto.

Botón Enter (Introducción): Este botón funciona para seleccionar ciertas opciones de menú. Si pulsa el botón ENTER, Northstar

avanzará hasta el nivel seleccionado. Cuando el nombre o el número de un objeto aparece listado en la pantalla, también se puede

pulsar el botón ENTER para escuchar una descripción hablada y visualizar una descripción en texto de dicho objeto.

Botón Scroll Up (Desplazamiento en pantalla hacia arriba): Este botón funciona para desplazarse hacia arriba en la pantalla por

diferentes menús con Northstar. Siempre que encuentre una opción de texto/número destellando, el botón “scroll” visualizará las

diferentes opciones dentro de ese menú. (Nota: Para seleccionar una opción a la que ha llegado desplazándose por la pantalla, sólo

tiene que [pulsar el botón ENTER).

DIAGRAMA DEL INTERFAZ DEL

ORDENADOR DE NORTHSTAR

1. Botón de On/Off - encendido/apag ado

(en la base Northstar-observe la foto)

2. Botón “Back” (Regreso)

3. Botón “Enter” (Introducción)

4. Botón Scroll Up (Desplazamiento en

pantalla hacia arriba)

5. Botón Scroll Down (Desplazamiento en

pantalla hacia abajo)

6. Pantalla LCD

7. Botón “GO” (IR)

8. Botones de movimientos motorizados (4)

9. Puer ta del hueco de la pila

(en la base/ soporte del mando, observe la foto)

10. Conector del cable del mando (en la base

Northstar)

3. 4.

10.

Base para montaje interior

(mando bajo el soporte)

MMODOS DEL MANDO

Explorar: La modalidad Explore (Explorar) de Northstar ofrece la capacidad de explorar varios objetos astronómicos

categorizados por tipo de objeto. Estos objetos entran dentro de uno, o más, de los siguientes tipos de objetos: Espacio

interplanetario, Planetas, Constelaciones y Estrellas. Cada unos de estos subencabezamientos tendrá también subcategorías

de objetos dentro de su estructura de menú. (Consulte Árbol del Menú para ver una lista completa de las funciones y

opciones del menú).

Viaje por el firmamento: La modalidad Sky Tour (Viaje por el firmamento) de Northstar ofrece la capacidad de realizar un viaje

rápido de los objetos celestes mejores y más brillantes durante cualquier mes dado del año. Si se ha introducido la echa en el

sistema (consulte el paso 3 de "Alineación del Northstar por primera), la modalidad Sky Tour pasará automáticamente a la función

predeterminada correspondiente a ese mes. Los objetos se pueden elegir usando las flechas scroll up o down (desplazamiento

arriba o abajo) y pulsando ENTER. Para más información sobre un objeto dado pulse el botón ENTER mientras se visualiza dicho

objeto para ver un mensaje de texto desplazándose en pantalla.

Telescopio: La modalidad de Telescopio de Northstar ofrece datos en tiempo real sobre la dirección en que está apuntando el

telescopio. Las coordenadas astronómicas de Ascensión Recta (RA) y Declinación (DEC), así como de Altitud (ALT) y Azimut (AZ)

se visualizan simultáneamente. Además, en la esquina derecha inferior aparecerá la abreviatura de la constelación a la que está

apuntando el telescopio.

Identificar: La modalidad Identify (Identificar) de Northstar ofrece la capacidad de identificar cualquier objeto dentro del campo de

visión del telescopio. También se incluyen las subcategorías de las diferentes clases de objetos identificables, así como una opción

Identify Any (Identificar Cualquiera).

Alinear Tierra: La modalidad Align Earth (Alinear Tierra) de Northstar ofrece la capacidad de alinear fácilmente el telescopio

utilizando información común que ya se sabe sin necesidad de ser astrónomos. Sólo se necesita introducir información sencilla

como hora, fecha, ciudad, etc. y un usuario que utiliza el telescopio por primera vez puede explorar en unos minutos la inmensa base

de datos de objetos astronómicos de Northstar.

Alinear Estrella: La modalidad Align Star (Alinear Estrella) de Northstar ofrece la capacidad de alinear el telescopio utilizando ciertos

conocimientos astronómicos. Sabiendo dónde están situadas dos estrellas en el cielo, un usuario novel puede sortear ;a entrada de

ciudad, fecha y hora y empezar rápidamente a utilizar la base de datos de Northstar para localizar objetos astronómicos increíbles.

Alinear Objeto: La modalidad Align Object (Alinear Objeto) de Northstar ofrece la capacidad de refinar el alineamiento del

telescopio a la mitad de la sesión de observación. Esto viene muy bien cuando el perro acaba de chocar por accidente el telescopio

cambiando su alineamiento. Usando esta modalidad se puede centrar el telescopio sobre cualquier objeto conocido y seleccionar

“alinear objeto” para recalibrar rápidamente el alineamiento del Northstar y seguir disfrutando del mismo durante el resto de la

velada.

La Pantalla de Cristal Líquido (LCD) presenta una visualización de dos líneas y dieciséis caracteres. La pantalla LCD se ilumina para

poder usarse durante la noche de la misma forma que los botones.

PANTALLA LCD

Botón Scroll Down (Desplazamiento en pantalla hacia abajo): Este botón funciona para desplazarse hacia abajo en la pantalla por

diferentes menús dentro de Northstar. Siempre que encuentre una opción de texto/número destellando, el botón “scroll” visualizará

las diferentes opciones dentro de ese menú. (Nota: Para seleccionar una opción a la que ha llegado desplazándose por la pantalla,

sólo tiene que [pulsar el botón ENTER).

Botón “GO” (IR): El botón GO centrará automáticamente cualquier objeto que se visualice en la pantalla LCD. Pulsando el botón “GO,”

el telescopio encontrará y seguirá automáticamente el objeto seleccionado hasta que se seleccione otro objeto y se vuelva a pulsar

el botón “GO.”

Botones de movimientos motorizados: Estos cuatro botones multidireccionales permiten que el usuario pueda cancelar el sistema

de seguimiento y mover el telescopio utilizando manualmente los motores hasta ir a la posición deseada. Cuanto más tiempo se

pulsen estos botones, más rápido se moverá el Northstar hasta alcanzar su velocidad máxima.

BOTONES DE FUNCIONES (Continúacion)

MMENU TREE

ESTRUCTURA DE MENÚS DEL ORDENADOR NORTHSTAR DE BUSHNELL

(En la Guía de referencia radio encontrará la utilización sencilla paso a paso)

MCÓMO SE HACE EL ALINEAMIENTO DEL NORTHSTAR POR PRIMERA VEZ

(NOTA: Asegúrese de que el telescopio esté sobre una superficie horizontal).

PASO 1:

Antes de encender el telescopio, quite el aparato de control remoto. Cuando conecte el telescopio, oirá y verá un

mensaje de bienvenida hablado y escrito como:

BUSHNELL NORTHSTAR Vx.x (el número de versión del software operativo)

Después de este mensaje, el telescopio ejecutará una comprobación de diagnóstico y nivelará el tubo del telescopio en relación

con la montura del telescopio.

Entonces aparecerá el menú predeterminado:

SELECT MODE

ALIGN EARTH 56

Esta modalidad supone que aun cuando el usuario esté utilizando el telescopio por primera vez y no sepa nada de

astronomía, podrá alinear con éxito el telescopio siguiendo unos sencillos pasos. Otra opción es el modo "ALINEAR

ESTRELLA" que precisa un poco más de experiencia pero ofrece unos resultados algo más precisos, se explicará

posteriormente.

La opción ALIGN EARTH aparece destellando.

Pulse ENTER para elegir la opción ALIGN EARTH (ALINEAR TIERRA).

NOTA: CUALQUIER TEXTO QUE DESTELLE EN LA PANTALLA ES UNA OPCIÓN DEL MENÚ. TAMBIÉN HAY OTRAS OPCIONES

DISPONIBLES USANDO LOS BOTONES SCROLL UP (DESPLAZAMIENTO ARRIBA) O SCROLL DOWN (DESPLAZAMIENTO

ABAJO).

PASO 2: PONER LA HORA

Usando los botones SCROLL UP y SCROLL DOWN y el botón ENTER, se puede poner fácilmente la hora y el huso horario.

Cada opción destellante se tendrá que cambiar para leer el número apropiado. Una vez que se visualice el número

apropiado, acepte el número pulsando ENTER. Después fije la siguiente opción destellante hasta que queden fijadas

la hora (formato de 23 h) y la zona horaria. Nota: "_ST" indica hora estándar y "_DT" indica horario de ahorro de luz

diurna.

PASO 3: PONER LA FECHA

De nuevo, usando los botones SCROLL UP y SCROLL DOWN y el botón ENTER, la fecha se puede poner fácilmente. Cada

opción destellante se tendrá que cambiar para leer el número o mes apropiados. Una vez que se visualiza el número

apropiado, acepte el número pulsando ENTER. Luego, ponga la siguiente opción destellante hasta que se fije el día, mes

y año.

PASO 4: PONER LA SITUACIÓN

Se visualizará la siguiente pantalla:

ALIGN EARTH

CITY 56

CITY (CIUDAD) aparecerá destellando. Pulsando el botón ENTER, la pantalla cambiará a:

COUNTRY

U.S.A. 56

El país aparecerá destellando.

CÓMO SE HACE EL ALINEAMIENTO DEL NORTHSTAR POR PRIMERA VEZ (Continúacion)

Usando los botones SCROLL UP y SCROLL DOWN y el botón ENTER, se puede elegir el PAÍS. Cuando haya encontrado el País apropiado

y pulse el botón ENTER, elija la ciudad que esté más cerca pulsando ENTER cuando se visualice.

NOTA: ESCOJA LA CIUDAD QUE ESTÉ MÁS CERCA DE SU LUGAR DE OBSERVACIÓN. ÉSTE NO ES UN PASO QUE TENGA UNA IMPORTANCIA

CRÍTICA Y EL ALINEAMIENTO SE REFINARÁ AUTOMÁTICAMENTE A MEDIDA QUE VAYAMOS PROGRESANDO.

PASO 5: ELEGIR Y CENTRAR UNA ESTRELLA

Después de introducir su CIUDAD, el siguiente mensaje indica CENTRE LA ESTRELLA 2 Y PULSE INTRO

Esto significa que tendrá que elegir el nombre de una estrella (que será su "estrella de guía") en la lista de la pantalla, colocar la estrella

en el centro del campo de visión mirando a través del telescopio (desplazándolo a mano o con los botones de los motores) y pulsar

INTRO.

¿Puede que se pregunte porqué "ESTRELLA 2" y no "ESTRELLA 1?" La razón es que utilizamos el modo ALINEAR TIERRA, más rápido y

sencillo, que sólo le exige que localice y centre una estrella (a diferencia del modo ALINEAR ESTRELLA que precisa usar dos estrellas).

Cuando introdujo la hora, fecha, país y ciudad, fue en lugar de encontrar la "ESTRELLA 1": en lugar de ello está utilizando información

basada en la Tierra.

Si se encuentra en el hemisferio norte de la Tierra la estrella más sencilla de encontrar y utilizar para un principiante es probablemente

alguna de las más brillantes del conocido "Carro Mayor", mostrado a continuación. Como ya debe saber, las estrellas que forman el Carro

Mayor se encuentran cerca de la estrella Polar, también llamada Estrella del Norte, que es la estrella situada en el centro del cielo o muy

cerca, que parece estar justo encima. (tenga en cuenta que el Carro Mayor puede aparecer boca abajo en el cielo, o en posiciones distintas

a la mostrada, en distintas épocas del año). Una línea imaginaria trazada desde Merak a Dubhe en el Carro Mayor va directamente a la

estrella Polar (situada a unas cinco veces la distancia entre estas dos "estrellas apuntadoras").

Polaris

(North Star)

CÓMO SE HACE EL ALINEAMIENTO DEL NORTHSTAR POR PRIMERA VEZ (Continúacion)

Merak, Dubhe y Mizar son brillantes y relativamente fáciles de encontrar, por lo que puede probar con alguna de

estas. Si se encuentra en el hemisferio sur del planeta, donde no puede verse el Carro Mayor, naturalmente también

puede utilizar el modo "ALINEAR TIERRA" seleccionando alguna estrella de la lista de estrellas visibles de su zona,

mostradas en la pantalla del telescopio. Los mapas estelares del final de este manual también pueden ayudarle a

elegir una estrella.

Use los botones de desplazamiento ARRIBA/ABAJO para encontrar el nombre que ha elegido en la pantalla. La

pantalla también le mostrará dos números con flechas verticales y horizontales que indican aproximadamente en

qué dirección y cuánto debe desplazarse el telescopio para colocar esa estrella en el centro de la vista del telescopio.

Si pulsa el botón "GO" ("ir"), los motores del telescopio los desplazarán a una posición que está, como menos, por la

zona de la estrella (recuerde que aún no ha terminado el proceso de alineación, pero esto también puede ayudarle

en la zona general del cielo). Los números de las estrellas de posición deben ser ahora cercanos a "0" (cuando

están por debajo de 10 las flechas actúan como "comas decimales", mostrando cada número con mayor precisión:

"8 flecha 4" indica 8,4). Ahora puede utilizar el anteojo buscador de punto rojo para orientar el telescopio con

mayor precisión hacia la estrella que ha elegido (una del Carro Mayor). Seguidamente, mirando a través del ocular,

coloque esa estrella justo en el centro del campo de visión desplazando el telescopio a mano o con los botones de

desplazamiento motorizado. Cuando tenga la estrella centrada pulse "ENTER" (INTRO).

Una vez terminado este paso verá una pantalla que indica:

ALIGN COMPLETE

RATING *****

(Nota: Cuantas más estrellas aparezcan en la segunda línea de la vista mejor, hasta 5. Si la relación es muy baja

tendrá que encontrar y centrar una estrella distinta para refinar mejor la alineación)

NOTA: SI EN ESE MOMENTO UN OBJETO SE ENCUENTRA POR DEBAJO DEL HORIZONTE (DONDE USTED NO PUEDE

VERLO), LA PANTALLA MOSTRARÁ PERIÓDICAMENTE LA PALABRA "HORIZONTE".

PASO 6: EXPLORAR EL CIELO NOCTURNO

Después de EARTH ALIGN (ALINEAR TIERRA), aparecerá en pantalla el siguiente mensaje:

SELECT MODE

EXPLORE 56

Seleccione EXPLORE (EXPLORAR) pulsando ENTER. Use los botones SCROLL UP y DOWN para qué opciones de

menú destellantes tiene. Elija PLANET (PLANETA). Son los más interesantes. Aun cuando use el telescopio por

primera vez, los objetos de la opción PLANET (PLANETA) pueden ser muy fascinantes.

Pulse ENTER cuando vea en pantalla:

EXPLORE

PLANET

De esta forma verá una lista de objetos que son PLANETAS. Usando los botones SCROLL UP o SCROLL DOWN, podrá

explorar varios planetas que aparecen en la lista.

PLANET

JUPITER 56

Pulse ENTER para escoger el PLANETA que quiera ver. Entonces visualizará lo siguiente:

PLANET

3120 552 JUPITER

NOTA: SI UN OBJETO SE ENCUENTRA POR DEBAJO DEL HORIZONTE, LA PANTALLA VISUALIZARÁ PERIÓDICAMENTE

LA PALABRA “HORIZON” (HORIZONTE).

Use los botones SCROLL UP o SCROLL DOWN para ver otros PLANETAS de la lista. Observe que la pantalla muestra la dirección hasta cada

objeto. Pero, ¿qué ocurre si está usando el telescopio por primera vez y quiere saber más cosas sobre el objeto? ¿No sería bueno saber qué

objeto es antes de mover el telescopio?

PULSE ENTER cuando vea:

PLANET

3120 552 JUPITER

se visualizará cualquier otro PLANETA. Verá un mensaje de texto desplazándose en pantalla que le dirá las coordenadas del objeto, cómo

es de brillante, qué tamaño tiene, cuál es su nombre propio, en qué constelación está y una breve descripción sobre el objeto. En el caso

de JÚPITER se podrá leer lo siguiente:

JUPITER fifth planet from sun.

Largest planet in solar system.

16 moons. Orbit is 11.86 years.

Diameter 143,000 km. Named for roman king of gods.

Ahora, imagínese que está tratando de impresionar a uno de sus hijos (o viceversa). Diez minutos después de haber comenzado su primera

sesión de observación ya está aprendiendo muchas cosas sobre los objetos astronómicos. ¡Ésta es una herramienta educativa excelente!

Para buscar un objeto, sólo tiene que pulsar el botón “GO” (IR) y dicho objeto aparecerá en el ocular del telescopio.

Pulsando el botón BACK (REGRESAR) regresará al nivel previo cada vez que pulse el botón. Pulse el botón tres veces y regresará al menú

del nivel principal. La pantalla mostrará lo siguiente:

SELECT MODE

EXPLORE 56

Use los botones SCROLL UP o SCROLL DOWN para seleccionar

SELECT MODE

SKY TOUR 56.

Pulse ENTER.

Esta modalidad le llevará por los objetos mejores y más brillantes de cada mes. Si ha hecho el alineamiento ALIGN EARTH (ALINEAR TIERRA)

y ha puesto la fecha, el telescopio le llevará automáticamente al presente mes. Si no sabe qué significan las abreviaturas de algunos objetos

oscuros, sólo tiene que pulsar la tecla ENTER para pedir más información.

Pulse el botón BACK (REGRESAR) hasta que egrese al menú principal:

SELECT MODE

SKY TOUR 56.

Use los botones SCROLL UP o SCROLL DOWN hasta que vea el siguiente texto:

SELECT MODE

IDENTIFY 56

PULSE ENTER.

Está modalidad le llevará al nivel predeterminado

IDENTIFY ANY

Seleccionando esta opción con la tecla ENTER, IDENTIFICARÁ el objeto que está viendo en esos momentos O el objeto más cercano hacia

dónde está apuntando el telescopio en ese momento. También tendrá la opción de elegir otros tipos de menús IDENTIFY (IDENTIFICAR).

CÓMO SE HACE EL ALINEAMIENTO DEL NORTHSTAR POR PRIMERA VEZ (Continúacion)

Estos tipos IDENTIFICARÁN los CÚMULOS DE ESTRELLAS, las NEBULOSAS, etc. que estén más cerca de la posición

actual de su telescopio.

Para seleccionar la modalidad final, pulse ENTER cuando aparezca el pantalla:

SELECT MODE

TELESCOPE 56

La pantalla presentará algo parecido a:

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

la modalidad de TELESCOPIO ofrece una información dinámica en tiempo real de la posición actual de su telescopio

en términos de coordenadas astronómicas. Juegue con esta modalidad moviendo el telescopio a voluntad. Observe

la abreviatura de tres letras que aparece en la esquina inferior derecha de la pantalla. Esto visualiza dinámicamente

la CONSTELACIÓN actual a la que está apuntando el telescopio. Estos nombres se abrevian en esta modalidad. Las

definiciones de las abreviaturas se enumeran en el dorso del manual.

OPCIONAL: UTILIZACIÓN DEL MODO ALINEAR ESTRELLA Método De Alineación De Dos Estrellas

Este modo precisa que localice y centre dos estrellas en lugar de solo una, de forma que puede necesitar algo más

de tiempo y experiencia. A cambio, ofrecerá un funcionamiento y orientación más preciso y ajustado cuando siga

utilizando su telescopio Northstar. También resulta útil si se encuentra en una situación remota y no encuentra

ninguna ciudad cercana en el modo ALINEA TIERRA.

Para usar el modo ALINEAR ESTRELLA, después de conectar la corriente del telescopio y aparecer en pantalla el

mensaje SELECCIONAR MODO, después del mensaje de bienvenida, pulse el botón ABAJO para seleccionar ALINEAR

ESTRELLA. Pulse INTRO. El mensaje cambia a ALINEAR ESTRELLA 1.

Con los mapas estelares de las Pginas siguientes como referencia (hay un mapa para cada una de las cuatro estaciones,

tanto de los hemisferios norte como sur), elija una estrella que piense que podrá encontrar en el cielo nocturno

(quizás uno de los grupos de constelaciones) y use los botones ARRIBA/ABAJO para encontrar su nombre en la lista

visualizada. La pantalla también muestra dos número con las flechas de posición vertical y horizontal. Si pulsa "GO"

desplazará el telescopio a una posición aproximadamente cercana a la estrella. Ahora utilice el anteojo buscador de

punto rojo para orientar el telescopio con mayor precisión hacia la estrella que ha elegido. Seguidamente, mirando a

través del ocular, coloque esa estrella justo en el centro del campo de visión desplazando el telescopio a mano o con

los botones de desplazamiento motorizado.

Cuando tenga centrada la primera estrella pulse INTRO. La pantalla cambia a ALINEAR ESTRELLA 2. Seleccione otra

estrella de la lista (de nuevo con los mapas estelares como referencia) y repita el proceso con la segunda estrella. Una

vez terminado este paso verá una pantalla que indica:

ALIGN COMPLETE

RATING *****

(Nota: Cuantas más estrellas aparezcan en la segunda línea de la vista mejor, hasta 5

Ahora el telescopio está alineado y listo para usar. La pantalla indicará de nuevo SELECCIONAR MODO. Consulte las

indicaciones y sugerencias de Paso 6: "Explorar el cielo nocturno". Por ejemplo, puede empezar seleccionando el

modo EXPLORAR y después seleccionar PLANETA si está empezando en el mundo de la astronomía.

CÓMO SE HACE EL ALINEAMIENTO DEL NORTHSTAR POR PRIMERA VEZ (Continúacion)

MMAPAS ESTELARES

HEMISFERIO NORTE / PRIMAVERA

MMAPAS ESTELARES

HEMISFERIO NORTE / VERANO

MMAPAS ESTELARES

HEMISFERIO NORTE / OTOÑO

MMAPAS ESTELARES

HEMISFERIO NORTE / INVIERNO

MMAPAS ESTELARES

HEMISFERIO SUR / PRIMAVERA

MMAPAS ESTELARES

HEMISFERIO SUR / VERANO

MMAPAS ESTELARES

HEMISFERIO SUR / OTOÑO

MAPAS ESTELARES

HEMISFERIO SUR / INVIERNO

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Crux (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Triangulum Australe (TrA)

Tucana (Tuc)

Ursa Major (UMa)

Ursa Minor (UMi)

Vela (Vel)

Virgo (Vir)

Volcans (Vol)

Vulpecula (Vul)

Abreviaturas De Constelaciones

Por razones de espacio hemos optado por no incluir en este manual la lista

completa de los 20.000 objetos celestes programados en la base de datos de

su telescopio NorthStar. Sin embargo, la lista completa de estrella y objetos

Messier incluidos en la base de datos del telescopio está disponible en línea

en www.bushnell.com/manuals/telescopes por si desea consultarla.

Referencia Adicional

GARANTÍA / REPARACIÓN

GARANTÍA LIMITADA PARA TODA LA VIDA DEL TELESCOPIO

Su telescopio Bushnell® está garantizado contra defectos de material y fabricación durante toda

la vida del propietario original. La Garantía Limitada para Toda la Vida* es una expresión de la

confianza que tenemos en nuestros materiales y en la fabricación mecánica de nuestros productos,

que le garantiza un servicio fiable durante toda la vida.

Si su telescopio contiene componentes eléctricos, dichos componentes electrónicos están

garantizados de estar libres de defectos de material y fabricación durante dos años a partir de la

fecha de compra.

En caso de defectos bajo esta garantía, nosotros, a nuestra opción, repararemos o sustituiremos el

producto siempre que lo devuelva con portes pagados. Esta garantía no cubre defectos causados

por el uso indebido, ni por un manejo, instalación o mantenimiento del producto inapropiados o el

mantenimiento hecho por otro que no sea un Centro de Servicio Autorizado de Bushnell.

Cualquier envío que se haga bajo garantía deberá venir acompañado por lo siguiente:

1) Un cheque/giro postal por la cantidad de 15 dólares para cubrir los gastos de manejo y envio

2) Nombre y dirección donde quiere que se le envíe el producto

3) Una explicación del defecto

4) Prueba de fecha de compra

5) El producto debe empaquetarse bien en una caja resistente para evitar que se dañe durante el

transporte, y enviarse con portes pagados a la dirección que se muestra a continuación:

En EE UU, enviar a: En CANADÁ, enviar a:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

En el caso de los productos comprados fuera de los Estados Unidos o Canadá, llame al distribuidor local para la información

pertinente sobre la garantía. En Europa también puede llamar al: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Esta garantía le ofrece derechos legales específicos.

Puede que tenga otros derechos que varían de un país a otro.

MNÜTZLICHE HINWEISE

1. Ihr Teleskop ist ein sehr empfindliches Instrument. Für beste Ergebnisse und weniger Vibrationen sollten Sie Ihr Teleskop auf einer

horizontalen Erdbodenoberfläche und nicht auf einer Betonfahrbahn oder einer Holzplattform aufstellen. Dadurch erhalten Sie einen

stabileren Untergrund für Ihre Himmelsbetrachtungen, insbesondere wenn sich eine Menschenmenge um Ihr neues Teleskop herum

versammelt hat.

2. Machen Sie Ihre Himmelsforschungen möglichst an einem Ort, an dem sich relativ wenig Beleuchtungen befinden. Hier können

Sie dann auch wesentlich weniger helle Himmelsobjekte sehen. Sie werden überrascht feststellen, dass Sie beispielsweise an einem

dunklen See oder in einem dunklen Park wesentlich mehr Details am Himmel sehen, als in einem Hof in der Stadt.

3. Himmelsbetrachtungen aus einem Fenster sind NIE zu empfehlen.

4. Richten Sie Ihr Teleskop möglichst auf Objekte, die hoch am Himmel stehen. Wenn Sie warten bis das Objekt genügend hoch am

Himmel aufgestiegen ist, erhalten Sie ein helleres und schärferes Bild. Gegenstände in der Nähe des Horizonts werden zwangsläufig

durch mehrere unterschiedlich brechende Luftschichten der Erdatmosphäre hindurch betrachtet. Haben Sie sich noch nicht

gewundert, warum der Mond in Horizontnähe orangefarbig erscheint? Dies kommt daher, dass Sie ihn am Horizont durch eine

wesentlich dickere Luftschicht hindurch beobachten, als wenn er in der Nähe des Zenits über Ihnen steht.

(Hinweis: Wenn hoch am Himmel stehende Objekte verzerrt oder wellig erscheinen, befinden Sie sich w ahrscheinlich in einer sehr feuchten

Nacht.) Teleskopbetrachtungen in einer instabilen Atmosphäre können frustrierend oder sogar unmöglich ein. Astronomen bezeichnen

trockene und klare Nächte als “Nights of good seeing” (klarsichtige Nächte).

MGENIESSEN SIE IHR NEUES TELELSKOP

Bestimmt überlegen Sie sich schon beim Aufbau und Ausrichten Ihres Teleskops, was Sie damit wohl als Erstes anschauen. Jeder 1.

helle Gegenstand im Nachthimmel ist ein guter Ausgangspunkt. Aber einer der Lieblingsausgangspunkte der Astronomie ist der

Mond. Er ist ein Objekt, das jedem angehenden Astronomen und jedem erfahrenen Veteran immer wieder Freude bereitet. Wenn

Sie mit Ihrem Teleskop etwas vertrauter sind, gibt es noch viele andere Objekte als interessante Ziele. Saturn, Mars, Jupiter, und

Venus sind beispielsweise hervorragend zur Beobachtung in klaren Nächten geeignet.

Das Low-Power-Visier (mit Aufdruck der größten Zahl) ist ideal zum Betrachten des Vollmond geeignet,die Planeten, Sternhaufen, 2.

Nebulöse und sogar Konstellationen anzusehen. Diese sollen Ihre Grundlage sein. Um die Details genauer zu erforschen, können Sie

versuchen, einige dieser Objekte in Vergrößerung mit stärkeren Okularen zu besichtigen. In windstillen und klaren Nächten ist die

Betrachtung der hell / dunkel Trennungslinie auf dem Mond (“Terminator” genannt) mit großer Vergrößerung, d.h. höherer Auflösung

ein Erlebnis. Bedingt durch die kontrastreiche Beleuchtung von der Sonne, springen Ihnen Berge, Kämme und Krater förmlich

entgegen. In ähnlicher Weise können Sie nach und nach auch Planeten und Sternnebel mit höheren Vergrößerungen angehen.

Sternanhäufungen und individuelle Sterne werden am besten mit schwach vergrößernden Okularen betrachtet.

Dieses wiederkehrende, astronomische Theater, das wir den Nachthimmel nennen, ist eine sich ständig verändernde Anschlagtafel. 3.

Mit anderen Worten heißt das, dass hier nicht ständig derselbe Film gespielt wird. Die Stellungen der Sterne ändern sich nicht nur

stündlich mit Aufgang und Untergang, sondern auch im Laufe des Jahres. Da die Erdbahn um die Sonne verläuft, ändert sich unsere

Perspektive der Sterne auf dem alljährlichen Kreislauf in dieser Bahn. Der Grund weswegen sich der Himmel täglich wie Sonne und

Mond bewegt ist, dass die Erde um ihre Achse rotiert. Sie werden daher bemerken, dass, abhängig von der gewählten Vergrößerung,

nach ein paar Minuten oder sogar schon nach ein paar Sekunden, sich die Objekte in Ihrem Teleskop bewegen. Bei höherer

Vergrößerung werden Sie bemerken, dass der Mond oder Jupiter direkt aus dem Sehfeld zu rennen scheint. Um diese Erdbewegung

zu kompensieren, muss die Nachlaufsteuerung (auch “Tracking” genannt) auf der entsprechenden Bahn am Teleskop eingeschaltet

werden.

DEUTSCH

WO SOLL ICH ANFANGEN?

Ihr Bushnell Teleskop zeigt Ihnen die Wunder des Universums. Dieses Handbuch

wurde dazu geschaffen, Ihnen beim Einstellen und beim Grundgebrauch dieses

Instrumentes zu helfen, es kann jedoch nicht alles schildern, was Sie über

Astronomie wissen möchten. Obwohl Ihnen Northstar eine beachtliche Reise

durch den Nachthimmel verschafft, empfehlen wir, dass Sie sich eine einfache

Sternkarte und eine Taschenlampe mit einer roten Birne oder einer roten

Kunststoff-Folie über dem Reflektor zulegen. Für andere Objekte außer Sternen

und Konstellationen, brauchen Sie unbedingt auch einen Astronomieführer.

Einige empfohlene Literaturquellen finden Sie auf unserer Webseite www.

bushnell.com. Diese Webseite bringt auch aktuelle Tagesereignisse am Himmel

und Betrachtungsvorschläge. Einige Objekte, die Sie ständig sehen können, sind

folgende:

Mond —Die wunderschönen Ansichten unseres Mondnachbarn können mit jeder

Vergrößerung genossen werden. Versuchen Sie, die verschiedenen Mondphasen

anzusehen. Die Mondgebirge, die Mondmeere (Tiefebenen genannt “Meere” wegen

ihrer dunklen Farbe), Krater, Kämme und Berge werden Sie verblüffen.

Saturn—Sogar mit der geringsten Vergrößerung sollen Sie imstande sein, die Ringe

des Saturns und seine Monde zu sehen. Saturn ist einer der schönsten Objekte im

Sternhimmel, einfach, weil er genau so aussieht, wie auf seinen Abbildungen. Stellen

Sie sich vor, selbst in Ihrem Garten zu sehen, was Sie aus Lehrbüchern oder Bildern der

NASA kennen!

Jupiter—Der größte Planet in unserem Sonnensystem ist sensationell. Die bekanntesten

Eigenschaften sind seine dunklen Streifen oder Bänder sowohl oberhalb als auch

unterhalb seines Äquators. Es sind die Nord- und Süd- Äquatorialringe. Interessant sind

auch die vier Hauptmonde des Jupiters. Beobachten Sie sie mehrere Nächte lang genau.

Sie scheinen, auf beiden Seiten des Jupiters aufgereiht zu sein.

Mars—Der Große Rote Planet erscheint als eine rötlich-orangefarbene Scheibe. Sehen

Sie sich ihn zu verschiedenen Jahreszeiten an und versuchen Sie, seine weißen

Polareiskappen einzufangen.

Venus—Genau wie der Mond ändert Venus ihre Phasen Monat für Monat. Manchmal

erscheint Venus glänzend im Nachthimmel, so als wenn Sie einen entfernten

zunehmenden Mond ansehen.

Nebulöse—Der Große Orion Nebelfleck ist ein sehr gut bekanntes Nachthimmelsobjekt.

Dieses und viele andere werden dank dieses Teleskops sichtbar.

Sternhaufen—Ansicht von Millionen von zu einer Traube zusammengedrängten

Sternen, die einer Kugel ähnelt.

Galaxien—Eine der größten und interessantesten Galaxien ist unser Nachbar die

Andromeda Galaxie. Genießen Sie sie und viele andere.

VORSICHT: BLICKEN SIE NIE MIT DEM

TELESKOP IN DIE SONNE

SIE LAUFEN GEFAHR, SICH EINE SCHWERE

AUGENVERLETZUNG ZUZUZIEHEN

Herzlichen Glückwunsch zum Kauf Ihres Bushnell Northstar Goto-Teleskops mit Sprachausgabe!!

Es ist das erste Teleskop, das Ihnen den Nachthimmel per Sprache erklärt.

Sie haben mit dieser Eigenschaft jederzeit Ihren persönlichen Astronomieassistenten zur Hand.

Nach dem Lesen dieses Handbuches und der auf diesen Seiten beschriebenen Vorbereitungen auf Ihre

Himmelsbeobachtung, können Sie die Sprachausgabe genießen, in dem Sie folgendermaßen

vorgehen:

Um Ihr Teleskop zu aktivieren, schalten Sie es einfach ein! Die Sprachausgabe ist in der Fernsteuerung •

eingebaut.

Während des Einstellvorgangs gibt Ihnen die Sprachausgabe des Teleskops verschiedene, nützliche •

Hinweise. Nach der Einstellung können Sie die Sprachausgabe hören, wenn Sie die Entertaste

drücken, wenn der Name oder die Hummer eines Objekts am unteren Rand des LCD Displays

angezeigt wird. Diese Gegenstandsbeschreibung wird vom Teleskop gesprochen, wenn Sie den

Anzeigetext ablaufen lassen.

Wenn Sie die Sprachausgabe abschalten wollen, drücken Sie die Taste “Back” auf der •

Fernsteuerungstastatur.

Wir hoffen, dass Ihnen dieses Teleskop über lange Jahre viel Freude bereitet!

TEILE DIAGRAMM

1. Rotpunkt Suchfernrohr

2. Okular im Format 1,25"

(2 im Lieferumfang enthalten)

3. Zahngetriebe Fokussier-Mechanismus

4. Zusatzgeräte Ablageplattenstrebe

5. Schnellfreigabe Stativbein-Hebel

6. Schnelleinstell-Ablageplatte

7. Fernsteuerung für Mobilteil

8. Teleskop Hauptrohr

9. Schnelleinstell Aluminium Stativ

Teleskop-Teile-Diagramm

788831 / 788846

788840, 788850,

788890

 • EinstellbaresAluminiumstativ

(mit eingebautem Northstar Sternlokalisierungs-Computer)

 • Schnelleinstell-Ablageplatte

• Northstar Teleskop mit Flügelmuttern

 • RotpunktLaserlichtSuchfernrohr

 • Okulare(2)

 • BarlowLinse(Reflektor)

 • 90˚Bildumkehr-Okular(Maksutov)

TEILELISTE

SCHNELLZUSAMMENBAU

1. 2.

788831 / 788846 / 788840

788850 / 788890

788831 / 788846

788840, 788850, 788890

ZUSAMMENBAUANLEITUNG

Zum Zusammenbau Ihres Teleskops werden keinerlei Werkzeuge benötigt.

Nehmen Sie alle Bestandteile aus dem Karton und identifizieren Sie sie. Es ist eine gute Idee, vor dem Zusammenbau alle

Teile vor Ihnen auszulegen. Ihr Teleskop ist ein optisches Präzisionsgerät, d.h. Sie müssen seine Teile vorsichtig behandeln;

insbesondere den integrierten Computer, das Teleskop, die Okulare und die verschiedenen Zusatzlinsen.

MONTIERUNG VON STATIV- UND ABLAGEPLATTE

1. Northstar Sternlokalisierungs-Computer und daran befestigte Stativbeine senkrecht aufstellen.

Stativ-Beine auf eine stabile und bequeme Entfernung aufspreizen.

2. Stützen des Ablagebretts herunterklappen und Schnelleinstell-Ablageplatte auflegen.

(Siehe Zeichnung Nr. 1 für Schnellaufbau)

3. Ablageplatte drehen, bis sie einschnappt.

4. Stativhöhe entsprechend Ihrer Körpergröße einstellen indem die Beinhöhenverstellungs-Feststellhebel geöffnet und

die Beine auf die gewünschte Höhe eingestellt werden. Nach der Einstellung die Feststellhebel wieder schließen.

TELESKOPROHR ANBRINGEN (siehe Zeichnung Nr. 2 für Schnellaufbau)

1. Teleskop Hauptrohr zur Hand nehmen.

2. Teleskoprohr Flügelmuttern von der Teleskoprohrseite entfernen (nur 78-8831 und 78-8846).

Bei 78-8890 silberfarbene Befestigungsschraube an der Spitze der Teleskopbefestigung ausdrehen.

3. An der Oberseite des Northstar Sternlokalisierungs-Computers, die Teleskop Hauptrohr Befestigungsschrauben

durch die Teleskoprohrträger stecken (nur 78-8831 und 78-8846). Bei 78-8890 Teleskoprohrträger in die Teleskoprohr-

Montageaufnahme schieben. Prüfen ob das Teleskop in die richtige Richtung zeigt (das Firmenzeichen am Teleskoprohr

muss an der rechten Seite aufrecht stehen)

4. Nachdem Teleskop Hauptrohr und Northstar Sternlokalisierungs-Computer zusammengebaut sind (nur 78-8831 und

78-8846), Teleskoprohr Flügelmuttern wieder auf die Teleskop Hauptrohr Befestigungsschrauben aufdrehen.

Beim 78-8890, silberfarbene Befestigungsschraube an der gewünschten Sicke in der Teleskop Befestigungsspitze an der

schwarzen Teleskoprohrhalterung anziehen.

TELESKOP-ZUBEHÖR ANBRINGEN

1. Rotpunkt Suchfernrohr zur Hand nehmen.

Für Spiegelteleskope: Suchfernrohr-Befestigungsmuttern vom Teleskop Hauptrohr abnehmen. Suchfernrohr auf

die Suchfernrohr Halteschrauben stecken und Suchfernrohr Flügelmuttern wieder auf Suchfernrohr Halteschrauben

aufdrehen

HINWEIS: Das breite Ende des Suchfernrohrs muss dem offenen Ende des Teleskoprohrs gegenüber liegen.

2. Okular mit der geringsten Vergrößerung anbringen.

Für Spiegelteleskope: Okular mit der geringsten Vergrößerung in den Fokussiermechanismus einschrauben, in dem die

Okulareinstellschraube herausgedreht und das Okular ganz eingeführt wird.

3. Alle Zusammenbauschrauben gut anziehen.

OKULARAUSWAHL

Sie sollten Ihre Beobachtungen immer mit dem Okular mit der geringsten Vergrößerung beginnen, in unserem Fall also mit dem

20 mm Okular. Hinweis: die Vergrößerung der Okulare wird von der Brennweite der Objektivlinse bestimmt. Mit der folgenden

Formel kann die Vergrößerung der Okulare bestimmt werden: Objektiv-Brennweite / Okularbrennweite = Vergrößerung

(Beispiel eines 20 mm Okulars an einem Fernrohrobjektiv mit 750 mm Brennweite: 750 mm / 20 mm = 38-fache Vergrößerung.

Die Brennweiten der Teleskopobjektive sind je nach Modell unterschiedlich.)

REFLEKTOR

Diesem Teleskop liegt eine Barlow-Linse bei. Barlow-Linsen verdoppeln oder verdreifachen die Vergrößerung Ihres Teleskops.

Die Barlow Linse muss zwischen dem Fokussierrohr-Ende und Okular angebracht werden. In obigem Beispiel würde Ihre 3-fach

Barlow-Linse einen Gesamtvergrößerungsfaktor von 114 ergeben. (38 x 3 = 114x ). Die Vergrößerungs-berechnung mit der

3-fach Barlow-Linse würde also sein: 750 mm/20mm = 38. 38 x 3=114, was auch als Teleskopleistung bezeichnet wird.

VORSICHT: BLICKEN SIE NIE MIT DEM TELESKOP

IN DIE SONNE

SIE LAUFEN GEFAHR, SICH EINE SCHWERE

AUGENVERLETZUNG ZUZUZIEHEN

MJUSTIEREN DES SUCHFERNROHRS

Visieren Sie, wie oben bei der Scharfstellung beschrieben, ein gut sichtbares Ziel durch das Teleskop an.

Am Rotpunkt Suchfernrohr sehen Sie eine Kunststofflasche am Batteriefach. Sie dient vor Inbetriebnahme des Geräts als

Batterieschutz. Ziehen Sie die Lasche heraus, damit die Batterie den Suchlaser mit Strom versorgen kann.

Schalten Sie das Rotpunkt Suchfernrohr ein.

Schauen Sie nun durch das Suchfernrohr und verdrehen Sie die Stellschrauben so, dass der rote Lichtpunkt genau in der Mitte des

Zielobjekts liegt, das Sie vorher mit dem Teleskop anvisiert haben.

Damit sind Suchfernrohr und Teleskop justiert und Sie können den Suchlaser wieder abschalten.

MSCHARFEINSTELLUNG DES TELESKOPS

1. Nach dem Einbau des Okulars mit der größten Brennweite (also 20 mm), richten Sie das Hauptteleskop bei Tageslicht auf

ein mindestens 200m entferntes Objekt auf der Erdoberfläche (z.B. auf einen Telefon- oder Stromnetzmasten oder auf

ein Gebäude).

2. Fahren Sie nun den Zahnradgetriebe-Fokussiermechanismus komplett aus.

3. Während Sie durch das Okular blicken, drehen Sie den Zahnradgetriebe-Fokussiermechanismus langsam soweit zurück,

bis das Objekt scharf erscheint.

ZUSAMMENBAUANLEITUNG Fortsetzung)

MANBAU DER COMPUTERSTEUERUNG

1. Nehmen Sie die Computerfernsteuerung mit ihrem Kabel zur Hand.

2. Suchen Sie das Batteriefach des Northstar Sternlokalisierungs-Computers.

3. Öffnen Sie das Batteriefach, schließen Sie die 9V Batterie an und legen Sie sie ins Batteriefach.

4. Schließen Sie das Batteriefach wieder.

5. Verbinden Sie die Computerfernsteuerung mit dem Northstar Sternlokalisierungs-Computer.

TASTENFUNKTIONEN

Zur besseren Erkennbarkeit in der Dunkelheit sind alle Tasten beleuchtet.

Ein / Aus Taste: Die Ein / Aus Taste schaltet den Northstar Sternlokalisierungs-Computer ein und aus. Bei normalem Gebrauch

blinkt diese Taste. Zum Ausschalten des Computers müssen Sie diese Taste drei Sekunden lang gedrückt halten. (Hinweis:

Der Northstar Sternlokalisierungs-Computer schaltet sich bei Nichtgebrauch automatisch nach 10 Minuten ab)

Back Taste: Dieser Taste bewirkt die Rückkehr zum vorhergehenden Menüpunkt und / oder die Rückkehr zum vorherigen

Eingangsniveau. Wenn Sie die Sprachausgabefunktion abstellen möchten, könne Sie dies durch Drücken der “Back” Taste an

der Fernsteuerungstastatur bewerkstelligen.

ENTER Taste: Mit dieser Taste werden die angezeigten Menüpunkte ausgewählt vorgenommen. Durch Drücken der ENTER-

Taste geht Northstar zum ausgewählten Niveau. Wenn ein Objekt-Name oder eine -Nummer auf dem Bildschirm erscheint,

kann die ENTER-Taste auch gedrückt werden, um eine gesprochene Beschreibung zu hören und eine ablaufende bzw.

scrollende Text-Beschreibung des Objekts am Display anzeigen zu lassen.

Scroll Up Taste: Diese Taste bewirkt den Ablauf der Northstar-Menüs von unten nach oben. Immer, wenn Sie zu einer

blinkenden Text- oder Nummern Option kommen, zeigt die Scroll-Taste die verschiedenen Wahlmöglichkeiten innerhalb

dieses Menüs an. (Hinweis: Um die Option auszuwählen, die gerade angezeigt ist, drücken Sie die ENTER-Taste.)

Scroll Down Taste: Diese Taste bewirkt den Ablauf der Northstar-Menüs von oben nach unten. Immer, wenn Sie zu einer

blinkenden Text- oder Zahlen-Option kommen, zeigt die Scroll-Taste die verschiedenen Wahlmöglichkeiten innerhalb dieses

Menüs an. (Hinweis: Um die Option auszuwählen, die gerade angezeigt ist, drücken Sie die ENTER-Taste.)

NORTHSTAR COMPUTER

SCHNITTSTELLENDIAGRAMM

1. Ein / Aus Taste (Basis/ Basisstation

für das Mobilteil siehe Abbildung)

2. Rückwärts Taste

3. Enter Taste

4. Aufwärts Scroll Taste

5. Abwärts Scroll Taste

6. LCD Display

7. “GO” Taste

8. Motorantriebstasten (4)

9. Batteriefach Deckel (Basis/ Basisstation

für das Mobilteil siehe Abbildung)

10. Kabelbuchse für das Mobilteil

3. 4.

10.

Interne Aufbauplatte

(Basisstation unter dem Mobilteil)

Das Liquid Crystal Display (LCD) hat zwei Zeilen zu je 16 Zeichen und ist genau wie die Tasten beleuchtet, damit es auch bei

Dunkelheit gut ablesbar ist.

LCD DISPLAY

“GO” Taste: Die GO Taste bewirkt die automatische Ausrichtung des Teleskops auf das in der LCD-Anzeige gezeigte Objekt.

Nach der Einstellung des Objekts, bewirkt ein Druck auf die “GO” Taste, dass das Teleskop automatisch auf dieses Objekt

ausgerichtet wird und seiner Bahn folgt, bis ein anderes Objekt ausgewählt wird und die “GO” Taste erneut gedrückt wird.

Motorantriebstasten: Diese vier Richtungstasten gestatten dem Benutzer, das Nachführsystem zu umgehen und das

Teleskop per Motorantrieb von Hand auf ein anderes Objekt auszurichten. Je länger diese Tasten gedrückt werden, desto

schneller läuft der Northstar-Antrieb, bis er seine Höchstgeschwindigkeit erreicht hat.

TASTENFUNKTIONEN (Fortsetzung)

MHANDSET-MODI

Explorieren: Mit dem Northstar Explorier-Modus können verschiedenartige, astronomische, als Objekt-Typen kategorisierte

Objekte erforscht werden. Diese Objekte fallen unter eine oder mehrere der folgenden Objekt-Typen: Deep Sky (Universum

außerhalb unseres Planetensystems), Planeten, Konstellationen und Sterne. Jeder dieser Untertitel hat in seiner Menüstruktur

weitere Objekt-Unterkategorien. (Siehe die Gesamtliste der Menüfunktionen und Optionen in der Menü-Baumstruktur).

Sky Tour: Der Northstar Sky-Tour Modus bietet die Möglichkeit, in jedem Monat des Jahres eine optische Reise zu den

interessantesten und hellsten Objekten zu unternehmen. Nachdem das Datum ins System eingegeben wurde, wird der Sky-

Tour Modus des betreffenden Monats automatisch aufgerufen. Durch Vorwärts- und Rückwärts-Scrollen im Menü mit den

Pfeiltasten können Objekte gewählt werden, wenn anschließend die ENTER Taste gedrückt wird. Genaue Informationen über

jedes der angegebenen Objekte erhalten Sie, wenn Sie die ENTER-Taste drücken, während das Objekt im Display steht.

Teleskop: Der Northstar Teleskop Modus liefert astronomische Echtzeitdaten des Punktes auf den das Teleskop gerichtet

ist. Astronomische Koordinaten für geradlinige Aszension (RA) und Deklination (DEZ) sowie auch die Höhe (ALT) und den

Azimut (AZ) werden gleichzeitig gezeigt. Außerdem, wird in der rechten, unteren Ecke des Displays die Abkürzung der

aktuell betrachteten Konstellation angezeigt, auf die das Teleskop gerichtet ist.

Identify: Der Northstar Identifizierungs- Modus bietet die Möglichkeit, alle Objekte im Sehfeld Ihres Teleskops zu

identifizieren. Hier finden Sie auch Unterkategorien für verschiedene Klassen identifizierbarer Objekte und die Option

“Identify Any” zur Feststellung beliebiger Identitäten.

Align Earth: Die Northstar Erdausrichtungs-Methode bietet die Möglichkeit, das Teleskop anhand von Nicht-Astronomen

bekannten Daten auszurichten. Durch Eingabe einfacher Daten wie Uhrzeit, Datum und Stadt, etc. kann ein Amateur, der

zum ersten Mal ein Teleskop benutzt, innerhalb von Minuten die riesige Northstar Datenbank astronomischer Objekte

durchforschen.

Align Star: Der Northstar Stern-Ausrichtmodus bietet die Möglichkeit, das Teleskop anhand einiger weniger astronomischer

Kenntnisse auszurichten. Wenn die Positionen von zwei Sternen am Himmel bekannt sind, kann der Anfänger Stadt, Datum,

und Zeiteingabe umgehen und die Northstar Datenbank schneller zur Auffindung erstaunlicher, astronomischer Objekte

einsetzen.

Align Object: Der Northstar Objekt Ausrichtmodus bietet die Möglichkeit, die Teleskopausrichtung während einer

Beobachtung zu verfeinern. Dies kann sehr z.B. sehr praktisch sein, wenn Ihr Kleinkind oder Ihr Hund gegen das Stativ

gestoßen ist. Mit diesem Modus können Sie das Teleskop auf jedes bekannte Objekt richten und dann Align-Object wählen,

um die Northstar Ausrichtung schnell neu zu justieren und Ihre Beobachtungen praktisch unterbrechungslos fortzusetzen.

MMENU TREE

COMPUTERMENÜAUFBAU DES BUSHNELL NORTHSTAR

(Für eine einfache Schritt-für-Schritt-Einweisung schlagen Sie im Schnellverweis nach)

MERSTMALIGE NORTHSTAR AUSRICHTUNG

(HINWEIS: Vergewissern Sie sich, dass das Teleskop auf einer ebenen Fläche steht.)

SCHRITT1:

Entfernen Sie die Fernsteuerung vor dem Einschalten des Teleskops. Beim Einschalten des Teleskops ertönt eine

gesprochene Willkommensnachricht, die ertönt und gelesen werden kann als:

BUSHNELL NORTHSTAR Vx.x (die Version der Betreibersoftware)

Nach dieser Nachricht führt das Teleskop einen Selbsttest aus und richtet das Teleskop-Rohr relativ zur Teleskop-Montierung

aus.

Dann erscheinet das Hauptmenü:

SELECT MODE

ALIGN EARTH 56

Dieser Modus ermöglicht, dass selbst wenn der Benutzer sein Teleskop zum ersten Mal gebraucht und keinerlei

Kenntnisse inAstronomie hat, er die Justierung in einigen einfachen Schritten durchführen kann. Als weitere Version

steht der Modus "ALIGN STAR" zur Verfügung, der etwas mehr Erfahrung voraussetzt, aber auch ein genaueres Ergebnis

liefert. Dies wird später noch beschrieben.

Die ALIGN EARTH Option blinkt.

ENTER drücken, um ALIGN EARTH zu wählen.

HINWEIS: JEDES BLINKEN DER ANZEIGE IST EINE MENÜWAHL. ANDERE AUSWAHLMÖGLICHKEITEN KÖNNEN MIT DEN

AUFWÄRTS- ODER ABWÄRTS-SCROLL TASTEN AUFGERUFEN WERDEN.

SCHRITT 2: UHRZEITEINSTELLUNG

Mit den aufwärts- und abwärts-Scrolltasten und der ENTER Taste, können Uhrzeit und Zeitzone leicht eingestellt werden.

Jede Blinkoption kann geändert werden, bis die richtige Zahl angezeigt wird. Sobald die richtige Zahl angezeigt wird,

drücken Sie die ENTER Taste zur Bestätigung. Stellen Sie dann die nächste blinkende Option ein, bis Zeit (24-Stunden-

Format) und Zeitzone eingestellt sind. Hinweis: "_ST" steht für Standardeinstellung und "_DT" steht für Sommerzeit

(Daylight Savings Time).

SCHRITT 3: DATUMSEINSTEL

Mit den aufwärts- und abwärts-Scrolltasten und der ENTER Taste, kann auch das Datum leicht eingestellt werden. Jede

Blinkoption kann geändert werden, bis die richtige Zahl angezeigt wird. Sobald die richtige Zahl angezeigt wird, drücken

Sie die ENTER Taste zur Bestätigung. Dann gehen Sie zur folgenden Blinkoption, bis Tag, Monat und Jahr eingestellt

sind.

SCHRITT 4: BEOBACHTUNGSORT EINSTELLEN

Als nächstes erscheint am Display:

ALIGN EARTH

CITY 56

CITY blinkt. Drücken Sie ENTER und die Anzeige wird nun:

COUNTRY

U.S.A. 56

COUNTRY blinkt.

MERSTMALIGE NORTHSTAR AUSRICHTUNG (Fortsetzung)

Mit den aufwärts- und abwärts-Scrolltasten wählen Sie das Land, in dem Ihr Teleskop aktuell aufgestellt ist. Wenn das passende

Land erscheint, drücken Sie ENTER. Das Programm geht dann zur Anzeige der Städte in diesem Land. Scrollen Sie bis zur der

Stadt, die Ihrem Beobachtungsort am nächsten liegt und drücken dann ENTER.

HINWEIS: WÄHLEN SIE DIE IHREM BETRACHTUNGSORT AM NÄCHSTEN GELEGENE STADT. DIESE EINSTELLUNG IST UNKRITISCH. DIE

AUSRICHTUNG WIRD SPÄTER NOCH AUTOMATISCH VERFEINERT.

SCHRITT 5: AUSWAHL UND EINEN STERN AUSRICHTEN

Nach Eingabe Ihrer STADT erscheint als nächste Nachricht STERN 2 AUSRICHTEN, DANN AUF EINGABE DRÜCKEN

Das bedeutet, dass Sie aus der in der Anzeige erscheinenden Aufstellung den Namen eines Sterns auswählen (dabei handelt

es sich um Ihren "Leitstern"). Richten Sie dann diesen Stern beim Schauen durch das Teleskop in der Mitte des Sichtfeldes aus

(entweder durch manuelles Verschieben oder Einsatz der automatischen Tasten). Drücken Sie danach auf EINGABE.

Sie werden Sie womöglich fragen, warum die Mitteilung sich auf "STAR 2" und nicht auf "STAR 1" bezieht? Der Grund dafür liegt

darin, weil wir den schnelleren und einfacher zu bedienenden Modus ALIGN EARTH (ERDE EINSTELLEN) verwenden, bei dem

Sie nur einen Stern lokalisieren und ausrichten müssen (nicht wie beim Modus ALIGN STAR), bei dem 2 Sterne erforderlich sind.

Nach Eingabe von Zeit Datum, Land und Stadt, was im Prinzip das Auffinden von "STAR 1 " ersetzt, verwenden Sie anstatt dessen

auf der Erde basierende Angaben.

Falls Sie sich auf der nördlichen Erdhalbkugel befinden, ist der für einen Anfänger am leichtesten zu findende Stern einer, der zu

der helleren Gruppe des großen Wagens (großer Bär) zählt wie unten aufgezeigt. Wie Sie womöglich bereits wissen, befinden

sich die Sterne, die zum Bild des Großen Wagens gehören in der Nähe des Polarsterns, der ganz oder fast in der Mitte direkt über

uns am Nachthimmel erscheint. (Beachten Sie bitte, dass der große Wagen je nach Jahreszeit auch auf dem Kopf stehend oder in

anderen als den aufgezeigten Positionen am Himmel erscheinen kann). Stellen Sie sich durch den großen Wagen eine Linie durch

Merak und Dubhe direkt zum Polarstern vor (verlängern Sie die Entfernung zwischen den beiden "Richtungssterne" um etwa

das Fünffache").

Polaris

(North Star)

MERSTMALIGE NORTHSTAR AUSRICHTUNG (Fortsetzung)

Merak, Dubhe und Mizar strahlen hell und sind relativ einfach zu finden. Am besten Sie fangen mit diesen Sternen

an. Falls Sie sich auf der südlichen Erdhalbkugel befinden, von wo aus der Große Wagen nicht sichtbar ist, können Sie

selbstverständlich dennoch den Modus "ERDE EINSTELLEN" zur Bestimmung eines Sterns aus der für Ihre Erdhalbkugel

sichtbaren Sterne in der Anzeige Ihres Teleskops einstellen. Sie können auch die Tabelle mit den Sternen am Ende

dieser Bedienungsanleitung als Hilfe heranziehen.

Mit den Tasten NACH OBEN/NACH UNTEN können Sie die Bezeichnung des gewählten Sterns in der Anzeige finden.

In der Anzeige erscheinen auch zwei Zahlen mit senkrechten und waagrechten Pfeilen, die ungefähr angeben, in

welche Richtung und in welchem Ausmaß das Teleskop bewegt werden muss, um den Stern im Visier des Teleskops

zu zentrieren. Durch Betätigen der Taste "GO" bewegt der Motor das Teleskop in eine Position, die zumindest im

ungefähren Bereich liegt. Denken Sie daran, dass Sie mit dem Anpassen noch nicht fertig sind, dennoch kann dies eine

Hilfestellung sein, Sie in die richtige Himmelsrichtung zu deuten. Die Zahlen bei den Positionspfeilen sollten nun näher

an "0" liegen (unter 10 übernehmen die Pfeile die Aufgabe als "Dezimalstellen" und zeigen noch genauere Zahlen an.

So bedeutet "8 Pfeil 4" dann 8,4). Jetzt können Sie mit dem roten Punkt im Suchfernrohr das Teleskop gezielt auf den

von Ihnen gewählten Stern einstellen (ein Stern innerhalb des Großen Wagens). Positionieren Sie dann, wenn Sie durch

das Okular schauen, den Stern durch manuelles oder durch Automatik gesteuertes Einstellen genau in der Mitte des

Sichtfeldes). Sobald Sie Ihren Stern zentriert haben drücken Sie auf EINGABE.

Nachdem dieser Schritt abgeschlossen ist, erscheint in der Anzeige die folgende Mitteilung:

ALIGN COMPLETE

RATING *****

(Hinweis: Je mehr Sterne in der zweiten Reihe der Anzeige erscheinen, desto besser, bis zu 5. Bei sehr niedriger

Einstufung empfiehlt es sich, einen anderen Stern zu finden und zu zentrieren, um die Ausrichtung zu verfeinern)

SCHRITT 6: DEN HIMMEL BEI NACHT ERKUNDEN

Nach EARTH ALIGN, erscheint auf dem Display:

SELECT MODE

EXPLORE 56

Um EXPLORE auszuwählen, müssen Sie ENTER drücken. Scrollen Sie nach oben und unten, um zu sehen,

welche Menüwahlmöglichkeiten Sie haben. Wählen Sie PLANETEN. Diese sind die interessantesten. Weil Sie das

Teleskop zum ersten Mal benutzen, können Planeten sehr aufregende Objekte sein.

Drücken Sie ENTER, wenn in der Anzeige steht:

EXPLORE

PLANET

Es erscheint nun eine Liste mit den derzeit sichtbaren Planeten. Mit den Aufwärts- oder Abwärts- Scroll Tasten können

Sie mehrere Planeten aus der Objekt-Liste erforschen, z.B. den Jupiter

PLANET

JUPITER 56

Drücken Sie ENTER, um den Jupiter zu wählen. Das Display zeigt nun:

PLANET

3120 552 JUPITER

Hinweis: FALLS SICH IM MOMENT EIN OBJEKT UNTER DEM HORIZONT BEFINDET (WO ES FÜR SIE NICHT SICHTBAR

WÄRE ), ERSCHEINT IN DER ANZEIGE REGELMÄSSIG DER BEGRIFF “HORIZONT.”

Aufwärts- oder abwärts- scrollen, um andere PLANETEN in der Liste zu sehen. Die Anzeige zeigt Ihnen die Richtungen

zu jedem Objekt. Was aber, wenn Sie ein Erstbenutzer sind, der mehr über das Objekt wissen will ? Wäre es nicht besser,

mehr über das Objekt zu erfahren, bevor das Teleskop es ins Sehfeld bringt?

MERSTMALIGE NORTHSTAR AUSRICHTUNG (Fortsetzung)

Wenn Sie in der Planeten-Anzeige sind, drücken Sie ENTER:

PLANET

3120 552 JUPITER

(genauso bei jedem anderen PLANETEN). Am Display erscheint nun eine Lauftextanzeige die Ihnen die Koordinaten dieses Objekts angibt,

dessen Helligkeit, Größe, Name, Konstellations-Zugehörigkeit und eine Kurzbeschreibung. Für JUPITER wird z.B. das folgende angezeigt:

JUPITER fifth planet from sun.

Largest planet in solar system.

16 moons. Orbit is 11.86 years.

Diameter 143,000 km. Named for roman king of gods.

Stellen Sie sich jetzt vor, dass Sie als Eltern ihre Kinder beeindrucken wolle (oder umgekehrt). Zehn Minuten nach Beginn Ihrer Amateur-

Astronomen Laufbahn, lernen Sie bereits Einzelheiten astronomischer Objekte. Ist das nicht ein großartiges, pädagogisches Werkzeug ?

Um ein beliebiges Objekt zu finden, brauchen Sie es nur im Display auszuwählen und die “GO” Taste antippen. Und schon erscheint das

gesuchte Objekt haargenau im Teleskop-Okular !

Durch Drücken der BACK Taste gelangen Sie zum vorherigen Menü zurück. Drücken Sie nun die BACK Taste dreimal und Sie sind wieder

im Hauptmenü. Das Display zeigt:

SELECT MODE

EXPLORE 56

Scrollen Sie nach oben oder unten, bis erscheint:

SELECT MODE

SKY TOUR 56.

Drücken Sie ENTER.

Dieser Modus führt Sie durch die besten und hellsten Objekte des jeweiligen Beobachtungsmonats. Wenn Sie die ALIGN EARTH

Ausrichtung wie oben geschildert durchgeführt haben und auch das aktuelle Datum eingegeben haben, bringt Ihnen das Sky Tour

Programm die interessantesten astronomischen Objekte zum gegenwärtigen Zeitpunkt. Sie wissen nicht, was einige dieser obskuren

Objekte und Abkürzungen bedeuten? Drücken Sie einfach die ENTER Taste und schon zeigt Ihnen der Northstar Computer alle

wissenswerten Informationen.

Drücken Sie die BACK Taste, bis Sie wieder im Hauptmenü sind:

SELECT MODE

SKY TOUR 56.

Scrollen Sie nach oben oder unten, bis im Display erscheint:

SELECT MODE

IDENTIFY 56

Drücken Sie ENTER

Das Programm geht automatisch ins vorgesteuerte Untermenü

IDENTIFY ANY

Durch Wahl dieser Option mit der ENTER Taste, identifiziert der Computer das Objekt, das Sie zur Zeit ansehen ODER (falls kein Objekt im

Teleskop ist) das dieser Himmelsposition am nächsten gelegene Objekt. Sie können aber auch noch andere IDENTIFY Optionen wählen,

zu Beispiel die der aktuellen Teleskopstellung am nächsten gelegenen Sternhaufen, Sternnebel, usw.

MERSTMALIGE NORTHSTAR AUSRICHTUNG/ MODUS STERN EINSTELLEN

Damit kommen wir zum letzten Modus. Drücken Sie ENTER, wenn das Display anzeigt:

SELECT MODE

TELESCOPE 56

Nun erscheinen auf dem Display die folgenden Angaben:

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

Der Teleskop-Modus gibt Ihnen dynamische Echtzeitinformationen über die gegenwärtige Position Ihres Teleskops

in Form von astronomischen Koordinaten. Amüsieren Sie sich mit diesem Modus in dem Sie das Teleskop bewegen.

Beachten Sie die Abkürzung mit den drei Buchstaben rechts unten im Display. Sie erfahren hier dynamisch die

gegenwärtige Konstellation, auf die das Teleskop gerichtet ist (hier Lyra). Die Namen der Konstellationen werden

in diesem Modus abgekürzt. Die Abkürzungen werden in einem Verzeichnis am Ende dieser Gebrauchsanleitung

aufgelistet.

WAHLWEISE: MODUS "STERN EINSTELLEN" VERWENDEN ZWEISTERNEMETHODE

In diesem Modus müssen zwei Sterne anstelle von einem eingestellt und zentriert werden, daher erfordert diese

Methode etwas mehr Zeit und Erfahrung. Auf der anderen Pg erhalten Sie genauere Ergebnisse und Einstellungen bei

der weiteren Verwendung Ihres Northstar-Teleskops. Es ist auch dann nützlich, wenn Sie sich an einem abgelegenen

Standort aufhalten und keine Stadt aus der Liste im Modus ERDE EINSTELLEN verfügbar ist.

Um nach dem Anstellen des Teleskops und Erscheinen der Mitteilung MODUS WÄHLEN sowie der Begrüßung im

Modus STERN EINSTELLEN zu arbeiten, betätigen Sie die NACH UNTEN-TASTE und wählen STERN EINSTELLEN.

Drücken Sie auf EINGABE. Die Mitteilung ändert sich in STERN EINSTELLEN 1.

Mit Hilfe der Sternenlisten auf den folgenden Pgn (für jede Jahreszeit wurde ein eigenes Sternenbild sowohl für

die südliche als auch die nördliche Erdhalbkugel erstellt) wählen Sie einen Stern aus, von dem Sie glauben, ihn am

Nachthimmel zu entdecken (vielleicht innerhalb der Sternenkonstellationen), und suchen Sie seine Bezeichnung

mit den Tasten NACH OBEN/NACH UNTEN in der angezeigten Liste. In der Anzeige erscheinen auch zwei Zahlen mit

senkrechten und waagrechten Positionspfeilen. Wenn Sie auf "GO" drücken, wird das Teleskop in die ungefähre Nähe

des Sterns positioniert. Stellen Sie jetzt das Teleskop mit dem Sucher und dem roten Punkt genauer auf den Stern ein,

den Sie suchen. Positionieren Sie dann, wenn Sie durch das Okular schauen, den Stern durch manuelles oder durch

Automatik gesteuertes Einstellen genau in der Mitte des Sichtfeldes).

Sobald Sie Ihren Stern zentriert haben drücken Sie auf EINGABE. Die Anzeige ändert sich in STERN EINSTELLEN 2.

Wählen Sie einen anderen Stern aus der Liste (verwenden Sie auch hierzu wieder die Sternenlisten als Hilfestellung)

und wiederholen den Vorgang für den zweiten Stern. Nachdem dieser Schritt abgeschlossen ist, erscheint in der

Anzeige die folgende Mitteilung:

ALIGN COMPLETE

RATING *****

(Hinweis: Je mehr Sterne in der zweiten Reihe der Anzeige erscheinen, desto besser, bis zu 5.)

Das Teleskop ist nun eingestellt und betriebsbereit. In der Anzeige erscheint erneut MODUS WÄHLEN. Bitte lesen Sie

die Anweisungen und Empfehlungen unter Schritt 6: "Den Himmel bei Nacht erkunden". Sie können zum Beispiel

mit der Wahl des Modus EXPLORE beginnen. Falls Sie ein Anfänger der Astronomie sind, wählen Sie danach PLANET.

MSTERNENBILDER

NÖRDLICHE ERDHALBKUGEL / FRÜHJAHR

MSTERNENBILDER

NÖRDLICHE ERDHALBKUGEL / SOMMER

MSTERNENBILDER

NÖRDLICHE ERDHALBKUGEL / HERBST

MSTERNENBILDER

NÖRDLICHE ERDHALBKUGEL / WINTER

100

MSTERNENBILDER

SÜDLICHE ERDHALBKUGEL / FRÜHJAHR

101

MSTERNENBILDER

SÜDLICHE ERDHALBKUGEL / SOMMER

102

MSTERNENBILDER

SÜDLICHE ERDHALBKUGEL / HERBST

STERNENBILDER

103

STERNENBILDER

SÜDLICHE ERDHALBKUGEL / WINTER

104

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Crux (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Triangulum Australe (TrA)

Tucana (Tuc)

Ursa Major (UMa)

Ursa Minor (UMi)

Vela (Vel)

Virgo (Vir)

Volcans (Vol)

Vulpecula (Vul)

KONSTELLATIONS ABKÜRZUNGEN

105

Aus Platzgründen haben wir uns dazu entschlossen, in dieser

Bedienungsanleitung nicht die komplette Aufstellung der 20.000 in Ihrem

NorthStar-Teleskop gespeicherten Himmelsobjekte mitzuliefern. Eine

vollständige Aufstellung aller Sterne und sonstiger in der Datenbank

enthaltenen Objekte stehen online unter www.bushnell.com/manuals/

telescopes für Sie zur Verfügung.

Zusätzlicher Hinweis

106

GARANTIE/REPARATUR

BESCHRÄNKTE LEBENSLANGE GARANTIE AUF TELESKOPE

Sie erhalten für Ihr Bushnell®-Teleskop eine lebenslange Garantie. Die Garantie gilt für den

Erstbesitzer und erstreckt sich auf Material- und Herstellungsfehler. Die beschränkte lebenslange

Garantie ist Ausdruck unseres Vertrauens in die Materialien und die mechanische Ausführung

unserer Produkte und gewährleistet Ihnen einen lebenslangen zuverlässigen Kundendienst.

Wenn Ihr Teleskop elektrische Bauteile enthält, garantieren wir für einen Zeitraum von zwei Jahren

ab dem Kaufdatum, dass diese Bauteile frei von Material- und Herstellungsfehlern sind.

Für den Fall, dass ein Mangel im Rahmen dieser Garantie auftritt, werden wir das Produkt nach

unserer Wahl reparieren oder austauschen, vorausgesetzt, dass Sie das Produkt freigemacht

zurückschicken. Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch,

unsachgemäße Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten

Bushnell-Kundendienstabteilung vorgenommen werden, zurückzuführen sind.

Jeder Rücksendung im Rahmen dieser Garantie müssen folgende Dokumente und Angaben

beigefügt werden:

1) Ein Scheck/eine Zahlungsanweisung in Höhe von 15,00 USD zur Abdeckung der Porto- und

Bearbeitungskosten

2) Name und Anschrift für die Rücksendung des Produkts

3) Eine Erläuterung des Mangels

4) Nachweis des Kaufdatums

5) Das Produkt sollte zur Vermeidung von Transportschäden gut verpackt in einem stabilen

Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren

für die Rücksendung im Voraus zu entrichten sind.

Adresse für Rücksendungen in die USA: Adresse für Rücksendungen nach KANADA:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten Sie die entsprechenden

Informationen zur Garantie von ihrem Händler vor Ort. In Europa erreichen Sie Bushnell auch unter:

Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

107

MCONSIGLI UTILI

Questo telescopio è uno strumento molto sensibile. Per avere i migliori risultati, e 1.

ridurre al minimo le vibrazioni, si consiglia di allestirlo in un punto piano del terreno,

piuttosto che sul cortile o sul marciapiede in cemento o sul terrazzo in legno. In questo

modo si realizza una base ben salda d’osservazione, specialmente in quei casi in cui si

è circondati da un gruppo di curiosi.

Se possibile, installare lo strumento in un luogo poco illuminato perché in tal modo 2.

sarà possibile vedere anche gli oggetti meno brillanti. Se si osserva il cielo dalla riva

di un ume o da un parco, si riesce a vedere un numero molto maggiore di oggetti

rispetto ad un’appostazione nel cortile di casa in città.

Si SCONSIGLIA caldamente di osservare da una nestra.3.

Se possibile, osservare gli oggetti quando sono alti nel cielo. Se si aspetta, infatti, no 4.

a quando sono molto più alti rispetto all’orizzonte, risultano molto più luminosi e

nitidi all’osservazione col telescopio. Si tenga presente che l’occhio vede gli oggetti

all’orizzonte attraverso vari strati di atmosfera terrestre. Ci si è mai chiesti perché la luna

appaia di color arancione quando cala all’orizzonte? La si vede di quel colore perché

la si osserva attraverso una quantità molto maggiore di atmosfera rispetto a quando

è alta nel cielo. (Nota: se gli oggetti in cielo appaiono distorti o mossi, è probabile

che si stia osservando il cielo in una serata molto umida). Nelle notti in cui l’atmosfera

è instabile, l’osservazione con il telescopio può risultare dicile se non addirittura

impossibile. Gli astronomi, infatti, chiamano le notti chiare e serene le notti da “buona

osservazione”.

MCOME MEGLIO APPREZZARE IL TELESCOPIO NUOVO

Potete già tentare di decidere la prima cosa che volete esaminare, una volta che il vostro telescopio è installato e allineato. Qualsiasi 1.

oggetto luminoso nel cielo notturno rappresenta un buon punto d’inizio. Uno dei punti d’inizio preferiti in astronomia è la Luna.

Questo è un oggetto che certamente non mancherà mai di soddisfare gli astronomi in erba o i più esperti. Una volta sviluppata una

certa esperienza a questo livello, ci si potrà dedicare ad altri oggetti. Saturno, Marte, Giove e Venere sono buone scelte di secondo

livello.

L'oculare a bassa potenza(quello su cui è stampato il numero più grande)è perfetto per vedere la luna tutta intera, 2. i pianeti, gli

agglomerati stellari, le nebulose e anche le costellazioni: questa costituisce la base di partenza per le osservazioni future. Ad

ogni modo, per riuscire ad osservare un maggior numero di dettagli, è utile provare a passare ad ingrandimenti maggiori,

su alcuni di questi oggetti, con oculati più potenti. Nelle notti calme e serene, la linea di separazione luce/oscurità sulla luna

(detta “Terminatore”) è meravigliosa da osservare ad alta potenza. Le montagne, i crinali e i crteri risultano vividissimi grazie

ai punti di luce più forte. Analogamente si può passare a ingrandimenti maggiori anche sui pianeti e sulle nebulose. Gli

agglomerati stellari e le singole stelle si osservano, comunque, meglio a bassa potenza.

Il teatro astronomico che chiamiamo cielo notturno è un fondale in costante cambiamento. In altre parole, non viene proiettato 3.

sempre lo stesso film. Infatti, le posizioni delle stelle cambiano non solo da un’ora all’altra quando sembrano sorgere e tramontare,

ma anche nel corso dell’anno. Man mano che la Terra orbita intorno al sole, la nostra prospettiva sulle stelle cambia a seconda del

ciclo stellare dell’orbita. La ragione per cui il cielo sembra spostarsi tutti i giorni proprio come il sole e la luna si “spostano” nel cielo sta

nel fatto che è la Terra a ruotare sul proprio asse. Di conseguenza, si noterà che dopo pochi minuti, o pochi secondi, (a seconda della

potenza dell’oculare) gli oggetti nel telescopio si spostano. Specialmente con ingrandimenti maggiori, si noterà che la luna o Giove

“scappano” fuori dal campo visivo. Per compensare, basta spostare il telescopio per “rimetterlo” sul percorso giusto.

ITALIANO

108

DOVE INIZIARE?

Il vostro telescopio Bushnell è in grado di portare l’universo proprio davanti ai vostri

occhi. Se da un lato questo manuale ha lo scopo di assistere l’utente nell’impostazione e

nell’utilizzo di base dello strumento, esso non tratta tutto ciò che desiderate apprendere

sull’astronomia. Sebbene Northstar permetta di fare un giro del tutto rispettabile del

cielo notturno, si raccomanda di procurarsi una semplicissima mappa stellare e una torcia

elettrica con una lampadina rossa o coperta da un cellophane rosso. Se si desiderano

vedere e studiare altri oggetti, oltre alle stelle e alle costellazioni, sarà necessario munirsi

di una guida di base sull’astronomia. Sul nostro sito web www.bushnell.com sono riportate

alcune risorse utili, oltre a eventi correnti di cui si consiglia la visione. Ma alcune delle cose

più importanti da vedere sono:

La luna — è possibile osservarla a qualsiasi ingrandimento. Provate ad osservare le sue diverse

fasi. Osservate gli altopiani e i mari lunari (terre basse così chiamate per il loro colore scuro), i

crateri, i crinali e le catene montuose. Vi lasceranno a bocca aperta.

Saturno — Dovreste riuscire a vedere gli anelli e le lune di Saturno anche alla potenza più bassa:

si tratta di uno degli oggetti più soddisfacenti da vedere in cielo, poiché lo si vede esattamente

come appare nelle fotograe. Immaginate di vedere dal vostro giardino ciò che avete sempre

visto nei libri di testo o nelle immagini della NASA!

Giove — il più grande pianeta del nostro sistema solare è, a dir poco, spettacolare. Le sue

caratteristiche salienti sono le strisce o bande scure sopra e sotto l’equatore: le cinture equatoriali

nord e sud. Di grande interesse sono anche le quattro lune principali di Giove. Fate attenzione alle

loro posizioni da una notte all’altra: sembrano allinearsi da una parte o dall’altra di Giove.

Marte — Il grande pianeta rosso appare come un disco rosso-arancio. Osservandolo in diversi

periodi dell’anno sarà possibile scorgere le calotte polari bianche.

Venere — Proprio come la Luna, Venere cambia fase da un mese all’altro. Talvolta Venere splende

al punto da sembrare una luna crescente.

Nebulose — La grande Nebulosa di Orione è uno degli oggetti più conosciuti visibili nel cielo

notturno. Questo telescopio permette di vedere questa nebulosa e molti altri oggetti.

Agglomerati stellari — Osservate milioni di stelle raggruppate fra di loro in un insieme che

assomiglia a una palla splendente.

Galassie — Una delle galassie più grandi e interessanti è la vicina galassia di Andromeda. Col

telescopio, è possibile vedere questa e molte altre.

109

NON GUARDARE MAI DIRETTAMENTE IL SOLE

COL TELESCOPIO

SI POTREBBERO DANNEGGIARE GLI OCCHI

Complimenti per l’acquisto del telescopio Bushnell Northstar Goto con messaggi vocali reali (Real Voice

Output)!! È il primo telescopio mai creato che parla all’utente per indicargli su ciò che vede in cielo. È

come avere il proprio assistente astronomico personale.

Dopo aver letto il manuale ed essersi preparati alla seduta di osservazione come illustrato in queste

pagine, sarà possibile iniziare a far uso della funzione vocale nel modo illustrato qui di seguito:

Per attivare il telescopio basta accenderlo! La funzione vocale è incorporata nel telecomando.•

Durante la procedura di allineamento, il telescopio fornisce diversi consigli vocali utili all’utente. Una •

volta allineato, la funzione vocale si illumina ogni volta che si preme il tasto di invio quando il nome

o il numero di un oggetto vengono visualizzati nell’angolo inferiore destro dello schermo a cristalli

liquidi. La descrizione dell’oggetto viene enunciata man mano che si segue la descrizione sotto forma

di testo a scorrimento.

Se in qualsiasi momento si desidera disabilitare la funzione vocale, basta annullarla premendo il tasto •

“Back” (Indietro) del telecomando.

Vi auguriamo tanto divertimento per tanti anni!

110

SCHEMA DELLE PARTI

1. Cercatore a punto rosso

2. Oculare di formato 1,25" (ne sono inclusi 2)

3. Dispositivo di messa a cuoco a cremagliera

4. Staffa per vassoio accessorio

5. Leva delle gambe del treppiede a sgancio rapido

6. Vassoio per accessori a sgancio rapido

7. Controller del ricevitore remoto computerizzato

8. Tubo principale del telescopio

9. Treppiede in alluminio regolabile a sgancio rapido

Schema delle diverse parti del telescopio

788831 / 788846

788840, 788850,

788890

111

•Treppiederegolabileinalluminio

(Preassemblato per la base con planisfero celeste

computerizzato Northstar)

•Vassoioperaccessoriasganciorapido

•TelescopioNorthstarconvitiserrabiliamano

•Cercatoreapuntorosso

 • Oculari (2)

 • Lente di Barlow (Riettore)

 • Oculare raddrizzatore (Maksutov)

ELENCO DEI PEZZI

GUIDA AL MONTAGGIO RAPIDO

1. 2.

788831 / 788846 / 788840

788850 / 788890

788831 / 788846

788840, 788850, 788890

112

MONTAGGIO DETTAGLIATO

Per il montaggio del telescopio non occorrono utensili.

Togliere tutti i componenti dalla confezione e identificarli stendendoli magari di fronte a sé prima del montaggio. Dato che

il telescopio è un dispositivo ottico di precisione, è necessario maneggiare i pezzi con la massima cautela, in particolare il

computer integrato, il telescopio, gli oculari e le varie lenti accessorie.

APPRONTARE IL TREPPIEDE E IL PIATTO PER GLI ACCESSORI

1. Mettere in posizione verticale il planisfero celeste computerizzato Northstar con le gambe del treppiede fissate. Aprire le

gambe del treppiede alla distanza adeguata.

2. Piegare le staffe del piatto per accessori verso il basso e collocare il piatto per accessori a sgancio rapido sopra le staffe.

(Vedere schema n.1 per il montaggio rapido)

3. Girare il piatto per accessori finché non si inserisce con uno scatto.

4. Regolare la lunghezza delle gambe del treppiede aprendo l’apposita levetta e regolandole come si desidera. Raggiunta la

lunghezza giusta, serrare la levetta.

MONTARE IL TUBO DEL TELESCOPIO (Vedere schema n.2 per il montaggio rapido)

Trovare il tubo principale del telescopio.1.

Togliere i dadi ad alette situati sul lato del tubo del telescopio (solo 78-8831 e 78-8846). Per il modello 78-8890, allentare la 2.

vite a staffa color argento sulla parte superiore della montatura del telescopio.

Posizionare i bulloni del tubo principale del telescopio attraverso il supporto del tubo del telescopio situato nella parte 3.

superiore del planisfero celeste computerizzato Northstar (solo 78-8831 e 78-8846). Per il modello 78-8890, far scorrere il

supporto nero del tubo del telescopio nel punto di inserimento. Assicurarsi che il telescopio punti nella direzione giusta (il

logo sul tubo del telescopio deve essere rivolto verso l’alto).

Riavvitare i dadi ad alette del tubo del telescopio sui bulloni di fissaggio del tubo principale del telescopio una volta che 4.

questo e il planisfero celeste computerizzato Northstar sono montati (solo 78-8831 e 78-8846). Per il modello 78-8890,

serrare la vite a staffa color argento sulla parte superiore della montatura del telescopio nella depressione desiderata sul

supporto nero del tubo del telescopio.

MONTARE GLI ACCESSORI FINALI DEL TELESCOPIO

Individuare il Cercatore a punto rosso. 1. Per i telescopi riflettori: togliere i dadi di fissaggio del cercatore dal tubo principale

del telescopio. Collocare il gruppo del cercatore sui bulloni di fissaggio del cercatore e riavvitare i dadi del cercatore sui

bulloni di montaggio della montatura del cercatore.

NOTA: il capo più grande del cercatore deve essere rivolto verso l’estremità aperta del tubo del telescopio.

Montare l’oculare a bassa potenza. 2. Per i modelli riflettori: inserire l’oculare a più bassa potenza nel meccanismo di messa

a fuoco allentando il grano dell’oculare e inserendo, quindi, completamente l’oculare.

3. Stringere tutte le viti per fissare gli accessori.

SCELTA DELL’OCULARE

Si dovrebbe iniziare sempre dall’oculare a potenza inferiore, che in questo caso corrisponde alla lente da 20 mm. Nota: la

potenza di base di ciascun oculare è determinata dalla lunghezza focale dell’obiettivo. Per determinare la potenza di ciascun

oculare è possibile utilizzare una formula: lunghezza focale dell’OBIETTIVO del telescopio diviso lunghezza focale dell’OCULARE

= INGRANDIMENTO (ad es., se si usa la lente da 20 mm, un calcolo indicativo potrebbe essere il seguente: 750 mm / 20 =

potenza 38x o 38. La lunghezza focale varia a seconda dei modelli di telescopio).

(Riflettore)

In dotazione col telescopio vi è una lente di Barlow. Le lenti di Barlow sono impiegate per raddoppiare o triplicare la potenza del

telescopio. Posizionare la lente di Barlow tra il tubo di messa a fuoco e l’oculare. Utilizzando l’esempio riportato sopra, la lente di

Barlow 3x darà una potenza totale di 114x o 114. (38 x 3 = potenza 114x o 114). Il calcolo dell’ingrandimento sarà il seguente:

750 mm / 20 mm = potenza 38. Potenza 38 x 3 = potenza 114.

113

MALLINEAMENTO DEL CERCATORE

Guardare attraverso il tubo principale del telescopio e puntare su un oggetto ben definito (vedere la sezione “Messa a fuoco del

telescopio”).

Togliere l’isolamento di plastica tra la pila del cercatore a punto rosso e il morsetto della pila.

Accendere il cercatore a punto rosso.

Guardare attraverso il cercatore a punto rosso, quindi girare le rotelline di regolazione finché il puntino rosso è centrato esattamente

sullo stesso oggetto già centrato nel campo visivo del tubo principale del telescopio.

A questo punto gli oggetti trovati prima col cercatore a punto rosso sono centrati nel campo visivo del telescopio principale.

MMESSA A FUOCO DEL TELESCOPIO

1. Dopo aver scelto l’oculare desiderato, puntare il tubo principale del telescopio su un oggetto terrestre situato a una distanza

di almeno 200 metri (ad es., il palo del telefono o un palazzo).

2. Estendere completamente il tubo di messa a fuoco girando il dispositivo di messa a fuoco a cremagliera.

3. Guardando attraverso l’oculare selezionato (in questo caso, quello da 20 mm), retrarre lentamente il tubo di messa a fuoco

girando il dispositivo di messa a fuoco a cremagliera fino a quando l’oggetto è messo a fuoco.

MONTAGGIO DETTAGLIATO continuazione)

MMONTAGGIO DEL TELECOMANDO COMPUTERIZZATO E DELLA PILA

1. Trovare il telecomando computerizzato e il cavo.

2. Individuare il coperchio del comparto della pila sulla base del planisfero celeste computerizzato Northstar.

3. Togliere il coperchio dello scomparto della pila e inserirne una da 9 V.

4. Chiudere il coperchio dello scomparto.

5. Fissare il telecomando computerizzato alla base del planisfero celeste computerizzato Northstar usando l’apposito cavo.

NON GUARDARE MAI DIRETTAMENTE IL

SOLE COL TELESCOPIO

SI POTREBBERO DANNEGGIARE GLI OCCHI

114

FUNZIONI DEI TASTI

TUTTI I TASTI SONO ILLUMINATI PER L’USO NOTTURNO.

Tasto On/Off: Il Tasto On/Off permette di accendere e spegnere il planisfero celeste computerizzato Northstar. Questo tasto

lampeggia o si accende e spegne durante il normale utilizzo. Per spegnere lo strumento basta tenere premuto il tasto On/

Off per tre secondi e poi rilasciarlo (nota: il planisfero celeste computerizzato Northstar si spegne automaticamente dopo 10

minuti di inattività).

Tasto Indietro: Questo tasto serve a tornare al livello precedente del quadro operativo o di immissione. Se, in qualsiasi momento,

si desidera disabilitare la funzione vocale, è sufficiente premere il tasto “Back” (Indietro) sul tastierino del telecomando.

Tasto di invio: Questo tasto serve a fare determinate scelte di menu. Quando si preme il tasto di INVIO, Northstar avanza al

livello selezionato. Se si preme il tasto di INVIO quando il nome o il numero di un oggetto è visualizzato sullo schermo, si sente

la descrizione parlata e il computer visualizzare testo scorrevole della descrizione dell’oggetto.

Tasto di scorrimento verso l’alto: Questo tasto serve a scorrere verso l’alto i vari menu di Northstar. Ogni volta che si ha

un’opzione di testo/numero lampeggiante, il tasto di scorrimento visualizza le varie scelte selezionabili all’interno di quel menu

(nota: per selezionare l’opzione desiderata basta, quindi, premere il tasto di INVIO).

Tasto di scorrimento verso il basso: Questo tasto serve a scorrere verso il basso i vari menu di Northstar. Ogni volta che si ha

un’opzione di testo/numero lampeggiante, il tasto di scorrimento visualizza le varie scelte selezionabili all’interno di quel menu

(nota: per selezionare l’opzione desiderata basta, quindi, premere il tasto di INVIO).

SCHEMA INTERFACCIA

COMPUTER NORTHSTAR

1. Tasto On/Off (Culla in base/

Ricevitore: vedere foto)

2. Tasto Indietro

3. Tasto di invio

4. Tasto di scorrimento verso l’alto

5. Tasto di scorrimento verso il basso

6. Schermo a cristalli liquidi

7. Tasto “GO” (Vai)

8. Tasti motorizzati di movimento (4)

9. Sportello scomparto pila (culla in base)

10. Connettore cavo del ricevitore

3. 4.

10.

Base di montaggio interna

(Culla al di sotto del ricevitore)

115

MPANORAMICA DELLE MODALITÀ DEL PRODOTTO

Lo schermo a cristalli liquidi (LCD) è un display a due righe e a sedici caratteri. Lo schermo LCD è illuminato per l’uso notturno,

così come i tasti.

SCHERMO A CRISTALLI LIQUIDI

Tasto “GO” (Vai): Il tasto GO centra automaticamente qualsiasi oggetto visualizzato sullo schermo a cristalli liquidi. Quando si

preme il tasto “GO”, il telescopio trova e segue automaticamente l’oggetto selezionato, fino a quando non si seleziona un altro

oggetto e si preme di nuovo il tasto “GO”.

Tasti di movimento motorizzato: Questi quattro tasti multidirezionali permettono all’utente di escludere il sistema di tracciatura

e di spostare il telescopio utilizzando manualmente i motori verso un’altra posizione desiderata. Più a lungo si tengono premuti

questi tasti, più velocemente Northstar si sposta fino a raggiungere la massima velocità.

FUNZIONI DEI TASTI (continuazione)

Explore: La modalità “Explore” (Esplora) di Northstar permette di esplorare vari oggetti astronomici categorizzati per

tipologia. Tali oggetti appartengono a una o più delle seguenti tipologie: Spazio profondo, Pianeti, Costellazioni e Stelle.

Ciascuna di queste categorie presenta sottocategorie di oggetti nel relativo menu (l’elenco completo delle funzioni e delle

opzioni di menu è riportato nel paragrafo Albero dei menu).

Sky Tour: La modalità “Sky Tour” (Escursione del cielo) di Northstar permette di fare una breve escursione degli oggetti

migliori e più luminosi in ogni mese dell’anno. Se la data è stata inserita nel sistema (Si veda la Fase 3 di "Allineamento del

Northstar per la prima volta"), la modalità “Sky Tour” conosce automaticamente il mese corrente. L’utente può scegliere gli

oggetti usando le freccette di scorrimento su o giù e premendo ENTER (INVIO). Per maggiori informazioni su un qualsiasi

oggetto è sufficiente premere il tasto di INVIO mentre è visualizzato: sullo schermo appare il testo con le informazioni.

Telescope: La modalità “Telescope” (Telescopio) di Northstar permette di conoscere in tempo reale i dati relativi al punto

verso cui è puntato il telescopio. Le coordinate astronomiche per l’Ascensione Retta (RA – Right Ascension) e la Declinazione

(DEC - Declination), oltre a quelle per Altitudine (ALT - Altitude) e Azimuth (AZ) sono visualizzate simultaneamente. Inoltre,

nell’angolo inferiore destro è visualizzata l’abbreviazione della costellazione verso la quale è puntato il telescopio.

Identify: La modalità “Identify” (Identifica) di Northstar permette di identificare un qualsiasi oggetto nel campo visivo del

telescopio. Le sottocategorie per le diverse classi di oggetti identificabili sono anch’esse incluse sotto l’opzione “Identify

A n y ”.

Align Earth: La modalità “Align Earth” (Allinea terra) di Northstar consente di allineare facilmente il telescopio utilizzando

informazioni comuni alla portata anche delle persone non appassionate di astronomia. Immettendo semplici dati,

quali ora, data, città, ecc., anche chi utilizza il telescopio per la prima volta può esplorare l’immenso database di oggetti

astronomici Northstar nel giro di pochi minuti.

Align Star: La modalità “Align Star” (Allinea stella) di Northstar permette di allineare il telescopio utilizzando qualche

concetto astronomico. Se si sa dove si trovano due stelle nel cielo, anche un principiante può evitare di inserire dati

quali città, data e ora e iniziare in brevissimo tempo a usare il database Northstar per individuare e osservare oggetti

astronomici veramente straordinari.

Align Object: La modalità “Align Object” (Allinea oggetto) di Northstar permette di mettere a punto l’allineamento del

telescopio durante la seduta di osservazione. Questa modalità può rivelarsi utile in vari casi come, ad esempio, quando il

cagnolino di famiglia urta il telescopio mettendolo fuori allineamento. Quando si usa questa modalità è possibile centrare

il telescopio su qualsiasi oggetto noto e selezionare “Align Object” per ritarare rapidamente il dispositivo Northstar e

continuare ad osservare il cielo per il resto della serata.

116

MMENU TREE

STRUTTURA MENU' DEL COMPUTER NORTHSTAR

(Per un facile uso passo-passo, fare riferimento

alla Guida di Riferimento Rapido)

117

MPRIMO ALLINEAMENTO DI NORTHSTAR

(NOTA: Accertarsi che il telescopio sia posizionato su una superficie piana)

FASE 1:

Prima di accendere il telescopio, rimuovere il telecomando. Quando si accende il telescopio, verrà udito e visualizzato un

messaggio di benvenuto parlato con testo in scorrimento come:

BUSHNELL NORTHSTAR Vx.x (il numero di versione del software operativo)

Dopo il messaggio, il telescopio esegue un controllo diagnostico e allinea il tubo del telescopio in relazione alla montatura di

quest’ultimo.

Sullo schermo appare quindi il menu predefinito:

SELECT MODE

ALIGN EARTH 56

Questa modalità presume che, anche se l’utente del telescopio è un principiante e non sa nulla di astronomia, è

comunque in grado di allineare il telescopio seguendo poche righe di istruzioni. Un'altra opzione consiste nella

modalità "ALLINEARE STELLA" che richiede un po’ più d'esperienza ma dà risultati alquanto più precisi. Ne verrà data una

descrizione in seguito.

L’opzione ALIGN EARTH lampeggia.

Premere ENTER (INVIO) per scegliere l’opzione ALIGN EARTH (Allinea Terra).

NOTA: LE VOCI CHE LAMPEGGIANO SULLO SCHERMO SONO OPZIONI DI MENU. UTILIZZARE I TASTI DI SCORRIMENTO

VERSO L’ALTO O IL BASSO PER VEDERE LE ALTRE VOCI SELEZIONABILI.

FASE 2: IMPOSTAZIONE DELL’ORA

Utilizzando i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile

impostare l’ora e il fuso orario. Occorrerà cambiare tutte le opzioni lampeggianti fino ad correggere tutti i numeri. Una

volta visualizzato il numero corretto, occorre accettarlo premendo il tasto di INVIO. Poi impostare la successiva opzione

che lampeggia fino all'impostazione dell'ora (formato 24 ore) e del fuso orario. Nota: "_ST" indica l'Ora Standard e "_DT"

indica l'Ora Legale.

FASE 3: IMPOSTAZIONE DELLA DATA

Utilizzando i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile

impostare la data. Occorrerà cambiare tutte le opzioni lampeggianti fino ad correggere tutti i numeri. Una volta

visualizzato il numero corretto, occorre accettarlo premendo il tasto di INVIO. Quindi impostare l’opzione lampeggiante

successiva fino ad impostare il giorno, il mese e l’anno corretti.

FASE 4: IMPOSTAZIONE DELLA POSIZIONE

Nella schermata successiva appare:

ALIGN EARTH

CITY 56

CITY lampeggia. Se si preme il tasto di INVIO, lo schermo appare:

COUNTRY

U.S.A. 56

La parola Country (Paese) lampeggia.

118

MPRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Utilizzando i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso (SCROLL DOWN) e il tasto di INVIO è possibile scegliere

il Paese (COUNTRY). Una volta trovato il paese corretto e dopo aver premuto il tasto di INVIO, scegliere la città a cui si è più vicini

premendo INVIO quando viene visualizzata.

NOTA: SCEGLIERE LA CITTÀ PIÙ VICINA ALLA PROPRIA POSIZIONE DI OSSERVAZIONE. NON SI TRATTA, COMUNQUE, DI UNA COSA

D’IMPORTANZA CRITICA: L’ALLINEAMENTO VIENE MESSO A PUNTO A MANO A MANO CHE SI PROCEDE.

FASE 5: SCEGLIERE E CENTRARE UNA STELLA

Dopo avere inserito la vostra CITTA', il successivo messaggio in scorrimento indica CENTRARE STELLA 2 POI PREMERE ENTER

Questo significa che è necessario scegliere il nome di una stella (sarà la vostra "stella guida") dall'elenco del display, poi posizionare

la stella al centro del campo visivo mentre guardate nel telescopio (muovendolo a mano o tramite i pulsanti del motore), e poi

premere ENTER.

Forse vi chiederete perché il messaggio si riferisca a una "STELLA 2", perché non a una "STELLA 1"? Il motivo è che stiamo usando

la modalità ALLINEA TERRA, che è più rapida e semplice e vi richiede soltanto di localizzare e centrare una stella (diversamente

dalla modalità ALLINEA STELLA, che richiede di puntare due stelle). Quando avete inserito l'ora, la data, la nazione e la città, ciò ha

fondamentalmente sostituito la ricerca della "STELLA 1" e al suo posto state usando delle informazioni che si basano sulla terra.

Se vi trovate nell'emisfero settentrionale, probabilmente la stella di più facile individuazione e utilizzazione per un principiante è

una delle più luminose della ben nota "Orsa Maggiore", come mostrato qui sotto. Come forse saprete già, le stelle che compongono

l'Orsa Maggiore si trovano nelle vicinanze della stella Polare, nota anche come Stella del Nord che è la stella centrale, o quasi,

del cielo notturno ed appare direttamente sulla vostra verticale. (Si noti che l'Orsa Maggiore in stagioni diverse dell'anno può

apparire in cielo rovesciata o in posizione diversa da quella mostrata qui sotto. Si può tracciare una linea immaginaria che collega

Merak e Dubhe nell'Orsa Maggiore direttamente alla Stella Polare (si trova all'incirca 5 voilte più lontano rispetto alla distanza tra

queste due "stelle di puntamento").

Polaris

(North Star)

119

MPRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Merak, Dubhe e Mizar sono luminose e reperibili in modo relativamente facile, a così potreste provare con una di esse.

Se vi trovate nell'emisfero terrestre meridionale dove l' "Orsa Maggiore" non è visibile, naturalmente potete ancora

usare la modailtà "ALLINEA TERRA", selezionando qualsiasi stella vogliate dall'elenco delle stelle visibili nella vostra

area che appaiono nel display del telescopio. Nella scelta di una stella, possono anche essere utili le carte stellari che si

trovano sul retro del presente manuale.

Usare i pulsanti di scorrimento SU/GIU' per trovare il nome della stella che avete selezionato sul display. Il display vi

mostrerà anche due numeri con frecce verticali e orizzontali, che indicano all'incirca in quale direzione e di quanto il

telescopio deve essere spostato per posizionare quella stella al centro del visore del telescopio. Se premete il pulsante

VAI, i motori del telescopio lo faranno muovere in una posizione che è quanto meno "nelle vicinanze". Ricordate che

non avete ancora terminato il processo di allineamento, ma ciò può essere ancora utile per farvi raggiungere l'area

generale del cielo. Ora i numeri accanto alle frecce di posizione dovrebbero essere più vicini a "0" (quando scendono

al di sotto di 10, le frecce fungono da "punti decimali", visualizzando ogni numero con maggior precisione: "8 freccia

4" indica 8,4). Ora potete usare il cercatore con mira a punto rosso per puntare il telescopio con maggior precisione

sulla stella che avete scelto (una stella del'Orsa Maggiore). Successivamente, guardando nell'oculare, posizionate quella

stella proprio al centro del campo visivo muoveno a mano il telescopio oppure utilizzando i pulsanti del movimento

motorizzato). Una volta che avrete centrato la stella, premere ENTER.

Una volta completata questa operazione, sullo schermo appare una schermata su cui si legge:

ALIGN COMPLETE

RATING *****

(Nota: più stelle appaiono sulla seconda riga della schermata, meglio è, fino a 5). Se l'indice è molto basso, per affinare

l'allineamento può essere necessario scegliere e centrare un'altra stella)

FASE 6: ESPLORA DEL CIELO NOTTURNO!

Dopo l’allineamento della Terra (EARTH ALIGN) sullo schermo si legge:

SELECT MODE

EXPLORE 56

Selezionare EXPLORE premendo INVIO. Usare i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso

(SCROLL DOWN) per vedere quali voci di menu lampeggianti si possono selezionare. Scegliere PLANET. Queste

sono le voci più interessanti. Gli oggetti PLANET (pianeti) sono elettrizzanti anche per i principianti.

Premere INVIO quando sullo schermo appare:

EXPLORE

PLANET

Apparirà un elenco di oggetti PLANET (Pianeti). Usare i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso

(SCROLL DOWN) per esplorare le varie voci visualizzate nell’elenco degli oggetti.

PLANET

JUPITER 56

Premere INVIO per scegliere il Pianeta che si desidera visualizzare. Sullo schermo appare:

PLANET

3120 552 JUPITER

NOTA: SE ATTUALMENTE VIENE INDIVIDUATO UN OGGETTO CHE SI TROVA AL DI SOTTO DELL'ORIZZONTE (DOVE NON

POTRESTE VEDERLO), IL DISPLAY VISUALIZZERA' PERIODICAMENTE LA PAROLA "ORIZZONTE".

Usare i tasti di scorrimento verso l’alto (SCROLL UP) e verso il basso (SCROLL DOWN) per vedere gli altri pianeti

dell’elenco. Si noti che sulla schermata sono visualizzate le indicazioni per giungere a ciascun oggetto. Ma come

120

MPRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

soddisfare la curiosità del principiante che desidera maggiori informazioni su un determinato oggetto? Non sarebbe bello sapere quale

oggetto si trova davanti al telescopio?

Premere INVIO quando:

PLANET

3120 552 JUPITER

è visualizzato un qualsiasi altro PIANETA. Sullo schermo appare un messaggio a scorrimento che riporta le coordinate dell’oggetto, la sua

luminosità, la sua grandezza, il suo nome, la costellazione a cui appartiene e una breve descrizione. Per JUPITER (Giove) si legge:

JUPITER fifth planet from sun.

Largest planet in solar system.

16 moons. Orbit is 11.86 years.

Diameter 143,000 km. Named for roman king of gods.

Ora, immaginate di essere i genitori che desiderano far inorgoglire di sé i figli (o viceversa). Dopo soli dieci minuti dal montaggio del

telescopio avete già imparando qualcosa sull’astronomia. Si tratta davvero di un grande strumento istruttivo !!!!

Per trovare l’oggetto, basta premere il tasto “GO”: l’oggetto si troverà proprio nell’oculare del telescopio!

Se si preme il tasto “Back” si ritorna al livello precedente. Se lo si preme tre volte si torna al menu del livello principale.

Sullo schermo si legge:

SELECT MODE

EXPLORE 56

Usare i tasti di scorrimento SU e GIÙ per selezionare

SELECT MODE

SKY TOUR 56.

Premere INVIO.

Questa modalità permette di vedere gli oggetti migliori e più luminosi ogni mese dell’anno. Se si è eseguito l’allineamento ALIGN EARTH

e si è inserita la data, questa modalità sa automaticamente qual è il mese corrente. Se non si conoscono alcuni degli oggetti e delle

abbreviazioni, premere il tasto INVIO per ottenere maggiori informazioni.

Premere il tasto “Back” fino a ritornare al menu principale:

SELECT MODE

SKY TOUR 56.

Usare i tasti di scorrimento SU e GIÙ finché sullo schermo appare:

SELECT MODE

IDENTIFY 56

Premere INVIO.

Questa modalità porterà automaticamente al livello:

IDENTIFY ANY

Se si seleziona questa opzione col tasto INVIA, il sistema identifica l’oggetto che si sta osservando OPPURE quello più vicino su cui è puntato

il telescopio. L’utente può scegliere altri tipi di menu IDENTIFY (Identifica). Essi permettono di identificare gli agglomerati (CLUSTERS), le

nebulose (NEBULAS), ecc. più vicini alla posizione attuale del telescopio.

121

PRIMO ALLINEAMENTO DI NORTHSTAR (continuazione)

Per selezionare la modalità finale, premere INVIO quando appare:

SELECT MODE

TELESCOPE 56

Esempio di ciò che appare sullo schermo:

RA18:53 DEC+38.7

AZ280 ALT+62 LYR

La modalità TELESCOPE fornisce informazioni in tempo reale sulla posizione del telescopio in termini di coordinate

astronomiche. Sperimentare con questa modalità spostando il telescopio. Notare l’abbreviazione a tre lettere nella parte

inferiore a destra dello schermo. Essa visualizza in modo dinamico la costellazione su cui è puntato il telescopio. I nomi,

in questa modalità, sono abbreviati. La definizione delle abbreviazioni è elencata in un indice che si trova sul retro del

manuale.

OPZIONALE: UTILIZZO DELLA MODALITÀ ALLINEA STELLA METODO DI ALLINEAMENTO CON DUE STELLE

Questa modalità richiede che vengano individuate e centrate due stelle anziché una sola, quindi potrebbe comportare

un po’ più di tempo e di esperienza. D'altro canto, consentirà un'operazione e una guida più precisa, continuando a

utilizzare il vostro telescopio Northstar. Essa è utile anche se vi trovate in una località remota e non siete in grado di

trovare una città nell'elenco della modalità ALLINEA TERRA.

Per usare la modalità ALLINEA STELLA, dopo aver acceso il telescopio e dopo che sul display è apparso il messaggio

SELEZIONARE MODALITA', premere il pulsante GIU' per selezionare ALLINEA STELLA. Premere ENTER. Il messaggio

cambia in ALLINEA STELLA 1.

Utilizzando le carte stellari poste come riferimento nelle Pgine seguenti (c'è una carta per ciascuna delle quattro stagioni,

sia per l'emisfero settentrionale che per quello meridionale), scegliere una stella che pensate di poter trovare nel cielo

notturno (forse in uno dei gruppi di costellazioni) e usare i pulsanti SU/GIU' per trovarne il nome sull'elenco visualizzato.

Il display mostra anche due numeri con frecce di posizione verticale ed orizzontale. Premendo il pulsante "VAI" il

telescopio si porterà in una posizione che si trova nelle vicinanze della stella. Ora usare il cercatore con mira a punto rosso

per puntare con maggior precisione il telescopio sulla stella che avete scelto. Successivamente, guardando nell'oculare,

posizionate la stella proprio al centro del campo visivo muovendo il telescopio a mano oppure usando i pulsanti del

movimento motorizzato).

Una volta centrata la vostra prima stella, premere ENTER. Il display cambia in "ALLINEA STELLA 2". Scegliere un'altra stella

dall'elenco (ancora una volta usando le carte stellari di riferimento) e ripetere il processo per la seconda stella. Dopo aver

completato questa fase, apparirà una visualizzazione che dice:

ALLINEAMENTO COMPLETO

INDICE *****

Nota: Più stelle appaiono sulla seconda riga del display e megio è, fino a 5.

Ora il telescopio è allineato e pronto all'uso. Il display visualizzerà ancora la dicitura SELEZIONARE MODALITA'. Si prega

di fare riferimento alle indicazioni e ai consigli della Fase 6: "Esplorazione del cielo notturno". Ad esempio, potreste

cominciare selezionando la modalità ESPLORA, poi, se siete dei novizi nel mondo dell'astronomia, selezionando

PIANETA.

122

MCARTE STELLARI

EMISFERO SETTENTRIONALE / PRIMAVERA

123

MCARTE STELLARI

EMISFERO SETTENTRIONALE / ESTATE

124

MCARTE STELLARI

EMISFERO SETTENTRIONALE / AUTUNNO

125

MCARTE STELLARI

EMISFERO SETTENTRIONALE / INVERNO

126

MCARTE STELLARI

EMISFERO MERIDIONALE / PRIMAVERA

127

MCARTE STELLARI

EMISFERO MERIDIONALE / ESTATE

128

MCARTE STELLARI

EMISFERO MERIDIONALE / AUTUNNO

CARTE STELLARI

129

CARTE STELLARI

EMISFERO MERIDIONALE / INVERNO

130

Andromeda (And)

Antila (Ant)

Apus (Aps)

Aquarius (Aqr)

Aquila (Aql)

Ara (Ara)

Aries (Ari)

Auriga (Aur)

Bootes (Boo)

Caelum (Cae)

Camelopardis (Cam)

Cancer (Cnc)

Canes Venatici (CVn)

Canis Major (CMa)

Canis Minor (CMi)

Capricornus (Cap)

Carina (Car)

Cassiopeia (Cas)

Centaurus (Cen)

Cepheus (Cep)

Cetus (Cet)

Chameleon (Cha)

Circinus (Cir)

Columbia (Col)

Coma Berenices (Com)

Corona Australis (CrA)

Corona Borealis (CrB)

Corvus (Crv)

Crater (Crt)

Crux (Cru)

Cygnus (Cyg)

Delphinus (Del)

Dorado (Dor)

Draco (Dra)

Equuleus (Equ)

Eridanus (Eri)

Fornax (For)

Gemini (Gem)

Grus (Gru)

Hercules (Her)

Horologium (Hor)

Hydra (Hya)

Hydrus (Hyi)

Indus (Ind)

Lacerta (Lac)

Leo (Leo)

Leo Minor (LMi)

Lepus (Lep)

Libra (Lib)

Lupus (Lup)

Lynx (Lyn)

Lyra (Lyr)

Mensa (Men)

Microscopium (Mic)

Monoceros (Mon)

Musca (Mus)

Norma (Nor)

Octans (Oct)

Ophiuchus (Oph)

Orion (Ori)

Pavo (Pav)

Pegasus (Peg)

Perseus (Per)

Phoenix (Phe)

Pictor (Pic)

Pisces (Psc)

Piscis Austrinus (PsA)

Puppis (Pup)

Pyxis (Pyx)

Reticulum (Ret)

Sagitta (Sge)

Sagittarius (Sgr)

Scorpius (Sco)

Sculptor (Scl)

Scutum (Sct)

Serpens (Ser)

Sextans (Sex)

Taurus (Tau)

Telescopium (Tel)

Triangulum (Tri)

Triangulum Australe (TrA)

Tucana (Tuc)

Ursa Major (UMa)

Ursa Minor (UMi)

Vela (Vel)

Virgo (Vir)

Volcans (Vol)

Vulpecula (Vul)

Abbreviazioni Delle Costellazioni

131

Per ragioni di spazio, abbiamo scelto di non includere nel presente

manuale l'intero elenco dei 20.000 oggetti celesti che sono programmati

nel database del telescopio NorthStar. Peraltro, l'elenco completo di stelle

e oggetti Messier inclusi nel database del telescopio è disponibile online al

sito www.bushnell.com/manuals/telescopes per vostro riferimento.

Riferimento Supplementare

132

GARANZIA/RIPARAZIONI

GARANZIA LIMITATA A VITA PER IL TELESCOPIO

Si garantisce che questo telescopio Bushnell® sarà esente da difetti di materiale e fabbricazione

finché rimarrà in possesso del proprietario originale. La presente garanzia limitata a vita esprime la

nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l’assicurazione di anni e anni

di servizio affidabile.

Se il telescopio contiene componenti elettrici, si garantisce che questi saranno esenti da difetti di

materiale e fabbricazione per due anni a decorrere dalla data di acquisto.

In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo

il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni

causati da abuso, maneggiamento improprio, installazione o manutenzione eseguiti da persone

non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da questa garanzia occorre allegare quanto segue:

1) Assegno/ordine di pagamento per l’importo di 15 $US per coprire i costi di spedizione.

2) Nome e indirizzo da utilizzare per la restituzione del prodotto.

3) Una spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il

trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi:

Recapito negli Stati Uniti: Recapito in Canada:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

8500 Marshall Drive 25A East Pearce Street, Unit 1

Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In

Europa si può anche contattare la Bushnell a questo numero: Bushnell Germany GmbH

European Service Centre

Mathias-Brüggen-Str. 80

D-50827 Köln

GERMANY

Tel: +49 221 995568-0

Fax: +49 221 995568-20

Questa garanzia dà specifici diritti legali.

Eventuali altri diritti variano da una nazione all’altra.

133

134

For further questions or additional information please contact:

Bushnell Outdoor Products

9200 Cody, Overland Park, Kansas 66214

(800) 423-3537 • www.bushnell.com

Bushnell North Star Goto 78 8840 Users Manual

Bushnell-Northstar-788891-Owner-S-Manual bushnell-northstar-788891-owner-s-manual

Bushnell-Northstar-788890-Owner-S-Manual bushnell-northstar-788890-owner-s-manual

Bushnell Telescope 78-8840 BushnellNorthStarTelescope

78-8840 to the manual e6f04fcf-20b2-4ac2-b87e-c28413f3d18d

Navigation menu

Versions of this User Manual:

Views

Navigation
