CABASSE STRM1 Active speaker system User Manual

CABASSE SA Active speaker system Users Manual

UserManual.wiki >

CABASSE >

STRM1 User Manual HTML Version

Users Manual

NOTICE D'INSTALLATION

OWNER'S MANUAL

BETRIEBSANLEITUNG

STREAM

f r a n c a i s e n g l i s h d e u t s c h

---1 ---1

IDENTIFICATION

DES COMMANDES

IDENTIFYING

CONTROLS

ERKLÄRUNG DER

BEDIENELEMENTE

LED DISPLAY MARCHE / ECO ON / ECO EIN/ECO

2 VOL - Diminution du volume Volume DOWN Lautstärke verringern

3 VOL + Augmentation du volume Volume UP Lautstärke erhöhen

4Active et désactive la coupure du son Mute on/off Stummschaltung Ein/Aus

8Selection de la source Source selection Quellenwahl

9SOURCE

LED

Rouge: mode ECO

Bleu : Bluetooth

Orange : Wiﬁ

Vert : analogique

Red: ECO mode

Blue: Bluetooth

Orange: Wiﬁ

Green: analogue

Rot: ECO-Modus

Blau: Bluetooth

Orange: WLAN

Grün: Analog

10 Position du patch NFC Position of the NFC patch Position des NFC-Patch

11 Position du capteur infra-rouges et du

microphone du kit mains-libres Bluetooth

Position of the infrared sensor and

of the microphone for Bluetooth

handsfree use

Position des Infrarot-Empfängers

und des Mikrofons für die Bluetooth-

Freisprecheinrichtung

IDENTIFICATION

DES COMMANDES

IDENTIFYING

CONTROLS

ERKLÄRUNG DER

BEDIENELEMENTE

MARCHE / ECO ON / ECO EIN / ECO

2 VOL - Diminution du volume Volume DOWN Lautstärke VERRINGERN

3 VOL + Augmentation du

volume Volume UP Lautstärke ERHÖHEN

Activation et et désac-

tivation de la coupure

du son

Mute on/off Stummschaltung Ein/Aus

Wiﬁ : retour rapide

Bluetooth : titre précé-

dent de l'album lu

Wiﬁ: reverse scanning

Bluetooth: previous title

of the played album

WLAN: abwärts scannen

Bluetooth: vorheriger Titel

des gerade gespielten Albums

Wiﬁ : avance rapide

Bluetooth : titre sui-

vant de l'album lu

Wiﬁ: forward scanning

Bluetooth: next title of the

played album

WLAN: aufwärts scannen

Bluetooth: nächster Titel des

gerade gespielten Albums

7 Pause/Lecture Pause/Play Pause/Play

8Selection de la source Source selection Quellenwahl

FONCTIONS SPECIALES :

- REINITIALISATION DU BLUETOOTH : appuyer sur

simultanément

- AFFICHAGE DES DIODES : appuyer sur

puis sur

pour permuter entre l'afﬁchage permanent et le mode ﬂash.

KEYPAD SPECIAL FUNCTIONS:

- BLUETOOTH RESET: press

and

together

- LED DISPLAY: press

then

to switch between full time

and ﬂash display modes.

SPEZIELLE FUNKTIONEN DES TASTENFELDES:

- RESET DER BLUETOOT-FUNKTION: Betätigen Sie

und

gemeinsam

- LED-ANZEIGE: Betätigen Sie erst

und dann

zwischen kontinuierlichen und blinkenden Modi umzuschalten.

2 1

f r a n c a i s e n g l i s h d e u t s c h

MONTAGE MURAL AVEC TOUCH PAD ET CONNECTIQUE EN BAS

WALL MOUNT WITH TOUCH PAD AND CONNECTIONS BOARD DOWN

WANDMONTAGE MIT NACH UNTEN WEISENDEM ANSCHLUSSFELD

270 mm

147 mm

vis Ø 4mm

Ø 4 mm screw

Schraube Ø 4mm

270 mm

141 mm

vis Ø 4mm

Ø 4 mm screw

Schraube Ø 4mm

MONTAGE MURAL AVEC TOUCH PAD ET CONNECTIQUE EN HAUT

WALL MOUNT WITH TOUCH PAD AND CONNECTIONS BOARD UP

WANDMONTAGE MIT NACH OBEN WEISENDEM ANSCHLUSSFELD

INSTALLATION RAPIDE / QUICK PLUG & PLAY / SCHNELLEINSTIEG

Installer votre Stream 1 à proximité d'une prise de courant, soit couché, soit

posé debout ou encore accroché au mur.

Prévoir un espace sufﬁsant pour le cas échéant pouvoir poser brièvement

un smartphone NFC au milieu de la grille du Stream 1 et réaliser une liaison

Bluetooth automatique.

Cet espace est aussi nécessaire au bon fonctionnement des antennes Bluetooth

et wiﬁ.

Place the Stream 1 close to a mains plug, either lying, standing or hanging,

with enough available headroom above the NFC patch for a smartphone and

the use of instant Blutooth connection. This headroom is also necessary for the

optimum efﬁciency of the Bluetooth and wiﬁ antennas.

Platzieren Sie das Stream 1 entweder liegend, stehend oder an der Wand hängend in der Nähe einer Steckdose. Achten Sie darauf,

dass oberhalb des NFC-Patch genügend Freiraum für ein Smartphone und die Bluetooth-Sofortverbindung bleibt.

Dieser Freiraum ist für die optimale Wirkungsweise der Bluetooth-und WLAN-Antennen ebenfalls notwendig.

Avant la première utilisation : retirer la

languette de protection qui dépasse du

couvercle.

Remplacement de la pile bouton type

CR-2025:

retourner la télécommande, enlever le

couvercle, enlever la pile usagée, insérer la

pile neuve, coté marquée "+" vers l'extérieur,

remettre le couvercle.

Before ﬁrst use: remove the battery

protection tab to activate the battery.

Replacement of the CR-2025 type battery

in the Stream remote control: Insert your

thumbnail under the clasp and press to

realease it, remove the rear lid, remove the old

battery and load the new battery properly

with the "+" side on the clasp side, put the rear

cover back on.

Vor der ersten Benutzung der Fernbedienung

müssen Sie den Entladeschutz entfernen.

Ersetzen der Batterie (Typ CR-2025) bei der

Fernbedienung des Stream 1: Entriegeln

Sie den Verschluss auf der Rückseite der

Fernbedienung mit einem Fingernagel und

legen Sie den Deckel beiseite. Entfernen Sie

die alte Batterie und platzieren Sie die neue

Batterie mit der "+"-Markierung nach außen,

so dass sie sichtbar bleibt. Bringen Sie den

Deckel wieder an.

Connecter l'alimentation

externe au Stream 1, brancher

l'alimentation au secteur et

basculer l'interrupteur marche/

arrêt sur "on". Stream 1 est

opérationnel dès que la diode

s'allume en rouge (mode ECO).

Passer en mode MARCHE en

appuyant sur la touche

Stream 1 ou de la télécommande.

NOTE : la fonction wiﬁ de

Stream 1 devient opérationnelle

lorsque la diode PWR (power) est

passée du rouge au vert, environ

40 secondes après la mise sous

tension.

Connect the power supply to the

Stream 1, plug it to the mains

and position the POWER ON/

OFF switch on "ON". Stream 1 is

ready to play when the LED

enlights red (ECO mode). Turn

the Stream 1 on by pressing the

key on the pad or the remote

control.

NOTE: the wiﬁ mode of Stream

1 is available when the PWR

(Power) LED has turned from red

to green, around 40 seconds after

powering on the Stream 1.

Verbinden Sie das Netzteil mit

dem Stream 1 und mit einer

Steckdose. Bringen Sie den

Schalter POWER ON/OFF in

die „ON“-Position. Das Stream

1 ist zur Wiedergabe bereit,

sobald LED

rot leuchtet

(ECO Modus). Betätigen Sie die

Taste

auf Stream 1 oder der

Fernbedienung um auf „EIN“ zu

bringen.

Bemerkung: Der WLAN-Modus

des Stream 1 ist erst verfügbar,

wenn die Farbe der PWR-LED von

rot nach grün wechselt, etwa 40

Sekunden nach Einschalten des

Stream 1.

Une fois les connexions

Bluetooth et Wi-Fi activées (voir

chapitres suivants), sélectionner

la source avec la touche

de la

télécommande Stream:

- la LED s'allume bleue pour la

source Bluetooth

- Orange pour la source Réseau

(Wi-Fi / Ethernet)

- Vert pour la source analogique

(AUX IN).

Once the Bluetooth and Wi-Fi

connections activated, press the

key of the remote control untl

you get the requested source:

- The LED enlights blue for the

Bluetooth source

- Orange for the Network source

(Wi-Fi / Ethernet)

- Green for the analog input

(AUX IN).

Sobald die Bluetooth- und

WLAN-Verbindungen aktiviert

sind, betätigen Sie bitte die

Taste

auf der Fernbedienung,

um auf die gewünschte Quelle

umzuschalten:

- leuchtet blau die LED, ist

Bluetooth als Quelle aktiv.

- leuchtet orange die LED, ist

WLAN als Quelle aktiv.

- leuchtet grün die LED, ist

Analog Eingang als Quelle aktiv

(AUX IN).

f r a n c a i s e n g l i s h d e u t s c h

ENTREE

ANALOGIQUE AUX

Choisissez une source audio

(lecteur MP3, smartphone)

équipée d'une sortie analogique

type mini-jack ou RCA.

Pour un appareil équipé de sorties

RCA, faire correspondre la sortie

droite de la source (Right) avec

la ﬁche droite ( rouge et/ou

marquée R) du câble audio RCA/

mini-jack non fourni.

Connecter le câble de liaison à

l'entrée mini-jack "AUX IN" de

Stream 1.

AUX ANALOGUE

INPUT

Select an audio source ﬁtted with

an analogue output, either mini-

jack of RCA type. If the source

is ﬁtted with RCA outputs, get a

RCA/mini-jack cable and plug the

right socket (red and or marked

R) in the right output of the audio

player. Plug the interconnect cable

in the mini-jack input (AUX IN) of

Stream 1.

ANALOGER

EINGANG AUX

Dieser Anschluss dient zur

Verbindung mit einem Gerät mit

analogem Ausgang. Hat Ihr Gerät

Cinch-Ausgänge, benötigen Sie

einen Cinch-Miniklinken-Adapter

(nicht im Lieferumfang des

Stream 1). Schließen Sie den roten

Cinchstecker an die Buchse für

den rechten Kanal des Quellgeräts

an, die weiße (oder schwarze) an

die für den linken Kanal. Stecken

Sie dann den Miniklinken-Stecker

in den entsprechenden Eingang

(AUX IN) des Stream 1.

ENTREE USB

Connecter une clé USB ou un

disque dur contenant des ﬁchiers

audio à cette entrée pour les

mettre automatiquement en

réseau. Tous les ﬁchiers aux

formats reconnus par le serveur

DLNA inclus dans Stream 1 sont

alors listés dans l'application

Stream Audio Control et peuvent

être lus par tous les lecteurs

Cabasse Stream connectés au

même réseau. La prise USB de

Stream 1 est pourvue d'une

alimentation de 1 ampère pour

l'utilisation d'un disque dur

nomade sans recours à une

alimentation externe.

USB INPUT

Plug in an USB stick or a hard-

drive to this input to get all the

stored audio ﬁles available on the

domestic network. All the audio

ﬁles, under formats compatible

with the built-in DLNA server

of Stream 1, will be listed in the

Stream Audio Control apps and

can be played by any Cabasse

Stream player connected to the

same domestic network. The USB

input is ﬁtted with a 1 ampere

power output enabling the use of

a portable hard drive with no need

of an external power supply.

USB-EINGANG

Verbinden Sie einen USB-Stick

oder eine USB-Festplatte mit

diesem Anschluss und stellen Sie

alle darauf gespeicherten Audio-

Dateien in Ihrem Heim-Netzwerk

bereit. Alle diese Dateien werden

– soweit ihr Format kompatibel

mit dem im Stream 1 integrierten

DLNA-Server ist – in den Stream

Audio Control Apps angezeigt

und können von jedem Gerät der

Cabasse-Stream-Reihe, das mit

dem gleichen Netzwerk verbunden

ist, wiedergegeben werden.

Der USB-Anschluss ist mit einem

Stromversorgungs-Ausgang mit

1 Ampere Stromlieferfähigkeit

ausgestattet, so dass auch

portable Festplatten ohne externes

Netzteil angeschlossen werden

können.

CONNEXION BLUETOOTH

Le Stream 1 est conﬁguré en mode ouvert pour

les connexions Bluetooth. il sufﬁt donc, dans le

menu de l'appareil à connecter, de sélectionner

"Cabasse Stream 1" dans la liste des appareils

Bluetooth disponibles. Sélectionner si

nécessaire la source Bluetooth en pressant

le bouton (8) de la télécommande "Stream"

jusqu'à ce que la diode bleue du module IR

s'illumine. Si un appareil est déjà connecté en

Bluetooth avec Stream 1, il faut interrompre

cette liaison avant d'en réaliser une nouvelle

avec un autre appareil. Il sufﬁt d'appuyer

simultanément sur les touches "+"

et "-"

du Stream 1 pour interrompre la liaison

Bluetooth en cours.

EXEMPLE DE CONNEXION BLUETOOTH

AVEC UNE TABLETTE ANDROID : voir la

version française en page 12

CONNEXION ET UTILISATION AVEC UN

ORDINATEUR APPLE: version française en

page 13.

BLUETOOTH CONNECTION

Stream 1 is set in on open mode for

Bluetooth connections. Select "Cabasse

Stream 1" in the available Bluetooth

devices list. If a Bluetooth source is already

connected to Stream 1, disconnect this item

before selecting a new one. You can press

simultaneously the

"+"

and "-"

keys of the keypad to

achieve that.

BLUETOOTH CONNECTION WITH

AN ANDROID TABLET: see the English

explanation on page 21.

CONNECTION AND USE OF STREAM 1

WITH AN APPLE COMPUTER: see the English

version page 22.

BLUETOOTH -VERBINDUNG

Stream 1 beﬁndet sich nach Einschalten im

Suchmodus für eine Bluetooth-Verbindung.

Zur Herstellung einer Verbindung wählen Sie

bitte "Cabasse Stream 1" in der Bluetooth-

Geräteliste des Quellgerätes, das mit

dem Stream 1 verbunden werden soll. Ist

bereits eine Verbindung mit einem anderen

Quellgerät aktiv, müssen Sie diese vor

Erstellung einer neuen Verbindung zunächst

beenden. Zum Beenden betätigen Sie bitte

die "+"

-Taste und die "-"

-Taste am

Bedienfeld des Stream 1 gleichzeitig.

BLUETOOTH-VERBINDUNG MIT EINEM

ANDROID-GERÄT: Siehe deutsche Erklärung

auf Seite 29

VERBINDUNG UND NUTZUNG DES

STREAM 1 MIT EINEM APPLE-COMPUTER:

siehe deutsche Erklärung auf Seite 30.

Connecter un câble RJ45 entre le

Stream 1 et votre routeur (ou Box

Internet). La connexion est établie

quand la diode ETH passe au bleu

ﬁxe.

ATTENTION : le mode DHCP du

routeur doit être activé.

Use a RJ45 type cable to connect

Stream 1 to the domestic router.

The connection is running when the

blue LED "ETH" stops ﬂashing and

remains on.

ATTENTION: set up the router on

DHCP mode.

Benutzen Sie ein handelsübliches

Netzwerkkabel mit RJ45-Steckern

zum Anschluss des Stream 1 an den

Netzwerk-Router. Die Verbindung

ist aufgebaut, wenn die blaue LED

"ETH" aufhört zu blinken und

kontinuierlich leuchtet.

ACHTUNG: Stellen Sie den Router in

seinem Konﬁgurationsmenü auf DHCP.

CONNEXION FILAIRE (LAN) AU RESEAU ETHERNET

LAN WIRE CONNECTION TO THE ETHERNET NETWORK

VERBINDUNG MIT EINEM DRAHTGEBUNDEN ETHERNET-NETZWERK

Press "RESET" before

starting a new connection

process (wired, auto, easy, manual)

or connecting to a new router.

Betätigen Sie „Reset“,

bevor Sie einen neuen

Verbindungsprozess einleiten (wired,

auto, easy oder manual) oder vor dem

Anschluss an einen neuen Router.

Appuyer sur le bouton

"RESET" avant d'utiliser

un nouveau mode de connexion wiﬁ

(ﬁlaire, automatique, semi-auto,

manuelle) ou un nouveau routeur.

MODE WIFI DIRECT

Ce mode de connexion permet de diffuser en

qualité wiﬁ les ﬁchiers audio présents dans la

tablette (ou le smartphone) et sur le support

(disque dur, clé) USB connecté à l'entrée USB

de Stream 1 sans avoir recours ou besoin d'un

réseau Wi-Fi. Il ne donne pas accès aux sources

internet (Vtuner, Deezer) ni aux ﬁchiers audio

présents dans le réseau domestique et ne

permet pas les mises à jour du Stream 1.

Une fois l'application Stream Audio Control

installée sur la tablette ou le téléphone et le

Stream 1 activé, ouvrir l'application et choisir

"utiliser ce lecteur en mode d'accès direct".

Suivez les instructions et commencez à écouter

vos musiques préférées.

WIFI DIRECT MODE

Wi-Fi direct allows to play with wiﬁ quality

all the audio tracks available in the tablet

or the smartphone as well as those availble

in the hard-disk or USB-stick connect to the

USB input of Stream 1, without need of a

wiﬁ network. Internet sources such as Vtuner,

Deezer and the Stream 1 ﬁrmware updates are

not available.

Activate the Stream 1, Install and open the

Cabasse app on your tablet/smartphone and

select "Use this device in standalone mode"

instaid of "conﬁgure this audio device".

Folllow the instructions and start playing your

music.

WIFI DIREKT MODUS

Wi-Fi direct allows to play with wiﬁ quality

all the audio tracks available in the tablet

or the smartphone as well as those availble

in the hard-disk or USB-stick connect to the

USB input of Stream 1, without need of a

wiﬁ network. Internet sources such as Vtuner,

Deezer and the Stream 1 ﬁrmware updates are

not available.

Activate the Stream 1, Install and open the

Cabasse app on your tablet/smartphone and

select "Use this device in standalone mode"

instaid of "conﬁgure this audio device".

Folllow the instructions and start playing your

music.

CONNEXION BLUETOOTH INSTANTANEE AVEC UN SMARTPHONE NFC

INSTANT NFC BLUETOOTH CONNECTION WITH A NFC SMARTPHONE

SOFORTIGE BLUETOOTH NFC-VERBINDUNG MIT EINEM NFC-SMARTPHONE

1) Installation de l'application NFC Cabasse

a) Activer le mode NFC dans le menu de votre

smartphone NFC.

b) Vériﬁer/activer la connexion du smartphone

à Internet (réseau cellulaire wiﬁ ou 3G, 4G).

c) Approcher le smartphone du patch NFC

au sommet de la grille du Stream 1.

d) Valider la demande d'installation de

l'application Cabasse NFC via Google Play.

e) Votre smartphone est prêt pour sa première

connexion NFC.

2) Utilisation de l'application Bluetooth NFC

Cabasse

a) Approcher votre smartphone du patch NFC

pour établir la connexion Bluetooth : si

nécessaire le Stream 1 sort du mode veille,

la source Bluetooth est automatiquement

sélectionnée et le premier morceau de la

playlist de votre smartphone est joué par

Stream 1.

b) Approcher une nouvelle fois le smartphone

du patch NFC

pour interrompre la

connexion Bluetooth.

NOTE : Une fois installée sur votre

smartphone NFC, l'application NFC

Cabasse fonctionne en permanence de

manière invisible. Elle est présente dans la

liste des applications mais il n'y pas d'icône

correspondant sur le bureau.

1) Installation of the Cabasse NFC

application

a) Enable the NFC function in the set up of the

NFC smartphone.

b) Check/activate the wiﬁ or 3G connection of

the smartphone to Internet.

c) Touch the smartphone together with the

NFC patch

on top of the grille of Stream 1.

d) Accept the installation of the Cabasse NFC

app from Google Play.

e) Your smartphone is now ready for instant

Bluetooth NFC connections.

2) Using the Cabasse Bluetooth NFC

application

a) Tap your smartphone on the NFC patch

in the middle of the Stream 1 grille for

instant Bluetooth pairing; if necessary the

Stream 1 turns on, then the Bluetooth input

is automatically selected and the ﬁrst cut of

the smartphone’s playlist is being played by

Stream 1.

b) Tap again to unpair both items and before

pairing another smartphone to the Stream 1.

NOTE: The Cabasse NFC application

runs in background once installed in the

smartphone. This application can be found

in the list of applications, but there is no

icon on the desktop.

1)Installation der NFC-App von Cabasse

a) Aktivieren Sie NFC im Setup Ihres

Smartphones.

b) Prüfen/aktivieren Sie die WLAN- oder

3G-Verbindung Ihres Smartphones mit dem

Internet.

c) Berühren Sie mit Ihrem Smartphone den

NFC-Patch

auf der Oberseite Gitters am

Stream 1.

d) Akzeptieren Sie die Installation der NFC-App

von Google Play.

e) Ihr Smartphone ist nun bereit für eine NFC-

Bluetooth-Verbindung.

2) Benutzung der Bluetooth-NFC-App von

Cabasse

a) Berühren Sie mit Ihrem Smartphone die

NFC Antenne

in der Mitte des Gitters

am Stream 1, um eine sofortige Bluetooth-

Verbindung aufzubauen; wenn nötig schaltet

sich das Stream 1 ein, der Bluetooth-Eingang

wird automatisch ausgewählt und der erste

Track der Wiedergabeliste des Smartphones

wird vom Stream 1 wiedergegeben.

Anmerkung: Wurde die NFC-App einmal

auf dem Smartphone installiert, läuft sie

ständig im Hintergrund. Sie wird in der

Liste der Apps aufgeführt, besitzt aber kein

Icon auf der Bedienoberﬂäche.

f r a n c a i s e n g l i s h d e u t s c h

IL EXISTE 3 SOLUTIONS POUR

CONNECTER LE STREAM 1 AU

RESEAU WIFI :

1) CONNEXION AUTOMATIQUE avec

l'utilisation des touches WPS du Stream 1 et

du routeur (ou box Internet) s'il en est équipé:

presser le bouton WPS du routeur pendant

au moins 2 secondes puis presser dans les

2 minutes (ces durées sont indicatives, à

vériﬁer dans le manuel du routeur) qui suivent

presser le bouton WPS du Stream 1. La diode

bleue "WIFI CONFIGURATION" s'allume, la

connexion est effective. Continuer à la page 14

avec l'installation de l'application Cabasse.

2) CONNEXION SEMI-AUTOMATIQUE avec

l’application Cabasse sur un smartphone ou

une tablette connecté(e) au réseau Wi-Fi.

a) Installer l’application Cabasse sur la

tablette/smartphone depuis “Play Store”

pour un appareil Android ou “App store”

pour un produit Apple.

b) Mettre le Stream 1 sous tension (ou

appuyer sur le bouton reset), activer le mode

wiﬁ dans l’application “paramètres” du

smart phone ou de la tablette.

c) Sélectionner Stream 1 parmi les appareils

disponibles et demander la connexion.

d) Une fois la connexion établie, ouvrir

l’application Cabasse et choisir: "conﬁgurer

le réseau Wi-Fi pour ce lecteur". Suivre pas à

pas les instructions d'installation.

Note : vous pouvez lancer l'application Ca-

basse dès la ﬁn de la phase b), et continuer

le processus de connexion, l'assistant de

conﬁguration apparaissant automatiquement

pour la première utilisation.

e) Vériﬁer que la diode bleue Wiﬁ à l’arrière

du Stream 1 clignote.

f) Après environ 30 secondes la diode Wiﬁ

bleue est ﬁxe : appuyer sur “Fermer la Page”.

Stream 1 est prêt à lire les ﬁchiers audio

partagés de votre réseau ou les radios web

proposées par vTuner.

THERE ARE 3 SOLUTIONS TO

CONNECT STREAM 1 TO THE

WIFI NETWORK:

1) WPS CONNECTION: push the WPS

button of the wireless router for 2 seconds

or more and push the WPS button of the

Stream 1 within around 2 minutes (check for

precise delays in the router's manual) . The

connection is completed when the blue LED

"WIFI CONFIGURATION" is on. Now go to

page 23 to install the Cabasse application.

2) EASY WI-FI CONNECTION with the

Cabasse Stream app & with a smartphone

or tablet wi-ﬁ connected to the domestic

network.

a) Install the Cabasse Stream App on an

Android or Apple tablet or smartphone from

"Play Store" or “App Store”.

b) Switch the Stream 1 on or press the reset

button if already on. Activate the Wi-Fi in the

"settings" application mode of the smart-

phone or tablet.

c) Select Stream 1 among the available items

and launch the connection.

d) Launch the Cabasse Stream app and select

"conﬁgure this audio device". Follow the set-

up instructions.

Note: from phase b), you may open the

Cabasse application and follow the instruc-

tions of the online guide, which is launched

automatically when connecting for the ﬁrst

time.

e) The Wiﬁ blue LED on the back of Stream 1

ﬂashes for around 30 seconds.

f) The Wiﬁ blue LED stops ﬂashing and

remains on: press on "Close This Window".

Stream 1 is now ready to play all the shared

audio ﬁles in your network as well as all the

web radios proposed by vTuner.

ES GIBT DREI MÖGLICHKEITEN,

DAS STREAM 1 MIT EINEM

WLAN ZU VERBINDEN:

1) WPS-VERBINDUNG: Betätigen Sie

die WPS-Taste an Ihrem WLAN-Router für

mindestens zwei Sekunden und betätigen

Sie anschließend innerhalb von etwa zwei

Minuten (überprüfen Sie den genauen

Zeitraum in der Anleitung Ihres Routers). Die

Verbindungsaufbau ist dann abgeschlossen,

wenn die blaue LED "WIFI CONFIGURATION"

dauerhaft leuchtet. Führen Sie nun die auf

Seite 31 beschriebene Installation der Cabasse-

App durch.

2) EINFACHE WLAN-VERBINDUNG mit

einem Smartphone oder Tablet – jeweils mit

dem Heimnetz verbunden – mit Hilfe der

Stream-App von Cabasse

a) Installieren Sie die Cabasse-Stream-App auf

Ihrem Android- oder Apple Smartphone/Tablet

vom "Play Store" oder "App Store".

b) Schalten Sie das Stream 1 ein oder – falls

schon eingeschaltet – betätigen Sie die "Reset"-

Taste. Aktivieren Sie WLAN im Setup-Menü

Ihres Smartphones oder Tablets.

c) Wählen Sie aus den im Menü verfügbaren

Netzwerken "Stream 1" und stellen Sie die

Verbindung her.

d) Starten Sie die Stream-App. Wählen Sie

"conﬁgure this audio device" und folgen Sie

den weiteren Anweisungen.

Anmerkung: von Phase b) an können Sie die

Cabasse-App starten und den Online-Anwei-

sungen folgen, die beim ersten Herstellen einer

Verbindung automatisch angezeigt werden.

e) Die blaue WLAN-LED auf der Rückseite des

Stream 1 blinkt für etwa 30 Sekunden.

f) die blaue WLAN-LED hört auf zu blinken

und leuchtet kontinuierlich: Betätigen Sie

"Close the Window". Das Stream 1 ist jetzt

bereit, alle Ihre im Netzwerk abrufbaren

Musikdateien abzuspielen und per vTuner

Internetradio-Stationen wiederzugeben.

CONNEXION DLNA SANS FIL (WLAN) AU RESEAU WIFI

DLNA (WLAN) WIRELESS CONNECTION TO THE WIFI NETWORK

DRAHTLOSE DLNA-VERBINDUNG PER WLAN

3 - CONNEXION MANUELLE avec un

ordinateur, un smartphone ou une tablette.

a) Mettre le Stream 1 sous tension et ouvrir la

fenêtre conﬁguration réseau wiﬁ de l'ordinateur

(ou smart phone, tablette):

b) Sélectionner Stream 1 parmi les réseaux

disponibles et demander la connexion.

c) Une fois la connexion établie, ouvrir votre

navigateur Internet, entrer : http://192.168.0.1

dans la fenêtre et valider.

d) Choisir parmi les réseaux disponibles celui

correspondant au serveur à connecter avec le

Stream 1 (ici "Belkin221")

3 - MANUAL CONNECTION with a computer,

a smartphone or a tablet:

a) Turn Stream 1 on and open the wi-ﬁ network

conﬁguration window of the computer (or

smartphone, tablet).

b) Select Stream 1 among the available

networks and ask for connection.

c) Once the connection is completed, open a

web browser, enter and validate in the search

window: http://192.168.0.1

d) Select among the available networks the one

of the router to be connected to Stream 1 (here

"Belkin 221")

3 - MANUELLE VERBINDUNG mit einem

Computer, einem Smartphone oder einem

Tablet:

a)Schalten Sie das Stream 1 ein und öffnen

Sie das Netzwerk-Konﬁgurationsmenü Ihres

Computers (oder Smartphone/Tablets).

b) Wählen Sie Stream 1 aus den verfügbaren

Netzwerken aus und initiieren Sie die

Verbindung

c) Ist die Verbindung hergestellt, öffnen Sie ein

Internet-Browserprogramm und geben Sie in

dessen Adresszeile ein: http://192.168.0.1

d) Wählen Sie aus den verfügbaren Netzwerk

dasjenige mit dem Router aus, mit dem das

Stream 1 verbunden werden soll (hier "Belkin

221")

e) Entrer et valider le mot de passe fourni

avec le serveur: la diode "wiﬁ conﬁguration"

clignote.

e) Enter and validate the pass word for the

router : the “wiﬁ conﬁguration” LED ﬂashes. e) Geben Sie das Passwort für den Router

ein und bestätigen Sie es. Die "Wiﬁ

Conﬁguration"-LED blinkt.

f) La connexion est établie quand la diode

passe au bleu ﬁxe. Stream 1 fait maintenant

partie de votre réseau wiﬁ. Fermer le navigateur

et continuer à la page 14 par l'installation de

l'application Cabasse.

f) The connection is completed when the blue

LED stops ﬂashing but remains on. Stream 1

is now part of your wireless network. Close the

browser and jump to page 23 for the install of

the Cabasse application.

f) Die Verbindung ist hergestellt, wenn

die blaue LED aufhört zu blinken und

kontinuierlich leuchtet. Das Stream 1 ist nun

Teil Ihres drahtlosen Netzwerks. Schließen Sie

das Browser-Programm und installieren Sie die

Cabasse-App wie auf Seite 31 beschrieben.

ATTENTION ! Une mise à

jour du logiciel du Stream 1

peut démarrer automatiquement

dès qu'une connexion au réseau internet

est réalisée. la diode

passe au blanc et

clignote jusqu'à la ﬁn de la mise à jour. Le

Stream 1 n'est pas fonctionnel durant cette

phase jusqu'au redémarrage en mode ECO,

diode

rouge ﬁxe. Appuyer sur la touche

pour passer en mode actif et utiliser

Stream 1.

Ne pas éteindre ou déconnecter le Stream 1

durant les mises à jours qui peuvent durer

jusqu'à 15 minutes.

CAUTION! An automatic

update of the ﬁrmware might

start as soon as Stream 1 is

connected to the Web. The

LED turn to

white and ﬂashes for 5 to 15 minutes until

the update is fully completed.

Do not try to use Stream 1 during the update,

wait until Stream 1 has restarted, when

LED is steady red. Press

to turn the

Stream 1 on and carry on.

Do not shut down or unplug Stream 1

during updates.

CAUTION! An automatic

update of the ﬁrmware might

start as soon as Stream 1 is

connected to the Web. The

LED turn to

white and ﬂashes for 5 to 15 minutes until

the update is fully completed.

Do not try to use Stream 1 during the update,

wait until Stream 1 has restarted, when

LED is steady red. Press

to turn the

Stream 1 on and carry on.

Do not shut down or unplug Stream 1

during updates.

f r a n c a i s

Vous venez d’acheter un produit Cabasse et nous vous remercions de votre conﬁance.

Dans le but d’optimiser au maximum votre installation, nous vous recommandons

de lire attentivement cette notice.

Explication des symboles

L’éclair dans un triangle

équilatéral avertit de

l’existence de tension élevée

dangereuse non isolée à l’inté-

rieur du coffret du produit, d’une valeur sufﬁsante pour pré-

senter un risque d’électrocution.

Le point d’exclamation dans un triangle équilatéral

avertit de l’existence d’instructions importantes quant

à l’utilisation et la maintenance dans la documentation jointe

à ce produit.

Instructions - Toutes les instructions de sécurité et d’utilisa-

tion doivent avoir été lues avant d’allumer tout appareil pour

la première fois.

Retenez les instructions - Elles doivent servir de référence

permanente pour tout ce qui suit.

Tenez compte des avertissements - Les avertissements

présents sur le produit ou dans les notices d’utilisation

doivent être pris en compte.

Suivez les instructions -

Toutes les instructions d’utilisa-

tion et de mise en oeuvre doivent être scrupuleusement suivies.

Nettoyage - Débranchez l’appareil avant tout nettoyage.

N’utilisez pas de solutions nettoyantes sous forme liquide ou

en aérosols. Employez de préférence un chiffon humide.

Accessoires - N’utilisez pas d’accessoires qui ne soient pas

explicitement recommandés par le constructeur, sous peine

de risquer divers accidents.

Eau et humidité - L’appareil ne doit pas être utilisé près

de l’eau, par exemple à proximité d’une baignoire, d’un évier,

dans un sous-sol humide, près d’une piscine, ou de tout ce

qui y ressemble de près ou de loin.

Chariots et supports - La manutention doit

être effectuée seulement avec des chariots et sup-

ports agréés par le fabricant.

> Attention aux chariots de manutention

Installation sur mobiliers et supports - Ne placez pas

cet appareil sur un support instable, qu’il s’agisse de pieds,

trépieds, tables, étagères, etc. Il pourrait tomber et causer des

blessures sérieuses à un enfant ou un adulte qui se trouverait

à proximité.

Ventilations - L’appareil doit être positionné de telle sorte

qu’il ne gêne pas sa propre ventilation. Par exemple, il ne

doit pas être installé sur un lit, un canapé, une couverture

ou des surfaces similaires qui pourraient bloquer ses ori-

ﬁces d’aération. Il ne doit pas non plus être encastré dans

des enceintes conﬁnées comme des étagères étroites ou des

meubles qui pourraient limiter la quantité d’air disponible

aux entrées d’air.

Alimentation - L’appareil ne doit être relié qu’à une source

électrique du type écrit dans le mode d’emploi ou conforme à

la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de

courant fourni à l’endroit où vous vous trouvez, adressez-vous

à votre revendeur ou à la compagnie électrique locale.

Protection des câbles d’alimentation - Le cheminement

des câbles d’alimentation doit être prévu de telle sorte qu’ils

ne puissent pas être piétinés, pincés, coincés par d’autres ap-

pareils posés dessus, et une attention toute particulière doit

être accordée à l’adéquation des prises et à la liaison du cor-

don avec l’appareil.

Foudre - Pour une meilleure protection de l’appareil pen-

dant les orages ou s’il doit rester inutilisé pendant une longue

période, débranchez le cordon d’alimentation et débranchez

la prise d’antenne, vous éviterez ainsi les risques de détériora-

tion dus à la foudre ou aux surtensions.

Surcharges électriques - Ne surchargez pas les prises

d’alimentation, les prolongateurs ou les rappels d’alimenta-

tion. Il pourrait en résulter incendies ou électrocutions.

Corps et liquides étrangers - On doit être attentif à

ne jamais laisser entrer d’éléments ou de liquides étrangers

dans l’appareil. Ils pourraient occasionner incendies ou élec-

trocutions. Ne versez jamais aucun liquide d’aucune sorte sur

l’appareil.

Entretien - L’utilisateur ne doit pas tenter de s’occuper des

opérations de maintenance au-delà de celles décrites dans

le mode d’emploi. Tout ce qui dépasse le simple niveau de

l’entretien doit être effectué par un personnel qualiﬁé.

Maintenance - Dans les cas suivants, vous devez impéra-

tivement débrancher votre appareil et le faire vériﬁer par un

technicien qualiﬁé :

l’alimentation ou la prise a été endommagée.

des corps étrangers ou du liquide se sont introduits dans

l’appareil.

l’appareil a été exposé à la pluie ou a été aspergé d’eau.

l’appareil ne semble pas marcher correctement alors que

vous l’utilisez dans le cadre de ses instructions de fonction-

nement normal. Ne manipulez que les contrôles couverts

par le mode d’emploi. Toute autre procédure pourrait le dé-

tériorer et nécessiter l’intervention d’un technicien qualiﬁé.

l’appareil est tombé ou bien sa carrosserie est endommagée.

l’appareil afﬁche des performances nettement modiﬁées.

Dans un environnement secteur perturbé (orage etc…), le

produit peut parfois nécessiter l’arrêt et la remise en route

au moyen de l’interrupteur secteur ON/OFF situé sur le pan-

neau arrière de l’appareil pour fonctionner correctement de

nouveau.

Pièces détachées - Si la réparation a nécessité l’utilisation

de pièces détachées, assurez-vous que le technicien a bien

utilisé les références préconisées par le fabricant ou présen-

tant les mêmes caractéristiques que les pièces originales. Des

pièces non conformes peuvent provoquer incendies, électro-

cutions ou autres.

Vériﬁcations - Après toute intervention sur l’appareil, de-

mandez au technicien d’effectuer des tests aﬁn de garantir

que l’appareil fonctionne en toute sécurité.

Exposition aux fortes températures - L’appareil doit

être tenu éloigné de sources de chaleur comme radiateurs,

chauffage divers, ampliﬁcateurs, ou tous autres éléments sus-

ceptibles de le placer dans des conditions de températures

anormalement élevées.

INSTRUCTIONS DE SECURITE

Valable aux USA, au Canada et autres pays concernés

Attention ! pour éviter les chocs électriques, introduire la lame la plus

large de la ﬁche dans la borne correspondante et pousser jusqu’au fond.

Sacs plastiques - Ne pas laisser les sacs plastiques de l’embal-

lage à portée des enfants aﬁn d’éviter tout risque d’étouffement.

DÉBALLAGE

Ouvrir largement le carton puis sortez un à un les différents

éléments. Si l’un des éléments du carton vous semble endom-

magé, ne pas l’utiliser, le replacer dans le carton d’origine et

contactez immédiatement votre revendeur.

Conservez votre emballage pour un éventuel transport ultérieur

de votre système.

InstallatIon

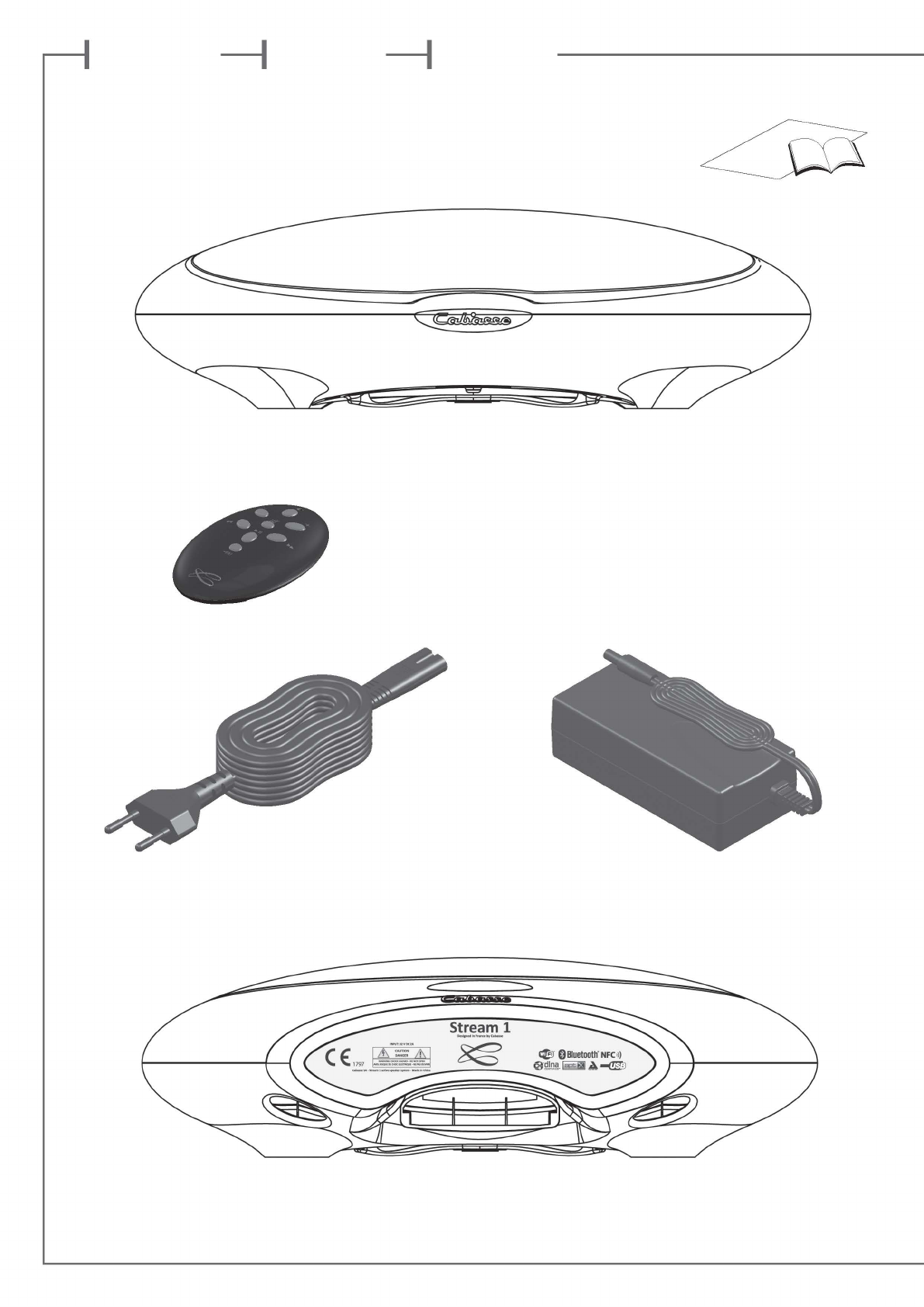

LES COMPOSANTS DE VOTRE SYSTÈME

1 Stream 1, 1 alimentation, 1 télécommande, 1 notice et 1

carte de garantie.

PLACEMENT DU SYSTEME

Installer le Styream 1 couché, debout ou accroché au mur à

portée d'une prise électrique murale.

Laisser sufﬁsamment d'espace au dessus et autour de

l'appareil pour :

- favoriser les transmissions wiﬁ et Bluetooth,

- permettre le passage d'un smartphone pour la connexion

Bluetooth avec le patch NFC

- obtenir un bonne diffusion sonore.

BRANCHEMENT DU SYSTEME

Connecter l'alimentation externe au Stream 1, brancher l'ali-

mentation au secteur et basculer l'interrupteur marche/arrêt

sur "on". Stream 1 est opérationnel en mode ECO (basse

consommation) dès que la diode

s'allume.

NB:la fonction wiﬁ de Stream 1 devient opérationnelle lorsque

la diode PWR (power) est passée du rouge au vert, environ 40

secondes après la mise sous tension.

MaRCHE - ECo

a) Activation du mode ECO: appuyer sur la touche

de la

télécommande ou du Stream 1.

Sous ce mode, les fonctions wiﬁ et Bluetooth sont disponibles.

L'électronique d'ampliﬁcation audio est désactivée.

b) Passage en mode MARCHE:

- Appuyer sur la touche

de la télécommande ou du Stream

1 ou

- Effectuer une connexion Bluetooth (NFC ou manuelle) ou

- Valider la lecture d'un ﬁchier audio avec l'application Cabasse

Stream Audio Control.

MoDE D'aFFICHaGE DEs DIoDEs

Appuyer sur

puis sur

pour permuter entre

l'afﬁchage permanent et le mode ﬂash.

En mode ﬂash, chaque commande, via l'application Cabasse,

la télécommande et/ou les touches du Stream 1, déclenche

un bref "éclair" de la diode

, de la couleur de la source

sélectionnée. Elle reste éteinte jusqu'à la commande suivante.

En mode permanent, une brève interruption ou un changement

de couleur de la diode

conﬁrme la prise en compte de la

commande.

UtIlIsatIon DEs CoMManDEs stREaM 1

Et DE la tElECoMManDE stREaM

Activer/désactiver le mode ECO

contrôles + et - , marche/arrêt du volume.

Wiﬁ : retour et avance rapide

Bluetooth : titre précédent / suivant de l'album ou de la play-

list en cours.

Musique: lecture et pause en Bluetooth et wiﬁ. Téléphone

mains libres Bluetooth: décrocher/raccrocher.

sélection des sources : appuyer sur cette touche pour choi-

sir entre les sources connectées: Bluetooth (diode

bleue),

wiﬁ (diode

orange) et analogique (diode

verte).

2 1

f r a n c a i s

ConnEXIon BlUEtootH aVEC

UnE taBlEttE anDRoID non nFC

- Activer si ce n’est déjà fait la fonction Bluetooth dans le menu

paramètres de la tablette en appuyant sur le pavé OFF-ON

- Dans la liste des appareils disponibles, cliquer sur Cabasse

« Stream 1 ».

Si le Stream 1 n'est pas connecté en Bluetooth à un autre

appareil, la connection à la tablette suit automatiquement

l'appairage.

Si le message «Connexion...» n’apparait pas, vériﬁez qu'un

autre appareil n'est pas déjà connecté au Stream 1. Décon-

necter cet appareil et appuyer une nouvelle fois sur "Cabasse

Stream 1".

Votre Stream 1 est maintenant connecté.

Pour écouter les ﬁchiers audio présents sur la tablette, ouvrir votre

application de lecture de ﬁchiers audio et lancer une lecture. Si au-

cun son, vériﬁer que le contrôle général de volume de la tablette

ou du smartphone n’est pas sur mute ou au minimum, régler le

volume dans l’application si cette fonction existe, régler le volume

de Stream 1 avec sa télécommande ou les touches

sur le

Stream 1.

Enﬁn si une source wi-ﬁ est active, changer de source avec la touche

de la télécommande ou sur Stream 1 jusqu’à ce que la diode

frontale

soit bleue.

ConnEXIon BlUEtootH InstantanEE

VIa nFC

Voir page 7

UtIlIsatIon En MaIns-lIBREs BlUEtootH

aVEC Un sMaRtPHonE

La fonction mains-libres de Stream 1 fonctionne par défaut dès

qu’un smartphone est utilisé pour lire des ﬁchiers audio avec la

liaison Bluetooth.

Tout appel entrant sur le smartphone entraine la mise en pause de

la musique et déclenche la sonnerie téléphone du Stream 1 en sus

de celle du téléphone.

Pour prendre la communication en mains-libres, appuyer sur la

touche « Play »

de la télécommande Stream ou sur la

touche « décrocher » du téléphone. La distance recommandée entre

l’interlocuteur et le Stream 1 est d’environ 1 m.

Appuyer sur la touche « Play »

de la télécommande Stream

ou utiliser le smartphone pour raccrocher, le Stream 1 reprend alors

la lecture du morceau musical là ou il a été mis en pause.

Pour utiliser la fonction mains-libres lors de l’écoute de sources wiﬁ,

activer la connexion Bluetooth entre le smartphone et le Stream 1

puis utiliser la source wiﬁ. Lors d’un appel entrant, basculer sur

la source Bluetooth avec la touche

de la télécommande ou du

Stream 1 pour activer la fonction mains-libres. Avant de basculer

sur la source Bluetooth, pensez à mettre la lecture wiﬁ en cours

sur pause pour reprendre la lecture au même endroit après la

conversation mains-libres.

Connexion réussie. Stream 1 est maintenant jumelé avec votre

Mac.

2) SÉLECTION DU PÉRIPHÉRIQUE DE SORTIE AUDIO

Pour écouter vos musiques avec votre Mac, vous devrez sélec-

tionner votre Stream 1 en tant que périphérique de sortie au-

dio dans les préférences système.

Sélectionner « Son » dans la ligne « Matériel »

Sélectionner l’onglet "Sortie" puis la ligne "Stream 1 stereo".

Le lecteur "Stream 1" dans cette fenêtre correspond à la

conﬁguration mains libres pour smartphones, inappropriée à

l'écoute musicale.

Régler le volume de sortie sur la position maximum. Fermer la

fenêtre.

Si le Stream 1 est actif et connecté à une source wi-ﬁ, sélection-

ner la source Bluetooth avec la touche

de la télécommande

ou du Stream 1 et ajuster le volume.

ConnECtIon BlUEtootH aVEC Un

oRDInatEUR aPPlE

1) ACTIVATION DE LA LIAISON BLUETOOTH

Connecter le Stream 1 au secteur. Interrompre toute liaison

Bluetooth active entre le Stream 1 et un autre appareil.

Activer, si ce n’est pas déjà fait, la fonctionnalité Bluetooth

de l’ordinateur en cliquant sur le menu « pomme » puis «

Préférences systèmes ».

Une fois que la fenêtre de préférences s’afﬁche, cliquer sur

l’icône Bluetooth.

Cliquer sur « Activé » et sur « Conﬁgurer un nouvel appareil »

Stream 1 apparait dans la liste des appareils,

sélectionner le puis cliquer sur « Continuer »

Connexion en cours…

f r a n c a i s

La page « Lecture » afﬁche la lecture en cours et celles

sélectionnées en cours de lecture dans les sous-onglets

“Musique” en sélectionnant « Ajouter à la liste de lecture »

La page « Paramètres » comporte 4 sous-onglets :

o Le sous-onglet "Tablette" ou "Téléphone" permet

de choisir le mode d'afﬁchage de la liste, soit comme

une liste soit par un icône, d'actualiser la liste des serveurs DMS

disponibles sur le réseau, d’actualiser la liste des sous-onglets de

"Musique", de restaurer les paramètres d’origine.

Si le support est un smartphone, le sous-onglet "Appel entrant"

permet de sélectionner l'option à appliquer en cas d'appel:

- ne rien faire: la diffusion de la musique continue

- couper le son: la lecture de la musique est maintenue avec le

son coupé

- mettre en pause et redémarrer la lecture une fois la communi-

cation terminée.

o Le sous-onglet "Lecteurs audio" afﬁche tous les lecteurs audio

Stream disponibles sur le réseau, permet de choisir le lecteur par

défaut pour la tablette et de renommer les lecteurs.

o Le sous-onglet "Zone" pour créer et gérer les groupes de lec-

teurs Stream (paragraphe J page 14).

o Le sous-onglet "Information" permet de vériﬁer la référence de

la version courante de l'application et la disponibilité d'une nou-

velle version.

D) NAVIGATION DANS L’APPLICATION CABASSE

En sus des onglets et sous-onglets

en haut des pages de l’applica-

tion, utiliser les boutons présents

en bas de page. Les boutons proposés varient suivant la page et

le niveau de navigation.

Quitter : ce bouton permet de sortir de l’application. Il

ne se trouve que sur la page « Musique » qu’au plus haut

niveau de navigation, quel que soit le sous-onglet.

ATTENTION : si vous quittez l’application sans arrêter la lecture

avec la mise en PAUSE, la transmission wiﬁ des ﬁchiers de la liste

de la page “LECTURE” ne sera pas interrompue par la fermeture

de l’application comme la désactivation du support.

Retour : il remplace le bouton “Quitter” dès que vous des-

cendez dans une catégorie et dans les sous catégorie. Il per-

met de revenir au niveau de navigation précédent

Maison : ce bouton permet de revenir directement au plus

haut niveau de navigation.

Son actif : la sortie son est activée.

Son coupé : la fonction Mute est active. Cliquer sur l’icône

pour activer la sortie son.

Aide : donne accès à des informations pour vous assister

dans l’utilisation de l’application en fonction de la page et

du niveau de navigation.

MUltIPlICatIon DEs soURCEs

aVEC l'IntEGRatIon D'Un stREaM 1

aU REsEaU WIFI-lan DoMEstIQUE

A) CONNEXION DU STREAM 1 AU RESEAU DLNA DOMES-

TIQUE

Après avoir connecté le Stream 1 à votre réseau wiﬁ en suivant

une des 3 procédures exposées en page 9, connecter si ce n’est

déjà fait au réseau wiﬁ la tablette ou le smartphone que vous

utiliserez avec l’application Cabasse Stream Audio Control.

B) INSTALLATION DE L'APPLICATION CABASSE

L’application Cabasse Stream Audio Control est téléchargeable

gratuitement, la version pour système Android étant disponible

sur Google Store, celle pour iPhone et iPad sur l'App Store.

Vous pouvez ainsi installer librement l’application Cabasse

Stream Audio Control sur plusieurs supports et les utiliser simul-

tanément pour un même Stream 1 comme pour plusieurs Stream.

IMPORTANT : l’application n’est utilisable que si au moins un

Stream Cabasse se trouve à portée. Elle ne reconnait que les lec-

teurs audio associés à l’application Cabasse.

Télécharger et installer la version ad hoc de l’application Cabasse

Stream Audio Control sur le smartphone ou la tablette.

Lancer l’application en cliquant sur son icône.

2 lignes doivent apparaitre

sous l’engrenage au milieu

de la page de démarrage de

l’application :

- L’annonce de la connexion au routeur

(ou box internet) du réseau wi-ﬁ, ici

“belkin.221”.

- L’annonce de la détection d’un lecteur

audio Stream, ici le “Stream3-16:02 : EB”.

ATTENTION : L’application peut détecter plusieurs lecteurs

audio, il faudra alors sélectionner dans le menu

“Paramètres ” de l’application le Stream 1 qui sera

utilisé comme lecteur audio par défaut.

C) ARCHITECTURE DE L’APPLICATION CABASSE

L’application Cabasse donne un

accès rapide à toutes les sources

audio du réseau.

Elle est composée de 3 pages

communes aux versions Android

et IOS:

La page “Musique” afﬁche dans des sous-onglets

tous les serveurs disponibles:

- Dans toutes les conﬁgurations : les sous-onglets “ma

playlist”,“stream 1-xxx..” et le sous-onglet correspondant à la

tablette ou au smartphone hôte de l'application.

- Dans le cas ci-contre nous trouvons également quand ils sont

connectés au réseau:

o USB Belkin : une clé USB connectée sur le routeur Belkin

o Un disque dur multimédias, ici MyBookLive

o Un PC sous Windows 7 ou Windows 8

E) PAGE “MUSIQUE” : LECTURE DES FICHIERS PARTAGES

Toutes les sources audio

disponibles du réseau

DLNA (lecteurs Stream,

disque dur NAS, ordina-

teurs) sont représentées

par une icône en haut de la

page « Musique ». Il peut

être nécessaire de faire un

balayage horizontal pour

afﬁcher la source recher-

chée.

Cliquer sur une des sources

pour accéder aux ﬁchiers

audio partagés.

Les rubriques donnant ac-

cès aux ﬁchiers varient suivant les supports et leur logiciel serveur

DLNA.

Cliquer sur la rubrique “Toute la musique” donne accès à tous

les ﬁchiers audio partagés du support. Il s'agit ici de la tablette

hébergeant l'application Stream.

Cliquer directement sur

la ligne d’un ﬁchier lance

sa lecture immédiate et

ouvre la page “Lecture”.

Le (ou les) ﬁchier(s) listés

précédemment sur la page

“Lecture” sont effacés de

la page.

Cliquer sur le nom du ﬁ-

chier déclenche sa lecture

directe. Cliquer sur un

autre titre remplacera la

lecture en cours.

Cliquer sur sur le signe

"+" à droite de la ligne du

ﬁchier sélectionné donne

accès à 4 choix cliquables :

- Ajout à la liste de la page

“Lecture” :

le ﬁchier sélectionné sera lu à la suite des autres ﬁchiers listés sur

la page “Lecture”.

- Info : afﬁche les informations renseignées dans le ﬁchier audio :

Titre, Artiste, Album, Genre, Date, Durée, Débit. A défaut la men-

tion Inconnu apparaitra.

- Ajout à une playlist

existante (une ligne cli-

quable par playlist exis-

tante)

- Création d’une nou-

velle playlist :

utiliser le clavier ou la

palette graphique pour

nommer la nouvelle

playlist puis cliquer sur

OK. Le ﬁchier sélection-

né devient le premier

ﬁchier de la nouvelle

liste.

F) PAGE « MUSIQUE » :

MUSIQUE A PARTIR DES LECTEURS STREAM

Le lecteur audio Stream

1 est également une

source audio pour lui-

même et pour tous les

lecteurs Stream pré-

sents dans le même

réseau Wi-Fi/ DLNA.

Appuyer sur l’icône

d’un des lecteurs

Stream pour choisir

entre Vtuner et Deezer

pour Stream 3, Vtuner, Deezer et USB Storage pour Stream 1 et

Stream Source.

LECTURE DES RADIOS WEB

Cliquer sur l’onglet correspondant au Stream 1 puis sur Vtuner.

Procéder ensuite comme s’il s’agissait de chercher et de lire un

ﬁchier audio partagé du réseau :

- Clic direct sur la station choisie pour lecture immédiate

- Clic sur la ﬂèche de droite pour accéder aux options de lecture

et d’intégration à une playlist.

STREAMING AVEC DEEZER

Cliquez sur la ligne « Deezer » pour découvrir toutes les possibilités

proposées par ce site d’écoute de musique à la demande. Accédez

simplement sans téléchargement à vos artistes, titres, albums

favoris. Créer, échanger des playlists grâce à un catalogue de 30

millions de titres, issus de tous les genres musicaux.

Inscrivez-vous en ligne directement à partir de l’application

Cabasse ou saisissez vos codes d’accès aux services Deezer.

LECTURE DES FICHIERS AUDIO PAR LA PRISE USB

Cet onglet donne accès à toute la musique présente dans la clé

ou le disque dur connecté à la prise USB du Stream 1. Avec le

serveur DLNA intégré au Stream 1, tous les ﬁchiers compatibles

sont répertoriés et sont accessibles par tous les lecteurs Stream

du réseau.

G) PAGE "MUSIQUE": MUSIQUE LOCALE

Ce sous-onglet permet de lire en qualité wiﬁ avec l'application

Stream tous les ﬁchiers audio présents sur la tablette ou le smart-

phone qui héberge l'application.

Les autres utilisateurs de l'application Stream agissant sur le

même réseau n'ont pas accès à la musique locale.

H) PAGE « LECTEUR »

Sur la page « Lecteur » ﬁgurent les ﬁchiers audio sélectionnés

pour la lecture en cours. Appuyer sur l’icône « Lecteur » pour

permuter entre les 2 modes d’afﬁchage :

- par liste avec déﬁlement vertical

- par icône avec déﬁlement horizontal, afﬁchage de la barre de

déﬁlement et des pochettes d’album (si ces dernières sont

accessibles).

Sauf écrasement de cette liste par une commande de lecture

directe dans une des pages “Musique”, cette liste reste afﬁchée

même après avoir éteint l’appareil support de l’application

Cabasse.

f r a n c a i s

Le bas de la page “LECTURE” est pourvue de 7 icônes cliquables

ayant pour fonction :

PAUSE : appuyer sur l'icône pour passer du mode LEC-

TURE au mode PAUSE.

LECTURE: appuyer sur l'icône pour passer du mode PAUSE

au mode LECTURE.

Lancer la lecture du titre suivant de la liste de lecture.

Lancer la lecture du titre précédent de la liste de lecture.

Mode Aléatoire. Cliquer sur l’icône pour enclencher la

lecture aléatoire des titres de la liste. Si l’icône est en sur-

brillance, cliquer sur cet icône pour revenir au mode de lecture

standard.

Mode Répétitif. Cliquer sur l’icône pour enclencher la lec-

ture répétitive de la liste. Si l’icône est en surbrillance, cli-

quer sur cet icône pour revenir au mode de lecture standard.

Son activé: appuyer sur l'icône pour couper le son

Son coupé: appuyer sur l'icône pour rétablir le son.

Réglage du volume. La barre de contrôle du volume s'afﬁche en

permanence sur la page "LECTURE".

Pour ajuster le volume avec la barre de contrôle, presser l'index

sur le point indiquant le volume et le déplacer par un glissement

du doigt ou tapoter du doigt sur la ligne de volume.

Utiliser indifféremment ce contrôle, les boutons de volume de la

tablette, du smartphone, de la télécommande Stream.

I) GESTION DES PLAYLISTS

Appuyer sur le bouton à droite de la liste pour accéder à 4 com-

mandes:

- Lecture: démarre la lecture immédiatement en remplacement de

la playlist/titre en cours de lecture.

- Ajouter à la liste de lecture: ajoute la playlist à la liste en cours.

- Renommer la playlist

- Supprimer: permet la suppression de la playlist ou d'un titre

dans la playlist sans supprimer le titre du serveur.

J) LECTURE SUR PLUSIEURS LECTEURS STREAM

L'application Stream comprend des fonctions intéressantes dès

lors que plusieurs lecteurs Stream sont connectés sur un même

réseau.

LECTEUR PAR DEFAUT

Le sous-onglet "lecteurs audio" de la page "paramètres" permet

de sélectionner le lecteur par défaut. Une fois ce lecteur déter-

miné, tous les ordres lancés depuis l'application concerneront ce

lecteur dont l'icone sera marquée d'une étoile.

GESTION SIMULTANEE INDEPENDANTE DE PLUSIEURS

LECTEURS

Si aucun des lecteurs présents n'est déterminé comme lecteur par

défaut, la page "Lecteur" listera les icônes de tous les lecteurs. Il

sufﬁt de cliquer sur l’icône d’un lecteur pour activer son contrôle

(volume, déplacement dans sa liste de lecture). Lors de la sélec-

tion d’un morceau sur la page musique, l’application demandera

de sélectionner le lecteur concerné par cette modiﬁcation de la

lecture en cours.

GROUPE SYNCHRONISE

Avant d’écouter le même programme simultanément sur plu-

sieurs lecteurs Stream, il faut créer un groupe de lecteurs :

- Sélectionner "Zone" dans l'onglet "Paramètres"

- Appuyer sur « Créer une nouvelle zone »

- Entrer le nom de la zone, choi-

sir une icône, conﬁrmer en

appuyant sur « OK »

- Sélectionner un lecteur de

la liste «Lecteurs audio non

groupés» et le transférer par

un «glisser-coller» dans le

groupe en cours de création,

appelé ici «zone 1». Ajouter

au moins un autre lecteur. Sui-

vant la qualité du réseau, vous

pouvez grouper jusqu’à 4 lec-

teurs par liaison wi-ﬁ et 5 en

liaison ﬁlaire Ethernet.

ATTENTION ! Ne pas associer dans un même groupe

des lecteurs connectés via le wiﬁ et d’autres via Ethernet.

La synchronisation audio ne fonctionne qu'entre lecteurs

connectés au réseau via le même mode.

MARQUAGE DEEE

Traitement des appareils électriques et électroniques

en ﬁn de vie (applicable dans les pays de l’Union

européenne).

Ce symbole, représentant une poubelle sur roues bar-

rée d’une croix, apposé sur le produit, indique que ce

produit ne doit pas être traité avec les déchets ména-

gers. Il doit être remis à un point de collecte pour le

traitement des équipements électriques et électro-

niques en ﬁn de vie. En s’assurant que ce produit est bien mis

au rebut de manière appropriée, vous aiderez à prévenir les

conséquences négatives potentielles pour l’environnement et la

santé humaine.

Le recyclage des matériaux aidera à conserver

les ressources naturelles. Pour toute information supplémentaire

au sujet du recyclage de ce produit, vous pouvez contacter votre

municipalité, votre déchetterie ou le magasin où vous avez acheté

le produit.

REMPLACEMENT DE LA PILE

DE LA TÉLÉCOMMANDE

Retourner la télécommande, coté face vers le sol. Enlever la pile

usagée et la remplacer par une autre pile bouton type CR-2025.

Mettre la pile usagée au rebut suivant les informations ci-dessous.

Informations sur les piles et accumulateurs présents

dans l’équipement (Applicable dans les pays de

l’Union européenne).

Ce symbole, représentant une poubelle sur roues barrée

d’une croix, apposée sur une pile ou un accumulateur,

indique que cette pile ou accumulateur ne doit pas être

éliminé comme un déchet ménager non trié mais qu’il

doit être collecté de manière séparée de sorte d’en faci-

liter le traitement et le recyclage. Il doit être remis à un point de

collecte pour le traitement des piles et accumulateurs usagés. En

s’assurant que ce produit est bien mis au rebut de manière appro-

priée, vous aiderez à prévenir les conséquences négatives poten-

tielles pour l’environnement et la santé humaine. Le recyclage des

matériaux aidera à conserver les ressources naturelles. Pour toute

information supplémentaire au sujet du recyclage de ce produit,

vous pouvez contacter votre municipalité, votre déchetterie ou le

magasin ou vous avez acheté le produit.

ATTENTION au danger d'explosion si la batterie n'est pas

correctement remplacée : utiliser seulement une batterie

identique ou équivalente. Ne pas exposer les batteries à

une source de chaleur excessive comme le soleil, un feu ou équivalent.

- Appuyer sur « Terminer » pour valider la nouvelle zone. L’icône

choisie apparait alors sur la page « Lecteur » parmi les lecteurs

disponibles, avec une étoile si le groupe est le lecteur par défaut.

Pour ajuster le volume de chaque lecteur du groupe, appuyer sur

l’icône de volume en bas de la page « Lecteur » pour faire appa-

raitre les commandes de volume de chaque lecteur. Vous pouvez

ainsi ajuster le volume relatif dans chaque pièce, puis ajuster le

volume général à la demande.

f r a n c a i s

MISE A JOUR AUTOMATIQUE

Les mises à jour du logiciel de Stream 1 sont automa-

tiques.

La durée de mise à jour est variable et peut durer

jusqu'à une demi-heure notamment lors de la première

connexion au réseau internet.

La diode

passe au rouge et clignote jusqu'à la ﬁn de

la mise à jour.

Le Stream 1 n'est pas fonctionnel durant cette phase.

Note: la référence de la version du logiciel en cours est

disponible via l'application Cabasse Stream: onglet "Pa-

ramètres" + sous-onglet "lecteurs audio"+ Stream 1.

NETTOYAGE

le Stream 1 peut-être nettoyé à l’aide d’un linge doux, ne

pas utiliser de détergent ni de liquide pouvant couler à

l’intérieur de l'appareil.

N’utiliser aucun solvant, produit chimique ou solution

de nettoyage contenant de l’alcool, de l’ammoniaque ou

un abrasif.

Le tissu de Stream 1 peut être dépoussiéré en utilisant un

aspirateur adapté aux tissus délicats.

FAQ

Consultez nos réponses aux questions souvent posées

sur www.cabasse.com, à la page FAQ Stream 1.

SERVICE APRÈS VENTE

Cabasse dispose d’un réseau de revendeurs agréés qui

est à votre disposition pour assurer le service après vente

de votre matériel.

Pour connaître la liste des revendeurs agréés Cabasse,

contactez-nous ou consultez notre site Internet

www.cabasse.com.

STREAM 1

Entrées

digitales

- 1 entrée DLNA : soit ﬁlaire avec prise RJ45

soit WiFi

- 1 entrée Bluetooth APTX

- 1 entrée USB

Entrée analogique - 1 minijack 3,5 mm

Patch NFC au centre de la grille

Connexion Bluetooth instantannée

Adaptateur secteur 100-240 V ~60/50 Hz, 2A

Alimentation externe 32 V/ 2 A

Température

d’utilisation +5°C à +35°C

Température

de stockage

-5°C à +40°C

Taux d’humidité

en utilisation

40% à 70%

Réseau

10/100Mb Ethernet

MAC & PHY

Wireless LAN 802.11b/g/n

Sécurité WPS 2.0

Lecteur audio digital

(DMR sous DLNA 1.5)

Formats audio

Wiﬁ/RJ45

MP3 (jusqu’à 320kbps)

WMA

(WMA9, CBR,CBR, jusqu'à 320kbps)

PCM (16 bits-44.1kHz, 24 bits-44/48/96

kHz, .wav, .aiff, .aif, aifc ﬁles, HTTP streams)

AAC-LC (jusqu’à 320kbps),

ALAC (.m4a), FLAC (16 bits-44.1kHz,

24 bits-44/48/96 kHz)

Haut-parleurs

1 coaxial 2 voies avec :

- 1 tweeter « softdome » de 2,9 cm

- 1 médium de 8 cm

1 woofer double bobine de 17 cm

Ampliﬁcation

Taux de distorsion

plus bruit

(THD+N sur la bande

20-20 000 Hz pour une puis-

sance de 100 mW et plus)

tweeter : 10 W

médium : 10 W

grave : 2 x 20 W

Wiﬁ : < 0,1%

Bluetooth : < 0,1%

Analogique : < 0,1%

Dimensions

(h x l x p)

à plat : 13,7 x 46 x 32,5 cm

debout : 32,5 x 46 x 13,7 cm

Poids 5 kg

En suivant les conseils d’installation, de branchement et d’emploi explicités dans cette notice, vous êtes assurés d’un fonctionnement parfait de votre

Stream 1. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense

de nos efforts.

ATTENTION ! Ne pas éteindre ou déconnecter le

Stream 1 du secteur pendant les phases de mise à

jour! Une mise à jour peut durer jusqu'à environ

une demi-heure.

e n g l i s h

Thank you very much for choosing Cabasse speakers.

Please read these instructions carefully before setting up your speakers.

Explanation of graphical

symbols - The lightning ﬂash

with arrowhead symbol,

within an equilateral

triangle, is intended to alert you

to the presence of uninsulated “dangerous voltage” within the

product’s enclosure that may be of sufﬁcient magnitude to

constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle

is intended to alert you to the presence of important

operating and maintenance (servicing) instructions in the lite-

rature accompanying the appliance.

Instructions - Carefully read through all the safety and ope-

rating instructions before switching on any device for the ﬁrst

time.

Keep these instructions in mind - They will be constant-

ly referred to through this manual.

Pay special care to warnings - All the warning labels on

the product or warning notes in the user’s manual must be

followed.

Follow the instructions - Follow carefully all the installa-

tion and operation instructions.

Cleaning - Always remove the power cord before cleaning

the device. Do not use cleaning solvent, whether liquid or air

spray. Using a soft damp cloth is recommended.

Accessories - To avoid incidents, only use accessories ex-

pressly recommended by Cabasse.

Water and moisture -

The product shall not be used in

damp or wet locations, such as humid basements, next to a

bathtub, sink, swimming pool or any other similar conditions.

Carts and Stands - The appliance should be

used only with a cart or stand that is recom-

mended by the manufacturer.

> Portable cart warning

Installation on a piece of furniture and stands - Do

not place this device on an unsteady surface, i.e. a stand, tri-

pod, table, shelf, etc. It may fall and cause serious injury to a

nearby child or adult.

Ventilation outlets - The device shall not be placed in a

position that restrains the operation of its fans. Avoid ins-

talling the device on a bed, couch, blanket or other similar

surfaces that may prevent the appropriate air ﬂow. Do not

install the device in a conﬁned space, such as a book shelf or

other piece of furniture, that could prevent sufﬁcient air from

ﬂowing freely.

Power - The device shall only be connected to a source of

power compliant to the one described in this manual or on

relevant printed labels on the product. If you are not sure of

the type of power available, please contact your reseller or the

local power company.

Power cords - The power cords must be laid out in such

a way that they cannot be walked on, pinched, bent under

other devices. Also pay special attention to the matching of

the plugs and the connection of the cord to the device.

Lightning - For better protection against lightning or if the

device must remain unused for long stretches of time, unplug

the power adaptor. This minimizes potential damages due to

lightning or line surges.

Overloads - Avoid overloading the power plugs, extension

cords or power relays. This could result in ﬁre or electric

shocks.

Foreign bodies and liquids - Avoid letting foreign mate-

rials or liquids enter the device. They could cause ﬁre or elec-

tric shocks. Never spill any liquid on the device.

Maintenance - Users must never attempt to maintain the

device on their own, except for those maintenance operations

described in this manual. Any task beyond regular user main-

tenance must be performed by qualiﬁed service operators.

Troubleshooting - You must unplug your device from the

power supply and have it checked by a qualiﬁed technician if:

The power supply or the plug is damaged.

Foreign bodies or liquid penetrated the device.

The device was exposed to dripping or splashing.

The device does not seem to work correctly under normal

operating conditions. Only operate the controls described

in this manual. Any other operation could damage the de-

vice and require on-site visit of a qualiﬁed technician.

The device has fallen or its housing is damaged.

The performances of the device are strongly altered.

Under the environment with Electrical Fast Transient, the pro-

duct may sometime need the user to reset the device for it to

work.

Spare parts - If spare parts are needed to repair the device,

make sure that the technician followed the manufacturer’s re-

commendations or that the replacing parts feature the same

speciﬁcations as the original ones. Non-compliant parts can

result in multiple damage, including ﬁre or electric shocks.

Checks - After any servicing of the device, ask the technician

to perform appropriate testing to make sure that the device

works safely.

Exposure to high temperatures - The device should be

kept away from heating sources, such as radiators, heaters,

ampliﬁers or any other similar item likely to make the opera-

ting temperature rise excessively.

Applicable for USA, Canada or where approved for usage

Caution ! To prevent electric shock, match wide blade plug to wide

slot, insert fully.

SAFETY INSTRUCTIONS

e n g l i s h

LED DISPLAY MODES

Press

then

to switch between full time and ﬂash

display modes.

When the ﬂash mode is on, every control from the Cabasse

Stream Audio Control application, the Stream remote control

or the keypad of Stream 1, activates a ﬂash of the LED

. The

color of the ﬂash conﬁrms the nature of the active input. The

LED

remains off until next control conﬁrmation.

When the full time mode is on, a brief fade out of the LED

or a modiﬁcation of its color conﬁrms the control.

USE OF STREAM 1 WITH CONTROL KEYS

AND THE STREAM REMOTE CONTROL

ECO / ON mode selection

2 3 4

VOL "+" and "-", Mute keys

and

wiﬁ: reverse and forward scanning

Bluetooth: previous and next title of the played album or

playlist.

Music: play or pause (wiﬁ and Bluetooth)

Source selection: press this key to select one of the connec-

ted sources: Bluetooth (blue LED

), wiﬁ (orange LED

)

or analogue (green LED

UNPACKING

Open carton ﬂaps; remove all the components. If the spea-

kers or the subwoofer appear damaged, do not use them.

Repack everything in the original packing and contact your

authorised Cabasse dealer immediately. We suggest you to

retain the packing for future use.

SETTING UP

THE COMPONENTS OF YOUR SYSTEM

1 Stream 1, 1 external power supply, 1 remote control, 1

manual and one warranty card.

INSTALLATION

Place Stream 1 lying, standing or hanging within reach of a

mains plug.

Leave enough free room above and around Stream 1 in

order to:

- allow good wiﬁ and Bluetooth transmission,

- give access to a smartphone for easy NFC tap Bluetooth

connection.

- provide a good audio restitution.

POWER CONNECTION

Connect the power supply to the Stream 1, plug it into the

mains and position the POWER ON/OFF switch to "ON".

Stream 1 is ready to play when the LED

turns on.

NOTE: the wiﬁ mode of Stream 1 is available when the

PWR (Power) LED has turned from red to green, around 40

seconds after switching on the Stream 1.

ON / ECO

a) Switching to ECO mode: press the

key of the Stream

remote control or of the Stream 1 keypad. The wiﬁ and

Bluetooth functions remain available. The audio section of

Stream 1 is no longer powered.

b) Getting back to ON mode:

- press the

key of the Stream remote control or of the

Stream 1 keypad or

- launch a Bluetooth connection (NFC or other) or

- press "Play" on the Cabasse Stream Audio Control appli-

cation.

2 1

To play on Stream 1 the audio ﬁles stored in the tablet (or

smartphone), open the audio player application, select a ﬁle

and press on “play”.

If Stream 1 remains silent, ﬁrst check that the main volume

of the tablet (or smartphone) is not down to zero level and

that « mute » is off. Adjust the volume in the player appli-

cation and ﬁnally raise the volume of the Stream 1 with the

Stream remote. Finally select « Bluetooth » as the active

source on Stream 1 pressing the « 8 » key of the Stream

remote until the blue LED ﬂashes.

INSTANT BLUETOOTH CONNECTION

VIA NFC TAGS

See page 7.

BLUETOOTH HANDSFREE USE

WITH A SMARTPHONE

The handsfree function included in Stream 1 is the by de-

fault mode active as soon as audio ﬁles are being played by

Stream 1 from a smartphone using the Bluetooth connec-

tion.

Any in-coming call pauses the music and activates the

Stream phone-ring together with the in-coming call tune of

the smartphone.

Press « Play »

on the Stream remote control or use

the green key of the phone to answer the call handsfree. We

recommend to talk around 1 meter away from the Stream 1.

Press « Play »

again or use the phone to end the

phone call and get the music back from where it paused.

To use the handsfree function when using wiﬁ sources,

activate the Bluetooth connection from the smartphone

then switch to the wiﬁ source with the source-key

the remote or the Stream 1. When getting a call, switch to

the Bluetooth source with the 8 source-key to activate the

handsfree function. Before switching to the Bluetooth input

of Stream 1, think about pausing the music if you wish to

carry on from there after the handsfree phone call.

BLUETOOTH CONNECTION TO AN

ANDROID TABLET

- If not already done, activate the Bluetooth Function in the

« Settings » menu of your tablet by pressing on the ON-OFF

switch.

- Press “Scan for devices” and select « Cabasse Stream 1 »

among the available devices.

Stream 1 is now paired with the tablet and connected to

Stream 1 is no other Bluetooth connection to Stream 1 is

active.

If the message « Connection.. » does not show up, stop the

running Bluetooth connection with another device, either

through the set up menu of the device either by switching

off and on the Stream 1. Press on « Cabasse Stream 1 »

again.

e n g l i s h

BlUEtootH ConnECtIon to an

aPPlE CoMPUtER

1) BLUETOOTH MODE ACTIVATION

Connect the Stream 1 to mains to power it on. Stop any Bluetooth

connection of the Stream with any other item.

Activate the Bluetooth function : open the « apple » menu and select

« Systems Preferences ».

Select « Bluetooth » in the window for the « Systems Preferences ».

Select « On » and click on « Set Up New Device”

Select « Stream 1 » in the list of items and click on “Continue”

Connecting…

Connection completed. Stream 1 is now paired with your Mac

computer.

2) SELECTION OF THE AUDIO OUTPUT DEVICE

To enjoy the musics stored on you Mac with Stream 1, set up

Stream 1 as your audio output device in the “System Preferences”

menu.

Select « Sound » in the « Hardware » section.

Select "Stream 1 Stereo" in the « Output » tab. The line "Stream 1"

stands for the hands free set up to be used only with a smartphone.

Set the volume control on far right position.

Close the “Sound” window.

If the Stream 1 is on stand-by mode, it will take around 6 seconds to

start playing, the Bluetooth input being automatically selected. Use

the Stream remote control to adjust the sound level.

If Stream 1 is active and connected to another active source (wiﬁ,

analog or optical digital) use the Stream remote control and select

the Bluetooth input with the

key, then adjust the sound level.

“Settings” tab with 4 sub-tabs:

o The Tablet or Phone sub-tab enables to choose in the View

Mode between “Graphical View” and “List View”, to rescan

Digital Media Servers in the network, to reset application set-

tings.

For a smartphone, the sub-tag "Incoming call" enables the fol-

lowing settings when the phone rings:

- do nothing: music continues to play at same level

- mute volume: the music continues to play but is muted

- pause: music is paused and start playing again once the call

has ended.

o The Audio Devices sub-tab lists all the Stream 1 systems avai-

lable in the network, enables the identiﬁcation of the default

player and the renaming of the players.

o "Zone" tab: create and set groups of Stream players

(J paragraph, page 25)

o "Information" tab: check if the reference number of the

downloaded version of the application matches with the one

of the latest version available.

D) NAVIGATION

The buttons on the bottom of

the application depends upon

the page displayed. Their use

in addition to the direct access by selecting tabs and sub-tabs

eases the navigation.

Exit: press this button to exit the application. This but-

ton appears only at the highest level of browsing of any

sub-tab.

ATTENTION: if you don’t pause the current track before

exiting the program or shutting down the tablet or smart-

phone, the wiﬁ transmission of the ﬁles listed in the Queue on

the “Play” tab will carry on to the end of the list.

Back: press this button to navigate back to the previous

view

Home: press Home to return to the entry level of the tab

Sound ON: press the button to Mute the sound

Mute: press the button to get the sound back on

Help: this button gives speciﬁc help and hints at each

level of navigation

IntEGRatIon oF stREaM 1 to tHE HoME

WIFI-lan nEtWoRK

A) CONNECTING Stream 1 TO THE HOME DLNA

NETWORK

Be insured that Stream 1 does belong to your wiﬁ network

(see page 9 if not). The smartphone or/and the tablet to be

used with the Cabasse Stream Audio Control application

must be also wiﬁ connected to the same network.

B) INSTALL OF THE CABASSE APPLICATION

The Cabasse Stream Audio Control applications are available

for free on Google Store for the Android versions and on the

App Store for the iPhone and iPad versions.

You are free to install the application on several devices and

use them to drive one single Stream 1 or several ones.

IMPORTANT: the Cabasse Stream Audio Control application

can be opened only if minimum one Stream 1 or another au-

dio player based on the Cabasse application is within reach.

Download and install the application for your ta-

blet or smartphone. Launch the application with a

push on the white Cabasse icon displayed.

2 lines must appear under the

rotating wheel on the start window of the

application:

- The conﬁrmation of the wiﬁ connec-

tion: here “belkin.221”

- The conﬁrmation that a Stream 1 sys-

tem is being detected

ATTENTION: the application might

detect several players. If so select in “Set-

tings/Audio Devices” the Stream 1 to be

used as the default audio

device.

If no Stream 1 is being detected during the launch of the appli-

cation the above window will be replaced by a warning signal.

Check that the Stream 1 is powered ON (Power LED green

enlightened) or on “FULL AUTO” stand-by mode (Power LED

red enlightened).

C) LAYOUT OF THE CABASSE STREAM APPLICATION

The application gives a quick

access to all the audio sources

available in the network.

The 3 tabs of both Android

and IOS versions of the ap-

plication are:

“Music” tab : it lists all the available storage de-

vices (Digital Media Servers):

- In any case the sub-tabs “My Play-list” and “Stream 1-xxx..”

- Other connected DMS such as shown here above:

o a USB stick: here connected to the USB connector

of the Belkin router

o a multimedia hard disk: here named MyBookLive

o a computer: here a Windows 7 based PC.

“Play” tab: it displays the ﬁle being played and the

ones selected in the sub-tabs of the “Music” tab

with the “Add to Queue” option.

e n g l i s h

E) « MUSIC » TAG: PLAYING SHARED TRACKS

All the audio sources

connected to the local

network (Stream players,

NAS hardisks, compu-

ters...) are displayed on

top of the “Music” tab. A

left or right swipe might be

required to scroll to the ex-

pected icon. Press on it to

access to the shared tracks.

The available categories

easing the access depend

upon the DLNA servers.

Selecting “All Tracks” gives

access to all the shared

tracks in the server, here a

multimedia player.

Press on the line of the

track for immediate selec-

tion and play. This opens the “Play” tag and erases all the tracks

previously listed on the “Play” tag.

Press the "+" button on the right end of the track’s line to access

four options:

- Add to Queue: adds the track to the queue

- Add to Playlist: adds the track to the playlist named

- Create New Playlist: allows

creating a new playlist.

Name it with the pop-up

keyboard and conﬁrm. The

selected track becomes the

ﬁrst item of the new play-

list.

- Info: provides relevant

data for the track which

the DMS makes available

such as: Title, Artist, Al-

bum, Genre, Date, Dura-

tion, Bitrate.

F) «MUSIC » TAG:

The Stream 1 player is also an audio server for itself and all the other

Stream players connected to the network. Press on the icon of one of

the available Stream player to open and select between Vtuner and

Deezer for Stream 3, and Vtuner, Deezer and USB Storage for Stream

1 and Stream Source.

PLAYING WEB-RADIOS

Press the Stream 1 subtag

and select vTuner. Select a

radio the way you would

select a track on the network:

- Press the selected radio

station for direct play

- Press the arrow on the right

end of the line to get the

play and playlist options.

STREAMING WITH DEEZER

Press the Deezer logo and get access to over 30 millions tracks on

line. You can have a try, subscribe on line with the Cabasse Stream

App, and/or enter your access codes.

USB STORAGE

Access to all the music stored in a stick or a hard disk connected to

the Stream 1 USB plug. Thanks to the DLNA server on board Stream

1, all the compatible tracks are listed and can be directed by any host

of the Cabasse application to all the Stream players in the network.

G) «MUSIC » TAG: LOCAL MUSIC

This sub-tag enables to play with the Cabasse application all the

audio tracks stored in the tablet/smartphone host of the applica-

tion. The other users of the Cabasse application acting on the same

network do not have access to these audio contents.

H) « PLAY » TAG

This page shows the songs queue. Press on the “Play” icon to

switch between 2 display modes:

- the list mode with up/down scrolling

- the graphical mode with left/right scrolling that displays ar-

tworks icons (such as album covers when available) and the cur-

rent playback position.

If not deleted with a direct track selection on the « Music » tag,

this list remains unmodiﬁed even if the tablet or smartphone hos-

ting the application is switched off.

Volume control: Grab and drag the volume indicator to

the desired position and desired position and release. You

can use simultaneously this control, the volume control buttons

of most smartphones and tablets, and the ones on the Stream

remote control.

Pause: the current track is paused. Press the button to

playback the track.

Play: press on this icon to stop playback and get to Pause

mode.

Starts playback at the next song in the Queue.

Starts playback at the previous song in the Queue.

Shufﬂe icon: when on (illuminated), all songs in the cate-

gory play randomly. If the icon is illuminated, press it to

come back to standard playback. Shufﬂe and continuous play

cannot be selected simultaneously.

Repeat icon. When repeat is on, all songs in category keeps

continuous playing from the beginning once the last song

is completed. If the icon is illuminated, press it to come back to

standard playback.

I) PLAYLISTS MANAGEMENT

Press the button on the right side to get the pop-up menu and

select one of the 4 possible actions:

- Play: start playing the playlist immediately and replaces the cur-

rently plying queue.

- Add to queue: adds the playlist to the queue

- Rename: brings up a dialog bow that allows you to rename the

playlist (function not available for songs)

- Delete: delete the playlist or remove a song from the playlist.

This action requires reconﬁrmation before deletion.

J) PLAYING MUSIC ON SEVERAL STREAM UNITS

The Cabasse application includes several functions that ease

playing music when several Stream players are connected to the

network.

DEFAULT STREAM PLAYER

Set the Default Audio Device in the « Audio Devices » subtag

of the « Settings » tag. Once done, all the orders sent from the

Cabasse application will apply to the default player, the one

which icon is marked with a star.

INDEPENDANT CONTROL OF SEVERAL PLAYERS

If no player is set up as the default player, all the players will be

listed on the “Play” tag. Press one icon to activate the control of

the related player (volume, choice in playing list). When selecting

a new track from the “Find Music” TAG, the application asks for

the selection of the player to be involved.

SYCHRONISED ZONE FOR « PARTY » MODE

A group of players must be created for simultaneous play of the

same program through several players:

- Select "Zone" in the "Settings" tag

- Press on “Create a New Zone”

- Enter the zone name and select

an icon, press “OK”

- Select a ﬁrst player

in the “Ungrouped

Devices” list and

drag it to the group

of your choice, here

named “zone 1”.

Add one or more

players in the same

group, maximum 4

if wi-ﬁ connected,

up to 5 for a wired

Ethernet network.

- Press “Done” to valid

the new zone. The se-

lected icon of the group

is now listed among the

available players ins-

tead of the icons of the

individual players now

in the same zone. This

zone can be determined

as the default player.

Volume adjustments of

the zone: the individual

volume control of each

player from the Zone

appears when pres-

sing the Volume icone

or the main volume

control of the “Play”

tag. Adjust the requi-

red relative volume for

each player, then ad-

just the main volume

on demand.

CAUTION ! Do not mix in the same group players connected

to the network via Wi-Fi and Ethernet.

Audio synchronization requires one connection mode only.

e n g l i s h

FAQ

Looking for more information? Read our detailed answers to the

Frequency Asked Question on www.cabasse.com, page Stream 1.

CUSTOMER SUPPORT SERVICE

The Cabasse retailer network is at your disposal to ensure the after

sale service of your product. To get the list of Cabasse retailers,

BATTERIES REPLACEMENT

Take the remote control in your hand with the keyside facing the

ﬂoor. Lift the locker and pull out the battery. Remove the dead

battery and replace it with a new CR-2025 battery. Dispose of

the old batteries according to these instructions.

WEEE MARK

Disposal of Wastes of Electrical & Electronic

Equipment (Applicable in the European Union)

This symbol on the product, consisting of the crossed-

out wheeled bin, indicates that this product shall not be

treated as household waste. Instead it shall be handed

over to the applicable collection point for the disposal

of electrical and electronic equipment at the end of life.

By ensuring this product is disposed of correctly, you will help

prevent potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate

waste handling of this product. The recycling of materials will

help to preserve natural resources. For more detailed information

about recycling of this product, please contact your local city of-

ﬁce, your household waste disposal service or the shop where you

purchased the product.

AUTO UPDATE

The updates of the ﬁrmware for Stream 1 are done automatically.

The duration of an update can vary from 5 minutes to half an

hour.

The

LED turns to red and ﬂashes until the update is fully com-

pleted. Stream 1 cannot be used during the updates.

CLEANING STREAM 1

The Stream 1 may be cleaned with a soft damp cloth. Do not

use any sprays near the system or allow liquids to spill into any

openings. Also, do not use any solvents, chemicals, or cleaning

solutions containing alcohol, ammonia, or abrasives.

The grille may be carefully vacuumed, if necessary. Please note

that the drivers are located behind the grille cloth, and are easily

damaged if reasonable care is not taken.

ATTENTION: Do not shut down Stream 1

during updates.

CAUTION: there is a danger of explosion if the battery

is incorrectly replaced. Replace only with the same or

equivalent type. The battery shall not be exposed to

excessive heat such as sunshine, ﬁre or the like.

STREAM 1

Digital inputs

- 1 DLNA input: either wired with RJ45 cable

or Wiﬁ

- 1 Bluetooth APTX input

- 1 USB input

Analogue input

1 3.5 mm minijack

NFC patch in the center if the front grille

Instant Bluetooth Connection

External power supply 100-240 V ~60/50 Hz, 2A

Voltage 32 V/ 2 A

Useable

temperature range +5 °C to +35 °C

Storage temperature

-5 °C to +40 °C

Useable humidity

range

40 % to 70 %

Network

10/100Mb Ethernet

MAC & PHY

Wireless LAN 802.11b/g/n

WPS 2.0 security

Digital media renderer

(compliant with DLNA 1.5)

Audio formats

(WiFi/RJ45)

WMA (WMA9, CBR,CBR, up to 320kbps)

PCM (16 bits-44.1kHz, 24 bits-44/48/96 kHz,

.wav, .aiff, .aif, .aifc ﬁles, HTTP streams)

AAC-LC (up to 320kbps), ALAC (.m4a)

FLAC (16 bits-44.1kHz, 24 bits- 44/48/96 kHz)

Drivers

1 x 2-way co-axial unit with:

1 x 2.9 cm "softdome" tweeter

1 x 8 cm midrange driver

1 x 17 cm woofer with double voice-coil

Ampliﬁcation

Distortion rate

and noise

(THD+N for the 20-20,000 Hz

bandwidth and for 100 mW

power output and more)

tweeter: 10 W

midrange: 10 W

woofer: 2 x 20 W

Wiﬁ : < 0,1%

Bluetooth : < 0,1%

Analogue : < 0,1%

Dimensions

(h x l x p)

lying:

13.7 x 46 x 32.5 cm - 5.4 x 18.1 x 12.8 in

standing/hanging:

32.5 x 46 x 13.7 cm - 12.8 x 18.1 x 5.4 in

Weight 5 kg - 11 lbs

By following the above information, your Stream 1 system is now properly

set up and we hope you will enjoy your speaker system for many years.

We receive letters every day from customers expressing the ever growing

satisfaction and musical emotion they have been getting with our spea-

kers over the years. These letters are our ﬁrst motivation.

FCC STATEMENT

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This

equipment generates uses and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the

user is encouraged to try to correct the interference by one or more of the following

measures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

-- Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance

could void the user's authority to operate the equipment.

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled

environment. This equipment should be installed and operated with minimum distance

20cm between the radiator & your body.

d e u t s c h

Wir bedanken uns für den Kauf eines Lautsprechers von Cabasse.

Lesen Sie bitte die Betriebsanleitung durch, um sich mit dem Gerät vertraut zu machen.

Bewahren Sie die Anleitung auf, um auch zukünftig nachschlagen zu können.

Erklärung der graﬁschen

Symbole - Das Blitzsymbol

mit Pfeil innerhalb eines

gleichseitigen Dreiecks

soll den Anwender auf das

Vorhandensein von gefährlichen elektrischen Spannungen im

Inneren des Gehäuses dieses Produktes aufmerksam machen.

Derartige Spannungen sind hoch genug, um für Menschen

gefährliche Stromschläge zu bewirken.

Das Ausrufezeichen innerhalb eines gleichseitigen

Dreiecks soll den Anwender auf das Vorhandensein

von wichtigen Betriebs- oder Wartungshinweisen in der dem

Produkt beiliegenden Betriebsanleitung hinweisen.

Betriebshinweise - Lesen Sie vor der Inbetriebnahme alle

Sicherheits- und Verwendungshinweise aufmerksam.

Behalten Sie die Betriebshinweise im Hinterkopf –

auf sie wird in dieser Anleitung ständig Bezug genommen.

Achten Sie besonders auf Warnungen – Alle

Warnungs-Symbole auf dem Produkt und Warn-Hinweise in

dieser Anleitung müssen befolgt werden.

Beachtung der Betriebshinweise – befolgen Sie alle

Installations- und Bedienungs-Anweisungen sorgfältig.

Reinigung - Trennen Sie das Gerät vor jeder Reinigung vom

Stromnetz! Wir empfehlen die Reinigung mit einem feuchten

Tuch. Verwenden Sie niemals ätzende Produkte, Verdünner,

Spiritus, Waschbenzin oder chemische Lösungsmittel, da diese

die Oberﬂäche angreifen oder die Beschriftung ablösen können.

Zubehör - Verwenden Sie nur Zubehör, das von Cabasse

ausdrücklich empfohlen wird.

Wasser und andere Flüssigkeiten – Das Produkt darf

nicht an feuchten oder nassen Orten, wie zum Beispiel einem

feuchten Keller, neben einer Badewanne, einem Abﬂuss oder

einem Swimming Pool oder ähnlichen Bedingungen betrieben

werden.

Rollwagen und Standfüße – Das Gerät

sollten nur mit vom Hersteller empfohlenen

Rollwagen oder Standfüßen verwendet werden.

> Warnung für transportable Rollwagen

Standﬂächen: Das Gerät nicht auf unstabile Standﬂächen,

beispielsweise Standfüße, Stative, Tische, Regale oder

ähnliches. stellen, von denen es herabfallen und Verletzungen

verursachen könnte.

Belüftung - Gewährleisten Sie eine ausreichende Belüftung.

Decken Sie niemals vorhandene Lüftungsschlitze sowie

Öffnungen von Ventilatoren ab. Achten Sie darauf, dass bei

auf dem Boden stehendem Gerät durch eventuell vorhandene

hochﬂorige Teppiche die Luftzirkulation nicht blockiert wird.

Stellen Sie das Gerät ebenfalls nicht in z.B. geschlossenem

Mobiliar auf, dadurch wird verhindert, dass genügend Kühlluft

zirkulieren kann.

Netzanschluss - Das Gerät darf nur mit dem Stromnetz

verbunden werden, wenn die Netzspannung der Steckdose,

an der das Gerät betrieben werden soll, der Betriebsspannung

entspricht, welche in der dem Gerät beiliegenden

Betriebsanleitung und auf den am Gerät angebrachten

Hinweisen vorgeschrieben ist. Wenn Sie sich nicht sicher sind,

welche Versorgungsspannung bei Ihnen verfügbar ist, wenden

Sie sich an Ihren Händler oder den örtlichen Stromversorger.

Netzkabel - Greifen Sie das Netzkabel immer am Stecker -

ziehen Sie niemals am Kabel selbst! Stellen Sie nicht das Gerät

selbst oder Möbel auf das Netzkabel. Stellen Sie auch sicher,

dass das Kabel nicht eingeklemmt wird. Sorgen Sie dafür,

dass nicht auf das Netzkabel getreten werden kann und dass

es nicht abgeklemmt wird.

Gewitter - Wir empfehlen, bei Gewitter Netz- und

Antennenstecker aus den jeweiligen Anschlussdosen

herauszuziehen. Diese Maßnahmen sollten auch bei längerer

Nichtbenutzung, beispielsweise einem Urlaub, erfolgen.

Flüssigkeiten und Fremdkörper - Achten Sie darauf,

dass weder Flüssigkeiten noch kleine Gegenstände durch

vorhandene Öffnungen in das Gerät gelangen. Das könnte zu

Stromschlägen oder Bränden führen. Sorgen Sie dafür, dass

keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird.

Wartung - Bei Öffnen des Gehäuses besteht

Stromschlaggefahr! Im Geräteinneren beﬁnden sich keine

vom Nutzer zu wartenden Teile. Wenden Sie sich im Servicefall

bitte an Ihren Händler.

Schäden, die eine Reparatur erfordern - Trennen Sie das

Gerät sofort vom Netz. Überprüfung und Reparatur darf

nur von geschultem Personal durchgeführt werden. Das ist

insbesondere dann der Fall, wenn das Netzkabel bzw. dessen

Stecker beschädigt ist.

Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind.

das Gerät hingefallen ist und/oder das Gehäuse sichtbare

Schäden aufweist.

das Gerät nass geworden ist (z.B. durch Regen oder Wasser).

das Gerät trotz Beachten von in dieser Anleitung

dokumentierten Bedienschritten nicht mehr erwartungsgemäß

funktioniert.

Das Verhalten des Geräts sich merklich geändert hat.

Ersatzteile - Verwenden Sie nur Original-Ersatzteile oder

Teile, die den Speziﬁkationen des Herstellers entsprechen.

Prüfung – Fordern Sie bei jedem Wartungs- oder

Reparaturvorgang den jeweiligen Servicetechniker dazu auf,

sich durch entsprechende Abschlussprüfungen vom in jeder

Hinsicht sicheren Betrieb des Gerätes zu überzeugen

Hohe Umgebungstemperaturen – Das Gerät sollte

von Wärmequellen wie Heizkörpern, Verstärkern und ähnlichen

Einrichtungen, die die Betriebstemperatur ansteigen lassen

können, ferngehalten werden.

SICHERHEITSHINWEISE

d e u t s c h

LED-ANZEIGEMODI

Betätigen Sie erst

und dann

um zwischen

kontinuierlichen und blinkenden Modi umzuschalten.

Ist der Blink-Modus aktiv, bewirkt jeder Bedienvorgang von der

Cabasse-App, der Fernbedienung und dem Gerätetastenfeld

ein Blinken von LED

. Die Farbe des Blinkens zeigt die Art

des aktiven Eingangs an. Die LED

bleibt dunkel bis zum

nächsten Bedienvorgang. Während der kontinuierlichen

Betriebs zeigt ein kurzes Dunklerwerden oder ein kurzer

Farbwechsel jeden Bedienvorgang an.

BENUTZUNG DES STREAM 1 MIT DER FERN-

BEDIENUNG

EIN / ECO

2 3 4

VOL -, VOL +, Stummschaltung

und

WLAN: abwärts und aufwärts scannen

Bluetooth: vorheriger Titel, nächster Titel

Pause/Play (WLAN und Bluetooth)

Quellenwahl: Betätigen Sie diese Taste, um eine der an-

geschlossenen Quellen zu aktivieren: Bluetooth (LED

ist

blau), WLAN (LED

leuchtet orange) oder analog (LED

leuchtet grün).

AUSPACKEN

Öffnen Sie den Karton und entnehmen Sie ihm die einzelnen

Komponenten Stück für Stück. Bewahren Sie die Original-

verpackung für späteren Gebrauch auf.

Ist das Gerät augenscheinlich beschädigt, benutzen Sie sie

nicht. Packen Sie in diesem Fall sämtliche Komponenten in

der Originalverpackung wieder ein und informieren Sie unve-

rzüglich Ihren Cabasse-Händler.

EINRICHTUNG

DIE KOMPONENTEN IHRES SYSTEMS

1 Stream 1, 1 externes Netzteil, 1 Fernbedienung,

1 Betriebsanleitung und Garantiekarte.

AUFSTELLUNG

Stellen, legen oder hängen Sie das Stream 1 an den

gewünschten Platz und sorgen Sie für eine Steckdose zur

Stromversorgung in Reichweite.

Lassen Sie genügend Freiraum über dem Stream 1 und um

die Einheit herum, damit:

- für Bluetooth und WLAN eine gute Übertragung gewähr-

leistet ist,

- genügend Platz für Ihr Smartphone zur Herstellung einer

NFC-Verbindung bleibt,

- eine gute Klangqualität gewährleistet ist.

ANSCHLUSS DER STROMVERSORGUNG

Verbinden Sie das Netzteil mit dem Stream 1 und mit einer

Steckdose. Bringen Sie den Schalter „POWER ON/OFF“ in

die „ON“-Position. Das Stream 1 ist bereit zur Musikwieder-

gabe, wenn die LED

beginnt zu leuchten.

ANMERKUNG: Der WLAN-Modus des Stream 1 ist verfügbar,

wenn die PWR-LED etwa 40 Sekunden nach Einschalten des

Stream 1 von rot auf grün wechselt.

EINSCHALTEN / ECO-BETRIEB

a) Schalten in den ECO (Stromspar)-Modus: Betätigen Sie

die Taste

auf der Fernbedienung oder am Bedienfeld des

Stream 1. Die WLAN- und Bluetooth-Funktionen bleiben akti-

viert. Die Audio-Sektion des Stream 1 wird ausgeschaltet.

b) Zurückkehren zum Normal(ON) –Modus :

- Betätigen Sie die Taste

auf Fernbedienung oder Geräte-

Bedienfeld oder

- stellen Sie eine Bluetooth-Verbindung her oder

- betätigen Sie „Play“ in der Fernbedienungs-App von Cabasse

2 1

Um auf dem Smartphone/Tablet gespeicherte Musiktitel

über das Stream 1 abzuspielen, öffnen Sie die Audioplayer-

App auf Ihrem Smartphone/Tablet. Wählen Sie dort einen

Titel und betätigen Sie „play“. Ist nun trotzdem keine Mu-

sik zu hören, überprüfen Sie zunächst, ob nicht vielleicht

die Lautstärke des Smartphone/Tablets komplett herun-

tergeregelt oder die „Mute“-Funktion aktiv ist. Stellen Sie

die Lautstärke in der App ein und erhöhen nun auch die

Lautstärke am Stream 1 mit der Fernbedienung. Wählen

Sie nun „Bluetooth“ als die aktive Quelle, indem Sie auf der

Fernbedienung die Taste „8“ so lange gedrückt halten, bis

die blaue LED anfängt zu blinken.

SOFORTIGE NFC-VERBINDUNG MIT EINEM

NFC-SMARTPHONE

Erklärung auf Seite 7.

BENUTZUNG DER BLUETOOTH-FREISPRE-

CHFUNTKION MIT EINEM SMARTPHONE

Die Freisprech-Funktion der Stream 1 ist aktiv, sobald

eine Audio-Datei von einem Smartphone über Bluetooth

wiedergegeben wird.

Jedes ankommende Gespräch pausiert die Musikwiedergabe

und aktiviert den Klingelton des Stream 1 zusammen mit

dem des Smartphone.

Betätigen Sie „Play“

auf der Fernbedienung

oder die grüne Taste des Telefons, um den Anruf mit

Freisprechfunktion anzunehmen. Wir empfehlen, sich

beim Anruf in etwa einem Meter Umkreis um das Stream 1

aufzuhalten.

Um das Gespräch zu beenden, betätigen Sie erneut

„Play“

oder die rote Taste des Telefons. Die

Musikwiedergabe startet erneut, von der Stelle, an der

pausiert wurde.

Die Freisprech-Funktion kann ebenfalls bei aktiver WLAN-

Quelle benutzt werden. Aktivieren Sie dazu die Bluetooth-

Verbindung von Ihrem Smartphone und schalten Sie dann

mit der „Source“-Taste

zur WLAN-Quelle. Kommt ein

Anruf herein, aktivieren Sie mit der „Source“-Taste

den

Bluetooth-Eingang und damit die Freisprech-Funktion.

Bevor Sie auf Bluetooth schalten, sollten Sie daran denken,

die Wiedergabe auf Pause zu stellen, wenn Sie an der Stelle

weiterhören möchten, bei der der Anruf hereinkam.

BLUETOOTH-VERBINDUNG MIT EINEM

ANDROID-SMARTPHONE/TABLET

- Wenn noch nicht erfolgt, aktivieren Sie im Einstellungs-

Menü Ihres Smartphones/Tablets Bluetooth.

- Betätigen Sie „Geräte suchen“ und wählen Sie „Cabasse

Stream 1“ aus den verfügbaren Geräten

Das Stream 1 ist nun mit dem Smartphone/Tablet gekoppelt,

wenn keine andere Bluetooth-Verbindung aktiv war.

Wird die Nachricht „Connection...“ jetzt nicht angezeigt,

beenden Sie zunächst die Verbindung eines anderen Geräts

mit dem Stream 1, indem Sie entweder im Einstellungs-

Menüs dieses Geräts die Verbindung beenden oder indem

Sie das Stream 1 aus- und wieder einschalten. Betätigen

Sie nun beim zu verbindenden Gerät nochmals „Cabasse

Stream 1“.

d e u t s c h

BlUEtootH-VERBInDUnG

MIt EInEM aPPlE-CoMPUtER

1) AKTIVIEREN DES BLUETOOTH-MODUS

Schalten Sie das Stream 1 ein. Beenden Sie eine etwaige Bluetooth-

Verbindung mit einem anderen Gerät.

Aktivieren Sie Bluetooth auf Ihrem Apple-Computer: Wählen Sie im

„Apple“-Menü „Systemeinstellungen“.

Wählen Sie dort „Bluetooth“.

Wählen Sie „Bluetooth aktieren" oder „Einschalten“

Wählen Sie „Stream 1 Verbinden“

Das Stream 1 ist nun mit Ihrem Mac-Computer gekoppelt.

2) AUSWAHL DES AUDIO-AUSGABEGERÄTS

Zur Wiedergabe der auf Ihrem Mac gespeicherten Musik mit

dem Stream 1 wählen Sie bitte im „Systemeinstellungen“-Menü

„Stream 1“ als Wiedergabegerät aus.

Wählen Sie im „Systemeninstellungen“-Menü „Ton“.

Wählen Sie unter „Ausgang“ „Stream 1 Stereo“. Die Zeile „Stream 1“

dient nur zur Verwendung der Freisprech-Funktion mit einem Smart-

phone. Stellen Sie die Lautstärkeeinstellung ganz nach rechts.

Schließen Sie das „Sound“-Menü.

Beﬁndet sich das Stream 1 im Bereitschaftsmodus, dauert es etwa

sechs Sekunden, bis die Wiedergabe startet. Der Bluetooth-Eingang

wird dann automatisch gewählt. Die Lautstärke lässt sich über die

Fernbedienung des Stream 1 einstellen.

Ist das Stream 1 eingeschaltet und gibt eine andere Quelle wieder

(WLAN, analog oder digital) wählen Sie mit der Taste

der Fernbe-

dienung den Bluetooth-Eingang und stellen Sie dann die gewünschte

Lautstärke ein.

Das „Settings“-Menü mit vier Untermenüs:

o Das Tablet- oder Phone-Untermenü bietet für die Anzeige die

Auswahl zwischen „Graphical View“ und „List View“ sowie die

Option, die Netzwerkserver erneut zu durchsuchen und die App-

Einstellungen zurückzusetzen.

Bei einem Smartphone ermöglicht das Untermenü „Incoming

call“ die folgenden Einstellungen, wenn ein Anruf hereinkommt:

- do nothing: Die Musik wird mit unveränderter Lautstärke weiter

wiedergegeben.

- mute volume: Die Musikwiedergabe wird fortgesetzt, aber ihr

Ton wird stummgeschaltet.

- pause: Die Musikwiedergabe pausiert und wird nach Beenden

des Gesprächs fortgesetzt.

o Das „Audio Devices“-Untermenü listet alle im Netzwerk

vorhandenen Stream 1-Systeme auf, ermöglich die Identiﬁkation

des Standard-Wiedergabegeräts und die Umbenennung der

Geräte.

o „Zone“ Menü: Erstellt und konﬁguriert Gruppen von Stream-

Playern (Kapitel J, Seite 25)

o „Information“-Menü: Prüfen Sie, ob die Referenznummer

der gerade verwendeten Version der App mit der der neuesten

verfügbaren Version übereinstimmt.

D) NAVIGATION

Welche Tasten am unteren Rand

der App angezeigt werden, ist

von der gerade angezeigten Seite

abhängig. Zusammen mit dem direkten Zugriff durch die Auswahl

der Menüs und Untermenüs vereinfachen sie die Navigation.

Exit: Betätigen Sie diese Taste, um die App zu beenden.

Diese Taste erscheint nur in dem obersten Ebene jedes

Untermenüs.

ACHTUNG: Wenn Sie das gerade wiedergegebene Stück nicht

per „Pause“ anhalten, bevor Sie die App beenden oder das

Smartphone/Tablet herunterfahren, wird die WLAN-Übertragung

der Tracks, die in der „Queue“-Liste auf der „Play“-Seite aufgelistet

sind, solange fortgesetzt, bis das Ende der Liste erreicht ist.

Back: Betätigen Sie diese Taste, um zur vorangegangenen

Ansicht zu gelangen.

Home: Betätigen Sie „Home“, um zur ersten Seite des

jeweiligen Menüs zu gelangen.

Sound ON: Betätigen Sie diese Taste, um die Wiedergabe

stummzuschalten.

Mute: Betätigen Sie diese Taste, um die Wiedergabe wieder

einzuschalten.

Help: Bei Betätigung dieser Taste werden auf die jeweilige

Menüebene bezogene Hilfeinformationen angezeigt.

IntEGRatIon DEs stREaM 1

Ins HEIMnEtZWERK

A) VERBINDUNG DES STREAM 1 MIT DEM

HEIMNETZWERK

Stellen Sie sicher, dass das Stream 1 mit Ihrem WLAN-Netzwerk

verbunden ist. (Ist das nicht der Fall, siehe Seite 9.). Das

Smartphone/Tablet, auf dem die Stream-App von Cabasse

installiert ist, muss ebenfalls im WLAN angemeldet sein.

B) INSTALLATION DER CABASSE-APP

Die Stream App von Cabasse steht kostenfrei zum Download zur

Verfügung, für Android-Geräte im Google PlayStore, für Apple

Geräte im iTunes AppStore.

Sie können die App auf mehreren Geräten installieren und diese

zur Bedienung einer oder mehrere Stream 1-Systeme benutzen.

WICHTIG: Die Stream App von Cabasse kann nur dann geöffnet

werden, wenn mindestens ein Stream 1 oder ein anderer Audio-

Player, der auf der Cabasse-Anwendung basiert, installiert ist und

eine Netzwerkverbindung aufgebaut hat.

Laden Sie die App herunter und installieren Sie sie

auf Ihrem Tablet oder Smartphone. Starten Sie die

App mit einem Fingerdruck auf das angezeigte weiße

Cabasse-Icon.

Zwei Meldungen erscheinen unter dem

rotierenden Rad im Start-Menü der App:

- Die Bestätigung der WLAN-Verbindung,

hier „belkin.221“

- Die Bestätigung, dass ein Stream

1-System im WLAN gefunden wurde.

ACHTUNG: Die App könnte mehrere

Wiedergabegeräte ﬁnden. Ist das der Fall,

wählen Sie in Einstellungen/Audiogerät

das gewünschte Stream 1-System als Standard-

Wiedergabegerät.

Wenn beim Start der App kein Stream 1 gefunden wurde, wird

das obige Menü durch eine Warnnachricht ersetzt. Stellen Sie

sicher, dass das Stream 1 eingeschaltet ist (die „Power“-LED

leuchtet grün) oder der „FULL AUTO“-Bereitschaftsmodus aktiv

ist (die „Power“-LED leuchtet rot).

C) DIE ELEMENTE DER CABASSE STREAM-APP

Die App ermöglich schnellen

Zugriff auf alle verfügbaren

Audioquellen im Netzwerk.

Die drei Hauptmenüs sowohl der

iOS- als auch der Android-Version

sind:

Das „Music“-Menü: Es listet alle verfügbaren

Speichergeräte im Netzwerk (Digital Media Servers) auf.

- In jedem Fall die Untermenüs „My Play-list“ und „Stream 1-xxx..“

- Andere Speichermedien wie oben gezeigt:

o einen USB-Stick: hier angeschlossen an die USB-Buchse des

Belkin-Routers

o eine Multimedia-Festplatte, hier die MyBookLive

o einen Computer: hier einen Computer mit Windows

7-Betriebssystem.

Das „Play“-Menü:Es zeigt die gerade wiedergegebene

Datei an sowie diejenigen, die im Untermenü des

„Music“-Menüs mit der Option „Add to Queue“ ausgewählt sind.

d e u t s c h

E) „MUSIC“-MENÜ: WIEDERGABE ÜBER DAS NETZWERK

Alle mit dem lokalen Netzwerk

verbundenen Audio-Quellen

(Stream-Player, NAS-Festplat-

ten, Computer...) werden im

„Music“-Menü oben angezeigt.

Wischen nach links oder rechts

kann nötig sein, um zu dem

Icon des gewünschten Geräts

zu gelangen.

Gehen Sie in eines der „Music“-

Untermenüs, um auf die im

Netzwerk verfügbaren Musik-

titel zuzugreifen. Die angezeig-

ten Kategorien helfen bei der

Auswahl der Stücke; die Kate-

gorien werden vom Server zur

Verfügung gestellt.

Die Wahl von „All Tracks“ beis-

pielsweise erlaubt den Zugriff

auf alle Titel, die auf dem jewei-

ligen Server gespeichert sind

(hier ein Multimedia-Player).

Tippen Sie auf die Zeile mit dem gewünschten Titel, dieser beginnt

sofort zu spielen. Zugleich öffnet sich das „Play“-Menü, alle anderen

Titel, die vorher dort aufgelistet waren, werden gelöscht.

Wenn Sie auf die Taste "+" rechts in der Zeile jedes Musiktitels tip-

pen, erscheint ein Menü mit vier Optionen:

- Add to Queue: fügt den Titel zur Liste der aktuell wiederzugebenden

Titel (Queue) hinzu

- Add to Playlist: fügt den Titel zu einer auswählbaren Wiedergabe-

liste hinzu

- Create New Playlist: ermöglicht

die Erstellung einer neuen Wieder-

gabeliste. Versehen Sie diese mit

Hilfe der Bildschirmtastatur Ihres

Geräts mit einem Namen. Der

ausgewählte Titel wir das erste Ele-

ment der neuen Wiedergabeliste.

- Info: Zeigt die relevanten Daten

für den Musiktitel an, die vom Ser-

ver zur Verfügung gestellt werden,

wie: Titelname, Interpret, Album,

Genre, Erstelldatum, Spieldauer,

Bitrate.

F) „MUSIC“-MENÜ:

Das Stream 1 funktionniert ebenfalls als Audio-Server, alle anderen

Stream-Player im Netz können auf das Stream 1 zugreifen. Tippen Sie

auf das Icon eines der verfügbaren Stream-Player, und wählen Sie in der

sich dann öffnenden Anzeige zwischen vTuner und Deezer beim Stream

3 sowie zwischen vTuner, Deezer und dem USB-Speicerh für das Stream

1 und das Stream Source.

WIEDERGABE VON INTERNETRADIO

Tippen Sie auf das Stream 1-Untermenü und wählen Sie vTuner.

Wählen Sie auf die gleiche Weise, wie Sie im Netzwerk einen Titel

auswählen, eine Radiostation

aus.

- Tippen Sie auf die ausgewählte

Radiostation, um diese

wiederzugeben.

- Tippen Sie auf den Pfeil rechts

neben der entsprechenden Zeile,

um Informationen zu Wiedergabe-

und Wiedergabelisten-Optionen

zu erhalten

STREAMING MIT DEEZER

Tippen Sie auf das Deezer-Logo und erhalten Sie Zugriff auf mehr als

30 Millionen Musiktitel im Internet. Sie können den Ausprobiermodus

wählen, mit der Stream App von Cabasse ein Abonnement kaufen und/

oder Ihren Zugangscode eingeben.

USB SPEICHER

Zugriff auf alle Musikdateien, die auf dem mit dem USB-Anschluss

verbundenen USB-Speichermedium (Stick oder Festplatte) abgespeichert

sind. Von dem DLNA-Server, der im Stream 1 enthalten ist, werden alle

kompatiblen Titel aufgelistet und können mit Hilfe der Cabasse-App auf

jedem Stream-Player im Netzwerk wiedergegeben werden.

G) «MUSIC » TAG: LOCAL MUSIC

This sub-tag enables to play with the Cabasse application all the

audio tracks stored in the tablet/smartphone host of the application.

The other users of the Cabasse application acting on the same

network do not have access to these audio contents.

H) „PLAY“-Menü

Dieses Menü zeigt die Liste der aktuell wiederzugebenden Titel (Queue).

Wird diese Liste nicht über eine direkte Titelauswahl im „Music“-Menü

gelöscht, bleibt ihr Inhalt auch erhalten, wenn das Smartphone oder

Tablet, auf dem die App läuft, ausgeschaltet wird.

Verwendung der sieben Icons unterhalb der „Playback“-Position:

Volume control: Ziehen Sie den Anzeigebalken mit dem Finger auf

die gewünschte Position. Sie können sie Lautstärke ebenfalls über

die mitgelieferte Fernbedienung

des Stream 1 oder über die

Lautstärkeregelung der meisten

Smartphone/Tablets einstellen.

Pause: Die Wiedergabe des aktuellen Titels pausiert. Tippen Sie

erneut, um die Wiedergabe wieder zu starten.

Play: Startet die Wiedergabe des gewünschten Titels. Ein erneutes

Tippen stoppt sie wieder.

Startet die Wiedergabe des nächsten Titels in der Liste der wiede-

rzugebenden Titel (Queue).

Startet die Wiedergabe des vorherigen Titels in der Liste der wie-

derzugebenden Titel (Queue).

Shufﬂe-Icon: wenn eingeschaltet (aktiv), werden alle Titel der

aktuellen Kategorie in zufälliger Reihenfolge wiedergegeben.

Um wieder auf die Wiedergabe in normaler Reihenfolge zurückzuschal-

ten, tippen Sie erneut auf das Icon. Shufﬂe Play und Dauerwiedergabe

können nicht gleichzeitig aktiviert werden.

Repeat-Icon. Ist Repeat eingeschaltet, werden alle Titel der Kate-

gorie kontinuierlich wiedergegeben – nach Ende des letzten Titels

startet die Wiedergabe wieder beim ersten Titel. Um wieder auf normale

Wiedergabe zurückzuschalten, tippen Sie erneut auf das Icon.

I) VERWALTUNG VON WIEDERGABELISTEN

Tippen Sie auf die rechts dargestellte Taste und wählen Sie im dann

aufklappenden Menü zwischen vier Aktionen:

- Play: Startet die sofortige Wiedergabe der Wiedergabeliste und ersetzt

alle Titel der vorher wiedergegebenen Liste.

- Add to Queue: Fügt die Wiedergabeliste an die Liste wiederzugebender

Titel (Queue) an.

- Rename: Öffnet einen Dialog, mit dem die Wiedergabeliste umbenannt

werden kann (bei einzelnen Tracks nicht möglich).

- Delete: Löscht einen einzelnen Titel in der Wiedergabeliste oder die

gesamte Liste. Das Löschen erfolgt nicht sofort, sondern wird erst

nach der Bestätigung durch den Benutzer in einem aufklappenden

Menü durchgeführt.

BITTE PRUEFEN

J) MUSIKWIEDERGABE AUF MEHREREN STREAM-GERÄTEN

Die Cabasse-App enthält mehrere Funktionen, die die Musikwie-

dergabe einfacher gestelten, wenn mehrere Stream-Player mit

dem gleichen Netzwerk verbunden sind.

STANDARD-STREAM-PLAYER

Das Standard-Audiogerät lässt sich im „Audio Devices“-

Untermenü des „Settings“-Menüs einstellen. Wurde diese

Einstellung durchgeführt, beziehen sich alle Wiedergabe-

Anforderungen von der Cabasse-App auf diesen Standard-Player,

dessen Icon mit einem Stern markiert ist.

UNABHÄNGIGE BEDIENUNG MEHRERER PLAYER

Wurde kein Player als Standard-Player ausgewählt, werden im

„Play“-Menü alle vorhandenen Player aufgelistet. Tippen Sie

auf das Icon des gewünschten Players, um dessen Bedienung zu

aktivieren (Lautstärke, Wahl des wiederzugebenden Titels in der

Wiedergabeliste). Wählen Sie im „Find Music“-Menü einen neuen

Titel aus, fragt die App nach, auf welchen Playern der Track wie-

dergegeben werden soll.

SYCHRONISIERTE ZONE FÜR „PARTY“-MODUS

Um das gleiche Programm auf mehreren Playern simultan wiede-

rzugeben, muss eine Player-Gruppe erstellt werden:

- Wählen Sie im „Settings“-Menü „Zone“

- Tippen Sie auf „Create a New Zone“

- Vergeben Sie einen Namen für die Zone und wählen Sie ein Icon

dafür, tippen Sie dann auf „OK“.

- Wählen Sie in der

„Ungrouped Device“-

Liste den ersten Player

und ziehen Sie ihn

in die gewünschte

Gruppe, hier „Zone

1“ benannt. Fügen Sie

einen oder mehrere

Player zu dieser

Gruppe hinzu, maxi-

mal vier bei WLAN

und maximal fünf bei

drahtgebundenem

Ethernet.

- Tippen Sie auf „Done“,

um die neue Zone zu

bestätigen und zu akti-

vieren. Nun wir statt der

Icons der einzelnen Player

der Zone das von Ihnen

gewählte Gruppen-Icon

angezeigt. Diese Zone

kann auch als Standard-

Player gewählt werden.

Lautstärkeeinstellungen

der Zone: Die indivi-

duelle Lautstärkeeinstel-

lung jedes einzelnen

Players erscheint, wenn

Sie auf das „Volume“-

Icon oder die Haupt-

Lautstärkeeinstellung im „Play“-Menü tippen. Stellen Sie die

gewünschte relative Lautstärke für jeden einzelnen Player ein. Nun

können Sie die Lautstärke der gesamten Gruppe wie gewünscht

einstellen.

Volume adjustments of

the zone: the individual

volume control of each

player from the Zone

appears when pressing

the Volume icone or the

main volume control of

the “Play” tag. Adjust

the required relative

volume for each player,

then adjust the main

volume on demand.

ACHTUNG! Mischen Sie in einer Gruppe keinesfalls Player,

die per WLAN und per Ethernet mit dem Netzwerk verbunden

sind. Die Audio-Synchronisation erfordert, das alle Geräte der

Gruppe auf gleiche Art mit dem Netzwerk verbunden sind.

BITTE PRUEFEN

d e u t s c h

CLEANING STREAM 1

REINIGUNG DES STREAM 1

Ihr Stream 1-System kann mit einem weichen, feuchten Tuch

gesäubert werden. Bitte benutzen Sie keine Ätz- oder Reinigungs-

mittel, die in Geräte-Öffnungen ﬂießen könnten. Bitte benutzen

Sie auch keine Lösungsmittel, Chemikalien oder Reinigungsmit-

tel, die Alkohol, Salmiakgeist oder Scheuermittel enthalten. Den

Stoffbezug Ihrer Satelliten können Sie, falls notwendig, mit einem

Staubsauger reinigen. Vorsicht! Die Lautsprecher-Membranen

sitzen ganz nahe hinter dem Stoffbezug, ein zu starker Sog vom

Staubsauger kann die Membranen beschädigen.

FAQ

Suchen Sie weiterführende Informationen? Lesen Sie unsere de-

taillierten Antworten zu häuﬁg gestellten Fragen auf der Seite des

Stream 1 von www.cabasse.com.

KUNDENDIENST

Cabasse verfügt über ein Netz zugelassener Händler, dessen Kun-

dendienst Ihnen voll und ganz zur Verfügung steht. Wenn Sie die

Adressen eines Händlers erfahren wollen, rufen Sie uns an oder

besuchen Sie unsere Webseiten unter www.cabasse.com.

BATTERIEWECHSEL BEI DER FERNBEDIENUNG

Heben Sie die Klammer auf der Rückseite des Gebers an und

entfernen Sie den Deckel. Entfernen Sie die verbrauchte Batterie,

legen Sie eine frische CR-2025-Batterien entsprechend der

Kennzeichnung im Batteriefach ein und schließen dann den

Deckel wieder.

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte ent-

sorgen Sie Ihre alten Batterien bei einer Batteriesammelstelle,

die Sie in vielen Supermärkten und häuﬁg auch in der Nähe von

Glas- und Altpapier-Containern angebracht ﬁnden.

WEEE-ZEICHEN

Entsorgung von elektrischen und elektronischen

Produkten. (Gültig für die Europäischen Union)

Dieses Logo, angebracht an den Hauptkomponenten

des Lautsprechersystems (Rückseite des Steuergerätes

und der Lautsprecher sowie an der Innenseite des Bat-

teriefachdeckels der Fernbedienung), der Verpackung

und/oder den Begleitdokumenten, weist darauf hin,

dass gebrauchte elektrische und elektronische Produkte nicht über

den Haushaltsmüll entsorgt werden dürfen. Zur richtigen Handha-

bung, Rückgewinnung und Wiederverwertung von Altprodukten

bringen Sie diese bitte zu den gemäß der nationalen Gesetzgebung

dafür zuständigen Sammelstellen. Mit der korrekten Entsorgung

dieser Produkte helfen Sie dabei, wertvolle Ressourcen zu schonen

und vermeiden mögliche negative Auswirkungen auf Gesundheit

und Umwelt, die durch eine unsachgemäße Behandlung des Ab-

falls entstehen könnten. Weitere Informationen zur Sammlung

und Wiederverwertung von Altprodukten erhalten Sie von Ihrer

örtlichen Gemeindeverwaltung, Ihrem Müllentsorger oder dem

Verkäufer, bei dem Sie die Ware erworben haben.

AUTO UPDATE

Ein Firmware-Updates für das Stream 1 wird automatisch in zwei

Schritten ausgeführt:

Schritt 1: Die neueste Version wird aus dem Internet herunterge-

laden. Die „Power“-LED blinkt schnell. Die Wiedergabe über das

Stream 1 kann fortgesetzt werden.

Schritt 2 : Installation der neuen Firmware mit einem Neustart

des Netzwerkmoduls.

Die

LED wechselt für etwa 25 Sekunden auf Rot und wird

wieder grün, wenn die Installation abgeschlossen ist. Die Tonwie-

dergabe wird temporär stummgeschaltet und wird dann mit nor-

malem Einschaltpegel (30%) wieder aktiv.

ACHTUNG: Das Stream 1 darf während

eines Firmware-Updates nicht ausgeschaltet

werden!

VORSICHT: Wird die Batterie falsch in die Fernbedienung

eingelegt, besteht die Gefahr einer Explosion. Ersetzten

Sie die Batterie ausschließlich mit einer gleichen oder

äquivalenten Typs. Die Batterie darf NICHT starker Wärme wie zum

Beispiel direkter Sonneneinstrahlung, Feuer oder ähnlichem ausgesetzt

werden.

Wenn Sie die oben beschriebenen Einstellvorgänge der Anleitung gemäß durchgeführt haben, ist Ihr Stream 1 jetzt spielbereit. Wir hoffen, dass Sie über viele

Jahre Freude am Stream 1 haben. Wir erhalten jeden Tag Briefe, in denen uns Kunden berichten, wie zufrieden sie mit unseren Produkten sind und welch großer

Genuss die Musikwiedergabe von Cabasse-Lautsprechern ist. Diese Briefe sind eine große Motivation und Bestätigung für unsere Arbeit.

STREAM 1

Digitaleingänge

- 1 DLNA-Eingang, entweder über kabelgebundenes

Ethernet oder WLAN

- 1 Bluetooth-APTX-Eingang

- 1 USB-Eingang

Analogeingang

3,5mm-Miniklinke

NFC-Patch im Zentrum des Frontgrills

Sofortige Bluetooth-Verbindung

Mitgeliefertes Netzteil

Netzspannung 100 – 240V Wechselspannung 50/60Hz, 2A Nennstrom

Ausgangsspannung 32 V Gleichspannung, 5A Nennstrom

speziﬁzierte Umgebungstemperatur

für Betrieb +5 °C bis +35 °C

speziﬁzierte Umgebungstemperatur

für Lagerung

-5 °C bis +40 °C

Useable humidity range

40 % to 70 %

Netzwerk

Ethernet 10/100 Mb

MAC & PHY

WLAN 802.11b/g/n

Sicherheit WPS 2.0

Digitaler Media-Renderer (kompatibel zu DLNA 1.5)

Audio-Formate

(WLAN/RJ45)

WMA (WMA9, CBR,CBR, up to 320kbps)

PCM (16 bits-44.1kHz, 24 bits-44/48/96 kHz, .wav,

.aiff, .aif, .aif-Dateien, HTTP-Streams)

AAC-LC (bis zu 320kbps), ALAC (.m4a)

FLAC (16 bits-44.1kHz, 24 bits- 44/48/96 kHz)

Lautsprecher-Chassis

1 x Zweiweg-Koaxialchassis mit:

1 x 2,9cm-„Softdome“-Hochtöner

1 x 8cm Mitteltöner

1 x 17cm-Tieftöner mit Doppelschwingspule

Verstärkerleistungen

Verzerrungen und Rauschen

(THD+N von 20 bis 20.000Hz Bandbreite und

Verstärkerleistung oberhalb 100mW)

Hochtöner: 10W

Mitteltöner: 10W

Tieftöner: 2 x 20W

WLAN : < 0,1%

Bluetooth : < 0,1%

Analog : < 0,1%

Abmessungen (H x B x T) liegend : 13,7 x 46 x 32,5cm

Hängend/stehend : 32,5 x 46 x 13,7cm

Gewicht 5 kg

Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané

Tel +33 (0)2 98 05 88 88 - Fax +33 (0)2 98 05 88 99

www.cabasse.com

GPO; CABASSE - NOT 0355 - 1404

CABASSE STRM1 Active speaker system User Manual

CABASSE SA Active speaker system Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
