CDVI WIRELESS S P A FL433 TRANSMITTER ERONE MOD. T054A User Manual IS T5AERML
CDVI WIRELESS S.P.A. TRANSMITTER ERONE MOD. T054A IS T5AERML
Users Manual
Generalità
Caratteristiche tecniche
Codifica
Memorizzazione del codice del trasmettitore nel ricevitore
Accesso al vano batteria
µ
Anomalia Soluzione
Emissione radio non verificabile Sostituire la batteria del trasmettitore
Il Led del trasmettitore è spento
Emissione radio non verificabile Verificare l’alimentazione del ricevitore
Il Led del trasmettitore è acceso
Il Led del trasmettitore lampeggia Sostituire la batteria del trasmettitore
Il trasmettitore serie 054A modello S5TR2641Ex è concepito per comandare automatismi di
chiusura e sistemi d’allarme grazie ad una codifica ad altissima sicurezza (KeeLoq ® Hopping
code).
Il codice inviato dal trasmettitore cambia ad ogni attivazione, evitando così il rischio della
copia e della sua successiva riproduzione. Un sistema interno permette di mantenere
sincronizzati trasmettitore e ricevitore. Il relativo ricevitore viene collegato, in sede di
installazione, al meccanismo da comandare ( cancello, porta del garage, serrande,
tapparelle, tende, centrale antifurto, illuminazione, ecc.). Tutti i ricevitori della serie 433 sono
in grado di apprendere e conservare nella memoria EEPROM il codice di serie e l’algoritmo di
sincronizzazione di più trasmettitori.
Lo stesso trasmettitore ( oppure i suoi diversi pulsanti) può essere memorizzato in più ricevitori e
quindi assolvere più funzioni. Applicare il ricevitore appropriato a qualche altro meccanismo (
es. l’elettroserratura di una porta pedonale, una suoneria, ecc.) per utilizzare anche i pulsanti
rimasti a disposizione.
S5TR2641E2 : trasmettitore 2 canali
S5TR2641E4 : trasmettitore 4 canali
S5TR2641E2M : trasmettitore 2 canali Master
S5TR2641ExS : trasmettitore 2/4 canali serializzato
S5TR2641ExH : trasmettitore 2/4 canali con transponder HiD
Numero di funzioni: 2 / 4 canali
Alimentazione : 1 batteria al litio CR 2025 - 3V
Durata prevista della batteria : 18 - 24 mesi
Consumo : 17 mA
Frequenza : 433.92 MHz
Combinazione di codice : 2
Modulazione : AM / ASK
Potenza e.r.p. : 150 ÷ 200 W
Portata in spazio libero : 100 ÷ 200 m
Temp. di funzionamento : -20 ÷ + 70 °C
Dimensioni: 74 x 36x9mm
Peso: 20 gr.
Ogni trasmettitore è prodotto e venduto con un codice seriale di fabbrica differente ed
infalsificabile. Il codice effettivamente trasmesso è ottenuto da un algoritmo che combina il
numero seriale, un codice costruttore ed un numero di sincronizzazione.
Il trasmettitore deve essere memorizzato sul ricevitore o su tutti i ricevitori a disposizione
dell’utente. Il Vostro rivenditore provvederà a tale operazione in sede di installazione o Vi darà
le opportune istruzioni durante la vendita. Per la memorizzazione, seguire la procedura
indicata nelle istruzioni del ricevitore specifico utilizzato.
Per accedere al vano batteria, premere con un oggetto appuntito il dentino di riscontro posto in
basso fino a far alzare lo sportello batteria.
Posizionare la batteria con il polo positivo verso l’alto (Fig. 2)
Il radiocomando è conforme alle Direttive 99/5/CE, 89/336/CEE, 73/23/CEE, FCC Part 15.
Modelli
Diagnostica di guasto
64
NOTA: Lo smaltimento della batteria scarica deve essere effettuato facendo uso degli appositi
contenitori.
TRASMETTITORE 054A Mod. S5TR2641Ex
Product introduction
The radiocontrol S5TR2641Ex has been designed for the control of automatic closing
systems and anti-burglar systems thanks to its very high security coding system.(KeeLoq®
Hopping code). The code sent by the transmitter changes at each activation, avoiding any
scanning and copying risk. A special algorithm allows to keep synchronysed transmitter and
receiver. The receiver which makes the activation, once received the transmitter code, has to
be connected during the installation to the device to control (gate, garage door, rolling
shutters, awnings, anti-burglar appliances, lighting ). All the receivers of the same range 433
can store into the EEPROM a serial number, a manufacturer key and a synchronism algorithm
of more transmitters. Each transmitter ( or its different keys ) can be stored into different
receivers and hence can do more functions. In order to use the unused keys of the transmitter
connect the dedicated receiver to the mechanism to drive ( i.e. electrolock of a pedestrian
gate, a buzzer, etc. ).
S5TR2641E2 : 2 key transmitter
S5TR2641E4 : 4 key transmitter
S5TR2641E2M : 2 key transmitter Master
S5TR2641ExS : 2/4 key transmitter serialized
S5TR2641ExH : 2/4 key transmitter with HiD transponder
Number of keys: 2 / 4
Supply : 1 lithium battery CR 2025 - 3V
Battery life: 18 - 24 months
Current consumption : 17 mA
Operating frequency : 433.92 MHz
Code combinations : 2
Modulation : AM / ASK
Rated e.r.p. : 150 ÷ 200 W
Range in free space: 100 ÷ 200 m
Operating temperature: -20 ÷ + 70 °C
Overall dimensions: 74 x 36x9mm
Weight: 20 gr.
Each transmitter is manufactured and sold with a different univocal serial number set-in-
factory. The real transmitted code is the result of a special algorithm which combines a serial
number, a manufacturer key and a synchronisation number.
The transmitter security code has to be stored onto the receiver or the receivers memory
available. Your own installer or reseller will perform this operation during the installation or
will give you the necessaries instructions during the selling. Don't forget that the still free
buttons of your transmitter can be used for further wireless functions. Ask your installer the
best suitable receiver.

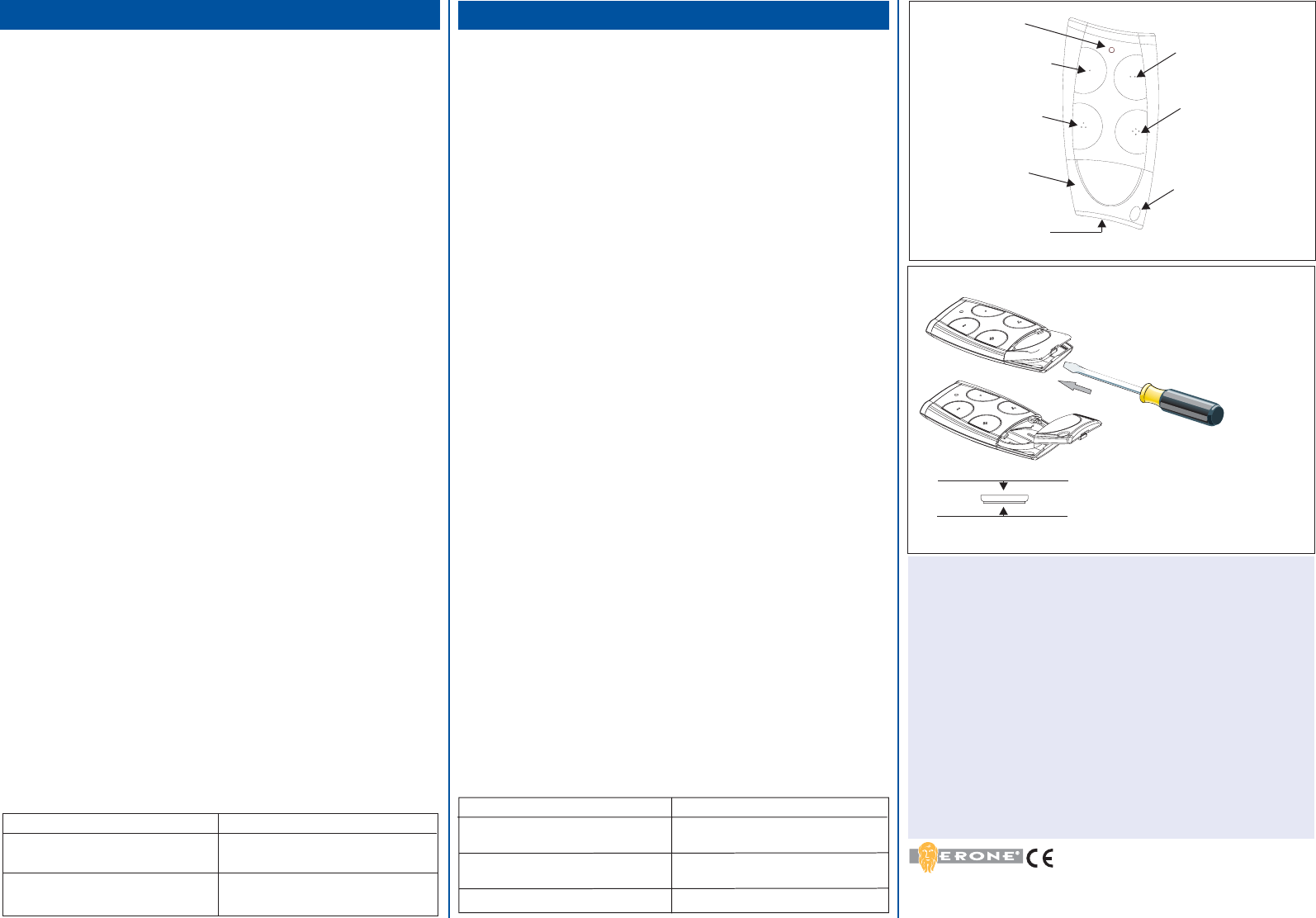

To access the battery push on the bottom with an edge and open the battery door (fig.2).
Place the battery with the positive pole upward.
The system does not receiver the transmitter signal.
The transmitter led is OFF.
The system does not receiver the transmitter signal
The transmitter led is ON.
The product fully complies with the European Directives 99/5/CE,
89/336/CEE, 73/23/CEE, FCC Rules Part 15.
Types
Technical specifications
Coding
Memorization
Battery access
64
NOTE: The disposal of the unloaded battery must have effected making use of the special containers.
µ
Replace the transmitter battery
The transmitter led blinks.
Check the receiver supply
Troubleshooting
Fault Solution
TRANSMITTER 054A Type S5TR2641Ex HANDSENDER 054A - S5TR2641Ex
Allgemein
Technische Eigenschaften
Codierung
Speicherung des Handsenders im Empfànger
Zugang zur Batterie
Fehler diagnose
Attraktives ergonomisches Design vereint mit der Rolling Code Technologie von
Keeloq, ergeben einen Handsender mit einem hohen Grad an Sicherheit und
Zuverlässigkeit.
2 hoch 64 Kombinationsmöglichkeiten in Verbindung mit einer dynamischen
Kodifizierung und höchster Unverletzlichkeit durch sich algorithmisch ändernde Codes.
Anzahl der Funktionen: 2/4Kanal
Spannungsversorgung: Batterie Lithium CR 2025 - 3V
Batterielebensdauer: 18-24 Monate
Stromverbrauch: 17 mA
Frequenz: 433.92 MHz
Anzahl der Codes-Kombination: 2 hoch 64
Modulation: AM/ASK
Nennleistung E.R.P.: µ
Reichweite in freiem Raum: 100 bis zu 200 m
Temperatur von Funktionieren: -20°C bis +70°C
Abmessungen:
Jeder Handsender wird mit einem seriell unterschiedlichen und nicht reproduzierbaren
Bau-Code erstellt und verkauft.
Der tatsächlich übertragene Code wird durch einem Algorithmus generiert, der sich aus
Seriennummer, dem Bau-Code und einer Synchronisierungsnummer zusammenstellt.
Der Handsender wird im Empfänger gespeichert oder in allen Empfänger des
Benutzers.
Die einzelnen Tasten werden entsprechend der Bedienungsanleitung Ihres Empfänger
eingelernt.
An der unteren Seite des Handsenders, befindet sich eine Vertiefung im Gehàuse. Einen
kleinen Schraubenzieher in dieser Vertiefung ansetzen und leicht nach unten bewegen,
das Batteriefach òffnet sich nach oben. ( Fig. 2) Batteriefachdeckel entnehmen und die
Batterie kann getauscht werden.
Die Aussendung ist nicht prüfbar. Die Batterien des Handsenders ersetzen.
Die Led des Handsenders leuchtet nicht.
Die Aussendung ist nicht prüfbar. Die Einspeisung des Empfängers prüfen.
Die Led des Handsenders leuchtet.
Die Led des Handsenders blinkt. Die Batterie des Handsenders ersetzen.
NOTE: Leere Batterien dürfen nur in dafür vorgesehenen Behältern entsorgt werden.
Fehler Losung
Handsendertyp
S5TR2641E2 : 2 kanal Handsender
S5TR2641E4 : 4 kanal Handsender
S5TR2641E2M : 2 kanal Handsender Master
S5TR2641ExS : 2/4 kanal Handsender serialized
S5TR2641ExH : 2/4 kanal Handsender mit HiD Transponder
150 ÷ 200 W
74x36x9mm
Informations générales
Modeles
Accéss à la pile
Problémes
FCC Rules Part 15.
S5TR2641E2 : Emetteur 2 canaux
S5TR2641E4 : Emetteur 4 canaux
S5TR2641E2M : Emetteur 2 canaux Maitre
S5TR2641ExS : Emetteur 2/4 canaux serialisée
S5TR2641ExH : Emetteur 2/4 canaux avec transponder HiD
Nombre de clefs: 2/4
Alimentation : 3 Vdc
Batterie Lithium CR 2025
Durée de vie de la pile: 12 - 18 mois
Consommation courante : 17 mA
Code de sécurité: Keeloq
Fréquence : 433.92 MHz
Nombre de combinaisons : 2
Modulation : AM / ASK
Puissance e.r.p. émise : 150 - 200 µW
Portée en espace libre: 100 - 200 m
Température de fonctionnement: -20 ÷ +70 °C
Dimensions: 74 x 36x9mm
Poids: 20 gr.
Pour accéder à la pile, appuyer avec un objet pointu sur le bas de l'émetteur afin de soulever la
trappe de la pile. (Fig.2).
Positionner la pile au lithium CR 2025 avec le pôle positive vers le haute.
64
NOTE: L'écoulement des batteries déchargé doit être effectué en utilisant les récipients spéciaux.
Le contrôle radio S5TR2641Ex a été fabriqué pour le contrôle de systèmes automatiques de
fermeture et systèmes Antivol. Cela grâce à un système d'encodage de haute sécurité.
(KeeLoq® Hopping code). Afin d'assurer une sécurité et une inviolabilité totale de la
transmission entre émetteur et récepteur, le code émis par l'émetteur est changé à chaque
transmission et reconnu seulement par le récepteur, grâce à un calcul d'encodage infalsifiable
évitant tout risque d'enregistrement ou de copie de code. Le récepteur qui met en route
l'activation, doit-être connecté durant l'installation, au mécanisme de contrôle (portail, porte
de garage, porte coulissante, stores, dispositif anti-vol, éclairage). Chaque émetteur (ou ses
différentes clefs), peuvent-être programmés dans différents récepteurs et peuvent avoir
plusieurs fonctions. Afin d'utiliser les clefs inutilisées de l'émetteur, il suffit de connecter le
récepteur dédié au mécanisme de transmission (i.e fermeture électrique d'un portail pour
piétons, buzzer etc.).
® Hopping code
Chaque émetteurs de la gamme sont fabriqués et vendus avec un numéro de série unique
attribué en usine. Le code transmit est le résultat d'un algorithme qui combine le numéro de
série, une clé de fabrication et numéro de synchronisation. Le code sécurité de l'émetteur doit-
être enregistré sur le récepteur ou la mémoire disponible des récepteurs.
Votre installateur ou revendeur fera cette opération lors de l'installation ou vous donnera les
instructions nécessaires lors de la vente. N'oubliez pas que les boutons restants de votre
émetteur peuvent être utilisés pour de futures fonctions. Demandez à votre installateur le
récepteur le mieux adapté à votre besoin.
Defaut Solution
Absence de signal radio
LED éteinte ou intermittente Replacer la batterie de l’émetteur
Pas d’activation électrique Vérifier le recepteur alimentation
Le produit est conforme à les Directives Européennes 72/23/CEE,
89/336/CEE, 99/05/CE,
.
Caracteristiques principales
Encodage
Memorisation
LED
Rosso/Rot/Red/Rouge/Rojo
Anello portachiave
Schlüsselringöffnung
Key-holder ring
Anneaux
Anillo llavero
Gancio di chiusura
Closing hook
Rastvertiefung
Crochet de fermeture
Gancho de cierre
Tasto A
Taste A
Button A
Touche A
Botón A
Tasto B
Taste B
Button B
Touche B
Botón B
Generalidades
Memorización del transmisor en el receptor
Acceso a la bater a
Diagnóstico de desperfecto
El transmisor debe memorizarse en el receptor o en todos los receptores a disposición del
usuario.Su revendedor se encargará de tal operación en el lugar de la instalación o le darà
las instrucciones oportunas durante la venta. No olvide que los botones que quesen libres de
su transmisor pueden utilizarse para otras funciones de telemando solicitando a su
revendedor el receptor más apropriado.
Para acceder a la batería, comprimir con un objeto aguzado el gancho de cierre en bajo fino
a levantar la taquilla batería. Posicionar la batería al litio CR2025 con el polo positivo hacia
arriba (Fig. 2).
Anomalía Solución
Emisión radio no verificable Reemplazar las baterías del transmisor
El Led del transmisor está extinto
Emisión radio no verificable Verificar la alimentación del receptor
El Led del transmisor es encendido
El Led del transmisor relampaguea Reemplazar las baterías del transmisor
í
APUNTE: La liquidación de las baterías descargas tiene que ser efectuado haciendo empleo de los
adecuados contenedores.
El sistema de telemando S5TR2641Ex fue concebido para controlar automatismos de cierre
y sistemas de alarma gracias a uno codification de altìsima seguridad (KeeLoq ® Hopping
code).
El código enviado por el transmisor cambia con cada activación, de este modo se evita el
riesgo de que sea copiado y reproducido. Un sistema interno permite mantener al receptor y
al trasmisor siempre sincronizados. El receptor correspondiente viene conectado, en sede de
instalación, al mecanismo a controlar (verjas, puertas de garaje, cierres metálicos
,persianas, toldos, centrales antirrobo, iluminacìon, etc.). Todos los receptores de la serie
433 son capaces de aprender y guardar en la memoria permanente el còdigo de serie y el
algoritmo de sincronización de varios transmisores.
El mismo trasmisor (o más bien sus distintos botones) pueden ser memorizados en varios
receptores y asì asumir más funciones. Es suficiente aplicar el receptor apropiado a otro
mecanismo ( ej la cerradura eléctrica de una puerta pedoanal ) para utilizar también los
botones que hayan quedado disponibles.
S5TR2641E2 : Trasmisor 2 canales
S5TR2641E4 : Trasmisor 4 canales
S5TR2641E2M : Trasmisor 2 canales Master
S5TR2641ExS : Trasmisor 2/4 canales serialisado
S5TR2641ExH : Trasmisor 2/4 canales con transponder HiD
Número de funciones: 2/4 canales
Alimentación: 1 batería al litio CR 2025 - 3V
Duración de la batería: 18 - 24 meses
Consumo: 17 mA
Frecuencia: 433.92 MHz
Combinaciónes de código: 2
Modulación: AM / ASK
Potencia e.r.p: 150 ÷ 200 µW
Alcance en espacio libre: 100 ÷ 200 m
Temp. de funcionamiento: -20 ÷ + 70 °C
Dimensiones: 74 x 36x9mm
Peso: 20 gr.
Cada transmisor se produce y se vende con un código serial de fàbrica diferente e
infalsificable.El código trasmitido se obtiene a partir de un algoritmo que combina el
número serial, un código contructor y un nùmero de sincronizaciòn.
El trasmisor està conforme a las Normas Europeas
89/336/CEE, 73/23/CEE, 99/05/CE, FCC Rules Part 15.
Modelos
Características técnicas
Codificación
64
EMETTEUR RADIO 054A Type S5TR2641Ex TRASMISOR 054A Mod. S5TR2641Ex
Tasto C
Taste C
Button C
Touche C
Botón C
Tasto D
Taste D
Button D
Touche D
Botón D
Sportello batteria
Batterieabdeckung
Battery door
Porte pile
Tapa
Fig. 1
Die Garantie beträgt 24 Monate vom Innen angezeigten Herstellungsdatum. Die Garantie umfasst die Funktion
der elektronischen Bauteile unter Voraussetzung des korrekten Anschlusses. Die Garantie umfasst keine äußeren
Beschädigungen am Gehäuse durch Fremdeinwirkung oder falsche Installation.
Die Garantie wird beim Sitz des Herstellers geleistet.
La garanzia è di 24 mesi dalla data di fabbricazione apposta all’interno. Durante tale periodo se
l’apparecchiatura non funziona correttamente a causa di un componente difettoso, essa verrà riparata o
sostituita a discrezione del fabbricante. La garanzia non copre l’usura della batteria e l’integrità del contenitore
plastico. La garanzia viene prestata presso la sede del fabbricante.
GARANZIA
The guarantee period of all Erone products is 24 months, beginning from the manufacturer date. During this
period, if the product does not work correctly, due to a defective component, the product will be repaired or
substituted at the discretion of the producer. The guarantee does not cover the plastic container integrity.
After-sale service is supplied at the producer's factory.
GUARANTEE
GARANTIE
Emetteur fabriqué et vendu avec un numéro de série unique sélectionné lors de la fabrication.
Période de garantie : 24 mois à compter de la date de fabrication, uniquement pour les composants
électronique, ne couvrant pas le boîtier.
GARANTIE
La garantía es de 24 meses a partir de la fecha de fabricación indicada en el interior. Durante dicho periodo, si
el aparato no funciona correctamente, a causa de un componente defectuoso, será reparado o sustituido a
discreción del fabricante. La garantía no cubre la integridad de la caja de plástico. La garantía se presta en la
sede del fabricante.
GARANTIA
Accesso alla batteria - Battery access - Zugang zur batterie
Accéss à la pile - Acceso a la batería
Fig. 2
CR2025
Lato /Side/ Seite /C té /Polo (+)ô
Lato /Side/ Seite /C té/Polo (-)ô
IS-T5AERML Rev. 1 del 16.01.2006
ERONE è un marchio ELPRO INNOTEK S.p.A.
Via Piave, 23 - I-31020 S.Pietro di Feletto (TV) - ITALY
Tel.: +39/0438/450879 - Fax.: +39/0438/455628
E-Mail: info@erone.com - Web: www.erone.com
THE SMART LIVING
0
6
8
1
ATTENZIONE ! - Pericolo di esplosione se la batteria non viene
sostituita correttamente Sostituire solo con tipo uguale o
equivalente!
ATTENTION ! - Danger of explosion if the battery is not replaced
in the correct way! Replace only with an equal or equivalent type!
ACHTUNG ! - Explosion Gefahr wenn die Batterie nicht korrekt
ersetzt wird. Der Ersatz muß nur mit gleichem oder
gleichwertigem Typ gemacht werden!
ATTENTION ! - Il y a danger d'explosion si la pile n'est pas
remplacée correctement. Remplacer uniquement par une pile de
type équivalent !
ATENCIÓN ! - Peligro de explosión si la batería no es reemplazada
correctamente. Sólo reemplazar con tipo igual o equivalente!
FCC ID: PWJFL433
"Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment."
