ディジタルマッピングテンプレート
ユーザマニュアル
目次
1 はじめに ................................................................................................................................... 1
2 ディジタルマッピングテンプレート ファイルの概要 .............................................................. 1
(1) テンプレートファイル(*.dwt)................................................................................... 1
(2) 地図記号線種用シェイプファイル(dmdr.shx) .......................................................... 1
(3) 地図記号線種定義ファイル(*.lin).............................................................................. 2
3 ディジタルマッピングテンプレート ファイルの概要 .............................................................. 3
1 テンプレートファイルの読み込み........................................................................ 3
4 オブジェクトの作図.................................................................................................................. 5
(1) 画層の切り替え ......................................................................................................... 5
(2) 面の作図.................................................................................................................... 6
(3) 線の作図.................................................................................................................... 9
(4) 円の作図.................................................................................................................. 10
(5) 円弧の作図 .............................................................................................................. 12
(6) 点の作図.................................................................................................................. 14
(7) 方向の作図 .............................................................................................................. 16
(8) 注記の作図 .............................................................................................................. 19
5 便利な入力方法―ツールパレットに登録する......................................................................... 21
(1) ブロック図形のツールパレットへの登録................................................................ 21
(2) ブロック図形以外のツールパレットへの登録......................................................... 24
6 付録：ディジタルマッピングコード表 .................................................................................. 6-1
(1) 1/2500 国土基本図図式（PSDT2500.dwt）コード表............................................. 6-1
(2) 1/1000 大縮尺図式（PSDT1000.dwt）コード表....................................................6-2
(3) 1/500 大縮尺図式（PSDT500.dwt）コード表........................................................6-3
ご注意
（１） 本書の内容の全部または一部を無断で記載することは禁止されています。
（２） 本書の内容に関しては将来予告なしに変更することがあります。
（３） 本書の内容につきましては万全を期していますが、万一ご不審な点や誤り、記載漏れなどお気づきの点がございましたら、
弊社またはお買い求めの販売店へご連絡ください。
（４） 運用した結果の影響につきましては、(3)の項目にかかわらず責任を負いかねますのでご了承ください。
Autodesk、Autodesk ロゴ、その他オートデスク製品名は、オートデスクの米国およびその他の国における商標または登録商標です。
その他記載の会社名および商品名は、各社の商標または登録商標です。
ディジタルマッピングテンプレートユーザマニュアル
1 はじめに
本マニュアルは、AutoCAD Map 3Dに添付されている「国土交通省公共測量作業規程 平
成14 年6月」や「平成６年国土基本図図式」に準拠したディジタルマッピングデータ作成を
支援するためのテンプレートファイルの使い方について説明しています。AutoCAD Map 3D
の基本的な作図方法については製品に付属するマニュアルやオンラインヘルプをご参照くだ
さい。また、「国土交通省公共測量作業規程」、「国土基本図図式」は、財団法人日本測量
協会（http://www.jsurvey.jp/）にて販売されています。
2 ディジタルマッピングテンプレート ファイルの概要
(1) テンプレートファイル(*.dwt)
テンプレートファイルは、3種類用意してあります。
・PSDT500.dwt 大縮尺地形図図式 1/500
・PSDT1000.dwt 大縮尺地形図図式 1/1000
・PSDT2500.dwt 国土基本図図式 1/2500
それぞれのテンプレートファイルは以下のスタイルが設定されています。
• 画層情報
画層情報にはそれぞれの図式で定められた画層（分類コード）、線種、線幅（線号）、
名称が定義されています。なお、色についてはすべて「白」に設定されています。画
層名は７桁の数字で構成され、その命名方法は以下のとおりです。
分類コード（４桁）+図形区分（２桁）+間断区分(１桁)
• 線種
各縮尺の地図記号の様式で定められた線種が定義されています。線種名は 6桁の数字
で構成され、命名方法は以下のとおりです。
分類コード（４桁）+図形区分（２桁）
• ブロック
各縮尺の地図記号の様式で定められたブロック（地図シンボル）が定義されています。
ブロック名は、６桁で構成され、命名方法は以下のとおりです。
分類コード（４桁）+図形区分（２桁）
(2) 地図記号線種用シェイプファイル(dmdr.shx)
地図記号の様式で定められた線種に含まれる特殊記号表現用のシェイプファイルです。こ
のファイルはテンプレートファイルから参照されます。
© Copyright 2008 Autodesk, Inc. All rights reserved.
1
ディジタルマッピングテンプレートユーザマニュアル
(3) 地図記号線種定義ファイル(*.lin)
以下の 3種類の定義ファイルがあります。
・DM500.lin 大縮尺地形図図式 1/500
・DM1000.lin 大縮尺地形図図式 1/1000
・DM2500.lin 国土基本図図式 1/2500
© Copyright 2008 Autodesk, Inc. All rights reserved.
2
ディジタルマッピングテンプレートユーザマニュアル
3 ディジタルマッピングテンプレート ファイルの概要
1 テンプレートファイルの読み込み
テンプレートファイルを読み込みます。
1. AutoCAD Map 3D を起動します。
2. メニューから、ファイルー＞新規作成を選択します。

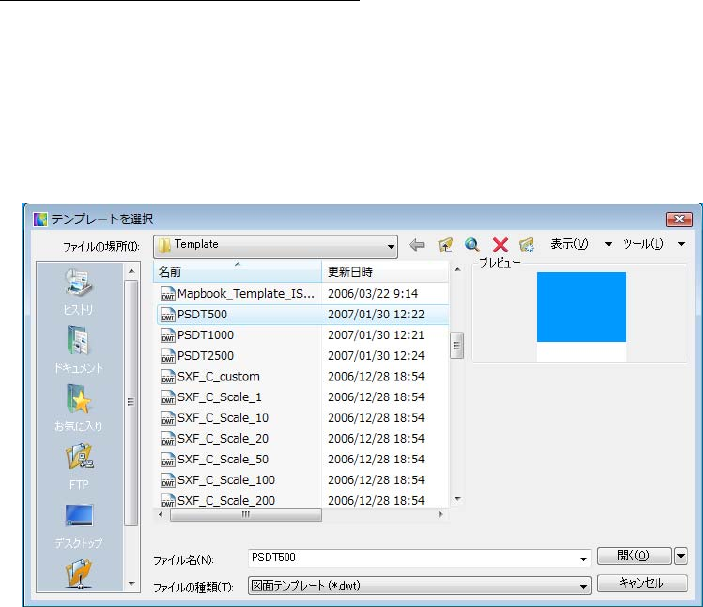

3. [テンプレートを選択]ダイアログボックスが表示されます。
4. PSDT500(1/500 用), PSDT1000(1/1000 用), PSDT2500(1/2500 用)のうち、これか
ら作図する縮尺のテンプレートファイルを選択して、[OK]ボタンをクリックします。
5. 何も書かれていない新規図面が作成されます。

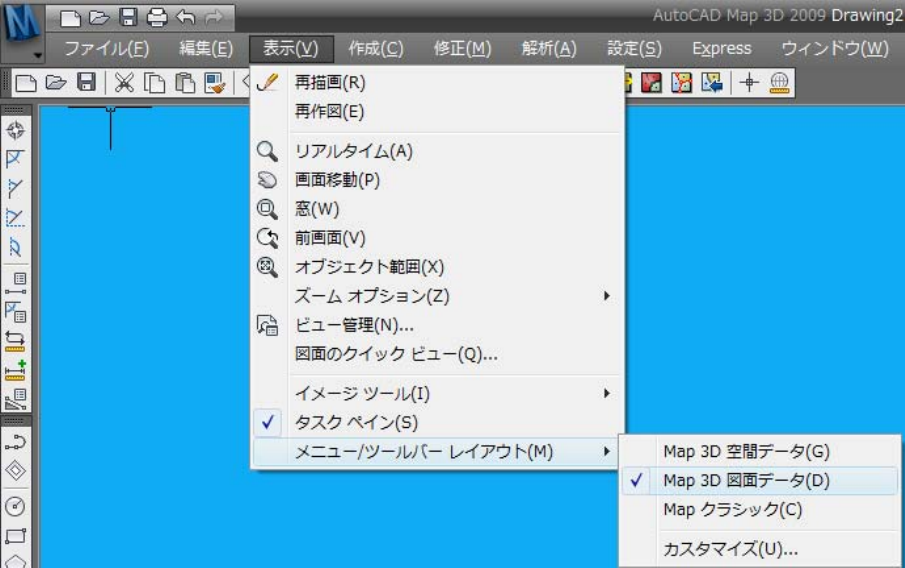

以下の説明ではメニューからの操作を中心に説明します。メニュー構成は、「Map 3D 図面データ」
ワークスペースを使いますので、必要に応じて、ワークスペースを「表示―＞メニュー/ツールバー
レイアウト－＞Map ３D 図面データ」に切り替えてください。
© Copyright 2008 Autodesk, Inc. All rights reserved.
3
ディジタルマッピングテンプレートユーザマニュアル
© Copyright 2008 Autodesk, Inc. All rights reserved.
4
ディジタルマッピングテンプレートユーザマニュアル
4 オブジェクトの作図
ここでは、ディジタルマッピングテンプレートを使った、図形のデータタイプごとに基本
的な描画方法を説明します。ディジタルマッピングテンプレートを使うことで、オブジェク
トの作図前にあらかじめ画層を切り替えることにより、線種、線幅など基本的な設定ができ
ますのですぐに作図を始められます。以下の説明ではメニューからの操作を中心としていま
すが、ツールバー、コマンドプロンプトからの操作もできます。

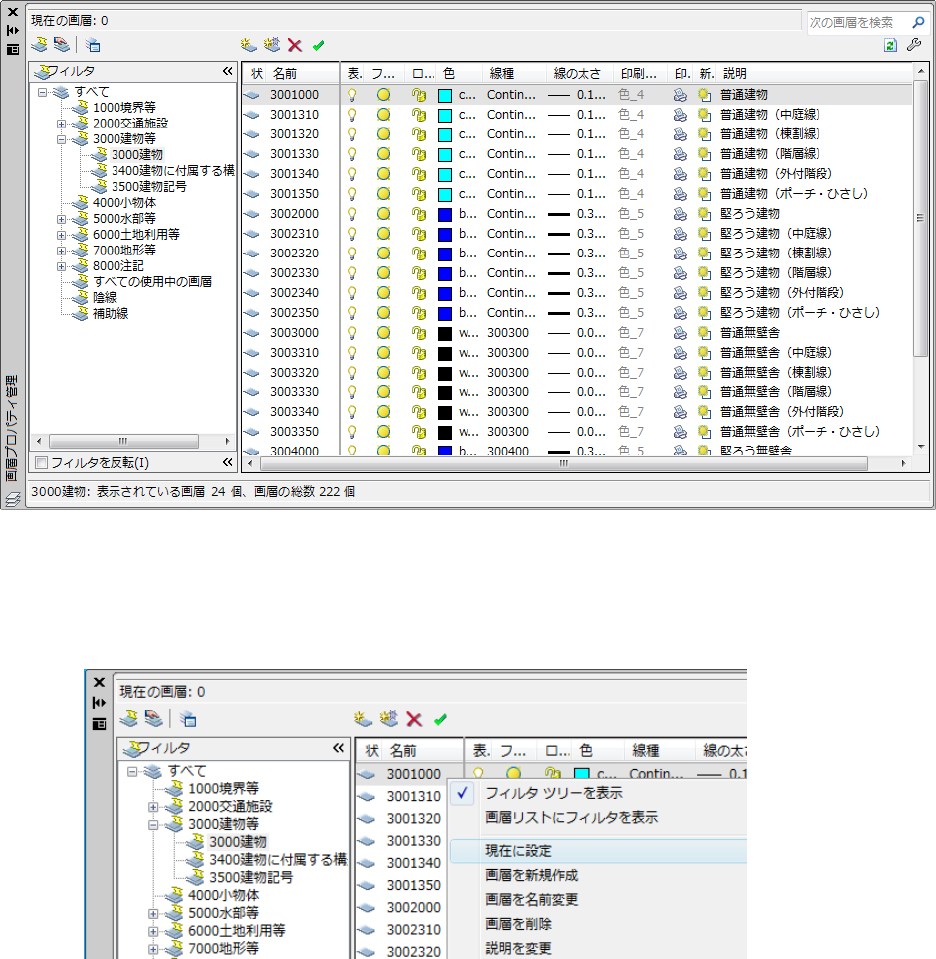

(1) 画層の切り替え
画層の切り替え方法は以下のとおりです。
1. メニューから、「設定」－＞「AutoCAD 画層」を選択します。

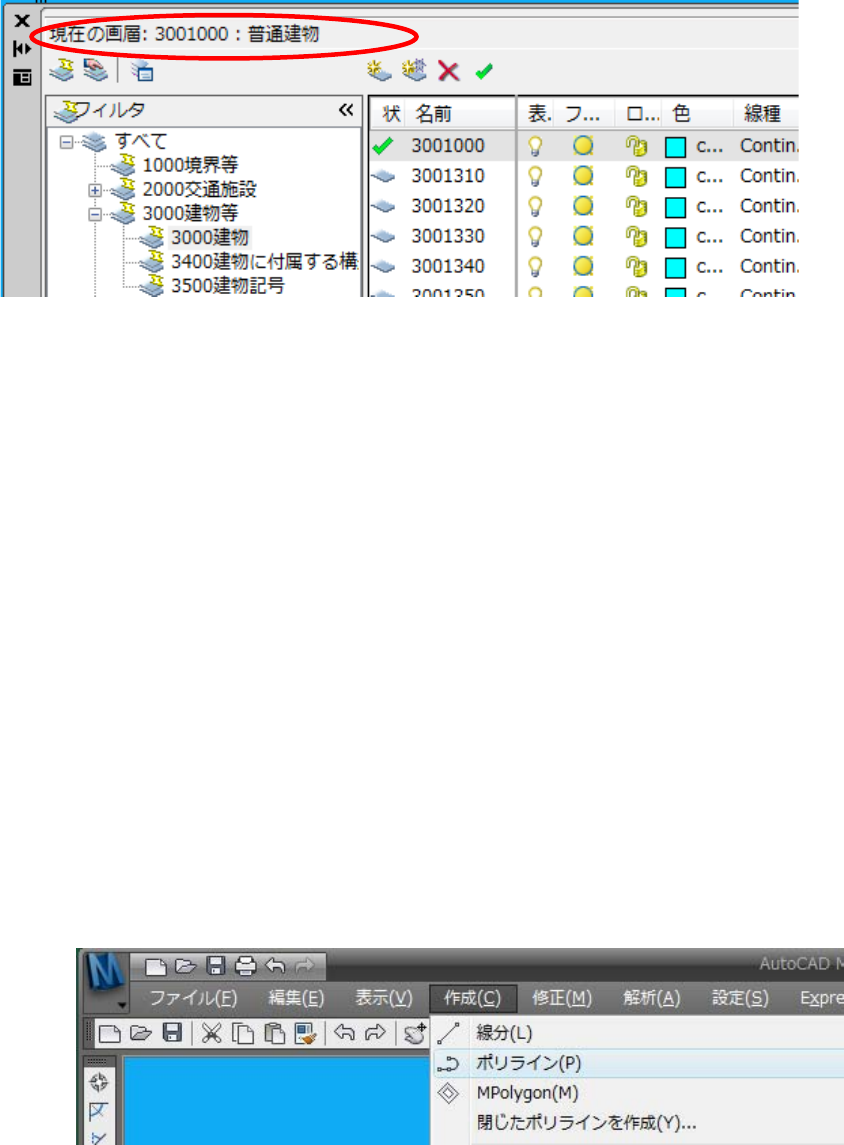

2. 「画層プロパティ管理」ダイアログで、これから作図する図式を選択します。上の例
では、1/2500 のテンプレートの例で、3000 建物等から「３０００１００」普通建物
を選択しています。
3. 選択した画層上で右クリックし、「現在に設定」を選択します。
© Copyright 2008 Autodesk, Inc. All rights reserved.
5
ディジタルマッピングテンプレートユーザマニュアル

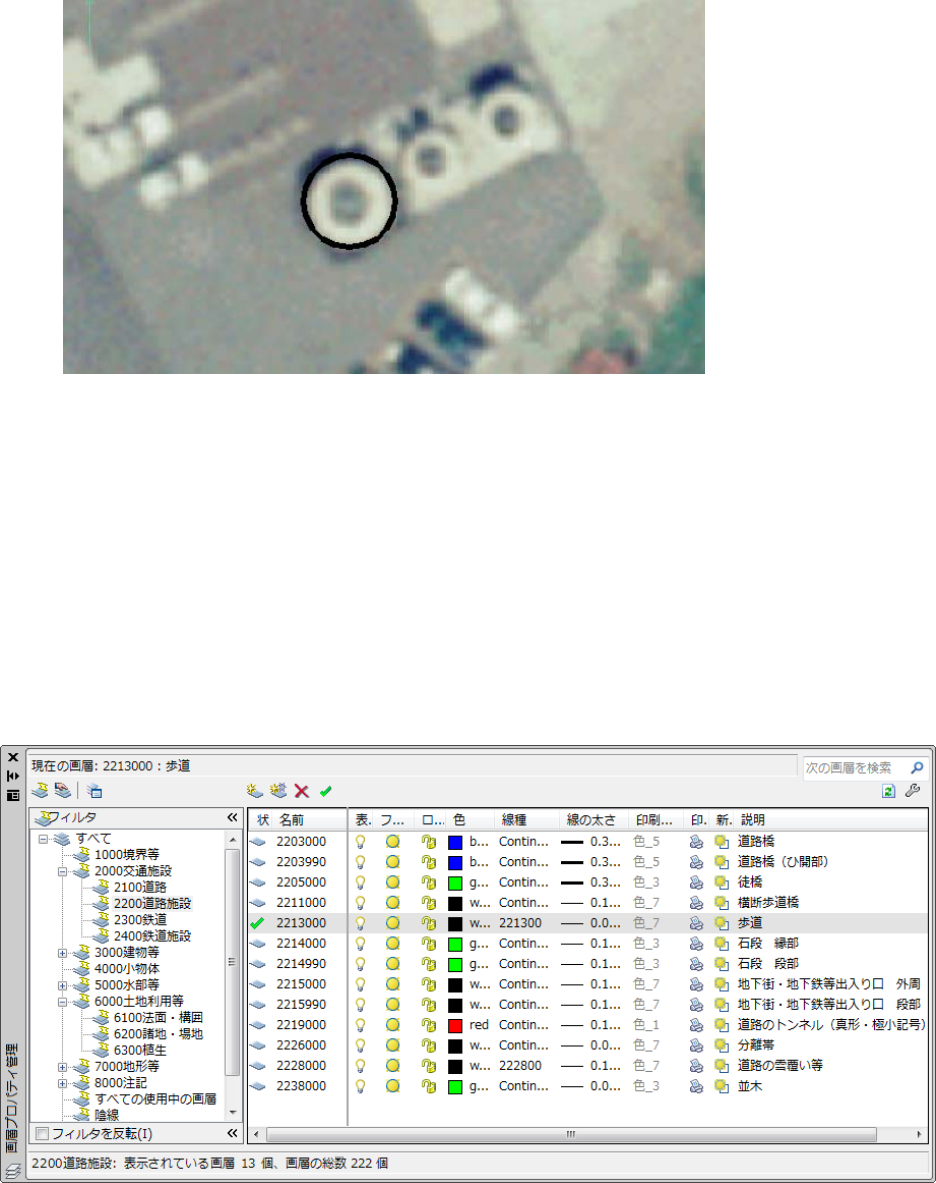

4. 「画層プロパティ管理」ダイアログの「現在の画層：」のところに、選択した画層が
表示されます。（下の画面では、３００１００：普通建物を選択した例）
5. 「X」をクリックし、「画層プロパティ管理」ダイアログを閉じます。
(2) 面の作図
AutoCAD Map 3D では、面の図形の表現方法として、以下の方法があります。
・閉じたポリライン（２次元＋高さ属性）
・閉じた 3D ポリライン（３次元）
・マッピングポリゴンオブジェクト（２次元＋高さ属性）
・ポリゴントポロジ（２次元＋高さ属性）
ディジタルマッピングでは通常閉じたポリラインを使用します。
以下は、1/2500 で普通建物を作図する例です。
1. 作図する図式の画層を選択します。ここでは「３００１０００」普通建物を選択して
います。
2. メニューから、「作成」－＞「ポリライン」を選択します。
3. メニューから、「作成」－＞「ポリライン」を選択します。

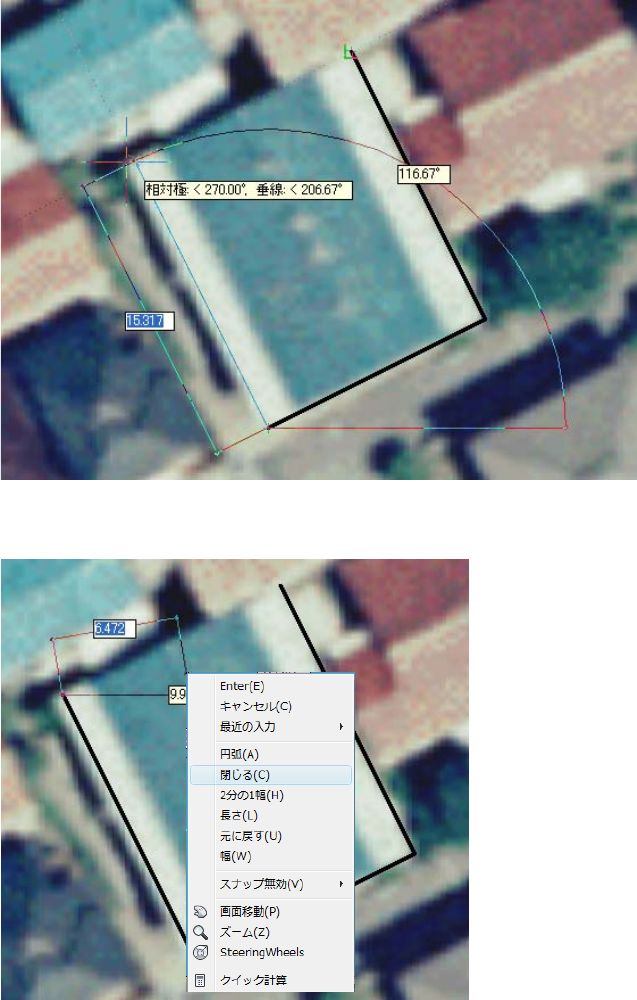

4. 座標を取得していきます。下の例では極トラッキングとオブジェクトスナップ機能を
使って直角補正をしながらデータを入力しています。
© Copyright 2008 Autodesk, Inc. All rights reserved.
6
ディジタルマッピングテンプレートユーザマニュアル
5. 始点のひとつ前の頂点で、右クリックしてメニューを表示し、「閉じる」を選択しま
す。
© Copyright 2008 Autodesk, Inc. All rights reserved.
7
ディジタルマッピングテンプレートユーザマニュアル

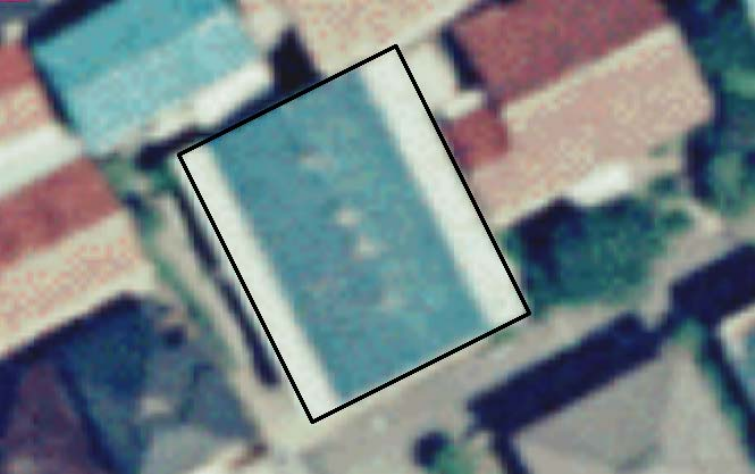

6. ひとつの面が作成されました。
© Copyright 2008 Autodesk, Inc. All rights reserved.
8
ディジタルマッピングテンプレートユーザマニュアル
(3) 線の作図
AutoCAD Map 3D では、線の図形の表現方法として、以下の 3種類があります。
・ポリライン（２次元＋高さ属性）
・３Ｄポリライン（３次元）
・線分（３次元）
ディジタルマッピングでは通常ポリラインを使用します。
以下は、1/2500 でへいを作図する例です。

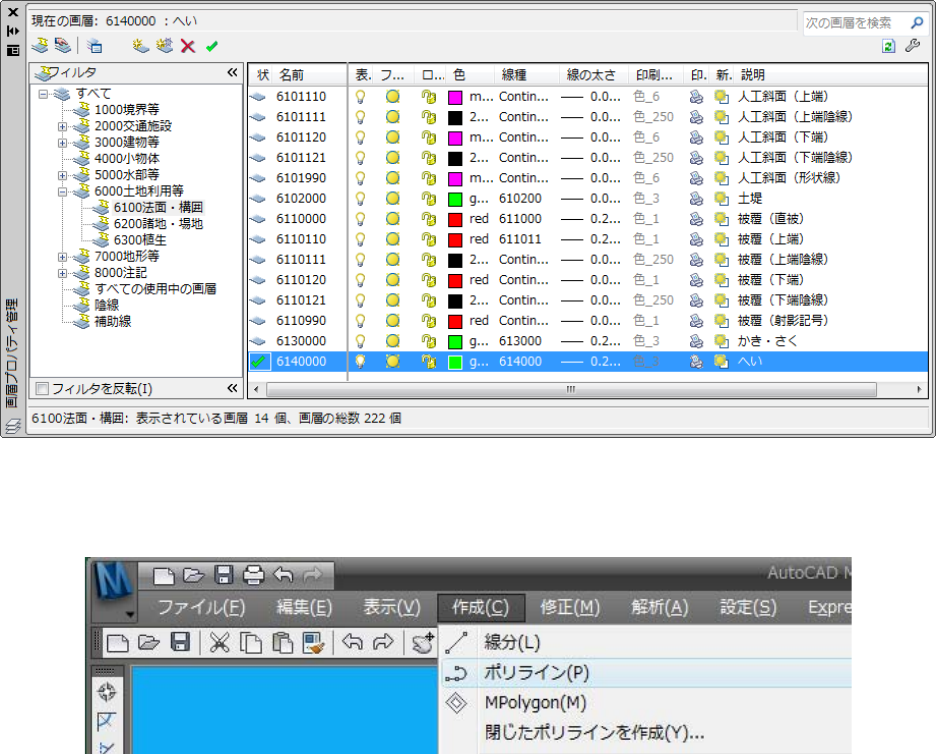

1. 作図する図式の画層を選択します。ここではメニューから、設定―＞画層で「６１４
００００」へいを選択しています。
2. メニューから、「作成」－＞「ポリライン」を選択します。
3. 座標を取得していきます。下の例ではオブジェクトスナップ機能を使って真幅道路に
垂直に入力しています。
© Copyright 2008 Autodesk, Inc. All rights reserved.
9
ディジタルマッピングテンプレートユーザマニュアル
4. ひとつの線が作成されました。
(4) 円の作図
AutoCAD Map 3D では、円の図形の表現方法として、「円」があります。「円」の作図方
法には、何種類かありますが、ディジタルマッピングの作図では、「3点」入力が便利です。
以下は、1/2500 でタンク（真形）を作図する例です。

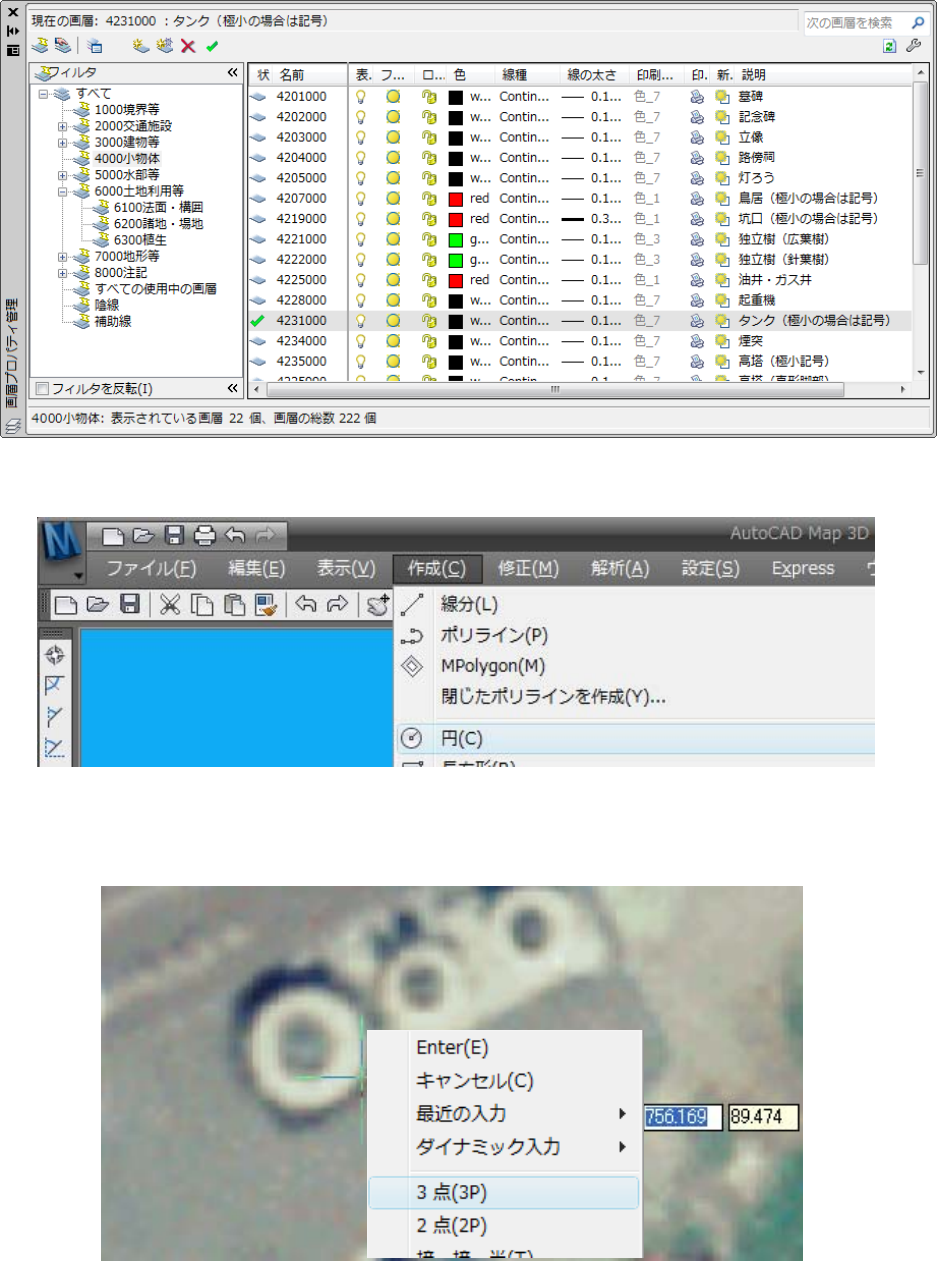

1. 作図する図式の画層を選択します。ここでは「４２３１０００」タンクを選択してい
ます。
© Copyright 2008 Autodesk, Inc. All rights reserved.
10
ディジタルマッピングテンプレートユーザマニュアル
2. メニューから、「作成」－＞「円」を選択します。
3. 座標を取得していきます。キーボードのした矢印を押すと、オプションが表示されま
すので、「3点」を選択し、タンクのふちを 3点で座標取得します。
4. ひとつの円が作成されました。
© Copyright 2008 Autodesk, Inc. All rights reserved.
11
ディジタルマッピングテンプレートユーザマニュアル
(5) 円弧の作図
AutoCAD Map 3D では、円弧の図形の表現方法として、ポリラインの途中に円弧を入れる
か、「円弧」を使います。「円弧」の作図方法には、何種類かありますが、ディジタルマッ
ピングの作図では、「3点」入力が便利です。
以下は、1/2500 で歩道を作図する例です。
1. 作図する図式の画層を選択します。ここでは「２１０３０００」歩道を選択していま
す。
© Copyright 2008 Autodesk, Inc. All rights reserved.
12
ディジタルマッピングテンプレートユーザマニュアル

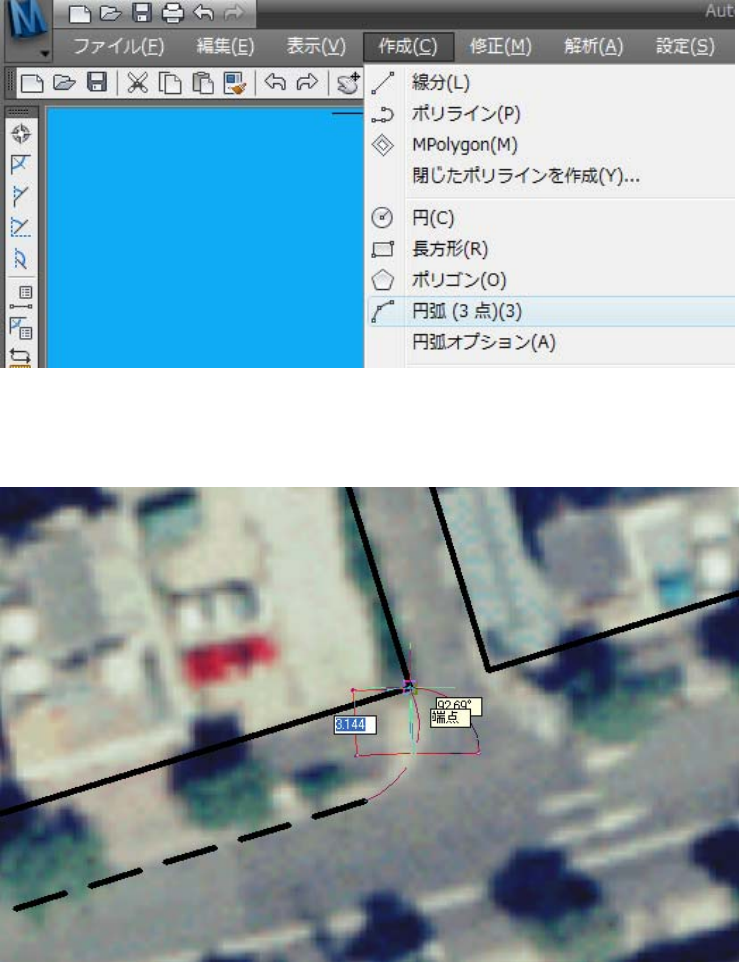

2. メニューから、「作成」－＞「円弧（3点）」を選択します。

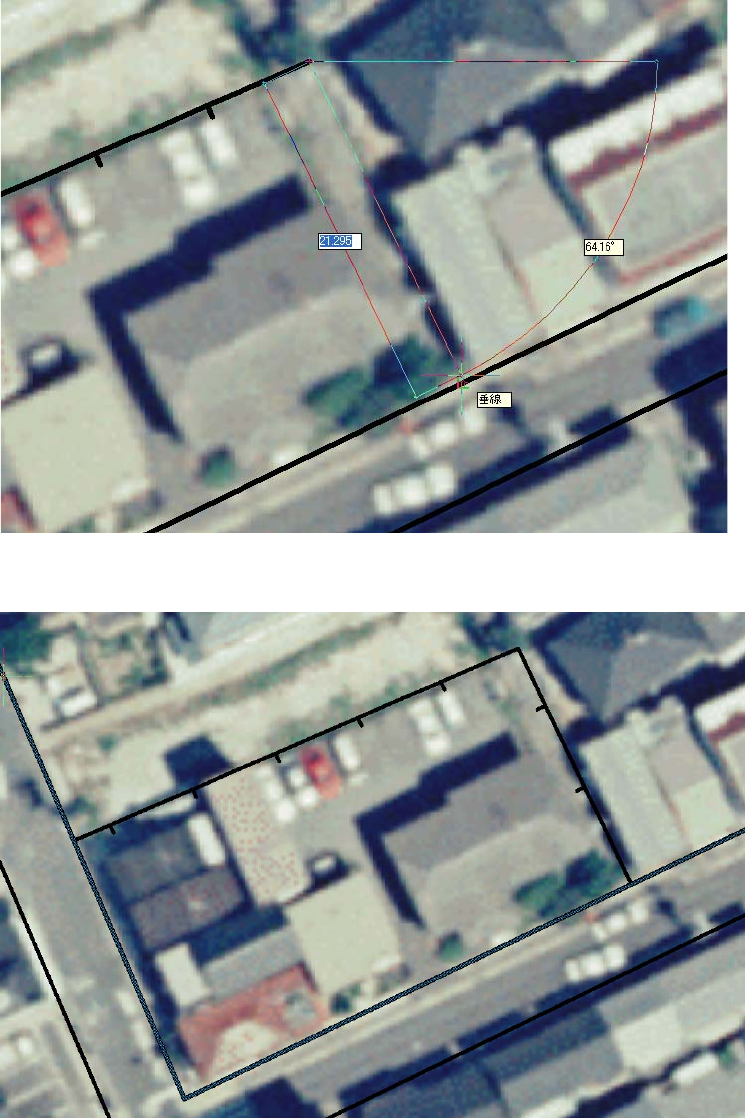

3. 座標を取得していきます。作図されている歩道の端点をスナップし、2点目を歩道の
へりをクリックしたのち、3点目をもう一方の歩道の端点にスナップします。
© Copyright 2008 Autodesk, Inc. All rights reserved.
13
ディジタルマッピングテンプレートユーザマニュアル
4. ひとつの円弧が作成されました。
(6) 点の作図
AutoCAD Map 3D では、点の図形の表現方法として、「ブロック挿入」があります。ディ
ジタルマッピングテンプレートには、あらかじめ数多くの地図記号図式が登録されています。
以下は、1/2500 で駐車場を作図する例です。

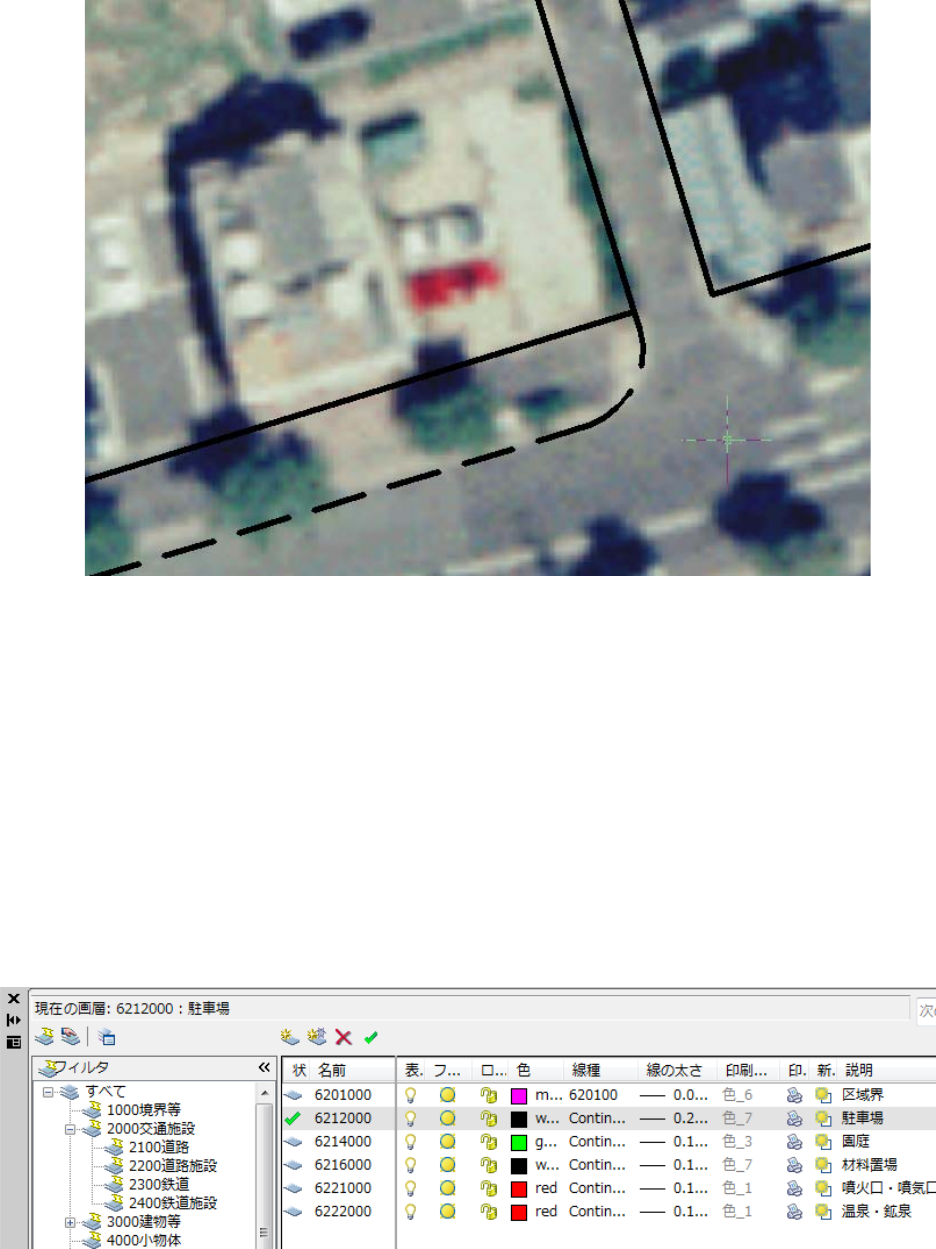

1. 作図する図式の画層を選択します。ここでは「６２１２０００」駐車場を選択してい
ます。

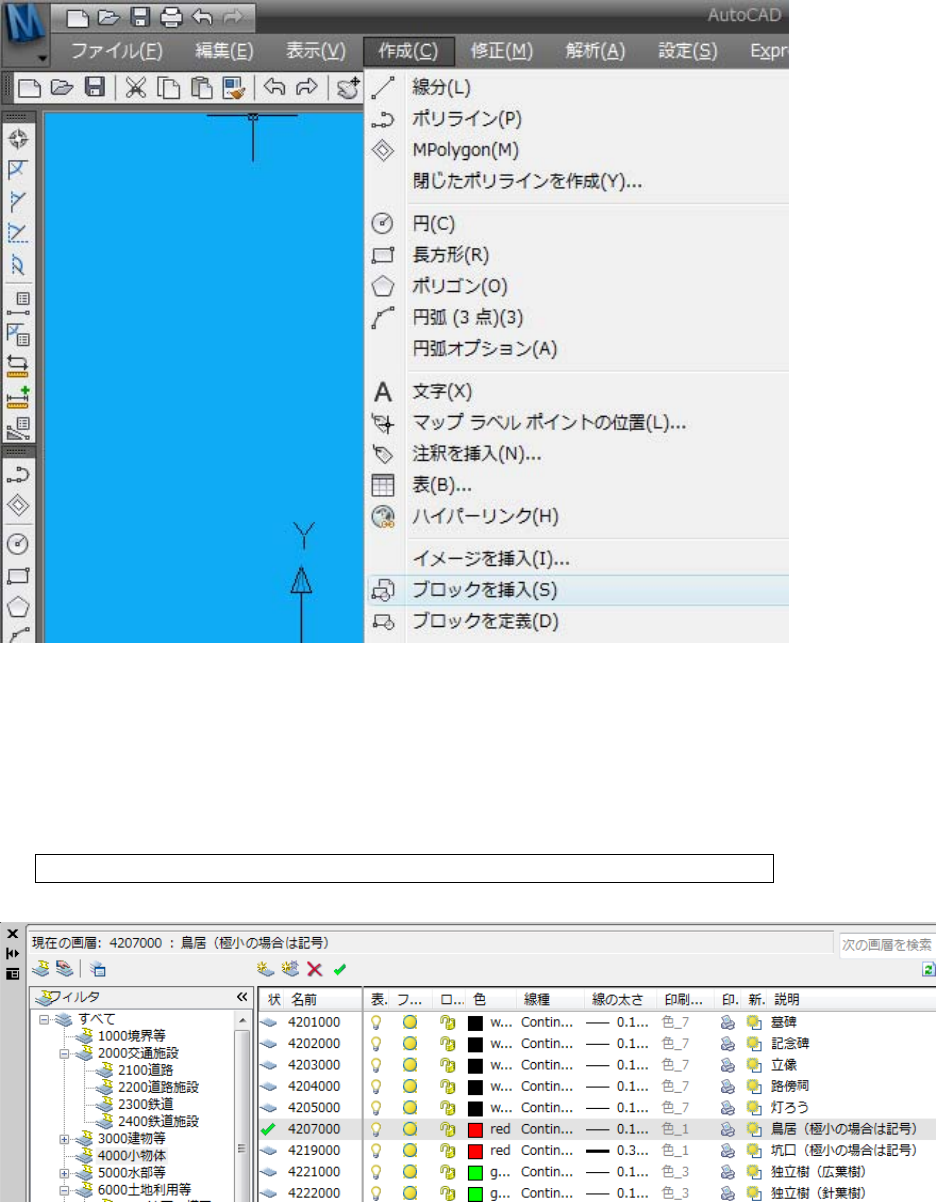

2. メニューから、「作成」－＞「ブロックを挿入」を選択します。
© Copyright 2008 Autodesk, Inc. All rights reserved.
14
ディジタルマッピングテンプレートユーザマニュアル

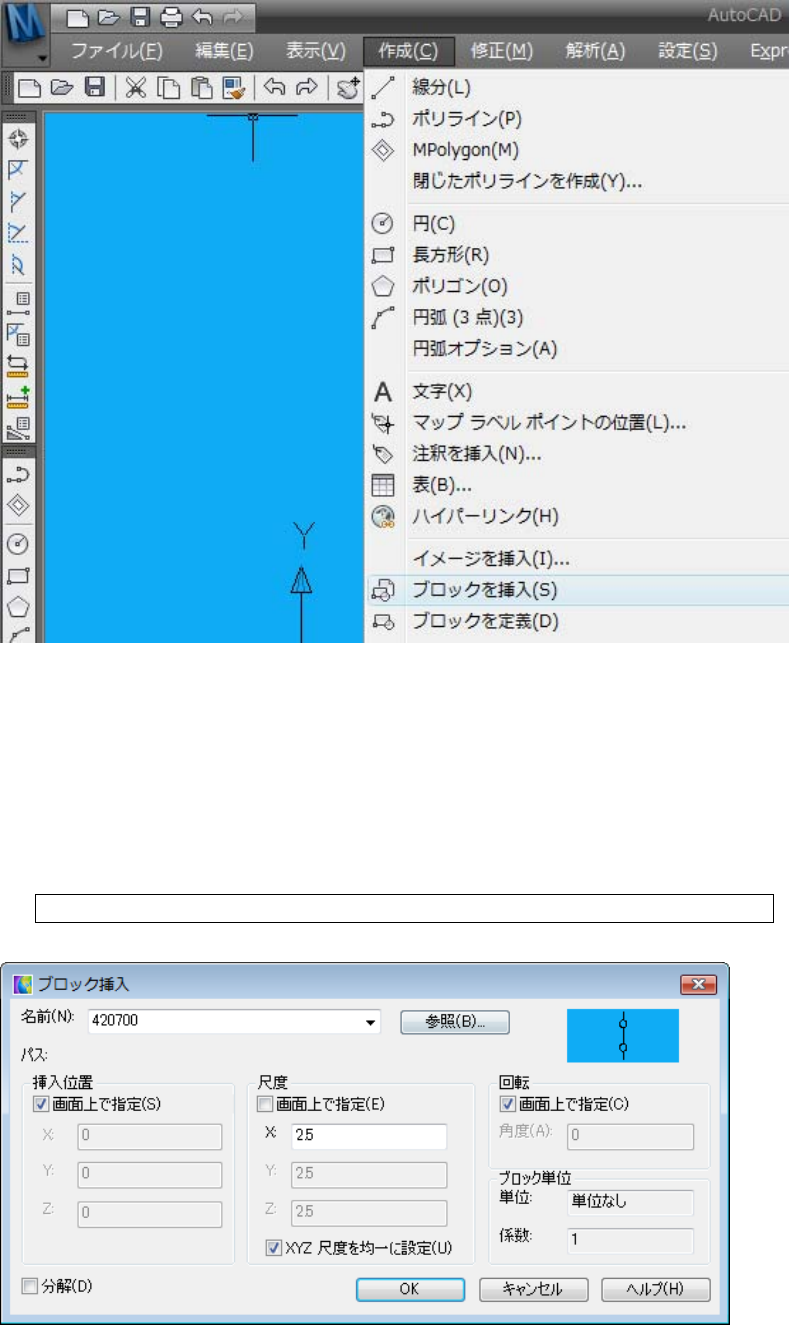

3. 「ブロック挿入」ダイアログで、名前を「６２１２０００」、挿入位置の「画面上の
指定」にチェック、尺度を「２．５」、「画面上で指定」のチェックをはずし、「XYZ
尺度を均一に設定」にチェックをいれます。
1/500 の場合は尺度「０．５」、1/1000 の場合は尺度「１．０」となります。
4. OK ボタンを押し、記号を配置したい場所をクリックします。
© Copyright 2008 Autodesk, Inc. All rights reserved.
15
ディジタルマッピングテンプレートユーザマニュアル

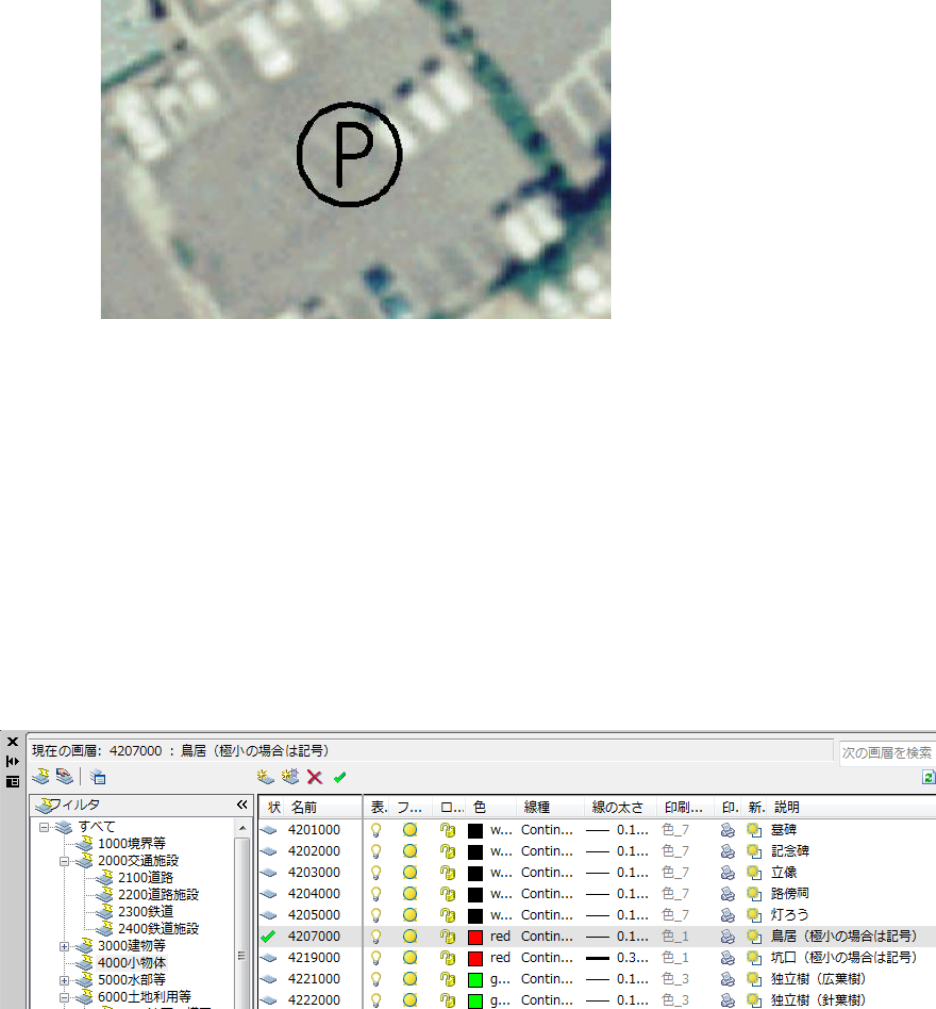

5. ひとつの点（駐車場）が作成されました。
(7) 方向の作図
AutoCAD Map 3D では、方向の図形の表現方法として、「ブロック挿入」があります。デ
ィジタルマッピングテンプレートには、あらかじめ数多くの地図記号図式が登録されていま
す。
以下は、1/2500 で鳥居（極小）を作図する例です。
1. 作図する図式の画層を選択します。ここでは「４２０７０００」鳥居を選択していま
す。
2. メニューから、「作成」－＞「ブロックを挿入」を選択します。
© Copyright 2008 Autodesk, Inc. All rights reserved.
16
ディジタルマッピングテンプレートユーザマニュアル
3. 「ブロック挿入」ダイアログで、名前を「４２０７０００」、挿入位置の「画面上の
指定」にチェック、尺度を「２．５」、「画面上で指定」のチェックをはずし、「XYZ
の尺度を等しく」にチェックをいれます。また、回転の「画面上で指定」にチェック
を入れます。
1/500 の場合は尺度「０．５」、1/1000 の場合は尺度「１．０」となります。
4. OK ボタンを押し、記号を配置したい場所をクリックします。
© Copyright 2008 Autodesk, Inc. All rights reserved.
17

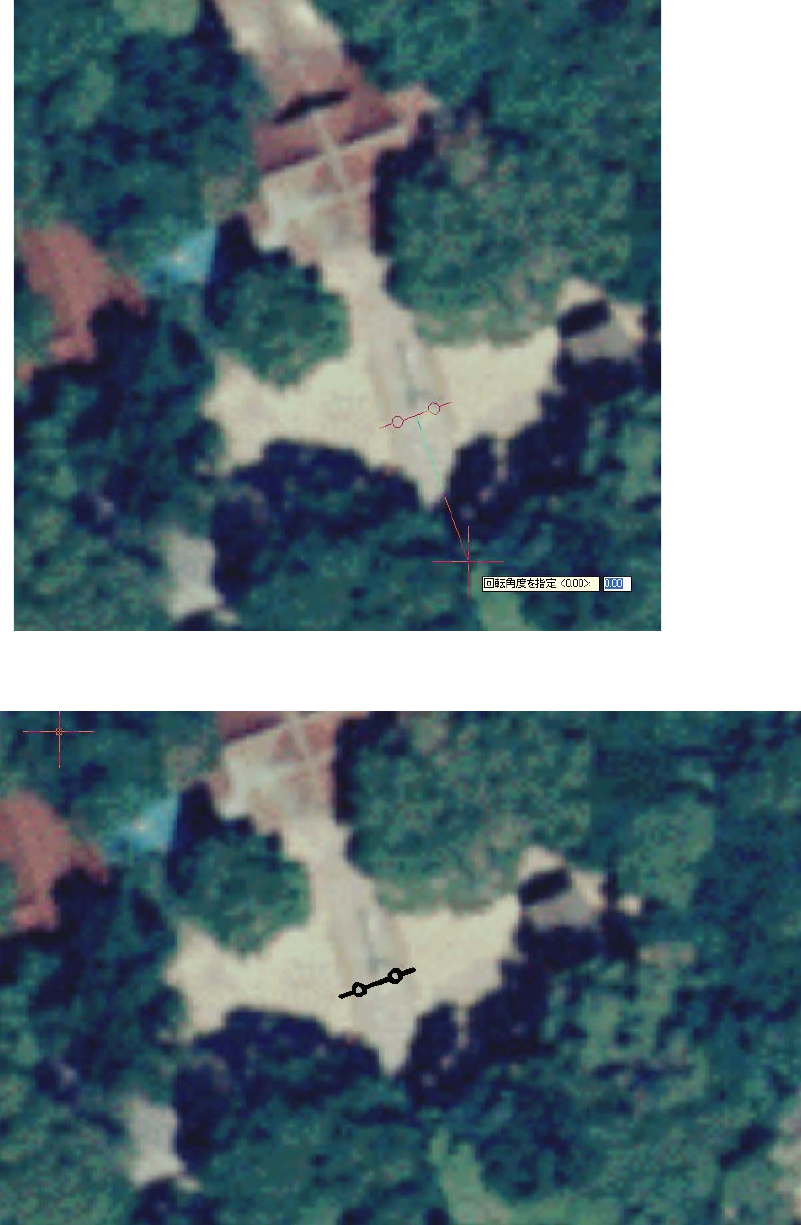

ディジタルマッピングテンプレートユーザマニュアル
5. 配置したい向きにマウスを移動し、クリックします。
6. 方向のある地図記号が入力されました。
© Copyright 2008 Autodesk, Inc. All rights reserved.
18
ディジタルマッピングテンプレートユーザマニュアル
(8) 注記の作図
AutoCAD Map 3D では、注記の表現方法として、さまざまな方法がありますが、通常「文
字」を利用します。
以下は、1/2500 で鉄道名を作図する例です。

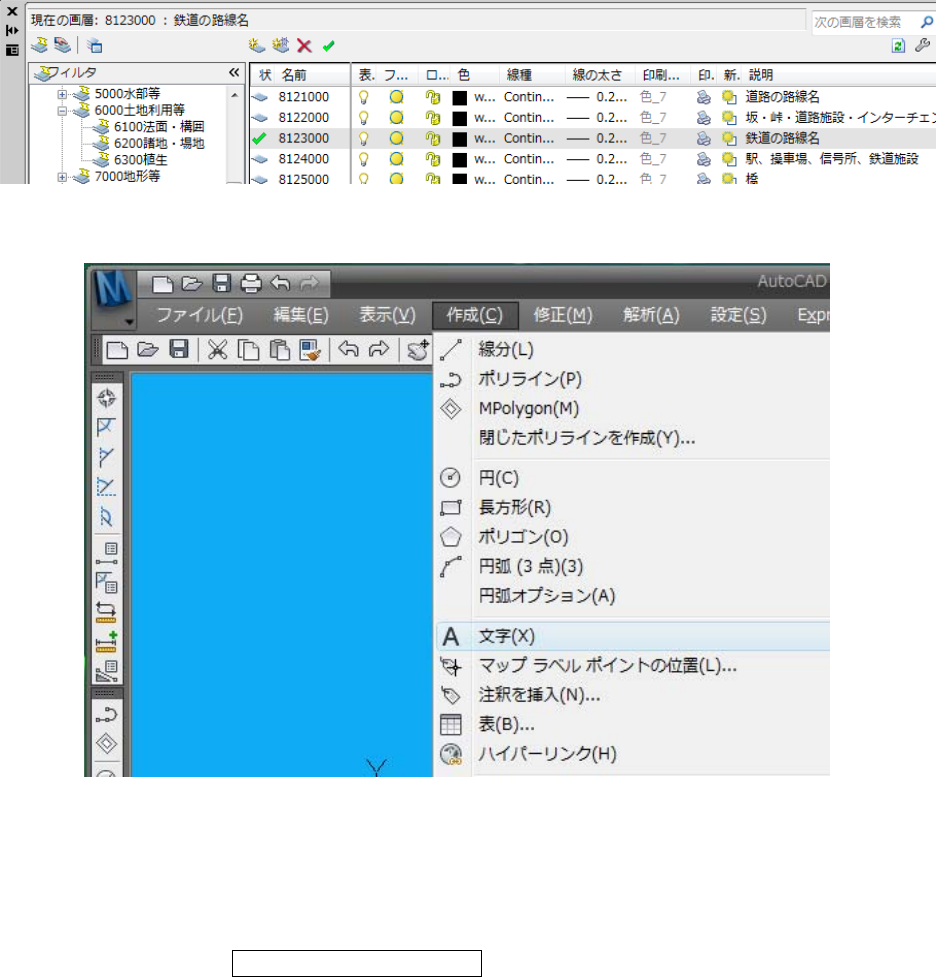

1. 作図する図式の画層を選択します。ここでは「８１２３０００」鉄道の路線名を選択
しています。
2. メニューから、「作成」－＞「文字」を選択します。

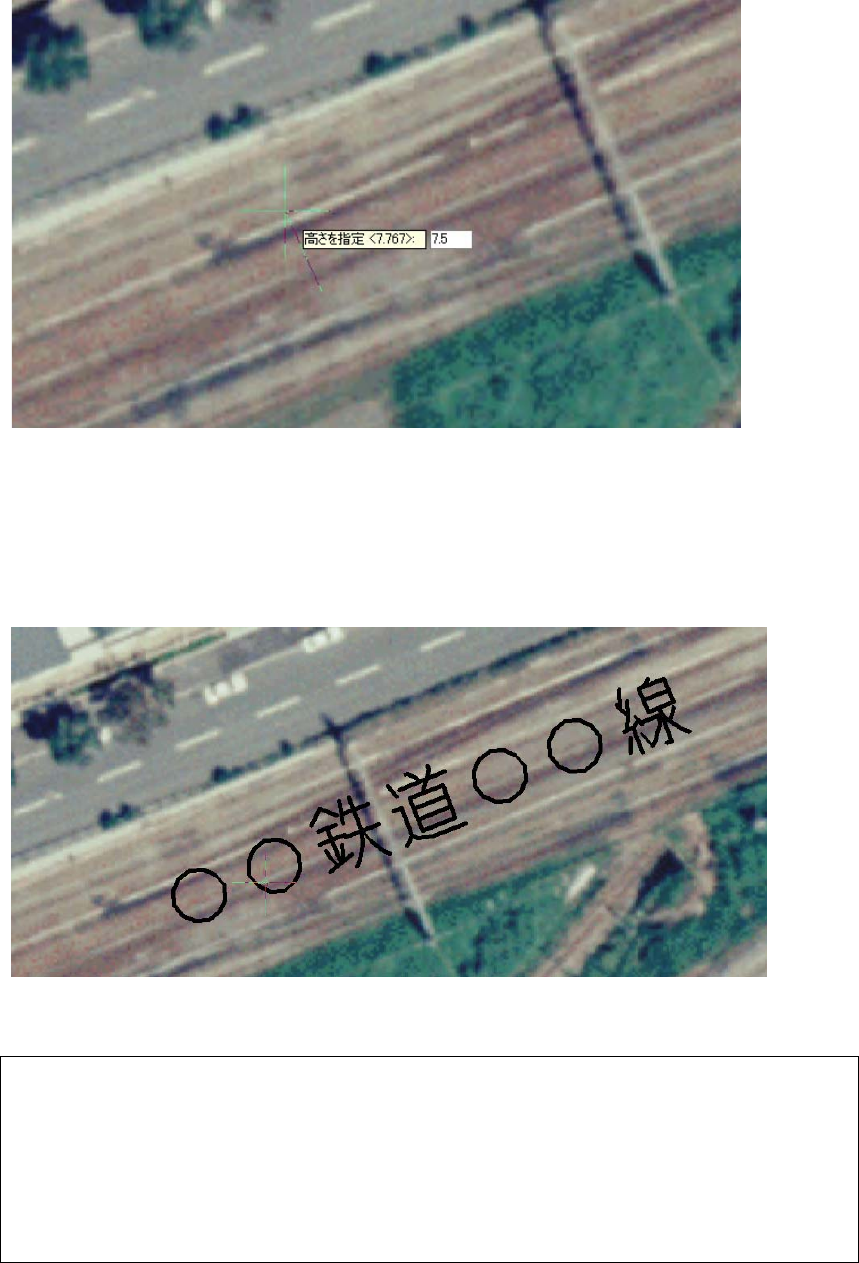

3. 注記の書き始める位置をマウスでクリックします。プロンプトに「高さを指定
<2.500>:」とでてくるので、適切な大きさを入力します。字大 3mm の場合、縮尺 1/2500
の場合、以下の計算式で文字の高さを算出します。
3(mm)/1000*2500=7.5(m)
© Copyright 2008 Autodesk, Inc. All rights reserved.
19
ディジタルマッピングテンプレートユーザマニュアル
4. 「文字列の角度を指定<0.00>:」とプロンプトにでてくるので、文字列の方向をマウス
でクリックします。
5. カーソルが出てくるので、入力したい注記を入力します。
ディジタルマッピングテンプレートにはあらかじめ以下の書体（文字スタイル）が登録さ
れています。必要に応じて切り替えて使用します。切り替えには「設定」－＞「形式の詳
細オプション」－＞「文字スタイル管理」を選択し、文字スタイルを切り替えて、適用ボ
タンを押してください。
© Copyright 2008 Autodesk, Inc. All rights reserved.
20
ディジタルマッピングテンプレートユーザマニュアル
・Dm_Annotation: 横書きベクトルフォントのスタイル設定
・@Dm_Annotation: 縦書きベクトルフォントのスタイル設定
・MS ゴシック: 横書き MS ゴシックフォントのスタイル設定
・@MS ゴシック: 縦書き MS ゴシックフォントのスタイル設定
・MS 明朝: 横書き MS 明朝フォントのスタイル設定
・@MS 明朝: 縦書き MS 明朝フォントのスタイル設定
5 便利な入力方法―ツールパレットに登録する
AutoCAD Map 3D では、頻繁に使う入力方法をツールパレットに登録することができます。ツール
パレットは、複数のタブで構成されている[ツール パレット]ウィンドウ内の領域のことです。 ツー
ルパレットに、ディジタルマッピングテンプレートで登録されている画層やブロックを設定すると、
分類コードを意識することなく、ツールパレット上のツールをクリックするだけで、より簡単にデー
タ入力を行うことができます。ここでは、ツールパレットに設定する方法の一例を説明します。また、
ツールパレットは使いやすくするためのグループ化など、さまざまなカスタマイズが可能です。ツー
ルパレットのカスタマイズについての詳細は AutoCAD Mapのオンラインヘルプをご参照ください。
(1) ブロック図形のツールパレットへの登録
まず、ブロック図形をツールパレットに登録します。

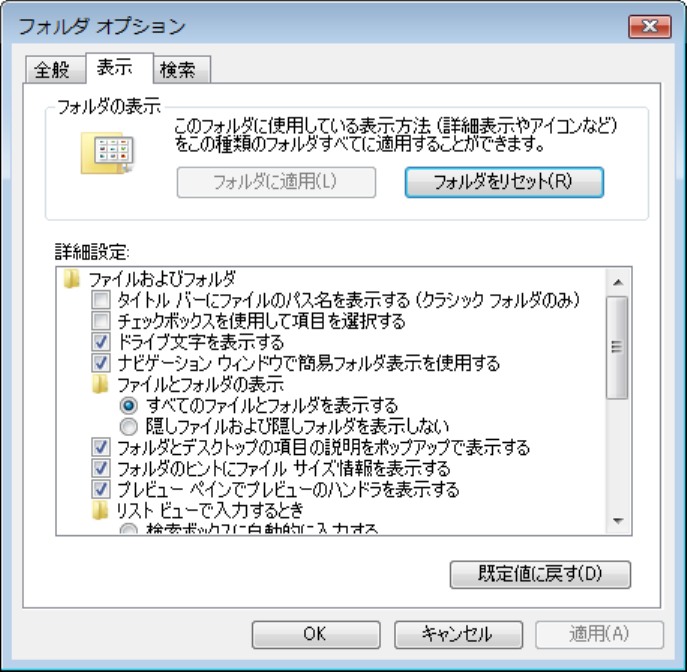

1. Windows のスタートメニューから、コントロールパネルー＞フォルダオプションー＞
表示タブで、ファイルとフォルダの表示を「すべてのファイルとフォルダを表示する」
に設定し、「OK」をクリックします。
*Windows Vista の場合は、コントロールパネルのクラシック表示を指定してくださ
い。
© Copyright 2008 Autodesk, Inc. All rights reserved.
21
ディジタルマッピングテンプレートユーザマニュアル
2. AutoCAD Map を起動します。
3. ツールパレットを開きます。カーソルから「ToolPalettes」と入力するか、キーボー
ドから Ctrl+3（コントロールキーを押しながら３）を押すことで表示されます。
4. DesignCenter を開きます。カーソルから「DC」と入力するか、Ctrl+2（コントロー
ルキーを押しながら２を押す）し、「DesignCenter」を立ち上げます。
5. 「DesignCenter」から、「フォルダ」タブを選択し、「C:¥Documents and Settings¥
ログオンユーザ名
¥Local Settings¥Application Data¥Autodesk¥AutoCAD Map 3D
2009¥R17.2¥jpn¥Template」（Windows Vista の場合は、C:¥Users¥
ログオンユー
ザ名
¥AppData¥Local¥Autodesk¥AutoCAD Map 3D
2009¥R17.2¥jpn¥Template）を開きます。

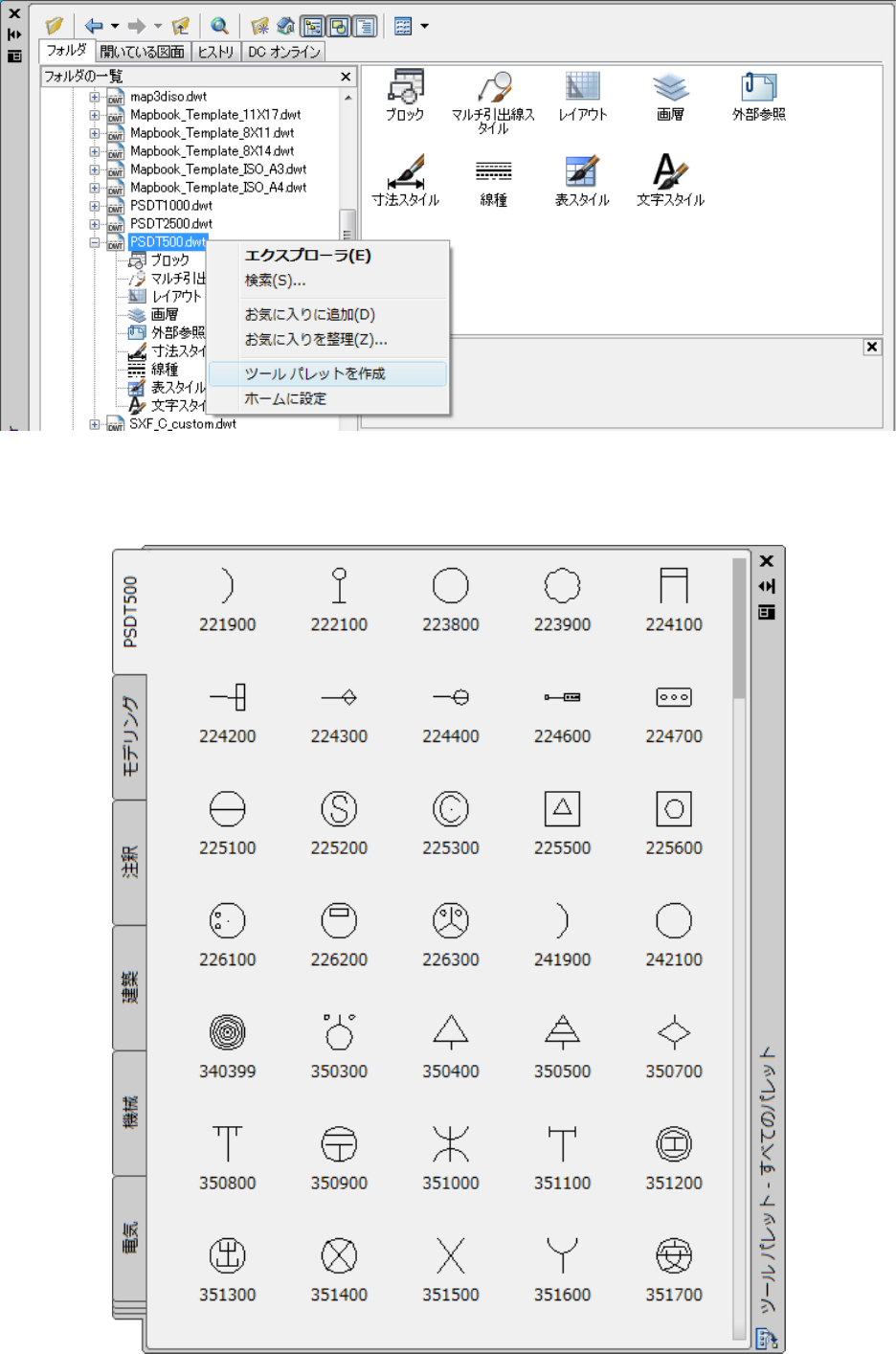

6. 登録したい縮尺の図面（例：1:500 の場合 PSDT500.dwt）を選択し、右クリックメニ
ューから「ツールパレット作成」を選択します。
© Copyright 2008 Autodesk, Inc. All rights reserved.
22
ディジタルマッピングテンプレートユーザマニュアル
7. ディジタルマッピングテンプレートに登録されているすべてのブロックがツールパレ
ットに登録されました。
© Copyright 2008 Autodesk, Inc. All rights reserved.
23
ディジタルマッピングテンプレートユーザマニュアル

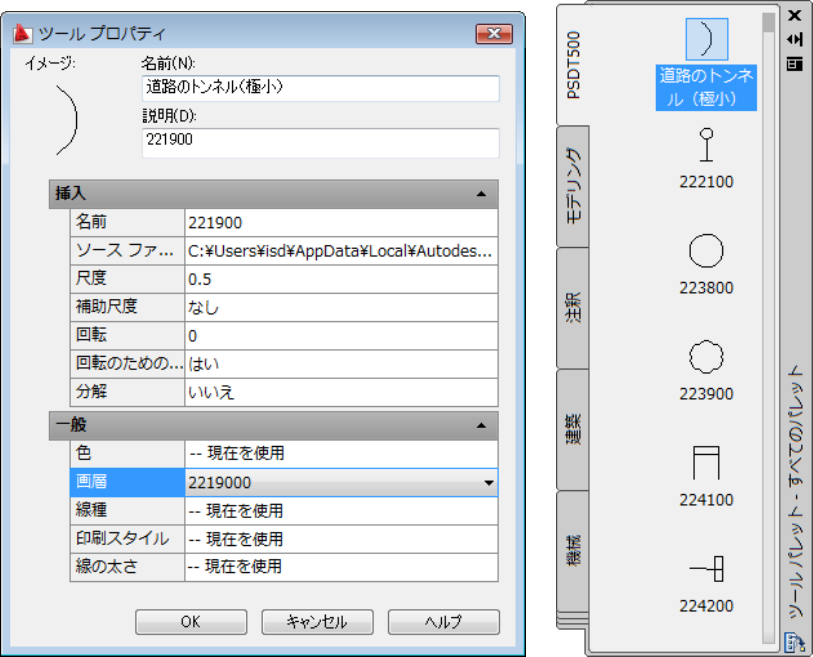

8. 各記号の入力方法をカスタマイズします。以下は 1/500 の「221900」を例で説明しま
す。
9. 221900 の記号を右クリックし、「プロパティ」を選択します。
「名前」を「道路のトンネル（極小）」とします（付録の表より分類コードから、わ
かりやすい名前に変更します）。
説明を「221900」とします（あらかじめ名前で登録されていた分類コードを入力して
おきます）
尺度を「0.5」とします。(1000 のときは「１」2500 のときは「2.5」となります)
「回転のためのプロンプト」を「はい」に設定します。（これはこの記号が方向を持
つときに「はい」を設定します。設定することで、入力時方向を確認できます）
「画層」を「221900」にして「OK」を押します。
(2) ブロック図形以外のツールパレットへの登録
ブロック図形以外の線分やポリライン、円、注記などの入力ツールをツールパレットに登録するこ
とができます。ここでは線（ポリライン）の作図ツールのうち「都道府県界」を登録します。
1. メニューから、ファイルー＞新規作成で、登録したい縮尺用のテンプレートを選択し
© Copyright 2008 Autodesk, Inc. All rights reserved.
24
ディジタルマッピングテンプレートユーザマニュアル
ます。

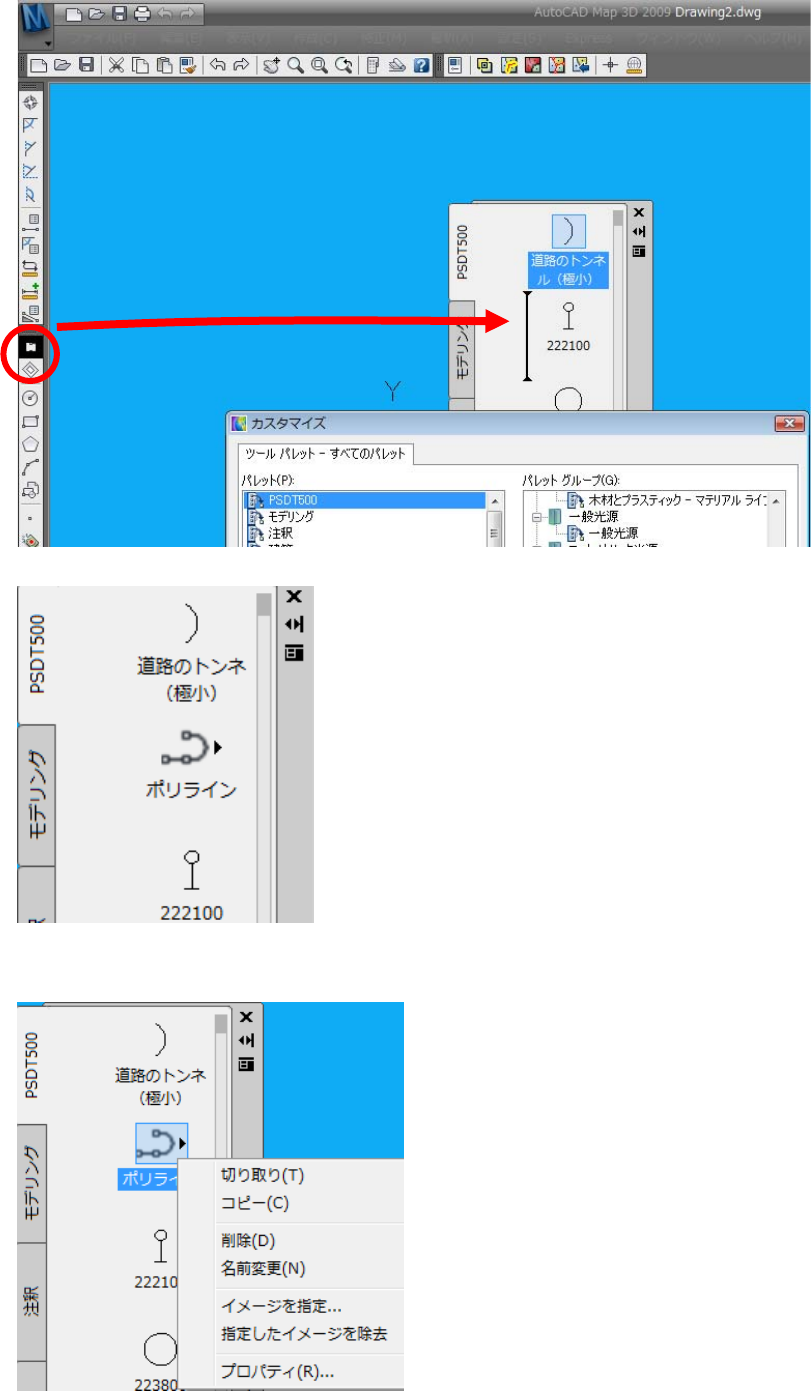

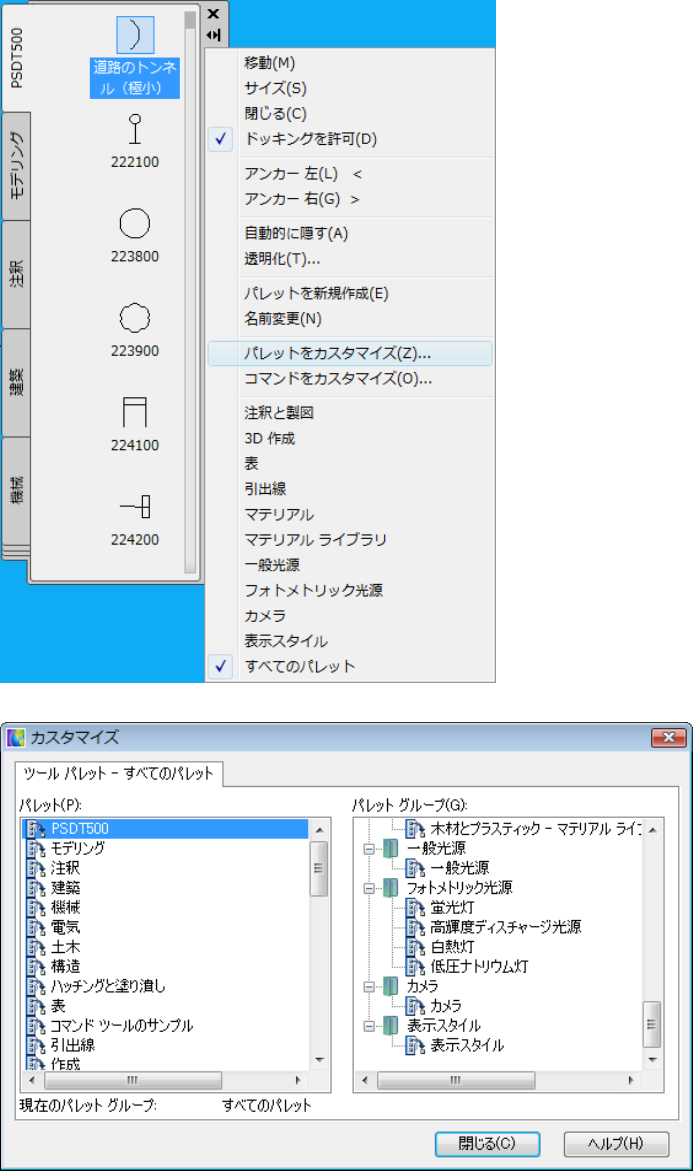

2. ツールパレットのバーのプロパティをクリックし、「カスタマイズ」を選択します。
3. 「ツールバー」の「ポリライン」のボタンをクリックし、「Ctrl」キーを押しながら、
「ツールパレット」のうえにマウスでドラッグ＆ドロップします。
© Copyright 2008 Autodesk, Inc. All rights reserved.
25
ディジタルマッピングテンプレートユーザマニュアル
作成した、「ポリライン」ツールを右クリックし、「プロパティ」を選択します。
© Copyright 2008 Autodesk, Inc. All rights reserved.
26
ディジタルマッピングテンプレートユーザマニュアル
© Copyright 2008 Autodesk, Inc. All rights reserved.
27

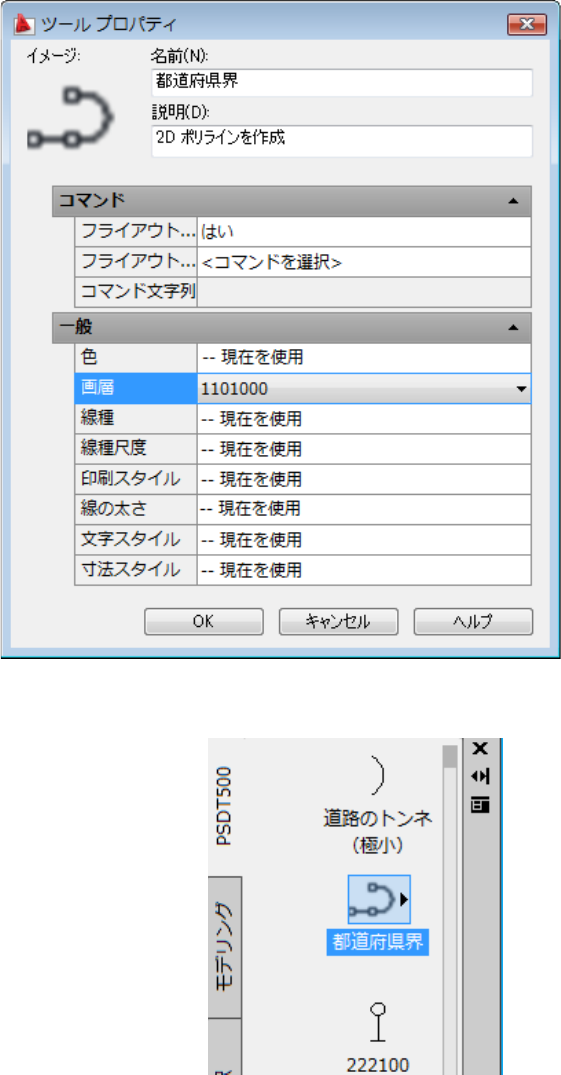

「名前」を「都道府県界」説明を「1101000」とします。
4. 「フライアウトを使う」を「いいえ」とします。
5. 「画層」を「1101000」とします。
6. 「OK」を押して、ツールプロパティダイアログを閉じます。
7. 「閉じる」を押して「カスタマイズ」ダイアログを閉じます。
ディジタルマッピングテンプレートユーザマニュアル
6 付録：ディジタルマッピングコード表
(1) 1/2500 国土基本図図式（PSDT2500.dwt）コード表
Copyright 2006 Autodesk, Inc. All rights reserved.
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
1101 1101 00 0 都府県界 6 110100 0 1 0 0 0000 0 7
1102 1102 00 0 北海道の支庁界 6 110200 0 1 0 0 0000 0 7
1103 1103 00 0 都市・東京都の区界 6 110300 0 1 0 0 0000 0 7
1104 1104 00 0 町村・指定都市の区界 6 110400 0 1 0 0 0000 0 7
1106 1106 00 0 大字・町（丁）界 4 110600 0 1 0 0 0000 0 7
1110 1110 00 0 所属界 6 111000 0 1 0 0 0000 0 7
2101 2101 00 0 真幅道路(街区線) 3 0 1 0 0 0000 0 7
2101 2101 00 1 真幅道路(街区線陰線） 0 0 1 0 0 0000 0 7
2102 2102 00 0 軽車道 6 0 1 0 0 0000 0 7
2103 2103 00 0 徒歩道 6 210300 0 1 0 0 0000 0 6
2106 2106 00 0 庭園路等 3 210600 0 1 0 0 0000 0 3
2109 2109 00 0 建設中の道路 2 210900 0 1 0 0 0000 0 7
2203 2203 00 0 道路橋 6 0 1 0 0 0000 0 5
2203 2203 99 0 道路橋（ひ開部） 6 0 1 0 0 0000 0 5
2205 2205 00 0 徒橋 6 0 1 0 0 0000 0 3
2205 2205 00 0 徒橋（ひ開部） 6 0 1 0 0 0000 0 3
2211 2211 00 0 横断歩道橋 3 0 1 0 0 0000 0 7
2213 2213 00 0 歩道 2 221300 0 1 0 0 0000 0 7
2214 2214 00 0 石段 縁部 3 0 1 0 0 0000 0 3
2214 2214 99 0 石段 段部 3 0 1 0 0 0000 0 3
2215 2215 00 0 地下街・地下鉄等出入り口 外周 3 0 1 0 0 0000 0 7
2215 2215 99 0 地下街・地下鉄等出入り口 段部 3 0 1 0 0 0000 0 7
2219 2219 00 0 道路のトンネル（真形・極小記号） 3 0 1 0 0 0100 0 1
2226 2226 00 0 分離帯 2 0 1 0 0 0000 0 7
2228 2228 00 0 道路の雪覆い等 3 222800 0 1 0 0 0000 0 7
2238 2238 00 0 並木 2 0 0 0 0 1000 0 3
2301 2301 00 0 普通鉄道 10 0 1 0 0 0000 0 7
2303 2303 00 0 路面の鉄道 6 0 1 0 0 0000 0 7
2305 2305 00 0 特殊鉄道 6 230500 0 1 0 0 0000 0 7
2306 2306 00 0 索道 2 230600 0 1 0 0 0000 0 7
2309 2309 00 0 建設中の鉄道 2 230900 0 1 0 0 0000 0 7
2401 2401 00 0 鉄道橋(高架部) 6 0 1 0 0 0000 0 7
2411 2411 00 0 跨線橋 3 0 1 0 0 0000 0 7
2419 2419 00 0 鉄道のトンネル（真形・極小記号） 3 0 1 0 0 0100 0 1
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 1/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
2421 2421 00 0 停留所（極小の場合は記号） 2 0 0 0 0 1000 0 7
2424 2424 00 0 ﾌﾟﾗｯﾄﾎｰﾑ 2 0 1 0 0 0000 0 7
2428 2428 00 0 鉄道の雪覆い等 4 242800 0 1 0 0 0000 0250
3001 3001 00 0 普通建物 3 0 1 0 0 0000 0 4
3001 3001 31 0 普通建物（中庭線） 3 0 1 0 0 0000 0 4
3001 3001 32 0 普通建物（棟割線） 3 0 1 0 0 0000 0 4
3001 3001 33 0 普通建物（階層線） 3 0 1 0 0 0000 0 4
3001 3001 34 0 普通建物（外付階段） 3 0 1 0 0 0000 0 4
3001 3001 35 0 普通建物（ポーチ・ひさし） 3 0 1 0 0 0000 0 4
3002 3002 00 0 堅ろう建物 6 0 1 0 0 0000 0 5
3002 3002 31 0 堅ろう建物（中庭線） 6 0 1 0 0 0000 0 5
3002 3002 32 0 堅ろう建物（棟割線） 6 0 1 0 0 0000 0 5
3002 3002 33 0 堅ろう建物（階層線） 6 0 1 0 0 0000 0 5
3002 3002 34 0 堅ろう建物（外付階段） 6 0 1 0 0 0000 0 5
3002 3002 35 0 堅ろう建物（ポーチ・ひさし） 6 0 1 0 0 0000 0 5
3003 3003 00 0 普通無壁舎 2 300300 0 1 0 0 0000 0 7
3003 3003 31 0 普通無壁舎（中庭線） 2 300300 0 1 0 0 0000 0 7
3003 3003 32 0 普通無壁舎（棟割線） 2 300300 0 1 0 0 0000 0 7
3003 3003 33 0 普通無壁舎（階層線） 2 300300 0 1 0 0 0000 0 7
3003 3003 34 0 普通無壁舎（外付階段） 2 300300 0 1 0 0 0000 0 7
3003 3003 35 0 普通無壁舎（ポーチ・ひさし） 2 300300 0 1 0 0 0000 0 7
3004 3004 00 0 堅ろう無壁舎 6 300400 0 1 0 0 0000 0 5
3004 3004 31 0 堅ろう無壁舎（中庭線） 6 300400 0 1 0 0 0000 0 5
3004 3004 32 0 堅ろう無壁舎（棟割線） 6 300400 0 1 0 0 0000 0 5
3004 3004 33 0 堅ろう無壁舎（階層線） 6 300400 0 1 0 0 0000 0 5
3004 3004 34 0 堅ろう無壁舎（外付階段） 6 300400 0 1 0 0 0000 0 5
3004 3004 35 0 堅ろう無壁舎（ポーチ・ひさし） 6 300400 0 1 0 0 0000 0 5
3401 3401 00 0 門 2 0 1 0 0 0100 0 7
3402 3402 00 0 屋門 3 340200 0 1 0 0 0000 0 7
3503 3503 00 0 官公署 4 0 0 0 0 1000 0 1
3504 3504 00 0 裁判所 4 0 0 0 0 1000 0 1
3505 3505 00 0 検察庁 4 0 0 0 0 1000 0 1
3507 3507 00 0 税務署 4 0 0 0 0 1000 0 1
3509 3509 00 0 郵便局 4 0 0 0 0 1000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 2/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
3510 3510 00 0 森林管理所 4 0 0 0 0 1000 0 3
3515 3515 00 0 交番・駐在所 4 0 0 0 0 1000 0 1
3516 3516 00 0 消防署 4 0 0 0 0 1000 0 1
3517 3517 00 0 職業安定所 4 0 0 0 0 1000 0 7
3519 3519 00 0 役場支所及び出張所 4 0 0 0 0 1000 0 7
3521 3521 00 0 神社 4 0 0 0 0 1000 0 1
3522 3522 00 0 寺院 4 0 0 0 0 1000 0 1
3523 3523 00 0 ｷﾘｽﾄ教会 4 0 0 0 0 1000 0 1
3524 3524 00 0 学校 4 0 0 0 0 1000 0 3
3525 3525 00 0 幼稚園・保育園 4 0 0 0 0 1000 0 2
3526 3526 00 0 公会堂・公民館 4 0 0 0 0 1000 0 7
3531 3531 00 0 保健所 4 0 0 0 0 1000 0 7
3532 3532 00 0 病院 4 0 0 0 0 1000 0 7
3534 3534 00 0 銀行 4 0 0 0 0 1000 0 7
3536 3536 00 0 協同組合 4 0 0 0 0 1000 0 7
3545 3545 00 0 倉庫 4 0 0 0 0 1000 0 1
3546 3546 00 0 火薬庫 4 0 0 0 0 1000 0 1
3548 3548 00 0 工場 4 0 0 0 0 1000 0 1
3550 3550 00 0 変電所 4 0 0 0 0 1000 0 1
3556 3556 00 0 揚・排水機場 4 0 0 0 0 1000 0 4
3560 3560 00 0 ｶﾞｿﾘﾝｽﾀﾝﾄﾞ 4 0 0 0 0 1000 0 1
4201 4201 00 0 墓碑 3 0 0 0 0 1000 0 7
4202 4202 00 0 記念碑 3 0 0 0 0 1000 0 7
4203 4203 00 0 立像 3 0 0 0 0 1000 0 7
4204 4204 00 0 路傍祠 3 0 0 0 0 1000 0 7
4205 4205 00 0 灯ろう 3 0 0 0 0 1000 0 7
4207 4207 00 0 鳥居（極小の場合は記号） 3 0 0 0 0 1000 0 1
4219 4219 00 0 坑口（極小の場合は記号） 6 0 1 0 0 0100 0 1
4221 4221 00 0 独立樹(広葉樹) 3 0 0 0 0 1000 0 3
4222 4222 00 0 独立樹(針葉樹) 3 0 0 0 0 1000 0 3
4225 4225 00 0 油井・ｶﾞｽ井 3 0 0 0 0 1000 0 1
4228 4228 00 0 起重機 3 0 0 0 0 1000 0 7
4231 4231 00 0 ﾀﾝｸ（極小の場合は記号） 3 0 1 0 0 1000 0 7
4234 4234 00 0 煙突 3 0 1 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 3/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
4235 4235 00 0 高塔（極小記号） 3 0 1 0 0 1000 0 7
4235 4235 99 0 高塔（真形脚部） 3 0 1 0 0 0000 0 7
4236 4236 00 0 電波塔 3 0 0 0 0 1000 0 7
4241 4241 00 0 灯台 3 0 1 0 0 1000 0 2
4243 4243 00 0 灯標 3 0 0 0 0 1000 0 2
4251 4251 00 0 水位観測所 3 0 0 0 0 1000 0 4
4261 4261 00 0 輸送管(地上) 2 0 1 0 0 0000 0 1
4262 4262 00 0 輸送管(空間) 2 426200 0 1 0 0 0000 0 1
4265 4265 00 0 送電線 2 426500 0 1 0 0 0000 0 1
5101 5101 00 0 河川・用水路・湖池・海岸線 3 0 1 0 0 0000 0 4
5102 5102 00 0 一条河川 3 510200 0 1 0 0 0000 0 4
5203 5203 00 0 桟橋(木・浮桟橋) 4 0 1 0 0 0000 0 4
5221 5221 00 0 渡船発着所 2 0 0 0 0 0100 0 4
5226 5226 00 0 滝(極小) 4 0 0 0 0 0100 0 4
5226 5226 11 0 滝(上端) 4 0 1 0 0 0000 0 4
5226 5226 12 0 滝(下端) 4 0 1 0 0 0000 0 4
5227 5227 00 0 堰(極小) 4 0 0 0 0 0100 0 4
5227 5227 11 0 堰(上端） 4 0 1 0 0 0000 0 4
5227 5227 12 0 堰（下端） 4 0 1 0 0 0000 0 4
5228 5228 00 0 水門（極小の場合は記号） 4 0 1 0 0 0100 0 4
5232 5232 00 0 透過水制 0 0 1 0 0 0000 0 4
5232 5232 99 0 透過水制（内部点） 4 0 0 0 0 1000 0 4
5239 5239 00 0 敷石斜坂 3 0 1 0 0 0000 0 4
5241 5241 00 0 流水方向 6 0 0 0 0 0100 0 4
6101 6101 11 0 人工斜面(上端) 2 0 1 0 0 0000 0 6
6101 6101 11 1 人工斜面(上端陰線) 0 0 1 0 0 0000 0250
6101 6101 12 0 人工斜面(下端) 2 0 1 0 0 0000 0 6
6101 6101 12 1 人工斜面(下端陰線) 0 0 1 0 0 0000 0250
6101 6101 99 0 人工斜面(形状線) 2 0 1 0 0 0000 0 6
6102 6102 00 0 土堤 2 610200 0 1 0 0 0000 0 3
6110 6110 00 0 被覆(直被) 4 611000 0 1 0 0 0000 0 1
6110 6110 11 0 被覆(上端) 4 611011 0 1 0 0 0000 0 1
6110 6110 11 1 被覆(上端陰線) 0 611011 0 1 0 0 0000 0250
6110 6110 12 0 被覆(下端) 2 0 1 0 0 0000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 4/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
6110 6110 12 1 被覆(下端陰線) 0 0 1 0 0 0000 0250
6110 6110 99 0 被覆(射影記号) 2 0 0 0 0 1000 0 1
6130 6130 00 0 かき・さく 4 613000 0 1 0 0 0000 0 3
6140 6140 00 0 へい 4 614000 0 1 0 0 0000 0 3
6201 6201 00 0 区域界 2 620100 0 1 0 0 0000 0 6
6212 6212 00 0 駐車場 4 0 0 0 0 1000 0 7
6214 6214 00 0 園庭 3 0 0 0 0 1000 0 3
6216 6216 00 0 材料置場 3 0 0 0 0 1000 0 7
6221 6221 00 0 噴火口・噴気口 3 0 0 0 0 1000 0 1
6222 6222 00 0 温泉・鉱泉 3 0 0 0 0 1000 0 1
6301 6301 00 0 植生界 2 630100 0 1 0 0 0000 0 3
6302 6302 00 0 耕地界 2 630200 0 1 0 0 0000 0 3
6311 6311 00 0 田 2 0 0 0 0 1000 0 3
6313 6313 00 0 畑 2 0 0 0 0 1000 0 3
6314 6314 00 0 さとうきび畑 2 0 0 0 0 1000 0 3
6315 6315 00 0 パイナップル畑 2 0 0 0 0 1000 0 3
6317 6317 00 0 桑畑 2 0 0 0 0 1000 0 3
6318 6318 00 0 茶畑 2 0 0 0 0 1000 0 3
6319 6319 00 0 果樹園 2 0 0 0 0 1000 0 3
6321 6321 00 0 その他の樹木畑 2 0 0 0 0 1000 0 3
6323 6323 00 0 芝地 2 0 0 0 0 1000 0 3
6331 6331 00 0 広葉樹林 2 0 0 0 0 1000 0 3
6332 6332 00 0 針葉樹林 2 0 0 0 0 1000 0 3
6333 6333 00 0 竹林 2 0 0 0 0 1000 0 3
6334 6334 00 0 荒地 2 0 0 0 0 1000 0 3
6335 6335 00 0 はい松地 2 0 0 0 0 1100 0 3
6336 6336 00 0 しの地(笹地) 2 0 0 0 0 1000 0 3
6337 6337 00 0 やし科樹林 2 0 0 0 0 1000 0 3
6338 6338 00 0 湿地 2 0 0 0 0 1000 0 6
6340 6340 00 0 砂れき地 2 0 0 0 0 1000 0 7
7101 7101 00 0 等高線(計曲線) 4 0 1 0 0 0000 0 7
7101 7101 00 1 等高線(計曲線陰線) 0 0 1 0 0 0000 0250
7102 7102 00 0 等高線(主曲線) 2 0 1 0 0 0000 0 6
7102 7102 00 1 等高線(主曲線陰線) 0 0 1 0 0 0000 0250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 5/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
7103 7103 00 0 等高線(補助曲線) 2 710300 0 1 0 0 0000 0 2
7103 7103 00 0 等高線(補助曲線陰線) 2 0 1 0 0 0000 0250
7105 7105 00 0 凹地(計曲線) 4 710500 0 1 0 0 0000 0 3
7106 7106 00 0 凹地(主曲線) 2 710600 0 1 0 0 0000 0 4
7107 7107 00 0 凹地(補助曲線) 2 710700 0 1 0 0 0000 0 5
7199 7199 00 0 凹地矢印 2 0 0 0 0 0100 0 6
7201 7201 11 0 土がけ(上端) 2 0 1 0 0 0000 0 3
7201 7201 11 1 土がけ(上端陰線) 0 0 1 0 0 0000 0250
7201 7201 12 0 土がけ(下端) 2 720120 0 1 0 0 0000 0 3
7201 7201 12 1 土がけ(下端陰線) 0 0 1 0 0 0000 0250
7201 7201 99 0 土がけ(形状線) 2 0 1 0 0 0000 0 3
7202 7202 00 0 雨裂 2 0 0 0 0 0100 0 4
7206 7206 00 0 洞口 4 0 0 0 0 0100 0 6
7211 7211 11 0 岩がけ(上端) 2 0 1 0 0 0000 0 6
7211 7211 11 1 岩がけ(上端陰線) 0 0 1 0 0 0000 0250
7211 7211 12 0 岩がけ(下端) 2 721120 0 1 0 0 0000 0 6
7211 7211 12 1 岩がけ(下端陰線) 0 0 1 0 0 0000 0250
7211 7211 99 0 岩がけ(形状線) 2 0 1 0 0 0000 0 6
7212 7212 00 0 露岩 2 721200 0 1 0 0 0000 0 7
7213 7213 00 0 散岩 2 0 0 0 0 0100 0 7
7214 7214 00 0 さんご礁 2 721400 0 1 0 0 0000 0 4
7301 7301 00 0 三角点 4 2000 01010 0 1
7302 7302 00 0 水準点 4 2000 01010 0 1
7303 7303 00 0 多角点等 4 2000 01010 0 1
7304 7304 00 0 公共基準点(三角点) 4 2000 01010 0 1
7305 7305 00 0 公共基準点(水準点) 4 2000 01010 0 1
7308 7308 00 0 電子基準点 4 2000 01010 0 1
7311 7311 00 0 標石を有しない標高点 4 2000 01010 0 1
7312 7312 00 0 図化機測定による標高点 4 2000 01010 0 1
8110 8110 00 0 市・東京都の区 7 5000 00010 0 7
8111 8111 00 0 町・村・指定都市の区 7 4.5 0 0 0 0 0010 0 7
8112 8112 00 0 市町村飛地 4 3000 00010 0 7
8113 8113 00 0 大区域 5 4000 00010 0 7
8114 8114 00 0 大字・町・丁目 4 3.5 0 0 0 0 0010 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 6/7
ディジタルマッピングテンプレートユーザマニュアル 付録 1 1/2500国土基本図図式 PSDT2500.dwt
字大面線円円弧点方向注記属性
グ
リッド
間断
区分
表示色
(参考）
データタイプ（参考）注記
標準分類
コード
Autodesk Map画層
項目名 線種名線号
使用分類
コード
図形
区分
8115 8115 00 0 小字・丁目 4 3000 00010 0 7
8116 8116 00 0 通り 4 3000 00010 0 7
8121 8121 00 0 道路の路線名 4 3000 00010 0 7
8122 8122 00 0 坂・峠・道路施設・ｲﾝﾀｰﾁｪﾝｼﾞ等 4 2.5 0 0 0 0 0010 0 7
8123 8123 00 0 鉄道の路線名 4 3000 00010 0 7
8124 8124 00 0 駅、操車場、信号所、鉄道施設 4 2.5 0 0 0 0 0010 0 7
8125 8125 00 0 橋 4 2.5 0 0 0 0 0010 0 7
8126 8126 00 0 ﾄﾝﾈﾙ 4 2.5 0 0 0 0 0010 0 7
8131 8131 00 0 独立又は集団の建物 4 2.5 0 0 0 0 0010 0 7
8142 8142 00 0 高塔、灯台、坑口、記念碑、墓碑、鳥居、輸送管 4 2.5 0 0 0 0 0010 0 7
8151 8151 00 0 河川 5 3.5 0 0 0 0 0010 0 4
8151 8151 00 0 一条河川 4 2.5 0 0 0 0 0010 0 4
8151 8151 00 0 湖地 4 3000 00010 0 4
8151 8151 00 0 内、湾、港 5 3.5 0 0 0 0 0010 0 4
8151 8151 00 0 岬、崎、鼻、岩礁 4 2.5 0 0 0 0 0010 0 4
8151 8151 00 0 川岸、川原、洲、滝、浜、磯 4 3000 00010 0 4
8151 8151 00 0 島 4 3000 00010 0 3
8152 8152 00 0 堰、水門、渡船発着所 4 2.5 0 0 0 0 0010 0 4
8152 8152 00 0 堤防、ダム 4 2.5 0 0 0 0 0010 0 4
8162 8162 00 0 公園、運動場、牧場、飛行場、ｺﾞﾙﾌ場、材料置場、温泉 4 2.5 0 0 0 0 0010 0 3
8163 8163 00 0 植生 4 2.5 0 0 0 0 0010 0 3
8171 8171 00 0 山 4 3000 00010 0 3
8171 8171 00 0 尖峰、丘、塚 4 2.5 0 0 0 0 0010 0 7
8171 8171 00 0 山麓 4 2.5 0 0 0 0 0010 0 7
8171 8171 00 0 谷、沢 4 2.5 0 0 0 0 0010 0 4
8173 8173 00 0 三角点、水準点、多角点、標石を有しない標高点 4 2000 00010 0 7
8173 8173 00 0 図化機による標高点、等高線注記 4 1.5 0 0 0 0 0010 0 7
8181 8181 00 0 説明注記 3 2000 00010 0 7
8199 8199 00 0 指示点 4 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録1 7/7
ディジタルマッピングテンプレートユーザマニュアル
(2) 1/1000 大縮尺図式（PSDT1000.dwt）コード表
Copyright 2005 Autodesk, Inc. All rights reserved.
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
1101 1101 00 0 都府県界 6 110100 0 1 0 0 0000 0 7
1102 1102 00 0 北海道の支庁界 6 110200 0 1 0 0 0000 0 7
1103 1103 00 0 都市・東京都の区界 6 110300 0 1 0 0 0000 0 7
1104 1104 00 0 町村・指定都市の区界 6 110400 0 1 0 0 0000 0 7
1106 1106 00 0 大字・町（丁）界 4 110600 0 1 0 0 0000 0 7
1107 1107 00 0 小字界 4 110700 0 1 0 0 0000 0 7
1110 1110 00 0 所属界 6 111000 0 1 0 0 0000 0 7
2101 2101 00 0 真幅道路(街区線) 3 0 1 0 0 0000 0 7
2101 2101 00 1 真幅道路(街区線陰線） 0 0 1 0 0 0000 0 7
2103 2103 00 0 徒歩道 6 210300 0 1 0 0 0000 0 6
2106 2106 00 0 庭園路等 3 210600 0 1 0 0 0000 0 3
2107 2107 00 0 トンネル内の道路 3 210700 0 1 0 0 0000 0 7
2109 2109 00 0 建設中の道路 3 210900 0 1 0 0 0000 0 7
2203 2203 00 0 道路橋 6 0 1 0 0 0000 0 5
2203 2203 21 0 道路橋（高欄） 3 0 1 0 0 0000 0 5
2203 2203 22 0 道路橋（橋脚） 3 0 1 0 0 0000 0 5
2204 2204 00 0 木橋 3 0 1 0 0 0000 0 3
2204 2204 99 0 木橋（ひ開部） 3 0 1 0 0 0000 0 3
2205 2205 00 0 徒橋 6 0 1 0 0 0000 0 3
2205 2205 99 0 徒橋（ひ開部） 6 0 1 0 0 0000 0 3
2206 2206 00 0 桟道橋 6 0 1 0 0 0000 0 250
2206 2206 21 0 桟道橋（高欄） 3 0 1 0 0 0000 0 250
2206 2206 22 0 桟道橋（橋脚） 3 0 1 0 0 0000 0 250
2211 2211 00 0 横断歩道橋 3 0 1 0 0 0000 0 2
2212 2212 00 0 地下横断歩道 3 221200 0 1 0 0 0000 0 250
2213 2213 00 0 歩道 3 0 1 0 0 0000 0 6
2214 2214 00 0 石段 縁部 3 0 1 0 0 0000 0 5
2214 2214 99 0 石段 段部 3 0 1 0 0 0000 0 5
2215 2215 00 0 地下街・地下鉄等出入り口 外周 3 0 1 0 0 0000 0 250
2215 2215 99 0 地下街・地下鉄等出入り口 段部 3 0 1 0 0 0000 0 250
2219 2219 00 0 道路のトンネル（極小の場合は記号） 3 0 1 0 0 0100 0 1
2221 2221 00 0 バス停 3 0 0 0 0 0100 0 1
2222 2222 00 0 安全地帯 3 0 1 0 0 0000 0 7
2226 2226 00 0 分離帯 3 0 1 0 0 0000 0 7
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 1/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
2227 2227 00 0 駒止め 6 222700 0 1 0 0 0000 0 7
2228 2228 00 0 道路の雪覆い等 3 222800 0 1 0 0 0000 0 250
2231 2231 00 0 側溝 Ｕ字溝無蓋 3 0 1 0 0 0000 0 4
2232 2232 00 0 側溝 Ｕ字溝有蓋 3 223200 0 1 0 0 0000 0 4
2233 2233 00 0 側溝 Ｌ字溝 3 223300 0 1 0 0 0000 0 4
2234 2234 00 0 側溝地下部 3 223400 0 1 0 0 0000 0 4
2235 2235 00 0 雨水桝 3 0 1 0 0 0000 0 4
2236 2236 00 0 並木桝 3 0 1 0 0 0000 0 4
2238 2238 00 0 並木 3 0 0 0 0 1000 0 3
2239 2239 00 0 植樹 3 0 0 0 0 1000 0 3
2241 2241 00 0 道路情報板 3 0 0 0 0 0100 0 5
2242 2242 00 0 道路標識 案内 3 0 0 0 0 0100 0 5
2243 2243 00 0 道路標識 警戒 3 0 0 0 0 0100 0 5
2244 2244 00 0 道路標識 規制 3 0 0 0 0 0100 0 5
2246 2246 00 0 信号灯 3 0 0 0 0 0100 0 1
2247 2247 00 0 信号灯 専用ポールのないもの 3 0 0 0 0 0100 0 1
2251 2251 00 0 交通量観測所 3 0 0 0 0 1000 0 1
2252 2252 00 0 スノーポール 3 0 0 0 0 1000 0 1
2253 2253 00 0 カーブミラー 3 0 0 0 0 1000 0 1
2255 2255 00 0 距離標（Ｋｍ） 3 0 0 0 0 1000 0 1
2256 2256 00 0 距離標（ｍ） 3 0 0 0 0 1000 0 1
2261 2261 00 0 電話ボックス 3 0 0 0 0 1000 0 1
2262 2262 00 0 郵便ポスト 3 0 0 0 0 1000 0 1
2263 2263 00 0 火災報知機 3 0 0 0 0 1000 0 1
2301 2301 00 0 普通鉄道 8 0 1 0 0 0000 0 7
2302 2302 00 0 地下鉄地上部 8 0 1 0 0 0000 0 250
2303 2303 00 0 路面の鉄道 8 0 1 0 0 0000 0 7
2304 2304 00 0 モノレール 8 230400 0 1 0 0 0000 0 7
2305 2305 00 0 特殊鉄道 6 230500 0 1 0 0 0000 0 7
2306 2306 00 0 索道 3 230600 0 1 0 0 0000 0 7
2309 2309 00 0 建設中の鉄道 3 230900 0 1 0 0 0000 0 7
2311 2311 00 0 トンネル内の鉄道 普通鉄道 8 231100 0 1 0 0 0000 0 7
2312 2312 00 0 地下鉄地下部 8 231200 0 1 0 0 0000 0 7
2313 2313 00 0 トンネル内の鉄道 路面電車 8 231300 0 1 0 0 0000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 2/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
2314 2314 00 0 トンネル内の鉄道 モノレール 8 231400 0 1 0 0 0000 0 7
2315 2315 00 0 トンネル内の鉄道 特殊鉄道 8 231500 0 1 0 0 0000 0 7
2401 2401 00 0 鉄道橋(高架部) 6 0 1 0 0 0000 0 7
2401 2401 21 0 鉄道橋(高架部)（高欄） 3 0 1 0 0 0000 0 7
2401 2401 22 0 鉄道橋(高架部)（橋脚） 3 0 1 0 0 0000 0 7
2411 2411 00 0 跨線橋 3 0 1 0 0 0000 0 1
2412 2412 00 0 地下通路 3 241200 0 1 0 0 0000 0 250
2419 2419 00 0 鉄道のトンネル（極小の場合は記号） 3 0 1 0 0 0100 0 1
2421 2421 00 0 停留所（極小の場合は記号） 3 0 1 0 0 1000 0 7
2424 2424 00 0 ﾌﾟﾗｯﾄﾎｰﾑ 3 0 1 0 0 0000 0 250
2425 2425 00 0 ﾌﾟﾗｯﾄﾎｰﾑ上屋 3 242500 0 1 0 0 0000 0 250
2426 2426 00 0 モノレール橋脚 3 0 1 0 0 0000 0 7
2428 2428 00 0 鉄道の雪覆い等 3 242800 0 1 0 0 0000 0 250
3001 3001 00 0 普通建物 3 0 1 0 0 0000 0 4
3001 3001 31 0 普通建物（中庭線） 3 0 1 0 0 0000 0 250
3001 3001 32 0 普通建物（棟割線） 3 0 1 0 0 0000 0 250
3001 3001 33 0 普通建物（階層線） 3 0 1 0 0 0000 0 250
3001 3001 34 0 普通建物（外付階段） 3 0 1 0 0 0000 0 250
3001 3001 35 0 普通建物（ポーチ・ひさし） 3 0 1 0 0 0000 0 250
3002 3002 00 0 堅ろう建物 6 0 1 0 0 0000 0 5
3002 3002 31 0 堅ろう建物（中庭線） 6 0 1 0 0 0000 0 250
3002 3002 32 0 堅ろう建物（棟割線） 6 0 1 0 0 0000 0 250
3002 3002 33 0 堅ろう建物（階層線） 6 0 1 0 0 0000 0 250
3002 3002 34 0 堅ろう建物（外付階段） 6 0 1 0 0 0000 0 250
3002 3002 35 0 堅ろう建物（ポーチ・ひさし） 6 0 1 0 0 0000 0 250
3003 3003 00 0 普通無壁舎 3 300300 0 1 0 0 0000 0 4
3003 3003 31 0 普通無壁舎（中庭線） 3 300300 0 1 0 0 0000 0 250
3003 3003 32 0 普通無壁舎（棟割線） 3 300300 0 1 0 0 0000 0 250
3003 3003 33 0 普通無壁舎（階層線） 3 300300 0 1 0 0 0000 0 250
3003 3003 34 0 普通無壁舎（外付階段） 3 300300 0 1 0 0 0000 0 250
3003 3003 35 0 普通無壁舎（ポーチ・ひさし） 3 300300 0 1 0 0 0000 0 250
3004 3004 00 0 堅ろう無壁舎 6 300400 0 1 0 0 0000 0 5
3004 3004 31 0 堅ろう無壁舎（中庭線） 6 300400 0 1 0 0 0000 0 250
3004 3004 32 0 堅ろう無壁舎（棟割線） 6 300400 0 1 0 0 0000 0 250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 3/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
3004 3004 33 0 堅ろう無壁舎（階層線） 6 300400 0 1 0 0 0000 0 250
3004 3004 34 0 堅ろう無壁舎（外付階段） 6 300400 0 1 0 0 0000 0 250
3004 3004 35 0 堅ろう無壁舎（ポーチ・ひさし） 6 300400 0 1 0 0 0000 0 250
3401 3401 00 0 門 3 0 1 0 0 0000 0 7
3402 3402 00 0 屋門 3 340200 0 1 0 0 0000 0 7
3403 3403 00 0 たたき 3 0 1 0 0 0000 0 7
3403 3403 99 0 たたき（射影記号） 3 0 0 0 0 1000 0 7
3404 3404 00 0 プール 3 0 1 0 0 0000 0 4
3503 3503 00 0 官公署 4 0 0 0 0 1000 0 1
3504 3504 00 0 裁判所 4 0 0 0 0 1000 0 1
3505 3505 00 0 検察庁 4 0 0 0 0 1000 0 1
3507 3507 00 0 税務署 4 0 0 0 0 1000 0 1
3508 3508 00 0 税関 4 0 0 0 0 1000 0 1
3509 3509 00 0 郵便局 4 0 0 0 0 1000 0 1
3510 3510 00 0 森林管理署 4 0 0 0 0 1000 0 3
3511 3511 00 0 測候所 4 0 0 0 0 1000 0 4
3512 3512 00 0 工事事務所 4 0 0 0 0 1000 0 250
3513 3513 00 0 出張所 4 0 0 0 0 1000 0 7
3514 3514 00 0 警察署 4 0 0 0 0 1000 0 1
3515 3515 00 0 交番 4 0 0 0 0 1000 0 1
3516 3516 00 0 消防署 4 0 0 0 0 1000 0 1
3517 3517 00 0 職業安定所 4 0 0 0 0 1000 0 1
3518 3518 00 0 土木事務所 4 0 0 0 0 1000 0 250
3519 3519 00 0 役場支所及び出張所 4 0 0 0 0 1000 0 7
3521 3521 00 0 神社 4 0 0 0 0 1000 0 1
3522 3522 00 0 寺院 4 0 0 0 0 1000 0 1
3523 3523 00 0 ｷﾘｽﾄ教会 4 0 0 0 0 1000 0 1
3524 3524 00 0 学校 4 0 0 0 0 1000 0 3
3525 3525 00 0 幼稚園・保育園 4 0 0 0 0 1000 0 2
3526 3526 00 0 公会堂・公民館 4 0 0 0 0 1000 0 7
3527 3527 00 0 博物館 4 0 0 0 0 1000 0 7
3528 3528 00 0 図書館 4 0 0 0 0 1000 0 7
3529 3529 00 0 美術館 4 0 0 0 0 1000 0 7
3531 3531 00 0 保健所 4 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 4/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
3532 3532 00 0 病院 4 0 0 0 0 1000 0 1
3534 3534 00 0 銀行 4 0 0 0 0 1000 0 7
3536 3536 00 0 協同組合 4 0 0 0 0 1000 0 7
3539 3539 00 0 デパート 4 0 0 0 0 1000 0 7
3545 3545 00 0 倉庫 4 0 0 0 0 1000 0 1
3546 3546 00 0 火薬庫 4 0 0 0 0 1000 0 1
3548 3548 00 0 工場 4 0 0 0 0 1000 0 1
3549 3549 00 0 発電所 4 0 0 0 0 1000 0 1
3550 3550 00 0 変電所 4 0 0 0 0 1000 0 1
3552 3552 00 0 浄水場 4 0 0 0 0 1000 0 4
3553 3553 00 0 揚水機場 4 0 0 0 0 1000 0 4
3556 3556 00 0 揚・排水機場 4 0 0 0 0 1000 0 4
3557 3557 00 0 排水機場 4 0 0 0 0 1000 0 4
3559 3559 00 0 公衆便所 4 0 0 0 0 1000 0 250
3560 3560 00 0 ｶﾞｿﾘﾝｽﾀﾝﾄﾞ 4 0 0 0 0 1000 0 1
4101 4101 00 0 マンホール（未分類） 3 0 1 0 0 0100 0 7
4111 4111 00 0 マンホール共同溝 3 0 1 0 0 0100 0 7
4119 4119 00 0 有線柱 3 0 1 0 0 0100 0 7
4121 4121 00 0 マンホール（ガス） 3 0 1 0 0 0100 0 7
4131 4131 00 0 マンホール（電話） 3 0 1 0 0 0100 0 7
4132 4132 00 0 電話柱 3 0 1 0 0 0100 0 7
4141 4141 00 0 マンホール（電気） 3 0 1 0 0 0100 0 7
4142 4142 00 0 電力柱 3 0 1 0 0 0100 0 7
4151 4151 00 0 マンホール（下水） 3 0 1 0 0 0100 0 7
4161 4161 00 0 マンホール（水道） 3 0 1 0 0 0100 0 7
4201 4201 00 0 墓碑 3 0 1 0 0 1000 0 7
4202 4202 00 0 記念碑 3 0 1 0 0 1000 0 7
4203 4203 00 0 立像 3 0 1 0 0 1000 0 7
4204 4204 00 0 路傍祠 3 0 1 0 0 1000 0 7
4205 4205 00 0 灯ろう 3 0 1 0 0 1000 0 3
4206 4206 00 0 狛犬 3 0 0 0 0 0100 0 7
4207 4207 00 0 鳥居（極小の場合は記号） 3 0 1 0 0 0100 0 1
4211 4211 00 0 官民境界杭 3 0 0 0 0 1000 0 7
4215 4215 00 0 消火栓 3 0 0 0 0 1000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 5/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
4216 4216 00 0 消火栓 立型 3 0 0 0 0 1000 0 1
4217 4217 00 0 地下喚起孔 3 0 1 0 0 1000 0 7
4219 4219 00 0 坑口（極小の場合は記号） 3 0 1 0 0 0100 0 1
4221 4221 00 0 独立樹(広葉樹) 3 0 0 0 0 1000 0 3
4222 4222 00 0 独立樹(針葉樹) 3 0 0 0 0 1000 0 3
4223 4223 00 0 噴水 3 0 1 0 0 1000 0 4
4224 4224 00 0 井戸 3 0 1 0 0 1000 0 4
4225 4225 00 0 油井・ｶﾞｽ井 3 0 1 0 0 1000 0 1
4226 4226 00 0 貯水槽 3 0 1 0 0 1000 0 4
4227 4227 00 0 肥料槽 3 0 1 0 0 1000 0 3
4228 4228 00 0 起重機 3 0 1 0 0 1000 0 1
4231 4231 00 0 ﾀﾝｸ（極小の場合は記号） 3 0 1 0 0 1000 0 7
4232 4232 00 0 給水塔 3 0 1 0 0 1000 0 4
4233 4233 00 0 火の見 3 0 1 0 0 1000 0 1
4234 4234 00 0 煙突 3 0 1 0 0 1000 0 250
4235 4235 00 0 高塔（極小の場合は記号） 3 0 1 0 0 1000 0 7
4235 4235 99 0 高塔（脚部） 3 0 1 0 0 0000 0 7
4236 4236 00 0 電波塔 3 0 1 0 0 1000 0 7
4237 4237 00 0 照明灯 3 0 0 0 0 1000 0 2
4238 4238 00 0 防犯灯 3 0 0 0 0 1000 0 1
4241 4241 00 0 灯台 3 0 1 0 0 1000 0 2
4242 4242 00 0 航空灯台 3 0 1 0 0 1000 0 2
4243 4243 00 0 灯標 3 0 0 0 0 1000 0 2
4245 4245 00 0 ヘリポート 3 0 1 0 0 1000 0 7
4251 4251 00 0 水位観測所 3 0 1 0 0 1000 0 4
4252 4252 00 0 流量観測所 3 0 1 0 0 1000 0 4
4253 4253 00 0 雨量観測所 3 0 1 0 0 1000 0 4
4254 4254 00 0 水質観測所 3 0 0 0 0 1000 0 4
4255 4255 00 0 波浪観測所 3 0 1 0 0 1000 0 4
4256 4256 00 0 風向・風速観測所 3 0 1 0 0 1000 0 3
4261 4261 00 0 輸送管(地上) 3 0 1 0 0 0000 0 1
4262 4262 00 0 輸送管(空間) 3 426200 0 1 0 0 0000 0 1
4265 4265 00 0 送電線 3 426500 0 1 0 0 0000 0 1
5101 5101 00 0 河川 3 0 1 0 0 0000 0 4
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 6/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
5102 5102 00 0 細流 3 0 1 0 0 0000 0 4
5103 5103 00 0 枯れ川 3 510300 0 1 0 0 0000 0 250
5104 5104 00 0 用水路 3 0 1 0 0 0000 0 4
5105 5105 00 0 湖池、「Ｗ」記号 3 0 1 0 0 1000 0 4
5106 5106 00 0 海岸線 3 0 1 0 0 1000 0 4
5107 5107 00 0 水路 地下部 3 510700 0 1 0 0 0000 0 4
5111 5111 00 0 低位水がい線（干潟線） 3 511100 0 1 0 0 0000 0 4
5202 5202 00 0 桟橋（鉄、コンクリート） 4 520200 0 1 0 0 0000 0 4
5203 5203 00 0 桟橋(木) 4 0 1 0 0 0000 0 4
5204 5204 00 0 桟橋(木・浮桟橋)、「浮」記号 4 0 1 0 0 1000 0 4
5211 5211 00 0 防波堤（直被） 4 521100 0 1 0 0 0000 0 4
5211 5211 11 0 防波堤（上端） 4 521100 0 1 0 0 0000 0 4
5211 5211 12 0 防波堤（下端） 4 0 1 0 0 0000 0 4
5212 5212 00 0 護岸 被覆（直被） 4 521200 0 1 0 0 0000 0 4
5212 5212 11 0 護岸 被覆（上端） 4 521211 0 1 0 0 0000 0 4
5212 5212 12 0 護岸 被覆（下端） 4 0 1 0 0 0000 0 4
5212 5212 99 0 護岸 被覆(射影記号） 4 0 0 0 0 1000 0 4
5213 5213 00 0 護岸 杭（消波ブロック） 4 521300 0 1 0 0 1000 0 4
5214 5214 00 0 護岸 杭（捨石） 4 521400 0 1 0 0 1000 0 4
5219 5219 00 0 坑口 トンネル 3 0 1 0 0 0100 0 1
5221 5221 00 0 渡船発着所 3 0 0 0 0 0100 0 4
5222 5222 00 0 船揚場、「船揚場」記号 4 0 1 0 0 1000 0 4
5226 5226 00 0 滝(極小) 4 0 1 0 0 0000 0 4
5226 5226 11 0 滝(上端) 4 0 1 0 0 0000 0 4
5226 5226 12 0 滝(下端) 4 0 1 0 0 0000 0 4
5227 5227 00 0 堰(極小) 4 0 0 0 0 0100 0 4
5227 5227 11 0 堰(上端） 4 522711 0 1 0 0 0000 0 4
5227 5227 12 0 堰（下端） 4 0 1 0 0 0000 0 4
5228 5228 00 0 水門（極小の場合は記号） 4 0 1 0 0 0100 0 4
5231 5231 00 0 不透過水制（直被） 4 523100 0 1 0 0 0000 0 1
5231 5231 11 0 不透過水制（上端） 4 523100 0 1 0 0 0000 0 1
5231 5231 12 0 不透過水制（下端） 4 0 1 0 0 0000 0 1
5232 5232 00 0 透過水制 4 523200 0 1 0 0 0000 0 1
5232 5232 99 0 透過水制（射影記号） 4 0 0 0 0 1000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 7/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
5233 5233 00 0 水制水面下 3 523300 0 1 0 0 0000 0 4
5235 5235 00 0 根固、「水制ブロック」記号 4 523500 0 1 0 0 1000 0 4
5236 5236 00 0 床固 陸部、「根固」記号 4 0 1 0 0 1000 0 4
5237 5237 00 0 床固 水面下、「根固」記号 3 523700 0 1 0 0 1000 0 4
5238 5238 00 0 蛇籠、「シャカゴ」記号 4 0 1 0 0 1000 0 4
5239 5239 00 0 敷石斜坂 3 0 1 0 0 0000 0 7
5241 5241 00 0 流水方向 6 0 0 0 0 0100 0 4
5255 5255 00 0 距離標 3 0 0 0 0 1000 0 7
5256 5256 00 0 流量標 3 0 0 0 0 1000 0 4
6101 6101 11 0 人工斜面(上端) 3 0 1 0 0 0000 0 6
6101 6101 11 1 人工斜面(上端陰線) 0 0 1 0 0 0000 0 250
6101 6101 12 0 人工斜面(下端) 3 610112 0 1 0 0 0000 0 6
6101 6101 12 1 人工斜面(下端陰線) 0 610112 0 1 0 0 0000 0 250
6101 6101 99 0 人工斜面(形状線) 3 0 1 0 0 0000 0 6
6102 6102 11 0 土堤（上端） 3 0 1 0 0 0000 0 3
6102 6102 11 1 土堤（上端陰線） 0 0 1 0 0 0000 0 250
6102 6102 12 0 土堤（下端） 3 610212 0 1 0 0 0000 0 3
6102 6102 12 1 土堤（下端陰線） 0 610212 0 1 0 0 0000 0 250
6102 6102 99 0 土堤（射影記号） 3 0 1 0 0 0000 0 3
6111 6111 00 0 コンクリート被覆（直被） 3 611100 0 1 0 0 0000 0 6
6111 6111 11 0 コンクリート被覆（上端） 3 611111 0 1 0 0 0000 0 6
6111 6111 11 1 コンクリート被覆（上端陰線） 0 611111 0 1 0 0 0000 0 250
6111 6111 12 0 コンクリート被覆（下端） 3 0 1 0 0 0000 0 6
6111 6111 12 1 コンクリート被覆（下端陰線） 0 0 1 0 0 0000 0 250
6111 6111 99 0 コンクリート被覆（射影記号） 3 0 1 0 0 1000 0 6
6112 6112 00 0 ブロック被覆（直被） 3 611200 0 1 0 0 0000 0 6
6112 6112 11 0 ブロック被覆（上端） 3 611211 0 1 0 0 0000 0 6
6112 6112 11 1 ブロック被覆（上端陰線） 0 611211 0 1 0 0 0000 0 250
6112 6112 12 0 ブロック被覆（下端） 3 0 1 0 0 0000 0 6
6112 6112 12 1 ブロック被覆（下端陰線） 0 0 1 0 0 0000 0 250
6112 6112 99 0 ブロック被覆（射影記号） 3 0 0 0 0 1000 0 6
6113 6113 00 0 石積被覆（直被） 3 611300 0 1 0 0 0000 0 6
6113 6113 11 0 石積被覆（上端） 3 611311 0 1 0 0 0000 0 6
6113 6113 11 1 石積被覆（上端陰線） 0 611311 0 1 0 0 0000 0 250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 8/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
6113 6113 12 0 石積被覆（下端） 3 0 1 0 0 0000 0 6
6113 6113 12 1 石積被覆（下端陰線） 0 0 1 0 0 0000 0 250
6113 6113 99 0 石積被覆（射影記号） 3 0 0 0 0 1000 0 6
6121 6121 00 0 法面保護（網） 3 0 1 0 0 0000 0 2
6121 6121 99 0 法面保護（網：射影記号） 3 0 0 0 0 1000 0 2
6122 6122 00 0 法面保護（モルタル） 3 0 1 0 0 0000 0 2
6122 6122 99 0 法面保護（モルタル：射影記号） 3 0 0 0 0 1000 0 2
6123 6123 00 0 法面保護（コンクリート桝） 3 0 1 0 0 0000 0 2
6123 6123 99 0 法面保護（コンクリート桝：射影記号） 3 0 0 0 0 0100 0 2
6130 6130 00 0 さく（未分類） 3 613000 0 1 0 0 0000 0 3
6131 6131 00 0 落下防止さく 3 613100 0 1 0 0 0000 0 1
6132 6132 10 0 防護さく（ガードレール） 3 613200 0 1 0 0 0000 0 1
6132 6132 20 0 防護さく（カードパイプ） 3 613200 0 1 0 0 0000 0 1
6133 6133 00 0 遮光さく 3 613300 0 1 0 0 0000 0 1
6134 6134 00 0 鉄さく 3 613400 0 1 0 0 0000 0 1
6136 6136 00 0 生垣 3 613600 0 1 0 0 0000 0 3
6137 6137 00 0 土囲 3 613700 0 1 0 0 0000 0 250
6140 6140 00 0 へい（未分類） 4 0 1 0 0 0000 0 7
6141 6141 00 0 堅ろうへい 6 614100 0 1 0 0 0000 0 7
6142 6142 00 0 簡易へい 3 614200 0 1 0 0 0000 0 7
6201 6201 00 0 区域界 3 620100 0 1 0 0 0000 0 7
6211 6211 00 0 空き地 3 0 0 0 0 1000 0 7
6212 6212 00 0 駐車場 3 0 0 0 0 1000 0 7
6213 6213 00 0 花壇 3 0 0 0 0 1000 0 3
6214 6214 00 0 園庭 3 0 0 0 0 1000 0 3
6215 6215 00 0 墓地 3 0 0 0 0 1000 0 250
6216 6216 00 0 材料置場 3 0 0 0 0 1000 0 7
6221 6221 00 0 噴火口・噴気口 3 0 0 0 0 1000 0 1
6222 6222 00 0 温泉・鉱泉 3 0 0 0 0 1000 0 7
6223 6223 00 0 陵墓 3 0 0 0 0 1000 0 7
6224 6224 00 0 古墳 3 0 0 0 0 1000 0 7
6225 6225 00 0 城・城跡 3 0 0 0 0 1000 0 7
6226 6226 00 0 史跡・名勝・天然記念物 3 0 0 0 0 1000 0 7
6231 6231 00 0 採石場 3 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 9/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
6232 6232 00 0 土取場 3 0 0 0 0 1000 0 7
6233 6233 00 0 採鉱地 3 0 0 0 0 1000 0 7
6301 6301 00 0 植生界 3 630100 0 1 0 0 0000 0 3
6302 6302 00 0 耕地界 3 630200 0 1 0 0 0000 0 3
6311 6311 00 0 田 2 0 0 0 0 1000 0 3
6312 6312 00 0 蓮田 2 0 0 0 0 1000 0 3
6313 6313 00 0 畑 2 0 0 0 0 1000 0 3
6314 6314 00 0 さとうきび畑 2 0 0 0 0 1000 0 3
6315 6315 00 0 パイナップル畑 2 0 0 0 0 1000 0 3
6316 6316 00 0 わさび畑 2 0 0 0 0 1000 0 3
6317 6317 00 0 桑畑 2 0 0 0 0 1000 0 3
6318 6318 00 0 茶畑 2 0 0 0 0 1000 0 3
6319 6319 00 0 果樹園 2 0 0 0 0 1000 0 3
6321 6321 00 0 その他の樹木畑 2 0 0 0 0 1000 0 3
6322 6322 00 0 牧草地 2 0 0 0 0 1000 0 3
6323 6323 00 0 芝地 2 0 0 0 0 1000 0 3
6331 6331 00 0 広葉樹林 2 0 0 0 0 1000 0 3
6332 6332 00 0 針葉樹林 2 0 0 0 0 1000 0 3
6333 6333 00 0 竹林 2 0 0 0 0 1000 0 3
6334 6334 00 0 荒地 2 0 0 0 0 1000 0 250
6335 6335 00 0 はい松地 2 0 0 0 0 1000 0 3
6336 6336 00 0 しの地(笹地) 2 0 0 0 0 1000 0 3
6337 6337 00 0 やし科樹林 2 0 0 0 0 1000 0 3
6338 6338 00 0 湿地 2 0 0 0 0 1000 0 6
6340 6340 00 0 砂れき地（未分類） 2 0 0 0 0 1000 0 7
6341 6341 00 0 砂地 2 0 0 0 0 1000 0 7
6342 6342 00 0 れき地 2 0 0 0 0 1000 0 7
6345 6345 00 0 干潟 2 0 0 0 0 1000 0 7
7101 7101 00 0 等高線(計曲線) 4 0 1 0 0 0000 0 7
7101 7101 00 1 等高線(計曲線：陰線) 0 0 1 0 0 0000 0 250
7102 7102 00 0 等高線(主曲線) 2 0 1 0 0 0000 0 250
7102 7102 00 1 等高線(主曲線：陰線) 0 0 1 0 0 0000 0 250
7103 7103 00 0 等高線(補助曲線) 2 710300 0 1 0 0 0000 0 2
7103 7103 00 1 等高線(補助曲線：陰線) 0 710300 0 1 0 0 0000 0 250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 10/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
7104 7104 00 0 等高線（特殊補助曲線） 2 710400 0 1 0 0 0000 0 1
7104 7104 00 1 等高線（特殊補助曲線：陰線） 0 710400 0 1 0 0 0000 0 250
7105 7105 00 0 凹地(計曲線) 4 710500 0 1 0 0 0000 0 4
7106 7106 00 0 凹地(主曲線) 2 710600 0 1 0 0 0000 0 5
7107 7107 00 0 凹地(補助曲線) 2 710700 0 1 0 0 0000 0 6
7108 7108 00 1 凹地(補助曲線：特殊補助曲線：陰線) 0 710800 0 1 0 0 0000 0 250
7201 7201 11 0 土がけ(上端) 2 0 1 0 0 0000 0 3
7201 7201 11 1 土がけ(上端陰線) 0 0 1 0 0 0000 0 250
7201 7201 12 0 土がけ(下端) 2 720112 0 1 0 0 0000 0 3
7201 7201 12 1 土がけ(下端陰線) 0 720112 0 1 0 0 0000 0 250
7201 7201 99 0 土がけ(形状線) 2 0 1 0 0 0000 0 3
7202 7202 11 0 雨裂（上端） 2 0 1 0 0 0000 0 4
7202 7202 12 0 雨裂（下端） 2 0 1 0 0 0000 0 4
7202 7202 12 0 雨裂（補助線） 2 0 1 0 0 0000 0 4
7203 7203 11 0 急斜面（上端） 2 0 1 0 0 0000 0 1
7203 7203 11 1 急斜面（上端：陰線） 0 0 1 0 0 0000 0 250
7203 7203 12 0 急斜面（下端） 2 720312 0 1 0 0 0000 0 1
7203 7203 12 1 急斜面（下端：陰線） 0 720312 0 1 0 0 0000 0 250
7203 7203 99 0 急斜面（形状線） 2 0 1 0 0 0000 0 1
7206 7206 00 0 洞口 4 0 0 0 0 0100 0 6
7211 7211 11 0 岩がけ(上端) 2 0 1 0 0 0000 0 6
7211 7211 11 1 岩がけ(上端陰線) 0 0 1 0 0 0000 0 250
7211 7211 12 0 岩がけ(下端) 2 721112 0 1 0 0 0000 0 6
7211 7211 12 1 岩がけ(下端陰線) 0 721112 0 1 0 0 0000 0 250
7211 7211 99 0 岩がけ(形状線) 2 0 1 0 0 0000 0 6
7212 7212 00 0 露岩 2 721200 0 1 0 0 0000 0 7
7213 7213 00 0 散岩 2 0 1 0 0 0100 0 7
7214 7214 00 0 さんご礁 2 721400 0 1 0 0 0000 0 4
7301 7301 00 0 三角点 4 2000 01010 0 1
7302 7302 00 0 水準点 4 2000 01010 0 1
7303 7303 00 0 多角点等 4 2000 01010 0 1
7304 7304 00 0 公共基準点(三角点) 4 2000 01010 0 1
7305 7305 00 0 公共基準点(水準点) 4 2000 01010 0 1
7306 7306 00 0 公共基準点(多角点) 4 2000 01010 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 11/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
7307 7307 00 0 その他の基準点 4 2000 01010 0 1
7308 7308 00 0 電子基準点 4 2000 01010 0 1
7309 7309 00 0 公共電子基準点 4 2000 01010 0 1
7311 7311 00 0 標石を有しない標高点 4 2000 01010 0 7
7312 7312 00 0 図化機測定による標高点 4 2000 01010 0 7
7501 7501 00 0 グリッドデータ 3 0 0 0 0 1000 0 7
7511 7511 00 0 ランダムポイント 3 0 0 0 0 1000 0 7
7521 7521 00 0 ブレークライン 3 0 1 0 0 0000 0 7
8110 8110 00 0 市・東京都の区 8 5000 00010 0 7
8111 8111 00 0 町・村・指定都市の区 7 4.5 0 0 0 0 0010 0 7
8112 8112 00 0 市町村飛地 5 3000 00010 0 7
8113 8113 00 0 大区域 7 4000 00010 0 7
8114 8114 00 0 大字・町・丁目 7 3.5 0 0 0 0 0010 0 7
8115 8115 00 0 小字・丁目 5 3000 00010 0 7
8116 8116 00 0 通り 5 3000 00010 0 7
8117 8117 00 0 その他の地名（大） 7 3.5 0 0 0 0 0010 0 7
8118 8118 00 0 その他の地名（中） 5 3000 00010 0 7
8119 8119 00 0 その他の地名（小） 4 3000 00010 0 7
8121 8121 00 0 道路の路線名 5 3000 00010 0 7
8122 8122 00 0 坂・峠・道路施設・ｲﾝﾀｰﾁｪﾝｼﾞ等 4 2.5 0 0 0 0 0010 0 7
8123 8123 00 0 鉄道の路線名 5 3000 00010 0 7
8124 8124 00 0 駅、操車場、信号所、鉄道施設 4 2.5 0 0 0 0 0010 0 7
8125 8125 00 0 橋 4 2.5 0 0 0 0 0010 0 7
8126 8126 00 0 ﾄﾝﾈﾙ 4 2.5 0 0 0 0 0010 0 1
8131 8131 00 0 建物名称 4 2.5 0 0 0 0 0010 0 4
8134 8134 00 0 建物の付属物 4 2.5 0 0 0 0 0010 0 4
8140 8140 00 0 マンホール 3 2000 00010 0 7
8141 8141 00 0 電柱 3 2000 00010 0 7
8142 8142 00 0 高塔、灯台、坑口、記念碑、墓碑、鳥居、輸送管 4 2.5 0 0 0 0 0010 0 7
8151 8151 00 0 河川、内湾、港 5 3000 00010 0 4
8151 8151 00 0 岬、崎、鼻、岩礁 4 2.5 0 0 0 0 0010 0 4
8151 8151 00 0 川岸、川原、洲、滝、浜、磯 5 3000 00010 0 4
8151 8151 00 0 島 5 3000 00010 0 7
8152 8152 00 0 水部施設、ダム 4 2.5 0 0 0 0 0010 0 4
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 12/13
ディジタルマッピングテンプレートユーザマニュアル 付録２ 1/1000大縮尺図式 PSDT1000.dwt
字大面線円円弧点方向注記属性
グ
リッド
標準分類
コード
Autodesk Map画層
項目名
データタイプ（参考）注記
線号
表示色
(参考）
線種名
使用分類
コード
図形
区分
間断
区分
8153 8153 00 0 地下水部 5 3000 00010 0 4
8161 9161 00 0 法面、構囲 4 2000 00010 0 1
8162 8162 00 0 公園、運動場、牧場、飛行場、ｺﾞﾙﾌ場、材料置場、温泉 5 2.5 0 0 0 0 0010 0 3
8163 8163 00 0 植生 4 2.5 0 0 0 0 0010 0 4
8171 8171 00 0 山 5 3000 00010 0 3
8171 8171 00 0 尖峰、丘、塚 4 2.5 0 0 0 0 0010 0 7
8171 8171 00 0 谷、沢 4 2.5 0 0 0 0 0010 0 7
8173 8173 00 0 基準点等 3 2000 00010 0 7
8173 8173 00 0 図化機による標高点、等高線注記 3 1.5 0 0 0 0 0010 0 7
8181 8181 00 0 説明注記 4 2000 00010 0 3
8199 8199 00 0 指示点 4 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録2 13/13
ィジタルマッピングテンプレートユーザマニュアル
Copyright 2005 Autodesk, Inc. All rights reserved.
(3) 1/500 大縮尺図式（PSDT500.dwt）コード表
デ
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
1101 1101 00 0 都府県界 6 110100 0 1 0 0 0000 0 7
1102 1102 00 0 北海道の支庁界 6 110200 0 1 0 0 0000 0 7
1103 1103 00 0 都市・東京都の区界 6 110300 0 1 0 0 0000 0 7
1104 1104 00 0 町村・指定都市の区界 6 110400 0 1 0 0 0000 0 7
1106 1106 00 0 大字・町（丁）界 4 110600 0 1 0 0 0000 0 7
1107 1107 00 0 小字界 4 110700 0 1 0 0 0000 0 7
1110 1110 00 0 所属界 6 111000 0 1 0 0 0000 0 7
2101 2101 00 0 真幅道路(街区線) 3 0 1 0 0 0000 0 7
2101 2101 00 1 真幅道路(街区線陰線） 0 0 1 0 0 0000 0 7
2103 2103 00 0 徒歩道 6 210300 0 1 0 0 0000 0 6
2106 2106 00 0 庭園路等 3 210600 0 1 0 0 0000 0 3
2107 2107 00 0 トンネル内の道路 3 210700 0 1 0 0 0000 0 7
2109 2109 00 0 建設中の道路 3 210900 0 1 0 0 0000 0 7
2203 2203 00 0 道路橋 6 0 1 0 0 0000 0 5
2203 2203 21 0 道路橋（高欄） 3 0 1 0 0 0000 0 5
2203 2203 22 0 道路橋（橋脚） 3 0 1 0 0 0000 0 5
2204 2204 00 0 木橋 3 0 1 0 0 0000 0 3
2204 2204 99 0 木橋（ひ開部） 3 0 1 0 0 0000 0 3
2205 2205 00 0 徒橋 6 0 1 0 0 0000 0 3
2205 2205 99 0 徒橋（ひ開部） 6 0 1 0 0 0000 0 3
2206 2206 00 0 桟道橋 6 0 1 0 0 0000 0250
2206 2206 21 0 桟道橋（高欄） 3 0 1 0 0 0000 0250
2206 2206 22 0 桟道橋（橋脚） 3 0 1 0 0 0000 0250
2211 2211 00 0 横断歩道橋 3 0 1 0 0 0000 0 2
2212 2212 00 0 地下横断歩道 3 221200 0 1 0 0 0000 0250
2213 2213 00 0 歩道 3 0 1 0 0 0000 0 6
2214 2214 00 0 石段 縁部 3 0 1 0 0 0000 0 5
2214 2214 99 0 石段 段部 3 0 1 0 0 0000 0 5
2215 2215 00 0 地下街・地下鉄等出入り口 外周 3 0 1 0 0 0000 0250
2215 2215 99 0 地下街・地下鉄等出入り口 段部 3 0 1 0 0 0000 0250
2219 2219 00 0 道路のトンネル（極小の場合は記号） 3 0 1 0 0 0100 0 1
2221 2221 00 0 バス停 3 0 0 0 0 0100 0 1
2222 2222 00 0 安全地帯 3 0 1 0 0 0000 0 7
2226 2226 00 0 分離帯 3 0 1 0 0 0000 0 7
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 1/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
2227 2227 00 0 駒止め 6 222700 0 1 0 0 0000 0 7
2228 2228 00 0 道路の雪覆い等 3 222800 0 1 0 0 0000 0250
2231 2231 00 0 側溝 Ｕ字溝無蓋 3 0 1 0 0 0000 0 4
2232 2232 00 0 側溝 Ｕ字溝有蓋 3 223200 0 1 0 0 0000 0 4
2233 2233 00 0 側溝 Ｌ字溝 3 223300 0 1 0 0 0000 0 4
2234 2234 00 0 側溝地下部 3 223400 0 1 0 0 0000 0 4
2235 2235 00 0 雨水桝 3 0 1 0 0 0000 0 4
2236 2236 00 0 並木桝 3 0 1 0 0 0000 0 4
2238 2238 00 0 並木 3 0 0 0 0 1000 0 3
2239 2239 00 0 植樹 3 0 0 0 0 1000 0 3
2241 2241 00 0 道路情報板 3 0 0 0 0 0100 0 5
2242 2242 00 0 道路標識 案内 3 0 0 0 0 0100 0 5
2243 2243 00 0 道路標識 警戒 3 0 0 0 0 0100 0 5
2244 2244 00 0 道路標識 規制 3 0 0 0 0 0100 0 5
2246 2246 00 0 信号灯 3 0 0 0 0 0100 0 1
2247 2247 00 0 信号灯 専用ポールのないもの 3 0 0 0 0 0100 0 1
2251 2251 00 0 交通量観測所 3 0 0 0 0 1000 0 1
2252 2252 00 0 スノーポール 3 0 0 0 0 1000 0 1
2253 2253 00 0 カーブミラー 3 0 0 0 0 1000 0 1
2255 2255 00 0 距離標（Ｋｍ） 3 0 0 0 0 1000 0 1
2256 2256 00 0 距離標（ｍ） 3 0 0 0 0 1000 0 1
2261 2261 00 0 電話ボックス 3 0 0 0 0 1000 0 1
2262 2262 00 0 郵便ポスト 3 0 0 0 0 1000 0 1
2263 2263 00 0 火災報知機 3 0 0 0 0 1000 0 1
2301 2301 00 0 普通鉄道 8 0 1 0 0 0000 0 7
2302 2302 00 0 地下鉄地上部 8 0 1 0 0 0000 0250
2303 2303 00 0 路面の鉄道 8 0 1 0 0 0000 0 7
2304 2304 00 0 モノレール 8 230400 0 1 0 0 0000 0 7
2305 2305 00 0 特殊鉄道 6 230500 0 1 0 0 0000 0 7
2306 2306 00 0 索道 3 230600 0 1 0 0 0000 0 7
2309 2309 00 0 建設中の鉄道 3 230900 0 1 0 0 0000 0 7
2311 2311 00 0 トンネル内の鉄道 普通鉄道 8 231100 0 1 0 0 0000 0 7
2312 2312 00 0 地下鉄地下部 8 231200 0 1 0 0 0000 0 7
2313 2313 00 0 トンネル内の鉄道 路面電車 8 231300 0 1 0 0 0000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 2/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
2314 2314 00 0 トンネル内の鉄道 モノレール 8 231400 0 1 0 0 0000 0 7
2315 2315 00 0 トンネル内の鉄道 特殊鉄道 8 231500 0 1 0 0 0000 0 7
2401 2401 00 0 鉄道橋(高架部) 6 0 1 0 0 0000 0 7
2401 2401 21 0 鉄道橋(高架部)（高欄） 3 0 1 0 0 0000 0 7
2401 2401 22 0 鉄道橋(高架部)（橋脚） 3 0 1 0 0 0000 0 7
2411 2411 00 0 跨線橋 3 0 1 0 0 0000 0 1
2412 2412 00 0 地下通路 3 241200 0 1 0 0 0000 0250
2419 2419 00 0 鉄道のトンネル（極小の場合は記号） 3 0 1 0 0 0100 0 1
2421 2421 00 0 停留所（極小の場合は記号） 3 0 1 0 0 1000 0 7
2424 2424 00 0 ﾌﾟﾗｯﾄﾎｰﾑ 3 0 1 0 0 0000 0250
2425 2425 00 0 ﾌﾟﾗｯﾄﾎｰﾑ上屋 3 242500 0 1 0 0 0000 0250
2426 2426 00 0 モノレール橋脚 3 0 1 0 0 0000 0 7
2428 2428 00 0 鉄道の雪覆い等 3 242800 0 1 0 0 0000 0250
3001 3001 00 0 普通建物 3 0 1 0 0 0000 0 4
3001 3001 31 0 普通建物（中庭線） 3 0 1 0 0 0000 0250
3001 3001 32 0 普通建物（棟割線） 3 0 1 0 0 0000 0250
3001 3001 33 0 普通建物（階層線） 3 0 1 0 0 0000 0250
3001 3001 34 0 普通建物（外付階段） 3 0 1 0 0 0000 0250
3001 3001 35 0 普通建物（ポーチ・ひさし） 3 0 1 0 0 0000 0250
3002 3002 00 0 堅ろう建物 6 0 1 0 0 0000 0 5
3002 3002 31 0 堅ろう建物（中庭線） 6 0 1 0 0 0000 0250
3002 3002 32 0 堅ろう建物（棟割線） 6 0 1 0 0 0000 0250
3002 3002 33 0 堅ろう建物（階層線） 6 0 1 0 0 0000 0250
3002 3002 34 0 堅ろう建物（外付階段） 6 0 1 0 0 0000 0250
3002 3002 35 0 堅ろう建物（ポーチ・ひさし） 6 0 1 0 0 0000 0250
3003 3003 00 0 普通無壁舎 3 300300 0 1 0 0 0000 0 4
3003 3003 31 0 普通無壁舎（中庭線） 3 300300 0 1 0 0 0000 0250
3003 3003 32 0 普通無壁舎（棟割線） 3 300300 0 1 0 0 0000 0250
3003 3003 33 0 普通無壁舎（階層線） 3 300300 0 1 0 0 0000 0250
3003 3003 34 0 普通無壁舎（外付階段） 3 300300 0 1 0 0 0000 0250
3003 3003 35 0 普通無壁舎（ポーチ・ひさし） 3 300300 0 1 0 0 0000 0250
3004 3004 00 0 堅ろう無壁舎 6 300400 0 1 0 0 0000 0 5
3004 3004 31 0 堅ろう無壁舎（中庭線） 6 300400 0 1 0 0 0000 0250
3004 3004 32 0 堅ろう無壁舎（棟割線） 6 300400 0 1 0 0 0000 0250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 3/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
3004 3004 33 0 堅ろう無壁舎（階層線） 6 300400 0 1 0 0 0000 0250
3004 3004 34 0 堅ろう無壁舎（外付階段） 6 300400 0 1 0 0 0000 0250
3004 3004 35 0 堅ろう無壁舎（ポーチ・ひさし） 6 300400 0 1 0 0 0000 0250
3401 3401 00 0 門 3 0 1 0 0 0000 0 7
3402 3402 00 0 屋門 3 340200 0 1 0 0 0000 0 7
3403 3403 00 0 たたき 3 0 1 0 0 0000 0 7
3403 3403 99 0 たたき（射影記号） 3 0 0 0 0 1000 0 7
3404 3404 00 0 プール 3 0 1 0 0 0000 0 4
3503 3503 00 0 官公署 4 0 0 0 0 1000 0 1
3504 3504 00 0 裁判所 4 0 0 0 0 1000 0 1
3505 3505 00 0 検察庁 4 0 0 0 0 1000 0 1
3507 3507 00 0 税務署 4 0 0 0 0 1000 0 1
3508 3508 00 0 税関 4 0 0 0 0 1000 0 1
3509 3509 00 0 郵便局 4 0 0 0 0 1000 0 1
3510 3510 00 0 森林管理署 4 0 0 0 0 1000 0 3
3511 3511 00 0 測候所 4 0 0 0 0 1000 0 4
3512 3512 00 0 工事事務所 4 0 0 0 0 1000 0250
3513 3513 00 0 出張所 4 0 0 0 0 1000 0 7
3514 3514 00 0 警察署 4 0 0 0 0 1000 0 1
3515 3515 00 0 交番 4 0 0 0 0 1000 0 1
3516 3516 00 0 消防署 4 0 0 0 0 1000 0 1
3517 3517 00 0 職業安定所 4 0 0 0 0 1000 0 1
3518 3518 00 0 土木事務所 4 0 0 0 0 1000 0250
3519 3519 00 0 役場支所及び出張所 4 0 0 0 0 1000 0 7
3521 3521 00 0 神社 4 0 0 0 0 1000 0 1
3522 3522 00 0 寺院 4 0 0 0 0 1000 0 1
3523 3523 00 0 ｷﾘｽﾄ教会 4 0 0 0 0 1000 0 1
3524 3524 00 0 学校 4 0 0 0 0 1000 0 3
3525 3525 00 0 幼稚園・保育園 4 0 0 0 0 1000 0 2
3526 3526 00 0 公会堂・公民館 4 0 0 0 0 1000 0 7
3527 3527 00 0 博物館 4 0 0 0 0 1000 0 7
3528 3528 00 0 図書館 4 0 0 0 0 1000 0 7
3529 3529 00 0 美術館 4 0 0 0 0 1000 0 7
3531 3531 00 0 保健所 4 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 4/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
3532 3532 00 0 病院 4 0 0 0 0 1000 0 1
3534 3534 00 0 銀行 4 0 0 0 0 1000 0 7
3536 3536 00 0 協同組合 4 0 0 0 0 1000 0 7
3539 3539 00 0 デパート 4 0 0 0 0 1000 0 7
3545 3545 00 0 倉庫 4 0 0 0 0 1000 0 1
3546 3546 00 0 火薬庫 4 0 0 0 0 1000 0 1
3548 3548 00 0 工場 4 0 0 0 0 1000 0 1
3549 3549 00 0 発電所 4 0 0 0 0 1000 0 1
3550 3550 00 0 変電所 4 0 0 0 0 1000 0 1
3552 3552 00 0 浄水場 4 0 0 0 0 1000 0 4
3553 3553 00 0 揚水機場 4 0 0 0 0 1000 0 4
3556 3556 00 0 揚・排水機場 4 0 0 0 0 1000 0 4
3557 3557 00 0 排水機場 4 0 0 0 0 1000 0 4
3559 3559 00 0 公衆便所 4 0 0 0 0 1000 0250
3560 3560 00 0 ｶﾞｿﾘﾝｽﾀﾝﾄﾞ 4 0 0 0 0 1000 0 1
4101 4101 00 0 マンホール（未分類） 3 0 1 0 0 0100 0 7
4111 4111 00 0 マンホール共同溝 3 0 1 0 0 0100 0 7
4119 4119 00 0 有線柱 3 0 1 0 0 0100 0 7
4121 4121 00 0 マンホール（ガス） 3 0 1 0 0 0100 0 7
4131 4131 00 0 マンホール（電話） 3 0 1 0 0 0100 0 7
4132 4132 00 0 電話柱 3 0 1 0 0 0100 0 7
4141 4141 00 0 マンホール（電気） 3 0 1 0 0 0100 0 7
4142 4142 00 0 電力柱 3 0 1 0 0 0100 0 7
4151 4151 00 0 マンホール（下水） 3 0 1 0 0 0100 0 7
4161 4161 00 0 マンホール（水道） 3 0 1 0 0 0100 0 7
4201 4201 00 0 墓碑 3 0 1 0 0 1000 0 7
4202 4202 00 0 記念碑 3 0 1 0 0 1000 0 7
4203 4203 00 0 立像 3 0 1 0 0 1000 0 7
4204 4204 00 0 路傍祠 3 0 1 0 0 1000 0 7
4205 4205 00 0 灯ろう 3 0 1 0 0 1000 0 3
4206 4206 00 0 狛犬 3 0 0 0 0 0100 0 7
4207 4207 00 0 鳥居（極小の場合は記号） 3 0 1 0 0 0100 0 1
4211 4211 00 0 官民境界杭 3 0 0 0 0 1000 0 7
4215 4215 00 0 消火栓 3 0 0 0 0 1000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 5/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
4216 4216 00 0 消火栓 立型 3 0 0 0 0 1000 0 1
4217 4217 00 0 地下喚起孔 3 0 1 0 0 1000 0 7
4219 4219 00 0 坑口（極小の場合は記号） 3 0 1 0 0 0100 0 1
4221 4221 00 0 独立樹(広葉樹) 3 0 0 0 0 1000 0 3
4222 4222 00 0 独立樹(針葉樹) 3 0 0 0 0 1000 0 3
4223 4223 00 0 噴水 3 0 1 0 0 1000 0 4
4224 4224 00 0 井戸 3 0 1 0 0 1000 0 4
4225 4225 00 0 油井・ｶﾞｽ井 3 0 1 0 0 1000 0 1
4226 4226 00 0 貯水槽 3 0 1 0 0 1000 0 4
4227 4227 00 0 肥料槽 3 0 1 0 0 1000 0 3
4228 4228 00 0 起重機 3 0 1 0 0 1000 0 1
4231 4231 00 0 ﾀﾝｸ（極小の場合は記号） 3 0 1 0 0 1000 0 7
4232 4232 00 0 給水塔 3 0 1 0 0 1000 0 4
4233 4233 00 0 火の見 3 0 1 0 0 1000 0 1
4234 4234 00 0 煙突 3 0 1 0 0 1000 0250
4235 4235 00 0 高塔（極小の場合は記号） 3 0 1 0 0 1000 0 7
4235 4235 99 0 高塔（脚部） 3 0 1 0 0 0000 0 7
4236 4236 00 0 電波塔 3 0 1 0 0 1000 0 7
4237 4237 00 0 照明灯 3 0 0 0 0 1000 0 2
4238 4238 00 0 防犯灯 3 0 0 0 0 1000 0 1
4241 4241 00 0 灯台 3 0 1 0 0 1000 0 2
4242 4242 00 0 航空灯台 3 0 1 0 0 1000 0 2
4243 4243 00 0 灯標 3 0 0 0 0 1000 0 2
4245 4245 00 0 ヘリポート 3 0 1 0 0 1000 0 7
4251 4251 00 0 水位観測所 3 0 1 0 0 1000 0 4
4252 4252 00 0 流量観測所 3 0 1 0 0 1000 0 4
4253 4253 00 0 雨量観測所 3 0 1 0 0 1000 0 4
4254 4254 00 0 水質観測所 3 0 0 0 0 1000 0 4
4255 4255 00 0 波浪観測所 3 0 1 0 0 1000 0 4
4256 4256 00 0 風向・風速観測所 3 0 1 0 0 1000 0 3
4261 4261 00 0 輸送管(地上) 3 0 1 0 0 0000 0 1
4262 4262 00 0 輸送管(空間) 3 426200 0 1 0 0 0000 0 1
4265 4265 00 0 送電線 3 426500 0 1 0 0 0000 0 1
5101 5101 00 0 河川 3 0 1 0 0 0000 0 4
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 6/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
5102 5102 00 0 細流 3 0 1 0 0 0000 0 4
5103 5103 00 0 枯れ川 3 510300 0 1 0 0 0000 0250
5104 5104 00 0 用水路 3 0 1 0 0 0000 0 4
5105 5105 00 0 湖池、「Ｗ」記号 3 0 1 0 0 1000 0 4
5106 5106 00 0 海岸線 3 0 1 0 0 1000 0 4
5107 5107 00 0 水路 地下部 3 510700 0 1 0 0 0000 0 4
5111 5111 00 0 低位水がい線（干潟線） 3 511100 0 1 0 0 0000 0 4
5202 5202 00 0 桟橋（鉄、コンクリート） 4 520200 0 1 0 0 0000 0 4
5203 5203 00 0 桟橋(木) 4 0 1 0 0 0000 0 4
5204 5204 00 0 桟橋(木・浮桟橋)、「浮」記号 4 0 1 0 0 1000 0 4
5211 5211 00 0 防波堤（直被） 4 521100 0 1 0 0 0000 0 4
5211 5211 11 0 防波堤（上端） 4 521100 0 1 0 0 0000 0 4
5211 5211 12 0 防波堤（下端） 4 0 1 0 0 0000 0 4
5212 5212 00 0 護岸 被覆（直被） 4 521200 0 1 0 0 0000 0 4
5212 5212 11 0 護岸 被覆（上端） 4 521211 0 1 0 0 0000 0 4
5212 5212 12 0 護岸 被覆（下端） 4 0 1 0 0 0000 0 4
5212 5212 99 0 護岸 被覆(射影記号） 4 0 0 0 0 1000 0 4
5213 5213 00 0 護岸 杭（消波ブロック） 4 521300 0 1 0 0 1000 0 4
5214 5214 00 0 護岸 杭（捨石） 4 521400 0 1 0 0 1000 0 4
5219 5219 00 0 坑口 トンネル 3 0 1 0 0 0100 0 1
5221 5221 00 0 渡船発着所 3 0 0 0 0 0100 0 4
5222 5222 00 0 船揚場、「船揚場」記号 4 0 1 0 0 1000 0 4
5226 5226 00 0 滝(極小) 4 0 1 0 0 0000 0 4
5226 5226 11 0 滝(上端) 4 0 1 0 0 0000 0 4
5226 5226 12 0 滝(下端) 4 0 1 0 0 0000 0 4
5227 5227 00 0 堰(極小) 4 0 0 0 0 0100 0 4
5227 5227 11 0 堰(上端） 4 522711 0 1 0 0 0000 0 4
5227 5227 12 0 堰（下端） 4 0 1 0 0 0000 0 4
5228 5228 00 0 水門（極小の場合は記号） 4 0 1 0 0 0100 0 4
5231 5231 00 0 不透過水制（直被） 4 523100 0 1 0 0 0000 0 1
5231 5231 11 0 不透過水制（上端） 4 523100 0 1 0 0 0000 0 1
5231 5231 12 0 不透過水制（下端） 4 0 1 0 0 0000 0 1
5232 5232 00 0 透過水制 4 523200 0 1 0 0 0000 0 1
5232 5232 99 0 透過水制（射影記号） 4 0 0 0 0 1000 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 7/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
5233 5233 00 0 水制水面下 3 523300 0 1 0 0 0000 0 4
5235 5235 00 0 根固、「水制ブロック」記号 4 523500 0 1 0 0 1000 0 4
5236 5236 00 0 床固 陸部、「根固」記号 4 0 1 0 0 1000 0 4
5237 5237 00 0 床固 水面下、「根固」記号 3 523700 0 1 0 0 1000 0 4
5238 5238 00 0 蛇籠、「シャカゴ」記号 4 0 1 0 0 1000 0 4
5239 5239 00 0 敷石斜坂 3 0 1 0 0 0000 0 7
5241 5241 00 0 流水方向 6 0 0 0 0 0100 0 4
5255 5255 00 0 距離標 3 0 0 0 0 1000 0 7
5256 5256 00 0 流量標 3 0 0 0 0 1000 0 4
6101 6101 11 0 人工斜面(上端) 3 0 1 0 0 0000 0 6
6101 6101 11 1 人工斜面(上端陰線) 0 0 1 0 0 0000 0250
6101 6101 12 0 人工斜面(下端) 3 610112 0 1 0 0 0000 0 6
6101 6101 12 1 人工斜面(下端陰線) 0 610112 0 1 0 0 0000 0250
6101 6101 99 0 人工斜面(形状線) 3 0 1 0 0 0000 0 6
6102 6102 11 0 土堤（上端） 3 0 1 0 0 0000 0 3
6102 6102 11 1 土堤（上端陰線） 0 0 1 0 0 0000 0250
6102 6102 12 0 土堤（下端） 3 610212 0 1 0 0 0000 0 3
6102 6102 12 1 土堤（下端陰線） 0 610212 0 1 0 0 0000 0250
6102 6102 99 0 土堤（射影記号） 3 0 1 0 0 0000 0 3
6111 6111 00 0 コンクリート被覆（直被） 3 611100 0 1 0 0 0000 0 6
6111 6111 11 0 コンクリート被覆（上端） 3 611111 0 1 0 0 0000 0 6
6111 6111 11 1 コンクリート被覆（上端陰線） 0 611111 0 1 0 0 0000 0250
6111 6111 12 0 コンクリート被覆（下端） 3 0 1 0 0 0000 0 6
6111 6111 12 1 コンクリート被覆（下端陰線） 0 0 1 0 0 0000 0250
6111 6111 99 0 コンクリート被覆（射影記号） 3 0 1 0 0 1000 0 6
6112 6112 00 0 ブロック被覆（直被） 3 611200 0 1 0 0 0000 0 6
6112 6112 11 0 ブロック被覆（上端） 3 611211 0 1 0 0 0000 0 6
6112 6112 11 1 ブロック被覆（上端陰線） 0 611211 0 1 0 0 0000 0250
6112 6112 12 0 ブロック被覆（下端） 3 0 1 0 0 0000 0 6
6112 6112 12 1 ブロック被覆（下端陰線） 0 0 1 0 0 0000 0250
6112 6112 99 0 ブロック被覆（射影記号） 3 0 0 0 0 1000 0 6
6113 6113 00 0 石積被覆（直被） 3 611300 0 1 0 0 0000 0 6
6113 6113 11 0 石積被覆（上端） 3 611311 0 1 0 0 0000 0 6
6113 6113 11 1 石積被覆（上端陰線） 0 611311 0 1 0 0 0000 0250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 8/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
6113 6113 12 0 石積被覆（下端） 3 0 1 0 0 0000 0 6
6113 6113 12 1 石積被覆（下端陰線） 0 0 1 0 0 0000 0250
6113 6113 99 0 石積被覆（射影記号） 3 0 0 0 0 1000 0 6
6121 6121 00 0 法面保護（網） 3 0 1 0 0 0000 0 2
6121 6121 99 0 法面保護（網：射影記号） 3 0 0 0 0 1000 0 2
6122 6122 00 0 法面保護（モルタル） 3 0 1 0 0 0000 0 2
6122 6122 99 0 法面保護（モルタル：射影記号） 3 0 0 0 0 1000 0 2
6123 6123 00 0 法面保護（コンクリート桝） 3 0 1 0 0 0000 0 2
6123 6123 99 0 法面保護（コンクリート桝：射影記号） 3 0 0 0 0 0100 0 2
6130 6130 00 0 さく（未分類） 3 613000 0 1 0 0 0000 0 3
6131 6131 00 0 落下防止さく 3 613100 0 1 0 0 0000 0 1
6132 6132 1 0 防護さく（ガードレール） 3 613200 0 1 0 0 0000 0 1
6132 6132 2 0 防護さく（カードパイプ） 3 613200 0 1 0 0 0000 0 1
6133 6133 00 0 遮光さく 3 613300 0 1 0 0 0000 0 1
6134 6134 00 0 鉄さく 3 613400 0 1 0 0 0000 0 1
6136 6136 00 0 生垣 3 613600 0 1 0 0 0000 0 3
6137 6137 00 0 土囲 3 613700 0 1 0 0 0000 0250
6140 6140 00 0 へい（未分類） 4 0 1 0 0 0000 0 7
6141 6141 00 0 堅ろうへい 6 614100 0 1 0 0 0000 0 7
6142 6142 00 0 簡易へい 3 614200 0 1 0 0 0000 0 7
6201 6201 00 0 区域界 3 620100 0 1 0 0 0000 0 7
6211 6211 00 0 空き地 3 0 0 0 0 1000 0 7
6212 6212 00 0 駐車場 3 0 0 0 0 1000 0 7
6213 6213 00 0 花壇 3 0 0 0 0 1000 0 3
6214 6214 00 0 園庭 3 0 0 0 0 1000 0 3
6215 6215 00 0 墓地 3 0 0 0 0 1000 0250
6216 6216 00 0 材料置場 3 0 0 0 0 1000 0 7
6221 6221 00 0 噴火口・噴気口 3 0 0 0 0 1000 0 1
6222 6222 00 0 温泉・鉱泉 3 0 0 0 0 1000 0 7
6223 6223 00 0 陵墓 3 0 0 0 0 1000 0 7
6224 6224 00 0 古墳 3 0 0 0 0 1000 0 7
6225 6225 00 0 城・城跡 3 0 0 0 0 1000 0 7
6226 6226 00 0 史跡・名勝・天然記念物 3 0 0 0 0 1000 0 7
6231 6231 00 0 採石場 3 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 9/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
6232 6232 00 0 土取場 3 0 0 0 0 1000 0 7
6233 6233 00 0 採鉱地 3 0 0 0 0 1000 0 7
6301 6301 00 0 植生界 3 630100 0 1 0 0 0000 0 3
6302 6302 00 0 耕地界 3 630200 0 1 0 0 0000 0 3
6311 6311 00 0 田 2 0 0 0 0 1000 0 3
6312 6312 00 0 蓮田 2 0 0 0 0 1000 0 3
6313 6313 00 0 畑 2 0 0 0 0 1000 0 3
6314 6314 00 0 さとうきび畑 2 0 0 0 0 1000 0 3
6315 6315 00 0 パイナップル畑 2 0 0 0 0 1000 0 3
6316 6316 00 0 わさび畑 2 0 0 0 0 1000 0 3
6317 6317 00 0 桑畑 2 0 0 0 0 1000 0 3
6318 6318 00 0 茶畑 2 0 0 0 0 1000 0 3
6319 6319 00 0 果樹園 2 0 0 0 0 1000 0 3
6321 6321 00 0 その他の樹木畑 2 0 0 0 0 1000 0 3
6322 6322 00 0 牧草地 2 0 0 0 0 1000 0 3
6323 6323 00 0 芝地 2 0 0 0 0 1000 0 3
6331 6331 00 0 広葉樹林 2 0 0 0 0 1000 0 3
6332 6332 00 0 針葉樹林 2 0 0 0 0 1000 0 3
6333 6333 00 0 竹林 2 0 0 0 0 1000 0 3
6334 6334 00 0 荒地 2 0 0 0 0 1000 0250
6335 6335 00 0 はい松地 2 0 0 0 0 1000 0 3
6336 6336 00 0 しの地(笹地) 2 0 0 0 0 1000 0 3
6337 6337 00 0 やし科樹林 2 0 0 0 0 1000 0 3
6338 6338 00 0 湿地 2 0 0 0 0 1000 0 6
6340 6340 00 0 砂れき地（未分類） 2 0 0 0 0 1000 0 7
6341 6341 00 0 砂地 2 0 0 0 0 1000 0 7
6342 6342 00 0 れき地 2 0 0 0 0 1000 0 7
6345 6345 00 0 干潟 2 0 0 0 0 1000 0 7
7101 7101 00 0 等高線(計曲線) 4 0 1 0 0 0000 0 7
7101 7101 00 1 等高線(計曲線：陰線) 0 0 1 0 0 0000 0250
7102 7102 00 0 等高線(主曲線) 2 0 1 0 0 0000 0250
7102 7102 00 1 等高線(主曲線：陰線) 0 0 1 0 0 0000 0250
7103 7103 00 0 等高線(補助曲線) 2 710300 0 1 0 0 0000 0 2
7103 7103 00 1 等高線(補助曲線：陰線) 0 710300 0 1 0 0 0000 0250
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 10/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
7104 7104 00 0 等高線（特殊補助曲線） 2 710400 0 1 0 0 0000 0 1
7104 7104 00 1 等高線（特殊補助曲線：陰線） 0 710400 0 1 0 0 0000 0250
7105 7105 00 0 凹地(計曲線) 4 710500 0 1 0 0 0000 0 4
7106 7106 00 0 凹地(主曲線) 2 710600 0 1 0 0 0000 0 5
7107 7107 00 0 凹地(補助曲線) 2 710700 0 1 0 0 0000 0 6
7108 7108 00 1 凹地(補助曲線：特殊補助曲線：陰線) 0 710800 0 1 0 0 0000 0250
7201 7201 11 0 土がけ(上端) 2 0 1 0 0 0000 0 3
7201 7201 11 1 土がけ(上端陰線) 0 0 1 0 0 0000 0250
7201 7201 12 0 土がけ(下端) 2 720112 0 1 0 0 0000 0 3
7201 7201 12 1 土がけ(下端陰線) 0 720112 0 1 0 0 0000 0250
7201 7201 99 0 土がけ(形状線) 2 0 1 0 0 0000 0 3
7202 7202 11 0 雨裂（上端） 2 0 1 0 0 0000 0 4
7202 7202 12 0 雨裂（下端） 2 0 1 0 0 0000 0 4
7202 7202 12 0 雨裂（補助線） 2 0 1 0 0 0000 0 4
7203 7203 11 0 急斜面（上端） 2 0 1 0 0 0000 0 1
7203 7203 11 1 急斜面（上端：陰線） 0 0 1 0 0 0000 0250
7203 7203 12 0 急斜面（下端） 2 720312 0 1 0 0 0000 0 1
7203 7203 12 1 急斜面（下端：陰線） 0 720312 0 1 0 0 0000 0250
7203 7203 99 0 急斜面（形状線） 2 0 1 0 0 0000 0 1
7206 7206 00 0 洞口 4 0 0 0 0 0100 0 6
7211 7211 11 0 岩がけ(上端) 2 0 1 0 0 0000 0 6
7211 7211 11 1 岩がけ(上端陰線) 0 0 1 0 0 0000 0250
7211 7211 12 0 岩がけ(下端) 2 721112 0 1 0 0 0000 0 6
7211 7211 12 1 岩がけ(下端陰線) 0 721112 0 1 0 0 0000 0250
7211 7211 99 0 岩がけ(形状線) 2 0 1 0 0 0000 0 6
7212 7212 00 0 露岩 2 721200 0 1 0 0 0000 0 7
7213 7213 00 0 散岩 2 0 1 0 0 0100 0 7
7214 7214 00 0 さんご礁 2 721400 0 1 0 0 0000 0 4
7301 7301 00 0 三角点 4 2000 01010 0 1
7302 7302 00 0 水準点 4 2000 01010 0 1
7303 7303 00 0 多角点等 4 2000 01010 0 1
7304 7304 00 0 公共基準点(三角点) 4 2000 01010 0 1
7305 7305 00 0 公共基準点(水準点) 4 2000 01010 0 1
7306 7306 00 0 公共基準点(多角点) 4 2000 01010 0 1
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 11/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
7307 7307 00 0 その他の基準点 4 2000 01010 0 1
7308 7308 00 0 電子基準点 4 2000 01010 0 1
7309 7309 00 0 公共電子基準点 4 2000 01010 0 1
7311 7311 00 0 標石を有しない標高点 4 2000 01010 0 7
7312 7312 00 0 図化機測定による標高点 4 2000 01010 0 7
7501 7501 00 0 グリッドデータ 3 0 0 0 0 1000 0 7
7511 7511 00 0 ランダムポイント 3 0 0 0 0 1000 0 7
7521 7521 00 0 ブレークライン 3 0 1 0 0 0000 0 7
8110 8110 00 0 市・東京都の区 8 6000 00010 0 7
8111 8111 00 0 町・村・指定都市の区 7 5000 00010 0 7
8112 8112 00 0 市町村飛地 5 3.5 0 0 0 0 0010 0 7
8113 8113 00 0 大区域 7 4.5 0 0 0 0 0010 0 7
8114 8114 00 0 大字・町・丁目 7 4.5 0 0 0 0 0010 0 7
8115 8115 00 0 小字・丁目 5 3.5 0 0 0 0 0010 0 7
8116 8116 00 0 通り 5 3.5 0 0 0 0 0010 0 7
8117 8117 00 0 その他の地名（大） 7 5000 00010 0 7
8118 8118 00 0 その他の地名（中） 5 4000 00010 0 7
8119 8119 00 0 その他の地名（小） 4 3000 00010 0 7
8121 8121 00 0 道路の路線名 5 3.5 0 0 0 0 0010 0 7
8122 8122 00 0 坂・峠・道路施設・ｲﾝﾀｰﾁｪﾝｼﾞ等 4 3000 00010 0 7
8123 8123 00 0 鉄道の路線名 5 3.5 0 0 0 0 0010 0 7
8124 8124 00 0 駅、操車場、信号所、鉄道施設 4 3000 00010 0 7
8125 8125 00 0 橋 4 3000 00010 0 7
8126 8126 00 0 ﾄﾝﾈﾙ 4 3000 00010 0 1
8131 8131 00 0 建物名称 4 3000 00010 0 4
8134 8134 00 0 建物の付属物 4 3000 00010 0 4
8140 8140 00 0 マンホール 3 2000 00010 0 7
8141 8141 00 0 電柱 3 2000 00010 0 7
8142 8142 00 0 高塔、灯台、坑口、記念碑、墓碑、鳥居、輸送管 4 3000 00010 0 7
8151 8151 00 0 河川、内湾、港 5 4000 00010 0 4
8151 8151 00 0 岬、崎、鼻、岩礁 4 3000 00010 0 4
8151 8151 00 0 川岸、川原、洲、滝、浜、磯 5 3.5 0 0 0 0 0010 0 4
8151 8151 00 0 島 5 3.5 0 0 0 0 0010 0 7
8152 8152 00 0 水部施設、ダム 4 3000 00010 0 4
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 12/13
ディジタルマッピングテンプレートユーザマニュアル 付録３ 1/500大縮尺図式 PSDT500.dwt
字大面線円円弧点方向注記属性
グ
リッド
データタイプ（参考）注記
線号
表示色
(参考）
標準分類
コード
Autodesk Map画層
項目名 線種名
使用分類
コード
図形
区分
間断
区分
8153 8153 00 0 地下水部 5 4000 00010 0 4
8161 9161 00 0 法面、構囲 4 2.5 0 0 0 0 0010 0 1
8162 8162 00 0 公園、運動場、牧場、飛行場、ｺﾞﾙﾌ場、材料置場、温泉 5 3.5 0 0 0 0 0010 0 3
8163 8163 00 0 植生 4 3000 00010 0 4
8171 8171 00 0 山 5 3.5 0 0 0 0 0010 0 3
8171 8171 00 0 尖峰、丘、塚 4 3000 00010 0 7
8171 8171 00 0 谷、沢 4 3000 00010 0 7
8173 8173 00 0 基準点等 3 2000 00010 0 7
8173 8173 00 0 図化機による標高点、等高線注記 3 2000 00010 0 7
8181 8181 00 0 説明注記 4 2.5 0 0 0 0 0010 0 3
8199 8199 00 0 指示点 4 0 0 0 0 1000 0 7
© Copyright 2005 Autodesk, Inc. All rights reserved. 付録3 13/13
