zvl544.02

CARDIN ELETTRONICA S.p.A

Via del lavoro, 73 – Z.I. Cimavilla - 31013 Codognè (TV) Italy

Tel: +39/0438.404011 / Fax: +39/0438.401831

e-mail (Italy): sales.office.it@cardin.it

e-mail (Europe): sales.office@cardin.it

The S504 / S508 series conform to the essential requirements of the directive 2014/53/EU

and the technical reference standards have been applied.

Frequency validity: 433.92 - 868,3 MHz

MODEL DATE

SERIAL Nr. NAME

S504 - S508 FM

28.07.2016

ZVL544.02

RADIOCOMANDO DIGITALE A CODICI ROLLING

Messa in funzione ed uso pagine 2-9

Disegni tecnici d'installazione e riferimento pagine 50-59

DIGITAL RADIOCONTROL WITH ROLLING CODES

Set up and user instructions pages 10-17

Installation and reference drawings pages 50-59

RADIOCOMMANDE DIGITALE À ROLLING CODE

Mise en service et utilisation pages 18-25

Dessins techniques d’installation et référence pages 50-59

DIGITALE FUNKSTEUERUNG MIT ROLLING CODES

Inbetriebnahme und Benutzung Seiten 26-33

Technische Installations- und Referenzzeichnungen Seiten 50-59

RADIOMANDO DIGITAL DE CÓDIGOS ROLLING

Puesta en función y uso pág. 34-41

Dibujos técnicos de instalación y referencias pág. 50-59

DIGITALE RADIOBESTURING MET ROLLING CODE

In werking stellen en gebruik blz. 42-49

Technische installatie- en referentietekeningen blz. 50-59

www.cardin.it

Avvertenze

Il presente manuale si rivolge a persone abilitate all'installazione di "Apparecchi utilizzatori di energia

elettrica" e richiede una buona conoscenza della tecnica, esercitata in forma professionale. L'uso ed

installazione di questa apparecchiatura deve rispettare rigorosamente le indicazioni fornite dal costruttore e

le normative di sicurezza vigenti.

Il dispositivo è conforme con la Parte 15 delle normative FCC e il suo funzionamento è soggetto alle due

condizioni seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le

interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Attenzione! Solo per clienti dell’EU - Marcatura WEEE.

Il simbolo indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli

altri riuti. L’utente dovrà pertanto conferire l’apparecchiatura agli idonei centri di raccolta differenziata

dei riuti elettronici ed elettrici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova

apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio al

riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti

negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali. Lo smaltimento abusivo del prodotto da

parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente nello

Stato Comunitario di appartenenza.

Descrizione

Il sistema di radiocomando in "FM" è composto da uno o più trasmettitori e da uno o più ricevitori che

saranno combinati in relazione alle esigenze speciche d'impianto. Nel ricevitore si possono memorizzare

no a 1000 codici diversi; i codici vengono, in fase di memorizzazione, trasferiti in una memoria non volatile.

Importante: Poiché ad ogni comando il codice trasmesso cambia, se la trasmissione viene interrotta da un

disturbo, il ricevitore si aspetta un codice diverso, pertanto per ristabilire il comando è necessario rilasciare

e ripremere il tasto del trasmettitore.

Possibilità d'impiego

Il radiocomando permette l'attuazione a distanza di apparecchiature elettriche ed elettroniche, trova il suo

migliore impiego nel comando di sistemi di aperture automatiche, sistemi d'allarme ed in tutti gli impianti dove

sia richiesta l'attuazione a distanza (senza li) protetta da un codice segreto ad alta afdabilità.

Modulo di memoria ZGB24LC64-I/P

Costituita da una memoria non volatile di tipo EEPROM, contiene i codici dei trasmettitori e permette la

memorizzazione di 1000 codici. Nel modulo i codici vengono mantenuti anche in assenza di alimentazione.

Attenzione! La rimozione e l’inserimento del modulo di memoria deve essere eseguito a

radioprogrammatore spento, pena la corruzione dei dati in essa contenuti.

PREDISPOSIZIONE IMPIANTO

Per ottenere la portata massima del sistema radiocomando è bene scegliere con attenzione il punto

d'installazione dell’antenna. La portata è strettamente legata alle caratteristiche tecniche del sistema e varia

in base alle caratteristiche del luogo di postazione. Per portata si intende la distanza tra segnale trasmesso

e/o ricevuto a buon ne. È consigliato l'utilizzo dell'antenna Cardin ANS400/ANQ800-1 per ottenere un

funzionamento ottimale dell'impianto. Collegare al ricevitore l'antenna accordata con un cavo coassiale

RG58 (impedenza 50Ω) lungo max. 15 m.

Trasmettitori 433 MHz Trasmettitori 868 MHz Descrizione

TXQ504C2 TXQ508C2 Trasmettitore precodicato a 2 funzioni

TXQ504C4 TXQ508C4 Trasmettitore precodicato a 4 funzioni

TXQPRO504-4 TXQPRO508-4 Trasmettitore industriale precodicato 4 funzioni

TXQPRO504-4A TXQPRO508-4A Trasmettitore industriale precodicato 4 funzioni + antenna

Ricevitori 433 MHz Ricevitori 868 MHz Descrizione

RQM504C2 RQM508C2 Ricevitore mini 2 canali

RSQ504C2 RSQ508C2 Ricevitore a scheda 2 canali

RSQ504OC2 RSQ508OC2 Ricevitore a scheda open collector 2 canali

RCQ504C1 RCQ508C1 Ricevitore modulare in cassetta 4 canali

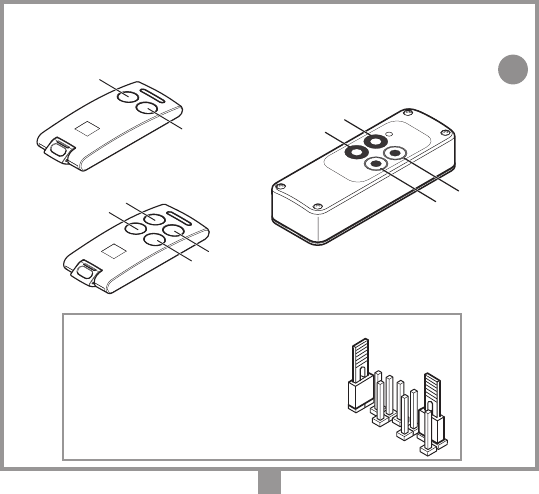

Trasmettitore

Il trasmettitore è precodiﬁcato e utilizza un circuito integrato programmato in fabbrica con un numero

identicativo unico per ogni trasmettitore; tutti i parametri necessari alla codica sono contenuti in questo

circuito integrato. Il trasmettitore possiede un meccanismo di auto-spegnimento dopo almeno 20 secondi di

attivazione continuata (per limitare il consumo della batteria).

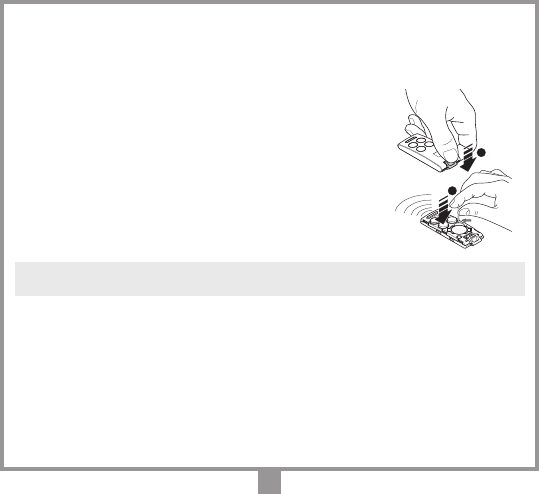

Funzione di blocco tasti

• Il trasmettitore ha la possibilità di inserire la funzione di blocco tasti,

modalità che protegge l’apparecchio da attivazioni casuali (involon-

tarie):

- per attivare la funzione tenere premuto “MR” per 8 secondi nchè

lampeggia il led arancione; a questo punto per attuare un comando

sarà necessario premere tre volte consecutive il tasto voluto;

- per ripristinare la funzione standard tenere premuto “MR” per 8 secondi

nchè il led arancione lampeggia.

Ricevitori

Attenzione! Alimentare il ricevitore esclusivamente con un alimentatore di sicurezza. L'utilizzo di alimentatori

non di sicurezza può provocare pericolo.

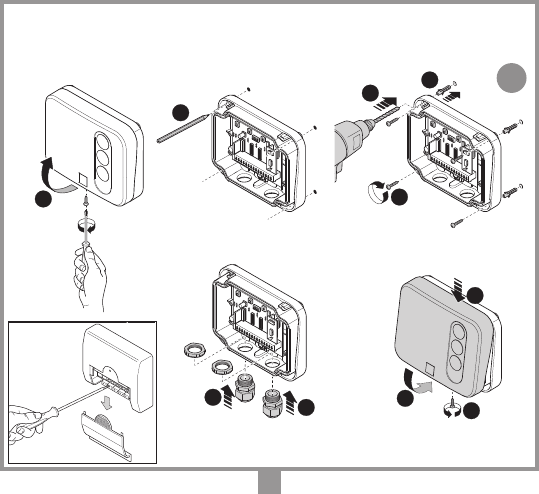

FISSAGGIO RICEVITORE IN CASSETTA IP55 (fig. 4, pag. 45)

Aprire i 4 fori di ssaggio come indicato in gura (dett. 2) utilizzando un cacciavite o un attrezzo analogo.

Tracciati i quattro punti di ssaggio a parete con l’ausilio della scatola, eseguire i fori (dett. 3-4). Fissare il

contenitore utilizzando quattro viti autolettanti M4,8 (dett. 5). Eseguito il ssaggio inserire i tappi di copertura

viti. Togliere i tappi di copertura pressatubi ed inserire i due pressatubi come indicato in dettaglio 6.

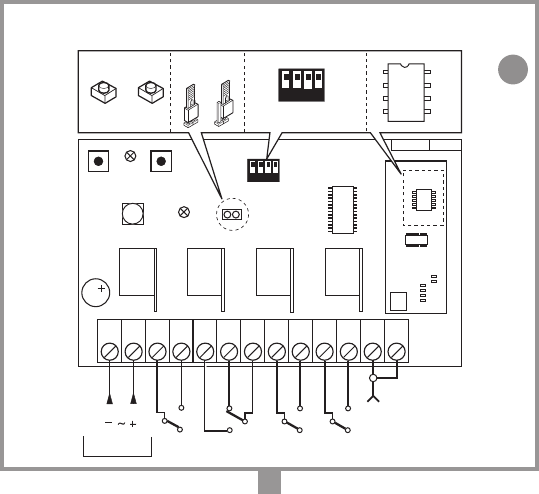

Ricevitori in cassetta (fig. 5)

Il ricevitore è dotato di una morsettiera a 13 vie, con alimentazione 12/24V ac-dc tra i morsetti 1 e 2.

Moduli di canale intercambiabili - MCCMORPHM0

Nei ricevitori le funzioni sono indicate sul circuito stampato in prossimità del relativo innesto del modulo:

inserire il modulo o i moduli negli innesti corrispondenti ai canali che si desiderano utilizzare.

I moduli sono congurabili tramite dip-switch (Dip1=CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD) nelle

seguenti modalità di funzionamento:

- Modalità Impulsiva = dip-switch in OFF - Modalità ON/OFF = dip-switch in ON

Ricevitori a scheda (g. 6)

Attenzione! La scheda va adeguatamente isolata dalle parti delle apparecchiature in cui viene incorporata

e che si trovano a tensione di rete.

Il ricevitore a scheda viene inserito direttamente nell’apparecchiatura predisposta a riceverla con collegamento

elettrico 24V ac-dc tra i pin 3-4. Il ricevitore a scheda ha due relé le cui uscite sono contrassegnate rispettiva-

mente con CH1 (solo contatto NA) e CH2 (contatto NA - NC). Per associare le funzioni CHA, CHB, CHC, CHD

dei trasmettitori ai relé CH1 e CH2 agire sui jumper J1 situati sul circuito (es. g. 6 - CHA = CH1 e CHB = CH2).

I relé sono congurabili tramite i jumper SEL CH1 e SEL CH2 nelle seguenti modalità di funzionamento:

- relé ON/OFF = Jumper inserito - relé Impulsivo = Jumper disinserito

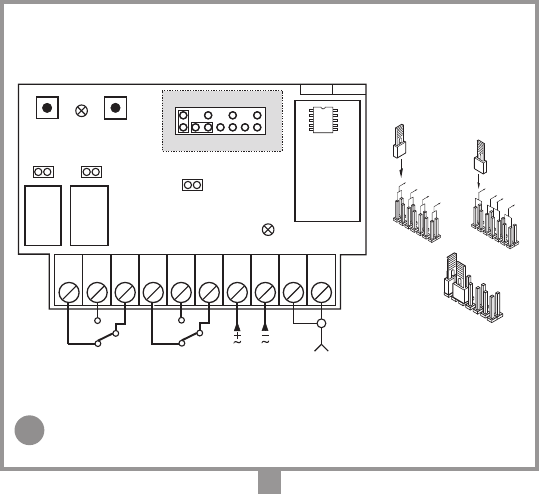

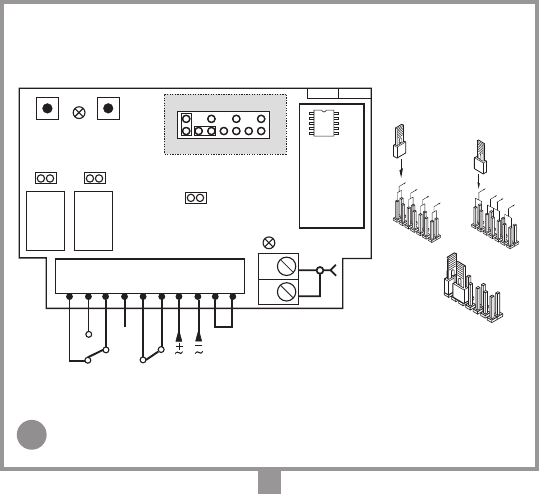

Ricevitori mini IP20

(

g. 7

)

Il ricevitore mini è dotato di morsettiera a 10 vie con collegamento elettrico 12/24V ac-dc tra i morsetti 7 e

8. Il ricevitore ha due relé le cui uscite sono contrassegnate rispettivamente con CH1 (contatto N.A. - N.C.)

e CH2 (contatto N.A. - N.C.). Per associare le funzioni CHA, CHB, CHC, CHD dei trasmettitori ai relé CH1 e

CH2 agire sui jumper J1 situati sul circuito (es. g. 7 - CHA = CH1 e CHB = CH2).

I relé sono congurabili tramite i jumper SEL CH1 e SEL CH2 nelle seguenti modalità di funzionamento:

- relé ON/OFF = Jumper inserito - relé Impulsivo = Jumper disinserito

Attenzione: Per cambiare la modalità di funzionamento (da impulsiva a ON/OFF e viceversa) è necessario

spegnere e riaccendere il ricevitore.

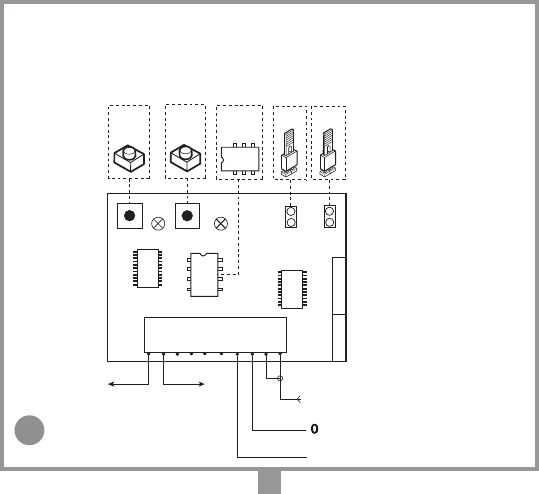

Ricevitori a scheda open collector (g. 8)

Il ricevitore a scheda open collector viene inserito direttamente nell’apparecchiatura predisposta a riceverla

con collegamento elettrico 5 Vdc tra i pin 7-8. Il ricevitore ha due uscite open collector.

Per associare le funzioni CHA, CHB, CHC, CHD dei trasmettitori alle uscite 1 e 2, entrare in modalità impo-

stazione canali inserendo il jumper J1 situato sul circuito.

Il led L1 comincerà a lampeggiare indicando l'impostazione di CHA: il numero di lampeggi al secondo indica

il canale da impostare. Per selezionare i canali CHB-CHC-CHD premere e rilasciare il pulsante P1 più volte.

(1 lampeggio = CHA; 2 lampeggi = CHB; 3 lampeggi = CHC; 4 lampeggi = CHD).

Il led L2 indica l'uscita associata al canale come segue:

Acceso sso = uscita 1; Lampeggiante = uscita 2; Spento = nessuna uscita. Per cambiare l'uscita premere P2.

Impostazioni di fabbrica; CHA uscita 1; CHB uscita 2; CHC - CHD nessuna uscita

Attenzione! Disinserire il jumper J1 alla ne della procedura. Il ricevitore non funzionerà con il jumper inserito

Modulo di memoria codici sul ricevitore

I codici vengono inseriti in una memoria non volatile di tipo EEPROM.

L'unità può gestire no a mille utenze (1000 trasmettitori) con possibilità di poter memorizzare e cancellare

ogni singolo utente. Per ogni trasmettitore è possibile memorizzare un massimo di 4 funzioni: A - B - C - D.

I codici inseriti vengono mantenuti anche in assenza di alimentazione senza limiti di tempo.

Segnalazioni sui ricevitori

Led LGC colore rosso - gestione utenze

- lampeggio lento: memorizzazione singolo utente

- lampeggio veloce: cancellazione singolo utente

- luce accesa ssa: memoria interamente occupata

Led LS colore verde - "STATO" apparecchiatura

- acceso sso: apparecchiatura alimentata

- lampeggiante: assenza del modulo di memoria

OPERAZIONI DI GESTIONE IMPIANTO

• Memorizzazione di un codice canale

• Cancellazione di un codice canale (tramite un trasmettitore associato)

• Cancellazione completa memoria codici (utenti)

• Memorizzazione di ulteriori trasmettitori (tramite un trasmettitore già memorizzato)

Attenzione! Prima di procedere alla prima memorizzazione dei trasmettitori, ricordarsi di cancellare

interamente la memoria.

• Memorizzazione di un codice canale

- Portarsi con il trasmettitore in prossimità del ricevitore

- Sul ricevitore premere e tenere premuto il pulsante MEMO: il led LGC lampeggia lento

- Sul trasmettitore premere il tasto (canale) da memorizzare

- Sul ricevitore il led LGC lampeggia veloce

- Sul trasmettitore premere una seconda volta il tasto (canale) da memorizzare: il led LGC sul ricevitore si porta

a luce ssa. Dopo qualche istante il led LGC si spegne.

- Rilasciare il pulsante MEMO. Operazione completata.

• Cancellazione di un codice canale (tramite un trasmettitore associato)

- Portarsi con il trasmettitore in prossimità del ricevitore

- Sul ricevitore premere e tenere premuto il pulsante DEL: il led LGC lampeggia veloce.

- Sul trasmettitore premere il tasto (canale) da cancellare

- Sul ricevitore il led LGC si porta a luce rossa ssa.

Dopo qualche istante il Led LGC si spegne.

- Rilasciare il pulsante DEL. Operazione completata.

• Cancellazione completa memoria codici (utenti)

- Sul ricevitore tenere premuti contemporaneamente i pulsanti MEMO - DEL per più di 4 secondi

- Il led LGC rimane acceso per tutta la durata della cancellazione 3 secondi circa

- Il led LGC lampeggia per qualche istante e poi si spegne.

- Rilasciare i pulsanti. Operazione completata.

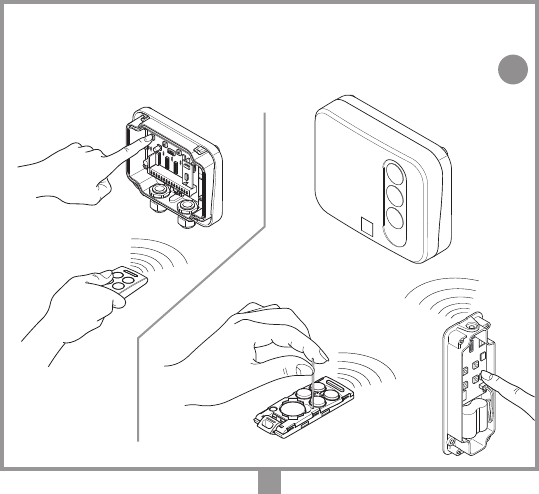

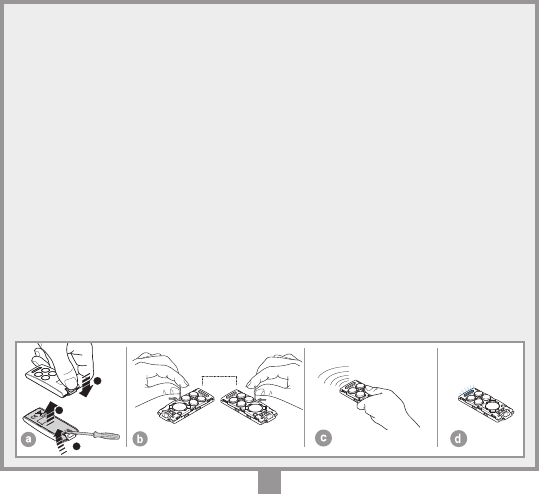

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

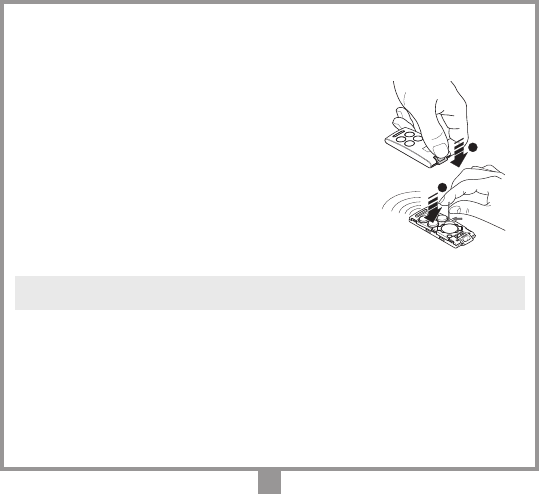

• Abilitazione di nuovi trasmettitori tramite trasmettitori già memorizzati

Questa procedura consiste nell'abilitazione di un nuovo trasmettitore da postazione remota median-

te l'ausilio di un altro trasmettitore già memorizzato nell'impianto. Non essendo richiesta la presenza

di ricevitori questa procedura può avvenire in qualsiasi luogo lontano dall'impianto (per esempio nel

vostro punto vendita di ducia).

L'abilitazione alla procedura di "memorizzazione rapida" viene abilitata o disabilitata sul rice-

vitore tramite l’inserimento/disinserimento del jumper R.MEMO:

• Jumper R.MEMO inserito: memorizzazione rapida abilitata

• Jumper R.MEMO disinserito: memorizzazione rapida disabilitata.

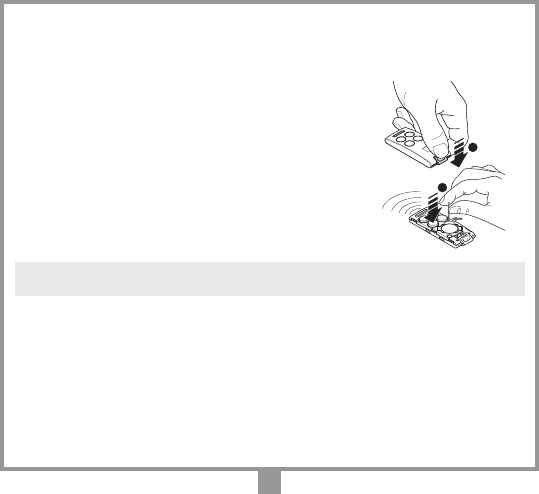

- Togliere il guscio superiore dei trasmettitori da memorizzare e di quello già memorizzato facendo leva

come indicato in gura (dett. a).

- Afancare il trasmettitore A, già memorizzato sul ricevitore, al trasmettitore nuovo B (dett. b).

- Con un adeguato oggetto appuntito premere e rilasciare il tasto MR sui due trasmettitori (in sequenza

o simultaneamente).

- I led arancione dei due trasmettitori lampeggiano lentamente.

- Premere e rilasciare sul trasmettitore A un tasto di canale già attivo sul ricevitore (dett. c).

- Il led del nuovo trasmettitore B rimane acceso per 3 secondi per confermare la memorizzazione (dett. d).

Il trasmettitore B è abilitato al comando del ricevitore esattamente come il trasmettitore A.

CARATTERISTICHE TECNICHE

RICEVITORE

- frequenza di ricezione ..................................................................................................... 433,92 / 868,3 MHz

- sensibilità (per segnale a buon ne) ....................................................................................... -110dBm 0,7µV

- modulazione ..............................................................................................................................................FSK

- impedenza di ingresso antenna ............................................................................................................... 50 Ω

- alimentazione ricevitore .............................................................................................................12/24V ac-dc

- alimentazione open collector ............................................................................................................... 5 Vdc

- assorbimento a riposo/con 1 relé attivato .......................................................................................20/40 mA

- massima potenza commutabile dal relé con carico resistivo:

carico in ac-dc .............................................................................................................................. 60VA/24 W

tensione massima ...........................................................................................................................30V ac-dc

- ritardo all'attivazione del relé ....................................................................................................... 80 ÷ 100 ms

- temperatura di esercizio .............................................................................................................-20°…+75 °C

TRASMETTITORE

- frequenza di trasmissione ...............................................................................................433,92 / 868,3 MHz

- potenza apparente irradiata .................................................................................-10…-7dBm (100-200 µW)

- modulazione ....................................................................................................................................... FM/FSK

- alimentazione (batteria litio) .................................................................................................. 3V (1 x CR2032)

- assorbimento ......................................................................................................................................... 18 mA

- temperatura di esercizio .............................................................................................................-10°…+55 °C

- umidità relativa ........................................................................................................................................ <95%

- tipo di codica ...............................................................................................................................rolling code

- numero di combinazioni complessive (128 bit): ........................................................................................ 2128

- numero delle funzioni (canali) ......................................................................................................................... 4

- autospegnimento: ....................................................................................................dopo almeno 20 secondi

- portata (trasmettitori tascabili)......................................................................................................100 - 150 m

- portata (trasmettitori industriali) .............................................................................................................200 m

- portata (trasmettitori industriali con antenna esterna) ..........................................................................700 m

REMARKS

These instructions are aimed at professionally qualified "installers of electrical equipment" and must respect

the local standards and regulations in force. The use and installation of these appliances must rigorously

respect the indications supplied by the manufacturer and the safety standards and regulations in force.

This device complies with Part 15 of the FCC rules, and its operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation. Changes or modifications made to this equipment

not expressly approved by Cardin may void the FCC authorization to operate this equipment.

Attention! WEEE marking. This symbol indicates that once the products life-span has expired it

must be disposed of separately from other rubbish. The user is therefore obliged to either take the

product to a suitable differential collection site for electronic and electrical goods or to send it back

to the manufacturer if the intention is to replace it with a new equivalent version of the same product.

Suitable differential collection, environmental friendly treatment and disposal contributes to avoiding negative

effects on the ambient and consequently health as well as favouring the recycling of materials. Illicitly disposing

of this product by the owner is punishable by law and will be dealt with according to the laws and standards

of the individual member nation.

Description

The Radio control system in "FM" consists of one or more transmitters and one or more receivers which

can be combined to meet the specic needs of the system. The receiver is able to memorise up to 1000

different codes which are stored via radio in a none volotile memory module located on the receiver.

Important: The transmitted code changes for each command (rolling code). If disturbance interrupts

the transmission, the receiver will wait for a different code, the relay can then only be activated by rst

releasing and then pressing the transmitter channel button again.

Use

The radio control allows the remote activation of electrical and electronic appliances with its best use

in the following areas: automatic opening systems, alarm systems, and in all systems which require

remote control activation (without wires) using secret codes.

Memory module

ZGB24LC64-I/P

The module is furnished with a none-volatile EEPROM type memory and contains the transmitter codes and allows

you to memorise up to 1000 codes. The programmed codes remain stored even in the absence of power.

Attention! Removing and inserting the memory module must be carried out when the receiver is switched off

otherwise the memory content could become corrupt.

PREPARING THE SYSTEM

To obtain the best results from the radio control system the aerial installation site should be carefully chosen. ‘Range’

is intended to mean the working distance, measured in free space, between the receiver and the transmitter with

the aerial installed. The range is therefore closely linked to the technical characteristics of the system and varies

according to the characteristics of the site in which the system is located. For best performance we advise you

to use the Cardin ANS400 / ANQ800-1 aerial. Wire the aerial to the receiver using a coaxial cable RG58

(impedance 50Ω) with a maximum length of 15 m.

433 MHz transmitters 868 MHz transmitters Description

TXQ504C2 TXQ508C2 2-channel precoded transmitters

TXQ504C4 TXQ508C4 4-channel precoded transmitters

TXQPRO504-4 TXQPRO508-4 4-channel precoded industrial transmitters

TXQPRO504-4A TXQPRO508-4A 4-channel precoded industrial transmitters + aerial

433 MHz receivers 868 MHz receivers Description

RQM504C2 RQM508C2 2-channel mini receivers

RSQ504C2 RSQ508C2 2-channel slot-in receiver cards

RSQ504OC2 RSQ508OC2 2-channel slot-in receiver cards open collector

RCQ504C1 RCQ508C1 4-channel outdoor receivers

Transmitters

The transmitter is pre-coded and is tted with an integrated circuit which is programmed in the factory

with a unique identication number. All the code parameters are contained in this integrated circuit. The

transmitter has an automatic shut down mechanism which cuts in after at least 20 seconds of continuous

use (this limits battery consumption).

Key block function

• A key block function has been added to protect the appliance from

accidental activation;

- to activate the function press and hold down “MR” for 8 seconds until

the orange led starts ashing, at this point to activate a command

you will need to press the required key three times consecutively;

- to reset the function to standard operation standard press and hold

down “MR” for 8 seconds until the orange led starts ashing.

Receivers

Warning! The receivers must only be powered by a safety power pack. The use of non-safety power

packs could provoke damage to the system.

FASTENING THE OUTDOOR RECEIVER IP55 (fig. 4, pag. 45)

Open the four fastening holes as shown in the drawing using a screwdriver of similar tool. Trace the four wall

fastening points using the container as a template and then drill the holes (det. 3-4). Fasten the container

using four self-tapping screws M4,8 (det. 5). Once the container has been fastened insert the screw covers.

remove the cable clamp covers and afx the two cable clamps as shown in detail 6.

Outdoor receivers (g. 5)

The outdoor receiver is tted with a 13-way terminal board and has a 12/24V ac-dc electrical connection

between binding posts 1-2.

Interchangeable channel modules - MCCMORPHM0

In the receivers the channel functions are printed on the circuit board near the module’s slot-in position: insert

the module or modules into the slots that correspond to the channels you intend to use.

The modules are set via dip-switches (Dip1=CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD) to the following:

- Impulsive modules = dip-switch set to 'OFF' - ON/OFF modules=dip-switch set to 'ON'

Slot-in receiver cards (g. 6)

Warning! The receiver cards must be sufciently insulated from the parts of the host device, which are

The receiver card is inserted directly into an appliance, which is designed to receive it

and has the following

electrical connections: 24V ac-dc between binding posts 3-4

The receiver is tted with two relays the outputs of which are marked CH1 (normally open contact) and CH2

(normally open/normally closed contact). To associate the channels CHA, CHB, CHC, CHD on the transmitters

to the relays CH1 and CH2 use jumper J1 located on the circuit board (e.g. g. 6 - CHA = CH1 and CHB = CH2).

The channel relays can be set using the jumpers SEL CH1 and SEL CH2 as follows:

- ON/OFF relay = Jumper inserted - Impulsive relay = Jumper not inserted

Mini receivers IP20 (g. 7)

The mini receiver is tted with a 10-way terminal board with an electrical connection of 12/24V ac-dc between

binding posts 7-8. The receiver cards are tted with two relays the outputs of which are marked CH1 (normally

open/normally closed contact) and CH2 (normally open/normally closed contact). To associate the channels

CHA, CHB, CHC, CHD on the transmitters to the relays CH1 and CH2 use the jumpers J1 located on the

circuit board (e.g. g. 7 - CHA = CH1 and CHB = CH2).

The channel relays can be set using the jumpers SEL CH1 and SEL CH2 as follows:

- ON/OFF relay = Jumper inserted - Impulsive relay = Jumper not inserted

To change the relay function mode (from impulsive to ON/OFF and the other way round) the

receiver must be switched off and restarted.

Slot-in open collector receiver card (g. 8)

The receiver card is inserted directly into an appliance, which is designed to receive it

and has the following

electrical connections: 5Vdc between pins 7-8

To associate the functions CHA, CHB, CHC, CHD of the transmitters with the outputs 1 and 2, enter the

channel setting mode by inserting jumper J1 on the circuit board.

Led L1 will start to ash indicating the setting of channel CHA: the number of ashes per second indicates

which channel is being set. To select channels CHB-CHC-CHD press and release button P1 as many times

as necessary. (1 ash = CHA; 2 ashes = CHB; 3 ashes = CHC; 4 ashes = CHD).

Led L2 indicates the output associated with the channel as follows:

Permanently lit = output 1; Flashing = output 2; Off = no output. To change the output press P2.

Factory default setting; CHA output 1; CHB output 2; CHC - CHD no output

Attention! Remove jumper J1 after the procedure. The receiver will not function with the jumper inserted

Receiver code memory module

The codes are stored in a non-volatile EEPROM memory module.

The receiver is designed to manage up to 1000 users (1000 transmitters) with the possibility of memorising

and cancelling each individual user.

For each transmitter it is possible to memorize a maximum of 4 functions: A - B – C – D.

The memorized codes are maintained in this module even in the absence of power for an unlimited period

of time.

Indications on the receivers

Red Led LGC - user management

- Flashing slowly: memorising a single user

- Flashing rapidly: cancelling a single user

- Continuously lit: memory full

Green Led LS - appliance "STATUS" LED

- Continuously lit: power on

- Flashing: no memory module present

SYSTEM MANAGEMENT OPERATIONS

• Memorizing a channel code

• Deleting a channel code (via an associated transmitter)

• Deleting the entire code memory (users)

• Memorizing more transmitters by using a previously memorized transmitters

Attention! Before memorising the transmitters for the rst time remember to cancel the entire

memory content.

• Memorizing a channel code

- Move the transmitter near to the receiver.

- Press and hold down the MEMO button on the receiver and the LED LGC will ash slowly

- Press the button (channel) you wish to memorize on the transmitter.

- The LED LGC on the receiver will ash rapidly.

- Press the button (channel) you wish to memorize on the transmitter a second time. The LED LGC on the

interface will glow continuously and the buzzer will sound twice. After a few moments led LGC will switch

off.

- Release the MEMO button. End of operation.

• Deleting a channel code (via an associated transmitter)

- Move the transmitter near to the receiver.

- Press and hold down the DEL button on the receiver and the LED LGC will ash rapidly.

- Press the button (channel) you wish to delete on the transmitter.

- The LED LGC on the receiver will glow red continuously. After a few moments Led LGC will switch off.

- Release the DEL button. End of operation.

• Deleting the entire code memory content (users)

- Press and hold down the MEMO and DEL buttons for more than 4 seconds on the interface.

- LED LGC will remain lit for the entire duration of the deletion, which lasts for about 3 seconds

- LED LGC will ash for a few moments and then switch off.

- Release the buttons. End of operation.

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

• Memorizing more transmitters by using a previously memorised transmitter.

This procedure allows you to enable a new transmitter (from a remote position) with the help of a

transmitter that has already been memorised in the system. As the presence of the receiver is not

required this procedure can be carried out in any remote location (for example in your chosen sales

outlet).

Access to the "rapid memorizing" procedure can be enabled or disabled on the receiver by

inserting (or removing) the jumper R.MEMO:

• Jumper R.MEMO inserted: the rapid memorization procedure is enabled.

• Jumper R.MEMO not inserted: the rapid memorization procedure is disabled.

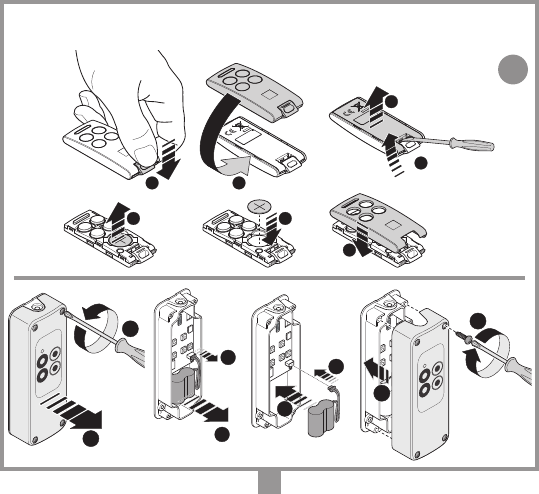

- Remove the upper cover from the transmitter to be memorised and from the transmitter that has

already been memorised as shown in the drawing below (det. a).

- Place the transmitter A, that has already been memorised in the receiver, beside the new transmit-

ter B (det. b).

- Using a pointed object press and release the MR button on both transmitter (in sequence or simul-

taneously).

- The orange LEDS on the transmitters will ash slowly.

- Press and release a channel button on transmitter A that is already present in the receiver (det. c).

- The led of the new unit B will remain lit for 3 seconds to conrm memorization (det. d).

Transmitter B will now command the receiver exactly like transmitter A.

TECHNICAL SPECIFICATIONS

RECEIVER

- reception frequency .....................................................................................................

433,92 / 868,3

MHz

- sensitivity (nely tuned signal) ........................................................................................... -110dBm 0,7µV

- modulation ............................................................................................................................................ FSK

- antenna impedance in input .................................................................................................................50 Ω

- receiver power supply ..........................................................................................................12/24V ac-dc

- open collector

power supply

................................................................................................................. 5 Vdc

- maximum power consumption at rest/with 1 relay activated .................................................... 20/40 mA

- maximum commutable power at the relay with resistive load:

load ac-dc .................................................................................................................................. 60VA/24W

maximum voltage ...................................................................................................................... 30V ac-dc

- relay activation delay time ......................................................................................................80 to 100 ms

- operating temperature range.................................................................................................-20°…+75 °C

TRANSMITTERS

- carrier frequency ..........................................................................................................

433,92 / 868,3

MHz

- apparent radiated power ................................................................................. -10…-7dBm (100-200 µW)

- modulation ......................................................................................................................................FM/FSK

- power supply (lithium battery) ...........................................................................................3V (1 x CR2032)

- power consumption ...........................................................................................................................18 mA

- operating temperature range................................................................................................... -10…+55°C

- relative humidity ................................................................................................................................. <95%

- type of encoding ....................................................................................................................... rolling code

- total number of possible code combinations (128 bit) .........................................................................2

128

- number of channels ................................................................................................................................... 4

- automatic shut down ...........................................................................................after at least 20 seconds

- transmission range (miniaturised transmitters) ............................................................................100 - 150 m

- transmission range (industrial transmitters) ............................................................................................200 m

- transmission range (industrial transmitters + aerial) ...............................................................................700 m

AVERTISSEMENT

Ce livret est destiné à des personnes titulaires d’un certicat d’aptitude professionnelle pour l’installation

"d'appareils électriques" et requiert une bonne connaissance de la technique appliquée professionnellement.

L’emploi et l’installation de cet appareil doivent respecter rigoureusement les indications fournies par le

constructeur et les normes de sécurité en vigueur.

Cet appareil, étant conforme à l’article 15 du règlement de la FCC, intitulé Operation (Utilisation), doit

respecter les deux conditions suivantes: (1) il ne doit pas causer de brouillage préjudiciable; et (2) il doit tolérer

le brouillage, même préjudiciable, causé par d’autres équipements.

Attention! Seulement pour les clients de l'EU - Marquage WEEE. Ce symbole indique l’obligation de ne pas

éliminer l’appareil, à la n de sa durée de vie, avec les déchets municipaux non triés et de procéder à sa collecte

sélective. Par conséquent, l’utilisateur doit remettre l’appareil à un centre de collecte sélective des déchets

électroniques et électriques ou au revendeur qui est tenu, lorsqu’il fournit un nouvel appareil, de faire en sorte que

les déchets puissent lui être remis, sur une base de un pour un, pour autant que l’appareil soit de type équivalent à celui qu’il

fournit. La collecte sélective des équipements électriques et électroniques en vue de leur valorisation, leur traitement et leur

élimination dans le respect de l’environnement contribue à éviter la nocivité desdits équipements pour l’environnement et

pour la santé et à encourager leur recyclage. L’élimination abusive de l’équipement de la part du détenteur nal comporte

l’application des sanctions administratives prévues par les normes en vigueur dans l’État Membre d’appartenance.

Description

Le système de télécommande radio en "FM" est constitué d'un ou de plusieurs émetteurs et d'un ou de

plusieurs récepteurs, qui seront combinés en fonction des exigences spéciques de l'installation. Le récepteur

est en mesure de mémoriser jusqu'à 1000 codes différents. En phase de mémorisation, les codes sont

transférés dans une mémoire non volatile.

Important: Puisque à chaque commande le code émis change, si l'émission est interrompue par une

perturbation, il est nécessaire de délivrer à nouveau le signal en relâchant et en réappuyant la touche de

l'émetteur car le récepteur s'attend à recevoir un code différent.

Domaine d'application

La télécommande radio permet de commander à distance des appareils électriques et électroniques et trouve

sa meilleure application dans la commande de fermetures automatisées, systèmes d'alarme et dans toutes les

installations qui nécessitent une commande à distance (sans l) protégée par un code secret haute sécurité.

Module de mémoire ZGB24LC64-I/P

Constitué d’une mémoire non volatile type EEPROM, il contient les codes des émetteurs et permet la

mémorisation de 1000 codes. Dans ce module, les codes restent mémorisés même en cas de coupure de courant.

Attention!

Il est impératif de retirer et d’insérer le module de mémoire récepteur éteint, sous peine de

corrompre les données qu’il contient

PRÉDISPOSITION DE L’INSTALLATION

Pour bénécier de la portée maximale de ce système de télécommande, il est conseillé de choisir

soigneusement l’endroit d’installation de l’antenne. La portée est strictement liée aux caractéristiques

techniques du système et varie en fonction des caractéristiques du lieu d’implantation. Par portée, nous

entendons la distance nécessaire, entre les signaux transmis et reçu, pour une issue positive. Pour

optimiser le fonctionnement de l’installation, il est conseillé d’utiliser l’antenne Cardin ANS400 / ANQ800-1.

Brancher au récepteur l’antenne accordée au moyen d’un câble coaxial RG58 (impédance 50Ω) d’une

longueur maximale de 15 m.

Émetteurs 433 MHz Émetteurs 868 MHz Description

TXQ504C2 TXQ508C2 Émetteurs pré-codé 2 fonctions

TXQ504C4 TXQ508C4 Émetteurs pré-codé 4 fonctions

TXQPRO504-4 TXQPRO508-4 Émetteurs industriels pré-codé 4 fonctions

TXQPRO504-4A TXQPRO508-4A Émetteurs industriels pré-codé 4 fonctions + antenne

Récepteurs 433 MHz Récepteurs 868 MHz Description

RQM504C2 RQM508C2 Mini récepteurs 2 canaux

RSQ504C2 RSQ508C2 Récepteurs à carte 2 canaux

RSQ504OC2 RSQ508OC2 Récepteurs à carte open collector 2 canaux

RCQ504C1 RCQ508C1 Récepteurs sous coffret 4 canaux

Émetteur

L'émetteur est précodiﬁé et utilise un circuit intégré, programmé à l'usine avec un numéro d'identication,

unique pour chaque émetteur; tel circuit porte en lui-même tous les paramètres nécessaires au codage.

L'émetteur est doté d'un mécanisme d'autoextinction qui se déclenche au moins 20 secondes après une

activation continue (pour réduire la consommation de la pile).

Fonction de verrouillage des touches

• L'émetteur a la possibilité d’introduire la fonction de verrouillage

des touches, fonction qui protège l’appareil contre les activations

impromptues;

- pour activer la fonction, garder le bouton “MR” appuyé pendant 8

secondes jusqu'à ce que la led orange clignote ; à ce point, pour

délivrer une commande, il faudra appuyer trois fois de suite sur la

touche correspondante;

- pour rétablir la fonction standard, garder le bouton “MR” appuyé

pendant 8 secondes jusqu'à ce que la led orange clignote.

Récepteur

Attention! Pour l’alimentation, utiliser exclusivement un alimentateur conforme aux normes de sécurité

en vigueur. L’utilisation d’un alimentateur non conforme peut être dangereuse.

Fixation du récepteur sous coffret IP55 (g. 4, page 45)

Désoperculer les 4 trous de xation, comme le montre la gure (dét. 2) avec un tournevis ou un outil

similaire. Tracer les quatre points de xation au mur à l'aide du coffret et percer les trous (dét. 3-4). Fixer

le coffret avec quatre vis autotaraudeuses M4,8 (dét. 5). Une fois le coffret xé, appliquer les caches-vis.

Retirer les couvercles appliqués sur les trous prévus pour la mise en place des presse-étoupes et insérer

les deux presse-étoupes, comme le montre le détail 6.

Récepteur sous coffret IP55 (g. 6)

•

Le récepteur est doté

d’un bornier à 13 voies, avec alimentation 12/24V ac-dc entre les bornes 1 et 2.

Modules de canal interchangeables - MCCMORPHM0

Dans les récepteurs, les fonctions sont indiquées sur le circuit imprimé à proximité du relatif connecteur du

module; connecter le module ou les modules au niveau des canaux qu’on souhaite utiliser.

Les modules sont congurables au moyen de dip-switches (Dip1=CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD)

selon les modes de fonctionnement suivants:

- Mode impulsif = dip-switch correspondant sur OFF - Mode ON/OFF = dip-switch sur ON

Récepteur à carte (g. 6)

Attention! La carte doit être bien isolée des parties sous tension de l’appareil qui l’accueille.

Le récepteur à carte s’embroche directement dans l’appareil prédisposé à la recevoir, avec connexion

électrique 24V ac-dc entre les bornes 3-4.

Elle est dotée de deux relais dont les sorties sont marquées respectivement par CH1 (seulement contact

N.O.) et CH2 (contact N.O. - N.F.). Pour associer les fonctions CHA, CHB, CHC et CHD des émetteurs

aux relais CH1 et CH2, agir sur les cavaliers J1 situés sur le circuit (ex. g. 6 - CHA = CH1 et CHB = CH2).

Les relais sont congurables, au moyen des cavaliers SEL CH1 et SEL CH2, selon les modes de fonction-

nement suivants:

- Relais ON/OFF = Cavalier connecté - Relais impulsif = Cavalier déconnecté

Mini récepteurs IP20 (g. 7)

Le récepteur est doté d’un bornier à 10 voies, avec connexion électrique 12/24V ac-dc entre les bornes 7

et 8. Ce récepteur est doté de deux relais dont les sorties sont marquées respectivement par CH1 (contact

N.O. – N.F.) et CH2 (contact N.O. - N.F.). Pour associer les fonctions CHA, CHB, CHC et CHD des émetteurs

aux relais CH1 et CH2, agir sur les cavaliers J1 situés sur le circuit (ex. g. 7 - CHA = CH1 et CHB = CH2).

Les relais sont congurables, au moyen des cavaliers SEL CH1 et SEL CH2, selon les modes de fonction-

nement suivants:

- Relais ON/OFF = Cavalier connecté - Relais impulsif = Cavalier déconnecté

Pour modiﬁer le mode de fonctionnement (du mode impulsif au mode ON/OFF et vice versa), il est

nécessaire d’éteindre et de rallumer le récepteur.

Récepteur à carte "open collector" (g. 8)

Le récepteur à carte "open collector" s’embroche directement dans l’appareil prédisposé à le recevoir, avec

branchement électrique 5 Vdc entre les broches 7-8. Ce récepteur dispose de deux sorties "open collector".

Pour attribuer les fonctions CHA, CHB, CHC et CHD des émetteurs aux sorties 1 et 2, accéder au mode de

réglage des canaux en connectant le cavalier J1 qui se trouve sur le circuit.

La led L1 se met à clignoter, indiquant le réglage de CHA: le nombre de clignotements à la seconde indique le

canal à régler. Pour sélectionner les canaux CHB-CHC-CHD, appuyer et relâcher à plusieurs reprises le bouton P1.

(1 clignotement = CHA; 2 clignotements = CHB; 3 clignotements = CHC; 4 clignotements = CHD).

La led L2 indique de la façon suivante quelle est la sortie qui est associée au canal:

Allumée xe = sortie 1; Clignotante= sortie 2; Éteinte = aucune sortie. Pour changer de sortie, appuyer sur P2.

Réglages d’usine; CHA sortie 1; CHB sortie 2; CHC - CHD aucune sortie

Attentione! Déconnecter le cavalier à la n du procédé car le récepteur ne fonctionne pas si le cavalier

est connecté

Module de mémoire codes sur le récepteur

Les codes sont transférés dans une mémoire non volatile type EEPROM.

L’unité est à même de gérer jusqu’à mille usagers (1000 émetteurs) avec la possibilité de mémoriser et d’effacer

chaque usager. Pour chaque émetteur, il est possible de mémoriser jusqu’à un maximum de 4 fonctions: A - B -

C - D. Les codes restent mémorisés même en cas de coupure de courant pour un temps illimité.

Signalisations sur les récepteurs

Led LGC couleur rouge – gestion usagers

- clignotement lent: mémorisation d’un usager

- clignotement rapide: effacement d’un usager

- allumée xe: mémoire pleine

Led LS couleur verte – "ÉTAT" de l’appareil

- allumée xe: appareil sous tension

- clignotante: absence du module de mémoire

GESTION DE L’INSTALLATION

• Mémorisation d’un code de canal

• Effacement d’un code de canal (au moyen d’un émetteur associé)

• Effacement total de la mémoire codes (usagers)

• Mémorisation d’autres émetteurs (au moyen d’un émetteur déjà mémorisé)

Attention! Avant d’engager la première mémorisation des émetteurs, se rappeler d’effacer entièrement

la mémoire.

• Mémorisation d’un code de canal

- Se placer avec l'émetteur à proximité immédiate du récepteur.

- Sur le récepteur, appuyer sur le bouton MEMO et le garder appuyé; la led LGC se met à clignoter lentement.

- Sur l'émetteur, appuyer une première fois sur la touche (canal) à mémoriser.

- Sur le récepteur, la led LGC se met à clignoter rapidement.

- Sur l'émetteur, appuyer une deuxième fois sur la touche (canal) à mémoriser; la led LGC sur le récepteur

reste allumée xe. Après quelques instants, la led LGC s’éteint.

- Relâcher le bouton MEMO. L’opération est terminée.

• Effacement d’un code de canal (au moyen d’un émetteur associé)

- Se placer avec l'émetteur à proximité immédiate du récepteur.

- Sur le récepteur, appuyer sur le bouton DEL et le garder appuyé; la led LGC se met à clignoter rapidement.

- Sur l'émetteur, appuyer sur la touche (canal) à effacer.

- Sur le récepteur, la led LGC passe au rouge xe. Après quelques instants, la led LGC s’éteint.

- Relâcher le bouton DEL. L’opération est terminée.

• Effacement total de la mémoire codes (usagers)

- Sur le récepteur, appuyer en même temps sur les boutons MEMO et DEL et les garder appuyés pour plus

de quatre secondes.

- La led LGC reste allumée pendant toute la durée de l’effacement, soit 3 secondes environ.

- La led LGC clignote pendant quelques instants avant de s’éteindre.

- Relâcher les boutons. L’opération est terminée.

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

• Mémorisation d’autres émetteurs (au moyen d’un émetteur déjà mémorisé)

Ce procédé consiste en la mémorisation à distance d’un nouvel émetteur au moyen d’un autre émetteur

déjà mémorisé dans l’installation. Vu qu'il n'est pas nécessaire de se placer à proximité du récepteur, ce

procédé peut être effectué n’importe où (par exemple auprès d’un quelconque point de vente).

L’activation ou la désactivation du procédé de "mémorisation rapide" s’effectue au moyen du

cavalier R.MEMO sur le récepteur:

• Cavalier R.MEMO connecté: mémorisation rapide validée.

• Cavalier R.MEMO déconnecté: mémorisation rapide invalidée.

- Enlever la partie supérieure des émetteurs à mémoriser et de celui qui est déjà mémorisé en faisant

levier avec un tournevis, comme le montre la gure (dét. a).

- Placer l'émetteur déja mémorisé A à côté du nouvel émetteur B (dét. b).

- Avec un objet pointu, appuyer et relâcher le bouton MR qui se trouve sur les deux émetteurs (un

après l’autre ou simultanément).

Les leds oranges sur les deux

émetteurs

se mettent à clignoter lentement

Sur l'émetteur

, appuyer sur une touche de canal qui est déjà activée sur le récepteur et la relâcher (dét. c).

- La led du nouvel émetteur B reste allumée pour 3 secondes

pour conrmer la mémorisation (dét

. d).

ce stade, l'émetteur

est validé pour la commande du récepteur exactement comme l'émetteur

CARACTÉRISTIQUES TECHNIQUES

RÉCEPTEUR

- fréquence de réception .................................................................................................... 433,92 / 868,3 MHz

- sensibilité optimale .................................................................................................................-110 dBm 0,7µV

- modulation .................................................................................................................................................. FSK

- impédance d'entrée antenne ..................................................................................................................... 50Ω

- alimentation récepteur ................................................................................................................12/24V ac-dc

- alimentation open collector ................................................................................................................... 5 Vdc

- absorption au repos/avec 1 relais activé .......................................................................................... 20/40 mA

- consommation maxi. de commutation du relais avec charge résistive:

charge en ac-dc .............................................................................................................................. 60VA/24W

tension maximum ............................................................................................................................30V ac-dc

- retard à l'excitation ....................................................................................................................... 80 ÷ 100 ms

- température de fonctionnement ..................................................................................................-20°…+75°C

ÉMETTEUR

- fréquence porteuse .......................................................................................................... 433,92 / 868,3 MHz

- puissance émise apparente .................................................................................-10…-7 dBm (100-200 µW)

- modulation ........................................................................................................................................... FM/FSK

- alimentation (pile au lithium) ................................................................................................... 3V (1 x CR2032)

- absorption ............................................................................................................................................... 18 mA

- température de fonctionnement .................................................................................................-10°…+55 °C

- humidité relative .......................................................................................................................................<95%

- type de codage ............................................................................................................................... rolling code

- nbre total de combinaisons (128 bits): ....................................................................................................... 2128

- nbre de fonctions (canaux) .............................................................................................................................. 4

- autoextinction ................................................................................................... après au moins 20 secondes

- portée (émetteurs de poche) .........................................................................................................100 - 150 m

- portée (émetteurs industriels) ..................................................................................................................200 m

- portée (émetteurs industriels avec antenne extérieure) .........................................................................700 m

Hinweise

Das vorliegende Handbuch wendet sich an Personen, die zur Installation von "ELEKTROGERÄTEN" befähigt sind und

setzt eine gute berufliche Kenntnis der Technik voraus. Die Verwendung und die Installation dieser Apparatur muss

genau entsprechend den Angaben des Herstellers und der geltenden Sicherheitsbestimmungen durchgeführt werden.

Das Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei

Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss empfangene Störungen

aufnehmen, einschließlich der Störungen die den Betrieb beeinträchtigen.

Achtung! Nur für EG-Kunden – WEEE-Kennzeichnung.

Das Symbol zeigt an, dass das Produkt am Ende seines Lebenszyklus getrennt von anderen Abfällen

gesammelt werden muss. Der Benutzer muss daher das Gerät in geeignete Zentren für die getrennte

Sammlung von Elektronik- und Elektroschrott bringen oder um Zeitpunkt des Erwerbs eines neuen

Geräts gleicher Art im Verhältnis eins zu eins beim Händler abgeben. Die geeignete getrennte Sammlung für

die Zuführung zum Recycling, zur Aufbereitung und zur umweltfreundlichen Entsorgung trägt dazu bei, mög-

liche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und fördert das Recycling der

Materialien. Die widerrechtliche Entsorgung des Produkts durch den Besitzer führt zur Anwendung der von den

geltenden Vorschriften im Mitgliedstaat der Europäischen Gemeinschaft vorgesehenen Verwaltungsstrafen.

Beschreibung

Die Funksteuerungssysteme im "FM"-Bereich besteht aus einem oder mehreren Sendern und aus einem oder

mehreren Empfängern, die gemäß den spezischen Anforderungen der Anlage kombiniert werden. Der Code

wird über Funk auf dem Empfänger gespeichert. Der Empfänger kann bis zu 1000 verschiedene Codes speichern.

Die Codes werden bei der Speicherung in einen nichtüchtigen Speicher übertragen.

Wichtig: Da sich bei jedem neuen Befehl der gesendete Code ändert, erwartet der Empfänger bei einer durch

eine Störung unterbrochenen Übertragung einen neuen Befehl mit einem anderen Code. Zu diesem Zweck muss

die Taste des Senders losgelassen und wieder gedrückt werden.

Anwendungsmöglichkeiten

Die Funksteuerung ermöglicht die Fernbedienung elektrischer und elektronischer Geräte und ndet beste

Anwendung bei der Steuerung automatischer Öffnungssysteme von Alarmsystemen und bei allen Anlagen,

bei denen die Inbetriebsetzung durch eine mittels hochzuverlässigen Geheimcode geschützte Fernbedienung

(ohne Drähte) verlangt wird.

Speichermodul ZGB24LC64-I/P

Bestehend aus einem nicht üchtigen EEPROM-Speicher, beinhaltet die Sendercodes und erlaubt die Speicherung

von 1000 Codes. Die Codes verbleiben im Speicher auch in Abwesenheit der Stromversorgung.

Achtung! Entnahme und Einführen des Speichermoduls müssen bei ausgeschaltetem Empfänger durchgeführt

werden, da sonst die darin enthaltenen Daten beschädigt werden können.

ANLAGENVORRÜSTUNG

Um die maximale Reichweite des Funksteuerungssystems zu erhalten, ist der Installationspunkt für die Antenne

sorgfältig auszuwählen. Die Reichweite steht in unmittelbarem Zusammenhang mit den technischen Eigenschaften

des Systems und verändert sich je nach den Eigenschaften des Installationsortes. Unter der Reichweite wird

der Abstand zwischen gesendetem und richtig empfangenem Signal verstanden. Für den optimalen Betrieb

der Anlage sollte die Antenne Cardin ANS400 / ANQ800-1 verwendet werden. Die genehmigte Antenne mit

einem Koaxialkabel RG58 (Impedanz 50Ω) mit einer maximalen Länge von 15 m an den Empfänger anschließen.

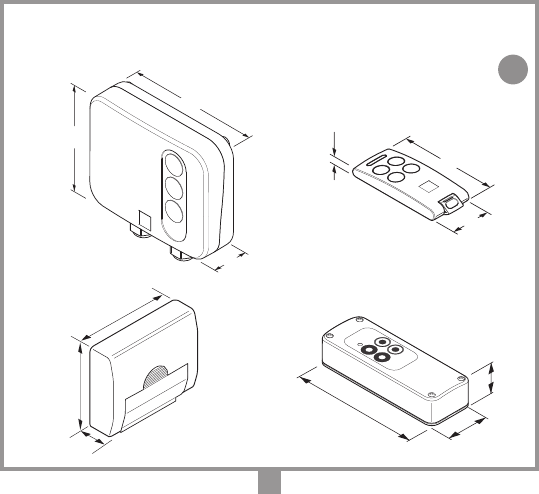

Sender 433 MHz Sender 868 MHz Beschreibung

TXQ504C2 TXQ508C2 Vorkodierter 2-Kanal Handsender

TXQ504C4 TXQ508C4 Vorkodierter 4-Kanal Handsender

TXQPRO504-4 TXQPRO508-4 Vorkodierter 4-Kanal Industrie-Handsender

TXQPRO504-4A TXQPRO508-4A Vorkodierter 4-Kanal Industrie-Handsender + Antenne

Empfänger 433 MHz Empfänger 868 MHz Beschreibung

RQM504C2 RQM508C2 2-Kanal Miniempfänger

RSQ504C2 RSQ508C2 2-Kanal Steckempfänger

RSQ504OC2 RSQ508OC2 2-Kanal Steckempfänger Open Collector

RCQ504C1 RCQ508C1 4-Kanal Außenempfänger

Sender

Der Sender ist vorkodiert und besitzt einen integrierten Schaltkreis, der im Werk schon mit einer für jeden

Sender einzigartigen Identikationsnummer vorprogrammiert worden ist; alle für die Kodierung notwendigen

Parameter benden sich in diesem integrierten Schaltkreis. Der Sender verfügt über einen Selbstausschaltme-

chanismus, der nach mindestens 20 Sekunden fortlaufender Aktivierung

das Gerät ausschaltet (Batteriestromersparnis).

Tastenblockierfunktion

• Der Sender hat die Möglichkeit des Aufrufs der Tastenblockierfunk-

tion. Dieser Modus schützt das Gerät vor zufälligen (ungewollten)

Einschaltungen;

- Für die Aktivierung der Funktion “MR” für 8 Sekunden gedrückt halten

solange die orange Led blinkt. Für die Ausführung eines Befehls muss

dann drei Mal nacheinander die gewünschte Taste gedrückt werden;

- Für die Rücksetzung der Standardfunktion “MR” für 8 Sekunden

gedrückt halten, bis die orange Led blinkt.

Empfänger

Achtung! Für die Stromversorgung des Empfängers ausschließlich ein Sicherheitsspeisegerät verwenden.

Die Verwendung eines andersartigen Speisegerätes kann gefährlich sein.

Befestigung Außenempfänger IP55 (Abb. 4, S. 45)

Die 4 Befestigungslöcher wie in der Abbildung (Detail 2) gezeigt mit einem Schraubenzieher oder einem ähnlichen

Werkzeug öffnen. Nachdem die vier Befestigungspunkt mit Hilfe des Gehäuses an der Wand markiert wurden,

sind die Bohrungen vorzunehmen (Detail 3-4). Das Gehäuse mit den vier selbstschneidenden Schrauben

M4,8 befestigen (Detail 5). Nach der Befestigung die Schraubenabdeckkappen einsetzen. Die Rohrverschrau-

bungsabdeckkappen abnehmen und die beiden Rohrverschraubungen wie in Detail 6 gezeigt einführen.

Außenempfänger (Abb. 6)

• Der Empfänger ist ausgerüstet mit einer 13-Wege-Klemmenleiste mit Stromversorgung 12/24V ac-dc

zwischen den Klemmen 1 und 2.

Untereinander austauschbare Kanalmodule - MCCMORPHM0

Beim Empfänger sind die Funktionen auf dem gedruckten Schaltkreis in der Nähe der entsprechenden

Modulverbindung angegeben: Das Modul oder die Module in die Verbindungen einstecken, die mit den

Kanälen übereinstimmen, die benutzt werden sollen. Die Module können über Dip-Schalter (Dip1=CHA -

Dip2=CHB - Dip3=CHC - Dip4=CHD) in den folgenden Betriebsarten konguriert werden:

- Impulsmodalität = zugehöriger Dip-Schalter auf OFF - Modalität ON/OFF = Dip-Schalter auf ON

Steckempfänger (Abb. 6)

Achtung! Die Karte ist angemessen von den Teilen der Geräte zu isolieren, in die sie eingesetzt wird und

die Netzspannung haben.

Die Empfänger wird direkt in das für seine Aufnahme vorgerüstete Gerät

komplett mit dem elektrischen

Anschluss 24V ac/dc zwischen den Klemmen 3-4

ingesetzt.

Er besitzt zwei Relais, deren Ausgänge mit CH1 (nur Kontakt N.O.) bzw. CH2 (Kontakt N.O. - N.C.) gekenn-

zeichnet sind. Die Verknüpfung der Funktionen CHA, CHB, CHC, CHD der Sender mit den Relais CH1

und CH2 über die Jumper J1 auf der Schaltung vornehmen (z.B. Abb. 6 - CHA = CH1 und CHB = CH2).

Die Relais können über die Jumper SEL CH1 und SEL CH2 in den folgenden Betriebsarten konguriert werden:

- ON/OFF-Relais = Jumper eingesteckt - Impulsgesteuertes Relais = Jumper nicht eingesteckt

Miniempfänger IP20 (Abb. 7)

Der Miniempfänger ist ausgerüstet mit einer 10- Wege-Klemmenleiste mit elektrischem Anschluss von

12/24V ac-dc zwischen den Klemmen 7 und 8. Der Empfänger besitzt zwei Relais, deren Ausgänge mit

CH1 (Kontakt N.O. – N.C.) bzw. CH2 (Kontakt N.O. - N.C.) gekennzeichnet sind. Die Verknüpfung der

Funktionen CHA, CHB, CHC, CHD der Sender mit den Relais CH1 und CH2 über die Jumper J1 auf der

Schaltung vornehmen (z.B. Abb. 7 - CHA = CH1 und CHB = CH2). Die Relais können über die Jumper

SEL CH1 und SEL CH2 in den folgenden Betriebsarten konguriert werden:

- ON/OFF-Relais = Jumper eingesteckt - Impulsgesteuertes Relais = Jumper nicht eingesteckt

Für die Änderung der Betriebsart (von Impuls auf ON/OFF und umgekehrt) muss der Empfänger

aus- und wieder eingeschaltet werden.

Steckempfänger mit Open Collector (Abb. 8)

Der Steckempfänger mit Open Collector wird direkt in die hierfür vorbereitete Apparatur gesteckt, wo er an den Pins

7-8 an eine 5 Vdc-Stromversorgung angeschlossen wird. Der Receiver verfügt über zwei Open-Collector-Ausgänge.

Um die Funktionen CHA, CHB, CHC, CHD der Sender mit den Ausgängen 1 und 2 zu verknüpfen, durch

Einstecken des auf dem Schaltkreis bendlichen Jumpers J1 in den Einstellungsmodus der Kanäle gehen.

Die LED- L1 beginnt zu blinken und gibt damit die Einstellung des CHA an: die Anzahl der Lichtblitze pro

Sekunde zeigt den einzustellenden Kanal an. Zur Auswahl der Kanäle CHB-CHC-CHD die Taste P1 mehrmals

drücken und wieder loslassen.

(1-mal Blinken = CHA; 2-mal Blinken = CHB; 3-mal Blinken = CHC; 4-mal Blinken = CHD).

Die LED L2 zeigt den mit dem Kanal verknüpften Ausgang wie folgt an:

Aueuchten ohne Blinken = Ausgang 1; Blinkt = Ausgang 2; Aus = Kein Ausgang. Zum Ändern des Ausgangs

P2 drücken.

Werkseinstellungen; CHA Ausgang 1; CHB Ausgang 2; CHC - CHD keine Ausgang

Achtung! Am Ende des Vorgangs den Jumper J1 after the procedure. ausstecken. Der Empfänger

funktioniert nicht mit eingestecktem Jumper

Code-Speichermodul (auf dem Empfänger)

Die Codes werden in einen nichtüchtigen EEPROM-Speicher eingegeben. Die Einheit kann bis zu ein-

tausend Benutzer (1000 Sender) steuern, wobei die Möglichkeit besteht, jeden einzelnen Benutzer zu

speichern und zu löschen. Für jeden Sender können maximal 4 Funktionen gespeichert werden:

A - B - C - D. Die eingegebenen Codes bleiben auch bei fehlender Stromversorgung ohne Zeitbegrenzung

gespeichert.

Kontrollleuchten auf dem Empfänger:

Rote Led LGC – Verwaltung der Benutzer

- Langsames Blinken: Speicherung eines einzelnen Benutzers

- Schnelles Blinken: Löschung eines einzelnen Benutzers

- Dauerleuchtend = Speicher voll

Grüne Led LS - "STATUS" des Gerätes

- Dauerleuchtend: Gerät mit Strom versorgt

- Blinkend: Fehlen des Speichermoduls

ANLAGENVERWALTUNG

• Speicherung eines Kanalcodes

• Löschung eines Kanalcodes (einen zugehörigen Empfänger)

• Vollständige Löschung des Codespeichers (Benutzer)

• Speicherung weiterer Sender (mittels eines schon gespeicherten Senders)

Achtung! Vor der Speicherung des ersten Senders Speicher vorher vollkommen löschen.

• Speicherung eines Kanalcodes

- Sich mit dem Sender in der Nähe des Empfänger positionieren.

- Auf dem Empfänger die Taste MEMO drücken und gedrückt halten; die Led LGC blinkt langsam.

- Auf dem Sender ein die zu speichernde Taste (Kanal) drücken.

- Auf dem

Empfänger

fängt die Led LGC an, schnell zu blinken.

- Auf dem Sender ein zweites Mal die zu speichernde Taste (Kanal) drücken; die Led LGC auf dem Empfänger

leuchtet durchgehend. Nach einigen Augenblicken schaltet sich die Led LGC aus.

- Die Taste MEMO loslassen. Der Arbeitsgang ist abgeschlossen.

• Löschung eines Kanalcodes (einen zugehörigen Sender)

- Sich mit dem Sender in der Nähe des Empfänger positionieren.

- Auf dem Empfänger die Taste DEL drücken und gedrückt halten; die Led LGC blinkt schnell.

- Auf dem Sender die zu löschende Taste (Kanal) drücken.

Auf dem

Empfänger

leuchtet die

Led LGC durchgehend rot. Nach einigen Augenblicken schaltet sich die Led

LGC aus.

- Die Taste DEL loslassen. Der Arbeitsgang ist abgeschlossen.

• Vollständige Löschung des Codespeichers (Benutzer)

- Auf dem Empfänger die beiden Tasten MEMO - DEL für mehr als vier Sekunden gleichzeitig gedrückt halten.

- Die Led LGC bleibt für die gesamte Dauer der Löschung für ca. 3 Sekunden eingeschaltet.

- Die Led LGC blinkt für einige Augenblicke und schaltet sich dann aus.

- Die Tasten loslassen. Der Arbeitsgang ist abgeschlossen.

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

• Freischaltung neuer Sender über bereits gespeicherte Sender

Bei diesem Verfahren wird ein neuer Sender aus einer Fernposition mit Hilfe eines anderen, bereits in

der Anlage gespeicherten Senders freigeschaltet.

Da keine Empfänger vorhanden sein müssen, kann dieses Verfahren an jedem Ort entfernt von der

Anlage erfolgen (zum Beispiel im Verkaufspunkt Ihres Vertrauens).

Die Freischaltung für das "Schnellspeicherverfahren" wird auf dem festen Empfänger über das Einsetzen

oder Entfernen des Jumpers R.MEMO aktiviert oder deaktiviert:

• Jumper R.MEMO eingesetzt: Schnellspeicherung freigeschaltet

• Jumper R.MEMO entfernt: Schnellspeicherung gesperrt.

- Die obere Verschalung der zu speichernden Sender und des schon gespeicherten Senders mit einer

Hebelbewegung entfernen (siehe Abbildung, Detail a).

Den schon auf dem Empfänger gespeicherten Sender

neben den neuen Sender

legen (Detail

b).

Mit einem geeigneten spitzen Gegenstand die Taste MR auf beiden Sendern drücken und loslassen

(hintereinander oder gleichzeitig).

- Die orangefarbenen Led der beiden Sender blinken langsam.

Auf Sender

eine schon auf dem Empfänger aktivierte Kanaltaste drücken und dann loslassen (Detail c.)

- Die Led des neuen Senders

leuchtet nun ohne Unterbrechung für 3 Sekunden, um den erfolgten

Lernvorgang zu bestätigen (Detail d).

Der Sender

ist genau wie der Sender

für die Steuerung des Empfängers freigeschaltet.

TECHNISCHE DATEN

EMPFÄNGER

- Empfangsfrequenz .......................................................................................................... 433,92 / 868,3 MHz

- Ansprechempndlichkeit (eines erfolgreichen Signals).........................................................-110dBm 0,7µV

- Modulation ................................................................................................................................................. FSK

- Eingangsimpedanz Antenne ..................................................................................................................... 50Ω

- Stromversorgung Empfänger .....................................................................................................12/24V ac-dc

- Stromversorgung open collector ......................................................................................................... 5 Vdc

- Ruheaufnahme/ Aufnahme mit mit einem aktivierten Relais .......................................................... 20/40 mA

- vom Relais umschaltbare Höchstleistung mit Belastungswiderstand:

Belastung bei Wechselstrom/Gleichstrom .................................................................................... 60VA/24W

Höchstspannung .............................................................................................................................30V ac-dc

- Verzögerung bei Relaisaktivierung .............................................................................................. 80 ÷ 100 ms

- Betriebstemperatur ......................................................................................................................-20°…+75°C

SENDER

- Trägerfrequenz ................................................................................................................. 433,92 / 868,3 MHz

- Scheinstrahlungsleistung .....................................................................................-10…-7dBm (100-200 µW)

- Modulation .......................................................................................................................................... FM/FSK

- Versorgung (Lithium-Batterie) ............................................................................................... 3V (1 x CR2032)

- Aufnahme ............................................................................................................................................... 18 mA

- Betriebstemperatur .....................................................................................................................-10°…+55 °C

- Relative Feuchtigkeit ..............................................................................................................................<95%

- Kodierungsart .............................................................................................................................. Rolling code

- Anzahl aller Kombinationsmöglichkeiten (128 bit) .................................................................................... 2128

- Anzahl der Kanäle ...........................................................................................................................................4

- Selbstausschaltung .......................................................................................nach mindestens 20 Sekunden

- Reichweite (Taschensender) ........................................................................................................100 - 150 m

- Reichweite (Industriesender) ..................................................................................................................200 m

- Reichweite (Industriesender mit Antenne) .............................................................................................700 m

ADVERTENCIAS

Este manual se dirige a personas habilitadas para la instalación de “aparatos utilizadores de energía eléctrica”

y exige el buen conocimiento de la técnica, realizada profesionalmente. El uso y la instalación de este equipo

debe cumplir estrictamente con las indicaciones facilitadas por el fabricante y las normas de seguridad vigentes.

El aparato respeta la Parte 15 de los reglamentos FCC y su operación está sujeto a las siguientes dos condiciones:

(1) este aparato no debe provocar interferencias dañinas y (2) debe tolerar cualquier interferencia recibida, incluyendo

interferencias que puedan provocar un funcionamiento no deseado.

¡Atención!

Solo para clientes de la Unión Europea

- Marcación WEEE.

El símbolo indica que, una vez terminada su vida útil, este producto debe ser recogido por separado

de los demás residuos. Por lo tanto, el usuario deberá entregar el equipo en los centros de recogida

selectiva especializados en residuos electrónicos y eléctricos, o bien volverlo a entregar al reven-

dedor al momento de comprar un equipo nuevo equivalente, en razón de uno comprado y uno retirado.

La recogida selectiva destinada al reciclado, al tratamiento y a la gestión medioambiental compatible

contribuye a evitar los posibles efectos negativos para el medio ambiente y la salud, y favorece el reci-

clado de los materiales. La gestión abusiva del producto por parte del posesor implica la aplicación de las

sanciones administrativas previstas por la normativa vigente en el Estado comunitario al que pertenece.

Descripción

Los sistemas de mando a distancia están compuestos por uno o más transmisores y por uno o más radio

programadores que se combinarán en función de las exigencias especícas de la instalación. En el radio

programador se pueden almacenar hasta 1000 códigos diferentes. Durante la fase de memorización, los

códigos se transeren a una memoria no volátil.

Importante: Puesto que el código transmitido cambia para cada mando, si la transmisión es interrumpida

por algún parásito, el receptor espera un código diferente, por tanto para restablecer el mando es necesario

soltar y volver a presionar la tecla del transmisor.

Posibilidad de empleo

El radiomando permite la activación a distancia de equipos eléctricos y electrónicos, y su mejor utilización

consiste en el mando de aperturas automatizadas, sistemas de alarma y en todas las instalaciones donde

se requiere la activación a distancia (inalámbrica) protegida por un código secreto de gran abilidad.

Módulo de memoria ZGB24LC64-I/P

Constituido de memoria no volátil de tipo EEPROM, lleva los códigos de los transmisores y permite almacenar en

la memoria 1000 códigos. Los códigos permanecen en el módulo incluso en ausencia de alimentación eléctrica.

¡Atención!

La extracción e inserción del módulo de memoria deben realizarse con el receptor

apagado, pues se podrían corromper los datos allí contenidos.

PREDISPOSICIÓN DE LA INSTALACIÓN

Para obtener el alcance máximo del sistema de radiomando, es importante elegir con cuidado el punto de

instalación de la antena. El alcance depende mucho de las características técnicas del sistema y varía según

las características del lugar de ubicación. Por alcance se entiende la distancia entre la señal transmitida y la

señal recibida correctamente. Se conseja el uso de la antena Cardin ANS400 / ANQ800-1 para obtener el

mejor funcionamiento posible del sistema. Conectar al receptor la antena sintonizada con un cable coaxial

RG58 (impedancia 50Ω) longitud máxima 15 m.

Transmisores 433 MHz Transmisores 868 MHz Descripción

TXQ504C2 TXQ508C2 Emisores precodicados de 2 funciones

TXQ504C4 TXQ508C4 Emisores precodicados de 4 funciones

TXQPRO504-4 TXQPRO508-4 Emisores industriales precodicados 4 funciones

TXQPRO504-4A TXQPRO508-4A Emisores industriales precodicados 4 funciones + antena

Receptores 433 MHz Receptores 868 MHz Descripción

RQM504C2 RQM508C2 Mini-receptor 2 canales

RSQ504C2 RSQ508C2 Receptor de tarjeta 2 canales

RSQ504OC2 RSQ508OC2 Receptor de tarjeta open collector 2 canales

RCQ504C1 RCQ508C1 Receptor modular en caja 4 canales

Transmisor

El transmisor está codiﬁcado previamente y utiliza un circuito integrado programado en fábrica,

con un número de identicación único para cada transmisor; todos los parámetros necesarios para

la codicación están en este circuito integrado. El transmisor posee un mecanismo de auto-apagado

después de 20 segundos como mínimo de activación continua (para

limitar el consumo de la batería).

Función de bloqueo de las teclas

• El transmisor tiene la posibilidad de activar la función de bloqueo de

las teclas, modalidad que protege el aparato contra las activaciones

casuales (involuntarias);

- para activar la función, mantener pulsado “MR” durante 8 segundos,

hasta que el led anaranjado empieza a centellear; ahora, para

accionar un mando será necesario pulsar tres veces consecutivas

la tecla deseada;

- para restablecer la función estándar mantener pulsado “MR” durante

8 segundos, hasta que el led anaranjado empieza a centellear.

Receptores

¡Cuidado! Alimentar únicamente con una fuente de alimentación de seguridad. El uso de

fuentes de alimentación que no sean de seguridad puede ocasionar peligro.

Fijación del receptor en la caja IP55 (g. 4, pág. 45)

Abrir los 4 agujeros de jación como se indica en la gura (det. 2) usando un destornillador o una

herramienta análoga. Una vez trazados los cuatro puntos de jación en la pared con la ayuda de la

caja, taladrar los agujeros (det. 3-4). Fijar el contenedor usando los cuatro tornillos autoenroscantes

M4,8 (det. 5). Terminada la jación, introducir los tapones que cubren los tornillos. Quitar los tapones

de copertura e introducir los dos prensatubos como se muestra en el detalle 6.

Receptor en caja IP55 (g. 6)

- El receptor dispone de una placa de bornes de 13 vías, alimentación

12/24V ac-dc entre los

bornes 1 y 2.

Módulos de canal intercambiables - MCCMORPHM0

En el receptor, las funciones se indican en el circuito estampado cerca del acoplamiento del módulo: insertar

el módulo o los módulos en los acoplamientos correspondientes a los canales que se desean utilizar. Los

módulos se conguran mediante dip-switch (Dip1=CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD ) en las

modalidades de funcionamiento siguientes:

- Modalidad impulsiva = dip-switch correspondiente en OFF - Modalidad ON/OFF = dip-switch en ON

Receptor con tarjeta (g. 6)

¡Atención! La tarjeta debe estar bien aislada de las partes de los aparatos en las que se incorpora y que

se encuentran en tensión de red.

El receptor con tarjeta se inserta directamente en el aparato preparado para recibirla

mediante conexión

eléctrica

24V ac/dc entre los bornes 3-4.

El receptor con tarjeta incluye dos relés cuyas salidas están

marcadas con CH1 (sólo contacto N.A.) y CH2 (contacto N.A. - N.C.) respectivamente. Para asociar las

funciones CHA, CHB, CHC, CHD de los transmisores a los relés CH1 y CH2, actuar en los puentes J1 situados

en el circuito (p. ej.: g. 7 - CHA = CH1 y CHB = CH2). Los relés se conguran mediante los puentes SEL

CH1 y SEL CH2 en las modalidades de funcionamiento siguientes:

- relé ON/OFF = Puente conectado - relé impulsivo = Puente desconectado

Mini-receptor IP20 (g. 7)

El mini-receptor dispone de una placa de bornes de 10 vías con conexión eléctrica 12/24V ca/cc entre los

bornes 7 y 8. El receptor tiene dos relés cuyas salidas están marcadas con CH1 (contacto N.A. – N.C.) y CH2

(contacto N.A. - N.C.) respectivamente.

Para asociar las funciones CHA, CHB, CHC, CHD de los transmisores a los relés CH1 y CH2, actuar en los

puentes J1 situados en el circuito (p. ej.: g. 7 - CHA = CH1 y CHB = CH2).

Los relés se conguran mediante los puentes SEL CH1 y SEL CH2 en las modalidades de funcionamiento siguientes:

- relé ON/OFF = Puente conectado - relé impulsivo = Puente desconectado

Para cambiar la modalidad de funcionamiento (de impulsiva a ON/OFF y viceversa) es preciso

apagar y volver a encender el receptor.

Receptores de tarjeta Open Collector (ﬁg. 8)

El receptor de tarjeta Open Collector se inserta directamente en el aparato predispuesto para recibirlo con

conexión eléctrica de 5 Vdc entre los pin 7 y 8.

El receptor tiene dos salidas Open Collector. Para asociar las funciones CHA, CHB, CHC, CHD de los dos

transmisores a las salidas 1 y 2, entrar en modo conguración de canales activando el puente J1 situado

en el circuito.

El led L1 empezará a parpadear indicando la conguración de CHA:el número de parpadeos al segundo indica

el canal por congurar. Para seleccionar los canales CHB-CHC-CHD pulsar y soltar el botón P1 varias veces.

(1 parpadeo = CHA; 2 parpadeos = CHB; 3 parpadeos = CHC; 4 parpadeos = CHD).

El led L2 indica la salida asociada al canal como sigue:

Acceso jo = salida 1; parpadeante = salida 2; Apagado = ninguna salida. Para cambiar la salida pulsar P2.

Conﬁguraciones de fábrica; CHA salida 1; CHB salida 2; CHC - CHD ninguna salida

¡Atención! Desactivar el puente J1 al nal del procedimiento. El receptor no funcionará con el

puente activado.

Módulo de memoria códigos en el receptor

Los códigos se ingresan en una memoria no volátil de tipo EEPROM.

La unidad puede controlar hasta mil usos (1000

transmisores

) con posibilidad de poder memorizar y can-

celar cada uno de los usos.

Para cada transmisor es posible memorizar un máximo de 4 funciones: A – B – C - D. Los códigos ingresa-

dos se mantienen también en ausencia de alimentación sin límites de tiempo.

SEÑALES EN LOS RECEPTORES

Led LGC color rojo - gestión usuarios

- relampagueo lento: memorización individual usuario

- relampagueo rápido: cancelación individual usuario

- luz encendida ja: memoria completamente ocupada

Led LS color verde - "ESTADO" del aparato

- encendido jo: aparato alimentado

- relampagueante: ausencia del módulo de memoria.

OPERACIONES DE GESTIÓN DE LA INSTALACIÓN

• Memorización de un código canal.

• Cancelación de un código canal (mediante transmisor asociado).

• Cancelación completa de la memoria códigos (usuarios).

• Memorización de otros transmisores mediante un transmisor ya memorizado

¡Cuidado! Antes de proceder a la primera memorización de los transmisores, hay que acordarse de borrar

enteramente la memoria.

• Memorización de un código canal

- Colocarse con el transmisor cerca del receptor.

- En el receptor pulsar y mantener pulsada la tecla MEMO: el led LGC relampaguea lentamente.

- En el transmisor pulsar la tecla (canal) por memorizar.

- En el receptor el led LGC empieza a relampaguear rápidamente.

- En el transmisor pulsar una segunda vez la tecla (canal) por memorizar: el led LGC en la unidad ja se presenta

con luz ja. Después de algunos instantes, el led LGC se apaga.

- Soltar la tecla MEMO. Operación completada.

• Cancelación de un código canal (mediante un transmisor asociado)

- Colocarse con el transmisor cerca del receptor.

- En el receptor pulsar y mantener pulsada la tecla DEL: el led LGC relampaguea rápidamente.

- En el transmisor pulsar la tecla (canal) por cancelar.

- En el receptor pulsar el led LGC se pone con luz roja ja. Después de algunos instantes, el led LGC se apaga.

- Soltar la tecla DEL. Operación completada.

• Cancelación completa de la memoria códigos (usuarios)

- En el receptor mantener pulsadas ambas teclas MEMO - DEL durante más de 4 segundos.

- El led LGC queda encendido durante todo el tiempo de la cancelación, 3 segundos aproximadamente.

- El led LGC relampaguea durante algunos instantes y luego se apaga.

- Soltar las teclas. Operación completada.

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

• Habilitación de nuevos transmisores mediante transmisores ya memorizados

Este procedimiento consiste en la habilitación de un nuevo transmisor desde la estación remota mediante

la ayuda de otro transmisor ya memorizado en la instalación. Visto que no se requiere la presencia del

receptor, este procedimiento puede vericarse en cualquier lugar lejos de la instalación (por ejemplo en su

punto de venta de conanza).

La habilitación al procedimiento de "memorización rápida” se activa o desactiva en el receptor me-

diante la conexión/desconexión del puente R.MEMO:

• Puente R.MEMO conectado: memorización rápida habilitada

• Puente R.MEMO desconectado: memorización rápida deshabilitada.

- Quitar la carcasa superior de los transmisores que se han de memorizar y del ya memorizado haciendo

palanca como se ilustra en la gura (det. a).

- Acercar el transmisor A, ya memorizado en el receptor, al transmisor B (det. b).

- Con un objeto puntiagudo apropiado, pulsar y soltar la tecla MR en los dos transmisores (en secuencia o

simultáneamente).

- Los led anarannjados de los transmisores relampaguean lentamente.

- Pulsar y soltar en el transmisor A una tecla de canal ya activa en el receptor (det. c).

- El led del nuevo transmisor B permanece encendido por tres segundos para conrmar la memorización

(detalle d).

El transmisor B está habilitado para el mando del receptor exactamente como el transmisor A.

CARACTERÍSTICAS TÉCNICAS

RECEPTOR

- frecuencia de recepción ......................................................................................

433,92 / 868,3

Mhz

- sensibilidad (para señal a buen n) .........................................................................-110dBm 0,7µV

- modulación .................................................................................................................................FSK

- impedancia de entrada antena ..................................................................................................50Ω

- alimentación receptor ................................................................................................. 12/24V ac-dc

alimentación

open collector ............................................................................................................... 5 Vdc

- absorción descanso/con 1 relé excitado ..........................................................................20/40 mA

- potencia máxima conmutable del relé con carga resistiva:

carga en ac-dc ................................................................................................................ 60VA/24W

tensión máxima ...............................................................................................................30V ac-dc

- retraso a la excitación del relé ......................................................................................80 ÷ 100 ms

- temperatura de funcionamiento .................................................................................. -20°…+75°C

TRANSMISOR

- frecuencia de transmisión ...................................................................................

433,92 / 868,3

Mhz

- potencia aparente irradiada .................................................................-10…-7 dBm (100-200 µW)

- modulación .......................................................................................................................... FM/FSK

- alimentación (batería de litio) ..................................................................................3V (1 x CR2032)

- absorción ................................................................................................................................18 mA

- temperatura de funcionamiento .................................................................................... -10…+55°C

- humedad relativa .................................................................................................................... <95%

- tipo de código................................................................................................................ rolling code

- n° de combinaciones totales (128 bit) .........................................................................................2

128

n° de funciones (canales) ............................................................................................................... 4

- autoapagado ....................................................................después de 20 segundos como mínimo

alcance

(transmisores de bolsillo) ...............................................................................................100 - 150 m

alcance

(transmisores industriales) .......................................................................................................200 m

alcance

(transmisores industriales con antena) ...................................................................................700 m

Belangrijke aanwijzingen

Deze gebruiksaanwijzing is bestemd voor personen die bevoegd zijn om "Energieverbruikende apparaten"

te installeren en vereist goede kennis van techniek, uitgeoefend op professionele wijze. Tijdens het gebruik

en de installatie van dit apparaat moeten de door de fabrikant verstrekte aanwijzingen en de geldige

veiligheidsvoorschriften zorgvuldig in acht genomen worden.

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften en de werking is onderhevig aan de volgende twee

voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken en (2) dit apparaat moet bestand zijn

tegen externe storing, inclusief storing die een ongewenste werking tot gevolg kan hebben.

Let op! Alleen voor klanten in de EU - WEEE-markering.

Dit symbool geeft aan dat het product aan het einde van zijn levensduur gescheiden afgedankt moet

worden. De gebruiker is derhalve verplicht het product naar een geschikte locatie voor de gescheiden

inzameling van elektronische en elektrische goederen te brengen of, indien de gebruiker voornemens is

het product te vervangen door een nieuwe, equivalente versie van hetzelfde product, het terug te zenden naar

de fabrikant. Goede gescheiden inzameling en milieuvriendelijke behandeling en verwijdering helpen negatieve

gevolgen voor het milieu en, dientengevolge, de gezondheid te voorkomen en dragen bij tot het hergebruik

van materialen. Illegaal afdanken van dit product door de eigenaar kan leiden tot strafvervolging ingevolge de

wetgeving en normen van de lidstaat in kwestie.

Beschrijving

Het "FM" radiobesturingssysteem bestaat uit één of meer zenders en één of meer ontvangers die gecombineerd

worden op basis van de specieke installatietechnische vereisten. In de ontvanger kunnen maximaal 1000 ver-

schillende codes in het geheugen vastgelegd worden; de codes worden tijdens het vastleggen in het geheugen

overgezet naar een niet-vluchtig geheugen.

Belangrijk: Aangezien de gezonden code bij elke besturing verandert verwacht de ontvanger op het moment

dat de overdracht door een storing wordt onderbroken een andere code; om de besturing te herstellen moet de

knop op de zender losgelaten worden en opnieuw ingedrukt worden.

Toepassingsmogelijkheden

De radiobesturing waarmee elektrische en elektronische apparaten op afstand ingeschakeld kunnen worden,

kan het beste toegepast worden bij het bedienen van automatische openingssystemen, alarmsystemen en alle

installaties waarbij (draadloze) afstandsbesturing vereist is, beveiligd met een zeer betrouwbare geheime code.

Geheugenmodule ZGB24LC64-I/P

Bestaat uit een niet-vluchtig geheugen type EEPROM, bevat de codes van de zenders en maakt het mogelijk om

1000 codes in het geheugen vast te leggen. De codes worden in de module vastgehouden ook als de stroom uitvalt.

Opgelet! Het verwijderen en plaatsen van de geheugenmodule moet gedaan worden terwijl de programmeerbare

radiobesturing uit is, anders gaan de gegevens die erin staan verloren.

VOORBEREIDING VAN DE INSTALLATIE

Om het maximale bereik van het radiobesturingssysteem te verkrijgen is het verstandig om het installatiepunt van de

antenne met zorg uit te kiezen. Het bereik is nauw verbonden met de technische eigenschappen van het systeem en

verandert op basis van de kenmerken van de plaats waar het systeem opgesteld wordt. Met bereik wordt de nuttige

werkingsafstand tussen de zender en de ontvanger bedoeld als de antenne is geïnstalleerd en gemeten in een vrije ruimte.

Er wordt geadviseerd om de antenne Cardin ANS400/ANQ800-1 te gebruiken om een optimale werking van de installatie te

verkrijgen. Sluit de afgestemde antenne met een coaxkabel RG58 (impedantie 50Ω) max. lengte 15 m aan op de ontvanger.

Zendermodellen 433 MHz Zendermodellen 868 MHz Beschrijving

TXQ504C2 TXQ508C2 2-knops pocket zenders

TXQ504C4 TXQ508C4 4-knops pocket zenders

TXQPRO504-4 TXQPRO508-4 4-knops industriële zenders

TXQPRO504-4A TXQPRO508-4A 4-knops industriële zenders met externe antenne

Ontvangermodellen 433 MHz Ontvangermodellen 868 MHz Beschrijving

RQM504C2 RQM508C2 2-kanaals mini-ontvanger

RSQ504C2 RSQ508C2 2-kanaals ontvanger met kaart

RSQ504OC2 RSQ508OC2 2-kanaals open collector ontvanger met kaart

RCQ504C1 RCQ508C1 4-kanaals modulaire ontvanger in kast

Zender

De zender is voorgecodeerd en maakt gebruik van een geïntegreerd circuit dat in de fabriek geprogrammeerd

is met een identicatienummer dat uniek is voor elke zender; alle benodigde parameters voor de codering

staan in dit geïntegreerde circuit. De zender is voorzien van een automatisch uitschakelmechanisme nadat

hij minimaal 20 seconden continu ingeschakeld is geweest (om het verbruik van de batterij te beperken).

Toetsvergrendelfunctie

• De zender heeft de mogelijkheid om de toetsvergrendelfunctie in te

stellen, een modus die het apparaat tegen onverhoedse (onvrijwillige)

inschakeling beschermt:

- om de functie in te schakelen houdt u “MR” 8 seconden ingedrukt zolang

de oranje led knippert; nu moet u om een besturing uit te voeren drie

keer achter elkaar op de gewenste knop drukken;

- om de standaard functie weer in te stellen houdt u “MR” 8 seconden

ingedrukt zolang de oranje led knippert.

Ontvangers

Let op! Voorzie de ontvanger uitsluitend met een veilige netvoeding van stroom. Het gebruik van onveilige

netvoedingen kan gevaren tot gevolg hebben.

BEVESTIGEN VAN DE ONTVANGER IN IP55 KAST (afb. 4 blz. 45)

Maak de 4 bevestigingsgaten open zoals getoond op de afbeelding (det. 2), gebruik daarbij een schroeven-

draaier of soortgelijk gereedschap. Nadat u de vier bevestigingspunten met behulp van de doos op de muur

afgetekend heeft boort u de gaten (det. 3-4). Bevestig de behuizing met de vier zelftappende schroeven

M4.8 (det. 5). Breng na het bevestigen de schroefafdekdoppen aan. Verwijder de afdekdoppen van de

klemkoppelingen en breng de twee klemkoppelingen aan zoals getoond bij detail 6.

Ontvangers in kast (afb. 5)

De ontvanger is voorzien van een 13-weg klemmenbord met

12/24V ac-dc

voeding tussen de klemmen 1 en

Verwisselbare kanaalmodules - MCCMORPHM0

Bij de ontvangers zijn de functies aangegeven op de printplaat in de buurt van de betreffende aansluiting van

de module: sluit de module of de modules aan op de aansluitingen die bij de kanalen horen die u wilt gebruiken.

De modules kunnen met dip-switches (Dip1=CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD) gecongureerd worden

in de volgende werkingsmodi:

- Impulsmodus = dip-switch in OFF - ON/OFF modus = dip-switch in ON

Ontvangers met kaart (afb. 6)

Let op! De kaart moet goed geïsoleerd worden van de delen van de apparaten waarin hij ingebouwd wordt en

die onder netspanning staan.

De ontvanger met kaart wordt direct in een apparaat dat hiervoor toegerust is gestoken met een elektrische 24 V

ac-dc verbinding tussen de pinnen 3-4. De ontvanger met kaart is voorzien van twee relais waarvan de uitgangen

gemarkeerd zijn met respectievelijk CH1 (alleen NO) en CH2 (NO - NC contact). Om de functies CHA, CHB, CHC,

CHD van de zenders aan de relais CH1 en CH2 te koppelen moet op de jumpers J1 op de schakelkring ingewerkt

worden (bijv. afb. 6 - CHA = CH1 en CHB = CH2).

De relais kunnen met de draadbruggen (jumpers) SEL CH1 en SEL CH2 gecongureerd worden in de volgende

werkingsmodi:

- ON/OFF relais = Jumper aangebracht - Impulsrelais = Jumper niet aangebracht

IP20 mini-ontvangers (afb. 7)

De mini-ontvanger is voorzien van een 10-weg klemmenbord met elektrische 12/24V ac-dc aansluiting tussen

de klemmen 7 en 8. De ontvanger is voorzien van twee relais waarvan de uitgangen gemarkeerd zijn met

respectievelijk CH1 (NO – NC contact) en CH2 (NO - NC contact). Om de functies CHA, CHB, CHC, CHD van

de zenders aan de relais CH1 en CH2 te koppelen moet op de jumpers J1 op de schakelkring ingewerkt worden

(bijv. afb. 7 - CHA = CH1 en CHB = CH2).

De relais kunnen met de draadbruggen (jumpers) SEL CH1 en SEL CH2 gecongureerd worden in de volgende

werkingsmodi:

- ON/OFF relais = Jumper aangebracht - Impulsrelais = Jumper niet aangebracht

Let op: Om de werkingsmodus (van impuls in ON/OFF en omgekeerd) te veranderen moet de ontvanger

uitgeschakeld en daarna weer ingeschakeld worden.

Open collector ontvangers met kaart (afb. 8)

De open collector ontvanger met kaart wordt direct in een apparaat dat hiervoor toegerust is gestoken met een

elektrische 5 V dc verbinding tussen de pinnen 7-8. De ontvanger is voorzien van twee open collector uitgangen.

Om de functies CHA, CHB, CHC, CHD van de zenders aan de uitgangen 1 en 2 te koppelen, roept u de modus

voor het instellen van de kanalen op en brengt u de jumper J1 op de schakelkring aan.

De led L1 zal beginnen te knipperen en geeft aan dat CHA is ingesteld: het aantal keer knipperen per seconde

geeft het in te stellen kanaal aan. Om de kanalen CHB-CHC-CHD in te stellen moet u de knop P1 meerdere

keren indrukken en loslaten

(1 keer knipperen = CHA; 2 keer knipperen = CHB; 3 keer knipperen = CHC; 4 keer knipperen = CHD).

De led L2 geeft de uitgang die aan het kanaal gekoppeld is als volgt aan:

constant aan = uitgang 1; knippert = uitgang 2; uit = geen uitgang. Om de uitgang te veranderen drukt u op P2.

Fabrieksinstellingen: CHA uitgang 1; CHB uitgang 2; CHC - CHD geen uitgang.

Let op! Verwijder de jumper J1 aan het einde van de procedure. De ontvanger zal niet functioneren wanneer

de jumper aangebracht is

Codegeheugenmodule op de ontvanger

De codes worden in een niet-vluchtig geheugen type EEPROM ingegeven.

De unit kan maximaal duizend verbruikers besturen (1000 zenders) met de mogelijkheid om elke afzonderlijke

verbruiker in het geheugen vast te leggen of te wissen. Voor elke zender is het mogelijk om een maximum van 4

functies in het geheugen vast te leggen: A - B - C - D.

Signaleringen op de ontvangers

Led LGC

roodkleurig - besturing van de verbruikers

- langzaam knipperen: vastleggen in het geheugen

van één verbruiker

- snel knipperen: wissen van één verbruiker

- constant aan: geheugen volledig bezet

Led LS

groenkleurig - "STATUS" van het apparaat

- constant aan: apparaat krijgt stroom toegevoerd

- knippert: geheugenmodule ontbreekt

HANDELINGEN VOOR HET BESTUREN VAN DE INSTALLATIE

• In het geheugen vastleggen van een kanaalcode

• Wissen van een kanaalcode (door middel van een gekoppelde zender)

• Volledig wissen van het codegeheugen (verbruikers)

• In het geheugen vastleggen van andere zenders (door middel van een reeds in het geheugen vastge-

legde zender)

Let op! Voordat u begint met het voor de eerste keer in het geheugen vastleggen van de zenders moet

u eraan denken dat u het geheugen eerst volledig wist.

• In het geheugen vastleggen van een kanaalcode

- Ga met de zender in de buurt van de ontvanger staan.

- Druk de MEMO knop op de ontvanger in en houd hem ingedrukt: de led LGC knippert langzaam.

- Druk op de zender op de knop (kanaal) die in het geheugen vastgelegd moet worden.

- Op de ontvanger knippert de led LGC snel.

- Druk voor de tweede keer op de zender op de knop (kanaal) die in het geheugen vastgelegd moet worden:

de led LGC op de ontvanger blijft constant branden. Kort daarna gaat de led LGC uit.

- Laat de MEMO knop los. Handeling voltooid.

• Wissen van een kanaalcode (door middel van een gekoppelde zender)

- Ga met de zender in de buurt van de ontvanger staan.

- Druk de DEL knop op de ontvanger in en houd hem ingedrukt: de led LGC knippert snel.

- Druk op de zender op de knop (kanaal) die gewist moet worden.

- Op de ontvanger blijft de led LGC constant rood branden. Kort daarna gaat de led LGC uit.

- Laat de DEL knop los. Handeling voltooid.

• Volledig wissen van het codegeheugen (verbruikers)

- Houd de MEMO - DEL knoppen op de ontvanger gelijktijdig 4 seconden lang ingedrukt.

- De led LGC blijft de hele tijd dat het wissen duurt, ongeveer 3 seconden, branden.

- De led LGC knippert even en gaat daarna uit.

- Laat de knoppen los. Handeling voltooid.

• Activeren van nieuwe zenders door middel van reeds in het geheugen vastgelegde zenders

Deze procedure bestaat uit het activeren van een nieuwe zender op een plaats op afstand met behulp van een

zender die reeds in het geheugen vastgelegd is. Aangezien er geen ontvangers aanwezig hoeven te zijn kan deze

procedure op elke plaats ver van de installatie af plaatsvinden (bijvoorbeeld via uw vertrouwde verkooppunt).

Het activeren van de procedure “snel vastleggen in het geheugen” wordt geactiveerd of gedeactiveerd

op de ontvanger door middel van het aanbrengen/verwijderen van de jumper R.MEMO:

• Jumper R.MEMO aangebracht: snel vastleggen in geheugen geactiveerd

• Jumper R.MEMO niet aangebracht: snel vastleggen in geheugen gedeactiveerd

- Verwijder de bovenste kap van de in het geheugen vast te leggen zenders en de zender die reeds in het

geheugen vastgelegd is door erop te drukken zoals getoond op de afbeelding (det. a).

- Houd de zender A, die reeds in het geheugen van de ontvanger vastgelegd is, bij de nieuwe zender B (det. b).

- Druk de knop MR op de twee zenders (op volgorde of gelijktijdig) met een geschikt puntig voorwerp in en laat

hem los.

- De oranje leds van de twee zenders knipperen langzaam.

- Druk op de zender A een kanaalknop in die reeds actief is op de ontvanger (det. c).

- De led van de nieuwe zender B blijft 3 seconden branden om het vastleggen in het geheugen te bevestigen

(det. d).

- De zender B is geactiveerd bij besturing van de ontvanger op exact dezelfde manier als de zender A.

MEMORIZZAZIONE CODICE TX-TX

TRQ504

29-10-2013

DM0910 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0911 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE TX-TX

TXQ504C4

29-10-2013

DM0912 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

TECHNISCHE SPECIFICATIES

ONTVANGER

- ontvangfrequentie ............................................................................................................ 433,92 / 868,3 MHz

- gevoeligheid (voor succesvol signaal) ...................................................................................-110dBm 0,7µV

- modulatie ...................................................................................................................................................FSK

- impedantie antenne-ingang ..................................................................................................................... 50 Ω

- voeding ontvanger .....................................................................................................................12/24V ac-dc

- voeding open collector ......................................................................................................................... 5 Vdc

- stroomverbruik in rusttoestand/bij 1 ingeschakeld relais ...............................................................20/40 mA

- maximaal omschakelbaar vermogen door relais bij resistieve belasting:

belasting ac-dc ............................................................................................................................. 60VA/24 W

maximale spanning ........................................................................................................................30V ac-dc

- vertraging bij inschakeling relais ................................................................................................. 80 ÷ 100 ms

- bedrijfstemperatuur ....................................................................................................................-20°…+75 °C

ZENDER

- zendfrequentie .................................................................................................................433,92 / 868,3 MHz

- uitgestraald schijnbaar vermogen ........................................................................-10…-7dBm (100-200 µW)

- modulatie ............................................................................................................................................ FM/FSK

- voeding (lithiumbatterij) ......................................................................................................... 3V (1 x CR2032)

- stroomverbruik .......................................................................................................................................18 mA

- bedrijfstemperatuur ....................................................................................................................-10°…+55 °C

- relatieve vochtigheid ............................................................................................................................... <95%

- soort codering................................................................................................................................rolling code

- totaal aantal combinaties (128 bit): ............................................................................................................ 2128

- aantal functies (kanalen) ................................................................................................................................. 4

- automatische uitschakeling:.................................................................................. na minimaal 20 seconden

- bereik (pocket zenders) ................................................................................................................100 - 150 m

- bereik (industriële zenders) .....................................................................................................................200 m

- bereik (industriële zenders met externe antenne) .................................................................................700 m

DIMENSIONI D'INGOMBRO - OVERALL DIMENSIONS - DIMENSIONS

D'ENCOMBREMENT- AUSSENABMESSUNGEN - DIMENSIONES DEL ESPACIO

OCUPADO - AFMETINGEN

(dimensioni d'ingombro)

21-05-97

DM0275 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

RXRADO RXRADO

145

TXQPRO

DIMENSIONI D'INGOMBRO RICEVITORE

RCQ504C1

28-10-2013

DM0901 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

118

148

DIMENSIONI D’INGOMBRO

TXQ504C2-C4

29-11-2013

DM0913 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

CAMBIO BATTERIA - CHANGING THE BATTERY - REMPLACEMENT DE LA PILE -

BATTERIEWECHSEL - SUSTITUCIÓN DE LA PILA - VERWISSELEN VAN DE BATTERIJ

TXQPRO

NEW

6 V 2xCR123A

TXQPRO

1a 1b

NEW

SELEZIONE DEI CANALI- CHANNEL SELECTION - SÉLECTION DES CANAUX

ANORDNUNG DER KANÄLE - DISPOSICIÓN DE LOS CANALES - INSTELLEN

VAN DE KANALEN

CHA

CHD

Esempio di selezione canali

Channel selection example

Exemple de sélection de canal

Beispiel der Kanalwahl

Ejemplo de selección canal

Voorbeeld van het instellen van de kanalen

CH-1 = CHA (Tx)

CH-2 = CHD (Tx)

CH A

CH B

CH C

CH D

TXQPRO

SELEZIONI CANALE 4 TASTI

TXQ504C2-C4

28-10-2013

DM0903 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

CH A

CH B

CH C

CH D

SELEZIONI CANALE 2 TASTI

TXQ504C2-C4

28-10-2013

DM0904 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

CH A CH B

MONTAGGIO ED INSTALLAZIONE CONTENITORE - ASSEMBLY AND CONTAINER

INSTALLATION - MONTAGE ET "FIXATION DU COFFRET - MONTAGE UND

BEFESTIGUNG DES GEHAÜSES - MONTAJE Y FIJACIÓN DEL CONTENEDOR

MONTEREN EN INSTALLEREN VAN DE BEHUIZING

12-09-97

DM0318

R-XRADO-M1

Description: Collegamento elettrico R-XRADO

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

R-XRADO-M1

29-10-2013

DM0905

RCQ504C1

Description: Collegamento elettrico S504

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

RCQ504C1

Det. A

RICEVITORE IN CASSETTA - OUTDOOR RECEIVER - RÉCEPTEUR SOUS COF-

FRET - AUSSENEMPFÄNGER - RECEPTOR EN CAJA - ONTVANGER IN KAST

CHC

CS1377A DC0542

RF MODULE

CHB

1 2 3 4 5 6 7 8 9 10

OUT

CHA

OUT

12V 24V

Alimentazione

Power supply

LGC

11 12 13

CHC

OUT

CHD

OUT

CHA

Ricevitore in cassetta

RCQ504C1

29-10-2013

DC0542 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

RCQ504C1 via radio

CHB

CHD

24LC64

MEMO

DEL

OFFON

2 3

SET UP RELAY

ON = ON/OFF OFF = IMP.

1 2 3 4S1

A B C D

CODES

R.MEMO

RICEVITORE A SCHEDA AD INNESTO DIRETTO - SLOT-IN RECEIVER CARD

RÉCEPTEUR À CARTE EMBROCHABLE - STECKEMPFÄNGER

RECEPTOR CON TARJETA DE INSERCIÓN DIRECTA - ONTVANGER MET

DIRECTE INSTEEKKAART

CHANNEL SELECTION

11 12

10 9 8 7 6 5 4 3 2 1

Ricevitore scheda

RSQ504C2

DC0544 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

RSQ504C2 via radio

CH2

CH1

CH2 OUT CH1OUT

LGC

MEMO DEL

24 Vac-dc

A B C D

R.MEMO

Not

connected

Not

connected

Power supply

RF MODULE

SEL

CH2 SEL

CH1

CS1384 DC0544

29-10-2013 Circuito stampato: CS1384B

CODES

CS1374

Selezione Canali Jumper Morpheus

MORPH433

20-05-2010

DC0447 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MORPH433 selezione canali

CHA

CHB

CHC

CHD

CHA

CHB

CHC

CHD

CH1

CH2

CH1 CH2

Channel selection

RICEVITORE MINI - MINI RECEIVER - MINI RÉCEPTEUR

MINIEMPFÄNGER - MINI RECEPTOR - MINI-ONTVANGER

CH2

1 2 3 4 5 6 7 8 9 10

OUT CH1 OUT

LGC

MEMO DEL

CH2

CH1

SEL

CH2 SEL

CH1

12/24 Vac-dc

Power supply

CHANNEL SELECTION

Ricevitore mini 2CH serie S504

RQM504C2

29-10-2013

DC0543 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

S504 MINI via radio

R.MEMO

RF MODULE

A B C D

CS1383 DC0543

Circuito stampato: CS1383B

CODES

CS1374

Selezione Canali Jumper Morpheus

MORPH433

20-05-2010

DC0447 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MORPH433 selezione canali

CHA

CHB

CHC

CHD

CHA

CHB

CHC

CHD

CH1

CH2

CH1 CH2

Channel selection

RICEVITORE A SCHEDA OPEN COLLECTOR

SLOT-IN OPEN COLLECTOR RECEIVER CARD

RÉCEPTEUR OPEN COLLECTOR À CARTE EMBROCHABLE

OPEN COLLECTOR STECKEMPFÄNGER

RECEPTOR OPEN COLLECTOR CON TARJETA DE INSERCIÓN DIRECTA

OPEN COLLECTOR ONTVANGER MET KAART

P1 P2

R.MEMO

Ricevitore a scheda

S504-open

09-06-2016

DC0566 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

open collector

L2L1

24LC64

DC0566 CS1485A

OUT 1

POWER SUPPLY

+ 5 Vdc

ANTENNA

OUT 2

MEMO DEL

PROCEDURA DI MEMORIZZAZIONE/CANCELLAZIONE

CHANNEL MEMORISATION/CANCELLATION PROCEDURE

PROCÉDÉ DE MÉMORISATION/EFFACEMENT

SPEICHER-/LÖSCHUNGSVERFAHREN

PROCEDIMIENTO DE ALMACENAMIENTO/CANCELACIÓN

OPSLAG-/WISPROCEDURE

MEMORIZZAZIONE CODICE TX-RX

TXQ504C4

29-10-2013

DM0909 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

CONTENITORE S504

RCQ504C1

29-10-2013

DM0908 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

MEMORIZZAZIONE CODICE RCQ504C1

RCQ504C1

29-10-2013

DM0907 Description :

Product Code :

Date :

Drawing number :

P.J.Heath

CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831

Draft :

S504

FM 13-05-2016

DCE110

CARDIN ELETTRONICA spa

Via del lavoro, 73 – Z.I. Cimavilla

31013 Codognè (TV) Italy

Tel: +39/0438.404011

Fax: +39/0438.401831

email (Italy): Sales.office.it@cardin.it

email (Europe): Sales.office@cardin.it

Http: www.cardin.it

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Il costruttore: CARDIN ELETTRONICA S.p.A.

DICHIARA CHE IL SEGUENTE APPARATO:

e sono state applicate le seguenti norme e/o speciﬁche tecniche:

- EN 300220-1 : V 2.4.1 (2012-01)

- EN 300220-2 : V 2.4.1 (2012-05)

- EN 301489-1 : V 1.9.2 (2011-09)

- EN 301489-3 : V 1.6.1 (2013-08)

- EN 60950-1 : 2006 + A2: 2013

è conforme alle disposizioni delle seguenti direttive comunitarie:

- Direttiva 2014/30/EU (Compatibilità Elettromagnetica)

- Direttiva 2014/53/EU (R&TTE)

Codognè il 27/09/2017 Ing. A. Fiorotto

Responsabile Tecnico - R&D Laboratory

Dichiarazione di Conformità CE

( Dichiarazione del costruttore )

MODELLO DATACODICE SERIE

Nome dell' apparato Sistema di radiocomando digitale supereterodina quarzato - 433 MHz "FM" "Rolling Code"

Tipo di apparato Trasmettitori - Ricevitori in cassetta/a scheda/open collector/mini/con display/wiegand

Modelli trasmettitori (tipo 1) TXQ504C2/TXQ504C4/SSB-504

Modelli trasmettitori (tipo II) TXQPRO504-4/TXQPRO504-4A

Modelli ricevitori RCQ504C1/RCQ504D1/RQM504C2/RSQ504C2/RSQ504OC2/RCQ504W00/RCQ508W00

Marchio Cardin Elettronica

Anno di prima fabbricazione 2013

S504

FM 13-05-2016

DCE110

CARDIN ELETTRONICA spa

Via del lavoro, 73 – Z.I. Cimavilla

31013 Codognè (TV) Italy

Tel: +39/0438.404011

Fax: +39/0438.401831

email (Italy): Sales.office.it@cardin.it

email (Europe): Sales.office@cardin.it

Http: www.cardin.it

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Il costruttore: CARDIN ELETTRONICA S.p.A.

DICHIARA CHE IL SEGUENTE APPARATO:

e sono state applicate le seguenti norme e/o speciﬁche tecniche:

- EN 300220-1 : V 2.4.1 (2012-01)

- EN 300220-2 : V 2.4.1 (2012-05)

- EN 301489-1 : V 1.9.2 (2011-09)

- EN 301489-3 : V 1.6.1 (2013-08)

- EN 60950-1 : 2006 + A2: 2013

è conforme alle disposizioni delle seguenti direttive comunitarie:

- Direttiva 2014/30/EU (Compatibilità Elettromagnetica)

- Direttiva 2014/53/EU (R&TTE)

Codognè il 27/09/2017 Ing. A. Fiorotto

Responsabile Tecnico - R&D Laboratory

Dichiarazione di Conformità CE

( Dichiarazione del costruttore )

MODELLO DATACODICE SERIE

Nome dell' apparato Sistema di radiocomando digitale supereterodina quarzato - 433 MHz "FM" "Rolling Code"

Tipo di apparato Trasmettitori - Ricevitori in cassetta/a scheda/open collector/mini/con display/wiegand

Modelli trasmettitori (tipo 1) TXQ504C2/TXQ504C4/SSB-504

Modelli trasmettitori (tipo II) TXQPRO504-4/TXQPRO504-4A

Modelli ricevitori RCQ504C1/RCQ504D1/RQM504C2/RSQ504C2/RSQ504OC2/RCQ504W00/RCQ508W00

Marchio Cardin Elettronica

Anno di prima fabbricazione 2013

La dichiarazione di conformità CE per i prodotti Cardin è disponibile in lingua originale nel sito www.cardin.it

nella sezione "norme e certicazione" attraverso il link:

The CE conformity declaration for Cardin products is available in original language from the site www.cardin.

it under the section "Standards and Certication" via the link:

Les déclarations de conformité CE des produits Cardin sont disponibles dans la langue originale sur le site

www.cardin.it dans la section "normes et certicats" par le lien:

Die CE-Konformitätserklärungen für die Cardin-Produkte stehen in der Originalsprache auf der Homepage

www.cardin.it im Bereich "Normen und Zertizierung" zur Verfügung unter dem Link:

Las declaraciones de conformidad CE de los productos Cardin se encuentran disponibles en el idioma original

en el sitio www.cardin.it en la sección "normas y certicaciones" en el enlace:

De EG-verklaring van overeenstemming voor de producten van Cardin is beschikbaar in de oorspronkelijke

taal op de site www.cardin.it in het gedeelte "normen en certicatie" via de link:

http://www.cardin.it/Attachment/dce110.pdf (S504) - http://www.cardin.it/Attachment/dce114.pdf (S508)

ZVL544.02-MOD: 10-07-2018

0892 68 67 07

CARDIN ELETTRONICA FRANCE

333, AVENUE MARGUERITE PEREY

77127 LIEUSAINT CEDEX

TÉL: 01 60 60 39 34

FAX: 01 60 60 39 62

HTTP:// WWW.CARDIN.FR

CARDIN HOTLINE FRANCE

CARDIN ELETTRONICA BELGIUM

ACACIASTRAAT 18B

B-2440 GEEL

TÉL: +32(0)14/368.368

FAX: +32(0)14/368.370

HTTP:// WWW.CARDIN.BE

CARDIN HOTLINE BELGIUM

014 368 368 014 368 368

CARDIN ELETTRONICA S.P.A

VIA DEL LAVORO, 73 – Z.I. CIMAVILLA - 31013 CODOGNÈ (TV) ITALY

GPS 45.864, 12.375

TÉL: (+39) 04 38 40 40 11

FAX: (+39) 04 38 40 18 31

E-MAIL (ITALY): SALES.OFFICE.IT@CARDIN.IT

E-MAIL (EUROPE): SALES.OFFICE@CARDIN.IT

HTTP:// WWW.CARDIN.IT

CARDIN HOTLINE ITALY

04 38 40 41 50

CARDIN ELETTRONICA DEUTSCHLAND

NEUFAHRNER STR. 12B

D-85375 NEUFAHRN/GRÜNECK

TEL: +49 81 65 94 58 77

FAX: +49 81 65 94 58 78

HTTP:// WWW.CARDIN-DE.DE

CARDIN HOTLINE DEUTSCHLAND

0172 6742256

Cardin Elettronica TXQ504US Remote Control Device User Manual S504 S508

Cardin Elettronica spa Remote Control Device S504 S508

zvl544.02

Navigation menu

Namespaces

Views

Navigation
