•本書の内容に関しては、将来予告なしに変更することがあります。
•本書の内容については万全を期して作成いたしましたが、万一ご不審な点や誤りなど、お気づきのことがあ
りましたらご連絡ください。
•本書の一部または全部を無断で複写することは禁止されています。また、個人としてご利用になるほかは、著
作権法上、当社に無断では使用できませんのでご注意ください。
•本書および本機使用により生じた損害、逸失利益または第三者からのいかなる請求につきましても、当社で
は一切その責任を負えませんので、あらかじめご了承ください。
• EL-700
取扱説明書 保証書別添
•本書はEL-700本体の取扱説明書です。パソコンからの印刷操作については、別冊の「簡単
ラベル印刷ソフトFA-B20 本格ラベル印刷ソフトFA-1100 取扱説明書」（以下「ソフト
の取扱説明書」）をご覧ください。
ご使用の前に本書の「安全上のご注意」をよくお読みの上、
正しくお使いください。
本書はお読みになった後も大切に保管してください。
J
P
A445192-23 MO0401-D Printed in China
● 記号は「しなければな
らないこと」を意味してい
ます（左の例は電源プラグ
をコンセントから抜く）。
安全上のご注意
このたびは本機をお買い上げいただきまして、誠にありがとうござい
ます。ご使用になる前に、必ずこの「安全上のご注意」をよくお読みの
上、正しくお使いください。本書は、お読みになったあとは、いつで
も見られる場所に保管してください。
絵表示の例
記号は「してはいけな
いこと」を意味していま
す（左の例は分解禁止）。
警告 この表示を無視して誤った取り扱いをすると、人が死亡ま
たは重傷を負う可能性が想定される内容を示しています。
● 煙、臭い、発熱などの異常に注意する
煙が出ている、へんな臭いがする、発熱しているなどの異常
状態のまま使用すると、火災・感電の原因となります。すぐ
に次の処置を行ってください。
1.USBケーブルをはずす。
2.ACアダプターの電源プラグをコンセントから抜く。
3.お買い上げの販売店またはカシオテクノ・サービスステー
ションに連絡する。
● ACアダプター／USBケーブルに注意する
ACアダプター／USBケーブルは使いかたを誤ると、火災・
感電の原因となります。
次のことは必ずお守りください。
•必ず付属品を使用する
•電源は、AC100V(50/60Hz)のコンセントを使用する
•１つのコンセントにいくつもの電気製品をつなぐ、いわゆ
るタコ足配線をしない
● ACアダプター／USBケーブルに注意する
電源コード／USBケーブルは使いかたを誤ると、傷がついた
り破損して、火災・感電の原因となります。
次のことは必ずお守りください。
•重いものを乗せたり、加熱しない
•加工したり、無理に曲げない
•ねじったり、引っ張ったりしない
•電源コード／USBケーブルやプラグが傷んだらお買い上げ
の販売店またはカシオテクノ・サービスステーションに連
絡する
● ACアダプター／USBケーブルに注意する
濡れた手でACアダプター／USBケーブルやプラグに触れな
いでください。
感電の原因となります。
警告 この表示を無視して誤った取り扱いをすると、人が死亡ま
たは重傷を負う可能性が想定される内容を示しています。
● 落とさない、ぶつけない
本機を落としたときなど、破損したまま使用すると火災・感
電の原因となります。すぐに次の処置を行ってください。
1. USBケーブルをはずす。
2. ACアダプターの電源プラグをコンセントから抜く。
3. お買い上げの販売店またはカシオテクノ・サービスステー
ションに連絡する。
● 分解・改造しない
本機を分解・改造しないでください。感電・やけど・けがを
する原因となります。
内部の点検・調整・修理はお買い上げの販売店またはカシオ
テクノ・サービスステーションにご依頼ください。
● 水、異物はさける
水、液体、異物（金属片など）が本機内部に入ると、火災・感
電の原因となります。すぐに次の処置を行ってください。
1. USBケーブルをはずす。
2. ACアダプターの電源プラグをコンセントから抜く。
3. お買い上げの販売店またはカシオテクノ・サービスステー
ションに連絡する。
● 火中に投入しない
本機を火中に投入しないでください。破裂による火災・けが
の原因となります。
● 袋をかぶらない
本機が入っていた袋をかぶらないでください。窒息の原因と
なります。
特に小さなお子様のいるご家庭ではご注意ください。
● 電子レンジでの加熱に使う容器にはラベルを貼らない
電子レンジでの加熱に使用する容器には、ラベルを貼らないで
ください。ラベルに使用している材質に金属が含まれているた
め、電子レンジで加熱すると発火や火傷の原因となります。
また、ラベルを貼ったものが変形することがあります。
注意 この表示を無視して誤った取り扱いをすると、人が傷
害を負う可能性が想定される内容および物的損害のみ
の発生が想定される内容を示しています。
● ACアダプター／USBケーブルに注意する
電源コード／USBケーブルは使いかたを誤ると、火災・感電の
原因となることがあります。次のことは必ずお守りください。
•ストーブ等の熱器具に近づけない
•ACアダプター／USBケーブルのプラグを抜くときは、電源
コード／USBケーブルを引っ張らない（必ずACアダプター本
体／USBケーブルのプラグを持って抜く）
•ACアダプターのプラグはコンセントの奥まで確実に差し込む
•USBケーブルのプラグはコネクタの奥まで確実に差し込む
•旅行などで長期間使用しないときは、ACアダプター／USB
ケーブルのプラグをコンセント／コネクタから抜く
•使用後は、ACアダプター／USBケーブルのプラグをコンセン
ト／コネクタから抜く
•ACアダプターのプラグは年1回以上コンセントから抜いて、
プラグの刃と刃の周辺部分にほこりがたまらないように清掃す
る
● 重いものを置かない
本機の上に重いものを置かないでください。
バランスがくずれて倒れたり、落下してけがの原因となること
があります。
● 置き場所に注意する
本機を次のような場所に置かないでください。火災・感電の原
因となることがあります。
•湿気やほこりの多い場所
•調理台のそばなど油煙が当たるような場所
•暖房器具の近く、ホットカーペットの上、直射日光があたる場
所、炎天下の車中など本機が高温になる場所
● 不安定な場所に置かない
ぐらついた台の上や高い棚の上など、不安定な場所に置かないでく
ださい。落ちたり、倒れたりして、けがの原因となることがありま
す。
● コネクター部への接続注意
コネクター部には、付属品以外のものを接続しないでくださ
い。火災、感電の原因となることがあります。
● 高温注意
プリンターヘッドおよびまわりの金属部分には触らないでくだ
さい。高温になるため、やけどするおそれがあります。
● オートテープカッターに注意する
電源を入れたときや印刷中は、プリンターヘッドやテープ通路
付近に触れないでください。
オートテープカッターが動くことがあり、けがをするおそれが
あります。
テレビ・ラジオのそばのご使用について
この装置は、クラス B 情報装置(住宅地域またはその隣接した地域において使
用されるべき情報装置)で住宅地域での電波障害防止を目的とした情報処理装
置等電波障害自主規制協議会(VCCI)基準に適合しております。しかし、本装置
をラジオ、テレビジョン受信機に近接してご使用になると、受信障害の原因に
なることがあります。取扱説明書に従って正しい取り扱いをしてください。
ご使用上の注意
本機を末ながくご愛用いただくために以下の点にご注意ください。
•直射日光の当たる場所、湿気の多い場所、極端な高低温下での使用は避けてください。
使用温度範囲は、10℃∼35℃です。
•コーヒー、ジュースなどの飲物や花びんの水などをこぼさないでください。
•テープ出口、プリンタ部分にクリップやピンなどを落とさないでください。
•本機の上に物をのせないでください。
•分解しないでください。故障の原因になります。
•落としたり、たたくなど強い衝撃を与えないでください。
•テレビやラジオのそばで使用しないでください。
テレビやラジオのそばでご使用になると、受信障害の原因になることがあります。
•プリンタヘッドに指などを触れないでください。
•ネームランドテープのテープを無理に引き出したり、押し込 ん だりしないでください。
•本機が汚れたときは、乾いた布で拭くか、中性洗剤に浸して固くしぼった布で拭いて
くだ さ い 。シンナーやベンジンなどの揮発性の液体を使わないでください。
•プリンタヘッドが汚れると、印字が不鮮明になります。
参 考
この場合は、別売のクリーニングテープ（XR-24CLE）をご使用になるか、
アルコールを浸した綿棒でプリンタヘッドの表面を軽く拭いてください。
（参照.本書裏面「キレイに印刷されないときは」）

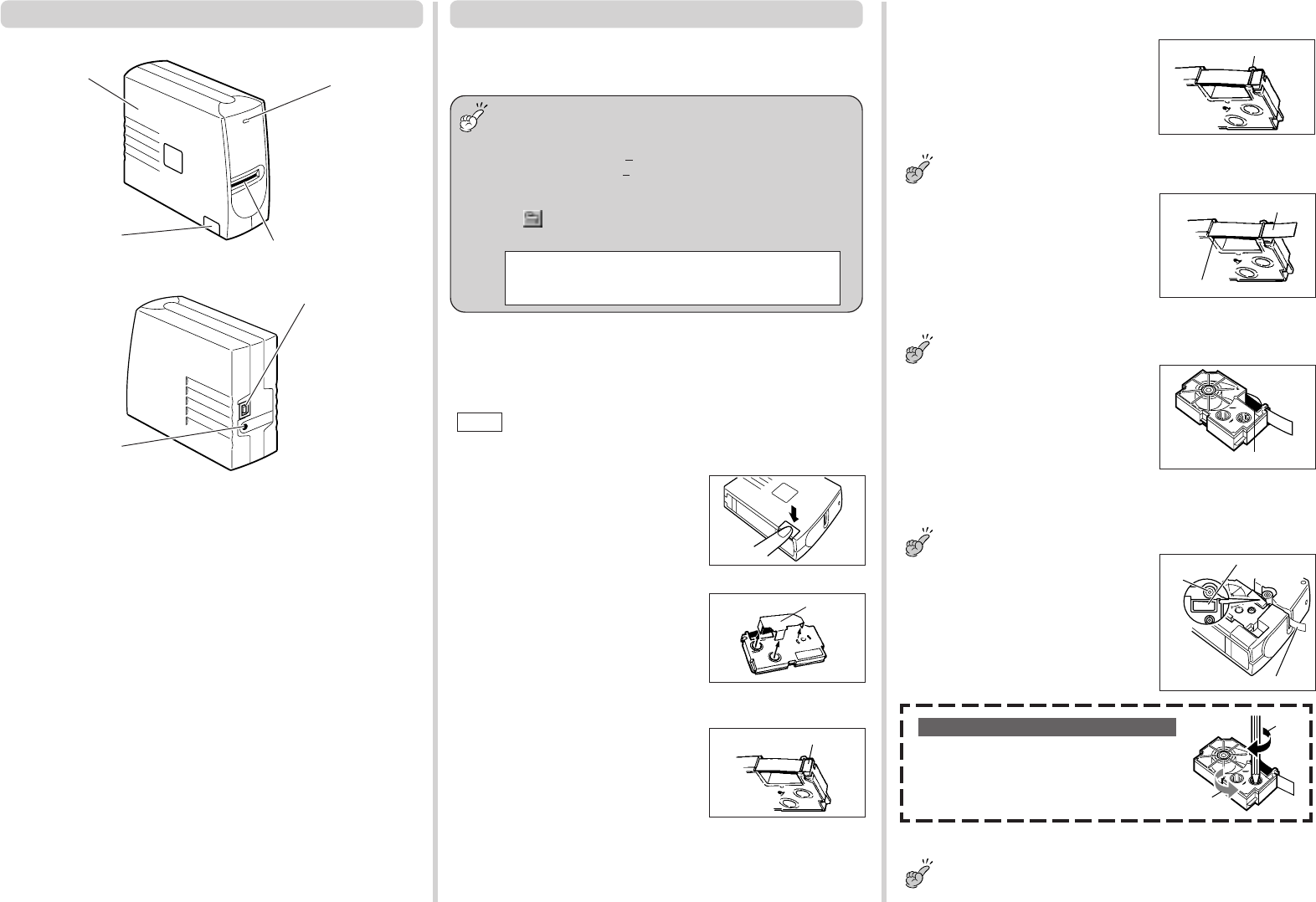

各部の名前
付属品を確認してください
•「LABEL PRINTER SOFTWARE FA-1100/FA-B20」CD-ROM（1枚）
•USBケーブル（1.8m） •ACアダプター（AD-A12090L）
•ネームランドテープカートリッジ 1本 •クラフトシール用カートリッジ 1個
USBコネクター
ACアダプター用端子
ネームランド
テープ収納部
ネームランドテープ出口
LEDランプ
ネームランドテープ
収納部オープンボタン
テープカートリッジについて
カシオ・ネームランド用テープのうち、幅が6mm、9mm、12mm、18mm、
24mmのテープが使えます。
重要
反射テープとマグネットテープについて
反射テープとマグネットテープは特殊な処理をしてあるテープです。
次 の ようにし てくだ さい 。
①「オートカットの方法（T）」を「カットしない」に設定して、印刷する。
「オートカットの方法（T）」は、FA-B20では「簡単ラベル印刷ソフトのプロ
パティ」の「機種」画面で設定します。FA-1100では「ネームランドPCで印
刷」画面で設定します。
②をクリックして、テープ送りをする。
③ セットしてあるテープを取り出し、ハサミなどでカットする。
マグネットテープや反射テープを本機でハーフカットまたはフルカット
すると、本機のカッター部分が摩耗し、故障の原因となります。
必ず「カットしない」に設定して印刷してください。
■ ネームランドテープ収納部に、テープカートリッジを
セットする
ご注意 テープカートリッジをセットする前に、ACアダプター／USBケーブルのプラ
グをコンセント／コネクタから抜いてください。
1. ネームランドテープ収納部オープンボタンを押して、カバーを開けます。
2. テープカートリッジについているストッパーをはずします。
3. テープの先が折れ曲がっていないことを確かめます。
テープの先が折れ曲がっていたら、ハサミで曲がった部分を切ってください。
ストッパー
テープの先が曲がっていない
テープガイド
インクリボン
テープの先を通路に通す
プリンター
ヘッド
ゴム
ローラー
テープ
インクリボン
4. テープがテープガイドにきちんと通っているか確かめます。
テープガイドからはずれているときは、イラストのようにラベルの先をテープガイドに
通してください。
5. テープを約3cm引き出します。
重要
•いちど引き出したテープを戻すことはできません。
•無理に引き出さないでください。インクリボンが切れるなど、故障の原因になります。
6. インクリボンがたるんでいないか、確認します。
重要
インクリボンがたるんだままテープカートリッジをセットすると、インクリボンが
切れるなど、故障の原因になります。
7. テープカートリッジをセットします。    
テープとインクリボンがプリンターヘッドとゴムローラーの間を通るように真上からお
ろします（下図）。テープカートリッジはカチッと音がするまで下に押し込んでください。
重要
ななめに入れると、正しくセットされず、リボン切れの原因となります。
インクリボンがたるんでいたら、たるみをとります
インクリボンがたるんでいたら、aのように、右上の軸をえ
んぴつなどで矢印方向に回します。bの方向に左下の軸が
回りはじめるまで右上の軸を回してください。
このとき、テープはいっしょに動きません。
8. カバーを閉めます。
重要
•カバーの手前側中央の位置を押して、カチッと音がするまでしっかりと閉めてくだ
さい。
•テープカートリッジをセットしたら、テープを引き出したり押し込んだりしないで
ください。
a
b
3. 本機のUSBコネクターにUSBケーブルを接続します。
緑色のLEDランプが点灯します。
《初めて接続したときは・・・》
接続が完了すると、「プリンタドライバの組み込み」が行われます。
Windows® 2000/XPの場合は、ソフトの取扱説明書の「本体と接続してドライバをイ
ンストールする」（15ページ）を参照して操作してください。
Windows® 98/Meの場合は、メッセージにしたがって操作してください。操作の途中に
表示される「検索場所の指定」は特に必要ありません。
● 本機を使うときは、テープ出口をふさがないようにご注意ください。テープ出
口をふさいだ状態で印刷を行うとテープが詰まるなど故障の原因になります。
■ご使用後はACアダプターを抜いてください
1. ACアダプターのプラグを、コンセント、本機のACアダプター用端子から
それぞれ抜きます。

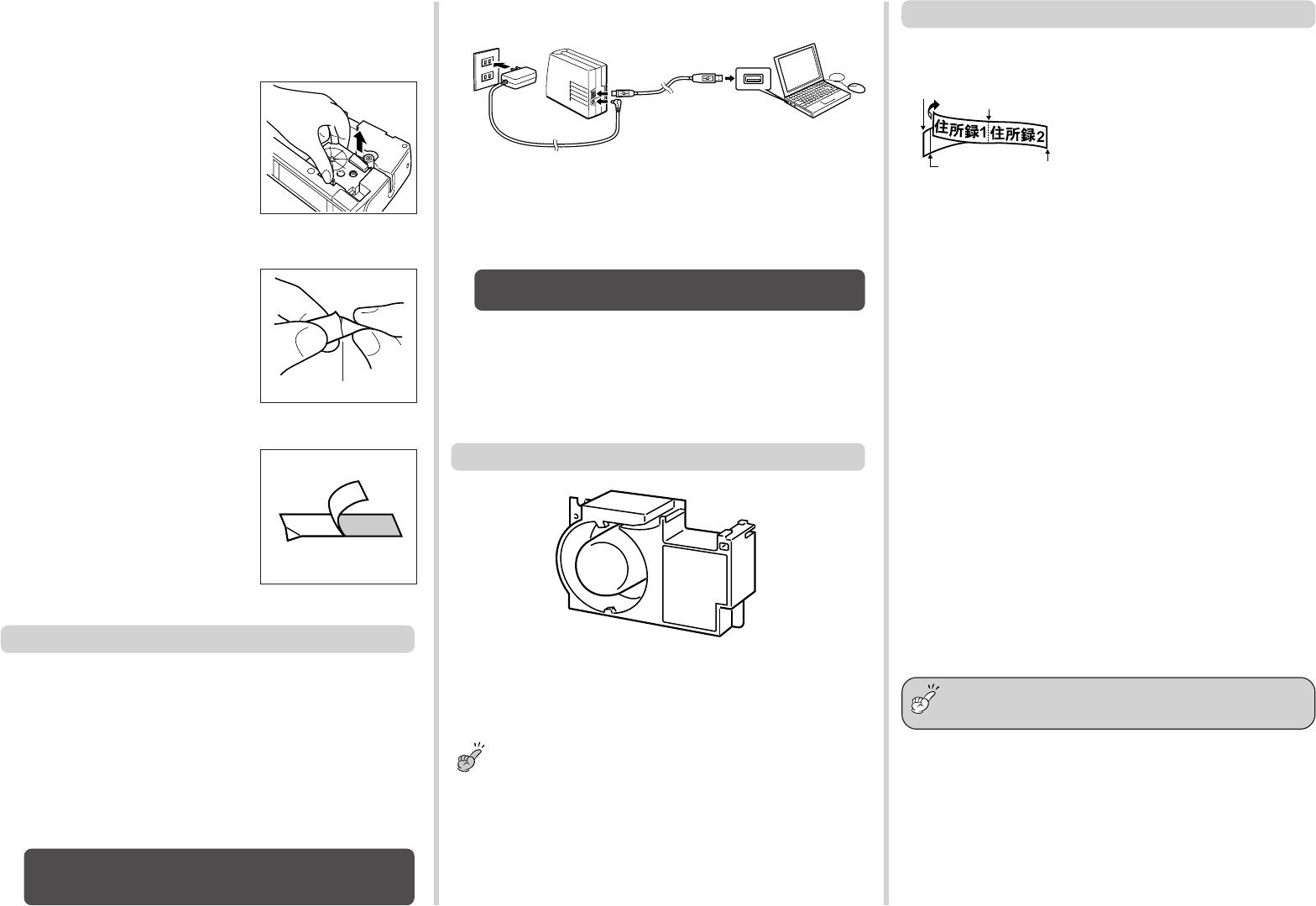

電源について／パソコンと接続する
本機を使うときは付属のACアダプターを接続し、USBケーブルでパソコンと
接続します。
★以下の操作は、必ずプログラムをパソコンにインストール（ソフトの取扱説明書の13
ページ「ソフトをインストールする」）した後に行ってください。
1. パソコンのUSBポートに、USBケーブルを接続します。
※ 必ずパソコン本体のUSBポートに接続してください。パソコン本体以外の
USBポートでは正常に動作しない場合があります。
2. ACアダプターのプラグを、ご家庭のコンセントと本機のACアダプター用
端子にそれぞれ差し込みます。
●ACアダプターは必ずAC100Vのコンセント（通常の家庭用コンセント）に
差し込んでください。
●付属のACアダプター以外は使用しないでください。
1
3
2
2
PPY!
●フルカットされたラベルを剥がすとき
ラベルの角を折り曲げると、剥がしやすくなります。
クラフトシール用カートリッジについて
同梱のクラフトシール用カートリッジに別売のクラフトシールをセットすると、
カラフルにデザインされたシールを作成することができます。
詳しくは、ソフトの取扱説明書の「クラフトシール用カートリッジをセットする」
（96ページ）を参照してください。
重要
本格ラベル印刷ソフトFA-1100を使用して印刷してください。
ハーフカット部分
▲
■ テープカートリッジを取り出す
1. ネームランドテープ収納部オープンボタンを押して、カバーを開けます。
2. テープカートリッジの左上と右下に指を入れて、まっすぐ上に引き上げます。
■ 台紙の剥がしかた
●ハーフカット部分から剥がすとき
ハーフカット部分をゆっくりとひねるようにして、テープを台紙から剥がします。
印刷時の注意事項
■カットモードについて
本機は、印刷が終了すると自動的にテープをカットすることができます。
ハーフカット ：台紙はカットせずに、シー
ル部分だけをカットします。
フルカット ：台紙もシールもカットしま
す。
自動カット方法（カットモード）には3つあります。カット方法の設定については、FA-
B20では「どのようなラベルにするか設定する（書式設定）」（ソフトの取扱説明書の30
ページ）を、またFA-1100では「印刷する」（ソフトの取扱説明書の86ページ）をご覧
ください。
●「ハーフカット・フルカット」
ラベル間は、ハーフカットされます。ご購入時は「ハーフカット・フルカット」が設
定されています。
●「フルカットのみ」
ラベルごとにフルカットされます（ハーフカットはされません）。主に、布転写テー
プ・インスタントレタリングテープ・スタンプテープ・ファンシーテープに印刷す
るときに設定します。
●「カットしない」
カットはしません（テープ送りをして、ハサミなどで切ってください）。主に、マグ
ネットテープや反射テープを印刷するときに設定します。
＜ご注意＞
● 印刷中にACアダプターやUSBケーブルをはずさないでください。
● 印刷を始める前に、ネームランドテープカートリッジのテープ残量が十分にあるこ
とを確認してください。テープがなくなった状態でカットを繰り返すと、故障の原
因となります。
● 連続して印刷するときは、カットされるごとに、テープ出口付近からテープを移動
させてください。テープがたまっていると、うまくカットされないことがあります。
● マグネットテープや反射テープに印刷するときは、カットモードを必ず「カットしない」
に設定してください。フルカットやハーフカットを行うと、故障の原因になります。
● ゴムローラーにテープのカスなどのゴミが付着していたら、必ず取り除いてくださ
い。センサーが感知して、誤作動を起こすことがあります。
● テープの長さと余白の設定により、ハーフカット/フルカットが行われないことが
あります。詳しくはソフトの取扱説明書38ページ「EL-5000W（ネームランド
テープ）/EL-700のとき」をご覧ください。
● カッター部に指を入れたり、手を触れたりしないでください。「けがをするおそれ」
や「本機の故障の原因」になります。
重要
マグネットテープや反射テープをハーフカットやフルカットを行うと本機の
カッター部分が摩耗し、故障の原因となります。必ず、「カットしない」に設
定し、ハサミなどを使ってカットしてください。
（）
フルカット
ハーフカット
フルカット
ハーフカット

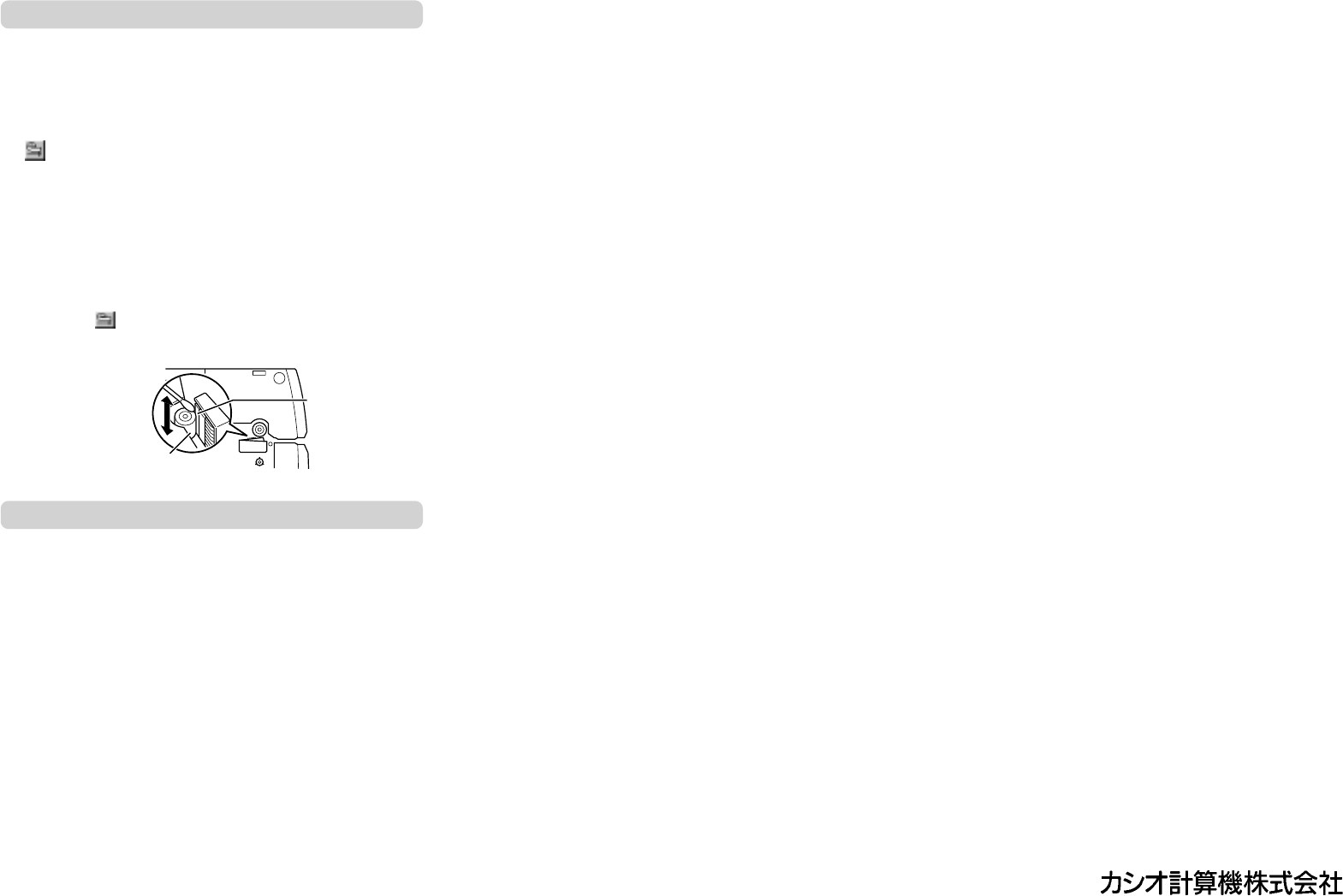

キレイに印刷されないときは
プリンターヘッド、ゴムローラーをクリーニングします。
■クリ−ニングテ−プを使用する
1. 別売のクリ−ニングテ−プ（XR-24CLE）を用意します。
2. クリ−ニングテ−プを本体に装着します。
3. をクリックして「テ−プ送り」を1∼2回行います。
※詳しいことは、クリ−ニングテ−プに付属の取扱説明書をご覧ください。
■アルコ−ルにひたした先の細いベビ−用綿棒を使用する
1. ネームランドテープ収納部オ−プンボタンを押して、カバーを開けます。
2. テ−プカ−トリッジをとりはずします。
3. イラストのように、アルコ−ルにひたした先の細いベビ−用綿棒※でプリン
ターヘッド、ゴムロ−ラ−を軽く拭きます。
ゴムロ−ラ−は をクリックすると回転します。表面をまんべんなく拭いてください。
※ 市販のカセットテ−プレコ−ダ−用のヘッドクリ−ナ−キットもご使用になれます。
仕様
印刷
印刷方式 ：
熱転写方式
印刷幅 ：
最大16mm
印刷長
•FA-B20 ：最大約294mm
•FA-1100 ：最大約594mm
テープ長
•FA-B20 ：最大約300mm
•FA-1100 ：最大約600mm
電源・その他
消費電力 ：14W
大きさ ：幅52×奥行174×高さ131mm（ゴム足含む）
重さ ：約520g
使用温度 ：10℃∼35℃
ゴムローラー
プリンター
ヘッド
〒
151-8543
 東京都渋谷区本町
1-6-2
