SA1212-D Printed in China
J
ご使用の前に「安全上のご注意」をよくお読みの上、
正しくお使いください。
本書はお読みになった後も大切に保管してください。
HR-8TM
取扱説明書
保証書付
j
– 1 –
安全上のご注意
このたびは本機をお買い上げいただきまして、誠に
ありがとうございます。ご使用になる前に、この「安
全上のご注意」をよくお読みの上、正しくお使いく
ださい。なお、本書はお読みになった後も大切に保
管してください。
この表示を無視して誤った取り扱
いをすると、人が死亡または重傷
を負う危険がさし迫って生じるこ
とが想定される内容を示していま
す。
この表示を無視して誤った取り扱
いをすると、人が死亡または重傷
を負う可能性が想定される内容を
示しています。
この表示を無視して誤った取り扱
いをすると、人が傷害を負う可能
性が想定される内容および物的損
害のみの発生が想定される内容を
示しています。
危険
警告
注意
– 2 –
絵表示の例
記号は「してはいけないこと」を意味し
ています（左の例は分解禁止）。
●記号は「しなければならないこと」を意
味しています。
電池について
電池からもれた液が目に入ったときは、す
ぐに次の処置を行ってください。
1. 目をこすらずにすぐにきれいな水で洗
い流す。
2. ただちに医師の治療を受ける。
そのままにしておくと失明の原因となりま
す。
危険
– 3 –
煙、臭い、発熱などの異常について
煙が出ている、へんな臭いがする、発熱し
ているなどの異常状態のまま使用しないで
ください。そのまま使用すると、火災・感電の原
因となります。すぐに次の処置を行ってくださ
い。
1. 電源スイッチを切る。
2. プラグをコンセントから抜く。
3. お買い上げの販売店または「修理に関するお問
い合わせ窓口」に連絡する。
AC アダプターについて
AC アダプターは使いかたを誤ると、火災・感電
の原因となります。
次のことは必ずお守りください。
・必ず専用品を使用する
・電源は、AC100V(50/60Hz)のコンセ
ントを使用する
・１つのコンセントにいくつもの電気製品
をつなぐ、いわゆるタコ足配線をしない
警告
– 4 –
AC アダプターについて
AC アダプターは使いかたを誤ると、傷がついた
り破損して、火災・感電の原因となります。
次のことは必ずお守りください。
・重いものを乗せたり、加熱しない
・加工したり、無理に曲げない
・ねじったり、引っ張ったりしない
・電源コードやプラグが傷んだらお買い上
げの販売店または「修理に関するお問い合
わせ窓口」に連絡する
AC アダプターについて
・濡れた手で電源コードやプラグに触れな
いでください。感電の原因となります。
・AC アダプターは水のかからない状態で
使用してください。水がかかると火災や
感電の原因となります。
・A C アダプターの上に花瓶など液体の
入ったものを置かないでください。水が
かかると火災や感電の原因となります。
警告
– 5 –
AC アダプターについて
外出時は、動物・ペットが本機に近づかな
いようにして、電源コード／ AC アダプ
ターはコンセントから抜いてください。電源コー
ド／ACアダプターに噛みついた場合、ショート
（短絡）により、火災や感電の原因となります。
電池の液もれについて
本機内で電池が液もれしたまま使用すると、
火災・感電の原因となりますので、ただち
に本機の使用をやめてお買い上げの販売店、また
は「修理に関するお問い合わせ窓口」に連絡して
ください。
電池について
電池は使いかたを誤ると液もれによる周囲の汚損
や、破裂による火災・けがの原因となります。次
のことは必ずお守りください。
・分解しない、ショートさせない
・加熱しない、火の中に投入しない
・新しい電池と古い電池を混ぜて使用しない
・種類の違う電池を混ぜて使用しない
・充電しない
・極性（+と−の向き）に注意して正しく入
れる
警告
– 6 –
火中に投入しない
本機を火中に投入しないでください。破裂
による火災・けがの原因となります。
水、液体、異物はさける
水、スポーツドリンク、海水、動物・ペッ
トの尿、異物（金属片など）が本機内部に
入ると、火災・感電の原因となります。すぐに次
の処置を行ってください。
1. 電源スイッチを切る。
2. プラグをコンセントから抜く。
3. お買い上げの販売店または「修理に関するお問
い合わせ窓口」に連絡する。
分解・改造しない
本機を分解・改造しないでください。感電・
やけど・けがをする原因となります。
内部の点検・調整・修理はお買い上げの販売店ま
たは「修理に関するお問い合わせ窓口」にご依頼
ください。
警告
– 7 –
落とさない、ぶつけない
本機を落としたときなど、破損したまま使
用すると火災・感電の原因となります。す
ぐに次の処置を行ってください。
1. 電源スイッチを切る。
2. プラグをコンセントから抜く。
3. お買い上げの販売店または「修理に関するお問
い合わせ窓口」に連絡する。
袋をかぶらない、飲み込まない
本機が入っていた袋をかぶったり飲み込ん
だりしないでください。窒息の原因となり
ます。
特に小さなお子様のいるご家庭ではご注意くださ
い。
警告
– 8 –
AC アダプターについて
電源コードは使いかたを誤ると、火災・感電の原
因となることがあります。次のことは必ずお守り
ください。
・ストーブ等の熱器具に近づけない
・プラグを抜くときは、電源コードを引っ
張らない（必ずプラグを持って抜く）
・プラグはコンセントの奥まで確実に差し
込む
・旅行などで長期間使用しないときはプラ
グをコンセントから抜く
・使用後は本体の電源スイッチを切り、プ
ラグをコンセントから抜く
・プラグは年 1 回以上コンセントから抜い
て、プラグの刃と刃の周辺部分にほこり
がたまらないように清掃する
・ACアダプター（特にプラグやジャック部
分）の清掃には、洗剤を使用しない
注意
– 9 –
電池について
電池は使いかたを誤ると液もれによる周囲の汚損
や、破裂による火災・けがの原因となることがあ
ります。次のことは必ずお守りください。
・本機で指定されている電池以外は使用し
ない
・長時間使用しないときは、本体から電池
を取り出しておく
不安定な場所に置かない
ぐらついた台の上や高い棚の上など、不安
定な場所に置かないでください。落ちた
り、倒れたりして、けがの原因となることがあり
ます。
置き場所について
本機を次のような場所に置かないでくださ
い。火災・感電の原因となることがありま
す。
・湿気やほこりの多い場所
・調理台のそばなど油煙が当たるような場所
・暖房器具の近く、ホットカーペットの上、直射
日光が当たる場所、炎天下の車中など本機が高
温になる場所
注意
– 10 –
重いものを置かない
本機の上に重いものを置かないでくださ
い。
バランスがくずれて倒れたり、落下してけがの原
因となることがあります。
表示画面について
・液晶表示画面を強く押したり、強い衝撃
を与えないでください。
液晶表示画面のガラスが割れてけがの原
因となることがあります。
・液晶表示画面が割れた場合、表示画面内
部の液体には絶対に触れないでください。
皮膚の炎症の原因となることがあります。
・万一、口に入った場合は、すぐにうがい
をして医師に相談してください。
・目に入ったり、皮膚に付着した場合は、清
浄な流水で最低15分以上洗浄したあと、
医師に相談してください。
注意
– 11 –
大切なデータは控えをとる
本機に記憶させた内容は、ノートに書くな
どして本機とは別に必ず控えを残してくだ
さい。本機の故障、修理や電池消耗などにより、
記憶内容が消えることがあります。
JIS C 61000-3-2 適合品
本装置は、高調波電流規格「JIS C 61000-3-2」に適合しています。
注意
テレビ・ラジオのそばのご使用について
この装置は、クラス B 情報技術装置です。この装置は、家庭環境で
使用することを目的としていますが、この装置がラジオやテレビ
ジョン受信機に近接して使用されると、受信障害を引き起こすこと
があります。
取扱説明書に従って正しい取り扱いをしてください。
VCCI-B
– 12 –
はじめに
このたびは＜カシオ HR-8TM ＞をお買い上げいただきまして、誠にあ
りがとうございます。
本機は、小型ながら表示、印字両方の機能を持つ算式通りのミニプリン
ター電卓です。機能として、12 桁、メモリー、パーセント、オートパ
ワーオフ機能を備えております。ご使用前にこの取扱説明書をよくお読
みいただき、各機能を十分にご理解のうえ、正しくお取り扱いください
ますようお願いいたします。
また、本書はお読みになった後も大切に保管してください。
・はじめてお使いになる際は、プリンター部のテープをはがしてくださ
い。
●本書の内容に関しては、将来予告なしに変更することがあります。
●本書の内容については万全を期して作成いたしましたが、万一ご不
審な点や誤りなど、お気づきのことがありましたらご連絡くださ
い。
●本書および本機使用や故障により生じた損害、逸失利益、および第
三者からのいかなる請求につきましても、当社では一切その責任を
負えませんので、あらかじめご了承ください。
– 13 –
目次
安全上のご注意 .......................................................................................... 1
はじめに .................................................................................................. 12
ご使用上の注意 ....................................................................................... 14
電源について ........................................................................................... 15
ロールペーパーのつけ方 ....................................................................... 20
インクローラーについて ....................................................................... 23
各部の名称とそのはたらき .................................................................... 24
計算をはじめる前に ............................................................................... 29
計算の仕方 ............................................................................................... 30
1表示のみで計算し、結果だけをプリントしたい。................................... 30
2加減算 .......................................................................................................... 30
3乗除計算 ....................................................................................................... 31
4混合計算 ....................................................................................................... 33
5定数計算 ....................................................................................................... 33
6パーセント計算 ........................................................................................... 35
7メモリー計算 ............................................................................................... 38
8応用計算 ....................................................................................................... 40
通貨換算 .................................................................................................. 43
税金計算 .................................................................................................. 46
原価・売価・利益計算 ........................................................................... 48
仕様 .......................................................................................................... 50
保証・アフターサービスについて ........................................................ 52
保証規定 .................................................................................................. 56
保証書 .................................................................................................... 巻末
– 14 –
ご使用上の注意
●本機は精密な電子部品で構成されています。直射日光の当たる場所や
自動車内、および暖房器具の近くなど、極端に温度の高くなる場所に
は置かないでください。また、急激な温度変化、低温、湿気、ホコリ、
強いショックなどは避けてお使いください。故障などの原因になるお
それがあります。
特に低温の場所で使用すると、表示の応答速度が遅くなったり、点灯
しなくなることがあります。その場合、通常の温度になると正常に戻
ります。
●お手入れの際は乾いた柔らかい布を使用し、ベンジン、シンナー等の
揮発性の液体は使用しないでください。汚れがひどい場合は、中性洗
剤に浸した布を固くしぼっておふきください。
●本機を分解しないでください。万一故障のときは必ずお買い上げいた
だいた販売店または「修理に関するお問い合わせ窓口」にお問い合わ
せください。
●ロールペーパーやインクローラーを交換される際は、最寄りの当社製
品販売店で本機の仕様に合った製品をご購入ください。
●本機を長時間使用しないときは、電池を抜き取っておいてください。
電池の液もれによる故障の原因にもなります。また、消耗ずみの電池
は速やかに交換してください。
– 15 –
電源について………DC・ACの2電源式です。
DC 電源 …………… 単3形乾電池を４本使用します。
AC 電源 …………… 別売りの専用アダプター（AD-A60024）を接続し
ます。
●電池交換の仕方
下記のような場合は、電池交換をしてください。
a. 表示が薄く見えにくくなった場合。
b. プリントスピードが遅くなった場合。
c. プリント指定キーでプリント指定したときに、誤印字やプリンターの
異常が発生した場合。
電池交換の仕方は次のとおりです。
1電源スイッチを OFF にします。
2本体裏側の電源ボックスのフタを指で強く
押しながら、スライドさせてはずします。
3乾電池の kl に注意して入れます。
4電池ブタをスライドさせて閉じます。
※電池交換後は必ずリセットボタンを押して
ください。
電池について
電池からもれた液が目に入ったときは、すぐに次の処置を行っ
てください。
1. 目をこすらずにすぐにきれいな水で洗い流す。
2. ただちに医師の治療を受ける。
そのままにしておくと失明の原因となります。
危険
– 16 –
電池について
電池は使いかたを誤ると液もれによる周囲の汚損や、破裂によ
る火災・けがの原因となります。次のことは必ずお守りくださ
い。
・分解しない、ショートさせない
・加熱しない、火の中に投入しない
・新しい電池と古い電池を混ぜて使用しない
・種類の違う電池を混ぜて使用しない
・充電しない
・極性（+と−の向き）に注意して正しく入れる
電池について
電池は使いかたを誤ると液もれによる周囲の汚損や、破裂によ
る火災・けがの原因となることがあります。次のことは必ずお
守りください。
・本機で指定されている電池以外は使用しない
・長時間使用しないときは、本機から電池を取り出しておく
●ACアダプターの使い方
別売の AC アダプターを図のように接続すると、電池側の電源は自動的
にOFF になり、家庭用電源(AC100V)でご使用になれます。
※ACアダプター接続後は、必ず以下の操作を行ってください。
① ONAキーを押します。
②
リセットボタンを押します。
警告
注意
– 17 –
AC アダプターについて
AC アダプターは使いかたを誤ると、火災・感電の原因となり
ます。
次のことは必ずお守りください。
・必ず専用品を使用する
・電源は、AC100V(50/60Hz)のコンセントを使用する
・１つのコンセントにいくつもの電気製品をつなぐ、いわゆる
タコ足配線をしない
AC アダプターについて
ACアダプターは使いかたを誤ると、傷がついたり破損して、火
災・感電の原因となります。
次のことは必ずお守りください。
・重いものを乗せたり、加熱しない
・加工したり、無理に曲げない
・ねじったり、引っ張ったりしない
・電源コードやプラグが傷んだらお買い上げの販売店または
「修理に関するお問い合わせ窓口」に連絡する
AD-A60024
警告
– 18 –
AC アダプターについて
・濡れた手で電源コードやプラグに触れないでください。
感電の原因となります。
・AC アダプターは水のかからない状態で使用してください。
水がかかると火災や感電の原因となることがあります。
・AC アダプターの上に花瓶など液体の入ったものを置かない
でください。水がかかると火災や感電の原因となることがあ
ります。
AC アダプターについて
電源コードは使いかたを誤ると、火災・感電の原因となること
があります。次のことは必ずお守りください。
・ストーブ等の熱器具に近づけない
・プラグを抜くときは、電源コードを引っ張らない（必ずプラ
グを持って抜く）
・プラグはコンセントの奥まで確実に差し込む
・旅行などで長期間使用しないときはプラグをコンセントから
抜く
・プラグは年1 回以上コンセントから抜いて、プラグの刃と刃
の周辺部分にほこりがたまらないように清掃する
警告
注意
– 19 –
＜重要＞
必ず本機専用の AC アダプター AD-A60024(別売品)をご使用くださ
い。指定以外のACアダプターを使用すると、本体またはACアダプター
の故障や思わぬ事故につながる恐れがあります。絶対にお止めください。
指定以外のアダプター使用による障害は保証いたしかねます。
●ACアダプターで長時間ご使用になる際は、電池をはずしてください。
●ACアダプターの接続は、電源スイッチを OFF にして行ってくださ
い。
●ACアダプターを長時間ご使用になると、アダプター本体が若干熱を
持ちますが故障ではありません。
■オートパワーオフ（自動電源 OFF）機能
単3形乾電池のムダな消耗を防ぐため、操作完了後約6分で自動的に電
源OFF になります。
計算機を再びご使用になるときは、
ONAキーを押してください。
・電源OFF になっても、独立メモリーの内容、通貨換算のレート、税
率は登録した数値のまま保持されています。
■リセットボタン
正常な計算ができなくなったときは、本機
の裏側にあるリセットボタンを押してくだ
さい。
リセットボタンを押すと、本機に記憶され
ている数値や設定はすべて消去されてしま
います。
大切な数値や設定は別途ノートなどに書き
写してください。
– 20 –
ロールペーパーのつけ方
外付け用ロールペーパー(アウターロール)の取りつけ方
1ロールペーパーカバーを図 1 のよう
にスライドさせてはずします。
2ロールペーパーの先端を図 2 のよう
にきれいに切って、下から手前に向
かって出るように持ち、ロールペー
パー挿入口へ入れます。(図 3)
3ロールペーパーの先端をプリンター部の挿入口へ入れます。(図 4)
4ロールペーパーの先端をプリンター
部の挿入口に入れたままフィード
キーを押します。フィードキーは、
ロールペーパーの先端が印字部分よ
り2∼3cm 出るまで押し続けます。
（図 5）
・無理にロールペーパーを引き出さないでください。
FEED
図1
図2
図3
図5
プリンター部
用紙挿入口
図4
– 21 –

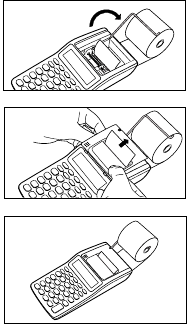

5図6のようにロールアームを起こし
ます。
6出てきたロールペーパーをカバーの
窓に差し込み、ツメに注意してロー
ルペーパーカバーを装着します。
(図 7)
7ロールペーパーを取りつけて完了で
す。(図 8)
＜ご注意＞
表示部に "P"が表示されたときは紙づまりが起きています。プリンター
からロールペーパーを抜き取る場合は、必ずロールペーパーカッター
(24ページ)側からまっすぐに引き抜いてください。ロールペーパー挿入
口から引き抜くと、プリンターを損傷する恐れがあります。
また、ロールペーパーの色が変わったら、終わりに近づいたしるしです。
計算のキリのよい所でロールペーパーを交換してください。続けて、そ
のまま使用すると紙づまりを起こす恐れがあります。
図7
図8
図6
– 22 –
格納用ロールペーパー(インナーロール)の取りつけ方
外径25mm以内のロールペーパーであ
れば、直接プリンター部の挿入口へ入れ
て格納することができます。ロールアー
ムに取りつける必要はありません。
(図 9、図 10)
お願い
本機のロールペーパーをお求めの際は、本機お買い上げの販売店または
「修理に関するお問い合わせ窓口」に｢カシオHR-8TM用｣とご指定くださ
い。
FEED
図9
図10
– 23 –

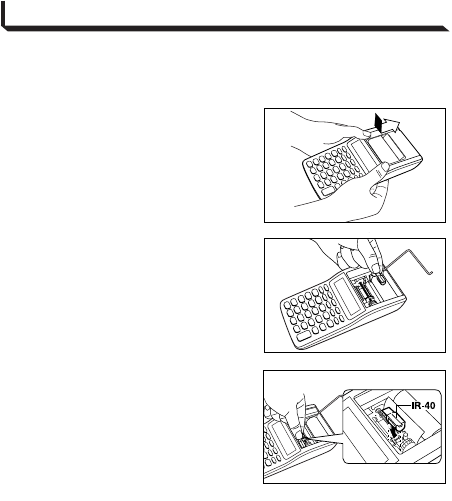

インクローラーについて
本機のプリンターは、インクローラーを使用しています、印字が薄く見
えにくくなった場合には、次の要領でカシオ HR-8TM 専用インクロー
ラー (IR-40) と交換してください。
1ロールペーパーのカバーを図 1 のよ
うに開けます。
2ロールアームを起こし、古くなった
インクローラーを右に回し、まっす
ぐ上に引っぱって取りはずします。
(図 2)
3新しいインクローラーを正しく取付
位置にセットします。(図 3)
4インクローラーが確実に取り付けら
れたことを確認してから、カバーを
元に戻します。
＜ご注意＞
本機のインクローラーにはペン用インク、印刷用インクなどを注入しな
いでください。印字が薄くなったときは、必ずカシオ指定のインクロー
ラー (IR-40) と交換してください。
・お買い上げ時のインクローラー（IR-30）はモニター用として工場出
荷時に取り付けられているものです。このインクローラーを新しいも
のに交換するときは IR-40 をご購入ください。
図1
図2
図3
– 24 –
各部の名称とそのはたらき
$C1 C2SET
100 M
+
M
+
M
+
M
36 8
13 8
40 8
153
22 4
84
+
+
M
C
100
13 8
153
84
3 75
FEED PRT DEC M/EX OFF
COST SELL MAR
TAX–TAX+
ON OFFON OFF F 0-2- 5/4
ONON
0
1AC 2 3
4C 5 6
7 8
%
MRC MM
9
00 .=
P#
/
ロールペーパー
ロールペーパー
カッター
プリンターカバー
表示窓
プリント指定キー
フィードキー
パーセントキー /
セットキー
プリントキ ー /
ノンアドプリント キ ー
クリアーキー
オールクリアーキー /
電源オンキー
タックスプラス
キー
タックス
マイナスキー
置数キー
ロールアーム
桁指定キー
リセットボタン
メモリー計算 /
通貨換算切替え
キー
電源オフキー
命令キー
メモリーキー
/
通貨換算キー
マージンキー
コストキー
セルキー
– 25 –
●表示部
置数や計算結果などが表示されます。左端には "
M
"（ メ モリーに数値が
記憶されているとき表示）、"
E
"（ エ ラーチェック、説明は 29 ページ）、
"
K
"（定数計算中）、桁指定（28 ページに説明）の状態（"
0
"、"
2
"）が
それぞれ表示されます。" −"（ マ イナス符号）は数値の前に表示されま
す。またプリントの状態（"
PRT
"）は上部に表示されます。
+
、
,
、
-
、
\
の計算命令は、キーが押されたときに点灯します。
b∼ja#数字キー、.小数点キー
計算機に数値を置数するとき押します。
例：120300 bcad#
0.12 .bc
+プラスキー
加算を行なうとき、算式通りの位置で押します。また、割増し計算
をするときにも押します。
-マイナスキー
減算を行なうとき、算式通りの位置で押します。また、割引き計算
をするときにも押します。
*カケルキー
乗算を行なうとき、算式通りの位置で押します。
/ワルキー
除算を行なうとき、算式通りの位置で押します。
=イコールキー
加減乗除算の結果を求めるとき、算式通りの位置で押します。
– 26 –
ONA オールクリアーキー／電源オンキー
桁指定、プリント指定、およびメモリー内の数値を残し、それ以外
の合計をはじめエラーチェックなどをすべてクリアーします。ま
た、オートパワーオフ機能による電源 OFF のときも含めて電源を
ON にするとき押します。
・オートパワーオフ機能
スイッチの切り忘れによる無駄な電力消費を防ぐ自動節電機能を備えて
おります。操作完了後、約 6 分で自動的に電源 OFF になります。
Cクリアーキー
押しまちがえた数値の訂正(置数訂正)をしたいとき押します。
O電源オフキー
電源を OFF にするとき押します。
リセットボタン
はじめて使用するとき、または電池交換後に、電源をONにしてか
ら先のとがった棒などで押します。
Pプリントキー／ノンアドプリントキー
表示数値をプリントさせたいとき押します。また、置数直後に押す
とノンアドプリントキーとなります。(30、42 ページ参照)
m メモリー計算／通貨換算切替えキー
メモリー計算機能と通貨換算機能を切り替えるときに押します。
"
EXCH
"が表示されているときは通貨換算機能です。
"
EXCH
"が表示されていないときはメモリー計算機能です。
メモリー計算機能と通貨換算機能を切り替えても、メモリーに記憶
されている数値や通貨換算のレート、税率は消去されることなく保
持されています。
Sタックスプラスキー
税込み価格と税額を計算するときに押します。
– 27 –
Tタックスマイナスキー
税抜き価格と税額を計算するときに押します。
zコストキー
原価を計算するとき、原価を入力するときに押します。
xセルキー
売価を計算するとき、売価を入力するときに押します。
vマージンキー
利益率、利益額を計算するとき、利益率を入力するときに押しま
す。
&パーセントキー／セットキー
割合、割増し、割引き、および比率や変化率などのパーセント計算
を行なうときに押します。また、通貨換算のレートや税金計算の税
率を設定するときに押します。
lメモリープラスキー／ C2 キー
メモリー計算の場合
表示の数値をメモリーに加算します。また、計算中に=の代わり
にlを押すと、答が求められ同時にメモリーに加算されます。
通貨換算の場合
C2 を指定するときに押します。(44 ページ参照)
mメモリーマイナスキー／ C1 キー
メモリー計算の場合
表示の数値をメモリーから減算します。また、計算中に=の代わ
りに mを押すと、答が求められ同時にメモリーから減算されま
す。
通貨換算の場合
C1 を指定するときに押します。(43 ページ参照)
SET
C2
C1
– 28 –
Uメモリーリコールクリアーキー／＄キー
メモリー計算の場合
１回押すと、メモリーに記憶されている数値を表示させることがで
きます。メモリー内容はそのままです。
２回押すと、メモリーに記憶されている数値を消すことができま
す。このキーはいつ押しても計算に関係なく、メモリー内の数値の
み消します。このとき同時に "M" シンボルも消えます。
通貨換算の場合
通貨として米ドル(＄)を指定するときに押します。(44 ページ参照)
&桁指定キー
小数点以下を＜どのように＞求めるかを指定します。
１回押すたびに
F→0-5/4 → 2-5/4 → F →…
と切り替わります。そのときの状態は表示部の左下に表示されま
す。
[表示なし]：小数点以下を計算できるだけ「自由に」求めます。
Fを指定したときは表示部には何も表示されません。
0
：小数点以下を｢四捨五入｣して求めます。
2
：小数第 2 位までを｢四捨五入｣して求めます。
p プリント指定キー
すべての内容をプリントするかどうか指定することができます。
キーを押すたびに
プリント ON →プリント OFF →プリント ON →…
と切り替わります。プリントするとき、表示部の右上に "
PRT
"が表示
されます。
! フィードキー
ロールペーパーを空送りしたいとき押します。
$
– 29 –
計算をはじめる前に
計算をはじめる前や電池交換後、または AC アダプター接続後は、プリ
ント指定キー(p)と桁指定キー(&)でモードを指定し、Aキーを押し
てください。
■訂正について
●数字キーの押しまちがい(置数ミス)は、すぐに Cキーを押してくだ
さい (表示は"0."となりますが、今までの答は覚えています)。続けて
正しく置数し直せば、そのまま計算を続けられます。
●+-*/キーの押しまちがいは、すぐに続けて正しい命令キーを
押してください。あとから押した命令キーに訂正されます。
■エラーチェックについて
計算機が以下のような状態になりますと、表示窓の左端に "
E
"を表示し
ます。印字中はペーパーに "-----"を印刷します。同時にそれ以降の計
算ができなくなります。
この機能を＜エラーチェック＞といいます。
1. 計算途中または答の整数部が 12 桁を超えたとき。
このとき、計算された答の上位 12 桁は正しく表示されていますの
で、小数点を｢一兆の位｣として読みとります。
例
2. メモリー内の整数部が 12 桁を超えたとき。
メモリー内には桁オーバーする前の数値が保護されています。
Aキーを押した後、Uキーを押すと保護された数値を呼び出すこ
とができます。
3. 6/0=のように、除数 0 の除算をしたとき。
一兆を示すエラー表示
– 30 –
★エラーチェック後、計算を続けるときは Cキー、新たな計算をはじ
めるときは Aキーで解除します。
■バッファレジスター
本機は、すばやい操作にも計算機が対応できるように数値や命令を 15
キー分覚えておくための＜バッファレジスター＞を備えています。印字
中に続けて計算、印字を行ないたいとき、次の数値や命令をキーインす
ることができ、たいへん便利です。
計算の仕方
1表示のみで計算し、結果だけをプリントしたい。
(プリント OFF)
-123×4.567 = 561.741
プリント指定が OFF のとき(28 ページ) Pキーを押すと、表示されて
いる数値をプリントできます。
2加減算(プリント ON)
-123− 456 + 789 = 456
561•741
プリント
操 作 表 示
"F" 123*4.567=561.741
P561.741
操 作 表 示
"F" 123-456+
789=456.
123
•
456
•
789
•
456
•
–
+
=
`
プリント
– 31 –
-0.456 + 6.325− 2.478 = 4.303
-− 741 + 852 + 963 = 1,074
3乗除計算
-2.58×963×7.41 = 18,410.4414
操 作 表 示
"F" .456+
6.325-
2.478=4.303
0
• 456
6
• 325
2
• 478
4
• 303
+
–
=
`
プリント
操 作 表 示
"F" A-741+
852+963=1'074.
0
•
0
•
741
•
852
•
963
•
1
, 074
•
C
–
+
+
=
`
プリント
操 作 表 示
"F" 2.58*963*
7.41=18'410.4414
2 • 58
963
•
7 • 41
18
,
410 • 4414
=
`
+
+
プリント
– 32 –
-9,510÷ 36.9÷25.8 = 9.98928593934…
-2.3×4.56 ÷ 7.89 = 1.32927756653…
-12,345,678×100,000 = 1,234,567,800,000
操 作 表 示
"F" 9510/36.9/
25.8=9.98928593934
9
,
510
•
36 • 9
25 • 8
9 • 98928593934
÷
÷
=
`
プリント
操 作 表 示
"F" 2.3*4.56/
7.89=1.32927756653
2 • 3
4 • 56
7 • 89
1 • 32927756653
÷
=
`
+
プリント
操 作 表 示
"F" 12345678*
10##=
E
1.23456780000
12
,
345
,
678
•
100
,
000
•
1 • 23456780000
-----
=
+
プリント
一兆を示す
エラー表示
・ 桁オーバーになると左端に "
E
" を表示します。
そのとき小数点は｢一兆の位｣を示します。
"
E
"表示後、計算を続けるときは Cキー、新
たな計算をはじめるときは Aキーを押します。
– 33 –
4混合計算
-2.3 × 6 + 12 = 25.8
-(56 × 3 − 86) ÷ 5.2 + 63 = 78.7692307692…
5定数計算
四則計算キーを2回(偶数回)続けて押すと、表示数値が定数としてセッ
トされ、"
K
"を表示します。以後は Ⰶ数値 =Ⰷで答が求められます。
- (定数)
12 + 23 = 35
45 + 23 = 68
操 作 表 示
"F" 2.3*6+
12=25.8
2 • 3
6
•
12
•
25 • 8
+
=
`
+
プリント
操 作 表 示
"F" 56*3-86/
5.2+63=78.7692307692
56
•
3
•
86
•
5 • 2
63
•
78 • 7692307692
–
÷
+
=
`
+
プリント
操 作 表 示
"F" 23++12=
K
35.
45=
K
68.
23
•
23
•
12
•
35
•
45
•
68
•
+
+
=
`
=
`
プリント
– 34 –
- (定数)
7 − 5.6 = 1.4
2.9 − 5.6 = −2.7
- (定数)
7,896 × 0.85 = 6,711.6
4,560 × 0.85 = 3,876
操 作 表 示
"F" 5.6--7=
K
1.4
2.9=
K
–2.7
5 • 6
5 • 6
7
•
1 • 4
2 • 9
-2 • 7
–
–
=
`
=
`
プリント
操 作 表 示
"F" .85**
7896=
K
6'711.6
4560=
K
3'876.
0 • 85
0 • 85
7
, 896
•
6
, 711 • 6
4
, 560
•
3
, 876
•
=
`
=
`
+
+
プリント
– 35 –
-桁指定を小数点第 2 位−四捨五入する。
(定数)
12,340 ÷ 365 = 33.81
85,263 ÷ 365 = 233.60
6パーセント計算
-割合 1,500 円の 15％は
1,500 × 15 = 225(円)
100
操 作 表 示
"2-5/4" A&& 0.
365//
12340=
K
33.81
85263=
K
233.60
・表示の左下の "
2
"は桁指定の状態を示し
ています。
365
•
365
•
12
, 340
•
33 • 81
85
, 263
•
233 • 60
0
•
C
=
`
=
`
プリント
操 作 表 示
"F" 15#*15&225.
1
, 500
•
15
•
225
•
+
%
`
プリント
2
2
2
– 36 –
-割増し 3,620 円の 15％増しは
3,620 + (3,620 × 15 ) = 4,163(円)
100
-割引き 4,750 円の 4％引きは
4,750 − (4,750 × 4) = 4,560(円)
100
操 作 表 示
"F" 3620*
15&+ 4'163.
プリント
操 作 表 示
"F" 4750*4&- 4'560.
4
, 750
•
4
•
190
•
4
, 560
•
%
`
–
`
+
プリント
3
, 620
•
15
•
543
•
4
, 163
•
%
`
+
`
+
– 37 –
-比率
456 は 1,230 の何％か（桁指定を小数点以下四捨五入にする）
456 × 100 = 37(％)
1,230
-増減比率(増加)
141 万円は 120 万円の何％アップか
141 − 120 ×100 = 17.5(％)
120
-増減比率(減少)
240 円は 300 円の何％引きか
240− 300 ×100 = − 20(％)
300
操 作 表 示
"0-5/4" A& 0.
456/1230&37.
0
•
456
•
1
, 230
•
37
•
C
%
`
プリント
操 作 表 示
"F" 141-120&17.5
141
•
120
•
17 • 5
–
%
`
プリント
操 作 表 示
"F" 240-3#&– 20.
240
•
300
•
-20
•
–
%
`
プリント
0
0
– 38 –
-売価設定
仕入価格 3,540 円の品物に売価の 25％
の利益を見込んだとき、売価および利益額は
7メモリー計算
メモリー計算するときは mを押して表示部に "
EXCH
"が表示されて
いない状態にしてください。また、はじめに Uを2回押し、メモリー
内を｢0｣("
M
" が点灯していない状態)にします。
-123 + 456 + 789 = 1,368
−123 − 658 = − 781
147 + 258 = 405
(合計) 992
操 作 表 示
"F" 3540+25&4'720.
-1'180.
3
, 540
•
25
•
4
, 720
•
1
, 180
•
+
%
`
–
`
プリント
操 作 表 示
"F" AUU123+
456+789l
M
1'368.
A-123-
658l
M
–781.
147+258l
M
405.
U.
M
992.
0
•
0
•
123
•
456
•
789
•
1
, 368
•
0
•
0
•
123
•
658
•
-781
•
147
•
258
•
405
•
992
•
C
M
M
C
+
+
=
M
+
C
–
–
=
M
+
+
=
M
+
M
プリント
– 39 –
-250 × 36 = 9,000
−) 357 × 2.3 = 821.1
456 ÷ 15 = 30.4
(合計) 8,209.3
操 作 表 示
"F"AUU250*
36l
M
9'000.
357*2.3m
M
821.1
456/15l
M
30.4
U.
M
8'209.3
0
•
0
•
250
•
36
•
9
, 000
•
357
•
2 • 3
821 • 1
456
•
15
•
30 • 4
8
, 209 • 3
C
M
M
C
=
M
+
=
M
–
=
M
+
M
+
+
プリント
・操作前の状況によっては、「0
•
M」の代わりに「MC」がプリントさ
れることがあります。
– 40 –
8応用計算
-請求書計算
品名 入数 金 額
12
50
箱数
7
6
単 価
450
75
合 計
手数料
3％
請求額
A
B
37,800
22,500
60,300
1,809
62,109
操 作 表 示
"F" AUU12*
7*450l
M
37'800.
50*6*75l
M
22'500.
U.
M
60'300.
*3&l
M
1'809.
U.
M
62'109.
0
•
0
•
12
•
7
•
450
•
37
, 800
•
50•
6
•
75
•
22
, 500
•
60
, 300
•
60
, 300
•
3
•
1
, 809
•
1
, 809
•
62
, 109
•
C
M
M
C
=
M
+
=
M
+
M
%
`
M
+
M
+
+
+
+
+
プリント
– 41 –
K
K
K
K
操 作 表 示
"F" AUU84+
153+138=375.
/1#//
84l
M
22.4
153l
M
40.8
138l
M
36.8
U.
M
100.
-構成比率計算
部 門
A
B
C
計
売上金額
84万円
153
138
375
構成比
(22.4)％
(40.8)
(36.8)
100.0
0
•
0
•
84
•
153
•
138
•
375
•
375•
100
•
3 • 75
84
•
22 • 4
153
•
40 • 8
138
•
36 • 8
100
•
C
M
M
C
+
+
=
`
=
M
+
=
M
+
=
M
+
M
プリント
– 42 –
-集計計算
2006 年 7 月 20 日と印字してから集計する。
支 社 地 区 金 額
A
B
C
小 計
D
E
支社合計
F
G
H
小 計
I
J
K
支社合計
全国合計
東
日
本
支
社
西
日
本
支
社
3, 698万円
3, 456
3, 574
(10, 728)
2, 478
1, 596
(14, 802)
2, 345
2, 589
2, 014
( 6, 948)
2, 468
1, 789
2, 101
(13, 306)
(28, 108)
#2006 • 0720 • • • • • • •
0
•
0
•
3
, 698
•
3
, 456
•
3
, 574
•
10
, 728
•
10
, 728
•
2
, 478
•
1
, 596
•
14
, 802
•
2
, 345
•
2
, 589
•
2
, 014
•
6
, 948
•
6
, 948
•
2
, 468
•
1
, 789
•
2
, 101
•
13
, 306
•
28
, 108
•
C
M
M
C
+
+
=
`
+
+
=
M
+
+
+
=
`
+
+
+
=
M
+
M
プリント
操 作 表 示
"F"2#6.0720
P2'006.0720
AUU3698+
3456+3574=10'728.
+2478+1596l
M
14'802.
2345+2589+
2014=
M
6'948.
+2468+1789+
2101l
M
13'306.
U.
M
28'108.
・計算に関係ない伝票No.や日付などをプリントしたいときは、置数し
た直後に Pキーを押します。（ノンアドプリント）
– 43 –
通貨換算
米ドルに対応するレート（1 ドル=115 円など）を設定することができ
ます。レートはC1、C2それぞれのキーに１つずつ設定することができ
ます。通貨換算は設定したレートを使用して行われます。
●通貨換算をするときはmキーを押して表示部に "
EXCH
"を表示さ
せてください。
■レートを設定する
-C1 にレートとして 115(１ドル =115 円)を設定する。
1. A
2. 表示部に "
SET
"が表示されるまで、&を押し続けます。
3. m
4. レートを入力した後、&を押します。
115&
0
•
#----------------
#1--------115 • 000
C
プリント
SET
SET
SET
C1
– 44 –
●レートについて
1）1 以上の数値をレートとして設定するときは、最大 6 桁の数値を
レートとして設定できます。
2）1 未満の数値をレートとして設定するときは、最大 8 桁の数値を
レートとして設定できます。ただし、以下のように左から数えて最
初の 0 以外の数字からは 6 桁までの数値の設定となります。
例：0.123456 0.0123456 0.0012345
●Aを押した後、m、lのいずれかのキーを押すと、それぞれのキー
に設定されているレートを確認することができます。
●電池やACアダプターによって電源が供給されている限り、メモリー
計算機能と通貨換算機能を切り替えても、メモリーに記憶されている
数値や通貨換算のレートは消去されることなく保持されています。
●工場出荷時には以下のレートが設定されています。
C1 1.95583、C2 6.55957
■通貨換算の仕方
C1 に円、C2 にユーロのレートを設定して、通貨換算してみます。
1 1,000 円をドルに換算する。
●1ドル =115 円とします。操作の前にレートとして 115 を C1 に設
定してください。
●桁指定キーの指定(28 ページ)に合わせて換算されます。
ドルに換算するときは "2-5/4"を指定してください。
操 作 表 示
"2-5/4" A10#
$EXCH
mU8.70
0
•
1
, 000
•
#1--------115 • 000
8 • 70
C
C
=
$
プリント
●もう一回 mを押すとドル表示されて
いる金額が円に換算されます。
2
C1 C2
C1
C1 $
– 45 –
2 100 ドルをユーロに換算する。
●１ドル =1.1 ユーロとします。操作の前にレートとして 1.1 を C2 に
設定してください。
●桁指定キーの指定(28 ページ)に合わせて換算されます。
ユーロに換算するときは "2-5/4"を指定してください。
3 10 ユーロを円に換算する。
●桁指定キーの指定(28 ページ)に合わせて換算されます。
円に換算するときは "0-5/4"を指定してください。
●C1(円)とC2(ユーロ)など、通貨換算キーに設定した通貨間で換算す
るときは、いったん共通通貨(ドル)に換算した後、それぞれの通貨に
換算します。
0
•
100
•
#2--------1 •
10000
110 • 00
C
$
=
C
+
プリント
操 作 表 示
"2-5/4" A1#
C2 EXCH
Ul110.00
0
•
10
•
#2--------1 •
10000
9 • 0909090909
#1--------115 •
000
1
, 045
•
C
C
=
$
=
C
+
プリント
操 作 表 示
"0-5/4" A10l
C1 EXCH
m1'045.
2
0
$C2
C2
C1
– 46 –
税金計算

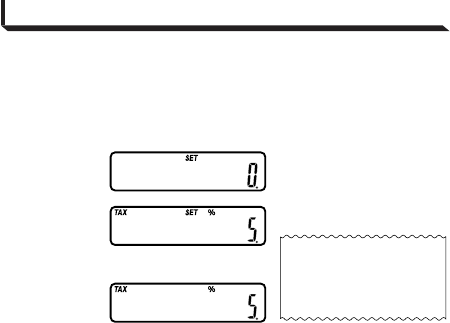

■税率を設定する
-税率を 5％に設定する。
1. A
2. 表示部に "
SET
"が表示されるまで、&を押し続けます。
3. S
4. 税率を入力した後、&を押します。
5&
0
•
#----------------
#--------------5
•
C
T
プリント
SET
SET
SET
– 47 –
■税計算の仕方
1税込み計算
-税抜き価格が 1,500 円の商品の税込み価格と税額を計算する。
●小数点以下の数値は必要ありませんので、桁指定キーで"0-5/4"を指
定してください。
2税抜き計算
-税込み価格が 1,050 円の商品の税抜き価格と税額を計算する。
●小数点以下の数値は必要ありませんので、桁指定キーで"0-5/4"を指
定してください。
プリント
操 作 表 示
"0-5/4" A15#S
TAX+
1'575.
プリント
操 作 表 示
"0-5/4" A1050T
TAX–
1'000.
税額
税込み価格
税額
税抜き価格
0
•
1
, 500
•
5
•
75
•
1
, 575
•
C
T
–
T
%
T
T
+
0
•
1
, 050
•
5
•
50
•
1
, 000
•
C
T
+
T
%
T
T
–
0
0
– 48 –
原価・売価・利益計算
原価、売価、利益率が簡単に計算できます。
-原価 1,000 円で売価 2,000 円の商品の利益率は
操 作 表 示
"0-5/4" A0.
1000z
COST
1'000.
2000x
MAR %
50.
プリント
0
•
1
, 000
•
2
, 000 •
50
•
C
쏻
쏻
`
`
M
%
-原価 120 円で利益率 40％の場合の利益金額と売価は
操 作 表 示
"0-5/4" A0.
120z
COST
120.
40v
SELL
200.
v
MAR
80.
x
SELL
200.
プリント
0
•
120
•
40 •
200
•
40
•
80
•
C
쏻
쏻
M
%
`
`
M
%
M
T
– 49 –
-売価 12,000 円で利益率 30％の場合の利益金額と原価は
操 作 表 示
"0-5/4" A0.
12000x
SELL
12'000.
30v
COST
8'400.
v
MAR
3'600.
z
COST
8'400.
プリント
0
•
12
, 000
•
30 •
8
, 400
•
30
•
3
, 600
•
C
`
`
M
%
쏻
쏻
M
%
M
T
– 50 –
仕
様
型式
計算機能
計算桁数
メモリー( 記憶)
小数点方式
エラーチェック
表示方式
印字方式
印字桁数
ロールペーパー
その他独自機能
電源
：HR-8TM 電子式記録(表示付)計算機
：加減乗除計算、四則定数計算、割合・割増し・割引
き・比率・変化率・売価設定計算、合計計算、概数
計算、通貨換算、税計算、原価・売価・利益計算、そ
の他混合計算
：置数 12 桁、和差積商、メモリーとも 12 桁、概算
24 桁
：完全独立メモリー 12 桁 1 組
：上位桁優先の浮動方式
："
E
"の表示により演算停止、メモリープロテクト機
能つき
：液晶表示、数値 12 桁＋定数・メモリー・負数・桁
指定・プリント指定・四則サイン
：シリアルインパクト方式
：数値 12 桁、小数点、シンボル、マイナスサイン含
め最大印字桁数 15 桁
：紙幅 57 ∼ 58mm、外径 80mm 以内の普通紙
：バッファレジスター(15 キー分)、結果印字後のス
ペース送り、プリントオフ機能、オートパワーオフ
機能(約 6 分)
：DC…単 3 形乾電池 4 本
AC…専用アダプター（AD-A60024）使用、
100V ± 10V
– 51 –
電池寿命
消費電力
使用温度
大きさ・質量
付属品
別売品
：UM-3 で、555555 を表示したとき約 390 時間、
555555M+を印字したとき約 3,100 行
R6P(SUM-3)で、555555を表示したとき約540
時間、555555M+を印字したとき約 8,500 行
本機をご使用にならない場合も、2 年に一度は必ず
電池を交換してください。
：最大 2.0W
：0℃∼ 40℃
：幅99、奥行 196、高さ 41.1mm(ロールアーム含
まず)、340g(電池込み)
：ロールペーパー1巻、単3形乾電池4本、インクロー
ラー(IR-30)1 本
：専用 AC アダプター(AD-A60024)
インクローラー(IR-40)
●付属のインクローラー(IR-30)はモニター用として
工場出荷時に取り付けられているものです。この
インクローラーを新しいものに交換するときはIR-
40 をご購入ください。
外付け用ロールペーパー(RP-5860-TW)20 巻
格納用ロールペーパー(P-5825E)10 巻
・別売品は予告なく変更になる場合があります。ご了承ください。
