PX870/770-CK-3A
CN
⚌棺㪅ợ䒌㚐㓔䝥搆䎘ᶯ↱濇⼩柟敩孟⍊ᵤ⃰
䒌㆛存㕲᷊濇䄃❞㚐㐱ỀɁ
PX-870BK/BN/WE
PX-770BK/BN/WE
㓔䝥搆䎘
䒌㆛存㕲᷊濃孊个濄
本用户说明书中的插图以 PX-870 为准。
CN-1
目录
部位说明
...........................................CN-3
设定（FUNCTION）钮 .................................................... CN-4
自动恢复和操作锁定功能 ............................................... CN-4
关于乐谱数据................................................................. CN-4
电源插座
...........................................CN-5
电源的打开或关闭.......................................................... CN-5
如何使数码钢琴返回出厂默认设定................................. CN-5
使用不同音色的演奏
.........................CN-6
音色的选择和演奏.......................................................... CN-6
声乐钢琴声音特征的调节（PX-870）.............................. CN-7
两种音色的叠加 ............................................................. CN-8
音效的使用..................................................................... CN-9
数码钢琴踏板的使用 .................................................... CN-10
节拍器的使用............................................................... CN-11
如何为二重奏分割键盘................................................. CN-12
内置乐曲的使用（演奏会弹奏，
音乐库，示范曲）
.............................CN-14
示范曲的演奏............................................................... CN-14
演奏会弹奏曲............................................................... CN-14
使用演奏会弹奏曲的练习 ............................................. CN-14
音乐库.......................................................................... CN-16
特定音乐库乐曲的播放................................................. CN-16
使用音乐库乐曲的练习................................................. CN-17
如何播放储存在 U盘上的音频数据（PX-870）............ CN-17
录音与播放
......................................CN-18
如何向内置 MIDI 录音器录音 ....................................... CN-18
MIDI 录音器（MIDI REC）钮的使用 ............................. CN-18
如何向 U盘录音（音频录音器）（PX-870）.................. CN-21
使用键盘的设定配置
...................... CN-25
如何用键盘配置设定 .................................................... CN-25
用于配置设定的键盘琴键 .............................................CN-26
参数列表 ...................................................................... CN-28
音乐厅模拟器（PX-870）.......................................... CN-28
回响（PX-770）......................................................... CN-28
音色选择................................................................... CN-28
合唱 .......................................................................... CN-28
亮度 .......................................................................... CN-28
叠加平衡................................................................... CN-28
低音踏板................................................................... CN-28
制音器噪音 ...............................................................CN-28
音槌响应（PX-870）................................................. CN-28
琴弦共鸣（PX-870）................................................. CN-28
琴盖模拟器（PX-870）.............................................. CN-28
按键动作噪音（PX-870）.......................................... CN-28
释键动作噪音（PX-870）.......................................... CN-28
选择叠加音色............................................................CN-29
二重奏模式 ...............................................................CN-29
音乐库乐曲选择（MUSIC LIBRARY SELECT）........ CN-30
速度（TEMPO）........................................................ CN-30
节拍（BEAT）...........................................................CN-30
METRONOME TEMPO............................................ CN-30
METRONOME BEAT ...............................................CN-30
CONCERT PLAY a.............................................CN-30
LISTEN..................................................................... CN-30
LESSON................................................................... CN-30
PLAY ........................................................................ CN-30
CONCERT PLAY SELECT（乐曲）
（SELECT +/–）........................................................ CN-30
CONCERT PLAY VOLUME （VOLUME +/–）......... CN-30
音乐库乐曲音量........................................................CN-30
节拍器音量 ...............................................................CN-30
音律 .......................................................................... CN-31
音律的基音 ...............................................................CN-31
音律选择................................................................... CN-31
力度键盘................................................................... CN-31
移调 .......................................................................... CN-31
A调音.......................................................................CN-31
八度移位................................................................... CN-31
键盘音量................................................................... CN-31
U盘模式................................................................... CN-32
本机控制................................................................... CN-32
传送频道................................................................... CN-32
音频录音器音量（PX-870）....................................... CN-32
操作音 ...................................................................... CN-32
面板锁 ...................................................................... CN-32
U盘模式（PX-870）.................................................CN-33
格式化（PX-870）.....................................................CN-33
保存（PX-870）.........................................................CN-33
载入（PX-870）.........................................................CN-33
删除（PX-870）.........................................................CN-33
事前准备..............................................................
CN-49

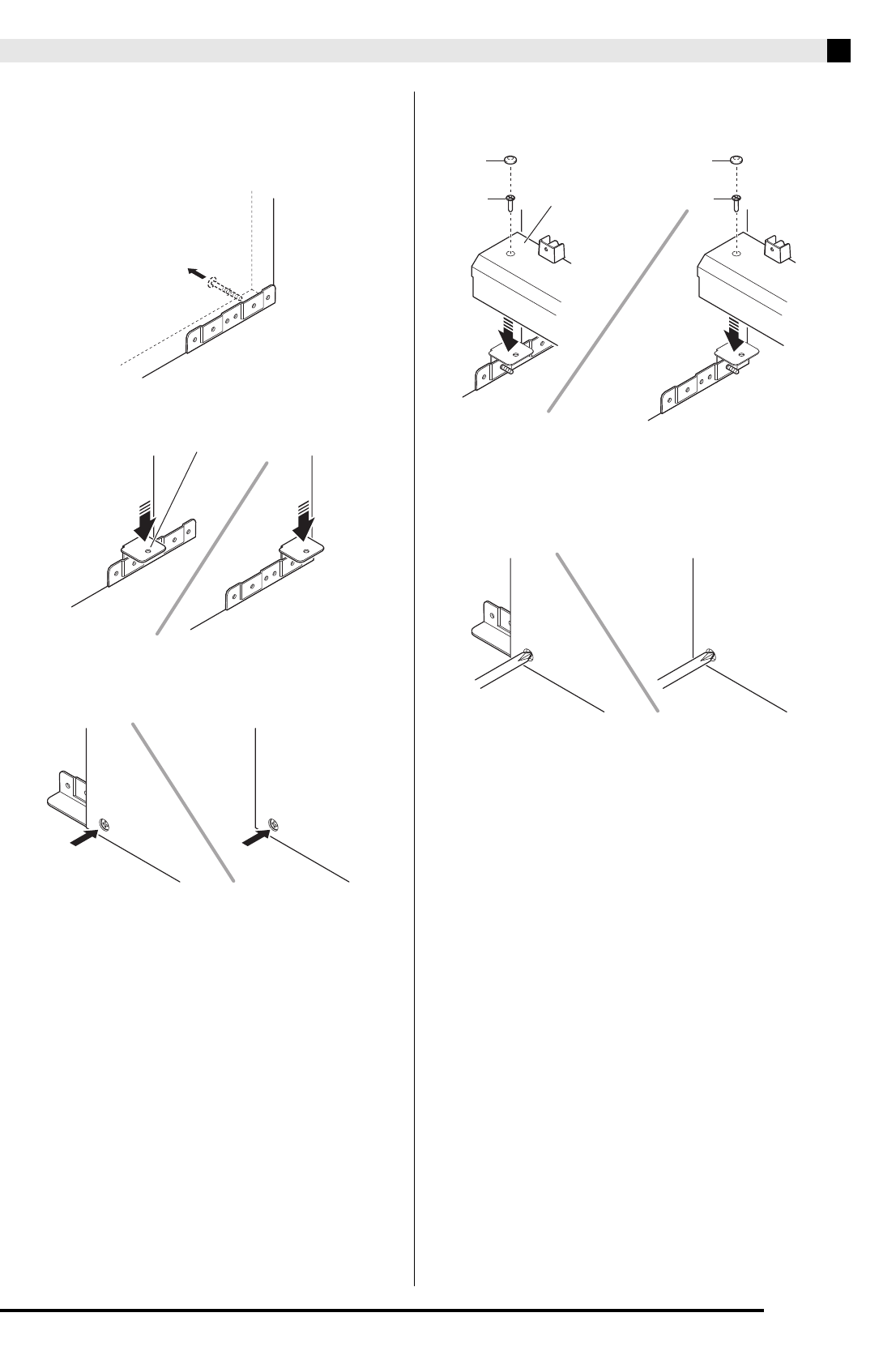

支架的组装................................................................ CN-49
如何连接缆线 ............................................................ CN-53
如何安装乐谱架
........................................................... CN-54
如何从键盘上取下保护胶带
........................................ CN-54
耳机的连接................................................................ CN-55
音频设备或放大器的连接 .......................................... CN-55
附件及选购件 ............................................................ CN-56
CN-2
目录
扬声器输出（PX-870）.............................................. CN-33
耳机模式（PX-870）................................................. CN-33
音量同步均衡器（PX-870）...................................... CN-33
自动恢复................................................................... CN-33
与应用程序的链接（APP 功能）................................... CN-34
U
盘（
PX-870
）
...............................CN-35
如何在 U盘上储存标准音频数据（WAV 文件）............ CN-36
如何在数码钢琴上插入或取出 U盘.............................. CN-37
U盘的格式化 ............................................................... CN-37
如何在 U盘上保存录音的乐曲 ..................................... CN-38
如何从 U盘向数码钢琴的存储器载入乐曲数据............ CN-40
如何从 U盘删除数据 ................................................... CN-41
U盘上乐曲的简易播放................................................. CN-42
错误指示灯................................................................... CN-43
电脑的连接
......................................CN-45
电脑系统的最低要求 .................................................... CN-45
如何连接数码钢琴与电脑 ............................................. CN-45
MIDI 的使用 ................................................................. CN-46
与电脑之间的乐曲数据传送 ......................................... CN-46
参考资料
.........................................CN-57
疑难排解 ...................................................................... CN-57
产品规格 ...................................................................... CN-58
附录
..................................................... A-1
音色列表 ........................................................................... A-1
演奏会弹奏列表 ................................................................A-1
音乐库列表........................................................................A-1
MIDI Implementation Chart
本说明书中涉及的公司及产品名称可能是相关所有者的
注册商标。
CN-3

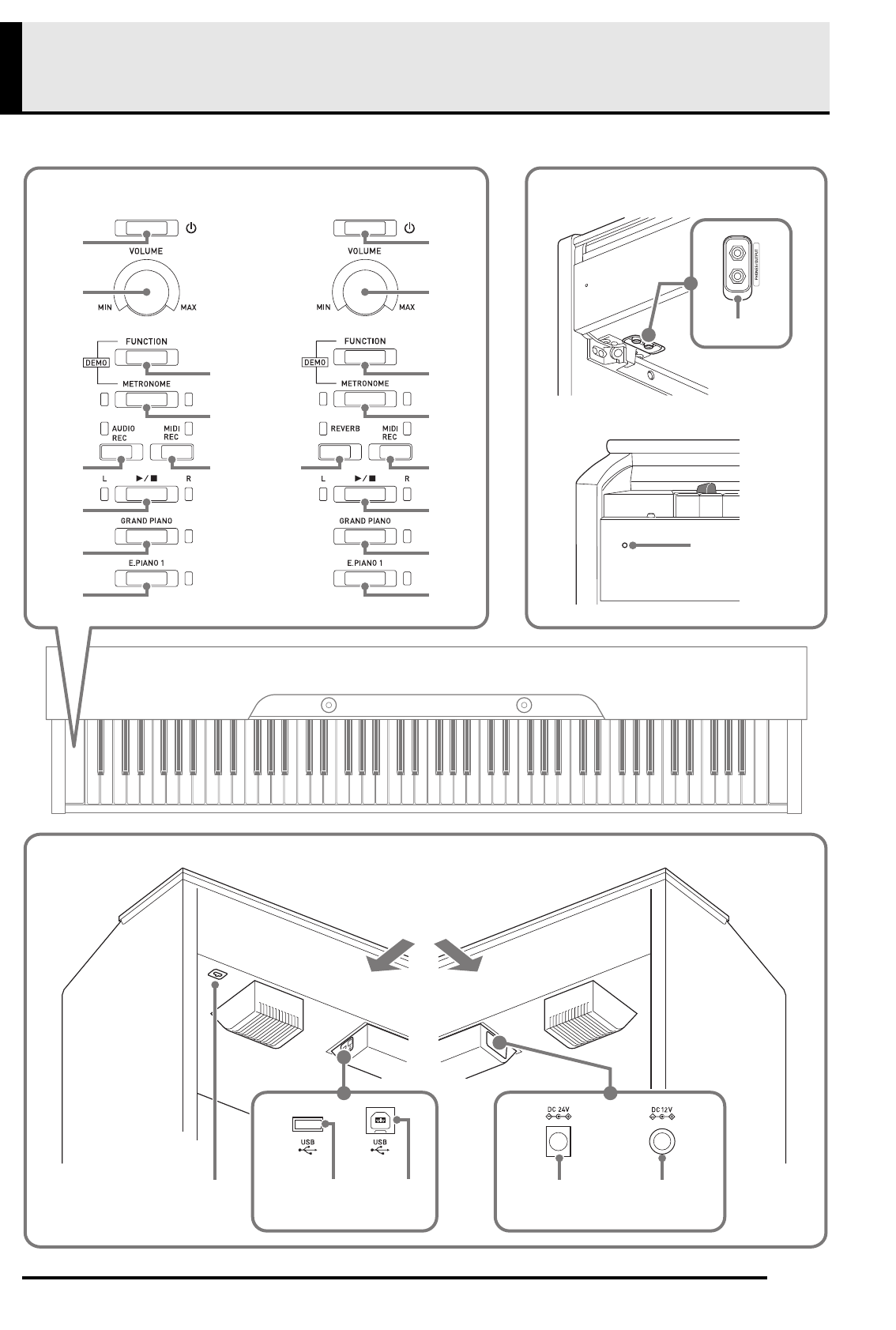

部位说明
•本用户说明书中的插图以 PX-870 为准。
1
3
4
7
8
9
65
2
1
3
4
7
8
9
65
2
bk
PX-870 PX-770
bl bm bn bn
bo
bp
前部
底部
后部
（仅限 PX-870）（PX-870）（PX-770）
CN-4
部位说明
*注意
•必须在确认键盘盖已完全打开后再在键盘上进行弹奏。半开的键盘盖可能会突然意外地关闭，夹伤手指。
㱌
•此处的名称在本说明书中出现时将以粗体字表示。
设定 （FUNCTION）钮与其他按钮和琴键组合使用。
要改变设定时，请在按住设定 （FUNCTION）钮的同时按分配有您
要配置的设定的按钮或琴键。
-当您按一个琴键时，数码钢琴通过鸣音表示现在的设定。
-长鸣表示该设定被关闭。
㱌
•有关操作和设定的详情，请参阅第 CN-25 页上的 “ 使用键盘的设定
配置”一节。
通过设定可以让本数码钢琴在关机时储存当前的各设定，并在下次开机时复原这些设定 （自动恢复功能）。您还可以
锁住其按钮，以防止误操作 （操作锁定功能）。有关详情请参阅第 CN-28 - CN-33 页上的 “ 参数列表 ” 一节。
使用电脑可以从 CASIO 网站下载乐谱数据。有关详情请访问下示 URL。
http://world.casio.com/
设定 （FUNCTION）钮
自动恢复和操作锁定功能
关于乐谱数据
请将附带的两个中文板罩盖在此处。
操作板罩的准备
P（电源）钮
音量 （VOLUME）控制器
设定 （FUNCTION）钮
节拍器 （METRONOME）钮
<PX-870>
音频录音器 （AUDIO REC）钮
<PX-770>
回响 （REVERB）钮
MIDI 录音器 （MIDI REC）钮
a钮
三角钢琴 （GRAND PIANO）钮
电钢琴 1（E.PIANO 1）钮
踏板接口
- U盘端口 （仅限 PX-870）
USB 端口
电源终端
（PX-870：DC 24V，PX-770：DC 12V）
PHONES/OUTPUT 插孔
电源灯
CN-5
电源插座
组装完毕支架后，打开数码钢琴的电源。有关详情请参
阅第 CN-49 页上的 “ 事前准备 ” 一节。
1.
按P（电源）钮打开数码钢琴的电源。
•电源灯点亮的同时数码钢琴开机。开机过程需要约
5秒钟的时间。
2.
要关闭数码钢琴的电源时，请按住 P（电
源）钮直到电源灯熄灭。
㱌
•按P（电源）钮关闭电源实际上是让数码钢琴进入
待机状态。数码钢琴在待机状态下时仍会继续有微弱
的电流。若您计划长期不使用数码钢琴，或您所在地
区有雷雨，必须从电源插座拔下交流电变压器。
自动关机功能
在设计上，本数码钢琴在无任何操作经过预设时间后将
自动关机，以防止浪费电力。自动关机功能的触发时间
是四个小时。
•您还可以使用下述操作暂时解除自动关机功能。
■如何解除自动关机功能
1.
在数码钢琴开机的状态下，按 P（电源）钮
关机。
2.
在按住设定 （FUNCTION）钮的同时，按 P
（电源）钮打开数码钢琴的电源。
•自动关机功能此时被解除。
㱌
•执行完上述操作步骤后，关闭数码钢琴的电源将重新
开启自动关机功能。
要使数码钢琴保存的数据和设定返回初始出厂默认值
时，请执行下述操作。
1.
关闭数码钢琴的电源。
2.
在按住设定 （FUNCTION）钮、 MIDI 录音器
（MIDI REC）钮及电钢琴 1（E.PIANO 1）
钮的同时，按 P（电源）钮。
3.
按住设定 （FUNCTION）、 MIDI 录音器
（MIDI REC）及电钢琴 1（E.PIANO 1）钮
直到电钢琴 1（E.PIANO 1）灯、三角钢琴
（GRAND PIANO）灯和 R灯顺次开始闪动。
•片刻后闪动停止。
4.
松开设定 （FUNCTION）、 MIDI 录音器
（MIDI REC）和电钢琴 1（E.PIANO 1）钮。
•数码钢琴将初始化其内部系统。片刻后就可以使用数
码钢琴了。
㱌
•有关开机和关机的说明请参阅“电源的打开或关闭”
一节 （第 CN-5 页）。
电源的打开或关闭
如何使数码钢琴返回出厂默认设
定
CN-6
使用不同音色的演奏
本数码钢琴内置 19 种音色。*1
*1：各音色分别分配在键盘琴键上，其名称标印在各琴键的上方。
*2：在本说明书中，这六种音色统称为 “ 钢琴音色 ”。音乐会 （CONCERT）、润色 （MELLOW）和亮音
（BRIGHT）音色统称为 “ 三角钢琴 （GRAND PIANO）音色 ”。
如何选择音色
音色的选择和演奏
*2
1.
选择所需要的音色。
-如何选择 GRAND PIANO CONCERT 或
电钢琴 1（E.PIANO 1）音色
•按三角钢琴 （GRAND PIANO）钮或电钢琴
1（E.PIANO 1）钮。
•所选音色的按钮灯点亮。
-如何选择其他音色
•在按住设定 （FUNCTION）钮的同时，按要
选择的音色对应的键盘琴键。
2.
用音量 （VOLUME）控制器调节音量。
㱌
•有些琴键可能分配有多种音色。在这种情况下，按
该琴键将循环选换分配的音色。按该琴键选择了哪
种音色由鸣音表示。
例如：
循环选换华丽 （MODERN）、
摇滚 （ROCK）及爵士 （JAZZ）设定
华丽 （MODERN）：（ 1声鸣音）
摇滚 （ROCK）：（ 2声鸣音）
爵士 （JAZZ）：（ 3声鸣音）
•在数码钢琴的 19 种内置音色中，前三种是三角钢琴
音色。每种音色各具特色，请选择适合您要随之弹
奏的乐曲或个人演奏风格的音色。
音色名 特性
音乐会
（
CONCERT
）
这是一种完全的音乐厅三角钢琴
音色，有动态、自然的音色变
化。此音色在设计上能再现制音
器、共鸣及其他钢琴特征，实际
上适合任何类型的钢琴演奏。
润色
（
MELLOW
）
温暖，柔和的三角钢琴音色。
亮音
（
BRIGHT
）
明亮，清晰的三角钢琴音色。
使用不同音色的演奏
CN-7
贝司音色 （BASS）
在上述操作的第 1步选择 BASS （LOWER）音色会将
贝司音色分配到键盘的低音区 （左侧）。当您按 BASS
键时，之前选择的音色将被分配在高音区 （右侧）。
•BASS 音色能将键盘有效地分割为两种不同的音色。
㱌
•要使键盘返回单音色状态时，请选择 BASS 之外的任
何其他音色。
•对音轨 2进行录音时不能选择 BASS。
•您可以配置设定，使您在踩下制音器踏板或抽选延音
踏板时 BASS （LOWER）音色的回响持续。有关详
情请参阅 “ 低音踏板 ” 一节 （第 CN-28 页）。
本数码钢琴的声音内置使其具有声乐钢琴回响特征的元
素（ACOUSTIC SIMULATOR）。这些元素的每一个都
能独立地在四个级别之中进行调节。
-HAMMER RESPONSE
-STRING RESONANCE
-LID SIMULATOR
1.
在按住设定 （FUNCTION）钮的同时按所需
要的音色键。
•按一次键盘琴键，该设定便进行到下一个选项。
数码钢琴发出表示当前所选选项的鸣音组合：
一声鸣音：选项 1 3两声鸣音：选项 2 3三声鸣
音：选项 3 3四声鸣音：选项 4 3一声鸣音：选项
1等。
分割点
低音区 高音区
BASS JAZZ ORGAN
（当前选择的音色）
声乐钢琴声音特征的调节
（PX-870）
控制琴键被按下与音符实际发音之间的时间偏差。
设定
1
：快
2
：三角钢琴感觉
3
：稍慢
4
：慢
调节声乐钢琴的特征回响 （琴弦共鸣）。
您可以选择与正在演奏的乐曲或与您自己的个人偏好
一致的回响设定。
设定
1
：抑制
2
：稍抑制
3
：回响
4
：强回响
调节声音如何根据三角钢琴琴盖的打开状态进行共
鸣。
设定
1
：琴盖关闭
2
：琴盖轻开
3
：琴盖全开
4
：琴盖取下
CN-8
使用不同音色的演奏
钢琴音色还有下列元素。
-KEY OFF SIMULATOR
-KEY-ON ACTION NOISE*
-KEY-OFF ACTION NOISE*
*可添加在 ROCK PIANO 和JAZZ PIANO 之外的任何
钢琴音色上。有关详情请参阅第 CN-28 - CN-33 页
上的 “ 参数列表 ” 一节。
㱌
•当您改变 ACOUSTIC SIMULATOR 设定时，所有音
色都会采用新设定。要将钢琴音色返回初始默认设定
时，请关闭自动恢复功能，然后关机后再次开机。
使用下述操作步骤可叠加两种音色，使其同时发出。
指定两种音色进行叠加时，您选择的第一种音色为主音
色，而第二种音色为叠加音色。
1.
在按住设定 （FUNCTION）钮的同时按选择
叠加音色键。
•有关使用键盘琴键进行设定的详细说明，请参阅 “ 用
于配置设定的键盘琴键 ” 一节 （第 CN-26 页）。
•按该键盘琴键可打开或关闭。
2.
在按住设定 （FUNCTION）钮的同时按要叠
加的音色的琴键。
3.
要返回原音色时，请在按住设定
（FUNCTION）钮的同时按选择叠加音色键
（退出叠加模式）。
㱌
•BASS 音色不能与其他音色叠加。
•为音轨 2录音时不能进行叠加操作。
当键盘琴键被松开时使音符衰减。
再现极轻地按声乐钢琴的琴键时能听到的机械动作音
（噪音）。
再现松开声乐钢琴的琴键时能听到的机械动作音 （噪
音）。
两种音色的叠加
GRAND PIANO BRIGHT
STRINGS 2
使用不同音色的演奏
CN-9
如何调整两种叠加音色之间的音量平衡
1.
在按住设定 （FUNCTION）钮的同时，用下
示键盘琴键调整叠加音色的音量。
•要返回初始默认音量时，请同时按住设定
（FUNCTION）钮及此二键。
•有关使用键盘琴键进行设定的详细说明，请参阅 “ 用
于配置设定的键盘琴键 ” 一节 （第 CN-26 页）。
如何使用音乐厅模拟器 （PX-870）
1.
在按住设定 （FUNCTION）钮的同时，按要
选择的音乐厅模拟器名对应的键盘琴键。
如何使用回响 （PX-770）
1.
按回响 （REVERB）钮可打开或关闭回响效
果。
•打开时产生回响。
■如何选择回响种类
1.
在按住设定 （FUNCTION）钮的同时，按要
应用的回响种类对应的键盘琴键。
1：室内
2：小音乐厅
3：大音乐厅
4：运动场
C1 C2 C3 C4 C5 C6 C7 C8
中央
主音色的音量
（您选择的第一种音色）
叠加音色的音量
（您选择的第二种音色）
音效的使用
音乐厅模拟器 （PX-870）
回响 （PX-770）
：使音符共鸣。
合唱 ：增加音符的宽度。
音乐厅模拟器名 说明
DUTCH CHURCH
音乐效果出色的阿姆斯特丹教堂
STANDARD HALL
标准音乐厅
BERLIN HALL
柏林的竞技场式古典音乐厅
FRENCH
CATHEDRAL
巴黎的大型哥特式大教堂
CN-10
使用不同音色的演奏
如何在音色上添加合唱音效
1.
在按住设定 （FUNCTION）钮的同时，用合
唱键盘琴键循环选换有效的设定。
•按合唱键盘琴键会使数码钢琴根据所选设定鸣音，如
下表所示。
•合唱
关于 DSP
DSP 使数字合成音效的产生成为可能。每当数码钢琴开
机时， DSP 被配置在各音色上。
本数码钢琴配备有三个踏板：制音器，柔音及抽选延音
踏板的功能
-制音器踏板
弹奏过程中，踩下制音器踏板将使您弹奏的音符长时间
发音。本数码钢琴还支持半踏操作 （将踏板踩下一
半）。
•当一种三角钢琴 （GRAND PIANO）音色或华丽
（MODERN）钢琴音色被选择时，使用制音器踏板能
添加制音器共鸣，与在声乐大钢琴上产生的效果相
似。
-抽选延音踏板
只有踩下踏板时正在按着的琴键的音符音延留到放开踏
板为止。
-柔音踏板
在弹奏过程中，踩下此踏板能抑制您在踩下此踏板后在
键盘上弹奏的音符的响音，使其变柔和。
㱌
•如果踩下踏板未能产生所需要的效果，则可能表示踏
板线连接得不正确。请参阅 “ 如何连接缆线 ” （第
CN-53 页）一节中的第 1步。
鸣音次数 设定
1
（长鸣）
1
（短鸣）
2
3
4
关（
OFF
）
轻合唱
中合唱
深合唱
起伏 （波浪效果）
数码钢琴踏板的使用
柔音踏板 制音器踏板
抽选延音踏板
使用不同音色的演奏
CN-11
如何消除制音器的噪音
制音器噪音是一种很小的金属音，当制音器踏板被踩下
时，连着线的踏板与声乐钢琴的制音器分离会产生这种
声音。数码钢琴的制音器共鸣通常含有制音器噪音，但
您可以执行下述操作阻止其输出。制音器噪音可添加在
四种钢琴音色 （三种三角钢琴 （GRAND PIANO）音色
和华丽 （MODERN）音色）上。
1.
在按住设定 （FUNCTION）钮的同时，按制
音器噪音键盘琴键。
•有关使用键盘琴键进行设定的详细说明，请参阅 “ 用
于配置设定的键盘琴键 ” 一节 （第 CN-26 页）。
•按该琴键可交替选换设定，并使数码钢琴如下所述鸣
音。
–长鸣：制音器噪音不输出
–短鸣：制音器噪音输出
1.
按节拍器 （METRONOME）钮。
•节拍器开始演奏。
•指示灯随节拍闪动。
2.
在按住设定 （FUNCTION）钮的同时，按节
拍器的节拍 （METRONOME BEAT）键盘琴
键。
•请按住设定 （FUNCTION）钮一直进行到第 3步。
3.
在按住设定 （FUNCTION）钮的同时，按您
要指定的节拍对应的节拍 （BEAT）键盘琴
键（0至9）。
•拍数可在 0至9之间指定（每小节的拍数）。各小节的
第一拍发钟音，而其余各拍发嚓音。指定为 0时将只
有嚓音，没有钟音。您可以用此设定进行固定节拍的
练习。
4.
松开设定 （FUNCTION）钮后再次按住，同
时按节拍器的速度 （METRONOME
TEMPO）键盘琴键。
•请按住设定 （FUNCTION）钮一直进行到第 5步。
节拍器的使用
CN-12
使用不同音色的演奏
5.
在按住设定 （FUNCTION）钮的同时，用速
度（TEMPO）键在每分钟 20 至255 拍的范
围内指定速度值。
•按+或–键递增或递减速度值。
•您还可以使用速度值输入琴键 （0至9）输入速度值。
•速度值要输入三位数字。
例如：
要将速度设定为 20 时，应按 0、2、0键。
6.
按节拍器 （METRONOME）钮关闭节拍器。
㱌
•如果您用数字输入键盘琴键（0至9）输入拍数及 /或
速度值，并且该值在允许范围之内，则当您松开设定
（FUNCTION）钮时数码钢琴将发出一声高鸣音。如
果该值在允许范围之外，则发出一声低鸣音。
•您还可以使用下述操作来指定速度值，取代上述操作
的第 4步和第 5步。
–在按住设定 （FUNCTION）钮的同时，用速度
（TEMPO）键盘琴键在 20 至255 （每分钟的拍
数）的范围内指定速度值。
•在上述操作的第5步，同时按+及－键可将速度设定为
上次在数码钢琴上选择的演奏会弹奏课程曲或音乐库
乐曲的速度 （对于录音的乐曲，则为录音乐曲时的
速度）。
如何调节节拍器的音量
您可以随时执行下述操作，无论节拍器是否是在打节
拍。
1.
在按住设定 （FUNCTION）钮的同时，用节
拍器音量键在 0至42 的范围内指定音量
值。
•有关使用键盘琴键进行设定的详细说明，请参阅第
CN-26 页上的 “ 用于配置设定的键盘琴键 ” 一节。
•按+或–键可以递增或递减节拍器的音量。
㱌
•要返回初始默认设定时，同时按 +及－键。
您可以从中央分割键盘，使左右两侧的音域相同。左踏
板变为左侧键盘的制音器踏板，而右踏板变为右侧键盘
的制音器踏板。
左侧与右侧键盘的音域相同。左踏板变为左侧键盘的制
音器踏板，而右踏板变为右侧键盘的制音器踏板。
二重奏模式最适合授课，老师和学生可以分别在左侧和
右侧弹奏相同的乐曲。
㱌
•只有右侧键盘的制音器踏板能够进行半踏操作。
如何为二重奏分割键盘
C3 C4 C5 C6 C3 C4 C5 C6
键盘
分割点
左侧键盘 右侧键盘
（中央 C）（中央 C）
踏板
左侧的制音器踏板
左右两侧的制音器踏板
右侧的制音器踏板
使用不同音色的演奏
CN-13
1.
为二重奏选择要使用的钢琴音色。
例如：
三角钢琴 （GRAND PIANO）（亮音
（BRIGHT））
2.
要循环选换下示二重奏模式的设定时，请在
按住设定 （FUNCTION）钮的同时按二重奏
模式键。
关
开
立体音位：左侧键盘的音色从左扬声器输出，而右侧键
盘的音色从右扬声器输出。
愱壥澼
•当二重奏模式设定为开或立体音位时，不能改变八度
移位和移调设定。
•当二重奏模式设定为“立体音位”时，音乐厅模拟
器、回响和合唱设定不能改变。
如何改变二重奏键盘的八度
左侧和右侧键盘的音域可以以八度为单位从初始默认设
定开始进行变更。例如，如果当一个人弹奏左手部分，
而另一个人弹奏右手部分时初始默认音域不够，此功能
便很方便。
1.
在按住设定 （FUNCTION）及三角钢琴
（GRAND PIANO）钮的同时，在键盘上按
要指定为左侧键盘的 C4 （中央 C）的 C琴
键。请按住设定 （FUNCTION）及三角钢琴
（GRAND PIANO）钮一直进行到下述的第 2
步。
•此时分配在 C4 上的音符音发出，同时左侧键盘的八度
改变。
例如：
按最左侧的 C（C4）键盘琴键将配置如下所示
音域。
2.
在继续按住设定 （FUNCTION）和三角钢琴
（GRAND PIANO）钮的同时，在键盘上按
要指定为左侧键盘的 C4 （中央 C）的 C琴
键。
•此时分配在 C4 上的音符音发出，同时右侧键盘的八度
改变。
㱌
•退出二重奏模式，然后再次将二重奏模式设定为开或
立体音位，可使键盘返回初始默认音域。
C4 C5 C6 C7 C3 C4 C5 C6
左侧键盘 右侧键盘
比初始设定高 1个八度 不改变
（按下的琴键）
CN-14
内置乐曲的使用（演奏会弹奏，音乐库，示范曲）
本数码钢琴内置 10 首钢琴和管弦乐队合奏曲 （Concert
Play 1至10），还有 60 首钢琴独奏曲 （Music Library 1
至60）。
演奏会弹奏曲可以为您的弹奏配上管弦乐队的伴奏。
您可以使用音乐库曲练习有名的钢琴曲。
愱壥澼
•每当您改换乐曲时，本数码钢琴载入乐曲数据。请注
意，乐曲载入过程中按钮不起作用。如果您正在键盘
上弹奏，改换乐曲会使音符的输出停止。
1.
在按住设定 （FUNCTION）钮的同时，按节
拍器 （METRONOME）钮。
•此时所有演奏会弹奏 （听）曲和音乐库乐曲开始循环
顺序播放。
•在示范曲演奏过程中，您可以在键盘上随之弹奏。键
盘配置的音色是预设给播放乐曲的音色。
2.
要改换示范曲时，请在按住设定
（FUNCTION）钮的同时按 MIDI 录音器
（MIDI REC）钮或音频录音器 （AUDIO
REC）钮 （PX-770 为回响 （REVERB）
钮）。
•要进行到下一首示范曲时，请在按住设定
（FUNCTION）钮的同时按 MIDI 录音器 （MIDI
REC）钮。
•要返回上一首示范曲时，请在按住设定
（FUNCTION）钮的同时按音频录音器 （AUDIO
REC）钮（PX-770 为回响 （REVERB）钮）。
•请参照第 A-1 页上的乐曲表。
3.
再次按 a钮可停止内置乐曲的播放。
㱌
•在演奏会弹奏曲播放过程中，在按住设定
（FUNCTION）钮的同时按节拍器
（METRONOME）钮可跳至音乐库的第一首乐曲。
在音乐库乐曲播放过程中进行相同的操作，可跳至演
奏会弹奏曲的第一首乐曲。
•在示范曲播放过程中，只能进行上述乐曲选择和播放
停止操作。
演奏会弹奏曲是对管弦乐队演奏的录音，因此您的弹奏
可以有逼真的伴奏。
演奏会弹奏曲还可用于 3步课程练习。
第1步： LISTEN
欣赏钢琴和管弦乐队的演奏，熟悉乐曲。
第2步： LESSON
练习演奏会弹奏曲的钢琴声部。
•您可以关掉内置乐曲的左手或右手声部，并在钢琴
上随之弹奏该声部。
第3步： PLAY
随管弦乐队的伴奏进行弹奏。
•演奏会弹奏曲是管弦乐队的实际演奏录音。因此，
乐器的声音可能与在本钢琴上选择的音色不同
（第 CN-6 页）。同时，演奏会弹奏曲中含有人呼吸的
声音和演奏噪音。
如何欣赏演奏会弹奏曲 （LISTEN）
1.
在按住设定 （FUNCTION）钮的同时，用
CONCERT PLAY SELECT + 和–键盘琴键
依顺序 （从 1到10）选换乐曲编号。
•有关演奏会弹奏曲的资讯，请参阅第 A-1 页上的
“ 演奏会弹奏列表 ”。
示范曲的演奏
演奏会弹奏曲
使用演奏会弹奏曲的练习
内置乐曲的使用 （演奏会弹奏，音乐库，示范曲）
CN-15
2.
在按住设定 （FUNCTION）钮的同时，按
LISTEN键盘琴键。
•钢琴进入欣赏模式，可以欣赏钢琴和管弦乐队的演
奏。
•在欣赏模式的播放过程中播放速度是固定的，不能改
变。
3.
在按住设定 （FUNCTION）钮的同时，按
CONCERT PLAY a键盘琴键开始播放。
•乐曲结束时播放自动停止。
4.
要停止播放时，请在按住设定
（FUNCTION）钮的同时再次按 CONCERT
PLAY a键盘琴键。
㱌
•需要时，可以调节播放的音量。有关详情请参阅
“ 使用键盘的设定配置 ” 一节 （第 CN-25 页）。
如何练习钢琴声部 （LESSON）
K⡫
•需要时，可以改变播放速度。有关详情请参阅 “ 使用
键盘的设定配置 ” 一节 （第 CN-25 页）。
㱌
•有些演奏会弹奏曲在速度上编排有变化。因此，播放
速度比设定的速度有时快或慢。
1.
在按住设定 （FUNCTION）钮的同时，按
LESSON键盘琴键。
•钢琴进入课程模式，此时只能随钢琴声部进行简单的
弹奏。
2.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要关闭的声部。
•按其中一个按钮打开 （按钮灯点亮）或关闭 （按钮灯
熄灭）该声部。
3.
在按住设定 （FUNCTION）钮的同时，按
CONCERT PLAY a键盘琴键。
•不含您在第 2步关闭的声部的播放开始。
4.
在键盘上弹奏未演奏出的声部。
5.
要停止播放时，请在按住设定
（FUNCTION）钮的同时再次按 CONCERT
PLAY a键盘琴键。
左手 右手
左右手声部
都打开 右手声部关闭 左手
声部关闭
CN-16
内置乐曲的使用 （演奏会弹奏，音乐库，示范曲）
如何随管弦乐队的伴奏进行弹奏 （PLAY）
1.
在按住设定 （FUNCTION）钮的同时，按
PLAY 键盘琴键。
•钢琴进入弹奏模式，其播放管弦乐器部分，没有钢琴
声部。
2.
在按住设定 （FUNCTION）钮的同时，按
CONCERT PLAY a键盘琴键开始播放。
•在弹奏模式的播放过程中播放速度是固定的，不能改
变。
3.
在键盘上弹奏钢琴声部。
4.
要停止播放时，请在按住设定
（FUNCTION）钮的同时再次按 CONCERT
PLAY a键盘琴键。
音乐库用于欣赏或练习钢琴曲。
•音乐库含有 60 首乐曲，编号为 1至60。
•您还可以从电脑向数码钢琴的存储器导入最多 10 首乐
曲*，并为其分配 61 至70 的音乐库乐曲编号。
*您可以从互联网下载乐曲，然后将其从电脑传送到数
码钢琴的存储器中。有关详情请参阅第 CN-46 页上的
“ 与电脑之间的乐曲数据传送 ” 一节。
1.
在第 A-1 页上的 “ 音乐库列表 ” 中找到要演
奏的乐曲的编号。
2.
要改换到其他乐曲时，请在按住设定
（FUNCTION）钮的同时用音乐库选择
（MUSIC LIBRARY SELECT）（ +，–，0至
9）键指定乐曲编号。
•按+或－键可以递增或递减乐曲编号。
•输入 0至9的数字指定音乐库乐曲编号也可。
•乐曲编号要输入两位数字。
例如：
要指定乐曲 5时，应按 0键后按 5键。
3.
按a钮。
•乐曲开始播放。
4.
要停止播放时，请再次按 a钮。
•乐曲结束时播放自动停止。
㱌
•在上述操作的第2步同时按+和–键可选择乐曲编号1。
•您还可以调节乐曲的播放速度和音量。有关详情请参
阅第 CN-25 页上的 “ 使用键盘的设定配置 ” 一节。
音乐库
特定音乐库乐曲的播放
内置乐曲的使用 （演奏会弹奏，音乐库，示范曲）
CN-17
您可以关掉乐曲的左手或右手声部，并在数码钢琴上随
之弹奏该声部。
㱌
•音乐库中含有数首二重奏曲。选择了二重奏曲后，您
可以关掉第一钢琴 （Primo）或第二钢琴 （Secondo）
音色，并随乐曲在键盘上弹奏。
•有些音乐库乐曲在速度上编排有变化。因此，播放速
度比设定的速度有时快或慢。
K⡫
•选择要进行练习的乐曲并调节速度。请参照 “ 节拍器
的使用”（第CN-11 页）中的第 3步。
•有些乐曲会在中途改变速度，以产生特殊的音乐效
果。
1.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要关闭的声部。
•按其中一个按钮打开 （按钮灯点亮）或关闭 （按钮灯
熄灭）该部分。
2.
按a钮。
•不含您在第 1步关闭的声部的播放开始。
3.
在键盘上弹奏未演奏出的声部。
4.
要停止播放时，请再次按 a钮。
使用数码钢琴可以播放储存在市卖 U盘上的音频数据
（WAV 文件 *）。
有关详情请参阅第 CN-35 页上的 “U盘（PX-870）”
一节。
*线性 PCM，16 比特， 44.1 kHz，立体声
K⡫
•准备一个储存有用数码钢琴的音频录音器功能录音的
数据的 U盘。有关详情请参阅第 CN-21 页上的 “ 如
何向 U盘录音 （音频录音器）（PX-870）” 一节。
•您还可以使用电脑在 U盘上保存要播放的音频数据
（WAV 文件）。有关详情请参阅第 CN-36 页上的
“如何在U盘上储存标准音频数据 （WAV 文
件）” 一节。
•在数码钢琴的 U盘端口中插入含有要播放的数据的 U
盘。
1.
按音频录音器 （AUDIO REC）钮一次或两
次使 AUDIO REC 灯点亮。
•数码钢琴进入播放待机状态。
2.
在按住设定 （FUNCTION）钮的同时按音乐
库选择 （MUSIC LIBRARY SELECT）键盘
琴键。
•按加 （+）键可向前选换乐曲文件名
（TAKE01.WAV，TAKE02.WAV 等），而按减 （－）
键可向后选换。
•用数字 （0至9）键盘琴键也能直接指定文件编号 （1
至99）。如果没有与您输入的数字相对应的文件，则
数码钢琴将鸣音。
3.
按a钮。
•所选乐曲将开始播放。
4.
要停止乐曲的播放时，按 a钮。
使用音乐库乐曲的练习
左手 右手
左右手声部
都打开 右手声部关闭 左手声部关闭
如何播放储存在 U盘上的音频数
据（PX-870）
CN-18
录音与播放
使用数码钢琴的 MIDI 录音器能对您弹奏的音符进行录
音，以后可随时播放。当市卖 U盘插在数码钢琴的 U
盘端口中时，音频数据被录音到 U盘中，或从 U盘播
放 （音频录音器）。
音轨
音轨是记录数据的载体，每首乐曲含有两个音轨：音轨
1和音轨 2。各音轨可分别录音，然后再通过混合作为
一首乐曲播放。
存储器的容量
•数码钢琴的存储器中能记录约 5,000 个音符。
•存储器的剩余容量已很少时， MIDI 录音器 （MIDI
REC）钮灯高速闪动。
•当存储器中的音符数超出限度时录音自动停止。
录音的数据
•键盘弹奏
•键盘弹奏所使用的音色
•节拍 （仅限音轨 1）
•速度设定 （仅限音轨 1）
•叠加设定 （仅限音轨 1）
•二重奏 （仅限音轨 1）
•音律 （仅限音轨 1）
•键盘音量 （仅限音轨 1）
•合唱 （仅限音轨 1）
•亮度 （仅限音轨 1）
•PX-870：音乐厅模拟器设定 （仅限音轨 1）
•PX-770：回响设定 （仅限音轨 1）
•PX-870：声乐模拟器 （仅限音轨 1）
•PX-770：制音器噪音开 /关 （仅限音轨 1）
录音数据的储存
•开始一次新的录音会删除存储器中以前录制的所有数
据。
•如果在录音过程中断电，音轨中的所有录音数据都将
消失。
愱壥澼
•卡西欧计算机公司 （CASIO COMPUTER CO.,
LTD.）对于因故障、维修或任何其他原因引起的录音
数据的丢失所导致的任何损害、损失或第三方的索赔
不负任何责任。
按MIDI 录音器 （MIDI REC）钮可依下示顺序循环选换
录音选项。
如何向特定的乐曲音轨录音
在对一首乐曲的一个音轨进行了录音后，您可以在播放
第一个音轨中的录音的同时，对另一个音轨进行录音。
1.
按MIDI 录音器 （MIDI REC）钮一次或两次
使MIDI REC 灯闪动。
•此时左手 （L）灯闪动，表示数码钢琴已准备好对音
轨1进行录音。
如何向内置 MIDI 录音器录音
音轨 1录音 在播放
过程中 . . .
音轨 2录音
乐曲
MIDI 录音器 （MIDI REC）钮的
使用
播放待机 录音待机 通常
点亮 闪动 熄灭
录音与播放
CN-19
2.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要录音的音轨。
•确认录音音轨的指示灯闪动。
音轨 1：左手 （L）灯
音轨 2：右手 （R）灯
例如：
选择了音轨 1
3.
选择录音时要使用的音色和音效 （仅限音轨
1）。
•音色 （第 CN-6 页）
•音效 （第 CN-9 页）
㱌
•若要在录音过程中让节拍器打拍，请在设定了节拍及
速度之后按节拍器 （METRONOME）钮。有关详情
请参阅第 CN-11 页上的 “ 节拍器的使用 ” 一节。
4.
按a钮或开始弹奏。
•录音将自动开始。
5.
要停止录音时，请按 a钮。
•此时 MIDI 录音器 （MIDI REC）钮灯和录音音轨灯从
闪动变为点亮。
•要播放刚录音的音轨时，按 a钮。
6.
录音或播放完毕后，按 MIDI 录音器 （MIDI
REC）钮使其灯熄灭。
如何在听其他音轨播放的同时对一个音轨进
行录音
1.
按MIDI 录音器 （MIDI REC）钮使其灯点亮。
2.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要在录音过程中播放的音轨。
3.
按MIDI 录音器 （MIDI REC）钮使其灯闪动。
•此时左手 （L）灯闪动。
4.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要录音的音轨。
•确认录音音轨的指示灯闪动。
例如：
要在播放音轨 1的同时对音轨 2进行录音时
5.
选择录音时要使用的音色和音效 （仅限音轨
1）。
6.
按a钮或开始弹奏。
•此时，录音音轨的播放和另一个音轨的录音同时开
始。
•在录音过程中，如果您想从头重新录音，请按住 MIDI
录音器 （MIDI REC）钮直到数码钢琴鸣音。此时数
码钢琴放弃当前录音的数据，并进入录音待机状态。
7.
要停止录音时，请按 a钮。
点亮 （播放） 闪动 （录音待机）
CN-20
录音与播放
从数码钢琴存储器的播放
1.
按MIDI 录音器 （MIDI REC）钮使其灯点亮。
㱌
•当一首乐曲在两个音轨上都录有数据时，需要时您
可以关闭一个音轨，而只播放另一个音轨。
2.
按a钮。
•您选择的乐曲及 /或音轨开始播放。
㱌
•音轨播放过程中，您可以改变速度设定。
•再次按 a钮可停止播放。
录音数据的删除
下述操作步骤用于删除乐曲的一个特定音轨。
愱壥澼
•下述操作步骤删除所选音轨中的所有数据。请注意，
删除操作不能在操作完成后撤销。在执行下述操作之
前，必须检查并确认您已不再需要数码钢琴存储器中
的数据。
1.
按MIDI 录音器 （MIDI REC）钮一次或两次
使MIDI REC 灯闪动。
2.
在按住设定 （FUNCTION）钮的同时，按
a钮选择要删除的音轨。
3.
按MIDI 录音器 （MIDI REC）钮使其灯点亮。
•此时您在本操作的第 2步选择的音轨的灯将闪动。
例如：
如果您选择删除音轨 2
4.
再一次在按住设定 （FUNCTION）钮的同时
按a钮。
•数码钢琴删除所选音轨并进入录音待机状态。
•通过按 MIDI 录音器 （MIDI REC）钮使其灯熄灭可
随时取消删除操作。
㱌
•从第 3步开始，直到实际执行删除操作的第 4步，
数码钢琴上只有 a钮起作用。其他按钮均失效。
熄灭 闪动：删除待机
录音与播放
CN-21
在数码钢琴上的任何演奏都会被作为音频数据 （WAV
文件 *）录音在 U盘上。如果在播放乐曲存储器中储存
的数据的同时，您在数码钢琴上随着弹奏，则存储器播
放与您的键盘弹奏都将被录音在 U盘上。
*线性 PCM，16 比特， 44.1 kHz，立体声
录音容量
•99 个文件 （TAKE01.WAV 至TAKE99.WAV）
•每个文件的最长录音时间约为 25 分钟。
录音的数据
•在数码钢琴上的所有弹奏和操作音都被录音。 *
•不能对单个声部进行录音。
*若您不想录音操作音，请将其关闭。请参照第 CN-28
至CN-33 页上“操作音”中的“ 参数列表 ”。
录音数据的储存
每次在 U盘上录音新的音频数据时，其自动被命名为新
文件名，不会覆盖现有的数据。
数码钢琴演奏的录音 （音频录音器）
K⡫
•在使用之前必须在数码钢琴上格式化 U盘。有关详情
请参阅第 CN-35 页上的 “U盘（PX-870）” 一节。
1.
在数码钢琴的 U盘端口中插入 U盘。
•当您插入一个U盘时，数码钢琴最初需要“绑定”U盘
并为数据的交换做准备。请注意，在 U盘绑定操作进
行过程中，数码钢琴暂时不能操作。绑定操作进行过
程中，数码钢琴的 L/R 灯闪动。绑定 U盘需要 10 至
20 秒钟甚至更长的时间。在绑定操作进行过程中 （L/
R灯闪动过程中），不要在数码钢琴上进行任何操作。
每次插入数码钢琴时， U盘都需要绑定。
2.
按音频录音器 （AUDIO REC）钮一次或两
次使 AUDIO REC 灯闪动。
3.
要开始录音时，按 a钮或开始弹奏。
此时向 U盘的录音开始。
•踩下踏板或进行其他操作也能使录音开始。
•在录音过程中，如果您想从头重新录音，请按住音频
录音器 （AUDIO REC）钮直到数码钢琴鸣音。此时
数码钢琴放弃当前录音的数据，并进入录音待机状
态。
㱌
•当AUDIO REC 灯闪动时，不要从 U盘端口中取出
U盘。否则会中断录音并可能损坏数据。
4.
要停止录音时，请按 a钮或音频录音器
（AUDIO REC）钮。
•如果您要继续录音，请执行本操作中从第 2步开始的
操作。如果您要播放刚才的录音，请执行 “ 如何播放
U盘上的录音数据 ” 一节 （第 CN-22 页）中从第 3
步开始的操作。要结束音频录音 /播放操作时，按音
频录音器 （AUDIO REC）钮使其灯熄灭。
如何向 U盘录音 （音频录音器）
（PX-870）
CN-22
录音与播放
如何在播放 MIDI 录音器的录音数据的同时录
音数码钢琴的演奏 （音频录音器）
1.
按MIDI 录音器 （MIDI REC）钮一次或两次
直到 MIDI REC 灯点亮。
2.
在按住设定 （FUNCTION）钮的同时按 a
钮选择播放音轨。
3.
按音频录音器 （AUDIO REC）钮一次或两
次使 AUDIO REC 灯闪动。
4.
要开始录音时，按 a钮或开始弹奏。
•MIDI 录音器中录音内容的播放和向 U盘的录音同时开
始。
5.
要停止播放和录音时，按 a钮。
•如果您要继续录音，请执行 “ 数码钢琴演奏的录音
（音频录音器）” 一节 （第 CN-21 页）中从第 2步开
始的操作。如果您要播放刚才的录音，请执行 “ 如何
播放 U盘上的录音数据 ” 一节 （第 CN-22 页）中从
第3步开始的操作。要结束音频录音 /播放操作时，
按音频录音器 （AUDIO REC）钮使其灯熄灭。
如何播放 U盘上的录音数据
1.
按音频录音器 （AUDIO REC）钮一次或两
次使 AUDIO REC 灯点亮。
2.
选择要播放的乐曲。
如果您要播放最后录音的文件，则请直接跳到第 3步。
-如何选择前面的乐曲
在按住设定 （FUNCTION）钮的同时按音乐库选择
（MUSIC LIBRARY SELECT）减 （－）键。
按一次乐曲退后一首。
-如何按文件编号的顺序选换
在按住设定 （FUNCTION）钮的同时按音乐库选择
（MUSIC LIBRARY SELECT）加 （+）键。
按一次乐曲前进一首。
-如何指定文件编号
在按住设定 （FUNCTION）钮的同时用音乐库选择
（MUSIC LIBRARY SELECT）键盘琴键指定所需要的文
件编号 （1至99）。（ TAKE01.WAV，TAKE02.WAV
等）
如果在您指定的编号下没有文件，数码钢琴鸣音。
3.
要开始播放时，按 a钮。
4.
要停止乐曲的播放时，按 a钮。
录音与播放
CN-23
如何调节音频录音器的音量
您可以使用下述操作步骤调节录音到 U盘上的音频数据
的音量。
1.
在按住设定 （FUNCTION）钮的同时，用音
频录音器的音量键盘琴键调节音量。
•有关使用键盘琴键进行设定的详细说明，请参阅 “ 用
于配置设定的键盘琴键 ” 一节 （第 CN-26 页）。
•按+（加）或 –（减）键盘琴键可递增或递减音量值。
㱌
•要返回初始默认设定时，同时按 +和–键盘琴键。
如何从 U盘删除音频文件
一次只能删除一个文件。
愱壥澼
•下述操作步骤删除所选文件中的所有数据。请注意，
删除操作不能在操作完成后撤销。在执行下述操作之
前，必须检查并确认您已不再需要这些数据。
1.
按音频录音器 （AUDIO REC）钮一次或两
次使 AUDIO REC 灯点亮。
2.
选择要删除的乐曲。
如果您要删除最后录音的文件，则请直接跳到第 3步。
-如何选择前面的乐曲
在按住设定 （FUNCTION）钮的同时按音乐库选择
（MUSIC LIBRARY SELECT）减 （－）键。
按一次乐曲退后一首。
-如何按文件编号的顺序选换
在按住设定 （FUNCTION）钮的同时按音乐库选择
（MUSIC LIBRARY SELECT）加 （+）键。
按一次乐曲前进一首。
-如何指定文件编号
在按住设定 （FUNCTION）钮的同时用音乐库选择
（MUSIC LIBRARY SELECT）键盘琴键指定所需要的文
件编号 （1至99）。（ TAKE01.WAV，TAKE02.WAV
等）
如果在您指定的编号下没有文件，数码钢琴鸣音。
3.
按音频录音器 （AUDIO REC）钮使 AUDIO
REC 灯闪动。
4.
按住音频录音器 （AUDIO REC）钮直到 L和
R灯都闪动。
CN-24
录音与播放
5.
再一次在按住设定 （FUNCTION）钮的同时
按a钮。
•通过按音频录音器 （AUDIO REC）钮使其灯熄灭可
随时取消删除操作。
㱌
•当您录音一个新文件时，即使前面有未使用的编号
（因为文件被删除），数码钢琴仍然以 U盘中文件的
顺序自动分配下一个新的文件编号。例如，若 U盘中
含有编号 01，02，04，07，08 的文件，则下一个录
音到 U盘中的文件分配到的文件编号将为 09。
CN-25
使用键盘的设定配置
除选择音色和乐曲 （演奏会弹奏曲或音乐库乐曲）之
外，设定 （FUNCTION）钮还可与键盘琴键组合使用，
配置音效、触键感应等设定。
1.
在第 CN-28 - CN-33 页上的“参数列表”中
找到要配置的设定，并记下其详情。
2.
按照第 CN-26 页上 “ 用于配置设定的键盘琴
键 ” 一节中的说明在键盘上找到要配置的
设定的位置。
3.
在按住设定 （FUNCTION）钮的同时，按用
于配置设定的键盘琴键。
•数码钢琴将在配置了设定后发出操作音。
例如：
要降低演奏会弹奏曲的音量时，按 CONCERT
PLAY VOLUME 减 （－）键。
4.
松开设定 （FUNCTION）钮完成设定操作。
㱌
•通过配置可以让数码钢琴在第 3步不发出操作音。有
关详情请参阅第 CN-28 - CN-33 页上 “ 参数列表 ”
中的 “ 操作音 ”。
用键盘进行的设定操作的类型
使用键盘琴键配置设定时，您可以执行四种操作：
A类， B类， C类及 D类。
例如：
按JAZZ ORGAN 键盘琴键选择 JAZZ ORGAN 音色
•按住一个键可高速加大或减小设定。
•要返回初始默认设定时，同时按这两个键。
•要输入两位数的数值时，按 0和2。要输入三位数的
数值时，按 0、2和0。
•按一个琴键时，数码钢琴将鸣音，让您知道是选择了
哪个设定。
•长鸣表示相应的设定被关闭。
例如：
在合唱被关闭的情况下，按合唱键盘琴键两次将使数
码钢琴鸣音两次，表示选择了中合唱设定。
㱌
•通过查看第CN-28 - CN-33页上“参数列表”中的“操
作类型 ” 可以找到各设定可使用的操作类型。
如何用键盘配置设定
CONCERT PLAY VOLUME
－键
A类：直接输入
B类：用 +和－键盘琴键加大或减小设定
C类：用数字 （0至9）键盘琴键输入数值。
D类：通过按键盘琴键来切换或循环选换设定
CN-26
使用键盘的设定配置
•数字 至 对应第 CN-28 - CN-33 页上 “ 参数列表 ” 中的相同数字。
用于配置设定的键盘琴键
− +
(C2)(C1)
− + − +
(C4)(C3)
OFF/ON OFF/ONOFF/ON
OFF/ONOFF/ON OFF/ON
OFF/ON
OFF/ON
[左侧键盘 ]
[全体 ]
[中央左侧键盘 ]
音乐库乐曲选择 /速度 /节拍 /音律选择
本机控制
传送频道
U盘模式 （PX-870）
格式化 （PX-870）
保存 （PX-870）
载入
（PX-870）
删除 （PX-870）
U盘模式
音乐厅模拟器 （PX-870）
回响 （PX-770）
琴弦共鸣 （PX-870）
琴盖模拟器 （PX-870）
按键动作噪音 （PX-870）
-CONCERT PLAY a（乐曲）
LISTEN
LESSON
PLAY
CONCERT PLAY SELECT （乐曲）
制音器噪音
CONCERT PLAY VOLUME
扬声器输出 （PX-870）
合唱
耳机模式 （PX-870）
- 音量同步均衡器 （PX-870）
低音踏板
音槌响应 （PX-870）
释键动作噪音 （PX-870）
使用键盘的设定配置
CN-27
OFF/ON
OFF/ON
OFF/ON
− + − + − +− + − + − +− + − + − +
(C8)(C7)
(C6)(C5)
[全体 ]
[右侧键盘 ]
音律
METRONOME BEAT
音色
- 选择叠加音色
METRONOME TEMPO 基音
力度键盘
亮度
移调
叠加平衡
A调音
八度移位
键盘音量
- 音乐库乐曲音量
节拍器音量
音频录音器音量 （PX-870）
二重奏模式
自动恢复
操作音
面板锁
[中央右侧键盘 ]
CN-28
使用键盘的设定配置
■音色
参数列表
参数 设定 操作类型
（第 CN-25 页） 说明 备注
音乐厅模拟器
（PX-870）
关， DUTCH
CHURCH 至
FRENCH
CATHEDRAL
默认： STANDARD
HALL
A指定音符的音乐厅模拟器效果。
（第 CN-9 页）
回响 （PX-770）关， 1至4
默认：2
A指定音符的回响效果。
（第 CN-9 页）
音色选择 参阅第 CN-6 页。
默认：三角钢琴
（GRAND PIANO）
（音乐会
（CONCERT））
A为键盘配置音色。（第 CN-6 页）
合唱 关， 1至4
默认：关
D控制音符的宽度。（第 CN-9 页）
亮度 –3 至0至3
默认：0
B指定音符的亮度。按 [+] 键可使音
符更加明亮、更加强劲。按 [－]
键可使音符更加圆润、更加柔和。
•要返回初始默认设定 （0）时，
同时按 [+] 和[－]键。
叠加平衡 –24 至0至24
默认：–10
B指定主音色与叠加音色之间的音量
平衡。（第 CN-8 页）
•要返回初始默认设定 （–10）时，
同时按 [+] 和[－]键。
低音踏板 关，开
默认：关
D打开并且 BASS （LOWER）音色被
选择时，踩下制音器踏板或抽选延
音踏板将使 BASS （LOWER）音色
的回响延长。（第 CN-7 页）
制音器噪音 关，开
默认：开
D打开 /关闭制音器噪音的输出。
（第 CN-11 页）
音槌响应
（PX-870）
关， 1至4
默认：依音色而不同
D指定琴键被按下与音符实际发音之
间的时间延迟。数值越大，延迟时
间越长。（第 CN-7 页）
琴弦共鸣
（PX-870）
关， 1至4
默认：依音色而不同
D指定作为声乐钢琴特征的琴弦共
鸣。数值越大，共鸣越强。
（第 CN-7 页）
琴盖模拟器
（PX-870）
1至4
默认：依音色而不同
D指定琴盖打开的程度。
（第 CN-7 页）
按键动作噪音
（PX-870）
关，开
默认：开
D再现或不再现极轻地按声乐钢琴的
琴键时能听到的机械动作音 （噪
音）。
释键动作噪音
（PX-870）
关，开
默认：开
D再现或不再现松开声乐钢琴的琴键
时能听到的机械动作音 （噪音）。
CN-30
使用键盘的设定配置
■乐曲 /节拍器
参数 设定 操作类型
（第 CN-25 页） 说明 备注
音乐库乐曲选择
（MUSIC
LIBRARY
SELECT）
1至70
默认：1
B
C
选择一首音乐库乐曲。
（第 CN-16 页）
•录音过程中不能改变此设定。
速度 （TEMPO）20 至255
默认：120
B
C
指定演奏会课程模式乐曲、音乐库
乐曲、节拍器、录音及播放等的速
度。（第 CN-11 页）
•在录音过程中，同时按+和–键可将
数值设定为 120。
节拍 （BEAT）0至9
默认：4
C指定节拍器的拍数。
（第 CN-11 页）
•在演奏会弹奏曲的 LISTEN 模式或
PLAY 模式中时不能改变速度。
METRONOME
TEMPO
– – 进入设定模式，用键盘琴键指定节
拍器的速度。用 TEMPO 键盘琴
键输入速度值。（第 CN-11 页）
•在演奏会弹奏曲的 LISTEN 模式或
PLAY 模式中时不能改变速度。
METRONOME
BEAT
––
进入设定模式，用键盘琴键指定节
拍器的拍数。用 BEAT 键盘琴键
输入拍数。（第 CN-11 页）
- CONCERT PLAY
a
播放，停止 D播放或停止演奏会弹奏曲。
（第 CN-14 页）
•录音过程中不能改变此设定。
LISTEN –A
进入演奏会弹奏曲的听模式。
（第 CN-14 页）
•录音过程中不能改变此设定。
LESSON – A 进入演奏会弹奏曲的课程模式。
（第 CN-15 页）
•录音过程中不能改变此设定。
PLAY –A
进入演奏会弹奏曲的弹奏模式。
（第 CN-16 页）
•录音过程中不能改变此设定。
CONCERT PLAY
SELECT （乐曲）
（SELECT +/–）
1至10
默认：1
B指定演奏会弹奏曲的编号。
（第 CN-14 页）
•录音过程中不能改变此设定。
CONCERT PLAY
VOLUME
（VOLUME +/–）
0至42
默认：32
B设定演奏会弹奏曲的播放音量。 •录音过程中不能改变此设定。
- 音乐库乐曲音量 0至42
默认：42
B设定音乐库的播放音量。 •录音过程中不能改变此设定。
节拍器音量 0至42
默认：36
B指定节拍器的音量。
（第 CN-12 页）
使用键盘的设定配置
CN-31
■键盘
参数 设定 操作类型 （第 CN-25 页） 说明 备注
音律
音律的基音
音律选择
音律：0至16
基音：C至B
默认：
音律：0（平均律）
基音：C
<音律的选择 >
在按住设定 （FUNCTION）钮的同
时，按相应的键盘琴键，如下所述。
1. 按 音律键盘琴键。
2. 用 音律选择键盘琴键选择所需
要的音律。
•若您想从此处直接选择基音，
请松开设定 （FUNCTION）钮
并继续执行下述操作。
<基音的选择 >
在按住设定 （FUNCTION）钮的同
时，按相应的键盘琴键，如下所述。
1. 按 基音键盘琴键。
2. 按您要指定为基音的音符的键盘
琴键。您可以指定任何音符。
您可以将键盘的音阶
（调音系统）从标准的
平均律改变为其他音
阶，以便更适合演奏
印度音乐、阿拉伯音
乐、古典乐曲等等。
•当您选择 “Equal”
（平均律）以外的任
何其他音律时，还
必须设定基音 （正
在演奏的乐曲的音
律的基音）。
•有关音律的详情，
请参阅介绍音乐理
论的书。
<音律 >
0：Equal /
1：Pure Major /
2：Pure Minor /
3：Pythagorean /
4：Kirnberger 3 /
5：Werckmeister /
6：Mean-Tone /
7：Rast /
8：Bayati /
9：Hijaz /
10：Saba /
11：Dashti /
12：Chahargah /
13：Segah /
14：Gurjari Todi /
15：Chandrakauns /
16：Charukeshi
力度键盘 关， 1至3
默认：2
D指定键盘琴键的相对
感应。
设定为小数值时，较
轻的按键也将产生强
大的声音。
•按键盘琴键将使其鸣音数次，表示
现在的设定，如下所述。
一次 （长）：关
一次 （短）：1
两次：2
三次：3
移调 –12 至0至12
默认：0
B以半音为单位升高或
降低数码钢琴的调音。
•在二重奏模式中时不能改变移调设
定。
•提高数码钢琴的音调可能会使高音
区中的音符失真。
A调音 415.5 Hz 至440.0 Hz
至465.9 Hz
默认：440.0 Hz
B从标准音高的 A4 =
440.0 Hz 开始，以 0.1
Hz 为单位升高或降低
数码钢琴的全体音高。
•要在下示两个设定之间进行切换
时，请在按住设定 （FUNCTION）
钮的状态下，同时按两个 A调音键
盘琴键 （+和－）。
440.0 Hz （1声鸣音）
442.0 Hz （2声鸣音）
八度移位 –2 至0至2
默认：0
B以八度为单位改变键
盘的音域。
键盘音量 0至42
默认：42
B调节键盘控制的所有
声部的音量。
CN-32
使用键盘的设定配置
■MIDI 和其他设定
参数 设定 操作类型
（第 CN-25 页） 说明 备注
U盘模式 MIDI，储存
默认：MIDI
D通过 USB 线与电脑连接之后，数码
钢琴会自动进入 MIDI 模式。要将录
音存储器的乐曲数据保存到电脑上
时，或从电脑向数码钢琴的存储器载
入乐曲数据时，请选择储存模式。
（第 CN-46 页）
•此设定改变为储存后，三角钢琴
（GRAND PIANO）、电钢琴 1
（E.PIANO 1）及 R灯将闪动，而
所有其他灯都熄灭。
•此时所有数码钢琴操作均无效。
•按USB 装置模式键盘琴键可选换
MIDI 与储存模式。
本机控制 关，开
默认：开
D本机控制选择为“关”会切断数码
钢琴的音源，因此按琴键时没有声音
从数码钢琴发出。
传送频道 1至16
默认：1
B指定一个 MIDI 频道 （1至16）作为
传送频道，用于向外接装置传送
MIDI 信息。
音频录音器音量
（PX-870）
00 至42
默认：42
B您可以调节录音到 U盘上的音频数
据的音量。
•录音过程中不能调节音量。
操作音 关，开
默认：开
D在按住设定 （FUNCTION）钮的同
时，按键盘琴键选择“关”可关闭
操作音。
•即使数码钢琴关机，此设定仍将
保留有效。
面板锁 关，开
默认：关
D此设定选择为“开”会锁住数码钢
琴的按钮 （ P （电源）钮和解锁
时所需要的按钮除外），使所有操作
都无法进行。
要防止意外的按钮操作时可启用操作
锁。
使用键盘的设定配置
CN-33
U盘模式
（PX-870）
关，开
默认：关
–U盘模式。
格式化
（PX-870）
关，开
默认：关
–格式化 U盘。
保存 （PX-870）关，开
默认：关
–在U盘上保存数据。
载入 （PX-870）关，开
默认：关
–从U盘向数码钢琴的乐曲存储器载入数据。
删除 （PX-870）关，开
默认：关
–删除 U盘中的数据。
扬声器输出
（PX-870）
关，开
默认：关
D当此设定为开时，即使插有耳机，声
音也从扬声器输出。
耳机模式
（PX-870）
关，开
默认：开
D当此设定为开时，耳机能再现自然的
声乐钢琴音色。
- 音量同步均衡器
（PX-870）
关， Weak，
Normal，Strong
默认： Normal
D根据音量水平自动进行音质的补偿。
即使在低音量设定下，此功能也能确
保低音域及 /或高音域的声音能清晰
地听到。
•关：不进行均衡
•Weak：弱均衡
•Normal：标准均衡
•Strong：强均衡
自动恢复 关，开
默认：关
D当此设定为开时，数码钢琴在关机时
会记住其设定，并在下次开机时复原
这些设定。
若选择为关，则当数码钢琴开机时设
定被复位为其初始默认值。
•即使启用了自动恢复功能，数码
钢琴也不记忆下列设定。
二重奏模式
叠加
乐曲 LR （声部）设定
本机控制
参数 设定 操作类型
（第 CN-25 页） 说明 备注
CN-34
使用键盘的设定配置
本数码钢琴能与智能手机、平板电脑等智能装置连接。
通过安装专用 APP，您可以使用智能装置执行钢琴操
作，查看内置乐曲的乐谱 *和解说。
*演奏会弹奏曲除外。
专用 APP 的下载
请访问下示网站，并在智能装置上下载并安装 APP。
http://web.casio.com/app/en/
与应用程序的链接 （APP 功能）
CN-35
U盘（ PX-870）
在数码钢琴上能进行下列 U盘操作。
■可使用的 U盘
容量：建议 32GB 以下
愱壥澼
•上述类型的 U盘已确认能使用，但不保证一定能使
用。
•使用 FAT （FAT32）格式的 U盘。
•在电脑上被识别为多个驱动器的 U盘可能会无法使
用。
•不支持在电脑上被识别为 CD-ROM 的U盘。
•不支持有防病毒功能及 /或安全功能的 U盘。
■本数码钢琴可使用的数据的种类
■保存及载入数据的格式与容量
*可转换为标准 MIDI 文件 （SMF 格式 0，扩展名为
.MID）并进行保存。
㱌
•因为音频数据可以直接录音到 U盘上并从 U盘播放，
所以不需要将其存入或载入数码钢琴的存储器中。
-将键盘弹奏直接录音到 U盘中，形成音频
（.WAW）数据
参阅“如何向U盘录音 （音频录音器）（PX-
870）” 一节 （第 CN-21 页）。
-直接播放储存在 U盘上的音频 （.WAV）数据
参阅 “ 如何在 U盘上储存标准音频数据（WAV 文
件）” （第 CN-36 页）和 “ 如何播放储存在 U
盘上的音频数据 （PX-870）” （第 CN-17 页）
各节。
-使用乐曲录音器将录音的乐曲 （.MID）数据保存到
U盘上
参阅“如何在U盘上保存录音的乐曲 ” 一节
（第 CN-38 页）。
-将储存在 U盘上的乐曲 （.MID， .CM2）数据载入
到数码钢琴的用户乐曲编号下
参阅 “ 如何从 U盘向数码钢琴的存储器载入乐曲
数据”一节（第CN-40 页）。
-从U盘直接播放乐曲 （.MID，.CM2）数据
参阅 “U盘上乐曲的简易播放 ” 一节
（第 CN-42 页）。
-参阅 “U盘的格式化 ” 一节 （第 CN-37 页）。
-参阅 “ 如何从 U盘删除数据 ” 一节
（第 CN-41 页）。
.MID ：可以储存在数码钢琴的存储器中，
U盘上或电脑上 （通过 USB 连接）。
.CM2 ：可以储存在数码钢琴的存储器中，
U盘上或电脑上 （通过 USB 连接）。
.CSR ：可以储存在数码钢琴的存储器中或电脑上
（通过 USB 连接）。
.WAV：可以保存在 U盘上。
数据种类 说明 （文件扩展名）
可使用的操作
保存至
U盘
从U盘
载入
用户乐曲
（第 CN-46 页）
下列两种音乐数据之一
1. 卡西欧格式数据
（CM2）
2. 标准 MIDI 文件
（MID）SMF 格式 0
或格式 1
–O
用乐曲录音器
录音的乐曲
（第 CN-18 页）
在本数码钢琴上录音的
乐曲数据 （MID）O*–
CN-36
U盘（PX-870）
用数码钢琴的音频录音器功能进行录音操作，将在 U盘
上建立一个名为 AUDIO 的文件夹。 WAV 文件储存在
AUDIO 文件夹中，文件名自动被分配为 TAKE01.WAV
至TAKE99.WAV。您还可以在电脑上插入 U盘，并将
音频数据 （WAV）文件改名为 “TAKEXX.WAV”格
式*，然后移动到 AUDIO 文件夹中。就可以在数码钢
琴上播放了。
*XX = 01至99
有关播放的说明请参阅 “ 如何播放储存在 U盘上的音
频数据 （PX-870）” 一节 （第 CN-17 页）。
U盘与 U盘端口使用须知
愱壥澼
•必须遵守 U盘附带文件中的注意事项。
•不要在下述情况下使用 U盘。这些情况会使 U盘上储
存的数据受到损坏。
–在高温、高湿或有腐蚀性气体的地方
–有强静电和数字噪音的地方
•在向U盘写入数据或从U盘载入数据时切勿取出U盘。
否则会损坏 U盘上的数据并损坏 U盘端口。
•切勿在 U盘端口中插入 U盘之外的任何其他物品。否
则有引发故障的危险。
•长时间使用后 U盘会变热。此为正常现象，并不表示
发生了故障。
•从您的手上或从 U盘传导到 U盘端口上的静电会使数
码钢琴发生故障。这种情况发生时，请关闭数码钢琴
的电源后再重新打开。
如何在 U盘上储存标准音频数据
（WAV 文件）
\AUDIO
TAKE01.WAV
TAKE02.WAV
TAKE99.WAV
U盘
.WAV 文件
版权
您可以个人使用录音功能。未经版权所有者的许可，
音频或音乐格式文件的任何复制行为都被版权法及国
际公约严格禁止。同时，将这种文件在互联网上公开
或分发给第三方也被版权法及国际公约严格禁止，无
论这种行为是否进行了补偿。 CASIO COMPUTER
CO., LTD. 对于本数码钢琴的违反版权法的任何使用
行为不负任何形式的责任。
U盘（PX-870）
CN-37
愱壥澼
•切勿在 U盘端口中插入 U盘之外的任何其他装置。
•当您插入一个 U盘时，数码钢琴最初需要 “ 绑定 ”U
盘并为数据的交换做准备。请注意，在 U盘绑定操作
进行过程中，数码钢琴暂时不能操作。绑定操作进行
过程中，数码钢琴的 L/R 灯闪动。绑定 U盘需要 10
至20 秒钟甚至更长的时间。在绑定操作进行过程中
（L/R 灯闪动过程中），不要在数码钢琴上进行任何
操作。每次插入数码钢琴时， U盘都需要绑定。
■如何插入 U盘
1.
如下图所示，在数码钢琴的 U盘端口中插入
U盘。
•请小心地将 U盘按到底。插入 U盘时不要用蛮力。
■如何取出 U盘
1.
检查并确认没有数据交换操作正在进行，然
后垂直拉出 U盘。
愱壥澼
•在首次使用之前必须在数码钢琴上格式化 U盘。
•在格式化 U盘之前，必须首先确认上面没有任何有用
的数据。
•由本数码钢琴进行的格式化是一种 “ 快速格式化 ”。
若您要完全删除 U盘上的所有数据，请在电脑或一些
其他设备上进行格式化。
<可使用的 U盘>
本数码钢琴支持 FAT32 格式的 U盘。若您的 U盘被格
式化为其他的文件系统，请使用 Windows 的格式化功能
将其重新格式化为 FAT32。不要使用快速格式化。
■U盘的文件夹结构图
在数码钢琴上格式化 U盘将自动创建下图所示的文件
夹。
1.
在数码钢琴的 U盘端口中插入要格式化的 U
盘。
如何在数码钢琴上插入或取出 U
盘
U盘
U盘端口
U盘的格式化
\AUDIO
TAKE01.WAV
TAKE02.WAV
TAKE99.WAV
\MUSICLIB
AAAA.MID
BBBB.CM2
CCCC.MID
\70
\62
\61
\
.MID 文件或 .CM2 文件
.WAV 文件
U盘
CN-38
U盘（PX-870）
2.
在按住设定 （FUNCTION）钮的同时，按对
应于 U盘模式的键盘琴键。
•这将使 L/R 灯闪动。
3.
在按住设定 （FUNCTION）钮的同时，按格
式化化 U盘键盘琴键。
•此时音频录音器 （AUDIO REC）灯点亮。
•要取消格式化操作时，请在按住设定 （FUNCTION）
钮的同时按 U盘模式键。
4.
按a钮。
•格式化开始。
•格式化完毕后，L/R 灯熄灭，并且数码钢琴结束格式化
操作。
㱌
•格式化大容量 U盘会需要几分钟的时间。
要将在数码钢琴上录音的数据作为 MIDI 文件 （SMF 格
式0）保存到 U盘上时，请使用下述操作步骤。
1.
在数码钢琴的 U盘端口中插入 U盘。
2.
在按住设定 （FUNCTION）钮的同时，按对
应于 U盘模式的键盘琴键。
•这将使 L/R 灯闪动。
闪动
点亮
闪动
如何在 U盘上保存录音的乐曲
闪动 熄灭
格式化开始 格式化完毕
闪动
U盘（PX-870）
CN-39
3.
在按住设定 （FUNCTION）钮的同时，按保
存U盘键盘琴键。
•此时 MIDI 录音器 （MIDI REC）灯点亮。
•要退出数据保存操作时，请在按住设定
（FUNCTION）钮的同时按 U盘模式键。
4.
在按住设定 （FUNCTION）钮的同时，用音
乐库乐曲选择 （MUSIC LIBRARY
SELECT）键盘琴键选择乐曲编号 （61 至
70）。
•当您指定了正确的乐曲编号时数码钢琴发出一声短
鸣，而指定了不正确的乐曲编号时发出一声长鸣。
5.
按a钮。
•此时数据保存操作开始。
•当保存完毕时， L/R 灯熄灭，表示已退出 U盘模式。
■U盘数据 （文件）的储存位置
上述操作在 U盘上名为 MUSICLIB 的文件夹中储存钢
琴的数据。
•在数码钢琴上格式化 U盘时 （第 CN-37 页），
MUSICLIB 文件夹自动被建立。
•请注意，不在 MUSICLIB 文件夹中的文件都无法由本
数码钢琴载入或删除。
•“MUSICLIB”文件夹中含有名为“61”至“70”的
子文件夹。数据保存在其名称对应您在上述操作的第
4步中指定的乐曲编号的子文件夹中。
点亮
闪动 熄灭
保存开始 保存完毕
CN-40
U盘（PX-870）
使用下述操作步骤可以从 U盘向数码钢琴的音乐库
（乐曲编号 61 至70）中载入用户乐曲数据 （第 CN-46
页）。之后，您可播放用户乐曲或将其用于课程演奏。
㱌
•从U盘载入的乐曲数据将被分配一个相应的用户乐曲
编号。例如，从 U盘载入乐曲数据 61 时，该乐曲在
数码钢琴的存储器中被分配用户乐曲编号 61。因此，
您可以通过选择用户 （音乐库）乐曲 61 来选择该乐
曲。
1.
在电脑上，将要载入的文件拷贝到 U盘上
“MUSICLIB” 文件夹中有编号的子文件夹
（61 至70）之一中。
•子文件夹的编号名对应数码钢琴的用户乐曲编号 （61
至70）。
2.
在数码钢琴的 U盘端口中插入 U盘。
3.
在按住设定 （FUNCTION）钮的同时，按对
应于 U盘模式的键盘琴键。
•这将使 L/R 灯闪动。
4.
在按住设定 （FUNCTION）钮的同时，按载
入U盘键盘琴键。
•此时三角钢琴 （GRAND PIANO）灯点亮。
•要取消载入操作时，请在按住设定 （FUNCTION）钮
的同时按 U盘模式键。
如何从 U盘向数码钢琴的存储器
载入乐曲数据
\MUSICLIB
\70
\62
\61
\MUSICLIB
\70
\62
\61
\PIANO\
.MID 文件或
.CM2 文件
.MID 文件或
.CM2 文件
<载入的数据 >
U盘数码钢琴的存储器
闪动
点亮
U盘（PX-870）
CN-41
5.
在按住设定 （FUNCTION）钮的同时，用音
乐库乐曲选择 （MUSIC LIBRARY
SELECT）键盘琴键选择乐曲编号 （61 至
70）。
•当您指定了正确的乐曲编号时数码钢琴发出一声短
鸣，而指定了不正确的乐曲编号时发出一声长鸣。
•选择乐曲编号 00 将向数码钢琴的乐曲存储器批量载入
61 至70 的10 个文件。
6.
按a钮。
•此时数据开始载入音乐库的用户乐曲区中。
•数据载入完毕后，L/R 灯熄灭，并且数码钢琴结束载入
操作。
•要播放载入的乐曲数据时，请退出 （关闭） U盘模式
后按 a钮。
使用下述操作步骤可以删除 U盘上 “MUSICLIB”文
件夹中储存的乐曲数据。
1.
在数码钢琴的 U盘端口中插入 U盘。
2.
在按住设定 （FUNCTION）钮的同时，按对
应于 U盘模式的键盘琴键。
•这将使 L/R 灯闪动。
3.
在按住设定 （FUNCTION）钮的同时，按删
除U盘键盘琴键。
•此时电钢琴 1（E.PIANO 1）灯点亮。
•要退出数据删除操作时，请在按住设定
（FUNCTION）钮的同时按 U盘模式键。
闪动 熄灭
载入开始 载入完毕
如何从 U盘删除数据
闪动
点亮
CN-42
U盘（PX-870）
4.
在按住设定 （FUNCTION）钮的同时，用音
乐库乐曲选择 （MUSIC LIBRARY
SELECT）键盘琴键选择乐曲编号 （61 至
70）。
•当您指定了正确的乐曲编号时数码钢琴发出一声短
鸣，而指定了不正确的乐曲编号时发出一声长鸣。
5.
按a钮。
•钢琴开始删除所选数据。
•当删除完毕时，L/R 灯将熄灭，表示已退出 U盘模式。
使用下述操作步骤可以播放 U盘上储存的用户乐曲
（第 CN-46 页），而不需要将乐曲载入数码钢琴的音乐
库存储器 （乐曲编号 61 至70）中。
1.
在电脑上，将要在数码钢琴上播放的数据拷
贝到 U盘上的 MUSICLIB 文件夹中。
•乐曲数据在MUSICLIB文件夹中依文件名的顺序排列，
您可以选择 00 至99 首乐曲中的任何一首进行播放。
2.
在数码钢琴的 U盘端口中插入 U盘。
3.
在按住设定 （FUNCTION）钮的同时，按对
应于 U盘模式的键盘琴键。
•这将使 L/R 灯闪动。
4.
按a钮。
•乐曲数据开始播放。
•再次按 a钮可停止播放。
5.
要改换为其他乐曲时，请在按住设定
（FUNCTION）钮的同时用音乐库乐曲选择
（MUSIC LIBRARY SELECT）加 （+）和减
（–）键盘琴键选择要欣赏的乐曲。
•按加 （+）或减 （－）键选换乐曲的文件名。
•输入 0至9的数字指定音乐库乐曲编号也可。
•乐曲编号要输入两位数字。
例如：
要指定编号为 5的乐曲时，应按 0键后按 5键。
6.
要退出 U盘乐曲播放功能时，请在按住设定
（FUNCTION）钮的同时按 U盘模式键。
闪动 熄灭
删除开始 删除完毕
U盘上乐曲的简易播放
U盘（PX-870）
CN-43
下面介绍当由于数据传输失败或一些其他原因而出现错误时，指示灯如何指示错误种类。
错误指示灯
指示灯 错误种类 原因 对策
No Media
1. U盘未插在数码钢琴的 U盘端
口中。
1. 在U盘端口中正确插入 U盘。
2. 有些操作进行过程中取出了 U
盘。
2. 任何操作进行过程中都不要取
出U盘。
3. U盘在写保护状态。 3. 取消 U盘的写保护。
4. U盘中有防病毒软件。 4. 使用没有防病毒软件的 U盘。
No File
“MUSICLIB” 文件夹中没有可
载入的文件，或 “AUDIO”文件
夹中没有可播放的文件。
将要载入的文件移动到
“MUSICLIB” 文件夹中，或将要
播放的文件移动到 “AUDIO”文
件夹中 （第 CN-36 和CN-38 页）。
No Data
要向 U盘保存数据时却没有可保
存的数据。
在执行保存操作之前进行一些录
音。
Read Only
U盘上已存在有与您要使用的文
件名相同的只读文件。
•改变文件名后保存新的数据。
•移除现有 U盘文件的只读属性，并
用新数据覆盖。
•使用其他的 U盘。
Media Full
U盘上没有足够的存储空间。 删除 U盘上的一些文件，为新数据
腾出空间 （第 CN-41 页），或使用
其他 U盘。
File Full
1. U盘上的文件过多。 1. 删除 U盘上的一些文件，为新
数据腾出空间。
2. 在“AUDIO” 文件夹中已有
名为 TAKE99.WAV 的文件。
2. 删除 “AUDIO” 文件夹中的
WAV 文件。
Not SMF01
您试图播放 SMF 格式 2的乐曲数
据。
本数码钢琴只能播放格式 0或格式
1的SMF。
Size Over
U盘上数据件过大，无法播放。 本数码钢琴只能播放最大约 90 千
字节的乐曲文件。
Wrong Data
1. U盘上的数据已损坏。 —
2. U盘上含有本数码钢琴无法使
用的数据。
Convert
数码钢琴的存储器中已没有足够
的容量用于将 MIDI 录音器乐曲转
换为 SMF 数据，并储存到 U盘
上。
减小乐曲数据的大小。
例如：
删除不需要的任何音轨。
CN-44
U盘（PX-870）
Format
1. U盘的格式与本数码钢琴不兼
容。
1. 在数码钢琴上格式化 U盘。
2. U盘已损坏。 2. 使用其他的 U盘。
Media R/W
U盘已损坏。 使用其他的 U盘。
指示灯 错误种类 原因 对策
CN-45
电脑的连接
您可以连接数码钢琴与电脑，并在其间交换 MIDI 数
据。您演奏的数据可以从数码钢琴传送到电脑上正在运
行的市卖音乐软件中，或将 MIDI 数据从电脑传送到数
码钢琴进行播放。
要传送和接收 MIDI 数据，电脑系统必须符合下列最低
要求。在与数码钢琴连接之前，请检查并确认电脑符合
这些要求。
-操作系统
Windows Vista *1
Windows 7 *2
Windows 8.1 *3
Windows 10 *4
macOS （OS X/Mac OS X） 10.7，10.8，10.9，10.10，
10.11，10.12
-USB 端口
愱壥澼
•不要与不符合上述要求的电脑进行连接。否则会使电
脑出现问题。
愱壥澼
•必须严格按照下述步骤进行操作。连接错误将使数据
无法传送和接收。
1.
关闭数码钢琴的电源，然后启动电脑。
•先不要启动电脑上的音乐软件！
2.
电脑启动后，用市卖 USB 线将其与数码钢琴
连接。
•请使用 USB 2.0 或1.1 的A-B 型插头的 USB 线。
3.
打开数码钢琴的电源。
•如果是第一次连接数码钢琴与电脑，传送及接收数据
所需要的驱动软件将自动被安装在电脑上。
4.
在电脑上启动市卖音乐软件。
5.
配置音乐软件的设定，选择 “CASIO USB-
MIDI”作为MIDI 设备。
•有关如何选择 MIDI 设备的说明，请参阅音乐软件附带
的用户文件。
愱壥澼
•在启动电脑上的音乐软件之前，必须先打开数码钢琴
的电源。
㱌
•连接成功后，当您关闭电脑及 /或数码钢琴的电源时，
不拔下 USB 线也可。
•有关由本数码钢琴传送及接收的 MIDI 数据所符合的
规格及连接的详情，请参阅下示 URL 提供的最新资
讯。
http://world.casio.com/
电脑系统的最低要求
*1： Windows Vista （32 比特）
*2：Windows 7 （32 比特， 64 比特）
*3：Windows 8.1 （32 比特， 64 比特）
*4：Windows 10 （32 比特， 64 比特）
如何连接数码钢琴与电脑
电脑的 USB 端口
A插头
数码钢琴的 USB 端口
B插头
USB 线（USB 2.0 或
1.1 的A-B 型插头）
CN-46
电脑的连接
什么是 MIDI？
MIDI 是Musical Instrument Digital Interface （乐器数字
界面）的缩写，是关于数字信号和连接器的世界标准名
称。通过 MIDI 可在不同厂家生产的乐器和电脑 （机
器）之间互传音乐数据。
㱌
•有关 MIDI 实现的详细资讯，请访问 CASIO 网站：
http://world.casio.com/。
参阅第
CN-32
页上的“传送频道”和“本机控制”。
要将录音存储器中的数据传送到电脑进行储存时，或要
将乐曲载入用户乐曲存储区 （音乐库 61 至70）时，请
使用本节中介绍的操作步骤。
愱壥澼
•数据保存或载入过程中，关闭数码钢琴的电源会使数
码钢琴存储器中储存的所有数据 （录音乐曲等）都
被清除。请小心，不要在数据保存和载入操作过程中
让钢琴意外断电。如果数据被清除，则数码钢琴在下
次打开电源时会需要比平常更多的时间才能开机
（第 CN-5 页）。
1.
执行第 CN-45 页上 “ 如何连接数码钢琴与电
脑 ” 一节中的第 1至第 3步操作。
2.
将数码钢琴的 USB 装置模式变更为储存。
•在按住设定 （FUNCTION）钮的同时，按对应于 U盘
模式的键盘琴键。
•此设定改变后，三角钢琴 （GRAND PIANO），电钢
琴1（E.PIANO 1）及 R灯闪动，而所有其他的灯都
熄灭。
•有关详情请参阅第 CN-32 页上的 “U盘模式 ” 一节。
3.
在电脑上执行所需要的操作显示电脑的储存
装置。
•本数码钢琴的存储器将在 “ 可移动的存储设备 ” 下显
示为 “PIANO”。
MIDI 的使用
与电脑之间的乐曲数据传送
电脑的操作系统： 执行此操作：
Windows Vista， Windows 7 双击 “ 计算机 ”。
Windows 8.1， Windows 10 打开任意文件夹。在窗口系统
的资源管理器中，单击 “ 计
算机 ”。
Mac OS 跳过第 3步并双击 Mac 桌面
上的 “PIANO”。
电脑的连接
CN-47
4.
双击 “PIANO”。
•“PIANO” 中含有名为 “MUSICLIB”和
“RECORDER” 的文件夹。
•要从电脑向数码钢琴传送用户乐曲时，请打开
“MUSICLIB” 文件夹并将乐曲放入有编号的子文件
夹（61 至70）之一中。各子文件夹分别对应一个音
乐库编号：子文件夹 61 对应音乐库 61 等等。
•例如，在子文件夹 61 中保存乐曲数据将使其被数码钢
琴作为音乐库乐曲 61 的数据处理。
•要在电脑上保存录音器的乐曲 （.CSR）数据时，请将
RECORDER 文件夹中的 .CSR 文件复制到电脑上。要
将保存的乐曲 （.CSR）数据移回数码钢琴的存储器中
时，请将其复制到 RECORDER 文件夹中。
*在开始储存或载入操作之前，请首先检查文件扩展
名，确保与本栏中表示的之一一致。
对于用数码钢琴的录音器功能录音的乐曲，请将其文
件名改变为本栏中表示的文件名和扩展名之一。
愱壥澼
• Windows Vista，Windows 7，Windows 8.1 及
Windows 10 的初始默认配置为隐藏文件的扩展名。
要显示扩展名时请在电脑上执行下述之一的操作。
•要在 Windows Vista 或Windows 7 下显示扩展名时
•要在 Windows 8.1 或Windows 10 下显示扩展名时
■如何将乐曲载入用户乐曲存储器 （音乐库 61 至
70）
数据种类 文件夹名 文件名和扩展名 *
用户乐曲 MUSICLIB .MID：SMF 格式数据 （格式 0/1）
.CM2：CASIO 原创格式数据
录音存储
器数据
RECORDER BIDREC01.CSR：CASIO 原创格式
数据
\RECORDER
\MUSICLIB
\70
\62
\61
\PIANO
.MID 文件或 .CM2 文件
.CSR 文件 （仅一首乐曲数据）
数码钢琴的存储器
1. 单击 ［开始］钮，单击 ［控制面板］，单击 ［外观
与个性化］后单击 ［文件夹选项］打开文件夹选项。
2. 单击 [查看 ]标签。在 ［高级设定］中清除 ［隐藏
已知文件类型的扩展名］核对框。
3. 单击 [确定 ]。
1. 打开任意文件夹。
2. 单击 [查看 ]选单后勾选 [显示 /隐藏 ]组中的 [文件
扩展名 ]核对框。
1. 打开 MUSICLIB 文件夹。
2. 将乐曲文件 （.MID 或.CM2）拷贝到名称中有编号
的子文件夹 （61 至70）中，名称中的编号应与您要
载入乐曲的音乐库的编号一致。
•如果MUSICLIB文件夹里扩展名为.MID和.CM2的
两个文件都有，则只有 .MID 文件被载入用户乐曲
存储区中。
CN-48
电脑的连接
■如何在数码钢琴与电脑之间传送录音存储器数
据
要将数码钢琴的录音存储器中的数据传送到电脑中时，
请将 RECORDER 文件夹中的文件复制到电脑上。
要将之前保存到电脑上的录音数据移回录音存储器中
时，请将其复制回 RECORDER 文件夹中 （取代当前
RECORDER 文件夹中的文件）。
5.
文件复制完毕后，使 USB 装置模式返回 MIDI
模式。
•若您使用的是 Macintosh，则执行弹出操作 （将其拖入
回收筒）。
•在按住设定 （FUNCTION）钮的同时，按相应的键盘
琴键。
有关详情请参阅第
CN-32
页上的 “
U
盘模式 ”
一节。
•使USB 装置模式返回MIDI 模式将使MUSICLIB 中的文
件被载入用户乐曲存储器中，并使 RECORDER 中的
文件被载入录音存储器中。
愱壥澼
•当三角钢琴 （GRAND PIANO）、电钢琴 1
（E.PIANO 1）及 L/R 灯点亮，而所有其他灯都熄灭
时，表示数据转换发生了错误。
版权
音乐、影像、电脑程序、数据库及其他数据的创作者及版
权所有者的权利受版权法保护。您只能以个人或非商业的
目的复制这些作品。对于任何其他目的，所有复制 （包
括数据格式的变换）、修改、传播复制品、通过网络分发
或任何其他未经版权所有者许可的使用行为均可能会因侵
害版权及侵害作者个人权利而被索赔和犯法起诉。因此，
必须根据相应的版权法复制和使用受版权法保护的作品。
CN-49
事前准备
K⡫
•在开始组装之前，请检查并确认下示部件齐全。
•本支架未配备任何组装所需要的工具。最好准备一个
大号 （＋）字头螺丝刀。
愱壥澼
•直到组装完毕为止，不要揭下将键盘盖固定到位的胶
带。揭下胶带会使键盘盖在组装过程中打开或关闭，
有造成手和手指受伤的危险。
•不要使用支架附带螺丝以外的任何其他螺丝。否则有
可能会损坏支架及 /或数码钢琴。
•您可以在包装材料内的塑料袋里找到螺丝。
•若有任何部件缺少或损坏，请与当地的卡西欧服务中
心联系。
*注意
•支架的组装需要两个人以上在平坦的地面上共同协作
进行。
•组装过程中，请小心不要让手指夹在部件之间。
•在座椅下铺上毡布或一些其他种类的布，以避免让腿
底上的橡胶与地板直接接触。橡胶与地板直接接触会
使地板变色、留下印记或造成其他损害。
•将数码钢琴放到地板上时，下面必须铺有柔软物品
（毯子、软垫等）。不要将数码钢琴直接放在地板
上。
㱌
•组装支架时必须按照正确的步骤进行操作。
K⡫
•从踏板单元 中拉出踏板单元的接线。
支架的组装
侧板 ..................................... ×1
侧板 ..................................... ×1
背板 ..................................... ×1
背板 （PX-870）.................. ×1
踏板单元.............................. ×1
螺丝 （PX-870）.................. ×8
螺丝..................................... ×2
螺丝..................................... ×4
角托..................................... ×2
螺帽..................................... ×2
螺帽..................................... ×6
带扣..................................... ×2
K
H
I
F
G
J
L
A
B
C
D
E
E
CN-50
事前准备
1.
从背板 拧下四个螺丝 （每边两个）。
2.
在背板 上安装侧板 和。用您在第 1步拧
下的螺丝将侧板 和B固定在背板
上。
愱壥澼
•固定侧板时，插入接合器处的背板 的一边应朝向支
架的背面。
•若您无法将螺丝插入接合器的螺丝孔中，请用螺丝刀
通过转动来调节接合器的位置。
3-1.
如果您不打算靠墙摆放钢琴和支架，则需要
展开侧板 和底部的防翻倒角托。请拧
下固定角托的两个螺丝 （各侧板外侧上各一
个），然后如图所示推出角托。在展开防翻
倒角托后，请重新拧回螺丝，但此时不要将
螺丝拧紧。
[侧板的内侧 ]
PX-870
•确认背板 上有螺丝孔的一边朝向下。
C
C
A
B
螺丝孔
CC
AB
愱壥澼
接合器
•在接合器中插入螺丝时，您的
手指要抵在背板 背面上的接
合器孔上，以确保接合器不会
从孔中伸出。
事前准备
CN-51
3-2.
钢琴及支架若靠墙摆放，则请松开两个固定
托架的螺丝 （各侧板的外侧各一个）。在这
种情况下不需要取下螺丝。
•在这种情况下，不需要取下螺丝。只要松开便可。
4.
在防翻倒角托与侧板之间的缝隙内插入角托
。
5.
从侧板 和的外侧暂时拧紧您在上述第 3
步松开的螺丝。
6.
将踏板单元 的两个末端放在角托 上，并
用螺丝固定好。最后盖上 螺帽。
（仅限 PX-770）
7.
在向地板方向按下踏板单元的同时，拧紧您
在第 5步中半拧紧的螺丝。
I
E
G
J
G
J
CN-52
事前准备
（仅限 PX-870）
8.
在背板 上固定背板 。
9.
将钢琴从组装好的支架的背面推入侧板 和
侧板 的沟槽中。
•请注意，此时钢琴与支架之间没有任何固定。请小
心，要确保钢琴不会从支架上掉落。
10.
用螺丝将钢琴从前后两个方向固定在支架
上。
1） 将背板 放在踏板单元 上三个螺丝凸起的前方。
2） 通过在沿背板 顶部排列的五个孔中拧入 螺丝，
将背板 固定在背板 上。
3）从支架的前方，在位于背板底部中央的孔中拧入
螺丝，将踏板单元 固定在背板 上。
4）在抬起踏板单元的两侧以确保其与背板 之间没有
空隙的同时，在背板 底部两侧上的两个孔中拧入
螺丝固定踏板单元。
5）完全拧紧在第 5步暂时拧上的螺丝。
F5
X
C
D
F3
X
H
H
[前部 ][后部 ]
事前准备
CN-53
11.
在确认了固定侧板 和的六个螺丝都已完
全拧紧后，用螺帽 盖住螺丝的头部。
1.
确认踏板单元的缆线插头朝向下图中所示方
向，将其插入数码钢琴底部上的踏板接口
内。
a.将插头在接口中插到底。
b.用带扣 将踏板线固定在侧板 上的两个位置。
2.
将数码钢琴附带的交流电变压器的插头插入
其电源终端 （PX-870：24VDC，PX-770：
12VDC）。
3.
将数码钢琴附带的交流电变压器的电源线插
入室内电源插座中，如下图所示。
如何连接缆线
K
L
b.
a.
交流电变压器的插头
附带的交流电变压器
室内电源插座
交流电变压器
电源线
CN-54
事前准备
PX-870
1.
在钢琴顶部的孔中插入乐谱架的脚，装上乐
谱架。
PX-770
1.
将乐谱架推入钢琴顶部上的两个螺钉的下
方，然后拧紧螺钉。
保护胶带贴在键盘琴键的前边缘上，在搬运过程中保护
键盘。请在使用数码钢琴之前揭下保护胶带。
•如图所示，小心地向外拉，揭下胶带。
•如果在您揭下胶带后有些琴键翘起来了，则请向下按
这些琴键，使它们返回正确位置。
如何安装乐谱架 如何从键盘上取下保护胶带
事前准备
CN-55
将市卖耳机插入 PHONES/OUTPUT 插孔。将耳机插入
PHONES/OUTPUT 插孔之一将切断扬声器的输出。如
此可在深夜练习，而不会打扰其他人。为了保护您的听
力，使用耳机时，请勿将音量设定得过高。
㱌
•耳机插头必须在 PHONES/OUTPUT 插孔中插到底。
否则，耳机可能只一边有声音。
•若您使用的耳机的插头与 PHONES/OUTPUT 插孔不
匹配，请使用相应的市卖插头转换器。
•若您使用的是需要插头转换器的耳机，则在拔下耳机
插头时一定要一起拔下转换器。否则，弹奏时扬声器
不会有声音发出。
在数码钢琴上连接音频设备或乐器放大器，便可通过外
部扬声器产生更加洪亮、音质更好的声音。
愱壥澼
•每当要在数码钢琴上连接装置时，应首先用音量
（VOLUME）控制器将音量调低。连接之后，再将音
量调到需要的水平。
•要在数码钢琴上连接任何装置时，必须查阅该装置附
带的用户文件。
音频设备的连接 （图 ）
请使用市卖连接线 （标准插头 × 1，针状插头 × 2）如图
所示进行连接。与数码钢琴连接的缆线的一端必须是
立体声标准插头。单声道标准插头将导致两个立体声频
道中只有一个输出声音。通常，必须将音频设备的输入
选择器设定在与数码钢琴连接的终端上 （AUX IN
等）。用数码钢琴的音量 （VOLUME）控制器调节音
量。
乐器放大器的连接 （图 ）
将连接线 *连接在图 中所示的几种放大器之一上。
用数码钢琴的音量 （VOLUME）控制器调节音量。
㱌
•每当数码钢琴连接有音频系统或放大器时，应将耳机
模式设定改变为 OFF （关）。（仅限 PX-870）
耳机的连接
PHONES/OUTPUT 插孔
前部
立体声标准插头
音频设备或放大器的连接
*数码钢琴： 立体声标准插头
放大器 ： 为左右声道输入信号。未连接其中一
个插头将导致两个立体声频道中只有
一个输出声音。
INPUT 1
INPUT 2
音频放大器的 AUX IN插孔等
吉他放大器、键盘放大器等。
针状插头
针状插孔 标准插头
右（红色）
连接至数码钢琴的 PHONES/OUTPUT 插孔之一
立体声标准插头
针状插头 （红色）
针状插头 （白色）
左（白色）
CN-56
事前准备
只能使用本数码钢琴指定的配件。
使用未指定的配件有造成火灾、触电及人身伤害的危
险。
㱌
•从您的经销商或从下示 URL 的卡西欧 （CASIO）网
站可以得到卡西欧 （CASIO）的产品目录，有关本
产品的另购件的资讯可以在产品目录中找到。
http://world.casio.com/
附件及选购件
CN-57
参考资料
疑难排解
问题 对策 参考页号
按键盘琴键时没有声音发出。 1. 向“最大 （MAX）”方向转动音量 （VOLUME）控制器。 CN-6
2. 从PHONES/OUTPUT 插孔拔下所有连接物。 CN-55
3. 打开本机控制设定。 CN-32
数码钢琴的音高不准。 1. 将移调设定改回 “0”。或关机后重新开机。 CN-31
2. 将调音设定改回 440.0 Hz。或关机后重新开机。 CN-31
3. 将八度移位设定变更为 0。 CN-31
4. 将音律设定改回现代标准调音的 “0：Equal”。 CN-31
踩踏板不起任何作用。 检查踏板单元插头的方向，确认其已插到底。 CN-53
音色及 /或音效的声音怪异。关机
后重新开机不解决问题。
例如：
即使改变了按键力度，音符
强度也没有变化。
关闭自动恢复功能，然后关机后再次开机。 CN-33
数码钢琴与电脑连接后无法传送数
据。
1. 检查并确认 USB 线已连接在数码钢琴及电脑上，并且电脑上的音乐软件已
选择了正确的设备。
CN-45
2. 关闭数码钢琴的电源，然后在电脑上结束音乐软件。接着，重新打开数码钢
琴的电源，然后在电脑上重新启动音乐软件。
无法在 U盘上保存数据或从 U盘
载入数据。
请参阅 “错误指示灯 ”。 CN-43
开机后数码钢琴需要很长时间才能
使用。
开机后存储器格式化操作需要约 20 秒钟的时间。请等到格式化操作结束。请注
意，与电脑进行数据传送操作的过程中不要关闭数码钢琴的电源。
CN-46
音色的音质和音量会依在键盘上弹
奏的琴键而稍有不同。
此为数码采样所不可避免的结果 *，并不表示发生了故障。
*采样是在低音区、中音区及高音区对原乐器进行的多种数码采样。因此，在采样区域之
间，音色的音质和音量可能会有极轻微的不同。
按按钮时，演奏的音符中断片刻或
音效有轻微的变化。
在使用叠加、二重奏模式，播放内置乐曲，录音等的情况下，当多个部分同时发声时这种情
况会发生。在这些情况之一存在的状态下按按钮，音色内置的音效设定将自动改变，使音符
中断片刻或使音效发生轻微的变化。
我需要将数码钢琴的所有数据和设
定都复位为初始默认值。
在按住设定 （FUNCTION）、 MIDI 录音器 （MIDI REC）及电钢琴 1（E.PIANO 1）钮的同
时，按电源钮打开电源。
我需要将特定的设定复位为初始默
认值。
在按住设定 （FUNCTION）钮的状态下，同时按该设定的 +及－键盘琴键。
CN-58
参考资料
•规格与设计如有变更，恕不另行通知。
产品规格
型号 PX-870BK/PX-870BN/PX-870WE PX-770BK/PX-770BN/PX-770WE
键盘 88 个钢琴琴键，备有力度键盘功能 88 个钢琴琴键，备有力度键盘功能
最大多重音 256 音符 128音符
音色 19 种
•叠加 （贝司音色除外）
19 种
•叠加 （贝司音色除外）
声乐模拟器 制音器共鸣 （制音器噪音开 /关），音槌响应，琴弦共鸣，
琴盖模拟器，释键模拟器，按键动作噪音，释键动作噪音
制音器共鸣 （制音器噪音开 /关），音槌响应
音效 亮度 （–3 至0至3），音乐厅模拟器 （4种），
合唱 （4种）， DSP，耳机模式，音量同步均衡器
亮度 （–3 至0至3），回响 （4种），合唱 （4种），
DSP
节拍器 •拍数：0至9
•速度范围：20 至255
•拍数：0至9
•速度范围：20 至255
二重奏模式 音域可调 （–2 至2个八度） 音域可调 （–2 至2个八度）
演奏会弹奏曲 •乐曲：10
•乐曲音量：可调
•声部打开 /关闭：左手 （L），右手 （R）（仅限课程模
式）
•3种模式：听，课程，弹奏
•乐曲：10
•乐曲音量：可调
•声部打开 /关闭：左手 （L），右手 （R）（仅限课程模
式）
•3种模式：听，课程，弹奏
音乐库 •乐曲：60 首； 10 首下载乐曲 （每首乐曲最大约 90KB，
10 首乐曲共最大约 900KB）*
*根据 1 KB = 1024 字节计算
•乐曲音量：可调
•声部打开 /关闭：左手 （L），右手 （R）
•乐曲：60 首； 10 首下载乐曲 （每首乐曲最大约 90KB，
10 首乐曲共最大约 900KB）*
*根据 1 KB = 1024 字节计算
•乐曲音量：可调
•声部打开 /关闭：左手 （L），右手 （R）
存储器 MIDI 录音器
•模式：实时录音，播放
•乐曲：1
•音轨：2
•容量：共约 5,000 个音符
•录音储存装置：内置快闪存储器
音频录音器
•U
盘实时录音和播放；线性 PCM，16 比特， 44.1 kHz，
立体声， .WAV 格式
•乐曲：99 个文件
•每个文件的最长录音时间约为 25 分钟。
•音频文件的音量：可调
MIDI 录音器
•模式：实时录音，播放
•乐曲：1
•音轨：2
•容量：共约 5,000 个音符
•录音储存装置：内置快闪存储器
踏板 制音器 （支援无缝半踏操作），抽选延音，柔音 制音器 （支援半踏操作），抽选延音，柔音
其他功能 •力度键盘：3级，关
•移调：2个八度 （–12 至0至+12）
•调音：415.5 Hz 至440.0 Hz 至465.9 Hz（以 0.1 Hz 为单
位）
•音律：平均律 + 其他 16 种
•八度移位：4个八度 （–2 至0至+2）
•面板锁
•力度键盘：3级，关
•移调：2个八度 （–12 至0至+12）
•调音：415.5 Hz 至440.0 Hz 至465.9 Hz（以 0.1 Hz 为单
位）
•音律：平均律 + 其他 16 种
•八度移位：4个八度 （–2 至0至+2）
•面板锁
MIDI 16 频道多音色接收 16 频道多音色接收
U盘•支持的容量：建议 32 GB 以下
•功能：SMF 播放，录音乐曲储存，乐曲数据导入，格式
化，音频数据播放和储存
–
输入 /输出终端 •PHONES/OUTPUT 插孔：立体声标准插孔 × 2
•交流电变压器终端：24 VDC
•USB端口：B类
•U盘端口：A类
•踏板接口
•PHONES/OUTPUT 插孔：立体声标准插孔 × 2
•交流电变压器终端：12 VDC
•USB端口：B类
•踏板接口
扬声器
12cm × 2 +
4cm × 2 （输出：20W + 20W）
12 cm × 2 （输出：8W + 8W）
电源要求 交流电变压器：AD-E24250LW
•自动关机：约 4小时；可禁用。
交流电变压器：AD-A12150LW
•自动关机：约 4小时；可禁用。
耗电量 24V = 20W 12V = 18W
外形尺寸 钢琴和支架：139.3 （W）× 29.9 （D）× 80.1 （H）cm 钢琴和支架：139.1 （W）× 29.9 （D）× 79.8（H）cm
重量 钢琴和支架：约 34.3 kg 钢琴和支架：约 31.5 kg
A-1
附录
音色列表
音色名 程序变化 库选择 MSB
GRAND PIANO CONCERT 0 0
GRAND PIANO MELLOW 1 0
GRAND PIANO BRIGHT 2 0
MODERN PIANO 3 0
ROCK PIANO 4 0
JAZZ PIANO 5 0
ELEC.PIANO 1 6 0
ELEC.PIANO 2 7 0
FM E.PIANO 8 0
60’S E.PIANO 9 0
HARPSICHORD 10 0
VIBRAPHONE 11 0
STRINGS 1 12 0
STRINGS 2 13 0
PIPE ORGAN 14 0
JAZZ ORGAN 15 0
ELEC.ORGAN 1 16 0
ELEC.ORGAN 2 17 0
BASS (LOWER) 18 0
演奏会弹奏列表
乐曲编号
乐曲名
1Je Te Veux
2Vltava (Má vlast)
3Canon
4Tableaux d’Une Exposition “Promenade”
5 Piano Concerto No.20 K.466 2nd Mov.
6Polovetzian Dance (Prince Igor)
7 Sonate K.331 1st Mov.
8Violin Concerto 1st Mov.
9 Jesus, Bleibet Meine Freude
10 Melody In F
音乐库列表
乐曲编号
乐曲名
01 Nocturne Op.9-2
02 Fantaisie-Impromptu Op.66
03 Étude Op.10-3 “Chanson de l’adieu”
04 Étude Op.10-5 “Black Keys”
05 Étude Op.10-12 “Revolutionary”
06 Étude Op.25-9 “Butterflies”
07 Prélude Op.28-7
08 Valse Op.64-1 “Petit Chien”
09 Valse Op.64-2
10 Moments Musicaux 3
11 Impromptu Op.90-2
12 Marche Militaire 1 (Duet)
13 Frühlingslied [Lieder Ohne Worte Heft 5]
14 Fröhlicher Landmann [Album für die Jugend]
15 Von fremden Ländern und Menschen [Kinderszenen]
16 Träumerei [Kinderszenen]
17 Tambourin
18 Menuet BWV Anh.114
[Clavierbüchlein der Anna Magdalena Bach]
19 Inventio 1 BWV 772
20 Inventio 8 BWV 779
21 Inventio 13 BWV 784
22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1]
23 Le Coucou
24 Gavotte
25 Sonatina Op.36-1 1st Mov.
26 Sonatine Op.20-1 1st Mov.
27 Sonate K.545 1st Mov.
28 Sonate K.331 3rd Mov. “Turkish March”
29 Rondo K.485
30 Für Elise
31 Marcia alla Turca
32 Sonate Op.13 “Pathétique” 1st Mov.
33 Sonate Op.13 “Pathétique” 2nd Mov.
34 Sonate Op.13 “Pathétique” 3rd Mov.
35 Sonate Op.27-2 “Moonlight” 1st Mov.
36 Rhapsodie 2
37 Waltz Op.39-15 (Duet)
38 Liebesträume 3
39 Blumenlied
40 La Prière d’une Vierge
41 Csikos Post
42 Humoresque Op.101-7
43 Melodie [Lyrische Stücke Heft 2]
44 Sicilienne Op.78
45 Berceuse [Dolly] (Duet)
46 Arabesque 1
47 La Fille aux Cheveux de Lin [Préludes]
48 Passepied [Suite bergamasque]
49 Gymnopédie 1
50 Je Te Veux
51 Salut d’Amour
52 The Entertainer
53 Maple Leaf Rag
54 L’arabesque [25 Etüden Op.100]
55 La Styrienne [25 Etüden Op.100]
56 Ave Maria [25 Etüden Op.100]
57 Le retour [25 Etüden Op.100]
58 La chevaleresque [25 Etüden Op.100]
59 No.13 [Études de Mécanisme Op.849]
60 No.26 [Études de Mécanisme Op.849]
乐曲编号
乐曲名
Function Transmitted Recognized Remarks
Basic
Channel
1 - 16
1 - 16
1 - 16
1 - 16
Default
Changed
Note
Number
0 - 127 0 - 127
0 - 127*1Tr ue voice
After
Touch
Control
Change
X
X
X
O
Pitch Bender
XO
Key’s
Ch’s
Velocity
O
9nH v = 1 - 127
O
8nH v = 0 - 127
O
9nH v = 1 - 127
X
9nH v = 0,
O
8nH v = 0 - 127
Note ON
Note OFF
Mode
Mode 3
X
Mode 3
X
Default
Messages
Altered
0, 32
1
5
6, 38
7
10
11
16
17
18
19
64
65
66
67
Bank select
Modulation
Portamento Time
Data entry LSB, MSB*2
Volume
Pan
Expression
DSP Parameter0*2
DSP Parameter1*2
DSP Parameter2*2
DSP Parameter3*2
Damper
Portamento Switch
Sostenuto
Soft pedal
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
X
X
X
O
X
X
X
X
X
X
O
X
O
O
Model PX-870BK/BN/WE/PX-770BK/BN/WE Version : 1.0
*1: 依音色而不同
MIDI Implementation Chart
Program
Change
OO
0 - 127:True #
System Exclusive
OO
System
Common
X
X
X
X
X
X
: Song Pos
: Song Sel
: Tune
Aux
Messages
Remarks
X
O
X
X
X
O
O
X
: Local ON/OFF
: All notes OFF
: Active Sense
: Reset
System
Real Time
X
O
X
X
: Clock
: Commands
76
77
78
80
81
82
83
84
88
91
93
100, 101
120
121
Vibrato rate
Vibrato depth
Vibrato delay
DSP Parameter4*2
DSP Parameter5*2
DSP Parameter6*2
DSP Parameter7*2
Portamento Control
High resolution velocity prefix*3
Reverb send*4
Chorus send
RPN LSB, MSB*2
All sound off
Reset all controller
Mode 1 : OMNI ON, POLY
Mode 3 : OMNI OFF, POLY
Mode 2 : OMNI ON, MONO
Mode 4 : OMNI OFF, MONO
O : Yes
X : No
O
O
O
O
O
O
O
O
O
O
O
O
O
O
X
X
X
X
X
X
X
X
O
X
O
X
X
O
*2
*2 : 有关详情请参阅 http://world.casio.com/ 上介绍的 MIDI 实现说明。
*3 : 仅音符开
*4 : 本乐器将模拟音乐厅作为回响处理。
MA1709-A
