CHAMBERLAIN, SEARS, LIFTMASTER,
MASTER MECHANIC, DO IT - SECTIONS 1, 2 AND 3
Determine if your system has code switches or a smart-learn button. If your
system has code switches they can be found in an original hand held remote or
on the motor unit receiver. The receiver can be mounted on the side or back
panel of the motor unit or could be mounted on the ceiling or wall (locate the
small gray wire antenna). If you have code switches proceed to Section 1.
Note: Systems that have a yellow, white, or gray smart-learn button will have
code switches in the original hand held remote. You must have the original
hand held remote to complete this section.
If your hand held remotes do not contain code switches, your system will have a
green or orange smart-learn button. Proceed to Section 2 and 3.
1 CODE SWITCH SYSTEMS
If the switch is in the plus (+) position place a 1, neutral (0) position place a 2,
negative (-) position place a 3 in the corresponding box in the TABLE below.
Exception: If your original hand held remote has 3 buttons and you are using the
small button on left, place a 1; center button, place a 2; large button place a 3 in
box 1 in the table above. Boxes 2 through 9, place number that corresponds with
switch position.
Choose a 4-digit Personal Identification Number (PIN). Any combination of
numbers from 0 to 9 may be used.
Write PIN here:
To test, enter PIN followed by any 5th additional number.
Note: Do not use the * star or # pound keys as a 5th number.
If programming is unsuccessful, Check to be sure the code from TABLE above
match’s switch positions from your system. Clear and start over.
CLICKER MODEL CLK1
Wireless Keypad - For use with Garage Door Openers
THE CLICKER IS NOT COMPATIBLE WITH SOME ROTATING CODE SYSTEMS
SUCH AS GENIE INTELLICODE OR STANLEY SECURE CODE GARAGE DOOR
OPENER SYSTEMS DEVELOPED BY SEVERAL MANUFACTURERS SINCE 1996.
NOTICE: To comply with FCC and or Industry Canada rules, adjustment or modifications of this receiver
and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE
NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
To prevent possible SERIOUS INJURY or DEATH from a moving gate or garage door:
• ALWAYS keep keypads out of reach of children. NEVER permit children to
operate, or play with remote control transmitters/keypads.
• Activate gate or door ONLY when it can be seen clearly, is properly adjusted,
and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed. Never
permit anyone to cross path of moving gate or door.
Identify Your Garage Door Opener Brand
Determine your brand from an original hand held remote or locate the motor unit
receiver. The receiver can be mounted on the back or side panel of the motor unit
or could be mounted on the ceiling or wall.
You must choose a 4-digit Personal Identification Number (PIN) when
programming the CLK1. After programming is complete, your PIN plus any
additional number must be entered to activate your system.
If an incorrect PIN is entered, the keypad flashes. When flashes stop, just re-enter
the correct PIN followed by any 5th additional number. (Do not use the *or #Key)
Clear and start over: Press *and #together until keypad stops flashing (5 sec.).
This erases previous programming and returns unit to unprogrammed factory setting.
Keypad will flash: During certain programming sequences - when pressing the *
or #key or an incorrect PIN is entered.
To program a second garage door opener brand after successfully programming
the first: Determine brand, then follow the brand steps, choosing a different PIN
and in step 1 enter 4,5,6,7 instead of 1,2,3,4. If unsuccessful, wait until keypad
stops flashing, then begin at step 1. Do not clear and start over as first door
programming will be erased.
Keypad will light steadily for 5 seconds: After pressing any key or after entering
a correct PIN. Once programmed, the keypad remains active for 15 seconds.
During this time you may stop, reverse or reactivate the door by pressing any
number on the keypad.
MOUNTING THE CLK1
Select a smooth vertical surface. Mount the keypad out of the path of the moving
garage door, but within sight of it. At least 4 inches of clearance is needed above
the keypad in order to slide the cover up.
Slide outside cover up and remove. Remove battery cover. Take battery out of
compartment (it is not necessary to disconnect it). Mount the keypad using the
two mounting holes and screws supplied, then reinsert battery, replace battery
cover, and slide outside cover down.
CHANGING YOUR PIN
It is not necessary to reprogram the CLK1 to change the existing PIN.
To change your PIN:
■ Enter existing 4-digit PIN and the *key.
■ Enter new 4-digit PIN and the *key.
■To test, enter new 4-digit PIN followed by any 5th additional number.
Note: Do not use the * or # keys as a 5th number.
SECTION BRAND
1 Chamberlain, Sears, LiftMaster, Master Mechanic, Do It -
(9 Code Switch Systems, Yellow, White or Gray Learn Button)
2 Chamberlain, Sears, LiftMaster, Master Mechanic, Do It -
(Green Learn Button)
3 Chamberlain, Sears, LiftMaster,
Master Mechanic, Do It - (Orange Learn Button)
4 Linear, Moore-O-Matic
5 Genie - (9 Code Switch Systems)
6 Genie - (12 Code Switch Systems)
7 Multi-Code
8 Stanley
Circle your
Brand and
proceed to the
appropriate
section.
Helpful Hints
123456789
Step 1 Enter 1 2 3 4 and the *key.
Step 2 Enter your PIN and the *key.
Step 3 Enter your PIN and the #key.
Step 4 Enter 1 and the #key.
Step 5 Enter code in sequence from the TABLE above and the #key.
Programming is complete.
CODE SWITCH SEQUENCE
✚
0
–
PROGRAMMING
BATTERY REPLACEMENT
Replace the 9-volt battery when the keypad light becomes dim or does not light
up. Slide the outside cover up, unscrew the battery cover and replace battery. It
may be necessary to reprogram the keypad after battery is replaced.
The Clicker can be
programmed to operate
with different brands of
garage door openers.
It is compatible with most
garage door opener
systems manufactured by
Chamberlain, Do It, Genie,
LiftMaster, Linear, Master
Mechanic, Moore-O-Matic,
Multi-Code, Sears and
Stanley.
✱
7
4
1
0
8
5
2
#
9
6
3
Motor Unit
And Receiver
5 GENIE (9 CODE SWITCH SYSTEMS)
6 GENIE (12 CODE SWITCH SYSTEMS)
Locate your systems code switch positions from an original hand held remote or
the motor unit receiver. If the switch is “on” or “up”, place a 1; “off” or “down”,
place a 2 in the corresponding box in the TABLE below.
Choose a 4-digit Personal Identification Number (PIN). Any combination of
numbers from 0 to 9 may be used.
Write PIN here:
To test enter PIN followed by any 5th additional number.
Note: Do not use the * star or # pound keys as a 5th number.
If programming is unsuccessful:
• Clear and start over.
• Check to be sure code from table above matches switch positions.
• Reverse code from table above (change 1 to 2; 2 to 1)
©2001, Clicker Corporation
114A2517 All Rights Reserved Printed in Mexico
TECHNICAL SUPPORT: 800-442-1255
(MONDAY-FRIDAY 6AM-7PM CST; SATURDAY 8AM-6PM)
Chamberlain, LiftMaster and Moore-O-Matic are Trademarks of Chamberlain Group. Genie is a Trademark of Overhead Door Corporation. Linear and Multi-Code are
Trademarks of Linear Corporation. Master Mechanic is a Trademark of TruServ. Sears is a Trademark of Sears & Roebuck. Stanley is a Trademark of The Stanley Works.
Do It is a Trademark of Do It Best Corporation.
123456789101112
CODE SWITCH SEQUENCE
ON/UP
OFF/DOWN
Step 1 Enter 1 2 3 4 and the *key.
Step 2 Enter your PIN and the *key.
Step 3 Enter your PIN and the #key.
Step 4 GENIE (9 Code Switch Systems) - Enter 5 and the #key.
GENIE (12 Code Switch Systems) - Enter 6 and the #key.
Step 5 Enter code in sequence from the TABLE above and the #key.
Programming is complete.
Step 1 Enter 1 2 3 4 and the *key.
Step 2 Enter your PIN and the *key.
Step 3 Enter your PIN and the #key.
Step 4 GREEN LEARN BUTTON Enter 2 and the #key.
ORANGE LEARN BUTTON Enter 3 and the #key.
Step 5 Press and release smart-learn button on motor unit. (indicator light
next to smart-learn button should turn on.)
Step 6 Enter your PIN into the keypad.
Step 7 Press and HOLD any additional number on the keypad until the
indicator light next to the smart-learn button blinks.
Note: Do not use the * or # keys as a 5th number.
Programming is complete.
PROGRAMMING
To test enter PIN followed by any 5th additional number.
Note: Do not use the * or # keys as the 5th number.
PROGRAMMING
7 MULTI-CODE • 8 STANLEY
Locate your systems code switch positions from an original hand held remote or
the motor unit receiver. If the switch is “on” or “up”, place a 1; “off” or “down”,
place a 2 in the corresponding box in the TABLE below.
Choose a 4-digit Personal Identification Number (PIN). Any combination of
numbers from 0 to 9 may be used.
Write PIN here:
To test enter PIN followed by any 5th additional number.
Note: Do not use the * star or # pound keys as a 5th number.
If programming is unsuccessful:
• Clear and start over.
• Check to be sure code from table above matches switch positions.
• Reverse code from table above (change 1 to 2; 2 to 1)
• Stanley brands try as Multi-Code, Multi-Code brands try as Stanley.
Step 1 Enter 1 2 3 and the *key.
Step 2 Enter your PIN and the *key.
Step 3 Enter your PIN and the #key.
Step 4 MULTI-CODE - Enter 7 and the #key.
STANLEY - Enter 8 and the #key.
Step 5 Enter code in sequence from the TABLE above and the # key.
Programming is complete.
PROGRAMMING
12345678910
CODE SWITCH SEQUENCE
ON/UP
OFF/DOWN
4 LINEAR AND MOORE-O-MATIC
Locate your systems code switch positions from an original hand held remote or
the motor unit receiver. If the switch is “on” or “up”, place a 1; “off” or
“down”, place a 2 in the corresponding box in the TABLE below.
Choose a 4-digit Personal Identification Number (PIN). Any combination of
numbers from 0 to 9 may be used.
Write PIN here:
To test enter PIN followed by any 5th additional number.
Note: Do not use the * star or # pound keys as a 5th number.
If programming is unsuccessful:
• Clear and start over.
• Check to be sure code from table above matches switch positions.
• Reverse code from table above (change 1 to 2; 2 to 1)
12345678
CODE SWITCH SEQUENCE
ON/UP
OFF/DOWN
Step 1 Enter 1 2 3 4 and the *key.
Step 2 Enter your PIN and the *key.
Step 3 Enter your PIN and the #key.
Step 4 Enter 4 and the #key.
Step 5 Enter code in sequence from the TABLE above and the # key.
Programming is complete.
PROGRAMMING
2 GREEN LEARN BUTTON
3 ORANGE LEARN BUTTON
SYSTEMS WITH SMART-LEARN BUTTON
Locate your smart-learn button on your system. It will be located on the side or
back panel of the motor unit (near the small grey wire antenna).
The original hand held remote will not have code switches.
Choose a 4-digit Personal Identification Number (PIN). Any combination of
numbers from 0 to 9 may be used.
Write PIN here:
CHAMBERLAIN, SEARS, LIFTMASTER,
MASTER MECHANIC, DO IT - SECCIONES 1, 2 Y 3
Determine si su sistema tiene interruptores de código o un botón inteligente (smart o learn).
Si su sistema tiene interruptores de código, éstos se encuentran en su control remoto manual
original o en el receptor de la unidad del motor. El receptor puede estar instalado en la parte
posterior o en el panel lateral de la unidad del motor, también podría estar instalado en el
cielo raso o en la pared (localice la pequeña antena de alambre gris). Si tiene los
interruptores de código, proceda a la Sección 1.
Nota: Los sistemas con botón inteligente amarillo, blanco o gris tienen los interruptores
de código en el control remoto manual original. Para terminar esta sección debe tener el
control remoto manual original.
Si su control remoto manual no contiene los interruptores de código, su sistema tendrá un
botón inteligente verde o anaranjado. Proceda a las Secciones 2 y 3.
1 SISTEMAS DE INTERRUPTOR DE CÓDIGO
Si el interruptor está en la posición de más (+) ponga un 1, si está en la posición neutral (0)
ponga un 2, y si está en la posición negativa (-) ponga un 3 en el cuadro respectivo de la
tabla que aparece a continuación.
Excepción: Si su control remoto manual original tiene 3 botones, haga lo siguiente: en el
cuadro 1 de la tabla anterior ponga un 1 si está usando el botón pequeño que se encuentra a
la izquierda, ponga un 2 si está usando el botón central, y ponga un 3 si está usando el botón
grande. En los cuadros del 2 al 9 ponga el número que corresponda a la posición del
interruptor.
Escoja un número de identificación personal (PIN) de cuatro dígitos. Se puede usar cualquier
combinación de números del 0 al 9.
Anote aquí el PIN .
Para hacer una prueba, ingrese el nuevo PIN y enseguida cualquier número adicional
(un quinto número).
Nota: No use las teclas * ni # como el quinto número.
Si la programación no fue exitosa, verifique que el código que tomó de la TABLA coincida con
las posiciones del interruptor de su sistema. Borre y vuelva a empezar.
CLICKER MODEL CLK1
EL CLICKER NO ES
COMPATIBLE CON ALGUNOS
SISTEMAS DE CÓDIGO ROTATIVO, COMO EL GENIE INTELLICODE, O LOS SISTEMAS
STANLEY DE ABRIDOR DE PUERTA DE COCHERA CON CÓDIGO DE SEGURIDAD QUE HAN
SIDO DISEÑADOS POR DIVERSOS FABRICANTES DESDE 1996.
AVISO: Para dar cumplimiento a los reglamentos de la FCC y/o de Industry Canada, se prohíbe
hacer ajustes o modificaciones a este receptor y/o al transmisor, a excepción de cambiar los
códigos o cambiar las pilas. NO HAY OTRAS PIEZAS A LAS QUE EL USUARIO PUEDA DAR
SERVICIO.
Se ha comprobado que este dispositivo cumple con las normas de FCC para USO DOMÉSTICO Y
EN OFICINAS. Su operación está sujeta a las dos condiciones siguientes: (1) este dispositivo no
puede causar interferencias dañinas, y (2) este dispositivo debe aceptar cualquier interferencia
que reciba, incluyendo aquellas interferencias que puedan causar una operación indeseable.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Para evitar posibles LESIONES GRAVES o incluso la MUERTE con el movimiento de un
portón o una puerta de cochera:
• SIEMPRE conserve los teclados donde los niños no los alcancen. NUNCA deje que los
niños usen ni jueguen con los transmisores de control remoto ni con los teclados.
• Active el portón o la puerta SÓLO si puede verlos claramente, si están bien ajustados,
y si no hay ninguna obstrucción en su trayectoria.
• SIEMPRE conserve el portón o la puerta de cochera a la vista hasta que esté
completamente cerrada. Nunca permita que nadie cruce la trayectoria de una puerta o
portón en movimiento.
Identifique la marca de su abridor de puerta de cochera
Busque la marca en su control remoto manual original, o bien localice el receptor de la unidad
del motor. El receptor puede estar instalado en la parte posterior o en el panel lateral de la
unidad del motor, también podría estar instalado en el cielo raso o en la pared.
Al programar el CLK1, deberá elegir un Número de identificación personal (PIN, por sus siglas
en inglés) de 4 dígitos. Una vez terminada la programación, deberá ingresar el número de su
PIN y cualquier otro número (un quinto número) para que se active el sistema.
Si el PIN ingresado no es correcto, la luz el teclado se encenderá a intermitentemente. Cuando
deje de hacerlo, vuelva a ingresar el número correcto del PIN y enseguida cualquier otro
número (un quinto número) que desee ingresar. (No use la tecla *, ni la tecla #).
Para borrar y empezar de nuevo: Oprima las teclas *y #al mismo tiempo hasta que la luz
del teclado deje de parpadear (5 segundos). Con esto se borra la programación previa y la
unidad vuelve a quedar sin programación como sale de la fábrica.
La luz del teclado se enciende intermitentemente durante ciertas secuencias de
programación, al oprimir las teclas *o #, o bien si se ingresa un número de PIN incorrecto.
Para programar una segunda marca de abridor de puerta de cochera después de haber
programado la primera exitosamente. Busque la marca, luego siga los pasos
correspondientes a dicha marca; elija un número diferente de PIN y en el paso 1 ingrese
4,5,6,7 en lugar de 1,2,3,4. Si no logra programarlo, espere a que la luz del teclado deje de
encenderse intermitentemente, luego empiece de nuevo con el paso 1. No borre y empiece
desde el principio por que borraría la primera programación.
La luz del teclado se queda encendida durante 5 segundos después de oprimir cualquier
tecla o después de ingresar un número de PIN correcto. Una vez programado, el teclado
permanece activado durante 15 segundos. Durante este lapso usted puede parar, invertir o
reactivar la puerta con sólo oprimir cualquier número en el teclado.
CÓMO MONTAR EL CLK1
Seleccione una superficie vertical uniforme. Instale el teclado lejos del recorrido de la puerta
de cochera móvil, pero de tal manera que quede a la vista desde la puerta. Es necesario dejar
un espacio libre de por lo menos 10 cm (4 pulg.) arriba del teclado para que sea posible
deslizar la cubierta del mismo.
Deslice la cubierta exterior hacia arriba y retírela. Quite la tapa de la pila. Saque la pila de su
compartimiento (no es necesario desconectarla). Monte el teclado usando los dos orificios y
tornillos de montaje que se incluyen; luego vuelva a colocar la pila en su lugar, vuelva a
colocar la tapa de la pila y deslice hacia abajo la cubierta exterior.
CÓMO CAMBIAR SU NÚMERO DE PIN
No es necesario volver a programar el CLK1 para cambiar su actual número de PIN.
Para cambiar su número de PIN:
■Ingrese el actual PIN de 4 dígitos y oprima la tecla *.
■Ingrese el nuevo PIN de 4 dígitos y enseguida oprima la tecla *.
■Para hacer una prueba, ingrese el nuevo PIN de cuatro dígitos y enseguida cualquier
número adicional (un quinto número).
Nota: No use las teclas * ni # como el quinto número.
SECCIÓN MARCA
1 Chamberlain, Sears, LiftMaster, Master Mechanic, Do It -
(Sistemas de interruptor de 9 códigos, con Botón inteligente amarillo,
blanco o gris)
2 Chamberlain, Sears, LiftMaster, Master Mechanic, Do It -
(Botón inteligente verde)
3 Chamberlain, Sears, LiftMaster,
Master Mechanic, Do It - (Botón inteligente anaranjado)
4 Linear, Moore-O-Matic
5 Genie - (Sistemas de interruptor de 9 códigos)
6 Genie - (Sistemas de interruptor de 12 códigos)
7 Multi-Code
8 Stanley
Sugerencias útiles
123456789
Paso 1 Ingrese 1 2 3 4 y oprima la tecla *.
Paso 2 Ingrese su PIN y oprima la tecla *.
Paso 3 Ingrese su PIN y oprima la tecla #.
Paso 4 Ingrese 1 y oprima la tecla #.
Paso 5 Ingrese la secuencia del código de la TABLA anterior y oprima la tecla #.
La programación está terminada.
Secuencia del interruptor de código
✚
0
–
PROGRAMACIÓN
CÓMO CAMBIAR LA PILA
Cambie la pila de 9 voltios cuando la luz del teclado empiece a perder intensidad o no se
encienda. Deslice la cubierta exterior hacia arriba, desatornille la tapa de la pila y cambie la
pila. Tal vez sea necesario volver a programar el teclado después de cambiar la pila.
El Clicker se puede programar
para que funcione con
distintas marcas de abridores
de puerta de cochera.
Es compatible con la mayoría
de los sistemas de abridor de
puerta de cochera que fabrica
Chamberlain, Do It, Genie,
LiftMaster, Linear, Master
Mechanic, Moore-O-Matic,
Multi-Code, Sears y Stanley.
✱
7
4
1
0
8
5
2
#
9
6
3
Unidad del motor
y receptor
5 GENIE (SISTEMAS DE INTERRUPTOR DE 9 CÓDIGOS)
6 GENIE (SISTEMAS DE INTERRUPTOR DE 12 CÓDIGOS)
Localice las posiciones de los interruptores de código de su sistema en el control remoto
manual original, o bien en el receptor de la unidad del motor. Si el interruptor está en
encendido ("on") o en hacia arriba ("up") ponga un 1 en el cuadro correspondiente de la
tabla que aparece a continuación; si el interruptor está en apagado ("off") o en hacia abajo
("down") ponga un 2 en el cuadro correspondiente de la tabla.
Escoja un número de identificación personal (PIN) de cuatro dígitos. Se puede usar cualquier
combinación de números del 0 al 9.
Anote aquí el PIN .
Para hacer una prueba, ingrese el nuevo PIN y enseguida cualquier número adicional
(un quinto número).
Nota: No use las teclas * ni # como el quinto número.
Si la programación no fue exitosa:
• Borre y vuelva a empezar.
• Verifique que el código que tomó de la tabla anterior coincida con las posiciones
del interruptor de su sistema.
• Invierta el código de la tabla anterior (cambie 1 por 2 ó 2 por 1)
©2001, Clicker Corporation
114A2517 Todos los derechos reservados Impreso en Mexico
ASISTENCIA TÉCNICA: 800-442-1255
(LUNES A VIERNES DE 6:00AM A 7:00 PM, SABADOS DE 8:00 AM A 6:00 PM HUSO HORARIO DEL CENTRO)
Chamberlain, LiftMaster y Moore-O-Matic son marcas registradas del Grupo Chamberlain. Genie es una marca registrada de Overhead Door Corporation. Linear y Multi-Code son marcas
registradas de Linear Corporation. Master Mechanic es una marca registrada de TruServ. Sears es una marca registrada de Sears & Roebuck.
Stanley es una marca registrada de The Stanley Works. Do It es una marca registrada de Do It Best Corporation.
123456789101112
Paso 1 Ingrese 1 2 3 4 y oprima la tecla *.
Paso 2 Ingrese su PIN y oprima la tecla *.
Paso 3 Ingrese su PIN y oprima la tecla #.
Paso 4 GENIE (Sistemas de interruptor de 9 códigos) Ingrese 5 y oprima la tecla #.
GENIE (Sistemas de interruptor de 12 códigos) Ingrese 6 y oprima la tecla #.
Paso 5 Ingrese la secuencia del código de la TABLA anterior y oprima la tecla #.
La programación está terminada.
Paso 1 Ingrese 1 2 3 4 y oprima la tecla *.
Paso 2 Ingrese su PIN y oprima la tecla *.
Paso 3 Ingrese su PIN y oprima la tecla #.
Paso 4 BOTÓN INTELIGENTE VERDE. Ingrese 2 y oprima la tecla #.
BOTÓN INTELIGENTE ANARANJADO. Ingrese 3 y oprima la tecla #.
Paso 5 Oprima y suelte el botón inteligente en la unidad del motor. La luz del indicador
que se encuentra junto al botón inteligente se va a encender.
Paso 6 Ingrese su número de PIN en el teclado.
Paso 7 En el teclado, oprima y mantenga oprimida la tecla de cualquier número adicional
hasta que la luz del indicador que se encuentra junto al botón inteligente empiece
a parpadear.
Nota: No use las teclas * ni # como el quinto número.
La programación está terminada.
Para hacer una prueba, ingrese el nuevo PIN y enseguida cualquier número adicional
(un quinto número).
Nota: No use las teclas * ni # como el quinto número.
PROGRAMACIÓN
7 MULTI-CODE • 8 STANLEY
Localice las posiciones de los interruptores de código de su sistema en el control remoto
manual original, o bien en el receptor de la unidad del motor. Si el interruptor está en
encendido ("on") o en hacia arriba ("up") ponga un 1 en el cuadro correspondiente de la
tabla que aparece a continuación; si el interruptor está en apagado ("off") o en hacia abajo
("down") ponga un 2 en el cuadro correspondiente de la tabla.
Escoja un número de identificación personal (PIN) de cuatro dígitos. Se puede usar cualquier
combinación de números del 0 al 9.
Anote aquí el PIN .
Para hacer una prueba, ingrese el nuevo PIN y enseguida cualquier número adicional
(un quinto número).
Nota: No use las teclas * ni # como el quinto número.
Si la programación no fue exitosa:
• Borre y vuelva a empezar.
• Verifique que el código que tomó de la TABLA coincida con las posiciones
del interruptor de su sistema.
• Invierta el código de la tabla anterior (cambie 1 por 2 ó 2 por 1)
• Pruebe usando las secuencias de los productos Stanley para los productos Multi-Code;
y use las secuencias de los productos Multi-Code para los productos Stanley.
Paso 1 Ingrese 1 2 3 y oprima la tecla *.
Paso 2 Ingrese su PIN y oprima la tecla *.
Paso 3 Ingrese su PIN y oprima la tecla #.
Paso 4 MULTI-CODE - Ingrese 7 y oprima la tecla #.
STANLEY - Ingrese 8 y oprima la tecla #.
Paso 5 Ingrese la secuencia del código de la TABLA anterior y oprima la tecla #.
La programación está terminada.
PROGRAMACIÓN
12345678910
4 LINEAR Y MOORE-O-MATIC
Localice las posiciones de los interruptores de código de su sistema en el control remoto
manual original, o bien en el receptor de la unidad del motor. Si el interruptor está en
encendido ("on") o en hacia arriba ("up") ponga un 1 en el cuadro correspondiente de la
tabla que aparece a continuación; si el interruptor está en apagado ("off") o en hacia abajo
("down") ponga un 2 en el cuadro correspondiente de la tabla.
Escoja un número de identificación personal (PIN) de cuatro dígitos. Se puede usar
cualquier combinación de números del 0 al 9.
Anote aquí el PIN .
Para hacer una prueba, ingrese el nuevo PIN y enseguida cualquier número adicional
(un quinto número).
Nota: No use las teclas * ni # como el quinto número.
Si la programación no fue exitosa:
• Borre y vuelva a empezar.
• Verifique que el código que tomó de la TABLA coincida con las posiciones del
interruptor de su sistema.
• Invierta el código de la tabla anterior (cambie 1 por 2 ó 2 por 1).
12345678
Secuencia del interruptor de código
Encendido o Hacia arriba (ON/UP)
Apagado o Hacia abajo (OFF/DOWN)
Paso 1 Ingrese 1 2 3 4 y oprima la tecla *.
Paso 2 Ingrese su PIN y oprima la tecla *.
Paso 3 Ingrese su PIN y oprima la tecla #.
Paso 4 Ingrese 4 y oprima la tecla #.
Paso 5 Ingrese la secuencia del código de la TABLA anterior y oprima la tecla #.
La programación está terminada.
PROGRAMACIÓN
2 BOTÓN INTELIGENTE VERDE
3 BOTON INTELIGENTE ANARANJADO
SISTEMAS CON BOTÓN INTELIGENTE
Localice el botón inteligente en su sistema; lo puede encontrar en la parte posterior o en el
panel lateral de la unidad del motor, cerca de la pequeña antena de alambre gris.
El control remoto manual original no tiene todos los interruptores de código.
Escoja un número de identificación personal (PIN) de cuatro dígitos. Se puede usar cualquier
combinación de números del 0 al 9.
Anote aquí el PIN .

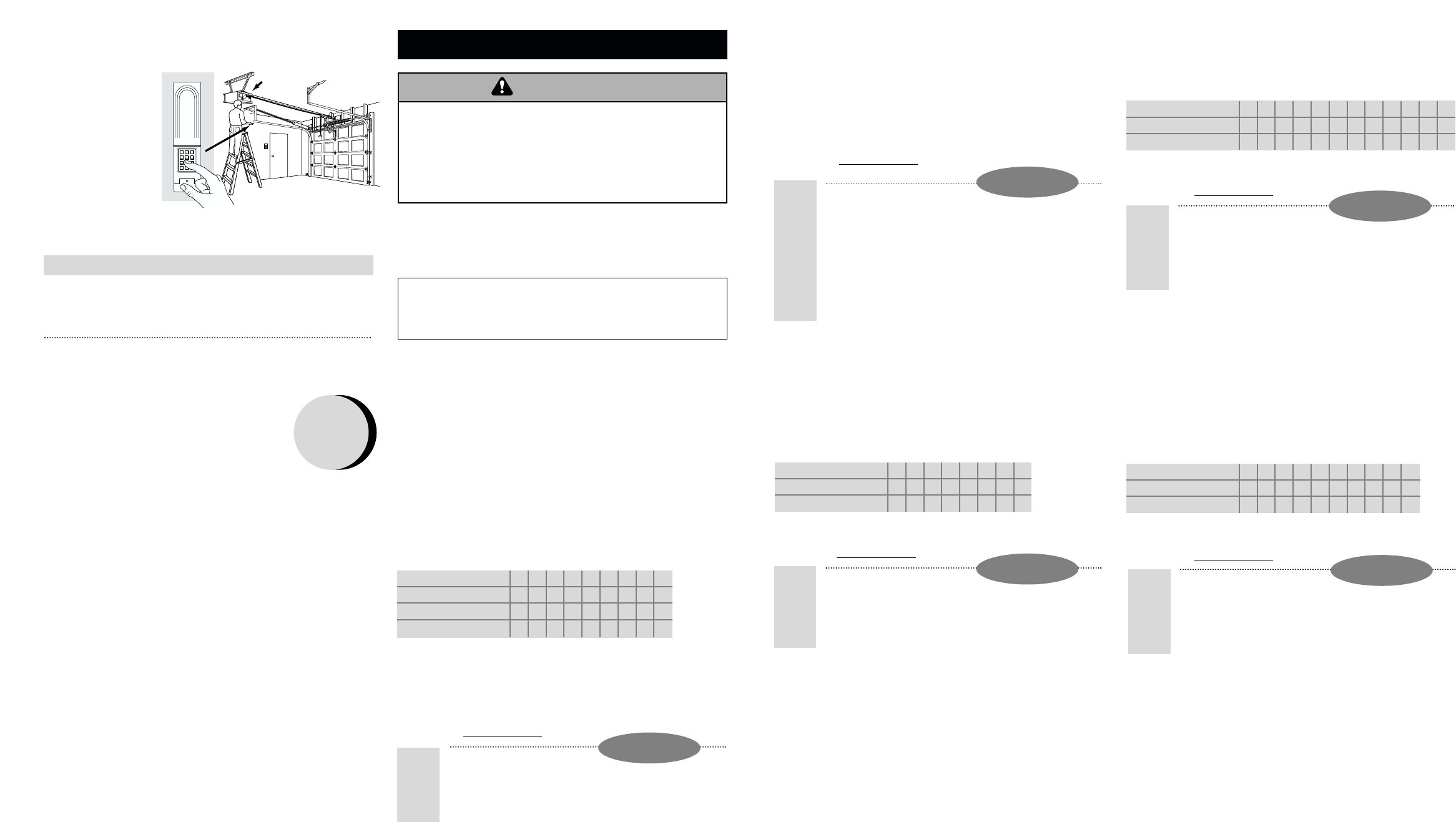

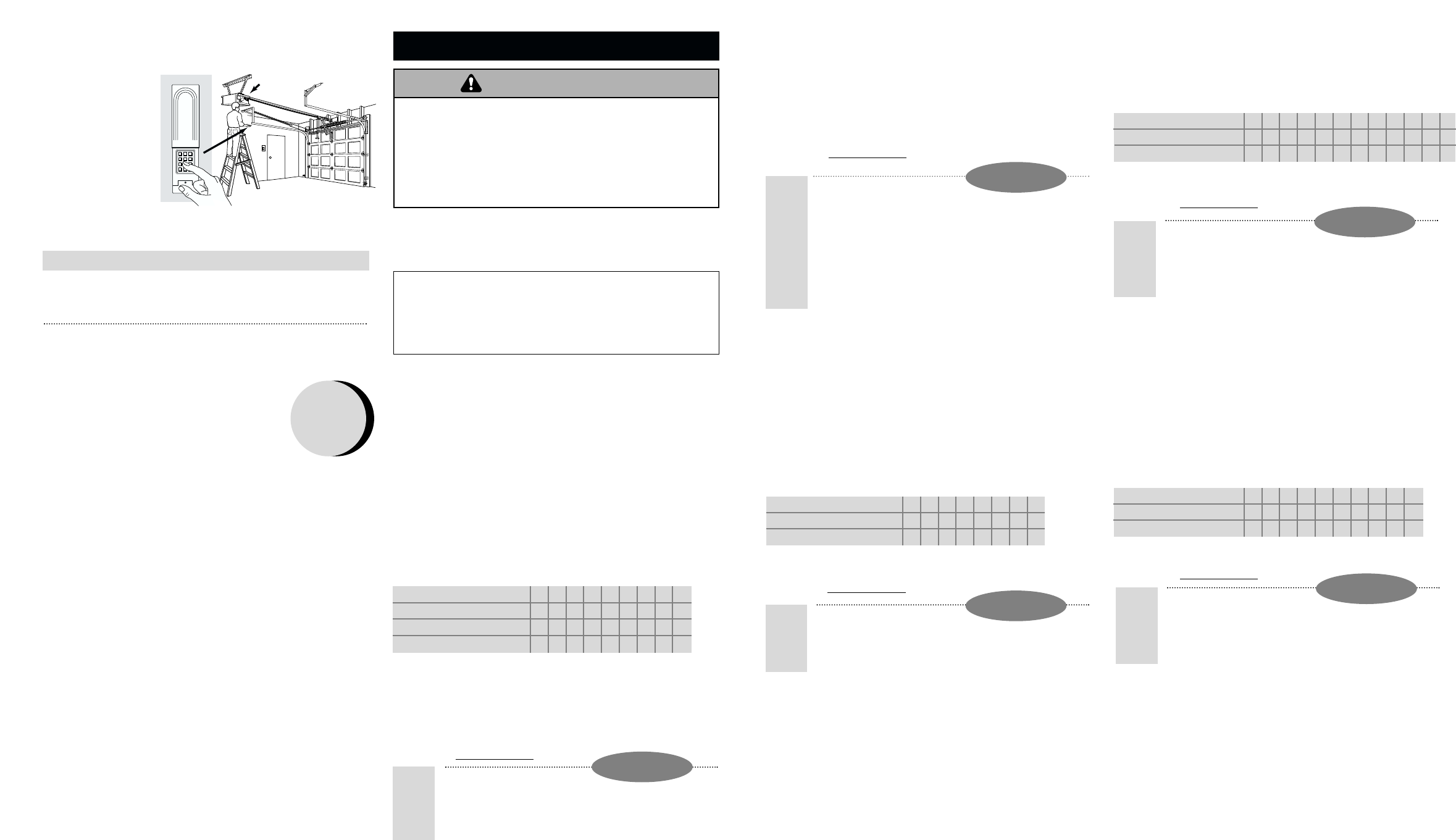

Teclado inalámbrico para usarse con Abridores de puerta de cochera
Señale su
marca con un
círculo y proceda
a la sección
correspondiente.
PROGRAMACIÓN
Secuencia del interruptor de código
Encendido o Hacia arriba (ON/UP)
Apagado o Hacia abajo (OFF/DOWN)
Secuencia del interruptor de código
Encendido o Hacia arriba (ON/UP)
Apagado o Hacia abajo (OFF/DOWN)
