PLEASE READ THE MANUAL CAREFULLY BEFORE INSTALLATION AND OPERATION
THIS PRODUCT TO BE INSTALLED BY A TRAINED
GATE SYSTEMS TECHNICIAN ONLY.
SL600
SWING GATE OPERATOR
INSTALLATION MANUAL
![](/img.php?id=2486873&img=bg2.png)
2
TABLE OF CONTENTS
SAFETY
Safety Precautions For Slide and Ornamental Grill Type Gates ................................................................3
Important Safety Information ............................................................................................................... 4-5
INTRODUCTION
Specifications ...........................................................................................................................................6
Carton Inventory ......................................................................................................................................6
Tools Needed ...........................................................................................................................................7
Overview of Gate Operator .......................................................................................................................7
INSTALLATION
Operator Dimensions ...............................................................................................................................8
Prepare and Install the Mounting Plate .............................................................................................. 8-10
Install the Operator ................................................................................................................................11
Install Limit Switch Bracket ...................................................................................................................11
Disengage the Clutch .............................................................................................................................12
WIRING

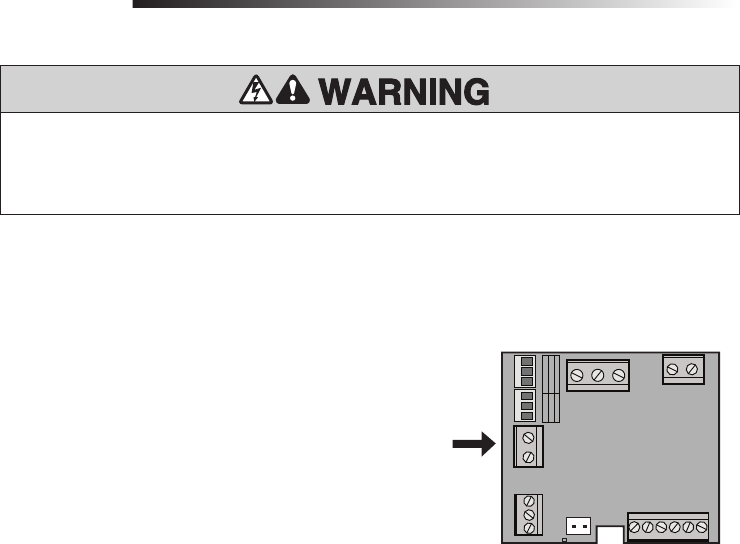

Voltage Selection ...................................................................................................................................13
Power Wiring .........................................................................................................................................14

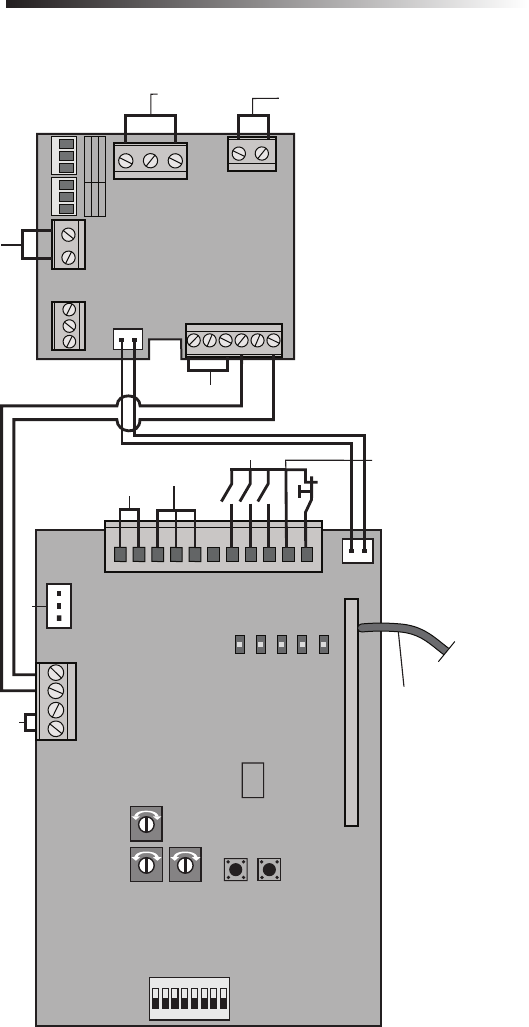

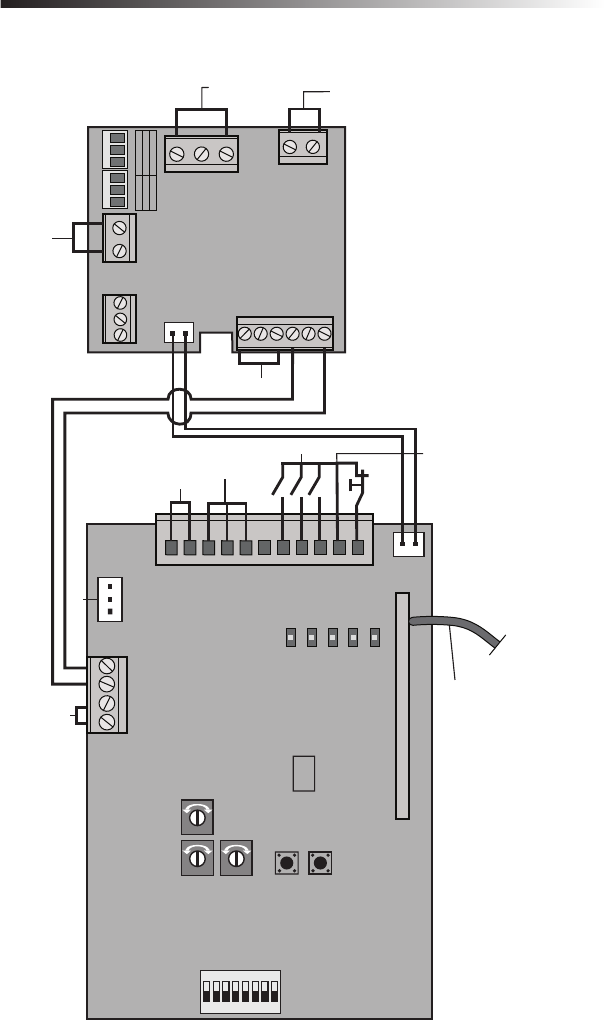

Wiring Diagram ......................................................................................................................................15

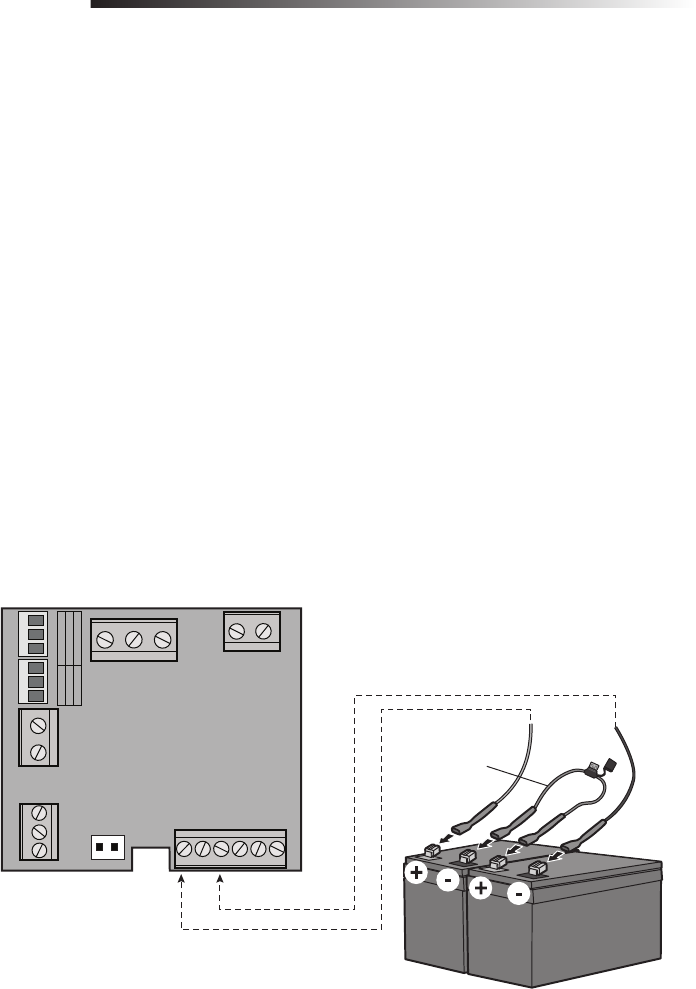

Battery Backup (Optional) ......................................................................................................................16
TRAVEL LIMIT SETTINGS ......................................................................................................................17
PROGRAMMING
Remote Control ......................................................................................................................................17
Partial Open Setting ...............................................................................................................................17
Erase All Codes ......................................................................................................................................18
LiftMaster® Internet Gateway .................................................................................................................18
Erase a LiftMaster® Internet Gateway ....................................................................................................18

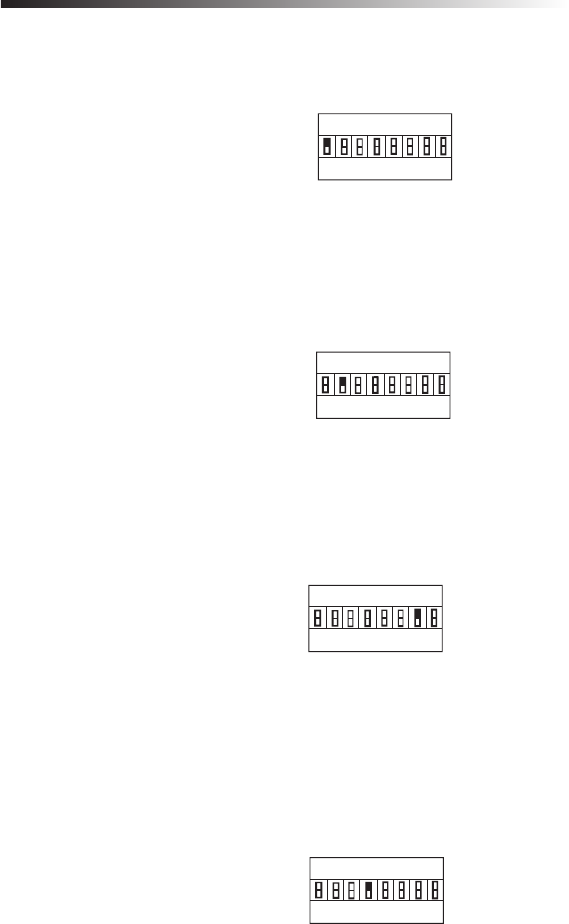

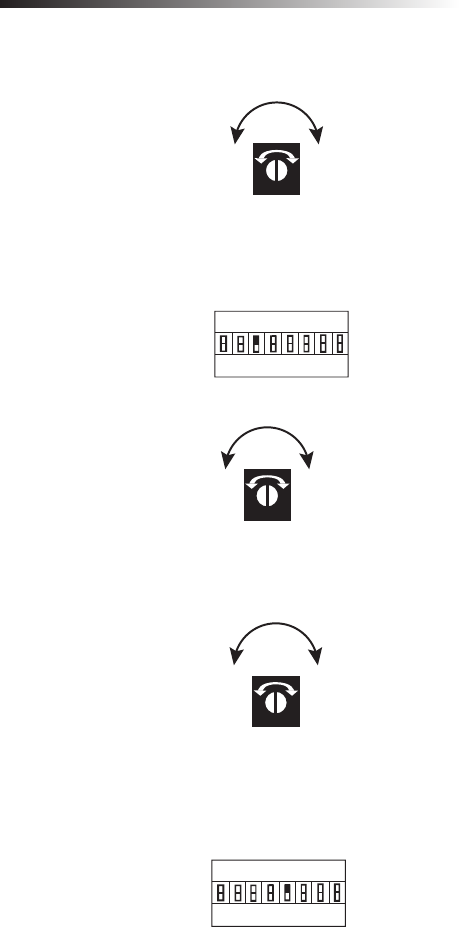

SETTINGS
Increased Starting Force ........................................................................................................................19
Partial Open Setting ...............................................................................................................................19
Auto Closing Setting ..............................................................................................................................19
Limit Switch Setting ...............................................................................................................................19
Force Adjustment ...................................................................................................................................20
Soft Stop Setting ...................................................................................................................................20
Moving Speed Setting ............................................................................................................................20
Opening/Closing Identification ...............................................................................................................20
Flashing Light (Optional) .......................................................................................................................21
Photoelectric Sensor and Edge Sensor Connection ...............................................................................21
OPERATION AND MAINTENANCE .................................................................................................... 22-24
TROUBLESHOOTING .............................................................................................................................25
ACCESSORIES .......................................................................................................................................26
![](/img.php?id=2486873&img=bg3.png)
3
MECHANICAL
ELECTRICAL
When you see these Safety Symbols and Signal Words on
the following pages, they will alert you to the possibility of
serious injury or death if you do not comply with the warnings
that accompany them. The hazard may come from something
mechanical or from electric shock. Read the warnings carefully.
When you see this Signal Word on the following pages, it will
alert you to the possibility of damage to your gate and/or the gate
operator if you do not comply with the cautionary statements that
accompany it. Read them carefully.
Safety Precautions For Slide and Ornamental Grill Type Gates
SAFETY
To prevent SERIOUS INJURY or DEATH from a moving gate:
• Entrapment protection devices MUST be installed to protect anyone who may come near a
moving gate.
• Locate entrapment protection devices to protect in BOTH the open and close gate cycles.
• Locate entrapment protection devices to protect between moving gate and RIGID objects, such
as posts.
• A gate shall NOT open into public access ways.
• SAVE THESE INSTRUCTIONS.
IMPORTANT NOTE:
• BEFORE attempting to install, operate or maintain the operator, you must read and fully understand
this manual and follow all safety instructions.
• These instructions are intended to highlight certain safety related issues. These instructions are
not intended to be comprehensive. Because each application is unique, it is the responsibility of
the purchaser, designer, installer and end user to ensure that the total gate system is safe for its
intended use.
• Save These Instructions.
![](/img.php?id=2486873&img=bg4.png)
4
To reduce the risk of SEVERE INJURY or DEATH from an incorrect installation:
1. Vehicular gate systems provide convenience and security. Gate systems are comprised of
many component parts. The gate operator is only one component. Each gate system is
specifically designed for an individual application.
2. Gate operating system designers, installers and users must take into account the possible
hazards associated with each individual application. Improperly designed, installed or
maintained systems can create risks for the user as well as the bystander. Gate systems design
and installation must reduce public exposure to potential hazards.
3. A gate operator can create high levels of force in its function as a component part of a gate
system. Therefore, safety features must be incorporated into every design. Specific safety
features include:
• Gate Edges • Guards for exposed rollers • Photoelectric Sensors
• Screen Mesh • Vertical Posts • Instructional and Precautionary Signage
4. Install the gate operator only when:
a. The operator is appropriate for the construction and the usage of the gate.
b. All openings of a horizontal slide gate are guarded or screened from the bottom of the gate
to a minimum of 4' (1.2 m) above the ground to prevent a 2 1/4" (6 cm) diameter sphere
from passing through the openings anywhere in the gate, and in that portion of the adjacent
fence that the gate covers in the open position.
c. All exposed pinch points are eliminated or guarded, and guarding is supplied for exposed
rollers.
5. The operator is intended for installation on gates used for vehicles. Pedestrians should be
supplied with a separate access opening.
6. The gate must be installed in a location so that enough clearance is supplied between the gate
and adjacent structures when opening and closing to reduce the risk of entrapment.
7. The gate must be properly installed and work freely in both directions prior to the installation
of the gate operator.
8. Controls must be far enough from the gate so that the user is prevented from coming in
contact with the gate while operating the controls.
SAFETY
IMPORTANT SAFETY INFORMATION
![](/img.php?id=2486873&img=bg5.png)
5
SAFETY
9. For a gate operator utilizing a non-contact sensor:
a. Reference owner’s manual regarding placement of non-contact sensor for each type of
application.
b. Care shall be exercised to reduce the risk of nuisance tripping, such as when a vehicle trips
the sensor while the gate is still moving.
c. One or more non-contact sensors shall be located where the risk of entrapment or
obstruction exists, such as the perimeter reachable by a moving gate or barrier.
10. For a gate operator utilizing a contact sensor such as an edge sensor:
a. A hard wired contact sensor shall be located and its wiring arranged so the communication
between the sensor and the gate operator is not subject to mechanical damage.
b. A wireless contact sensor such as the one that transmits radio frequency (RF) signals to the
gate operator for entrapment protection functions shall be located where the transmission of
the signals are not obstructed. A wireless contact sensor shall function under the intended
end-use conditions.
c. One or more contact sensors shall be located at the leading edge, trailing edge and post
mounted both inside and outside of a vehicular horizontal slide gate.
d. One or more contact sensors shall be located on the inside and outside leading edge of a
gate. Additionally, if the bottom edge of a gate is greater than 6" (15 cm) above the ground
at any point in its arc of travel, one or more contact sensors shall be located on the bottom
edge.
IMPORTANT SAFETY INFORMATION
IMPORTANT:
The MyQ feature and its accessories are not permitted for use in the countries of Peru
and Chile.
![](/img.php?id=2486873&img=bg6.png)
6
Specifications
INTRODUCTION

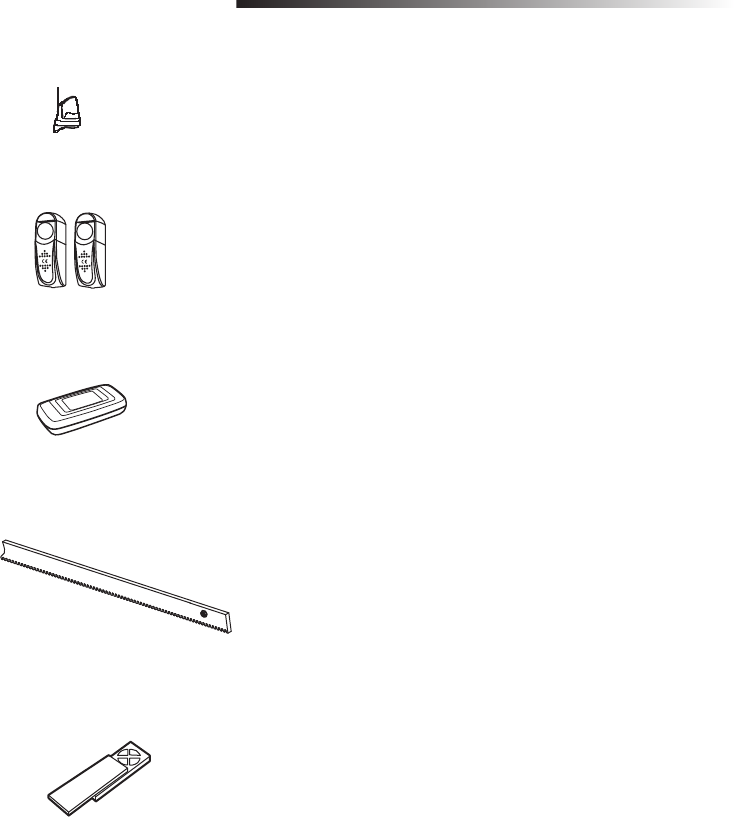

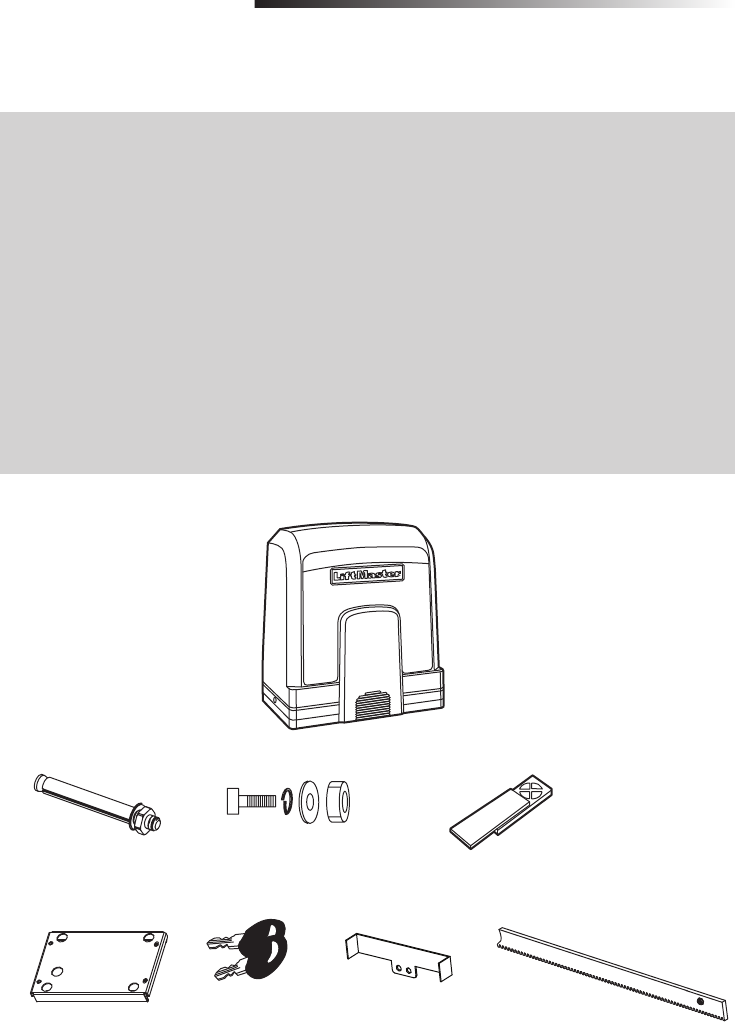

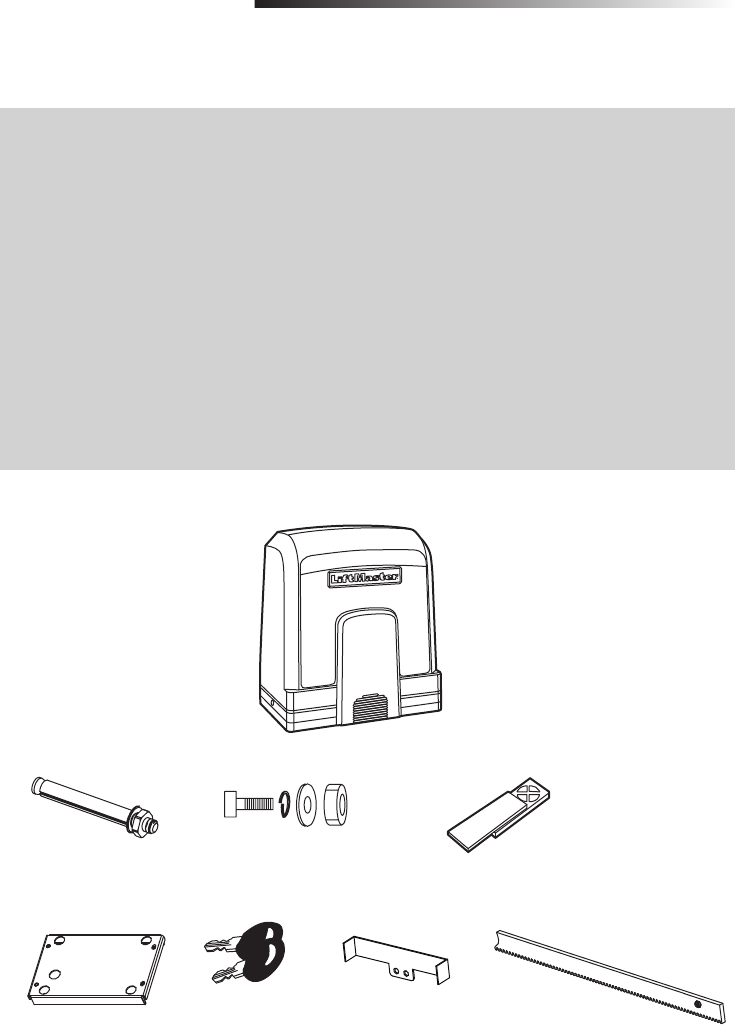

Carton Inventory
Main AC Supply: 110-127Vac / 220-240Vac; 50/60Hz
Motor Voltage: 24 Vdc
Input Power: 100 W
Ambient Temperature Range: -20 ~ +50 ˚C
Maximum Gate Weight: 600 Kg
Maximum Gate Width: 8 m
Maximum Pull Force (N): 300
Protection Level: IP 44
Travel Speed: 22 cm/s
Daily Cycle Rate: Maximum 50 cycles per day
Gate Operator Weight: 6 Kg
Installation
Manual
(Not shown)
Remote Control, model TX4UNI (2)
M8x80 Expanding screw (4)
Mounting plate
Gate Operator
Release key (2)
M8 X40 Screw with
hexagon nut and plain
washer (4 sets)
Limit switch bracket (2) Rack
![](/img.php?id=2486873&img=bg7.png)
7

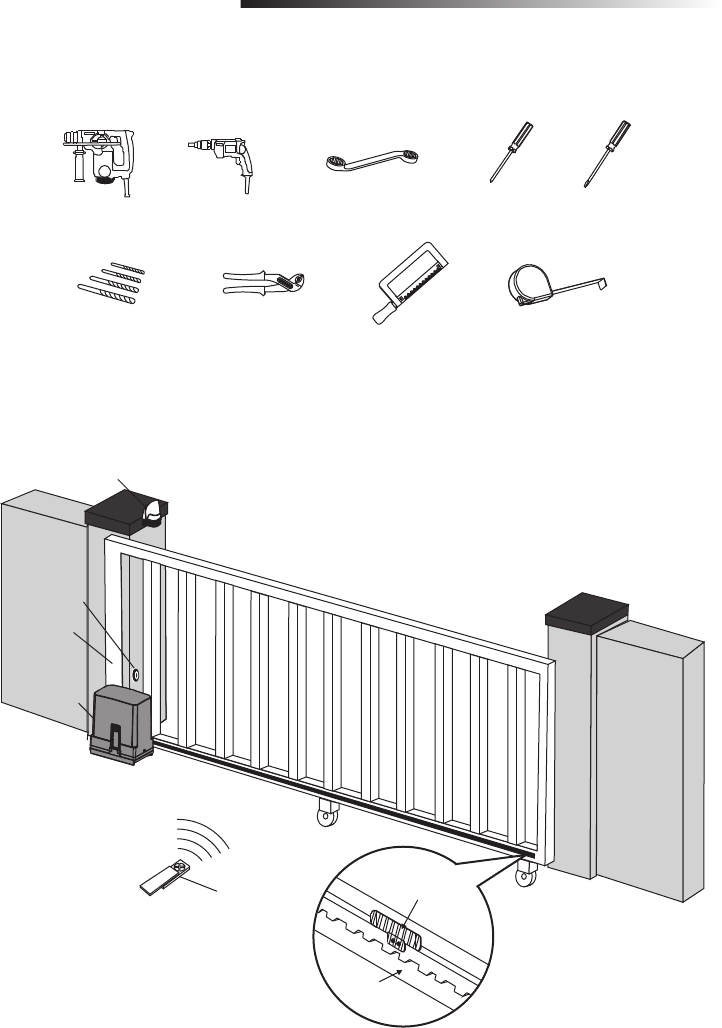

Overview of Gate Operator
Tools Needed
Limit
Switch Bracket
Rack
Remote
Control
Gate
Operator
Gate
Photoelectric
Sensor
Flashing Light
Cables used must meet all National and Local Codes for outdoor use.
INTRODUCTION
![](/img.php?id=2486873&img=bg8.png)
8

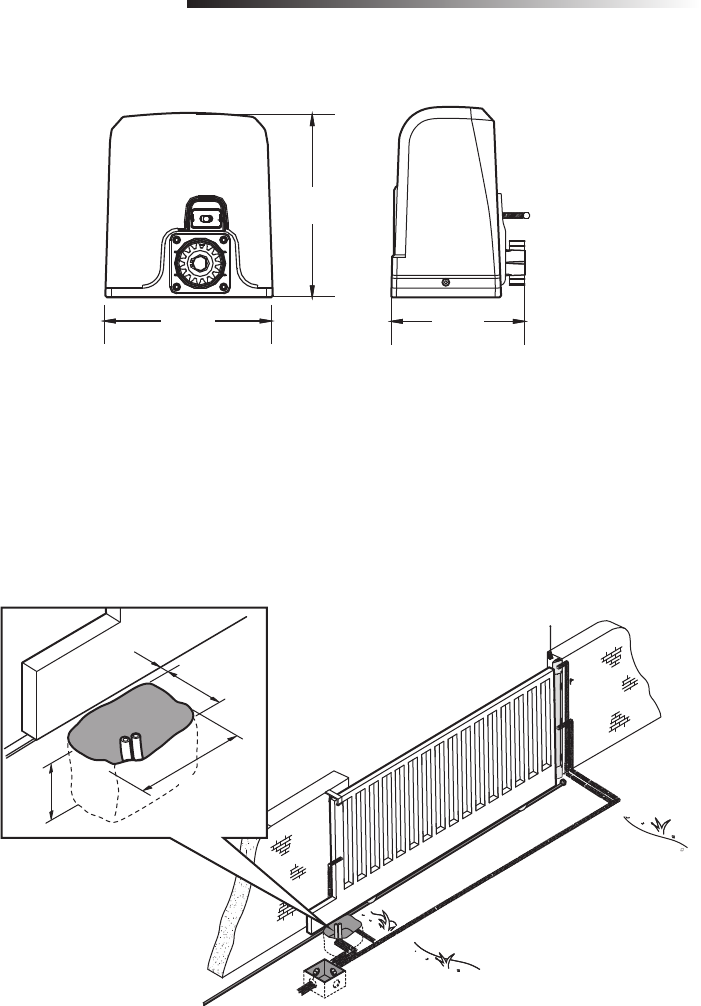

Operator Dimensions
270 mm
294 mm
218 mm
INSTALLATION
3.98 cm
(1.57") 23.97 cm
(9.44")
30.47 cm
(12")
39.97 cm
(15.74")
Figure 1
Prepare and Install the Mounting Plate
The instructions and illustrations in this manual are examples ONLY. Your installation may vary
depending on space, obstructions, and accessories. It is up to the installer to select the most suitable
solution.
1. Dig a hole to the side of the gate (Figure 1). The concrete pad should be deeper than the frost line.
Check all national and local codes.
![](/img.php?id=2486873&img=bg9.png)
9
INSTALLATION
1-3/4" (50 mm)
Figure 2
Figure 3
Figure 4
2. Prepare a trench and install the electrical
conduit. All conduit should be 3/4" diameter
maximum.
NOTE: The number of conduits will depend on
your site and the accessories to be installed.

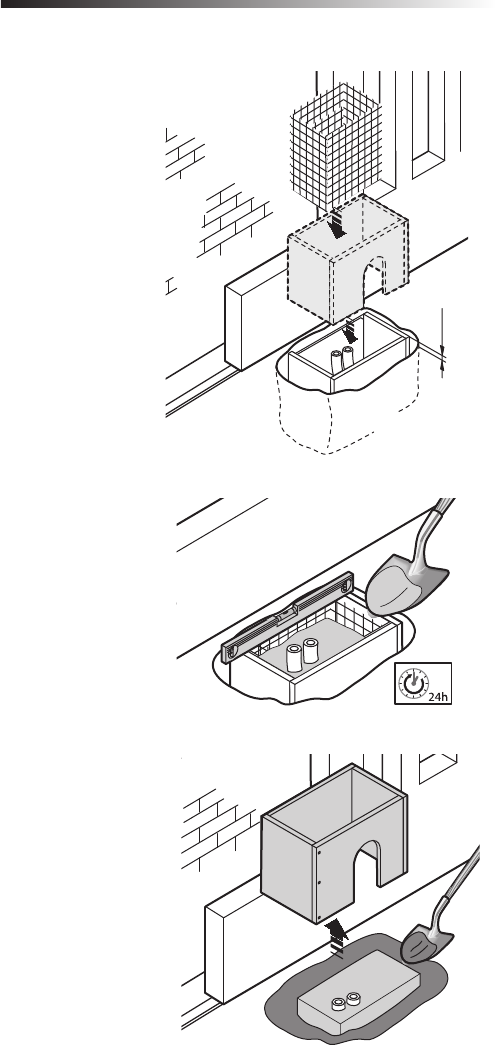

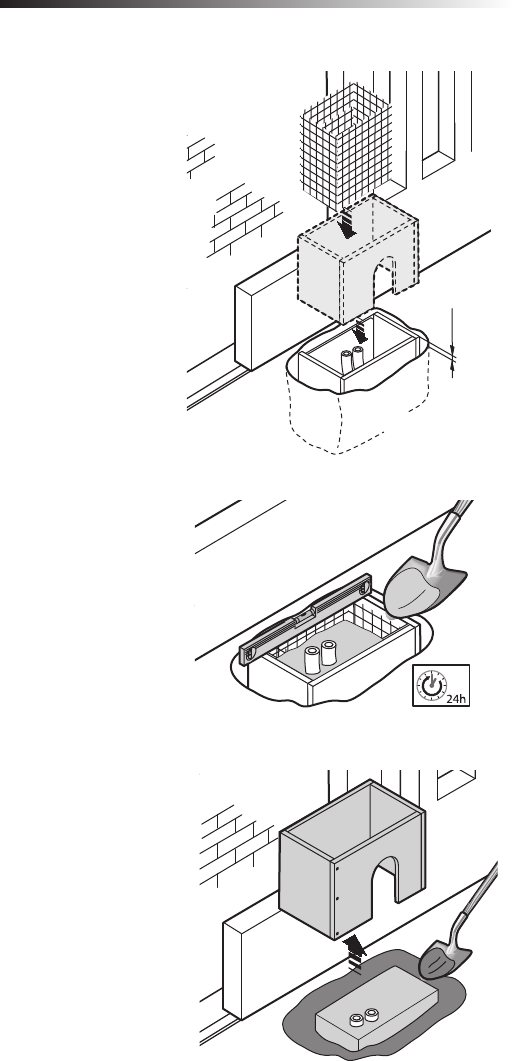

3. Prepare a form box larger than the mounting
plate and insert the form box in the hole
(Figure 2). The form box should be 1-3/4" (50
mm) above the ground (Figure 2).
4. Insert an iron grid inside the form to reinforce
the concrete (Figure 2).
5. Fill the form box with concrete and wait for at
least 24 hours to allow the concrete to cure
(Figure 3).
6. Remove the form box (Figure 4).
7. Fill the hole around the concrete form with soil
(Figure 4).
![](/img.php?id=2486873&img=bga.png)
10
INSTALLATION
11 cm
3 cm
TOP VIEW OF GATE
The distance between
the rack and the gate
should be 2.4 cm.
Gate
Rack
Mounting Plate
Mounting Plate
Rack
Figure 5
Cables
Figure 6

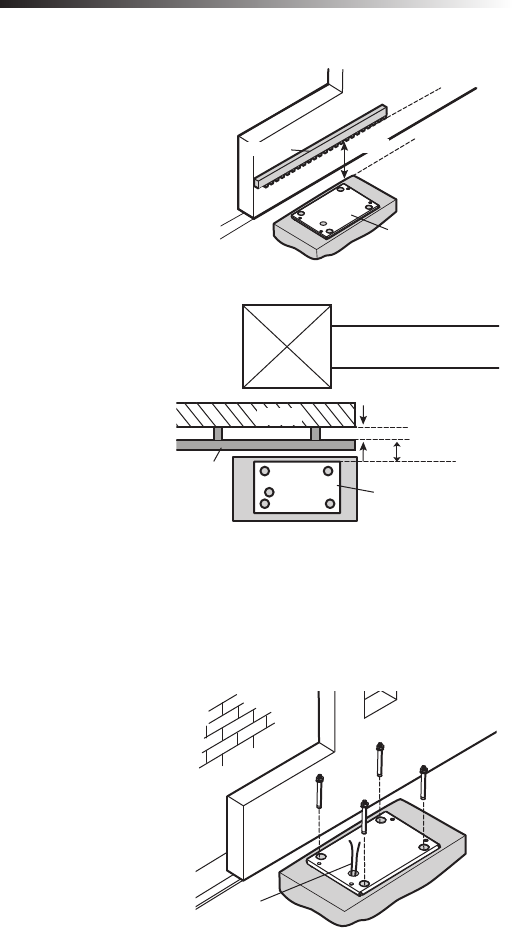

8. Position the mounting plate relative to the gate
(Figure 5).
9. Run all cables through the knockout (Figure 6).
10. Mark the mounting hole locations, drill with
a masonry bit. Screw the mounting plate into
place with provided anchoring hardware
(Figure 6).
![](/img.php?id=2486873&img=bgb.png)
11
INSTALLATION

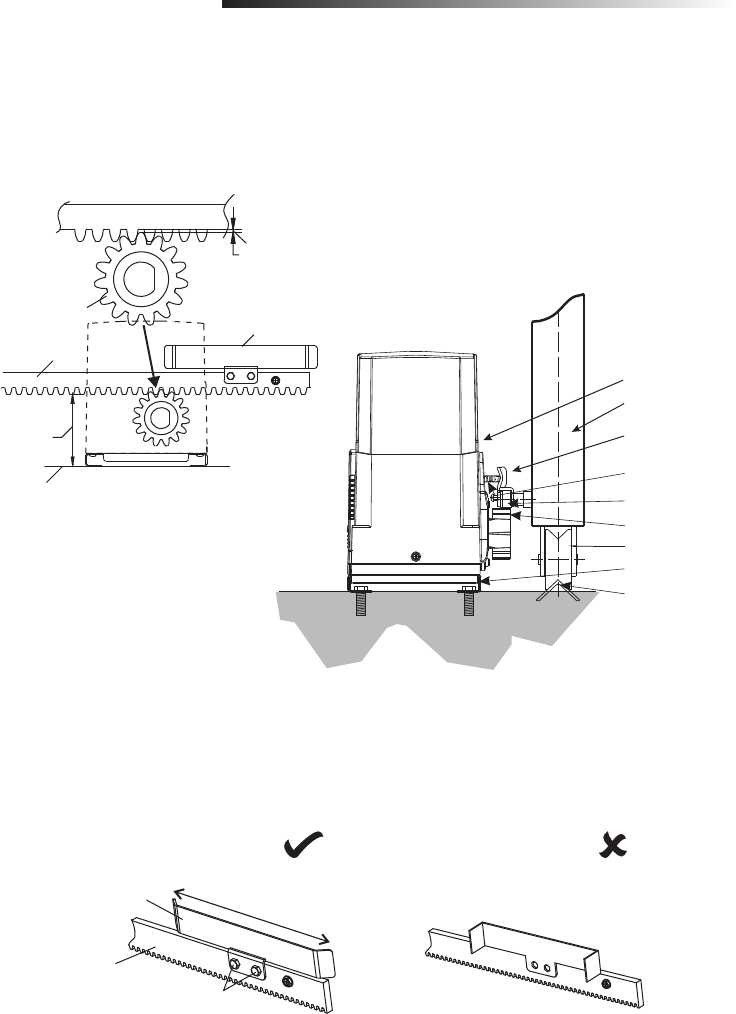

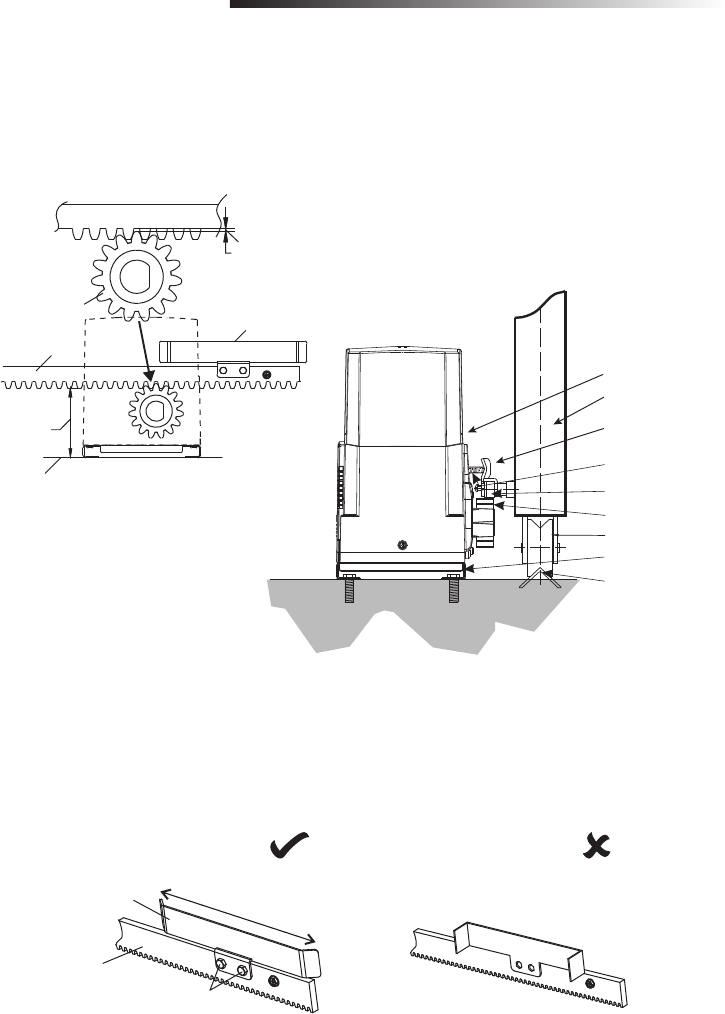

Install the Operator
Make sure the sliding gate can be moved smoothly before installation. There must be a clearance
between rack and gear as shown, or the gate movement may be effected.
Limit Switch Bracket Installation
Attach the limit switch bracket to the rack with adjusting screws. If the limit switch bracket is installed
incorrectly, the gate cannot learn the travel limit.
110 mm
2-3 mm
Operator
Gate
Limit switch
bracket
Limit switch
spring
Rack
Gear
Wheel
Mounting plate
Track
Rack
Gear
Ground level
Limit switch
bracket
Limit switch bracket Adjust the limit
switch bracket
Adjusting screw
CORRECT INSTALLATION
Rack
INCORRECT INSTALLATION
![](/img.php?id=2486873&img=bgc.png)
12
INSTALLATION

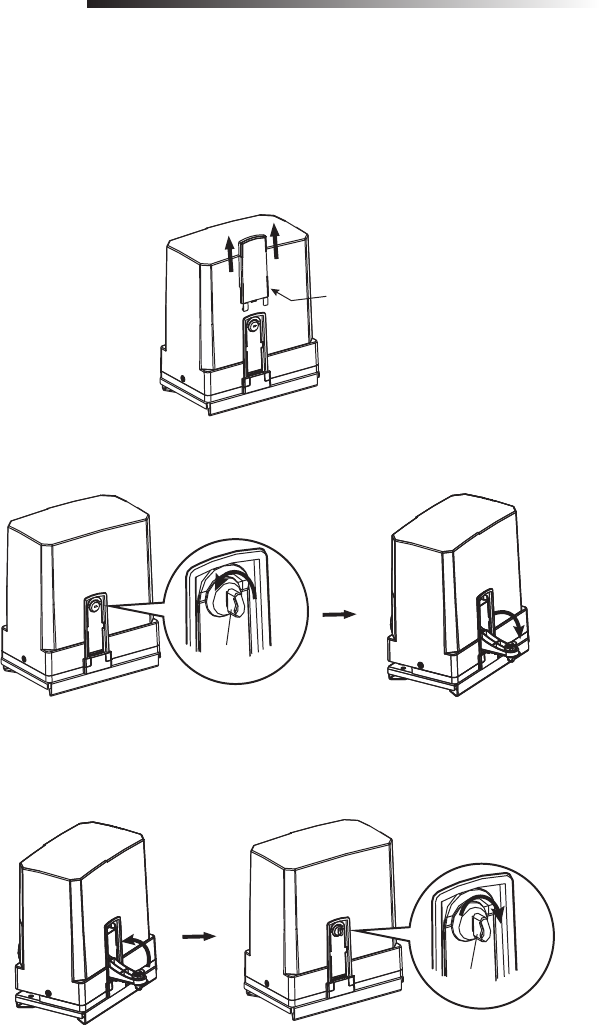

Disengage the Clutch
Disengaged the clutch for the following reasons:
• To open or close the gate manually in case of power failure.
• To reset the functions.
• The operator needs maintenance.
1. Pull out the key guard.
2. Turn the release key, then pull manual release lever down to disengage the clutch.
3. To re-engage the clutch, return the manual release lever to the upright position making sure the
housing and release lever tabs are aligned and turn the release key to the lock position.
NOTE: Remember to lock the clutch after cover is in place and all operations are fi nished.
Key guard
Release key
Disengage
the clutch
Release key
Lock the clutch
![](/img.php?id=2486873&img=bgd.png)
13
To reduce the risk of SEVERE INJURY or DEATH:
• ANY maintenance to the operator or in the area near the operator MUST NOT be performed until
disconnecting the electrical power (AC or solar and battery). Upon completion of maintenance
the area MUST be cleared and secured, at that time the unit may be returned to service.
• Disconnect power at the fuse box BEFORE proceeding.
NOTE: The operator should be on a separate fused line of adequate capacity.
• ALL electrical connections MUST be made by a qualified individual.
• DO NOT install any wiring or attempt to run the operator without consulting the wiring diagram.
• ALL power wiring should be on a dedicated circuit and well protected.
• ALL power and control wiring MUST be run in separate conduit.
• BEFORE installing power wiring or control stations be sure to follow all specifications and
warnings described below. Failure to do so may result in SEVERE INJURY to persons and/or
damage to operator.
WIRING

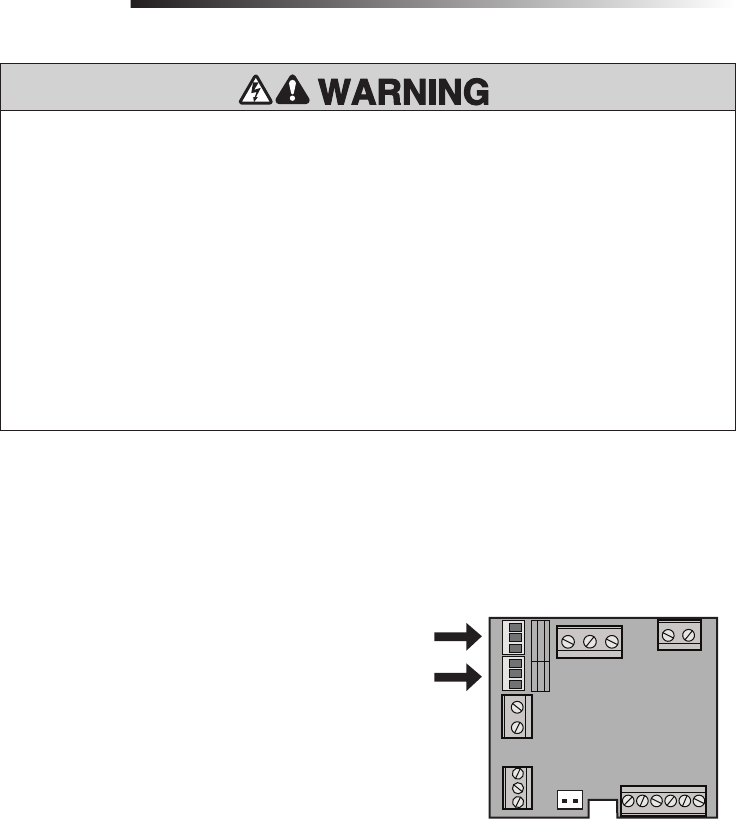

Voltage Selection
The operator can be wired for either 110-127 Vac or 220-240 Vac through a jumper setting.
NOTE: Factory default jumper is installed for 220 Vac.
For 110-127 Vac installations:
1. Turn off the AC power from the main power
source circuit breaker.
2. Place the jumper on J3 and the cover on J2 on
the power board.
For 220-240 Vac installations:
1. Turn off the AC power from the main power
source circuit breaker.
2. Place the jumper on J2 and the cover on J3 on
the power board.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
J3
J2
POWER BOARD
![](/img.php?id=2486873&img=bge.png)
14

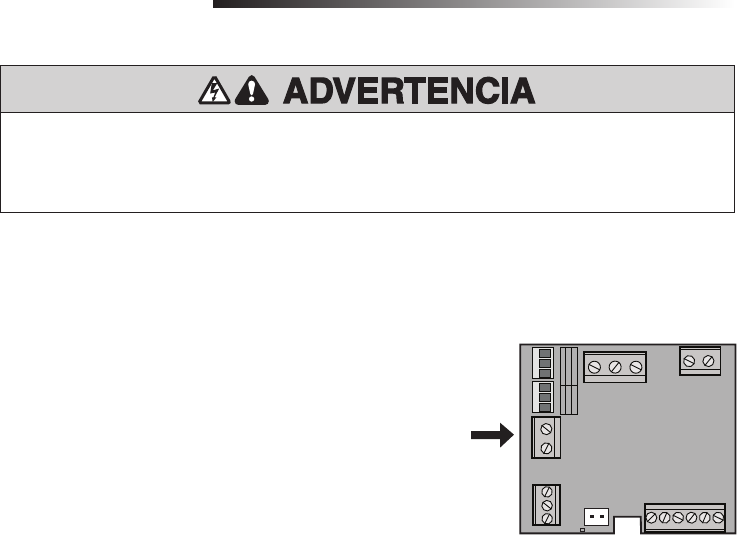

Power Wiring
The operator can be wired for either 110-127 Vac or 220-240 Vac.
1. Turn off the AC power from the main power
source circuit breaker.
2. Insert the AC power wires through the wire
input hole closest to the motor.
3. Connect the “hot” wire to the L terminal on the
power board.
4. Connect the neutral wire to the N terminal on
the power board.
5. Tighten the watertight connector nut.
6. Restore power to the operator.
WIRING
To reduce the risk of SEVERE INJURY or DEATH:
• DO NOT TOUCH the unused connections on J2 or J3 as they are energized.
• Replace cover before reconnecting or connecting power.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC +CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
POWER BOARD
Power In
![](/img.php?id=2486873&img=bgf.png)
15
WIRING
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
STOP
GND
IR2
SW2
SW1
GND
IR1
IR+24V
DCLAMP
+24V
CN3 CN2
M1M2
MOTOR DC
CN1
CN4
RV
FORCE
LV
SBC
S2 S1
ON
12345678
ON
LED1
LED2
LED3
LED4
LED5
RF
LEARN
Transformer
(Input)
POWER IN
Backup Battery
Operator
Operator
Antenna
POWER BOARD
CONTROL BOARD
Transformer
(Out)
Emergency Stop
Switch
Limit Switch
Photoelectric
Sensor
DC Flashing
Light
SBC is an
open/close
command for a
single gate.
![](/img.php?id=2486873&img=bg10.png)
16
WIRING
Battery Backup (Optional)
The batteries are charged in the circuit by the integrated transformer. Recommended items for a battery
backup application (not provided):
• Two 12V 4Ah batteries (McNair Model RB-FM-12V-4AH)
• Battery box (Attwood Model 9069-1)
• 3 x 18 AWG (1.00 mm) VM-1 105˚C 600V, 1 wire must have a 10A/250V in-line fuse
1. Disconnect AC power to the operator.
2. Insert the battery power wires through the same hole as the AC power wires.
3. Connect the battery cable to the BATTERY terminals on the power board.
4. Install battery box in desired location (no further than 10 feet from the operator).
5. Place the batteries in the battery box.
6. Connect a jumper with an in-line fuse between the positive (+) terminal on one battery and the
negative (-) terminal on the other battery.
7. Connect the positive battery cable wire to the positive (+) terminal on the battery.
8. Connect the negative battery cable wire to the negative (-) terminal on the other battery.
9. Reconnect AC power to the operator.
10. Place cover on the operator.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
POWER BOARD
Jumper with
10A/250V
in-line fuse
(not provided)
+-
![](/img.php?id=2486873&img=bg11.png)
17
The travel limits can be set when the gate is closed or opened.
1. Press and hold the
SBC
button for 5 seconds. The DL5 will fl ash.
2. Press the remote control or
SBC
button.
3. The gate will open or close and stop when the limit switch bracket reaches the switch spring. The
gate operator will save the setting information.
The operator should move in the close direction fi rst when setting the limits. If the gate moves in the
open direction fl ip the #5 dip switch to the opposite position.
NOTE: The gate operator will exit programming after 30 seconds of inactivity.
TRAVEL LIMIT SETTINGS
PROGRAMMING
Remote Control
1. Press and release the
LEARN
button, LED1 will light.
2. Press the remote control button that you would like to program.
The operator will automatically exit learn mode (LED1 will fl ash and go out) if programming is
successful. To program additional Security✚ 2.0™ remote controls or remote control buttons, repeat
the programming steps above. Press the LEARN button a second time to exit programming at any time.
Partial Open Setting
1. Press and release the
LEARN
button, LED1 will light.
2. Press and release the
LEARN
button again, LED1 will begin fl ashing.
3. Press the remote control button that you would like to program to the partial open setting (must be
different than button controlling normal operation).
NOTICE: Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
Any changes or modifi cations not expressly approved by the party responsible for this product could void the user’s authority to operate the equipment.
This device is designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be collocated or operating in conjunction with any other antenna or transmitter, except in accordance with FCC multi-transmitter product procedures.
The antenna(s) used for this must be installed to provide a separation distance of at least 20 cm from all persons and must not be collocated or operating
in conjunction with any other antenna or transmitter, except in accordance with FCC multi-transmitter product procedures.
![](/img.php?id=2486873&img=bg12.png)
18
PROGRAMMING
Erase All Codes
1. Press and hold the
LEARN
button, LED2 will light.
2. Hold the LEARN button for approximately 8 seconds. LED1 will go out and all remote control codes
are now erased.
LiftMaster® Internet Gateway
To program the operator to the LiftMaster® Internet Gateway:
1. Connect the Ethernet cable to the LiftMaster® Internet Gateway and the router.
2. Connect power to the LiftMaster® Internet Gateway.
3. Create an online account by visiting www.myliftmaster.com.
4. Register the LiftMaster® Internet Gateway.
5. Use an internet enabled computer or smartphone to add devices. The LiftMaster® Internet Gateway
will stay in learn mode for three minutes.
6. Press the LEARN button on the operator (LED1 will light as it enters learn mode). The LiftMaster®
Internet Gateway will pair to the operator if it is within range and LED1 will fl ash and go out if
programming is successful.
Erase a LiftMaster® Internet Gateway
1. Press and hold the
LEARN
button, LED1 will light.
2. Hold the LEARN button for approximately 8 seconds. LED1 will go out and all remote control codes
are now erased.
3. Press and hold the LEARN button a second time, LED1 will light again.
4. Hold the LEARN button for approximately 8 seconds. LED1 will go out and all gateways are now
erased.
![](/img.php?id=2486873&img=bg13.png)
19

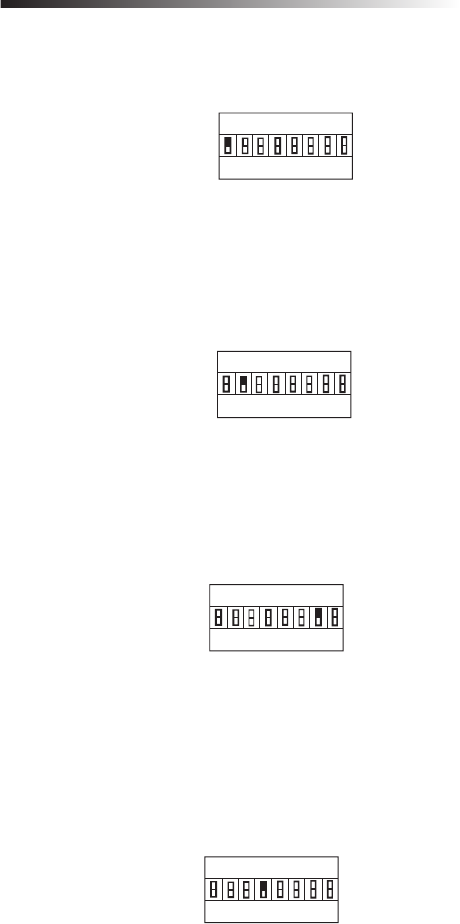

Increased Starting Force
When activated, the operator will run with higher
force for fi rst 2+/-1 seconds than the normal
running force.
1 ON = Higher starting force
1 OFF = Standard starting force
Partial Open Setting
When on, the partial open setting will open the
gate 1 meter. Refer to the Programming section for
instructions to program the remote control for this
setting.
2 ON = Partial Open ON
2 OFF = Partial Open OFF
Auto Closing Setting
Switches shall be used to set timer to close
duration from 0-105 seconds by adding the values
of each switch in the ON position. Each switch
value shall be the following:
6 ON = 15 seconds
7 ON = 30 seconds
8 ON = 60 seconds
Limit Switch Setting
Factory default is set to OFF (normal open).
4 ON = Travel limit switch is set to
normal close
4 OFF = Travel limit switch is set to
normal open
1 2 3 4 5 6 7 8
S1
ON
OFF
Increased Starting Force is on
SETTINGS
1 2 3 4 5 6 7 8
S1
ON
OFF
Partial Open is on
1 2 3 4 5 6 7 8
S1
30 Seconds
ON
OFF
1 2 3 4 5 6 7 8
S1
Normal open
ON
OFF
![](/img.php?id=2486873&img=bg14.png)
20
Force Adjustment
The gate will stop when it contacts an obstacle in
opening, and will reverse to open when in closing.
If the force is set too weak, the gate will not work
normally. If the force is set too strong, it may cause
serious injury or property damage.
Turn the FORCE dial clockwise to increase the force
of the gate. Turn the FORCE dial counterclockwise
to decrease the force of the gate.
Soft Stop Setting
When the soft stop function is on, the gate stops
softly before the opening/closing motion is almost
fi nished.
3 ON = Soft stop function is on
3 OFF = Soft stop function is off
Turn LV dial clockwise to increase the soft stop
length. Turn the LV dial counterclockwise to
decrease the soft stop length.
Moving Speed Setting
Turn RV dial clockwise to increase the speed of the
gate. Turn the RV dial counterclockwise to decrease
the speed of the gate.
Opening/Closing Identification
If the gate reacts incorrectly to an obstacle, set
dip switch 5 to the opposite position to reset the
correct gate position.
Correct: When the gate is closing, and the
photoelectric sensor beam is interrupted or the
gate meets an obstacle, the gate will immediately
reverse to the open position.
Incorrect: When the gate is closing, and the
photoelectric sensor beam is interrupted or the gate
meets an obstacle, the gate stops immediately or
continues to close.
SETTINGS
1 2 3 4 5 6 7 8
S1
ON
OFF
Soft stop function is on
1 2 3 4 5 6 7 8
S1
ON
OFF
FORCE
IncreaseDecrease
LV
IncreaseDecrease
RV
IncreaseDecrease
![](/img.php?id=2486873&img=bg15.png)
21
Flashing Light (Optional)
The DC LAMP and GND connectors on the control board are for the FA42LM fl ashing light. The fl ashing
light will turn on before the gate opens.
Photoelectric Sensor and Edge Sensor Connection
The connection for the photoelectric sensor and edge sensor is normally closed. If the operator is
installed without photoelectric sensors or edge sensors, connect the IR1 terminal to the GND terminal
with a jumper and connect the IR +24V terminal to the GND terminal with a jumper, otherwise the
operator will not function properly. The jumpers are installed from the factory.
PHOTOELECTRIC SENSOR
Photoelectric sensors can be connected to IR1 or IR2.
When the beam of a photoelectric sensor connected to IR1 is interrupted by obstacles, the gate will stop
and reverse during closing or stop during opening. IR1 LED on the control board will turn off. When
the beam of a photoelectric sensor connected to IR2 is interrupted by obstacles, the gate will stop and
reverse for 1 second during closing or stop during opening. IR2 LED on the control board will turn off.
EDGE SENSOR
Edge sensors can only be connected to IR2.
When the edge sensor connected to IR2 is contacted, the gate will stop and reverse for 1 second during
closing or stop during opening. IR2 LED on the control board will turn off.
SETTINGS
![](/img.php?id=2486873&img=bg16.png)
22
OPERATION AND MAINTENANCE
• READ AND FOLLOW ALL INSTRUCTIONS.
• NEVER let children operate or play with gate controls. Keep the remote control away from
children.
• ALWAYS keep people and objects away from the gate. NO ONE SHOULD CROSS THE PATH OF
THE MOVING GATE.
• Test the gate operator monthly. The gate MUST reverse on contact with a rigid object or stop
when an object activates the non-contact sensors. After adjusting the force or the limit of travel,
retest the gate operator. Failure to adjust and retest the gate operator properly can increase the
risk of INJURY or DEATH.
• Use the emergency release ONLY when the gate is not moving.
• KEEP GATES PROPERLY MAINTAINED. Read the owner’s manual. Have a qualified service person
make repairs to gate hardware.
• The entrance/exit is intended for vehicles. Pedestrians should be supplied with a separate access
opening.
• Activate gate ONLY when it can be seen clearly, is properly adjusted and there are no obstructions
to gate travel.
• Locate entrapment protection devices to protect in BOTH the open and close gate cycles.
• SAVE THESE INSTRUCTIONS.
Important Safety Instructions
![](/img.php?id=2486873&img=bg17.png)
23
To reduce the risk of SEVERE INJURY or DEATH:
• Disconnect ALL power BEFORE performing ANY maintenance.
• ALL maintenance MUST be performed by a LiftMaster® professional.
• ALWAYS wear protective gloves and eye protection when changing the battery or working around
the battery compartment.
Maintenance
OPERATION AND MAINTENANCE
CHECK AT LEAST ONCE EVERY
DESCRIPTION TASK MONTH 3 MONTHS 6 MONTHS 12 MONTHS
External
entrapment
protection
systems
Check for proper
operation •
Complete Check Out
Gate warning
signs Make sure they are
present •
Manual release Check and operate •
Gate Inspect for wear or
damage •
Accessories Check all for proper
operation •
Electrical Inspect all wire
connections •
Total unit Inspect for wear or
damage •
Maintenance Chart
![](/img.php?id=2486873&img=bg18.png)
24
OPERATION AND MAINTENANCE
There are different kinds of materials in a gate operator. Some can be recycled, such as aluminum, iron,
plastic, wires etc., not all materials are recyclable.
1. Completely disconnect all power to the operator.
2. Disassemble all the equipment and accessories.
3. Remove the backup battery from the operator and the battery in the remote control.
4. Take out the control board.
5. Recyclable materials should be handled by the local qualifi ed company.
6. Backup battery, battery from remote control and control board, etc. with harmful substances
should be handled by the local qualifi ed company to prevent environmental pollution.
Lead-acid backup battery and some electronic material are harmful substances. In order not to get
the environment polluted, they should be recycled or discarded according to requirements of the
local law regulation.
Recycling
![](/img.php?id=2486873&img=bg19.png)
25
Trouble Cause Solution
The operator will not
work from the remote
control.
1. The plug is not securely
connected.
2. The clutch is disengaged.
3. Photoelectric sensor or
edge sensor malfunction.
4. The fuse is blown.
5. The remote control code
has been erased.
6. The remote control battery
power is too weak or dead.
1. Have the power supply connected
securely by a qualifi ed technician.
2. Engage the clutch with the release
key.
3. Check the photoelectric sensors and
edge sensors. If the photoelectric
sensors or edge sensors are
damaged, replace with a new pair. If
no sensors are installed, connect the
GND terminal and IR terminal with a
short cable.
4. Replace the fuse.
5. Reprogram the remote control.
6. Replace the remote control battery.
When opening or
closing the gate, the
gate does not stop
when the block touches
the limit switch.
1. The SW1 and SW2 terminal
connections are reversed.
2. The motor wire connections
are reversed.
1. Switch the SW1 and SW2 terminal
connections.
2. Switch the motor wire connections.
The gate does not
reverse when meeting
obstacles.
1. The gate closing direction
has been set incorrectly.
2. The force is set too high.
1. Set dip switch 5 to the opposite
position.
2. Turn the force setting dial
counterclockwise to adjust the force to
a proper level.
The gate opens
automatically during the
closing procedure.
The force is set too low. Turn the force setting dial clockwise to
adjust the force to a proper level.
The gate opens
automatically when
the door is completely
closed.
The gate closing direction
has been reversed and the
automatic closing gate
function is active.
Set dip switch 5 to the opposite position.
The gate does not open
completely. The user controls the gate by
partial open button in error. Control the gate by pressing full
opening/closing button.
TROUBLESHOOTING
![](/img.php?id=2486873&img=bg1a.png)
FA31LM Flashing Light
FA42LM Photoelectric Sensor
ACCESSORIES
For support contact:
americalatina@chamberlain.com
828LM LiftMaster Internet Gateway
202097 Rack
TX4UNI Remote Control
K140364 Main Control Board
K140368 Power Board
K210720 Operator Cover and
Access Door
ANTEX12 Antenna
![](/img.php?id=2486873&img=bg1b.png)
LEA ATENTAMENTE EL MANUAL ANTES DE PROCEDER CON LA INSTALACIÓN Y EL USO
ESTE PRODUCTO DEBE SER INSTALADO POR UN TÉCNICO
PROFESIONAL EN SISTEMAS PARA PORTONES.
SL600
OPERADOR DE PORTONES RODANTES
MANUAL DE INSTALACIÓN
![](/img.php?id=2486873&img=bg1c.png)
2
CONTENIDO
SEGURIDAD
Medidas de seguridad para portones batientes y de reja ornamental ......................................................3
Información importante de seguridad .................................................................................................. 4-5
INTRODUCCIÓN
Especificaciones .......................................................................................................................................6
Contenido de la caja .................................................................................................................................6
Herramientas necesarias ..........................................................................................................................7
Vista general del operador de portón .......................................................................................................7
INSTALACIÓN
Dimensiones del operador .......................................................................................................................8
Preparar e instalar la placa de montaje .............................................................................................. 8-10
Instalación del operador ........................................................................................................................11
Instalación del soporte del límite de carrera ..........................................................................................11
Desacoplar el embrague ........................................................................................................................12
CONEXIONES
Elección de voltaje .................................................................................................................................13
Conexión de alimentación eléctrica ........................................................................................................14
Diagrama de conexiones ........................................................................................................................15
Batería de reserva (opcional) .................................................................................................................16
CALIBRACIÓN DEL LÍMITE DE DESPLAZAMIENTO ...............................................................................17
PROGRAMACIÓN
Control remoto .......................................................................................................................................17
Calibración de apertura parcial ..............................................................................................................17
Borrar todos los códigos .......................................................................................................................18
LiftMaster® Internet Gateway .................................................................................................................18
Borrar un LiftMaster® Internet Gateway .................................................................................................18
CONFIGURACIÓN
Mayor fuerza inicial ................................................................................................................................19
Calibración de apertura parcial ..............................................................................................................19
Cierre automático ...................................................................................................................................19
Calibración de límites de carrera............................................................................................................19
Regulación de la fuerza ..........................................................................................................................20
Parada suave .........................................................................................................................................20
Calibración de la velocidad de movimiento ............................................................................................20
Identificación de apertura y cierre..........................................................................................................20
Luz intermitente (opcional) ....................................................................................................................21
Conexión del sensor fotoeléctrico y el sensor de borde ........................................................................21
USO Y MANTENIMIENTO ................................................................................................................. 22-24
DIAGNÓSTICO DE FALLAS ....................................................................................................................25
ACCESORIOS .........................................................................................................................................26
![](/img.php?id=2486873&img=bg1d.png)
3
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
PRECAUCIÓN ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
PRECAUCIÓNPRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
MECÁNICA
ELECTRICIDAD
Estas advertencias y/o símbolos de seguridad que
aparecen a lo largo de este manual le alertarán de la
existencia de riesgo de una lesión seria o de muerte si no
se siguen las instrucciones correspondientes. El peligro
puede ser eléctrico (electrocución) o mecánico. Lea
atentamente las advertencias.
Cuando vea esta palabra y/o símbolo de seguridad a lo
largo de este manual le alertará de que existe el riesgo
de dañar el portón y/o el operador del mismo si no
se siguen las instrucciones correspondientes. Léalas
detenidamente.
Medidas de seguridad para portones batientes y de reja ornamental
SEGURIDAD
Para evitar LESIONES GRAVES o la MUERTE por accidentes con el portón en movimiento:
• INSTALAR dispositivos de protección contra atrapamiento por la seguridad de personas que se
acerquen a un portón en movimiento.
• Usar dispositivos de seguridad tanto para apertura como para cierre.
• Instalar protección contra atrapamiento para cubrir los espacios entre el portón y objetos
RÍGIDOS, tales como columnas y postes.
• El portón NO debe abrirse hacia lugares de acceso público.
• CONSERVAR ESTAS INSTRUCCIONES.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
NOTA IMPORTANTE:
• ANTES de instalar, usar o reparar el operador, debe leer y comprender totalmente este manual y
seguir todas las instrucciones de seguridad.
• Estas instrucciones destacan temas importantes de seguridad. Estas instrucciones no son de
aplicación general para todos los casos. Como cada instalación tiene sus propias características, la
seguridad y aptitud de funcionamiento del portón es responsabilidad del comprador, del técnico de
instalación y del usuario fi nal.
• Conserve estas instrucciones.
![](/img.php?id=2486873&img=bg1e.png)
4
Para reducir el riesgo de LESIONES GRAVES o la MUERTE por defectos de instalación:
1. Los sistemas de control de paso vehicular son prácticos y seguros. Los sistemas operadores
de portones tienen varios componentes. La unidad operadora es uno de esos componentes.
Cada sistema está diseñado específicamente para una aplicación individual.
2. Los diseñadores, instaladores y usuarios del sistema de operación deben tener en cuenta los
posibles peligros relacionados con cada aplicación individual. Los sistemas incorrectamente
diseñados, instalados o mantenidos pueden crear riesgos para el usuario y los transeúntes. El
diseño y la instalación de los sistemas abre-puertas deben minimizar los potenciales peligros
para el público.
3. El operador puede crear fuerzas de magnitud como componente del sistema. Por lo tanto, todo
diseño debe incluir funciones de seguridad. Entre estas funciones de seguridad pueden
mencionarse:
• Bordes especiales • Protección de rodillos • Sensores fotoeléctricos
• Mallas • Columnas • Carteles de instrucciones y seguridad
4. Instalar el operador sólo cuando:
a. El operador es apropiado para la construcción y el uso de la puerta.
b. Todas las aberturas de un portón rodante horizontal estén protegidas o cubiertas por una
malla desde la parte inferior hasta un mínimo de 4 pies (1.2 m) sobre el nivel del suelo para
impedir que una esfera de 2 1/4 de pulg. (6 cm) de diámetro atraviese cualquiera de las
aberturas, y en la parte de la cerca adyacente que el portón cubra en posición abierta.
c. Se hayan eliminado o protegido todos los puntos de presión expuestos, y se hayan colocado
protecciones para los rodillos que quedan expuestos.
5. El operador debe usarse únicamente con portones para paso de vehículos. Los peatones deben
ser provistos de una vía de acceso independiente.
6. El portón debe instalarse en un lugar de modo que haya suficiente espacio libre entre el portón
y las estructuras adyacentes al abrirse y cerrarse, para reducir el riesgo de quedar atrapado.
7. Antes de instalar el operador, el portón debe estar instalado y debe moverse libremente en
ambas direcciones.
8. Los controles deben estar alejados del portón, a una distancia que impida que el usuario entre
en contacto con el portón cuando usa los controles.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
SEGURIDAD
INFORMACIÓN IMPORTANTE DE SEGURIDAD
![](/img.php?id=2486873&img=bg1f.png)
5
SEGURIDAD
9. Para un operador de portón con sensor sin contacto:
a. Consultar el manual del instrucciones para determinar el lugar de montaje del sensor para
cada tipo de aplicación.
b. Tomar precauciones para reducir el riesgo de tropiezos cuando un vehículo activa un sensor
cuando el portón todavía está en movimiento.
c. Donde haya riesgo de atrapamiento u obstrucción, tal como el perímetro de movimiento del
portón o la barrera, es necesario instalar uno o más sensores sin contacto.
10. Para un operador con sensor de contacto, tal como un sensor de borde:
a. El montaje y las conexiones del sensor de contacto con el operador deben ubicarse de
manera que haya riesgo de daños accidentales.
b. Un sensor de contacto inalámbrico, como el que transmite señales de frecuencia de radio
(RF) al operador del portón para las funciones de protección de atrapamiento estará ubicados
donde no esté obstruidas la transmisión de las señales. Un sensor de contacto inalámbrico
debe funcionar según las condiciones estipuladas de uso.
c. En un portón deslizante horizontal para acceso de vehículos deben instalarse sensores de
contacto en ambos laterales y del interno y externo de la columna.
d. Del lado interno y externo del borde vertical del portón se instalarán sensores de contacto.
Además, si el borde inferior de un portón está a más de 6 pulg. (15 cm) sobre el nivel del
suelo en cualquier punto de su trayectoria, deben instalarse uno o más sensores de contacto
en dicho borde.
INFORMACIÓN IMPORTANTE DE SEGURIDAD
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
IMPORTANTE: En Perú y Chile está prohibido el uso de la tecnología MyQ y accesorios compatibles en
portones.
![](/img.php?id=2486873&img=bg20.png)
6
Especificaciones
INTRODUCCIÓN
Alimentación principal de CA: 110-127 VCA / 220-240VCA; 50/60 Hz
Voltaje del motor: 24 VCC
Potencia: 100 W
Rango de temperatura ambiente: -25 ~ +50 ˚C
Peso máximo del portón: 600 Kg
Ancho máximo del portón: 8 m
Fuerza máxima de tracción (N): 300
Clasifi cación de protección: IP 44
Velocidad de desplazamiento: 22 cm/s
Ciclos diarios de funcionamiento: Máximo de 50 ciclos por día
Peso del operador: 6 Kg
Contenido de la caja
Manual de
instalación
(no mostrado)
Control remoto, modelo TX4UNI (2)
Tornillo expandible M8x80 (4)
Placa de montaje
Operador del portón
Llave de acople (2)
Tornillo M8 X40 con tuerca
hexagonal y arandela plana
(conjuntos)
Soporte del límite de
carrera (2) Bastidor
![](/img.php?id=2486873&img=bg21.png)
7
Vista general del operador de portón
Herramientas necesarias
Los cables deben cumplir con todos los códigos locales y nacionales para el uso al aire libre.
INTRODUCCIÓN
Soporte del límite
de carrera
Bastidor
Control
remoto
Operador de
portón
Portón
Sensor
fotoeléctrico
Luz intermitente
![](/img.php?id=2486873&img=bg22.png)
8
INSTALACIÓN
Dimensiones del operador
270 mm
294 mm
218 mm
3.98 cm
(1.57 pulg.)
23.97 cm
(9.44 pulg.)
30.47 cm
(12 pulg.)
39.97 cm
(15.74 pulg.)
Figura 1
Preparar e instalar la placa de montaje
Las instrucciones e ilustraciones en este manual se ofrecen como ejemplo ÚNICAMENTE. Cada
instalación puede variar según el espacio disponible, las obstrucciones y los accesorios utilizados. El
técnico de instalación debe encontrar la mejor solución.
1. Hacer un agujero a un lado del portón (Figura 1). La capa de concreto debe tener mayor espesor
que la profundidad de congelamiento. Consultar los códigos nacionales y municipales vigentes.
![](/img.php?id=2486873&img=bg23.png)
9
INSTALACIÓN
1-3/4 de pulg.
(50 mm)
Figura 2
Figura 3
Figura 4
2. Abrir un canal e instalar el conducto eléctrico.
El conducto debe ser de 3/4 de pulg. de
diámetro como máximo.
NOTA: La cantidad de conductos dependerá del
lugar de instalación y los accesorios instalados.
3. Preparar un molde de encofrado que sea más
grande que la placa de montaje e introducirlo
en el agujero (Figura 2). El encofrado debería
quedar a 1-3/4 de pulg. (50 mm) sobre el nivel
del suelo (Figura 2).
4. Colocar una rejilla de acero en el encofrado
para reforzar el concreto (Figura 2).
5. Llenar la caja con concreto y esperar a que se
cure durante al menos 24 horas (Figura 3).
6. Quitar el encofrado (Figura 4).
7. Llenar el agujero alrededor del concreto con
tierra (Figura 4).
![](/img.php?id=2486873&img=bg24.png)
10
INSTALACIÓN
11 cm
3 cm
VISTA SUPERIOR DEL PORTÓN
La distancia entre el
bastidor y el portón
debe ser de 2.4 cm.
Portón
Bastidor
Placa de montaje
Placa de montaje
Bastidor
Figura 5
Cables
Figura 6
8. Colocar la placa de montaje en la posición
correspondiente (Figura 5).
9. Pasar los cables por el orifi cio de salida
(Figura 6).
10. Marcar el lugar de los agujeros de montaje
y hacer los agujeros con una broca para
mampostería. Fijar la placa de montaje con los
accesorios suministrados (Figura 6).
![](/img.php?id=2486873&img=bg25.png)
11
INSTALACIÓN
Instalación del operador
Antes de instalar el operador verifi car que el portón se mueva libremente. Tal como se muestra, debe
quedar una separación entre el bastidor y el engranaje para que el movimiento del portón no se vea
afectado.
Instalación del soporte del límite de carrera
Fijar con los tornillos el soporte del límite de carrera al bastidor. Si el soporte se instala
incorrectamente, el portón no responderá al límite de carrera.
110 mm
2-3 mm
Operador
Portón
Soporte del límite
de carrera
Resorte del límite
de carrera
Bastidor
Engranaje
Rueda
Placa de montaje
Carril
Bastidor
Engranaje
Nivel de suelo
Soporte del límite
de carrera
Soporte del límite
de carrera Ajustar el soporte del
límite de carrera
Tornillo de fijación
INSTALACIÓN CORRECTA
Bastidor
INSTALACIÓN INCORRECTA
![](/img.php?id=2486873&img=bg26.png)
12
INSTALACIÓN
Desacoplar el embrague
Desacoplar el embrague por las siguientes razones:
• Para abrir y cerrar el portón en caso de un corte de energía.
• Para restituir las funciones.
• Mantenimiento del operador.
1. Quitar la tapa de la llave.
2. Para desacoplar el embrague girar la llave y tirar hacia abajo la palanca del mecanismo manual.
3. Para acoplar el embrague llevar la palanca manual a la posición superior (deben quedar alineadas
las pestañas del alojamiento y de la palanca) y girar la llave a la posición de bloqueo.
NOTA: Después de colocar la tapa y fi nalizar los movimientos, recuerde bloquear el embrague.
Tapa de la llave
Llave de
desbloqueo
Desacoplar
el embrague
Bloquear el embrague
Llave de
desbloqueo
![](/img.php?id=2486873&img=bg27.png)
13
Para reducir el riesgo de LESIONES GRAVES o la MUERTE:
• No realizar mantenimiento en el operador ni en el área cercana al mismo sin cortar la
alimentación eléctrica (CA, solar y batería). Al terminar el mantenimiento, limpiar y asegurar el
área antes de que el portón vuelva a entrar en servicio.
• Desconectar la alimentación eléctrica en la caja de fusibles ANTES de continuar.
NOTA: La alimentación eléctrica del operador debe originarse en una línea independiente con
fusibles propios.
• Un técnico profesional DEBE realizar la instalación eléctrica.
• NO haga conexiones ni ponga en funcionamiento el operador sin consultar el esquema de
conexiones y cableado.
• La alimentación eléctrica DEBE estar en un circuito independiente y con protección apropiada.
• El cableado de alimentación y de control DEBE estar en conductos separados.
• ANTES de instalar el cableado el alimentación y control verificar que se cumplan las
especificaciones e instrucciones siguientes. Esto es para evitar GRAVES ACCIDENTES LESIVOS y
daños materiales.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA

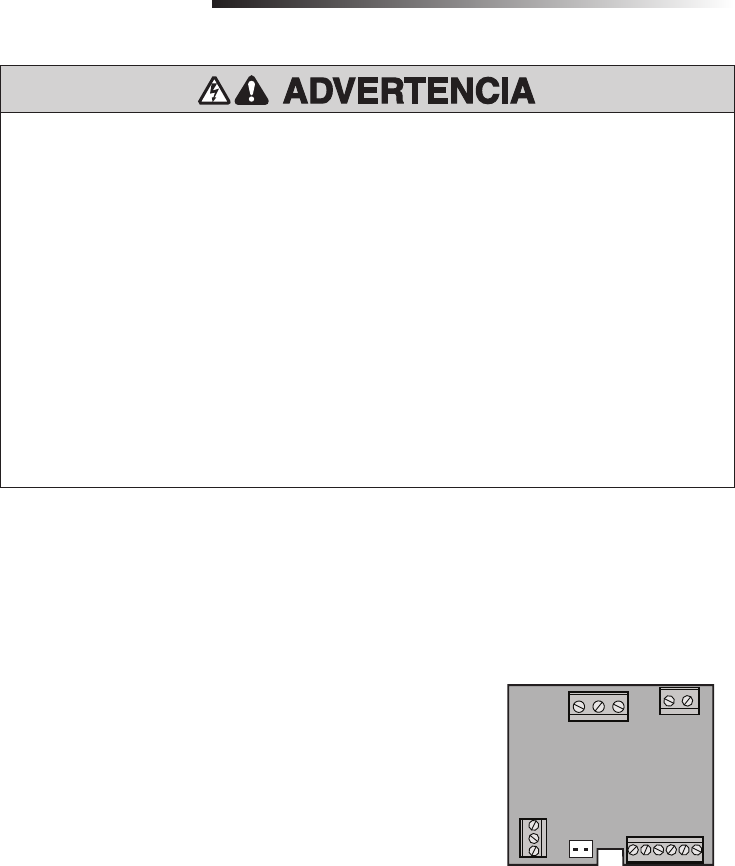

CONEXIONES
Elección de voltaje
El operador puede utilizarse con 110-127 VCA o 220-240 VCA cambiando la posición de un puente.
NOTA: El puente viene de fábrica para alimentación en 220 VCA.
Para alimentación en 110-127 VCA:
1. Cortar la alimentación eléctrica con el
interruptor principal del circuito.
2. Colocar el puente en J3 y la tapa en J2 en la
tarjeta de alimentación.
Para alimentación en 220-240 VCA:
1. Cortar la alimentación eléctrica con el
interruptor principal del circuito.
2. Colocar el puente en J2 y la tapa en J3 en la
tarjeta de alimentación.
CN1
TR IN
TR OUT
CN3
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
N
127V 230V
TARJETA DE ALIMENTACIÓN
![](/img.php?id=2486873&img=bg28.png)
14
CONEXIONES
Para reducir el riesgo de LESIONES GRAVES o la MUERTE:
• NO TOQUE las conexiones no utilizadas en J2 o J3, ya que están energizados.
• Colocar la tapa antes de conectar o volver a conectar la alimentación eléctrica.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Conexión de alimentación eléctrica
El operador puede conectarse a 110-127 VCA o 220-240 VCA.
1. Cortar la alimentación eléctrica con el
interruptor principal del circuito.
2. Pasar los conductores de CA por la entrada
más cercana al motor.
3. Conectar la fase de alimentación al terminal L
de la tarjeta.
4. Conectar el neutro al terminal N de la tarjeta.
5. Ajustar bien la tuerca del conector pasante.
6. Conectar la alimentación eléctrica del
operador.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
TARJETA DE ALIMENTACIÓN
Alimentación
eléctrica
![](/img.php?id=2486873&img=bg29.png)
15
CONEXIONES
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
STOP
GND
IR2
SW2
SW1
GND
IR1
IR+24V
DCLAMP
+24V
CN3 CN2
M1M2
MOTOR DC
CN1
CN4
RV
FORCE
LV
SBC
S2 S1
ON
12345678
ON
LED1
LED2
LED3
LED4
LED5
RF
LEARN
Transformador
(entrada)
ALIMENTACIÓN
ELÉCTRICA
Batería de reserva
Operador
Operador
Antena
TARJETA DE
ALIMENTACIÓN
TARJETA DE CONTROL
Transformador
(salida)
Interruptor de parada
de emergencia
Límite de carrera
Sensor
fotoeléctrico
Luz intermitente
de CC
Control de un
solo botón es
un mando de
apertura/cierre
para una sola
portón.
![](/img.php?id=2486873&img=bg2a.png)
16
CONEXIONES
Batería de reserva (opcional)
Las baterías se cargan a través del circuito con el transformador. Elementos recomendados para uso
con una batería de reserva (no suministrados):
• Dos baterías de 12 V, 4 A-H (McNair Modelo RB-FM-12V-4AH)
• Caja de batería (Attwood Modelo 9069-1)
• 3 x 18 AWG (1.00 mm) VM-1 105˚C 600 V, 1 cable debe tener fusible de 10 A/250 V
1. Desconectar la alimentación eléctrica al operador.
2. Pasar los cables de alimentación desde la batería por la misma entrada que los cables de
alimentación de CA.
3. Conectar el cable de la batería a los terminales marcados como BATTERY en la tarjeta de
alimentación.
4. Instalar la caja de la batería (a no más de 10 pies de distancia del operador).
5. Colocar las baterías en la caja.
6. Conectar un puente con fusible entre el positivo (+) de una batería y el negativo (-) de la otra.
7. Conectar el cable del positivo de batería al terminal positivo (+) de la batería.
8. Conectar el cable del negativo de batería al terminal negativo (-) de la otra batería.
9. Conectar la alimentación eléctrica al operador.
10. Colocar la tapa del operador.
J3 J2
CN1
TR IN
TR OUT
CN3
110-127Vac 220-240Vac
J2
J3 OFF
ON ON
OFF
DC
+
CN4
BAT
CHCTR VBAT
CN2
CN7
PE
POWER LINE
NL
CN6
N
127V 230V
Puente con
fusible de
10 A/250 V
(no incluido)
TARJETA DE ALIMENTACIÓN
+-
![](/img.php?id=2486873&img=bg2b.png)
17
CALIBRACIÓN DE LÍMITES
DE DESPLAZAMIENTO
PROGRAMACIÓN
NOTIFICACIÓN: El uso está sujeto a las siguientes condiciones: (1) Este dispositivo no debe causar interferencia perjudicial, y (2) este dispositivo debe
poder recibir interferencia, incluso interferencia que pueda afectar su funcionamiento.
Cualquier cambio o modifi cación no aprobados explícitamente por la parte responsable del cumplimiento, podría anular la autoridad del usurario para
operar el equipo.
Este dispositivo está diseñado para proporcionar una protección razonable contra las interferencias dañinas en una instalación residencial.Este
equipo genera, usa y puede emitir energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones podrá causar interferencia
con comunicaciones radiales. Aun así, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo produce
interferencia en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo la unidad, el usuario debe tratar de corregir el
problema por medio de lo siguiente:
- Reorientar o reubicar la antena de recepción.
- Aumentar la distancia de separación entre el equipo y el receptor.
- Conectar el equipo a un tomacorriente de un circuito eléctrico diferente al que esté conectado el receptor.
- Consultar al distribuidor del producto o a un técnico idóneo de radio y televisión.
Los límites de carrera pueden calibrarse con el portón cerrado o abierto.
1. Mantener pulsado el botón
SBC
durante 5 segundos. El DL5 parpadeará.
2. Pulsar el control remoto o el botón
SBC
.
3. El portón se abrirá o cerrará, y se detendrá cuando el soporte del límite del carrera llegue al resorte
del relé. El operador guardará en memoria esta calibración.
Al calibrar los límites de desplazamiento, el operador debe moverse primero en la dirección de cierre. Si
el portón se desplaza en la dirección de apertura, cambiar la posición del microselector 5.
NOTA: El operador del portón cancelará el modo de programación después de 30 segundos de
inactividad.
Control Remoto
1. Oprimir y soltar el botón
LEARN
(se encenderá el LED1).
2. Pulsar el botón del control remoto que desea programar.
El operador saldrá automáticamente del modo de aprendizaje cuando haya fi nalizado la programación
(el LED1 parpadeará y se apagará). Para programar otros controles remotos Security✚ 2.0™ repetir los
pasos anterior de programación. Pulsar otra vez el botón LEARN (aprendizaje) para salir del modo de
programación en cualquier momento.
Calibración de apertura parcial
1. Oprimir y soltar el botón
LEARN
. El LED1 de encenderá.
2. Oprimir y soltar el botón
LEARN
nuevamente. El LED1 comenzará a parpadear.
3. Pulsar el botón del control remoto que se programará para calibrar la apertura parcial (debe ser un
botón diferente al de comando normal del portón).
![](/img.php?id=2486873&img=bg2c.png)
18
PROGRAMACIÓN
Borrar todos los códigos
1. Mantener oprimido el botón
LEARN
(se encenderá el LED2).
2. Mantenerlo oprimido durante aproximadamente 8 segundos. El LED1 se apagará y se borrarán los
códigos del control remoto.
LiftMaster® Internet Gateway
Para programar el operador con el LiftMaster® Internet Gateway:
1. Conectar el cable de Ethernet al LiftMaster® Internet Gateway y al router.
2. Conectar la alimentación eléctrica al LiftMaster® Internet Gateway.
3. Crear una cuenta por Internet en el sitio www.myliftmaster.com.
4. Registrar el LiftMaster® Internet Gateway.
5. Agregue dispositivos con una computadora o un teléfono inteligente vía Internet. El LiftMaster®
Internet Gateway permanecerá en modo de aprendizaje durante tres minutos.
6. Pulse el botón LEARN (aprendizaje) en el operador (el LED1 se encenderá en modo de
aprendizaje). El LiftMaster® Internet Gateway se conectará al operador si la distancia es adecuada,
y el LED1 parpadeará y se apagará si la programación se hubiera realizado.
Borrar un LiftMaster® Internet Gateway
1. Mantener oprimido el botón
LEARN
(se encenderá el LED1).
2. Mantenerlo oprimido durante aproximadamente 8 segundos. El LED1 se apagará y se borrarán los
códigos del control remoto.
3. Mantener oprimido el botón LEARN (aprendizaje) por segunda vez (se encenderá otra vez el LED1).
4. Mantenerlo oprimido durante aproximadamente 8 segundos. El LED1 se apagará y se borrarán los
códigos Gateway.
![](/img.php?id=2486873&img=bg2d.png)
19
CONFIGURACIÓN
Mayor fuerza inicial
El operador arrancará aplicando una fuerza mayor
que la normal para mover el portón, durante los
primeros 2 segundos (+/-1).
1 ON = Mayor fuerza inicial
1 OFF = Fuerza normal de arranque
Calibración de apertura parcial
Con apertura parcial activada, el portón se abrirá 1
metro. En la sección de Programación se dan las
instrucciones para programar el control remoto
para este modo de apertura.
2 ON = Apertura parcial activada
2 OFF = Apertura parcial desactivada
Cierre automático
Para calibrar la duración del cierre entre 0 y
105 segundos, se suman los valores de cada
microselector llevado a la posición ON (Sí). Valor
de cada microselector:
6 ON = 15 segundos
7 ON = 30 segundos
8 ON = 60 segundos
Calibración de límites de carrera
Posición de fábrica: OFF (normalmente abierto).
4 ON = Límite de carrera con contacto
normalmente cerrado.
4 OFF = Límite de carrera con contacto
normalmente abierto.
1 2 3 4 5 6 7 8
S1
ON
OFF
Mayor fuerzainicial activada
1 2 3 4 5 6 7 8
S1
ON
OFF
Apertura parcial activada
1 2 3 4 5 6 7 8
S1
30 segundos
ON
OFF
1 2 3 4 5 6 7 8
S1
Normalmente abierto
ON
OFF
![](/img.php?id=2486873&img=bg2e.png)
20
CONFIGURACIÓN
Regulación de la fuerza
El portón se detendrá cuando encuentre un
obstáculo al abrirse, y comenzará a abrirse si
se estuviera cerrando. Si la fuerza calibrada es
muy baja, el portón no funcionará normalmente.
Si la fuerza calibrada es muy alta podría causar
accidentes personales o daños materiales.
Girar el botón FORCE en sentido horario para
incrementar la fuerza del portón. Girar el botón
FORCE en sentido antihorario para reducir la fuerza
del portón.
Parada suave
Con la función de parada suave activada, el portón
se detendrá suavemente cuando esté llegando al
límite de apertura o cierre.
3 ON = Parada suave activada
3 OFF = Parada suave desactivada
Girar el botón LV en sentido horario para aumentar
la duración de la parada suave. Girar el botón LV en
sentido antihorario para reducir la duración de la
parada suave.
Calibración de la velocidad de
movimiento
Girar el botón RV en sentido horario para aumentar
la velocidad del portón en movimiento. Girar el
botón RV en sentido antihorario para disminuir la
velocidad del portón en movimiento.
Identificación de apertura y cierre
Si el portón reacciona incorrectamente ante un
obstáculo, llevar el microselector 5 a la posición
opuesta para corregir el problema.
Correcto: Si el portón se está cerrando y se
interrumpe el haz del sensor fotoeléctrico o el
portón encuentra un obstáculo, el portón invierte
su dirección inmediatamente y se abre.
Incorrecto: Si el portón se está cerrando y se
interrumpe el haz del sensor fotoeléctrico o el
portón encuentra un obstáculo, el portón se detiene
o continúa cerrándose.
1 2 3 4 5 6 7 8
S1
ON
OFF
Función de parada suave activa
1 2 3 4 5 6 7 8
S1
ON
OFF
FORCE
IncrementarReducir
LV
IncrementarReducir
RV
IncrementarReducir
![](/img.php?id=2486873&img=bg2f.png)
21
CONFIGURACIÓN
Luz intermitente (opcional)
Los conectores DCL y GND en la tarjeta corresponden a la luz intermitente FA42LM. La luz intermitente
se encenderá antes de que el portón se abra.
Conexión del sensor fotoeléctrico y el sensor de borde
El contacto del sensor fotoeléctrico y sensor de borde es normalmente cerrado. Si no se instalan
los sensores fotoeléctricos ni los sensores de borde, conectar el terminal IR1 al terminal GND con
un puente y el terminal IR +24V al terminal GND con otro puente para que el operador funcione
correctamente. Los puentes vienen instalados de fábrica.
SENSOR FOTOELÉCTRICO
Los sensores fotoeléctricos pueden conectarse a IR1 o IR2.
Cuando el haz de un sensor conectado a IR1 se interrumpe, el portón se detendrá e invertirá su
dirección si se estuviera cerrando, o se detendrá si se estuviera abriendo. El LED IR1 en la tarjeta de
control se apagará. Cuando el haz de un sensor conectado a IR2 se interrumpe, el portón se detendrá e
invertirá su dirección durante 1 segundo si se estuviera cerrando, o se detendrá si se estuviera abriendo.
El LED IR2 en la tarjeta de control se apagará.
SENSOR DE BORDE
Los sensores de borde pueden conectarse únicamente a IR2.
Cuando sensor de borde conectado a IR2 hace contacto, el portón se detendrá e invertirá su dirección
durante 1 segundo si se estuviera cerrando, o se detendrá si se estuviera abriendo. El LED IR2 en la
tarjeta de control se apagará.
![](/img.php?id=2486873&img=bg30.png)
22
USO Y MANTENIMIENTO
• LEA Y CUMPLA TODAS LAS INSTRUCCIONES.
• NO permita que los niños usen ni jueguen con los controles de un portón. Mantenga el control
remoto alejado de los niños.
• Mantenga SIEMPRE a la gente y los objetos alejados del portón. NADIE DEBE ATRAVESAR EL
RECORRIDO DEL PORTÓN EN MOVIMIENTO.
• Probar el funcionamiento del operador del portón una vez por mes. El portón DEBE invertir su
dirección al entrar en contacto con un objeto rígido o detenerse cuando se activan los sensores
sin contacto. Probar el sistema después de regular la fuerza o el límite de desplazamiento del
operador. Si el operador de portón no se regula correctamente ni se prueba, habrá más riesgo de
accidentes con GRAVES LESIONES e INCLUSO FATALES.
• Usar el desacople de emergencia ÚNICAMENTE si el portón no está en movimiento.
• MANTENGA EL PORTÓN EN BUENAS CONDICIONES DE USO. Consultar el manual de
instrucciones. Use los servicios de un técnico profesional para reparar el portón.
• La entrada / salida está adaptado para vehículos. Los peatones deben ser provistos de una vía de
acceso independiente.
• Haga funcionar el portón SOLAMENTE si lo puede ver claramente, si está correctamente
calibrado y si no hay ninguna obstrucción en su recorrido.
• Usar dispositivos de seguridad tanto para apertura como para cierre.
• CONSERVAR ESTAS INSTRUCCIONES.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
![](/img.php?id=2486873&img=bg31.png)
23
Para reducir el riesgo de LESIONES GRAVES o la MUERTE:
• Desconectar la alimentación eléctrica ANTES de hacer mantenimiento.
• El mantenimiento DEBE ser realizado por un técnico profesional de LiftMaster®.
• Usar SIEMPRE guantes y gafas de seguridad para trabajar con la batería.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Mantenimiento
USO Y MANTENIMIENTO
INSPECCIONAR AL MENOS UNA VEZ CADA
DESCRIPCIÓN TAREA MES 3 MESES 6 MESES 12 MESES
Sistemas de
protección contra
atrapamiento
externo
Probar el
funcionamiento •
Inspección completa
Letreros de
seguridad Verifi car que no falte
ninguno •
Liberación
manual Probar el
funcionamiento •
Portón Verifi car que no haya
desgaste ni averías •
Accesorios Probar el
funcionamiento de
todos
•
Instalación
eléctrica Inspeccionar todas
las conexiones •
Unidad completa Verifi car que no haya
desgaste ni averías •
Cuadro de mantenimiento
![](/img.php?id=2486873&img=bg32.png)
24
USO Y MANTENIMIENTO
Un operador de portón tiene diferentes materiales. Algunos de ellos pueden reciclarse, tales como
aluminio, hierro, plástico, cables, etc., pero no todos son reciclables.
1. Desconectar la alimentación eléctrica del operador.
2. Desarmar el equipo y los accesorios.
3. Quitar la batería de reserva en la caja de control y la batería del control remoto.
4. Desmontar la caja de control.
5. Entregar los materiales reciclables a una compañía local de desecho.
6. La batería de reserva y del control remoto, la caja de control, etc. deben entregarse a una compañía
de reciclaje para evitar la contaminación ambiental.
Las baterías de plomo-ácido y ciertos materiales de electrónica son materiales perjudiciales.
Para evitar la contaminación ambiental deben desecharse y reciclarse según las normas vigentes
locales.
PRECAUCIÓN ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Reciclaje
![](/img.php?id=2486873&img=bg33.png)
25
Problema Causa Solución
El operador no funciona
con el control remoto. 1. El enchufe no está bien
conectado.
2. El embrague está
desacoplado.
3. Falla del sensor fotoeléctrico
o del sensor de borde.
4. Fusible quemado.
5. El código del control remoto
se ha borrado.
6. La batería del control
remoto está descargada.
1. Pedir a un técnico profesional que
conecte la alimentación eléctrica.
2. Acoplar el embrague con la llave
correspondiente.
3. Inspeccionar los sensores
fotoeléctricos y los sensores de
borde. Cambiar los sensores
fotoeléctricos o los sensores de borde
que estuvieran fallados o dañados.
Si no hubieran sensores instalados,
conectar el terminal GND y el terminal
IR con un puente.
4. Cambiar el fusible.
5. Volver a programar el control remoto.
6. Cambiar la batería del control remoto
El portón no se detiene
en apertura ni en cierre
al tocar el límite de
carrera.
1. La conexión de los
terminales SW1 y SW2 está
invertida.
2. La conexión de los cables
del motor está invertida.
1. Invertir la conexión de los terminales
SW1 y SW2.
2. Invertir la conexión de los cables del
motor.
El portón no invierte su
dirección al encontrar
un obstáculo.
1. La dirección de cierre del
portón fue programada
incorrectamente.
2. La calibración de fuerza es
muy alta.
1. Llevar el microselector 5 a la posición
opuesta.
2. Girar el selector de fuerza en sentido
antihorario para regular correctamente
la fuerza.
El portón se abre
automáticamente
durante el cierre.
La calibración de fuerza es
muy baja. Girar el selector de fuerza en sentido
horario para regular correctamente la
fuerza.
El portón se abre
automáticamente
cuando está totalmente
cerrado.
La dirección de cierre del
portón se ha invertido y la
función automática del portón
de cierre está activo.
Llevar el microselector 5 a la posición
opuesta.
El portón no se abre
totalmente. El usuario controla el portón
por el botón parcial abierta por
error.
Controlar el portón con el botón de
apertura y cierre.
DIAGNÓSTICO DE FALLAS
![](/img.php?id=2486873&img=bg34.png)
FA31LM Luz intermitente
FA42LM Sensor fotoeléctrico
ACCESORIOS
Apoyo técnico:
americalatina@chamberlain.com
828LM LiftMaster Internet Gateway
202097 Bastidor
TX4UNI Control Remoto
© 2014, The Chamberlain Group Inc.
All Rights Reserved
01-37184 Todos los Derechos Reservados
K140364 Tabla del control principal
K140368 Tarjeta de alimentación
K210720 Cubierta del operador y
puerta de acceso
ANTEX12 Antena
