Cherry Europe F660 Wireless Mouse User Manual ELWM2 Liberty DE US FR
ZF Friedrichshafen AG Wireless Mouse ELWM2 Liberty DE US FR
Users Manual
Tastenbelegung/Button function/Programmation des touches
Batteriestatusanzeige/Battery status indication/Indicateur d’état de piles
Wippe links/rechts:
Browser zurück/vor
Rocker key left/right:
Browser back/forward
Touche à bascule gauche/droite:
Navigation arrière/avant
Nach dem ersten Blinken der roten
LED können Sie noch ca. 10 Stunden
weiterarbeiten.
After the first flashing of the red LED
you are able to work up to
approx. 10 hours.
Après le premier clignoter de la DEL
rouge vous peuvent travailler encore
env. 10 heures.

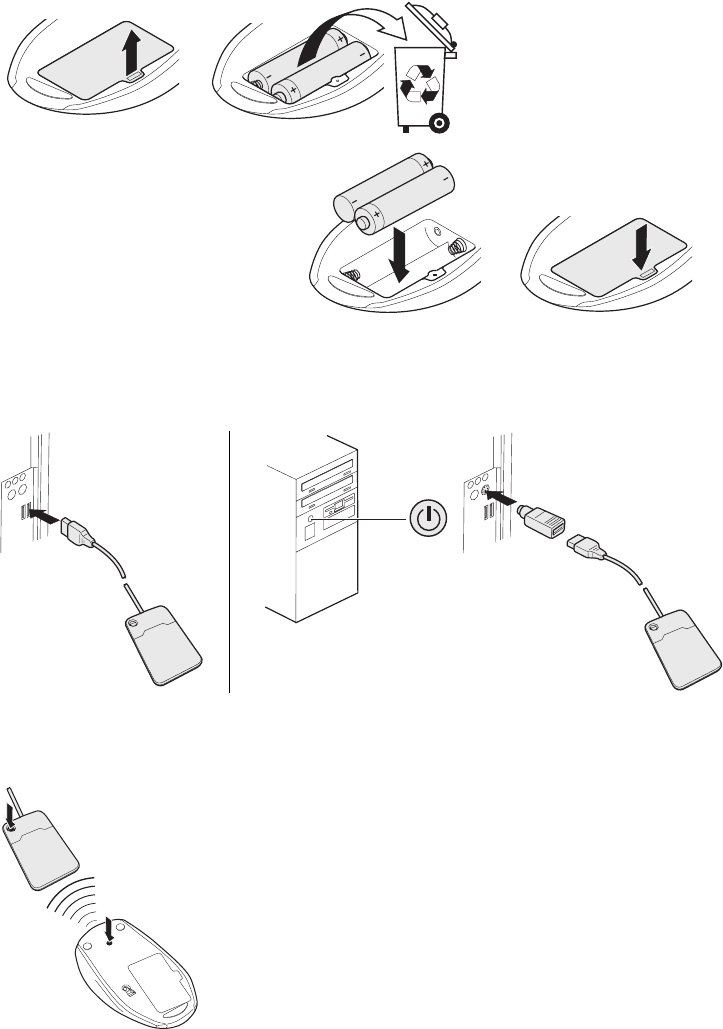

1 Batterien einlegen/Inserting batteries/Insérer les piles
2 Empfänger anschließen/Connecting receiver/Raccorder le récepteur
USB PS/2
3 Verbindung herstellen/Creating a connection/Etablir une connexion
OFF
1
2
Herzlichen Glückwunsch!
Mit einem Qualitätsprodukt aus dem Hause Cherry
haben Sie in jedem Fall die richtige Wahl getroffen.
Ihre LIBERTY zeichnet sich besonders durch
folgende Eigenschaften aus:
• Kabellose Freiheit mit 2 m Reichweite
• Präzise und schnell durch optischen Sensor
• Soft-Touch-Oberfläche
Alle 5 Tasten können Sie mit der Software KeyM@n
frei programmieren. Probieren Sie es aus!
Für Informationen zu weiteren Produkten, Downloads
und vielem mehr, besuchen Sie bitte
www.cherrycorp.com oder www.cherry.de
Wir wünschen Ihnen viel Vergnügen mit Ihrer
LIBERTY.
Ihre Cherry GmbH
1 Tipps
1.1 Mausuntergrund
Eine helle, strukturierte Fläche als Mausuntergrund
steigert die Effektivität der Maus und gewährleistet
eine optimale Bewegungserkennung.
Eine spiegelnde Fläche ist als Mausuntergrund nicht
geeignet.
1.2 Reinigung der Maus
Vorsicht!
Beschädigung durch aggressive Reinigungsmittel
oder Flüssigkeit in der Maus
1 Verwenden Sie zur Reinigung keine Lösungsmittel
wie Benzin oder Alkohol und keine Scheuermittel
oder Scheuerschwämme.
2 Verhindern Sie, dass Flüssigkeit in die Maus
gelangt.
1 Reinigen Sie die Maus mit einem leicht feuchten
Tuch und etwas mildem Reinigungsmittel
(z. B. Geschirrspülmittel).
2 Trocknen Sie die Maus mit einem fusselfreien,
weichen Tuch.
1.3 RSI-Syndrom
RSI-Syndrom
RSI steht für "Repetitive Strain Injury" = "Verletzung
durch wiederholte Beanspruchung". RSI entsteht
durch kleine, sich ständig wiederholende
Bewegungen.
Typische Symptome sind Beschwerden in den
Fingern oder im Nacken. Weitere Informationen finden
Sie unter: www.cherry.de/deutsch/service/
service_rsi.htm
1 Richten Sie Ihren Arbeitsplatz ergonomisch ein.
2 Positionieren Sie Tastatur und Maus so, dass sich
Ihre Oberarme und Handgelenke seitlich vom
Körper befinden und ausgestreckt sind.
3 Machen Sie mehrere kleine Pausen, ggf. mit
Dehnübungen.
4 Ändern Sie oft Ihre Körperhaltung.
1.4 Entsorgung
2 Hilfe im Problemfall
1 Prüfen Sie, ob die Batterien korrekt eingelegt sind
und genügend Spannung haben.
2 Drücken Sie zum Zurücksetzen der Maus zuerst die
Connect-Taste am Empfänger und dann an der
Unterseite der Maus.
3 Schließen Sie den Empfänger an einem anderen
USB-Anschluss am PC an.
4 Platzieren Sie den Empfänger nicht in der Nähe
von elektrischen Geräten und vermeiden Sie
metallische Oberflächen.
3 Technische Daten
Entsorgen Sie das Altgerät und die
Batterien über eine Sammelstelle für
elektronischen Abfall oder Ihren
Händler.
Bezeichnung Wert
Versorgungsspannung
Maus
2,0 ... 3,3 V SELV
Versorgungsspannung
Empfänger
5,0 V/DC ±5 % SELV
Stromaufnahme Maus max. 35 mA
Stromaufnahme
Empfänger
typ. 20 mA
Batterien Maus Typ LR6 (AA)
Lagertemperatur –20 °C ... +60 °C
Betriebstemperatur 0 °C ... +40 °C
4 Kontakt
Cherry GmbH
Cherrystraße
91275 Auerbach
www.cherrycorp.com
www.cherry.de
Vertrieb:
Tel.: +49 (0) 1805 243779 (01805 CHERRY),
(12 Cent/Min.)
E-Mail: sales@cherry.de
Technischer Support:
Tel.: +49 (0) 1805 919108 (12 Cent/Min.)
E-Mail: support@cherry.de
Bitte halten Sie bei Anfragen an den Technischen
Support folgende Informationen bereit:
• Artikel- und Serien-Nr. des Produkts
• Bezeichnung und Hersteller Ihres PCs, Notebooks
oder Motherboards
• Betriebssystem und ggf. installierte Version eines
Service Packs
5 Allgemeiner Anwenderhinweis
Cherry optimiert seine Produkte ständig im Zuge der
Entwicklung von neuen Technologien. Technische
Änderungen behalten wir uns deshalb vor. Die Ermitt-
lung der Zuverlässigkeit sowie die Definition von tech-
nischen Angaben erfolgen gemäß Cherry-interner
Prüfung, um international anerkannte Vorschriften
bzw. Normen zu erfüllen. Davon abweichende Anfor-
derungen können durch gegenseitige Zusammenar-
beit erfüllt werden. Unsachgemäße Behandlung,
Lagerung und äußere Einflüsse können zu Störungen
und Schäden im Einsatz führen.
Wir übernehmen keinerlei Gewährleistung für Män-
gel, die auf einer anwenderseitigen Veränderung des
Produkts beruhen, und haften nicht im Falle unbefug-
ter Veränderungen. Alle Reparaturen müssen durch
Cherry oder eine offiziell berechtigte Person oder
Organisation durchgeführt werden.
Etwaige Schadensersatzansprüche gegen Cherry
oder seine eingesetzten Vertreter – gleich aus wel-
chem Rechtsgrund (einschließlich stressbedingte kör-
perliche Schäden) – sind ausgeschlossen, soweit uns
nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbe-
achtung zwingender Produkthaftungsbestimmungen
treffen oder bei Verletzungen von Leben, Körper oder
Gesundheit. Die vorliegende Anleitung ist nur gültig
für das mitgelieferte Produkt.
Weitere Informationen darüber sind bei den jeweili-
gen Cherry-Distributoren oder direkt über die
Cherry GmbH erhältlich.
Congratulations!
When you select a quality product from Cherry, you've
always made the right choice.
The following features in particular set your LIBERTY
apart:
• The freedom of no cables with a range of 2 m
• Precise and fast with optical sensor
• Soft-touch surface
All 5 buttons are freely programmable with the
KeyM@n software. Try it and see!
For information on additional products, downloads,
and much more, please visit www.cherrycorp.com or
www.cherry.de
We hope you enjoy your new LIBERTY.
Your Cherry GmbH
1Tips
1.1 Surface under the mouse
A bright, structured surface under the mouse
increases the efficiency of the mouse and ensures
optimum detection of movement.
A reflective surface is not suitable for use under the
mouse.
1.2 Cleaning the mouse
Caution!
Damage may be caused by harsh cleaning agents or
liquids in the mouse
1 Do not use solvents such as gasoline or alcohol
and scouring agents or scouring sponges for
cleaning.
2 Prevent liquids from entering the mouse.
1 Clean the mouse with a slightly damp cloth and
some mild cleaning agent (e.g. dishwashing liquid).
2 Dry off the mouse with a soft, lint-free cloth.
1.3 RSI syndrome
RSI syndrome
RSI stands for "Repetitive Strain Injury". RSI results
from small, continually repeated movements.
Typical symptoms are discomfort in the fingers or
neck. For further information see: www.cherry.de/
english/service/servicedownload_rsi.htm
1 Set up your workspace for maximum ergonomic
benefit.
2 Position the keyboard and mouse in such a way
that your upper arms and wrists are on either side
of your body and are stretched out.
3 Take several short breaks, with stretching exer-
cises if necessary.
4 Change the position of your body often.
1.4 Disposal
1.5
2 Troubleshooting
1 Check whether the batteries are inserted correctly
and supply sufficient voltage.
2 Reset the mouse: Press Connect button on
receiver, and then press Connect button on bottom
of mouse.
3 Connect the receiver to another USB port on the
PC.
4 Place the receiver away from electrical devices and
avoid metallic surfaces.
3 Technical data
Dispose of the old unit and the batteries
via a collecting point for electronic scrap
or via your dealer.
Designation Value
Supply voltage mouse 2.0 ... 3.3 V SELV
Supply voltage receiver 5.0 V/DC ±5 % SELV
Current consumption
mouse
max. 35 mA
Current consumption
receiver
typ. 20 mA
Battery type mouse type AA (LR6)
Storage temperature –20 °C ... +60 °C
Operating temperature 0 °C ... +40 °C
4 Contact
Cherry GmbH
Cherrystraße
91275 Auerbach
Germany
www.cherrycorp.com
www.cherry.de
Sales:
Tel.: +49 (0) 1805 243779 (01805 CHERRY),
(0.12 €/min.)
E-mail: sales@cherry.de
Technical support:
Tel.: +49 (0) 1805 919108 (0.12 €/min.)
E-mail: support@cherry.de
Please have the following information on hand when
contacting technical support:
• Item and serial no. of the product
• Name and manufacturer of your PC/notebook or
motherboard
• Operating system and, if applicable, installed
service pack version
5 General advice
Cherry continuously optimizes products as new
technologies are developed. For this reason we
reserve the right to make technical alterations. The
evaluation of product reliability and the definition of
the product’s technical performance are carried out
according to Cherry’s own requirements in order to
meet internationally recognized regulations and
standards. Requirements in addition to these can be
met through mutual cooperation. Improper usage,
handling, storage and external influences could lead
to faults and defects during use.
We do not accept warranty for defects caused by
alterations to our product by the user and shall not be
held liable for unauthorized modifications. All repairs
must be made by Cherry or an officially appointed
organization or person.
Possible compensation claims against Cherry or its
nominated officers – whatever the legal justification
including physical or stress related injuries – are
excluded. Exceptions to this exist in the case of intent
or gross negligence on the part of Cherry,
infringements of Product Liability Law or in cases of
injury, bodily harm or risk to health. These operating
instructions only apply to the accompanying product.
Full details can be obtained from your local Cherry
dealer or direct from Cherry GmbH.
Félicitations!
En optant pour un produit de qualité de la société
Cherry, vous avez fait le bon choix.
Votre LIBERTY se caractérise par les propriétés
suivantes:
• Confort sans fil et portée de 2 m
• Précision et rapidité grâce au capteur optique
• Surface Soft Touch
Tous 5 touches librement programmable avec le
logiciel KeyM@n. A vous de jouer!
Pour de plus amples informations sur d'autres
produits, des téléchargements et autres, rendez-vous
sur les sites www.cherrycorp.com ou
www.cherry.de
Nous vous souhaitons de bien profiter de votre
LIBERTY.
Cherry GmbH
1 Conseils
1.1 Surface pour la souris
L'utilisation de la souris sur une surface claire, structu-
rée augmente son effectivité et garantit une détection
optimale des mouvements.
Une surface réfléchissante ne convient pas pour la
souris.
1.2 Nettoyage de la souris
Attention!
Détérioration en cas d’utilisation de produits de net-
toyage agressifs ou de pénétration de liquide dans la
souris
1 Pour le nettoyage, n’utilisez pas de solvants tels
que l’essence ou l’alcool ni aucun produit ou
éponge abrasif.
2 Empêchez tout liquide de pénétrer dans la souris.
1 Nettoyez la souris avec un chiffon légèrement
humide et un produit de nettoyage doux
(p. ex. détergent vaisselle).
2 Séchez la souris avec un chiffon doux non
peluchant.
1.3 Syndrome LMR
Syndrome LMR
LMR signifie "Lésion due aux mouvements répéti-
tivs". Le syndrome LMR apparaît suite à de petits
mouvements se répétant en permanence.
Des symptômes typiques sont des douleurs dans les
doigts ou la nuque. Pour plus d'informations visitez:
www.cherry.de/french/service/lmr.htm
1 Organisez votre poste de travail de manière ergo-
nomique.
2 Positionnez le clavier et la souris de telle façon que
vos bras et vos poignets se trouvent latéralement
par rapport au corps et soient étendus.
3 Faites plusieurs petites pauses, le cas échéant
accompagnées d’exercices d’étirement.
4 Modifiez souvent votre attitude corporelle.
1.4 Elimination
2 Aide en cas de problème
1 Vérifiez que les piles sont correctement mises en
place et que la tension est suffisante.
2 Remettre la souris: Appuyez sur le bouton de
Connect de la récepteur, puis sur le bouton de
Connect situé sous la souris.
3 Raccordez le récepteur à un autre raccordement
USB du PC.
4 Eloignez le récepteur des autres appareils
électriques et évitez les surfaces métalliques.
3 Caractéristiques techniques
Eliminer l’appareil usé et les piles via un
point de collecte pour déchets électroni-
ques ou via le point de vente.
Désignation Valeur
Alimentation de la
souris
2,0 ... 3,3 V SELV
Alimentation du
récepteur
5,0 V/DC ±5 % SELV
Consommation de
courant de la souris
max. 35 mA
Consommation de
courant du récepteur
typ. 20 mA
Type de piles type LR6 (AA)
Température de
stockage
–20 °C ... +60 °C
Température de
fonctionnement
0 °C ... +40 °C
4 Contact
Cherry GmbH
Cherrystraße
91275 Auerbach
Allemagne
www.cherrycorp.com
www.cherry.de
Distribution:
Tel.: +49 (0) 1805 243779 (01805 CHERRY),
(12 cents/min.)
E-mail: sales@cherry.de
Support technique:
Tél.: +49 (0) 1805 919108 (12 cents/min.)
E-mail: support@cherry.de
Lors de demandes, veillez à disposer des
informations suivantes à portée de main:
• N° d’article et n° de série du produit
• Désignation et fabricant de votre PC/portable ou
de la carte-mère
• Système d’exploitation et le cas échéant version
installée d’un Service Pack
5 Généralités
Cherry optimise continuellement ses produits en fonc-
tion des progrès technologiques. Par conséquent,
nous nous réservons le droit de faire des modifica-
tions techniques. L’évaluation de la fiabilité ainsi que
la définition des détails techniques sont le résultat des
tests internes conformes aux normes internationales
en vigueur. D’autres spécifications peuvent être appli-
quées suite à une coopération mutuelle. Des mauvai-
ses conditions d’utilisation, de stockage, ou
d’environnement peuvent entraîner des dysfonction-
nements ou des dommages lors de l’utilisation.
Nous insistons sur le fait que nous ne pouvons accor-
der quelque garantie que ce soit causée par une
modification du matériel par l’utilisateur. Ceci est vala-
ble également pour d’éventuels travaux de réparation
ou de maintenance effectués par des personnes non
agréées.
Toute demande d’indemnisation éventuelle contre
Cherry ou ses représentants – quoi que soit la cause
(ainsi que des dommages corporels dus a une
réaction émotionnelle) – sera rejetée dans la mesure
où elle n’est pas la conséquence d’une négligence de
notre part. Les restrictions ci-dessus ne s’appliquent
pas dans le cadre de la loi sur la Responsabilité
Produit allemande ainsi qu’en cas de blessures
corporelles ou d’atteintes à la santé. Les conditions
d’utilisation ci-dessus ne sont valables que pour le
produit livré avec cette notice.
Pour tout complément d’information, veuillez contac-
ter votre revendeur Cherry ou directement
Cherry GmbH.
Zertifizierungen/Certifications
1 Federal Communications Commission
(FCC) Radio Frequency Interface
Statement
Information to the user: This equipment has been
tested and found to comply with the limits for Class B
digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will
not occur in a particular installation. If this equipment
does cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to
correct the interference by one or more of the
following measures:
• Reorientate or relocate the receiving antenna.
• Increase the separation between the equipment
and receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/
TV technician for help.
Caution: Unauthorized changes or modifications could
void the authority to operate the equipment.
2For UL
For use with Listed Personal Computers only!
Bedienungsanleitung
Operating Manual
Mode d´emploi
644-0445.01 DE, US, FR Jul 2006
M-6650
Manual_M-6650.indd 1Manual_M-6650.indd 1 18.05.2006 14:40:57 Uhr18.05.2006 14:40:57 Uhr
