Bedienungsanleitung ..................4

Operating Manual........................7

Mode d’emploi...........................10

Manual de instrucciones...........13

Istruzione d'uso.........................16

Gebruikshandleiding ................. 19

Instruções de utilização ............22

6440585-00 DE, US, FR, ES, IT, NL, PT, SE, NO, DK, BE, FI, Mär 2012 (JD-0500 = Mod. JG-05, JF-05, R330)

Tastenbelegung / Button function / Programmation des touches / Asignación de

teclas / Assegnazione dei tasti / Toetstoewijzing / Ocupação das teclas

Batteriestatus-LED

Battery status LED

Voyant DEL de niveau de charge de la batterie

Visualización LED del estado de las pilhas

LED di ndicazione dello stato della batteria

LED voor de batterijstatus

LED de indicação do estado da pilha

Ton leiser

Volume down

Volume plus bas

Bajar volumen

Diminuzione volume

Geluid zachter

Som mais baixo

Ton an/aus

Sound on/off

Activer/désactiver le son

Activar/desactivar el sonido

Attivazione/disattivazione

dell'audio

Geluid in-/uitschakelen

Som ligado/desligado

Browser, Startseite

Browser, home

Navigateur, démarrage

Navegador, página de

inicio

Browser, home page

Browser, startpagina

Browser, página inicial

Standby

Mise en veille

Suspender

Stand-by

E-Mail Programm

E-Mail program

Programme E-Mail

Programa de correo

electrónico

Programma e-mail

E-mailprogramma

Acesso ao e-mail

Start/Pause

Play/pause

Lecteur/pause

Inicio/Pausa

Start/Pausa

Start/Pauze

Iniciar/Pausa

Nächster Titel

Next title

Titre suivant

Título siguiente

Titolo successivo

Volgende titel

Próximo título

Voriger Titel

Previous title

Titre précédent

Título anterio

Titolo precedente

Vorige titel

Título anterior

Mediaplayer

Reproductor

multimedia

Media Player

Mediaspeler

Abrir programa

multimédia

Ton lauter

Volume up

Volume plus fort

Subir volumen

Aumento volume

Geluid harder

Som mais alto

Empfänger anschließen

Connecting the receiver

Raccordement de récepteur

Conexión del receptor

Collegamento del ricevitore

Ontvanger aansluiten

Conectar o receptor

Batterien der Maus wechseln

Changing the batteries for the mouse

Remplacement des piles de la souris

Cambio de las pilas del ratón

Sostituzione delle batterie del mouse

Batterijen van de muis vervangen

Substituir as pilhas do rato

Maus einschalten

Switching on the mouse

Activation de la souris

Encender el ratón

Accensione del mouse

Muis inschakelen

Ligar o rato

Batterien der Tastatur wechseln

Changing the batteries for the keyboard

Changement des piles du clavier

Cambio de pilas del teclado

Sostituzione delle batterie della tastiera

Batterijen van het toetsenbord vervangen

Substituir as pilhas do teclado

Herzlichen

Glückwunsch ...

CHERRY entwickelt und produziert seit 1967

innovative Eingabe-Systeme für Computer. Den

Unterschied in Qualität, Zuverlässigkeit und

Design können Sie jetzt mit Ihrem neuen Lieb-

lingsstück erleben.

Bestehen Sie immer auf Original CHERRY.

Für Informationen zu weiteren Produkten,

Downloads und vielem mehr, besuchen Sie

bitte www.cherry.de

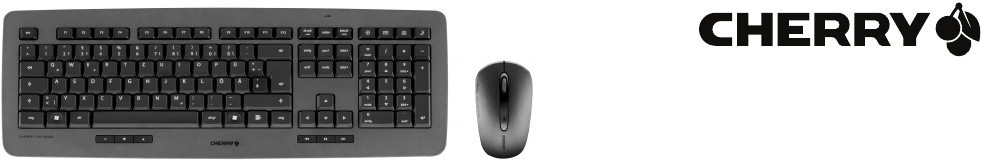

Ihr CHERRY DW 5000 zeichnet sich besonders

durch folgende Eigenschaften aus:

• Kabellose Freiheit mit bis zu 8 m Reichweite

• Präzise und schnell durch optischen Sensor

mit 1500 dpi Auflösung

• Batteriestatus-LED an Tastatur und Maus

• Die Tasten der Maus sowie die F-Tasten der

Tastatur und die Hotkeys (außer Standby)

können Sie mit der Software KeyM@n frei

programmieren (kostenloser Download

unter: www.cherry.de/deutsch/service/

download.php)

1 Tipps

1.1 Energiespar-Abschaltung

Wenn, zum Beispiel beim Transport, eine

Maustaste länger als 2 Minuten gedrückt wird,

schaltet sich die Maus automatisch aus.

Um die Maus wieder zu aktivieren, schalten Sie

sie am Schalter aus (OFF) und wieder ein (ON).

1.2 Mausuntergrund

Eine helle, strukturierte Fläche als Mausunter-

grund steigert die Effektivität der Maus, spart

Energie und gewährleistet eine optimale

Bewegungserkennung.

Eine spiegelnde Fläche ist als Mausunter-

grund nicht geeignet.

1.3 Reinigen der Geräte

VORSICHT: Beschädigung durch

aggressive Reinigungsmittel oder

Flüssigkeit in den Geräten

• Verwenden Sie zur Reinigung keine

Lösungsmittel wie Benzin oder Alkohol

und keine Scheuermittel oder Scheuer-

schwämme.

• Verhindern Sie, dass Flüssigkeit in die

Geräte gelangt.

• Entfernen Sie nicht die Tastkappen der

Tastatur.

1 Schalten Sie die Geräte aus.

2 Reinigen Sie die Geräte mit einem leicht

feuchten Tuch und etwas mildem Reini-

gungsmittel (z. B.: Geschirrspülmittel).

3 Trocknen Sie die Geräte mit einem fussel-

freien, weichen Tuch.

1.4 RSI-Syndrom

"Repetitive Strain Injury" = "Ver-

letzung durch wiederholte Bean-

spruchung". RSI entsteht durch

kleine, sich ständig wiederholende Bewe-

gungen.

Typische Symptome sind Beschwerden in den

Fingern oder im Nacken. Weitere Informatio-

nen finden Sie unter: www.cherry.de/

deutsch/service/service_rsi.htm

• Richten Sie Ihren Arbeitsplatz ergono-

misch ein.

• Positionieren Sie Tastatur und Maus so,

dass sich Ihre Oberarme und Handge-

lenke seitlich vom Körper befinden und

ausgestreckt sind.

• Machen Sie mehrere kleine Pausen, ggf.

mit Dehnübungen.

• Ändern Sie oft Ihre Körperhaltung.

BEDIENUNGSANLEITUNG

1.5 Hilfe im Problemfall

1 Schalten Sie die Maus aus und wieder ein

(siehe 1.1 "Energiespar-Abschaltung").

2 Prüfen Sie, ob die Batterien korrekt einge-

legt sind und genügend Spannung haben.

3 Schließen Sie den Empfänger an einem

anderen USB-Anschluss am PC an.

4 Stellen Sie eine neue Verbindung zum Emp-

fänger her:

• Ziehen Sie den Empfänger aus der USB-

Buchse und stecken Sie ihn wieder ein.

• Halten Sie innerhalb von 30 Sekunden die

Maus möglichst nah an den Empfänger und

drücken Sie dabei gleichzeitig das Scrollrad

und die rechte Maustaste.

• Lassen Sie die Tasten los, wenn nach etwa

3 Sekunden die Batteriestatus-LED

der Maus blinkt.

• Halten Sie innerhalb von 30 Sekunden die

Tastatur möglichst nah an den Empfänger

und drücken Sie dabei gleichzeitig die Tas-

ten esc und Q.

• Lassen Sie die Tasten los, wenn nach etwa

3 Sekunden die Batteriestatus-LED

der Tastatur blinkt.

2 Entsorgung

2.1 Entsorgen der Geräte

Entsorgen Sie die Altgeräte über eine

Sammelstelle für elektronischen

Abfall oder Ihren Händler.

2.2 Entsorgen der Batterien

Die Geräte enthalten Alkali-Mangan-

Batterien.

Entsorgen Sie sie nicht im Hausmüll.

Batterien enthalten möglicherweise Schad-

stoffe, die Umwelt und Gesundheit schaden

können. Bitte geben Sie die Batterien gemein-

sam mit dem Gerät im Handel oder bei den

Recyclinghöfen der Kommunen ab. Die Rück-

gabe ist gesetzlich vorgeschrieben und unent-

geltlich.

Alle Batterien und Akkus werden wiederver-

wertet. So lassen sich wertvolle Rohstoffe, wie

Eisen, Zink oder Nickel, zurückgewinnen. Bat-

terierecycling ist der leichteste Beitrag zum

Umweltschutz.

Vielen Dank für’s Mitmachen.

3 Technische Daten

Bezeichnung Wert

Versorgungsspan-

nung

Tastatur/Maus:

2,2 ... 3,3 V SELV

Empfänger:

5,0 V/DC ±5 % SELV

Stromaufnahme Tastatur: max. 5 mA

Maus: max. 15 mA

Empfänger: max. 35 mA

Batterien Tastatur 2 Alkali-Mangan-Batte-

rien, Typ LR03 (AAA)

Batterien Maus 2 Alkali-Mangan-Batte-

rien, Typ LR6 (AA)

Lagertemperatur –15 °C ... +60 °C

Betriebstemperatur 0 °C ... +40 °C

4Kontakt

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Internet: www.cherry.de

E-Mail: info@cherry.de

Telefon – Vertrieb:

+49 (0) 180 5 243779*

(0180 5 CHERRY*)

Telefon – Technischer Support:

+49 (0) 180 5 919108*

*14 Cent/Min. aus dem deutschen Festnetz,

abweichende Preise für Anrufe aus Mobilfunk-

netzen möglich.

Bitte halten Sie bei Anfragen an den Techni-

schen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts

• Bezeichnung und Hersteller Ihres Systems

• Betriebssystem und ggf. installierte Version

eines Service Packs

5 Allgemeiner

Anwenderhinweis

CHERRY, eine Marke der ZF Friedrichshafen AG,

optimiert seine Produkte ständig im Zuge der

Entwicklung von neuen Technologien. Techni-

sche Änderungen behalten wir uns deshalb

vor. Die Ermittlung der Zuverlässigkeit sowie

die Definition von technischen Angaben erfol-

gen gemäß interner Prüfung, um international

anerkannte Vorschriften bzw. Normen zu erfül-

len. Davon abweichende Anforderungen kön-

nen durch gegenseitige Zusammenarbeit

erfüllt werden. Unsachgemäße Behandlung,

Lagerung und äußere Einflüsse können zu Stö-

rungen und Schäden im Einsatz führen.

Wir übernehmen keinerlei Gewährleistung für

Mängel, die auf einer anwenderseitigen Verän-

derung des Produkts beruhen, und haften nicht

im Falle unbefugter Veränderungen. Alle

Reparaturen müssen durch uns oder eine offi-

ziell berechtigte Person oder Organisation

durchgeführt werden.

Etwaige Schadensersatzansprüche gegen die

ZF Friedrichshafen AG

oder ihre eingesetzten

Vertreter – gleich aus welchem Rechtsgrund

(einschließlich stressbedingte körperliche

Schäden) – sind ausgeschlossen, soweit uns

nicht Vorsatz, grobe Fahrlässigkeit oder die

Nichtbeachtung zwingender Produkthaftungs-

bestimmungen treffen oder bei Verletzungen

von Leben, Körper oder Gesundheit. Die vorlie-

gende Anleitung ist nur gültig für das mitgelie-

ferte Produkt.

Weitere Informationen darüber sind bei den

jeweiligen Distributoren oder direkt über uns

erhältlich.

6 Gewährleistung

Es gilt die gesetzliche Gewährleistung. Bitte

wenden Sie sich an Ihren Händler oder Ver-

tragspartner. Nähere Informationen zur

Gewährleistung finden Sie unter

www.cherry.de

7 CE-Konformitäts-

erklärung

Hiermit erklärt die

ZF Friedrichshafen AG

, Geschäfts-

feld

Electronic Systems,

Auerbach/

Opf., Deutschland, dass sich dieses Peripherie-

gerät mit Funkfunktion in Übereinstimmung

mit den grundlegenden Anforderungen und

den übrigen einschlägigen Bestimmungen der

Richtlinie 1999/5/EG befindet. Die CE-Erklä-

rung zur Konformität finden Sie unter folgen-

der Internet-Adresse:

http://www.cherry.de/compliance

Klicken Sie dort auf den Produktnamen, um die

CE-Erklärung zur Konformität zu öffnen.

BEDIENUNGSANLEITUNG

Congratulations ...

CHERRY has developed and produced innova-

tive input systems for computers since 1967.

You can now experience the difference in qual-

ity, reliability and design with your new favorite

accessory.

Always insist on original CHERRY products…

For information on other products, downloads

and much more, visit us at www.cherry.de

Your CHERRY DW 5000 stands out especially

due to the following features:

• Cordless freedom with a range of up to 8

meters

• Accurate and quick, thanks to an optical

sensor with 1500 dpi resolution

• Battery status LED in keyboard and mouse

• You can configure the mouse buttons as well

as the F-keys and Hotkeys (except standby)

using KeyM@n software (as a free down-

load at: www.cherry.de/deutsch/service/

download.php)

1Tips

1.1 Energy-saving shutdown

For instance when transporting, if you press

the mouse button for longer than 2 minutes,

the mouse switches off automatically.

To reactivate the mouse, press the OFF switch

and then the ON switch again.

1.2 Surface under the mouse

A bright, structured surface under the mouse

saves energy, increases effectiveness and

ensures optimum motion detection.

A reflective surface is not suitable for using the

mouse on.

1.3 Cleaning the devices

1 Switch the devices off (switch to OFF).

2 Clean the devices with a slightly damp cloth

and some mild cleaning agent (e.g. dish-

washing liquid).

3 Dry off the devices with a soft, lint-free cloth.

CAUTION: Damage may be caused

by harsh cleaning agents or liquids

in the devices

• Do not use solvents such as gasoline or

alcohol and scouring agents or scouring

sponges for cleaning.

• Prevent liquids from entering the devices.

• Do not remove the keycaps of the key-

board.

1.4 RSI syndrome

1.5 Troubleshooting

1 Switch the mouse off and on again (see

1.1 "Energy-saving shutdown").

2 Check whether the batteries are inserted

correctly and have sufficient voltage.

3 Connect the receiver to another USB port on

the PC.

RSI stands for "Repetitive Strain

Injury". RSI arises due to small

movements continuously repea-

ted over a long period of time.

Typical symptoms are discomfort in the fin-

gers or neck. For further information see:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Set up your workspace ergonomically.

• Position the keyboard and mouse in such a

manner that your upper arms and wrists

are outstretched and to the sides of your

body.

• Take several short breaks, with stretching

exercises if necessary.

• Change your posture often.

OPERATING MANUAL

4 Establish a new connection to the receiver:

• Disconnect the receiver from the USB port

and plug it in again.

• Within 30 seconds, keep the mouse as near

to the receiver as possible then press the

scroll wheel and the right mouse button at

the same time.

• Release the buttons when the battery status

LED on the mouse flashes after

approx. 3 seconds.

• Within 30 seconds, keep the keyboard as

near to the receiver as possible, then press

the esc and Q keys at the same time.

• Release the keys when the battery status

LED on the keyboard flashes after

approx. 3 seconds.

2 Disposal

2.1 Disposing of the old units

Dispose of the old units via a collect-

ing point for electronic scrap or via

your dealer.

2.2 Disposing of the batteries

This device contains alkaline batteries.

Do not dispose of them in the house-

hold waste. Batteries may contain pol-

lutants which can harm the environment and

health. Dispose of the batteries with the device

in a retail outlet or at your local recycling

depot. Returning the device is compulsory and

free of charge.

All batteries are recycled. This enables valu-

able resources to be restored such as iron,

zinc or nickel. Recycling batteries is the easi-

est contribution you can make towards envi-

ronmental protection.

Thank you for your cooperation.

3 Technical data

Designation Value

Supply voltage Keyboard/mouse:

2.2 ... 3.3 V SELV

Receiver:

5.0 V/DC ±5 % SELV

Current consump-

tion

Keyboard: max. 5 mA

Mouse: max. 15 mA

Receiver: max. 35 mA

Keyboard batteries 2 alkaline batteries,

type LR03 (AAA)

Mouse batteries 2 alkaline batteries,

type LR6 (AA)

Storage temperature –15 °C ... +60 °C

Operating tempera-

ture

0 °C ... +40 °C

4Contact

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germany

Internet: www.cherry.de

E-mail: info@cherry.de

Please provide the following information about

the device when you make an enquiry:

• Item and serial no. of the product

• Name and manufacturer of your system

• Operating system and, if applicable,

installed service pack version

5 General advice

CHERRY, a brand of

ZF Friedrichshafen AG

continuously optimizes its products as new

technologies are developed. For this reason we

reserve the right to make technical alter-

ations. The evaluation of product reliability and

the definition of the product's technical perfor-

mance are carried out according to our own

requirements in order to meet internationally

recognized regulations and standards.

Requirements in addition to these can be met

through mutual cooperation. Improper usage,

handling, storage and external influences

could lead to faults and defects during use.

OPERATING MANUAL

We do not accept warranty for defects caused

by alterations to our product by the user and

shall not be held liable for unauthorized modi-

fications. All repairs must be made by us or an

officially appointed organization or person.

Possible compensation claims against

ZF Friedrichshafen AG

or its nominated offic-

ers – whatever the legal justification including

physical or stress related injuries – are

excluded. Exceptions to this exist in the case of

intent or gross negligence on the part of

ZF Friedrichshafen AG

infringements of Prod-

uct Liability Law or in cases of injury, bodily

harm or risk to health. These operating

instructions only apply to the accompanying

product.

Full details can be obtained from your distribu-

tor or direct from us.

6Warranty

The statutory warranty applies. Please contact

your specialist dealer or contractual partner.

You can find more information on the warranty

under www.cherry.de.

7 Certifications

7.1 CE Declaration of Conformity

Hereby,

ZF Friedrichshafen AG

Elec-

tronic Systems

business area

Auer-

bach/Opf., Germany, declares that

this Radio-Frequency peripheral is in compli-

ance with the essential requirements and other

relevant provisions of Directive 1999/5/EC. The

CE Declaration of Conformity can be retrieved

by accessing the following internet address:

www.cherry.de/compliance

Once accessed, click on the relevant product

name to retrieve the CE Declaration of Confor-

mity.

7.2 Federal Communications

Commission (FCC) Radio

Frequency Interference

Statement

Information to the user: This equipment has

been tested and found to comply with the lim-

its for Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed

to provide reasonable protection against harm-

ful interference in a residential installation.

This equipment generates, uses and can radi-

ate radio frequency energy and, if not installed

and used in accordance with the instructions,

may cause harmful interference to radio com-

munications. However, there is no guarantee

that interference will not occur in a particular

installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is encour-

aged to try to correct the interference by one or

more of the following measures:

• Reorientate or relocate the receiving

antenna.

• Increase the separation between the equip-

ment and receiver.

• Connect the equipment into an outlet on a

circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/

TV technician for help.

Caution: Any changes or modifications not

expressly approved by the party responsible for

compliance could void the user's authority to

operate the equipment.

7.3 For UL

For use with Listed Personal Computers only!

dŚŝƐĚĞǀŝĐĞĐŽŵƉůŝĞƐǁŝƚŚWĂƌƚϭϱŽĨƚŚĞ&ZƵůĞƐ͘

KƉĞƌĂƚŝŽŶŝƐƐƵďũĞĐƚƚŽƚŚĞĨŽůůŽǁŝŶŐƚǁŽĐŽŶĚŝƚŝŽŶƐ͗

;ϭͿƚŚŝƐĚĞǀŝĐĞŵĂǇŶŽƚĐĂƵƐĞŚĂƌŵĨƵůŝŶƚĞƌĨĞƌĞŶĐĞ͕

ĂŶĚ;ϮͿƚŚŝƐĚĞǀŝĐĞŵƵƐƚĂĐĐĞƉƚĂŶǇŝŶƚĞƌĨĞƌĞŶĐĞ

ƌĞĐĞŝǀĞĚ͕ŝŶĐůƵĚŝŶŐŝŶƚĞƌĨĞƌĞŶĐĞƚŚĂƚŵĂǇĐĂƵƐĞ

ƵŶĚĞƐŝƌĞĚŽƉĞƌĂƚŝŽŶ͘

Félicitations...

Depuis 1967, CHERRY développe et produit des

systèmes de saisie innovants pour ordina-

teurs. Nos produits se distinguent par leur

qualité, leur fiabilité et leur design. Le dernier

né de notre gamme en est la preuve vivante.

Exigez toujours un produit CHERRY d'origine.

Pour obtenir des informations sur d'autres

produits, sur les téléchargements et bien

d'autres choses, consultez le site

www.cherry.de

Votre CHERRY DW 5000 se distingue par les

caractéristiques suivantes:

• Elle fonctionne sans fil sur un rayon de

8mètres

• Elle conjugue précision et rapidité grâce à

un capteur optique d'une résolution de

1500 dpi

• DEL d'état de pile sur le clavier et la souris

• Le logiciel "KeyM@n" permet de program-

mer librement les touches de la souris, les

touches de fonction du clavier (sauf la

veillle) et les raccourcis au clavier (téléchar-

gez-le gratuitement sur www.cherry.de/

deutsch/service/download.php).

1 Conseils

1.1 La désactivation automatique

qui permet d'économiser

l'énergie

La souris s'éteindra automatiquement si vous

appuyez plus de deux minutes sur un bouton

pendant le transport, par exemple.

Pour réactiver la souris, éteignez-la par le

bouton OFF puis rallumez-la ON.

1.2 Surface de pose de la souris

Une surface claire, structurée pour poser les

souris économise de l'énergie, augmente l'effi-

cacité de la souris et garantit une détection

optimale des mouvements.

Une surface réfléchissante ne convient pas

pour poser la souris.

1.3 Nettoyage des appareils

1 Eteignez les appareils (commutateur en

position OFF).

2 Nettoyez les appareils avec un chiffon légè-

rement humide et un produit de nettoyage

doux (p. ex. détergent vaisselle).

3 Séchez les appareils avec un chiffon doux

non peluchant.

1.4 Syndrome LMR

ATTENTION: Détérioration en cas

d’utilisation de produits de net-

toyage agressifs ou de pénétration

de liquide dans les appareils

• Pour le nettoyage, n’utilisez pas de sol-

vants tels que l’essence ou l’alcool ni

aucun produit ou éponge abrasif.

• Empêchez tout liquide de pénétrer dans

les appareils.

• N’enlevez pas les capuchons des touches

du clavier.

LMR signifie "Lésion due aux mou-

vements répétitivs". Le syndrome

LMR apparaît suite à de petits

mouvements se répétant en permanence.

Des symptômes typiques sont des douleurs

dans les doigts ou la nuque. Pour plus

d'informations visitez: www.cherry.de/

french/service/lmr.htm

MODE D’EMPLOI

1.5 Aide en cas de problème

1 Eteignez et rallumez la souris (cf. 1.1 "La

désactivation automatique qui permet d'éco-

nomiser l'énergie").

2 Contrôlez le placement et le chargement

des piles.

3 Connectez le récepteur à un autre port USB

de l'ordinateur.

4 Etablissez une nouvelle connexion au récep-

teur:

• Débranchez le récepteur du port USB puis

rebranchez-le.

• Tenez la souris près du récepteur dans un

laps de temps de trente secondes et

appuyez simultanément sur la molette et le

bouton droit.

• Relâchez les touches si la DEL d'état des

piles clignote trois secondes plus tard.

• Organisez votre poste de travail de

manière ergonomique.

• Positionnez le clavier et la souris de telle

façon que vos bras et vos poignets se trou-

vent latéralement par rapport au corps et

soient étendus.

• Faites plusieurs petites pauses, le cas

échéant accompagnées d’exercices d’éti-

rement.

• Modifiez souvent votre attitude corporelle.

• Tenez le clavier à proximité du récepteur en

appuyant simultanément sur les touches

esc et Q pendant 30 secondes.

• Relâchez les touches lorsque, au bout

d'environ 3 secondes, le voyant DEL de

niveau de charge de la batterie cli-

gnote.

2Elimination

2.1 Elimination de l'appareil

Confiez votre appareil usagé à une

structure spécialisée dans le

recyclage des déchets électroniques

ou à votre revendeur.

2.2 Elimination des batteries

L'appareil exploite des batteries alca-

lines.

Ne les jetez pas dans les ordures

ménagères. Les batteries contiennent des

substances nocives pour la santé de l'homme

et pour l'environnement. Veuillez remettre les

batteries usagées avec l'appareil à un com-

merce ou à un centre de recyclage de la com-

mune. La restitution est imposée par la

législation et se fait à titre gratuit.

Toutes les batteries et tous les accumulateurs

sont recyclés. Cela permet de récupérer des

précieuses matières premières comme le fer,

le zinc ou le nickel. Le recyclage des batteries

est la contribution la plus simple à la protec-

tion de l'environnement.

Merci beaucoup de votre participation.

3 Caractéristiques

techniques

Désignation Valeur

Alimentation Clavier/souris:

2,2 ... 3,3 V SELV

Récepteur:

5,0 V/DC ±5 % SELV

Consommation

de courant

Clavier: max. 5 mA

Souris: max. 15 mA

Récepteur: max. 35 mA

Batteries clavier 2 piles alcalines de type

LR03 (AAA)

Batteries souris 2 piles alcalines de type LR6

(AA)

Température de

stockage

–15 °C ... +60 °C

Température de

fonctionnement

0 °C ... +40 °C

4Contact

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Allemagne

Internet: www.cherry.de

E-mail: info@cherry.de

En cas de questions, veuillez indiquer les infor-

mations suivantes concernant l'appareil:

• N° d'article et n° de série du produit

• Désignation et fabricant de votre système

• Système d'exploitation et le cas échéant ver-

sion installée d'un Service Pack

5 Généralités

CHERRY, une marque de

ZF Friedrichshafen

AG,

optimise continuellement ses produits en

fonction des progrès technologiques. Par con-

séquent, nous nous réservons le droit de faire

des modifications techniques. L'évaluation de

la fiabilité ainsi que la définition des détails

techniques sont le résultat des tests internes

conformes aux normes internationales en

vigueur. D'autres spécifications peuvent être

appliquées suite à une coopération mutuelle.

Des mauvaises conditions d'utilisation, de

stockage, ou d'environnement peuvent entraî-

ner des dysfonctionnements ou des domma-

ges lors de l'utilisation.

Nous insistons sur le fait que nous ne pouvons

accorder quelque garantie que ce soit causée

par une modification du matériel par l'utilisa-

teur. Tous les travaux de réparation doivent

être réalisés par nos soins ou une personne/

organisation officiellement agréée.

Toute demande d'indemnisation éventuelle

contre

ZF Friedrichshafen AG

ou ses représen-

tants – quoi que soit la cause (ainsi que des

dommages corporels dus a une réaction émo-

tionnelle) – sera rejetée dans la mesure où elle

n'est pas la conséquence d'une négligence de

notre part. Les restrictions ci-dessus ne

s'appliquent pas dans le cadre de la loi sur la

Responsabilité Produit allemande ainsi qu'en

cas de blessures corporelles ou d'atteintes à la

santé. Les conditions d'utilisation ci-dessus ne

sont valables que pour le produit livré avec

cette notice.

Pour tout complément d'information, veuillez

contacter les distributeurs correspondants ou

nos services.

6Garantie

La garantie légale s'applique. Veuillez contac-

ter votre revendeur ou votre partenaire con-

tractuel. Pour tout complément d'information

concernant la garantie, veuillez consulter notre

site www.cherry.de.

7 Déclaration de

conformité CE

Par la présente

ZF Friedrichshafen AG

Division

Electronic Systems,

Auerbach/

Opf., Allemagne, déclare que ce dispo-

sitif radiofréquence est conforme aux exigences

essentielles et aux autres dispositions pertinen-

tes de la directive

1999/5/CE. La déclaration de conformité à la

norme CE est disponible à partir de l'URL:

www.cherry.de/compliance

Une fois sur la page, cliquez sur le nom du pro-

duit qui vous intéresse pour y accéder.

MODE D’EMPLOI

¡Felicidades!

Desde 1967 CHERRY viene desarrollando y

produciendo innovadores sistemas de intro-

ducción de datos para ordenadores. Su nuevo

teclado le hará notar la diferencia en calidad,

fiabilidad y diseño.

Exija siempre un CHERRY original.

En la dirección www.cherry.de podrá, entre

otros, encontrar y descargar información sobre

los productos.

El CHERRY DW 5000 se distingue principal-

mente por las siguientes características:

• Libertad inalámbrica con un alcance de

hasta 8 m

• Precisión y rapidez gracias al sensor óptico

con una resolución de 1500 dpi

• LED de estado de carga de la pila en el

teclado y en el ratón

• Los botones del ratón, así como las teclas F

del teclado y las hotkeys (excepto standby)

se pueden programar libremente con el

software KeyM@n (descarga gratuita en:

www.cherry.de/deutsch/service/

download.php)

1Consejos

1.1 Desconexión para ahorrar

energía

Si, por ejemplo durante el transporte, se pulsa

un botón del ratón durante más de 2 minutos,

éste se desactiva automáticamente.

Para volver a activar el ratón, apáguelo pri-

mero con el interruptor (OFF) y seguidamente

vuelva a encenderlo (ON).

1.2 Superficie de deslizamiento

del ratón

Una superficie clara y estructurada ahorra

energía, aumenta la eficacia del ratón y garan-

tiza una detección óptima del movimiento.

Una superficie reflectante no resulta ade-

cuada.

1.3 Limpieza de los dispositivos

PRECAUCIÓN: Los líquidos o limpi-

adores agresivos pueden provocar

daños en los dispositivos

• Para la limpieza no utilice ningún disol-

vente como gasolina o alcohol ni ningún

producto para fregar o esponja.

• Evite que entre cualquier líquido en los

dispositivos.

• No extraiga las teclas del teclado.

1 Apague el dispositivo (interruptor en posi-

ción OFF).

2 Limpie los dispositivos únicamente con un

paño suave y húmedo y unas gotas de lim-

piador suave (p. ej.: detergente lavavajillas).

3 Seque los dispositivos con un paño suave sin

pelusa.

1.4 Síndrome RSI

"Repetitive Strain Injury" =

"Síndrome del túnel carpiano". El

RSI se origina por movimientos

pequeños, repetidos continuamente.

Los síntomas típicos son molestias en los

dedos o en la nuca. Encontrará más

información en: www.cherry.de/spanish/

service/service_rsi.htm

• Organice su puesto de trabajo de forma

ergonómica.

• Coloque el teclado y el ratón de modo que

los brazos y las muñecas se encuentren a

los lados del cuerpo y estirados.

• Haga varias pausas cortas, cuando sea

necesario con ejercicios de estiramiento.

• Cambie con frecuencia la postura

corporal.

MANUAL DE INSTRUCCIONES

1.5 Solución a problemas

1 Apague el ratón y vuelva a encenderlo (véase

1.1 "Desconexión para ahorrar energía").

2 Compruebe si las pilas se han introducido

correctamente y si tienen suficiente tensión.

3 Conecte el receptor a otra conexión USB del

PC.

4 Establezca una nueva conexión con el

receptor:

• Extraiga el receptor de la conexión USB y

vuelva a insertarlo.

• Mantenga durante 30 segundos el ratón lo

más cerca posible del receptor y mientras

tanto pulse simultáneamente la rueda y el

botón derecho del ratón.

• Suelte las teclas cuando, tras unos

3 segundos, parpadee el LED de estado de

las pilhas del ratón.

• Mantenga durante 30 segundos el teclado lo

más cerca posible del receptor y, mientras

tanto, pulse simultáneamente las teclas esc

y Q.

• Suelte las teclas cuando, tras unos

3 segundos, parpadee el LED de estado de

las pilhas del teclado.

2Gestión

2.1 Gestión del aparato usado

Cuando se quiera desahacer del apa-

rato usado, entréguelo en su estable-

cimiento comercial o en un punto de

recogida para residuos electrónicos.

2.2 Gestión de las pilas

Los dispositivos contienen pilas man-

gano alcalinas.

No los deseche en la basura domés-

tica. Las baterías pueden contener sustancias

nocivas para el medio ambiente y la salud, por

ello deposítelas junto con el dispositivo al que

pertenezcan en su establecimiento comercial o

en los centros de reciclaje previstos en el

municipio. La entrega está prescrita por ley y

es gratuita.

Todas las pilas y baterías se reciclan para así

recuperar materias primas valiosas como hie-

rro, cinc o níquel. El reciclaje de pilas es la

contribución más sencilla al medio ambiente.

¡Muchas gracias por su contribución!

3 Datos técnicos

Denominación Valor

Suministro de

tensión

Teclado/ratón:

2,2 ... 3,3 V SELV

Receptor:

5,0 V/CC ±5 % SELV

Consumo de

corriente

Teclado: máx 5 mA

Ratón: máx 15 mA

Receptor: máx 35 mA

Baterías del

teclado

2 pilas mangano alcalinas,

tipo LR03 (AAA)

Baterías del

ratón

2 pilas mangano alcalinas,

tipo LR6 (AA)

Temperatura de

almacenamiento

–15 °C ... +60 °C

Temperatura de

funcionamiento

0 °C ... +40 °C

MANUAL DE INSTRUCCIONES

4Contacto

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Alemania

Internet: www.cherry.de

Correo electrónico: info@cherry.de

Si realiza alguna consulta, indique la siguiente

información sobre el dispositivo:

• Nº de artículo y de serie del producto

• Denominación y fabricante del PC, Note-

book o placa base

• Sistema operativo y, en su caso, versión ins-

talada de un paquete de servicios

5 Instrucciones

generales para el

usuario

En CHERRY, una marca de

ZF Friedrichshafen

AG,

optimizamos continuamente nuestros pro-

ductos adaptándolos al desarrollo de nuevas

tecnologías. Por eso nos reservamos el dere-

cho a realizar modificaciones técnicas. Tanto la

determinación de la fiabilidad como la defini-

ción de las características técnicas se realizan

siguiendo métodos de comprobación internos

para cumplir con las prescripciones o normas

reconocidas a nivel internacional. Los requisi-

tos divergentes pueden cumplirse con la

cooperación mutua. El uso y el almacena-

miento no adecuados, así como las influencias

externas pueden dar lugar a averías y daños.

No asumimos ningún tipo de garantía por

defectos basados en una modificación del pro-

ducto por parte del usuario, y no nos hacemos

responsables en caso de modificaciones no

autorizadas. Todas las reparaciones deben

encomendarse a nosotros o a una persona o

establecimiento que disponga de la correspon-

diente autorización oficial.

Las reclamaciones eventuales de

indemnizaciones por daños y perjuicios contra

ZF Friedrichshafen AG

o sus representantes

designados – indistintamente del fundamento

jurídico (incluidos daños corporales debidos al

estrés) – quedan excluidas, a menos que se

trate de dolo, negligencia grave o no observan-

cia de determinaciones ineludibles de la

garantía del producto, o en caso de infraccio-

nes contra la vida, el cuerpo o la salud. Las

instrucciones anteriores sólo son válidas para

el producto suministrado.

Para obtener más información, diríjase al dis-

tribuidor correspondiente o póngase en con-

tacto con nosotros directamente.

6Garantía

Rige la garantía legal. Póngase en contacto

con su distribuidor o parte contratante. Encon-

trará más información acerca de la garantía en

www.cherry.de

7 Declaración CE de

conformidad

Por medio de la presente

ZF Friedrichshafen AG

Electronic

Systems,

Auerbach/Opf., Alemania,

declara que este periférico de radiofrecuencia

cumple con los requisitos esenciales y cuales-

quiera otras disposiciones aplicables o exigi-

bles de la Directiva 1999/5/CE. La Declaración

de conformidad CE puede obtenerse en la

dirección Web:

www.cherry.de/compliance

Una vez ahí, haga clic en el nombre del pro-

ducto relevante para obtener la Declaración de

conformidad CE.

Congratulazioni ...

Dal 1967 CHERRY sviluppa e produce innova-

tivi dispositivi di input per computer. Grazie al

vostro nuovo dispositivo potrete sperimentare

la differenza di qualità, affidabilità e design.

Scegliete sempre Original CHERRY.

Per informazioni su ulteriori prodotti, download

e molto altro ancora, visitate la pagina web

www.cherry.de

Il vostro CHERRY DW 5000 si caratterizza in

particolare per le seguenti caratteristiche:

• Funzionamento wireless con una portata

massima di 8 m

• Precisione e velocità grazie al sensore ottico

con risoluzione di 1500 dpi

• LED di stato della batteria su tastiera e

mouse

• È possibile programmare liberamente i tasti

del mouse, i tasti F della tastiera e i tasti di

scelta rapida (tranne lo standby) con il sof-

tware KeyM@n (download gratuito alla

pagina: www.cherry.de/

deutsch/service/download.php)

1 Suggerimenti

1.1 Disattivazione per un

consumo energetico ridotto

Se, ad esempio durante il trasporto, un tasto

del mouse viene premuto per oltre 2 minuti, il

mouse si disattiva automaticamente.

Per riattivare il mouse, spegnerlo (OFF) e riac-

cenderlo (ON) tramite l'interruttore.

1.2 Superficie di appoggio del

mouse

Una superficie chiara e strutturata permette di

risparmiare energia, aumenta l'efficienza del

mouse e garantisce un riconoscimento otti-

male dei movimenti.

Al contrario, una superficie riflettente non è

adatta.

1.3 Pulizia delle periferiche

ATTENZIONE: Detergenti o liquidi

aggressivi possono danneggiare le

periferiche

• Per la pulizia non utilizzare solventi come

benzina o alcol né sostanze o spugne

abrasive.

• Impedire che il liquido penetri nelle perife-

riche.

• Non rimuovere i tasti dalla tastiera.

1 Spegnere il dispositivo (posizionare l'inter-

ruttore su OFF).

2 Pulire le periferiche con un panno legger-

mente umido e con una piccola quantità di

detergente delicato (ad esempio detersivo

per stoviglie).

3 Asciugare le periferiche con un panno mor-

bido e che non lasci residui.

1.4 Sindrome RSI

RSI è l'acronimo di "Repetitive

Strain Injury", ovvero sindrome da

tensione ripetuta. La sindrome RSI

è causata da piccoli e continui movimenti

ripetuti.

Sintomi tipici sono dolori alle dita e alla nuca.

Per ulteriori informazioni: www.cherry.de/

italian/service/servicedownload_rsi.htm

• Allestire la postazione di lavoro in modo

ergonomico.

• Posizionare la tastiera e il mouse in modo

tale che l'avambraccio e l'articolazione del

polso si trovino ai lati del corpo e siano

distesi.

• Fare piccole pause, eventualmente

praticando esercizi di allungamento.

• Cambiare spesso posizione.

ISTRUZIONE D’USO

1.5 Aiuto in caso di problemi

1 Spegnere e riaccendere il mouse (vedi

1.1 "Disattivazione per un consumo energe-

tico ridotto").

2 Controllare che le batterie siano inserite

correttamente e che abbiano sufficiente ten-

sione.

3 Collegare il ricevitore a un'altra porta USB

sul PC.

4 Creare un nuovo collegamento con il ricevi-

tore:

• Staccare il ricevitore dalla presa USB e col-

legarlo nuovamente.

• Tenere per 30 secondi il mouse vicino al

ricevitore e premere contemporaneamente

la rotellina e il tasto destro.

• Rilasciare i tasti quando, dopo circa

3 secondi, il LED di stato della batte-

ria del mouse lampeggia.

• Tenere per 30 secondi la tastiera il più vicino

possibile al ricevitore e premere contempo-

raneamente i tasti esc e Q.

• Rilasciare i tasti quando, dopo circa

3 secondi, il LED di stato della batteria

della tastiera lampeggia.

2 Smaltimento

2.1 Smaltimento del dispositivo

Smaltire il vecchio apparecchio presso

un apposito centro di raccolta per rifi-

uti elettronici o presso il proprio riven-

ditore.

2.2 Smaltimento delle batterie

Il dispositivo contiene batterie alca-

lino-manganese.

Non devono essere smaltite con i

rifiuti domestici. Le batterie possono conte-

nere sostanze nocive per l'ambiente e la

salute. Consegnarle insieme al dispositivo in

un negozio o nei centri di riciclaggio predispo-

sti dai comuni. La restituzione è prevista per

legge ed è gratuita.

Tutte le batterie e gli accumulatori vengono

riciclati, permettendo così di recuperare mate-

rie prime come ferro, zinco o nichel. Il riciclag-

gio delle batterie è il più semplice contributo

alla tutela dell'ambiente.

Vi ringraziamo per il vostro aiuto.

3 Dati tecnici

Denominazione Valore

Tensione di ali-

mentazione

Tastiera/mouse:

2,2 ... 3,3 V SELV

Ricevitore:

5,0 V/DC ±5 % SELV

Corrente assor-

bita

Tastiera: max. 5 mA

Mouse: max. 15 mA

Ricevitore: max. 35 mA

Batterie tastiera 2 batterie alcalino-manga-

nese, tipo LR03 (AAA)

Batterie mouse 2 batterie alcalino-manga-

nese, tipo LR6 (AA)

Temperatura di

magazzinaggio

–15 °C ... +60 °C

Temperatura

d'esercizio

0 °C ... +40 °C IT

4 Contatti

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germania

Internet: www.cherry.de

E-Mail: info@cherry.de

In caso di richieste, indicare le seguenti informa-

zioni sull'apparecchio:

• N° di articolo e di serie del prodotto

• Denominazione e produttore del PC, notebook

o scheda madre

• Sistema operativo ed eventualmente versione

installata di un service pack

5 Avvertenza generale per

l'utente

CHERRY, un marchio della

ZF Friedrichshafen AG,

ottimizza costantemente i suoi prodotti al passo

con lo sviluppo delle nuove tecnologie. Pertanto ci

riserviamo il diritto di apportare modifiche tecni-

che. La determinazione dell'affidabilità e la defini-

zione di dati tecnici avvengono in base ad un

controllo eseguito internamente per conformarsi

a norme e/o disposizioni riconosciute a livello

internazionale. Requisiti diversi possono essere

soddisfatti con la collaborazione reciproca. Una

movimentazione o un magazzinaggio inopportuni,

nonché influssi esterni possono causare ano-

malie e guasti durante l'uso.

Non si assume alcuna garanzia per difetti

riconducibili ad una modifica del prodotto rea-

lizzata dall'utente e non si risponde in caso di

modifiche non autorizzate. Tutte le riparazioni

devono essere effettuate dal nostro personale

o una persona o un'organizzazione ufficial-

mente autorizzata.

Si esclude qualsiasi diritto di compensazione

per danni della

ZF Friedrichshafen AG

o dei

suoi rappresentanti – indipendentemente dal

motivo giuridico (comprese lesioni personali

causate dallo stress) – qualora sia possibile

escludere dolo, colpa grave o inosservanza di

disposizioni coercitive in tema di responsabi-

lità del prodotto da parte nostra oppure in caso

di lesioni personali. Le presenti istruzioni sono

valide soltanto per il prodotto a cui si riferi-

scono.

Ulteriori informazioni a riguardo sono reperi-

bili presso i nostri distributori o direttamente

presso di noi.

6Garanzia

L'apparecchio è coperto dalla garanzia legale.

Per qualsiasi informazione, contattare il pro-

prio rivenditore o parte contraente. Ulteriori

informazioni sulla garanzia sono riportate

all'indirizzo www.cherry.de

7 Dichiarazione di

conformità CE

Con la presente

ZF Friedrichshafen AG

Electronic Systems,

Auerbach/Opf.,

Germania, dichiara che questo disposi-

tivo a radiofrequenza è conforme ai requisiti

essenziali ed alle altre disposizioni pertinenti

stabilite dalla direttiva 1999/5/CE. È possibile

consultare la dichiarazione di conformità CE

all'indirizzo Internet:

www.cherry.de/compliance

Accedere al sito Internet indicato, quindi fare clic

sul nome del prodotto desiderato per visualiz-

zare la dichiarazione di conformità CE.

ISTRUZIONE D’USO

Van harte

gefeliciteerd ...

Al sinds 1967 ontwikkelt en produceert

CHERRY innovatieve invoersystemen voor

computers. Het verschil in kwaliteit,

betrouwbaarheid en vormgeving ondervindt u

nu met uw nieuwe invoersysteem.

Ga altijd voor een originele CHERRY.

Informatie over verdere producten, downloads,

etc, vindt u op www.cherry.de

Uw CHERRY DW 5000 onderscheidt zich vooral

door de volgende eigenschappen:

• Draadloze vrijheid met een reikwijdte tot 8

meter

• Nauwkeurig en snel door optische sensor

met een resolutie van 1500 dpi

• Led voor batterijstatus op toetsenbord en

muis

• De knoppen van de muis evenals de F-toet-

sen op het toetsenbord en de hotkeys

(behalve de standby-knop) kunnen vrij wor-

den geprogrammeerd met de software

KeyM@n (gratis download op:

www.cherry.de/deutsch/service/down-

load.php)

1Tips

1.1 Energiebesparende

uitschakeling

Indien bijvoorbeeld tijdens het transport een

muisknop langer dan 2 minuten wordt inge-

drukt, schakelt de muis automatisch uit.

Om de muis weer te activeren, schakelt u deze

met de schakelaar uit (OFF) en weer in (ON).

1.2 Muisondergrond

Een licht, gestructureerd oppervlak als

muisondergrond bespaart energie, vergroot de

effectiviteit van de muis en waarborgt een

optimale bewegingsherkenning.

Een spiegelend oppervlak is niet geschikt als

muisondergrond.

1.3 Reiniging van de apparaten

LET OP: Beschadiging door agres-

sieve schoonmaakmiddelen of

vocht in de apparaten

• Gebruik voor het schoonmaken geen

oplosmiddelen zoals benzine of alcohol en

geen schuurmiddelen of schuursponsjes.

• Voorkom dat er vocht in de apparaten

terechtkomt.

• Verwijder niet de toetsdoppen van het toet-

senbord.

1 Schakel het apparaat uit (schakelaar op

OFF).

2 Reinig de apparaten met een licht vochtige

doek en een kleine hoeveelheid mild

schoonmaakmiddel (zoals afwasmiddel).

3 Droog de apparaten af met een pluisvrije,

zachte doek.

1.4 RSI-syndroom

RSI staat voor "Repetitive Strain

Injury" = "Pijnklachten door

herhaaldelijke overbelasting". RSI

ontstaat door kleine, zich voortdurend

herhalende bewegingen.

Typische symptomen zijn klachten in de

vingers of in de nek. Meer informatie vindt u

op: www.cherry.de/english/service/

servicedownload_rsi.htm

• Richt uw werkplek ergonomisch in.

• Plaats het toetsenbord en de muis op zo'n

manier dat uw bovenarmen en polsen zich

aan de zijkant van het lichaam bevinden en

zijn gestrekt.

• Las meerdere kleine pauzes in en doe

eventueel een aantal rekoefeningen.

• Wijzig uw lichaamshouding zeer

regelmatig.

GEBRUIKSHANDLEIDING

1.5 Hulp bij problemen

1 Schakel de muis uit en weer in (zie

1.1 "Energiebesparende uitschakeling").

2 Controleer of de batterijen correct zijn

geplaatst en genoeg spanning hebben.

3 Sluit de ontvanger aan op een andere USB-

aansluiting van de pc.

4 Breng een nieuwe verbinding met de ont-

vanger tot stand:

• Trek de ontvanger uit de USB-poort en steek

hem er weer in.

• Houd de muis binnen 30 seconden zo dicht

mogelijk bij de ontvanger en druk daarbij het

scrolwiel en de rechtermuisknop tegelijker-

tijd in.

• Laat de knoppen los als na ca. 3 seconden

het led-lampje voor de batterijstatus

knippert.

• Houd het toetsenbord binnen 30 seconden

zo dicht mogelijk bij de ontvanger en druk

daarbij de toetsen esc en Q tegelijkertijd in.

• Laat de toetsen los als na ca. 3 seconden de

led voor de batterijstatus knippert.

2Afvoer

2.1 Het apparaat afvoeren

Voer het oude apparaat af via een ver-

zamelplaats voor elektronisch afval of

uw handelaar.

2.2 Afvoer van de batterijen

Het apparaat bevat alkalimangaan-

batterijen.

Gooi ze niet in het huiselijk afval.

Batterijen kunnen stoffen bevatten die

schadelijk zijn voor het milieu en de

gezondheid. Geef de batterijen samen met het

apparaat af bij uw handelaar of breng ze naar

de plaatselijke milieustraat. De teruggave is

wettelijk verplicht en gratis.

Alle accu's en batterijen worden hergebruikt.

Zo kunnen waardevolle grondstoffen, zoals

ijzer, zink of nikkel, worden teruggewonnen.

Accurecycling is de eenvoudigste bijdrage aan

de bescherming van het milieu.

Bedankt voor uw medewerking.

3 Technische gegevens

Aanduiding Waarde

Voedingsspanning Toetsenbord/muis:

2,2 ... 3,3 V SELV

Ontvanger:

5,0 V/DC ±5 % SELV

Stroomverbruik Toetsenbord:

max. 5 mA

Muis: max. 15 mA

Ontvanger: max. 35 mA

Batterijen

toetsenbord

2 alkalimangaan-bat-

terijen, type LR03

(AAA)

Batterijen muis 2 alkalimangaan-bat-

terijen, type LR6 (AA)

Opslagtemperatuur –15 °C ... +60 °C

Bedrijfstemperatuur 0 °C ... +40 °C

GEBRUIKSHANDLEIDING

4Contact

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Duitsland

Internet: www.cherry.de

E-mail: info@cherry.de

Vermeld bij aanvragen de volgende informatie

over het apparaat:

• Artikel- en serienummer van het product

• Naam en fabrikant van uw pc, notebook of

moederbord

• Besturingssysteem en eventueel geinstal-

leerde versie van een Service Pack

5 Algemene

gebruikerstip

CHERRY, een merk van

ZF Friedrichs-

hafen AG,

optimaliseert haar producten voort-

durend in het kader van de ontwikkeling van

nieuwe technologieën. Daarom worden techni-

sche wijzigingen voorbehouden. De vaststel-

ling van de betrouwbaarheid en de definitie van

technische gegevens vinden plaats op grond

van intern onderzoek zodat aan internationaal

erkende voorschriften en normen wordt vol-

daan. Aan eisen die daarvan afwijken kan door

wederzijdse samenwerking worden voldaan.

Onjuiste behandeling, opslag en externe

invloeden kunnen bij het gebruik leiden tot sto-

ringen en schade.

Wij aanvaarden geen enkele aansprakelijkheid

voor gebreken die op een wijziging van het pro-

duct door de gebruiker berusten en zijn niet

aansprakelijk in geval van onbevoegde wijzigin-

gen. Alle reparaties moeten door ons of door

een officieel bevoegde persoon of organisatie

worden uitgevoerd.

Eventuele schadeclaims tegen

ZF Friedrichshafen AG

of haar aangestelde ver-

tegenwoordigers – ongeacht uit welke rechts-

grond (inclusief lichamelijke schade die het

gevolg is van stress) – zijn uitgesloten, tenzij

ons opzet, grove nalatigheid of niet-naleving

van dwingende productaansprakelijkheidsbe-

palingen kan worden verweten of als er sprake

is van levens-, lichaams- of gezondheids-

schade. De beschikbare handleiding geldt

alleen voor het meegeleverde product.

Meer informatie hierover is bij de betreffende

distributeurs of direct via ons adres verkrijg-

baar.

6 Garantie

De wettelijke garantie is van toepassing. Neem

contact op met uw handelaar of verdragspart-

ner. Nadere informatie over de garantie vindt u

op www.cherry.de

7 CE-verklaring van

overeenstemming

Hierbij verklaart

ZF Friedrichshafen AG

afdeling

Electronic Systems,

Auerbach/

Opf., Duitsland, dat het radiotechnolo-

gie werkende apparaat in overeenstemming is

met de essentiële eisen en de andere relevante

bepalingen van richtlijn 1999/5/EG. De CE-confor-

miteitsverklaring kan opgeroepen worden via:

www.cherry.de/compliance

Zodra deze pagina weergegeven wordt, klikt u op

de relevante productnaam om de CE-conformi-

teitsverklaring op te roepen.

Muitos parabéns ...

A CHERRY desenvolve e produz desde 1967

sistemas de introdução inovadores para com-

putadores. Com o seu novo dispositivo de elei-

ção, pode agora comprovar a diferença entre

qualidade, fiabilidade e design.

Opte sempre por um CHERRY original.

Para informações relativas a outros produtos,

downloads e muito mais, visite-nos em

www.cherry.de

O seu CHERRY DW 5000 caracteriza-se especi-

almente pelas seguintes propriedades:

• Liberdade sem fios com alcance até 8 m

• Rápido e preciso através de sensor óptico

com resolução de 1500 dpi

• LED do estado da pilha no teclado e rato

• As teclas do rato, assim como as teclas F do

teclado e as teclas de atalho (excepto Stan-

dby) podem ser livremente programadas

com o Software KeyM@n (download gra-

tuito em: www.cherry.de/deutsch/service/

download.php)

1 Recomendações

1.1 Desactivação para poupar

energia

Quando, p.ex., durante o transporte, for pre-

mido um botão do rato durante mais de 2

minutos, o rato desliga-se automaticamente.

Para voltar a activar o rato, desligue-o no

interruptor (OFF) e volte a ligá-lo (ON).

1.2 Base para rato

Uma superfície clara e estruturada como base

para o rato permite poupar energia, aumentar

a eficácia do rato e garantir uma identificação

óptima dos movimentos.

Uma superfície com reflexo não é uma superfí-

cie adequada para o rato.

1.3 Limpeza dos aparelhos

CUIDADO: A utilização de deter-

gentes agressivos ou líquidos pode

danificar os aparelhos

• Para a limpeza, não utilize quaisquer sol-

ventes, como benzeno ou álcool, nem

agentes abrasivos ou esfregões.

• Evite que entrem líquidos nos aparelhos.

• Não retire as teclas do teclado.

1 Desligue o aparelho (Interruptor na posição

OFF).

2 Limpe os aparelhos com um pano ligeira-

mente humedecido e um pouco de deter-

gente suave (por ex. detergente da loiça).

3 Seque os aparelhos com um pano suave e

que não largue pêlo.

1.4 Síndrome RSI

RSI significa "Repetitive Strain

Injury" = "Lesão por esforço repe-

titivo". O RSI surge devido a movi-

mentos repetidos constantemente durante

um longo período de tempo.

Os sintomas comuns são dores nos dedos ou

no pescoço. Poderá encontrar mais informa-

ções em:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Disponha o seu local de trabalho de forma

ergonómica.

• Posicione o teclado e o rato de modo a que

os seus antebraços e os pulsos se encon-

trem ao lado do corpo e estejam esticados.

• Faça diversas pequenas pausas, se neces-

sário, com alongamentos.

• Altere frequentemente a posição do seu

corpo.

INSTRUÇÕES DE UTILIZAÇÃO

1.5 Ajuda em caso de falhas

1 Desligue e volte a ligar o rato (ver

1.1 "Desactivação para poupar energia").

2 Verifique se as pilhas estão colocadas cor-

rectamente e dispõem de carga suficiente.

3 Conecte o receptor a outra ligação USB do

computador.

4 Estabeleça uma nova ligação com o recep-

tor:

• Desconecte o receptor da tomada USB e

volte a conectar o mesmo.

• Mantenha o rato durante 30 segundos pró-

ximo do receptor e pressione em simultâ-

neo a roda e o botão direito do rato.

• Solte os botões quando, após 3 segundos, o

LED para a indicação do estado da pilha

começar a piscar.

• Durante 30 segundos, mantenha o teclado

próximo do receptor e pressione em simul-

tâneo as teclas esc e Q.

• Solte as teclas quando, após cerca de

3 segundos, o LED para a indicação do

estado da pilha do teclado começar a

piscar.

2 Eliminação

2.1 Eliminação do aparelho

Entregue o equipamento antigo num

centro de recolha para desperdício

electrónico ou no revendedor local.

2.2 Eliminação das pilhas

O aparelho contém pilhas alcalinas-

manganês.

Não elimine as pilhas através do lixo

doméstico. As pilhas podem conter agentes

nocivos prejudiciais para o meio ambiente e

para a saúde. Por favor, entregue a pilhas jun-

tamente com o aparelho na loja ou num cen-

tro de recolha público. A entrega está prescrita

por lei e é obrigatória.

Todas as pilhas e baterias são reutilizadas. As

matérias-primas valiosas como sendo o ferro,

o zinco e o níquel podem assim ser reutiliza-

das. A reciclagem das pilhas é o mais fácil

contributo para a protecção do ambiente.

Agradecemos a colaboração.

3 Dados técnicos

Designação Valor

Tensão de

alimentação

Teclado/rato:

2,2 ... 3,3 V SELV

Receptor:

5,0 V/DC ±5 % SELV

Consumo de ener-

gia

Teclado: máx. 5 mA

Rato: máx. 15 mA

Receptor: máx. 35 mA

Pilhas do teclado 2 pilhas alcalinas-manga-

nês, tipo LR03 (AAA)

Pilhas do rato 2 pilhas alcalinas-manga-

nês, tipo LR6 (AA)

Temperatura de

armazenamento

–15 °C ... +60 °C

Temperatura

operacional

0 °C ... +40 °C

4Contacto

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Alemanha

Internet: www.cherry.de

E-mail: info@cherry.de

Em caso de dúvidas, por favor, indique as seguin-

tes informações sobre o aparelho:

• N.º do artigo e de série do produto

• Designação e fabricante do seu PC/portátil ou

motherboard

• Sistema operativo e, se necessário, versão ins-

talada de um service pack

5 Indicação geral para o

utilizador

A CHERRY, uma marca da

ZF Friedrichshafen AG,

optimiza constantemente os seus produtos no

sentido do desenvolvimento de novas tecnolo-

gias. Por isso, reservamo-nos o direito a altera-

ções técnicas. A determinação da fiabilidade,

assim como a definição de dados técnicos são

efectuadas em conformidade com uma verifica-

ção interna, de modo a cumprir os regulamentos

ou normas reconhecidos internacionalmente.

Outros requisitos poderão ser cumpridos através

de uma cooperação mútua. O manuseamento e o

armazenamento incorrectos, assim como

influências externas podem provocar avarias e

danos durante o funcionamento.

Não oferecemos qualquer garantia para ano-

malias resultantes da alteração do produto por

parte do utilizador e não nos responsabiliza-

mos por alterações não autorizadas. Todas as

reparações devem ser realizadas por nós ou

por uma pessoa ou organização com autoriza-

ção oficial.

Quaisquer pedidos de indemnização à

ZF Friedrichshafen AG

ou aos seus represen-

tantes nomeados – independentemente da

base legal (incluindo lesões corporais relacio-

nadas com o stress) – estão excluídos, desde

que não nos seja apontada premeditação,

negligência grosseira ou a inobservância dos

regulamentos obrigatórios de garantia de pro-

dutos ou em caso de danos para a vida, corpo e

saúde. As presentes instruções são apenas

válidas para o produto fornecido.

Mais informações sobre isto estão disponíveis

junto dos respectivos distribuidores ou directa-

mente connosco.

6Garantia

Concede-se a garantia determinada na lei.

Consulte o seu revendedor ou representante

autorizado. Para mais informações sobre a

garantia, consulte a www.cherry.de

7 Declaração de

conformidade CE

ZF Friedrichshafen AG

Electronic

Systems,

Auerbach/Opf., Alemanha,

declara, por este meio, que este

aparelho periférico com função rádio se

encontra em conformidade com os requisitos

básicos e as restantes disposições aplicáveis

da directiva 1999/5/CE. Poderá encontrar a

declaração de conformidade CE no seguinte

endereço de Internet:

http://www.cherry.de/compliance

Clique no nome do produto para abrir a decla-

ração de conformidade CE.

INSTRUÇÕES DE UTILIZAÇÃO

4 Yhteystiedot

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germany

Internet: www.cherry.de

Sähköposti: info@cherry.de

Ole hyvä ja ilmoita kyselyjen yhteydessä seu-

raavat laitetta koskevat tiedot:

• Tuotteen tuote- ja valmistusnumero

• Järjestelmäsi nimitys ja valmistaja

• Käyttöjärjestelmä ja mahd. asennetun Ser-

vice Pack -päivityksen versio

5 Yleinen ohje käyttäjälle

CHERRY, joka on ZF Friedrichshafen AG:n

merkki, optimoi tuotteitaan jatkuvasti uusien

teknologioiden kehitystä vastaavasti. Pidä-

tämme siksi oikeuden teknisiin muutoksiin.

Luotettavuuden selvittäminen sekä teknisten

tietojen määrittely tapahtuu sisäisen tarkas-

tuksen avulla, jotta tuotteet vastaavat kansain-

välisesti tunnustettuja määräyksiä ja normeja.

Näistä poikkeavia vaatimuksia on mahdollista

täyttää keskinäisen yhteistyön avulla. Epäasial-

linen käsittely, varastointi ja ulkoiset vaikutuk-

set voivat aiheuttaa käytön aikana häiriöitä ja

vaurioita.

Emme ota mitään tuotevastuuta puutteista,

jotka johtuvat käyttäjän tuotteeseen tekemistä

muutoksista, emmekä ole vastuussa luvatto-

mista muutoksista. Kaikki korjaukset täytyy

teettää meillä tai virallisesti valtuutetulla hen-

kilöllä tai organisaatiolla.

Minkäänlaiset ZF Friedrichshafen AG:lle tai

sen edustajille osoitetut korvausvaatimukset –

riippumatta niiden oikeudellisesta perusteesta

(mukaanlukien stressistä johtuvat keholliset

haitat) – eivät tule kyseeseen, jos meidän ei

voida osoittaa toimineen tahallisesti, törkeän

välinpitämättömästi tai loukanneen tuotevas-

tuumääräyksiä tai aiheuttaneen vaaran hen-

gelle, ruumiille tai terveydelle. Käsillä oleva

ohje koskee vain sen mukana toimitettua tuo-

tetta.

Lisätietoja tästä on saatavissa jakelijoiltamme

tai suoraan meiltä.

6Takuu

Voimassa on lakimääräinen takuu. Ole hyvä ja

käänny kauppiaasi tai sopimuskumppanisi

puoleen. Lisätietoja takuusta löydät osoit-

teesta www.cherry.de

7 CE-vaatimustenmukai-

suusvakuutus

ZF Friedrichshafen AG, toimiala

Electronic Systems, Auerbach/Opf,

Saksa, vakuuttaa täten, että tämä

langaton oheislaite vastaa direktiivin 1999/5/EY

perustavanlaatuisia vaatimuksia ja sen muita

vastaavia määräyksiä. Vaatimustenmukai-

suutta koskevan CE-vakuutuksen löydät seu-

raavasta internet-osoitteesta:

http://www.cherry.de/compliance

Napsauta siellä tuotenimeä avataksesi vaati-

mustenmukaisuutta koskevan CE-vakuutuk-

sen.

KÄYTTÖOHJE

1.5 Apua ongelmatilanteisiin

1 Kytke hiiri pois päältä ja takaisin päälle

(katso 1.1 "Energiansäästösammutus").

2 Tarkasta, että paristot on asetettu oikein ja

että niiden jännite on riittävä.

3 Liitä vastaanotin PC-tietokoneen toiseen

USB-liittimeen.

4 Luo uusi yhteys vastaanottimeen:

• Vedä vastaanotin pois USB-liittimestä ja

työnnä se sitten takaisin.

• Pidä 30 sekunnin sisällä hiirtä mahdollisim-

man lähellä vastaanotinta ja paina tällöin

samanaikaisesti vieritysrullaa ja hiiren

oikeanpuoleista näppäintä.

• Päästä näppäimet vapaiksi, kun noin

3 sekunnin kuluttua hiiren paristojen tilaa

osoittava LED vilkkuu.

• Pidä 30 sekunnin sisällä näppäimistöä mah-

dollisimman lähellä vastaanotinta ja paina

tällöin samanaikaisesti näppäimiä esc ja Q.

• Päästä näppäimet vapaiksi, kun noin

3 sekunnin kuluttua akkujen tilaa osoittava

LED näppäimistössä vilkkuu.

2 Hävittäminen

2.1 Laitteiden hävittäminen

Toimita käytetyt laitteet hävitettäviksi

elektroniikkajätettä vastaan ottavaan

keräyspisteeseen tai kauppiaallesi.

2.2 Paristojen hävittäminen

Laite sisältää alkaliparistoja.

Älä heitä niitä kotitalousjätteen jouk-

koon. Paristot voivat sisältää haitalli-

sia aineita, jotka voivat vahingoittaa ympäristöä

ja terveyttä. Ole hyvä ja anna paristot laitteen

mukana liikkeeseen tai kunnalliseen jätteenke-

räyspisteeseen. Palautusvelvollisuus perustuu

lakiin ja palauttaminen on maksutonta.

Kaikki paristot ja akut kierrätetään. Näin

arvokkaita raaka-aineita kuten rautaa, sinkkiä

tai nikkeliä voidaan kerätä talteen. Akkujen

kierrättäminen on helpoin tapa suojella ympä-

ristöä.

Kiitos, kun osallistut.

3 Tekniset tiedot

Nimitys Arvo

Syöttöjännite Näppäimistö/hiiri:

2,2 ... 3,3 V SELV

Vastaanotin:

5,0 V/DC ±5 % SELV

Virrankulutus Näppäimistö:

maks. 5 mA

Hiiri: maks. 15 mA

Vastaanotin:

maks. 35 mA

Näppäimistön akut 2 alkaliparistoa,

tyyppi LR03 (AAA)

Hiiren akut 2 alkaliparistoa,

tyyppi LR6 (AA)

Varastointilämpötila –15 °C ... +60 °C

Käyttölämpötila 0 °C ... +40 °C

Sydämelliset

onnittelut ...

CHERRY on kehittänyt ja tuottanut innovatiivi-

sia oheislaitteita tietokoneisiin jo vuodesta

1967 asti. Voit tuntea laatu-, luotettavuus- ja

suunnitteluedut nyt uuden mielilaitteesi

parissa.

Vaadi aina, että laitteesi on alkuperäinen

CHERRY.

Muita tuotteita, download-mahdollisuuksia ja

monia muita seikkoja koskevia tietoja löydät

osoitteesta www.cherry.de

CHERRY DW 5000 erottuu muista erityisesti

seuraavien ominaisuuksien ansiosta:

• Johdoton liikkumavara jopa 8 metrin pää-

hän asti

• Täsmällinen ja nopea 1500 dpi -erotteluky-

kyyn yltävän optisen anturin ansiosta

• Pariston kunto-LED näppäimistössä ja hii-

ressä

• Voit ohjelmoida hiiren näppäimet sekä näp-

päimistön F-näppäimet ja hotkey-näppäi-

met (paitsi standby) vapaasti KeyM@n-

ohjelmiston avulla (maksuton download

osoitteessa: www.cherry.de/deutsch/ser-

vice/download.php)

1 Vinkkejä

1.1 Energiansäästösammutus

Hiiri kytkeytyy automaattisesti pois päältä

esim. kuljetuksen aikana, jos hiiren jompi-

kumpi näppäin on painettuna yli 2 minuuttia.

Aktivoidaksesi hiiren uudelleen kytke kytkin

pois päältä (OFF) ja takaisin päälle (ON).

1.2 Hiiren alusta

Vaalea, kuvioitu pinta hiiren alustana säästää

energiaa, kasvattaa hiiren tehokkuutta ja takaa

liikkeiden ihanteellisen tunnistamisen.

Heijastava pinta ei sovi hiiren alustaksi.

1.3 Laitteiden puhdistaminen

VAROVASTI: Voimakkaat puhdis-

tusaineet ja nesteen joutuminen

laitteisiin vaurioittavat niitä

• Älä käytä puhdistamiseen mitään liuotti-

mia kuten bensiiniä tai alkoholia. Älä käytä

hankausaineita tai hankaussieniä.

• Estä nesteen pääseminen laitteiden

sisälle.

• Älä ota näppäimistön näppäimiä irti.

1 Kytke laite pois päältä (kytkin asentoon

OFF).

2 Puhdista laitteet kevyesti kostutetulla lii-

nalla ja miedolla puhdistusaineella (esim:

tiskiaine).

3 Kuivaa laitteet nukkaamattomalla, pehme-

ällä liinalla.

1.4 RSI-oireyhtymä

"Repetitive Strain Injury" = "Tois-

tuvasta rasituksesta johtuva

vamma". RSI syntyy pienistä jatku-

vasti toistuvista liikkeistä.

Tyypillisiä oireita ovat kivut sormissa tai nis-

kassa. Lisätietoja löydät osoitteesta:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Kalusta työpisteesi ergonomisesti.

• Sijoita näppäimistö ja hiiri siten, että olka-

vartesi ja ranteesi ovat vartalosi sivuilla ja

ne ovat ojennettuina.

• Pidä useita lyhyitä taukoja, tee mahd.

venytysharjoituksia.

• Muuta vartalosi asentoa usein.

KÄYTTÖOHJE

4Contact

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germany

Internet: www.cherry.de

E-mail: info@cherry.de

Bij aanvragen gelieve de volgende informatie

over het apparaat te vermelden:

• Artikel- en serienummer van het product

• Aanduiding en fabrikant van uw systeem

• Bedrijfssysteem en eventueel de geïnstal-

leerde versie van een servicepack

5 Algemene aanwijzing

CHERRY, een merk van ZF Friedrichshafen AG,

optimaliseert zijn producten continu als gevolg

van de ontwikkeling van nieuwe technologieën.

Daarom zijn technische wijzigingen voorbehou-

den. De vaststelling van betrouwbaarheid en de

definitie van technische gegevens gebeuren

volgens een interne controle om aan interna-

tionaal erkende voorschriften en normen te

voldoen. Aan afwijkende eisen kan worden vol-

daan door wederzijdse samenwerking. Onjuiste

behandeling, opslag en andere invloeden kun-

nen leiden tot storingen en schade bij gebruik.

Wij staan niet in voor gebreken ten gevolge van

wijzigingen aan het product die door de klant

zijn aangebracht en wij zijn niet aansprakelijk

voor onbevoegde wijzigingen. Alle reparaties

moeten door ons of een officieel bevoegde per-

soon of organisatie worden uitgevoerd.

Schadeclaims tegen ZF Friedrichshafen AG of

een representant – om het even uit welke

rechtsgrond (inclusief lichamelijk letsel als

gevolg van stress) – zijn uitgesloten, in zoverre

er geen sprake is van opzet, grove nalatigheid,

niet-naleving van dwingende aansprakelijk-

heidsbepalingen of letsel van leven, lichaam of

gezondheid. Deze handleiding geldt alleen voor

het meegeleverde product.

Meer informatie is verkrijgbaar bij de betref-

fende handelaars of bij ons.

6 Garantie

De wettelijke garantie is van toepassing. Neem

contact op met uw handelaar of verdragspart-

ner. Nadere informatie over de garantie vindt u

op www.cherry.de

7 EG-conformiteitsver-

klaring

Hierbij verklaart

ZF Friedrichshafen AG, afdeling

Electronic Systems, Auerbach/Opf.,

Duitsland dat deze randapparatuur met draad-

loze werking in overeenstemming is met de

basisvereisten en de overige betreffende bepa-

lingen van de richtlijn 1999/5/EG. De EG-con-

formiteitsverklaring bevindt zich op:

http://www.cherry.de/compliance

Klik daar op de productnaam om de EG-con-

formiteitsverklaring te openen. BE

1.5 Hulp bij problemen

1 Schakel de muis uit en weer in (zie

1.1 "Energiebesparende uitschakeling").

2 Controleer of de batterijen correct zijn

geplaatst en genoeg spanning hebben.

3 Sluit de ontvanger aan op een andere USB-

aansluiting van de pc.

4 Breng een nieuwe verbinding met de ont-

vanger tot stand:

• Trek de ontvanger uit de USB-poort en steek

hem er weer in.

• Houd de muis binnen 30 seconden zo dicht

mogelijk bij de ontvanger en druk daarbij het

scrolwiel en de rechtermuisknop tegelijker-

tijd in.

• Laat de knoppen los als na ca. 3 seconden

het led-lampje voor de batterijstatus

knippert.

• Houd het toetsenbord binnen 30 seconden

zo dicht mogelijk bij de ontvanger en druk

daarbij de toetsen esc en Q tegelijkertijd in.

• Laat de toetsen los indien na ca. 3 seconden

de led voor de batterijstatus knippert.

2Afvoer

2.1 Afvoer van de apparaten

Voer de oude apparaten af via een ver-

zamelplaats voor elektronisch afval of

uw handelaar.

2.2 Afvoer van de batterijen

Het apparaat bevat alkalimangaan-

batterijen.

Gooi ze niet in het huiselijk afval. Bat-

terijen kunnen stoffen bevatten die schadelijk

zijn voor het milieu en de gezondheid. Geef de

batterijen samen met het apparaat af bij uw

handelaar of breng ze naar de plaatselijke

milieustraat. De teruggave is wettelijk ver-

plicht en gratis.

Alle accu's en batterijen worden hergebruikt.

Zo kunnen waardevolle grondstoffen, zoals

ijzer, zink of nikkel, worden teruggewonnen.

Accurecycling is de eenvoudigste bijdrage aan

de bescherming van het milieu.

Bedankt voor uw medewerking.

3 Technische gegevens

Aanduiding Waarde

Voedingsspanning Toetsenbord/muis:

2,2 ... 3,3 V SELV

Ontvanger:

5,0 V/DC ±5 % SELV

Stroomopname Toetsenbord:

max. 5 mA

Muis: max. 15 mA

Ontvanger:

max. 35 mA

Batterijen toetsen-

bord

2 alkalimangaan-bat-

terijen, type LR03

(AAA)

Batterijen muis 2 alkalimangaan-bat-

terijen, type LR6 (AA)

Opslagtemperatuur –15 °C ... +60 °C

Bedrijfstempera-

tuur

0 °C ... +40 °C

GEBRUIKSAANWIJZING

Van harte proficiat ...

Al sinds 1967 ontwikkelt en produceert

CHERRY innovatieve invoersystemen voor com-

puters. Het verschil in kwaliteit, betrouwbaar-

heid en vormgeving ondervindt u nu met uw

nieuwe invoersysteem.

Ga altijd voor een originele CHERRY.

Informatie over verdere producten, downloads,

etc, vindt u op www.cherry.de

Uw CHERRY DW 5000 onderscheidt zich vooral

door de volgende eigenschappen:

• Draadloze vrijheid met een reikwijdte tot

8 meter

• Nauwkeurig en snel door optische sensor

met een resolutie van 1500 dpi

• Led voor batterijstatus op toetsenbord en

muis

• De knoppen van de muis alsook de F-toet-

sen op het toetsenbord en de hotkeys

(behalve de standby-knop) kunnen vrij

geprogrammeerd worden met de software

KeyM@n (gratis download op:

www.cherry.de/deutsch/service/down-

load.php)

1Tips

1.1 Energiebesparende

uitschakeling

Indien bijvoorbeeld tijdens het transport een

muisknop langer dan 2 minuten wordt inge-

drukt, schakelt de muis automatisch uit.

Om de muis weer te activeren, schakelt u deze

met de schakelaar uit (OFF) en weer in (ON).

1.2 Muisondergrond

Een licht, gestructureerd oppervlak als muis-

ondergrond bespaart energie, vergroot de

effectiviteit van de muis en waarborgt een opti-

male bewegingsherkenning.

Een spiegelend oppervlak is niet geschikt als

muisondergrond.

1.3 Reiniging van de apparaten

OPGELET: Beschadiging door

agressieve reinigingsmiddelen of

vloeistof in de apparaten

• Gebruik voor de reiniging geen oplosmid-

delen als benzine of alcohol en geen

schuurmiddelen of schuursponzen.

• Voorkom dat vloeistof in de apparaten

stroomt.

• Verwijder de toetskappen van het toetsen-

bord niet.

1 Schakel de apparaten uit (schakelaar op

OFF).

2 Reinig de apparaten met een licht vochtige

doek en wat mild reinigingsmiddel (bv. vaat-

wasmiddel).

3 Droog de apparaten met een pluisvrije,

zachte doek.

1.4 RSI-syndroom

"Repetitive Strain Injury" = "kwet-

suur door herhaaldelijke belas-

ting". RSI ontstaat door kleine,

steeds herhaalde bewegingen.

Typische symptomen zijn last van de vingers

of nek. Meer infomatie vindt u op:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Richt uw werkplek ergonomisch in.

• Plaats uw toetsenbord en muis zo dat uw

bovenarmen en polsen zich naast uw

lichaam bevinden en gestrekt zijn.

• Neem regelmatig een kleine pauze, even-

tueel met rekoefeningen.

• Neem regelmatig een andere lichaams-

houding aan.

GEBRUIKSAANWIJZING

4Kontakt

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germany

Internet: www.cherry.de

E-mail: info@cherry.de

Angiv følgende informationer om apparatet ved

forespørgsler:

• Produktets artikel- og serienr.

• Dit systems betegnelse og producent

• Styresystem og evt. installeret version af en

servicepakke

5 Generel

brugerhenvisning

CHERRY, et mærke tilhørende ZF Friedrichs-

hafen AG, optimerer hele tiden sine produkter i

forbindelse med udviklingen af nye teknolo-

gier. Vi tager derfor forbehold for tekniske

ændringer. Undersøgelsen af pålideligheden

samt definitionen af tekniske oplysninger fore-

tages i henhold til intern kontrol for at opfylde

internationalt anerkendte forskrifter og nor-

mer. Krav, der afviger herfra, kan opfyldes med

gensidigt samarbejde. Ukorrekt håndtering,

opbevaring og ydre påvirkninger kan medføre

fejl og skader under anvendelser.

Vi yder ingen garanti for mangler, der skyldes,

at brugeren har ændret produktet, og bærer

intet ansvar i tilfælde af ændringer, der ikke er

tilladt. Alle reparationer skal udføres af os

eller en officielt berettiget person eller organi-

sation.

Evt. krav om skadeserstatning over for

ZF Friedrichshafen AG eller deres repræsen-

tanter – uanset hvilket retsgrundlag (herunder

stressbetingede legemsskader) – er udeluk-

ket, for så vidt der ikke foreligger forsæt fra

vores side, grov uagtsomhed eller manglende

overholdelse af tvingende produktansvarsbe-

stemmelser eller ved død, person- eller sund-

hedsskade. Den foreliggende vejledning er kun

gyldig for det medleverede produkt.

Yderligere informationer derom kan fås hos de

pågældende distributører eller direkte hos os.

6Garanti

Den lovmæssige garanti gælder. Kontakt din

forhandler eller kontraktpartner. Nærmere

informationer om garanti findes under

www.cherry.de

7 CE-samsvarserklæring

ZF Friedrichshafen AG, forretnings-

område Electronic Systems, Auer-

bach/Opf., Tyskland, erklærer med

dette at dette periferapparatet med radio-

funksjoner er i overensstemmelse med de

grunnleggende kravene og øvrige gjeldende

bestemmelser i direktiv 1999/5/EF. CE-erklæ-

ringen om samsvar finner du på denne inter-

nettadressen:

http://www.cherry.de/compliance

Der klikker du på produktnavnet for å åpne CE-

erklæringen om samsvar.

BETJENINGSVEJLEDNING

1.5 Hjælp i tilfælde af problemer

1 Sluk musen, og tænd den igen (se

1.1 "Energibesparelsesfrakobling").

2 Kontrollér, om batterierne er sat rigtigt i og

har tilstrækkelig spænding.

3 Tilslut modtageren til et andet USB-stik på

pc'en.

4 Etablér en ny forbindelse til modtageren:

• Træk modtageren ud af USB-stikket, og den

i igen.

• Hold musen så tæt på modtageren som

muligt inden for 30 sekunder, og tryk samti-

digt på scrollehjulet og den højre musetast.

• Slip tasterne, når batteristatuslys-dioderne

på musen blinker efter ca. 3 sekunder.

• Hold tastaturet så tæt på modtageren som

muligt inden for 30 sekunder, og tryk samti-

digt på tasterne esc og Q.

• Slip tasterne, når batteristatuslysdioderne

på tastaturet blinker efter ca.

3 sekunder.

2 Bortskaffelse

2.1 Bortskaffelse af apparaterne

Bortskaf de brugte apparater på ind-

samlingssted for elektronisk affald

eller hos din forhandler.

2.2 Bortskaffelse af batterierne

Apparatet indeholder alkali-mangan-

batterier.

Bortskaf dem ikke med husholdnings-

affaldet. Batterier indeholder muligvis skade-

lige stoffer, der kan skade miljø og sundhed.

Aflevér batterierne og apparatet i handlen eller

hos kommunernes genbrugscentre. Tilbagele-

vering er retligt foreskrevet og gratis.

Alle batterier og genopladelige batterier gen-

anvendes. På den måde kan værdifulde råstof-

fer som f.eks. jern, zink eller nikkel genvindes.

Genbrug af batterier er det nemmeste bidrag

til miljøbeskyttelse.

Mange tak for dit bidrag.

3 Tekniske data

Betegnelse Værdi

Forsyningsspæn-

ding

Tastatur/mus:

2,2 ... 3,3 V SELV

Modtager:

5,0 V/DC ±5 % SELV

Strømforbrug Tastatur: maks. 5 mA

Mus: maks. 15 mA

Modtager:

maks. 35 mA

Batterier tastatur 2 alkali-mangan-bat-

terier, type LR03 (AAA)

Batterier mus 2 alkali-mangan-bat-

terier, type LR6 (AA)

Opbevaringstem-

peratur

–15 °C ... +60 °C

Driftstemperatur 0 °C ... +40 °C

Tillykke ...

CHERRY har siden 1967 udviklet og produceret

innovative indtastningssystemer til computere.

Forskellen i kvalitet, pålidelighed og design

kan du nu opleve med din nye yndling.

Hold altid fast ved originalt CHERRY.

Besøg www.cherry.de for at få informationer

om andre produkter, downloads og meget

mere

Din CHERRY DW 5000 udmærker sig især ved

følgende egenskaber:

• Trådløs frihed med indtil 8 m rækkevidde

• Præcis og hurtig på grund af optisk sensor

med 1500 dpi opløsning

• Batteristatuslysdiode på tastatur og mus

• Musens taster samt tastaturets F-taster og

hotkeys (bortset fra standby) kan du pro-

grammere efter ønske med softwaren

KeyM@n (gratis download under:

www.cherry.de/deutsch/service/down-

load.php)

1Tips

1.1 Energibesparelsesfrakobling

Hvis der trykkes på en musetast i mere end 2

minutter, f.eks.under transport, frakobles

musen automatisk.

Sluk den på kontakten (OFF), og tænd den igen

(ON) for at aktivere musen igen.

1.2 Museunderlag

En lys, struktureret flade som museunderlag

sparer energi, forøger musens effektivitet og

sikrer en optimal bevægelses-registrering.

En reflekterende flade er ikke egnet som

museunderlag.

1.3 Rengøring af apparaterne

FORSIGTIG: Beskadigelse på grund

aggresive rengøringsmidler eller

væske i apparaterne

• Anvend ikke opløsningsmidler som f.eks.

benzin eller alkohol og ikke skuremidler

eller skuresvampe til rengøringen.

• Sørg for at forhindre, at der trænger

væske ind i apparaterne.

• Fjern ikke tastaturets tastehætter.

1 Sluk apparaterne (kontakt på OFF).

2 Rengør apparaterne med en let fugtig klud

og lidt mildt rengøringsmiddel (f.eks.: opva-

skemiddel).

3 Tør apparaterne med en fnugfri, blød klud.

1.4 RSI-syndrom

"Repetitive Strain Injury" = "kvæ-

stelse på grund af gentaget belast-

ning". RSI opstår på grund af små

bevægelser, der gentages hele tiden.

Typiske symptomer er problemer i fingrene

eller i nakken. Yderligere informationer fin-

des under:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Indret din arbejdsplads ergonomisk.

• Placér tastaturet og musen, så dine over-

arme og håndled befinder sig ved siden af

kroppen og er strakt ud.

• Hold flere små pauser, evt. med

strækøvelser.

• Sørg for at ændre din kropsholdning tit.

BETJENINGSVEJLEDNING

4Kontakt

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

Germany

Internett: www.cherry.de

E-post: info@cherry.de

Ved henvendelser må følgende informasjon om

apparatet oppgis:

• Produktets artikkel- og serienummer

• Betegnelse og produsent av systemet

• Operativsystem og evt. installert versjon til

en servicepakke

5 Generell

brukeranvisning

CHERRY, et merke som tilhører ZF Friedrichs-

hafen AG, forbedrer hele tiden sine produkter

som ledd i utviklingen av ny teknologi. Vi tar

derfor forbehold om tekniske endringer.

Måling av driftssikkerhet samt definisjon av

tekniske spesifikasjoner gjøres iht. intern kon-

troll for å oppfylle internasjonale anerkjente

forskrifter hhv. normer. Krav som avviker fra

dette kan oppfylles gjennom gjensidig samar-

beid. Ikke forskriftsmessig behandling, lagring

og ytre påvirkninger kan føre til feil og skader

ved bruk.

Vi påtar oss intet ansvar for feil som skyldes at

brukeren har foretatt endringer på produktet,

og er ikke ansvarlige hvis det er blitt foretatt

uberettigede endringer. Alle reparasjoner må

utføres av oss eller en offisiell autorisert per-

son eller organisasjon.

Eventuelle skadeerstatningskrav mot

ZF Friedrichshafen AG eller deres represen-

tant – uansett rettslig grunn (inklusive stress-

betingede personskader) – er utelukket så

lenge det ikke kan føres tilbake til grovt for-

sett, uaktsomhet eller overtredelse av pålagte

produktansvarsbestemmelser og fører til

skade skader på liv, kropp eller helse. Denne

veiledningen gjelder kun for det leverte pro-

duktet.

Du får mer informasjon om dette hos respek-

tive distributører eller direkte fra oss.

6 Garanti

Lovmessig garanti gjelder. Henvend deg til din

forhandler eller kontraktspartner. Du finner

mer informasjon om garanti under

www.cherry.de

1.5 Hjelp ved problemer

1 Slå musen av og på igjen (se

1.1 "Energispare-utkobling").

2 Kontroller atbatteriene er satt inn riktig og

gir tilstrekkelig spenning.

3 Koble mottakeren til en annen USB-tilkob-

ling på PC-en.

4 Opprette en ny forbindelse til mottakeren:

• Trekk mottakeren ut av USB-kontakten og

plugg den inn igjen.

• Hold musen så nær mottakeren som mulig

in løpet av 30 sekunder, og trykk samtidig på

rullehjulet og høyre museknapp.

• Slipp tastene når batteristatuslampen

på musen blinker etter ca. 3 sekunder.

• Hold mottakeren så nær tastaturet som

mulig innen 30 sekunder, og trykk samtidig

på tastene esc og Q.

• Slipp tastene når batteristatuslampen

på tastaturet blinker etter ca. 3 sekunder.

2Avhending

2.1 Avhending av apparatene

Avhend gamle apparater ved en opp-

samlingsstasjon for elektronisk avfall

eller hos din forhandler.

2.2 Avhending av batteriene

Enheten inneholder alkali-mangan-

batterier.

Må ikke kastes i husholdningsavfallet.

Batterier kan inneholde skadelige stoffer som

kan skade helse og miljø. Lever batteriene

sammen med apparatet til forhandleren eller

på de kommunale resirkuleringsplassene. Inn-

levering er lovpålagt og gratis.

Alle batterier og oppladbare batterier blir gjen-

vunnet. På denne måten blir verdifulle råstof-

fer som jern, sink eller nikkel gjenvunnet.

Resirkulering av batterier er det enkleste

bidraget for å bevare miljøet.

Tusen takk for at du deltar.

3 Tekniske

spesifikasjoner

Betegnelse Verdi

Forsyningsspen-

ning

Tastatur/mus:

2,2 ... 3,3 V SELV

Mottaker:

5,0 V/DC ±5 % SELV

Strømforbruk Tastatur: maks. 5 mA

Mus: maks 15 mA

Mottaker: maks 35 mA

Batterier tastatur 2 alkali-mangan-batte-

rier, type LR03 (AAA)

Batterier mus 2 alkali-mangan-batte-

rier, type LR6 (AA)

Lagringstempe-

ratur

–15 °C ... +60 °C

Driftstemperatur 0 °C ... +40 °C

BRUKSANVISNING

Gratulerer ...

CHERRY har siden 1967 utviklet og produsert

nyskapende innleggingssystemer for datamas-

kiner. Med din nye yndlingsting kan du nå opp-

leve forskjellen i kvalitet, driftssikkerhet og

design.

Velg alltid original CHERRY.

For informasjon om flere produkter, nedlastin-

ger og mye mer, se www.cherry.de

Din CHERRY DW 5000 utmerker seg spesielt

på grunn av følgende egenskaper:

• Trådløs frihet med inntil 8 m rekkevidde

• Nøyaktig og hurtig takket være optisk føler

med 1500 dpi oppløsning

• Batteristatusindikator på tastatur og mus

• Knappene på musen og F-tastene på tasta-

turet, samt de programmerbare tastene

(unntatt Standby) kan du programmere fritt

med programmet KeyM@n (kan lastes ned

gratis fra: www.cherry.de/deutsch/service/

download.php)

1Tips

1.1 Energispare-utkobling

Hvis en museknapp holdes inne i mer enn

2 minutter f.eks. under transport, kobler

musen seg ut automatisk.

For å aktivere musen igjen slår du den av OFF

på bryteren og slår den deretter på ON igjen.

1.2 Musmatte

En lys, strukturert flate som musmatte sparer

energi, øker effektiviteten til musen og garan-

terer optimal registrering av bevegelsene.

En speilblank flate er ikke egnet som mus-

matte.

1.3 Rengjøring av apparatene

FORSIKTIG: Skade på grunn av

sterke rengjøringsmidler eller

væske i apparatene

• Ikke bruk løsemidler som bensin eller

alkohol til rengjøring, bruk heller ikke sku-

remiddel eller skuresvamper.

• Sørg for at det ikke kommer væske inn i

apparatene.

• Fjern tastehettene på tastaturet.

1 Slå av apparatene (bryter på OFF).

2 Rengjør apparatene med en fuktig klut og et

mildt rengjøringsmiddel (f. eks.: Oppvask-

middel).

3 Tørk apparatene med en myk klut som ikke

loer.

1.4 RSI-syndrom

"Repetitive Strain Injury" = "Skade

på grunn av gjentatte belastnin-

ger". RSI oppstår på grunn av små,

stadig gjentatte bevegelser.

Typiske symptomer er smerter i fingrene

eller i nakken. Du finner mer informasjon på:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Innrett arbeidsplassen din ergonomisk.

• Plasser tastaturet og muse slik at overar-

mene og håndleddene befinner seg på

siden av kroppen og utstrekt.

• Ta flere små pauser, evt. med uttøyninger.

• Endre kroppsholdning ofte.

BRUKSANVISNING

4Kontakt

ZF Friedrichshafen AG

Electronic Systems

Cherrystrasse

91275 Auerbach

Germany

Internet: www.cherry.de

E-post: info@cherry.de

Uppge följande information om apparaterna vid

frågor:

• Artikel- och serienummer på produkten

• Beteckning och tillverkare av ditt system

• Operativsystem och installerad version av

servicepaket

5 Allmän användarinfor-

mation

CHERRY, ett märke från ZF Friedrichshafen

AG, optimerar sina produkter i takt med

utvecklingen av nya teknologier. Vi förbehåller

oss rätten till tekniska ändringar. Fasställande

av tillförlitlighet samt definition av tekniska

uppgifter sker enligt interna tester för att upp-

fylla internationellt godkända föreskrifter och

normer. Krav som avviker från dessa normer

kan uppfyllas med ömsesidigt samarbete. Fel-

aktig användning, lagring och yttre påverkan

kan leda till fel och skador.

Garantin gäller inte för skador som uppkom-

mer på grund av icke godkända förändringar

på produkten. Alla reparationer måste utföras

av oss eller en officiellt godkänd person eller

organisation.

Vi, ZF Friedrichshafen AG eller dess represen-

tanter, friskriver oss härmed uttryckligen från

eventuella skadeståndskrav – oberoende av

rättslig grund (inklusive skador som beror på

stress) – såvida vi inte kan påvisas grov oakt-

samhet eller ignorering av produktansvarsbe-

stämmelser eller vid skador på liv, kropp och

hälsa. Bruksanvisningen gäller endast för den

medföljande produkten.

Mer information finns att hämta hos din åter-

försäljare eller direkt från oss.

6Garanti

Den lagstadgade garantin gäller. Kontakta din

återförsäljare eller kontrahent. Mer informa-

tion om garantin hittar du på www.cherry.de

7 CE-försäkran om

överensstämmelse

Härmed garanterar

ZF Friedrichshafen AG, avdelningen

Electronic Systems, Auerbach/Opf.,

Tyskland, att denna externa apparat med

radiofunktion överensstämmer med de grund-

läggande kraven och övriga tilllämpliga

bestämmelser i riktlinjen 1999/5/EG. CE-för-

säkran om överensstämmelse hittar du på föl-

jande internetadress:

http://www.cherry.de/compliance

Klicka på produktnamnet för att öppna CE-för-

säkran om överensstämmelse.

BRUKSANVISNING

1.5 Hjälp vid problem

1 Stäng av musen och slå på den igen (se

1.1 "Energisparande avstängning").

2 Kontrollera om batterierna är korrekt

insatta och har nog med spänning.

3 Anslut mottagaren till en annan USB-port

på din PC.

4 Upprätta en ny anslutning till mottagaren:

• Dra ut mottagaren ur USB-uttaget och stick

in den igen.

• Placera musen så nära mottagaren som

möjligt inom 30 sekunder och tryck samti-

digt på scrollhjulet och den högra musknap-

pen.

• Släpp knapparna, efter cirka 3 sekunder

blinkar batteristatuslysdioden på

musen.

• Placera tangentbordet så nära mottagaren

som möjligt och tryck inom 30 sekunder

samtidigt på knapparna esc och Q.

• Släpp knapparna, efter cirka 3 sekunder

blinkar batteristatuslysdioden på

tangentbordet.

2 Avfallshantering

2.1 Avfallshantering av

apparaterna

Avfallshantera apparaterna på en

återvinningsstation för elektriska

apparater eller hos din återförsäljare.

2.2 Avfallshantering av batterier

Apparaten innehåller alkali-mangan-

batterier.

Kasta inte batterierna i hushållsso-

porna. Batterier innehåller eventuellt skadliga

ämnen som skadar miljön och hälsan. Åter-

vinn batterierna och apparaterna hos din åter-

försäljare eller på en återvinningsstation. De är

skyldiga att avfallshantera utan avgift.

Alla batterier och uppladdningsbara batterier

återvinns. Värdefulla ämnen som t.ex. järn,

zink eller nickel kan återvinnas. Att återvinna

batterier är ett enkelt bidrag för att skydda

miljön.

Tack för att du återvinner.

3 Tekniska data

Beteckning Värde

Matningsspänning Tangentbord/mus:

2,2 ... 3,3 V SELV

Mottagare:

5,0 V/DC ±5 % SELV

Strömbehov Tangentbord:

max 5 mA

Mus: max. 15 mA

Mottagare:

max. 35 mA

Batterier tangentbord 2 alkali-mangan-

batterier, typ LR03

(AAA)

Batterier mus 2 alkali-mangan-

batterier, typ LR6

(AA)

Lagringstemperatur –15 °C ... +60 °C

Driftstemperatur 0 °C ... +40 °C

Gratulerar ...

CHERRY utvecklar och producerar innovativa

system för datorer sedan 1967. Upplev skillna-

den på kvalitet, tillförlitlighet och design med

din nya produkt.

Använd alltid original CHERRY.

För information om andra produkter, nedladd-

ningar och mycket mer, besök www.cherry.de

Din CHERRY DW 5000 har följande egenska-

per:

• Trådlös frihet med upp till 8 m räckvidd

• Precis och snabb optisk sensor med

1500 dpi upplösning

• Lysdiod för batteristatus på tangentbord och

mus

• Musknapparna, F-tangenten på tangentbor-

det och knapparna för kortkommandon kan

programmeras fritt med mjukvaran

KeyM@n (gratis nedladdning på:

www.cherry.de/deutsch/service/down-

load.php)

1Tips

1.1 Energisparande avstängning

Vid t.ex. transport när en musknapp trycks in

längre än 2 minuter, stängs musen av automa-

tiskt.

Aktivera musen igen genom att ställa brytaren

på OFF och därefter på ON.

1.2 Musunderlag

Ett ljust och strukturerat underlag sparar

energi, ökar musens effektivitet och ger en

optimal rörelseprecision.

En reflekterande yta är inte lämplig som mus-

underlag.

1.3 Rengöring av apparaterna

AKTA: Skador på apparaterna på

grund av aggressiva rengörings-

medel eller vätskor

• Använd inga lösningsmedel, som t.ex.

bensin eller alkohol, eller skurmedel och

disksvampar för att rengöra apparaterna.

• Se till att inga vätskor tränger in i appara-

terna.

• Ta inte bort tangenterna från tangentbor-

det.

1 Stäng av apparaterna (brytaren på läget

OFF).

2 Rengör apparaterna med en lätt fuktad

trasa och ett milt rengöringsmedel (t.ex.:

diskmedel).

3 Torka av apparaterna med en luddfri, mjuk

trasa.

1.4 RSI-syndrom

"Repetitive Strain Injury" =

"belastningsskador p.g.a. repeti-

tiva arbeten". RSI uppstår p.g.a.

upprepade rörelser.

Typiska symptom är besvär med fingrar och

nacken. Mer information hittar du på:

www.cherry.de/english/service/

servicedownload_rsi.htm

• Anpassa din arbetsplats så att den är

ergonomisk.

• Placera tangentbordet och musen så att

dina överarmar och handleder befinner sig

på sidan av kroppen och är utsträckta

• Ta flera små pauser och gör

utsträckningsövningar.

• Ändra din kroppsposition ofta.

BRUKSANVISNING

Ansluta mottagaren

Koble til mottakeren

Tilslutning af modtager

Ontvanger aansluiten

Vastaanottimen liittäminen

Byta batteri till musen

Bytte batterier i musen

Udskiftning af musens batterier

Batterijen van de muis vervangen

Hiiren paristojen vaihto

Slå på musen

Koble inn musen

Tilkobling af mus

Muis inschakelen

Hiiren kytkeminen päälle

Byta batteri till tangentbordet

Bytte batterier i tastaturet

Udskiftning af tastaturets batterier

Batterijen van het toetsenbord vervangen

Näppäimistön paristojen vaihto

Knapparnas funktion / Tastetilordning / Tastenbelægning / Toetsenbezetting /

Näppäimistöasettelu

Batteristatus lysdiod

Batteristatuslampe

Batteristatuslysdiode

Led voor batterijstatus

Paristojen kunto-LED

Sänker volymen

Svakere lyd

Svagere lyd

Geluid zachter

Ääni hiljemmalle

Ljud på/av

Lyd av/på

Lyd til/fra

Geluid aan/uit

Ääni päälle/pois

Höjer volymen

Høyere lyd

Lyd kraftigere

Geluid harder

Ääni kovemmalle

Webbläsare, startsida

Nettleser, startside

Browser, startside

Browser, startpagina

Selain, aloitussivu

Standby

Stand-by

Standby

E-postprogram

E-mail-program

E-mailprogramma

Sähköpostiohjelma

Föregående titel

Forrige tittel

Forrige titel

Vorige titel

Edellinen kappale

Start/paus

Start/Pause

Start/pause

Start/pauze

Start/tauko

Nästa titel

Neste tittel

Næste titel

Volgende titel

Seuraava kappale

Mediaspelare

Mediaplayer

Mediasoitin

Bruksanvisning (SE)....................4

Bruksanvisning (NO) ...................7

Betjeningsvejledning.................10

Gebruiksaanwijzing...................13

Käyttöohje..................................16

6440585-00 DE, US, FR, ES, IT, NL, PT, SE, NO, DK, BE, FI, Mär 2012 (JD-0500 = Mod. JG-05, JF-05, R330)

Cherry Europe R330 Dongle User Manual 6440585 00 Teil1 DE US FR ES IT NL PT DW5000

ZF Friedrichshafen AG Dongle 6440585 00 Teil1 DE US FR ES IT NL PT DW5000

User Manual

Navigation menu

Namespaces

Views

Navigation
