All Rights Reserved. Copyright © 2004: Clarion Co., Ltd.
Printed in China / Imprimé en Chine / Impreso en China / Stampato in Cina
2004/12
PE-2686B
280-8187-00
Clarion Co., Ltd.
WATERTIGHT MARINE AM/FM/CD MULTIMEDIA
CONTROLLER
•
COMBINÉ NAUTIQUE ÉTANCHE RADIO AM/FM-
LECTEUR CD MULTIMEDIA
•
CONTROLADOR MULTIMEDIA MARINO DE AM/FM/
DISCOS CD IMPERMEABLE
•
UNITÀ DI CONTROLLO MULTIMEDIALE PER USO
MARITTIMO AM/FM/CD IMPERMEABILE
CMD4
Owner’s manual
Mode d’emploi
Manual de instrucciones
Istruzioni per l’uso
2CMD4
1. FEATURES
•Meets ASTM B117 Salt/Fog Exposure
Standard
•Meets ASTM D4329 UV Exposure Standard
•Pelgan Z® Conformal Coated PCB and
Microprocessor
•Rotary Volume, Bass, Treble, and Fade
Controls
•Direct Access Source Selectors
•Rubber Tactile Action Control Buttons
•High Definition Positive LC Display
•Bright White LED Illumination
•Quick Release CD Door
English
Contents
1. FEATURES...................................................................................................................................... 2
2. PRECAUTIONS .............................................................................................................................. 3
Handling Compact Discs ................................................................................................................. 4
Front Panel ...................................................................................................................................... 4
3. CONTROLS .................................................................................................................................... 5
4. NOMENCLATURE .......................................................................................................................... 6
Names of the Buttons and their Functions ...................................................................................... 6
Major button operations when external equipment is connected to this unit ................................... 7
Display Items ................................................................................................................................... 8
LCD Screen ..................................................................................................................................... 8

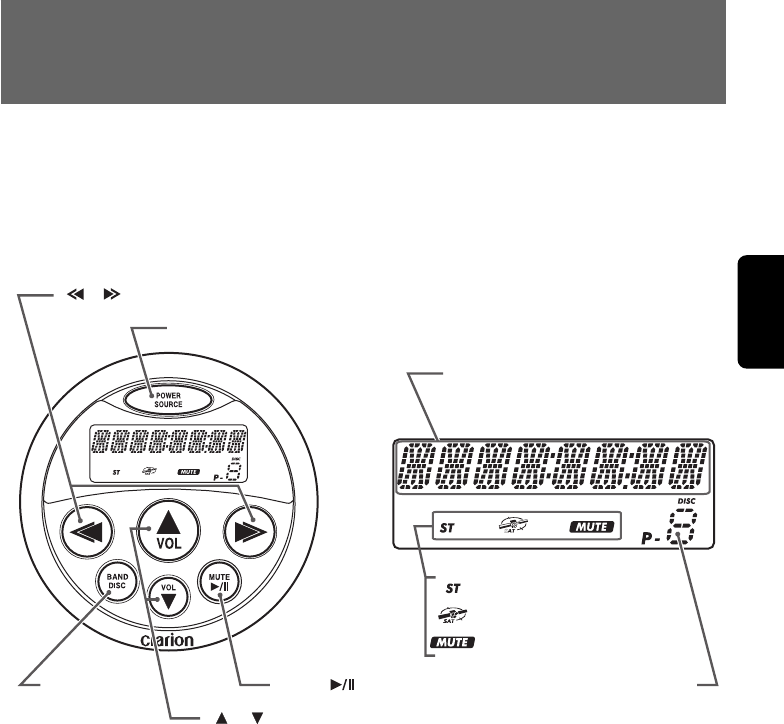

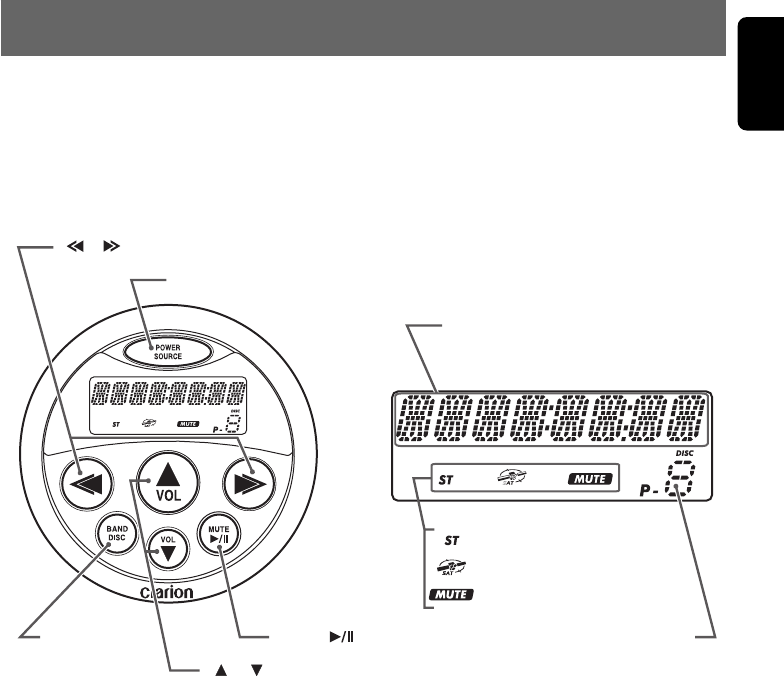

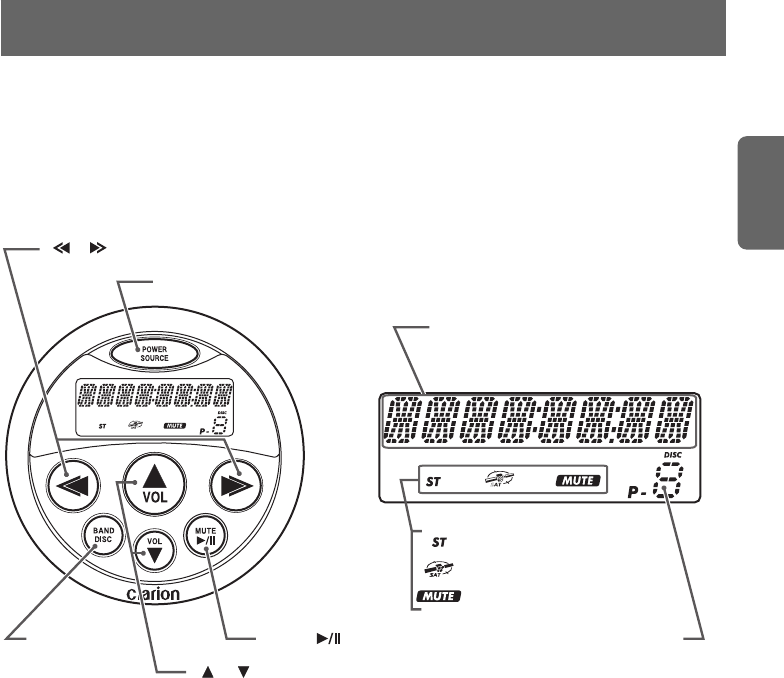

5. WIRED REMOTE CONTROL UNIT OPERATIONS ........................................................................ 9
6. OPERATIONS ................................................................................................................................11
Basic Operations ............................................................................................................................11
Radio Operations ........................................................................................................................... 12
CD Operations ............................................................................................................................... 14
Operations Common to Each Mode .............................................................................................. 15
7. ACCESSORIES ............................................................................................................................ 17
Sirius Satellite Radio Operations ................................................................................................... 17
CD Changer Operations ................................................................................................................ 20

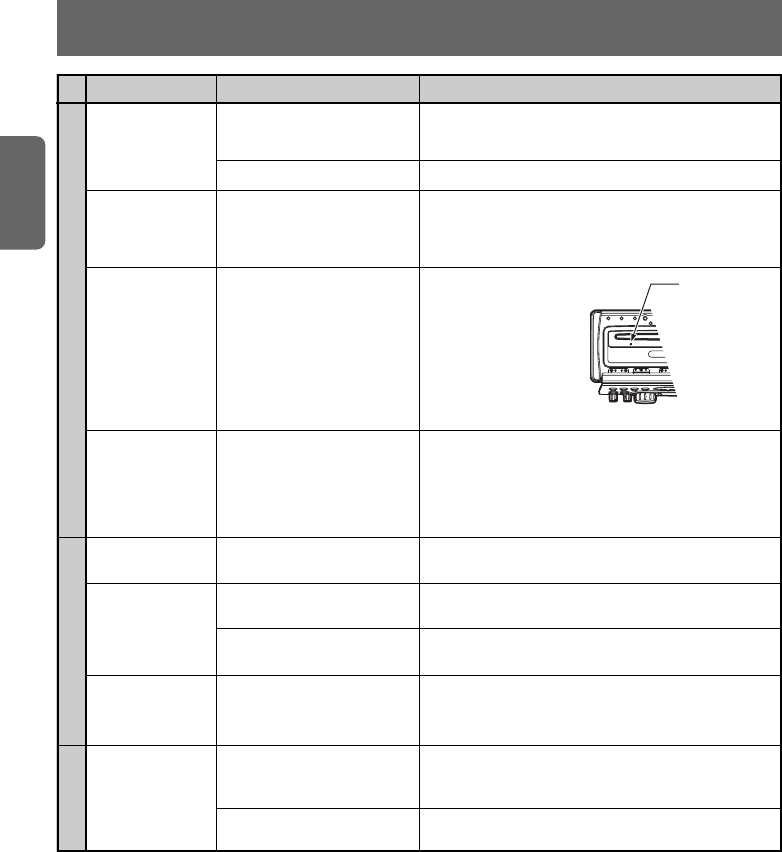

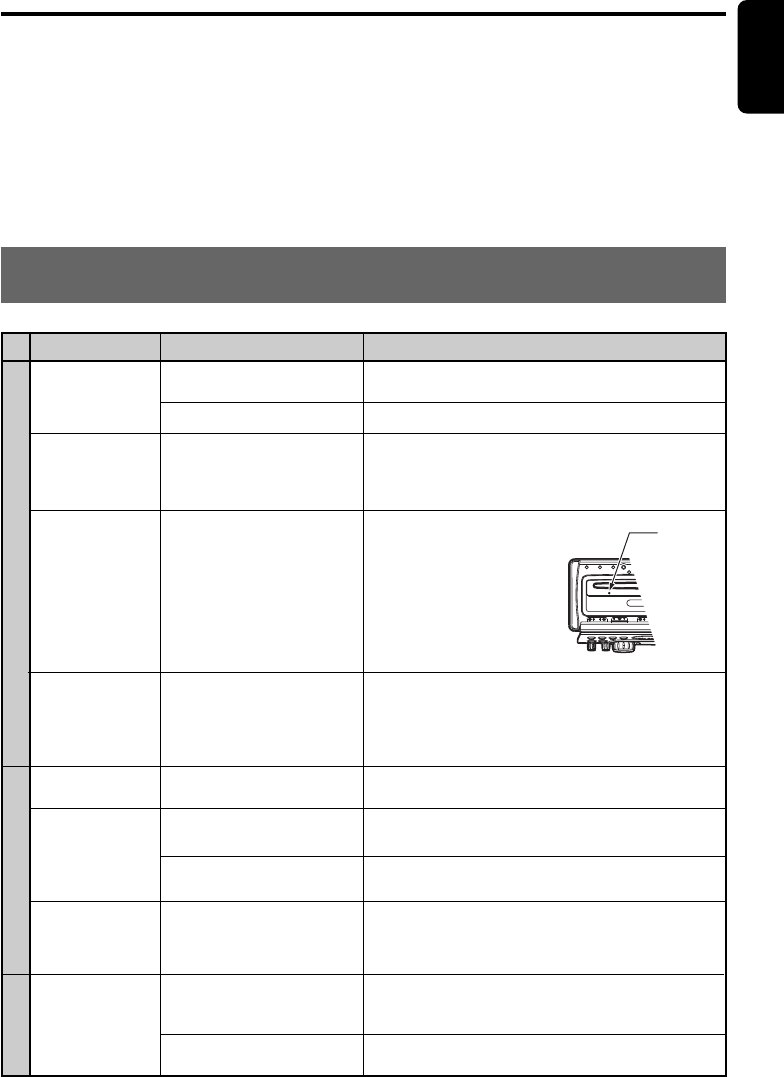

8. TROUBLESHOOTING .................................................................................................................. 21
9. ERROR DISPLAYS ....................................................................................................................... 22
10. SPECIFICATIONS ......................................................................................................................... 23
Thank you for purchasing this Clarion product.
∗Please read this owner’s manual in its entirety before operating this equipment.
∗After reading this manual, be sure to keep it in a handy place (e.g., glove compartment).
∗Check the contents of the enclosed warranty card and keep it with this manual.
∗This manual includes the operating procedures of the CD changer and Sirius satellite connected
via the CeNET cable. The CD changer and Sirius satellite have their own manuals, but no
explanations for operating them are described.
•Integrated Chassis Drip Shield and Mounting
Gasket
•Spring Loaded Silicon Oil Damped
Suspension System
•CD-R/CD-RW Compatible
•Magi-Tune+® Tuner with 6 AM/18FM Presets
•2-Channel RCA Audio Auxiliary Input
•6-Channel RCA Audio Output (Front/Rear/
Non-Fade)
•4-Channel Speaker Output (53 x 4 Max)
CMD4 93
English
English
English
8CMD4 CMD4 4CMD4 3

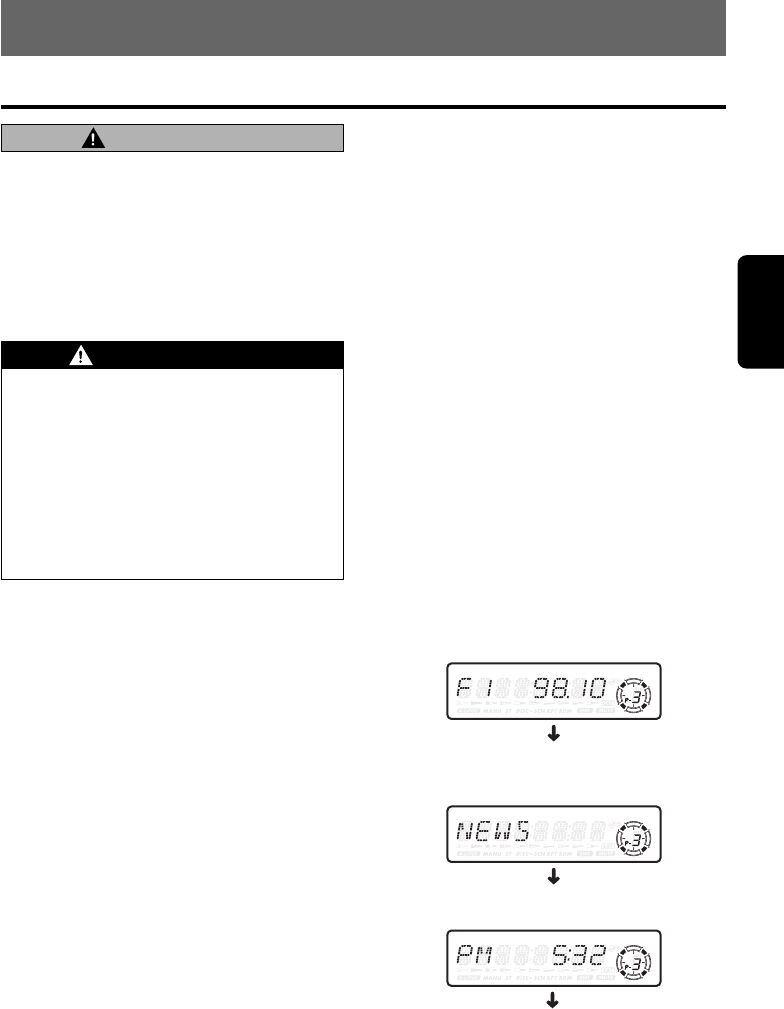

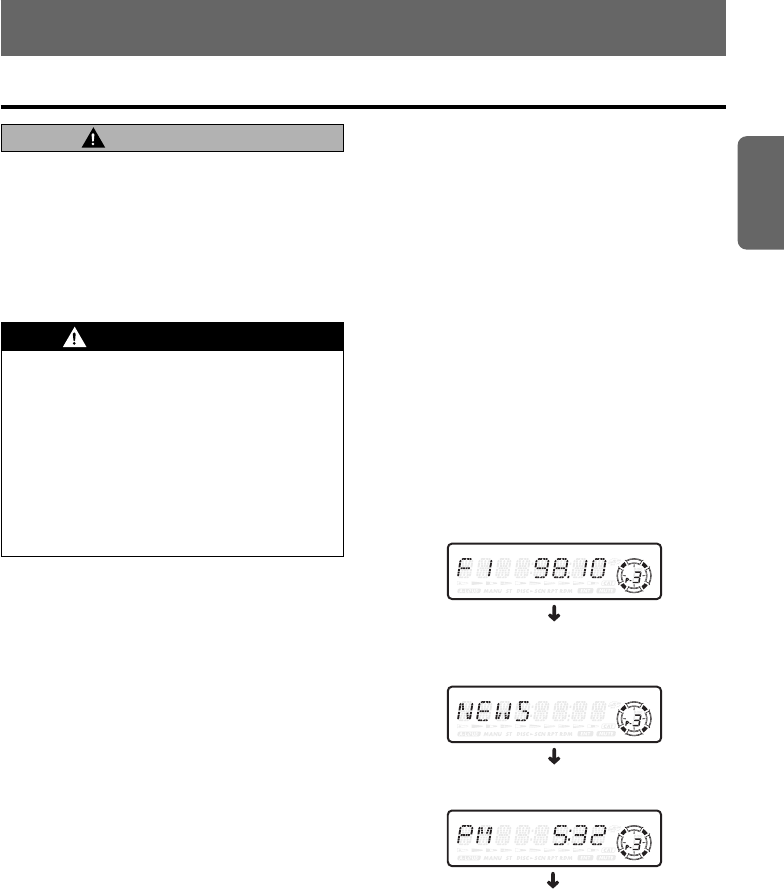

LCD Screen
In extreme cold, the screen movement may slow down and the screen may darken, but this is normal.
The screen will recover when it returns to normal temperature.

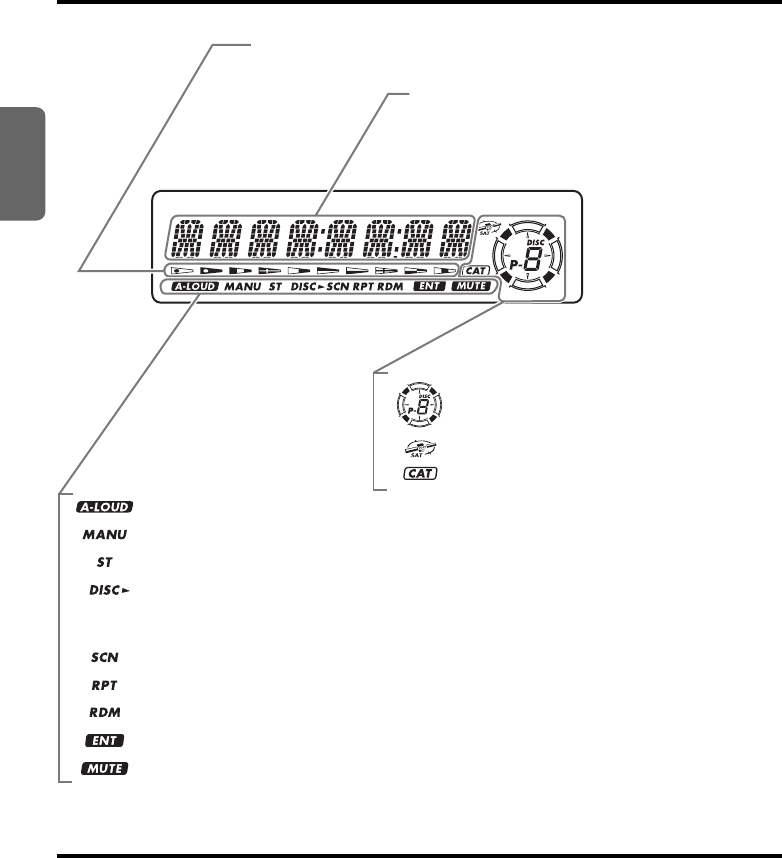

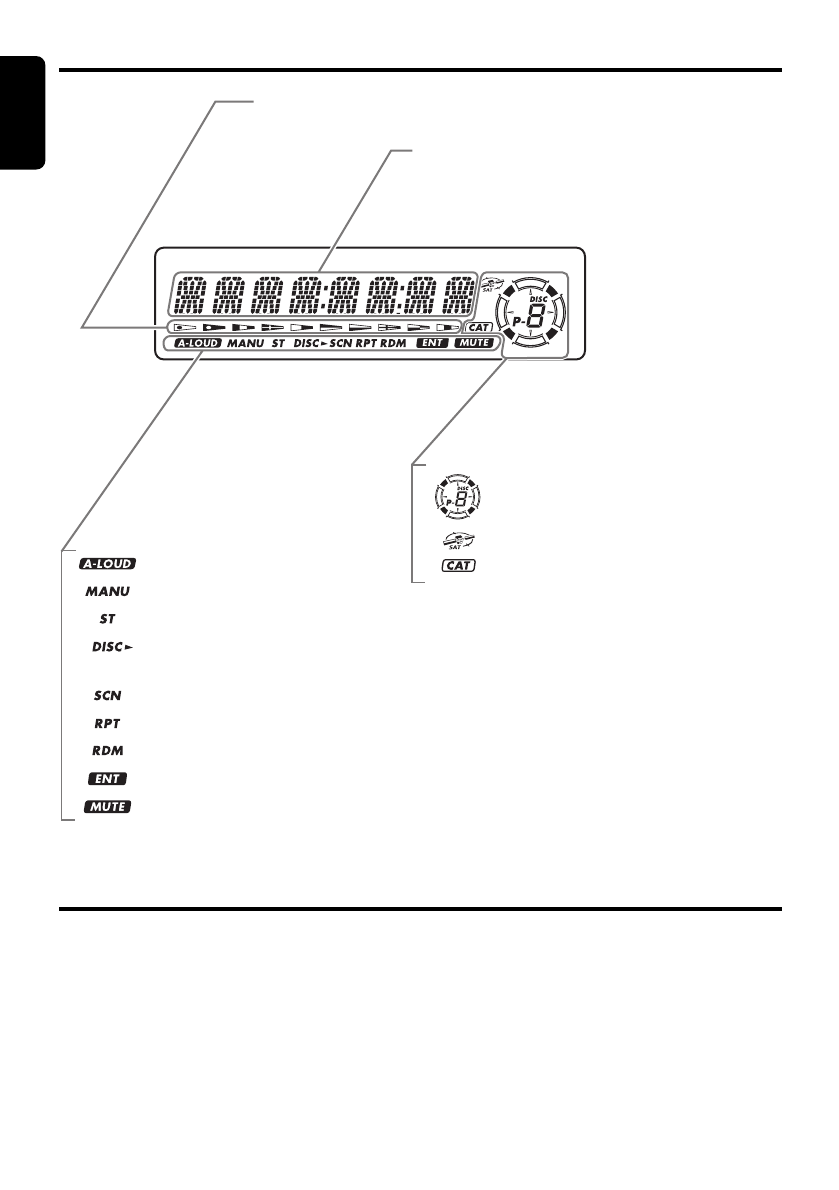

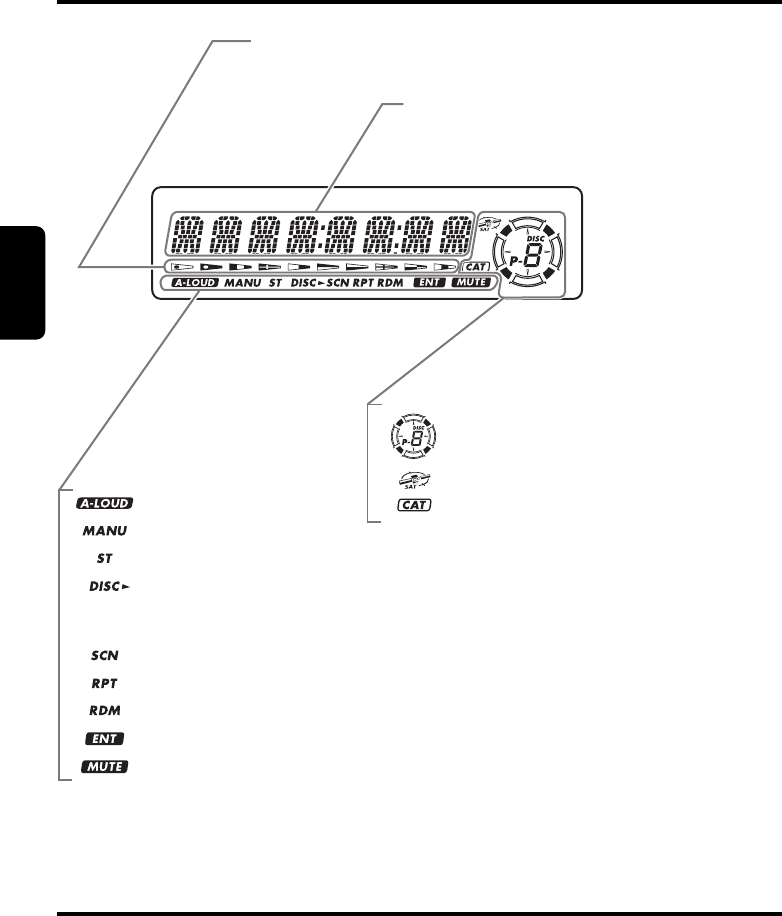

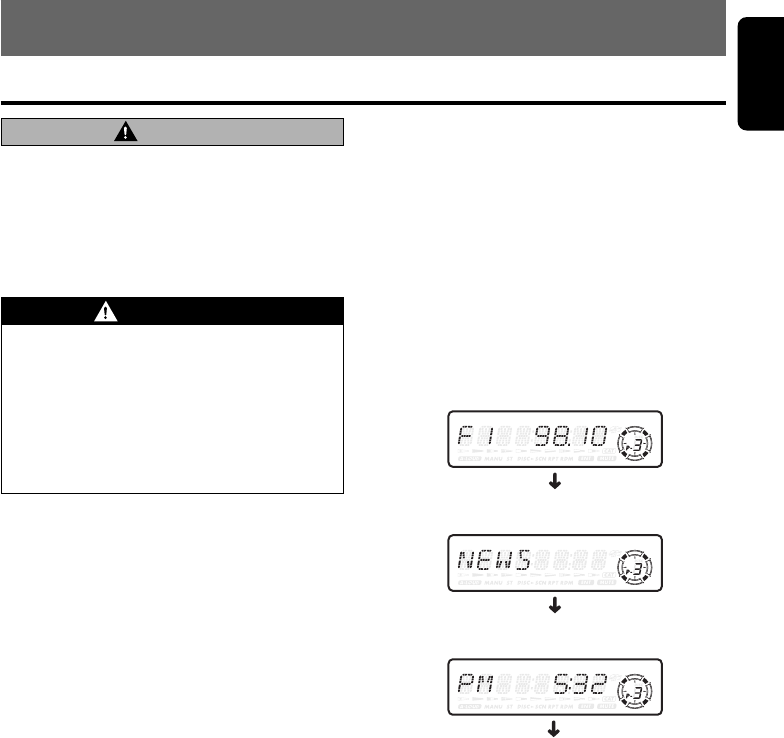

Display Items
Operation status indication
• Titles, frequency, clock, etc. are displays.
: Preset channel indication (1 to 6)
Disc number indication (1 to 6)
: Category indication
: SIRIUS indication
Disc In indications
• Lights when a disc is loaded.
: A-LOUD indication
: Manual indication
: Stereo indication
: Disc indication
• Lights during disc scan, disc repeat, and disc random play.
: Scan indication
: Repeat indication
: Random indication
: Enter indication
: Mute indication
2. PRECAUTIONS
1. When it is very cold in the boat and the unit is
used soon after switching on the heater, the
disc and the optical components may become
fogged and not operate properly. Wipe fogged
discs with a soft cloth. Fogged optical
components will naturally return to normal
when the unit is left for about one hour, after
which it will operate normally.
2. When the boat is underway in rough water the
CD may skip as a result of intense vibrations
and shock.
3. This unit uses a precision mechanism. Even
in the event that trouble arises, never open
the case, disassemble the unit, or lubricate
the rotating parts.
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a
residential installation.
This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and
used in accordance with the instructions, may
cause harmful interference to radio
communications. However, there is no guarantee
that interference will not occur in a particular
installation.
If this equipment does cause harmful interference
to radio or television reception, which can be
determined by turning the equipment off and on,
the user is encouraged to consult the dealer or
an experienced radio/TV technician for help.
USE OF CONTROLS, ADJUSTMENTS, OR
PERFORMANCE OF PROCEDURES OTHER
THAN THOSE SPECIFIED HEREIN, MAY
RESULT IN HAZARDOUS RADIATION
EXPOSURE.
THE COMPACT DISC PLAYER and MINI DISC
PLAYER SHOULD NOT BE ADJUSTED OR
REPAIRED BY ANYONE EXCEPT PROPERLY
QUALIFIED SERVICE PERSONNEL.
CHANGES OR MODIFICATIONS NOT
EXPRESSLY APPROVED BY THE
MANUFACTURER FOR COMPLIANCE COULD
VOID THE USER’S AUTHORITY TO OPERATE
THE EQUIPMENT.
INFORMATION FOR USERS:.
CHANGES OR MODIFICATIONS TO THIS
PRODUCT NOT APPROVED BY THE
MANUFACTURER WILL VOID THE
WARRANTY AND WILL VIOLATE FCC
APPROVAL.

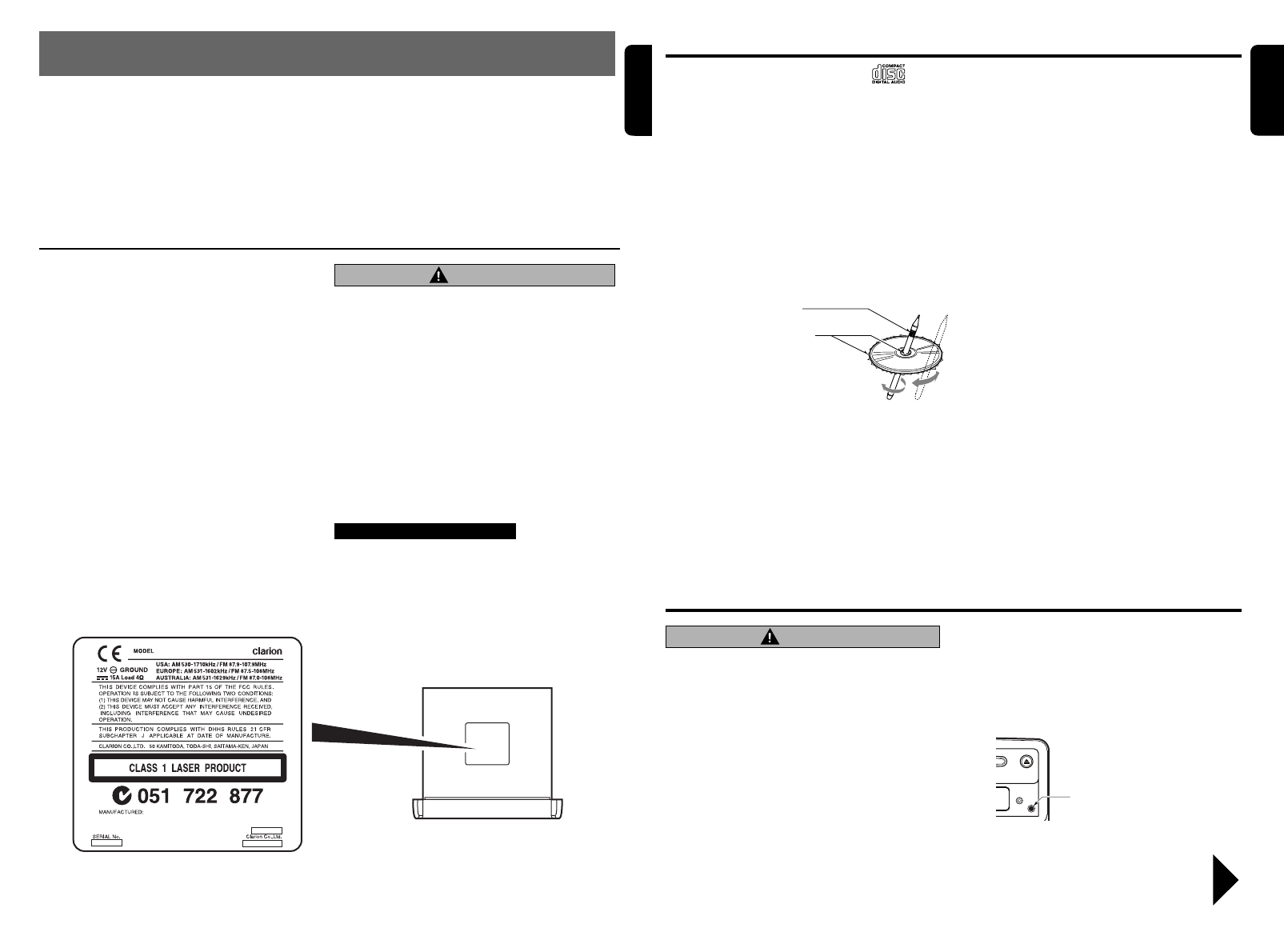

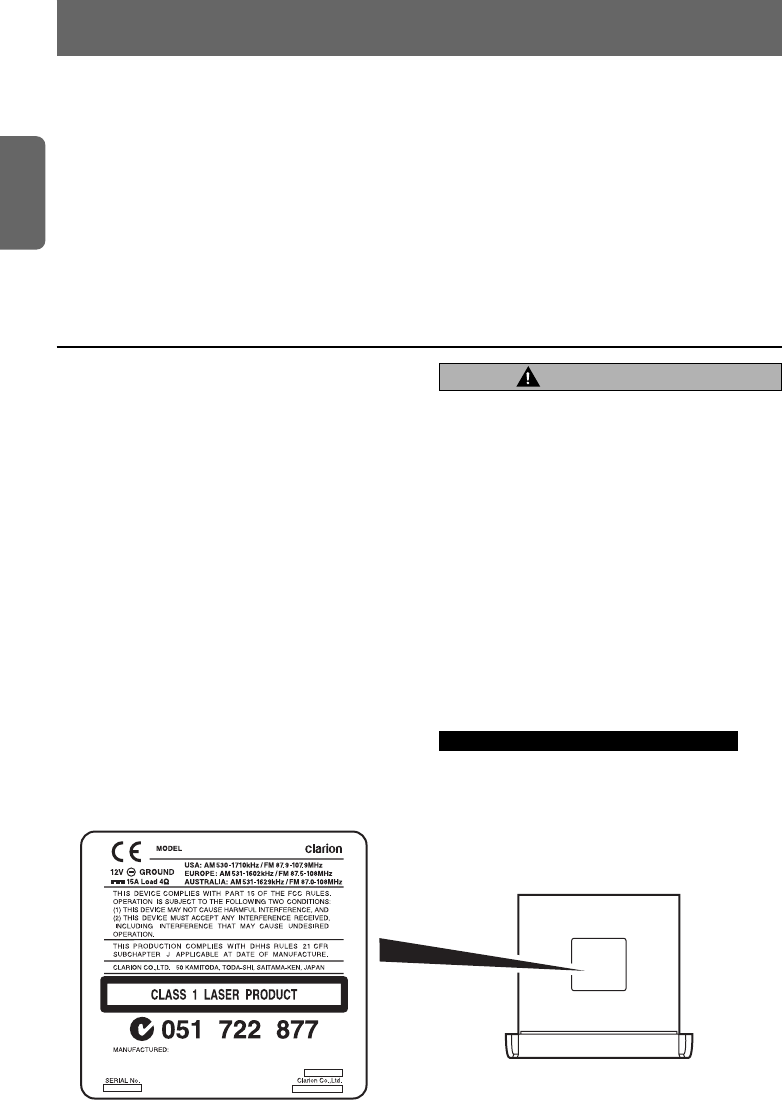

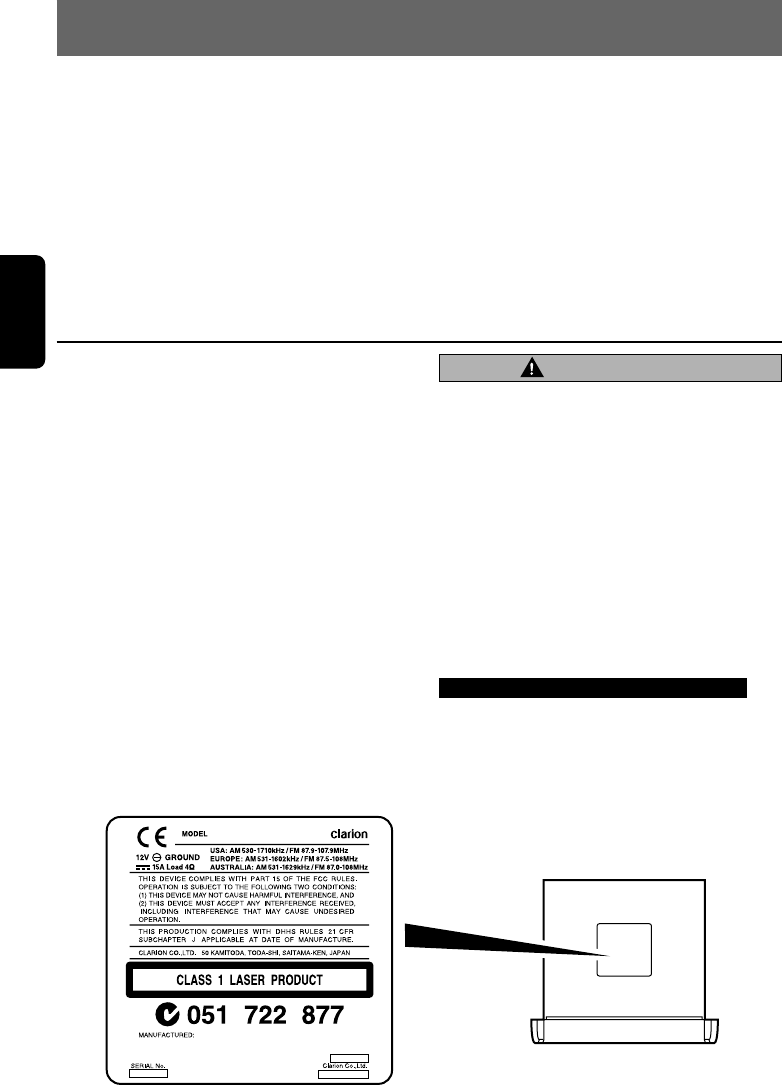

Bottom View of Source Unit
CAUTION
Be sure to unfold and read the next page.
Veuillez déplier et vous référer à la page suivante.
Cerciórese de desplegar y de leer la página siguiente.
Assicurarsi di aprire e leggere la pagina successiva.

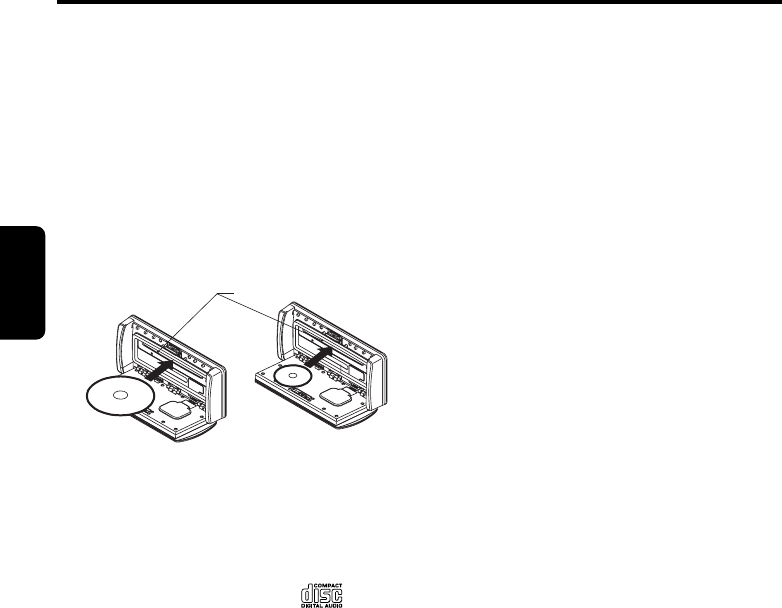

Handling Compact Discs
Use only compact discs bearing the
mark.
Do not play heart-shaped, octagonal, or other
specially shaped compact discs.
Some CDs recorded in CD-R/CD-RW mode
may not be usable.
Handling
•
Compared to ordinary music CDs, CD-R and
CD-RW discs are easily affected by high
temperature and humidity. Prolonged exposure
to high heat and humidity may make the discs
unplayable. Therefore, do not leave them for a
long time in the boat.

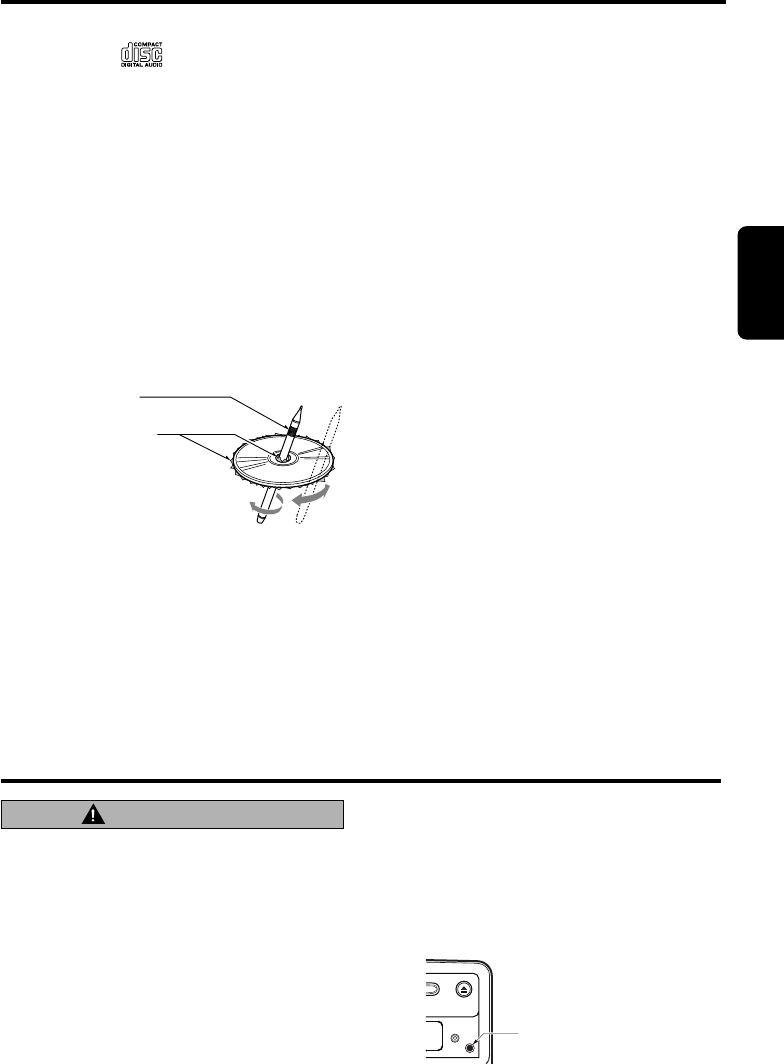

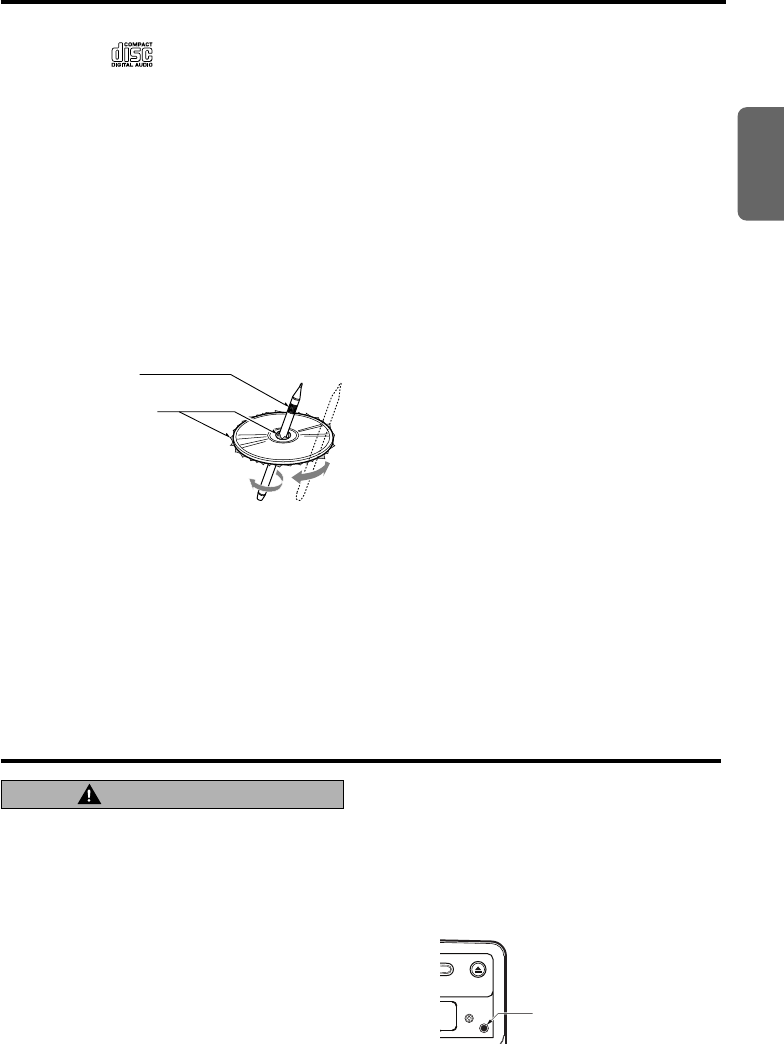

•New discs may have
rough edges. If such
discs are used, the
player may not work,
or the sound may
skip. Use a ball-point
pen or the like to
remove any
roughness from the edge of the disc.
•
Never stick labels on the surface of the compact
disc or mark the surface with a pencil or pen.
•Never play a compact disc with any
cellophane tape or other glue on it or with
peeling off marks. If you try to play such a
compact disc, you may not be able to get it
back out of the CD player or it may damage
the CD player.
•
Do not use compact discs that have large
scratches, are misshapen, cracked, etc. Use of
such discs may cause misoperation or damage.
•
To remove a compact disc from its storage case,
press down on the center of the case and lift the
disc out, holding it carefully by the edges.
•Do not use commercially available CD
protection sheets or discs equipped with
stabilizers, etc. These may damage the disc or
cause breakdown of the internal mechanism.
Storage
•Do not expose compact discs to direct sunlight
or any heat source.
•Do not expose compact discs to excess
humidity or dust.
•Do not expose compact discs to direct heat
from heaters.
Cleaning
•To remove fingermarks and dust, use a soft
cloth and wipe in a straight line from the center
of the compact disc to the circumference.
•Do not use any solvents, such as commercially
available cleaners, anti-static spray, or thinner
to clean compact discs.
•After using special compact disc cleaner, let
the compact disc dry off well before playing it.
Ball-point pen
Roughness

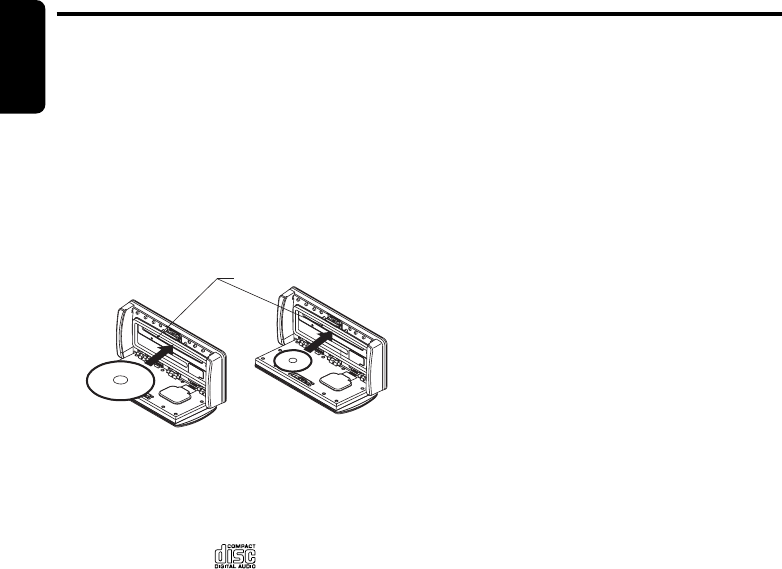

When opening and closing the front panel,
be careful not to catch your fingers. They
could be injured.
1. Always use this unit with the front panel
closed.
2. Do not force operations or use this device
abnormally when opening or closing the front
panel.
3. Do not use the front panel as a tray to place
objects on when it is open.
4. When closing the front panel, do not press
the [OPEN] button.
CAUTION
Front Panel
5. Strong impacts to the operating or display
section can cause damage or deformation.
6. If the front panel does not open fully, gently
open it with your hand.
7. Do not touch the panel OPEN detection
switch.
OPEN detection switch.
English Français Español Italiano
English
Eng ish
English
CMD4 75 CMD4 6CMD4
[DISP]
[DIRECT]
[ DISC ]
[RANDOM]
[REPEAT]
[SCAN]
[FADE]
[TREBLE]
[BASS]
[POWER]
[ ], [ ]
/MUTE]
[
[OPEN]
[SEEK/MAN]
[MENU]
[CAT]
[CD/CDC]
[SAT]
[AM/FM]
[AUX][ROTARY]
[ENT]
[RESET][Q]
[CD SLOT]

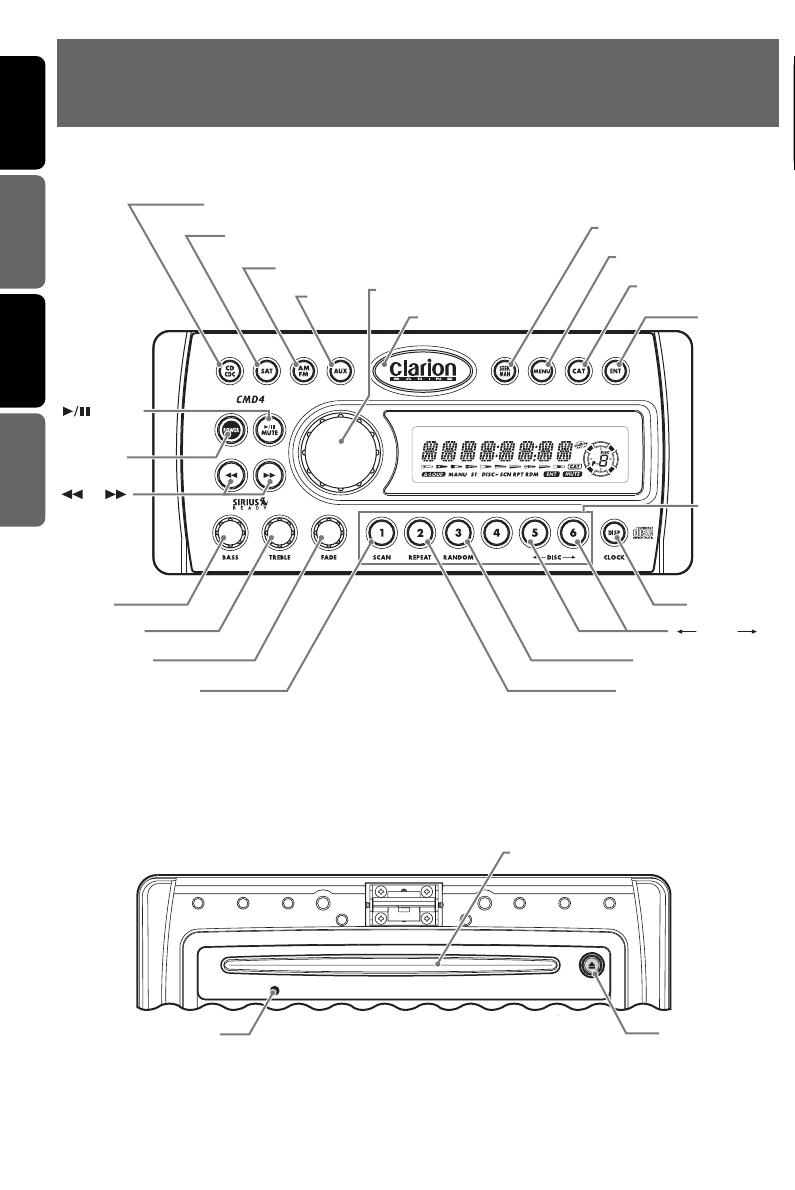

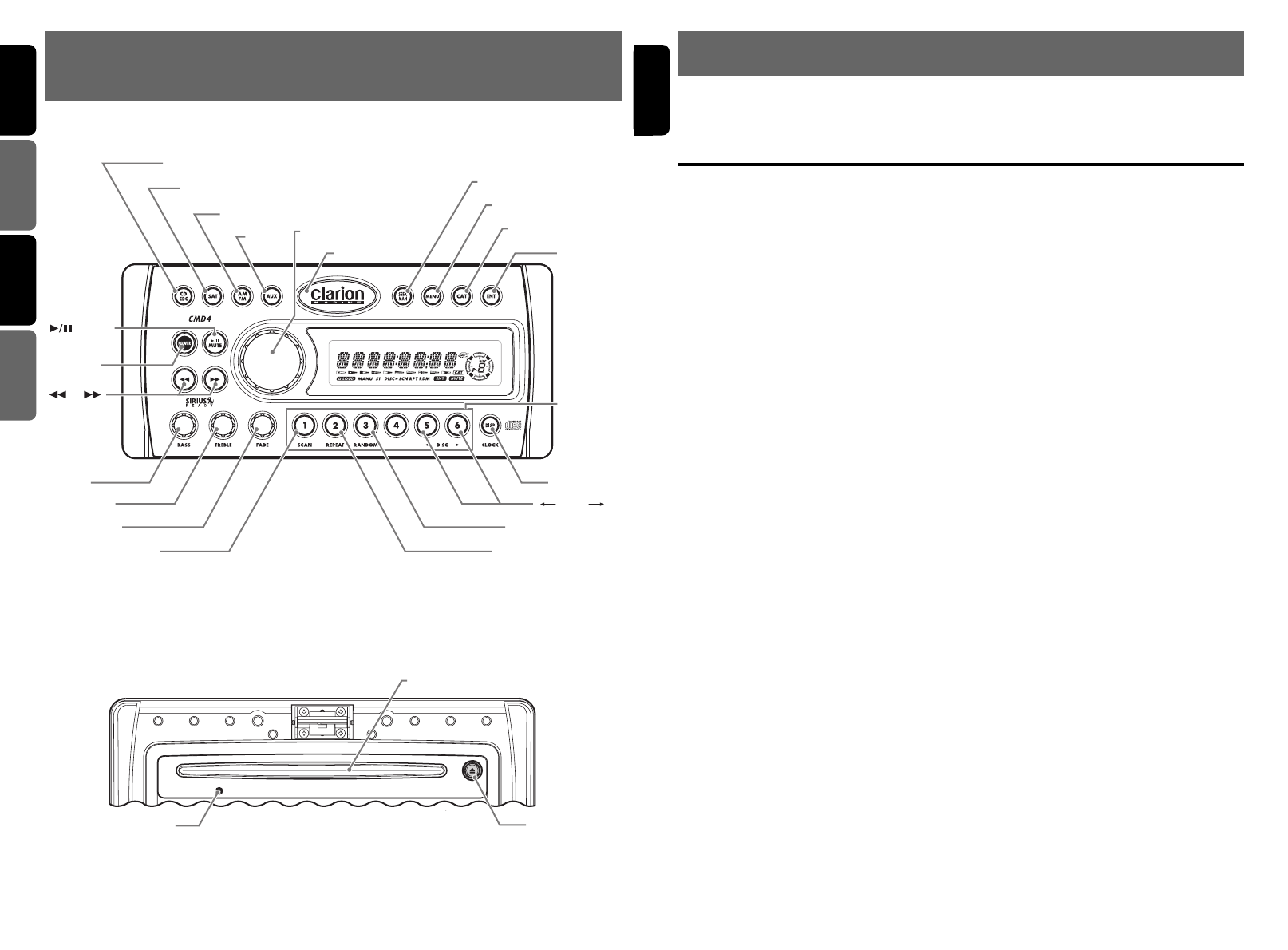

Source unit / Appareil pilote / Unidad fuente / Unità di fonte
With the front panel opened / Avec le panneau avant ouvert /
Con el panel frontal abierto / Con il frontalino aperto
Note: Be sure to unfold this page and refer to the front diagrams as you read each chapter.
Remarque: Veuillez déplier cette page et vous référer aux schémas quand vous lisez chaque chapitre.
Nota: Cuando lea los capítulos, despliegue esta página y consulte los diagramas.
Nota: Assicurarsi di aprire questa pagina e fare riferimento a questi diagrammi quando si legge ciascun capitolo.
3.CONTROLS / LES COMMANDES
CONTROLES / CONTROLLI
4. NOMENCLATURE
Note:
• Be sure to read this chapter referring to the front diagrams of chapter “3. CONTROLS” on page 5
(unfold).
Names of the Buttons and their Functions
Major button operations when external equipment is
connected to this unit
●When the CD changer is
connected
∗For details, see the section “CD Changer
Operations”.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[←DISC→] (Disc up/down) buttons
•Select the desired CD in the CD changer.
[RANDOM] button
•Perform random play. Also perform disc
random play when the button is pressed and
held.
[REPEAT] button
•Perform repeat play. When this button is
pressed and held, single disc repeat play is
performed.
[SCAN] button
•Perform scan play for 10 seconds of each
track. Disc scan play is performed when the
button is pressed and held.
[A], [D] buttons
•Select a track when listening to a disc.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
●When the Sirius Satellite
Radio is connected
∗For details, see the section “Sirius
Satellite Radio operations”.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] (Title) button
•Use to perform title scroll.
[CAT] (Category) button
•Enter the category selection mode.
•When held depressed for 1 second or longer,
category scan is performed.
[DIRECT] (1–6) buttons
•Stores a station into memory or recall it
directly.
[DISP] (Display) button
•When held depressed for 1 second or longer,
switches title.
[A], [D] buttons
•Select a station.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[AM/FM] button
•Use to switch to radio mode.
•Switch the band.
[AUX] button
•Use to switch to AUX mode.
[ROTARY] knob
•Adjust the volume by turning the knob
clockwise or counterclockwise.
•Use the knob to perform function
adjustments.
[OPEN] button
•Open the panel by pressing the “Clarion
Marine” oval latch button. Audio will mute
with the front panel open.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] button
•Press and hold the button for 1 second or
longer to switch to the menu mode.
[ENT] (Enter) button
•Performs various settings.
[DIRECT] (1–6) buttons
•Store a station into memory or recall it
directly while in the radio mode.
[DISP] (Display) button
•Switch the display indication (Main display,
Sub display, Clock display).
[RANDOM] button
•CD plays random track order.
[REPEAT] button
•Repeat play while in the CD mode.
[SCAN] button
•Plays 10 seconds of each track while in the
CD mode.
[FADE] (Fader) knob
•Adjust the fader by turning the knob
clockwise or counterclockwise.
[TREBLE] knob
•Adjust the treble by turning the knob
clockwise or counterclockwise.
[BASS] knob
•Adjust the bass by turning the knob clockwise
or counterclockwise.
[A], [D] buttons
•Select a station while in the radio mode or
select a track when listening to a CD. The
buttons are also used to adjust function
settings.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[POWER] button
•Press the button to turn on the power.
Press and hold the button for 1 second or
longer to turn the power off.
•Switches operation between Radio, CD, Aux,
and CeNET modes.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
•Turns mute ON/OFF.
[CD SLOT]
•CD insertion slot.
[Q] (Eject) button
•Eject a CD when it is loaded into the unit.
[RESET] button
•Press and hold the button for about 2
seconds when the following symptoms occur.
∗Nothing happens when buttons are pressed.
∗Display is not accurate.
English Français Español Italiano
English
Eng ish
English
CMD4 75 CMD4 6CMD4
[DISP]
[DIRECT]
[ DISC ]
[RANDOM]
[REPEAT]
[SCAN]
[FADE]
[TREBLE]
[BASS]
[POWER]
[ ], [ ]
/MUTE]
[
[OPEN]
[SEEK/MAN]
[MENU]
[CAT]
[CD/CDC]
[SAT]
[AM/FM]
[AUX][ROTARY]
[ENT]
[RESET][Q]
[CD SLOT]
Source unit / Appareil pilote / Unidad fuente / Unità di fonte
With the front panel opened / Avec le panneau avant ouvert /
Con el panel frontal abierto / Con il frontalino aperto
Note: Be sure to unfold this page and refer to the front diagrams as you read each chapter.
Remarque: Veuillez déplier cette page et vous référer aux schémas quand vous lisez chaque chapitre.
Nota: Cuando lea los capítulos, despliegue esta página y consulte los diagramas.
Nota: Assicurarsi di aprire questa pagina e fare riferimento a questi diagrammi quando si legge ciascun capitolo.
3.CONTROLS / LES COMMANDES
CONTROLES / CONTROLLI
4. NOMENCLATURE
Note:
• Be sure to read this chapter referring to the front diagrams of chapter “3. CONTROLS” on page 5
(unfold).
Names of the Buttons and their Functions
Major button operations when external equipment is
connected to this unit
●When the CD changer is
connected
∗For details, see the section “CD Changer
Operations”.
[CD/CDC] (CD/CD changer) button
• Use to switch between CD and CD changer
mode.
[←DISC→] (Disc up/down) buttons
• Select the desired CD in the CD changer.
[RANDOM] button
•Perform random play. Also perform disc
random play when the button is pressed and
held.
[REPEAT] button
•Perform repeat play. When this button is
pressed and held, single disc repeat play is
performed.
[SCAN] button
•Perform scan play for 10 seconds of each
track. Disc scan play is performed when the
button is pressed and held.
[A], [D] buttons
•Select a track when listening to a disc.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[s/MUTE] (Play/Pause/Mute) button
• When held depressed for 1 second or longer,
performs Play or Pause.
●When the Sirius Satellite
Radio is connected
∗For details, see the section “Sirius
Satellite Radio operations”.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[SEEK/MAN] (Seek/Manual) button
• Seek or manual tunings while in the radio
mode.
[MENU] (Title) button
•Use to perform title scroll.
[CAT] (Category) button
•Enter the category selection mode.
• When held depressed for 1 second or longer,
category scan is performed.
[DIRECT] (1–6) buttons
•Stores a station into memory or recall it
directly.
[DISP] (Display) button
• When held depressed for 1 second or longer,
switches title.
[A], [D] buttons
•Select a station.
[CD/CDC] (CD/CD changer) button
• Use to switch between CD and CD changer
mode.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[AM/FM] button
• Use to switch to radio mode.
•Switch the band.
[AUX] button
•Use to switch to AUX mode.
[ROTARY] knob
•Adjust the volume by turning the knob
clockwise or counterclockwise.
•Use the knob to perform function
adjustments.
[OPEN] button
•Open the panel by pressing the “Clarion
Marine” oval latch button. Audio will mute
with the front panel open.
[SEEK/MAN] (Seek/Manual) button
• Seek or manual tunings while in the radio
mode.
[MENU] button
•Press and hold the button for 1 second or
longer to switch to the menu mode.
[ENT] (Enter) button
•Performs various settings.
[DIRECT] (1–6) buttons
•Store a station into memory or recall it
directly while in the radio mode.
[DISP] (Display) button
•Switch the display indication (Main display,
Sub display, Clock display).
[RANDOM] button
•CD plays random track order.
[REPEAT] button
•Repeat play while in the CD mode.
[SCAN] button
•Plays 10 seconds of each track while in the
CD mode.
[FADE] (Fader) knob
•Adjust the fader by turning the knob
clockwise or counterclockwise.
[TREBLE] knob
•Adjust the treble by turning the knob
clockwise or counterclockwise.
[BASS] knob
•Adjust the bass by turning the knob clockwise
or counterclockwise.
[A], [D] buttons
•Select a station while in the radio mode or
select a track when listening to a CD. The
buttons are also used to adjust function
settings.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[POWER] button
•Press the button to turn on the power.
Press and hold the button for 1 second or
longer to turn the power off.
• Switches operation between Radio, CD, Aux,
and CeNET modes.
[s/MUTE] (Play/Pause/Mute) button
• When held depressed for 1 second or longer,
performs Play or Pause.
•Turns mute ON/OFF.
[CD SLOT]
•CD insertion slot.
[Q] (Eject) button
•Eject a CD when it is loaded into the unit.
[RESET] button
•Press and hold the button for about 2
seconds when the following symptoms occur.
∗Nothing happens when buttons are pressed.
∗Display is not accurate.
CMD4 9
English
5.
WIRED REMOTE CONTROL UNIT OPERATIONS
[ ],[ ]
[POWER/SOURCE]
[MUTE/ ]
[ ],[ ]
[BAND/DISC]
Operation status indication
∗ Frequency, clock, etc. are displayed.
Preset channel indication (1 to 6)
Disc number indication (1 to 6)
: Stereo indication
: SIRIUS indication
: Mute indication
Display Items
■Following operations are enabled by remote control with the Wired Remote Control Unit CMRC1 or
CMRC2 (sold separately).
WIRED REMOTE CONTROL UNIT
10 CMD4
English
CAUTION
Lower the volume level before powering the
source unit off.
The source unit stores the
last volume setting. If the source unit is
powered off with the volume up, when the
source unit is powered back on, the sudden
loud volume may harm your hearing and/or
damage the source unit.
[MUTE/s] Button
Press the [MUTE] button. The sound is muted
immediately.
To cancel, press the [MUTE] button again.
When held depressed for 1 second or longer,
performs Play or Pause.
[a], [d] Buttons
Selecting tracks (in CD changer mode or CD
mode)
Press the [d] button to start playback from the
beginning of the following track. Press the [a]
button to start playback from the beginning of
the current track. If pressed again, the track
moves to the previous one.
Fast-forward and fast-rewind (in CD changer
mode or CD mode)
Press and hold the [d] button to fast-forward
the disc. Press and hold the [a] button to fast-
rewind the disc.
∗Pressing and holding the [a] or [d] buttons for
1 second or longer will move forward or backward
3 times faster than normal play, and pressing and
holding it for 3 seconds or longer will do the
operation 30 times faster.
Changing preset stations (in Radio mode)
Each time the [a] or [d] buttons are pressed,
the preset station switches in the following
order:
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
or
6 ➜ 5 ➜ 4 ➜ 3 ➜ 2 ➜ 1 ➜ 6.....
WIRED REMOTE CONTROL UNIT OPERATIONS
WARNING
When the front panel is open, no sound is
produced, and source unit controls and
remote control unit operations are disabled.
Always shut the front panel after changing
the CD.
EXPOSING THE UNIT TO WATER WITH THE
FRONT PANEL OPEN WILL CAUSE
DAMAGE OR UNIT MALFUNCTION!
[POWER/SOURCE] button
Turning on and off the power
Press the [SOURCE] button to turn the power
on and press and hold it for 1 second or longer
to turn the power off.
Changing the operation mode
Each time the [SOURCE] button is pressed, the
mode switches in the following order:
Radio mode ➜ SIRIUS mode ➜ CD mode
➜ CD changer mode ➜ AUX mode ➜ Radio
mode.....
Notes:
• If the above equipment is not connected,
corresponding mode cannot be selected.
•In CD mode, if no CD is loaded in the unit, the
radio mode is selected.
[ w ], [ z ] Buttons
Adjusting the volume
Press the [ w ] button to increase the volume
and press the [ z ] button to decrease the
volume.
[BAND/DISC] Button
Changing the band (in Radio mode)
Each time the [BAND] button is pressed, the
band switches in the following order:
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1.....
Changing the disc (in CD changer mode)
Each time the [BAND] button is pressed, the
disc switches in the following order:
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
CMD4 11
English
6. OPERATIONS
Basic Operations Note:Be sure to read this chapter referring to the front diagrams of
chapter “3. CONTROLS” on page 5 (unfold).
CAUTION
Lower the volume level before powering the
source unit off.
The source unit stores the
last volume setting. If the source unit is
powered off with the volume up, when the
source unit is powered back on, the sudden
loud volume may harm your hearing and/or
damage the source unit.
Adjusting the volume
Turning the [ROTARY] knob clockwise
increases the volume; turning it
counterclockwise decreases the volume.
∗The volume level is from 0 (minimum) to 33
(maximum).
Switching the display
Press the [DISP] button to select the desired
display.
Each time you press the [DISP] button, the
display switches in the following order:
∗Once selected, the preferred display becomes
the display default. When a function
adjustment such as volume is made, the
screen will momentarily switch to that
function’s display, then revert back to the
preferred display several seconds after the
adjustment.
Main display
Sub display (SIRIUS mode only)
Clock display
Main display
WARNING
When the front panel is open, no sound is
produced, and source unit controls and
remote control unit operations are disabled.
Always shut the front panel after changing
the CD.
EXPOSING THE UNIT TO WATER WITH THE
FRONT PANEL OPEN WILL CAUSE
DAMAGE OR UNIT MALFUNCTION!
Turning on/off the power
1. Press the [POWER] button.
2. The illumination and display on the unit light
up. The unit automatically remembers its last
operation mode and will automatically switch
to display that mode.
3. Press and hold the [POWER] button for 1
second or longer to turn off the power for the
unit.
Note:
•System check
During the initial power up of this unit, it will go
through a system check procedure. This
procedure verifies any devices connected through
CeNET. Any additional CeNET devices plugged
into the unit after the initial power up will initiate
the system check procedure. The system check
starts automatically within the unit.
Selecting a mode
1. Press the [CD/CDC], [SAT], [AM/FM] or
[AUX] button to change the operation mode.
2. Each time you press the [POWER] button,
the operation mode changes in the following
order:
Radio mode ➜ SIRIUS mode ➜ CD mode
➜ CD changer mode ➜ AUX mode ➜
Radio mode...
∗External equipment not connected with
CeNET is not displayed.
12 CMD4
English
Radio Operations
FM reception
For enhanced FM performance the
®
tuner includes signal actuated stereo control,
Enhanced Multi AGC, Impulse noise reduction
circuits and Multipath noise reduction circuits.
Changing the reception area
This unit is initially set to USA frequency intervals
of 10kHz for AM and 200kHz for FM. When using
it outside the USA, the frequency reception range
can be switched to the intervals below.
Setting the reception area
∗Any station preset memories are lost when the
reception area is changed.
1. Press the [AM/FM] button and select the
desired radio band (FM or AM).
• U.S. standard (initial setting)
2. While pressing the [DISP] button, press and
hold the number “1” of the [DIRECT] buttons
for 2 seconds or longer.
• Other countries (new setting)
2. While pressing the [DISP] button, press and
hold the number “2” of the [DIRECT] buttons
for 2 seconds or longer.
• Europe standard (new setting)
2. While pressing the [DISP] button, press and
hold the number “3” of the [DIRECT] buttons
for 2 seconds or longer.
Listening to the radio
1. Press the [AM/FM] or [POWER] button to
select the radio mode. The frequency appears
in the display.
2.
Press the [
AM/FM
] button to select the radio
band. Each time the button is pressed, the radio
reception band changes in the following order:
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1...
3. Press the [a] or [d] button to tune in the
desired station.
U.S. Other Europe
standard countries standard
(Initial setting)
Frequency 10 kHz 9 kHz 9 kHz
spacing
Frequency 530 to 531 to 531 to
range 1,710 kHz 1,629 kHz 1,602 kHz
Frequency 200 kHz 50 kHz 50 kHz
spacing
Frequency 87.9 to 87.0 to 87.5 to
range 107.9 MHz 108 MHz 108 MHz
AMFM
Adjusting the bass
1. Turning the [BASS] knob clockwise
emphasizes the bass; turning it
counterclockwise attenuates the bass.
∗Adjustment range: –6 to +6 dB
Adjusting the treble
1. Turning the [TREBLE] knob clockwise
emphasizes the treble; turning it
counterclockwise attenuates the treble.
∗Adjustment range: –6 to +6 dB
Adjusting the fader
1. Turning the [FADE] knob clockwise
emphasizes the sound from the front
speakers; turning it counterclockwise
emphasizes the sound from the rear
speakers. The fader adjusts both the source
unit RCA and speaker outputs.
∗Adjustment range: F12 (full front) to R12 (full
rear)
Basic Operations
CMD4 13
English
Radio Operations
Mute
Use this function to turn off the sound
immediately.
1. Press the [s/MUTE] button.
The sound turns off and “MUTE” appears in
the display.
2. Press the [s/MUTE] button again to
cancel the mute mode.
Tuning
There are 3 types of tuning mode available, seek
tuning, manual tuning and preset tuning.
Seek tuning
1. Press the [AM/FM] button and select the
desired band (FM or AM).
∗If “MANU” is lit in the display, press the
[SEEK/MAN] button. “MANU” in the display
goes off, and seek tuning is now available.
2. Press the [a] or [d] button to
automatically seek a station.
When the [d] button is pressed, the station is
sought in the direction of higher frequencies; if
the [a] button is pressed, the station is
sought in the direction of lower frequencies.
Manual tuning
There are 2 manual tuning methods available:
Quick tuning and step tuning.
When you are in the step tuning mode, the
frequency changes one step at a time. In the
quick tuning mode, you can quickly tune the
desired frequency.
1. Press the [AM/FM] button and select the
desired band (FM or AM).
∗If “MANU” is not lit in the display, press the
[SEEK/MAN] button. “MANU” is lit in the
display and manual tuning is now available.
2. Tune in a station.
●Quick tuning:
Press and hold the [a] or [d] button for 1
second or longer to tune in a station.
●Step tuning:
Press the [a] or [d] button to manually
tune in a station.
Recalling a preset station
A total of 24 preset positions (6-FM1, 6-FM2, 6-
FM3, 6-AM) exist to store individual radio
stations in memory. Pressing the corresponding
[DIRECT] button recalls the stored radio
frequency automatically.
1. Press the [AM/FM] button and select the
desired band (FM or AM).
2. Press the corresponding [DIRECT] button to
recall the stored station.
∗Press and hold one of the [DIRECT] buttons
for 2 seconds or longer to store the current
station into preset memory.
Manual memory
1. Select the desired station with seek tuning,
manual tuning or preset tuning.
2. Press and hold one of the [DIRECT] buttons
for 2 seconds or longer to store the current
station into preset memory.
14 CMD4
English

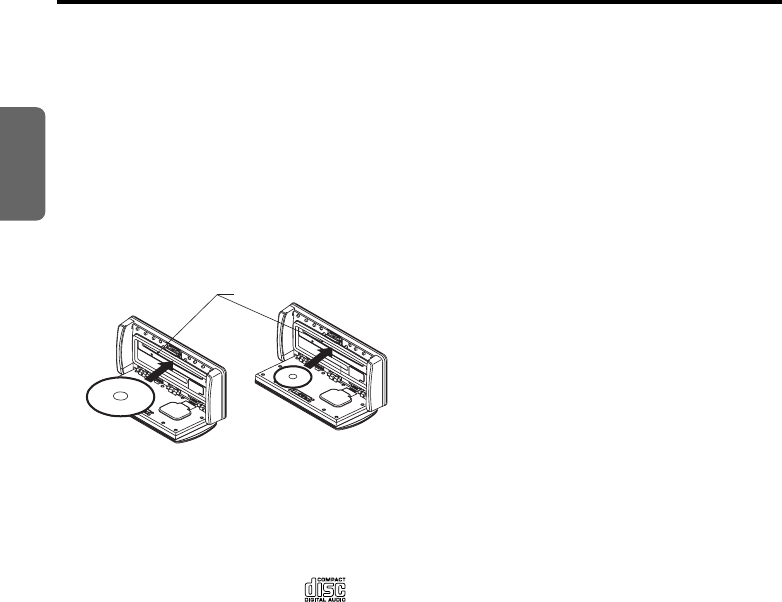

Loading a CD
1. Open the front panel by pressing the [OPEN]
button.
∗Press the button firmly. If the front panel does
not open fully, gently open it with your hand.
2. Insert a CD into the center of the [CD SLOT]
with the label side facing up, and completely
close the front panel.
The CD plays automatically after loading.
For CD (12 cm) For single CD (8 cm)
CD SLOT
Notes:
•Never insert foreign objects into the CD SLOT.
•If the CD is not inserted easily, there may be
another CD in the mechanism or the unit may
require service.
•Discs not bearing the mark and CD-ROMs
cannot be played by this unit.
•Some CDs recorded in CD-R/CD-RW mode may
not be usable.
Loading 8 cm compact discs
∗No adapter is required to play an 8 cm CD.
∗Insert the 8 cm CD into the center of the insertion
slot.
Ejecting a CD
1. Open the front panel by pressing the [OPEN]
button.
∗Press the button firmly. If the front panel does
not open fully, gently open it with your hand.
2. Press the [Q] button to eject the CD. Take it
out from the ejected position.
Notes:
•Forcing a CD into the CD mechanism can
damage the CD or source unit.
The CD will automatically load after being placed
approximately 1/3rd of the way into the CD
mechanism.
• If a CD (12 cm) is left in the ejected position for
15 seconds, the CD is automatically reloaded
(Auto reload).
•8 cm CDs are not auto reloaded. Be sure to
remove it when ejected.
CD Operations
Listening to a CD already inserted
Press the [CD/CDC] or [POWER] button to
select the CD mode. Play starts automatically. If
no CD is loaded in the unit, “NO DISC” appears
in the display.
Pausing play
1. Press and hold the [s/MUTE] button for 1
second or longer to pause play. “PAUSE”
appears in the display.
2. To resume CD play, press and hold the
[s/MUTE] button for 1 second or longer
again.
Selecting a track
●Track-up
1. Press the [d] button to move ahead to the
beginning of the next track.
2. Each time you press the [d] button, the
track advances ahead to the beginning of the
next track.
●Track-down
1. Press the [a] button to move back to the
beginning of the current track.
2. Press the [a] button twice to move to the
beginning of the previous track.
Fast-forward/fast-rewind
●Fast-forward
Press and hold the [d] button for 1 second or
longer.
●Fast-rewind
Press and hold the [a] button for 1 second or
longer.
Scan play
Scan play locates and plays the first 10 seconds
of each track on a disc automatically. This
function continues on the disc until it is
cancelled.
∗The scan play is useful when you want to select a
desired track.
1. Press the [SCAN] button.
2. To cancel the scan play, press the [SCAN]
button again.
CMD4 15
English
CD Operations
Repeat play
Repeat play continuously plays the current
track. This function continues automatically until
it is cancelled.
1. Press the [REPEAT] button.
2. To cancel the repeat play, press the
[REPEAT] button again.
Operations Common to Each Mode
Setting the clock
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select
“CLOCK”.
3. Press the [ENT] button.
4. Press the [a] or [d] button to select the
hour or the minute.
5. Turn the [ROTARY] knob to set the correct
time.
∗ The clock is displayed in 12-hour format.
6. Press the [ENT] button to store the time into
memory.
7. Press the [MENU] button to return to the
previous mode.
Note:
•
You cannot set the clock when it is displayed with
only the ignition on. If you drain or remove the
boat’s battery or take out this unit, the clock is reset.
While setting the clock, if another button or
operation is selected, the clock set mode is
canceled.
Adjusting the bass (Frequency)
∗The factory default setting is “B-FRQ 60”.
(Adjustment 60/100/200 Hz)
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select
“BASS FRQ”.
3. Turn the [ROTARY] knob to select the
frequency.
4. Press the [MENU] button to return to the
previous mode.
Adjusting the bass (Q-curve)
∗The factory default setting is “B-Q 1”.
(Adjustment 1/1.25/1.5/2)
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select
“BASS Q”.
3. Turn the [ROTARY] knob to select the Q-
curve.
4. Press the [MENU] button to return to the
previous mode.
Adjusting the treble (Frequency)
∗The factory default setting is “T-FRQ10K”.
(Adjustment 10 kHz/15 kHz)
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select
“TREB FRQ”.
3. Turn the [ROTARY] knob to select the
frequency.
4. Press the [MENU] button to return to the
previous mode.
Setting the loudness
∗The factory default setting is “OFF”.
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select “A-
LOUD”.
3. Turn the [ROTARY] knob to select “ON” or
“OFF”.
4. Press the [MENU] button to return to the
previous mode.
Random play
Random play selects and plays individual tracks
on a disc in no particular order. This function
continues automatically until it is cancelled.
1. Press the [RANDOM] button.
2. To cancel the random play, press the
[RANDOM] button again.
16 CMD4
English
Operations Common to Each Mode
Adjusting the non-fader
∗The factory default setting is “NFVOL 0”.
(Adjustment range: –6 to +6)
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select “NF
VOL”.
3. Turn the [ROTARY] knob to adjust the non-
fader volume.
4. Press the [MENU] button to return to the
previous mode.
Adjusting the display contrast
You can adjust the display contrast to match the
angle of installation of the unit.
∗The factory default setting is “8”. (Adjustment
level: 1 to 8)
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select
“CONTRAST”.
3. Turn the [ROTARY] knob to adjust the
contrast.
4. Press the [MENU] button to return to the
previous mode.
Selecting AUX IN sensitivity
Make the following settings to select the
sensitivity when sounds from external devices
connected to this unit are difficult to hear even
after adjusting the volume.
∗The factory default setting is “MID”.
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select “AUX
SENS”.
3. Turn the [ROTARY] knob to select from
“HIGH”, “MID” or “LOW”.
4. Press the [MENU] button to return to the
previous mode.
Performing a system check
This function verifies the devices hooked up
through CeNET.
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select “S-
CHECK”.
3. Press and hold the [ENT] button for 1 second
or longer to start the system check.
CeNET connection configuration is
automatically checked.
When the system check is complete, the
display returns to the previous mode.
AUX function
This system has an external input jack so you
can listen to sounds and music from external
devices connected to this unit.
CMD4 17
English
Sirius Satellite Radio Operations
7. ACCESSORIES
What is Sirius Satellite Radio?
Sirius is radio the way it was meant to be: Up
to 100 new channels of digital quality
programming delivered to listeners coast to
coast via satellite. That means 50 channels of
completely commercial-free music. Plus up to
50 more channels of news, sports, and
entertainment from names like CNBC,
Discovery, SCI-FI Channel, A&E, House of
Blues, E!, NPR, Speedvision and ESPN.
Sirius is live, dynamic entertainment, completely
focused on listeners. Every minute of every day
of every week will be different. All 50
commercial-free music channels are created in-
house and hosted by DJs who know and love
the music. Do you like Reggae? How about
Classic Rock or New Rock? Sirius has an array
of choices spanning a vast range of musical
tastes including the hits of the 50’s, 60’s, 70’s, &
80’s as well as Jazz, Country, Blues, Pop, Rap,
R&B, Bluegrass, Alternative, Classical, Heavy
Metal, Dance and many others...
From its state-of-the-art, digital broadcasting
facility in Rockefeller Center, New York City,
Sirius will deliver the broadest, deepest mix of
radio entertainment from coast to coast.
Sirius will bring you music and entertainment
programming that is simply not available on
traditional radio in any market across the
country. It’s radio like you’ve never heard
before.
So Get Sirius and Listen Up! For more
information, visit siriusradio.com.
To receive Sirius Satellite Radio on
this receiver
This receiver contains a SIRIUS ID for user
identification. All you have to do to obtain a
subscriber contract and enable reception of
Sirius Satellite Radio is to call the Sirius
Service Center (1-888-539-SIRIUS (7474),
online at siriusradio.com) and inform us of your
SIRIUS ID and a few other details.
Verifying your Sirius ID
1. Press and hold the [MENU] button for 1
second or longer to switch to the menu
mode.
2. Press the [a] or [d] button to select “SID
DISP”.
3. Press the [ENT] button to display the SIRIUS
ID.
The source unit displays the high-order 6
digits of the SIRIUS ID in the Operation
status indication.
4. Turn the [ROTARY] knob clockwise to
change the low-order 6 digits of the SIRIUS
ID.
To display the high-order 6 digits of the
SIRIUS ID again, turn the [ROTARY] knob
counterclockwise.
Selecting Sirius Radio modes
Press the [SAT] or [POWER] button to select
the Sirius mode.
The Sirius indication lights entering the mode
that was engaged when the unit was turned off
last time.
Selecting a band
Press the [SAT] button to select a band.
Each press of the button changes the display as
shown below.
SR1 ➜ SR2 ➜ SR3 ➜ SR1 …
∗The currently received band is displayed in the
function mode indication.
∗Models without a function mode indication display
the band name and channel number in the
Operation status indication.
●Information displayed during reception
The following information is displayed in the
Operation status indication when Sirius Radio
cannot be received normally.
• UPDATING :when the receiver is turned on
the first time or after a reset
• LINKING :when a channel is being tuned
in (no signal is yet received), or
an antenna issue exists.
• INVLD CH :a channel without a broadcast
has been selected, or the
receiver may not be activated.
•
“CALL 888”→“
539-SIRI”
:a channel not covered by your
contract
Call Sirius Service Center (1-
888-539-SIRIUS (7474)).
Online at siriusradio.com
18 CMD4
English
Switching the display
1. Press the [DISP] button to select the sub
display.
2. In the sub display, press and hold the [DISP]
button for 1 second or longer to cycle
between the following display modes:
Channel name ➜ title ➜ artist name ➜
category name ➜ text ➜ channel name
➜ …
Notes:
•The Operation status indication of the source unit
displays the abbreviated channel name for 2
seconds when a station is selected before
returning to the previous display mode.
•Scrolling starts when the channel name or other
text has been displayed for 2 seconds. When
scrolling finishes, the first text display appears.
To start scrolling again, press the [MENU] button.
Channel selection
Channels are selected with the following buttons.
•The [a] or [d] button
•The [DIRECT] buttons
•The [CAT] button
∗For details, see the following operation
descriptions.
Note:
•The audio output is muted and other button
operations are not accepted during channel
selection.
Tuning
There are 3 types of tuning mode available, seek
tuning, manual tuning and preset tuning.
Seek tuning
Only channels that can be received are selected
while channels without broadcasts and channels
not covered by the contract are automatically
skipped.
1. Press the [a] or [d] button.
The receiver seeks the next available
channel below or above the current channel.
2. Press and hold the [a] or [d] button.
The receiver moves to seek channels below
or above the current channel. If the channel
found when either button is released is
available that channel is received.
Otherwise, seeking continues until an
available channel is found.
Sirius Satellite Radio Operations
Manual tuning
Any channel including channels without
broadcasts and channels not covered by the
contract can be selected during manual tuning.
1. Press the [SEEK/MAN] button.
∗This changes the seek mode to manual mode
and the “MANU” indicator on the display
lights. When this operation is performed in
manual mode, the seek mode is engaged and
the “MANU” indicator on the display goes off.
Notes:
•Operations cannot be performed for two seconds
after pressing the [SEEK/MAN] button.
•The receiver automatically reverts to the seek
mode when the [
a
] or [
d
] button is not used for
7 seconds in the manual mode.
2. Press the [a] or [d] button. The receiver
moves to channels above or below the
current channel one by one.
3. Press and hold the [a] or [d] for 1 second
or longer.
The receiver moves to seek channels below
or above the current channel and the
channel found when either button is released
is received.
Recalling a preset channel
A total of 18 SIRIUS channels can be stored (6-
SR1, 6-SR2 and 6-SR3). This allows you to
select your favorite SIRIUS channels and store
them in memory for later recall.
1.
Press the [
SAT
] button and select the desired
SIRIUS band (SR1, SR2 or SR3).
2. To recall a stored SIRIUS channel, press the
desired [DIRECT] button to select that
channel.
∗ Press and hold one of the [DIRECT] buttons
for 2 seconds or longer to store the current
channel into preset memory.
Manual memory
1. Select the desired channel with seek tuning,
manual tuning or preset tuning.
2. Press and hold one of the [DIRECT] buttons
for 2 seconds or longer to store the current
channel into preset memory.
Notes:
•When the name of a channel stored in memory is
changed by a broadcasting channel, the display
may show a channel name that differs from the
stored name.
•A channel stored in memory may be discontinued
at the option of the broadcasting channel.
CMD4 19
English
Sirius Satellite Radio Operations
Category selection function
SIRIUS Radio allows you to select broadcast
channel category (contents).
Receiving channels selected by
category
This starts seek tuning and broadcast channels
that meet the specified category are selected.
The “CAT” indicator is displayed during the
category selection mode.
1. Press the [CAT] button to enter the category
selection mode.
2. Turn the [ROTARY] knob clockwise or
counterclockwise to select a category.
Or, press a [DIRECT] button if the category
is preset.
3.
Press the [a] or [d] button to tune in a
channel.
4. Press the [CAT] button again to cancel.
Notes:
•When the category selection mode is entered,
the category of the last received channel is
displayed first.
•The category selection mode is canceled when
no channel with the selected category can be
found.
•Press the [
a
] or [
d
] button within 7 seconds
after a channel has been set to continue seeking
channels up or down. The category selection
mode is canceled and normal reception is
resumed if no operation is performed for 7
seconds.
Presetting a category
A category can be preset by registering specific
categories in [DIRECT] buttons 1 to 6. Then the
desired category can be recalled by pressing
the corresponding [DIRECT] button.
1. Press the [CAT] button to enter the category
mode.
2. Turn the [ROTARY] knob clockwise or
counterclockwise to select a category.
3. Press and hold one of the [DIRECT] buttons
for 2 seconds or longer to store the current
category into preset memory.
Notes:
•When the name of a channel stored in memory is
changed by a broadcasting channel, the display
may show a channel name that differs from the
stored name.
•A channel stored in memory may be
discontinued at the option of the broadcasting
channel.
Category scanning
In a category scan, broadcast channels in the
same category as the current channel are
selected about every 10 seconds.
1. Press and hold the [CAT] button for 1 second
or longer to start a category scan.
2. Press the [CAT] button, a [DIRECT] button,
the [a] or [d] button to cancel a category
scan.
Note:
•Category scanning is not available when no
category is defined for the current channel.
20 CMD4
English
CD changer functions
When an optional CD changer is connected
through the CeNET cable, this unit controls all
CD changer functions. This unit can control a
total of 2 changers.
Press the [CD/CDC] or [POWER] button to
select the CD changer mode to start play. If 2
CD changers are connected, press the [CD/
CDC] button to select the CD changer for play.
∗ If “NO MAG” appears in the display, insert the
magazine into the CD changer. “DISC CHK”
appears in the display while the player loads
(checks) the magazine.
∗ If “NO DISC” appears in the display, eject the
magazine and insert discs into each slot. Then,
reinsert the magazine back into the CD changer.
Note:
•Some CDs recorded in CD-R/CD-RW mode may
not be usable.
Fast-forward/fast-rewind
●Fast-forward
Press and hold the [d] button for 1 second or
longer.
●Fast-rewind
Press and hold the [a] button for 1 second or
longer.
Scan play
Scan play locates and plays the first 10 seconds
of each track on a disc automatically. This
function continues on the disc until it is cancelled.
∗The scan play is useful when you want to select a
desired track.
1. Press the [SCAN] button.
2. To cancel the scan play, press the [SCAN]
button again.
Disc scan play
Disc scan play locates and plays the first 10
seconds of the first track on each disc in the
currently selected CD changer. This function
continues automatically until it is cancelled.
∗Disc scan play is useful when you want to select
a desired CD.
1. Press and hold the [SCAN] button for 1
second or longer.
2. To cancel disc scan play, press the [SCAN]
button again.
Repeat play
Repeat play continuously plays the current
track. This function continues automatically until
it is cancelled.
1. Press the [REPEAT] button.
2. To cancel repeat play, press the [REPEAT]
button again.
Disc repeat play
After all the tracks on the current disc have
been played, disc repeat play automatically
replays the current disc over from the first track.
This function continues automatically until it is
cancelled.
1. Press and hold the [REPEAT] button for 1
second or longer.
2. To cancel disc repeat play, press the
[REPEAT] button again.
CD Changer Operations
CAUTION
Depending on the recording format, CD-ROM
discs may not play properly.
Pausing play
1. Press and hold the [s/MUTE] button for 1
second or longer to pause play. “PAUSE”
appears in the display.
2. To resume CD play, press and hold the [s/
MUTE] button for 1 second or longer again.
Selecting a CD
1. Press the [←DISC→] button to select the
desired disc.
∗ If a CD is not loaded in a slot of magazine,
pressing the [←DISC→] button can not work.
Selecting a track
●Track-up
1. Press the [d] button to move ahead to the
beginning of the next track.
2. Each time you press the [d] button, the
track advances ahead to the beginning of the
next track.
●Track-down
1. Press the [a] button to move back to the
beginning of the current track.
2. Press the [a] button twice to move to the
beginning of the previous track.
CMD4 21
English
CD Changer Operations
Random play
Random play selects and plays individual tracks
on the disc in no particular order. This function
continues automatically until it is cancelled.
1. Press the [RANDOM] button.
2. To cancel random play, press the [RANDOM]
button again.
Disc random play
The disc random play selects and plays
individual tracks or discs automatically in no
particular order. This function continues
automatically until it is cancelled.
1. Press and hold the [RANDOM] button for 1
second or longer.
2. To cancel disc random play, press the
[RANDOM] button again.

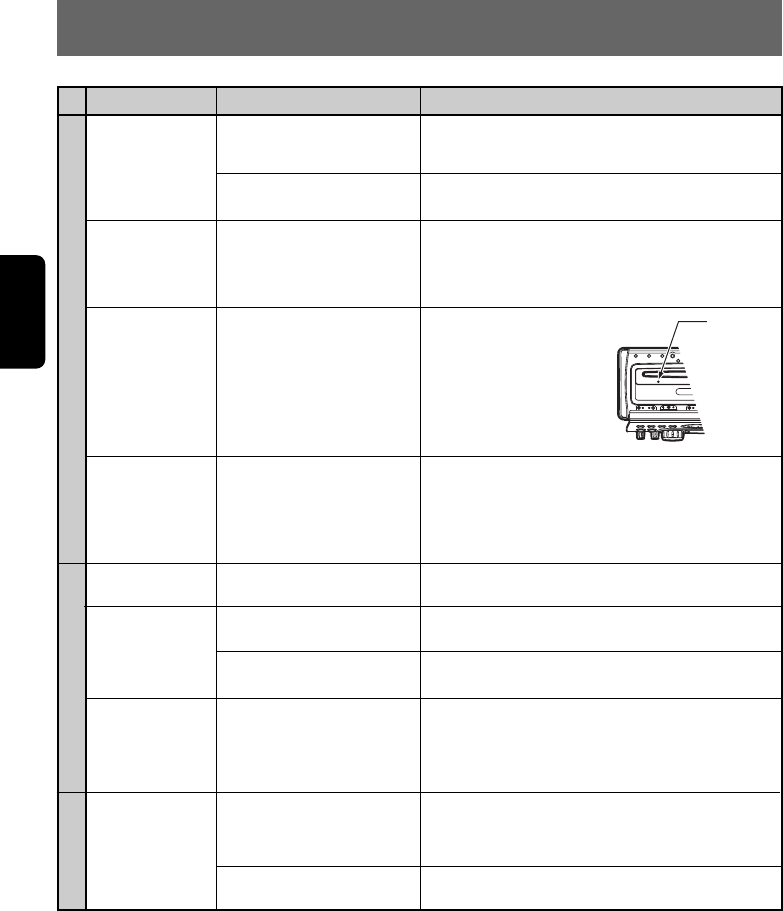

8. TROUBLESHOOTING
CD General
CeNET
Power does not
turn on.
(No sound is
produced.)
No sound output
when operating
the unit with
amplifiers.
Nothing happens
when buttons are
pressed.
No audio.
Compact disc
cannot be loaded.
Sound skips or is
noisy.
Sound is bad
directly after
power is turned
on.
Source selection
does not
recognize CeNET
source
connection.
Problem
Fuse is blown.
Incorrect wiring.
Amplifier turn-on lead is
shorted to ground or
excessive current is required.
The microprocessor has
malfunctioned due to noise,
etc.
The speaker protection
circuit is operating.
Another compact disc is
already loaded.
Compact disc is dirty.
Compact disc is heavily
scratched or warped.
Water droplets may form on
the internal lens.
The microprocessor has not
stored the proper CeNET
information.
The CeNET cable is not
connected properly.
Replace with a fuse of the same amperage. If the
fuse blows again, consult your store of purchase.
Consult your store of purchase.
Turn the unit off and check each wire for a possible
short. If the amplifier turn-on lead shorts out, cover it
with insulation such as tape.
Open the front panel by
pressing the [OPEN] button.
Press the reset button for
about 2 seconds with a thin
rod.
1. Check the speaker connection.
2. Turn down sound volume. Function can also be
restored by turning the power off and on again.
3. If the sound is muted again, consult your store of
purchase.
Eject the compact disc before loading the new one.
Clean the compact disc with a soft cloth.
Replace with a compact disc with no scratches.
Let dry for about 1 hour with the power on.
Perform a system check.
See “Operations Common to Each Mode”,
performing a system check section.
Ensure the CeNET cables are properly connected.
Cause Measure
Reset
button
22 CMD4
English
9. ERROR DISPLAYS
If an error display other than the ones described above appears, press the reset button. If the problem
persists, turn off the power and consult your store of purchase.
If an error occurs, one of the following displays is displayed.
Take the measures described below to eliminate the problem.
ERROR 2
ERROR 3
ERROR 6
ERROR 2
ERROR 3
ERROR 6
Measure
A CD is caught inside the CD deck and is
not ejected.
A CD cannot be played due to scratches,
etc.
A CD is loaded upside-down inside the CD
deck and does not play.
A CD inside the CD changer is not loaded.
A CD inside the CD changer cannot be
played due to scratches, etc.
A CD inside the CD changer cannot be
played because it is loaded upside-down.
This is a failure of CD deck’s mechanism.
Consult your store of purchase.
Replace with a non-scratched,
non-warped-disc.
Eject the disc, then reload it properly.
This is a failure of CD changer’s mechanism.
Consult your store of purchase.
Replace with a non-scratched, non-warped
disc.
Eject the disc, then reload it properly.
CD
CauseError Display
CD changer
CMD4 23
English
FM Tuner
Frequency Range:
U.S.A : 87.9 MHz to 107.9 MHz
Europe : 87.5 MHz to 108.0 MHz
Australia : 87.0 MHz to 108.0 MHz
Usable Sensitivity: 9 dBf
50dB Quieting Sensitivity: 15 dBf
Alternate Channel Selectivity: 70 dB
Stereo Separation (1 kHz): 35 dB
Frequency Response (±3 dB): 30 Hz to 15 kHz
AM Tuner
Frequency Range:
U.S.A : 530 kHz to 1710 kHz
Europe : 531 kHz to 1602 kHz
Australia : 531 kHz to 1629 kHz
Usable Sensitivity: 25 µV
CD Player
System: Compact disc digital audio system
Usable Discs: Compact disc
Frequency Response (±1 dB): 10 Hz to 20 kHz
Signal to Noise Ratio (1 kHz): 100 dB
Dynamic Range (1 kHz): 95 dB
Harmonic Distortion: 0.01%
Audio
Maximum Power Output: 212 W (53 W ✕ 4 ch)
Continuous Average Power Output:
17 W ✕ 4, into 4 Ω, 20 Hz to 20 kHz, 1%THD
Bass Control Action (60 Hz): ±15 dB
Treble Control Action (10 kHz): ±12 dB
Line Output Level (CD 1 kHz): 2 V
General
Power Supply Voltage: 14.4 V DC
(10.8 to 15.6 V allowable), negative ground
Current Consumption: Less than 15 A
Speaker Impedance: 4 Ω (4 Ω to 8 Ω allowable)
Weight / Source unit: 3.52 lb. (1.6 kg)
Dimensions / Source unit:
7-1/8" (Width) ✕ 2" (Height) ✕ 7-5/16" (Depth)
[180.4 (W) ✕ 51.2 (H) ✕ 186 (D) mm]
Escutcheon section :
7-7/8" (Width) ✕ 3-5/8" (Height) ✕ 1-7/8"
(Depth)
[199.4 (W) ✕ 91.9 (H) ✕ 47 (D) mm]
Note:
• Specifications and design are subject to change
without notice for further improvement.
10. SPECIFICATIONS

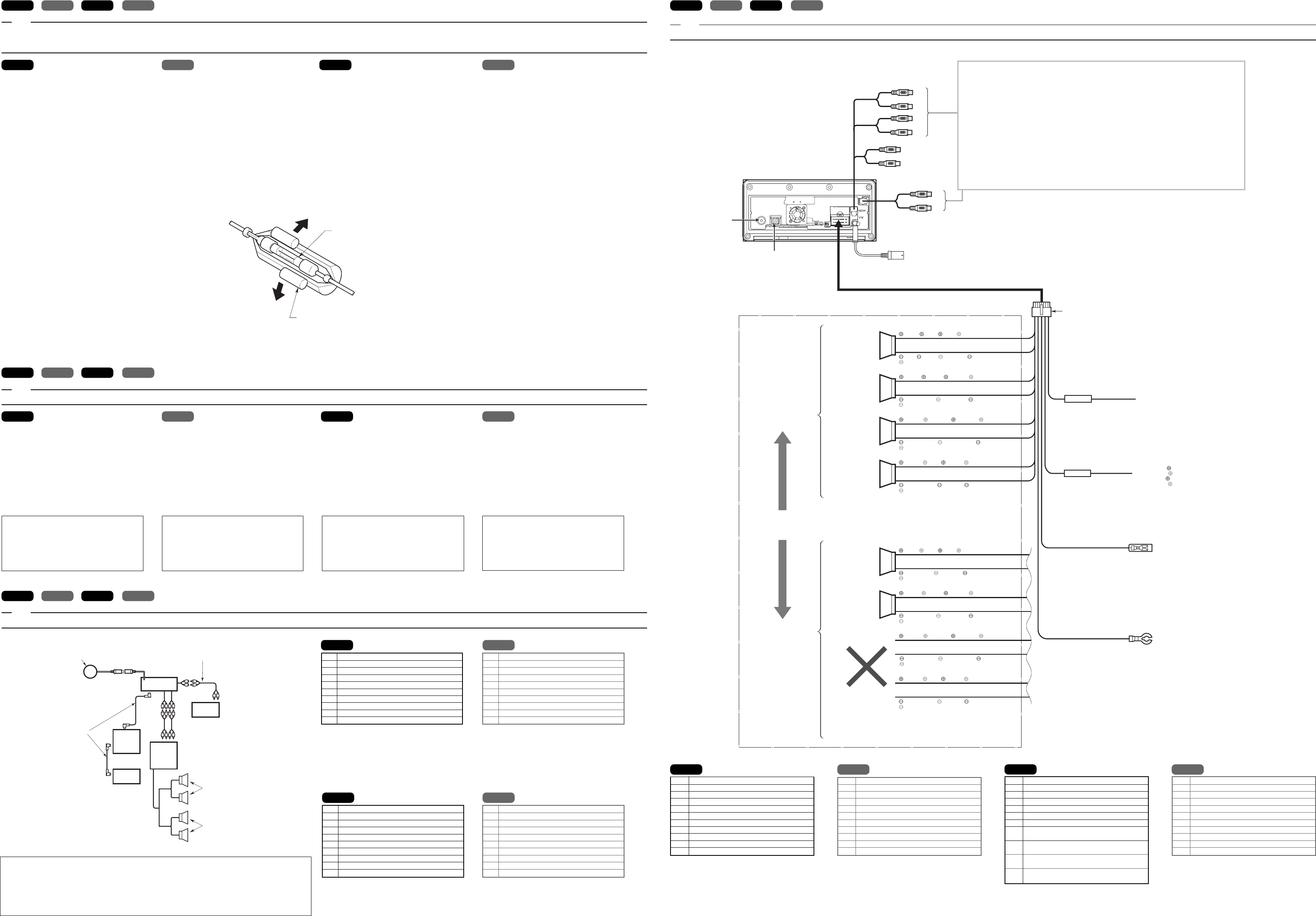

Source unit harness wire connections
RCA Connections
Wire Color Function
Yellow +12V DC Constant Power
Source/Memory
Red +12V DC Switch Lead/
Accessory
Black Ground
Blue/White Amplifier Remote Turn-on
Grey Right Front Speaker (+)
Grey/Black Right Front Speaker (–)
White Left Front Speaker (+)
White/Black Left Front Speaker (–)
Purple Right Rear Speaker (+)
Purple/Black Right Rear Speaker (–)
Green Left Rear Speaker (+)
Green/Black Left Rear Speaker (–)
Wire Color Function
Grey/Red Right Front Line Level
Output (Full range)
Grey/White Left Front Line Level
Output (Full range)
Black/Red Right Rear Line Level
Output (Full range)
Black/White Left Rear Line Level
Output (Full range)
Purple/Red Right Non-Fadeable Line
Level Output (Full range)
Purple/White Left Non-Fadeable Line
Level Output (Full range)
Red/Red Right Auxiliary Input
Red/White Left Auxiliary Input
24 CMD4
All Rights Reserved. Copyright © 2004: Clarion Co., Ltd.
Printed in China / Imprimé en Chine / Impreso en China / Stampato in Cina
2004/12
PE-2686B
280-8187-00
Clarion Co., Ltd.
WATERTIGHT MARINE AM/FM/CD MULTIMEDIA
CONTROLLER
•
COMBINÉ NAUTIQUE ÉTANCHE RADIO AM/FM-
LECTEUR CD MULTIMEDIA
•
CONTROLADOR MULTIMEDIA MARINO DE AM/FM/
DISCOS CD IMPERMEABLE
•
UNITÀ DI CONTROLLO MULTIMEDIALE PER USO
MARITTIMO AM/FM/CD IMPERMEABILE
CMD4
Owner’s manual
Mode d’emploi
Manual de instrucciones
Istruzioni per l’uso
All Rights Reserved. Copyright © 2004: Clarion Co., Ltd.
Printed in China / Imprimé en Chine / Impreso en China / Stampato in Cina
2004/12
PE-2686B
280-8187-00
Clarion Co., Ltd.
WATERTIGHT MARINE AM/FM/CD MULTIMEDIA
CONTROLLER
•
COMBINÉ NAUTIQUE ÉTANCHE RADIO AM/FM-
LECTEUR CD MULTIMEDIA
•
CONTROLADOR MULTIMEDIA MARINO DE AM/FM/
DISCOS CD IMPERMEABLE
•
UNITÀ DI CONTROLLO MULTIMEDIALE PER USO
MARITTIMO AM/FM/CD IMPERMEABILE
CMD4
Owner’s manual
Mode d’emploi
Manual de instrucciones
Istruzioni per l’uso
Français
CMD4 25
Table des matières
1. CARACTÉRISTIQUES .................................................................................................................. 25
2. PRÉCAUTIONS ............................................................................................................................ 26
Manipulation des disques compacts .............................................................................................. 27
Panneau avant .............................................................................................................................. 27
3. LES COMMANDES ......................................................................................................................... 5
4. NOMENCLATURE DES TOUCHES ............................................................................................. 28
Nom des touches et leurs fonctions ..............................................................................................28
Principales opérations des touches lorsqu’un appareil externe est raccordé à l’appareil ............. 29
Rubriques d’affichage .................................................................................................................... 30
Écran LCD ..................................................................................................................................... 30
5. FONCTIONNEMENT AVEC TELECOMMANDE A FIL DE L’APPAREIL ..................................... 31
6. FONCTIONNEMENT ..................................................................................................................... 33
Fonctionnement de base ............................................................................................................... 33
Fonctionnement de la radio ........................................................................................................... 34
Fonctionnement des CD ................................................................................................................ 36
Opérations communes aux deux modes ....................................................................................... 37
7. ACCESSOIRES ............................................................................................................................ 39
Fonctionnement de la radio Sirius Satellite ................................................................................... 39
Fonctionnement du changeur de CD ............................................................................................. 42
8. GUIDE DE DÉPANNAGE .............................................................................................................. 44
9. AFFICHAGE DES ERREURS ....................................................................................................... 45
10. CARACTÉRISTIQUES TECHNIQUES ......................................................................................... 46
Nous vous remercions d’avoir acheté ce produit Clarion.
∗Lisez tout le manuel de l’utilisateur avant de mettre l’appareil en service.
∗Après avoir lu ce manuel, conservez-le dans un endroit pratique (par ex. dans la boîte à gants).
∗Lisez le contenu de la carte de garantie jointe et conservez-la précieusement avec ce manuel.
∗Ce mode d’emploi contient les procédures de fonctionnement du changeur CD et du satellite Sirius,
raccordés par câble CeNET. Comme le changeur CD et le satellite Sirius ont leur propre mode
d’emploi, aucune explication n’est fournie ici en ce qui concerne leur fonctionnement.
1. CARACTÉRISTIQUES
• Répond à la norme de résistance au sel/
brouillard ASTM B117
• Répond à la norme de résistance aux rayons
UV ASTM D4329
• Microprocesseur et circuit imprimé à
revêtement enrobant Pelgan Z®
• Boutons rotatifs de commande du volume,
des basses, des alguës et du fondu avant/
arrière
• Sélecteurs de source à accès direct
• Boutons de commande en caoutchouc à
action tactile
• Écran ACL positif haute définition
• Éclairage à DEL blanc éclatant
• Panneau du conpartiment à CD à
dégagement rapide
• Joint d’étanchéilé et écran d’égouttement
intégrés
• Suspension à l’huile silicone commandée par
ressort
• Compatible CD-R/CD-RW
• Syntoniseur Magi-Tune+® avec 6 stations AM
et 18 stations FM préréglées
• Entrée auxiliaire audio RCA 2 canaux
• Sortie audio RCA 6 canaux (avant/arrière/non
fondu)
• Sortie pour haut-parleurs 4 canaux (53 W x 4
max.)
Français
26 CMD4
Fond de l’appareil pilote
2. PRÉCAUTIONS
1. Lorsque l’intérieur du bateau est très froid et
que le lecteur est utilisé juste après la mise
en route du chauffage, de la condensation
risque de se former sur le disque ou sur les
pièces optiques du lecteur et d’empêcher le
bon déroulement de la lecture. Si de la
condensation s’est formée sur le disque,
essuyez le disque avec un chiffon doux. Si
de la condensation s’est formée sur les
pièces optiques du lecteur, attendez environ
une heure avant d’utiliser le lecteur pour que
la condensation puisse s’évaporer
naturellement et permettre un
fonctionnement normal.
2. Lorsque le bateau vogue sur une mer agitée,
le CD peut glisser par suite des fortes
vibrations et des chocs.
3. L’appareil utilise un mécanisme de précision.
Même en cas d’anomalie, n’ouvrez jamais le
coffret, ne démontez pas l’appareil et ne
lubrifiez pas les pièces rotatives.
L’appareil a été testé et jugé conforme aux
limites des appareils numériques de classe B,
aux termes de la section 15 de la
Réglementation FCC.
Ces limites ont pour but d’assurer une
protection raisonnable contre les interférences
parasites dans une installation résidentielle.
Cet appareil engendre, utilise et peut émettre
une énergie radioélectrique et, s’il n’est pas
installé et utilisé en stricte conformité avec ces
instructions, il peut provoquer des interférences
parasites dans les liaisons radiophoniques. Ceci
ne garantit pas pour autant qu’une installation
particulière n’émettra aucune interférence.
Si l’appareil engendre des interférences
parasites avec la réception radio ou télévision,
ce qui pourra être déterminé en éteignant puis
en rallumant l’appareil, il est conseillé à
l’utilisateur de consulter son magasin ou un
technicien radio/télévision expérimenté.
L’UTILISATION DE COMMANDES ET
L’EXÉCUTION DE RÉGLAGES OU
D’OPÉRATIONS AUTRES QUE CEUX
SPÉCIFIÉS DANS CETTE BROCHURE
RISQUENT D’ENTRAÎNER UNE EXPOSITION
À UN RAYONNEMENT DANGEREUX.
LES RÉGLAGES ET RÉPARATIONS DU
LECTEUR DE DISQUES COMPACTS OU DU
LECTEUR DE MINI-DISQUES DOIVENT
ÊTRE CONFIÉS UNIQUEMENT À UN
TECHNICIEN QUALIFIÉ.
LES ALTÉRATIONS OU MODIFICATIONS
NON EXPRESSÉMENT APPROUVÉES PAR
LE FABRICANT RISQUENT DE RETIRER À
L’UTILISATEUR LE DROIT D’UTILISER
L’APPAREIL.
INFORMATIONS AUX UTILISATEURS:.
LES ALTÉRATIONS OU MODIFICATIONS
APPORTÉES À L’APPAREIL ET NON
EXPRESSÉMENT APPROUVÉES PAR LE
FABRICANT ANNULENT LA GARANTIE ET
PEUVENT CONSTITUER UNE INFRACTION
À LA RÉGLEMENTATION FCC.
PRÉCAUTION
Français
CMD4 27
Manipulation des disques compacts
Utilisez uniquement des disques compacts,
portant le label .
N’utilisez pas de disques en forme de coeur,
octogonale ou des disques compacts d’autres
formes.
Certains modèles de CD enregistrés en mode
CD-R/CD-RW risquent de ne pas être utilisables.
Manipulation des disques
•En comparaison des CD de musique
ordinaires, les CD-R et CD-RW sont plus
sensibles aux niveaux élevés de température et
d’humidité. S’ils sont laissés pendant longtemps
dans un tel environnement, leur lecture pourrait
devenir impossible. Par conséquent, ne les
laissez pas longtemps dans le bateau.
•
Les disques neufs
présenteront
certaines
aspérités sur les
bords. Avec ces
disques, l’appareil
peut ne pas
fonctionner ou le
son s’interrompre.
A l’aide d’un stylo-bille, etc. retirez les aspérités
sur le pourtour du disque.
•Ne collez jamais d’étiquettes sur la surface du
disque compact et n’y écrivez rien avec un
stylo ou un crayon.
•Ne lisez jamais un disque compact ayant du
ruban adhésif ou de la colle sur sa surface. Si
vous lisez ce genre de disques, vous risquez
de ne pas pouvoir le sortir du lecteur de CD
ou d’endommager le lecteur de CD.
•N’utilisez pas de disques compacts fortement
rayés, gondolés ou fendillés, etc. Cela
provoquerait des anomalies de
fonctionnement ou des dommages.
•Pour sortir le disque compact de son étui de
rangement, appuyez sur le centre de l’étui et
soulevez le disque en le tenant délicatement
par les bords.
•N’utilisez pas de feuilles de protection de CD
en vente dans le commerce ni de disques
dotés de stabilisateur, etc. Ils risquent
d’endommager le disque ou de provoquer une
panne du mécanisme interne.
Rangement
•N’exposez pas les disques compacts en plein
soleil ni à une source de chaleur.
•N’exposez pas les disques compacts à une
humidité ou une poussière excessives.
•N’exposez pas les disques compacts
directement à la chaleur d’un appareil de
chauffage.
Nettoyage
•Pour enlever les marques de doigts ou la
saleté, essuyez le disque en ligne droite avec
un chiffon sec, en procédant du centre du
disque vers la périphérie.
•
N’utilisez aucun type de solvant, par exemple
des produits de nettoyage, vaporisateurs anti-
électricité statique ou diluant vendus dans le
commerce, pour nettoyer les disques compacts.
•Après avoir utilisé le nettoyeur de disque
compact spécial, laissez le disque sécher
complètement avant de l’utiliser.
Lors de l’ouverture et de la fermeture du
panneau avant, prenez garde de ne pas vous
pincer les doigts, car vous pourriez vous
blesser.
1. Utilisez toujours cet appareil alors que son
panneau avant est fermé.
2.
Ne forcez le fonctionnement et n’utilisez pas ce
dispositif de façon anormale lors de l’ouverture
et de la fermeture du panneau avant.
3.
N’utilisez pas le panneau avant comme plateau
pour déposer des objets lorsqu’il est ouvert.
4. Pour refermer le panneau avant, n’appuyez
pas sur la touche [OPEN].
Panneau avant
5. Des impacts violents sur la section de
fonctionnement ou d’affichage peuvent
l’endommager ou la déformer.
6. Si le panneau avant ne s’ouvre pas à fond,
ouvrez-le doucement de la main.
7. Ne touchez pas l’interrupteur de détection
OPEN du panneau.
Interrupteur de
détection OPEN
PRÉCAUTION
Stylo-bille
Aspérités
English Français Español Italiano
English
Eng ish
English
CMD4 75 CMD4 6CMD4
[DISP]
[DIRECT]
[ DISC ]
[RANDOM]
[REPEAT]
[SCAN]
[FADE]
[TREBLE]
[BASS]
[POWER]
[ ], [ ]
/MUTE]
[
[OPEN]
[SEEK/MAN]
[MENU]
[CAT]
[CD/CDC]
[SAT]
[AM/FM]
[AUX][ROTARY]
[ENT]
[RESET][Q]
[CD SLOT]
Source unit / Appareil pilote / Unidad fuente / Unità di fonte
With the front panel opened / Avec le panneau avant ouvert /
Con el panel frontal abierto / Con il frontalino aperto
Note: Be sure to unfold this page and refer to the front diagrams as you read each chapter.
Remarque: Veuillez déplier cette page et vous référer aux schémas quand vous lisez chaque chapitre.
Nota: Cuando lea los capítulos, despliegue esta página y consulte los diagramas.
Nota: Assicurarsi di aprire questa pagina e fare riferimento a questi diagrammi quando si legge ciascun capitolo.
3.CONTROLS / LES COMMANDES
CONTROLES / CONTROLLI
4. NOMENCLATURE
Note:
• Be sure to read this chapter referring to the front diagrams of chapter “3. CONTROLS” on page 5
(unfold).
Names of the Buttons and their Functions
Major button operations when external equipment is
connected to this unit
●When the CD changer is
connected
∗For details, see the section “CD Changer
Operations”.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[←DISC→] (Disc up/down) buttons
•Select the desired CD in the CD changer.
[RANDOM] button
•Perform random play. Also perform disc
random play when the button is pressed and
held.
[REPEAT] button
•Perform repeat play. When this button is
pressed and held, single disc repeat play is
performed.
[SCAN] button
•Perform scan play for 10 seconds of each
track. Disc scan play is performed when the
button is pressed and held.
[A], [D] buttons
•Select a track when listening to a disc.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
●When the Sirius Satellite
Radio is connected
∗For details, see the section “Sirius
Satellite Radio operations”.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] (Title) button
•Use to perform title scroll.
[CAT] (Category) button
•Enter the category selection mode.
•When held depressed for 1 second or longer,
category scan is performed.
[DIRECT] (1–6) buttons
•Stores a station into memory or recall it
directly.
[DISP] (Display) button
•When held depressed for 1 second or longer,
switches title.
[A], [D] buttons
•Select a station.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[AM/FM] button
•Use to switch to radio mode.
•Switch the band.
[AUX] button
•Use to switch to AUX mode.
[ROTARY] knob
•Adjust the volume by turning the knob
clockwise or counterclockwise.
•Use the knob to perform function
adjustments.
[OPEN] button
•Open the panel by pressing the “Clarion
Marine” oval latch button. Audio will mute
with the front panel open.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] button
•Press and hold the button for 1 second or
longer to switch to the menu mode.
[ENT] (Enter) button
•Performs various settings.
[DIRECT] (1–6) buttons
•Store a station into memory or recall it
directly while in the radio mode.
[DISP] (Display) button
•Switch the display indication (Main display,
Sub display, Clock display).
[RANDOM] button
•CD plays random track order.
[REPEAT] button
•Repeat play while in the CD mode.
[SCAN] button
•Plays 10 seconds of each track while in the
CD mode.
[FADE] (Fader) knob
•Adjust the fader by turning the knob
clockwise or counterclockwise.
[TREBLE] knob
•Adjust the treble by turning the knob
clockwise or counterclockwise.
[BASS] knob
•Adjust the bass by turning the knob clockwise
or counterclockwise.
[A], [D] buttons
•Select a station while in the radio mode or
select a track when listening to a CD. The
buttons are also used to adjust function
settings.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[POWER] button
•Press the button to turn on the power.
Press and hold the button for 1 second or
longer to turn the power off.
•Switches operation between Radio, CD, Aux,
and CeNET modes.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
•Turns mute ON/OFF.
[CD SLOT]
•CD insertion slot.
[Q] (Eject) button
•Eject a CD when it is loaded into the unit.
[RESET] button
•Press and hold the button for about 2
seconds when the following symptoms occur.
∗Nothing happens when buttons are pressed.
∗Display is not accurate.
Français
28 CMD4
4. NOMENCLATURE DES TOUCHES
Remarque:
• Lisez bien le chapitre relatif aux schémas de la façade, au chapitre “3. LES COMMANDES”, à la page 5
(dépliante).
Nom des touches et leurs fonctions
Touche [CD/CDC] (Changeur CD/CD)
•Pour permuter entre le mode CD et changeur
CD.
Touche [SAT] (Satellite)
•Pour passer au mode SIRIUS.
•Pour changer la longueur d’onde.
Touche [AM/FM]
•Pour passer au mode Radio.
•Pour changer la longueur d’onde.
Touche [AUX]
•Pour passer au mode AUX.
Bouton [ROTARY] (Bouton rotatif)
•Réglez le volume en tournant le bouton dans
le sens des aiguilles d’une montre ou dans le
sens inverse.
•Utilisez ce bouton pour effectuer les réglages
de fonction.
Touche [OPEN] (Ouverture)
•Ouvrez le panneau en appuyant sur le bouton
de verrouillage ovale “Clarion Marine”. Le
son est mis en sourdine quand le panneau
avant est ouvert.
Touche [SEEK/MAN] (Recherche/Manuel)
•Pour la syntonisation par recherche ou
manuel en mode Radio.
Touche [MENU] (Menu)
•Maintenez la touche enfoncée pendant 1
seconde ou plus pour passer au mode Menu.
Touche [ENT] (Saisie)
•Elle permet d’effectuer divers réglages.
Touches [DIRECT] (Stations 1-6)
•Pour sauvegarder une station en mémoire ou
la rappeler directement en mode radio.
Touche [DISP] (Affichage)
•Elle change l’indication d’affichage (Affichage
principal, Affichage auxiliaire, Affichage
d’horloge).
Touche [RANDOM] (Lecture aléatoire)
•Elle exécute une lecture aléatoire en mode CD.
Touche [REPEAT] (Lecture répétée)
•Elle commande la répétition de la lecture en
mode CD.
Touche [SCAN] (Balayage)
•Elle reproduit 10 secondes de chaque plage,
l’appareil étant en mode CD.
Bouton [FADE] (Fondu)
•Ajustez le fondu en tournant le bouton dans le
sens horaire ou antihoraire.
Bouton [TREBLE] (Aigus)
•Ajustez les sons aigus en tournant le bouton
dans le sens horaire ou antihoraire.
Bouton [BASS] (Graves)
•Ajustez les sons graves en tournant le bouton
dans le sens horaire ou antihoraire.
Touches [A], [D]
•Elles sélectionnent une station en mode radio
ou une plage pendant la lecture d’un CD.
Elles servent aussi à effectuer des réglages
de fonction.
•Maintenez la touche enfoncée pendant plus
d'une seconde pour passer à l’avance rapide
ou au retour rapide.
Touche [POWER] (Alimentation)
•Sa poussée commande la mise sous tension.
Maintenez la touche enfoncée pendant un
seconde ou plus pour mettre l’appareil hors
tension.
•Elle change le fonctionnement entre les
modes Radio, CD, Aux et CeNET.
Touche [s/MUTE]
(Lecture/Pause/Sourdine)
•Une pression maintenue pendant 1 seconde
ou plus déclenche la Lecture ou la Pause.
•Elle met la sourdine en/hors service.
[CD SLOT] (Fente d’insertion de CD)
•Fente d’insertion de CD
Touche [Q] (Éjection)
•Ejecte le CD chargé dans l’appareil.
Touche [RESET] (réinitialisation)
•Maintenez la touche enfoncée pendant
environ 2 secondes lorsque les symptômes
suivants apparaissent.
∗Rien ne se passe quand on appuie sur les
touches.
∗L’affichage est incorrect.
Français
CMD4 29
●Si l’appareil raccordé est un
changeur de CD
∗Pour les détails, voyez la section
“Fonctionnement du changeur de CD”.
Touche [CD/CDC] (Changeur CD/CD)
•Pour permuter entre le mode CD et changeur
CD.
Touches [←DISC→] (Disque Haut/Bas)
•Pour sélectionner un CD dans le changeur de
CD.
Touche [RANDOM] (Lecture aléatoire)
•Effectue une lecture aléatoire. Effectue
également une lecture aléatoire de tous les
disques si vous maintenez la touche
enfoncée.
Touche [REPEAT] (Lecture répétée)
•Elle déclenche la lecture à répétition. Si elle
est maintenue enfoncée, elle déclenche la
lecture à répétition d’un seul disque.
Touche [SCAN] (Balayage)
•Lit les 10 premières secondes de chaque
plage. Effectue un balayage des disques si
vous maintenez la touche enfoncée.
Touches [A], [D]
•Sélectionne une plage pendant la lecture d'un
disque.
•Maintenez pressée la touche pendant plus
d’une seconde pour sélectionner l’avance ra-
pide ou le retour rapide.
Touche [s/MUTE]
(Lecture/Pause/Sourdine)
•Une pression maintenue pendant 1 seconde
ou plus déclenche la Lecture ou la Pause.
●Quand la radio Sirius Satellite
est raccordée
∗Pour les détails, reportez-vous à la section
“Utilisation de la radio Sirius Satellite”.
Touche [SAT] (Satellite)
•Pour passer au mode SIRIUS.
•Pour changer la longueur d’onde.
Touche [SEEK/MAN]
(Recherche/Manuel)
•Pour la syntonisation par recherche ou
manuel en mode Radio.
Touche [MENU] (Titre)
•Elle permet de faire défiler le titre.
Touche [CAT] (Catégorie)
•Elle fait passer au mode Sélection de
catégorie.
•Si elle est maintenue enfoncée pendant 1
seconde ou plus, l’exploration de catégorie
est exécutée.
Touches [DIRECT] (Stations 1-6)
•
Chacune enregistre une station dans la
mémoire ou la rappelle directement.
Touche [DISP] (Affichage)
•Si elle est actionnée pendant une seconde ou
plus, elle change le titre.
Touches [A], [D]
•Pour sélectionner une station.
Principales opérations des touches lorsqu’un appareil
externe est raccordé à l’appareil
Français
30 CMD4
Écran LCD
Par temps très froid, les mouvements sur l’écran risquent de s’effectuer plus lentement et l’écran de
s’obscurcir. Ceci est normal. L’écran redeviendra normal lorsque la température elle aussi redeviendra
normale.
Rubriques d’affichage
Indication de l’état de fonctionnement
• Les titres, l’horloge, etc. sont affichés.
: Indication de canal préréglé (1 à 6)
Indication de numéro de disque (1 à 6)
: Indication de catégorie
: Indication de SIRIUS
Indications de disque
• S’allume quand un disque est chargé.
: Indication A-LOUD
: Indication de fonctionnement manuel
: Indication stéréo
: Indication de disque
• S’allume pendant la lecture à exploration, la lecture à
répétition et la lecture aléatoire du disque.
: Indication de balayage
: Indication de répétition
: Indication de lecture aléatoire
: Indication de saisie
: Indication de mise en sourdine
Français
CMD4 31
5.
FONCTIONNEMENT AVEC TELECOMMANDE A FIL DE L’APPAREIL
[ ],[ ]
[POWER/SOURCE]
[MUTE/ ]
[ ],[ ]
[BAND/DISC]
Indication d’état de fonctionnement
∗ La fréquence, l’horloge, etc. s’affichent.
Indication de canal préréglé (1 à 6)
Indication de numéro de disque (1 à 6)
: Indication de stéréo
: Indication de SIRIUS
: Indication de sourdine
Rubriques d’affichage
■Vous pouvez contrôler les fonctions suivantes à distance au moyen de la télécommande câblée
CMRC1 ou CMRC2 (vendue séparément).
TÉLÉCOMMANDE À FIL
Français
32 CMD4
PRÉCAUTION
Abaissez le niveau du volume avant de mettre
l’unité de source hors tension. L’unité de
source mémorise le dernier réglage du
volume. Si elle est mise hors tension alors que
le volume est élevé, des sons puissants et
soudains peuvent vous abîmer les tympans et/
ou endommager l’unité de source lorsqu’elle
sera remise sous tension.
Changement de disque (en mode Changeur
CD)
Chaque fois que vous appuyez sur la touche
[BAND], le disque change dans l’ordre suivant :
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
Touche [MUTE/s]
Appuyez sur la touche [MUTE]. Le son est
immédiatement coupé. Pour annuler, appuyez à
nouveau sur la touche [MUTE].
Maintenue enfoncée pendant 1 seconde ou
plus, elle commande la Lecture ou la Pause.
Touches [a], [d]
Sélection des plages (en mode Changeur CD
et en mode CD)
Appuyez sur la touche [d] pour commencer la
lecture au début de la plage suivante. Appuyez
sur la touche [a] pour commencer la lecture au
début de la plage en cours. Si vous appuyez à
nouveau, l’appareil recule d’une plage.
Avance rapide et retour rapide (en mode
Changeur CD et en mode CD)
Maintenez la touche [d] enfoncée pour
avancer rapidement sur le disque. Maintenez la
touche [a] enfoncée pour reculer rapidement
sur le disque.
∗Si vous maintenez les touches [a] ou [d]
enfoncées pendant 1 seconde ou plus, l’appareil
avance ou recule à 3 fois la vitesse de lecture
normale, et si vous les maintenez enfoncées
pendant 3 secondes ou plus, l’opération
s’effectue 30 fois plus rapidement.
Changement des stations préréglées (en
mode Radio)
Chaque fois que vous appuyez sur les touches
[a] ou [d], la station préréglée change dans
l’ordre suivant :
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
ou
6 ➜ 5 ➜ 4 ➜ 3 ➜ 2 ➜ 1 ➜ 6.....
FONCTIONNEMENT AVEC TELECOMMANDE A FIL DE L’APPAREIL
AVERTISSEMENT
Pendant que le panneau avant est ouvert,
aucun son n’est obtenu et les commandes
de l’unité de source ainsi que les opérations
par la télécommande sont désactivées.
Refermez toujours le panneau avant après
avoir changé le CD.
S’IL EST EXPOSÉ À DE L’EAU ALORS QUE
SON PANNEAU AVANT EST OUVERT,
L’APPAREIL PEUT ÊTRE ENDOMMAGÉ OU
TOMBER EN PANNE.
Touche [POWER/SOURCE]
Mise sous et hors tension de l’appareil
Appuyez sur la touche [SOURCE] pour mettre
l’appareil sous tension, et maintenez la touche
enfoncée pendant 1 seconde ou plus pour le
mettre hors tension.
Changement du mode de fonctionnement
Chaque fois que vous appuyez sur la touche
[SOURCE], le mode change dans l’ordre
suivant :
Mode radio ➜ Mode SIRIUS ➜ Mode CD ➜
Mode changeur de CD ➜ Mode AUX ➜
Mode radio ...
Remarques:
•Si l’appareil ci-dessus n’est pas raccordé, vous
ne pourrez pas sélectionner le mode
correspondant.
•En mode CD, si aucun CD ne se trouve dans
l’appareil, c’est le mode Radio qui sera choisi.
Touches [w], [z]
Réglage du volume
Appuyez sur la touche [w] pour augmenter le
volume, et sur la touche [z] pour le diminuer.
Touche [BAND/DISC]
Réglage de la gamme (en mode Radio)
Chaque fois que vous appuyez sur la touche
[BAND], la gamme change dans l’ordre suivant :
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1.....
Français
CMD4 33
6. FONCTIONNEMENT
Fonctionnement de base
Remarque: Lisez bien ce chapitre en vous référant aux schémas de la façade,
au chapitre “3. LES COMMANDES”, à la page 5 (dépliante).
Abaissez le niveau du volume avant de
mettre l’unité de source hors tension. L’unité
de source mémorise le dernier réglage du
volume. Si elle est mise hors tension alors
que le volume est élevé, des sons puissants
et soudains peuvent vous abîmer les
tympans et/ou endommager l’unité de
source lorsqu’elle sera remise sous tension.
Mode Radio ➜ Mode SIRIUS ➜ Mode CD
➜ Mode Changeur CD ➜ Mode AUX ➜
Mode Radio ...
∗Les appareils externes non raccordés via la
liaison CeNET ne sont pas affichés.
Réglage du volume
Tournez le bouton [ROTARY] dans le sens des
aiguilles d’une montre pour augmenter le
volume; tournez-le dans le sens inverse pour
diminuer le volume.
∗Le niveau de volume se règle entre 0 (minimum)
et 33 (maximum).
Sélection de l’affichage
Appuyez sur la touche [DISP] pour sélectionner
l’affichage.
Chaque fois que vous appuyez sur la touche
[DISP], l’affichage change dans l’ordre suivant:
Affichage principal
Affichage auxiliaire
(mode SIRIUS seulement)
Affichage de l’horloge
Affichage principal
∗Une fois sélectionné, votre affichage favori
devient l’affichage par défaut. Quand vous
réglez une fonction, par exemple le volume,
l’écran passe momentanément à l’affichage
de la fonction en question, puis il revient à
votre affichage favori quelques secondes
après le réglage.
PRÉCAUTION
AVERTISSEMENT
Pendant que le panneau avant est ouvert,
aucun son n’est obtenu et les commandes
de l’unité de source ainsi que les opérations
par la télécommande sont désactivées.
Refermez toujours le panneau avant après
avoir changé le CD.
S’IL EST EXPOSÉ À DE L’EAU ALORS QUE
SON PANNEAU AVANT EST OUVERT,
L’APPAREIL PEUT ÊTRE ENDOMMAGÉ OU
TOMBER EN PANNE.
Mise sous/hors tension
1. Appuyez sur la touche [POWER].
2. L’éclairage et l’afficheur de l’appareil
s’allument. L’appareil se souvient du dernier
mode de fonctionnement et il commute
automatiquement sur ce mode.
3. Maintenez la touche [POWER] enfoncé
pendant 1 seconde ou plus pour mettre
l’appareil hors tension.
Remarque:
•Vérification du système
Lors de sa mise sous tension initiale, l’appareil
effectue les démarches de vérification du
système. Cette procédure examine tout dispositif
raccordé par CeNET. Tout dispositif CeNET
supplémentaire, branché sur l’appareil après la
mise sous tension initiale, déclenchera les
démarches de vérification du système qui
démarrent automatiquement dans l’appareil.
Sélection du mode
1. Appuyez sur la touche [CD/CDC], [SAT],
[AM/FM] ou [AUX] pour changer de mode de
fonctionnement.
2. Chaque fois que vous appuyez sur la touche
[POWER], le mode de fonctionnement
change dans l’ordre suivant:
Français
34 CMD4
Fonctionnement de la radio
Réception FM
Pour accroître les performances FM, le tuner
®
incorpore une commande stéréo
déclenchée par signal, le Multi AGC renforcé, des
circuits de réduction de bruit d’impulsion et des
circuits de réduction de bruit à trajets multiples.
Changement de la zone de
réception
Originellement, l’appareil est réglé aux intervalles
de fréquence américains de 10kHz pour la AM et
de 200kHz pour la FM. Si vous l’utilisez en
dehors des Etats-Unis, vous devrez régler la
plage de réception de fréquence aux intervalles
ci-dessous.
Réglage de la zone de réception
∗Quand vous changez de zone de réception, les
stations préréglées en mémoire sont perdues.
1. Appuyez sur la touche [AM/FM] et
sélectionnez le mode radio voulu (FM ou AM).
• Norme des Etats-Unis (réglage initial)
2. Tout en appuyant sur la touche [DISP],
chaque fois que vous maintenez la touche
[DIRECT] “1” enfoncée pendant 2 secondes
ou plus.
• Autres pays (nouveau réglage)
2. Tout en appuyant sur la touche [DISP],
chaque fois que vous maintenez la touche
[DIRECT] “2” enfoncée pendant 2 secondes
ou plus.
• Norme européenne (nouveau réglage)
2. Tout en appuyant sur la touche [DISP],
chaque fois que vous maintenez la touche
[DIRECT] “3” enfoncée pendant 2 secondes
ou plus.
Ecoute de la radio
1. Appuyez sur la touche [AM/FM] ou [POWER]
et sélectionnez le mode radio. La fréquence
apparaît sur l’afficheur.
Norme des Autres pays Norme
Etats-Unis européenne
(réglage initial)
Pas de 10 kHz 9 kHz 9 kHz
fréquence
Plage de 530 à531 à531 à
fréquence 1710 kHz 1629 kHz 1602 kHz
Pas de 200 kHz 50 kHz 50 kHz
fréquence
Plage de 87,9 à87,0 to 87,5 à
fréquence 107,9 MHz 108 MHz 108 MHz
AMFM
Ajustement des graves
1. Tournez le bouton [BASS] dans le sens des
aiguilles d’une montre pour accentuer les
graves, ou dans le sens inverse pour
atténuer les graves.
∗Plage de réglage: –6 à +6 dB
Ajustement des aigus
1. Tournez le bouton [TREBLE] dans le sens
des aiguilles d’une montre pour accentuer
les aigus, ou dans le sens inverse pour
atténuer les aigus.
∗Plage de réglage: –6 à +6 dB
Réglage de la balance avant-arrière
1. Tournez le bouton [FADE] dans le sens des
aiguilles d’une montre pour accentuer le son
des enceintes avant, et tournez-le dans le
sens inverse pour accentuer le son des
enceintes arrière. Le fondu avant/arrière)
ajuste les sorties RCA de l’unité de source et
les sorties de haut-parleur.
•Plage de réglage : de F12 (tout avant) à R12
(tout arrière)
Fonctionnement de base
Français
CMD4 35
2. Appuyez sur la touche [AM/FM] et
sélectionnez la gamme. Chaque fois que
vous appuyez sur la touche, la gamme de
réception radio change dans l’ordre suivant:
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1...
3. Appuyez sur la touche [a] ou [d] pour
accorder la station.
Silencieux (MUTE)
Utilisez cette fonction pour coupez
instantanément le son.
1. Appuyez sur la touche [s/MUTE].
Le son est coupé tandis que “MUTE”
apparaît dans l’afficheur.
2. Appuyez encore une fois sur la touche [s/
MUTE] pour annuler le mode de silencieux.
Syntonisation
Il existe 3 modes de syntonisation au choix: la
syntonisation automatique, la syntonisation
manuelle, et la syntonisation des stations
préréglées.
Syntonisation automatique
1. Appuyez sur la touche [AM/FM] et
sélectionnez la gamme (FM ou AM).
∗Si “MANU” est allumé sur l’affichage, appuyez
sur la touche [SEEK/MAN]. “MANU” s’éteint
sur l’afficheur et la syntonisation automatique
est possible.
2. Appuyez sur la touche [a] ou [d] pour
syntoniser automatiquement la station.
Si vous appuyez sur la touche [d], la station
est recherchée vers le haut de la plage de
fréquence; si vous appuyez sur la touche [a],
elle est recherchée vers le bas de la plage de
fréquence.
Accord manuel
Deux méthodes de syntonisation manuelle sont
disponibles : l’accord rapide et l’accord par
palier.
En mode d’accord par palier, le canal est
recherché palier par paliers; en mode d’accord
rapide, le canal est recherché rapidement.
1. Appuyez sur la touche [AM/FM] et
sélectionnez la gamme (FM ou AM).
∗Si “MANU” est allumé sur l’affichage, appuyez
sur la touche [SEEK/MAN]. “MANU” s’allume
et la syntonisation manuelle est possible.
2. Accordez la station.
●Accord rapide:
Maintenez la touche [a] ou [d] enfoncée
pendant 1 seconde ou plus pour accorder la
station.
●Accord par paliers:
Appuyez sur la touche [a] ou [d] pour
accorder la station manuellement.
Rappel d’une station préréglée
Il est possible de mémoriser jusqu’à 24 stations
(6 FM1, 6 FM2, 6 FM3 et 6 AM) sur les 24
adresses mémoires. Appuyez sur la touche de
[DIRECT] correspondante pour rappeler
automatiquement la station.
1. Appuyez sur la touche [AM/FM] et
sélectionnez la gamme (FM ou AM).
2. Appuyez sur la touche de [DIRECT]
correspondante pour rappeler la station
mémorisée.
∗Maintenez l’une des touches de [DIRECT]
enfoncée pendant 2 secondes ou plus pour
mémoriser la station en cours de réception.
Mémorisation manuelle
1. Sélectionnez la station par accord
automatique, accord manuel ou accord des
stations préréglées.
2. Maintenez l’une des touches de [DIRECT]
enfoncée pendant 2 secondes ou plus pour
mémoriser la station en cours de réception.
Fonctionnement de la radio
Français
36 CMD4
•Si le disque (12 cm) reste en position éjectée
pendant 15 secondes, il se recharge
automatiquement (Rechargement automatique).
•Les disques de 8 cm ne sont pas
automatiquement rechargés. Retirez-les bien
après l’éjection.
Lecture d’un disque déjà chargé
Appuyez sur la touche [CD/CDC] ou [POWER]
pour sélectionner le mode CD. La lecture
commence automatiquement. S’il n’y a pas de
disque dans l’appareil, “NO DISC” (pas de
disque) apparaît sur l’afficheur.
Pause de la lecture
1. Maintenez la touche [s/MUTE] enfoncée
pendant 1 seconde ou plus pour interrompre
la lecture. “PAUSE” apparaît sur l’affichage.
2. Pour continuer la lecture du CD, appuyez
une nouvelle fois sur la touche [s/MUTE]
pendant 1 seconde ou plus.
Sélection d’une plage
●Plage suivante
1. Appuyez sur la touche [d] pour aller au
début de la plage suivante.
2. Chaque fois que vous appuyez sur la touche
[d], la plage avance jusqu’au début de la
plage suivante.
●Plage précédente
1. Appuyez sur la touche [a] pour aller au
début de la plage actuelle.
2. Appuyez deux fois sur la touche [a] pour
aller au début de la plage précédente.
Avance rapide/retour rapide
●Avance rapide:
Maintenez la touche [d] enfoncée pendant 1
seconde ou plus.
●Retour rapide:
Maintenez la touche [a] enfoncée pendant 1
seconde ou plus.
Lecture des introductions
La lecture des introductions recherche et lit
automatiquement les 10 premières secondes de
chacune des plages du disque. Cette fonction
se poursuit sur tout le disque jusqu’à ce que
vous l’annuliez.
Chargement d’un CD
1. Ouvrez le panneau avant en appuyant sur la
touche [OPEN].
∗Appuyez fermement. Si le panneau avant ne
s’ouvre pas à fond, ouvrez-le doucement de la
main.
2. Installez un CD au centre de la fente [CD
SLOT] en dirigeant sa face imprimée vers le
haut. L’indication “CD” ou “LOADING”
apparaît sur l’affichage, le CD est attiré dans
la fente et la lecture démarre.
Pour CD de 12 cm Pour CD de 8 cm
FENTE À CD
Remarques:
•N’insérez jamais d’objets étrangers dans la CD
SLOT (Fente à CD).
•Si le disque ne rentre pas facilement, il se peut
qu’il y ait déjà un disque dans le mécanisme, ou
que l’appareil ait besoin d’être réparé.
•Les disques, ne portant pas le label , et les
CD-ROM ne peuvent pas être lus sur cet appareil.
•Certains modèles de CD enregistrés en mode
CD-R/CD-RW risquent de ne pas être utilisables.
Chargement des disques de 8 cm
∗Vous n’avez pas besoin d’adaptateur pour lire les
disques de 8 cm.
∗Insérez les disques de 8 cm au centre de la fente
d’insertion.
Ejection d’un CD
1. Ouvrez le panneau avant en appuyant sur la
touche [OPEN].
∗Appuyez fermement. Si le panneau avant ne
s’ouvre pas à fond, ouvrez-le doucement de la
main.
2.
Appuyez sur la touche [Q] pour éjecter le
disque. Retirez le disque à sa position éjectée.
Remarques:
• L’introduction forcée du CD dans le mécanisme
peut endommager le CD et l’unité de source.
Le CD sera automatiquement inséré s’il est introduit
d’environ un tiers dans la fente du mécanisme.
Fonctionnement des CD
Français
CMD4 37
Opérations communes
aux deux modes
Réglage de l’horloge
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “CLOCK”.
3. Appuyez sur la touche [ENT].
4. Appuyez sur la touche [a] ou [d] pour
sélectionner les heures et les minutes.
5. Tournez le bouton [ROTARY] pour régler
l’heure.
∗L’horloge affiche l’heure en un cycle de 12
heures.
6. Appuyez sur la touche [ENT] pour
enregistrer l’heure en mémoire.
7. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Remarque :
•Vous ne pouvez pas régler l’heure si l’horloge est
affichée mais que seul l’allumage est enclenché.
Si vous épuisez ou retirez la batterie du bateau
ou que vous sortez l’appareil, l’horloge est
réinitialisée. Si vous actionnez une touche ou
sélectionnez un autre mode pendant le réglage
de l’heure, le mode de réglage de l’horloge
s’annule.
Réglage des graves (Fréquence)
∗Le réglage par défaut en usine est “B-FRQ 60”.
(Réglages : 60/100/200 Hz)
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “BASS FRQ”.
3. Tournez le bouton [ROTARY] pour
sélectionner la fréquence.
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Réglage des graves (Courbe Q)
∗Le réglage par défaut en usine est “B-Q 1”.
(Réglages : 1/1.25/1.5/2)
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “BASS Q”.
3. Tournez le bouton [ROTARY] pour
sélectionner la courbe Q.
Fonctionnement des CD
∗La lecture des introductions est très utile pour
rechercher la plage de votre choix.
1. Appuyez sur la touche [SCAN].
2. Pour annuler la lecture des introductions,
appuyez à nouveau sur la touche [SCAN].
Lecture répétée
La lecture répétée permet de lire la plage sé-
lectionnée de façon répétée. Cette fonction se
poursuit automatiquement jusqu’à ce que vous
l’annuliez.
1. Appuyez sur la touche [REPEAT].
2. Pour annuler la lecture répétée, appuyez à
nouveau sur la touche [REPEAT].
Lecture aléatoire
La lecture aléatoire permet de lire toutes les
plages d’un disque en cours dans un ordre au
hasard. Cette fonction se poursuit
automatiquement jusqu’à ce que vous
l’annuliez.
1. Appuyez sur la touche [RANDOM].
2. Pour annuler la lecture aléatoire, appuyez à
nouveau sur la touche [RANDOM].
Français
38 CMD4
Opérations communes aux deux modes
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “CONTRAST”.
3. Tournez le bouton [ROTARY] pour ajuster le
contraste.
4. Appuyez sur la touche [MENU] pour revenir
au mode antérieur.
Sélection de la sensibilité d’entrée
auxiliaire (AUX IN)
Effectuez les réglages suivants pour
sélectionner la sensibilité si les sons de
l’appareil externe raccordé à la chaîne sont
difficiles à entendre même en réglant le volume.
∗Le réglage usine est “MID”.
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “AUX SENS”.
3. Tournez le bouton [ROTARY] pour
sélectionner “HIGH”, “MID” ou “LOW”.
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Effectuer une vérification du
système
Cette fonction contrôle les appareils connectés
par CeNET.
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “S-CHECK”.
3. Appuyez et maintenez enfoncée la touche
[ENT] pendant au moins une seconde pour
commencer la vérification du système.
Une vérification de la configuration des
connexions CeNET s’accomplit
automatiquement.
A la fin de la vérification du système, l’écran
revient au mode précédent.
Fonction AUX
Cette chaîne possède une prise d’entrée
externe, ce qui vous permet d’écouter les sons
et la musique d’un appareil externe raccordé à
la chaîne.
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Réglage des aigus (Fréquence)
∗Le réglage par défaut en usine est “T-FRQ10K”.
(Réglages : 10 kHz/15 kHz)
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “TREB FRQ”.
3. Tournez le bouton [ROTARY] pour
sélectionner la fréquence.
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Réglage de correction
physiologique
∗Le réglage par défaut en usine est “OFF”
(désactivé).
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “A-LOUD”.
3. Tournez le bouton [ROTARY] pour
sélectionner “ON” (activé) ou “OFF”
(désactivé).
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Réglage de non-fondu
∗Le réglage par défaut en usine est “NFVOL 0”.
(Plage de réglage : de –6 à +6)
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “NF VOL”.
3. Tournez le bouton [ROTARY] pour ajuster le
volume de non-fondu.
4. Appuyez sur la touche [MENU] pour revenir
au mode précédent.
Réglage du contraste de l’affichage
Vous pouvez ajuster le contraste de l’affichage
pour convenir à l’angle de l’installation de
l’appareil.
∗Le réglage usine par défaut est “8”. (Niveau de
réglage : de 1 à 8)
Français
CMD4 39
7.
ACCESSOIRES
Fonctionnement de la radio Sirius Satellite
Qu'est-ce que la radio
satellite Sirius?
Sirius est la radio telle que vous l'avez toujours
rêvée: 100 nouveaux canaux de programmes
de qualité numérique offerts à tous les auditeurs
d'un bout à l'autre du pays, par satellite. Cela
représente 50 canaux de musique absolument
sans aucune publicité. Plus 50 canaux
d'actualités, de sports et de divertissement
préparés par des noms comme CNBC,
Discovery, SCI-Fi Channel, A&E, House of
Blues, EI, NPR, Speedvision et ESPN.
Sirius est un divertissement vivant et dynamique,
entièrement axé sur les auditeurs. Chaque
minute de chaque jour de chaque semaine sera
différente. Les 50 canaux de musique sans
publicité sont créés sur les lieux et animés par
des DJ qui connaissent et qui aiment la musique.
Aimez-vous le Reggae ? Ou bien peut-être le
Rock classique ou de New rock ? Sirius possède
un vaste choix de programmes couvrant tous les
goûts musicaux, y compris les grands succès
des années 50, 60, 70 et 80, ainsi que du jazz,
du Country, du Blues, du pop, du rap, R&B,
Bluegrass, Alternative, Classique, Heavy Metal,
Danse et bien d'autres encore...
De ses locaux de diffusion numérique à la pointe
du progrès, situés dans le Rockfeller Center
(New York), Sirius vous offre le divertissement
par radio le plus étendu et le plus profond qui
soit, d'un bout à l'autre du pays.
Sirius vous apportera des programmes de
musique et de divertissement qui n'existent tout
simplement pas sur la radio traditionnelle, sur
quelque marché du pays que ce soit. C'est une
radio comme vous n'en avez jamais entendue.
Alors, branchez-vous sur Sirius et écoutez! Pour
tous renseignements, consultez notre site
"siriusradio.com".
Pour recevoir les émissions radio par
satellite Sirius grâce à ce récepteur
Ce récepteur contient une identification SIRIUS
pour authentifier l’utilisateur.
Tout ce que vous devez faire pour vous abonner
et permettre la réception des émissions radio
par satellite Sirius consiste à appeler SIRIUS
SERVICE CENTER (1-888-539-SIRIUS (7474),
en ligne à siriusradio.com) et à lui communiquer
votre identité SIRIUS et quelques informations
complémentaires.
Vérification de votre identité Sirius
1. Maintenez la touche [MENU] enfoncée
pendant 1 seconde ou plus pour passer au
mode Menu.
2. Appuyez sur la touche [a] ou [d] pour
sélectionner “SID DISP”.
3. Appuyez sur la touche [ENT] pour afficher
l’identité SIRIUS.
La source affiche les 6 chiffres significatifs
de l’identité SIRIUS dans l’indication d’état
de fonctionnement.
4. Tournez le bouton [ROTARY] dans le sens
des aiguilles d’une montre pour changer les
6 chiffres non significatifs de l’identité
SIRIUS.
Pour afficher à nouveau les 6 chiffres
significatifs de l’identité SIRIUS, tournez le
bouton [ROTARY] dans le sens contraire des
aiguilles d’une montre.
Sélection des modes de Sirius
Radio
Appuyez sur la touche [SAT] ou [POWER] pour
choisir le mode Sirius.
L’indication SIRIUS s’éclaire tandis qu’est
adopté le mode utilisé juste avant la dernière
mise hors service.
Sélection d’une gamme
Appuyez sur la touche [SAT] pour sélectionner
une gamme.
Chaque pression sur cette touche modifie
comme suit les indications affichées.
SR1 ➜ SR2 ➜ SR3 ➜ SR1 ...
∗La gamme présentement reçue est affichée par
l’indication du mode de fonctionnement.
∗Les modèles dépourvus d’indication de mode de
fonctionnement, affichent le nom de la gamme et
le numéro du canal à l’aide de l’indication d’état
de fonctionnement.
Français
40 CMD4
●Informations affichées pendant la
réception
Les informations suivantes sont affichées par
l’indication d’état de fonctionnement lorsque les
émissions de Radio Sirius ne peuvent pas être
reçues convenablement.
• UPDATING (mise à jour)
: lors de la première mise en
service du récepteur, ou encore
après une réinitialisation.
• LINKING : quand un canal est en cours de
syntonisation, mais que le signal
n’est pas encore reçu, ou quand
existe un problème d’antenne.
• INVLID CH : un canal sans aucune émission a
été choisi, ou le récepteur ne
peut pas être activé.
•
“CALL 888”→“
539-SIRI”
: le canal n’est pas couvert par le
contrat
Appelez le centre de Service
Siruis (1-888-539-SIRIUS
(7474)).
En ligne à siriusradio.com
Commutation de l’affichage
1. Appuyez sur la touche [DISP] pour
sélectionner l’affichage auxiliaire.
2. Sur l’affichage auxiliaire, maintenez la
touche [DISP] enfoncée pendant 1 seconde
ou plus pour passer entre les modes
d’affichage suivants :
Nom du canal ➜ titre ➜ Nom de
l’interprète ➜ Nom de la catégorie ➜
Texte ➜ Nom du canal ➜ ...
Remarques:
•L’indication d’état de fonctionnement de la source
affiche pendant 2 secondes le nom abrégé du
canal après la sélection d’un canal puis le mode
d’affichage précédent est rétabli.
•Le défilement commence dès que le nom du
canal ou un texte ont été affichés pendant 2
secondes. Lorsque le défilement cesse, le
premier affichage de texte apparaît.
Pour reprendre une nouvelle fois le défilement,
appuyez sur la touche [MENU].
Sélection d’un canal
Les canaux sont sélectionnés au moyen des
touches suivantes,
•La touche [a] ou la touche [d]
•Les touches [DIRECT]
•La touche [CAT]
∗Pour de plus amples détails concernant cette
question, reportez-vous aux descriptifs de
fonctionnement suivants.
Remarque:
•La sortie audio est coupée et le fonctionnement
des autres touches est inhibé pendant que
s’effectue la sélection de canal.
Syntonisation
Il existe 3 modes de syntonisation au choix: la
syntonisation automatique, la syntonisation
manuelle, et la syntonisation des stations
préréglées.
Syntonisation automatique
Seuls les canaux qui peuvent être reçus sont
sélectionnés; les canaux sur lesquels il n’y a
pas d’émission et ceux qui ne sont pas couvert
par le contrat sont alors automatiquement
ignorés.
1. Appuyez sur la touche [a] ou sur la touche
[d].
Le récepteur recherche le canal supérieur ou
inférieur suivant le canal actuel et qui est
convenable.
2. Maintenez la pression d’un doigt sur la
touche [a] ou sur la touche [d].
Le récepteur s’intéresse à tous les canaux
supérieurs ou inférieurs suivants le canal
actuel. Si le canal détecté au moment où
l’une ou l’autre des touches est relâchée est
un canal convenable, la réception de ce
canal commence. Dans le cas contraire la
recherche se poursuit jusqu’à ce qu’un canal
convenable soit détecté.
Syntonisation manuelle
N’importe quel canal, y compris les canaux sur
lesquels aucune émission n’est diffusée ou ceux
qui ne sont pas couverts par le contrat, peuvent
être sélectionnés par la syntonisation manuelle.
1. Maintenez la pression d’un doigt, pendant au
moins 1 seconde, sur la touche [SEEK/
MAN].
Fonctionnement de la radio Sirius Satellite
Français
CMD4 41
∗Cela change le mode de syntonisation qui
d’automatique devient manuel et l’indication
“MANU” s’éclaire sur l’afficheur. Si la même
opération est réalisée alors que l’appareil est
en mode de syntonisation manuelle, le mode
de syntonisation automatique est adopté et
l’indication “MANU” de l’afficheur d’éteint.
Remarques:
•Des opérations ne sont pas possibles dans les 2
secondes qui suivent la poussée sur la touche
[SEEK/MAN].
•Le récepteur adopte automatiquement le mode
de syntonisation automatique si ni la touche [
a
]
ni la touche [
d
] ne sont utilisées pendant une
période de 7 secondes alors que l’appareil est en
mode manuel.
2. Appuyez sur la touche [a] ou sur la touche
[d]. Le récepteur s’accorde sur le canal
supérieur ou inférieur suivant le canal actuel,
et ainsi de suite.
3. Maintenez la pression d’un doigt, pendant au
moins 1 seconde, sur la touche [a] ou sur
la touche [d].
Le récepteur s’intéresse à tous les canaux
supérieurs ou inférieurs suivants le canal
actuel et le canal détecté au moment où l’une
ou l’autre des touches est relâchée, est reçu.
Rappel un canal préréglée
Il est possible de mémoriser jusqu’à 18 canaux
de SIRIUS (6 SR1, 6 SR2 et 6 SR3). Ceci vous
permet d’enregistrer vos canaux de SIRIUS
favorites pour les rappeler en toute facilité.
1. Appuyez sur la touche [SAT] et sélectionnez
la gamme SIRIUS (SR1, SR2 ou SR3).
2. Pour rappeler un canal de SIRIUS en
mémoire, appuyez sur la touche [DIRECT]
correspondante.
∗Maintenez l’une des touches [DIRECT]
enfoncée pendant 2 secondes ou plus pour
mémoriser le canal en cours de réception.
Mémorisation manuelle
1. Sélectionnez le canal de télévision avec
l’accord automatique, manuel ou préréglé.
2. Maintenez l’une des touches [DIRECT]
enfoncée pendant 2 secondes ou plus pour
enregistrer le canal dans la mémoire.
Remarques:
•Si le nom d’un canal en mémoire est modifié par
un canal de radiodiffusion, les indications
affichées peuvent être différentes de celles qui
sont en mémoire.
•Un canal en mémoire peut devenir inactif par
décision de un canal de radiodiffusion.
Fonction de sélection de catégorie
La radio SIRIUS vous offre la possibilité de
sélectionner la catégorie (contenu) des
émissions.
Réception des canaux sélectionnés
par catégorie
Cela provoque la syntonisation automatique et
les canaux de radiodiffusion qui satisfont aux
critères de la catégorie choisie, sont
sélectionnés. L’indication “CAT” est affichée en
mode de sélection de catégorie.
1. Appuyez sur la touche [CAT] pour adopter le
mode de sélection de catégorie.
2. Tournez le bouton [ROTARY] dans le sens
des aiguilles d’une montre, ou dans le sens
contraire des aiguilles d’une montre, pour
sélectionner une catégorie.
Ou encore, appuyez sur une touche
[DIRECT] si la catégorie a été
présélectionnée.
3. Appuyez sur la touche [a] ou sur la touche
[d] pour effectuer l’accord sur un canal.
4. Appuyez une nouvelle fois sur la touche
[CAT] pour annuler. button again to cancel.
Remarques:
•Lors de l’adoption du mode de sélection de
catégorie, la catégorie correspondant au dernier
canal reçu s’affiche tout d’abord.
•Le mode de sélection de catégorie est
abandonné si aucun canal répondant aux critères
de la catégorie sélectionnée ne peut être détecté.
•Appuyez sur la touche [
a
] ou sur la touche [
d
]
dans les 7 secondes qui suivent le réglage sur un
canal si vous souhaitez poursuivre la recherche
des autres canaux supérieurs ou inférieurs. Le
mode de sélection de catégorie est abandonné et
la réception normale est rétablie si vous
n’effectuez aucune opération au cours de ces 7
secondes.
Présélection d’une catégorie
Une catégorie peut être présélectionnée en
utilisant une des touches 1 à 6 [DIRECT] pour
sa mise en mémoire. La catégorie ayant ainsi
été mise en mémoire peut être rappelée en
appuyant simplement sur la touche [DIRECT]
correspondante.
1. Appuyez sur la touche [CAT] pour adopter le
mode de sélection de catégorie.
Fonctionnement de la radio Sirius Satellite
Français
42 CMD4
2. Tournez le bouton [ROTARY] dans le sens
des aiguilles d’une montre, ou dans le sens
contraire des aiguilles d’une montre, pour
sélectionner une catégorie.
3. Maintenez la pression d’un doigt, pendant au
moins 2 secondes, sur la touche [DIRECT]
pour mettre en mémoire la catégorie
présente.
Remarques:
•Si le nom d’un canal en mémoire est modifié par
un canal de radiodiffusion, les indications
affichées peuvent être différentes de celles qui
sont en mémoire.
•Un canal en mémoire peut devenir inactif par
décision de un canal de radiodiffusion.
Examen de catégorie
Au cours de l’examen de catégorie un nouveau
canal de radiodiffusion appartenant à la même
catégorie que le présent canal est sélectionné
toutes les 10 secondes.
1. Maintenez la touche [CAT] enfoncée
pendant 1 seconde ou plus pour lancer
l’exploration de catégorie.
2. Appuyez sur la touche [CAT], sur une touche
[DIRECT] ou sur les touches [a] ou [d]
pour annuler un examen de catégorie.
Remarque:
•L’examen de catégorie n’est pas disponible si la
catégorie du présent canal n’a pas été définie.
Fonctionnement de la radio Sirius Satellite
Fonctionnement du changeur de CD
Si vous avez raccordé un changeur CD en
option via le câble CeNET, l’appareil pourra
piloter toutes les fonctions du changeur CD.
L’appareil peut piloter au total 2 changeurs.
Appuyez sur la touche [CD/CDC] ou [POWER]
pour sélectionner le mode changeur CD et
commencer la lecture. Si vous avez raccordé 2
changeurs CD, appuyez sur la touche [CD/CDC]
pour sélectionner le changeur CD de lecture.
∗ Si “NO MAG” (pas de chargeur) apparaît sur
l’afficheur, insérez un chargeur dans le changeur
CD. “DISC CHK” (chargement en cours) apparaît
sur l’afficheur pendant que le lecteur charge
(vérifie) le chargeur.
∗ Si “NO DISC” (pas de disque) apparaît sur
l’afficheur, éjectez le chargeur et insérez les
disques un à un dans les fentes. Réinsérez le
chargeur dans le changeur CD.
Remarque:
•Certains modèles de CD enregistrés en mode
CD-R/CD-RW risquent de ne pas être utilisables.
Fonctionnement du
changeur de CD
PRÉCAUTION
Selon leur format d’enregistrement, il se
peut que les disques CD-ROM ne soient pas
lus correctement.
Pause de la lecture
1. Maintenez la touche [s/MUTE] enfoncée
pendant 1 seconde ou plus pour interrompre
la lecture. “PAUSE” apparaît sur l’affichage.
2. Pour continuer la lecture du CD, appuyez une
nouvelle fois sur la touche [s/MUTE]
pendant 1 seconde ou plus.
Sélection d’un CD
Appuyez sur la touche [←DISC→] pour choisir
le disque souhaité.
∗S’il n’y a pas de CD dans la fente du magasin,
l’action de la touche [←DISC→] est sans effet.
Français
CMD4 43
Sélection d’une plage
●Plage suivante
1. Appuyez sur la touche [d] pour aller au
début de la plage suivante.
2. Chaque fois que vous appuyez sur la touche
[d], la plage avance jusqu’au début de la
plage suivante.
●Plage précédente
1. Appuyez sur la touche [a] pour aller au
début de la plage actuelle.
2. Appuyez deux fois sur la touche [a] pour
aller au début de la plage précédente.
Avance rapide/retour rapide
●Avance rapide
Maintenez la touche [d] enfoncée pendant 1
seconde ou plus.
●Retour rapide
Maintenez la touche [a] enfoncée pendant 1
seconde ou plus.
Lecture des introductions
La lecture des introductions recherche et lit
automatiquement les 10 premières secondes de
chacune des plages d’un disque. Cette fonction
se poursuit sur tout le disque jusqu’à ce que
vous l’annuliez.
∗La lecture des introductions est très utile pour
rechercher la plage de votre choix.
1. Appuyez sur la touche [SCAN].
2. Pour annuler la lecture des introductions,
appuyez à nouveau sur la touche [SCAN].
Balayage de tous les disques
Le balayage de tous les disques recherche et lit
automatiquement les 10 premières secondes de
chaque plage de tous les disques du changeur
de CD sélectionné. Cette fonction se poursuit
automatiquement jusqu’à ce que vous
l’annuliez.
∗Le balayage de tous les disques est pratique pour
rechercher un disque.
1. Maintenez la touche [SCAN] enfoncée
pendant 1 seconde ou plus.
2. Pour annuler le balayage de tous les
disques, appuyez à nouveau sur la touche
[SCAN].
Lecture répétée
La lecture répétée vous permet de relire la
plage en cours indéfiniment. Cette fonction se
poursuit automatiquement jusqu’à ce que vous
l’annuliez.
1.
Appuyez sur la touche [REPEAT].
2. Pour annuler la lecture répétée, appuyez à
nouveau sur la touche [
REPEAT
].
Lecture répétée d’un disque
Lorsque toutes les plages du disque en cours
ont été lues, la lecture répétée d’un disque relit
automatiquement le disque en cours depuis la
première plage. Cette fonction se poursuit
automatiquement jusqu’à ce que vous
l’annuliez.
1. Maintenez la touche [
REPEAT
] enfoncée
pendant 1 seconde ou plus.
2. Pour annuler la lecture répétée du disque,
appuyez à nouveau sur la touche [
REPEAT
].
Lecture aléatoire
La lecture aléatoire permet de sélectionner et de
lire des plages individuelles du disque dans un
ordre au hasard. Cette fonction se poursuit
automatiquement jusqu’à ce que vous l’annuliez.
1. Appuyez sur la touche [RANDOM].
2. Pour annuler la lecture aléatoire, appuyez à
nouveau sur la touche [RANDOM].
Lecture aléatoire de tous les
disques
La lecture aléatoire de tous les disques permet
de sélectionner et de lire automatiquement des
plages ou des disques individuels dans un ordre
au hasard. Cette fonction se poursuit
automatiquement jusqu’à ce que vous
l’annuliez.
1. Maintenez la touche [RANDOM] enfoncée
pendant 1 seconde ou plus.
2. Pour annuler la lecture aléatoire du disque,
appuyez à nouveau sur la touche
[RANDOM].
Fonctionnement du changeur de CD
Français
44 CMD4
8. GUIDE DE DÉPANNAGE
Pas
d’alimentation.
(Pas de son.)
Pas de son quand
l’appareil
fonctionne avec
des amplificateurs.
Rien ne se passe
quand on appuie
sur les touches.
Pas de son.
Impossible de
charger le disque.
Interruptions du
son ou parasites.
Le son se
détériore tout de
suite après la mise
sous tension.
La sélection de
source ne
reconnaît pas la
connexion de
source CeNET.
Problème
Fusible sauté.
Raccordement incorrect.
Le cordon de mise sous
tension de l’amplificateur est
court-circuité, ou un courant
excessif est requis.
Mauvais fonctionnement du
microprocesseur à cause du
bruit, etc.
Le circuit de protection de
l’enceinte est en
fonctionnement.
Il y a déjà un disque dans le
tiroir.
Le disque est sale.
Le disque est fortement rayé
ou gondolé.
Des gouttes d’eau se sont
formées sur la lentille de
lecture interne.
Le microprocesseur n’a pas
enregistré l’information
CeNET correcte.
Le câble CeNET n’est pas
raccordé correctement.
Remplacez le fusible par un autre de même
ampérage. Si le fusible saute à nouveau, consultez
votre magasin.
Consultez votre magasin.
Mettez l’appareil hors tension et contrôlez chaque fil
à la recherche d’un court-circuit. Si le cordon de mise
sous tension est la cause du coupe-circuit,
recouvrez-le d’un ruban isolant.
Ouvrez le panneau
avant en appuyant sur
la touche [OPEN].
Appuyez sur la touche
de réinitialisation
pendant environ 2
secondes avec une
petite tige.
1. Vérifiez le raccordement de l’enceinte.
2. Baissez le volume du son. La fonction peut être
restaurée en mettant l’alimentation hors tension
puis sous tension à nouveau.
3. Si le son est à nouveau en sourdine, consultez le
magasin de l’achat.
Ejectez le disque avant d’en mettre un autre.
Nettoyez le disque avec un chiffon doux.
Remplacez-le par un disque sans rayures.
Allumez l’appareil et laissez-le sécher pendant
environ 1 heure.
Procédez à une vérification du système.
Reportez-vous à “Effectuer une vérification du système”
sous “Opérations communes aux deux modes”.
Assurez-vous que les câbles CeNET sont
correctement branchés.
Cause Solution
CD Généralité
CeNET
Touche de
réinitialisation
Français
CMD4 45
Si un affichage d’erreur autre que ceux décrits ci-dessus apparaît, appuyez sur la touche de
réinitialisation.
Si le problème persiste, mettez l’appareil hors tension et consultez votre magasin.
9. AFFICHAGE DES ERREURS
ERROR 2
ERROR 3
ERROR 6
ERROR 2
ERROR 3
ERROR 6
Mesure
Le disque est coincé à l’intérieur du lecteur
de CD et qu’il ne s’éjecte pas.
La lecture du disque est impossible parce
qu’il est rayé, etc.
Le disque est chargé à l’envers dans le
lecteur CD et la lecture est impossible.
Le disque à l’intérieur du changeur de CD
n’est pas chargé.
La lecture du disque à l’intérieur du
changeur de CD est impossible parce qu’il
est rayé.
La lecture du disque à l’intérieur du
changeur de disque est impossible parce
qu’il est chargé à l’envers.
Ceci est une anomalie du mécanisme du
lecteur CD. Consultez votre magasin.
Remplacez-le par un disque non rayé et non
gondolé.
Ejectez le disque et rechargez-le
correctement.
Ceci est une anomalie du mécanisme du
changeur de CD. Consultez votre magasin.
Remplacez-le par un disque non rayé et non
gondolé.
Ejectez le disque et rechargez-le
correctement.
CD
Cause
Affichage
d’erreur
Changeur de CD
S’il se produit une erreur, l’un des affichages suivants apparaît.
Prenez les mesures expliquées ci-dessous pour résoudre le problème.
Français
46 CMD4
Tuner FM
Plage de fréquence :
Etats-Unis : 87,9 MHz à 107,9 MHz
Européenne : 87,5 MHz à 108,0 MHz
Australienne : 87,0 MHz à 108,0 MHz
Sensibilité utilisable : 9 dBf
Seuil de sensibilité à 50dB : 15 dBf
Sélectivité de canal de substitution : 70 dB
Séparation stéréo (1 kHz) : 35 dB
Réponse en fréquence (±3 dB) : 30 Hz à 15 kHz
10.
CARACTÉRISTIQUES TECHNIQUES
Connexions des fils du faisceau de
l’unité de source
Connexions RCA
Couleur de fil Fonction
Jaune Source d’alimentation CC
constante +12V/Mémoire
Rouge Conducteur de commutation
CC +12 V/Accessoire
Noir Masse
Bleu/Blanc Mise sous tension
télécommandée d’ampli
Gris Haut-parleur avant droit (+)
Gris/Noir Haut-parleur avant droit (–)
Blanc Haut-parleur avant gauche (+)
Blanc/Noir Haut-parleur avant gauche (–)
Pourpre Haut-parleur arrière droit (+)
Pourpre/Noir Haut-parleur arrière droit (–)
Vert Haut-parleur arrière gauche (+)
Vert/Noir Haut-parleur arrière gauche (–)
Couleur de fil Fonction
Gris/Rouge Sortie de niveau de ligne
avant droit (Toute gamme)
Gris/Blanc Sortie de niveau de ligne
avant gauche (Toute gamme)
Noir/Rouge Sortie de niveau de ligne
arrière droit (Toute gamme)
Noir/Blanc Sortie de niveau de ligne
arrière gauche (Toute gamme)
Pourpre/Rouge Ligne Non-fondu droite
Sortie de niveau (Toute
gamme)
Pourpre/Blanc Ligne Non-fondu gauche
Sortie de niveau (Toute
gamme)
Rouge/Rouge Entrée auxiliaire droite
Rouge/Blanc Entrée auxiliaire gauche
Tuner AM
Plage de fréquence :
Etats-Unis : 530 kHz à 1710 kHz
Européenne : 531 kHz à 1602 kHz
Australienne : 531 kHz à 1629 kHz
Sensibilité utilisable : 25 µV
Lecteur CD
Système :
Système audionumérique de disque compact
Disques utilisables : Disques compacts
Réponse en fréquence (±1 dB) : 10 Hz à 20 kHz
Rapport signal/bruit (1 kHz) : 100 dB
Plage dynamique (1 kHz) : 95 dB
Distorsion harmonique : 0,01%
Audio
Puissance de sortie maximale :
212 W (53 W ✕ 4 canaux)
Puissance de sortie continue moyenne :
17 W ✕ 4, à 4 Ω, 20 Hz à 20 kHz, DHT 1%
Plage de variation des graves (60 Hz): ±15 dB
Plage de variation des aigus (10 kHz):
±12 dB
Sortie de ligne (CD 1 kHz) : 2 V
Données générales
Tension d’alimentation : 14,4 V CC
(10,8 V à 15,6 V admissible), masse négative
Consommation : Inférieure à 15 A
Impédance de haut-parleurs :
4 Ω (4 Ω à 8 Ω admissible)
Poids / Appareil pilote : 3,52 lb. (1,6 kg)
Dimensions / Appareil pilote :
7-1/8" (largeur) ✕ 2" (hauteur) ✕ 7-5/16"
(profondeur)
[180,4 (L) ✕ 51,2 (H) ✕ 186 (P) mm]
Section de l’écusson :
7-7/8" (largeur)
✕
3-5/8" (hauteur)
✕
1-7/8"
(profondeur)
[199,4 (L)
✕
91,9 (H)
✕
47 (D) mm]
Remarque :
•La conception et les spécifications sont sujettes à
modification sans préavis pour des raisons
d’amélioration.
All Rights Reserved. Copyright © 2004: Clarion Co., Ltd.
Printed in China / Imprimé en Chine / Impreso en China / Stampato in Cina
2004/12
PE-2686B
280-8187-00
Clarion Co., Ltd.
WATERTIGHT MARINE AM/FM/CD MULTIMEDIA
CONTROLLER
•
COMBINÉ NAUTIQUE ÉTANCHE RADIO AM/FM-
LECTEUR CD MULTIMEDIA
•
CONTROLADOR MULTIMEDIA MARINO DE AM/FM/
DISCOS CD IMPERMEABLE
•
UNITÀ DI CONTROLLO MULTIMEDIALE PER USO
MARITTIMO AM/FM/CD IMPERMEABILE
CMD4
Owner’s manual
Mode d’emploi
Manual de instrucciones
Istruzioni per l’uso
Español
CMD4 47
Índice
1. CARACTERÍSTICAS .................................................................................................................... 47
2. PRECAUCIONES .......................................................................................................................... 48
Manejo de los discos compactos ................................................................................................... 49
Panel frontal .................................................................................................................................. 49
3. CONTROLES .................................................................................................................................. 5
4. NOMENCLATURA ........................................................................................................................ 50
Nombres de los botones y sus funciones ...................................................................................... 50
Operaciones de los principales botones cuando se haya
conectado un equipo externo a esta unidad .................................................................................. 51
Ítemes de visualización ................................................................................................................. 52
Pantalla de cristal líquido ............................................................................................................... 52
5. OPERACIONES DE LA UNIDAD DE CONTROL REMOTO CABLEADA ................................... 53
6. OPERACIONES ............................................................................................................................ 55
Operaciones básicas ..................................................................................................................... 55
Operaciones de la radio ................................................................................................................ 56
Operaciones del reproductor de discos compactos ...................................................................... 58
Operaciones comunes a todos los modos .................................................................................... 59
7. ACCESORIOS .............................................................................................................................. 61
Operaciones la radio de recepción vía satélite Sirius .................................................................... 61
Operaciones del cambiador de discos compactos ........................................................................ 64
8. SOLUCIÓN DE PROBLEMAS ...................................................................................................... 66
9. INDICACIONES DE ERROR ........................................................................................................ 67
10. ESPECIFICACIONES ................................................................................................................... 68
Muchas gracias por la adquisición de este producto Clarion.
∗Antes de utilizar este equipo lea completamente el manual de instrucciones.
∗Después de haber leído este manual, cerciórese de guardarlo a mano (p. ej., en la guantera).
∗
Compruebe el contenido de la tarjeta de garantía adjunta y guárdela cuidadosamente con este manual.
∗
Este manual incluye los procedimientos de operación del cambiador de discos CD y sintonizador vía
satélite Sirius conectados a través del cable CeNET. El cambiador de discos CD y el sintonizador vía
satélite Sirius tienen sus propios manuales, pero no se describen las explicaciones para su operación.
1. CARACTERÍSTICAS
• Satisface la norma ASTM B117 de exposición
al salitre/niebla
• Satisface la norma ASTM D4329 de
exposición a los rayos UV
• Tarjetas de circuitos impresos y
microprocesador revestidos con Pelgan Z®
Conformal
• Controles rotativos de volumen, graves,
agudos, y balance delantero-trasero
• Selecciones de fuente de acceso directo
• Botones de control de goma de acción táctil
• Pantalla de cristal líquido positiva de alta
definición
• Iluminación de LED blancos brillantes
• Puerta del CD de rápida liberación
• Protector contra goteo del chasis integrado y
empaquetadura de montaje
• Sistema de suspensión amortiguada por
aceite de silicio de carga de resorte
• Compatible con discos CD-R/CD-RW
• Sintonizador Magi-Tune+® con 6 preajustes
de AM/18 de FM
• Entrada auxiliar de audio RCA de 2 canales
• Salida de audio RCA de 6 canales
(delanteros/traseros/sin balance delantero-
trasero)
• Salida de altavoces de 4 canales (53 W x 4
máx.)
Español
48 CMD4
2. PRECAUCIONES
1. Cuando haya mucho frío en la embarcación
y utilice la unidad inmediatamente después
de haber conectado la alimentación del
calefactor, el disco y los componentes
ópticos pueden empañarse y no funcionar
adecuadamente. Frote los discos
empañados con un paño suave. Los
componentes ópticos empañados volverán
naturalmente a la normalidad si deja la
unidad en tal estado durante
aproximadamente una hora.
2. Cuando la embarcación se encuentra con
fuerte oleaje es posible que salte el disco CD
debido a las fuertes vibraciones y a los
golpes.
3. Esta unidad utiliza un mecanismo de
precisión. Incluso en el caso de que se
produzca algún problema, no desarme la
unidad ni lubrique las piezas giratorias.
Este equipo ha sido probado y se ha
determinado que cumple con los límites para un
dispositivo digital de clase B, de acuerdo con la
parte 15 de las normas de la FCC.
Estos límites han sido establecidos para
proporcionar una protección razonable contra
interferencias perjudiciales en una instalación
residencial.
Este equipo genera, utiliza, y puede radiar
energía de radiofrecuencia y, si no se instala ni
utiliza de acuerdo con las instrucciones, puede
causar interferencias perjudiciales en las
radiocomunicaciones. Sin embargo, no se
puede garantizar el que no se produzcan
interferencias en una instalación particular.
Si este equipo produce interferencias
perjudiciales en la recepción de radio o de
televisión, lo que puede determinarse
desconectando y volviendo a conectar la
alimentación del equipo, el usuario deberá
consultar a su proveedor o solicitar la ayuda de
un técnico de radio/televisión cualificado.
LA UTILIZACIÓN DE CONTROLES, LA REALIZA-
CIÓN DE AJUSTES, O EL USO DE PROCEDIMIEN-
TOS QUE NO SE HAYAN ESPECIFICADO AQUÍ,
PUEDEN RESULTAR EN LA EXPOSICIÓN A
RADIACIÓN PELIGROSA.
EL REPRODUCTOR DE DISCOS COMPACTOS Y
EL REPRODUCTOR DE MINIDISCOS NO DEBEN
SER AJUSTADOS NI REPARADOS POR NADIE
QUE NO SEA PERSONAL DE SERVICIO
DEBIDAMENTE CUALIFICADO.
LOS CAMBIOS O MODIFICACIONES NO
APROBADOS EXPRESAMENTE POR EL
FABRICANTE PUEDEN ANULAR LA AUTORIDAD
DEL USUARIO PARA UTILIZAR ESTE EQUIPO.
INFORMACIÓN PARA LOS USUARIOS:.
LOS CAMBIOS O MODIFICACIONES
REALIZADOS EN ESTE PRODUCTO NO
APROBADOS POR EL FABRICANTE ANULARÁN
LA GARANTÍA Y VIOLARÁN LA APROBACIÓN
DE LA FCC.
PRECAUCIÓN
Vista inferior de la unidad fuente
Español
CMD4 49
Manejo de los discos compactos
Emplee solamente discos compactos que
tengan la marca .
No reproduzca discos compactos en forma de
corazón, octogonales, ni de ninguna otra forma
especial.
Es posible que algunos discos CD grabados en
el modo CD-R/CD-RW no puedan emplearse.
Manejo
•En comparación con los discos CD de música
normales, los discos CD-R y CR-RW se ven
afectados con facilidad por las altas
temperaturas y la humedad.
La exposición prolongada a mucho calor y
humedad puede hacer que los discos no
puedan volver a reproducirse. Por lo tanto, no
los deje durante mucho tiempo dentro de la
embarcación.
•Los discos
nuevos pueden
tener
rugosidades en
el borde. Si
utilizase tales
discos, el
reproductor
podría no
trabajar, o el sonido podría saltar. Utilice un
bolígrafo, u objeto similar, para eliminar tales
rugosidades del borde del disco.
•No pegue nunca etiquetas sobre la superficie
de los discos compactos, ni marque dicha
superficie con lápices ni bolígrafos.
•No reproduzca nunca un disco compacto
pegado con cinta plástica ni otros
pegamentos, ni con las marcas despegadas.
Si tratase de reproducir uno de tales discos,
quizás no pudiese sacarlo del reproductor de
discos compactos o dañarlo.
•No utilice discos compactos que posean
ralladura grandes, deformados, rajados, etc.
La utilización de tales discos podría causar el
mal funcionamiento o daños.
•Para extraer un disco compacto de su caja,
presione el centro de dicha caja y levante el
disco, sujetándolo cuidadosamente por los
bordes.
•No utilice hojas protectoras de discos
compactos, vendidas en establecimientos del
ramo, ni discos provistos de estabilizadores,
etc. Estos elementos podrían dañar los discos
o el mecanismo interno.
Almacenamiento
•No exponga los discos compactos a la luz
solar directa ni a fuentes térmicas.
•No exponga los discos compactos a humedad
ni polvo excesivo.
•No exponga los discos compactos al calor
directo de aparatos de calefacción.
Limpieza
•Para eliminar las huellas dactilares y el polvo,
utilice un paño suave y frote el disco en línea
recta del centro a la periferia.
•No utilice disolventes, como limpiadores
adquiridos en establecimientos del ramo,
rociadores antiestáticos, ni diluidor de pintura
para limpiar los discos compactos.
•Después de haber utilizado un limpiador de
discos compactos, deje que el disco compacto
se seque bien antes de reproducirlo.
Bolígrafo
Rugosidad
Cuando abra y cierre el panel frontal, tenga
cuidado para no pillarse los dedos. Podría
hacerse daño.
1. Emplee siempre esta unidad con el panel
frontal cerrado.
2. No fuerce las operaciones no emplee este
dispositivo anormalmente cuando abra o
cierre el panel frontal.
3.
No emplee el panel frontal como bandeja para
poner objetos encima cuando está abierto.
4. Cuando cierre el panel frontal, no presione el
botón [OPEN].
Panel frontal
5. Los golpes fuertes en la sección de
operación o en del visualizador pueden
causar daños o deformación.
6. Si el panel frontal no se abre por completo,
ábralo con cuidado con la mano.
7. No toque el interruptor OPEN de detección
de abertura.
Interruptor OPEN de
detección de abertura.
PRECAUCIÓN
English Français Español Italiano
English
Eng ish
English
CMD4 75 CMD4 6CMD4
[DISP]
[DIRECT]
[ DISC ]
[RANDOM]
[REPEAT]
[SCAN]
[FADE]
[TREBLE]
[BASS]
[POWER]
[ ], [ ]
/MUTE]
[
[OPEN]
[SEEK/MAN]
[MENU]
[CAT]
[CD/CDC]
[SAT]
[AM/FM]
[AUX][ROTARY]
[ENT]
[RESET][Q]
[CD SLOT]
Source unit / Appareil pilote / Unidad fuente / Unità di fonte
With the front panel opened / Avec le panneau avant ouvert /
Con el panel frontal abierto / Con il frontalino aperto
Note: Be sure to unfold this page and refer to the front diagrams as you read each chapter.
Remarque: Veuillez déplier cette page et vous référer aux schémas quand vous lisez chaque chapitre.
Nota: Cuando lea los capítulos, despliegue esta página y consulte los diagramas.
Nota: Assicurarsi di aprire questa pagina e fare riferimento a questi diagrammi quando si legge ciascun capitolo.
3.CONTROLS / LES COMMANDES
CONTROLES / CONTROLLI
4. NOMENCLATURE
Note:
• Be sure to read this chapter referring to the front diagrams of chapter “3. CONTROLS” on page 5
(unfold).
Names of the Buttons and their Functions
Major button operations when external equipment is
connected to this unit
●When the CD changer is
connected
∗For details, see the section “CD Changer
Operations”.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[←DISC→] (Disc up/down) buttons
•Select the desired CD in the CD changer.
[RANDOM] button
•Perform random play. Also perform disc
random play when the button is pressed and
held.
[REPEAT] button
•Perform repeat play. When this button is
pressed and held, single disc repeat play is
performed.
[SCAN] button
•Perform scan play for 10 seconds of each
track. Disc scan play is performed when the
button is pressed and held.
[A], [D] buttons
•Select a track when listening to a disc.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
●When the Sirius Satellite
Radio is connected
∗For details, see the section “Sirius
Satellite Radio operations”.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] (Title) button
•Use to perform title scroll.
[CAT] (Category) button
•Enter the category selection mode.
•When held depressed for 1 second or longer,
category scan is performed.
[DIRECT] (1–6) buttons
•Stores a station into memory or recall it
directly.
[DISP] (Display) button
•When held depressed for 1 second or longer,
switches title.
[A], [D] buttons
•Select a station.
[CD/CDC] (CD/CD changer) button
•Use to switch between CD and CD changer
mode.
[SAT] (Satellite) button
•Use to switch to SIRIUS mode.
•Switch the band.
[AM/FM] button
•Use to switch to radio mode.
•Switch the band.
[AUX] button
•Use to switch to AUX mode.
[ROTARY] knob
•Adjust the volume by turning the knob
clockwise or counterclockwise.
•Use the knob to perform function
adjustments.
[OPEN] button
•Open the panel by pressing the “Clarion
Marine” oval latch button. Audio will mute
with the front panel open.
[SEEK/MAN] (Seek/Manual) button
•Seek or manual tunings while in the radio
mode.
[MENU] button
•Press and hold the button for 1 second or
longer to switch to the menu mode.
[ENT] (Enter) button
•Performs various settings.
[DIRECT] (1–6) buttons
•Store a station into memory or recall it
directly while in the radio mode.
[DISP] (Display) button
•Switch the display indication (Main display,
Sub display, Clock display).
[RANDOM] button
•CD plays random track order.
[REPEAT] button
•Repeat play while in the CD mode.
[SCAN] button
•Plays 10 seconds of each track while in the
CD mode.
[FADE] (Fader) knob
•Adjust the fader by turning the knob
clockwise or counterclockwise.
[TREBLE] knob
•Adjust the treble by turning the knob
clockwise or counterclockwise.
[BASS] knob
•Adjust the bass by turning the knob clockwise
or counterclockwise.
[A], [D] buttons
•Select a station while in the radio mode or
select a track when listening to a CD. The
buttons are also used to adjust function
settings.
•Press and hold the button for 1 second or
longer to switch to fast-forward/fast-rewind.
[POWER] button
•Press the button to turn on the power.
Press and hold the button for 1 second or
longer to turn the power off.
•Switches operation between Radio, CD, Aux,
and CeNET modes.
[s/MUTE] (Play/Pause/Mute) button
•When held depressed for 1 second or longer,
performs Play or Pause.
•Turns mute ON/OFF.
[CD SLOT]
•CD insertion slot.
[Q] (Eject) button
•Eject a CD when it is loaded into the unit.
[RESET] button
•Press and hold the button for about 2
seconds when the following symptoms occur.
∗Nothing happens when buttons are pressed.
∗Display is not accurate.
Español
50 CMD4
4. NOMENCLATURA
Nota:
• Cerciórese de leer este capítulo consultando los diagramas de la parte frontal del capítulo
“3. CONTROLES” de la página 5 (desplegada).
Nombres de los botones y sus funciones
Botón [CD/CDC]
(cambiador de discos CD/CD)
•Se emplea para cambiar entre el modo de
discos CD y del cambiador de discos CD.
Botón [SAT] (satélite)
•Se emplea para cambiar el modo SIRIUS.
•Sirve para cambiar la banda de recepción.
Botón de [AM/FM]
•Sirve para cambiar al modo de la radio.
•Sirve para cambiar la banda de recepción.
Botón [AUX] (auxiliar)
•Sirve para cambiar al modo AUX.
Mando [ROTARY] (rotativo)
•Ajuste el volumen girando el mando hacia la
derecha o la izquierda.
•Utilice el mando para realizar los ajustes de la
función.
Botón [OPEN] (abertura)
•Abra el panel presionando el botón con fiador
ovalado “Clarion Marine”. El audio se
silenciará cuando se abra el panel frontal.
Botón [SEEK/MAN] (búsqueda/manual)
•Sirve para efectuar la sintonía por búsqueda o
manual en el modo de la radio.
Botón [MENU] (menú)
•Presione y mantenga presionado el botón
durante 1 o más segundos para cambiar al
modo del menú.
Botón [ENT] (introducción)
•Sirve para efectuar diversos ajustes.
Botones [DIRECT] (1-6)
(operación directa)
•Sirven para almacenar emisoras en la
memoria o para sintonizarlas directamente en
el modo de la radio.
Botón [DISP] (visualización)
•Cambia la indicación del visualizador
(visualización principal, visualización
secundaria, visualización del reloj).
Botón [RANDOM] (reproducción aleatoria)
•Sirve para efectuar la reproducción aleatoria
en el modo de discos CD.
Botón [REPEAT] (repetición)
•Sirve para efectuar la repetición de la
reproducción en el modo de discos CD.
Botón [SCAN] (exploración)
•Reproduce 10 segundos de cada pista en el
modo de discos CD.
Mando [FADE] (balance delantero-trasero)
•Ajuste el balance de los altavoces delanteros-
traseros girando el mando hacia la derecha o
izquierda.
Mando [TREBLE] (agudos)
•Ajuste los agudos girando el mando hacia la
derecha o izquierda.
Mando [BASS] (graves)
•Ajuste los graves girando el mando hacia la
derecha o izquierda.
Botones [A], [D]
•Sirven para seleccionar una emisora cuando
está en el modo de la radio o para seleccionar
una pista cuando se escucha un disco CD.
Estos botones también se emplean para
ajustar funciones.
•Presione y mantenga presionado este botón
durante 1 o más segundos para activar el
avance rápido/inversión rápida.
Botón [POWER] (alimentación)
•Presione el botón para conectar la alimentación.
Presione y mantenga presionado el botón
durante 1 o más segundos para desconectar la
alimentación.
•Cambia la operación entre los modos de la
Radio, discos CD, Auxiliar, y CeNET.
Botón [s/MUTE]
(reproducción/pausa/silenciamiento)
•Cuando se mantiene presionado durante 1 o
más segundos, efectúa la reproducción o la
pausa.
•Activa/desactiva el silenciamiento.
[CD SLOT] (Ranura del CD)
•Ranura de inserción del disco CD.
Botón de expulsión [Q]
•Expulsará un disco CD cuando esté cargado
en la unidad.
Botón [RESET] (reposición)
•Manténgalo presionado durante unos 2
segundos cuando se produzca alguno de los
síntomas siguientes.
∗No sucede nada al presionar los botones.
∗La visualización no es precisa.
Español
CMD4 51
●Cuando haya conectado un
cambiador de discos CD
∗Con respecto a los detalles, consulte la
sección “Operaciones del cambiador de
discos CD”.
Botón [CD/CDC]
(cambiador de discos CD/CD)
•Se emplea para cambiar entre el modo de
discos CD y del cambiador de discos CD.
Botones [←DISC→]
(disco anterior/siguiente)
•Sirven para seleccionar el disco CD deseado
del cambiador de discos CD.
Botón [RANDOM]
(reproducción aleatoria)
•Realiza la reproducción aleatoria. Si lo
mantiene presionado, realizará la
reproducción aleatoria de disco.
Botón [REPEAT] (repetición)
•Sirve para efectuar la repetición de la
reproducción. Cuando se presiona y se
mantiene presionado este botón, se efectúa la
repetición de la reproducción de un mismo
disco.
Botón [SCAN] (exploración)
•Realiza la reproducción con exploración
durante 10 segundos de cada canción. Si lo
mantiene presionado, se realizará la
reproducción con exploración de discos.
Botones [A], [D]
•Seleccionan canciones durante la escucha de
un disco.
•Mantenga presionado este botón durante 1
segundo o más para cambiar entre avance y
retroceso rápido.
Botón [s/MUTE]
(reproducción/pausa/silenciamiento)
•Cuando se mantiene presionado durante 1 o
más segundos, efectúa la reproducción o la
pausa.
●
Cuando se ha conectado la radio
de recepción vía satélite Sirius
∗Para ver los detalles, consulte la sección
de “Operaciones la radio de recepción
vía satélite Sirius”.
Botón [SAT] (satélite)
•Se emplea para cambiar el modo SIRIUS.
•Sirve para cambiar la banda de recepción.
Botón [SEEK/MAN] (búsqueda/manual)
•Sirve para efectuar la sintonía por búsqueda o
manual en el modo de la radio.
Botón [MENU] (título)
•Se emplea para desplazar el título.
Botón [CAT] (categoría)
•Sirve para introducir el modo de selección de
categoría.
•Cuando se mantiene presionado durante 1 o
más segundos, efectúa la exploración de
categorías.
Botones [DIRECT] (1-6)
(operación directa)
•Podrá almacenar una emisora en la memoria
o sintonizarla directamente.
Botón [DISP] (visualización)
•Cuando se mantiene presionado durante 1 o
más segundos, cambia el título.
Botones [A], [D]
•Seleccione una emisora.
Operaciones de los principales botones cuando se
haya conectado un equipo externo a esta unidad
Español
52 CMD4
Pantalla de cristal líquido
Con frío extremado, el movimiento de la pantalla puede reducirse, y es posible que la pantalla se
vuelva obscura, pero esto es normal. La pantalla se recuperará cuando vuelva a la temperatura
normal.
Ítemes de visualización
Indicación del estado de operación
• Se visualizan títulos, la frecuencia, reloj,
etc.
: Indicación de canal memorizado (1 a 6)
Indicación de número de disco (1 a 6)
: Indicación de categoría
: Indicación de SIRIUS
Indicaciones de disco introducido
• Se enciende cuando hay un disco cargado.
: Indicación de A-LOUD
: Indicación de manual
: Indicación de estéreo
: Indicación del disco
• Se enciende durante la exploración del disco, repetición del
disco, y reproducción aleatoria del disco.
: Indicación de exploración
: Indicación de reproducción repetida
: Indicación de reproducción aleatoria
: Indicación de introducción
: Indicación de silenciamiento
Español
CMD4 53
5.
OPERACIONES DE LA UNIDAD DE
CONTROL REMOTO CABLEADA
[ ],[ ]
[POWER/SOURCE]
[MUTE/ ]
[ ],[ ]
[BAND/DISC]
Indicación de estado de operación
∗ Se visualizará la frecuencia, el reloj, etc.
Indicación de canal memorizado (1 a 6)
Indicación de número de disco (1 a 6)
: Indicación de estéreo
: Indicación de SIRIUS
: Indicación de silenciamiento
Ítemes de visualización
■Las operaciones siguientes se habilitan mediante control remoto con la unidad de control remoto
alámbrica CMRC1 o CMRC2 (vendidas por separado).
UNIDAD DE CONTROL REMOTO ALÁMBRICA
Español
54 CMD4
Baje el nivel de volumen antes de desconectar
la alimentación de la unidad de fuente. La
unidad de fuente almacena el último ajuste del
volumen. Si la unidad de fuente se desconecta
con el volumen subido, cuando se vuelva a
conectar la alimentación de la unidad de
fuente, el alto volumen del sonido puede
ocasionarle daños en los oídos y/o daños en
la unidad de fuente.
Cambio de disco (en el modo de cambiador
de discos compactos)
Cada vez que presione el botón [BAND], el
disco cambiará en el orden siguiente:
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
Botón [MUTE/s]
Presione el botón [MUTE]. El sonido se
silenciará inmediatamente. Para cancelarlo,
presiónelo otra vez.
Cuando se mantiene presionado durante 1 o
más segundos, efectúa la reproducción o la
pausa.
Botones [a], [d]
Selección de canciones (en el modo de
reproductor de discos compactos o en el de
cambiador de discos compactos)
Presione el botón [d] para iniciar la
reproducción desde el comienzo de la canción
siguiente. Presione el botón [a] para iniciar la
reproducción desde el comienzo de la canción
actual. Si vuelva a presionarlo, la canción
pasará a la anterior.
Avance rápido y retroceso rápido (en el
modo de reproductor de discos compactos
o en el de cambiador de discos compactos)
Mantenga presionado el botón [d] para
avanzar rápidamente por el disco.
Mantenga presionado el botón [a] para
retroceder rápidamente por el disco.
∗Si mantiene presionado el botón [a] o [d]
durante 1 segundo o más, el avance o el
retroceso se producirá a 3 veces más de la
velocidad normal, y si lo mantiene presionado
durante 3 segundos o más, la operación se
realizará con una velocidad 30 veces superior.
Cambio de emisoras memorizadas (en el
modo de la radio)
Cada vez que presione los botones [a] o [d],
las emisoras cambiarán en el orden siguiente:
1 ➜ 2 ➜ 3 ➜ 4 ➜ 5 ➜ 6 ➜ 1.....
o
6 ➜ 5 ➜ 4 ➜ 3 ➜ 2 ➜ 1 ➜ 6.....
OPERACIONES DE LA UNIDAD DE CONTROL REMOTO CABLEADA
PRECAUCIÓN
ADVERTENCIA
Cuando se abre el panel frontal, no se
produce sonido, y se inhabilitan los
controles de la unidad de fuente y las
operaciones de control remoto.
Cierre siempre el panel frontal después de
cambiar el disco CD.
¡ LA EXPOSICIÓN DE LA UNIDAD AL AGUA
CON EL PANEL ABIERTO CAUSARÁN
DAÑOS O MAL FUNCIONAMIENTO EN LA
UNIDAD!
Botón [POWER/SOURCE]
Conexión y desconexión de la alimentación
Presione el botón [SOURCE] para conectar la
alimentación, y manténgalo presionado durante
1 segundo o más para desconectarla.
Cambio del modo de operación
Cada vez que presione el botón [SOURCE], el
modo cambiará en el orden siguiente:
Modo de radio➜ Modo de SIRIUS➜ Modo
de reproductor de discos compactos ➜
Modo de cambiador de discos compactos
➜ Modo de AUX ➜ Modo de radio.....
Notas:
•Si no ha conectado los equipos indicad os arriba,
no podrá seleccionar el modo correspondiente.
•En el modo de discos CD, si no hay ningún disco
CD cargado en la unidad, se selecciona el modo
de la radio.
Botones [w], [z]
Ajuste del volumen
Presione el botón [w] para aumentar el
volumen, y [z] para reducirlo.
Botón [BAND/DISC]
Cambio de la banda (en el modo de la radio)
Cada vez que presione el botón [BAND], la
banda cambiará en el orden siguiente:
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1.....
Español
CMD4 55
6. OPERACIONES
Operaciones básicas
Nota: Cerciórese de leer este capítulo consultando los diagramas de la parte
frontal del capítulo “3. CONTROLES” de la página 5 (desplegada).
Baje el nivel de volumen antes de
desconectar la alimentación de la unidad de
fuente. La unidad de fuente almacena el
último ajuste del volumen. Si la unidad de
fuente se desconecta con el volumen subido,
cuando se vuelva a conectar la alimentación
de la unidad de fuente, el alto volumen del
sonido puede ocasionarle daños en los oídos
y/o daños en la unidad de fuente.
Selección del modo
1. Presione el botón [CD/CDC], [SAT], [AM/FM]
o [AUX] para cambiar el modo de operación.
2. Cada vez que presione el botón [POWER],
el modo de operación cambiará en el orden
siguiente:
Modo de la radio ➜ modo de SIRIUS ➜
modo de CD ➜ modo del cambiador de
CD ➜ modo de AUX ➜ modo de la radio...
∗Los equipos externos no conectados a través
de CeNET no se visualizarán.
Ajuste del volumen
Al girar el mando [ROTARY] hacia la derecha,
el volumen aumentará, y al girarlo hacia la
izquierda, se reducirá.
∗El margen del volumen es de 0 (mínimo) a 33
(máximo).
Cambio de la visualización
Presione el botón [DISP] para seleccionar la
visualización deseada. Cada vez que presione el
botón [DISP], la visualización cambiará en el
orden siguiente:
Visualización principal
Visualización secundaria
(Sólo el modo SIRIUS)
Visualización del reloj
Visualización principal
PRECAUCIÓN
ADVERTENCIA
Cuando se abre el panel frontal, no se
produce sonido, y se inhabilitan los
controles de la unidad de fuente y las
operaciones de control remoto.
Cierre siempre el panel frontal después de
cambiar el disco CD.
¡ LA EXPOSICIÓN DE LA UNIDAD AL AGUA
CON EL PANEL ABIERTO CAUSARÁN
DAÑOS O MAL FUNCIONAMIENTO EN LA
UNIDAD!
Conexión/desconexión de la
alimentación
1. Presione el botón [POWER].
2. Se encenderán la iluminación el visualizador
de la unidad. La unidad recuerda
automáticamente el último modo de
operación, y cambiará de forma automática
a la visualización de tal modo.
3. Para desconectar la alimentación de la
unidad, mantenga presionado el botón
[POWER] durante 1 segundo o más.
Nota:
•Comprobación del sistema
Cuando se conecte la alimentación de la unidad
por primera vez, se llevará a cabo un
procedimiento de comprobación del sistema. Este
procedimiento verifique todos los dispositivos
conectados mediante CeNET. Todos los
dispositivos CeNET que se enchufen a la unidad
después de la conexión de la alimentación inicial
iniciarán el procedimiento de comprobación del
sistema. La comprobación del sistema empieza
automáticamente dentro de la unidad.
Español
56 CMD4
Operaciones de la radio
Recepción de FM
Para mejorar el rendimiento de recepción de FM,
el sintonizador ® incluye circuitos
de control de estéreo mediante señal, de control
automático de ganancia (AGC) múltiple
mejorado, de reducción de ruido de impulsos, y
de reducción de ruido de trayectoria múltiple.
Cambio del área de recepción
Esta unidad ha sido ajustada inicialmente a los
intervalos de frecuencia de EE.UU. de 10kHz
para AM y 200kHz para FM. Cuando utilice el
reproductor fuera de EE.UU., podrá cambiar la
gama de recepción de frecuencias a los
intervalos indicados a continuación.
Ajuste del área de recepción
∗Cuando cambie el área de recepción, las
emisoras memorizadas se borrarán.
1. Presione el botón [AM/FM] para seleccionar
el modo de radio deseado (FM o AM).
• Normas de EE.UU (ajuste inicial)
2. Manteniendo presionado el botón [DISP],
cada vez que mantenga presionado el botón
[DIRECT] “1” durante 2 segundos o más.
• Otros países (ajuste nuevo)
2. Manteniendo presionado el botón [DISP],
cada vez que mantenga presionado el botón
[DIRECT] “2” durante 2 segundos o más.
• Normas de Europa (ajuste nuevo)
2. Manteniendo presionado el botón [DISP],
cada vez que mantenga presionado el botón
[DIRECT] “3” durante 2 segundos o más.
Escucha de la radio
1. Presione el botón [AM/FM] o [POWER] para
seleccionar el modo de radio. La frecuencia
aparecerá en el visualizador.
2.
Presione el botón [
AM/FM]
para seleccionar
la banda de radiorrecepción. Cada vez que
presione el botón, la banda de radiorrecepción
cambiará en el orden siguiente:
Normas de Otros Normas de
EE.UU países Europa
(ajuste inicial)
Espaciamiento
10 kHz 9 kHz 9 kHz
de frecuencia
Margen de 530 a 531 a 531 a
frecuencia 1710 kHz 1629 kHz 1602 kHz
Espaciamiento
200 kHz 50 kHz 50 kHz
de frecuencia
Margen de 87,9 a 87,0 a 87,5 a
frecuencia 107,9 MHz 108 MHz 108 MHz
AMFM
∗Después de haber seleccionado la
visualización deseada, ésta pasará a ser la
predeterminada. Cuando realice un ajuste de
función, como el ajuste del volumen, la
pantalla cambiará momentáneamente a la
visualización de tal función, y después volverá
a la visualización preferida varios segundos
después de haber realizado el ajuste.
Ajuste de los graves
1. Al girar el mando [BASS] hacia la derecha
se acentuarán los graves, y al girarlo hacia
la izquierda, se atenuarán.
∗Margen de ajuste: –6 a +6 dB
Ajuste de los agudos
1. Al girar el mando [TREBLE] hacia la derecha
se acentuarán los agudos, y al girarlo hacia
la izquierda, se atenuarán.
∗Margen de ajuste: –6 a +6 dB
Ajuste del equilibrio entre los
altavoces delanteros y traseros
1. Al girar el mando [FADE] hacia la derecha se
acentuará el sonido de los altavoces
delanteros, y al girarlo hacia la izquierda se
acentuará el de los altavoces traseros. El
control del balance delantero-trasero ajusta
las salidas RCA de la unidad de fuente y de
los altavoces.
∗Margen de ajuste: F12 (completamente
delantero) a R12 (completamente trasero)
Operaciones básicas
Español
CMD4 57
FM1 ➜ FM2 ➜ FM3 ➜ AM ➜ FM1...
3. Presione la botón [a] o [d] hasta
sintonizar la emisora deseada.
Silenciamiento (MUTE)
Emplee esta función para desactivar el sonido
inmediatamente.
1. Presione el botón [s/MUTE].
El sonido se des-activará y aparecerá
“MUTE” en el visualizador.
2. Presione de nuevo el botón [s/MUTE]
para cancelar el modo de silenciamiento.
Sintonía
Existen 3 modos de sintonía: sintonía con
búsqueda, sintonía manual, y sintonía
memorizada.
Sintonía con búsqueda
1. Presione el botón [AM/FM] para seleccionar
la banda deseada (FM o AM).
∗Si se enciende “MANU” en el visualizador,
presione el botón [SEEK/MAN]. “MANU”
desaparecerá del visualizador y la sintonía
con búsqueda estará disponible.
2. Presione la botón [a] o [d] para buscar
automáticamente una emisora.
Cuando presione el botón [d], se buscarán
emisoras en el sentido de frecuencias
superiores; si presiona el botón [a], las
emisoras se buscarán en el sentido de
frecuencias inferiores.
Sintonía manual
Dispondrá de 2 métodos de sintonía manual:
Sintonía rápida y sintonía por pasos.
Cuando utilice el modo de sintonía por pasos, la
frecuencia cambiará un paso cada vez. En el
modo de sintonía rápida, usted podrá sintonizar
rápidamente la frecuencia deseada.
1. Presione el botón [AM/FM] para seleccionar
la banda deseada (FM o AM).
∗Si se enciende “MANU” en el visualizador,
presione el botón [SEEK/MAN]. En el
visualizador aparecerá “MANU” y la sintonía
manual estará disponible.
2. Sintonice la emisora.
●Sintonía rápida:
Mantenga presionada el botón [a] o [d]
durante 1 segundo o más para sintonizar
una emisora.
●Sintonía por pasos:
Presione el botón [a] o [d] para sintonizar
manualmente una emisora.
Invocación de una emisora
memorizada
En la memoria existe un total de 24 posiciones
de memorización (6 de FM1, 6 de FM2, 6 de
FM3 y 6 de AM) para almacenar emisoras
individuales.
Al presionar el botón [DIRECT] correspondiente
se invocará automáticamente la frecuencia de
la emisora almacenada.
1. Presione el botón [AM/FM] para seleccionar
la banda deseada (FM o AM).
2. Presione el botón [DIRECT] correspondiente
para invocar la emisora almacenada.
∗Para almacenar una emisora en la memoria,
mantenga presionado uno de los botones
[DIRECT] durante 2 segundos o más.
Memorización manual
1. Seleccione la emisora deseada con la
sintonía con búsqueda, la sintonía manual, o
la sintonía memorizada.
2. Para almacenar una emisora en la memoria,
mantenga presionado uno de los botones
[DIRECT] durante 2 segundos o más.
Operaciones de la radio
Español
58 CMD4
El disco CD se cargará automáticamente después
de haberse introducido aproximadamente una
tercera parte en el mecanismo de discos CD.
•Si deja un disco compacto (12 cm) en posición de
expulsado durante 15 segundos, volverá a
cargarse automáticamente (Recarga automática).
•Los discos compactos de 8 cm no se recargarán
automáticamente. Cerciórese de extraer el disco
cuando salga expulsado.
Escucha de un disco compacto ya
insertado
Presione el botón [CD/CDC] o [POWER] para
seleccionar el modo de reproductor de discos
compactos. La reproducción se iniciará
automáticamente. Si no hay disco compacto
cargado en la unidad, en el visualizador
aparecerá “NO DISC”.
Para pausar la reproducción
1. Presione y mantenga presionado el botón
[s/MUTE] durante 1 o más segundos
para pausar la reproducción. Aparecerá
“PAUSE” en la pantalla.
2. Para reanudar la reproducción del disco CD,
presione y mantenga presionado el botón
[s/MUTE] durante 1 o más segundos otra
vez.
Selección de una canción
●Canciones posteriores
1. Presione el botón [d] para avanzar hasta el
comienzo de la canción siguiente.
2. Cada vez que presione el botón [d], la
canción avanzará hasta el comienzo de la
siguiente.
●Canciones anteriores
1. Presione el botón [a] para retroceder hasta
el comienzo de la canción actual.
2. Para retroceder al comienzo de la canción
anterior, presione dos veces el botón [a].
Avance/retroceso rápidos
●Avance rápido
Mantenga presionado el botón [d] durante 1
segundo o más.
●Retroceso rápido
Mantenga presionado el botón [a] durante 1
segundo o más.
Operaciones del reproductor de discos compactos
Carga de un disco CD
1. Abra el panel frontal presionando el botón
[OPEN].
∗Presione a fondo el botón. Si el panel frontal
no se abre por completo, ábralo con cuidado
con la mano.
2. Inserte un disco CD en el centro de la ranura
[CD SLOT] con la cara de la etiqueta arriba.
Aparecerá “CD” o “LOADING” en el
visualizador, el CD se introducirá en la
ranura, y se iniciará la reproducción.
Para un disco
compacto (12 cm)
Para un disco
compacto sencillo (8 cm)
CD SLOT
Notas:
•No inserte nunca objetos extraños en la ranura
para discos CD.
•Si el disco compacto no puede insertarse
fácilmente, es posible que ya haya otro insertado
en el mecanismo, o que la unidad necesite
reparación.
•Los discos que no tienen la marca y los
discos CD-ROM no pueden reproducirse en esta
unidad.
•Es posible que algunos discos CD grabados en el
modo CD-R/CD-RW no puedan emplearse.
Carga de discos compactos de 8 cm
∗Para reproducir discos compactos de 8 cm no se
requerirá adaptador.
∗Inserte el disco compacto de 8 cm en el centro de
la ranura de inserción.
Expulsión de un disco CD
1. Abra el panel frontal presionando el botón
[OPEN].
∗Presione a fondo el botón. Si el panel frontal
no se abre por completo, ábralo con cuidado
con la mano.
2. Presione el botón [Q] para expulsar el disco
CD, y entonces podrá sacarlo de la posición
de expulsión.
Notas:
•Si introduce un disco CD a la fuerza en el
mecanismo de discos CD, pueden producirse
daños en el disco CD o en la unidad de fuente.
Español
CMD4 59
Operaciones del reproductor de discos compactos
Reproducción con exploración
La reproducción con exploración localizará y
reproducirá automáticamente los primeros 10
segundos de cada canción de un disco. Esta
función continuará en el disco hasta que la
cancele.
∗La reproducción con exploración será muy útil
para seleccionar la canción deseada.
1. Presione el botón [SCAN].
2.
Para cancelar la reproducción con
exploración, vuelva a presionar el botón
[SCAN].
Reproducción repetida
La reproducción repetida reproducirá
continuamente la canción actual. Esta función
continuará automáticamente hasta que la
cancele.
Ajuste de los graves (frecuencia)
∗El ajuste predeterminado de fábrica es “B-FRQ
60”. (Ajuste de 60/100/200 Hz)
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “BASS FRQ”.
3. Gire el mando [ROTARY] para seleccionar la
frecuencia.
4. Presione el botón [MENU] para volver al
modo anterior.
Ajuste de los graves (curva Q)
∗El ajuste predeterminado de fábrica es “B-Q 1”.
(Ajuste de 1/1,25/1,5/2)
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “BASS Q”.
3. Gire el mando [ROTARY] para seleccionar la
curva Q.
4. Presione el botón [MENU] para volver al
modo anterior.
Ajuste del reloj
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “CLOCK”.
3. Presione el botón [ENT].
4. Presione el botón [a] o [d] para
seleccionar la hora o los minutos.
5. Gire el mando [ROTARY] para introducir la
hora correcta.
∗La visualización del reloj es según el formato
de 12 horas.
6. Para almacenar la hora en la memoria,
presione el botón [ENT].
7. Presione el botón [MENU] para volver al
modo anterior.
Nota:
•
No podrá ajustar la hora del reloj cuando se
visualice sólo con el encendido conectado. Si se
descarga o se extrae la batería de la embarcación
o si se extrae esta unidad, se repondrá la hora del
reloj. Durante el ajuste del reloj, si presiona otro
botón o selecciona una operación diferente, el
modo de ajuste del reloj se cancelará.
Operaciones comunes a todos los modos
1.
Presione el botón [REPEAT].
2. Para cancelar la reproducción repetida,
vuelva a presionar el botón [
REPEAT
].
Reproducción aleatoria
La reproducción aleatoria seleccionará y
reproducirá canciones individuales de uno disco
sin orden particular. Esta función continuará
automáticamente hasta que la cancele.
1. Presione el botón [RANDOM].
2. Para cancelar la reproducción aleatoria,
vuelva a presionar el botón [RANDOM].
Español
60 CMD4
Operaciones comunes a todos los modos
Ajuste de los agudos (frecuencia)
∗El ajuste predeterminado de fábrica es “T-
FRQ10K”. (Ajuste de 10 kHz/15 kHz)
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “TREB FRQ”.
3. Gire el mando [ROTARY] para seleccionar la
frecuencia.
4. Presione el botón [MENU] para volver al
modo anterior.
Ajuste de la sonoridad
∗El ajuste predeterminado de fábrica es “OFF”.
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “A-LOUD”.
3. Gire el mando [ROTARY] para seleccionar
“ON” u “OFF”.
4. Presione el botón [MENU] para volver al
modo anterior.
Ajuste sin el balance de los
altavoces delanteros-traseros
∗El ajuste predeterminado de fábrica es “NFVOL
0”. (Margen de ajuste: –6 a +6)
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “NF VOL”.
3. Gire el mando [ROTARY] para ajustar el
volumen sin el balance de los altavoces
delanteros-traseros.
4. Presione el botón [MENU] para volver al
modo anterior.
Ajuste del contraste del
visualizador
Podrá ajustar el contraste del visualizador para
adaptarlo al ángulo de instalación de la unidad.
∗El ajuste predeterminado de fábrica es “8”. (Nivel
de ajuste: 1 a 8)
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “CONTRAST”.
3. Gire el mando [ROTARY] para ajustar el
contraste.
4. Presione el botón [MENU] para volver al
modo anterior.
Selección de la sensibilidad de
entrada auxiliar (AUX IN)
Realice los ajustes siguientes para seleccionar
la sensibilidad cuando los sonidos de los
dispositivos externos conectados a esta unidad
sean difíciles de oír incluso después de haber
ajustado el volumen.
∗El ajuste predeterminado de fábrica es “MID”.
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “AUX SENS”.
3. Gire el mando [ROTARY] para seleccionar
“HIGH”, “MID”, o “LOW”.
4. Presione el botón [MENU] para volver al
modo anterior.
Comprobación del sistema
Esta función comprueba los dispositivos
conectados a través de CeNET.
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “S-CHECK”.
3. Pulse prolongadamente el botón [ENT]
durante 1 segundo o más para iniciar la
comprobación del sistema.
Se comprueba automáticamente la
configuración de la conexión CeNET.
Cuando termina la comprobación del
sistema, la visualización vuelve al modo
anterior.
Función auxiliar (AUX)
Este sistema tiene una toma de entrada exterior
para que usted pueda escuchar el sonido y la
música de aparatos externos que desee
conectar a esta unidad.
Español
CMD4 61
7. ACCESORIOS
Operaciones la radio de recepción vía satélite Sirius
¿Qué es Sirius
Satellite Radio?
Sirius es radio en la forma que tiene que ser:
Hasta 100 nuevos canales de programación
con calidad digital ofrecidos a los oyentes de
costa a costa vía satélite.
Esto significa 50 canales de música
completamente exenta de anuncios. Y 50
canales más de noticias, deportes, y
entretenimiento de nombres tales como CNBC,
Discovery, SCI-FI Channel, A&E, House of
Blues, EI, NPR, Speedvision, y ESPN.
Sirius es entretenimiento dinámico en vivo,
completamente enfocado en los oyentes. Cada
minuto de cada día y de cada semana será
diferente. Los 50 canales de música exenta de
anuncios se crean dentro y se emiten dirigidos
por "pinchadiscos" que conocen y aman la
música. ¿Le gusta Reggae? ¿Qué tal el Rock
clásico o el Nuevo Rock? Sirius tiene una gran
variedad de opciones para una amplia gama de
gustos musicales, incluyendo los éxitos de los
años 50, 60, 70, y 80, así como Jazz, Country,
Blues, Pop, Rap, R&B, Bluegrass, Alternative,
Classical, Heavy Metal, Dance, y mucho más...
Desde su inmejorable instalación de radiodifusión
digital en Rockefeller Center, New York City,
Sirius radiodifunde la mezcla más profunda de
entretenimiento radiofónico de costa a costa.
Sirius le ofrecerá música y programación de
entretenimiento que no están disponibles en la
radio tradicional en ningún mercado del país. Es
radio como nunca la había escuchado antes.
Por lo tanto, ¡sintonice Sirius y escuche! Para
más información, visite siriusradio.com.
Para recibir el sintonizador Sirius de
recepción vía satélite en este receptor
Este receptor contiene un código de identificación
SIRIUS para la identificación del usuario. Todo lo
que tiene que hacer para obtener un contrato de
subscripción y poder recibir el sintonizador Sirius
de recepción vía satélite es llamar a SIRIUS
SERVICE CENTER (1-888-539-SIRIUS (7474),
en línea en siriusradio.com) e informarnos de su
código de identificación SIRIUS y otros detalles
pormenores.
Verificación de su código de
identificación Sirius
1. Presione y mantenga presionado el botón
[MENU] durante 1 o más segundos para
cambiar al modo del menú.
2. Presione el botón [a] o [d] para
seleccionar “SID DISP”.
3. Presione el botón [ENT] para visualizar el
código de identificación SIRIUS.
La unidad fuente visualizará los 6 dígitos de
orden mayor del código de identificación
SIRIUS en la indicación de estado de
operación.
4. Gire el mando [ROTARY] hacia la derecha
para cambiar los 6 dígitos de orden menor
del código de identificación SIRIUS.
Para visualizar otra vez los 6 dígitos de
orden mayor del código de identificación
SIRIUS, gire el mando [ROTARY] hacia la
izquierda.
Selección de modos del
sintonizador Sirius
Presione el botón [SAT] o [POWER] para
seleccionar el modo Sirius.
La indicación SIRIUS se encenderá al entrar en
el modo que estaba cuando la alimentación de
la unidad se desconectó la última vez.
Selección de la banda
Presione el botón [
SAT
] para seleccionar la banda.
Cada vez que lo presione, la visualización
cambiará como se muestra a continuación.
SR1 ➜ SR2 ➜ SR3 ➜ SR1 ...
∗La banda que se está recibiendo actualmente se
visualiza en la indicación del modo de función.
∗
Los modelos que no tengan indicación del modo de
función visualizarán el nombre de la banda y el
número de canal en la indicación del estado de
operación.
●
Información visualizada durante la recepción
La información siguiente se visualizará en la
indicación del estado de operación cuando el
sintonizador Sirius de recepción vía satélite no
pueda recibirse normalmente.
Español
62 CMD4
• UPDATING : cuando la alimentación del
receptor se conecte por primera
vez o después de la vuelta a los
ajustes iniciales.
• LINKING : cuando se está sintonizando un
canal (todavía no se ha recibido
la señal), o cuando hay algún
problema con la antena.
• INVLID CH : se ha seleccionado un canal
que no está difundiendo, o no
se ha activado el receptor.
•
“CALL 888”→“
539-SIRI”
: canal que no cubre su contrato
Llame al Centro de Servicio Sirius
(1-888-539-SIRIUS (7474)).
En línea en siriusradio.com
Cambio de la visualización
1. Presione el botón [DISP] para seleccionar la
visualización secundaria.
2. En la visualización secundaria, presione y
mantenga presionado el botón [DISP] durante
1 o más segundos para ir cambiando entre
los siguientes modos de visualización:
Nombre del canal ➜ título ➜ nombre del
artista ➜ nombre de la categoría ➜ texto
➜ nombre del canal ➜ ...
Notas:
•La indicación del estado de operación de la
unidad fuente visualizará el nombre del canal
abreviado durante 2 segundos cuando se
seleccione una emisora antes de volver al modo
de visualización anterior.
•El desplazamiento se producirá cuando un
nombre del canal u otro texto se haya visualizado
durante 2 segundos.
Cuando finalice el desplazamiento, aparecerá la
visualización del primer texto.
Para iniciar otra vez el desplazamiento, presione
el botón [MENU].
Selección del canal
Los canales se seleccionan con los botones
siguientes.
•El botón [a] o [d]
•Los botones [DIRECT]
•El botón [CAT]
∗Con respecto a los detalles, consulte las
descripciones de operación siguientes.
Nota:
•La entrada de sonido se silenciará y las
operaciones de otro botón no se aceptará
durante la selección del canal.
Sintonía
Existen 3 modos de sintonía: sintonía con
búsqueda, sintonía manual, y sintonía
memorizada.
Sintonía con búsqueda
Se seleccionan solamente los canales que
pueden recibirse mientras que los canales sin
emisoras de radiodifusión y los canales que no
se abarquen en el contrato se saltan
automáticamente.
1. Presione el botón [a] o [d].
El receptor busca el siguiente canal
disponible anterior o posterior al canal actual.
2. Mantenga presionado el botón [a] o [d].
El receptor buscará los canales que estén
antes o después del actual. Si el canal
encontrado al soltar cualquiera de los botones
está disponible, se recibirá ese canal. De lo
contrario, la búsqueda continuará hasta
encontrar un canal disponible.
Sintonía manual
Durante la sintonía manual podrá seleccionarse
cualquier canal incluyendo los que no tengan
emisoras de radiodifusión y los que no se
abarquen en el contrato.
1. Mantenga presionado el botón [SEEK/MAN]
durante 1 segundo o más.
∗Esto cambiará el modo de búsqueda al
manual y el indicador “MANU” del visualizador
se encenderá. Cuando esta operación se
realice en el modo manual, cambiará al modo
de búsqueda y el indicador “MANU” del
visualizador se apagará.
Notas:
•Después de presionar el botón [SEEK/MAN] no
pueden realizarse operaciones durante dos
segundos.
•El receptor volverá automáticamente al modo de
búsqueda cuando el botón [
a
] o [
d
] no se
utilice durante 7 segundos en el modo manual.
2. Presione el botón [a] o [d]. El receptor
cambiará a canales anteriores o posteriores
al actual de a uno.
3. Mantenga presionado el botón [a] o [d]
durante 1 segundo o más.
El receptor buscará canales anteriores o
posteriores al actual y se recibirá el canal
encontrado al soltar cualquiera de estos
botones.
Operaciones la radio de recepción vía satélite Sirius
Español
CMD4 63
Invocación de un canal memorizado
En la memoria podrán almacenarse un total de
18 canales de SIRIUS (6 de SR1, 6 de SR2 y 6
de SR3). Esto le permitirá seleccionar sus
canales favoritos de SIRIUS y almacenarlos en
la memoria para invocarlos posteriormente.
1.
Presione el botón [SAT] para seleccionar la
banda de SIRIUS deseada (SR1, SR2 o SR3).
2. Presione el botón [DIRECT] correspondiente
para invocar el canal de SIRIUS almacenado.
∗Para almacenar el canal actualmente
sintonizado en la memoria, mantenga
presionado uno de los botones [DIRECT]
durante 2 segundos o más.
Memorización manual
1. Seleccione el canal deseado con la sintonía
con búsqueda, la sintonía manual, o la
sintonía memorizada.
2. Para almacenar el canal actualmente
sintonizado en la memoria, mantenga
presionado uno de los botones [DIRECT]
durante 2 segundos o más.
Notas:
•Cuando el nombre de un canal almacenado en la
memoria cambie a un canal de radiodifusión, es
posible que la visualización sea la de un nombre
de canal diferente al nombre almacenado.
•Un canal almacenado en la memoria puede
haber desaparecido por cuestiones del canal de
radiodifusión.
Función de selección de categoría
El sintonizador de recepción SIRIUS puede
seleccionar la categoría del canal de
radiodifusión (contenidos).
Recepción de canales
seleccionados por categoría
Esto hará que se inicie la sintonía con
búsqueda y se sintonizarán los canales de las
emisoras de radiodifusión cuya categoría se
haya especificado. Durante el modo de
selección de categoría se visualizará el
indicador “CAT”.
1. Presione el botón [CAT] para entrar en el
modo de selección de categoría.
2. Gire el mando [ROTARY] hacia la derecha o
izquierda para seleccionar una categoría.
O, presione un botón [DIRECT] si está
memorizada la categoría.
3. Presione el botón [a] o [d] para sintonizar
un canal.
4. Presione otra vez el botón [CAT] para
cancelar.
Notas:
•Cuando entre en el modo de selección de
categoría, se visualizará primero la categoría del
último canal recibido.
•El modo de selección de categoría se cancelará
cuando no se encuentre ningún canal con la
categoría seleccionada.
•Presione el botón [
a
] o [
d
] antes de 7 segundos
después de que un canal se haya ajustado para
continuar la búsqueda de canales anteriores o
posteriores. El modo de selección de categoría se
cancelará y la recepción normal se reanudará si no
se realiza ninguna operación durante 7 segundos.
Memorización de una categoría
La categoría puede memorizarse registrando
categorías específicas en los botones [DIRECT]
1 a 6. Después la categoría deseada podrá
invocarse presionando el botón [DIRECT]
correspondiente.
1. Presione el botón [CAT] para entrar en el
modo de categoría.
2. Gire el mando [ROTARY] hacia la derecha o
izquierda para seleccionar una categoría.
3. Mantenga presionado un botón [DIRECT]
durante 2 segundos o más para almacenar
la categoría actual en la memoria.
Notas:
•Cuando el nombre de un canal almacenado en la
memoria cambie a un canal de radiodifusión, es
posible que la visualización sea la de un nombre
de canal diferente al nombre almacenado.
•Un canal almacenado en la memoria puede
haber desaparecido por cuestiones del canal de
radiodifusión.
Exploración de categoría
En la exploración de categoría, los canales de
emisoras de radiodifusión que estén en la
misma categoría como el canal actual se
seleccionarán durante cada 10 segundos.
1. Presione y mantenga presionado el botón
[CAT] durante 1 o más segundos para iniciar
la exploración de una categoría.
2. Presione el botón [CAT], un botón [DIRECT],
el botón [a] o [d] para cancelar la
exploración de categoría.
Nota:
•La exploración de categoría no funcionará
cuando no esté definida ninguna categoría para
el canal actual.
Operaciones la radio de recepción vía satélite Sirius
Español
64 CMD4
Selección de una canción
●Canciones posteriores
1. Presione el botón [d] para avanzar hasta el
comienzo de la canción siguiente.
2. Cada vez que presione el botón [d], la
canción avanzará hasta el comienzo de la
siguiente.
●Canciones anteriores
1. Presione el botón [a] para retroceder hasta
el comienzo de la canción actual.
2. Para retroceder al comienzo de la canción
anterior, presione dos veces el botón [a].
Avance/retroceso rápidos
●Avance rápido
Mantenga presionado el botón [d] durante 1
segundo o más.
●Retroceso rápido
Mantenga presionado el botón [a] durante 1
segundo o más.
Reproducción con exploración
La reproducción con exploración localizará y
reproducirá automáticamente los orymeros 10
segundos de cada canción de un disco. Esta
función continuará en el disco hasta que la
cancele.
∗La reproducción con exploración será muy útil
para seleccionar la canción deseada.
1. Presione el botón [SCAN].
2. Para cancelar la reproducción con
exploración, vuelva a presionar el botón
[SCAN].
Reproducción con exploración de
discos
La reproducción con exploración de discos
localizará y reproducirá los 10 primeros
segundos de la primera canción de cada disco
del cambiador de discos compactos
actualmente seleccionado. Esta función
continuará automáticamente hasta que la
cancele.
∗La reproducción con exploración de discos será
muy útil para seleccionar el disco compacto
deseado.
1. Mantenga presionado el botón [SCAN]
durante 1 segundo o más.
2. Para cancelar al reproducción con
exploración de discos, vuelva a presionar el
botón [SCAN].
Funciones del cambiador de discos
compactos
Cuando haya conectado un cambiador de
discos compactos opcional a través del cable
CeNET, esta unidad podrá controlar todas las
operaciones del mismo. Esta unidad podrá
controlar un total de 2 cambiadores.
Presione el botón [CD/CDC] o [POWER] para
seleccionar el modo de cambiador de discos
compactos, e inicie la reproducción. Si ha
conectado 2 cambiadores de discos compactos,
presione el botón [CD/CDC] para seleccionar el
que desee para reproducción.
∗ Si en el visualizador aparece “NO MAG”, inserte
el cartucho en el cambiador de discos
compactos. Mientras el cambiador esté cargando
(comprobando) el cartucho, en el visualizador se
indicará “DISC CHK”.
∗Si en el visualizador aparece “NO DISC”, extraiga
el cartucho e inserte discos en cada ranura.
Después vuelva a insertar el cartucho en el
cambiador de discos compactos.
Nota:
•Es posible que algunos discos CD grabados en el
modo CD-R/CD-RW no puedan emplearse.
Operaciones del cambiador de discos compactos
Los discos CD-ROM no podrán reproducirse
en todos los cargadores de discos CD,
dependiendo del modelo.
Para pausar la reproducción
1. Presione y mantenga presionado el botón
[s/MUTE] durante 1 o más segundos
para pausar la reproducción. Aparecerá
“PAUSE” en la pantalla.
2. Para reanudar la reproducción del disco CD,
presione y mantenga presionado el botón
[s/MUTE] durante 1 o más segundos otra
vez.
Selección de un disco CD
Presione el botón [←DISC→] para seleccionar
el disco deseado.
∗Si no hay ningún disco compacto cargado en una
ranura del cargador, no trabajará el botón
[←DISC→].
PRECAUCIÓN
Español
CMD4 65
Operaciones del cambiador de discos compactos
Reproducción repetida
La reproducción repetida reproducirá
continuamente la canción actual. Esta función
continuará automáticamente hasta que la
cancele.
1.
Presione el botón [REPEAT].
2. Para cancelar la reproducción repetida de
disco, vuelva a presionar el botón [
REPEAT
].
Reproducción repetida de disco
Después de que se hayan reproducido todas
las canciones del disco actual, la función de
reproducción repetida de disco volverá a repetir
el disco actual desde la primera canción. Esta
función continuará automáticamente hasta que
la cancele.
1. Mantenga presionado el botón [
REPEAT
]
durante 1 segundo o más.
2. Para cancelar la función de reproducción
repetida de disco, vuelva a presionar el
botón [
REPEAT
].
Reproducción aleatoria
La reproducción aleatoria seleccionará y
reproducirá canciones individuales del disco sin
orden particular. Esta función continuará
automáticamente hasta que la cancele.
1. Presione el botón [RANDOM].
2. Para cancelar la reproducción aleatoria de
disco, vuelva a presionar el botón
[RANDOM].
Reproducción aleatoria de discos
La reproducción aleatoria de disco seleccionará
y reproducirá automáticamente canciones o
discos individuales sin orden en particular. Esta
función continuará automáticamente hasta que
la cancele.
1. Mantenga presionado el botón [RANDOM]
durante 1 segundo o más.
2. Para cancelar la reproducción aleatoria de
discos, vuelva a presionar el botón
[RANDOM].
Español
66 CMD4
8. SOLUCIÓN DE PROBLEMAS
La alimentación
no se conecta.
(No se produce
sonido.)
Al utilizar la
unidad con
amplificadores,
no hay sonido.
No sucede nada
al presionar los
botones.
No se oye ningún
sonido.
El disco compacto
no se carga.
El sonido salta o
se oye ruido.
El sonido es malo
inmediatamente
después de haber
conectado la
alimentación.
La selección de la
fuente no
reconoce la
conexión de las
fuentes CeNET.
Problema
El fusible está quemado.
Las conexiones son
incorrectas.
El conductor de encendido
del amplificador está
cortocircuitado a tierra, o se
necesita excesiva corriente.
El microprocesador ha
funcionado mal debido al
ruido, etc.
Se ha activado el circuito de
protección de los altavoces.
Ya hay otro disco compacto
cargado.
El disco compacto está
sucio.
El disco está muy rayado o
alabeado.
Pueden formarse gotas de
agua en la lente interna.
El microprocesador no ha
almacenado la información
adecuada de CeNET.
El cable de CeNET no está
correctamente conectado.
Reemplace el fusible por otro del mismo amperaje.
Si el fusible vuelve a quemarse, póngase en contacto
con el comercio en el que adquirió la unidad.
Póngase en contacto con el comercio en el que
adquirió la unidad.
Desconecte la alimentación de la unidad y
compruebe los cables por si hubiera un cortocircuito.
Si se produce un cortocircuito con el conductor de
conexión de la alimentación del amplificador, cúbralo
con cinta aislante.
Abra el panel frontal
presionando el botón
[OPEN].
Mantenga presionado el
botón de reposición durante
unos 2 segundos con un
objeto puntiagudo.
1. Compruebe la conexión del altavoz.
2. Reduzca el volumen del sonido. La función
también puede restaurarse desconectando la
alimentación y volviéndola a conectar.
3. Si el sonido se silencia de nuevo, consulte al
establecimiento donde hizo la adquisición.
Extraiga el disco compacto antes de cargar el nuevo.
Limpie el disco compacto con un paño suave.
Reemplace el disco compacto por otro que esté en
buenas condiciones.
Deje que se seque durante 1 hora con la
alimentación conectada.
Efectúe una comprobación del sistema.
Consulte la sección sobre la realización de una
comprobación del sistema en el apartado
“Operaciones comunes a todos los modos”.
Asegúrese de que los cables de CeNET estén
correctamente conectados.
Causa Solución
Reproductor de discos compactos
Generales
CeNET
Botón de
reposición
Español
CMD4 67
9. INDICACIONES DE ERROR
Si aparece una indicación de error no descrita arriba, presione el botón de reposición. Si el problema
continúa, desconecte la alimentación y póngase en contacto con el comercio en el que adquirió la
unidad.
Cuando ocurra un error, se visualizará el tipo del mismo.
Tome las medidas descritas a continuación para solucionar el problema.
ERROR 2
ERROR 3
ERROR 6
ERROR 2
ERROR 3
ERROR 6
Solución
El disco compacto se haya atascado en el
interior del reproductor de discos compac-
tos y no puede extraerse.
El disco compacto no puede reproducirse
debido a ralladuras, etc.
El disco compacto está cargado al revés en
el reproductor de discos compactos y no
puede reproducirse.
No hay discos cargados en el interior del
cambiador de discos compactos.
El disco compacto del cambiador de discos
compactos no puede reproducirse debido a
ralladuras, etc.
El disco compacto del cambiador de discos
compactos no puede reproducirse debido a
que está cargado al revés.
Éste es un problema del reproductor de dis-
cos compactos. Póngase en contacto con el
comercio en el que adquirió la unidad.
Reemplace el disco compacto por otro que
no esté rayado ni alabeado.
Extraiga el disco y cárguelo adecuadamente.
Éste es un problema del cambiador de dis-
cos compactos. Póngase en contacto con el
comercio en el que adquirió la unidad.
Reemplace el disco compacto por otro que
no esté rayado ni alabeado.
Extraiga el disco y cárguelo adecuadamente.
CD
Causa
Indicación
de error
Cambiador de discos compactos
Español
68 CMD4
Sintonizador de FM
Gama de frecuencias:
EE.UU. : 87.9 MHz a 107,9 MHz
Europa : 87.5 MHz a 108,0 MHz
Australia : 87.0 MHz a 108,0 MHz
Sensibilidad útil: 9 dBf
Sensibilidad a 50 dB de silenciamiento: 15 dBf
10. ESPECIFICACIONES
Conexiones de cables de la unidad de
fuente
Conexiones RCA
Color del cable Función
Amarillo Alimentación constante de +12 V
CC/memoria
Rojo Cable del interruptor de +12 V
CC/accesorio
Negro Tierra
Azul/blanco Conexión de la alimentación
remota del amplificador
Gris Altavoz delantero derecho (+)
Gris/negro Altavoz delantero derecho (–)
Blanco Altavoz delantero izquierdo (+)
Blanco/negro Altavoz delantero izquierdo (–)
Violeta Altavoz trasero derecho (+)
Violeta/negro Altavoz trasero derecho (–)
Verde Altavoz trasero izquierdo (+)
Verde/negro Altavoz trasero izquierdo (–)
Color del cable Función
Gris/rojo Salida de nivel de línea
delantera derecha (gama
completa)
Gris/blanco Salida de nivel de línea
delantera izquierda (gama
completa)
Negro/rojo Salida de nivel de línea trasera
derecha (gama completa)
Negro/blanco Salida de nivel de línea trasera
izquierda (gama completa)
Violeta/rojo Línea sin balance delantero-
trasero derecha
Salida de nivel (gama completa)
Violeta/blanco Línea sin balance delantero-
trasero izquierda
Salida de nivel (gama completa)
Rojo/rojo Entrada auxiliar derecha
Rojo/blanco Entrada auxiliar izquierda
Selectividad de canal alternativo: 70 dB
Separación entre canales (1 kHz): 35 dB
Respuesta en frecuencia (±3 dB): 30 Hz a 15 kHz
Sintonizador de AM
Gama de frecuencias:
EE.UU. : 530 kHz a 1710 kHz
Europa : 531 kHz a 1602 kHz
Australia : 531 kHz a 1629 kHz
Sensibilidad útil: 25 µV
Reproductor de discos compactos
Sistema:
Sistema audiodigital de discos compactos
Discos utilizables: Discos compactos
Respuesta en frecuencia (±1 dB):
10 Hz a 20 kHz
Relación señal-ruido (1 kHz): 100 dB
Gama dinámica (1 kHz): 95 dB
Distorsión armónica: 0,01%
Audio
Salida máxima de potencia:
212 W (53 W ✕ 4 canales)
Salida media continua de potencia:
17 W ✕ 4, con 4 Ω, de 20 Hz a 20 kHz, 1% de
distorsión armónica total
Acción de control de graves (60 Hz): ±15 dB
Acción de control de agudos (10 kHz): ±12 dB
Nivel de salida de línea (CD a 1 kHz): 2 V
Generales
Tensión de alimentación: 14,4 V CC
(permisible de 10,8 a 15,6 V), negativo a masa
Consumo de corriente: Menos de 15 A
Impedancia de los altavoces:
4 Ω (permisible de 4 a 8 Ω)
Peso / Unidad fuente: 3,52 lb. (1,6 kg)
Dimensiones / Unidad fuente:
7-1/8" (An) ✕ 2" (Al) ✕ 7-5/16" (Prf)
[180,4 (An) ✕ 51,2 (Al) ✕ 186 (Prf) mm]
Sección de la placa ornamental :
7-7/8" (An) ✕ 3-5/8" (Al) ✕ 1-7/8" (Prf)
[199,4 (An) ✕ 91,9 (Al) ✕ 47 (Prf) mm]
Nota:
•Las especificaciones y el diseño están sujetos a
cambio sin previo aviso por motivo de mejoras.

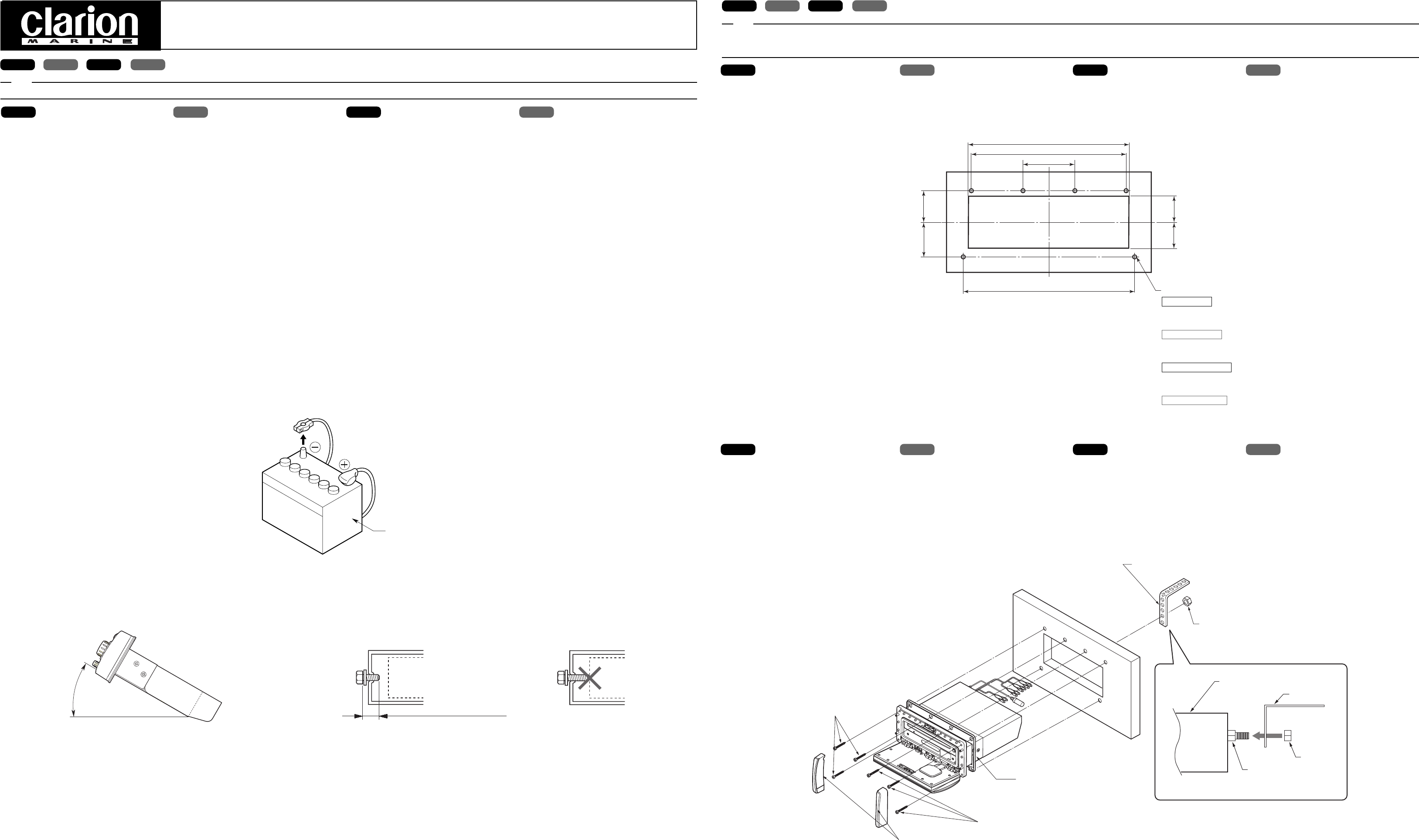

Figure 1 / Figure 1 / Figura 1 / Figura 1
Boat battery
Batterie de voiture
Batería del automóvil
Batteria dell'automobile
Printed in China / Imprimé en Chine / Impreso en China / Stampato in Cina 2004/12 284-0155-00
■Marine stereo mounting dimensions
Using the supply template to cut the hole and
drill the holes. (Figure 4)
■Dimensions de montage de l'appareil stéréo
marin
Utilisez le gabarit fourni pour découper l'orifice
et percer les trous. (Figure 4)
■Dimensiones de montaje en una
embarcación
Utilizando la plantilla suministrada, marque las
posiciones de los orificios a taladrar. (Figura
4)
BEFORE STARTING / PRÉPARATIFS / ANTES DE COMENZAR / PRIMA DI COMINCIARE
1.
EspañolFrançaisEnglish Italiano
182
179
60
185
25.2
29
3538.5
Hole/Trou/Orificio/ Foro
Figure 4 / Figure 4 / Figura 4 / Figura 4
Holes (6x) / Trous (6) / Orificios (6x) / Fori (x6)
EspañolFrançaisEnglish Italiano
1. Insert the source unit into the cutout hole until
to the end. (Figure 5)
2. Using the supply screws (4 × 30) to secure the
source unit. (Figure 5)
3. Using support strap to secure the source unit
on the back side by supply M5 nut. (Figure 5)
4. Attach the side covers to the source unit.
(Figure 5)
1. Insérez l’appareil pilote jusqu’au bout dans
l’orifice découpé. (Figure 5)
2. Utilisez les vis fournies (4 × 30) pour fixer
l’appareil pilote. (Figure 5)
3. Utilisez la patte de support pour fixer l’appareil
pilote sur le panneau arrière à l’aide de
l’eecrou M5 fourni. (Figure 5)
4. Fixez les couvercles latéraux sur l'appareil
pilote. (Figure 5)
1. Inserte la unidad fuente en el orificio hasta el
fondo. (Figura 5)
2. Utilizando los tornillos suministrados (4 × 30),
asegure la unidad fuente. (Figura 5)
3. Utilizando el tirante de soporte, fije la unidad
fuente en la parte posterior con la tuerca M5
suministrada. (Figura. 5)
4. Fije las cubiertas laterales a la unidad fuente.
(Figura 5)
1. Inserire l’unità di fonte nel foro tagliato fino in
fondo. (Figura 5)
2. Usare le viti in dotazione (4 x 30) per fermare
l’unità di fonte. (Figura 5)
3. Usare la cinghia di sostegno per fissare l’unità
di fonte sul retro col dado M5 in dotazione.
(Figura 5)
4. Applicare i coperchi laterali all’unità di fonte.
(Figura 5)
■Dimensioni di montaggio dello stereo
marittimo
Usare la mascherina in dotazione per tagliare il
foro e trapanare i fori. (Figura 4)
INSTALLING THE SOURCE UNIT / INSTALLATION DE L’APPAREIL PILOTE
INSTALACIÓN DE LA UNIDAD FUENTE / INSTALLAZIONE DELL’UNITÀ
2.
Installation/Wire Connection Guide / Manuel d’installation et de connexion
Guía de instalación/conexión de cables / Guida all’installazione/collegamento dei fili
1. Read the instructions carefully.
2. This unit is designed for use in marine
applications with a 12V power supply, negative
ground.
3. Be sure to disconnect the battery’s “-”
terminal before beginning the installation. This
is to prevent short-circuiting. (Figure 1)
4. Prepare all articles necessary for installing the
source unit before beginning.
5. Install the unit within 30° of the horizontal
plane. (Figure 2)
6. To avoid liquid damage to the internal
components, take caution in selecting an
appropriate mounting location. Areas below
cup holders and those in contact with direct
splash must be avoided.
7. If any modification to the boat is required, such
as drilling holes, etc., consult your boat dealer
or manufacturer beforehand.
8. Use the included screws for installation. Using
other screws can result in damege. (Figure 3)
English
1. Lisez attentivement les instructions.
2. L’appareil est conçu pour les applications
marines avec alimentation de 12 V à masse
négative.
3. Raccordez bien la borne “-” de la batterie
avant de procéder à l'installation. Ceci a pour
but d'éviter les courts-circuits. (Figure 1)
4. Préparer tous les articles nécessaires à
l’installation de l’appareil pilote avant de
commencer.
5. Installez l’appareil dans un rayon de 30°
maximum par rapport à l’horizontale. (Figure
2)
6. Pour éviter tout dommage par liquide des
composants internes, faites attention lors de la
sélection de l’emplacement de montage.
Evitez les zones situées sous les porte-verre
et celles en contact avec les éclaboussures
directes.
7. Si vous devez modifier le bateau, par exemple
en perçant des trous, etc., consultez au
préalable le revendeur ou le fabricant du
bateau.
8. Utilisez les vis fournies pour l’installation.
L’utilisation d’autres vis risque d’entraîner des
dommages. (Figure 3)
Français
1. Lea cuidadosamente las instrucciones.
2. Esta unidad ha sido diseñada para utilizarse
en embarcaciones con fuente de alimentación
de 12 V con negativo a masa.
3. Antes de comenzar la instalación, cerciórese
de desconectar el terminal “-” de la batería.
Esto es para evitar cortocircuitos. (Figura 1)
4. Antes de comenzar, prepare todos los
artículos necesarios para la instalación de la
unidad fuente.
5. Instale la unidad dentro de un ángulo de
inclinación de 30° del plano horizontal. (Figura
2)
6. Para evitar el daño que podrían provocar los
líquidos en los componentes internos, tenga
cuidado al elegir la ubicación de montaje
apropiada. Evite lugares situados debajo de
portavasos y expuestos a salpicaduras.
7. Si es necesario realizar cualquier modificación
en la embarcación, como taladro, etc.,
consulte con antelación al proveedor o al
fabricante de la misma.
8. Para la instalación, utilice los tornillos
suministrados. La utilización de otros podría
resultar en daños. (Figura 3)
1. Leggere attentamente le istruzioni.
2. Questa unità è stata progettata per l’uso in
applicazioni marittime con una fonte di alimentazione
da 12 V a massa negativa.
3. Assicurarsi di scollegare il terminale “-” della batteria
prima di iniziare l’installazione. Questo serve ad
evitare cortocircuiti. (Figura 1)
4. Preparare tutti gli elementi necessari per
l’installazione dell’unità di fonte prima di cominciare.
5. Installare l’unità entro 30° dal piano orizzontale.
(Figura 2)
6. Per evitare danni ai componenti interni causati da
liquidi, fare attenzione nel selezionare una posizione
di montaggio appropriata. Le aree sotto portabicchieri
e quelle in contatto con spruzzi diretti vanno evitate.
7. Se sono necessarie modifiche alla barca, come
trapanatura di fori, ecc., consultare prima il rivenditore
o fabbricante della barca.
8. Usare le viti in dotazione per l’installazione. L’uso di
altre viti può causare danni. (Figura 3)
Español Italiano
Max. 5/16" (8 mm)
Max. 5/16" (8 mm)
Máx. 5/16" (8 mm)
Massimo. 5/16" (8 mm)
Chassis / Châssis / Chassis / Chassis
Damage
Endommagé
Dañado
Danno
Figure 2 / Figure 2 / Figura 2 / Figura 2 Figure 3 / Figure 3 / Figura 3 / Figura 3
Chassis / Châssis / Chassis / Chassis
Max. 30°/30° max./
30° como máximo/ Mass. 30°
English Français Español Italiano
English Français Español Italiano
M5 Nut/Écrou M5/
Tuerca M5/Dado M5
M5 Nut/
Écrou M5/
Tuerca M5/
Dado M5
Support Strap/
Patte de support/
Tirante de soporte/
Cinghia di sostegno
Source unit/
Appareil pilote/
Unidad fuente/
Unità di fonte
Stud Bolt/
Goujon fileté/
Perno prisionero/
Prigioniero
Side Covers/Couvercles latéraux/
Cubiertas laterales/Coperchi laterali
4 × 30 Screws/Vis 4 × 30/
Tornillos 4 × 30/Viti 4 × 30
4 × 30 Screws/Vis 4 × 30/
Tornillos 4 × 30/Viti 4 × 30
Rubber Gasket/Joint en caoutchouc/
Empaquetadura de goma/Guarnizione in gomma
Support Strap/Patte de support/
Tirante de soporte/Cinghia di sostegno
Figure 5 / Figure 5 / Figura 5 / Figura 5
Note:
Confirm that the rubber gasket is fastened securely to the base panel.
Remarque :
Assurez-vous que le joint en caoutchouc est fermement fixé sur le panneau de base.
Nota:
Confirme que la empaquetadura de goma esté fijada con seguridad al panel de la
base.
Nota:
Controllare che la guarnizione in gomma sia fermata bene al pannello di base.
CAUTION
Drill appropriately prepared holes at the 6 places for fixing the screw depending on
the materials and plate thickness of the panel.
ATTENTION
Forez de façon adéquate les trous préparés aux 6 endroits pour la fixation des vis,
en tenant compte des matériaux et de l’épaisseur de la plaque du panneau.
PRECAUCIÓN
Perfore los orificios preparados apropiadamente en 6 lugares para fijar el tornillo,
dependiendo de los materiales y del espesor de la chapa del panel.
ATTENZIONE
Trapanare i fori nei sei punti predisposti per le viti a seconda del materiale e dello
spessore del pannello.
WIRE CONNECTIONS / CONNECTIQUE / CONEXIÓN DE CABLES / CONEXIONES
6.
Clarion Co., Ltd.
Français
1. Be sure to turn the power off when wiring.
2. Be particularly careful where you route the
wires.
Keep them well away from the engine,
exhaust pipe, etc. Heat may damage the
wires.
3. If the fuse should blow, check that the wiring
is correct.
If it is, replace the fuse with a new one with
the same amperage rating as the original one.
4. To replace the fuse, open the lock on the
source unit side, remove the old fuse and
insert the new one. (Figure 6)
*There are various types of fuse cases. Do
not let the battery side terminal touch other
metal parts.
CAUTIONS ON WIRING / PRÉCAUTIONS AU SUJET DES CONNEXIONS
PRECAUCIONES PARA LA CONEXIÓN DE CABLES / PRECAUZIONI RIGUARDANTI IL CABLAGGIO
3.
EspañolFrançaisEnglish Italiano
1. Assicuratevi di spegnere la corrente prima di
collegare i fili.
2. Fate particolare attenzione quando sistemate i
fili.
Teneteli lontani dal motore, dalla marmitta,
ecc. Il calore potrebbe danneggiare i fili.
3. Nel caso in cui il fusibile dovesse saltare,
controllate che il cablaggio sia corretto.
4. Per sostituire il fusibile, aprire il blocco sul lato
dell’unità di fonte, rimuovere il fusibile vecchio
e inserire uno nuovo. (Figura 6)
*Esistono vari tipi di portafusibile. Evitare che
il terminale del lato batteria venga in contatto
con parti metalliche.
1. Do not open the case. There are no user
serviceable parts inside. If you drop anything
into the unit during installation, consult your
store of purchase.
2. Use a soft, dry cloth to clean the case. Never
use hard cloth, thinner, benzen, alcohol, etc.
For tough dirt, apply a little cold or warm water
to a soft cloth and wipe off the dirt gentry.
GENERAL CAUTIONS / PRÉCAUTIONS GÉNÉRALES / PRECAUCIONES GENERALES / PRECAUZIONI GENERALI
4.
EspañolFrançaisEnglish Italiano
1. Ne pas ouvrir le coffret. Il n’y a pas de pièces
réparables par l’utilisateur à l’intérieur de
l’appareil. Si un objet est tombé dans
l’appareil pendant l’installation, consulter le
magasin de l’achat.
2. Utiliser un chiffon doux et sec pour nettoyer le
coffret, ne jamais utiliser un chiffon rigide, un
diluant, du benzène, de l’alcool, etc. Pour
enlever la saleté tenace, appliquer un peu
d’eau froide ou tiède sur un chiffon doux et
essuyer doucement la saleté.
1. No abra la caja. En el interior no hay piezas
que pueda reparar el usuario. Si cae algo
dentro de la unidad durante la instalación,
consulte al establecimiento donde hizo la
adquisición.
2. Para limpiar la caja, utilice un paño suave y
seco. no use nunca un paño duro, diluidor de
pintura, benceno, alcohol, etc. Para la
suciedad resistente, aplique un poco de agua
fría o caliente a un paño suave y frote
suavemente la parte sucia.
IMPORTANT:
Improper installation may cause damage to your
unit or boat. If you do not have the appropriate
experience, consult a qualified installer. Cutting
chassis wire leads voids the warranty.
IMPORTANT:
Une installation incorrecte peut endommager
l’appareil ou le véhicule. Si l’on ne possède pas
les connaissances requises, consulter un
installateur qualifié. Couper le fil du châssis
annule la garantie.
IMPORTANTE:
La instalación inapropiada puede causar daños
en su unidad o su automóvil. Si usted no
posee la experiencia apropiada, consulte a un
instalador cualificado. El corte de los
conductores de puesta a masa (carrocería)
anulará la garantía.
SAMPLE SYSTEMS / EXEMPLES DE SYSTÉMES / EJEMPLOS DE SISTEMAS / ESEMPIO DEL SISTEMA
5.
EspañolFrançaisEnglish Italiano
1Source unit
2RCA extension cable (sold separately)
34-Channel power amplifier
4Front speakers
5Rear speakers
6CeNET extension cable
7Wired remote control unit
8Sirius
9CD changer
0Extarnal unit
English
1Appareil pilote
2Câble de rallonge RCA (vendu séparément)
3Amplifícateur de puissance 4 canaux
4Haut-parleurs avant
5Haut-parleurs arrière
6Câble d'extension CeNET
7Télécommande à fil
8Sirius
9Changeur de CD
0Appareil externe
8
9
4
5
3
1
7
6
2
2
0
EspañolFrançaisEnglish Italiano
1. Non aprire il rivestimento. All’interno non
esistono parti riparabili dall’utilizzatore. Se
qualcosa cade nell’apparecchio durante
l’installazione, consultare il negozio di
acquisto.
2. Usare un panno morbido asciutto per pulire il
rivestimento. Non usare mai panni ruvidi,
solvente, benzina, alcool, ecc. Per sporco
resistente, applicare un poco di acqua fredda
o tiepida ad un panno morbido e togliere lo
sporco delicatamente.
IMPORTANT:
Un’installazione impropria può causare danni
all’apparecchio o alla barca. Se non si ha
l’esperienza necessaria, consultare un tecnico
qualificato. Il taglio del filo del telaio annulla la
garanzia.
Español
1Unidad fuente
2Cable de extensión RCA
3Amplificador de potencia de 4 canales
4Altavoces delanteros
5Altavoces traseros
6Cable prolongador CeNET
7Unidad de control remoto alámbrica
8Sirius
9Cambiador de discos compactos
0Unidad externo
Italiano
1Unità di fonte
2Cavo di prolunga RCA
3Amplificatore di potenza a 4 canali
4Altoparlanti anteriori
5Altoparlanti posteriori
6Cavo di prolunga CeNET
7Unità di telecomando collegato via cavo
8Sirius
9Cambiatore CD
0Unità esterna
DIN CORD
Connect to external wired Remote Control Unit
CORDON DIN
Se raccorde à la télécommande à fil externe
CABLE DIN
Conéctelo al controlador remoto alámbrico externo
CAVO DIN
Collegare al telecomando con fili esterno
To external amplifier
∗1 Leave the protective caps on wire terminals which are not connected.
CAUTION: Please make sure when connecting external power amplifier, that you properly, to the
boat chassis, ground the amplifier. If this is not done, severe damage to the source
unit may happen.
Vers l’amplificateur externe
∗1 Laisser les capuchons de protection sur les bornes qui ne sont pas connectées.
ATTENTION: Lorsque vous raccordez un ampli de puissance externe, faites bien attention à mettre
correctement l'amplificateur à la masse sur le châssis de la bateau. Sinon, vous
risquez d'endommager gravement l'appareil pilote.
Hacia el amplificador externo
∗1 Deje el capuchón protector en los cables que no estén conectados.
PRECAUCIÓN: Cuando conecte un amplificador de potencia externo, cerciórese de ponerlo
adecuadamente a masa en el chasis de su bote. Si no lo hiciese, la unidad fuente
podría dañarse seriamente.
All’amplificatore esterno
∗1 Lasciare i cappucci protettivi sui terminali filo non utilizzati.
CAUTELA: Assicurarsi, quando si collega l’amplificatore esterno, di collegare correttamente a
massa l’amplificatore esterno al telaio della barca. Altrimenti si possono verificare seri
danni all’unità di fonte.
■ Rear Layout
■ Disposition arrière
■ Disposición trasera
■ Disposizione sul retro
Connect to remote turn-on lead of amplifier.
Brancher au fil de mise sous tension télécommandable
de l’amplificateur.
Conéctelo al conductor de conexión automática de la
alimentación del amplificador.
Collegare al cavo di accensione telecomandata dell’amplificatore.
Connect to vehicle chassis ground.
Brancher à la terre du châssis du véhicule.
Conéctelo a una parte metálica del chasis del vehículo.
Collegare alla massa telaio del veicolo.
Yellow wire (Memory back-up lead)
Fil jaune (fil de soutien mémoire)
Conductor amarillo (Conductor de protección de la memoria)
Filo giallo (cavo di sostegno memoria)
Red wire (Power lead)
Fil rouge (fil d’alimentation)
Conductor rojo (Conductor de alimentación)
Filo rosso (cavo di alimentazione)
Blue/White wire (Amplifier turn-on lead)
Fil bleu/blanc (fil de mise sous tension télécommandable de l’amplificateur)
Conductor azul/blanco (Conductor de conexión de la alimentación del amplificador)
Filo blu/bianco (cavo di accensione amplificatore)
Black wire (Ground lead)
Fil noir (fil de terre)
Conductor negro (Conductor de puesta a masa)
Filo nero (filo di massa)
Connect directly to battery.
Brancher directement à la batterie.
Conéctelo directamente a la batería.
Collegare direttamente alla batteria.
Accessory 12 V
Accessoire 12 V
Accesorio 12 V
Accessorio 12 V
Fuse (15A)
Fusible (15A)
Fusible (15 A)
Fusibile (15 A)
Fuse (1A)
Fusible (1A)
Fusible (1A)
Fusibile (1 A)
Front Right
Avant droit
Delantero derecho
Anteriore destro
Front Left
Avant gauche
Delantero izquierdo
Anteriore sinistro
Rear Right
Arrière droit
Trasero derecho
Posteriore destro
Rear Left
Arrière gauche
Trasero izquierdo
Posteriore sinistro
Right
Droit
Derecho
Destro
Left
Gauche
Izquierdo
Sinistro
Gray / Gris / Gris / Grigio
White / Blanc / Blanco / Bianco
Purple / Pourpre / Púrpura / Viola
Green / Ver t / Verde / Verde
Gray/ Black / Gris/noir / Gris/negro /
Grigio/Nero
Purple/Black / Pourpre/noir / Púrpura/negro /
Viola/Nero
Green/Black / Vert/noir/ Verde/negro /
Verde/Nero
Gray / Gris / Gris / Grigio
Gray/Black / Gris/noir / Gris/negro /
Grigio/Nero
White / Blanc / Blanco / Bianco
White/Black / Blanc/noir / Blanco/negro /
Bianco/Nero
Purple / Pourpre / Púrpura / Viola
Purple/Black / Pourpre/noir / Púrpura/negro /
Viola/Nero
Green / Ver t / Verde / Verde
Green/Black / Vert/noir/ Verde/negro /
Verde/Nero
Not used.
Insulate each wire.
Inutilisé.
Isoler chaque fil.
No se utiliza.
Aísle todos los conductores.
Non usato.
Isolare ciascun filo.
16-Pin Connector Extension Lead
(attached to the source unit)
Fil prolongateur-connecteur 16 broches
(attaché sur l’appareil pilote)
Cable prolongador de 16 contactos
(fijado a la unidad fuente)
Cavo di prolunga connettore a 16 piedini
(applicato all’unità di fonte)
White/Black / Blanc/noir / Blanco/negro /
Bianco/Nero
4-Speaker system
Système à 4 haut-parleurs
Sistema con 4 altavoces
Sistema a 4 diffusori
2-Speaker system
Système à 2 haut-parleurs
Sistema con 2 altavoces
Sistema a 2 diffusori
or
ou
o
o
3
4
5
6
9
0
1
2
7
8
English Français Español Italiano
English Français Español Italiano
Note:
Use a CeNET extension cable that is less than 20 m in length. (including the Y-adapter CCA-519.)
Remarque:
Utiliser un câble d'extension CeNET inférieur à 20 m de long (en comptant aussi l'adaptateur Y CCA-519).
Nota:
Utilice un cable prolongador CeNET de menos de 20 m de longitud (incluyendo el adaptador en Y CCA-519).
Nota:
Usare un cavo di prolunga CeNET di lunghezza inferiore a 20 metri (incluso l’adattatore a Y CCA-519).
No. Description
1ANTENNA
2CeNET input
3FRONT RIGHT Grey (Red)
4FRONT LEFT Grey (White)
5REAR RIGHT Black (Red)
6REAR LEFT Black (White)
7AUX INPUT RIGHT Red (Red)
8AUX INPUT LEFT Red (White)
9NON FADER RIGHT Purple (Red)
0NON FADER LEFT Purple (White)
English Français
No. Description
1ANTENNE
2Entrée CeNET
3AVANT DROIT Gris (Rouge)
4AVANT GAUCHE Gris (Blanc)
5ARRIERE DROIT Noir(Rouge)
6ARRIERE GAUCHE Noir (Blanc)
7ENTREE AUX droite (Rouge)
8ENTREE AUX gauche (Blanc)
9NON FADER DROIT Pourpre (Rouge)
0NON FADER GAUCHE Pourpre (Blanc)
Español
No. Descripción
1ANTENA
2Entrada de CeNET
3DELANTERO DERECHO Gris (Rojo)
4DELANTERO IZQUIERDA Gris (Blanco)
5TRASERO DERECHO Negro (Rojo)
6TRASERO IZQUIERDA Negro (Blanco)
7Entrada auxiliar (AUX INPUT) del canal derecho
(Rojo)
8Entrada auxiliar (AUX INPUT) del canal izquierdo
(Blanco)
9SIN BALANCE DELANTERO-TRASERO
DERECHO Púrpura (Rojo)
0SIN BALANCE DELANTERO-TRASERO
IZQUIERDO Púrpura (Blanco)
No. Descrizione
1ANTENNA
2Ingresso CeNET
3ANTERIORE DESTRO Grigio (rosso)
4ANTERIORE SINISTRO Grigio (bianco)
5POSTERIORE DESTRO Nero (rosso)
6POSTERIORE SINISTRO Nero (bianco)
7AUX INPUT destro (rosso)
8AUX INPUT sinistro (bianco)
9NON FADER destro, viola (rosso)
0NON FADER sinistro, viola (bianco)
Italiano
Fuse case
Boîtier à fusible
Caja de fusible
Port a fusibile
Figure 6 / Figure 6 / Figura 6 / Figura 6
Fuse
Fusible
Fusible
Fusibile
1. S’assurer de mettre l’appareil hors circuit
avant de faire le câblage.
2. Faire particulièrement attention lors de
l’acheminement des fils.
Les éloigner du moteur, des tuyaux
d’échappement, etc. La chaleur risque
d’endommager ces fils.
3. Si le fusible saute, vérifier si le câblage est
correct.
Si le fusible est grillé, le remplacer par un
fusible neuf de même ampérage que le fusible
d’origine.
4. Pour remplacer le fusible, ouvrir le loquet sur
le côté de l’appareil pilote, retirer l’ancien
fusible et insérer le fusible neuf. (Figure 6)
*Il existe plusieurs types de boîtiers à
fusibles. Ne pas laisser la borne de batterie
entrer en contact avec les autres pièces
métalliques.
1. Antes de hacer las conexiones, asegúrese de
desconectar la alimentación de la unidad.
2. Sea especialmente cuidadoso al dirigir y fijar
los cables.
manténgalos alejados del motor, tubo de
escape, etc. El calor puede dañar los cables.
3. Si el fusible se quema, revise las conexiones.
Si está quemado, reemplace el fusible por otro
nuevo con el mismo valor de amperaje que el
original.
4. Para reemplazar el fusible, abra la tapa de la
unidad fuente, retire el fusible antiguo e instale
otro nuevo. (Figura 6)
*Existen distintos tipos de cajas de fusibles.
no permita que el terminal del lado de la
batería quede en contacto con otras partes
metálicas.

Navigation menu
