The Quiet One

Use and Care Manual

Read and save these instructions

ON-COUNTER

Speed Pulse

STAR T

STOP

61 2 3 4 5

Speed Pulse

STAR T

STOP

61 2 3 4 5

IN-COUNTER

ALL MODELS

ENGLISH

I

ESPAÑOL

I

FRANÇAIS

CONTENTS

English .............................................................................................................................1

Español ........................................................................................................................ 31

Français ....................................................................................................................... 61

Important Safeguards ..................................................................................... 4

General Instructions .......................................................................................... 6

Control Panel ............................................................................................................8

Programming .........................................................................................................10

Programming Pre-Set Buttons

Programming Custom Chip

Resetting Pre-Set Buttons

Recipe Options

Machine Assembly ............................................................................................14

Compact Cover

Lid

Blade Assembly

Installation ...................................................................................................................18

Caring for your Machine ............................................................................. 20

Troubleshooting ................................................................................................ 22

Warranty ................................................................................................................... 24

Parts List ................................................................................................................... 28

Product Specifications ................................................................................30

IMPORTANT SAFEGUARDS

1. Read all instructions.

2. To protect against risk of electrical shock, do not put motor base in

water or other liquid.

3. Close adult supervision is necessary when machine is used by or near children.

4. Unplug the power cord from the wall outlet when the Vitamix® machine is not in use,

before disassembling, when putting on or taking o parts, and before cleaning, other

than washing the container.

5. Never come in contact with moving parts, especially the blades.

6. Do not operate any machine that malfunctions, has a damaged cord or plug, has

been dropped or is damaged in any manner. If you purchased your equipment in

the U.S.A., call Vitamix Technical Support, (800) 886.5235 for examination, repair,

possible replacement, or electrical or mechanical adjustment. If you purchased

outside of the U.S.A., please contact your local authorized Vitamix Distributor,

or contact the Vitamix International Division at +1 (440) 782.2450 or email:

international@vitamix.com for a distributor near you.

7. Do not use attachments not recommended or sold by Vitamix. Doing so will

void the warranty. Alteration or modification of this product in any form is not

recommended as such may result in bodily injury.

8. Do not use outdoors.

9. Do not let the power cord touch hot surfaces or hang over edge of table or counter.

10. Do not place the machine on or near a hot gas or electrical burner,

in a heated oven, or allow machine to touch hot surfaces.

External heat sources can damage the machine.

11. Keep hands and utensils out of container while motor is running to prevent the

possibility of severe personal injury and/or damage to the Vitamix machine.

A rubber spatula may be used, but only when the Vitamix machine is not running.

12. WARNING: Blades are sharp. Handle carefully.

• Never try to remove the blades while container is sitting on the motor base.

• Do not operate with loose, nicked or damaged blades – replace immediately.

• To reduce the risk of personal injury, never place blade assembly on motor base

without the Vitamix container properly attached.

13. The maximum capacity is equivalent to the ounces (liters) listed on the container,

i.e., 48 oz. / 1,4 L, and is substantially less with thick mixtures.

14. Always operate the Vitamix machine with the lid in place and securely attached.

15. Display window area will scratch when contacted with a scouring pad or sharp

object. Use a soft cloth to wipe the control panel area clean.

16. The machine cannot be cleaned with a water jet.

17. It is recommended that for a 120 V installation, you have at least one

20 amp outlet per machine, available within 6 ft. / 1,8 m of the Vitamix.

220 V and 100 V units require a dedicated line. Consult an electrician

for proper electrical needs.

18. CAUTION: Turn power o or unplug the machine before touching movable parts.

Shut o power switch at night or whenever machine will be left unattended.

4

WARNINGS!

Three-prong adapters are not to be used in Canada.

IMPORTANT NOTES!

The instructions appearing in this Use and Care Manual cannot cover every possible

condition and situation that may occur. Common sense and caution must be

practiced when operating and maintaining any appliance.

FIGURE A FIGURE B

Save These Safety Instructions

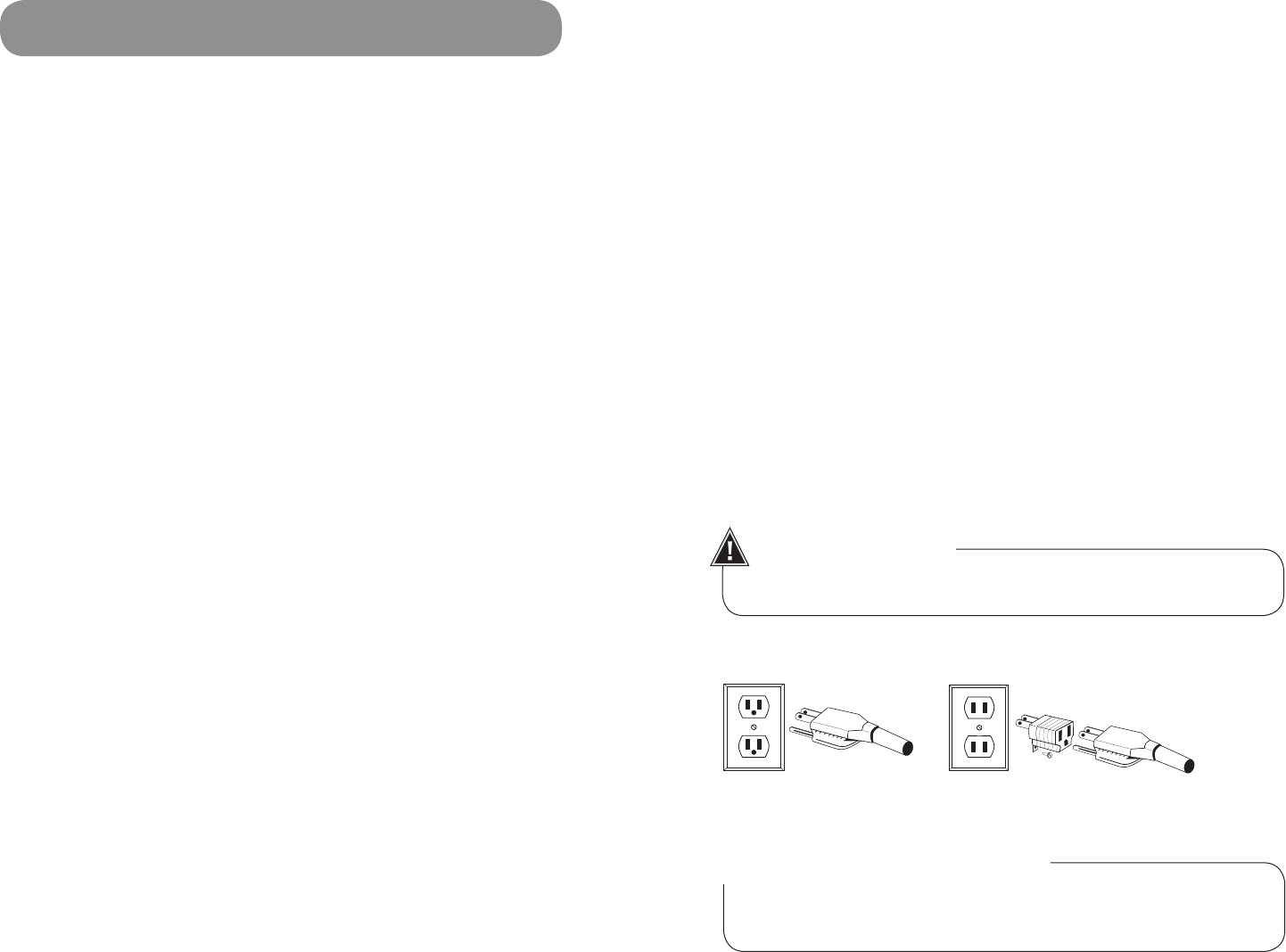

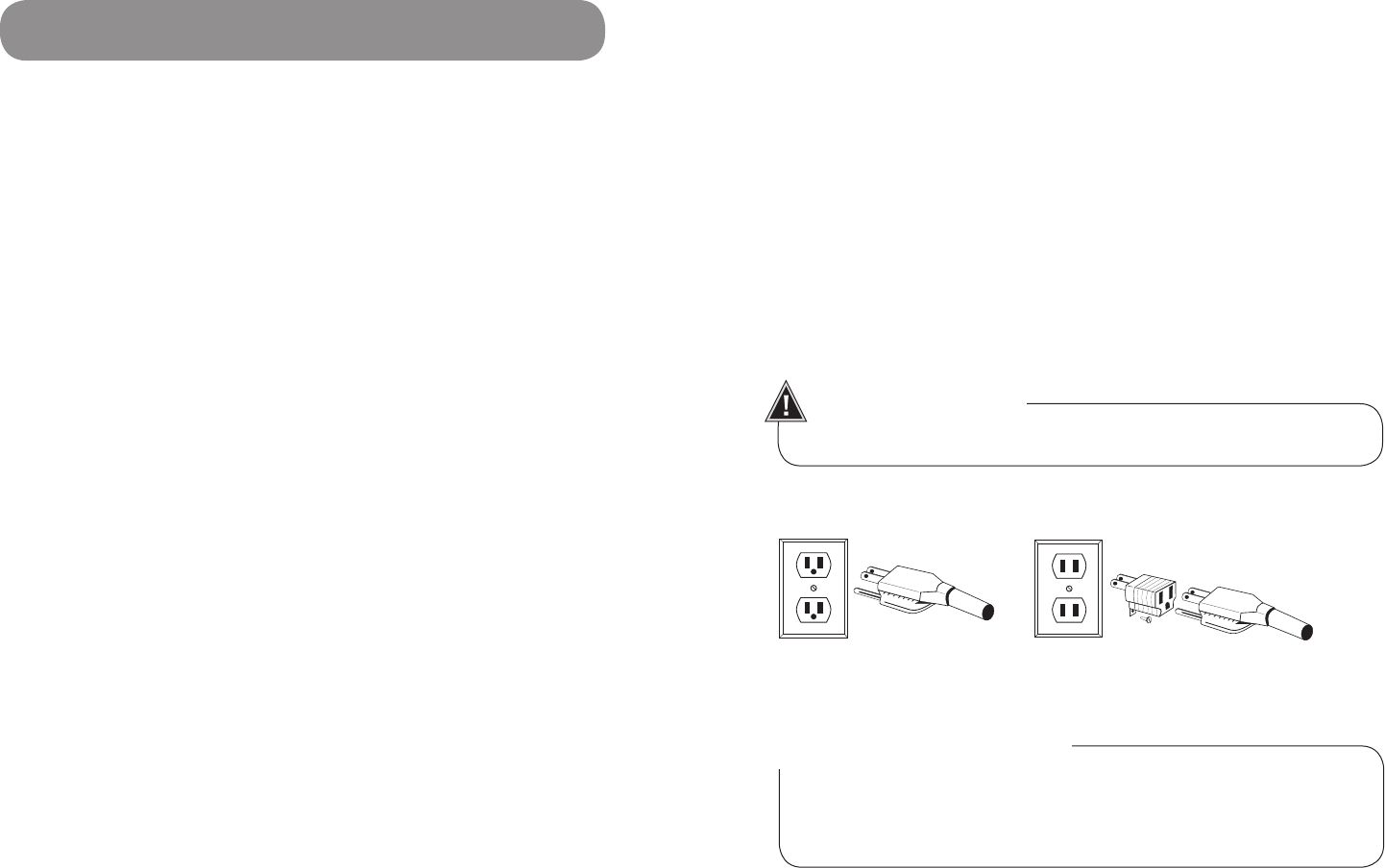

• The Vitamix blender’s U.S.A. power cord comes equipped with a three-prong

(grounding) plug which mates with a standard three-prong wall outlet (Figure A).

This cord will vary for countries outside the United States of America.

• Adapters (Figure B) are available for two-prong outlets. Do not cut or remove the

third (ground) prong from the plug or power cord.

• Consult your electrician if you are not sure if the wall outlet is grounded through the

building wiring. With a properly grounded two-prong wall outlet, ground the machine

by attaching the tab on the adapter to the wall outlet cover by means of the screw in

the center of the cover (Figure B).

5

GENERAL INSTRUCTIONS

Instructions for using the Pre-Set Program Buttons

The following is the basic settings of the six Pre-Set buttons for The Quiet One®.

These programs, numbered 1 through 6, are blending cycles designed for the most

commonly made drinks. Depending on the viscosity of the drink you are creating,

selecting one of the Pre-Set programs will run the machine for a full cycle. The

machine will stop by itself when the cycle is complete. A cycle varies in speed and

length. Your machine’s Pre-Set options may dier due to program revisions or due

to the dierence of recipes, your results may also vary.

BUTTON 1: General Purpose / Smoothie – blends smoothies and thin drinks

consisting of juice and ice to a creamy consistency. (:18)

BUTTON 2: Double Smoothie – blends similar drinks to that of button 1 but

at larger volumes. (:18)

BUTTON 3: Frozen Coee and Juices – blends light coee drinks to a

creamy consistency. (:18)

BUTTON 4: Ice Cream Drinks – blends drinks containing hard ice cream to

a thick shake consistency. (:28)

BUTTON 5: Double and hard-to-blend ice cream drinks. (:20)

BUTTON 6: Thick Hard-to-blend Smoothie – blends thick frozen fruit & hard

ingredients for a thick but consistent smoothie. (:28)

Blending Tips

1. Place liquids and soft foods in the container first, solid items and ice last.

Although not necessary for processing, you may want to cut or break food into

smaller pieces for more precise measuring of ingredients. Thawed or partially

thawed fruit is recommended.

2. As a general rule, compared to other blenders, you do not need as much

ice to make an equally frozen drink in The Quiet One®. If your recipe

freezes up, try reducing the amount of ice.

3. Set the container on the motor base by aligning it over the centering pad

anchored to the base. (Motor must be completely stopped before positioning

container.) Containers are not to be used for hard, dry materials. Avoid running

your machine with the container empty.

4. Always use a lid that is securely attached when blending.

5. Plug the machine into the nearest outlet (if unplugged). Press the

On/Off switch to on. Select desired programmed setting by pressing

any of the Pre-Set buttons 1 through 6. The machine will immediately

begin to cycle through the selected program and turn off when the

program is complete. (NOTE: Each button has a different pre-selected

combination of speed and length for blending.)

6

6. Once one of the six Pre-Set program buttons is pushed, the machine will start and

stop automatically. By pressing another Pre-Set button, the machine will stop the

blending cycle.

7. When the cycle is complete, the blender stops. Wait until blades come to a

complete stop before removing the lid and/or container from the motor base.

8. Remove the container, pour, garnish and serve the drink.

9. Press the On/O power switch to o when not in use.

Maintenance Tips

• Never bang the container against a surface to loosen the ingredients.

Remove the container from the base and use a rubber spatula to remove

thick mixtures from the bottom of your container.

• Never shake or rattle a container while in use.

• Never remove the container before the machine has come to a complete stop.

• Never start the motor before the container is in place.

WARNINGS!

•Turn power o or unplug the machine before touching movable parts.

Shut o power switch at night or whenever machine will be left unattended.

• If you detect a change in the sound of the machine or if a hard or foreign object

comes into contact with the blades, do not serve the drink. Inspect your blade

assembly for loose, nicked or missing parts. If parts are loose, missing, or nicked,

replace with new blade assembly. (See page 17.)

IMPORTANT NOTES!

•Check your blades daily for loose, nicked or missing parts. If you find something

is loose, nicked or missing, replace the blade assembly before use (see page 17).

Do not tighten hex-headed screw (on top of blade assembly). If loose, replace

blade assembly immediately.

•The instructions appearing in this Use and Care Manual cannot cover every

possible condition and situation that may occur. Common sense and caution must

be practiced when operating and maintaining any appliance.

• On all units, the built-in thermal protector keeps track of how hot the motor gets

and will warn the user and eventually shut down the motor if the motor is overheating.

When overheated, the display will instruct the user to remove the container and

run the machine until cool. This takes about two minutes. See page 23, “Cooling the

Motor,” for complete instructions. When the thermal protector shuts the motor o,

review your processing techniques and your instructions. Your recipes may be too

thick or have too much material in them. Consider adding more liquid and consult

Vitamix® Customer Service or your local Vitamix Distributor for further assistance.

7

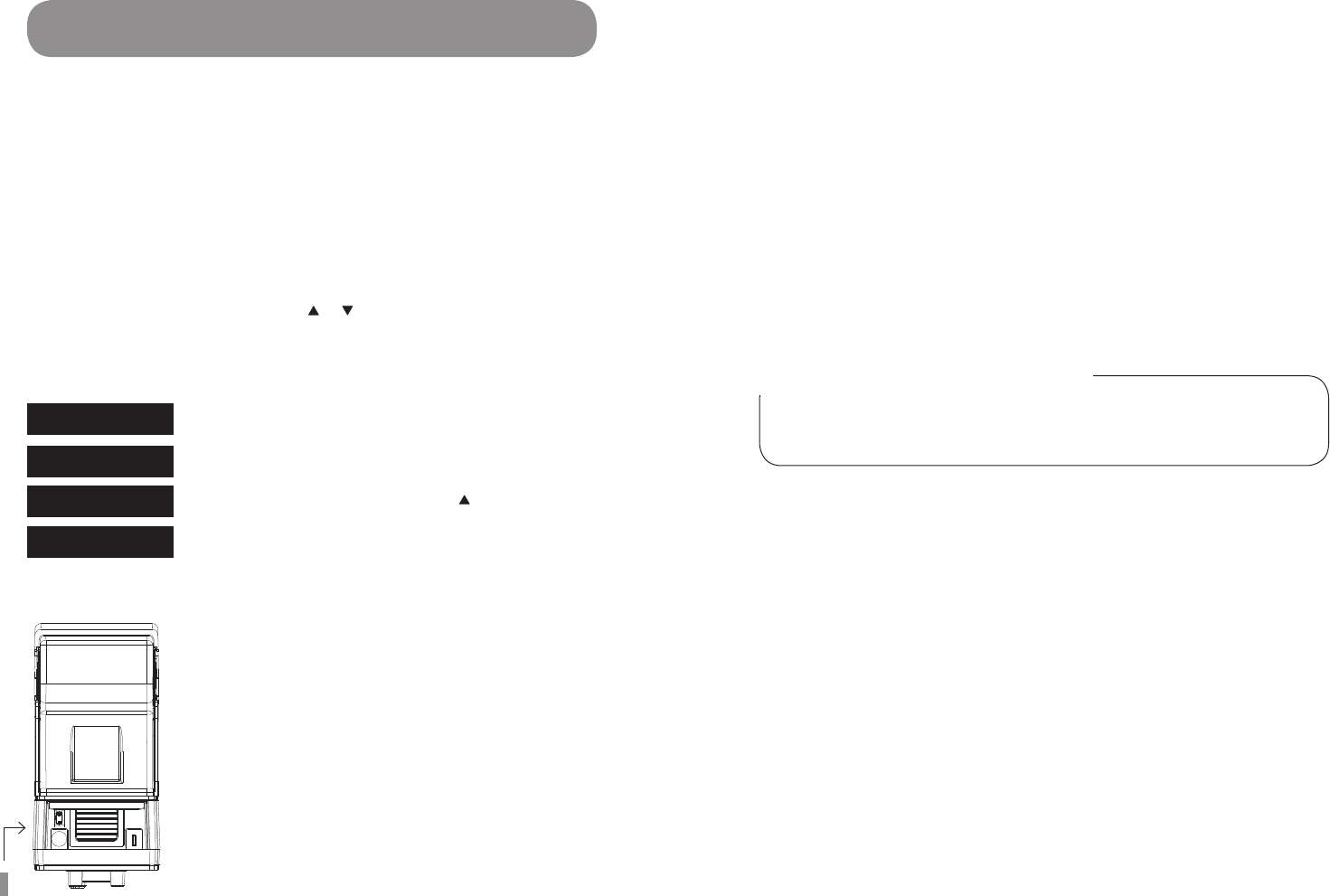

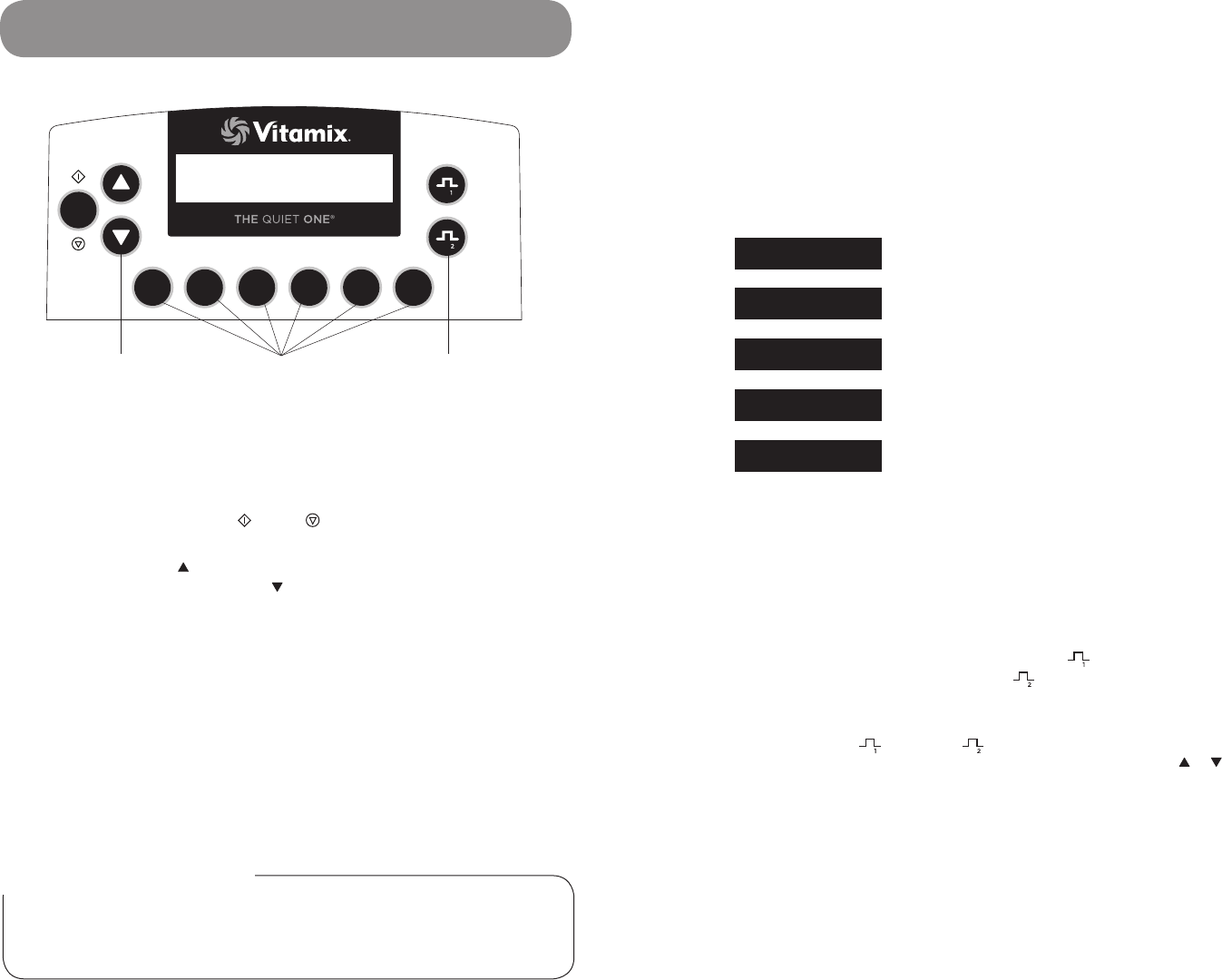

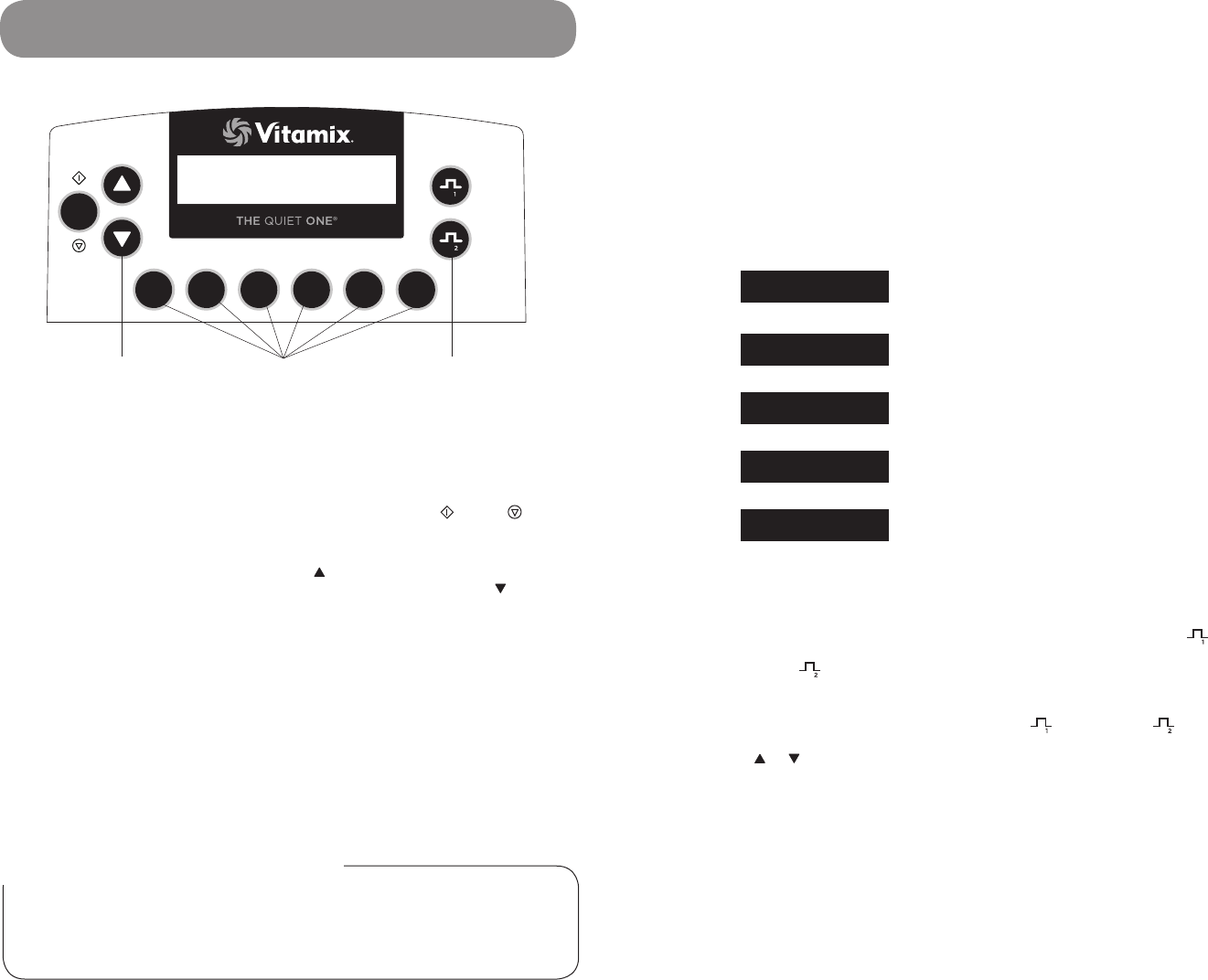

CONTROL PANEL

89

Speed Pulse

START

STOP

61 2 3 4 5

Speed Control Pre-Set Programs High/Low Pulse

On/O Power Switch: Located on the back of the motor base, the On/O switch

controls the power to the machine. While plugged in, switch to on to ready the

machine for blending. Shut o the power switch at night or whenever the machine

will be left unattended.

Start /Stop Button: Pressing Start( )/Stop( ) once starts and runs the machine

and turns the blade. Press Start/Stop button again to stop the machine and the blade.

Speed Buttons: Press the button to gradually increase the speed of the blade in

increments of 1%, up to 100%. Press the button to gradually decrease the speed

of the blade in increments of 1%, down to 7%. Speed is used to set the blending

speed of the Pulse buttons (see Instructions, page 9) and the Start/Stop button.

Pre-Set Program Buttons: These buttons, numbered 1 through 6, are

pre-programmed blending cycles designed for the most commonly made

drinks. Depending on the viscosity of the drink you are creating, pressing one of

the six Pre-Set program buttons will run the machine for a full cycle. The machine

will stop by itself when the cycle is complete. A cycle varies in speed and length;

see the Instructions on page 6 for a complete description of the range of each

Pre-Set button. Each button can be reprogrammed to any recipe through custom

programming or by reprogramming to any of the 34 available recipes. See page 10

for instructions on creating custom programming. Due to dierence of recipes, your

results may vary.

IMPORTANT NOTES!

Start/Stop Button: Pressing one of the Pre-Set program buttons, while the motor is

running, will stop the machine.

Speed Button: These settings will reset if the power is shut o.

Display Window: This area, depending on which button is pressed, displays

a variety of operation messages. A “Ready” message appears when there is

power to the machine.

Owner Controls: The owner control panel is accessible by activating the Power

Switch located on the back of the motor base while depressing button 2.

•Oncetheunitpowersup,thedisplaywillcyclethrough

three screens. The first indicates the current program

version. The second indicates which program is running on

the machine. The third will indicate the motor temperature

(NORM, WARM, HOT), and the total hours of operation,

including production and testing. This time can not be cleared.

Once this screen is reached, button 2 can be released.

•Depressbutton2within12secondstoscrollthrough

the menu settings.

•Therstpresswillrevealthetimer.Totaloperation

is recorded in hours, minutes and seconds; including

production and testing. This time cannot be cleared.

•Thesecondpresswillrevealthenameoftheprogramcontrollingthe

Pre-Set buttons. If you are using the Advance



settings, this will read

“VITA-MIX ADVANCE PROGRAM.”

•ThethirdpresswillrevealanoptiontoresetthePre-Setbuttonstothe

original factory settings.

Pulse Buttons: The pulse provides a quick increase or decrease in speed of the

blade when blending or refreshing a drink. Press to increase the motor to

speeds that range from 51%-100%. Press to decrease the motor speed down to

a range of 50%-7%. The Pulse button will override the running program as long as it

is depressed. Once released, the original program continues its cycle.

• The Pulse High ( ) and Low ( ) speed is set by using the Speed buttons.

To set, while pressing and holding a Pulse button, press the Speed or button until

the desired motor speed is reached. The pulse speed will remain at this setting until

changed again with the Speed buttons.

VITA-MIX CORP

VERSION #201

TEMP COUNT TOTAL

NORM 25 100

TIMER HR: MIN: SS

0: 10: 33

VITA-MIX ADVANCE

PROGRAM #201

1 TO OVERWRITE

CURRENT PROGRAM

PROGRAMMING

10 11

The Quiet One® is pre-programmed with an Advance® program which is optimized

for the Advance® container. The program can be customized by using the control

panel, or a programming chip or programmer software kit available from Vitamix®.

Call your distributor or customer service for more information.

Programming Pre-Set Buttons

1. Access the 34 stored programs by activating the power switch located on the back

of the motor base while depressing the High Pulse button. The display will say

“BUTTON SET UP”

2. Press the Speed or buttons to scroll through the “Recipe” numbers until you

reach the one you want. (For a description of each recipe, see page 12.)

3. Press the Pre-Set button that you want to program for the recipe selected.

For Example: If you wanted to program

button 1 with recipe #17:

1. After accessing the stored programs as described in step 1,

the display window will say “BUTTON SETUP.”

2. Press the Speed button until the screen displays “Recipe 17.”

3. Press the 1 button to apply Recipe 17.

4. Either continue programming the other five buttons or

press the High Pulse button to exit and continue blending.

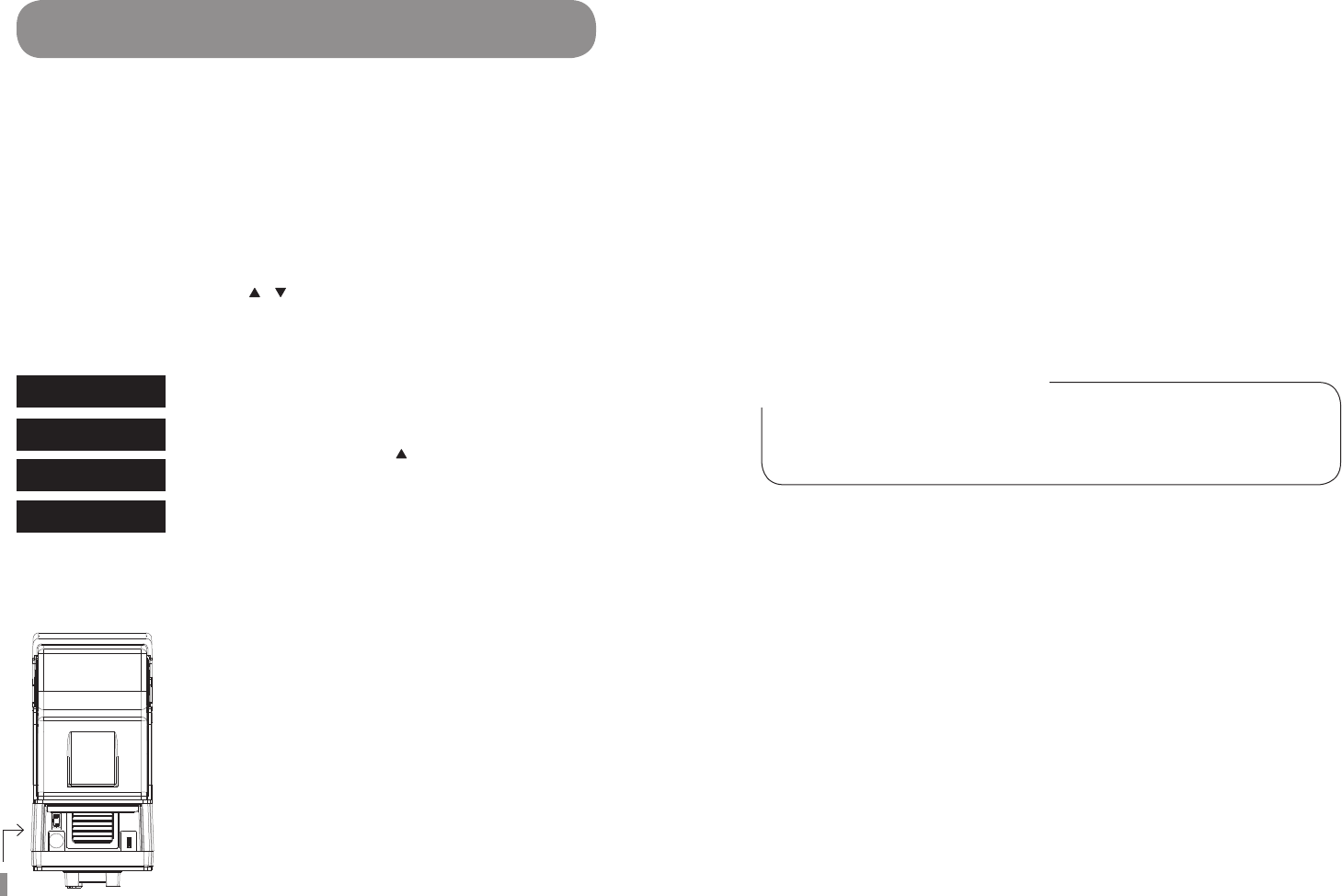

Programming your Machine

with a Custom Chip

1. Turn on the machine.

2. Remove the container and rotate the machine to the rear so

that you can see the programming port.

3. With the rear of the machine facing towards you, insert

the custom programmed chip (with the words, “THIS SIDE

FACING TO THE FRONT OF THE MACHINE” toward the left)

into the port located on the right hand side of the machine

opposite the On/O switch. Push gently until chip engages

into the port. The display window will read “NEW MODULE.”

4. Within 10 seconds, the six Pre-Set buttons will be

re-programmed and the display window will read

“Saved” then “Ready.”

5. Remove the programming chip, return it to the original

package and store in a safe, easily accessible spot.

6. Press one of the six Pre-Set buttons to reveal, in the display

window, the name of the program/drink.

BUTTON SET UP

RECIPE 1

BUTTON SET UP

RECIPE 17

BUTTON SET UP

RECIPE 17-------->1

READY

Custom Programmed Chip

Resetting the Pre-Set Buttons

to the original factory settings

1. Access the Owner Controls by activating the power switch located on

the back of the motor base while depressing button 2.

2. Once the unit powers up, it will cycle through three screens then stop on the motor

status screen. Depress button 2 again, within 12 seconds, to scroll through the

menu settings.

3. Scroll using button 2. The screen will display “1 TO OVERWRITE CURRENT

PROGRAM”. Depress button 1 to reset to the original factory settings.

IMPORTANT NOTES!

Programming Chip: If the above programming steps are taken and the custom

programming does not appear with the first blend cycle, turn the chip 180˚

(side-to-side) and try again.

12 13

1General Purpose/

Smoothie Ramps up to 60% for 18 seconds :18

2Double Smoothie Ramps up to MED (45%) for 6 seconds, then (58%)

for 8 seconds, then HIGH (85%) for 4 seconds :18

3Frozen Coee & Juices Ramps up to LOW (25%) for 4 seconds then to MED (60%)

for 14 seconds :18

4Ice Cream Drinks Ramps up to MED (55%) for 5 seconds, then LOW (25%)

for 7 seconds, then (12%) for 16 seconds :28

5

Double & Hard to Blend

Ice Cream Drinks

Ramps up to MED (51%) for 10 seconds, then ramps

up to HIGH (85%) for 10 seconds :20

6Thick Hard-To-Blend Ramps up to LOW (15%) for 7 seconds,

then gradually ramps up to HIGH (82%) for 21 seconds :28

7Medium Smoothie Gradually ramps up to HIGH (100%) :20

8Hard to Blend Smoothie Gradually ramps up to HIGH (100%) :25

9Thick Smoothie Ramps up to MED (50%) for 15 seconds,

then ramps up to HIGH (100%) for 20 seconds :35

10 Mix, Light Juice Runs on LOW (10%) :04

11 Heavy Smoothie Runs at MED-HIGH (75%), ramps up, back down,

then up to HIGH (100%) :40

12 Hard to Blend Smoothie Runs on LOW (7%) for 25 seconds, quickly ramps up to HIGH (100%),

then decreases to LOW (7%), and quickly back to HIGH (100%) :40

13 Regular Iced Coee Quickly ramps up to HIGH (100%) :09

14 Double Iced Coee Quickly ramps up to HIGH (100%) :13

15 Thick Coee Ramps up to MED (55%), gradually decreases to LOW (7%),

then quickly up to HIGH (100%) :30

16 Multiple Coees Ramps up to LOW (25%), gradually ramps up to MED (50%),

then up to HIGH (100%) :25

Recipe Options Arranged by recipe number (#) and drink type:

DRINK TYPE# DESCRIPTION RUN

TIME

17 Multiple Coees 2

Ramps up to LOW (25%), gradually ramps up to MED (50%),

then up to HIGH (100%)

:30

18 Small Coee Gradually ramps up to MED-HIGH (75%) :14

19 1-2 Drink Cocktail Ramps up to HIGH (90%) :13

20 3-4 Drink Cocktail Ramps up to MED (45%), then ramps up to HIGH (100%) :25

21 Kids Cup Starts at MED (55%), then decreases to LOW (7%),

then to HIGH (100%) :30

22 Bar Shake Gradually steps up to HIGH (100%) :25

23 Bar Special Ramps up to MED (58%), decreases to LOW (22%),

then gradually steps up to HIGH (100%) :35

24 Utility Blend Ramps up to MED (40%), then gradually increases to

MED-HIGH (75%) :25

25 1 Shake Ramps up to MED (50%), decreases to LOW (25%),

then gradually decreases to LOW (15%) :20

26 2 Shake Ramps up to MED (50%), decreases to LOW (25%),

then gradually decreases to LOW (17%) :30

27 3 Shake Ramps to HIGH (100%), decreases to LOW (25%),

then decreases to LOW (15%) :20

28 Ice Cream Drink Ramps up to MED-LOW (35%), then ramps to MED-HIGH (75%) :15

29 Small Shake Ramps up to MED (58%), then decreases to LOW (25%) :10

30 Hard to Blend Shake Ramps up to MED-HIGH (80%), decreases to MED (51%),

then gradually increases to HIGH (100%) :25

31 General Program 1 Ramps up to HIGH (100%) :25

32 General Program 2 Slowly ramps up to HIGH (100%) :45

33 General Program 3 Quickly ramps up to MED (40%), decreases to LOW (15%),

then up to HIGH (90%) :24

34 General Program 4 Quickly ramps up to MED (45%), then gradually increases

to MED-HIGH (75%) :35

PROGRAMMING

MACHINE ASSEMBLY

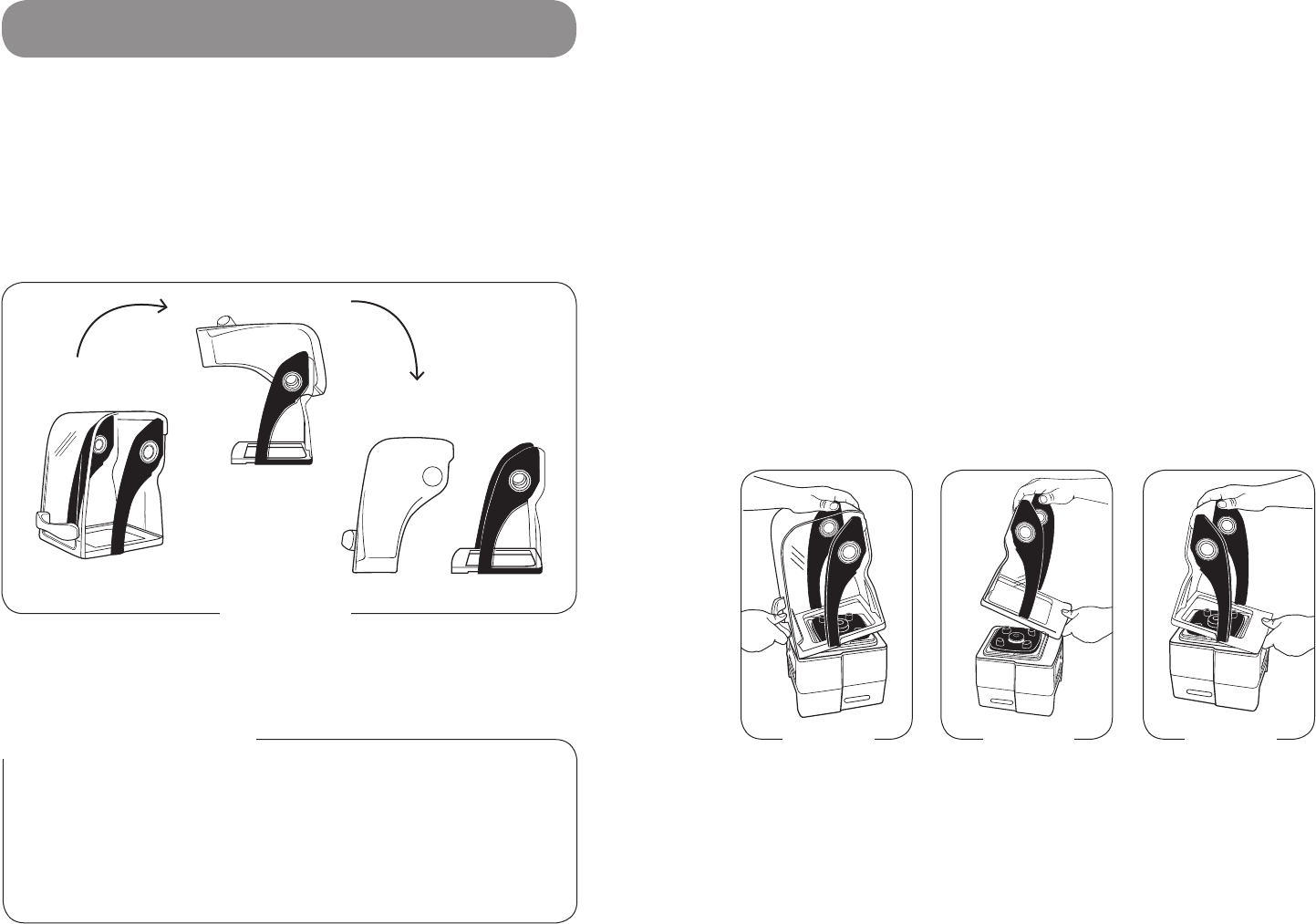

Compact Cover

Cover Door:

1. The cover door can be removed by opening it until the door is horizontal.

Then, gently spread the sides of the door over the round hinges and remove.

2. To reinstall the cover door, gently spread the sides of the door and place the

door hinge cutouts over the round hinges.

FIGURE A

Back Cover:

For enhanced sound reduction, the sound enclosure for the The Quiet One® is

secured to the base using a patented magnetic system. Aside from the advantages

of reducing blending noise over that of mechanically attached door systems, the

magnetically attached system allows for fast and easy removal for cleaning.

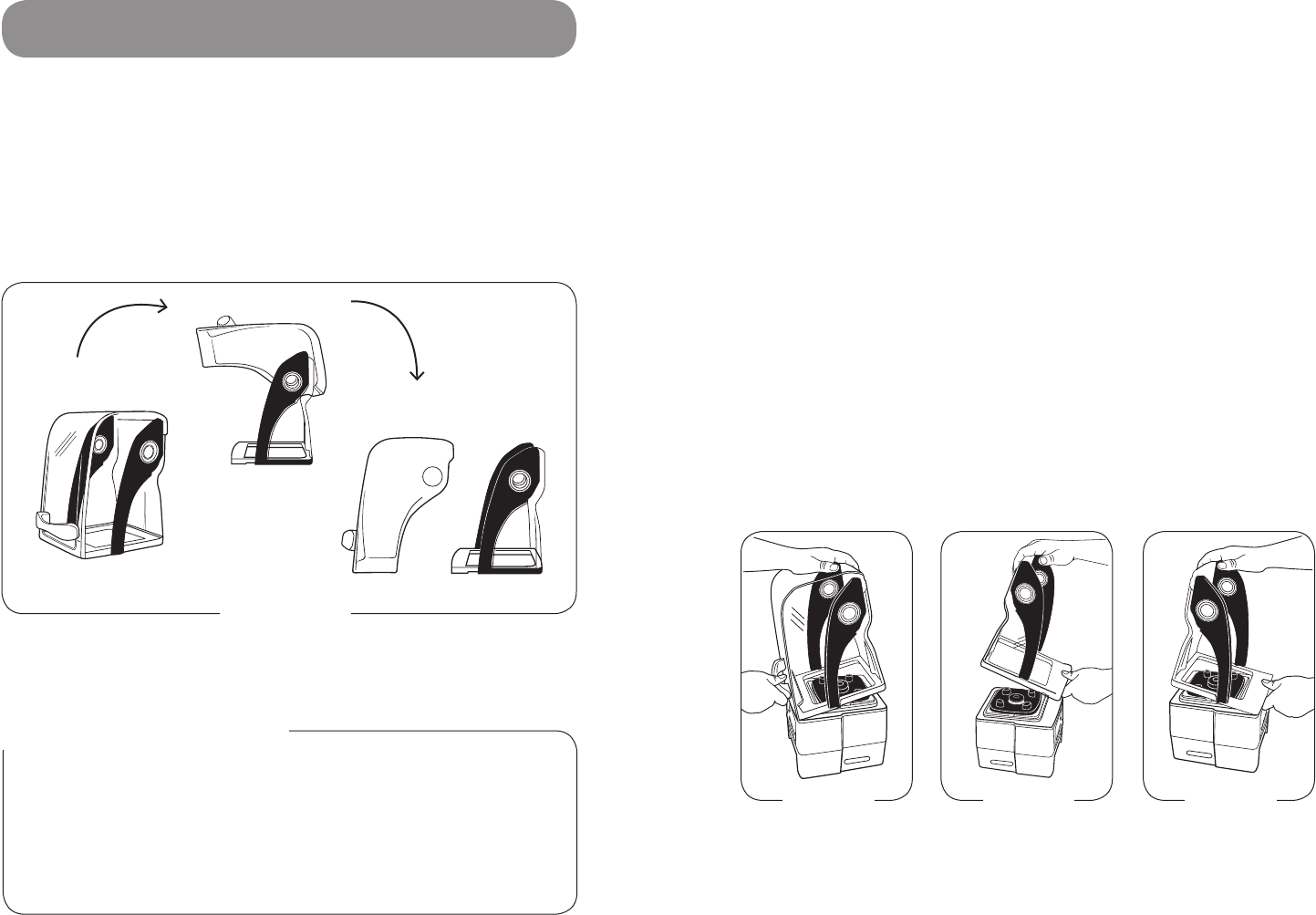

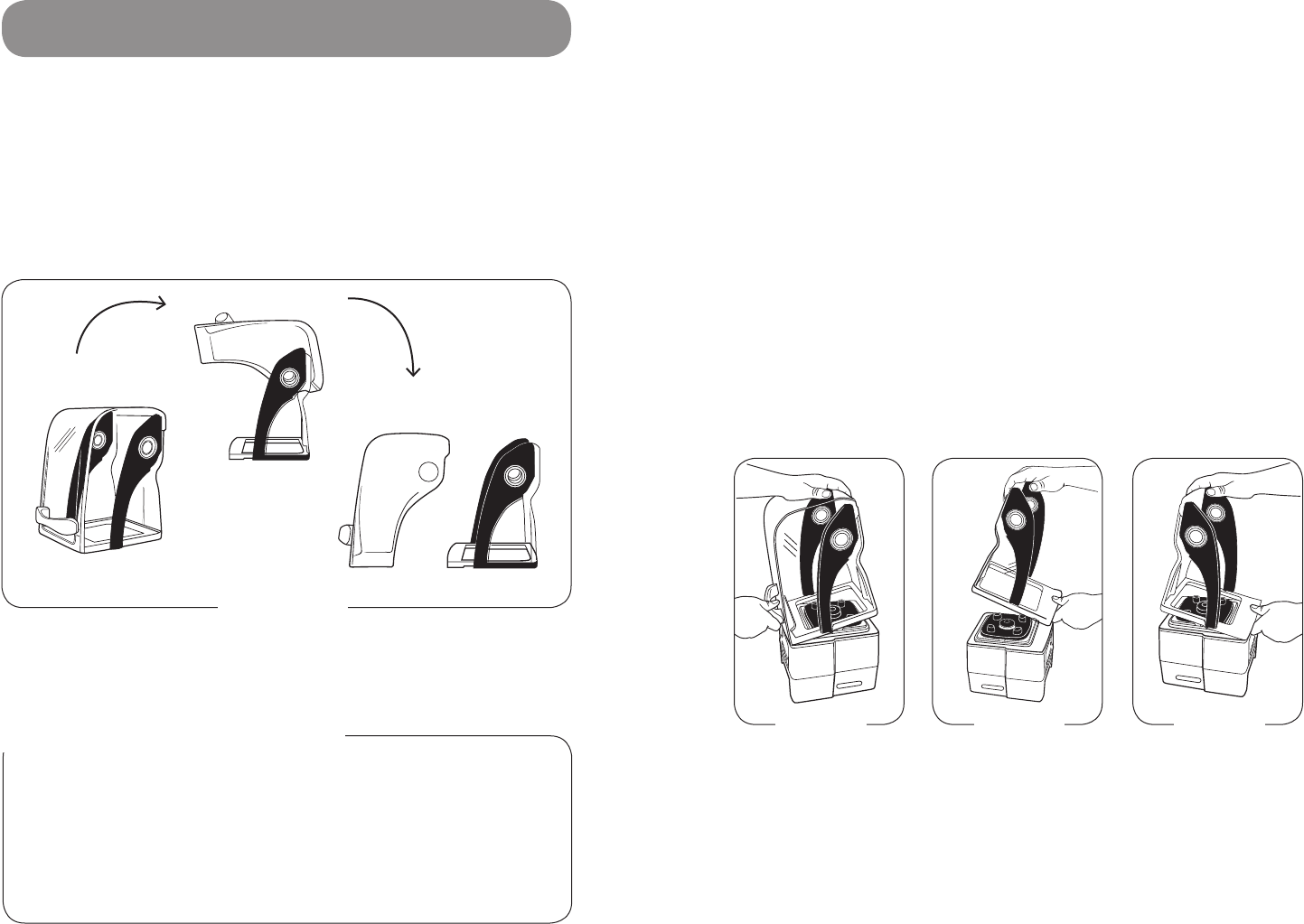

To remove the sound enclosure:

• First ensure that the container has been removed from the unit.

• Grasp the enclosure with both hands.

• Tilt slightly back and pull the enclosure straight up (See Figure B).

To replace the sound enclosure:

• Start with the back cover detached from the cover door

• Align the opening in the base plate of the back cover (See Figure C)

• Start on one side of the centering pad and slowly lay the back cover

into position ensuring that the sound dampening pad is not pinched by

any portion of the base plate (Figure D)

FIGURE B FIGURE C FIGURE D

14 15

IMPORTANT NOTES!

Containers:

• The Quiet One® machines are optimized for use with the Vitamix® 48 oz. / 1,4 L

Advance® container (3 sided container). The 64 oz. / 2,0 L standard container will

not fit in the compact cover used on the The Quiet One®. Contact Vitamix customer

service at (800) 886.5235 or contact your distributor for more information.

•Outside the United States and Canada, your machine may come with a dierent

container configuration.

Two-Piece Lid (Figure A)

48 oz. / 1,4 L Advance® Container

The two-piece lid is easy to clean and easy to put on, take o and seal.

• To remove a fully latched lid, lift the two tabs and pull upward and o.

• Twist the center lid plug to fasten or remove.

One-Piece Lid (Figure B)

48 oz. / 1,4 L Advance® Container

The one-piece lid is easy to clean and easy to put on, take o and seal.

• There is no lid plug for this lid.

• Ingredients can be added through port on top.

To secure lid plug, rotate it so

one tab locks between the notches

on top of rubber lid

MACHINE ASSEMBLY

FIGURE A FIGURE B

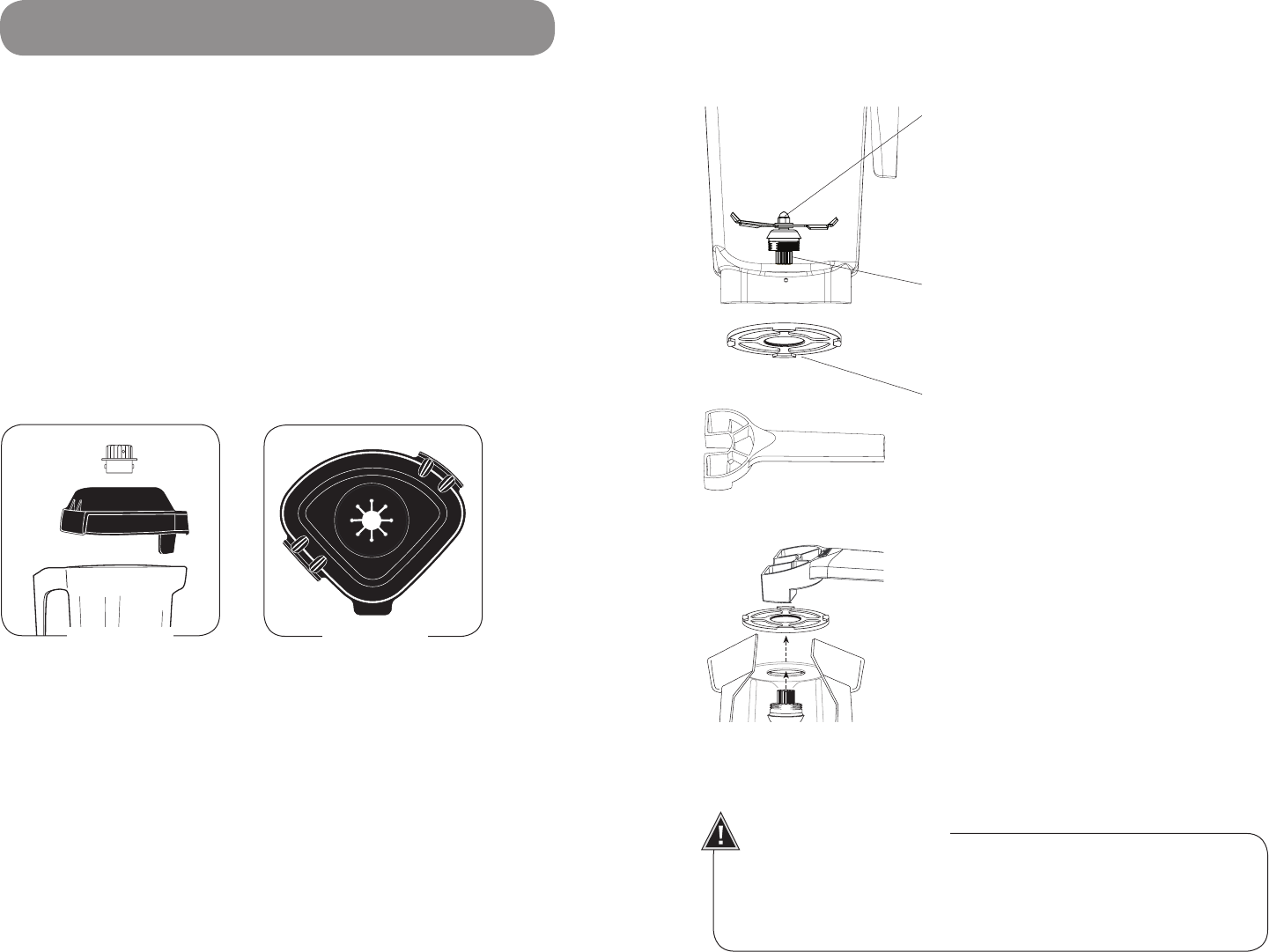

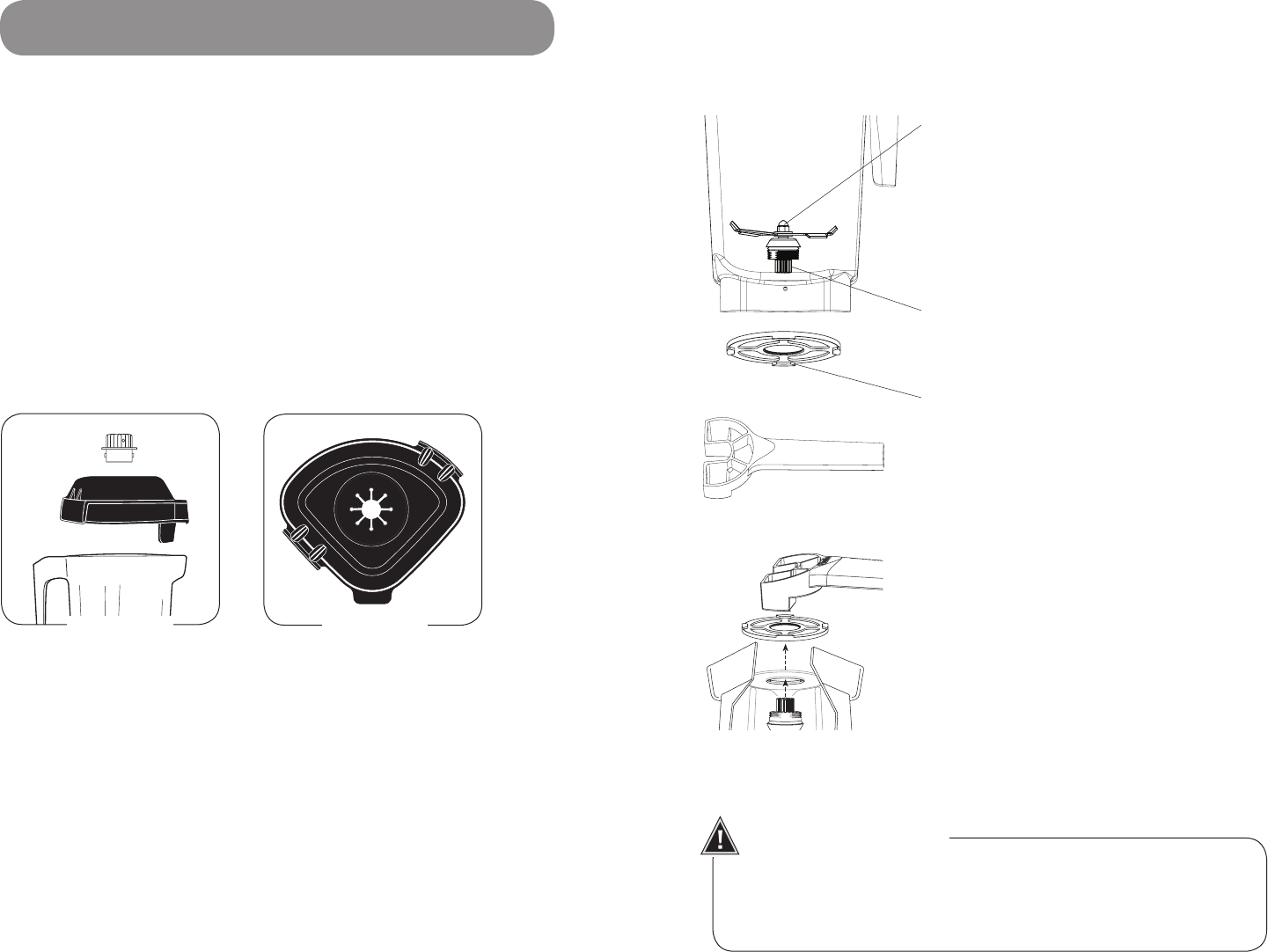

Blade Assembly

Blade Agitator Assembly: The blade assembly

includes a precision-hardened stainless steel blade

with enclosed double sealed steel ball bearings for

maximum durability. The rugged blade assembly

literally explodes molecules of food and ice in the

container, helping every batch to homogenize

more eectively. The blades do not need to

be removed for normal cleaning. (Refer to the

information below to remove or replace.)

Drive Spline: Inserts into drive socket on the motor

base to turn the blade.

Note: Removing and replacing your container

while the coupling is still rotating will strip the

drive spline “teeth.” (This part is NOT removable.)

Retainer Nut: Must be snug. Order the available

Retainer Nut Wrench for best results. (Refer to

the information below to remove or replace.)

Blade Assembly Removal

At times, it may be necessary to give your blades

additional cleaning. An easy-to-use blade assembly

removal wrench (Item #15596) may be purchased.

Turn the container upside down and grip firmly.

Insert retainer nut wrench in groove of retainer nut

and rotate counterclockwise to loosen. Then grip

blades with a cloth and remove retainer nut by hand.

Replacing Blade Assembly: With the container

upside down, grip blades with cloth, insert into

the container bottom and align with flat sides of

container opening. Place retainer nut on and hand

tighten. Using the retainer nut wrench, carefully

turn clockwise until secure, using wrench.

Do not force. If it is not tight enough, you

will notice increased container noise.

Retainer Nut Wrench

Retainer Nut Wrench in use

WARNINGS!

Never use a blade assembly with loose, damaged or nicked components.

Caution: Do not remove blades or blade assembly unless absolutely necessary!

Never attempt to take the blade assembly itself apart. This will void the warranty.

16 17

INSTALLATION

18

Under hanging or wall

12.0 in. / 30,5 cm 12.0 in. / 30,5 cm

12.0 in. / 30,5 cm

ADDITIONAL

UNIT

(if applicable)

ADDITIONAL

UNIT

(if applicable)

IN-COUNTER

HOLE

Cut:

4.4 in. / 11,1 cm

by

5.9 in. / 14,9 cm

19

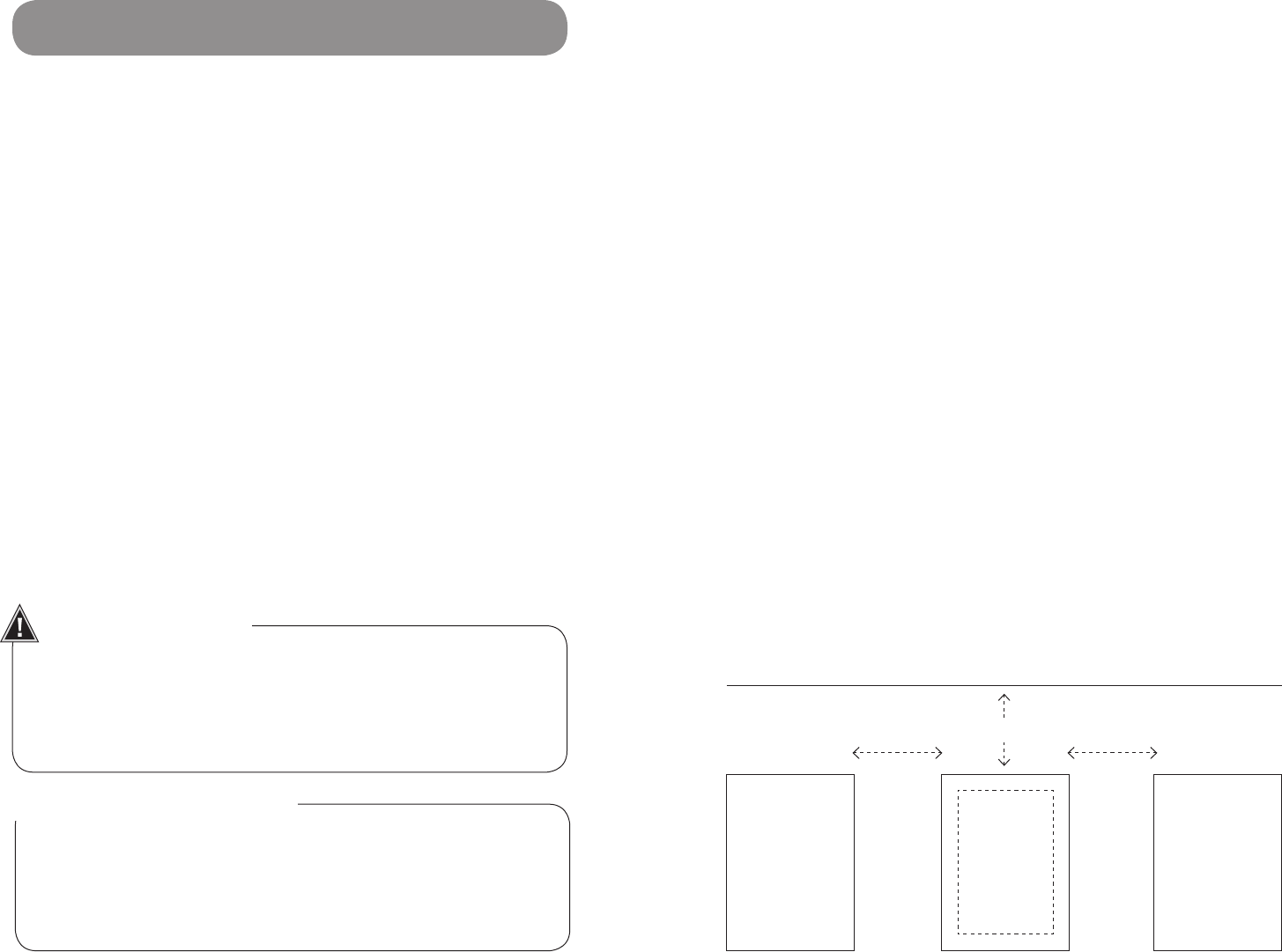

In-Counter Machine

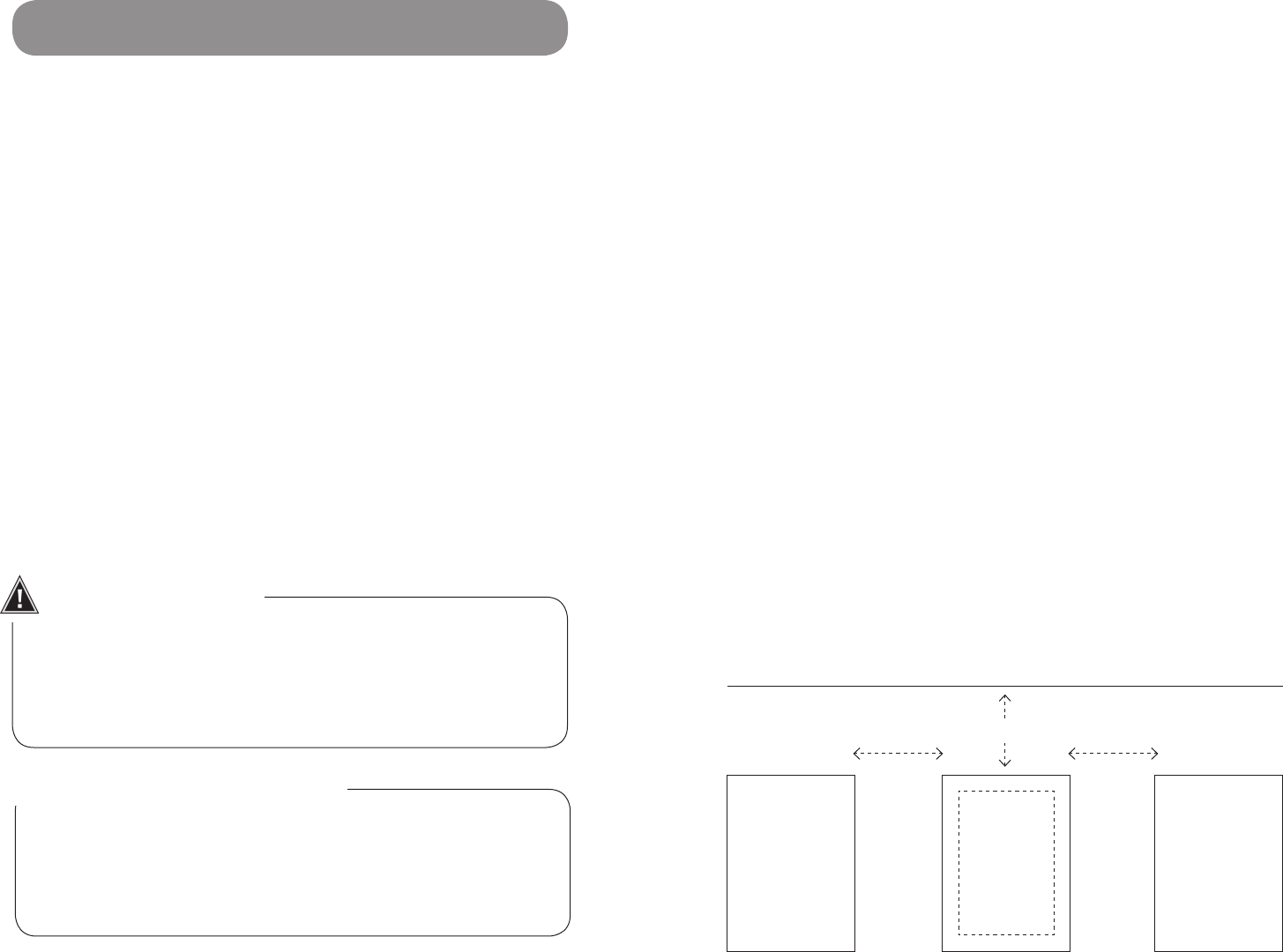

Preparing the counter Area:

• Before cutting holes, make sure that there is adequate clearance under the counter for the

motor. The motor will extend about 3.0 in. / 7,6 cm below the counter but it is best to allow

at least 10.0 in. / 25,4 cm from the under-counter to shelves or any other equipment under

the counter. Also, when using the removable cover design, the back of the hole must be at

least 4.3 in. / 10,8 cm from any wall to allow for cover door clearance.

• An extra 4.0 in. / 10,2 cm of open space above the top of the cover will be needed for

placement and removal of the In-Counter machine.

• If installing unit into a cabinet with doors, including cabinets with a curtain or extended skirt,

a 4.0 in. / 10,2 cm diameter flexible duct (dryer hose) must be used to vent exhaust. Attach

the duct to the bottom exhaust by forcing the end of the hose over the exhaust bae of the

unit. Run the duct out of the cabinet for proper ventilation. Multiple units should not vent to a

common manifold unit but to separate places with separate vent ducts.

• When cutting holes for placement of multiple In-Counter units, position the edge of the

machines at least 12.0 in. / 30,5 cm apart to ensure quick cleaning and proper venting

between machines.

• It is recommended that for a 120 V unit In-Counter installation, you have at least one 20 amp

outlet per machine under the counter, available within 6 ft. / 1,8 m of the machine. 220 V and

100 V units require a dedicated line. Consult an electrician for proper electrical needs.

• The In-Counter unit also requires a gasket (provided in the machine’s original package)

to be placed between the machine and the counter.

• Refer to The Quiet One® In-Counter template (provided in the machine’s original package)

for detailed installation guidelines and a template.

WARNINGS!

Do not vent hose into a wall, ceiling or a concealed space of a building or cabinet.

Do not use hose clamps or equivalent to attach exhaust hose on machine.

When removing blender from the counter, always remove the container,

cover door and back cover from the machine first. Do not strike the blender when

removing from the counter. Do not use the In-Counter gasket on a wooden counter.

Discoloration of the counter will occur.

IMPORTANT NOTES!

Do not use the In-Counter on wooden counter tops. The gasket located between the

machine and the counter will leave permanent black marks on wood. The area below

the counter must have adequate ventilation to provide air circulation around each

motor. This will prolong the life of your machine. If storing powders, mixes, sugars,

etc., around the machine, make sure containers are tightly sealed. The intake and

exhaust air caused by running the machine will disperse any loose products.

On-Counter and In-Counter Blending Station

Electrical Requirements:

• 120 V, 50/60 Hz, 15 amps

• Uses a U.S.A. three-prong grounded cord.

• 20 amp outlet per machine is recommended.

Do not use extension cords with machine.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 Watts

• 100 V (Japan), 50/60 Hz, 1000 Watts

On-Counter Dimensions:

• 18.0 in. / 45,7 cm high with lid closed

• 24.5 in. / 62,2 cm high with lid open

• Depth: 10.7 in. / 27,2 cm with handle

• Width: 8.5 in. / 21,6 cm

In-Counter Dimensions:

• 16.5 in. / 41,9 cm high with lid closed

• 23.0 in. / 58,4 cm high with lid open

• Depth: 10.7 in. / 27,2 cm with handle

• Width: 8.5 in. / 21,6 cm

• Depth below counter: 1.2 in. / 3,0 cm

Recommended distance between machines and under hang or wall:

12.0 in. / 30,5 cm from the edge of each machine or as far apart as possible

CARING FOR YOUR MACHINE

20 21

IMPORTANT NOTES!

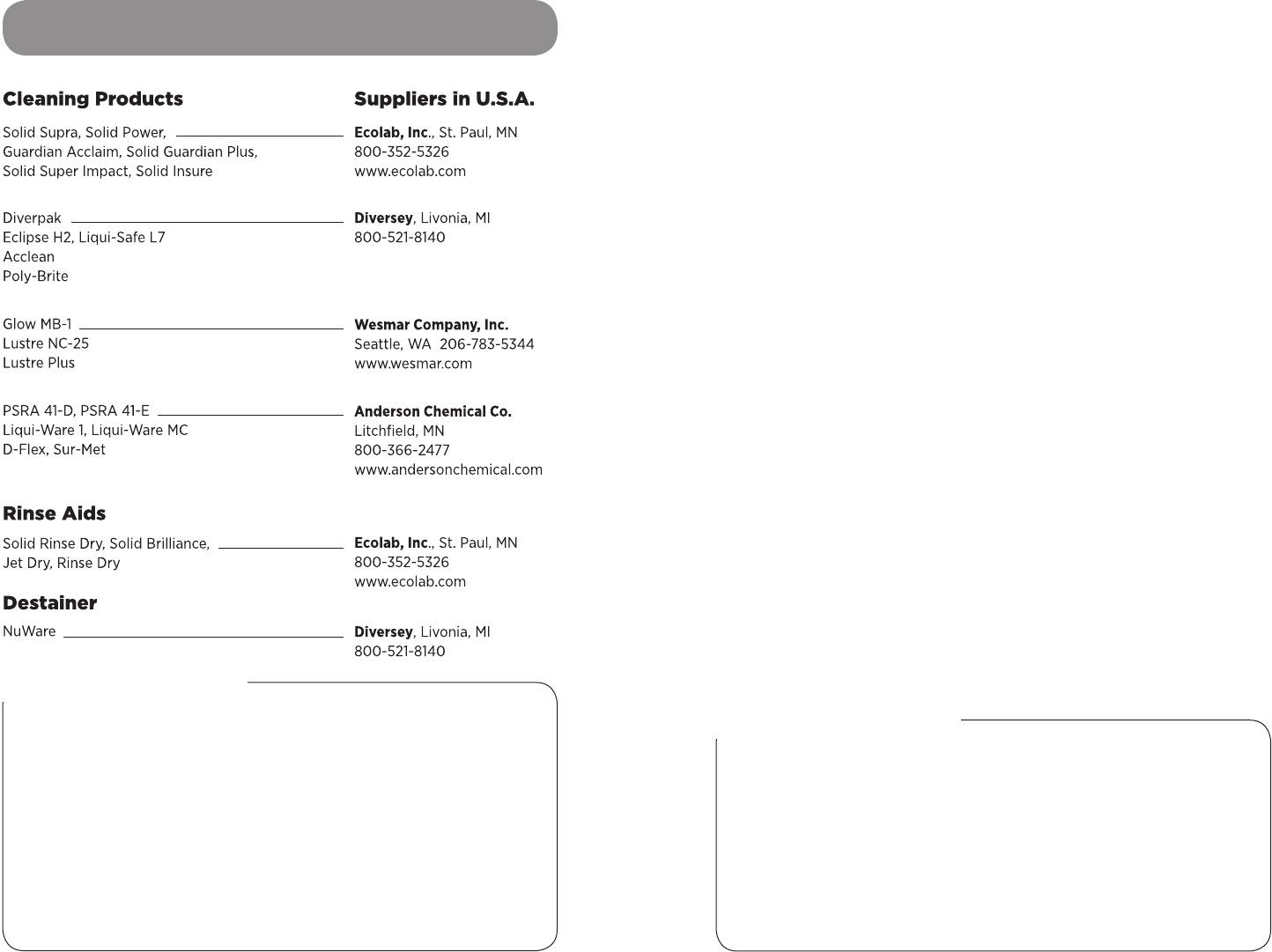

Cleaning Products: Do not use abrasive cleaning agents or concentrated bleach when

cleaning. Do not use any cleaners containing quanitary sanitizers on polycarbonate

components (i.e., Advance® containers, covers). Do not use any of the following cleaning

products: automatic dishwashing detergents, oven cleaners, steel wool or other abrasive pads.

Cover: Do not wash cover door, handle or back cover in dishwasher. It is recommended

that the handle not be disassembled during cleaning. However, if you choose to

disassemble the handle from the cover, make sure to not over-tighten it when

reattaching it to the cover. Doing so will cause damage.

Container: Do not let mixtures, liquids or food products dry in the container. Rinse after

use. Dry product may lock around the blade and weaken/tear the bearings seal when

restarted. Do not place containers in the freezer. Extremely low temperature combined

with hot ingredients and/or the immediate rapid action of the blade may crack the

container. Microwaving and automatic dishwashing are not recommended.

Motor Base/Control Panel: Unplug the power cord and gently wash the outside

surface with a damp soft cotton cloth moistened with a mild solution of warm

water* and nonabrasive detergent or nonabrasive liquid spray cleaner. Be careful

to not scratch or scrub the display window on the control panel. Never immerse

motor base in water or other liquid. Dry with a soft cotton cloth.

Lid: Wash in warm, soapy water. Rinse clean under running water and dry.

Cover Door:

The cover can be removed (see pages 14 and 15) and cleaned by placing

under running water and washing with a soft cloth. Wipe dry and replace back on the base.

Sound Dampening Gasket and Container Centering Pad: The sound dampening

gasket located between the base and the cover door can be removed for cleaning

by simply pealing it o the base after the cover has been removed. (See

pages 14

and 15

for cover removal).

Wash the gasket and pad in warm, soapy water. Rinse clean under running water and dry.

Reassemble before use. To reinstall the sound dampening gasket, simply lay it on the base

making sure that it fits snuggly against the centering pad. Replace the sound enclosure as

directed on page 15. Make sure the gasket is seated properly against the blender and the

centering pad. The gasket and the centering pad should be flat on the motor base.

Container: The Advance® container has been designed to be chemical resistant.

However, for maximum container life, hand washing is recommended.

To Clean: Wash all container parts in warm soapy water. Rinse and drain.

Do not soak the blade agitator assembly.**

To Sanitize: After all solid residue is removed, fill container ¾ full with a sanitizing

solution mix.*** Return container to motor base and firmly position the two-piece lid.

Run machine on a high speed for 30 seconds. Turn machine o and allow mixture to

stand in the container for an additional 1 ½ minutes. Pour out bleach mixture.

Return container to motor base and run machine empty for an additional

5 seconds. Do not rinse after sanitizing. Allow container to air dry.

IMPORTANT NOTES!

Sound Dampening Gasket:

Do not wash in the dishwasher. High temperatures and

chemicals may cause the pad to swell. Do not soak. The gasket may absorb water and swell.

It can take 24-48 hours of air drying before it returns to its original size.

Blade Assembly: Do not soak the blade agitator assembly.

* Be sure to wring excess water out of cloth or sponge when cleaning around

the controls or any electrical part.

** To prolong polycarbonate container life, Vitamix recommends using soaps with a

low PH balance, such as a liquid dishwashing detergent (Ivory Liquid®). Due to the

nature of polycarbonates, automatic dishwashing is not recommended.

*** Recommended sanitizing solution: 1.5 tsp. / 7,4 ml institutional or household

bleach in 2 qt. / 1,9 L water.

Problems:

• Loud noise from blender

container blade area

• Container blades do not spin

• Increased vibration

• Leaking from bottom of container

Possible Actions:

a. Broken or worn drive socket. Replace (Item

#891). Instructions are included with part.

b. Check blade assembly for loose, damaged

or nicked components and replace.

c. Tighten retainer nut with the retainer nut

wrench moving clockwise until it is snug.

(See page 17.)

• Loud grinding noise from the

blender motor

Damaged motor bearings, your machine

may need to be repaired.

• Machine will not run

• Display window does

not say “Ready”

a. Double-check to make sure power

cord is firmly in power outlet.

b. Check to make sure the On/O power

switch is in the on position.

c. Turn the On/O power switch to o,

then on, to reboot the electronics.

• Machine starts then shuts o Make sure there is power to the machine.

• Display window reads

“SHUT DOWN SEE MANUAL”

Let the machine cool for an hour, restart.

• Display window reads

“MOTOR LOCKED PROGRAM

TERMINATED”

Let the machine cool for an hour, restart.

• Machine is running irregularly

• “NO PROGRAM” is displayed

when a button is pushed

• Button pressed starts wrong

program

• Machine starts by itself

• A specific program

button is defective

• Machine does not work

when first tried

• Machine works but no information

displayed on screen

• Program buttons run the blender

on the same speed

a. Turn the machine o and on again

to reset the programming.

b. Try plugging the machine into a

new outlet.

TROUBLESHOOTING

22

Problems:

• Display window reads

“CORRUPT DATA”

Possible Actions:

Turn the machine o and on

again to reset the programming.

• Display window reads “THERMAL

SENSOR FAILURE” Call Vitamix technical support.

• Machine stops in the middle

of its blend cycle and resets;

display window reads

“VITAMIX GENERAL PROGRAM”

then “READY”

a. Plug the machine into its own

power supply.

b. Make sure the machine is not running

on a long extension cord.

• If the machine has overheated:

The motor will stop and

the message “MOTOR HAS

OVERHEATED REMOVE THE

CONTAINER, THEN PRESS START,”

will scroll across the display

window, while the words

“HOT SHUTDOWN” will remain

in the display window alerting

you of the problem.

Remove the container, shut the cover

door and press the Start/Stop button

and run the machine for two minutes.

When the motor is cool, “READY”

will appear in the display window.

If you cannot fix your machine with these suggestions, technical help is available

by calling Vitamix® technical support at (800) 886.5235. If you purchased your

equipment outside the U.S.A., contact your local Vitamix Distributor or telephone

the Vitamix International Division at +1 (440) 782.2450 or email international@

vitamix.com for a distributor in your country. For online help, visit vitamix.com.

23

WARRANTY

MAINTAINING YOUR VITAMIX BLENDER

In order to maximize the life of and keep your Vitamix® product in good working order,

it is important that you follow a few simple maintenance tips:

1. Periodically inspect the drive socket for visible wear and tear, cracks, or breaks

to the socket. If damage is found, replace the drive socket with the extra drive

socket enclosed with your blender. To purchase additional replacement drive

sockets, contact Vita-Mix® Corporation (hereinafter “Vitamix”) at (800) 866.5235

for a dealer near you. For customers outside the U.S.A., contact your authorized

Vitamix Distributor, or call the Vitamix International Division at +1 (440) 782.2450

or email international@vitamix.com for a distributor near you.

2. Manually rotate the blade bearing assembly to make sure it turns without hesitation

or doesn’t spin too freely. If the blade hesitates or spins too freely, contact Vitamix

for warranty information or a dealer near you.

3. Never run the machine without the centering pad properly placed on the base and

never remove the container from the base before blending is complete and blades

have stopped moving.

LIMITED WARRANTY (Unless otherwise covered by Contract)

Vita-Mix® Corporation (hereinafter “Vitamix”) warrants to the original end-user

(“Purchaser”) that its commercial Vitamix blenders (consisting of a motor base,

container and lid, hereinafter collectively referred to as the “Equipment”) will be

free from defects in material and workmanship for the warranty periods applicable

to the Equipment as described herein and subject to the conditions set forth below.

Proof of purchase is required.

The following are the sole remedies of the Purchaser and set forth the only warranty

obligations of Vitamix.

No employee of Vitamix or any other person is authorized to make any warranty in

addition to or amendment of the following warranties.

WHAT IS COVERED UNDER THE WARRANTY

A. Motor Base Warranty (which includes the control board and touch pad):

Vitamix warrants to the original end-user that:

• If the motor base fails due to defects in material or workmanship within thirty

(30) days from the date of purchase, then Vitamix will replace the motor base with

a new motor base.

• If the motor base fails due to defects in material or workmanship after thirty (30) days

from the date of purchase but within one (1) year from the date of purchase, then

Vitamix will assume the cost of all parts and labor necessary to repair the motor base.

• If the motor base fails due to defects in material or workmanship after the first year

but within three (3) years from the date of purchase, then Vitamix will assume the

cost of all parts necessary to repair the motor base.

24

B. Container, Lid, Lid Plug, Centering Pad, Blade Assembly, Drive Socket,

and Sound Enclosure Warranty (if included): Vitamix warrants to the original

end-user that if a sound enclosure, container, lid, blade assembly, or drive socket fails

due to a defect in materials or workmanship within one (1) year from the date of purchase,

Vitamix will assume the cost of all parts and labor necessary to repair the component.

The sole obligation of Vitamix under these warranties is to repair or replace the warranted

part or parts as determined exclusively by Vitamix.

IN NO EVENT, WHETHER BASED ON CONTRACT, INDEMNITY, WARRANTY, TORT

(INCLUDING NEGLIGENCE), STRICT LIABILITY OR OTHERWISE, SHALL VITAMIX BE

LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES

WHATSOEVER INCLUDING, WITHOUT LIMITATION, LOSS OF PROFIT OR REVENUE.

THE ABOVE LIMITED WARRANTY IS YOUR EXCLUSIVE REMEDY, AND YOU AND

VITAMIX HEREBY EXPRESSLY DISCLAIM ALL OTHER WARRANTIES OR CONDITIONS,

EXPRESS OR IMPLIED, STATUTORY OR OTHERWISE, INCLUDING ANY IMPLIED

WARRANTY OF MERCHANTABILITY AND ANY IMPLIED WARRANTY OF FITNESS

FOR A PARTICULAR PURPOSE, AND, WITHOUT LIMITING THE GENERALITY OF THE

FOREGOING, YOU AND VITAMIX HEREBY EXPRESSLY EXCLUDE, TO THE EXTENT

PERMITTED BY LAW, THE APPLICATION OF ANY SALE OF GOODS LEGISLATION AND

THE UNITED NATIONS CONVENTION ON CONTRACTS FOR THE INTERNATIONAL SALE

OF GOODS, AS MAY BE APPLICABLE.

Some jurisdictions do not allow a limitation on implied warranties or on special,

incidental or consequential damages.

WHAT IS NOT COVERED UNDER THE WARRANTY (Coverage Exclusions)

These warranties do not include repairs needed due to:

A. Normal wear-and-tear;

B. Abuse, misuse, negligent use;

C. Alteration of the Equipment including but not limited to the motor base, container,

lid or sound enclosure;

D. Exposure to extreme conditions; or

E. Improper installation of the Equipment, including but not limited to poor workmanship,

not following specifications provided and/or inadequate ventilation of the “In-Counter”

models of the blending unit.

WHEN DO THE WARRANTIES APPLY (Coverage Conditions)

The warranties contained herein run only to the original end-user and are not transferable.

To make a warranty claim, proof of purchase is required.

Any warranty oered by Vitamix is only valid if used in accordance with: a) the owner’s

manual that may also be accessed at vitamix.com; b) the express warranty; and c) any and

all maintenance instructions regardless of when they are supplied.

25

LIMITED WARRANTY continues on page 26

WARRANTY

26 27

WHAT CAUSES THE WARRANTY TO BE VOID

All product warranties are void if:

• The blender is placed in a sound enclosure not manufactured by Vitamix.

• Any component of a covered piece of Equipment or part has been modified,

altered, “reconditioned” or repaired by persons someone other than Vitamix,

an authorized Vitamix Service Center or an authorized Vitamix Distributor.

• Any covered Vitamix component is used with a component not expressly authorized

in writing by Vitamix (i.e. using a Vitamix container with a non-Vitamix motor base

and/or using a Vitamix motor base with a non-Vitamix container); or

• Any part of the blender is improperly installed, including but not limited to poor

workmanship, not following specifications provided and/or inadequate ventilation

of the “In-Counter” models.

HOW TO OBTAIN WARRANTY COVERAGE AND REPAIR

Who to Contact For Warranty Service and Repair: In the event your Vitamix blender

needs service or repair covered by the terms of this warranty, please call Vita-Mix

Corporation, an authorized service center or a local distributor for warranty assistance.

• For Equipment purchased and located in the U.S.A.:

Call Vitamix Technical Support: (800) 886.5235.

• For Equipment purchased outside the continental U.S.A.:

Contact your authorized Vitamix Distributor or the Vitamix International Division

at +1 (440) 782.2450 or email international@vitamix.com for a distributor near you.

You will be asked to provide proof of purchase for the Equipment. If the remote technical

support team cannot fix the Equipment remotely, the Equipment will need to be serviced.

The team will help you either locate an authorized service center or arrange for the

Equipment to be shipped back to Vitamix.

HOW TO SHIP THE EQUIPMENT TO VITAMIX FOR SERVICE

A. Obtain a Return Authorization Number Before Shipment. Do not return or send in

Equipment without the approval from Vitamix. Under no circumstances will Vitamix be

responsible for the cost of any unauthorized repairs. All Equipment returns must have

the Return Authorization Number (“RA”) clearly marked on the outside of the box.

Any Equipment that is sent to Vitamix without prior authorization or approval will be

returned to the shipper’s address “as is” without repair.

B. Properly Package The Returned Item. Any item sent to Vitamix must be sent in

original or sucient packaging.

The Quiet One®

#15092 Splash lid for 48 oz. / 1,4 L Advance® container

#15986 Lid only (no plug) for 48 oz. / 1,4 L Advance® container

#15985 Two-part lid assembly for 48 oz. / 1,4 L Advance® container

#15978 48 oz. / 1,4 L Advance® container, blade assembly & lid assembly

#15980 48 oz. / 1,4 L Advance® container only

#15979 48 oz. / 1,4 L Advance® container, blade assembly, no lid assembly

#15990 Advance® blade agitator assembly

#15585 Retainer nut

#891 Drive socket

#15579 Sound-reducing centering pad

#15080 Compact back cover and cover door with removable hinge design

#15081 Compact cover door

#15082 Compact back cover

#15107 Isolation Gasket

#15083 In-Counter gasket

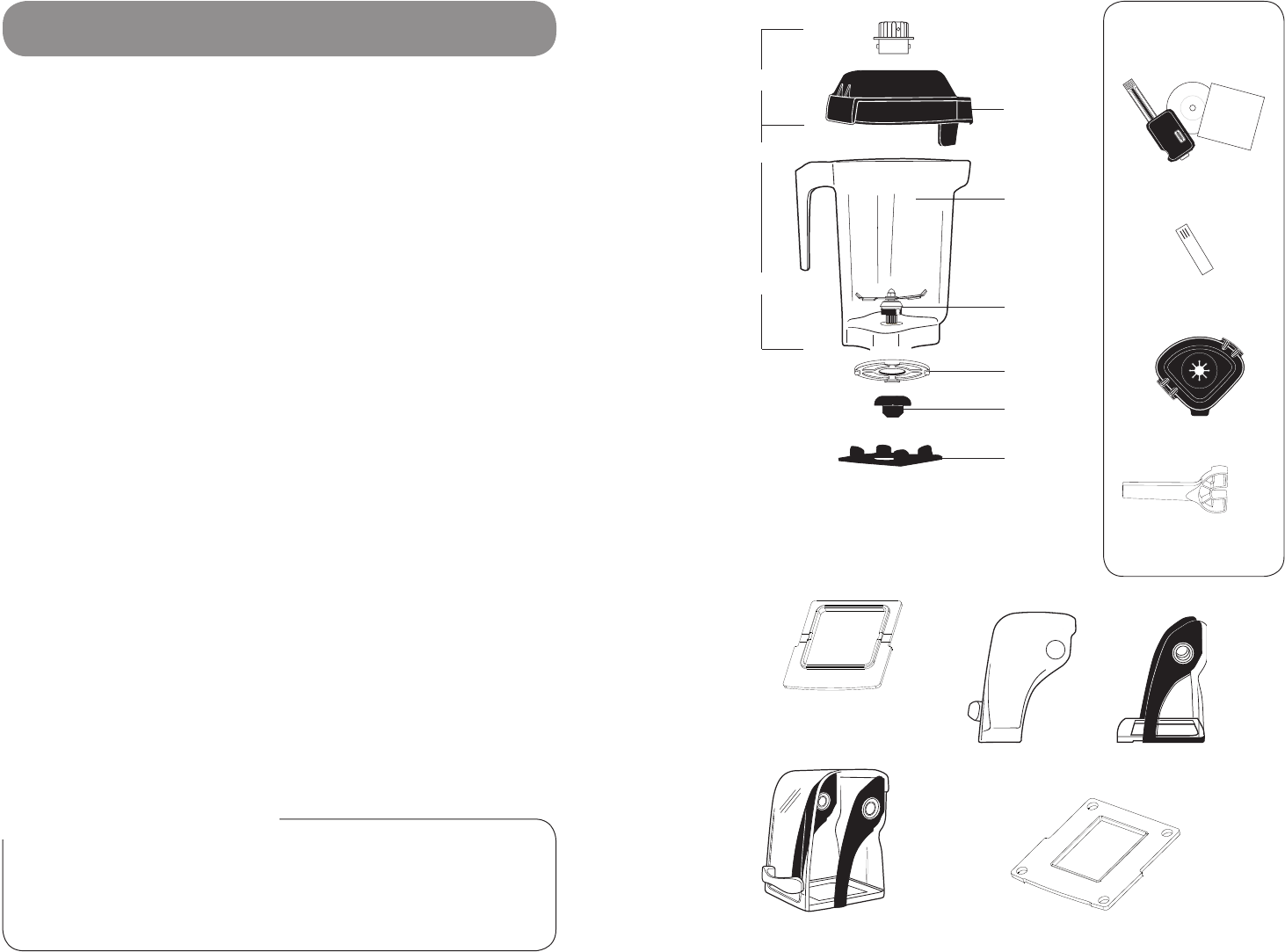

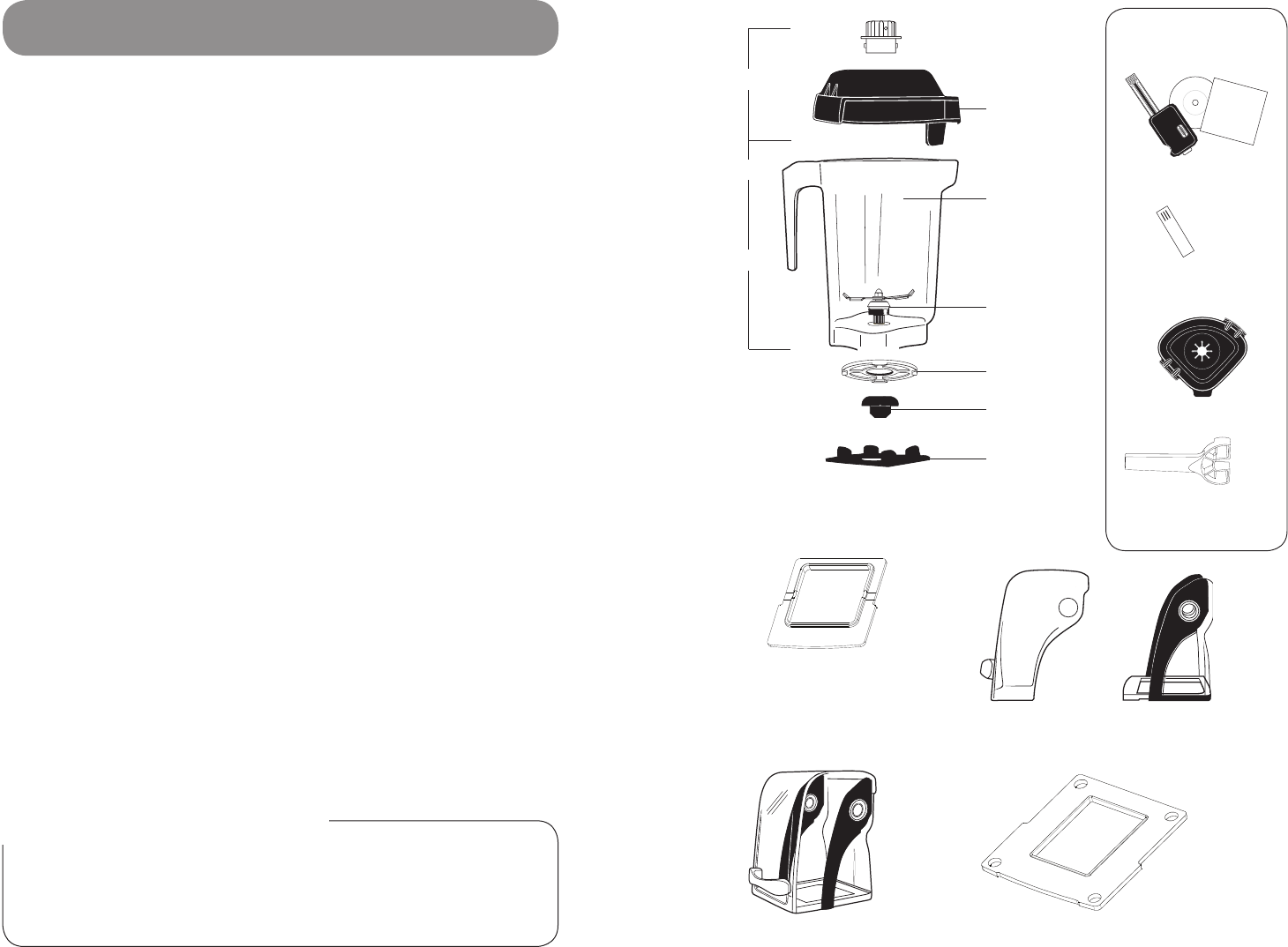

PARTS LIST

IMPORTANT NOTES!

•Outside the U.S.A. and Canada, your machine may come with a dierent

container configuration. Contact your local Vitamix Distributor for item numbers.

•Other than the drive socket, blade assembly and retainer nut, this unit is

not user serviceable.

28 29

#15985

#15978

#15979

#15986

#15980

#15990

#15585

#891

#15579

#15107

#15080

#15081 #15082

#15083

Items Sold Separately:

#15606

Software Kit - USB Version

#15644

Extra Programming Chip

for Software Kit

#15988

One-Piece Lid

#15596

Retainer Nut Wrench

SPECIFICATIONS

The Quiet One®

Electrical Requirements:

• 120 V, 50/60 Hz, 15 amps

• Uses a U.S.A. three-prong grounded cord.

• 20 amp outlet per machine is recommended.

Do not use extension cords with machine.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 Watts

• 100 V (Japan), 50/60 Hz, 1000 Watts

On-Counter Dimensions:

• 18.0 in. / 45,7 cm high with lid closed

• 24.5 in. / 62,2 cm high with lid open

• Depth: 10.7 in. / 27,2 cm with handle

• Width: 8.5 in. / 21,6 cm

In-Counter Dimensions:

• 16.5 in. / 41,9 cm high with lid closed

• 23.0 in. / 58,4 cm high with lid open

• Depth: 10.7 in. / 27,2 cm with handle

• Width: 8.5 in. / 21,6 cm

• Depth below counter: 1.2 in. / 3,0 cm

When applicable:

To see the complete line of Vitamix® products,

visit vitamix.com

Vita-Mix® Corporation

Commercial Division

8615 Usher Road, Cleveland, Ohio 44138 U.S.A.

Phone: +1 (440) 235.0214 Email: commercial@vitamix.com

©2012 Vita-Mix Corporation. No part of this publication may be reproduced or transmitted in any form or

by any means or stored in a database or retrieval system without the written permission of the Vita-Mix Corporation.

Printed in the U.S.A. 102865 12/12

The Quiet One

Manual de uso y cuidado

Lea y conserve estas instrucciones

DE SOBREMESA

Speed Pulse

STAR T

STOP

61 2 3 4 5

Speed Pulse

STAR T

STOP

61 2 3 4 5

EMPOTRADO

TODOS LOS MODELOS

ENGLISH

I

ESPAÑOL

I

FRANÇAIS

CONTENIDO

English .............................................................................................................................1

Español ........................................................................................................................ 31

Français ....................................................................................................................... 61

Precauciones importantes .......................................................................34

Instrucciones Generales ............................................................................. 36

Panel de Control ................................................................................................ 38

Programación ...................................................................................................... 40

Programación de los botones preestablecidos

Programación con un chip personalizado

Restablecimiento de los botones preestablecidos

Opciones de recetas

Montaje de la Máquina .................................................................................44

Cubierta compacta

Tapa

Conjunto de cuchillas

Instalación ...................................................................................................................48

Cuidado de la Máquina ................................................................................50

Solución de Problemas ................................................................................ 52

Garantía .....................................................................................................................54

Lista de Piezas ..................................................................................................... 58

Especificaciones del Producto .............................................................60

PRECAUCIONES IMPORTANTES

1. Lea todas las instrucciones.

2. Para protegerse contra las descargas eléctricas, no coloque la base

de motor en agua ni en ningún otro líquido.

3. Si la máquina es utilizada por niños, o se usa cerca de ellos,

es necesaria la supervisión por parte de un adulto.

4. Desenchufe el cable eléctrico del tomacorriente mural cuando no utilice la

máquina Vitamix®, antes de desmontarla, al colocarle o extraerle piezas y

antes de limpiarla, a menos que desee lavar sólo el vaso.

5. Jamás toque ninguna pieza móvil, especialmente las cuchillas.

6. No haga funcionar ninguna máquina que esté defectuosa, que tenga el cable

o el enchufe averiados, que se haya caído o dañado de algún modo. Si adquirió su

equipo en los EE.UU., llame al Servicio Técnico de Vitamix al (800) 886.5235 parar

la revisión, reparación, el posible reemplazo o el ajuste mecánico o eléctrico de la

máquina. Si lo adquirió fuera de los EE.UU., comuníquese con el Distribuidor

autorizado de Vitamix o con la División Internacional de Vitamix llamando al

+1 (440) 782.2450 o enviando uncorreo electrónico a: international@vitamix.com

para encontrar un distribuidor en su país.

7. No use accesorios no recomendados ni vendidos por Vitamix, ya que anulará

la garantía. No se recomienda alterar ni modificar este producto en modo alguno,

ya que ello puede causar lesiones.

8. No utilice el producto a la intemperie.

9. No deje que el cable eléctrico toque superficies calientes ni cuelgue sobre

el borde de la mesa ni del mostrador.

10. No coloque la máquina sobre ni cerca de quemadores calientes eléctricos

o a gas, dentro de un horno calentado ni deje que entre en contacto con superficies

calientes. Las fuentes de calor externas pueden dañar la máquina.

11. Mantenga las manos y los utensilios fuera del vaso cuando el motor esté funcionando

para evitar posibles lesiones graves y/o daños a la máquina Vitamix. Se puede usar una

espátula de goma, pero sólo cuando la máquina no esté funcionando.

12. ADVERTENCIA: Las cuchillas son filosas. Manipúlelas con cuidado.

• Nunca intente quitar las cuchillas si el vaso está puesto en la base de motor.

• No haga funcionar la máquina con cuchillas sueltas, melladas o dañadas;

reemplácelas de inmediato.

• Para reducir el riesgo de lesiones, nunca coloque el conjunto de cuchillas

en la base de motor si el vaso Vitamix no está correctamente instalado.

13. La capacidad máxima equivale a la cantidad de onzas (litros) que aparece en el

vaso-por ejemplo, 48 oz. / 1,4 L, y es considerablemente menor con mezclas espesas.

14. Siempre haga funcionar la máquina Vitamix con la tapa firmemente puesta.

15. El área de la ventana del visor se rayará si entra en contacto con una esponja

u objeto filoso. Utilice un paño suave para limpiar el área del panel de control.

16. No se puede lavar la máquina con un chorro de agua a presión.

17. Para una instalación de 120 V, se recomienda contar con un tomacorriente de

20 amperios como mínimo por máquina, situado a 6 pies / 1,8 m de distancia de la

unidad Vitamix. Las unidades de 220 y 100 V requieren una línea dedicada.

Consulte a un electricista los requisitos eléctricos correctos.

18. PRECAUCIÓN: Apague el suministro eléctrico o desenchufe la

máquina antes de tocar las piezas móviles.

34

Conserve estas instrucciones de seguridad

• El cable eléctrico para EE.UU. de la licuadora Vitamix viene con un enchufe de tres clavijas

(con conexión a tierra) que encaja perfectamente en un tomacorriente mural de tres

orificios (Figura A). Fuera de los Estados Unidos este cable variará según el país dado.

• Se ofrecen adaptadores (Figura B) para tomacorrientes de dos orificios. No corte

ni quite la tercera clavija (conexión a tierra) del enchufe ni del cable eléctrico.

• Consulte a un electricista si no sabe con seguridad si el tomacorriente mural está

conectado a tierra mediante el cableado del edificio. Con un tomacorriente mural de

dos orificios conectado a tierra correctamente, ponga a tierra la máquina empalmando

la lengüeta del adaptador a la cubierta del tomacorriente, utilizando el tornillo ubicado

en el centro de la cubierta (Figura B).

35

¡NOTAS IMPORTANTES!

Las instrucciones que aparecen en este manual de uso y cuidado no pueden abarcar

todas las condiciones y situaciones posibles que puedan presentarse. Use el sentido

común y tome las medidas de precaución necesarias al operar y dar mantenimiento

a cualquier aparato electrodoméstico.

FIGURA A FIGURA B

¡ADVERTENCIAS!

En Canadá, no se deben usar adaptadores para tres clavijas.

INSTRUCCIONES GENERALES

Instrucciones para usar los botones

de programas preestablecidos

A continuación aparecen los ajustes básicos de los seis botones preestablecidos para la

licuadora The Quiet One®. Estos programas, numerados del 1 al 6, son ciclos de licuado

diseñados para las bebidas que se preparan con mayor frecuencia. Según la viscosidad de

la bebida que desee preparar, al seleccionarse uno de los programas preestablecidos la

máquina funcionará durante un ciclo completo. Se detendrá automáticamente al finalizar

el ciclo. La duración y la velocidad de los ciclos varían. Las opciones preestablecidas de la

máquina pueden diferir debido a las modificaciones del programa o debido a las diferencias

en las recetas, también pueden variar los resultados.

BOTÓN 1: Uso general/batidos – licúa batidos y bebidas livianas hechos con jugo

y hielo hasta obtener una consistencia cremosa. (:18)

BOTÓN 2: Batido doble – licúa bebidas similares a las obtenidas con el botón

1 pero en volúmenes más grandes. (:18)

BOTÓN 3: Café y jugos helados – licúa bebidas de café liviano hasta obtener

una consistencia cremosa. (:18)

BOTÓN 4: Bebidas de helado – licúa bebidas que contienen helado duro

hasta obtener una consistencia batida espesa. (:28)

BOTÓN 5: Bebidas de helado doble y difíciles de licuar. (:20)

BOTÓN 6: Batido espeso difícil de licuar – licúa fruta congelada gruesa e ingredientes

duros para obtener un batido espeso pero consistente. (:28)

Consejos para licuar

1. Primero coloque los líquidos y alimentos blandos en el vaso, los ingredientes duros y

el hielo se deben introducir al final. Si bien no es necesario para el procesamiento, se

recomienda cortar los alimentos en trozos más pequeños para medir los ingredientes

en forma más precisa. Se recomienda descongelar parcial o totalmente las frutas.

2. Como regla general, en comparación con otras licuadoras, la máquina

The Quiet One® no necesita tanto hielo para hacer bebidas congeladas.

Si los ingredientes se congelan, trate de reducir la cantidad de hielo.

3. Coloque el vaso en la base de motor, alineándolo sobre la almohadilla centrante

que está sujeta a la base. (El motor debe estar completamente detenido antes

de colocar el vaso). No se deben usar los vasos con materiales sólidos ni secos.

Evite hacer funcionar la máquina con el vaso vacío.

4. Al licuar siempre use una tapa que quede firmemente colocada.

5. Enchufe la máquina al tomacorriente más cercano (si está desenchufada).

Coloque el interruptor On/Off (Encendido/Apagado) en la posición de encendido.

Seleccione el ajuste programado que desee oprimiendo cualquiera de los botones

preestablecidos, numerados del 1 al 6. La máquina comenzará inmediatamente

el ciclo siguiendo el programa seleccionado y se apagará cuando este finalice.

(NOTA: Cada botón tiene una combinación de velocidad y duración diferente

preseleccionada para el licuado).

6. Una vez que se haya oprimido uno de los seis botones de programas

preestablecidos, la máquina arrancará y se detendrá automáticamente. Si se

oprime otro botón preestablecido, la máquina interrumpirá el ciclo de licuado.

36

7. La licuadora se detendrá al completarse el ciclo. Espere hasta que las cuchillas se

detengan por completo para quitar la tapa o el vaso de la base de motor.

8. Retire el vaso, vierta el contenido, adórnelo y sirva la bebida.

9. Apague el interruptor On/Off (Encendido/Apagado) cuando no use la unidad.

Consejos para el mantenimiento

• Nunca golpee el vaso contra una superficie para aflojar los ingredientes.

Retire el vaso de la base y use una espátula de goma para quitar las

mezclas espesas del fondo del vaso.

• Nunca agite ni haga vibrar el vaso cuando lo esté usando.

• Nunca retire el vaso si la máquina no se ha detenido por completo.

• Nunca encienda el motor antes de colocar el vaso en su lugar.

¡ADVERTENCIAS!

•Apague el suministro eléctrico o desenchufe la máquina antes de tocar las piezas

móviles. Apague el interruptor de suministro durante la noche o siempre que la

máquina quede sin supervisión.

•Si detecta un cambio en el sonido de la máquina o si un objeto sólido o extraño entra

en contacto con las cuchillas, no sirva el contenido. Examine el conjunto de cuchillas

para asegurarse de que no haya piezas sueltas, melladas o faltantes. Si faltan piezas

o hay piezas sueltas o melladas, reemplace el conjunto de cuchillas por uno nuevo.

(Consulte la página 47.)

¡NOTAS IMPORTANTES!

•Revise las cuchillas diariamente para asegurarse de que no haya piezas sueltas,

melladas o faltantes. Si ve que falta una pieza o bien que hay una pieza suelta

o mellada, reemplace el conjunto de cuchillas antes de usar la máquina (consulte

la página 47). No apriete el tornillo de cabeza hexagonal (en la parte superior

del conjunto de cuchillas). Si está suelto, reemplace inmediatamente el conjunto

de cuchillas.

•Las instrucciones que aparecen en este manual de uso y cuidado no pueden abarcar

todas las condiciones y situaciones posibles que puedan presentarse. Use el sentido

común y tome las medidas de precaución necesarias al operar y dar mantenimiento

a cualquier aparato electrodoméstico.

•Todas las unidades cuentan con un protector térmico incorporado que lleva un registro

de la temperatura que alcanza el motor y que le indicará al usuario y finalmente

apagará el motor si este se sobrecalienta. De haber sobrecalentamiento, el visor

le indicará al usuario que retire el vaso y que haga funcionar la máquina hasta que

se enfríe. Este procedimiento tarda unos dos minutos. Para obtener instrucciones

completas, consulte la sección “Enfriamiento del motor” en la página 53. Si el protector

térmico apaga el motor, repase las técnicas de procesamiento y las instrucciones.

Es posible que las recetas sean demasiado espesas o contengan muchos ingredientes.

Intente agregar más líquido y consulte al Servicio de Atención al Cliente de Vitamix®

o solicite asistencia a su distribuidor local de Vitamix.

37

PANEL DE CONTROL

38 39

Speed Pulse

START

STOP

61 2 3 4 5

Control de Velocidad Programas Preestablecidos Pulso Alto/Bajo

Interruptor On/O (Encendido/Apagado): Se encuentra en la parte posterior de la

base de motor y controla el suministro eléctrico de la máquina. Cuando la unidad esté

enchufada, ENCIENDA el interruptor a fin de preparar la máquina para licuar. Apáguelo

durante la noche o siempre que la máquina quede sin supervisión.

Botón Start /Stop (Arranque/Parada): Si se oprime este botón una vez, la máquina

se enciende, se pone a funcionar y las cuchillas giran. Oprímalo nuevamente para

detener la máquina y las cuchillas.

Botones de velocidad: Oprima el botón para aumentar gradualmente la velocidad

en incrementos del 1 hasta el 100%. Oprima el botón para disminuir gradualmente la

velocidad de las cuchillas en incrementos del 1% hasta el 7%. La velocidad se utiliza

para fijar la rapidez de licuado de los botones Pulse (Pulso) (consulte las instrucciones

en la página 39) y Start/Stop (Arranque/Parada).

Botones de programas preestablecidos: Estos botones, numerados del 1 al 6, son ciclos

de licuado preprogramados para las bebidas que se preparan con mayor frecuencia. Según

la viscosidad de la bebida que desee preparar, al oprimirse uno de los botones de programas

preestablecidos la máquina funcionará durante un ciclo completo. Se detendrá automáticamente

al finalizar el ciclo. La duración y la velocidad de los ciclos varían; consulte las instruccionesen

la página 36 para obtener una descripción completa del margen de cada botón preestablecido.

Mediante la programación personalizada cada botón puede reprogramarse para cualquier receta,

o bien reprogramarse para cualquiera de las 34 recetas disponibles. En la página 40 encontrará

las instrucciones para crear una programación personalizada. Debido a las diferencias en las

recetas, pueden variar los resultados.

¡NOTAS IMPORTANTES!

Botón Start/Stop (Arranque/Parada): Si oprime uno de los botones de programas

preestablecidos mientras el motor está funcionando, la máquina se detendrá.

Botón Speed (Velocidad): Estos ajustes se reiniciarán si se apaga

el suministro eléctrico.

Ventana del visor: Esta área, según el botón que se oprima, muestra una

gran variedad de mensajes de operación. El mensaje “Ready” (Listo) aparece

cuando la máquina está conectada.

Controles del propietario: A este panel de control se puede acceder activando el interruptor

de suministro situado en la parte posterior de la base de motor mientras se oprime el botón 2.

•Unavezquelaunidadseencienda,elvisorrecorrerátres

pantallas. La primera indica la versión actual del programa.

La segunda indica el programa que se está ejecutando en la

máquina. La tercera indica la temperatura del motor

(NORM [NORMAL], WARM [TIBIO] y HOT [CALIENTE]),

y el total de horas de operación, incluyendo la producción

y las pruebas. Este tiempo no puede borrarse. Tras llegar a

esta pantalla, se puede soltar el botón 2.

•Oprimaelbotón2dentrode12segundospara

desplazarse por los ajustes del menú.

•Aloprimirloporprimeravezmostraráeltemporizador.

La operación total se registra en horas, minutos y segundos;

incluyendo la producción y las pruebas. Este tiempo no

puede borrarse.

•Aloprimirloporsegundavezmostraráelnombredelprogramaquecontrolalos

botones preestablecidos. Si está usando los ajustes Advance®, verá el mensaje

“VITA-MIX ADVANCE PROGRAM” (PROGRAMA AVANZADO VITA-MIX).

•Aloprimirloporterceravezmostraráunaopciónpararestablecerlosbotones

preestablecidos a los ajustes originales de fábrica.

Botones de pulso: El pulso aumenta o disminuye la velocidad de las cuchillas al licuar o

refrescar una bebida. Oprima ( ) para aumentar la velocidad del motor en un margen

del 51 - 100%. Oprima ( ) para disminuir la velocidad del motor en un margen del

50 - 7%. El botón Pulse (Pulso) anulará el programa en ejecución mientras se mantenga

oprimido. Si se suelta, el programa original continuará su ciclo.

Las velocidades alta ( ) y baja ( ) del botón Pulse (Pulso) se fijan mediante los

botones de velocidad. Para programarlas, mientras mantiene oprimido un botón Pulse

(Pulso), presione el botón de Speed (Velocidad) o hasta llegar a la velocidad del

motor que desee. La velocidad seleccionada permanecerá en ese ajuste hasta que la vuelva

a cambiar mediante dichos botones.

VITA-MIX CORP

VERSION #201

TEMP COUNT TOTAL

NORM 25 100

TIMER HR: MIN: SS

0: 10: 33

VITA-MIX ADVANCE

PROGRAM #201

1 TO OVERWRITE

CURRENT PROGRAM

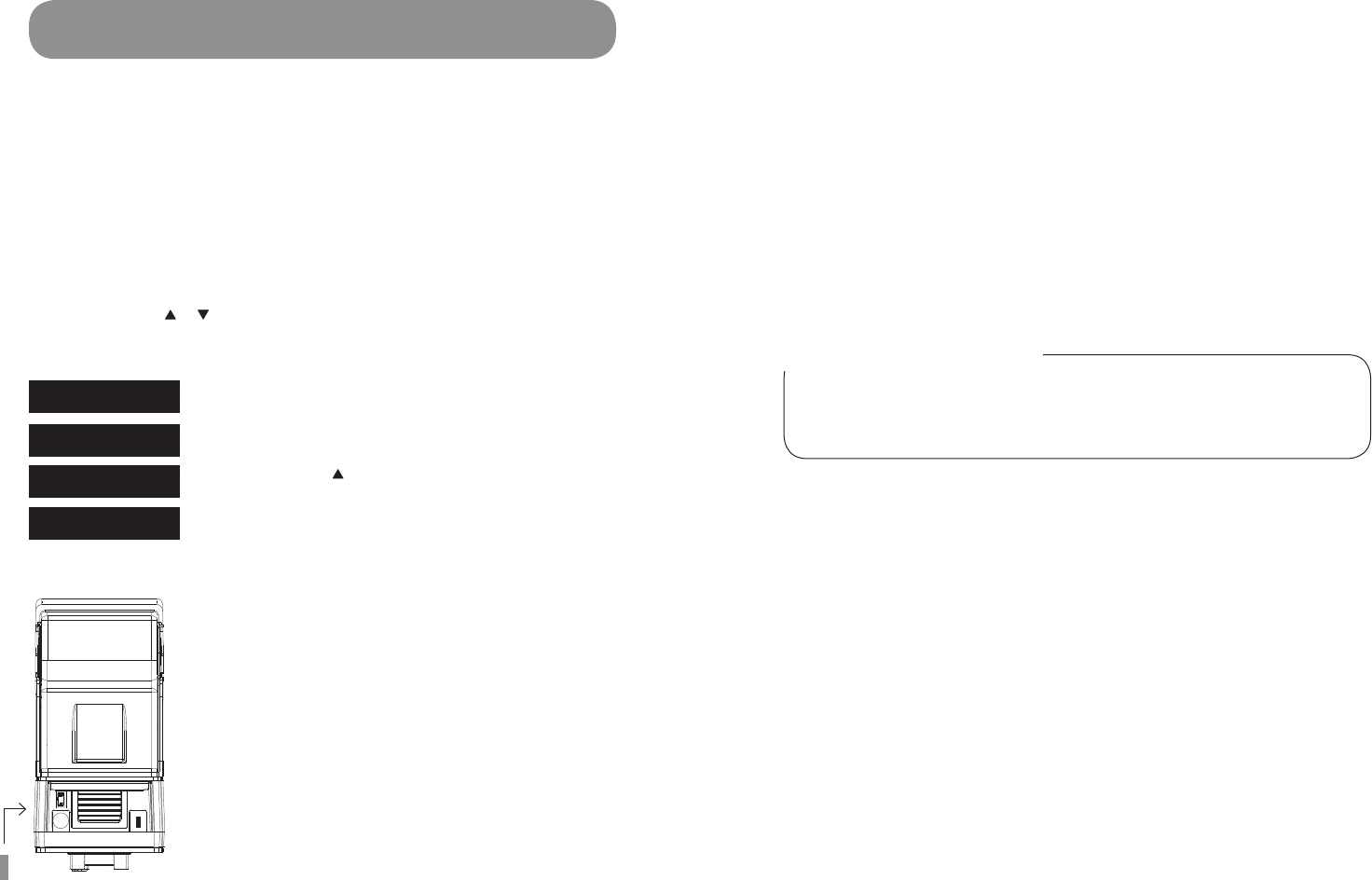

PROGRAMACIÓN

40 41

La máquina The Quiet One® viene de fábrica con el programa Advance® optimizado para

el vaso Advance®. El programa se puede personalizar usando el panel de control o un

chip de programación o el kit de software programador ofrecido por Vitamix®. Llame a su

distribuidor o al Servicio de Atención al Cliente para obtener más información.

Programación de los botones preestablecidos

1. Acceda a los 34 programas almacenados activando el interruptor de suministro situado

en la parte posterior de la base de motor mientras oprime el botón de pulso para

velocidad alta. En el visor aparecerá “BUTTON SET UP” (CONFIGURAR BOTÓN)

2. Oprima los botones de velocidad o para desplazarse por los números de recetas

hasta llegar a la que desea. (En la página 42 encontrará una descripción de cada receta.)

3. Oprima el botón preestablecido que desee programar para la receta seleccionada.

Por ejemplo: Si quisiera programar el botón 1 con la receta 17:

1. Después de acceder a los programas almacenados descritos

en el paso 1, en la ventana del visor aparecerá “BUTTON

SETUP” (CONFIGURAR BOTÓN).

2. Oprima el botón de velocidad hasta que la pantalla

muestre “Recipe 17” (Receta 17).

3. Oprima el botón 1 para aplicar la receta 17.

4. Continúe programando del mismo modo los cinco botones

restantes oprima el botón de pulso para velocidad alta a fin

de salir y continuar licuando.

Programación de la máquina

con un chip personalizado

1. Encienda la máquina.

2. Retire el vaso y gire la máquina hacia la parte trasera para que

pueda ver el puerto de programación.

3. Mirando la parte trasera de la máquina, introduzca el chip de

programación personalizado (con la frase “THIS SIDE FACING

TO THE FRONT OF THE MACHINE” (ESTE LADO DEBE MIRAR

HACIA LA PARTE DELANTERA DE LA MÁQUINA) en el

puerto situado en el costado derecho de la máquina opuesto

al interruptor On/O (Encendido/Apagado). Empújelo

suavemente hasta que el chip encaje en el puerto. En el visor

aparecerá el mensaje “New Module” (Módulo Nuevo).

4. En 10 segundos, los seis botones preestablecidos se

reprogramarán y en el visor aparecerá el mensaje “Saved”

(Guardado) y a continuación, “Ready” (Listo).

5. Retire el chip de programación, colóquelo nuevamente en su

envase original y guárdelo en un lugar seguro y de fácil acceso.

6. Oprima uno de los seis botones preestablecidos para ver en el

visor el nombre del programa o la bebida.

BUTTON SET UP

RECIPE 1

BUTTON SET UP

RECIPE 17

BUTTON SET UP

RECIPE 17-------->1

READY

Chip de programación

personalizado

Restablecimiento de los botones preestablecidos

a los ajustes originales de fábrica

1. Acceda a los CONTROLES DEL PROPIETARIO activando el interruptor de suministro

situado en la parte posterior de la base de motor mientras oprime el botón 2.

2. Al encenderse, la máquina recorrerá tres pantallas y se detendrá en la pantalla

de estado del motor. Oprima nuevamente el botón 2, dentro de 12 segundos,

para desplazarse por los ajustes del menú.

3. Desplácese usando el botón 2. En la pantalla aparecerá el mensaje “1 TO OVERWRITE

CURRENT PROGRAM” (1 PARA ANULAR EL PROGRAMA ACTUAL). Oprima el

botón 1 para reestablecer los ajustes originales de fábrica.

¡NOTAS IMPORTANTES!

Chip de programación: Si se siguen los pasos de programación antedichos y la

programación personalizada no aparece con el primer ciclo de licuado, gire el chip

en 180˚ (dele media vuelta) y vuelva a intentarlo.

42 43

1

General Purpose/

Smoothie (Uso general/

batidos)

Aumenta al 60% durante 18 segundos :18

2Double Smoothie

(Batido doble)

Aumenta a velocidad MEDIA (45%) durante 6 segundos, luego al (58%)

durante 8 segundos y finalmente a ALTA (85%) durante 4 segundos :18

3Frozen Coee & Juices

(Café y jugos helados)

Aumenta a velocidad BAJA (25%) durante 4 segundos luego a

MEDIA (60%) durante 14 segundos :18

4Ice Cream Drinks

(Bebidas de helado)

Aumenta a velocidad MEDIA (55%) durante 5 segundos, luego disminuye a

BAJA (25%) durante 7 segundos y finalmente al (12%) durante 16 segundos :28

5

Double & Hard to Blend

Ice Cream Drinks

(Bebidas de helado doble

y difíciles de licuar)

Aumenta a velocidad MEDIA (51%) durante 10 segundos,

luego a ALTA (85%) durante 10 segundos :20

6

Thick Hard-To-Blend

(Batido espeso

difícil de licuar)

Aumenta a velocidad BAJA (15%) durante 7 segundos, luego sube

gradualmente a ALTA (82%) durante 21 segundos :28

7Medium Smoothie

(Batido mediano) Aumenta gradualmente a velocidad ALTA (100%) :20

8Hard to Blend Smoothie

(Batido difícil de licuar) Aumenta gradualmente a velocidad ALTA (100%) :25

9Thick Smoothie

(Batido espeso)

Aumenta a velocidad MEDIA (100%) durante 15 segundos,

luego a ALTA (100%) durante 20 segundos :35

10 Mix, Light Juice

(Mezcla, jugo liviano) Funciona a velocidad BAJA (10%) :04

11 Heavy Smoothie

(Batido denso)

Funciona a velocidad MEDIA-ALTA (75%), aumenta,

disminuye y luego aumenta a ALTA (100%) :40

12 Hard to Blend Smoothie

(Batido difícil de licuar)

Funciona a velocidad BAJA (7%) durante 25 segundos, aumenta rápidamente a

ALTA (100%), luego disminuye a BAJA (7%) y vuelve rápidamente a ALTA (100%) :40

13 Regular Iced Coee

(Café helado) Aumenta rápidamente a velocidad ALTA (100%) :09

14 Double Iced Coee

(Café helado doble) Aumenta rápidamente a velocidad ALTA (100%) :13

15 Thick Coee

(Café espeso)

Aumenta a velocidad MEDIA (55%), disminuye gradualmente a

BAJA (7%), luego sube rápidamente a ALTA (100%) :30

16 Multiple Coees

(Múltiples cafés)

Aumenta a velocidad BAJA (25%), luego sube gradualmente a

MEDIA (50%), y finalmente a ALTA (100%) :25

Opciones de Recetas: Dispuestas por número de receta

(Núm.) y tipo de bebida:

TIPO DE BEBIDANÚM. DESCRIPCIÓN TIEMPO DE

MARCHA

17 Multiple Coees 2

(Múltiples cafés 2)

Aumenta a velocidad BAJA (25%), luego sube gradualmente a MEDIA

(50%), y finalmente a ALTA (100%)

:30

18 Small Coee

(Café pequeño) Aumenta gradualmente a velocidad MEDIA-ALTA (75%) :14

19 1-2 Drink Cocktail

(Cóctel 1-2) Aumenta a velocidad ALTA (90%) :13

20 3-4 Drink Cocktail

(Cóctel 3-4) Aumenta a velocidad MEDIA (45%), luego a ALTA (100%) :25

21 Kids Cup

(Bebida para niños)

Comienza con velocidad MEDIA (55%), disminuye a BAJA (7%)

y luego aumenta a ALTA (100%) :30

22 Bar Shake

(Malteada de bar) Aumenta gradualmente a velocidad ALTA (100%) :25

23 Bar Special

(Especial de bar)

Aumenta a velocidad MEDIA (58%), disminuye a BAJA (22%),

luego sube gradualmente a ALTA (100%) :35

24 Utility Blend

(Mezcla general)

Aumenta a velocidad MEDIA (40%), luego sube gradualmente

a MEDIA-ALTA (75%) :25

25 1 Shake (Malteada 1) Aumenta a velocidad MEDIA (50%), disminuye a BAJA (25%),

luego disminuye gradualmente a BAJA (15%) :20

26 2 Shake (Malteada 2) Aumenta a velocidad MEDIA (50%), disminuye a BAJA (25%),

luego disminuye gradualmente a BAJA (17%) :30

27 3 Shake (Malteada 3) Aumenta a velocidad ALTA (100%), disminuye a BAJA (25%),

y sigue disminuyendo a BAJA (15%) :20

28 Ice Cream Drink

(Bebida de helado)

Aumenta a velocidad MEDIA-BAJA (35%), luego sube a

MEDIA-ALTA (75%) :15

29 Small Shake

(Malteada pequeña) Aumenta a velocidad MEDIANA (58%), luego disminuye a BAJA (25%) :10

30 Hard to Blend Shake

(Malteada difícil de licuar)

Aumenta a velocidad MEDIA-ALTA (80%), disminuye a MEDIA (51%),

luego sube gradualmente a ALTA (100%) :25

31 General Program 1

(Programa general 1) Aumenta a velocidad ALTA (100%) :25

32 General Program 2

(Programa general 2) Aumenta lentamente a velocidad ALTA (100%) :45

33 General Program 3

(Programa general 3)

Aumenta rápidamente a velocidad MEDIA (40%), disminuye a BAJA

(15%), luego sube a ALTA (90%) :24

34 General Program 4

(Programa general 4)

Aumenta rápidamente a velocidad MEDIA (45%), luego sube

gradualmente a MEDIA-ALTA (75%) :35

PROGRAMACIÓN

MONTAJE DE LA MÁQUINA

Cubierta compacta

Puerta de la cubierta:

1. La puerta de la cubierta se puede retirar abriéndola hasta que quede en posición

horizontal. Luego extienda suavemente los lados de la puerta sobre las bisagras

redondas y sáquela.

2. Para volver a colocar la puerta de la cubierta, extienda suavemente los lados de la

misma y coloque las hendiduras de las bisagras de la puerta sobre las bisagraredondas.

FIGURA A

Cubierta posterior:

Para mejorar la reducción del ruido, la caja silenciadora de la máquina The Quiet One®

se fija a la base usando un sistema magnético patentado. Además de las ventajas

de reducción del ruido de licuado, en comparación con los sistemas con puertas

instaladas mecánicamente, el sistema de unión magnética se puede retirar en forma

rápida y fácil para limpiarlo.

Para retirar la caja silenciadora:

• Primero cerciórese de haber retirado el vaso de la unidad.

• Tome la caja con ambas manos.

• Inclínela levemente hacia atrás y tírela directamente hacia arriba

(consulte la Figura B).

Para volver a colocar la caja silenciadora:

• Comience con la cubierta posterior retirada de su puerta.

• Alinee la abertura en la placa base de la cubierta posterior

(consulte la Figura C).

• Comience en un costado de la almohadilla centrante y coloque lentamente la

cubierta posterior en su posición cerciorándose de que la almohadilla silenciadora

no quede apretada por ninguna parte de la placa base (consulte la Figura D).

FIGURA B FIGURA C FIGURA D

44 45

¡NOTAS IMPORTANTES!

Vasos:

• Las máquinas The Quiet One® están diseñadas para optimizar su uso con el

vaso de 48 oz. / 1,4 L Advance® (vaso de 3 lados) de Vitamix®. El vaso estándar

de 64 oz. / 2,0 L no cabe en la cubierta compacta de la unidad The Quiet One®.

Llame al Servicio de Atención al Cliente de Vitamix al (800) 886.5235 o a su

distribuidor para obtener más información.

•Fuera de los Estados Unidos y Canadá, es posible que la máquina venga

con una configuración de vaso diferente.

Tapa de dos piezas (Figura A)

Vaso de 48 oz. / 1,4 L Advance®

La tapa de dos piezas se puede limpiar, colocar, retirar y sellar fácilmente.

• Para retirar una tapa completamente cerrada con pestillo, levante las dos

lengüetas y tire hacia arriba y hacia afuera.

• Gire el tapón del medio de la tapa para afianzarlo o quitarlo.

Tapa de una pieza (Figura B)

Vaso de 48 oz. / 1,4 L Advance®

La tapa de una pieza se puede limpiar, colocar, retirar y sellar fácilmente.

• Esta tapa no tiene tapón.

• Los ingredientes pueden agregarse por el orificio situado en la parte superior.

Para asegurar el tapón de la tapa, gírelo

de manera que una de las lengüetas se

bloquee entre las muescas en la parte

superior de la tapa de goma

MONTAJE DE LA MÁQUINA

FIGURA A FIGURA B

46 47

Conjunto de cuchillas

Conjunto del agitador de cuchillas: El conjunto

de cuchillas incluye cuchillas de precisión de acero

inoxidable endurecido con cojinetes esféricos de

acero doblemente sellados y encapsulados para

una máxima durabilidad. El resistente conjunto de

cuchillas literalmente hace explotar las moléculas

de los alimentos y del hielo en el vaso, ayudando así

a homogeneizar la mezcla con más eficacia. No es

necesario retirar las cuchillas para la limpieza normal.

(Consulte la información a continuación sobre la

extracción o colocación de elementos.)

Eje estriado motriz: Encaja en el acople en la base

de motor para girar las cuchillas.

Nota: Si retira y vuelve a colocar el vaso mientras el

acoplamiento aún está girando, estropeará los dientes

del eje motriz. (Esta pieza NO es desmontable.)

Tuerca de sujeción: Debe estar ajustada. Pida la llave

para la tuerca de sujeción a fin de obtener mejores

resultados. (Consulte la información a continuación

sobre la extracción o colocación de elementos.)

Retiro del conjunto de cuchillas

A veces, puede que sea necesario limpiar más a fondo

las cuchillas. Puede comprar la llave de uso fácil para

extraer el conjunto de cuchillas (artículo núm. 15596).

Invierta el vaso y sujételo con firmeza. Introduzca la

llave para la tuerca de sujeción en la muesca de la

tuerca y gírela en sentido antihorario para aflojarla.

Luego sujete las cuchillas con un paño y retire la

tuerca con la mano.

Colocación del conjunto de cuchillas: Con el vaso

invertido, sujete las cuchillas con un paño, introdúzcalas

en la parte inferior del vaso y alinéelas con los lados

planos de la abertura del vaso. Coloque la tuerca de

sujeción y apriétela con la mano. Gírela con cuidado

en sentido horario hasta afianzarla con la llave.

No la fuerce. Si no está suficientemente apretada,

notará que el vaso hace más ruido.

Llave para la tuerca

de sujeción

Llave para la tuerca

de sujeción en uso

¡ADVERTENCIAS!

Nunca use el conjunto de cuchillas con componentes sueltos, dañados o mellados.

Precaución: ¡No retire las cuchillas ni el conjunto de cuchillas a menos que

sea absolutamente necesario! Nunca intente desmontar el conjunto de cuchillas.

Ello anulará la garantía.

INSTALACIÓN

48

Espacio por debajo de la máquina o pared

12,0 pulg. / 30,5 cm 12,0 pulg. / 30,5 cm

12,0 pulg. / 30,5 cm

UNIDAD

ADICIONAL

(si corresponde)

UNIDAD

ADICIONAL

(si corresponde)

ORIFICIO EN

MOSTRADOR

Corte:

4,4 pulg. / 11,1 cm

por

5,9 pulg. / 14,9 cm

49

Máquina empotrada

Preparación del área del mostrador:

• Antes de hacer los orificios, asegúrese de que haya un espacio adecuado debajo del

mostrador para el motor. El motor ocupará aproximadamente 3.0 pulg. / 7,6 cm debajo del

mostrador, pero es mejor dejar un espacio de al menos 10,0 pulg. / 25,4 cm entre el mostrador

y las repisas u otro equipo bajo el mismo. Además, al usar el diseño con cubierta desmontable,

el espacio detrás del orificio debe estar a por menos 4,3 pulg. / 10,8 cm de toda pared con el

objeto de que haya lugar para abrir la puerta de la cubierta.

• Se necesitará un espacio abierto adicional de 4,0 pulg. / 10,2 cm sobre la parte superior de la

cubierta para la instalación y el retiro de la máquina empotrada.

• Si va a instalar la unidad en un armario con puertas, cortina o faldón extendido, debe usar un

tubo flexible (manguera de secadora) con diámetro de 4,0 pulg. / 10,2 cm para la ventilación.

Conecte el tubo al escape de la base encajando el extremo de la manguera en el deflector

de escape de la unidad. Instale el tubo hacia afuera del armario para que haya ventilación

apropiada Si hay múltiples unidades instaladas, éstas no deben ventilarse hacia un sistema

de múltiple común sino hacia diferentes lugares mediante tubos de ventilación individuales.

• Si va a hacer orificios para instalar varias unidades empotradas, coloque los bordes de las

máquinas a una distancia de por lo menos 12,0 pulg. / 30,5 cm a fin de garantizar una limpieza

rápida y una ventilación apropiada entre las unidades.

• Para la instalación empotrada de una unidad de 120 V, se recomienda contar con un

tomacorriente de 20 amperios como mínimo por máquina bajo el mostrador,

a 6 pies / 1,8 m de distancia de la máquina. Las unidades de 220 y 100 V requieren

una línea dedicada. Consulte a un electricista los requisitos eléctricos correctos.

• La máquina empotrada requiere además una junta (viene en el embalaje original de la

máquina) que debe colocarse entre la máquina y el mostrador.

• Consulte la plantilla de instalación empotrada de la máquina The Quiet One® (viene en el

embalaje original de la máquina) para obtener las pautas de instalación detalladas y una plantilla.

¡ADVERTENCIAS!

No ventile la manguera hacia el interior de una pared, el techo ni un

espacio oculto de un edificio o armario.

No use abrazaderas de manguera ni accesorios afines para conectar la manguera

de escape a la máquina. Cuando retire la licuadora del mostrador, hágalo siempre

quitando primero el vaso, la puerta de la cubierta y la cubierta posterior. No golpee

la licuadora mientras la retira del mostrador. No use la junta para instalación

empotrada en un mostrador de madera, ya que causará la decoloración del mismo.

¡NOTAS IMPORTANTES!

No use el modelo empotrado en mesas de madera. La junta situada entre la

máquina y el mostrador dejará marcas negras permanentes en la madera. El área

debajo del mostrador debe tener ventilación adecuada para proporcionar circulación

de aire alrededor de cada motor. Esto prolongará la vida útil de la máquina.

Si almacena polvos para cocinar, mezclas, azúcares, etc., asegúrese de que los

envases estén bien sellados. La entrada y salida de aire provocada por el

funcionamiento de la máquina dispersará todo producto suelto.

Estación licuadora de sobremesa y empotrada

Requisitos eléctricos:

• 120 V, 50/60 Hz, 15 amperios

• Usa un cable con conexión a tierra de tres clavijas para los EE.UU.

• Se recomienda un tomacorriente de 20 amperios por máquina.

No use cables de extensión con la máquina.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 vatios

• 100 V (Japón), 50/60 Hz, 1000 vatios

Dimensiones de instalación en sobremesa:

• Altura de 18,0 pulg. / 45,7 cm con tapa cerrada

• Altura de 24,5 pulg. / 62,2 cm con tapa abierta

• Profundidad: 10,7 pulg. / 27,2 cm con mango

• Ancho: 8,5 pulg. / 21,6 cm

Dimensiones de instalación empotrada:

• Altura de 16,5 pulg. / 41,9 cm con tapa cerrada

• Altura de 23,0 pulg. / 58,4 cm con tapa abierta

• Profundidad: 10,7 pulg. / 27,2 cm con mango

• Ancho: 8,5 pulg. / 21,6 cm

• Profundidad bajo el mostrador: 1,2 pulg. / 3,0 cm

Distancia recomendada entre las máquinas y espacio por debajo del aparato o a la pared:

12,0 pulg. / 30,5 cm desde el borde de cada máquina o lo más alejadas posible

CUIDADO DE LA MÁQUINA

50 51

¡NOTAS IMPORTANTES!

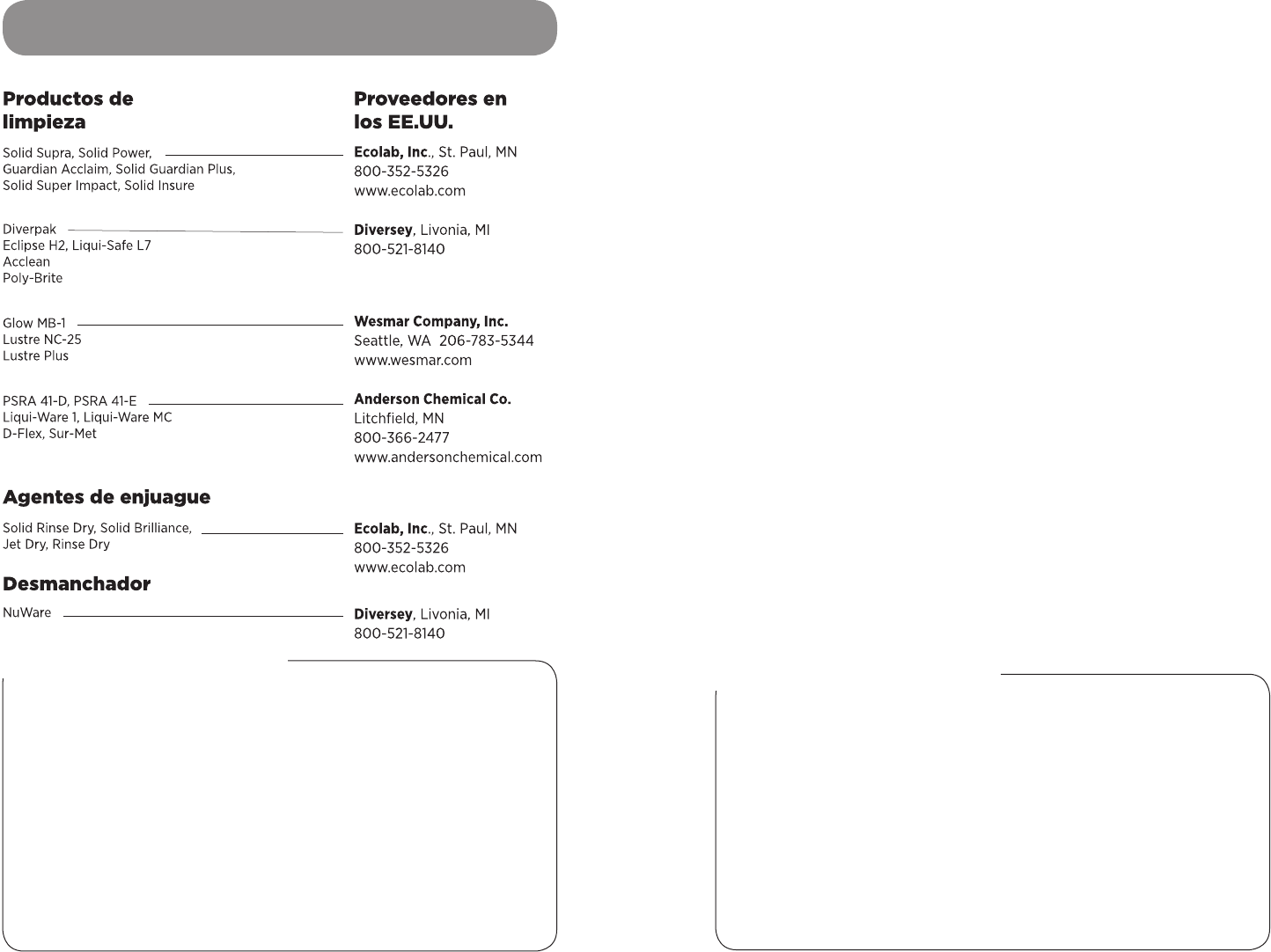

Productos de limpieza: No use agentes limpiadores abrasivos ni blanqueador concentrado

para limpiar. No use limpiadores que contengan desinfectantes cuaternarios sobre

los componentes de policarbonato (por ejemplo, los vasos Advance® y las cubiertas).

No use ninguno de los siguientes productos de limpieza: detergentes para lavavajillas

automáticos, limpiadores de hornos, lana de acero ni ninguna esponja abrasiva.

Cubierta: No lave la puerta de la cubierta, el mango ni la cubierta posterior en el

lavavajillas. No se recomienda desmontar el mango durante la limpieza. Sin embargo,

si decide retirarlo de la cubierta, cerciórese de no apretarlo excesivamente al volver a

colocarlo en la misma, pues lo dañará.

Vaso: No deje que las mezclas, los líquidos ni los alimentos se sequen en el vaso.

Enjuáguelo después de usarlo. Los productos secos pueden bloquear las cuchillas y

debilitar o menoscabar los sellos de los cojinetes cuando se vuelve a encender la máquina.

Las temperaturas extremadamente bajas combinadas con ingredientes calientes y/o la

acción rápida e inmediata de las cuchillas pueden agrietar el vaso. Debido a la naturaleza

de los policarbonatos usados en los vasos Advance® y en el conjunto de caja silenciadora,

no se recomienda usar el vaso en un horno microondas ni lavarlo en un lavavajillas.

Base de motor/panel de control: Desenchufe el cable eléctrico. Lave cuidadosamente la

superficie externa con un paño de algodón humedecido en una solución suave de agua tibia*

y detergente no abrasivo o un limpiador líquido no abrasivo en aerosol. Tenga cuidado de no rayar

ni fregar la ventana del visor en el panel de control. Nunca sumerja la base de motor en agua ni

en ningún otro líquido. Séquela con un paño suave de algodón.

Tapa: Lávela con agua tibia y detergente. Enjuáguela debajo de agua corriente y séquela.

Puerta de la cubierta: La cubierta se puede retirar (consulte las páginas 44 y 45) y limpiar

colocándola debajo de agua corriente y lavándola con un paño suave. Séquela con un paño y

vuelva a colocarla en la base.

Junta silenciadora y almohadilla centrante del vaso: La junta silenciadora situada entre la base y

la puerta de la cubierta se puede retirar para limpiarla simplemente desprendiéndola de la base

tras haberse retirado la cubierta. (Consulte las páginas 44 y 45 para retirar la cubierta)

Lave la junta y la almohadilla con agua tibia y detergente. Enjuáguelas debajo de agua corriente

y séquelas. Vuelva a montarlas antes de usar la máquina. Para reinstalar la junta silenciadora,

simplemente colóquela en la base cerciorándose de que encaje firmemente contra la almohadilla

centrante. Vuelva a colocar la caja silenciadora tal como se indica en la página 45. Cerciórese de

que la junta quede asentada correctamente contra la licuadora y la almohadilla centrante.

La junta y la almohadilla centrante deben quedar planas sobre la base de motor.

Vaso: El vaso Advance® ha sido diseñado para ser químicamente resistente. Sin embargo, para

maximizar su vida útil, se recomienda lavarlo a mano.

Para limpiarlo: Lave todas las piezas del vaso con agua tibia y detergente. Enjuáguelas y drénelas.

No ponga en remojo el conjunto del agitador de cuchillas.**

Para desinfectarlo: Si no quedan residuos sólidos, llene ¾ partes del vaso con una mezcla

desinfectante.*** Vuelva a ubicar el vaso en la base de motor y coloque firmemente la tapa de dos

piezas. Haga funcionar la máquina durante 30 segundos a alta velocidad. Apague la máquina y

deje que la mezcla repose en el vaso durante 1 ½ minutos más. Vacíe la mezcla de blanqueador.

Vuelva a colocar el vaso en la base de motor y haga funcionar la máquina vacía durante

5 segundos más. No lo enjuague tras desinfectarlo. Deje que el vaso se seque al aire libre.

¡NOTAS IMPORTANTES!

Junta silenciadora: No la lave en el lavavajillas. Las temperaturas altas y los

productos químicos pueden hacer que la almohadilla se dilate. No la ponga en

remojo. La junta puede absorber el agua y dilatarse. Puede tardar entre 24 - 48

horas en secarse al aire antes de recuperar su tamaño original.

Conjunto de cuchillas: No ponga en remojo el conjunto del agitador de cuchillas.

* Cerciórese de estrujar el exceso de agua del paño o la esponja cuando limpie los

controles o alguna pieza eléctrica.

** Para prolongar la vida útil del vaso de policarbonato, Vitamix recomienda usar

detergentes con un equilibrio de pH bajo, como el detergente líquido para vajilla

Ivory Liquid®. Debido a la naturaleza de los policarbonatos no se recomienda lavar

el vaso en un lavavajillas automático.

*** Solución desinfectante recomendada: 1,5 cucharadita / 7,4 mL de blanqueador

de uso institucional o doméstico en 2 ct. / 1,9 L de agua.

Problemas:

• Ruido fuerte proveniente del área de

las cuchillas del vaso de la licuadora

• Las cuchillas del vaso no giran

• Aumento de la vibración

• Fugas desde el fondo del vaso

Soluciones:

a. Acople roto o desgastado. Reemplácelo

(artículo núm. 891). Las instrucciones

vienen incluidas con la pieza.

b. Revise el conjunto de cuchillas por si hay

componentes sueltos, dañados o mellados

y reemplácelos.

c. Apriete la tuerca de sujeción girando en

sentido horario la llave para dicha tuerca.

(Consulte la página 47.)

• Fuertes chirridos provenientes

del motor de la licuadora Cojinetes del motor dañados,

es posible que deba reparar la máquina.

• La máquina no funciona

• El visor no muestra el

mensaje “Ready” (Listo)

a. Vuelva a verificar que el cable eléctrico esté

firmemente enchufado al tomacorriente.

b. Verifique que interruptor On/O (Encendido/

Apagado) esté en la posición de encendido.

c. Apague el interruptor On/O (Encendido/

Apagado), luego enciéndalo para reiniciar los

ajustes electrónicos.

• La máquina arranca y

después se apaga

Verifique que la máquina reciba suministro eléctrico.

• El visor muestra el mensaje

“SHUT DOWN SEE MANUAL”

(APAGUE LA MÁQUINA, CONSULTE

EL MANUAL)

Deje que la máquina se enfríe durante una hora,

luego vuelva a arrancarla.

• El visor muestra el mensaje

“MOTOR LOCKED PROGRAM

TERMINATED” (MOTOR BLOQUEADO,

PROGRAMA TERMINADO)

Deje que la máquina se enfríe durante una hora,

luego vuelva a arrancarla.

• La máquina funciona en forma irregular

• Cuando se oprime un botón,

aparece el mensaje “NO PROGRAM”

(NO HAY PROGRAMA)

• El botón oprimido inicia el programa

equivocado

• La máquina arranca sola

• El botón de un programa específico

está defectuoso

• Se apagó la máquina por un día,

una semana o un mes, y después de

encenderla no recibe suministro

• La máquina no funcionó la primera vez

que se intentó encenderla

• La máquina funciona, pero no hay

información en el visor

• Los botones de programas

hacen funcionar la licuadora a la

misma velocidad

a. Apague la máquina y vuelva a encenderla

para reiniciar la programación.

b. Intente enchufar la máquina en otro

tomacorriente.

SOLUCIÓN DE PROBLEMAS

52

Problemas:

• El visor muestra el mensaje

“CORRUPT DATA”

(DATOS CORRUPTOS)

Soluciones:

Apague la máquina y vuelva a encenderla para

reiniciar la programación.

• La ventana del visor muestra

el mensaje “THERMAL SENSOR

FAILURE” (FALLA EN EL

SENSOR TÉRMICO)

Llame al servicio técnico de Vitamix.

• La máquina se detiene y se reinicia

en el medio de su ciclo de licuado; el

visor muestra el mensaje “VITA-MIX

GENERAL PROGRAM” (PROGRAMA

GENERAL DE VITA-MIX) y, luego

el mensaje “READY” (LISTO)

a. Enchufe la máquina en su propio su

ministro eléctrico.

b. Cerciórese de que la máquina no esté

conectada a un cable de extensión largo.

• Si la máquina está sobrecalentada:

El motor se detendrá y a lo largo

del visor se desplazará el mensaje

“MOTOR HAS OVERHEATED

REMOVE THE CONTAINER, THEN

PRESS START” (EL MOTOR ESTÁ

SOBRECALENTADO, RETIRE EL VASO

Y OPRIMA START [ARRANQUE]),

mientras que la frase “HOT

SHUTDOWN” (APAGADO POR ALTA

TEMPERATURA) permanecerá en el

visor advirtiéndole sobre el problema.

Retire el vaso, cierre la puerta de la cubierta,

oprima el botón Start/Stop (Arranque/Parada)

y haga funcionar la máquina durante dos minutos.

Cuando el motor esté frío, aparecerá en el visor

el mensaje “READY” (LISTO).

Si no puede reparar la máquina con estas sugerencias, obtenga ayuda experta

llamando al servicio técnico de Vitamix® al

(800) 886.5235

. Si la adquirió fuera de

los EE. UU., comuníquese con el Distribuidor local de Vitamix o con la División

Internacional de Vitamix llamando al +1 (440) 782.2450 o enviando un correo electrónica

a international@vitamix.com para encontrar un distribuidor en su país. Para obtener

ayuda en línea, visite vitamix.com.

53

54 55

GARANTÍA

MANTENIMIENTO DE LA LICUADORA VITAMIX

Para maximizar la vida útil del producto Vitamix® y mantenerlo en buen estado,

es importante que siga unos cuantos consejos sencillos de mantenimiento:

1. Inspeccione periódicamente el acople por si presenta deterioro, grietas o roturas.

Si está dañado, reemplácelo por el acople de repuesto que viene con la licuadora.

Si desea adquirir acoples de repuesto adicionales, comuníquese con Vita-Mix®

Corporation (en adelante, “Vitamix”) llamando al(800)866-5235 para encontrar

un vendedor en su localidad. Los clientes que viven fuera de EE.UU. pueden

comunicarse con el distribuidor autorizado de Vitamix o con la División Internacional

de Vitamix llamando al+1(440)782-2450 o enviando un correo electrónico a

international@vitamix.com para encontrar un distribuidor cerca de su domicilio.

2. Gire manualmente el conjunto de cojinetes de las cuchillas para cerciorarse de

que rote sin vacilar o no gire demasiado libremente. Si las cuchillas vacilan o giran

demasiado libremente, comuníquese con Vitamix para obtener información sobre

la garantía o encontrar un vendedor en su localidad.

3. Nunca haga funcionar la máquina si la almohadilla centrante no está correctamente

situada en la base. Además, nunca retire el vaso de la base antes de que el licuado

haya finalizado y las cuchillas se hayan detenido.

GARANTÍA LIMITADA (a menos que el contrato brinde otro tipo de cobertura)

Vita-Mix® Corporation (en adelante, “Vitamix”) garantiza al usuario final original

(“Comprador”) que sus licuadoras Vitamix de uso comercial (que incluyen una

base de motor, un vaso y una tapa, que, en adelante, se denominan de forma

conjunta el “Equipo”) no presentarán defectos de material ni de mano de obra

durante los períodos de garantía pertinentes para el Equipo, según se describe en

el presente documento, y estarán sujetas a las condiciones descritas a continuación.

Se requiere un comprobante de compra.

A continuación, se especifican los únicos recursos del Comprador y las únicas

obligaciones de garantía de Vitamix.

Ningún empleado de Vitamix ni ninguna otra persona tiene autorización para

ofrecer una garantía adicional ni para enmendar las siguientes garantías.

LO QUE CUBRE LA GARANTÍA

A. Garantía de la base de motor (que incluye el tablero de control y la almohadilla táctil):

Vitamix garantiza al usuario final original que:

• Si la base de motor falla en el transcurso de treinta (30) días desde la fecha de

compra debido a defectos de material o de mano de obra, Vitamix reemplazará la

base de motor por una nueva.

• Si la base de motor falla transcurridos treinta (30) días desde la fecha de compra,

pero en el transcurso de un (1) año a partir de la fecha de compra, debido a defectos

de material o de mano de obra, Vitamix asumirá el costo de todas las piezas y de la

mano de obra que sean necesarios para repararla.

• Si la base de motor falla transcurrido el primer año, pero en el transcurso de tres (3)

años a partir de la fecha de compra, debido a defectos de material o de mano de obra,

Vitamix asumirá el costo de todas las piezas que sean necesarias para repararla.

B. Garantía del vaso, la tapa, el tapón de la tapa, la almohadilla centrante, el conjunto

de cuchillas, el acople y la caja silenciadora (si se incluyeran): Vitamix garantiza al

usuario final original que si la caja silenciadora, el vaso, la tapa, el conjunto de cuchillas

o el acople fallan en el transcurso de un (1) año a partir de la fecha de compra debido a

defectos de material o de mano de obra, Vitamix asumirá el costo de todas las piezas y

de la mano de obra que sean necesarios para reparar dichos componentes.

La única obligación de Vitamix conforme a estas garantías es reparar o reemplazar la

pieza o las piezas en garantía según lo determine Vitamix a su exclusivo criterio.

EN NINGÚN CASO, YA SEA QUE SE BASE EN CONTRATO, INDEMNIZACIÓN,

GARANTÍA, DAÑOS (LO QUE INCLUYE NEGLIGENCIA), RESPONSABILIDAD ABSOLUTA

O DE CUALQUIER OTRO MODO, VITAMIX SERÁ RESPONSABLE DE NINGÚN DAÑO

ESPECIAL, INDIRECTO, INCIDENTAL NI CONSECUENTE, LO QUE INCLUYE, ENTRE

OTROS, PÉRDIDA DE GANANCIAS O INGRESOS. LA GARANTÍA LIMITADA ANTEDICHA

CONSTITUYE SU ÚNICO RECURSO Y, MEDIANTE LA PRESENTE, USTED Y VITAMIX

RENUNCIAN EXPRESAMENTE A TODAS LAS DEMÁS GARANTÍAS O CONDICIONES,

EXPRESAS O IMPLÍCITAS, ESTATUTARIAS O DE CUALQUIER OTRO MODO, QUE

INCLUYAN TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN

FIN EN PARTICULAR, Y, SIN LIMITAR LA GENERALIDAD DE LA PRESENTE GARANTÍA,

USTED Y VITAMIX EXCLUYEN EXPRESAMENTE, EN LA MEDIDA QUE LO PERMITA

LA LEY, LA APLICACIÓN DE TODA LEGISLACIÓN DE VENTA DE MERCADERÍA Y LA

CONVENCIÓN DE LAS NACIONES UNIDAS SOBRE CONTRATOS DE COMPRA Y VENTA

INTERNACIONALES DE MERCADERÍA, SEGÚN PUEDA SER PERTINENTE.

Algunas jurisdicciones no permiten limitaciones en cuanto a la duración de las garantías

implícitas ni permiten la exclusión de la limitación de daños incidentales o consecuentes.

LO QUE NO CUBRE LA GARANTÍA (exclusiones de la cobertura)

Estas garantías no incluyen las reparaciones necesarias a raíz de las siguientes causas:

A. Desgaste normal.

B. Abuso, uso indebido o negligente.

C. Alteración del Equipo, que incluye, entre otros, la base de motor, el vaso, la tapa

o la caja silenciadora.

D. Exposición a condiciones extremas.

E. Instalación incorrecta del Equipo, que incluye, entre otros, mano de obra deficiente,

sin respetar las especificaciones suministradas, o ventilación inadecuada de los

modelos “empotrados” de la licuadora.

CUÁNDO RIGEN LAS GARANTÍAS (condiciones de la cobertura)

Las garantías contenidas en el presente manual rigen exclusivamente para el usuario

final original y son intransferibles. Para interponer un reclamo de garantía, se debe

presentar el comprobante de compra.

Toda garantía ofrecida por Vitamix solo es válida si se usa conforme a lo siguiente:

a) el manual del propietario, al cual también se puede acceder en vitamix.com;

b) la garantía expresa y c) todas las instrucciones de mantenimiento,

independientemente de cuándo se las haya suministrado.

GARANTÍA LIMITADA continúa en la página56

57

GARANTÍA

QUÉ ANULA LA GARANTÍA

Todas las garantías del producto se consideran nulas si se presentan las

siguientes situaciones:

• La licuadora se coloca en una caja silenciadora que no fue fabricada por Vitamix.

• Cualquier componente de una pieza cubierta del Equipo u otra pieza fue modificado,

alterado, “reacondicionado” o reparado por personas ajenas a Vitamix, un centro

de servicio autorizado por Vitamix o un distribuidor autorizado por Vitamix.

• Cualquier componente de Vitamix cubierto se usa con un componente no

autorizado expresamente por escrito por Vitamix (es decir, se usa un vaso

Vitamix con una base de motor que no es Vitamix o se usa una base de

motor Vitamix con un vaso que no es Vitamix).

• Cualquier pieza de la licuadora se instala de manera incorrecta, lo cual incluye,

entre otros, mano de obra deficiente, sin respetar las especificaciones suministradas,

o ventilación inadecuada de los modelos “empotrados”.

CÓMO RECIBIR LA COBERTURA Y REPARACIÓN DE LA GARANTÍA

Con quién debe comunicarse para recibir el servicio y la reparación de la garantía:

En caso de que la licuadora Vitamix requiera servicio o reparación cubiertos por los

términos de esta garantía, llame a Vita-Mix Corporation, a un centro de servicio

autorizado o a un distribuidor local a fin de obtener asistencia al respecto.

• Para el Equipo adquirido y que se encuentra en EE.UU.:

Llame al Servicio Técnico de Vitamix: (800)886-5235.

• Para el Equipo adquirido fuera de EE.UU. continental:

Comuníquese con el distribuidor autorizado de Vitamix o con la División Internacional

de Vitamix llamando al+1 (440)782-2450 o enviando un correo electrónico a

international@vitamix.com para encontrar un distribuidor cerca de su domicilio.

Se le solicitará que presente un comprobante de compra del Equipo. Si el equipo de

servicio técnico remoto no puede arreglar el Equipo de manera remota, se deberá

reparar el Equipo. El equipo lo ayudará a encontrar un centro de servicio autorizado

o a coordinar el envío del Equipo a Vitamix.

CÓMO ENVIAR EL EQUIPO A VITAMIX PARA SU REPARACIÓN

A. Obtenga un número de autorización de devolución antes de realizar el envío.

No devuelva ni envíe el Equipo sin la aprobación de Vitamix. En ningún caso Vitamix

se hará cargo del costo de las reparaciones no autorizadas. Todas las devoluciones de

Equipos deben tener el número de autorización de devolución (Return Authorization,

“RA”) claramente marcado en el exterior de la caja. Todo Equipo enviado a Vitamix

sin autorización ni aprobación previas será devuelto a la dirección de la empresa de

transportes “tal como está”, sin haberlo reparado.

B. Embale de manera correcta el artículo que será devuelto. Todo artículo devuelto

a Vitamix deberá enviarse en el embalaje original o en uno apto para tal fin.

56

The Quiet One®

Núm. 15092 Tapa antisalpicaduras para el vaso de 48 oz. / 1,4 L Advance®

Núm. 15986 Tapa solamente (sin tapón) para el vaso de 48 oz. / 1,4 L Advance®

Núm. 15985 Conjunto de tapa de dos piezas para el vaso

de 48 oz. / 1,4 L Advance®

Núm. 15978 Vaso de 48 oz. / 1,4 L Advance®, conjunto de cuchillas

y conjunto de la tapa

Núm. 15980 Vaso de 48 oz. / 1,4 L Advance® solamente

Núm. 15979 Vaso de 48 oz. / 1,4 L Advance®, conjunto de cuchillas,

conjunto sin tapa

Núm. 15990 Conjunto del agitador de cuchillas Advance®

Núm. 15585 Tuerca de sujeción

Núm. 891 Acople

Núm. 15579 Almohadilla centrante silenciadora

Núm. 15080 Cubierta posterior compacta y puerta de la cubierta

con diseño embisagrado desmontable

Núm. 15081 Puerta de la cubierta compacta

Núm. 15082 Cubierta posterior compacta

Núm. 15107 Junta aislante

Núm. 15083 Junta para instalación empotrada

LISTA DE PIEZAS

58

¡NOTAS IMPORTANTES!

•Fuera de los EE.UU. y Canadá, es posible que la máquina venga con

una configuración de vaso diferente. Póngase en contacto con su

distribuidor local de Vitamix para obtener los números de los artículos.

•Aparte del acople, el conjunto de cuchillas y la tuerca de sujeción,

esta unidad no puede ser reparada por el usuario.

Núm.

15985

Núm.

15978

Núm.

15979

Núm.

15986

Núm.

15980

Núm.

15990

Núm.

15585

Núm.

891

Núm.

15579

Núm. 15107

Núm. 15080

Núm. 15081 Núm. 15082

Núm. 15083

Artículos que se

venden por separado:

Núm. 15606

Kit de software

Versión USB

Núm. 15644

Chip de programación

adicional para el kit

de software

Núm. 15988

Tapa de una pieza

Núm. 15596

Llave para la tuerca

de sujeción

59

ESPECIFICACIONES

The Quiet One®

Requisitos eléctricos:

• 120 V, 50/60 Hz, 15 amperios

• Usa un cable con conexión a tierra de tres clavijas para los EE.UU.

• Se recomienda un tomacorriente de 20 amperios por máquina.

No use cables de extensión con la máquina.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 vatios

• 100 V (Japón), 50/60 Hz, 1000 vatios

Dimensiones de instalación en sobremesa:

• Altura de 18,0 pulg. / 45,7 cm con tapa cerrada

• Altura de 24,5 pulg. / 62,2 cm con tapa abierta

• Profundidad: 10,7 pulg. / 27,2 cm con mango

• Ancho: 8,5 pulg. / 21,6 cm

Dimensiones de instalación empotrada:

• Altura de 16,5 pulg. / 41,9 cm con tapa cerrada

• Altura de 23,0 pulg. / 58,4 cm con tapa abierta

• Profundidad: 10,7 pulg. / 27,2 cm con mango

• Ancho: 8,5 pulg. / 21,6 cm

• Profundidad bajo el mostrador: 1,2 pulg. / 3,0 cm

Según corresponda:

Para ver la línea completa de productos Vitamix®,

visite el sitio web vitamix.com

Vita-Mix® Corporation

Commercial Division

8615 Usher Road, Cleveland, Ohio 44138 U.S.A.

Tel: +1 (440) 235.0214 Correo electrónico: commercial@vitamix.com

©2012 Vita-Mix Corporation. No está permitido reproducir ni transmitir ninguna parte de esta publicación, de forma alguna ni por

ningún medio, ni almacenarla en una base de datos o un sistema de recuperación sin la autorización por escrito de Vita-Mix Corporation.

Impreso en EE.UU. 102865 12/12

The Quiet One

Manuel d’utilisation et d’entretien

Lire et conserver ces instructions

SUR LE PLAN DE TRAVAIL

Speed Pulse

STAR T

STOP

61 2 3 4 5

Speed Pulse

STAR T

STOP

61 2 3 4 5

INTÉGRÉE AU PLAN DE TRAVAIL

TOUS MODÈLES

ENGLISH

I

ESPAÑOL

I

FRANÇAIS

TABLE DES MATIÈRES

English .............................................................................................................................1

Español ........................................................................................................................ 31

Français ....................................................................................................................... 61

Précautions Importantes ...........................................................................64

Instructions Générales ................................................................................. 66

Panneau de Contrôle .....................................................................................68

Programmation................................................................................................... 72

Programmation des Boutons Préréglés

Programmation de la Puce Personnalisée

Réglage des Boutons Préréglés

Options de Recette

Montage de l’appareil ................................................................................... 74

Couvercle Compact

Couvercle

Assemblage de Lames

Installation .................................................................................................................. 78

Entretien de Votre Appareil ....................................................................80

Dépannage .............................................................................................................. 82

Garantie .....................................................................................................................84

Liste des Pièces .................................................................................................. 88

Spécifications du Produit .........................................................................92

PRÉCAUTIONS IMPORTANTES

1. Lire toutes ces instructions.

2. Pour vous protéger des chocs électriques, ne pas immerger

le socle-moteur dans l’eau ou dans d’autres liquides.

3. La machine doit être surveillée de près si elle est utilisée par

des enfants ou à proximité d’enfants.

4. Débrancher le cordon d’alimentation de la prise murale lorsque l’appareil

Vitamix® n’est pas en service, avant de le démonter, lors de l’installation et du

démontage des pièces et avant tout nettoyage autre que le nettoyage du bol.

5. Ne jamais toucher les pièces en mouvement, particulièrement les lames.

6. Ne pas utiliser un appareil qui ne fonctionne pas correctement, dont le câble

électrique est endommagé, un appareil qui est tombé ou qui est endommagé de

quelque manière que ce soit. Si vous avez acheté votre appareil aux É.-U., contactez

le Service d’assistance technique Vitamix au (800) 886.5235, pour que votre

appareil soit examiné, réparé, potentiellement échangé ou bien pour que ses

fonctions électriques ou mécaniques soient ajustées. Si vous avez eectué votre

achat en dehors des É.-U., veuillez contacter votre Distributeur Vitamix agréé, ou

communiquez avec la Division internationale Vitamix au +1 (440) 782.2450 ou

bienpar courriel : international@vitamix.com pour trouver un distributeur près de

chez vous.

7. Ne pas utiliser d’accessoires qui ne sont pas recommandés ou vendus par Vitamix,

au risque d’annuler la garantie. Il est n’est pas recommandé d’altérer ou de modifier

ce produit de quelque façon que ce soit au risque de causer des blessures.

8. Ne pas utiliser pas ce produit à l’extérieur.

9. Ne pas laisser le cordon d’alimentation entrer en contact avec des surfaces

chaudes ou bien pendre d’une table ou d’un comptoir.

10. Ne pas placer cet appareil sur ou à proximité d’une cuisinière à gaz

ou électrique, ou bien dans un four chaud et ne pas laisser l’appareil entrer

en contact avec des surfaces chaudes. Les sources extérieures de chaleur

peuvent endommager l’appareil.

11. Conserver les mains et les ustensiles à l’extérieur du bol lorsque le moteur est en

fonctionnement afin de limiter les risques de blessures sévères et/ou de dommages

à l’appareil. Une spatule souple peut être utilisée, mais uniquement lorsque l’appareil

Vitamix n’est pas en fonctionnement.

12. AVERTISSEMENT : Les lames sont coupantes. Manipuler avec précaution.

• Ne jamais essayer de retirer les lames lorsque le bol est

posé sur le socle-moteur.

• Ne pas utiliser de lames desserrées, ébréchées ou

endommagées - les remplacer immédiatement.

• Afin de limiter les risques de blessures, ne jamais placer l’assemblage de lame

sur le socle-moteur sans que le bol Vitamix y soit correctement encastré.

13. La capacité maximale correspond à la quantité en onces (litres) marquée sur

le bol, c.-à-d. 48 oz. / 1,4 L, cette quantité est substantiellement réduite pour

les mélanges épais.

14. Ne jamais faire fonctionner le mélangeur Vitamix sans que le

couvercle soit correctement en place.

15. La fenêtre d’achage risque d’être rayée si elle entre en contact avec un

tampon à récurer ou avec des objets pointus. Utiliser un chion doux pour

essuyer la zone du panneau de contrôle.

16. La station de mélange ne doit pas être nettoyée au jet d’eau.

17. Pour une installation en 120 V, il est recommandé d’utiliser au minimum une prise

électrique de 20 amp par appareil, à une distance de 6 pi. / 1,8 m du Vitamix. Les

machines 220 V et 100 V nécessitent une ligne spécialisée. Consultez un électricien

pour connaitre vos besoins électriques.

64

18. ATTENTION : Éteindre le courant ou débrancher l’appareil avant de toucher les pièces

mobiles. Positionner l’interrupteur sur O (Arrêt) pendant la nuit ou lorsque l’appareil

est laissé sans surveillance.

Conserver ces Instructions de sécurité

• Le cordon d’alimentation américain du mélangeur Vitamix est muni d’une fiche à trois

broches (de mise à la terre) qui se branche dans une prise murale à trois fentes standard

(Figure A). Ce câble est diérent pour les pays autres que les États-Unis d’Amérique.

• Des adaptateurs (Figure B) sont disponibles pour les prises à deux fentes. Ne pas

couper et ne pas enlever la troisième broche (de mise à la terre) de la prise ou du câble.

• Consulter un électricien si vous ne savez pas si votre prise électrique murale est mise à la

terre par le câblage du bâtiment. Pour les fiches à deux broches correctement reliées à la

terre, la mise à la terre de l’appareil s’eectue en connectant la languette de l’adaptateur

à la prise électrique murale grâce à la vis au centre du cache (Figure B).

65

AVERTISSEMENT!

Si la préparation est mélangée pendant trop longtemps, l’appareil risque de

surchauer et le bol d’être endommagé.

REMARQUES IMPORTANTES!

Les instructions contenues dans ce Manuel d’utilisation et d’entretien ne sauraient couvrir

toutes les conditions et les circonstances d’utilisation possibles. Il convient de faire preuve

de bon sens et de prudence lors de l’utilisation et de l’entretien des appareils.

FIGURE A FIGURE B

INSTRUCTIONS GÉNÉRALES

Instructions d’utilisation des

boutons de programmes préréglés

Ce qui suit décrit les réglages de base des six boutons de programmes préréglés

The Quiet One®. Ces programmes, numérotés de 1 à 6, sont des cycles de mélange

conçus pour les boissons les plus courantes. Selon la viscosité de la boisson que vous

préparez, l’appareil fonctionnera pour un cycle complet en fonction de votre choix de

programme préréglé. L’appareil s’arrêtera de lui-même lorsque le cycle est terminé.

Les cycles sont de durée et de vitesse variables. Les options préréglées de votre appareil

peuvent varier selon les révisions apportées au programme ou les diérences dans les

recettes; le résultat que vous obtiendrez peut varier en fonction.

BOUTON 1 : Usage générique / Yogourt fouetté – mélange le yogourt fouetté et les

boissons légères à base de jus et de glace pour leur donner une

consistance crémeuse. (:18)

BOUTON 2 : Double Yogourt fouetté – mélange les boissons similaires au bouton 1

mais en plus grande quantité. (:18)

BOUTON 3 : Café glacé et Jus – mélange les boissons au café légères pour leur

donner une consistance crémeuse. (:18)

BOUTON 4 : Boissons à la crème glacée – mélange les boissons contenant de la crème

glacée dure pour leur donner une consistance de lait fouetté épais. (:28)

BOUTON 5 : Boissons à la crème glacée doubles et diciles à mélanger. (:20)

BOUTON 6 : Yogourt fouetté épais et dicile à mélanger – mélange les fruits

congelés et les ingrédients durs pour obtenir un yogourt fouetté épais

mais homogène. (:28)

Conseils de mélange

1. Placer tout d’abord les liquides et les aliments mous dans le bol, suivis des aliments

solides et enfin de la glace. Bien que ce ne soit pas absolument nécessaire, vous

pouvez choisir de couper ou de briser les aliments en petits morceaux afin de pouvoir

les mesurer plus précisément. Il est recommandé d’utiliser des fruits décongelés ou

partiellement décongelés.

2. En règle générale, par rapport aux autres mélangeurs, vous n’avez pas besoin

d’autant de glace pour préparer une boisson glacée avec The Quiet One®. Si les

ingrédients gèlent, essayer de réduire la quantité de glace.

3. Enclencher le bol sur le socle-moteur en alignant celui-ci au socle de centrage

ancré à la base. (Le moteur doit être à l’arrêt complet avant de mettre le

bol en position). Les bols ne doivent pas être utilisés pour des aliments durs

ou secs. Éviter de faire fonctionner l’appareil si le bol est vide.

4. Toujours utiliser un couvercle fixé correctement en place lors du mélange.

5. Brancher l’appareil dans la prise électrique la plus proche (s’il est débranché).

Appuyer sur l’interrupteur On/O (Marche/Arrêt) pour allumer l’appareil.

Sélectionner le réglage préprogrammé souhaité en appuyant sur l’un des boutons

de programmation numérotés de 1 à 6. L’appareil commencera immédiatement à

mettre en œuvre le programme et s’éteindra lorsque le programme sera terminé.

(REMARQUE : Chaque bouton déclenche un mélange ayant une combinaison

diérente en termes de vitesse et de durée.)

6. Dès que l’un des boutons de programme préréglé est enclenché, l’appareil se

met en route et il s’arrêtera automatiquement. Si un autre bouton de programme

préréglé est enclenché, le cycle de mélange s’arrête.

66

7. Lorsque le cycle est terminé, le mélangeur s’arrête. Attendre que les lames soient

complètement immobiles avant d’enlever le couvercle et/ou le bol du socle-moteur.

8. Retirer le bol, verser, garnir et servir la boisson.

9. Positionner l’interrupteur On/Off (Marche/Arrêt) sur Off (Arrêt)

lorsque l’appareil n’est pas utilisé.

Conseils d’entretien

• Ne jamais cogner le bol contre une surface dure pour décoller les ingrédients.

Enlever le bol de la base et utiliser une spatule souple pour récupérer les

préparations épaisses du fond du bol.

• Ne jamais secouer un bol quand il est en marche sur l’appareil.

• Ne jamais retirer le bol avant que l’appareil soit complètement arrêté.

• Ne jamais allumer le moteur avant que le bol soit en place.

AVERTISSEMENT!

•Éteindre le courant ou débrancher l’appareil avant de toucher les pièces mobiles.

Positionner l’interrupteur sur O (Arrêt) pendant la nuit ou lorsque l’appareil

est laissé sans surveillance.

•En cas de modification du bruit de la machine ou si un objet extérieur ou dur

entre en contact avec les lames, ne pas servir la boisson. Inspecter l’assemblage de

lames pour vérifier qu’il n’y a pas de pièces manquantes, desserrées ou ébréchées.

S’il y a des pièces manquantes, desserrées ou ébréchées, remplacer l’assemblage

de lames. (Voir page 77.)

REMARQUES IMPORTANTES!

•Inspecter les lames quotidiennement pour vérifier qu’il n’y a pas de pièces manquantes,

desserrées ou ébréchées. Si une pièce s’avère manquante, ébréchée ou desserrée, remplacer

l’assemblage de lames avant utilisation (voir page 77). Ne pas essayer de visser la vis à tête

hexagonale (sur le dessus de l’assemblage de lame). Si celle-ci est desserrée, remplacer

l’assemblage de lame immédiatement.

•Les instructions contenues dans ce Manuel d’utilisation et d’entretien ne sauraient couvrir

toutes les conditions et les circonstances d’utilisation possibles. Il convient de faire preuve

de bon sens et de prudence lors de l’utilisation et de l’entretien des appareils.

•L’interrupteur thermique, intégré à tous les appareils, surveille l’échauement du moteur

et avertira l’utilisateur, et éventuellement coupera le moteur, si celui-ci surchaue. Si une

surchaue se produit, l’achage invitera l’utilisateur à retirer le bol et à faire fonctionner

l’appareil jusqu’à ce qu’il refroidisse. Cette opération prend environ deux minutes.

Consulter la page 83, « Refroidir le moteur », pour les instructions complètes. Si l’interrupteur

thermique coupe le moteur, examiner les procédures de travail et les instructions. Il se peut

que votre préparation soit trop épaisse ou contienne trop d’ingrédients. Vous pouvez ajouter

davantage de liquide et consulter le Service à la clientèle Vitamix ou votre Distributeur

Vitamix local si vous avez besoin d’aide.

67

PANNEAU DE CONTRÔLE

68 69

Speed Pulse

START

STOP

61 2 3 4 5

Contrôle de Vitesse Programmes Préréglés Pulsation Rapide/Lente

Interrupteur On/O (Marche/Arrêt) : Situé à l’arrière du socle-moteur, l’interrupteur

On/O (Marche/Arrêt) contrôle l’alimentation électrique de l’appareil. Quand l’appareil est

branché, positionner l’interrupteur sur on pour préparer la machine à mélanger. Positionner

l’interrupteur sur O (Arrêt) pendant la nuit ou lorsque l’appareil est laissé sans surveillance.

Bouton Start/Stop (Démarrage/Arrêt) : Appuyez sur le bouton Start( )/Stop ( )

(Démarrage/Arrêt) pour démarrer et faire fonctionner l’appareil et faire tourner la lame.

Appuyer à nouveau sur le bouton Start/Stop pour arrêter l’appareil et les lames.

Boutons Speed (Vitesse) : Appuyer sur le bouton pour augmenter graduellement

la vitesse des lames en incréments de 1%, jusqu’à 100%. Appuyer sur le bouton pour

diminuer graduellement la vitesse des lames en incréments de 1%, jusqu’à 7%.

Speed (Vitesse) sert à régler la vitesse de mélange du bouton Pulse (Pulsation)

(voir Instructions, page 69) et du bouton Start/Stop (Démarrage/Arrêt).

Boutons de programmes préréglés : Ces boutons, numérotés de 1 à 6, représentent

les cycles de mélange préprogrammés conçus pour les boissons les plus courantes.

En fonction de la viscosité de la boisson à préparer, choisir l’un des six boutons de

programmes préréglés afin que la machine accomplisse un cycle complet. L’appareil

s’arrêtera de lui-même lorsque le cycle est terminé. Les cycles sont de vitesse et de

durée variables; voir les Instructions de la page 66 pour une description complète de la

gamme de chaque programme préréglé. Chaque bouton peut être reprogrammé pour

n’importe quelle recette grâce à une programmation personnalisée ou en reprogrammant

l’une des 34 recettes disponibles. Voir les instructions relatives à la création de

programmation personnalisée en page 70. En raison de la diérence dans les recettes,

vous pouvez obtenir des résultats diérents.

REMARQUES IMPORTANTES!

Bouton Start/Stop (Démarrage/Arrêt) : En appuyant sur l’un des boutons de

programmes préréglés alors que le moteur tourne, la machine s’arrêtera.

Bouton Speed (Vitesse) : Ces réglages seront réinitialisés si l’alimentation

électrique est interrompue.

Écran d’achage : Cette zone ache de nombreux messages de fonctionnement

diérents selon le bouton qui est enclenché. Lorsque l’appareil est alimenté en électricité,

le message « Ready » (prêt) apparaît.

Contrôles propriétaire : Le panneau de contrôle propriétaire est accessible en

activant l’interrupteur d’alimentation électrique à l’arrière du socle-moteur tout

en maintenant le bouton 2 enfoncé.

• Lorsque l’appareil est mis sous tension, l’achage parcourt trois

écrans. Le premier indique la version actuelle du programme.

Le deuxième indique le programme en cours de fonctionnement

sur l’appareil. Le troisième indique la température du moteur

(NORM, WARM, HOT - NORMAL, CHAUD, TROP CHAUD), et

le nombre total d’heures de fonctionnement, y compris la

fabrication et les essais. Cette durée ne peut être eacée. Une

fois que cet écran apparaît, le bouton 2 peut être relâché.

•Appuyersurlebouton2dansundélaide12secondespour

parcourir les réglages du menu.

•Appuyerunefoispouracherleminuteur.Lefonctionnement

total est enregistré en heures, minutes et secondes, y compris la

fabrication et les essais. Cette durée ne peut être eacée.

•Appuyersurceboutonunedeuxièmefoispouracherle

nom du programme qui contrôle les boutons de

programmation. Si vous utilisez les réglages Advance®,

cet achage montrera « VITA-MIX ADVANCE PROGRAM. »

(VITA-MIX PROGRAMME ADVANCE).

•Appuyersurceboutonunetroisièmefoispouracherl’optionderéinitialisationdes

boutons de programmation aux réglages d’usine.

Boutons Pulse (Pulsation) : La pulsation permet d’augmenter ou de diminuer rapidement

la vitesse de la lame pour mélanger ou rafraîchir une boisson. Appuyer sur pour

augmenter la vitesse du moteur d’une vitesse comprise entre 51% et 100%.

Appuyer sur pour diminuer la vitesse du moteur d’une vitesse comprise entre 50%

et 7%. Le bouton Pulse (Pulsation) annule le programme en cours tant qu’il est enfoncé.

Lorsqu’il est relâché, le programme original continue son cycle.

•LavitessedePulseHigh(PulsationRapide) et Low (Lente) est déterminée par

les boutons Speed (Vitesse). Pour régler celle-ci, appuyer sur le bouton Speed (Vitesse)

ou tout en maintenant le bouton Pulse (Pulsation) jusqu’à ce que la vitesse du

moteur voulue soit atteinte. La vitesse de pulsation restera réglée au niveau voulu jusqu’à

ce qu’elle soit à nouveau modifiée avec les boutons Speed (Vitesse).

VITA-MIX CORP

VERSION #201

TEMP COUNT TOTAL

NORM 25 100

TIMER HR: MIN: SS

0: 10: 33

VITA-MIX ADVANCE

PROGRAM #201

1 TO OVERWRITE

CURRENT PROGRAM

PROGRAMMATION

70 71

The Quiet One® est préprogrammé par un programme Advance® qui est optimisé

pour le bol Advance®. Les programmes peuvent être personnalisés en utilisant le panneau

de contrôle, une puce de programmation ou un kit logiciel de programmation disponibles

auprès de Vitamix®. Appelez votre distributeur ou le Service à la clientèle pour de plus

amples informations.

Programmation des boutons préréglés

1. Vous pouvez accéder aux 34 programmes en mémoire en activant

l’interrupteur d’alimentation électrique à l’arrière du socle-moteur tout en

maintenant le bouton de Pulsation Rapide (High Pulse) enfoncé. L’écran achera

« BUTTON SET UP » (RÉGLAGE DU BOUTON)

2. Appuyer sur les boutons Speed (Vitesse) ou pour parcourir les

numéros de « Recette » jusqu’à atteindre celle que vous voulez.

(Voir la page 72 pour une description de chaque recette.)

3. Appuyez sur le bouton de programmation auquel vous souhaitez

assigner la recette choisie.

Par exemple : Si vous voulez assigner

bouton 1 avec recette #17 :

1. Après avoir accédé aux programmes en mémoire

tel qu’il est décrit à l’étape 1, ‘écran achera

« BUTTON SETUP » (RÉGLAGE DU BOUTON)

2. Appuyez sur le bouton Speed (Vitesse) jusqu’à ce

que l’écran ache « Recipe 17. »

3. Appuyez sur le bouton 1 pour appliquer la Recette 17.

4. Vous pouvez continuer de programmer les cinq autres

boutons ou bien appuyer sur le bouton High Pulse

(Pulsation Rapide) pour quitter et continuer à mélanger.

Programmation de votre appareil avec

une puce personnalisée

1. Allumer l’appareil.

2. Enlever le bol et retourner l’appareil vers l’arrière de manière à

pouvoir voir le port de programmation.

3. L’arrière de la machine vous faisant face, insérer la puce de

programmation personnalisée (les mots « THIS SIDE FACING

TO THE FRONT OF THE MACHINE » faisant face sur la gauche)

dans le port situé sur le côté droit de l’appareil, du côté opposé à

l’interrupteur On/O (Marche/Arrêt). Pousser doucement jusqu’à

ce que la puce s’enclenche dans le port. L’écran achera « New

Module » (nouveau module).

4. Dans les 10 secondes, les six boutons de programmation

seront reprogrammés et l’écran achera « Saved » (sauvegardé)

puis « Ready » (prêt).

5. Enlever la puce de programmation, la remettre dans son emballage

d’origine et la conserver dans un endroit facilement accessible et sûr.

6. Appuyer sur l’un des six boutons de programmation pour

acher sur l’écran le nom du programme/de la boisson.

BUTTON SET UP

RECIPE 1

BUTTON SET UP

RECIPE 17

BUTTON SET UP

RECIPE 17-------->1

READY

Puce de

programmation

personnalisée

Réinitialisation des boutons de

programmation aux réglages d’usine.

1. Accéder à OWNER CONTROLS (contrôles propriétaire) en activant

l’interrupteur d’alimentation électrique à l’arrière du socle-moteur tout

en maintenant le bouton 2 enfoncé.

2. Quand l’appareil s’allume, il va parcourir les trois écrans avant de s’immobiliser

sur l’écran de statut de moteur. Appuyer à nouveau sur le bouton 2 dans les

12 secondes pour parcourir les réglages du menu.

3. Faire défiler à l’aide du bouton 2. L’écran achera « 1 TO OVERWRITE

CURRENT PROGRAM » (1 POUR REMPLACER LE PROGRAMME EN COURS).

Appuyer sur le bouton 1 pour réinitialiser aux réglages d’usine.

REMARQUES IMPORTANTES!

Puce de programmation : Si les étapes de programmation ci-dessus sont suivies et que

la programmation personnalisée ne prend pas eet lors du premier cycle de mélange,

faire pivoter la puce à 180°(de droite à gauche) et essayer à nouveau.

72 73

1

General Purpose/Smoothie

(Usage générique/

Yogourt fouetté)

Accélère jusqu'à 60% pendant 18 secondes :18

2Double Smoothie

(Double yogourt fouetté)

Accélère jusqu'à MED (45%) pendant 6 secondes, puis (58%)

pendant 8 secondes, puis HIGH (rapide) (85%) pendant 4 secondes :18

3Frozen Coee & Juices

(Café glacé et jus)

Accélère jusqu'à LOW (lent) (25% ) pendant 4 secondes,

puis jusqu'à MED (60%) pendant 14 secondes :18

4

Ice Cream Drinks

(Boissons à la

crème glacée)

Accélère jusqu'à MED (55%) pendant 5 secondes, puis LOW (lent)

pendant 7 secondes, puis (12%) pendant 16 secondes :28

5

Double & Hard to Blend

Ice Cream Drinks

(Boissons à la crème glacée

doubles et diciles à mélanger)

Accélère jusqu'à MED (51%) pendant 10 secondes,

puis accélère jusqu'à HIGH (rapide) (85%) pendant 10 secondes :20

6

Thick Hard-To-Blend

(Préparations épaisses

dure à mélanger)

Accélère jusqu'à LOW (lent) (15%) pendant 7 secondes, puis accélère

graduellement jusqu'à HIGH (rapide) (82%) pendant 21 secondes :28

7Medium Smoothie

(Yogourt fouetté moyen) Accélère graduellement jusqu'à HIGH (rapide) (100%) :20

8

Hard to Blend Smoothie (Yo-

gourt fouetté

dicile à mélanger)

Accélère graduellement jusqu'à HIGH (rapide) (100%) :25

9Thick Smoothie

(Yogourt fouetté épais)

Accélère jusqu'à MED (50%) pendant 15 secondes,

puis accélère jusqu'à HIGH (rapide) (100%) pendant 20 secondes :35

10 Mix, Light Juice

(Mélange, jus léger) Fonctionne en LOW (lent) (10%) :04

11 Heavy Smoothie

(Yogourt fouetté lourd)

Fonctionne en MED-HIGH (médium-rapide) (75%), accélère,

ralentit puis accélère jusqu'à HIGH (rapide) (100%) :40

12

Hard to Blend Smoothie (Yo-

gourt fouetté

dicile à mélanger)

Fonctionne en LOW (lent) (7%) pendant 25 secondes, accélère

rapidement jusqu'à HIGH (rapide) (100%), puis ralentit jusqu'à LOW (lent)

(7%), et accélère à nouveau jusqu'à HIGH (rapide) (100%)

:40

13 Regular Iced Coee

(Café glacé standard) Accélère rapidement jusqu'à HIGH (rapide) (100%) :09

14 Double Iced Coee

(Café glacé double) Accélère rapidement jusqu'à HIGH (rapide) (100%) :13

15 Thick Coee

(Café épais)

Accélère jusqu'à MED (55%), ralentit graduellement jusqu'à LOW (lent)

(7%), puis accélère rapidement jusqu'à HIGH (rapide) (100%) :30

16 Multiple Coees

(Cafés multiples)

Accélère jusqu'à LOW (lent) (25% ), puis accélère graduellement

jusqu'à MED (50%), puis jusqu'à HIGH (rapide) (100%) :25

Options de Recette Rangées par numéro de recette (Nº) et type de boisson :

TYPE DE BOISSONNº DESCRIPTION DURÉE TEMPS

D’EXÉCUTION

17 Multiple Coees 2

(Cafés multiples 2)

Accélère jusqu'à LOW (lent) (25% ), puis Accélère graduellement

jusqu'à MED (50%), puis jusqu'à HIGH (rapide) (100%)

:30

18 Small Coee

(Petit café) Accélère graduellement jusqu'à MED-HIGH (médium-rapide) (75%) :14

19 1-2 Drink Cocktail

(1-2 Cocktails) Accélère jusqu'à HIGH (rapide) (90%) :13

20 3-4 Drink Cocktail

(3-4 Cocktails)

Accélère jusqu'à MED (55% ), puis accélère jusqu'à

HIGH (rapide) (100%) :25

21 Kids Cup

(Tasse enfant)

Commence en MED (55%), puis ralentit jusqu'à LOW (lent),

puis accélère jusqu'à HIGH (rapide) (100%) :30

22 Bar Shake

(Fouettage de bar) Accélère graduellement jusqu'à HIGH (rapide) (100%) :25

23 Bar Special

(Spécial bar)

Accélère jusqu'à MED (58%), ralentit jusqu'à LOW (lent) (22%),

puis accélère graduellement jusqu'à HIGH (rapide) (100%) :35

24 Utility Blend

(Mélange utilitaire)

Accélère jusqu'à MED (40%), puis accélère graduellement jusqu'à

MED-HIGH (médium-rapide) (75%) :25

25 1 Shake

(1 Fouetté)

Accélère jusqu'à MED (50%), ralentit jusqu'à LOW (lent) (25%),

puis ralentit graduellement jusqu'à LOW (lent) (15%) :20

26 2 Shake

(2 Fouetté)

Accélère jusqu'à MED (50%), ralentit jusqu'à LOW (lent) (25%),

puis ralentit graduellement jusqu'à LOW (lent) (17%) :30

27 1 Shake

(3 Fouetté)

Accélère jusqu'à HIGH (rapide) (100%), ralentit jusqu'à LOW (lent)

(25%), puis ralentit graduellement jusqu'à LOW (lent) (15%) :20

28

Ice Cream Drink

(Boisson à la

crème glacée)

Accélère jusqu'à MED-LOW (médium-lent) (35%), puis accélère

jusqu'à MED-HIGH (médium-rapide) (75%) :15

29 Small Shake

(Petit fouetté) Accélère jusqu'à MED (58%), puis ralentit jusqu'à LOW (lent) (25%) :10

30

Hard to Blend Shake

(Fouetté dicile

à mélanger)

Accélère jusqu'à MED-HIGH (médium-rapide) (80%), ralentit jusqu'à

MED (51%), puis accélère graduellement jusqu'à HIGH (rapide) (100%) :25

31 General Program 1

(Programme générique 1) Accélère jusqu'à HIGH (rapide) (100%) :25

32 General Program 2

(Programme générique 2) Accélère lentement jusqu'à HIGH (rapide) (100%) :45

33 General Program 3

(Programme générique 3)

Accélère rapidement jusqu'à MED (40%), ralentit jusqu'à LOW (lent)

(15%), puis accélère jusqu'à HIGH (rapide) (90%) :24

34 General Program 4

(Programme générique 4)

Accélère rapidement jusqu'à MED (45%), puis accélère

graduellement jusqu'à MED-HIGH (médium-rapide) (75%) :35

PROGRAMMATION

MONTAGE DE L’APPAREIL

Couvercle compact

Porte du couvercle :

1. Il est possible d’enlever la porte du couvercle en l’ouvrant jusqu’à ce

qu’elle soit horizontale. Puis, écarter doucement les côtés de la porte

au dessus des charnières rondes et la retirer.

2. Pour remettre en place la porte du couvercle, écarter doucement les côtés

de la porte et placer les ouvertures de charnière au dessus des charnières rondes.

FIGURE A

Cache arrière :

Pour une meilleure isolation acoustique, The Quiet One® est muni d’un

boîtier anti-bruit fixé à la base par un système magnétique breveté. Au-delà de

l’avantage que représente l’isolation du bruit du mélangeur par rapport au système

de porte fixé mécaniquement, le système fixé magnétiquement peut être démonté

rapidement et facilement pour le nettoyage.

Pour enlever le boîtier anti-bruit :

• S’assurer d’abord que le bol a bien été enlevé de l’appareil.

• Prendre le boîtier à deux mains.

• L’incliner légèrement vers l’arrière et lever le boîtier droit

vers le haut (Voir Figure B).

Pour remettre le boîtier anti-bruit :

• Commencer en détachant le cache arrière de la porte du couvercle

• Aligner l’orifice sur la plaque de la base du cache arrière (Voir Figure C)

• Commencer par un côté du socle de centrage et positionner lentement le

cache arrière, tout en s’assurant que le socle anti-bruit ne soit pas pincé par

une partie de la plaque de base (Figure D)

FIGURE B FIGURE C FIGURE D

74 75

REMARQUES IMPORTANTES!

Bols :

• Les appareils The Quiet One® sont conçus pour fonctionner avec les bols

Vitamix® Advance® de 48 oz. / 1,4 L (bol à 3 côtés). Le bol de 64 oz. / 2,0 L standard ne peut

pas s’adapter au couvercle compact du The Quiet One®.

Contactez le Service à la clientèle Vitamix au (800) 886.5235 ou contactez votre

distributeur pour obtenir de plus amples information.

• À l’extérieur des États-Unis et du Canada, il est possible que votre appareil

soit livré avec une configuration de bol diérente.

Couvercle en deux parties (Figure A)

Bol Advance® de 48 oz / 1,4 L

Le couvercle en deux parties est facile à nettoyer, facile à installer,

à enlever et à fermer.

• Pour enlever un couvercle verrouillé en place, relever les deux

languettes et tirer vers le haut.

• Faire tourner le bouchon central du couvercle pour le fixer ou l’enlever.

Couvercle en une partie (Figure B)

Bol Advance® de 48 oz / 1,4 L

Le couvercle en une partie est facile à nettoyer, facile à installer,

à enlever et à fermer.

• Ce couvercle ne dispose pas de bouchon.

• Les ingrédients peuvent être ajoutés par l’orifice sur le dessus.

Pour fixer le bouchon du couvercle,

le faire pivoter de manière à ce qu’une

languette se coince entre les entailles

au-dessus du couvercle en caoutchouc.

MONTAGE DE L’APPAREIL

FIGURE A FIGURE B

76 77

Assemblage de lames

Assemblage multi-lame agitateur : L’assemblage de

lames est constitué de lames de précision en acier

trempé inoxydable ainsi que d’un roulement à billes

doublement étanchéifié pour une durabilité maximum.

L’assemblage de lames robuste fait littéralement

exploser les molécules d’aliments et de glace dans le

bol, ce qui aide chaque préparation à s’homogénéifier

plus ecacement. Il n’est pas nécessaire de démonter

les lames pour un nettoyage normal. (Consultez les

informations ci-dessous pour le démontage ou le

remplacement.)

Cannelure d’entraînement : S’insère dans la

douille d’entrainement sur la base du moteur

pour faire pivoter la lame.

Remarque : Si vous retirez ou installez votre bol

alors que l’accouplement est encore en rotation,

les « rainures » de la cannelure d’entraînement seront

endommagées. (Cette pièce n’est PAS démontable)

Écrou de serrage : Il doit être bien serré. Commandez

la clé à écrous de serrage pour obtenir un meilleur

résultat. (Consultez les informations ci-dessous pour

le démontage ou le remplacement.)

Démontage de

l’assemblage de lames

Il est parfois nécessaire d’eectuer un nettoyage poussé

des lames. La clé de démontage de l’assemblage de lames

d’utilisation facile (Article nº 15596) peut être commandée.

Retourner le bol et le tenir fermement. Insérer la clé à

écrous dans la gorge de l’écrou de serrage et tourner dans

le sens inverse des aiguilles d’une montre pour desserrer.

Prendre ensuite les lames avec un chion et démonter

l’écrou de serrage à la main.

Remplacement de l’assemblage de lames : Mettre le

bol à l’envers, prendre les lames avec un chion, insérer

dans la base du bol et aligner avec les côtés plats de

l’orifice du bol. Positionner l’écrou de serrage et serrer à

la main. A l’aide de la clé à écrou, tourner prudemment

dans le sens des aiguilles d’une montre jusqu’à ce que

l’assemblage de lames soit fermement en place.

Ne pas forcer. S’il n’est pas assez serré, vous

constaterez un bruit dans le bol.

Clé à écrous

de serrage

Utilisation de la clé à

écrous de serrage

AVERTISSEMENT!

Ne jamais utiliser un assemblage de lames dont les pièces sont desserrées,

ébréchées ou endommagées.

Attention : N’enlever les lames ou l’assemblage de lames qu’en cas de

nécessité absolue! Ne jamais essayer de démonter l’assemblage de lames.

Une telle tentative annulerait la garantie.

INSTALLATION

78

Rideau ou mur

12.0 po / 30,5 cm 12.0 po / 30,5 cm

12.0 po / 30,5 cm

APPAREIL

SUPPLÉMENTAIRE

(s’il y a lieu)

APPAREIL

SUPPLÉMENTAIRE

(s’il y a lieu)

TROU

SUR LE PLAN

DE TRAVAIL

Coupe :

4,4 po / 11,1 cm

sur

5,9 po / 14,9 cm

79

Appareil intégré au plan de travail

Préparation du plan de travail :

• Avant d’eectuer les trous, s’assurer qu’il y a assez de place pour le moteur sous le plan de

travail. Le moteur dépasse d’environ 3,0 po / 7,6 cm sous le plan de travail, mais il est préférable

de laisser une distance d’au moins 10,0 po / 25,4 cm entre le moteur et les étagères ou les

autres installations sous le plan de travail. D’autre part, lorsque vous utilisez le couvercle

démontable, l’arrière du trou doit se trouver à une distance d’au moins 4,3 po / 10,8 cm du mur

pour que la porte du couvercle puisse être ouverte.

• Un espace supplémentaire de 4,0 po / 10,2 cm doit être maintenu au-dessus du

couvercle afin de pouvoir positionner et retirer l’appareil intégré au plan de travail.

• Si la machine est installée dans une armoire à portes ou à rideau, un conduit d’aération

(tuyau de sèche-linge) de 4,0 po / 10,2 cm de diamètre doit être installé en guise de ventilation.

Relier le conduit à l’évacuation de la base en poussant l’extrémité du tuyau sur l’arc de

disjoncteur de l’appareil. Diriger le conduit vers l’extérieur de l’armoire pour que la ventilation

soit ecace. Si vous utilisez plusieurs appareils, leur ventilation ne doit pas être assurée par un

collecteur unique, mais par des conduits d’évacuation individuels.

• Au moment d’eectuer les trous pour positionner plusieurs machines intégrées au plan de

travail, le bord des appareils doit être séparé d’au moins 12,0 po / 30,5 cm pour faciliter le

nettoyage et la ventilation des appareils.

• Pour les machines de 120 V intégrées au plan de travail, il est recommandé d’utiliser

une prise électrique de 20 amp par appareil, à une distance de 6 pi / 1,8 m de l’appareil.

Les machines de 220 V et 100 V nécessitent une ligne spécialisée. Consultez un électricien

pour connaitre vos besoins électriques.

• La machine intégrée au plan de travail a également besoin d’un joint statique

(inclus avec l’appareil) qui doit être placé entre l’appareil et le plan de travail.

• Consultez le modèle du The Quiet One® (inclus avec l’appareil) pour voir les conseils

détaillés d’installation et le modèle en lui-même.

AVERTISSEMENT!

Ne pas diriger le conduit d’aération dans un mur, un plafond ou l’espace

clos d’un bâtiment ou d’une armoire.

Ne pas utiliser de colliers de serrage ou équivalent pour fixer le conduit d’aération à

l’appareil. Pour retirer le mélangeur du plan de travail, toujours enlever le bol, la porte

du couvercle et le cache arrière de la machine dans un premier temps. Ne pas tapoter le

mélangeur au moment de le retirer du plan de travail. Ne pas utiliser le joint statique intégré

au plan de travail sur une surface en bois. Le bois risque de se décolorer.

REMARQUES IMPORTANTES!

Ne pas utiliser l’appareil intégré au plan de travail sur une surface en bois. Le joint statique

situé entre l’appareil et le plan de travail laissera des marques noires indélébiles sur le

bois. La zone sous le plan de travail doit disposer d’une ventilation adéquate pour que l’air

circule susamment autour de chaque moteur, afin de prolonger la durée de vie de votre

appareil. Si vous conservez des poudres, des préparations, du sucre ou autre à proximité de

l’appareil, assurez-vous que leurs boîtes sont correctement fermées. Les mouvements d’air

provoqués par l’admission et l’évacuation d’air disperseront tous les produits en vrac.

Station de mélange posée sur le plan

de travail ou intégrée au plan de travail

Installation électrique :

• 120 V, 50/60 Hz, 15 amps

• Utilise une prise américaine à trois broches mise à la terre.

• L’utilisation d’une prise de 20 amp par appareil est recommandée.

Ne pas utiliser de rallonge électrique avec cet appareil.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 Watts

• 100 V (Japon), 50/60 Hz, 1000 Watts

Dimension du modèle posé sur le plan de travail :

• 18,0 po / 45,7 cm de haut avec couvercle fermé

• 24,5 po / 62,2 cm de haut avec couvercle ouvert

• Profondeur : 10,7 po / 27,2 cm avec poignée

• Largeur : 8,5 po / 21,6 cm

Dimension du modèle intégré au plan de travail :

• 16,5 po / 41,9 cm de haut avec couvercle fermé

• 23,0 po / 58,4 cm de haut avec couvercle ouvert

• Profondeur : 10,7 po / 27,2 cm avec poignée

• Largeur : 8,5 po / 21,6 cm

• Profondeur sous le plan de travail : 1,2 po / 3,0 cm

Distance recommandée entre les appareils et entre l’appareil et le mur ou le rideau :

12,0 po / 30,5 cm du bord de chaque appareil ou le plus loin possible

ENTRETIEN DE VOTRE APPAREIL

80 81

REMARQUES IMPORTANTES!

Produits nettoyants : Ne pas utiliser de produits nettoyants abrasifs ou d’eau de

Javel concentrée pour le nettoyage. Ne pas utiliser de produits nettoyants contenant

des désinfectants sur les composants en polycarbonate (ex. bols Advance®, couvercles).

Ne jamais utiliser les produits nettoyants suivants : détergents de lave-vaisselle automatique,

nettoyants de four, laine d’acier ou autre produit abrasif.

Couvercle : Ne pas nettoyer la porte du couvercle, la poignée ou le cache arrière au

lave-vaisselle. Il n’est pas recommandé de démonter la poignée lors du nettoyage.

Toutefois, si vous décidez de démonter la poignée du couvercle, assurez-vous que

celle-ci n’est pas trop serrée au moment de la réinstaller sur le couvercle. Faute de quoi,

des dommages peuvent se produire.

Bol : Ne pas laisser les préparations, les liquides ou les aliments sécher à l’intérieur

du bol. Rincer après usage. Les aliments secs peuvent se coincer autour des lames et

aaiblir/endommager le joint du roulement à bille lors du redémarrage. Ne pas mettre

le bol au congélateur. Une température très basse associée à des aliments très chauds

et/ou à l’action rapide et immédiate des lames peut fendre le bol. En raison de la nature

des polycarbonates utilisés pour les bols Advance® et l’assemblage du boîtier anti-bruit,

il n’est pas recommandé de placer ces pièces dans un four à micro-ondes ou un lave-vaisselle.

Socle-moteur / Panneau de contrôle : Débrancher la prise électrique. Nettoyer doucement

la surface extérieure avec un chion en coton humidifié dans une solution d’eau tiède* et de

détergent non-abrasif ou imbibé de produit nettoyant en aérosol. Faire attention de ne pas rayer

ou récurer l’écran d’achage du panneau de contrôle. Ne jamais immerger le socle-moteur dans

l’eau ou dans d’autres liquides. Sécher avec un chion en coton sec.

Couvercle : Laver à l’eau savonneuse tiède. Rincer à l’eau courante et sécher.

Porte du couvercle : Le couvercle peut être démonté (voir pages 74 et 75) et nettoyé sous l’eau

courante à l’aide d’un chion doux. L’essuyer et le remettre en place sur la base.

Joint statique anti-bruit et socle de centrage du bol : Une fois le couvercle retiré, le joint statique

anti-bruit situé entre la base et la porte du couvercle peut être enlevé en le décollant simplement

de la base afin de pouvoir être nettoyé. (Voir pages 74 et 75 pour le démontage du couvercle).

Laver le joint statique et le socle à l’eau tiède savonneuse. Rincer à l’eau courante et sécher.

Remonter avant utilisation. Pour remettre le joint statique anti-bruit, le poser simplement sur la

base, en faisant attention qu’il soit positionné correctement contre le socle de centrage. Remonter

le boîtier anti-bruit selon les instructions de la page 75. S’assurer que le joint statique repose

correctement sur le mélangeur et le socle de centrage. Le joint statique et le socle de centrage

doivent reposer à plat sur le socle-moteur.

Bol : Le bol Advance® a été conçu pour résister aux produits chimiques. Toutefois, pour assurer

une durée de vie maximum à celui-ci, il est recommandé de le laver à la main.

Pour nettoyer : Laver toutes les pièces du bol à l’eau tiède savonneuse. Rincer et égoutter. Ne pas

faire tremper l’assemblage d’agitateur de lames.**

Pour désinfecter : Après avoir retiré tous les résidus solides, remplir le bol aux ¾ avec une solution

désinfectante.*** Réinstaller le bol sur le socle-moteur et positionner fermement le couvercle en

deux parties. Faire fonctionner l’appareil à haute vitesse pendant 30 secondes. Éteindre l’appareil

et laisser la solution dans le bol pendant 1,5 minutes de plus. Vider la solution d’eau de Javel.

Réinstaller le bol sur le socle-moteur et laisser l’appareil fonctionner à vide pendant

5 secondes de plus. Il est inutile de rincer après désinfection. Laisser le bol sécher à l’air.

REMARQUES IMPORTANTES!

Joint statique anti-bruit : Ne pas nettoyer au lave-vaisselle. Les températures élevées

et les produits chimiques peuvent faire gonfler le socle. Ne pas faire tremper. Le joint

statique peut absorber l’eau et gonfler. Un séchage à l’air de 24 à 48 heures peut s’avérer

nécessaire avant que celui-ci reprenne sa taille normale.

Assemblage de lames : Ne pas faire tremper l’assemblage d’agitateur de lames.

* S’assurer que l’éponge ou le chion utilisé(e) est bien essoré(e) lors

du nettoyage à proximité des parties électriques.

** Afin de prolonger la durée de vie du bol en polycarbonate, Vitamix recommande

d’utiliser un savon à pH bas, comme un détergent liquide pour vaisselle (Ivory Liquid®).

En raison de la nature des polycarbonates, il n’est pas recommandé d’utiliser

un lave-vaisselle automatique.

*** Solutions désinfectantes recommandées : 1,5 c. à soupe / 7,4 mL d’eau de Javel

domestique ou industrielle dans 2 pte / 1,9 L d’eau.

Problèmes :

• La zone des lames à l’intérieur du

bol du mélangeur est très bruyante.

• Les lames du bol ne tournent pas

• Augmentation des vibrations

• Fuite de la base du bol

Solutions possibles :

a. Douille d’entraînement usée ou cassée.

Remplacer (Article nº 891) Les instructions

sont incluses avec la pièce.

b. Vérifier que l’assemblage de lames ne contient

pas de pièces desserrées, ébréchées ou

endommagées et remplacer si besoin.

c. Resserrer l’écrou de serrage avec la clé à

écrous en tournant dans le sens des aiguilles

d’une montre jusqu’à ce qu’il soit serré. (Voir

page 77.)

• Grincement bruyant du moteur

du mélangeur Les roulements à billes du moteur sont

endommagés, votre appareil a peut-être

besoin de réparations.

• L’appareil ne fonctionne pas

• L’écran n’ache pas

« Ready » (prêt)

a. Vérifier que le cordon d’alimentation est

fermement branché à la prise électrique.

b. Vérifier que l’interrupteur On/O

(Marche/Arrêt) est en position On (Marche).

c.

Positionner l’interrupteur On/O (Marche/Arrêt)

sur O (Arrêt), puis sur On (Marche),

pour redémarrer le système électronique.

• L’appareil démarre puis s’éteint Vérifier l’alimentation électrique de l’appareil.

• L’écran ache « SHUT DOWN SEE

MANUAL » (arrêt consultez le manuel) Laisser l’appareil refroidir pendant

une heure puis redémarrer.

• L’écran ache « MOTOR LOCKED

PROGRAM TERMINATED » (moteur

bloqué programme interrompu)

Laisser l’appareil refroidir pendant

une heure puis redémarrer.

• Le fonctionnement de l’appareil est

irrégulier

• « NO PROGRAM » (pas de

programme) s’ache lorsqu’on

appuie sur un bouton

• Le bouton enclenché démarre

le mauvais programme

• L’appareil démarre tout seul

• Un bouton de programmation

spécifique ne fonctionne pas

• L’appareil était éteint pendant un

jour, une semaine ou un mois et il n’y

a pas de courant lorsqu’il est allumé

• L’appareil ne fonctionne pas

lors du premier essai

• L’appareil fonctionne mais l’écran

n’ache aucune information

• Les boutons de programme font

fonctionner le mélangeur à la

même vitesse

a. Éteindre et rallumer l’appareil pour

réinitialiser la programmation.

b. Essayer de brancher l’appareil dans

une autre prise.

DÉPANNAGE

82

Problèmes :

• L’écran ache « CORRUPT DATA »

(données corrompues)

Solutions possibles :

Éteindre et rallumer l’appareil pour

réinitialiser la programmation.

• L’écran ache « THERMAL

SENSOR FAILURE » (panne du

capteur thermique)

Contactez le Service d’assistance

technique Vitamix.

• L’appareil s’arrête et se réinitialise

au milieu du cycle de mélange;

l’écran ache « VITA-MIX GENERAL

PROGRAM » (programme générique

Vitamix) puis « READY »

a. Brancher l’appareil à sa propre prise électrique.

b. S’assurer que l’appareil n’est pas branché à une

grande rallonge électrique.

• Si l’appareil a surchaué : Le moteur

s’arrêtera et le message « MOTOR

HAS OVERHEATED REMOVE THE

CONTAINER, THEN PRESS START, »

(surchaue moteur, retirez le bol et

appuyez sur start) défilera sur l’écran,

alors que les mots « HOT SHUTDOWN

» (arrêt à chaud) resteront achés

pour vous alerter du problème.

Enlever le bol, refermer la porte du

couvercle, appuyer sur le bouton Start/Stop

(Démarrage/Arrêt) et faire fonctionner

l’appareil pendant deux minutes. Lorsque

le moteur est refroidi, « READY » (prêt) s’

achera sur l’écran.

Si vous n’arrivez pas à réparer votre appareil avec l’aide de ces suggestions,

vous pouvez communiquer avec le Service d’assistance technique de Vitamix®

au

(800) 886.5235

. Si vous avez acheté votre appareil à l’extérieur des É.-U., contactez

votre Distributeur Vitamix local, ou prenez contact avec la Division internationale

Vitamix au +1 (440) 782.2450 ou par courriel international@vitamix.com pour trouver

un distributeur de votre pays. Pour l’assistance en ligne, visitez vitamix.com.

83

GARANTIE

ENTRETIEN DU MÉLANGEUR VITAMIX

Afin de maximiser la durée de vie et le bon fonctionnement de votre produit Vitamix®,

il est important de suivre quelques conseils simples d’entretien:

1. Inspectez régulièrement la douille d’entraînement pour vérifier que celle-ci n’est

pas usée, fendue, craquée ou brisée. En cas de dommages, remplacez la douille

d’entraînement par la douille de remplacement incluse avec votre mélangeur.

Pour acheter des douilles d’entraînement supplémentaires, contactez Vitamix

au 1800866-5235 pour trouver un concessionnaire près de chez vous. Pour les

clients hors des É.-U., communiquez avec votre distributeur Vitamix autorisé ou

communiquez avec la Division internationale de Vitamix au +1440782-2450 ou

par courriel, à l’adresse suivante:international@vitamix.com pour trouver un

distributeur près de chez vous.

2. Faites tourner à la main l’assemblage de roulement à billes des lames pour vous

assurer qu’il tourne sans hésitations, mais pas trop librement. Si la rotation de la lame

hésite ou est trop aisée, contactez Vitamix pour obtenir des informations relatives à

la garantie ou pour trouver le concessionnaire le plus près de chez vous.

3. Ne faites jamais fonctionner l’appareil sans que le socle de centrage soit correctement

placé sur la base, et ne retirez jamais le contenant de la base avant l’arrêt du

mélangeur et avant que les lames n’aient cessé de tourner.

GARANTIE LIMITÉE (à moins d’indication contraire dans le Contrat)

Vita-Mix® Corporation (ci-après «Vitamix») garantit à l’utilisateur final original

(l’«Acheteur») que ses mélangeurs commerciaux Vitamix (consistant en un

socle-moteur, un contenant et un couvercle, collectivement désignés ci-après comme

le «Matériel») seront exempts de défauts matériels et de fabrication pendant la

période de garantie applicable au Matériel tel que décrite ici et sont soumis aux

conditions déterminées ci-dessous. Une preuve d’achat est requise.

Ce qui suit constitue les seuls recours de l’Acheteur et établit les seules obligations

de Vitamix à l’égard de la garantie.

Aucun employé de Vitamix ni aucune autre personne n’est autorisé à orir une garantie

supplémentaire ou à apporter des modifications à la présente garantie.

OBJET DE LA GARANTIE

A. Garantie du socle-moteur (y compris le tableau de commande et la tablette tactile):

Vitamix garantit à l’utilisateur final original que:

• Si le socle-moteur présente un défaut matériel ou de fabrication dans les trente (30)jours

de la date de l’achat, Vitamix remplacera le socle-moteur par un nouveau socle-moteur.

• Si le socle-moteur tombe en panne entre trente (30)jours et un (1) an après la date

d’achat en raison d’un défaut matériel ou d’un défaut de fabrication, Vitamix assumera

la responsabilité du coût des pièces détachées et de la main-d’œuvre nécessaires à

la réparation du socle-moteur.

• Si le socle-moteur tombe en panne entre un an et trois (3)ans après la date d’achat

en raison d’un défaut matériel ou d’un défaut de fabrication, Vitamix assumera la

responsabilité du coût des pièces nécessaires à la réparation du socle-moteur.

84

B. Garantie concernant les éléments suivants:contenant, couvercle, bouchon du

couvercle, socle de centrage, module des lames, douille d’entraînement et boîtier

antibruit (si inclus): Vitamix garantit à l’utilisateur final original que si le boîtier antibruit,

le contenant, le couvercle, le module des lames ou la douille d’entraînement se brise dans

l’année qui suit la date d’achat en raison d’un défaut matériel ou d’un défaut de fabrication,

Vitamix assumera la responsabilité du coût de toutes les pièces et de la

main-d’œuvre nécessaires à la réparation de la pièce.

La seule obligation de Vitamix dans le cadre de cette garantie est de remplacer

ou de réparer la pièce sous garantie tel que le détermine exclusivement Vitamix.

EN AUCUN CAS, QU’IL S’AGISSE DE CONTRAT, D’INDEMNITÉS, DE GARANTIE, DE

DÉLIT (Y COMPRIS LA NÉGLIGENCE), DE RESPONSABILITÉ OU AUTRE, VITAMIX

NE PEUT ÊTRE TENUE RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS,

ACCIDENTELS OU CONSÉCUTIFS POUVANT INCLURE, SANS LIMITATION, LES PERTES

DE PROFIT OU DE REVENUS. LA GARANTIE LIMITÉE CI-DESSUS CONSTITUE VOTRE

UNIQUE RECOURS, ET VOUS-MÊME ET VITAMIX DÉCLINEZ EXPRESSÉMENT TOUTE

AUTRE GARANTIE OU CONDITION, EXPRESSE OU TACITE, LÉGALE OU AUTRE, Y

COMPRIS TOUTE GARANTIE TACITE RELATIVE À LA QUALITÉ MARCHANDE OU

D’APTITUDE À UN USAGE PARTICULIER ET, SANS LIMITER LA GÉNÉRALITÉ DE CE

QUI PRÉCÈDE, VOUS-MÊME ET VITAMIX EXCLUEZ EXPRESSÉMENT, DANS LE CADRE

AUTORISÉ PAR LA LOI, L’APPLICATION DE TOUTE LÉGISLATION RELATIVE À LA

VENTE DE BIENS ET LA CONVENTION DES NATIONS-UNIES SUR LES CONTRATS

DE VENTE INTERNATIONALE DE MARCHANDISES, S’IL Y A LIEU.

Certaines juridictions ne permettent pas de limitation des garanties implicites ou

des dommages particuliers, indirects ou consécutifs.

EXCLUSIONS DE LA GARANTIE (choses non couvertes)

La garantie ne rembourse pas les frais de réparation attribuables à ce qui suit:

A. L’usure normale;

B. Une utilisation excessive, inadéquate ou négligente;

C. Une altération du Matériel, y compris, sans s’y limiter, le socle-moteur,

le contenant, le couvercle ou le boîtier antibruit.

D. L’exposition à des conditions extrêmes;

E. Une installation inadéquate du Matériel, y compris, sans s’y limiter, un mauvais

travail de main-d’œuvre et le défaut de suivre les instructions fournies et (ou)

une mauvaise ventilation des modèles «de comptoir» du mélangeur.

PORTÉE DE LA GARANTIE (conditions de la garantie)

La garantie contenue ici n’est valable que pour l’utilisateur final original et elle n’est

pas transférable. Une preuve d’achat est requise pour toute demande de garantie.

Toute garantie oerte par Vitamix est valide uniquement si elle est utilisée selon a) le

guide de l’utilisateur, qui se trouve également à l’adresse www.vitamix.com; b) la garantie

expresse et c) toute instruction d’entretien, peu importe le moment où elle est fournie.

85

GARANTIE LIMITÉE suite à la page86

GARANTIE

86 87

ANNULATION DE LA GARANTIE

La garantie du produit est invalide si:

• Le mélangeur est placé dans un boîtier antibruit non fabriqué par Vitamix.

• Une composante d’une pièce garantie du Matériel a été modifiée, altérée,

«remise à neuf» ou réparée par une personne autre qu’un employé de Vitamix,

un Centre de service Vitamix autorisé ou un distributeur Vitamix autorisé.

• Une composante garantie par Vitamix est utilisée avec une composante non

autorisée expressément par Vitamix (c.-à-d. utilisation d’un contenant Vitamix

avec un socle-moteur autre que de marque Vitamix et (ou) utilisation d’un

socle-moteur Vitamix avec un contenant autre que de marque Vitamix).

• Une pièce du mélangeur est mal installée, y compris, sans s’y limiter, en raison

d’un mauvais travail de main-d’œuvre, d’un défaut de suivre les spécifications

fournies et (ou) d’une ventilation inadéquate des modèles «de comptoir».

COMMENT FAIRE RESPECTER LA GARANTIE ET OBTENIR

DES RÉPARATIONS

À qui s’adresser pour tout entretien et toute réparation couverts par la garantie:

Advenant le cas où votre mélangeur Vitamix aurait besoin d’entretien ou de réparations

selon les conditions de cette garantie, veuillez appeler Vita-Mix Corporation, un centre de

service autorisé ou un distributeur local pour obtenir de l’aide relativement à la garantie.

• Pour les appareils achetés et situés aux É.-U.:

Appelez le Soutien technique de Vitamix au numéro suivant: 1800886-5235.

• Si vous avez acheté le Matériel à l’extérieur du territoire continental des États-Unis:

Communiquez avec votre distributeur Vitamix autorisé ou communiquez avec la

Division internationale de Vitamix au +1440782-2450 ou par courriel, à l’adresse

suivante: international@vitamix.com pour trouver un distributeur près de chez vous.

Vous devrez fournir une preuve d’achat du Matériel. Si l’équipe de soutien technique à

distance ne peut réparer le Matériel à distance, le Matériel devra faire l’objet d’entretien.

L’équipe vous aidera à trouver un centre de service autorisé ou à prendre les arrangements

requis pour expédier le Matériel à Vitamix.

COMMENT EXPÉDIER LE MATÉRIEL À VITAMIX EN VUE

DE LA RÉPARATION

A. Obtenez un Numéro d’autorisation de retour avant l’expédition. Ne retournez pas

et n’envoyez pas le Matériel sans l’autorisation de Vitamix. Vitamix n’assumera en

aucun cas la responsabilité du coût de réparations non autorisées. Tous les produits

retournés doivent avoir leur Numéro d’autorisation de retour (« RA ») inscrit clairement

sur l’extérieur de leur boîte. Tout Matériel envoyé à Vitamix sans autorisation ou accord

préalable sera renvoyé à l’adresse de l’expéditeur «tel quel», sans réparation.

B. Emballez correctement l’article à retourner. Tout article renvoyé à Vitamix doit

être expédié dans son emballage d’origine ou dans un emballage susant.

The Quiet One®

Nº 15092 Couvercle anti-éclaboussures pour bol Advance® de 48 oz. / 1,4 L

Nº 15986 Couvercle seul (sans bouchon) pour bol Advance® de 48 oz. / 1,4 L

Nº 15985 Assemblage de couvercle en deux pièces pour bol

Advance® de 48 oz. / 1,4 L

Nº 15978 Bol Advance® de 48 oz. / 1,4 L, assemblage de lames

et assemblage de couvercle

Nº 15980 Bol Advance® de 48 oz. / 1,4 L seul

Nº 15979 Bol Advance® de 48 oz. / 1,4 L, assemblage de lames,

pas d’assemblage de couvercle

Nº 15990 Assemblage d’agitateur de lames Advance®

Nº 15585 Écrou de serrage

Nº 891 Douille d’entraînement

Nº 15579 Socle de centrage anti-bruit

Nº 15080 Cache arrière compact et porte de couvercle à

charnières démontables

Nº 15081 Porte de couvercle compacte

Nº 15082 Cache arrière compact

Nº 15107 Joint statique d’isolation

Nº 15083 Joint statique pour installation intégrée au plan de travail

LISTE DES PIÈCES

88 89

Nº 15985

Nº 15978

Nº 15979

Nº 15986

Nº 15980

Nº 15990

Nº 15585

Nº 891

Nº 15579

Nº

15107

Nº

15080

Nº

15081

Nº

15082

Nº

15083

Articles vendus

séparément :

Nº

15606

Kit Logiciel - Version USB

Nº

15644

Puce de programmation

supplémentaire pour

kit logiciel

Nº

15988

Couvercle en une pièce

Nº

15596

Clé à écrous de serrage

REMARQUES IMPORTANTES!

•A l’extérieur des É.-U. et du Canada, il est possible que votre appareil soit

livré avec une configuration de bol diérente. Contactez votre Distributeur

Vitamix pour connaître les numéros des articles.

•Mis à part la douille d’entraînement, l’assemblage de lames et l’écrou de serrage,

cet appareil ne peut être réparé par l’utilisateur.

SPÉCIFICATIONS

The Quiet One®

Installation électrique :

• 120 V, 50/60 Hz, 15 amps

• Utilise une prise américaine à trois broches mise à la terre.

• L’utilisation d’une prise de 20 amp par appareil est recommandée.

Ne pas utiliser de rallonge électrique avec cet appareil.

• 220 – 240 V, 50/60 Hz, 1300 – 1550 Watts

• 100 V (Japon), 50/60 Hz, 1000 Watts

Dimension du modèle posé sur le plan de travail :

• 18,0 po / 45,7 cm de haut avec couvercle fermé

• 24,5 po / 62,2 cm de haut avec couvercle ouvert

• Profondeur : 10,7 po / 27,2 cm avec poignée

• Largeur : 8,5 po / 21,6 cm

Dimension du modèle intégré au plan de travail :

• 16,5 po / 41,9 cm de haut avec couvercle fermé

• 23,0 po / 58,4 cm de haut avec couvercle ouvert

• Profondeur : 10,7 po / 27,2 cm avec poignée

• Largeur : 8,5 po / 21,6 cm

• Profondeur sous le plan de travail : 1,2 po / 3,0 cm

S’il y a lieu :

Pour découvrir la gamme complète des produits Vitamix®,

consultez vitamix.com

Vita-Mix® Corporation

Commercial Division

8615 Usher Road, Cleveland, Ohio 44138 É.-U.

Tél : +1 (440) 235.0214 Courriel : commercial@vitamix.com

©2012 Vita-Mix Corporation. Cette publication ne peut être reproduite ou transmise, même en partie, dans n’importe quelle forme et

par n’importe quel moyen ou stockée dans une banque de données ou un système d’extraction sans la permission écrite de Vita-Mix Corporation.

Imprimé aux É.-U. 102865 12/12
