For Outdoor Use Only

www.coleman.com

NOTE:

Propane cylinder is not

included.

IMPORTANT

Read this manual carefully before assembling,

using or servicing this grill. Keep this manual

for future reference. If you have questions

about assembly, operation, servicing or repair

of this grill, please call Coleman at 1-800-835-

3278 or TDD: 1-316-832-8707. In Canada call

1-800-387-6161.

Gas Barbecue

Use, Care & Assembly Manual

With Grill Lighting Instructions

Model 9955 Series (LP Gas)

ASSEMBLER/INSTALLER:

Leave these instructions with the consumer.

CONSUMER/USER:

Read all instructions and keep in a safe place for future reference.

English - 1

This manual contains important information about the

assembly, operation and maintenance of this outdoor

propane appliance. General safety information is

presented on this page and is also located throughout

these instructions. Particular attention should be paid to

information accompanied by the safety alert symbol:

“ DANGER”, “ WARNING”, “ CAUTION”.

Keep this manual for future reference and to educate

new users of this product. This manual should be read in

conjunction with the labeling on the product.

Safety precautions are essential when any mechanical or

propane fueled equipment is involved. These precautions

are necessary when using, storing, and servicing. Using

this equipment with the respect and caution demanded will

reduce the possibilities of personal injury or property damage.

The following symbols shown below are used

extensively throughout these instructions. Always heed

these precautions, as they are essential when using any

mechanical or propane fueled equipment.

CALIFORNIA PROPOSITION 65:

WARNING: This fuel, and by products of combustion of this

fuel, contain chemicals known to the state of California to

cause cancer, birth defects, or other reproductive harm.

Technical Characteristics

General Safety Information

Contents

CAUTION indicates a potentially hazardous situation

which, if not avoided, may result in minor or moderate

personal injury, or property damage.

CAUTION

r DO NOT move grill while it is lit.

r Keep outdoor cooking gas appliance area clear and

free from combustible materials, gasoline and other

flammable vapors and liquids.

WARNING

WARNING indicates a potentially hazardous situation

which, if not avoided, could result in death or serious injury.

WARNING

1. Do not store or use gasoline or other

flammable liquids or vapors in the vicinity

of this or any other appliance.

2. An LP cylinder not connected for use shall

not be stored in the vicinity of this or any

other appliance.

WARNING

DANGER indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. Open lid.

4. If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

DANGER

r FOR OUTDOOR USE ONLY. NEVER operate grill in

enclosed areas, as this could lead to gas accumulating

from a leak, causing an explosion or a carbon monoxide

buildup which could result in injury or death. DO NOT

use in garages, breezeways, sheds or any

enclosed area.

r NOT FOR USE BY CHILDREN.

r If these instructions are ignored, a hazardous fire

or explosion could result in physical injury, death or

property damage!

DANGER

Input Rating: 1 burner tube @ 11,000 BTU/H

Category: Pressure regulated propane

Fuel: 16.4 oz. disposable propane cylinders

Regulator: 9955 must be used

Contents ................................................................................................... 1

Technical Characteristics ......................................................................... 1

General Safety Information ....................................................................... 1

General Installation ................................................................................... 2

Portable L.P. Gas Barbecue Cylinders ..................................................... 2

Grill Features ............................................................................................ 3

Assemble Grill .......................................................................................... 4

Installing 1 lb. Propane Cylinder ............................................................... 5

Burner and Orice .................................................................................... 5

Leak Testing - Disposable LP Gas Cylinders ........................................... 6

How to Check for Leaks ........................................................................... 6

Fixing A Fuel Leak .................................................................................... 6

Start-Up Check List .................................................................................. 6

Lighting Instructions ................................................................................. 7

Lighting The Burner .................................................................................. 7

Shutting Off the Grill ................................................................................. 8

General Use and Correct Burner Flames ................................................. 8

Grilling Tips and Hints .............................................................................. 8

In Case of Grease Fire .............................................................................. 9

Cooking Methods ..................................................................................... 9

Care, Maintenance and Cleaning ............................................................. 9

Cleaning the Venturi ............................................................................... 10

Moving and Storage ............................................................................... 11

Troubleshooting ...................................................................................... 11

Replacement Parts List — 9955 Series .................................................. 14

Warranty ................................................................................................. 15

English - 2

General Installation

Portable L.P. Gas Barbecue Cylinders

r Installation must conform with local codes or, in the

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, CSA B149.2, as applicable.

r To check local codes, see your local L.P. gas dealer

or natural gas company listed in the Yellow Pages for

recommended installation procedures and regulations.

Connections must comply with local requirements and

are the sole responsibility of the person performing

the work.

Liqueed Petroleum gas (abbreviated L.P. gas or

propane), is highly ammable. It becomes liquid when

stored under high pressure inside a cylinder and vaporizes

when released. L.P. gas is heavier than air and tends to

collect in low areas. It is important that there are no leaking

connections on your gas grill that could cause a re or

explosion (see the section titled “LEAK TESTING”).

Portable LP gas grills require a fuel delivery system which

is comprised of an adjustable regulator [A] and an L.P.

gas supply cylinder [B]. (Fig. 1) Illustration in Fig. 1 is for

description purposes only.

Cylinder Specifications

r All L.P. gas cylinders used with this appliance shall

be constructed and marked in accordance with the

Specifications for L.P. Gas Cylinders of the U. S.

Department of Transportation (DOT) or the National

Standard of Canada, CAN/CSA-B339, Cylinders, Spheres

and Tubes for Transportation of Dangerous Goods; and

Commission, as applicable; and a cylinder connection

device compatible with the connection for outdoor

cooking appliances.

r Read labels on the L.P. Gas Supply Cylinder.

Your new barbecue grill is equipped with a CGA # 600

regulator [A]. DO NOT attempt to connect this regulator

to any other disposable L.P. cylinder not equipped with a

mating CGA # 600 tting [C]. This grill may only be used

with the pressure regulator supplied with this unit, or

pressure regulators specied by Coleman for use with this

unit. Replacement regulators must only be those specied

by Coleman. (Fig. 1)

WARNING

t DO NOT attempt to adjust the regulator as this

could create a situation causing personal injury or

property damage.

WARNING

r NEVER use charcoal briquettes or lighter fluid in a

gas grill.

r Grill is hot when in use; to avoid burns, DO NOT touch

any hot grill surface. Keep children and pets away from

hot grill.

r NEVER leave the grill unattended while it is in use.

r It is your responsibility to assemble, install, operate and

care for your gas grill properly.

r DO NOT use gas grill indoors.

r Under some circumstances, propane may lose the

distinctive odor that was added. Other strong odors may

hide or mask the odor of propane. Colds, allergies, sinus

congestion, and the use of tobacco, alcohol or drugs

may impair your ability to detect the odor of propane.

WARNING

This appliance is not to be installed in or on a recreational

vehicle and/or boat.

Follow these safety rules before each use:

1. A minimum clearance of 24 inches from the left,

right and back sides of the grill must be maintained

between the grill and any combustible construction

such as wood siding of a building.

2. Never locate the grill under an unprotected

combustible material or overhang.

3. Do not obstruct the flow of combustion and

ventilation air.

4. The grill should be level and not facing directly into

the wind.

WARNING

A liquid propane tank, not connected for use with this gas

barbecue, shall not be stored in the vicinity of this or any

other appliance.

WARNING

A

B

C

Fig. 1

English - 3

Grill Features

r NEVER store a spare L.P. gas supply cylinder under

the grill body or in the vicinity of any heat producing

appliance. (Fig. 2)

Failure to follow this information exactly could result in an

explosion and/or re causing death or serious injury.

DANGER

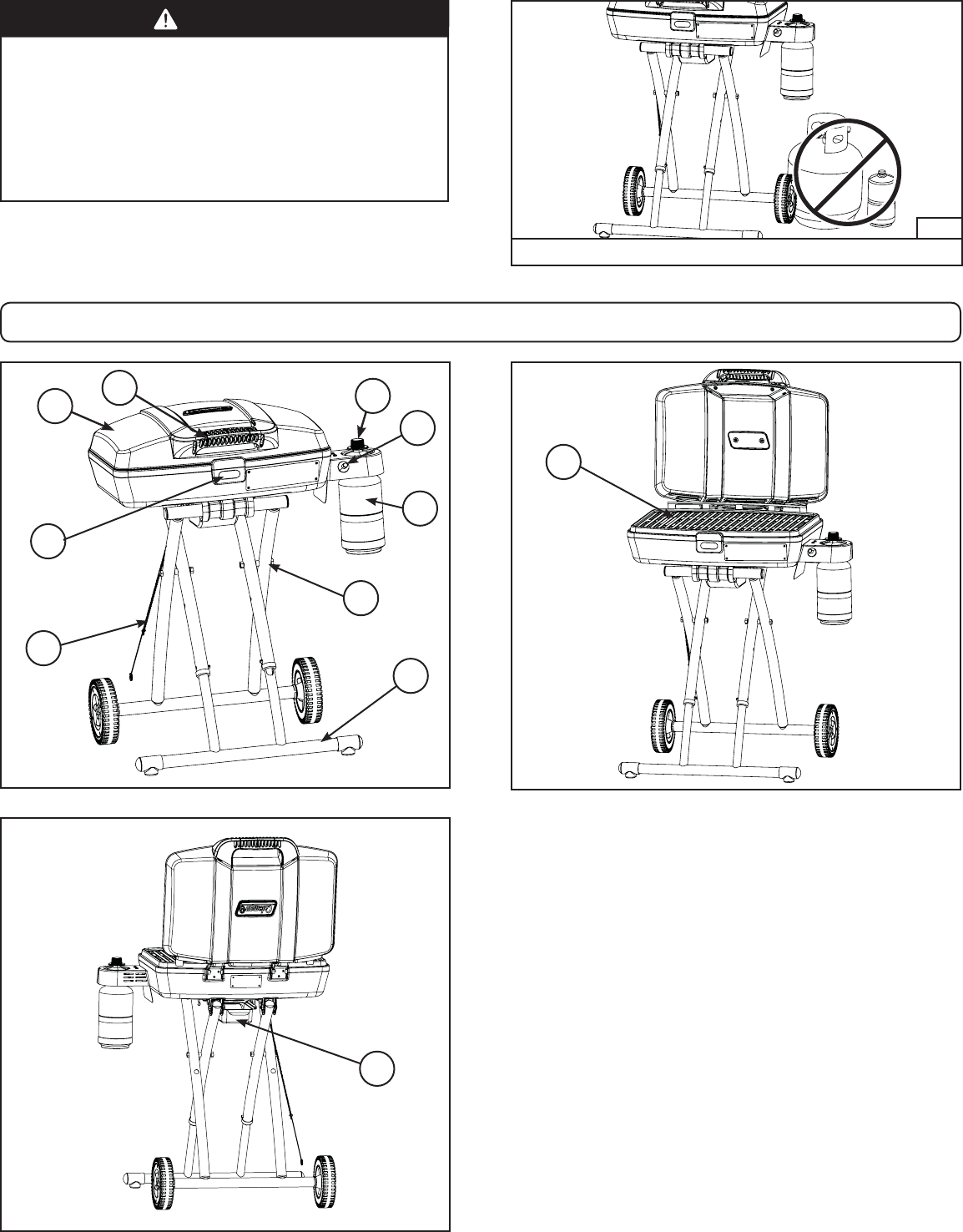

1. Grill Lid

2. Lid Handle

3. Regulator w/ Control Knob

4. Electronic Igniter

5. Disposable Cylinder (Not Included)

6. Legs w/ Wheels

7. Towing Handle

8. Match Extension (Store on leg)

9. Lid Release Latch

10. Grilling/Cooking Surface

11. Drip Tray

REPRESENTATIVE ILLUSTRATION

Fig. 2

12

9

3

4

5

6

7

8

10

11

English - 4

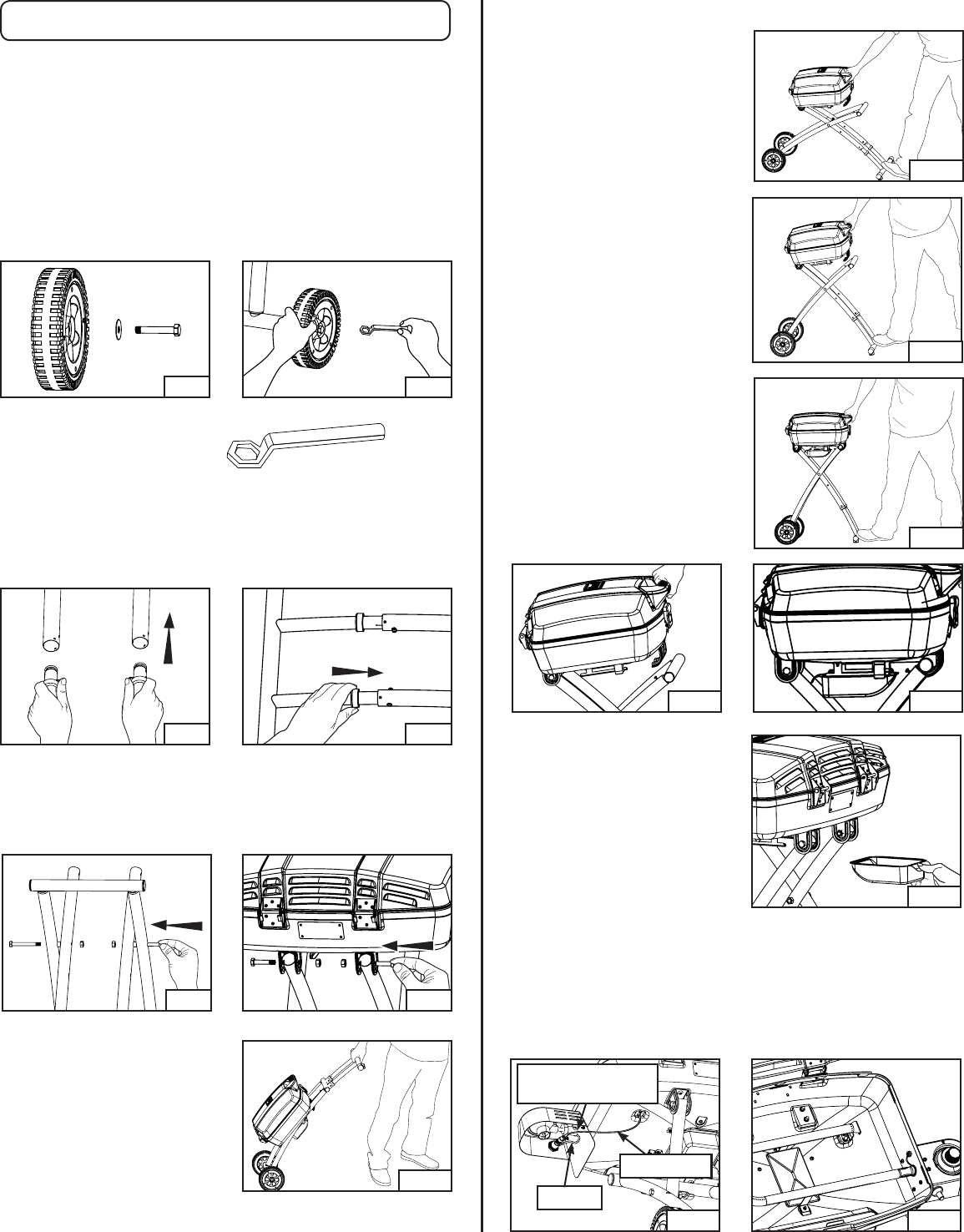

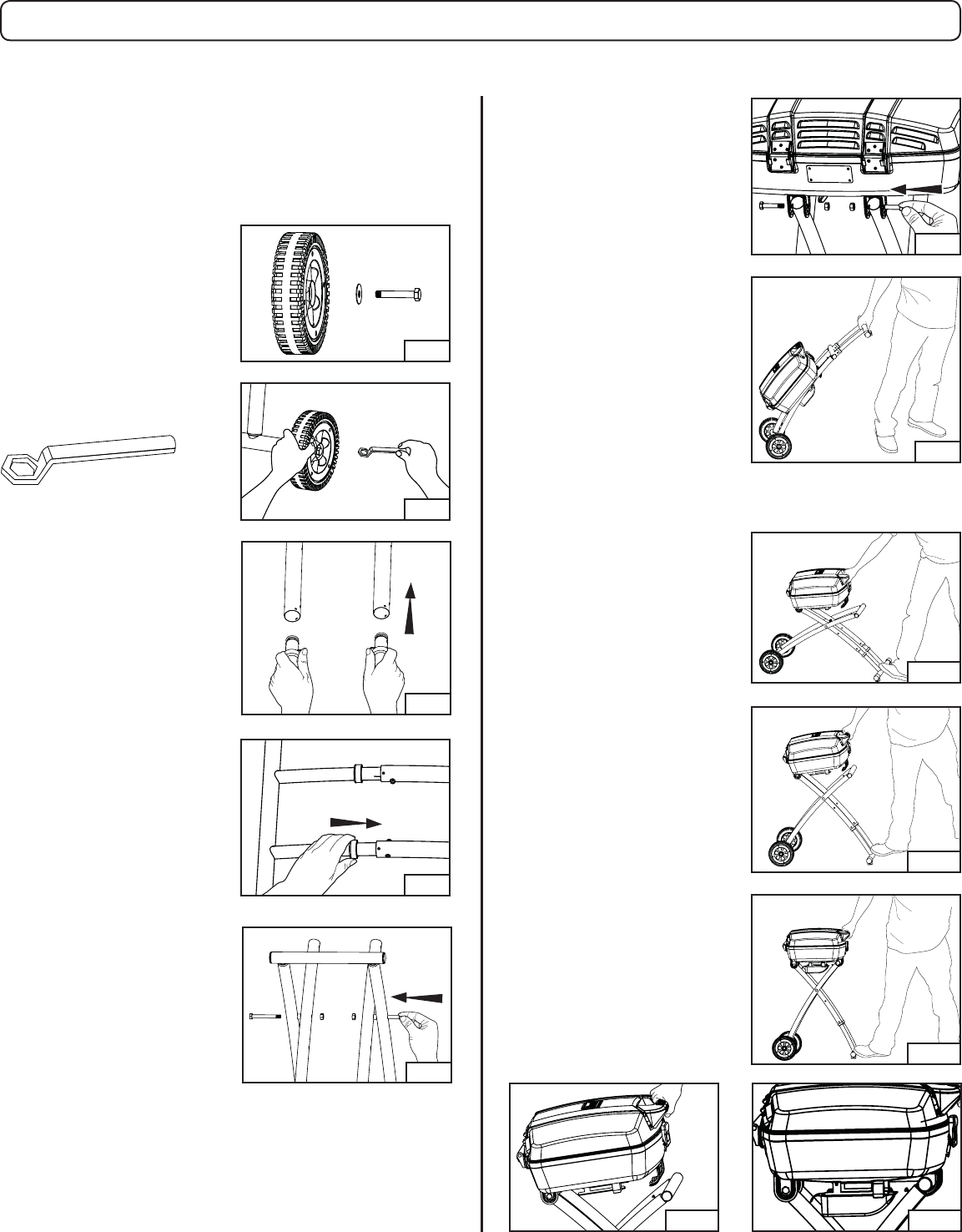

Assemble Grill

IMPORTANT: Remove all packing material prior to assembly/use.

Fig. 9

Fig. 12

Fig. 14Fig. 13

■Place foot on towing

handle, grasp lid handle

and lift until stand is fully

extended. (Fig. 10)

■Lower grill and slide grill

back until leg extensions

lock into brackets on

bottom of grill stand. (Fig.

12, Fig. 13, Fig. 14)

■Continue to pull lid

handle toward you until

stand is fully extended.

(Fig. 11)

■Remove grill, wheels, legs and handle from packaging.

■Inspect all packing and remove all parts.

■See carton for parts included with your unit.

■Assemble wheels to grill base. Attach each wheel to axle

using one bolt and one

washer. (Fig. 3, Fig. 4)

NOTE: Wrench not provided.

■Telescope the extending

tubes to the towing

handle. Press buttons on

towing handle and push

in until they lock into

place. (Fig. 5)

■Once handle is locked

in position, the grill can

easily be moved to any

location in your campsite

or backyard. (Fig. 9)

■Attach ends of towing

handle to grill with pivot

bolts & nuts. (Fig. 8)

■Cap the ends of the

extending tubes with

provided bushings.

(Fig. 6)

■Interlock the towing

handle and the grill stand

with pivot bolts, spacers

and nuts. (Fig. 7)

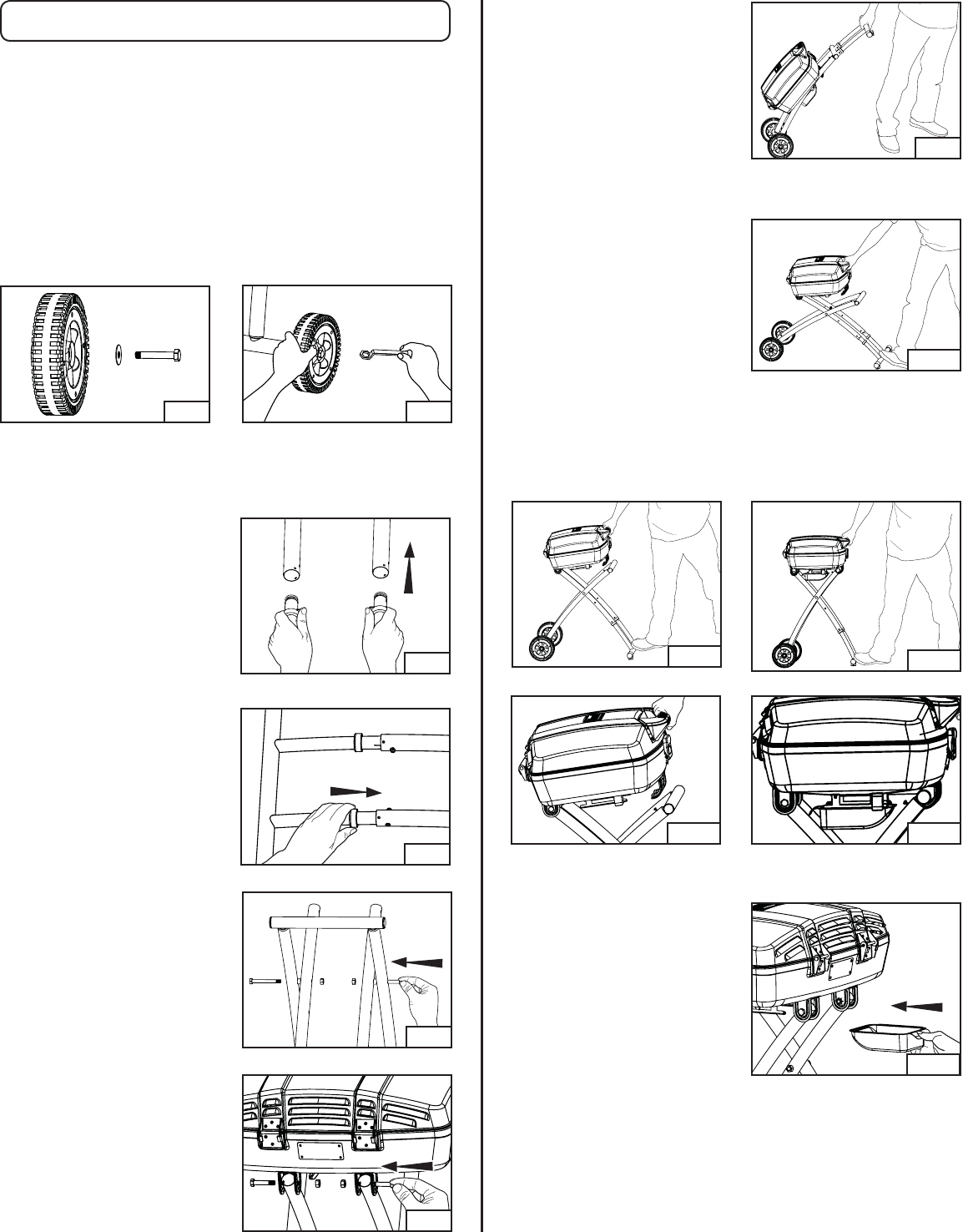

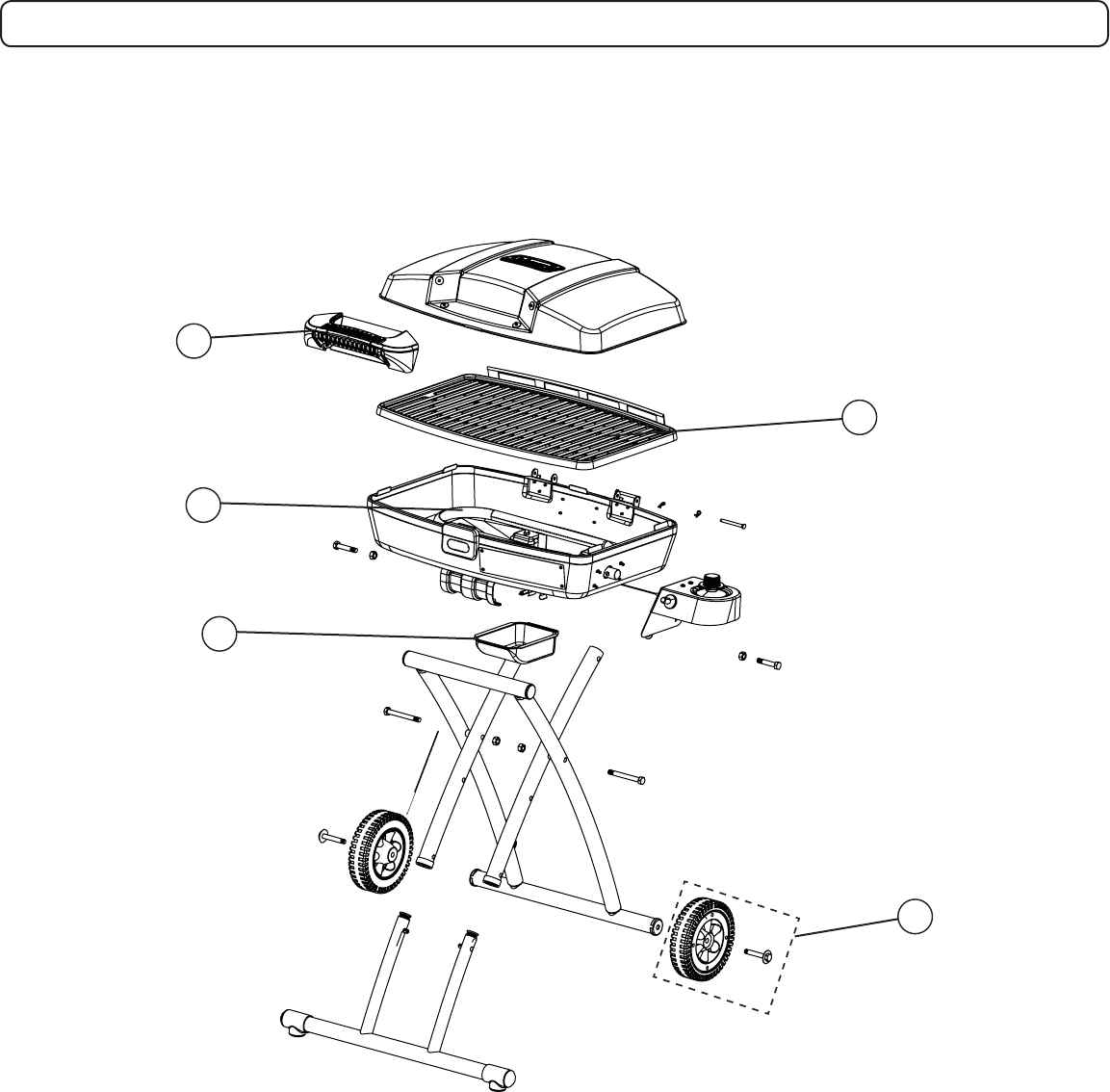

Assemble Wheels and Towing Handle

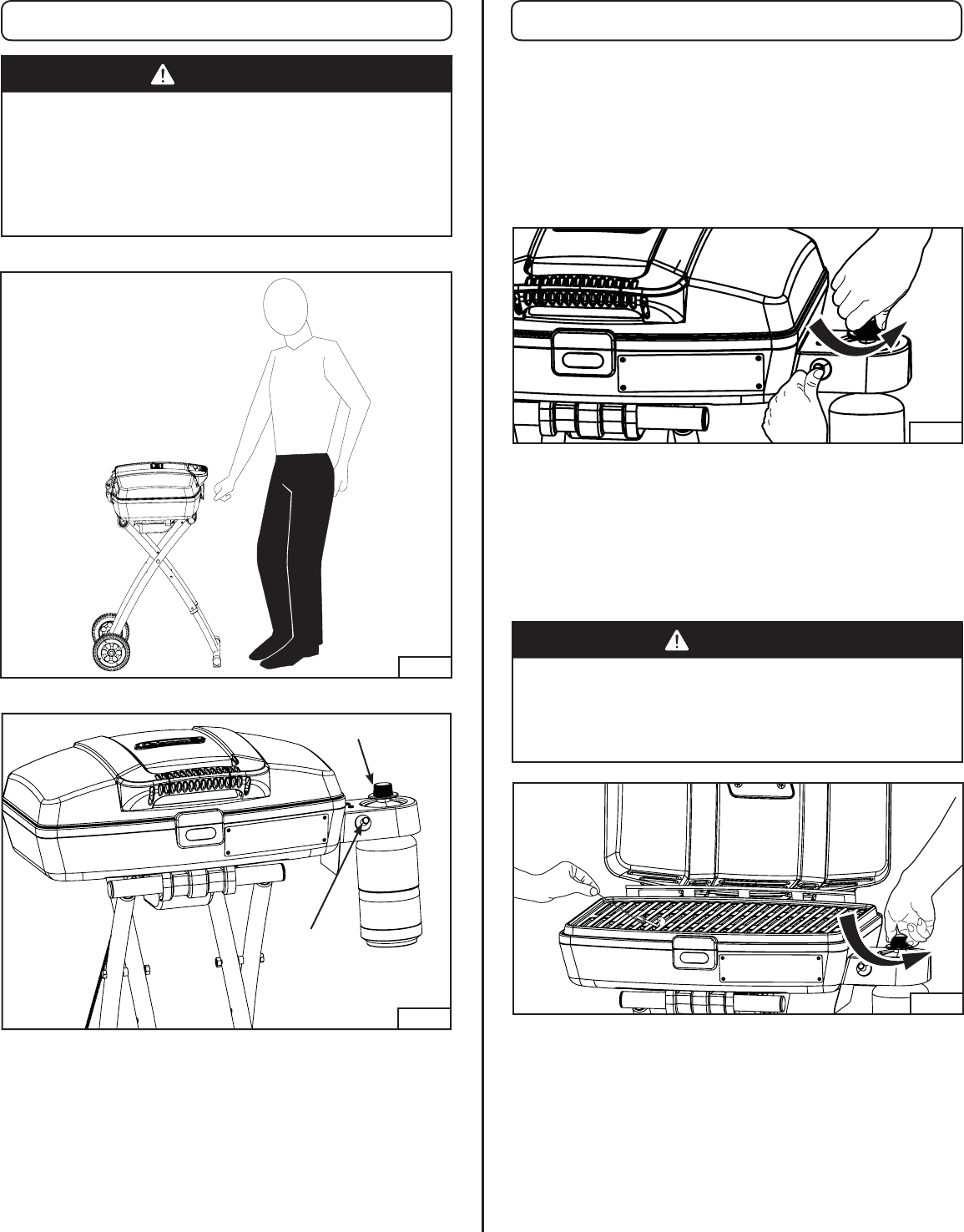

Set up the Grill

Fig. 5

Fig. 3

Fig. 4

Fig. 6

Fig. 10

Fig. 11

Fig. 7

Fig. 8

English - 5

■Remove plastic cap from

top of propane cylinder

and screw cylinder into

regulator hand tight.

(Fig. 19)

■Before attaching propane

cylinder make sure

burner knob is in the OFF

position. (Fig. 18)

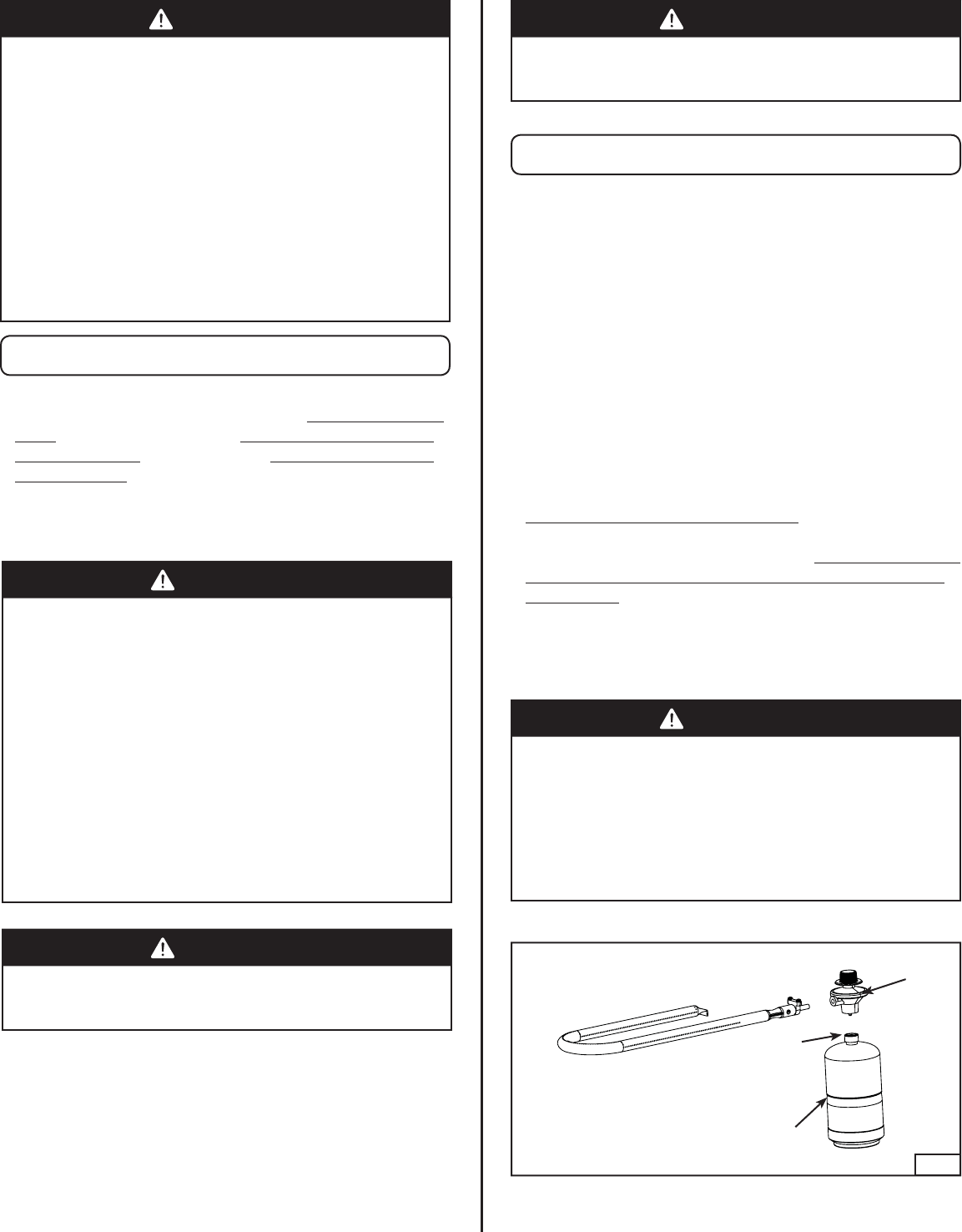

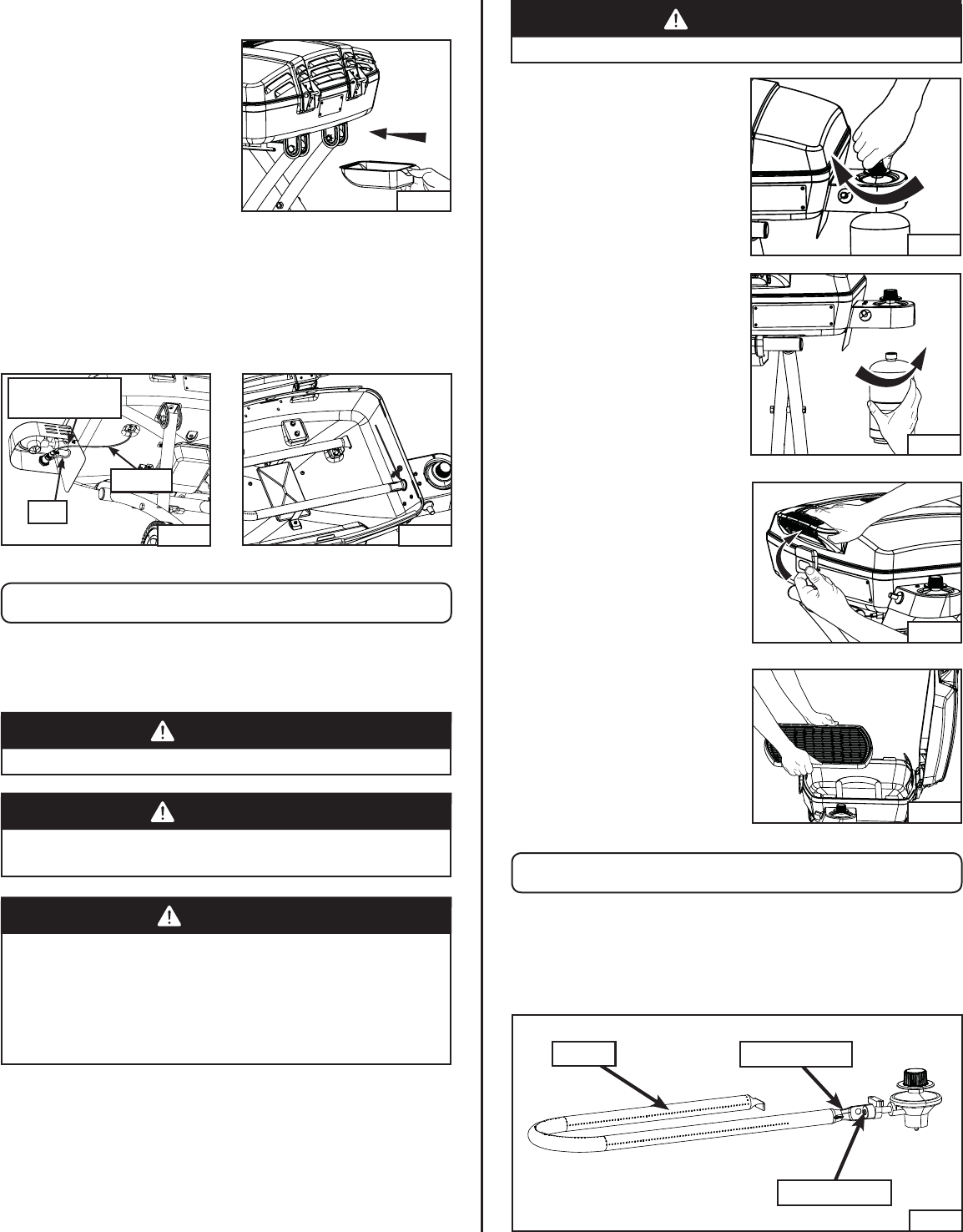

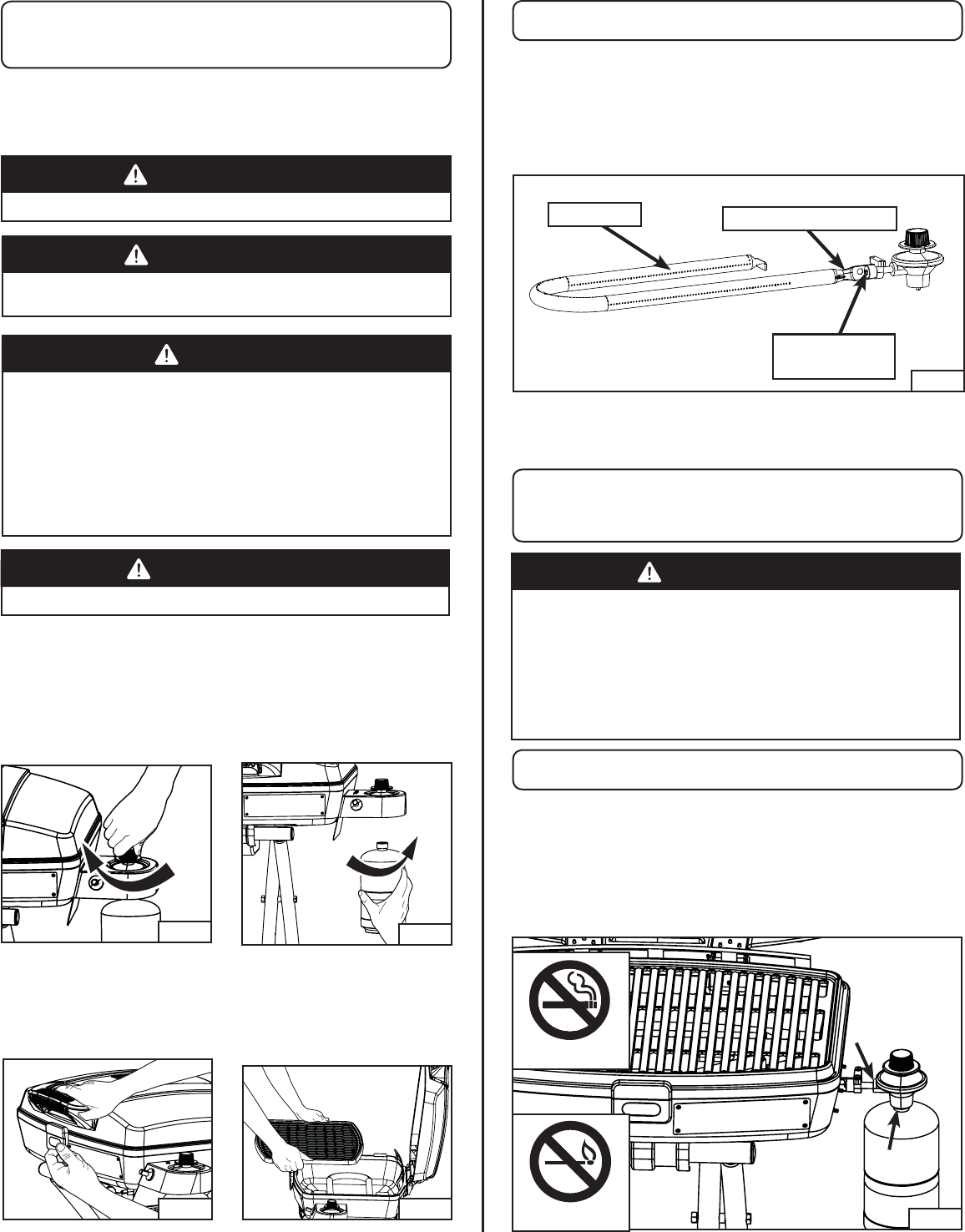

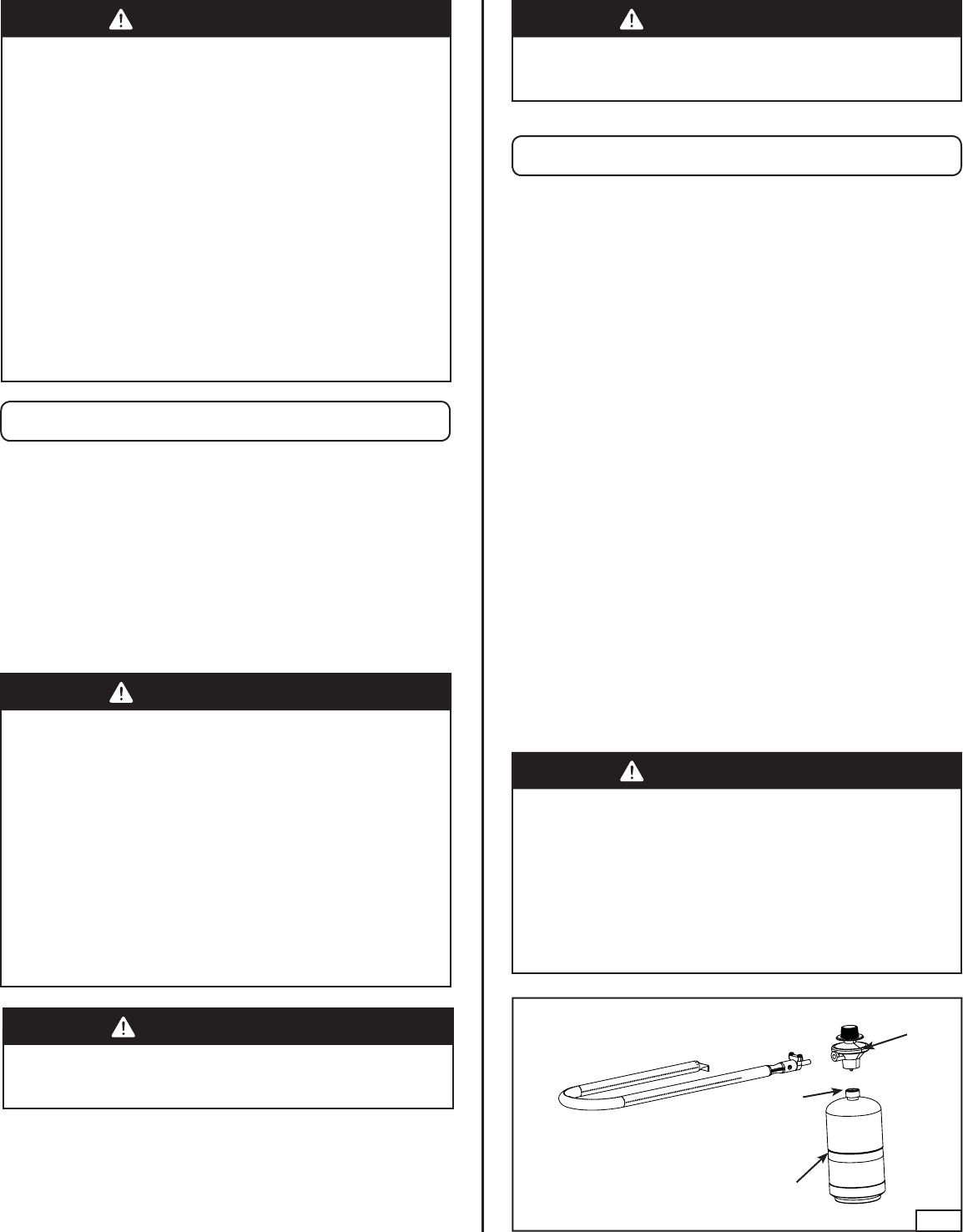

Installing 1 lb. Propane Cylinder

r NEVER store a spare L.P. gas supply cylinder under the

grill body or inside the grill enclosure or in the vicinity of

any heat producing appliance.

Failure to follow this information exactly could result in an

explosion and/or re causing death or serious injury.

DANGER

Tighten by hand only. DO NOT use tools.

CAUTION

Only cylinders marked “Propane” must be used.

WARNING

This procedure MUST be performed OUTDOORS only!

Read and follow the directions on the cylinder.

WARNING

Burner and Orifice

Fig. 18

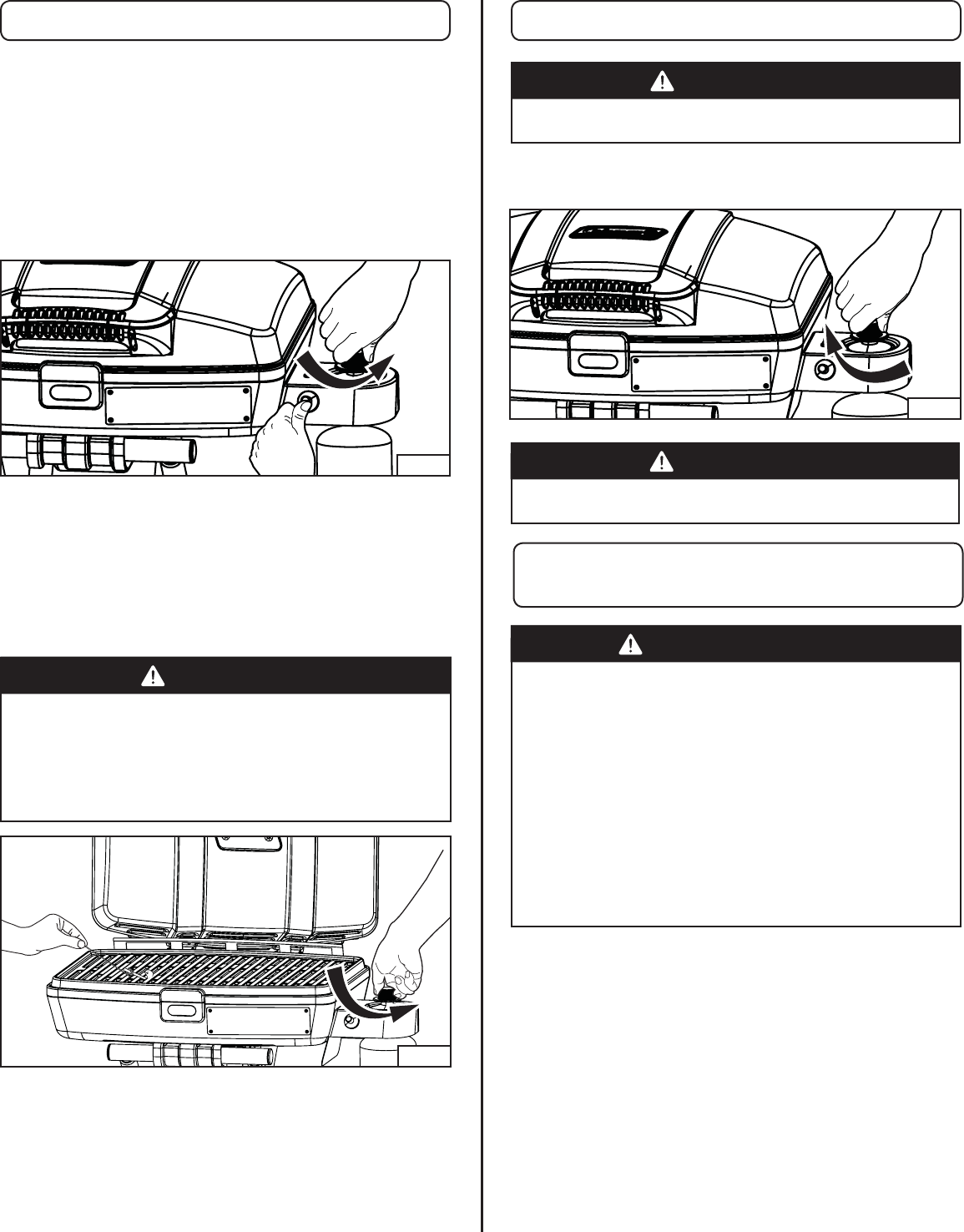

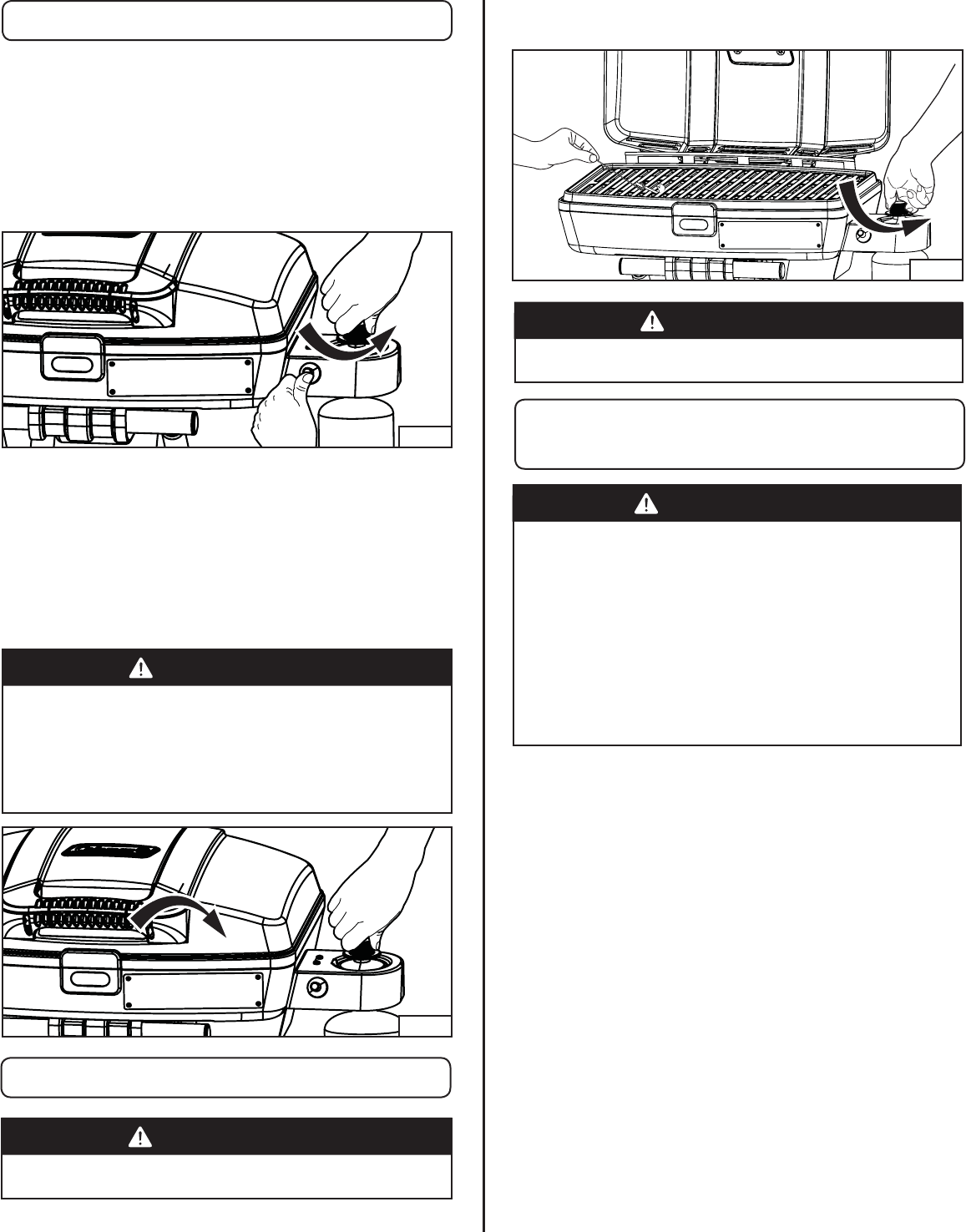

■To open lid, unlatch

handle cover and lift up.

(Fig. 20)

■Place grill grate over the

burner. (Fig. 21)

Fig. 20

Fig. 21

Fig. 19

NOTE: Your 9955 Series grill is set up from the factory to

use a 1 lb. disposable propane cylinder.

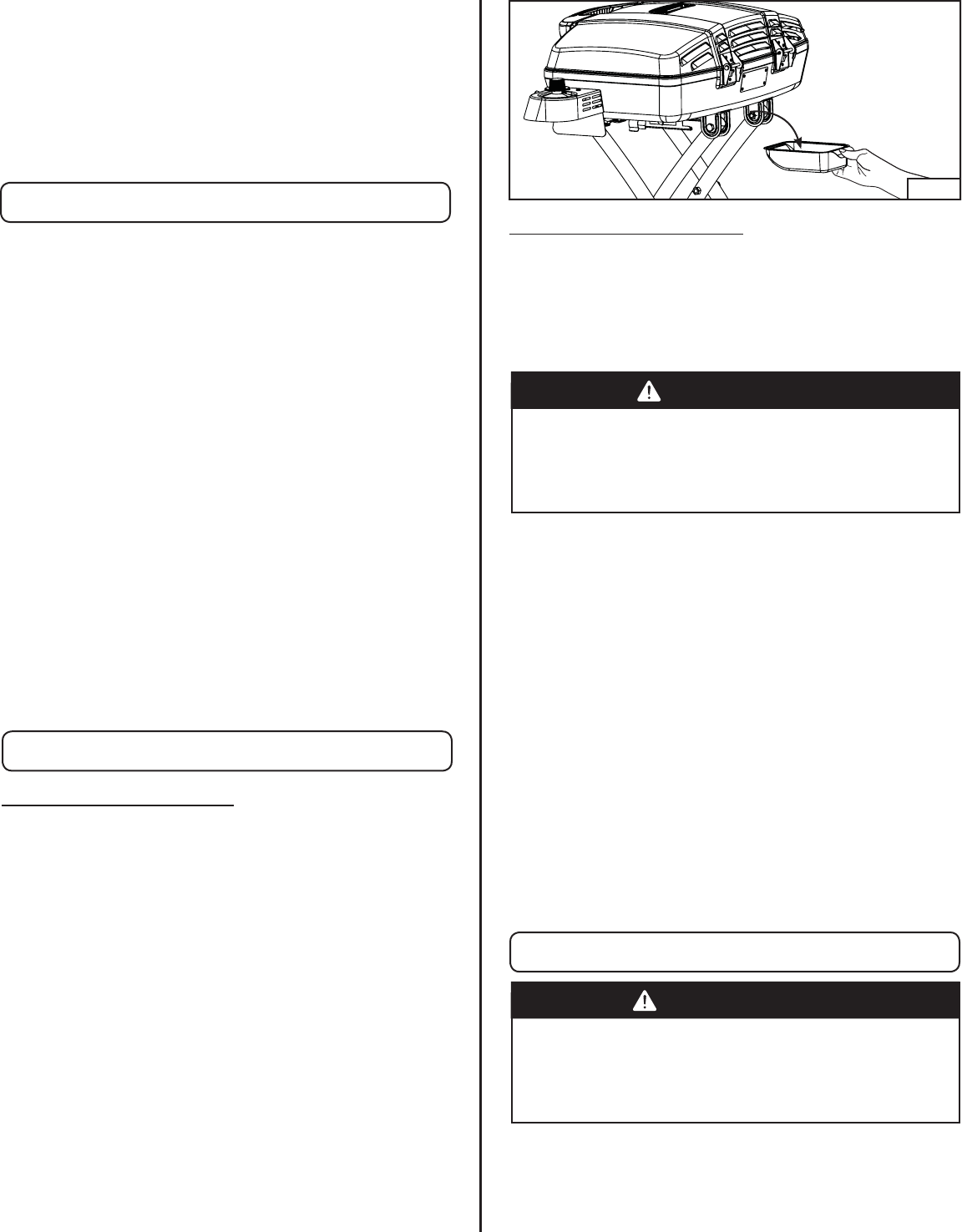

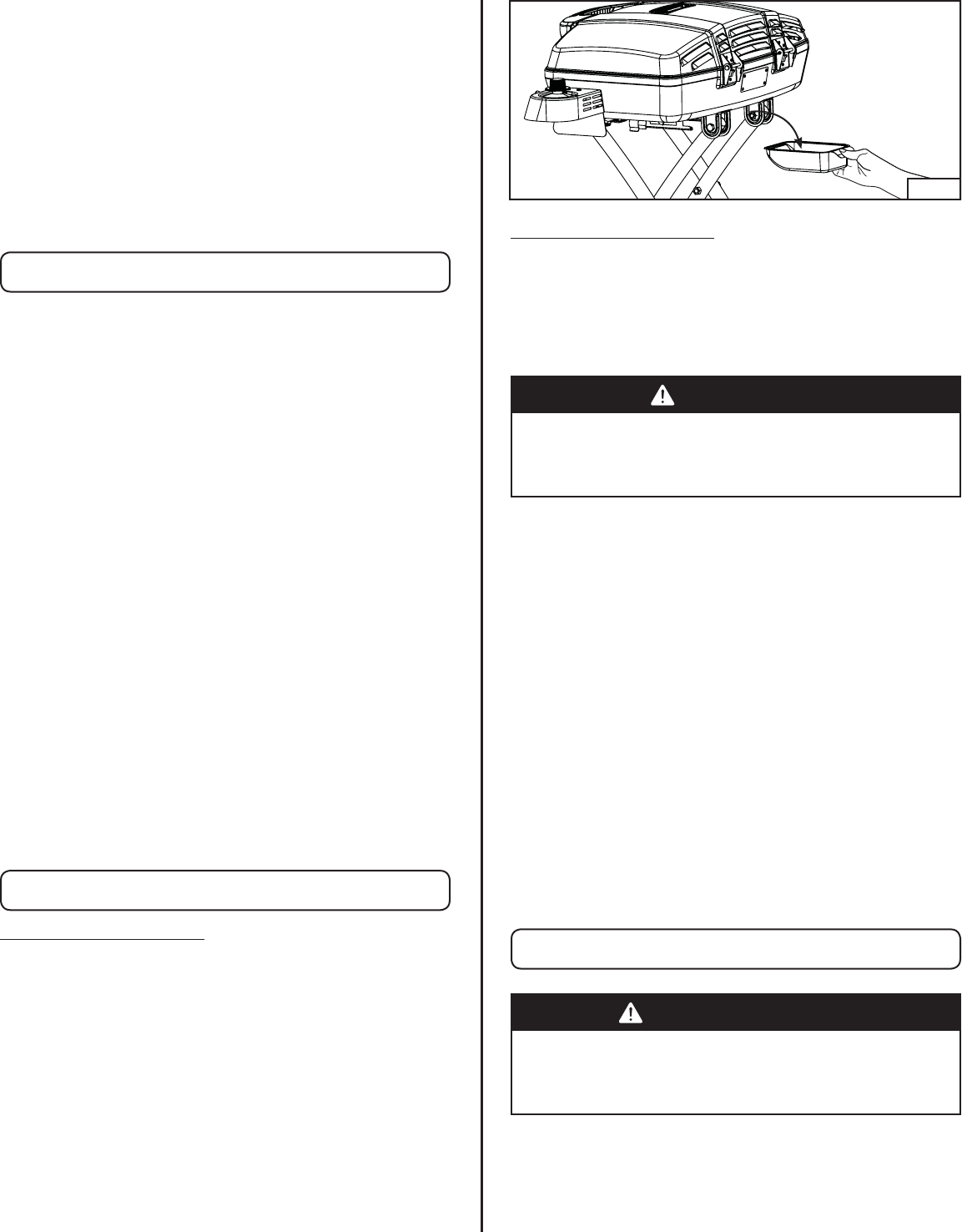

■Install drip tray below

rear of grill. (Fig. 15)

■Plug the round electrical connector to the round jack at

the end of the electrical igniter, and insert the at one

through the burner tube hole, then screwed with screw.

(Fig. 16 and Fig. 17)

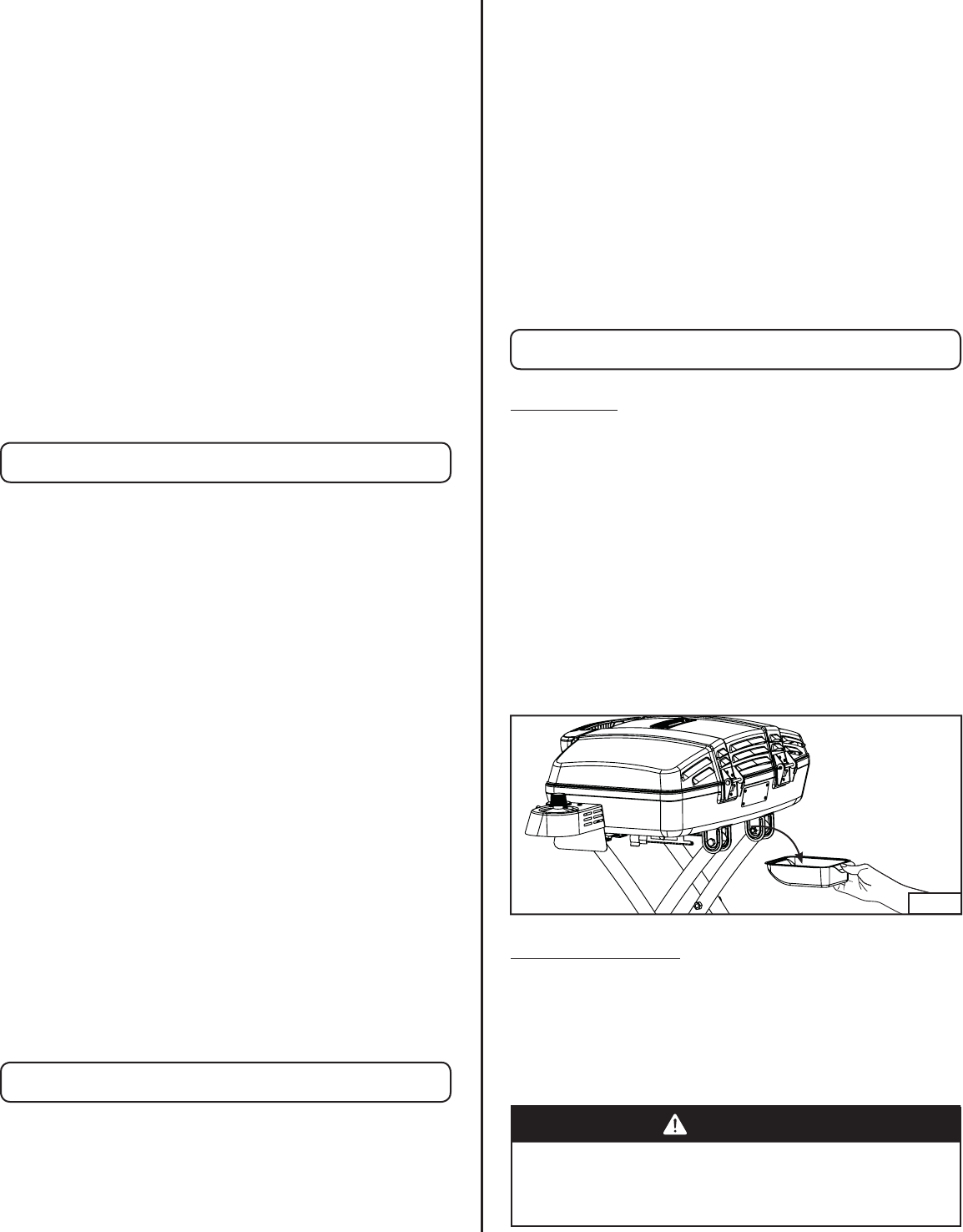

Install the Drip Tray

Install the Electrode and Ground Wires

Fig. 15

Fig. 17

Orifice Fitting

Fig. 22

Burner Burner Tube

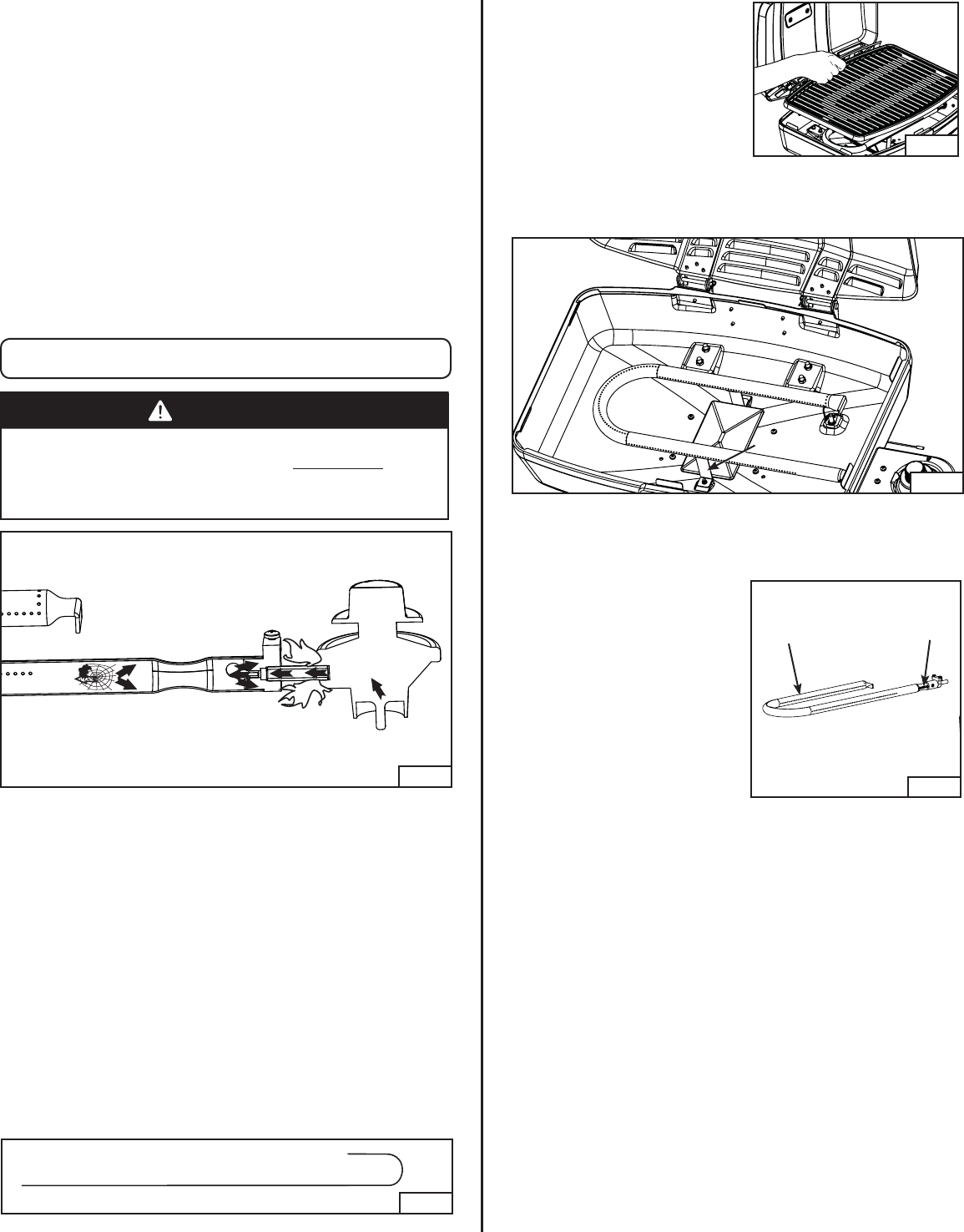

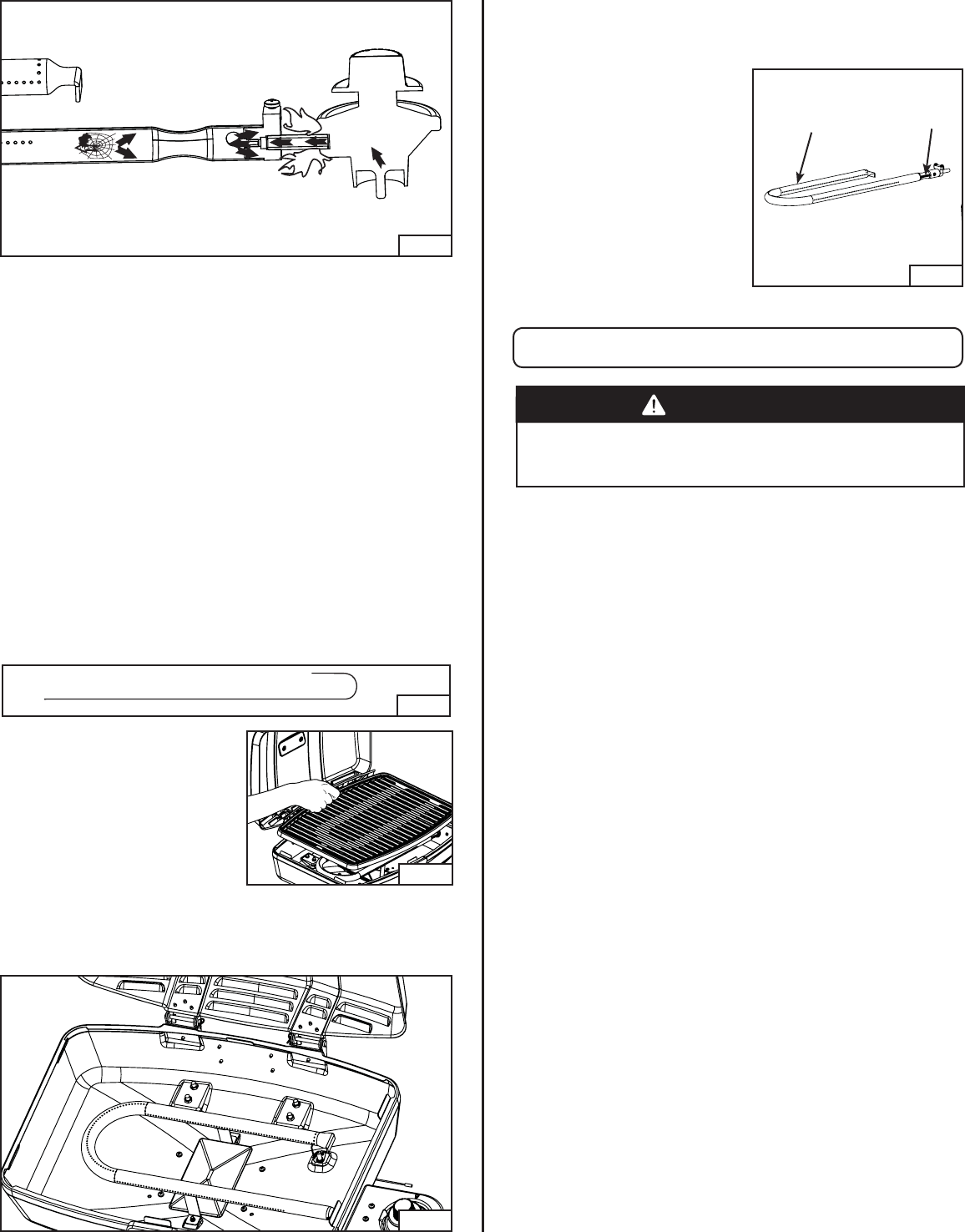

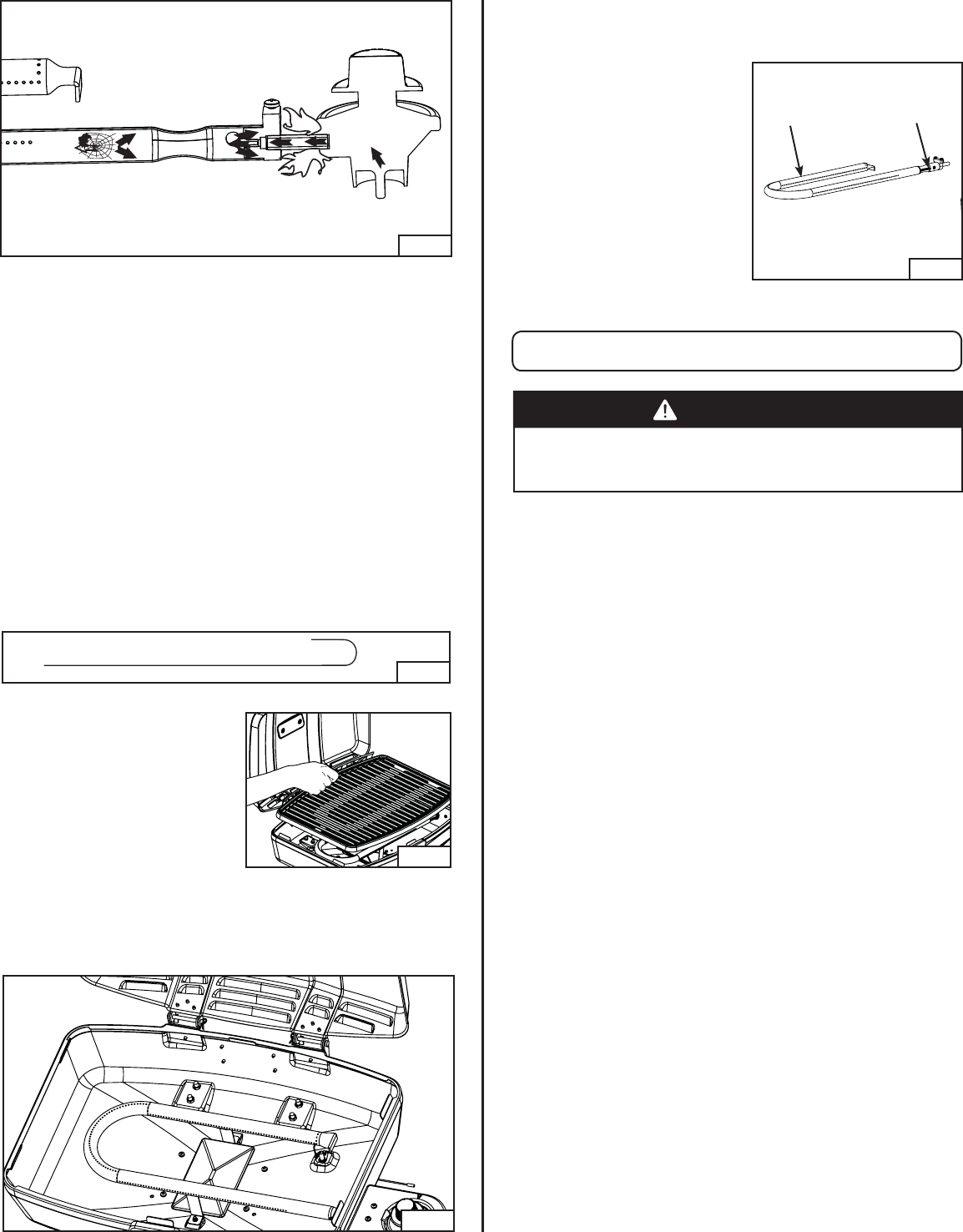

■Proper location of the burner with respect to the orice is

important. To verify the proper installation of the burner

tube, view under the regulator assembly cover. The

burner tube must be located over the orice tting. See

Fig. 22 (grill top not shown).

Fig. 16

Flat

Round

Burner Tube

Hole

English - 6

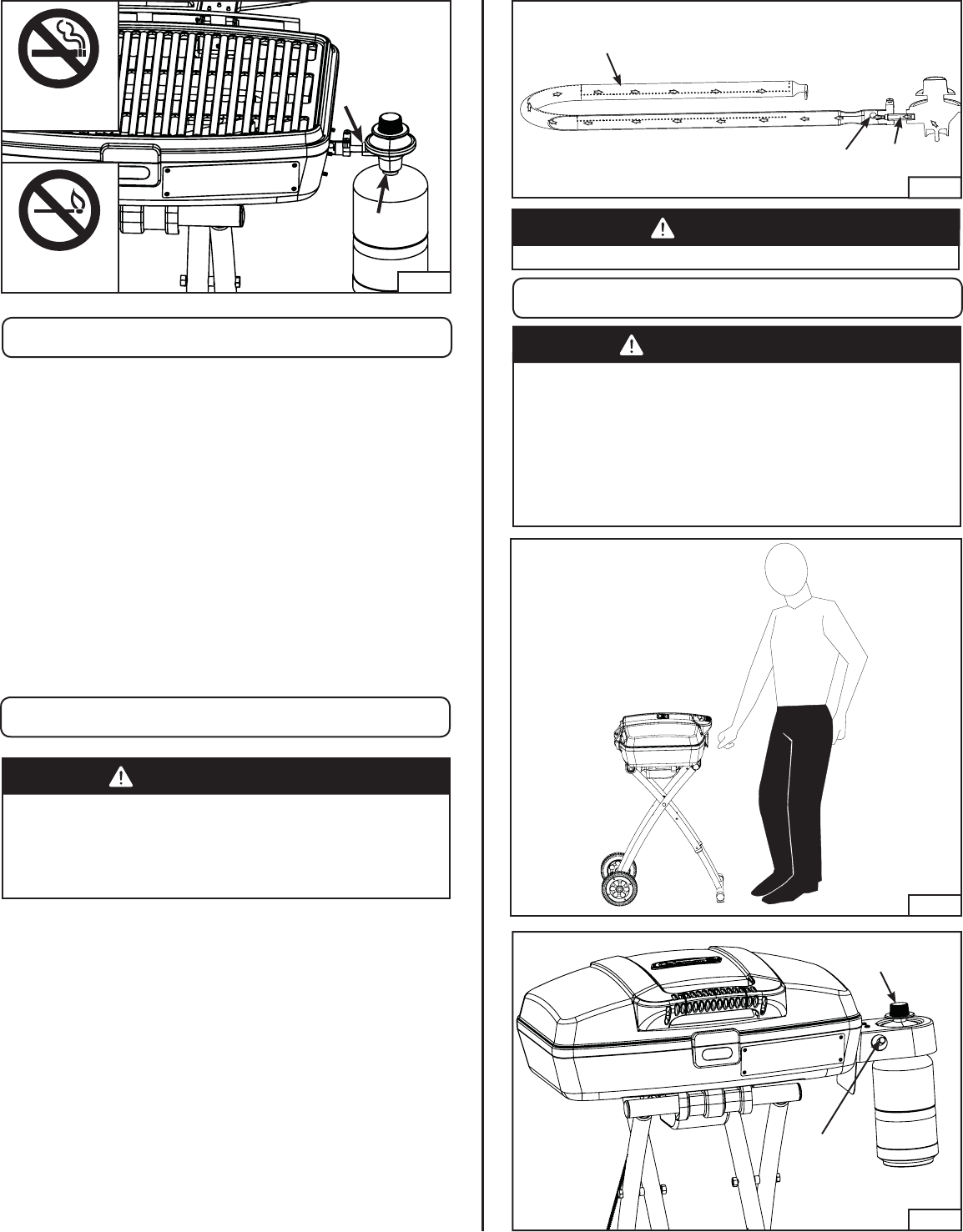

1. Make a soapy solution of equal parts mild liquid

dishwashing detergent and water.

2. Turn off the burner control knob.

3. Apply a soap solution to the connections indicated with

the arrows. (Fig. 23) If bubbles appear at these areas, a

leak is indicated.

If you detect a leak:

1. Stop a leak by tightening the loose joint, or by replacing

the faulty part with a replacement part recommended

by Coleman. DO NOT attempt to repair the cylinder

if it should become damaged; the cylinder MUST be

replaced.

2. If you are unable to stop a leak, remove the cylinder from

the grill. DO NOT use the grill until the leak is corrected.

1. Regularly check the burner venturi tube for blockage

from an insect nest. Read “Cleaning the Venturi” in the

section titled “Care, Maintenance, and Cleaning”, and

also the section titled “Troubleshooting”.

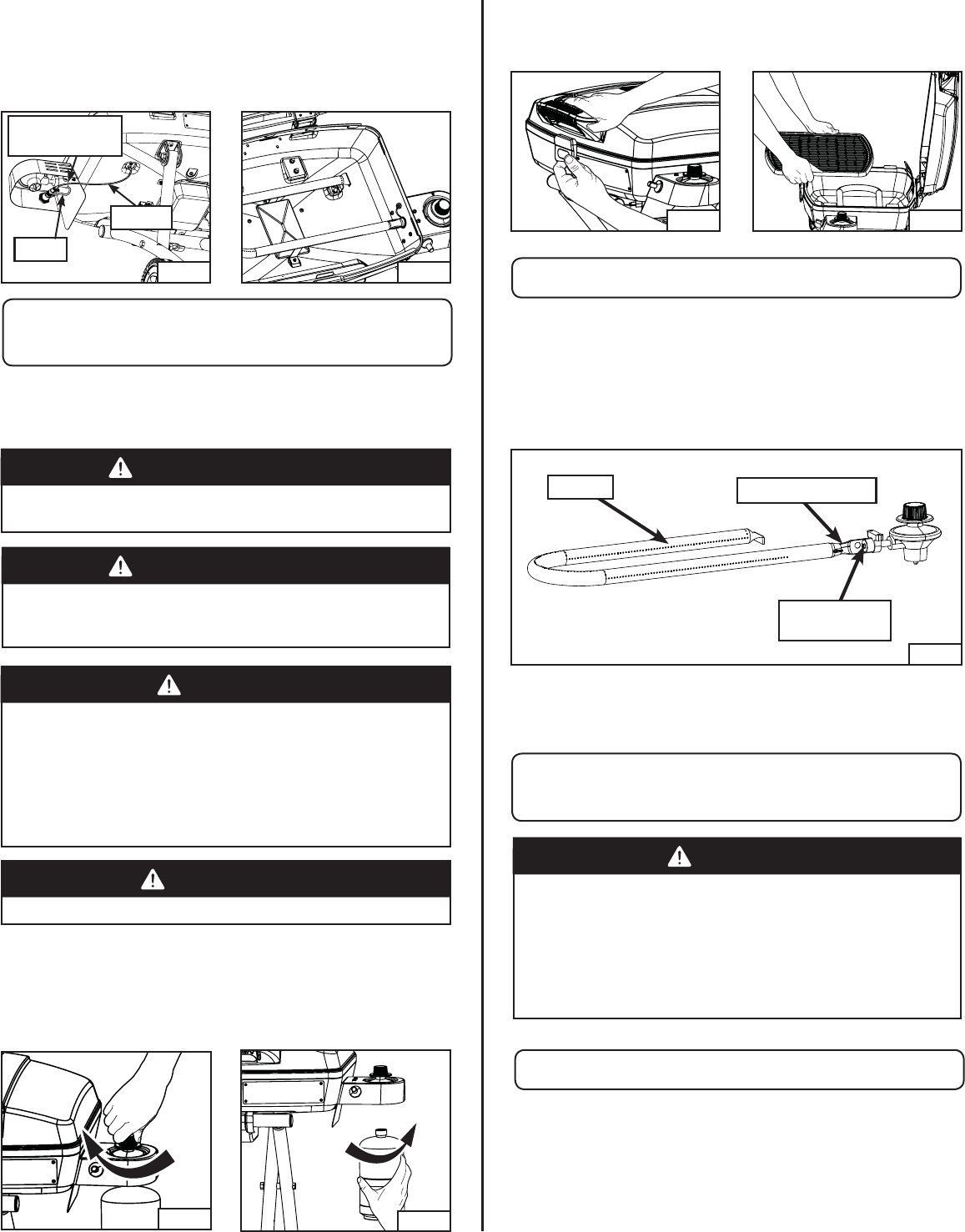

2. Check that the burner tube [A] is set over the regulator

outlet [B] correctly. The orifice [C] must be inside the

venturi. (Fig. 24)

3. Use only the gas specified.

4. Keep the grill on a level surface.

5. Keep the grease pan empty at start up.

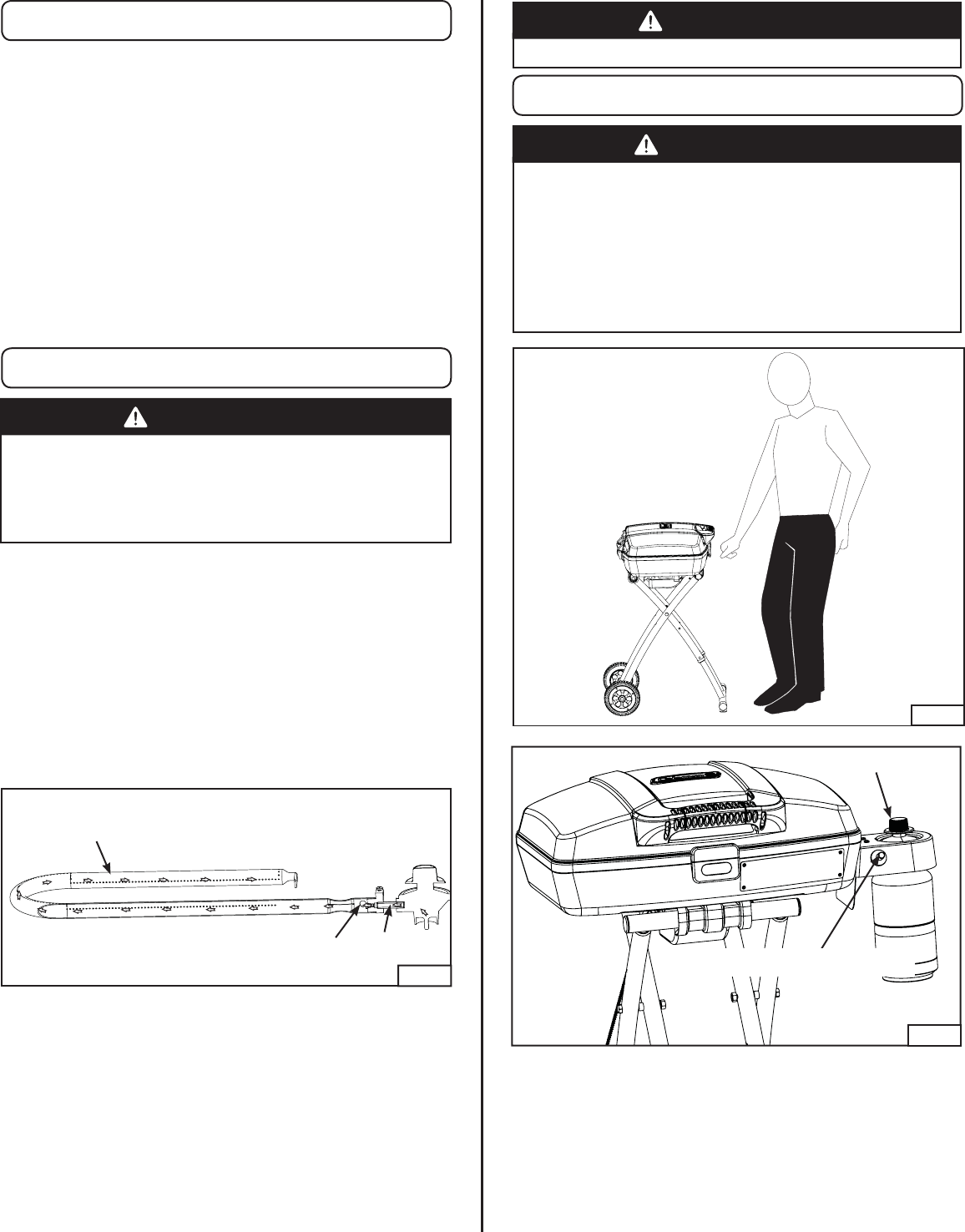

How to Check for Leaks

Fixing A Fuel Leak

Start-Up Check List

When to test for leaks:

1. Perform a leak test each time the gas supply cylinder is

connected to the regulator. Leak test anytime a part of

the gas system is replaced.

Failure to follow these safety steps before using the grill

each time could result in a re that could be hazardous to

you, your appliance or property. It is especially important

to observe these steps after the grill has been stored,

moved or cleaned.

WARNING

DO NOT add charcoal or lighting uid!

CAUTION

■Check and clean the burner/venturi tubes for insects and

insect nests. A clogged tube can lead to a re beneath

the appliance.

Leak Testing - Disposable LP Gas

Cylinders

To Prevent Fire or Explosion Hazard:

r NO SMOKING. DO NOT use or permit sources of

ignition in the area while doing a leak test.

r Perform leak tests outdoors only.

r NEVER perform a leak test with fire or flame.

DANGER

A

CB

Fig. 24

REPRESENTATIVE ILLUSTRATION

Fig. 23

No Smoking

No Flame

English - 7

Match Lighting

1. Strike and place the burning long wooden match (or use

the match extension or a butane lighter with extension)

through the spaces in the grill grate near the ports of the

burner.

2. Push and turn the control knob counterclockwise to the

“HIGH” position. (Fig. 28)

THE FOLLOWING RULES MUST ALWAYS BE

FOLLOWED IN THIS ORDER (FIG. 25):

1. OPEN THE GRILL LID! Any attempt to light the grill

with the lid down could cause an explosion.

2. Check that the burner control knob is turned to “OFF”.

3. DO NOT stand with your head or arms over the grill.

WARNING

Use a LONG wooden match or a butane lighter with

an extension. If a long-reach match or lighter is not

accessible, use the match extension. Insert a match in the

holder end of the extension, strike and place the burning

match near the BURNER being operated.

CAUTION

Lighting Instructions Lighting The Burner

Igniter

Switch

Burner Knob

Fig. 26

Fig. 27

Fig. 28

Fig. 25

INSTASTART™ Electronic Ignition

1. Open regulator valve and push igniter button repeatedly

until burner lights.

Note: If igniter fails to light grill, use match to light

burner. See match light instructions. If the grill is wet,

the igniter may not spark.

2. Adjust flame with regulator valve. (Fig. 26 and Fig. 27)

English - 8

Condition The Grill

r Before using the grill for the first time, or after storage,

operate the grill 15 minutes on the high setting with the lid

closed, to burn away oil.

r Once the oil has burned away, check the burner flame per

the next step.

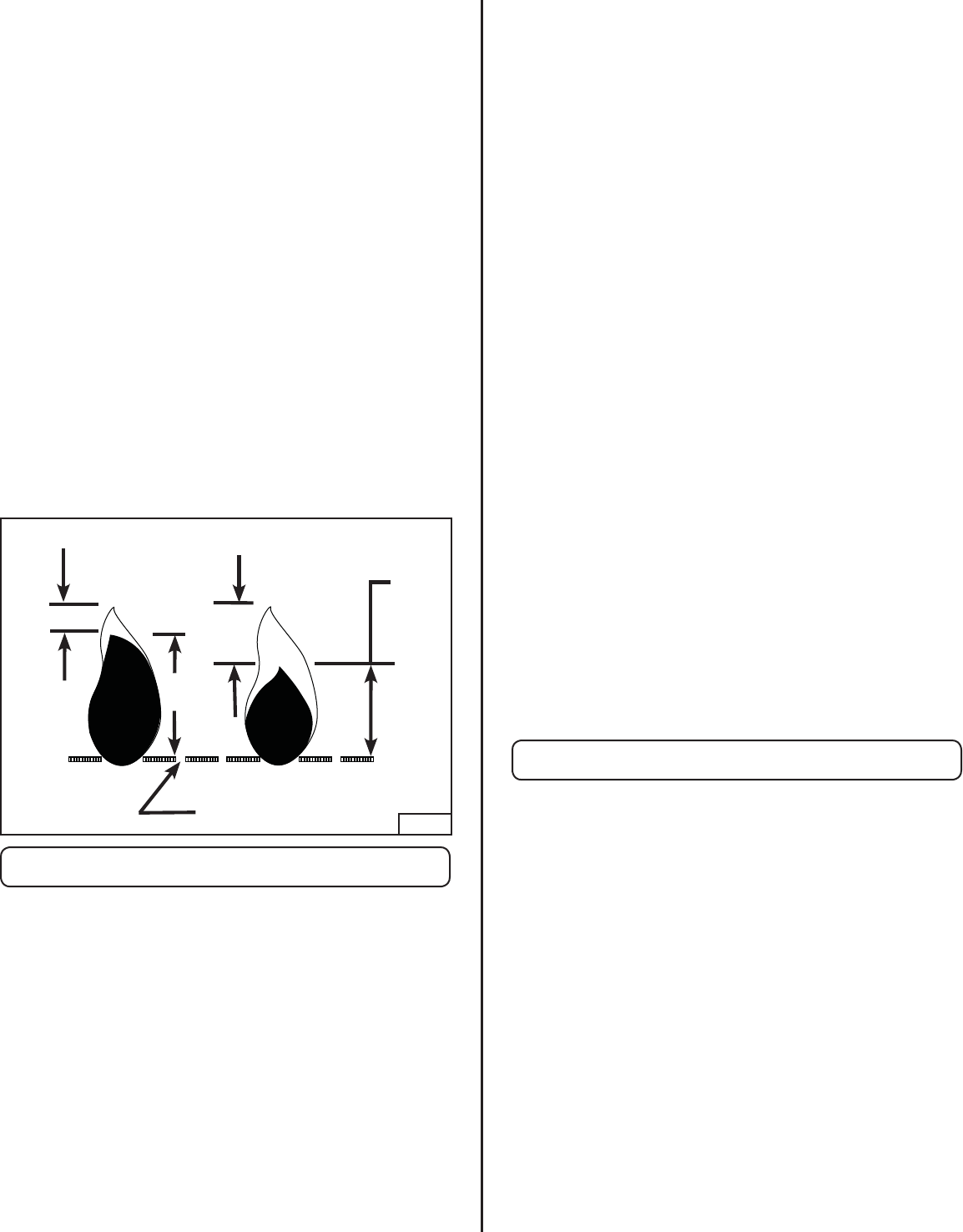

The Burner Flame

r Open the grill lid. The cooking grate should be in place.

r Keep your arms and face away from being directly above

the cooking area. Look through the cooking grate and

observe the burner’s flame below.

r Flames should appear similar to the good flame shown in

Fig. 30 and as follows:

r A good flame should be blue with a yellow tip.

r Some yellow tips on flames up to 1 inch in length are

acceptable as long as no carbon or soot deposits appear.

■Turn the burner control knob to off. (Fig. 29)

Burner Control Setting Tips

r The high flame setting is too hot for direct cooking. The

high flame setting is good for quick searing of meat, then

finish cooking on medium or low flame settings.

r Use the high flame setting with the lid closed to preheat

the grill for 5 minutes before cooking and with the lid

closed for a maximum of 5 minutes after cooking to burn

off grease drippings.

r Use a medium flame setting for direct cooking of steaks,

pork chops, chicken and hamburgers.

r Use a low flame setting for roasts.

r Thick steaks will finish with a better texture and more juice

if first seared on high flame setting and then cooked on a

low flame setting.

Safe Grill Operation

r NEVER leave cooking food unattended. Continually

observing the food will help in maintaining an even

temperature, conserve fuel, improve the food’s flavor and

lessen flare-ups.

r If flames are excessively yellow and irregular, the oil

residue may not be completely burned off, or the venturi

may be clogged or may not be properly positioned over

the orifices. Allow the grill to cool before repositioning the

venturi over the valve and orifices.

r Grills that have been in use for a while sometimes begin

to show more yellow flame. A build-up of food deposits,

fats or cooking seasonings can cause yellowing flames.

Clean the burner to remove residue and check for clogged

burner holes or a blocked venturi. Refer to the section

titled “Cleaning the Venturi”.

r Regular use of your grill will actually help keep it operating

more smoothly.

r Each grill may heat differently. Some units will heat

somewhat more to the center and back of the grill. The

flavor of grilled food will improve the more you use the grill

and as you become familiar with it.

Shutting Off the Grill

Grilling Tips and Hints

General Use and Correct Burner Flames

Be certain the disposable cylinder is disconnected when

the grill is not in use.

CAUTION

r Keep the grill area clean and free from combustible

materials, gasoline and other flammable vapors, liquids,

and spare L.P. cylinders.

r DO NOT obstruct the flow of combustion and

ventilation air.

r Keep the ventilation opening(s) of the L.P. cylinder

enclosure free and clear of debris.

r A barbecue grill becomes hot during use. DO NOT touch

grate.

r Be sure to tighten all hardware (screws, nuts, bolts, etc.)

at least once a year or before each grilling season.

WARNING

DO NOT touch hot grill parts with your bare hands!

You MUST use protective gloves.

CAUTION

Yellow

Blue

Holes in Burner

Yellow

Blue

Good Bad

Fig. 30

Fig. 29

English - 9

Follow These Steps

1. Shut off the gas at the burner valve(s) and stay away!

2. Allow the fire to burn itself out.

3. Once the fire is out and the appliance has cooled,

remove the disposable cylinder.

4. Clean all parts and inspect for damage. Parts to check

for damage are the L.P. cylinder, regulator, burner

valve(s) and burner(s).

5. If any of the above mentioned components are

damaged, seek replacement from Coleman before

operating the grill again. Locate your nearest service

center by calling 1-800-835-3278.

Note:

r Some flare-up adds a smoky flavor and sears food.

Excessive grease fires can cause a potentially hazardous

situation and damage the grill.

r Avoid excessive flare-ups by preheating the grill with the

lid closed for 5 minutes on the high setting to burn off

grease from previous cooking.

r Cook with the lid down and continually monitor cooking

food to avoid grease fires and flare-ups.

r Trimming excess fat from meat will reduce grease fires

and flare-ups. Cook fatty meat in smaller amounts over

indirect heat on a low setting.

r Be sure to follow the instructions in the section titled

“Care, Maintenance, and Cleaning”.

r To open the grill lid, slowly lift the handle to avoid burning

in case of a grease fire flare-up.

r DO NOT expose any part of your body directly above the

cooking area.

Food Preparation Hints

r Your grill can cook a variety of foods. For best results,

follow these instructions:

r Trim excess fat from meat and poultry. Slash any remaining

fat to stop curling, but take care not to cut the meat.

r Frozen meat and poultry should be thawed prior to cooking.

r Frozen fish and vegetables will cook without thawing.

r Salt food after cooking to help prevent drying out the food.

r Brush naturally lean meats with cooking oil or margarine.

r Cook small pieces of tender foods in foil or on special

delicate-food cooking grate (see the section titled

“Cooking Methods”).

r Apply barbecue, tomato or sugar-based sauces no sooner

than the last 10 m inutes of cooking.

r Turn food with tongs or a spatula; piercing food

(especially meat), tends to dry it out.

Direct method:

r The heat source is directly below the food.

r Use for browning meat or cooking hot dogs and

hamburgers, but check food frequently.

r Use for skillet and stir-fry cooking, but limit the amount of

oil and heat to be used.

r Cook roasts, turkey or duck on low heat. Place meat with

water in a foil pan with a corrugated bottom. Replenish

water as needed.

Indirect method:

r Light only one side of the burner and place food on the

opposite side for cooking.

r Allow food to cook at a lower temperature which

increases tenderness and reduces grease flare-ups.

r It is a good method for cooking foods that burn easily

(vegetables, fish, etc.).

r Cook casseroles in ovenware or foil pans much like

cooking in a conventional oven.

r Also try placing a pan of water above the lit burner side to

help meat retain its juices. Replenish the water as needed.

DRIP TRAY

The drip tray is located below the grill and should be cleaned

periodically to prevent heavy buildup of debris. (Fig. 31)

COOKING GRATE

The cooking grate can be cleaned immediately after cooking

is completed and after turning off the grill. Wear a barbecue

mitt and scrub the cooking grate with a damp cloth. If the

grill is allowed to cool down, cleaning the grate will be easier

if removed from the grill and cleaned with a mild detergent.

Note: Allow the drip tray to cool before attempting

to clean.

Important: Do not leave the grill outside during

inclement weather unless it is covered (cover sold

separately). Rain water can collect inside of the grill, or

in the drip tray if left uncovered. If the drip tray is not

cleaned after use and the grill is left uncovered, the drip

tray will fill with water causing grease and water to spill.

We recommend cleaning and storing the drip tray after

every use.

In Case of Grease Fire

Cooking Methods

Care, Maintenance and Cleaning

All cleaning and maintenance should be done only

when the grill is cool & with the fuel supply turned off

at the cylinder. Disposable propane cylinders should be

detached from the grill during cleaning.

CAUTION

Fig. 31

English - 10

Suggested Cleaning Materials:

r.JMEEJTIXBTIJOHMJRVJEEFUFSHFOUr)PUXBUFS

r8JSFCSVTIr1BQFSDMJQr/ZMPODMFBOJOHQBE

r4PGUCSBzTTCSJTUMFECSVTIr1VUUZLOJGFr4DSBQFS

Component Cleaning:

r BURNER: Wire-brush loose corrosion from the burner

exterior. Clean clogged gas port holes with an opened

paper clip. Replace corroded or damaged burner that

would emit excess gas.

r COOKING GRATE: Clean cooking grate with mild soap

and hot water. Remove stubborn residue with a mild

cleanser or scrub brush. DO NOT use a commercial oven

cleaner.

r GRILL INTERIOR: Remove grate. Scrape side with tools

and remove excess grease and cooking residue.

Fig. 33

Cleaning the Venturi

Spider’s nests or wasp’s mud inside the venturi may

cause re at the valve. If a re occurs, immediately turn

off the gas supply at the control valve (see representative

illustration in Fig. 32).

WARNING

REPRESENTATIVE ILLUSTRATION Fig. 32

Fig. 35

Note:

Spiders and small insects can spin webs and build nests

inside the venturi tubes. This especially occurs in late

summer and fall before frost when spiders are most active.

These nests can obstruct gas ow and cause a re in and

around the burner knob. Such a re can cause operator

injury and serious damage to the grill. To help prevent a

blockage and ensure full heat output, clean and inspect the

venturi tubes often (once or twice a month). NOTE: Water or

air pressure will not normally clear a spider web.

Steps For Cleaning Venturi:

1. To remove the above obstructions, use an accessory

flexible venturi brush or bend a small hook on one end

of a 20-inch long flexible wire such as the one shown in

Fig. 33.

2. Remove the cooking

grate set aside.

(Fig. 34)

3. Using a screwdriver, remove the self-tapping screws

holding the burner clamps beneath the case and

remove the burner. (Fig. 35)

4. Look inside lower end of venturi tube for nests, webs or

mud. If present, clean as noted in Step 1, Fig. 33.

5. Inspect and clean the burner if needed.

6. Replace the burner and

burner clamps, and

position the burner in the

operating position.

7. Make sure the orifice

fittings are inside the

venturi tube, then tighten

all self tapping screws.

(Fig. 36)

Fig. 34

Burner

Venturi

Tube

Fig. 36

English - 11

Problem: Grill will not light when the igniter

button is pushed or has incomplete burner

flame.

Possible Causes and Solutions:

1. Lack of fuel. Check to see that the cylinder has fuel.

2. Make sure the burner is turned on. Allow up to four

seconds for gas flow to ignite.

3. If burner lights with match but not igniter, check

the ceramic electrode position near the burner, the

condition of the igniter wire and its connections.

Perform igniter test and replace any damaged parts.

4. Check for spider webs or insect nest in venturi and

clean venturi.

5. Check for misalignment of venturi on orifices. Position

venturi over orifices.

6. Burner ports, orifices or knob have blockage. Clean the

components.

7. Regulator failure; regulator needs to be replaced by an

authorized service dealer.

8. Make sure the regulator and cylinder are properly

assembled. See the section titled “Installing 1 lb.

Propane Cylinders”.

Problem: Yellow flame.

Possible Causes and Solutions:

1. Check for spider webs or insect nest in the venturi and

clean the venturi.

2. New burner may have residual oil which will burn off.

3. Clean off any food residue, grease or seasoning salts on

the burner.

4. The venturi may be misaligned and needs to be lined up

over the orifice.

Problem: Flame blows out on low setting or

has uneven heat distribution.

Possible Causes and Solutions:

1. Check for spider webs or insect nests in the venturi and

clean the venturi.

2. Cold grill needs to be preheated for 5 minutes on high

setting.

3. The venturi may be misaligned and needs to be lined up

over the orifices.

4. Cold and windy weather will require you to move the

grill away from the wind.

5. Lack of fuel. Check to see that the cylinder has fuel.

Problem: Grill too hot.

Possible Causes and Solutions:

1. Excessive flareups which require the maintenance

described in the section titled

“IN CASE OF GREASE FIRE”.

2. A damaged orifice or regulator which requires

replacement with factory authorized parts.

3. Buildup of grease inside the grill will require cleaning

and emptying the grease tray.

4. Choose a lower cooking temperature if using

excessively high settings.

Problem: Fire at any connection.

Possible Causes and Solutions:

IMMEDIATELY shut off control knob and allow grill

to cool.

1. Gas is leaking from a faulty connection. Tighten

connections with an adjustable wrench and replace

damaged parts. Perform a leak test on all connections

before cooking on the grill again.

Problem: Flame behind control panel or control

knob area.

Possible Causes and Solutions:

IMMEDIATELY shut off control knob and allow grill

to cool.

1. Check for spider webs or insect nest in the venturi and

clean the venturi.

2. Gas is leaking from a faulty connection. Hand tighten

connections and replace damaged parts. Perform a leak

test on all connections before cooking on the grill again.

3. The venturi may be misaligned and needs to be lined up

over the orifices.

Moving the grill:

r DO NOT move the grill while it is lit or hot, or with objects

on the cooking surface.

r Clean the grease tray before moving the grill to

prevent spills.

r Collapse the grill before moving.

r Move the grill slowly. DO NOT run with the grill behind

you; it could hit you from behind causing injury.

After moving the grill:

r Check all gas connections for leaks that could occur from

the movement.

r Check the venturi tubes to be sure they are still over

the orifices .

Steps to follow before storing grill:

r Clean the grill, including the grease tray.

r Coat the burner lightly with cooking oil to retard rusting.

r For outdoor use only. If the grill is stored indoors, detach

the cylinder outdoors. If left outdoors, remove the cylinder

and cover the grill for protection from the weather. Grill

covers may be purchased from a grill dealer

or manufacturer.

Moving and Storage

Troubleshooting

A collision with the grill, as with any metal object, could

cause injury. Use care when moving a portable gas grill.

CAUTION

English - 12

Please do not send other

correspondence to the address below.

PRODUCT REGISTRATION DEPARTMENT

PO BOX 2931

WICHITA ,KS 67201

ATTN: DEPT 586

IMPORTANT!

Coleman® Grill

Registration Card

COMPLETE THE ATTACHED REGISTRATION CARD AND RETURN WITHIN 10

DAYS TO RECEIVE THESE IMPORTANT BENEFITS:

PROTECT YOUR PRODUCT:

We will keep the model number and date of purchase of your new Coleman® product on le to help

you refer to this information in the event of an insurance claim such as re or theft.

PROMOTE BETTER PRODUCTS:

We value your input. Your responses will help us develop products designed to best meet

your needs.

Please

Place

First-Class

Stamp

Here

PLEASE FOLD AND SEAL WITH TAPE. DO NOT STAPLE.

¨

English - 13

7) Side burner (if applies)

8) Steamer/Fryer/Warmer (if applies)

9) Side table design

10) Color of the grill

(not including stainless steel)

11) Warming racks

12) Dependable igniter

13) Size of the grill

(available cooking square inches)

14) Integrated storage cabinet

15) Price

16) Rotisserie (if applies)

17) Other

CONGRATULATIONS ON YOUR NEW COLEMAN® GRILL PURCHASE!

If you have any questions about your product, please call Coleman customer service at 1-800-835-3278.

For easier/faster registration, please go to the product registration section of our Coleman Web site at

www.coleman.com.

Date of Your Birth:

12

YearDayMonth

Store where purchased:

4

5Product Model Number:

11

What other brands did you consider?:

E-mail Address:

7

Date of Purchase:

1. Regular Price 2. Sale Price 3. Don't Know

2

YearDayMonth

Purchase Price: $ .00 (Excluding Tax)

3

1. Mr.

First Name: Last Name:Initial:

2. Mrs. 3. Ms. 4. Miss.

1

Address (Number and Street): Apt #:

City: Zip:State:

Phone #:

The following questions are not required to register your product, but will greatly assist us in

understanding your needs and building better performing products.

1. Own 2. Rent

For your primary residence, do you:

13

6

1. Yes, Please contact me. 2. No, Thanks

Can Coleman contact you with promotional information or updates about Coleman® products?

1. Single 2. Married

Marital Status:15

Number of people in household:16

Thank you for lling out this questionnaire. Your answers are important to us. Please check here [ ] if you prefer not to learn more about Coleman® Outdoor Cooking Products or

obtain information on new interesting opportunities from other companies.

1) High school diploma

2) Some college

3) College degree

4) Some graduate school

5) Graduate degree

14 Education: (Check only one.)

1) Under $15,000

2) $15,000 - $24,999

3) $25,000 - $34,999

4) $35,000 - $49,999

5) $50,000 - $74,999

6) $75,000 - $99,999

7) $100,000 - $149,999

8) Over $150,000

18 Which best describes your family income?

8

1) Received as a gift

8) Magazine

2) Brand

9) In Store Display/Sign

3) Price

10) Packaging

4) Style

11) Size

5)

Recommendation from Store Salesperson

12) Weight

6)

Recommendation from Friend

13) Ease of Use

7) Television 14) Other Features

15) Other

Which factors most influenced your purchase?

(Please check all that apply.)

9

1) Received as a gift

2) First of this type of product owned

3) Addition to Coleman® products

4) Replaced old Coleman® product

5) Replaced another brand product

6) Purchase in addition to another brand

Which of these best describes this purchase?

(Please check all that apply.)

1) Tent Camping 10) Barbequing

2) RV Camping 11) Rock Climbing

3) Hiking/Backpacking 12) Bicycling

4) Fishing

13) Leisure Walking

5) Boating 14) Canoeing

6) Going to the Beach

15) Kayaking

7) Tailgating 16) Entertaining

8) Picnicking 17) Backyard Entertaining

9) Hunting

18) Attend Auto Racing

Do you participate in any of the following activities?

(Please check all that apply.)

10

Number of kids in household under 18 years of age:

17

1) Amount of BTU's for cooking

2) Cart design

3) Flame control cooking system

4) Power burner

5) Stainless steel material (if applies)

6)

Porcelain or stainless steel cooking grates

What grill feature influenced the purchase of your Coleman® grill? (Please check all that apply.)

19

¨¨¨¨¨

English - 14

1 2000007426 Grate

2 9949-2401 Wheel Assy

3 5010000823 Drip Tray

4 5010000822 Burner/Flame tamer

5 5010000824 Lid Handle Assy

Replacement Parts List — 9955 Series

2

3

4

5

1

English - 15

Limited Three Year Warranty

The Coleman Company, Inc. (“Coleman”) warrants that for a period of three (3) years from the date of original retail purchase, this

product will be free from defects in material and workmanship. Coleman, at its option, will repair or replace this product or any component

of the product found to be defective during the warranty period. Replacement will be made with a new or remanufactured product or

component. If the product is no longer available, replacement may be made with a similar product of equal or greater value. This is your

exclusive warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable. Keep the original

sales receipt. Proof of purchase is required to obtain warranty performance. Coleman dealers, service centers, or retail stores selling

Coleman® products do not have the right to alter, modify or in any way change the terms and conditions of this warranty.

What This Warranty Does Not Cover

This warranty does not cover normal wear of parts, parts that are not genuine Coleman® parts, or damage resulting from any of the

following: negligent use or misuse of the product; commercial use of the product; use contrary to the operating instructions; disassembly,

repair or alteration by anyone other than Coleman or an authorized service center. Further, the warranty does not cover Acts of God,

such as re, ood, hurricanes and tornadoes. Warranty void if damage to the product results from the use of a part other than a genuine

Coleman® part.

COLEMAN SHALL NOT BE LIABLE FOR DEFECTS THAT ARE CAUSED BY THE USE OF UNAUTHORIZED PARTS OR SERVICE.

COLEMAN SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE BREACH OF ANY

EXPRESS OR IMPLIED WARRANTY OR CONDITIONS. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED

WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE IS LIMITED IN DURATION TO THE DURATION OF

THE ABOVE WARRANTY OR CONDITIONS. SOME STATES, PROVINCES, OR JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO

THE ABOVE LIMITATIONS OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND

YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

How to Obtain Warranty Service

Take the product to an authorized Coleman service center. You can nd the nearest authorized Coleman service center by visiting

www.coleman.com or calling 1-800-835-3278 or TDD 1-316-832-8707 in the United States or 1-800-387-6161 in Canada. If a service

center is not conveniently located, attach to the product a tag that includes your name, address, daytime telephone number and

description of the problem. Include a copy of the original sales receipt. Carefully package the product and send either by courier or

insured mail with shipping and insurance prepaid to:

The costs of transporting the product to Coleman or an authorized service center for warranty service is the responsibility of the

purchaser.

Do not mail products with fuel in tanks, or with disposable propane cylinders.

DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE.

If you have any questions regarding this warranty please call 1-800-835-3278 or TDD 1-316-832-8707 in the United States or

1-800-387-6161 in Canada.

For Warranty, Service and Parts:

Locate your model number and serial number on the label found on the grill.

Warranty

For products purchased in Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

For products purchased in the United States:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

© 2010 The Coleman Company, Inc. All rights reserved. Coleman® , , and RoadTrip®

are registered trademarks and InstaStart™ is a trademark of The Coleman Company, Inc.

Uniquement destiné

à l’air libre

www.coleman.com

REMARQUE:

La bouteille de propane

n’est pas incluse.

IMPORTANT

Lisez attentivement le manuel avant d’assembler,

d’utiliser ou de réparer le gril et gardez-le pour

référence ultérieure. Pour toute question concer-

nant l’assemblage, le fonctionnement, l’entretien

ou la réparation du gril, appelez Coleman au 1-

800-835-3278/ATS 1-316-832-8707 aux États-

Unis, au 1-800-387-6161 au Canada.

Barbecue à gaz

Manuel d’assemblage, d’utilisation et d’entretien

avec instructions d’allumage

Modèle de la série 9955 (gaz de pétrole liquéés)

INSTALLATEUR:

Laissez ces instructions à l’utilisateur.

CONSOMMATEUR/UTILISATEUR:

Lisez toutes les instructions et gardez-les en lieu sûr pour référence ultérieure.

Français - 1

Ce manuel contient des renseignements importants

quant à l’assemblage, au fonctionnement et à l’entretien

du produit et du système. Des généralités de sécurité sont

présentées dans les premières pages puis un peu partout

dans le manuel. Faites tout particulièrement attention quand

vous voyez ces symboles: « DANGER»,

« AVERTISSEMENT», « ATTENTION».

Gardez ce manuel pour le consulter au besoin et pour

apprendre aux nouveaux utilisateurs à se servir de l’appareil.

Le manuel devrait être compulsé de concert avec les

étiquettes apposées sur le produit.

Des précautions de sécurité sont indispensables en

présence de tout appareil mécanique ou à propane. De

telles précautions sont nécessaires pour l’utilisation, le

rangement et l’entretien. Utiliser cet appareil avec tous

les soins qui lui sont dus réduira les risques de blessures

corporelles ou de dommages matériels.

Les symboles illustrés ci-après sont régulièrement

employés dans ce manuel. Tenez compte de ces

précautions impératives lors de l’utilisation de tout appareil

mécanique ou à carburant.

PROPOSITION 65 DE LA CALIFORNIE:

AVERTISSEMENT: Les sous-produits de la combustion

provenant de l’emploi de cet appareil contiennent des

produits chimiques reconnus par l’État de la Californie

comme pouvant causer le cancer, des anomalies

congénitales ou présenter d’autres dangers pour la

reproduction.

«DANGER» indique une situation dangereuse qui, si elle

n’est pas contournée, entraînera la mort ou des

blessures graves.

DANGER

Que faire si vous sentez le gaz:

1. Couper l’alimentation en gaz à l’appareil.

2. Éteindre toute flamme nue.

3. Ouvrir le couvercle.

4. Si l’odeur persiste, s’éloigner de l’appareil

et appeler immédiatement le fournisseur

de gaz ou le service des incendies.

DANGER

1. Ne pas entreposer ni utiliser d’essence ni

d’autres vapeurs ou liquides inflammables

à proximité de cet appareil ou de tout

autre appareil.

2. Aucune bouteille de GPL non reliée pour

l’utilisation ne doit pas être remisée près

de cet appareil ou de tout autre appareil.

DANGER

r NE CONVIENT QU’À L’ AIR LIBRE. Ne JAMAIS utiliser

le gril en lieu clos: en cas de fuite le gaz s’accumulerait,

causerait une explosion ou l’accumulation de monoxyde

de carbone et entraînerait des blessures, voire la mort.

NE PAS l’utiliser dans garages, passages recouverts,

remises ou autres espaces clos.

r NE DOIT PAS ÊTRE UTILISÉ PAR DES ENFANTS.

r Ignorer ces instructions peut causer incendie dangereux

ou explosion entraînant blessures graves voire mortelles

ou dégâts matériels.

DANGER

«AVERTISSEMENT» signale une situation potentiellement

dangereuse qui, si elle n’est pas évitée, peut entraîner la

mort ou des blessures graves.

AVERTISSEMENT

r NE déplacez PAS le gril lorsqu’il est allumé.

r Gardez l’espace contigu à l’appareil de cuisson à gaz de

plein air exempt de matériaux combustibles, d’essence

ou d’autres vapeurs ou liquides inflammables.

AVERTISSEMENT

«ATTENTION» dénote un danger potentiel qui, s’il

n’est pas contourné, risque d’entraîner des blessures

corporelles allant de peu graves à moyennes ou bien des

dommages matériels.

ATTENTION

Table des matières

Caractéristiques techniques

Généralités de sécurité

Puissance d’entrée : 1 tube de brûleur de 11 000 Btu/h

Catégorie: Propane à pression régularisée

Alimentation: Bouteilles de propane jetables de 465 g/16,4 oz

Régulateur: 9955 doit être utilisé

Table des matières ................................................................................... 1

Caractéristiques techniques ..................................................................... 1

Généralités de sécurité ............................................................................. 1

Généralités d’installation .......................................................................... 2

Bouteilles portatives de gaz propane ....................................................... 2

Caractéristiques du gril ............................................................................ 3

Assemblage du gril ................................................................................... 4

Mise en place d’une bouteille de propane de 465 g ................................ 5

Brûleur et orice ....................................................................................... 5

Détection des fuites - Bouteilles de ..........................................................

propane jetables ..................................................................................... 5

Détection des fuites ................................................................................. 5

Élimination des fuites ............................................................................... 6

Liste de vérication de mise en marche ................................................... 6

Instructions d’allumage ............................................................................ 6

Allumage des brûleurs .............................................................................. 7

Extinction du gril ....................................................................................... 7

Généralités d’emploi et ammes correctes .............................................. 7

Conseils pratiques de grillage .................................................................. 8

En cas de feu de friture ............................................................................ 8

Modes de cuisson .................................................................................... 9

Nettoyage, soins et entretien ................................................................... 9

Nettoyage du diffuseur ............................................................................. 9

Déplacement et remisage ...................................................................... 10

Dépannage ............................................................................................. 11

Nomenclature — Série 9955 .................................................................. 12

Garantie .................................................................................................. 13

Français - 2

r L’installation doit se conformer aux codes municipaux ou,

faute de codes, respecter la norme ANSI Z223.1/NFPA 54

intitulée National Fuel Gas Code, la norme CSA B149.1

intitulée Codes d’installation au gaz naturel et au propane,

la norme CSA B149.2 intitulée Propane Storage and

Handling Code, si applicables.

r Pour vérifier les codes municipaux, consultez votre

fournisseur de gaz ou le fournisseur de gaz naturel

répertorié dans les Pages jaunes afin d’obtenir les

méthodes d’installation préconisées et la réglementation .

Les connexions doivent être conformes aux

prescriptions municipales et incombent uniquement à la

personne qui exécute le travail.

Extrêmement inammable, le propane (gaz de pétrole

liquéés) se liquée lorsque mis en réserve sous haute

pression dans bonbonnes, ou autres, et se vaporise lorsque

libéré. Plus lourd que l’air, le propane s’accumule au ras

du sol. Il est impératif qu’aucune connexion du gril ne fuie

car une explosion pourrait en résulter (consultez la rubrique

«RECHERCHE DES FUITES»).

Les grils à gaz portatifs avec bouteilles de gaz propane

liquéé nécessitent un système de débit de combustible

qui consiste en un régulateur ajustable [A] et une bouteille

d’alimentation en gaz propane liquéé [B]. (Fig. 1)

L’illustration de la Fig. 1 est présentée uniquement à des ns

descriptives.

Normes applicables aux bouteilles

r Toutes les bouteilles de GPL utilisées avec cet appareil

doivent être fabriquées et porter les marquages voulus,

conformément aux exigences du Ministère des Transports

des États-Unis (DOT) pour bouteilles de GPL ou à la

norme nationale CAN/CSA-B339 de Transports Canada

relative aux bouteilles, sphères et tuyaux pour le transport

des marchandises dangereuses; et commission, si

applicable; et un dispositif de connexion compatible avec

le raccord de l’appareil de cuisson de plein air.

r Consultez les étiquettes apposées sur les bouteilles

de GPL.

r N’utilisez NI briquettes (charbon) NI essence à briquet

dans un gril à gaz.

r Un gril qui sert est chaud; pour ne pas vous brûler, ne

touchez à AUCUNE surface chaude. Écartez enfants et

animaux du gril chaud.

r Ne laissez JAMAIS le gril sans surveillance quand il

fonctionne.

r Il vous incombe d’assembler, de disposer, de faire

fonctionner et d’entretenir convenablement votre gril à

gaz.

r Ne vous servez PAS du gril à gaz à l’intérieur.

r Dans certaines circonstances, l’odeur distinctive qui est

ajoutée au propane s’estompe. D’autres odeurs fortes

peuvent aussi la masquer. Les rhumes, les allergies,

les affections sinusiennes, l’usage de tabac, d’alcool

ou de médicaments sont tous des facteurs qui peuvent

également empêcher de détecter l’odeur du propane.

AVERTISSEMENT

L’installation de cet appareil dans ou sur un véhicule de

plaisance ou une embarcation est interdite.

Observez ces règles de sécurité avant chaque utilisation:

1. Un espace libre d’au moins 61 cm (24 pouces) sur la

gauche, la droite et derrière le gril doit être maintenu

entre le gril et tout matériau combustible tel que les

parois en bois d’un édifice.

2. Ne placez jamais le gril sous un matériau combustible

ou sous un auvent queue de vache non protégé.

3. N’entravez pas l’écoulement de l’air comburant et de

ventilation.

4. Veillez à ce que le gril soit d’aplomb et pas

directement face au vent.

AVERTISSEMENT

Il est interdit de ranger une bouteille de propane liquide

n’étant pas connectée au gril sous ou à proximité de cet

appareil ou de tout autre.

AVERTISSEMENT

Votre nouveau gril vient avec un régulateur de pression

CGA no 600 [A]. N’essayez PAS de connecter ce régulateur

à une bouteille jetable de GPL n’étant pas équipée d’un

raccord correspondant CGA no 600 [C]. Ce gril ne doit être

utilisé qu’avec le régulateur de pression fourni ou avec

les régulateurs de pression que Coleman spécie pour

cet appareil particulier. Les régulateurs de pression de

rechange doivent être ceux que précise Coleman. (Fig. 1)

AVERTISSEMENT

r N’essayez PAS d’ajuster le régulateur de pression, une

situation dangereuse pourrait en résulter et entraîner des

blessures corporelles ou des dégâts matériels.

AVERTISSEMENT

Généralités d’installation

Bouteilles portatives de gaz propane

A

B

C

Fig. 1

Français - 3

r Ne rangez JAMAIS une bouteille de gaz propane liquéfié

de rechange sous le gril ou à proximité de tout appareil

dégageant de la chaleur. (Fig. 2)

Le non-respect de cette consigne peut résulter en une

explosion ou un incendie causant des blessures graves,

voire mortelles.

DANGER

Caractéristiques du gril

1. Couvercle du gril

2. Poignée du couvercle

3. Régulateur avec bouton de commande

4. Allumeur électronique

5. Bouteille jetable (Non inclue)

6. Pattes avec roulettes

7. Poignée de traction

8. Rallonge d’allumette (Rangée sur une patte)

9. Clenche de verrouillage du couvercle

10. Surface de cuisson

11. Plateau ramasse-gouttes

12

9

3

4

5

6

7

8

10

11

SCHÉMA REPRÉSENTATIF

Fig. 2

Français - 4

IMPORTANT: Enlevez tout le matériel d’emballage avant

l’assemblage ou l’utilisation.

Assemblage du gril

■Continuez de tirer la

poignée du couvercle vers vous jusqu’à ce que le

support soit complètement déployé. (Fig. 11)

■Abaissez le gril et glissez-le en arrière pour verrouiller les

montants du piètement dans les supports du fond.

(Fig. 12, 13 et 14)

■Enlevez de l’emballage le gril, les roulettes, les pattes et

la poignée.

■Examinez l’emballage et sortez toutes les pièces.

■Consultez le carton pour identier les pièces.Assemblez

les roulettes au piètement. Fixez chacune, à l’axe à cet

effet, à l’aide d’un boulon et une rondelle.

(Fig. 3 et 4)

REMARQUE:

Clé anglaise non inclue.

■Avec le pied, retenez la

poignée de traction, tirez

sur la poignée du couvercle

vers le haut et faites

monter jusqu’à ce que le

support soit complètement

déployé. (Fig. 10)

Montage des roues et de la poignée de traction

Mise en place du gril

■Installez le plateau

ramasse-gouttes sous la

partie inférieure arrière du

gril. (Fig. 15)

Mise en place du plateau à graisse

Fig. 12

Fig. 14Fig. 13

Fig. 5

Fig. 4

Fig. 6

Fig. 11

Fig. 7

Fig. 8

■Faites emboîter les

tubes qui s’allongent à

la poignée de traction.

Appuyez sur les

boutons de la poignée

de traction et poussez

jusqu’à ce qu’ils

s’enclenchent. (Fig. 5)

■Une fois la poignée

bloquée en position,

vous pourrez aisément

déplacer le gril jusqu’à

l’endroit que vous lui

destinez. (Fig. 9)

■Attachez les extrémités

de la poignée de

traction au gril à l’aide

des boulons à oeil et

des écrous. (Fig. 8)

■Refermez les

extrémités des tubes

qui s’allongent avec

les douilles qui sont

fournies. (Fig. 6)

■Reliez ensemble la

poignée de traction et

le support du gril avec

les boulons à oeil, cales

d’épaisseur et écrous.

(Fig. 7)

Fig. 10

Fig. 15

Fig. 3

Fig. 9

Français - 5

■Avant de mettre en place la bouteille de propane,

assurez-vous que le bouton de commande du brûleur est

à la position « OFF » (fermé). (Fig.18)

■Retirez le bouchon de plastique de la bouteille de

propane et vissez le régulateur à la bouteille en le serrant

à la main. (Fig. 19)

Serrez uniquement à la main, n’utilisez JAMAIS d’outils.

ATTENTION

■Examinez les tubes du brûleur/diffuseur et enlevez

insectes, ou autres, s’il y a lieu. Un tube bouché peut

causer un feu sous l’appareil.

Brûleur et orifice

Détection des fuites - Bouteilles de

propane jetables

Pour éviter tout risque d’incendie ou d’explosion

r NE PAS FUMER. NE PAS EMPLOYER de source

d’allumage à proximité du test et formellement en

interdire la présence.

r N’effectuer le test qu’à l’air libre.

r NE JAMAIS rechercher les fuites avec une allumette,

une chandelle ou une flamme.

DANGER

Seules les bouteilles marquées «Propane» doivent

être utilisées.

AVERTISSEMENT

Cette opération DOIT uniquement être accomplie EN

PLEIN AIR! Lisez et observez le mode d’emploi donné sur

la bouteille.

AVERTISSEMENT

r Ne remisez JAMAIS de bouteilles de rechange de

propane sous le gril, dans la carrosserie du gril ou bien

dans l’espace contigu à tout appareil dont se dégage de

la chaleur.

Le non-respect de cette consigne peut résulter en une

explosion ou un incendie causant des blessures graves,

voire mortelles.

DANGER

Mise en place d’une bouteille de

propane de 465 g

1. Préparez une solution savonneuse moitié détergent

liquide doux pour vaisselle et moitié eau.

2. Fermez le brûleur à l’aide du bouton de commande.

3. Appliquez la solution savonneuse aux raccordements

indiqués par les flèches. (Fig. 23) S’il se produit des

bulles à ces endroits, il y a une fuite.

Détection des fuites

■Pour ouvrir le couvercle, soulevez le loquet du couvercle

et ouvrez. (Fig. 20)

■Placez la grille du gril sur le brûleur. (Fig. 21)

■Il est important que le brûleur soit bien situé par rapport

à l’orice. An de vérier que le tube du brûleur est

bien installé, regardez sous le couvercle de l’élément

régulateur. Le tube du brûleur doit être situé sur l’attache

de l’orice. Voir Fig. 22 (le dessus du gril n’est pas

illustré).

Fig. 18

Fig. 20 Fig. 21

Fig. 19

Installation des électrodes et des fils de garde

Fig. 17

Fig. 22

Brûleur

Raccord de

l’orifice

REMARQUE: À son départ de l’usine le gril de la série 9955

est équipé pour être alimenté par une bouteille de propane

jetable de 465 g.

■Branchez le connecteur électrique rond à la prise ronde

au bout de l’allumeur électrique et insérez celui qui est

plat dans le trou du tube du brûleur, vissez ensuite avec

une vis. (Fig. 16 et 17)

Tube de brûleur

Fig. 16

Plat

Rond

Trou du tube

de brûleur

Français - 6

Si vous détectez une fuite

1. Arrêtez la fuite en serrant le joint ou bien en remplaçant

la pièce défectueuse par une pièce de rechange

authentique que recommande Coleman. N’essayez PAS

de réparer la bouteille si vous l’endommagez – il FAUT

la remplacer.

2. Si vous ne parvenez pas à arrêter la fuite, séparez la

bouteille du gril. N’utilisez le gril QU’UNE FOIS la fuite

éliminée.

Quand rechercher les fuites

1. Effectuez la détection des fuites à chaque fois que

vous branchez une bouteille d’alimentation en gaz au

régulateur. Recherchez également les fuites lorsque toute

pièce du système d’approvisionnement est remplacée.

1. Vérifiez souvent le diffuseur des brûleurs, un nid

d’insectes pourrait les boucher. Consultez «Nettoyage

du diffuseur» sous la rubrique «Nettoyage, soins et

entretien», ainsi que la section «Dépannage».

2. Assurez-vous que le tube du brûleur [A] est

correctement positionné sur la sortie du régulateur [B].

L’orifice [C] doit être à l’intérieur du diffuseur. (Fig. 24

3. N’employez que le gaz précisé.

4. Gardez le gril sur une surface plane.

5. Assurez-vous que le plateau à graisse soit vide à la mise

en marche du gril.

Élimination des fuites

Liste de vérification de mise en marche

Ne pas observer les mesures de sécurité suivantes à

chaque fois que vous employez le gril peut résulter en un

incendie dangereux pour vous, l’appareil ou vos biens

matériels. Il est primordial de respecter ces consignes

après le remisage, le déplacement ou le nettoyage du gril.

AVERTISSEMENT

Instructions d’allumage

LES RÈGLES SUIVANTES DOIVENT TOUJOURS

ÊTRE SUIVIES DANS L’ORDRE DONNÉ (FIG. 25):

1. OUVREZ LE COUVERCLE DU GRIL! Toute tentative

d’allumage alors que le couvercle du gril est fermé

pourrait provoquer une explosion.

2. Assurez-vous que le bouton de commande du brûleur

est à la position « OFF » (fermé).

3. Ne mettez PAS la tête ou les bras au-dessus du gril.

AVERTISSEMENT

N’ajoutez PAS de charbon de bois ou d’allume-feu liquide!

ATTENTION

A

CB

Fig. 24

SCHÉMA REPRÉSENTATIF

Fig. 23

Défensede

fumer

Flammenue

interdite

Allumeur

Bouton de commande

du brûleur

Fig. 26

Fig. 25

Français - 7

Allumage avec une allumette

1. Frottez et placez une longue allumette en bois

enflammée (vous pourriez aussi employer la rallonge ou

encore un allumeur à butane pour barbecues) dans les

interstices des grille, à proximité des trous du brûleur.

2. Appuyez sur le bouton de commande en le tournant

dans le sens contraire des aiguilles d’une montre à la

position « HIGH » (élevé). (Fig. 28))

Allumage des brûleurs

Servez-vous d’une LONGUE allumette en bois ou d’un

briquet à butane avec rallonge. S’il n’est pas possible

d’obtenir une allumette ou un briquet à longue portée,

servez-vous de la rallonge d’allumette. Insérez une

allumette dans le porte allumette de la rallonge, allumez-la

et placez-la près du BRÛLEUR en train d’être allumé.

ATTENTION

■Tournez le bouton de commande du brûleur à

« off » (fermé). (Fig. 29)

Extinction du gril

Ne touchez PAS aux surfaces chaudes du gril avec vos

mains nues! Portez TOUJOURS des gants de sécurité.

ATTENTION

Préparation du gril

r Faites fonctionner le gril à grand feu, le couvercle étant

fermé, avant la toute première utilisation et après le

remisage, pour éliminer l’huile en la brûlant.

r Une fois l’huile éliminée, vérifiez la flamme du brûleur tel

que décrit ci-après.

Flamme du brûleur

r Ouvrez le couvercle du gril. Les grille devraient être en

place.

r Ne mettez ni vos bras ni votre visage directement au-

dessus de la surface de cuisson. Regardez par les fentes

des grille pour observer la flamme du brûleur qui se trouve

dessous.

Généralités d’emploi et

flammes correctes

Assurez-vous que la bouteille jetable est déconnectée

lorsque le gril n’est pas utilisé.

ATTENTION

r Maintenez le voisinage du gril immaculé, veillez à ce

qu’il soit exempt de matières combustibles, d’essence

et d’autres vapeurs ou liquides inflammables, ainsi que

de bouteilles de propane jetables de rechange.

r N’entravez PAS la circulation de l’air comburant et de

ventilation.

r Gardez le ou les orifice(s) de ventilation du logement de

la bouteille de propane exempt(s) de débris.

r Le barbecue devient très chaud quand il fonctionne. Ne

touchez donc PAS aux grille ou aux surfaces de cuisson.

r Serrez bien toutes les pièces (vis, écrous, boulons, et

autres) au moins une fois par an ou avant que ne débute

la saison des grillades en plein air.

AVERTISSEMENT

Allumage électronique INSTASTART™

1. Ouvrez la valve du régulateur et appuyez sur l’allumeur

plusieurs fois jusqu’à ce que le brûleur s’allume.

Remarque : si l’allumeur ne réussi pas à allumer le gril,

servez-vous d’une allumette pour allumer le brûleur. Voir

les instructions concernant l’allumage avec allumette. Si

le gril est humide, il se peut que l’allumeur ne fasse pas

d’étincelles.

2. Ajustez la flamme avec la valve du régulateur.

(Fig 26 et Fig. 27)

Fig. 27

Fig. 28

Fig. 29

Français - 8

Trucs pour régler le brûleur

r Le réglage grande flamme est trop chaud pour la cuisson

directe. Ce réglage s’emploie plutôt pour saisir la viande

que vous pouvez alors finir de cuire à un réglage moyen

ou bas.

r Utilisez le réglage grande flamme avec le couvercle

fermé pour préchauffer le gril pendant 5 minutes avant de

commencer la cuisson puis de nouveau avec le couvercle

fermé pendant au plus 5 minutes après la cuisson pour

brûler les égouttures.

r Servez-vous d’une flamme moyenne pour la cuisson

directe des biftecks, des côtelettes de porc, du poulet et

des hamburgers.

r Choisissez une petite flamme pour cuire les rôtis.

Conseils pratiques de grillage

r Les flammes doivent être identiques à la flamme correcte

de la Fig. 30 et se présenter comme suit:

r La pointe de la flamme bleue est légèrement jaune.

r Des dards jaunes d’au plus 2,5 cm sont acceptables à

condition qu’il ne se produise pas de suies.

r Si les flammes sont très jaunes et irrégulières, il est

possible que toute l’huile n’ait pas été éliminée, que le

diffuseur soit obstrué ou qu’il ne soit pas convenablement

positionné sur les trous. Laissez refroidir le gril avant de

repositionner le diffuseur sur la valve et les trous.

r Les grils qui servent depuis un certain temps

produisent davantage de flammes jaunes. Celles-ci

proviennent de l’accumulation de particules d’aliments,

d’assaisonnements utilisés pour la cuisson et de graisse.

Nettoyez le brûleur pour le débarrasser de tous ces

résidus et vérifiez que les trous du brûleur et du diffuseur

ne soient pas encrassés ou bouchés. Consultez la

rubrique «Nettoyage du diffuseur».

r Nettoyé régulièrement, votre gril fonctionnera mieux et

plus efficacement.

r Les grils ne chauffent pas toujours de la même façon.

Certains tendent à chauffer davantage au centre et à

l’arrière. Plus vous utiliserez le gril et vous familiariserez

avec ses particularités, plus la saveur de vos grillades

s’améliorera.

r Saisis à grande flamme puis finis de cuire à petite flamme,

les bifteck épais auront non seulement une meilleure

texture mais ils seront aussi plus juteux.

Fonctionnement sans risque du gril

r Ne laissez JAMAIS cuire des aliments sans les surveiller.

Surveiller assidûment les aliments aide à maintenir une

température uniforme, à ménager le gaz, à améliorer la

saveur des aliments et à limiter les flambées soudaines.

r Levez lentement la poignée pour ouvrir le couvercle

du gril, afin de ne pas vous brûler au cas où la graisse

s’enflammerait.

r Ne mettez AUCUNE partie de votre corps directement au-

dessus de la surface de cuisson.

Conseils de préparation des aliments

Votre gril peut cuire de nombreux aliments. Pour obtenir les

meilleurs résultats possibles, observez ces instructions:

r Parez l’excédent de gras de la viande et des volailles.

Entaillez le gras restant afin qu’il ne se racornisse pas,

mais faites très attention de ne pas couper la

viande maigre.

r Dégelez la viande et les volailles congelées avant de les

faire cuire sur le gril.

r Dégeler le poisson et les légumes congelés est inutile.

r Salez après la cuisson afin que les aliments ne

dessèchent pas.

r Badigeonnez les viandes naturellement maigres avec de

l’huile de cuisson ou de la margarine.

r Faites cuire les petits morceaux d’aliments fragiles

dans une feuille d’aluminium ou sur des grille spéciales,

destinées à la cuisson de ce genre d’aliments (voyez

«Modes de cuisson»).

r Ne badigeonnez les aliments de sauce barbecue, de

sauce tomate ou de sauce sucrée que durant les 10

dernières m inutes de cuisson.

r Tournez les aliments avec des pinces ou une spatule pour

ne pas les transpercer (tout spécialement la viande), afin

qu’ils ne risquent pas de dessécher.

Agissez comme suit:

1. Fermez les boutons des brûleurs et éloignez-vous!

2. Laissez le feu s’éteindre.

3. Quand le feu s’est éteint et que le gril a refroidi, retirez la

bouteille de propane jetable.

4. Nettoyez toutes les pièces et examinez-les pour déceler

tous dommages, notamment la bouteille de propane, le

régulateur, le(s) bouton(s) du ou des brûleur(s) et

le(s) brûleur(s).

5. Si l’un des éléments indiqués ci-dessus est

endommagé, procurez-vous la pièce Coleman voulue

avant de recommencer à vous servir du gril. Pour

connaître le centre de service agréé le plus proche,

composez le 1-800-835-3278.

Remarque:

r Des flambées confèrent une saveur de fumée et saisissent

les aliments. En trop grand nombre, de telles flambées se

révèlent dangereuses et peuvent endommager le gril.

En cas de feu de friture

Jaune Bleu

Trous du brûleur

Jaune

Bleu

Oui Non

Fig. 30

Français - 9

Cuisson directe:

r La source de chaleur se trouve directement sous

les aliments.

r Pratique pour rissoler la viande et cuire hot dogs et

hamburgers, il est nécessaire de souvent vérifier le degré

de cuisson.

r Utilisez-la pour les aliments poêlés ou sautés, en ayant

soin de réduire la quantité d’huile utilisée et la température

de cuisson.

r Faites cuire les rôtis, les dindes ou les canards à feu doux.

Placez la viande et de l’eau dans un plat d’aluminium à

fond ondulé; rajoutez de l’eau au besoin.

Cuisson indirecte:

r N’allumez qu’un brûleur et faites cuire les aliments sur la

grille du côté opposé.

r Les aliments cuisent ainsi à une température plus basse,

ce qui les rend plus tendres et réduit les flambées.

r Cette méthode de cuisson est tout spécialement

recommandée pour les aliments qui brûlent facilement

(légumes, poisson, etc.).

r Faites cuire les repas tout en un dans des plats allant au

four ou en aluminium, tout comme s’il s’agissait d’un four

de cuisinière ordinaire.

r Essayez, en outre, de placer un plat contenant de l’eau au-

dessus du brûleur allumé afin que la viande reste juteuse

et moelleuse. Rajoutez de l’eau lorsque nécessaire.

PLATEAU À GRAISSE

Le plateau à graisse se trouve sous le gril; il doit être nettoyé

de temps à autre an que les débris ne s’y accumulent pas.

(Fig. 32)

REMARQUE: Laissez refroidir le plateau avant de

le nettoyer.

Important: Ne laissez le gril dehors par mauvais temps

que s’il est couvert (housse vendue séparément). Si le

gril n’est pas couvert, l’eau de pluie peut couler dans la

carrosserie ou dans le plateau à graisse. Si le plateau

à graisse n’est pas nettoyé après l’utilisation et si le

gril est découvert, il se remplira d’eau; eau et graisse

déborderont alors. Nous conseillons de nettoyer le

plateau après chaque emploi.

Nettoyage du diffuseur

Nettoyage, soins et entretien

Modes de cuisson

r Évitez ce genre de flambées en préchauffant le gril, avec

son couvercle fermé pendant 5 minutes au réglage de

grande flamme pour brûler la graisse de

grillades précédentes.

r Faites cuire avec le couvercle fermé et surveillez

constamment la cuisson pour feux de friture et

flambées soudaines.

r Parer le gras excédentaire des viandes minimise les feux

de friture et les flambées soudaines. Faites cuire la viande

grasse par petites quantités sur feu indirect, à feu doux.

r Observez rigoureusement les instructions données sous la

rubrique «Nettoyage, soins et entretien». GRILLE DE CUISSON

La grille de cuisson peut être nettoyée immédiatement

après que la cuisson soit terminée et après que le gril ait

été éteint. Portez une mitaine de barbecue et frottez la grille

de cuisson à l’aide d’un linge humide. Si vous laissez le gril

refroidir, il sera plus facile de nettoyer la grille en l’enlevant

du gril et en la nettoyant avec du savon doux.

Le nettoyage et l’entretien ne doivent être effectués que

lorsque le gril est froid et l’alimentation en gaz fermée au

niveau de la bouteille. Séparez toujours la bouteille de

propane jetable du gril avant d’entreprendre le nettoyage.

ATTENTION

Toiles d’araignées et nids de guêpes en boue dans le

diffuseur peuvent provoquer un incendie à la valve. En cas

d’incendie, fermez immédiatement l’alimentation en gaz

au robinet de la bouteille (voyez le schéma, Fig. 33).

AVERTISSEMENT

Produits de nettoyage suggérés:

r%ÊUFSHFOUMJRVJEFEPVYQPVSWBJTTFMMFr&BVDIBVEF

r(SBUUPJSr#SPTTFNÊUBMMJRVFr5SPNCPOFr5BNQPO

OFUUPZFVSFOOZMPOr#SPTTFEPVDFÆQPJMTEFMBJUPO

r$PVUFBVÆNBTUJRVFS

Nettoyage des éléments:

r BRÛLEUR: Éliminez la corrosion de la surface du brûleur

avec une brosse métallique. Nettoyez les trous des

brûleurs obstrués avec un trombone redressé. Remplacez

les brûleurs rouillés ou endommagés qui pourraient

dégager trop de gaz.

r GRILLES DE CUISSON: Nettoyez-les au savon doux

et à l’eau chaude. Éliminez les résidus tenaces avec un

nettoyant doux ou une brosse. N’employez surtout PAS

de nettoyant commercial pour fours.

r INTÉRIEUR DU GRIL: Enlevez les grilles. Raclez les parois

et enlevez l’excédent de graisse ainsi que les résidus de

la cuisson.

Fig. 31

Français - 10

Déplacement et remisage

Comme avec tout autre article en métal, une collision avec

le gril peut blesser. Déplacez très prudemment le gril à gaz

portatif.

ATTENTION

Déplacement du gril:

rNE déplacez PAS le gril alors qu’il est allumé ou chaud,

ou s’il y a des aliments sur la surface de cuisson.

r Pour ne pas renverser de graisse, videz et nettoyez le

plateau à graisse avant de déplacer le gril.

r Repliez le gril avant de le déplacer.

r Déplacez lentement le gril. Ne courez PAS et ne tirez pas

le gril derrière vous, il pourrait vous heurter et vous blesser.

Après avoir déplacé de gril:

r Vérifiez l’étanchéité de toutes les connexions de

gaz, au cas où elles se seraient desserrées durant le

déplacement.

r Assurez-vous que le diffuseur soit bien placé sur les trous .

Avant de remiser le gril:

r Nettoyez le gril, y compris le plateau à graisse.

r Enduisez le brûleur d’une légère pellicule d’huile de

cuisson afin de l’empêcher de rouiller.

r Ne convient qu’au plein air. Si vous remisez le gril à

l’intérieur, détachez la bouteille de propane à l’air libre. Si

vous laissez le gril dehors, couvrez-le pour le protéger des

éléments. Les détaillants et fabricants de grils vendent

des housses valables.

Fig. 33

SCHÉMA REPRÉSENTATIF Fig. 32

Remarque:

Des araignées et de petits insectes peuvent se construire

des toiles et des nids à l’intérieur des tubes du diffuseur.

Ceci peut se produire plus particulièrement à la n de l’été

et de l’automne avant le gel, lorsque les araignées sont le

plus actives. Ces nids peuvent obstruer la circulation du

gaz et provoquer un feu à l’intérieur et autour du bouton

de commande du brûleur. Examinez souvent (une ou deux

fois par mois) les tuyaux du diffuseur et nettoyez-les au

besoin pour assurer une bonne circulation de la chaleur.

REMARQUE: Normalement, l’eau ou l’air sous pression

n’ont aucun effet sur les toiles d’araignées.

Nettoyage du diffuseur:

1. Pour éliminer les obstructions citées ci-haut, servez-

vous d’une brosse flexible à diffuseur ou bien faites un

petit crochet à un bout d’un fil de fer flexible de 52 cm

de long (voyez la fig. 33).

2. Retirez les grille de cuisson

et mettez-les de côté.

(Fig. 34)

3. À l’aide d’un tournevis, enlevez les vis autofileteuses

retenant les clames du brûleur sous le boîtier et enlevez

le brûleur. (Fig. 35)

4. Regardez à l’intérieur de l’extrémité la plus basse du

tube du diffuseur pour voir s’il y a des nids, des toiles

d’araignée ou de la boue. Si vous en trouvez, nettoyez

tel qu’expliqué à l’étape 1,

Fig. 33.

5. Examinez et nettoyez le

brûleur, si nécessaire.

6. Replacez le brûleur et les

clames du brûleur en vous

assurant que le brûleur est

en position de fonctionner

7. Assurez-vous que les

attaches de l’orifice

sont à l’intérieur du tube

du diffuseur, resserrez

ensuite toutes les vis

autofileteuses. (Fig. 36)

Fig. 35

Fig. 34

Brûleur

Tube du

diffuseur

Fig. 36

Français - 11

Problème: L’allumeur n’allume pas le gril ou il

n’y a qu’une flamme partielle.

Raisons possibles et solutions:

1. Il n’y a pas de gaz. Vérifiez qu’il y ait du gaz dans

la bouteille.

2. Assurez-vous que le brûleur est allumé. Attendez

jusqu’à quatre secondes pour que le gaz qui circule

s’allume.

3. Si le brûleur s’allume avec une allumette mais pas

avec l’allumeur, vérifiez la position de l’électrode en

céramique près du brûleur, l’état du fil d’allumage et de

ses connexions. Essayez l’allumeur et remplacez toute

pièce endommagée.

4. Vérifiez qu’il n’y ait ni toiles d’araignées ni nids d’insectes

dans le diffuseur; nettoyez ce dernier au besoin.

5. Vérifiez la concordance du diffuseur et des trous.

Positionnez correctement le diffuseur sur les trous

si nécessaire.

6. Les têtes, orifices ou le bouton de commande du

brûleur sont bloqués. Nettoyez-les.

7. Il y a une défaillance du régulateur. Le régulateur de

pression ne doit être remplacé que par un

dépanneur agréé.

8. Assurez-vous que le régulateur et la bouteille de

propane soient convenablement assemblés. Voyez la

rubrique «Mise en place d’une bouteille de propane de

465 g».

Problème: La flamme est jaune.

Raisons possibles et solutions:

1. Vérifiez qu’il n’y ait ni toiles d’araignées ni nids

d’insectes dans le diffuseur; nettoyez ce dernier au

besoin.

2. Le brûleur neuf peut présenter des résidus d’huile qui

brûleront.

3. Éliminez particules d’aliments, graisse et sel aux épices

du brûleur.

4. Vérifiez le diffuseur, il faut peut-être le positionner

correctement au-dessus des trous.

Problème: La flamme s’éteint à feu bas ou la

chaleur est irrégulièrement répartie.

Raisons possibles et solutions:

1. Vérifiez qu’il n’y ait ni toiles d’araignées ni nids d’insectes

dans le diffuseur; nettoyez ce dernier au besoin.

2. Le gril froid doit être préchauffé 5 minutes à grand feu.

3. Vérifiez le diffuseur, il faut peut-être le positionner

correctement au-dessus des trous.

4. Par suite du froid ou du vent, il est nécessaire que vous

déplaciez le gril pour le mettre à l’abri du vent.

5. Il n’y a pas de gaz. Vérifiez qu’il y ait du gaz dans

la bouteille.

Problème: Le gril est trop chaud.

Raisons possibles et solutions:

1. Il se produit trop de flambées soudaines. L’entretien

décrit sous la rubrique «En cas de feu de friture»

s’impose.

2. Un orifice ou régulateur endommagé doit être remplacé,

ceci, uniquement par une pièce agréée par l’usine.

3. La graisse s’est accumulée dans le gril; il est nécessaire

d’enlever la graisse et de vider le plateau à graisse.

4. Choisissez une température de cuisson plus basse si

vous utilisez un grand feu.

Problème: Il y a le feu à une connexion.

Raisons possibles et solutions:

Fermez IMMÉDIATEMENT le bouton de commande et

attendez que le gril refroidisse.

1. Le gaz fuit à une connexion défectueuse. Serrez les

connexions avec une clé à ouverture variable

et remplacez les pièces endommagées. Vérifiez

l’herméticité de tous les raccordements à l’eau

savonneuse avant de recommencer à employer le gril.

Problème: Il y a des flammes derrière le

tableau de commande ou à proximité des

boutons de commande.

Raisons possibles et solutions:

Fermez IMMÉDIATEMENT le bouton de commande et

attendez que le gril refroidisse.

1. Vérifiez qu’il n’y ait ni toiles d’araignées ni nids

d’insectes dans le diffuseur; nettoyez ce dernier au

besoin.

2. Le gaz fuit à une connexion défectueuse. Serrez

les connexions à la main et remplacez les pièces

endommagées. Vérifiez l’herméticité de tous

les raccordements à l’eau savonneuse avant de

recommencer à vous servir du gril.

3. Vérifiez le diffuseur, il faut peut-être le positionner

correctement au-dessus des trous.

Dépannage

Français - 12

Nomenclature — Série 9955

1 2000007426 Grille

2 9949-2401 Assemblage des roues

3 5010000823 Plateau ramasse-gouttes

4 5010000822 Brûleur et diffuseur de chaleur

5 5010000824 Assemblage de la poignée

2

3

4

5

1

Garantie limitée de trois ans

The Coleman Company, Inc. (« Coleman ») garantit cet article contre tout vice de matériau et de fabrication pendant une période de trois

(3) ans courants à compter de la date de l’achat. Coleman se réserve le droit de choisir entre réparer ou remplacer cet article ou toute

pièce de celui-ci dont la défectuosité a été constatée au cours de la période de garantie. Le remplacement se fera au moyen d’un produit

neuf ou remanufacturé ou bien d’une pièce neuve ou remanufacturée. Si l’article n’est plus disponible, il sera remplacé par un article

semblable, de valeur égale ou supérieure. La présente constitue votre garantie exclusive.

Cette garantie n’est valable que pour l’acheteur au détail original à partir de la date de l’achat au détail initial et elle n’est pas

transférable. Veuillez conserver le reçu d’achat original. La preuve d’achat est exigée pour tout ser vice couvert par la garantie. Les

concessionnaires Coleman, les centres de service et les détaillants qui vendent des articles Coleman® n’ont pas le droit d’altérer, de

modier ou de changer d’une manière quelconque les moda lités de cette garantie.

Ce que ne couvre pas cette garantie

Cette garantie ne couvre pas l’usure normale des pièces, les pièces autres que les pièces authentiques Coleman® ou l’endommagement

attribuable à toute raison suivante: à la négligence, à l’utilisation abusive du produit, à l’utilisation commerciale du produit, au non-respect

du mode d’emploi, au démontage et à la réparation ou à l’altération par quiconque, sauf Coleman ou un centre de service agréé Coleman.

Cette garantie ne couvre pas non plus les cas de force majeure comme incendies, inondations, ouragans et tornades. La garantie est

automatiquement annulée si l’endommagement du produit découle de l’utilisation d’une pièce autre qu’une pièce de marque Coleman®.

COLEMAN N’ASSUME AUCUNE RESPONSABILITÉ POUR LES VICES RÉSULTANT DE L’EMPLOI DE PIÈCES NON AUTORISÉES

OU DE RÉPARATIONS EXÉCUTÉES PAR UN PERSONNEL NON AUTORISÉ. COLEMAN DÉCLINE TOUTE RESPONSABILITÉ EN CAS

DE DOMMAGES ACCESSOIRES OU INDIRECTS RÉSULTANT DU NON-RESPECT DE TOUTE GARANTIE OU CONDITION EXPLICITE

OU IMPLICITE. SAUF DANS LA MESURE INTERDITE PAR LA LÉGISLATION PERTINENTE, TOUTE GARANTIE IMPLICITE DE QUALITÉ

COMMERCIALE OU D’APPLICATION À UN USAGE PARTICULIER EST LIMITÉE À LA DURÉE DE LA GARANTIE OU CONDITION

CI-DESSUS. CERTAINS ÉTATS ET CERTAINES PROVINCES OU JURIDICTIONS INTERDISENT D’EXCLURE OU DE LIMITER LES

DOMMAGES ACCESSOIRES OU INDIRECTS, OU NE PERMETTENT PAS LA LIMITATION DE LA DURÉE D’APPLICATION DE LA

GARANTIE IMPLICITE, DE SORTE QUE VOUS POUVEZ NE PAS ÊTRE ASSUJETTI AUX LIMITES OU EXCLUSIONS ÉNONCÉES CI-

DESSUS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AVOIR D’AUTRES DROITS, CES

DROITS VARIANT D’UN ÉTAT OU D’UNE PROVINCE À L’AUTRE.

Comment obtenir le service prévu par la garantie

Apportez l’article à un Centre de service agréé Coleman. Pour obtenir l’adresse du plus proche centre de service agréé Coleman, visitez le

www.coleman.com ou bien composez le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, le 1-800-387-6161 au Canada. S’il

n’y a pas de centre de service facile d’accès, xez une étiquette sur l’article précisant vos nom, adresse, numéro de téléphone le jour et

la description de la défectuosité. Veuillez inclure une copie du reçu d’achat original. Emballez soigneusement le produit et envoyez le colis

en port et assurance payés, par messageries ou autre service, avec valeur déclarée, à l’une des adresses suivantes :

Les frais de transport du produit à Coleman ou à un centre de service agréé, en vue de la réparation sous garantie du produit,

incombent à l’acheteur.

N’envoyez pas de produits dont le réservoir contienne du carburant ou bien auxquels soit xée un bouteille jetable de propane.

NE RETOURNEZ PAS CE PRODUIT AU LIEU D’ACHAT.

Si vous avez toute question quant à cette garantie, veuillez composer le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, et

le 1-800-387-6161 au Canada.

Garantie, service et pièces

Repérez les numéros de modèle et de série sur

l’étiquette apposée sur le gril.

Pour les produits achetés au Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

Pour les produits achetés aux États-Unis:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

Garantie

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

© 2010 The Coleman Company, Inc. Tous droits réservés. Coleman®, , et RoadTrip®

sont des marques déposées, alors que InstaStart™ est une marques

de commerce de The Coleman Company, Inc.

Solamente Para Uso Al

Aire Libre

www.coleman.com

NOTA:

El cilindro de propano no

está incluido.

IMPORTANTE

Lea cuidadosamente este manual antes de ensam-

blar, usar o darle servicio a esta parrilla. Conserve

este manual para referencia en el futuro. Si usted

tiene alguna pregunta acerca del ensamblaje, fun-

cionamiento, servicio o reparaciones de esta par-

rilla, por favor llame a Coleman al 1-800-835-3278

ó TDD: 1-316-832-8707. En Canadá llame all

1-800-387-6161.

Barbacoa de Gas

Manual de Uso, Cuidado Y Ensamblaje

Con Instruciones de cómo Encender la Parrilla

Modelo 9955 Series (LP Gas)

ENSAMBLADOR/INSTALADOR:

Deje estas instrucciones con el consumidor.

CONSUMIDOR/USUSARIO:

Lea todas las instrucciones y consérvelas en un lugar seguro para referencia en el futuro.

Español - 1

Este manual contiene información importante acerca

del ensamblaje, funcionamiento y mantenimiento de este

producto y sistema. Se presenta información general

de seguridad en estas primeras páginas y también se

encuentra a través del manual. Debe prestar particular

atención a la información acompañada por los símbolos de

alerta de seguridad:

“ PELIGRO”, “ ADVERTENCIA, “ PRECAUCIÓN”.

Guarde este manual para referencia en el futuro y para

educar a nuevos usuarios de este producto. Este manual

debería leerse en conjunto con la etiqueta en el producto.

Las medidas de seguridad son esenciales cuando algún

equipo mecánico o abastecido por propano está implicado.

Estas precauciones son necesarias al usarla, guardarla

y darle servicio. Usar este equipo con el respeto y la

precaución exigida reducirá las posibilidades de herida

personal o daño a la propiedad.

Los siguientes símbolos mostrados abajo se usan

extensivamente a través de este manual. Siempre preste

atención a estas precauciones, puesto que son esenciales

cuando se usa cualquier equipo mecánico o abastecido por

combustible.

PROPOSICIÓN 65 DE CALIFORNIA:

ADVERTENCIA: subproductos de combustión producidos

cuando se está usando este producto contienen productos

químicos conocidos en el Estado de California como

causantes de cáncer, efectos de nacimiento u otros peligros

al sistema reproductivo.

Características Técnicas

Contenido

Información General de Seguridad

PELIGRO indica una situación inminentemente arriesgada

que, si no se evita, resultará en muerte o lesiones graves.

PELIGRO

ADVERTENCIA indica una situación inminentemente

arriesgada que, si no se evita, podría resultar en muerte o

lesiones graves.

ADVERTENCIA

r NO mueva la parrilla mientras está encendida.

r Mantenga el área donde se encuentra el aparato para

cocinar al aire libre despejada y libre de materiales

combustibles, gasolina y otros vapores inflamables y

líquidos.

ADVERTENCIA

PRECAUCIÓN indica una situación inminentemente

arriesgada que, si no se evita, puede resultar en lesiones

personales menores o leves o daño a la propiedad.

PRECAUCIÓN

r SOLAMENTE PARA USO AL AIRE LIBRE. NUNCA

haga funcionar la parrilla en áreas cerradas ya que esto

podría ocasionar una acumulación de gas desde una

fuga, causando una explosión o una concentración de

monóxido de carbono que podría resultar en lesiones o

muerte. NO la use en garajes, pasillos, cobertizos ni en

ningún área encerrada.

r NO ES PARA SER USADA POR NIÑOS.

r ¡Si se ignoran éstas instrucciones un fuego peligroso o

explosión podría resultar en lesiones físicas, muerte o

daño a la propiedad!

PELIGRO

Si usted huele gas:

1. Corte el flujo de gas al aparato.

2. Extinga cualquier llama abierta.

3. Abra la tapa.

4. Si el olor continua, manténgase alejado

del aparato y llame inmediatamente a su

suplidor de gas o a su departamento de

bomberos.

PELIGRO

1. No almacene ni use gasolina ni cualquier

otro líquido ni vapor inflamable alrededor

de este, ni de ningún otro aparato.

2. Un cilindro de LP (propano líquido) que

no esté conectado para ser usado nunca

debe ser guardado alrededor de este, ni de

ningún otro aparato.

PELIGRO

Entrada: 1 tubo quemador de 11 000 BTU/h

Categoría: Propano con presión regulada

Combustible: cilindros de propano desechables de 16.4 oz.

(.46 kg.).

Regulador: debe utilizarse 9955

Contenido ................................................................................................. 1

Características Técnicas........................................................................... 1

Información General de Seguridad .......................................................... 1

Instalación General ................................................................................... 2

Cilindros para la Barbacoa de Gas L.P. Portátil ....................................... 2

Caracteristícas de la Parrilla ..................................................................... 3

Ensamblaje de la Parrilla .......................................................................... 4

Instale el Cilindro de Propano de 1lb. (.45 kg) ......................................... 5

Quemador y Oricio ................................................................................. 5

Comprobación de Fugas - Cilindros de Gas LP Desechables ................ 5

Como Vericar por Fugas ......................................................................... 5

Reparando Una Fuga de Combustible ..................................................... 6

Lista de Comprobación Inicial .................................................................. 6

Instrucciones Para Encender ................................................................... 6

Encendiendo los Quemadores ................................................................. 7

Apagando la Parrilla ................................................................................. 7

Uso General y Llamas Correctas en el Quemador ................................... 7

Sugerencias y Consejos para Asar .......................................................... 8

En Caso de un Fuego de Grasa ............................................................... 8

Métodos para Cocinar .............................................................................. 9

Cuidado, Mantenimiento y Limpieza ........................................................ 9

Limpieza del Venturi ................................................................................. 9

Transporte y Almacenaje ........................................................................ 10

Solución de Problemas .......................................................................... 11

Lista de Piezas de Reemplazo — Series 9955 ....................................... 12

Garantía .................................................................................................. 13

Español - 2

r La instalación debe seguir los códigos locales o, en

ausencia de códigos locales, ya sea con el Código de

Gas de Combustible Nacional, ANSI Z223.1/NFPA 54,

Código de Instalación de Propano y Gas Natural, CSA

B149.1, o el Código de Almacenamiento y Manejo del

Propano, CSA B149.2, según se aplique.

r Para comprobar los códigos locales, vea a su distribuidor

de gas L.P. local o a su compañía de gas listada en

las Páginas Amarillas para saber los procedimientos y

regulaciones recomendadas para la instalación.

Las conexiones deben cumplir con los requisitos locales

y son la responsabilidad exclusiva de la persona que

está realizando el trabajo.

El gas de Petróleo líquido (abreviado gas o propano L.P.), es

altamente inamable. Este se convierte en líquido cuando

se guarda bajo alta presión dentro del cilindro y se vaporiza

cuando se dispersa. El gas L.P. es más pesado que el aire y

tiende a acumularse en áreas bajas. Es importante que no

haya ninguna fuga en las conexiones en su parrilla de gas

que pueda causar un fuego o una explosión (vea la sección

titulada “COMPROBACION DE FUGAS”).

Las parrillas portátiles a gas licuado necesitan un

sistema de alimentación de combustible compuesto por un

regulador ajustable [A] y un cilindro de alimentación de gas

licuado [B]. (Fig. 1) La ilustración de la Fig. 1 sólo tiene nes

descriptivos.

Especificaciones del Cilindro

r Todos los cilindros de gas L.P. que se usen con este

aparato deben ser construidos y marcados de acuerdo

con las Especificaciones para los cilindros de gas L.P. del

Departamento de Transporte de Estados Unidos (DOT por

sus siglas en inglés) o las Normas Nacionales de Canadá,

CAN/CSA-B339, Transporte de Mercancía Peligrosa,

Cilindros, Esferas y Tubos; y Comisión, según se aplique;

y un dispositivo de conexión del cilindro compatible con

la conexión para aparatos para cocinar al aire libre.

r Lea las etiquetas en el Cilindro de Suministro de Gas L.P.

r NUNCA use briquetas de carbón o fluido para encender

una parrilla de gas.

r Parrilla se pone caliente cuando está en uso; para evitar

quemaduras, No toque ninguna superficie caliente

de la parrilla. Mantenga a los niños y a los animales

domésticos lejos de la parrilla caliente.

r NUNCA deje desatendida la parrilla mientras se esté

usando.

r Es su responsabilidad el ensamblar, instalar, hacer

funcionar y cuidar su parrilla de gas apropiadamente.

r NO use la parrilla de gas en interiores.

r En algunas circunstancias, el propano puede perder

el olor distintivo que fue añadido. Otros olores fuertes

pueden encubrir o disfrazar el olor del propano.

Resfriados, alergias, congestión de sinusitis y el uso

del tabaco, alcohol o las medicinas pueden impedir su

capacidad para detectar el olor del propano.

ADVERTENCIA

Este aparato no debe ser instalado en o sobre ningún

vehículo de recreación y/o bote.

Siga estas reglas de seguridad antes de cada uso:

1. Debe mantenerse una separación mínima de 60 cm

entre las partes izquierda, derecha y posterior de

la parrilla y todo tipo de edificación combustible,

por ejemplo una construcción con revestimiento de

madera.

2. No coloque nunca la parrilla debajo de materiales

combustibles sin protección o salientes.

3. No obstruya el flujo de aire de ventilación y

combustión.

4. La parrilla debe estar nivelada y no debe ser colocada

enfrentando directamente al viento.

ADVERTENCIA

Instalación General

Cilindros para la Barbacoa de Gas L.P.

Portátil

r NO intente hacerle ajustes al regulador ya que esto

podría crear una situación causando lesión personal o

daño a la propiedad.

ADVERTENCIA

Su nueva parrilla de barbacoa está equipada con un

regulador CGA # 600 [A]. NO intente conectar este

regulador a ningún otro cilindro L.P desechable que no

esté equipado con un acoplamiento CGA # 600 unión [C].

Esta parrilla puede ser usada solamente con el regulador

de presión incluido con esta unidad, o reguladores de

presión especicados por Coleman para uso con esta

unidad. Los reguladores de repuesto deben solamente

aquellos especicados por Coleman. (Fig. 1)

ADVERTENCIA

Un cilindro de LP (Propano Líquido) que no esté conectado

para ser usado con esta barbacoa de gas no debe ser nunca

guardado alrededor de este, ni de ningún otro, aparato.

ADVERTENCIA A

B

C

Fig. 1

Español - 3

r NUNCA almacene un cilindro de alimentación de gas

licuado de repuesto debajo del cuerpo de la parrilla o

cerca de algún aparato que genere calor. (Fig. 2)

El no seguir esta información exactamente podría resultar

en una explosión y/o fuego causando muerte o lesiones

graves.

PELIGRO

Caracteristícas de la Parrilla

1. Tapa de la parrilla

2. Manija de la tapa

3. Regulador con perilla de mando

4. Encendedor electrónico

5. Cilindro desechable (no se incluye)

6. Patas con ruedas

7. Manija de remolque

8. Prolongador para cerillas (almacenado en la

pata)

9. Pestillo de desenganche de la tapa

10. Superficie de la parrilla/cocción

11. Bandeja de goteo

12

9

3

4

5

6

7

8

10

11

ILUSTRACION REPRESENTATIVA

Fig. 2

Español - 4

IMPORTANTE: Saque todo el material de embalaje antes

de ensamblar/usar.

Ensamblaje de la Parrilla

■Continúe llevando la manija

de la tapa hacia usted

hasta extender la base por

completo. (Fig. 11)

Monte la Parrilla

■Apoye un pie en la manija

de remolque, sujete la

manija de la tapa y llévela

hacia arriba hasta que la

base esté completamente

extendida. (Fig. 10)

Instale la Bandeja para

Goteos

Instale la bandeja para goteos

debajo de la parte trasera de

la parrilla. (Fig. 15)

Ensamble las Ruedas y el Asa para Remolcar

■Retire la parrilla, las ruedas, las patas y la manija del

paquete.

■Inspeccione todo el empaque y saque todas las piezas.

■Vea el cartón para saber que piezas están incluidas

con su unidad.Ensamble las ruedas a la base de la

parrilla. Instale cada rueda al eje usando un perno y dos

arandelas. (Fig. 3 y Fig 4)

NOTA:

No se suministra una llave.

Fig. 12

Fig. 14

Fig. 13

Fig. 5

Fig. 4

Fig. 6

Fig. 10

Fig. 11

Fig. 7 Fig. 8

Fig. 9

Instalación de los cables del electrodo y de

conexión a tierra

Fig. 17

■Extienda los tubos telescópicos hasta la manija

de remolque. Oprima los botones de la manija y

presiónelos hasta que encajen en su lugar. (Fig. 5)

■Tape los extremos de los tubos extensibles con los

casquillos provistos. (Fig. 6)

■Inmovilice la manija de remolque y el soporte de la

parrilla con pernos pivote, separadores y tuercas. (Fig. 7)

■Fije los extremos de la manija de remolque a la parrilla

con pernos pivote y tuercas. (Fig. 8)

■Una y otra vez que el

asa está asegurada en

su lugar, la parrilla se

puede mover fácilmente

a cualquier lugar

dentro del área del

campamento o su jardín

trasero. (Fig. 9)

■Baje la parrilla y

deslícela hacia

atrás hasta que las

extensiones de las

patas se aseguren en

los soportes en la parte

inferior del estante de la

parrilla. (Fig. 12, Fig. 13

y Fig. 14)

■Enchufe el conector eléctrico redondo en el enchufe

redondo del extremo del encendedor eléctrico e

introduzca el conector plano por el oricio del tubo del

quemador; luego atorníllelos. (Fig. 16 y 17)

Fig. 15

Fig. 16

Plano

Redondo

Orificio del tubo

del quemador

Fig. 3

Español - 5

■Antes de conectar el cilindro de propano, asegúrese

de que la perilla del quemador esté en la posición OFF

(apagado). (Fig. 18)

■Quite el tapón plástico del cilindro de propano y

enrosque el cilindro en el regulador apretándolo con la

mano. (Fig. 19)

Enrosque solamente con la mano. NO use herramientas.

PRECAUCIÓN

PARA PREVENIR RIESGOS DE FUEGO O EXPLOSIÓN:

rPROHIBIDO FUMAR. NO use o permita fuentes de

ignición en el área mientras haga una comprobación

de fuga.

r Haga la comprobación de fugas solo al aire libre.

r NUNCA haga una comprobación de fugas usando fuego

o una llama.

PRECAUCIÓN

Quemador y Orificio

Como Verificar por Fugas

Comprobación de Fugas -

Cilindros de Gas LP Desechables

■Verique y limpie cualquier insecto o nido de insectos en

los quemadores y tubos venturi. Un tubo tapado puede

ocasionar un fuego debajo del aparato.

1. Haga una solución jabonosa con partes iguales de

detergente líquido suave para lavar platos y agua.

2. Lleve la perilla de mando del quemador a la posición

OFF (apagado).

3. Aplique una solución jabonosa a las conexiones

indicadas con las flechas. (Fig. 23) Si aparecen burbujas

en estas áreas, esto indica una fuga.

rNUNCA guarde un cilindro de suministro de gas L.P.

de repuesto bajo el armazón de la parrilla ni dentro de

la parrilla ni alrededor de ningún aparato que produzca

calor.

El no seguir esta información exactamente podría

resultar en una explosión y/o fuego causando muerte o

lesiones graves.

PELIGRO

Sólo debe usar cilindros marcados “Propano”.

ADVERTENCIA

¡Este procedimiento DEBE ser realizado sólo al Aire Libre!

Lea y siga las direcciones en el cilindro.

ADVERTENCIA

Instale el Cilindro de Propano

de 1lb. (.45 kg)

■Para abrir la tapa, desengánchela de la manija y llévela

hacia arriba. (Fig. 20)

■Coloque la rejilla de la parrilla sobre el quemador.

(Fig. 21)

■La posición correcta del quemador con respecto al

oricio es importante. Para vericar la instalación

correcta del tubo del quemador, revise debajo la cubierta

del conjunto del regulador. El tubo del quemador debe

estar colocado sobre el adaptador del oricio. Vea la Fig.

22 (no se ilustra la parte superior de la parrilla).

Fig. 18

Fig. 20 Fig. 21

Fig. 19

NOTA: Su parrilla Serie 9955 está diseñada desde la

fábrica para usar un cilindro de propano desechable de 1

libra (.45 kg).

Fig. 22

Quemador Tubo del quemador

Conexión del

Orificio

Fig. 23

No Fume

No Llamas

Español - 6

Si usted detecta una fuga:

1. Pare la fuga apretando la conexión suelta, o sustituyendo

la parte defectuosa con un repuesto recomendado por

Coleman. NO intente reparar el cilindro si éste se daña; el

cilindro DEBE ser reemplazado.

2. Si usted no logra parar una fuga, quite el cilindro de la

parrilla. NO use la parrilla hasta que la fuga sea arreglada.

Cuando comprobar por fugas:

1. Haga una comprobación de fuga cada vez que el cilindro

de suministro de gas sea conectado al regulador.

Compruebe por fugas cada vez que una parte del

sistema de gas sea reemplazada.

1. Compruebe regularmente los tubos venturi del

quemador por bloqueos causado por nidos de insectos.

Lea “Limpieza del Venturi” en la sección titulada

“Cuidado, Mantenimiento y Limpieza”, y también la

sección titulada “Solución de Problemas”.

2. Asegúrese de que el tubo del quemador [A] esté

correctamente colocado sobre la salida del regulador

[B]. El orificio [C] debe estar dentro del venturi. (Fig. 24)

3. Sólo use el tipo de gas especificado.

4. Mantenga la parrilla en una superficie nivelada.

5. Al inicio cerciórese que la bandeja para grasa esté limpia.

Lista de Comprobación Inicial

El no seguir éstos pasos de seguridad cada vez que use

la parrilla podría resultar en un fuego el cual podría ser

arriesgado para usted, su aparato o propiedad. Es sobre

todo importante observar estos pasos después que la

parrilla haya estado guardada, transportado o limpiada.

ADVERTENCIA

LAS SIGUIENTES REGLAS DEBEN SER SIEMPRE

SEGUIDAS EN ESTE ORDEN (FIG. 25):

1. ¡ABRA LA TAPA DE LA PARRILLA! Cualquier intento

en encender la parrilla con la tapa cerrada podría

causar una explosión.

2. Asegúrese de que la perilla de mando del quemador

esté en la posición “OFF” (apagado).

3. NO se pare con su cabeza o brazos sobre la parrilla.

ADVERTENCIA

Instrucciones Para Encender

¡NO añada carbón o uido para encender!

PRECAUCIÓNReparando Una Fuga de Combustible

A

CB

Fig. 24

ILUSTRACION REPRESENTATIVA

Perilla del quemador

Fig. 26

ILUSTRACION

REPRESENTATIVA

Fig. 25

Español - 7

Encendido con Fósforos

1. Encienda el fosforo de madera largo (o use la extensión

para fósforos o un encendedor de butano con

extensión) y colóquelo a través de los espacios de las

rejillas de la parrilla cerca de los orificios del quemador.

2. Presione y gire la perilla de mando en sentido

antihorario para llevarla a la posición “HIGH” (alto).

(Fig. 28)

Encendiendo los Quemadores

Apagando la Parrilla

Uso General y Llamas Correctas en el

Quemador

Utilice una cerilla de madera LARGA o un encendedor de

butano con un prolongador. Si no tiene una cerilla o un

encendedor de gran alcance, utilice el prolongador para

cerillas. Introduzca una cerilla en el soporte del extremo

del prolongador, encienda la cerilla y aproxímela al

QUEMADOR abierto.

PRECAUCIÓN

¡NO toque las partes caliente de la parrilla con sus manos!

Usted DEBE usar guantes protectores.

PRECAUCIÓN

Asegúrese de desconectar el cilindro desechable cuando

la parrilla no esté en uso.

PRECAUCIÓN

r Mantenga el área de la parrilla limpia y libre de

materiales combustible, gasolina y otros vapores

inflamables, líquidos y cilindros L.P. de repuesto.

r NO obstruya el flujo de aire de ventilación y combustión.

r Mantenga la(s) apertura (s) de ventilación del cilindro

libre y claro de desechos.

r Una parrilla de barbacoa se calienta durante el uso. NO

toque las rejillas o superficies para cocinar.

r Asegúrese de ajustar todo el herraje (tornillos, tuercas,

cerrojos, etc.) por lo menos una vez al año o antes de

cada temporada para barbacoas.

ADVERTENCIA

Prepare La Parrilla

r Antes de usar la parrilla por primera vez, o después de

haber estado guardada, haga funcionar la parrilla por 15

minutos con en el ajuste en la posición de “HIGH” (ALTA)

con la tapa cerrada para quemar todo el aceite

r Una vez que el aceite se haya consumido, compruebe la

llama del quemador de acuerdo al siguiente paso.

La Llama del Quemador

r Abra la tapa de la parrilla. Las rejillas para cocinar deben

estar en su lugar.

r Mantenga sus brazos y su cara alejados de encima del

área de cocinar. Mire a través de las rejillas para cocinar y

observe la llama de los quemadores por debajo.

r Las llamas deben parecerse a la llama buena mostrada en

la Fig. 30 y de la manera siguiente:

r Una llama buena debe ser de color azul con la

punta amarilla.

r Algunas puntas amarillas en las llamas con altura de hasta

1 pulgada (25.4 mm.) de largo son aceptables mientras

que no haya carbón ni aparezca depósitos de hollín.

r

■Lleve la perilla de mando del quemador a la posición

OFF (apagado). (Fig. 29)

Encendido Electrónico INSTASTART™

1. Abra la válvula reguladora y presione el botón de

encendido varias veces hasta encender el quemador.

Nota: Si no puede encender la parrilla con el

encendedor, utilice una cerilla. Vea las instrucciones

para encender la parrilla con una cerilla.

Si la parrilla

está mojada, el encendedor podría no generar una

chispa.

2. Ajuste la llama con la válvula reguladora. (Fig. 26 y 27)

Fig. 27

Fig. 29

Fig. 28

Español - 8

Sugerencias Para Ajustar El Control

Del Quemador

r El ajuste de llama alta es demasiado caliente para cocinar

directamente. El ajuste de llama alta es bueno para dorar

la carne rápidamente y luego terminar de cocinarla con el

ajuste de llamas medianas o bajas.

rUse el ajuste de llama alta con la tapa cerrada para

precalentar la parrilla por 5 minutos antes de cocinar y

con la tapa cerrada por un máximo de 5 minutos después

de terminar de cocinar para consumir todos los goteos

de grasa.

r Use el ajuste de llama mediana para cocinar directamente

los filetes de res, chuletas de cerdo, pollo y hamburguesas.

r Use el ajuste de llama baja para asado.

r Los filetes gruesos saldrán con una mejor textura y más

jugosos si se doran primero en el ajuste de llama alta y

luego se cocinan en el ajuste de llama baja.

r Si las llamas son excesivamente amarillas e irregulares,

puede que el residuo de aceite no se haya consumido

completamente, o pueda que el venturi esté obstruido o

que no esté colocado correctamente sobre los orificios.

Permita que la parrilla se enfríe antes de volver a colocar

el venturi sobre la válvula y los orificios.

rLas parrillas que han sido usadas por un tiempo algunas

veces comienzan a mostrar una llama más amarilla.

Una acumulación de depósitos de alimento, grasas o

condimentos para cocinar pueden causar llamas más

amarillas. Limpie el quemador para quitar los residuos

y verifique que los orificios del quemador no estén

obstruidos o que el venturi no esté bloqueado. Refiérase

a la sección titulada “Limpiando el Venturi”.

r El uso regular de su parrilla ayudará a mantener su

funcionamiento mejor.

r Cada parrilla puede calentarse diferentemente. Algunas

unidades se calentarán más en el centro y la parte de

atrás de la parrilla. El sabor de la comida asada en la

parrilla mejorará mientras más use usted la parrilla y se

familiarice más con ella.

Sugerencias y Consejos para Asar

Funcionamiento Seguro De La Parrilla

r NUNCA deje la comida cocinándose desatendida. La

atención continua a la comida ayudará a mantener la

temperatura estable, conservar combustible, mejorar el

sabor de la comida y disminuir llamaradas.

r Para abrir la tapa de la parrilla, levante lentamente el asa

para evitar quemarse en caso de una llamarada de

grasa encendida.

r NO exponga directamente ninguna parte de su cuerpo

sobre el área de cocinar.

Sugerencias Para La Preparación De Comida

Su parrilla puede cocinar una variedad de comida. Para los

mejores resultados, siga éstas instrucciones:

r Corte el exceso de grasa de la carne y de las aves. Quite

toda la grasa restante con cuidado en no cortar la carne.

r La carne y aves congeladas deben descongelarse antes

de cocinarlas.

r El pescado y las verduras congeladas deben cocinarse

sin descongelarse.

r Póngale la sal a la comida después de cocinarla para

ayudar a prevenir que quede seca.

r Póngale aceite o margarina con una brochita a las carnes

que contengan poca grasa.

r Cocine pedazos pequeños de alimentos tiernos en

papel de alu minio o en rejillas especiales para cocinar

alimentos delicados (vea la sección titulada “Métodos

para Cocinar”).

r Aplique salsas de barbacoa, tomate o con base de azúcar

no antes de los últimos 10 minutos de cocción del alimento.

r Voltee la comida con pinzas o una espátula; perforar el

alimento (sobre todo la carne), tiende a secarla.

Siga Estos Pasos:

1. ¡Cierre el suministro de gas usando las válvulas del

quemador y manténgase alejado!

2. Permita que el fuego se consuma solo.

3. Una vez que el fuego se ha apagado y el aparato se

haya enfriado, quite el cilindro desechable.

4. Limpie todas las partes e inspeccione por algún daño.

Las partes que se deben revisar por daño son el cilindro

L.P., el regulador, la(s) válvula(s) del (de

los) quemador(es).

5. Si cualquiera de estas partes mencionadas arriba se

encuentran dañadas, busque repuestos de Coleman

antes de hacer funcionar otra vez su parrilla. Localice su

centro de servicio más cercano llamando al

1-800-835-3278.

Nota:

r Algunas llamaradas pueden añadirle un sabor humeante

y chamuscar el alimento. Fuegos excesivos de grasa

pueden causar una situación potencialmente arriesgada y

dañar la parrilla.

r Evite llamaradas excesivas precalentando la parrilla con

la tapa cerrada durante 5 minutos en el ajuste alto para

consumir la grasa de la última vez que cocinó.

En Caso de un Fuego de Grasa

Fig. 30

Amarillo Azul

Orificios en el

Quemador

Amarillo

Azul

Bien Mal

Español - 9

Método Directo:

r La fuente de calor está directamente debajo del alimento.

r Use para dorar la carne o cocinar salchichas y

hamburguesas, pero revise el alimento con frecuencia.

r Use para cocinar con un sartén y para freír la comida pero

limite el uso de la cantidad de aceite y la llama.

r Cocine el rosbif, pavo o pato en calor bajo. Coloque la

carne con agua en un recipiente de aluminio con el fondo

corrugado. Añádale más agua según sea necesario.

Método Indirecto:

r Encienda sólo un lado del quemador y coloque la comida

en el lado opuesto para cocinar.

r Permita que la comida se cocine a una temperatura baja

lo cual aumentará ternura y reducirá llamaradas de grasa.

r Este es un buen método para cocinar las comidas que se

queman fácilmente (verduras,pescado, etc.).

r Cocine los guisos en recipientes para hornear o en

bandejas de aluminio como si fuera a cocinar en un horno

convencional.

r Trate también de poner una bandeja con agua encima del

lado del quemador encendido para ayudar que la carne

retenga sus jugos. Añádale más agua según sea necesario.

BANDEJA PARA GOTEO

La bandeja para goteo está situada debajo de la parrilla

y debe ser limpiada periódicamente para prevenir la

acumulación densa de desperdicios. (Fig. 31)

NOTA: Permita que la bandeja para goteo se enfríe

antes de limpiarla.

Importante: No deje la parrilla fuera durante mal clima a

menos que esté cubierto (el forro para cubrir se vende

por separado). El agua de lluvia puede acumularse

dentro de la parrilla o en la bandeja para goteo si se deja

destapada. Si la bandeja de goteo no se limpia después

de haberla usado y si la parrilla es dejada destapada, la

bandeja para goteo se llenará del agua causando que

se derrame grasa y agua. Recomendamos que limpien y

guarden la bandeja para goteo después de cada uso.

PARRILLA DE COCCIÓN

La parrilla de cocción puede limpiarse inmediatamente

después de nalizar la cocción y antes de apagar la parrilla.

Colóquese un guante para parrillas y friegue la parrilla con

un paño húmedo. Si la parrilla está fría, le resultará más

fácil limpiar la rejilla si la retira de la unidad y la limpia con

detergente suave.

rCocine con la tapa abajo y observe continuamente la

comida que está cocinando para evitar fuegos de grasa

y llamaradas.

r El cortar el exceso de grasa de la carne reducirá los

fuegos de grasa y las llamaradas. Cocine la carne con

mucha grasa en cantidades más pequeñas sobre la llama

indirecta en el ajuste bajo.

r Asegúrese de seguir las instrucciones en la sección

titulada “Cuidado, Mantenimiento y Limpieza”.

Métodos para Cocinar

Limpieza del Venturi

Cuidado, Mantenimiento y Limpieza

Toda la limpieza y el mantenimiento debe hacerse

solo cuando la parrilla esté fría y con el suministro

de combustible apagado en el cilindro. Los cilindros

desechables de propano deben sacarse de la parrilla

cuando la esté limpiando.

PRECAUCIÓN

Los nidos de arañas o el lodo de avispas dentro del

venturi pueden causar un fuego en la válvula. Si ocurre

un fuego, apague inmediatamente el suministro de gas

cerrando la válvula del cilindro de L.P. (vea la ilustración

representativa en la Fig. 32).

ADVERTENCIA

Materiales de Limpieza Sugeridos:

r%FUFSHFOUFMÎRVJEPTVBWFQBSBMBWBSQMBUPTr"HVBDBMJFOUF

r$FQJMMPEFBMBNCSFr$MJQQBSBQBQFMr1BÒPEFMJNQJBS

EFOJMÓOr$FQJMMPDPODFSEBTEFDPCSFTVBWFr&TQÃUVMB

QBSBFONBTJMMBSr3BTQBEPS

Limpieza de los Componentes:

r QUEMADOR: Limpie con un cepillo de alambre la

corrosión en el exterior del quemador. Limpie los orificios

de gas obstruidos con un clip para papel extendido.

Reemplace todo quemador corroído o dañado que pueda

emitir exceso de gas.

r REJILLAS PARA COCINAR: limpie las rejillas para cocinar

con un jabón suave y agua caliente. Saque el residuo

pegado con un limpiador suave o con un cepillo de fregar.

NO use limpiador para hornos comercial.

r INTERIOR DE LA PARRILLA: Quite las rejillas. Raspe los

lados con una herramienta y quite el exceso de grasa y el

residuo de los alimentos.

Fig. 31

Español - 10

Fig. 33

Un choque con la parrilla, al igual que con cualquier

objeto metálico, puede causar lesiones. Tenga cuidado

cuando este transportando una parrilla de gas portátil.

PRECAUCIÓN

Transporte y Almacenaje

Transportando la parrilla:

r NO mueva la parrilla mientras esté encendida o a

temperatura o bien, con objetos sobre la superficie de

cocción.

r Limpie la bandeja para la grasa antes de mover la parrilla

para prevenir derrames.

r Pliegue la parrilla antes de moverla.

r Mueva la parrilla lentamente. NO corra con la parrilla

detrás de usted; esta podría golpearle desde atrás y

causarle una lesión.

Despues de transportar la parrilla:

r Compruebe si hay fugas en todas las conexiones de gas

que podrían haber ocurrido por el movimiento.

r Compruebe los tubos venturi para estar seguro que ellos

todavía están sobre los orificios.

Pasos a seguir antes de almacenar la parrilla:

r Limpie la parrilla, incluyendo la bandeja para la grasa.

r Cubra el quemador ligeramente con una capa de aceite

para cocinar para retardar la oxidación.

rSolamente para uso al aire libre. Si la parrilla es

almacenada adentro, quite el cilindro afuera. Si se va

a dejar afuera, quite el cilindro y tape la parrilla para

protegerla del tiempo. Los forros para parrillas se

pueden comprar a través del distribuidor de la parrilla o

del fabricante.

ILUSTRACION REPRESENTATIVA Fig. 32

Nota:

Las arañas y los insectos pequeños pueden tejer telarañas

y construir nidos en el interior de los tubos venturi. Esto

ocurre especialmente al nalizar el verano y en otoño, antes

de que haga frío, cuando las arañas están más activas.

Estos nidos pueden obstruir el paso de gas y causar un

incendio en la perilla del quemador o a su alrededor. Tal

fuego puede causar heridas al usuario daños serios a la

parrilla. Para ayudar a prevenir una obstrucción y asegurar

una salida de calor completa, limpie e inspeccione a

menudo los tubos venturi (una o dos veces al mes). NOTA:

Presión de agua o de aire normalmente no limpiará una

telaraña.

Pasos Para Limpiar El Venturi:

1. Para quitar las obstrucciones mencionadas arriba, use

un accesorio de cepillo flexible para venturi o doble un

extremo de un alambre largo flexible de 20 pulgadas (.5

metros) haciéndole un pequeño gancho tal como el que

se muestra en la Fig. 33.

2. Quite las rejillas para

cocinar y póngalas a un

lado. (Fig. 34)

3. Usando un destornillador, quite los tornillos

autorroscantes que fijan las abrazaderas del quemador

debajo de la caja y quite el quemador. (Fig. 35)

4. Examine si en la parte interna del extremo inferior del

tubo venturi hay nidos, telarañas o suciedad. Límpiela

como se indica en el Paso 1, Fig. 33.

5. Inspeccione y limpie los

quemadores si fuera

necesario.

6. Vuelva a colocar

el quemador y las

abrazaderas y coloque el

quemador en la posición

operativa correcta.

7. Asegúrese de que los

adaptadores del orificio

estén dentro del tubo

venturi y luego apriete

todos los tornillos

autorroscantes. (Fig. 36)

Fig. 35

Fig. 34

Quemador

Tubo

venturi

Fig. 36

Español - 11

Problema: La Parrilla no enciende cuando

oprime el botón del encendedor o la llama del

quemador no arde completamente.

Posibles Causas y Soluciones:

1. Falta de combustible. Compruebe y vea que el cilindro

tenga combustible.

2. Asegúrese de que el quemador esté apagado. Espere

hasta cuatro segundos para que se encienda el gas.

3. Si el quemador se enciende con fósforo en lugar de con

el encendedor, compruebe la posición del electrodo de

cerámica cerca del quemador, la condición del alambre

del encendedor y sus conexiones. Realice la prueba

del encendedor y reemplace cualquier de las partes

dañadas.

4. Compruebe por telarañas o nidos de insectos en el

venturi y limpie el venturi.

5. Compruebe por desalineamiento del venturi en los

orificios. Coloque el venturi sobre los orificios.

6. Los puertos, los orificios o la perilla del quemador están

obstruidos. Limpie los componentes.

7. Fallo del regulador; el regulador necesita ser

reemplazado por un distribuidor de servicio autorizado.

egulator failure;

8. Asegúrese que el regulador y el cilindro están

ensamblados correctamente. Vea la sección titulada

“Instalación de Cilindros Desechables de 1 libra

( .45 kg. )”.

Problema: Llama Amarilla.

Posibles Causas y Soluciones:

1. Compruebe por telarañas o nidos de insectos en el

venturi y limpie el venturi.

2. El nuevo quemador puede tener el residuo de aceite el

cual se que quemará.

3. Limpie cualquier residuo de comida, grasa o sales para

condimentar sobre el quemador.

4. El venturi puede estar desalineado y necesita estar

alineado sobre el orificio.

Problema: La llama se apaga en el ajuste bajo

o tiene una distribución de calor desigual.

Posibles Causas y Soluciones:

1. Compruebe por telarañas o nidos de insectos en el

venturi y limpie el venturi.

2. La parrilla fría necesita ser precalentada por 5 minutos

en el ajuste alto.

3. El venturi puede estar desalineado y necesita estar

alineado sobre los orificios.

4. En tiempo frío y ventoso usted necesitará mover la

parrilla lejos del viento.

5. Falta de combustible. Compruebe y vea que el cilindro

tenga combustible.

Problema: Parrilla demasiado caliente.

Posibles Causas y Soluciones:

1. Llamaradas excesivas las cuales requieren el

mantenimiento descrito en la sección titulada “EN

CASO DE UN FUEGO DE GRASA”.

2. Un orificio o regulador dañado el cual requiere ser

reemplazado con piezas autorizadas por la fábrica.

3. Grasa acumulada dentro de la parrilla necesitará ser

limpiarse y vaciar la bandeja para la grasa.

4. Si está usando un ajuste excesivamente alto, seleccione

una temperatura más baja para cocinar.

Problema: Fuego en cualquier conexión.

Posibles Causas y Soluciones:

Desconecte INMEDIATAMENTE la perilla de mando y

espere a que la parrilla se enfríe.

1. Fuga de gas en una conexión defectuosa. Apriete las

conexiones con una llave ajustable y reemplace las

partes dañadas. Realice una inspección de fugas en

todas las conexiones antes de volver a cocinar en la

parrilla.

Problema: Llama detrás del panel de control o

del área de la perilla de control.

Posibles Causas y Soluciones:

Desconecte INMEDIATAMENTE la perilla de mando y

espere a que la parrilla se enfríe.

1. Compruebe por telarañas o nidos de insectos en el

venturi y limpie el venturi.

2. Fuga de gas en una conexión defectuosa. Apriete

las conexiones a mano y reemplace las partes

dañadas. Realice una inspección de fugas en todas las

conexiones antes de volver a cocinar en la parrilla.

3. El venturi puede estar desalineado y necesita estar

alineado sobre los orificios.

Solución de Problemas

Español - 12

Lista de Piezas de Reemplazo — Series 9955

1 2000007426 Rejilla

2 9949-2401 Conjunto de ruedas

3 5010000823 Bandeja de goteo

4 5010000822 Regulador del quemador/llamar

5 5010000824 Conjunto de manija de la tapa

2

3

4

5

1

Garantía Limitada de Tres Años

The Coleman Company, Inc. (“Coleman”) garantiza que por un periodo de tres (3) años a partir de la fecha original de compra, este

producto estará libre de defectos en material y construccion. Coleman, a su discreción, reparará o reemplazará este producto o cualquier

componente del producto que esté defectuoso durante el periodo de la garantía. Cualquier reemplazo será hecho con un producto o

componente nuevo o refabricado. Si el producto no se encuentra disponible, el reemplazo se podrá hacer con un producto similar de

igual o mayor valor. Esta es su garantía exclusiva.

Esta garantía es válida para el comprador original desde la fecha de la compra inicial y no es transferible. Guarde su recibo de compra.

Prueba de recibo de compra es requerido para obtener ejecución de la garantía. Los comerciantes de Coleman, centros de servicio o

las tiendas al por menor que venden articles Coleman® no tienen el derecho de alterar, modicar o cambiar de ninguna otra manera los

términos y condiciones de esta garantía.

Lo Que Esta Garantia No Cubre

Esta garantía no cubre el desgaste normal de las piezas, piezas que no sean genuinas de Coleman® ni daño resultante por las

siguientes causas; uso negligente o uso incorrecto del producto; uso comercial de este producto, uso contrario a las instrucciones de

operación, desmontaje, reparación o alteración por cualquiera que no sea Coleman® o un centro de servicio autorizado. Además, la

garantía no cubre Fuerzas Naturales tales como son fuego, inundaciones, huracanes y tornados. La garantía no es valida si el daño al

producto es un resultado del uso de piezas que no sean piezas genuinas Coleman®.

COLEMAN NO SERA PESPONSABLE POR DEFECTOS CAUSADOS POR EL USO DE PIEZAS O SERVICIO NO AUTORIZADO.

COLEMAN NO SERÁ RESPONSABLE POR NINGÚN DA—O INCIDENTAL O CONSIGUIENTE OCASIONADO POR LA VIOLACIÓN

DE CUALQUIER GARANTÍA O CONDICIÓN IMPLICADA O EXPRESADA. CON EXCEPCIÓN AL LIMITE DE LO QUE PROVEE LA LEY

APLICABLE, CUALQUIER GARANTÍA IMPLICADA DE COMERCIO O ADAPTACIÓN PARA UN USO EN PARTICULAR ES LIMITADA EN SU

DURACIÓN A LA DURACIÓN DE LA GARANTÍA ARRIBA MENCIONADA. ALGUNOS ESTADOS, PROVINCIAS O JURISDICCIONES NO

PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DA—OS INCIDENTALES O CONSIGUIENTES O LIMITACIONES REFERENTE A CUÁNTO

UNA GARANTÍA LIMITADA DEBE DURAR, POR LO TANTO LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDE QUE

NO SEAN APLICABLES A USTED. ESTA GARANTÍA LE PROVEE DERECHOS LEGALES EXPECÍFICOS, Y ADEMÁS PUEDE QUE USTED

TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO O DE PROVINCIA A PROVINCIA.

Como Obtener Servicio de Garantía

Lleve el producto a un centro de servicio Coleman autorizado. Usted puede encontrar el centro de servicio Coleman autorizado más

cercano visitando nuestro lugar web en www.coleman.com o llamando al 1-800-835-3278 ó al TDD 1-316-832-8707 en los Estrados

Unidos ó al 1-800-387-6161 en Canadá. Si no encuentra un centro de servicio convenientemente localizado, adhiera una etiqueta al

producto que incluya su nombre, dirección, número de teléfono y una descripción del problema. Incluya una copia del recibo de compra

original. Empaquete cuidadosamente el producto y envíelo ya sea por servicio de entrega o por correo asegurado con el franqueo y el

seguro pagado por anticipado a:

Los gastos de transporte del producto a Coleman o a un centro de servicio autorizado para servicio de garantía son la responsabilidad

del comprador.

No envíe productos con combustible en los tanques, o con cilindros de propano desechables.

NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRO.

Si usted tiene alguna pregunta sobre esta garantia favor de llamar al 1-800-835-3278 o al TDD 1-316-832-8707 en los Estados Unidos

o al 1-800-387-6161 en Canadá.

Para Garantia, Servicio y Partes

Localice su número de modelo y número de serie que se encuentran en la etiqueta en la parrilla.

Para productos comprados en Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

Garantía

Para productos comprados en los Estados Unidos:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

4010010144 (ECN20015802-20101014)

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

© 2010 The Coleman Company, Inc. Todos los derechos reservados. Coleman® , , y RoadTrip®

son marcas registradas y InstaStart™ es una marca de la compañía The Coleman Company, Inc.
