English-1

Gas Barbecue

Use, Care & Assembly Manual

With Grill Lighting Instructions

Model 9949A Series (LP Gas)

ASSEMBLER/INSTALLER:

Leave these instructions with the consumer.

CONSUMER/USER:

Read all instructions and keep in a safe place for future reference.

For Outdoor Use Only

www.coleman.com

NOTE:

Propane cylinder is not included.

IMPORTANT

Read this manual carefully before assembling,

using or servicing this grill. Keep this manual for

future reference. If you have questions about

assembly, operation, servicing or repair of this

grill, please call Coleman at 1-800-835-3278

or TDD: 1-316-832-8707. In Canada call

1-800-387-6161.

English-2

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open ame.

3. Open lid.

4. If odor continues, keep away from the

appliance and immediately call your gas

supplier or your re department.

WARNING

1. Do not store or use gasoline or other

ammable liquids or vapors in the vicinity

of this or any other appliance.

2. An LP cylinder not connected for use shall

not be stored in the vicinity of this or any

other appliance.

This manual contains important information about the

assembly, operation and maintenance of this outdoor

propane appliance. General safety information is presented

on this page and is also located throughout these

instructions. Particular attention should be paid to information

accompanied by the safety alert symbol:

“ DANGER”, “ WARNING”, “ CAUTION”.

Keep this manual for future reference and to educate new

users of this product. This manual should be read in conjunction

with the labeling on the product.

Safety precautions are essential when any mechanical or

propane fueled equipment is involved. These precautions

are necessary when using, storing, and servicing. Using

this equipment with the respect and caution demanded

will reduce the possibilities of personal injury or property

damage.

The following symbols shown below are used extensively

throughout these instructions. Always heed these precautions,

as they are essential when using any mechanical or propane

fueled equipment.

DANGER

DANGER indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

DANGER

rFOR OUTDOOR USE ONLY. NEVER operate grill in

enclosed areas, as this could lead to gas accumulating

from a leak, causing an explosion or a carbon monoxide

buildup which could result in injury or death. DO NOT

use in garages, breezeways, sheds or any enclosed

area.

rNOT FOR USE BY CHILDREN.

rIf these instructions are ignored, a hazardous re

or explosion could result in physical injury, death or

property damage!

WARNING

WARNING indicates a potentially hazardous situation

which, if not avoided, could result in death or serious injury.

WARNING

rDO NOT move grill while it is lit.

rKeep outdoor cooking gas appliance area clear and

free from combustible materials, gasoline and other

ammable vapors and liquids.

CAUTION

CAUTION indicates a potentially hazardous situation

which, if not avoided, may result in minor or moderate

personal injury, or property damage.

CALIFORNIA PROPOSITION 65:

WARNING: This fuel, and by products of combustion of this fuel,

contain chemicals known to the state of California to cause cancer,

birth defects, or other reproductive harm.

Input Rating: 2 burners @ 10,000 BTU/H each.

Category: Pressure regulated propane

Fuel: 16.4 oz. disposable propane cylinders

Regulator: 9928

Technical Characteristics

General Safety Information

Contents

Technical Characteristics ............................................................................ 2

General Safety Information ......................................................................... 2

General Installation ..................................................................................... 3

Portable L.P. Gas Barbecue Cylinders ........................................................ 3

Grill Features .............................................................................................. 4

Assemble Grill ............................................................................................ 5

Installing 1 lb. Propane Cylinder.................................................................. 6

Burner and Orice ...................................................................................... 7

Leak Testing - Disposable LP Gas Cylinders .............................................. 7

How to Check for Leaks .............................................................................. 7

Fixing A Fuel Leak ...................................................................................... 7

Start-Up Check List .................................................................................... 7

Lighting Instructions.................................................................................... 8

Lighting The Burners .................................................................................. 8

Shutting Off the Grill ................................................................................... 9

General Use and Correct Burner Flames ................................................... 9

Grilling Tips and Hints ................................................................................. 9

In Case of Grease Fire ............................................................................... 10

Cooking Methods ........................................................................................ 10

Care, Maintenance and Cleaning ............................................................... 10

Cleaning the Venturi ................................................................................... 11

Moving and Storage.................................................................................... 12

Troubleshooting .......................................................................................... 12

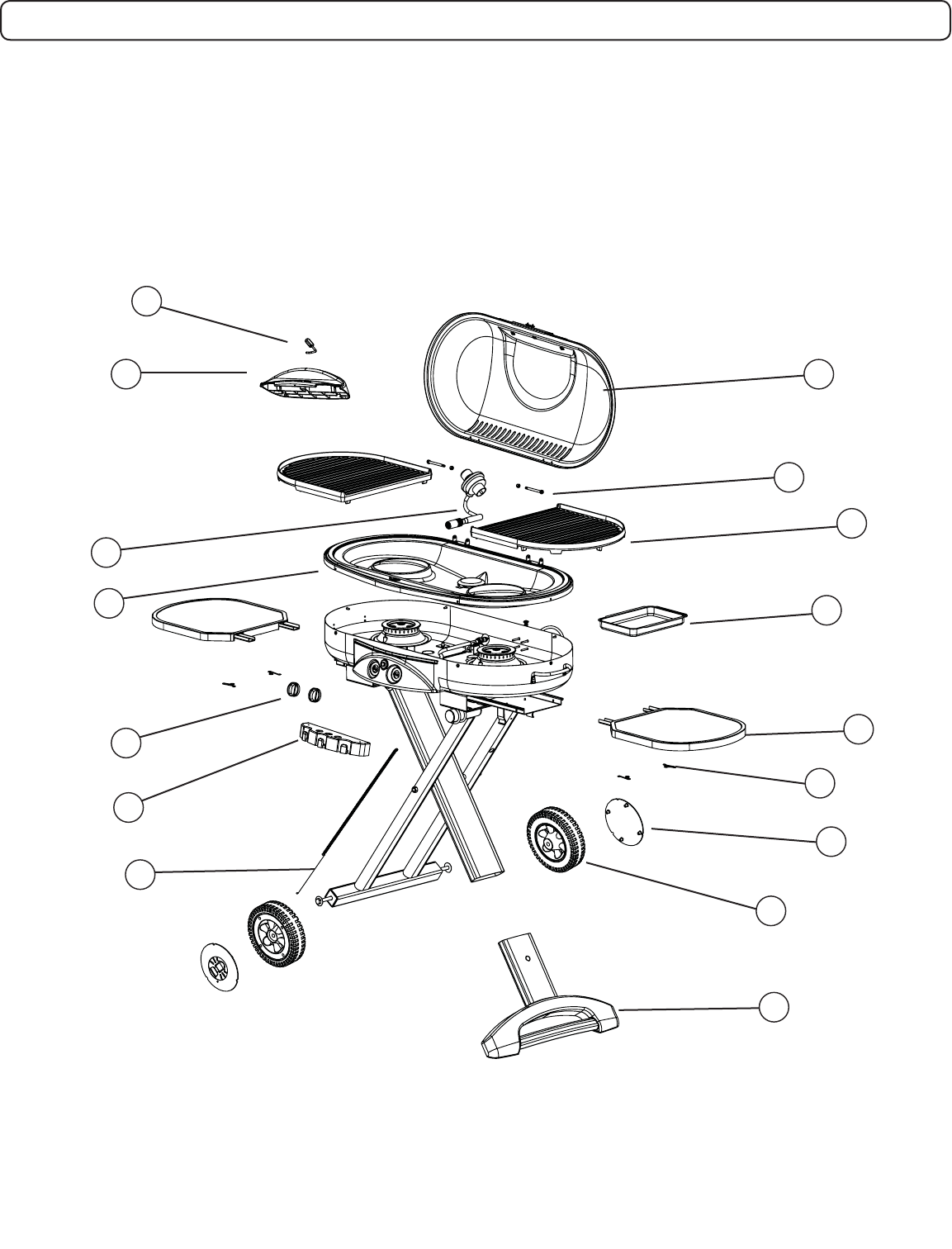

Replacement Parts List — 9949A Series ................................................... 15

Warranty ..................................................................................................... 16

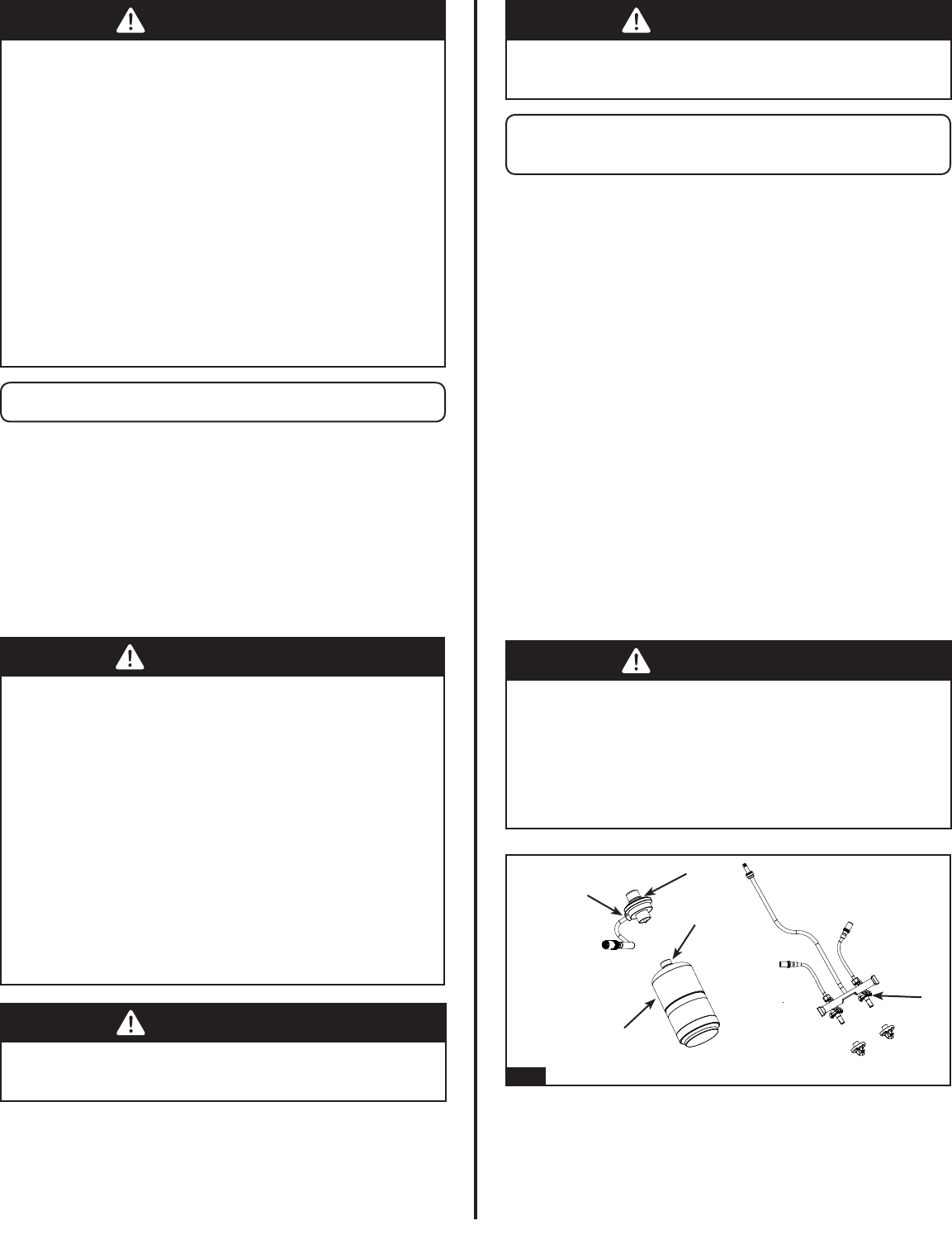

English-3

General Installation

Portable L.P. Gas Barbecue Cylinders

WARNING

Your new barbecue grill is equipped with a CGA # 600

regulator [B]. DO NOT attempt to connect this regulator

to any other disposable L.P. cylinder not equipped with a

mating CGA # 600 tting [E]. This grill may only be used

with the pressure regulator supplied with this unit, or

pressure regulators specied by Coleman for use with this

unit. Replacement regulators must only be those specied

by Coleman. (Fig. 1)

WARNING

This appliance is not to be installed in or on a recreational

vehicle and/or boat.

Follow these safety rules before each use:

1. A minimum clearance of 24 inches from the left, right,

back and bottom sides of the grill must be maintained

between the grill and any combustible construction such

as wood siding of a building.

2. Never locate the grill under an unprotected combustible

material or overhang.

3. Do not obstruct the ow of combustion and ventilation

air. Maintain a minimum clearance of 3 inches from the

back of the grill and non-combustible construction such

as a concrete or brick wall.

4. The grill should be level and not facing directly into the wind.

WARNING

A liquid propane tank, not connected for use with this gas

barbecue, shall not be stored in the vicinity of this or any

other appliance.

WARNING

rDO NOT attempt to adjust the regulator as this could

create a situation causing personal injury or prop-

erty damage.

WARNING

rNEVER place more than 20 pounds on a side table. DO

NOT lean on grill.

rNEVER use charcoal briquettes or lighter uid in a gas

grill.

rGrill is hot when in use; to avoid burns, DO NOT touch

any hot grill surface. Keep children and pets away from

hot grill.

rNEVER leave the grill unattended while it is in use.

rIt is your responsibility to assemble, install, operate and

care for your gas grill properly.

rDO NOT use gas grill indoors.

rUnder some circumstances, propane may lose the

distinctive odor that was added. Other strong odors may

hide or mask the odor of propane. Colds, allergies, sinus

congestion, and the use of tobacco, alcohol or drugs

may impair your ability to detect the odor of propane.

rInstallation must conform with local codes or, in the

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, CSA B149.2, as applicable.

rTo check local codes, see your local L.P. gas dealer

or natural gas company listed in the Yellow Pages for

recommended installation procedures and regulations.

Connections must comply with local requirements and

are the sole responsibility of the person performing the

work.

Liqueed Petroleum gas (abbreviated L.P. gas or

propane), is highly ammable. It becomes liquid when

stored under high pressure inside a cylinder and vaporizes

when released. L.P. gas is heavier than air and tends to

collect in low areas. It is important that there are no leaking

connections on your gas grill that could cause a re or

explosion (see the section titled “LEAK TESTING”).

Portable LP gas grills require a fuel delivery system which

is comprised of a valve [A], a regulator [B] with vent hole [C],

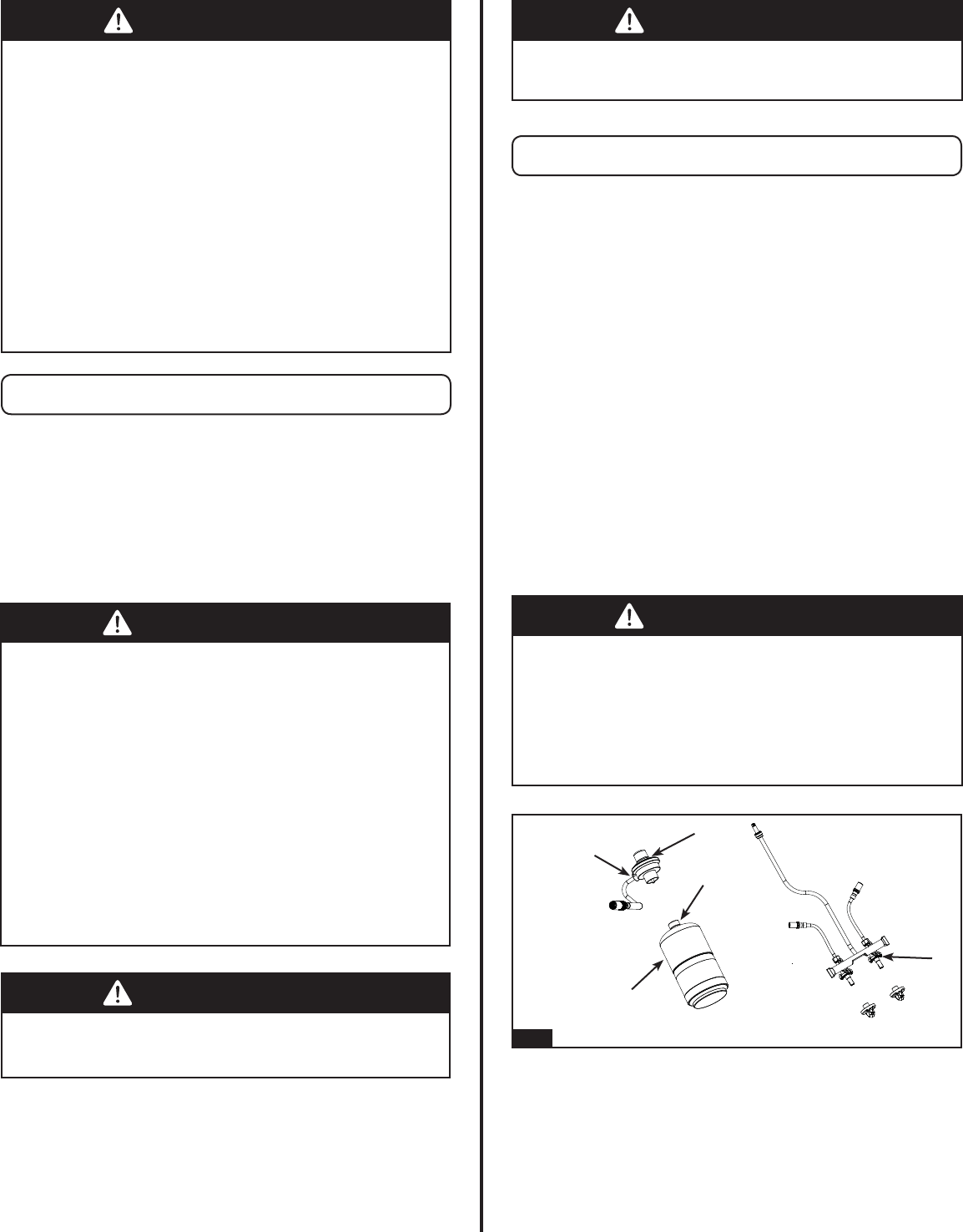

an L.P. gas supply cylinder [D], (Fig. 1). Illustration in Fig. 1 is

for description purposes only.

Cylinder Specications

rAll L.P. gas cylinders used with this appliance shall

be constructed and marked in accordance with the

Specications for L.P. Gas Cylinders of the U. S.

Department of Transportation (DOT) or the National

Standard of Canada, CAN/CSA-B339, Cylinders, Spheres

and Tubes for Transportation of Dangerous Goods; and

Commission, as applicable; and a cylinder connection

device compatible with the connection for outdoor cooking

appliances.

rRead labels on the L.P. Gas Supply Cylinder.

Fig. 1

English-4

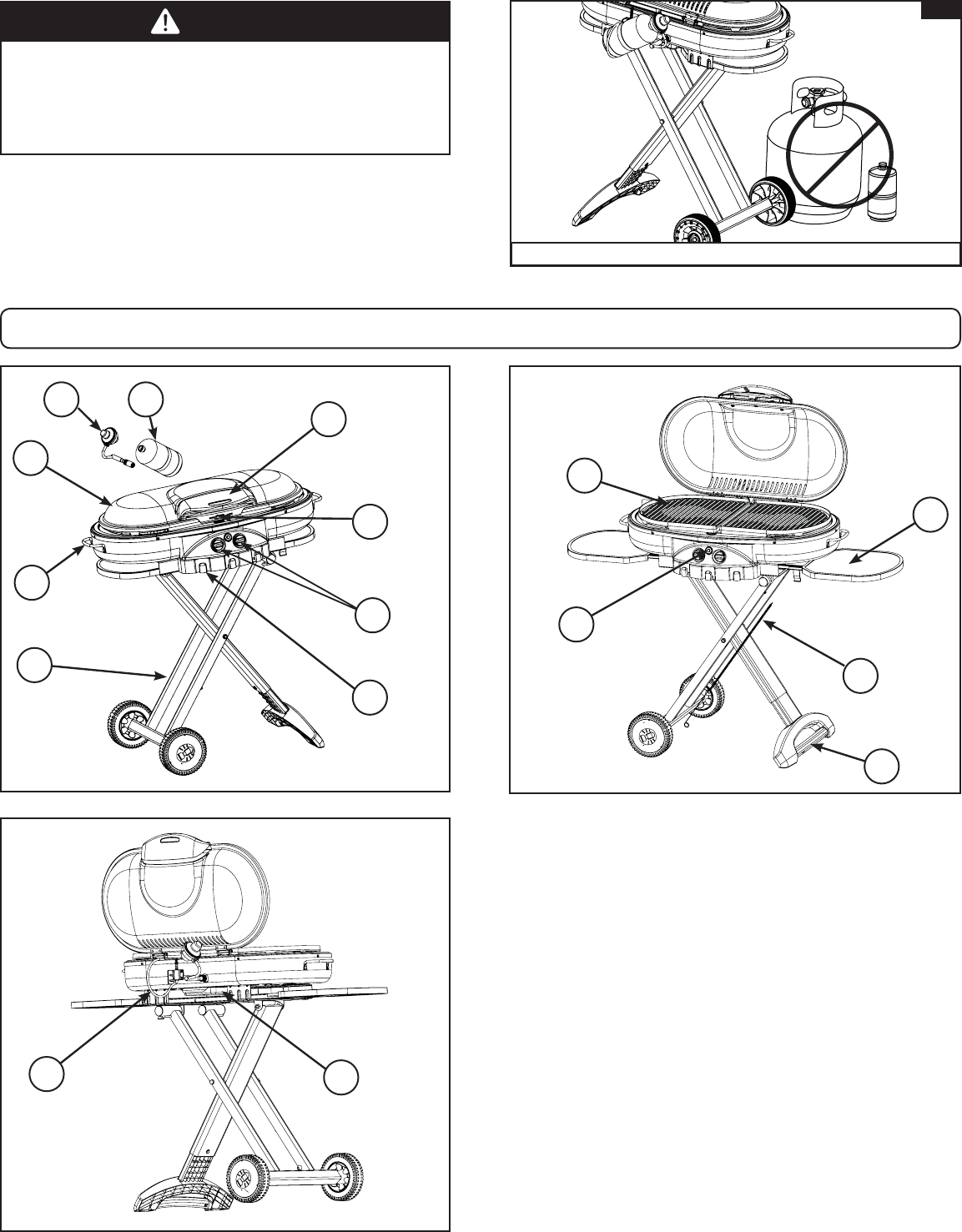

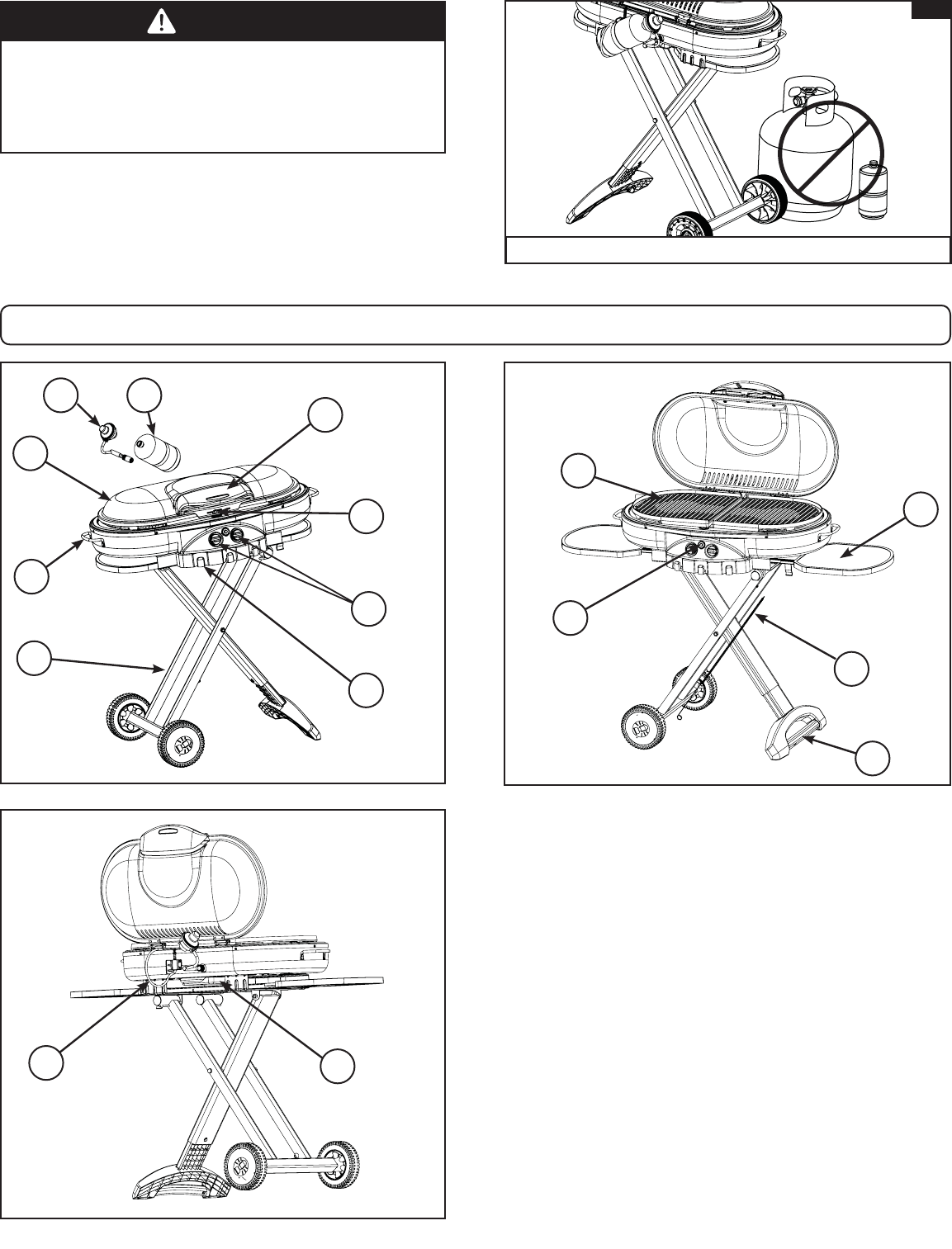

1. Grill Lid

2. Regulator

3. Disposable Cylinder (Not Included)

4. Lid Handle

5. Lid Release Latch

6. Control Knob

7. Tool Holder

8. Legs w/ Wheels

9. Carry Handle

10. Side Table

11. Match Extension (Store on leg)

12. Towing Handle

13. Electronic Igniter

14. Grilling/Cooking Surface

15. Drip Tray

16. Cylinder Mount

DANGER

rNEVER store a spare L.P. gas supply cylinder under the

grill body or inside the grill enclosure or in the vicinity of

any heat producing appliance. (Fig. 2)

Failure to follow this information exactly could result in an

explosion and/or re causing death or serious injury.

Grill Features

Fig. 2

REPRESENTATIVE ILLUSTRATION

English-5

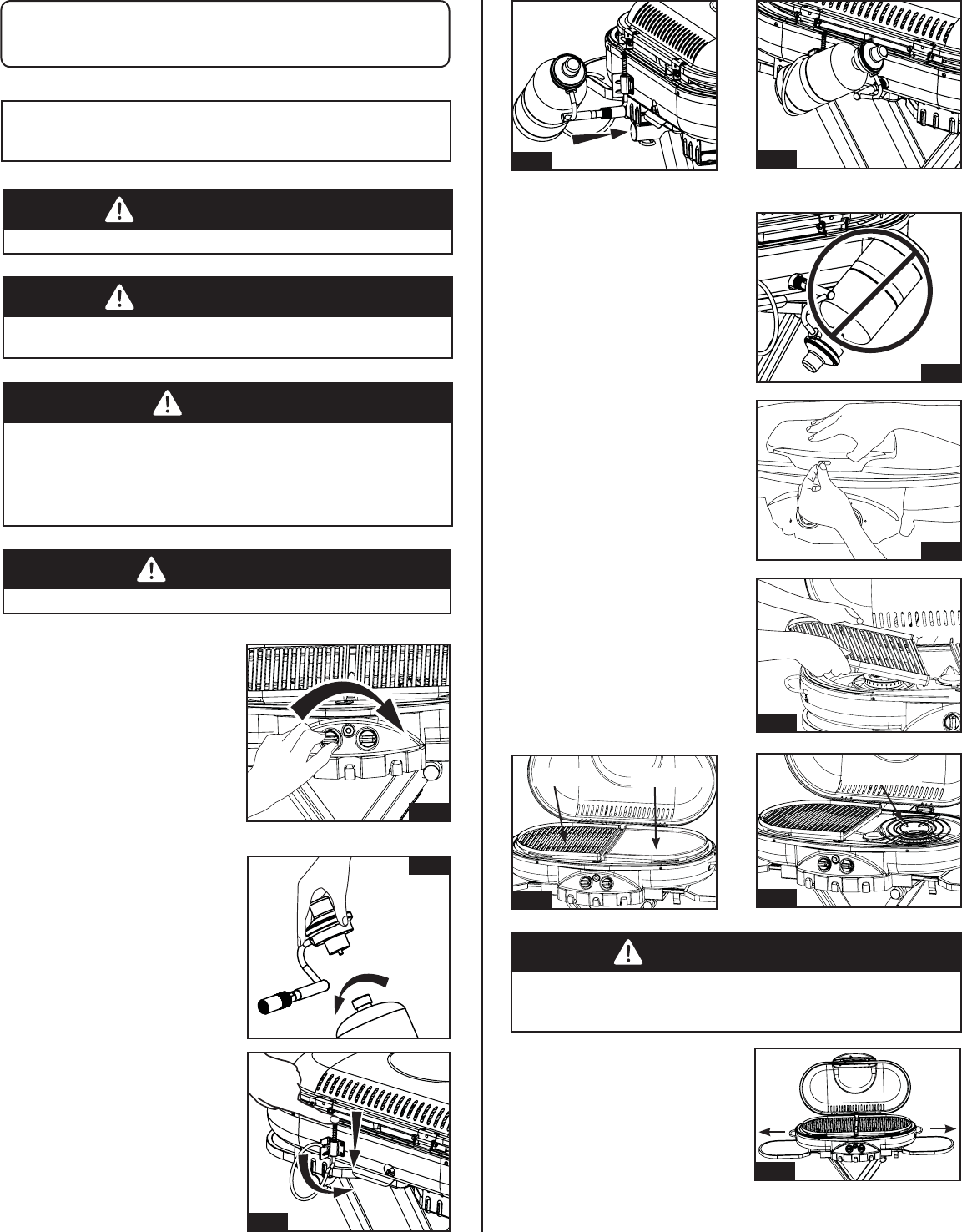

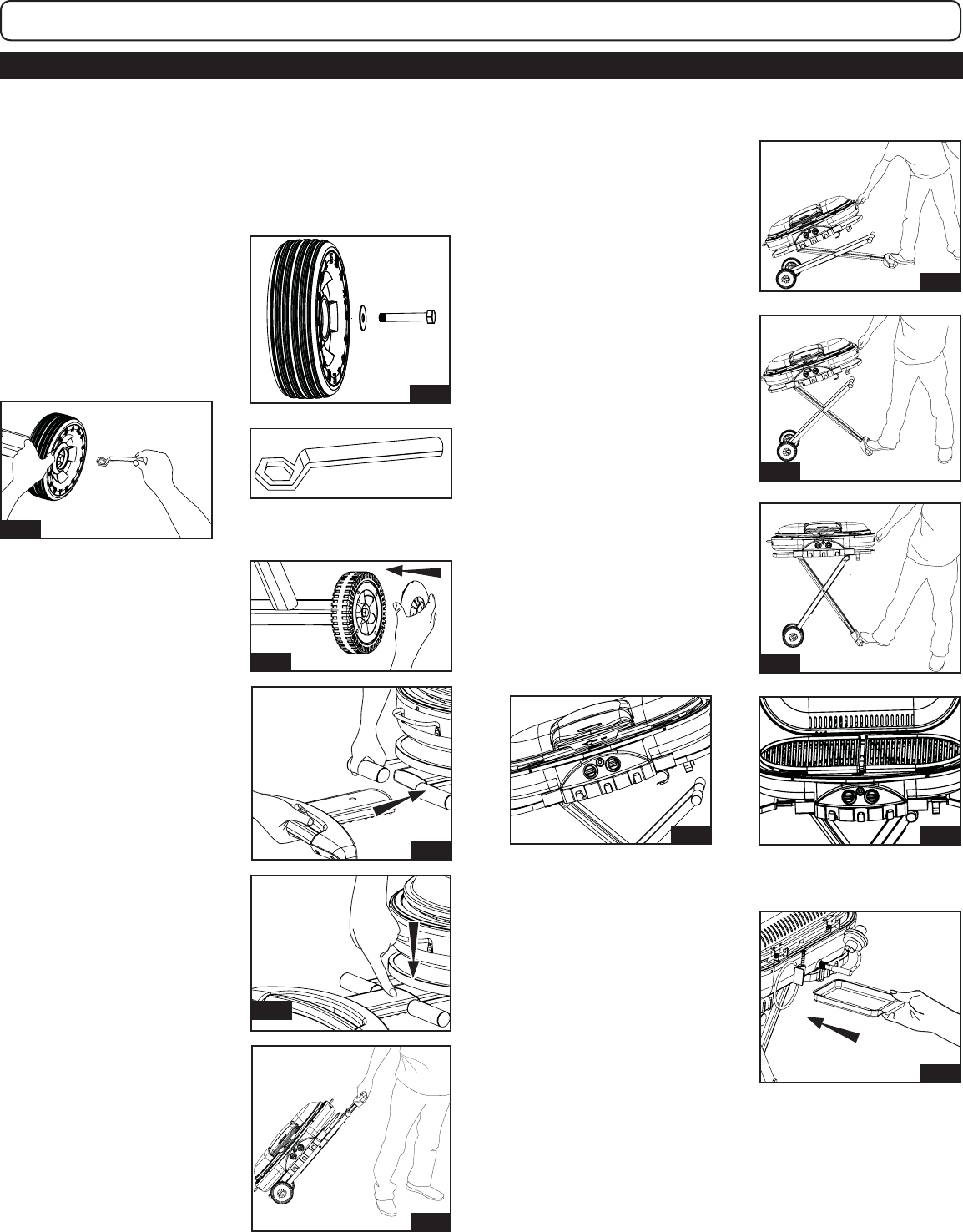

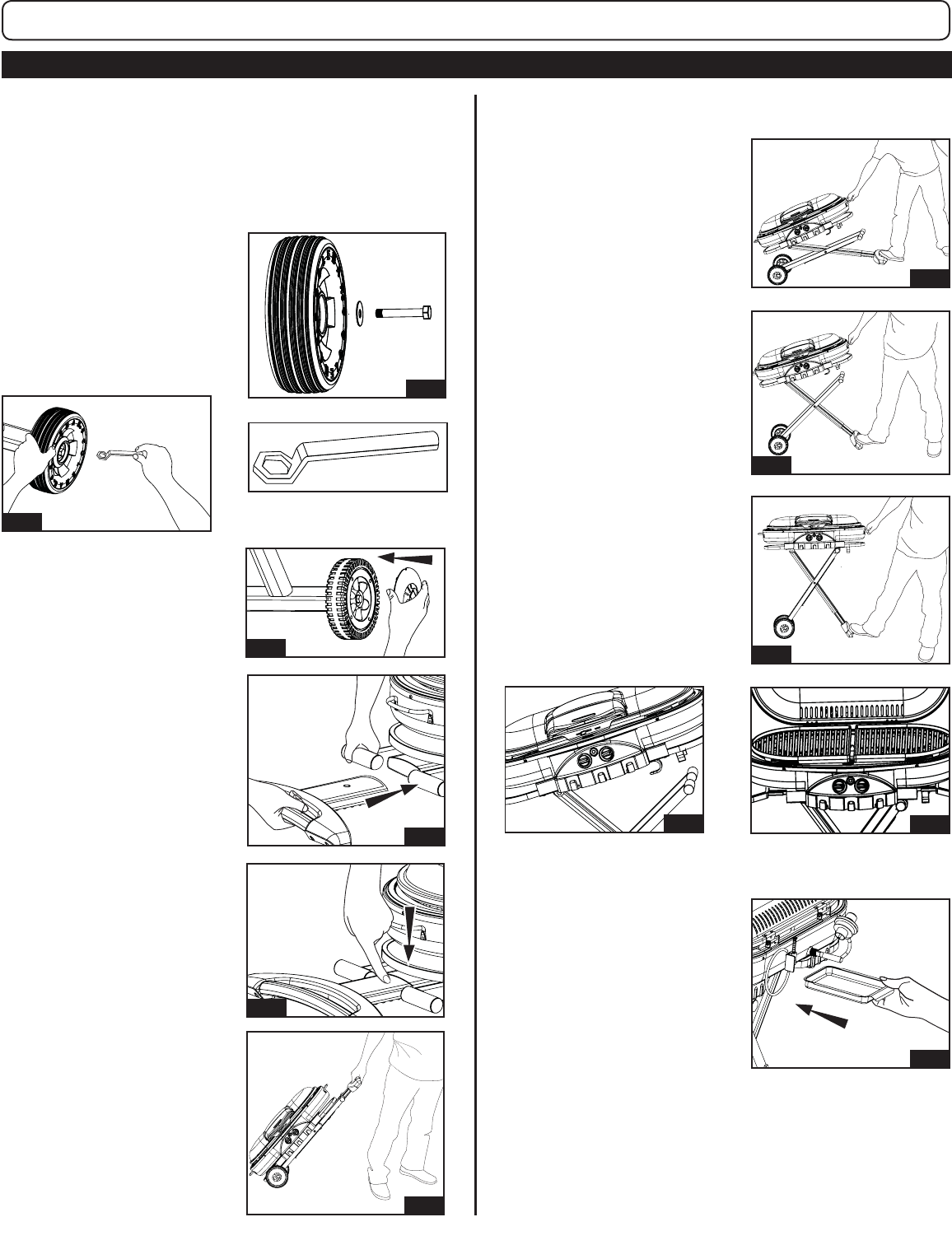

IMPORTANT: Remove all packing material prior to assembly/use.

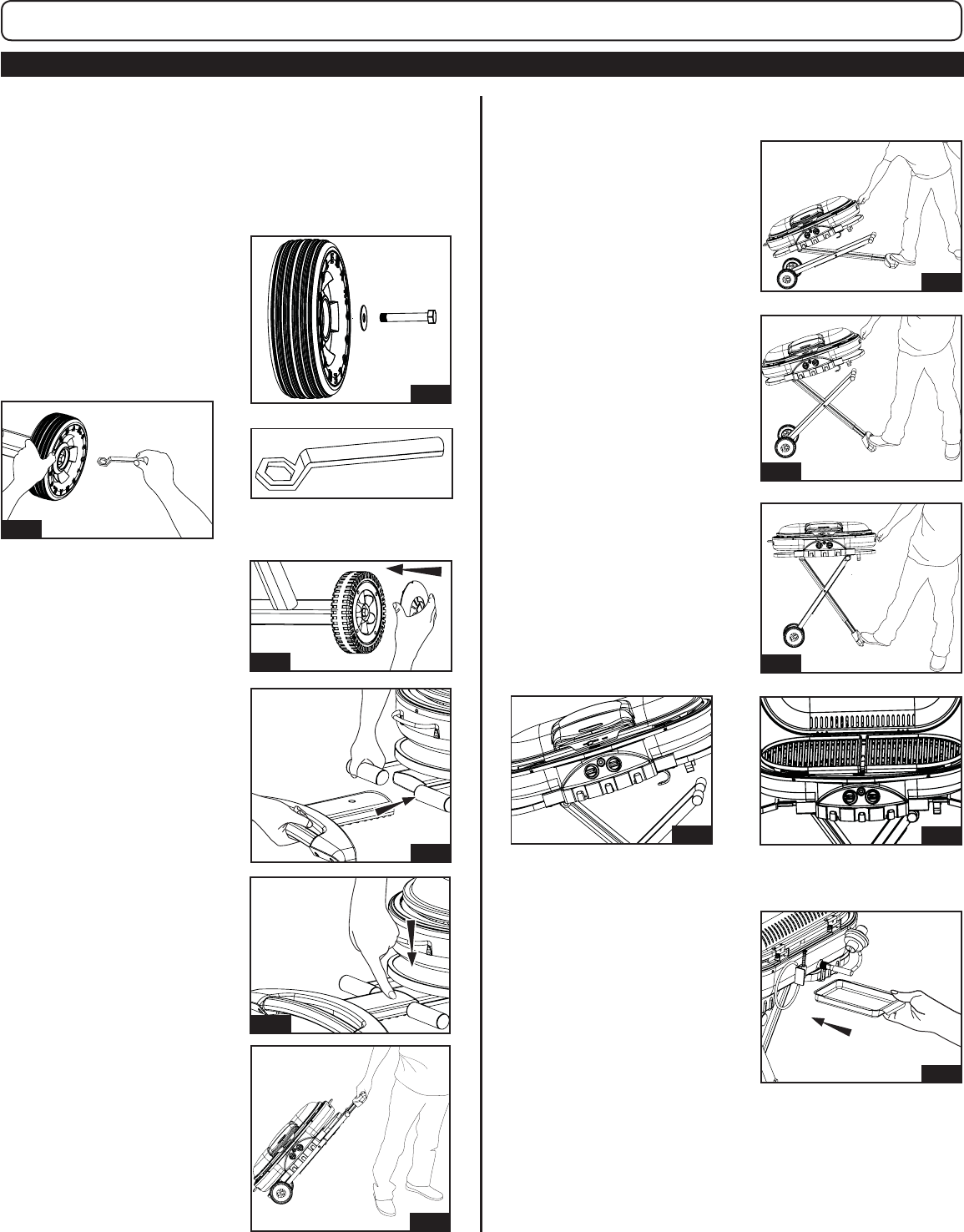

■Place foot on plastic

towing handle, grasp

metal handle on grill

and lift until stand is fully

extended. (Fig. 9)

■Lower grill and slide grill

back until leg extensions

lock into brackets on

bottom of grill stand. (Fig.

11, Fig. 12, Fig. 13)

■Continue to pull grill

handle toward you until

stand is fully extended.

(Fig. 10)

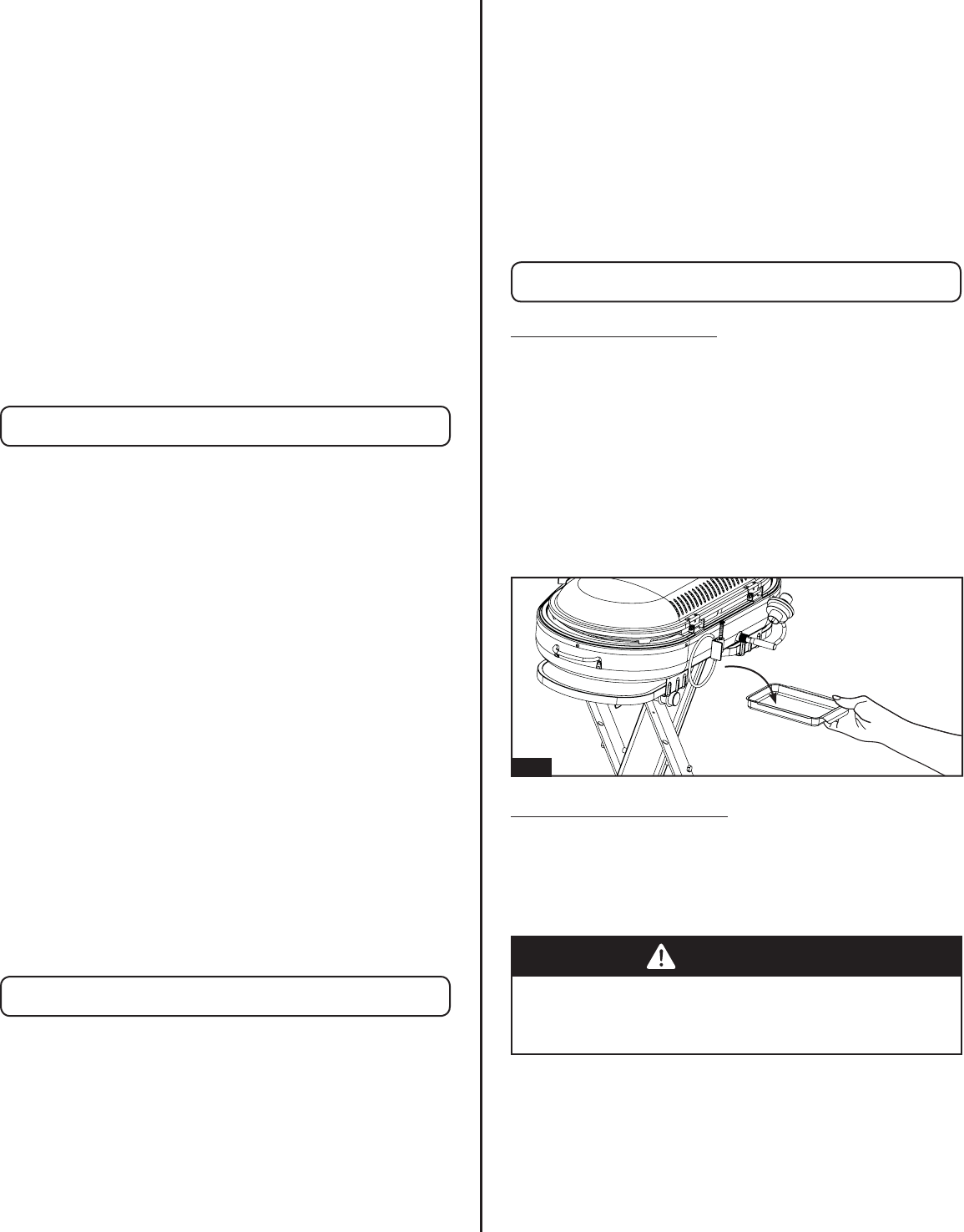

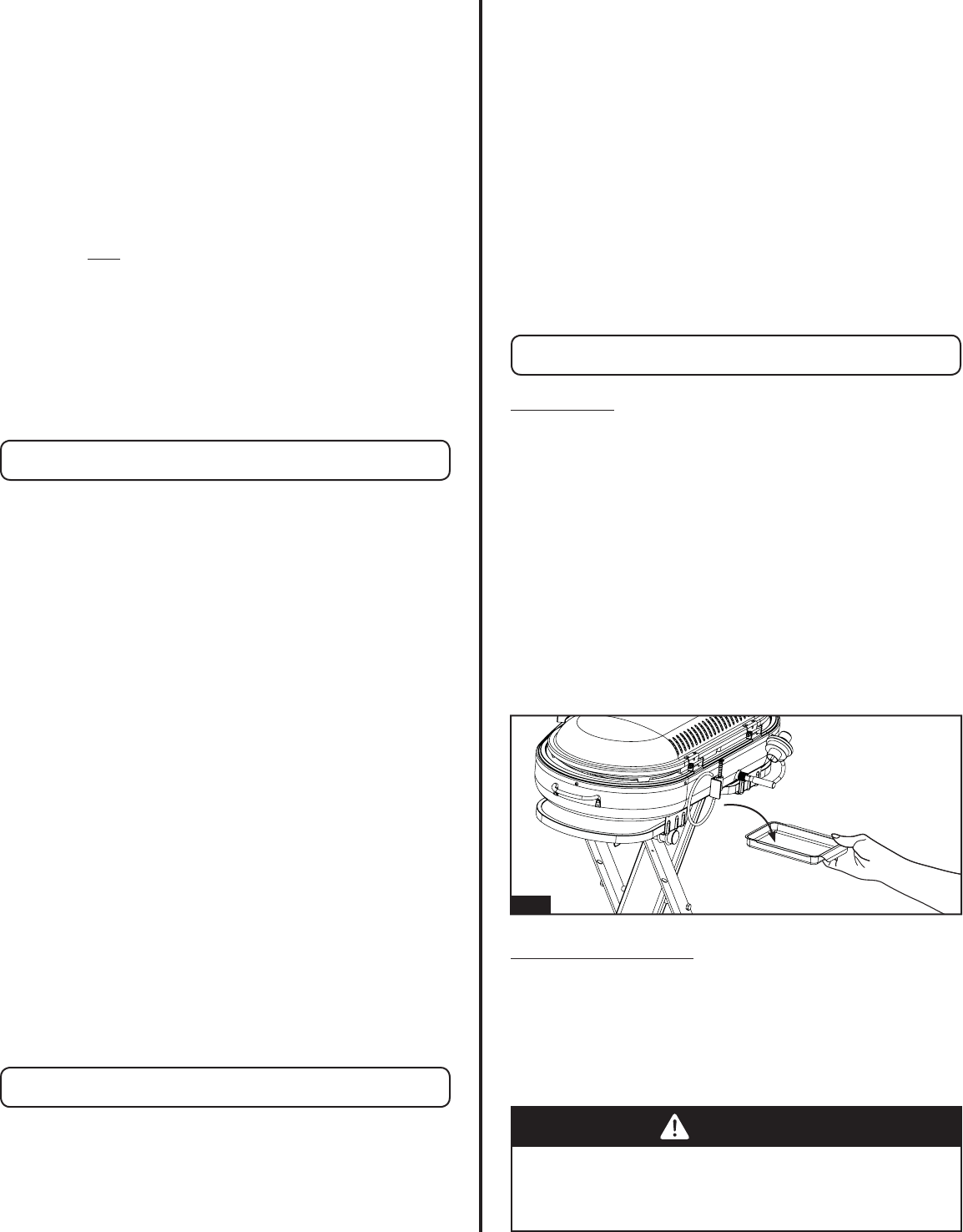

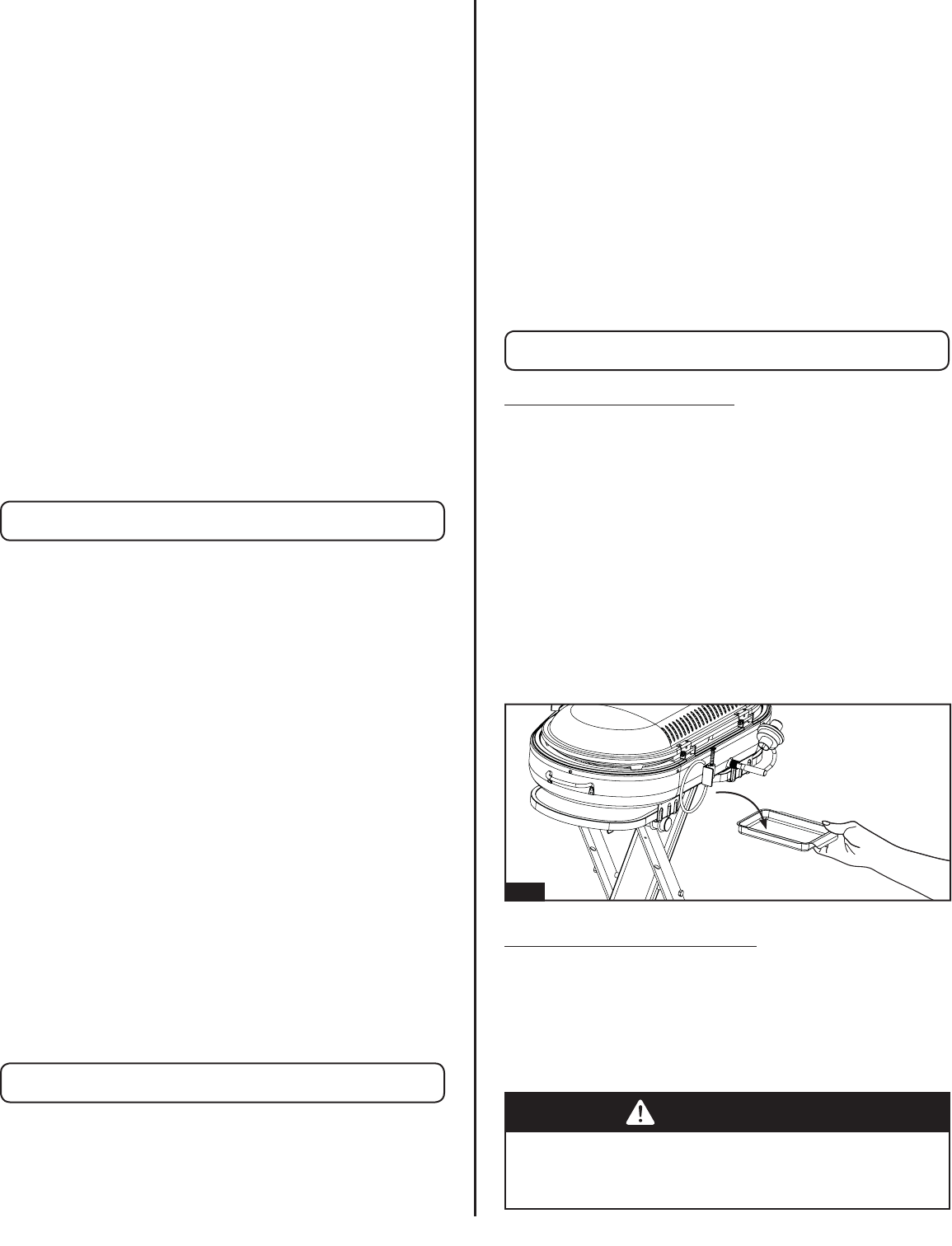

■Install drip tray below rear

of grill. (Fig. 14)

■Remove grill, wheels, handle, and regulator from

packaging.

■Inspect all packing and remove all parts.

■See carton for parts included with your unit.

■Assemble wheels to grill

base. Attach each wheel

to axle using one bolt

and one washer. (Fig. 3,

Fig. 4)

NOTE:

Use wrench provided.

■Insert towing handle into

bracket on grill stand.

(Fig. 6)

■Press one hub cap into

each wheel (Fig. 5)

■Once handle is locked

in position, the grill can

easily be moved to any

location in your campsite

or backyard. (Fig. 8)

■Press down button

on towing handle and

continue to push handle

in until it locks in rst hole

on bracket. (Fig. 7)

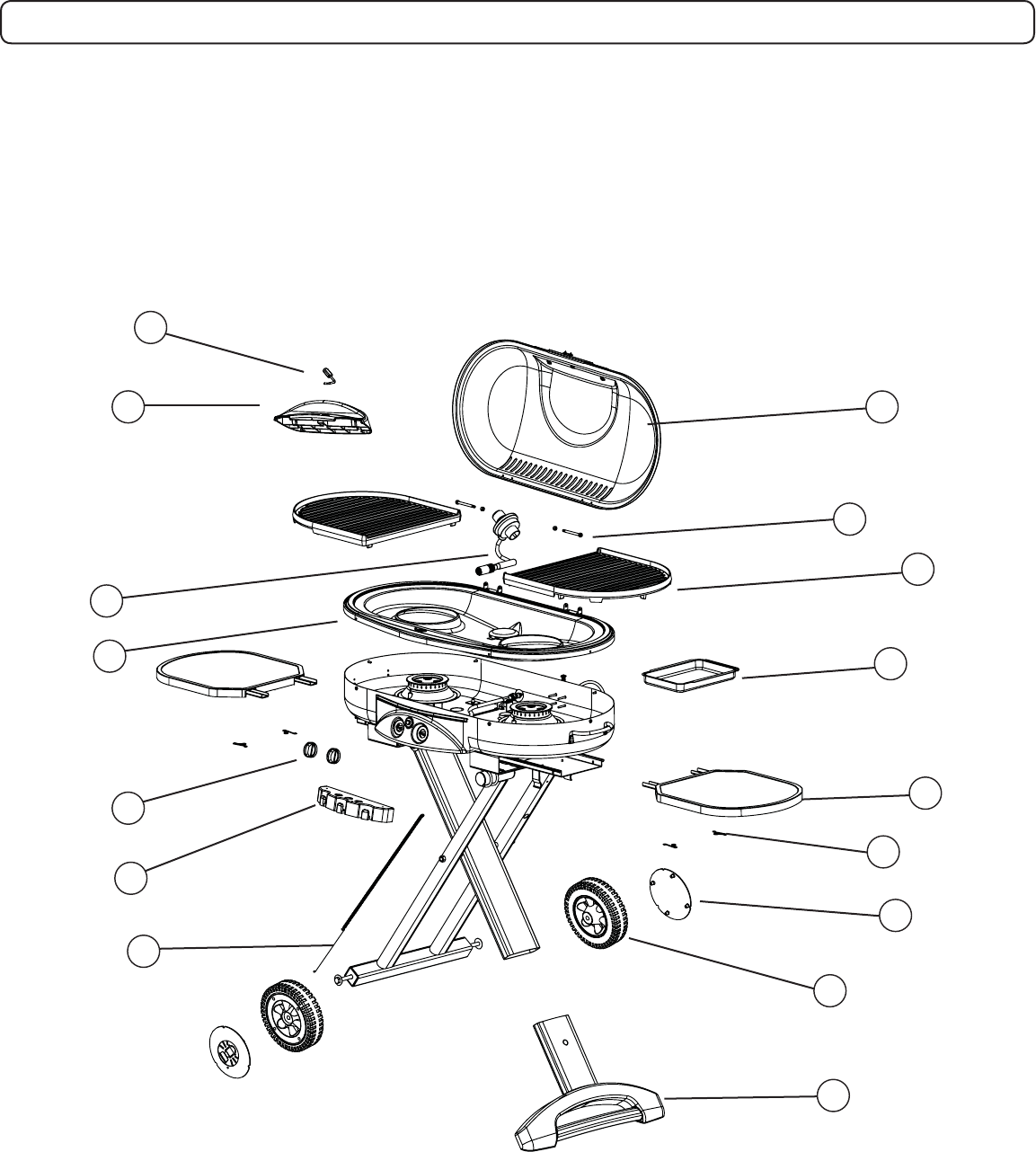

Assemble Grill

Assemble Wheels and Towing Handle Set up the Grill

Install the Drip Tray

Fig. 3

Fig. 4

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12 Fig. 13

Fig. 14

Fig. 5

English-6

■Remove plastic cap from

top of propane cylinder

and screw cylinder into

regulator hand tight.

(Fig. 16)

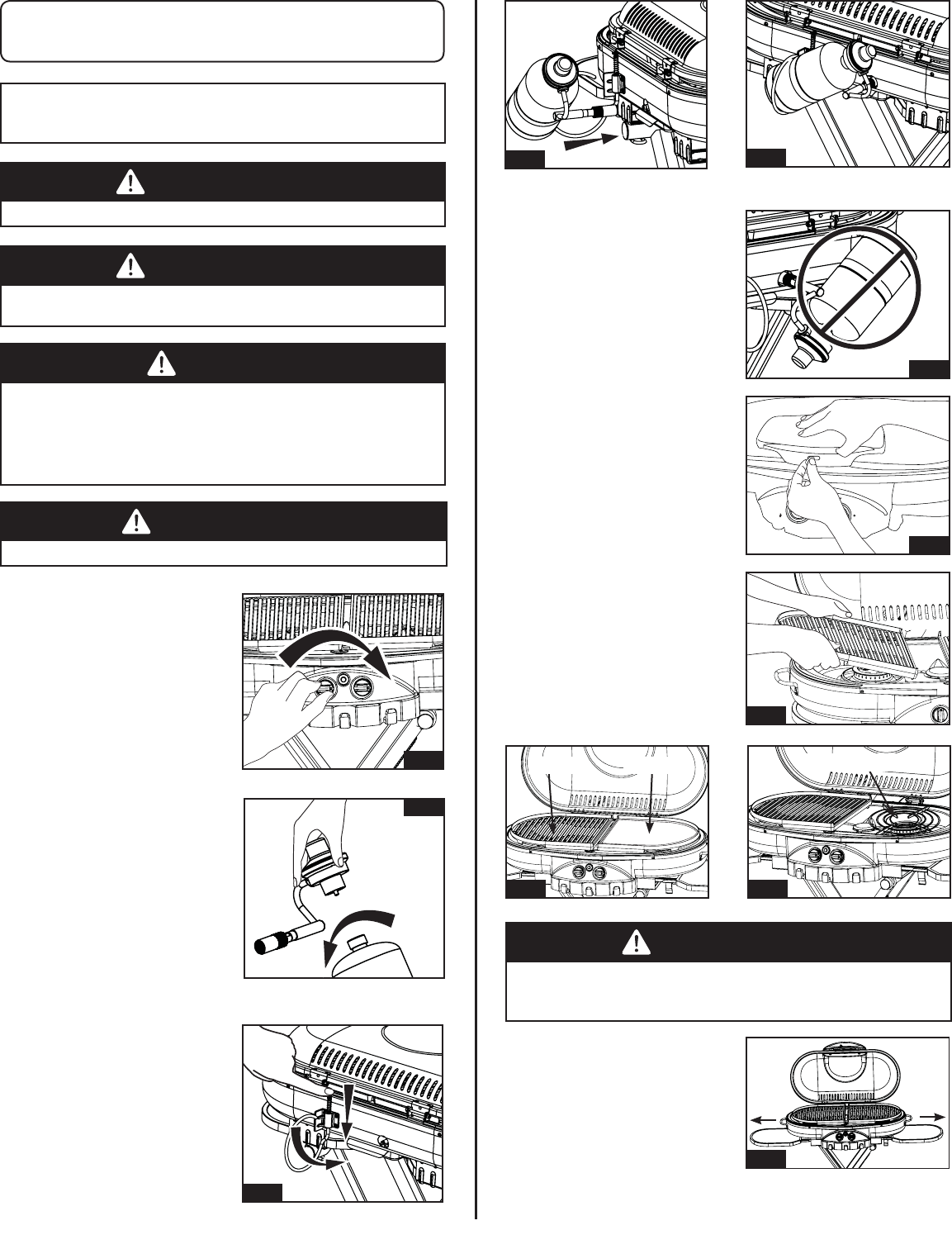

■Before attaching propane

cylinder make sure

burner valves are in the

OFF position. (Fig. 15)

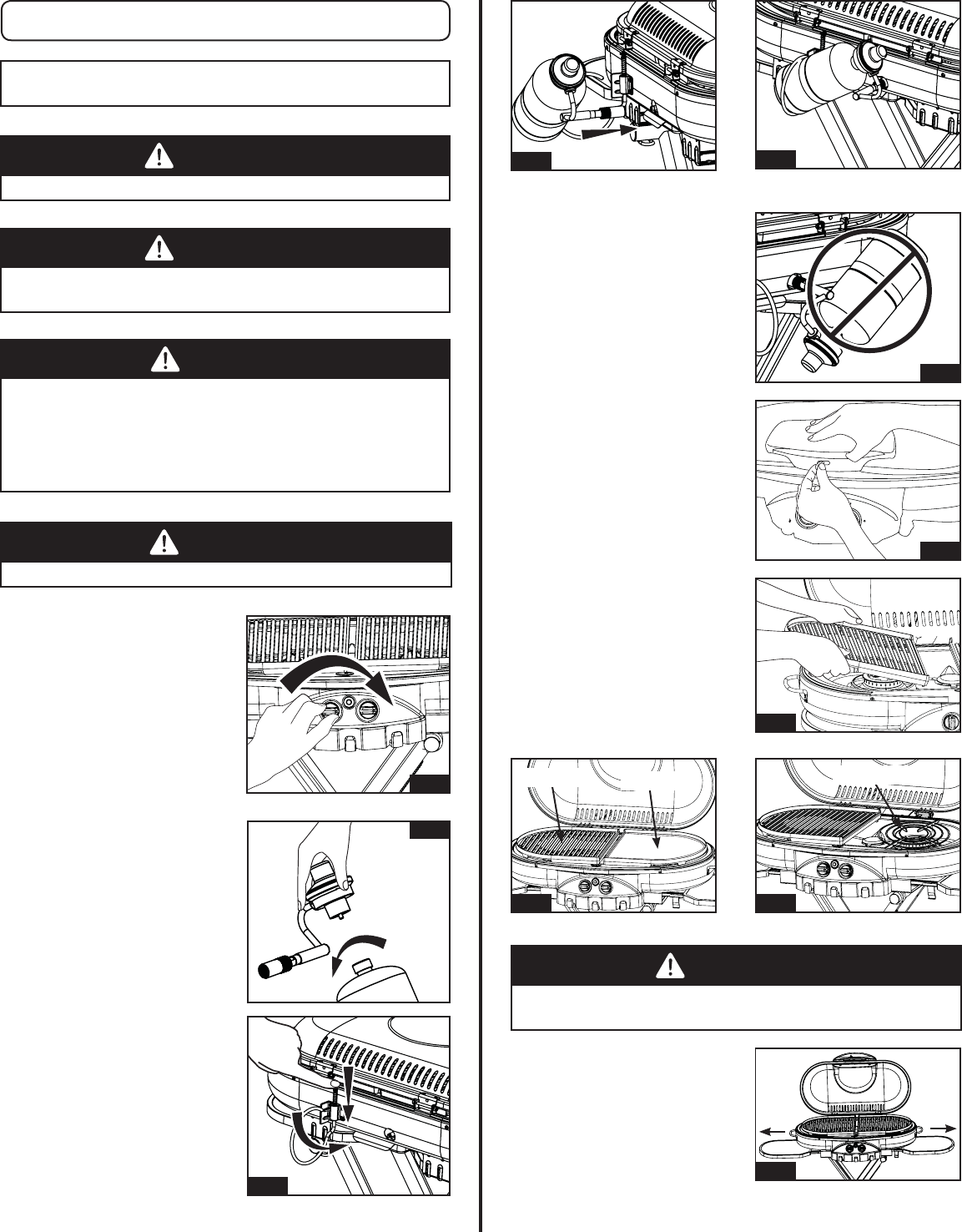

■Press on cylinder support

on back of grill and swing

out. (Fig. 17)

■Screw regulator into grill

hand tight. (Fig. 18)

■Place cylinder into

cylinder support. (Fig. 19)

■Never operate grill with

propane cylinder in an

inverted position. (Fig. 20)

■To open lid, move lever

to OPEN position and lift

up. (Fig. 21)

■Place a grill grate,

griddle, or stove ring

over each burner.

(Fig. 22, 23, and 24)

■To extend side tables,

grasp hold of side

tables on bottom of grill

and slide out until fully

extended. (Fig. 25)

WARNING

DO NOT operate the grill with side tables in storage position.

Damage will occur and void the warranty.

NOTE: Your 9949 Series grill is set up from the factory to

use a 1 lb. disposable propane cylinder.

WARNING

Only cylinders marked “Propane” must be used.

CAUTION

Tighten by hand only. DO NOT use tools.

WARNING

This procedure MUST be performed OUTDOORS only!

Read and follow the directions on the cylinder.

DANGER

rNEVER store a spare L.P. gas supply cylinder under the

grill body or inside the grill enclosure or in the vicinity of

any heat producing appliance.

Failure to follow this information exactly could result in an

explosion and/or re causing death or serious injury.

Installing 1 lb. Propane Cylinder

Fig. 15

Fig. 16

Fig. 17

Fig. 18 Fig. 19

Fig. 20

HIGH/LIGHT

LOW LOW

OFF

OPEN LOCK

Fig. 21

Fig. 22

Fig. 23 Fig. 24

Fig. 25

Grill Grate Griddle Stove Ring

English-7

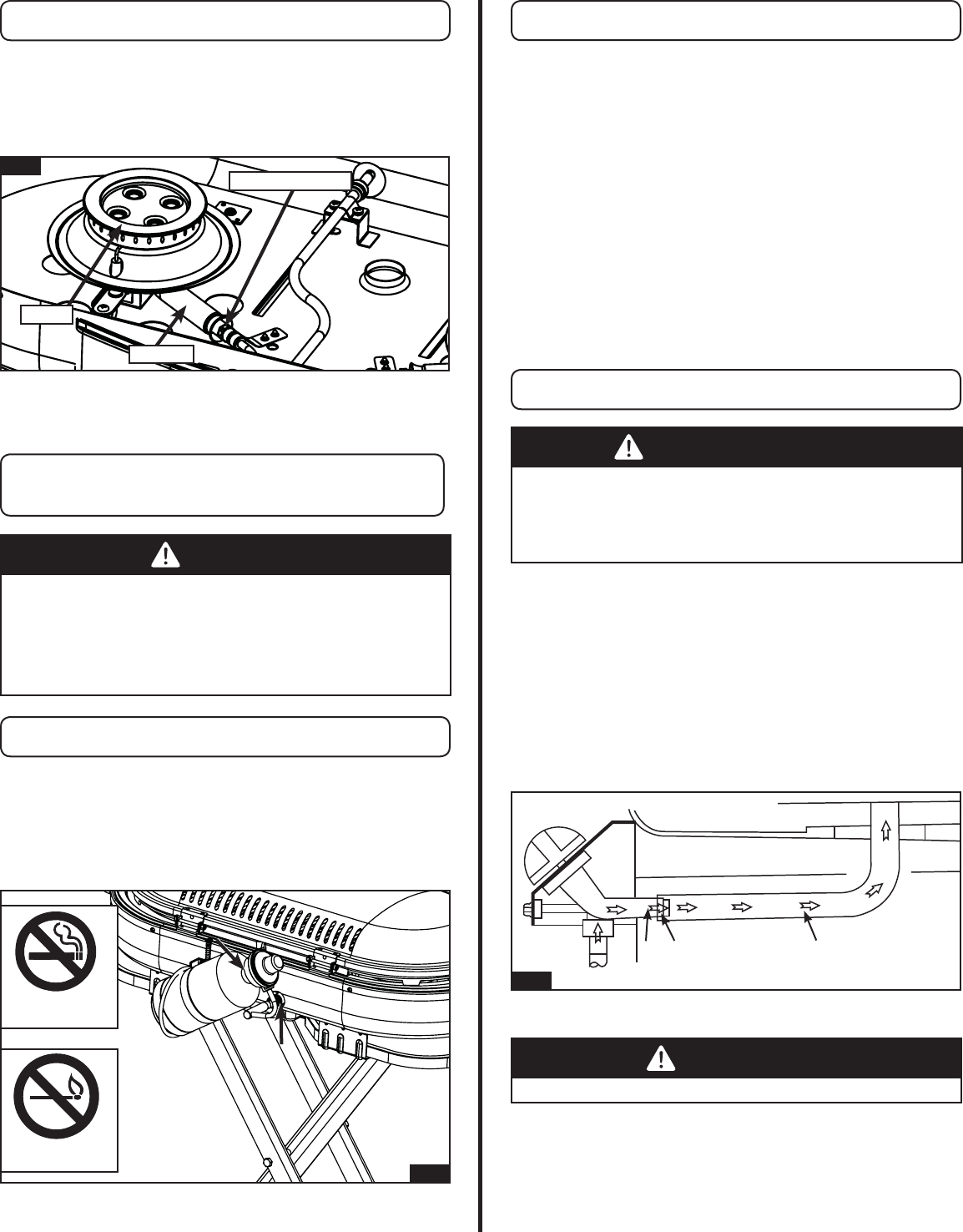

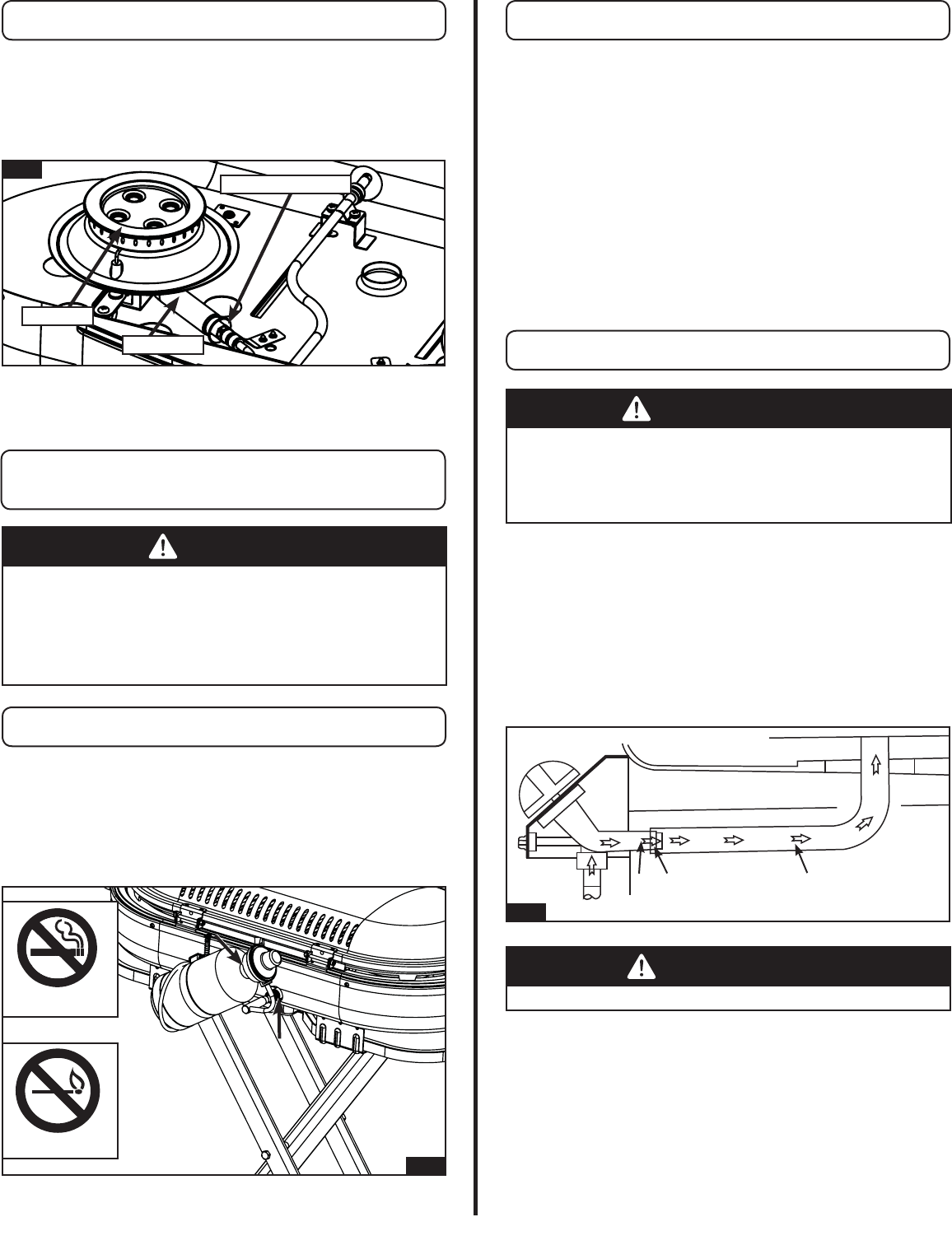

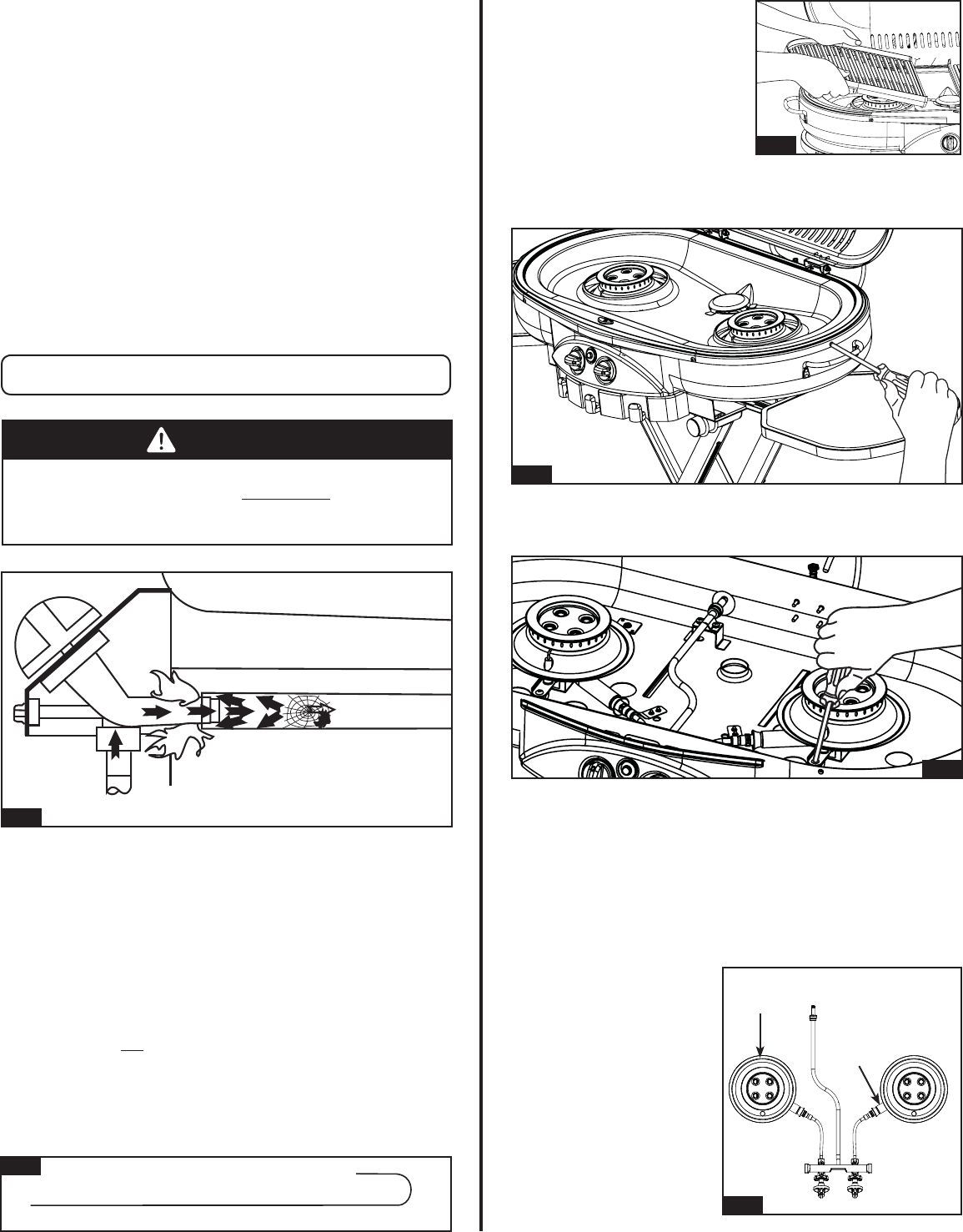

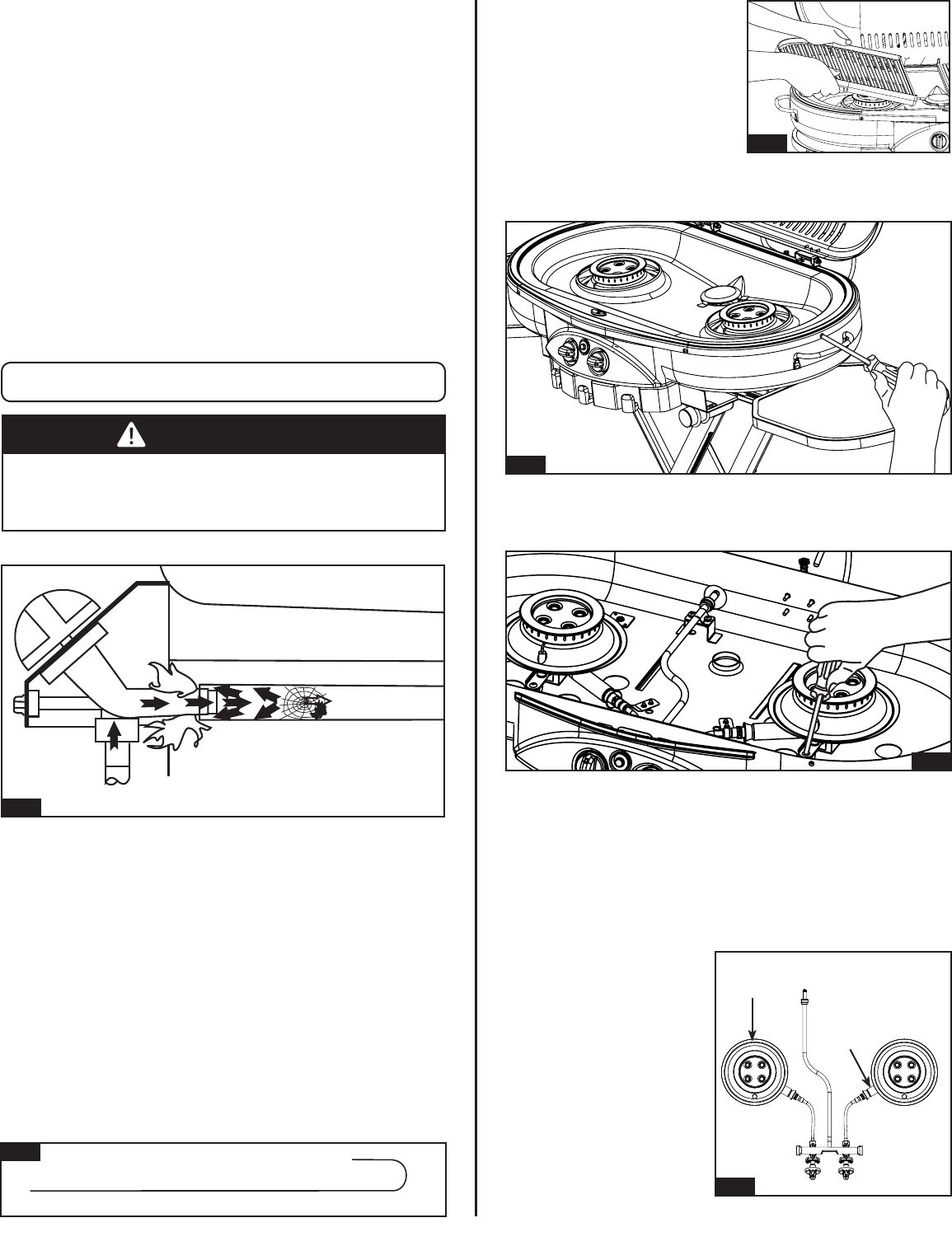

■Proper location of the burner with respect to the orice is

important. To verify the proper installation of the venturi

tube, use a screwdriver to remove the grill top. The venturi

tube must be located over the orice tting. See Fig. 26

(grill top not shown).

CAUTION

DO NOT add charcoal or lighting uid!

■Check and clean the burner/venturi tubes for insects and

insect nests. A clogged tube can lead to a re beneath

the appliance. WARNING

Failure to follow these safety steps before using the grill

each time could result in a re that could be hazardous to

you, your appliance or property. It is especially important to

observe these steps after the grill has been stored, moved

or cleaned.

DANGER

TO PREVENT FIRE OR EXPLOSION HAZARD:

rNO SMOKING. DO NOT use or permit sources of

ignition in the area while doing a leak test.

rPerform leak tests outdoors only.

rNEVER perform a leak test with re or ame.

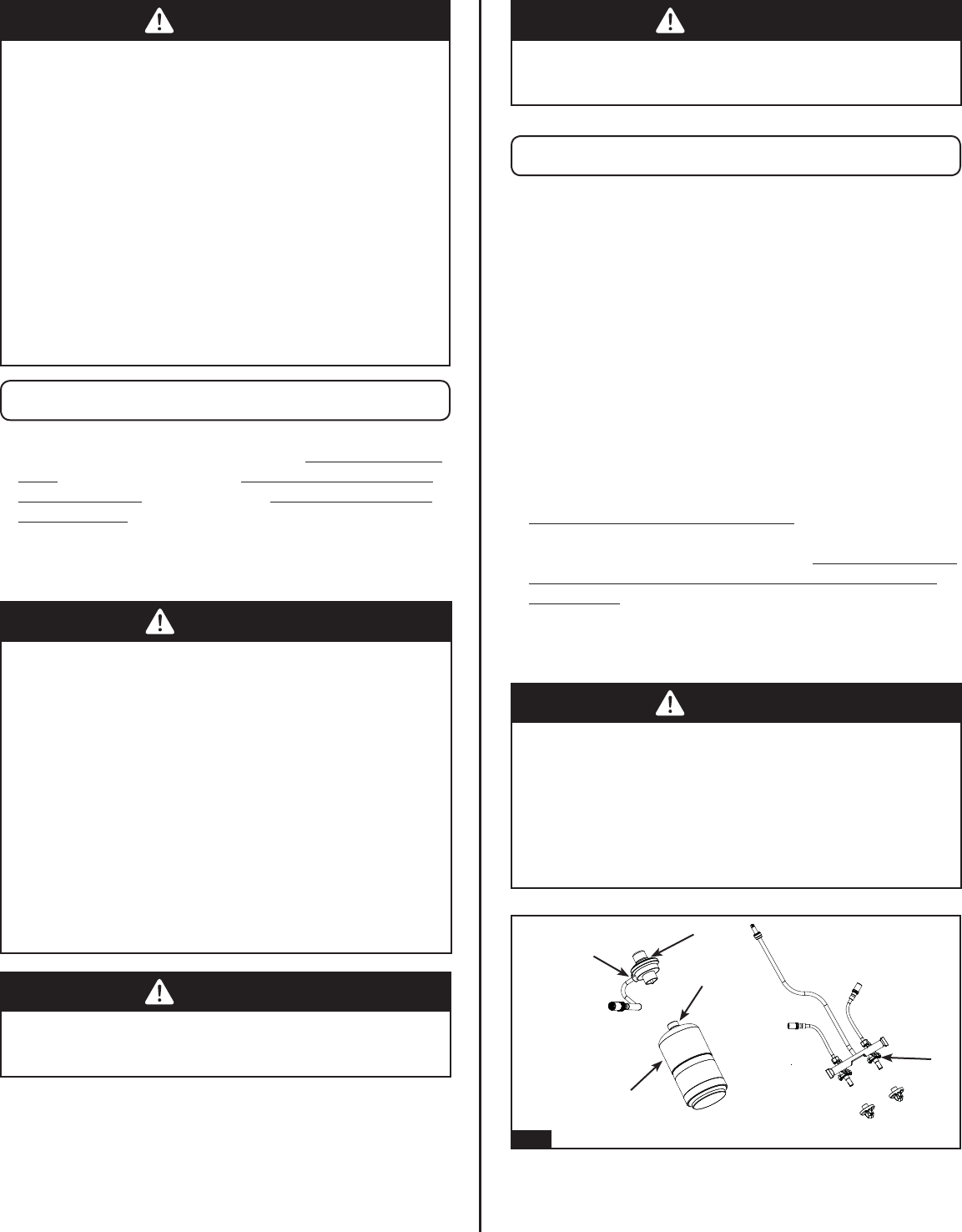

1. Make a soapy solution of equal parts mild liquid

dishwashing detergent and water.

2. Turn off all burner control knobs.

3. Apply a soap solution to the connections

indicated with the arrows. (Fig. 27) If bubbles

appear at these areas, a leak is indicated.

If you detect a leak:

1. Stop a leak by tightening the loose joint, or by replacing

the faulty part with a replacement part recommended

by Coleman. DO NOT attempt to repair the cylinder if it

should become damaged; the cylinder MUST be replaced.

2. If you are unable to stop a leak, remove the cylinder from

the grill. DO NOT use the grill until the leak is corrected.

When to test for leaks:

1. Perform a leak test each time the gas supply cylinder is

connected to the regulator. Leak test anytime a part of the

gas system is replaced.

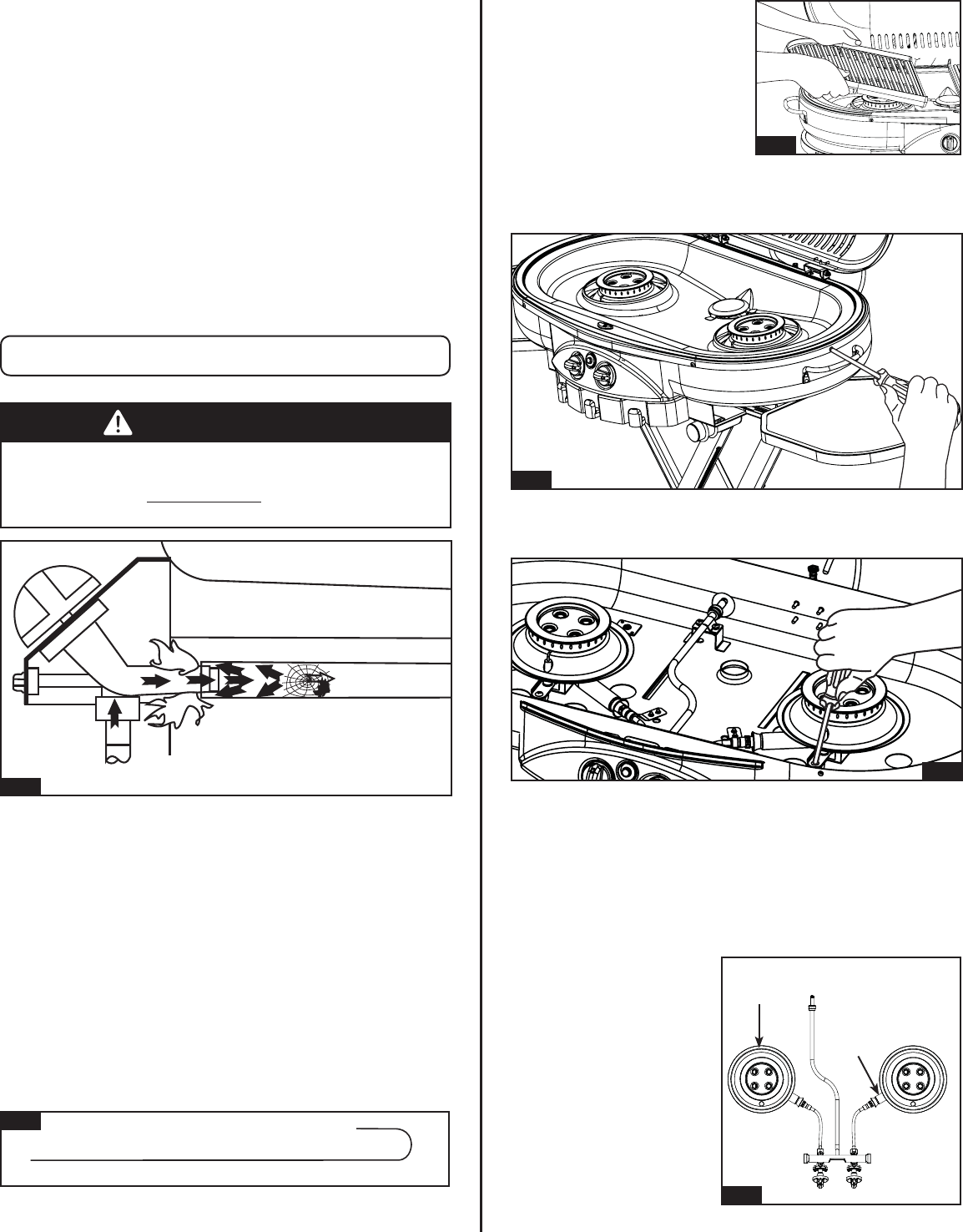

1. Regularly check the burner venturi tubes for blockage

from an insect nest. Read “Cleaning the Venturi” in the

section titled “Care, Maintenance, and Cleaning”, and also

the section titled “Troubleshooting”.

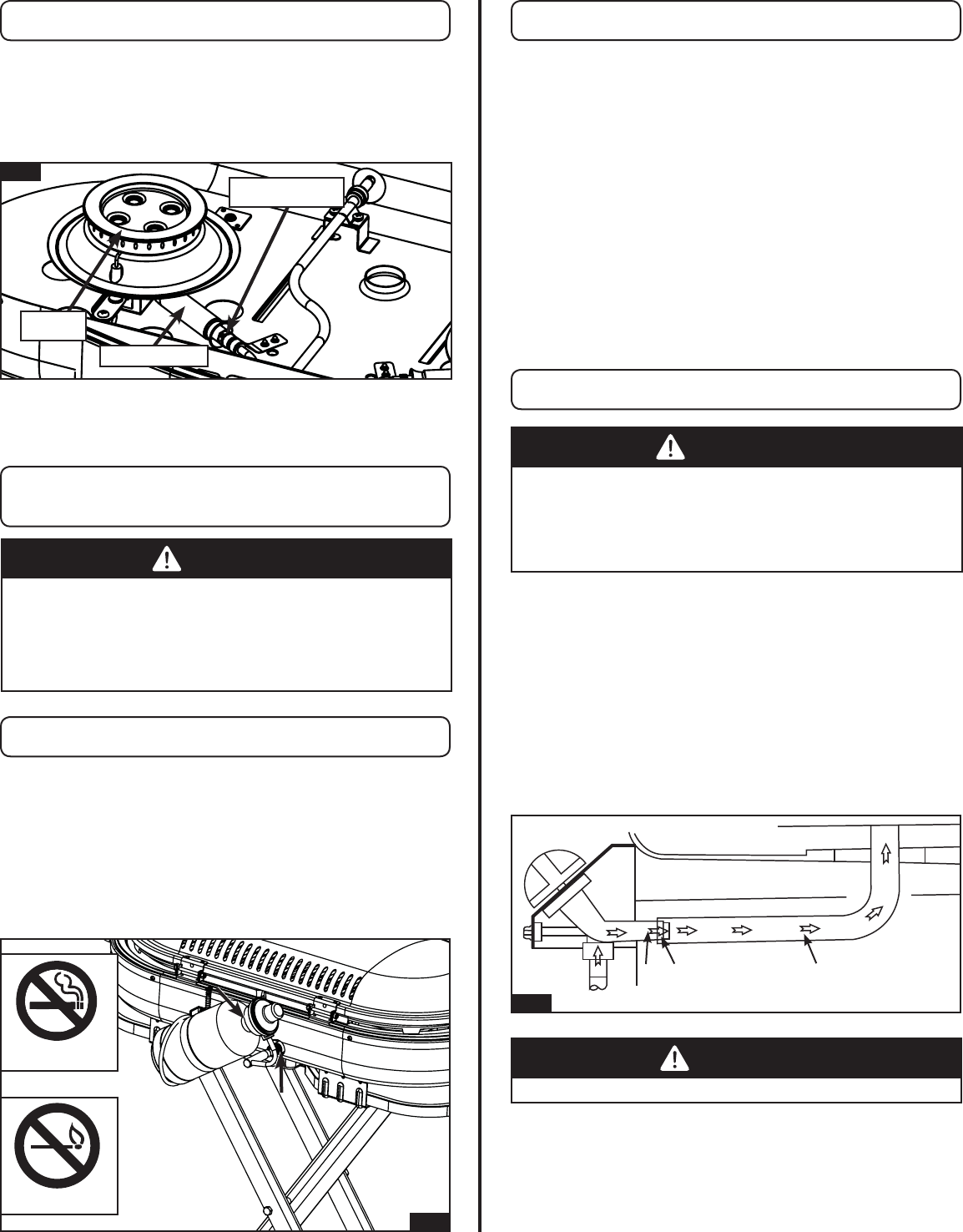

2. Check that all the burner venturi [A] are set over the valve

outlets [B] correctly. The valve orice [C] must be inside

the venturi. (Fig. 28)

3. Use only the gas specied.

4. Keep the grill on a level surface.

5. Keep the grease pan empty at start up.

Burner and Orice

How to Check for Leaks

Fixing A Fuel Leak

Start-Up Check List

Leak Testing - Disposable LP Gas

Cylinders

REPRESENTATIVE ILLUSTRATION

Fig. 28

Orice Fitting

Burner

Fig. 26

Venturi Tube

No Smoking

No Flame

Fig. 27

English-8

INSTASTART™ Electronic Ignition

Match Lighting

WARNING

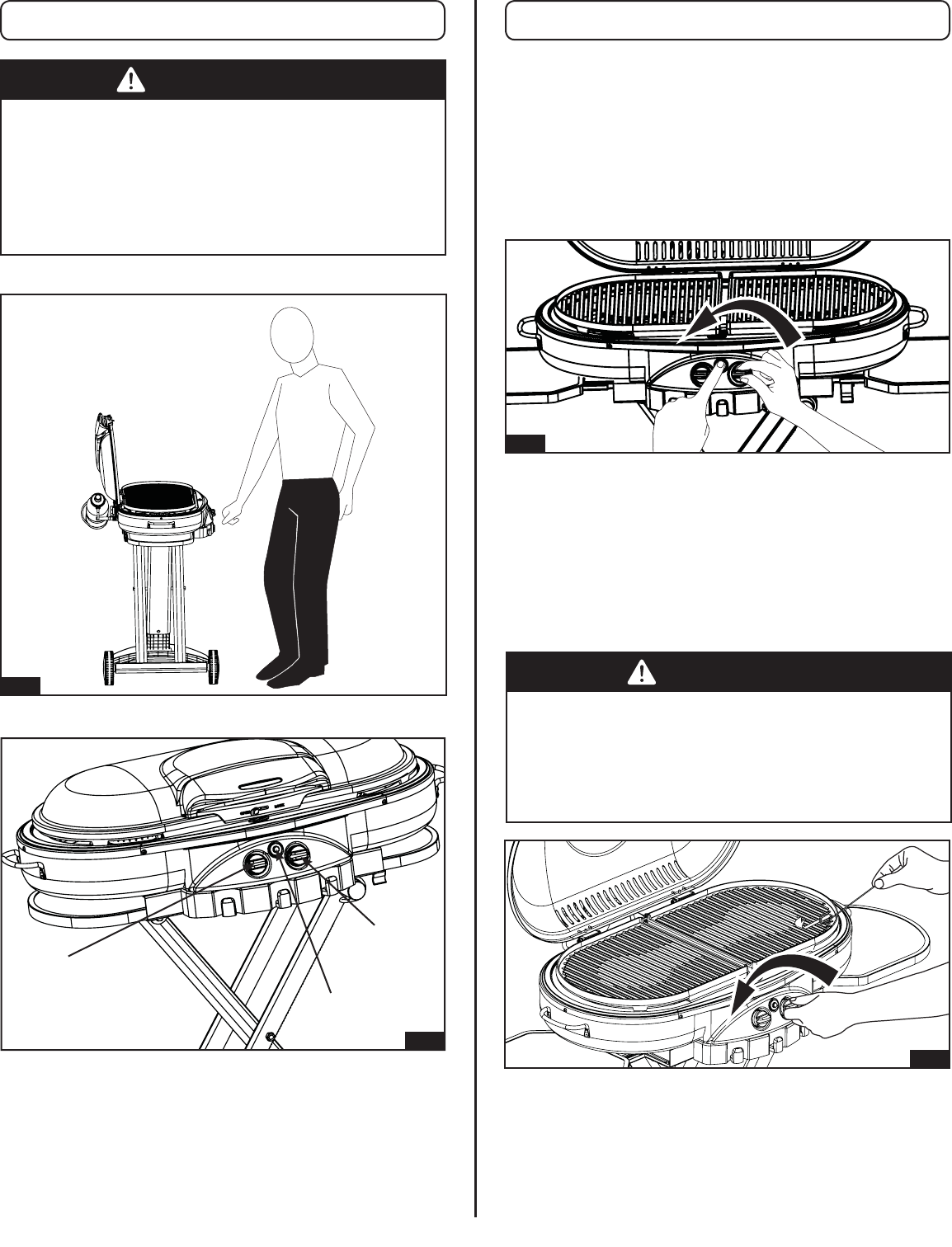

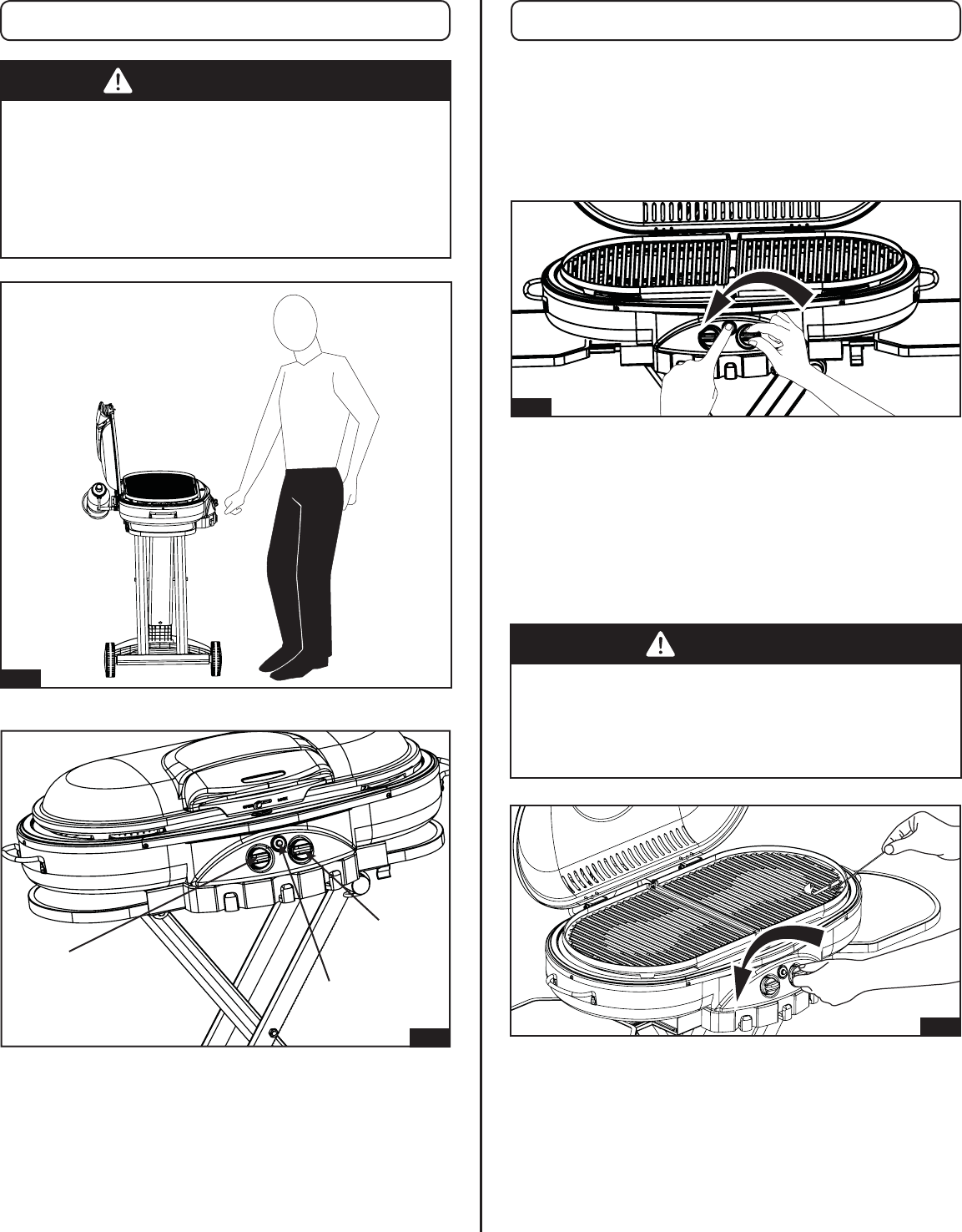

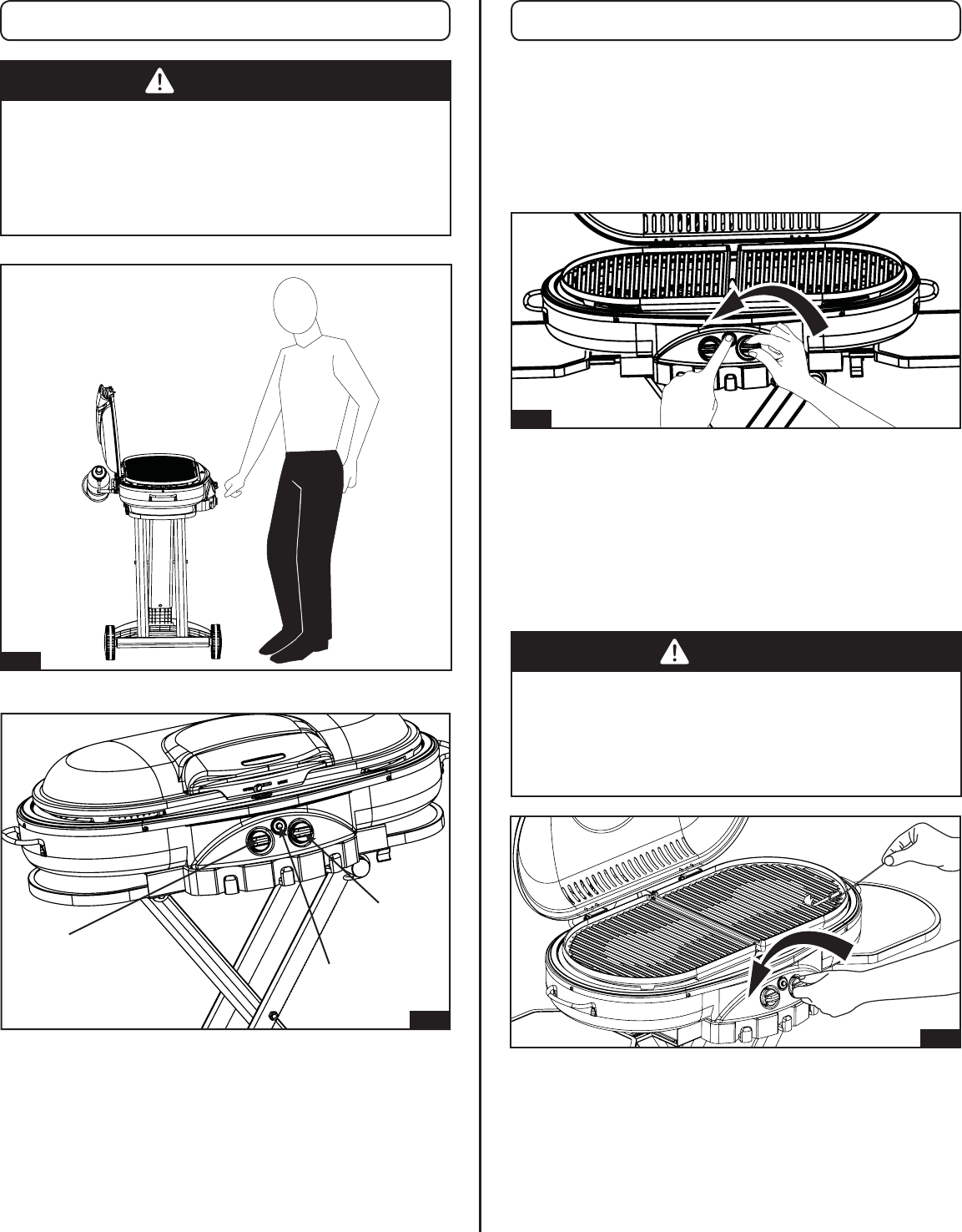

THE FOLLOWING RULES MUST ALWAYS BE

FOLLOWED IN THIS ORDER (FIG. 29):

1. OPEN THE GRILL LID! Any attempt to light the grill with

the lid down could cause an explosion.

2. Check that the burner control knobs are turned to “OFF”.

3. DO NOT stand with your head or arms over the grill.

CAUTION

Use a LONG wooden match or a butane lighter with an

extension. Make sure all burner controls are off except for

the burner being lighted. If a long-reach match or lighter is

not accessible, use the match extension. Insert a match

in the holder end of the extension, strike and place the

burning match near the BURNER being operated.

Lighting Instructions Lighting The Burners

1. Push and turn burner valve to HIGH/LIGHT then push

igniter button repeatedly until burner lights. (Fig. 30 and 31)

2. If ignition does not occur in 5 seconds, turn burner

control(s) off, wait 5 minutes, and repeat the lighting

procedure.

1. Strike and place the burning long wooden match (or use

the match extension or a butane lighter with extension)

through the spaces in the grill grates near the ports of the

burner. (Fig. 32)

2. Push and turn the control knob counterclockwise to the

“HIGH” position.

3. Repeat steps 1 and 2 to light the second burner.

Fig. 29

Left Burner

Knob Igniter

Switch

Right Burner

Knob

Fig. 30

Fig. 31

Fig. 32

English-9

WARNING

rKeep the grill area clean and free from combustible

materials, gasoline and other ammable vapors, liquids,

and spare L.P. cylinders.

rTo avoid the possibility of tipping over the grill, NEVER

place more than 20 pounds on the side table. A lled

4-quart aluminum pot weighs approximately 10 pounds.

rDO NOT obstruct the ow of combustion and ventilation air.

rKeep the ventilation opening(s) of the L.P. cylinder

enclosure free and clear of debris.

rA barbecue grill becomes hot during use. DO NOT touch

grates, or cooking surfaces.

rBe sure to tighten all hardware (screws, nuts, bolts, etc.)

at least once a year or before each grilling season.

Condition The Grill

rBefore using the grill for the rst time, or after storage,

operate the grill 15 minutes on the high setting with the lid

closed, to burn away oil.

rOnce the oil has burned away, check the burner ame per

the next step.

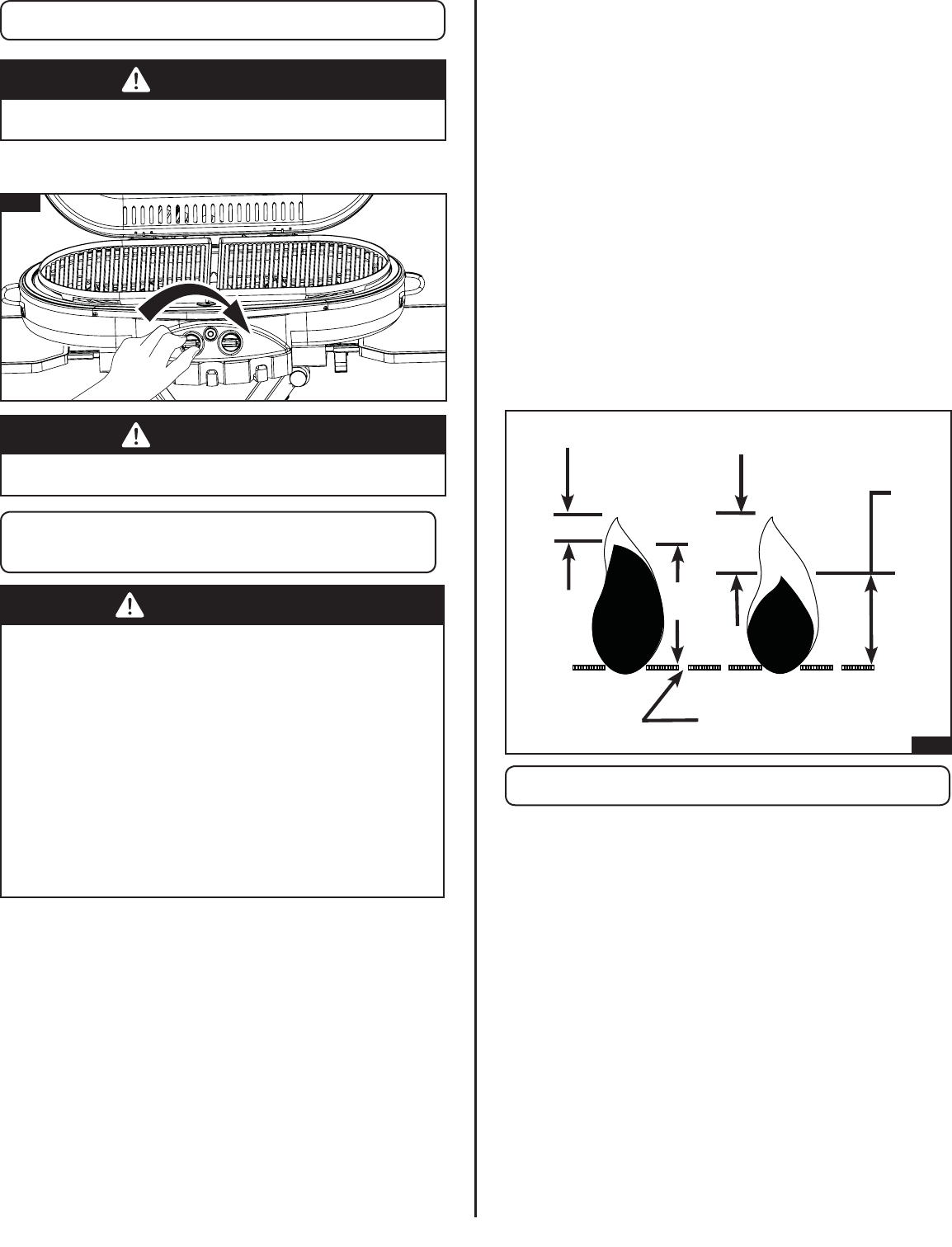

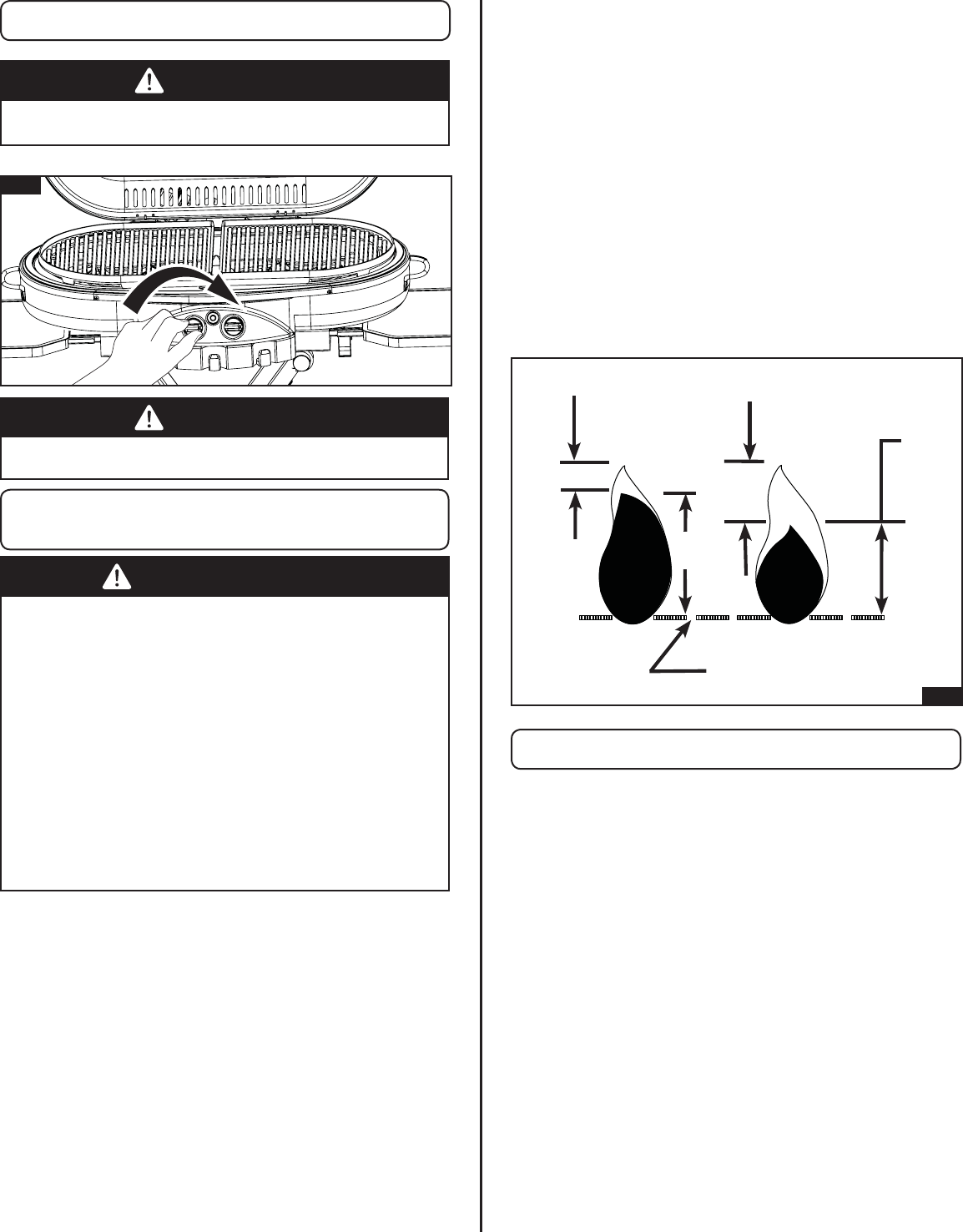

The Burner Flame

rOpen the grill lid. The cooking grates should be in place.

rKeep your arms and face away from being directly above

the cooking area. Look through the cooking grates and

observe the burner’s ame below.

rFlames should appear similar to the good ame shown in

Fig. 34 and as follows:

rA good ame should be blue with a yellow tip.

CAUTION

DO NOT touch hot grill parts with your bare hands!

You MUST use protective gloves.

CAUTION

Be certain the disposable cylinder is disconnected when

the grill is placed in storage.

Burner Control Setting Tips

rThe high ame setting is too hot for direct cooking. The

high ame setting is good for quick searing of meat, then

nish cooking on medium or low ame settings.

rUse the high ame setting with the lid closed to preheat

the grill for 5 minutes before cooking and with the lid

closed for a maximum of 5 minutes after cooking to burn

off grease drippings.

rUse a medium ame setting for direct cooking of steaks,

pork chops, chicken and hamburgers.

rUse a low ame setting for roasts.

rThick steaks will nish with a better texture and more juice

if rst seared on high ame setting and then cooked on a

low ame setting.

Safe Grill Operation

rNEVER leave cooking food unattended. Continually

observing the food will help in maintaining an even

temperature, conserve fuel, improve the food’s avor and

lessen are-ups.

Shutting Off the Grill

Grilling Tips and Hints

General Use and Correct Burner Flames

rSome yellow tips on ames up to 1 inch in length are

acceptable as long as no carbon or soot deposits appear.

rIf ames are excessively yellow and irregular, the oil

residue may not be completely burned off, or the venturi

may be clogged or may not be properly positioned over

the orices. Allow the grill to cool before repositioning the

venturi over the valve and orices.

rGrills that have been in use for a while sometimes begin to

show more yellow ame. A build-up of food deposits, fats

or cooking seasonings can cause yellowing ames. Clean

the burner to remove residue and check for clogged burner

holes or a blocked venturi. Refer to the section titled

“Cleaning the Venturi”.

rRegular use of your grill will actually help keep it operating

more smoothly.

r Each grill may heat differently. Some units will heat

somewhat more to the center and back of the grill. The

avor of grilled food will improve the more you use the grill

and as you become familiar with it.

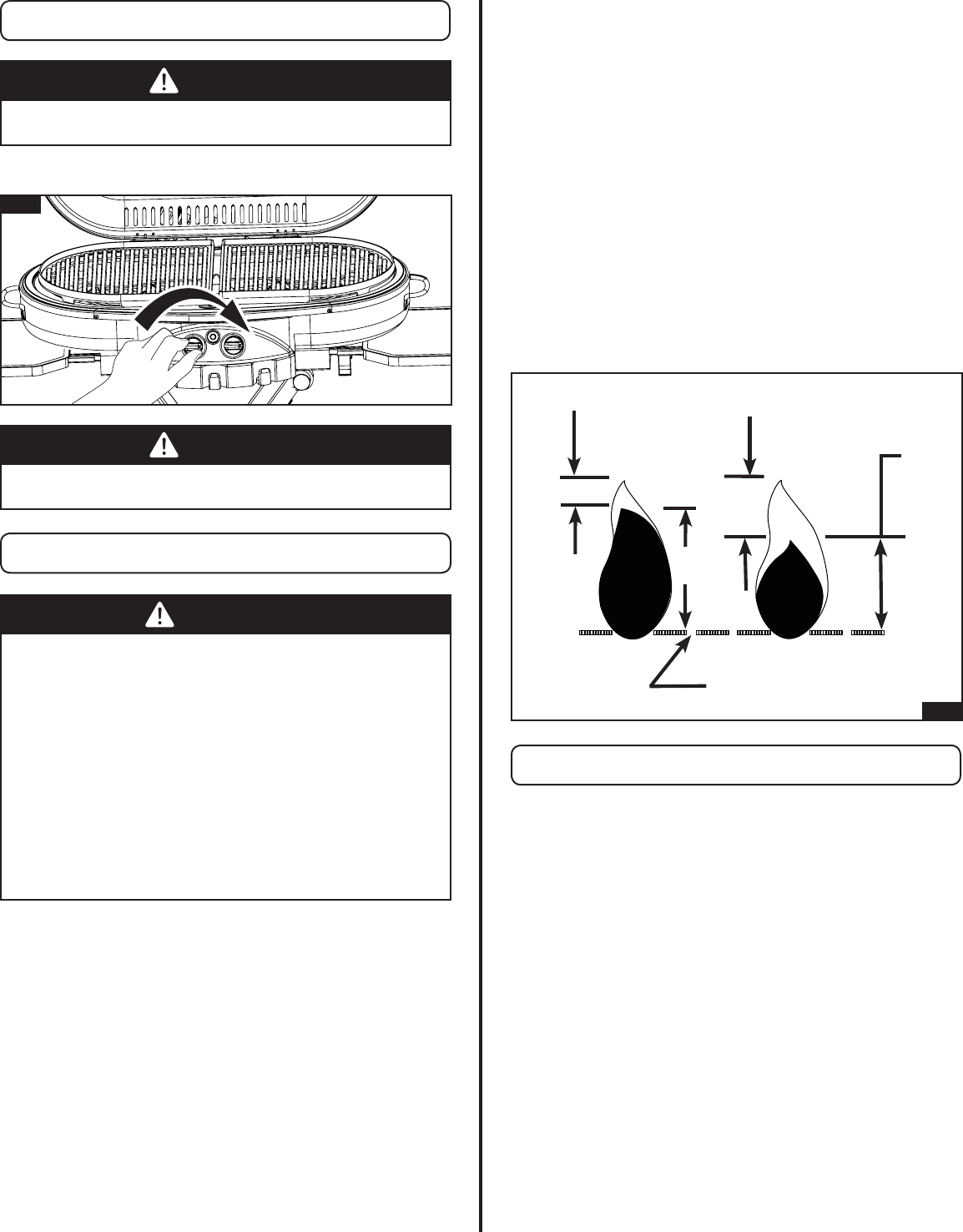

■Turn all burner control knobs to off. (Fig. 33)

Fig. 33

Yellow Blue

Holes in Burner

Yellow

Blue

Good Bad

Fig. 34

English-10

Follow These Steps

1. Shut off the gas at the burner valve(s) and stay away!

2. Allow the re to burn itself out.

3. Once the re is out and the appliance has cooled, remove

the disposable cylinder.

4. Clean all parts and inspect for damage. Parts to check for

damage are the L.P. cylinder, regulator, burner valve(s)

and burner(s).

5. If any of the above mentioned components are damaged,

seek replacement from Coleman before operating the

grill again. Locate your nearest service center by calling

1-800-835-3278.

Note:

rSome are-up adds a smoky avor and sears food. Exces-

sive grease res can cause a potentially hazardous situa-

tion and damage the grill.

rAvoid excessive are-ups by preheating the grill with the lid

closed for 5 minutes on the high setting to burn off grease

from previous cooking.

rCook with the lid down and continually monitor cooking

food to avoid grease res and are-ups.

rTrimming excess fat from meat will reduce grease res and

are- ups. Cook fatty meat in smaller amounts over indirect

heat on a low setting.

rBe sure to follow the instructions in the section titled “Care,

Maintenance, and Cleaning”.

Food Preparation Hints

Your grill can cook a variety of foods. For best results, follow

these instructions:

rTrim excess fat from meat and poultry. Slash any remaining

fat to stop curling, but take care not to cut the meat.

rFrozen meat and poultry should be thawed prior to cooking.

rFrozen sh and vegetables will cook without thawing.

rSalt food after cooking to help prevent drying out the food.

rBrush naturally lean meats with cooking oil or margarine.

rCook small pieces of tender foods in foil or on special

delicate-food cooking grates (see the section titled

“Cooking Methods”).

rApply barbecue, tomato or sugar-based sauces no sooner

than the last 10 m inutes of cooking.

rTurn food with tongs or a spatula; piercing food (especially

meat), tends to dry it out..

In Case of Grease Fire

Cooking Methods

Care, Maintenance and Cleaning

rTo open the grill lid, slowly lift the handle to avoid burning

in case of a grease re are-up.

rDO NOT expose any part of your body directly above the

cooking area.

Direct method:

rThe heat source is directly below the food.

rUse for browning meat or cooking hot dogs and hamburg-

ers, but check food frequently.

rUse for skillet and stir-fry cooking, but limit the amount of

oil and heat to be used.

rCook roasts, turkey or duck on low heat. Place meat with

water in a foil pan with a corrugated bottom. Replenish

water as needed.

Indirect method:

rLight only one side of the burner and place food on the

opposite side for cooking.

rAllow food to cook at a lower temperature which increases

tenderness and reduces grease are-ups.

rIt is a good method for cooking foods that burn easily

(vegetables, sh, etc.).

rCook casseroles in ovenware or foil pans much like

cooking in a conventional oven.

rAlso try placing a pan of water above the lit burner side to

help meat retain its juices. Replenish the water as needed.

DRIP TRAY

The drip tray is located below the grill and should be cleaned

periodically to prevent heavy buildup of debris. (Fig. 35)

COOKING GRATES

The cooking grates can be cleaned immediately after

cooking is completed and after turning off the grill. Wear a

barbecue mitt and scrub the cooking grates with a damp

cloth. If the grill is allowed to cool down, cleaning the grates

will be easier if removed from the grill and cleaned with a

mild detergent.

Note: Allow the drip tray to cool before attempting to

clean.

Important: Do not leave the grill outside during

inclement weather unless it is covered (cover sold

separately). Rain water can collect inside of the grill, or

in the drip tray if left uncovered. If the drip tray is not

cleaned after use and the grill is left uncovered, the drip

tray will ll with water causing grease and water to spill.

We recommend cleaning and storing the drip tray after

every use.

CAUTION

All cleaning and maintenance should be done only when

the grill is cool & with the fuel supply turned off at the

cylinder. Disposable propane cylinders should be detached

from the grill during cleaning.

Fig. 35

English-11

Suggested Cleaning Materials:

r.JMEEJTIXBTIJOHMJRVJEEFUFSHFOUr)PUXBUFS

r8JSFCSVTIr1BQFSDMJQr/ZMPODMFBOJOHQBE

r4PGUCSBTTCSJTUMFECSVTIr1VUUZLOJGFr4DSBQFS

Component Cleaning:

rBURNER: Wire-brush loose corrosion from the burner ex-

terior. Clean clogged gas port holes with an opened paper

clip. Replace corroded or damaged burners that would

emit excess gas.

rCOOKING GRATES: Clean cooking grates with mild

soap and hot water. Remove stubborn residue with a mild

cleanser or scrub brush. DO NOT use a commercial oven

cleaner.

rGRILL INTERIOR: Remove grates. Scrape side with tools

and remove excess grease and cooking residue.

Cleaning the Venturi

WARNING

Spider’s nests or wasp’s mud inside the venturi may cause

re at the valve. If a re occurs, immediately turn off the gas

supply at the control valve. (see representative illustration

in Fig. 36)

REPRESENTATIVE ILLUSTRATION

Note:

Spiders and small insects can spin webs and build nests

inside the venturi tubes. This especially occurs in late

summer and fall before frost when spiders are most active.

These nests can obstruct gas ow and cause a re in and

around the burner valves. Such a re can cause operator

injury and serious damage to the grill. To help prevent a

blockage and ensure full heat output, clean and inspect the

venturi tubes often (once or twice a month). NOTE: Water or

air pressure will not normally clear a spider web.

Steps For Cleaning Venturi:

1. To remove the above obstructions, use an accessory

exible venturi brush or bend a small hook on one end of a

20-inch long exible wire such as the one shown in Fig. 37.

2. Remove the cooking

grates set aside. (Fig. 38)

3. Using a screwdriver, remove the screws holding the

cooktop and set aside. (Fig. 39)

4. Using a screwdriver, remove the self-tapping screws holding

the burner clamps and remove the burners. (Fig. 40)

5. Look inside lower end of venturi tubes for nests, webs or

mud. If present, clean as noted in Step 1, Fig. 37.

6. Inspect and clean the burner if needed.

7. Replace the main burners and burner clamps, and

position the burners in the operating position.

8. Make sure the orice ttings are inside the venturi tubes,

then tighten all self tapping screws. (Fig. 41)

9. Reinstall the cooktop and

the cooking grates.

Fig. 36

Fig. 37

Fig. 38

Fig. 40

Burner

Venturi

Tube

Fig. 41

Fig. 39

English-12

Problem: Grill will not light when the igniter

button is pushed or has incomplete burner

ame.

Possible Causes and Solutions:

1. Lack of fuel. Check to see that the cylinder has fuel.

2. Make sure one of the burners is turned on. Allow up to

four seconds for gas ow to ignite.

3. If burner lights with match but not igniter, check the

ceramic electrode position near the burner, the condition

of the igniter wire and its connections. Perform igniter test

and replace any damaged parts.

4. Check for spider webs or insect nest in venturi and clean

venturi.

5. Check for misalignment of venturi on orices. Position

venturi over orices.

6. Burner ports, orices or valves have blockage. Clean the

components.

7. Regulator failure; regulator needs to be replaced by an

authorized service dealer.

8. Make sure the regulator and cylinder are properly

assembled. See the section titled “Installing 1 lb. Propane

Cylinders”.

Problem: Yellow ame.

Possible Causes and Solutions:

1. Check for spider webs or insect nest in the venturi and

clean the venturi.

2. New burner may have residual oil which will burn off.

3. Clean off any food residue, grease or seasoning salts on

the burner.

4. The venturi may be misaligned and needs to be lined up

over the orice.

Problem: Flame blows out on low setting or

has uneven heat distribution.

Possible Causes and Solutions:

1. Check for spider webs or insect nests in the venturi and

clean the venturi.

2. Cold grill needs to be preheated for 5 minutes on high setting.

3. The venturi may be misaligned and needs to be lined up

over the orices.

4. Cold and windy weather will require you to move the grill

away from the wind.

5. Lack of fuel. Check to see that the cylinder has fuel.

Problem: Grill too hot.

Possible Causes and Solutions:

1. Excessive areups which require the maintenance

described in the section titled “IN CASE OF GREASE

FIRE”.

2. A damaged orice or regulator which requires

replacement with factory authorized parts.

3. Buildup of grease inside the grill will require cleaning and

emptying the grease tray.

4. Choose a lower cooking temperature if using excessively

high settings.

Problem: Fire at any connection.

Possible Causes and Solutions:

IMMEDIATELY shut off control valves and allow grill to

cool.

1. Gas is leaking from a faulty connection. Tighten

connections with an adjustable wrench and replace

damaged parts. Perform a leak test on all connections

before cooking on the grill again.

Problem: Flame behind control panel or control

knob area.

Possible Causes and Solutions:

IMMEDIATELY shut off control valves and allow grill to

cool.

1. Check for spider webs or insect nest in the venturi and

clean the venturi.

2. Gas is leaking from a faulty connection. Hand tighten

connections and replace damaged parts. Perform a leak

test on all connections before cooking on the grill again.

3. The venturi may be misaligned and needs to be lined up

over the orices.

Troubleshooting

Moving and Storage

CAUTION

A collision with the grill, as with any metal object, could

cause injury. Use care when moving a portable gas grill.

Moving the grill:

rDO NOT move the grill while it is lit or hot, or with objects

on the cooking surface or side tables.

rClean the grease tray before moving the grill to prevent

spills.

rCollapse the grill before moving.

rMove the grill slowly. DO NOT run with the grill behind you;

it could hit you from behind causing injury.

After moving the grill:

rCheck all gas connections for leaks that could occur from

the movement.

rCheck the venturi tubes to be sure they are still over the

orices .

Steps to follow before storing grill:

rClean the grill, including the grease tray.

rCoat the burner lightly with cooking oil to retard rusting.

rFor outdoor use only. If the grill is stored indoors, detach

the cylinder outdoors. If left outdoors, remove the cylinder

and cover the grill for protection from the weather.

Grill covers may be purchased from a grill dealer or

manufacturer.

English-13

Please do not send other

correspondence to the address below.

PRODUCT REGISTRATION DEPARTMENT

PO BOX 2931

WICHITA ,KS 67201

ATTN: DEPT 586

IMPORTANT!

Coleman® Grill

Registration Card

COMPLETE THE ATTACHED REGISTRATION CARD AND RETURN WITHIN 10

DAYS TO RECEIVE THESE IMPORTANT BENEFITS:

PROTECT YOUR PRODUCT:

We will keep the model number and date of purchase of your new Coleman® product on file to help

you refer to this information in the event of an insurance claim such as fire or theft

PROMOTE BETTER PRODUCTS:

We value your input. Your responses will help us develop products designed to best meet

your needs.

Please

Place

First-Class

Stamp

Here

PLEASE FOLD AND SEAL WITH TAPE. DO NOT STAPLE.

English-14

7) Side burner (if applies)

8) Steamer/Fryer/Warmer (if applies)

9) Side table design

10) Color of the grill

(not including stainless steel)

11) Warming racks

12) Dependable igniter

13) Size of the grill

(available cooking square inches)

14) Integrated storage cabinet

15) Price

16) Rotisserie (if applies)

17) Other

CONGRATULATIONS ON YOUR NEW COLEMAN® GRILL PURCHASE!

If you have any questions about your product, please call Coleman customer service at 1-800-356-3612.

For easier/faster registration, please go to the product registration section of our Coleman Web site at

www.coleman.com.

Date of Your Birth:

YearDayMonth

Store where purchased:

5Product Model Number:

What other brands did you consider?:

E-mail Address:

Date of Purchase:

1. Regular Price 2. Sale Price 3. Don't Know

YearDayMonth

Purchase Price: $ .00 (Excluding Tax)

1. Mr.

First Name: Last Name:Initial:

2. Mrs. 3. Ms. 4. Miss.

Address (Number and Street): Apt #:

City: Zip:State:

Phone #:

The following questions are not required to register your product, but will greatly assist us in

understanding your needs and building better performing products.

1. Own 2. Rent

For your primary residence, do you:

1. Yes, Please contact me. 2. No, Thanks

Can Coleman contact you with promotional information or updates about Coleman® products?

1. Single 2. Married

Marital Status:15

Number of people in household:16

Thank you for filling out this questionnaire. Your answers are important to us. Please check here [ ] if you prefer not to learn more about Coleman® Outdoor Cooking Products or

obtain information on new interesting opportunities from other companies.

1) High school diploma

2) Some college

3) College degree

4) Some graduate school

5) Graduate degree

14 Education: (Check only one.)

1) Under $15,000

2) $15,000 - $24,999

3) $25,000 - $34,999

4) $35,000 - $49,999

5) $50,000 - $74,999

6) $75,000 - $99,999

7) $100,000 - $149,999

8) Over $150,000

18 Which best describes your family income?

1) Received as a gift

8) Magazine

2) Brand

9) In Store Display/Sign

3) Price

10) Packaging

4) Style

11) Size

Recommendation from Store Salesperson

12) Weight

Recommendation from Friend

13) Ease of Use

7) Television 14) Other Features

15) Other

Which factors most influenced your purchase?

(Please check all that apply.)

1) Received as a gift

2) First of this type of product owned

3) Addition to Coleman® products

4) Replaced old Coleman® product

5) Replaced another brand product

6) Purchase in addition to another brand

Which of these best describes this purchase?

(Please check all that apply.)

1) Tent Camping 10) Barbequing

2) RV Camping 11) Rock Climbing

3) Hiking/Backpacking 12) Bicycling

4) Fishing

13) Leisure Walking

5) Boating 14) Canoeing

6) Going to the Beach

15) Kayaking

7) Tailgating 16) Entertaining

8) Picnicking 17) Backyard Entertaining

9) Hunting

18) Attend Auto Racing

Do you participate in any of the following activities?

(Please check all that apply.)

Number of kids in household under 18 years of age:

1) Amount of BTU's for cooking

2) Cart design

3) Flame control cooking system

4) Power burner

5) Stainless steel material (if applies)

Porcelain or stainless steel cooking grates

What grill feature influenced the purchase of your Coleman® grill? (Please check all that apply.)

¨¨¨¨¨

English-15

Replacement Parts List — 9949A Series

1 9949A1201 Lid Assy (Red)

2 9949-1191 Hinge Kit (2 pk)

3 R9949-315C Grate

4 5010000747 Grease Tray

5 5010000778 Side Table w/ Hardware

6 9949-2891 Spring Clip (2 pk)

7 9949-2071 Hubcap

8 9949-2401 Wheel w/ Hardware

9 9949-5601 Handle Assy

10 5010000748 Match Light Chain

11 9949-1961 Tool Holder

12 5010000777 Control Knob

13 9949A1551 Cooktop

14 5010000743 Regulator Assy

15 5010000776 Lid Handle

16 9949-1141 Lid Latch

17 9942-5851 Ignitor/Electrode (not shown)

Additional Accessories Sold Separately

9949-1001 Patio Cover (not shown)

R9949-115C Carry Bag (not shown)

R9949-317C Griddle (not shown)

R9949A319C Stove Ring (not shown)

Warranty

Limited Five Year Warranty

The Coleman Company, Inc. (“Coleman”) warrants that for a period of ve (5) years from the date of original retail purchase, this

product will be free from defects in material and workmanship. Coleman, at its option, will repair or replace this product or any component

of the product found to be defective during the warranty period. Replacement will be made with a new or remanufactured product or

component. If the product is no longer available, replacement may be made with a similar product of equal or greater value. This is your

exclusive warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable. Keep the original

sales receipt. Proof of purchase is required to obtain warranty performance. Coleman dealers, service centers, or retail stores selling

Coleman® products do not have the right to alter, modify or in any way change the terms and conditions of this warranty.

What This Warranty Does Not Cover

This warranty does not cover normal wear of parts, parts that are not genuine Coleman® parts, or damage resulting from any of the

following: negligent use or misuse of the product; commercial use of the product; use contrary to the operating instructions; disassembly,

repair or alteration by anyone other than Coleman or an authorized service center. Further, the warranty does not cover Acts of God,

such as re, ood, hurricanes and tornadoes. Warranty void if damage to the product results from the use of a part other than a genuine

Coleman® part.

COLEMAN SHALL NOT BE LIABLE FOR DEFECTS THAT ARE CAUSED BY THE USE OF UNAUTHORIZED PARTS OR SERVICE.

COLEMAN SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE BREACH OF ANY

EXPRESS OR IMPLIED WARRANTY OR CONDITIONS. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED

WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE IS LIMITED IN DURATION TO THE DURATION OF

THE ABOVE WARRANTY OR CONDITIONS. SOME STATES, PROVINCES, OR JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS,

SO THE ABOVE LIMITATIONS OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

How to Obtain Warranty Service

Take the product to an authorized Coleman service center. You can nd the nearest authorized Coleman service center by visiting

www.coleman.com or calling 1-800-835-3278 or TDD 1-316-832-8707 in the United States or 1-800-387-6161 in Canada. If a service center

is not conveniently located, attach to the product a tag that includes your name, address, daytime telephone number and description of the

problem. Include a copy of the original sales receipt. Carefully package the product and send either by courier or insured mail with shipping

and insurance prepaid to:

For products purchased in the United States:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

The costs of transporting the product to Coleman or an authorized service center for warranty service is the responsibility of the

purchaser.

Do not mail products with fuel in tanks, or with disposable propane cylinders.

DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE.

If you have any questions regarding this warranty please call 1-800-835-3278 or TDD 1-316-832-8707 in the United States or

1-800-387-6161 in Canada. For products purchased in the United States:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS, 67219 U.S.A.

For products purchased in Canada:

4VOCFBN$PSQPSBUJPO$BOBEB-JNJUFEr%#"+BSEFO$POTVNFS4PMVUJPOT

#)FSFGPSE4USFFUr#SBNQUPO ON L6Y 0M1

This warranty does not include transportation or shipping costs. If you ship your product, shipping and insurance must be prepaid.

DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE.

If you have any questions regarding this warranty please call 1-800-835-3278 or TDD 1-316-832-8707.

For Warranty, Service and Parts

Locate your model number and serial number on the

label found on the grill.

For products purchased in Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

are registered trademarks and INSTASTART™ is a trademark of The Coleman Company, Inc.

English-17

Barbecue à gaz

Manuel d’assemblage, d’utilisation et d’entretien

avec instructions d’allumage

Modèle de la série 9949A (gaz de pétrole liquéés)

INSTALLATEUR:

Laissez ces instructions à l’utilisateur.

CONSOMMATEUR/UTILISATEUR:

Lisez toutes les instructions et gardez-les en lieu sûr pour référence ultérieure.

Uniquement destiné

à l’air libre

www.coleman.com

REMARQUE:

La bouteille de propane

n’est pas incluse.

IMPORTANT

Lisez attentivement le manuel avant d’assembler,

d’utiliser ou de réparer le gril et gardez-le pour

référence ultérieure. Pour toute question concer-

nant l’assemblage, le fonctionnement, l’entretien

ou la réparation du gril, appelez Coleman au

1-800-835-3278 / ATS 1-316-832-8707 aux États-

Unis, au 1-800-387-6161 au Canada.

Français-2

AVERTISSEMENT

1. Ne pas entreposer ni utiliser d’essence ni d’autres

vapeurs ou liquides inammables à proximité de

cet appareil ou de tout autre appareil.

2. Aucune bouteille de GPL non reliée pour

l’utilisation ne doit pas être remisée près de

cet appareil ou de tout autre appareil.

Ce manuel contient des renseignements importants quant

à l’assemblage, au fonctionnement et à l’entretien du produit

et du système. Des généralités de sécurité sont présentées

dans les premières pages puis un peu partout dans le

manuel. Faites tout particulièrement attention quand vous

voyez ces symboles: « DANGER»,

« AVERTISSEMENT», « ATTENTION».

Gardez ce manuel pour le consulter au besoin et pour

apprendre aux nouveaux utilisateurs à se servir de l’appareil.

Le manuel devrait être compulsé de concert avec les

étiquettes apposées sur le produit.

Des précautions de sécurité sont indispensables en

présence de tout appareil mécanique ou à propane. De telles

précautions sont nécessaires pour l’utilisation, le rangement

et l’entretien. Utiliser cet appareil avec tous les soins qui lui

sont dus réduira les risques de blessures corporelles ou de

dommages matériels.

Les symboles illustrés ci-après sont régulièrement

employés dans ce manuel. Tenez compte de ces précautions

impératives lors de l’utilisation de tout appareil mécanique ou

à carburant.

DANGER

«DANGER» indique une situation dangereuse qui, si elle n’est pas

contournée, entraînera la mort ou des blessures graves.

DANGER

rNE CONVIENT QU’À L’ AIR LIBRE. Ne JAMAIS utiliser le gril

en lieu clos: en cas de fuite le gaz s’accumulerait, causerait

une explosion ou l’accumulation de monoxyde de carbone et

entraînerait des blessures, voire la mort. NE PAS l’utiliser dans

garages, passages recouverts, remises ou autres espaces clos.

rNE DOIT PAS ÊTRE UTILISÉ PAR DES ENFANTS.

rIgnorer ces instructions peut causer incendie dangereux ou

explosion entraînant blessures graves voire mortelles ou

dégâts matériels.

AVERTISSEMENT

«AVERTISSEMENT» signale une situation potentiellement

dangereuse qui, si elle n’est pas évitée, peut entraîner la mort ou

des blessures graves.

AVERTISSEMENT

rNE déplacez PAS le gril lorsqu’il est allumé.

rGardez l’espace contigu à l’appareil de cuisson à gaz de plein

air exempt de matériaux combustibles, d’essence ou d’autres

vapeurs ou liquides inammables.

ATTENTION

«ATTENTION» dénote un danger potentiel qui, s’il n’est pas

contourné, risque d’entraîner des blessures corporelles allant de

peu graves à moyennes ou bien des dommages matériels.

PROPOSITION 65 DE LA CALIFORNIE:

AVERTISSEMENT: Les sous-produits de la combustion provenant

de l’emploi de cet appareil contiennent des produits chimiques

reconnus par l’État de la Californie comme pouvant causer le

cancer, des anomalies congénitales ou présenter d’autres dangers

pour la reproduction.

Puissance d’entrée : 2 brûleurs de 10 000 BTU/h chacun

Catégorie: Propane à pression régularisée

Alimentation: Bouteilles de propane jetables de 465 g/16,4 oz

Régulateur: 9928

Caractéristiques techniques

Généralités de sécurité

Table des matières

DANGER

Que faire si vous sentez le gaz:

1. Couper l’alimentation en gaz à l’appareil.

2. Éteindre toute amme nue.

3. Ouvrir le couvercle.

4. Si l’odeur persiste, s’éloigner de l’appareil et

appeler immédiatement le fournisseur de gaz

ou le service des incendies.

Caractéristiques techniques ....................................................................... 2

Généralités de sécurité ............................................................................... 2

Généralités d’installation............................................................................. 3

Bouteilles portatives de gaz propane .......................................................... 3

Caractéristiques du gril ............................................................................... 4

Assemblage du gril ..................................................................................... 5

Mise en place d’une bouteille de propane de 465 g ................................... 6

Brûleur et orice ......................................................................................... 7

Détection des fuites - Bouteilles de propane jetables ................................ 7

Détection des fuites .................................................................................... 7

Élimination des fuites .................................................................................. 7

Liste de vérication de mise en marche ..................................................... 7

Instructions d’allumage ............................................................................... 8

Allumage des brûleurs ................................................................................ 8

Extinction du gril ......................................................................................... 9

Généralités d’emploi et ammes correctes ................................................. 9

Conseils pratiques de grillage .................................................................... 9

En cas de feu de friture .............................................................................. 10

Modes de cuisson ....................................................................................... 10

Nettoyage, soins et entretien ...................................................................... 10

Nettoyage du diffuseur ................................................................................ 11

Déplacement et remisage ........................................................................... 12

Dépannage ................................................................................................. 12

Nomenclature — Série 9949A .................................................................... 13

Garantie ...................................................................................................... 14

Français-3

Généralités d’installation

Bouteilles portatives de gaz propane

AVERTISSEMENT

Votre nouveau gril vient avec un régulateur de pression CGA

no 600 [B]. N’essayez PAS de connecter ce régulateur à une

bouteille jetable de GPL n’étant pas équipée d’un raccord

correspondant CGA no 600 [E]. Ce gril ne doit être utilisé qu’avec

le régulateur de pression fourni ou avec les régulateurs de

pression que Coleman spécie pour cet appareil particulier.

Les régulateurs de pression de rechange doivent être ceux que

précise Coleman. (Fig. 1)

AVERTISSEMENT

L’installation de cet appareil dans ou sur un véhicule de plaisance

ou une embarcation est interdite.

Observez ces règles de sécurité avant chaque utilisation:

1. Assurez-vous que la gauche, la droite, le fond et les côtés du

gril se trouvent toujours à au moins 61 cm (24 po) de toute

construction combustible, le parement en bois d’un bâtiment,

par exemple.

2. Ne placez jamais le gril sous un matériau combustible ou

sous un auvent queue de vache non protégé.

3. N’entravez pas l’écoulement de l’air comburant et de

ventilation. Maintenez un dégagement d’au moins 8 cm (3 po)

entre l’arrière du gril et toute construction incombustible: mur

en béton ou en brique.

4. Veillez à ce que le gril soit d’aplomb et pas directement face

au vent.

AVERTISSEMENT

Il est interdit de ranger une bouteille de propane liquide n’étant

pas connectée au gril sous ou à proximité de cet appareil ou de

tout autre.

AVERTISSEMENT

rN’essayez PAS d’ajuster le régulateur de pression, une situa-

tion dangereuse pourrait en résulter et entraîner des blessures

corporelles ou des dégâts matériels.

AVERTISSEMENT

rNe posez JAMAIS plus de 9,0 kg sur les tablettes latérales. Ne

vous appuyez PAS contre le gril.

rN’utilisez NI briquettes (charbon) NI essence à briquet dans un

gril à gaz.

rUn gril qui sert est chaud; pour ne pas vous brûler, ne touchez

à AUCUNE surface chaude. Écartez enfants et animaux du gril

chaud.

rNe laissez JAMAIS le gril sans surveillance quand il fonctionne.

rIl vous incombe d’assembler, de disposer, de faire fonctionner

et d’entretenir convenablement votre gril à gaz.

rNe vous servez PAS du gril à gaz à l’intérieur.

rDans certaines circonstances, l’odeur distinctive qui est

ajoutée au propane s’estompe. D’autres odeurs fortes peuvent

aussi la masquer. Les rhumes, les allergies, les affections

sinusiennes, l’usage de tabac, d’alcool ou de médicaments

sont tous des facteurs qui peuvent également empêcher de

détecter l’odeur du propane.

rL’installation doit se conformer aux codes municipaux ou, faute

de codes, respecter la norme ANSI Z223.1/NFPA 54 intitulée

National Fuel Gas Code, la norme CSA B149.1 intitulée Codes

d’installation au gaz naturel et au propane, la norme CSA B149.2

intitulée Propane Storage and Handling Code, si applicables.

rPour vérier les codes municipaux, consultez votre fournisseur

de gaz ou le fournisseur de gaz naturel répertorié dans

les Pages jaunes an d’obtenir les méthodes d’installation

préconisées et la réglementation .

Les connexions doivent être conformes aux prescriptions

municipales et incombent uniquement à la personne qui

exécute le travail.

Extrêmement inammable, le propane (gaz de pétrole liquéés)

se liquée lorsque mis en réserve sous haute pression dans

bonbonnes, ou autres, et se vaporise lorsque libéré. Plus lourd que

l’air, le propane s’accumule au ras du sol. Il est impératif qu’aucune

connexion du gril ne fuie car une explosion pourrait en résulter

(consultez la rubrique «RECHERCHE DES FUITES»).

Les grils à alimentation portative requièrent un système de

débit qui se compose d’une valve (injecteur) [A], d’un régulateur [B]

avec trou d’aération [C] et d’une bouteille de propane [D] (g. 1). Le

schéma 1 n’est fourni qu’à des ns descriptives.

Fig. 1

Normes applicables aux bouteilles

rToutes les bouteilles de GPL utilisées avec cet appareil doivent

être fabriquées et porter les marquages voulus, conformément

aux exigences du Ministère des Transports des États-Unis

(DOT) pour bouteilles de GPL ou à la norme nationale CAN/

CSA-B339 de Transports Canada relative aux bouteilles, sphères

et tuyaux pour le transport des marchandises dangereuses;

et commission, si applicable; et un dispositif de connexion

compatible avec le raccord de l’appareil de cuisson de plein air.

rConsultez les étiquettes apposées sur les bouteilles de GPL.

Français-4

1. Couvercle du gril

2. Régulateur de pression

3. Bouteille jetable (non incluse)

4. Poignée du couvercle

5. Loquet de déblocage du couvercle

6. Bouton de commande

7. Porte-ustensiles

8. Piètement avec roues

9. Poignée de transport

10. Tablette latérale

11. Rallonge d’allumette (se range sur le piètement)

12. Poignée de traction

13. Allumeur électronique

14. Surface de cuisson et de grillage

15. Plateau à graisse

16. Support de bouteille

DANGER

rNe remisez JAMAIS de bouteilles de rechange de GPL sous le

gril, dans la carrosserie du gril ou dans l’espace contigu à tout

appareil dont se dégage de la chaleur. (Fig. 2)

Le non-respect de cette consigne peut résulter en une explosion

ou un incendie causant des blessures graves, voire mortelles.

Caractéristiques du gril

Fig. 2

SCHÉMA REPRÉSENTATIF

Français-5

IMPORTANT: Enlevez tout le matériel d’emballage avant l’assemblage ou l’utilisation.

■Posez un pied sur la

poignée en plastique,

saisissez la poignée en

métal du gril et levez pour

ouvrir le piètement. (Fig. 9)

■Abaissez le gril et glissez-le

en arrière pour verrouiller les

montants du piètement dans

les supports du fond.

(Fig. 11, 12 et 13)

■Tirez la poignée du gril vers

vous de façon à totalement

déployer le piètement.

(Fig. 10)

■Installez le plateau ramasse-

gouttes sous la partie

inférieure arrière du gril.

(Fig. 14)

■Sortez le réchaud, les roues, la poignée de traction ainsi que le

régulateur de l’emballage.

■Examinez l’emballage et sortez toutes les pièces.

■Consultez le carton pour identier les pièces.

■Assemblez les roulettes au

piètement. Fixez chacune, à

l’axe à cet effet, à l’aide d’un

boulon et une rondelle.

(Fig. 3 et 4)

REMARQUE:

Utilisez la clé fournie.

■Joignez la poignée de

traction au piètement.

(Fig. 6)

■Adaptez un chapeau de

roue sur chacune.

(Fig. 5)

■Une fois la poignée bloquée

en position, vous pourrez

aisément déplacer le gril

jusqu’à l’endroit que vous lui

destinez. (Fig. 8)

■Appuyez sur le bouton de

la poignée et poussez la

poignée jusqu’à ce qu’elle

se bloque dans le premier

trou. (Fig. 7)

Assemblage du gril

Mise en place du plateau à graisse

Fig. 3

Fig. 4

Fig. 6

Fig. 7

Montage des roues et de la poignée de traction Mise en place du gril

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12 Fig. 13

Fig. 14

Fig. 5

Français-6

■Retirez le bouchon de

plastique de la bouteille

de propane et vissez le

régulateur à la bouteille

en le serrant à la main.

(Fig. 16)

■Assurez-vous que les

boutons des brûleurs soient

réglés à l’ARRÊT avant de

xer la bouteille. (Fig. 15)

■Pressez le support de

bouteille, à l’arrière du gril,

et faites-le basculer.

(Fig. 17)

■Vissez le régulateur au gril,

en serrant à la main.

(Fig. 18)

■Placez la bouteille dans le

porte-bouteille. (Fig. 19)

■Ne faites jamais fonctionner

le gril avec la bouteille de

gaz sens dessus dessous.

(Fig. 20)

■Pour ouvrir le couvercle:

glissez le levier à OPEN

(ouvert) puis levez le

couvercle. (Fig. 21)

■Tenez fermement les

tablettes latérales et

tirez-les pour les sortir

complètement de dessous

le gril. (Fig. 25)

AVERTISSEMENT

Ne faites PAS fonctionner le gril avec les tablettes latérales en

position de rangement, vous l’abîmeriez et la garantie serait

annulée.

REMARQUE: À son départ de l’usine le gril de la série 9949

est équipé pour être alimenté par une bouteille

de propane jetable de 465 g.

AVERTISSEMENT

Seules les bouteilles marquées «Propane» doivent être utilisées.

ATTENTION

Serrez uniquement à la main, n’utilisez JAMAIS d’outils.

AVERTISSEMENT

Cette opération DOIT uniquement être accomplie EN PLEIN AIR!

Lisez et observez le mode d’emploi donné sur la bouteille.

DANGER

rNe remisez JAMAIS de bouteilles de rechange de propane

sous le gril, dans la carrosserie du gril ou bien dans l’espace

contigu à tout appareil dont se dégage de la chaleur.

Le non-respect de cette consigne peut résulter en une explosion

ou un incendie causant des blessures graves, voire mortelles.

Mise en place d’une bouteille de

propane de 465 g

Fig. 16

Fig. 17

Fig. 18 Fig. 19

Fig. 20

HIGH/LIGHT

LOW LOW

OFF

OPEN LOCK

Fig. 21

Fig. 22

Fig. 25

Fig. 15

■Posez une grille ou plaque

ou porte-plat audessus de

chaque brûleur. (Fig. 22,

23, et 24)

Fig. 23 Fig. 24

Grille

Plaque Porte-plat

Français-7

■Il est important que le tube du diffuseur soit bien positionné par

rapport à l’orice. Pour vérier la bonne installation du tube du

diffuseur, enlevez la table du gril à l’aide d’un tournevis. Le tube

du diffuseur doit être au-dessus de l’orice. Voyez la g. 26 (la

table du gril n’est pas illustrée).

ATTENTION

N’ajoutez PAS de charbon de bois ou d’allume-feu liquide!

■Examinez les tubes du brûleur/diffuseur et enlevez insectes,

ou autres, s’il y a lieu. Un tube bouché peut causer un feu sous

l’appareil.

AVERTISSEMENT

Ne pas observer les mesures de sécurité suivantes à chaque fois

que vous employez le gril peut résulter en un incendie dangereux

pour vous, l’appareil ou vos biens matériels. Il est primordial de

respecter ces consignes après le remisage, le déplacement ou le

nettoyage du gril.

1. Préparez une solution savonneuse moitié détergent liquide doux

pour vaisselle et moitié eau.

2. Fermez le bouton de commande de tous les brûleurs.

3. Appliquez la solution savonneuse aux raccordements indiqués

par les èches (g. 27). S’il se produit des bulles à ces endroits,

il y a une fuite.

Si vous détectez une fuite

1. Arrêtez la fuite en serrant le joint ou bien en remplaçant la

pièce défectueuse par une pièce de rechange authentique que

recommande Coleman. N’essayez PAS de réparer la bouteille si

vous l’endommagez – il FAUT la remplacer.

2. Si vous ne parvenez pas à arrêter la fuite, séparez la bouteille

du gril. N’utilisez le gril QU’UNE FOIS la fuite éliminée.

Quand rechercher les fuites

1. Effectuez la détection des fuites à chaque fois que vous

branchez une bouteille d’alimentation en gaz au régulateur.

Recherchez également les fuites lorsque toute pièce du système

d’approvisionnement est remplacée.

1. Vériez souvent le diffuseur des brûleurs, un nid d’insectes

pourrait les boucher. Consultez «Nettoyage du diffuseur» sous

la rubrique «Nettoyage, soins et entretien», ainsi que la section

«Dépannage».

2. Vériez que le diffuseur des brûleurs [A] soit correctement

positionné sur les sorties de valve [B]. L’orice de la valve [C]

doit être à l’intérieur du diffuseur. (Fig. 28)

3. N’employez que le gaz précisé.

4. Gardez le gril sur une surface plane.

5. Assurez-vous que le plateau à graisse soit vide à la mise en

marche du gril.

Brûleur et orice

Détection des fuites

Élimination des fuites

Liste de vérication de mise en marche

Détection des fuites -

Bouteilles de propane jetables

Raccord de l’orice

Brûleur

Diffuseur

Fig. 26

SCHÉMA REPRÉSENTATIF

Fig. 28

DANGER

Pour éviter tout risque d’incendie ou d’explosion

rNE PAS FUMER. NE PAS EMPLOYER de source d’allumage à

proximité du test et formellement en interdire la présence.

rN’effectuer le test qu’à l’air libre.

rNE JAMAIS rechercher les fuites avec une allumette, une

chandelle ou une amme.

Défense

de fumer

Flamme

nue interdite Fig. 27

Français-8

Allumage électronique INSTASTART™

Allumage avec une allumette

AVERTISSEMENT

LES RÈGLES SUIVANTES DOIVENT TOUJOURS

ÊTRE SUIVIES DANS L’ORDRE DONNÉ (g. 29):

1. OUVREZ LE COUVERCLE DU GRIL! Toute tentative

d’allumage alors que le couvercle du gril est fermé pourrait

provoquer une explosion.

2. Assurez-vous que les boutons de commande des brûleurs

soient réglés à l’arrêt (OFF).

3. Ne mettez PAS la tête ou les bras au-dessus du gril.

ATTENTION

Utilisez une LONGUE allumette en bois ou un allumeur à butane

pour barbecues. Les boutons des brûleurs doivent être fermés,

outre celui du brûleur que vous allumez. Si vous ne disposez

pas d’une longue allumette ou d’un long allumeur, placez une

allumette ordinaire dans la rallonge d’allumette, frottez l’allumette

et placez-la enammée près du BRÛLEUR voulu.

Instructions d’allumage Allumage des brûleurs

1. Frottez et placez une longue allumette en bois enammée (vous

pourriez aussi employer la rallonge ou encore un allumeur

à butane pour barbecues) dans les interstices des grilles, à

proximité des trous du brûleur. (Fig. 32)

2. Enfoncez et tournez le bouton de commande en sens

antihoraire an de le régler à la position «HIGH» (grand feu).

3. Répétez les étapes de 1 à 3 pour allumer le deuxième brûleur.

1. Enfoncer et tourner la commande à HIGH/LIGHT (grand

feu/allumage) et presser l’allumeur coup sur coup jusqu’à

ce que le brûleur s’allume. (Fig. 30 et 31)

2. S’il ne s’allume pas sous 5 secondes, fermer la

commande, attendre 5 minutes et réessayer.

Fig. 29

Bouton du

brûleur gauche Allumeur

Bouton du

brûleur droit

Fig. 30

Fig. 31

Fig. 32

Français-9

Préparation du gril

rFaites fonctionner le gril à grand feu, le couvercle étant fermé,

avant la toute première utilisation et après le remisage, pour

éliminer l’huile en la brûlant.

rUne fois l’huile éliminée, vériez la amme du brûleur tel que

décrit ci-après.

■Fermez les boutons de commande des brûleurs. (Fig. 33)

ATTENTION

Ne touchez PAS aux surfaces chaudes du gril avec vos mains

nues! Portez TOUJOURS des gants de sécurité.

ATTENTION

Assurez-vous que la bouteille de propane jetable soit débranchée

quand vous remisez le gril.

Extinction du gril

Conseils pratiques de grillage

Généralités d’emploi et ammes

correctes Jaune Bleu

Trous du brûleur

Jaune

Bleu

Oui Non

Fig. 34

AVERTISSEMENT

r Maintenez le voisinage du gril immaculé, veillez à ce qu’il

soit exempt de matières combustibles, d’essence et d’autres

vapeurs ou liquides inammables, ainsi que de bouteilles de

propane jetables de rechange.

rAn que le gril ne risque pas de basculer, ne placez JAMAIS

plus de 9 kg sur une tablette latérale. Le poids d’une casserole

d’aluminium de 4 litres pleine est d’environ 4,5 kg.

rN’entravez PAS la circulation de l’air comburant et de

ventilation.

rGardez le ou les orice(s) de ventilation du logement de la

bouteille de propane exempt(s) de débris.

rLe barbecue devient très chaud quand il fonctionne. Ne

touchez donc PAS aux grilles ou aux surfaces de cuisson.

rSerrez bien toutes les pièces (vis, écrous, boulons, et autres)

au moins une fois par an ou avant que ne débute la saison des

grillades en plein air.

Flamme du brûleur

rOuvrez le couvercle du gril. Les grilles devraient être en place.

rNe mettez ni vos bras ni votre visage directement au-dessus de

la surface de cuisson. Regardez par les fentes des grilles pour

observer la amme du brûleur qui se trouve dessous.

rLes ammes doivent être identiques à la amme correcte de la

g. 34 et se présenter comme suit:

rLa pointe de la amme bleue est légèrement jaune.

rDes dards jaunes d’au plus 2,5 cm sont acceptables à condition

qu’il ne se produise pas de suies.

rSi les ammes sont très jaunes et irrégulières, il est possible que

toute l’huile n’ait pas été éliminée, que le diffuseur soit obstrué

ou qu’il ne soit pas convenablement positionné sur les trous.

Laissez refroidir le gril avant de repositionner le diffuseur sur la

valve et les trous.

rLes grils qui servent depuis un certain temps produisent

davantage de ammes jaunes. Celles-ci proviennent de

l’accumulation de particules d’aliments, d’assaisonnements

utilisés pour la cuisson et de graisse. Nettoyez le brûleur pour

le débarrasser de tous ces résidus et vériez que les trous du

brûleur et du diffuseur ne soient pas encrassés ou bouchés.

Consultez la rubrique «Nettoyage du diffuseur».

rNettoyé régulièrement, votre gril fonctionnera mieux et plus

efficacement.

rLes grils ne chauffent pas toujours de la même façon. Certains

tendent à chauffer davantage au centre et à l’arrière. Plus vous

utiliserez le gril et vous familiariserez avec ses particularités, plus

la saveur de vos grillades s’améliorera.

Trucs pour régler le brûleur

rLe réglage grande amme est trop chaud pour la cuisson directe.

Ce réglage s’emploie plutôt pour saisir la viande que vous

pouvez alors nir de cuire à un réglage moyen ou bas.

rUtilisez le réglage grande amme avec le couvercle fermé pour

préchauffer le gril pendant 5 minutes avant de commencer la

cuisson puis de nouveau avec le couvercle fermé pendant au

plus 5 minutes après la cuisson pour brûler les égouttures.

rServez-vous d’une amme moyenne pour la cuisson directe des

biftecks, des côtelettes de porc, du poulet et des hamburgers.

rChoisissez une petite amme pour cuire les rôtis.

rSaisis à grande amme puis nis de cuire à petite amme, les

bifteck épais auront non seulement une meilleure texture mais ils

seront aussi plus juteux.

Fonctionnement sans risque du gril

rNe laissez JAMAIS cuire des aliments sans les surveiller. Sur-

veiller assidûment les aliments aide à maintenir une température

uniforme, à ménager le gaz, à améliorer la saveur des aliments

et à limiter les ambées soudaines.

rLevez lentement la poignée pour ouvrir le couvercle du gril, an

de ne pas vous brûler au cas où la graisse s’enammerait.

rNe mettez AUCUNE partie de votre corps directement au-dessus

de la surface de cuisson.

Fig. 33

Français-10

Agissez comme suit:

1. Fermez les boutons des brûleurs et éloignez-vous!

2. Laissez le feu s’éteindre.

3. Quand le feu s’est éteint et que le gril a refroidi, retirez la

bouteille de propane jetable.

4. Nettoyez toutes les pièces et examinez-les pour déceler tous

dommages, notamment la bouteille de propane, le régulateur,

le(s) bouton(s) du ou des brûleur(s) et le(s) brûleur(s).

5. Si l’un des éléments indiqués ci-dessus est endommagé,

procurez-vous la pièce Coleman voulue avant de recommencer

à vous servir du gril. Pour connaître le centre de service agréé le

plus proche, composez le 1-800-835-3278.

Remarque:

rDes ambées confèrent une saveur de fumée et saisissent les

aliments. En trop grand nombre, de telles ambées se révèlent

dangereuses et peuvent endommager le gril.

rÉvitez ce genre de ambées en préchauffant le gril, avec son

couvercle fermé pendant 5 minutes au réglage de grande amme

pour brûler la graisse de grillades précédentes.

rFaites cuire avec le couvercle fermé et surveillez constamment la

cuisson pour feux de friture et ambées soudaines.

rParer le gras excédentaire des viandes minimise les feux de

friture et les ambées soudaines. Faites cuire la viande grasse

par petites quantités sur feu indirect, à feu doux.

rObservez rigoureusement les instructions données sous la

rubrique «Nettoyage, soins et entretien».

Conseils de préparation des aliments

Votre gril peut cuire de nombreux aliments. Pour obtenir les

meilleurs résultats possibles, observez ces instructions:

rParez l’excédent de gras de la viande et des volailles. Entaillez

le gras restant an qu’il ne se racornisse pas, mais faites très

attention de ne pas couper la viande maigre.

rDégelez la viande et les volailles congelées avant de les faire

cuire sur le gril.

rDégeler le poisson et les légumes congelés est inutile.

rSalez après la cuisson an que les aliments ne dessèchent pas.

rBadigeonnez les viandes naturellement maigres avec de l’huile

de cuisson ou de la margarine.

rFaites cuire les petits morceaux d’aliments fragiles dans une

feuille d’aluminium ou sur des grilles spéciales, destinées à la

cuisson de ce genre d’aliments (voyez «Modes de cuisson»).

rNe badigeonnez les aliments de sauce barbecue, de sauce

tomate ou de sauce sucrée que durant les 10 dernières m inutes

de cuisson.

rTournez les aliments avec des pinces ou une spatule pour ne

pas les transpercer (tout spécialement la viande), an qu’ils ne

risquent pas de dessécher.

En cas de feu de friture

Modes de cuisson

Nettoyage, soins et entretien

Cuisson directe:

rLa source de chaleur se trouve directement sous les aliments.

rPratique pour rissoler la viande et cuire hot dogs et hamburgers,

il est nécessaire de souvent vérier le degré de cuisson.

rUtilisez-la pour les aliments poêlés ou sautés, en ayant soin de

réduire la quantité d’huile utilisée et la température de cuisson.

rFaites cuire les rôtis, les dindes ou les canards à feu doux.

Placez la viande et de l’eau dans un plat d’aluminium à fond

ondulé; rajoutez de l’eau au besoin.

Cuisson indirecte:

rN’allumez qu’un brûleur et faites cuire les aliments sur la grille du

côté opposé.

rLes aliments cuisent ainsi à une température plus basse, ce qui

les rend plus tendres et réduit les ambées.

rCette méthode de cuisson est tout spécialement recommandée

pour les aliments qui brûlent facilement (légumes, poisson, etc.).

rFaites cuire les repas tout en un dans des plats allant au four ou

en aluminium, tout comme s’il s’agissait d’un four de cuisinière

ordinaire.

rEssayez, en outre, de placer un plat contenant de l’eau au-

dessus du brûleur allumé an que la viande reste juteuse et

moelleuse. Rajoutez de l’eau lorsque nécessaire.

PLATEAU À GRAISSE

Le plateau à graisse se trouve sous le gril; il doit être nettoyé de

temps à autre an que les débris ne s’y accumulent pas. (Fig. 35)

GRILLES DE CUISSON

Les grilles de cuisson peuvent être nettoyées en n de cuisson,

lorsque vous avez éteint le gril. Portez un gant de cuisinier et

frottez-les avec un linge humide. Si vous attendez que le gril ait

refroidi, les grilles seront plus faciles à nettoyer si vous les sortez du

gril et les nettoyez avec un détergent pour vaisselle doux.

REMARQUE: Laissez refroidir le plateau avant de le nettoyer.

Important: Ne laissez le gril dehors par mauvais temps que s’il

est couvert (housse vendue séparément). Si le gril n’est pas

couvert, l’eau de pluie peut couler dans la carrosserie ou dans

le plateau à graisse. Si le plateau à graisse n’est pas nettoyé

après l’utilisation et si le gril est découvert, il se remplira

d’eau; eau et graisse déborderont alors. Nous conseillons de

nettoyer le plateau après chaque emploi.

ATTENTION

Le nettoyage et l’entretien ne doivent être effectués que lorsque

le gril est froid et l’alimentation en gaz fermée au niveau de la

bouteille. Séparez toujours la bouteille de propane jetable du gril

avant d’entreprendre le nettoyage.

Fig. 35

Français-11

Produits de nettoyage suggérés:

r%ÊUFSHFOUMJRVJEFEPVYQPVSWBJTTFMMFr&BVDIBVEFr(SBUUPJS

r#SPTTFNÊUBMMJRVFr5SPNCPOFr5BNQPOOFUUPZFVSFOOZMPO

r#SPTTFEPVDFÆQPJMTEFMBJUPOr$PVUFBVÆNBTUJRVFS

Nettoyage des éléments:

rBRÛLEUR: Éliminez la corrosion de la surface du brûleur avec

une brosse métallique. Nettoyez les trous des brûleurs obstrués

avec un trombone redressé. Remplacez les brûleurs rouillés ou

endommagés qui pourraient dégager trop de gaz.

rGRILLES DE CUISSON: Nettoyez-les au savon doux et à l’eau

chaude. Éliminez les résidus tenaces avec un nettoyant doux ou

une brosse. N’employez surtout PAS de nettoyant commercial

pour fours.

rINTÉRIEUR DU GRIL: Enlevez les grilles. Raclez les parois et

enlevez l’excédent de graisse ainsi que les résidus de la cuisson.

Nettoyage du diffuseur

AVERTISSEMENT

Toiles d’araignées et nids de guêpes en boue dans le

diffuseur peuvent provoquer un incendie à la valve. En cas

d’incendie, fermez immédiatement l’alimentation en gaz au

robinet de la bouteille (voyez le schéma, g. 36).

Remarque:

À la n de l’été et en automne, avant les gelées, les araignées alors

très actives peuvent tisser leurs toiles dans le diffuseur et les petits

insectes y construire leurs nids, entravant l’alimentation en propane

et risquant de provoquer un incendie au niveau des boutons du gril.

Un tel incendie peut grièvement blesser l’utilisateur et endommager

le gril. Examinez souvent (une ou deux fois par mois) les tuyaux

du diffuseur et nettoyez-les au besoin pour assurer une bonne

circulation de la chaleur. REMARQUE: Normalement, l’eau ou l’air

sous pression n’ont aucun effet sur les toiles d’araignées.

Nettoyage du diffuseur:

1. Pour éliminer les obstructions citées ci-haut, servez-vous d’une

brosse exible à diffuseur ou bien faites un petit crochet à un

bout d’un l de fer exible de 52 cm de long (voyez la g. 37).

2. Retirez les grilles de cuisson

et mettez-les de côté.

(Fig. 38)

3. À l’aide d’un tournevis, enlevez les vis qui immobilisent la table

de cuisson et mettez-les de côté. (Fig. 39)

4. Avec le tournevis, enlevez alors les vis autotaraudeuses qui

ancrent les étriers du brûleur puis retirez les brûleurs. (Fig. 40)

5. Examinez l’extrémité inférieure du diffuseur pour voir s’il y a des

nids, des toiles ou de la boue. Si vous en découvrez, nettoyez le

diffuseur tel qu’indiqué à l’étape 1, g. 37.

6. Examinez et nettoyez le brûleur, si nécessaire.

7. Replacez les brûleurs principaux et les étriers des brûleurs, puis

mettez les brûleurs en position de fonctionnement.

8. Assurez-vous que les raccords des orices soient dans les tubes

des diffuseurs avant de visser toutes les vis autotaraudeuses.

(Fig. 41)

9. Remettez la table de

cuisson ainsi que les grilles

de cuisson en place.

SCHÉMA REPRÉSENTATIF

Fig. 36

Fig. 37

Brûleur

Tube du

diffuseur

Fig. 41

Fig. 38

Fig. 40

Fig. 39

Français-12

Problème: L’allumeur n’allume pas le gril ou il

n’y a qu’une amme partielle.

Raisons possibles et solutions:

1. Il n’y a pas de gaz. Vériez qu’il y ait du gaz dans la bouteille.

2. Assurez-vous que le bouton de l’un des brûleurs soit ouvert.

Prévoyez jusqu’à quatre secondes pour que le gaz s’enamme.

3. Si le brûleur s’allume avec une allumette mais pas avec

l’allumeur, vériez la position de l’électrode en céramique près

du brûleur, l’état du l d’allumage et de ses connexions. Essayez

l’allumeur et remplacez toute pièce endommagée.

4. Vériez qu’il n’y ait ni toiles d’araignées ni nids d’insectes dans le

diffuseur; nettoyez ce dernier au besoin.

5. Vériez la concordance du diffuseur et des trous. Positionnez

correctement le diffuseur sur les trous si nécessaire.

6. Les orices de combustion, les trous ou valves sont obstrués.

Nettoyez les éléments.

7. Il y a une défaillance du régulateur. Le régulateur de pression ne

doit être remplacé que par un dépanneur agréé.

8. Assurez-vous que le régulateur et la bouteille de propane soient

convenablement assemblés. Voyez la rubrique «Mise en place

d’une bouteille de propane de 465 g».

Problème: La amme est jaune.

Raisons possibles et solutions:

1. Vériez qu’il n’y ait ni toiles d’araignées ni nids d’insectes dans le

diffuseur; nettoyez ce dernier au besoin.

2. Le brûleur neuf peut présenter des résidus d’huile qui brûleront.

3. Éliminez particules d’aliments, graisse et sel aux épices du

brûleur.

4. Vériez le diffuseur, il faut peut-être le positionner correctement

au-dessus des trous.

Problème: La amme s’éteint à feu bas ou la

chaleur est irrégulièrement répartie.

Raisons possibles et solutions:

1. Vériez qu’il n’y ait ni toiles d’araignées ni nids d’insectes dans le

diffuseur; nettoyez ce dernier au besoin.

2. Le gril froid doit être préchauffé 5 minutes à grand feu.

3. Vériez le diffuseur, il faut peut-être le positionner correctement

au-dessus des trous.

4. Par suite du froid ou du vent, il est nécessaire que vous

déplaciez le gril pour le mettre à l’abri du vent.

5. Il n’y a pas de gaz. Vériez qu’il y ait du gaz dans la bouteille.

Problème: Le gril est trop chaud.

Raisons possibles et solutions:

1. Il se produit trop de ambées soudaines. L’entretien décrit sous

la rubrique «En cas de feu de friture» s’impose.

2. Un orice ou régulateur endommagé doit être remplacé, ceci,

uniquement par une pièce agréée par l’usine.

3. La graisse s’est accumulée dans le gril; il est nécessaire

d’enlever la graisse et de vider le plateau à graisse.

4. Choisissez une température de cuisson plus basse si vous

utilisez un grand feu.

Problème: Il y a le feu à une connexion.

Raisons possibles et solutions:

Fermez IMMÉDIATEMENT les boutons de commande et

laissez refroidir le gril.

1. Le gaz fuit à une connexion défectueuse. Serrez les

connexions avec une clé à ouverture variable et

remplacez les pièces endommagées. Vériez l’herméticité

de tous les raccordements à l’eau savonneuse avant de

recommencer à employer le gril.

Problème: Il y a des ammes derrière le

tableau de commande ou à proximité des

boutons de commande.

Raisons possibles et solutions:

Fermez IMMÉDIATEMENT les boutons de commande et

laissez refroidir le gril.

1. Vériez qu’il n’y ait ni toiles d’araignées ni nids d’insectes dans le

diffuseur; nettoyez ce dernier au besoin.

2. Le gaz fuit à une connexion défectueuse. Serrez les connexions

à la main et remplacez les pièces endommagées. Vériez

l’herméticité de tous les raccordements à l’eau savonneuse

avant de recommencer à vous servir du gril.

3. Vériez le diffuseur, il faut peut-être le positionner correctement

au-dessus des trous.

Dépannage

Déplacement et remisage

ATTENTION

Comme avec tout autre article en métal, une collision avec le gril

peut blesser. Déplacez très prudemment le gril à gaz portatif.

Déplacement du gril:

rNe déplacez PAS le gril s’il est allumé ou chaud, ou s’il y a quoi

que ce soit sur la surface de cuisson ou sur les tablettes.

rPour ne pas renverser de graisse, videz et nettoyez le plateau à

graisse avant de déplacer le gril.

rRepliez le gril avant de le déplacer.

rDéplacez lentement le gril. Ne courez PAS et ne tirez pas le gril

derrière vous, il pourrait vous heurter et vous blesser.

Après avoir déplacé de gril:

rVériez l’étanchéité de toutes les connexions de gaz, au cas où

elles se seraient desserrées durant le déplacement.

rAssurez-vous que le diffuseur soit bien placé sur les trous .

Avant de remiser le gril:

rNettoyez le gril, y compris le plateau à graisse.

rEnduisez le brûleur d’une légère pellicule d’huile de cuisson an

de l’empêcher de rouiller.

rNe convient qu’au plein air. Si vous remisez le gril à l’intérieur,

détachez la bouteille de propane à l’air libre. Si vous laissez

le gril dehors, couvrez-le pour le protéger des éléments. Les

détaillants et fabricants de grils vendent des housses valables.

Français-13

Nomenclature — Série 9949A

1 9949A1201 Ensemble du couvercle (Rouge)

2 9949-1191 Néc. à charnière (lot de 2)

3 R9949-315C Grille

4 5010000747 Plateau à graisse

5 5010000778 Side Table w/ Hardware

6 9949-2891 Agrafe élastique (lot de 2)

7 9949-2071 Chapeau de roue

8 9949-2401 Roue et boulonnerie

9 9949-5601 Poignée de traction

10 5010000748 Chaîne rallonge d’allumette

11 9949-1961 Porte-ustensiles

12 5010000777 Bouton de commande

13 9949A1551 Table de cuisson

14 5010000743 Régulateur de pression

15 5010000776 Poignée du couvercle

16 9949-1141 Loquet du couvercle

17 9942-5851 Allumeur/électrode (non ill.)

Accessoires complémentaires, vendus séparément

9949-1001 Housse de terrasse (non illustrée)

R9949-115C Sac de transport (non illustré)

R9949-317C Plaque (non illustré)

R9949A319C Porte-plat (non illustré)

Garantie

Garantie limitée de cinq ans

The Coleman Company, Inc. (« Coleman ») garantit cet article contre tout vice de matériau et de fabrication pendant une période de cinq (5) ans

courants à compter de la date de l’achat. Coleman se réserve le droit de choisir entre réparer ou remplacer cet article ou toute pièce de celui-ci dont la

défectuosité a été constatée au cours de la période de garantie. Le remplacement se fera au moyen d’un produit neuf ou remanufacturé ou bien d’une pièce

neuve ou remanufacturée. Si l’article n’est plus disponible, il sera remplacé par un article semblable, de valeur égale ou supérieure. La présente constitue

votre garantie exclusive.

Cette garantie n’est valable que pour l’acheteur au détail original à partir de la date de l’achat au détail initial et elle n’est pas transférable. Veuillez

conserver le reçu d’achat original. La preuve d’achat est exigée pour tout ser vice couvert par la garantie. Les concessionnaires Coleman, les centres de

service et les détaillants qui vendent des articles Coleman® n’ont pas le droit d’altérer, de modier ou de changer d’une manière quelconque les moda lités

de cette garantie.

Ce que ne couvre pas cette garantie

Cette garantie ne couvre pas l’usure normale des pièces, les pièces autres que les pièces authentiques Coleman® ou l’endommagement attribuable à

toute raison suivante: à la négligence, à l’utilisation abusive du produit, à l’utilisation commerciale du produit, au non-respect du mode d’emploi, au

démontage et à la réparation ou à l’altération par quiconque, sauf Coleman ou un centre de service agréé Coleman. Cette garantie ne couvre pas non plus

les cas de force majeure comme incendies, inondations, ouragans et tornades. La garantie est automatiquement annulée si l’endommagement du produit

découle de l’utilisation d’une pièce autre qu’une pièce de marque Coleman® .

COLEMAN N’ASSUME AUCUNE RESPONSABILITÉ POUR LES VICES RÉSULTANT DE L’EMPLOI DE PIÈCES NON AUTORISÉES OU DE

RÉPARATIONS EXÉCUTÉES PAR UN PERSONNEL NON AUTORISÉ. COLEMAN DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES

ACCESSOIRES OU INDIRECTS RÉSULTANT DU NON-RESPECT DE TOUTE GARANTIE OU CONDITION EXPLICITE OU IMPLICITE. SAUF DANS LA

MESURE INTERDITE PAR LA LÉGISLATION PERTINENTE, TOUTE GARANTIE IMPLICITE DE QUALITÉ COMMERCIALE OU D’APPLICATION À UN

USAGE PARTICULIER EST LIMITÉE À LA DURÉE DE LA GARANTIE OU CONDITION CI-DESSUS. CERTAINS ÉTATS ET CERTAINES PROVINCES

OU JURIDICTIONS INTERDISENT D’EXCLURE OU DE LIMITER LES DOMMAGES ACCESSOIRES OU INDIRECTS, OU NE PERMETTENT PAS LA

LIMITATION DE LA DURÉE D’APPLICATION DE LA GARANTIE IMPLICITE, DE SORTE QUE VOUS POUVEZ NE PAS ÊTRE ASSUJETTI AUX LIMITES

OU EXCLUSIONS ÉNONCÉES CI-DESSUS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AVOIR

D’AUTRES DROITS, CES DROITS VARIANT D’UN ÉTAT OU D’UNE PROVINCE À L’AUTRE.

Comment obtenir le service prévu par la garantie

Apportez l’article à un Centre de service agréé Coleman. Pour obtenir l’adresse du plus proche centre de service agréé Coleman, visitez le

www.coleman.com ou bien composez le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, le 1-800-387-6161 au Canada. S’il n’y a pas de

centre de service facile d’accès, xez une étiquette sur l’article précisant vos nom, adresse, numéro de téléphone le jour et la description de la défectuosité.

Veuillez inclure une copie du reçu d’achat original. Emballez soigneusement le produit et envoyez le colis en port et assurance payés, par messageries ou

autre service, avec valeur déclarée, à l’une des adresses suivantes :

Pour les produits achetés aux États-Unis:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

Les frais de transport du produit à Coleman ou à un centre de service agréé, en vue de la réparation sous garantie du produit, incombent à l’acheteur.

N’envoyez pas de produits dont le réservoir contienne du carburant ou bien auxquels soit xée un bouteille jetable de propane.

NE RETOURNEZ PAS CE PRODUIT AU LIEU D’ACHAT.

Si vous avez toute question quant à cette garantie, veuillez composer le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, et

le 1-800-387-6161 au Canada.

Produits achetés aux États-Unis:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS, 67219 U.S.A.

Produits achetés au Canada:

4VOCFBN$PSQPSBUJPO$BOBEB-JNJUFEr%#"+BSEFO$POTVNFS4PMVUJPOT

#)FSFGPSE4USFFUrBrampton, ON L6Y 0M1

La présente garantie ne couvre pas les frais de transport ou d’expédition. Si vous expédiez le produit,

les frais d’expédition et d’assurance doivent être prépayés.

NE RETOURNEZ PAS CE PRODUIT AU LIEU D’ACHAT.

Si vous avez toute question quant à cette garantie, veuillez composer le 1-800-835-3278 ou le ATS 1-316-832-8707

aux États-Unis, le 1-800-387-6161 au Canada.

Garantie, service et pièces

Repérez les numéros de modèle et de série sur

l’étiquette apposée sur le gril.

Pour les produits achetés au Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

sont des marques déposées, alors que INSTASTART™ est une marque

de commerce de The Coleman Company, Inc.

English-31

Barbacoa de Gas

Manual de Uso, Cuidado Y Ensamblaje

Con Instruciones de cómo Encender la Parrilla

Modelo 9949A Series (LP Gas)

ENSAMBLADOR/INSTALADOR:

Deje estas instrucciones con el consumidor.

CONSUMIDOR/USUSARIO:

Lea todas las instrucciones y consérvelas en un lugar seguro para referencia en el futuro.

Solamente Para Uso

Al Aire Libre

www.coleman.com

NOTA:

El cilindro de propano no

está incluido.

IMPORTANTE

Lea cuidadosamente este manual antes de

ensamblar, usar o darle servicio a esta par-

rilla. Conserve este manual para referencia

en el futuro. Si usted tiene alguna pregunta

acerca del ensamblaje, funcionamiento, ser-

vicio o reparaciones de esta parrilla, por favor

llame a Coleman al 1-800-835-3278 ó TDD:

1-316-832-8707. En Canadá llame all

1-800-387-6161.

Español-2

PELIGRO

Si usted huele gas:

1. Corte el ujo de gas al aparato.

2. Extinga cualquier llama abierta.

3. Abra la tapa.

4. Si el olor continua, manténgase alejado

del aparato y llame inmediatamente a su

suplidor de gas o a su departamento de

bomberos.

ADVERTENCIA

1. No almacene ni use gasolina ni cualquier

otro líquido ni vapor inamable alrededor

de este, ni de ningún otro aparato.

2. Un cilindro de LP (propano líquido) que

no esté conectado para ser usado nunca

debe ser guardado alrededor de este, ni de

ningún otro aparato.

Este manual contiene información importante acerca del

ensamblaje, funcionamiento y mantenimiento de este producto y

sistema. Se presenta información general de seguridad en estas

primeras páginas y también se encuentra a través del manual.

Debe prestar particular atención a la información acompañada por

los símbolos de alerta de seguridad:

“ PELIGRO”, “ ADVERTENCIA, “ PRECAUCIÓN”.

Guarde este manual para referencia en el futuro y para educar a

nuevos usuarios de este producto. Este manual debería leerse en

conjunto con la etiqueta en el producto.

Las medidas de seguridad son esenciales cuando algún equipo

mecánico o abastecido por propano está implicado. Estas

precauciones son necesarias al usarla, guardarla y darle servicio.

Usar este equipo con el respeto y la precaución exigida reducirá

las posibilidades de herida personal o daño a la propiedad.

Los siguientes símbolos mostrados abajo se usan extensivamente

a través de este manual. Siempre preste atención a estas

precauciones, puesto que son esenciales cuando se usa cualquier

equipo mecánico o abastecido por combustible.

PELIGRO

PELIGRO indica una situación inminentemente arriesgada que,

si no se evita, resultará en muerte o lesiones graves.

PELIGRO

rSOLAMENTE PARA USO AL AIRE LIBRE. NUNCA haga

funcionar la parrilla en áreas cerradas ya que esto podría oca-

sionar una acumulación de gas desde una fuga, causando una

explosión o una concentración de monóxido de carbono que

podría resultar en lesiones o muerte. NO la use en garajes,

pasillos, cobertizos ni en ningún área encerrada.

rNO ES PARA SER USADA POR NIÑOS.

r¡Si se ignoran éstas instrucciones un fuego peligroso o ex-

plosión podría resultar en lesiones físicas, muerte o daño a la

propiedad!

ADVERTENCIA

ADVERTENCIA indica una situación inminentemente arriesgada

que, si no se evita, podría resultar en muerte o lesiones graves.

ADVERTENCIA

rNO mueva la parrilla mientras está encendida.

rMantenga el área donde se encuentra el aparato para cocinar

al aire libre despejada y libre de materiales combustibles,

gasolina y otros vapores inamables y líquidos.

PRECAUCIÓN

PRECAUCIÓN indica una situación inminentemente arriesgada

que, si no se evita, puede resultar en lesiones personales

menores o leves o daño a la propiedad.

PROPOSICIÓN 65 DE CALIFORNIA:

ADVERTENCIA: subproductos de combustión producidos cuando

se está usando este producto contienen productos químicos

conocidos en el Estado de California como causantes de cáncer,

efectos de nacimiento u otros peligros al sistema reproductivo..

Entrada: 10,000 BTU/H por quemador

Categoría: Propano con presión regulada

Combustible: cilindros de propano desechables de 16.4 oz. (.46 kg.).

Regulador: 9928

Características Técnicas

Información General de Seguridad

Contenido

Características Técnicas ............................................................................. 2

Información General de Seguridad ............................................................. 2

Instalación General ..................................................................................... 3

Cilindros para la Barbacoa de Gas L.P. Portátil .......................................... 3

Caracteristícas de la Parrilla ....................................................................... 4

Ensamblaje de la Parrilla ............................................................................ 5

Instalando el Cilindro de Propano de 1 lb (.45 kg) ...................................... 6

Quemador y Oricio.................................................................................... 7

Comprobación de Fugas - Cilindros de Gas LP Desechables .................... 7

Como Vericar por Fugas ........................................................................... 7

Reparando Una Fuga de Combustible........................................................ 7

Lista de Comprobación Inicial..................................................................... 7

Instrucciones Para Encender ..................................................................... 8

Encendiendo los Quemadores ................................................................... 8

Apagando la Parrilla ................................................................................... 9

Uso General y Llamas Correctas en el Quemador ..................................... 9

Sugerencias y Consejos para Asar............................................................. 9

En Caso de un Fuego de Grasa ................................................................. 10

Métodos para Cocinar ................................................................................ 10

Cuidado, Mantenimiento y Limpieza ........................................................... 10

Limpieza del Venturi ................................................................................... 11

Transporte y Almacenaje ............................................................................ 12

Solución de Problemas ............................................................................... 12

Lista de Piezas de Reemplazo — Series 9949A ........................................ 13

Garantía ...................................................................................................... 14

Español-3

Instalación General

Cilindros para la Barbacoa de Gas L.P.

Portátil

ADVERTENCIA

Su nueva parrilla de barbacoa está equipada con un regulador

CGA # 600 [B]. NO intente conectar este regulador a ningún

otro cilindro L.P desechable que no esté equipado con un

acoplamiento CGA # 600 unión [E]. Esta parrilla puede ser usada

solamente con el regulador de presión incluido con esta unidad,

o reguladores de presión especicados por Coleman para uso

con esta unidad. Los reguladores de repuesto deben solamente

aquellos especicados por Coleman. (Fig. 1)

ADVERTENCIA

Este aparato no debe ser instalado en o sobre ningún vehículo

de recreación y/o bote.

Siga estas reglas de seguridad antes de cada uso:

1. Debe mantenerse una espacio de separación mínimo de

24 pulgadas (.6 metros) desde los lados izquierdo, derecho,

posterior e inferior de la parrilla entre la parrilla y cualquier

construcción combustible tal como el revestimiento de madera

de un edicio.

2. No coloque nunca la parrilla debajo de materiales

combustibles sin protección o salientes.

3. No obstruya el ujo de aire de ventilación y combustión.

Mantenga un espacio mínimo de 3 pulgadas (7.6 centímetros)

desde la parte posterior de la parrilla y construcciones no

combustible tales como una pared de concreto o de ladrillo.

4. La parrilla debe estar nivelada y no debe ser colocada

enfrentando directamente al viento.

ADVERTENCIA

Un cilindro de LP (Propano Líquido) que no esté conectado

para ser usado con esta barbacoa de gas no debe ser nunca

guardado alrededor de este, ni de ningún otro, aparato.

ADVERTENCIA

rNO intente hacerle ajustes al regulador ya que esto podría

crear una situación causando lesión personal o daño a la

propiedad.

ADVERTENCIA

rNUNCA coloque más de 20 libras (9.0 kg.) en una mesa

lateral. NO se apoye sobre la parrilla.

rNUNCA use briquetas de carbón o uido para encender una

parrilla de gas.

rParrilla se pone caliente cuando está en uso; para evitar

quemaduras, No toque ninguna supercie caliente de la

parrilla. Mantenga a los niños y a los animales domésticos

lejos de la parrilla caliente.

rNUNCA deje desatendida la parrilla mientras se esté usando.

rEs su responsabilidad el ensamblar, instalar, hacer funcionar y

cuidar su parrilla de gas apropiadamente.

rNO use la parrilla de gas en interiores.

rEn algunas circunstancias, el propano puede perder el olor

distintivo que fue añadido. Otros olores fuertes pueden

encubrir o disfrazar el olor del propano. Resfriados, alergias,

congestión de sinusitis y el uso del tabaco, alcohol o las

medicinas pueden impedir su capacidad para detectar el olor

del propano.

rLa instalación debe seguir los códigos locales o, en ausencia de

códigos locales, ya sea con el Código de Gas de Combustible

Nacional, ANSI Z223.1/NFPA 54, Código de Instalación

de Propano y Gas Natural, CSA B149.1, o el Código de

Almacenamiento y Manejo del Propano, CSA B149.2, según se

aplique.

rPara comprobar los códigos locales, vea a su distribuidor de

gas L.P. local o a su compañía de gas listada en las Páginas

Amarillas para saber los procedimientos y regulaciones

recomendadas para la instalación.

Las conexiones deben cumplir con los requisitos locales y son

la responsabilidad exclusiva de la persona que está realizando

el trabajo.

El gas de Petróleo líquido (abreviado gas o propano L.P.), es

altamente inamable. Este se convierte en líquido cuando se

guarda bajo alta presión dentro del cilindro y se vaporiza cuando

se dispersa. El gas L.P. es más pesado que el aire y tiende a

acumularse en áreas bajas. Es importante que no haya ninguna

fuga en las conexiones en su parrilla de gas que pueda causar un

fuego o una explosión (vea la sección titulada “COMPROBACION

DE FUGAS”).

Las parrillas de gas LP portátiles requieren un sistema de

suministro de combustible el cual comprende una válvula

[A], un regulador [B] con oricio de ventilación [C], un cilindro

suministrador de gas L.P. [D], (Fig. 1). La ilustración en la Fig. 1 es

solamente para propósitos de descripción.

Especicaciones del Cilindro

rTodos los cilindros de gas L.P. que se usen con este aparato

deben ser construidos y marcados de acuerdo con las Especi-

caciones para los cilindros de gas L.P. del Departamento de

Transporte de Estados Unidos (DOT por sus siglas en inglés) o

las Normas Nacionales de Canadá, CAN/CSA-B339, Transporte

de Mercancía Peligrosa, Cilindros, Esferas y Tubos; y un disposi-

tivo de conexión del cilindro compatible con la conexión para

aparatos para cocinar al aire libre.

rLea las etiquetas en el Cilindro de Suministro de Gas L.P.

Fig. 1

Español-4

PELIGRO

rNUNCA guarde un cilindro de suministro de gas L.P. de

repuesto bajo el armazón de la parrilla ni dentro de la parrilla

ni alrededor de ningún aparato que produzca calor. (Fig. 2)

El no seguir esta información exactamente podría resultar en una

explosión y/o fuego causando muerte o lesiones graves.

Caracteristícas de la Parrilla

Fig. 2

ILUSTRACIÓN REPRESENTATIVA

1. Tapa de la Parrilla

2. Regulador

3. Cilindro Desechable (No Incluido)

4. Asa de la Tapa

5. Picaporte para abrir la Tapa

6. Perilla de Control

7. Soporte para Herramientas

8. Patas con Ruedas

9. Asa para Cargar

10. Mesa Lateral

11. Extensión para Fósforo (Se guarda en la pata)

12. Asa para Remolcar

13. Encendedor Electrónico

14. Supercie para hacer Parrilla/Asar

15. Bandeja para Goteos

16. Soporte del Cilindro

Español-5

IMPORTANTE: Saque todo el material de embalaje antes de ensamblar/usar.

■Ponga su pie en el asa

plástico para remolcar,

agarre la parrilla por el asa

y levántela hasta que el

estante esté completamente

extendido. (Fig. 9)

■Baje la parrilla y deslícela

hacia atrás hasta que las

extensiones de las patas se

aseguren en los soportes en

la parte inferior del estante

de la parrilla.

(Fig. 11, Fig. 12 y Fig. 13)

■Continúe halando la

parrilla hacia usted hasta

que el estante quede

completamente extendido.

(Fig. 10)

■Instale la bandeja para

goteos debajo de la parte

trasera de la parrilla.

(Fig. 14)

■Saque la parrilla, ruedas, asa y el regulador del cartón.

■Inspeccione todo el empaque y saque todas las piezas.

■Vea el cartón para saber que piezas están incluidas con su

unidad.

■Ensamble las ruedas a la

base de la parrilla. Instale

cada rueda al eje usando

un perno y dos arandelas.

(Fig. 3, Fig 4)

NOTA: Use la llave provista.

■Inserte el asa para remolcar

en el soporte del estante de

la parrilla. (Fig. 6)

■Presione el tapón de rueda

en cada rueda. (Fig. 5)

■Una y otra vez que el asa

está asegurada en su lugar,

la parrilla se puede mover

fácilmente a cualquier

lugar dentro del área del

campamento o su jardín

trasero. (Fig. 8)

■Presione hacia abajo el

botón del asa para remolcar

y continúe presionando el

asa hasta que se acomode

en el primer agujero del

soporte. (Fig. 7)

Ensamblaje de la Parrilla

Instale la Bandeja para Goteos

Fig. 3

Fig. 4

Fig. 6

Fig. 7

Ensamble las Ruedas y el Asa para Remolcar Monte la Parrilla

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12 Fig. 13

Fig. 14

Fig. 5

Español-6

■Quite el tapón plástico

del cilindro de propano y

enrosque el cilindro en el

regulador apretándolo con

la mano. (Fig. 16)

■Asegúrese que las válvulas

estén en la posición de

“OFF” (Apagado) antes

de conectar el cilindro de

propano. (Fig. 15)

■Presione el soporte del

cilindro que se encuentra

detrás de la parrilla y dele

vuelta hacia afuera.

(Fig. 17)

■Enrosque el regulador en la

la parrilla apretándolo con

la mano. (Fig. 18)

■Coloque el cilindro en el

soporte para el cilindro.

(Fig. 19)

■Nunca haga funcionar la

parrilla con el cilindro de

propano al revés.

(Fig. 20)

■Para abrir la tapa, mueva

la palanca a la posición de

“Open” (Abierto) y hálela

hacia arriba.

(Fig. 21)

■Para extender las mesas

laterales que se encuentran

debajo de la parrilla,

agárrelas y deslícelas hacia

afuera hasta que estén

completamente extendidas.

(Fig. 25)

ADVERTENCIA

NUNCA haga funcionar la parrilla con las mesas laterales en la

posición para ser guardada. Esto le ocasionará daño y anulará la

garantía.

NOTA: Su parrilla Serie 9949 está diseñada desde la fábrica

para usar un cilindro de propano desechable de 1 libra

(.45 kg).

ADVERTENCIA

Sólo debe usar cilindros marcados “Propano”.

PRECAUCIÓN

Enrosque solamente con la mano. NO use herramientas.

ADVERTENCIA

¡Este procedimiento DEBE ser realizado sólo al Aire Libre!

Lea y siga las direcciones en el cilindro.

PELIGRO

rNUNCA guarde un cilindro de suministro de gas L.P. de

repuesto bajo el armazón de la parrilla ni dentro de la parrilla

ni alrededor de ningún aparato que produzca calor.

El no seguir esta información exactamente podría resultar en una

explosión y/o fuego causando muerte o lesiones graves.

Instale el Cilindro de Propano de 1lb.

(.45 kg).

Fig. 16

Fig. 17

Fig. 18 Fig. 19

Fig. 20

HIGH/LIGHT

LOW LOW

OFF

OPEN LOCK

Fig. 21

Fig. 22

Fig. 25

Fig. 15

■Coloque una rejilla, plancha

o anillo de la estufa en cada

quemador.

(Fig. 22, 23, y 24)

Fig. 23 Fig. 24

Rejilla Plancha Anillo de la Estufa

Español-7

■La ubicación apropiada del quemador con respecto al oricio

es importante. Para vericar la instalación apropiada del tubo

venturi, use un destornillador para quitar la tapa de la parrilla.

El tubo venturi debe ser colocado por encima del oricio. Vea la

Fig. 26 (no se muestra la tapa de la parrilla).

PRECAUCIÓN

¡NO añada carbón o uido para encender!

■Verique y limpie cualquier insecto o nido de insectos en los

quemadores y tubos venturi. Un tubo tapado puede ocasionar

un fuego debajo del aparato. ADVERTENCIA

El no seguir éstos pasos de seguridad cada vez que use la

parrilla podría resultar en un fuego el cual podría ser arriesgado

para usted, su aparato o propiedad. Es sobre todo importante

observar estos pasos después que la parrilla haya estado

guardada, transportado o limpiada.

1. Haga una solución jabonosa con partes iguales de

detergente líquido suave para lavar platos y agua.

2. Apague todos los controles de los quemadores.

3. Aplique una solución jabonosa a las conexiones

indicadas con las echas. (Fig. 27) Si aparecen burbujas

en estas áreas, esto indica una fuga

Si usted detecta una fuga:

1. Pare la fuga apretando la conexión suelta, o sustituyendo la

parte defectuosa con un repuesto recomendado por Coleman.

NO intente reparar el cilindro si éste se daña; el cilindro DEBE

ser reemplazado.

2. Si usted no logra parar una fuga, quite el cilindro de la parrilla.

NO use la parrilla hasta que la fuga sea arreglada.

Cuando comprobar por fugas:

1. Haga una comprobación de fuga cada vez que el cilindro de

suministro de gas sea conectado al regulador. Compruebe

por fugas cada vez que una parte del sistema de gas sea

reemplazada.

1. Compruebe regularmente los tubos venturi del quemador

por bloqueos causado por nidos de insectos. Lea “Limpieza

del Venturi” en la sección titulada “Cuidado, Mantenimiento y

Limpieza”, y también la sección titulada “Solución de Problemas”.

2. Compruebe que todos los quemadores venturi [A] estén

puestos correctamente sobre el escape de la válvula [B]. El

oricio de la válvula [C] debe estar dentro del venturi. (Fig. 28)

3. Sólo use el tipo de gas especicado.

4. Mantenga la parrilla en una supercie nivelada.

5. Al inicio cerciórese que la bandeja para grasa esté limpia.

Quemador y Oricio

Como Vericar por Fugas

Reparando Una Fuga de Combustible

Lista de Comprobación Inicial

Comprobación de Fugas - Cilindros de

Gas LP Desechables

Conexión del Oricio

Quemador

Fig. 26

ILUSTRACION REPRESENTATIVA

Fig. 28

PELIGRO

PARA PREVENIR RIESGOS DE FUEGO O EXPLOSIÓN:

rPROHIBIDO FUMAR. NO use o permita fuentes de ignición en

el área mientras haga una comprobación de fuga.

rHaga la comprobación de fugas solo al aire libre.

rNUNCA haga una comprobación de fugas usando fuego o una

llama.

Tubo Venturi

No Fume

No Llamas Fig. 27

Español-8

Encendido Electrónico INSTASTART™

Encendido con Fósforos

ADVERTENCIA

LAS SIGUIENTES REGLAS DEBEN SER SIEMPRE

SEGUIDAS EN ESTE ORDEN (Fig. 29):

1. ¡ABRA LA TAPA DE LA PARRILLA! Cualquier intento en

encender la parrilla con la tapa cerrada podría causar una

explosión.

2. Compruebe que las perillas de control del quemador estén

giradas a “OFF” (Apagado).

3. NO se pare con su cabeza o brazos sobre la parrilla.

PRECAUCIÓN

Use un fósforo LARGO de madera o un encendedor de butano

con una extensión. Asegúrese que todos los controles de los

quemadores estén apagados con excepción del quemador que

desea encender. Si no tiene disponible un fósforo largo o un

encendedor, use la extensión para fósforo. Inserte un fósforo

en la punta del gancho en la extensión y encienda y coloque el

fósforo encendido cerca del QUEMADOR que está usando.

Instrucciones Para Encender Encendiendo los Quemadores

1. Encienda el fosforo de madera largo (o use la extensión para

fósforos o un encendedor de butano con extensión) y colóquelo

a través de los espacios de las rejillas de la parrilla cerca de los

oricios del quemador. (Fig. 32)

2. Empuje y gire la perilla de control en sentido contrario a las

manecillas del reloj hasta la Posición “HIGH” (ALTA).

3. Repita los pasos del 1 al 2 para encender el segundo quemador.

1. Presione y gire la válvula del quemador a ENCENDIDO/

ALTO (”HIGH/LIGHT”) luego presione repetidamente

el botón del encendedor hasta que el quemador se

encienda. (Fig. 30 y 31)

2. Si después de 5 sequndos no se enciende, gire el(los)

control(es) de los quemador(es), expere 5 minutos y

repita el procedimiento de encendido.

Fig. 29

Perilla del

Quemador

Izquierdo Interruptor del

Encendedor

Perilla del

Quemador

Derecho

Fig. 30

Fig. 31

Fig. 32

Español-9

ADVERTENCIA

rMantenga el área de la parrilla limpia y libre de materiales

combustible, gasolina y otros vapores inamables, líquidos y

cilindros L.P. de repuesto.

rPara evitar la posibilidad de volcar la parrilla, NUNCA coloque

un peso de más de 20 libras (9.0 kg.) en la mesa lateral.

Una olla de aluminio de 4 cuartos (50.8 kg.) llena pesa

aproximadamente 10 libras (4.5 kg.).

rNO obstruya el ujo de aire de ventilación y combustión.

rMantenga la(s) apertura (s) de ventilación del cilindro libre y

claro de desechos.

rUna parrilla de barbacoa se calienta durante el uso. NO toque

las rejillas o supercies para cocinar.

rAsegúrese de ajustar todo el herraje (tornillos, tuercas,

cerrojos, etc.) por lo menos una vez al año o antes de cada

temporada para barbacoas.

Prepare La Parrilla

rAntes de usar la parrilla por primera vez, o después de haber

estado guardada, haga funcionar la parrilla por 15 minutos con

en el ajuste en la posición de “HIGH” (ALTA) con la tapa cerrada

para quemar todo el aceite

rUna vez que el aceite se haya consumido, compruebe la llama

del quemador de acuerdo al siguiente paso.

■Girar todas las perillas de control de los quemadores a “OFF”

(Apagado). (Fig. 33)

PRECAUCIÓN

¡NO toque las partes caliente de la parrilla con sus manos!

Usted DEBE usar guantes protectores.

PRECAUCIÓN

Asegúrese que el cilindro desechable esté desconectado cuando

guarde la parrilla.

Sugerencias Para Ajustar El Control Del

Quemador

rEl ajuste de llama alta es demasiado caliente para cocinar

directamente. El ajuste de llama alta es bueno para dorar la

carne rápidamente y luego terminar de cocinarla con el ajuste de

llamas medianas o bajas.

rUse el ajuste de llama alta con la tapa cerrada para precalentar

la parrilla por 5 minutos antes de cocinar y con la tapa cerrada

por un máximo de 5 minutos después de terminar de cocinar

para consumir todos los goteos de grasa.

rUse el ajuste de llama mediana para cocinar directamente los

letes de res, chuletas de cerdo, pollo y hamburguesas.

rUse el ajuste de llama baja para asado.

rLos letes gruesos saldrán con una mejor textura y más jugosos

si se doran primero en el ajuste de llama alta y luego se cocinan

en el ajuste de llama baja.

Apagando la Parrilla

Sugerencias y Consejos para Asar

Uso General y Llamas Correctas en el

Quemador

Amarillo Azul

Oricios en el Quemador

Amarillo

Azul

Bien Mal

Fig. 34

rAlgunas puntas amarillas en las llamas con altura de hasta 1

pulgada (25.4 mm.) de largo son aceptables mientras que no

haya carbón ni aparezca depósitos de hollín.

rSi las llamas son excesivamente amarillas e irregulares, puede

que el residuo de aceite no se haya consumido completamente,

o pueda que el venturi esté obstruido o que no esté colocado

correctamente sobre los oricios. Permita que la parrilla se enfríe

antes de volver a colocar el venturi sobre la válvula y los oricios.

rLas parrillas que han sido usadas por un tiempo algunas veces

comienzan a mostrar una llama más amarilla. Una acumulación

de depósitos de alimento, grasas o condimentos para cocinar

pueden causar llamas más amarillas. Limpie el quemador para

quitar los residuos y verique que los oricios del quemador no

estén obstruidos o que el venturi no esté bloqueado. Reérase a

la sección titulada “Limpiando el Venturi”.

rEl uso regular de su parrilla ayudará a mantener su

funcionamiento mejor.

rCada parrilla puede calentarse diferentemente. Algunas unidades

se calentarán más en el centro y la parte de atrás de la parrilla.

El sabor de la comida asada en la parrilla mejorará mientras

más use usted la parrilla y se familiarice más con ella.

La Llama del Quemador

rAbra la tapa de la parrilla. Las rejillas para cocinar deben estar

en su lugar.

rMantenga sus brazos y su cara alejados de encima del área de

cocinar. Mire a través de las rejillas para cocinar y observe la

llama de los quemadores por debajo.

rLas llamas deben parecerse a la llama buena mostrada en la

Fig. 34 y de la manera siguiente:

rUna llama buena debe ser de color azul con la punta amarilla.

Funcionamiento Seguro De La Parrilla

rNUNCA deje la comida cocinándose desatendida. La

atención continua a la comida ayudará a mantener la

temperatura estable, conservar combustible, mejorar el

Fig. 33

Español-10

Siga Estos Pasos:

1. ¡Cierre el suministro de gas usando las válvulas del quemador y

manténgase alejado!

2. Permita que el fuego se consuma solo.

3. Una vez que el fuego se ha apagado y el aparato se haya

enfriado, quite el cilindro desechable.

4. Limpie todas las partes e inspeccione por algún daño. Las

partes que se deben revisar por daño son el cilindro L.P., el

regulador, la(s) válvula(s) del (de los) quemador(es).

5. Si cualquiera de estas partes mencionadas arriba se encuentran

dañadas, busque repuestos de Coleman antes de hacer

funcionar otra vez su parrilla. Localice su centro de servicio más

cercano llamando al 1-800-835-3278.

Nota:

rAlgunas llamaradas pueden añadirle un sabor humeante y

chamuscar el alimento. Fuegos excesivos de grasa pueden causar

una situación potencialmente arriesgada y dañar la parrilla.

rEvite llamaradas excesivas precalentando la parrilla con la tapa

cerrada durante 5 minutos en el ajuste alto para consumir la grasa

de la última vez que cocinó.

rCocine con la tapa abajo y observe continuamente la comida que

está cocinando para evitar fuegos de grasa y llamaradas.

rEl cortar el exceso de grasa de la carne reducirá los fuegos de

grasa y las llamaradas. Cocine la carne con mucha grasa en

cantidades más pequeñas sobre la llama indirecta en el ajuste bajo.

rAsegúrese de seguir las instrucciones en la sección titulada

“Cuidado, Mantenimiento y Limpieza”.

Sugerencias Para La Preparación De Comida

Su parrilla puede cocinar una variedad de comida. Para los mejores

resultados, siga éstas instrucciones:

rCorte el exceso de grasa de la carne y de las aves. Quite toda la

grasa restante con cuidado en no cortar la carne.

rLa carne y aves congeladas deben descongelarse antes de

cocinarlas.

rEl pescado y las verduras congeladas deben cocinarse sin

descongelarse.

rPóngale la sal a la comida después de cocinarla para ayudar a

prevenir que quede seca.

rPóngale aceite o margarina con una brochita a las carnes que

contengan poca grasa.

rCocine pedazos pequeños de alimentos tiernos en papel de alu

minio o en rejillas especiales para cocinar alimentos delicados

(vea la sección titulada “Métodos para Cocinar”).

rAplique salsas de barbacoa, tomate o con base de azúcar no

antes de los últimos 10 minutos de cocción del alimento.

rVoltee la comida con pinzas o una espátula; perforar el alimento

(sobre todo la carne), tiende a secarla.

En Caso de un Fuego de Grasa

Métodos para Cocinar

Cuidado, Mantenimiento y Limpieza

Método Directo:

rLa fuente de calor está directamente debajo del alimento.

rUse para dorar la carne o cocinar salchichas y hamburguesas,

pero revise el alimento con frecuencia.

rUse para cocinar con un sartén y para freír la comida pero limite

Método Indirecto:

rEncienda sólo un lado del quemador y coloque la comida en el

lado opuesto para cocinar.

rPermita que la comida se cocine a una temperatura baja lo cual

aumentará ternura y reducirá llamaradas de grasa.

rEste es un buen método para cocinar las comidas que se

queman fácilmente (verduras,pescado, etc.).

rCocine los guisos en recipientes para hornear o en bandejas de

aluminio como si fuera a cocinar en un horno convencional.

rTrate también de poner una bandeja con agua encima del lado

del quemador encendido para ayudar que la carne retenga sus

jugos. Añádale más agua según sea necesario.

BANDEJA PARA GOTEO

La bandeja para goteo está situada debajo de la parrilla y debe ser

limpiada periódicamente para prevenir la acumulación densa de

desperdicios. (Fig. 35)

REJILLAS PARA COCINAR

Las rejillas para cocinar pueden ser limpiadas inmediatamente

después de haber terminado de cocinar y apagado la parrilla.

Póngase un guante de cocina y friere las rejillas para cocinar con

un trapo húmedo. Si permite que la parrilla se enfríe, limpiar las

rejillas será más fácil si se sacan de la parrilla y se limpian con un

detergente suave.

NOTA: Permita que la bandeja para goteo se enfríe antes de

limpiarla.

Importante: No deje la parrilla fuera durante mal clima a menos

que esté cubierto (el forro para cubrir se vende por separado).

El agua de lluvia puede acumularse dentro de la parrilla o en

la bandeja para goteo si se deja destapada. Si la bandeja de

goteo no se limpia después de haberla usado y si la parrilla es

dejada destapada, la bandeja para goteo se llenará del agua

causando que se derrame grasa y agua. Recomendamos que

limpien y guarden la bandeja para goteo después de cada uso.

PRECAUCIÓN

Toda la limpieza y el mantenimiento debe hacerse solo cuando la

parrilla esté fría y con el suministro de combustible apagado en el

cilindro. Los cilindros desechables de propano deben sacarse de

la parrilla cuando la esté limpiando.

sabor de la comida y disminuir llamaradas.

rPara abrir la tapa de la parrilla, levante lentamente el asa

para evitar quemarse en caso de una llamarada de grasa

encendida.

rNO exponga directamente ninguna parte de su cuerpo

sobre el área de cocinar.

el uso de la cantidad de aceite y la llama.

rCocine el rosbif, pavo o pato en calor bajo. Coloque la carne

con agua en un recipiente de aluminio con el fondo corrugado.

Añádale más agua según sea necesario.

Fig. 35

Español-11

Materiales de Limpieza Sugeridos:

r%FUFSHFOUFMÎRVJEPTVBWFQBSBMBWBSQMBUPTr"HVBDBMJFOUF

r$FQJMMPEFBMBNCSFr$MJQQBSBQBQFMr1BÒPEFMJNQJBSEFOJMÓO

r$FQJMMPDPODFSEBTEFDPCSFTVBWFr&TQÃUVMBQBSBFONBTJMMBS

r3BTQBEPS

Limpieza de los Componentes:

rQUEMADOR: Limpie con un cepillo de alambre la corrosión en

el exterior del quemador. Limpie los oricios de gas obstruidos

con un clip para papel extendido. Reemplace todo quemador

corroído o dañado que pueda emitir exceso de gas.

rREJILLAS PARA COCINAR: limpie las rejillas para cocinar con

un jabón suave y agua caliente. Saque el residuo pegado con

un limpiador suave o con un cepillo de fregar. NO use limpiador

para hornos comercial.

rINTERIOR DE LA PARRILLA: Quite las rejillas. Raspe los lados

con una herramienta y quite el exceso de grasa y el residuo de

los alimentos.

Limpieza del Venturi

ADVERTENCIA

Los nidos de arañas o el lodo de avispas dentro del venturi

pueden causar un fuego en la válvula. Si ocurre un fuego,

apague inmediatamente el suministro de gas cerrando la válvula

del cilindro de L.P. (vea la ilustración representativa en la Fig. 36).

ILUSTRACION REPRESENTATIVA

Nota:

Las arañas e insectos pequeños pueden tejer sus telarañas y

construir sus nidos dentro de los tubos venturi. Esto especialmente

ocurre al nal del verano y del otoño cuando antes de helar cuando

las arañas son más activas. Estos nidos pueden obstruir el ujo

del gas y causar un fuego en y alrededor de las válvulas del

quemador. Tal fuego puede causar heridas al usuario daños serios

a la parrilla. Para ayudar a prevenir una obstrucción y asegurar una

salida de calor completa, limpie e inspeccione a menudo los tubos

venturi (una o dos veces al mes). NOTA: Presión de agua o de aire

normalmente no limpiará una telaraña.

Pasos Para Limpiar El Venturi:

1. Para quitar las obstrucciones mencionadas arriba, use un

accesorio de cepillo exible para venturi o doble un extremo de

un alambre largo exible de 20 pulgadas (.5 metros) haciéndole

un pequeño gancho tal como el que se muestra en la Fig. 37.

2. Quite las rejillas para

cocinar y póngalas a un

lado. (Fig. 38)

3. Usando un destornillador, quite los tornillos que aguantan la

supercie de cocinar y póngalos a un lado. (Fig. 39)

4. Usando un destornillador, quite los tornillos de auto rosca

que sostienen las abrazaderas del quemador y saque los

quemadores. (Fig. 40)

5. Mire dentro de la parte de abajo de los tubos venturi y vea si

hay nidos, telarañas o lodo. Si estos están presentes, límpielos

como se anota en el Paso 1, Fig. 36.

6. Inspeccione y limpie los quemadores si fuera necesario.

7. Reemplace los quemadores principales y las abrazaderas

del quemador y coloque los quemadores en la posición de

funcionamiento.

8. Asegúrese que la parte de los oricios estén dentro de los tubos

venturi, luego apriete todos los tornillos autorroscantes. (Fig. 41)

9. Vuelva a instalar la

supercie de cocinar y las

rejillas para cocinar.

Fig. 36

Fig. 37

Quemador

Tubo

Venturi

Fig. 41

Fig. 38

Fig. 40

Fig. 39

Español-12

Problema: La Parrilla no enciende cuando

oprime el botón del encendedor o la llama del

quemador no arde completamente.

Posibles Causas y Soluciones:

1. Falta de combustible. Compruebe y vea que el cilindro tenga

combustible.

2. Asegúrese que uno de los quemadores esté encendido. Espere

hasta cuatro segundos para que el gas uya y se encienda.

3. Si el quemador se enciende con fósforo en lugar de con el

encendedor, compruebe la posición del electrodo de cerámica

cerca del quemador, la condición del alambre del encendedor y

sus conexiones. Realice la prueba del encendedor y reemplace

cualquier de las partes dañadas.

4. Compruebe por telarañas o nidos de insectos en el venturi y

limpie el venturi.

5. Compruebe por desalineamiento del venturi en los oricios.

Coloque el venturi sobre los oricios.

6. Los puertos del quemador, los oricios o las válvulas están

obstruidos. Limpie los componentes.

7. Fallo del regulador; el regulador necesita ser reemplazado por

un distribuidor de servicio autorizado.egulator failure;

8. Asegúrese que el regulador y el cilindro están ensamblados

correctamente. Vea la sección titulada “Instalación de Cilindros

Desechables de 1 libra ( .45 kg. )”.

Problema: Llama Amarilla.

Posibles Causas y Soluciones:

1. Compruebe por telarañas o nidos de insectos en el venturi y

limpie el venturi.

2. El nuevo quemador puede tener el residuo de aceite el cual se

que quemará.

3. Limpie cualquier residuo de comida, grasa o sales para

condimentar sobre el quemador.

4. El venturi puede estar desalineado y necesita estar alineado

sobre el oricio.

Problema: La llama se apaga en el ajuste bajo

o tiene una distribución de calor desigual.

Posibles Causas y Soluciones:

1. Compruebe por telarañas o nidos de insectos en el venturi y

limpie el venturi.

2. La parrilla fría necesita ser precalentada por 5 minutos en el

ajuste alto.

3. El venturi puede estar desalineado y necesita estar alineado

sobre los oricios.

4. En tiempo frío y ventoso usted necesitará mover la parrilla lejos

del viento.

5. Falta de combustible. Compruebe y vea que el cilindro tenga

combustible.

Problema: Parrilla demasiado caliente.

Posibles Causas y Soluciones:

1. Llamaradas excesivas las cuales requieren el mantenimiento

descrito en la sección titulada “EN CASO DE UN FUEGO DE

GRASA”.

2. Un oricio o regulador dañado el cual requiere ser reemplazado

con piezas autorizadas por la fábrica.

3. Grasa acumulada dentro de la parrilla necesitará ser limpiarse y

vaciar la bandeja para la grasa.

4. Si está usando un ajuste excesivamente alto, seleccione una

temperatura más baja para cocinar.

Problema: Fuego en cualquier conexión.

Posibles Causas y Soluciones:

INMEDIATAMENTE cierre la válvulas de control y permita

que la parrilla se enfríe.

1. Fuga de gas en una conexión defectuosa. Apriete las

conexiones con una llave ajustable y reemplace las partes

dañadas. Realice una inspección de fugas en todas las

conexiones antes de volver a cocinar en la parrilla.

Problema: Llama detrás del panel de control o

del área de la perilla de control.

Posibles Causas y Soluciones:

INMEDIATAMENTE cierre la válvulas de control y permita

que la parrilla se enfríe.

1. Compruebe por telarañas o nidos de insectos en el venturi y

limpie el venturi.

2. Fuga de gas en una conexión defectuosa. Apriete las

conexiones a mano y reemplace las partes dañadas. Realice

una inspección de fugas en todas las conexiones antes de

volver a cocinar en la parrilla.

3. El venturi puede estar desalineado y necesita estar alineado

sobre los oricios.

Solución de Problemas

Transporte y Almacenaje

PRECAUCIÓN

Un choque con la parrilla, al igual que con cualquier objeto

metálico, puede causar lesiones. Tenga cuidado cuando este

transportando una parrilla de gas portátil.

Transportando la parrilla:

rNO mueva la parrilla mientras está encendida o caliente, ni con

objetos sobre la supercie para cocinar a las mesas laterales.

rLimpie la bandeja para la grasa antes de mover la parrilla para

prevenir derrames.

rPliegue la parrilla antes de moverla.

rMueva la parrilla lentamente. NO corra con la parrilla detrás de

usted; esta podría golpearle desde atrás y causarle una lesión.

Despues de transportar la parrilla:

rCompruebe si hay fugas en todas las conexiones de gas que

podrían haber ocurrido por el movimiento.

rCompruebe los tubos venturi para estar seguro que ellos todavía

están sobre los oricios.

Pasos a seguir antes de almacenar la parrilla:

rLimpie la parrilla, incluyendo la bandeja para la grasa.

rCubra el quemador ligeramente con una capa de aceite para

cocinar para retardar la oxidación.

rSolamente para uso al aire libre. Si la parrilla es almacenada

adentro, quite el cilindro afuera. Si se va a dejar afuera, quite el

cilindro y tape la parrilla para protegerla del tiempo. Los forros

para parrillas se pueden comprar a través del distribuidor de la

parrilla o del fabricante.

Español-13

Lista de Piezas de Reemplazo — Series 9949A

1 9949A1201 Ensemble du couvercle (Rojo)

2 9949-1191 Juego de Bisagras (2 paquetes)

3 R9949-315C Rejilla

4 5010000747 Recipiente para la Grasa

5 5010000778 Tablette latérale et boulonnerie

6 9949-2891 Sujetador de Resorte (2 paquetes)

7 9949-2071 Tapón de Rueda

8 9949-2401 Rueda con Herraje

9 9949-5601 Ensamblaje del Asa

10 5010000748 Cadena para Encender con Fósforo

11 9949-1961 Sostenedor de Utensilios

12 5010000777 Perilla de Control

13 9949A1551 Supercie para Cocinar

14 5010000743 Ensamblaje del Regulador

15 5010000776 Asa de la Tapa

16 9949-1141 Picaporte de la Tapa

17 9942-5851 Encendedor/Electrodo (no mostrado)

Accesorios Adicionales Que Se Venden Por Separado

9949-1001 Forro para el Patio (no mostrado)

R9949-115C Bolsa para Cargar (no mostrado)

R9949-317C Plancha (no mostrado)

R9949A319C Anillo de la Estufa (no mostrado)

Garantía

Garantía Limitada de Cinco Años

The Coleman Company, Inc. (“Coleman”) garantiza que por un periodo de cinco (5) años a partir de la fecha original de compra, este producto estará

libre de defectos en material y construccion. Coleman, a su discreción, reparará o reemplazará este producto o cualquier componente del producto que esté

defectuoso durante el periodo de la garantía. Cualquier reemplazo será hecho con un producto o componente nuevo o refabricado. Si el producto no se

encuentra disponible, el reemplazo se podrá hacer con un producto similar de igual o mayor valor. Esta es su garantía exclusiva.

Esta garantía es válida para el comprador original desde la fecha de la compra inicial y no es transferible. Guarde su recibo de compra. Prueba de

recibo de compra es requerido para obtener ejecución de la garantía. Los comerciantes de Coleman, centros de servicio o las tiendas al por menor que

venden articles Coleman® no tienen el derecho de alterar, modicar o cambiar de ninguna otra manera los términos y condiciones de esta garantía.

Lo Que Esta Garantia No Cubre

Esta garantía no cubre el desgaste normal de las piezas, piezas que no sean genuinas de Coleman® ni daño resultante por las siguientes causas;

uso negligente o uso incorrecto del producto; uso comercial de este producto, uso contrario a las instrucciones de operación, desmontaje, reparación

o alteración por cualquiera que no sea Coleman® o un centro de servicio autorizado. Además, la garantía no cubre Fuerzas Naturales tales como son

fuego, inundaciones, huracanes y tornados. La garantía no es valida si el daño al producto es un resultado del uso de piezas que no sean piezas genuinas

Coleman® .

COLEMAN NO SERA PESPONSABLE POR DEFECTOS CAUSADOS POR EL USO DE PIEZAS O SERVICIO NO AUTORIZADO. COLEMAN NO

SERÁ RESPONSABLE POR NINGÚN DA—O INCIDENTAL O CONSIGUIENTE OCASIONADO POR LA VIOLACIÓN DE CUALQUIER GARANTÍA

O CONDICIÓN IMPLICADA O EXPRESADA. CON EXCEPCIÓN AL LIMITE DE LO QUE PROVEE LA LEY APLICABLE, CUALQUIER GARANTÍA

IMPLICADA DE COMERCIO O ADAPTACIÓN PARA UN USO EN PARTICULAR ES LIMITADA EN SU DURACIÓN A LA DURACIÓN DE LA

GARANTÍA ARRIBA MENCIONADA. ALGUNOS ESTADOS, PROVINCIAS O JURISDICCIONES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN

DE DA—OS INCIDENTALES O CONSIGUIENTES O LIMITACIONES REFERENTE A CUÁNTO UNA GARANTÍA LIMITADA DEBE DURAR, POR

LO TANTO LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDE QUE NO SEAN APLICABLES A USTED. ESTA GARANTÍA

LE PROVEE DERECHOS LEGALES EXPECÍFICOS, Y ADEMÁS PUEDE QUE USTED TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A

ESTADO O DE PROVINCIA A PROVINCIA.

Como Obtener Servicio de Garantía

Lleve el producto a un centro de servicio Coleman autorizado. Usted puede encontrar el centro de servicio Coleman autorizado más cercano visitando

nuestro lugar web en www.coleman.com o llamando al 1-800-835-3278 ó al TDD 1-316-832-8707 en los Estrados Unidos ó al 1-800-387-6161 en Canadá.

Si no encuentra un centro de servicio convenientemente localizado, adhiera una etiqueta al producto que incluya su nombre, dirección, número de teléfono

y una descripción del problema. Incluya una copia del recibo de compra original. Empaquete cuidadosamente el producto y envíelo ya sea por servicio

de entrega o por correo asegurado con el franqueo y el seguro pagado por anticipado a:

Para productos comprados en los Estados Unidos:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

Los gastos de transporte del producto a Coleman o a un centro de servicio autorizado para servicio de garantía son la responsabilidad del comprador.

No envíe productos con combustible en los tanques, o con cilindros de propano desechables.

NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRO.

Si usted tiene alguna pregunta sobre esta garantia favor de llamar al 1-800-835-3278 o al TDD 1-316-832-8707 en los Estados Unidos o al

1-800-387-6161 en Canadá.

Para productos comprados en los Estados Unidos:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS, 67219 U.S.A.

Para productos comprados en Canadá:

4VOCFBN$PSQPSBUJPO$BOBEB-JNJUFEr%#"+BSEFO$POTVNFS4PMVUJPOT

#)FSFGPSE4USFFUr#SBNQUPO ON L6Y 0M1

Esta garantía no incluye los gastos de transporte o de envío del producto. Si usted envía su producto, el envío y el seguro debe ser prepagado.

NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRO.

Si usted tiene alguna pregunta sobre esta garantía favor de llamar al 1-800-835-3278 o al TDD 1-316-832-8707.

Para Garantia, Servicio y Partes

Localice su número de modelo y número de serie que se encuentran en la etiqueta en la parrilla.

5IF$PMFNBO$PNQBOZ*ODr/PSUI)ZESBVMJDr8JDIJUB,464"

r5%%

son marcas registradas y INSTASTART™ es una marca de la compañía The Coleman Company, Inc.

Para productos comprados en Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

4010007211 (20100318)

Coleman Gas Grill 9949A Users Manual 2000005493 RoadTrip LXE

9949A to the manual 7198dbec-357d-44d2-bcff-3ea9f289ed1b

Navigation menu

Versions of this User Manual:

Views

Navigation
