IMPORTANT

Read this manual carefully before assembling, using or servicing these

stoves. Keep this manual for future reference. If you have questions

about assembly, operation, servicing or repair of these stoves, please

call Coleman in the United States at 1-800-835-3278 or

TDD: 1-316-832-8707 and in Canada at 1-800-387-6161.

IMPORTANT

Lisez attentivement ce manuel avant d’assembler, d’utiliser ou de

réparer le réchaud et gardez-le pour référence ultérieure. Pour toute

question en ce qui concerne l’assemblage, le fonctionnement,

l’entretien ou la réparation, appelez Coleman au 1-800-835-3278 ou

ATS 1-316-832-8707 aux États-Unis et au 1-800-387-6161 au Canada.

IMPORTANTE

Lea este manual cuidadosamente antes de ensamblar, usar o reparar

esta estufa. Guarde este manual para uso de referencia en el futuro.

Si tiene alguna pregunta acerca del ensamblaje, uso, compostra o

reparaciones a la estufa, por favor llame a Coleman al 1-800-835-3278

o TDD: 1-316-832-8707. En Canadá llame al 1-800-387-6161.

Note: Propane tank is not included.

Remarque :

La bouteille de propane n’est pas incluse.

Nota: El tanque de propano no está incluido.

Propane Stoves

Réchauds à propane

Estufas de gas Propano

Instructions for use

Notice d’emploi

Instrucciones de uso

© 2012 The Coleman Company, Inc

www.coleman.com

INSTASTART™ Electronic Ignition

Allumage électronique

Encendido electrónico

Standard Ignition

Allumage standard

Encendido estándar

5430E Series

English - 1

If you smell gas:

1. Do not attempt to

light appliance.

2. Extinguish any

open flame.

3. Disconnect from

fuel supply.

FOR YOUR

SAFETY

Do not store or

use gasoline or

other liquids with

flammable vapors in

the vicinity of this or

any other appliance.

FOR YOUR

SAFETY

DANGER indicates an imminently

hazardous situation which, if not

avoided, will result in death or

serious injury.

DANGER

WARNING indicates a potentially

hazardous situation which, if not

avoided, could result in death or

serious injury.

WARNING

CAUTION indicates a potentially

hazardous situation which, if

not avoided, may result in minor

or moderate personal injury, or

property damage.

CAUTION

CARBON MONOXIDE

HAZARD

•This appliance can

produce carbon

monoxide which has

no odor.

•Using it in an

enclosed space can

kill you.

•Never use this

appliance in an

enclosed space

such as a camper,

tent, car or home.

DANGER

This manual contains important

information about the assembly, operation

and maintenance of this outdoor propane

appliance. General safety information is

presented on this page and is also located

throughout these instructions. Particular

attention should be paid to information

accompanied by the safety alert symbol

“ DANGER”, “ WARNING”,

“ CAUTION”.

Keep this manual for future reference and

to educate new users of this product. This

manual should be read in conjunction with

the labeling on the product.

Safety precautions are essential

when any mechanical or propane fueled

equipment is involved. These precautions

are necessary when using, storing, and

servicing. Using this equipment with the

respect and caution demanded will reduce

the possibilities of personal injury or

property damage.

The following symbols shown

below are used extensively throughout

these instructions. Always heed these

precautions, as they are essential when

using any mechanical or propane

fueled equipment.

English - 2

CALIFORNIA PROPOSITION 65:

WARNING: This fuel, and by products

of combustion of this fuel, contain

chemicals known to the state of

California to cause cancer, birth defects,

or other reproductive harm.

• Failure to comply with the

precautions and instructions

provided with these stoves can

result in death, serious bodily

injury and property loss or damage

from hazards of fire, explosion,

burn, asphyxiation, and/or carbon

monoxide poisoning.

• Only persons who can understand

and follow the instructions should

use or service these stoves.

• If you need assistance or information

such as an instruction manual

or labels, contact The Coleman

Company, Inc.

DANGER

• This product is fueled by propane

gas. Propane gas is invisible,

odorless, and flammable. An odorant

is normally added to help detect

leaks and can be described as a

“rotten egg” smell. The odorant can

fade over time so leaking gas is not

always detectable by smell alone.

• Propane gas is heavier than air and

leaking propane will sink to the

lowest level possible. It can ignite by

ignition sources including matches,

lighters, sparks or open flames of

any kind many feet away from the

original leak. Use only propane gas

set up for vapor withdrawal.

• Propane gas should be stored

or used in compliance with local

ordinances and codes or with ANSI/

NFPA 58. Turn off propane when not

in use.

WARNING

EXPLOSION - FIRE HAZARD

• Never store propane near high heat,

open flames, pilot lights, direct

sunlight, other ignition sources or

where temperatures exceed

120 ºF (49 °C).

• Propane is heavier than air and can

accumulate in low places. If you

smell gas, leave the

area immediately.

• Never install or remove propane

tank while outdoor stove is lighted,

near flame, pilot lights, other ignition

sources or while outdoor stove is hot

to touch.

• During lighting and operation, this

product can be a source of ignition.

Never use the stove in spaces that

contain or may contain volatile or

airborne combustibles, or products

such as gasoline, solvents, paint

thinner, dust particles or

unknown chemicals.

• Minimum clearances from

combustible materials: 12 inches

from the sides and 48 inches from

the top.

• Provide adequate clearances around

air openings into the

combustion chamber.

DANGER

CARBON MONOXIDE HAZARD

• This stove is a combustion

appliance. All combustion appliances

produce carbon monoxide (CO)

during the combustion process.

This product is designed to produce

extremely minute, non-hazardous

amounts of CO if used and

maintained in accordance with all

warnings and instructions. Do not

block air flow into or out of the stove.

• Carbon Monoxide (CO) poisoning

produces flu-like symptoms, watery

eyes, headaches, dizziness, fatigue

and possibly death. You can’t see it

and you can’t smell it. It’s an invisible

killer. If these symptoms are present

during operation of this product get

fresh air immediately!

• For outdoor use only.

• Never use inside house, camper,

tent, vehicle or other unventilated

or enclosed areas. This stove

consumes air (oxygen) and

produces carbon monoxide

(CO). Do not use in unventilated

or enclosed areas to avoid

endangering your life.

DANGER

English - 3

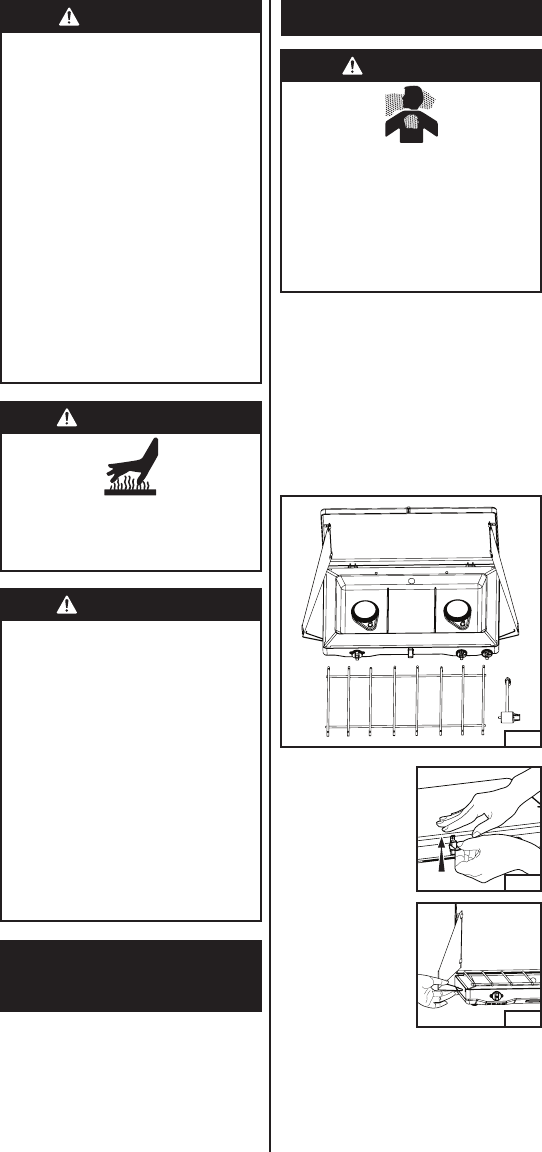

SERVICE SAFETY

• Keep all connections and fittings

clean. Inspect propane cylinder

and stove propane connections for

damage before attaching.

• During set up, check all connections

and fittings for leaks using soapy

water. Never use a flame. Bubbles

indicate a leak. Check that the

connection is not cross-threaded

and that it is tight. Perform another

leak check. If there is still a leak,

remove the cylinder and contact

Coleman for service or repairs.

• Use as a cooking appliance only.

Never alter in any way or use with

any device or part not expressly

approved by Coleman.

• Clean stove frequently to avoid

grease accumulation and possible

grease fires.

CAUTION

BURN HAZARD

• Never leave stove unattended when

hot or in use.

• Keep out of reach of children.

WARNING

CARBON MONOXIDE HAZARD

• For outdoor use only.

• Never use inside house, camper,

tent, vehicle or other unventilated

or enclosed areas. This stove

consumes air (oxygen) and produces

carbon monoxide (CO). Do not use

in unventilated or enclosed areas to

avoid endangering your life.

DANGER

Technical

Characteristics

To Set Up

Not for home or

recreational vehicle use.

We cannot foresee every use which

may be made of our products. Check

with your local fire safety authority

if you have questions about use.

Other standards govern the use of fuel

gases and heat producing products

for specific uses. Your local authorities

can advise you about these.

• Never refill disposable cylinders.

• Use the preset regulator that came

with the stove. Do not attempt

to adjust.

• Use only Coleman® accessories or

parts. During stove set-up, check all

fittings for leaks using soapy water.

Never use a flame.

WARNING

NOTE: Use Coleman® 16.4 oz.

disposable propane cylinders. The

LP-gas cylinder(s) used with stoves

must be constructed and marked in

accordance with the specications for

LP-gas cylinders of the U.S. Department

of Transportation or Transport Canada,

CAN/CSA B339.

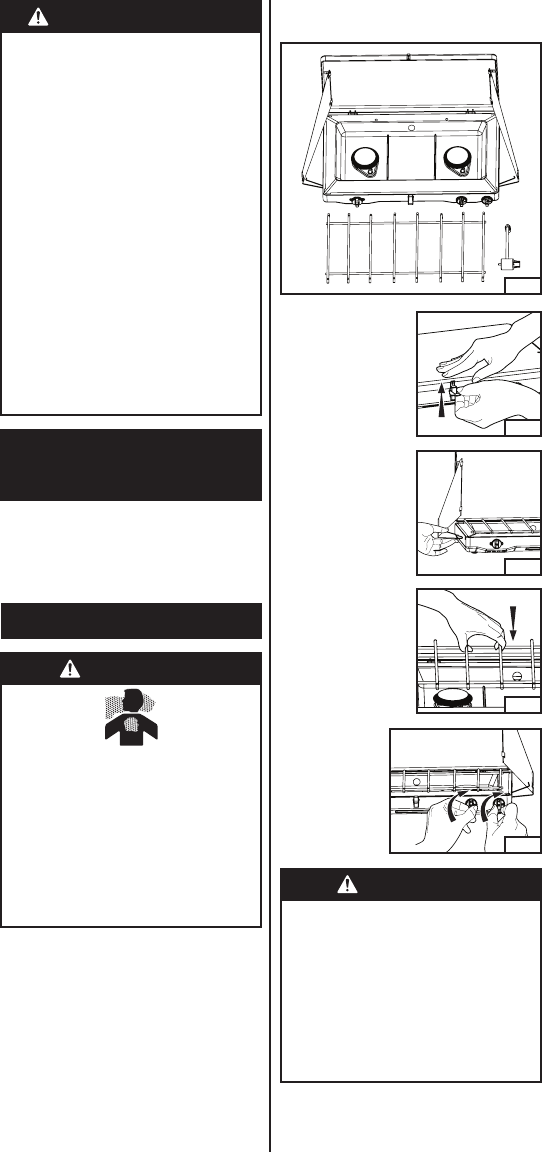

■Open lid. (Fig. 2)

■Position wind

guards as

desired. (Fig. 3)

■Remove components from carton.

(Fig. 1)

Input: 10,000 BTU/h per burner

Category: Pressure regulated propane

Fuel: 16.4 oz. disposable propane cylinders

Regulator: 5430

Fig. 3

Fig. 1

Fig. 2

English - 4

SERVICE SAFETY

• Keep all connections and fittings

clean. Inspect propane cylinder

and stove propane connections for

damage before attaching.

• During set up, check all connections

and fittings for leaks using soapy

water. Bubbles indicate a leak. Never

use a flame.

CAUTION

To Light

Leak Check

BURN HAZARD

• Never leave stove unattended when

hot or in use.

• Keep out of reach of children.

WARNING

Standard

Ignition

Stoves

■Set on sturdy,

at surface.

For outdoor

use only.

■Hold lighted

match near

burner and

open burner

valve. (Fig. 10

and 11)

• Perform leak test outdoors.

• Extinguish all open flames.

• NEVER leak test when smoking.

• Do not use the outdoor stove until

connection has been leak tested and

does not leak.

WARNING

EXPLOSION - FIRE HAZARD

• Propane is heavier than air and can

accumulate in low places. If you

smell gas, leave the

area immediately.

• Always attach or detach propane

source outdoors; never while stove is

lighted, near flame, pilot lights, other

ignition sources or while stove is hot

to touch.

• This stove is very hot during use

and can ignite flammables too close

to the burners. Keep flammables at

least 12 inches from the sides and

48 inches from the top of the stove.

Keep gasoline and other flammable

liquids and vapors well away

from stove.

• The stove must not be exposed to

flammable vapors or liquids

during lighting.

DANGER

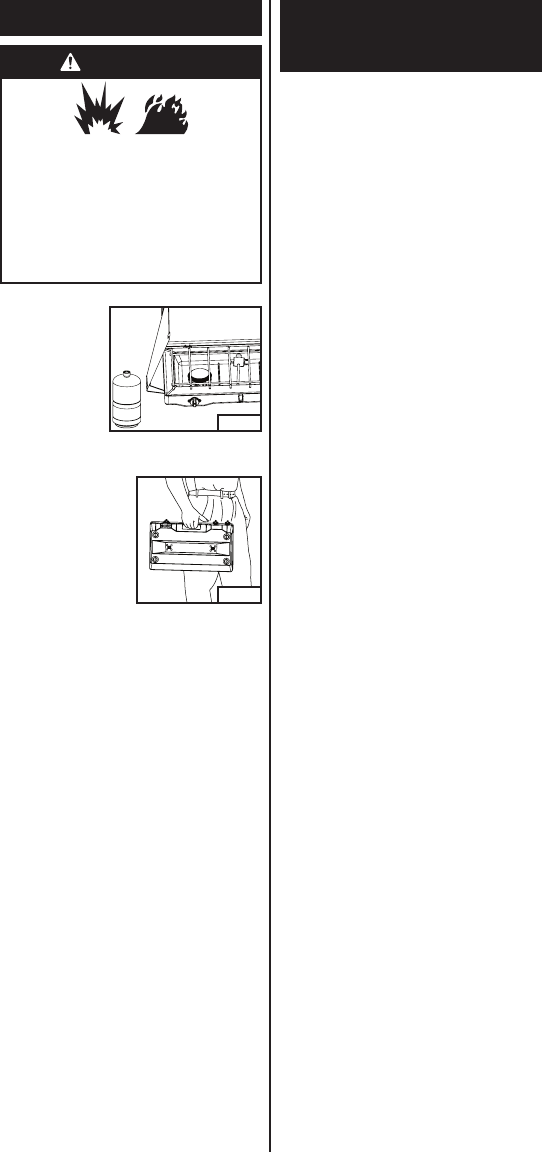

■Screw regulator

into stove hand

tight. (Fig. 6)

■Remove plastic

cap from top of

propane bottle

and screw

propane bottle

into regulator

hand tight.

(Fig. 7)

■Propane cylinder

correctly

installed. (Fig. 8)

■Never operate

stove with

propane cylinder

in an inverted

position. (Fig. 9)

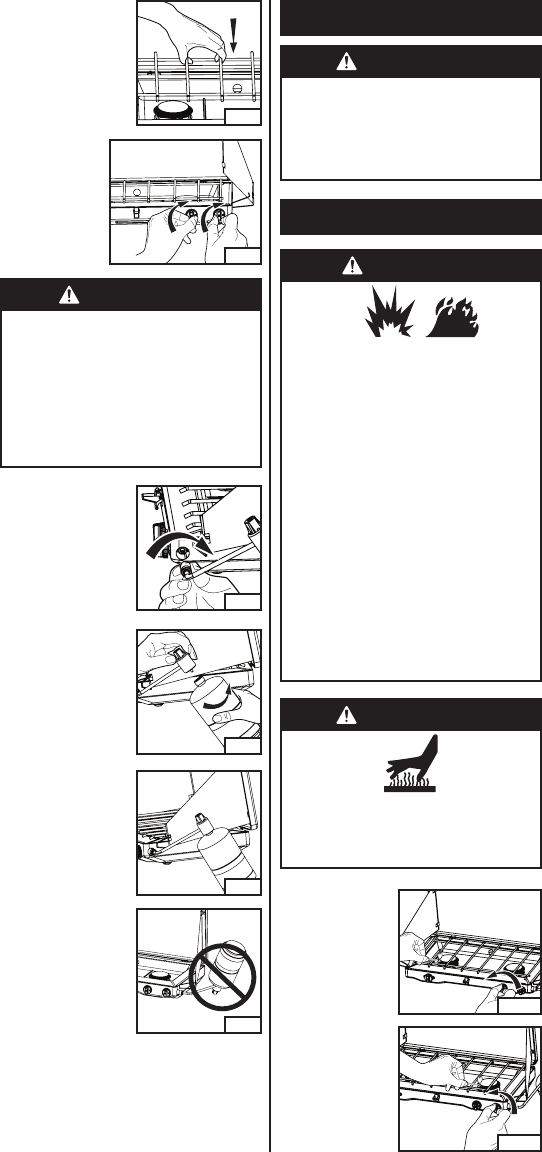

■Install pot

support as

shown. (Fig. 4)

■Close both

burner

valves rmly.

(Fig. 5)

Fig. 5

Fig. 4

Fig. 6

Fig. 7

Fig. 10

Fig. 11

Fig. 8

Fig. 9

English - 5

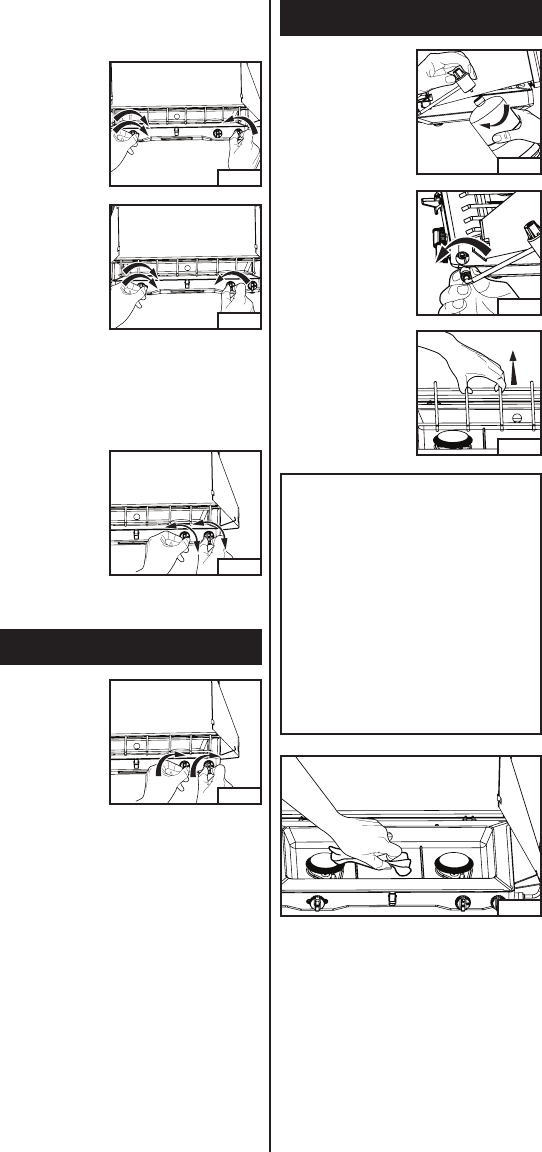

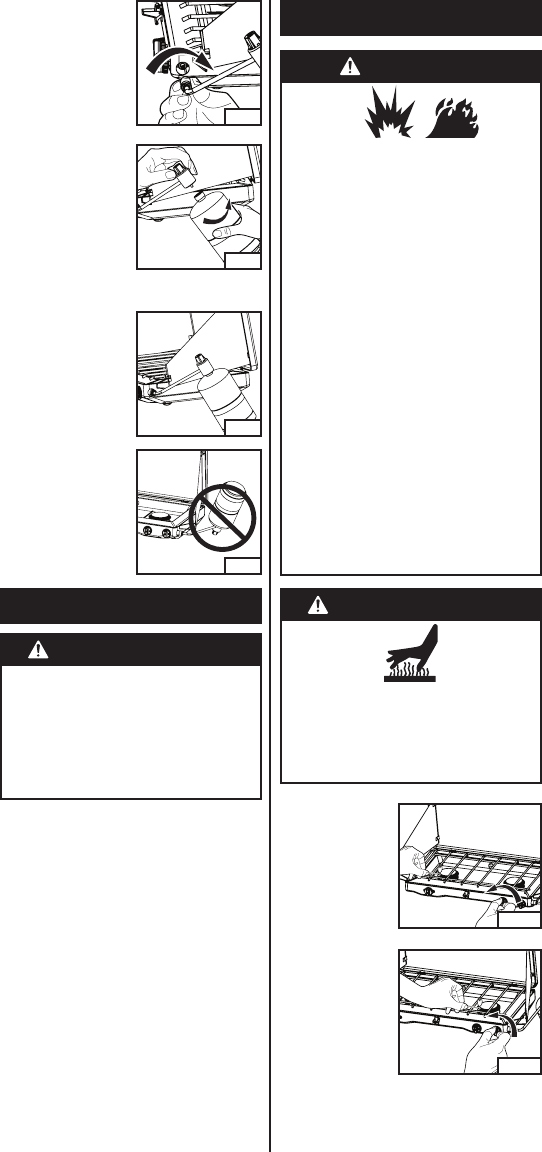

To Turn Off

To Clean

■Make sure stove

is cool.

■Move stove

away from ame

(including pilot

lights) and other

ignition sources.

■Remove propane

cylinder from

regulator

and replace

protective cap

on cylinder.

(Fig. 16)

■Remove

regulator from

stove. (Fig. 17)

■Lift off pot

support. (Fig. 18)

MAINTENANCE

• Keep stove area clear and free from

combustible materials, gasoline and

other flammable vapors and liquids.

• Do not obstruct the flow of

combustion and ventilation air.

• A good flame should be blue with

minimal yellow tip. Some yellow tips

on flames are acceptable as long as

no carbon or soot deposits appear.

• Wipe clean with soft cloth and mild

dish detergent. Do not use abrasives.

(Fig. 19)

INSTASTART™

Electronic Ignition Stove

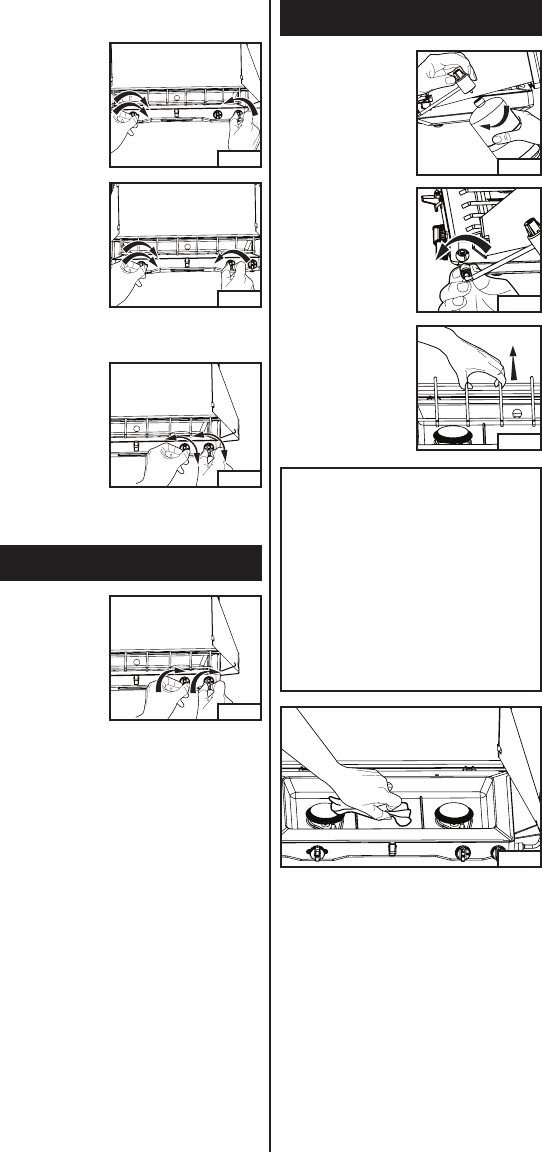

■Set on

sturdy, at

surface. For

outdoor

use only.

■Open burner

valve and

rotate ignitor

knob several

times until

burner

lights. (Fig.

12 and 13).

Note: If igniter

fails to light

stove, use

match to light

burner. If the

stove is wet the igniter may not spark.

■Adjust ame

with burner

valve.

(Fig. 14)

Flame

should be

blue with

a hint of

yellow

on tips.

■Close both

burner

valves rmly.

(Fig. 15)

Fig. 19

Fig. 15

Fig. 16

Fig. 17

Fig. 18

Fig. 12

Fig. 13

Fig. 14

English - 6

Things You Should

Know

1. It is unsafe and illegal in some places

to store or use propane cylinders of

greater than 1.14 kg (2.5 lbs.) water

capacity (approximately 1 lb. propane)

in occupied enclosures.

2. The usual storage areas for camping

and picnic equipment are the

basement, attic, or garage. To avoid

the accumulation of dust, cobwebs,

etc., that is common in these storage

areas, place your stove in a plastic bag

and seal it with a rubber band.

3. If not completely satised with the

performance of this product, please

call one of the numbers listed on the

cover of this manual.

www.coleman.com

To Store

EXPLOSION - FIRE HAZARD

• Never store propane near high heat,

open flames, pilot lights, direct

sunlight, other ignition sources or

where temperatures exceed 120 ºF

(49 °C).

• The cylinder must be disconnected

when the stove is in storage.

DANGER

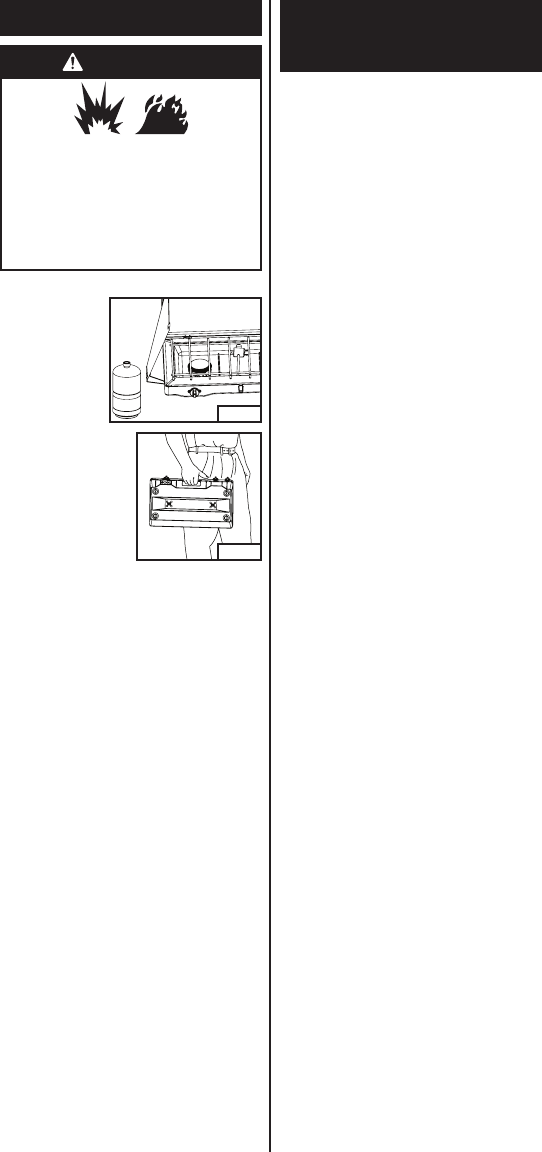

■For storage

or transport,

the regulator

may be

located

below the

pot support.

(Fig. 20) Fig. 20

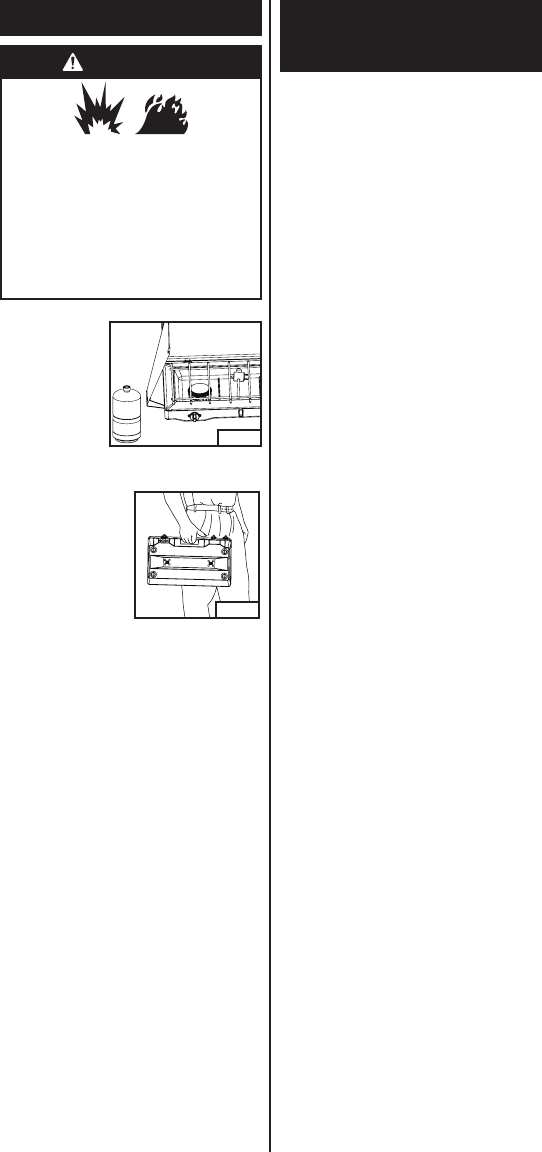

■To carry the

stove, rmly

grasp the stove

by the handle.

(Fig. 21)

Fig. 21

English - 7

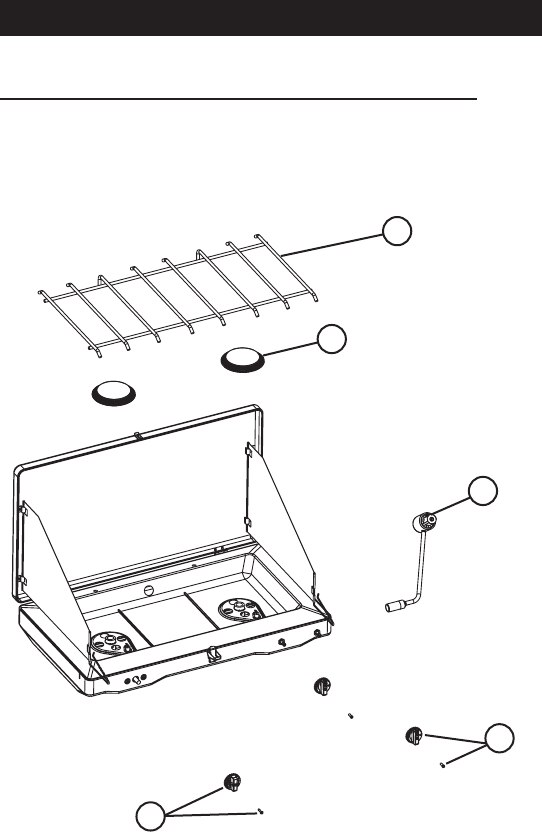

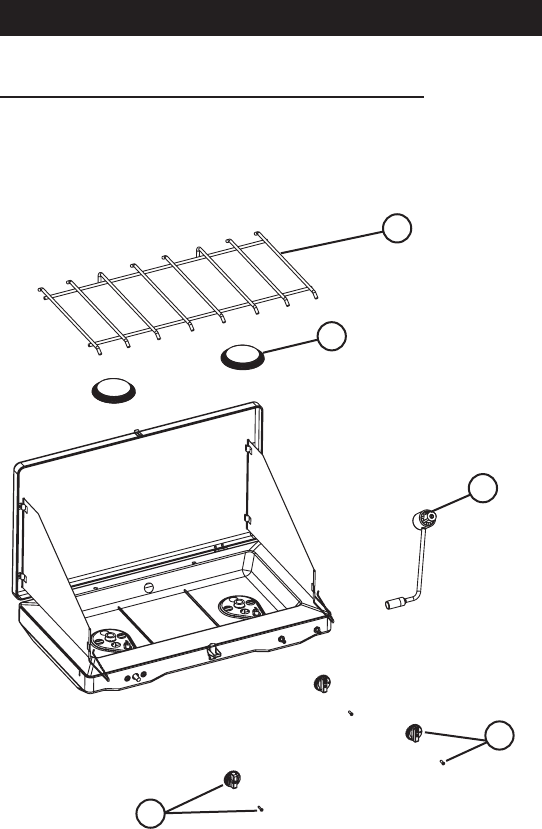

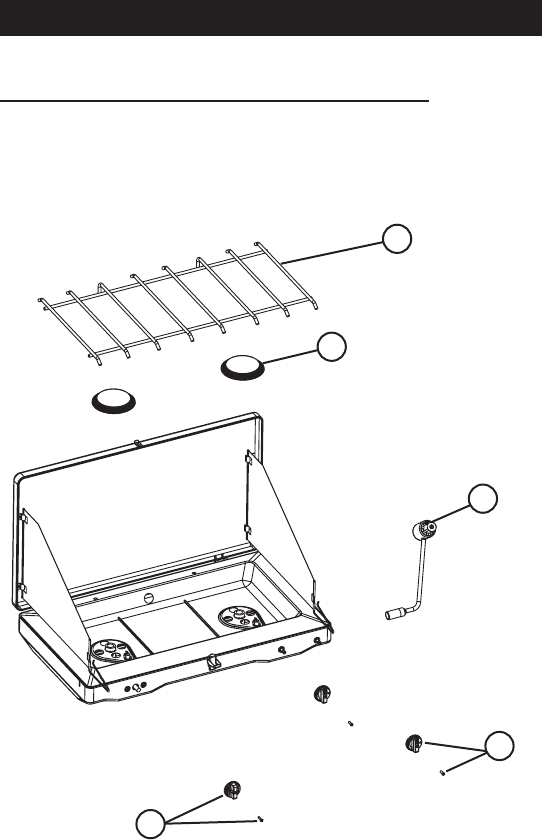

Parts List

Standard Electronic

Ignition Ignition

No. 5430E 5435E Description

1 5430D5401 5430D5401 Grate

2 5430A1321 5430A1321 Burner Assembly

3 R430B565T R430B565T Regulator Assembly

4 R413-149T R413-149T Valve Knob Assembly

5 N/A 413-1481 Ignitor Knob

1

2

3

4

5

English - 8

Limited Five Year Warranty

The Coleman Company, Inc. (“Coleman”) warrants that for a period of five (5) years from the date

of original retail purchase, this product will be free from defects in material and workmanship.

Coleman, at its option, will repair or replace this product or any component of the product found to

be defective during the warranty period. Replacement will be made with a new or remanufactured

product or component. If the product is no longer available, replacement may be made with a

similar product of equal or greater value. This is your exclusive warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is

not transferable. Keep the original sales receipt. Proof of purchase is required to obtain warranty

performance. Coleman dealers, service centers, or retail stores selling Coleman® products do not

have the right to alter, modify or in any way change the terms and conditions of this warranty.

What This Warranty Does Not Cover

This warranty does not cover normal wear of parts, parts that are not genuine Coleman® parts,

or damage resulting from any of the following: negligent use or misuse of the product; commercial

use of the product; use contrary to the operating instructions; disassembly, repair or alteration by

anyone other than Coleman or an authorized service center. Further, the warranty does not cover

Acts of God, such as fire, flood, hurricanes and tornadoes. Warranty void if damage to the product

results from the use of a part other than a genuine Coleman® part.

COLEMAN SHALL NOT BE LIABLE FOR DEFECTS THAT ARE CAUSED BY THE USE

OF UNAUTHORIZED PARTS OR SERVICE. COLEMAN SHALL NOT BE LIABLE FOR ANY

INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE BREACH OF ANY EXPRESS

OR IMPLIED WARRANTY OR CONDITIONS. EXCEPT TO THE EXTENT PROHIBITED BY

APPLICABLE LAW, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR

A PARTICULAR PURPOSE IS LIMITED IN DURATION TO THE DURATION OF THE ABOVE

WARRANTY OR CONDITIONS. SOME STATES, PROVINCES, OR JURISDICTIONS DO NOT

ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES

OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATIONS OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU

SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM

STATE TO STATE OR PROVINCE TO PROVINCE.

How to Obtain Warranty Service

Your product must be under warranty in order to obtain warranty service. If your product is

defective and is within your warranty period, contact us at 1-800-835-3278 (TDD 1-316-832-8707)

in order to receive a return authorization. Do not return product to Coleman without authorization.

You will be directed to attach a tag to the product that includes your name, address, daytime

telephone number and description of the problem. Include a copy of the original sales receipt.

Carefully package the product and send insured by UPS, FedEx Ground or Parcel Post with

shipping and insurance prepaid to:

The cost of transporting the product to Coleman for warranty service is the responsibility of

the purchaser.

Do not mail products with fuel in tanks, or with disposable propane cylinders.

DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE.

If you have any questions regarding this warranty please call 1-800-835-3278 or

TDD 1-316-832-8707 in the United States or 1-800-387-6161 in Canada.

Warranty

For products purchased in the United States:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

For products purchased in Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

Français - 1

Que faire si vous

sentez une odeur de

gaz :

1. Ne pas tenter

d’allumer

d’appareils.

2. Éteindre toute

flamme.

3. Couper

l’alimentation en

gaz à la source.

POUR VOTRE

SÉCURITÉ

Ne pas entreposer ni

utiliser d’essence ni

d’autres vapeurs ou

liquides inflammables

à proximité de cet

appareil ou de tout

autre appareil.

POUR VOTRE

SÉCURITÉ

Ce manuel contient des

renseignements importants quant à

l’assemblage, au fonctionnement et à

l’entretien de cet appareil à propane

destiné au plein air. De nombreux

renseignements de sécurité sont fournis

tout au début du manuel puis un peu

partout dans le reste du manuel. Faites

tout particulièrement attention lorsque

vous voyez les symboles suivants:

DANGER, AVERTISSEMENT

et ATTENTION.

Gardez ce manuel pour le consulter au

besoin et pour apprendre aux nouveaux

utilisateurs à em-ployer l’appareil. Le

manuel devrait être compulsé de concert

avec les étiquettes apposées sur le

produit.

Des précautions de sécurité sont

indispensables en présence de tout

appareil mécanique ou à gaz propane.

Des précautions sont nécessaires pour

l’utilisation, le rangement et l’entretien.

Utiliser cet appareil avec tous les soins

qui lui sont dus réduira les risques de

blessures corporelles ou de dommages

matériels.

Les symboles illustrés ci-après sont

régulièrement employés dans le manuel.

Tenez compte de ces précautions

impératives lors de l’utilisation de tout

appareil mécanique ou à gaz propane.

Français - 2

«DANGER» indique une situation

dangereuse qui, si elle n’est pas

contournée, entraînera la mort ou

des blessures graves.

DANGER

«AVERTISSEMENT» signale

une situation poten-tiellement

dangereuse qui, si elle n’est pas

évitée, peut entraîner la mort ou

des blessures graves.

AVERTISSEMENT

«ATTENTION» dénote un danger

potentiel qui, s’il n’est pas

contourné, risque d’entraîner des

blessures corporelles allant de

peu graves à moyennes ou bien

des dommages matériels.

ATTENTION

• L’inobservation des précautions

et instructions fournies avec cet

appareil peut entraîner mort,

blessures corporelles graves et

dommages ou pertes matériels

par suite des risques d’incendie,

d’explosion, de brûlures, d’asphyxie

ou d’intoxication oxycarbonée.

• L’appareil doit uniquement

être utilisé ou dépanné par des

personnes étant capables d’as

similer et d’observer les instructions

fournies.

• Si vous avez besoin d’aide ou de

renseignements – notice d’emploi ou

étiquettes, par exemple – contactez

The Coleman Company, Inc.

DANGER

MONOXYDE DE

CARBONE

•Cet appareil

peut produire du

monoxyde de

carbone, un gaz

inodore.

•L’utilisation de cet

appareil dans des

espaces clos peut

entraîner la mort.

•Ne jamais utiliser

cet appareil dans un

epace clos comme

un véhicule de

camping, une tente,

une automobile ou

une maison.

DANGER

PROPOSITION 65 DE LA CALIFORNIE:

AVERTISSEMENT: Le propane et

les sous-produits de la combustion

du propane contiennent des produits

chimiques reconnus par l’État de la

Californie comme pouvant causer le

cancer, des malformations congénitales

ou présenter d’autres dangers pour la

reproduction.

Français - 3

• Cet appareil brûle le gaz propane, un

gaz incolore, inodore et inflammable.

Un odorisant est généralement

incorporé au gaz pour lui conférer

une odeur déplaisante «d’œuf pourri»

et faciliter la détection des fuites.

Étant donné que l’odorisant risque

de s’estomper avec le temps, il serait

insensé de compter uniquement sur

son odorat pour détecter les fuites.

• Plus lourd que l’air, le gaz propane

qui fuit s’accumule à ras du sol.

Il peut être enflammé par des

sources d’inflammation – allumettes,

briquets, étincelles ou flammes nues,

par exemple – éloignées de la fuite.

Ne vous servez que de gaz propane

destiné à être soutiré pour utilisation

à l’état gazeux.

• Le propane doit être entreposé et

utilisé conformément aux codes et

règlements municipaux ou, faute de

code, aux normes ANSI/-NFPA 58

ou CAN/CGA B-149.2. Fermez le gaz

entre utilisations.

AVERTISSEMENT

PAR MESURE DE SÉCURITÉ

• Gardez connexions et

raccordements imma-culés.

Examinez les raccords de la bouteille

de propane et du réchaud à propane

pour déceler tout dommage avant la

connexion.

• Lors du montage, vérifiez les

connexions et raccordements à

l’eau savonneuse – jamais avec une

flamme – pour détecter les fuites.

Des bulles signalent une fuite.

Assurez-vous que la connexion

ne soit pas faussée et qu’elle soit

serrée à fond. Faites une nouvelle

vérification à l’eau savonneuse. Si la

fuite persiste, détachez la bouteille et

entrez en rapport avec Coleman pour

le dépannage ou la réparation.

• N’employez le réchaud que pour

cuisiner. Ne le modifiez pas et ne

lui ajoutez ni pièce ni dispo-sitif

non expressément conseillés par

Coleman.

• Nettoyez souvent le réchaud pour

que la graisse ne s’accumule pas et

éviter tout feu de friture.

ATTENTION

RISQUE DE BRÛLURES

• Ne laissez pas le réchaud sans

surveillance à l’air libre, quand il

fonctionne ou est chaud.

• Gardez le réchaud hors de la portée

des enfants.

AVERTISSEMENT

RISQUE D’EXPLOSION ET D’INCENDIE

• Ne rangez jamais le propane près de

la chaleur, de flammes, de veilleuses,

aux rayons directs du soleil, d’une

source d’inflammation, ou dans un

endroit où la température puisse

dépasser 49 °C (120 °F).

• Plus lourd que l’air, le propane

s’accumule au ras du sol. Si vous

sentez le gaz, éloignez-vous

immédiatement de l’endroit.

• Ne fixez ou détachez jamais la

bouteille de gaz quand le réchaud est

allumé, près de flammes, veilleuses,

etc., ou s’il est chaud au toucher.

• Le réchaud peut être une source

d’inflammation pendant l’éclairage

et quand il fonctionne. Ne l’utilisez

pas dans les lieux qui contiennent

ou peuvent contenir des substances

combustibles volatiles ou en

suspension dans l’air ainsi que des

produits tels essence, solvants,

dissolvants, particules de poussière ou

produits chimiques indéterminés.

• Gardez ces produits à au moins 0,3

m (1 pi) des côtés et 1,2 m (4 pi) du

dessus de l’appareil.

• Prévoyez des dégagements

convenables autour des bouches d’air

dans la chambre de combustion.

DANGER

RISQUE D’INTOXICATION

OXYCARBONÉE

• Ce réchaud est un appareil à

combustion. Tous les appareils à

combustion génèrent de l’oxyde

de carbone (CO). Cet appareil est

conçu pour produire des quantités

infimes et inoffensives de CO s’il est

employé et entretenu conformément

aux avertissements et instructions.

Assurez-vous que le flux d’air ne soit

jamais entravé vers le réchaud ou à

partir du réchaud.

• Les symptômes de l’intoxication

oxycarbonée rappellent la grippe:

yeux larmoyants, maux de tête,

vertiges, fatigue, voire mort.

Incolore et inodore, le CO tue. En

présence de ces symptômes lors

de l’utilisation de l’appareil, allez

immédiatement au grand air.

• Cet appareil est uniquement destiné

à l’air libre.

• N’utilisez jamais le réchaud dans les

pièces fermées ou sans ventilation

– iI consume l’oxygène de l’air et

génère de l’oxyde de carbone (CO).

Pour ne pas risquer de mettre votre

vie en danger, ne l’utilisez jamais

dans habitations ou autres endroits

sans ventilation ou fermés.

DANGER

Français - 4

RISQUE D’INTOXICATION

OXYCARBONÉE

• Est uniquement destiné à l’air libre.

• Ne l’utilisez jamais dans maison,

caravane, tente, véhicule ou autre

lieu clos et sans ventilation. Ce

réchaud épuise l’oxygène de l’air et

émet du monoxyde de carbone (CO).

Ne l’employez pas dans les lieux clos

et sans ventilation, vous mettriez

votre vie en danger.

DANGER

Caractéristiques

techniques

Assemblage

Ne convient pas à l’utilisation dans

maisons ou véhicules de plaisance.

Il est impossible de prévoir toutes les

utilisations auxquelles puissent être

soumis nos produits. Consultez les

autorités de sécurité incendie pour

toute question quant à l’utilisation.

D’autres normes régissent l’utilisation

des produits qui génèrent des gaz

combustibles ou de la chaleur à

des fins spécifiques. Les autorités

municipales compétentes vous

renseigneront.

• N’essayez jamais de recharger les

bouteilles de gaz jetables.

• Servez-vous du régulateur préréglé

fourni. Ne tentez pas de l’ajuster.

• Ne vous servez que d’accessoires ou

pièces Coleman® pour le montage.

À la mise en station du réchaud,

recherchez les fuites aux raccords à

l’eau savonneuse, jamais avec une

flamme.

AVERTISSEMENT

PAR MESURE DE SÉCURITÉ

• Gardez connexions et

raccordements propres. Examinez

la bouteille de propane et le réchaud

pour déceler tout dommage avant la

connexion.

• Lors du montage, vérifiez les

connexions et raccordements à

l’eau savonneuse – jamais avec une

flamme. Des bulles signalent une

fuite.

ATTENTION

REMARQUE: Employez les bouteilles

jetables de propane Coleman® de 465

g/16,4 oz – les bouteilles utilisées avec

les réchauds doivent être fabriquées

et porter les marquages lisibles,

conformément aux exigences pour

bouteilles de GPL du Ministère des

Transports des États-Unis ou de la norme

CAN/CSA B339 de Transport Canada..

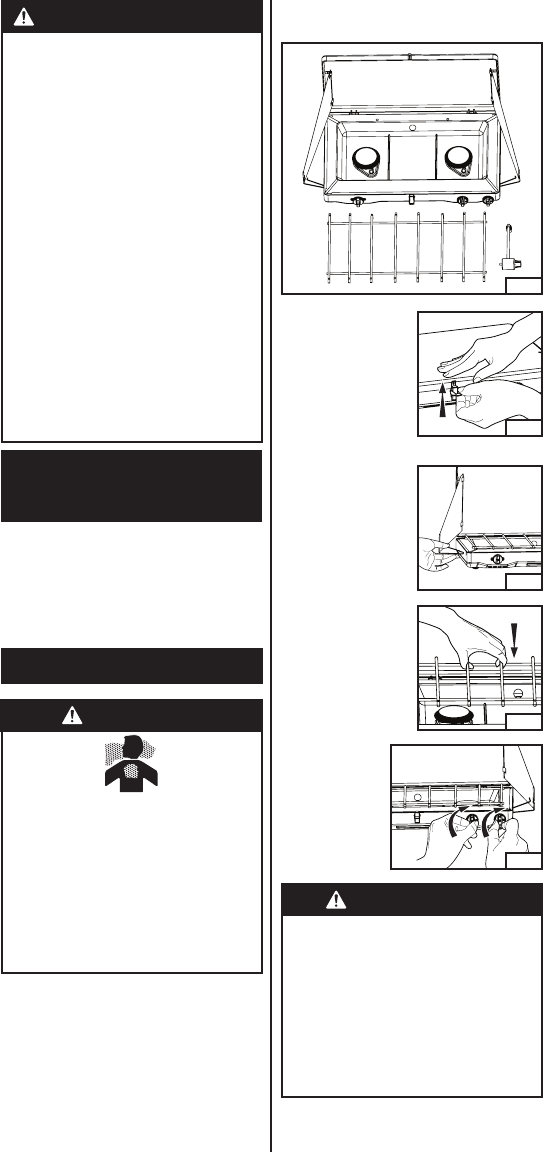

■Mettez le

porte-plat tel

qu’illustré.

(Fig. 4)

■Réglez

fermement

les

commandes

à l’arrêt.

(Fig. 5)

■Ouvrir le

couvercle.

(Fig. 2)

■Positionnez les

pare-vent au

besoin. (Fig. 3)

■Sortez les éléments de l’emballage.

(Fig. 1)

Puissance d’entrée :

10 000 BTU/H par brûleur

Catégorie: Propane à pression régularisée

Alimentation: Bouteilles jetables de 465

g/16,4 oz

Régulateur : 5430

Fig. 3

Fig. 5

Fig. 1

Fig. 4

Fig. 2

Français - 5

Allumage

Détection des fuites

RISQUE DE BRÛLURES

• Ne laissez pas le réchaud sans

surveillance lorsqu’il est chaud ou

fonctionne.

• Gardez-le hors de portée des

enfants.

AVERTISSEMENT

Réchaud à

allumage

standard

■Placez le

réchaud sur

une surface

solide et

d’aplomb. Est

uniquement destiné à l’air libre.

■Tenez une

allumette

enammée

près du

brûleur et

ouvrez la

commande.

(Fig. 10 et 11)

• Effectuez la recherche des fuites au

grand air.

• Éteignez toutes les flammes nues.

• Ne fumez JAMAIS en recherchant

les fuites.

• N’utilisez pas le réchaud avant

d’avoir vérifié les connexions et

d’être sûr qu’aucune ne fuit.

AVERTISSEMENT

RISQUE D’EXPLOSION ET

D’INCENDIE

• Plus lourd que l’air, le propane

s’accumule au ras du sol. Si vous

sentez le gaz, éloignez-vous

immédiatement de l’endroit.

• Fixez et détachez toujours

l’alimentation en gaz à l’air libre, et

ceci, jamais quand le réchaud est

allumé ou chaud, ou bien près de

flammes, veilleuses et autres sources

d’inflammation.

• Le réchaud devient très chaud

pendant l’utilisation et peut

enflammer les produits combustibles

placés trop près du brûleur. Gardez

ces produits à 0,3 m (1 pi) des côtés

et 1,2 m (4 pi) du dessus. Éloignez

en outre l’essence et les liquides et

vapeurs inflammables de l’appareil.

• Le réchaud ne doit pas être

exposé aux vapeurs ou liquides

inflammables durant l’allumage.

DANGER

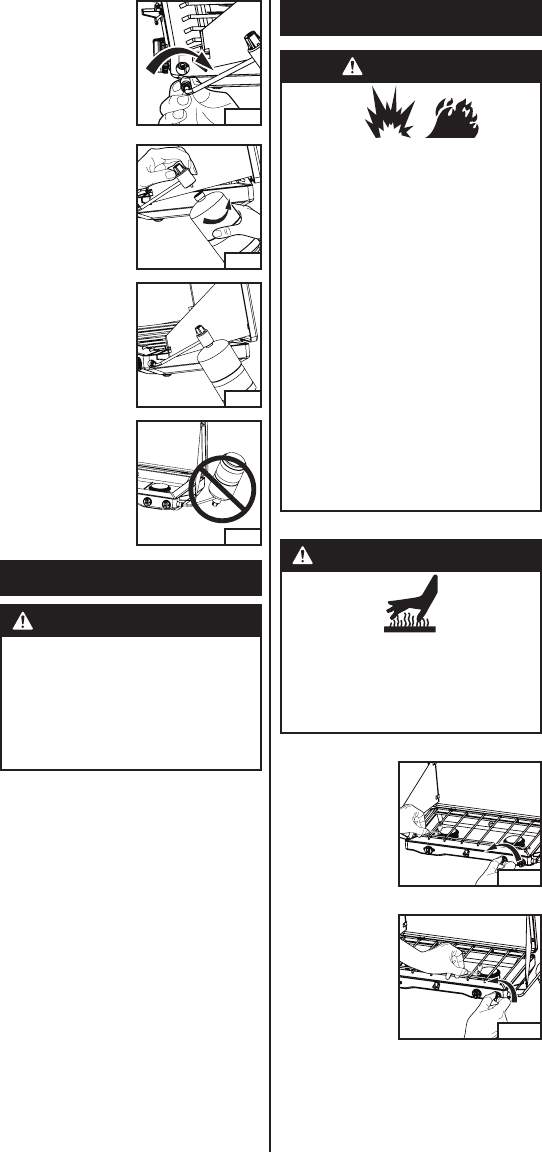

■Vissez le

détendeur au

réchaud, à la

main. (Fig. 6)

■Débouchez

la bouteille

de propane

et vissez la

bouteille au

détendeur, à la

main. (Fig. 7)

■Bouteille

de propane

correctement

xée. (Fig. 8)

■Ne faites jamais

fonctionner le

réchaud avec

la bouteille de

gaz sens dessus

dessous. (Fig. 9)

Fig. 7

Fig. 10

Fig. 11

Fig. 8

Fig. 6

Fig. 9

Français - 6

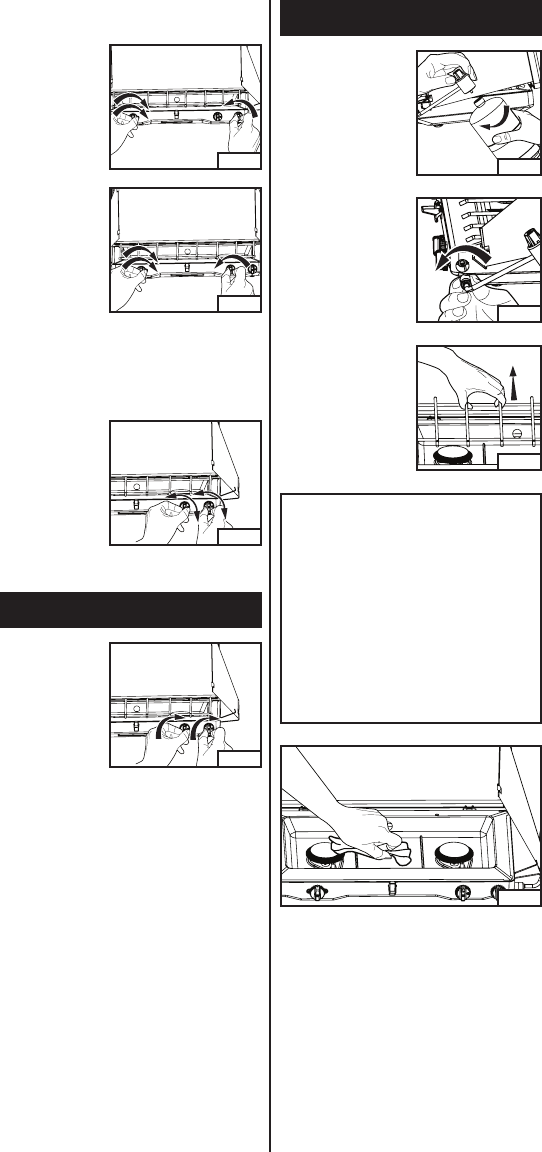

Extinction

Entretien

■Assurez-vous

que le réchaud

soit froid.

■Éloignez le

réchaud des

ammes

(veilleuses

comprises) et

autres sources

d’inammation.

■Détachez la

bouteille de

propane du

détendeur puis

rebouchez la

bouteille de

propane.

(Fig. 16)

■Détachez le

détendeur du

réchaud. (Fig. 17)

■Levez la grille

porte-plats.

(Fig. 18)

SOINS PARTICULIERS

• Gardez la proximité du réchaud

propre et exempte de matières

combustibles, d’essence et d’autres

vapeurs ou liquides inflammables.

• Veillez à ce que rien n’entrave le flux

d’air de combustion et de ventilation

• La flamme convenable est bleue

et sa pointe légèrement jaune. Des

dards jaunes sont acceptables s’il ne

se produit pas de calamine.

• Passez un linge imbibé de détergent

à vaisselle (pas de récurant) sur le

réchaud. (Fig. 19)

■Ajustez la

amme

avec la

commande.

(Fig. 14)

La amme

devrait être

bleue avec

des dards

légèrement jaunes.

■Éteignez

fermement

les

commandes.

(Fig. 15)

Réchaud INSTASTART™

à allumage électronique

■Placez le

réchaud sur

une surface

solide et

d’aplomb.

Est

uniquement

destiné à

l’air libre.

■Ouvrez le

bouton de

commande

et tournez le

bouton de

l’allumeur

plusieurs

fois, jusqu’à

ce que le

brûleur s’allume. (Fig. 12 et 13).

Remarque: En cas d’échec, servez-vous

d’une allumette pour allumer le brûleur.

Une étincelle ne jaillira peut-être pas si le

réchaud est mouillé.

Fig. 19

Fig. 14

Fig. 15

Fig. 16

Fig. 18

Fig. 12

Fig. 13

Fig. 17

Français - 7

Renseignements

essentiels

1. Il est dangereux et illégal dans

certaines régions d’entreposer ou

d’utiliser des bouteilles de gaz de

pétrole liquéé ayant une capacité

d’eau de plus de 1,14 kg (2,5 lb)

[environ 465 g (1 lb) de propane] dans

les lieux habités.

2. Hors saison, si vous rangez vos

articles de camping et de pique-nique

au sous-sol, grenier ou garage, placez

le réchaud dans un sac de plastique

bien fermé par un caoutchouc pour

qu’il ne s’empoussière pas et ne se

recouvre pas de toiles d’araignées.

3. Si vous n’êtes pas entièrement

satisfait du rendement de ce produit,

vous pouvez nous en faire part

en appelant l’un des numéros de

téléphone donnés en couverture.

www.coleman.com

Rangement

RISQUE D’EXPLOSION ET

D’INCENDIE

• Ne rangez jamais le propane près de

veilleuses, chaleur, flammes nues,

sources d’inflammation, au soleil

ou dans les lieux où la température

puisse dépasser 120 °F (49 °C).

• Détachez toujours la bouteille de

propane du réchaud avant de ranger

le réchaud.

DANGER

■Le

détendeur

peut être

placé sous la

grille porte-

plats pour le

rangement

ou le

transport.

(Fig. 20)

■Saisissez et

tenez fermement

la poignée pour

transporter le

réchaud. (Fig.

21)

Fig. 20

Fig. 21

Français - 8

Nomenclature

Allumage Allumage

Standard Électronique

No 5430E 5435E Désignation

1 5430D5401 5430D5401 Grille porte-plats

2 5430A1321 5430A1321 Ens. du brûleur

3 R430B565T R430B565T Ens. du régulateur

4 R413-149T R413-149T Ens. du bouton

5 Non disp. 413-1481 Bouton de l’allumeur

1

2

3

4

5

Français - 9

Garantie limitée de cinq ans

The Coleman Company, Inc. (« Coleman ») garantit cet article contre tout vice de matériau et de

fabrication pendant une période de cinq (5) ans courants à compter de la date de l’achat. Coleman

se réserve le droit de choisir entre réparer ou remplacer cet article ou toute pièce de celui-ci dont la

défectuosité a été constatée au cours de la période de garantie. Le remplacement se fera au moyen

d’un produit neuf ou remanufacturé ou bien d’une pièce neuve ou remanufacturée. Si l’article

n’est plus disponible, il sera remplacé par un article semblable, de valeur égale ou supérieure. La

présente constitue votre garantie exclusive.

Cette garantie n’est valable que pour l’acheteur au détail original à partir de la date de l’achat

au détail initial et elle n’est pas transférable. Veuillez conserver le reçu d’achat original. La preuve

d’achat est exigée pour tout ser vice couvert par la garantie. Les concessionnaires Coleman, les

centres de service et les détaillants qui vendent des articles Coleman® n’ont pas le droit d’altérer,

de modifier ou de changer d’une manière quelconque les moda lités de cette garantie.

Ce que ne couvre pas cette garantie

Cette garantie ne couvre pas l’usure normale des pièces, les pièces autres que les pièces

authentiques Coleman® ou l’endommagement attribuable à toute raison suivante: à la négligence,

à l’utilisation abusive du produit, à l’utilisation commerciale du produit, au non-respect du mode

d’emploi, au démontage et à la réparation ou à l’altération par quiconque, sauf Coleman ou un

centre de service agréé Coleman. Cette garantie ne couvre pas non plus les cas de force majeure

comme incendies, inondations, ouragans et tornades. La garantie est automatiquement annulée

si l’endommagement du produit découle de l’utilisation d’une pièce autre qu’une pièce de marque

Coleman®.

COLEMAN N’ASSUME AUCUNE RESPONSABILITÉ POUR LES VICES RÉSULTANT DE

L’EMPLOI DE PIÈCES NON AUTORISÉES OU DE RÉPARATIONS EXÉCUTÉES PAR UN

PERSONNEL NON AUTORISÉ. COLEMAN DÉCLINE TOUTE RESPONSABILITÉ EN CAS

DE DOMMAGES ACCESSOIRES OU INDIRECTS RÉSULTANT DU NON-RESPECT DE

TOUTE GARANTIE OU CONDITION EXPLICITE OU IMPLICITE. SAUF DANS LA MESURE

INTERDITE PAR LA LÉGISLATION PERTINENTE, TOUTE GARANTIE IMPLICITE DE QUALITÉ

COMMERCIALE OU D’APPLICATION À UN USAGE PARTICULIER EST LIMITÉE À LA

DURÉE DE LA GARANTIE OU CONDITION CI-DESSUS. CERTAINS ÉTATS ET CERTAINES

PROVINCES OU JURIDICTIONS INTERDISENT D’EXCLURE OU DE LIMITER LES DOMMAGES

ACCESSOIRES OU INDIRECTS, OU NE PERMETTENT PAS LA LIMITATION DE LA DURÉE

D’APPLICATION DE LA GARANTIE IMPLICITE, DE SORTE QUE VOUS POUVEZ NE PAS ÊTRE

ASSUJETTI AUX LIMITES OU EXCLUSIONS ÉNONCÉES CI-DESSUS. CETTE GARANTIE VOUS

CONFÈRE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AVOIR D’AUTRES DROITS,

CES DROITS VARIANT D’UN ÉTAT OU D’UNE PROVINCE À L’AUTRE.

Comment obtenir le service prévu par la garantie

Votre produit doit être couvert par la garantie afin d’obtenir le service de garantie. Si votre produit

est défectueux et qu’il est encore couvert par la garantie, communiquez avec nous au 1-800-835-

3278 (TDD 1-316-832-8707) afin d’obtenir une autorisation de retour. Ne retournez pas le produit à

Coleman sans autorisation. On vous demandera de fixer une étiquette au produit qui comprendra

votre nom, adresse, numéro de téléphone le jour et une description du problème. Ajoutez une copie

du reçu de vente d’origine. Emballez le produit et envoyez-le assuré par UPS, FedEx Ground ou

colis postal avec frais d’expédition et assurance prépayés à :

Les frais d’envoi du produit à Coleman pour obtenir le service de garantie doivent être payés par

l’acheteur.

N’envoyez pas de produits dont le réservoir contienne du carburant ou bien auxquels soit fixée un

bouteille jetable de propane.

NE RETOURNEZ PAS CE PRODUIT AU LIEU D’ACHAT.

Si vous avez toute question quant à cette garantie, veuillez composer le 1-800-835-3278 ou le ATS

1-316-832-8707 aux États-Unis, et le 1-800-387-6161 au Canada.

Garantie

Pour les produits achetés aux États-Unis:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

Pour les produits achetés au Canada :

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

Español - 1

Si usted huele gas:

1. No intente

encender el

aparato.

2. Extinga cualquier

llama directa.

3. Desconecte el

suministrador de

combustible.

PARA SU

SEGURIDAD

No almacene ni

use gasolina u

otros líquidos que

contengan vapores

inflamables cerca de

este ni con ningún

otro aparato.

PARA SU

SEGURIDAD

Este manual contiene información

muy importante acerca del ensamblaje,

operación y mantenimiento de este

aparato de propano para el aire libre.

Hay información general de seguridad

presentada en está página al igual que

a través de estas instrucciones. Preste

atención particular a la información que

está acompañada de los símbolos de

seguridad de alerta:

“ PELIGRO (DANGER)”, “ ADVERTENCIA

( WARNING)”, “ CUIDADO (CAUTION)”.

Guarde este manual como referencia

para ser usado en el futuro y para educar

a todo usuario sin experiencia acerca

de este producto. Este manual debe

ser leído en conjunto con la etiqueta del

producto.

Las precauciones de seguridad son

esenciales cuando cualquier equipo

mecánico o que requiere combustible

de propano esté envuelto. Estas

precauciones son necesarias para el uso,

almacenamiento o reparación. Si usa

este producto con el respeto y cuidado

aquí demandado podrá reducir las

posibilidades de lesiones a la persona o

daño a la propiedad.

Los siguientes símbolos mostrados

abajo son usados extensamente a través

de estas instrucciones. Siempre preste

atención a estas precauciones, ya que

son esenciales con el uso de cualquier

equipo mecánico o que requiere

combustible de propano.

Español - 2

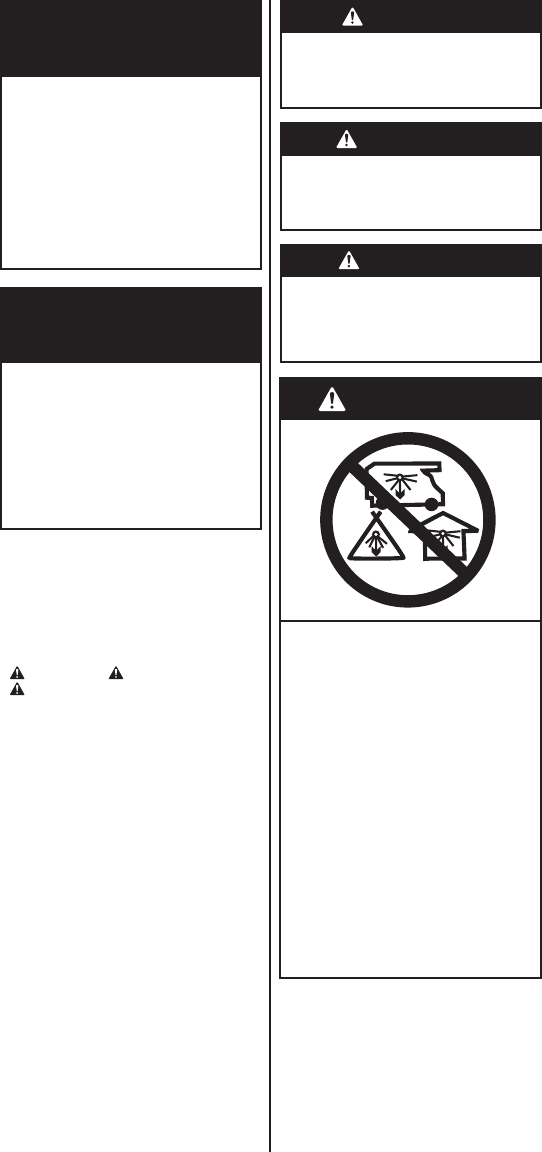

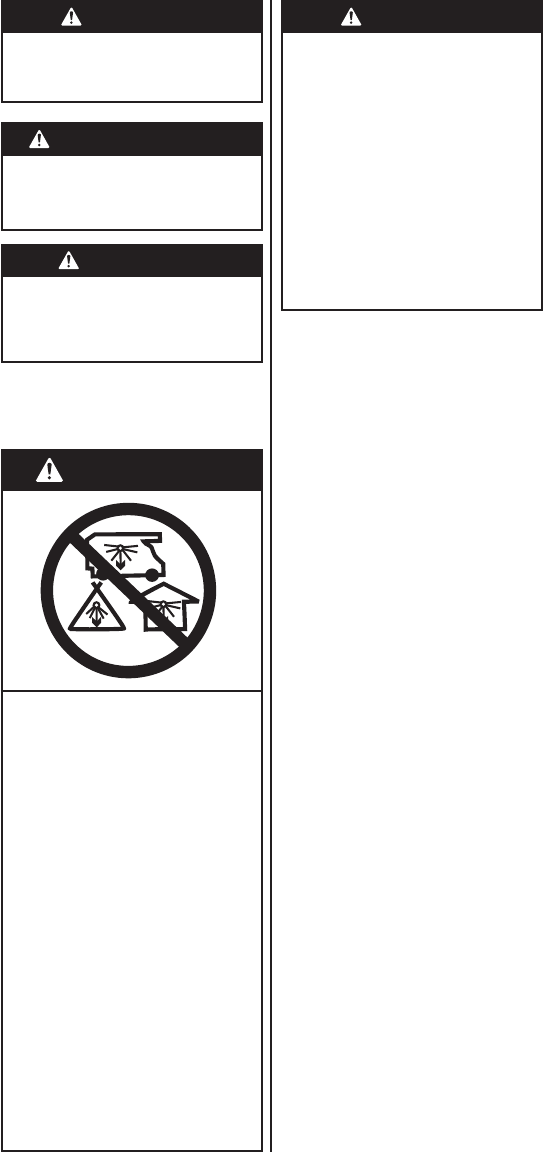

PELIGRO indica una situación de

riesgo inmediata la cual, si no se

evita, resultará en muerte o daños

serios.

PELIGRO

ADVERTENCIA indica una

situación de riesgo potencial la

cual, si no se evita, puede resultar

en muerte o daños serios.

ADVERTENCIA

CUIDADO indica una situación

potencialmente peligrosa la cual,

si no se evita, puede resultar

en herida personal moderada o

mínima o daño a la propiedad

CUIDADO

PROPOSICION 65 DE CALIFORNIA:

ADVERTENCIA: Este combustible y

los derivados por la combustión de

este combustible, contienen químicos

conocidos en el estado de California

como causa de cáncer, defectos de

nacimiento u otros daños al sistema

reproductivo.

• Si no cumple con las precauciones

y las instrucciones provistas con

esta estufa podría causarle la

muerte, lesiones graves a su cuerpo

y daños o perdidas a la propiedad

debido a riesgos de fuego,

explosiones, quemaduras, asfixia y/o

envenenamiento con monóxido de

carbono.

• Solo personas que comprendan y

sigan las instrucciones deben usar o

darle servicio a estas estufas.

• Si usted necesita asistencia o

información sobre la estufa como

manual de instrucciones o etiquetas,

comuníquese con The Coleman

Company, Inc.

PELIGRO

RIESGO DE

MONOXIDO DE

CARBONO

•Este aparato puede

producir monóxido

de carbono el cual

no tiene olor.

•Usarlo en un área

cerrada puede

causarle la muerte.

•Nunca use este

aparato en un

área cerrada

como son las

caravanas, tiendas

de campaña, autos

ni dentro de

la casa.

PELIGRO

Español - 3

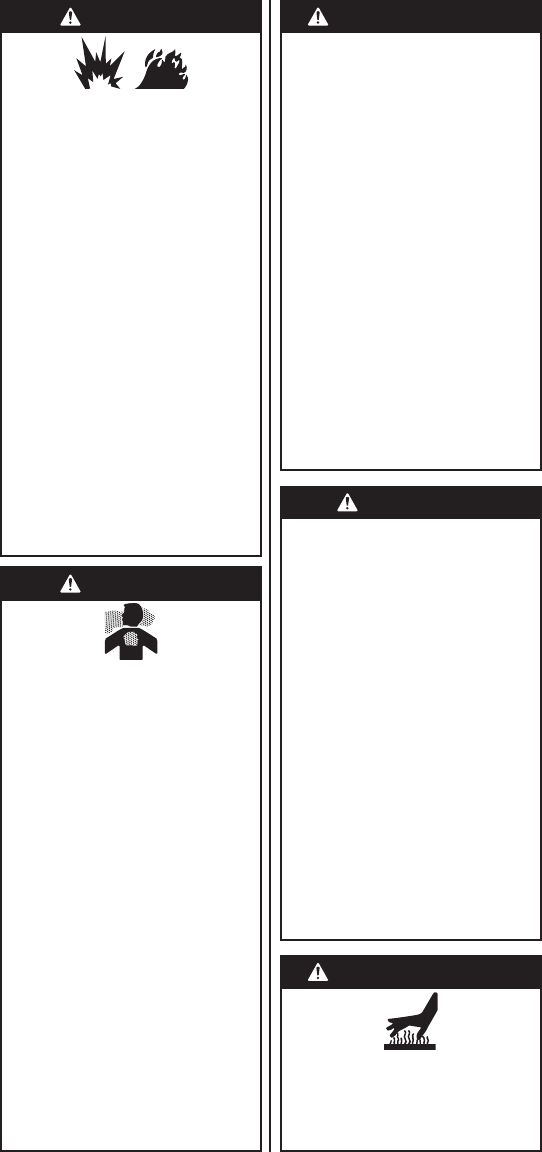

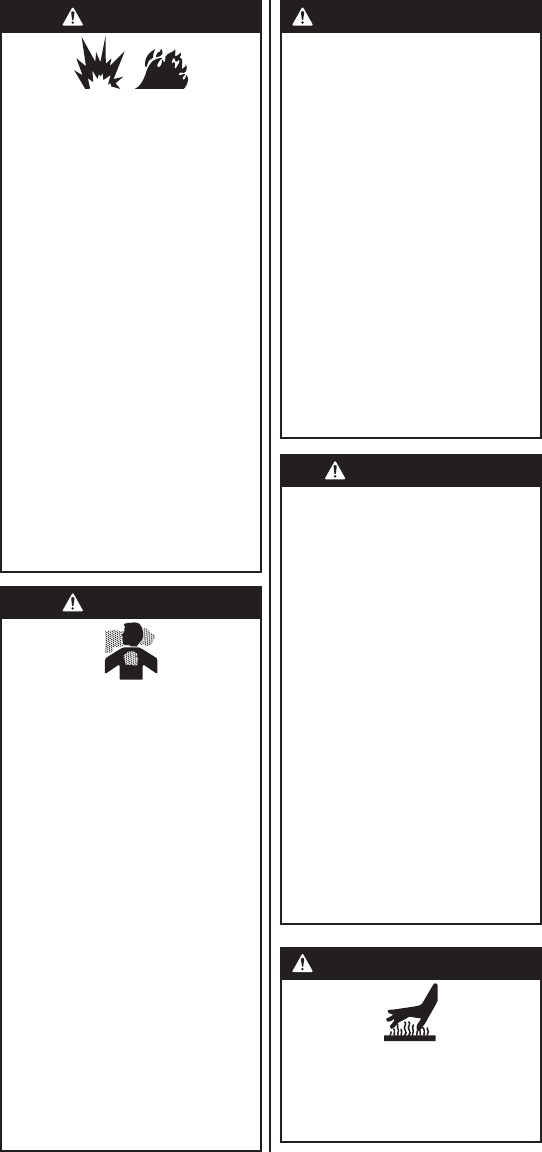

• Este producto utiliza combustible

de gas propano. El gas propano es

invisible, no tiene olor y es inflamable.

Normalmente, un odorante es añadido

al gas para ayudar a detectar escapes

y este olor puede ser descrito como

un olor a “huevo podrido”. El odorante

se puede disipar con el tiempo de

modo que un escape de gas no

siempre se puede detectar por el olor

solamente.

• El gas propano es más pesado

que el aire y escapes de propano

descenderán al nivel más bajo del

suelo posible. Puede encenderse

con fuentes de encendido incluyendo

fósforos, encendedores, chispas

o llamas abiertas de cualquier tipo

aunque estén a muchos metros de

distancia del escape original. Use

solamente gas propano preparado

para separación de vapor.

• El gas propano debe ser almacenado

y usado en conformidad con las

ordenanzas y códigos locales o con

“ANSI/NFPA 58”. Apague el propano

cuando no lo esté usando.

ADVERTENCIA

SERVICIO DE SEGURIDAD

• Conserve limpias todas las conexiones

y uniones. Inspeccione el cilindro de

propano y las conexiones de propano

de la estufa antes de conectarlos por

si estuvieran dañados.

• Durante el montaje, verifique que las

cone -xiones y uniones no tengan

fugas usando agua con jabón. Nunca

use una llama. La presencia de

burbujas indica una fuga. Verifique

que la conexión no esté trasroscada

y que esté bien apretada. Haga otra

comprobación de fugas. Si todavía

existe una fuga, quite el cilindro y

póngase en contacto con Coleman

para servicio o reparaciones.

• Úsela solamente como un aparato

para cocinar. No la altere nunca

de ninguna manera ni la use con

ningún artefacto ni repuesto que no

esté específicamente aprobado por

Coleman.

• Limpie la estufa frecuentemente para

evitar acumulación de grasa y posibles

incendios causados por la grasa.

CUIDADO

RIESGO DE QUEMADURAS

• Nunca deje la estufa desatendida

cuando está caliente ni cuando la

está usando.

• Mantenga alejada del alcance de los

niños.

ADVERTENCIA

EXPLOSION - RIESGO DE FUEGO

• Nunca almacene el propano cerca

de calor intenso, llamas, mechas de

piloto, luz del sol directa, otras fuentes

de ignición ni donde la temperatura

exceda 120 ºF (49 °C).

• El propano es más pesado que el

aire y se acumula en lugares bajos.

Si usted huele gas, abandone el lugar

inmediatamente.

• Nunca instale ni quite el tanque de

propano mientras la estufa esté

encendida, cerca de llamas, mechas

de piloto, otras fuentes de encendido ni

mientras la estufa esté caliente al tacto.

• Durante la ignición y su uso, este

producto puede ser una fuente de

ignición. Nunca use la estufa en

espacios que contengan ni que

puedan contener combustible volátil

ni transmitido por el aire, ni productos

como gasolina, solventes, quita

pintura, partículas de polvo ni químicos

desconocidos.

• Margen de espacio mínimo de

materiales combustibles: .31 m (un pie)

de los lados y 1.22 m (cuatro pies) de

la parte superior.

• Provea un margen de espacio

adecuado alrededor de las aperturas

de aire que van a la camára de

combustión.

PELIGRO

RIESGO DE MONOXIDO DE CARBONO

• Esta estufa es un aparato de

combustión. Todos los aparatos de

combustión producen monóxido de

carbono (CO) durante el proceso

de combustión. Este producto está

diseñado para producir cantidades

de CO extremadamente diminutas

y no peligrosas cuando es usado y

mantenido de acuerdo a todas las

advertencias e instrucciones. No

bloquee el flujo de aire dentro ni afuera

de la estufa de cocinar.

• El envenenamiento con Monóxido

de Carbono (CO) produce síntomas

parecidos a la gripe, ojos aguados,

dolores de cabeza, mareos,

fatiga y posiblemente la muerte. Usted

no puede verlo u olerlo. Es un asesino

invisible. Si alguien experimenta

alguno de estos síntomas durante el

uso de este producto busque aire

fresco inmediatamente!

• Para uso al aire libre solamente.

• Nunca use dentro de la casa, ni en

ninguna otra área sin ventilación

ni cerrada. Esta estufa de cocinar

consume aire (oxígeno) y produce

monóxido de carbono (CO). No

la use en áreas sin ventilación o

cerradas para prevenir poner en

peligro su vida.

PELIGRO

Español - 4

RIESGO DE MONOXIDO DE CARBON

• Para uso solamente al aire libre.

• Nunca la use dentro de la casa,

caravana, tienda de campaña,

vehículo ni ninguanas otras áreas sin

ventilación ni cerradas. Esta estufa

consume aire (oxígeno) y produce

monóxido de carbono (CO). No

la use en áreas sin ventilación ni

cerradas para evitar poner su vida

en peligro.

PELIGRO

Características

Técnicas

Para Armar

No la use dentro de la casa

ni en vehículos de recreo.

Nosotros no podemos preveer

cada uso que se pueda hacer de

nuestros productos. Consulte con su

autoridad de seguridad de incendios

local si tiene preguntas acerca

del uso. Sus autoridades locales

pueden aconsejarle a acerca de otras

normas para regular el uso de gases

de combustible y productos que

producen calor para usos específicos.

• No rellene nunca los cilindros

desechables.

• Use el regulador montado por la

fábrica que viene con la estufa. No

intente ajustarlo.

• Use sola mente piezas y accesorios

Coleman®. Durante el montaje de

la estufa, use agua jabonosa para

revisar todos los terminales por si

hubieran fugas. No use nunca una

llama.

ADVERTENCIA

SERVICIO DE SEGURIDAD

• Conserve limpias todas las

conexiones y uniones. Inspeccione el

cilindro de propano y las conexiones

de propano de la estufa antes

de conectarlos por si estuvieran

dañados.

• Durante el montaje, verifique que las

cone-xiones y uniones no tengan

fugas usando agua con jabón. Nunca

use una llama.

CUIDADO

NOTA: Use cilindros de propano

desechables Coleman de 16.4 oz. (465

grms.) El cilindro (s) de gas LP que se

usa con las estufas debe haber sido

construido y estar marcado de acuerdo

con las especicaciones para cilindros de

gas LP del Departamento de Transporte

de los Estados Unidos o de Transporte

de Canadá, CAN/CSA B339.

■Instale el soporte

para la olla como

se muestra

(Fig. 4)

■Cierre

rmemente

ambas

válvulas del

quemador.

(Fig. 5)

■Abra la tapa.

(Fig. 2)

■Coloque los

deectores de

viento como

deseados.

(Fig. 3)

■Saque los componentes del cartón.

(Fig. 1)

Consumo : 10,000 BTU/H por quemador

Categoria: Presión regulada de propano

Combustible: Cilindros de propano

desechables de 16.4 onzas ( 465 grms.).

Regulador: 5430

Fig. 3

Fig. 5

Fig. 1

Fig. 4

Fig. 2

Español - 5

Para Encenderla

Verificación de Fuga

RIESGO DE QUEMADURAS

• No deje nunca la estufa desatendida

cuando esté caliente ni cuando la

esté usando.

• Mantenga alejada del alcance de los

niños.

ADVERTENCIA

Estufas de

encendido

estándard

■Póngala en

una supercie

fuerte y plana.

Para usarla

solamente al

aire libre.

■Mantenga

el fósforo

encendido

cerca del

quemador y

abra la válvula

del quemador.

(Fig. 10 y

Fig. 11)

• Haga la verificación de fugas al aire

libre.

• Extinga todas llamas directas.

• No verifique nunca una fuga cuando

fume.

• No use la estufa para el aire libre

hasta tanto la conexión haya sido

verificada y no hay fuga.

ADVERTENCIA

EXPLOSIÓN - RIESGO DE FUEGO

• El propano es más pesado que el

aire y se puede acumular en los

lugares bajos. Si usted huele a gas,

abandone el área inme-diatamente.

• Conecte o desconecte siempre las

fuentes del propano al aire libre; no

lo haga nunca mientras la estufa

esté encendida, cerca de una llama,

mechas de piloto, otras fuentes de

ig nición ni mientras la estufa esté

caliente al tacto.

• Esta estufa se pone muy caliente

durante su uso y puede encender

artículos inflamables que

estén demasiado cerca de los

quemadores. Mantenga los artículos

inflamables por lo menos a 12

pulgadas (30.5 cm.) de los lados

y 48 pulgadas (1.2 m.) de la parte

de arriba de la estufa. Mantenga la

gasolina y otros líquidos y vapores

inflamables bastante alejados de la

estufa.

• La estufa no debe ser expuesta

a vapores ni líquidos inflamables

cuando relampaguea.

PELIGRO

■Enrosque

el regulador

en la estufa

apretándolo a

mano. (Fig. 6)

■Quite la tapa de

plástico de la

parte de arriba

de la botella

de propano

y enrosque

la botella de

propano en

el regulador

apretándola a mano. (Fig. 7)

■El cilindro

de propano

correctamente

instalado. (Fig. 8)

■No haga

funcionar nunca

una estufa con

el cilindro de

propano en

una posición

invertida. (Fig. 9)

Fig. 7

Fig. 10

Fig. 11

Fig. 8

Fig. 6

Fig. 9

Español - 6

Para Apagarla

Para Limpiarla

■Asegúrese que la

estufa esté fríal.

■Ponga la estufa

alejada de una

llama (incluyendo

las mechas de

piloto) y otras

fuentes de

ignición.

■Quite el cilindro

de propano

del regulador y

vuelva a poner la

tapa protectora

en el cilindro.

(Fig. 16)

■Quite el

regulador de la

estufa. (Fig. 17)

■Levante la

parrilla. (Fig. 18)

MANTENIMIENTO

• Conserve el área de la estufa

despejada y libre de materiales

combustibles, gasolina y otros

vapores y líquidos inflamables.

• No obstruya el flujo de combustión ni

la ventilación del aire.

• Una buena llama deberá ser azul

con un mínimo de amarillo en la

punta. Algunas puntas amarillas en

las llamas son aceptables siempre y

cuando no aparezcan depósitos de

carbón o de hollín.

• Limpie con un paño suave y

detergente suave. No use abrasivos.

(Fig. 19)

■Ajuste la

llama con la

válvula del

quemador.

(Fig. 14)

La llama

debería ser

azul con

un poco de

amarillo en las puntas.

■Cierre

rmemente

ambas

válvulas del

quemador.

(Fig. 15)

INSTASTART™

Estufas con Encendido

Electrónico

■Póngala

en una

supercie

fuerte y

plana. Para

usarse

solamente al

aire libre.

■Abra la

válvula del

quemador

y gire la

perilla de

encendido

varias veces

hasta que el

quemador

encienda.

(Fig. 12 y 13).

Nota: Si el encendedor no enciende la

estufa, use un fósforo para encender

el quemador. Si la estufa está mojada

puede ser que el encendedor no chispee.

Fig. 19

Fig. 15

Fig. 16

Fig. 12

Fig. 13

Fig. 18

Fig. 17

Fig. 14

Español - 7

Cosas que Debe

Saber

1. Es peligroso, e ilegal en algunos

lugares, almacenar o utilizar cilindros

de propano líquido con capacidad de

más de 1,14 kg (2,5 libras) de agua

[aproximadamente 465 g (1 libra) de

propano] en habitaciones cerradas.

2. Los sitios comunes para guardar

equipos de campamento y “picnic”

son el sótano, ático y garaje. A n

de evitar la acumulación de polvo,

telarañas, etc., que son comunes en

estas áreas, guarde su estufa en una

bolsa de plástico y séllela con una

banda elástica.

3. Si no está completamente satisfecho

con el funcionamiento de este

producto, por favor llame a uno de

los números listados en la cubierta de

este manual.

www.coleman.com

Para Guardarla

EXPLOSION - RIESGO DE FUEGO

• No almacene nunca el propano

cerca calor intenso, llamas directas,

mechas de piloto, luz solar directa,

otras fuentes de encendido ni donde

las temperaturas excedan 120 ºF

(49 °C).

• El cilindro debe ser desconectado

cuando la estufa está guardada.

PELIGRO

■Para

almacenaje

o transporte,

el regulador

puede ser

colocado

debajo del

soporte de

la olla .

(Fig. 20)

■Para transportar

la estufa , agarre

rmemente la

estufa por el asa.

(Fig. 21)

Fig. 20

Fig. 21

Español - 8

Lista de Piezas

1

2

3

4

5

Encendido Encendido

Estándar Electrónico

No. 5430E 5435E Descripción

1 5430D5401 5430D5401 Rejilla

2 5430A1321 5430A1321 Ens. del Quemador

3 R430B565T R430B565T Conjunto de regulador

4 R413-149T R413-149T Conjunto de perilla de válvula

5 N/A 413-1481 Perilla de encendido

Español - 9

Garantía Limitada de Cinco Años

The Coleman Company, Inc. (“Coleman”) garantiza que por un periodo de cinco (5) años a partir

de la fecha original de compra, este producto estará libre de defectos en material y construccion.

Coleman, a su discreción, reparará o reemplazará este producto o cualquier componente del

producto que esté defectuoso durante el periodo de la garantía. Cualquier reemplazo será hecho

con un producto o componente nuevo o refabricado. Si el producto no se encuentra disponible,

el reemplazo se podrá hacer con un producto similar de igual o mayor valor. Esta es su garantía

exclusiva.

Esta garantía es válida para el comprador original desde la fecha de la compra inicial y no es

transferible. Guarde su recibo de compra. Prueba de recibo de compra es requerido para obtener

ejecución de la garantía. Los comerciantes de Coleman, centros de servicio o las tiendas al por

menor que venden articles Coleman® no tienen el derecho de alterar, modificar o cambiar de

ninguna otra manera los términos y condiciones de esta garantía.

Lo Que Esta Garantia No Cubre

Esta garantía no cubre el desgaste normal de las piezas, piezas que no sean genuinas de

Coleman® ni daño resultante por las siguientes causas; uso negligente o uso incorrecto del

producto; uso comercial de este producto, uso contrario a las instrucciones de operación,

desmontaje, reparación o alteración por cualquiera que no sea Coleman o un centro de servicio

autorizado. Además, la garantía no cubre Fuerzas Naturales tales como son fuego, inundaciones,

huracanes y tornados. La garantía no es valida si el daño al producto es un resultado del uso de

piezas que no sean piezas genuinas Coleman®.

COLEMAN NO SERA PESPONSABLE POR DEFECTOS CAUSADOS POR EL USO DE

PIEZAS O SERVICIO NO AUTORIZADO. COLEMAN NO SERÁ RESPONSABLE POR NINGÚN

DA—O INCIDENTAL O CONSIGUIENTE OCASIONADO POR LA VIOLACIÓN DE CUALQUIER

GARANTÍA O CONDICIÓN IMPLICADA O EXPRESADA. CON EXCEPCIÓN AL LIMITE DE

LO QUE PROVEE LA LEY APLICABLE, CUALQUIER GARANTÍA IMPLICADA DE COMERCIO

O ADAPTACIÓN PARA UN USO EN PARTICULAR ES LIMITADA EN SU DURACIÓN A LA

DURACIÓN DE LA GARANTÍA ARRIBA MENCIONADA. ALGUNOS ESTADOS, PROVINCIAS O

JURISDICCIONES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DA—OS INCIDENTALES

O CONSIGUIENTES O LIMITACIONES REFERENTE A CUÁNTO UNA GARANTÍA LIMITADA

DEBE DURAR, POR LO TANTO LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS

PUEDE QUE NO SEAN APLICABLES A USTED. ESTA GARANTÍA LE PROVEE DERECHOS

LEGALES EXPECÍFICOS, Y ADEMÁS PUEDE QUE USTED TENGA OTROS DERECHOS QUE

VARÍAN DE ESTADO A ESTADO O DE PROVINCIA A PROVINCIA.

Como Obtener Servicio de Garantía

Su producto debe estar en garantía para obtener servicio de garantía. Si su producto presenta

defectos y está dentro del período de garantía, comuníquese con nosotros al 1-800-835-3278

(TDD 1-316-832-8707) para recibir una autorización de devolución. No devuelva el producto a

Coleman sin autorización. Se le indicará colocar una etiqueta en el producto con su nombre,

dirección, número de teléfono diurno y una descripción del problema. Incluya una copia del recibo

original de compra. Empaque cuidadosamente el producto y envíelo asegurado por UPS,

FedEx Ground o Servicio de paquetes postales con el envío y el seguro prepagados a:

El costo del transporte del producto a Coleman para el servicio de garantía es responsabilidad

del comprador.

No envíe productos con combustible en los tanques, o con cilindros de propano desechables.

NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRO.

Si usted tiene alguna pregunta sobre esta garantia favor de llamar al 1-800-835-3278 o al

TDD 1-316-832-8707 en los Estados Unidos o al 1-800-387-6161 en Canadá.

Garantia

Para productos comprados en los Estados Unidos:

The Coleman Company, Inc.

3600 North Hydraulic

Wichita, KS 67219 U.S.A.

Para productos comprados en Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

The Coleman Company, Inc., a Jarden Corporation company/

une compagnie de Jarden Corporation/

Una compañía de Jarden Corporation (NYSE:JAH)

TheColemanCompany,Inc.•3600NorthHydraulic•Wichita,KS67219U.S.A.

1-800-835-3278 TDD: 1-316-832-8707

SunbeamCorporation(Canada)Limited•20BHerefordStreet

Brampton,ONL6Y0M1•1-800-387-6161

www.coleman.com

4010009666 (20022678-02)

© 2012 The Coleman Company, Inc. All rights reserved. Coleman®, and are registered trademarks and

InstaStart™ is a trademark of The Coleman Company, Inc.

© 2012 The Coleman Company, Inc. Tous droits réservés. Coleman®, et sont des marques déposées,

alors que InstaStart™ est une marque de commerce de The Coleman Company, Inc.

© 2012 The Coleman Company, Inc. Todos los derechos reservados. Coleman®, y son marcas

registradas y InstaStart™ es una marca de la compañía The Coleman Company, Inc.
