Coulisse CM03 Tubular Motor User Manual Manual CM 03 05 indd
Coulisse B.V. Tubular Motor Manual CM 03 05 indd
Coulisse >
User manual
![](/img.php?id=3997240&img=bg1.png)
Li-ion battery powered tube motors
with pull and remote operation
MANUAL CM-03/05
![](/img.php?id=3997240&img=bg2.png)
Pull Control
Operate with
pull control
Li-ion Battery
Integrated
lithium-ion battery

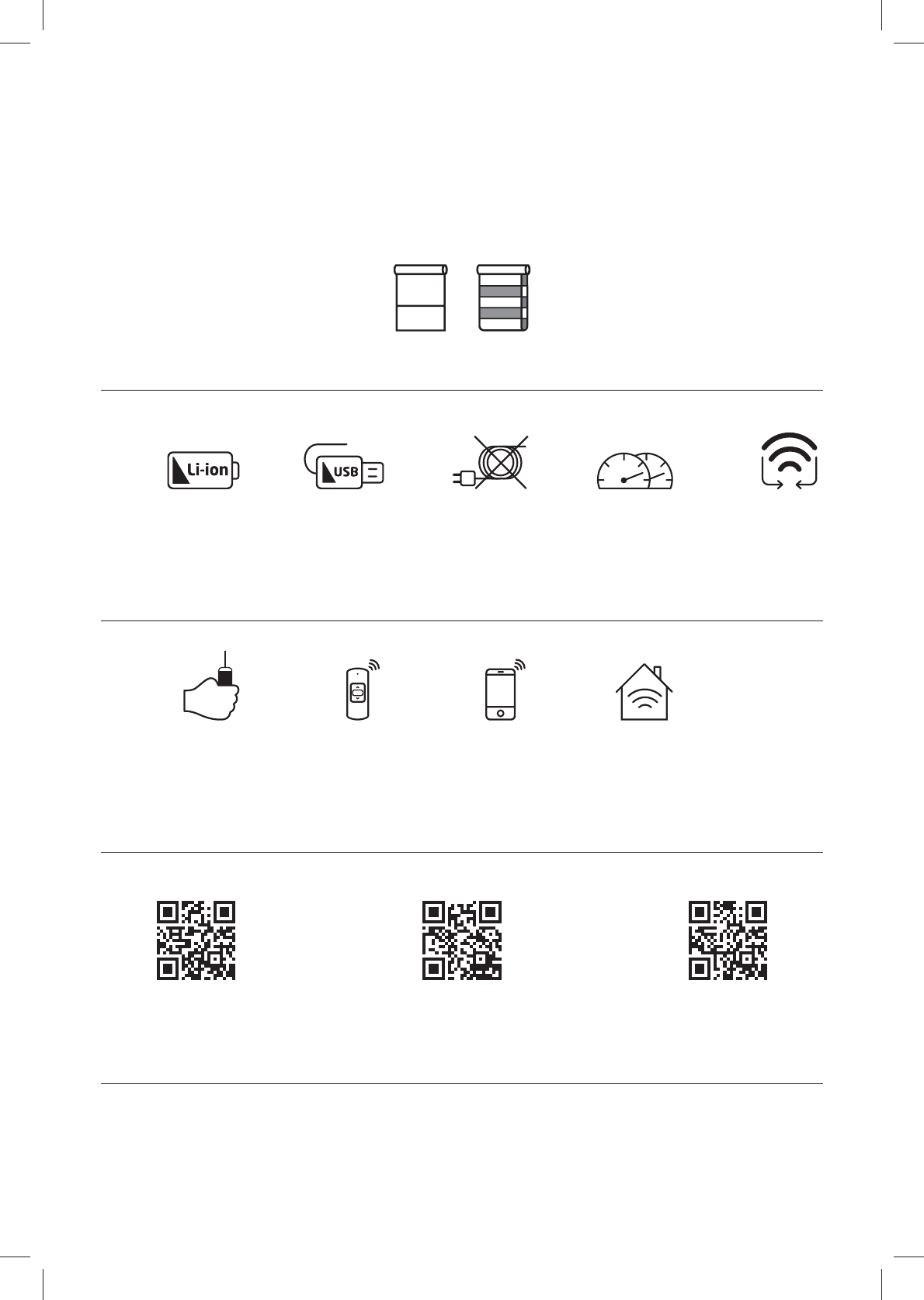

Motor features
Control options
Support
Remote Control
Operate with a
remote control
USB Rechargeable
Rechargeable with
micro USB
App Control
Operate with the
MOTION app
Wireless
Cable free
installation
Connectivity
Compatible with
home and building
automation
Speed Control
Consistent
rolling speed
Bi-directional
Two-way
communication for
real-time response
Video
How to install,
program and operate
rtube.nl/red980
App Store
Download the
MOTION app
rtube.nl/red981
Google Play
Download the
MOTION app
rtube.nl/red982
CM-03/05
Li-ion battery powered tube motors with
pull and remote operation
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg3.png)
Conforms to
UL Std. 325
Certified to
CSA Std. C22.2#247
English
WARNING
Read the instructions carefully
before assembling and
using the product. Assembly
can be completed by non-
professionals. For indoor use
only.
Young children can strangle
themselves with the loop
of pull cords, chains and
tapes, and cords that operate
window coverings.
To avoid strangulation and
entanglement, keep cords out
of reach of young children.
Cords may ensnare a child’s
neck.
Move beds, cots and furniture
away from window covering
cords.
Do not tie cords together.
Make sure cords do not twist
together and form a loop.
Cleaning
Follow these general rules when cleaning the
outside of the device and its components:
Use a damp, soft, lint-free cloth. Avoid getting
moisture in openings.
Do not use aerosol sprays, solvents, alcohol,
or abrasives.
Service & Support
Do not perform repairs yourself. Do not attempt
to open the device or disassemble it. You run
the risk of electric shock and voiding the limited
warranty. No user-serviceable parts are inside.
Warranty Service
First follow the advice in this manual. If the
product appears to be damaged or does not
function properly, go to your local dealer for
instructions on how to obtain warranty service.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg4.png)
Important Safety instructions
WARNING: To reduce the risk of severe injury or
death, it is important to follow these instructions for
personal safety. Save these instructions.
Read and follow all installation instructions.
This appliance can be used by children aged
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack
of experience and knowledge if they have been
given supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved. Children should not play with
the appliance. Cleaning and user maintenance
should not be performed by children without
supervision.
Do not allow children to play with fixed controls.
Keep remote controls away from children.
Frequently examine the installation for imbalance
and signs of wear or damage to cables and
springs. Do not use if repair or adjustment is
necessary.
This instruction manual is also available on the
website.
The drive must be disconnected from its power
source during cleaning, maintenance and when
replacing parts.
The A-weighted emission sound pressure level of
the drive is equal to or less than 70dB(A).
Indoor and household use only.
Disconnect the drive from the power supply
or switch off the automatic controls when
maintenance, such as window cleaning, is being
carried out in the vicinity.
When operating a biased switch, make sure that
other persons are kept away.
Do not operate when maintenance, such as
window cleaning, is being carried out in the
vicinity.
The tube motor must only be supplied with safety
extra low voltage corresponding to the marking on
the appliance.
This appliance contains batteries that are non-
replaceable.
Important Installation instructions
WARNING: Important safety instructions. Follow all
instructions, since incorrect installation can lead to
severe injury.
This motor can only be used with soft material for
driven parts.
Hazardous unprotected moving parts of the drive
must be installed higher than 2.5m above the
floor or any other level surface that could provide
access to it.
Install the actuating member of a manual release
at a height less than 1.8m.
The actuating member of a biased switch is to be
located within direct sight of the driven part but
away from moving parts. It is to be installed at a
minimum height of 1.5m and not accessible to
the public.
The mass and the dimension of the driven part
must be compatible with the rated torque and
rated operating time.
Fixed controls have to be clearly visible after
installation.
The driven part must be compatible with the rated
torque (1.1N.m/2.2N.m) and rated operating time
(12min).
Minimum tube diameter: Ø25mm.
The drive is intended to be installed at a height
of at least 2.5m above the floor or any other
accessible level surface.
All-pole disconnection switches must be
incorporated in the fixed wiring in accordance with
the wiring rules.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg5.png)
FCC Manual
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference,
and
(2) this device must accept any interference received,
including interference that may cause undesired
operation.
FCC ID: ZY4CM03
FCC ID: ZY4CM05
Regulatory Information
1 FCC Information for User
This product does not contain any user
serviceable components and is to be used with
approved antennas only. Any product changes or
modifications will invalidate all applicable regulatory
certifications and approvals.
2 FCC Electronic Emission Notices
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference
2. This device must accept any interference received,
including interference that may cause undesired
operation.
3 FCC Radio Frequency Interference
statement
This equipment has been tested and found to
comply with the limits for a class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference when the equipment is
operated in a commercial environment. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications.
Operation of this equipment in a residential area
may cause harmful interference, in which case the
user will be required to correct the interference at
their own expense.
If this equipment does cause harmful interference
to radio or television reception, which can be
determined by turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the following
measures:
Reorient or relocate the receiving antenna
Increase the distance separating the equipment
and receiver
Connect the equipment to an outlet on a circuit
different from that to which the receiver is
connected
Consult the dealer or an experienced radio/TV
technician for help
EnglishEnglish
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg6.png)

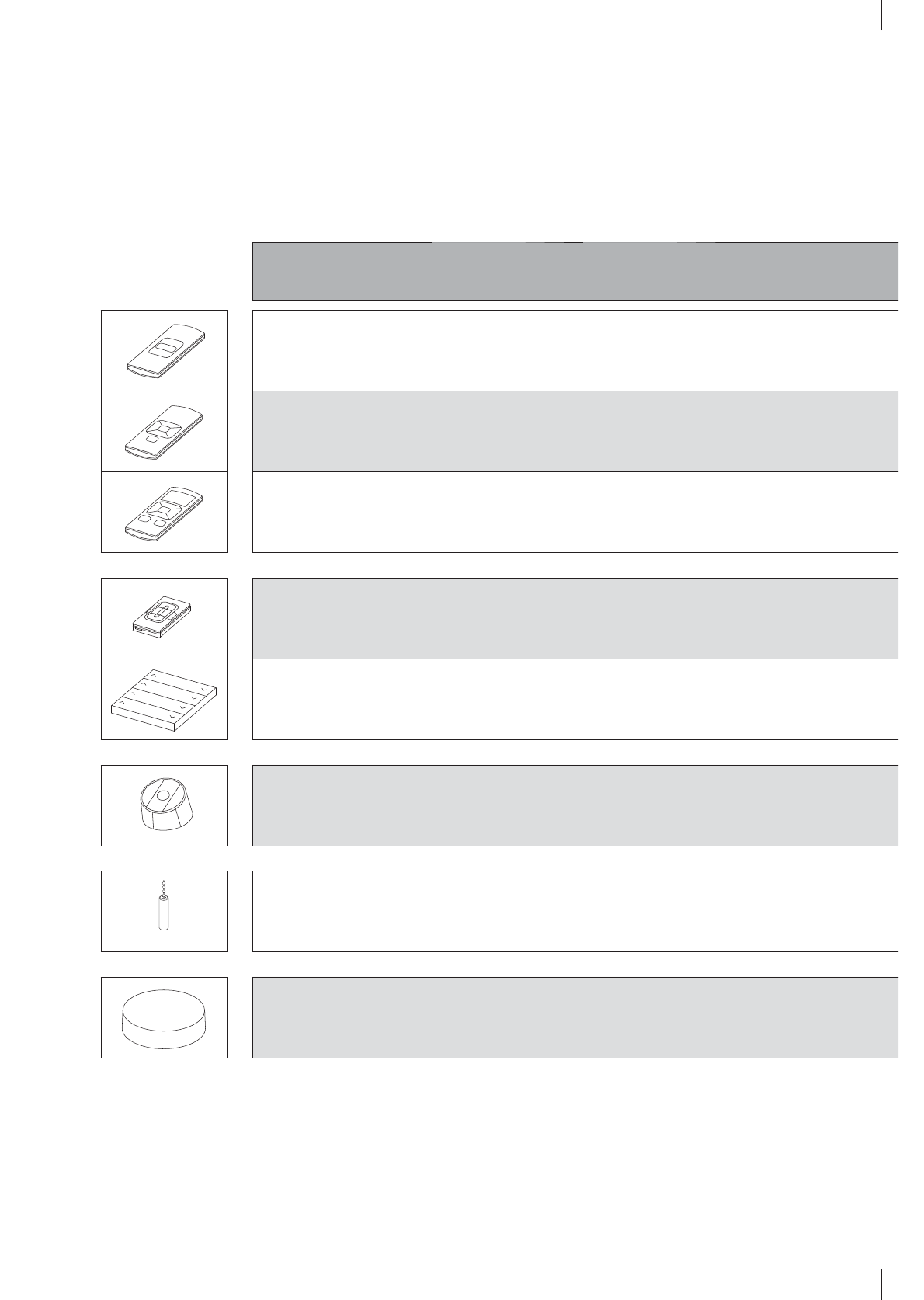

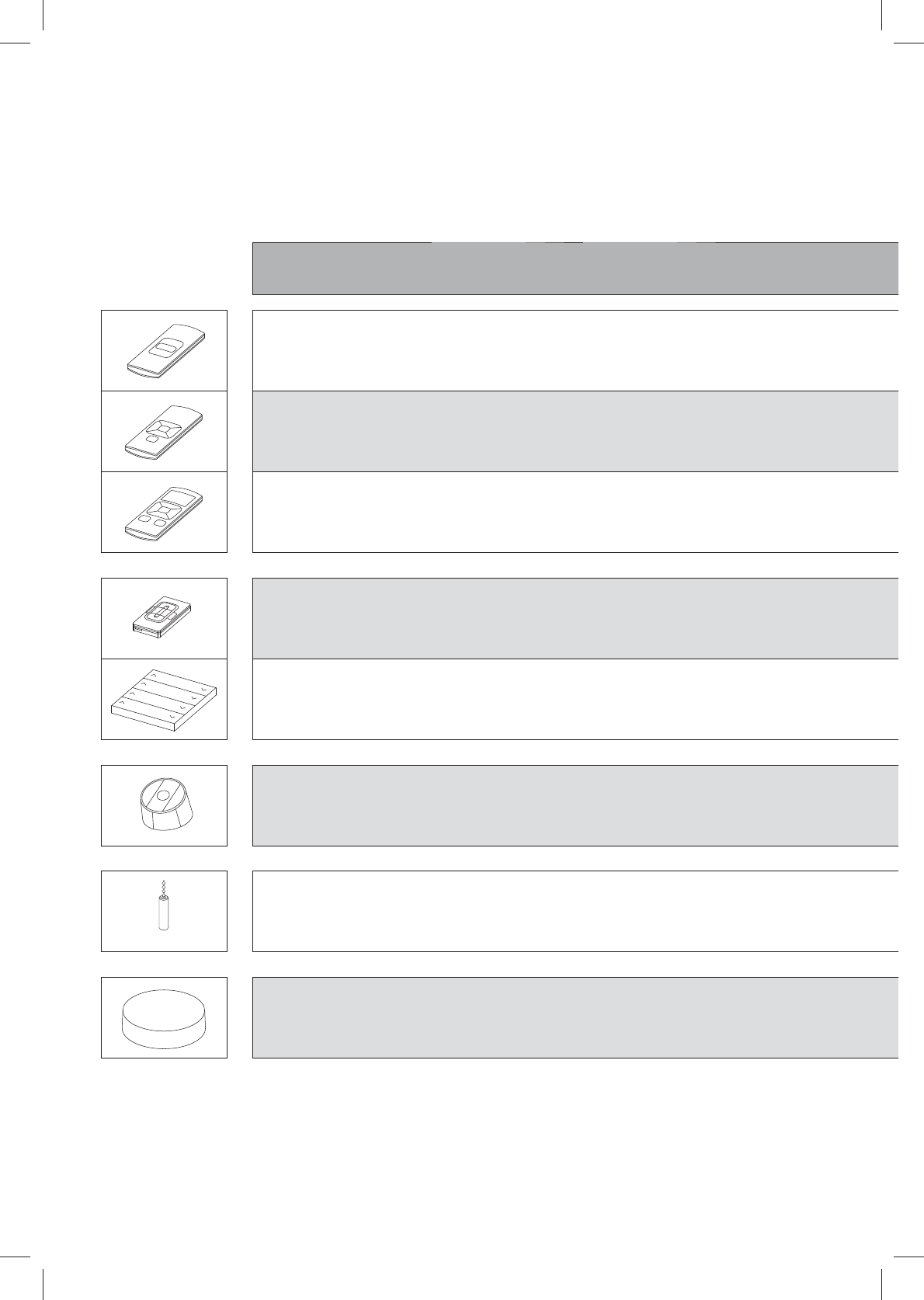

Channels Wall
mount
Program
blinds
Single
select
Channel
select
Max.
blinds
CM-11
Hand-held remote 1ŶŶ- - unlimited
CM-12
Hand-held remote 5Ŷ Ŷ Ŷ Ŷ unlimited
CM-13
Hand-held remote 15 Ŷ Ŷ Ŷ Ŷ unlimited
CM-15
Wall remote 1ŶŶ- - unlimited
CM-16
Wall remote 4 Ŷ- - - unlimited
CM-17
Table remote 4-Ŷ- - unlimited
CM-18
Pull remote 1 - - - - unlimited
CM-20
Motion Wi-Fi bridge n/a ŶŶ--30
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg7.png)
English
Max.
scenes
Frequency Range Power supply Length Width Height Certificates
d
n/a 433 MHz 30 m with
1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm
d
n/a 433 MHz 30 m with
1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm
d
n/a 433 MHz 30 m with
1 concrete wall CR2430 3.0V 120 mm 45 mm 14 mm
d
n/a 433 MHz 30 m with
1 concrete wall CR2430 3.0V 66 mm 32,5 mm 13,8 mm
d
n/a 433 MHz 30 m with
1 concrete wall 3 x CR2430 3.0V 86 mm 86 mm 17 mm
d
n/a 433 MHz 30 m with
1 concrete wall 2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm
d
n/a 433 MHz 20 m open
space 2 x LR44 1.5V 19,5 mm ø 69,9 mm
20 433 MHz
Wi-FI 2.4 GHz 30 m with
1 concrete wall Micro USB - 5V DC 100 mm ø 25 mm
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg8.png)

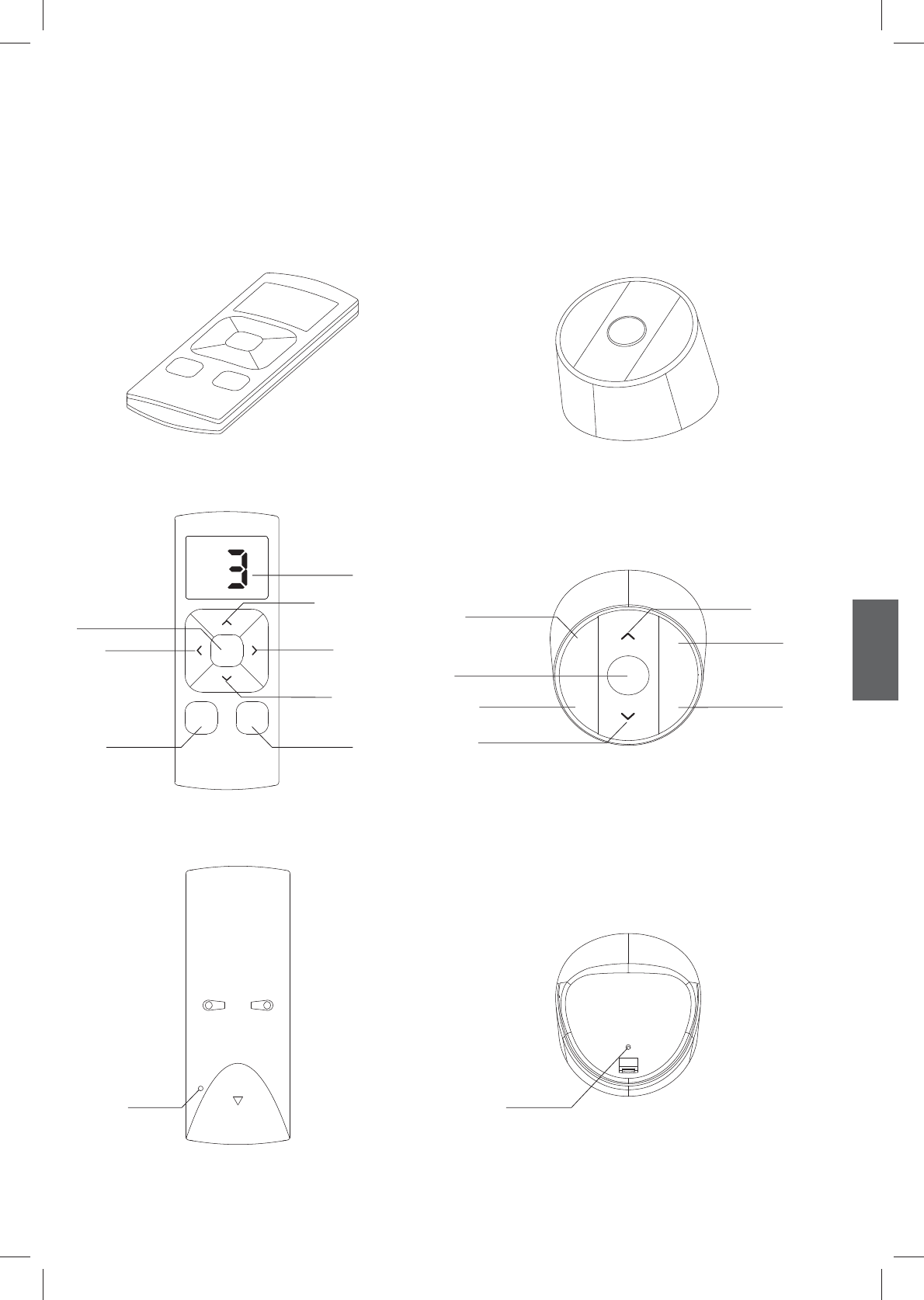

Pair
button
Pair
button
Channel
Selection
Channel
indicator
Up
Down
Centre
(stop/favourite)
Centre
(stop/favourite)
Up
Channel
indicator
Down
Right
Left

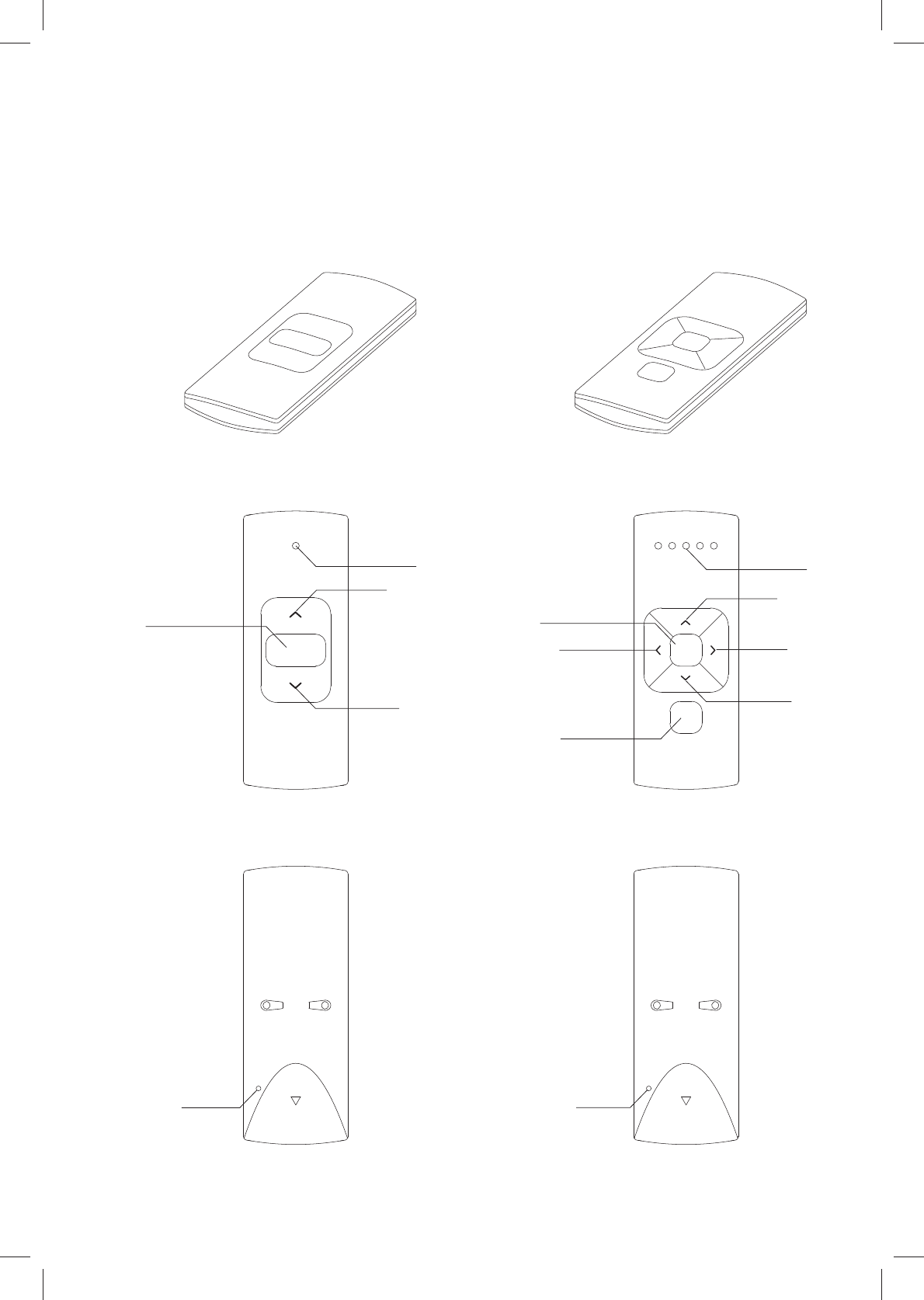

CM-11
1 Channel Remote
CM-12
5 Channel Remote
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg9.png)
1
2
3
4
13
24
Up
Channel
indicator
Right
Down
Previous
Channel
Next
Channel
Centre
(stop/favourite)
Left
Channel 1
Channel 3
Channel 2 Channel 4
Down
Up
Centre
(stop/favourite)
Pair
button
Pair
button
CM-13
15 Channel Remote

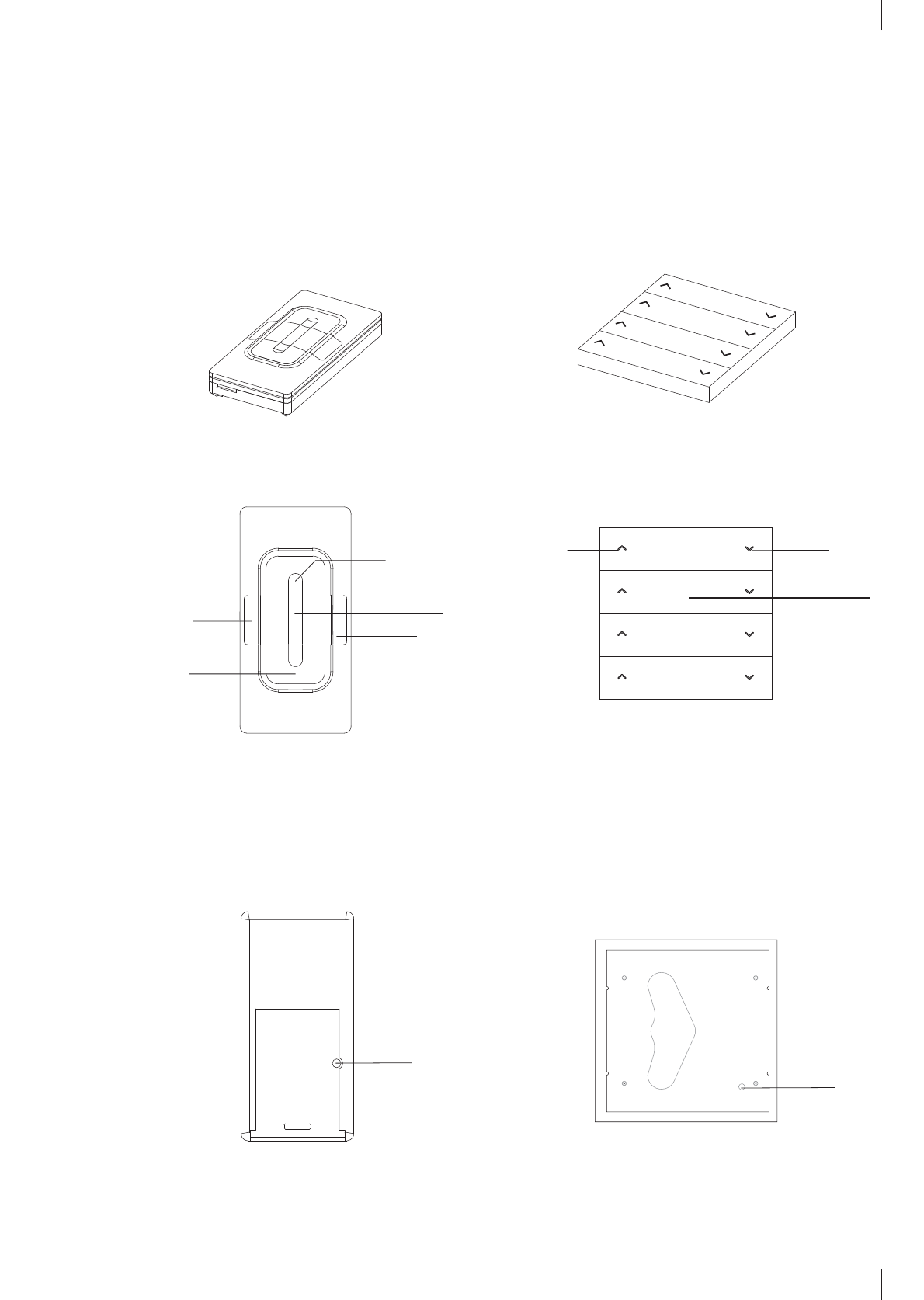

CM-17
4 Channel Table Remote
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bga.png)
CM-15
1 Channel Wall Remote
CM-16
4 Channel Wall Remote
Pair
button
Pair
button
Up
Right
Down
Left
Centre
(stop/favourite)
Down
Up
Centre
(stop/favourite)
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bgb.png)
CM-18
1 Channel Tassel Remote
CM-20
Motion Bridge
e
)
See manual CM-20
Pair
button
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bgc.png)
Click!
Click!
Click!
2
3
4
1
5Activate the motor by charging it with a micro
USB cable. A green LED will start flashing.
The motor can be used during charging.
(To activate the motor without a micro
USB cable, see step 25)

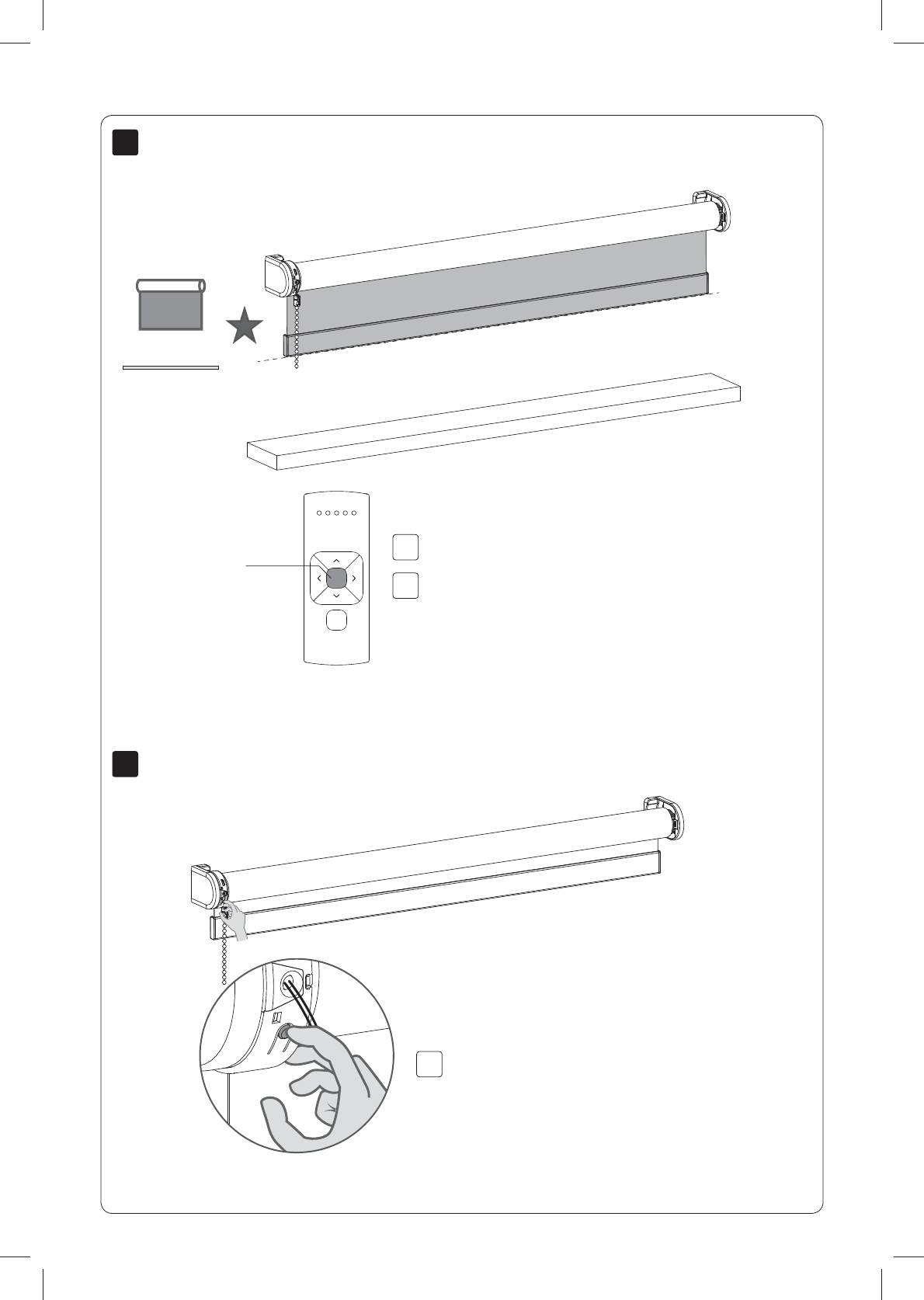

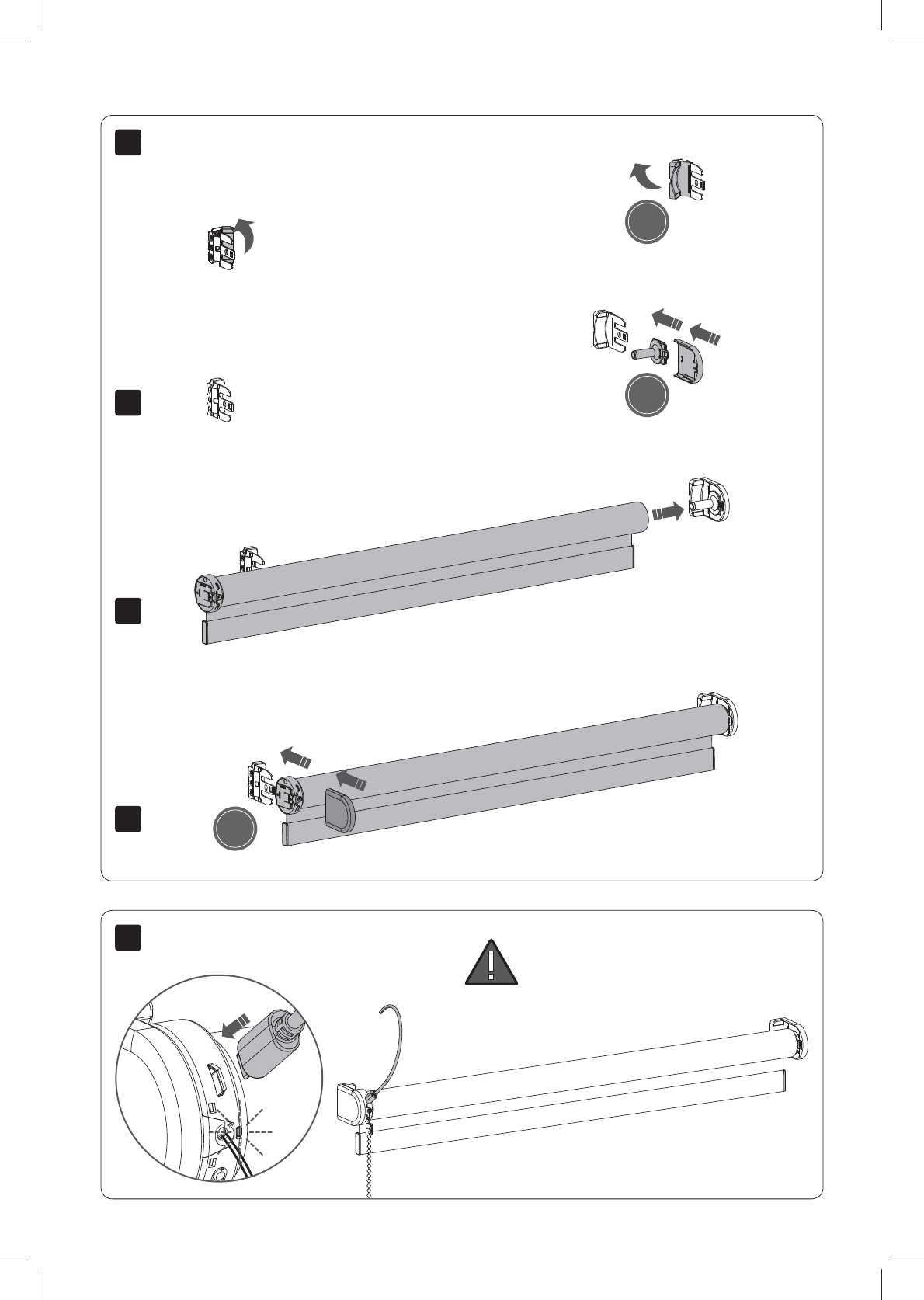

Install the blind
Activate the motor
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bgd.png)
7.1
6.1
6.2
6.3
7.2
6
7
English

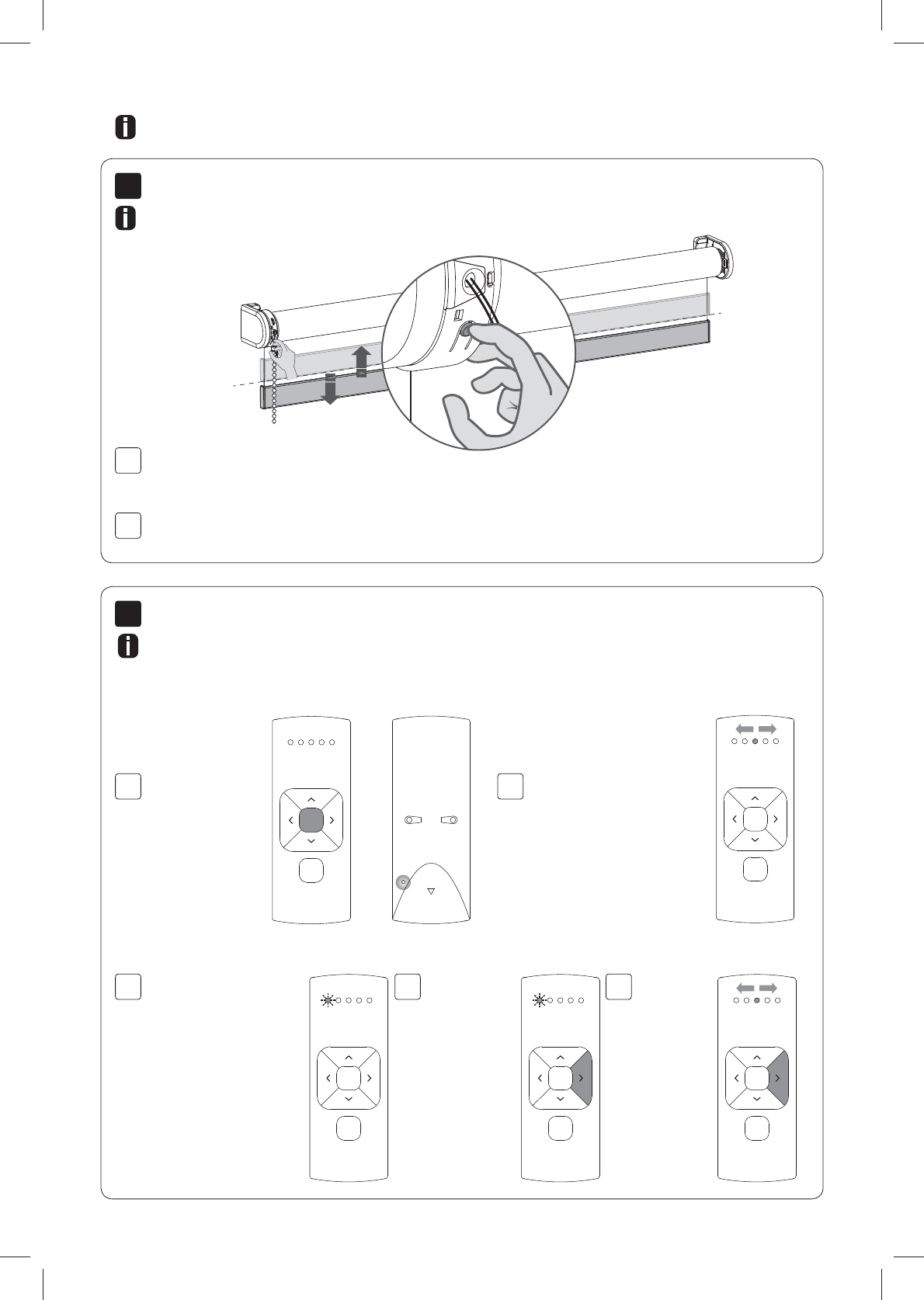

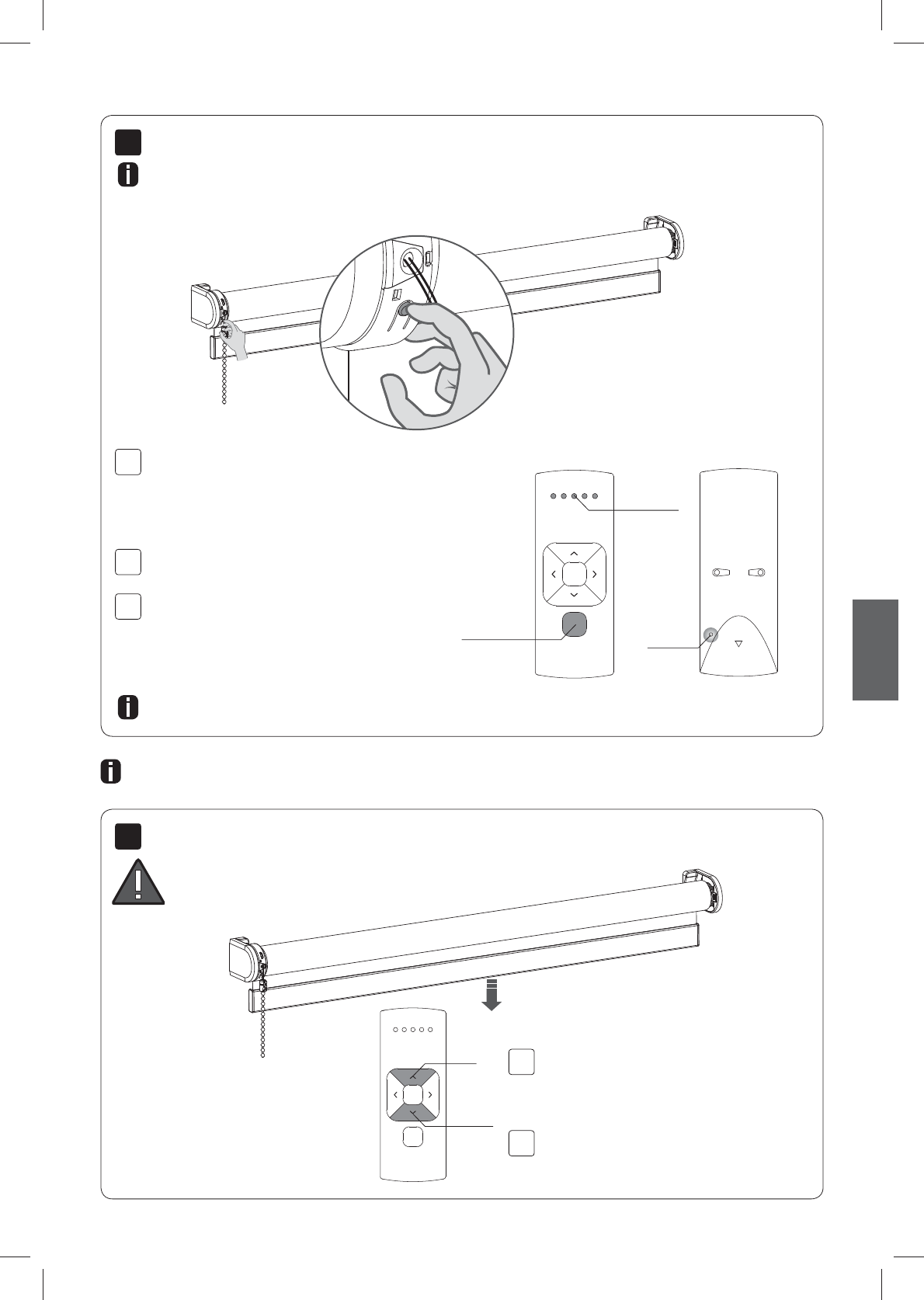

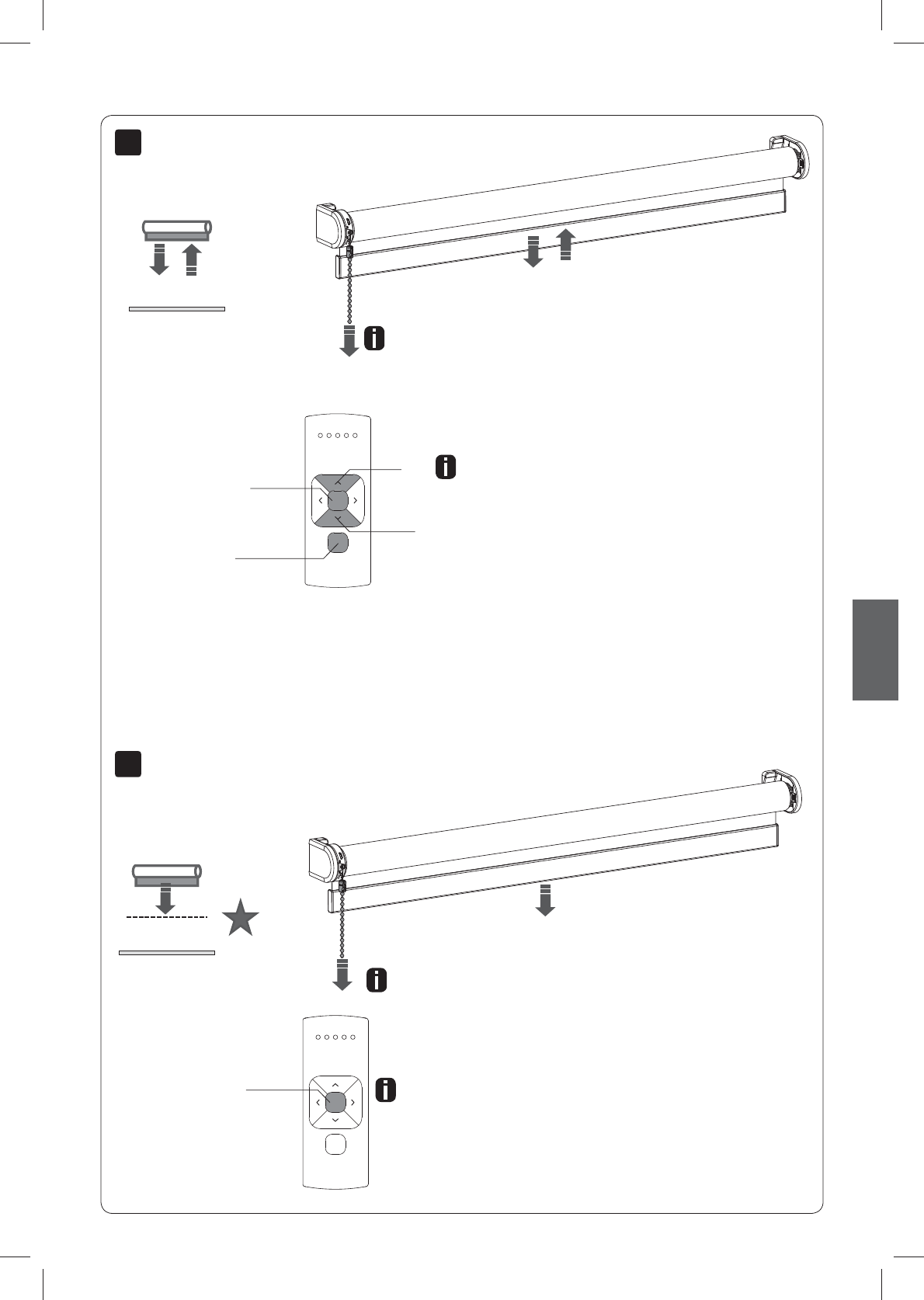

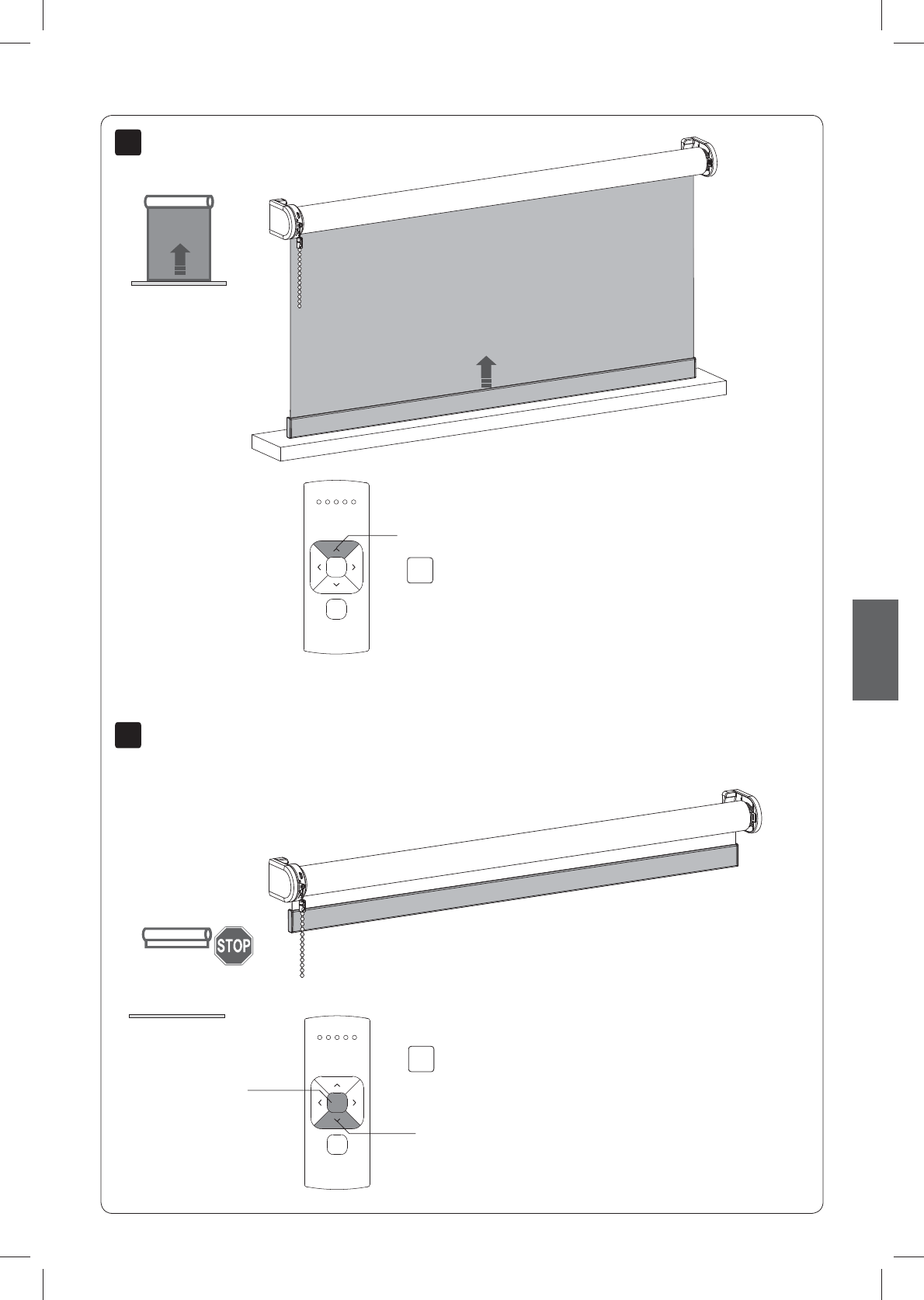

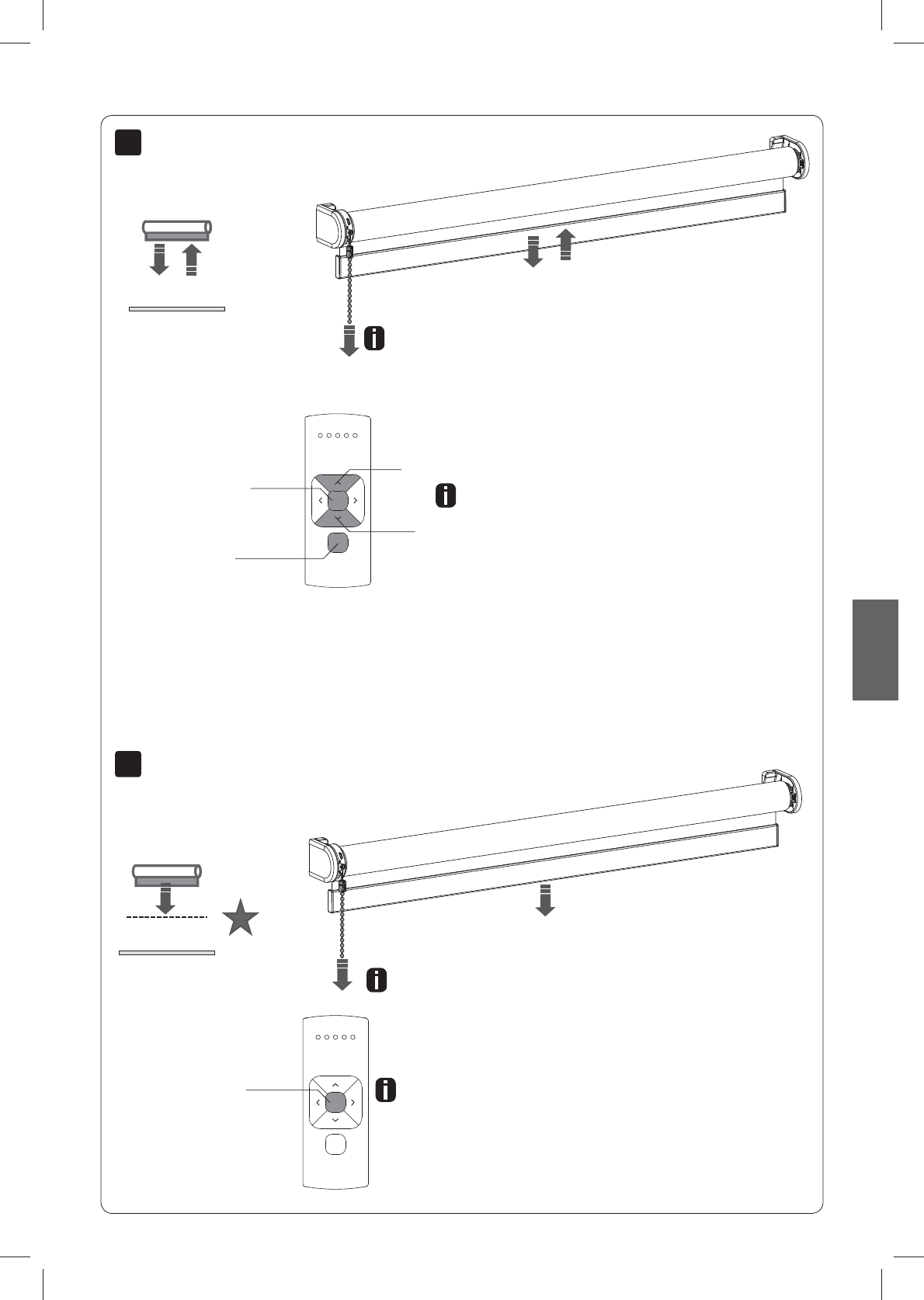

Shortly press the down button to check if the
blind unrolls the right way. If the blind moves
up, the rotational direction must be changed.

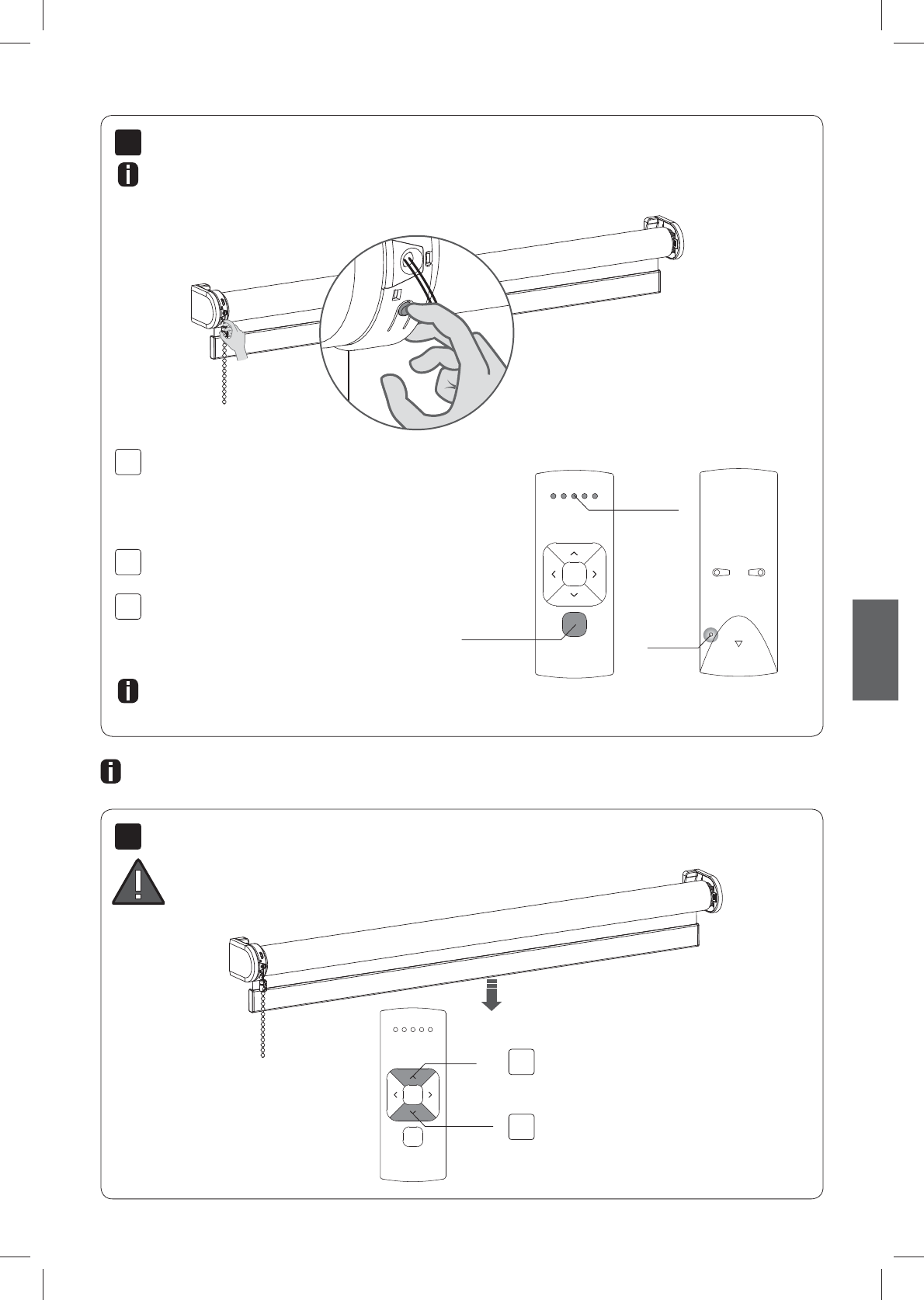

Pair a remote control that is able to program blinds. See pages 4 and 5
for remote control details. In this manual, CM-12 is displayed.
WARNING: risk of damage.
Stop the blind before reaching
the end positions.
End limits must be programmed to use a blind properly and to prevent it from being damaged.
Proceed to step 12 if end limits are already set.
Shortly press the program button on the
motor. The blind will start stepping, indicating
that program mode has been activated.
(The blind keeps stepping until the program
mode is deactivated.)
Repeat steps 6.1 - 6.3 to remove a blind from
a channel.
Press the pair button on the back of the remote
control to pair the blind with the selected channel.
The blind will shortly stop stepping, indicating that
the remote has been paired to the blind.
Select a desired channel for the blind using the
channel selection button on the remote control.
Channel
Selection Pair
button
Channel
indicator
Up
Down
Pair a remote
Check rotational direction
Simultaneously press the up and down button
to change the rotational direction.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bge.png)

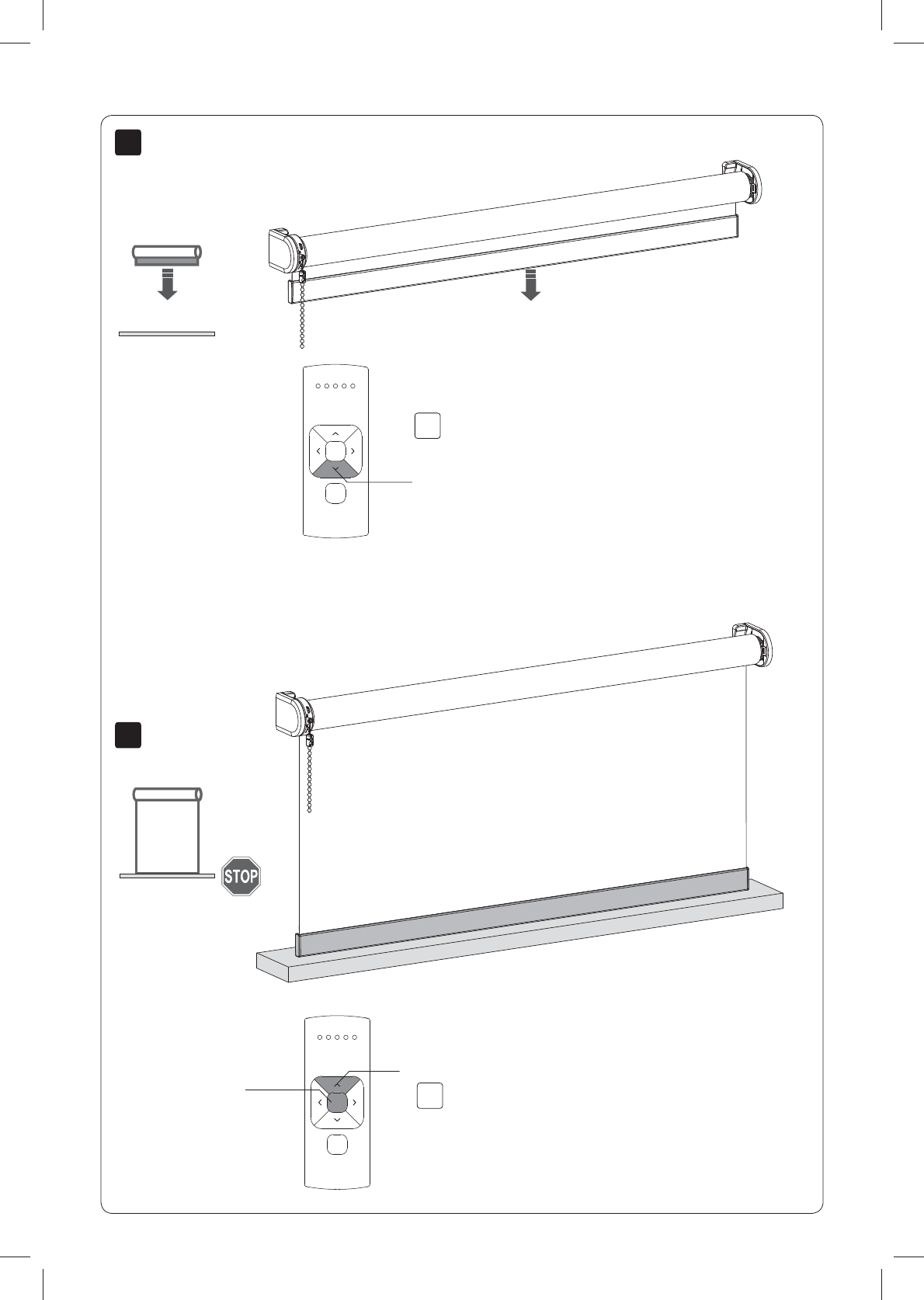

9
9.1
8.1
8
Down
Up
Centre
Press and hold the down button until the
blind reaches the desired bottom position.
WARNING: risk of damage.
Slowly approach the bottom position.

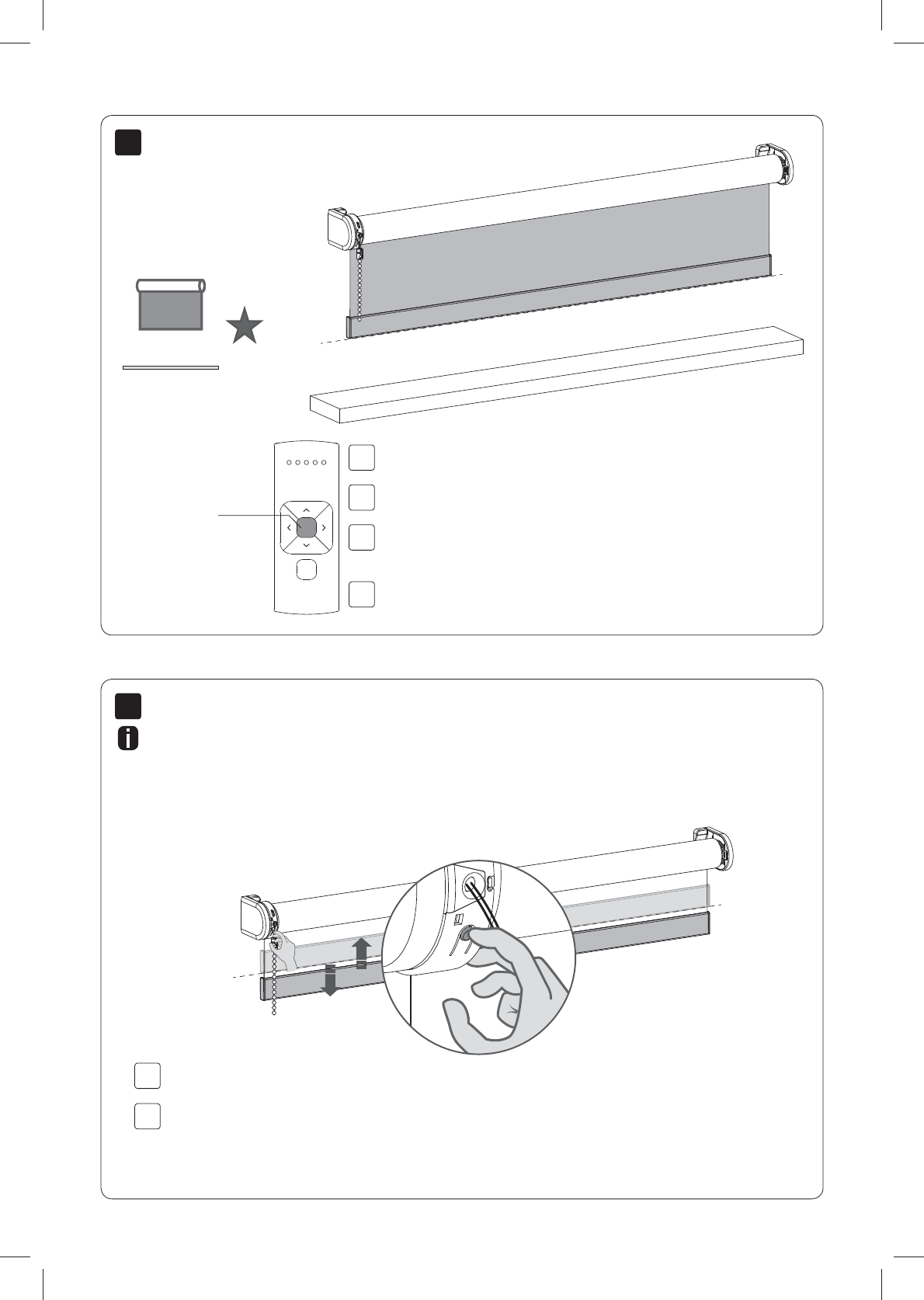

Set bottom position
Simultaneously hold the centre and the up
button until the blind stops stepping and
starts stepping again.
The bottom position has been saved.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bgf.png)
10
11
10.1
11.1

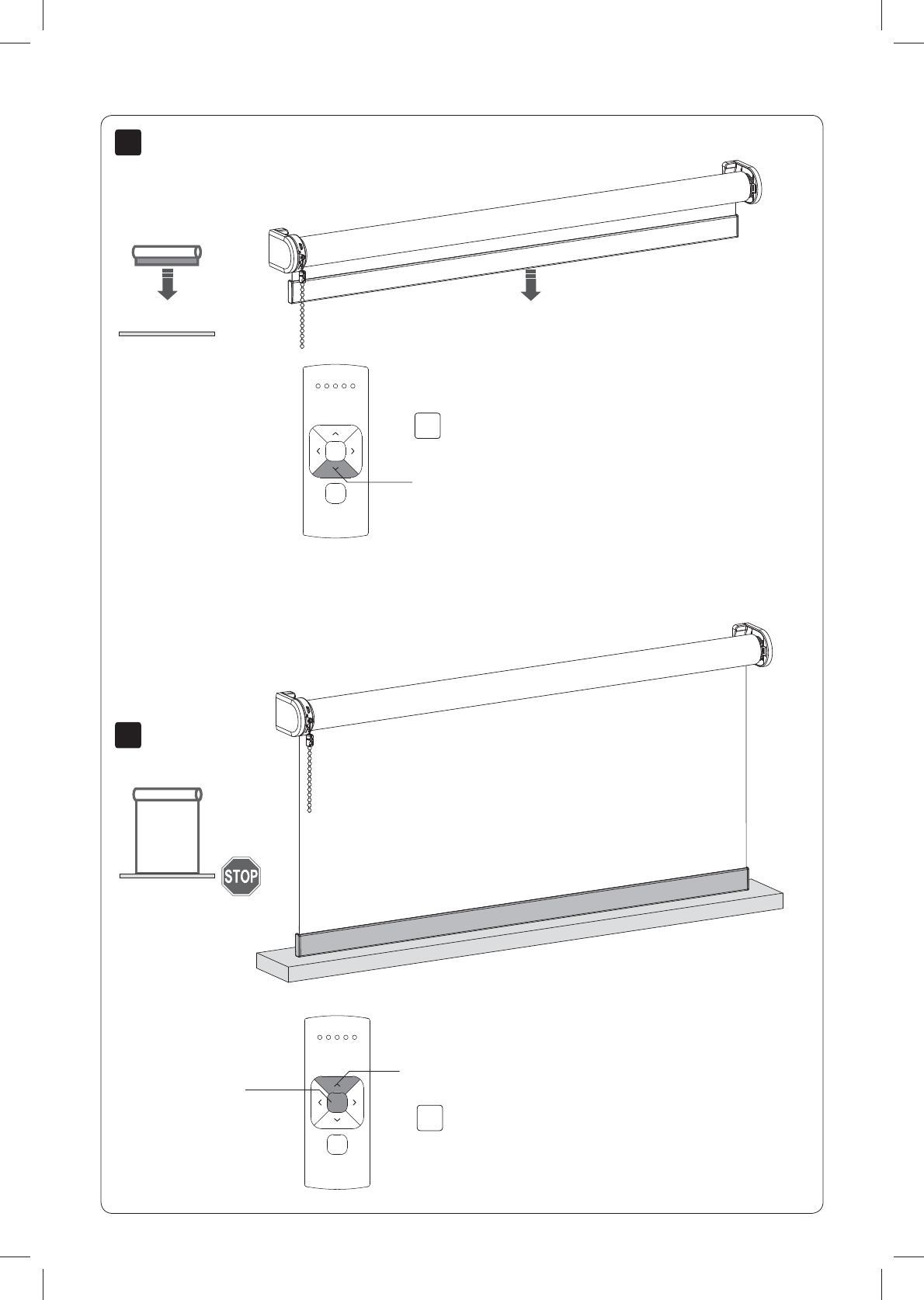

Set top position
Down
Centre
Press and hold the up button until the blind
reaches the desired top position.
WARNING: risk of damage.
Slowly approach the top position.
Up
English
Simultaneously hold the centre and the down
button until the blind stops stepping and
starts stepping again.
The top position has been saved.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg10.png)
12
12.2
13.1
12.1
13
Move the blind to a desired favourite position.
Shortly press the program button to deactivate
program mode. The blind stops stepping and can
be operated.
Centre
Deactivate program mode
Hold the centre button to save this Favourite
position. The blind shortly stops stepping
indicating the favourite position has been
saved.
Set favourite position (optional)
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg11.png)
14
15
Pull control: Pull and hold to move the blind to
the favourite position.
Remote control: press the centre button to move
the blind to the favourite position.
Pull control: pull once to move the blind to the
end positions. Pull again to stop the blind.
Remote control: Choose the channel with which the
blind has been paired using the channel button.
Press the up or down button to operate the blind.
Press the centre button to stop the blind.
Up
Down
Centre
Channel
Selection
Centre
Operate the blind
Move to favourite position
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg12.png)
17.2
17.1
16.1
16.2
16.3
16.4
16
17
Move the blind to a desired favourite position.
Press the program button on the motor to activate
program mode. The blind starts stepping.
Hold the centre button to save this favourite position. The blind shortly
stops stepping, indicating the favourite position has been saved succesfully.
Press the program button on the motor to deactivate
program mode. The blind stops stepping.
Press the program button on the motor to activate
program mode. The blind starts stepping.
Hold the program button until the blind stops stepping (approximately 5 seconds)
to deactivate or reactivate direct control.
When pressing the up or down button on the remote control, the blind directly moves to
its end positions (direct control). To operate the blind with smaller steps using the up and
down button, direct control can be deactivated. Now, the blind only directly moves to its end
positions when the up or down button is held longer than two seconds.
Centre
Reset favourite position
Deactivate direct control
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg13.png)
18
18.1
19
It is possible to only delete end limits or to do a factory reset.
Factory reset will delete the end limits and remove the connection to any paired remote.
Press the program button on the motor to activate program mode.
Delete end limits: to delete the end limits of the blind, hold the program button
until the blind stops stepping for the first time, and keep holding the button until
the blind stops stepping for the second time. (approximately 10 seconds)
Factory reset: to reset the blind to factory defaults hold the button for at least 20 seconds. The blind will
stop stepping twice. After the second stop the blind will give one extra step to confirm factory reset.

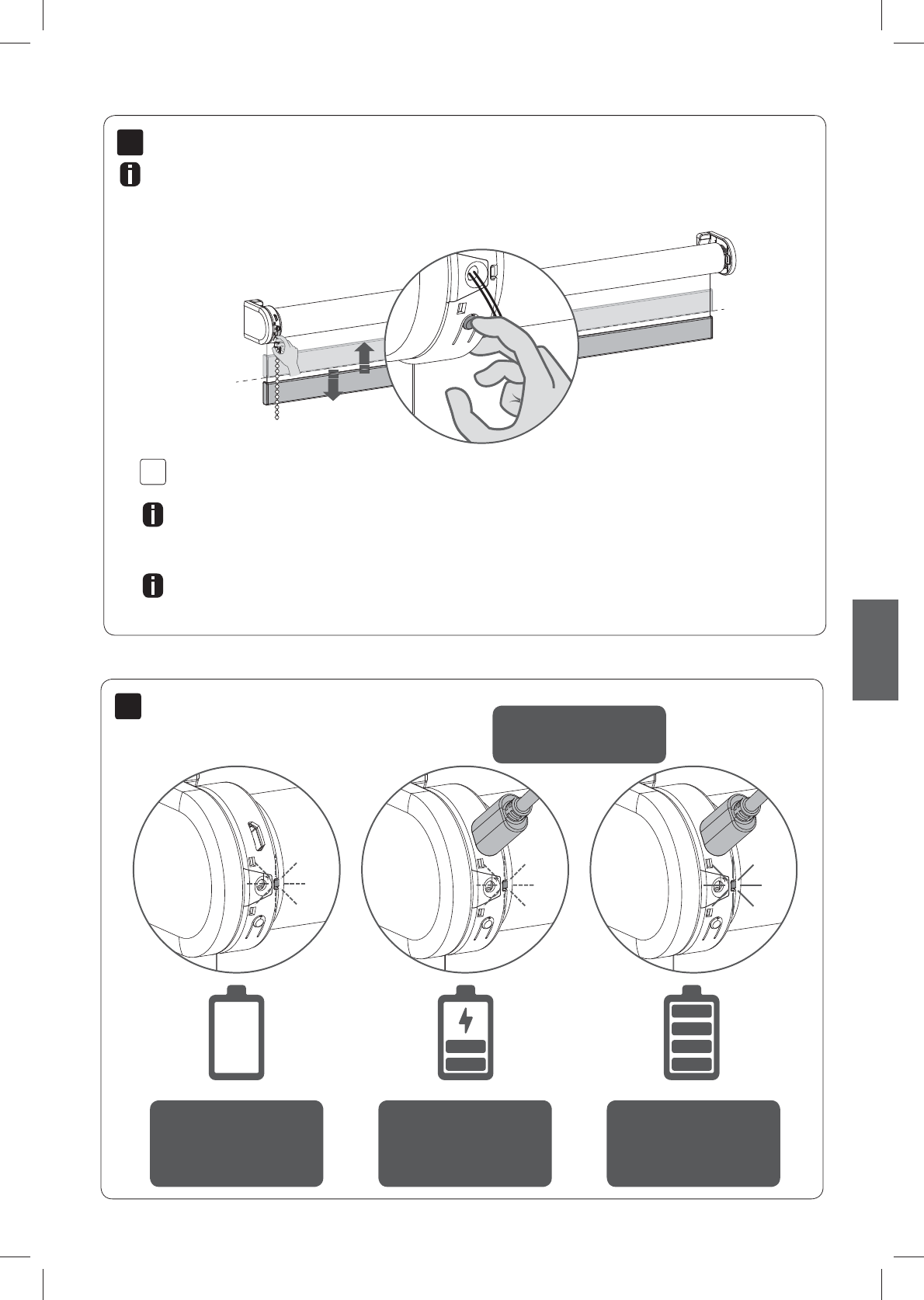

Use a micro USB cable
to charge the motor
LED light flashes
red during operation;
Charge the battery
LED light flashes
green;
battery is charging
LED light constantly
green;
battery is fully charged
Recharge the battery
Reset the blind
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg14.png)
+
20
21
20.2
21.1 21.2
21.4 21.521.3
20.1 Hold the program button to manually operate
the blind. The blind will move as long as the
button is being pressed. (max. 15 sec.)
To move the blind in opposite direction, release
the program button and repeat step 20.1.
In case there is no remote control or pull control, the blind can
be operated with the program button on the motor.
Advanced options
The remote starts searching
for blinds (search mode).
This is indicated by the LEDs
flashing from left to right.
To activate
Single select,
simultaneously
hold the centre
button and press
the pair button.
To search for
the next blind,
press the right
button. Search
mode will be
activated.
To find the
previous blind,
press the left
button.
To exit
Single select,
press the
right button
during
search
mode.
Once a blind is found,
the channel LED will
flash and the blind starts
stepping, indicating that
program mode has been
activated. The blind
can now be (un)paired
to the remote and/or
programmed.
Single select makes it possible to activate program mode on a single blind through a
remote control, without having to physically press the program button on the blind.
Manual control
Single select 5 channel remote
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg15.png)
1
1
+
22
22.1
22.3
22.2
22.4 22.5
The remote starts
searching for blinds
(search mode). This
is indicated by the
horizontal bars on the
remote.
To activate Single
select, simultaneously
hold the centre
button and press the
pair button.
Single select makes it possible to activate program mode on a single blind through a
remote control, without having to physically press the program button on the blind.
To search for
the next blind,
press the right
button. Search
mode will be
activated.
To find the
previous blind,
press the left
button.
To exit Single
select, press
the right
button during
search mode.

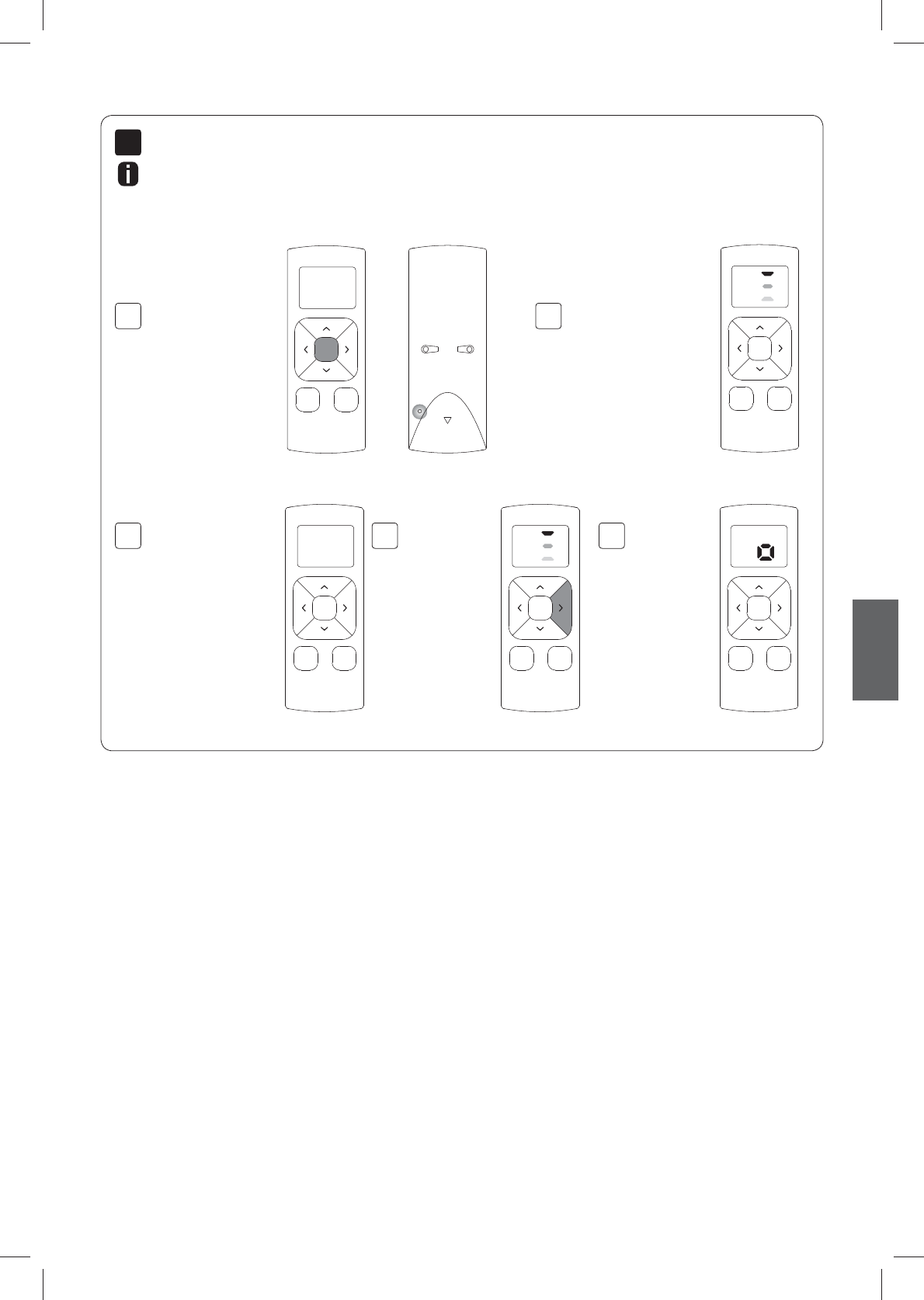

The display
shows the
letter O.
Once a blind is found,
the channel number
will flash and the
blind starts stepping,
indicating that
program mode has
been activated. The
blind can now be (un)
paired to the remote
and/or programmed.
Single select 15 channel remote
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg16.png)
11
3
+
+
24
23.1 23.2
23.3
24.3 24.4 24.5
24.1
23.4 23.5
23
24.2

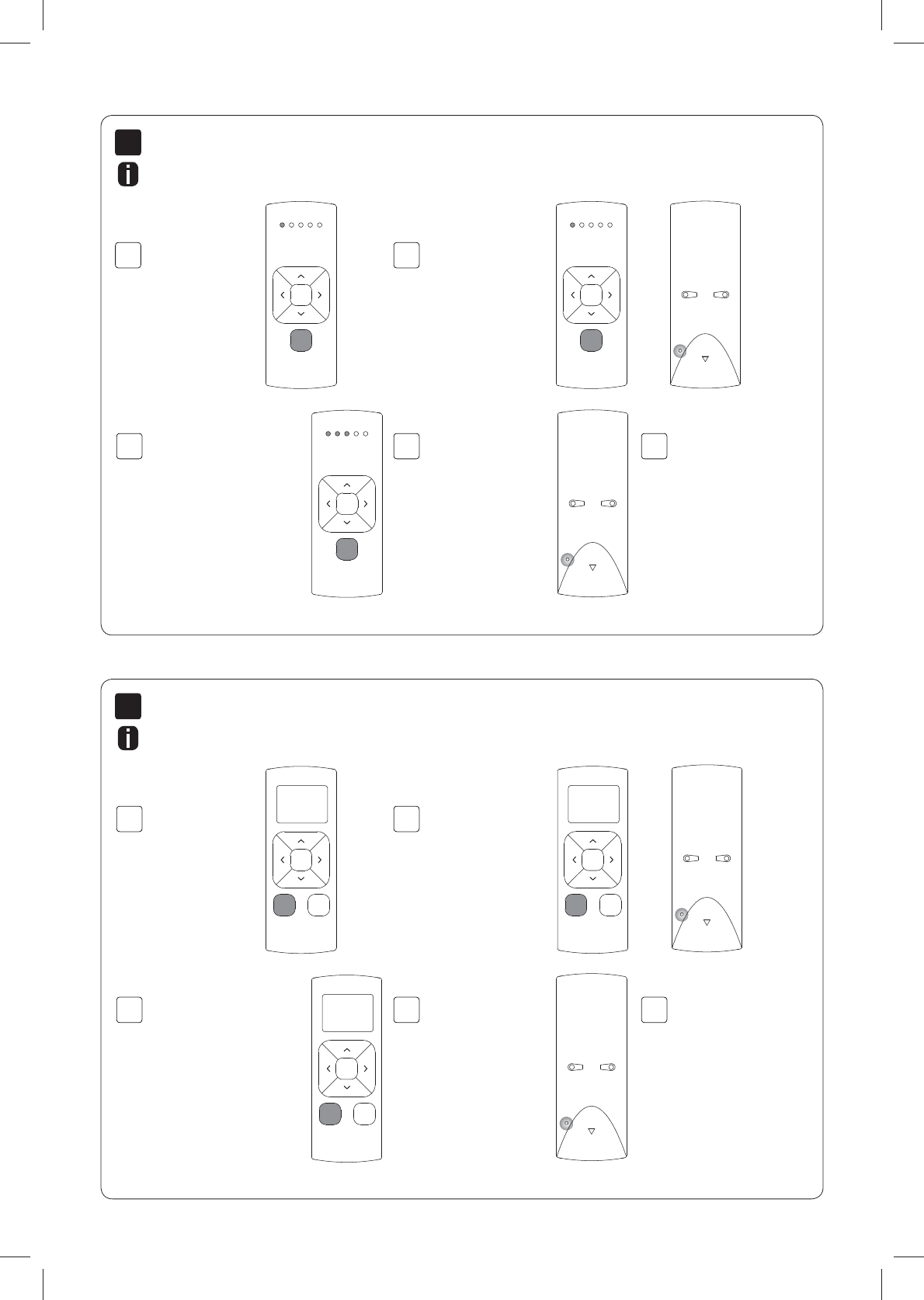

Channel select makes it possible to copy blinds in between channels/remotes without having
to physically press the program button on the motors.
To activate
channel select,
simultaneously
hold the channel
selection button
and press the pair
button.
Press the pair
button on the (new)
remote to pair the
blinds with the new
channel.
To exit channel
select, go back to the
channel selected at
step 23.1 and repeat
step 23.2
All blinds in the selected
channel will start
stepping, indicating
program mode has been
activated. All blinds
can be copied to a new
channel on the same
remote or a different
remote. Select a new
channel on the (new)
remote.
Channel select makes it possible to copy blinds in between channels/remotes without having
to physically press the program button on the motors.
Select the channel
you would like to
copy.
To activate
channel select,
simultaneously hold
the channel selection
button and press the
pair button.
Press program
button on the (new)
remote to pair the
blinds with the
(new) remote.
To exit channel
select, choose
the channel you
selected at step 24.1
and repeat step 24.2
All blinds in the selected
channel will start
stepping, indicating
program mode has been
activated. All blinds
can be copied to a new
channel on the same
remote or to different
remotes. Select a channel
on a (new) remote.
Channel select 5 channel remote
Channel select 15 channel remote
Select the channel
from which the
blinds must be
copied.
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg17.png)
+

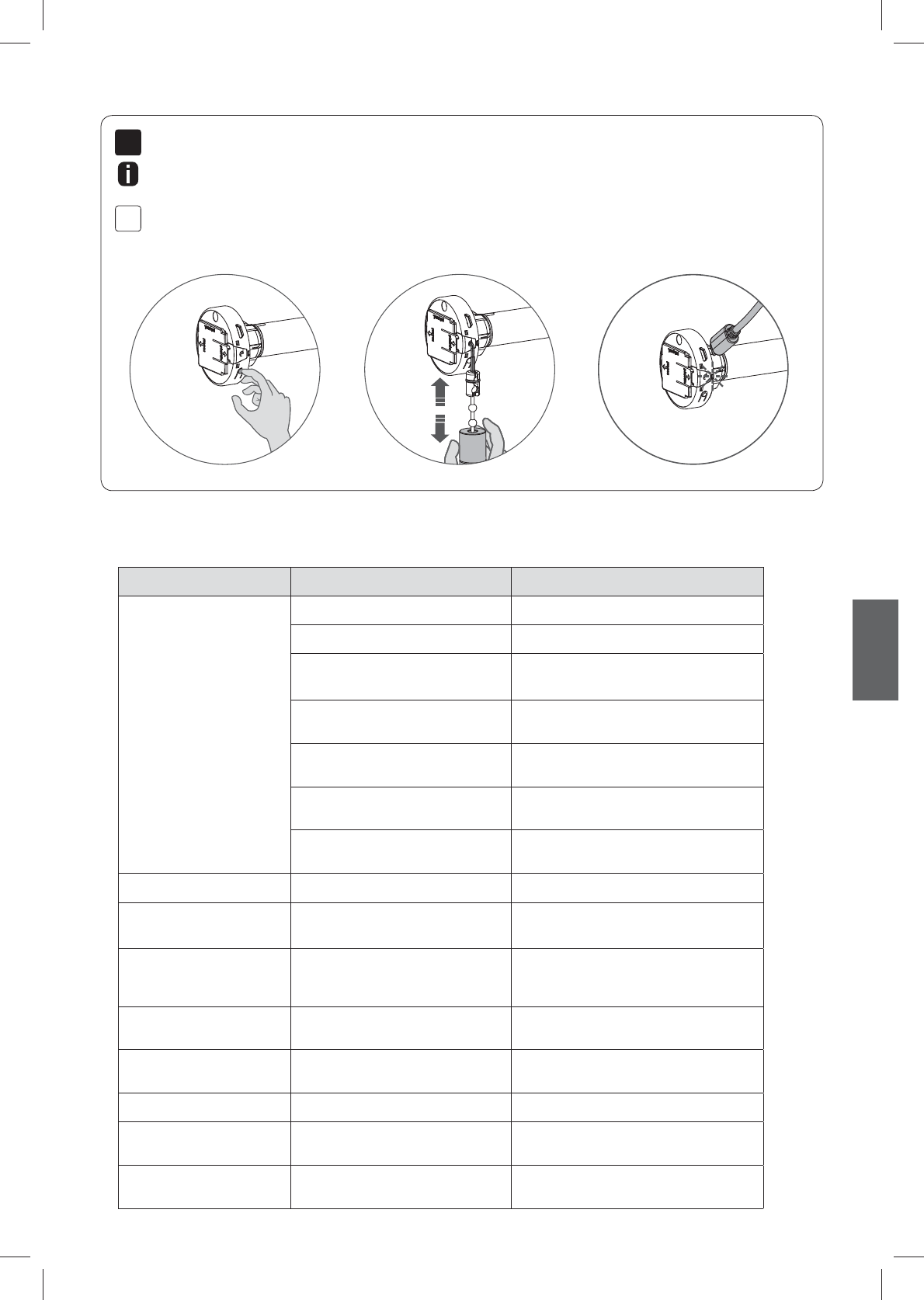

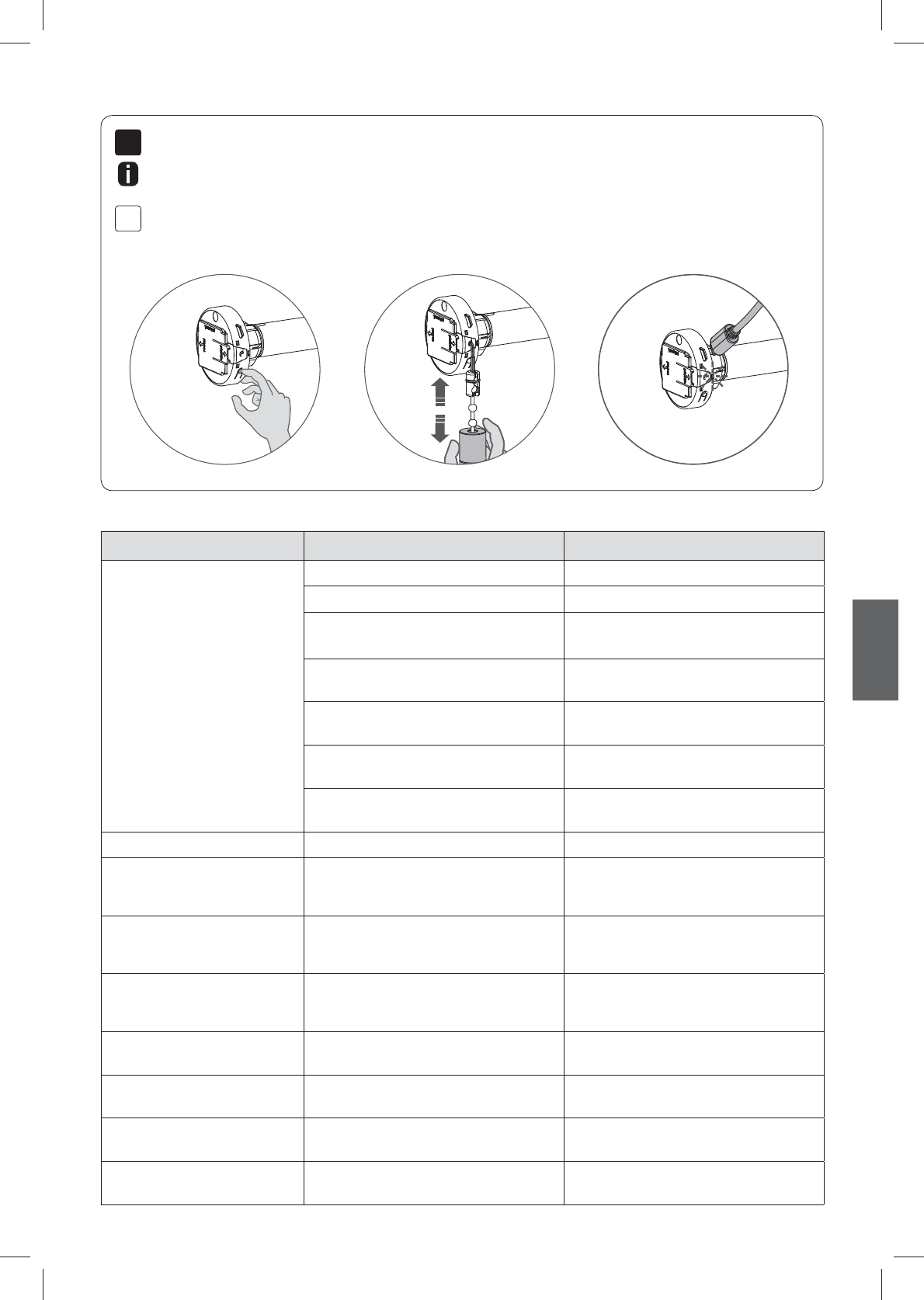

25
25.1 Hold the program button and pull twice to activate or deactivate the motor.
The motor can also be activated by charging it with a micro USB cable.
To prevent the blind from getting damaged, the motor has a transport
mode that makes sure the blind will not be activated before installation.

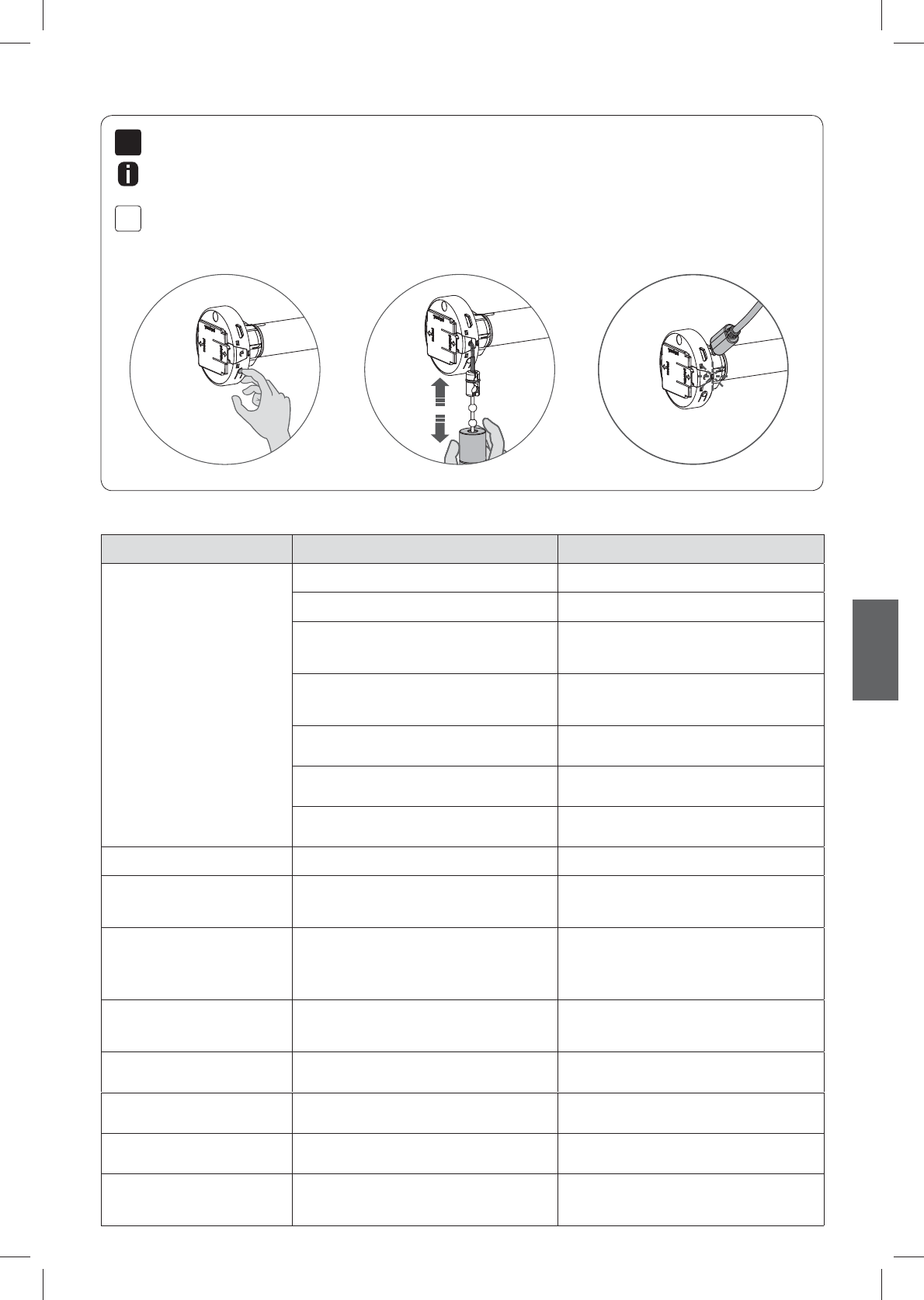

Frequently Asked Questions
Problem Cause Solution
Blind does not work.
Motor is in transport mode. Activate the motor. See step 25.
Motor battery is empty. Charge the motor. See step 19.
Remote battery is empty. (LEDS of
remote are flashing rapidly.)
Replace the battery in the remote.
See the manual of the remote.
Remote battery is inserted
incorrectly.
Replace the battery in the remote.
See the manual of the remote.
Radio-frequency interference Make sure that the antenna of the motor
is out of the way of metal objects.
The distance from the remote to
the motor is too far.
Move closer to the motor.
The remote is not connected to
the blind.
Pair the remote with the motor.
See step 6.
Motor LED flashes red. The battery of the motor is empty. Charge the motor. See step 19.
Blind is not charging. Charger is not plugged in or does
not work.
Try a different charger or make sure the
charger is plugged in the outlet.
Multiple blinds respond to a
remote. (Unable to program
a single blind)
Multiple blinds are paired with a
single channel.
Pair the blind with a free channel to
program or use single select to program
the blind.
Blind moves in small steps. 1) No end limits are programmed.
2) Direct control is deactivated.
1) Program end limits. See step 8 - 11.
2) Activate direct control. See step 17.
Favourite position can not
be programmed.
No end limits are programmed. Program end limits.
See step 8 - 11.
Blind lowers too far. End limits are programmed
incorrectly. Reprogram end limits. See step 8 - 11.
Blind moves in the opposite
direction.
The rotational direction has been
set incorrectly.
Change the rotational direction.
See step 7.
The blind keeps moving up
and down. The blind is in program mode. Press the program button on the motor
to exit program mode.
English
Activate / deactivate the motor
or
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg18.png)
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg19.png)
Disclaimer:
© Copyright Coulisse
All rights reserved. No part of this publication may be reproduced,
stored in a retrieval system, or transmitted, in any form, by any
means, electronic, mechanical, photocopying, recording, digital or
otherwise without the written permission of the publisher.
Although this manual has been composed with the utmost
care, Coulisse B.V. does not accept any responsibility for damage
due to mistakes and/or faults in this manual.
Coulisse B.V. reserves the right to revise the manual and to revise
and/or change its content at any time, without obligation to
notify any person or entity of such revisions or changes.
The most recent version replaces older versions of this manual.
The most recent version is available at my.coulisse.com or by
contacting your Coulisse contact person.
We invite you to send remarks and comments about this manual
to Coulisse at manuals@coulisse.com.
For the latest information and updated
manuals, visit rtube.nl/cm-03
English
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg1a.png)

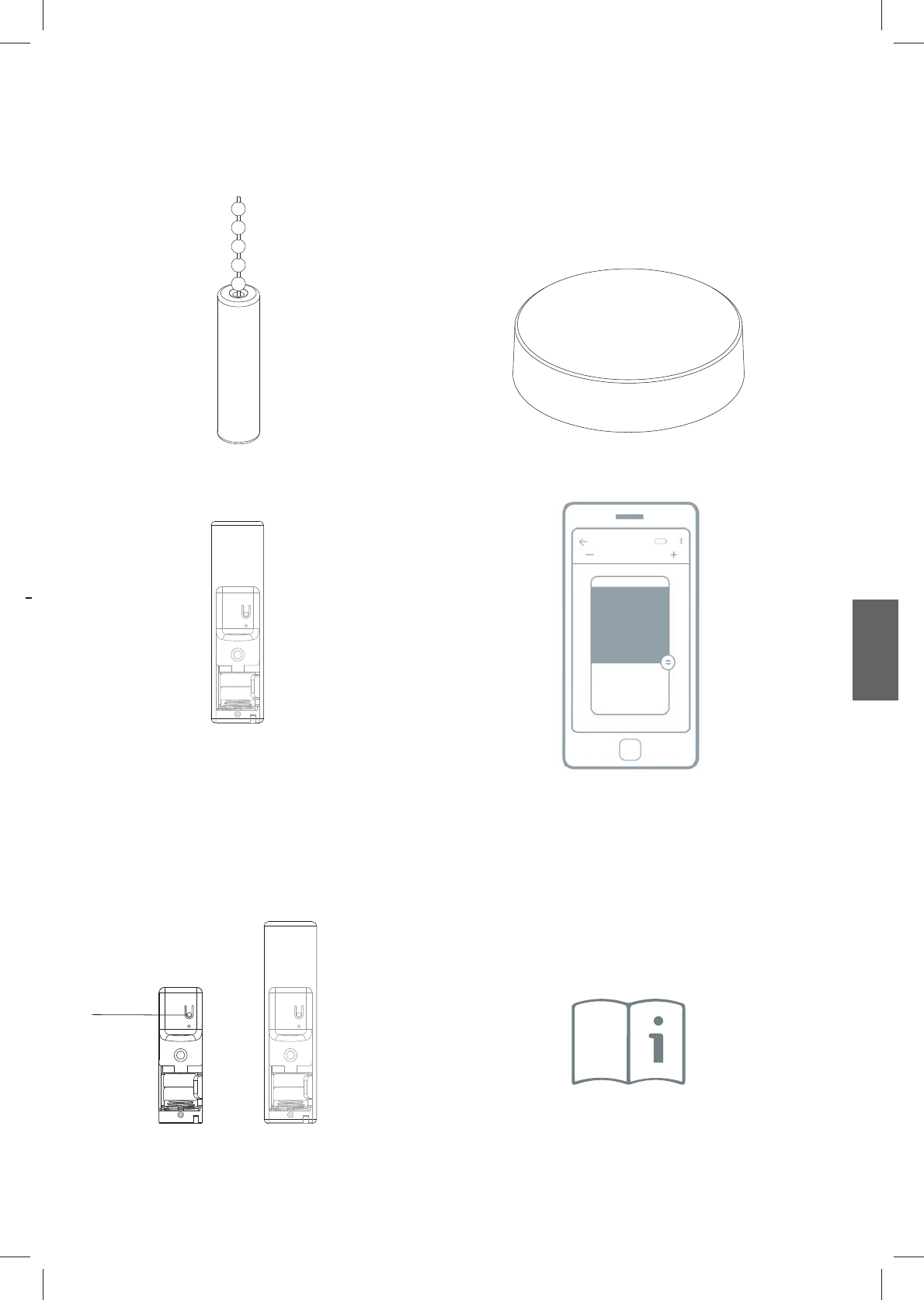

Zieh-Steuerung
Betrieb mit
Zieh-Steuerung
Li-ion-Batterie
Integrierte
Lithium-Ionenbatterie
Motoreigenschaften
Steueroptionen
Support
Fernsteuerung
Betrieb mit
Fernbedienung
USB wiederaufladbar
Wiederaufladbar mit
Mikro-USB-Kabel
App-Steuerung
Betrieb mit der
MOTION-App
Kabellos
Kabellose
Installation
Konnektivität
Kompatibel mit
Heim- und Gebäude-
automatisierung
Geschwindigkeits-
kontrolle
Einheitliche
Rollgeschwindigkeit
Bidirektional
Beidseitige
Kommunikation für
Echtzeit-Reaktion
Video
Installation,
Programmierung und
Betrieb
rtube.nl/red980
App-Store
Laden Sie die
MOTION-App herunter
rtube.nl/red981
Google Play
Laden Sie die
MOTION-App herunter
rtube.nl/red982
CM-03/05
Li-ion batteriebetriebene Rohrmotoren mit Zieh- und ferngesteuertem Betrieb
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg1b.png)
Conforms to
UL Std. 325
Certified to
CSA Std. C22.2#247
Deutsch
Reinigung
Befolgen Sie bei der Reinigung des Systems und
der einzelnen Komponenten diese allgemeinen
Regeln:
Verwenden Sie ein feuchtes, weiches und
fusselfreies Tuch. Achten Sie darauf, dass
keine Feuchtigkeit in Öffnungen eindringt.
Verwenden Die keine Sprays, Lösungsmittel,
Alkohol oder Scheuermittel.
Service & Support
Führen Sie Reparaturen nie selbst durch.
Versuchen Sie nicht das System zu öffnen oder
auseinanderzunehmen. Sie riskieren einen
Elektroschock und setzen gegebenenfalls die
Garantie außer Kraft. Es befinden sich keine
durch den Benutzer zu wartenden Teile im
Inneren des Systems.
Garantieservice
Folgen Sie zunächst den Hinweisen dieser
Bedienungsanleitung. Sollte das Produkt
beschädigt sein oder nicht korrekt funktionieren,
wenden Sie sich bitte an einen Vertragshändler
vor Ort, um gegebenenfalls die Produktgarantie
in Anspruch zu nehmen.

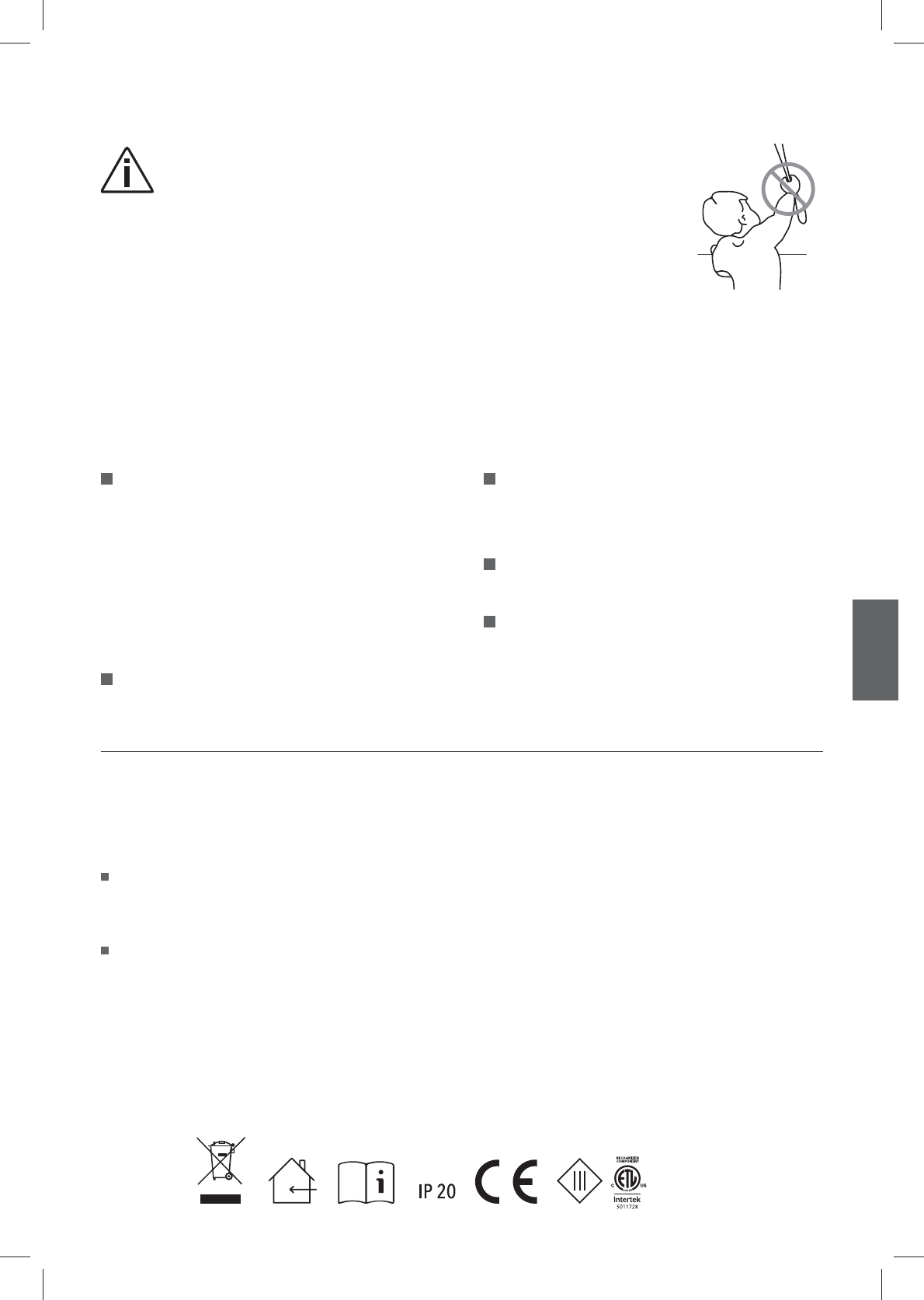

ACHTUNG
MOTION CM-03/05 LI-ION ROHRMOTOR
Lesen Sie die Gebrauchs-
anweisung sorgfältig vor der
Montage und Verwendung des
Produkts. Montage kann durch
Nicht-Profis gemacht sein. Nur
für den Innenbereich.
Kleine Kinder können durch
Schlingen in Zugschnüren,
Ketten, Gurten und innen
befindlichen Schnüren zum
betätigen des Produktes
stranguliert werden.
Schnüre sind aus der reich-
weite von Kindern zu halten,
um Strangulierung und Ver-
wicklung zu vermeiden.
Der Hals eines Kindes kann in
Schnüre Verwickelt werden.
Betten, Kinderbetten und Mö-
bel sind Entfernt von Schnüren
für Fensterdekorationen auf-
zustellen.
Schnüre dürfen nicht mit-
einander verknüpft werden.
Es ist sicher zustellen, dass
sich Schnüre nicht verwickeln
und eine Schlinge bilden.
![](/img.php?id=3997240&img=bg1c.png)
Wichtige Sicherheitshinweise
WARNUNG: Zur Vermeidung von Verletzungs-
und Todesrisiken. Für die Sicherheit von
Menschen ist es wichtig, diese Hinweise zu
beachten. Speichern Sie diese Hinweise.
Lesen und befolgen Sie sämtliche
Installationshinweise.
Dieses Gerät kann von Kindern ab 8 Jahren
sowie Personen mit eingeschränkten
körperlichen, sensorischen oder mentalen
Kapazitäten oder mit einem Mangel an
Erfahrung und Wissen verwendet werden,
sofern diese Personen Aufsicht oder
Anweisungen in Bezug auf die sichere
Nutzung dieses Geräts erhalten haben und
die eingeschlossenen Risiken kennen. Kinder
sollten nicht mit dem Gerät spielen. Kinder
sollten das Gerät nicht ohne Aufsicht reinigen
oder warten.
Erlauben Sie es Kindern nicht, mit fest
angebrachten Steuerungselementen zu
spielen. Bewahren Sie Fernbedienungen
außerhalb der Reichweite von Kindern auf.
Untersuchen Sie die Installation regelmäßig
auf Ungleichgewicht sowie Zeichen von
Verschleiß oder Schaden an Kabeln und
Sprungfedern. Verwenden Sie das Gerät
nicht, wenn Reparaturen oder Anpassungen
erforderlich sind.
Diese Bedienungshinweise sind auch auf der
Webseite verfügbar.
Der Antrieb sollte während der Reinigung, der
Wartung sowie bei dem Ersetzen von Teilen
von seiner Stromquelle abgeschlossen werden.
Der A-bewertete Emissionsschalldruckpegel
beträgt höchstens 70dB(A).
Verwendung nur im Innenbereich und Haushalt.
Untersuchen Sie die Installation regelmäßig
auf Ungleichgewicht sowie Zeichen von
Verschleiß oder Schaden an Kabeln und
Sprungfedern. Verwenden Sie das Gerät
nicht, wenn Reparaturen oder Anpassungen
erforderlich sind.
Trennen Sie das Gerät von der Stromquelle
oder schalten Sie die automatische Steuerung
aus, wenn in der Umgebung Reinigungs-
oder Wartungsarbeiten wie beispielsweise
Fensterputzen vorgenommmen werden.
Bei der Verwendung eines Totmannschalters
sollten Sie sicherstellen, dass andere Personen
Abstand halten.
Verwenden Sie das Gerät nicht, wenn
in der Umgebung Reinigungs- oder
Wartungsarbeiten wie beispielsweise
Fensterputzen vorgenommmen werden.
Der Rohrmotor darf nur mit extraniedriger
Sicherheitsspannung geliefert werden,
entsprechend der Markierung auf dem Gerät.
Dieses Gerät enthält nicht ersetzbare
Batterien.
Wichtige Installationshinweise
WARNUNG: Wichtige Sicherheitshinweise.
Befolgen Sie sämtliche Hinweise, da eine
fehlerhafte Installation zu ernsten Verletzungen
führen kann.
Dieser Motor kann nur mit weichen Materialen
für die Antriebsteile verwendet werden.
Gefährliche ungeschützte bewegliche Teile
des Antriebs sollten mehr als 2,5m über dem
Boden bzw. einer anderen Oberfläche, von der
aus auf das Gerät zugegriffen werden kann,
installiert werden.
Installieren Sie das betätigende Element der
Handauslösung auf einer Höhe von weniger
als 1,8m.
Das betätigende Element eines
Totmannschalters sollte sich in Direktsicht des
Antriebsteils befinden, aber entfernt von den
beweglichen Teilen. Es sollte auf mindestens
1,5m Höhe installiert werden und nicht
erreichbar für andere Personen sein.
Die Masse und Maße der Antriebsteile sollte
kompatibel sein mit dem Nenndrehmoment
und der Nennbetriebszeit.
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg1d.png)
Die festen Steuerelemente sollten nach der
Installation deutlich sichtbar sein.
Das Antriebsteil sollte kompatibel sein mit
dem Nenndrehmoment (1,1N.m/2,2N.m) und
der Nennbetriebszeit (12min).
Minimaler Rohrdurchmesser: Ø25mm.
Der Antrieb sollte auf einer Höhe von
mindestens 2,5m oberhalb des Bodens bzw.
einer anderen Oberfläche, von der aus das
Gerät erreicht werden kann, installiert werden.
Die allpolige Trennung muss gemäß den
Verdrahtungsregeln in die feste Verkabelung
integriert werden.
FCC-Handbuch
Dieses Gerät entspricht Abschnitt 15 der FCC-
Richtlinien.
Bei Betrieb müssen die folgenden zwei
Bedingungen erfüllt sein:
(1) dieses Gerät darf keine schädigenden
Interferenzen verursachen, und
(2) dieses Gerät muss jede empfangene
Interferenz akzeptieren,
einschließlich Interferenz, die unerwünschten
Betrieb zur Folge haben könnte.
FCC ID: ZY4CM03
FCC ID: ZY4CM05
Regulierungsinformationen
1 FCC Information für Benutzer
Dieses Produkt enthält keine durch den
Benutzer zu wartenden Komponenten und
darf ausschließlich mit genehmigten Antennen
verwendet werden. Jegliche Änderungen oder
Modifizierungen des Produkts machen sämtliche
regulatorischen Zertifikate und Genehmigungen
ungültig.
2 FCC Hinweis zu elektronischen
Emissionen
Dieses Gerät entspricht Abschnitt 15 der FCC-
Richtlinien.
Bei Betrieb müssen die folgenden zwei
Bedingungen erfüllt sein:
1. Dieses Gerät darf keine schädigenden
Interferenzen verursachen
2. Dieses Gerät muss jede empfangene
Interferenz akzeptieren, einschließlich
Interferenz, die unerwünschten Betrieb zur
Folge haben könnte.
3 FCC Funkstörungserklärung
Dieses Gerät wurde getestet. Es wurde
festgestellt, dass es die Begrenzungen für
ein digitales Gerät der Klasse B erfüllt, wie in
Abschnitt 15 der FCC Richtlinien ausgeführt.
Diese Begrenzungen dienen dazu, angemessene
Sicherheit gegen schädigende Interferenzen zu
wahren, wenn das Gerät in einer kommerziellen
Umgebung betrieben wird. Dieses Gerät erzeugt
und nutzt Hochfrequenzenergie und kann
dieselbe ausstrahlen. Wenn es nicht gemäß den
Hinweisen Installiert und verwendet wird, kann
es schädigende Interferenzen für Funkgeräte
verursachen. Der Betrieb dieses Geräts in
einer Wohnumgebung kann schädigende
Interferenzen verursachen. In diesem Fall muss
der Benutzer die Interferenz auf seine eigenen
Kosten korrigieren.
Sollte das Gerät schädigende Interferenzen
für Radio- oder Fernsehempfang verursachen,
was durch das An- und Abschalten des
Geräts festgestellt werden kann, sollte der
Benutzer versuchen, die Interferenz mit einer
oder mehreren der folgenden Methoden zu
korrigieren:
Richten Sie die Empfangsantennen neu aus
oder platzieren Sie sie anders.
Vergrößern Sie den Abstand zwischen dem
Gerät und dem Empfänger
Verbinden Sie das Gerät mit einer Steckdose
eines anderen Stromkreises als jener, mit dem
der Empfänger verbunden ist
Bitten Sie den Händler oder einen erfahrenen
Radio-/TV-Techniker um Rat
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg1e.png)
Kanäle Wand
Montage
Program-
mierung
des Rollos
Einze-
lauswahl
Kana-
lauswahl
Max.
Rollos
CM-11
Handfernbedienung 1ŶŶ- - unbegrenzt
CM-12
Handfernbedienung 5Ŷ Ŷ Ŷ Ŷ unbegrenzt
CM-13
Handfernbedienung 15 Ŷ Ŷ Ŷ Ŷ unbegrenzt
CM-15
Wand-Fernbedienung 1ŶŶ- - unbegrenzt
CM-16
Wand-Fernbedienung 4 Ŷ- - - unbegrenzt
CM-17
Tisch-Fernbedienung 4-Ŷ- - unbegrenzt
CM-18
Zieh-Fernbedienung 1 - - - - unbegrenzt
CM-20
Motion Wi-Fi-Brücke n/a ŶŶ--30
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg1f.png)
Max.
Szenen Frequenz Bereich Stromquelle Länge Breite Höhe Zertifikate
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
CR2430 3.0V 120 mm 45 mm 14 mm
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
CR2430 3.0V 120 mm 45 mm 14 mm
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
CR2430 3,0V 120 mm 45 mm 14 mm
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
CR2430 3,0V 66 mm 32,5 mm 13,8 mm
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
3 x CR2430 3,0V 86 mm 86 mm 17 mm
n
zt n/a 433 MHz 30 m mit
1 konkreten
Mauer
2 x CR2450 3,0V 70,3 mm 62,7 mm 52,3 mm
n
zt n/a 433 MHz 20 m offener
Raum 2 x LR44 1,5V 19,5 mm ø 69,9 mm
20 433 MHz
Wi-FI 2,4 GHz
30 m mit
1 konkreten
Mauer
Micro USB - 5V DC 100 mm ø 25 mm
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg20.png)
Kopplung
Knopf
Kopplung
Knopf
Kanal
Auswahl
Kanalanzeige
Hoch
Runter
Mitte
(stop/bevorzugt)
Mitte
(stop/bevorzugt)
Hoch
Kanalanzeige
Runter
Rechts
Links
CM-11
1 Kanal-Fernbedienung
CM-12
5 Kanal-Fernbedienung
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg21.png)
1
2
3
4
13
24
Hoch
Kanalanzeige
Rechts
Runter
Vorheriger
Kanal
Nächster
Kanal
Mitte
(stop/bevorzugt)
Links
Kanal 1
Kanal 3
Kanal 2 Kanal 4
Runter
Hoch
Mitte
(stop/bevorzugt)
Kopplung
Knopf
Kopplung
Knopf
CM-13
15 Kanal-Fernbedienung
CM-17
4 Kanal Tisch-Fernbedienung
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg22.png)
CM-15
1 Kanal Wand-Fernbedienung
CM-16
4 Kanal Wand-Fernbedienung
Kopplung
Knopf
Kopplung
Knopf
Hoch
Rechts
Runter
Links
Mitte
(stop/bevorzugt)
Runter
Hoch
Mitte (stop/
bevorzugt)
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg23.png)
CM-18
1 Channel Qasten-Fernbedienung
CM-20
Motion hub
Siehe Anleitung CM-20
Kopplung
Knopf
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg24.png)
Click!
Click!
Click!
2
3
4
1
5Aktivieren Sie den Motor, indem Sie ihn mit
einem Mikro-USB-Kabel aufladen. Eine grüne
LED wird beginnen, zu blinken. Der Motor kann
während des Aufladens verwendet werden.
(Um den Motor ohne ein Mikro-USB-Kabel zu
aktivieren, siehe Schritt 25)
Das Rollo installieren
Den Motor aktivieren
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg25.png)
7.1
6.1
6.2
6.3
7.2
6
7
Drücken Sie kurz den Runter-Knopf, um
zu prüfen, ob das Rollo sich in der richtigen
Richtung entrollt. Wenn das Rollo sich nach
oben bewegt, muss die Rotationsrichtung
verändert werden.
Mit einer Fernbedienung koppeln, mit der sich Rollos programmieren
lassen. Siehe Seiten 4 und 5 für Fernbedienungsdetails. In diesem
Handbuch ist ein CM-12 dargestellt.
WARNUNG:
Beschädigungsgefahr. Halten
Sie das Rollo an, bevor es die
Endpositionen erreicht.
Obere und untere Endpositionen müssen programmiert werden, um ein Rollo ordnungsgemäß zu verwenden
und Schäden zu vermeiden. Fahren Sie fort mit Schritt 12, falls die Endpositionen bereits eingestellt sind.
Drücken Sie kurz den Programm-Knopf auf dem Motor.
Das Rollo beginnt, sich schrittweise zu bewegen, um
anzuzeigen, dass der Programmmodus aktiviert wurde.
(Das Rollo bewegt sich schrittweise, bis der
Programmmodus deaktiviert wird.)
Wiederholen Sie die Schritte 6.1 - 6.3, um ein
Rollo von einem Kanal zu entfernen.
Drücken Sie den Kopplungs-Knopf auf der
Rückseite der Fernbedienung, um das Rollo mit
dem ausgewählten Kanal zu verkoppeln. Das Rollo
wird kurz darauf die Bewegungen einstellen, um
zu signalisieren, dass die Fernbedienung mit dem
Rollo verkoppelt wurde.
Wählen Sie den gewünschten Kanal für das Rollo aus, indem Sie
den Knopf zur Kanalauswahl auf der Fernbedienung betätigen.
Kanal-
auswahl Kopplung
Knopf
Kanal-
anzeige
Hoch
Runter
Mit einer Fernbedienung koppeln
Rotationsrichtung überprüfen
Drücken Sie gleichzeitig den Runter- und Rauf-
Knopf, um die Rotationsrichtung zu verändern.
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg26.png)
9
9.1
8.1
8
Runter
Hoch
Mitte
Drücken und halten Sie den Runter-Knopf,
bis das Rollo die gewünschte untere Position
erreicht. WARNUNG: Beschädigungsgefahr.
Bringen Sie das Rollo langsam in die untere
Position.
Untere Position einstellen
Halten Sie gleichzeitig den mittleren und den
Rauf-Knopf gedrückt, bis das Rollo aufhört,
sich schrittweise zu bewegen, und wieder
anfängt, sich schrittweise zu bewegen.
Die untere Position wurde gespeichert.
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg27.png)
10
11
10.1
11.1
Obere Position einstellen
Runter
Mitte
Drücken und halten Sie den Rauf-Knopf, bis das
Rollo die gewünschte obere Position erreicht.
WARNUNG: Beschädigungsgefahr.
Bringen Sie das Rollo langsam in die obere
Position.
Hoch
Halten Sie gleichzeitig den mittleren und den
Runter-Knopf gedrückt, bis das Rollo aufhört,
sich schrittweise zu bewegen, und wieder
anfängt, sich schrittweise zu bewegen.
Die obere Position wurde gespeichert.
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg28.png)
12
12.2
13.1
12.1
13
Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition.
Halten Sie kurz den Programmknopf gedrückt,
um den Programmiermodus zu deaktivieren. Das
Rollo hört auf, sich zu bewegen, und kann normal
benutzt werden.
Mitte
Programmiermodus deaktivieren
Halten Sie den mittleren Knopf gedrückt, um
diese Lieblingsposition zu speichern. Das Rollo
hört kurz auf, sich zu bewegen, um anzuzeigen,
dass die Lieblingsposition gespeichert wurde.
Lieblingsposition einstellen (optional)
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg29.png)
14
15
Zieh-Steuerung: Ziehen und halten Sie das Rollo,
um es in Ihre Lieblingsposition zu bringen.
Fernbedienung: Drücken Sie den mittleren
Knopf, um das Rollo in Ihre Lieblingsposition zu
bringen.
Zieh-Steuerung: Ziehen Sie einmal, um das Rollo in die
Endpositionen zu versetzen. Ziehen Sie noch mal, um das
Rollo zu stoppen.
Fernbedienung: Wählen Sie mithilfe des Kanal-Knopfs
den Kanal aus, mit dem das Rollo gekoppelt wurde.
Drücken Sie den Hoch- oder Runter-Knopf, um das
Rollo zu steuern. Drücken Sie den mittleren Knopf, um
das Rollo anzuhalten.
Hoch
Runter
Mitte
Kanal-
auswahl
Mitte
Das Rollo benutzen
In Lieblingsposition bringen
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2a.png)
17.2
17.1
16.1
16.2
16.3
16.4
16
17
Versetzen Sie das Rollo in Ihre gewünschte Lieblingsposition.
Drücken Sie den Programm-Knopf auf dem Motor, um den Programmier-
modus zu aktivieren. Das Rollo beginnt, sich schrittweise zu bewegen.
Halten Sie den mittleren Kopf gedrückt, um die aktuelle Position als
Lieblingsposition zu speichern. Das Rollo hört kurz darauf auf, sich zu
bewegen, um anzuzeigen, dass die Lieblingsposition gespeichert wurde.
Drücken Sie den Programm-Knopf auf dem Motor, um
den Programmiermodus zu deaktivieren. Das Rollo hört
auf, sich zu bewegen.
Drücken Sie den Programm-Knopf auf dem Motor, um den Programmiermodus
zu aktivieren. Das Rollo beginnt, sich schrittweise zu bewegen.
Halten Sie den Programm-Knopf gedrückt, bis das Rollo aufhört, sich zu bewegen
(ca. 5 Sekunden), um die Direktsteuerung zu aktivieren oder zu deaktivieren.
Wenn Sie den Hoch- oder Runter-Knopf auf der Fernbedienung drücken, bewegt sich das
Rollo direkt in seine Endpositionen (Direktsteuerung). Um das Rollo mit dem Hoch- und
Runterknopf in kleineren Schritten zu steuern, können Sie die Direktsteuerung deaktivieren.
Nun bewegt sich das Rollo nur dann direkt in seine Endpositionen, wenn der Hoch- oder
Runter-Knopf länger als zwei Sekunden gedrückt wird.
Mitte
Lieblingsposition neu einrichten
Direktsteuerung deaktivieren
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2b.png)
18
18.1
19
Sie können entweder nur die Endpositionen neu einstellen oder das Gerät auf die
Werkseinstellungen zurücksetzen.
Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen, werden die Endpositionen
sowie die Verbindung zu sämtlichen gekoppelten Fernbedienungen gelöscht.
Drücken Sie den Programmknopf auf dem Motor, um den Programmiermodus zu aktivieren.
Endpositionen löschen: Um die Endpositionen des Rollos zu löschen, halten Sie den Programm-Knopf
gedrückt, bis das Rollo zum ersten Mal aufhört, sich schrittweise zu bewegen. Anschließend halten Sie
den Knopf gedrückt, bis das Rollo ein zweites Mal aufhört, sich zu bewegen. (Ca. 10 Sekunden)
Auf Werkseinstellungen zurücksetzen: Um das Rollo auf Werkseinstellungen zurückzusetzen, halten
Sie den Knopf für mindestens 20 Sekunden gedrückt. Das Rollo wird zweimal aufhören, sich schrittweise
zu bewegen. Nach dem zweiten Stopp wird das Rollo einen einzigen weiteren Schritt machen, um die
Zurücksetzung auf Werkseinstellungen zu bestätigen.
Verwenden Sie ein
Mikro-USB-Kabel, um
den Motor aufzuladen
LED-Lampe blinkt rot
während des Betriebs;
Batterie aufladen
LED-Lampe blinkt grün;
Batterie wird geladen
LED-Lampe leuchtet
dauerhaft grün;
Batterie ist vollständig
geladen
Batterie wieder aufladen
Rollo auf Werkseinstellungen zurücksetzen
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2c.png)
+
20
21
20.2
21.1 21.2
21.4 21.521.3
20.1 Halten Sie den Programm-Knopf gedrückt, um das
Rollo manuell zu bedienen. Das Rollo wird sich bewegen,
solange der Knopf gedrückt gehalten wird. (Max. 15 Sek.)
Um das Rollo in die entgegengesetzte Richtung zu
bewegen, lassen Sie den Programm-Knopf los und
wiederholen Sie Schritt 20.1.
Falls keine Fern- oder Zieh-Steuerung verfügbar ist, kann das Rollo mit
dem Programmknopf auf dem Motor gesteuert werden.
Erweiterte Optionen
Die Fernbedienung beginnt,
nach Rollos zu suchen
(Suchmodus).
Dies wird angezeigt, indem
die LEDs von links nach
rechts blinken.
Um die
Einzelauswahl zu
aktivieren, halten
Sie gleichzeitig den
mittleren Knopf
gedrückt und
drücken Sie den
Kopplungs-Knopf.
Um nach dem
nächsten Rollo
zu suchen,
drücken Sie
den Rechts-
Knopf. Der
Suchmodus
wird aktiviert.
Um das
vorherige Rollo
zu finden,
drücken Sie den
Links-Knopf.
Um die Ein-
zelauswahl
zu beenden,
drücken Sie
den Rechts-
Knopf
während
des Such-
modus.
Sobald ein Rollo
gefunden wird, blinkt
die LED auf, und das
Rollo beginnt, sich
schrittweise zu bewegen,
um anzuzeigen, dass
der Programmiermodus
aktiviert wurde. Das
Rollo kann nun mit der
Fernbedienung gekoppelt
(oder von ihr entkoppelt)
und/oder programmiert
werden.
Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo
durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem
Rollo physisch betätigen müssen.
Manuelle Steuerung
Einzelauswahl 5 Kanal-Fernbedienung
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2d.png)
1
1
+
22
22.1
22.3
22.2
22.4 22.5
Die Fernbedienung
beginnt, nach Rollos zu
suchen (Suchmodus).
Dies wird durch
horizontale Balken auf
der Fernbedienung
angezeigt.
Um die Einzelauswahl
zu aktivieren, halten
Sie gleichzeitig den
mittleren Knopf
gedrückt und drücken
Sie den Kopplungs-
Knopf.
Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo
durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem
Rollo physisch betätigen müssen.
Um nach dem
nächsten Rollo
zu suchen,
drücken Sie den
Rechts-Knopf.
Der Suchmodus
wird aktiviert.
Um das
vorherige Rollo
zu finden,
drücken Sie den
Links-Knopf.
Um die
Einzelauswahl
zu beenden,
drücken
Sie den
Rechts-Knopf
während des
Suchmodus.
Das Display
zeigt den
Buchstaben
O an.
Sobald ein Rollo
gefunden wurde, blinkt
die Kanalnummer auf
und das Rollo beginnt,
sich schrittweise
zu bewegen, um
anzuzeigen, dass der
Programmiermodus
aktiviert wurde. Das
Rollo kann nun mit
der Fernbedienung
gekoppelt (oder von ihr
entkoppelt) und/oder
programmiert werden.
Einzelauswahl 15 Kanal-Fernbedienung
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2e.png)
11
3
+
+
24
23.1 23.2
23.3
24.3 24.4 24.5
24.1
23.4 23.5
23
24.2
Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne
dass Sie den Programmknopf auf den Motoren physisch betätigen müssen.
Um die
Kanalauswahl zu
aktivieren, halten
Sie gleichzeitig den
Kanal -Auswahl-
Knopf gedrückt und
drücken Sie den
Kopplungs-Knopf.
Halten Sie den
Kopplungs-Knopf
auf der (neuen)
Fernbedienung
gedrückt, um die
Rollos auf den
neuen Kanal zu
kopieren.
Um einen Kanal zu
verlassen, gehen
Sie zurück zu zu
dem Kanal, den
Sie in Schritt 23.1.
ausgewählt haben,
und wiederholen Sie
Schritt 23.2.
Alle Rollos im aus-
gewählten Kanal beginnen,
sich schrittweise zu bewe-
gen, um anzuzeigen, das
der Programmiermodus
aktiviert wurde. Alle Rollos
können auf einen neuen
Kanal auf derselben oder
einer anderen Fernbedi-
enung kopiert werden.
Einen neuen Kanal auf der
(neuen) Fernbedienung
auswählen.
Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne
dass Sie den Programmknopf auf den Motoren physisch betätigen müssen.
Wählen Sie den
Kanal aus, den Sie
kopieren möchten.
Um die
Kanalauswahl zu
aktivieren, halten
Sie gleichzeitig den
Kanal -Auswahl-
Knopf gedrückt und
drücken Sie den
Kopplungs-Knopf.
Drücken Sie den
Programmknopf
auf der (neuen)
Fernbedienung,
um die Rollos
mit der (neuen)
Fernbedienung zu
koppeln.
Um die
Kanalauswahl
zu verlassen,
wählen Sie den
Kanal aus, den Sie
unter Schritt 24.1.
ausgesucht haben,
und wiederholen Sie
Schritt 24.2.
Alle Rollos im ausgewählten
Kanal beginnen, sich
schrittweise zu bewegen,
um anzuzeigen, das der
Programmiermodus
aktiviert wurde. Alle Rollos
können auf einen neuen
Kanal auf derselben
Fernbedienung oder
anderen Fernbedienungen
kopiert werden. Wählen Sie
einen Kanal auf der (neuen)
Fernbedienung aus.
Kanalauswahl 5 Kanal-Fernbedienung
Kanalauswahl 15 Kanal-Fernbedienung
Wählen Sie den
Kanal aus, von dem
die Rollos kopiert
werden sollen.
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg2f.png)
+
25
25.1 Halten Sie den Programmknopf gedrückt und ziehen Sie zweimal, um den Motor zu
aktivieren oder zu deaktivieren.
Der Motor kann auch aktiviert werden, indem Sie ihn mit einem Mikro-USB-Kabel aufladen.
Um eine Beschädigung des Rollos zu vermeiden, verfügt der Motor über einen Transportmodus,
der sicherstellt, dass das Rollo nicht vor der Installation in Betrieb genommen wird.
Häufig gestellte Fragen
Problem Grund Lösung
Rollo funktioniert nicht.
Motor ist im Transportmodus. Aktivieren Sie den Motor. Siehe Schritt 25.
Motorbatterie ist leer. Laden Sie den Motor auf. Siehe Schritt 19.
Die Fernbedienungsbatterie ist leer. (LEDs
der Fernbedienung blinken schnell.)
Ersetzen Sie die Batterie in der
Fernbedienung. Siehe Handbuch der
Fernbedienung.
Fernbedienungsbatterie ist
falsch eingesetzt.
Ersetzen Sie die Batterie in der
Fernbedienung.Siehe Handbuch der
Fernbedienung.
Hochfrequenzstörung Stellen Sie sicher, dass die Motorantenne
sich nicht neben Metallobjekten befindet.
Der Abstand der Fernbedienung zum Motor
ist zu groß.
Nähern Sie sich dem Motor.
Die Fernbedienung ist nicht mit dem Rollo
verbunden.
Koppeln Sie die Fernbedienung mit dem
Motor. Siehe Schritt 6.
Motor-LED blinkt rot. Die Motorbatterie ist leer. Laden Sie den Motor auf. Siehe Schritt 19.
Rollo lädt nicht auf. Ladegerät ist nicht angeschlossen oder
funktioniert nicht.
Probieren Sie ein anderes Ladegerät aus
oder stellen Sie sicher, dass das Ladegrät mit
einer Stromquelle verbunden ist.
Mehrere Rollos reagieren auf
eine Fernbedienung. (Es ist
nicht möglich, ein einzelnes
Rollo zu programmieren)
Mehrere Rollos sind mit einem einzigen
Kanal gekoppelt.
Koppeln Sie das Rollo zum Programmieren
an einen freien Kanal, oder verwenden
Sie die Einzelauswahl, um das Rollo zu
programmieren.
Rollo bewegt sich in kleinen
Schritten.
1) Keine Endpositionen programmiert.
2) Direktsteuerung ist deaktiviert.
1) Endpositionen programmieren. Siehe
Schritte 8 - 11. 2) Direktsteuerung aktivieren.
Siehe Schritt 17.
Lieblingsposition kann nicht
programmiert werden
Keine Endpositionen sind programmiert. Endpositionen programmieren.
Siehe Schritte 8 - 11.
Rollo fährt zu weit nach unten. Endpositionen sind falsch programmiert. Endpositionen neu programmieren.
Siehe Schritte 8 - 11.
Rollo bewegt sich in die
entgegengesetzte Richtung.
Die Rotationsrichtung ist
falsch eingestellt.
Rotationsrichtung ändern.
Siehe Schritt 7.
Das Rollo bewegt sich hoch und
runter.
Das Rollo befindet sich im
Programmiermodus.
Drücken Sie den Programmknopf auf dem
Motor, um den Programmiermodus zu
verlassen.
Motor aktivieren / deaktivieren
oder
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg30.png)
MOTION CM-03/05 LI-ION ROHRMOTOR
![](/img.php?id=3997240&img=bg31.png)
Deutsch
MOTION CM-03/05 LI-ION ROHRMOTOR
Haftungsausschluss:
© Copyright Coulisse
Alle Rechte vorbehalten. Keine der hier aufgeführten Inhalte
dürfen ohne schriftliche Zustimmung des Herausgebers
reproduziert, in elektronischen Systemen verarbeitet oder
gespeichert werden, weder elektronisch, noch maschinell,
bildtechnisch, digital oder auf irgendeine andere Art und Weise.
Obwohl diese Bedienungsanleitung sorgfältig zusammengestellt
wurde, können Fehler enthalten sein.
Coulisse B.V. ist nicht verantwortlich für Schäden, die aufgrund
von fehlerhaften Informationen in dieser Bedienungsanleitung
zustande gekommen sind und übernimmt keinerlei Haftung.
Coulisse B.V. behält sich das Recht vor, diese Bedienungsanleitung
jederzeit zu überarbeiten und im Zuge dessen die Inhalte zu
ändern. Coulisse B.V. ist nicht dazu verpflichtet, Personen
oder Institutionen über vorgenommene Änderungen in dieser
Bedienungsanleitung zu informieren.
Die aktuellste Version dieses Dokuments ersetzt automatisch
die vorherige Version. Die aktuellste Version dieser
Bedienungsanleitung ist auf mycoulisse.com zu finden oder kann
bei einer Kontaktperson bei Coulisse abgefragt werden.
Sollten Sie Anmerkungen oder Verbesserungsvorschläge zu
dieser Bedienungsanleitung haben, sende Sie diese gerne an
manuals@coulisse.com.
Für die neuesten Informationen und
aktualisierte Handbücher besuchen Sie
bitte rtube.nl/cm-03
![](/img.php?id=3997240&img=bg32.png)
Contrôle de traction
Fonctionne avec
contrôle de traction
Batterie Li-ion
Batterie intégrée
au lithium-ion
Caractéristiques du moteur
Options de contrôle
Support
Télécommande
Fonctionne avec une
télécommande
Rechargeable (USB)
Rechargeable avec
micro USB
Contrôle de
l'application
Fonctionne avec
l'application MOTION
Sans fil
Installation
sans câble
Connectivité
Compatible avec
l'automatisation
domestique et
d'immeuble
Régulateur de vitesse
Vitesse
d'engrènement
constante
Bidirectionnel
Communication
bidirectionnelle
pour une réponse en
temps réel
Vidéo
Comment installer,
programmer et faire
fonctionner
rtube.nl/red980
App Store
Téléchargez le
MOTION
apprtube.nl/red981
Google Play
Téléchargez le
MOTION
apprtube.nl/red982
CM-03/05
Moteurs tubulaires alimentés par batterie Li-ion avec
traction et télécommande
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg33.png)
Conforms to
UL Std. 325
Certified to
CSA Std. C22.2#247
Français
AVERTISSEMENT
Lisez attentivement les
instructions avant d'assembler
et d'utiliser le produit.
Le montage peut être effectué
par des non professionnels.
Usage intérieur uniquement
Des cas d’étranglements dus
aux boucles dans les cordons
de hissage, chaînes, bandes et
cordons intérieurs servant à
actionner le produit ont déjà
été observés chez de jeunes
enfants.
Pour éviter les étranglements
et enchevêtrements, tenez les
cordons hors de portée des
jeunes enfants. Les cordons
peuvent s’enrouler autour du
cou des enfants.
Ne placez pas de lit d’enfant,
parc ou meuble à proximité
des cordons de hissage.
Ne nouez pas les cordons
entre eux.
Assurez-vous que les cordons
ne soient pas emmêlés et
qu’ils ne forment pas de
boucle.
Nettoyage
Suivez les règles générales suivantes lors du
nettoyage de la partie extérieure de l’appareil et
de ses composants:
Utilisez un chiffon non pelucheux, doux et
humide. Veillez à ne pas laisser pénétrer
d’humidité dans les ouvertures.
N’utilisez pas d’aérosols, de solvants, d’alcool
ou de produits abrasifs.
Entretien et assistance
Ne procédez pas aux réparations vous-même.
Ne tentez pas d’ouvrir ou de démonter l’appareil.
Vous risquez de vous exposer à une décharge
électrique et d’annuler la garantie limitée. Les
pièces incluses ne peuvent faire l’objet d’aucun
entretien par l’utilisateur.
Obtention du service de garantie
Commencez par suivre les conseils du présent
livret, puis rendez-vous chez votre revendeur
local. Si le produit est endommagé ou ne
fonctionne pas correctement, rendez-vous
chez votre revendeur local pour connaître la
procédure d’obtention du service de garantie.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg34.png)
Instructions de sécurité importantes
AVERTISSEMENT : pour réduire le risque de blessure
grave ou de mort. Pour la sécurité des personnes, il
est important de suivre ces instructions. Conservez
ces instructions.
Lisez et suivez toutes les instructions
d'installation.
Cet appareil peut être utilisé par des enfants
âgés de 8 ans et plus et par des personnes aux
capacités physiques ou mentales réduites ou
manquant d’expérience et de connaissances si
elles sont sous surveillance ou si elles ont reçu
des instructions relatives à l’utilisation sécurisée
de l’appareil et si elles comprennent les dangers
impliqués. Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et l'entretien ne
doivent pas être effectués par des enfants sans
surveillance.
Ne laissez pas les enfants jouer avec des contrôles
fixes. Conservez les télécommandes hors de la
portée des enfants.
Examinez fréquemment l'installation pour déceler
des déséquilibres et des signes d'usure ou de
dommages aux câbles et aux ressorts. Ne l'utilisez
pas si une réparation ou un ajustement est
nécessaire.
Ce manuel d'instructions est également disponible
sur le site Web.
La transmission doit être déconnectée de sa
source d'alimentation pendant le nettoyage, la
maintenance et le remplacement des pièces.
Le niveau de pression acoustique d'émission
pondéré A de la transmission est égal ou inférieur
à 70 dB (A).
Usage intérieur et domestique seulement.
Examinez fréquemment l'installation pour déceler
des déséquilibres et des signes d'usure ou de
dommages aux câbles et aux ressorts. Ne l'utilisez
pas si une réparation ou un ajustement est
nécessaire.
Déconnectez la transmission de l'alimentation ou
coupez les commandes automatiques lorsque des
travaux de maintenance, tels que le nettoyage des
vitres, sont effectués à proximité.
Lors de l'utilisation d'un commutateur de décalage,
assurez-vous que les autres personnes se
tiennent à l'écart.
Ne l'utilisez pas lorsque des opérations de
maintenance, telles que le nettoyage des vitres,
sont effectuées à proximité.
Le moteur tubulaire doit uniquement être
alimenté à très basse tension de sécurité
correspondant au marquage sur l'appareil.
Cet appareil contient des piles non remplaçables.
Instructions d'installation importantes
AVERTISSEMENT : instructions de sécurité
importantes. Suivez toutes les instructions, car une
installation incorrecte peut entraîner des blessures
graves.
Ce moteur ne peut être utilisé qu'avec un matériau
souple pour les pièces entraînées.
Les parties mobiles dangereuses non protégées
du variateur doivent être installées à plus de 2,5 m
au-dessus du sol ou à un autre niveau pouvant en
permettre l'accès.
Installez l'élément d'actionnement d'un
déclencheur manuel à une hauteur inférieure
à 1,8 m.
L'élément d'actionnement d'un commutateur de
rappel doit être situé à la vue directe de la partie
entraînée mais à l'écart des parties mobiles. Il doit
être installé à une hauteur minimale de 1,5 m et
ne doit pas être accessible au public.
La masse et la dimension de la partie entraînée
doivent être compatibles avec le couple nominal et
le temps de fonctionnement nominal.
Les contrôles fixes doivent être clairement visibles
après l'installation.
La partie entraînée doit être compatible avec le
couple nominal (1.1Nm / 2.2Nm) et le temps de
fonctionnement nominal (12min).
Diamètre minimum du tube : Ø25mm.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg35.png)
Français
Le variateur est destiné à être installé à une
hauteur d'au moins 2,5 m au-dessus du sol ou
d'une autre niveau d'accès.
La déconnexion de tous les pôles doit être
incorporée dans le câblage fixe conformément aux
règles de câblage.
Manuel FCC
Cet appareil est conforme à la section 15 des Règles
de la FCC.
Son utilisation est soumise aux deux conditions
suivantes :
(1) Cet appareil ne peut pas provoquer d'interférences
nocives et
(2) cet appareil doit accepter toute interférence reçue,
y compris les interférences qui peuvent provoquer
un fonctionnement indésirable.
FCC ID :
ZY4CM03FCC ID : ZY4CM05
Informations réglementaires
1 Informations FCC à l’utilisateur
Ce produit ne contient aucun composant réparable
par l'utilisateur et ne doit être utilisé qu'avec des
antennes agréées. Tout changement ou modification
de produit annulera toutes les certifications et
approbations réglementaires applicables.
2 Avis d’émission électroniques de la
FCC
Cet appareil est conforme à la partie 15 du règlement
de la FCC.
Son utilisation est soumise aux deux conditions
suivantes :
1. Cet appareil ne doit causer aucune interférence
nuisible
2. Cet appareil doit accepter toute interférence reçue,
y compris des interférences qui peuvent provoquer
un fonctionnement non désiré.
3 Déclaration d’interférence des
fréquences radio de la FCC
Cet équipement a été testé et déclaré conforme
aux limites d'un dispositif numérique de classe
B, conformément à la Partie 15 des règles de la
FCC. Ces limites sont conçues pour fournir une
protection raisonnable contre les interférences
nuisibles lorsque l'équipement est utilisé dans un
environnement commercial. Cet équipement génère,
utilise et peut émettre de l'énergie de fréquence
radio et, s'il n'est pas installé et utilisé conformément
aux instructions, il peut causer des interférences
nuisibles aux communications radio.
Le fonctionnement de cet équipement dans une
zone résidentielle peut générer des interférences
préjudiciables, auquel cas il appartiendra à
l'utilisateur de corriger les interférences à ses frais.
Si cet équipement provoque effectivement une
interférence préjudiciable à la réception radio ou
télévisuelle, ce qui peut être établi en éteignant et
en rallumant l'équipement, l'utilisateur est invité à
tenter de corriger l'interférence par une ou plusieurs
des mesures suivantes :
Réorienter ou repositionner l'antenne de réception
Augmenter la distance entre l'équipement et le
récepteur
Connecter l'équipement à une prise sur un circuit
différent de celui auquel le récepteur est connecté
Consulter le revendeur ou un technicien radio/
télévision expérimenté pour obtenir de l'aide
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg36.png)
Chaînes Mur
montage
Program-
mer les
stores
Sélection
unique
Sélection de
chaîne
Stores max.
CM-11
Télécommande manuelle 1ŶŶ- - illimité
CM-12
Télécommande manuelle 5Ŷ Ŷ Ŷ Ŷ illimité
CM-13
Télécommande manuelle 15 Ŷ Ŷ Ŷ Ŷ illimité
CM-15
Télécommande murale 1ŶŶ- - illimité
CM-16
Télécommande murale 4 Ŷ- - - illimité
CM-17
Télécommande de table 4-Ŷ- - illimité
CM 18
Tirez sur la télécommande 1 - - - - illimité
CM-20
Pont Wi-Fi de mouvement s/o ŶŶ--30
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg37.png)
Français
a
x. Scènes
max.
Fréquence
Portée
Alimentation
Longueur
Largeur
Hauteur
Certificats
s/o 433 MHz 30 m avec
1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm
s/o 433 MHz 30 m avec
1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm
s/o 433 MHz 30 m avec
1 mur de béton CR2430 3.0V 120 mm 45 mm 14 mm
s/o 433 MHz 30 m avec
1 mur de béton CR2430 3.0V 66 mm 32,5 mm 13,8 mm
s/o 433 MHz 30 m avec
1 mur de béton 3 x CR2430 3.0V 86 mm 86 mm 17 mm
s/o 433 MHz 30 m avec
1 mur de béton 2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm
s/o 433 MHz 20 m d'espace
ouvert 2 x LR44 1,5 V 19,5 mm ø 69,9 mm
20 433 MHz
Wi-FI 2.4 GHz 30 m avec
1 mur de béton Micro USB - 5V DC 100 mm ø 25 mm
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg38.png)
Coupler
bouton
Coupler
bouton
Chaîne
Sélection
Indicateur
de chaîne
Croissant
Bas
Centre
(arrêt / favori)
Centre
(arrêt / favori)
Croissant
Indicateur
de chaîne
Bas
Droit
Gauche
CM-11
Télécommande à 1 chaîne
CM-12
Télécommande à 5 chaînes
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg39.png)
1
2
3
4
13
24
Français
Croissant
Indicateur
de chaîne
Droit
Bas
Précédent
Chaîne
Suivant
Chaîne
Centre
(arrêt / favori)
Gauche
Chaîne 1
Chaîne 3
Chaîne 2 Chaîne 4
Bas
Croissant
Centre
(arrêt / favori)
Coupler
bouton
Coupler
bouton
CM-13
Télécommande à 15 chaînes
CM-17
Télécommande de table à 4 chaînes
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3a.png)
CM-15
Télécommande murale à 1 chaîne
CM-16
Télécommande murale à 4 chaînes
Coupler
bouton
Coupler
bouton
Croissant
Droit
Bas
Gauche
Centre
(arrêt / favori)
Bas
Croissant
Centre
(arrêt / favori)
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3b.png)
Français
CM 18
Télécommande à gaine à 1 chaîne
CM-20
Motion hub
Voir le manuel CM-20
Coupler
bouton
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3c.png)
Click!
Click!
Click!
2
3
4
1
5Activez le moteur en le chargeant avec un câble
micro-USB. Une LED verte commencera à
clignoter. Le moteur peut être utilisé pendant le
chargement.
(Pour activer le moteur sans micro
câble USB, voir l'étape 25)
Installez le store
Activez le moteur
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3d.png)
7.1
6.1
6.2
6.3
7.2
6
7
Français
Appuyez brièvement sur la touche bas pour
vérifier si le store se déroule correctement. Si
le store se soulève, le sens de rotation doit être
modifié.
Associez une télécommande capable de programmer des stores. Voir
les pages 4 et 5 pour plus de détails sur les télécommandes. Dans ce
manuel CM-12 est affiché.
ATTENTION :risque de
dommage. Arrêtez le store avant
d'atteindre les positions finales.
Les limites d'extrémité doivent être programmées pour utiliser correctement un store et pour éviter
qu'il ne soit endommagé. Passez à l'étape 12 si les limites d'extrémité sont déjà définies.
Appuyez brièvement sur le bouton programme sur le
moteur. Le store commencera à avancer, indiquant que
le mode programme a été activé.
(Le store reste actif jusqu'à ce que le mode programme
soit désactivé.)
Répétez les étapes 6.1 à 6.3 pour supprimer un
store d'un chaîne.
Appuyez sur le bouton de couplage à l'arrière
de la télécommande pour coupler le store au
chaîne sélectionné. Le store va bientôt s'arrêter
de marcher indiquant que la télécommande a été
jumelée au store.
Sélectionnez la chaîne souhaité pour le store en utilisant
le bouton de sélection de chaîne sur la télécommande.
Sélection de
la chaîne Coupler
bouton
Indicateur
de chaîne
Croissant
Bas
Associez une télécommande
Vérifiez le sens de rotation
Appuyez simultanément sur les touches en
haut et bas pour changer le sens de rotation.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3e.png)
9
9.1
8.1
8
Bas
Croissant
Centre
Appuyez et maintenez la touche bas jusqu'à
ce que le store atteigne la position inférieure
désirée.
ATTENTION :risque de dommage.
Approcher lentement la position inférieure.
Définir la position du bas
Tenezsimultanément la touche centre et
croissant jusqu'à ce que lestore cesse de
marcher et recommence à marcher.
La position du bas a été enregistrée.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg3f.png)
10
11
10.1
11.1
Français
Définir la position du haut
Bas
Centre
Appuyez et maintenez la touche croissant
jusqu'à ce que le store atteigne la position
supérieure désirée.
ATTENTION :risque de dommage.
Approcher lentement la position supérieure.
Croissant
Tenezsimultanément la touche centre et bas
jusqu'à ce que lestore cesse de marcher et
recommence à marcher.
La position du haut a été enregistrée.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg40.png)
12
12.2
13.1
12.1
13
Déplacez le store vers une position favorite souhaitée.
Appuyez brièvement sur le bouton de programme
pour désactiver le mode programme. Le store
cesse de marcher et peut être actionné.
Centre
Désactivez le mode programme
Maintenez le bouton central pour enregistrer
cette position favorite. Le store cessera bientôt
de marcher, indiquant que la position favorite a
été sauvegardée.
Définir la position favorite (facultatif)
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg41.png)
14
15
Français
Contrôle de traction :tirez et maintenez pour
déplacer le store vers la position favorite.
Télécommande :appuyez sur le bouton centre
pour déplacer le store vers la position favorite.
Contrôle de traction : tirez une fois pour déplacer
le store vers les positions finales. Tirez de
nouveau pour arrêter le store.
Télécommande :choisissez la chaîne auquel le store a
été associé en utilisant le bouton chaîne.
Appuyez sur la touche croissant ou bas pour actionner
le store. Appuyez sur le bouton centre pour arrêter le
store.
Croissant
Bas
Centre
Sélection de la
chaîne
Centre
Faire fonctionner le store
Faites fonctionner à la position favorite
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg42.png)
17.2
17.1
16.1
16.2
16.3
16.4
16
17
Déplacez le store vers une position favorite
souhaitée.
Appuyez sur le bouton programme sur le moteur pour activer le
mode programme. Le store commence à marcher.
Maintenez le bouton central pour enregistrer cette position favorite. Le
store cessera bientôt de marcher, indiquant que la position favorite a été
sauvegardée avec succès.
Appuyez sur le bouton programme sur le moteur pour
désactiver le mode programme. Le store cesse de
marcher.
Appuyez sur le bouton programme sur le moteur pour activer le
mode programme. Le store commence à marcher.
Tenez le bouton de programme jusqu'à ce que le store cesse de marcher (environ
5 secondes) pour désactiver ou réactiver le contrôle direct.
Lorsque vous appuyez sur le bouton haut ou bas de la télécommande, le store se déplace
directement vers ses positions finales (contrôle direct). Pour faire fonctionner le store avec
des pas plus petits en utilisant les boutons haut et bas, le contrôle direct peut être désactivé.
Maintenant, le store ne se déplace directement que vers ses positions finales lorsque le
bouton haut ou bas est maintenu plus de deux secondes.
Centre
Réinitialiser la position favorite
Désactiver le contrôle direct
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg43.png)
18
18.1
19
Français
Il est possible de supprimer uniquement les limites finales ou de réinitialiser les paramètres
d'usine. La réinitialisation d'usine effacera les limites et supprimera la connexion à toute
télécommande couplée.
Appuyez sur le bouton de programme sur le moteur pour activer le mode programme.
Supprimer les limites finales :pour supprimer les limites finales du store, tenez le bouton de
programme jusqu'à ce que le store cesse de marcher pour la première fois, maintenez le bouton
enfoncé jusqu'à ce que le store cesse de marcher pour la deuxième fois. (environ 10 secondes)
Retour aux paramètres d'usine : pour réinitialiser le store aux valeurs par défaut, maintenez le bouton
enfoncé pendant au moins 20 secondes. Le store cessera de marcher deux fois. Après le deuxième arrêt,
le store ferra un pas supplémentaire pour confirmer la réinitialisation d'usine.
Utilisez un câble
micro-USB pour
charger le moteur
La lumière LED clignote
en rouge pendant
l'opération ;
Charger la batterie
La lumière LED clignote
en vert ; la batterie
se charge
La lumière LED est
constamment verte ;
la batterie est complète-
ment chargée
Recharger la batterie
Réinitialiser le store
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg44.png)
+
20
21
20.2
21.1 21.2
21.4 21.521.3
20.1 Tenez lebouton deprogramme pour actionner
manuellement le store. Le store se déplacera tant que
le bouton sera enfoncé. (maximum 15 secondes)
Pour déplacer le store dans la direction opposée,
relâchez lebouton deprogramme et répétez l'étape 20.1.
Dans le cas où il n'y a pas de commande à distance ou de
contrôle de traction, le store peut être actionné avec le bouton
de programme sur le moteur.
Options avancées
La télécommande
commence la recherche de
stores (mode de recherche).
Ceci est indiqué par le
clignotement des LED de
gauche à droite.
Pour activer la
sélection simple,
maintenez
simultanément
leboutoncentre
et appuyez
sur lebouton
decouplage.
Pour re-
chercher le
prochain store,
appuyez sur le
boutondroit.
Le mode de
recherche sera
activé.
Pour trouver le
store précé-
dent, appuyez
sur le bouton
gauche.
Pour quitter
la sélection
simple,
appuyez sur
la touche-
droite-
pendant le
mode de
recherche.
Une fois qu'un store est
trouvé, la LED de chaîne
clignote et le store
commence à avancer,
indiquant que le mode
programme a été activé.
Le store peut maintenant
être (dé)couplé à la
télécommande et / ou
programmé.
La sélection simple permet d'activer le mode programme sur un seul store grâce à une
télécommande, sans avoir à appuyer physiquement sur le bouton du programme sur
le store.
Commande manuelle
Sélection unique de télécommande à 5 chaînes
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg45.png)
1
1
+
22
22.1
22.3
22.2
22.4 22.5
Français
La télécommande
commence la recherche
de stores (mode de
recherche). Ceci est
indiqué par les barres
horizontales sur la
télécommande.
Pour activer la
sélection simple,
maintenez
simultanément
leboutoncentre et
appuyez sur lebouton
decouplage.
La sélection simple permet d'activer le mode programme sur un seul store grâce à une
télécommande, sans avoir à appuyer physiquement sur le bouton du programme sur
le store.
Pour
rechercher le
prochain store,
appuyez sur le
boutondroit.
Le mode de
recherche sera
activé.
Pour trouver
le store
précédent,
appuyez sur le
bouton gauche.
Pour quitter
la sélection
simple,
appuyez sur
la touche-
droitepen-
dant le mode
de recherche.
L'affichage
montre la
lettreO.
Une fois qu'un
store est trouvé, le
numéro de chaîne
clignote et le store
commence à avancer,
indiquant que le
mode programme a
été activé. Le store
peut maintenant
être (dé)couplé à la
télécommande et /
ou programmé.
Sélection unique de télécommande à 15 chaînes
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg46.png)
11
3
+
+
24
23.1 23.2
23.3
24.3
24.4 24.5
24.1
23.4 23.5
23
24.2
La sélection de chaîne permet de copier les stores entre les chaînes / télécommandes sans
avoir à appuyer physiquement sur le bouton de programmation des moteurs.
Pour activer la
sélection de chaîne
simultanément,
maintenezlatouche
desélection de
chaîne enfoncée
et appuyez
sur lebouton
decouplage.
Appuyez sur le
bouton de couplage
de la (nouvelle)
télécommande pour
coupler les stores au
nouveau chaîne.
Pour quitter la
sélection de chaîne,
retournez au chaîne
sélectionné à l'étape
23.1 et répétez
l'étape 23.2
Tous les stores de la
chaîne sélectionné
commenceront à avancer,
indiquant que le mode
programme a été activé.
Tous les stores peuvent
être copiés sur un nouveau
chaîne sur la même
télécommande ou sur
une autre télécommande.
Sélectionnez un nouveau
chaîne sur la (nouvelle)
télécommande.
La sélection de chaîne permet de copier les stores entre les chaînes / télécommandes sans
avoir à appuyer physiquement sur le bouton de programmation des moteurs.
Sélectionnez la
chaîne que vous
souhaitez copier.
Pour activer la
sélection de chaîne
simultanément,
maintenezlatouche
desélection de
chaîne enfoncée
et appuyez sur
lebouton decouplage.
Appuyez sur
le bouton de
programmation
de la (nouvelle)
télécommande
pour coupler les
stores à la (nouvelle)
télécommande.
Pour quitter la
sélection de chaîne,
sélectionnez la
chaîne que vous
avez sélectionné
à l'étape 24.1 et
répétez l'étape 24.2
Tous les stores de la
chaîne sélectionné
commenceront à avancer,
indiquant que le mode
programme a été activé.
Tous les stores peuvent
être copiés sur un nouveau
chaîne sur la même
télécommande ou sur
d'autres télécommandes.
Sélectionnez un chaîne
sur une (nouvelle)
télécommande.
Sélection de chaîne de télécommande à 5 chaînes
Sélection de chaîne de télécommande à 15 chaînes
Sélectionnez la
chaîne à partir
duquel les stores
doivent être copiés.
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg47.png)
+
25
25.1
Français
Maintenez le bouton de programme enfoncé et tirez deux fois pour activer ou désactiver le
moteur.
Le moteur peut également être activé en le chargeant avec un câble micro USB.
Pour éviter que le store ne soit endommagé, le moteur dispose d'un mode
de transport qui garantit que le store ne sera pas activé avant l'installation.
Foires aux Questions
Problème Cause Solution
Le store ne fonctionne pas.
Le moteur est en mode de transport. Activez le moteur. Voir l'étape 25.
La batterie du moteur est vide. Chargez le moteur. Voir l'étape 19.
La batterie à distance est vide. (Les LED de
la télécommande clignotent rapidement.)
Remplacez la batterie de la télécommande.
Voir le manuel de la télécommande.
La pile de la télécommande est mal insérée. Remplacez la batterie de la télécommande.
Voir le manuel de la télécommande.
Perturbations par rayonnement radio
fréquence
Assurez-vous que l'antenne du moteur
n'obstrue pas les objets métalliques.
La distance de la télécommande au
moteur est trop loin.
Rapprochez-la du moteur.
La télécommande n'est pas connectée au
store.
Associez la télécommande au moteur.
Voir étape 6.
La LED du moteur clignote en
rouge.
La batterie du moteur est vide. Chargez le moteur. Voir l'étape 19.
Le store ne charge pas.
Le chargeur n'est pas branché ou ne
fonctionne pas.
Essayez un chargeur différent ou assurez-
vous que le chargeur est branché dans la
prise.
Plusieurs stores répondent à une
télécommande. (Impossible de
programmer un seul store)
Plusieurs stores sont associés à un seul
chaîne.
Associez le store à un chaîne libre pour
programmer ou utiliser la sélection unique
pour programmer le store.
Le store se déplace à petits pas.
1) Aucune limite finale n'est programmée.
2) Le contrôle direct est désactivé.
1) Limites finales du programme. Voir
l'étape 8 - 11.
2) Activer le contrôle direct. Voir l'étape 17.
La position préférée ne peut pas
être programmée.
Aucune limite finale n'est programmée. Limites finales du programme.
Voir les étapes 8 - 11.
Le store s'abaisse trop loin. Les limites finales sont programmées de
manière incorrecte.
Reprogrammez les limites finales. Voir les
étapes 8 - 11.
Le store se déplace dans la
direction opposée.
Le sens de rotation a été
réglé de façon incorrecte.
Changez le sens de rotation.
Voir l'étape 7.
Le store continue à monter et
descendre.
Le store est en mode programme. Appuyez sur le bouton de programme sur le
moteur pour quitter le mode programme.
Activer / désactiver le moteur
ou
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg48.png)
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg49.png)
Français
Clause de non-responsabilité :
© Copyright Coulisse
Tous droits réservés. Aucune partie de cette publication ne
peut être reproduite, stockée dans un système de recherche
informatique ou transmise, sous quelque forme ou par quelque
moyen que ce soit (électronique, mécanique, par photocopie,
enregistrement, numérique ou autre), sans le consentement écrit
de l'éditeur.
Bien que ce manuel ait été composé avec le plus
grand soin, CoulisseB.V. décline toute responsabilité pour les
dommages dus à des erreurs et / ou des défauts dans ce manuel.
Coulisse B.V.se réserve le droit de réviser le manuel et de réviser
et / ou modifier son contenu à tout moment, sans obligation
d'informer toute personne ou entité de telles révisions ou
modifications.
La version la plus récente remplace les anciennes versions de
ce manuel. La version la plus récente est disponible à l'adresse
my.coulisse.com ou contactez votre interlocuteur Coulisse.
Nous vous invitons à envoyer vos remarques et commentaires
sur ce manuel à Coulisse à l'adresse : manuals@coulisse.com.
Pour les dernières informations et les
manuels mis à jour, rendez-vous sur
rtube.nl/cm-03
MOTION CM-03/05 MOTEUR TUBULAIRE LI-ION
![](/img.php?id=3997240&img=bg4a.png)
Trekbediening
Bedienen met
trekbediening
Li-ionbatterij
Geïntegreerde
lithium-ionbatterij
Kenmerken van de motor
Besturingsopties
Ondersteuning
Afstandsbediening
Bediening met een
afstandsbediening
Oplaadbaar via USB-
aansluiting
Oplaadbaar met
micro USB
Bediening via app
Bediening met de
MOTION-app
Draadloos
Installatie zonder
kabels
Connectiviteit
Compatibel met
domotica systemen
Snelheidsregeling
Consistente
rolsnelheid
Bi-directioneel
Tweewegs
communicatie voor
realtime reactie
Video
Uitleg over installatie,
programmeren en
bediening
rtube.nl/red980
App Store
Download de
MOTION-app
rtube.nl/red981
Google Play
Download de
MOTION-app
rtube.nl/red982
CM-03/05
Buismotoren met trek- en afstandsbediening op basis van li-ionbatterij
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg4b.png)
Conforms to
UL Std. 325
Certified to
CSA Std. C22.2#247
Nederlands
Reiniging
Volg de algemene regels voor het reinigen van
het apparaat en de onderdelen:
Gebruik een zachte, pluisvrije, licht vochtige
doek. Voorkom dat er vocht in de openingen
komt.
Gebruik geen sprays, oplosmiddelen, alcohol
of schurende middelen.
Service & Ondersteuning
Voer zelf geen reparaties uit. Probeer het
apparaat niet te open of te demonteren. Gevaar
voor elektrische schokken en het vervallen van
de garantie. Bevat geen door de gebruiker te
vervangen onderdelen.
Garantie
Volg altijd eerst de instructie in deze handleiding
voordat u naar uw dealer gaat. Als het apparaat
defect lijkt of niet goed functioneert ga dan naar
uw dealer voor garantie.
WAARSCHUWING
Lees deze handleiding
aandachtig alvorens het
product te monteren en te
gebruiken. De montage kan
worden uitgevoerd door niet-
professionals. Alleen voor
gebruik binnenshuis.
Kleine kinderen kunnen
verstrikt raken en stikken
in lussen van trekkoorden,
kettingen, linten en trek-
koorden in het product zelf
waarmee het product wordt
bediend.
Houd alle koorden buiten het
bereik van kleine kinderen om
wurging en verstrikking te
voorkomen.
Kinderen kunnen met hun nek
in een koord verstrikt raken.
Plaats bedden, kinderbedjes
en meubilair niet in de buurt
van koorden van raambekle-
ding.
Knoop koorden niet aan elkaar
vast.
Let erop dat koorden niet
in elkaar draaien en een lus
vormen.
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg4c.png)
Belangrijke veiligheidsinstructies
WAARSCHUWING: Om het risico op ernstige
verwondingen of op de dood te verminderen is
het belangrijk voor de veiligheid van personen
om deze instructies te volgen. Bewaar deze
instructies.
Lees alle installatie-instructies en volg ze op.
Dit apparaat kan worden gebruikt door
kinderen vanaf 8 jaar, door personen met
lichamelijke, zintuiglijke of verstandelijke
beperkingen en door personen zonder ervaring
en kennis, mits er sprake is van toezicht of
van instructies over het veilige gebruik van
het apparaat en mits ze de mogelijke gevaren
van het gebruik ervan hebben begrepen. Laat
kinderen niet met het apparaat spelen. Laat
kinderen het apparaat niet zonder toezicht
schoonmaken en onderhouden.
Laat de kinderen niet spelen met
vaste bedieningselementen. Houd de
afstandsbediening buiten bereik van kinderen.
Controleer regelmatig of de installatie niet
uit balans is en of er sporen zijn van slijtage
of schade aan kabels en veren. Gebruik het
product niet als er reparatie of aanpassing
nodig is.
Deze handleiding is ook online beschikbaar.
De aandrijving moet van de voedingsbron
worden losgekoppeld tijdens het vervangen
van onderdelen, schoonmaken en
onderhouden.
Het A-gewogen geluidsdrukniveau in de oren
van de gebruiker is gelijk aan of minder dan 70
dB(A).
Alleen voor gebruik binnenshuis en in
huishoudelijke omgevingen.
Koppel de aandrijving los van de voeding
of schakel de automatische bediening uit
wanneer er onderhoudswerkzaamheden in de
omgeving worden uitgevoerd, zoals tijdens het
wassen van ramen.
Zorg dat er geen andere personen in de buurt
zijn als u een dodemansschakelaar gebruikt.
Bedien het product niet wanneer er
onderhoudswerkzaamheden in de buurt
worden uitgevoerd, zoals het wassen van
ramen.
De buismotor mag alleen werken met een
veilige, extra lage spanning die overeenkomt
met de markering op het apparaat.
Dit apparaat bevat accu's die niet kunnen
worden vervangen.
Belangrijke installatie-instructie
WAARSCHUWING: Belangrijke
veiligheidsinstructies. Volg alle instructies;
onjuiste installatie kan tot ernstig letsel leiden.
Deze motor kan alleen worden gebruikt met
zacht materiaal voor aangedreven onderdelen.
Gevaarlijke onbeschermde bewegende
onderdelen van de aandrijving moeten hoger
dan 2,5m boven de vloer of andere vlakke
ondergrond die er toegang toe biedt worden
geïnstalleerd.
Installeer het bewegende deel van een
handmatige vrijgave minder dan 1,8 m hoog.
Het bewegende deel van een
dodemansschakelaar moet binnen het
zicht van het aangedreven onderdeel maar
uit de buurt van bewegende onderdelen
worden geplaatst. Het moet op een minimale
hoogte van 1,5 m worden geïnstalleerd en
ontoegankelijk zijn voor het publiek.
De massa en dimensie van het aangedreven
onderdeel moeten compatibel zijn met
het nominale vermogen en de nominale
bedrijfstijd.
Vaste bedieningsonderdelen moeten na de
installatie duidelijk zichtbaar zijn.
Het aangedreven deel moet compatibel zijn
met het nominale vermogen (1,1 N.m/2.2 Nm)
en de nominale bedrijfstijd (12 min.).
Minimale buisdiameter: Ø 25 mm.
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg4d.png)
De aandrijving is bedoeld om te worden
geïnstalleerd op een hoogte van minimaal
2,5m boven de vloer of een andere ondergrond
die toegang biedt.
De ontkoppeling van alle polen moet in de vaste
bedrading worden verwerkt volgens de
bedradingsregels.
FFC-handleiding
Dit apparaat voldoet aan deel 15 van de FCC-
regels.
Op het gebruik zijn de volgende twee
voorwaarden van toepassing:
(1) dit apparaat mag geen schadelijke storingen
veroorzaken;
(2) dit apparaat moet bestand zijn tegen alle
storingen die worden ontvangen,
inclusief storingen die een ongewenste werking
kunnen veroorzaken.
FCC-ID: ZY4CM03
FCC-ID: ZY4CM05
Wettelijk verplichte informatie
1 FCC-informatie voor de gebruiker
Dit product bevat geen onderdelen die door
de gebruiker kunnen worden gerepareerd en
mag alleen worden gebruikt met goedgekeurde
antennes. Wijzigingen of aanpassingen aan het
product zorgen dat wettelijke certificeringen en
goedkeuringen die van toepassing zijn ongeldig
worden.
2 FCC-kennisgevingen inzake
elektronische emissies
Dit apparaat voldoet aan deel 15 van de FCC-
regels.
Op het gebruik zijn de volgende twee
voorwaarden van toepassing:
1. Dit apparaat mag geen schadelijke storingen
veroorzaken;
2. Dit apparaat moet bestand zijn tegen alle
storingen die worden ontvangen, inclusief
storingen die een ongewenste werking kunnen
veroorzaken.
3 FFC-verklaring inzake storingen door
radiofrequentie
Deze apparatuur is getest en voldoet aan de
beperkingen voor digitale apparaten van Klasse
B,
zoals beschreven in deel 15 van de FCC-regels.
Deze limieten zijn opgesteld om redelijke
bescherming te bieden tegen schadelijke storing
wanneer de apparatuur in een bedrijfsomgeving
wordt bediend. Deze apparatuur genereert en
gebruikt radiofrequentie-energie en kan deze
energie uitstralen; als de apparatuur niet
wordt geïnstalleerd en gebruikt volgens de
instructies, kan deze schadelijke storingen in de
radiocommunicatie veroorzaken.
Gebruik van dit apparaat in een woonomgeving
kan mogelijk schadelijke storing veroorzaken. In
dat geval is de gebruiker verplicht om de storing
voor eigen rekening te verhelpen.
Als dit apparaat schadelijke storing aan
radiocommunicatie veroorzaakt (wat kan worden
vastgesteld door de apparatuur uit en aan te
zetten), dan wordt de gebruiker aangemoedigd
om de storing te verhelpen door een van de
volgende maatregelen uit te voeren:
Verstel of verplaats de ontvangstantenne;
Vergroot de afstand tussen de apparatuur en
de ontvanger;
Sluit de apparatuur op een stopcontact aan
dat zich in een ander circuit bevindt dan het
stopcontact van de ontvanger;
Raadpleeg de leverancier of een ervaren
radio-/tv-monteur voor hulp.
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg4e.png)
Kanalen Wand-
montage
Rolgordijnen
program-
meren
Enkele
selectie
Kanaal
selecteren
Max.
rolgordijnen
CM-11
Afstandsbediening 1ŶŶ- - onbeperkt
CM-12
Afstandsbediening 5Ŷ Ŷ Ŷ Ŷ onbeperkt
CM-13
Afstandsbediening 15 Ŷ Ŷ Ŷ Ŷ onbeperkt
CM-15
Afstandsbediening op muur 1ŶŶ- - onbeperkt
CM-16
Afstandsbediening op muur 4 Ŷ- - - onbeperkt
CM-17
Afstandsbediening op tafel 4-Ŷ- - onbeperkt
CM-18
Afstandsbediening (trekken) 1 - - - - onbeperkt
CM-20
Motion-wifi-bridge n.v.t. ŶŶ--30
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg4f.png)
n
en
Max.
scènes Frequentie- bereik Voeding Lengte Breedte Hoogte Certificaten
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
CR2430 3,0 volt 120 mm 45 mm 14 mm
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
CR2430 3,0 volt 120 mm 45 mm 14 mm
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
CR2430 3,0 volt 120 mm 45 mm 14 mm
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
CR2430 3,0 volt 66 mm 32,5 mm 13,8 mm
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
3 x CR2430 3,0 volt 86 mm 86 mm 17 mm
k
t n.v.t. 433 MHz 30 m bij
1 betonnen
muur
2 x CR2450 3,0 volt 70,3 mm 62,7 mm 52,3 mm
k
tn.v.t. 433 MHz 20 m open
ruimte 2 x LR44 1,5 volt 19,5 mm ø 69,9 mm
20 433 MHz
Wifi 2,4 GHz
30 m bij
1 betonnen
muur
Micro USB - 5 volt,
gelijkstroom 100 mm ø 25 mm
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg50.png)
Koppelings-
knop
Koppelings-
knop
Kanaal
Selectie
Kanaal-
aanduiding
Omhoog
Omlaag
Midden
(stop/favoriet)
Midden
(stop/favoriet)
Omhoog
Kanaal-
aanduiding
Omlaag
Rechts
Links
CM-11
Afstandsbediening met 1 kanaal
CM-12
Afstandsbediening met 5 kanalen
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg51.png)
1
2
3
4
13
24
Omhoog
Kanaal-
aanduiding
Rechts
Omlaag
Vorige
Kanaal
Volgende
Kanaal
Midden
(stop/favoriet)
Links
Kanaal 1
Kanaal 3
Kanaal 2 Kanaal 4
Omlaag
Omhoog
Midden
(stop/favoriet)
Koppelings-
knop
Koppelings-
knop
CM-13
Afstandsbediening met 15 kanalen
CM-17
Tafel-afstandsbediening met 4 kanalen
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg52.png)
CM-15
Afstandsbediening met 1 kanaal op muur
CM-16
Afstandsbediening met 4 kanalen op muur
Koppelings-
knop
Koppelings-
knop
Omhoog
Rechts
Omlaag
Links
Midden
(stop/favoriet)
Omlaag
Omhoog
Midden
(stop/favoriet)
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg53.png)
CM-18
Afstandsbediening met 1 kanaal
CM-20
Motion-bridge
)
Zie handleiding CM-20
Koppelings-
knop
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg54.png)
Click!
Click!
Click!
2
3
4
1
5Activeer de motor door deze op te laden met een
micro USB-kabel. Een groen ledlampje begint
te knipperen. De motor kan tijdens het opladen
worden gebruikt.
(Zie stap 25 om de motor te activeren
zonder micro USB-kabel)
Installeer het rolgordijn
Activeer de motor
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg55.png)
7.1
6.1
6.2
6.3
7.2
6
7
Druk kort op de knop omlaag om te controleren
of het rolgordijn op de juiste manier wordt
afgerold. De draairichting moet worden
veranderd als het rolgordijn omhoog gaat.
Koppel een afstandsbediening die rolgordijnen kan programmeren.
Raadpleeg pagina 4 en 5 voor meer informatie over de
afstandsbediening. In deze handleiding wordt CM-12 weergegeven.
WAARSCHUWING: risico op
beschadiging. Stop het rolgordijn
voordat deze de eindposities
bereikt.
Om een rolgordijn goed te gebruiken en om te voorkomen dat deze beschadigd raakt, moeten er onder- en
bovengrenzen worden geprogrammeerd. Ga naar stap 12 als de eindposities al zijn ingesteld.
Druk kort op de programmeerknop op de
motor. Het rolgordijn begint te draaien om
aan te geven dat de programmeermodus is
geactiveerd. (Het rolgordijn blijft draaien totdat
de programmeermodus wordt uitgeschakeld.)
Herhaal de stappen 6.1 - 6.3 om een rolgordijn
uit een kanaal te verwijderen.
Druk op de koppelingsknop op de achterkant
van de afstandsbediening om het rolgordijn aan
het gewenste kanaal te koppelen. Het rolgordijn
stopt kort met draaien om aan te geven dat de
afstandsbediening aan het rolgordijn is gekoppeld.
Selecteer met behulp van de knop kanaalkeuze op de
afstandsbediening een gewenst kanaal voor het rolgordijn.
Kanaal-
keuze Koppelings-
knop
Kanaal-
aanduiding
Omhoog
Omlaag
Koppel een afstandsbediening
Controleer de draairichting
Druk tegelijkertijd op de knop omhoog en
omlaag om de draairichting te wijzigen.
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg56.png)
9
9.1
8.1
8
Omlaag
Omhoog
Midden
Houd de knop omlaag ingedrukt totdat het
rolgordijn de gewenste onderste positie bereikt.
WAARSCHUWING: Risico op beschadiging.
Laat het rolgordijn langzaam zakken tot de onderste
positie.
Onderste positie instellen
Houd tegelijkertijd de knoppen midden en
omhoog ingedrukt totdat het rolgordijn stopt
met draaien en opnieuw begint te draaien.
De onderste positie is opgeslagen.
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg57.png)
10
11
10.1
11.1
Bovenste positie instellen
Omlaag
Midden
Houd de knop omhoog ingedrukt totdat het
rolgordijn de gewenste bovenste positie bereikt.
WAARSCHUWING: Risico op beschadiging.
Laat het rolgordijn langzaam omhoog bewegen
tot de bovenste positie.
Omhoog
Houd tegelijkertijd de knoppen midden en
omlaag ingedrukt totdat het rolgordijn stopt
met draaien en opnieuw begint te draaien.
De bovenste positie is opgeslagen.
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg58.png)
12
12.2
13.1
12.1
13
Optioneel: Favoriete positie instellen
Stel het rolgordijn in op een gewenste favoriete positie.
Druk kort op de programmeerknop om de
programmeermodus uit te schakelen. Het
rolgordijn stopt met draaien en kan worden
bediend.
Midden
Programmeermodus uitschakelen
Houd de knop ‘midden’ ingedrukt om deze
favoriete positie op te slaan. Het rolgordijn
stopt kort met draaien om aan te geven dat de
favoriete positie is opgeslagen.
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg59.png)
14
15
Trekbediening: Trek en houd het koord vast
om het rolgordijn naar de favoriete positie te
bewegen.
Afstandsbediening: Druk op de knop midden om
het rolgordijn op de favoriete positie in te stellen.
Trekbediening: Trek een keer om het rolgordijn
naar de eindposities te bewegen. Trek opnieuw
om het rolgordijn te stoppen.
Afstandsbediening: Kies met behulp van de knop
kanaal het kanaal waaraan het rolgordijn is gekoppeld.
Druk op de knop omhoog of omlaag om het rolgordijn
te bedienen. Druk op de knop midden om het rolgordijn
te stoppen.
Omhoog
Omlaag
Midden
Kanaal-
keuze
Midden
Het rolgordijn bedienen
De favoriete positie activeren
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5a.png)
17.2
17.1
16.1
16.2
16.3
16.4
16
17
Stel het rolgordijn in op een gewenste favoriete positie.
Druk op de knop programmeren op de motor om de programmeermodus
te activeren. Het rolgordijn begint te draaien.
Houd de knop midden ingedrukt om deze favoriete positie op te slaan.
Het rolgordijn stopt kort met draaien om aan te geven dat de favoriete
positie is opgeslagen.
Druk op de knop programmeren op de motor om de programmeermodus
uit te schakelen. Het rolgordijn stopt met draaien.
Midden
Favoriete positie opnieuw instellen
Druk op de knop programmeren op de motor om de programmeermodus
te activeren. Het rolgordijn begint te draaien.
Houd de knop programmeren ingedrukt totdat het rolgordijn stopt met draaien
(circa 5 seconden); de directe bediening wordt nu uitgeschakeld of opnieuw
geactiveerd.
Als u op de knop ‘omhoog’ of ‘omlaag’ op de afstandsbediening drukt, beweegt het rolgordijn
gelijk naar de eindposities (directe bediening). De directe bediening kan worden uitgeschakeld,
zodat het rolgordijn in kleinere stappen kan worden bediend met behulp van de knoppen
‘omhoog’ en ‘omlaag’. Het rolgordijn kan nu alleen direct naar de eindposities bewegen als er
langer dan twee seconden op de knop ‘omhoog’ of ‘omlaag’ wordt gedrukt.
Schakel de directe bediening uit
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5b.png)
18
18.1
19
Het is mogelijk om alleen eindposities te verwijderen of om terug te gaan naar de
fabrieksinstellingen.
Als de fabrieksinstellingen worden hersteld, worden de eindposities verwijderd en de
verbinding met een gekoppelde afstandsbediening gewist.
Druk op de knop ‘programmeren’ op de motor om de programmeermodus te
activeren.
Eindposities verwijderen: Houd de knop programmeren ingedrukt totdat het rolgordijn voor de eerste
keer stopt met draaien, zodat de eindlimieten voor het rolgordijn worden verwijderd. Houd de knop
ingedrukt totdat het rolgordijn voor de tweede keer stopt met draaien (ca. 10 seconden).
Fabrieksinstellingen herstellen: Houd de knop minimaal 20 seconden ingedrukt om terug te gaan naar
de fabrieksinstellingen van het rolgordijn. Het rolgordijn stopt twee keer met draaien. Het rolgordijn zal
na de tweede stop nog een keer draaien om te bevestigen dat de fabrieksinstellingen zijn hersteld.
Het rolgordijn opnieuw instellen
Gebruik een micro USB-
kabel om de
motor op te laden
Het ledlampje knippert
rood wanneer het
systeem actief is;
laad de batterij op
Het ledlampje
knippert groen;
de batterij wordt
opgeladen
Het ledlampje brandt
groen;
de batterij is
helemaal opgeladen
De batterij opladen
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5c.png)
+
20
21
20.2
21.1 21.2
21.4 21.521.3
20.1 Houd de knop programmeren ingedrukt om het
rolgordijn handmatig te bedienen. Het rolgordijn zal
bewegen zo lang de knop wordt ingedrukt (max. 15 sec.).
Laat de knop programmeren los en herhaal stap 20.1 om het
rolgordijn in de tegenovergestelde richting te bewegen.
Als er geen afstandsbediening of trekbediening is, kan het rolgordijn
worden bediend via de programmeerknop op de motor.
Uitgebreide opties
De afstandsbediening begint
te zoeken naar rolgordijnen
(zoekmodus).
Deze modus wordt
aangegeven doordat de
ledlampjes van links naar
rechts knipperen.
Houd de knop
midden ingedrukt
en druk op de
koppelingsknop om
‘Enkele selectie’ te
activeren.
Druk op de knop
rechts om naar
het volgende
rolgordijn te
zoeken. De
zoekmodus
zal worden
geactiveerd.
Druk op de
knop ‘links’ om
naar de vorige
rolgordijn te
zoeken.
Druk in de
zoekmodus
op de knop
rechts om
‘Enkele
selectie’ af
te sluiten.
Nadat er een rolgordijn
is gevonden, knippert
het ledlampje van het
kanaal en begint het
rolgordijn te draaien
om aan te geven dat de
programmeermodus
is geactiveerd. Het
rolgordijn kan nu worden
gekoppeld/ontkoppeld
van de afstandsbediening
en/of worden
geprogrammeerd.
Met ‘Enkele selectie’ kunt u een programmeermodus voor een rolgordijn activeren via
een afstandsbediening, zonder dat u op de fysieke programmeerknop op het rolgordijn
hoeft te drukken.
Handmatige bediening
Afstandsbediening met 5 kanalen en enkele selectie
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5d.png)
1
1
+
22
22.1
22.3
22.2
22.4 22.5
De afstandsbediening
begint te zoeken
naar rolgordijnen
(zoekmodus). Dit wordt
aangegeven door de
horizontale streepjes op
de afstandsbediening.
Houd de knop midden
ingedrukt en druk op
de koppelingsknop
om ‘Enkele selectie’ te
activeren.
Met ‘Enkele selectie’ kunt u een programmeermodus voor een rolgordijn activeren via
een afstandsbediening, zonder dat u op de fysieke programmeerknop op het rolgordijn
hoeft te drukken.
Druk op de knop
rechts om naar
het volgende
rolgordijn te
zoeken. De
zoekmodus
zal worden
geactiveerd.
Druk op de
knop ‘links’ om
naar de vorige
rolgordijn te
zoeken.
Druk in de
zoekmodus op
de knop rechts
om ‘Enkele
selectie’ af te
sluiten. Het
display toont
de letter O.
Nadat er een rolgordijn
is gevonden, knippert
het nummer van het
kanaal en begint het
rolgordijn te draaien
om aan te geven dat de
programmeermodus
is geactiveerd. Het
rolgordijn kan nu
worden gekoppeld/
ontkoppeld van de
afstandsbediening
en/of worden
geprogrammeerd.
Afstandsbediening met 15 kanalen en enkele selectie
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5e.png)
11
3
+
+
24
23.1 23.2
23.3
24.3
24.4 24.5
24.1
23.4 23.5
23
24.2
Met ‘Kanaal selecteren’ kunnen rolgordijnen tussen kanalen/afstandsbedieningen worden
gekopieerd zonder dat er op de programmeerknop op de motoren hoeft te worden gedrukt.
Houd de knop
kanaal selecteren
ingedrukt en druk op
de koppelingsknop
om ‘Kanaal
selecteren’ te
activeren.
Druk op de
koppelingsknop
op de (nieuwe)
afstandsbediening
om het rolgordijnen
aan het nieuwe
kanaal te koppelen.
Ga terug naar het
kanaal dat in stap
23.1 is geselecteerd
en herhaal stap
23.2 om ‘Kanaal
selecteren’ af te
sluiten.
Alle rolgordijnen in het
geselecteerde kanaal
zullen beginnen te draaien
om aan te geven dat de
programmeermodus is
geactiveerd. Alle rolgor-
dijnen kunnen nu worden
gekopieerd naar een nieuw
kanaal op dezelfde af-
standsbediening of op een
andere afstandsbediening.
Selecteer een nieuw kanaal
op de (nieuwe) afstandsbe-
diening.
Met ‘Kanaal selecteren’ kunnen rolgordijnen tussen kanalen/afstandsbedieningen worden
gekopieerd zonder dat er op de programmeerknop op de motoren hoeft te worden gedrukt.
Selecteer het kanaal
dat u wilt kopiëren.
Houd de knop kanaal
selecteren ingedrukt
en druk op de
koppelingsknop om
‘Kanaal selecteren’ te
activeren.
Druk op de
programmeerknop
op de (nieuwe)
afstandsbediening
om het rolgordijnen
te koppelen
aan de (nieuwe)
afstandsbediening).
Ga terug naar
het kanaal dat u
in stap 24.1 hebt
geselecteerd
en herhaal stap
24.2 om ‘Kanaal
selecteren’ af te
sluiten.
Alle rolgordijnen in het
geselecteerde kanaal
zullen beginnen te draaien
om aan te geven dat de
programmeermodus is
geactiveerd. Alle rolgor-
dijnen kunnen nu worden
gekopieerd naar een
nieuw kanaal op dezelfde
afstandsbediening of op
andere afstandsbedienin-
gen. Selecteer een kanaal
op een (nieuwe) afstands-
bediening.
Afstandsbediening met 5 kanalen en kanaal selecteren
Afstandsbediening met 15 kanalen en kanaal selecteren
Selecteer het
kanaal waarvan het
rolgordijnen moeten
worden gekopieerd.
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg5f.png)
+
25
25.1 Houd de programmeerknop ingedrukt en trek twee keer om de motor in of uit te schakelen.
De motor kan ook worden geactiveerd door deze op te laden met een microUSB-kabel.
Om schade aan het rolgordijn te voorkomen, heeft de motor een transportmodus. Deze
zorgt dat het rolgordijn niet voortijdig wordt geactiveerd voordat deze is geïnstalleerd.
Veelgestelde vragen
Probleem Oorzaak Oplossing
Het rolgordijn werkt niet.
De motor is actief in de transportmodus. Activeer de motor. Zie stap 25.
De batterij van de motor is leeg. Laad de motor op. Zie stap 19.
De batterij van de afstandsbediening is
leeg. (Ledlampjes van afstandsbediening
knipperen snel.)
Vervang de batterij in de afstandsbediening.
Raadpleeg de handleiding voor de
afstandsbediening.
De batterij is verkeerd in de
afstandsbediening geplaatst.
Vervang de batterij in de afstandsbediening.
Raadpleeg de handleiding voor de
afstandsbediening.
RF-storing Controleer of de antenne van de motor niet
wordt gehinderd door metalen voorwerpen.
De afstand tussen de afstandsbediening en
de motor is te groot.
Ga dichter bij de motor staan.
De afstandsbediening is niet verbonden
met het rolgordijn.
Koppel de afstandsbediening aan de motor.
Zie stap 6.
Het ledlampje voor de motor
knippert rood.
De batterij van de motor is leeg. Laad de motor op. Zie stap 19.
Het rolgordijn wordt niet
opgeladen.
De oplader is niet aangesloten of
werkt niet.
Probeer een andere oplader of controleer
of de oplader op het stopcontact is
aangesloten.
Meerdere rolgordijnen reageren
op een afstandsbediening.
(Er kan niet slechts een rolgordijn
worden geprogrammeerd.)
Er zijn meerdere rolgordijnen aan een
kanaal gekoppeld.
Koppel het rolgordijn aan een vrij kanaal
om het te programmeren of gebruik
‘Enkele selectie’ om het rolgordijn te
programmeren.
Het rolgordijn beweegt in kleine
stapjes.
1) Er zijn geen eindposities geprogrammeerd;
2) De directe bediening is uitgeschakeld.
1) Programmeer eindposities Zie stap 8-11.
2) Activeer de directe bediening. Zie stap 17.
De favoriete positie kan niet
worden geprogrammeerd.
Er zijn geen eindposities geprogrammeerd. Programmeer eindposities.
Zie stap 8-11.
Het rolgordijn zakt te ver. De eindposities zijn verkeerd
geprogrammeerd.
Programmeer de eindposities opnieuw.
Zie stap 8-11.
Het rolgordijn beweegt in de
tegenovergestelde richting. De draairichting is verkeerd ingesteld. Verander de draairichting.
Zie stap 7.
Het rolgordijn blijft omhoog en
omlaag bewegen.
Het rolgordijn is actief in de
programmeermodus.
Druk op de knop ‘programmeren’ op de
motor om de programmeermodus af te
sluiten.
Activeer/deactiveer de motor
of
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg60.png)
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg61.png)
Disclaimer:
© Copyright Coulisse
Alle rechten voorbehouden. Niets uit deze publicatie mag
in enige vorm of op enige wijze (elektronisch, mechanisch,
door fotokopieën, opnamen, digitaal of anderszins) worden
verveelvoudigd, verzonden, of opgeslagen in een retrieval system
zonder schriftelijke toestemming van de uitgever.
Hoewel deze handleiding met zeer veel zorg is samengesteld,
aanvaardt Coulisse B.V. geen enkele aansprakelijkheid voor
schade als gevolg van onvolkomenheden en/of fouten in deze
handleiding.
Coulisse B.V. behoudt zich het recht voor om de handleiding op
elk gewenst moment te herzien en om inhoud aan te vullen en/
of te wijzigen. Coulisse B.V. is niet verplicht om enige persoon of
entiteit te informeren over dergelijke herzieningen of wijzigingen.
De meest recente versie vervangt alle oudere versies van
deze handleiding. De meest recente versie is beschikbaar op
my.coulisse.com of via uw contactpersoon bij Coulisse.
We nodigen u uit om opmerkingen en commentaar over deze
handleiding te delen met Coulisse via manuals@coulisse.com.
Ga naar rtube.nl/cm-03 voor de nieuwste
info en updates van handleidingen
Nederlands
MOTION CM-03/05-BUISMOTOR (LI-ION)
![](/img.php?id=3997240&img=bg62.png)
Mecanismo de
tracción
Operar con
mecanismo de
tracción
Batería de Li-ion
Batería de Li-Ion
integrada
Características del motor
Opciones de control
Asistencia
Operación remoto
Operar con
mando a distancia
Recargable mediante
USB
Recargable con un
cable micro-USB
Control mediante App
Operar con la
aplicación MOTION
Sin cables
Instalación
sin cables
Conectividad
Compatible con
domótica para
viviendas y edificios
Control de velocidad
Velocidad de enrollado
constante
Bi-direccional
Comunicación en dos
vías para respuesta
en tiempo real
Vídeo
Cómo instalar,
programar y operar
rtube.nl/red980
App Store
Descargue la
MOTION app
rtube.nl/red981
Google Play
Descargue la
MOTION app
rtube.nl/red982
CM-03/05
Motores tubulares accionados por una batería de
Li-ion, con mecanismo de tracción y operación remota
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg63.png)
Conforms to
UL Std. 325
Certified to
CSA Std. C22.2#247
Español
Limpieza
Siga estas reglas generales al limpiar la parte
exterior del dispositivo y sus componentes:
Usar un trapo suave, sin pelusa, húmedo.
Evitar que entre húmedad en las aperturas.
No usar aerosoles en spray, disolventes,
alcohol, ó abrasivos.
Servicio y Soporte
No hacer ninguna reparación. No intente abrir o
desamblar el dispositivo. Corre el riesgo de una
descarga eléctrica e invalidar la garantía
limitada. No hay ningúna parte en el interior
servible para el usuario.
Obtener Servicio de Garantía
Primero seguir los consejos de este folleto y
luego ir a su distribuidor local.
Si el producto parece estar dañado ó no
funciona adecuadamente, dirijasé a su
distribuidor local para recibir instrucciones de
cómo obtener el servicio de garantía.
ADVERTENCIA
Lea detenidamente las
instrucciones antes de
instalar y usar el producto.
El proceso de montaje puede
ser completado por personas
no profesionales.Para uso en
interiores.
Se han producido estrangu-
laciones de niños con cordo-
nes de tiro, cadenas, cintas y
cordones de accionamiento de
este producto.
Mantenga los cordones
fuera del alcance de los
niños para evitar que puedan
quedarse atrapados en ellos y
estrangularse.
Los cordones pueden
enrollarse en el cuello de los
niños.
Separe las camas, las cunas y
los muebles de los cordones
de las cortinas.
No anude los cordones.
Asegúrese de que los cordones
no se entrecrucen y formen un
lazo.
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg64.png)
Instrucciones de seguridad
importantes
ADVERTENCIA: Para reducir el riesgo de lesiones
graves o la muerte. Es importante para la
seguridad de las personas
que siga estas instrucciones. Conserve estas
instrucciones.
Lea y siga todas las instrucciones de
instalación.
Este dispositivo puede ser utilizado por
niños mayores de 8 años y por personas
con capacidades físicas, sensoriales o
mentales reducidas o con falta de experiencia
y conocimientos siempre que estén bajo
supervisión y hayan recibido instrucciones
pertinentes sobre el uso del dispositivo de
manera segura y comprendan los peligros
que conlleva. Los niños no deben jugar con el
dispositivo. Los niños no deben realizar tareas
de limpieza y mantenimiento sin supervisión.
No permita que los niños jueguen con los
mandos fijos. Mantenga los mandos remotos
fuera del alcance de los niños.
Examine la instalación periódicamente para
detectar desajustes y signos de desgaste
o daños en cables y muelles. No la utilice si
necesita ser ajustada o reparada.
Este manual de instrucciones también está
disponible en la página web.
La unidad de accionamiento debe
desconectarse de su fuente de energía durante
la limpieza, el mantenimiento o al reemplazar
piezas.
El nivel de presión acústica de emisión
ponderado A de la unidad de accionamiento es
igual o inferior a 70dB(A).
Solo para uso doméstico y en interiores.
Examine la instalación periódicamente para
detectar desajustes y signos de desgaste
o daños en cables y muelles. No la utilice si
necesita ser ajustada o reparada.
Desconecte la unidad de accionamiento del
suministro eléctrico o apague los controles
automáticos cuando se realicen tareas de
mantenimiento en las inmediaciones, tales
como la limpieza de cristales.
Cuando se use en el modo de hombre muerto,
asegúrese de que otras personas estén lejos.
No utilice la instalación cuando se realicen
tareas de mantenimiento en las inmediaciones,
tales como la limpieza de cristales.
El motor tubular solo debe alimentarse con
una tensión baja de protección, según la
indicación en el dispositivo.
Este dispositivo contiene baterías no
reemplazables.
Instrucciones de instalación
importantes
ADVERTENCIA: Instrucciones de seguridad
importantes. Siga todas las instrucciones, ya
que una instalación incorrecta puede provocar
lesiones graves.
Este motor solo puede utilizarse con material
suave para las partes accionadas.
Las piezas móviles, peligrosas y desprotegidas
de la unidad de accionamiento deben
instalarse a una altura superior a 2,5 m del
suelo o en otro nivel que permita acceder a
ellas.
Instale el mecanismo de accionamiento para
el desbloqueo manual a una altura inferior a
1,8 m.
El mecanismo de accionamiento de un
dispositivo de hombre muerto debe situarse
a escasa distancia de la parte accionada pero
alejado de las piezas móviles. Debe instalarse
a una altura mínima de 1,5 m y no ser
accesible al público.
La masa y la dimensión de la parte accionada
deben ser compatibles con el par de giro
nominal y el tiempo de funcionamiento
nominal.
Los mandos fijos deben ser claramente
visibles después de su instalación.
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg65.png)
La parte accionada debe ser compatible con
el par de giro nominal (1.1N.m/2.2N.m) y el
tiempo de funcionamiento nominal (12min).
Diámetro mínimo del tubo: Ø25mm.
La unidad de accionamiento debe instalarse
a una altura de, al menos, 2,5 m del suelo o a
otro nivel de acceso.
La desconexión para todos los polos debe ser
incorporada en el cableado fijo, de conformidad
con las normas de cableado.
Manual de la FCC
Este dispositivo cumple con el apartado 15 de las
Normas de la FCC.
El funcionamiento está sujeto a las dos
condiciones siguientes:
(1) este dispositivo no puede causar interferencia
dañina, y
(2) este dispositivo debe aceptar cualquier
interferencia que reciba,
incluida aquella que pueda causar un
funcionamiento no deseado del dispositivo.
Registro de FCC: ZY4CM03
FCC ID: ZY4CM05
Información reglamentaria
1 Información de la FCC para el usuario
Este producto no contiene ninguna pieza que el
usuario pueda reparar o reemplazar, y solo debe
utilizarse con antenas aprobadas. Cualquier
cambio o modificación al producto invalidará
todas las certificaciones y aprobaciones
reglamentarias aplicables.
2 Avisos de emisión electrónica de la
FCC
Este dispositivo cumple con el apartado 15 de las
Normas de la FCC.
El funcionamiento está sujeto a las dos
condiciones siguientes:
1. Este dispositivo no puede causar
interferencias perjudiciales.
2. Este dispositivo debe aceptar cualquier
interferencia que reciba, incluida aquella que
pueda causar un funcionamiento no deseado del
dispositivo.
3 Declaración de interferencia de
radiofrecuencia de la FCC
Este equipo ha sido sometido a las pruebas
pertinentes y cumple con los límites establecidos
para un dispositivo digital de clase B,
conforme al apartado 15 de las Normas de
la FCC. Estos límites están diseñados para
proporcionar una protección razonable
contra interferencias perjudiciales, cuando el
equipo funciona en un entorno comercial. Este
equipo genera, utiliza y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza
conforme a las instrucciones, puede
causar interferencias perjudiciales en las
comunicaciones de radio.
El funcionamiento de este equipo en un
área residencial puede causar interferencias
perjudiciales, en cuyo caso el usuario tendrá que
corregir la interferencia a su propio coste.
Si este equipo ocasiona interferencias
perjudiciales en la recepción de la televisión o
radio, lo cual puede determinarse encendiendo
y apagando el equipo, se recomienda al usuario
que intente corregir
la interferencia, adoptando una o más de las
siguientes medidas:
Reorientar o reubicar la antena de recepción
Aumentar la separación entre el equipo y el
receptor
Conectar el equipo a una salida en un circuito
diferente al utilizado para la conexión del
receptor
Consultar al distribuidor o a un técnico de
radio/TV experimentado para obtener ayuda
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg66.png)
Canales Soporte
de pared
Programar
persianas
Selección
individual
Selección de
canal
Máx. de
persianas
CM-11
Control remoto de mano 1ŶŶ- - ilimitado
CM-12
Control remoto de mano 5Ŷ Ŷ Ŷ Ŷ ilimitado
CM-13
Control remoto de mano 15 Ŷ Ŷ Ŷ Ŷ ilimitado
CM-15
Control remoto de pared 1ŶŶ- - ilimitado
CM-16
Control remoto de pared 4 Ŷ- - - ilimitado
CM-17
Control remoto de mesa 4-Ŷ- - ilimitado
CM-18
Mecanismo tirador 1 - - - - ilimitado
CM-20
Puente wifi MOTION n/a ŶŶ--30
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg67.png)
s
Máx. de
escenas
Frecuencia Alcance Alimentación Largo Ancho Alto Certificados
n/a 433 MHz 30 m con
1 muro de
hormigón
CR2430 3.0V 120 mm 45 mm 14 mm
n/a 433 MHz 30 m con
1 muro de
hormigón
CR2430 3.0V 120 mm 45 mm 14 mm
n/a 433 MHz 30 m con
1 muro de
hormigón
CR2430 3.0V 120 mm 45 mm 14 mm
n/a 433 MHz 30 m con
1 muro de
hormigón
CR2430 3.0V 66 mm 32,5 mm 13,8 mm
n/a 433 MHz 30 m con
1 muro de
hormigón
3 x CR2430 3.0V 86 mm 86 mm 17 mm
n/a 433 MHz 30 m con
1 muro de
hormigón
2 x CR2450 3.0V 70,3 mm 62,7 mm 52,3 mm
n/a 433 MHz 20 m espacio
abierto 2 x LR44 1.5V 19,5 mm ø 69,9 mm
20 433 MHz
Wi-FI 2.4 GHz
30 m con
1 muro de
hormigón
Micro-USB - 5V CC 100 mm ø 25 mm
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg68.png)
Botón
emparejar
Botón
emparejar
Selección
de canal
Indicador
de canal
Subir
Bajar
Centro
(parar/favorito)
Centro
(parar/favorito)
Subir
Indicador
de canal
Bajar
Derecha
Izquierda
CM-11
Mando de 1 canal
CM-12
Mando de 5 canales
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg69.png)
1
2
3
4
13
24
Subir
Indicador
de canal
Derecha
Bajar
Canal
anterior
Canal
siguiente
Centro
(parar/favorito)
Izquierda
Canal 1
Canal 3
Canal 2 Canal 4
Bajar
Subir
Centro
(parar/favorito)
Botón
emparejar
Botón
emparejar
CM-13
Mando de 15 canales
CM-17
Mando de mesa de 4 canales
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6a.png)
CM-15
Mando de pared de 1 canal
CM-16
Mando de pared de 4 canales
Botón
emparejar
Botón
emparejar
Subir
Derecha
Bajar
Izquierda
Centro
(parar/favorito)
Bajar
Subir
Centro
(parar/favorito)
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6b.png)
CM-18
Mecanismo tirador de 1 canal
CM-20
Puente Motion
o
)
Consultar manual CM-20
Botón
emparejar
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6c.png)
Click!
Click!
Click!
2
3
4
1
5Cargue el motor con un cable micro-USB
para activarlo. Una luz LED verde empezará a
parpadear. El motor se puede utilizar durante
la carga. (Para activar el motor sin cable
micro-USB, consulte el paso 25)
Instalar la persiana
Activar el motor
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6d.png)
7.1
6.1
6.2
6.3
7.2
6
7
Pulse brevemente el botón bajar para
comprobar si la persiana se desenrolla de
forma correcta. Si la persiana sube, el sentido
de rotación debe cambiarse.
Empareje un mando a distancia para programar las persianas. Consulte
las páginas 4 y 5 para obtener más detalles. En este manual se
muestra el CM-12.
ADVERTENCIA: riesgo de
daños. Detenga la persiana
antes de llegar a la posición final.
Las posiciones finales deben ser programadas para el uso correcto de la persiana y para evitar que
se dañe. Proceda al paso 12 si ya han sido configuradas.
Pulse brevemente el botón programar del
motor. La persiana se moverá para indicar que
el modo de programación ha sido activado.
(La persiana seguirá moviéndose hasta que el
modo de programación se desactive).
Repita los pasos 6.1 - 6.3 para quitar una
persiana de un canal.
Pulse el botón emparejar en la parte posterior del
mando para emparejar la persiana con el canal
seleccionado. La persiana dejará de moverse
brevemente para indicar que el mando ha sido
emparejado.
Seleccione el canal deseado para la persiana utilizando el
botón selección de canal en el mando a distancia.
Selección
de canal Botón
emparejar
Indicador
de canal
Subir
Bajar
Emparejar un mando
Compruebe el sentido de rotación
Pulse simultáneamente el botón subir y bajar
para cambiar el sentido de rotación.
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6e.png)
9
9.1
8.1
8
Bajar
Subir
Centro
Pulse y sostenga el botón bajar hasta que la
persiana alcance la posición inferior deseada.
ADVERTENCIA: Riesgo de daños.
Acérquese lentamente a la posición inferior.
Ajustar la posición inferior
Mantenga pulsado simultáneamente el botón
centro y el botón subir hasta que la persiana se
detenga y vuelva a moverse de nuevo.
La posición inferior se ha guardado.
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg6f.png)
10
11
10.1
11.1
Ajustar la posición superior
Bajar
Centro
Pulse y sostenga el botón subir hasta que la
persiana alcance la posición superior deseada.
ADVERTENCIA: Riesgo de daños.
Acérquese lentamente a la posición superior.
Subir
Mantenga pulsado simultáneamente el botón
centro y el botón bajar hasta que la persiana se
detenga y vuelva a moverse de nuevo.
La posición superior se ha guardado.
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg70.png)
12
12.2
13.1
12.1
13
Ajuste la persiana en la posición favorita deseada.
Pulse brevemente el botón programar para
desactivar el modo de programación. La persiana
dejará de moverse y puede ser utilizada.
Centro
Desactivar el modo de programación
Mantenga pulsado el botón centro para
guardar esta posición favorita. La persiana
se detendrá brevemente para indicar que la
posición favorita se ha guardado.
Ajustar la posición favorita (opcional).
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg71.png)
14
15
Mecanismo de tracción: Tire y sostenga para que
la persiana se mueva a la posición favorita.
Operación remoto: Pulse el botón centro para
mover la persiana hasta la posición favorita.
Mecanismo de tracción: Tire una vez para que la
persiana se mueva a las posiciones finales. Tire
de nuevo para detener la persiana.
Operación remoto: Elija el canal al que se ha
emparejado la persiana mediante el botón canal.
Pulse el botón subir o bajar para operar la persiana.
Pulse el botón centro para detener la persiana.
Subir
Bajar
Centro
Selección
de canal
Centro
Activar la persiana
Activar hasta la posición favorita
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg72.png)
17.2
17.1
16.1
16.2
16.3
16.4
16
17
Mueva la persiana a la posición favorita deseada.
Pulse el botón programar del motor para activar el modo de
programación. La persiana empezará a moverse.
Mantenga pulsado el botón centro para guardar esta posición favorita.
La persiana se detendrá brevemente para indicar que la posición
favorita se ha guardado con éxito.
Pulse el botón programar del motor para desactivar el
modo de programación. La persiana dejará de moverse.
Pulse el botón programar del motor para activar el modo de
programación. La persiana empezará a moverse.
Mantenga pulsado el botón programar hasta que la persiana deje de moverse
(aprox. 5 segundos) para desactivar o reactivar el control directo.
Al pulsar el botón subir o bajar del mando a distancia, la persiana se mueve directamente
a las posiciones finales (control directo). Para avanzar en pasos más pequeños usando
los botones de subir y bajar, se puede desactivar el control directo. Ahora, la persiana solo
avanzará directamente a las posiciones finales si se mantiene pulsado el botón de subir o
bajar durante más de dos segundos.
Centro
Restablecer la posición favorita
Desactivar el control directo
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg73.png)
18
18.1
19
Es posible borrar solamente las posiciones finales o restablecer los valores de fábrica.
Al restablecer los valores de fábrica, se borrarán las posiciones finales y la conexión a
cualquier mando emparejado.
Pulse el botón programar del motor para activar el modo de programación.
Borrar las posiciones finales: Para borrar las posiciones finales de la persiana, mantenga pulsado
el botón programar hasta que la persiana deje de moverse por primera vez y sostenga el botón
hasta que la persiana deje de moverse por segunda vez. (aproximadamente 10 segundos)
Restablecimiento de fábrica: Para restablecer la persiana a los valores de fábrica, mantenga pulsado el
botón durante al menos 20 segundos. La persiana dejará de moverse dos veces. Después de la segunda
vez, la persiana dará un paso más para confirmar el restablecimiento de fábrica.
Utilice el cable
micro-USB para
cargar el motor
Si la luz parpadea
en rojo durante el
funcionamiento,
cargue la batería
Si parpadea en
verde, la batería se
está cargando
Si la luz está en verde,
la batería está comple-
tamente cargada
Recargar la batería
Restablecer la persiana
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg74.png)
+
20
21
20.2
21.1 21.2
21.4 21.521.3
20.1 Mantenga el botón programar pulsado para operar
la persiana manualmente. La persiana se moverá
mientras que el botón se presione. (máx. 15 seg.)
Para mover la persiana en sentido contrario,
suelte el botón programar y repita el paso 20.1.
Si no dispone de un mando a distancia o mecanismo de tracción, la
persiana se puede operar con el botón de programación en el motor.
Opciones avanzadas
El mando empezará a
buscar persianas (modo de
búsqueda).
Esto se indica mediante el
parpadeo de las luces LED
de izquierda a derecha.
Para activar el
modo de Selección
individual, sostenga
simultáneamente
el botón centro
y pulse el botón
emparejar.
Para buscar
la siguiente
persiana,
pulse la flecha
derecha.
Se activará
el modo de
búsqueda.
Para encontrar
la persiana
anterior,
pulse la flecha
izquierda.
Para salir de
la Selección
individual,
pulse la
flecha
derecha
durante el
modo de
búsqueda.
Cuando se encuentre
una persiana, la luz LED
del canal parpadeará y
la persiana empezará a
moverse para indicar que
el modo de programación
ha sido activado. Ahora,
la persiana se puede (des)
emparejar con el mando
y/o programar.
La Selección individual permite activar el modo de programación de una sola persiana
con el mando a distancia, sin tener que pulsar físicamente el botón de programación de
la persiana.
Control manual
Mando de 5 canales con Selección individual
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg75.png)
1
1
+
22
22.1
22.3
22.2
22.4 22.5
El mando empezará a
buscar persianas (modo
de búsqueda). Esto se
indica mediante las
barras horizontales del
mando.
Para activar el
modo de Selección
individual, sostenga
simultáneamente el
botón centro y pulse
el botón emparejar.
La Selección individual permite activar el modo de programación de una sola persiana
con el mando a distancia, sin tener que pulsar físicamente el botón de programación de
la persiana.
Para buscar
la siguiente
persiana,
pulse la flecha
derecha.
Se activará
el modo de
búsqueda.
Para encontrar
la persiana
anterior,
pulse la flecha
izquierda.
Para salir de
la Selección
individual,
pulse la flecha
derecha
durante el
modo de
búsqueda. En
la pantalla se
mostrará la
letra O.
Cuando se encuentre
una persiana, el
número del canal
parpadeará y la
persiana empezará
a moverse para
indicar que el modo
de programación
ha sido activado.
Ahora, la persiana se
puede (des)emparejar
con el mando y/o
programar.
Mando de 15 canales con Selección individual
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg76.png)
11
3
+
+
24
23.1 23.2
23.3
24.3 24.4 24.5
24.1
23.4 23.5
23
24.2
La Selección de canal permite copiar persianas entre canales/mandos sin tener que pulsar
físicamente el botón de programación de los motores.
Para activar el
modo de Selección
de canal, sostenga
simultáneamente el
botón canal y pulse
el botón emparejar.
Pulse el botón
emparejar del
mando (nuevo)
para emparejar las
persianas con el
canal nuevo.
Para salir de la
Selección e canal,
vuelva al canal
seleccionado en
paso 23.1 y repita el
paso 23.2.
Todas las persianas
del canal seleccionado
empezarán a moverse
para indicar que el modo
de programación ha
sido activado. Todas
las persianas pueden
ser copiadas a un
canal nuevo del mismo
mando o de otro mando.
Seleccione un canal
nuevo en el mando
(nuevo).
La Selección de canal permite copiar persianas entre canales/mandos sin tener que pulsar
físicamente el botón de programación de los motores.
Selecciona el canal
que desea copiar.
Para activar el
modo de Selección
de canal, sostenga
simultáneamente el
botón canal y pulse
el botón emparejar.
Pulse el botón de
programación del
mando (nuevo)
para emparejar las
persianas con el
mando (nuevo).
Para salir de la
Selección e canal,
vuelva al canal
seleccionado en el
paso 24.1 y repita el
paso 24.2.
Todas las persianas
del canal seleccionado
empezarán a moverse
para indicar que el modo
de programación ha
sido activado. Todas
las persianas pueden
ser copiadas a un
canal nuevo del mismo
mando o de otro mando.
Seleccione un canal en el
mando (nuevo).
Mando de 5 canales con Selección de canal
Mando de 15 canales con Selección de canal
Seleccione el canal
cuyas persianas
deben ser copiadas.
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg77.png)
+
25
25.1 Mantenga el botón de programación pulsado y tire dos veces del contrapeso para activar o
desactivar el motor.
También se puede activar el motor cargándolo con un cable micro-USB.
Para evitar que la persiana se dañe, el motor dispone de un modo de
transporte que asegura que la persiana no se active antes de la instalación.
Preguntas frecuentes
Problema Causa Solución
La persiana no funciona.
El motor está en el modo de transporte. Active el motor. Consulte paso 25.
La batería del motor está vacía. Cargue el motor Consulte paso 19.
Las pilas del mando están vacías. (Las luces
del mando parpadean rápidamente)
Reemplace las pilas del mando.
Consulte el manual del mando.
Las pilas del mando se han colocado
incorrectamente.
Reemplace las pilas del mando.
Consulte el manual del mando.
Interferencias de radiofrecuencias Compruebe que la antena del motor esté
fuera del alcance de objetos metálicos.
La distancia entre el mando y
el motor es demasiado grande.
Acérquese al motor.
El mando no está conectado
a la persiana.
Empareje el mando con el motor.
Consulte paso 6.
La luz del motor parpadea en rojo. La batería del motor está vacía. Cargue el motor. Consulte paso 19.
La persiana no se carga. El cargador no está enchufado o no
funciona.
Pruebe con un cargador diferente o
compruebe que el cargador esté enchufado
en la toma de corriente.
Varias persianas responden a un
mando. (No se puede programar
solo una persiana)
Varias persianas están conectadas a un
solo canal.
Empareje la persiana con un canal libre
o utilice la Selección individual para
programarla.
La persiana avanza paso a paso.
1) No se han programado posiciones finales.
2) El control directo está desactivado.
1) Programe posiciones finales. Consulte
paso 8 - 11.
2) Active el control directo. Consulte paso 17.
No se puede programar
la posición favorita.
No se han programado posiciones finales. Programe posiciones finales.
Consulte paso 8 - 11.
La persiana baja demasiado. Las posiciones finales se han programado
mal.
Vuelva a programar las posiciones finales.
Consulte paso 8 - 11.
La persiana se mueve en la
dirección opuesta.
El sentido de rotación se ha
configurado mal.
Cambie el sentido de rotación.
Consulte paso 7.
La persiana no para de moverse
hacia arriba y abajo.
La persiana está en el modo de
programación.
Pulse el botón programar del motor
para salir del modo de programación.
Activar / desactivar el motor
o
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg78.png)
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg79.png)
Aviso legal:
© Copyright Coulisse
Todos los derechos reservados. Ninguna parte de esta
publicación puede ser reproducida, guardada en cualquier
sistema recuperable, o transmitida en cualquier forma, ya sea por
medios electrónicos, mecánicos, fotocopiados, grabados, digitales
o cualquier otro sin el consentimiento por escrito del editor.
A pesar de que este manual se ha preparado con el máximo
cuidado, Coulisse B.V. no aceptará ninguna responsabilidad por
daños debido a errores y/o defectos en este manual.
Coulisse B.V. se reserva el derecho de revisar el manual y revisar
y/o cambiar el contenido en cualquier momento, sin la obligación
de notificar a cualquier persona o entidad de tales revisiones o
cambios.
La versión más reciente reemplaza las versiones anteriores
de este manual. La versión más reciente está disponible en
my.coulisse.com o póngase en contacto con su representante
de Coulisse.
Le invitamos a que nos envié sus observaciones y comentarios
acerca de este manual de Coulisse a la dirección de correo
electrónico: manuals@coulisse.com.
Para la información más reciente
y los manuales actualizados,
visite rtube.nl/cm-03
Español
MOTION CM-03/05 LI-ION MOTOR TUBULAR
![](/img.php?id=3997240&img=bg7a.png)
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg7b.png)
MOTION CM-03/05 LI-ION TUBULAR MOTOR
![](/img.php?id=3997240&img=bg7c.png)
Coulisse B.V. Vonderweg 48 7468 DC Enter The Netherlands
T +31 547 85 55 55 F +31 547 85 55 50 E info@coulisse.com
coulisse.com
CM03/05-U-R1
