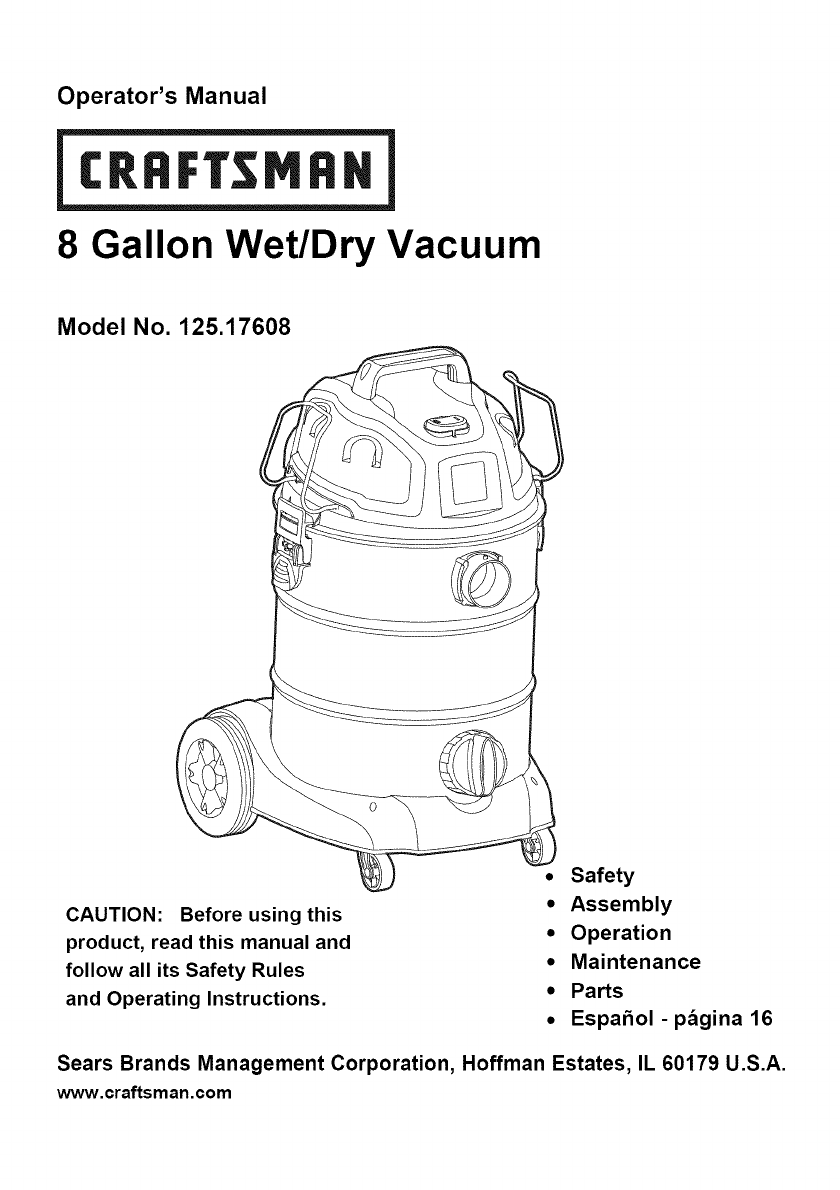

Operator's Manual

8 Gallon Wet/Dry Vacuum

Model No. 125.17608

CAUTION: Before using this

product, read this manual and

follow all its Safety Rules

and Operating Instructions.

•Safety

•Assembly

•Operation

•Maintenance

•Parts

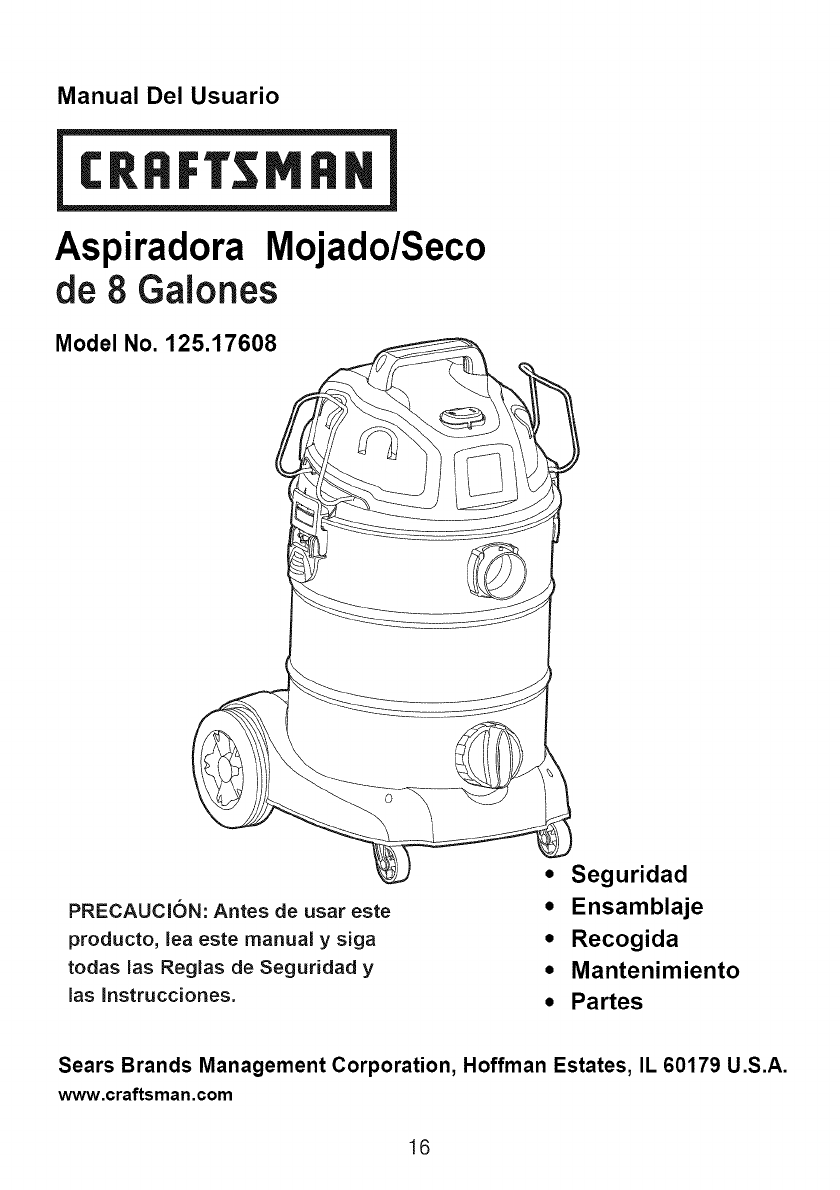

•Espa_ol - p_gina 16

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

www. crafts man. corn

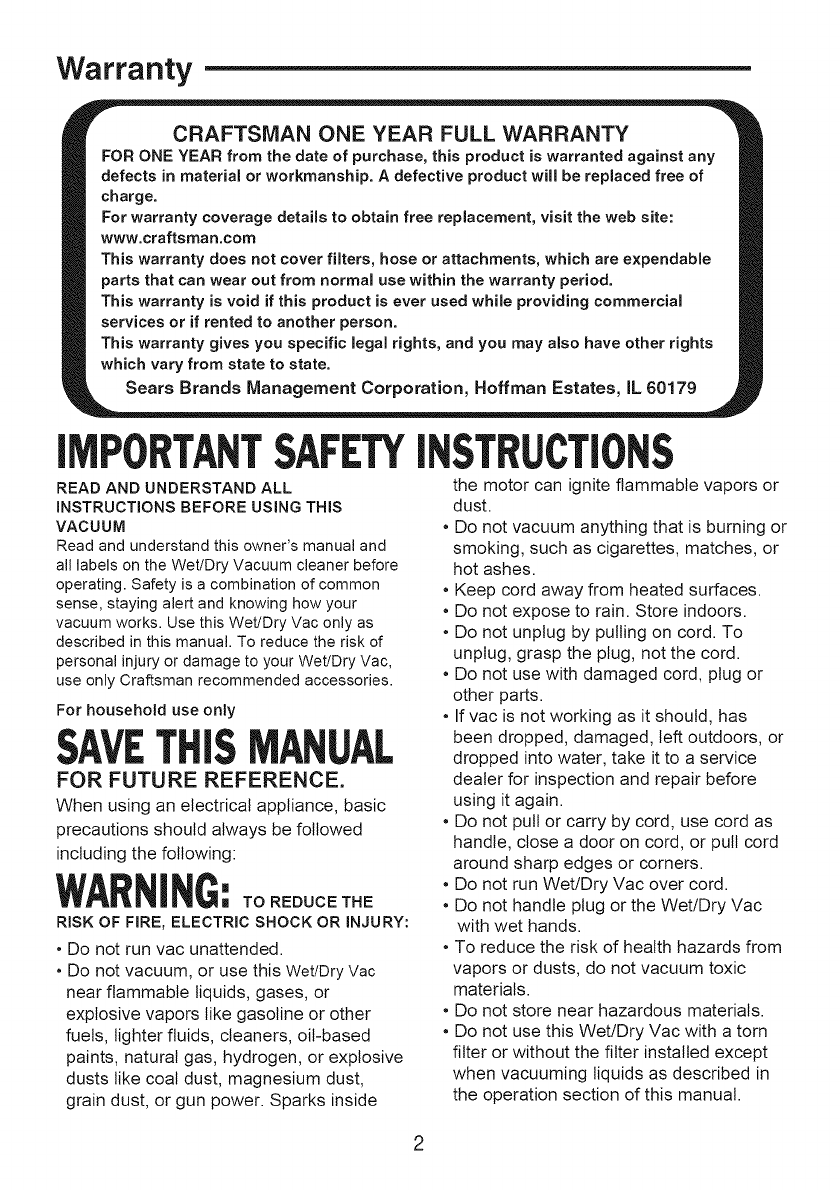

Warranty

CRAFTSMAN ONE YEAR FULL WARRANTY

FORONE YEAR from the date of purchase, this product is warranted against any

defects in material orworkmanship. A defective product will be replaced free of

charge.

Forwarranty coverage details to obtain free replacement, visit the web site:

www.craftsman.com

This warranty does not cover filters, hose or attachments, which are expendable

parts that can wear out from normal use within the warranty period.

This warranty is void if this product is ever used while providing commercial

services or if rented to another person.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

iMPORTANTSAFETYiNSTRUCTiONS

READ AND UNDERSTAND ALL

iNSTRUCTiONS BEFORE USING THiS

VACUUM

Read and understand this owner's manual and

all labelson the Wet!Dry Vacuum cleaner before

operating. Safety is a combination of common

sense, staying alert and knowing how your

vacuum works. Use this Wet/Dry Vac only as

described inthis manual. To reduce the risk of

personal injuryor damage to your Wet/Dry Vac,

use only Craftsman recommended accessories.

For household use only

SAVETHII NANLIAL

FOR FUTURE REFERENCE.

When using an electrical appliance, basic

precautions should always be followed

including the following:

RISK OF FIRE, ELECTRIC SHOCK OR iNJURY:

•Do not run vac unattended.

•Do not vacuum, or use this Wet/Dry Vac

near flammable liquids, gases, or

explosive vapors like gasoline or other

fuels, lighter fluids, cleaners, oil-based

paints, natural gas, hydrogen, or explosive

dusts like coal dust, magnesium dust,

grain dust, or gun power. Sparks inside

the motor can ignite flammable vapors or

dust.

• Do not vacuum anything that is burning or

smoking, such as cigarettes, matches, or

hot ashes.

•Keep cord away from heated surfaces.

Do not expose to rain. Store indoors.

• Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

Do not use with damaged cord, plug or

other parts.

• If vac is not working as it should, has

been dropped, damaged, left outdoors, or

dropped into water, take it to a service

dealer for inspection and repair before

using it again.

• Do not pull or carry by cord, use cord as

handle, close a door on cord, or pull cord

around sharp edges or corners.

• Do not run Wet/Dry Vac over cord.

Do not handle plug or the Wet/Dry Vac

with wet hands.

To reduce the risk of health hazards from

vapors or dusts, do not vacuum toxic

materials.

Do not store near hazardous materials.

Do not use this Wet/Dry Vac with a torn

filter or without the filter installed except

when vacuuming liquids as described in

the operation section of this manual.

•Do not allow to be used as a toy. Close

attention is necessary when used by or

near children.

• To reduce the risk dinjury from

accidental starting, unplug power cord

before changing or cleaning filter.

Do not leave Wet/Dry Vac unattended

when plugged in. Unplug from outlet

when not in use and before servicing.

• Turn off Wet/Dry Vac before unplugging.

• Do not put any object into ventilation

openings. Do not vacuum with any

ventilation openings blocked; keep free of

dust, lint, hair or anything that may reduce

air flow.

•Keep hair, loose clothing, fingers, and all

parts of body away from openings and

moving parts.

•To reduce the risk dfalls, use extra care

when cleaning on stairs.

When using as blower:

•Direct air discharge only at work area.

• Do not use Wet/Dry Vac as a sprayer.

• Do not direct air at bystanders.

• Keep children away when blowing.

• Wear safety goggles.

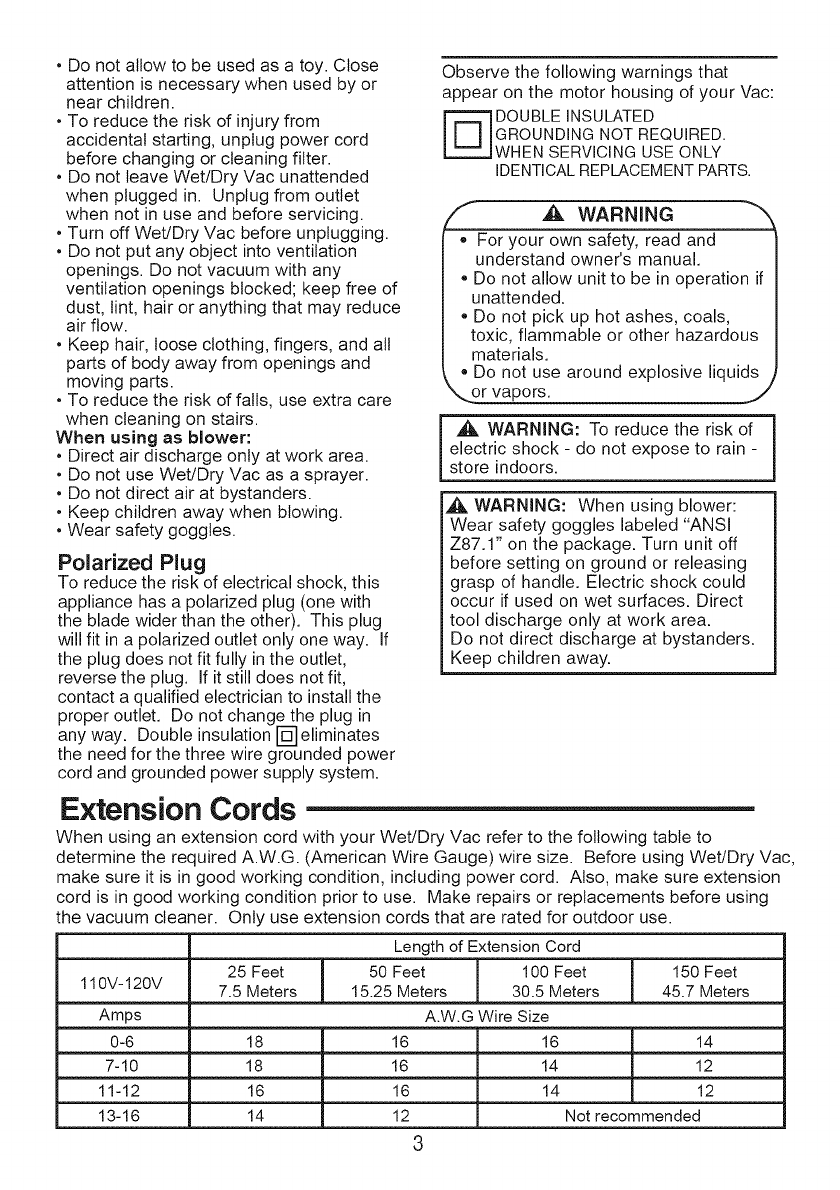

Polarized Plug

To reduce the risk of electrical shock, this

appliance has a polarized plug (one with

the blade wider than the other). This plug

will fit in a polarized outlet only one way. If

the plug does not fit fully in the outlet,

reverse the plug. If it still does not fit,

contact a qualified electrician to install the

proper outlet. Do not change the plug in

any way. Double insulation E]eliminates

the need for the three wire grounded power

cord and grounded power supply system.

Observe the following warnings that

appear on the motor housing of your Vac:

r_ OUBLE INSULATED

GROUNDING NOT REQUIRED,

WHEN SERVICING USE ONLY

IDENTICALREPLACEMENTPARTS,

Cf _k WARNING

• For your own safety, read and

understand owner's manual.

•Do not allow unit to be in operation if

unattended.

•Do not pick up hot ashes, coals,

toxic, flammable or other hazardous

materials.

•Do not use around explosive liquids

_or vapors, j

A WARNING: To reduce the risk of

electric shock - do not expose to rain -

store indoors.

,_ WARNING: When using blower:

Wear safety goggles labeled "ANSI

Z87.1" on the package. Turn unit off

before setting on ground or releasing

grasp of handle. Electric shock could

occur if used on wet surfaces. Direct

tool discharge only at work area.

Do not direct discharge at bystanders.

Keep children away.

Extension Cords

When using an extension cord with your Wet/Dry Vac refer to the following table to

determine the required A.W.G. (American Wire Gauge) wire size. Before using Wet/Dry Vac,

make sure it is in good working condition, including power cord. Also, make sure extension

cord is in good working condition prior to use. Make repairs or replacements before using

the vacuum cleaner. Only use extension cords that are rated for outdoor use.

Length of Extension Cord

25 Feet 50 Feet 100 Feet 150 Feet

110V-120V 7.5 Meters 15.25 Meters 30.5 Meters 45.7 Meters

Amps A.W.G Wire Size

0-6 18 16 16 14

7-10 18 16 14 12

11-12 16 16 14 12

13-16 14 12 Not recommended

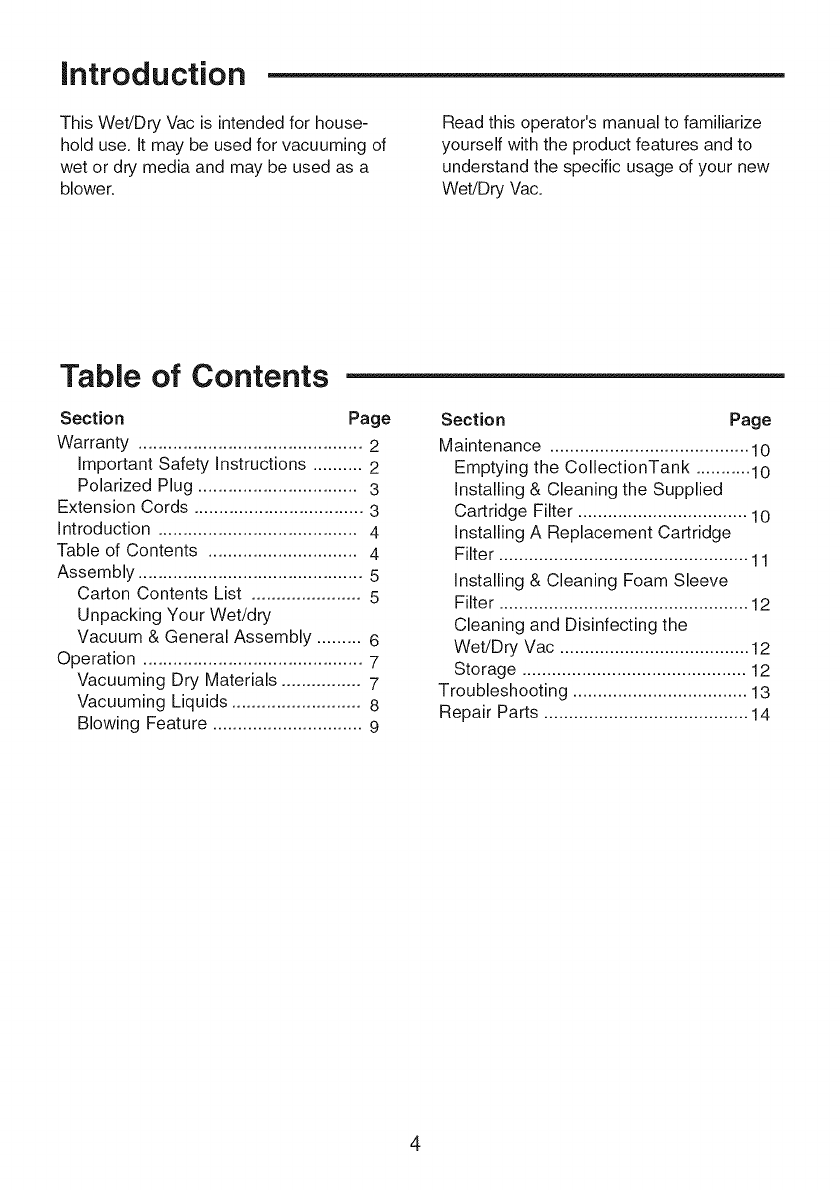

introduction

This Wet/Dry Vac is intended for house-

hold use. It may be used for vacuuming of

wet or dry media and may be used as a

blower.

Read this operator's manual to familiarize

yourself with the product features and to

understand the specific usage of your new

Wet/Dry Vac.

Table of Contents

Section Page

Warranty ............................................. 2

Important Safety Instructions .......... 2

Polarized Plug ................................ 3

Extension Cords .................................. 3

Introduction ........................................ 4

Table of Contents .............................. 4

Assembly ............................................. 5

Carton Contents List ...................... 5

Unpacking Your Wet!dry

Vacuum & General Assembly ......... 6

Operation ............................................ 7

Vacuuming Dry Materials ................ 7

Vacuuming Liquids .......................... 8

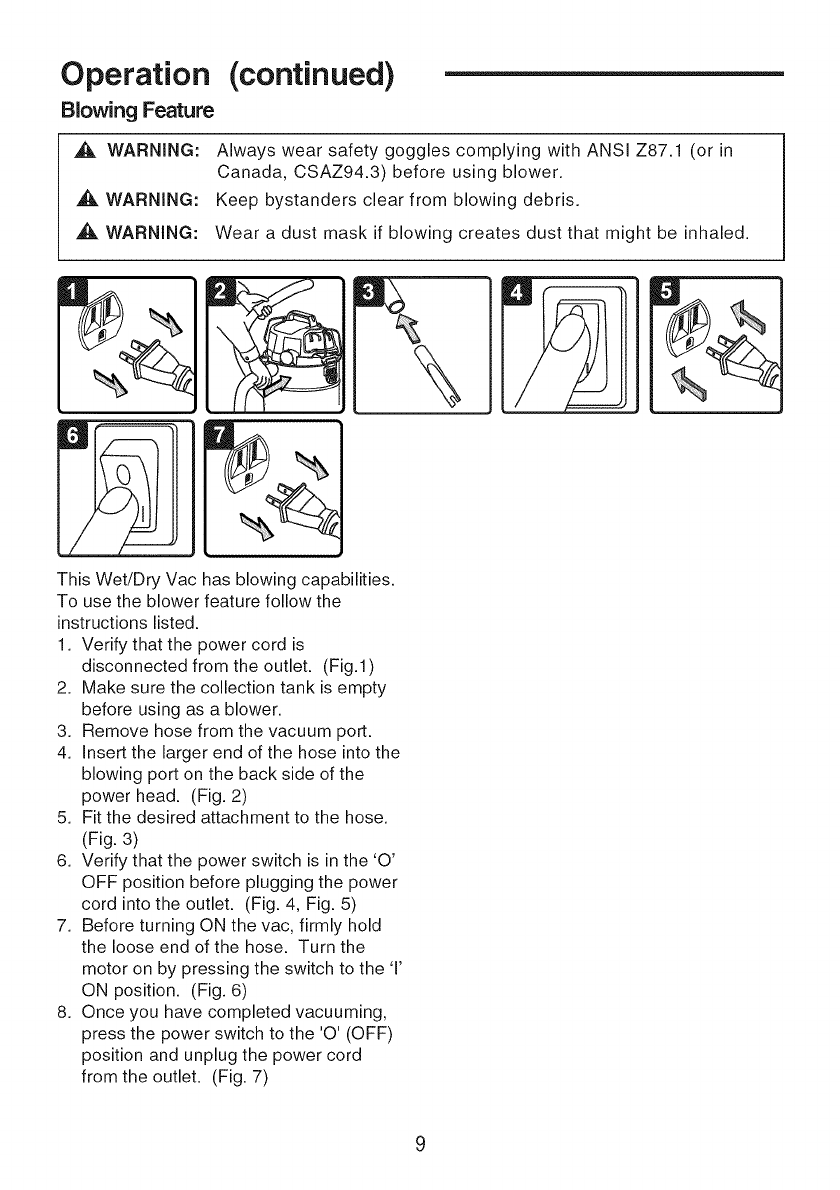

Blowing Feature .............................. 9

Section Page

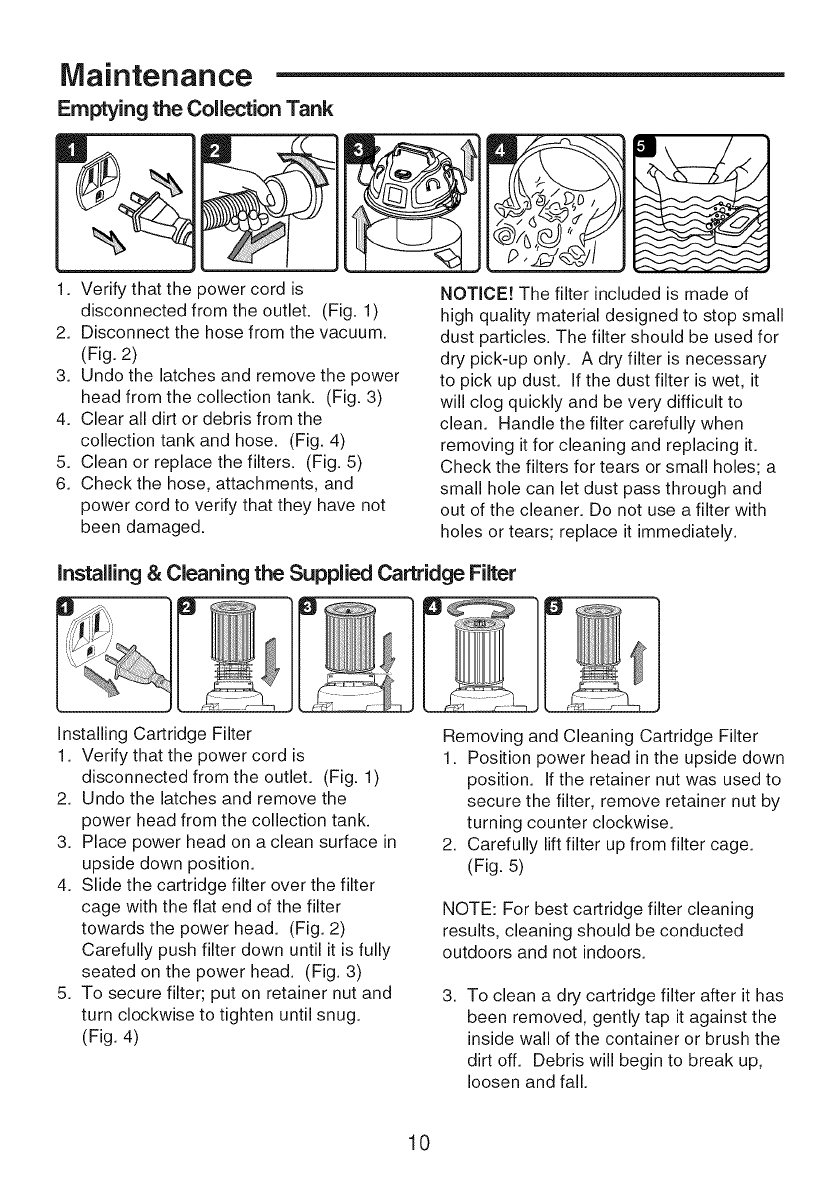

Maintenance ........................................ 10

Emptying the CollectionTank ........... 10

Installing & Cleaning the Supplied

Cartridge Filter .................................. 10

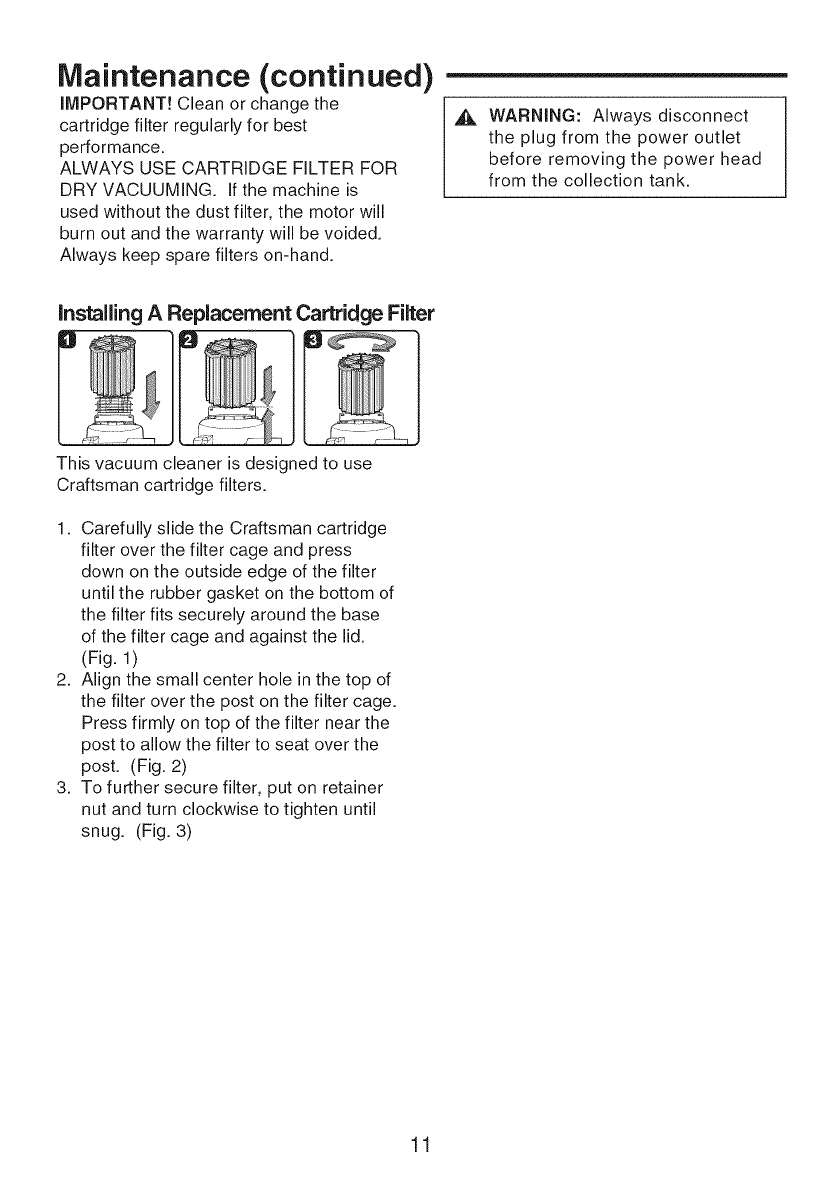

Installing A Replacement Cartridge

Filter .................................................. 11

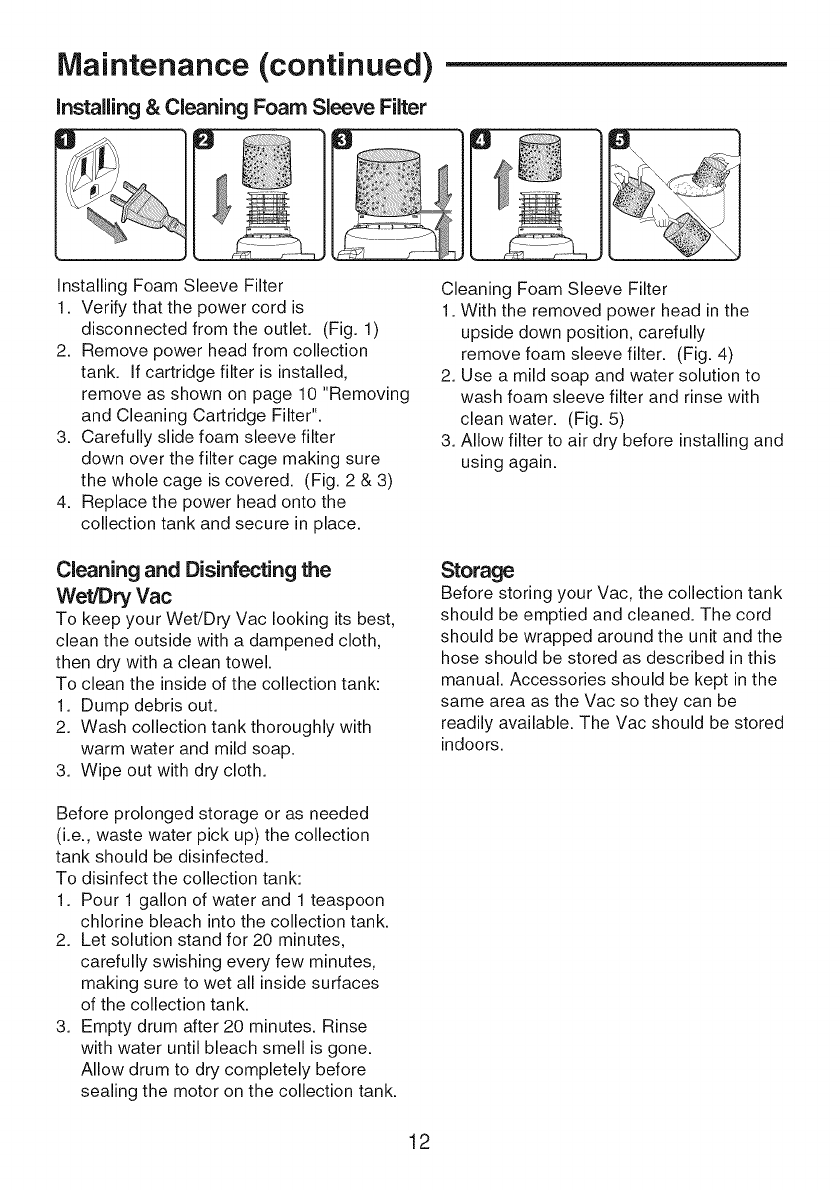

Installing & Cleaning Foam Sleeve

Filter .................................................. 12

Cleaning and Disinfecting the

Wet/Dry Vac ...................................... 12

Storage ............................................. 12

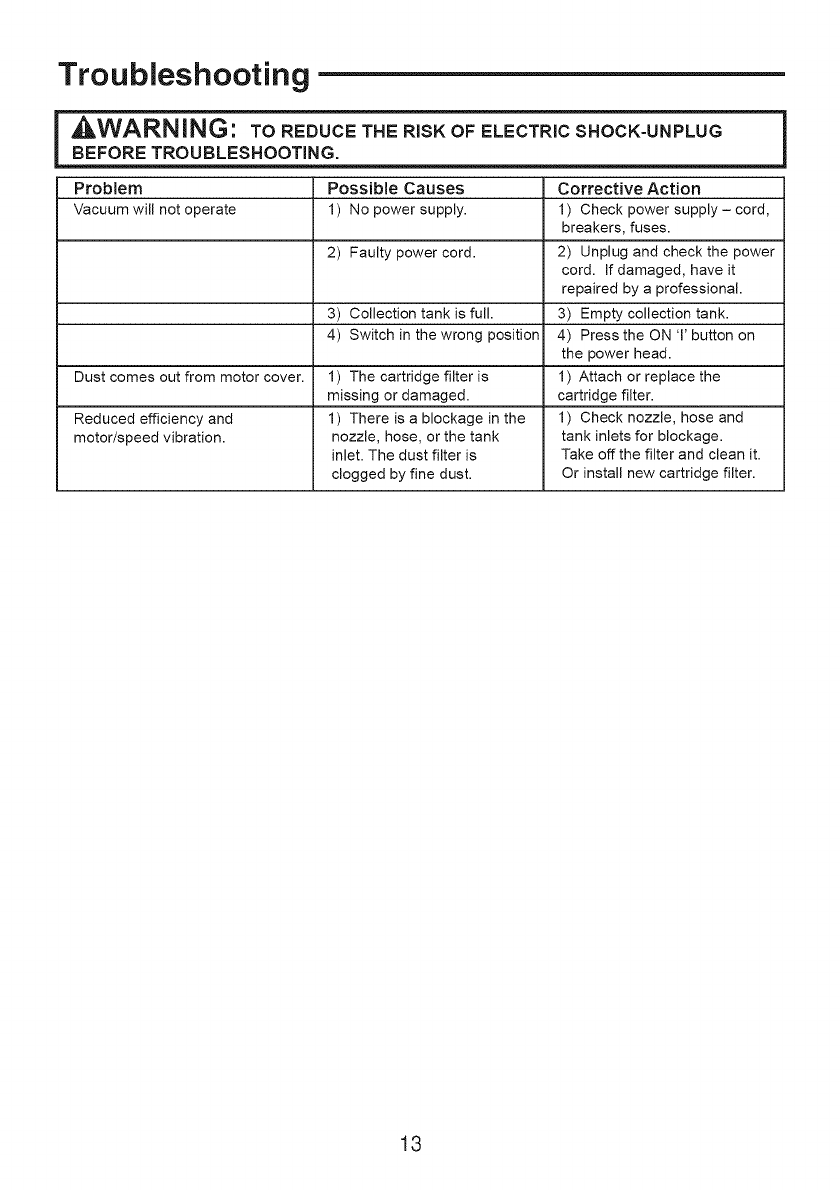

Troubleshooting ................................... 13

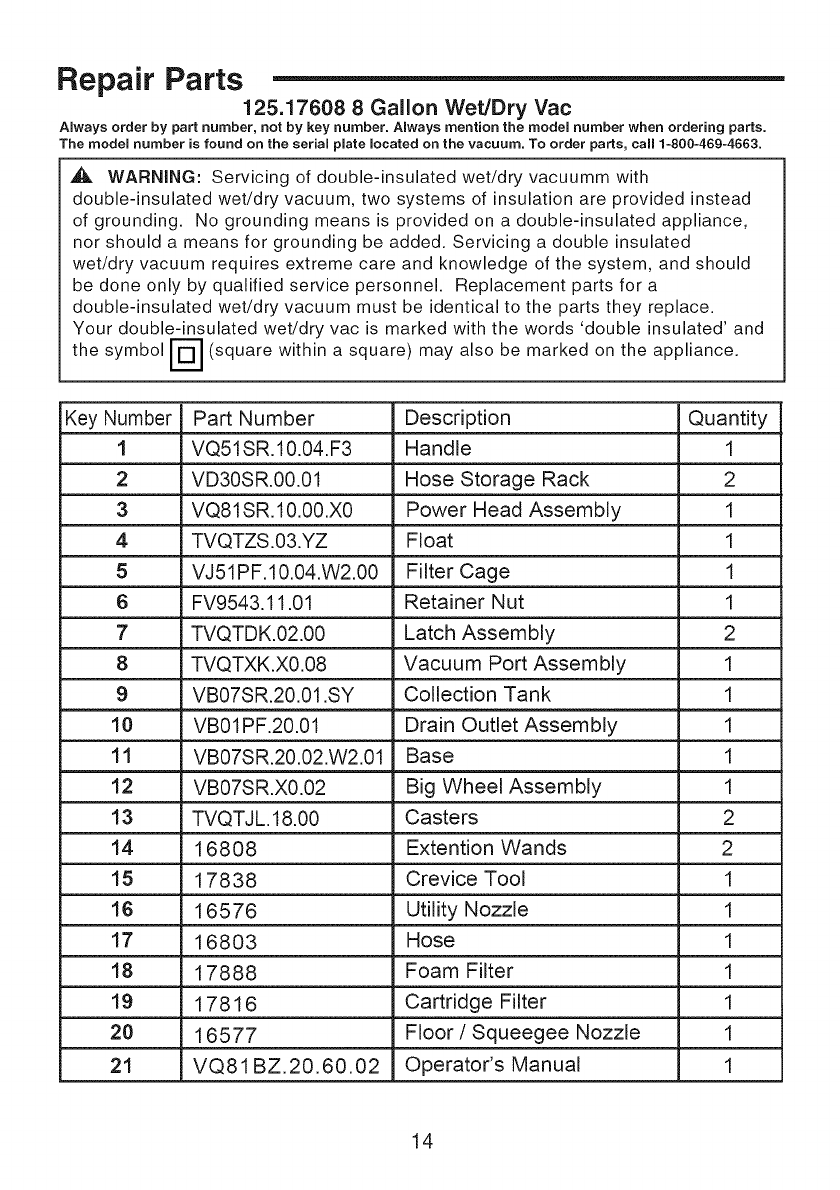

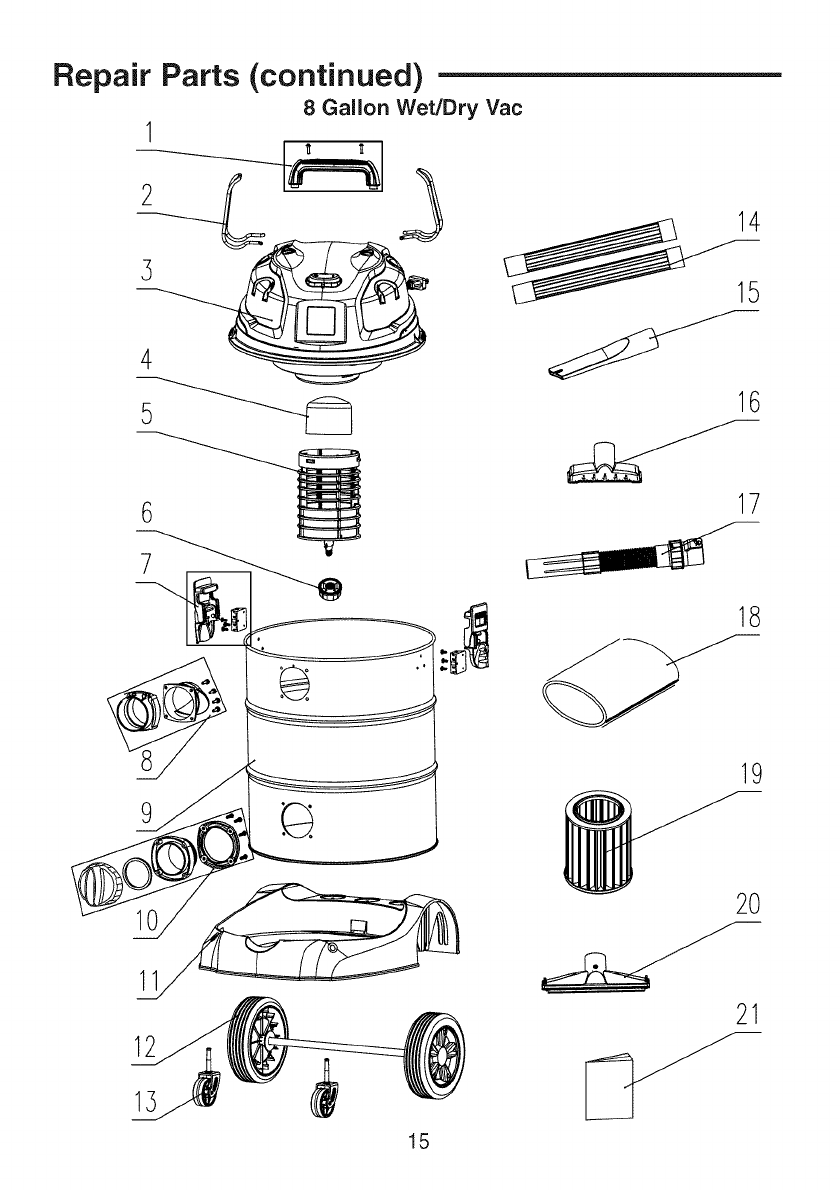

Repair Parts ......................................... 14

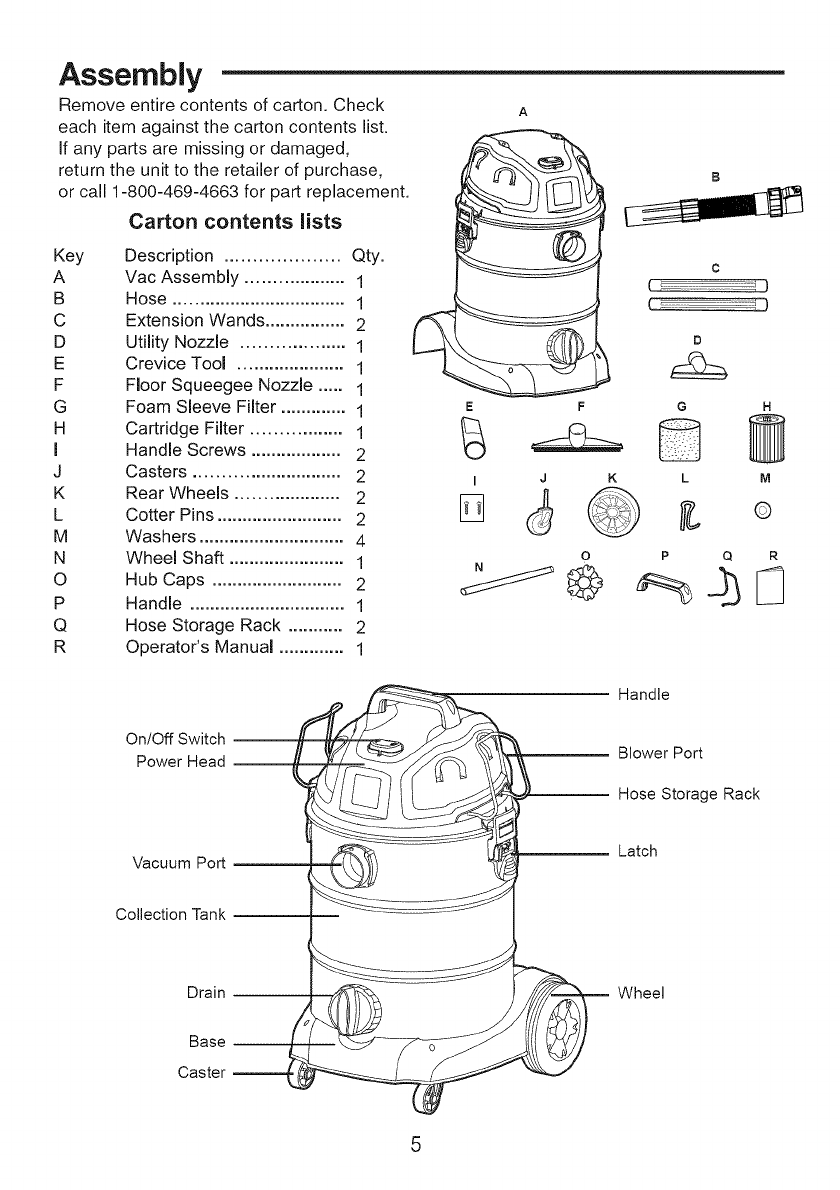

Assembly

Remove entire contents of carton. Check

each item against the carton contents list.

If any parts are missing or damaged,

return the unit to the retailer of purchase,

or call 1-800-469-4663 for part replacement.

Carton contents lists

Key

Description .................... Qty.

Vac Assembly ................... 1

Hose .................................. 1

Extension Wands ................ 2

Utility Nozzle ................... 1

Crevice Tool ..................... 1

Floor Squeegee Nozzle ..... 1

Foam Sleeve Filter ............. 1

Cartridge Filter ................. 1

Handle Screws .................. 2

Casters ............................ 2

Rear Wheels .................... 2

Cotter Pins ......................... 2

Washers ............................. 4

Wheel Shaft ....................... 1

Hub Caps .......................... 2

Handle ............................... 1

Hose Storage Rack ........... 2

Operator's Manual ............. 1

On/Off Switch

Power Head

Vacuum Port

Collection Tank

Drain

Base --

Caster

I J K

( )

PQR

Handle

Blower Port

Hose Storage Rack

Latch

Wheel

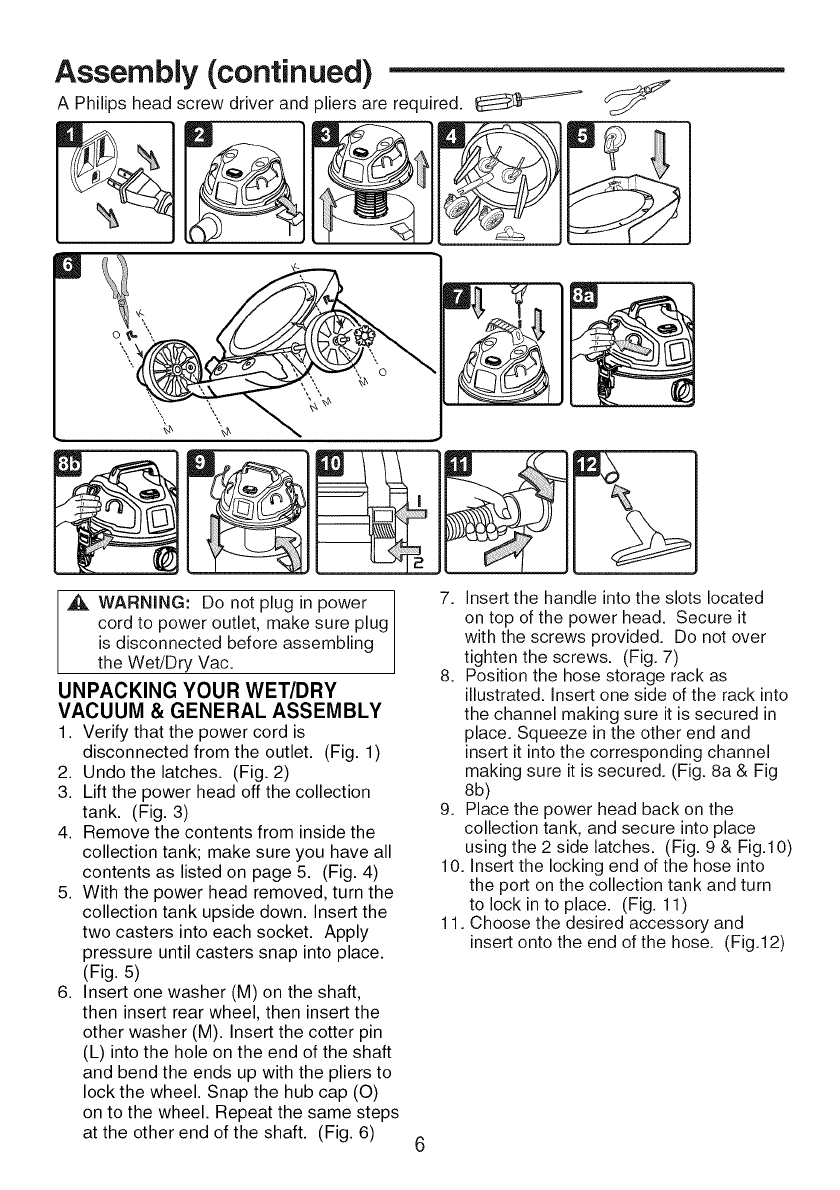

Assembly (continued)

A Philips head screw driver and pliers are required. _

WARNING: Do not plug in power

cord to power outlet, make sure plug

is disconnected before assembling

the Wet/Dry Vac.

UNPACKING YOUR WET/DRY

VACUUM & GENERAL ASSEMBLY

1. Verify that the power cord is

disconnected from the outlet. (Fig. 1)

2. Undo the latches. (Fig. 2)

3. Lift the power head off the collection

tank. (Fig. 3)

4. Remove the contents from inside the

collection tank; make sure you have all

contents as listed on page 5. (Fig. 4)

5. With the power head removed, turn the

collection tank upside down. Insert the

two casters into each socket. Apply

pressure until casters snap into place.

(Fig. 5)

6. Insert one washer (M) on the shaft,

then insert rear wheel, then insert the

other washer (M). Insert the cotter pin

(L) into the hole on the end of the shaft

and bend the ends up with the pliers to

lock the wheel. Snap the hub cap (O)

on to the wheel. Repeat the same steps

at the other end of the shaft. (Fig. 6)

7. Insert the handle into the slots located

on top of the power head. Secure it

with the screws provided. Do not over

tighten the screws. (Fig. 7)

8. Position the hose storage rack as

illustrated. Insert one side of the rack into

the channel making sure it is secured in

place. Squeeze in the other end and

insert it into the corresponding channel

making sure it is secured. (Fig. 8a & Fig

8b)

9. Place the power head back on the

collection tank, and secure into place

using the 2 side latches. (Fig. 9 & Fig.10)

10. Insert the locking end of the hose into

the port on the collection tank and turn

to lock in to place. (Fig. 11)

11. Choose the desired accessory and

insert onto the end of the hose. (Fig.12)

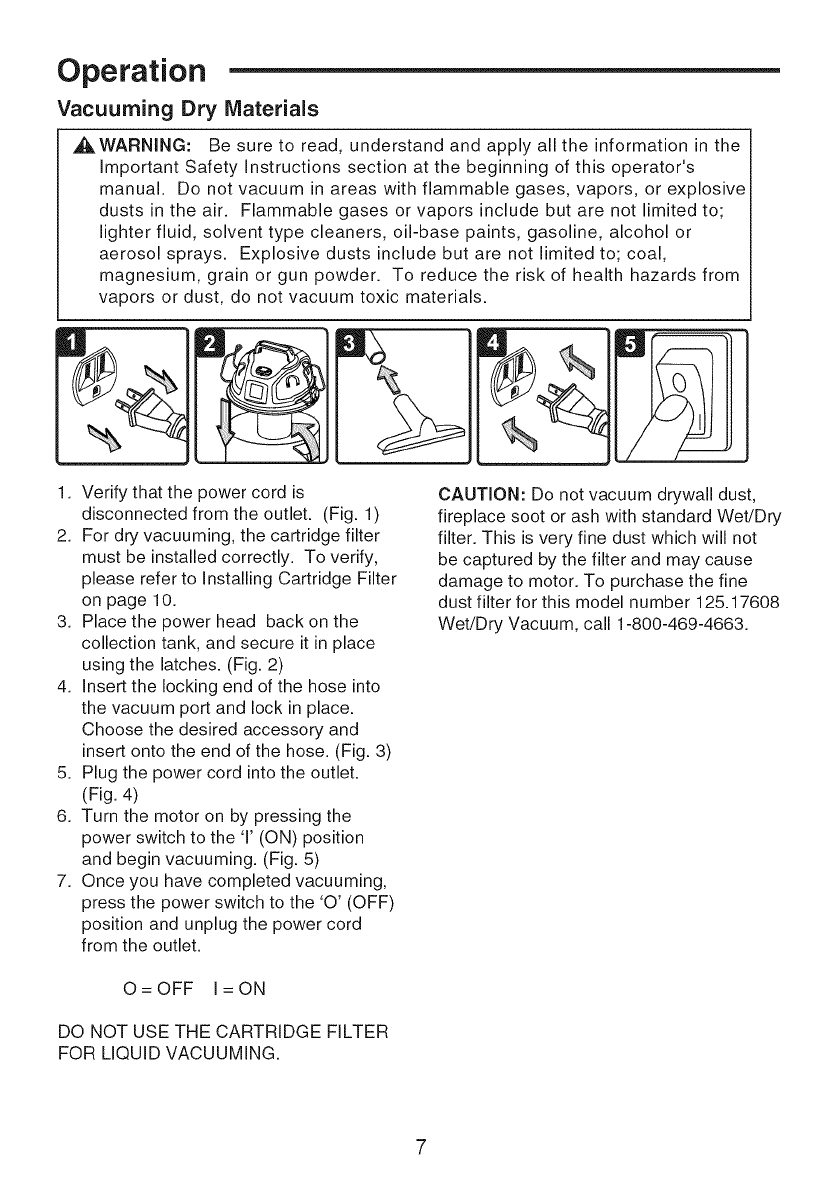

Operation

Vacuuming Dry Materials

_:kWARNING: Be sure to read, understand and apply all the information in the

Important Safety Instructions section at the beginning of this operator's

manual. Do not vacuum in areas with flammable gases, vapors, or explosive

dusts in the air. Flammable gases or vapors include but are not limited to;

lighter fluid, solvent type cleaners, oil-base paints, gasoline, alcohol or

aerosol sprays. Explosive dusts include but are not limited to; coal,

magnesium, grain or gun powder. To reduce the risk of health hazards from

vapors or dust, do not vacuum toxic materials.

1. Verify that the power cord is

disconnected from the outlet. (Fig. 1)

2. For dry vacuuming, the cartridge filter

must be installed correctly. To verify,

please refer to Installing Cartridge Filter

on page 10.

3. Place the power head back on the

collection tank, and secure it in place

using the latches. (Fig. 2)

4. Insert the locking end of the hose into

the vacuum port and lock in place.

Choose the desired accessory and

insert onto the end of the hose. (Fig. 3)

5. Plug the power cord into the outlet.

(Fig. 4)

6. Turn the motor on by pressing the

power switch to the 'l' (ON) position

and begin vacuuming. (Fig. 5)

7. Once you have completed vacuuming,

press the power switch to the 'O' (OFF)

position and unplug the power cord

from the outlet.

CAUTION: Do not vacuum drywall dust,

fireplace soot or ash with standard Wet/Dry

filter. This is very fine dust which will not

be captured by the filter and may cause

damage to motor. To purchase the fine

dust filter for this model number 125.17608

Wet/Dry Vacuum, call 1-800-469-4663.

O = OFF I = ON

DO NOT USE THE CARTRIDGE FILTER

FOR LIQUID VACUUMING.

Operation (continued)

Vacuuming Liquids

_k WARNING: Be sure to read, understand and apply all the information in the

Important Safety Instructions section at the beginning of this operator's manual.

Do not vacuum in areas with flammable gases, vapors, or explosive dusts in the

air. Flammable gases or vapors include but are not limited to; lighter fluid,

solvent type cleaners, oil-base paints, gasoline, alcohol or aerosol sprays.

Explosive dusts include but are not limited to; Coal, magnesium, grain or gun

powder. To reduce the risk of health hazards from vapors or dust, do not

vacuum toxic materials.

WARNING: Do not plug in power cord to power outlet, make sure plug is

disconnected before assembling the Wet!Dry Vac.

Fro4

I. Verifythatthe power cordis

disconnectedfromthe outlet,(Fig,I)

2. Remove cartridgefilteras shown in

Removing and CleaningCartridgeFilter

on page I0. Then installthefoam

sleevefilteras shown inInstallingFoam

Sleeve Filteron page 12 and secure

power head back on thecollectiontank,

DO NOT USE THE CARTRIDGE FILTER

FILTER FOR LIQUID VACUUMING.

3. Fit the desired nozzle to the vacuum

hose. (Fig. 2)

4. Verify that the power switch is in the 'O'

OFF position before plugging the power

cord into the outlet. (Fig. 3)

5. Turn the motor on by pressing the

switch to the 'l' ON position. (Fig. 4)

6. Once you have completed vacuuming,

press the power switch to the 'O' (OFF)

position and unplug the power cord

from the outlet.

7. After use, empty the collection tank by

unscrewing the drain cap and drain

liquids into suitable receptacle or drain.

(Fig. 5) Remember to refit the drain

cap to the tank after draining.

IMPORTANT! When vacuuming large

quantities of liquids, do not immerse the

nozzle completely in the liquid; leave a

gap at the tip of the nozzle opening to

allow air inflow. The machine is fitted with

a float valve that stops the suction action

when the collection tank reaches its

maximum capacity. You will notice an

increase in motor speed. When this

happens, turn off the machine, disconnect

from power supply, and drain the liquid into

a suitable receptacle or drain. To continue

vacuuming, refit the collection tank with the

drain cap. After wet vacuuming, turn the

machine off and remove plug from power

supply. Empty the collection tank, clean

and dry the inside and outside before

storage.

REMEMBER! The foam filter must be

removed after wet vacuuming, and a

cartridge filter must be installed before

dry vacuuming again.

Operation (continued)

Blowing Feature

WARNING: Always wear safety goggles complying with ANSI Z87.1 (or in

Canada, CSAZ94.3) before using blower.

,_ WARNING: Keep bystanders clear from blowing debris.

A WARNING: Wear a dust mask if blowing creates dust that might be inhaled.

This Wet!Dry Vac has blowing capabilities.

To use the blower feature follow the

instructions listed.

1. Verify that the power cord is

disconnected from the outlet. (Fig.l)

2. Make sure the collection tank is empty

before using as a blower.

3. Remove hose from the vacuum port.

4. Insert the larger end of the hose into the

blowing port on the back side of the

power head. (Fig. 2)

5. Fit the desired attachment to the hose.

(Fig. 3)

6. Verify that the power switch is in the 'O'

OFF position before plugging the power

cord into the outlet. (Fig. 4, Fig. 5)

7. Before turning ON the vac, firmly hold

the loose end of the hose. Turn the

motor on by pressing the switch to the '1'

ON position. (Fig. 6)

8. Once you have completed vacuuming,

press the power switch to the 'O' (OFF)

position and unplug the power cord

from the outlet. (Fig. 7)

Maintenance

Emptying the Collection Tank

Verify that the power cord is

disconnected from the outlet. (Fig. 1)

Disconnect the hose from the vacuum.

(Fig. 2)

Undo the latches and remove the power

head from the collection tank. (Fig. 3)

Clear all dirt or debris from the

collection tank and hose. (Fig. 4)

Clean or replace the filters. (Fig. 5)

Check the hose, attachments, and

power cord to verify that they have not

been damaged.

NOTICE! The filter included is made of

high quality material designed to stop small

dust particles. The filter should be used for

dry pick-up only. A dry filter is necessary

to pick up dust. If the dust filter is wet, it

will clog quickly and be very difficult to

clean. Handle the filter carefully when

removing it for cleaning and replacing it.

Check the filters for tears or small holes; a

small hole can let dust pass through and

out of the cleaner. Do not use a filter with

holes or tears; replace it immediately.

installing & Cleaning the Supplied Cartridge Filter

Installing Cartridge Filter

1. Verify that the power cord is

disconnected from the outlet. (Fig. 1)

2. Undo the latches and remove the

power head from the collection tank.

3. Place power head on a clean surface in

upside down position.

4. Slide the cartridge filter over the filter

cage with the flat end of the filter

towards the power head. (Fig. 2)

Carefully push filter down until it is fully

seated on the power head. (Fig. 3)

5. To secure filter; put on retainer nut and

turn clockwise to tighten until snug.

(Fig. 4)

Removing and Cleaning Cartridge Filter

1. Position power head in the upside down

position. If the retainer nut was used to

secure the filter, remove retainer nut by

turning counter clockwise.

2. Carefully lift filter up from filter cage.

(Fig. 5)

NOTE: For best cartridge filter cleaning

results, cleaning should be conducted

outdoors and not indoors.

3. To clean a dry cartridge filter after it has

been removed, gently tap it against the

inside wall of the container or brush the

dirt off. Debris will begin to break up,

loosen and fall.

Maintenance (continued)

IMPORTANT! Clean or change the

cartridge filter regularly for best

performance.

ALWAYS USE CARTRIDGE FILTER FOR

DRY VACUUMING. If the machine is

used without the dust filter, the motor will

burn out and the warranty will be voided.

Always keep spare filters on-hand.

A_, WARNING: Always disconnect

the plug from the power outlet

before removing the power head

from the collection tank.

installing A Replacement Cartridge Filter

This vacuum cleaner is designed to use

Craftsman cartridge filters.

1. Carefully slide the Craftsman cartridge

filter over the filter cage and press

down on the outside edge of the filter

until the rubber gasket on the bottom of

the filter fits securely around the base

of the filter cage and against the lid.

(Fig. 1)

2. Align the small center hole in the top of

the filter over the post on the filter cage.

Press firmly on top of the filter near the

post to allow the filter to seat over the

post. (Fig. 2)

3. To further secure filter, put on retainer

nut and turn clockwise to tighten until

snug. (Fig. 3)

Maintenance (continued)

Installing & Cleaning Foam Sleeve Filter

Installing Foam Sleeve Filter

1. Verify that the power cord is

disconnected from the outlet. (Fig. 1)

2. Remove power head from collection

tank. If cartridge filter is installed,

remove as shown on page 10 "Removing

and Cleaning Cartridge Filter".

3. Carefully slide foam sleeve filter

down over the filter cage making sure

the whole cage is covered. (Fig. 2 & 3)

4. Replace the power head onto the

collection tank and secure in place.

Cleaning and Disinfecting the

Wet/Dry Vac

To keep your Wet/Dry Vac looking its best,

clean the outside with a dampened cloth,

then dry with a clean towel.

To clean the inside of the collection tank:

1. Dump debris out.

2. Wash collection tank thoroughly with

warm water and mild soap.

3. Wipe out with dry cloth.

Before prolonged storage or as needed

(i.e., waste water pick up) the collection

tank should be disinfected.

To disinfect the collection tank:

1. Pour 1 gallon of water and 1 teaspoon

chlorine bleach into the collection tank.

2. Let solution stand for 20 minutes,

carefully swishing every few minutes,

making sure to wet all inside surfaces

of the collection tank.

3. Empty drum after 20 minutes. Rinse

with water until bleach smell is gone.

Allow drum to dry completely before

sealing the motor on the collection tank.

Cleaning Foam Sleeve Filter

1. With the removed power head in the

upside down position, carefully

remove foam sleeve filter. (Fig. 4)

2. Use a mild soap and water solution to

wash foam sleeve filter and rinse with

clean water. (Fig. 5)

3. Allow filter to air dry before installing and

using again.

Storage

Before storing your Vac, the collection tank

should be emptied and cleaned. The cord

should be wrapped around the unit and the

hose should be stored as described in this

manual. Accessories should be kept in the

same area as the Vac so they can be

readily available. The Vac should be stored

indoors.

Troubleshooting

ALYV/-_,I'_N|NLT: TO REDUCE THE RiSK OF ELECTRIC SHOCK-UNPLUG

BEFORE TROUBLESHOOTING.

Problem Possible Causes Corrective Action

Vacuum will not operate 1) No power supply. 1) Check power supply - cord,

breakers, fuses.

2) Faulty power cord. 2) Unplug and check the power

cord. if damaged, have it

repaired by a professional.

3) Collection tank is full. 3) Empty collection tank.

4) Switch in the wrong position 4) Press the ON 'r button on

the power head.

Dust comes out from motor cover. 1) The cartridge filter is 1) Attach or replace the

missing or damaged, cartridge filter.

Reduced efficiency and 1) There is a blockage in the 1) Check nozzle, hose and

motor/speed vibration, nozzle, hose, or the tank tank inlets for blockage.

inlet. The dust filter is Take off the filter and clean it.

clogged by fine dust. Or install new cartridge filter.

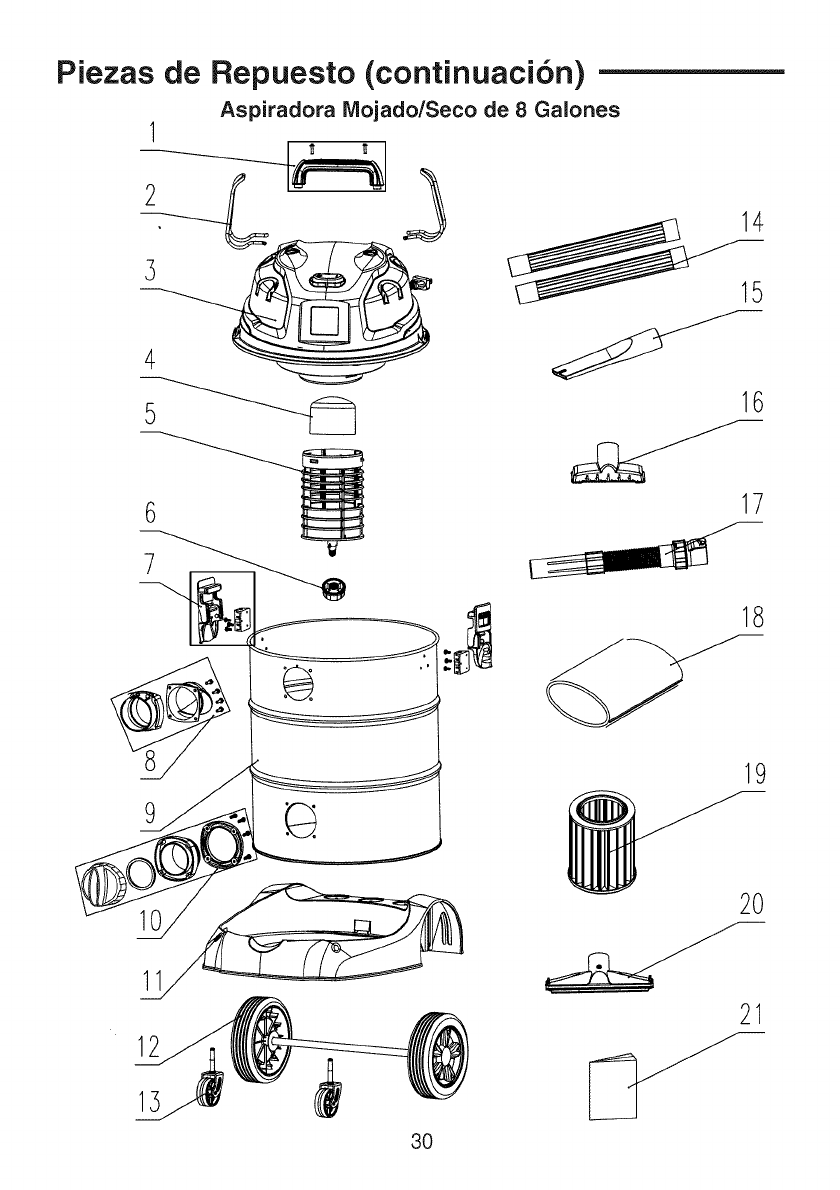

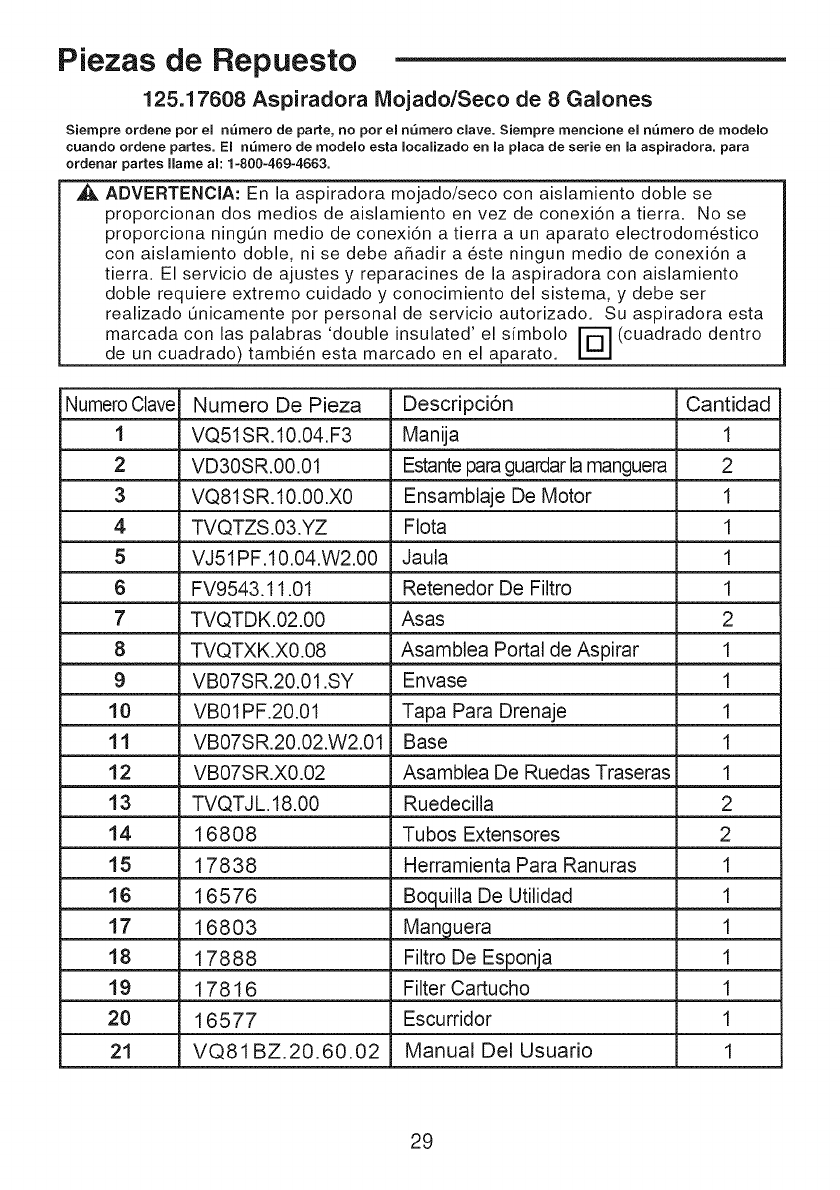

Repair Parts 125.17608 8 Gallon Wet/Dry Vac

ANways order by part number, not by key number. Always mention the model number when ordering parts.

The modeN number is found on the seriam pmatemocated on the vacuum. To order parts, carom1-800-469-4663.

A WARNING: Servicing of double-insulated wet/dry vacuumm with

double-insulated wet/dry vacuum, two systems of insulation are provided instead

of grounding. No grounding means is provided onadouble-insulatedappliance,

nor should a means for grounding be added. Servicing a double insulated

wet/dry vacuum requires extreme care and knowledge of the system, and should

be done only by qualified service personnel. Replacement parts fora

double-insulated wet/dry vacuum must be identical to the parts they replace.

Your double-insulated wet!dry vac is marked with the words 'double insulated' and

the symbol r_ (square within a square) may also be marked on the appliance.

Key Number Part Number Description Quantity

1 VQ51SR.10.04.F3 Handle 1

2 VD30SR.00.01 Hose Storage Rack 2

3 VQ81SR.10.00.X0 Power Head Assembly 1

4 TVQTZS.03.YZ Float 1

5 VJ51PF.10.04.W2.00 Filter Cage 1

6 FV9543.11.01 Retainer Nut 1

7 TVQTDK.02.00 Latch Assembly 2

8 TVQTXK.X0.08 Vacuum Port Assembly 1

9 VB07SR.20.01 .SY Collection Tank 1

10 VB01PF.20.01 Drain Outlet Assembly 1

11 VB07SR.20.02.W2.01 Base 1

12 VB07SR.X0.02 Big Wheel Assembly 1

13 TVQTJL.18.00 Casters 2

14 16808 Extention Wands 2

15 17838 Crevice Tool 1

16 16576 Utility Nozzle 1

17 16803 Hose 1

18 17888 Foam Filter 1

19 17816 Cartridge Filter 1

20 16577 Floor /Squeegee Nozzle 1

21 VQ81BZ.20.60.02 Operator's Manual 1

Repair Parts (continued)

8 Gallon Wet/Dry Vac

Manual Del Usuario

Aspiradora Mojado/Seco

de 8 Gaiones

Model No. 125.17608

PRECAUCION: Antes de usar este

producto, lea este manual y siga

todas las Reglas de Seguridad y

las Instrucciones.

• Seguridad

•Ensamblaje

•Recogida

•Mantenimiento

•Partes

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

www.craftsman.com

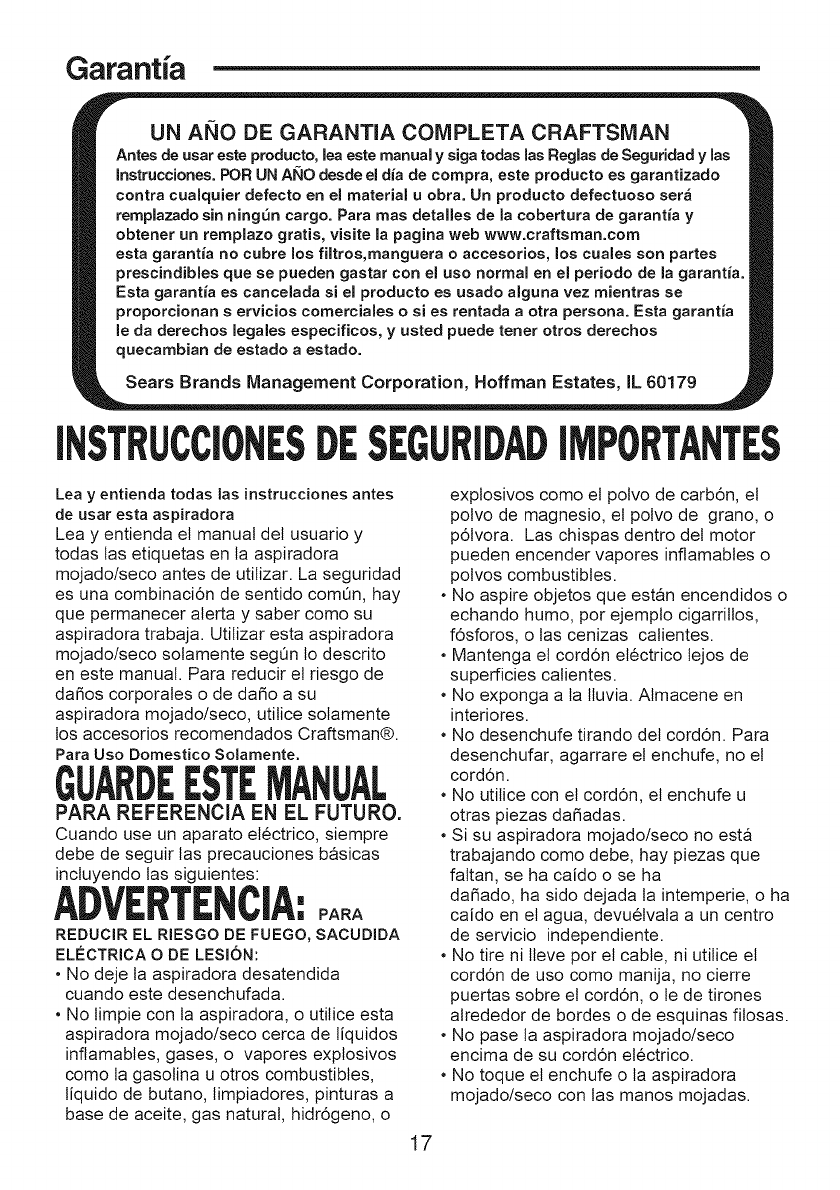

Garantia

UN ANO DE GARANTIA COMPLETA CRAFTSMAN

Antesde usar esteproducto,lea estemanualysiga todas lasReglasde Seguridad y las

Instrucciones. PORUNAl_O desde el dia de compra, este producto es garantizado

contra cualquier defecto en eJmaterial u obra. Un producto defectuoso ser_

remplazadosin ning_n cargo. Para mas detalles de Jacobertura de garantia y

obtener un remplazo gratis, visite Japagina web www.craftsman.com

esta garantia no cubre Jos fiJtros,manguera oaccesorios, Jos cuales son partes

prescindibles que se pueden gastar con eJ uso normal en eJperiodo de la garantia

Esta garantia es canceJada si eJproducto es usado alguna vez mientras se

proporcionan servicios comerciales o si es rentada a otra persona. Esta garantia

Jeda derechos Jegales especificos, y usted puede tener otros derechos

quecambian de estado aestado.

Sears Brands Management Corporation, Hoffman Estates IL 60179

INSTRUCCIONESDESEGURIDAD

Leay entienda todas las instrucciones antes

de usar esta aspiradora

Lea y entienda el manual det usuario y

todas las etiquetas en ta aspiradora

mojado/seco antes de utitizar. La segufidad

es una combinaci6n de sentido comL_n, hay

que permanecer alerta y saber como su

aspiradora trabaja. Utitizar esta aspiradora

mojado/seco solamente seg_n to descfito

en este manual. Para reducir el riesgo de

dafios corporales o de dafio a su

aspiradora mojado/seco, utitice solamente

los accesorios recomendados Craftsman®.

Para Uso Domestico Solamente.

ARDEESTEMANUAL

PARA REFERENCIA EN EL FUTURO.

Cuando use un aparato electfico, siempre

debe de seguir las precauciones basicas

incluyendo las siguientes:

ADVENTENCIA:

REDUCIR EL RIESGO DE FUEGO, SACUDIDA

ELC:CTRICAO DE LESI6N:

•No deje ta aspiradora desatendida

cuando este desenchufada,

• No timpie con ta aspiradora, o utitice esta

aspiradora mojado/seco cerca de liquidos

inflamables, gases, o vapores explosivos

como ta gasolina u otros combustibles,

liquido de butano, limpiadores, pinturas a

base de aceite, gas natural, hidr6geno, o

explosivos como et potvo de carb6n, el

polvo de magnesio, et polvo de grano, o

p61vora. Las chispas dentro del motor

pueden encender vapores inflamables o

polvos combustibles.

• No aspire objetos que estan encendidos o

echando humo, por ejemplo cigarritlos,

f6sforos, o tas cenizas calientes.

•Mantenga et cord6n etectrico tejos de

superficies calientes.

• No exponga a ta ttuvia. Almacene en

interiores.

• No desenchufe tirando det cord6n. Para

desenchufar, agarrare et enchufe, no et

cord6n.

• No utitice con el cord6n, et enchufe u

otras piezas dafiadas.

• Si su aspiradora mojado/seco no esta

trabajando como debe, hay piezas que

faltan, se ha caido o se ha

dafiado, ha sido dejada ta intemperie, o ha

caido en et agua, devuetvala a un centro

de servicio independiente.

• No tire ni tleve pot et cable, ni utilice et

cord6n de uso como manija, no cierre

puertas sobre et cord6n, o le de tirones

alrededor de bordes o de esquinas fitosas.

• No pase la aspiradora mojado/seco

encima de su cord6n etectrico.

• No toque et enchufe o la aspiradora

mojado/seco con las manos mojadas.

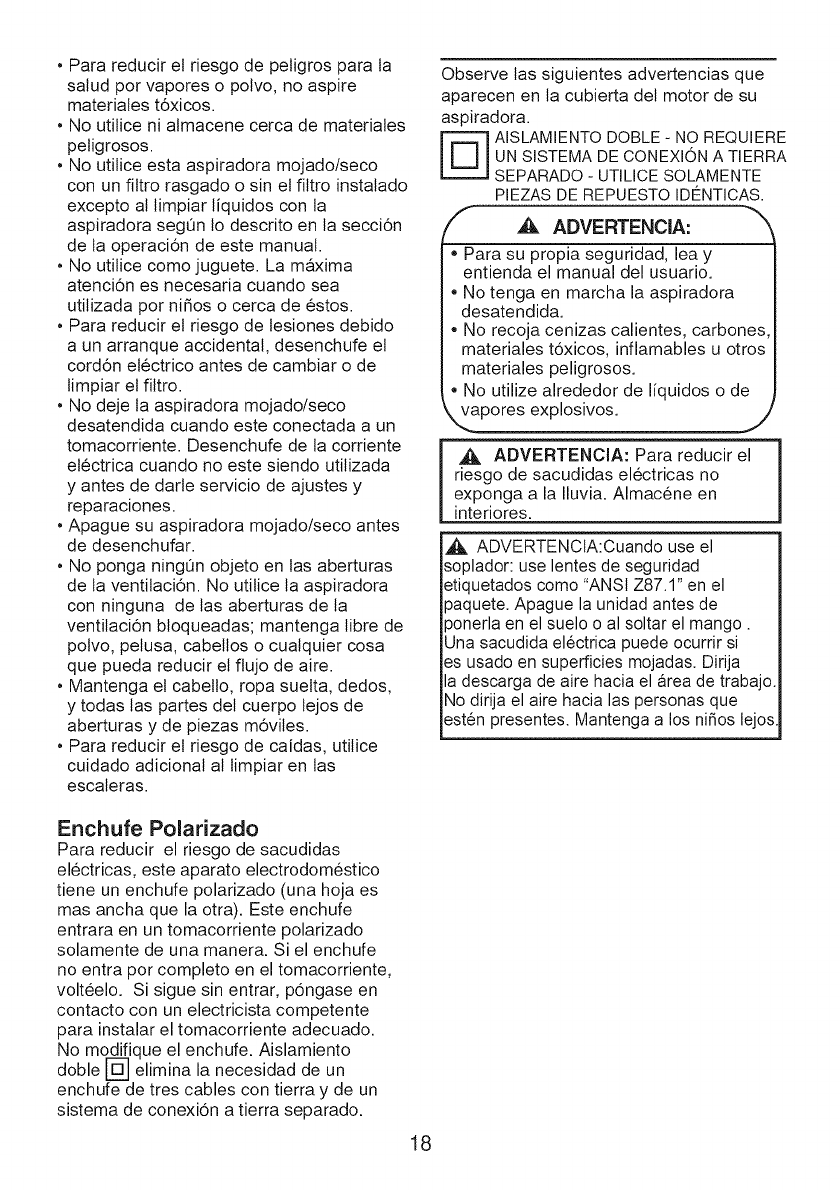

• Para reducir et riesgo de petigros para la

salud pot vapores o polvo, no aspire

materiales t6xicos.

• No utitice ni almacene cerca de materiales

petigrosos.

• No utitice esta aspiradora mojado/seco

con un fittro rasgado o sin et fittro instalado

excepto al timpiar liquidos con ta

aspiradora segQn lo descrito en la secci6n

de la operaci6n de este manual.

• No utitice como juguete. La maxima

atenci6n es necesaria cuando sea

utitizada por nifios o cerca de estos.

• Para reducir et riesgo de tesiones debido

a un arranque accidental, desenchufe et

cord6n electrico antes de cambiar o de

limpiar et filtro.

• No deje ta aspiradora mojado/seco

desatendida cuando este conectada a un

tomacorriente. Desenchufe de la corriente

etectrica cuando no este siendo utitizada

y antes de darle servicio de ajustes y

reparaciones.

• Apague su aspiradora mojado/seco antes

de desenchufar.

• No ponga ningQn objeto en las aberturas

de la ventitaci6n. No utitice la aspiradora

con ninguna de las aberturas de la

ventitaci6n bloqueadas; mantenga tibre de

polvo, petusa, cabellos o cualquier cosa

que pueda reducir el flujo de aire.

• Mantenga et cabetlo, ropa suelta, dedos,

y todas las partes det cuerpo lejos de

aberturas y de piezas m6vites.

• Para reducir et riesgo de caidas, utitice

cuidado adicional al limpiar en las

escaleras.

Observe tas siguientes advertencias que

aparecen en la cubierta det motor de su

aspiradora.

F_ ISLAMIENTO DOBLE - NO REQUIERE

UN SlSTEMA DE CONEXION A TIERRA

SEPARADO - UTILICE SOLAMENTE

PIEZAS DE REPUESTO IDI_NTICAS.

/_ ,_k ADVERTENCIA:

• Para su propia seguridad, lea y

entienda el manual del usuario.

• No tenga en marcha la aspiradora

desatendida.

• No recoja cenizas calientes, carbones,

materiales t6xicos, inflamables u otros

materiales peligrosos.

• No utilize alrededor de liquidos o de

x_.apores explosivos. J

,A ADVERTENClA: Para reducir el

riesgo de sacudidas electricas no

exponga a la Iluvia. Almacene en

interiores.

ADVERTENCtA:Cuando use el

soplador: use lentes de seguridad

etiquetados como "ANSI Z87.1" en el

paquete. Apague la unidad antes de

)onerla en el suelo o al soltar el mango.

Jna sacudida electrica puede ocurrir si

es usado en superficies mojadas. Dirija

la descarga de aire hacia el area de trabajo.

No dirija el aire hacia las personas que

esten presentes. Mantenga a los nifios lejos

Enchufe Polarizado

Para reducir el riesgo de sacudidas

electricas, este aparato electrodomestico

tiene un enchufe polarizado (una hoja es

mas ancha que la otra). Este enchufe

entrara en un tomacorriente polarizado

solamente de una manera. Si el enchufe

no entra por completo en el tomacorriente,

volteelo. Si sigue sin entrar, pongase en

contacto con un electricista competente

para instalar el tomacorriente adecuado.

No modifique el enchufe. Aislamiento

doble h_ elimina la necesidad de un

enchufe de tres cables con tierra y de un

sistema de conexion a tierra separado.

Cord6n de Extension

AI utitizar un cord6n de extensi6n con su aspiradora mojado/seco refierase a ta siguiente

tabta para determinar et tama_o requerido det cord6n de A.W.G. Antes de usar la

aspiradora asegQrese de que el cord6n etectrico y et cord6n de ta extensi6n estan en

buenas condiciones para hacer et trabajo. Haga tas reparaciones o los reemplazos antes

de usar la aspiradora. Unicamente use cordones de extensi6n con capacidad nominal

3ara uso a la intemperie.

Longitud del cord6n de extensi6n

25 Pies 150 Pies

7.5 Metros 45.7 Metros

110V-120V

Amps

0-6 18 14

7-10 18 12

11-12 16 12

13-16 14 No se recomienda

50 Pies 100 Pies

15.25 Metros 30.5 Metros

A.W.G Tama_o del cord6n

16 16

16 14

Introducci6n

Esta aspiradora de Mojado/Seco fue hecha

para el uso de hogar. Puede ser usara para

aspirar medios hQmedos o secos y puede

ser usada como un soplador.

Lea este manual del usuario para

familiarizarse con el producto y sus

caracterfsticas y para entender el uso

especifico de su nueva Aspiradora de

Mojado/Seco.

Indice

Secci6n P_gina

Garantfa ............................................... 17

InstruccionesdeSeguridad Impertantes.... 17

Enchufe Polarizado ........................... 18

Cordon de Extension ............................ 19

Introducci6n ........................................... 19

Indice ..................................................... 19

Ensamblaje ............................................ 20

Lista de Contenido ............................ 20

Desempaque de Su Aspiradora

y Ensamblaje .................................... 21

Recogida .............................................. 22

Aspirando Materials Secos ............... 22

Aspirando Lfquidos ............................ 23

Caracterfsticas del Soplador ............. 24

Seccion P_gina

Mantenimiento ..................................... 25

Vaciando el Contenedor ................... 25

Instalando y limpieza Del Filtro

De Cartucho ................................ 25

Instalando y Reemplazando

Con Un Fitro de Cartucho ................ 26

Instalaci6n y Limpieza Del Filtro

de Esponja ....................................... 27

Limpiando y Desinfectando La

Aspiradora de Mojado/Seco ............. 27

Almacenamiento ............................... 27

Diagnostico .......................................... 28

Piezas de Repuesto ............................. 29

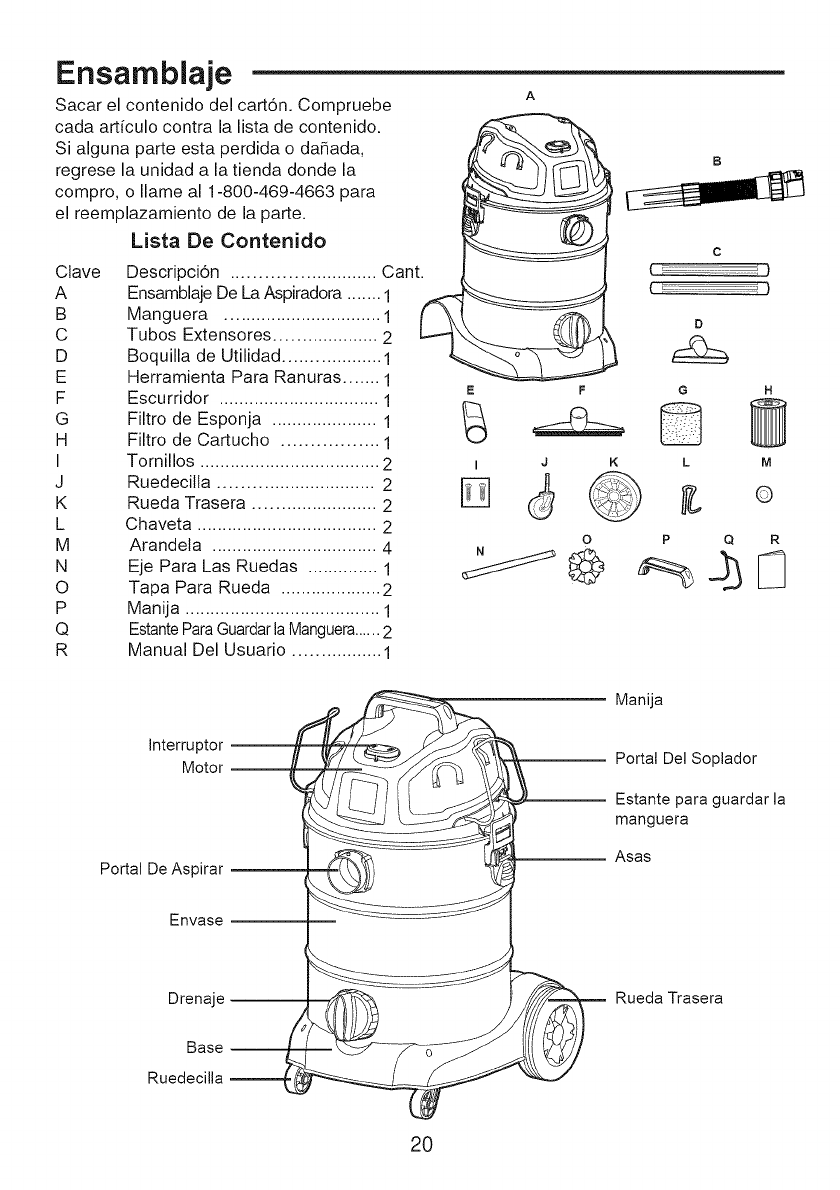

Ensamblaje

Sacar el contenido del carEon. Compruebe

cada arE_culocontra la lista de contenido.

Si alguna parte esta perdida o da_ada,

regrese la unidad a la tienda donde la

compro, o llame al 1-800-469-4663 para

el reemplazamiento de la parEe.

Lista De Contenido

Clave

Descripci6n ........................... Cant.

Ensamblaje De La Aspiradora ....... 1

Manguera ............................... 1

Tubos Extensores .................... 2

Boquilla de Utilidad ................... 1

Herramienta Para Ranuras ....... 1

Escurridor ................................ 1

Filtro de Esponja ..................... 1

Filtro de Cartucho ................. 1

Tornillos .................................... 2

Ruedecitta .............................. 2

Rueda Trasera ........................ 2

Chaveta .................................... 2

Arandeta ................................. 4

Eje Para Las Ruedas .............. 1

Tapa Para Rueda .................... 2

Manija ....................................... 1

EstanteParaGuardarlaManguera......2

Manual Del Usuario ................. 1

Interruptor

Motor

Portal De Aspirar

Envase

E F

I J K

( .................................)

G H

0 P Q R

Manija

Portal Del Soplador

Estante para guardar la

manguera

Asas

Drenaje --

Base--

Ruedecilla_

Rueda Trasera

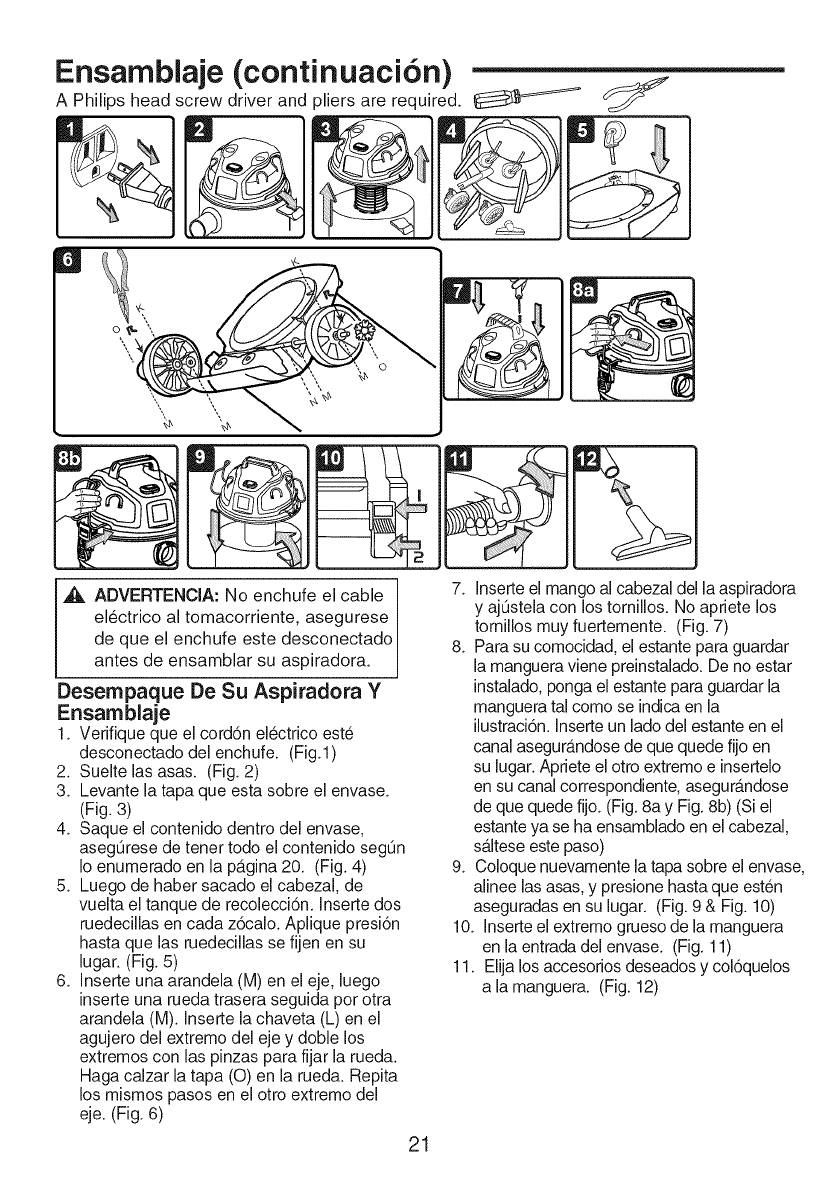

Ensarnblaje (continuaci6n)

A Philips head screw driver and pliers are required.

A:k ADVERTENCIA: No enchufe el cable

electrico al tomacorriente, asegurese

de que el enchufe este desconectado

antes de ensamblar su aspiradora.

Desempaque De Su Aspiradora Y

Ensamblaje

1. Verifique que el cordon electrico este

desconectado del enchufe. (Fig.l)

2. Suelte las asas. (Fig. 2)

3. Levante la tapa que esta sobre el envase.

(Fig. 3)

4. Saque el contenido dentro del envase,

asegtJrese de tener todo el contenido segtJn

Io enumerado en la pagina 20. (Fig. 4)

5. Luego de haber sacado el cabezal, de

vuelta el tanque de recolecci6n. Inserte dos

ruedecillas en cada zocalo. Aplique presi6n

hasta que las ruedecillas se fijen en su

lugar. (Fig. 5)

6. Inserte una arandela (M) en el eje, luego

inserte una rueda trasera seguida por otra

arandela (M). Inserte la chaveta (L) en el

agujero del extremo del eje y doble los

extremos con las pinzas para fijar la rueda.

Haga calzar la tapa (O) en la rueda. Repita

los mismos pasos en el otro extremo del

eje. (Fig. 6)

7. Inserte el mango al cabezal del la aspiradora

y ajtJstela con los tornillos. No apriete los

tornillos muy fuertemente. (Fig. 7)

8. Para su comocidad, el estante para guardar

la manguera viene preinstalado. De no estar

instalado,ponga el estante para guardar la

manguera tal como se indicaen la

ilustracion.Inserte un lado del estante en el

canal asegura.ndosede que quede fijo en

su lugar. Apriete el otro extremo e insertelo

en su canal correspondiente, asegura.ndose

de que quede fijo. (Fig. 8a y Fig. 8b) (Si el

estante ya se ha ensamblado en el cabezal,

saJteseeste paso)

9. Coloque nuevamente la tapa sobre el envase,

alinee las asas, y presione hasta que esten

aseguradas en su lugar. (Fig. 9 & Fig. 10)

10. Inserte el extremo grueso de la manguera

en la entrada del envase. (Fig. 11)

11. Elija los accesorios deseados y coloquelos

a la manguera. (Fig. 12)

Recogida

Aspirando Materiales Secos

,_,ADVERTENCIA: Aseg_rese de leer, entender y aplicar toda la informaci6n en la

Seccion de Instrucciones de Seguridad Importandes al principio de este

manual del usuario. No limpie con la aspiradora en Areas con gases

Inflamables, vapores, o polvos explosivos en el aire. Los gases o los vapores

inflamables incluyen pero no se limitan a; Ifquido de butano, solventes en

forma de aerosol para limpiar, pinturas a base de aceite, gasolina, alcohol o

aerosol. El polvo explosivo incluye pero no se limita a; polvo de carbon,

granodemagnesioopolvora. Parareducirelriesgodelosvaporesala

salud no aspire materiales toxicos con la aspiradora.

1. Verifique que el cord6n electrico este

desconectado del enchufe. (Fig. 1)

2. Para aspirar materiales secos, el filtro

de tela debe de estar instalado

correctamente. Verifique sobre la

instalacion en pagina 25.

3. Ponga la tapa en el envase, y asegOrela

en su lugar usando las asas. (Fig. 2)

4. Inserte el extremo de calce de la

manguera en el puerto de la aspiradora

y ffjelo. Escoja el accesorio deseado e

insertelo en el extremo de la manguera.

(Fig. 3)

5. Enchufe el cordon electrico en el

tomacorriente. (Fig. 4)

6. Encienda el motor presionando el

interruptor a la posicion de encendido

con el s[mbolo '1' ON. (Fig. 5)

7. Una vez que haya terminado de aspirar,

mueva el interruptor de energfa a la

posici6n "O" (APAGADO) y desconecte

el cable del tomacorriente.

PRECAUCl6N: No limpie el polvo de yeso

o cemento con la aspiradora, el hollfn o la

ceniza de la chimenea utilizando un filtro

esta.ndar mojado/seco. Este es un polvo

muy fino el cu#.l no ser#. capturado por el

filtro y puede causar dafio al motor.

Para comprar el filtro para polvos finos

para esta aspiradora mojado/seco modelo

125.17608, Name al 1-800-469-4663.

O= Apagado I =Encendido

NO UTILICE EL FILTRO DE CARTUCHO PARA

ASPIRAR LiQUIDOS CON LA ASPIRADORA.

Recogida (continuaci6n)

Aspirando Lfquidos

,_ ADVERTENCIA: Aseg_rese de leer, entender y aplicar toda la informacion en la

Seccion de Instrucciones de Seguridad Importandes al principio de este manual

delusuario. NolimpieconlaaspiradoraenAreascongasesinflamables,

vapores, o Polvos explosivos en el aire. Los gases o los vapores inflamables

incluyen pero no se limitan a; Ifquido de butano, solventes en forma de aerosol

para limpiar, pinturas a base de aceite, gasolina, alcohol o aerosol. El polvo

explosivo incluye pero no se limita a; polvo de carbon, grano de magnesio o

polvora. Para reducir el riesgo de los vapores a la salud no aspire materiales

toxicos con la aspiradora.

_, ADVERTENClA: No enchufe el cordon electrico al tomacorrientes, asegOrese de

que no este conectada al tomacorriente antes de ensamblar su aspiradora.

1. Verifique que el cordon electrico este

desconectado del enchufe. Verifique

que el envase este limpio y libre de

polvo. (Fig. 1)

2. Quite filtro de cartucho como se

musestra en Quitando y Limpiando el

Filtro De Cartucho en pAgina 25. Luego

instale el filtto de esponja como se

muestra en Instalaci6n Y Limpieza Del

Filtro De Esponja en la pagina 27 y

asegure el cabezal sobre el contenedor.

NO UTILICE EL FILTRO DE CARTUCHO

PARA ASPIRAR LJQUIDOS CON LA

ASPIRADORA.

3. Coloque a la manguera la boquilla que

desea utilizar. (Fig. 2)

4. Verifique que el interruptor este en

posicion de apagado 'O' OFF antes de

enchufar el cordon electrico en el

enchufe. (Fig. 3)

5. Encienda el motor moviendo el

interruptor a la posicion de encendido

con el s_mbolo '1' ON. (Fig. 4)

6. Una vez que haya terminado de aspirar,

mueva el interruptor de energfa a la

posici6n "O" (APAGADO) y desconecte

el cable del tomacorriente.

7. Luego de usar, vacfe el tanque de

recolecci6n destornillando la tapa de

drenaje y drenando los Ifquidos hacia

un receptAculo o drenaje adecuado.

(Fig. 5) Recuerde volver a poner la tapa

al tanque despues de realizar el drenaje.

ilMPORTANTE! AI aspirar grandes

cantidades de Ifquidos con la aspiradora,

no sumerja la apertura de la manguera

totalmente en el Ifquido; deje un abertura

en la extremidad de la manguera para

permitir afluencia del aire. La mAquina esta

equipada con un flotador que detiene la

accion de succion cuando el envase

alcanza su capacidad maxima. Usted

notara un aumento en velocidad del motor.

Cuando esto suceda, apague la maquina,

desconectela del tomacorriente, y drene el

Ifquido. Para continuar aspirando, reinstale

la tapa del drenaje. AI terminar de aspirar,

cerciorese que el interruptor este en

posicion de apagado y quite el enchufe del

tomacorriente. Vacie el envase, limpie y

seque el interior y el exterior antes de

almacenar.

iRECUERDE! El filtro de esponja se debe

quitar despues de aspirar Ifquidos con la

aspiradora, y un filtro de polvo se debe

instalar antes de limpiar otra vez

materiales secos.

Recogida (continuaci6n)

Caracter_sticas del Soplador

,_ ADVERTENCIA: siempre utilize anteojos de seguridad que conforrnen con ANSI Z87.1

(O EN CANADA, CSAZ94.3) antes de usarel soplador.

ADVERTENCIA: Mantenga alas personas alejadas del los residuos soplados.

AADVERTENCIA: utilize una mascara antipolvo si al soplar se crea polvo que pueda

er inhalado.

Esta aspiradora tiene capacidad para ser

soplador. Para utilizar como soplador siga

las instrucciones enumeradas.

1. Verifique que el cordon electrico este

desconectado del enchufe. (Fig.l)

2. AsegL_rese de que el envase este vacio

antes de usar como soplador.

3. Retire la manguera del portal de aspirar.

4. Inserte el extremo grueso de la

manguera en el portal del soplador

Iocalizado en la parte trasera de la

tapa. (Fig.2)

5. Ponga la extension o boquilla deseada

a la manguera. (Fig. 3)

6. Aseg0rese de que el interruptor este en

la posicion de apagado 'O' y enchufe

al tomacorrientes. (Fig.4)

7. Antes de encender la aspiradora,

asegure la manguera entre sus manos

con firmeza. Encienda el motor

moviendo el interruptor a la posicion

de '1'. (Fig.5)

8. Una vez que haya terminado de aspirar,

mueva el interruptor de energia a la

posici6n "O" (APAGADO) y desconecte

el cable del tomacorriente. (Fig. 7)

Mantenirniento

Vaciando el Contenedor

1. Verifique que el enchufe este

desconectado del tomacorriente. (Fig.l)

2. Desconecte la manguera del envase.

(Fig.2)

3. Suelte las asas y quite la tapa del

envase. (Fig.3)

4. Limpie todo el sucio o particulas del

envase y manguera. (Fig.4)

5. Limpie el filtro de esponja lava.ndolo con

un jabon suave. (Fig.5)

6. Verifique que la manguera, los

accesorios y el cordon electrico no

hayan sido daSados.

iAVlSO! El filtro incluido esta hecho de

papel de alta calidad dise5ado para atrapar

particulas de polvo peque5as. El filtro se

debe utilizar para recoger en seco

solamente. Un filtro seco es necesario para

recoger el polvo. Si el filtro de polvo esta

mojado, se estropeara rapidamente y sera.

muy dificil limpiar. Utilice cuidado al quitar

el filtro para limpiarlo y cambiarlo. Examine

los filtros para ver si tienen rasgones o

agujeros peque_os, un agujero peque_o

puede dejar pasar el polvo a traves y fuera

del aspirador. No utilice un filtro con

agujeros o rasgones, cambie

inmediatamente.

Instalando y limpieza Del Filtro De Cartucho

Instalaci6n Y Limpieza del Filtro de Cartucho

1. Verifique que el enchufe este

desconectado del tomacorriente. (Fig. 1)

2. Quite la tapa del envase.

3. coloque la tapa en una superficie limpia

en posicion invertida con la jaula hacia

arriba.

4. Instale el filtro de cartucho sobre la jaula

del cartucho con el extremo piano del

filtro hacia el cabezal de la aspiradora.

(Fig. 2) Introduzca con cuidado el filtro

hasta que encaje. (Fig. 3)

5. Para asegurar el filtro, ponga el

retenedor y gire a la derecha para

apretar hasta que adjuste. (Fig. 4)

Quitando y Limpiando el Filtro De Cartucho

1. Con la tapa en posicion invertida quite

cuidadosamente el filtro de cartucho. Si

se us6 el retenedor para asegurar el filtro,

quite el retenedor girandolo en sentido

contrario de las manecillas del reloj.

2. Sostenga y hale cuidadosamente el filtro

para remover. (Fig. 5)

NOTA: Para mejores resultados de limpieza

del filtro la limpieza se debe realizar al aire

libre y no en el interior de su vivienda.

3. Limpie el filtro suavemente golpeando

ligeramente o cepillando la suciedad.

IVlantenirniento (continuaci6n)

IMPORTANTE! Limpie o cambie el cartucho

del filtro regularmente para obtener el mejor

desempefio. USE SIEMPRE UN

CARTUCHO DEL FILTRO PARA

ASPIRADO EN SECO. Si no usa la

maquina con el filtro de polvo, el motor se

quemara y la garantfa quedara nula. Tenga

cartuchos de repuesto siempre a mano.

,A_ADVERTENCIA: Siempre desconecte

el enchufe del tomacorriente antes

de quitar la tapa del envase.

Instalando y Reemplazando el Cartucho Del Filtro

1. Resbale cuidadosamente el cartucho

del filtro Craftsman @ sobre la jaula del

filtro y presione hacia abajo en las

orillas de a fuera del filtro hasta que el

anillo de goma en la parte inferior del

filtro se siente segura al rededor de la

base de la jaula del filtro. (Fig.l)

2. Alinee el pequefio hoyo del centro en la

parte superior del filtro sobre el poste

de la jaula del filtro. Presione

firmemente arriba del filtro cerca del

poste para dejar que el filtro se siente

soble el poste. (Fig. 2)]

3. Para asegurar el filtro, ponga el

retenedor y gire a la derecha para

apretar hasta que ajuste. (Fig. 3)

Mantenimiento (continuaci6n)

Instalaci6n Y Limpieza Del Filtro De Espon

Instalacidn Del Filtro De Esponja

1. Verifique que el enchufe este

desconectado del tomacorriente. (Fig. 1)

2. Saque el cabezal del tanque de

recolecci6n. De haber un cartucho de

filtro instalado, saquelo como se indica

en la pagina 25 "Quitando y Limpiando

el Filtro de Cartucho ".

3. Cuidadosamente resbale el filtro de

esponja hacia abajo, sobre la jaula del

filtro y empuje el filtro hacia adentro

hasta que cubra la jaula

completamente. (Fig. 2 & 3)

4. Vuelva a poner el cabezal en el tanque

de recoleccion y fijelo.

Limpiando y Desinfectando la

Aspiradora de IViojado/Seco

Para mantener su Aspiradora de

Mojado/Seco en su mejor estado, limpie el

exterior con un paRo humedecido con agua

tibia y jabon suave.

1. Vacfe los escombros del contenedor.

2. Lave el contenedor con agua tibia y

jabon suave.

3. Seque con una toalla seca.

Limpiando El Filtro De Esponja

1. Con la tapa en posicion invertida quite

cuidadosamente el filtro de esponja.

(Fig. 4)

2. Utilice una solucion de jabon y agua

para lavar el filtro de esponja, enjuague

con agua limpia. (Fig. 5)

3. Permita que el filtro se seque antes de

instalar y de usar otra vez.

3. Vacfe el contenedor despues de 20

minutos. Enjuague con agua hasta que

el olor del cloro (desinfectante)

desaparezca.

4. Deje secar completamente al

contenedor antes de sellar el motor en

el contenedor.

Antes de el almacenamiento prolongado o

cuando sea necesario (i.e. al recoger

aguas de residuos) el contenedor debe de

ser desinfectado.

Para desinfectar el contenedor:

1. Eche un gal6n de aguay una

cucharadita de cloro (desinfectante) en

el contenedor.

2. Deje descansar la solucion pot 20

minutos, revolviendo cuidadosamente

cada pocos minutos, asegurarse

de que todas las partes de adentro del

contenedor se mojen.

Almacenamiento

Antes de almacenar su Aspiradora, el

contenedor debe de ser vaciado y limpiado.

El cordon electrico cable debe de ser

enrollado y la manguera debe de ser

guardada como se describe en este manual.

Los accesorios deben de ser mantenidos en

la misma Area donde se almacena la

aspiradora para que puedan estar

disponibles. La aspiradora debe de ser

almacenada en interiores.

Diagnostico

ADVERTENCIA: SIEMPRE DESCONECTE EL ENCHUFE DEE

TOMACORRIENTE ANTES DE DIAGNOSTICAR. 1

Sintoma

Aspiradora no funciona

Polvo sale de la cubierta del motor

Eficacia reducida y vibracion

del motor.

Posibles Causas

1) No esta conectada al

tomacorriente.

2) Cord6n electrico

defectuoso.

3) Envase Ileno.

1) El filtro de cartucho no esta

puesto o esta dal_ado.

1) Hay una obstruccion en la

boquilla, la manguera, o la

entrada del envase. O el filtro

esta bloqueado por polvo fino.

Como Corregir

1) Inspeccione el tomacorriente,

cordon, caja de fusibles y fusibles.

2) Desenchufe y examine el

cordon electrico. Siesta daSado,

haga que sea reparado por un

profesional.

3) Vacie el envase.

1) Ponga un filtro de cartucho o

reemplace.

1) Examine las entradas de la

boquilla, de la manguera y del

envase para saber si hay una

obstruccion. Saque el filtro y

limpielo. O instale un filtro nuevo.

Piezas de Repuesto

125.17608 Aspiradora iVlojado/Seco de 8 Galones

Siernpre ordene por el nQrnero de parte, no por el nQmero clave. Siempre rnencione el nQmero de rnodelo

cuando ordene partes. El nQrnero de rnodelo esta Iocalizado en la placa de serie en la aspiradora, para

ordenar partes llame al: 1-800-469-4663.

,_, ADVERTENCIA: En la aspiradora mojado/seco con aislamiento doble se

proporcionandosmediosdeaislamientoenvezdeconexionatierra. Nose

proporciona ning_n medio de conexion a tierra a un aparato electrodomestico

con aislamiento doble, ni se debe aSadir a este ningun medio de conexi6n a

tierra. El servicio de ajustes y reparacines de la aspiradora con aislamiento

doble requiere extremo cuidado y conocimiento del sistema, y debe ser

realizado L'micamente por personal de servicio autorizado. Su aspiradora esta

marcada con las palabras 'double insulated' el s_mbolo | (cuadrado dentro

de un cuadrado) tambien esta marcado en el aparato. I_M_J

NumeroClave Numero De Pieza Descripci6n Cantidad

1 VQ51SR.10.04.F3 Manija 1

2 VD30SR.00.01 Estanteparaguardar la manguera 2

3 VQ81SR.10.00.X0 Ensamblaje De Motor 1

4 TVQTZS.03.YZ Flota 1

5 VJ51PF.10.04.W2.00 Jaula 1

6 FV9543.11.01

7 TVQTDK.02.00

8 TVQTXK.X0.08

9 VB07SR.20.01 .SY

10 VB01PF.20.01

11 VB07SR.20.02.W2.01

12 VB07SR.X0.02

Retenedor De Filtro 1

Asas 2

Asamblea Portal de Aspirar 1

Envase 1

Tapa Para Drenaje 1

Base 1

Asamblea De Ruedas Traseras 1

13 TVQTJL.18.00 Ruedecilla 2

14 16808 Tubos Extensores 2

15 17838 Herramienta Para Ranuras 1

16 16576 _ Boqu!!!a [be U!!!!dad 1

16803

17888

17816

16577

VQ81BZ.20.60.02

Manguera

Filtro De Esponja

Filter Cartucho

Escurridor

Manual Del Usuario

616

Craftsman 12517608 User Manual WET/DRY VACUUM Manuals And Guides 1312119L

Navigation menu

Versions of this User Manual:

Views

Navigation
