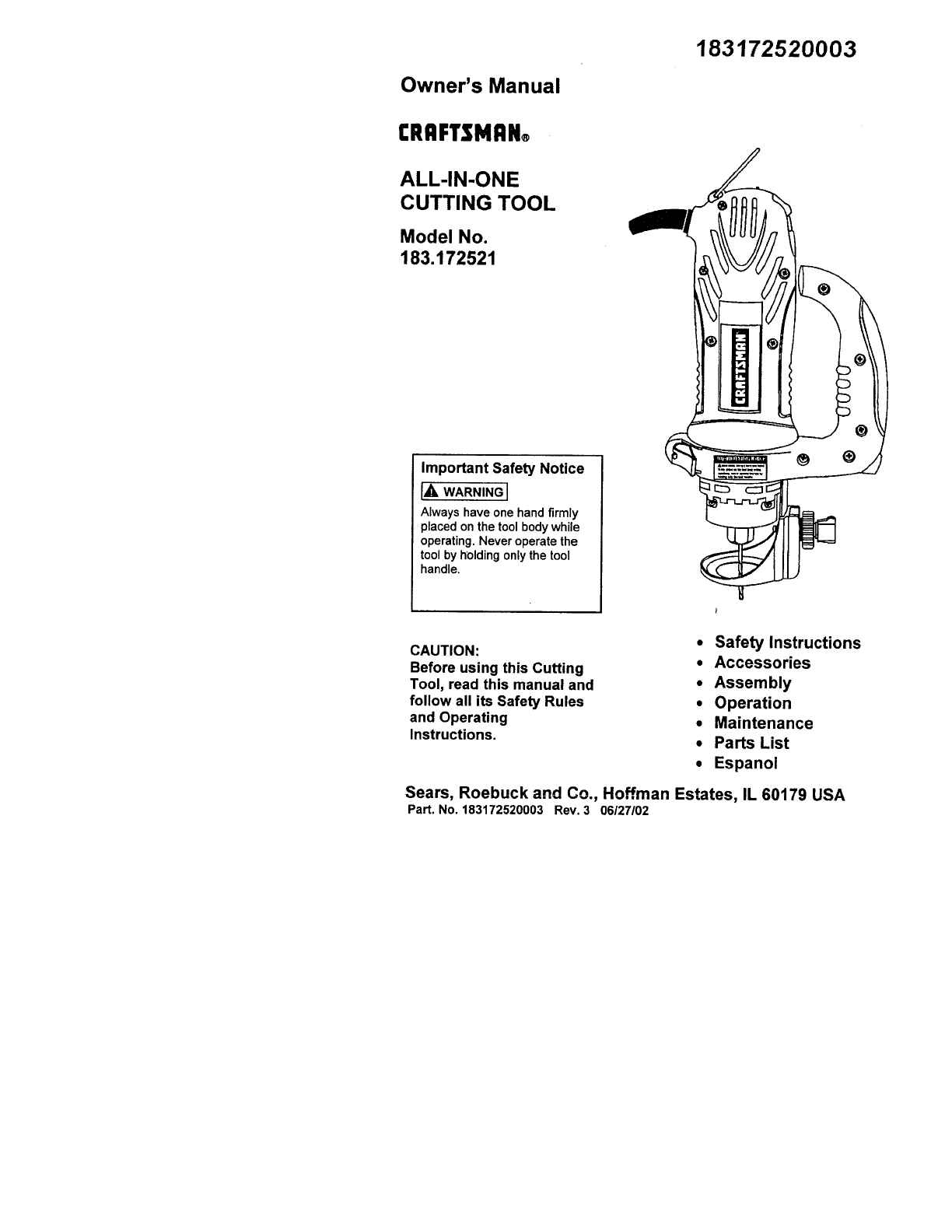

Owner's Manual

183172520003

CRAFTSMAN®

ALL-IN-ONE

CUTTING TOOL

Model No.

183.172521

Important Safety Notice

IA WARNINGI

Always have one hand firmly

placed on the tool body while

operating. Never operate the

tool by holding only the tool

handle,

® ®

CAUTION:

Before using this Cutting

Tool, read this manual and

follow all its Safety Rules

and Operating

Instructions.

• Safety Instructions

•Accessories

•Assembly

• Operation

•Maintenance

•Parts List

•Espanol

Sears, Roebuck and Co., Hoffman Estates, IL 60179 USA

Part. No. 183172520003 Rev. 3 06/27/02

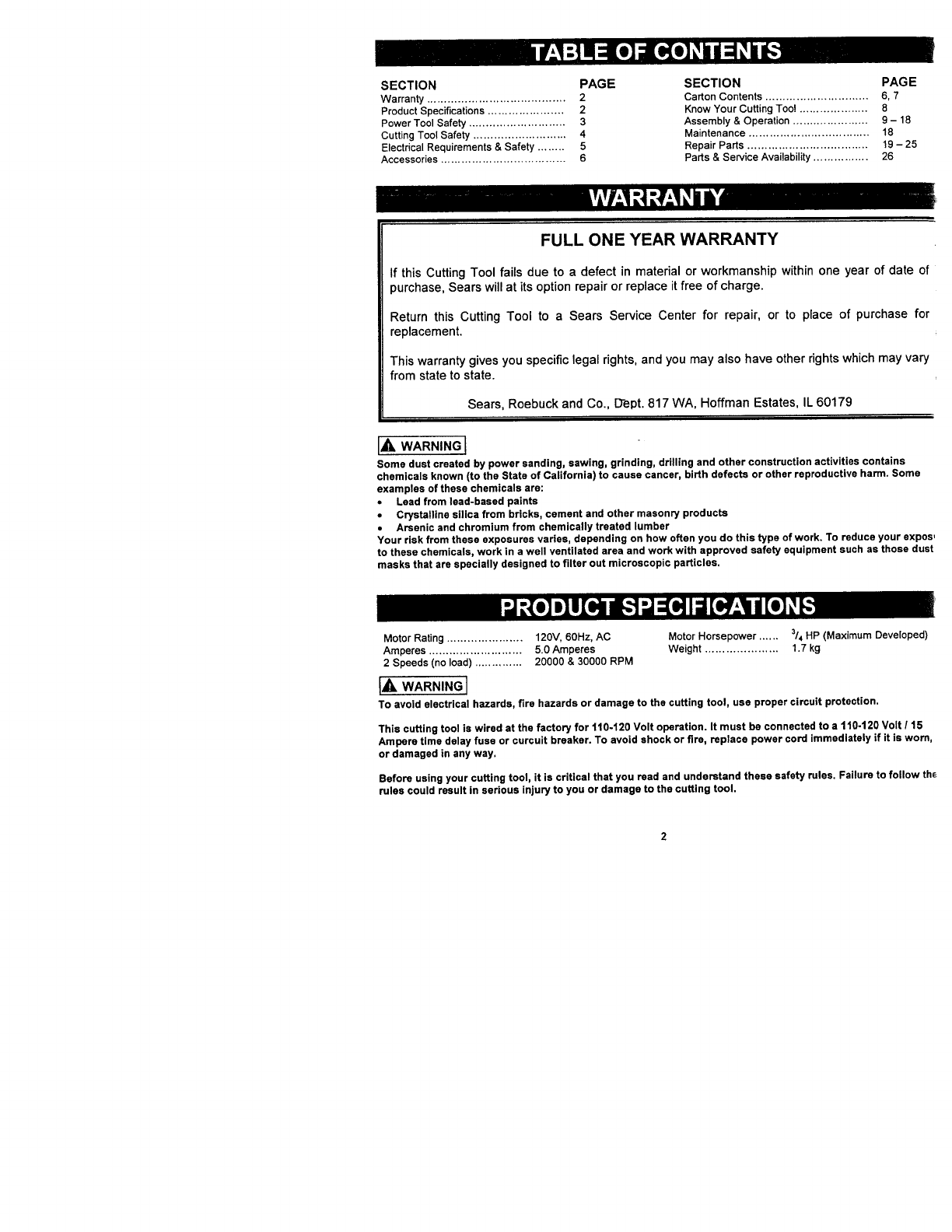

SECTION PAGE

Warranty ........................................ 2

Product Specifications ...................... 2

Power Tool Safety ............................ 3

Cutting Tool Safety ........................... 4

Electrical Requirements & Safety ........ 5

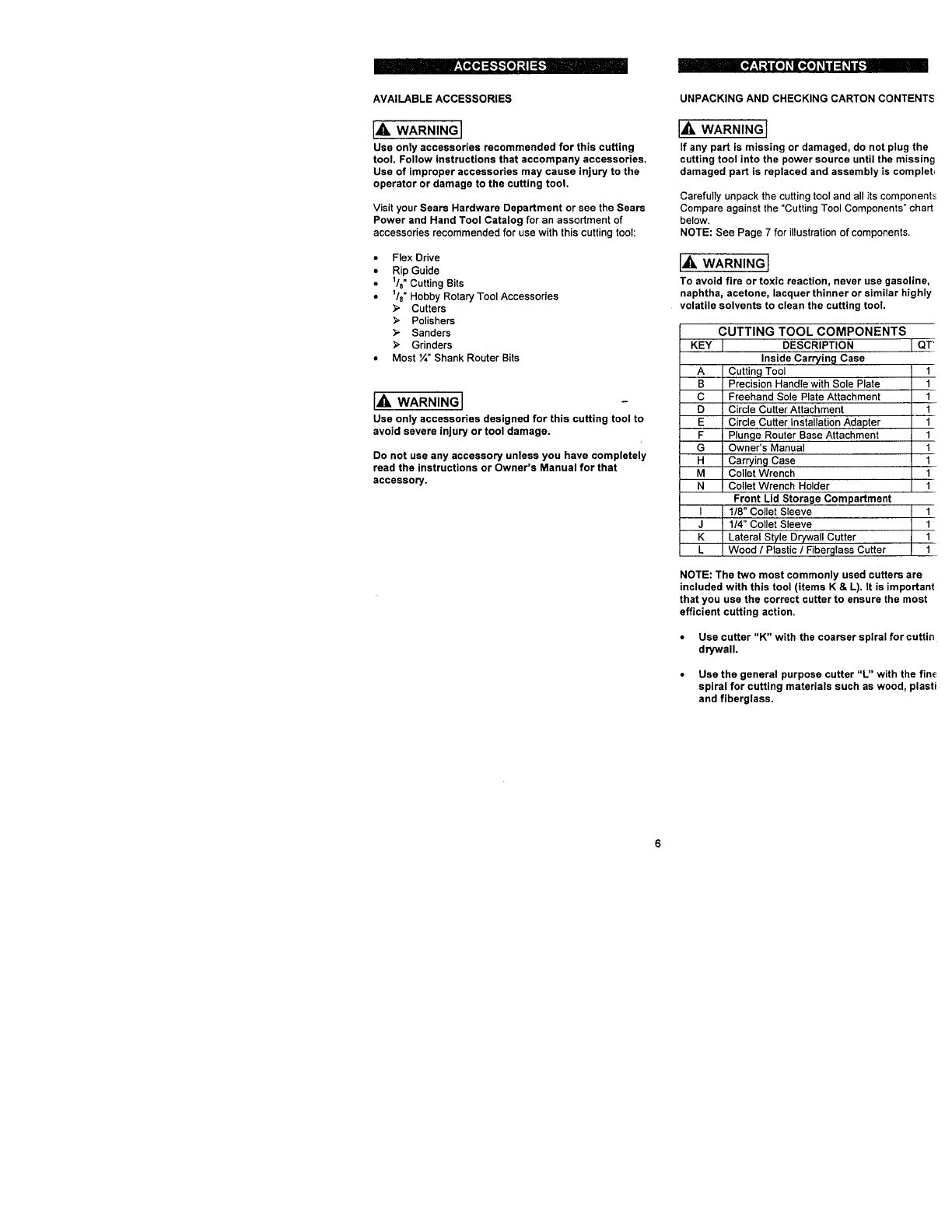

Accessories .................................... 6

SECTION PAGE

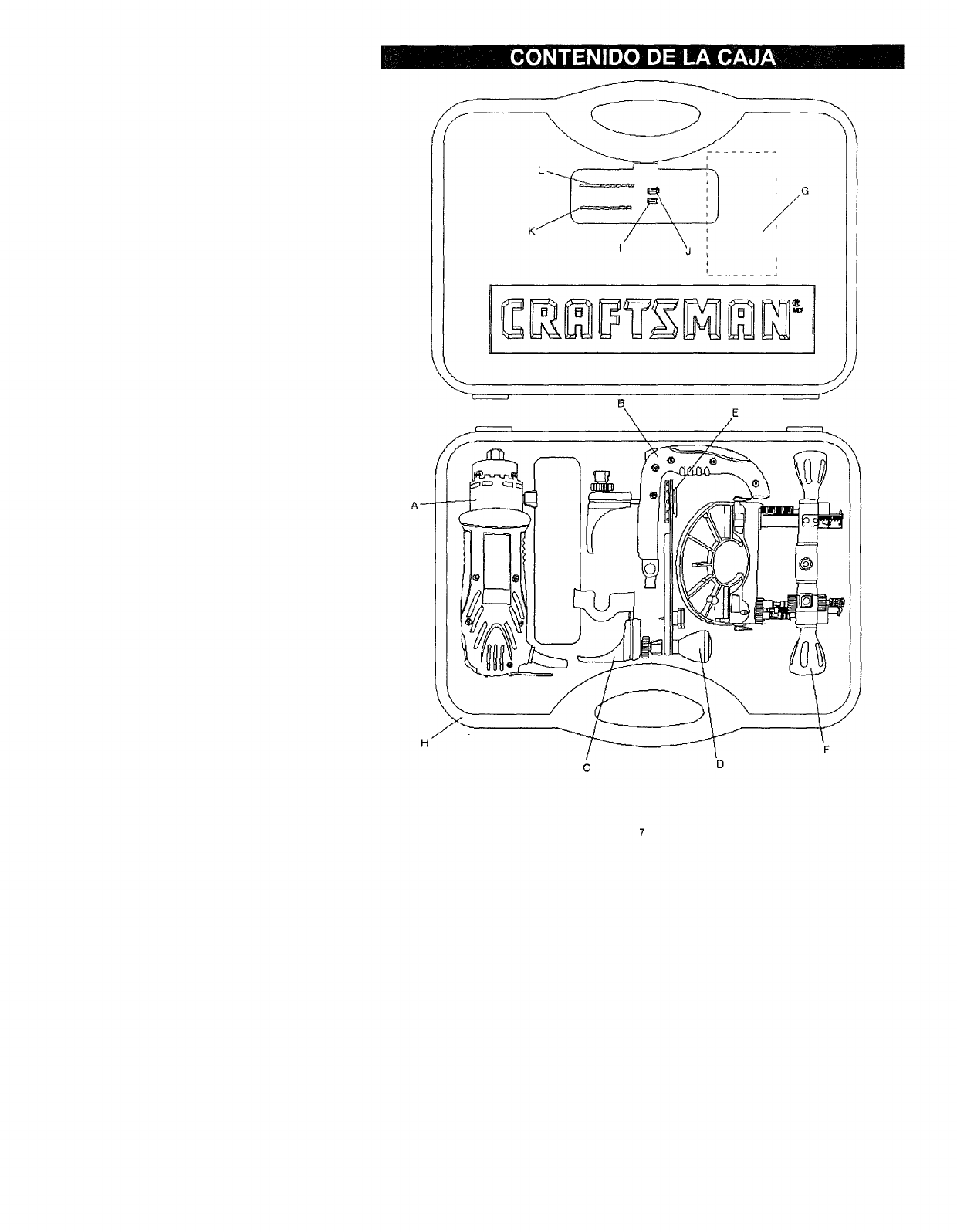

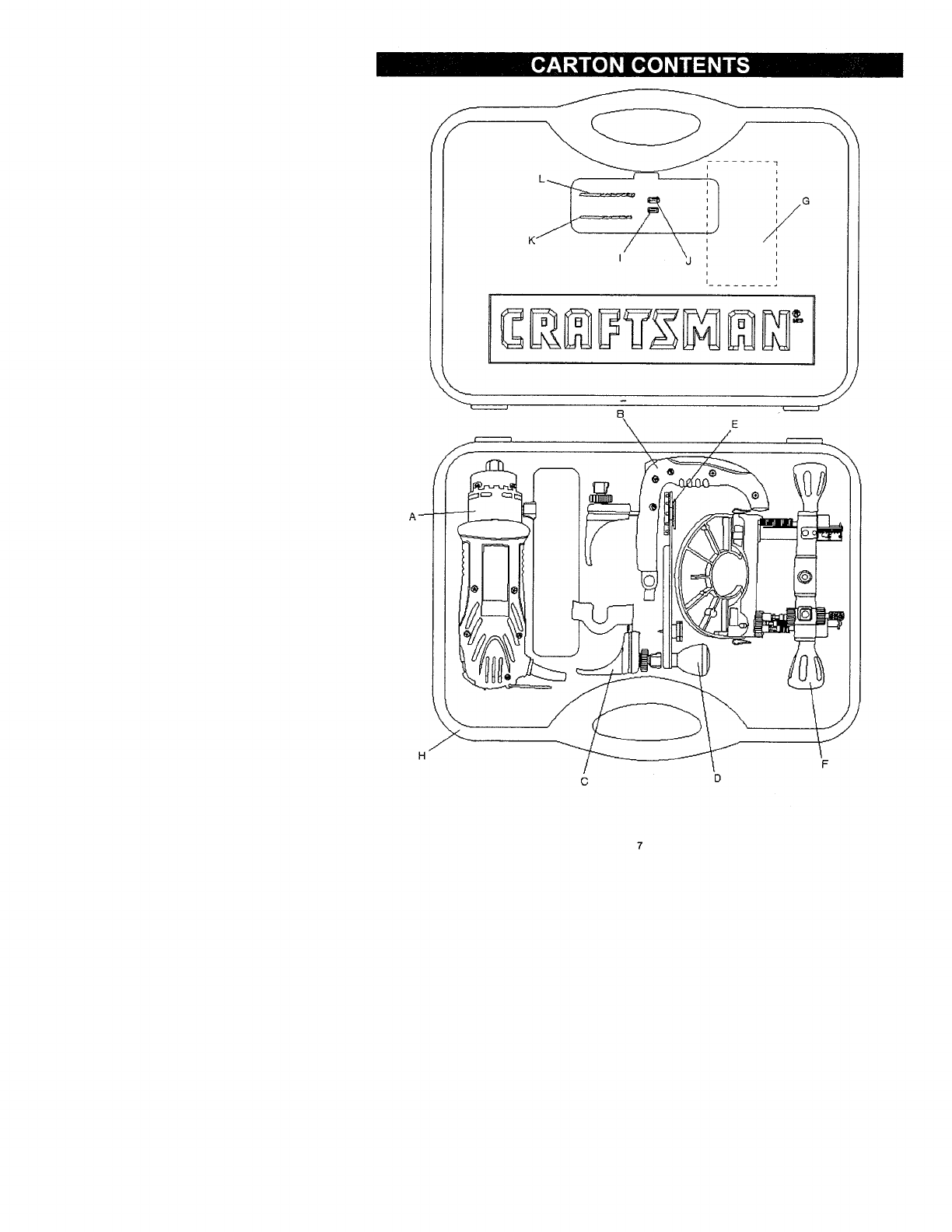

Carton Contents .............................. 6, 7

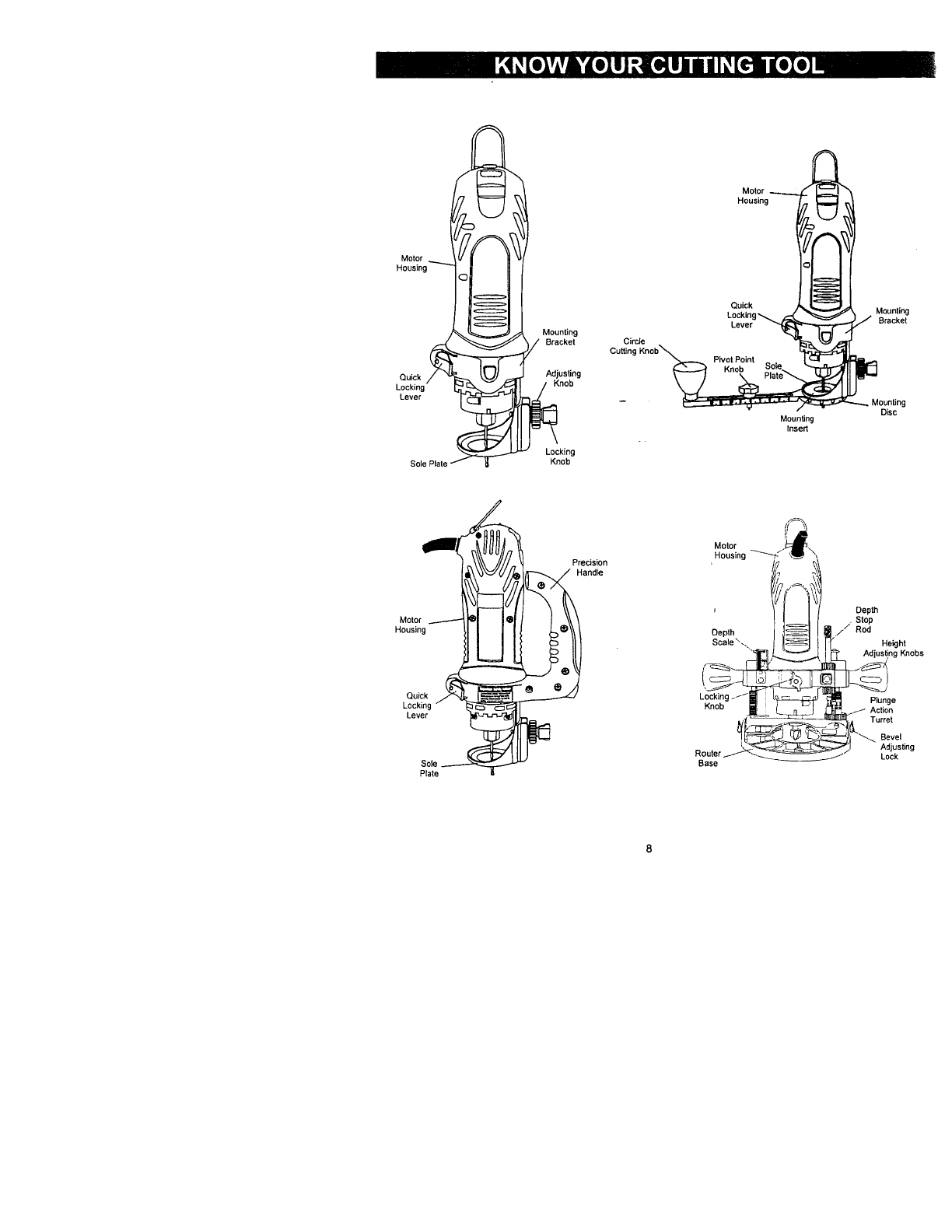

Know Your Cutting Tool .................... 8

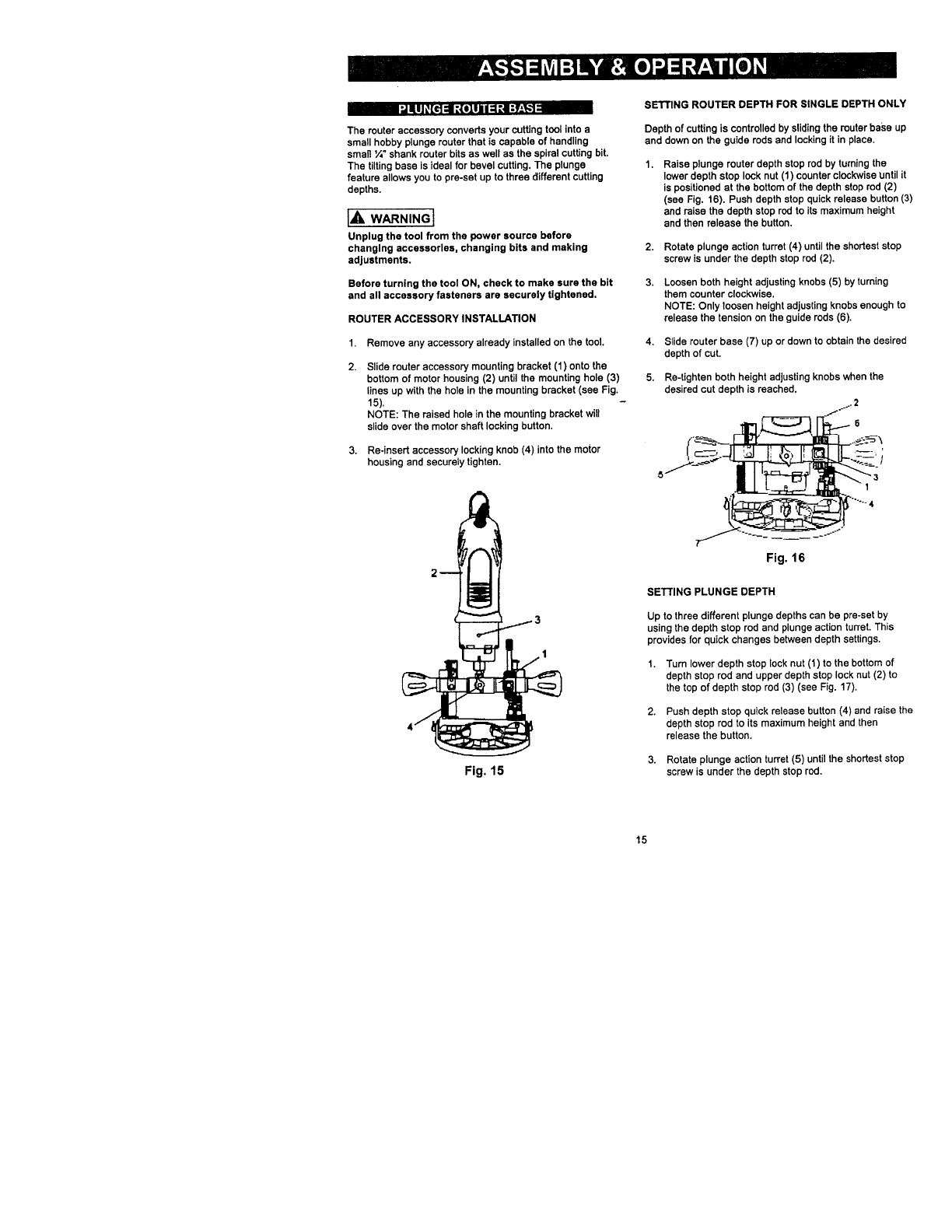

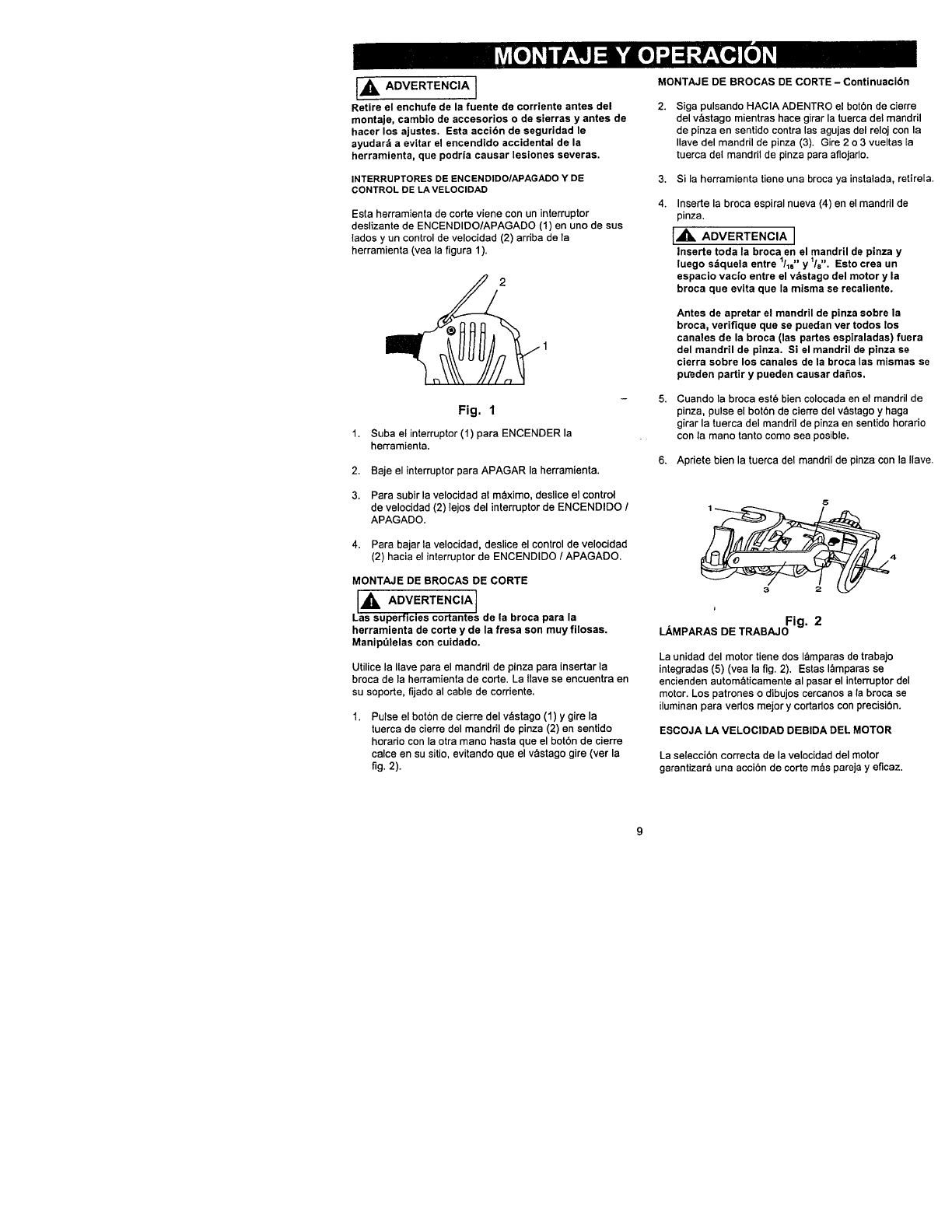

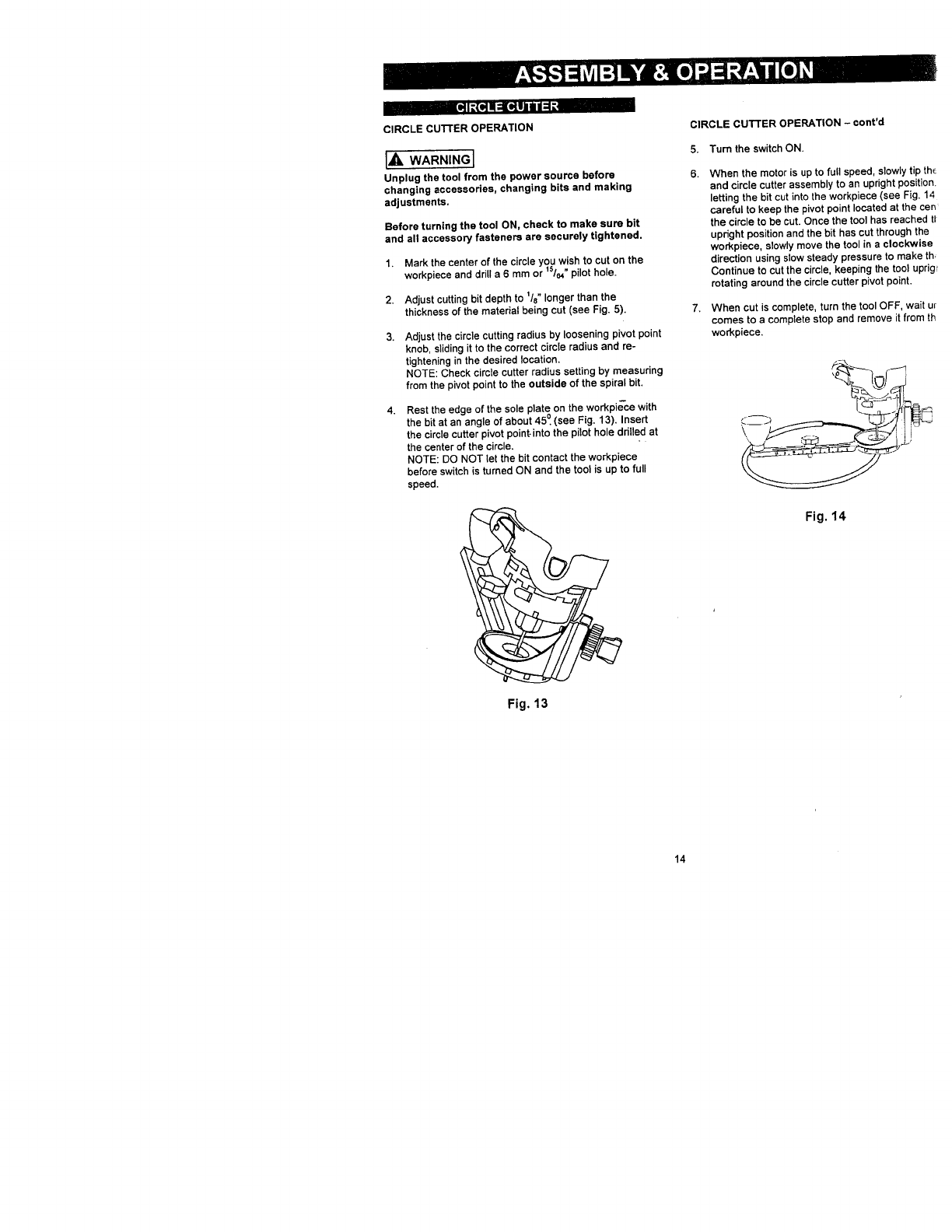

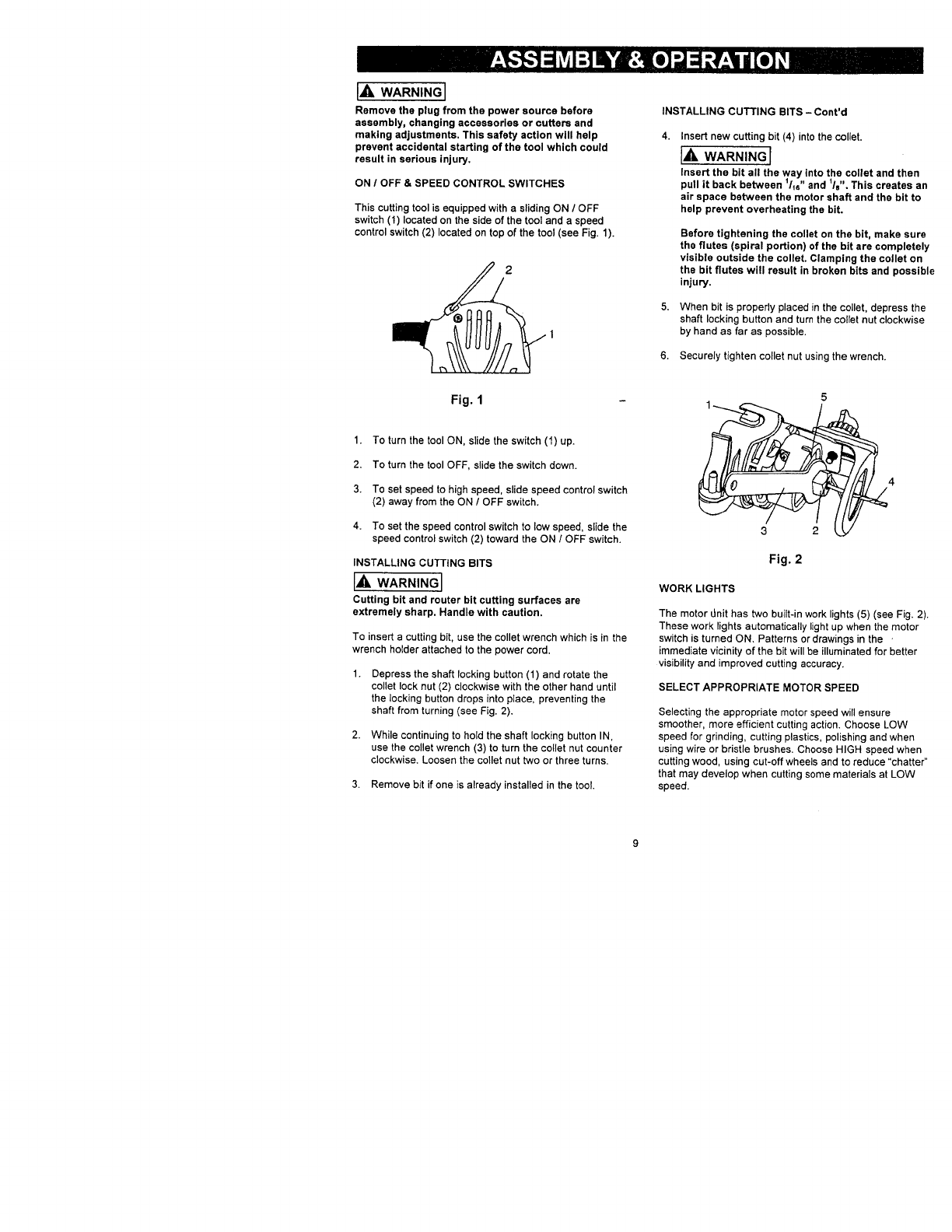

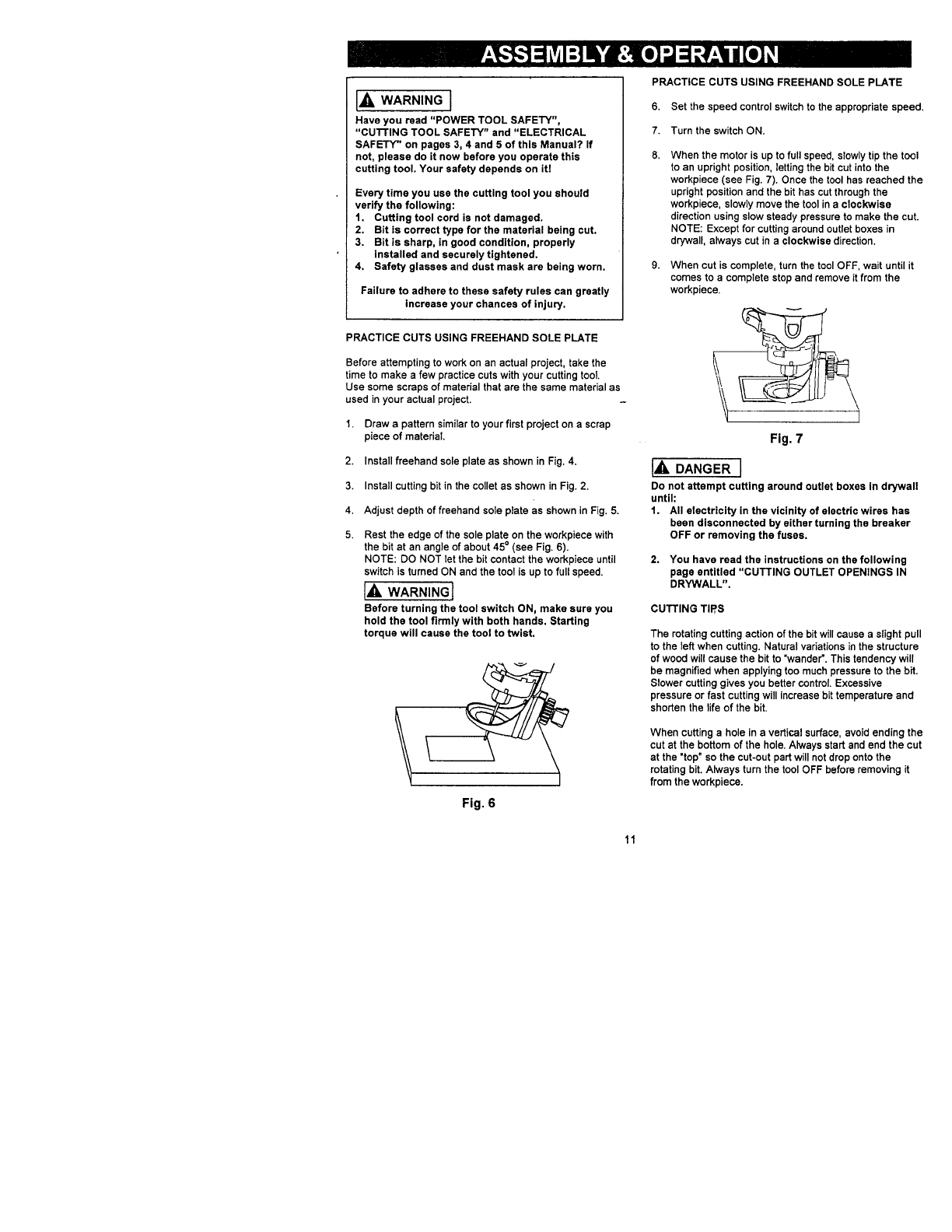

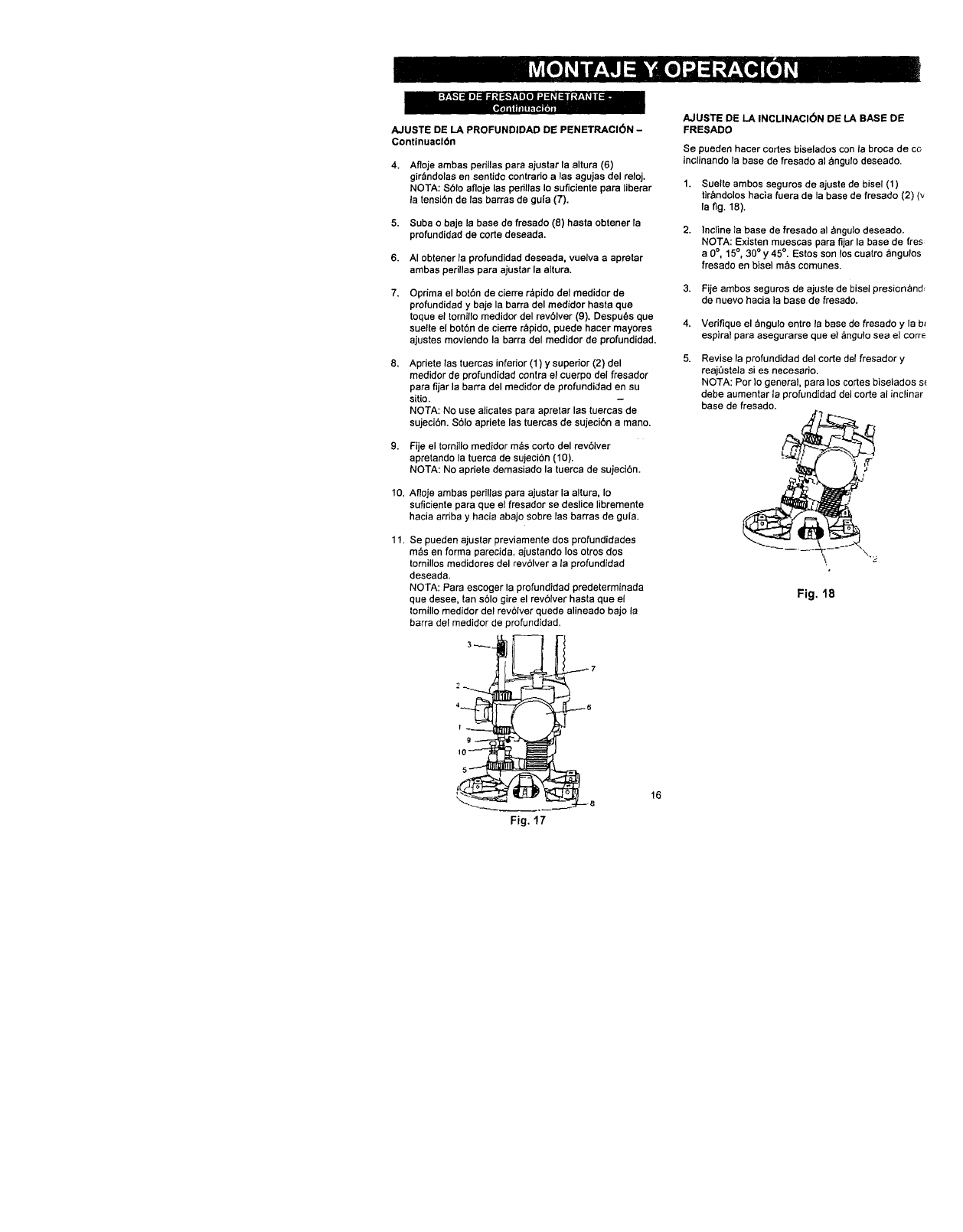

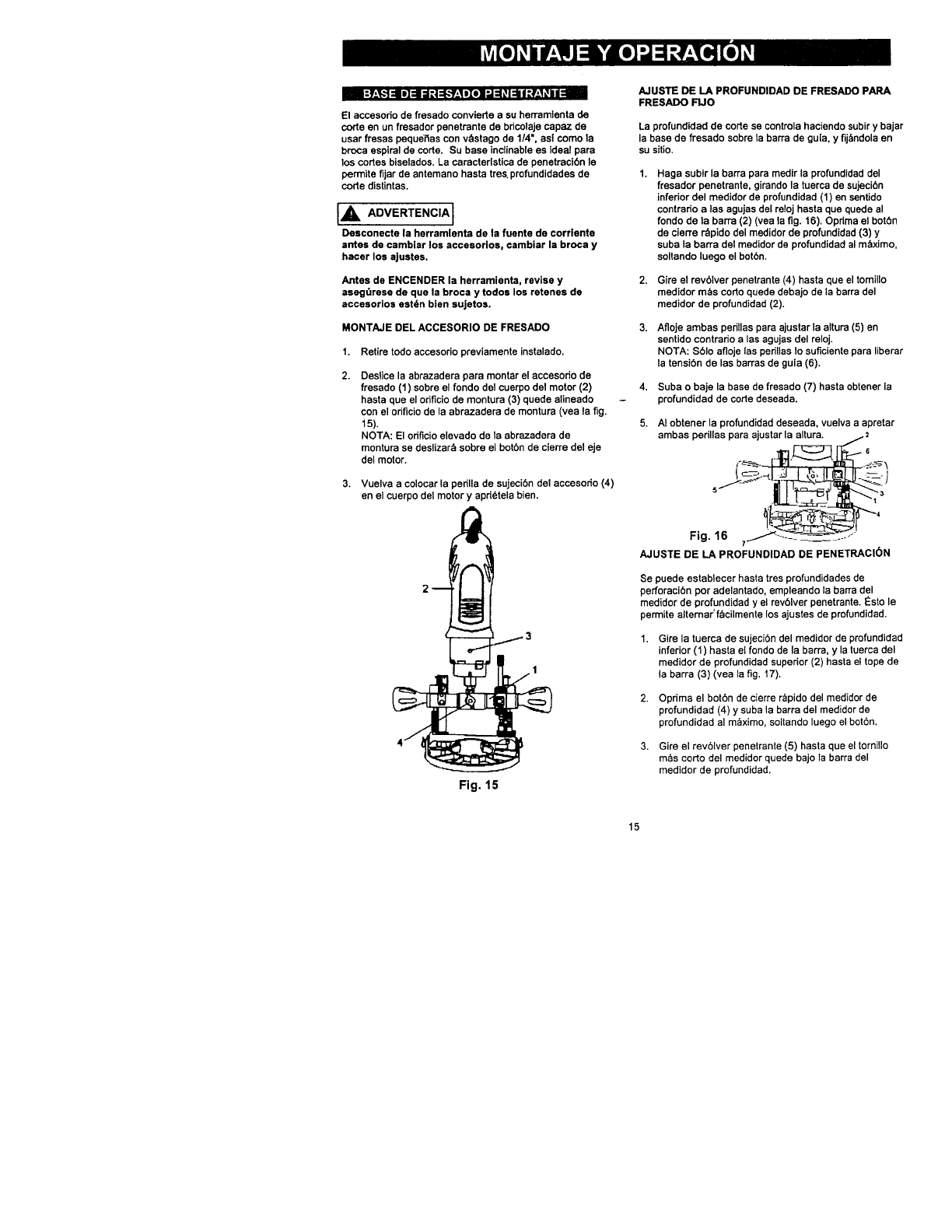

Assembly & Operation ...................... 9 - 18

Maintenance ................................... 18

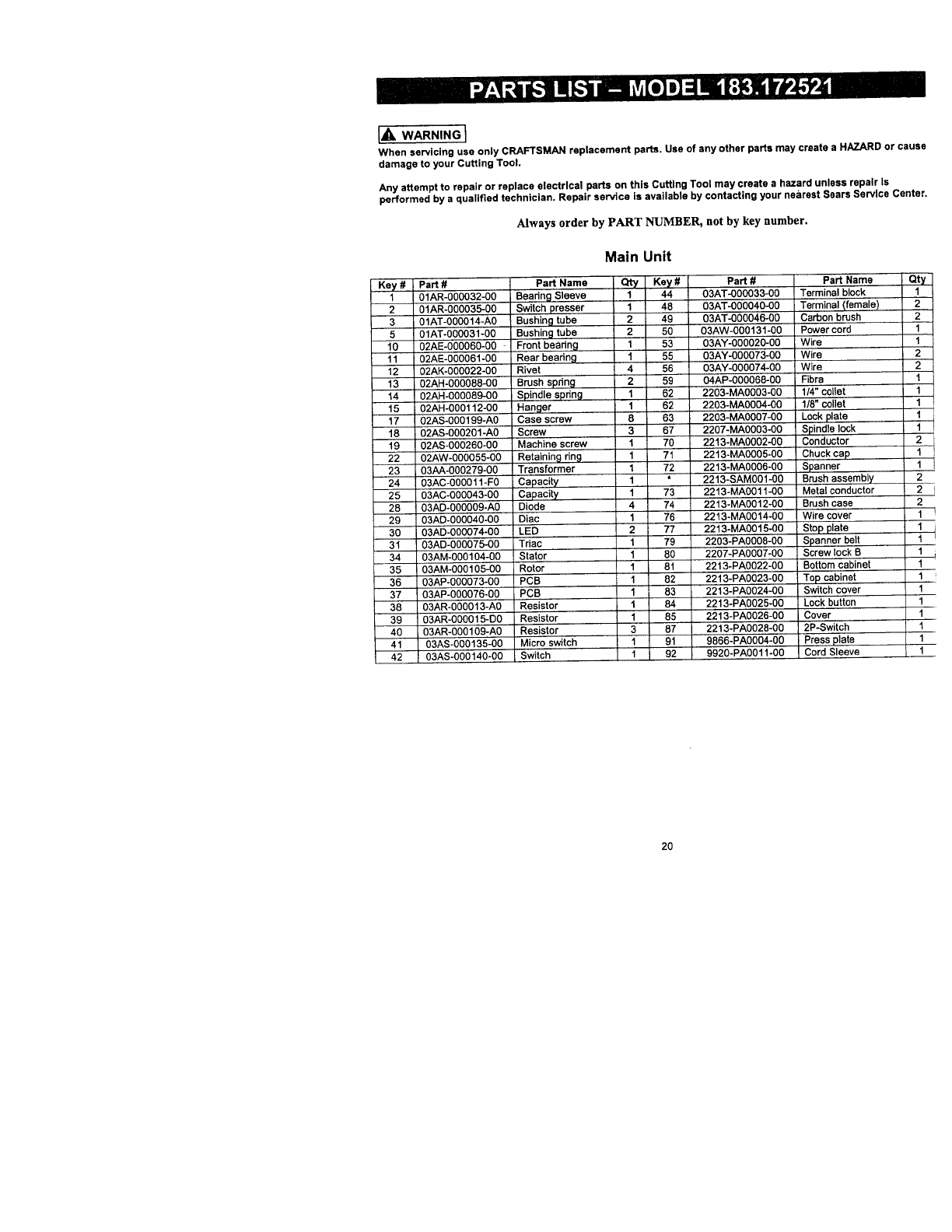

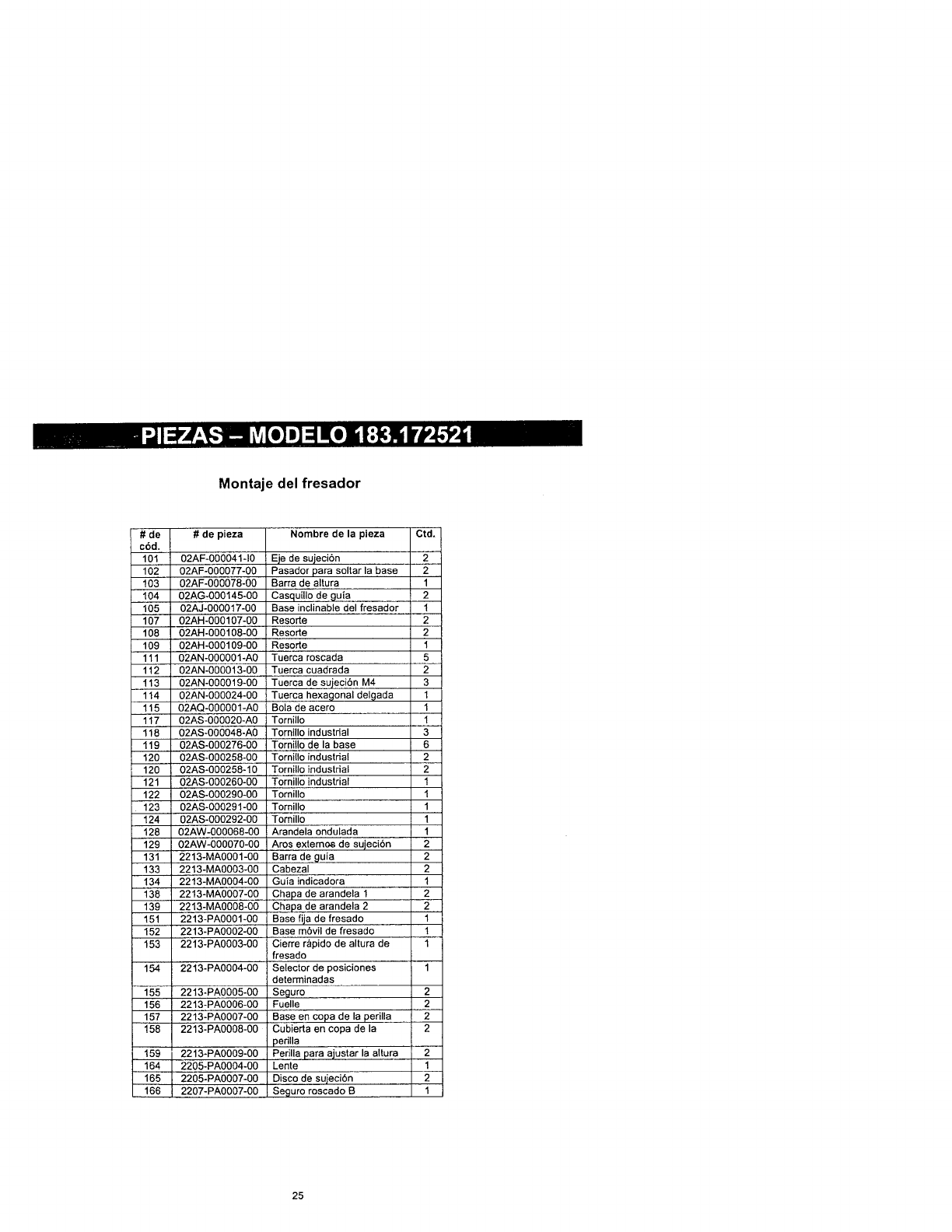

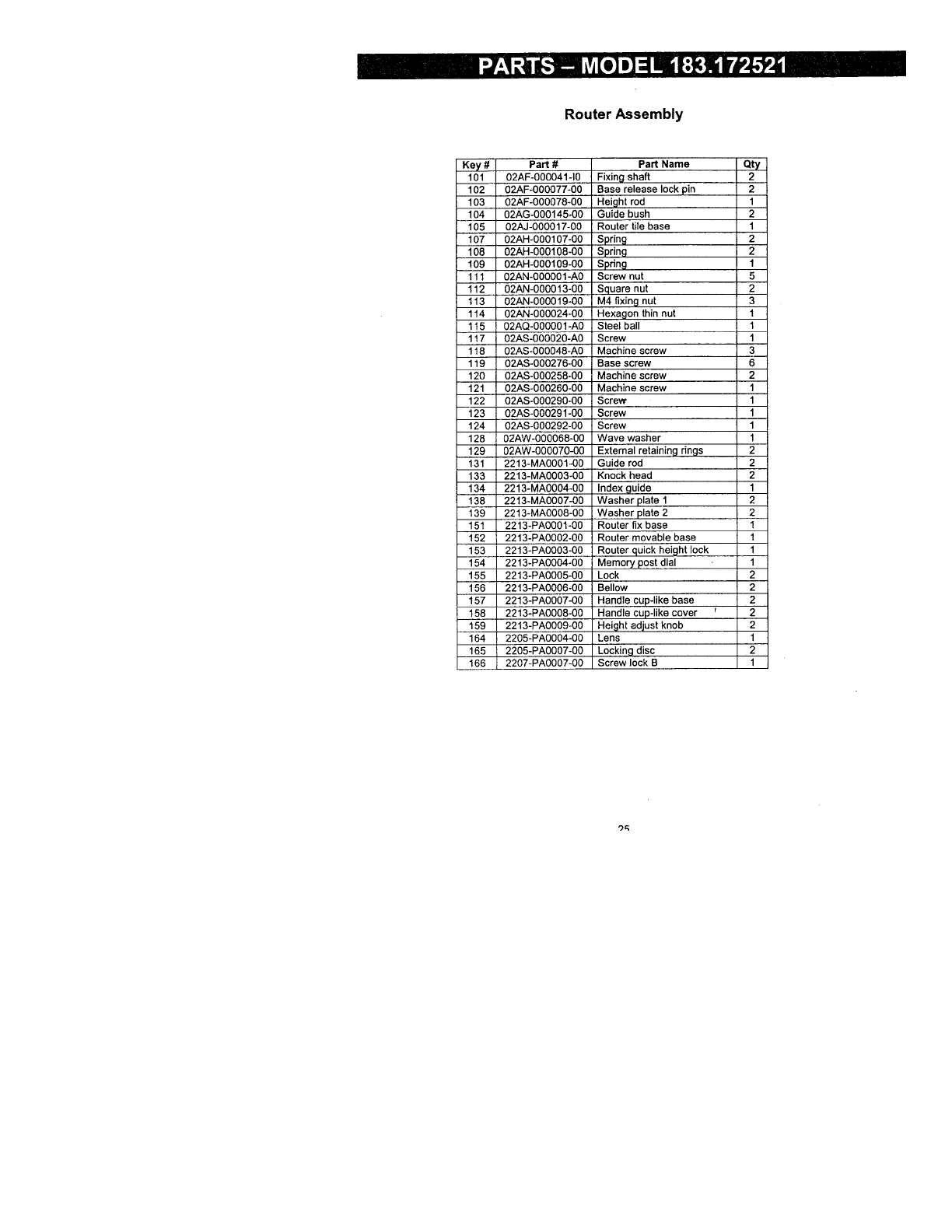

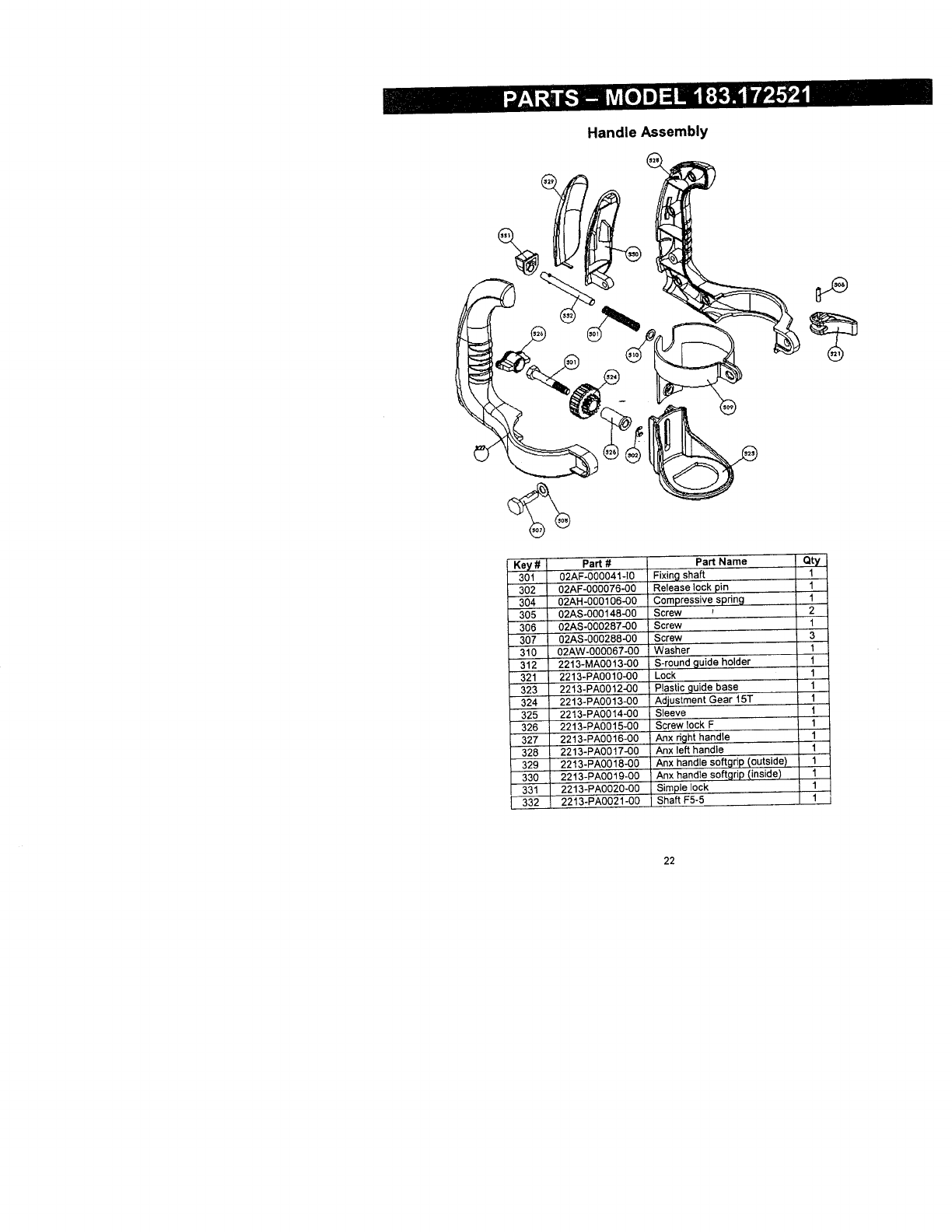

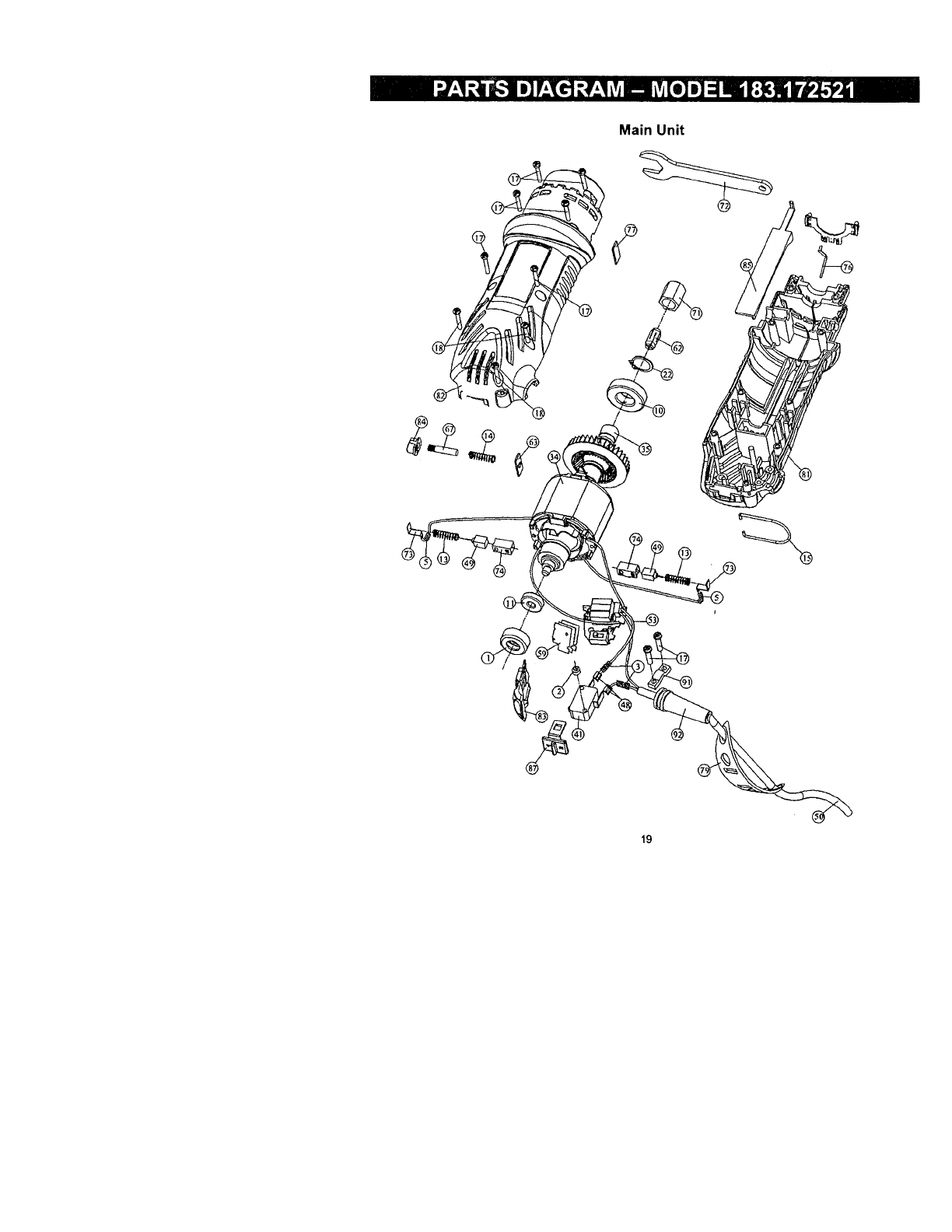

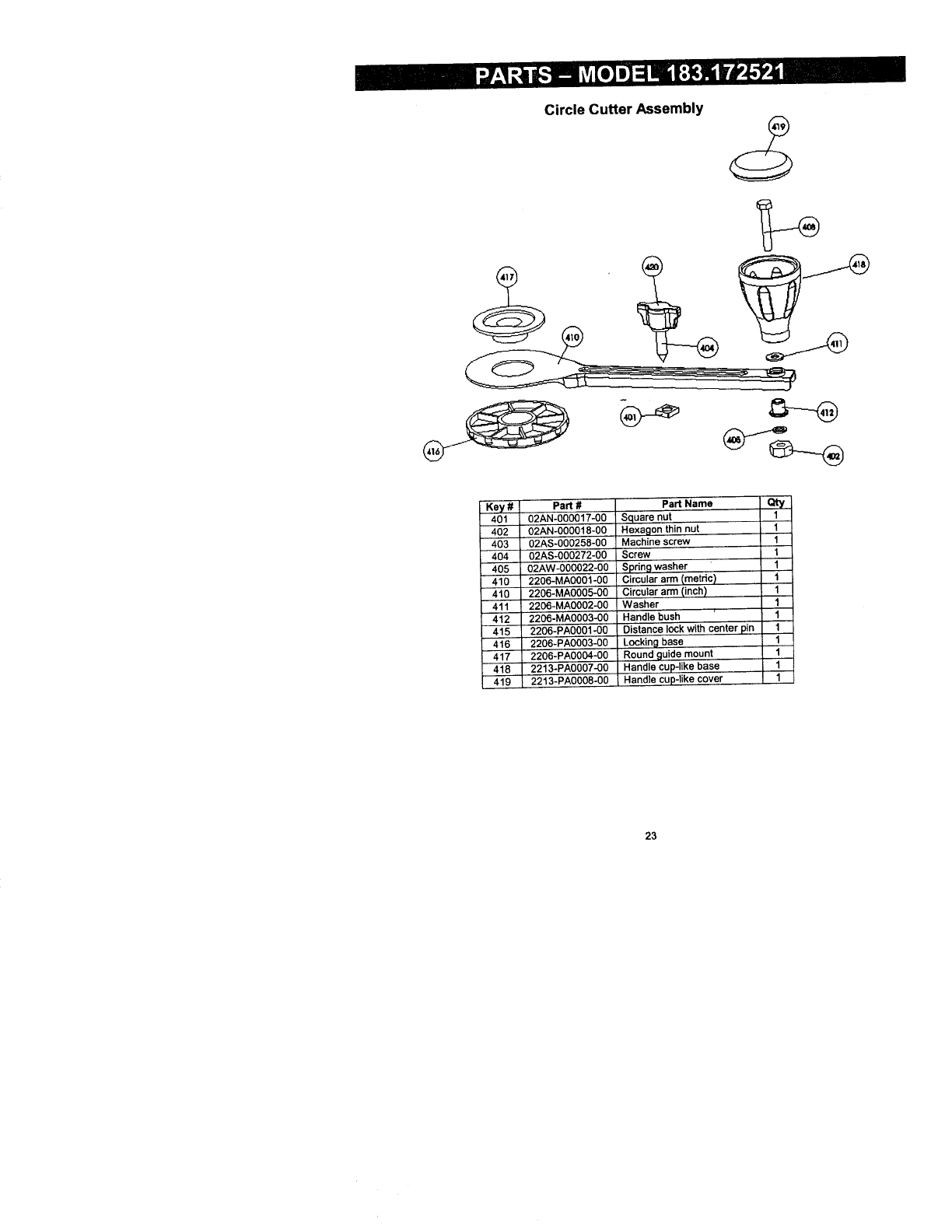

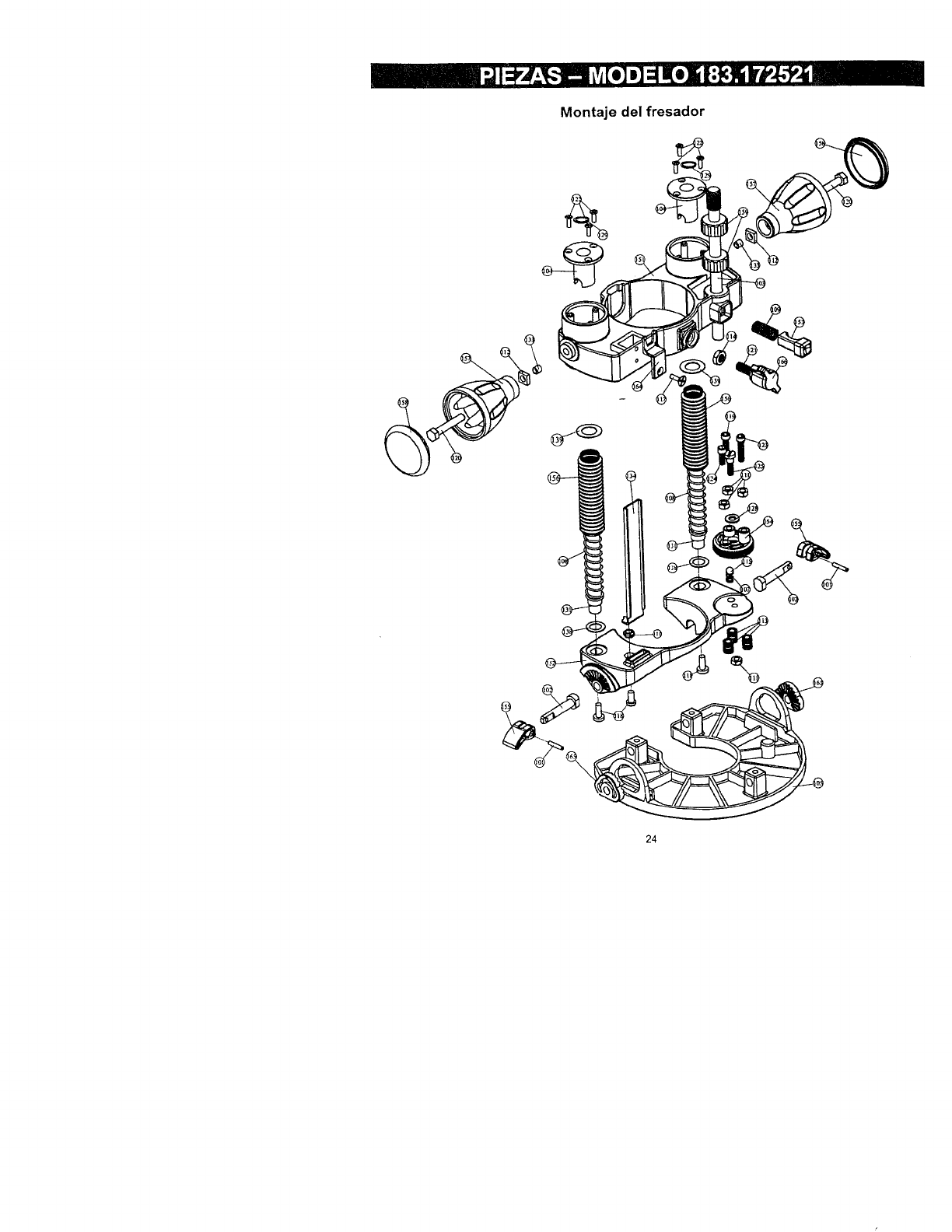

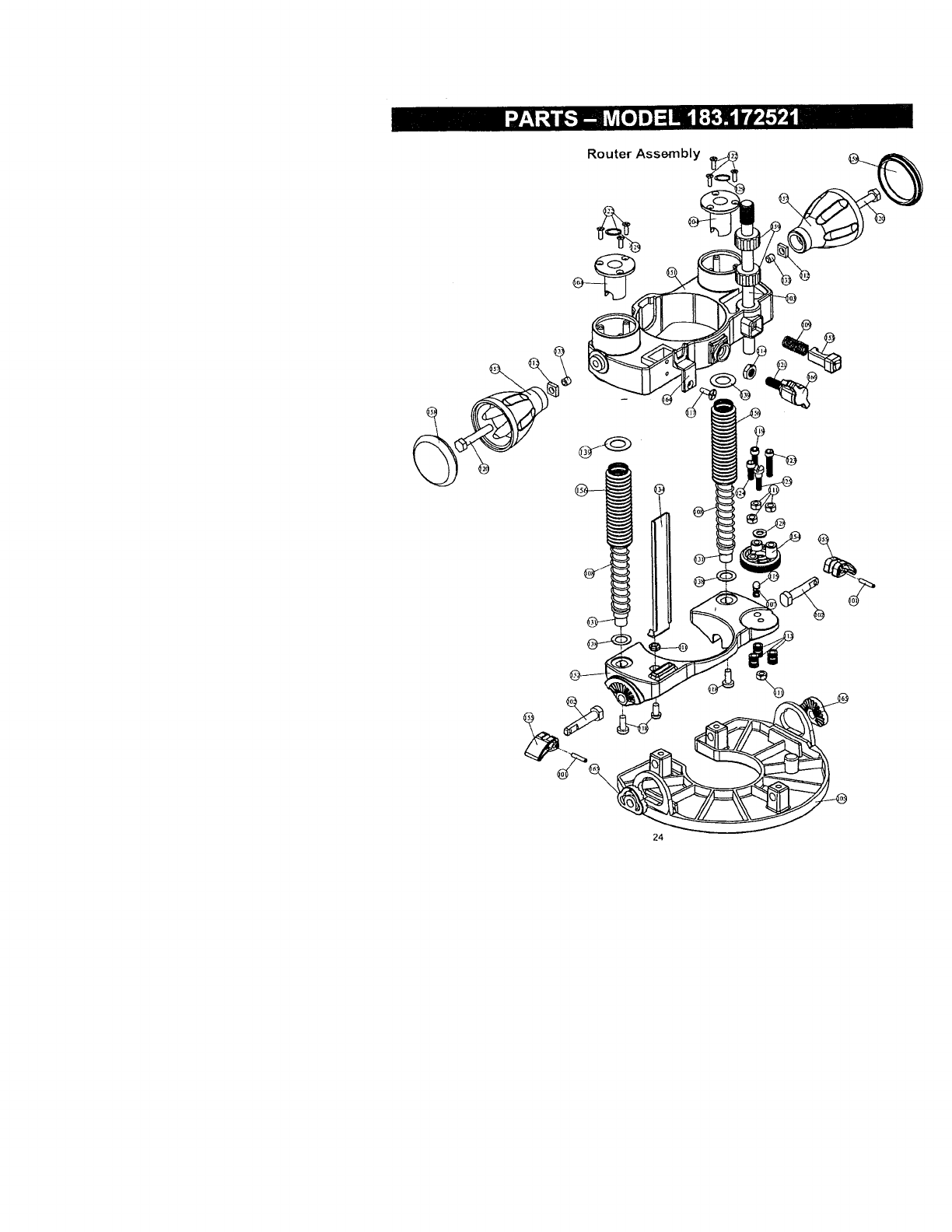

Repair Parts ................................... 19 - 25

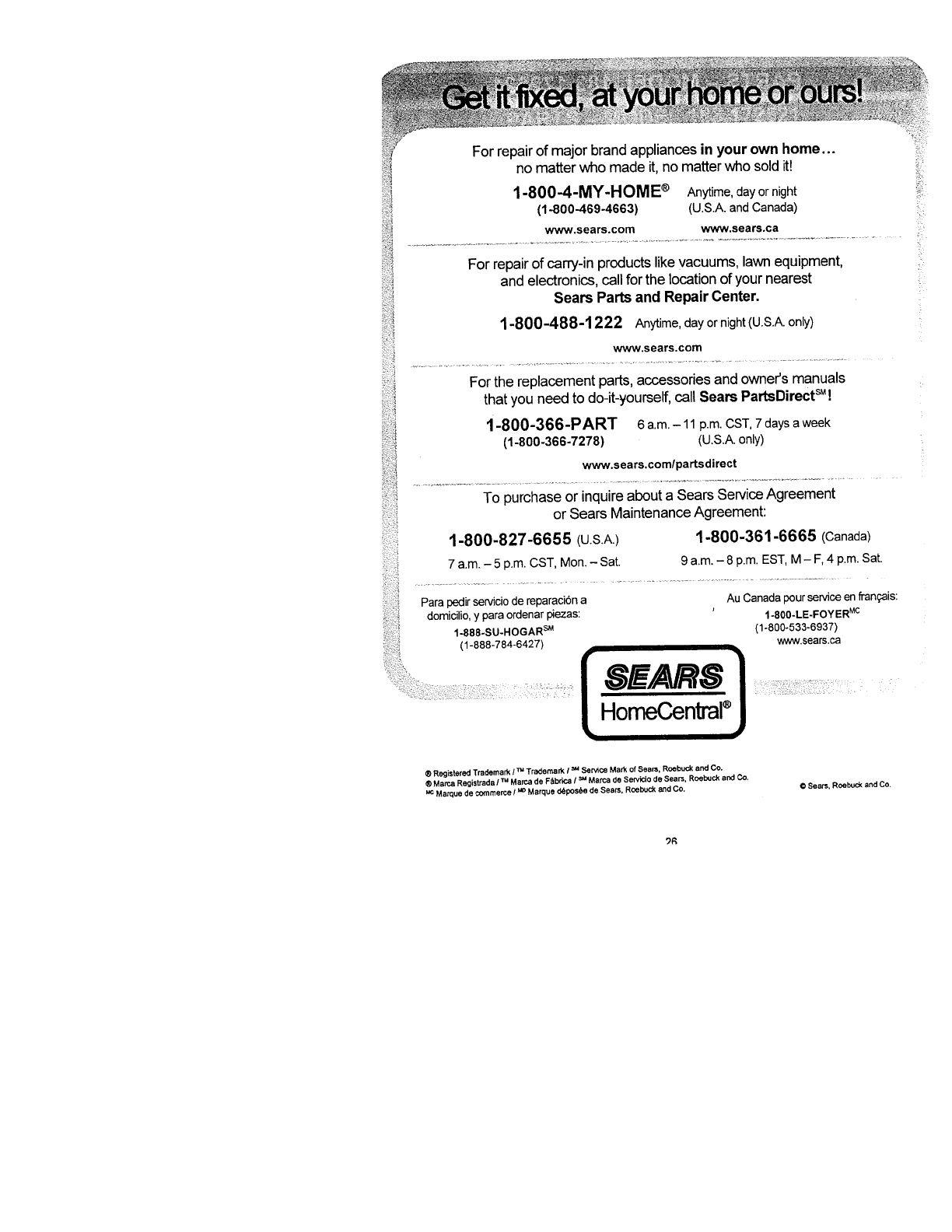

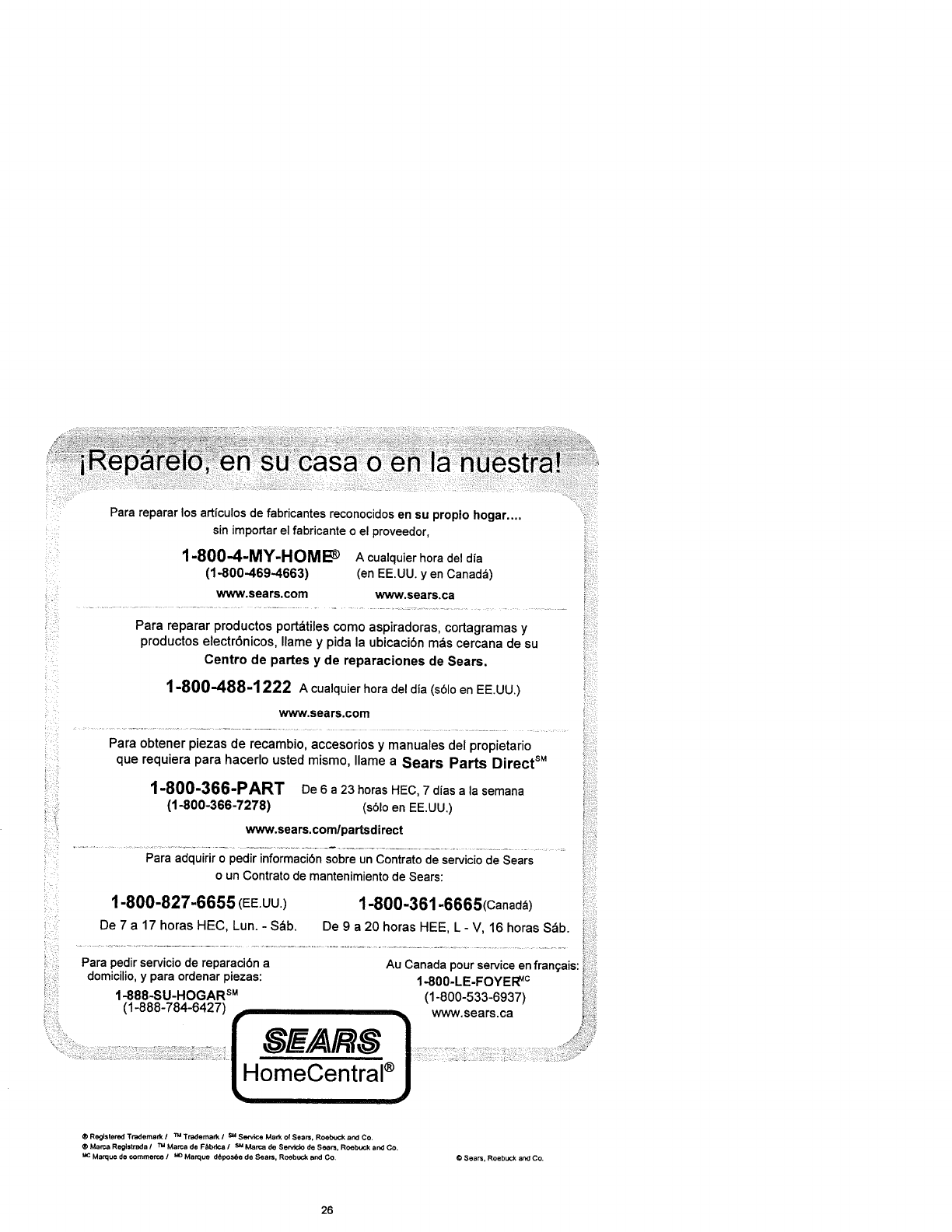

Parts & Service Availability ................ 26

FULL ONE YEAR WARRANTY

tf this Cutting Tool fails due to a defect in material or workmanshipwithinone year of date of

purchase,Sears willat itsoptionrepairor replaceit free of charge.

Return this Cutting Tool to a Sears Service Center for repair, or to place of purchase for

replacement.

This warrantygivesyou specificlegal rights,and youmay also have otherrights whichmay vary

from state to state.

Sears, Roebuckand Co., Dept.817 WA, Hoffman Estates, IL60179

IAWARNINGI

Some dust created by power sanding, sawing, grinding, drilling and other construction activities contains

chemicals known (to the State of California) to cause cancer, birth defects or other reproductive harm. Some

examples of these chemicals are:

• Lead from lead-based paints

,, Crystalline silica from bricks, cement and other masonry products

• Arsenic and chromium from chemically treated lumber

Your risk from these exposures varies, depending on how often you do this type of work. To reduce your expos,

to these chemicals, work in a well ventilated area and work with approved safety equipment such as those dust

masks that are specially designed to filter out microscopic particles.

Motor Rating ...................... 120V, 60Hz, AC Motor Horsepower ...... 314HP (Maximum Developed)

Amperes ........................... 5.0 Amperes Weight ..................... 1.7 kg

2 Speeds (no load) .............. 20000 & 30000 RPM

IJk WARNINGI

To avoid electrical hazards, fire hazards or damage to the cutting tool, use proper circuit protection.

This cutting tool is wired at the factory for 110-t20 Volt operation. It must be connected to a 110-120 Volt /15

Ampere time delay fuse or curcuit breaker. To avoid shock or fire, replace power cord immediately if it is worn,

or damaged in any way.

Before using your cutting tool, it is critical that you read and understand these safety rules. Failure to follow th_

rules could result in serious injury to you or damage to the cutting tool.

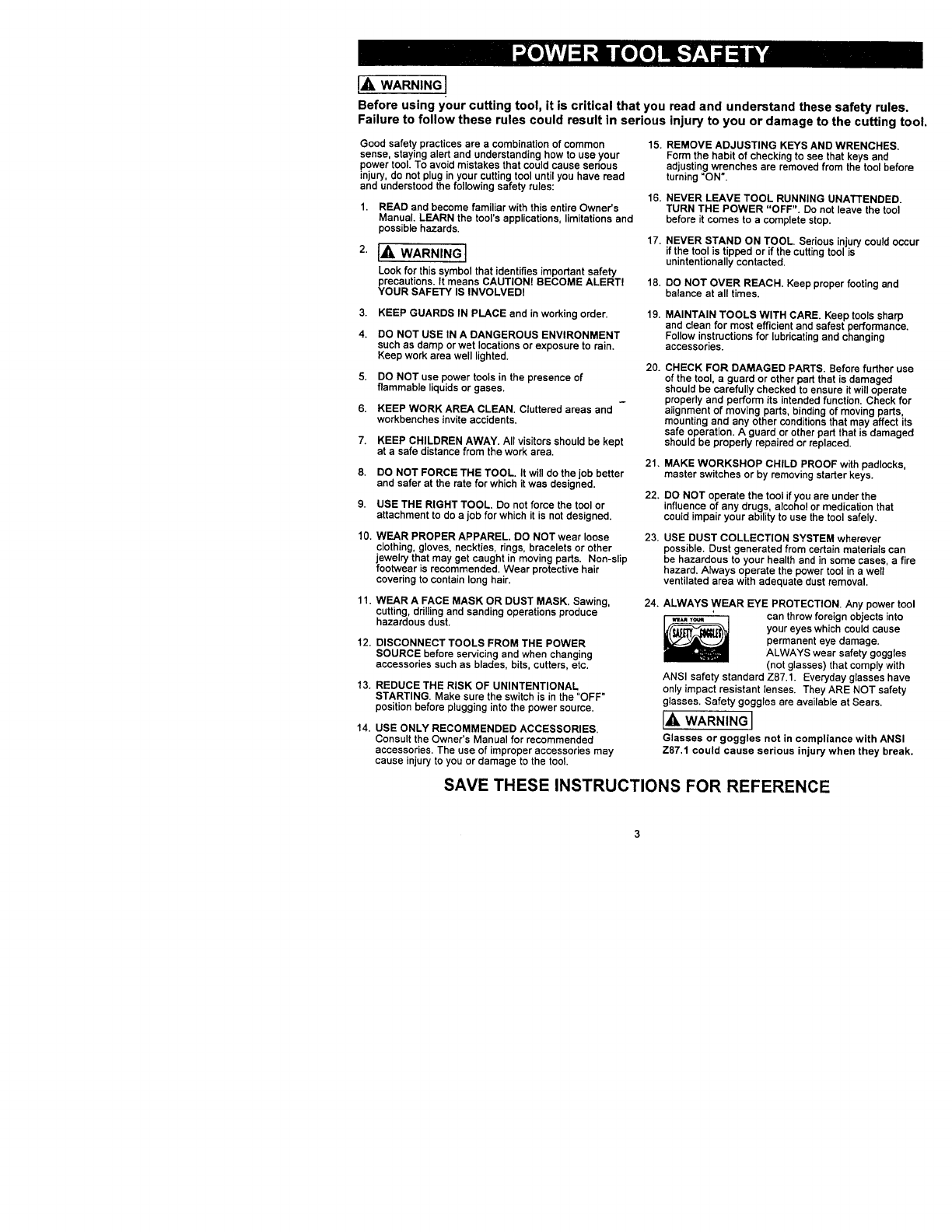

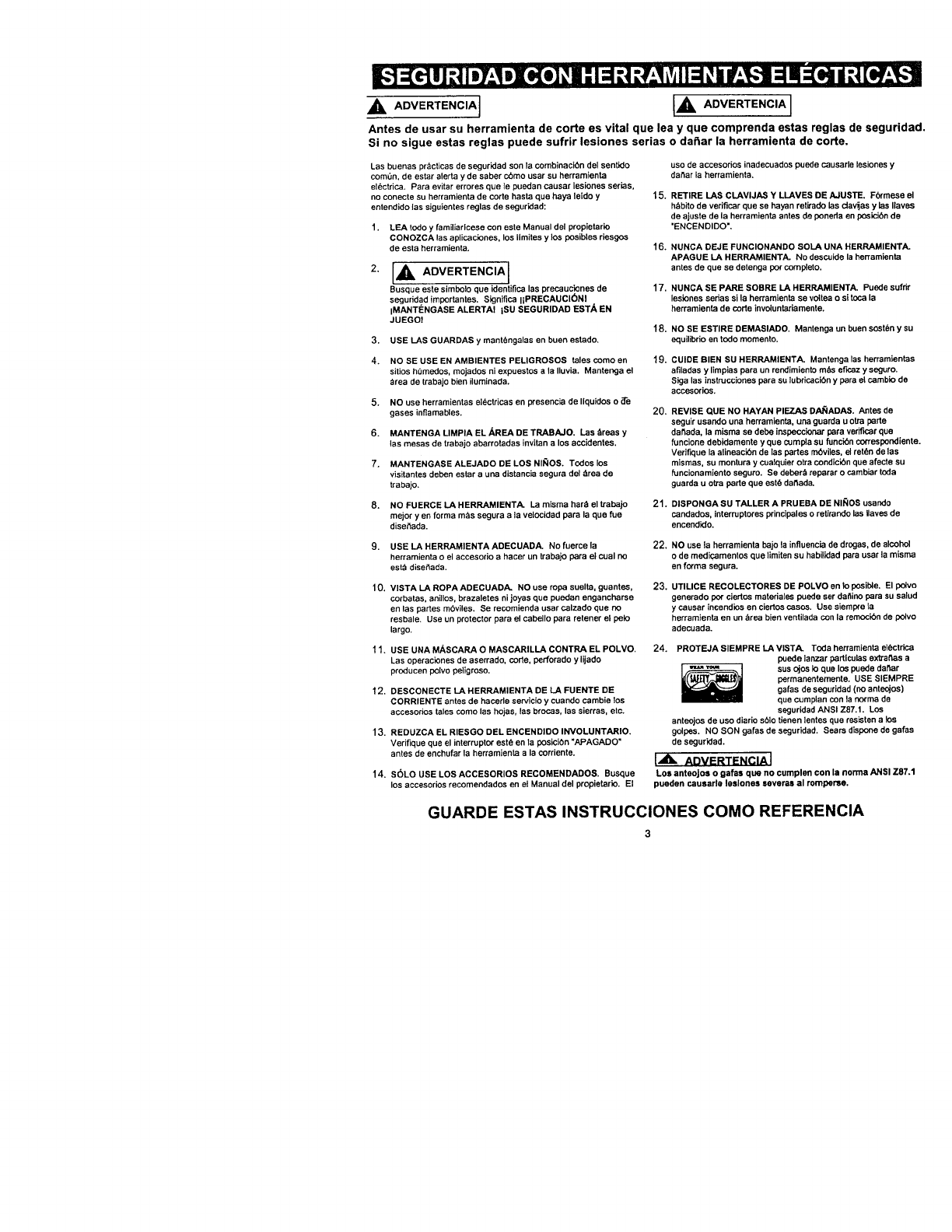

IA WARNINGI

Before using your cutting tool, it is critical that you read and understand these safety rules.

Failure to follow these rules could result in serious injury to you or damage to the cutting tool.

Good safety practices are a combination of common

sense, staying alert and understanding how to use your

power tool. To avoid mistakes that could cause sedous

injury, do not plug in your cutting tool until you have read

and understood the following safety rules:

1. READ and become familiar with this entire Owner's

Manual. LEARN the toors applications, limitations and

possible hazards.

IA WARNINGI

Look for this symbol that identifies important safely

precautions. It means CAUTION! BECOME ALERTI

YOUR SAFETY IS INVOLVED!

15.

16.

17.

18.

REMOVE ADJUSTING KEYS AND WRENCHES.

Form the habit of checking to see that keys and

adjusting wrenches are removed from the tool before

turning "ON".

NEVER LEAVE TOOL RUNNING UNATTENDED.

TURN THE POWER "OFF". Do not leave the tool

before it comes to a complete stop.

NEVER STAND ON TOOL. Serious injurycould occur

if the tool is tipped or if the cutting tool is

unintentionally contacted.

DO NOT OVER REACH. Keep proper footing and

balance at all times.

KEEP GUARDS IN PLACE and inworking order. 19.

DO NOT USE IN A DANGEROUS ENVIRONMENT

such as damp or wet locations or exposure to rain.

Keep work area well lighted.

DO NOT use power tools in the presence of

flammable liquidsor gases.

KEEP WORK AREA CLEAN. Cluttered areas and

workbenches invite accidents.

7. KEEP CHILDREN AWAY. All visitors should be kept

at a safe distance from the work area.

20.

21.

8. DO NOT FORCE THE TOOL. It will do the job better

and safer at the rate for which it was designed. 22.

9. USE THE RIGHT TOOL. Do not force the tool or

attachment to do ajob for which it is not designed.

10. WEAR PROPER APPAREL. DO NOT wear loose

clothing, gloves, neckties, rings, bracelets or other

jewelry that may get caught in moving parts. Non-slip

footwear is recommended. Wear protective hair

covering to contain long hair.

23.

MAINTAIN TOOLS WITH CARE. Keep tools sharp

and clean for most efficient and safest performance,

Follow instructions for lubricating and changing

accessories.

CHECK FOR DAMAGED PARTS. Before further use

of the tool, a guard or other part that is damaged

should be carefully checked to ensure itwill operate

properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts,

mounting and any other conditions that may affect its

safe operation. Aguard or other part that is damaged

should be properly repaired or replaced.

MAKE WORKSHOP CHILD PROOF with padlocks,

master switches or by removing starter keys.

DO NOT operate the tool if you are under the

influence of any drugs, alcohol or medication that

could impair your ability to use the tool safely.

USE DUST COLLECTION SYSTEM wherever

possible. Dust generated from certain materials can

be hazardous to your health and in some cases, a fire

hazard. Always operate the power tool in a well

ventilated area with adequate dust removal.

11. WEAR A FACE MASK OR DUST MASK, Sawing,

cutting, drilling and sanding operations produce

hazardous dust.

12. DISCONNECT TOOLS FROM THE POWER

SOURCE before servicing and when changing

accessories such as blades, bits, cutters, etc.

13. REDUCE THE RISK OF UNINTENTIONAL

STARTING. Make sure the switch is in the "OFF"

position before plugging into the power source.

14. USE ONLY RECOMMENDED ACCESSORIES.

Consult the Owner's Manual for recommended

accessories. The use of improper accessories may

cause injury to you or damage to the tool.

24. ALWAYS WEAR EYE PROTECTION. Any power tool

can throw foreign objects into

your eyes which could cause

permanent eye damage.

ALWAYS wear safety goggles

(not glasses) that comply with

ANSI safety standard Z87.1. Everyday glasses have

only impact resistant lenses. They ARE NOT safety

glasses. Safety goggles are available at Sears,

IAWARNINGI

Glasses or goggles not in compliance with ANSI

Z87,1 could cause serious injury when they break.

SAVE THESE INSTRUCTIONS FOR REFERENCE

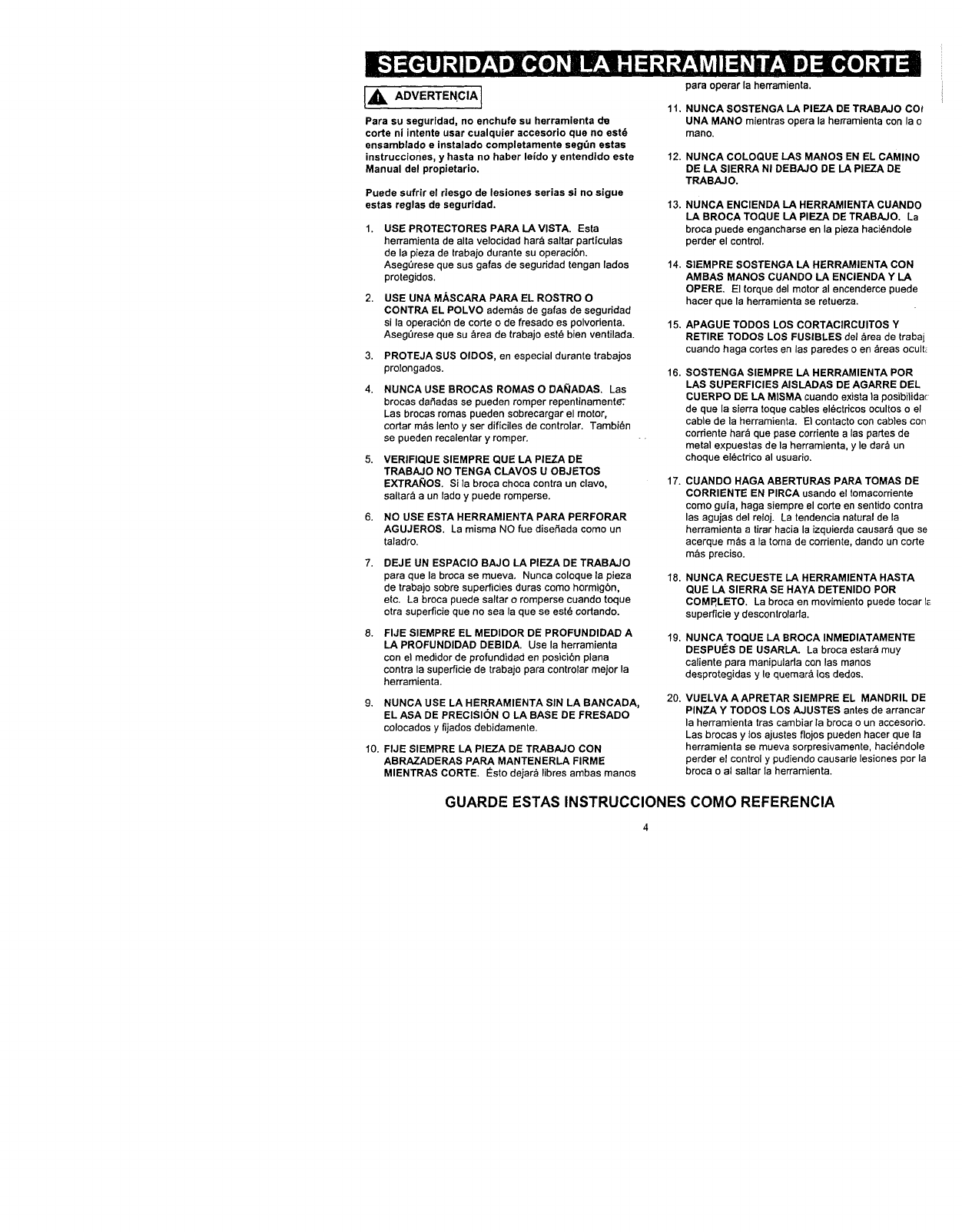

IA WARNINGn

For your safety, do not plug in your cutting tool or try

to use any accessory until it is completely assembled

and installed according to these instructions, and

until you have read and understood this Owner's

Manual,

Failure to follow these safety rules will result in risk of

serious injury.

1. WEAR EYE PROTECTION. This high speed tool will

throw particles from the workpiece during operation.

Make sure safety glasses have side shields.

2. USE FACE OR DUST MASK along with safety

goggles if cutting or routing operation is dusty. Make

sure work area is well ventilated.

USE HEARING PROTECTION, particularly during

extended periods of operation.

NEVER USE DULL OR DAMAGED BITS. Damaged

bits can break without warning. Dull bits may overload

the motor, cut slowly and are difficult to control. They

will also overheat and possibly break.

ALWAYS MAKE SURE THE WORKPIECE IS FREE

OF NAILS AND OTHER FOREIGN OBJECTS. If the

bit strikes a nail it will jump sideways and possibly

break.

6. DO NOT USE THIS TOOL FOR DRILLING HOLES.

it is NOT intended to be used as a drill.

ALLOW CLEARANCE UNDER WORKPIECE for bit

to travel. Never place workpiece on hard surfaces

such as concrete etc. The bit may jump or break when

contacting a surface other than the one being cut.

ALWAYS SET THE DEPTH GUIDE TO THE

APPROPRIATE DEPTH. Use tool with the depth

guide fiat against the work surface for better control of

the tool.

9. NEVER USE THE TOOL WITHOUT THE SOLE

PLATE, PRECISION HANDLE OR ROUTER BASE

attached and appropriately adjusted.

10. ALWAYS CLAMP WORKPIECE TO HOLD IT

STEADY WHEN CUTTING. This will free both hands

for operating the tool.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

NEVER HOLD THE WORKPIECE IN ONE HAND

while operating the tool with the other hand.

NEVER PLACE HANDS IN THE PATH OF THE

CU'I-rER AND UNDER THE WORKPIECE.

NEVER START THE TOOL WHEN THE BIT IS

TOUCHING THE WORKPIECE. The bit may catch

the workpiece causing loss of control.

ALWAYS HOLD THE TOOL WITH TWO HANDS

DURING START-UP AND OPERATION. When

starting, motor torque will cause the tool to twist.

TURN OFF ALL CIRCUIT BREAKERS AND

REMOVE ALL FUSES in the work area when cuttir

into walls or blind areas.

ALWAYS HOLD THE TOOL BY THE INSULATED

GRIPPING SURFACES ON THE BODY OF THE

TOOL where there is any possibility of the cutting b

contacting hidden electrical wires or the cord of the

tool. Contact with "live"wires will make exposed me

parts of the tool "live"causing an electrical shock to

the operator.

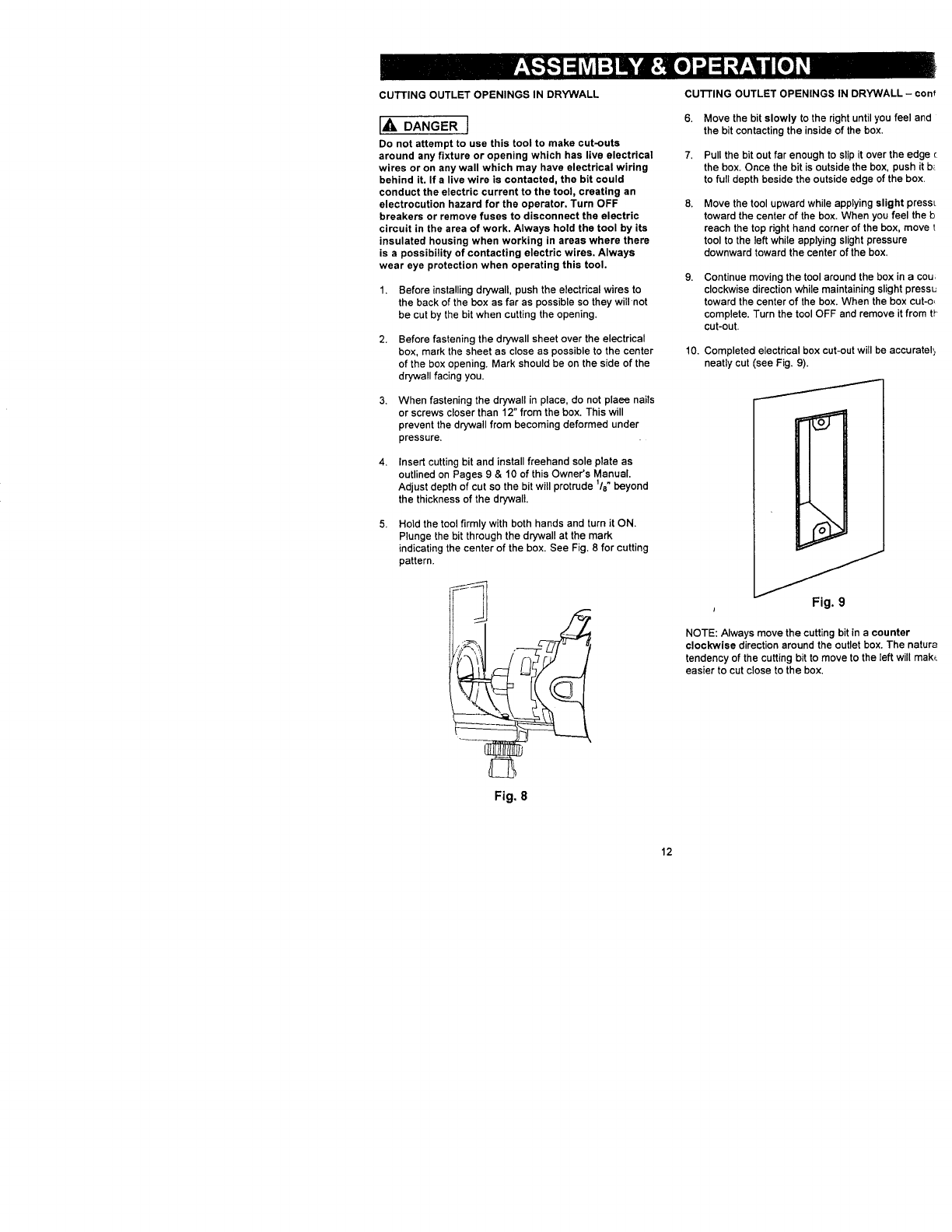

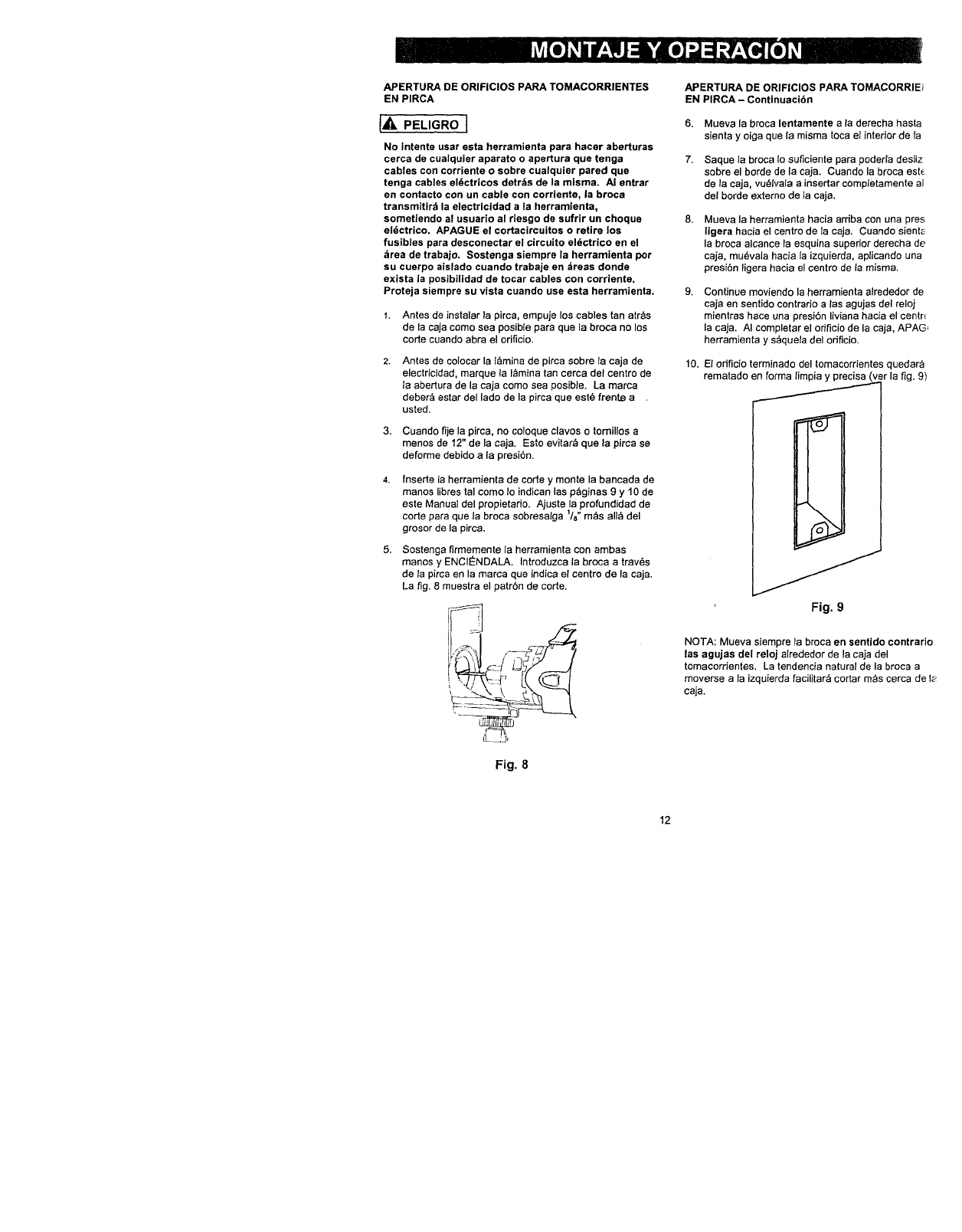

WHEN CUTTING DRYWALL ELECTRICAL OUTLI

OPENINGS using the outlet as a guide, always cut

a counter clockwise direction. The natural tendency

the tool to pull to the left will cause a"hugging" actk

toward the outlet box, resulting in a neater cut.

NEVER LAY THE TOOL DOWN UNTIL THE

CUTTING BIT COMES TO A COMPLETE STOP. [

spinning bit can come in contact with the surface ar

pull it out of your control.

NEVER TOUCH THE CUTTING BIT IMMEDIATEL"

AFTER USE. The bit will be too hot to be handled

bare hands and will burn your fingers.

ALWAYs RE-TIGHTEN COLLET AND ALL

ADJUSTMENTS before starting the tool after a cutt

bit or accessory has been changed. Loose bits and

adjustments can cause unexpected shifting of the tc

resulting in loss of control and injury from the bit or

cutting tool being thrown

SAVE THESEINSTRUCTIONS FOR REFERENCE

[e'llJliJ]=l!l_l=l[,..'] ;[e]:t I:}:,(li:l_!.'][e]_[l_[e]:|il_DleJlJ:] ! i I_ _lJ i;| I It] _

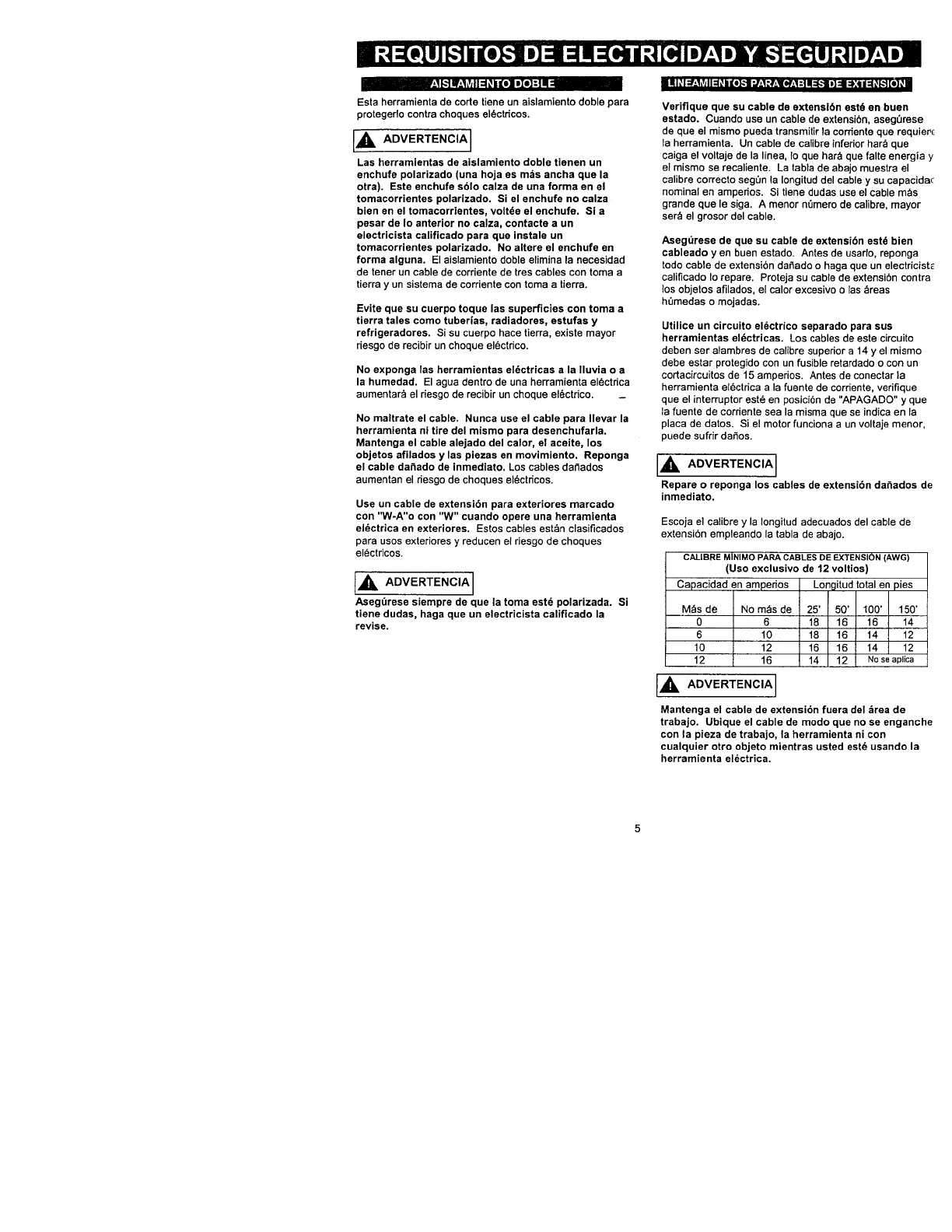

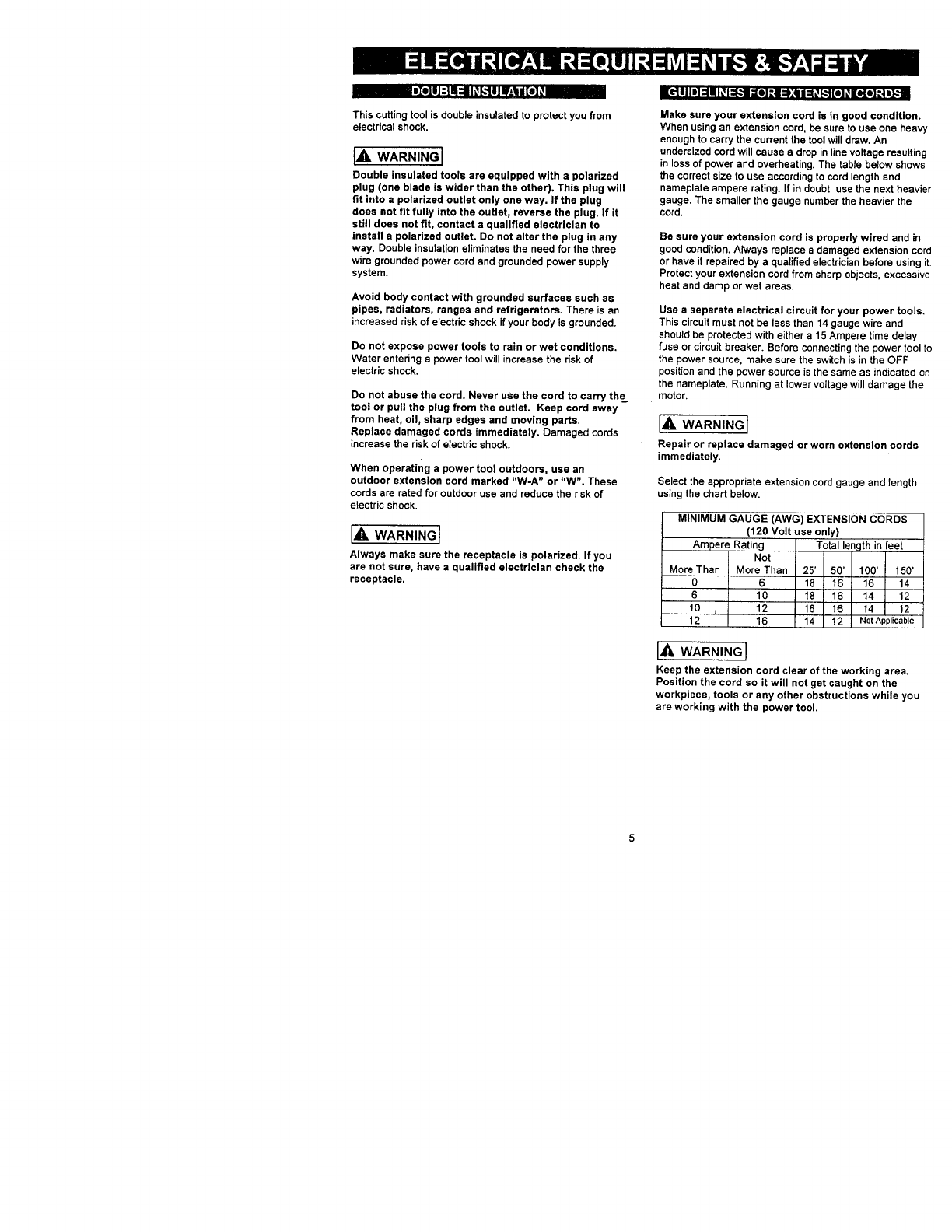

This cutting tool is double insulated to protect you from

electrical shock.

IA WARNING I

Double insulated tools are equipped with a polarized

plug (one blade is wider than the other). This plug will

fit into a polarized outlet only one way. If the plug

does not fit fully into the outlet, reverse the plug. If it

still does not fit, contact a qualified electrician to

install a polarized outlet. Do not alter the plug in any

way. Double insulation eliminates the need for the three

wire grounded power cord and grounded power supply

system.

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges and refrigerators. There is an

increased risk of electric shock if your body is grounded.

Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

Do not abuse the cord. Never usa the cord to carry the

tool or pull the plug from the outlet. Keep cord away

from heat, oil, sharp edges and moving parts.

Replace damaged cords immediately. Damaged cords

increase the risk of electric shock.

When operating a power tool outdoors, use an

outdoor extension cord marked "W-A" or "W". These

cords are rated for outdoor use and reduce the risk of

electric shock.

IAWARNINGI

Always make sure the receptacle is polarized. If you

are not sure, have a qualified electrician check the

receptacle.

Make sure your extension cord is In good condition.

When using an extension card, be sure to use one heavy

enough to carry the current the tool will draw. An

undersized cord will cause a drop in line voltage resulting

in loss of power and overheating. The table below shows

the correct size to use according to cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The smaller the gauge number the heavier the

cord.

Be sure your extension cord is properly wired and in

good condition. Always replace a damaged extension cord

or have it repaired by a qualified electrician before using it.

Protect your extension cord from sharp objects, excessive

heat and damp or wet areas.

Use a separate electrical circuit for your power tools.

This circuit must not be less than 14 gauge wire and

should be protected with either a 15 Ampere time delay

fuse or circuit breaker. Before connecting the power tool to

the power source, make sure the switch is in the OFF

position and the power source is the same as indicated on

the nameplate. Running at lower voltage will damage the

motor.

IAWARNINGI

Repair or replace damaged or worn extension cords

immediately.

Select the appropriate extension cord gauge and length

using the chart below.

MINIMUM GAUGE (AWG) EXTENSION CORDS

(120 Volt use only)

Ampere Rating Total length infeet

Not

More Than More Than 25' 50' 100' 150'

06 18 16 16 14

6 10 18 16 14 12

10 p12 16 16 14 12

12 16 14 12 NotApplicable

IAWARNINGI

Keep the extension cord clear of the working area.

Position the cord so it will not get caught on the

workpiece, tools or any other obstructions while you

are working with the power tool.

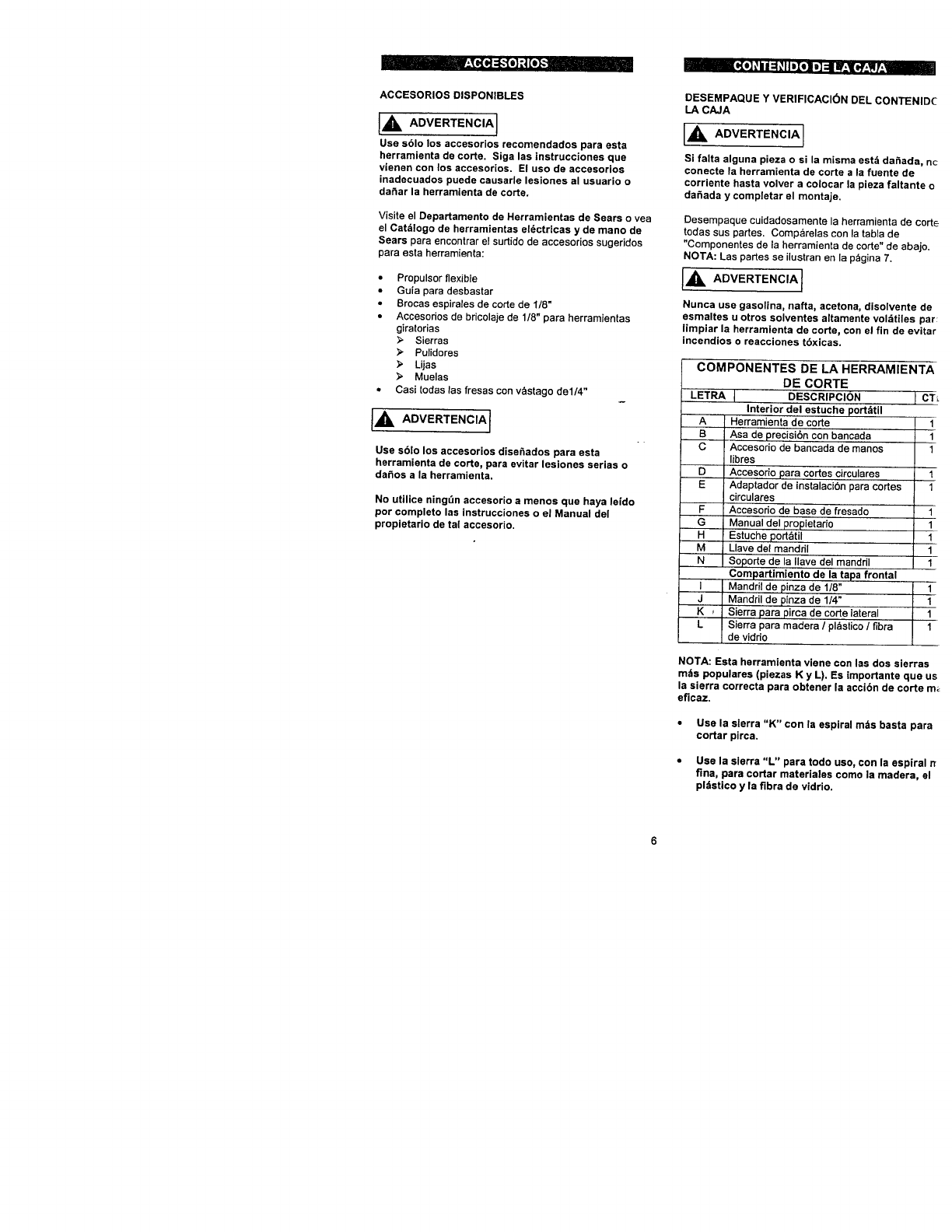

AVAILABLEACCESSORIES

IA WARNINGJ

Use only accessories recommended for this cutting

tool. Follow instructions that accompany accessories.

Use of improper accessories may cause injury to the

operator or damage to the cutting tool.

Visit your Sears Hardware Department or see the Sears

Power and Hand Tool Catalog for an assortment of

accessories recommended for use with this cutting tool:

•Flex Drive

• Rip Guide

• 1/8"Cutting Bits

• 1/8"Hobby Rotary Tool Accessories

>. Cutters

>Polishers

Sanders

Grinders

•Most ¼" Shank Router Bits

IA WARNINGI

Use only accessories designed for this cutting tool to

avoid severe injury or tool damage.

Do not use any accessory unless you have completely

read the instructions or Owner's Manual for that

accessory.

UNPACKING AND CHECKING CARTON CONTENTS

[,_, WARNING]

If any part is missing or damaged, do not plug the

cutting tool into the power source until the missing

damaged part is replaced and assembly is complet,

Carefully unpack the cutting tool and all its components

Compare against the "Cutting Tool Components" chart

below.

NOTE: See Page 7 for illustration of components.

I_, WARNING I

To avoid fire or toxic reaction, never use gasoline,

naphtha, acetone, lacquer thinner or similar highly

volatile solvents to clean the cutting toot.

CUTTING TOOL COMPONENTS

KEY _ DESCRIPTION

Inside Carrying Case

icu oo,

B Precision Handle with Sole Plate 11

Freehand Sole Plate Attachment

Circle Cutter Attachment

Circle Cutter Installation Adapter

Plunge Router Base Attachment

i i

Carryin 9Case

Collet Wrench

Collet Wrench Holder

Front Lid Storage Compartment

I I 1/8" Collet Sleeve I1

J I 1/4" Collet Sleeve 1

K Lateral Style Drywall Cutter I 1

L Wood /Past c /F berg ass Cutter 1

NOTE: The two most commonly used cutters are

included with this tool (items K & L). It is important

that you usa the correct cutter to ensure the most

efficient cutting action.

• Use cutter "K" with the coarser spiral for cuttin

drywall.

•Use the general purpose cutter "L" with the fin_

spiral for cutting materials such as wood, plasti

and fiberglass.

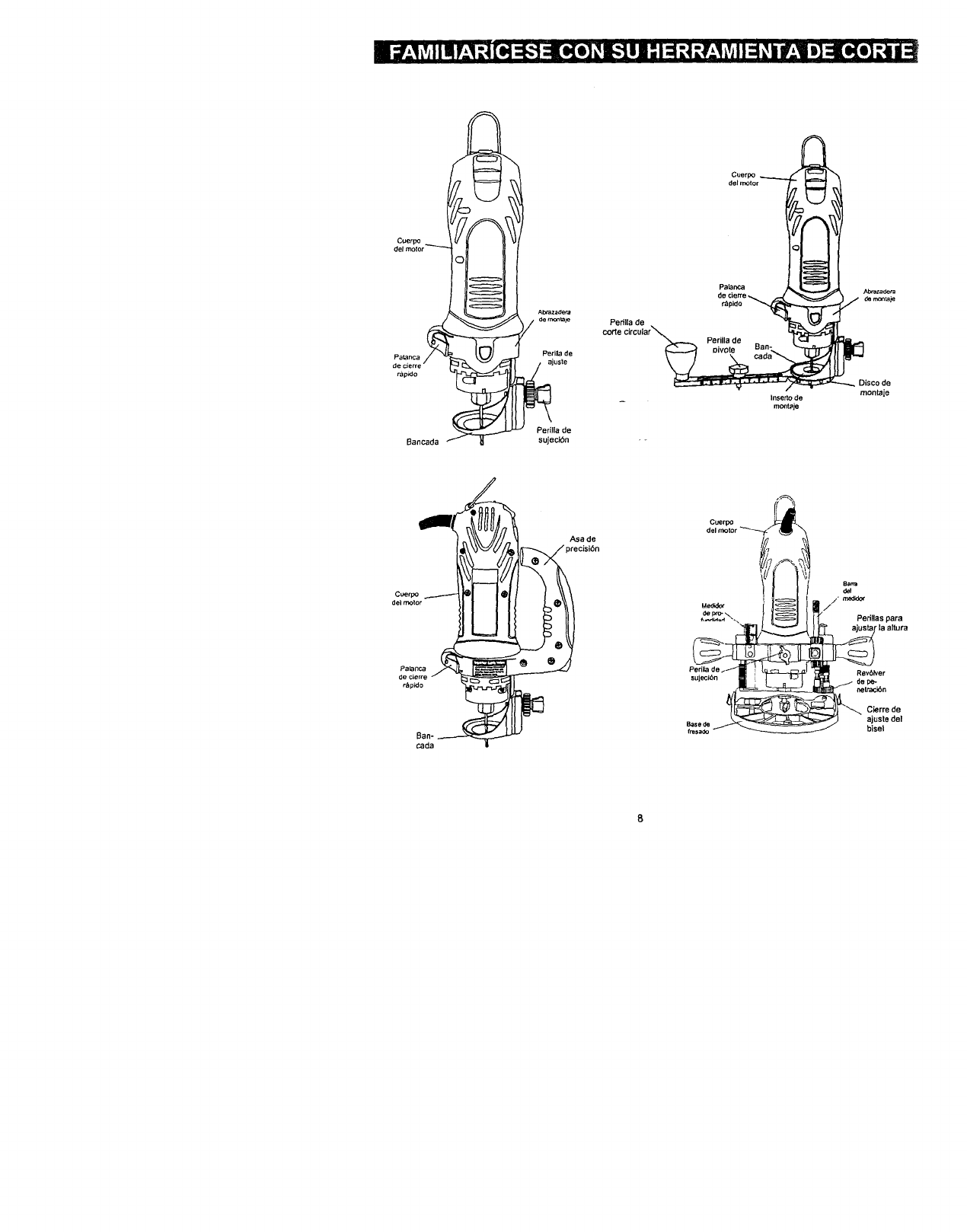

-K

Motor

Housing

Motor

Housing

MounUng

Bracket

Quick Adjus_ng

Knob

Lever

Locking

Knob

Circle

Cutting

Quick

Lever

Moungng

Inse_

Mounting

Bracket

Disc

_! Precision

Handle

Motor

Housing

Lockin

Lever

Sole _

Plate

Motor

Housing

Lockinl

Knob

Router

Base

Depth

Stop

Rod

Height

Adjus_ng Knobs

Plunge

Action

Tu_et

Bevel

Adjusting

Lock

IA WARNINGI

Remove the plug from the power source before

assembly, changing accessories or cutters and

making adjustments. This safety action will help

prevent accidental starting of the tool which could

result in serious injury.

ON /OFF & SPEED CONTROL SWITCHES

This cutting tool is equipped with a sliding ON /OFF

switch (1) located on the side of the tool and a speed

control switch (2) located on top of the tool (see Fig. 1).

Fig. 1

INSTALLING CUTTING BITS - Cont'd

4. Insert new cutting bit (4) into the collet.

I,A WARNING I

Insertthe bitallthe way intothe colletand then

pullitback between 1/16"and 11s",This createsan

airspace between the motor shaftand the bitto

help prevent overheating the bit.

Before tightening the collet on the bit, make sure

the flutes (spiral portion) of the bit are completely

visible outside the collet. Clamping the collet on

the bit flutes will result in broken bits and possible

injury.

When bit is properly placed in the collet, depress the

shaft locking button and turn the collet nut clockwise

by hand as far as possible.

6. Securely tighten collet nut using the wrench.

1. To turn the tool ON, slide the switch (1) up.

2, To turn the tool OFF, slide the switch down.

3. To set speed to high speed, slide speed control switch

(2) away from the ON /OFF switch.

4. To set the speed control switch to low speed, slide the

speed control switch (2) toward the ON /OFF switch.

INSTALLING CUTTING BITS

I,A WARNING I

Cutting bit and router bit cutting surfaces are

extremely sharp. Handle with caution.

To insert a cutting bit, use the collet wrench which is in the

wrench holder attached to the power cord.

Depress the shaft locking button (1) and rotate the

collet lock nut (2) clockwise with the other hand until

the locking button drops into place, preventing the

shaft from turning (see Fig. 2).

While continuing to hold the shaft locking button IN,

use the collet wrench (3) to turn the collet nut counter

clockwise. Loosen the collet nut two or three turns.

3. Remove bit if one is already installed in the tool.

3 2

Fig. 2

WORK LIGHTS

The motor LInit has two built-in work lights (5) (see Fig. 2).

These work lights automatically light up when the motor

switch is turned ON. Patterns or drawings in the -

immediate vicinity of the bit will be illuminated for better

visibility and improved cutting accuracy.

SELECT APPROPRIATE MOTOR SPEED

Selecting the appropriate motor speed will ensure

smoother, more efficient cutting action. Choose LOW

speed for grinding, cutting plastics, polishing and when

using wire or bristle brushes. Choose HIGH speed when

cutting wood, using cut-off wheels and to reduce "chatter"

that may develop when cutting some materials at LOW

speed.

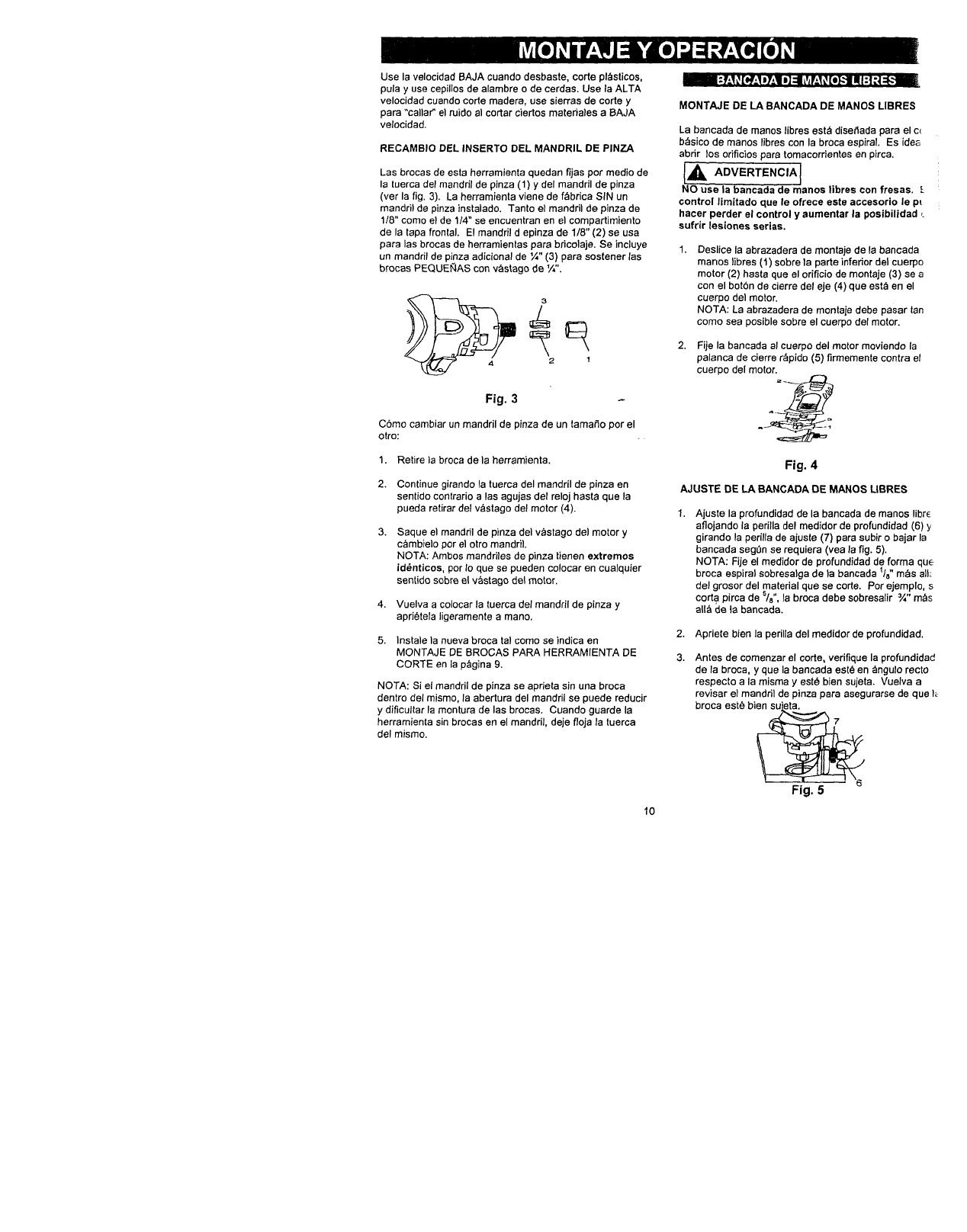

CHANGING COLLET INSERT

The cutting bits for this tool are locked into place with a

collet nut (1) and collet (see Fig. 3). The tool is assembled

at the factory with NO collet installed. Both the 118"and ¼"

collets can be found in the carrying case front lid storage

compartment. The 1/8" collet (2) is used for holding hobby

tool accessory bits. The ¼" collet (3) is supplied for

holding SMALL router bits with a ¼" shank.

4 2 1

Fig. 3

To change from one collet s_e to the other:

1. Remove bitfrom the tool.

2. Continue turning the collet nut counter clockwise until

it can be removed from the motor shaft (4).

3. Pull the collet out of the motor shaft and replace it with

the other one.

NOTE: Each collet is the same on both ends, so either

end can be inserted into the motor shaft.

4. Re-install the collet nut and slightly tighten it by hand.

5. Install the new bit as outlined in INSTALLING

CUTTING BITS on Page 9.

NOTE: Tightening the collet nut without a bit in the collet

will cause the collet hole to become smaller and make

installing bits difficult. When storing the tool with no bit

installed, leave collet nut loose,

INSTALLING FREEHAND SOLE PLATE

The freehand sole plate is designed for basic freehand

cutting with the cutting bit. It is ideally suited for cutting

electrical outlet holes in dr/wall.

IA WARNINGI

Do NOT use the freehand sole plate with router bits.

Limited control with this accessory could cause you

to loose control and inc_ase the chance of serious

injury.

INSTALLING FREEHAND SOLE PLATE - cont'd

Slide freehand sole plate mounting bracket (1) on"

the bottom of motor housing (2) until the slot in th

bracket (3) lines up with the shaft locking button /

the motor housing,

NOTE: The mounting bracket must be pushed on

the motor housing as far as it will go.

Lock the sole plate to the motor housing by snapr

the quick locking lever (5) firmly against the mote

housing.

L--1

Fig. 4

ADJUSTING FREEHAND SOLE PLATE

Adjust freehand sole plate depth by loosening th,

depth gauge locking knob (6) and rotating the

adjusting knob (7) to move the sole plate in or eL

required (see Fig. 5).

NOTE: Set the depth gauge so the cutting bit

protrudes beyond the sole plate 1/8"more than tt_

thickness of the material being cut. For example

you are cutting s/s" drywall, the bit should protru¢

beyond the sole plate.

Securely tighten depth gauge knob.

Before starting to cut you should re-check bit der

Make sure sole plate is at right angles to the bi!

securely tightened. Re-check the collet to make -

the bit is securely fastened.

Fig. 5

IAWA"NINGI

Have you read "POWER TOOL SAFETY",

"cu'n'ING TOOL SAFETY" and "ELECTRICAL

SAFETY" on pages 3, 4 and 5 of this Manual? If

not, please do it now before you operate this

cutting tool. Your safety depends on itl

Every time you use the cutting tool you should

verify the following:

1. Cutting tool cord is not damaged.

2. Bit is correct type for the material being cut.

3. Bit is sharp, in good condition, properly

installed and securely tightened.

4. Safety glasses and dust mask are being worn.

Failure to adhere to these safety rules can greatly

increase your chances of injury.

PRACTICE CUTS USING FREEHAND SOLE PLATE

Before attempting to work on an actual project, take the

time to make a few practice cuts with your cutting tool

Use some scraps of material that are the same material as

used in your actual project.

1. Draw a pattern similar to your first project on a scrap

piece of material.

2. Install freehand sole plate as shown in Fig. 4.

3. Install cutting bit in the collet as shown in Fig. 2.

4. Adjust depth of freehand sole plate as shown in Fig. 5.

5. Rest the edge of the sole plate on the workpiece with

the bit at an angle of about 45=(see Fig. 6).

NOTE: DO NOT let the bit contact the workpiece until

switch is turned ON and the tool is up to full speed.

I_ WARNING I

Before turningthe toolswitch ON, make sure you

hold the tool firmlywith both hands, Starting

torque willcause the toolto twist,

Fig. 6

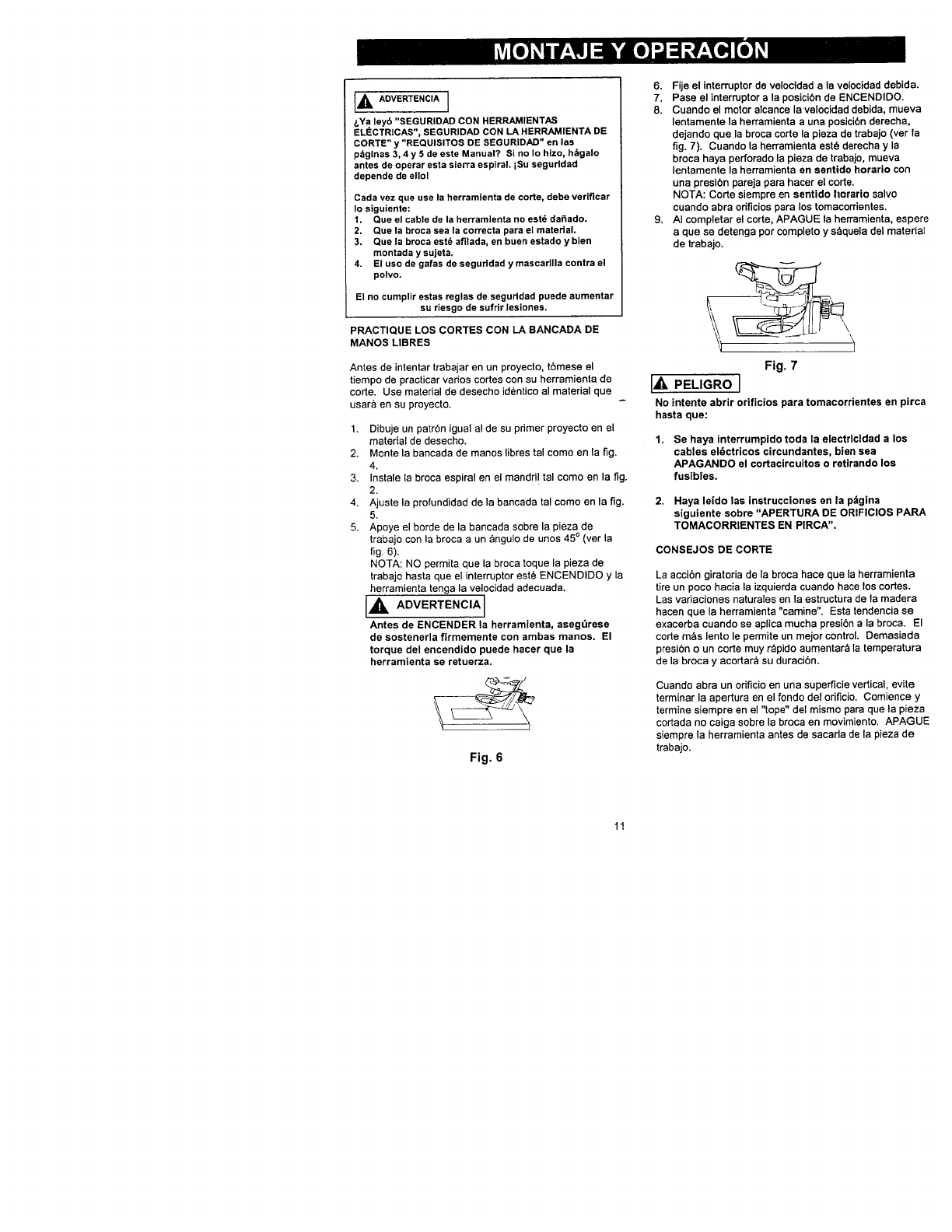

PRACTICE CUTS USING FREEHAND SOLE PLATE

6. Set the speed control switch to the appropriate speed.

7. Turn the switch ON.

When the motor is up to full speed, slowly tip the tool

to an upright position, letting the bit cut into the

workpiece (see Fig. 7). Once the tool has reached the

upright position and the bit has cut through the

workpiece, slowly move the tool in a clockwise

direction using slow steady pressure to make the cut.

NOTE: Except for cutting around outlet boxes in

drywall, always cut in a clockwise direction.

When cut is complete, turn the tool OFF, wait until it

comes to a complete stop and remove it from the

workpiece.

Fig. 7

I_, DANGER I

Do not attempt cutting around outlet boxes in drywall

until:

1. All electricity in the vicinity of electric wires has

been disconnected by either turning the breaker

OFF or removing the fuses.

2. You have read the instructions on the following

page entitled "CUTTING OUTLET OPENINGS IN

DRYWALL".

CUTTING TIP,S

The rotating cutting action of the bitwill cause a slight pull

to the left when cutting. Natural variations in the structure

of wood will cause the bit to "wander'. This tendency will

be magnified when applying too much pressure to the bit.

Slower cutting gives you better control. Excessive

pressure or fast cutting will increase bit temperature and

shorten the life of the bit.

When cutting a hole in a vertical surface, avoid ending the

cut at the bottom of the hole. Always start and end the cut

at the "top" so the cut-out part will not drop onto the

rotating bit. Always turn the tool OFF before removing it

from the workpiece.

CUTTING OUTLET OPENINGS IN DRYWALL

IA DANGER I

Do not attempt to use this tool to make out-outs

around any fixture or opening which has live electrical

wires or on any wall which may have electrical wiring

behind it. If alive wire is contacted, the bit could

conduct the electric current to the tool, creating an

electrocution hazard for the operator. Turn OFF

breakers or remove fuses to disconnect the electric

circuit in the area of work, Always hold the tool by its

insulated housing when working in areas where there

is a possibility of contacting electric wires. Always

wear eye protection when operating this tool.

Before installing drywall, push the electrical wires to

the back of the box as far as possible so they will not

be cut by the bit when cutting the opening,

Before fastening the drywall sheet over the electrical

box, mark the sheet as close as possible to the center

of the box opening. Mark should be on the side of the

drywall facing you.

When fastening the drywall in place, do not plaee nails

or screws closer than 12" from the box. This will

prevent the drywall from becoming deformed under

pressure.

Insert cutting bit and install freehand sole plate as

outlined on Pages 9 & 10 of this Owner's Manual.

Adjust depth of cut so the bit will protrude 1/8"beyond

the thickness of the drywall.

Hold the tool firmly with both hands and turn it ON.

Plunge the bit through the drywall at the mark

indicating the center of the box. See Fig. 8 for cutting

pattern.

Fig. 8

cu'n'ING OUTLET OPENINGS IN DRYWALL -con_'

Move the bit slowly to the right until you feel and

the bit contacting the inside of the box.

Pull the bit out far enough to slip it over the edge

the box. Once the bit is outside the box, push it b_

to full depth beside the outside edge of the box.

Move the tool upward while applying slight pressL

toward the center of the box. When you feel the b

reach the top right hand corner of the box, move t

tool to the teft while applying slight pressure

downward toward the center of the box,

Continue moving the tool around the box in a cou,

clockwise direction while maintaining slight pressu

toward the center of the box. When the box cut-o_

complete. Turn the tool OFF and remove it from t,_

cut-out.

10. Completed electrical box cut-out will be accuratel_

neatly cut (see Fig. 9).

Fig. 9

NOTE: Always move the cutting bit in a counter

clockwise direction around the outlet box. The natura

tendency of the cutting bit to move to the left will mak_

easier to cut close to the box.

•"lr_g.l =15"

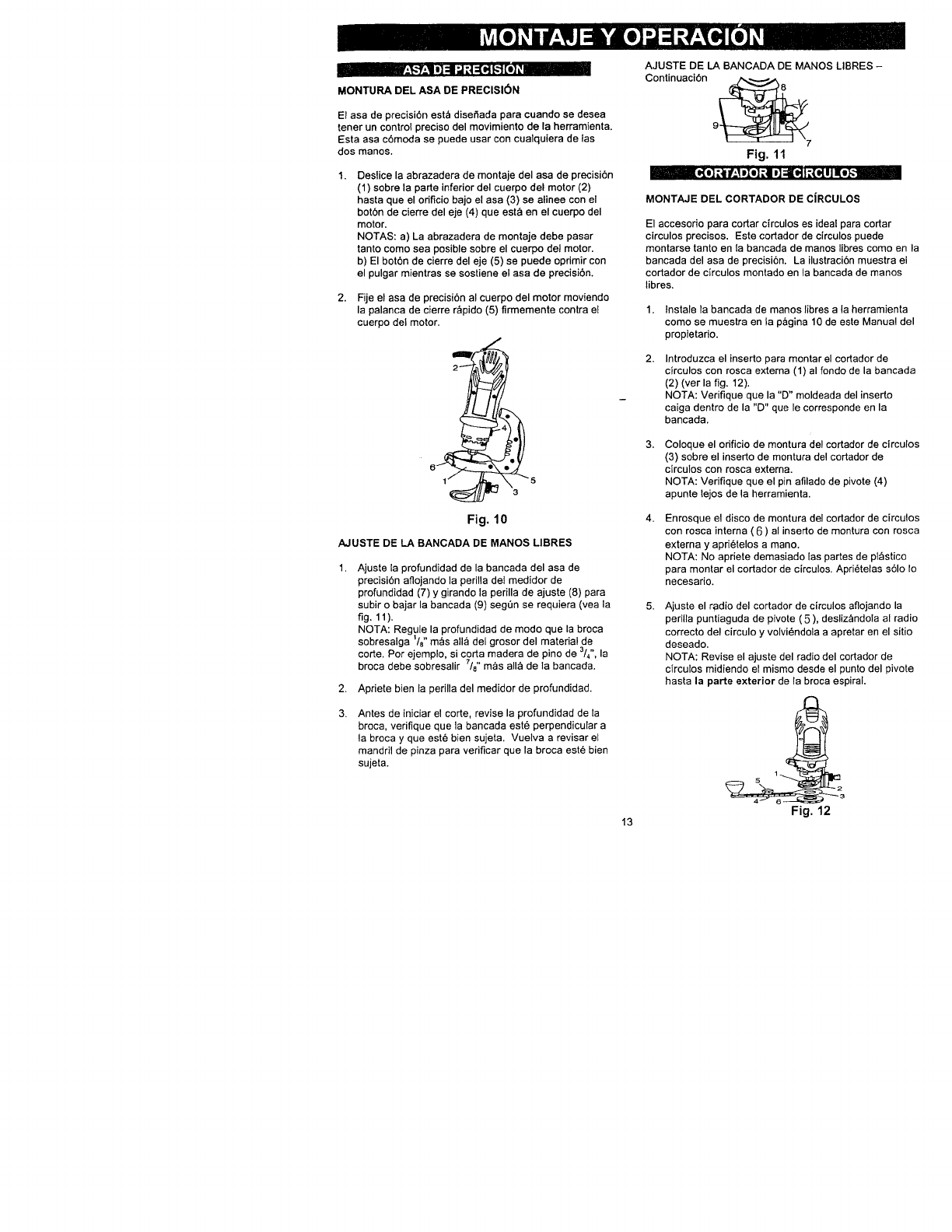

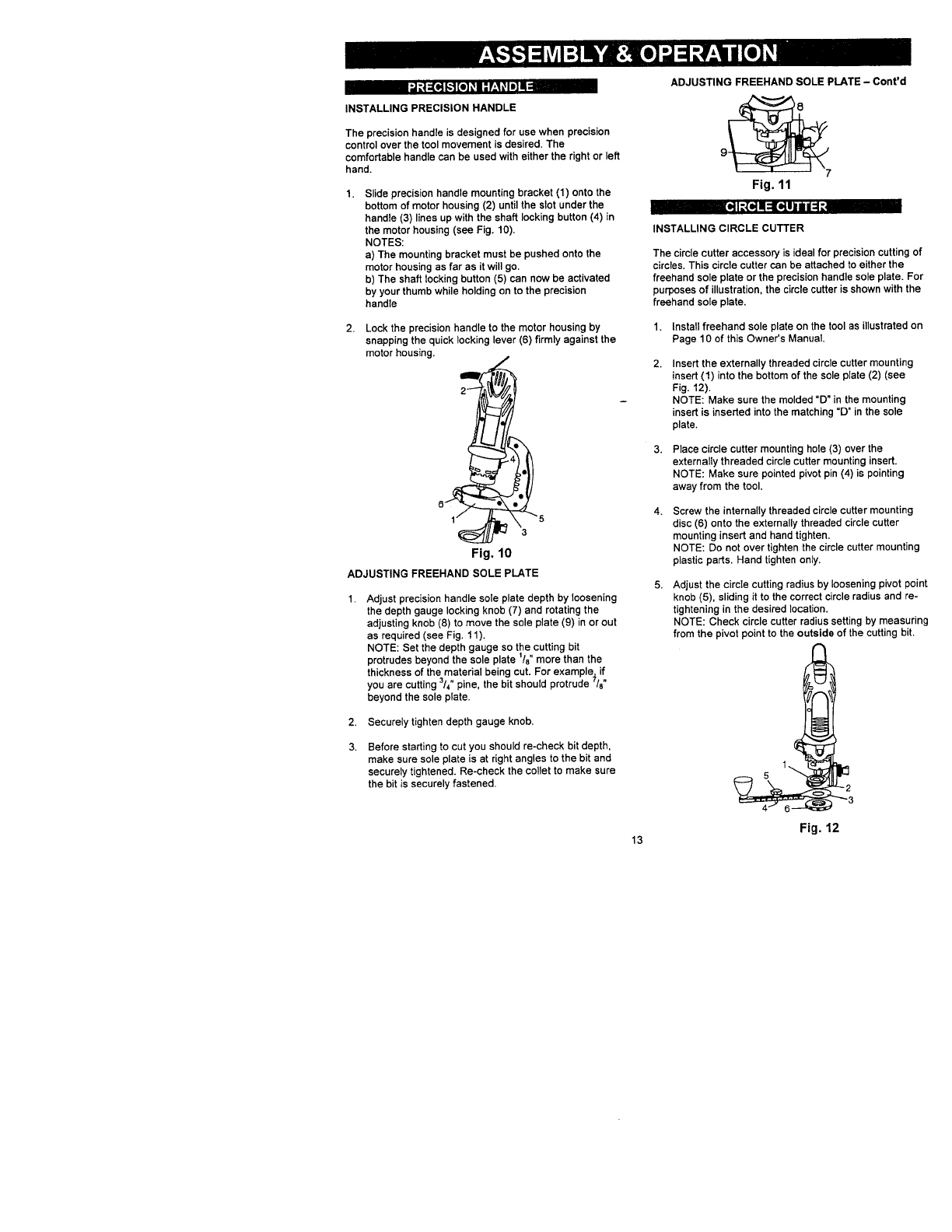

INSTALLING PRECISION HANDLE

The precision handle is designed for use when precision

control over the tool movement is desired. The

comfortable handle can be used with either the right or left

hand.

Slide precision handle mounting bracket (1) onto the

bottom of motor housing (2) until the slot under the

handle (3) lines up with the shaft locking button (4) in

the motor housing (see Fig. 10).

NOTES:

a) The mounting bracket must be pushed onto the

motor housing as far as it will go.

b) The shaft locking button (5) can now be activated

by your thumb while holding on to the precision

handle

Lock the precision handle to the motor housing by

snapping the quick locking lever (6) firmly against the

motor housing.

6 4

Fig. 10

ADJUSTING FREEHAND SOLE PLATE

Adjust precision handle sole plate depth by loosening

the depth gauge locking knob (7) and rotating the

adjusting knob (8) to move the sole plate (9) in or out

as required (see Fig. 11).

NOTE: Set the depth gauge so the cutting bit

protrudes beyond the sole plate 1/8"more than the

thickness of the material being cut. For example, if

you are cutting 3/4" pine, the bit should protrude 7/8"

beyond the sole plate.

Securely tighten depth gauge knob.

Before starting to cut you should re-check bit depth,

make sure sole plate is at right angles to the bit and

securely tightened. Re-check the coltet to make sure

the bit is securely fastened.

ADJUSTING FREEHAND SOLE PLATE - Cont'd

9 v 8

Fig. 11

INSTALLING CIRCLE CUTTER

The circle cutter accessory is ideal for precision cutting of

circles. This cimle cutter can be attached to either the

freehand sole plate or the precision handle sole plate. For

purposes of illustration, the circle cutter is shown with the

freehand sole plate,

Install freehand sole plate on the tool as illustrated on

Page 10 of this Owner's Manual.

Insert the externally threaded circle cutter mounting

insert (1) into the bottom of the sole plate (2) (see

Fig. 12).

NOTE: Make sure the molded "D" in the mounting

insert is inserted into the matching "D" in the sole

plate.

Place circle cutter mounting hole (3) over the

externally threaded circle cutter mounting insert.

NOTE: Make sure pointed pivot pin (4) is pointing

away from the tool.

Screw the internally threaded circle cutter mounting

disc (6) onto the externally threaded circle cutter

mounting insert and hand tighten.

NOTE: Do not over tighten the circle cutter mounting

plastic parts. Hand tighten only.

Adjust the circle cutting radius by loosening pivot point

knob (5), sliding it to the correct circle radius and re-

tightening in the desired location.

NOTE: Check circle cutter radius setting by measuring

from the pivot point to the outside of the cutting bit.

-2

"_"3

Fig. 12

I I ll:ll!llltlli/l_ III

CIRCLE CURER OPERATION

[_ WARNING]

Unplug the tool from the power source before

changing accessories, changing bite and making

adjustments.

Before turning the tool ON, check to make sure bit

and all accessory fasteners are securely tightened.

1. Mark the center of the circle you wish to cut on the

workpiece and drill a 6 mm or isle4" pilot hole.

2. Adjust cutting bit depth to lie" longer than the

thickness of the material being cut (see Fig. 5).

3. Adjust the circle cutting radius by loosening pivot point

knob, sliding it to the correct circle radius and re-

tightening in the desired location.

NOTE: Check circle cutter radius setting by measuring

from the pivot point to the outside of the spiral bit.

4. Rest the edge of the sole plate on the workpi_ce with

the bit at an angle of about 45 °. (see Fig. 13). Insert

the circle cutter pivot point-into the pilot hole ddlled at

the center of the circle.

NOTE: DO NOT let the bit contact the workpiece

before switch is turned ON and the tool is up to full

speed.

CIRCLE CUTTER OPERATION - cont'd

5. Turn the switch ON.

When the motor is up to full speed, slowly1

and circle cutter assembly to an upright pc

letting the bit cut into the workpiece (see F

careful to keep the pivot point located at tt"

the circle to be cut. Once the tool has reac

upright position and the bit has cut througt

workpiece, slowly move the tool in a clock

direction using slow steady pressure to ms

Continue to cut the circle, keeping the tool

rotating around the circle cutter pivot point

When cut is complete, turn the tool OFF, v

comes to acomplete stop and remove it fr

workpiece.

Fig. 14

Fig, 13

• ImB = I_Ul_,[€_:41_ellJ.l_ KY-,_::II

The router accessory converts your cutting tool into a

small hobby plunge router that is capable of handling

sman ¼" shank router bits as well as the spiral cutting bit.

The tilting base isideal for bevel cutting. The plunge

feature allows you to pro-set up to three different cutting

depths.

[,_ WARNING I

Unplug the tool from the power source before

changing accessories, changing bits and making

adjustments.

Before turning the tool ON, check to make sure the bit

and all accessory fasteners are securely tightened.

ROUTER ACCESSORY INSTALLATION

Remove any accessory already installedon the tool.

Slide router accessory mounting bracket (1) onto the

bottom of motor housing (2) until the mounting hole (3)

lines up with the hole in the mounting bracket (see Fig.

15).

NOTE: The raised hole in the mounting bracket will

slide over the motor shaft locking button.

Re-insert accessory locking knob (4) into the motor

housing and securely tighten.

Fig. 15

SETTING ROUTER DEPTH FOR SINGLE DEPTH ONLY

Depth of cutting is controlled by slidingthe router base up

and down on the guide rods and locking it in place.

Raise plunge router depth stop rod by turningthe

lower depth stop lock nut (1) counter clockwise until it

is positioned at the bottom of the depth stop rod (2)

(see Fig. 16). Push depth stop quick release button (3)

and raise the depth stop rod to its maximum height

and then release the button.

Rotate plunge action turret (4) untilthe shortest stop

screw is under the depth stop rod (2).

Loosen both height adjusting knobs (5) by turning

them counter clockwise.

NOTE: Only loosen height adjusting knobs enough to

release the tension on the guide rods (6).

Slide router base (7) up or down to obtain the desired

depth of cut.

Re-tighten both height adjusting knobs when the

desired cut depth is reached.

Fig. 16

SETrlNG PLUNGEDEPTH

Up to three different plunge depths can be pre-set by

using the depth stop rod and plunge action turret. This

provides for quick changes between depth settings.

1. Turn lower depth stop lock nut (1) to the bottom of

depth stop rod and upper depth stop lock nut (2) to

the top of depth stop rod (3) (see Fig. 17),

2. Push depth stop quick release button (4) and raise the

depth stop rod to its maximum height and then

release the button,

3. Rotate plunge action turret (5) until the shortest stop

screw is under the depth stop rod.

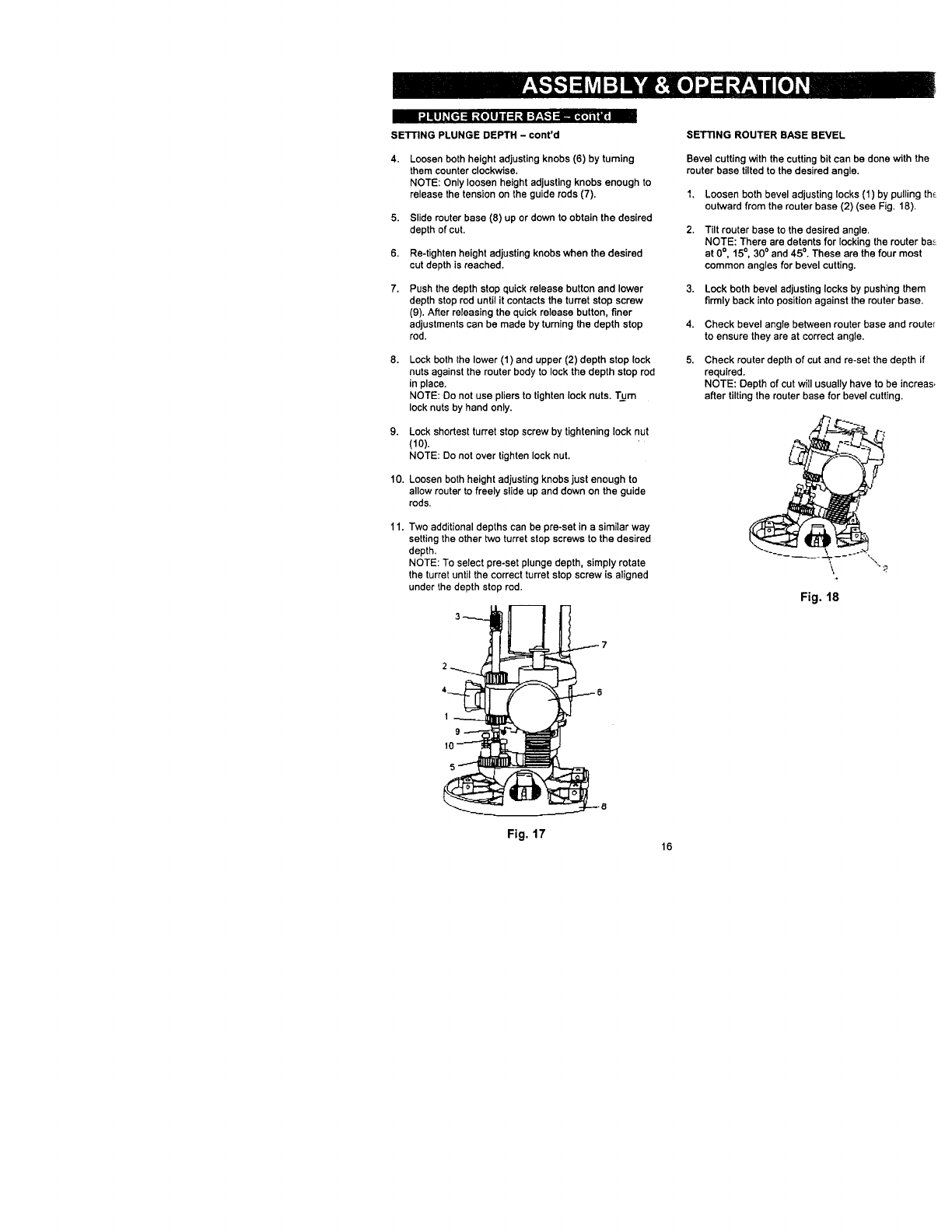

SETTINGPLUNGEDEPTH- cont'd

Loosen both height adjusting knobs (6) by tuming

them counter clockwise.

NOTE: Only loosen height adjusting knobs enough to

release the tension on the guide rods (7).

Slide router base (8) up or down to obtain the desired

depth of cut.

Re-tighten height adjusting knobs when the desired

cut depth is reached.

Push the depth stop quick release button and lower

depth stop rod until it contacts the turret stop screw

(9). After releasing the quick release button, finer

adjustments can be made by tuming the depth stop

rod.

Lock both lhe lower (1) and upper (2) depth stop lock

nuts against the router body to lock the depth stop rod

in place.

NOTE: Do not use pliers to tighten lock nuts. T_um

lock nuts by hand only.

Lock shortest turret stop screw by tightening lock nut

(10).

NOTE: Do not over tighten lock nut.

10. Loosen both height adjusting knobs just enough to

allow rouler to freely slide up and down on the guide

rods.

11. Two additional depths can be pre-set in a similar way

setting the other two turret stop screws to the desired

depth.

NOTE: To select pre-set plunge depth, simply rotate

the turret until the correct turret stop screw is aligned

under the depth stop rod.

SETTING ROUTER BASE BEVEL

Bevel cutting with the cutting bit can be done with the

router base tilted to the desired angle.

I. Loosen both bevel adjusting locks (1) by pulling th_

outward from the router base (2) (see Fig. 18).

2. Tilt router base to the desired angle.

NOTE: There are detents for locking the router ba_

at O°, 15°, 300 and 45 °. These are the four most

common angles for bevel cutting.

3. Lock both bevel adjusting locks by pushing them

firmly back into positionagainst the router base.

4. Check bevel angle between router base and router

to ensure they are at correct angle.

5. Check router depth of cut and re-set the depth if

required.

NOTE: Depth of cut will usually have to be increas,

after tilting the router base for bevel cutting.

'"2

Fig. 18

Fig. 17 16

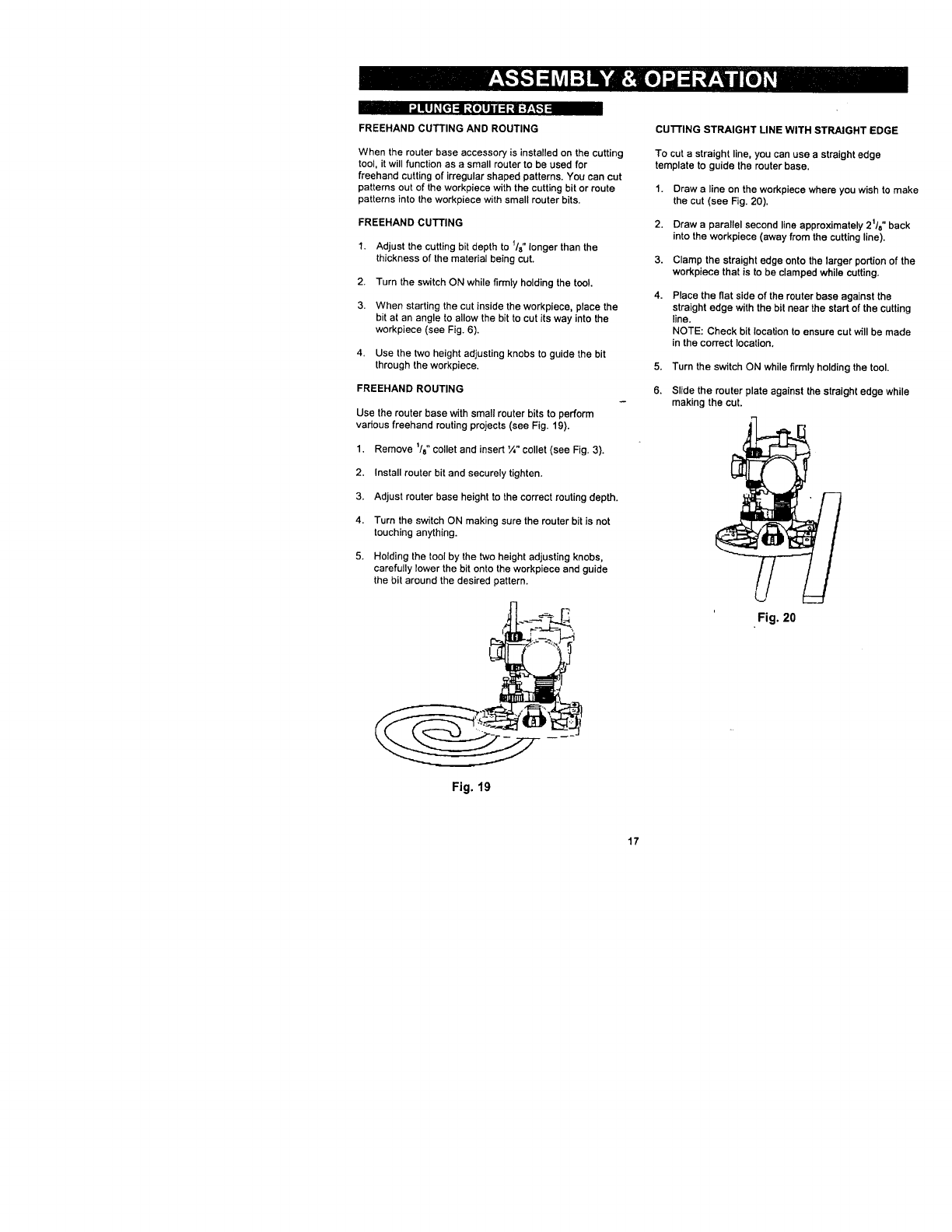

FREEHAND CUTTING AND ROUTING

When the router base accessory is installed on the cutting

tool, it will function as asmall router to be used for

freehand cutting of irregular shaped patterns. You can cut

patterns out of the workpiece with the cutting bit or route

patterns into the workpiece with small router bits,

FREEHAND CUTTING

1. Adjust the cutting bit depth to 1Is"longer than the

thickness of the material being cut.

2. Turn the switch ON while firmly holding the tool.

3. When starting the cut inside the workpiece, place the

bit at an angle to allow the bit to cut its way into the

workpiece (see Fig. 6).

4, Use the two height adjusting knobs to guide the bit

through the workpiece,

FREEHAND ROUTING

Use the router base with small router bits to perform

various freehand routing projects (see Fig. 19).

1, Remove 1/8"collet and insert '/," collet (see Fig, 3).

2. Install router bit and securely tighten.

3. Adjust router base height to the correct routing depth.

4. Turn the switch ON making sure the router bit is not

touching anything.

5. Holding the tool by the two height adjusting knobs,

carefully lower the bit onto the workpiece and guide

the bit around the desired pattern.

CUTTING STRAIGHT LINE WITH STRAIGHT EDGE

To cut a straight line, you can use a straight edge

template to guide the router base,

Draw aline on the workpiece where you wish to m

the cut (see Fig. 20),

Draw aparallel second line approximately 21/8"ba(

into the workpiece (away from the cuttingline).

Clamp the straight edge onto the larger portion of 1

workpiece that is to be clamped while cutting.

Place the flat side of the router base against the

straight edge with the bit near the start of the cuttin

line.

NOTE: Check bit location to ensure cut will be mad

in the correct location.

5. Turn the switch ON while firmly holding the tool.

6. Slide the router plate against the straight edge whil

making the cut.

Fig. 20

Fig. 19

",lllll_[€'l=I_..[e]lll:l'|:T_,_."]

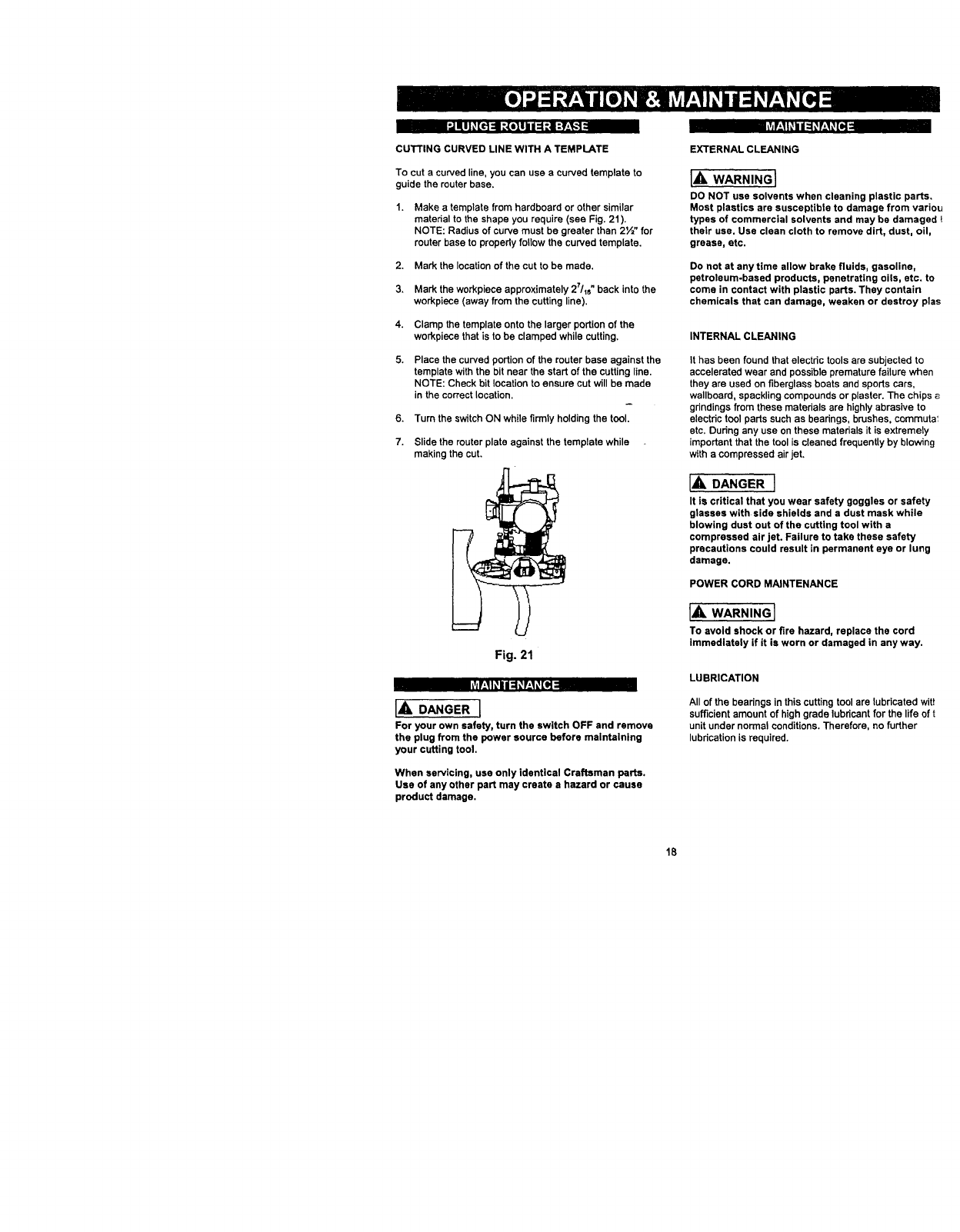

CUTTING CURVED LINE WITH A TEMPLATE

To cut a curved line, you can use a curved template to

guide the router base.

Make atemplate from hardboard or other similar

material to the shape you require (see Fig. 21).

NOTE: Radius of curve must be greater than 2½" for

router base to properly follow the curved template.

Mark the location of the cut to be made,

Mark the workpiece approximately 27/16"back into the

workpiece (away from the cutting line),

Clamp the template onto the larger portion of the

workpiece that is to be clamped while cutting,

Place the curved portion of the muter base against the

template with the bit near the start of the cutting line.

NOTE: Check bit location to ensure cut will be made

in the correct location.

Turn the switch ON while firmly holding the tool.

Slide the router plate against the template while

making the cut.

Fig. 21

I II

I_. DANGER [

For your own safety, turn the switch OFF and remove

the plug from the power source before maintaining

your cutting tool,

When servicing, use only identical Craftsman parts.

Use of any other part may create a hazard or cause

product damage.

EXTERNAL CLEANING

I_ WARNING I

DO NOT use solvents when cleaning plastic pants,

Most plastics are susceptible to damage from variou

types of commercial solvents and may be damaged !

their use. Use clean cloth to remove dirt, dust. oil,

grease, etc.

Do not at any time allow brake fluids, gasoline,

petroleum-based products, penetrating oils, etc. to

come in contact with plastic parts. They contain

chemicals that can damage, weaken or destroy plas

INTERNAL CLEANING

It has been found that electric tools are subjected to

accelerated wear and possible premature failure when

they are used on fiberglass boats and sports cars,

wallboard, spackling compounds or plaster. The chips

gdndings from these materials are highly abrasive to

electdc tool parts such as bearings, brushes, cemmuta:

etc. During any use on these materials it is extremely

important that the tool is cleaned frequently by blowing

with a compressed air jet,

I_. DANGER I

It is critical that you wear safety goggles or safety

glasses with side shields and a dust mask while

blowing dust out of the cutting tool with a

compressed air jet. Failure to take these safety

precautions could result in permanent eye or lung

damage.

POWER CORD MAINTENANCE

1,,_ WARNING]

To avoid shock or fire hazard, replace the cord

Immediately if it is worn or damaged in any way.

LUBRICATION

All of the bearings in this cutting tool are lubricated wit!

sufficient amount of high grade lubricant for the life of t

unit under normal conditions. Therefore, no further

lubrication is required.

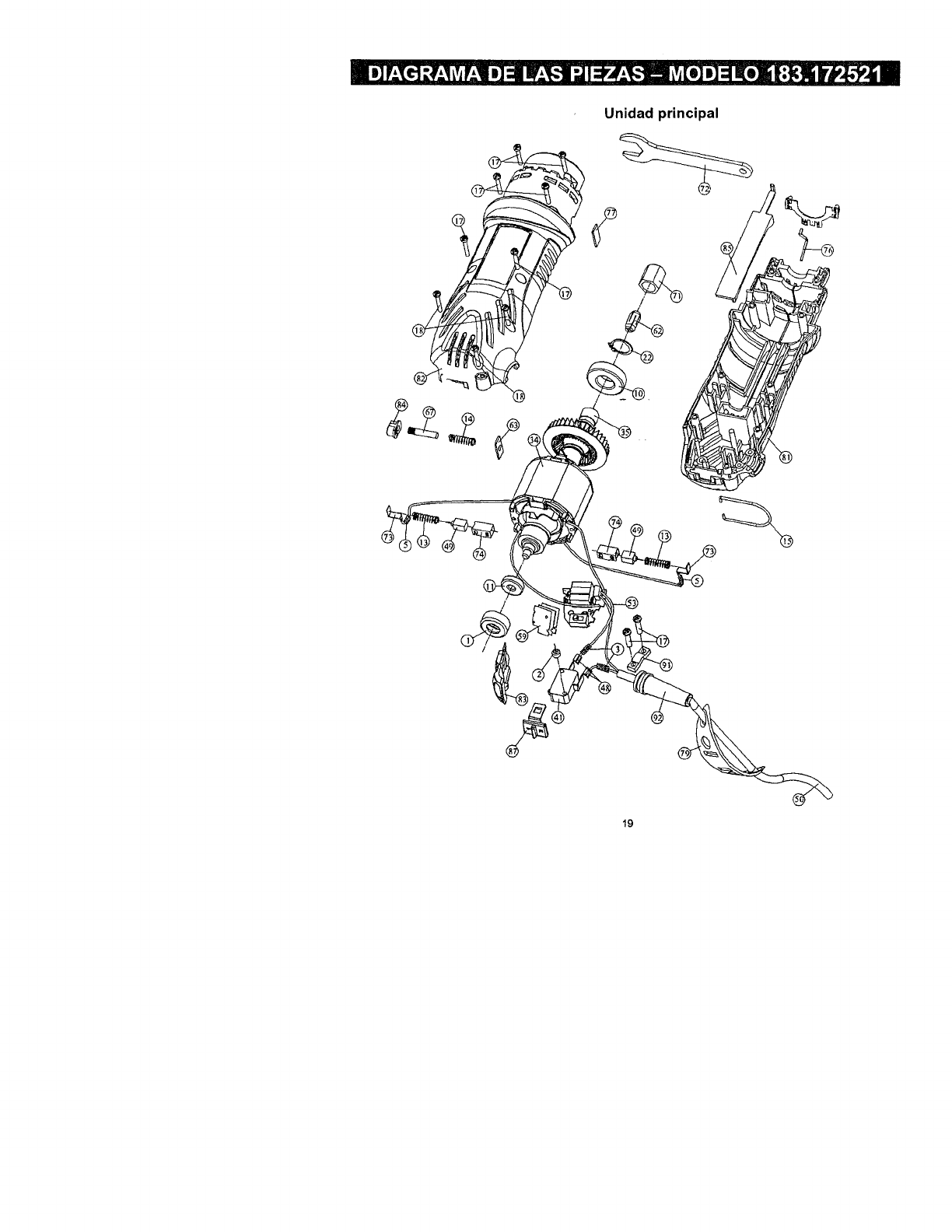

Main Unit

I_ WARNING}

When servicing use only CRAFTSMAN replacement parts. Use of any other parts may create a HAZARD or ca

damage to your Cutting Tool.

Any attempt to repair or replace electrical parts on this Cutting Tool may create a hazard unless repair is

performed by a qualified technician. Repair service is available by contacting your nearest Sears Service Cm

Always order by PART NUMBER, not by key number.

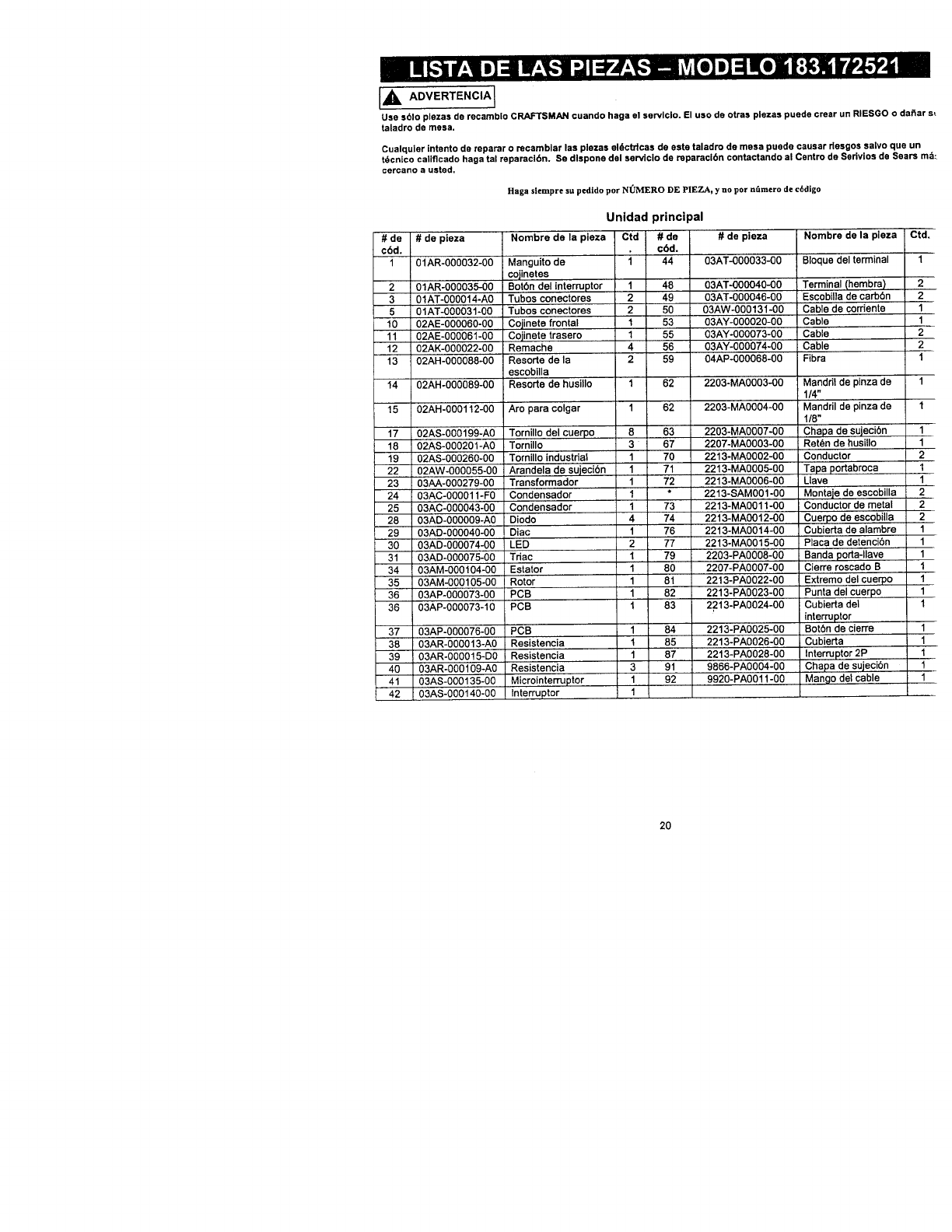

Main Unit

Key # Part # Part Name Qty Key # Part #

101AR-000032-00 Beating Sleeve 1 44 03AT-000033-00

2 01AR-000035-00 Switch presser 148 03AT-000040-00

3 01AT-000014-A0 Bushing tube 2 49 03AT-000046-00

5 01AT-000031-00 Bushing tube 2 50 03AW-000131-00

10 02AE-000060-00 Front beadng 1 53 03AY-000020-00

11 02AE-000061-00 Rear beadng 1 55 03AY-000073-00

12 02AK-000022-00 Rivet 4 56 03AY-000074-00

13 02AH-000088-00 Brush spdng 2 59 04AP-000068-00

14 02AH-000089-00 Spindle spring 1 62 2203-MA0003-00

15 02AH-000112-00 Hanger 1 62, 2203-MA0004-00

17 02AS-000199-A0 Case screw 8 63 2203-MA0007-00

18 02AS-000201-A0 Screw 3 67 2207-MA0003-00

19 02AS-000260-00 Machine screw 1 70 2213-MA0002-00

22 02AW-000055-00 Retaining dng 1 71 2213-MA0005-00

23 03AA-000279-00 Transformer 1 72 2213-MA0006-00

24 03AC-00001 l-F0 Capacity 1* 2213-SAM001-00

25 03AC-000043-00 Capacity 1 73 2213-MA0011-00

28 03AD-000009-A0 Diode 4 74 2213-MA0012-00

29 03AD-000040-00 Diac 1 78 2213-MA0014-00

30 03AD-000074-00 LED 2 77 2213-MA0015-00

31 03AD-000075-00 Tdac 1 79 2203-PA0008-00

34 03AM-000104-00 Stator 1 80 2207-PA0007-00

35 03AM-000105-00 Rotor 1 81 2213-PA0022-00

36 03AP-000073-00 PCB 1 82 2213-PA0023-00

37 03AP-000076-00 PCB 1 83 2213-PA0024-00

38 03AR-000013-A0 Resistor 1 84 2213-PA0025-00

39 03AR-000015-D0 Resistor 1 85 2;213-PA0026-00

40 03AR-000109-A0 Resistor 3 87 2213-PA0028-00

41 03AS-000135-00 Micro switch 191 9866-PA0004-00

42 03AS-000140-00 Switch 1 92 9920-PA0011-00

Part Name

Terminal block

Terminal (female)

Carbon brush

Power cord

Wire

Fibra

1/4" coilet

1/8" collet

Lock plate

Spindle lock

Conductor

Chuck cap

Spanner

Brush assembly

Metal conductor

Brushcase

Wire cover

Stop plate

Spanner belt

Screw lock B

Bottom cabinet

Top cabinet

Switchcover

Lock button

Cover

2P-Switch

Press plate

Cord Sleeve

Freehand Soleplate Assembly

Key # Part #

201 02AF-000041-10

202 02AF-000076-00

203 02AS-000287-00

208 2213-MA0010-00

211 2213-PA0010-00

212 2213-PA0011-00

213 2213-PA0012-00

214 2213-PA0013-00

215 2213-PA0014-00

216 2213-PA0015-00

Part Name Qty

Fixing shaft 1

Release lock pin 1

Screw 1

Freecut metal round guide 1

Lock 1

Fixbase 1

Plastic guide base 1

Adjustment Gear 15"1" 1

Sleeve '1

Screw lock F1

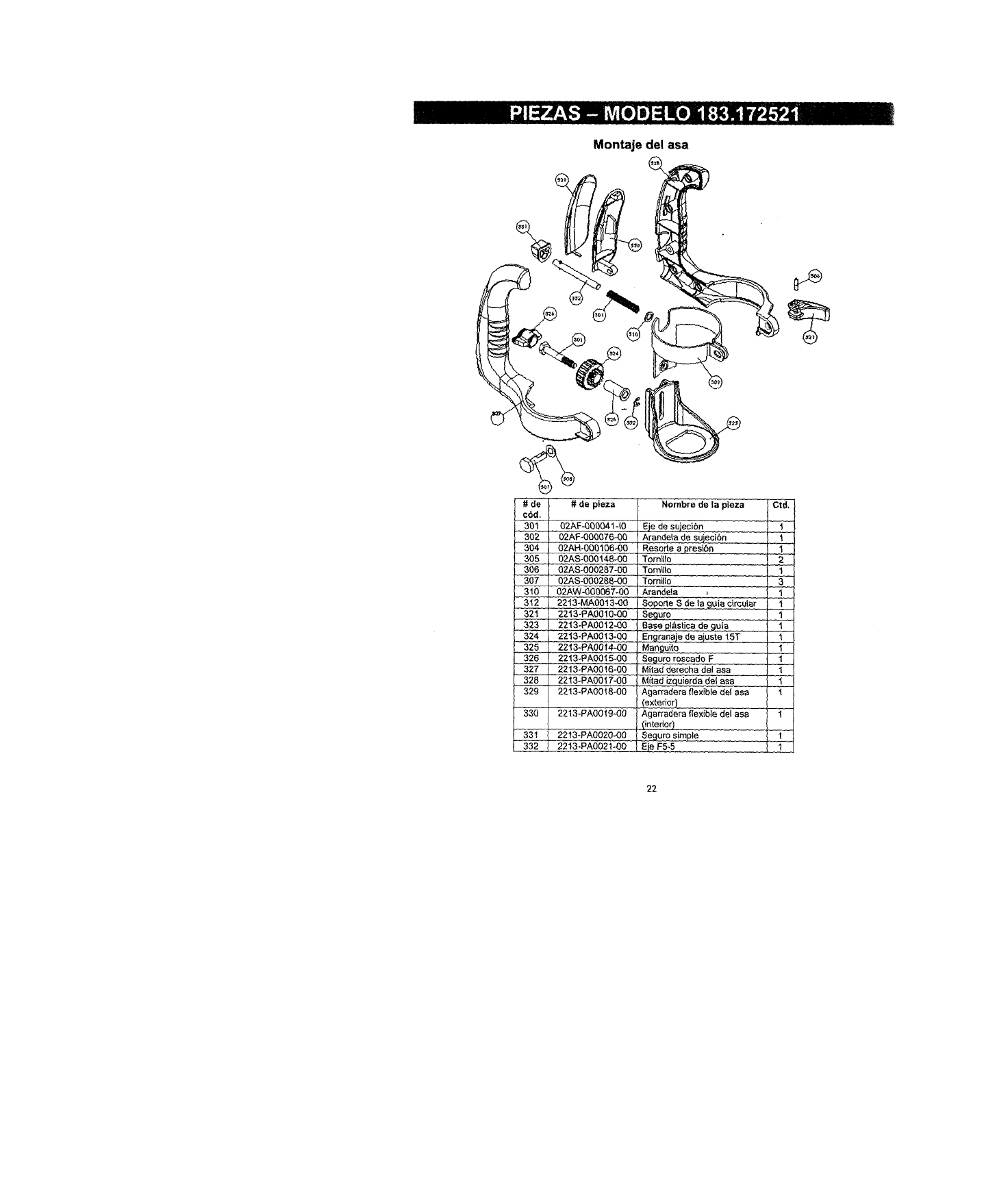

Handle Assembly

Key #

301

302

304

305

306

307

310

312

321

323

324

325

326

327

328

329

330

331

332

Part #

02AF-000041-10

02AF-000076-00

02AH-000106-00

02A8-000148-00

02AS-000287-00

02AS-000288-00

02AW-000067-00

2213-MA0013-00

2213-PA0010-00

2213-PA0012-00

2213-PA0013-00

22t3-PA0014-00

2213-PA0015-00

2213-PA0016-00

2213-PA0017-00

2213-PA0018-00

2213-PA0019-00

2213-PA0020-00

2213-PA0021-00

Part Name

Fixing shaft

Release lock pin

Compressive spdng

Screw t

Screw

Washer

S-round guide holder

Lock

Plastic guide base

Adjustment Gear 15T

Sleeve

Screw lock F

Anx right handle

Anx left handle

Anx handle softgrip (outside)

Anx handle softgrip (inside)

Simple lock

I Shaft F5-5

[ Qt),l

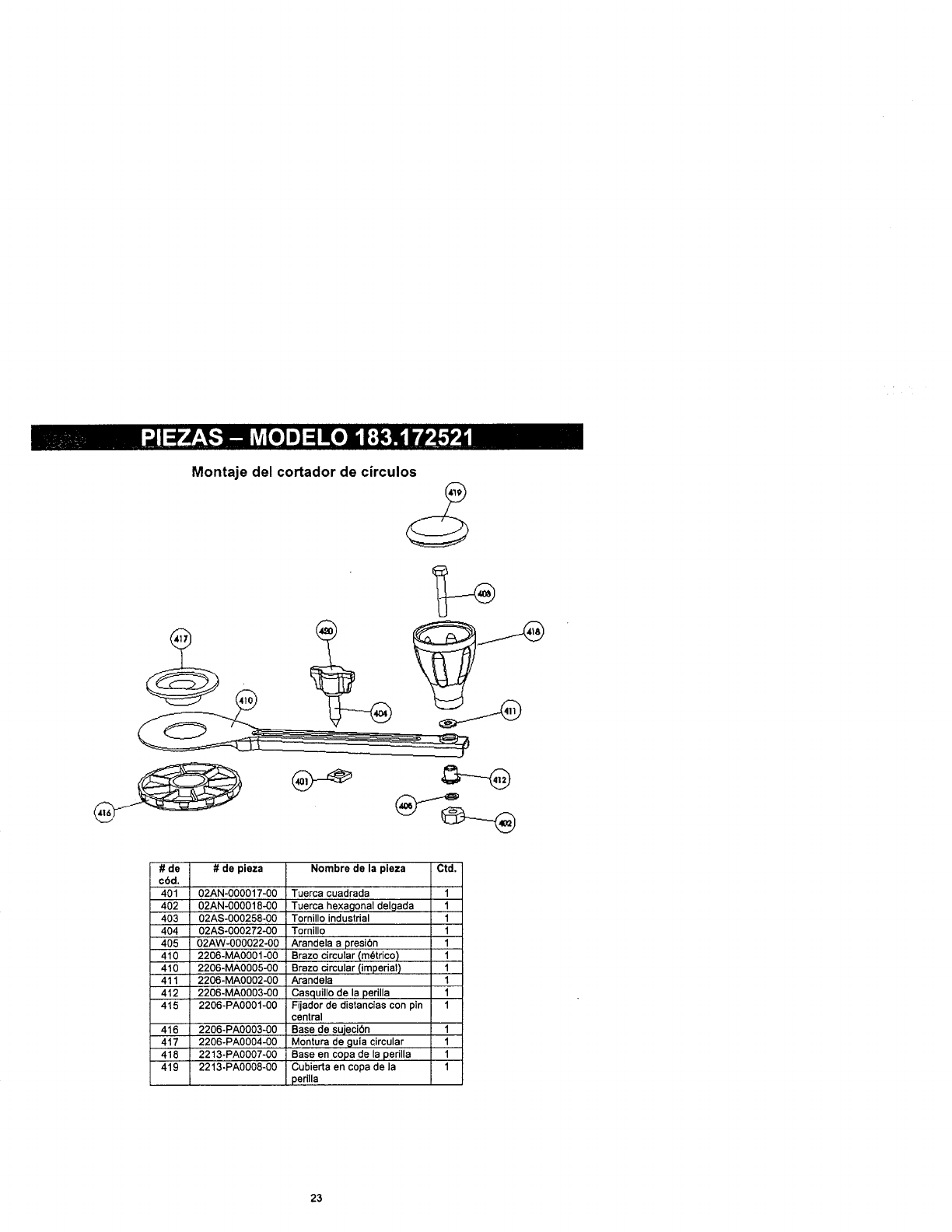

Circle Cutter Assembly

Key # Part #

401 02AN-000017-00

402 02AN-000018-00

403 02AS-000258-00

404 02AS-000272-00

405 02AW-000022-00

410 2206-MA0001-.00

4!0 2206-MA0005-.00

411 2206-MA0002-00

412 2206-MA0003-00

415 2206-PA0001-00

416 2206-PA0003-00

417 2206-PA0004-00

418 2213-PA0007-00

419 2213-PA0008-00

IPart Name Qty

Square nut 1

Hexagon thin nut 1

Machine screw 1

Screw 1

Spring washer 1

Circular arm (metric) 1

Circular arm (inch) 1

Washer 1

Handle bush '1

Distance lock with center pin 1

Locking base 1

Round guide mount 1

Handle cup-like base 1

Handle cup-like cover 1

Router Assembly

Key #

101

102

103

104

105

107

108

109

111

112

113

114

1t5

117

1t8

119

120

121

122

123

124

128

129

131

133

134

138

139

151

152

153

154

155

156

157

158

159

164

165

166

Part #

02AF-000041-10

02AF-000077-00

02AF-000078-00

02AG-000145-00

02AJ-000017-00

02AH-000107-00

02AH-000108-00

02AH-000109-00

02AN-000001-A0

02AN-000013-00

02AN-000019-00

02AN-000024-00

02AQ-000001-A0

02AS-000020-A0

02AS-000048-A0

02AS-000276-00

02AS-000258-00

02AS-000260-00

02AS-000290-00

02AS-000291-00

02AS-000292-00

0_AW-000068-00

02AW-000070-00

2213-MA0001-00

2213-MA0003-00

2213-MA0004-00

2213-MA0007-00

2213-MA0008-00

2213-PA0001-00

2213-PA0002-00

2213-PA0003-00

2213-PA0004-00

2213-PA0005-00

2213-PA0006-00

2213-PA0007-00

2213-PA0008-00

2213-PA0009-00

2205-PA0004-00

2205-PA0007-00

2207-PA0007-00

Part Name Qty

Fixing shaft 2

Base release lock pin 2

Height rod 1

Guide bush 2

Router tile base 1

Spring 2

Spdn9 1

Screw nut 5

Square nut 2

M4 fixing nut 3

Hexagon thin nut I

Steel ball 1

Screw 1

Machine screw 3

Base screw 6

Machine screw 2

Machine screw 1

Screw 1

Wave washer 1

External retaining rings 2

Guide rod 2

Knock head 2

Index guide 1

Washer plate 1 2

Washer plate 2 2

Router fix base 1

Router movable base 1

Router quick height lock 1

Memory post dial 1

Lock 2

Bellow 2

Handle cup-like base 2

Handle cup-like cover r 2

Height adjust knob 2

Lens 1

Locking disc 2

Screw lock B 1

For repairof major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME ®Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

...................................... .w..W_N_.sears.corn ................... _:sears:ca ......................

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call for the locationof your nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

Forthe replacement parts, accessories andowner'smanuals

thatyouneed to do-it-yourself,callSears PartsDirectSM!

1-800-366-PART 6am -11pm CST,7daysaweek

(1-800-366-7278) (U,S.A. only)

www.sears.com/partsdirect

To purchase or inquire about a Sears ServiceAgreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

7 a.m. - 5 p.m. CST, Mon. - Sat. 9 a.m. - 8 pm. EST, M - F, 4 p.m. Sat.

Para pedir serviciode reparaci6n a

domicilio, y para ordenar piezas:

1-888.SU-HOGAR sM

(1-888-784-6427) I

:{ HomeCentralUS ' / S1

Au Canada pour serviceen francis:

1-8O0-LE-FOYER Mc

(1-800-533-6937)

www, sears.ca

®Registered Trademark I'm Trademark IsM Service Mark of Seam, Roebuck and Co.

®Mama Registrada I'rU Mama de F_b_ca IsMMarca de Servk:io de Seam, Roeb_JCk and Co.

McMarque de commerce I_ Marque d_pos_e de Sears, Roebuck and Co. ®Sears, Roebud_ and Co.

Manual del propietario

CRAFTSMAN®

HERRAMIENTA DE CORTE

TODO EN UNA

Modelo No.

183.172521

Aviso importante de segurldad

_1_ ADVERTENClA]

Siempre sostenga el cuerpo de

la herramienta con una mano

mientras la use. Nunca use la

herramienta sostenidndola sblo

pot el asa.

ADVERTENClA:

Lea esta manual y siga

todas sus reglas de

seguridad e instrucciones

de operacibn antes de usar

esta herramienta de corte.

•Instrucciones de seguridad

•Accesorios

• Montaje

•Operacibn

•Mantenimiento

•Lista de piezas

•Castellano

Sears, Roebuck and Co., Hoffman Estates, IL 60179 USA

No, de parte 183172520003 Rev. 3 06127102

SECCION PAGINA

Garantia ........................................ 2

Especificaciones del producto............. 2

Seguridad con herramientas el_ctdcas.. 3

Seguridad con la herramienta de 4

corte .............

Requisitos de electricidad y seguridad... 5

Accesodos ...................................... 6

SECCION PAGINA

Contenido de la caja ........................ 6, 7

Familiadcese con su herramienta de 8

corte ......

Montaje y operaci6n ........................ 9 - 18

Mantenimiento ................................ 18

Piezas de reparaci6n ....................... 19 -25

Piezas y disponibilidad de servicio ...... 26

iIV,-'I

GARANTiA COMPLETA POR UN AI_O

Sears, si asi Io decide, reparar_ y reemplazar_ esta herramienta de corte sin costo alguno si la misma

falla debido a defectos de materiales o de fabricaci6n, durante un aSo contado desde la fecha de su

compra.

Envie esta herramienta de corte a un Centro de servicios de Sears para su reparaci6n, o al lugar en

donde la adquiri6 para su reposici6n.

Esta garantia le da ciertos derechos legales, adem&s de los cuales usted puede tener otros derechos

que cambian de estado en estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

AADVERTENCIA

L; erto po vo causaoo por el lijado eldctrico, el aserrado, el molido, perforado y demos actividades de la

construcci6n, contiene productos quimicos que (segt_n el Estado de California) se sabe que causan c:tncer,

defectos congdnitos u otras lesiones al aparato reproductor. Algunos de estos productos quimicos son:

• El plomo de pinturas con base de plomo.

•El silice cristalino de los ladrUlos, el cemento y otros productos de albaSileria.

• El ars_nico y el cromo de la madera tratada quimicamente.

El riesgo al que se somete por exposici6n var|a dependiendo de cu&n frecuentemente haga este tipo de trabajo.

Para reducir su exposici6n a estos productos quimicos, trabaje en un _rea bien ventilada y use el equipo de

seguridad prescrito, tal como las m_scaras oontra el polvo dtser_adas especialmente para filtrar las particulas

microsc6picas.

Capacidad del motor .......... 120V, 60Hz, CA Potencia del motor ..... 314 HP (al m_ximo)

Ampedos ........................ 5.0 Ampedos Peso ........................ 1.7 kg

2 velocidades (sin carga) ... 20000 & 30000 RPM

A ADVE.TE.C,A]

Use el protector decircuitos adecuado para evitar choques eldctrlcos, el desgo de Incendios o da_ar la herramlentade corte

Esta herramienta de corte ha sido ensamblada para trabaJar con 110-120 voltlos. Debs conectarse a un fusible de retardo o _"

un cortacircultos de 110-120 voltios/15 amperlos. Rsemplace el cable de cordente de inmedlato s| sst_ gastado, cortado o

da_ado de cualquler forma para evitar choques o Incsndlos.

Antes de usar su herramtenta de code, es vital que lea y que comprenda estas reglas de seguddad. Sl no slgue estas reglas

puede sufdr leslones sedas o da_ar la herramlenta de code.

Antes de usar su herramienta de corte es vital que lea y que comprenda estas reglas de seguridad.

Si no sigue estas reglas puede sufrir lesiones serlas o dar_ar la herramienta de corte.

Las buenas pr_cticas de seguridad son ta combinacibn del senUdo

com0n, de estar elerta y de saber cbmo usar su herramienta

el_ctrica. Para evitar errores que le puedan causar lesionea serias,

no conecte su herramienta de code hasta que haya leEdo y

entendido tas siguientes regtas de segurk:iad:

1. LEA todo y familiarlcese con este Manual del propietario

CONOZCA las aplicacionea, los Ilmites y los pesibtas riesgos

de esta herramienta.

AADVERTENClA

Busque este simbolo que identiSca las precauciones de

seguridad importantes. Significa IIPRECAUCI6NI .

IMANTENGASE ALERTAI ISU SEGURIDAD ESTA EN

JUEGOt

3. USE LAS GUARDAS y mant6ngalas en buen estado.

4. NO SE USE EN AMBIENTES PELIGROSOS tales como an

sitios h0medos, mojados ni expuestos a ta Iluvia. Mantenga el

_rea de trabajo bien iluminada.

5. NO use herrsmlentes el_ctricas en presenc_a de Ilquidos o d"e

gases inflamables.

6. MANTENGA LIMPIA EL AREA DE TRABAJO. Las _reas y

las mesas de trabajo abarrotadas invitan a los accidentes.

7. MANTENGASE ALEJADO DE LOS NII_IOS. Todos los

visitantes deben ester a una distancia segura del :_rea de

trabajo.

8. NO FUERCE LA HERRAMIENTA` La misma harb el trabajo

mejor yen forma m;_ssegura ala velocidad para la que fue

dise_ada.

9. USE LA HERRAMIENTA ADECUADA. No fuerce la

herramienta o el accesorio a hacer un trabajo para el coal no

est,_ diser3ada.

10, VISTA LA ROPA ADECUADA` NO use ropa suelta, guantes,

corbatas, aniJlos, brazaletes nijoyes qua puedan engancharse

en las partes mbviles. Se recomienda usar calzado que no

resbale. Use un protector para el cabeilo para retener el pelo

largo.

11. USE UNA MASCARA O MASCARILLA CONTRA EL POLVO.

Las operaciones de aserrado, code, perforado ylijado

producen polvo peligroso.

12. DESCONECTE LA HERRAMIENTA DE LA FUENTE DE

CORRIENTE antes de hacerle servicio ycuando cambie los

accesorios tales como las hojas, las brocas, las sierras, etc.

13. REDUZCA EL RIESGO DEL ENCENDIDO INVOLUNTARIO.

Verifique que el interruptor est_ en ta posic,;bn"APAGADO"

antes de enchufar ta herramienta a la corriente.

14. SOLO USE LOS ACCESORIOS RECOMENDAIDOS. Busque

los accesorios recomendados en et Manual del propietario. El

15.

uso de accesorios inadecuados puede causarle lesiones y

da_ar la herramienta.

RETIRE LAS CLAVlJAS Y LLAVES DE AJUSTE. Fbrmese el

h_bito de vedficar que se hayan retirado las tiaras y las Ilaves

de ajuste de la herramienta antes d_ poneda en posicibnde

"ENCENDIDO'.

16. NUNCA DEJE FUNCIONANDO SOLA UNA HERRAMIENTA.

APAGUE LA HERRAMIENTA. NO descu_de la herramienta

antes de que se detenga pot completo.

17. NUNCA SE PARE SOBRE LA HERRAMIENTA. Puede sufrir

lesiones sedas si la herramienta se voitea o si toca la

herramienta de code involuntariamente.

18. NO SE ESTIRE DEMASIADO. Mantenga un buen sost_n y su

equilibrio en todo momento.

19. CUIDE BIEN SU HERRAMIENTA. Mantanga las herrsmientas

afiladas y limpias para un rendimiento m_,sef'K:azy seguro,

Siga las instrucciones para su lubricacibn y para el cambio de

accesorios.

20. REVISE QUE NO HAYAN PIEZAS DA_IADAS. Antes de

seguir usando una herramienta, una guarda u otra parte

datlada, la misma se debe inspecc)onar para vedficar qua

funcione debidamente y que cumpla su funckSn correspondiente.

Verifique la alineacibn de las partes mbviles, el ret_n de las

mismas, su montura y cuelquier otra condicibn que afecte su

funcionamiento seguro. Se deber_, reparar o cambiar toda

guarda u otm parte que est_ dat_ada.

21. DISPONGA SU TALLER A PRUEBA DE NII_IOSusando

eandados, interruptores principales o retJrando las Ilaves de

encendido.

22. NO use ta herramienta bajo la influencia de drogas, de alcoho]

o de medicamentos que limiten su habilidad para uear la misma

en forma segura.

23. UTILICE RECOLECTORES DE POLVO en to posible. El polvo

generado pot ciertea materiales puede ser datlino para su salud

ycausar ineandios en ciertos casos. Use siem;xe la

harramienta en un Area bienventilada con la remocibn de polvo

adecuada.

24. PROTEJA SIEMPRE LA VISTA. Toda herramienta ei_.ctrica

puede lanzar partlculas extrarlas a

sus ojos Ioque los puede dattar

permanentemente. USE SIEMPRE

galas de seguridad (no anteojos)

que cumptan con la norma de

seguridad ANSI Z87,1. Los

anteojos de uso diario sblo tienen lentes que resisten a los

golpes. NO SON galas de seguridad. Sears dispone de galas

de seguddad.

Los anteoJos o galas que no cumplen con la norma ANSI Z87.1

pueden causarte leslonos severea al romperse.

GUARDE ESTAS INSTRUCClONES COMO REFERENClA

[A AOVERTENClAJ

Para su seguridad, no enchufe su herramienta de

corte ni intente user cualquier accesorio que no est6

ensamblado e instalado complatamente segdn estas

instrucciones, y hasta no haber leido y entendido este

Manual del propietario.

Puede sufrir el riesgo de lesiones serias si no sigue

estas reglas de seguridad.

USE PROTECTORES PARA LA VISTA. Esta

herramienta de alta velocidad barb saltar particulas

de la pieza de trabajo durante su operacibn.

Aseg0rese que sus gafas de seguridad tengan lades

protegidos.

USE UNA MASCARA PARA EL ROSTRO O

CONTRA EL POLVO edemas de galas de seguridad

si la operaci6n de corte o de fresado es polvorienta.

Aseg0rese que su area de trabajo est_ bien ventilada.

PROTEJA SUS OIDOS, en especial durante trabajos

prolongados.

NUNCA USE BROCAS ROMAS O DA_ADAS, Las

brocas dafiadas se pueden romper repentinamenteT

Las brocas romas pueden sobrecargar el motor,

cortar m_s lento y ser dificiles de controlar. Tambien

se pueden recalentar y romper.

VERIFIQUE SIEMPRE QUE LA PIEZA DE

TRABAJO NO TENGA CLAVOS U OBJETOS

EXTRAROS. Si la broca choca contra un clave,

saltar_ a un lade y puede romperse.

NO USE ESTA HERRAMIENTA PARA PERFORAR

AGUJEROS, La misma NO fue disefiada come un

taladro.

7. DEJE UN ESPACIO BAJO LA PIEZA DE TRABAJO

para que la broca se mueva. Nunca coloque la pieza

de trabajo sobre superficies duras come hormigbn,

etc. La broca puede saltar o romperse cuando toque

otra superficie que no sea la que se estd cortando.

8. FIJE SIEMPRE EL MEDIDOR DE PROFUNDIDAD A

LA PROFUNDIDAD DEBIDA. Use la herramJenta

con el medidor de profundidad en posici6n plana

contra la superficie de trabajo para controlar meier la

herramienta.

9. NUNCA USE LA HERRAMIENTA SIN LA BANCADA,

EL ASA DE PRECISION O LA BASE DE FRESADO

colocados yfijados debidamente.

10. FIJE SIEMPRE LA PIEZA DE TRABAJO CON

ABRAZADERAS PARA MANTENERLA FIRME

MIENTRAS CORTE. E_stodejar_ libres ambas manes

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

para operar la herramienta.

NUNCA SOSTENGA LA PIEZA DE TRABAJO COt

UNA MANe mientras opera la herramienta con lae

mane.

NUNCA COLOQUE LAS MANES EN EL CAMINO

DE LA SIERRA NI DEBAJO DE LA PIEZA DE

TRABAJO.

NUNCA ENCIENDA LA HERRAMIENTA CUANDo

LA BROCA TOQUE LA PIEZA DE TRABAJO. La

broca puede engancharse en la pieza haci_ndole

perder el control

SIEMPRE SOSTENGA LA HERRAMIENTA CON

AMBAS MANES CUANDO LA ENCIENDA Y LA

OPERE. El torque del motor al encenderce puede

hacer que la herramienta se retuerza.

APAGUE TODOS LOS CORTACIRCUITOS Y

RETIRE TODOS LOS FUSIBLES del _rea de trabaj

cuando haga cortes en las paredes o en _reas ocuJh

SOSTENGA SIEMPRE LA HERRAMIENTA PeR

LAS SUPERFICIES AISLADAS DE AGARRE DEL

CUERPO DE LA MISMA cuando exista ta posibilidac

de que la sierra toque cables el_ctricos ocultos o el

cable de la herramienta. El contacto con cables con

cordente har_ que pase corriente a lea partes de

metal expuestas de la herramienta, y le dar_ un

cheque electrico al usuario.

CUANDO HAGA ABERTURAS PARA TOMAS DE

CORRIENTE EN PIRCA usando el tomacorriente

come guia, haga siempre el corte en sentido contra

las agujas del refoj. La tendencia natural de la

herramienta a tirar hacia la izquierda causar_ que se

acerque m_s a la toma de corriente, dando un corte

mas precise.

NUNCA RECUESTE LA HERRAMIENTA HASTA

QUE LA SIERRA SE HAYA DETENIDO PeR

COMP_LETO. La broca en movimiento puede tocar I_

superficie y descontrolada.

NUNCA TOQUE LA BROCA INMEDIATAMENTE

DESPU_S DE USARLA. La broca estar_ muy

caliente para manipulada con las manes

desprotegidas y le quemar_ los dedos.

VUELVA A APRETAR SIEMPRE EL MANDRIL DE

PINZA Y TODOS LOS AJUSTES antes de arrancar

la herramienta tras cambiar la broca o un accesorio.

Las brocas y los ajustes flojos pueden hacer que la

herramienta se mueva sorpresivamente, haci_ndole

pettier el control y pudiende causade lesiones per la

broca oal salter ra hen'amienta.

GUARDE ESTAS INSTRUCCIONES COMe REFERENCIA

:! [_] IF±1_VjlI_ _11I[O] mIo] :| Ill

Esta herramienta de corte tiene un aislamiento doble para

protegedo contra choques el_ctdcos.

[A ,ovE.TE.c,,J

Las herramientas de aislamiento doble tienen un

enchufe polarizado (una hoja es mds ancha que la

otra). Este enchufe s61o calza de una forma en el

tomacorrientes polarizado. Si el enchufe no calza

bien en el tomacorrientes, voltde el enchufe. Si a

pesar de Io anterior no calza, contacte a un

electricista calificado para que instale un

tomacorrientes polarizado. No altere el enchufe en

forma alguna. El aislamiento doble elimina la necesidad

de tener un cable de corriente de tres cables con toma a

tierra y un sistema de corriente con toma a tierra.

Evite que su cuerpo toque las superficies con toma a

tierra tales como tuberias, radiadores, estufas y

refrigeradores. Si su cuerpo hace tierra, existe mayor

riesgo de recibir un choque el_ctdco.

No exponga las herramientas eldctricas a la Iluvia o a

la humedad. El agua dentro de una herramienta el_ctrica

aumentar_ el riesgo de recibir un choque el_ctrico. _

No maltrate el cable. Nunca use el cable para Ilevar la

herramienta ni tire del mismo para desenchufarla.

Mantenga el cable alejado del calor, el aceite, los

objetos afilados y las piezas en movimiento. Reponga

el cable da_ado de inmediato. Los cables daNados

aumentan el riesgo de choques el_ctdcos.

Use un cable de extensi6n para exteriores marcado

con "W-A"o con '_N" cuando opere una herramienta

eldctrica en exteriores. Estos cables estdn clasificados

para usos exteriores yreducen el riesgo de choques

et_ctricos.

AADVERTENCIA

Asegdrese siempre de que ia toma estd polarizada. Si

tiene dudas, haga que un electricista calificado la

revise.

II ! I _1_.'1_vdI :l_ll Ko}.l ",/:A:!;lof:_l :| I1:_1 o] :11::Q i _ _kl[o] _d

Verifique que su cable de extensi6n estd en buen

estado. Cuando use un cable de extensibn, asegt_rese

de que el mismo pueda transmitir la corriente qua requieP_

la herramienta. Un cable de calibre inferior hard qua

caiga e! voltaje de la linea, to que hard qua falte energia y

el mismo se recaliente. La tabla de abajo muestra el

calibre correcto seg6n la Iongitud del cable y su capacidac

nominal en amperios. $i tiene dudas use el cable m_s

grande que le siga. A menor nQmero de calibre, mayor

serd el grosor del cable.

Asegt_rese de que su cable de extensi6n estd bien

cableado yen buen estado. Antes de usado, reponga

todo cable de extensibn dar_adoo haga qua un electricist;

calificado Io repare. Proteja su cable de extensi6n contra

los objetos afilados, el calor excesivo o las dreas

ht_medas o mojadas.

Utilice un circuito eldctrico separado para sus

herramientas eldctricas. Los cables de este circuito

deben set alambres de calibre superior a 14 yel mismo

debe estar protegido con un fusible retardado o con un

cortacircuitos de 15 amperios. Antes de conectar la

herramienta el_ctrica a la fuente de corriente, verifique

qua el interruptor est_ en posici6n de "APAGADO" y qua

la fuente de corriente sea la misma qua se indica en la

placa de datos. Si el motor funciona a un voltaje menor,

puede sufrir da_os.

Repare o reponga los cables de extensi6n da_ados de

inmediato.

Escoja el calibre y la Iongitud adecuados del cable de

extensi6n empleando la tabla de abajo.

CALIBRE MINtMO PAR& CABLES DE EXTENSION (AWG)

(Uso exclusivo de 12 voltios)

Capacidad en amperios Longitud total en pies

M_s de No mds de 25' 50' 100' 150'

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Noseaplica

Mantenga el cable de extensi6n fuera del _rea de

trabajo. Ubique el cable de modo que no se enganche

con la pieza de trabajo, la herramienta ni con

cualquier otro objeto mientras usted est_ usando la

herramienta eldctrica.

ACCESORIOSDISPONIBLES

I& "°vE"TE"c'AI

Use sbto los accesorios recomendados para esta

herramienta de corte. Siga las instrucciones que

vienen con los accesorios. El uso de accesorios

inadecuados puede causarle lesiones al usuario o

dar3ar la herramienta de corte.

Visite el Departamento de Herramientas de Sears o yea

el Catdlogo de herramientas eldctricas y de mano de

Sears para encontrar el surtido de accesorios sugeddos

para esta herramienta:

Propulsor flexible

Guia para desbastar

Brocas espirales de corte de 1/8"

Accesorios de bricolaje de 1/8" para herramientaa

giratorias

PSierras

_, Putidores

_. Lijas

Muelas

• Casi todas las fresas con v_,stago dell4"

Use s61o los accesorios dise_ados para esta

herramienta de corte, para evitar lesiones serias o

danos a la herramlenta.

No utilice ningt_n accesorio a menos que haya leido

por completo las instrucciones o el Manual del

propietario de ta! accesorio.

DESEMPAQUE Y VERIFICACI(_N DEL CONTE

t.A CAJA

_k ADVERTENCIA]

Si falta alguna pieza o si la misma est_ da_a¢

conecte la herramienta de corte a la fuente d_

corriente hasta volver a colocar la pieza faltm

da_ada y completar el montaje.

Desempaque cuidadosamente la herramienta de

todas sus partes. Comp_relas con la tabla de

"Componentes de la herramienta de corte" de ab

NOTA: Las partes se ilustran en la p_gina 7.

Nunca use gasolina, nafta, acetona, disolvenh

esmaltes u otros solventes altamente voldtile._

limpiar la herramienta de code, con el fin de e

incendios o reacciones t6xicas.

COMPONENTES DE LA HERRAMIEt

DE CORTE

DESCRIPCION

Interior del estuche portdtil

Ar Herramienta de corte

Asa de precisibn con bancada

C', Accesorio de bancada de manos

librea

DIAccesorio para cortes circulares

E I Adaptador de instalacibn para cortes

circulares

I Accesorio de base de fresado

G I Manual del propietado

H I Estuche port_ltil

M I Llave del mandril

N I Soporte de la Ilave del manddl

Compartimiento de la tapa frontal

ILK Mandril de pinza de 1/8"

J,Mandril depinza de 1/4"

Sierra para pirca de corte lateral

Sierra para madera /pl_stico /fibra

de viddo

NOTA: Esta herramlenta vlene con las dos sier

m_s populares (piezas K y L). Es importante ql

la sierra correcta para obtener la acci6n de col

eficaz.

•Use la sierra "K" con la espiral m_s basta I

cot-tar pirca.

• Use la sierra "L" para todo uso, con la espi

flna, para cortar materlates como |a madera

pldstico y la fibra de vidrio.

rapido

Perilta de

Bancada s_ec_n

Perilia de

del motor

Inser_o de

mont_je

Abrazadera

de rnonLaje

Discode

montaie

Asa de

recisibn

CueR_:_ .___..----

del motor

PaEanca --- _

_pido

Ban-

cada

Cuerpo

del motor

Pedlla de

sujecibn

Pedflas para

i altura

Cierre de

ajuste del

biset

_ADVERTENCIA I

Retire el enchufe de la fuente de corriente antes del

montaje, cambio de accesorios o de sierras y antes de

hacer los ajustes. Esta acci6n de seguridad le

ayudard a evitar el encendido accidental de la

herramienta, que podria causar lesiones severas.

INTERRUPTORES DE ENCENDIDO/APAGADO Y DE

CONTROL DE LA VELOCIDAD

Esta herramienta de corte viene con un interruptor

deslizante de ENCENDIDO/APAGADO (1) en uno de sus

lados y un control de velocidad (2) arriba de la

herramienta (vea la figura 1).

Fig. 1

Subaetinterruptor(1) para ENCENDERla

herramienta.

2. Baje el interruptor para APAGAR la herramienta.

3. Para subir la velocidad a! mi_ximo, deslice el control

de velocidad (2) lejos del interruptor de ENCENDIDO /

APAGADO.

4. Para bajar la velocidad, deslice el control de velocidad

(2) hacia el interruptor de ENCENDIDO /APAGADO.

MONTAJE DE BROCAS DE CORTE

AADVERTENCIA l

Las superiic es cortantes de la broca para la

herramienta de corte y de la fresa son muy filosas.

Manipdlelas con cuidado.

Utilice la Ilave para el manddl de pinza para insertar la

broca de la herramienta de corte. La Ilave se encuentra en

su soporte, fijado al cable de corriente.

Pulse el bot6n de cierre del v_,stago (1) y gire la

tuerca de cierre del mandril de pinza (2) en sentido

horado con la otra mano basra qua el botbn de cierre

calce en su sitio, evitando que el v&stago gire (ver la

fig. 2).

MONTAJE DE BROCAS DE CORTE - Continuaci6n

Siga pulsando HAClA ADENTRO el bot(_n de cierre

del v:_stago mientras hace girar la tuerca del mandril

de pinza en sentido contra las agujas del reloj con la

Ilave del mandril de pinza (3). Gire 2 o 3 vueltas la

tuerca del mandril de pinza para aflojarlo.

Si la herramienta tiene una broca ya instalada, retirela.

Inserte la broca espiral nueva (4) en el mandril de

pinza.

[,_ ADVERTENClA J

Inserte toda la broca en el mandril de pinza y

luego s_quela entre 1/16" y1Is". Esto orea un

espacio vacio entre el v_stago del motor y la

broca qua evita que la misma se recaliente.

Antes de apretar el mandril de pinza sobre la

broca, verifique que se puedan ver todos los

canales de la broca (las partes espiraladas) fuera

del mandril de pinza. Si el mandril de pinza se

cierra sobre los canales de la broca las mismas se

pueden partir y pueden causar da_os.

Cuando la broca est6 bien colocada en el mandril de

pinza, pulse el botbn de cierre del v&stago yhaga

girar la tuerca del mandril de pinza en sentido horatio

con la mano tanto como sea posible.

6. Apriete bien la tuerca del mandril de pinza con la Ilave.

Fig. 2

I-_MPARAS DE TRABAJO

La unidad del motor tiene dos I_,mparas de trabajo

integradas (5) (vea la fig. 2). Estas I_lmparas se

encienden autom_ticamente al pasar el interruptor del

motor. Los patrones o dibujos cercanos a la broca se

iluminan para vedos mejor y cortados con precisi6n.

ESCOJA LA VELOClDAD DEBIDA DEL MOTOR

La selecci6n correcta de la velocidad del motor

garantizar_l una acci6n de corte m&s pareja y eficaz.

UselavelocidadBAJAcuandodesbaste,cortepl_slicos,

pulayusecepillosdealambreodecerdas.Usela ALTA

velocidad cuando corte madera, use sierras de corte y

para "canar" el ruido al cortar ciertos matedales aBAJA

velocidad.

_:Y-'I_[_:I _7,..!.] =11_5_'-,_?,[e_.l II1:{N=k.'_-"

RECAMBIO DEL INSERTO DEL MANDRIL DE PINZA

Las brocas de esta herramienta quedan fijas pot medio de

la tuerca del mandril de pinza (1) y del mandril de pinza

(ver la fig. 3). La herramienta viene de f._bdca SIN un

mandril de pinza instalado. Tanto el mandril de pinza de

1/8" como el de 1/4" se encuentran en el compartlmiento

de la tapa frontal. El mandril d epinza de 1/8" (2) se usa

para las brocas de herramientas para bdcolaje. Se incluye

un mandril de pinza adicional de ¼" (3) para sostener las

brocas PEQUEIqAS con v_stago de ¼".

Fig. 3

C6mo cambiar un mandril de pinza de un tamafio por el

otro:

1. Retire la broca de la herramienta.

Continue girando la tuerca del mandril de pinza en

sentido contrario alas agujas del reloj hasta que la

pueda retirar del v_stago del motor (4).

Saque el mandril de pinza del v_stago de) motor y

c_mbielo por el otro mandril.

NOTA: Ambos mandriles de pinza tienen extremos

id_nticos, por Io que se pueden colocar en cualquier

sentido sobre el v_stago de_ motor.

Vuelva a colocar la tuerca del mandril de pinza y

apd6tela ligeramente a mano.

5. Instale la nueva broca tal como ae indica en

MONTAJE DE BROCAS PARA HERRAMIENTA DE

CORTE en la p_gina 9.

NOTA: Si el mandril de pinza se apdeta sin una broca

dentro del mismo, la abertura del mandril se puede reducir

y dificultar la montura de las brocas. Cuando guarde la

herramienta sin brocas en el mandril, deje f]oja la tuerca

del mismo.

MONTAJE DE LA BANCADA DE MANOS LIBRES

La bancada de manos libres est_l disefiada para el c(

b_sico de manos libres con la broca espiral. Es idee

abdr los orificios para tomacordentes en pirca.

l=,AOW'ENO'AI

NO use la bancada de manos libres con fresas. '.-

control limitado que le ofrece este accesorio le p_

hacer perder el control y aumentar la posibilidad ,.

sufrir lesiones serias.

Deslice la abrazadera de montaje de la bancada

rnanos libres (1) sobre la parte infedor del cuerpo

motor (2) hasta que el orificio de montaje (3) se a

con el bet6n de cierre del eje (4) que est_l en el

cuerpo del motor.

NOTA: La abrazadera de montaje debe pasar tan

como sea posible sobre el cuerpo del motor.

Fije la bancada al cuerpo del motor moviendo la

palanca de cierre r_pido (5) firmemente contra el

cuerpo del motor.

Fig. 4

AJUSTE DE LA BANCADADE MANOSLIBRES

Ajuste la profundidad de la bancada de manos librc

aflojando la perilla del medidor de profundidad (6) y

girando la perilla de ajuste (7) para subir o bajar la

bancada seg0n se requiera (vea la fig. 5).

NOTA: Fije el medidor de profundidad de forma que

broca espiral sobresalga de la bancada _/8"m_s all_

del grosor del material que se corte. Por ejemplo, s

corta pirca de s/8", la broca debe sobresalir ¾" m_s

all& de la bancada.

Apriete blen la perilla del medidor de profundidad.

Antes de comenzar el corte, vedfique la profundidad

de la broca, y que la bancada este en _ngulo recto

respecto a la misma y este bien sujeta. Vuelva a

revisar el mandril de pinza para asegurarse de que I_

broca est_ bi_

Fig. 5

IA !

i.,Yaley6 "SEGURIDAD CON HERRAMIENTAS

ELECTRICAS", SEGURIDAD CON LA HERRAMIENTA DE

CORTE" y "REQUISITOS DE SEGURIDAD" en las

pbginas 3, 4 y 5 de este Manual? Si no Io hizo, h&galo

antes de operar esta sierra espiral. ISu seguddad

depende de ello!

Cada vez que use la herramlenta de corte, debe veriflcar

Io siguiente:

1. Que el cable de la herramlenta no estd dafiado.

2. Que la broca sea la correcta pars el material.

3. Que la broca est_ afilada, en buen estado y bien

montada y sujeta.

4. El uso de gafas de seguridad y mascadlla contra el

polvo.

El no cumplir estas reglas de seguddad puede aumentar

su riesgo de sufrir lesiones,

PRACTIQUE LOS CORTES CON LA BANCADA DE

MANOS LIBRES

Antes de intentar trabajar en un proyecto, tbmese el

tiempo de practicar varios codes con su herramienta de

code. Use material de desecho id_ntico al material que

usar& en su proyecto.

1. Dibuje un patrbn igual al de su primer proyecto en el

material de desecho.

2. Monte la bancada de manos libres tal como en la fg.

3. Instale la broca espiral en el mandril tal como en la fig.

4. Ajuste la profundidad de la bancada tal como en la fig.

5. Apoye el borde de la bancada sobre la pieza de

trabajo con la broca aun angulo de unos 45 o(ver la

fig. 6).

NOTA: NO permita que la broca toque la pieza de

trabajo hasta que el interruptor est_ ENCENDIDO y la

herramienta tenga la velocidad adecuada.

IA "°vE'E"c"l

Antes de ENCENDER la herramlenta, aseg_rese

de sostenerla firmemente con ambas manos. El

torque del encendido puede hacer que la

herramienta se retuerza.

Fig. 6

6. Fije el interruptor de velocidsd a la velocidad debida.

7. Pase el interruptor a la posicibn de ENCENDIDO.

8. Cuando el motor alcance la-velocidad debida, mueva

lentamente la herramienta a una posicibn derecha,

dejando que la broca corte la pieza de trabajo (ver la

fig. 7). Cuando la herramienta estd derecha y la

broca hays perforado la pieza de trabajo, mueva

lentamente la herramienta en sentido horario con

una presibn pareja para hacer el corte,

NOTA: Corte siempre en sentido horario salvo

cuando abra odficios para los tomacorrientes,

9, AI completar el code, APAGUE la herramienta, espere

a que se detenga por completo y s_quela del material

de trabajo.

Fig. 7

IZ,PEUGROI

No intente abrir orificios pars tomacorrientes en pircs

hasta que:

1. Se haya interrumpido toda la electricidad a los

cables eldctricos circundantes, bien sea

APAGANDO el cortacircuitos o retirando los

fusibles.

2. Haya leido las instrucciones en la pdgina

siguiente sobre "APERTURA DE ORIFICIOS PARA

TOMACORRIENTES EN PIRCA".

CONSEJOS DE CORTE

La accibn giratoria de la broca hace que la herramienta

tire un poco hacia la izquierda cuando hace los codes.

Las variaciones naturales en la estructura de la madera

hacen que la herramienta "camine", Esta tendencia se

exacerba cuando se aplica mucha presibn ala broca. El

code m&s lento le permite un mejor control. Demasiada

presi6n o un corte muy r_pido aumentar_ la temperatura

de la broca y acortar._ su duracibn.

Cuando abra un orificio en una superficie vertical, evite

terminar la apertura en el fondo del orificio. Comience y

termine siempre en el "tope" del mismo para que la pieza

cortada no caiga sobre la broca en movimiento. APAGUE

siempre la herramienta antes de sacarla de la pieza de

trabajo.

APERTURA DE ORIFIClOS PARA TOMACORRIENTES

EN PIRCA

IA PEUGRO I

No Intente usar esta herramienta para hacer aberturas

cerca de cualquier aparato o apertura que tenga

cables con corriente o sobre cualquier pared que

tenga cables el6ctricos detrds de la misma. AI antrar

en contacto con un cable con corriente, la broca

transmitird la electricidad a la herramienta,

sometiendo al usuario al riesgo de sufrir un choque

eldctrico. APAGUE el cortacircuitos o retire los

fusibles para desconectar el circuito eldctrico en el

drea de trabajo. Sostenga siempre la herramienta pot

su cuerpo aislado cuando trabaje en dreas donde

exista la posibilidad de tocar cables con corriente.

Proteja siempre su vista cuando use esta herramienta.

Antes de instalar la pirca, empuje los cables tan atr_s

de la caja como sea posible para que la broca no los

code cuando abra el orificio.

Antes de colocar la I_mina de pirca sabre la caja de

electdcidad, marque la I_mina tan cerca del centro de

la abertura de la caja como sea posible. La marca

deber_ estar del lado de la pirca que estd frente a

usted.

Cuando fije la pirca, no coloque clavos o tornillos a

menos de 12" de la caja. Esto evitar& que la pirca se

deforme debido a la presi6n.

Inserte la herramienta de corte y monte la bancada de

manos libres tal como Io indican las p_ginas 9 y 10 de

este Manual del propietario. Aiuste la profundidad de

code para que la broca sobresalga /8" m_s all_ del

grosor de la pirca.

Sostenga firmemente la herramianta con ambas

manos y ENCI_NDALA. Introduzca la broca a trav_s

de la pirca en la marca que indica el centro de la caja.

La fig. 8 muestra el patr6n de code.

,¸

Fig. 8

APERTURA DE ORIFICIOS PARA TOMACORRIEi

EN PIRCA - Continuaci6n

10.

Mueva la broca lentamente ala derecha hasta

sienta y oiga que la misma toca el interior de la

Saque la broca Io suficiente para poderla des]iz

sobre el borde de la caja. Cuando la broca est_

de la caja, vu_lvala a insertar completamente ai

del borde externo de la caja.

Mueva la herramienta hacia arriba con una pres

ligera hacia el centro de la caja. Cuando sient_

la broca alcance la esquina superior derecha de

caja, mu_vala hacia la izquierda, aplicando una

presi6n ligera hacia el centro de la misma.

Continue moviendo la herramienta alrededor de

caja en sentido contrario alas agujas del reloj

mientras hace una presi6n liviana hacia el centr(

la caja. AI completar el orincio de la caja, APAG_

herramienta y s_,quela del odficio.

El odficio terminado del tomacorrientes uedar_

rematado en forrn_ r la fig. 9)

Fig. 9

NOTA: Mueva siempre la broca en sentido contrario

las agujas del reloj alrededor de la caja del

tomacorrientes. La tendencia natural de la broca a

moverse a la izquierda facilitar_, cortar m_s cerca de I_'

caja.

,• | -- •

MONTURA DEL ASA DE PRECISI6N

El asa de precisi6n est:_ disefiada para cuando se desea

tener un control precise del movimiento de la herramienta.

Esta asa cemoda se puede usar con cualquiera de tas

dos manes.

Deslice la abrazadera de montaje del asa de precisien

(1) sobre la parte inferior del cuerpo del motor (2)

hasta que el odficio bajo el asa (3) se alinee con el

boten de cierre del eje (4) que est_ en el cuerpo del

motor.

NOTAS: a) La abrazadera de montaje debe pasar

tanto come sea posible sobre el cuerpo del motor.

b) El boten de cierre del eje (5) se puede oprimir con

el pulgar mientras se sostiene el asa de precisi6n.

Fije el asa de precisien al cuerpo del motor moviendo

la palanca de cierre r_pido (5) firmemente contra et

cuerpo del motor.

Fig. 10

AJUSTE DE LA BANCADA DE MANOS LIBRES

Ajuste la profundidad de la bancada del asa de

precisibn aflojando la perilla del medidor de

profundidad (7) y girando la perilla de ajuste (8) para

subir o bajar la bancada (9) segOn se requiera (vea la

fig. 11).

NOTA: Regule la profundidad de mode que la broca

sobresalga 1/8"m_s all& del grosor del material de

corte. Per ejemplo, si corta madera de pine de 3/4", la

broca debe sobresalir 7/8" m_ls alia de la bancada,

Apriete bien la perilla del medidor de profundidad.

Antes de iniciar el code, revise la profundidad de la

broca, verifique que la bancada est6 perpendicular a

la broca y que est_ bien sujeta. Vuelva a revisar el

mandril de pinza para verificar que la broca est6 bien

sujeta.

AJUSTE DE LA BANCADA DE MANES LIBRES -

Continuaci6n 9_7"-" 8

Fig. 11

IO{O] iII±_lie];il i] :_[i,]Ii{IIIJI[o}_l

MONTAJE DEL CORTADOR DE CIRCULOS

El accesorio para cortar circulos es ideal para cortar

circulos precisos. Este cortador de circulos puede

montarse tanto en {a bancada de manes libres come en la

bancada del asa de precisi6n. La ilustracien muestra el

cortador de circulos montado en la bancada de manes

libres.

tnstale la bancada de manes libres a la herramienta

come se muestra en la p&gina 10 de este Manual del

propfetario.

Introduzca el inserto para montar el cortador de

circulos con rosca externa (1) al rondo de la bancada

(2) (ver la fig. 12).

NOTA: Verifique que la "D" moldeada del inserto

caiga dentro de la "D" que le corresponde en la

bancada.

Coloque el orificio de montura del cortador de circulos

(3) sobre el inserto de montura del cortador de

circulos con rosca externa.

NOTA: Verifique que el pin afilado de pivote (4)

apunte lejos de la herramienta.

Enrosque el disco de montura del cortador de circulos

con rosca interna ( 6 ) al inserto de montura con rosca

externa y aprietelos a mane.

NOTA: No apriete demasiado las partes de pl&stico

para montar el cortader de circulos. Aprietelas selo Io

necesario.

Ajuste el radio del cortador de circulos aflojando la

perilla puntiaguda de pivote ( 5 ), desliz_ndola al radio

correcto del circulo y volviendola a apretar en el sitio

deseado.

NOTA: Revise el ajuste del radio del cortador de

circulos midiendo el mismo desde el punto del pivote

hasta la parte exterior de la broca espiral.

Fig. 12

n_=] :ll if,..1a]Ze]:| J] =1[_ J_,(HI| I[e}.m

OPERACION DEL CORTADOR DE CiRCULOS

_,_i, ADVERTENC|A I

Desconecte la herramienta de la fuente de corriente

antes de cambiar los accesorios, camloiar la broca y

hacer los ajustes.

Antes de ENCENDER la herramlenta, revise y

asegdrese de que la broca y todos los retenes de

accesorios estdn bien sujetos.

Marque el centre del circulo que desea cortar en la

pieza de trabajo y perfore un orificio pilota de 6 mmo

del_/_ ,,.

Ajuste la profundidad de la broca espira111_" m_,s all:_

del grosor del material que va a cortar (vea la Fig. 5).

Ajuste el radio del cortador de circulos aflojando la

perilla puntiaguda de pivote, desliz_ndola al radio

correcto del circulo y volvi6ndola a apretar en el sitio

deseado.

NOTA: Revise el radio del cortador de circulos

midi6ndolo desde el punto det pivote basra la parte

exterior de la broca espiraL

4. Apoye el borde de la bancada sebre la pieza de

trabajo, con la broca inctinada a unos 450 (ver la fig.

13). Inserte la punta de pivote del cortador de

circu{os en el orificio piloto perforado en el centre del

circulo.

NOTA: NO permita que la broca haga contacto con la

pieza de trabajo antes de haber ENCENDIOO el

interrupter y de que la herramlenta alcance la

velocidad debida.

OPERACI6N DEL CORTADOR DE CJRCUL

Continuaci6n

Pase el interrupter a la posici6n de ENCE

Cuando el motor llegue a la veLocidadde

enderece lentamente la herramienta y el

cortador de circulos, dejando que la broc

la pieza de trabajo (ver la fig. 14). Tenga

mantenga la punta de pivote ubicada en

c{rculo que debe cortar. Cuando se end_

herramienta y la broca haya traspasado I;

trabajo, mueva la herramienta lentamenh

horatio con una presibn sostenida para I

Continee cortando el oirculo, manteniend

herramienta derecha y girando alrededor

pivote del cortador de circulos.

AI completar el corte, APAGUE la herrarr

a que se detenga per complete y retirela

de trabajo.

Fig. 14

Fig. 13

l :T:_.'i=No]=N_I_I_I.'_:I_lo]I_ _1_1=11=__,_1111Im

El accesodo de fresado convierte a su herramlenta de

code en un fresador penetrante de bdcolaje capaz de

usar fresas pequeflas con v;_stago de 1/4", aal como la

broca espiral de code. Su base inclinable es ideal para

los codes biselados. La caractedstica de penetracibn le

permite fijar de antemano hasta tres pmfundidades de

corte distintas.

IA *DvE"T "c"I

Desconecte la herramlenta de la fuente de corrlente

antes de cambiar los accesorloa, cambiar la broca y

hacer los ajustes.

Antes de ENCENDER la herramienta, revise y

aseg0rese de que la broca y todos los retenes de

accesorlos astdn bien sujetos.

MONTAJE DEL ACCESORIO DE FRESADO

1. Retire todo accesodo previamente instalado.

2. Deslice la abrazadera para montar el accesodo de

fresado (1) sobre el fondo del cuerpo del motor (2)

hasta que el odficio de montura (3) quede alineado

con el odficio de la abrazadera de montura (vea la fig.

15).

NOTA: El odficio elevado de la abrazsdera de

montura se deslizar& sobre el bot6n de cierre dal eje

del motor.

3. Vuelva a colocar la perilla de sujeci6n del accesorio (4)

en el cuerpo del motor y apd_tela bien.

AJUSTE DE LA PROFUNDIDAD DE FRESADO PAR&

FRESADO FIJO

La profundidad de corte se controla haciendo subirybajar

la base de fresado sobre la barra de guIa, y fij&ndolaen

su sitio.

Haga subir la barra para medir la profundidad del

fresador penetrante, girando la tuerca de sujeci6n

inferior del medidor de profundidad (1) en sentido

contrado alas agujas del reloj hasta que quede al

rondo de la barra (2) (yea la fig. 16). Opdma el bot6n

de cierre rdpldo del medidor de profundidad (3) y

suba la barra del medidor de profundidad al m&ximo,

soltando luego el botbn.

Gire el revblver penetrante (4) hasta que el tomillo

medidor m_s corto quede debajo de la barra del

medidor de profundidad (2).

Afloje ambas periilas para ajustar la altura (5) en

sentido contrado alas agujas del reloj.

NOTA: Sblo afloje las pedllas Io suficiente para liberar

la tensibn de las barras de guia (6).

Suba o baje la base de fresado (7) hasta obtener la

profundidad de code deseada.

At obtener la profundidad deseada, vuelva a apretar

ambas pedllas para ajustar la altura.

Fig. 15

Fig. 16 7......--_-

AJUSTEDE LA PROFUNDIDADDE PENETRACI(_N

Se puede establecer hasta tres profundidades de

perforaci6n por adelantado, empleando la barra del

medidor de profundidad y el revblver penetrante. _:sto le

permite altemsr'f_cilmente los ajustes de profundidad.

Gire la tuerca de sujeci6n del medidor de profundidad

inferior (1) hasta et rondo de la bad'a, y la tuerca del

medidor de profundidad supedor (2) hasta el tope de

la barra (3) (vea la fig. 17).

2. Oprima el bot6n de cierre r_pido del medidor de

profundidad (4) y suba la barra del medidor de

profundidad al m_ximo, soltando luego el bot6n.

3. Gire el rev61ver penetrante (5) hasta que el tornillo

m._s corto del medidor quede bajo la barra del

medidor de profundidad.

AJUSTE DE LA PROFUNDIDAD DE PENETRACI6N -

Continuaci6n

Afloje ambas peritlas para ajustar la altura (6)

9ir._ndolas en sentido contrado alas agujas del reloj.

NOTA: $6to afloje las pedllas Io suficiente para liberar

la tension de las barras de guia (7).

Suba obaje la base de fresado (8) hasta obtener la

profundidad de corte deseada.

AI obtener la profundidad deseada, vuelva a apretar

ambas perillas para ajustar la altura.

Opdma el botOn de cierre rdpido del medidor de

profundidad y baje la barra del medidor hasta que

toque el tornillo medidor del revolver (9). Despu_s que

suelle el botOn de cierre r._pido, puede hacer mayores

ajustes moviendo la barra del medidor de profundidad.

Apriete las tuercas inferior (I) y superior (2) del

medidor de profundidad contra el cuerpo del fresador

para fijar la barra del medidor de profundidad en su

sitio.

NOTA: No use alicates para apretar las tuercas de

sujeciOn. S01o apriete las tuercas de sujecibn a mano.

Fije el tornillo medidor m&s cot'to del revolver

apretando la tuerca de sujeciOn (10).

NOTA: No apriete demasiado la tuerca de sujeciOn.

10. Afloje ambas perillas para ajustar la altura, Io

suficiente para que el fresador se deslice libremente

hacia arriba y hacia abajo sobre las barras de guia.

11. Se pueden ajuslar previamente dos profundidades

m_s en forma parecida, ajustando los otros dos

tornillos medidores del revolver a la profundidad

deseada.

NOTA: Para escoger la profundidad predeterminada

que desee, tan solo gire el revolver hasta que el

tornillomedidor del revolver quede alineado bajo la

barra del medidor de profundldad.

AJUSTE DE LA INCLINACION DE LA BASE DE

FRESADO

Se pueden hacer cortes biselados con la broca de cc

inclinando la base de fresado al bngulo deseado.

Suelte ambos seguros de ajuste de bisel (1)

tir_ndolos hacia fuera de la base de fresado (2) (v

la fig. 18).

Incline la base de fresado al _ngulo deseado.

NOTA: Existen muescas para fijar la base de fres

a0°, 15°, 300 y 45°. Estos son los cuatro dngulos

fresado en bisel m_ls comunes.

3. Fije ambos seguros de ajuste de biset presionand

de nuevo hacia la base de fresado.

Verifique el _ngulo entre la base de fresado y la b_

espiral para asegurarse que el _ngulo sea el torte

Revise la profundidad del corte del fresador y

reajQstela si es necesario.

NOTA: Por Io general, para los cortes biseiados s_

debe aumentar la profundidad del cone al inclinar

base de fresado.

Fig. 17

:Y,._-I_IIJ]:II_It,l:l-'f'-Iwll

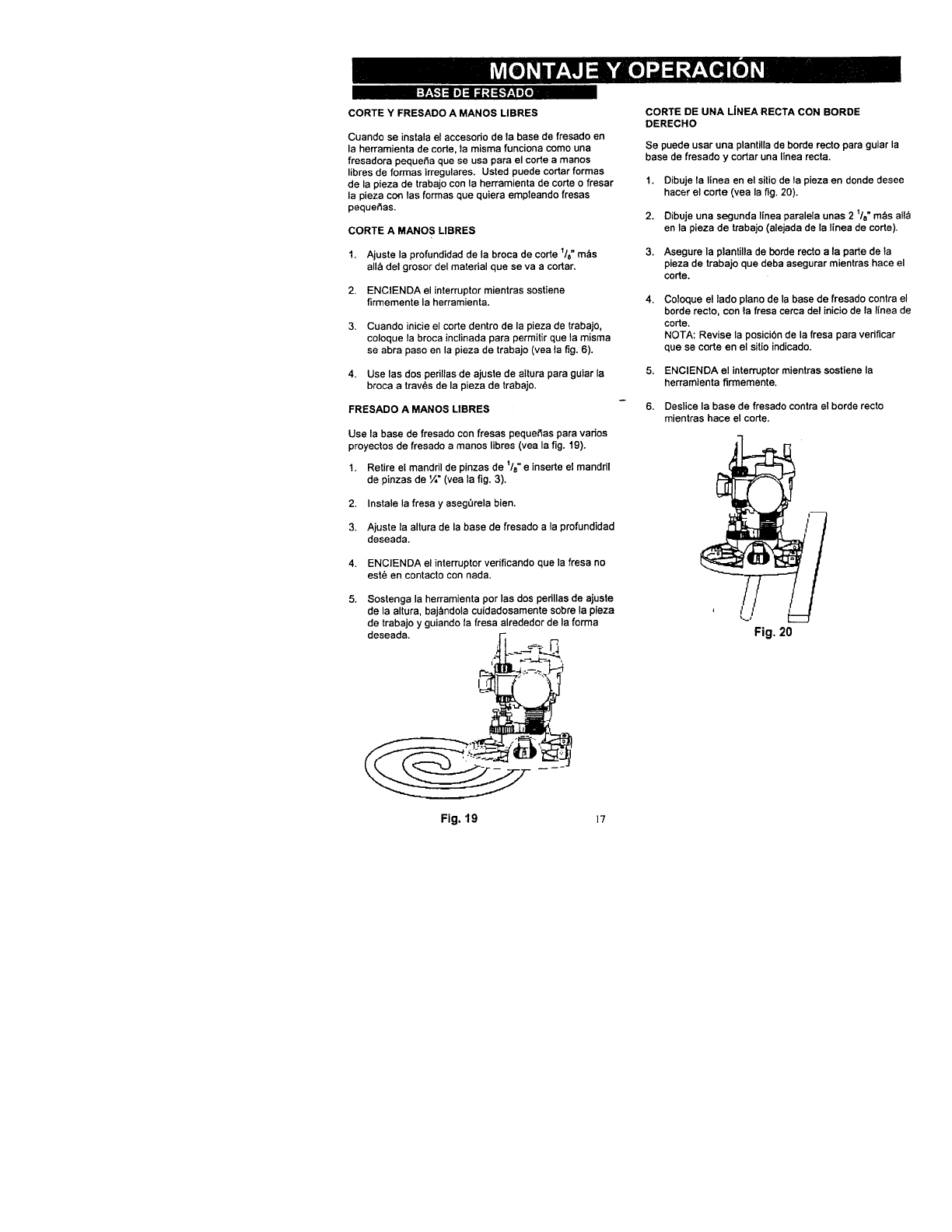

CORTE Y FRESADO A MANOS LIBRES

Cuando se instala el accesodo de la base de fresado en

la herramienta de code, la misma funciona como una

fresadora peque{]a que se usa para el corte a manos

libres de formas irregulares. Usted puede cortar formas

de la pieza de trabajo con la herramienta de corte o fresar

la pieza con las forrnas que quiera empleando fresas

pequer]as.

CORTE A MANOS LIBRES

1. Ajuste la profundidad de la broca de corte _/8"m_s

all& del grosor del material que se va a cortar.

2. ENCIENDA el interruptor mientras sostiene

firmemente la herramienta.

3. Cuando inicie el corte dentro de la pieza de trabajo,

coloque la broca inclinada para permitir que la misma

se abra paso en la pieza de trabajo (vea la fig. 6).

4. Use las dos perillas de ajuste de altura para guiar la

broca a trav_s de la pieza de trabajo.

FRESADO A MANOS LIBRES

Use la base de fresado con fresas pequeSas para varies

proyectos de fresado amanos libres (vea la fig. 19).

1. Retire el mandril de pinzas de l/a" einserte el mandril

de pinzas de ¼" (yea la fig. 3).

2. Instale la fresa y aseg_rela bien,

3. Ajuste la altura de la base de fresado a la profundidad

deseada.

4. ENCIENDA el interrupter verificando que la fresa no

este en contacto con nada.

5. Sostenga la herramienta por las dos perillas de ajuste

de la altura, baj_ndota cuidadosamente sobre la pieza

de trabajo y guiando la fresa alrededor de la forma

deseada.

CORTE DE UNA LJNEA RECTA CON BORDE

DERECHO

Se puede usar una plantilla de borde recto para guiar la

base de fresado y cortar una linea recta.

Oibuje la linea en el sitio de la pieza en donde desee

hacer el corte (yea la fig. 20).

Dibuje una segunda linea paralela unas 2 1/8"m_s all_

en la pieza de trabajo (alejada de la lines de corte).

Asegure la plantilla de borde recto ala parte de la

pieza de trabajo que deba asegurar mientras hace el

corte.

Coloque el lade piano de la base de fresado contra el

borde recto, con la fresa cerca del inicio de la linea de

corte.

NOTA: Revise la posicibn de la fresa para vedficar

que se corte en el sitio indicado.

ENCIENDA el interruptermientras sostiene la

herramienta firmemente.

Deslice la base de fresado contra el borde recto

mientras hace el corte.

Fig. 19 i?

:1:_.'t_h] :ll_l t,] =_'f_,1H_ei "J:1_I=11:I_,__t I_

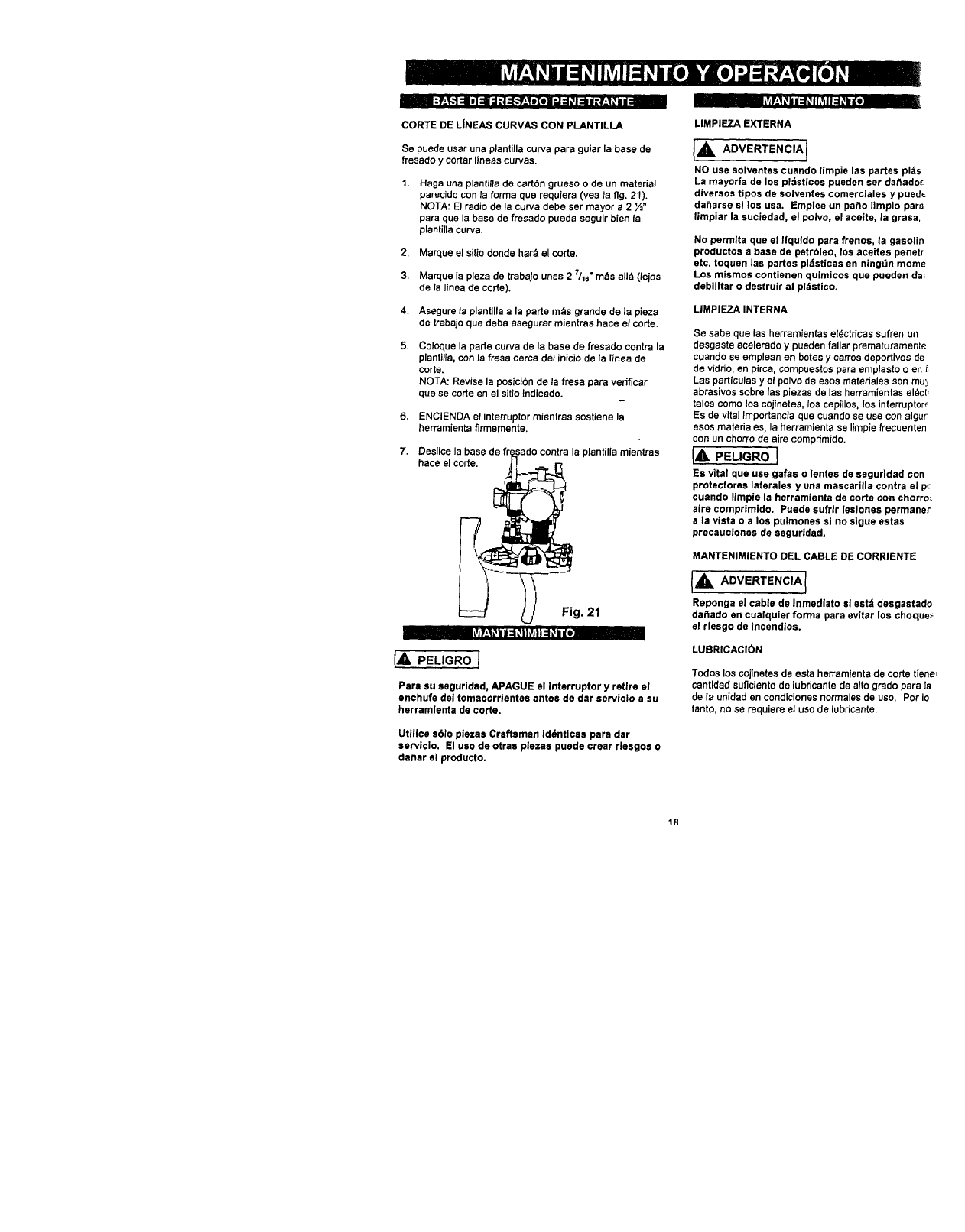

CORTE DE L|NEAS CURVAS CON PLANTILLA

Se puede usar una plantilla curva para guiar la base de

fresado y cortar llneas curvas.

Haga una plantilla de ca_lbn grueso o de un material

parecido con la forma que requiera (vea la fig. 21).

NOTA: El radio de la curva debeser mayor a2 ½"

para qua la base de fresado pueda seguir bien la

planlilla curva.

Marque el sitio donde har& el cone,

Marque la plaza de trabajo unas 2 ;'/18"m_s all_ (lejos

de la linea de code).

Asegure la plantilla a la parto m_s grande de la pieza

de trabajo que deba asegurar mJentras hace el code.

Coloque la parte curva de la base de fresado contra la

plantilla, con la fresa cerca del inicio de la linea de

code.

NOTA: Revise la posicibn de la fresa para verificar

que se code en el sitio indicado.

ENCIENDA el interruptor mientras sostiene la

herramienta firmemente.

7. Deslice la bas_ plantilla mientras

hace el corte.

Fig. 21

II,, , v_r_,1_ilq_lh_Jnq_ld e

(A PELIGROI

Para su eeguridad, APAGUE el Interruptor y retire el

enchufe del tomacorrlentes antes de dar serviclo asu

herramlenta de corte.

Utilice s61o piezas Craftsman id6ntlcas para dar

serviclo. El uso de otras plezas puede crear riesgoe o

dahar el producto.

r_r-__Iii =1_IhVdI= _Iii[! I

LIMPIEZA EXTERNA

NO use solventes cuando limpie las partes pl:is

La mayoria de los pMsticos pueden set da_ado_

diversos tipos de solventes comerciales y pued_

dailarse si los usa. Emplee un par3o limpio pare

limpiar la suciedad, el polvo, el aceite, la grasa,

No permita qua el IIquido para frenos, la gasolin

productos a base de petr61eo, los aceites penetr

etc. toquen lae partes pl_sticas en ningdn mome

Los mismos contisnan quimicos qua pueden da_

debilitar o destruit al pldstico.

LIMPiEZA INTERNA

Se sabe que las herramientas el_ctricas sufren un

desgaste acelerado y pueden failer prematuramente

cuando se emplean en botes y carros deportivos de

de vidrio, en pirca, compuestos para emplasto o ent

Las particulas y el polvo de esos materiales son mu_

abrasivos sobre las piezas de las herramientas elect

tales como los cojinetes, los cepillos, los interruptor_

Es de vital importancia que cuando se use con algur_

esos materiales, la herramienta se limpie frecuenten

con un chorro de aire compdmido.

1_ PELIGRO I

Es vital qua use galas o lentes de seguridad con

protectores laterales y una mascarilla contra el pc

cuando Ilmpie la herramienta de corte con chorro_

aire comprimido. Puede sufrir lesiones permaner

a la vista o a los pulmones si no sigue estas

precaucionee de segurldad.

MANTENIMIENTO DEL CABLE DE CORRIENTE

Reponga el cable de inmediato si estzt desgastado

da_ado en cualquJer forma para evitar los choque_

el rlesgo de incendios.

LUBRICACI(SN

Todos los cojinetes de esta herramienta de corte tiene_

cantidad suficiente de lubricante de alto grado para la

de la unidad en condiciones normales de uso, Por Io

tanto, no se requiere el uso de lubricante,

Unidad principal

"OVE"TE"O'AI

Use s61oplezas de recamblo CRAFTSMAN cuando haga el servlclo. El uso de otras piezas puede crear un RIESGO o dafiar s_

taladro de mesa.

Cualquier intents de reparar o recamblar las plezas eldcUtcas de este taladro de mesa puede causar desgos salvo que un

t_cnico califlcado haga tai reparaci6n. Se dlspone del servlclo de reparacl6n contactando al Centro de Sedvlos de Soars m_:

cercano a usted,

Haga siempre su pedido por NI)MERO DE P1EZA, y no por n_mero de c6digo

#de # de pieza

cdd.

1 01AR-000032-00

2 01AR-000035-00

301AT-000014-A0

5 01AT-000031-00

10 02AE-000060-00

11 02AE-000061-00

12 02AK-000022-00

13 02AH-000088-00

14 02AH-000089-00

15 02AH-000112-00

17 02AS-000199-A0

18 02AS-000201-A0

19 02AS-000260-00

22 02AW-000055-00

23 03AA-000279-00

24 03AC-000011-F0

25 03AC-000043-00

28 03AD-000009-A0

29 03AD-000040-00

30 03AD-000074-00

31 03AD-000075-00

34 I03AM-000104-00

35 03AM-000105-00

36 03AP-000073-00

36 03AP-000073-10

37 03AP-000076-00

38 03AR-000013-A0

39 03AR-000015-D0

40 03AR-000109-A0

41 03AS-000135-00

42 03AS-000140-00

Unidad principal

Nombre de la pieza Ctd # de

cbd.

Manguito de 1 44

coiinetes

Bot6n del interruptor 1 48

Tubos conectores 2 49

Tubos conectores 2 50

Cojinete frontal 1 53

Coiinete trasero 1 55

Remache 4 56

Resorte de la 2 59

escobilla

Resorts de husillo 1 62

Aro para colgar 1 62

Tornillo del cuerpo

Tornillo

Tornillo industrial

Arandela de sujeci6n

Transformador

Condensador

Diodo

Diac

LED

Tdac

Estator

Rotor

PCB

PCB 1 84

Resistencia 185

Resistencia 1 87

Resistencia 3 91

Microinterruptor 1 92

lnterruptor 1

# de pleza

03AT-000033-00

8 63

3 67

1 70

1 71

1 72

1 *

1 73

4 74

1 76

2 77

1 79

1 80

1 8!

1 82

1 83

03AT--000040-00

03AT-000046-00

03AW-000131-00

03AY-000020-00

03AY-000073-00

03AY-000074-00

04AP-000068-00

2203-MA0003-00

2203-MA0004-00

2203-MA0007-00

2207-MA0003-00

2213-MA0002-00

2213-MA0005-00

2213-MA0006-00

2213-SAM001-00

2213-MA0011-00

2213-MA0012-00

2213-MA0014-00

2213-MA0015-00

2203-PA0008-00

2207-PA0007-00

2213-PA0022-00

2213-PA0023-00

2213-PA0024-00

2213-PA0025-00

2213-PA0026°00

2213-PA0028-00

9866-PA0004-00

9920-PA0011-00

Nombre dela pieza Ctd.

Bisque del terminal 1

Terminal (hembra) 2

Escobillade carb6n 2

Cable de corriente 1

Cable 1

Cable 2

Fibra 1

Mandril de pinza de 1

1/4"

Mandril de pinza de 1

1/8"

Chapa de sujeci6n 1

Ret6n de husillo 1

Conductor 2

Tapa portabroca 1

Llave 1

Montaje de escobilla 2

Conductor de metal 2

Cuerpo de escobilla 2

Cubierta de alambre 1

Placa de detenci6n 1

Banda porta-Ilave 1

Cierre roscado B 1

Extremo del cuerpo 1

Punta del cuerpo 1

Cubierta del 1

interruptor

Bot6n de cierre 1

Cubierta 1

Interruptor 2P 1

Chapa de sujeci6n 1

Mango del cable 1

Montaje de la bancada de manos Iibres

# de # de pieza

c6d.

201 02AF-000041-10

202 02AF-000076-00

203 02AS-000287-00

208 2213-MA0010-00

211 2213-PA0010-00

212 2213-PA0011-00

213 2213-PA0012-00

214 2213-PA0013-00

215 I2213-PA0014-00

216 2213-PA0015-00

Nombre de la pieza Ctd.

Eje de suiecibn 1

Arandela de sujeci6n 1

Tornillo 1

Guia circular de metal para 1

cortes libres

Seguro 1

Abrazadera de sujeccibn 1

Base pl_stica de 9uia 1

Engranaje de ajuste 15T 1

Casquillo 1

Seguro roscado F 1

Montaje del asa

' # de pieza Nombre de la pieza .k-----

"o2_-Io E'e_-- L_!__

02AF÷00(_076_ Arande_a de sdeci6n

- _ Reserte aresi6n

" _ Tornillo

"02AS-000287-00- _ I 1 '

307 02AS-000288-00 Tomitlo ...... ___

_-_- _ _

312 ' 2213--MA0013--00 So orteS de I_ular 1

321' 2_2"13-PA001---_0"_-0-Seguro .

323"--'2213-PA00i2,-00 Base I_sticade uia " 1

324 _ Eng.£aq@,iede ajuste 15_

326 ....2213LPA00"t5,-00 Seuro roscado F 1

327 '2213:PAOO'I6--_--: MiTadd-er_

328 '2213-PA0017-00" ' Mitad iz u'_erda de{ asa- ---

329 2_ Agarradera flexible del asa I 1 J

__ exterior

330 2213-PA0019-00 Agarradera flexib_ del asa t 1 I

331 _ .Segurosimple __ I I

2213-PA0021-00 _5

El Jil l

Montaje del cortador de circulos

# de # de pieza

c6d.

401 02AN-000017-00

402 02AN-000018-00

403 02AS-000258-00

404 02AS-000272-00

405 02AW-000022-00

410 2206-MA0001-00

410 2206-MA0005-00

411 2206-MA0002-00

412 2206-MA0003-00

415 2206-PA0001-00

416 2206-PA0003-00

417 2206-PA0004-00

418 2213-PA0007-00

419 2213-PA0008-00

Nombre de la pieza Ctd,

Tuerca cuadrada 1

Tuerca hexagonal delgada 1

Tornillo industrial 1

Tornillo 1

Arandela a presibn 1

Brazo circular (m6tdco) 1

Brazo circular (imperial) 1

Arandela 1

Casquillo de la perUla 1

Fijador de distancias con pin 1

central

Base de sujecibn 1

Montura de 9uia circular 1

Base en copa de la perilla 1

Cubierta en copa de la 1

pedlla

Montaje del fresador

#de

cbd.

101

102

103

104

105

107

108

109

111

112

113

114

115

117

118

119

120

121

122

123

124

128

129

131

133

134

138

139

151

152

153

154

155

156

157

158

159

164

165

166

# de pieza Nombre de la pieza Ctd.

02AF-000041-10 Eja de sujeci6n 2

02AF-000077-00 Pasador para soltar la base 2

02AF-000078-00 Barra de altura 1

02AG-000145-00 Casquillo de guia 2

02AJ-000017-00 Base inclinable del fresador 1

02AH-000107-00 Resorte 2

02AH-000108-00 Resorte 2

02AH-000109-00 Resorte 1

02AN-000001-A0 Tuerca roscada 5

02AN-000013-00 Tuerca cuadrada 2

02AN-000019-00 Tuerca de suieci6n M4 3

02AN-000024-00 Tuerca hexagonal delgada 1

02AQ-000001-A0 Bola de acero 1

02AS-000020-A0 Tornillo 1

02AS-000048-A0 Tomillo industrial 3

02AS-000276-00 Tornillo de la base 6

02AS-000258-00 Tornillo industrial 2

02AS-000258-10 Tornillo industrial 2

02AS-000260-00 Tornillo industrial 1

02AS-000290-00 Tornillo 1

02AS-000291-00 Tornillo 1

02AS-000292-00 Tornillo 1

02AW-000068-00 Arandela ondulada 1

02AW-O00070-00 Aros extemos de sujecibn 2

2213-MA0001-00 Barra de guia 2

2213-MA0003-00 Cabezal 2

2213-MA0004-00 Guia indicadora 1

2213-MA0007-00 Chapa de arandela 1 2

2213-MA0008-00 Chapa de arandela 2 2

2213-PA0001-00 Base ilia de fresado 1

2213-PA0002-00 Base mSvil de fresado t

2213-PA0003-00 Cierre r_pido de altura de 1

fresado

2213-PA0004-00 Selector de posiciones 1

determinadas

2213-PA0005-00 Seguro 2

2213-PA0006-00 Fuelle 2

2213-PA0007-00 Base en copa de la perilla 2

2213-PA0008-00 Cubierta en copa de la 2

pedlla

2213-PA0009-00 Perilla para ajustar la altura 2

2205-PA0004-00 Lente 1

2205-PA0007-00 Disco de sujeci6n 2

2207-PA0007-00 Seguro roscado B 1

Z¸

ii_i,_I::_

i ¸ i

sin importar el fabricante oel proveedor,

1-800-4-MY-HOME_ A cualquier hora del dia

(1-800-469-4663) (en EE.UU. y en Canad_l)

www.sears.com www.sears.ca

Para reparar productosportatiles como aspiradoras, cortagramasy

productoselectr_nicos, Ilame y pida la ubicacibnmas cercana de su

Centro de partes y de reparaciones de Sears.

1-800-488-1222 Acualquier hora del dia (sblo en EE.UU.)

www.sears.com

Para obtener piezas de recambio, accesoriosy manuales del propietario

que requiera para hacerlo usted mismo, Ilarnea Sears Parts Direct s"

1-800-366-PART De 6 a 23 horas HEC, 7 d[as a la semana

(1-800-366-7278) (sblo en EE.UU.)

www.sears.comlpartsdirect

Para adquirir o pedir informacibn sobre un Contrato de servicio de Sears

o un Contrato de mantenimiento de Sears:

1-800-827-6655 (EE.UU.) 1-800-361-6665(Canada)

®Regtstered Trademark /_MTra<lemark I s_ Service Mark of Seam, Roeb_:k and Co,

®Mam..a Registrada ITMMaroe de F_bdca /s_ Ma_..a de Se_iclo de Sears, Roebuck and Co.

Craftsman 183172521 User Manual ROUTER Manuals And Guides L0901581

CRAFTSMAN Router Manual L0901581 CRAFTSMAN Router Owner's Manual, CRAFTSMAN Router installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
