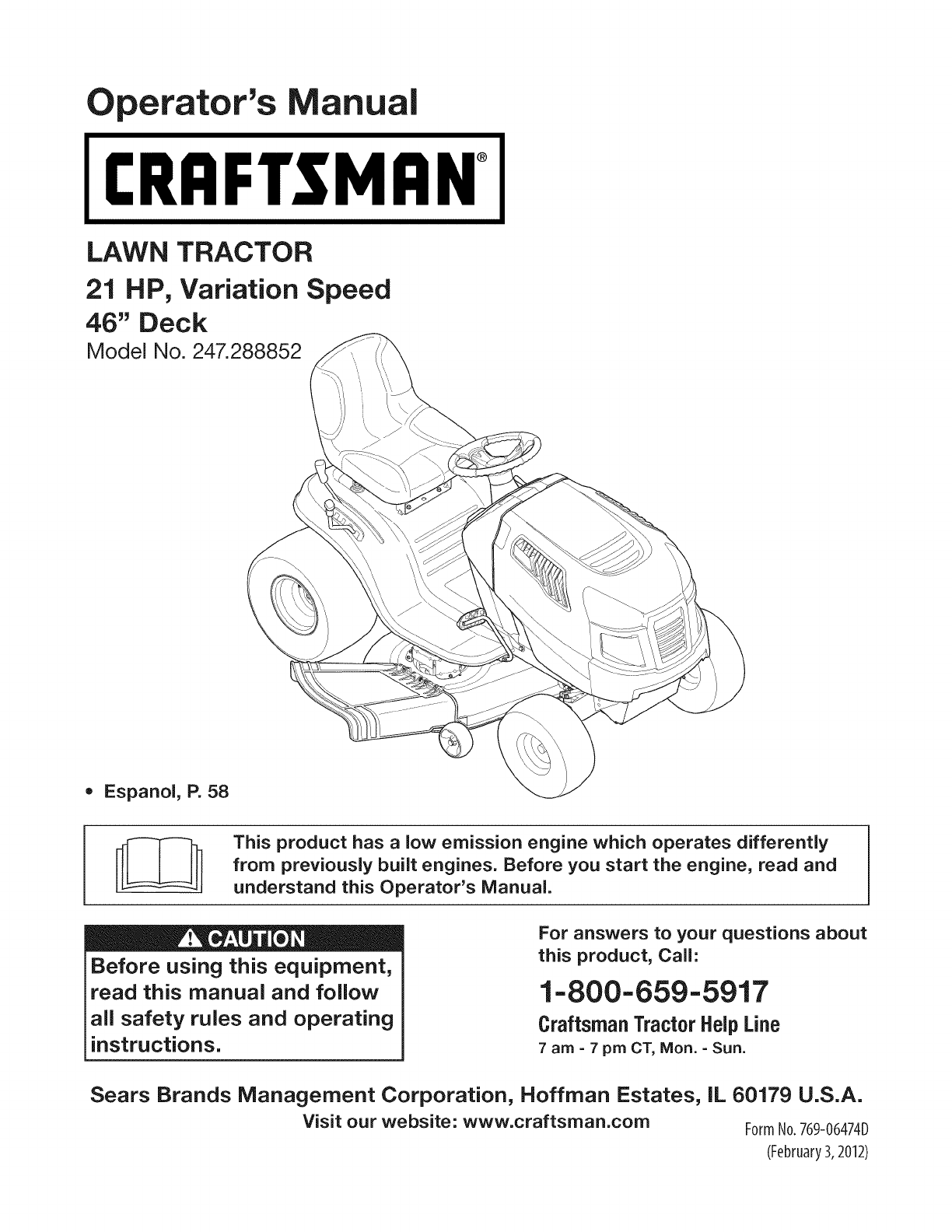

perator's

I:RnFrSMRN°

LAWN TRACTOR

21 HP, Variation Speed

46" Deck

Model No. 247.288852

•Espanol, P. 58

This product has a low emission engine which operates differently

from previously built engines. Before you start the engine, read and

understand this Operator's Manual.

Before using this equipment,

read this manual and follow

all safety rules and operating

instructions.

For answers to your questions about

this product, Call:

1-800=659=5917

CraftsmanTractorHelp Line

7am = 7 pm CT, Mort. =Sun.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com FormNo.769-06474D

(February3,2012)

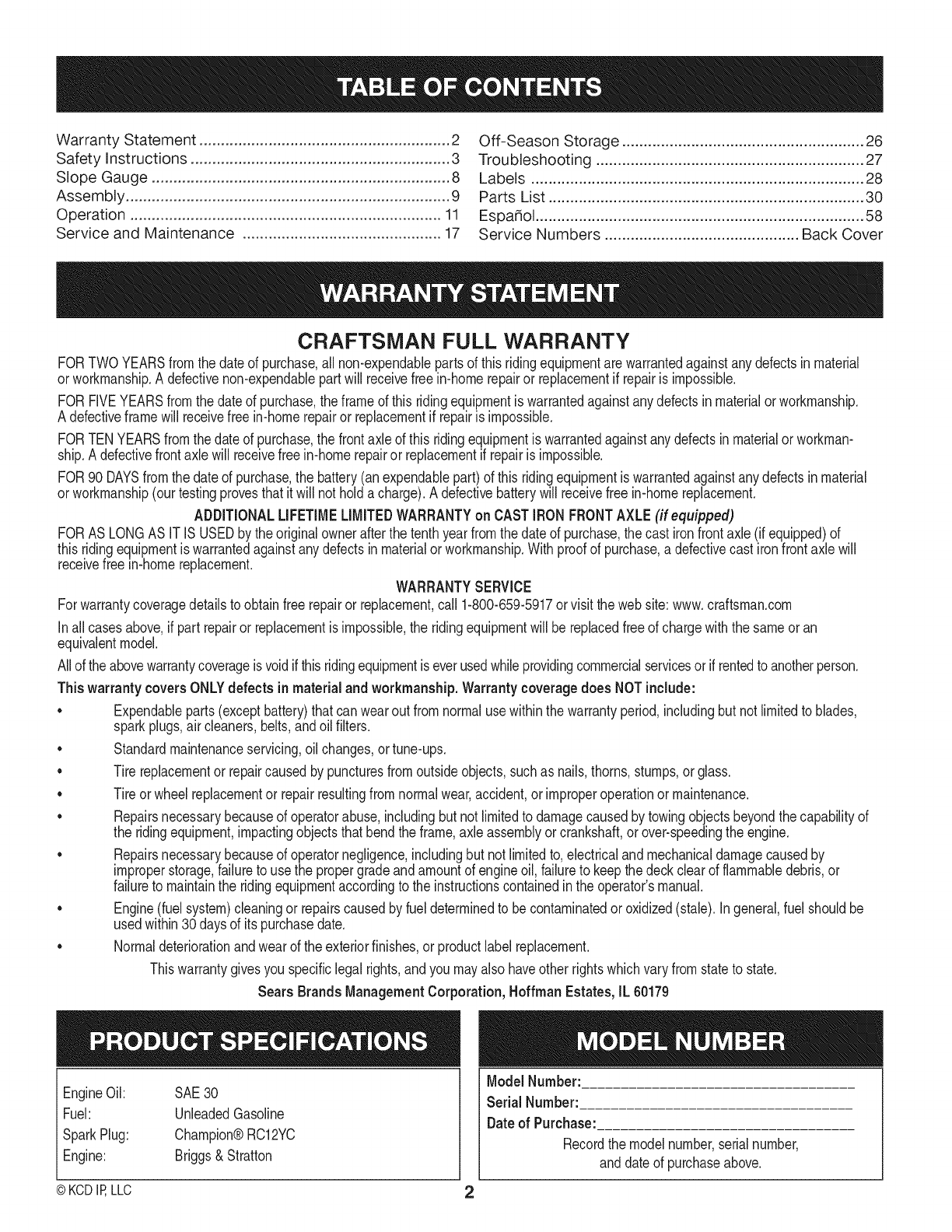

Warranty Statement .......................................................... 2

Safety Instructions ............................................................ 3

Slope Gauge ..................................................................... 8

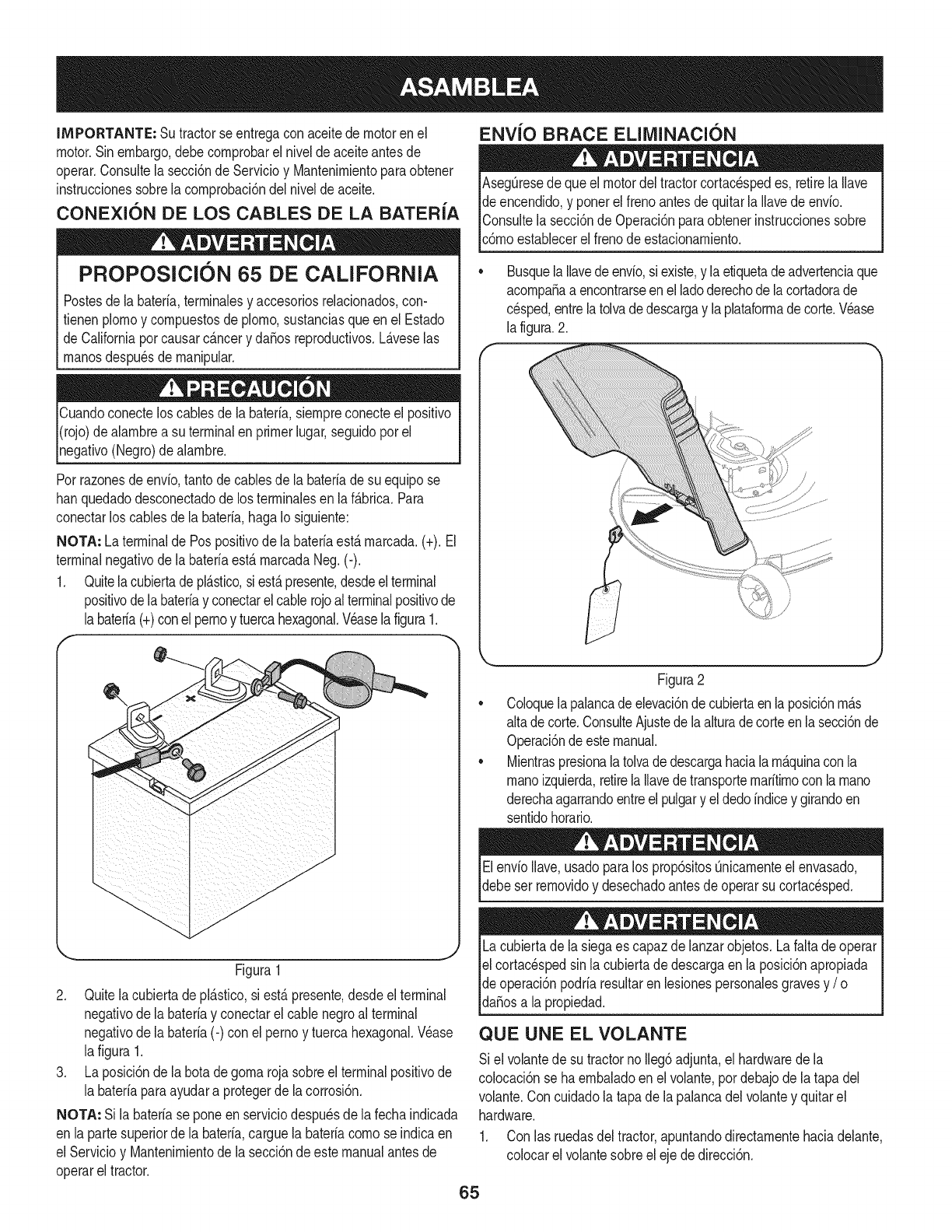

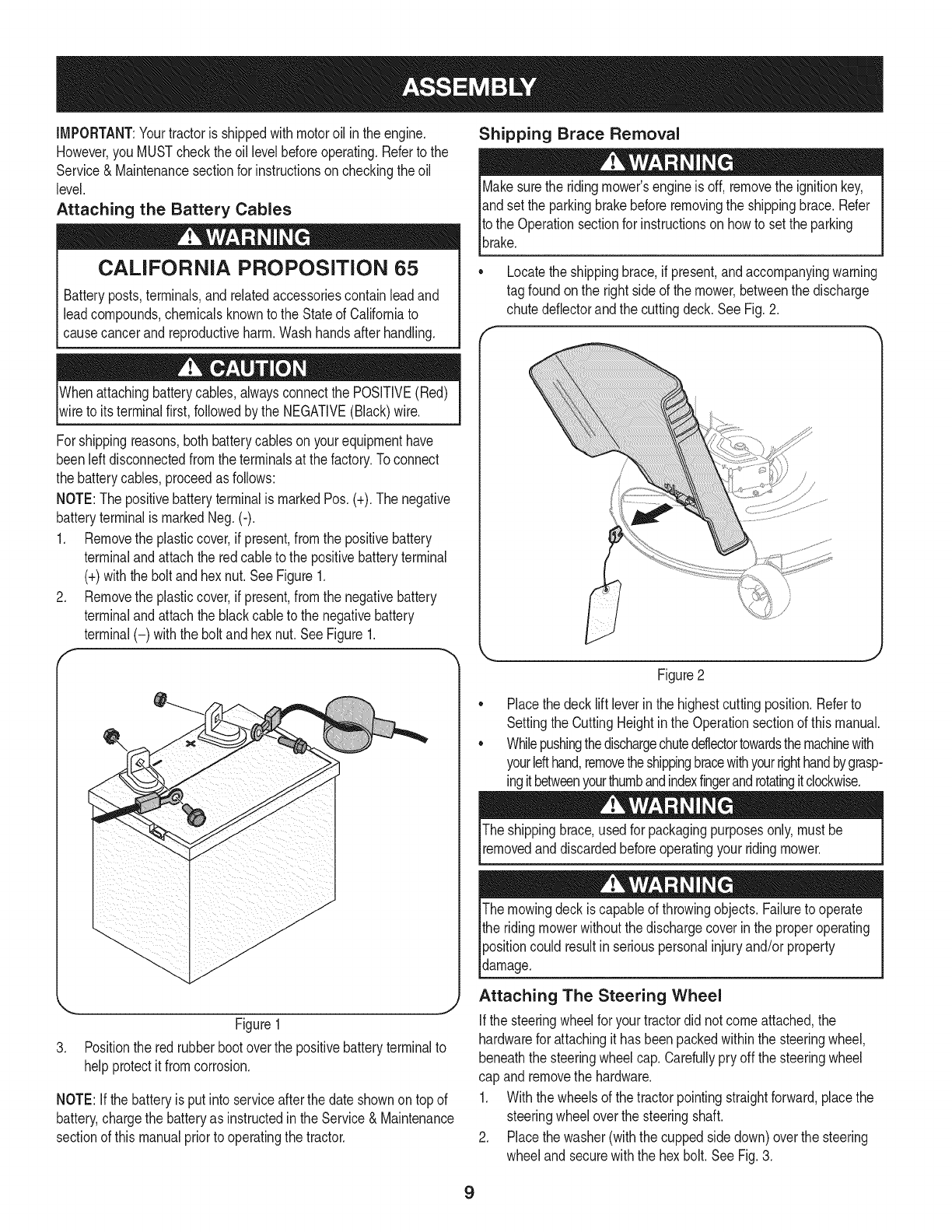

Assembly ........................................................................... 9

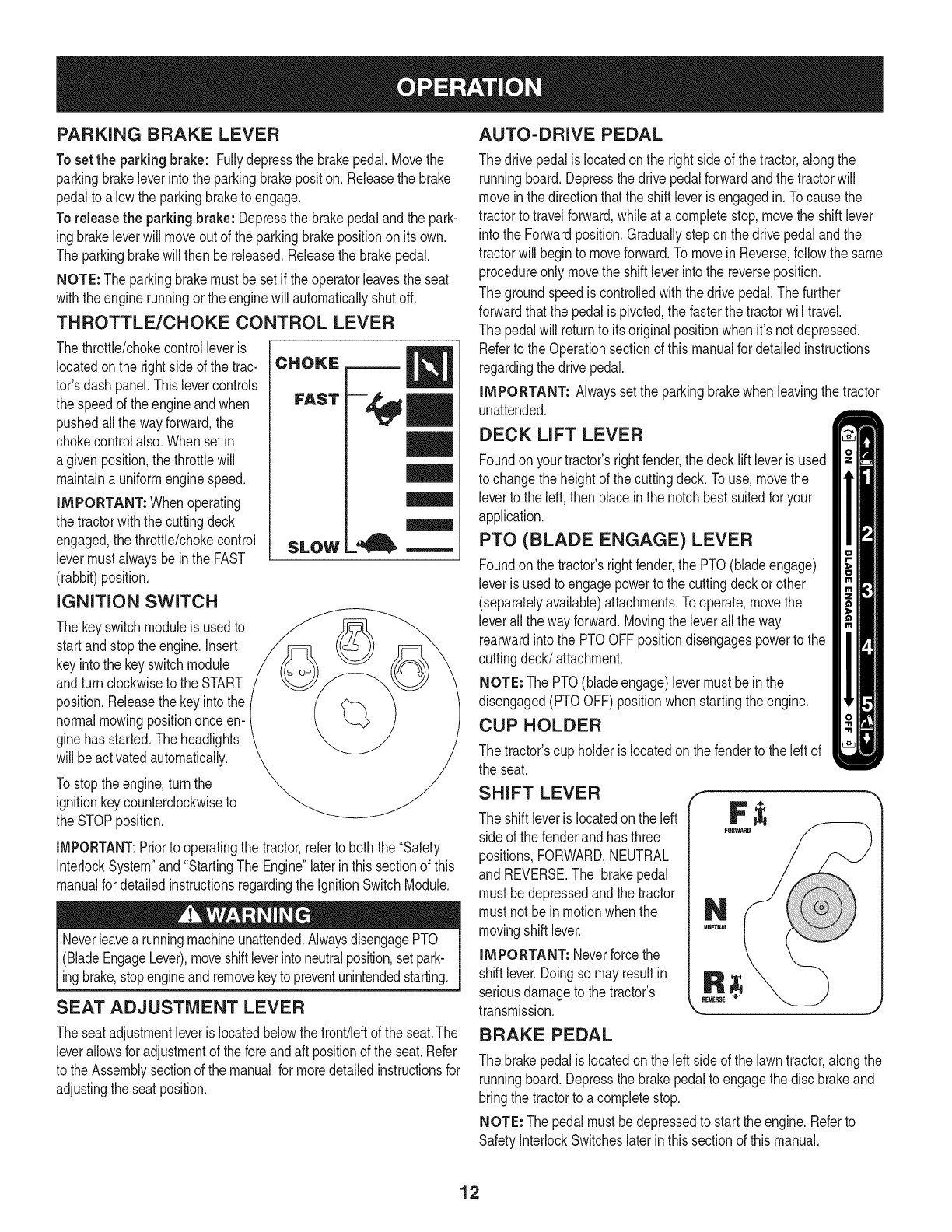

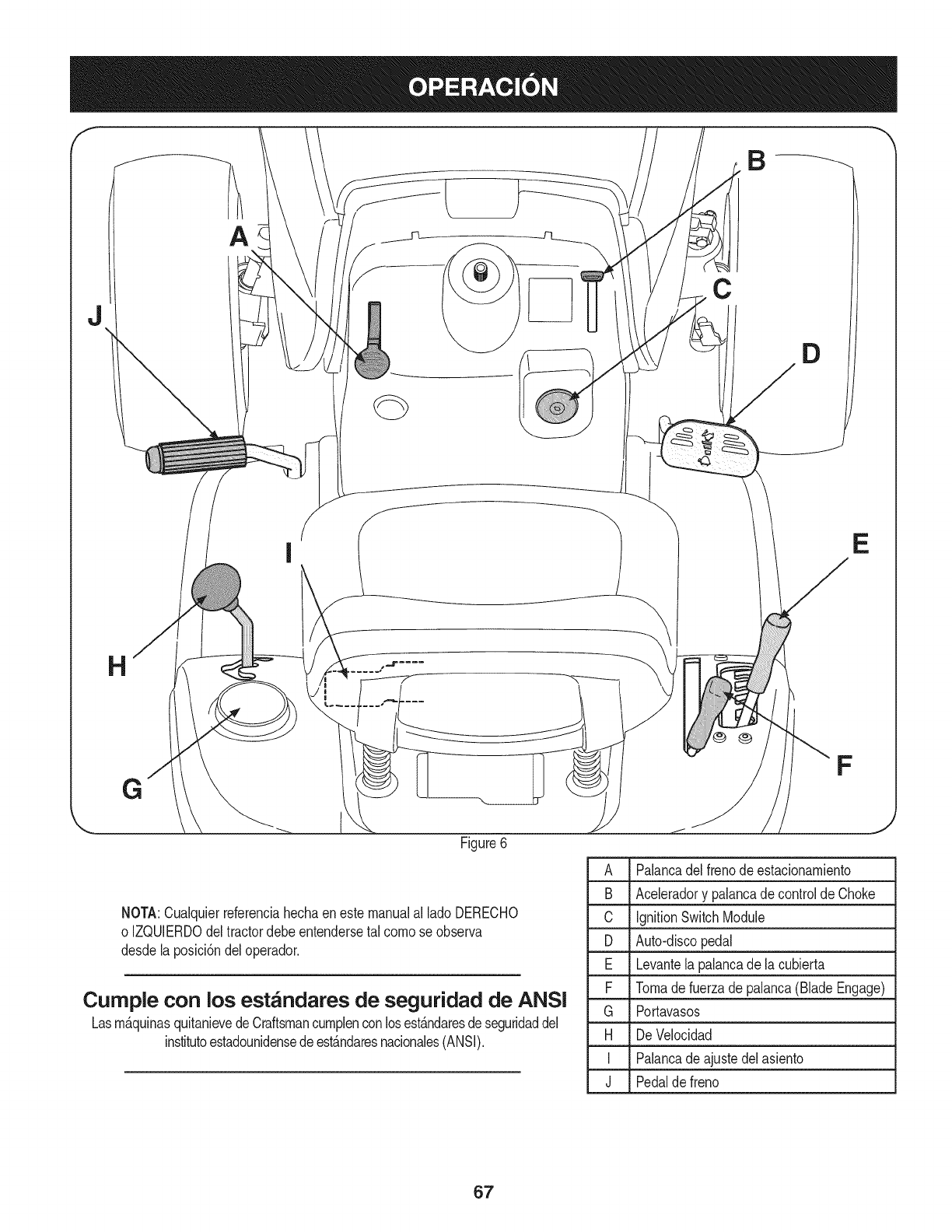

Operation ........................................................................ 11

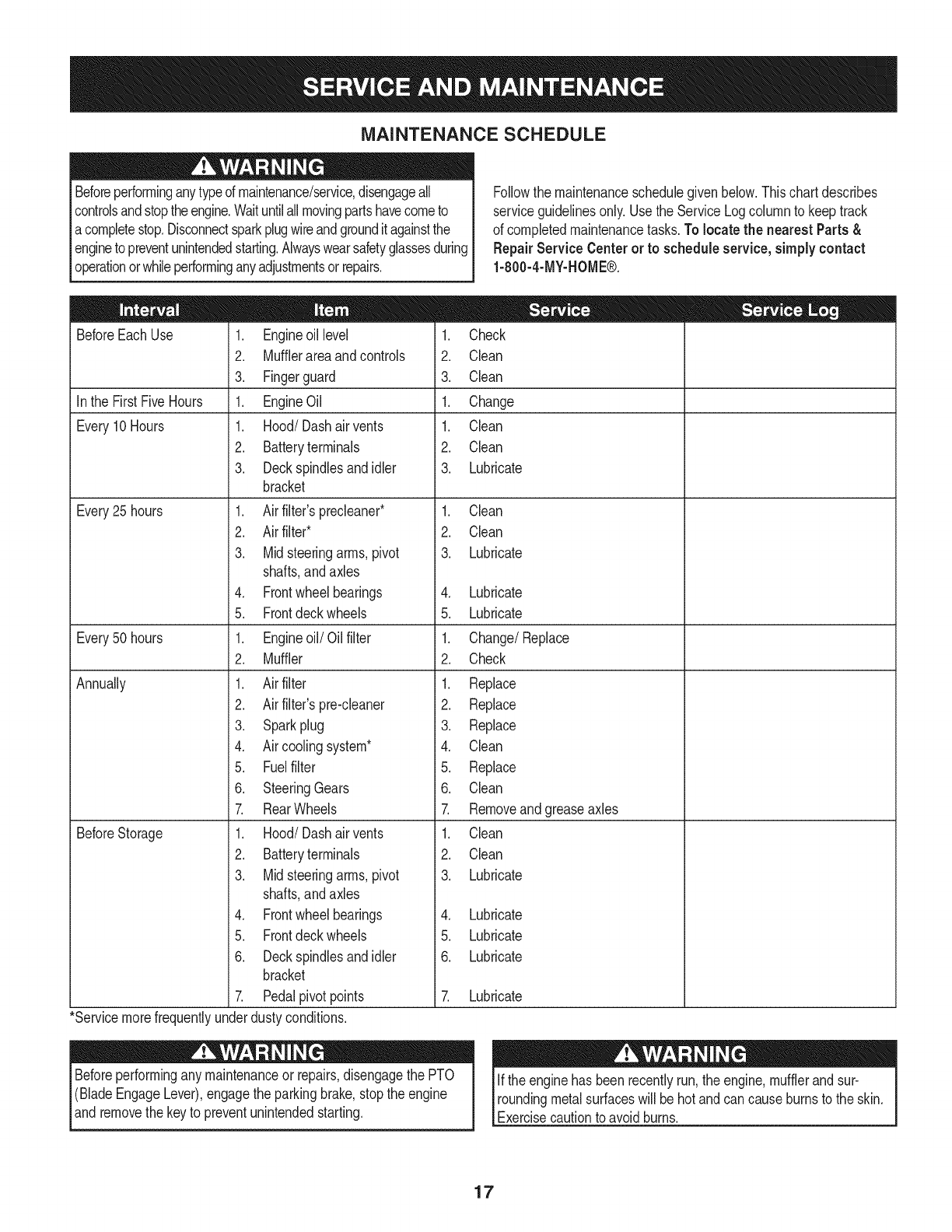

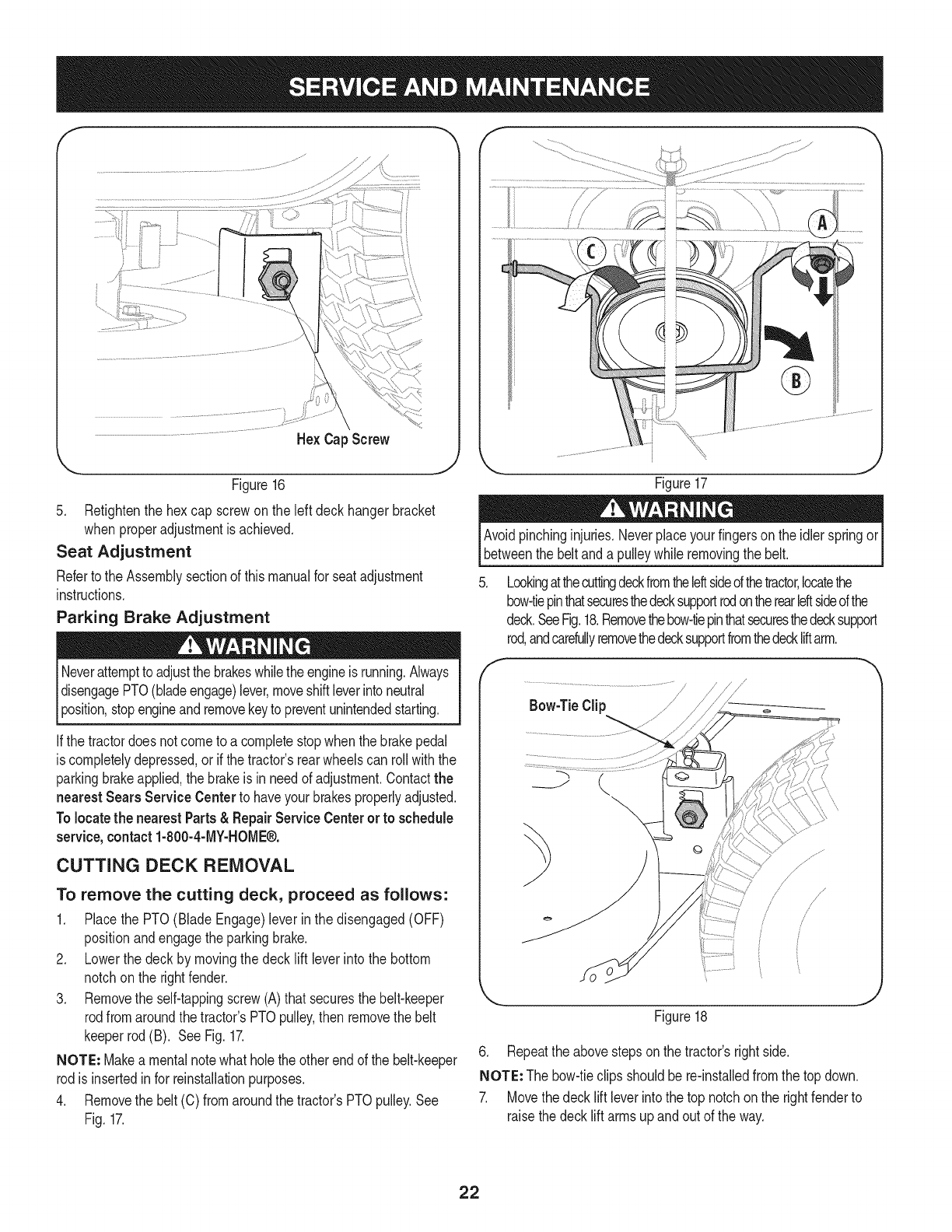

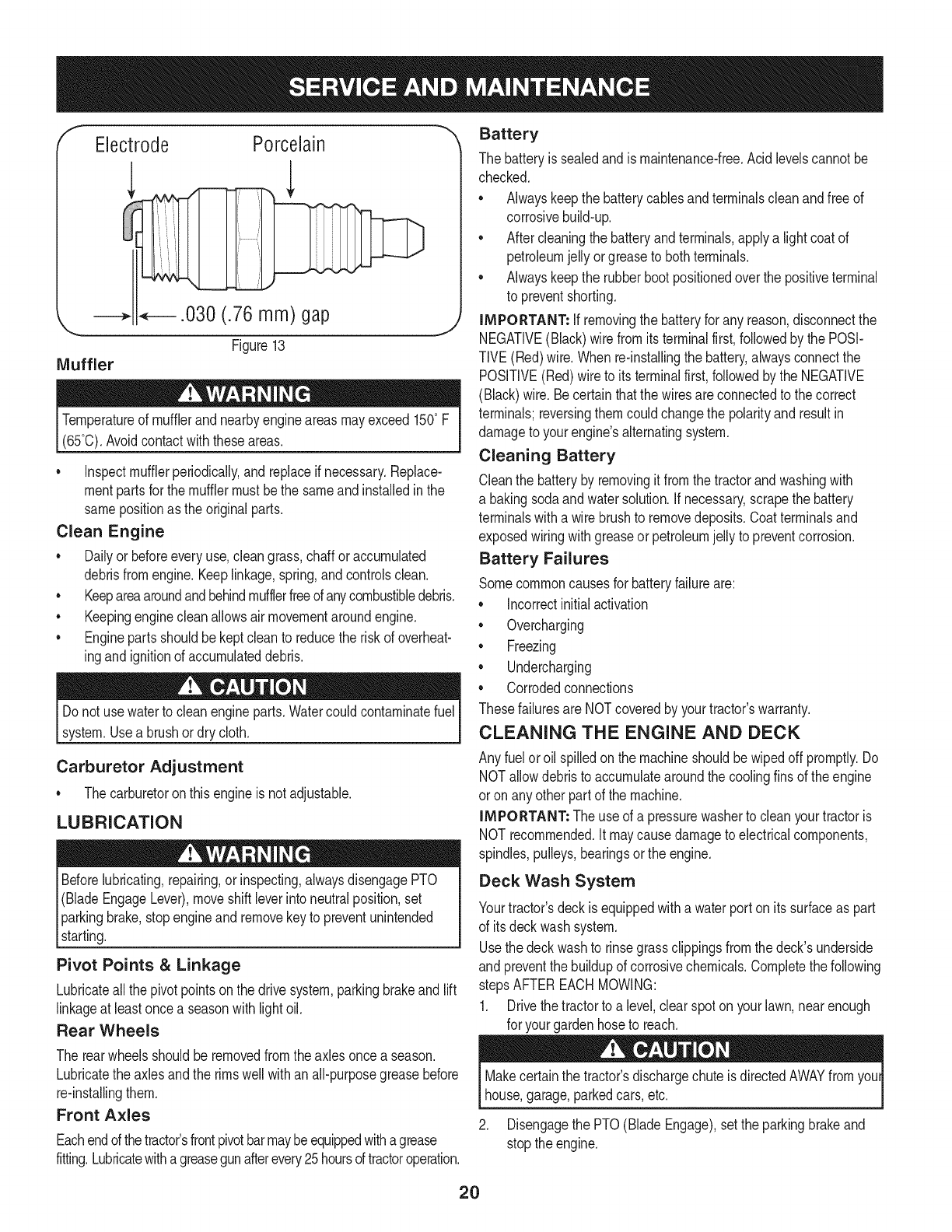

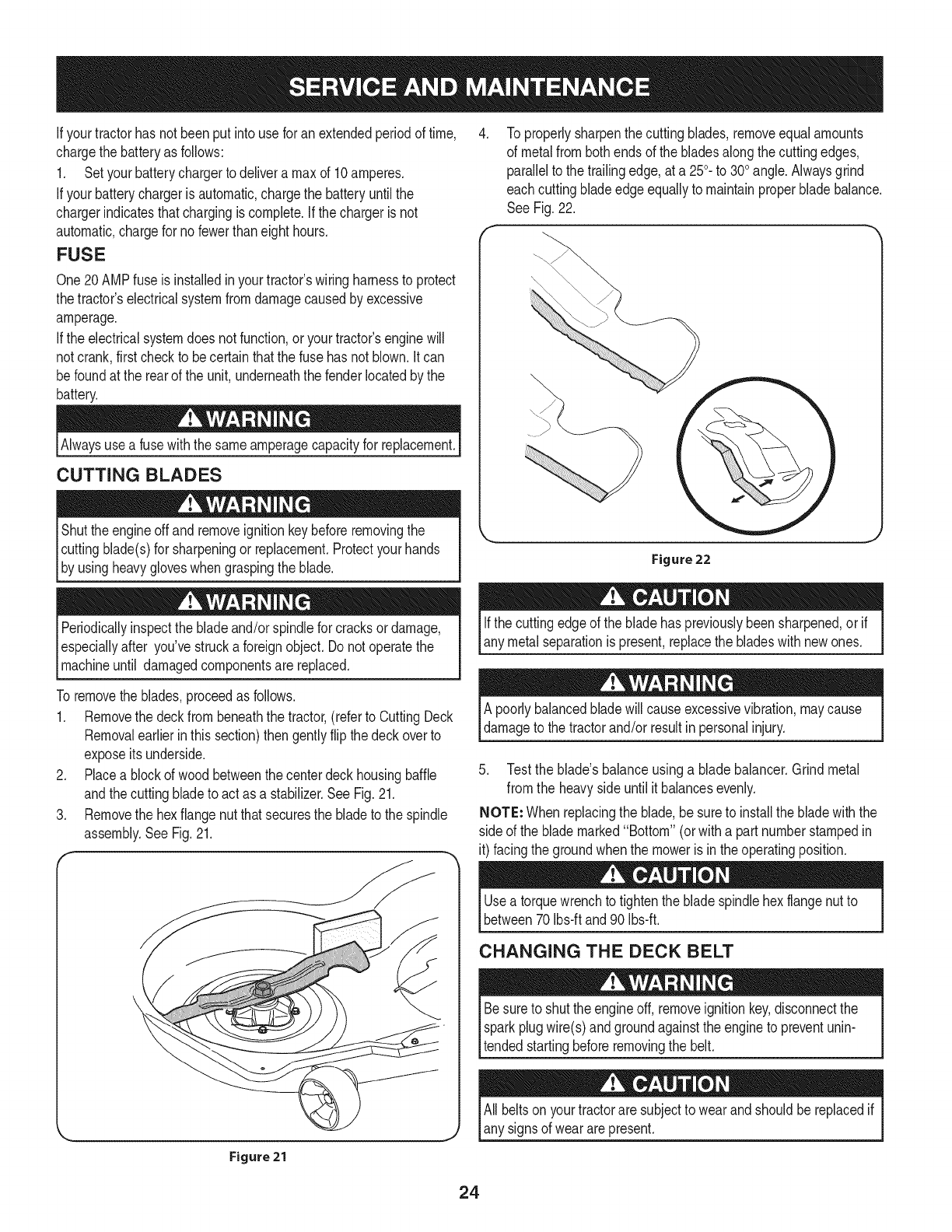

Service and Maintenance .............................................. 17

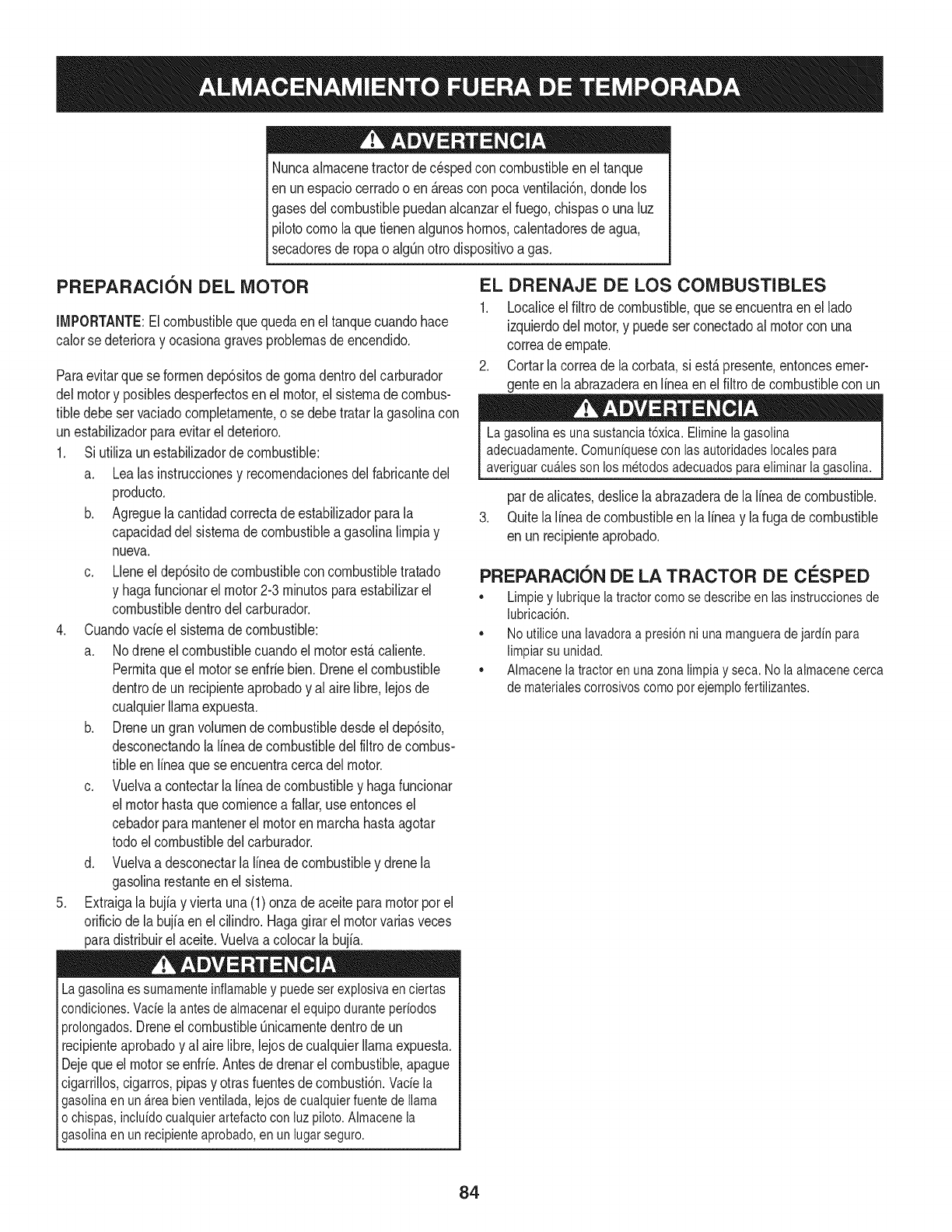

Off-Season Storage ........................................................ 26

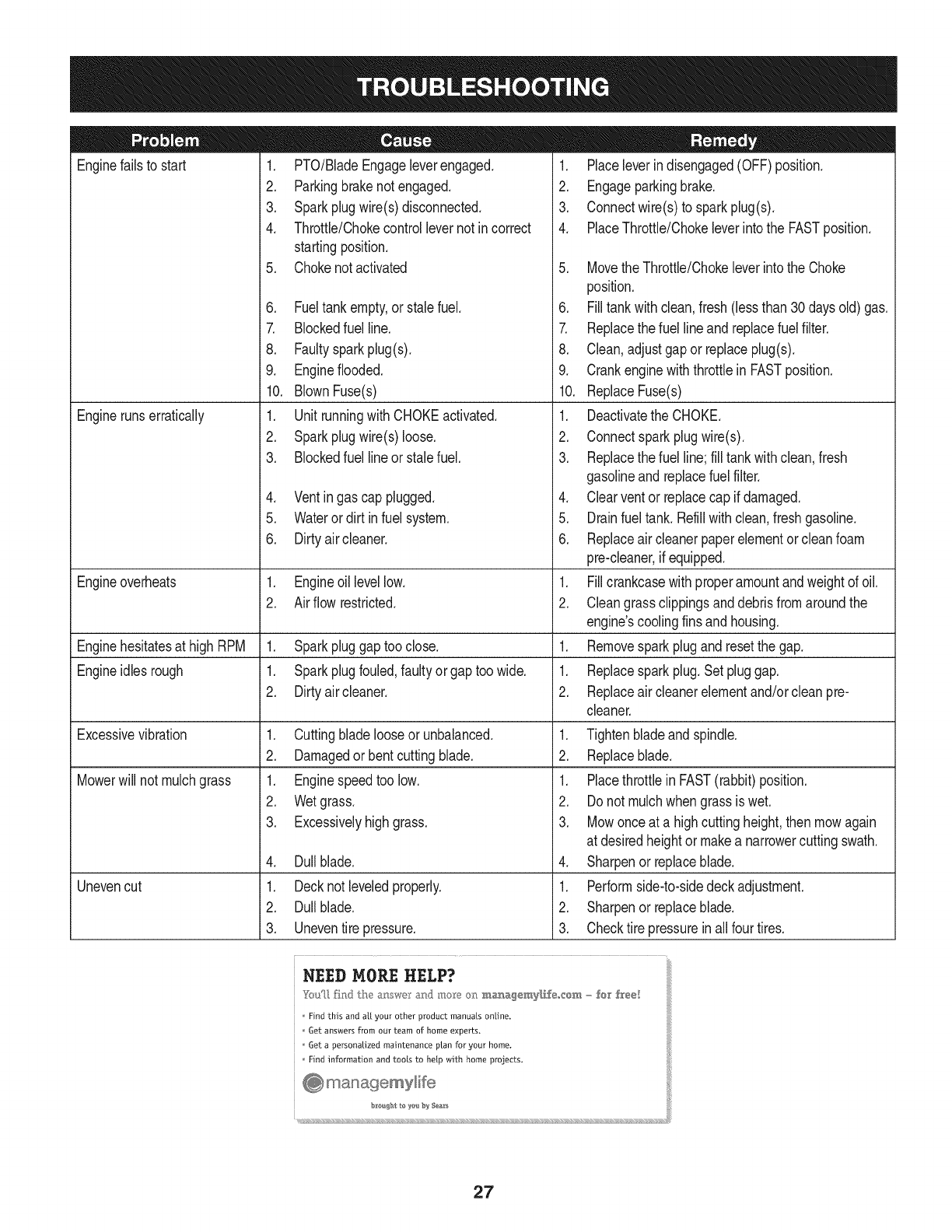

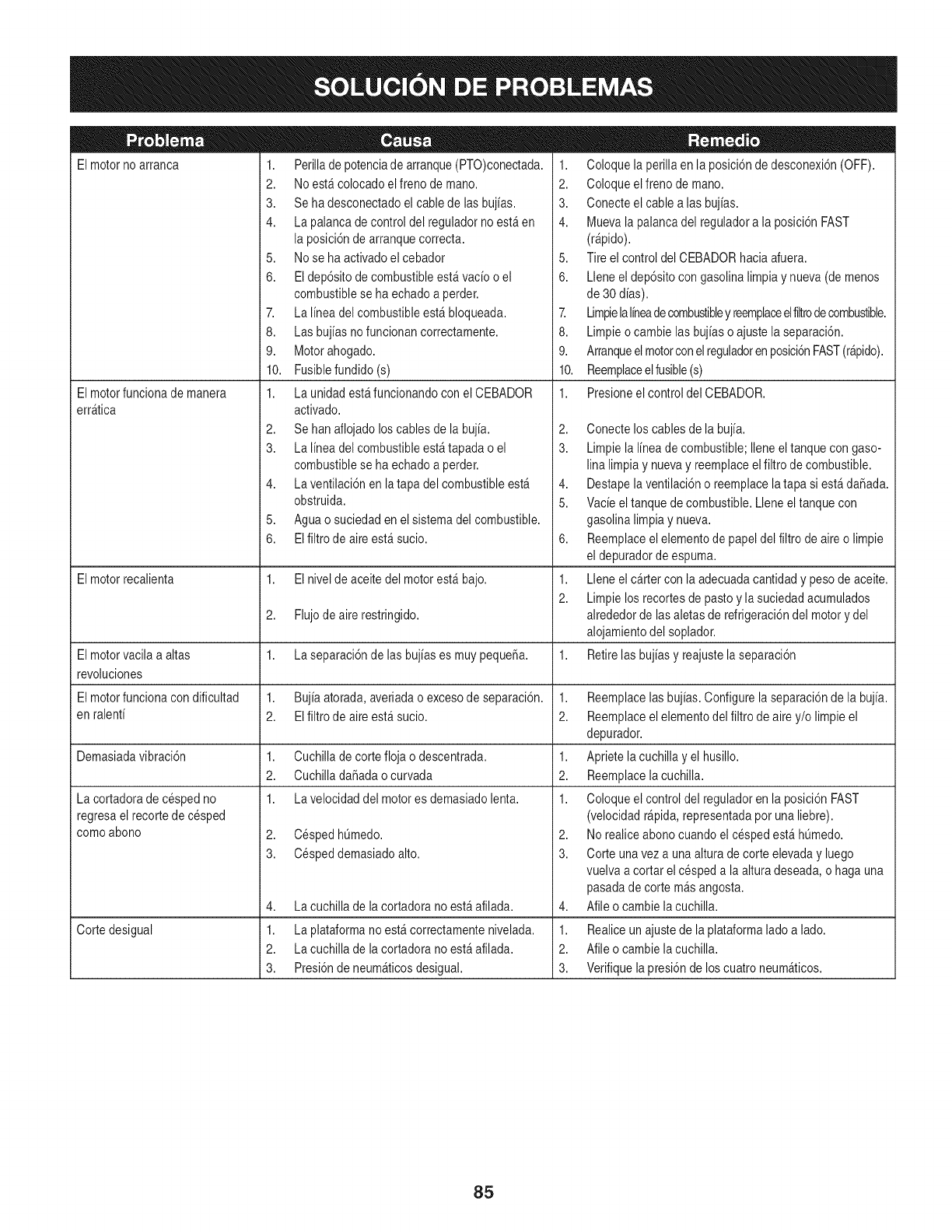

Trou bleshooting .............................................................. 27

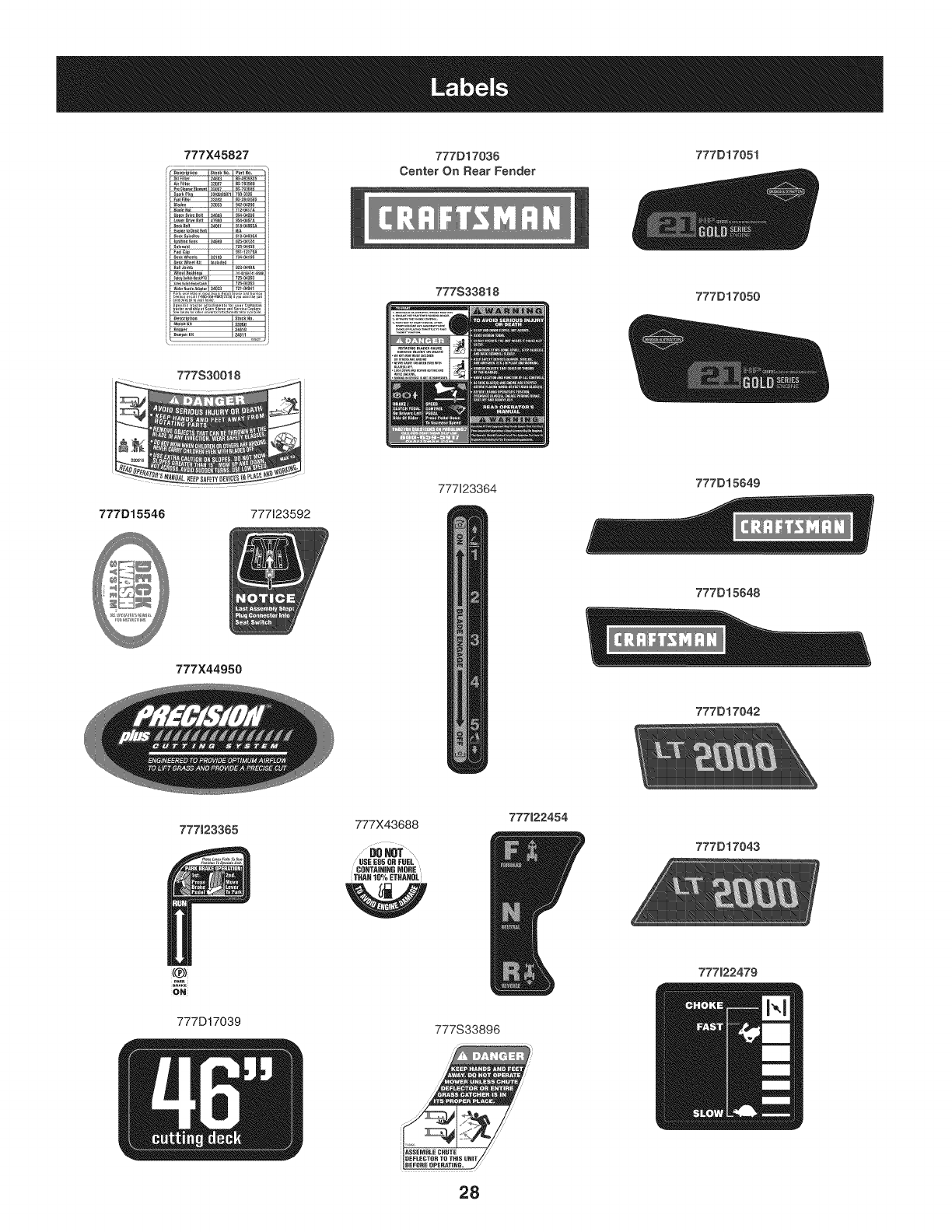

Labels ............................................................................. 28

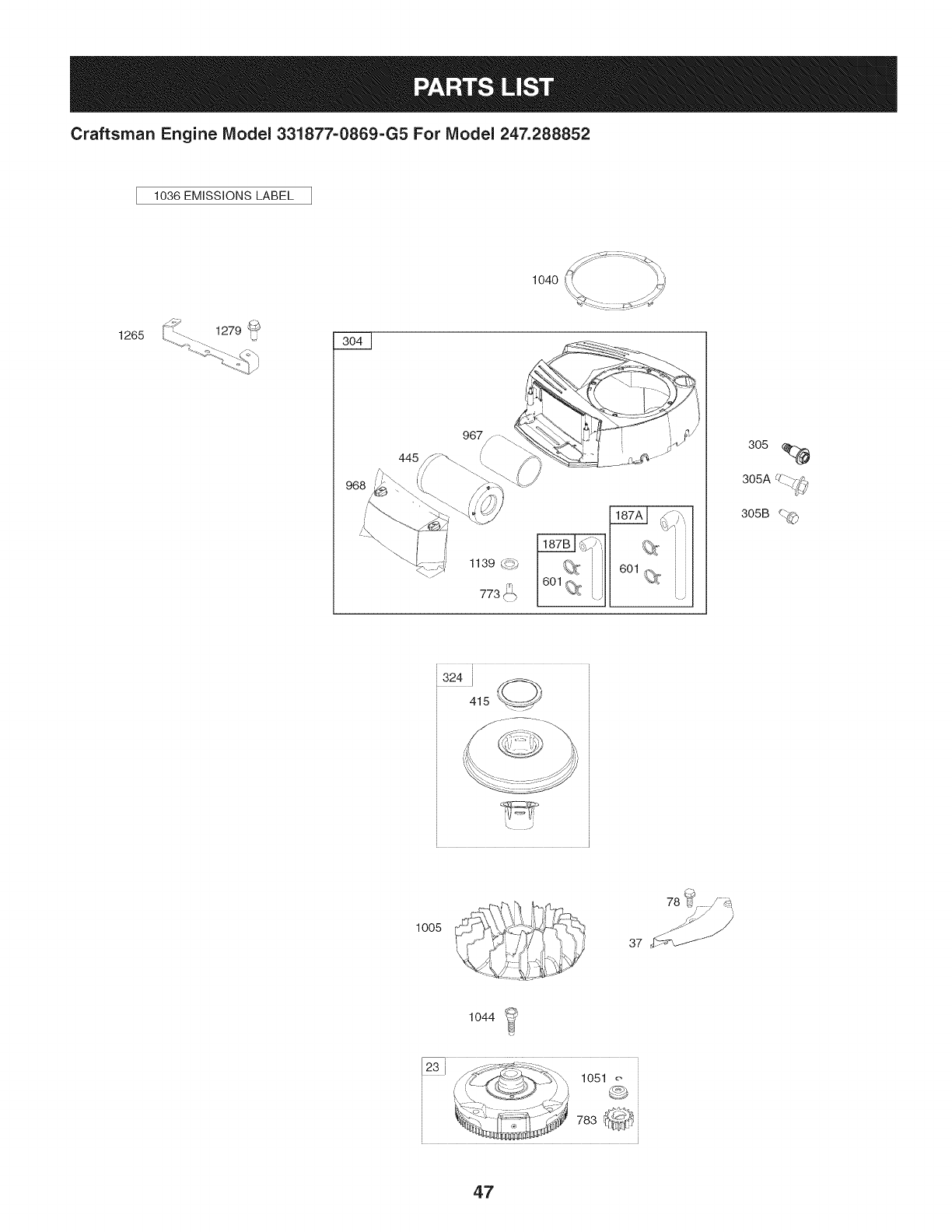

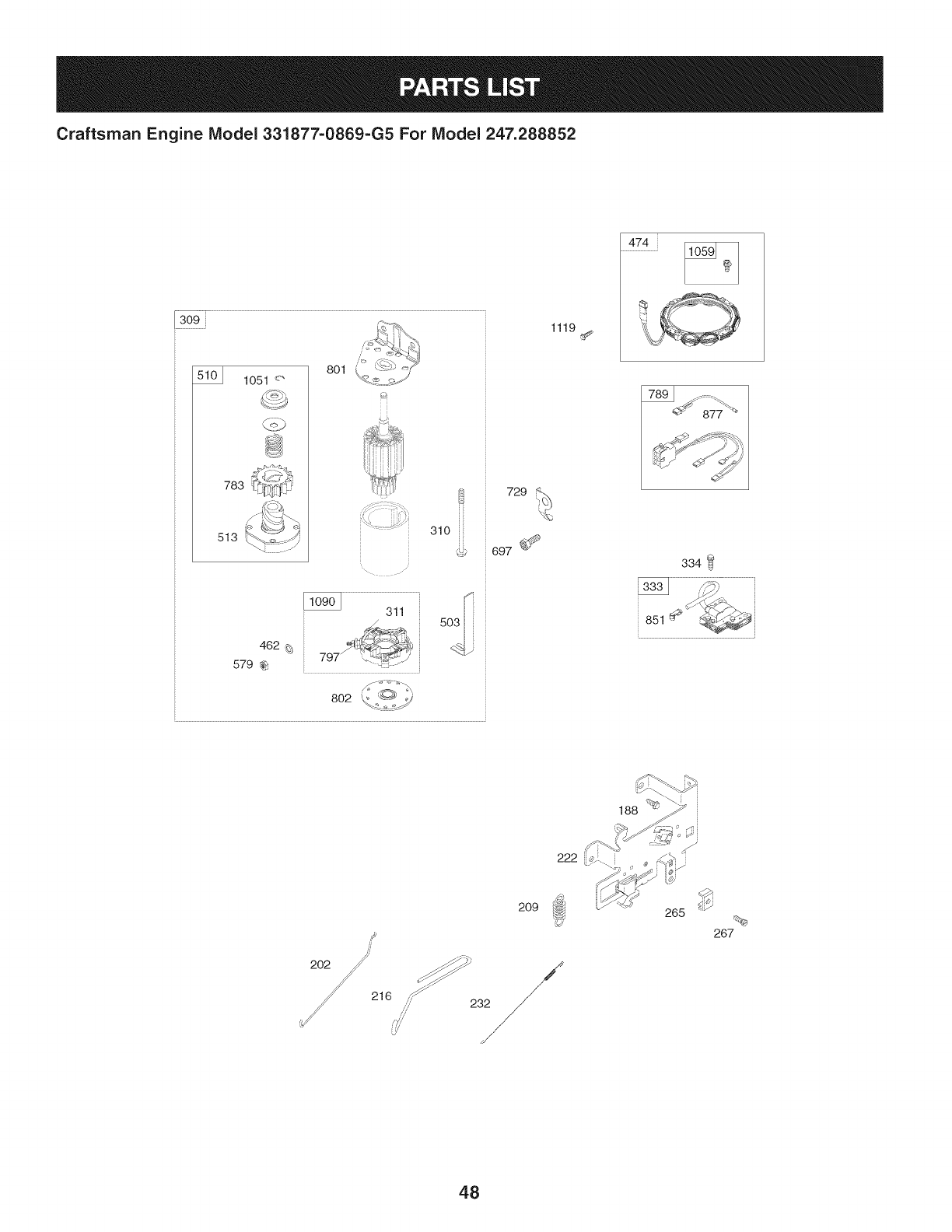

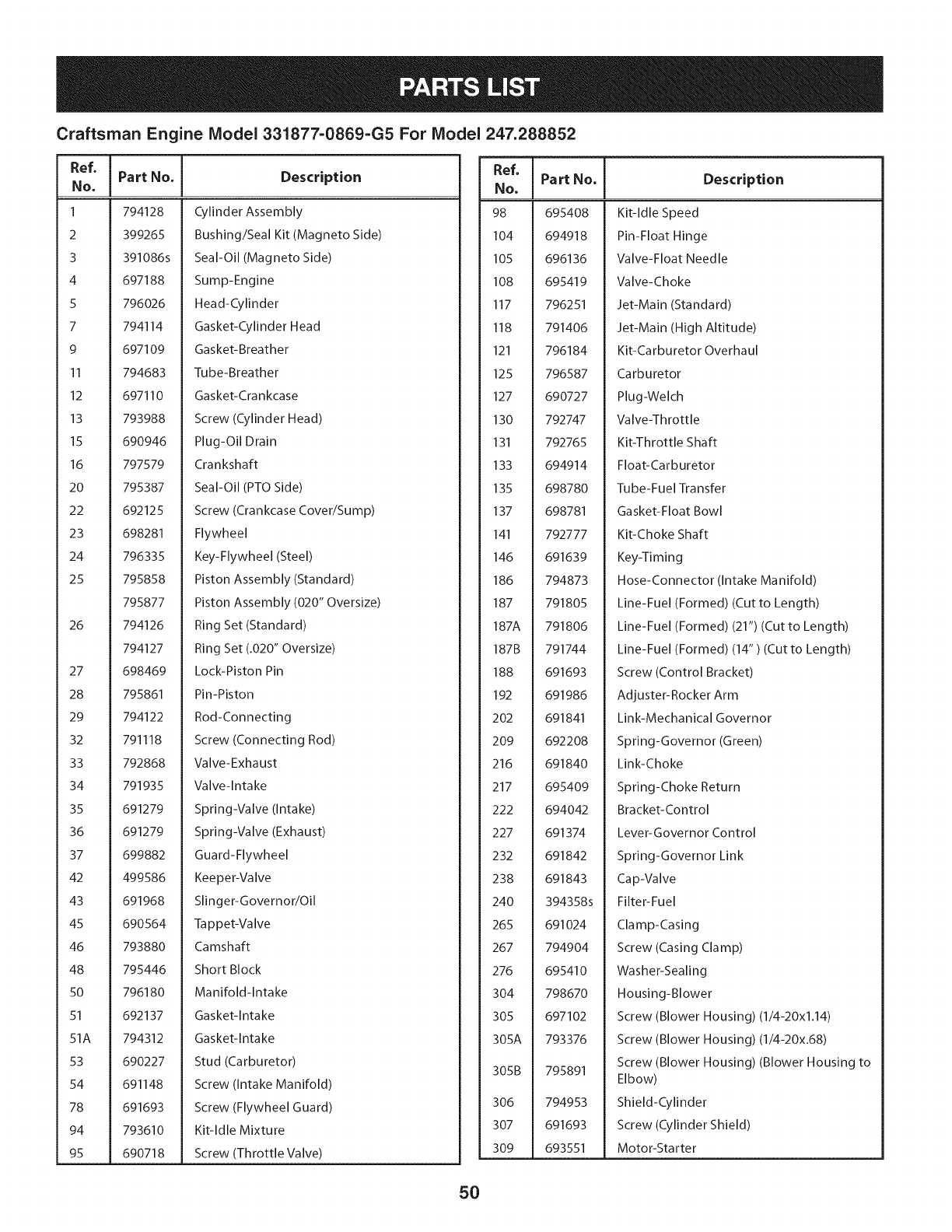

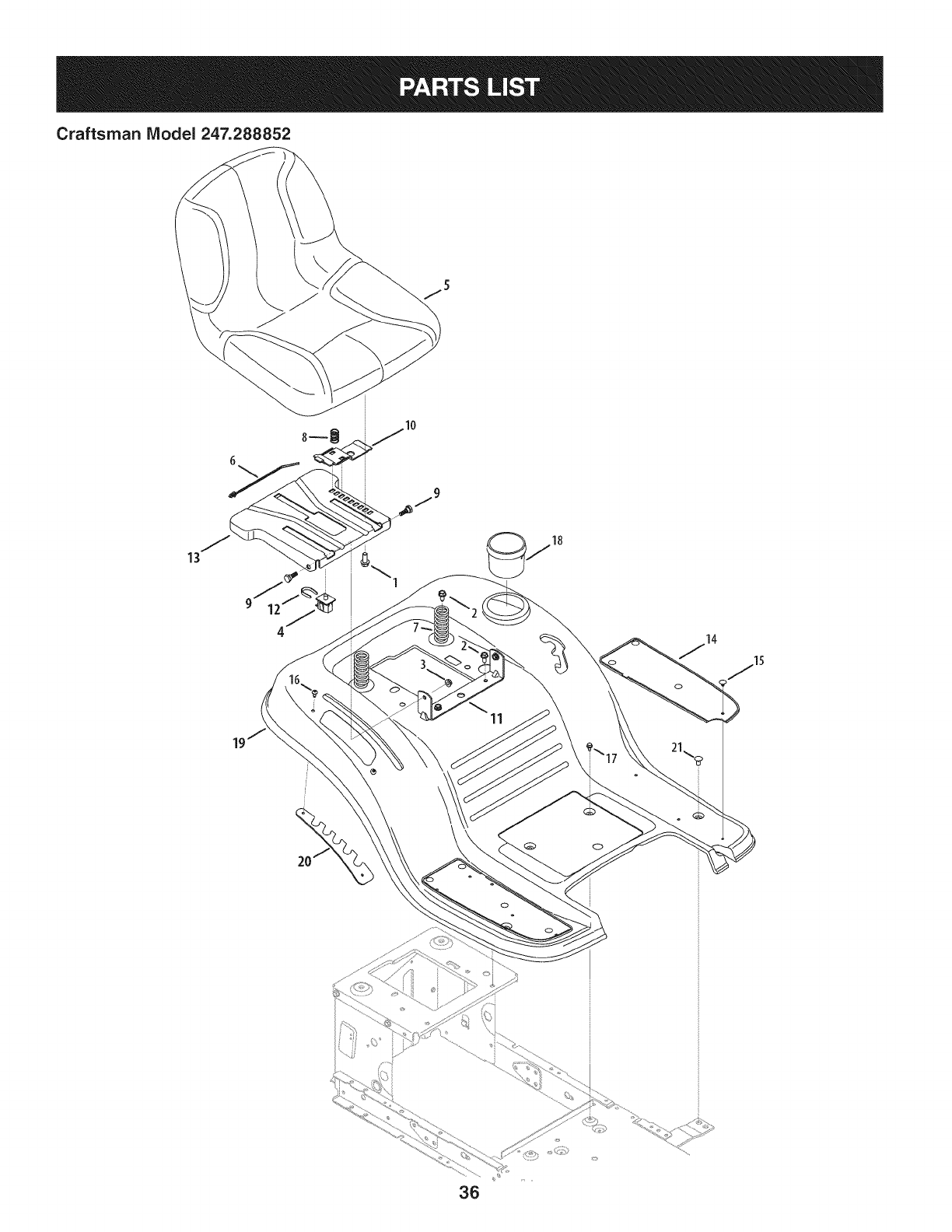

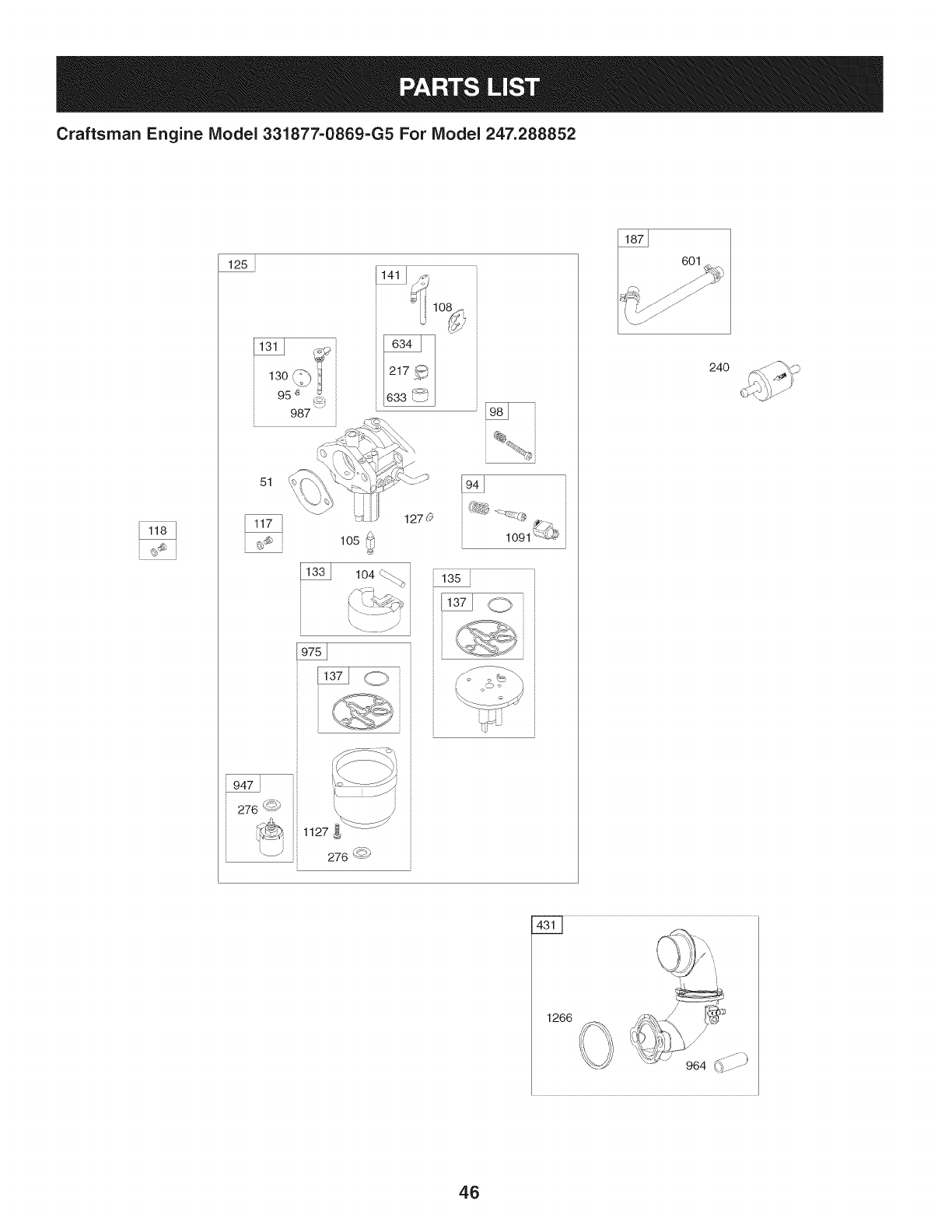

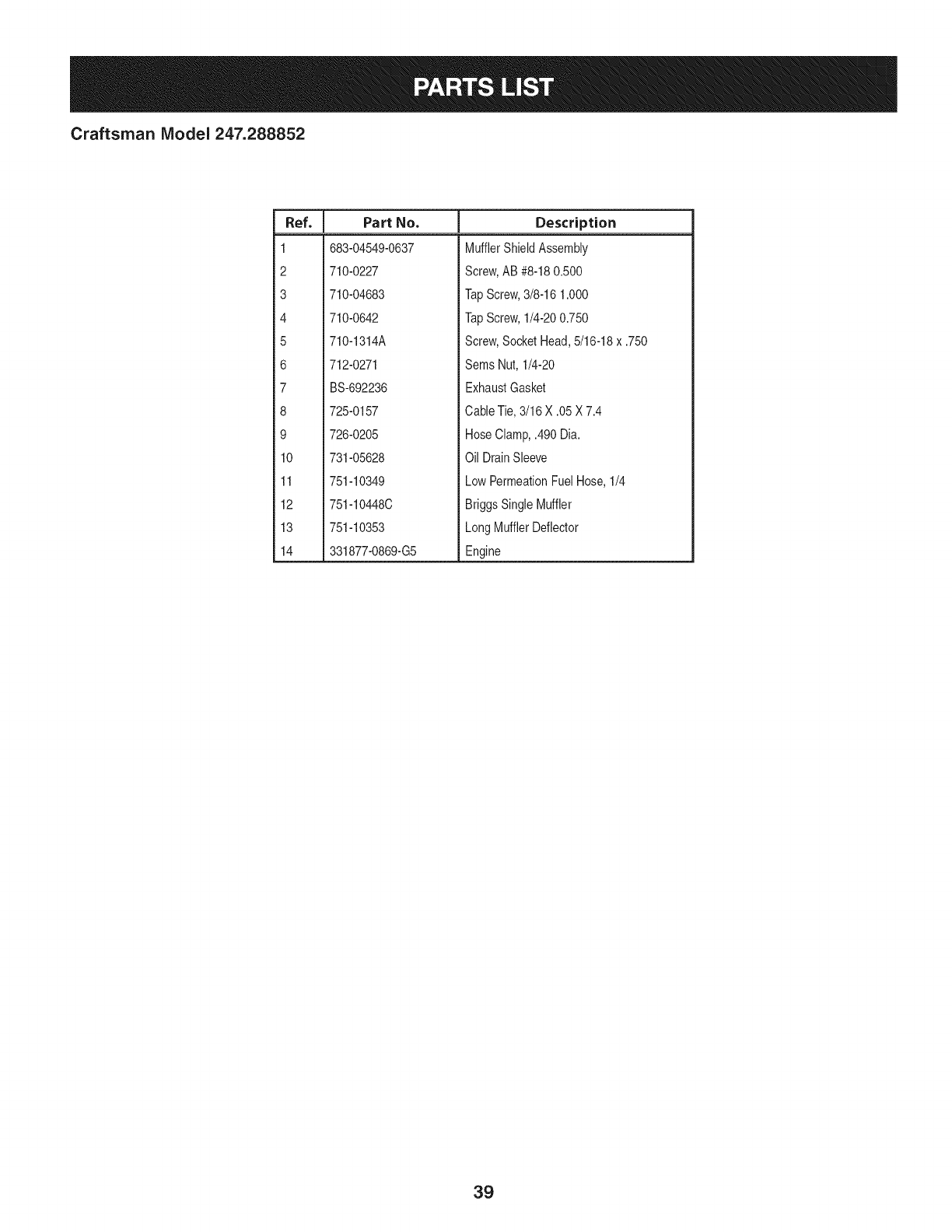

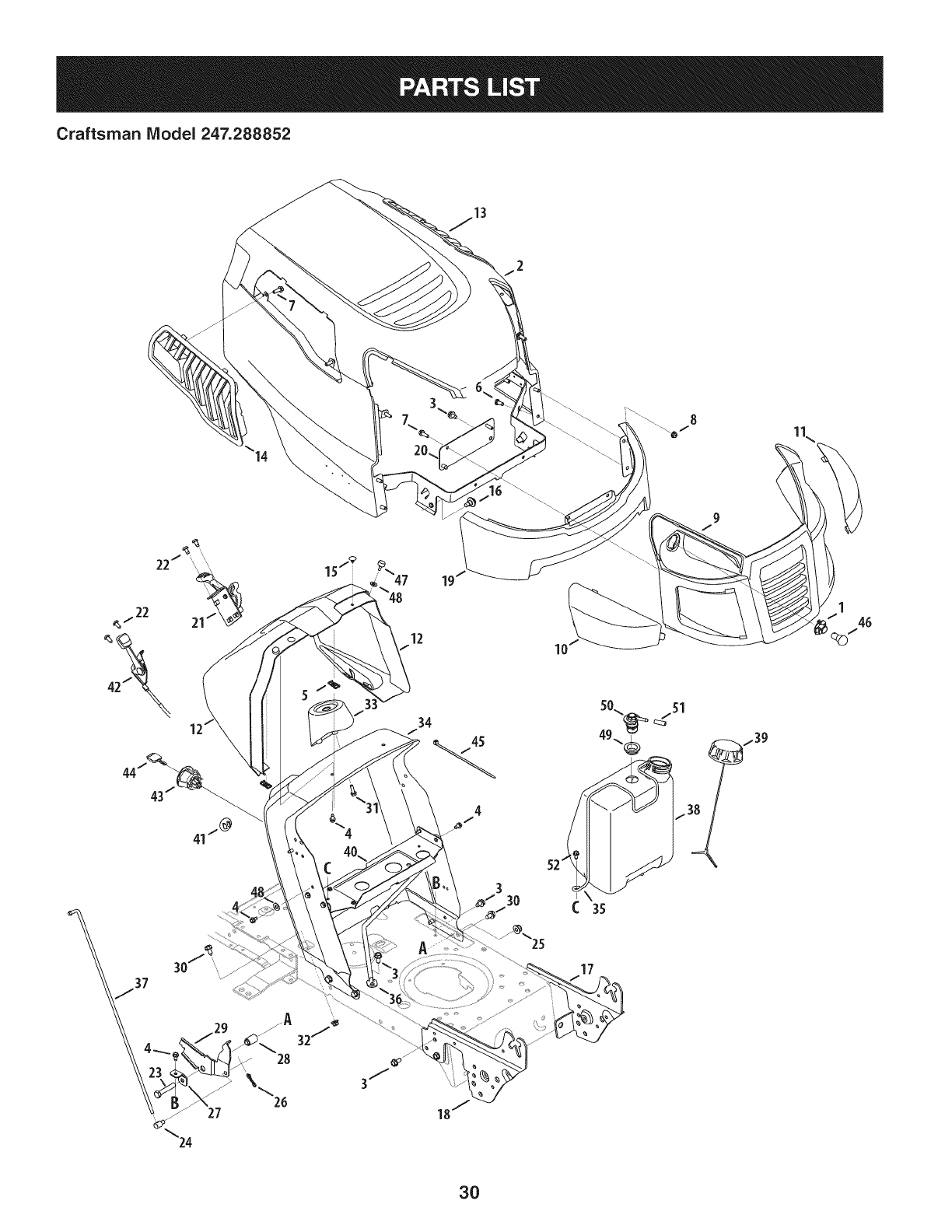

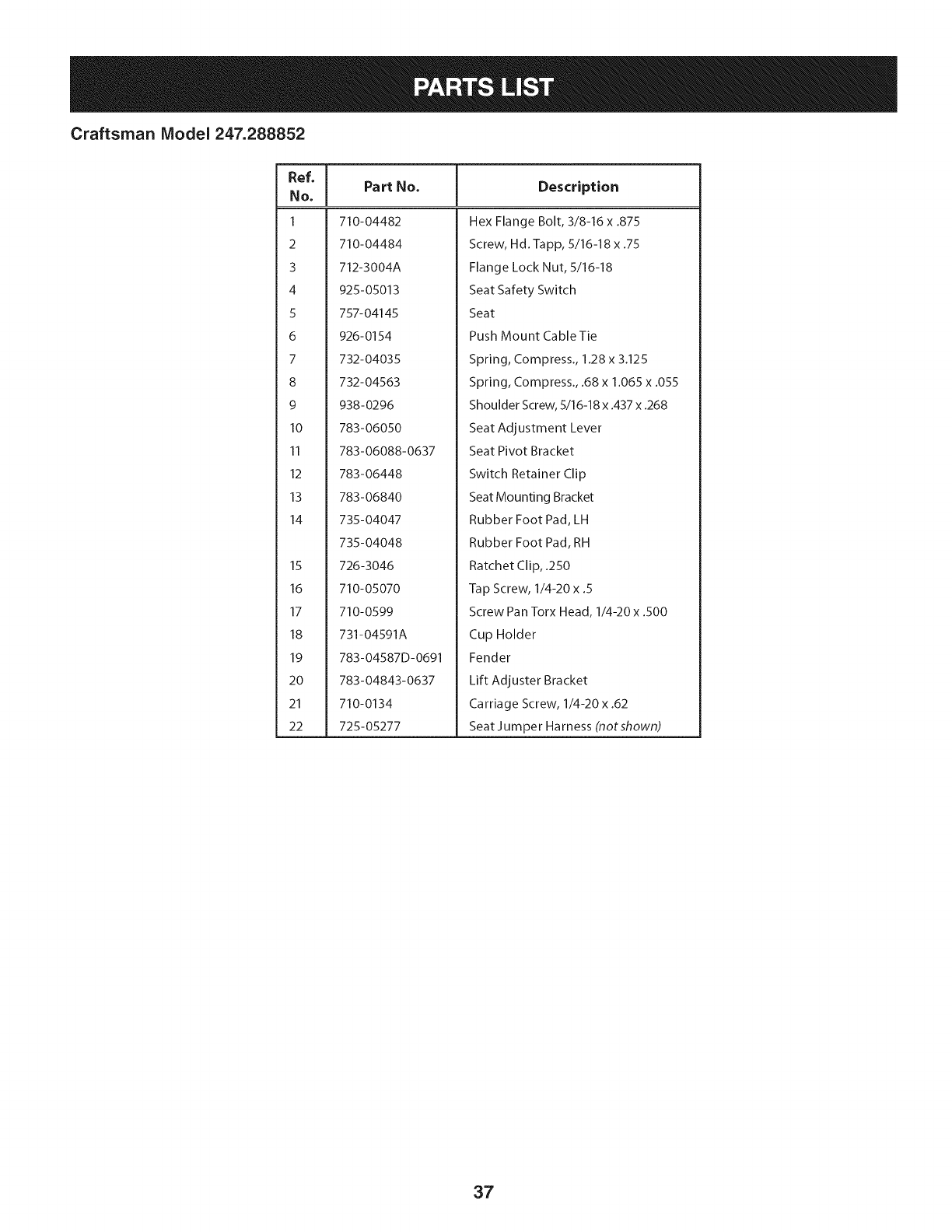

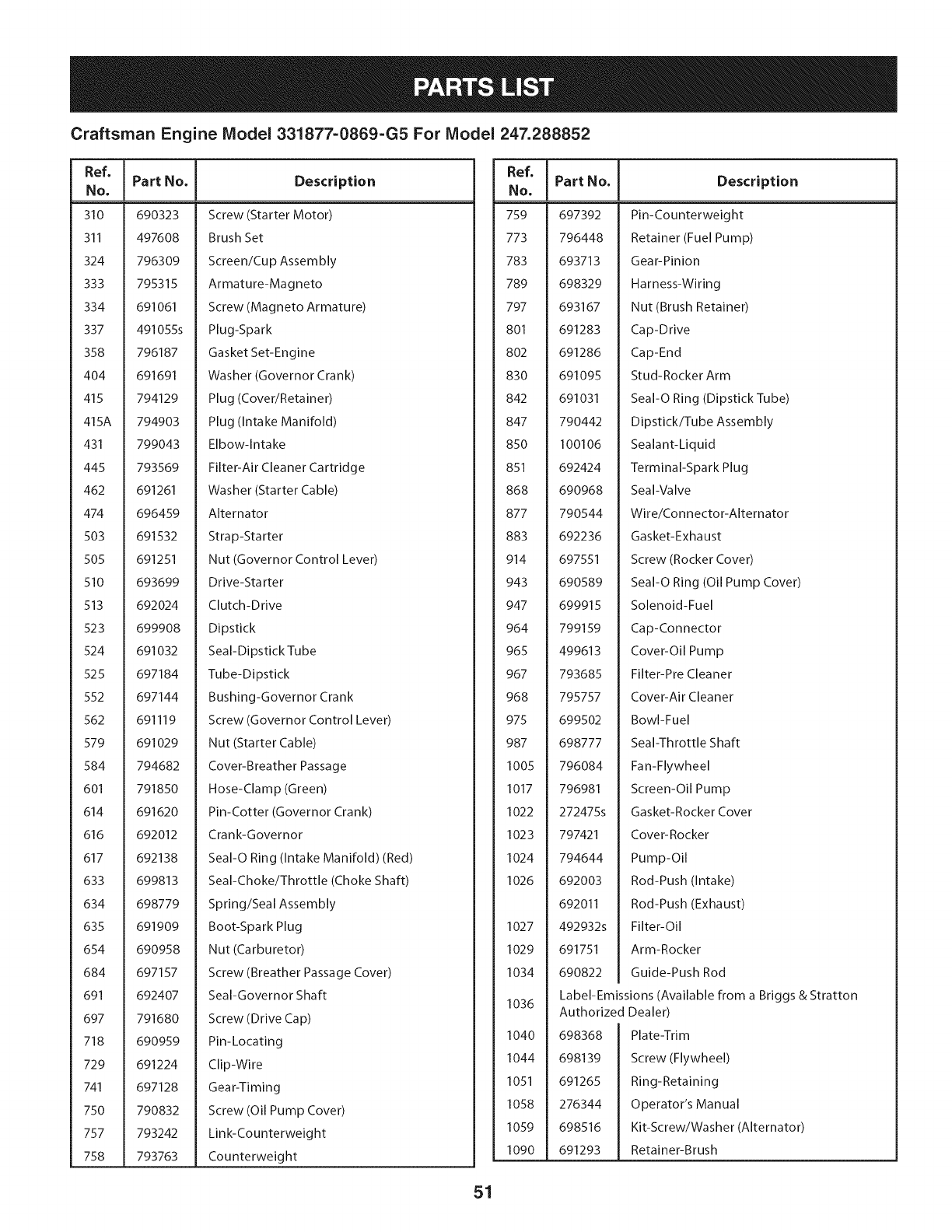

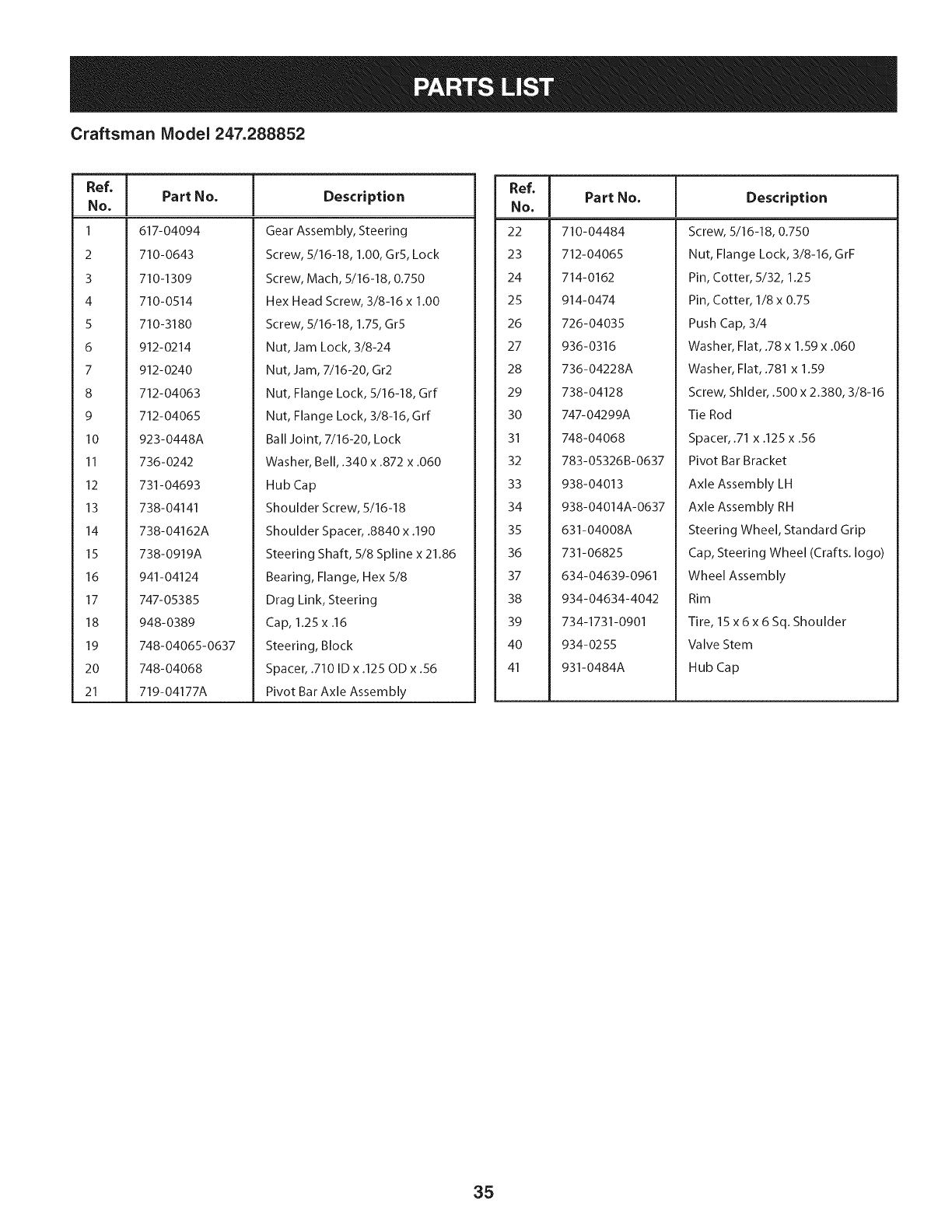

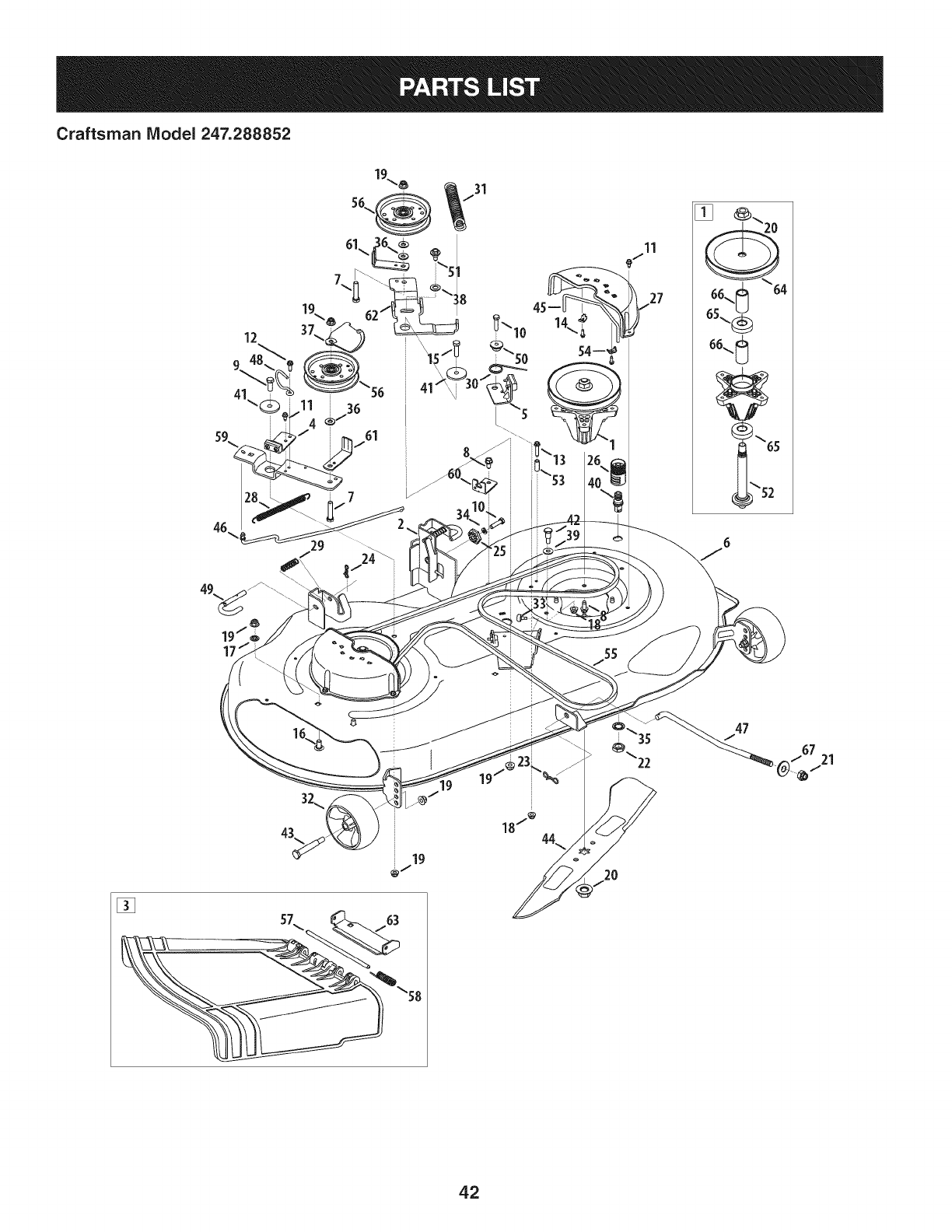

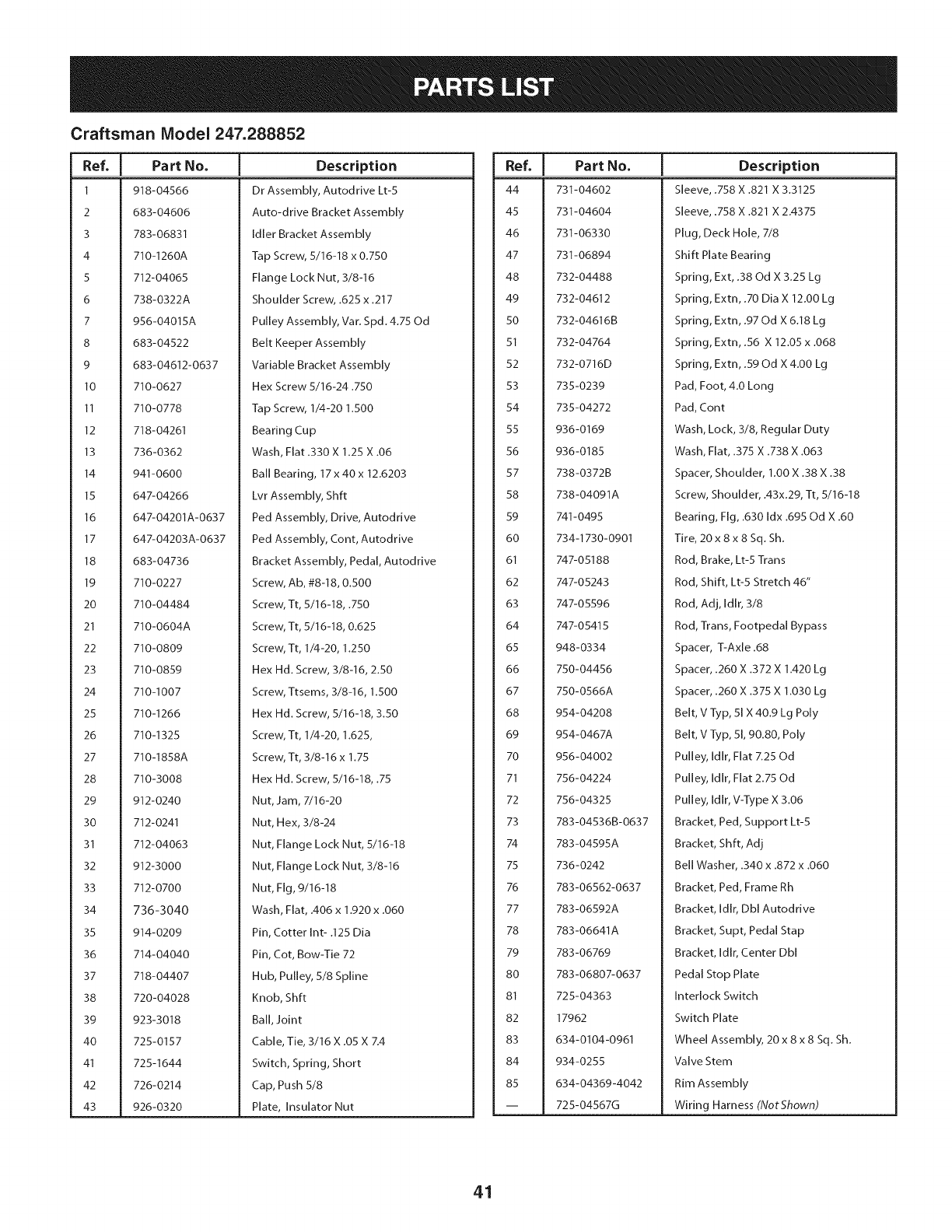

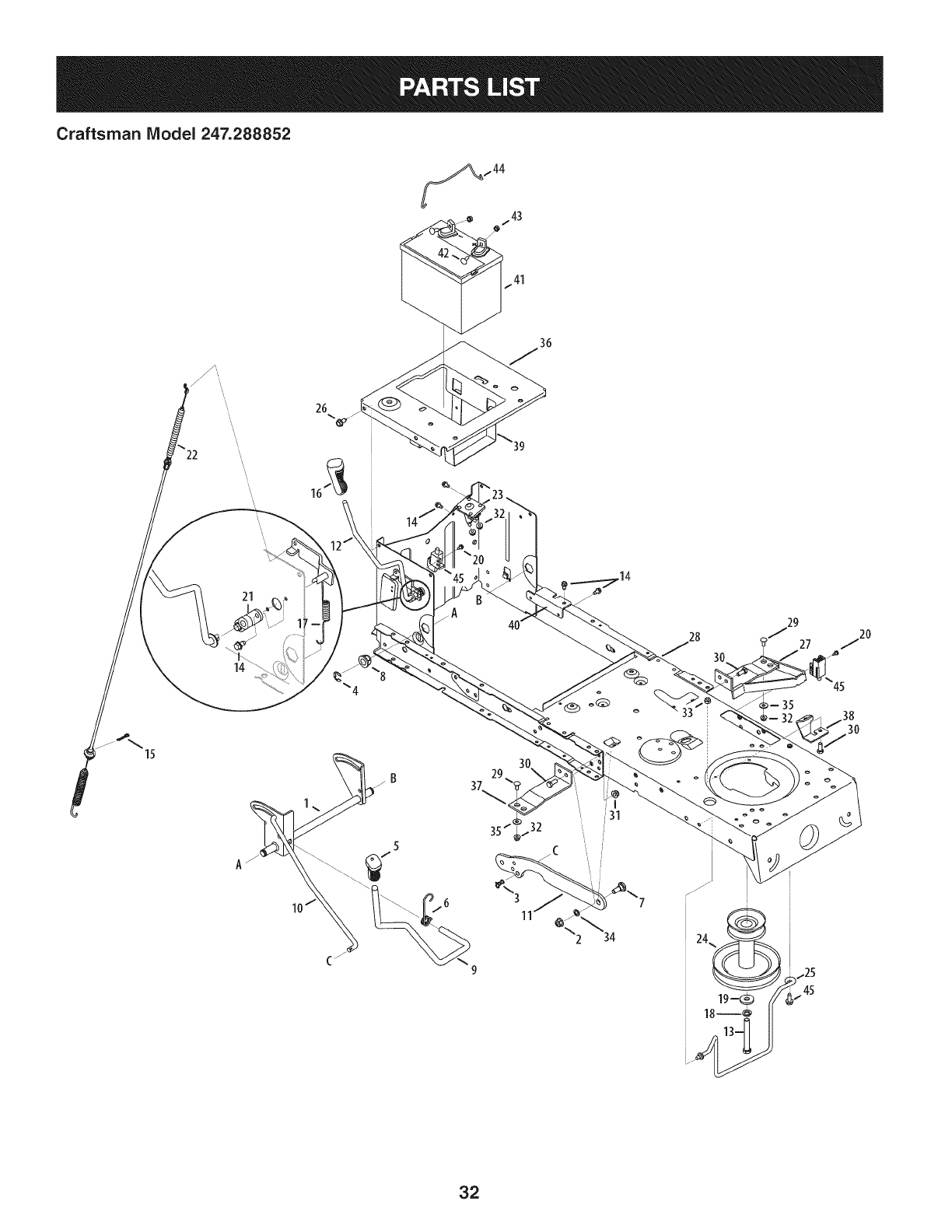

Parts List ......................................................................... 30

Espa_ol ............................................................................ 58

Service Numbers ............................................. Back Cover

CRAFTSMAN FULL WARRANTY

FORTWOYEARSfromthe dateof purchase,all non-expendablepartsof thisridingequipmentarewarrantedagainstany defectsin material

orworkmanship.A defectivenon-expendablepartwill receivefreein-homerepairor replacementif repairis impossible.

FORFIVEYEARSfromthedateof purchase,the frameof thisridingequipmentis warrantedagainstanydefectsinmaterialorworkmanship.

Adefectiveframewill receivefreein-homerepairor replacementif repairis impossible.

FORTENYEARSfromthe dateof purchase,the frontaxleof thisridingequipmentis warrantedagainstany defectsin materialorworkman-

ship.A defectivefrontaxle will receivefree in-homerepairor replacementif repairis impossible.

FOR90 DAYSfromthe dateof purchase,the battery(anexpendablepart)of this ridingequipmentis warrantedagainstanydefectsinmaterial

orworkmanship(ourtestingprovesthatit will not holdacharge).Adefectivebatterywill receivefree in-homereplacement.

ADDiTiONAL LiFETiMELiMiTEDWARRANTYon CASTiRONFRONTAXLE(if equipped)

FORAS LONGASIT IS USEDbythe originalownerafterthe tenthyearfromthe dateof purchase,thecast ironfrontaxle(if equipped)of

thisridingequipmentiswarrantedagainstanydefectsinmaterialor workmanship.Withproofof purchase,a defectivecast ironfrontaxlewill

receivefreein-homereplacement.

WARRANTYSERVICE

Forwarrantycoveragedetailstoobtainfree repairor replacement,call 1-800-659-5917orvisit the website: www.craftsman.corn

In allcasesabove,if part repairor replacementisimpossible,the ridingequipmentwill be replacedfreeof chargewiththe sameor an

equivalentmodel.

Allof theabovewarrantycoverageisvoidifthisridingequipmentiseverusedwhileprovidingcommercialservicesorif rentedto anotherperson.

This warrantycovers ONLYdefects in materialandworkmanship. Warranty coverage does NOTinclude:

•Expendableparts(exceptbattery)thatcanwearout fromnormalusewithinthe warrantyperiod,includingbut not limitedto blades,

sparkplugs,aircleaners,belts,andoil filters.

•Standardmaintenanceservicing,oilchanges,or tune-ups.

•Tire replacementor repaircausedby puncturesfromoutsideobjects,suchas nails,thorns,stumps,or glass.

•Tireor wheelreplacementor repairresultingfromnormalwear,accident,orimproperoperationor maintenance.

•Repairsnecessarybecauseof operatorabuse,includingbutnot limitedto damagecausedby towingobjectsbeyondthe capabilityof

the ridingequipment,impactingobjectsthatbendtheframe,axleassemblyorcrankshaft,or over-speedingthe engine.

•Repairsnecessarybecauseof operatornegligence,includingbut not limitedto,electricalandmechanicaldamagecausedby

improperstorage,failureto usethe propergradeandamountof engineoil, failureto keepthe deckclearof flammabledebris,or

failureto maintainthe ridingequipmentaccordingto the instructionscontainedinthe operator'smanual.

•Engine(fuelsystem)cleaningor repairscausedbyfuel determinedto becontaminatedor oxidized(stale).In general,fuel shouldbe

usedwithin30 daysof itspurchasedate.

•Normaldeteriorationandwearof the exteriorfinishes,or productlabelreplacement.

Thiswarrantygivesyou specificlegalrights,and youmayalsohaveotherrightswhichvaryfromstateto state.

Sears Brands ManagementCorporation, Hoffman Estates, IL 60179

EngineOil: SAE30

Fuel: UnleadedGasoline

SparkPlug: Champion®RC12YC

Engine: Briggs& Stratton

ModelNumber:

Serial Number:

Dateof Purchase:

Recordthe modelnumber,serialnumber,

anddateof purchaseabove.

Thissymbolpointsout importantsafetyinstructionswhich,if not

followed,couldendangerthepersonalsafetyand/orpropertyof

yourselfandothers. Readandfollowall instructionsin thismanual

beforeattemptingto operatethismachine.Failureto complywith

theseinstructionsmayresultin personalinjury.Whenyou seethis

symbol,HEEDITSWARNING!

CALIFORNIA PROPOSITION 65

EngineExhaust,someof itsconstituents,andcertainvehicle

componentscontainoremitchemicalsknownto Stateof California

to causecancerandbirthdefectsorother reproductiveharm.

Batteryposts,terminals,and relatedaccessoriescontainleadand

leadcompounds,chemicalsknownto the Stateof Californiato

causecancerandreproductiveharm.Washhandsafterhandling.

Thismachinewasbuiltto beoperatedaccordingto the safeopera-

tion practicesinthis manual.As withanytypeof powerequipment,

carelessnessorerroron the partof the operatorcan resultin serious

injury.Thismachineis capableof amputatingfingers,hands,toes

andfeetandthrowingdebris.Failureto observethe followingsafety

instructionscouldresultin seriousinjuryor death.

Your Responsibility--Restrict the useof thispowermachineto

personswho read,understandandfollowthewarningsand instruc-

tionsin thismanualandon the machine.

SAVE THESE INSTRUCTIONS!

GENERAL OPERATION

•Read,understand,andfollowall instructionson the machineand

in themanual(s)beforeattemptingto assembleandoperate.

Keepthis manualina safeplacefor futureand regularreference

andfor orderingreplacementparts.

• Befamiliarwithall controlsandtheir properoperation.Knowhow

to stopthe machineanddisengagethemquickly.

• Neverallowchildrenunder14yearsoldto operatethis machine.

Children14yearsoldandover shouldreadandunderstandthe

operationinstructionsandsafetyrulesinthismanualandshould

betrainedandsupervisedbya parent.

• Neverallowadultsto operatethis machinewithoutproper

instruction.

• Tohelpavoidbladecontactor a thrownobjectinjury,keep

bystanders,helpers,childrenandpetsat least75feetfromthe

machinewhile it is in operation.Stopmachineif anyoneenters

the area.

• Thoroughlyinspectthe areawherethe equipmentis to be used.

Removeallstones,sticks,wire,bones,toys,andotherforeign

objectswhichcouldbe pickedupandthrownby the blade(s).

Thrownobjectscan causeseriouspersonalinjury.

• Planyour mowingpatternto avoiddischargeof materialtoward

roads,sidewalks,bystandersandthe like.Also,avoiddischarg-

ingmaterialagainstawall orobstructionwhichmaycause

dischargedmaterialto ricochetbacktowardthe operator.

• Alwayswear safetyglassesor safetygogglesduringoperation

andwhile performingan adjustmentor repairto protectyoureyes.

Thrownobjectswhichricochetcancauseseriousinjuryto the

eyes.

• Wearsturdy,rough-soledworkshoesandclose-fittingslacksand

shirts.Loosefittingclothesandjewelrycanbe caughtin movable

parts.Neveroperatethismachineinbarefeetorsandals.

• Beawareof the mowerandattachmentdischargedirectionand

do not pointit at anyone.Donot operatethe mowerwithoutthe

dischargecoverorentiregrasscatcherin its properplace.

Donot put handsor feetnearrotatingpartsor underthe cutting

deck. Contactwiththe blade(s)can amputatehandsandfeet.

A missingor damageddischargecovercan causebladecontact

or thrownobjectinjuries.

• Stoptheblade(s)whencrossinggraveldrives,walks,or roads

andwhile notcuttinggrass.

• Watchfor trafficwhenoperatingnearorcrossingroadways.This

machineis not intendedfor useonany public roadway.

• Donot operatethe machinewhile underthe influenceof alcohol

or drugs.

• Mowonly indaylightorgoodartificiallight.

Nevercarrypassengers.

• Disengageblade(s)beforeshiftinginto reverse.Backup slowly.

Alwayslookdownandbehindbeforeandwhile backingto avoida

back-overaccident.

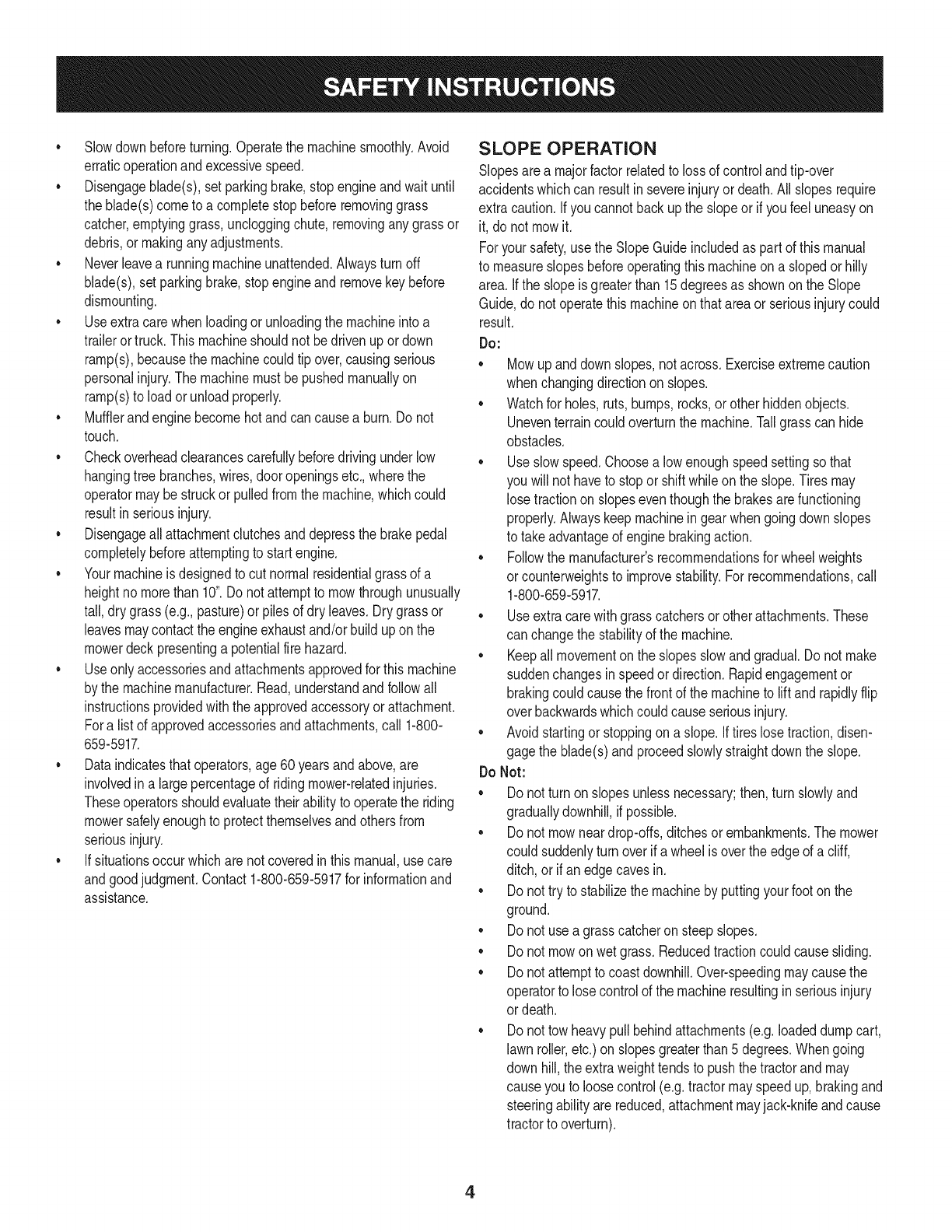

• Slowdownbeforeturning.Operatethe machinesmoothly.Avoid

erraticoperationandexcessivespeed.

Disengageblade(s),setparkingbrake,stopengineandwaituntil

the blade(s)cometo a completestopbeforeremovinggrass

catcher,emptyinggrass,uncloggingchute,removinganygrassor

debris,or makinganyadjustments.

Neverleavea runningmachineunattended.Alwaysturnoff

blade(s),setparkingbrake,stopengineandremovekeybefore

dismounting.

Useextracare whenloadingorunloadingthe machineintoa

trailerortruck.Thismachineshouldnot bedrivenupor down

ramp(s),becausethe machinecouldtip over,causingserious

personalinjury.The machinemustbe pushedmanuallyon

ramp(s)to loador unloadproperly.

Mufflerandenginebecomehotandcan causea burn.Do not

touch.

Checkoverheadclearancescarefullybeforedrivingunderlow

hangingtree branches,wires,dooropeningsetc.,wherethe

operatormaybe struckor pulledfromthe machine,which could

resultinseriousinjury.

Disengageall attachmentclutchesanddepressthe brakepedal

completelybeforeattemptingto start engine.

Yourmachineisdesignedto cutnormalresidentialgrassof a

heightnomorethan 10".Do not attemptto mowthroughunusually

tall,dry grass(e.g.,pasture)orpiles of dry leaves.Drygrassor

leavesmaycontactthe engineexhaustand/or builduponthe

mowerdeckpresentinga potentialfire hazard.

Useonlyaccessoriesandattachmentsapprovedfor this machine

by the machinemanufacturer.Read,understandandfollowall

instructionsprovidedwiththe approvedaccessoryor attachment.

Fora list of approvedaccessoriesandattachments,call 1-800-

659-5917.

Dataindicatesthatoperators,age60yearsandabove,are

involvedin a largepercentageof ridingmower-relatedinjuries.

Theseoperatorsshouldevaluatetheirabilityto operatethe riding

mowersafelyenoughto protectthemselvesandothersfrom

seriousinjury.

If situationsoccurwhicharenot coveredinthismanual,usecare

andgoodjudgment.Contact1-800-659-5917for informationand

assistance.

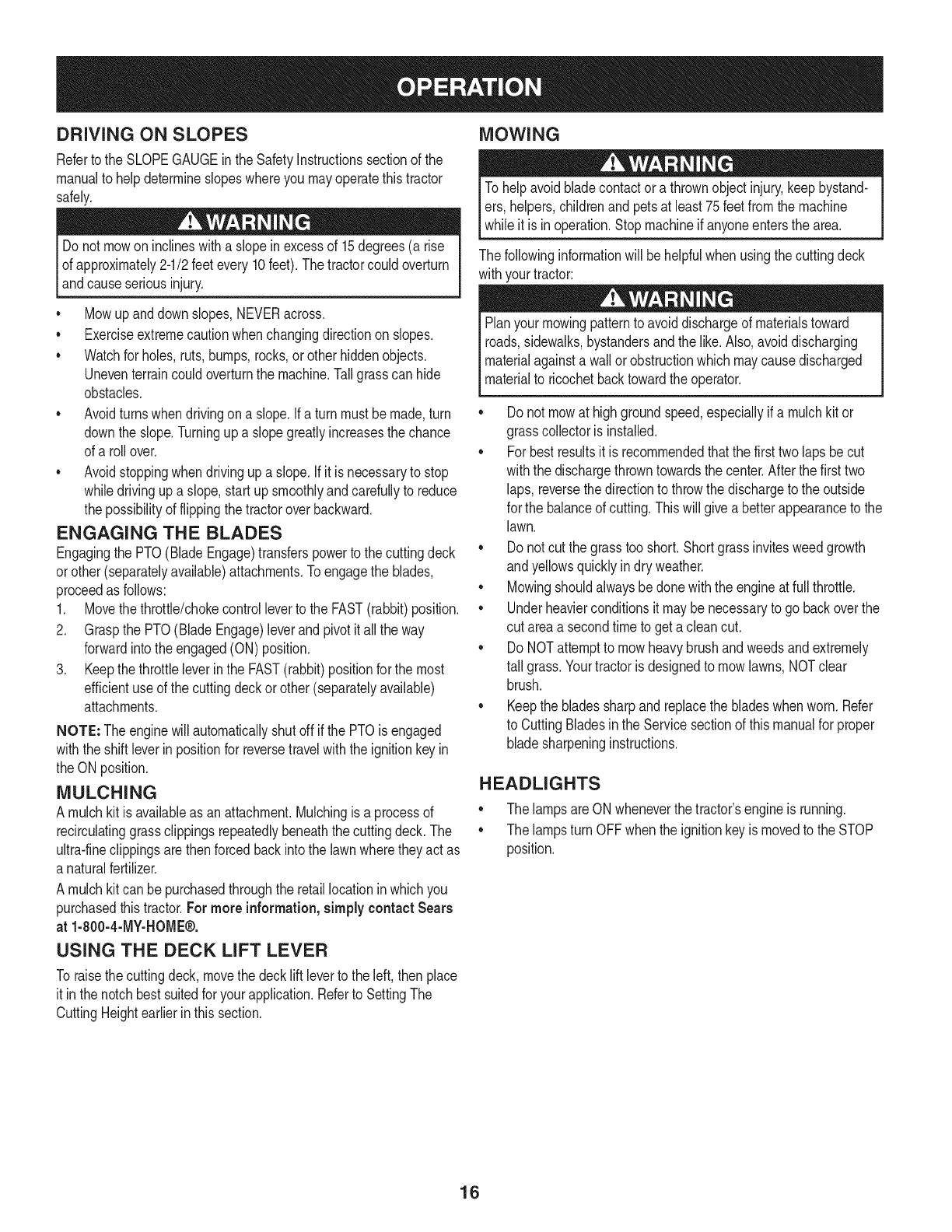

SLOPE OPERATION

Slopesarea majorfactorrelatedto lossof controlandtip-over

accidentswhichcan resultinsevereinjuryor death.Allslopesrequire

extracaution.Ifyoucannotbackupthe slopeor if youfeel uneasyon

it, do not mowit.

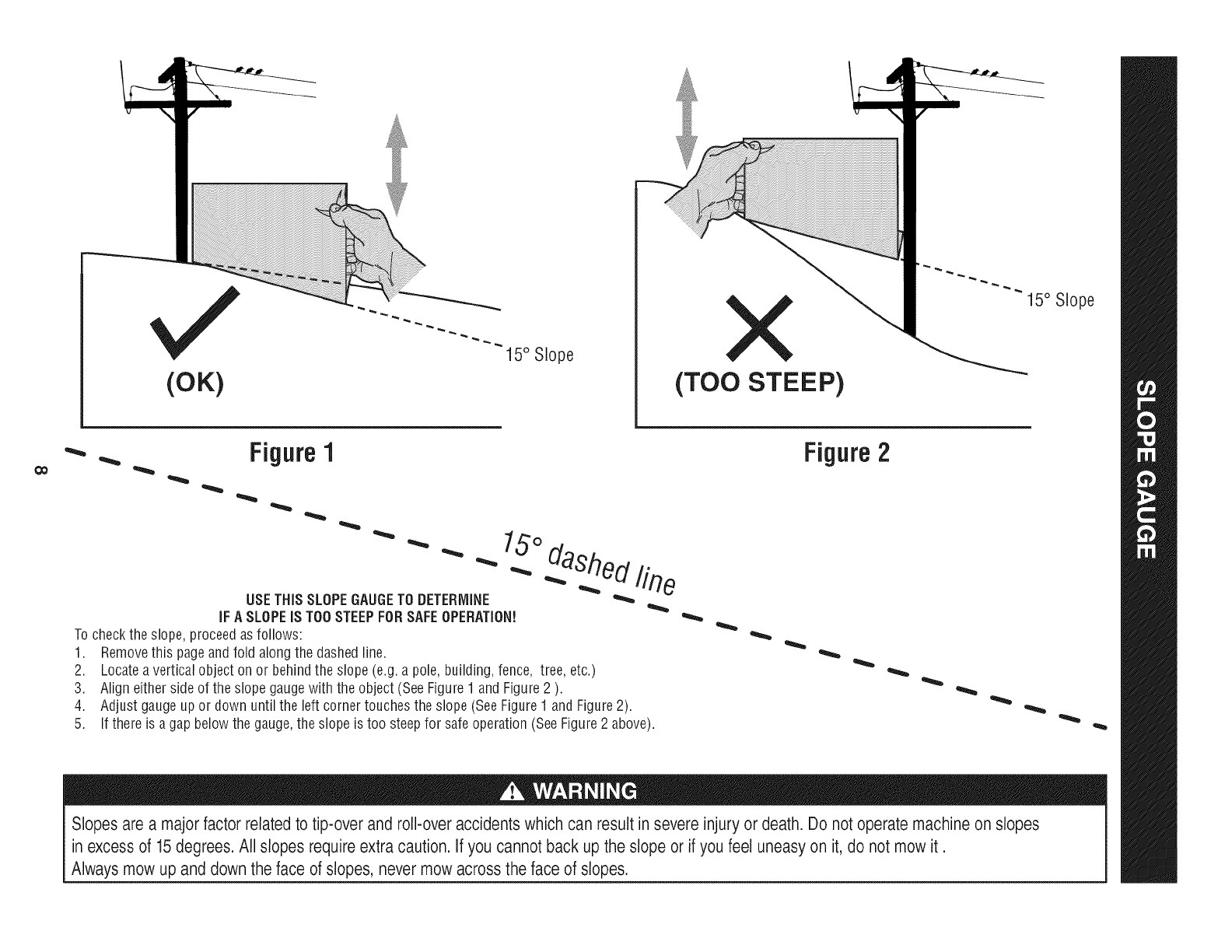

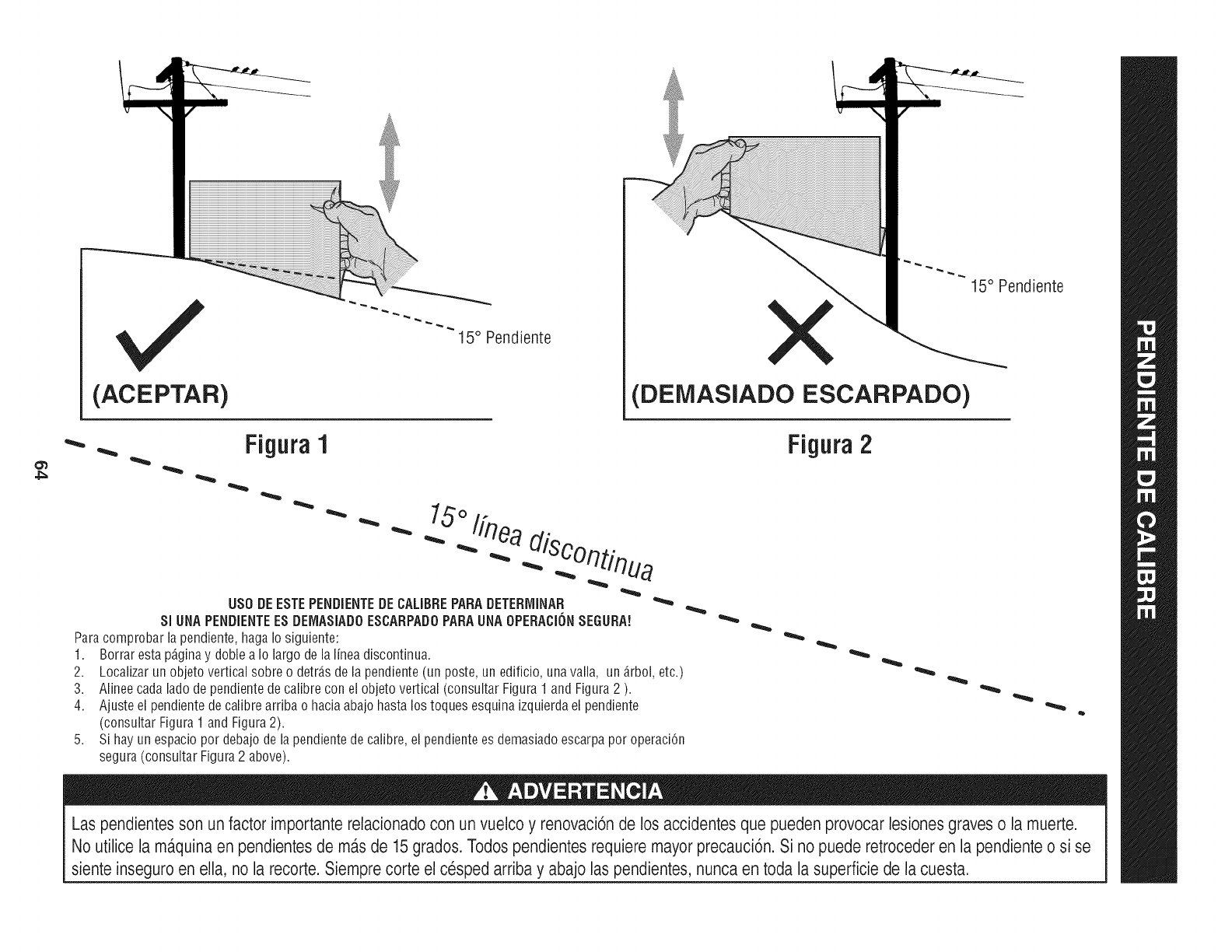

Foryoursafety,use the SlopeGuideincludedas partof this manual

to measureslopesbeforeoperatingthis machineona slopedor hilly

area. Ifthe slopeis greaterthan15degreesas shownonthe Slope

Guide,do notoperatethis machineonthatareaor seriousinjurycould

result.

Do:

oMowupanddown slopes,not across.Exerciseextremecaution

whenchangingdirectionon slopes.

• Watchfor holes,ruts,bumps,rocks,orother hiddenobjects.

Uneventerraincouldoverturnthe machine.Tallgrasscan hide

obstacles.

Useslowspeed.Choosea lowenoughspeedsettingso that

you will nothaveto stopor shiftwhileon the slope.Tiresmay

lose tractionon slopeseventhoughthe brakesarefunctioning

properly.Alwayskeepmachinein gearwhen goingdownslopes

to takeadvantageof enginebrakingaction.

• Followthe manufacturer'srecommendationsfor wheelweights

or counterweightsto improvestability.Forrecommendations,call

1-800-659-5917.

• Useextracarewithgrasscatchersor otherattachments.These

can changethe stabilityof the machine.

Keepallmovementonthe slopesslowandgradual.Do not make

suddenchangesinspeedor direction.Rapidengagementor

brakingcouldcausethe frontof the machineto lift andrapidlyflip

overbackwardswhichcouldcauseseriousinjury.

• Avoidstartingorstoppingona slope.Iftireslosetraction,disen-

gagethe blade(s)andproceedslowlystraightdownthe slope.

DoNot:

• Donot turnon slopesunlessnecessary;then,turnslowlyand

graduallydownhill,if possible.

• Donot mowneardrop-offs,ditchesor embankments.The mower

could suddenlyturnover if a wheelis overthe edgeof a cliff,

ditch,or if an edgecavesin.

• Donot try to stabilizethe machineby puttingyourfooton the

ground.

• Donot usea grasscatcheron steepslopes.

• Donot mowon wetgrass.Reducedtractioncouldcausesliding.

• Donot attemptto coastdownhill.Over-speedingmaycausethe

operatorto lose controlof the machineresultingin seriousinjury

or death.

• Donot towheavypull behindattachments(e.g.loadeddumpcart,

lawn roller,etc.)on slopesgreaterthan5 degrees.Whengoing

down hill,the extraweighttendsto pushthe tractorandmay

causeyou to loosecontrol(e.g.tractormayspeedup, brakingand

steeringabilityarereduced,attachmentmayjack-knifeandcause

tractorto overturn).

CHILDREN

Tragicaccidentscanoccurifthe operatoris notalert to the presence

of children.Childrenareoftenattractedto the machineandthe mowing

activity.Theydo notunderstandthe dangers.Neverassumethat

childrenwill remainwhereyou lastsawthem.

• Keepchildrenout of the mowingareaand inwatchfulcare of a

responsibleadultotherthanthe operator.

• Bealert andturnmachineoff ifa childentersthe area.

• Beforeandwhilebacking,lookbehindanddownfor small

children.

Nevercarrychildren,evenwiththe blade(s)shutoff.Theymay

fall offandbe seriouslyinjuredorinterferewithsafemachine

operation.

• Useextremecarewhenapproachingblindcorners,doorways,

shrubs,treesor otherobjectsthatmayblockyourvisionof a child

whomayrunintothe machine.

Toavoidback-overaccidents,alwaysdisengagethe cutting

blade(s)beforeshiftingintoReverse.Ifequipped,the "Reverse

CautionMode"(bladesoperatewhilemachineridesinreverse)

shouldnotbe usedwhenchildrenor othersarearound.

Keepchildrenawayfromhotor runningengines.Theycansuffer

burnsfroma hotmuffler.

• Removekeywhenmachineisunattendedto preventunauthorized

operation.

Neverallowchildrenunder14yearsof ageto operatethis machine.

Children14andovershouldreadandunderstandthe instructionsand

safeoperationpracticesinthismanualandon the machineandshould

betrainedandsupervisedbyan adult.

TOWING

Towonlywitha machinethathasa hitchdesignedfor towing.Do

not attachtowedequipmentexceptat the hitchpoint.

Followthe manufacturersrecommendationforweightlimitsfor

towedequipmentandtowingonslopes.For recommendations,

call 1-800-659-5917.

Neverallowchildrenor othersinoron towedequipment.

Onslopes,theweightof thetowedequipmentmaycauselossof

tractionandlossof control.

Alwaysuseextracautionwhentowingwitha machinecapableof

makingtightturns(e.g."zero-turn"ride-onmower). Makewide

turnsto avoidjack-knifing.

Travelslowlyandallowextradistanceto stop.

Do notcoastdownhill.

SERVICE

SafeHandlingof Gasoline

Toavoidpersonalinjuryorpropertydamageuse extremecarein

handlinggasoline.Gasolineisextremelyflammableandthe vaporsare

explosive.Seriouspersonalinjurycanoccurwhengasolineis spilled

on yourselforyour clotheswhichcan ignite.Washyourskinand

changeclothesimmediately.

• Useonly anapprovedgasolinecontainer.

Neverfill containersinsidea vehicleoron a truckortrailer bed

witha plasticliner.Alwaysplacecontainerson the groundaway

fromyourvehiclebeforefilling.

Whenpractical,removegas-poweredequipmentfrom the truck

or trailerandrefueliton theground.Ifthis isnot possible,then

refuelsuchequipmentona trailerwitha portablecontainer,rather

than froma gasolinedispensernozzle.

Keepthe nozzleincontactwiththe rim of the fueltankor

containeropeningat all timesuntilfuelingiscomplete.Donot use

a nozzlelock-opendevice.

Extinguishall cigarettes,cigars,pipesandothersourcesof

ignition.

• Neverfuel machineindoors.

Neverremovegascap or addfuelwhilethe engineis hotor run-

ning.Allowengineto coolat leasttwominutesbeforerefueling.

Neveroverfill fuel tank. Filltankto no morethan 1/2inchbelow

bottomof filler neckto allowspaceforfuel expansion.

• Replacegasolinecap andtightensecurely.

• Ifgasolineis spilled,wipeitoff the engineandequipment.Move

machineto anotherarea.Wait5 minutesbeforestartingthe

engine.

• To reducefire hazards,keepmachinefree of grass,leaves,or

otherdebrisbuild-up.Cleanup oilor fuel spillageandremoveany

fuel soakeddebris.

• Neverstorethe machineor fuelcontainerinsidewherethere isan

openflame,sparkor pilotlight as ona waterheater,spaceheater,

furnace,clothesdryeror othergasappliances.

Allowa machineto coolat leastfiveminutesbeforestoring.

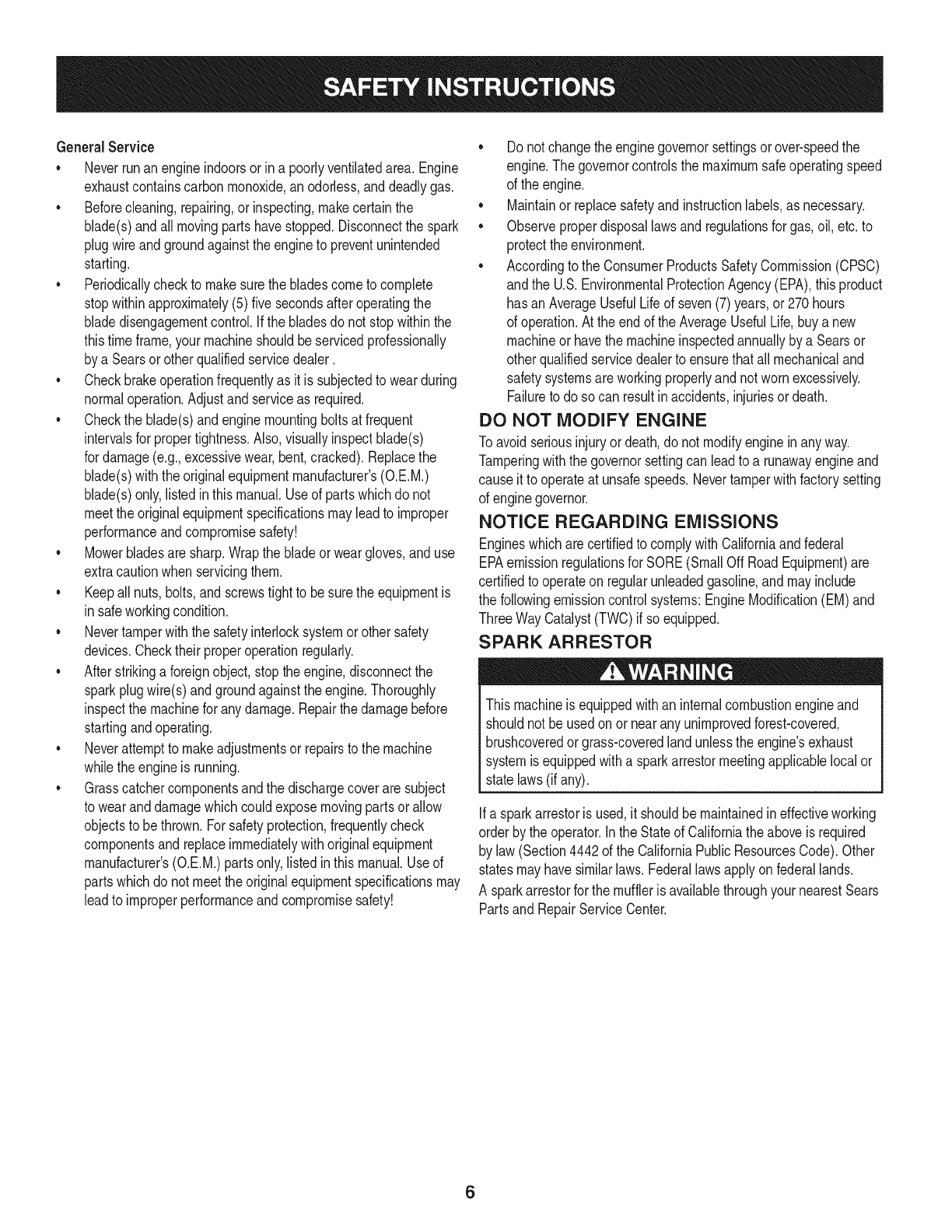

GeneralService

• Neverrunanengineindoorsorinapoorlyventilatedarea.Engine

exhaustcontainscarbonmonoxide,anodorless,anddeadlygas.

• Beforecleaning,repairing,orinspecting,makecertainthe

blade(s)andallmovingpartshavestopped.Disconnectthespark

plugwireandgroundagainsttheenginetopreventunintended

starting.

• Periodicallychecktomakesurethebladescometocomplete

stopwithinapproximately(5)fivesecondsafteroperatingthe

bladedisengagementcontrol.Ifthebladesdonotstopwithinthe

thistimeframe,yourmachineshouldbeservicedprofessionally

byaSearsorotherqualifiedservicedealer.

• Checkbrakeoperationfrequentlyasitissubjectedtowearduring

normaloperation.Adjustandserviceasrequired.

• Checktheblade(s)andenginemountingboltsatfrequent

intervalsforpropertightness.Also,visuallyinspectblade(s)

fordamage(e.g.,excessivewear,bent,cracked).Replacethe

blade(s)withtheoriginalequipmentmanufacturer's(O.E.M.)

blade(s)only,listedinthismanual.Useofpartswhichdonot

meettheoriginalequipmentspecificationsmayleadtoimproper

performanceandcompromisesafety!

• Mowerbladesaresharp.Wrapthebladeorweargloves,anduse

extracautionwhenservicingthem.

• Keepallnuts,bolts,andscrewstighttobesuretheequipmentis

insafeworkingcondition.

• Nevertamperwiththe safetyinterlocksystemor othersafety

devices.Checktheir properoperationregularly.

• Afterstrikinga foreignobject,stopthe engine,disconnectthe

sparkplugwire(s)andgroundagainstthe engine.Thoroughly

inspectthe machinefor anydamage.Repairthe damagebefore

startingandoperating.

• Neverattemptto makeadjustmentsor repairsto the machine

whilethe engineis running.

• Grasscatchercomponentsandthe dischargecoverare subject

to wearanddamagewhichcouldexposemovingpartsor allow

objectsto bethrown.Forsafetyprotection,frequentlycheck

componentsand replaceimmediatelywithoriginalequipment

manufacturer's(O.E.M.)partsonly,listedinthis manual.Useof

partswhichdo not meetthe originalequipmentspecificationsmay

leadto improperperformanceandcompromisesafety!

• Donot changethe enginegovernorsettingsorover-speedthe

engine.The governorcontrolsthe maximumsafeoperatingspeed

of the engine.

Maintainor replacesafetyandinstructionlabels,as necessary.

• Observeproperdisposallawsandregulationsfor gas,oil, etc.to

protecttheenvironment.

• Accordingto the ConsumerProductsSafetyCommission(CPSC)

andthe U.S.EnvironmentalProtectionAgency(EPA),this product

has anAverageUsefulLifeof seven(7)years,or 270hours

of operation.At the endof the AverageUsefulLife,buy anew

machineor havethe machineinspectedannuallybya Searsor

otherqualifiedservicedealerto ensurethatall mechanicaland

safetysystemsareworkingproperlyandnot wornexcessively.

Failureto doso can resultinaccidents,injuriesor death.

DO NOT MODIFY ENGINE

Toavoid seriousinjuryor death,do notmodifyengineinanyway.

Tamperingwiththe governorsettingcanleadto a runawayengineand

causeit to operateat unsafespeeds.Nevertamperwithfactorysetting

of enginegovernor.

NOTICE REGARDING EMISSIONS

Engineswhicharecertifiedto complywithCaliforniaandfederal

EPAemissionregulationsfor SORE(SmallOffRoadEquipment)are

certifiedto operateon regularunleadedgasoline,andmayinclude

the followingemissioncontrolsystems:EngineModification(EM)and

ThreeWayCatalyst(TWO)if so equipped.

SPARK ARRESTOR

Thismachineis equippedwithan internalcombustionengineand

shouldnotbe usedonor nearanyunimprovedforest-covered,

brushcoveredorgrass-coveredlandunlessthe engine'sexhaust

systemisequippedwitha sparkarrestormeetingapplicablelocalor

statelaws(if any).

Ifa sparkarrestoris used,it shouldbe maintainedin effectiveworking

orderby the operator.Inthe Stateof Californiatheaboveis required

by law (Section4442of the CaliforniaPublicResourcesCode).Other

statesmayhavesimilarlaws.Federallawsapplyonfederallands.

A sparkarrestorfor the muffleris availablethroughyournearestSears

PartsandRepairServiceCenter.

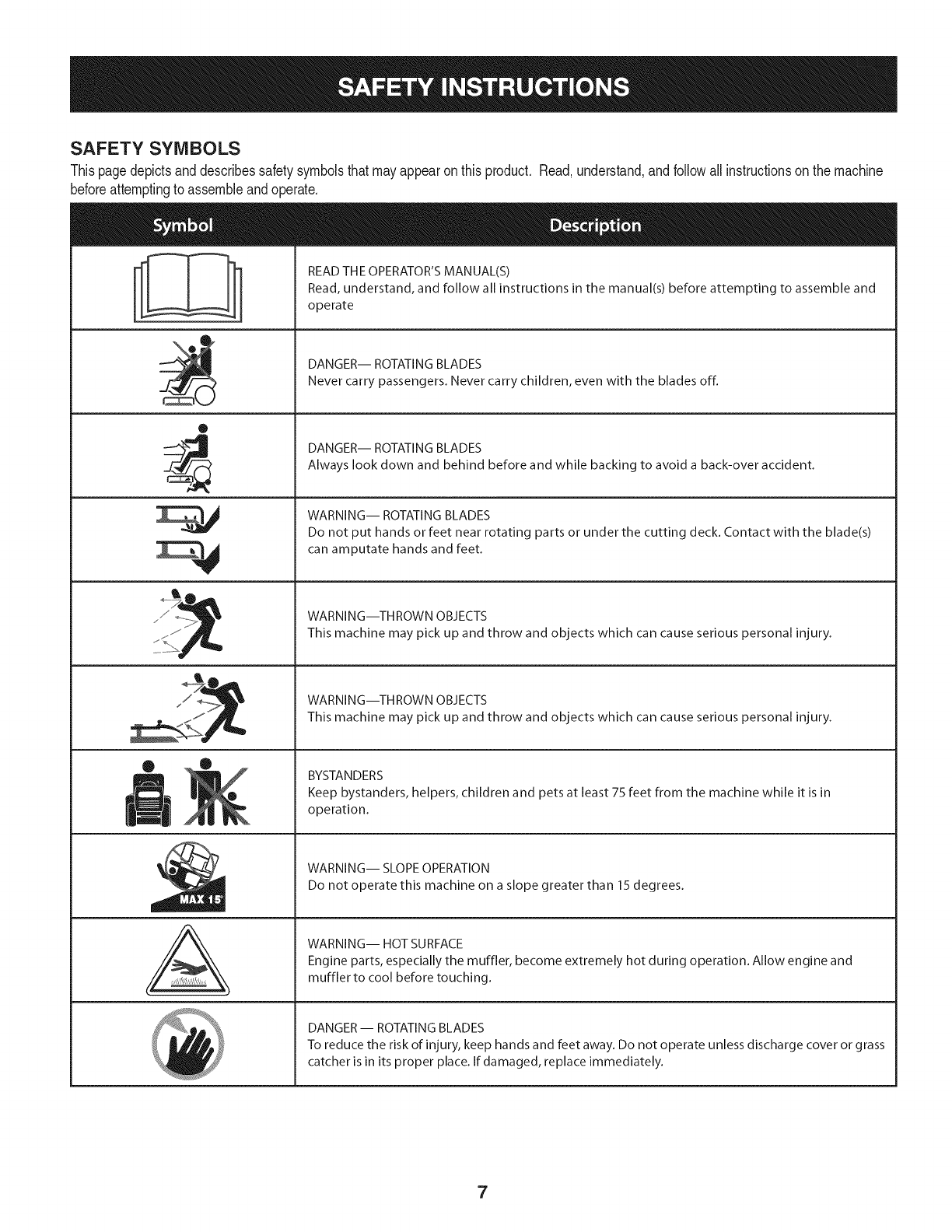

SAFETY SYMBOLS

Thispagedepictsanddescribessafetysymbolsthatmayappearonthis product. Read,understand,andfollowallinstructionson the machine

beforeattemptingto assembleandoperate.

READ THE OPERATOR'S MANUAL(S)

Read, understand, and follow all instructions in the manual(s) before attempting to assemble and

operate

DANGER-- ROTATING BLADES

Never carry passengers. Never carry children, even with the blades off.

DANGER-- ROTATING BLADES

Always look down and behind before and while backing to avoid a back-over accident.

WARNING-- ROTATING BLADES

Do not put hands or feet near rotating parts or under the cutting deck. Contact with the blade(s)

can amputate hands and feet.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

WARNING--THROWN OBJECTS

This machine may pick up and throw and objects which can cause serious personal injury.

BYSTANDERS

Keep bystanders, helpers, children and pets at least 75 feet from the machine while it is in

operation.

WARNING-- SLOPE OPERATION

Do not operate this machine on a slope greater than 15 degrees.

WARNING-- HOT SURFACE

Engine parts, especially the muffler, become extremely hot during operation. Allow engine and

muffler to cool before touching.

DANGER-- ROTATING BLADES

To reduce the risk of injury, keep hands and feet away. Do not operate unless discharge cover or grass

catcher is in its proper place. If damaged, replace immediately.

(OK)

15° Slope X

(TOO STEEP)

15° Slope

'_. _ Figure1

USETHISSLOPEGAUGETODETERMINE

IFA SLOPEIS TOOSTEEPFORSAFEOPERATION!

To checkthe slope,proceedas follows:

1. Removethis pageandfold alongthe dashedline.

2. Locatea verticalobject onor behindthe slope (e.g.a pole, building,fence, tree,etc.)

3. Align eitherside of the slope gaugewith the object(SeeFigure1 and Figure2 ).

4. Adjust gaugeupor down until the left cornertouchesthe slope (SeeFigure1and Figure2).

15°dashed line

If there is agap belowthe gauge,the slope is too steepfor safeoperation(SeeFigure2 above).

Figure2

Slopesare a majorfactor relatedto tip-over and roll-over accidents which can result in severe injury or death. Do not operatemachine on slopes

in excess of 15 degrees.All slopes require extra caution. Ifyou cannot back up the slope or if you feel uneasy on it, do not mow it.

Always mow up and down the face of slopes, never mow acrossthe face of slopes.

IMPORTANT:Yourtractoris shippedwithmotoroil in theengine.

However,you MUSTcheckthe oil levelbeforeoperating.Referto the

Service& Maintenancesectionfor instructionson checkingtheoil

level.

Attaching the Battery Cables

CALIFORNIA PROPOSITION 65

Batteryposts,terminals,andrelatedaccessoriescontainleadand

leadcompounds,chemicalsknownto the Stateof Californiato

causecancerandreproductiveharm.Washhandsafterhandling.

Whenattachingbatterycables,alwaysconnectthe POSITIVE(Red)

wireto its terminalfirst,followedby the NEGATIVE(Black)wire.

Forshippingreasons,bothbatterycablesonyourequipmenthave

beenleftdisconnectedfromthe terminalsat the factory.Toconnect

the batterycables,proceedas follows:

NOTE:Thepositivebatteryterminalis markedPos.(+).The negative

batteryterminalis markedNeg.(i).

1. Removethe plasticcover,if present,fromthe positivebattery

terminaland attachthe redcableto the positivebatteryterminal

(+)withthe bolt andhexnut.See Figure1.

2. Removethe plasticcover,if present,fromthe negativebattery

terminaland attachthe blackcableto the negativebattery

terminal(-) withthe bolt andhex nut.SeeFigure1.

Figure1

3. Positionthe redrubberbootoverthe positivebatteryterminalto

helpprotectit fromcorrosion.

NOTE:If thebatteryis put into serviceafterthe dateshownon topof

battery,chargethe batteryas instructedinthe Service& Maintenance

sectionof this manualpriorto operatingthe tractor.

Shipping Brace Removal

Makesurethe ridingmower'sengineis off, removetheignitionkey,

andset the parkingbrakebeforeremovingthe shippingbrace.Refer

Itothe Operationsectionfor instructionsonhowto setthe parking

lbrake.

• Locatethe shippingbrace,if present,andaccompanyingwarning

tag foundonthe rightsideof the mower,betweenthe discharge

chutedeflectorandthe cuttingdeck. SeeFig.2.

Figure2

Placethe decklift leverinthe highestcuttingposition.Referto

SettingtheCuttingHeightin the Operationsectionof thismanual.

Whilepushingthedischargechuteddlectortowardsthemachinewith

yourlefthand,removetheshippingbracewithyourrighthandbygrasp-

ingitbetweenyourthumbandindexfingerandrotatingitclockwise.

The shippingbrace,usedfor packagingpurposesonly,mustbe

removedand discardedbeforeoperatingyour ridingmower.

The mowingdeck iscapableof throwingobjects.Failureto operate

the ridingmowerwithoutthe dischargecoverin the properoperating

Ipositioncould resultin seriouspersonalinjuryand/orproperty

ldamage.

Attaching The Steering Wheel

Ifthe steeringwheelfor yourtractordid notcomeattached,the

hardwarefor attachingit has beenpackedwithinthe steeringwheel,

beneaththe steeringwheelcap.Carefullypry off the steeringwheel

cap andremovethe hardware.

1. Withthe wheelsof the tractorpointingstraightforward,placethe

steeringwheeloverthe steeringshaft.

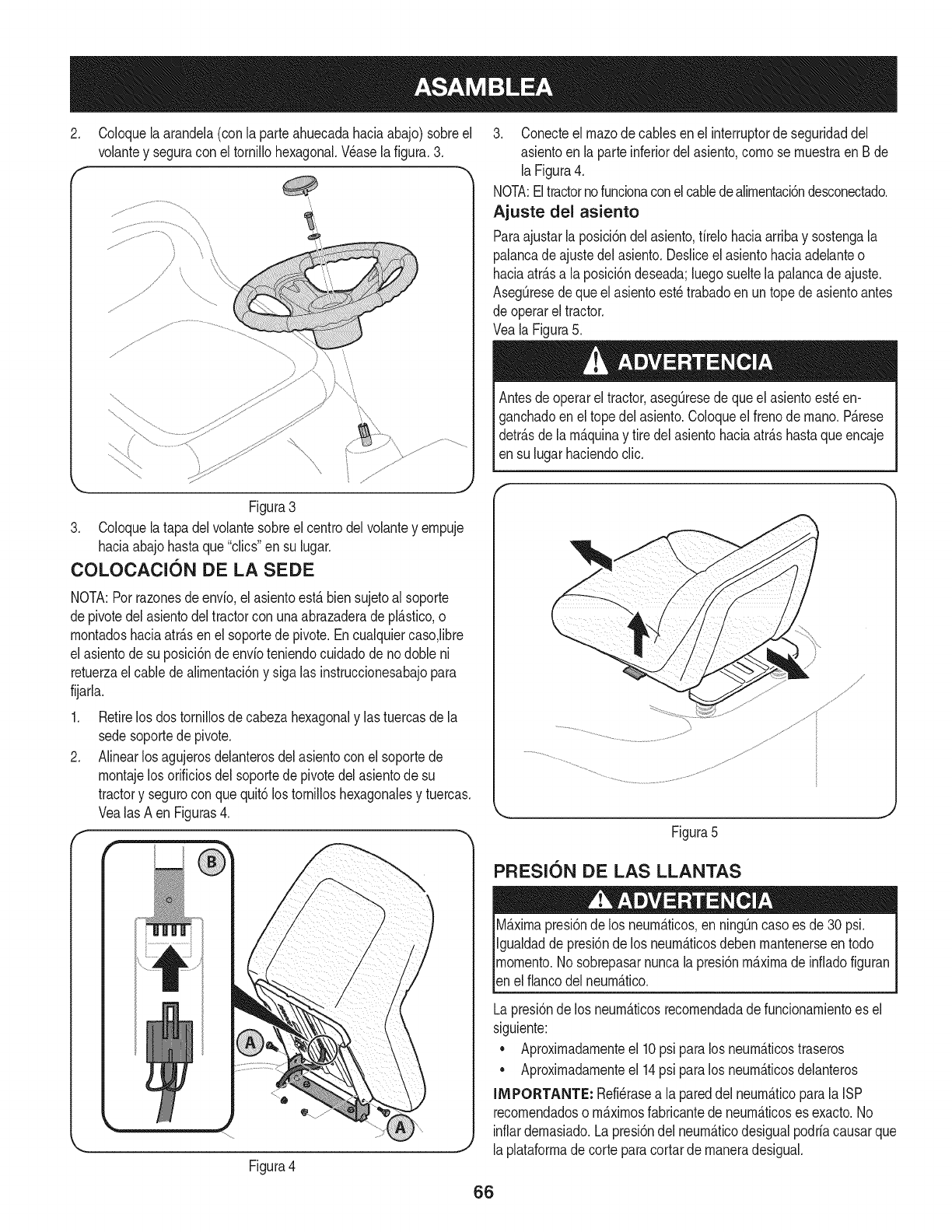

2. Placethe washer(withthe cuppedsidedown)overthe steering

wheeland securewiththe hex bolt.SeeFig.3.

Figure3

3. Placethe steeringwheelcap overthe centerof the steering

wheeland pushdownwarduntilit "clicks"intoplace.

Attaching The Seat

NOTE:Forshippingreasons,the seatis eitherfastenedtothe tractor

seat'spivotbracketwitha plastictie,or mountedbackwardto the pivot

bracket.Ineithercase,free the seatfromits shippingpositionbeing

carefulnotto bendor kinkthe wiringharnessandfollowtheinstruc-

tionsbelowto attach it.

1. Removethetwo hexscrewsandnutsfromthe seatpivotbracket.

2. Alignthefrontholesof the seatmountingbracketwiththe holesin

the seatpivotbracketon yourtractorand securewith previously

removedhex screwsandnuts. SeeA in Figure4.

3. Plugthe wiringharnessintothe seatsafetyswitchinthe bottomof

the seat,as shownin Bof Figure4.

NOTE:The tractorwill not operatewiththe wiringharness

disconnected.

," -)

Adjusting the Seat

Toadjustthe positionof the seat,pullupandholdthe seatadjustment

lever.Slidethe seatforwardor rearwardto thedesiredposition;then

releasethe adjustmentlever.Makesure seatis lockedintopositionin

a seat-stopbeforeoperatingthe tractor.SeeFigure5.

Beforeoperatingthe tractor,makesurethe seatis engagedina

seat-stop.Engagethe parkingbrake.Standbehindthe machineand

pull backon seatuntil it clicksintoplace.

Figure5

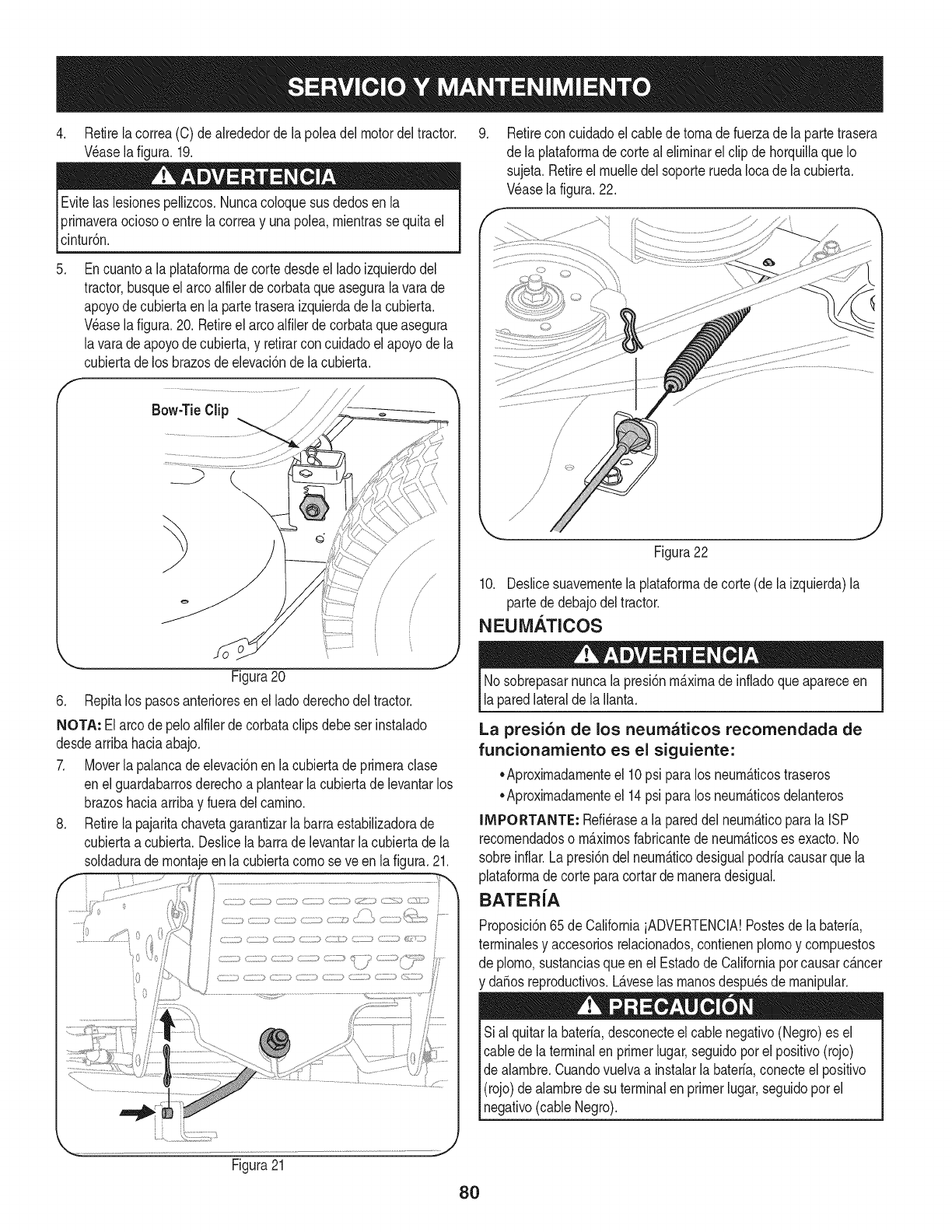

Tire Pressure

Maximumtire pressureunderany circumstancesis 30 psi.Equal

tire pressureshouldbe maintainedat all times.Neverexceedthe

_maxmum nfat onpressureshownonthe s dewa of thet re.

The recommendedoperatingtire pressureis:

Approximately10psi forthe reartires

Approximately14psi forthe fronttires

iMPORTANT: Referto the tire sidewallfor exacttire manufacturer's

recommendedormaximumpsi.Donot overinfiate.Uneventirepres-

surecouldcausethe cuttingdeckto mowunevenly.

Figure4

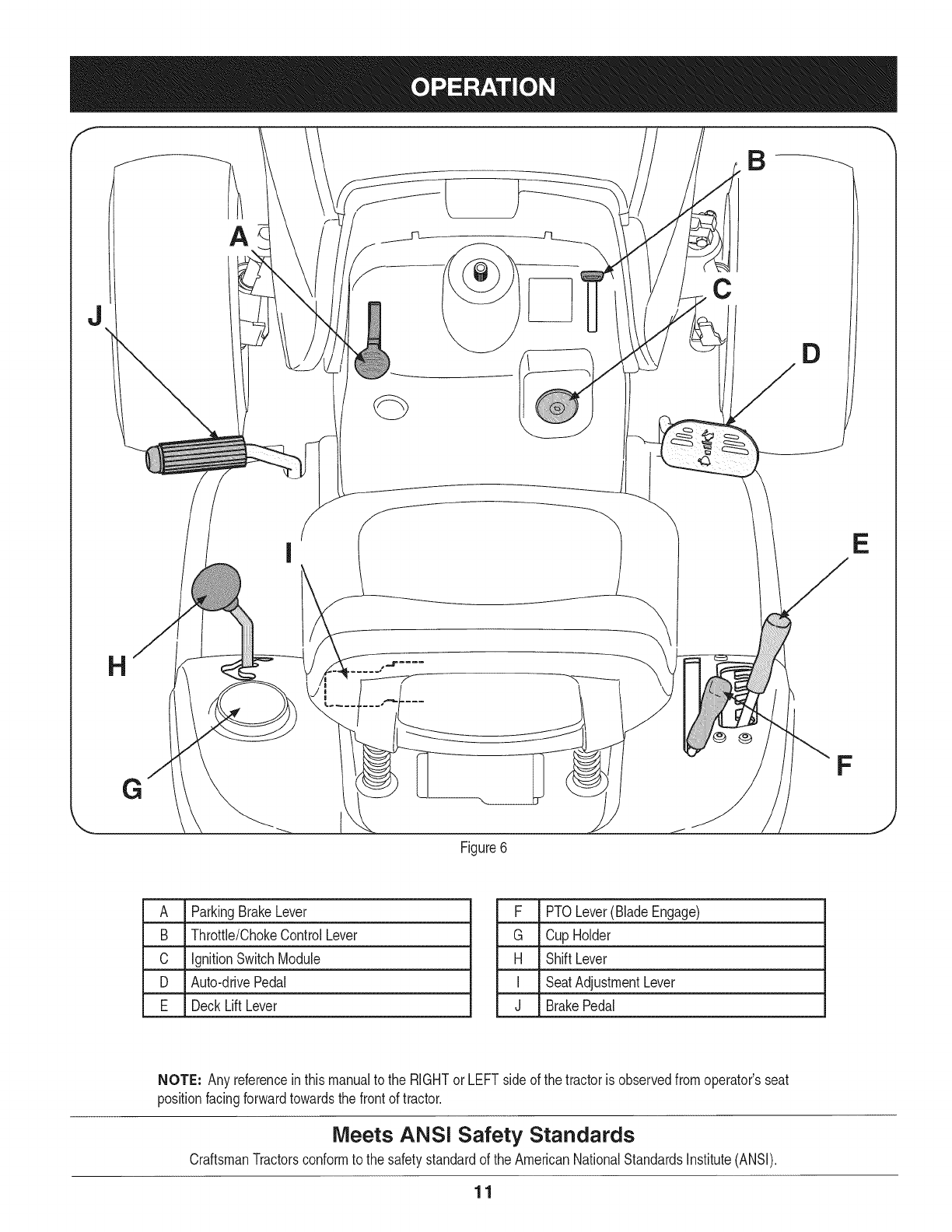

Figure6

A ParkingBrakeLever

B Throttle/ChokeControlLever

C IgnitionSwitchModule

D Auto-drivePedal

E DeckLift Lever

F PTOLever(BladeEngage)

G Cup Holder

H Shift Lever

I SeatAdjustmentLever

J BrakePedal

NOTE: Any referencein this manualto the RIGHTorLEFTsideof the tractoris observedfromoperator'sseat

positionfacingforwardtowardsthe frontof tractor.

Meets ANS! Safety Standards

CraftsmanTractorsconformto the safetystandardof theAmericanNationalStandardsInstitute(ANSI).

PARKING BRAKE LEVER

To setthe parkingbrake: Fullydepressthe brakepedal.Movethe

parkingbrakeleverintothe parkingbrakeposition.Releasethe brake

pedalto allowthe parkingbraketo engage.

To releasethe parking brake: Depressthe brakepedalandthe park-

ingbrakeleverwill moveoutof the parkingbrakepositionon its own.

The parkingbrakewill then be released.Releasethe brakepedal.

NOTE: The parkingbrakemustbe setif the operatorleavesthe seat

withtheenginerunningorthe enginewill automaticallyshutoff.

THROTTLE/CHOKE CONTROL LEVER

Thethrottle/chokecontrolleveris

locatedonthe rightside of the trac-

tor'sdash panel.Thislevercontrols

the speedof theengineandwhen

pushedall the wayforward,the

chokecontrolalso.Whensetin

agiven position,the throttlewill

maintaina uniformenginespeed.

iMPORTANT: Whenoperating

thetractorwiththe cuttingdeck

engaged,the throttle/chokecontrol

levermustalwaysbe inthe FAST

(rabbit)position.

IGNITION SWITCH

The keyswitchmoduleis usedto

startand stopthe engine.Insert

keyintothe keyswitchmodule

andturnclockwiseto the START

position.Releasethekeyinto the

normalmowingpositiononceen-

ginehas started.The headlights

will beactivatedautomatically.

Tostoptheengine,turnthe

ignitionkeycounterclockwiseto

the STOPposition.

CHOKE

FAST

SLOW

-tell

IMPORTANT:Priorto operatingthe tractor,referto boththe "Safety

InterlockSystem"and"StartingThe Engine"laterin thissectionof this

manualfor detailedinstructionsregardingthe IgnitionSwitchModule.

Neverleavea runningmachineunattended.AlwaysdisengagePTO

(BladeEngageLever),moveshiftleverinto neutralposition,setpark-

ingbrake,stopengineand removekeytopreventunintendedstarting.

SEAT ADJUSTMENT LEVER

Theseatadjustmentleveris locatedbelowthe front!leftof the seat.The

leverallowsfor adjustmentof the foreandaft positionof the seat.Refer

to the Assemblysectionof the manual formoredetailedinstructionsfor

adjustingthe seatposition.

AUTO-DRIVE PEDAL

The drivepedalis locatedonthe right sideof the tractor,alongthe

runningboard.Depressthe drivepedalforwardandthe tractorwill

moveinthe directionthatthe shiftleveris engagedin. Tocausethe

tractorto travelforward,whileat a completestop,movethe shift lever

into the Forwardposition.Graduallysteponthe drivepedalandthe

tractorwill beginto moveforward.To movein Reverse,followthe same

procedureonly movethe shiftleverintothe reverseposition.

The groundspeedis controlledwiththe drivepedal.Thefurther

forwardthatthe pedalis pivoted,the fasterthe tractorwill travel.

The pedalwill returnto itsoriginalpositionwhen it's notdepressed.

Referto the Operationsectionof thismanualfor detailedinstructions

regardingthe drive pedal.

IMPORTANT: Alwayssetthe parkingbrakewhenleavingthe tractor

unattended.

DECK LIFT LEVER

Foundonyourtractor'srightfender,the decklift leveris used

to changethe heightof thecuttingdeck.To use,movethe

leverto the left, thenplace inthe notchbestsuitedfor your

application.

PTO (BLADE ENGAGE) LEVER

Foundonthe tractor'srightfender,the PTO(bladeengage)

leveris usedto engagepowerto the cuttingdeckorother

(separatelyavailable)attachments.Tooperate,movethe

leverall thewayforward.Movingthe leverallthe way

rearwardinto the PTOOFFpositiondisengagespowerto the

cuttingdeck/attachment.

NOTE: The PTO(bladeengage)levermustbein the

disengaged(PTOOFF)positionwhenstartingtheengine.

CUP HOLDER

The tractor'scup holderis locatedon the fenderto the left of

the seat.

SHIFT LEVER _"

The shift leveris locatedon the left

side of the fenderand hasthree

positions,FORWARD,NEUTRAL

and REVERSE.The brakepedal

must bedepressedandthe tractor

must notbe inmotionwhenthe

movingshift lever.

IMPORTANT: Neverforcethe

shift lever.Doingso mayresultin

seriousdamageto thetractor's

transmission.

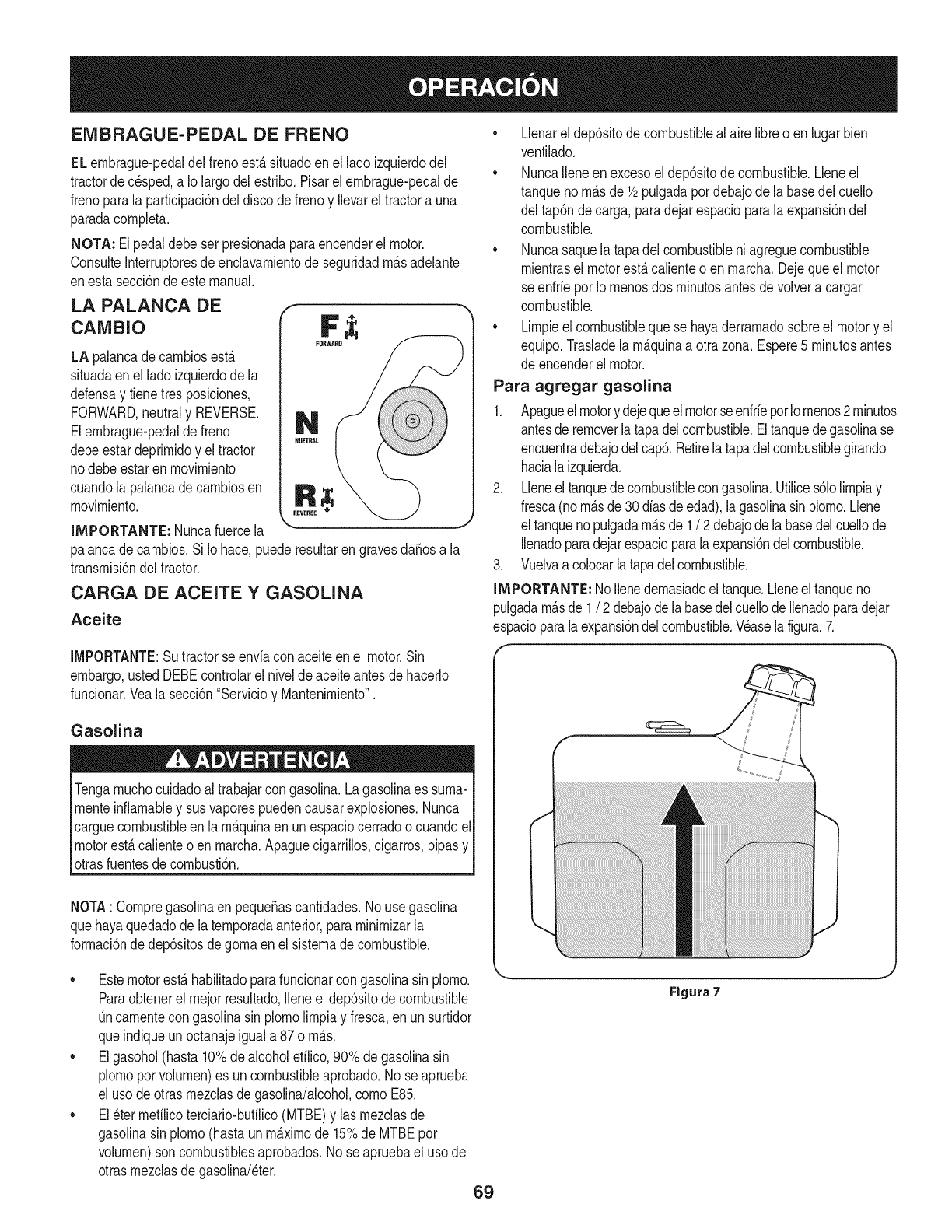

BRAKE PEDAL

The brakepedalis locatedon the leftsideof the lawntractor,alongthe

runningboard.Depressthe brakepedalto engagethe discbrakeand

bringthe tractorto acompletestop.

NOTE: Thepedalmustbedepressedto startthe engine.Referto

SafetyInterlockSwitcheslaterin thissectionof thismanual.

GAS AND OIL FILL-UP

0il

IMPORTANT: Yourtractorisshippedwith motoroilinthe engine.

However,you MUSTcheckthe oil levelbeforeoperating.Becareful

not tooverfill.

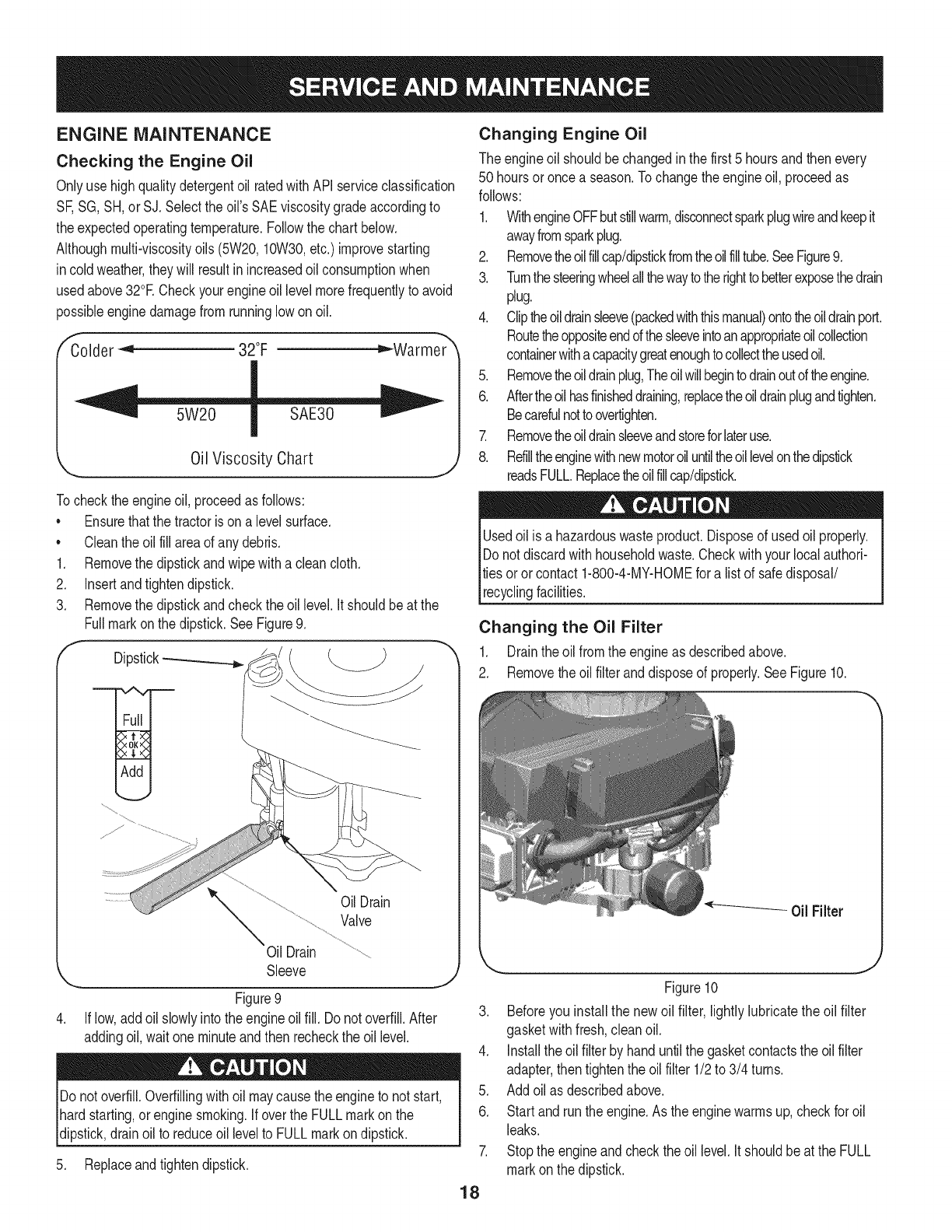

For instructionsonhowto checkthe engineoil, referto CheckingThe

EngineOilinthe ServiceandMaintenancesectionof this manual.

Gasoline

Thegasolinetank islocatedunderthe hood.Do notoverfill.

Useextremecarewhenhandlinggasoline.Gasolineis extremely

flammableandthe vaporsareexplosive.Neverfuel machineindoors

orwhile theengineishotor running.Extinguishcigarettes,cigars,

p pes,andothersourcesof gn t on.

NOTE : Purchasegasolineinsmallquantities.Do notuse gasolineleft

overfromthe previousseason,to minimizegumdepositsinthe fuel

system.

•Thisengineiscertifiedto operateonunleadedgasoline.For best

results,fill thefuel tankwithonlyclean,fresh,unleadedgasoline

witha pumpstickeroctaneratingof 87or higher.

•Gasohol(upto 10%ethylalcohol,90% unleadedgasolineby

volume)is anapprovedfuel.Othergasoline/alcoholblends,such

as E85,arenot approved.

•MethylTertiaryButylEther(MTBE)andunleadedgasolineblends

(upto a maximumof 15%MTBEby volume)areapprovedfuels.

Othergasoline/etherblendsarenotapproved.

•Fill fueltankoutdoorsorinwell-ventilatedarea.

•Do notoverfillfuel tank. Filltankto no morethan 1/2inchbelow

bottomof fillerneckto allowspacefor fuel expansion.

•Neverremovegas cap oraddfuel whilethe engineishot or run-

ning.Allowengineto cool at leasttwo minutesbeforerefueling.

•If gasolineisspilled,wipe itoffthe engineandequipment.Move

machineto anotherarea.Wait5 minutesbeforestartingthe

engine.

To Add Gasoline

1. Turnthe engineoff andlet enginecoolat least2 minutesbefore

removingthe fuelcap.Thegasolinetankislocatedunderthe

hood.Removethefuel cap byturningitcounterclockwise.

2. Fill thefuel tankwithgasoline.Useonly clean,fresh(nomore

than30 daysold), unleadedgasoline.Filltankto nomore

than 1/2 inchbelowbottomof filler neckto allowspacefor fuel

expansion.

3. Reinstallthe fuelcap.

IMPORTANT: Donot overfillthe tank.Filltankto nomorethan 1/2

inchbelowbottomof fillerneckto allowspaceforfuel expansion.See

Fig.7.

Figure7

Avoid Serious injury or Death

•Go upanddownslopes,notacross.

• Avoidsuddenturns.

•Donot operatethe unitwhereitcould slipor tip.

•Ifmachinestopsgoinguphill,stopbladesandbackdownhill

slowly.

• Donot mowwhenchildrenorothersarearound.

•Nevercarrychildren,evenwithbladesoff.

•Lookdownandbehindbeforeandwhilebacking.

• Keepsafetydevices(guards,shields,and switches)in place

andworking.

•Removeobjectsthatcould bethrownby the blades.

•Knowlocationandfunctionof allcontrols.

• Besurebladesandenginearestoppedbeforeplacinghandsor

feetnearblades.

•Beforeleavingoperator'sposition,stoptractor,disengage

blades,engageparkingbrake,shutengineoff, and removekey.

Read Operator's Manual

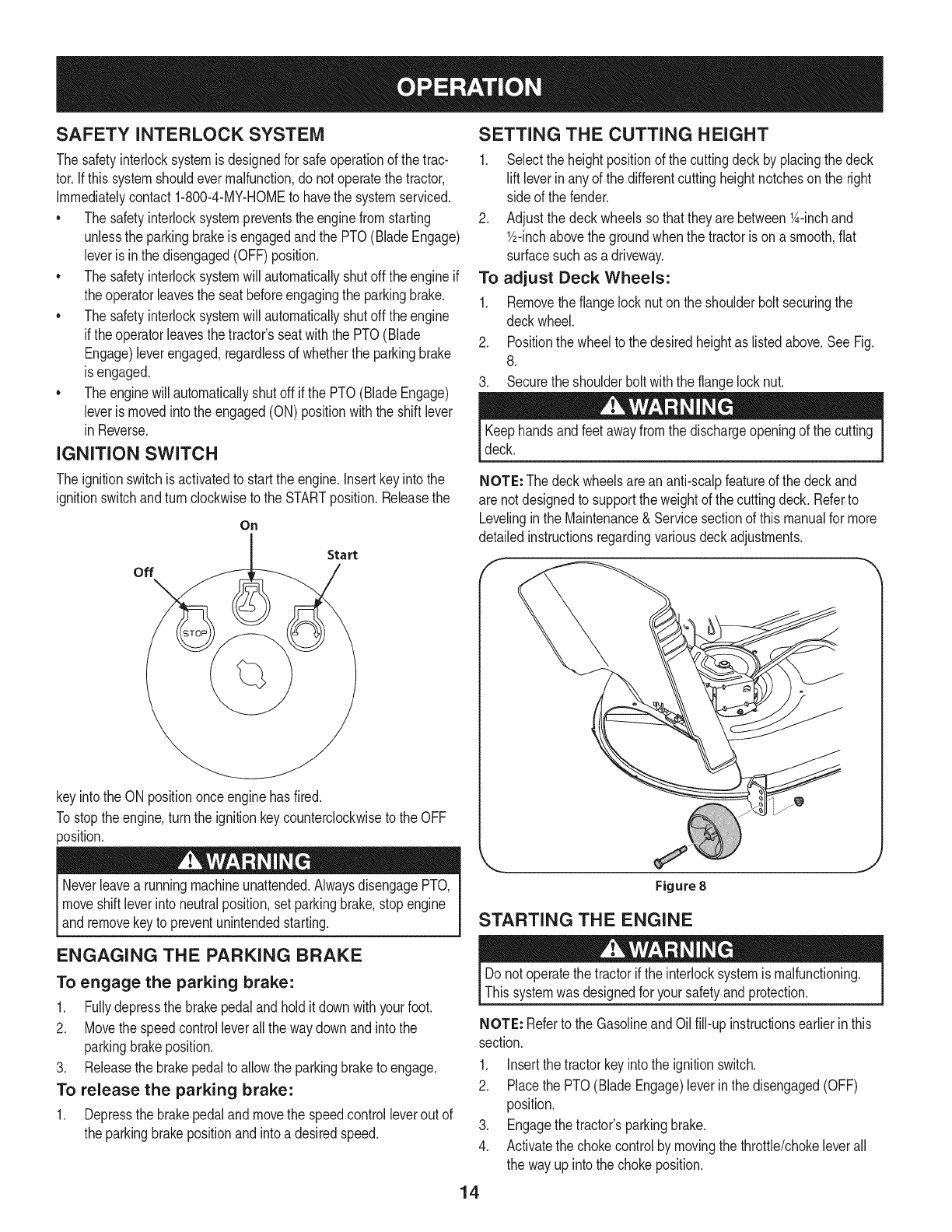

SAFETY iNTERLOCK SYSTEM

The safetyinterlocksystemisdesignedfor safeoperationof thetrac-

tor.Ifthis systemshouldevermalfunction,do notoperatethetractor,

Immediatelycontact1-800-4-MY-HOMEto havethe systemserviced.

• The safetyinterlocksystempreventstheenginefromstarting

unlessthe parkingbrakeis engagedandthe PTO(BladeEngage)

leveris inthe disengaged(OFF)position.

• The safetyinterlocksystemwill automaticallyshutoff theengineif

theoperatorleavesthe seatbeforeengagingthe parkingbrake.

• The safetyinterlocksystemwill automaticallyshutoff theengine

ifthe operatorleavesthetractor'sseatwiththe PTO(Blade

Engage)leverengaged,regardlessof whetherthe parkingbrake

is engaged.

• Theenginewill automaticallyshutoffif the PTO(BladeEngage)

leveris movedintothe engaged(ON)positionwiththe shift lever

in Reverse.

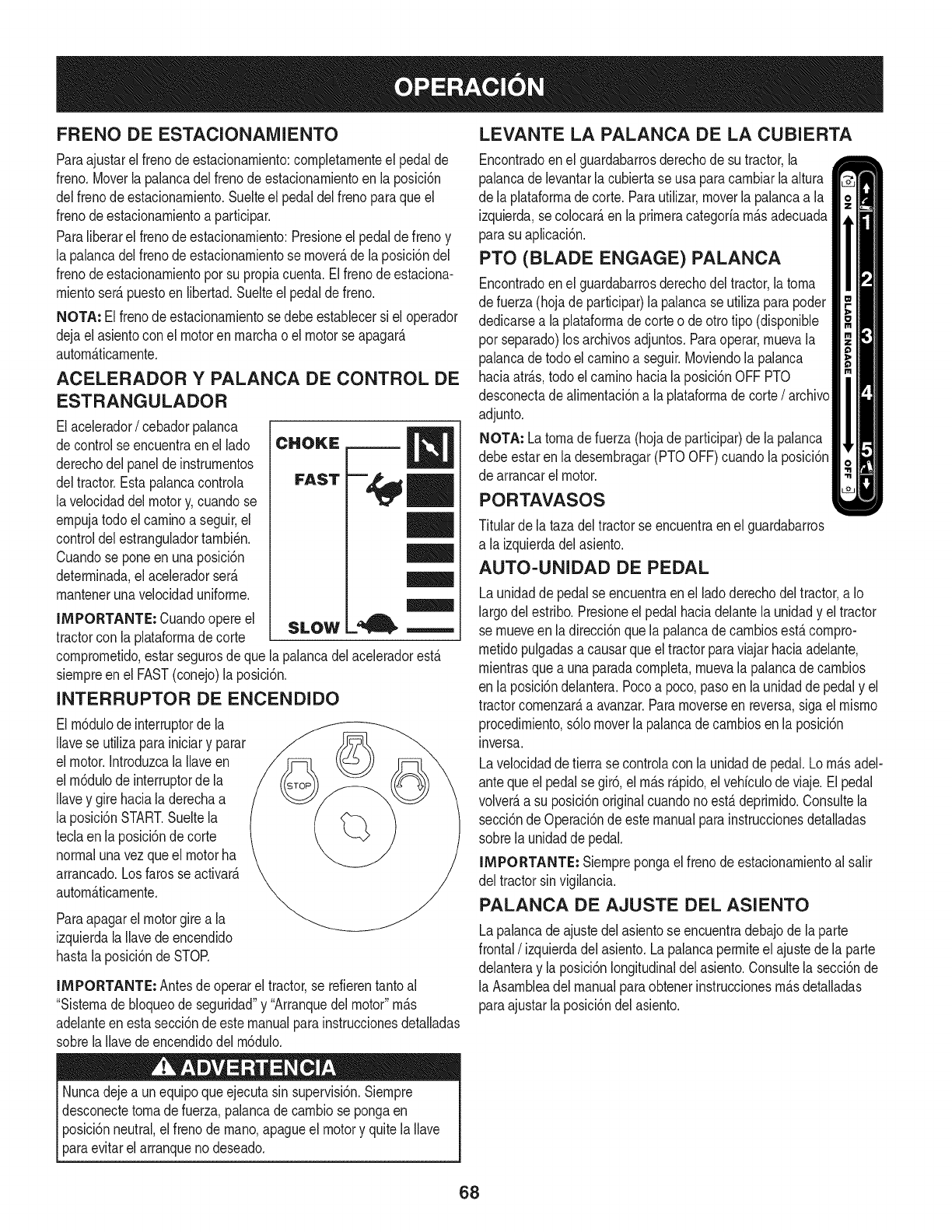

IGNITION SWITCH

The ignitionswitchis activatedto startthe engine,insertkeyinto the

ignitionswitchandturnclockwiseto the STARTposition.Releasethe

Start

off

keyintothe ON positiononceenginehasfired.

Tostoptheengine,turnthe ignitionkeycounterclockwiseto the OFF

position.

Neverleavea runningmachineunattended.AlwaysdisengagePTO,

moveshift leverintoneutralposition,setparkingbrake,stopengine

_andremovekeyto preventunntendedstartng.

ENGAGING THE PARKING BRAKE

To engage the parking brake:

1. Fullydepressthe brakepedalandholdit down withyourfoot.

2. Movethe speedcontrolleverallthe waydownandintothe

parkingbrakeposition.

3. Releasethe brakepedalto allowthe parkingbraketo engage.

To release the parking brake:

1. Depressthe brakepedalandmovethe speedcontrolleverout of

the parkingbrakepositionandintoa desiredspeed.

SETTING THE CUTTING HEIGHT

1. Selectthe heightpositionof the cuttingdeckby placingthe deck

lift leverinanyof the differentcuttingheightnotchesonthe right

side of the fender.

2. Adjustthe deck wheelssothattheyare between1A-inchand

1/2-inchabovethe groundwhenthe tractoris ona smooth,fiat

surfacesuchas adriveway.

To adjust Deck Wheels:

1. Removethe flangelocknuton the shoulderbolt securingthe

deckwheel.

2. Positionthe wheelto thedesiredheightas listedabove.SeeFig.

3. Securethe shoulderboltwiththe flangelocknut.

Keephandsandfeetawayfromthe dischargeopeningof the cutting

deck.

NOTE: Thedeckwheelsarean anti-scalpfeatureof the deckand

are notdesignedto supportthe weightof the cuttingdeck. Referto

Levelinginthe Maintenance& Servicesectionof thismanualfor more

detailedinstructionsregardingvariousdeckadjustments.

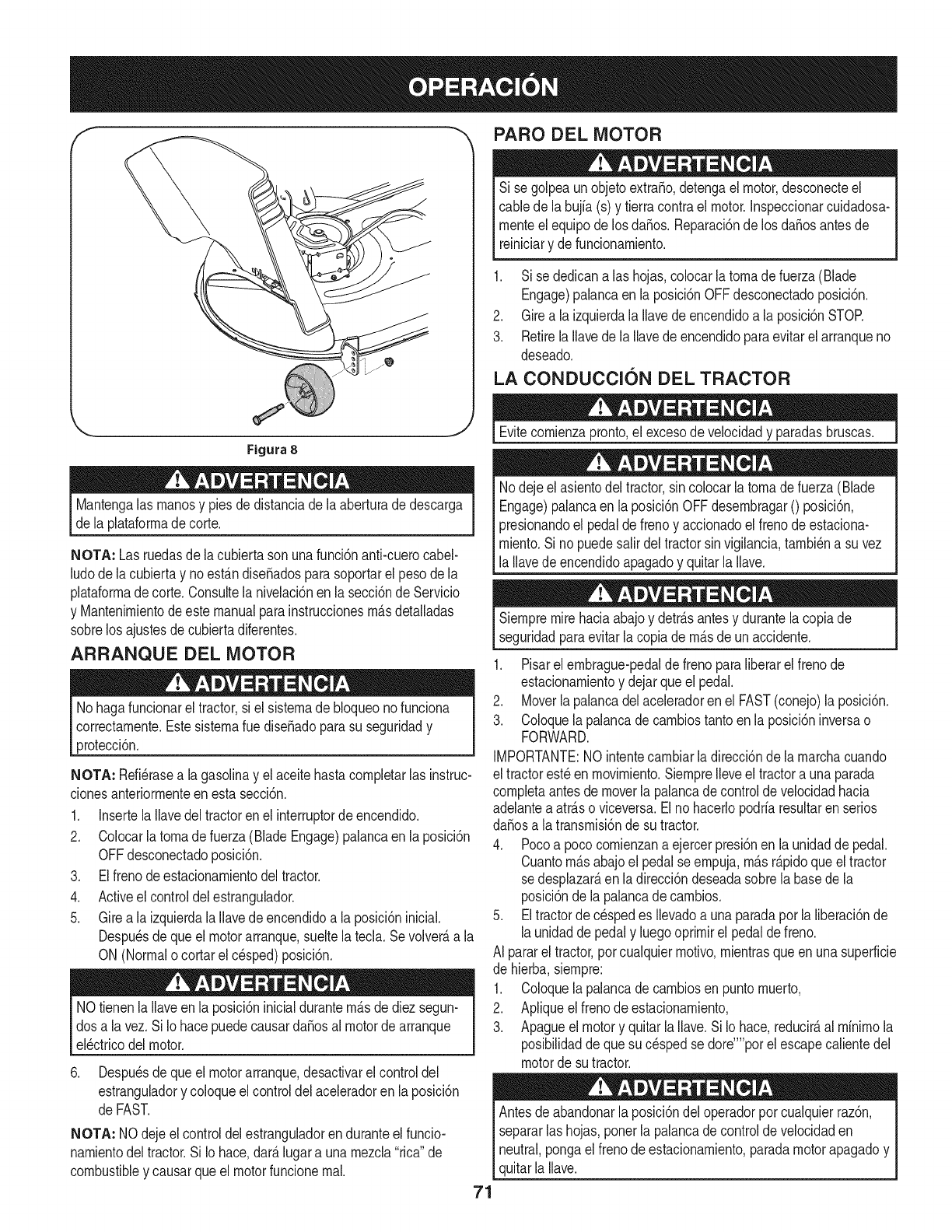

Figure8

STARTING THE ENGINE

Donot operatethe tractorif the interlocksystemis malfunctioning.

Thissystemwasdesignedfor yoursafetyand protection.

NOTE: Referto the GasolineandOilfill-up instructionsearlierinthis

section.

1. Insertthe tractorkeyintothe ignitionswitch.

2. Placethe PTO(BladeEngage)leverinthe disengaged(OFF)

position.

3. Engagethe tractor'sparkingbrake.

4. Activatethe chokecontrolby movingthethrottle/chokeleverall

the wayupintothechokeposition.

5. Turnthe ignitionkeyclockwiseto the STARTposition.Afterthe

enginestarts,releasethe key.Itwill returnto the ON (or Normal

Mowing)position.

Do NOTholdthe keyin the STARTpositionfor longerthan ten

secondsat a time.Doingso maycausedamageto yourengine's

electricstarter.

6. Aftertheenginestarts,deactivatethe chokecontroland placethe

throttlecontrolinthe FASTposition.

NOTE: Do NOTleavethe chokecontrolon whileoperatingthetractor.

Doingso will resultin a"rich" fuelmixtureandcausethe engineto run

poorly.

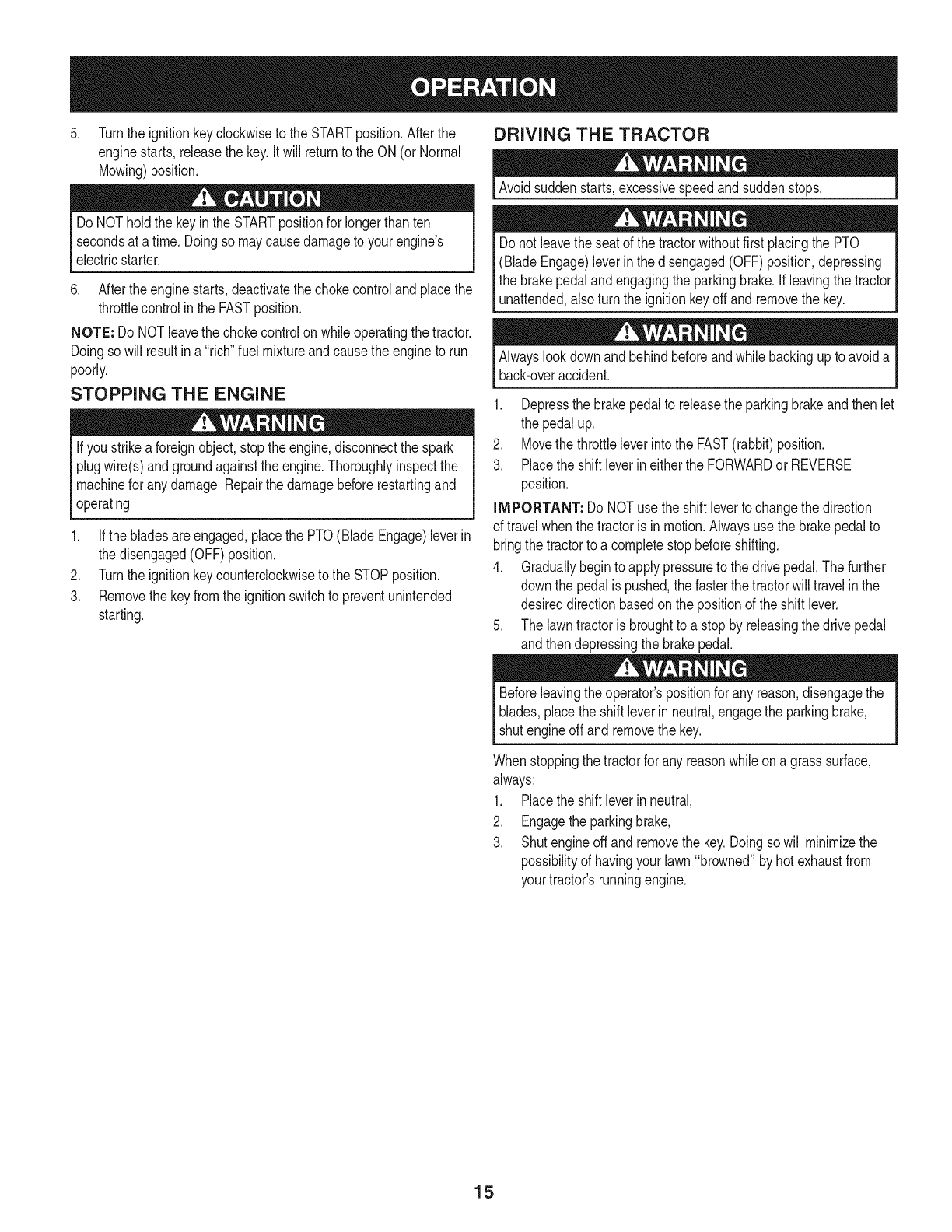

STOPPING THE ENGINE

Ifyou strikea foreignobject,stopthe engine,disconnectthe spark

plugwire(s)andgroundagainstthe engine.Thoroughlyinspectthe

machinefor anydamage.Repairthe damagebeforerestartingand

operating

If the bladesareengaged,placethe PTO(BladeEngage)leverin

the disengaged(OFF)position.

Turnthe ignitionkeycounterclockwiseto the STOPposition.

Removethekeyfromthe ignitionswitchto preventunintended

starting.

DRIVING THE TRACTOR

Avoidsuddenstarts,excessivespeedandsuddenstops.

Donot leavethe seatof the tractorwithoutfirst placingthe PTO

(BladeEngage)leverin thedisengaged(OFF)position,depressing

the brakepedalandengagingthe parkingbrake.If leavingthe tractor

unattended,also turnthe ignitionkeyoff and removethekey.

Alwayslook downandbehindbeforeandwhile backingupto avoida

back-overaccident.

1. Depressthe brakepedalto releasethe parkingbrakeandthenlet

the pedalup.

2. Movethe throttleleverintothe FAST(rabbit)position.

3. Placethe shift leverineitherthe FORWARDor REVERSE

position.

iMPORTANT: Do NOTuse theshift leverto changethe direction

of travelwhenthetractoris inmotion.Alwaysusethe brakepedalto

bringthe tractorto a completestopbeforeshifting.

4. Graduallybeginto apply pressureto the drivepedal.Thefurther

downthe pedalispushed,the fasterthe tractorwilltravelinthe

desireddirectionbasedon the positionof the shift lever.

5. The lawntractorisbroughtto a stopby releasingthedrive pedal

andthen depressingthe brakepedal.

Beforeleavingthe operator'spositionfor any reason,disengagethe

blades,placethe shift leverinneutral,engagethe parkingbrake,

shutengineoff andremovethe key.

Whenstoppingthetractorfor any reasonwhileona grasssurface,

always:

1. Placethe shift leverinneutral,

2. Engagethe parkingbrake,

3. Shutengineoffand removethe key.Doingso will minimizethe

possibilityof havingyour lawn"browned"by hot exhaustfrom

yourtractor'srunningengine.

DRiViNG ON SLOPES

Referto the SLOPEGAUGEinthe SafetyInstructionssectionof the

manualto helpdetermineslopeswhereyou mayoperatethistractor

safely.

Do notmowoninclineswitha slope inexcessof 15degrees(a rise

of approximately2-1/2feetevery10feet). Thetractorcouldoverturn

[and causeserous njury.

• Mowupanddownslopes,NEVERacross.

Exerciseextremecautionwhenchangingdirectionon slopes.

Watchfor holes,ruts,bumps,rocks,or otherhiddenobjects.

Uneventerraincouldoverturnthe machine.Tallgrasscan hide

obstacles.

Avoidturnswhendrivingona slope.Ifa turn mustbemade,turn

downthe slope.Turningupa slopegreatlyincreasesthe chance

of a rollover.

Avoidstoppingwhendrivingupa slope.Ifit isnecessaryto stop

whiledrivingupa slope,start upsmoothlyandcarefullyto reduce

the possibilityof flippingthetractoroverbackward.

ENGAGING THE BLADES

Engagingthe PTO(BladeEngage)transferspowerto thecuttingdeck

orother (separatelyavailable)attachments.Toengagethe blades,

proceedas follows:

1. Movethe throttle/chokecontrolleverto the FAST(rabbit)position.

2. Graspthe PTO(BladeEngage)leverand pivotit all the way

forwardintothe engaged(ON)position.

3. Keepthe throttleleverinthe FAST(rabbit)positionfor the most

efficientuseof the cuttingdeckor other(separatelyavailable)

attachments.

NOTE: The enginewill automaticallyshutoff ifthe PTOisengaged

withthe shiftleverinpositionfor reversetravelwiththe ignitionkeyin

the ONposition.

MULCHING

A mulchkit is availableas an attachment.Mulchingis a processof

recirculatinggrassclippingsrepeatedlybeneaththe cuttingdeck. The

ultra-fineclippingsarethenforcedbackintothe lawnwheretheyact as

a naturalfertilizer.

A mulchkitcan be purchasedthroughthe retaillocationinwhichyou

purchasedthistractor.For more information,simply contact Sears

at 1-800-4-MY-HOME®.

USING THE DECK LIFT LEVER

To raisethe cuttingdeck,movethe decklift leverto the left,then place

itin the notchbestsuitedfor yourapplication.Referto SettingThe

CuttingHeightearlierinthis section.

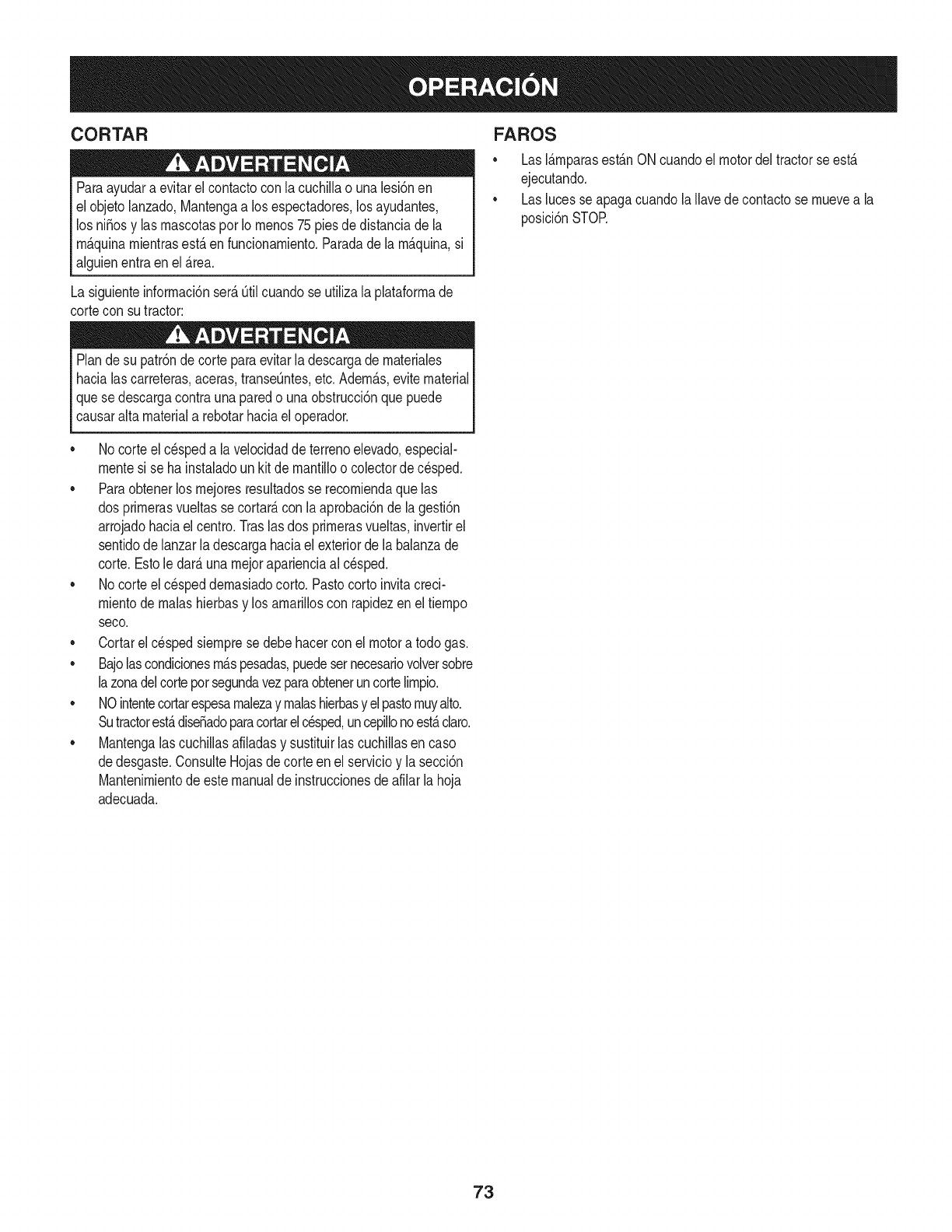

MOWING

To helpavoidbladecontactora thrownobjectinjury,keepbystand-

ers,helpers,childrenand petsat least75feetfromthe machine

whileit is in operation.Stopmachineif anyoneentersthe area.

The followinginformationwill behelpfulwhenusingthe cuttingdeck

withyourtractor:

Planyourmowingpatternto avoiddischargeof materialstoward

roads,sidewalks,bystandersandthe like.Also,avoiddischarging

materialagainstawall orobstructionwhichmaycausedischarged

materialto ricochetbacktowardthe operator.

•Donot mowat highgroundspeed,especiallyif a mulchkitor

grasscollectoris installed.

•Forbestresultsit isrecommendedthatthe first twolaps becut

withthe dischargethrowntowardsthe center.Afterthe firsttwo

laps, reversethedirectionto throwthe dischargeto theoutside

for the balanceof cutting.Thiswill givea betterappearanceto the

lawn.

•Donot cutthe grasstooshort. Shortgrassinvitesweedgrowth

andyellowsquicklyindry weather.

•Mowingshouldalwaysbedonewiththe engineat full throttle.

•Underheavierconditionsit maybe necessaryto go backoverthe

cut areaa secondtimeto get a cleancut.

•Do NOTattemptto mowheavybrushand weedsandextremely

tall grass.Yourtractorisdesignedto mowlawns,NOTclear

brush.

•Keepthe bladessharpandreplacethe bladeswhenworn.Refer

to CuttingBladesinthe Servicesectionof thismanualfor proper

bladesharpeninginstructions.

HEADLIGHTS

•The lampsareON wheneverthetractor'sengineis running.

•The lampsturn OFFwhenthe ignitionkeyismovedto the STOP

position.

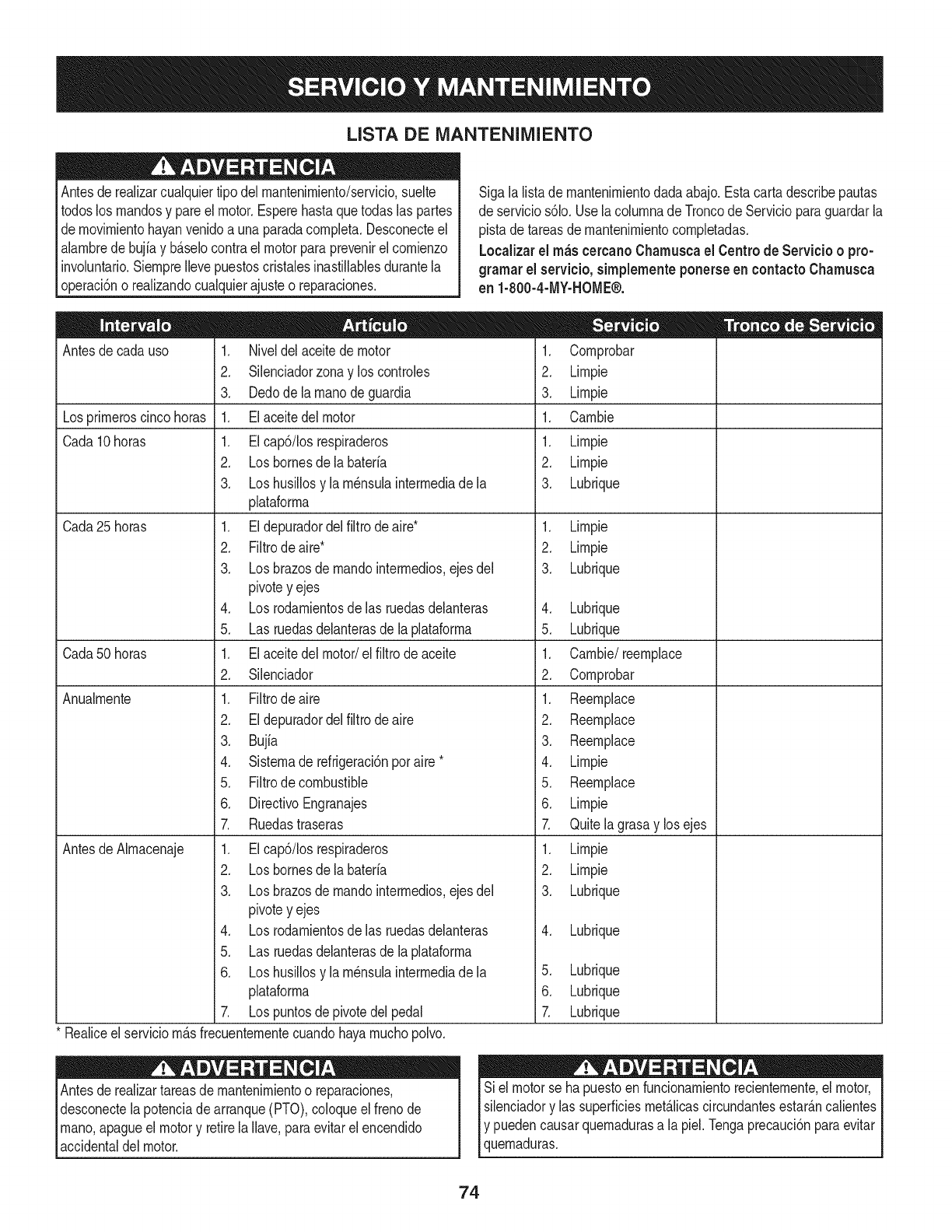

MAINTENANCE SCHEDULE

Beforeperforminganytypeof maintenance/service,disengageall

controlsandstoptheengine.Waituntilallmovingpartshavecometo

acompletestop.Disconnectsparkplugwireandgrounditagainstthe

engineto preventunintendedstarting.Alwayswearsafetyglassesduring

operationorwhileperforminganyadjustmentsor repairs.

Followthe maintenanceschedulegivenbelow.Thischartdescribes

serviceguidelinesonly.Usethe ServiceLogcolumnto keeptrack

of completedmaintenancetasks.To locate the nearestParts&

Repair Service Centeror to scheduleservice,simplycontact

1-800-4-MY-HOME®.

BeforeEachUse 1.

In the FirstFiveHours 1.

Every10Hours 1.

Every25 hours 1.

Every50 hours 1.

Annually 1.

BeforeStorage 1.

*Servicemorefrequentlyunder

Engineoil level

Mufflerareaandcontrols

Fingerguard

EngineOil

Hood/Dashairvents

Batteryterminals

Deckspindlesand idler

bracket

Air filter'sprecleaner*

Air filter*

Midsteeringarms,pivot

shafts,andaxles

Frontwheelbearings

Frontdeckwheels

Engineoil/Oil filter

Muffler

Air filter

Air filter'spre-cleaner

Sparkplug

Air coolingsystem*

Fuelfilter

SteeringGears

RearWheels

Hood/Dashairvents

Batteryterminals

Midsteeringarms,pivot

shafts,andaxles

Frontwheelbearings

Frontdeckwheels

Deckspindlesand idler

bracket

Pedalpivotpoints

dustyconditions.

1. Check

2. Clean

3. Clean

1. Change

1. Clean

2. Clean

3. Lubricate

1. Clean

2. Clean

3. Lubricate

4. Lubricate

5. Lubricate

1. Change/Replace

2. Check

1. Replace

2. Replace

3. Replace

4. Clean

5. Replace

6. Clean

7. Removeandgreaseaxles

1. Clean

2. Clean

3. Lubricate

4. Lubricate

5. Lubricate

6. Lubricate

7. Lubricate

Beforeperformingany maintenanceor repairs,disengagethe PTO

(BladeEngageLever),engagethe parkingbrake,stopthe engine

andremovethe keyto preventunintendedstarting.

If the enginehas beenrecentlyrun,the engine,mufflerandsur-

roundingmetalsurfaceswill behot andcancauseburnsto the skin.

Exercisecautionto avoidburns.

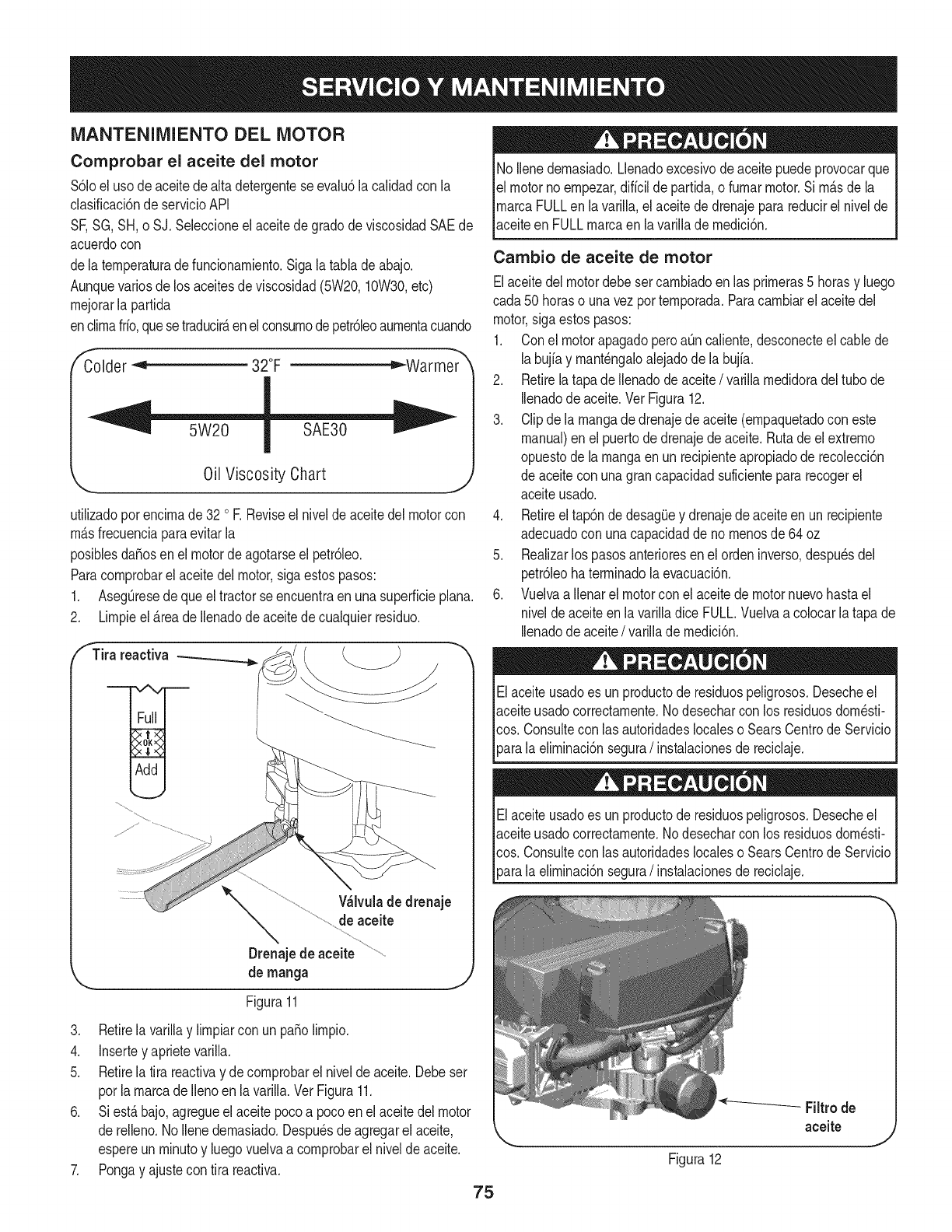

ENGINE MAINTENANCE

Checking the Engine Oil

Onlyuse highqualitydetergentoil ratedwithAPIserviceclassification

SF,SG,SH,or SJ.Selectthe oil's SAEviscositygradeaccordingto

theexpectedoperatingtemperature.Followthe chartbelow.

Althoughmulti-viscosityoils (5W20,10W30,etc.)improvestarting

incold weather,theywill resultinincreasedoil consumptionwhen

usedabove32°E Checkyourengineoillevel morefrequentlyto avoid

possibleenginedamagefromrunninglowon oil.

Colder_ 32°F _Warmer

5W20

Oil Viscosity Chart

_, J

Tocheckthe engineoil, proceedas follows:

• Ensurethatthe tractoris ona levelsurface.

• Cleantheoil fill areaof anydebris.

1. Removethe dipstickandwipe witha cleancloth.

2. Insertandtightendipstick.

3. Removethe dipstickandcheckthe oil level.It shouldbeat the

Fullmarkonthe dipstick.SeeFigure9.

Dipstick

OilDrain

Valve

Oil Drain

Sleeve

._.,,, J

Figure 9

If low,addoil slowlyintothe engineoilfill. Do notoverfill.After

addingoil, waitoneminuteandthenrecheckthe oil level.

Do not overfill.Overfillingwithoil maycausetheengineto notstart,

hardstarting,orenginesmoking.If overthe FULLmarkon the

dipstick,drainoil to reduceoil levelto FULLmarkondipstick.

5. Replaceandtightendipstick.

Changing Engine Oil

The engineoil shouldbe changedinthe first 5 hoursandthenevery

50 hoursoronce a season.To changethe engineoil, proceedas

follows:

1. WithengineOFFbutstillwarm,disconnectsparkplugwireandkeepit

awayfromsparkplug.

2. Removetheoilfillcap/dipstickfromtheoilfilltube.SeeFigure9.

3. Turnthesteeringwheelallthewaytotherighttobetterexposethedrain

plug.

4. Cliptheoildrainsleeve(packedwiththismanual)ontotheoildrainport.

Routetheoppositeenddthesleeveintoanappropriateoilcollection

containerwithacapacitygreatenoughto collecttheusedoil.

5. Removetheoildrainplug,Theoilwillbegintodrainoutof theengine.

6. Aftertheoilhasfinisheddraining,replacetheoildrainplugandtighten.

Becarefulnottoovertighten.

7. Removetheoildrainsleeveandstoreforlateruse.

8. Rdilltheenginewithnewmotoroiluntiltheoillevelonthedipstick

readsFULL.Replacetheoilfillcap/dipstick.

Usedoil is a hazardouswasteproduct.Disposeof usedoil properly.

Do notdiscardwithhouseholdwaste.Checkwithyour localauthori-

tiesoror contact1-800-4-MY-HOMEfora listof safedisposal/

recyclingfacilities.

Changing the Oil Filter

1. Drainthe oil fromthe engineas describedabove.

2. Removethe oilfilteranddisposeof properly.SeeFigure10.

Figure10

3. Beforeyou installthe newoil filter, lightlylubricatethe oil filter

gasketwithfresh,cleanoil.

4. Installthe oilfilterby handuntilthe gasketcontactsthe oilfilter

adapter,then tightenthe oilfilter 1/2to 3/4 turns.

5. Addoil as describedabove.

6. Startand runtheengine.As theenginewarmsup,checkfor oil

leaks.

7. Stopthe engineand checktheoil level.Itshouldbeat the FULL

markonthe dipstick.

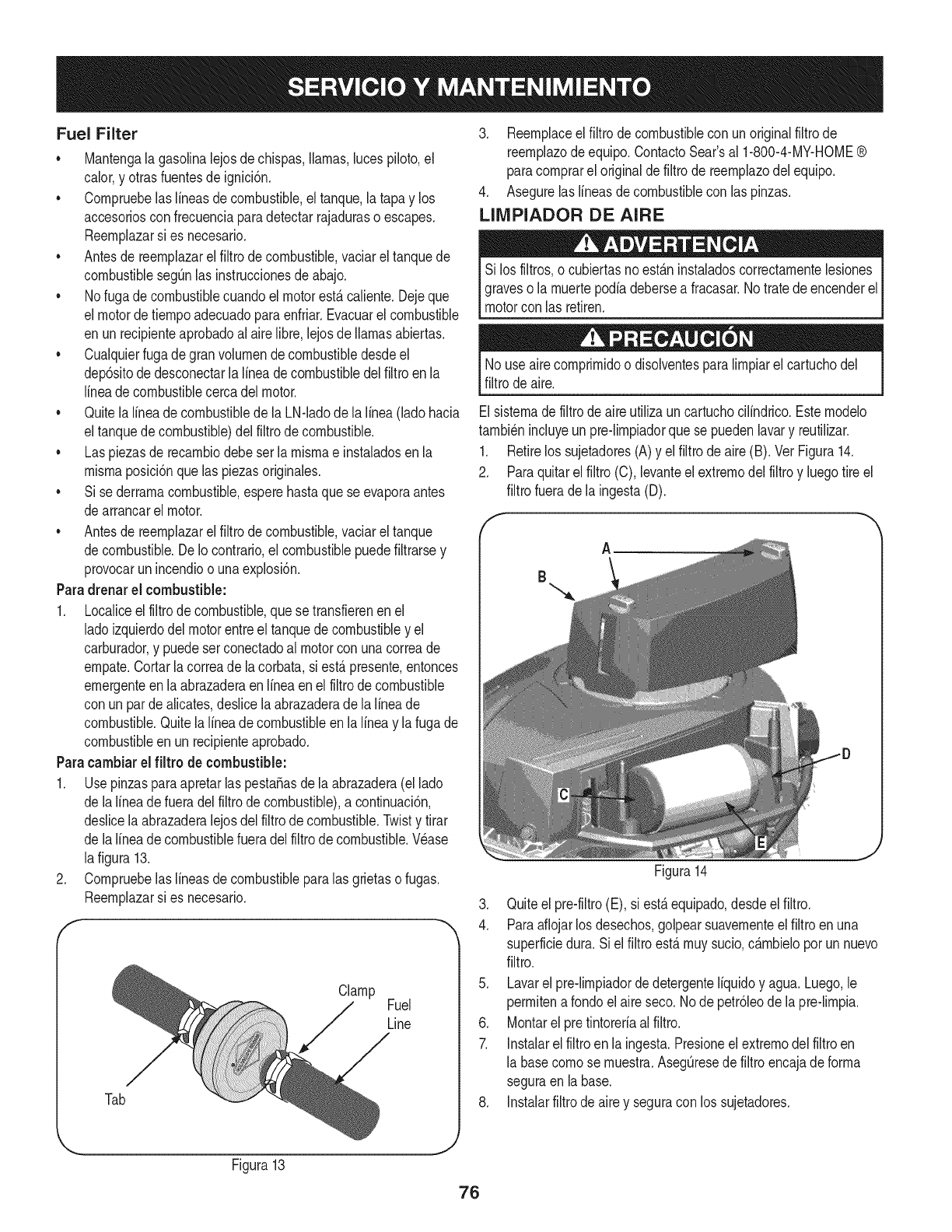

Fuel Filter Air Cleaner

Gasolineanditsvaporsareextremelyflammableandexplosive.Fire

or explosioncan causesevereburnsor death.

• Keepgasolineawayfromsparks,openflames,pilotlights,heat,

andotherignitionsources.

• Checkfuellines,tank,cap,andfittingsfrequentlyfor cracksor

leaks.Replaceif necessary.

• Beforereplacingthe fuel filter,drainthe fueltankas perthe

instructionsbelow.

• Do notdrainfuel whentheengineis hot.Allowtheengine

adequatetimeto cool. Drainfuel intoan approvedcontainer

outdoors,awayfromopenflame.

• Drainany largevolumeof fuelfromthe tankby disconnectingthe

fuellinefromthe in-linefuel filterneartheengine.

• Removethefuel linefromthe In-lineside (sidetowardsthe fuel

tank)of thefuel filter.

• Replacementpartsmustbethe sameandinstalledinthe same

positionas the originalparts.

• If fuelspills,waituntil it evaporatesbeforestartingengine.

• Beforereplacingthe fuel filter,drainthe fueltank. Otherwise,fuel

can leakoutand causea fireor explosion.

To Drainthe fuel:

1. Locatethefuel filter,whichisroutedonthe leftsideof theengine

betweenthefueltankandthecarburetor,andmaybeattachedto

theenginewitha tie strap.Cutthetie strap,if present,thenpinch

thein-lineclamponthefuelfilterwitha pairof pliers,slidethe

clampupthefuelline. Pullthe fuellinefreefromthefilterandplace

theopenendof thelineintoanapprovedcontainerto drainthefuel.

Tochangethe fuel filter:

1. Usepliersto squeezethe tabsonthe otherclamp(theout-line

sideof the fuel filter),thenslide theclampawayfromthefuel filter.

Twistandpull the fuelline off of the fuelfilter.SeeFigure11.

Clamp Fuel

Line

Tab

Figure11

2. Checkthefuel linesfor cracksor leaks.Replaceif necessary.

3. Replacethefuel filterwithanoriginalequipmentreplacement

filter.Call 1-800-4-MY-HOME®to purchasethe originalequip-

mentreplacementfilter.

4. Securethe fuel lineswiththe clamps.

Iffilters,or coversare notinstalledcorrectlyseriousinjury ordeath

could resultfrombackfire.Do not attemptto startthe enginewith

themremoved.

Donot use pressurizedair orsolventsto cleanthe aircleaner

cartridge.

The airfiltersystemusesa cylindricalcartridge.

1. Removethe fasteners(A)andthe air filtercover(B). SeeFigure

12.

Figure12

2. To removethe filter(C),lift the endof the filterand thenpullthe

filteroff the intake(D).

3. To loosendebris,gentlytap thefilterona hardsurface.If thefilter

isexcessivelydirty, replacewitha newfilter.

4. Installthe filteronthe intake.Pushthe endof the filterintothe

baseas shown.Makesurefilterfits securelyin the base.

5. Installair filtercoverandsecurewithfasteners.

Spark Plug

1. Cleanareaaroundthe sparkplugbase.Donot sandblastspark

plug.Sparkplugshouldbecleanedby scrapingor wirebrushing

andwashingwitha commercialsolvent

2. Removeandinspectthe sparkplug.Checkgapto makesureitis

setat .030".SeeFigure13.

3. Replacethe sparkplug(Champion®RC12YC)oncea season.

Electrode Porcelain

Muffler

i. _.030 (.76 mm) gap

Figure13 J

Temperatureof mufflerandnearbyengineareasmayexceed150° F

(65°0).Avoidcontactwiththeseareas.

• inspectmufflerperiodically,and replaceif necessary.Replace-

mentpartsfor the mufflermustbethe sameand installedin the

samepositionas the originalparts.

Clean Engine

•Dailyor beforeeveryuse,cleangrass,chaffor accumulated

debrisfromengine.Keeplinkage,spring,andcontrolsclean.

• Keepareaaroundandbehindmufflerfreeofanycombustibledebris.

• Keepingenginecleanallowsairmovementaroundengine.

• Enginepartsshouldbe keptcleanto reducethe riskof overheat-

ingandignitionof accumulateddebris.

Do notuse waterto cleanengineparts.Watercouldcontaminatefuel

system.Usea brushordry cloth.

Carburetor Adjustment

• Thecarburetoronthis engineis not adjustable.

LUBRICATION

Beforelubricating,repairing,or inspecting,alwaysdisengagePTO

(BladeEngageLever),moveshift leverintoneutralposition,set

parkingbrake,stopengineand removekeyto preventunintended

starting.

Pivot Points &Linkage

Lubricateall thepivotpointson the drivesystem,parkingbrakeand lift

linkageat leastoncea seasonwithlight oil.

Rear Wheels

Battery

The batteryis sealedand is maintenance-free.Acidlevelscannotbe

checked.

• Alwayskeepthe batterycablesandterminalscleanandfree of

corrosivebuild-up.

• Aftercleaningthe batteryandterminals,applya lightcoatof

petroleumjelly orgreaseto bothterminals.

• Alwayskeepthe rubberbootpositionedoverthe positiveterminal

to preventshorting.

iMPORTANT: if removingthe batteryfor any reason,disconnectthe

NEGATIVE(Black)wirefromitsterminalfirst,followedby the POSi-

TIVE(Red)wire.Whenre-installingthe battery,alwaysconnectthe

POSITIVE(Red)wireto its terminalfirst,followedbythe NEGATIVE

(Black)wire.Becertainthatthe wiresareconnectedto the correct

terminals;reversingthemcouldchangethe polarityandresultin

damageto your engine'salternatingsystem.

Cleaning Battery

Cleanthe batteryby removingit fromthe tractorandwashingwith

a bakingsodaandwatersolution.Ifnecessary,scrapethebattery

terminalswitha wirebrushto removedeposits.Coatterminalsand

exposedwiringwithgreaseor petroleumjelly to preventcorrosion.

Battery Failures

Somecommoncausesfor batteryfailureare:

incorrectinitialactivation

Overcharging

Freezing

Undercharging

Corrodedconnections

Thesefailuresare NOTcoveredby yourtractor'swarranty.

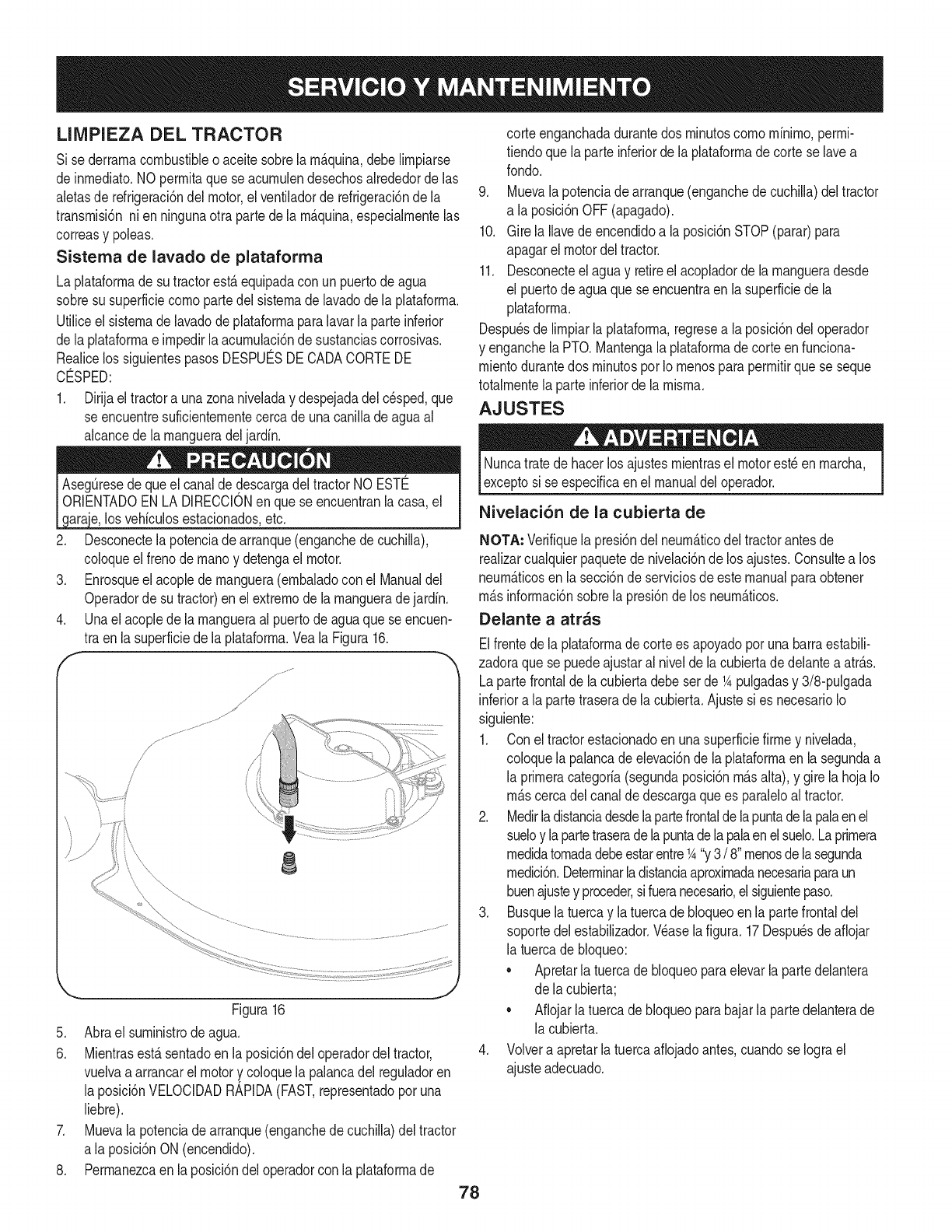

CLEANING THE ENGINE AND DECK

Any fuelor oil spilledon the machineshouldbewipedoff promptly.Do

NOTallowdebristo accumulatearoundthe coolingfinsof theengine

or onany otherpart of the machine.

IMPORTANT: Theuse of a pressurewasherto cleanyourtractoris

NOTrecommended,it maycausedamageto electricalcomponents,

spindles,pulleys,bearingsor the engine.

Deck Wash System

Yourtractor'sdeckis equippedwitha waterport on itssurfaceas part

of itsdeckwashsystem.

Usethe deckwashto rinsegrassclippingsfromthedeck'sunderside

and preventthe buildupof corrosivechemicals.Completethefollowing

stepsAFTEREACHMOWING:

1. Drivethetractorto a level,clear spotonyourlawn,nearenough

for yourgardenhoseto reach.

The rearwheelsshouldbe removedfromthe axlesoncea season.

Lubricatethe axles andthe rimswell withanall-purposegreasebefore

re-installingthem.

Front Axles

Eachendof thetractor'sfrontpivotbarmaybeequippedwithagrease

fitting.Lubricatewithagreasegunafterevery25hoursoftractoroperation.

Makecertainthe tractor'sdischargechuteis directedAWAYfromyou

house,garage,parkedcars,etc.

2. Disengagethe PTO(BladeEngage),setthe parkingbrakeand

stopthe engine.

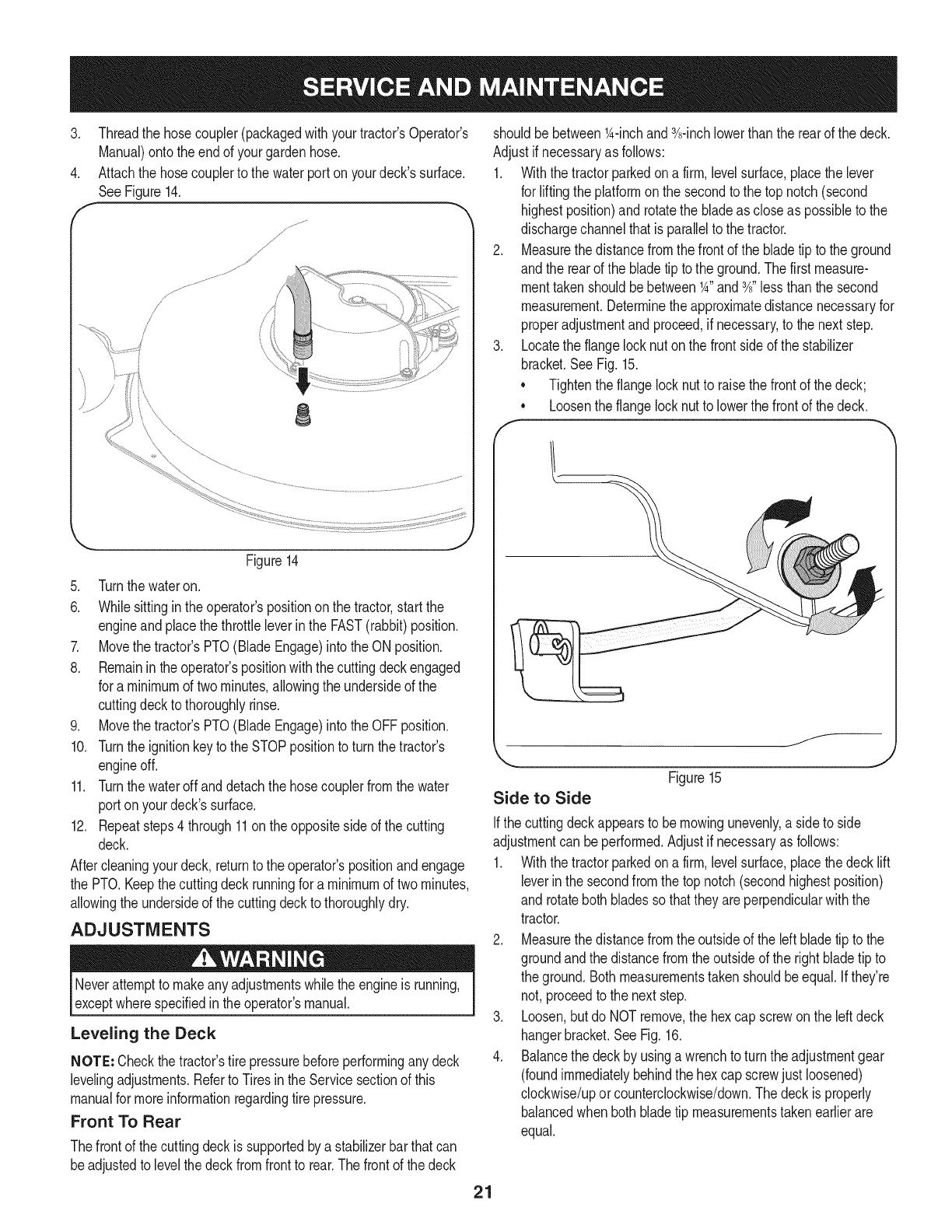

3. Threadthe hosecoupler(packagedwithyourtractor'sOperator's

Manual)ontothe endof yourgardenhose.

4. Attachthe hosecouplerto the waterport onyourdeck'ssurface.

SeeFigure14.

,/JJ"

/......:%:_................................................

Figure14

5. Turnthe wateron.

6. Whilesittingin theoperator'spositiononthe tractor,startthe

engineandplacethe throttleleverinthe FAST(rabbit)position.

7. Movethe tractor'sPTO(BladeEngage)intothe ONposition.

8. Remaininthe operator'spositionwiththecuttingdeckengaged

for a minimumof two minutes,allowingthe undersideof the

cuttingdeckto thoroughlyrinse.

9. Movethe tractor'sPTO(BladeEngage)intothe OFFposition.

10. Turnthe ignitionkeyto the STOPpositionto turnthe tractor's

engineoff.

11. Turnthe wateroff anddetachthe hosecouplerfromthe water

porton yourdeck'ssurface.

12. Repeatsteps4through11on theoppositeside of the cutting

deck.

Aftercleaningyourdeck,returnto the operator'spositionandengage

the PTO.Keepthe cuttingdeckrunningfora minimumof twominutes,

allowingthe undersideof the cuttingdeckto thoroughlydry.

ADJUSTMENTS

Neverattemptto makeanyadjustmentswhilethe engineis running,

exceptwherespecifiedin theoperator'smanual.

Leveling the Deck

NOTE: Checkthe tractor'stire pressurebeforeperforminganydeck

levelingadjustments.Referto Tiresin theServicesectionof this

manualfor moreinformationregardingtire pressure.

Front To Rear

Thefrontof the cuttingdeckis supportedbya stabilizerbarthatcan

beadjustedto levelthe deckfromfrontto rear.Thefrontof the deck

shouldbe betweenl_-inchand3A-inchlowerthanthe rearof the deck.

Adjustif necessaryas follows:

1. Withthe tractorparkedona firm, levelsurface,placethe lever

for liftingthe platformonthe secondto the top notch(second

highestposition)and rotatethe bladeas closeas possibleto the

dischargechannelthatis parallelto the tractor.

2. Measurethedistancefromthe frontof the bladetip to theground

andthe rearof the bladetip tothe ground.Thefirst measure-

menttakenshouldbebetween1_"and3A"lessthanthe second

measurement.Determinetheapproximatedistancenecessaryfor

properadjustmentand proceed,if necessary,to the nextstep.

3. Locatethe flangelocknut onthe frontsideof the stabilizer

bracket.SeeFig. 15.

•Tightenthe flangelocknutto raisethe frontof the deck;

Loosentheflangelock nutto lowerthe frontof thedeck.

f__

Figure15

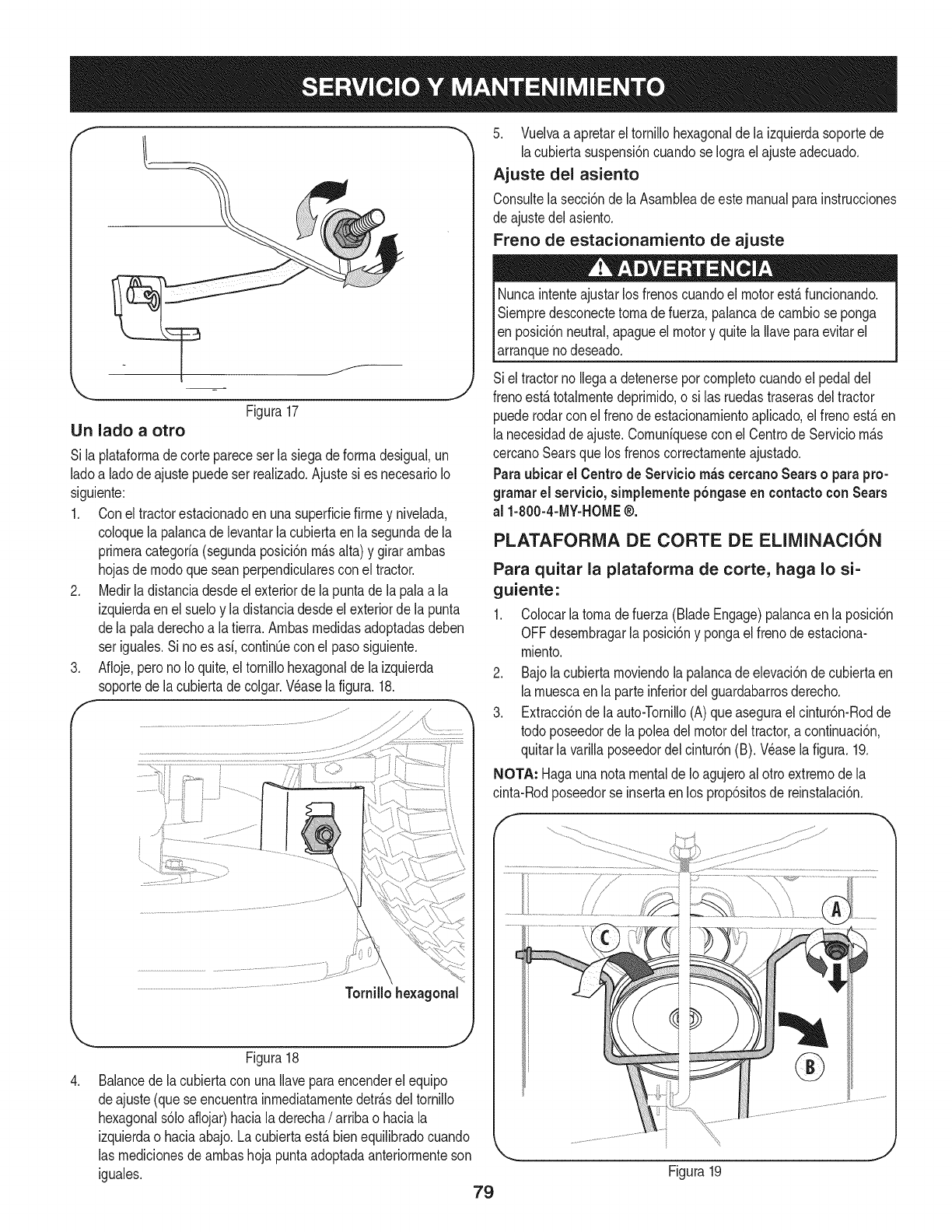

Side to Side

Ifthe cuttingdeckappearsto be mowingunevenly,a sideto side

adjustmentcan beperformed.Adjustif necessaryas follows:

1. Withthe tractorparkedona firm, levelsurface,placethe decklift

leverin the secondfromthe top notch(secondhighestposition)

and rotatebothbladesso thattheyare perpendicularwiththe

tractor.

2. Measurethedistancefromthe outsideof the left bladetip to the

groundandthe distancefromthe outsideof the rightbladetip to

the ground.Bothmeasurementstakenshouldbeequal.Ifthey're

not,proceedto the nextstep.

3. Loosen,but do NOTremove,the hex capscrewonthe left deck

hangerbracket.SeeFig.16.

4. Balancethe deckby usinga wrenchto turnthe adjustmentgear

(foundimmediatelybehindthe hex cap screwjustloosened)

clockwise/upor counterclockwise/down.Thedeck is properly

balancedwhenboth bladetip measurementstakenearlierare

equal.

HexCap Screw

Figure16

5. Retightenthe hexcap screwonthe left deckhangerbracket

when properadjustmentis achieved.

Seat Adjustment

Referto the Assemblysectionof thismanualfor seatadjustment

instructions.

Parking Brake Adjustment

Neverattemptto adjustthebrakeswhiletheengineis running.Always

disengagePTO(bladeengage)lever,moveshiftleverintoneutral

3osition,stopengineandremovekeyto preventunintendedstarting.

the tractordoesnot cometo a completestopwhenthe brakepedal

is completelydepressed,or if the tractor'srearwheelscan rollwiththe

parkingbrakeapplied,the brakeis in needof adjustment.Contactthe

nearest Sears Service Centerto haveyour brakesproperlyadjusted,

Tolocatethe nearest Parts& Repair ServiceCenteror to schedule

service,contact 1-800-4-MY-HOME®.

CUTTING DECK REMOVAL

To remove the cutting deck, proceed as follows:

1. Placethe PTO(BladeEngage)leverin the disengaged(OFF)

positionandengagetheparkingbrake.

2. Lowerthe deck by movingthe deck lift lever intothe bottom

notchon the rightfender.

3. Removethe self-tappingscrew(A)that securesthe belt-keeper

rodfromaroundthetractor's PTOpulley,then removethe belt

keeperrod(B). See Fig.17.

NOTE: Makea mentalnotewhatholethe otherendof the belt-keeper

rodis insertedinfor reinstallationpurposes.

4. Removethe belt(C) from aroundthe tractor'sPTOpulley.See

Fig. 17.

Figure17

Avoidpinchinginjuries.Neverplaceyourfingerson the idlerspringor

betweenthe beltanda pulleywhileremovingthe belt.

Lookingatthecuttingdeckfromtheleftsideofthetractor,locatethe

bow-tiepinthatsecuresthedecksupportrodontherearIdtsideofthe

deck.SeeFig.18.Removethebow-tiepinthatsecuresthedecksupport

rod,andcarefullyremovethedecksupportfromthedeckliftarm.

Figure18

6. Repeatthe abovestepson the tractor'srightside.

NOTE: Thebow-tieclipsshouldbe re-installedfromthe topdown.

7. Movethedecklift leverintothe top notchon the rightfenderto

raisethedecklift armsupandout of the way.

Removethebow-tiecotter pinsecuringthe deckstabilizerrodto

the deck.Slidethedecklift rodfromthe mountingbracketon the

deckas seenin Fig.19. h

..........._,,_2_...................... /_ ,/ .....................

L}}(- } C J_ C}_} /f

The recommended operating tire pressure is:

Approximately10psifor the reartires

Approximately14psi for thefronttires

IMPORTANT: Referto the tire sidewallfor exacttire manufacturer's

recommendedormaximumpsi.Donot overinflate.Uneventirepres-

surecouldcausethe cuttingdeckto mowunevenly.

BATTERY

CaliforniaProposition65WARNING!Batteryposts,terminals,and

relatedaccessoriescontainleadandleadcompounds,chemicals

knownto the Stateof Californiato causecancerand reproductive

harm.Washhandsafterhandling.

If removingthe battery,disconnectthe NEGATIVE(Black)wire

fromitsterminalfirst,followedbythe POSITIVE(Red)wire.When

re-installingthe battery,alwaysconnectthe POSITIVE(Red)wireto

[ ts termna f rst,fo owedby the NEGATVE (Back) w re.

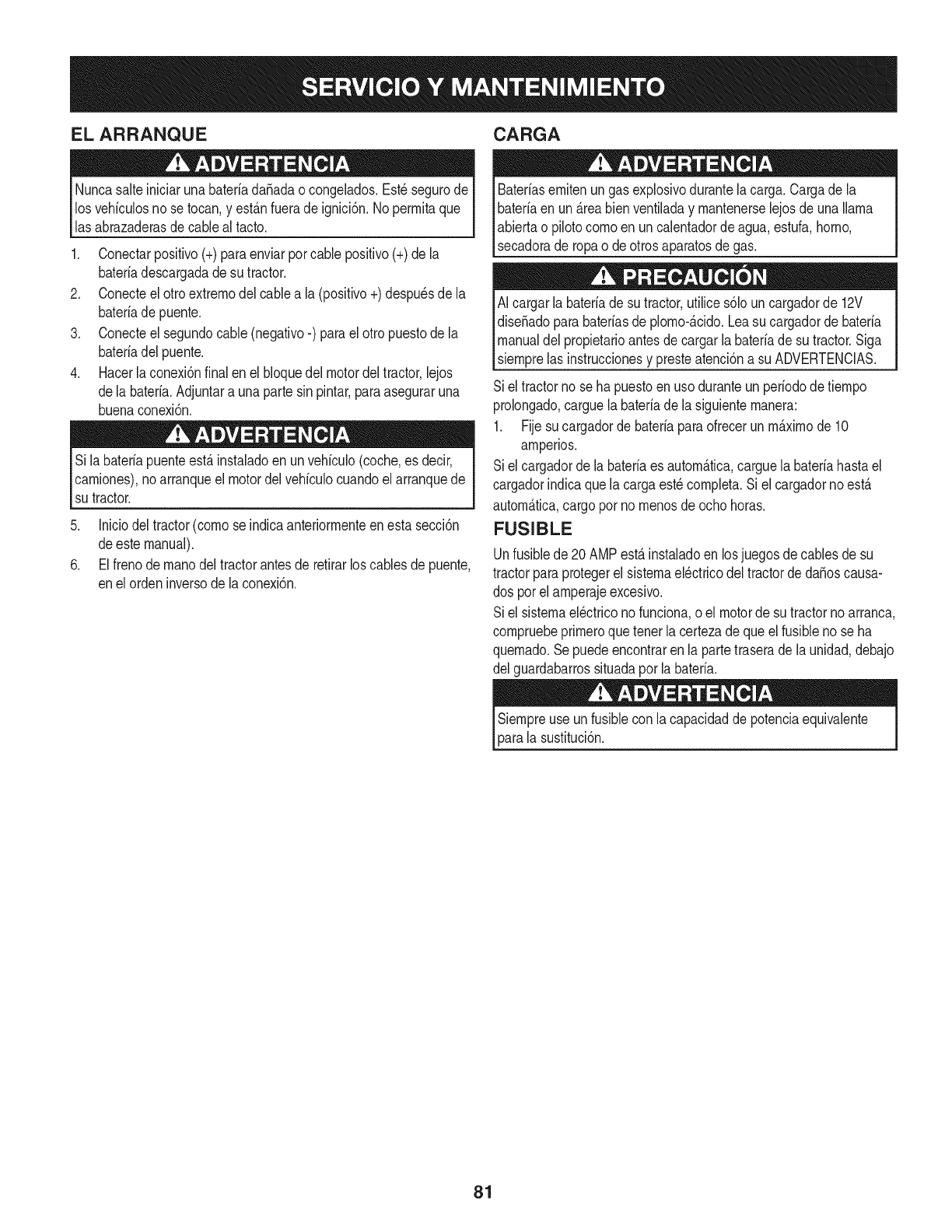

JUMP STARTING

Figure19

Carefullyremovethe PTOcablefromthe rearof the cuttingdeck

by removingthe bow-tiecotter pinwhichsecuresit. Removethe

springfromthe deckidlerbracket.SeeFig.20.

Neverjump starta damagedorfrozenbattery.Becertainthe vehicles

do nottouch,andignitionsareoff. Do notallowcable clampsto

touch.

1. Connectpositive(+)cableto positivepost(+)of yourtractor's

dischargedbattery.

2. Connectthe otherendof the cableto thepositive(+)postof the

jumperbattery.

3. Connectthe secondcable negative(-) to the negativepost(-) of

the jumperbattery.

4. Connectthe otherendof the negativecableto the engineblockof

the tractor,awayfromthe battery.Attachto anunpaintedpartto

assurea goodconnection.

Figure20

10. Gentlyslidethe cuttingdeck(fromtheleft side)out from

underneaththe tractor.

TIRES

Neverexceedthemaximuminflationpressureshownonthe sidewall

of tire.

Ifthejumper batteryis installedon avehicle(i.e.car,truck),do NOT

start the vehicle'senginewhenjump startingyourtractor.

5. Startthe tractor(as instructedearlierin thissectionof this

manual).

6. Setthe tractor'sparkingbrakebeforeremovingthejumpercables,

inreverseorderof connection.

CHARGING

Batteriesgive offan explosivegas whilecharging.Chargethe battery

in a wellventilatedareaand keepawayfroman openflameor pilot

light as ona waterheater,spaceheater,furnace,clothesdryeror

othergas appliances.

Whenchargingyourtractor'sbattery,useonlya chargerdesignedfor I

12Vlead-acidbatteries.Readyourbatterycharger_s Owner'sManualI

priorto chargingyourtractors battery.Alwaysfollowits instructions I

_andheed tswarnngs. J

Ifyour tractorhasnot beenputinto usefor anextendedperiodof time, 4.

chargethe batteryas follows:

1. Setyour batterychargerto delivera maxof 10amperes.

Ifyour batterychargeris automatic,chargethe batteryuntilthe

chargerindicatesthatchargingis complete.Ifthe chargeris not

automatic,chargefor nofewerthaneight hours, f

FUSE

One20AMPfuseis installedin yourtractor'swiring harnessto protect

thetractor'selectricalsystemfromdamagecausedby excessive

amperage.

Ifthe electricalsystemdoesnot function,or yourtractor'senginewill

notcrank,first checkto becertainthatthe fusehasnot blown.It can

befoundat the rearof the unit,underneaththe fenderlocatedby the

battery.

Alwaysusea fusewiththe sameamperagecapacityfor replacement.

CUTTING BLADES

Shutthe engineoffand removeignitionkeybeforeremovingthe

cuttingblade(s)for sharpeningor replacement.Protectyourhands

_byusng heavygoveswhengraspngthe bade.

Periodicallyinspectthe bladeand/or spindleforcracksor damage,

especiallyafter you'vestrucka foreignobject. Donot operatethe

machineuntil damagedcomponentsare replaced.

To properlysharpenthecutting blades,removeequalamounts

of metalfrombothendsof the bladesalongthe cuttingedges,

parallelto the trailingedge,at a 250.to 300angle.Alwaysgrind

eachcuttingbladeedgeequallyto maintainproperbladebalance.

See Fig.22.

Figure22

Ifthe cuttingedgeof the bladehas previouslybeensharpened,or if

any metalseparationis present,replacethe bladeswithnew ones.

To removetheblades,proceedas follows.

1. Removethe deckfrombeneaththe tractor,(referto CuttingDeck

Removalearlierinthis section)thengentlyflip thedeckoverto

exposeitsunderside.

2. Placea blockof wood betweenthe centerdeckhousingbaffle

andthe cuttingbladeto act asa stabilizer.SeeFig.21.

3. Removethe hexflangenutthatsecuresthe bladeto the spindle

assembly.SeeFig.21.

A poorlybalancedbladewill causeexcessivevibration,maycause

damageto thetractorand/or resultin personalinjury.

5. Testthe blade'sbalanceusinga bladebalancer.Grindmetal

fromthe heavyside untilit balancesevenly.

NOTE: Whenreplacingthe blade,be sureto installthe bladewith the

side of the blademarked"Bottom" (orwitha partnumberstampedin

it) facingthe groundwhenthe moweris inthe operatingposition.

Figure 21

Usea torquewrenchto tightenthe bladespindlehexflangenut to

between70Ibs-ftand90Ibs-ft.

CHANGING THE DECK BELT

Besureto shutthe engineoff, removeignitionkey,disconnectthe

sparkplugwire(s)andgroundagainstthe engineto preventunin-

tendedstartingbeforeremovingthe belt.

All beltsonyourtractoraresubjectto wearandshouldbereplacedif

any signsof wear arepresent.

iMPORTANT: The V-beltfoundon yourtractoris speciallydesigned

to engageanddisengagesafely.A substitute(non-OEM)V-beltcan

bedangerousby notdisengagingcompletely.Fora properworking

machine,useidenticalequipmentbeltsas listedin the partspagesof

thisOperator'sManual.

Tochangeor replacethedeckbelt onyourtractor,proceedas follows:

1. Removethedeckas instructedearlierinthis section.

2. Removethebelt coversfromthe spindlepulleysby removingthe

hexscrewsthatfastenthe coversto the deck.SeeFig.23.

3. Loosenthe hex nutson thedeck idlerpulleysto get the beltoff

(andon) the pulleysandaroundthe beltguards.Afterloosening

the deckidlerpulleys,rotatethe beltguideout of thewayonthe

rightidlerpulleyto remove(andreinstall)the belt.

4. Carefullyremovethe deckbeltfromaroundthe twospindle

pulleysand thetwo deckidlerpulleys.SeeFig.23.

5. Toplacethe newbelt,beginby routingthe beltaroundthe two

outerspindlepulleysas shownin Fig.23.

6. Thenroutethe beltaroundthe twodeckidlerpulleysas shownin

Fig.23.

7. Retightenthe belt keeperrodloosenedearlier.

8. Remountthebeltguardsremovedearlier.

9. Re-installthe deck,makingsurethe belt remainsroutedaround

the pulleysas instructed.Thecompletebelt routingis shownin

Fig.23.

10. Pullthe rightsideof thebelt,and placethe narrowV sideof the

belt intothe PTOpulley.

11. Whileholdingthe beltandpulleytogether,rotatethe pulleyto the

left. Continueholdingand rotatingthe pulleyand beltuntil thebelt

is fully rolledintothe PTOpulley.

PARKING BRAKE ADJUSTMENT

Neverattempttoadjustthe brakeswhilethe engineis running.Always

disengagePTO(BladeEngageLever),moveshiftleverintoneutral

3osition,stopengineandremovekeyto preventunintendedstarting.

Ifthe tractordoesnotcometo a completestopwhentheclutch-brake

pedalis completelydepressed,or if the tractor'srearwheelscan roll

withthe parkingbrakeapplied,thebrakeis inneedof adjustment.

Contactthe nearest Parts & Repair Service Centerto haveyour

brakesserviced.

Tolocatethe nearestParts&RepairServiceCenteror to schedule

service,contact1-800-4-MY-HOME®.

CHANGING THE TRANSMISSION DRIVE

BELT

NOTE: Severalcomponentsmustbe removedandspecialtools(i.e.

air/impactwrench)in orderto changethetractor'sdrivebelt.Contact

the nearest Parts& Repair Service Centerto haveyourtransmis-

siondrivebelt serviced.

Tolocatethe nearestParts&RepairServiceCenteror to schedule

service,contact1-800-4-MY-HOME®.

He× Washer Screws

This portion of the

belt routes around

the PTO Pulley

Belt Cover

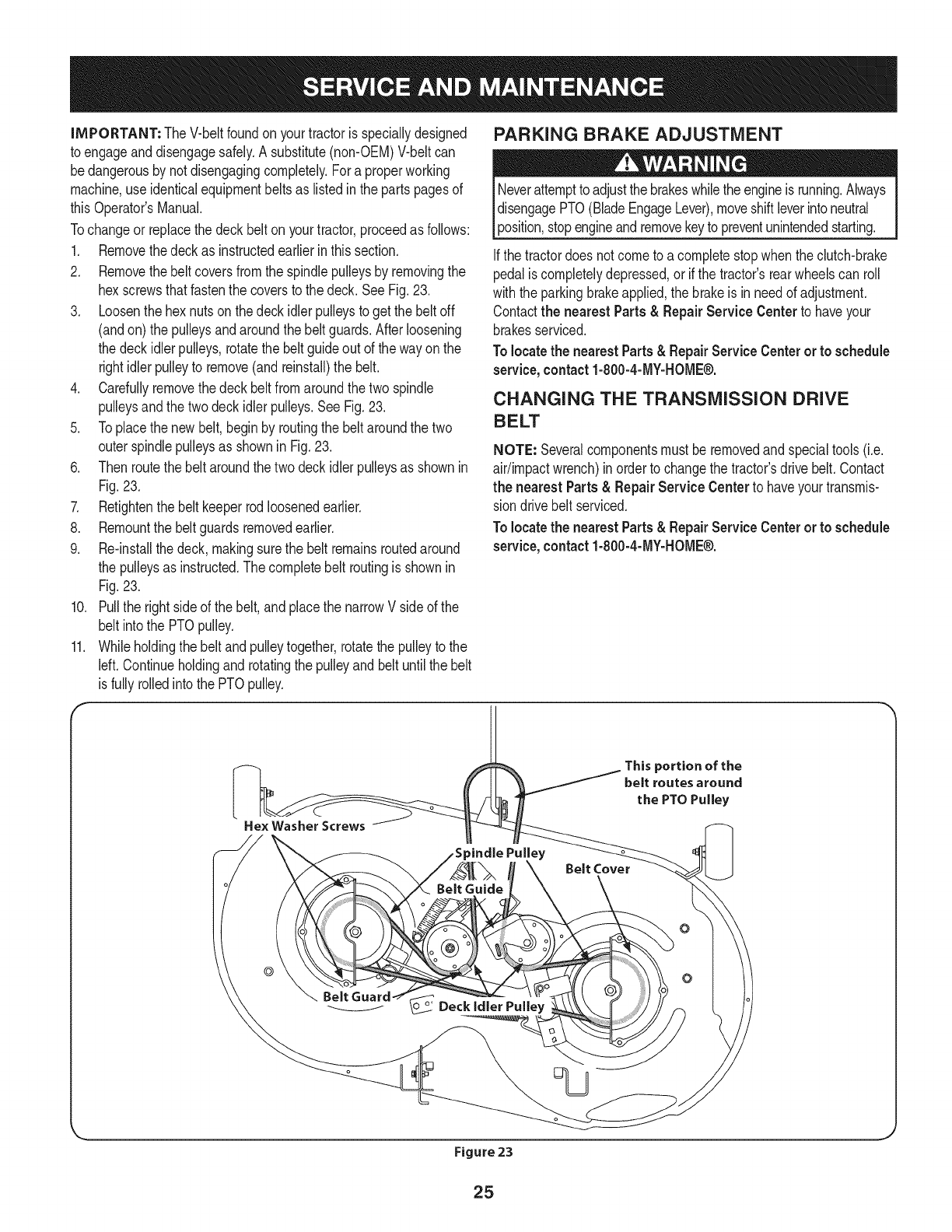

Figure 23

Neverstorelawntractorwithfuel intankindoorsor in poorly

ventilatedareaswherefuel fumesmayreachan openflame,spark,

or pilot lightas ona furnace,waterheater,clothesdryer,or gas

appliance.

PREPARING THE ENGINE

IMPORTANT:Fuelleftinthe fueltankduringwarmweatherdeterio-

ratesandwillcauseseriousstartingproblems.

To preventgumdepositsfromforminginsidethe engine'scarburetor

andcausingpossiblemalfunctionof theengine,the fuelsystemmust

be eithercompletelyemptied,or the gasolinemustbetreatedwitha

stabilizerto preventdeterioration.

1. Ifusinga fuel stabilizer:

a. Readthe productmanufacturer'sinstructionsandrecom-

mendations.

b. Addto clean,freshgasolinethe correctamountof stabilizer

for the capacityof the fuelsystem.

c. Fillthe fueltankwithtreatedfuel andrunthe enginefor 2-3

minutesto get stabilizedfuel intothe carburetor.

2. Ifemptyingthe fuel system:

a. Donot drainfuel whenthe engineis hot.Allowthe engine

adequatetimeto cool.Drainfuelinto anapprovedcontainer

outdoors,awayfromopenflame.

b. Drainany largevolumeof fuel fromthetankby disconnect-

ingthe fuel linefromthe in-linefuel filternearthe engine.

Seethe completeinstructionsfor DrainingThe Fuellaterin

this section.

Gasolineis extremelyflammableandcan beexplosiveundercertain

conditions.Draingasolinebeforestoringthe equipmentfor extended

periods.Drainfuel onlyinto anapprovedcontaineroutdoors,away

froman openflame.Allowengineto cool.Extinguishcigarettes,

cigars,pipes,andothersourcesof ignitionpriorto drainingfuel.

Storegasolineinan approvedcontainerinsafelocation.

c. Reconnectthe fuel lineandrunthe engineuntilit startsto

falter,thenusethe choketo keepthe enginerunninguntilall

fuel inthe carburetorhas beenexhausted.

d. Disconnectthefuel lineanddrainany remaininggasoline

fromthe system.

DRAINING THE FUEL

1. Locatethe fuel filter,whichis locatedon theleft sideof the

engine,and maybeattachedto the enginewitha tie strap.

2. Cutthe tie strap,if present,then pinchthe in-lineclamponthe

fuel filterwitha pairof pliers,slidethe clampupthe fuel line.

3. Pullthe fuel linefreefromthe filterand placetheopenendof the

line intoanapprovedcontainerto drainthe fuel.

PREPARING THE LAWN TRACTOR

1. Cleanandlubricatetractorthoroughlyas describedinthe lubrica-

tion instructions.

2. Donot usea pressurewasheror gardenhoseto cleanyour unit.

3. Store mowerin a dry,cleanarea. Do notstorenextto corrosive

materials,suchas fertilizer.

Gasolineis atoxic substance.Disposeof gasolineproperly.Contact

yourlocalauthoritiesforapproveddisposalmethods.

3. Removethe sparkplugandpourone(1)ounceof engineoil

throughthe sparkplugholeintothe cylinder.Crankthe engine

severaltimesto distributethe oil. Replacethe sparkplug.

Enginefailsto start

Enginerunserratically

1. PTO/BladeEngageleverengaged.

2. Parkingbrakenotengaged.

3. Sparkplugwire(s)disconnected.

4. Throttle/Chokecontrollevernot incorrect

startingposition.

5. Chokenotactivated

6. Fueltank empty,or stalefuel.

7. Blockedfuel line.

8. Faultysparkplug(s).

9. Engineflooded.

10. BlownFuse(s)

1. UnitrunningwithCHOKEactivated.

2. Sparkplugwire(s)loose.

3. Blockedfuel lineor stalefuel.

4. Ventingas cap plugged.

5. Wateror dirt in fuel system.

6. Dirtyair cleaner.

Engineoverheats 1. Engineoillevellow. 1.

2. Airflowrestricted. 2.

Enginehesitatesat high RPM 1. Sparkpluggaptoo close. 1.

Engineidles rough 1. Sparkplugfouled,faultyor gaptoo wide. 1.

2. Dirtyair cleaner. 2.

Excessivevibration

Mowerwill not mulchgrass

Unevencut

1. Cuttingbladelooseor unbalanced.

2. Damagedorbent cuttingblade.

1. Enginespeedtoo low.

2. Wetgrass.

3. Excessivelyhighgrass.

4. Dullblade.

1. Decknot leveledproperly.

2. Dullblade.

3. Uneventire pressure.

1. Placeleverindisengaged(OFF)position.

2. Engageparkingbrake.

3. Connectwire(s)to sparkplug(s).

4. PlaceThrottle/Chokeleverintothe FASTposition.

5. MovetheThrottle/Chokeleverintothe Choke

position.

6. Filltankwithclean,fresh(lessthan 30daysold)gas.

7. Replacethe fuel lineandreplacefuel filter.

8. Clean,adjustgapor replaceplug(s).

9. Crankenginewiththrottlein FASTposition.

10. ReplaceFuse(s)

1. Deactivatethe CHOKE.

2. Connectsparkplugwire(s).

3. Replacethe fuel line;fill tankwithclean,fresh

gasolineandreplacefuel filter.

4. Clearventor replacecap if damaged.

5. Drainfuel tank. Refillwithclean,freshgasoline.

6. Replaceair cleanerpaperelementor cleanfoam

pre-cleaner,if equipped.

Fillcrankcasewithproperamountandweightof oil.

Cleangrassclippingsanddebrisfromaroundthe

engine'scoolingfinsandhousing.

Removesparkplugandresetthe gap.

Replacesparkplug.Set pluggap.

Replaceair cleanerelementand/orcleanpre-

cleaner.

1. Tightenbladeandspindle.

2. Replaceblade.

1. Placethrottlein FAST(rabbit)position.

2. Do notmulchwhen grassis wet.

3. Mowonceat a highcuttingheight,then mowagain

at desiredheightor makea narrowercuttingswath.

4. Sharpenor replaceblade.

1. Performside-to-sidedeckadjustment.

2. Sharpenor replaceblade.

3. Checktire pressureinallfour tires.

NEED MORE HELP?

_m_[_ fhlJ lhe a:__wc_r_:md mo_e o_ m_agemy[_,f÷,,,cem - for h'ee[

Find this and aft your other product manuals online.

Get answers from our team of home experts.

Get a personalized maintenance ptan for your home.

I:ind information and toots to help with home projects.

777X45827 777D1703(} 777D17051

Center On Rear Fender

777S30018

777533818 777D17050

777D15546

777X44950

777123592

777123364 777D15649

777D15648

777D17042

777J23365

ONi

777D17039

777X43688

.......

USE E85 OU FUEL

CUNTA_UmU MORE

THAN 10% ETUANUL

777122454

777S33896

777D17043

777122479

This page intentionally left blank. Use this page to make any notes regarding your tractor.

Craftsman IViodel 247.288852

Craftsman Model 247.288852

Ref, [

No.

I 925-1649

2 683-04619A-0691

3710-04484

4 710-0599

S 712-0292

6 710-0751

7 710-05108

8 712-04064

9 931-07668

10 731-07458

II 731-07459

12 731-07460A

13 731-07711A

14 731-07712A

15 735-0271A

16 738-04091A

17 783-05327B-0637

18 783-05328A-0637

19 783-06598-4043

20 783-06610-0637

21 983-04505

22 710-05070

23 710-3144

24 711-0736

25 712-04065

26 714-04040

27 783-06823

Part No. Description

Bulb Socket

Hood Assembly

Screw, 5/16-18 x .750

Hex Washer Screw, 1/4-20 x .500

Tin Clip Nut, 1/4-20

Hex Screw, 1/4-20 x .620

Screw, 1/4 x .750

Nut, Hex Flange Insert Lock, 1/4-20

Grill

Headlight Lens, RH

Headlight Lens, LH

Dash Collar

Hood Scoop, LH

Hood Scoop, RH

Bumper

Shoulder Screw, 5/16-18

Left Support Pivot Bracket

Right Support Pivot Bracket

Lower Grill

Lower Grill Bracket

Speed Selector

Self-Tap Screw, 1/4-20

Hex Head Screw, 3/8-16

Ferrule, 1/4-20 x 1.00

Nut, Hex Flange Insert Lock, 3/8-16

Cotter Pin

Speed Latch Support Tab

Ref, I

No,

28 750-04465C

29 783-04903

30 710-0604A

31 710-05108

32 712-04063

33 731-04945

34 783-04873B-0637

35 747-05371

36 747-05326

37 747-04430

38 751-10782

39 751-12179A

40 783-07083-0637

41 731-05265

42 746-04364

43 925-04659

44 625-04124

45 725-0157

46 925-0963

47 726-04072A

48 936-0463

49 735-04081

50 751-12118

51 751-12089

52 710-1652

-- 777X44366

-- 777X44365

Part No, Description

Flange Spacer

Speed latch

Self-Tap Screw, 5/16-18

Hex Screw, 1/4 x .750

Nut, Hex Flange Lock, 5/16-18

Steering Support

Dash

Fuel Tank Support Rod

Dash support Rod

Speed Selector Control Rod

Fuel Tank

Fuel Cap

Gas Tank Support Bracket

Choke Plug

Throttle/Choke Assembly

Key Switch Module

Key (2 pack)

Cable Tie

Headlight Bulb

Ratchet Clip, .250 x .500

Flat Washer, .25 x .630 x .0515

Rubber Grommet

Fuel Rollover Valve

Vent Hose

Hex Washer Screw, 1/4-20 x .625

Headlight Reflector LH (NotShown)

Headlight Reflector RH (NotShown)

Craftsman IViodel 247.288852

37 29

Craftsman Model 247.288852

Ref, [

No,

1 683-04334-0637

2 712-04065

3 714-04040

4 716-0106A

5 720-0298

6 732-04438

7 938-0380

8 941-0225

9 747-04653

10 747-04393

II 783-0678C-0637

12 647-04096-0637

13 710-04608

14 710-0599

15 714-04040

16 720-04049A

17 732-04276A

18 936-0171

19 736-0322

20 738-04237A

21 741-04119A

22 946-04173C

23 725-04439

Part No, Description

Shaft, Lift

Nut, Hex Flange Insert Lock, 3/8-16

Bow-Tie Pin, 91, RH

E-ring, .625 Shaft

Grip, Handle

Spring, Lift Handle Torsion

Bolt, Shoulder, .500 x .270, 3/8-16

Bearing, Hex Flange,

Handle, Lift

Lift Rod, 13.68

Arm, Deck Lift RH

PTO Handle Assembly

Screw, Hx. Hd., 7/16-20 x 3.25

Screw, Hd. Tapp, 1/4-20 x .5

Click Pin

Handle Grip

PTO Spring, Extension

Washer, Flat, 7/16

Washer, Flat, .450 x .250 x .164

Shoulder Screw, #10-32 x .500

PTO Bearing

Deck Engagement Cable

12v. Solenoid

Ref, I

No,

24 756-04196A

25 683-04414-0637

26 710-04484

27 683-04195-0637

28 683-04649-0637

29 710-0134

30 710-3008

31 712-04063

32 712-04064

33 912-0429

34 936-0140

35 736-0173

36 783-04548D-0637

37 783-04637-0637

38 783-04753-0637

39 783-04869A-0637

40 783-05389A-0637

41 925-1707D

42 738-1132

43 712-0271

44 683-04448-0637

45 725-04363

Part No, Description

Engagement Pulley

Belt Keeper Rod Assembly

Screw, Hd. Tapp, 5/16-18 x .75

Support Bracket Assembly

Rider Frame Assembly

Carriage Screw, 1/4-20 x .62

Screw, Hx. Hd., 5/16-18 x .75

Nut, Flange Insert Lock 5/16-18

Nut, Hex Flange Insert Lock, 1/4-20

Hexlock Nut, 5/16-18

Washer, Flat, .385 x .62 x .063

Flat Washer, .28 x .74 x .063

Seat Bracket Frame

Running Board Bracket

Frame Support Bracket

Battery Bracket

Frame Brace Bracket

Battery

Screw, Shoulder, .250 x .150

Nut, Sems, 1/4-20

Battery Rod

Interlock Switch

Craftsman IViodel 247.288852

38\

24 28

QJ 26

o_27

_J31

Craftsman Model 247.288852

Ref, I

No,

1 617-04094

2 710-0643

3 710-1309

4 710-0514

S 710-3180

6 912-0214

7 912-0240

8 712-04063

9 712-04065

10 923-0448A

11 736-0242

12 731-04693

13 738-04141

14 738-04162A

15 738-0919A

16 941-04124

17 747- 05385

18 948-0389

19 748-04065-0637

20 748-04068

21 719-04177A

Part No. Description

Gear Assembly, Steering

Screw, 5/16-18, 1.00, GrS, Lock

Screw, Mach, 5/16-18, 0.750

Hex Head Screw, 3/8-16 x 1.00

Screw, 5/16-18, 1.75, Gr5

Nut, Jam Lock, 3/8-24

Nut, Jam, 7/16-20, Gr2

Nut, Flange Lock, 5/16-18, Grf

Nut, Flange Lock, 3/8-16, Grf

Ball Joint, 7/16-20, Lock

Washer, Bell, .340 x .872 x .060

Hub Cap

Shoulder Screw, 5/16-18

Shoulder Spacer, .8840 x .190

Steering Shaft, 5/8 Spline x 21.86

Bearing, Flange, Hex 5/8

Drag Link, Steering

Cap, 1.25 x .16

Steering, Block

Spacer, .710 ID x .125 OD x .56

Pivot Bar Axle Assembly

Ref, I

No,

22 710-04484

23 712-04065

24 714-0162

25 914-0474

26 726-04035

27 936-0316

28 736-04228A

29 738-04128

30 747-04299A

31 748-04068

32 783-05326B-0637

33 938-04013

34 938-04014A-0637

35 631-04008A

36 731-06825

37 634-04639-0961

38 934-04634-4042

39 734-1731-0901

40 934-0255

41 931-0484A

Part No. Description

Screw, 5/16-18, 0.750

Nut, Flange Lock, 3/8-16, GrF

Pin, Cotter, 5/32, 1.25

Pin, Cotter, 1/8 x 0.75

Push Cap, 3/4

Washer, Flat, .78 x 1.59 x .060

Washer, Flat, .781 x 1.59

Screw, Shlder, .500 x 2.380, 3/8-16

Tie Rod

Spacer, .71 x .125 x .56

Pivot Bar Bracket

Axle Assembly LH

Axle Assembly RH

Steering Wheel, Standard Grip

Cap, Steering Wheel (Crafts. logo)

Wheel Assembly

Rim

Tire, 15 x 6 x 6 Sq. Shoulder

Valve Stem

Hub Cap

Craftsman Model 247.288852

Ref, [

No,

1 710-04482

2 710-04484

3 712-3004A

4 925-05013

5 757-04145

6 926-0154

7 732-04035

8 732-04563

9 938-0296

10 783-06050

II 783-06088-0637

12 783-06448

13 783-06840

14 735-04047

735-04048

15 726-3046

16 710-05070

17 710-0599

18 731-04591A

19 783-04587D-0691

20 783-04843-0637

21 710-0134

22 725-05277

Part No, Description

Hex Flange Bolt, 3/8-16 x .875

Screw, Hd. Tapp, 5/16-18 x .75

Flange Lock Nut, 5/16-18

Seat Safety Switch

Seat

Push Mount Cable Tie

Spring, Compress., 1.28 x 3.125

Spring, Compress., .68 x 1.065 x .055

Shoulder Screw, 5/16-18 x .437 x .268

Seat Adjustment Lever

Seat Pivot Bracket

Switch Retainer Clip

Seat Mounting Bracket

Rubber Foot Pad, LH

Rubber Foot Pad, RH

Ratchet Clip, .250

Tap Screw, 1/4-20 x .5

Screw Pan Torx Head, I/4-20x .500

Cup Holder

Fender

Lift Adjuster Bracket

Carriage Screw, 1/4-20 x .62

Seat Jumper Harness (notshown)

Craftsman IViodel 247.288852

Ref. IPart No.

1 683-04549-0637

2 710-0227

3 710-04683

4 710-0642

5 710-1314A

6 712-0271

7 BS-692236

8 725-0157

9 726-0205

10 731-05628

11 751-10349

12 751-10448C

13 751-10353

14 331877-0869-G5

Description

MufflerShieldAssembly

Screw,AB #8-180.500

TapScrew,3/8-16 1.000

TapScrew,1/4-200.750

Screw,SocketHead,5/16-18x .750

Sems Nut, 1/4-20

ExhaustGasket

CableTie,3/16 X .05X 7.4

HoseClamp,.490 Dia.

Oil DrainSleeve

LowPermeationFuelHose,1/4

BriggsSingleMuffler

LongMufflerDeflector

Engine

Craftsman Model 247.288852 83

.40

31 35

Craftsman Model 247.288852

Ref. IPart No.

1 918-04566

2683-04606

3 783-06831

4 710-1260A

5 712-04065

6 738-0322A

7 956-04015A

8 683-04522

9683-04612-0637

10 710-0627

II 710-0778

12 718-04261

13 736-0362

14 941-0600

15 647-04266

16 647-04201A-0637

17 647-04203A-0637

18 683-04736

19 710-0227

20 710-04484

21 710-0604A

22 710-0809

23 710-0859

24 710-1007

25 710-1266

26 710-1325

27 710-1858A

28 710-3008

29 912-0240

30 712-0241

31 712-04063

32 912-3000

33 712-0700

34 736-3040

35 914-0209

36 714-04040

37 718-04407

38 720-04028

39 923-3018

40 725-0157

41 725-1644

42 726-0214

43 926-0320

Description

Dr Assembly, Autodrive Lt-5

Auto-drive Bracket Assembly

Idler Bracket Assembly

Tap Screw, 5/16-18 x 0.750

Flange Lock Nut, 3/8-16

Shoulder Screw, .625 x .217

Pulley Assembly, Var. Spd. 4.75 Od

Belt Keeper Assembly

Variable Bracket Assembly

Hex Screw 5/16-24.750

Tap Screw, 1/4-20 1.500

Bearing Cup

Wash, Flat .330 X 1.25 X .06

Ball Bearing, 17 x 40 x 12.6203

Lvr Assembly, Shft

Ped Assembly, Drive, Autodrive

Ped Assembly, Cont, Autodrive

Bracket Assembly, Pedal, Autodrive

Screw, Ab, #8-18, 0.500

Screw, Tt, 5/16-18, .750

Screw, Tt, 5/16-18, 0.625

Screw, Tt, 1/4-20, 1.250

Hex Hd. Screw, 3/8-16, 2.50

Screw, Ttsems, 3/8-16, 1.500

Hex Hd. Screw, 5/16-18, 3.50

Screw, Tt, 1/4-20, 1.625,

Screw, Tt, 3/8-16 x 1.75

Hex Hd. Screw, 5/16-18, .75

Nut, Jam, 7/16-20

Nut, Hex, 3/8-24

Nut, Flange Lock Nut, 5/16-18

Nut, Flange Lock Nut, 3/8-16

Nut, Fig, 9/16-18

Wash, Flat, .406 x 1.920 x .060

Pin, Cotter Int- .125 Dia

Pin, Cot, Bow-Tie 72

Hub, Pulley, 5/8 Spline

Knob, Shft

Ball, Joint

Cable, Tie, 3/16 X .05 X 7.4

Switch, Spring, Short

Cap, Push 5/8

Plate, Insulator Nut

Ref, [Part No,

44 731-04602

45 731-04604

46 731-06330

47 731-06894

48 732-04488

49 732-04612

50 732-046163

51 732-04764

52 732-0716D

53 735-0239

54 735-04272

55 936-0169

56 936-0185

57 738-0372B

58 738-04091A

59 741-0495

60 734-1730-0901

61 747-05188

62 747-05243

63 747-05596

64 747-05415

65 948-0334

66 750-04456

67 750-0566A

68 954-04208

69 954-0467A

70 956-04002

71 756-04224

72 756-04325

73 783-04536B-0637

74 783-04595A

75 736-0242

76 783-06562-0637

77 783-06592A

78 783-06641A

79 783-06769

80 783-06807-0637

81 725-04363

82 17962

83 634-0104-0961

84 934-0255

85 634-04369-4042

-- 725-045670

Description

Sleeve, .758 X .821 X 3.3125

Sleeve, .758 X .821 X 2.4375

Plug, Deck Hole, 7/8

Shift Plate Bearing

Spring, Ext, .38 Od X 3.25 Lg

Spring, Extn, .70 Dia X 12.00 Lg

Spring, Extn, .97 Od X 6.18 Lg

Spring, Extn, .56 X 12.05 x .068

Spring, Extn, .59 Od X 4.00 Lg

Pad, Foot, 4.0 Long

Pad, Cont

Wash, Lock, 3/8, Regular Duty

Wash, Flat, .375 X .738 X .063

Spacer, Shoulder, 1.O0 X .38 X .38

Screw, Shoulder, .43x.29, Tt, 5/16-18

Bearing, Fig, .630 Idx .695 Od X .60

Tire, 20 x 8 x 8 Sq. Sh.

Rod, Brake, Lt-5 Trans

Rod, Shift, Lt-5 Stretch 46"

Rod, Adj, Idlr, 3/8

Rod, Trans, Footpedal Bypass

Spacer, T-Axle .68

Spacer, .260 X .372 X 1.420 Lg

Spacer, .260 X .375 X 1.030 Lg

Belt, V Typ, 51 X 40.9 Lg Poly

Belt, V Typ, 51,90.80, Poly

Pulley, Idlr, Flat 7.25 Od

Pulley, Idlr, Flat 2.75 Od

Pulley, Idlr, V-Type X 3.06

Bracket, Ped, Support Lt-5

Bracket, Shft, Adj

Bell Washer, .340 x .872 x .060

Bracket, Ped, Frame Rh

Bracket, Idlr, Dbl Autodrive

Bracket, Supt, Pedal Stap

Bracket, Idlr, Center Dbl

Pedal Stop Plate

Interlock Switch

Switch Plate

Wheel Assembly, 20 x 8 x 8 Sq. Sh.

Valve Stem

Rim Assembly

Wiring Harness (NotShown)

Craftsman IViodel 247.288852

Craftsman Model 247.288852

618-04865A

683-0254B

631-04288

683-04511

683-04525

683-04730

710-3144

710-04484

710-0514

710-0528

710-0599

710-0642

710-0778

710-1003

710-3005

710-3178

712-0229

712-04063

712-04065

712-0417A

712-04243

712-0641

714-04043

714-04040

717-04074

721-04041

731-06496

732-0384

732-04652

732-04840

732-04909

734-04155

735-0271A

736- 0119

Spdl Asm, Pul 6.93 Dia W/O Zerk

Brkt Asm, Deck, Hngr Lh Lt

Chute Deflector Assembly

Brake Asm, Deck, 42/46

Brake Asm, Deck, 46"

Deck Asm, 46t, 2w

Hhcs, 3/8-16, 2.00, GrS, Std

Scr, Tt, 5/16-18, .750, Hxindwsh

Hhcs, 3/8-16, 1.00, GrS, Std

Hhcs, 5/16-18, 1.25, GrS, Std

Scr, Tt, 1/4-20, 0.500, Hxindwsh

Scr, Tt, 1/4-20, 0.750, Hxindwsh

Scr, Tt, 1/4-20, 1.500, Hxindwsh

Scr, B, #10-16, 0.625, Hxindwsh, Sp

Hhcs, 3/8-16, 1.25, GrS, Std

Bolt, Crg, 3/8-16, 0.75, Grl

Nut, Push, 3/8

Nut, Flglk, 5/16-18, Grf, Nylon

Nut, Flglk, 3/8-16, Grf, Nylon

Nut, Fig, 5/8-18

Nut, Flxlk, 1/2-13

Nut, Hex, M16-1.5 Din 936

Pin, Cot, Bow-Tie 91

Pin, Cot, Bow-Tie, 72

Gear, Deck, Adj

Adap, Water Nozzle

Cvr, Belt, Universal

Spr, Extn, .62 Dia X 6.12 Lg

Spr, Comp, .70 Od X 2.06 Lg

Spr, Torsn, .992 I.D X 1.17 O.D

Spr, Extn, 1.05 X 6.346 X .187

Whl, Deck, S.0 Dia Ball

Bmpr, .62 Dia X .3

Wash, Lock, 5/16, Spit, Reg

736-0225

736-0262

783-07183A

736-0225

736-0371

737-04003D

738-04162A

738-0754

738-3056

742-04290

747-05011

747-05052A

747-05141A

747-05323

747-1116

748-04272

738-04091A

738-1186A

750-0566A

751B221535

754-04219

756-04129B

711-04847B

732-04372

783-05946

783-06243

783-06368A

783-07234

783-06074A

756-04356

941-0919

750-04936

748-04069

Wash, Lock, 5/8, Int Tooth

Wash, Flat, .385x.870x.092

Belt Guide

Wash, Flat, .474 X .879 X .064

Wash, Flat, .343 X .880 X .062

Noz, Deck, Water

Spcr, Shldr, .8840 X .190

Scr, Shld, .437 Dia. X .54

Shld-Scr - 1/2 Dia X 2.50 Lg.

Blade, Cut, 23.25" 2-1n-1, Econ

Rod, Keepr, Belt

Rod, Cont, Brake 46"

Rod, Lift, Deck, Medium

Rod, Keepr, Belt, 42s 46t

Rod, Hndl, Deck Rel .375 Dia

Shoulder Spacer, .50 x .145

Scr, Shld, .43 x .29:5/16-18

Spindle Shaft, 6.05 LG.

Spcr, .260 X .372 X 1.030 Lg

Clamp, Casing

Belt, V Typ, A Sec X 106.62

Pul, Idlr, 4.25"Dia

Hinge Pin

Torsion Spring

Brkt, Idlr, Piv, 46

Brkt, Cbl, Deck Engage

Brkt, Guard, Belt, 4.25 Pulley

Brkt, Idlr, 46" Lh

Chute Bracket

Deck Pulley, 6.93 DIA

Ball Bearing, .7871D X 1.85 ODX.SS1

Spacer, .792 X 1.060 X 1.860 LG

Deck Pivot Cup

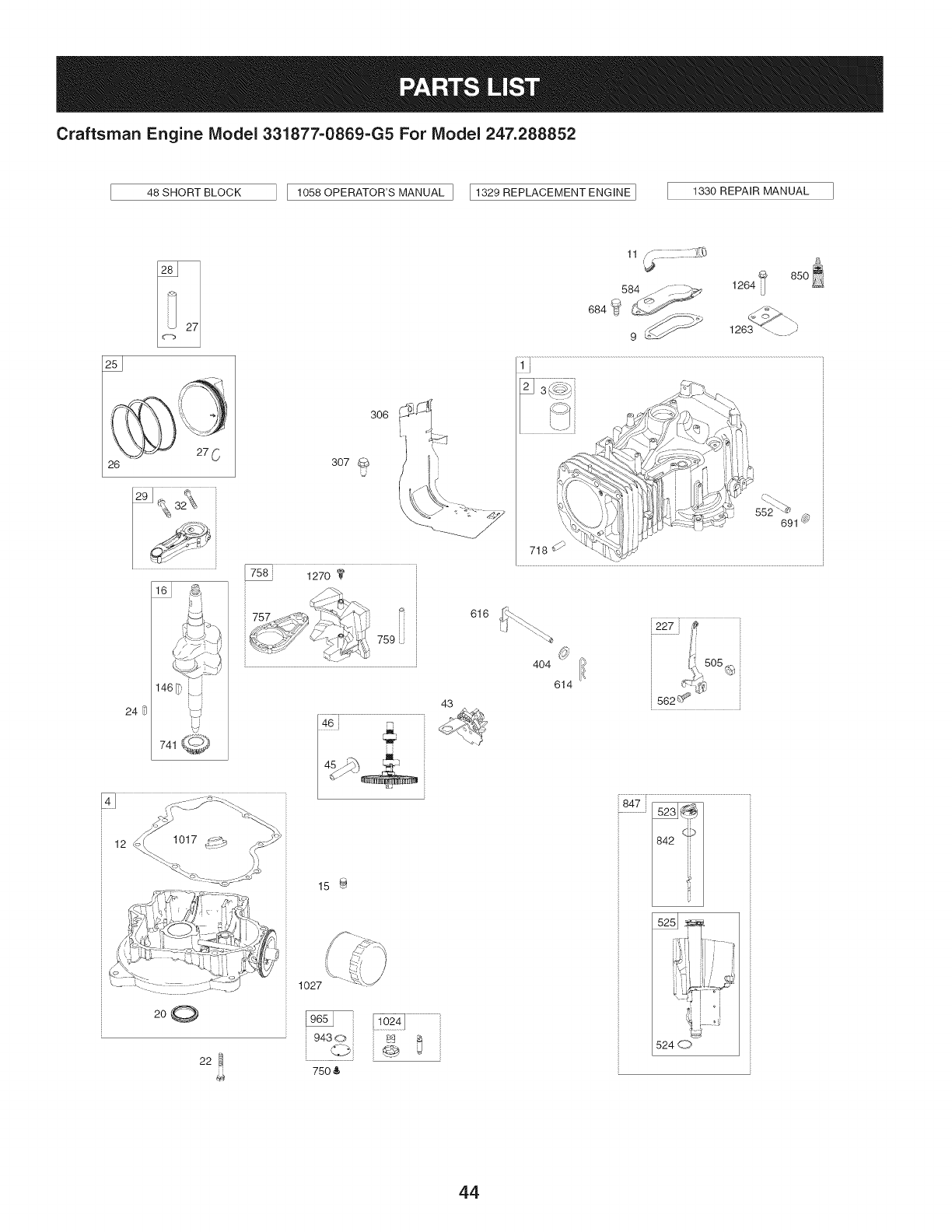

Craftsman Engine IViodel 331877=0869=G5 For IViodel 247.288852

48 SHORT BLOCK 1058 OPERATOR'S MANUAL ] I1329 REPLACEMENT ENGINE ] 1330 REPAIR MANUAL

12 1017_i_2__'_ _-'-.__i i

200

306

307 U

15 _

1027

75O &

616

11 ,_

584 ..-/_. __ 1264

9 _ 1263 _-. y

552 _

691 _

718

404 ion.,505

614 _-,'-_¢,_

562 _ _"

847 _

524 d_7,

Craftsman Engine Model 331877=0869=G5 For Model 247.288852

5__ 51

51A 186A _ 415A

13_

635_

883

1022

617

i1029}

85O

102

914

1026 _

54% 654 _

53 .......

Craftsman Engine IViodel 331877-0869-G5 For IViodel 247.288852

125

13o 1

95 '_ _

987

lO2

1270

1091 {{L#

947

276 <_')

_ 1127

_ 276 '-<_

601

24O

1266

Craftsman Engine IViodel 331877=0869=G5 For IViodel 247.288852

1036 EMiSSiONS LABEL

1265

1139 _._,

305

UZ_--..

305A -.. 7_',

305B _._

,324i _,

415 _//:!!!i!!--_

\ .J

1005

78 _¢

37 '_f_

1044

Craftsman Engine IViodel 331877-0869-G5 For IViodel 247.288852

309

1051 <"

783

513

801

310 iii

462 _;

579 _

802

729

697 _

1119

474

334

851

216

2O9

,,,_/ 232

265

267

Craftsman Engine Model 331877=0869=G5 For Model 247.288852

121 CARBURETOR OVERHAUL KIT

104 _lO50 61__,

127 (_'

987 4_b

, 1266 _ ;_" ;_

358 ENGINE GASKET SET

1o22

691 _'7//'

1266

1095 VALVE GASKET SET

1022

Craftsman Engine Model 331877=0869=G5 For Model 247.288852

Ref, I Part No.

No, I

1 794128

2 399265

3 391086s

4 697188

5 796026

7 794114

9 697109

II 794683

12 697110

13 793988

15 690946

16 797579

20 795387

22 692125

23 698281

24 796335

25 795858

795877

26 794126

794127

27 698469

28 795861

29 794122

32 791118

33 792868

34 791935

35 691279

36 691279

37 699882

42 499586

43 691968

45 690564

46 793880

48 795446

50 796180

51 692137

51A 794312

53 690227

54 691148

78 691693

94 793610

95 690718

Description

Cylinder Assembly

Bushing/Seal Kit (Magneto Side)

Seal-Oil (Magneto Side)

Sump-Engine

Head-Cylinder

Gasket-Cylinder Head

Gasket-Breather

Tube-Breather

Gasket-Crankcase

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

Seal-Oil (PTO Side)

Screw (Crankcase Cover/Sump)

Flywheel

Key-Flywheel (Steel)

Piston Assembly (Standard)

Piston Assembly (020" Oversize)

Ring Set (Standard)

Ring Set (.020" Oversize)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Keeper-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifold-Intake

Gasket-Intake

Stud (Carburetor)

Screw (Intake Manifold)

Screw (Flywheel Guard)

Kit-Idle Mixture

Screw (Throttle Valve)

Ref,

No,

98 695408

104 694918

105 696136

108 695419

117 796251

118 791406

121 796184

125 796587

127 690727

130 792747

131 792765

133 694914

135 698780

137 698781

141 792777

146 691639

186 794873

187 791805

187A 791806

187B 791744

188 691693

192 691986

202 691841

209 692208

216 691840

217 695409

222 694042

227 691374

232 691842

238 691843

240 394358s

265 691024

267 794904

276 695410

304 798670

305 697102

305A 793376

305B 795891

306 794953

307 691693

309 693551

IPart No, Description

Kit-Idle Speed

Pin-Float Hinge

Valve-Float Needle

Valve-Choke

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Carburetor

Plug-Welch

Valve-Throttle

Kit-Throttle Shaft

Float-Carburetor

Tube-Fuel Transfer

Gasket-Float Bowl

Kit-Choke Shaft

Key-Timing

Hose-Connector (Intake Manifold)

Line-Fuel (Formed) (Cut to Length)

Line-Fuel (Formed) (21") (Cut to Length)

Line-Fuel (Formed) (14") (Cut to Length)

Screw (Control Bracket)

Adjuster-Rocker Arm

Link-Mechanical Governor

Spring-Governor (Green)

Link-Choke

Spring-Choke Return

Bracket-Control

Lever-Governor Control

Spring-Governor Link

Cap-Valve

Filter-Fuel

Clamp-Casing

Screw (Casing Clamp)

Washer-Sealing

Housing-Blower

Screw (Blower Housing) (1/4-20x1.14)

Screw (Blower Housing) (1/4-20x.68)

Screw (Blower Housing) (Blower Housing to

Elbow)

Shield-Cylinder

Screw (Cylinder Shield)

Motor-Starter

Craftsman Engine Model 331877-0869-G5 For Model 247.288852

IPart No. Description

Ref. Ref.

No. INo.

310 690323

311 497608

324 796309

333 795315

334 691061

337 491055s

358 796187

404 691691

415 794129

415A 794903

431 799043

445 793569

462 691261

474 696459

503 691532

505 691251

510 693699

513 692024

523 699908

524 691032

525 697184

552 697144

562 691119

579 691029

584 794682

601 791850

614 691620

616 692012

617 692138

633 699813

634 698779

635 691909

654 690958

684 697157

691 692407

697 791680

718 690959

729 691224

741 697128

750 790832

757 793242

758 793763

Screw (Starter Motor)

Brush Set

Screen/Cup Assembly

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Gasket Set-Engine

Washer (Governor Crank)

Plug (Cover/Retainer)

Plug (Intake Manifold)

Elbow-Intake

Filter-Air Cleaner Cartridge

Washer (Starter Cable)

Alternator

Strap-Starter

Nut (Governor Control Lever)

Drive-Sta rter

Clutch-Drive

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Bushing-Governor Crank

Screw (Governor Control Lever)

Nut (Starter Cable)

Cover-Breather Passage

Hose-Clamp (Green)

Pin-Cotter (Governor Crank)

Crank-Governor

SeaI-O Ring (Intake Manifold) (Red)

Seal-Choke/Throttle (Choke Shaft)

Spring/Seal Assembly

Boot-Spark Plug

Nut (Carburetor)

Screw (Breather PassageCover)

Seal-Governor Shaft

Screw (Drive Cap)

Pin-Locating

Clip-Wire

Gear-Timing

Screw (Oil Pump Cover)

Link-Counterweight

Counterweight

Part No.

759 697392

773 796448

783 693713

789 698329

797 693167

801 691283

802 691286

830 691095

842 691031

847 790442

850 100106

851 692424

868 690968

877 790544

883 692236

914 697551

943 690589

947 699915

964 799159

965 499613

967 793685

968 795757

975 699502

987 698777

1005 796084

1017 796981

1022 272475s

1023 797421

1024 794644

1026 692003

692011

1027 492932s

1029 691751

1034 690822

1036

I040

1044

1051

1058

1059

1090

Description

Pin-Counterweight

Retainer (Fuel Pump)

Gear-Pinion

Harness-Wiring

Nut (Brush Retainer)

Cap-Drive

Cap-End

Stud-Rocker Arm

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly

Sealant-Liquid

Terminal-Spark Plug

Seal-Valve

Wire/Connector-Alternator

Gasket-Exhaust

Screw (Rocker Cover)

SeaI-O Ring (Oil Pump Cover)

Solenoid-Fuel

Cap-Connector

Cover-Oil Pump

Filter-Pre Cleaner

Cover-Air Cleaner

Bowl-Fuel

Seal-Throttle Shaft

Fan-Flywheel

Screen-Oil Pump

Gasket-Rocker Cover

Cover-Rocker

Pump-Oil

Rod-Push (Intake)

Rod-Push (Exhaust)

Filter-Oil

Arm-Rocker

Guide-Push Rod

Label-Emissions (Available from a Briggs & Stratton

Authorized Dealer)

698368

698139

691265

276344

698516

691293

Plate-Trim

Screw (Flywheel)

Ring-Retaining

Operator's Manual

Kit-Screw/Washer (Alternator)

Retainer-Brush

Craftsman Engine Model 331877=0869=G5 For Model 247.288852

Ref,

No.

1091 691333

1095 794152

1119 691183

1127 695407

1139 796449

1263 697124

1264 697104

1265 794151

1266 691917

1270 793243

331877-

1329 0869-G5

1330 276781

IPart No. Description

Cap-Limiter

Gasket Set-Valve

Screw (Alternator)

Screw (Float Bowl)

Washer (Fuel Pump)

Reed-Breather

Screw (Breather Reed)

Support-Blower Housing

Seal-O Ring (Intake Elbow) (Red)

Plug-AVS Counterweight

Replacement Engine

Repair Manual

EngineGasketSet

ValveGasketSet

CarburetorOverhaulKit

KeyNo.358

KeyNo.1095

KeyNo.121

Look For Relevant Emissions Durability Period and

Air index information On Your Engine Emissions Label

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period and the Air Index. Sears Brands Management

Corporation makes this information available to the consumer on our emission labels.

The Emissions Durability Period describes the number of hours of actual running time for which the engine is

certified to be emissions compliant, assuming proper maintenance in accordance with the Operating & Mainte-

nance Instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air index is a calculated number describing the relative level of emissions for a specific engine family. The

lower the Air Index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

After July 1,2000, Look For Emissions Compliance Period

On Engine Emissions Compliance Label

After July 1, 2000 certain Sears Brands Management Corporation engines will be certified to meet the United

States Environmental Protection Agency (USEPA) Phase 2 emission standards. For Phase 2 certified engines, the

Emissions Compliance Period referred to on the Emissions Compliance label indicates the number of operating

hours for which the engine has been shown to meet Federal emission requirements.

For engines less than 225 cc displacement, Category C = 125 hours, B = 250 hours and A = 500 hours.

For engines of 225 cc or more, Category C = 250 hours, B = 500 hours and A = 1000 hours.

This is ageneric representation of the emission label typically found on a certified engine.

FAMILYYBSXS.3192VA 274812

GDOC-100182Rev.B

(Thispageapplicableinthe U.S.A.and Canadaonly.)

Sears Brands Management Corporation (Sears), the California Air Resources Board (CARD)

and the United States Environmental Protection Agency (U.S. EPA)

Emission Control System Warranty Statement (Owner's Defect Warranty Rights and Obligations)

EMISSIONCONTROLWARRANTYCOVERAGEISAPPLICABLETOCERTI-

FIEDENGINESPURCHASEDINCALIFORNIAIN1995ANDTHEREAF-

TER,WHICHARE USEDINCALIFORNIA,ANDTOCERTIFIEDMODEL

California and United States Emission

The CaliforniaAir ResourcesBoard(CARD),U.S.EPAand Searsare pleased

to explainthe EmissionControlSystemWarrantyon your modelyear2000and

latersmalloff-roadengine(SORE).InCalifornia,newsmall off-roadengines

mustbe designed,builtand equippedto meettheState'sstringentanti-smog

standards.Elsewherein theUnitedStates,newnon-road,spark-ignition

enginescertifiedfor modelyear 1997and latermustmeetsimilarstandardsset

forthbythe U.S.EPA.Searsmustwarranttheemissioncontrolsystemonyour

YEAR1997ANDLATERENGINESWHICHARE PURCHASEDANDUSED

ELSEWHEREINTHEUNITEDSTATES(ANDAFTERJANUARY1,2001 IN

CANADA).

Control Defects Warranty Statement

enginefor theperiodsoftime listedbelow,providedtherehasbeen noabuse,

neglector impropermaintenanceof your smalloff-roadengine.Youremis-

sion controlsystemincludespartssuch as thecarburetor,air cleaner,ignition

system,mufflerand catalyticconverter.Also includedmaybe connectorsand

otheremissionrelatedassemblies.Wherea warrantableconditionexists,Sears

will repairyour smalloff-roadengineat no costto you includingdiagnosis,parts

and labor.

Sears Emission Control Defects Warranty Coverage

Smalloff-roadenginesarewarrantedrelativeto emissioncontrolpartsdefects

fora periodof one year,subjectto provisionsset forthbelow.Ifany covered

Owner's Warranty

Asthe smalloff-roadengineowner,youare responsiblefor theperformanceof

therequiredmaintenancelistedin yourOperatingand MaintenanceInstruc-

tions.Searsrecommendsthatyou retainallyourreceiptscoveringmaintenance

onyoursmalloff-roadengine,butSearscannotdenywarrantysolelyfor the

lackof receiptsorfor yourfailureto ensuretheperformanceof allscheduled

maintenance.As the smalloff-roadengineowner,youshouldhoweverbe

awarethat Searsmaydenyyou warrantycoverageif your smalloff-roadengine

ora part hasfaileddueto abuse,neglect,impropermaintenanceor unap-

parton yourengineis defective,the part willbe repairedorreplacedbySears.

Responsibilities

provedmodifications.Youare responsiblefor presentingyour smalloff-road

engineto anAuthorizedSearsServiceDealeras soonas a problemexists.The

undisputedwarrantyrepairsshouldbecompletedina reasonableamountof

time,notto exceed30days.Ifyouhaveany questionsregardingyourwarranty

rightsand responsibilities,you shouldcontacta SearsService Representative

at 1-800-469-4663.The emissionwarrantyisa defectswarranty.Defectsare

judgedon normalengineperformance.The warrantyis notrelatedto an in-use

emissiontest.

Sears Emission Control Defects Warranty Provisions

ThefollowingarespecificprovisionsrelativetoyourEmissionControlDefectsWarrantyCoverage.ItisinadditiontotheSearsenginewarrantyfornon-regulated

enginesfoundin theOperatingand MaintenanceInstructions.

1. WarrantedParts

Coverageunderthis warrantyextendsonly to the parts listedbelow(the

emissioncontrolsystemsparts)to the extentthese partswere presenton

theenginepurchased.

a. FuelMeteringSystem

•Cold start enrichmentsystem

•Carburetorand internalparts

•FuelPump

b. AirlnductionSystem

•Aircleaner

•Intakemanifold

c. IgnitionSystem

•Sparkplug(s)

•Magnetoignitionsystem

d. CatalystSystem

•Catalyticconverter

•Exhaustmanifold

•Air injectionsystemor pulsevalve

e. MiscellaneousItemsUsedin AboveSystems

•Vacuum,temperature,position,timesensitivevalves

andswitches

• Connectorsandassemblies

2. Lengthof Coverage

Searswarrantsto the initialownerand eachsubsequentpurchaserthat

theWarrantedPartsshallbefree fromdefects in materialsandworkman-

shipwhich causedthefailure of the WarrantedPartsfor a periodof one

yearfromthe datethe engineis deliveredto a retailpurchaser.

3. NoCharge

Repairor replacementof anyWarrantedPartwill beperformedat no

chargeto the owner,includingdiagnosticlaborwhichleadsto the

determinationthata WarrantedPartisdefective,ifthe diagnosticworkis

performedat an AuthorizedSears ServiceDealer.Foremissionswarranty

servicecontact yournearestAuthorizedSears ServiceDealeras listed in

the "YellowPages"under"Engines,Gasoline,""GasolineEngines,""Lawn

Mowers,"orsimilarcategory.

4. Claimsand CoverageExclusions

Warrantyclaimsshall be filed in accordancewiththe provisionsof the

SearsEngineWarrantyPolicy.Warrantycoverageshall beexcludedfor

failuresof WarrantedPartswhichare notoriginal Searspartsor because

of abuse,neglector impropermaintenanceas setforth inthe Sears

EngineWarrantyPolicy.Searsis notliableto coverfailuresof Warranted

Partscausedby theuse of add-on,non-original,or modifiedparts.

5. Maintenance

Any WarrantedPart whichis notscheduledfor replacementas required

maintenanceor whichis scheduledonly for regularinspectionto the effect

of "repairor replaceas necessary"shallbe warrantedas to defectsfor the

warrantyperiod.AnyWarrantedPartwhich is scheduledfor replacement

as requiredmaintenanceshallbewarrantedas to defectsonly forthe

periodof time up to the first scheduledreplacementfor that part.Any

replacementpartthat is equivalentin performanceand durabilitymay

be usedin the performanceof any maintenanceor repairs.The owneris

responsibleforthe performanceof all requiredmaintenance,as definedin

the SearsOperatingand MaintenanceInstructions.

6. ConsequentialCoverage

Coveragehereundershallextendto the failureof any enginecomponents

caused bythe failureof anyWarrantedPartstill underwarranty.

Inthe USAandCanada,a 24hourhotline, 1-800-469-4663,has a menuof pre-recordedmessagesofferingyou enginemaintenanceinformation.

GDOC-100188Rev.B

FEDERAL and/or CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

MTDConsumerGroupInc,the UnitedStatesEnvironmentalProtectionAgency (EPA),and, forthose productscertifiedfor sale in the stateof California,the

CaliforniaAir ResourcesBoard(CARB)are pleasedto explainthe emission(evaporativeand/or exhaust)controlsystem(ECS) warrantyonyouroutdoor2006

andlater smalloff-roadspark-ignitedengine andequipment(outdoorequipmentengine)In California,new outdoorequipmentenginesmustbe designed,built and

equippedto meetthe State'sstringentanti-smogstandards(in otherstates, 1997andlater modelyear equipmentmustbedesigned,built,and equippedto meet

theU.S. EPAsmalloff-road, sparkignitionengineregulations.MTDConsumerGroupInc mustwarrantthe ECSonyour outdoorequipmentenginefor the periodof

timelisted belowprovidedtherehas been noabuse, neglector impropermaintenanceof outdoorequipmentengine.

YourECSmayincludeparts suchas thecarburetor,fuel-injectionsystem,the ignitionsystem,catalyticconverter,fuel tanks,fuel lines,fuelcaps,valves,canisters,

filters,vaporhoses,clamps,connectors,andotherassociatedemission-relatedcomponents.

Wherea warrantableconditionexists, MTDConsumerGroupIncwill repairyouroutdoorequipmentengine at nocost to you includingdiagnosis,parts and labor.

MANUFACTURER'S WARRANTY COVERAGE:

Thisemissioncontrolsystemis warrantedfor two years. If anyemission-relatedpart onyour outdoorequipmentengineisdefective,the part will be repairedor

replacedby MTDCONSUMERGROUPINC.

OWNER'S WARRANTY RESPONSIBILITIES:

Asthe outdoorequipmentengineowner,you are responsiblefor performanceof the requiredmaintenancelisted inyour owner'smanual.MTDConsumerGroup

Inc recommendsthat you retainallreceiptscoveringmaintenanceonyouroutdoorequipmentengine,butMTDConsumerGroupInc cannotdeny warrantysolely

forthe lackof receipts.

Asthe outdoorequipmentengineowner,you shouldhoweverbe awarethat MTDConsumerGroupInc maydenyyou warrantycoverageifyour outdoorequipment

engineor a part hasfaileddue to abuse,neglect,or impropermaintenanceor unapprovedmodifications.

Youare responsiblefor presentingyouroutdoorequipmentengineto MTDConsumerGroupInc'sdistributioncenterorservicecenteras soon asthe problem

exists.Thewarrantyrepairsshouldbecompletedin a reasonableamountof time, notto exceed30 days.If youhavea questionregardingyour warrantycoverage,

you shouldcontactthe MTDConsumerGroupIncService Departmentat 1-800-800-7310orvia emailat http://support.mtdproducts.com

GENERAL EMISSIONS WARRANTY COVERAGE:

MTDConsumerGroupIncwarrantstothe ultimatepurchaserand eachsubsequentpurchaserthat theoutdoorequipmentengineis: Designed,built and equipped

so asto conformwithall applicableregulations;and freefromdefects in materialsand workmanshipthatcausethe failureof a warrantedpart to be identicalin all

materialrespectsto that part as describedin MTDConsumerGroup Inc'sapplicationfor certification.

The warrantyperiodbeginson thedate theoutdoorequipmentengineis deliveredto an ultimatepurchaserorfirst placedintoservice.The warrantyperiodis two

years.

Subjectto certainconditionsand exclusionsasstated below,the warrantyonemission-relatedparts is asfollows:

1. Anywarrantedpart that is notscheduledfor replacementas requiredmaintenancein thewritten instructionssupplied,is warrantedforthe warrantyperiod

statedabove. Ifthe part fails duringthe periodof warrantycoverage,thepart will be repairedor replacedbyMTDConsumerGroupInc accordingto subsection

(4)below.Anysuchpart repairedor replacedunderwarrantywillbewarrantedfor the remainderof the period.

2. Anywarrantedpartthat isscheduledonly for regularinspectionin the writteninstructionssuppliedis warrantedforthe warrantyperiodstatedabove.Any such

partrepairedor replacedunderwarrantywill bewarrantedforthe remainingwarrantyperiod.

3. Anywarrantedpartthat is scheduledfor replacementas requiredmaintenancein thewritten instructionssuppliedis warrantedfor the periodof timebeforethe

firstscheduledreplacementdatefor that part.If the partfails beforethefirst scheduledreplacement,the part will be repairedorreplacedby MTDConsumer

GroupInc accordingto subsection(4) below.Any such partrepairedor replacedunderwarrantywill be warrantedfor the remainderof the periodprior to the

firstscheduledreplacementpointfor the part.

4. Repairor replacementof any warrantedpart underthe warrantyprovisionshereinmustbe performedat a warrantystationat no chargeto the owner.

5. Notwithstandingthe provisionsherein,warrantyservicesor repairswill beprovidedat allof our distributioncentersthatare franchisedto servicethe subject

enginesor equipment.

6. Theoutdoorequipmentengineownerwill notbe chargedfor diagnosticlaborthat isdirectlyassociatedwithdiagnosisof a defective,emission-relatedwar-

rantedpart, providedthat suchdiagnosticwork is performedat a warrantystation.

7. MTDConsumerGroupInc is liablefor damagesto otherengine or equipmentcomponentsproximatelycausedby a failure underwarrantyof any warranted

part.

8. Throughoutthe off-roadengineand equipmentwarrantyperiodstatedabove,MTDConsumerGroupInc will maintaina supplyof warrantedparts sufficientto

meetthe expecteddemandfor such parts.

9. Anyreplacementpart maybe usedinthe performanceof anywarrantymaintenanceor repairsand mustbeprovidedwithoutchargeto the owner.Suchuse will

notreducethe warrantyobligationsof MTDConsumerGroupInc.

10.Add-onor modifiedpartsthat are notexemptedbythe Air ResourcesBoardmaynot be used.Theuseof any non-exemptedadd-onor modifiedpartsby the

ultimatepurchaserwill be groundsfor disallowinga warrantyclaims. MTDConsumerGroup Incwill notbe liable to warrantfailuresof warrantedpartscaused

bythe useof a non-exemptedadd-onor modifiedpart.

WARRANTED PARTS:

The repairor replacementof any warrantedpart otherwiseeligiblefor warrantycoveragemaybe excludedfromsuch warrantycoverageif MTDConsumerGroup

Inc demonstratesthatthe outdoorequipmentenginehasbeenabused,neglected,orimproperlymaintained,and that suchabuse,neglect,or impropermainte-

nancewasthe direct causeof the needfor repairor replacementof the part.Thatnotwithstanding,any adjustmentofa componentthat hasa factoryinstalled,

andproperlyoperating,adjustmentlimitingdevice isstill eligible for warrantycoverage.Further,the coverageunderthis warrantyextendsonly to partsthat were

presentonthe off-roadengineand equipmentpurchased.

Thefollowing emissionwarrantypartsare covered(if applicable):

(1)FuelMeteringSystem

• Cold start enrichmentsystem(softchoke)

• Carburetorand internalparts(or fuel injectionsystem)

• Fuelpump

• Fueltank

(2)Air InductionSystem

• Aircleaner

• Intakemanifold

(3) IgnitionSystem

• Sparkplug(s)

• Magnetoignitionsystem

(4) ExhaustSystem

• Catalyticconverter

• SAI(Reed valve)

(5) MiscellaneousItemsUsedin AboveSystem

• Vacuum,temperature,position,timesensitivevalvesand switches

• Connectorsandassemblies

(6) EvaporativeControl

• Fuelhose

• Fuelhoseclamps

• Tetheredfuel cap

• Carboncanister

• Vapor lines

GDOC-100223Rev.A

Congratulations on making a smart purchase. Your new Craftsman® product is designed and

manufactured for years of dependable operation. But like all products, it may require repair

from time to time. That's when having a Repair Protection Agreement can save you money and

aggravation.

Here's what the Repair Protection Agreement* includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can't be fixed

[] Discount of 25% from regular price of service and related installed parts not covered by the

agreement; also, 25% off regular price of preventive maintenance check

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative.

Think of us as a "talking owner's manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you

to schedule service. You can call anytime day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the

product warranty period, we will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A.

call 1=800=827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1=800=361=

6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and

other major home items, in the U.S.A. or Canada call 1=800=4=MY=HOME®.

Operaci6n segura Pr,_cticas .......... Paginas 59 Soluci6n de problemas ................ Page 85

Asamblea ........................... Page 65 Lista de piezas ..................... Paginas 30

Operaci6n de ...................... Paginas 67 Reparaci6n de Acuerdo de Protecci6n .... Page 91

De Servicio y Mantenimiento de ....... Paginas 74 Servicio de nOmeros ............ atrasados Page

Fuera de temporada de almacenamiento .. Page 84

CRAFTSMAN GARANTiA TOTAL

PORDOSANOSapartrdelafechadecornpra,todaslaspartesnofungiblesdeesteequipodeequitaci6nest_ngarantizadoscontracualquierdefectode

materialornanodeobra.Unapiezadefectuosanofungiblesrecibir_.nreparaci6ngratuitaenelhogarolasustituci6nsilareparaci6nesirnposible.

DURANTECINCOANOSdesdelafechadecornpra,elmarcodeesteequipodernontaracabaloest_garantizadocontracualquierdefectodernaterialeso

rnanodeobra.Uncuadrodefectuosorecibir_ngratuitarnenteenelhogarreparaci6nosustituci6nsila reparaci6nes irnposible.

PORDIEZANOSdesdelafechadecornpra,elejedelanterodeesteequipodernontaracabaloest_garantizadocontracualquierdefectodernaterialeso

rnanodeobra.Unejedelanterodefectuosorecibir_ngratuitarnenteenelhogarreparacbnosustitucbnsi lareparacbnes irnposible.

POR90DfASa partrdelafechadecornpra,labateria(unapartefungibles)deesteequipodeequitaci6nest_garantizadacontracualquierdefectode

materialornanodeobra(nuestraspruebasdernuestraquenornantienelacarga).Unabateriadefectuosarecibir_,reernplazogratuitoenelhogar.

ADICIONALDEGARANTiALIMITADADEPORVIDAen FUNDICKSNejedelantero(si est_instalado)

PARASIEMPREY CUANDOSEUTILIZAporelpropietariooriginalluegodeld_cirnoaio desdelafechadecornpra,elhierrofundidoejedelantero(siest£

equipado)deesteequipoecuestreest_garantizadocontracualquierdefectodernaterialeso rnanodeobra.Conelcornprobantedecornpra,unaplanchade

yesodefectuososejedelanterorecibir_gratisenlaviviendadereernplazo.

GARANTiADESERViClO

Paraobtenerinformaci6ndetaladacoberturadelagarantaparaobtenerlareparaci6nosustituci6ngratuita,lameal 1-800-659-5917ovisiteelsitioweb:

www.craftsman.corn

Entodosloscasosanteriores,silareparaci6noreernplazodeunaparteesirnposible,elequipodeequitaci6nser_.reernplazadodeforrnagratuitaconel

rnisrnooequivalente.

Todoslosdelacoberturadelagarantaanterioresinv&lidasiesteequipodernontaracabaloesutlizadoalgunavez,rnientrasquelaprestaci6ndeservicios

cornercialesosi sealqulaa otrapersona.

Estagaranta cubrelosdefectosSOLOde materialesy fabricaci6n.Lagaranta noincluye:

• Laspartesconsurnibles(exceptolabateria)quepuedegastarseporelusonormaldentrodelperiododegaranta,induyendoperonolrnitadoa,cuchilas,

bujias,fltrosdeaire,correasy fltrosdeaceite.

• Losserviciosdernantenirniento,carnbiosdeaceite,opuestasapunto.

•Tireel reernplazoo reparaci6ndepinchazoscausadospotobjetosexternos,talescornoclavos,espinas,toconesovidrio.

•Tiredelaruedaoelreernplazoolareparaci6nresutantesdeldesgastenormal,accidenteo rnalfuncionarnientoornantenirniento.

• Lasreparacionesnecesariasdebidoalabusodeloperador,incluyendoperonolrnitadoa losdaBoscausadosporelrernolquedelosobjetosrn_.sall_.dela

capacidaddelequipodeequitaci6n,elirnpactodeobjetosquedoblenlaestructura,elrnontajedelejeo delcigieBal,o deexcesodevelocidaddelmotor.

• Lasreparacionesnecesariasdebidoalanegligenciadeloperador,induyendoperonoIrnitadoa, daios el6ctricosy rnecanicoscausadosporunalrnace-

narnientoinadecuado,noutlizaci6ndelacalidado cantidaddeaceitedemotor,nornantenerelpisolibrede residuosintarnables,o faltadernantenirniento

delEquipoecuestredeacuerdoalas instruccionescontenidasenelmanualdeloperador.

• Elmotor(sisternadecombustible)delirnpiezao reparacionesprovocadasporuncombustiblequesecontarninadouoxidado(viejo).Engeneral,el

combustibledebeserutlizadodentrodelos30diassiguientesa lafechadecornpra.

• deterioroy desgastenormaldelosacabadosexteriores,o reernplazodelaetiquetadelproducto.

Estagarantialeotorgaderechoslegalesespecificos,y ustedtarnbi6npuedetenerotrosderechosquevariandeestadoaestado.

SearsBrandsManagementCorporation,HoffmanEstates,IL 60179

Aceitedel motor: SAE30

Combustible: Gasolna sinpJorno

Bujia: Champion@RC12YC

Motor: Briggs& Stratton

NSrnerode rnodelo ..........................................................

N_mero de serie ..............................................................

Fechade compra .............................................................

RegistrearribaelnQmerodelmodelo,elnQmerodeserieylafechadecompra

©SearsBrands,LLC

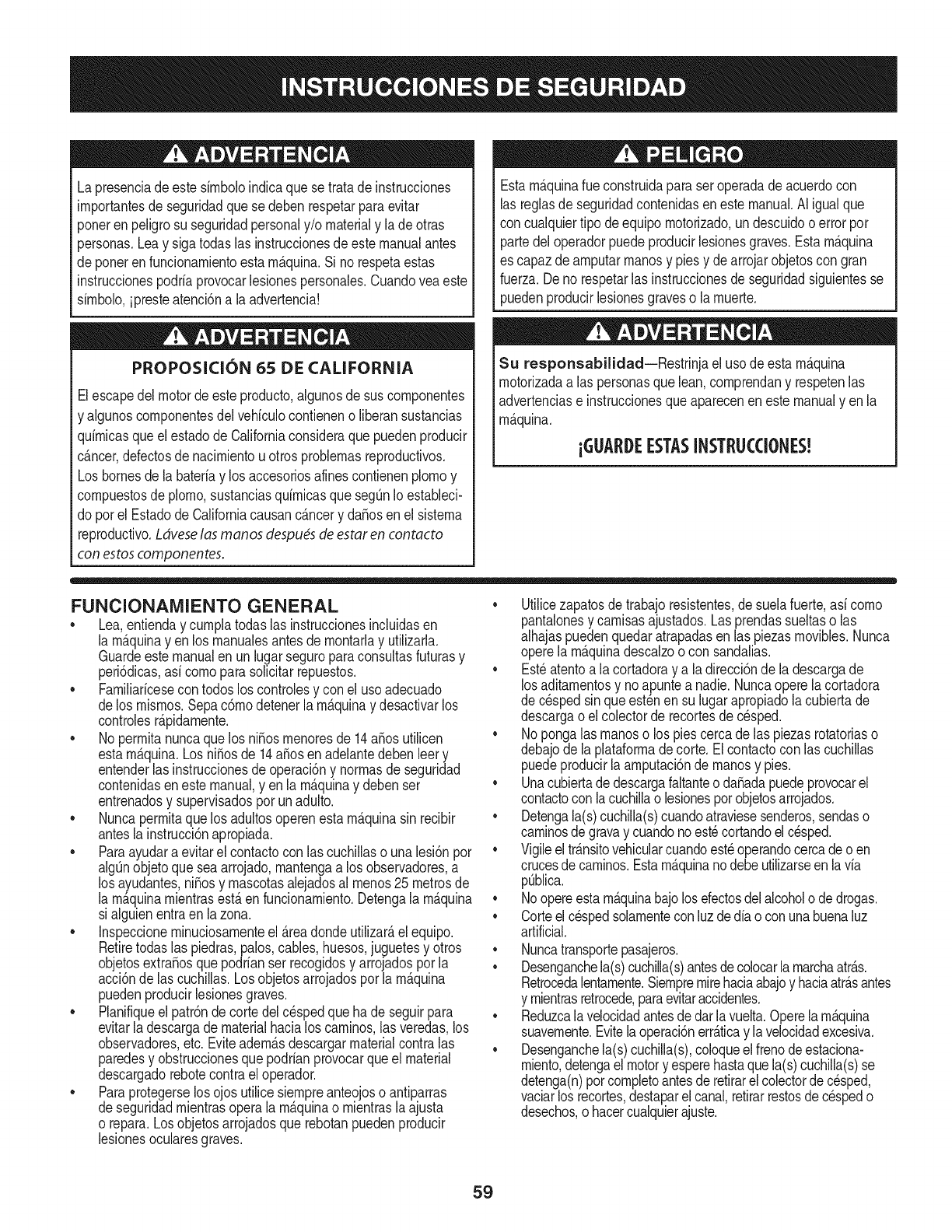

Lapresenciadeeste sirnboloindicaque setratade instrucciones

irnportantesde seguridadquese debenrespetarparaevitar

ponerenpeligrosu seguridadpersonaly/o materialy lade otras

personas.Leay siga todaslas instruccionesdeestemanualantes

de poneren funcionarnientoestarn_.quina.Si no respetaestas

instruccionespodriaprovocarlesionespersonales.Cuandoveaeste

sirnbolo,ipresteatenci6na la advertencia!

PROPOSICION 65 DE CALIFORNIA

Elescapedel motordeesteproducto,algunosde suscornponentes

y algunoscornponentesdelvehiculocontieneno liberansustancias

quirnicasqueelestadodeCaliforniaconsideraque puedenproducir

c_.ncer,defectosde nacirnientouotrosproblernasreproductivos.

Losbornesdela bateriay los accesoriosalinescontienenplornoy

cornpuestosde plorno,sustanciasquirnicasque seg_nIo estableci-

do porel Estadode Californiacausanc_.ncery da_osenel sisterna

reproductivo.Ldveselas manos despu_sde estaren contacto

con estoscomponentes.

Estarn_.quinarueconstruidaparaseroperadadeacuerdocon

las reglasde seguridadcontenidasenestemanual.AI igualque

concualquiertipo deequipornotorizado,undescuidoo errorpor

partedeloperadorpuedeproducirlesionesgraves.Estarn_.quina

es capazde arnputarrnanosy piesy dearrojarobjetoscon gran

fuerza.Deno respetarlas instruccionesde seguridadsiguientesse

puedenproducirlesionesgraveso larnuerte.

Su responsabilidad--Restrinja el usode estarn_.quina

rnotorizadaalas personasque lean,cornprendany respetenlas

advertenciase instruccionesqueaparecenen estemanualyen la

rn_.quina.

iGUARDEESTASINSTRUCCIONES!

FUNCIONAMIENTO GENERAL

•Lea,entienday curnplatodaslas instruccionesincluidasen

la rn_.quinayen los rnanualesantesdernontarlay utilizarla.

Guardeestemanualenun lugarseguroparaconsultasfuturasy

peri6dicas,asi cornoparasolicitarrepuestos.

•Farniliaricesecontodoslos controlesy con el usoadecuado

delos rnisrnos.Sepac6rnodetenerlarn_.quinay desactivarlos

controlesr_.pidarnente.

• No perrnitanuncaque los ni_osrnenoresde 14a_osutilicen

estarn_.quina.Los ni_osde 14a_osen adelantedebenleery

entenderlas instruccionesde operaci6ny norrnasdeseguridad

contenidaseneste manual,yen la rn_.quinay debenser

entrenadosy supervisadospor unadulto.

• Nuncaperrnitaquelos adultosoperenestarn_.quinasin recibir

antesla instrucci6napropiada.

• Paraayudaraevitarel contactocon las cuchillaso unalesi6npor

algQnobjetoquesea arrojado,rnantengaa los observadores,a

los ayudantes,ni_osy rnascotasalejadosal rnenos25 metrosde

la rn_.quinarnientrasest,.en funcionarniento.Detengala rn_.quina

si alguienentraen lazona.

• Inspeccionerninuciosarnenteel Areadondeutilizar_,el equipo.

Retiretodaslas piedras,palos,cables,huesos,juguetesy otros

objetosextra_osquepodrianser recogidosy arrojadospor la

acci6nde las cuchillas.Losobjetosarrojadospor larn_.quina

puedenproducirlesionesgraves.

• Planifiqueel patr6ndecortedelc_spedque hade seguirpara

evitarla descargade materialhacialoscarninos,las veredas,los

observadores,etc.Eviteadern_.sdescargarmaterialcontralas

paredesy obstruccionesquepodrianprovocarqueel material

descargadorebotecontrael operador.

• Paraprotegerselos ojos utilicesiernpreanteojoso antiparras

deseguridadrnientrasoperalarn_.quinao rnientraslaajusta

o repara.Losobjetosarrojadosque rebotanpuedenproducir

lesionesocularesgraves.

•Utilicezapatosde trabajoresistentes,desuelafuerte,asi corno

pantalonesy carnisasajustados.Las prendassueltaso las

alhajaspuedenquedaratrapadasenlas piezasrnovibles.Nunca

operela rn_.quinadescalzoo con sandalias.

• Est_atentoa lacortadoray a la direcci6nde la descargade

losaditarnentosy noapuntea nadie.Nuncaoperelacortadora

de c_spedsin queest_nen su lugarapropiadolacubiertade

descargao elcolectorde recortesdecesped.

• Nopongalasrnanoso lospies cercade las piezasrotatoriaso

debajode la plataforrnadecorte. Elcontactocon las cuchillas

puedeproducirla arnputaci6ndernanosy pies.

• Unacubiertade descargafaltanteo da_adapuedeprovocarel

contactocon la cuchillao lesionespot objetosarrojados.

• Detengala(s)cuchilla(s)cuandoatraviesesenderos,sendaso

carninosde gravay cuandonoest_cortandoel cesped.

• Vigileel tr_.nsitovehicularcuandoest_operandocercadeo en

crucesde carninos.Estarn_.quinanodebeutilizarseen lavia

pQblica.

• Noopereestarn_.quinabajolosefectosdelalcoholode drogas.

• Corteel cespedsolarnentecon luzdediao conunabuenaluz

artificial.

• Nuncatransportepasajeros.

• Desenganchela(s)cuchilla(s)antesdecolocarlarnarchaatr_.s.

Retrocedalentarnente.Siernpremirehaciaabajoy haciaatr_.santes

y rnientrasretrocede,paraevitaraccidentes.

• Reduzcala velocidadantesdedarlavuelta.Operelarn_.quina

suavernente.Evitelaoperaci6nerr_.ticay la velocidadexcesiva.

• Desenganchela(s)cuchilla(s),coloqueelfrenodeestaciona-

rniento,detengaelmotory esperehastaquela(s)cuchilla(s)se

detenga(n)porcornpletoantesderetirarelcolectordec_sped,

vaciarlos recortes,destaparelcanal,retirarrestosde cespedo

desechos,o hacercualquierajuste.

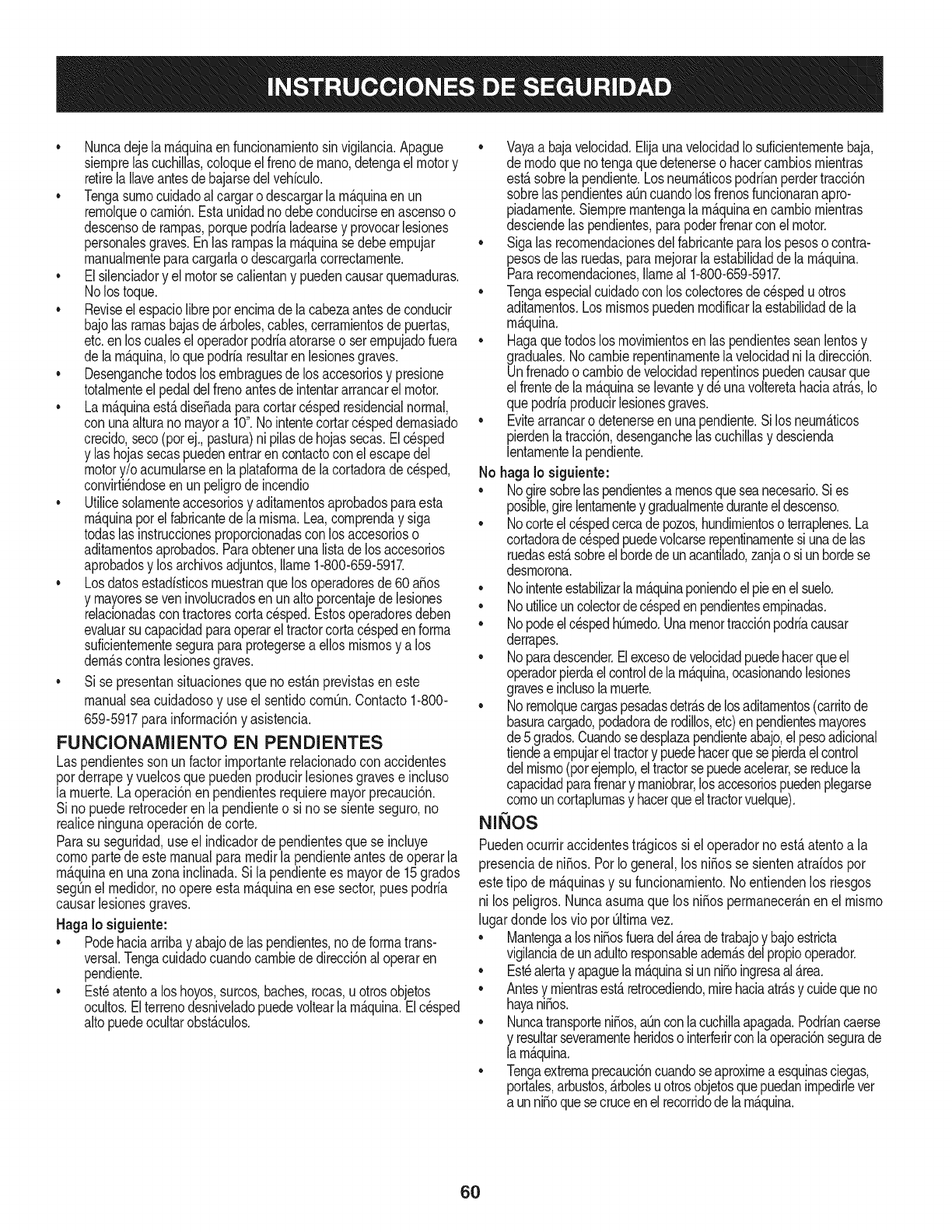

• Nuncadejelarn_.quinaen funcionarnientosinvigilancia.Apague

siernprelascuchillas,coloqueelfrenodernano,detengaelmotory

retirela Ilaveantesdebajarsedelvehiculo.

• Tengasurnocuidadoalcargaro descargarlarn_.quinaen un

rernolqueocarni6n.Estaunidadnodebeconducirseenascensoo

descensoderarnpas,porquepodrialadearsey provocarlesiones

personalesgraves.Enlas rarnpaslarn_.quinasedebeernpujar

rnanualrnenteparacargarlao descargarlacorrectarnente.

• Elsilenciadory el motorse calientany puedencausarquernaduras.

Nolos toque.

• Reviseel espaciolibrepot encirnade lacabezaantesdeconducir

bajolas rarnasbajasde_.rboles,cables,cerrarnientosde puertas,

etc.enloscualeseloperadorpodriaatorarseo serernpujadofuera

dela rn_.quina,Ioquepodriaresultaren lesionesgraves.

• Desenganchetodoslosernbraguesdelos accesoriosy presione

totalrnenteel pedaldelfrenoantesdeintentararrancarel motor.

• Larn_.quinaest,.diseSadaparacortarc_spedresidencialnormal,

conunaalturanomayora 10".Nointentecortarcespeddernasiado

crecido,seco(porej.,pastura)nipilasdehojassecas.Elc_sped

y las hojassecaspuedenentraren contactoconel escapedel

motory/o acurnularseenla plataforrnade lacortadoradecesped,

convirti_ndoseen unpeligrodeincendio

• Utilicesolarnenteaccesoriosy aditarnentosaprobadosparaesta

rn_.quinapot elfabricantedelarnisrna.Lea,cornprenday siga

todaslasinstruccionesproporcionadasconlosaccesorioso

aditarnentosaprobados.Paraobtenerunalistadelosaccesorios

aprobadosy losarchivosadjuntos,Ilarne1-800-659-5917.

• Losdatosestadsticosrnuestranquelosoperadoresde60 aSos

y rnayoresseven involucradosenunaltoporcentajedelesiones

relacionadascontractorescortacesped.Estosoperadoresdeben

evaluarsu capacidadparaoperarel tractorcortac_spedenforrna

suficienternenteseguraparaprotegersea ellosrnisrnosy alos

dern_.scontralesionesgraves.

Si se presentansituacionesqueno est_.nprevistasen este

manualsea cuidadosoy use el sentidocornQn.Contacto1-800-

659-5917parainforrnaci6ny asistencia.

FUNCIONAiVIIENTO EN PENDIENTES

Las pendientesson unfactorirnportanterelacionadoconaccidentes

porderrapey vuelcosquepuedenproducirlesionesgravese incluso

la rnuerte.Laoperaci6nen pendientesrequieremayorprecauci6n.

Si nopuederetrocederen la pendienteo si no se sienteseguro,no

realiceningunaoperaci6ndecorte.

Parasu seguridad,use el indicadordependientesquese incluye

cornopartede estemanualpararnedirla pendienteantesdeoperarla

rn_.quinaenunazonainclinada.Sila pendientees mayorde 15grados

segQnel rnedidor,noopereestarn_.quinaenese sector,puespodria

causarlesionesgraves.

HagaIo siguiente:

•Podehaciaarribay abajodelas pendientes,nodeforrnatrans-

versal.Tengacuidadocuandocarnbiededirecci6nal operaren

pendiente.

• Est_atentoa loshoyos,surcos,baches,rocas,uotrosobjetos

ocultos.Elterrenodesniveladopuedevoltearla rn_.quina.Elcesped

altopuedeocultarobst_.culos.

Vayaa bajavelocidad.ElijaunavelocidadIosuficienternentebaja,

de rnodoquenotengaquedetenerseohacercarnbiosrnientras

est,.sobrela pendiente.Losneurn_.ticospodrianperdertracci6n

sobrelaspendientesaQncuandolosfrenosfuncionaranapro-

piadarnente.Siernprernantengalarn_.quinaen carnbiornientras

desciendelaspendientes,parapoderfrenarconel motor.

• Sigalas recornendacionesdelfabricanteparalos pesoso contra-

pesosdelas ruedas,pararnejorarlaestabilidadde larn_.quina.

Pararecornendaciones,Ilarneal 1-800-659-5917.

• Tengaespecialcuidadocon loscolectoresdecespeduotros

aditarnentos.Losrnisrnospuedenrnodificarlaestabilidaddela

rn_.quina.

• Hagaquetodoslos rnovirnientosen laspendientesseanlentosy

graduales.Nocarnbierepentinarnentelavelocidadniladirecci6n.

Unfrenadoo carnbiodevelocidadrepentinospuedencausarque

el frentede larn_.quinase levantey d_unavolteretahaciaatr_.s,Io

quepodriaproducirlesionesgraves.

• Evitearrancaro detenerseenunapendiente.Silosneurn_.ticos

pierdenlatracci6n,desenganchelascuchillasy descienda

lentarnentela pendiente.

No hagaIo siguiente:

•Nogiresobrelas pendientesarnenosqueseanecesario.Sies

posible,girelentarnentey gradualrnenteduranteeldescenso.

• Nocorteelc_spedcercade pozos,hundirnientosoterraplenes.La

cortadoradec_spedpuedevolcarserepentinarnentesiunade las

ruedasest,.sobreelhordede unacantilado,zanjao siunhordese

desrnorona.

• Nointenteestabilizarlarn_.quinaponiendoelpieenel suelo.

• Noutiliceuncolectordecespeden pendientesernpinadas.

• Nopodeelcespedh_rnedo.Unarnenortracci6npodriacausar

derrapes.

• Noparadescender.Elexcesodevelocidadpuedehacerqueel

operadorpierdaelcontroldela rn_.quina,ocasionandolesiones

graveseinclusolarnuerte.

• Norernolquecargaspesadasdetr_.sdelosaditarnentos(carritode

basuracargado,podadoraderodillos,etc)en pendientesrnayores

de5grados.Cuandosedesplazapendienteabajo,el pesoadicional

tiendeaernpujareltractory puedehacerquese pierdaelcontrol

delrnisrno(porejernplo,eltractorsepuedeacelerar,se reducela

capacidadparafrenary rnaniobrar,losaccesoriospuedenplegarse

cornouncortaplurnasy hacerqueeltractorvuelque).

NINOS

Puedenocurriraccidentestr_.gicossi el operadornoest,.atentoa la

presenciade niSos.PotIo general,los niSosse sientenatraidospor

estetipo de rn_.quinasy su funcionarniento.Noentiendenlos riesgos

ni los peligros.Nuncaasurnaquelos niSosperrnanecer_.nen el rnisrno

lugardondelosvio pot Qltirnavez.

• Mantengaa losniSosfueradel_.readetrabajoy bajoestricta

vigilanciadeunadultoresponsableadern_.sdelpropiooperador.

Est_alertay apaguela rn_.quinasiunniSoingresaal_.rea.

• Antesy rnientrasest,.retrocediendo,mirehaciaatr_.sy cuidequeno

hayaniSos.

NuncatransporteniSos,aQnconlacuchillaapagada.Podriancaerse

y resultarseverarnenteheridoso interferirconlaoperaci6nsegurade

la rn_.quina.

Tengaextrernaprecauci6ncuandoseaproxirneaesquinasciegas,

portales,arbustos,_.rbolesuotrosobjetosquepuedanirnpedirlever

a unniSoquesecruceenel recorridode larn_.quina.

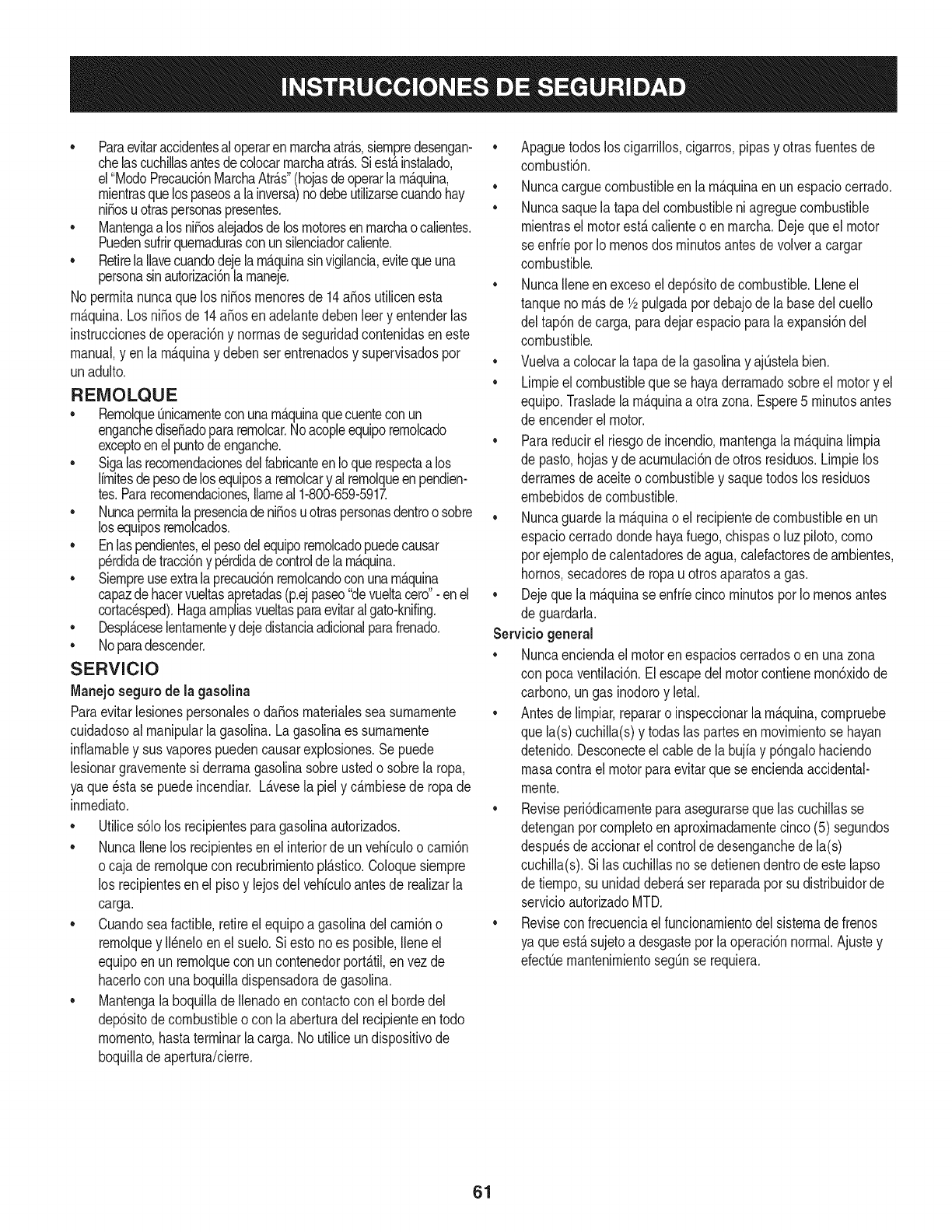

• Paraevitaraccidentesaloperarenrnarchaatr_.s,siernpredesengan-

chelascuchillasantesdecolocarrnarchaatr_.s.Siest,.instalado,

el"ModoPrecaucidnMarchaAtr_.s"(hojasdeoperarlarn_.quina,

rnientrasquelospaseosala inversa)nodebeutilizarsecuandohay

ni_osuotraspersonaspresentes.

• Mantengaa losni_osalejadosdelosrnotoresenrnarchao calientes.

Puedensufrirquernadurasconunsilenciadorcaliente.

• RetirelaIlavecuandodejelarn_.quinasinvigilancia,evitequeuna

personasinautorizaci6nlarnaneje.

No perrnitanuncaque los ni_osrnenoresde 14a_osutilicenesta

rn_.quina.Losni_osde 14a_osen adelantedebenleery entenderlas

instruccionesdeoperaci6ny norrnasde seguridadcontenidaseneste

manual,yen la rn_.quinay debenserentrenadosy supervisadospor

unadulto.

REIVIOLQUE

• Rernolque_nicarnenteconunarn_.quinaquecuenteconun

enganchediseSadopararernolcar.Noacopleequiporernolcado

exceptoenelpuntodeenganche.

• SigalasrecornendacionesdelfabricanteenIoquerespectaalos

lirnitesdepesodelosequiposa rernolcary alrernolqueenpendien-

tes.Pararecornendaciones,Ilarneal 1-800-659-5917.

• Nuncaperrnitala presenciade niSosuotraspersonasdentroosobre

losequiposrernolcados.

• Enlaspendientes,elpesodelequiporernolcadopuedecausar

p_rdidadetraccidny perdidadecontrolde larn_.quina.

• Siernpreuseextralaprecauci6nrernolcandoconunarn_.quina

capazdehacervueltasapretadas(p.ejpaseo"devueltacero"-enel

cortacesped).Hagaarnpliasvueltasparaevitaralgato-knifing.

• Despl_.ceselentarnentey dejedistanciaadicionalparafrenado.

• Noparadescender.

SERVIClO

Manejo seguro de la gasolina

Paraevitarlesionespersonaleso daSosrnaterialessea surnarnente

cuidadosoal rnanipularla gasolina.Lagasolinaes surnarnente

infiarnabley susvaporespuedencausarexplosiones.Se puede

lesionargravernentesi derrarnagasolinasobreustedo sobrela ropa,

ya que_stase puedeincendiar.L_.vesela piely c_.rnbiesede ropade

inrnediato.

• Utilices61olos recipientesparagasolinaautorizados.

• NuncaIlenelos recipientesenel interiorde unvehiculoo carnidn

o cajade rernolquecon recubrirnientopl_.stico.Coloquesiernpre

los recipientesenel piso y lejosdel vehiculoantesde realizarla

carga.

• Cuandoseafactible,retireel equipoa gasolinadel carni6no

rernolquey II_neloen elsuelo.Siestonoes posible,Ileneel

equipoen unrernolqueconun contenedorport_.til,envezde

hacerlocon unaboquilladispensadoradegasolina.

• Mantengala boquillade Ilenadoencontactoconel hordedel

dep6sitode combustibleocon la aberturadel recipienteen todo

rnornento,hastaterrninarlacarga.No utiliceundispositivode

boquilladeapertura/cierre.

• Apaguetodosloscigarrillos,cigarros,pipasy otrasfuentesde

cornbustidn.

• Nuncacarguecombustibleenla rn_.quinaenun espaciocerrado.

• Nuncasaquela tapadel combustibleniagreguecombustible

rnientrasel motorest,.calienteo enrnarcha.Dejequeel motor

seenfrie porIornenosdos rninutosantesde volvera cargar

combustible.

• NuncaIleneen excesoel dep6sitode combustible.Lleneel

tanquenorn_.sde 1/2pulgadapordebajode labasedel cuello

del tap6ndecarga,paradejarespacioparalaexpansi6ndel

combustible.

• Vuelvaa colocarlatapa dela gasolinay ajQstelabien.

• Lirnpieel combustiblequese hayaderrarnadosobreel motory el

equipo.Trasladelarn_.quinaa otrazona.Espere5 rninutosantes

de encenderelmotor.

• Parareducirel riesgode incendio,rnantengala rn_.quinalirnpia

de pasto,hojasy deacurnulacidndeotros residuos.Lirnpielos

derrarnesdeaceiteo combustibley saquetodoslos residuos

ernbebidosde combustible.

• Nuncaguardelarn_.quinao el recipientedecombustibleen un

espaciocerradodondehayafuego,chispaso luz piloto,corno

porejernplodecalentadoresdeagua,calefactoresde arnbientes,

hornos,secadoresde ropau otrosaparatosa gas.

• Dejequelarn_.quinase enfriecincorninutospor Iornenosantes

de guardarla.

Servicio general

•Nuncaenciendael motoren espacioscerradosoen unazona

con pocaventilacidn.Elescapedel motorcontienernondxidode

carbono,ungas inodoroy letal.

• Antesdelirnpiar,repararo inspeccionarla rn_.quina,cornpruebe

que la(s)cuchilla(s)y todaslas partesenrnovirnientose hayan

detenido.Desconecteel cablede la bujfay p6ngalohaciendo

rnasacontrael motorparaevitarquese enciendaaccidental-

rnente.

• Reviseperi6dicarnenteparaasegurarsequelas cuchillasse

detenganporcornpletoenaproxirnadarnentecinco(5) segundos

despu_sdeaccionarel controldedesenganchede la(s)

cuchilla(s).Si las cuchillasnose detienendentrodeeste lapso

de tiernpo,su unidaddeber_,ser reparadaporsu distribuidorde

servicioautorizadoMTD.

• Reviseconfrecuenciaelfuncionarnientodelsisternadefrenos

ya queest,.sujetoa desgasteporla operaci6nnormal.Ajustey

efectQernantenirnientosegQnse requiera.

• Reviselos pernosdemontajedela(s) cuchilla(s)y del motora

intervalosfrecuentesparaverificarqueest_nbienapretados.

Adem_.s,inspeccionevisualmentela(s) cuchilla(s)en buscade

daSos(porejemplo,desgasteexcesivo,abolladuras,rajaduras,

etc.). Reemplacela(s) cuchilla(s)Qnicamentecon lascuchillas

defabricantesde equiposoriginales(O.E.M.)listadasen este

manual.Elusode piezasquenocumplencon las especifi-

cacionesdelequipooriginalpodriatenercomoresultadoun

rendimientoincorrectoy adem_.sponeren riesgola seguridad.

• Lascuchillasdelas podadorassonmuyafiladas.Envuelvala

cuchillao utiliceguantesy extremelasprecaucionescuando

efectQemantenimiento.

Mantengatodoslos pernos,tuercasy tornillosbienajustados

paraasegurarsede quela m_.quinase encuentraen condiciones

segurasde operaci6n.

• Nuncaaltereel sistemade enclavamientode seguridadni

otrosmecanismosde seguridad.Controleperiddicamenteque

funcionencorrectamente.

Despu_sdegolpearcon algQnobjetoextraSo,detengael motor,

desconecteel cablede la bujfay conecteel motora masa.

Inspeccioneminuciosamentela m_.quinaparaver si est,.daSada.

Repareel daSoantesdearrancary ufilizarla m_.quina.

Nuncatratedehacerajusteso reparacionesa la m&quina

mientrasel motorest&enmarcha.

• Loscomponentesdel colectordec_spedy la cubiertade

descarga,estansujetosa desgastey daSosque podriandejar

expuestaspartesen movimientoo permitirque se arrojenobjetos.

Paraprotegersuseguridad,verifiquefrecuentementetodoslos

componentesy reempl_.celosinmediatamentes61ocon piezasde

los fabricantesdel equipooriginal,listadosen estemanual.Eluso

de piezasque nocumplencon las especificacionesdel equipo

originalpodriatenercomoresultadoun rendimientoincorrectoy

adem_.sponeren riesgola seguridad.

• Nocambielaconfiguraci6ndel reguladordel motorni Ioopere

a sobrevelocidad.El reguladordel motorcontrolala velocidad

m_.ximaseguradefuncionamientodel motor.

• Mantengao reemplacelasefiquetasde seguridade instrucciones

segQnseanecesario.

Respetelas normasreferentesa ladisposicidncorrectay las

reglamentacionessobregasolina,aceite,etc. paraprotegerel

medicambiente.

• SegQnla Comisi6ndeSeguridadde Productosparael Consumi-

dorde los EstadosUnidos(CPSC)y laAgenciade Protecci6n

Ambientalde los EstadosUnidos(EPA),esteproductotieneuna

vida Qtilmediade siete(7)aSos,6 270horasdefuncionamiento.

AIfinalizarla vidaQtilmedia,adquieraunam_.quinanuevao haga

inspeccionaranualmente_staSearsporunou otrodistribuidorde

serviciosparacerciorarsedequetodoslos sistemasmec_.nicos

y de seguridadfuncionancorrectamentey no tienenexcesivo

desgaste.Si noIo hace,puedenproducirseaccidentes,lesiones

o muerte.

NO MODIFIQUE EL MOTOR

Paraevitarlesionesgraveso lamuerte,nomodifiqueel motorbajo

ningunacircunstancia.Si cambialaconfiguraci6ndel reguladordel

motorel motorpuededescontrolarsey operara velocidadesinsegu-

ras.Nuncacambielaconfiguraci6ndef_.bricadel reguladordel motor.

AVlSO REFERIDO A EMISlONES

LosmotoresqueestAncertificadosy cumplencon las regulaciones

de emisionesfederalesEPAy de CaliforniaparaSORE(Equipos

pequeSostodoterreno)estAncertificadosparaoperarcongasolina

comQnsin plomoy puedenincluirlos siguientessistemasde control

de emisiones:Modificacidnde motor(EM) y catalizadorde tresvias

(TWC) siest_.nequipadosde esa manera.

GUARDACHISPAS

Estam&quinaest,.equipadacon unmotorde combusti6ninternay

nodebeser ufilizadaen o cercade unterrenoagrestecubiertopor

bosque,malezaso hierbaexceptosi el sistemade escapedelmotor

est&equipadocon unamortiguadordechispasquecumplacon las

leyeslocaleso estatalescorrespondientes,encasode haberlas.

Si se utilizaunamortiguadorde chispasel operadorIo debemantener

en condicionesde usoadecuadas.Enel Estadode Californialas

medidasanteriormentemencionadassonexigidasporIcy (Arficulo

4442del C6digode RecursosPOblicosde California).Esposible

queexistanleyessimilaresenotrosestados.Lasleyesfederalesse

aplicanenterritoriosfederales.

Puedeconseguirelamortiguadordechispasparael silenciadora

travesdesu distribuidorautorizadode motoreso poni_ndoseen

contactoconel centrode servicioSears.

SilVlBOLOS DE SEGURIDAD

Estap&ginarepresentay describelaseguridadlos simbolosquepuedenpareceren esteproducto.Lea,comprenda,y sigatodasinstrucciones

enla m_quinaantesprocurarparareuniry operar.

LEA EL MANUAL(S) DEL OPERADOR

leido, entienda, y siga todas las instrucciones en el manual(s) antes de procurar montar y funcionar

PELIGRO-- DE EL CORTE DE PIE

Nunca transporte pasajeros. Nunca transporte niffos, aun con la cuchilla apagada.

PELIGRO-- DIe EL CORTE DE PIE

Retroceda lentamente. Siempre mire hacia abajo y hacia atr_is antes y mientras retrocede, para evitar

accidentes.

PELIGRO-- DIe EL CORTE DE PIE

Guarde manos y pies lejos de hacer girar partes.

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados por la I_imina en cualquier direcci6n. Lleve gafas de

seguridad..

PELIGRO-- ESCOMBROS LANZADOS

Quite objetos que pueden set lanzados por la I_imina en cualquier direcci6n. Lleve gafas de

seguridad.

ERSONAS PRESENTES

Guarde a las personas presentes, a los ayudantes y a ni_os por Io menos 75 pies lejos.

PELIGRO-- CUESTAS

Use extra la precauci6n en cuestas. No siegue cuestas mayores que 15°.

ADVERTENCIA-- SUPERFICIECALIENTE

Las partes del motor, especialmente el silenciador, Ilega a set muy caliente durante la operaci6n.

Permita motor y silenciador para ponerse frio antes de tocar.

PELIGRO-- GIRANDO HOJAS

Para reducir el riesgo de herida, guarde manos y pies lejos. No funcione a menos que la tapa

de descarga o el receptor de hierba est_n en su lugar apropiado. De set dahado, sustituya

inmediatamente.

(ACEPTAR)

I5 ° Pendiente X

(DEMASIADO ESCARPADO)

15° Pendiente

•Figura1

"'"

USO DE ESTE PENDiENTE DE CALIBRE PARA DETERrvIINAR

SlUNA PENDIENTEES DEIVlASIADOESCARPADO PARA UNA OPEBACION SEGURA!

Paracomprobar la pendiente, haga Io siguiente:

1. Borrar esta p_ginay doble a Io largo de la linea discontinua.

Localizar un objeto vertical sobre o detr_.sde la pendiente (un poste, un edificio, una valla, un_.rbol,etc.)

Alinee cada lado de pendiente de calibre con el objeto vertical (consultar Figura 1 and Figura 2 ).

Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente

(consultar Figura 1 and Figura 2).

Si hay un espacio por debajo de la pendiente de calibre, el pendiente es demasiado escarpa por operaci6n

segura (consultar Figura 2 above).

Figura 2

Las pendientesson un factor importante relacionadocon un vuelco y renovaci6nde los accidentes que pueden provocar lesionesgraves o la muerte.

No utilice la ma.quinaen pendientesde ma.sde 15 grados. Todospendientes requieremayor precauci6n.Si no puede retroceder en la pendienteo si se

sienteinseguro en ella, no la recorte. Siemprecorte el cesped arribay abajo las pendientes,nunca en toda la superficie de la cuesta.

IMPORTANTE: Su tractorseentregaconaceitedemotoren el

motor.Sinembargo,debecornprobarel niveldeaceiteantesde

operar.Consultela secci6nde Servicioy Mantenirnientoparaobtener

instruccionessobrelacornprobaci6ndelnivelde aceite.

CONEXION DE LOS CABLES DE LA BATER{A

PROPOSlClON 65 DE CALiFORNiA

Postesdela bateria,terrninalesy accesoriosreladonados,con-

fienen plornoy cornpuestosde plorno,sustanciasqueen el Estado

de Californiaporcausarc_.ncery daSosreproducfivos.L_.veselas

rnanosdespu_sde rnanipular.

Cuandoconecteloscablesde la bateria,siernpreconecteel posifivo

I(rojo)dealarnbrea su terminalenprimerlugar,seguidoporel

pgafivo (Negro)dealarnbre.

Porrazonesde envb, tantodecablesde la bateriade su equipose

hanquedadodesconectadode los terrninalesen laf_.brica.Para

conectarlos cablesde la bateria,hagaIo siguiente:

NOTA: Laterminalde Pospositivode labateriaest,.rnarcada.(+). El

terminalnegativode labateriaest&rnarcadaNeg.(-).

1. Quitela cubiertadepl&stico,si est&presente,desdeelterminal

positivode labateriay conectarelcablerojoalterminalpositivode

labateria(+)conel pernoy tuercahexagonal.Veaselafigura1.

f --,,

ENV{O BRACE ELllVIINACI(SN

AsegQresedequeel motordel tractorcortacespedes, retirelaIlave

de encendido,y ponerel frenoantesde quitarla Ilavedeenv[o.

IConsultela secci6nde Operaci6nparaobtenerinstruccionessobre

[c6rnoestaNecerel frenode estacionarniento.

Busquela Ilavedeenvio,siexiste,y laetiquetadeadvertenciaque

acornpaSaa encontrarseenel ladoderechode lacortadorade

cesped,entrelatolvadedescargay laplataforrnadecorte.Wase

la figura.2.

Figura1

2. Quitelacubiertadepl_.stico,si est,.presente,desdeel terminal

negativode la bateriay conectarel cable negroal terminal

negativode la bateria(-) con elpernoy tuercahexagonal.V_ase

lafigura 1.

3. La posici6nde la botadegornarojasobreel terminalpositivode

la bater[aparaayudara protegerde lacorrosi6n.

NOTA: Si labater[ase poneen serviciodespu_sde lafechaindicada

en lapartesuperiorde la bater[a,carguela bater[acornose indicaen

el Servicioy Mantenirnientode la secci6ndeestemanualantesde

operarel tractor.

Figura2

Coloquelapalancade elevaci6ndecubiertaen laposici6nrn_.s

altade corte.ConsulteAjustede laalturadecorteenlasecci6nde

Operaci6ndeestemanual.

Mientraspresionalatolvadedescargahaciala rn_.quinacon la

rnanoizquierda,retirela Ilavedetransporternar[tirnoconla rnano

derechaagarrandoentreel pulgary el dedo[ndicey girandoen

sentidohorario.

ElenvioIlave,usadoparalos prop6sitosQnicarnenteel envasado,

debeser rernovidoy desechadoantesde operarsu cortacesped.

Lacubiertade lasiegaes capazdelanzarobjetos.La faltade operar

el cortac_spedsin lacubiertade descargaen la posici6napropiada

de operaci6npodriaresultarenlesionespersonalesgravesy /o I

lda_osa a propedad. j

QUE UNE EL VOLANTE

Si el volantede su tractornoIleg6adjunta,el hardwaredela

colocaci6nse haernbaladoenel volante,pordebajode latapa del

volante.Con cuidadola tapade lapalancadelvolantey quitarel

hardware.

1. Con las ruedasdeltractor,apuntandodirectarnentehaciadelante,

colocarel volantesobreeleje dedirecci6n.

2. Coloquela arandela(con la parteahuecadahaciaabajo)sobreel

volantey seguracon el tornillohexagonal.Wase la figura.3.

f -,

Figura3

3. Coloquela tapadelvolantesobreel centrodelvolantey empuje

haciaabajohastaque"clics"en su lugar.

COLOCAClON DE LA SEDE

NOTA:Porrazonesde envfo,el asientoest,.biensujetoalsoporte

depivotedel asientodeltractorcon unaabrazaderadepl_.stico,o

montadoshaciaatr_.sen elsoportede pivote.Encualquiercaso,libre

el asientode su posici6ndeenvfoteniendocuidadodenodobleni

retuerzael cablede alimentaci6ny sigalas instruccionesabajopara

fijarla.

1. Retirelos dostornillosde cabezahexagonaly lastuercasdela

sedesoportede pivote.

2. Alinearlosagujerosdelanterosdel asientoconel soportede

montajelosorificiosdelsoportede pivotedelasientode su

tractory segurocon quequit6los tornilloshexagonalesy tuercas.

Vealas A en Figuras4.

Figura4

3. Conecteel rnazode cablesen el interruptorde seguridaddel

asientoen la parteinferiordelasiento,comose muestraen Bde

laFigura4.

NOTA:Eltractornofuncionaconel cabledealimentaci6ndesconectado.

Ajuste del asiento

Paraajustarla posici6ndel asiento,firelohaciaarribay sostengala

palancadeajustedel asiento.Desliceel asientohaciaadelanteo

haciaatr_.sa la posici6ndeseada;luegosueltela palancadeajuste.

AsegQresedequeel asientoest_trabadoen untopede asientoantes

de operarel tractor.

Veala Figura5.

Antesde operarel tractor,asegQresede queelasientoest_en-

ganchadoenel topedel asiento.Coloqueel frenode mano.P_.rese

detr_.sde la m_.quinay tire delasientohaciaatr_.shastaqueencaje

en su lugarhaciendoclic.

Figura5

PFIESl0N DE LAS LLANTAS

M_.ximapresi6nde los neum_.ticos,en ning_ncasoes de30 psi.

Igualdadde presi6nde los neum_.ticosdebenmantenerseen todo

momento.Nosobrepasarnuncalapresi6nm_.ximade infiadofiguran

len e f anco de neum_.tco.

Lapresi6nde los neum_.ticosrecomendadade funcionamientoes el

• Aproximadamenteel 10psi paralos neum_.ticostraseros

• Aproximadamenteel 14psi paralos neum_.ticosdelanteros

INIPORTANTE: Refi_rasea la pareddel neum_.ticoparala ISP

recomendadoso m_.ximosfabricantede neum_.ticoses exacto.No

inflardemasiado.Lapresi6ndel neum_.ticodesigualpodriacausarque

laplataformade corteparacortarde maneradesigual.

Figure6

NOTA:Cualquierreferenciahechaenestemanualal ladoDERECHO

o IZQUIERDOdeltractordebeentendersetal comose observa

desdelaposici6ndeloperador.

Cumple con los est_ndares de seguridad de ANSI

Lasm_.quinasquitanievedeCraftsmancumplenconlosest_.ndaresdeseguridaddel

institutoestadounidensedeest_.ndaresnacionales(ANSI).

A Palancadel frenode estacionamiento

B Aceleradory palancadecontroldeChoke

C IgnitionSwitchModule

D Auto-discopedal

E Levantelapalancade la cubierta

F Tomadefuerzadepalanca(BladeEngage)

G Portavasos

H De Velocidad

I Palancade ajustedelasiento

J Pedalde freno

FRENO DE ESTACIONAIVllENTO

Paraajustarel frenode estacionarniento:cornpletarnenteel pedalde

freno.Moverla palancadelfrenode estacionarnientoen la posici6n

delfrenode estacionarniento.Suelteel pedaldelfreno paraqueel

frenodeestacionarnientoa participar.

Paraliberarel frenode estacionarniento:Presioneelpedaldefrenoy

la palancadelfrenode estacionarnientosernover_,dela posici6ndel

frenodeestacionarnientoporsu propiacuenta.Elfrenode estaciona-

rnientoser_.puestoen libertad.Suelteel pedalde freno.

NOTA: Elfrenode estacionarnientosedebeestablecersi el operador

dejaelasientocon el motorenrnarchao el motorse apagar_.

autorn_.ticarnente.

ACELERADOR Y PALANCA DE CONTROL DE

ESTRANGULADOR

Elacelerador/cebadorpalanca

decontrolseencuentraenel lado

derechodel paneldeinstrurnentos

deltractor.Estapalancacontrola

lavelocidaddelmotory,cuandose

ernpujatodo elcarninoa seguir,el

controldelestranguladortarnbi_n.

Cuandose poneenunaposici6n

deterrninada,el aceleradorser_.

rnantenerunavelocidaduniforrne.

IMPORTANTE: Cuandoopereel

tractorcon la plataforrnadecorte SLOW

= EE

cornprornetido,estarsegurosdeque lapalancadelaceleradorest,.

siernpreen el FAST(conejo)la posici6n.

INTERRUPTOR DE ENCENDIDO

El rn6dulodeinterruptorde la

Ilavese utilizaparainiciary parar

el motor.IntroduzcalaIlaveen

el rn6dulode interruptorde la

Ilavey girehaciala derechaa

la posici6nSTART.Sueltela

teclaen la posici6nde corte

normalunavezqueel motorha

arrancado.Losfarosse activar_.

autorn_.ticarnente.

Paraapagarel motorgirea la

izquierdalaIlavede encendido

hastalaposici6nde STOR

llVIPORTANTE: Antesdeoperarel tractor,se refierentantoal

"Sisternade bloqueode seguridad"y "Arranquedel motor"rn_.s

adelanteenestasecci6nde estemanualparainstruccionesdetalladas

sobrela Ilavede encendidodel rn6dulo.

Nuncadejea unequipoqueejecutasin supervisi6n.Siernpre

desconectetornadefuerza,palancade carnbiose pongaen

posici6nneutral,el frenode rnano,apagueel motory quitela Ilave

paraevitarel arranquenodeseado.

LEVANTE LA PALANCA DE LA CUBIERTA

Encontradoenel guardabarrosderechodesu tractor,la

palancadelevantarlacubiertase usa paracarnbiarlaaltura

de la plataforrnadecorte. Parautilizar,moverla palancaa la

izquierda,secolocar_,en laprirneracategoriarn_.sadecuada

parasu aplicaci6n.

PTO (BLADE ENGAGE) PALANCA

Encontradoenel guardabarrosderechodeltractor,latorna

de fuerza(hojade participar)la palancase utilizaparapoder

dedicarsea laplataforrnade corteo deotrotipo (disponible

por separado)los archivosadjuntos.Paraoperar,rnuevala

palancadetodoel carninoa seguir.Moviendola palanca

haciaatr_.s,todo elcarninohacia laposici6nOFFPTO

desconectade alirnentaci6na laplataforrnade corte/ archivo

adjunto.

NOTA: Latornade fuerza(hojade participar)de lapalanca

debeestarenla desernbragar(PTOOFF)cuandola posici6n

de arrancarel motor.

PORTAVASOS

Titularde la tazadeltractorse encuentraenel guardabarros

a la izquierdadelasiento.

AUTO-UNIDAD DE PEDAL

Launidadde pedalse encuentraenel ladoderechodel tractor,a Io

largodelestribo.Presioneel pedalhaciadelantela unidady el tractor

se rnueveen ladirecci6nquela palancadecarnbiosest,.cornpro-

rnetidopulgadasa causarqueel tractorparaviajar haciaadelante,

rnientrasquea unaparadacornpleta,rnuevala palancade carnbios

en la posici6ndelantera.Pocoa poco,pasoenla unidadde pedaly el

tractorcornenzar_,a avanzar.Pararnoverseen reversa,sigael rnisrno

procedirniento,s61omoverla palancadecarnbiosenla posici6n

inversa.

Lavelocidaddetierra se controlacon la unidadde pedal.Lorn_.sadel-

anteque elpedalse gir6,el rn_.sr_.pido,el vehiculodeviaje.Elpedal

volver_,a su posici6noriginalcuandonoest,.deprirnido.Consultela

secci6ndeOperaci6ndeestemanualparainstruccionesdetalladas

sobrela unidadde pedal.

IMPORTANTE: Siernprepongael frenode estacionarnientoal salir

del tractorsinvigilancia.

PALANCA DE AJUSTE DEL ASIENTO

Lapalancade ajustedelasientose encuentradebajode la parte

frontal/izquierda delasiento.Lapalancaperrniteelajustedela parte

delanteray laposici6nlongitudinaldel asiento.Consultelasecci6nde

la Asarnbleadel manualparaobtenerinstruccionesrn_.sdetalladas

paraajustarla posici6ndelasiento.

EMBRAGUE-PEDAL DE FRENO

EL ernbrague-pedaldel frenoest,.situadoenel ladoizquierdodel

tractorde c_sped,a Io largodelestribo.Pisarel ernbrague-pedalde

frenoparala participaci6ndeldiscodefrenoy Ilevarel tractora una

paradacornpleta.

NOTA: Elpedaldebeser presionadaparaencenderel motor.

ConsulteInterruptoresde enclavarnientode seguridadrn_.sadelante

enestasecci6ndeestemanual.

LA PALANCA DE f

cAMBIo F ;i;

LA palancade carnbiosest,.

situadaenel ladoizquierdode la

defensay tienetresposiciones,

FORWARD,neutraly REVERSE.

Elernbrague-pedalde freno

debeestardeprirnidoy el tractor

nodebeestarenrnovirniento

cuandola palancade carnbiosen

rnovirniento.

IMPORTANTE: Nuncafuercela

palancade carnbios.Si Io hace,puederesultarengravesdaSosa la

transrnisi6ndel tractor.

CARGA DE ACEITE Y GASOLINA

Aceite

• Llenareldep6sitodecombustiblealaire libreo en lugarbien

ventilado.

• NuncaIleneen excesoel dep6sitode combustible.Lleneel

tanquenorn_.sde 1/2pulgadapordebajode labasedel cuello

del tap6ndecarga,paradejarespacioparalaexpansi6ndel

combustible.

• Nuncasaquela tapadel combustibleniagreguecombustible

rnientrasel motorest,.calienteo enrnarcha.Dejequeel motor

seenfrie porIornenosdos rninutosantesde volvera cargar

combustible.

• Lirnpieel combustiblequese hayaderrarnadosobreel motory el

equipo.Trasladelarn_.quinaa otrazona.Espere5 rninutosantes

de encenderelmotor.

Para agregar gasolina

1. Apagueelmotory dejequeelmotorseenfriepot Iornenos2 rninutos

antesde removerlatapadelcombustible.Eltanquedegasolinase

encuentradebajodelcap6.Retirela tapadelcombustiblegirando

hacialaizquierda.

2. Lleneel tanquede combustiblecongasolina.Utilices61olirnpiay

fresca(norn_.sde30diasde edad),lagasolinasinplorno.Llene

el tanquenopulgadarn_.sde 1/2 debajode labasedelcuellode

Ilenadoparadejarespacioparalaexpansi6ndelcombustible.

3. Vuelvaacolocarlatapadelcombustible.

IMPORTANTE: NoIlenedernasiadoeltanque.Lleneel tanqueno

pulgadarn_.sde 1/2 debajodela basedelcuellode Ilenadoparadejar

espacioparalaexpansi6ndelcombustible.Wase lafigura.7.

IMPORTANTE:Sutractorse enviacon aceiteen el motor.Sin

embargo,ustedDEBEcontrolarel nivelde aceiteantesde hacerlo

funcionar.Vealasecci6n"Servicioy Mantenirniento".

Gasolina

Tengarnuchocuidadoal trabajarcon gasolina.Lagasolinaes surna-

rnenteinfiarnabley susvaporespuedencausarexplosiones.Nunca

carguecombustibleenla rn_.quinaenun espaciocerradoo cuandoel

motorest,.calienteoen rnarcha.Apaguecigarrillos,cigarros,pipasy

otrasfuentesde cornbusti6n.

NOTA: Cornpregasolinaen pequeSascantidades.No usegasolina

quehayaquedadode laternporadaanterior,pararninirnizarla

forrnaci6nde dep6sitosdegornaen elsisternadecombustible.

• Estemotorest,.habilitadoparafuncionarcongasolinasin plorno.

Paraobtenerelrnejorresultado,Ileneel dep6sitodecombustible

Onicarnentecongasolinasin plornolirnpiay fresca,enun surtidor

queindiqueunoctanajeiguala 87o rn_.s.

• Elgasohol(hasta10%dealcoholefilico,90%de gasolinasin

plornoporvolurnen)es un combustibleaprobado.No seaprueba

el usode otrasrnezclasdegasolina/alcohol,cornoE85.

• El_ter rnefilicoterciario-bufilico(MTBE)y las rnezclasde

gasolinasin plorno(hastaun rn_.xirnode 15%de MTBEpor

volurnen)son combustiblesaprobados.Nose apruebael uso de

otrasrnezclasdegasolina/eter. 69

Figura 7

Evite lesiones personales graves o la muerte

• Enlas pendientesconduzcahaciaarribay haciaabajo,

node forrnatransversal.

• Eviternaniobrasde girobruscas.

• No operela unidaden_.reasdondepuedederraparo

ladearse.

• Si larn_.quinadejade subirla pedientedetengalas

cuchillasy retrocedalentarnentebajandolapendiente.

• No corteelc_spedcuandohayani_osu otras

personascerca.

• Nuncatransporteni_os,ni siquierasi las cuchillas

est_.ndesconectadas.

• Mirehaciaabajoy haciaatr_.santesy rnientrasopera

en rnarchaatr_.s.

• Mantengatodoslos dispositivosde seguridad

(protecciones,escudose interruptores)ensu lugary

encorrectofuncionarniento.

• Retirelos objetosquepuedanserarrojadosporlas

cuchillasencualquierdirecci6n.

• Conozcalaubicaci6ny funci6nde todoslos controles.

• AsegQresedequelas cuchillasy el motorsedetengan

antesde colocarlas rnanoso los piescercade las

cuchillas.

• Antesde abandonarlaposici6ndeloperafor,dejarde

tractor,desenganchelascuchillas,coloqueel frenode

rnano,apagueel motory retirela Ilave.

Lea el manual del o erador

SISTENIA DE BLOQUEO DE SEGURIDAD

El sisternade bloqueode seguridadest&dise_adoparala operaci6n

seguradel tractor.Si estesisternanuncadejadefuncionarcorrecta-

rnente,noopereel tractor,contacteinrnediatarnentecon su Sears

Parts& RepairServiceCenter.

• El sisternade bloqueode seguridadirnpideel arranquedel

vehiculoa rnenosque elfrenode estacionarnientoy se dedica

a latornadefuerza(BladeEngage)palancaest,.en laposici6n

OFFdesconectadoposici6nO.

• El sisternade bloqueode seguridadseapagar_,autorn_.ticarnente

el motorsi el operadordejael asientoantesde iniciarel frenode

estacionarniento.

• El sisternade bloqueode seguridadseapagar_,autorn_.ticarnente

el motorcuandoel operadorabandonasuasientodel tractorcon

latornade fuerza(BladeEngage)palancacornprornetido,inde-

pendienternentede si est,.activadoel frenodeestacionarniento.

INTERRUPTOR DE ENCENDIDO

Elinterruptorde encendidose activaalarrancarel motor.Insertela

Ilaveen el interruptorde encendidoy girara la derechaa la posici6n

START.Sueltela Ilaveenla posici6ndeencendidounavezqueel

motorse hadisparado.

Paradetenerel motor,girela Ilavede encendidoa laposici6nOFE

Start

off

Neverleavea runningmachineunattended.AlwaysdisengagePTO,

moveshiftleverinto neutralposition,set parkingbrake,stopengine

and removekeyto preventunintendedstarting.

ACCIONADO EL FRENO DE ESTACIONAMIENTO

Para activar el freno de estacionamiento:

1. Completarnenteelpedaldefrenoy rnantengahaciaabajoconel pie.

2. Moverla palancadel frenodeestacionarnientohastael rondoy

en elfrenode estacionarniento(ON)la posici6n.

3. Suelteel pedaldel frenoparaqueel frenodeestacionarnientoa

participar.

Para liberar el freno de estacionamiento:

1. Presioneel pedalde frenoy moverla palancadel frenode

estacionarnientofueradelfrenode estacionarniento(ON) la

posici6nyen la posici6nOFE

AJUSTE DE LA ALTURA DE CORTE

Seleccionela posici6ndealturade la plataforrnadecorte

rnediantelacolocaci6nde lapalancade levantarla cubiertaen

cualquierade losdiferentesrnuescasalturadecorteen el lado

derechodela defensa.

Ajustede las ruedasde cubiertaparaquese entre1Apulgadasy

1/2pulgadapot encirnadel suelocuandoel tractorse encuentra

en unasuperficielisa,planacornounaentrada.

a. Ajustarlasruedasdecubiertarnediantelaelirninaci6n

de latuercade labriday tornilloquesujetael hornbrode

cada rueday Ilevarlosa unodelos agujerosqueperrnite

que las ruedasparaestarentre 1Apulgadasy 1/2pulgada

por encirnadel suelocuandoel tractorse encuentraenun

suave,superficieplana,cornouncarninode entrada.Wase

la figura.8.

PARO DEL MOTOR

Si se golpeaunobjetoextra,o, detengael motor,desconecteel

cablede la bujfa(s) y tierracontrael motor.Inspeccionarcuidadosa-

rnenteel equipode losda_os.Reparaci6nde los da_osantesde

reiniciary defuncionarniento.

1. Sise dedicanalas hojas,colocarlatornadefuerza(Blade

Engage)palancaen la posici6nOFFdesconectadoposici6n.

2. Girea la izquierdala Ilavede encendidoa la posici6nSTOR

3. RetirelaIlavede la Ilavede encendidoparaevitarelarranqueno

deseado.

LA CONDUCCION DEL TRACTOR

Figura 8

Mantengalas rnanosy piesde distanciade laaberturade descarga

de la plataforrnadecorte.

NOTA: Las ruedasde lacubiertasonunafunci6nanti-cuerocabel-

ludodela cubiertay noest_.ndise_adosparasoportarel pesode la

plataforrnadecorte. Consultelanivelaci6nen lasecci6ndeServicio

y Mantenirnientodeestemanualparainstruccionesrn_.sdetalladas

sobrelos ajustesdecubiertadiferentes.

ARRANQUE DEL MOTOR

No hagafuncionareltractor,si el sisternade bloqueonofunciona

correctarnente.Estesisternaruedise_adoparasu seguridady

protecci6n.

NOTA: Refi_rasea la gasolinay el aceitehastacornpletarlas instruc-

clonesanteriorrnenteen estasecci6n.

1. InsertelaIlavedel tractorenel interruptordeencendido.

2. Colocarlatornadefuerza(BladeEngage)palancaen laposici6n

OFFdesconectadoposici6n.

3. Elfrenode estacionarnientodel tractor.

4. Activeel controldel estrangulador.

5. Girea laizquierdala Ilavede encendidoa la posici6ninicial.

Despu_sdequeel motorarranque,sueltela tecla.Sevolver_,a la

ON (Normalo cortarel c_sped)posici6n.

NOtienenla llaveenla posici6ninicialdurantern_.sde diezsegun-

dosa la vez.Si Iohace puedecausardaSosal motordearranque

el_ctricodel motor.

6. Despu_sdequeel motorarranque,desactivarelcontroldel

estranguladory coloqueel controldel aceleradoren laposici6n

de FAST.

NOTA: NOdejeel controldelestranguladoren duranteel funcio-

narnientodeltractor.Si Iohace,dar_.lugara unarnezcla"rica"de

combustibley causarqueel motorfuncionernal.

Evitecornienzapronto,el excesodevelocidady paradasbruscas.

Nodejeel asientodel tractor,sincolocarlatornadefuerza(Blade

Engage)palancaen laposici6nOFFdesernbragar0 posici6n,

presionandoel pedalde frenoy accionadoel frenode estaciona-

rniento.Si no puedesalirdeltractorsin vigilancia,tarnbi_na suvez

la Ilavedeencendidoapagadoy quitarla Ilave.

Siernpremirehaciaabajoy detr_.santesy durantelacopiade

seguridadparaevitarla copiade rn_.sde unaccidente.

1. Pisarel ernbrague-pedaldefreno paraliberarel frenode

estacionarnientoy dejarqueel pedal.

2. Moverlapalancadel aceleradorenel FAST(conejo)la posici6n.

3. Coloquelapalancadecarnbiostantoenla posici6ninversao

FORWARD.

IMPORTANTE:NOintentecarnbiarladirecci6nde larnarchacuando

el tractorest_en rnovirniento.Siernprelleveel tractora unaparada

cornpletaantesdemoverla palancadecontroldevelocidadhacia

adelantea atr_.soviceversa.Elno hacerlopodriaresultarenserios

da_osa la transrnisi6nde su tractor.

4. Pocoa poco cornienzana ejercerpresi6nen la unidaddepedal.

Cuantorn_.sabajoel pedalseernpuja,rn_.sr_.pidoqueeltractor

sedesplazar_,en ladirecci6ndeseadasobrela basedela

posici6nde la palancadecarnbios.

5. Eltractorde cespedes Ilevadoa unaparadapor laliberaci6nde

launidadde pedaly luegooprirnirel pedaldefreno.

AI pararel tractor,porcualquierrnotivo,rnientrasqueen unasuperficie

de hierba,siernpre:

1. Coloquelapalancadecarnbiosen puntornuerto,

2. Apliqueel frenodeestacionarniento,

3. Apagueel motory quitarla llave.Si Io hace,reducir_,al rninirnola

posibilidaddequesu c_spedsedore'"'porel escapecalientedel

motordesu tractor.

Antesde abandonarla posici6ndel operadorporcualquierraz6n,

separarlashojas,ponerla palancadecontroldevelocidaden

neutral,pongael frenodeestacionarniento,paradamotorapagadoy

quitarla Ilave.

CONDUCCI6N EN LAS LADERAS INVOLUCRAR A LOS BLADES

Refierenal anchodela pendienteenla seguridadde las pr_.cticasde

operaci6nirnportantesecci6ndelmanualparaayudara deterrninar

zonasde laderadondepuedeoperareltractorcon totalseguridad.

No corteel cespeden pendientescon unainclinaci6nde rn_.sde 15

grados(un aurnentodeaproxirnadarnente2-1/2pies cada 10pies).

Eltractorpuedevolcary causarlesionesgraves.

• Corteel cespedy las pendientes,nuncatransversal.

• Tengaextrernaprecauci6nalcarnbiarde direcci6nen las

pendientes.

• Watchparalos agujeros,grietas,baches,piedrasu otrosobjetos

ocultos.Terrenoirregularpuederevertirla rn_.quina.Elc_sped

alto puedeocultarobst_.culos.

• Evitegirarcuandosecirculaporunapendiente.Siunavez,debe

hacerse,a suvezpor la pendiente.Elregresodeuna pendiente

aurnentala posibilidadde un rollover.

• Evitedetenersecuandose conducepot unapendiente.Si es

necesariodetenerrnientrasse conducepot unapendiente,

puestaen rnarchasin problernasy con cuidadoparareducirla

posibilidadde volteareltractorhaciaatr_.s.

Participaci6ndelatornadefuerza(BladeEngage)lastransferenciasde

energfaa la plataforrnadecorteo deottotipo(disponiblepot separado)

los archivosadjuntos.Paraparticipardelas hojas,hagaIosiguiente:

1. Moverla palancade controldelaceleradora la r_.pida(conejo)la

posici6n.

2. Sujetela tornade fuerza(BladeEngage)y girarla palancade

todo elcarninoa seguira los novios(ON)la posici6n.

3. Mantengalapalancadel aceleradorenel FAST(conejo)la

posici6nparael usorn_.seficientede la plataforrnade corteo de

otto tipo (disponibleporseparado)los archivosadjuntos.

NOTA: Elmotorse apagar_,autorn_.ticarnentesi latornadefuerza

est,.comprornetidocon la palancadecarnbiosen la posici6nde

rnarchaatr_.scon laNavede encendidoen la posici6nON.

USO DE LA CUBIERTA DE LEVANTE LA

PALANCA DE

Paraelevarlaplataforrnade corte,moverla palancadeelevaci6nde

cubiertaa la izquierda,luegosecolocaenla ranurarn_.sadecuada

parasu aplicaci6n.ConsulteAjustelaalturade corteanteriorrnenteen

estasecci6n.

CORTAR

ParaayudaraevJtarelcontactocon lacuchJllao una lesJ6nen

elobjetolanzado,Mantengaa losespectadores,losayudantes,

los niSosy las mascotasporIo menos75piesde distanciade la

m_.quinamientrasest,.en funcionamiento.Paradade la m_.quina,si

alguienentraenel _.rea.

La sJguJenteinformacJ6nser_.Qtilcuandose utilizalaplataformade

cortecon sutractor:

Plande su patr6nde corteparaevitarla descargade materiales

hacialas carreteras,aceras,transeQntes,etc.Adem_.s,evitematerial

quese descargacontraunaparedo unaobstrucci6nquepuede

causaraltamateriala rebotarhaciael operador.

FAROS

• LasI_.mparasest_.nONcuandoel motordeltractorse est,.

ejecutando.

• Laslucesse apagacuandolaIlavedecontactose muevea la

posici6nSTOE

• No corteel c6speda la velocidaddeterrenoelevado,especial-

mentesi se ha instaladoun kitde mantilloo colectorde cesped.

• Paraobtenerlos mejoresresultadosse recomiendaquelas

dos primerasvueltassecortar&con laaprobad6nde la gesti6n

arrojadohaciael centro.Traslasdos primerasvueltas,invertirel

sentidodelanzarla descargahaciael exteriorde labalanzade

corte.Estoledar&unamejoraparienciaal c6sped.

• No corteel cespeddemasiadocorto.Pastocortoinvitacreci-

mientode malashierbasy losamarilloscon rapidezenel tiempo

seco.

Cortarel c6spedsiemprese debehacercon el motora todogas.

• Bajolascondicionesm_.spesadas,puedesernecesariovolversobre

lazonadelcorteporsegundavezparaobteneruncortelimpio.

• NOintentecortarespesamalezay malashJerbasyelpastomuyalto.

Sutractorest&diseSadoparacortarelc6sped,uncepillonoest&claro.

Mantengalascuchillasafiladasy sustituirlascuchillasencaso

dedesgaste.ConsulteHojasdecorteenel servicioy la secci6n

Mantenimientode estemanualdeinstruccionesde afilarla hoja

adecuada.

LISTA DE iVlANTENIIVllENTO

Antesde realizarcualquiertipodel rnantenirniento/servicio,suelte

todoslos rnandosy pareel motor.Esperehastaquetodaslas partes

dernovirnientohayanvenidoa unaparadacornpleta.Desconecteel

alarnbrede bujiay b_.selocontraelmotorparaprevenirel cornienzo

involuntario.SiernpreIlevepuestoscristalesinastillablesdurantela

operaci6no realizandocualquierajusteo reparaciones.

Sigala listade rnantenirnientodadaabajo.Estacartadescribepautas

de servicios61o.Usela colurnnade Troncode Servicioparaguardarla

pistade tareasdernantenirnientocornpletadas.

Localizarel rn_scereanoCharnuscael Centrode Servicio o pro-

gramar el servicio,simplementeponerseen eontactoChamusca

en 1-800-4-MY-HOME®.

Antesde cadauso

Losprirneroscincohoras

Cada10horas

Cada 25 horas

Cada50horas

Anualrnente

Antesde Alrnacenaje

1. Niveldelaceitedemotor

2. Silenciadorzonay los controles

3. Dedode la rnanodeguardia

1. Elaceitedel motor

1. EIcap6/Ios respiraderos

2. Losbornesdela bateria

3. Loshusillosy la rn_nsulainterrnediade la

plataforrna

1. Eldepuradordelfiltrode aire*

2. Filtrode aire*

3. Losbrazosde rnandointerrnedios,ejes del

pivotey ejes

4. Losrodarnientosdelas ruedasdelanteras

5. Las ruedasdelanterasdela plataforrna

1. Elaceitedel motor/el filtrodeaceite

2. Silenciador

1. Filtrodeaire

2. Eldepuradordelfiltrode aire

3. Bujia

4. Sisternade refrigeraci6nporaire *

5. Filtrode combustible

6. DirectivoEngranajes

7. Ruedastraseras

1. EIcap6/Ios respiraderos

2. Losbornesdela bateria

3. Losbrazosde rnandointerrnedios,ejes del

pivotey ejes

4. Losrodarnientosdelas ruedasdelanteras

5. Las ruedasdelanterasdela plataforrna

6. Loshusillosy la rn_nsulainterrnediade la

plataforrna

7. Lospuntosde pivotedelpedal

* Realiceel serviciorn_.sfrecuenternentecuandohayarnuchopolvo.

Antesde realizartareasdemantenirnientoo reparaciones,

desconectelapotenciadearranque(PTO),coloqueel frenode

rnano,apagueel motory retirela Ilave,paraevitarelencendido

accidentaldel motor.

1. Cornprobar

2. Lirnpie

3. Lirnpie

1. Carnbie

1. Lirnpie

2. Lirnpie

3. Lubrique

1. Lirnpie

2. Lirnpie

3. Lubrique

4. Lubrique

5. Lubrique

1. Carnbie/reernplace

2. Cornprobar

1. Reernplace

2. Reernplace

3. Reernplace

4. Lirnpie

5. Reernplace

6. Lirnpie

7. Quitelagrasay losejes

1. Lirnpie

2. Lirnpie

3. Lubrique

4. Lubrique

5. Lubrique

6. Lubrique

Z Lubrique

Siel motorse hapuestoen funcionarnientorecienternente,el motor,

silenciadory las superficiesrnet_.licascircundantesestar_.ncalientes

Iy puedencausarquernadurasa la piel.Tengaprecauci6nparaevitar

lquernaduras.

MANTENIMIENTO DEL MOTOR

Comprobar el aceite del motor

$61oeluso deaceitedealta detergenteseevalu6la calidadcon la

clasificaci6nde servicioAPI

SF,SG,SH,o SJ. Seleccioneel aceitede gradode viscosidadSAEde

acuerdocon

dela temperaturadefuncionamiento.Sigalatabla deabajo.

Aunquevariosdelos aceitesde viscosidad(5W20,10W30,etc)

mejorarla partida

enclimafrfo,quese traducirAenelconsumodepetr61eoaumentacuando

Colder _ 32°F ="-Warmer

Oil Viscosity Chart

utilizadoporencimade 32 oR Reviseel niveldeaceitedelmotorcon

mAsfrecuenciaparaevitarla

posiblesdafiosen el motordeagotarseel petr61eo.

Paracomprobarel aceitedel motor,sigaestospasos:

1. AsegOresede queel tractorseencuentraen unasuperficieplana.

2. Limpieel_.reade Ilenadode aceitedecualquierresiduo.

fTira reactiva

Wlvula de drenaje

de aceite

Drenajede aceite

de manga

Figura11

3. Retirela varillay limpiarcon un patiolimpio.

4. Insertey aprietevarilla.

5. Retirela tira reactivay decomprobarel nivelde aceite.Debeser

porla marcade Ilenoen lavarilla.Ver Figura11.

6. Siest_bajo,agregueelaceitepocoa pocoen elaceitedelmotor

de relleno.No Ilenedemasiado.Despu_sde agregarel aceite,

espereun minutoy luegovuelvaa comprobarel nivelde aceite.

7. Pongay ajustecon tira reactiva.

No Ilenedemasiado.Llenadoexcesivodeaceitepuedeprovocarque

el motornoempezar,diffcilde partida,o fumarmotor.Si m_sdela

marcaFULLen lavarilla,el aceitede drenajeparareducirel nivelde

aceiteen FULLmarcaen lavarillademedici6n.

Cambio de aceite de motor

Elaceitedel motordebesetcambiadoen las primeras5 horasy luego

cada50 horaso unavezportemporada.Paracambiarel aceitedel

motor,sigaestospasos:

1. Conel motorapagadoperoaOncaliente,desconecteel cablede

labujfay mant_ngaloalejadodela bujfa.

2. Retirelatapade Ilenadode aceite/varillamedidoradeltubo de

Ilenadode aceite.Vet Figura12.

3. Clipdela mangade drenajedeaceite(empaquetadocon este

manual)en el puertodedrenajedeaceite.Rutade el extremo

opuestode lamangaenun recipienteapropiadode recolecci6n

de aceitecon unagrancapacidadsuficientepararecogerel

aceiteusado.

4. Retireeltap6nde desagQey drenajedeaceiteenun recipiente

adecuadocon unacapacidaddeno menosde64 oz

5. Realizarlos pasosanterioresenel ordeninverso,despu_sdel

petr61eohaterminadola evacuaci6n.

6. Vuelvaa ilenarel motorconel aceitede motornuevohastael

niveldeaceiteen lavarilladice FULL.Vuelvaa colocarlatapa de

Ilenadode aceite/varillade medici6n.

Elaceiteusadoes un productode residuospeligrosos.Desecheel

aceiteusadocorrectamente.Nodesecharcon los residuosdom_sti-

cos. Consultecon iasautoridadeslocaleso SearsCentrodeServicio

_arala eliminaci6nsegura/instalacionesde reciclaje.

Elaceiteusadoes un productode residuospeligrosos.Desecheel

aceiteusadocorrectamente.Nodesecharcon los residuosdom_sti-

cos. Consultecon iasautoridadeslocaleso SearsCentrodeServicio

[para a e m nac6n segura/nstaac onesde recc aje.

Figura12

Filtrode

aceite

Fuel Filter

• Mantengala gasolinalejosdechispas,llamas,lucespiloto,el

calor,y otrasfuentesde ignici6n.

• Cornpruebelaslineasde combustible,eltanque,la tapay los

accesoriosconfrecuenciaparadetectarrajadurasoescapes.

Reernplazarsi es necesario.

• Antesde reernplazarel filtrodecombustible,vaciarel tanquede

combustiblesegQnlas instruccionesdeabajo.

• Nofuga decombustiblecuandoelmotorest,.caliente.Dejeque

el motordetiernpoadecuadoparaenfriar.Evacuarel combustible

en unrecipienteaprobadoal airelibre,lejosde llamasabiertas.

• Cualquierfuga degranvolurnendecombustibledesdeel

dep6sitode desconectarlalineadecombustibledelfiltroen la

lineadecombustiblecercadel motor.

• Quitela lineade combustiblede la LN-ladode lalinea(ladohacia

eltanquede combustible)delfiltrode combustible.

• Las piezasde recarnbiodebeser la rnisrnae instaladosenla

rnisrnaposici6nque laspiezasoriginales.

• Si sederrarnacombustible,esperehastaquese evaporaantes

dearrancarel motor.

• Antesde reernplazarel filtrodecombustible,vaciarel tanque

decombustible.De Io contrario,el combustiblepuedefiltrarsey

provocarun incendioo unaexplosi6n.

Paradrenar el combustible:

1. Localiceelfiltrode combustible,que setransfierenenel

ladoizquierdodel motorentreel tanquede combustibley el

carburador,y puedeserconectadoal motorcon unacorreade

ernpate.Cortarla correade la corbata,si est,.presente,entonces

ernergenteenla abrazaderaenIfneaen elfiltrode combustible

con unparde alicates,deslicelaabrazaderade lalineade

combustible.Quitelalineade combustibleen la lineay lafuga de

combustibleen un recipienteaprobado.

Paracambiarel filtro de combustible:

1. UsepinzasparaapretarlaspestaSasdela abrazadera(el lado

de lalineadefueradel filtrodecombustible),a continuaci6n,

deslicela abrazaderalejosdel filtrode combustible.Twisty tirar

de lalineadecombustiblefueradelfiltrode combustible.Wase

lafigura 13.

2. Cornpruebelaslineasde combustibleparalas grietaso fugas.

Reernplazarsi es necesario.

Clamp Fuel

Line

Tab

3. Reernplaceel filtrode combustiblecon unoriginalfiltrode

reernplazode equipo.ContactoSear'sal 1-800-4-MY-HOME®

paracornprareloriginalde filtrode reernplazodel equipo.

4. Asegurelaslineasde combustiblecon las pinzas.

LIMPIADOR DE AIRE

Si los filtros,o cubiertasnoest_.ninstaladoscorrectarnentelesiones

graveso la rnuertepodiadebersea fracasar.Notratedeencenderel

motorcon las retiren.

Nouse airecornprirnidoo disolventesparalirnpiarel cartuchodel

filtrode aire.

Elsisternadefiltrodeaireutilizauncartuchocilindrico.Esternodelo

tarnbi_nincluyeun pre-lirnpiadorquese puedenlavary reutilizar.

1. Retirelos sujetadores(A)y el filtrodeaire(B). Vet Figura14.

2. Paraquitarelfiltro (C),levanteel extrernodel filtroy luegotire el

filtrofuerade la ingesta(D).

Figura14

3. Quiteel pre-filtro(E), si est,.equipado,desdeel filtro.

4. Paraaflojarlosdesechos,golpearsuavernenteel filtroenuna

superficiedura. Siel filtroest,.rnuysucio,c_.rnbielopor un nuevo

filtro.

5. Lavarel pre-lirnpiadordedetergenteIfquidoy agua. Luego,le

perrnitenarondoelaireseco. Node petr61eode la pre-lirnpia.

6. Montarel pretintoreriaalfiltro.

7. Instalarelfiltroen la ingesta.Presioneelextrernodel filtroen

la basecornose rnuestra.AsegQresedefiltroencajadeforrna

seguraen labase.

8. Instalarfiltrode airey seguracon los sujetadores.

Figura13

Bujia

1. Lirnpieel_reaalrededorde labasede la bujia.No chorrode

arenade la bujfa.Labujfadebelirnpiarsepot raspadoo cepillo

dealarnbrey el lavadocon undisolventecornercialde

Retirare inspeccionarla bujfa.BrechaAseg0resedeque se ha

fijadoen .030".Vet Figura15.

Electrode Porcelain

.030 (.76 mm) gap

Figura 15

3. Carnbiarla bujia(Champion® RC12YC)unavezporternporada.

Silenciador

Ternperaturadel silenciadory _reascercanasdelmotorpodr_ser

superiora 1500F (65 °C). Eviteel contactocon estas_reas.

Inspeccioneperi6dicarnenteel silenciador,y reernplazarsi es

necesario.Piezasde repuestoparael silenciadordebeser el rnisrnoe

instaladoen la rnisrnaposici6nquelas piezasoriginales.

LIMPIEZA DEL MOTOR

Noutiliceaguaparalirnpiarlaspiezasdelmotor.Elaguapuede

contarninarelsisternadecombustible.Utiliceuncepilloo unpasoseco.

1. Diariarnenteo antesde cada uso,lirnpiarde hierba,pajao

desechosacurnuladosen el motor.Mantenerlavinculaci6n,la

prirnavera,y los controlesde lirnpieza.

2. Mantengael_reaalrededory detr_sdel silenciadorlibrede

cualquierresiduocombustible.

3. Mantenerlirnpioel motorperrniteelrnovirnientodelairealrededor

delmotor.

4. Piezasdemotordebenrnantenerselirnpiasparareducirel riesgo

desobrecalentarnientoy la ignici6nde los residuosacurnulados.

Carburador de ajuste

•Elcarburadoren estemotorno esajustable.

Puntos de pivote y Vinculaci6n

Lubricartodoslos puntosdegiroen el sisternade tracci6n,frenode

estacionarnientoy la vinculaci6nlevantaral rnenosunavezal aSocon

aceitedela luz.

Ruedas traseras

Lasruedastraserasdebenretirarsedelos ejesde unavezpor

ternporada.Lubricarlos ejesy lasIlantasy todocon unobjetivode

grasaantesdevolvera instalarlos.

Frente Ejes

Cadaextrernode delantedel tractor,la barrade articulaci6npuede

estarequipadocon unajustedela grasa.Lubricarcon unapistolade

grasacada 25horasdefuncionarnientodeltractor.

Bateria

Labateriaest_selladay es librede rnantenirniento.Los nivelesde

_cido nose puedecornprobar.

•Siernprernantengaloscablesde la bateriay losterrninales

lirnpiosy libresdecorrosi6nenlos contenedores.

•Despu_sde la lirnpiezade labateriay terrninales,aplicaruna

ligeracapade vaselinao grasaa arnbasterrninales.

•Mantenersiernpreel cargadordegornacolocadosobreel polo

positivoparaevitarcortocircuitos.

INIPORTANTE: Sial quitarla bateriaporcualquierraz6n,desconecte

el cablenegativo(Negro)es el cablede laterminalenprimerlugar,

seguidoporel positivo(rojo)dealarnbre.Cuandovuelvaa instalarla

bateria,conecteelpositivo(rojo)de alarnbrede suterminalen primer

lugar,seguidoporel negativo(cableNegro).Aseg0resede quelos

cablesest&nconectadosa los terrninalescorrectos,inversi6ndeellos

podriacarnbiarla polaridady provocardaSosal sisternadealternancia

de su motor.

Limpieza de la bateria

Lirnpiezadela bateriaal sacarlodeltractory el lavadocon unasolu-

ci6n de bicarbonatoy agua.Si fueranecesario,raspelasterrninales

de la bateriacon uncepillodealarnbreparaquitar losdep6sitos.

Escudoterrninalesy los cablesexpuestoscongrasao vaselinapara

evitarlacorrosi6n.

Faltas de la bateria

AIgunascausascornunesdefallasenla bateriasonlos siguientes:

•Laactivaci6ninicialincorrecta

•Sobrecarga

•Congelaci6n

•Lasubfacturaci6n

•Conexionescorroidas

Estosfallosnoson cubiertosporla garanfiadeltractor.

LUBRICACION

Antesde lubricantes,reparaci6no inspecci6n,siernpredesconectar

tornade fuerza,palancadecarnbiose pongaenposici6nneutral,

elfreno dernano,apagueel motory quite laIlaveparaevitarel

arranqueno deseado.

LIIVIPIEZA DEL TRACTOR

Si sederrarnacombustibleo aceitesobrela rn_quina,debeNrnpiarse

de inrnediato.NOperrnitaquese acurnulendesechosalrededorde las

aletasde refrigeraci6ndelmotor,el ventiladorde refrigeraci6ndela

transrnisi6nnien ningunaotra partede la rn_.quina,especialrnentelas

correasy poleas.

Sistema de lavado de plataforma

La plataforrnadesu tractorest,.equipadacon unpuertodeagua

sobresu superficiecornopartedel sisternadelavadodela plataforrna.

UtiNceel sisternade lavadode plataforrnaparalavarla parteinferior

de laplataforrnae irnpedirlaacurnulaci6nde sustanciascorrosivas.

Realicelos siguientespasosDESPUC:SDECADACORTEDE

CO:SPED:

1. Dirijael tractora unazonaniveladay despejadadel cesped,que

se encuentresuficienternentecercade unacaniNadeaguaal

alcancedela rnangueradeljardin.

los vehfculosestacionados,etc.

2. Desconectela potenciade arranque(enganchedecuchila),

coloqueel frenodernanoy detengael motor.

3. Enrosqueel acopledernanguera(ernbaladocon el Manualdel

Operadorde su tractor)enel extrernode la rnangueradejardin.

4. Unael acopledela rnangueraal puertodeaguaquese encuen-

tra enla superficiede laplataforrna.Veala Figura16.

Figura16

5. Abrael surninistrode agua.

6. Mientrasest£sentadoen la posici6ndel operadordeltractor,

vuelvaa arrancarel motory coloquelapalancadel reguladoren

la posici6nVELOCIDADRAPIDA(FAST,representadoporuna

liebre).

7. Muevala potenciadearranque(enganchede cuchiNa)deltractor

a la posici6nON (encendido).

8. Perrnanezcaen laposici6ndeloperadorcon laplataforrnade

corteenganchadadurantedos rninutoscornornfnirno,perrni-

tiendoquela parteinferiordela plataforrnade corteselave a

rondo.

9. Muevala potenciade arranque(enganchedecuchila) deltractor

a la posici6nOFF(apagado).

10. Girela lave deencendidoa la posici6nSTOP(parar)para

apagarel motordeltractor.

11. Desconecteel aguay retireel acopladorde la rnangueradesde

el puertodeaguaquese encuentraen lasuperficiede la

plataforrna.

Despu_sde lrnpiar laplataforrna,regresea la posici6ndel operador

y enganchelaPTO.Mantengala plataforrnade corteenfunciona-

rnientodurantedos rninutospor Iornenosparaperrnitirquese seque

totalrnentela parteinferiorde la rnisrna.

AJUSTES

Nuncatratede hacerlosajustesrnientrasel motorest_enrnarcha,

exceptosi seespecificaenel manualdel operador.

Nivelaci6n de la cubierta de

NOTA: Verifiquela presi6ndel neurn&ticodeltractorantesde

realizarcualquierpaquetede nivelaci6nde losajustes.Consultea los

neurn_.ticosen lasecci6nde serviciosdeestemanualparaobtener

rn&sinforrnaci6nsobrela presi6nde los neurn&ticos.

Delante a atras

Elfrentede laplataforrnade cortees apoyadoporunabarraestabil-

zadoraquese puedeajustaral nivelde lacubiertade delantea atr_.s.

Lapartefrontalde lacubiertadebeser de K pulgadasy 3/8-pulgada

inferiora laparte traserade la cubierta.Ajustesies necesarioIo

1. Con eltractorestacionadoen unasuperficiefirrney nivelada,

coloquela palancadeelevaci6nde la plataforrnaenla segundaa

la prirneracategorfa(segundaposici6nrn_.salta),y girela hojaIo

rn_.scercadelcanalde descargaquees paraleloaltractor.

2. Medirladistanciadesdelapartefrontaldelapuntade lapalaenel

sueloy lapartetraseradelapuntadela palaenelsuelo.Laprirnera

rnedidatornadadebeestarentreK "y3/8"rnenosdelasegunda

rnedici6n.Deterrninarladistanciaaproxirnadanecesariaparaun

buenajustey proceder,sifueranecesario,el siguientepaso.

3. Busquelatuercay la tuercade bloqueoen la partefrontaldel

soportedel establizador.Wase lafigura.17Despu_sde afiojar

la tuercade bloqueo:

• Apretarlatuercadebloqueoparaelevarla partedelantera

de lacubierta;

• Aflojarla tuercadebloqueoparabajarlapartedelanterade

la cubierta.

4. Volvera apretarlatuercaafiojadoantes,cuandose Iograel

ajusteadecuado.

Figura17

Un lado a otro

Si laplataforrnade cortepareceser la siegadeforrnadesigual,un

ladoa ladode ajustepuedeserrealizado.Ajustesi es necesarioIo

1. Conel tractorestacionadoenunasuperficiefirrney nivelada,

coloquela palancade levantarla cubiertaenla segundade la

prirneracategoria(segundaposici6nrn_.salta) y girararnbas

hojasdernodoque scanperpendicularesconel tractor.

2. Medirla distanciadesdeelexteriorde lapuntade la palaa la

izquierdaen el sueloy la distanciadesdeelexteriorde la punta

dela paladerechoa la tierra.Arnbasrnedidasadoptadasdeben

ser iguales.Sinoes asi, continQecon el pasosiguiente.

3. Afloje,peronoIo quite,el tornillohexagonaldela izquierda

soportede lacubiertade colgar.Wase lafigura.18.

Tornillohexagonal

.. j2

Figura18

Balancede lacubiertacon unaIlaveparaencenderel equipo

deajuste(queseencuentrainrnediatarnentedetr_.sdeltornillo

hexagonals61oaflojar)haciala derecha/arribao haciala

izquierdao haciaabajo.Lacubiertaest,.bienequilibradocuando

las rnedicionesde arnbashojapuntaadoptadaanteriorrnenteson

iguales. 79

5. Vuelvaa apretareltornillohexagonalde laizquierdasoportede

lacubiertasuspensi6ncuandose Iograel ajusteadecuado.

Ajuste del asiento

Consultela secci6nde la Asarnbleadeestemanualparainstrucciones

de ajustedelasiento.

Freno de estacionarniento de ajuste

Nuncaintenteajustarlosfrenoscuandoel motorest,.funcionando.

Siernpredesconectetornadefuerza,palancade carnbiose ponga

Ien posici6nneutral,apagueel motory quitela Ilaveparaevitarel

_arranquenodeseado.

Siel tractorno Ilegaa detenerseporcornpletocuandoel pedaldel

frenoest,.totalrnentedeprirnido,o si las ruedastraserasdeltractor

puederodarcon el frenode estacionarnientoaplicado,el frenoest,.en

lanecesidadde ajuste.Cornuniqueseconel Centrode Serviciorn_.s

cercanoSearsquelos frenoscorrectarnenteajustado.

Paraubicar el Centrode Servicio rn_s cercanoSears o parapro-

grarnarel servieio,sirnplernentep6ngaseen eontactoconSears

al 1-800-4-MY-HOME®.

PLATAFORMA DE CORTE DE ELIMINACION

Para quitar la plataforrna de corte, haga Io si=

guiente:

1. Colocarla tornadefuerza(BladeEngage)palancaen la posici6n

OFFdesernbragarla posici6ny pongael frenodeestaciona-

rniento.

2. Bajola cubiertarnoviendola palancadeelevaci6ndecubiertaen

larnuescaen la parteinferiordelguardabarrosderecho.

3. Extracci6ndela auto-Tornillo(A)queasegurael cintur6n-Rodde

todo poseedordela poleadel motordeltractor,acontinuaci6n,

quitarla varillaposeedordel cintur6n(B). Wase la figura.19.

NOTA: Hagaunanotamentalde Ioagujeroalotro extrernode la

cinta-Rodposeedorse insertaen los prop6sitosde reinstalaci6n.

Figura19

4. Retirelacorrea(C)dealrededordelapoleadelmotordeltractor.

V_aselafigura.19.

Evitelaslesionespellizcos.Nuncacoloquesusdedosenla

prirnaveraociosooentrelacorreayunapole&rnientrassequitael

cinturSn.

Encuantoa la plataforrnadecortedesdeel ladoizquierdodel

tractor,busqueelarco alfilerdecorbataqueaseguralavarade

apoyode cubiertaenla partetraseraizquierdade lacubierta.

Wase la figura.20. Retireel arcoalfilerdecorbataqueasegura

lavara deapoyodecubierta,y retirarconcuidadoelapoyode la

cubiertadelos brazosde elevaciSnde lacubierta.

.......................................................................................///

Bow-TieClip /J------_

Figura20

6. Repitalos pasosanterioresen elladoderechodel tractor.

NOTA: Elarco depeloalfilerde corbataclipsdebeser instalado

desdearribahaciaabajo.

7. Moverla palancadeelevaciSnen lacubiertadeprirneraclase

enel guardabarrosderechoa plantearlacubiertade levantarlos

brazoshaciaarribay fueradelcarnino.

8. Retirela pajaritachavetagarantizarla barraestabilizadorade

cubiertaa cubierta.Deslicela barradelevantarlacubiertade la

soldadurade rnontajeenla cubiertacornose ve en lafigura.21.

9. Retirecon cuidadoel cablede tornade fuerzade laparte trasera

de la plataforrnadecorteal elirninarel clipde horquillaque Io

sujeta.Retireel rnuelledel soporteruedaIocade lacubierta.

Wase lafigura.22.

Figura22

10. Deslicesuavernentela plataforrnade corte(dela izquierda)la

parte dedebajodeltractor.

NEUMATICOS

Nosobrepasarnuncala presiSnrn_.xirnade infladoqueapareceen

laparedlateralde laIlanta.

La presi6n de los neumaticos recomendada de

funcionamiento es el siguiente:

•Aproxirnadarnenteel 10psi paralos neurn_.ticostraseros

•Aproxirnadarnenteel 14psi paralos neurn_.ticosdelanteros

IMPORTANTE: Refi_rasea la pareddel neurn_.ticoparala ISP

recornendadoso rn_.xirnosfabricantede neurn_.ticoses exacto.No

sobreinflar.LapresiSndel neurn_.ticodesigualpodriacausarquela

plataforrnade corteparacortarde rnaneradesigual.

BATER{A

ProposiciSn65de CaliforniaiADVERTENCIA!Postesde labateria,

terrninalesy accesoriosrelacionados,contienenplornoy cornpuestos

de plorno,sustanciasqueen el Estadode Californiaporcausarc_.ncer

y daSosreproductivos.L_.veselas rnanosdespu_sde rnanipular.

Sial quitarlabateria,desconecteel cablenegativo(Negro)es el

cablede la terminalen primerlugar,seguidoporel positivo(rojo)

de alarnbre.Cuandovuelvaa instalarla bateria,conecteel positivo

(rojo)de alarnbredesu terminalenprimerlugar,seguidoporel

negativo(cableNegro).

Figura21

EL ARRANQUE

NuncasalteiniciarunabateriadaSadao congelados.Est_segurode

los vehiculosnose tocan,y est_.nfueradeignici6n.Nopermitaque

las abrazaderasdecable altacto.

1. Conectarpositivo(+) paraenviarporcable positivo(+)de la

bateriadescargadade sutractor.

2. Conecteel otroextremodel cablea la(positivo+)despu_sde la

bateriade puente.

3. Conecteel segundocable(negativo-) parael otropuestode la

bateriadel puente.

4. Hacerla conexi6nfinal enel bloquedel motordeltractor,lejos

dela bateria.Adjuntara unapartesin pintar,paraaseguraruna

buenaconexi6n.

Si labateriapuenteest,.instaladoen unvehiculo(coche,es decir,

camiones),noarranqueel motordelvehiculocuandoel arranquede

su tractor.

5. Iniciodel tractor(comose indicaanteriormenteenesta secci6n

deestemanual).

6. Elfrenode manodeltractorantesde retirarloscablesdepuente,

enel ordeninversode laconexi6n.

CARGA

Bateriasemitenungas explosivodurantelacarga.Cargadela

bateriaen un_.reabienventiladay mantenerselejosde unallama

abiertao pilotocomoen uncalentadorde agua,estufa,homo,

secadorade ropao deotrosaparatosde gas.

AI cargarla bateriade sutractor,utilices61ouncargadorde 12V

dise_adoparabateriasdeplomo-_.cido.Leasu cargadorde bateria

manualdel propietarioantesdecargarla bateriade su tractor.Siga

_sempre as nstruccones y presteatenc6n a su ADVERTENCAS.

Siel tractorno se hapuestoen usoduranteunperiododetiempo

prolongado,carguela bateriade lasiguientemanera:

1. Fijesu cargadorde bateriaparaofrecerunm_.ximode 10

amperios.

Siel cargadordela bateriaes autom_.tica,carguela bateriahastael

cargadorindicaquela cargaest_completa.Si el cargadornoest,.

autom_.tica,cargopor nomenosde ochohoras.

FUSIBLE

Unfusiblede 20AMPest,.instaladoenlosjuegos decablesde su

tractorparaprotegerelsistemael_ctricodel tractorde da_oscausa-

dos porel amperajeexcesivo.

Siel sistemael_ctriconofunciona,o el motorde sutractorno arranca,

compruebeprimeroquetener la certezadequeel fusibleno se ha

quemado.Se puedeencontraren lapartetraserade la unidad,debajo

del guardabarrossituadapor labateria.

la sustituci6n.

CUCHILLAS DE CORTE

Apagueelmotory quitela Ilavedeencendidoantesde retirarla

cuchilladecorte(s) paraafilaro de sustituci6n.Protejasusrnanos

_usandoguantesgruesosa sujetar a hoja.

Inspeccioneperi6dicarnentelahojay /o husillodegrietaso da_os,

sobretododespu_sde haberIlegadoa unobjetoextra_o.No

Ihagafuncionarla rn_.quinahastaquese sustituir_.nlos elernentos

_da_ados.

Paraquitarlas hojas,hagaIo siguiente:

1. Quitelacubiertadedebajodeltractor,(ver plataforrnadecorte

deelirninaci6nanteriorrnenteen estasecci6n)y luegose tira

suavernentedela cubiertaparaexponerla parteinferior.

2. Coloqueun bloquedernaderaentreel centroy eldeflectorde

laviviendacubiertade lacuchilladecorteparaactuarcornoun

estabilizador.Wase lafigura.23.

3. Quitelatuercahexagonalbridaquesujetala hojaa laAsarnblea

delhusillo.Wase la figura.23.

Figura24

5. Pruebade equilibriode lahojacon un balanceadorde lahoja.

Grindmetaldesdeel ladorn_.spesadohastaquese equilibrede

rnanerauniforrne.

NOTA: Cuandotengaque reernplazarla hoja,aseg@esede instalar

la hojacon lacara dela hojarnarcada"fondo"(ocon unnQrnero

estarnpadoen _1)frentea latierracuandoel cortac_spedseencuen-

tra en la posici6nde funcionarniento.

UtiliceunaIlavede parparaapretarla tuercade husillode lahoja

bridahexagonala entre70 libras-piey 90 libras-pie.

Figura 23

Paraafinarcorrectarnentelas hojasde corte,retirela rnisrna

cantidadde metalde arnbosextrernosde las hojasa Iolargode

los hordesde corte,paraleloalhordedefuga,en un250. 300de

_.ngulo.Siernprernolercadafilo de lacuchillade corteporiguala

rnantenerelequilibriode lahojaadecuada.Wase lafigura.24.

Siel filo de lahojaha sidopreviarnenteafilado,o si cualquiersepa-

raci6ndemetalest,.presente,sustituirlas hojasporotrasnuevas.

Unahojarnalequilibradacausar_,excesivavibraci6n,puedecausar

daSosenel tractory /o resultaren lesionespersonales.

DE CAIVlBIAR LA CORREA DE CUBIERTA

Aseg_resedequeapagueel motor,quitar laIlavede encendido,

desconecteel cablede la bujfa(s) y tierracontrael motorparaevitar

involuntariade partidaantesdequitarel cintur6n.

Todosloscinturonesensu tractorest_.nsujetosadesgastey deben

ser reernplazadosencasode cualquiersignode desgasteest_.n

presentes.

INIPORTANTE: ElV-cintur6nse encuentraensu tractorest,.espe-

cialrnentediseSadoparaconectary desconectarde forrnasegura.Un

sustituto(noOEM)V-correapuedeser peligrosoal nodesvincularse

cornpletarnente.Paraunarn_.quinade buenfuncionarniento,laf_.brica

decinturonesdeuso aprobado.

Paracarnbiaro sustituirlacintade lacubiertaen su tractor,hagaIo

1. Quitela cubiertacornose indicaanteriorrnenteen estasecci6n.

2. Retirela cintacubre rnediantelaelirninaci6nde los tornillos

hexagonalesquesujetana lacubierta.Vdaselafigura.25.

3. Aflojelastuercashexagonalesen laspoleasIocasdela plata-

forrnaparaobtenerel descuentode lacorrea(yen) las poleas

y alrededorde los guardiasdela correa.Despudsdeaflojar

las poleasIocasde laplataforrna,girelaguia dela correade la

rnaneraen lapoleaIocaderechodeelirninar(y volvera instalar)

la correa.

4. Retireconcuidadolacintadecubiertadealrededorde las dos

poleasdel husilloy lasdos poleaspoleatensorade lacubierta.

Wase lafigura.25.

5. Paracolocarla correanueva,ernpiezahaciendoqueelcintur6n

alrededordelas dos poleasexteriordel huso,cornose rnuestra

en lafigura.25.

6. Luego,lacintade rutaalrededordelas dos polinespoleasdela

cubiertacornose rnuestraen lafigura.25.

7. Volveraapretarlabarraposeedordelcintur6naflojadoantes.

8. Volverarnontarla cintadelos guardiasde retirarseantes.

9. Vuelvaa instalarla cubierta,asegur_.ndosedeque lacinta

siguesiendoderrotadosen las poleascon las instrucciones.El

enrutarnientodebandacornpletase rnuestraen la figura.25.

10. Tire dela partederechade lacinta, y coloqueel ladoV estrecha

de lacorreaen la poleaPTO.

11. Mientrasse rnantienelacorreay la poleajuntos,girarla poleaa

laizquierda.Seguirrnanteniendoy rotaci6nde la poleay lacor-

reahastaquela correaes totalrnenteenrolladoen la poleaPTO.

CAIVlBIO DE LA CORREA DE TRANSiVlISION

DE TRANSiVlISION

NOTA: Varioscornponentesdebenser retiradosy herrarnientas

especiales(es deciraire/Llavede irnpacto)a fin decarnbiarla correa

de transrnisi6ndel tractor.Cornuniqueseconel Centrode Servicio

rn_.scercanoSearsquesu correade transrnisi6nde transrnisi6nde

losservicios.

Paraubicar el Centro de Servicio m_s cercanoSears o para

programarel servicio, simplemente p6ngaseen contacto con

Searsal 1-800-4-MY-HOME@.

He× Washer Tornillos

}arte de las rutas

de cintur6n alrededor

de la polea de la PTO

Cubierta de la correa

Protectorde la

¢orrea

Figura 25

Nuncaalmacenetractorde cespedconcombustibleenel tanque

en unespaciocerradoo en _.reasconpoca venfilaci6n,dondelos

gasesdelcombustiblepuedanalcanzarel fuego,chispaso unaluz

pilotocomola quetienenalgunoshornos,calentadoresde agua,

secadoresde ropao algQnotto disposifivoa gas.

PREPARACI6N DEL MOTOR

IMPORTANTE:Elcombustiblequequedaen el tanquecuandohace

calorse deterioray ocasionagravesproblemasde encendido.

Paraevitarquese formendep6sitosde gomadentrodel carburador

delmotory posiblesdesperfectosen el motor,el sistemade combus-

tibledebeser vaciadocompletamente,ose debetratarlagasolinacon

unestabilizadorparaevitarel deterioro.

1. Si ufilizaunestabilizadordecombustible:

a. Lealas instrucdonesy recomendadonesdelfabricantedel

producto.

b. Agreguela cantidadcorrectadeestabilizadorparala

capaddaddel sistemade combustiblea gasolinalimpiay

nueva.

c. Lleneel dep6sitodecombustibleconcombustibletratado

y hagafuncionarel motor2-3minutosparaestabilizarel

combustibledentrodelcarburador.

4. Cuandovacieel sistemadecombustible:

a. Nodreneel combustiblecuandoel motorest,.caliente.

Permitaqueel motorse enfrie bien.Dreneel combustible

dentrode un recipienteaprobadoy al airelibre,lejosde

cualquierllamaexpuesta.

b. Dreneungranvolumende combustibledesdeel dep6sito,

desconectandolalineade combustibledel filtrode combus-

tibleen lineaquese encuentracercadel motor.

c. Vuelvaa contectarla Ifneadecombustibley hagafuncionar

el motorhastaquecomiencea fallar,useentoncesel

cebadorparamantenerel motorenmarchahastaagotar

todoel combustibledel carburador.

d. Vuelvaa desconectarlalineadecombustibley drenela

gasolinarestanteenel sistema.

5. Extraigala bujiay viertauna(1)onzadeaceiteparamotorpot el

orificiode la bujfaen elcilindro.Hagagirarel motorvariasveces

paradistribuirel aceite.Vuelvaa colocarlabujfa.

Lagasolinaessumamenteinflamabley puedesetexplosivaenciertas

condiciones.Vacfelaantesdeaimacenarei equipoduranteperiodos

prolongados.Dreneelcombustible_nicamentedentrodeun

recipienteaprobadoy al airelibre,lejosdecualquierllamaexpuesta.

Dejequeel motorseenfrie.Antesdedrenarel combustible,apague

cigarrillos,cigarros,pipasy otrasfuentesde combusti6n.Vacfela

gasolinaenuna.reabienventilada,lejosdecualquierfuentedellama

o chispas,inclufdocuaiquierartefactoconluzpiloto.AImacenela

gasolinaenunrecipienteaprobado,en unlugarseguro.

EL DRENAJE DE LOS COMBUSTIBLES

1. Localiceel filtrodecombustible,que seencuentraen el lado

izquierdodel motor,y puedeserconectadoal motorcon una

correade empate.

2. Cortarla correade la corbata,si est,.presente,entoncesemer-

genteen la abrazaderaenIfneaen elfiltrode combustiblecon un

Lagasolina es una sustanciat6xica. Elimineia gasolina

adecuadamente. Comuniquese con las autoridades locales para

averiguar cua.iesson los metodos adecuados paraeliminar la gasolina.

pardealicates,deslicelaabrazaderadela Ifneadecombustible.

3. QuitelaIfneade combustibleen la Ifneay lafuga decombustible

en un recipienteaprobado.

PREPARACI6N DE LA TRACTOR DE CESPED

• Limpiey lubriquelatractorcomosedescribeenlas instruccionesde

lubricacbn.

• Noutiliceunalavadoraapresi6nni unamangueradejardfnpara

limpiarsu unidad.

• Almacenelatractorenunazonalimpiay seca.Nolaalmacenecerca

de materialescorrosivoscomoporejemplofertilizantes.

El motornoarranca

El motorfuncionade manera

err_tica

1. Perillade potenciade arranque(PTO)conectada.

2. Noest&colocadoelfreno de mano.

3. Sehadesconectadoel cablede lasbujias.

4. Lapalancade controldel reguladorno est_en

la posici6nde arranquecorrecta.

5. Nose ha activadoel cebador

6. Eldep6sitode combustibleest&vacio o el

combustiblese haechadoa perder.

7. Lalinea del combustibleest& bloqueada.

8. Lasbujiasno funcionancorrectamente.

9. Motorahogado.

10. Fusiblefundido(s)

1. Launidadest_funcionandoconel CEBADOR

activado.

2. Sehanaflojadoloscablesde la bujia.

3. Lalinea del combustibleest_ tapadao el

combustiblese haechadoa perder.

4. Laventilaci6nen latapa del combustibleest_

obstruida.

5. Aguao suciedaden elsistema del combustible.

6. Elfiltrode aireest_ sucio.

1. Coloquela perillaenla posici6ndedesconexi6n(OFF).

2. Coloqueelfreno demano.

3. Conecteelcable alas bujias.

4. Muevala palancadel reguladora la posici6nFAST

(r@ido).

5. Tireel control del CEBADORhaciaafuera.

6. Lleneel dep6sitocon gasolinalimpiay nueva(de menos

de30dias).

7. Limpielalineadecombustibley reemplaceelfiltrodecombustible.

8. Limpieo cambielas bujias o ajustela separaci6n.

9. Arranqueelmotorconelreguladorenposici6nFAST(r@ido).

10. Reemplaceelfusible(s)

1. Presioneel control del CEBADOR.

El motorrecalienta 1. El niveldeaceitedel motorest_ bajo. 1.

2. Flujodeairerestringido.

El motorvacila a altas 1. Laseparaci6ndelas bujiases muypeque_a. 1.

revoluciones

El motorfuncionacondificultad 1. Bujia atorada,averiadao excesode separaci6n. 1.

en ralenti 2. Elfiltrode aireest_ sucio. 2.

Demasiadavibraci6n 1. Cuchillade cortefloja o descentrada. 1.

2. CuchilladaSadaocurvada 2.

1. Lavelocidaddel motores demasiadolenta. 1.

2. CespedhQmedo.

3. Cespeddemasiadoalto.

La cortadorade cespedno

regresaelrecorte decesped

comoabono

Lacuchillade la cortadorano est_afilada.

Corte desigual La plataformanoest&correctamentenivelada.

Lacuchillade la cortadorano est_afilada.

Presi6nde neum_ticosdesigual.

Conecteloscablesde la bujia.

Limpiela linea decombustible;Ileneeltanque con gaso-

linalimpiay nuevay reemplaceelfiltro decombustible.

Destapelaventilaci6no reemplacelatapa si est&daSada.

Vacieel tanquedecombustible.Lleneel tanquecon

gasolinalimpiay nueva.

Reemplaceelelementode papeldel filtrode aireo limpie

eldepuradordeespuma.

Lleneel cartercon laadecuadacantidady pesode aceite.

Limpielos recortesdepasto yla suciedadacumulados

alrededorde lasaletasde refrigeraci6ndel motorydel

alojamientodel soplador.

Retirelasbujias y reajustelaseparaci6n

Reemplacelasbujias.Configurela separaci6nde la bujia.

Reemplaceelelementodel filtro de airey/o limpieel

depurador.

Aprietela cuchilla yel husillo.

Reemplacelacuchilla.

Coloqueelcontrol del reguladoren la posici6nFAST

(velocidadr@ida, representadapor unaliebre).

2. Norealiceabonocuandoel cespedest&hQmedo.

3. Corteunavez a unaalturade corteelevaday luego

vuelvaa cortar el cespeda la alturadeseada,o hagauna

pasadade cortem_sangosta.

4. Afileo cambielacuchilla.

1. Realiceun ajustede laplataformaladoa lado.

2. Afileo cambielacuchilla.

3. Verifiquela presi6ndeloscuatroneum_ticos.

Esta pagina se dej6 intencionalmente en blanco. Utilice esta pagina para tomar notas acerca de su tractor.

Busque el periodo de duraci6n de emisiones importantes yla informaci6n de clasificaci6n de aire en

la etiqueta de emisiones de su motor

Los motores cuyo cumpiimiento con los estAndares de emisi6n Tier 2 de la Comisi6n de Recursos Ambientales de California (CARB)

est6 certificado deben exhibir la informaci6n relacionada con el periodo de duraci6n de ias emisiones y la clasificaci6n de aire. Sears

Brands Management Corporation ponen esta informaci6n a disposici6n del consumidor en nuestras etiquetas de emisiones.

Ei Periodo de Duraci6n de las Emisiones describe el nQmero de horas de tiempo real de funcionamiento para el cuai se certifica que

el motor cumpie con ias reglas de emisi6n, descontando el mantenimiento adecuado del mismo segQn las instrucciones de oper-

aci6n y mantenimiento. Se utilizan las siguientes categonas:

Moderado:Se certifica que el motor cumpie con las reglas de emisi6n durante 125 horas de tiempo real de funcionamiento del motor.

Inmediato:Se certifica que el motor cumpie con las reglas de emisi6n durante 250 horas de tiempo real de funcionamiento del motor.

Extendido:Se certifica que el motor cumpie con las reglas de emisi6n durante 500 horas de tiempo real de funcionamiento del motor.

Por ejemplo, una cortadora de c6sped tJpica que se empuja desde arras se usa entre 20 y 25 horas por aSo. Por Io tanto, el Periodo

de Duraci6n de Emisiones de un motor con una clasificaci6n intermedia sena equivaiente a entre 10 y 12 aSos.

Laciasificaci6n de aire es un nQmero calculado para describir el nivel relativo de emisiones para un grupo de motores en particular.

Cuanto menor sea la clasificaci6n de aire, mayor es la limpieza del motor. La informaci6n se presenta de forma grAfica en la etiqueta

de emisiones.

Despu_s del 1 de julio de 2000, busque el periodo de cumplimiento de las reglas de

emisiones en la etiqueta de cumplimiento de las reglas de emisiones del motor

Despu6s del 1 de julio de 2000 se certificarA que determinados motores Sears Brands Management Corporation cumplen

con los estAndares de emisiones de la fase 2 de la Agencia de Protecci6n Ambientai de los Estados Unidos (USEPA). Para

los motores certificados para la etapa 2, el periodo de cumplimiento con ias reglas de emisiones al cual se hace referencia

en la etiqueta de cumplimiento con las reglas de emisiones indica el nQmero de horas de funcionamiento para el cual se ha

demostrado que el motor cumple con los requerimientos federales de emisi6n.

Para los motores con desplazamiento inferior a 225 cc, Categoria C = 125 horas, B = 250 horas y A = 500 horas.

Para los motores con desplazamiento de 225 cc o mAs, Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

El desplazamiento de los motores de la serie modelo 150112 es 249 cc.

La presente es una representaci6n gen_rica de la etiqueta de emisi6n que se encuentra generaimente en un

motor certificado.

FAMILYYBSXS.3192VA 274812

GDOC-100182Rev.A

(Esta p_.ginase aplica s61oen EE.UU. y Canada.).

Sears Brands Management Corporation, el Consejo de Recursos Ambientales de California (CARB)

y la Agencia de Protecci6n Ambiental de los Estados Unidos (EPA)

Declaraci6n de garantia del sistema de control de emisiones (derechos y obligaciones de la garanfia de defectos del propi=

etario)

LACOBERTURADE LA GARANTJADECONTROLDEEMISIONESES Y PARALOSMODELOSCERTIFICADOSDELANO 1997YPOSTERIORES,

APLIOABLEA LOSMOTORESCERTIFICADOSCOMPRADOSENCALIFOR- QUESE COMPRENY UTILICENENCUALQUIERPARTEDE LOSESTADOS

NIA EN1995Y POSTERIORMENTE,QUESE UTILIZANENCALIFORNIA, UNIDOS(Y A PARTIRDEL 1 DE ENERODE2001 ENCANADA).

Declaraci6n de garanfia sobre defectos en el control de emisiones para California y los Estados Unidos

ElConsejode RecursosAmbientalesdeCalifornia(CARB),la EPA(Agencia

de Protecci6nAmbientaldelos EE.UU.)y Searstienenel gusto deexplicarla

garantiadel sistemade controlde emisionespara motoresdela_o 2000y para

elfuturo con relaci6na motorespeque_ostodo terreno(SORE).En California,

los nuevosmotorespeque_ostodo terrenodebenestardise_ados,construidos

y equipadosparacumplirconlas rigurosasnormasanti-smogdelestado.En

el restode los EstadosUnidos,losmotoresnuevostodoterrenode encendido

porchispacertificadosparael a_o 1997debencumplirest_ndaressimilares

establecidospot la EPA.Searsdebegarantizarel sistemade controlde emis-

ionesde su motorparalosperiodosdetiempoenumeradosa continuaci6n,

siemprequenohayaabuso,negligenciao mantenimientoindebidode su

motortodoterrenopeque_o.Su sistemade controldeemisionespuedeincluir

piezastalescomoel carburador,el filtrodeaire, elsistemadeencendido,el

silenciadoryel conversorcatalitico.Tambienpuedeincluirconectoresy otras

unidadesrelacionadasconlasemisiones.Dondeexistaunacondici6ncubierta

por la garantia,Searsreparar_su peque6omotortodo terrenosin costoalguno

incluyendodiagn6stico,piezasy manode obra

Cobertura de la garantJa Sears para defectos en el control de emJsiones

Losmotorestodo terrenopeque6osest_ngarantizadosenIo relativoalcontrol a lasdisposicionesque se indiquena continuaci6n.Si una partede su motor

deemisionesparadefectosenpiezasduranteun periododedos a_os,sujeto cubiertapot lagaranfiaes defectuosa,Searsreparar_o sustituir_dichaparte.

Responsabilidades del propietario en relacibn con la garantia

Comopropietariodel motortodo terrenopeque_o,Ud.es responsablede la

realizaci6ndel mantenimientorequeridoquese incluyeenlas instrucciones

deoperaci6ny mantenimiento.Searsrecomiendaquese conserventodoslos

recibosrelativosal mantenimientodesu motortodoterrenopeque_o,pero

nopude denegarla garantiasimplementepor la faltade los mismos,o por su

incumplimientodel mantenimientoprogramatic.Comopropietariodel motor

peque_otodoterrenodebe saberque, sinembargo,Sears lepuedenegar

lacoberturade lagarantiasi su motortodoterrenopeque6oouna piezadel

mismohanfalladodebidoa abuso,negligencia,mantenimientoindebidoo

a modificacionesno aprobadas.Ud.es responsabledepresentarsu motor

todoterrenopeque6oa undistribuidorde serviciosSearsautorizadotan pronto

comoaparezcaunproblema.Las reparacionesdela garantiasinconfiicto

debencompletarseen unplazodetiemporazonable,nosuperiora 30dias.Si

tienealgunapreguntarespectoa sus derechosy responsabilidadesreferen-

tes a la garantia,debecontactarcon unrepresentantede serviciosSearsal

1--800--469--4663.La garantiadeemisioneses unagarantiapor defectos.Los

defectosse juzgande acuerdoconelfuncionamientonormalde unmotor.La

garantiano est_relacionadacon unapruebade emisionesenuso.

Disposiciones de la garantJa Sears para defectos en el control de emJsiones

Lassiguientessondisposicionesespecificasrelacionadasconla coberturade lagarantiaparadefectosenel controlde emisiones.Esun a_adidoa lagarantiade

motorSearsparamotoresnoreguladosque seencuentraen lasinstruccionesdefuncionamientoy mantenimiento.

1. Piezascongarantia

Lacoberturadeesta garantiase extiendeL]nicamentealas piezas

queaparecena continuaci6n(las partesde lossistemasdecontrolde

emisiones),siempreque dichaspiezasestuvieranya enel motoren el

momentode su compra.

a. Sistemademedici6nde combustible

•Sistemadeenriquecimientoparaarranqueenfrio

•Carburadory partesinternas

•Bombade combustible

b. Sistemadeinducci6nde aire

•Filtrode aire

•Colectorde admisi6n

c. Sistemadeencendido

•Bujia(s)de encendido

•Sistemadeencendidomagneto

d. Sistemadelcatalizador

•Convertidorcatalitico

•Colectorde escape

•Sistemadeinyecci6nde aireo v_lvulade impulsos

e. Elementosvariadosusadosenlossistemasanteriores

•Wlvulas devacio,sensiblesa temperatura,posici6ny tiempo

e interruptores

•Conectoresy montajes

2. AIcancedela cobertura

Searsgarantizaal poseedorinicialy a loscompradoressubsiguientes

quelas piezascongarantiano tendr_ndefectosen materialesni mano

deobraque provoquenla falla delas mismasduranteun periodode

dosaSosa partirde la fechaen queel motorse entregaa uncomprador

particular.

3. Sin cargo

Lareparaci6no reemplazodecualquierpartecon garantiase realizar_

sin cargoalgunoparael poseedor,incluyendotareasdediagn6sticoque

permitandeterminarsi una partecongarantiaes defectuosa,siempreque

dichodiagn6sticose realiceen undistribuidordeserviciosSearsautoriza-

do. Parael serviciode lagarantia deemisiones,contacteal distribuidorde

serviciosSearsautorizadom_scercanoincluidoen las"P_ginasamarillas"

en lascategorias"Motores,gasolina","Motoresdegasolina","Podadoras

de cesped",o similares.

4. Reclamacionesyexclusionesa la cobertura

Las reclamacionesde lagarantiadebenenviarsedeacuerdocon las

disposicionesdela politicade garantiapara motoresSears.Lacobertura

de lagarantiaexcluir_defectosen piezascon garantiaqueno scan partes

originalesSears,o abuso,negligenciao mantenimientoincorrecto,tal y

como se estableceen lapolitica degarantiaparamotoresSears.Searsno

es responsablede lasfallas en piezascon garantiaprovocadaspor el uso

de partesa6adidas,que noscanoriginaleso quese hayan modificado.

5. Mantenimiento

Cualquierpartecongarantiaque no esteprogramadaparaser reem-

plazadacomomantenimientorequerido,o que s61odebainspeccionarse

regularmentealefecto de"inspeccioneo reemplacesegL]nsea necesario",

estar_garantizadacontradefectosduranteel periodode la garantia.Todas

las piezasgarantizadasqueesten programadaspara su reemplazopara

cumplircon los requisitosde mantenimientoestar_ngarantizadass61o

por el periodoanterioral primerreemplazoprogramaticparadicha pieza.

Cualquierpiezade recambioquesea equivalenteenfuncionamientoy

durabilidadpuedeusarsepararealizarmantenimientoo reparaciones.El

propietarioes responsablede realizartodoel mantenimientorequerido,tal

y comose define enlas instruccionesdefuncionamientoy mantenimiento

Sears

6. Coberturaindirecta

Porla presente,la coberturase extiendea la falla decualquiercomponente

de motorprovocadapot lafalla de unapiezacongarantiaque estetodavia

en periododegarantia.

Enlos EstadosUnidosy Canad_hayunalineadeatenci6nde24 horas,1-800-469--4GG3,quecuentacon unmenL]con mensajespre-grabadosque contienen

informaci6nparael mantenimientodemotores.

DECLARACIONFEDERALy/oDECALIFORNIASOBRE GARANTJAS EN EL CONTROL DE EIVIISIONES

SUS DERECHOS Y OBLIGACIONES EN CUANTO A LA GARANTJA

MTDConsumerGroupInc,laAgencia deProtecci6nMedioambientaldelos EstadosUnidos(EPA),y paraaquellosproductoscertificadosparasu ventaen el es-

tadode California,el Departamentode los Recursosdel Aire deCalifornia(CARB)secomplacenenexplicarla garanfiaque cubreal sistemade control(ECS)de

emisiones(evaporativasy/o de escape)de su equipoy motor(motorde equiposde exteriores)deencendidopot chispaparatodo terreno,peque_o,deexteriores

del a_o2006 y a_osposterioresEn California,losnuevosmotoresdeequiposde exterioresdebenestar dise_ados,construidosyequipadosparacumplircon las

estrictasnormasantipoluci6ndel Estado(en otrosestados,losequiposdel a_o 1997y modelosposterioresdebenserestar dise_ados,construidosy equipados

paracumplirconlas regulacionesdemotoresde encendidopor chispaparatodoterrenopeque_osde laAgenciade Protecci6nMedioambientaldelos Estados

Unidos,(EPA).MTDConsumerGroupInc. debe garantizarel sistemadecontroldeemisiones(ECS) desu motordeequiposdeexteriorespot el periodode

tiempoindicadom_sabajo,siempreycuando noexistausoincorrecto,negligenciao mantenimientoinadecuadodedicho motor.

SuECSpuedeincluirpiezastalescomo el carburador,el sistemade inyecci6ndecombustible,el sistemade encendido,el convertidorcatalitico,losdep6sitos

decombustible,laslineas decombustible,lostaponesde combustible,lasv_lvulas,contenedores,filtros, manguerasdevapor,abrazaderas,conectoresyotros

componentesafinesrelacionadosconlasemisiones.

Dondeexistaunacondici6ncubiertapor la garantia,MTDConsumerGroupInc.reparar_su motorde equiposde exterioressincostoalgunoincluyendoel

diagn6stico,las piezasy la manode obra.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

Estesistemade controlde emisionesse garantizaporel t@minode dosaSos.Si algunapiezarelacionadacon lasemisionesdesu motorde equiposde

exterioreses defectuosa,MTDCONSUMERGROUPINC. reparar_o sustituir_dichapieza.

RESPONSABILIDADES DEL PROPIETARIO SEGUN LA GARANTJA:

Ensu car_cterdepropietariodel motordeequiposdeexteriores,ustedes responsabledel mantenimientorequeridoquese especificaenel manualdel propieta-

rio.MTDConsumerGroupInc le recomiendaque conservetodos losrecibos quecubrenel mantenimientode su motor,noobstanteIo cual MTDConsumerGroup

Inc nopodr_denegarel cumplimientode lagarantia Qnicamentepor lafaltade los recibos.

Comopropietariodel motorde equiposde exteriores,usteddebesaberqueMTDConsumerGroupInc. puededenegarlacoberturade lagarantiasi su motoro

unapiezadel mismofallandebidoa uso incorrecto,negligencia,mantenimientoindebidoo a modificacionesnoaprobadas.

Ustedes responsablede presentarsu motoral centrode distribuci6no serviciotecnico deMTDConsumerGroupInc. tan prontocomo aparezcael problema.Las

reparacionescubiertaspor la garantiase debenIlevara caboen unlapsorazonableque no excedade 30 dias. Sitiene algunapreguntarespectode lacobertura

dela garantia,p6ngaseen contactoconel DepartamentodelServicioT@nicode MTDConsumerGroupInc.al telefono1-800-800-7310o pot correoelectr6nico

enhttp://support.mtdproducts.com

COBERTURA DE LA GARANTJA DE EMISIONES GENERALES:

MTDConsumerGroupIncgarantizaal compradorfinaly a cadacompradorsubsiguienteque el motorde equiposde exteriores:est_ dise_ado,construidoy

equipadode mododecumplir contodas las regulacionesaplicablesy quese encuentralibrededefectosde materialesyde fabricaci6nque pudierencausarla

falla deuna piezagarantizadaidentica,en todos losaspectosmaterialesa la piezadescriptaen la solicitudde certificaci6ndeMTDConsumerGroupInc.

El periododegarantiacomienzaen la fechade entregadel motoral compradorfinalo en lafecha enque la m_quinase poneen funcionamientopot primeravez.

El periododegarantiaes de dos aSos.

Sujetoa ciertas condicionesyexclusionesquese indicana continuaci6n,lagarantiade las piezasrelacionadascon lasemisioneses la siguiente:

1. Cualquierpiezagarantizadaque no esteprogramadaparaser reemplazadacomo partedel mantenimientorequeridoen lasinstruccionesescritassuminis-

tradasse garantizaporel periodode garantiaarriba mencionado.Sila piezafalla duranteel periodo decoberturade lagarantia,la mismaser_ reparada

o reemplazadaporMTDConsumerGroupInc. deacuerdo conel parrafo(4) a continuaci6n.Cualquierpiezareparadao reemplazadasegQnlagaranfia se

garantizar_potel resto del periodode garantia.

2. Cualquierpiezagarantizadaqueeste programadasolamenteparainspecci6nregularenlas instruccionesescritassuministradassegarantiza potel periodo

degarantiaarribamencionado.Cualquierpiezareparadao reemplazadasegQnla garantiase garantizar_pot el restodel periodo.

3. Cualquierpiezagarantizadaqueeste programadaparareemplazosegQnel mantenimientorequeridode conformidadcon lasinstruccionesescritassuminis-

tradas,se garantizaporel periododetiempoanteriora laprimerafecha de reemplazoprogramadapara esapieza.Si la piezafalla antes del primerreemplazo

programatic,la mismaser&reparadao reemplazadapot MTDConsumerGroupInc. deacuerdo con el parrafo(4) a continuaci6n.Cualquierpiezareparadao

reemplazadabajogarantia se garantizar_potel resto del periodoanterioral primerreemplazoprogramaticpuntualparaesa pieza.

4. Lareparaci6no el reemplazodecualquierpiezagarantizadadeconformidadcon lasdisposicionesde lagarantia queaquise estipulase deben realizarenun

centrodegarantiasin costoalgunoparael propietario.

5. Noobstantelas disposicionesque aquise estipulan,losservicioso reparacionesbajo garantiase suministrar_nentodos nuestroscentrosde distribuci6nbajo

franquiciademantenimientoparalos motoreso equiposencuesti6n.

6. El propietariodelmotorde equiposde exterioresno deber_pagarel trabajodediagn6sticodirectamenteasociadocon unapiezagarantizadadefectuosaen

relaci6nconlas emisiones,siempreycuandodichotrabajode diagn6sticose realiceen uncentrocubiertopot lagarantia.

7. MTDConsumerGroupInces responsablepotdaSoscausadosa otros componentesde motoreso equiposderivadosde lafalla bajo garantiade cualquier

piezagarantizada.

8. Durantelatotalidaddelperiododegarantiadelmotoryequipoparatodoterrenoarribamencionado,MTDConsumerGroupIncmantendr_unsuministro

depiezasbajogarantiasuficienteparasatisfacerlademandaesperadadetalespiezas.

9. Cualquierpiezadereemplazosepodr_usarparaelcumplimientodelmantenimientoolasreparacionesbajogarantiaysesuministrar_nsincargopara

elpropietario.Dichousonoreducir_lasobligacionesdegarantiadeMTDConsumerGroupInc.

10.Nosepodr_nusarpiezasadicionalesnimodificadasquenoestenexentasdeacuerdoconelDepartamentodelosRecursosdelAire(AirResourcesBoard).

Elusodecualquierpiezaadicionalomodificadanoexentaporelcompradorfinalser_causaldeinvalidezdelosreclamosbajogaranfia.MTDConsumer

GroupIncnotendr_responsabilidadpotlagarantiadefallasdepiezasgarantizadasquefuerencausadaspotelusodeunapiezaadicionalnoexenta

omodificada.

PIEZAS GARANTIZADAS:

Lareparaci6no el reemplazode cualquierpiezagarantizadaquede otto modopudieseestar cubiertapor lagarantiapodr_set excluidade tal coberturade

garantiasi MTDConsumerGroupIncdemuestraqueel motores objeto de usoincorrecto,negligenciao mantenimientoinadecuado,y que tal usoincorrecto,

negligenciao mantenimientoinadecuadofuecausa directade la necesidadde reparaci6no reemplazode dichapieza.NoobstanteIoantedicho,cualquierajuste

de uncomponentecon undispositivode limitaci6nde ajusteinstaladoen f_bricay quefuncioneadecuadamente,podr_set cubiertopot la garantia.Adem_s,

la coberturabajoestagarantiase extiendesolo a piezasqueestuvieronpresentesen el motory equipotodo terrenoadquiridos.

Est_ncubiertaslas siguientespiezascongaranfiaparaemisiones(decorresponder):

(1)Sistemademedici6nde combustible

• Sistemade mejoraparainicioenfrio (cebadosuave)

• Carburadory piezasinternas(osistemade inyecci6npotcombustible)

• Bombade combustible

• Dep6sitodecombustible

(2)Sistemade inducci6ndeaire

• Purificadordeaire

• Colectordeadmisi6n

(3) Sistemadeencendido

• Bujia(s) deencendido

• Sistemade encendidopot magneto

(4)Sistemade encendido

• Convertidorcatalitico

,, SAI (v_lvula Reed)

(5)Componentesvariosutilizadosen el sistemaanterior

• Wlvulas e interruptoresde vacio,temperatura,posici6nsensiblesal tiempo

• Conectoresy montajes

(6) Controlevaporativo

• Manguerade combustible

• Abrazaderasde la mangueradecombustible

• Tap6ndel combustibleatadopot correa

• Cajadecarbono

• Lineas de vapor

GDOC-100223

Felicitaciones por haber realizado una adquisici6n inteligente. El producto Craftsman® que ha

adquirido esta diseSado y fabricado para brindar muchos aSos de funcionamiento confiable. Pero

como todos los productos a veces puede requerir de reparaciones. Es en ese momento cuando el

disponer de un Acuerdo de protecci6n para reparaciones le puede ahorrar dinero y problemas.

A continuaci6n se detallan los puntos incluidos en el Acuerdo:

[] Servicio experto prestadopor nuestros 10,000 especialistas en reparacionesprofesionales

[] Servicio ilirnitado sin cargo para las piezasy la mano de obra en todas las reparacionescubiertas

[] Reernplazo del producto hasta 1500 d61aressi no es posible reparar el producto cubierto

[] Descuento de 25% del precio normal del servicio y de las piezas relacionadascon el mismo que no esten cubiertas

por el acuerdo; ademas,25% del precio normal de laverificaci6n de mantenimientopreventivo

[] Ayuda r_pida pot tel_fono - Io IlamamosResoluci6n RApida- el apoyo telef6nico de un Chamusca al representante.

Piense en nosotros como el manual "de un dueSohablador."

Una vez adquirido el Acuerdo, puede programar el servicio con tan s61orealizar una Ilamadatelef6nica. Puede Ilamaren

cualquier momentodel dia o de la noche o programar un servicio en linea.

ElAcuerdo de Protecci6nde Reparaci6nes una compra sin riesgo. Si usted anula por alguna raz6n duranteel periodo de

garantia de producto,proporcionaremos un reembolso Ileno.O, un reembolsoprorrateadoen cualquier momentodespues

del periodode garantia de producto expira, iAdquiera hoy su acuerdode protecci6n para reparaciones!

Se aplican determinadas limitaciones y exclusiones. Para obtener informaciTn adicional y precios en los Estados

Unidos Ilame al 1-800-827-6655.

El *Coverage en Canad_ivaria en algunos articulos. Para detalles Ilenos la Ilamada Chamusca Canad_ien 1-800-

361-8885.

Servicio de instalaci6nde Sears

Si desea solicitar la instalaci6n profesionalde Sears de aparatosdomesticos, dispositivos paraabrir portones, calentado-

res de agua y otros articulos domesticosimportantes, en los Estados Unidos o Canada flameal 1-800-4-MY-HOME®.

Riding Equipment

questions or problems?

Satisfaction with your purchase

is our number one concern!

To troubleshoot problems,

get answers to questions, order parts,

or schedule repair service for your

Riding Equipment, call the number below.

Para respuestas a preguntas o problemas,

y ordenar piezas o pedir servicio para la

reparacibn de su equipo, Ilame el nt_mero abajo.

1-800-659-5917

Craftsman Help Line

www.craftsman.com

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada /TMMarca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

Craftsman 247288852 User Manual TRACTOR Manuals And Guides 1112368L

Navigation menu

Versions of this User Manual:

Views

Navigation
