Operator's Manual

CRRFTSMRN °

4.5 Horse Power

YARD VACUUM

Model No. 247.770110

CAUTION: Before using

this product, read this

manual and follow all

Safety Rules and

Operating Instructions,

Safety

Assembly

Operation

Maintenance

Parts

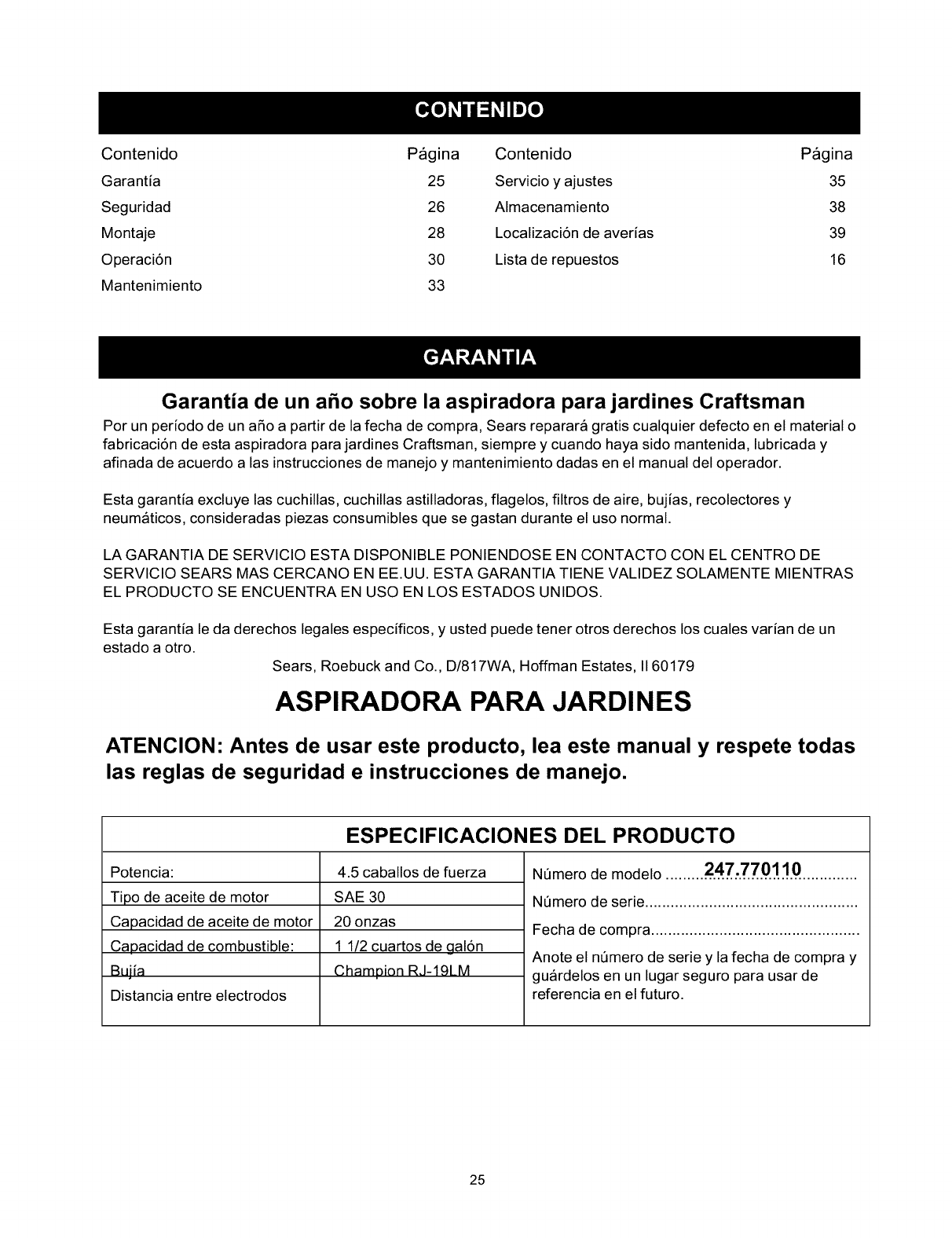

Espa_ol

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our Sears website: www.sears.com/craftsman

Printed in U.S.A. FORM NO. 770-10233G

(8/01 )

Content Page Content Page

Warranty 2 Service and Adjustments 12

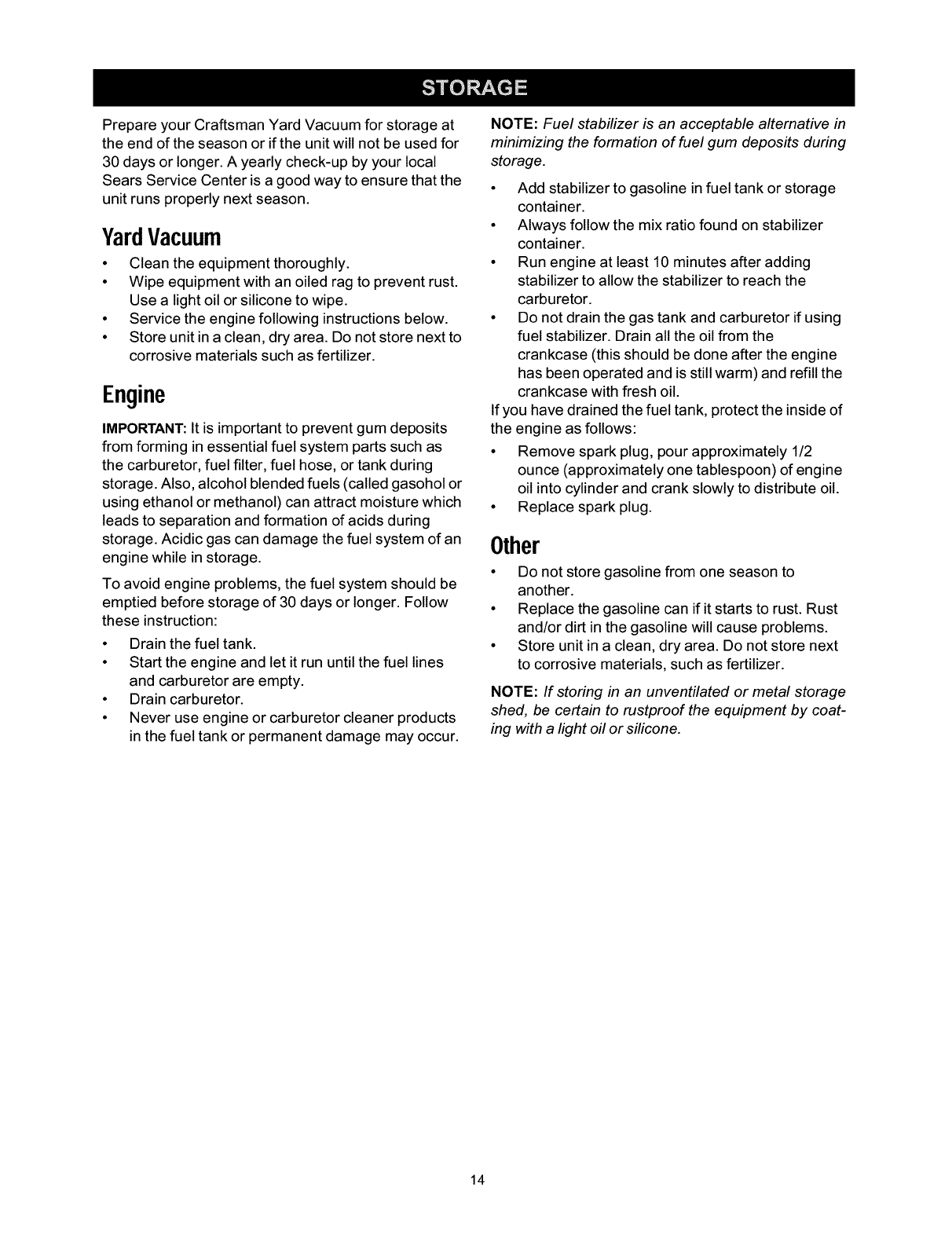

Safety 3 Storage 14

Assembly 5 Troubleshooting 15

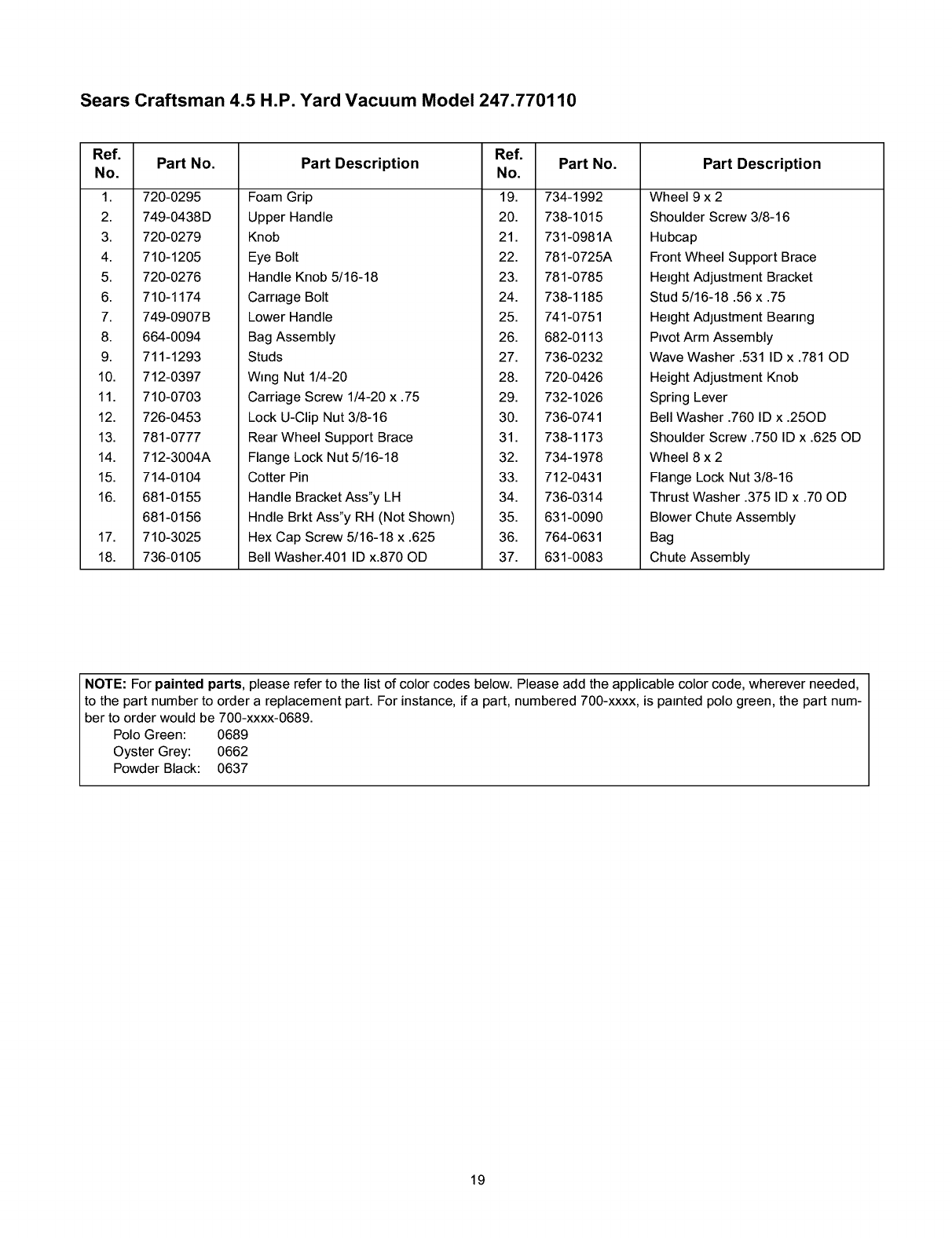

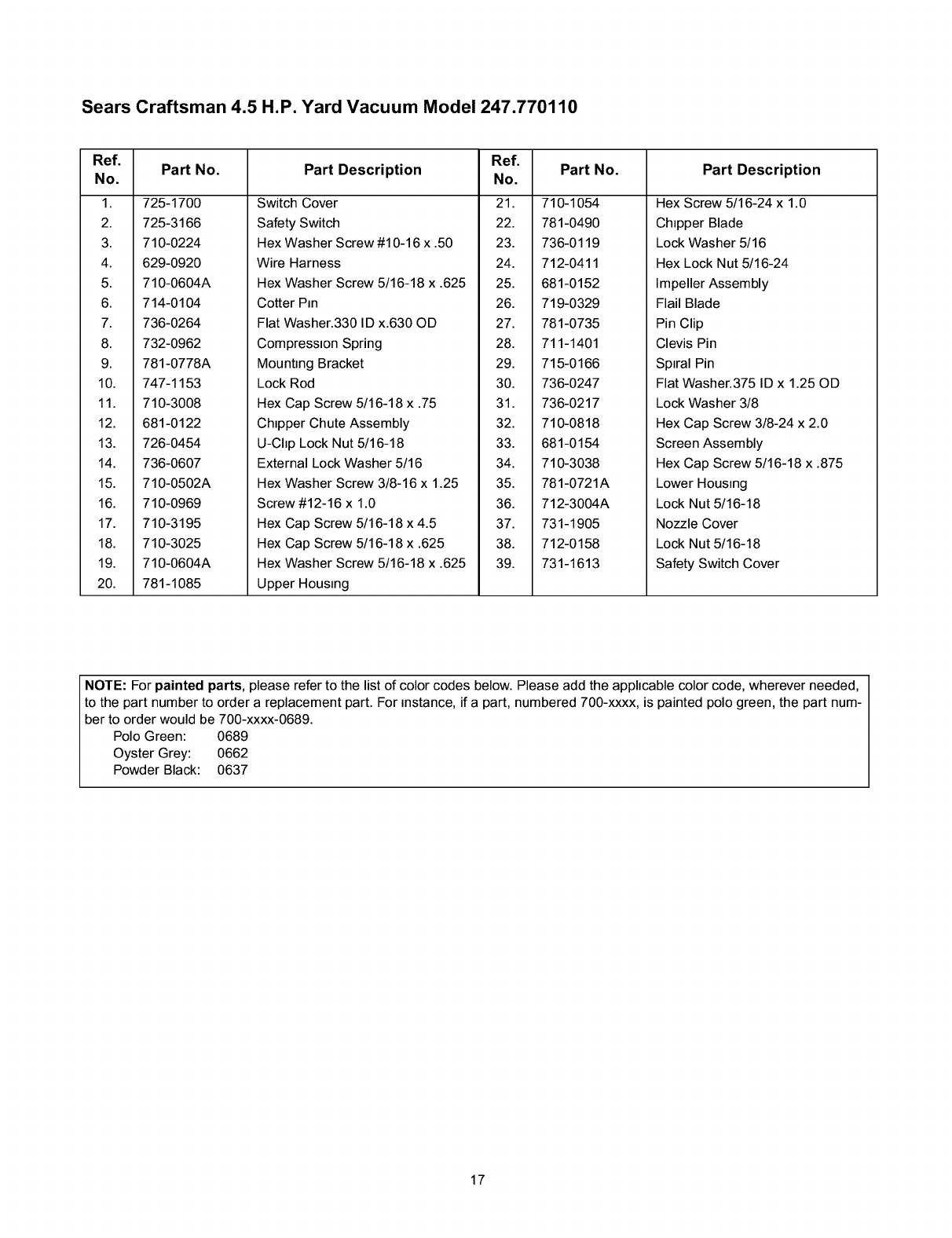

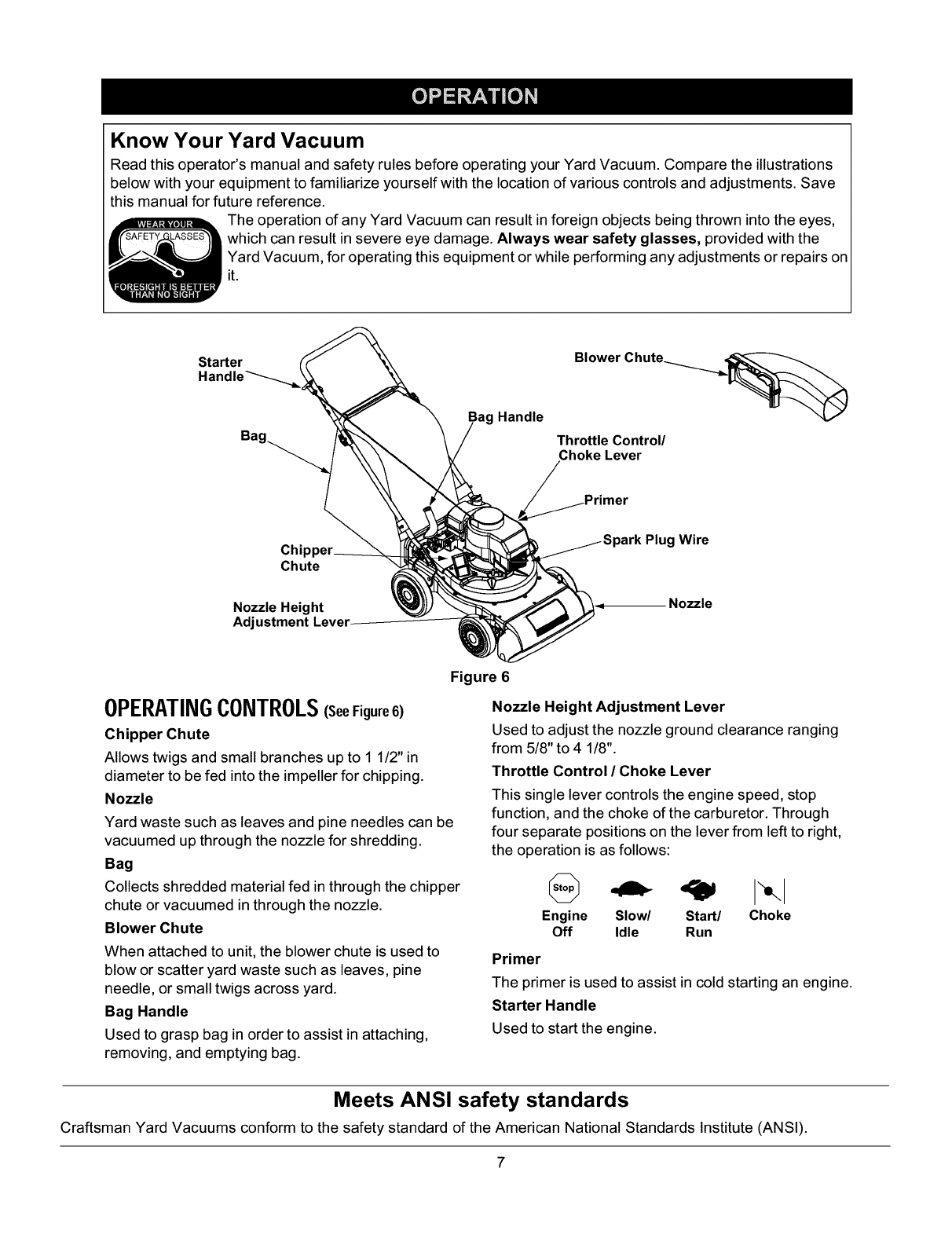

Operation 7 Parts List 16

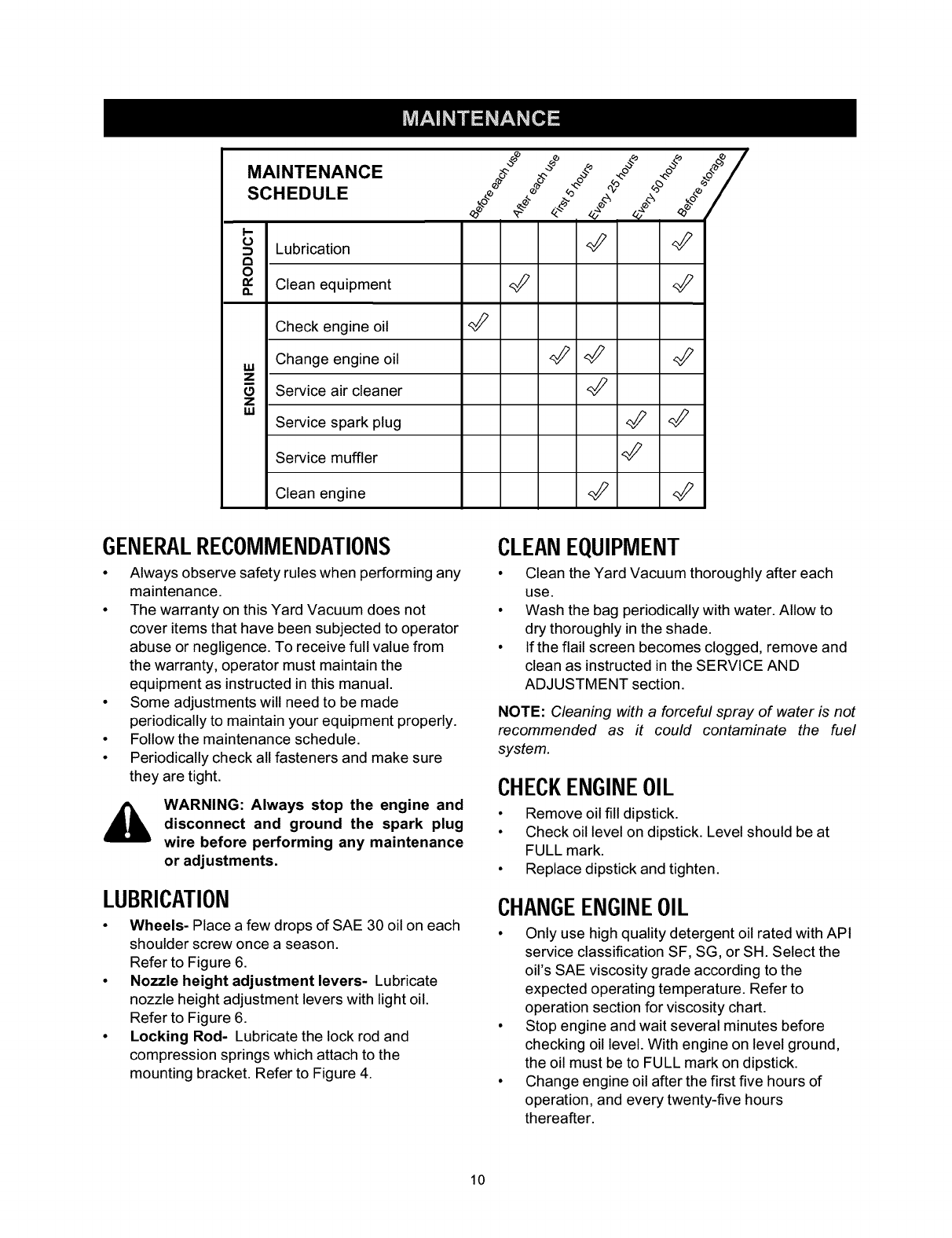

Maintenance 10

Limited Warranty on Craftsman Yard Vacuum

For one (1) year from the date of purchase, ifthis Craftsman Equipment is maintained, lubricated, and tuned up

according to the instructionsto the operator's manual, Sears will repair or replace free of charge any partsfound

to be defective in material or workmanship. Warranty service is available free of charge by returning Craftsman

equipment to your nearest Sears Service Center. In-home warranty service is available but a trip charge will

apply. This Warranty applies only while this product is in the United States.

This Warranty does not cover:

•Expendable items which become worn during normal use, such as spark plugs, air cleaners, belts, and oil

filters.

• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

• Repairs necessary because of operator abuse, including but not limited to, damage caused by objects, such

as stones or metal debris, oversized stock, impacting objects that bend the frame or crankshaft, or over-

speeding the engine.

• Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical

damage caused by improper storage, failure to use the proper grade and amount of engine oil, or failure to

maintain the equipment according to the instructions contained in the operator's manual.

• Engine (fuel system) cleaning or repairs caused by fuel determine to be contaminated or oxidized (stale). In

general, fuel should be used within 30 days of its purchase date.

• Equipment used for commercial or rental purposes.

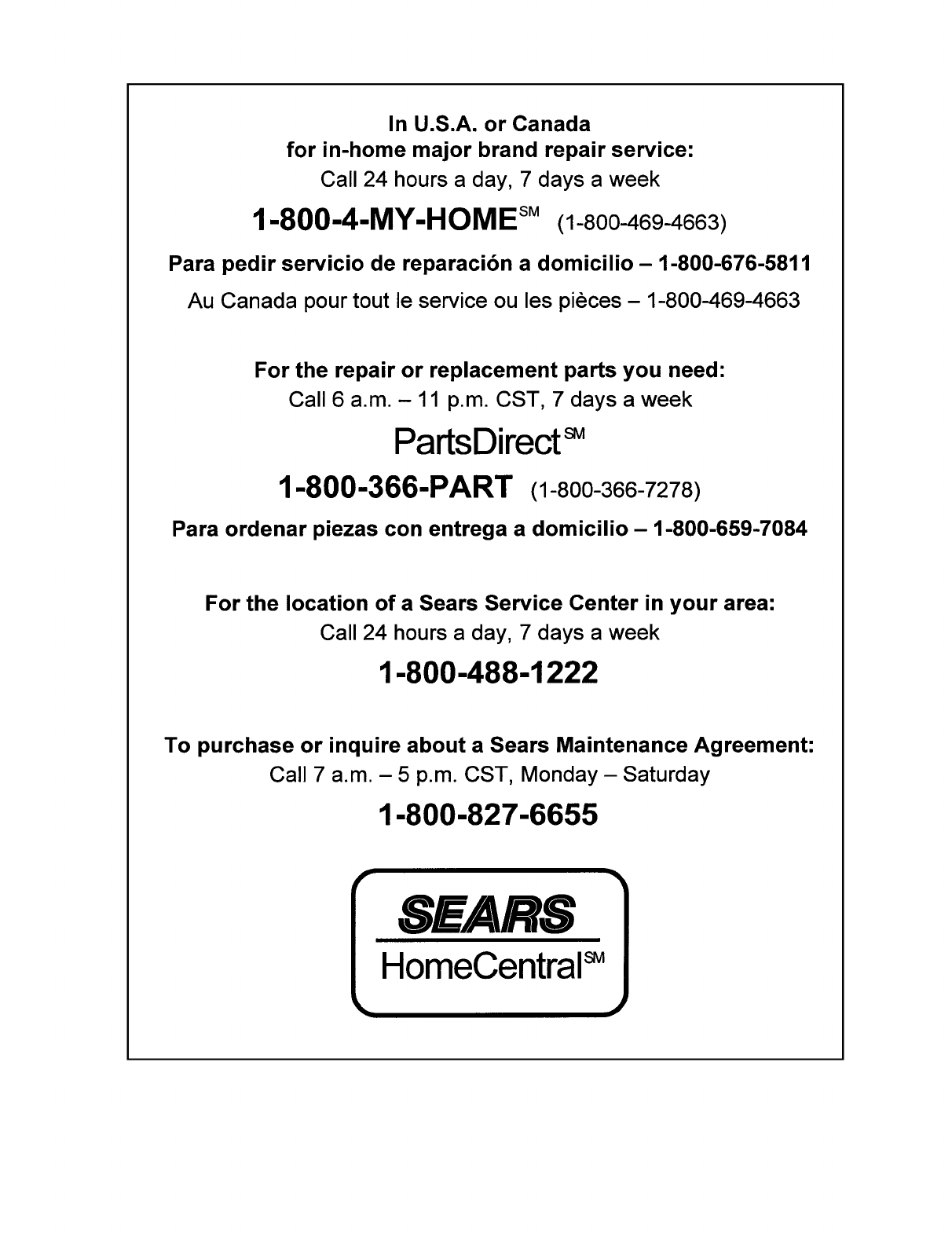

TO LOCATE THE NEAREST SEARS SERVICE CENTER OR TO SCHEDULE SERVICE, SIMPLY CONTACT

SEARS AT 1-800-4-MY-HOME.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

PRODUCT SPECIFICATION

Horsepower:

Engine Oil Type

Engine Oil Capacity

Fuel Capacity:

Spark Plug

Spark Plug Gap

4.5 Horse Power

SAE 30

20 Ounces

1 1/2 Quarts

Champion RJ-19LM

.030"

Model Number ....... ..2..4..7..:.7..7...0..1..1...0............................

Serial Number ...........................................................

Date of Purchase ......................................................

Record both serial number and date of purchase and

keep in a safe place for future reference.

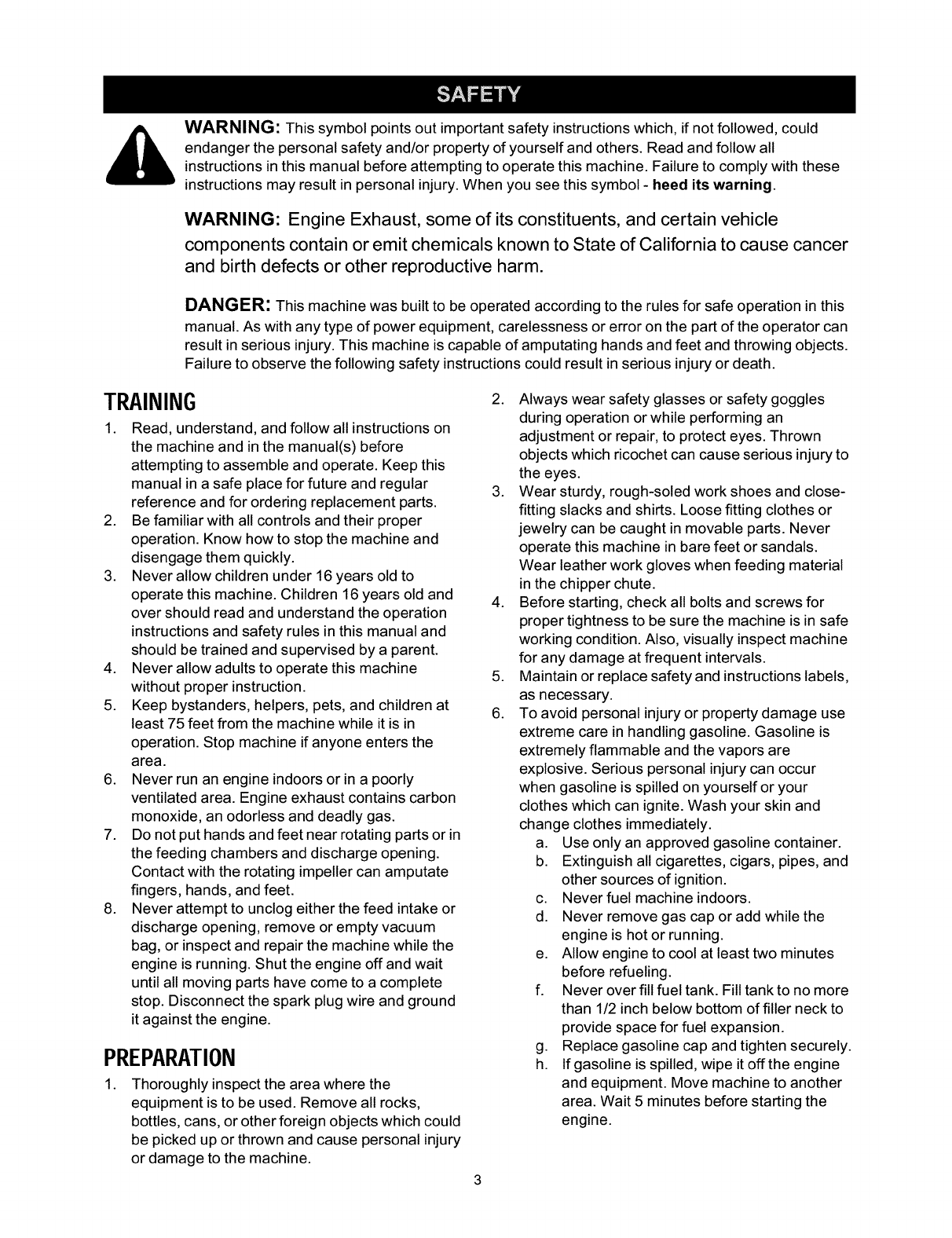

WARNING: This symbol points out important safety instructions which, if not followed, could

endanger the personal safety and/or property of yourself and others. Read and follow all

instructions in this manual before attempting to operate this machine. Failure to comply with these

instructions may result in personal injury. When you see this symbol - heed its warning.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle

components contain or emit chemicals known to State of California to cause cancer

and birth defects or other reproductive harm.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

TRAINING 2.

1. Read, understand, and follow all instructions on

the machine and in the manual(s) before

attempting to assemble and operate. Keep this

manual in a safe place for future and regular 3.

reference and for ordering replacement parts.

2. Be familiar with all controls and their proper

operation. Know how to stop the machine and

disengage them quickly.

3. Never allow children under 16 years old to

operate this machine. Children 16 years old and 4.

over should read and understand the operation

instructions and safety rules in this manual and

should be trained and supervised by a parent.

4. Never allow adults to operate this machine 5.

without proper instruction.

5. Keep bystanders, helpers, pets, and children at 6.

least 75 feet from the machine while it is in

operation. Stop machine if anyone enters the

area.

6. Never run an engine indoors or in a poorly

ventilated area. Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

7. Do not put hands and feet near rotating parts or in

the feeding chambers and discharge opening.

Contact with the rotating impeller can amputate

fingers, hands, and feet.

8. Never attempt to unclog either the feed intake or

discharge opening, remove or empty vacuum

bag, or inspect and repair the machine while the

engine is running. Shut the engine off and wait

until all moving parts have come to a complete

stop. Disconnect the spark plug wire and ground

it against the engine.

PREPARATION

.Thoroughly inspect the area where the

equipment is to be used. Remove all rocks,

bottles, cans, or other foreign objects which could

be picked up or thrown and cause personal injury

or damage to the machine.

Always wear safety glasses or safety goggles

during operation or while performing an

adjustment or repair, to protect eyes. Thrown

objects which ricochet can cause serious injury to

the eyes.

Wear sturdy, rough-soled work shoes and close-

fitting slacks and shirts. Loose fitting clothes or

jewelry can be caught in movable parts. Never

operate this machine in bare feet or sandals.

Wear leather work gloves when feeding material

in the chipper chute.

Before starting, check all bolts and screws for

proper tightness to be sure the machine is in safe

working condition. Also, visually inspect machine

for any damage at frequent intervals.

Maintain or replace safety and instructions labels,

as necessary.

To avoid personal injury or property damage use

extreme care in handling gasoline. Gasoline is

extremely flammable and the vapors are

explosive. Serious personal injury can occur

when gasoline is spilled on yourself or your

clothes which can ignite. Wash your skin and

change clothes immediately.

a. Use only an approved gasoline container.

b. Extinguish all cigarettes, cigars, pipes, and

other sources of ignition.

c. Never fuel machine indoors.

d. Never remove gas cap or add while the

engine is hot or running.

e. Allow engine to cool at least two minutes

before refueling.

f. Never over fill fuel tank. Fill tank to no more

than 1/2 inch below bottom of filler neck to

provide space for fuel expansion.

g. Replace gasoline cap and tighten securely.

h. If gasoline is spilled, wipe it offthe engine

and equipment. Move machine to another

area. Wait 5 minutes before starting the

engine.

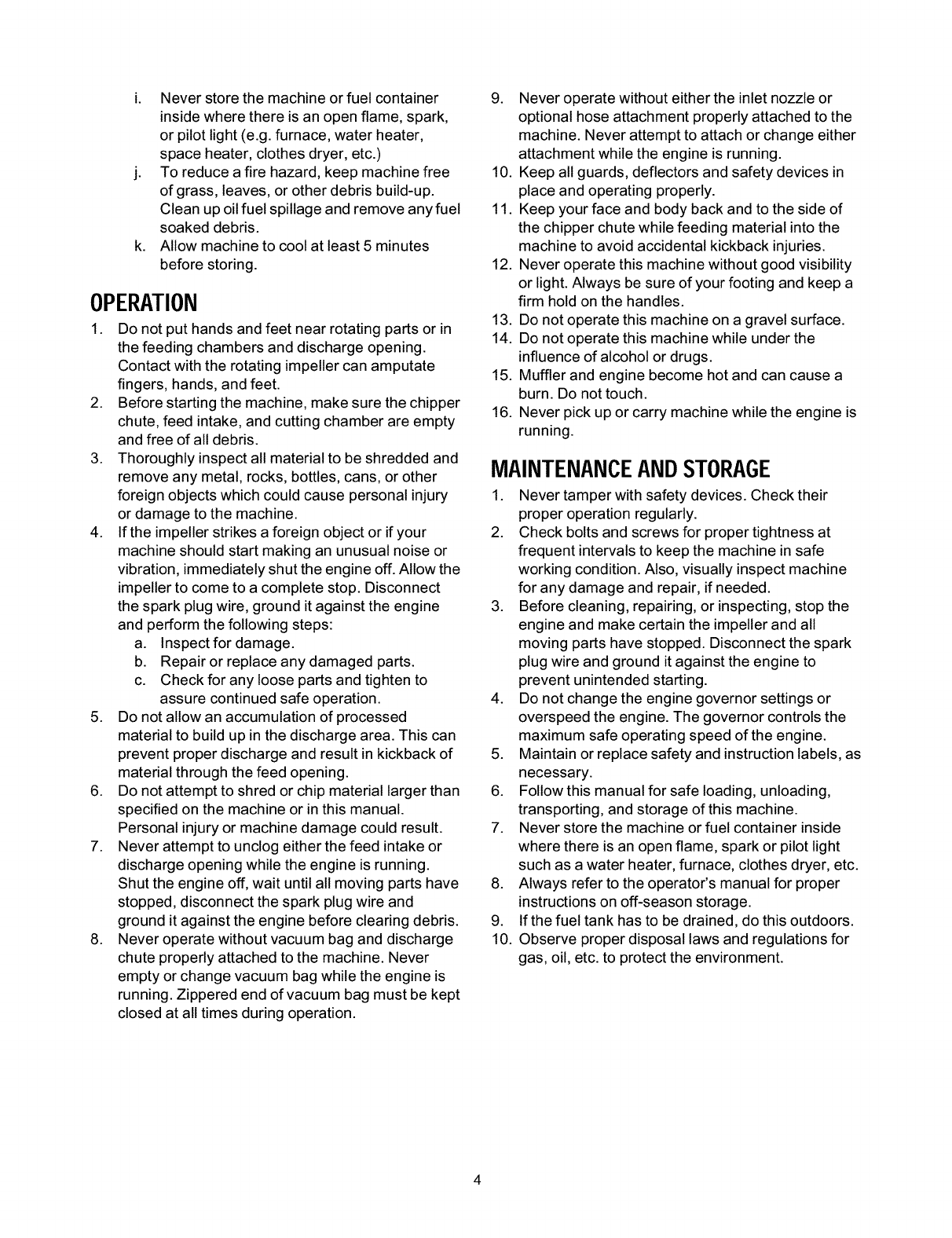

i. Neverstorethemachineorfuelcontainer

insidewherethereisanopenflame,spark,

orpilotlight(e.g.furnace,waterheater,

spaceheater,clothesdryer,etc.)

j. Toreduceafirehazard,keepmachinefree

ofgrass,leaves,orotherdebrisbuild-up.

Cleanupoilfuelspillageandremoveanyfuel

soakeddebris.

k. Allowmachinetocoolatleast5minutes

beforestoring.

OPERMION

1. Do not put hands and feet near rotating parts or in

the feeding chambers and discharge opening.

Contact with the rotating impeller can amputate

fingers, hands, and feet.

2. Before starting the machine, make sure the chipper

chute, feed intake, and cutting chamber are empty

and free of all debris.

3. Thoroughly inspect all material to be shredded and

remove any metal, rocks, bottles, cans, or other

foreign objects which could cause personal injury

or damage to the machine.

4. If the impeller strikes a foreign object or if your

machine should start making an unusual noise or

vibration, immediately shut the engine off. Allow the

impeller to come to a complete stop. Disconnect

the spark plug wire, ground it against the engine

and perform the following steps:

a. Inspect for damage.

b. Repair or replace any damaged parts.

c. Check for any loose parts and tighten to

assure continued safe operation.

5. Do not allow an accumulation of processed

material to build up in the discharge area. This can

prevent proper discharge and result in kickback of

material through the feed opening.

6. Do not attempt to shred or chip material larger than

specified on the machine or in this manual.

Personal injury or machine damage could result.

7. Never attempt to unclog either the feed intake or

discharge opening while the engine is running.

Shut the engine off, wait until all moving parts have

stopped, disconnect the spark plug wire and

ground it against the engine before clearing debris.

8. Never operate without vacuum bag and discharge

chute properly attached to the machine. Never

empty or change vacuum bag while the engine is

running. Zippered end of vacuum bag must be kept

closed at all times during operation.

9. Never operate without either the inlet nozzle or

optional hose attachment properly attached to the

machine. Never attempt to attach or change either

attachment while the engine is running.

10. Keep all guards, deflectors and safety devices in

place and operating properly.

11. Keep your face and body back and to the side of

the chipper chute while feeding material into the

machine to avoid accidental kickback injuries.

12. Never operate this machine without good visibility

or light. Always be sure of your footing and keep a

firm hold on the handles.

13. Do not operate this machine on a gravel surface.

14. Do not operate this machine while under the

influence of alcohol or drugs.

15. Muffler and engine become hot and can cause a

burn. Do not touch.

16. Never pick up or carry machine while the engine is

running.

MAINTENANCEANDSTORAGE

1. Never tamper with safety devices. Check their

proper operation regularly.

2. Check bolts and screws for proper tightness at

frequent intervals to keep the machine in safe

working condition. Also, visually inspect machine

for any damage and repair, if needed.

3. Before cleaning, repairing, or inspecting, stop the

engine and make certain the impeller and all

moving parts have stopped. Disconnect the spark

plug wire and ground it against the engine to

prevent unintended starting.

4. Do not change the engine governor settings or

overspeed the engine. The governor controls the

maximum safe operating speed of the engine.

5. Maintain or replace safety and instruction labels, as

necessary.

6. Follow this manual for safe loading, unloading,

transporting, and storage of this machine.

7. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light

such as a water heater, furnace, clothes dryer, etc.

8. Always refer to the operator's manual for proper

instructions on off-season storage.

9. If the fuel tank has to be drained, do this outdoors.

10. Observe proper disposal laws and regulations for

gas, oil, etc. to protect the environment.

Blower

Chute Handle

Rope __

Guide

20-oz. Bottle

of EngineOil

Nuts Bag

Lower

Handle

Nuts

Carriage

Screw

Figure 1

IMPORTANT:This unitis shipped without gasoline or

oil in the engine. After assembly, see OPERATION

section of this manual for proper fuel and engine oil

fill-up.

NOTE: Reference to right and left hand side of the

Yard Vacuum is observed from the operating

position. See Figure 1.

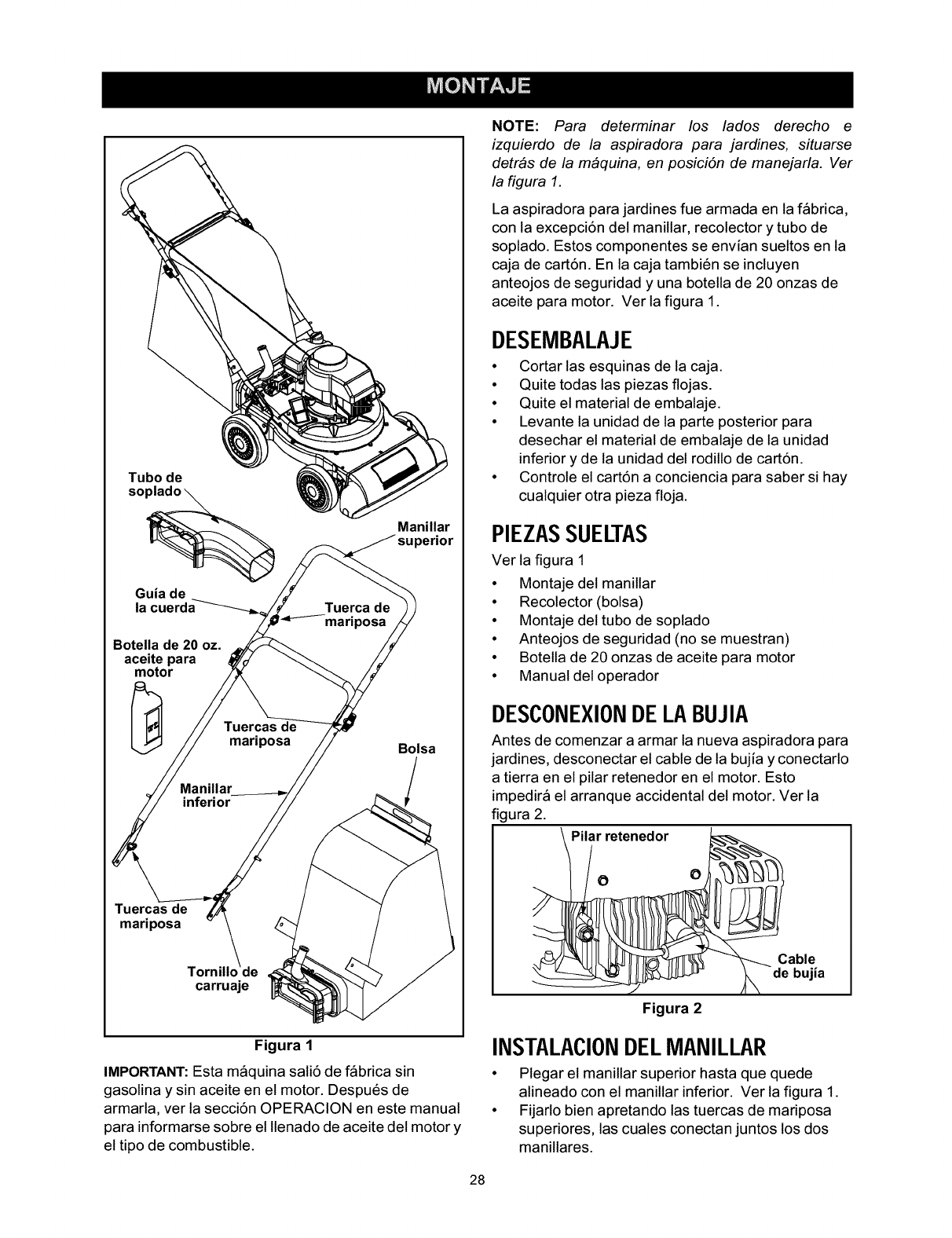

This Yard Vacuum has been completely assembled

at the factory, except for the handle, bag, and blower

chute. These parts are shipped loose in the carton.

A pair of safety glasses and a 20-oz. bottle of engine

oil are also included in the carton. See Figure 1.

REMOVINGUNITFROMCARTON

• Cut the corners of the carton.

• Remove all loose parts.

• Remove packing material.

• Lift unit from the rear to discard packing material

from under unit and roll unit out of carton.

• Check carton thoroughly for any other loose

parts.

LOOSEPARTSINCARTON(SeeFigure1)

• Handle Assembly

• Bag

• Blower Chute

• Safety Glasses (Not Shown)

• A 20-oz. Bottle of Engine Oil (may be located in

bag)

• Operator's Manual

DISCONNECTINGSPARKPLUG

Before proceeding with assembly of your new Yard

Vacuum, disconnect the spark plug wire from the

spark plug and ground onto the retaining post on the

engine. This will prevent accidental starting of the

engine. See Figure 2.

Retaining Post 0

Plug Wire

Figure 2

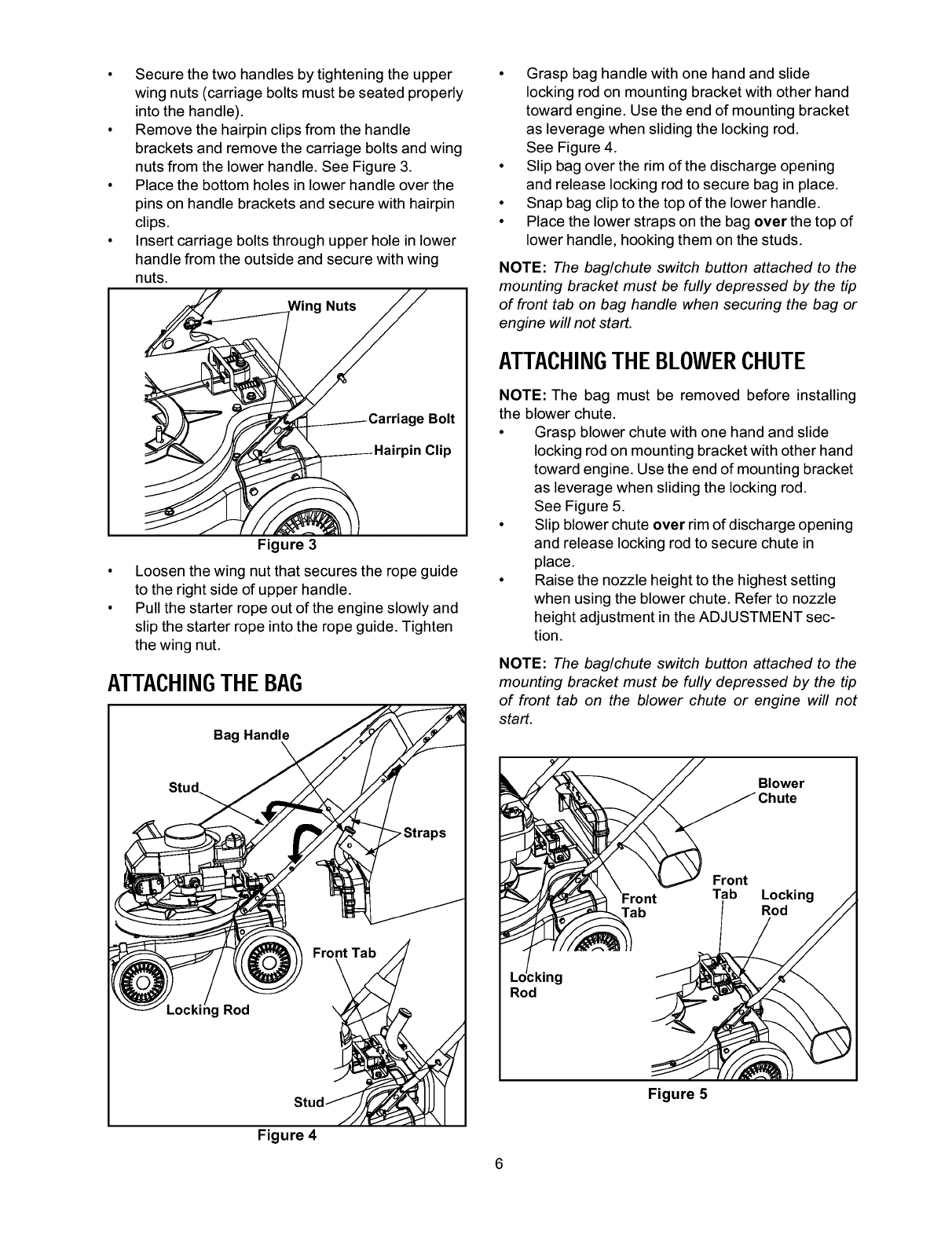

ATTACHINGTHE HANDLE

• Unfold the upper handle until it aligns with lower

handle. Make sure the rope guide is on the right

side of upper handle. See Figure 1.

• Securethetwohandlesbytighteningtheupper

wingnuts(carriageboltsmustbeseatedproperly

intothehandle).

• Removethehairpinclipsfromthehandle

bracketsandremovethecarriageboltsandwing

nutsfromthelowerhandle.SeeFigure3.

• Placethebottomholesinlowerhandleoverthe

pinsonhandlebracketsandsecurewithhairpin

clips.

• Insertcarriageboltsthroughupperholeinlower

handlefromtheoutsideandsecurewithwing

nuts.

Wing Nuts

Figure 3

Loosen the wing nut that secures the rope guide

to the right side of upper handle.

Pull the starter rope out of the engine slowly and

slip the starter rope into the rope guide. Tighten

the wing nut.

ATTACHINGTHE BAG

Bag Handle

Stud

Figure 4

• Grasp bag handle with one hand and slide

locking rod on mounting bracket with other hand

toward engine. Use the end of mounting bracket

as leverage when sliding the locking rod.

See Figure 4.

• Slip bag over the rim of the discharge opening

and release locking rod to secure bag in place.

• Snap bag clip to the top of the lower handle.

• Place the lower straps on the bag over the top of

lower handle, hooking them on the studs.

NOTE: The bag/chute switch button attached to the

mounting bracket must be fully depressed by the tip

of front tab on bag handle when securing the bag or

engine will not start.

ATTACHINGTHE BLOWERCHUTE

NOTE: The bag must be removed before installing

the blower chute.

• Grasp blower chute with one hand and slide

locking rod on mounting bracket with other hand

toward engine. Use the end of mounting bracket

as leverage when sliding the locking rod.

See Figure 5.

• Slip blower chute over rim of discharge opening

and release locking rod to secure chute in

place.

• Raise the nozzle height to the highest setting

when using the blower chute. Refer to nozzle

height adjustment in the ADJUSTMENT sec-

tion.

NOTE: The bag/chute switch button attached to the

mounting bracket must be fully depressed by the tip

of front tab on the blower chute or engine will not

start.

Blower

Front

Tab Locking

Rod

Figure 5

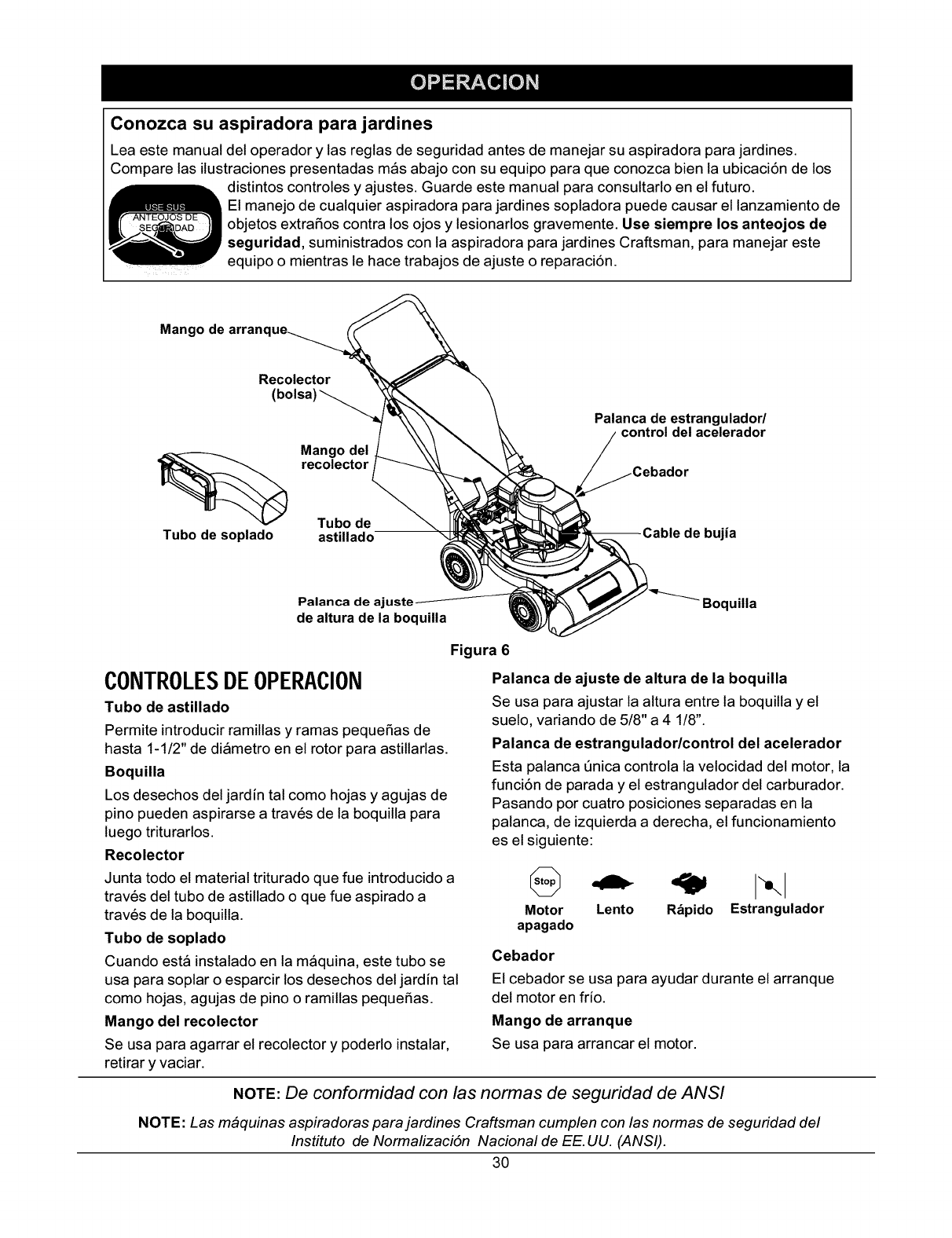

Know Your Yard Vacuum

Read this operator's manual and safety rules before operating your Yard Vacuum. Compare the illustrations

below with your equipment to familiarize yourselfwith the location of variouscontrols and adjustments. Save

this manual for future reference.

The operation of any Yard Vacuum can result in foreign objects being thrown intothe eyes,

which can result in severe eye damage. Always wear safety glasses, providedwith the

Yard Vacuum, for operatingthis equipment orwhile performing any adjustmentsor repairs on

it.

Starter Blower

Bag

Chute

Handle

Throttle Control/

Choke Lever

Primer

Plug Wire

Nozzle Height

Adjustment Lever

Nozzle

OPERMINGCONTROLS(SeeFigure6)

Chipper Chute

Allows twigs and small branches up to 1 1/2" in

diameter to be fed into the impeller for chipping.

Nozzle

Yard waste such as leaves and pine needles can be

vacuumed up through the nozzle for shredding.

Bag

Collects shredded material fed in through the chipper

chute or vacuumed in through the nozzle.

Blower Chute

When attached to unit, the blower chute is used to

blow or scatter yard waste such as leaves, pine

needle, or small twigs across yard.

Bag Handle

Used to grasp bag in order to assist in attaching,

removing, and emptying bag.

Figure 6

Nozzle Height Adjustment Lever

Used to adjust the nozzle ground clearance ranging

from 5/8" to 4 1/8".

Throttle Control /Choke Lever

This single lever controls the engine speed, stop

function, and the choke of the carburetor. Through

four separate positions on the lever from left to right,

the operation is as follows:

Engine Slow/ Start/ Choke

Off Idle Run

Primer

The primer is used to assist in cold starting an engine.

Starter Handle

Used to start the engine.

Meets ANSI safety standards

Craftsman Yard Vacuums conform to the safety standard of the American National Standards Institute(ANSI).

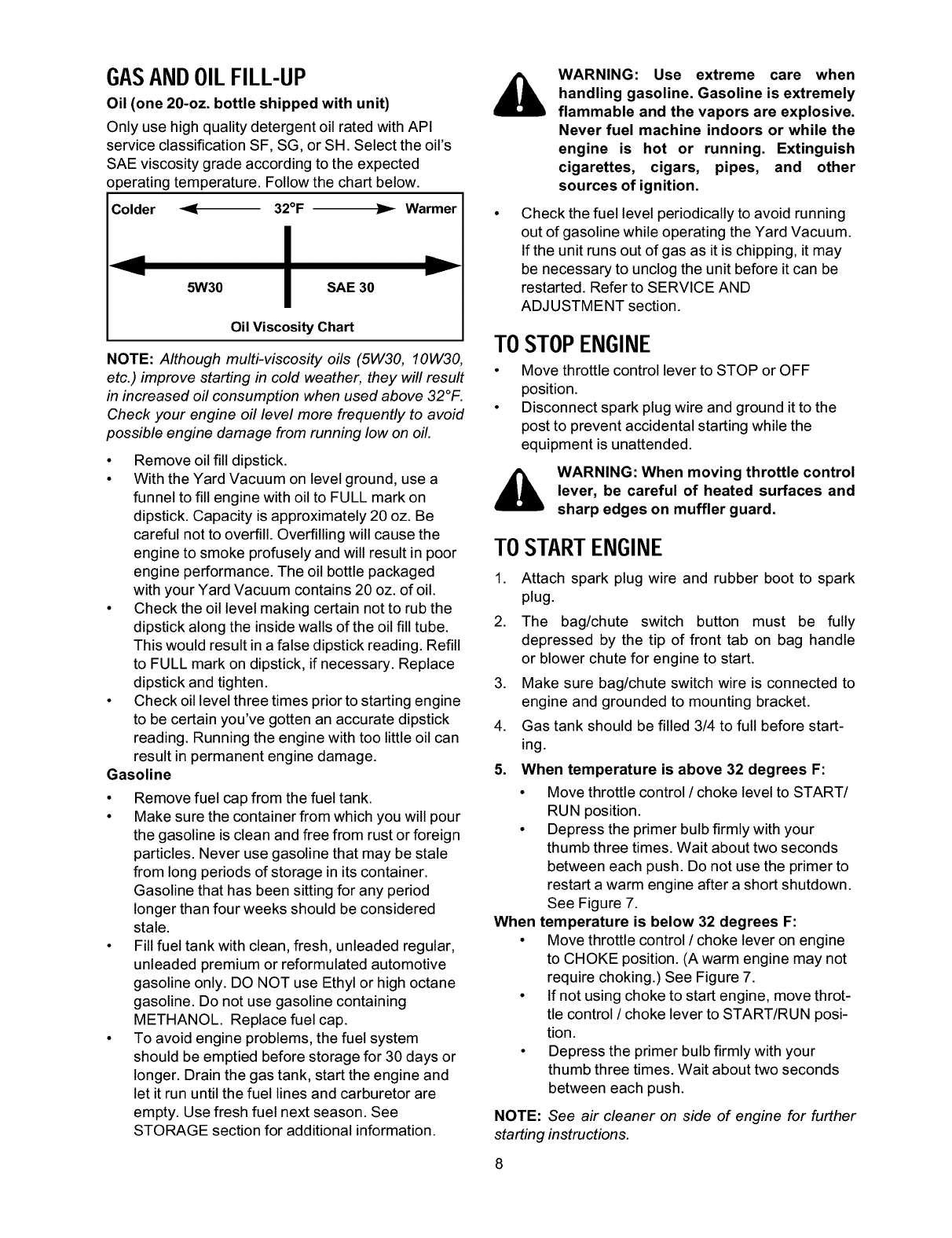

GASANDOILFILL-UP

Oil (one 20-oz. bottle shipped with unit)

Only use high quality detergent oil rated with API

service classification SF, SG, or SH. Select the oil's

SAE viscosity grade according to the expected

operating temperature. Follow the chart below.

Colder --"--_ 32°F ,y_'_ Warmer

5W30 SAE 30

Oil Viscosity Chart

NOTE: Although multi-viscosity oils (5W30, 10W30,

etc.) improve starting in cold weather, they will result

in increased oil consumption when used above 32°F.

Check your engine oil level more frequently to avoid

possible engine damage from running low on oil.

• Remove oil fill dipstick.

• With the Yard Vacuum on level ground, use a

funnel to fill engine with oil to FULL mark on

dipstick. Capacity is approximately 20 oz. Be

careful not to overfill. Overfilling will cause the

engine to smoke profusely and will result in poor

engine performance. The oil bottle packaged

with your Yard Vacuum contains 20 oz. of oil.

• Check the oil level making certain not to rub the

dipstick along the inside walls of the oil fill tube.

This would result in a false dipstick reading. Refill

to FULL mark on dipstick, if necessary. Replace

dipstick and tighten.

• Check oil level three times prior to starting engine

to be certain you've gotten an accurate dipstick

reading. Running the engine with too little oil can

result in permanent engine damage.

Gasoline

• Remove fuel cap from the fuel tank.

• Make sure the container from which you will pour

the gasoline is clean and free from rust or foreign

particles. Never use gasoline that may be stale

from long periods of storage in its container.

Gasoline that has been sitting for any period

longer than four weeks should be considered

stale.

• Fill fuel tank with clean, fresh, unleaded regular,

unleaded premium or reformulated automotive

gasoline only. DO NOT use Ethyl or high octane

gasoline. Do not use gasoline containing

METHANOL. Replace fuel cap.

• To avoid engine problems, the fuel system

should be emptied before storage for 30 days or

longer. Drain the gas tank, start the engine and

let it run until the fuel lines and carburetor are

empty. Use fresh fuel next season. See

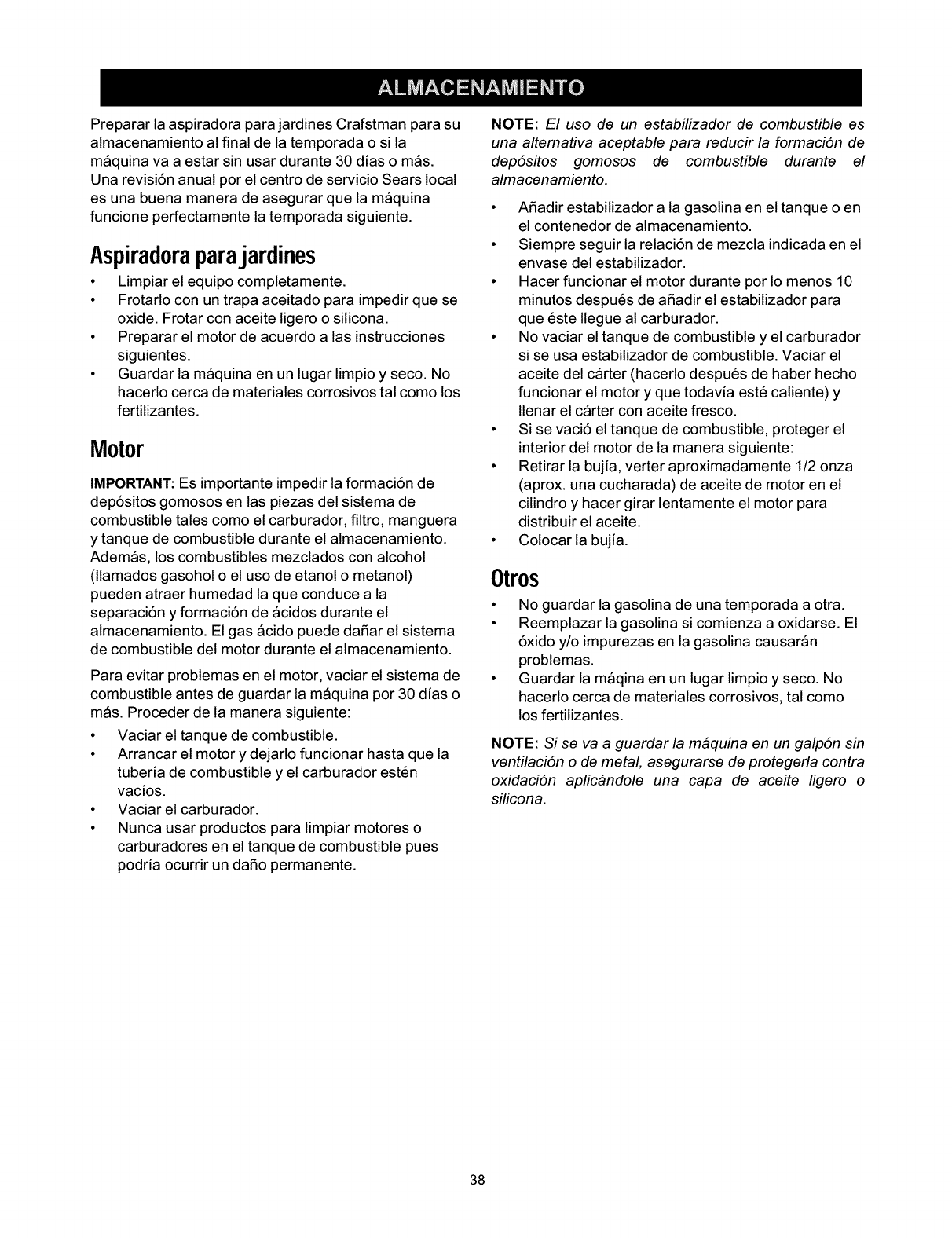

STORAGE section for additional information.

WARNING: Use extreme care when

handling gasoline. Gasoline is extremely

flammable and the vapors are explosive.

Never fuel machine indoors or while the

engine is hot or running. Extinguish

cigarettes, cigars, pipes, and other

sources of ignition.

Check the fuel level periodically to avoid running

out of gasoline while operating the Yard Vacuum.

If the unit runs out of gas as it is chipping, it may

be necessary to unclog the unit before it can be

restarted. Refer to SERVICE AND

ADJUSTMENT section.

TOSTOPENGINE

•Move throttlecontrol lever to STOP or OFF

position.

• Disconnect spark plug wire and ground it to the

post to prevent accidental starting while the

equipment is unattended.

WARNING: When moving throttle control

lever, be careful of heated surfaces and

sharp edges on muffler guard.

TOSTARTENGINE

1. Attach spark plug wire and rubber boot to spark

plug.

2. The bag/chute switch button must be fully

depressed by the tip of front tab on bag handle

or blower chute for engine to start.

3. Make sure bag/chute switch wire is connected to

engine and grounded to mounting bracket.

4. Gas tank should be filled 3/4 to full before start-

ing.

5. When temperature is above 32 degrees F:

• Move throttle control /choke level to START/

RUN position.

• Depress the primer bulb firmly with your

thumb three times. Wait about two seconds

between each push. Do not use the primer to

restart a warm engine after a short shutdown.

See Figure 7.

When temperature is below 32 degrees F:

• Move throttle control /choke lever on engine

to CHOKE position. (A warm engine may not

require choking.) See Figure 7.

• If not using choke to start engine, move throt-

tle control /choke lever to START/RUN posi-

tion.

• Depress the primer bulb firmly with your

thumb three times. Wait about two seconds

between each push.

NOTE: See air cleaner on side of engine for further

starting instructions.

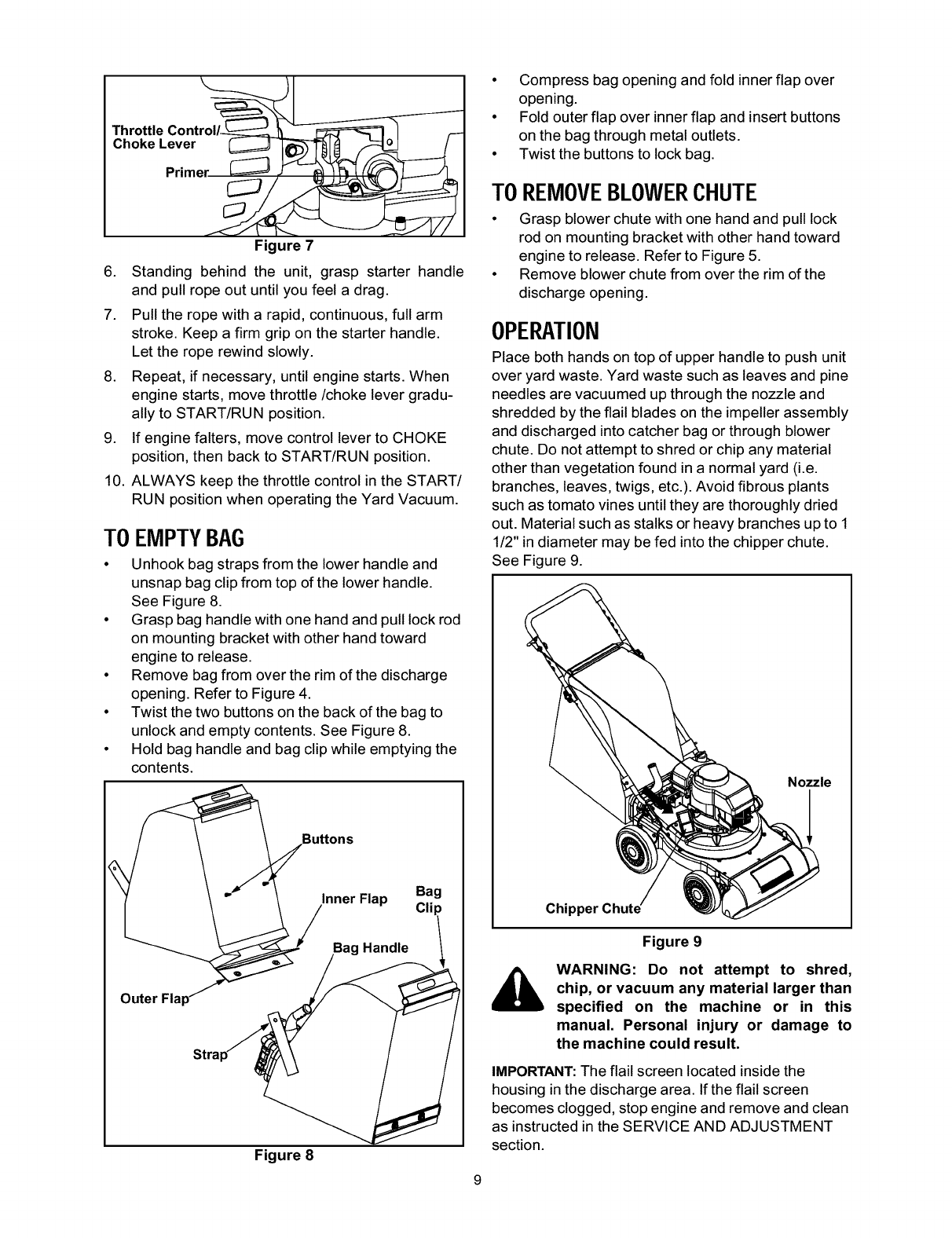

Throttle Cont_

Choke Lever .... ___ F

Primer _J_ I P= Lf_!_l _--JI

Figure 7

6. Standing behind the unit, grasp starter handle

and pull rope out until you feel a drag.

7. Pull the rope with a rapid, continuous, full arm

stroke. Keep a firm grip on the starter handle.

Let the rope rewind slowly.

8. Repeat, if necessary, until engine starts. When

engine starts, move throttle/choke lever gradu-

ally to START/RUN position.

9. If engine falters, move control lever to CHOKE

position, then back to START/RUN position.

10. ALWAYS keep the throttle control in the START/

RUN position when operating the Yard Vacuum.

TOEMPTYBAG

• Unhook bag straps from the lower handle and

unsnap bag clip from top of the lower handle.

See Figure 8.

• Grasp bag handle with one hand and pull lock rod

on mounting bracket with other hand toward

engine to release.

• Remove bag from over the rim of the discharge

opening. Refer to Figure 4.

• Twist the two buttons on the back of the bag to

unlock and empty contents. See Figure 8.

• Hold bag handle and bag clip while emptying the

contents.

Inner Flap Bag

Cli

Bag Handle

Stra

Figure 8

• Compress bag opening and fold inner flap over

opening.

• Fold outer flap over inner flap and insert buttons

on the bag through metal outlets.

• Twist the buttons to lock bag.

TOREMOVEBLOWERCHUTE

• Grasp blower chute with one hand and pull lock

rod on mounting bracket with other hand toward

engine to release. Refer to Figure 5.

• Remove blower chute from over the rim of the

discharge opening.

OPERATION

Place both hands on top of upper handle to push unit

over yard waste. Yard waste such as leaves and pine

needles are vacuumed up through the nozzle and

shredded by the flail blades on the impeller assembly

and discharged into catcher bag or through blower

chute. Do not attempt to shred or chip any material

other than vegetation found in a normal yard (i.e.

branches, leaves, twigs, etc.). Avoid fibrous plants

such as tomato vines until they are thoroughly dried

out. Material such as stalks or heavy branches up to 1

1/2" in diameter may be fed into the chipper chute.

See Figure 9.

Nozzle

Chi

Figure 9

WARNING: Do not attempt to shred,

chip, or vacuum any material larger than

specified on the machine or in this

manual. Personal injury or damage to

the machine could result.

IMPORTANT:The flail screen located inside the

housing in the discharge area. If the flail screen

becomes clogged, stop engine and remove and clean

as instructed in the SERVICE AND ADJUSTMENT

section.

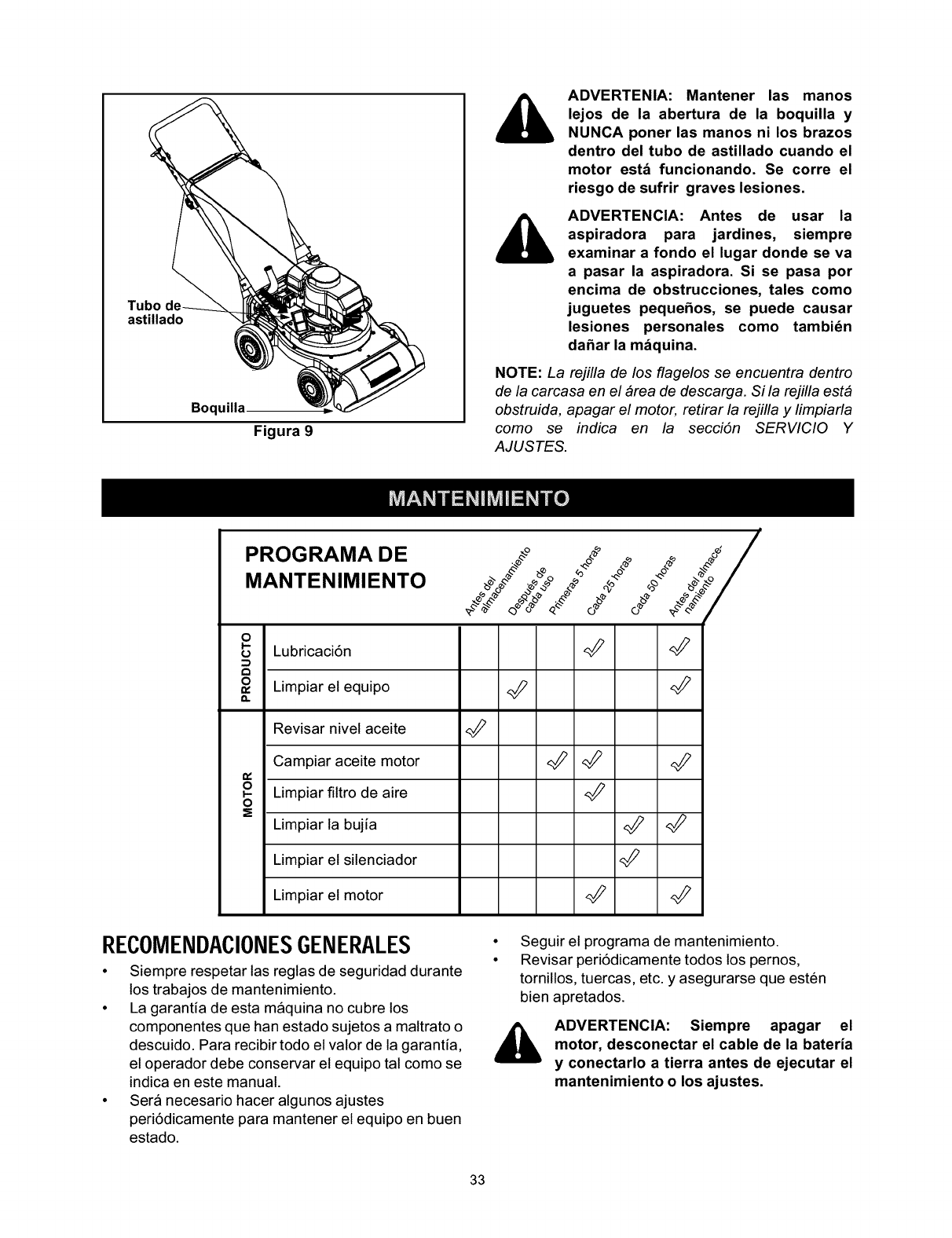

MAINTENANCE _ _ ,_

SCHEDULE _o_ _¢_ _

o Lubrication _

0Clean equipment _ <_

Check engine oil

,,, Change engine oil _ _

ZService air cleaner

"' Service spark plug _

Service muffler

Clean engine <_

GENERALRECOMMENDATIONS

• Always observe safety rules when performing any

maintenance.

• The warranty on this Yard Vacuum does not

cover items that have been subjected to operator

abuse or negligence. To receive full value from

the warranty, operator must maintain the

equipment as instructed in this manual.

• Some adjustments will need to be made

periodically to maintain your equipment properly.

• Follow the maintenance schedule.

• Periodically check all fasteners and make sure

they are tight.

WARNING: Always stop the engine and

disconnect and ground the spark plug

wire before performing any maintenance

or adjustments.

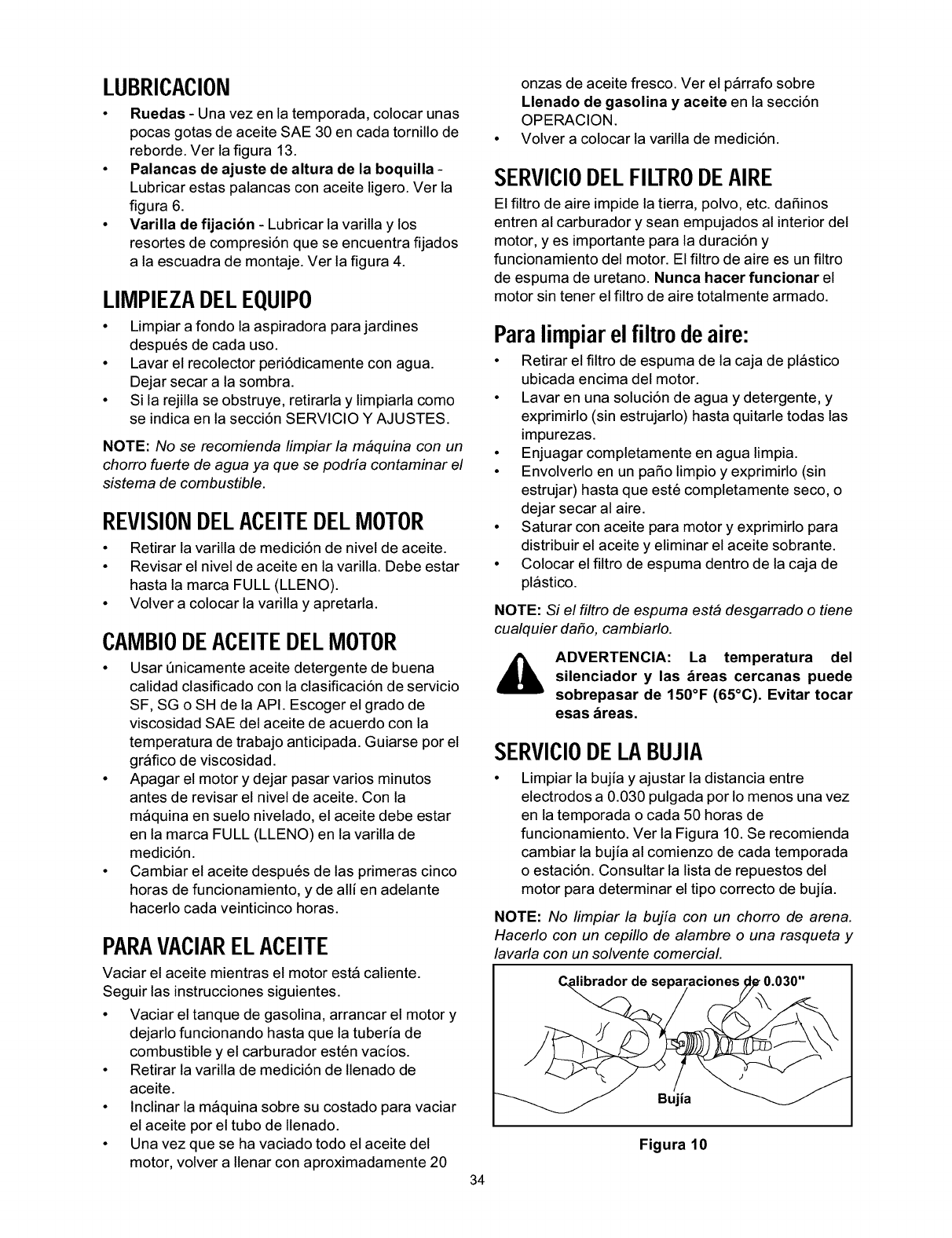

LUBRICATION

• Wheels- Place a few drops of SAE 30 oil on each

shoulder screw once a season.

Refer to Figure 6.

•Nozzle height adjustment levers- Lubricate

nozzle height adjustment levers with light oil.

Refer to Figure 6.

• Locking Rod- Lubricate the lock rod and

compression springs which attach to the

mounting bracket. Refer to Figure 4.

CLEANEQUIPMENT

• Clean the Yard Vacuum thoroughlyafter each

use.

•Wash the bag periodically with water. Allow to

dry thoroughlyin the shade.

•If the flail screen becomes clogged, remove and

clean as instructedin the SERVICE AND

ADJUSTMENT section.

NOTE: Cleaning with a forceful spray of water is not

recommended as it could contaminate the fuel

system.

CHECKENGINE01L

•Remove oil fill dipstick.

• Check oil level on dipstick. Level should be at

FULL mark.

•Replace dipstick and tighten.

CHANGEENGINEOIL

• Only use high quality detergent oil rated with API

service classification SF, SG, or SH. Select the

oil's SAE viscosity grade according to the

expected operating temperature. Refer to

operation section for viscosity chart.

• Stop engine and wait several minutes before

checking oil level. With engine on level ground,

the oil must be to FULL mark on dipstick.

• Change engine oil after the first five hours of

operation, and every twenty-five hours

thereafter.

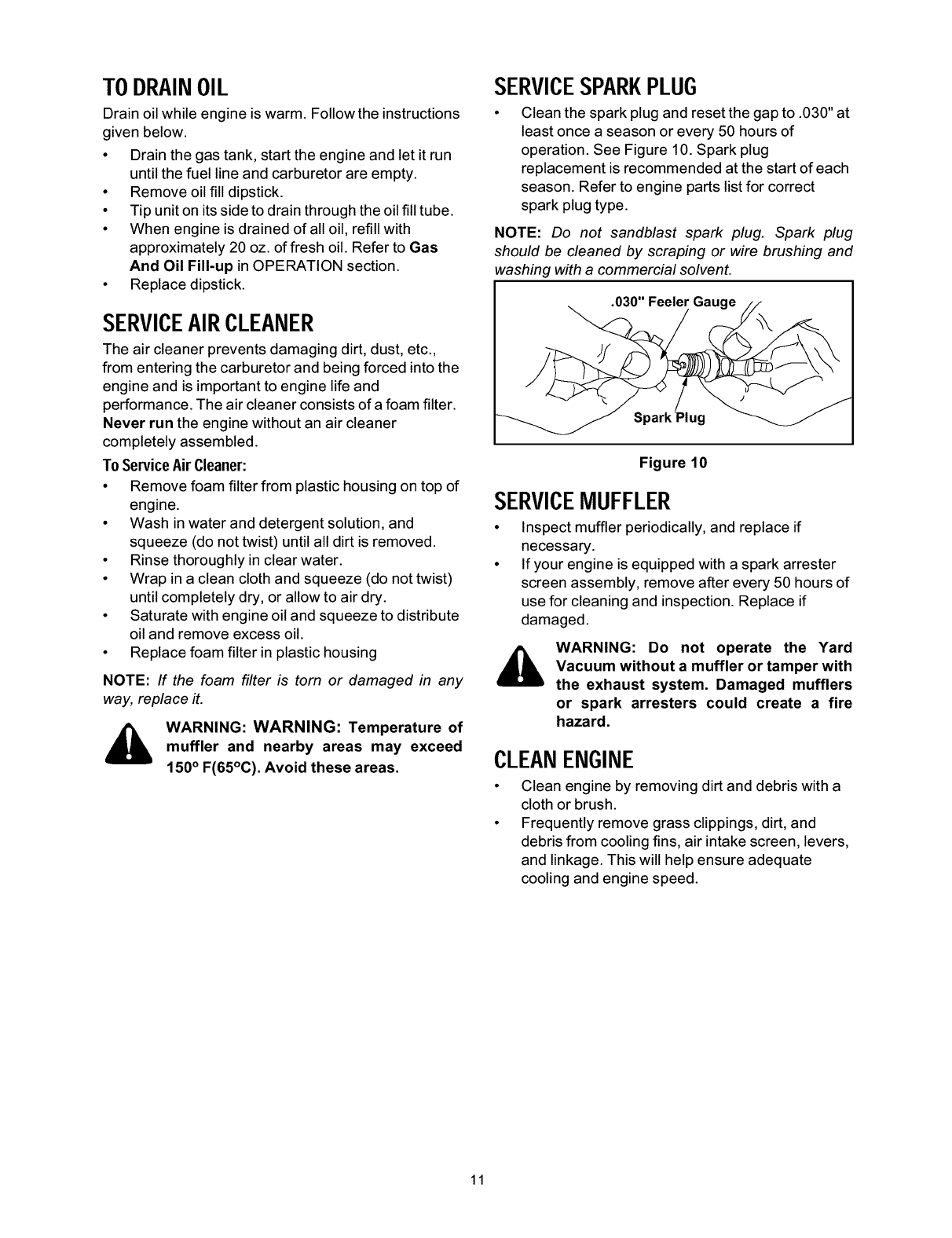

TODRAINOIL

Drain oil while engine is warm. Followthe instructions

given below.

• Drain the gas tank, start the engine and let it run

until the fuel line and carburetor are empty.

• Remove oil fill dipstick.

• Tip unit on its side to drain through the oil fill tube.

• When engine is drained of all oil, refill with

approximately 20 oz. of fresh oil. Refer to Gas

And Oil Fill-up in OPERATION section.

• Replace dipstick.

SERVICEAIRCLEANER

The air cleaner prevents damaging dirt, dust, etc.,

from entering the carburetor and being forced into the

engine and is important to engine life and

performance. The air cleaner consists of a foam filter.

Never run the engine without an air cleaner

completely assembled.

To ServiceAir Cleaner:

•Remove foam filter from plastic housing on top of

engine.

• Wash in water and detergent solution, and

squeeze (do not twist) until all dirt is removed.

• Rinse thoroughly in clear water.

• Wrap in a clean cloth and squeeze (do not twist)

until completely dry, or allow to air dry.

• Saturate with engine oil and squeeze to distribute

oil and remove excess oil.

• Replace foam filter in plastic housing

NOTE: If the foam filter is torn or damaged in any

way, replace it.

WARNING: WARNING: Temperature of

muffler and nearby areas may exceed

150° F(65°C). Avoid these areas.

SERVICESPARKPLUG

• Clean the spark plug and reset the gap to .030" at

least once a season or every 50 hours of

operation. See Figure 10. Spark plug

replacement is recommended at the start of each

season. Refer to engine parts list for correct

spark plug type.

NOTE: Do not sandblast spark plug. Spark plug

should be cleaned by scraping or wire brushing and

washing with a commercial solvent.

.030" Feeler Gau

Figure 10

SERVICEMUFFLER

• Inspect muffler periodically, and replace if

necessary.

• If your engine is equipped with a spark arrester

screen assembly, remove after every 50 hours of

use for cleaning and inspection. Replace if

damaged.

WARNING: Do not operate the Yard

Vacuum without a muffler or tamper with

the exhaust system. Damaged mufflers

or spark arresters could create a fire

hazard.

CLEANENGINE

• Clean engine by removing dirt and debris with a

cloth or brush.

• Frequently remove grass clippings, dirt, and

debris from cooling fins, air intake screen, levers,

and linkage. This will help ensure adequate

cooling and engine speed.

WARNING: Do not at any time make any

adjustment to the unit without first

stopping engine and disconnecting

spark plug wire.

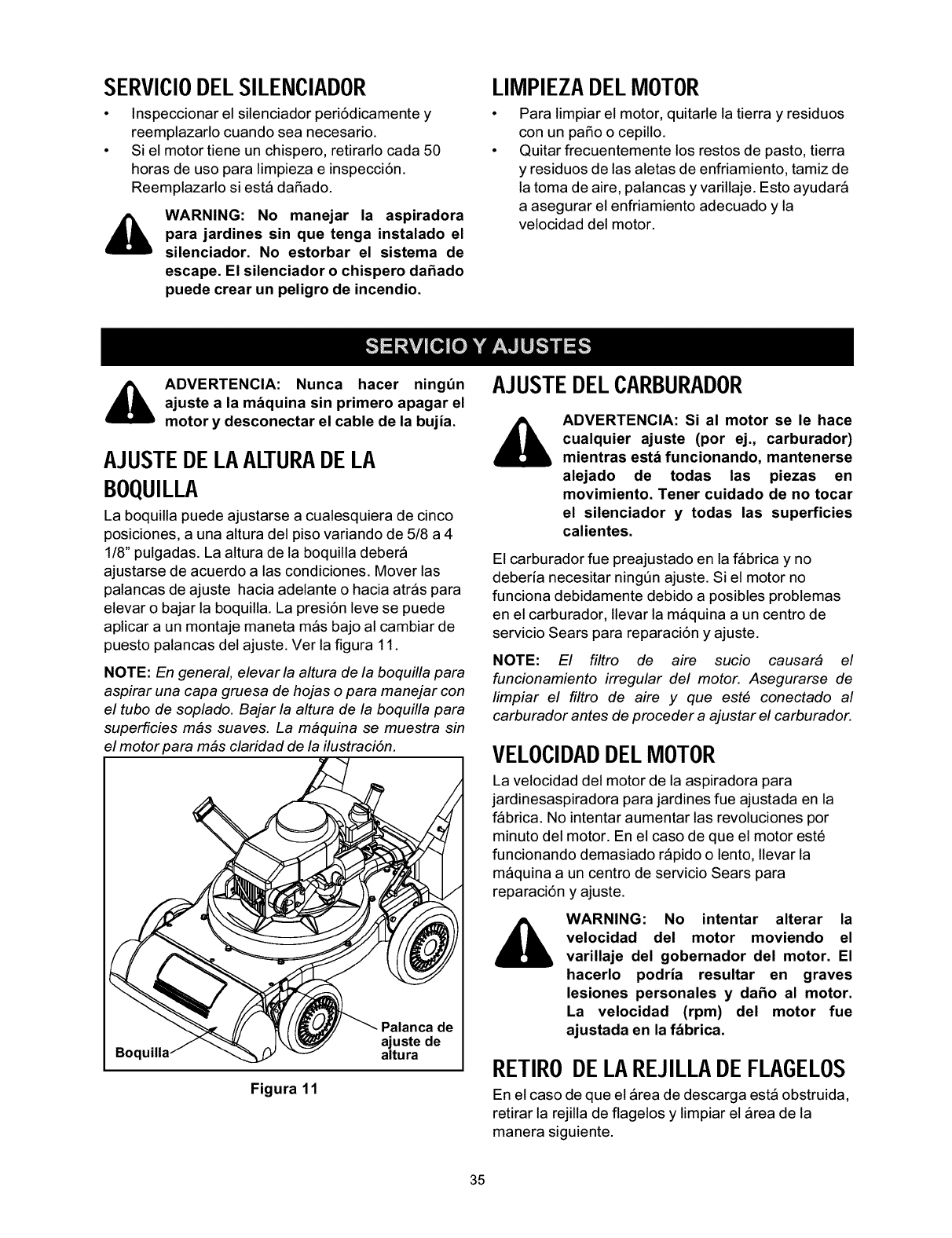

NOZZLEHEIGHTADJUSTMENT

The nozzle can be adjusted to any of five positions,

ranging from 5/8" to 4 1/8" ground clearance. The

nozzle height has to be adjusted according to the

conditions. Move the height adjustment levers

forward or backward to adjust the nozzle upward or

downward. It may be necessary to apply slight

pressure to lower handle assembly, when shifting

adjustment levers. See Figure 11.

NOTE: In general, raise the nozzle height to vacuum

a thick layer of leaves or to operate with the blower

chute. Lower the nozzle height for smoother surfaces.

Height

Adjustment

Lever

Figure 11

CARBURETORADJUSTMENT

WARNING: If any adjustments (e.g.

carburetor) are made to the engine

while the engine is running, keep clear

of all moving parts. Be careful of heated

surfaces and muffler.

The carburetor has been pre-set at the factory and

should not require adjustment. If your engine does

not operate properly due to suspected carburetor

problems, take your Yard Vacuum to a Sears Service

Center for repair and adjustment.

ENGINESPEED

The engine speed on your Yard Vacuum has been

set at the factory. Do not attempt to increase the

engine RPM. If you think that the engine is running

too fast or too slow, take your Yard Vacuum to the

nearest Sears Service Center for repair and adjust-

ment.

WARNING: Do not attempt to alter the

engine speed by tampering with the

engine's governor linkage. Doing so

could result in serious personal injury

and damage to the engine. The engine

RPM has been set at the factory.

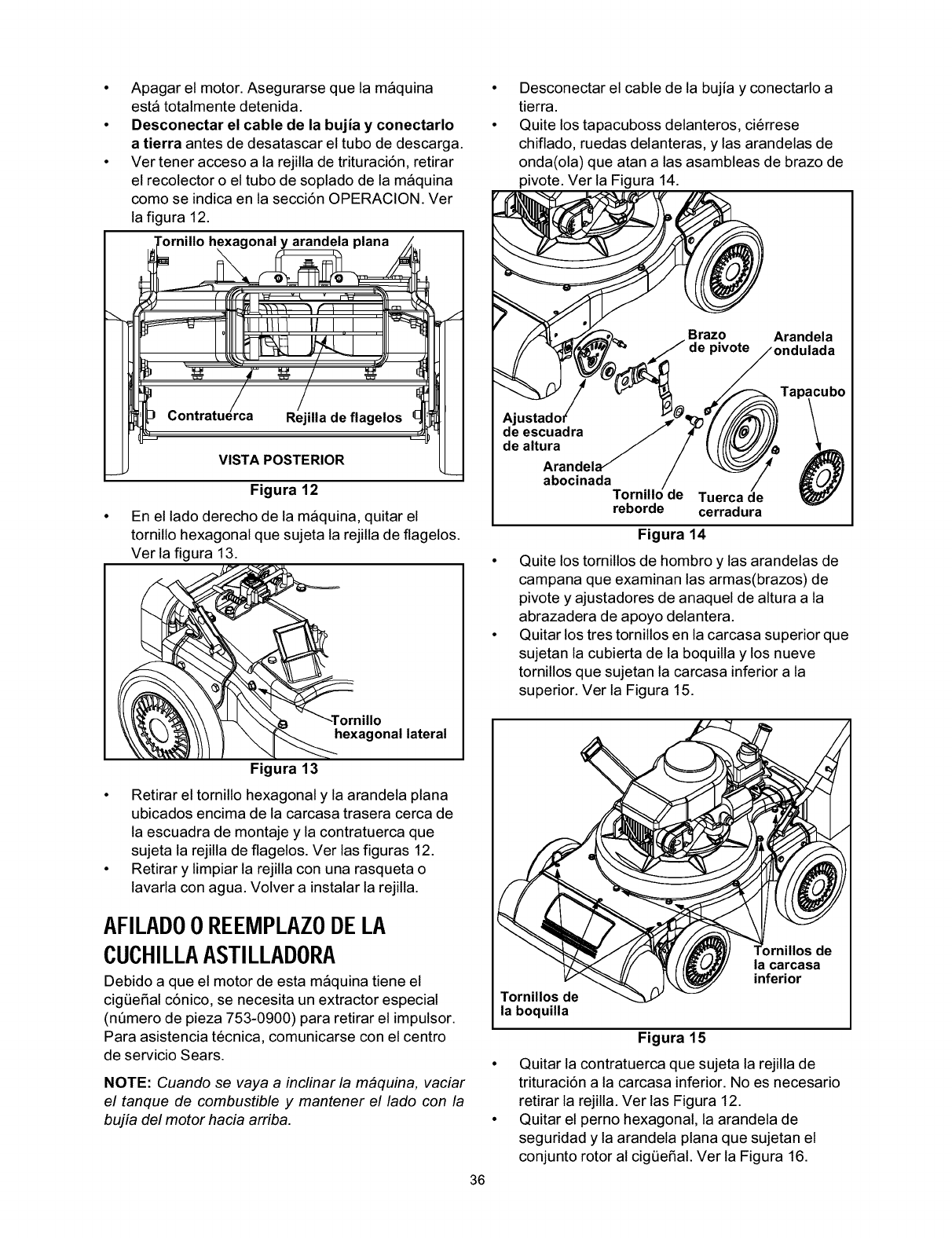

REMOVINGTHE FLAILSCREEN

If the discharge area becomes clogged, remove the

flail screen and clean area as follows.

• Stop the engine. Make certain the chipper

shredder vacuum has come to a complete stop.

• Disconnect and ground the spark plug wire

before unclogging the discharge chute.

• Remove the vacuum bag or blower chute from

the unit as instructed in the OPERATION section

to obtain access to flail screen. See Figure 12.

-lex Screw & Flat Washer

REAR VIEW

Figure 12

Remove hex screw on rightside of unitthat

attaches to the flail screen. See Figure 13.

Remove

Hex Screw

Figure 13

• Remove hex screw and flat washer on top of rear

housing near mounting bracket and the lock nut

that secures flail screen. See Figure 12.

• Remove and clean the screen by scraping or

washing with water. Reinstall the screen.

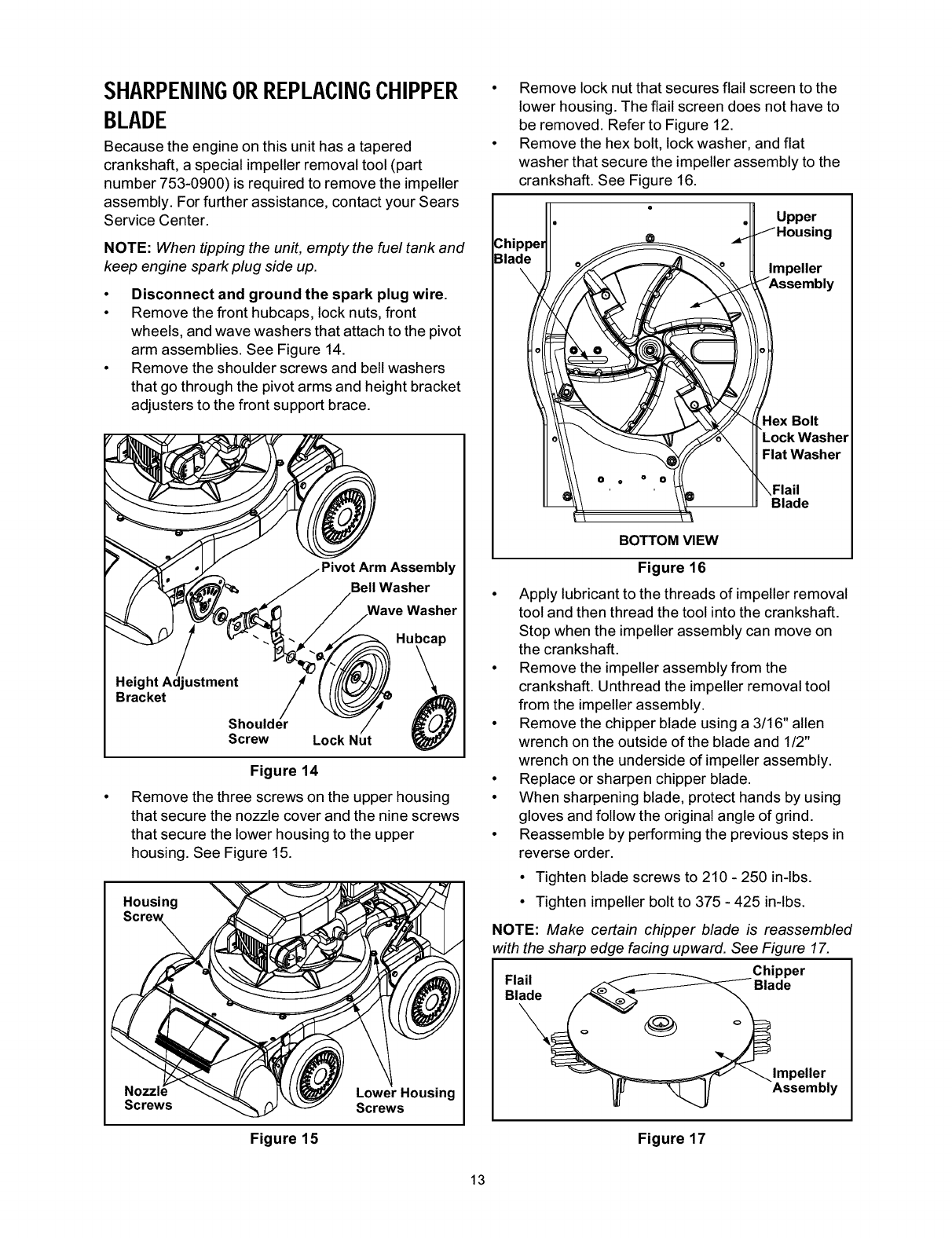

SHARPENINGORREPLACINGCHIPPER

BLADE

Because the engine on this unit has a tapered

crankshaft, a special impeller removal tool (part

number 753-0900) is required to remove the impeller

assembly. For further assistance, contact your Sears

Service Center.

NOTE: When tipping the unit, empty the fuel tank and

keep engine spark plug side up.

•Disconnect and ground the spark plug wire.

• Remove the front hubcaps, lock nuts, front

wheels, and wave washers that attach to the pivot

arm assemblies. See Figure 14.

• Remove the shoulder screws and bell washers

that go through the pivot arms and height bracket

adjusters to the front support brace.

Arm Assembly

Bell Washer

Washer

Height Adjustment

Bracket

Shoulder

Screw Lock Nut

Figure 14

Remove the three screws on the upper housing

that secure the nozzle cover and the nine screws

that secure the lower housing to the upper

housing. See Figure 15.

Housing

Screw_

Lower Housing

Screws Screws

Figure 15

• Remove lock nut that secures flail screen to the

lower housing. The flail screen does not have to

be removed. Refer to Figure 12.

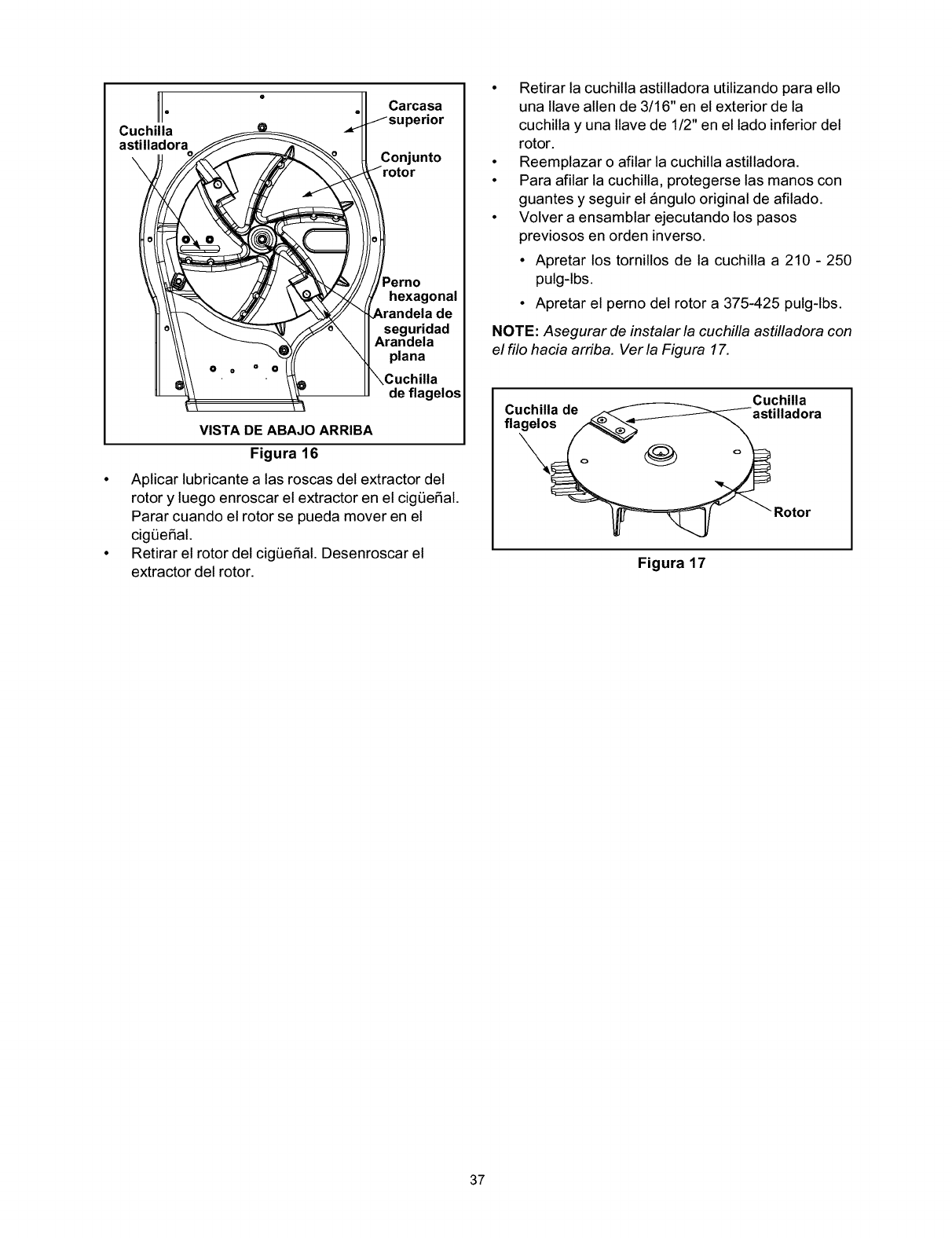

• Remove the hex bolt, lock washer, and flat

washer that secure the impeller assembly to the

crankshaft. See Figure 16.

Upper

Flail

Blade

BOTTOM VIEW

Figure 16

• Apply lubricant to the threads of impeller removal

tool and then thread the tool into the crankshaft.

Stop when the impeller assembly can move on

the crankshaft.

• Remove the impeller assembly from the

crankshaft. Unthread the impeller removal tool

from the impeller assembly.

• Remove the chipper blade using a 3/16" allen

wrench on the outside of the blade and 1/2"

wrench on the underside of impeller assembly.

• Replace or sharpen chipper blade.

• When sharpening blade, protect hands by using

gloves and follow the original angle of grind.

• Reassemble by performing the previous steps in

reverse order.

• Tighten blade screws to 210 - 250 in-lbs.

• Tighten impeller bolt to 375 - 425 in-lbs.

NOTE: Make certain chipper blade is reassembled

with the sharp edge facing upward. See Figure 17.

Fl_:, _Chipper

.... BI

- _ _ _lmpeller

_1] _ Assembly

Figure 17

Prepare your Craftsman Yard Vacuum for storage at

the end of the season or if the unit will not be used for

30 days or longer. A yearly check-up by your local

Sears Service Center is a good way to ensure that the

unit runs properly next season.

YardVacuum

• Clean the equipment thoroughly.

• Wipe equipment with an oiled rag to prevent rust.

Use a light oil or silicone to wipe.

• Service the engine following instructions below.

• Store unit in a clean, dry area. Do not store next to

corrosive materials such as fertilizer.

Engine

IMPORTANT:It is important to prevent gum deposits

from forming in essential fuel system parts such as

the carburetor, fuel filter, fuel hose, or tank during

storage. Also, alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract moisture which

leads to separation and formation of acids during

storage. Acidic gas can damage the fuel system of an

engine while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Follow

these instruction:

• Drain the fuel tank.

• Start the engine and let it run until the fuel lines

and carburetor are empty.

• Drain carburetor.

• Never use engine or carburetor cleaner products

in the fuel tank or permanent damage may occur.

NOTE: Fuel stabilizer is an acceptable alternative in

minimizing the formation of fuel gum deposits during

storage.

• Add stabilizer to gasoline in fuel tank or storage

container.

• Always follow the mix ratio found on stabilizer

container.

• Run engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach the

carburetor.

• Do not drain the gas tank and carburetor if using

fuel stabilizer. Drain all the oil from the

crankcase (this should be done after the engine

has been operated and is still warm) and refill the

crankcase with fresh oil.

If you have drained the fuel tank, protect the inside of

the engine as follows:

• Remove spark plug, pour approximately 1/2

ounce (approximately one tablespoon) of engine

oil into cylinder and crank slowly to distribute oil.

• Replace spark plug.

Other

• Do not store gasoline from one season to

another.

•Replace the gasoline can if it starts to rust. Rust

and/or dirt inthe gasoline will cause problems.

• Store unit ina clean, dry area. Do not store next

to corrosive materials, such as fertilizer.

NOTE: If storing in an unventilated or metal storage

shed, be certain to rustproof the equipment by coat-

ing with a light oil or silicone.

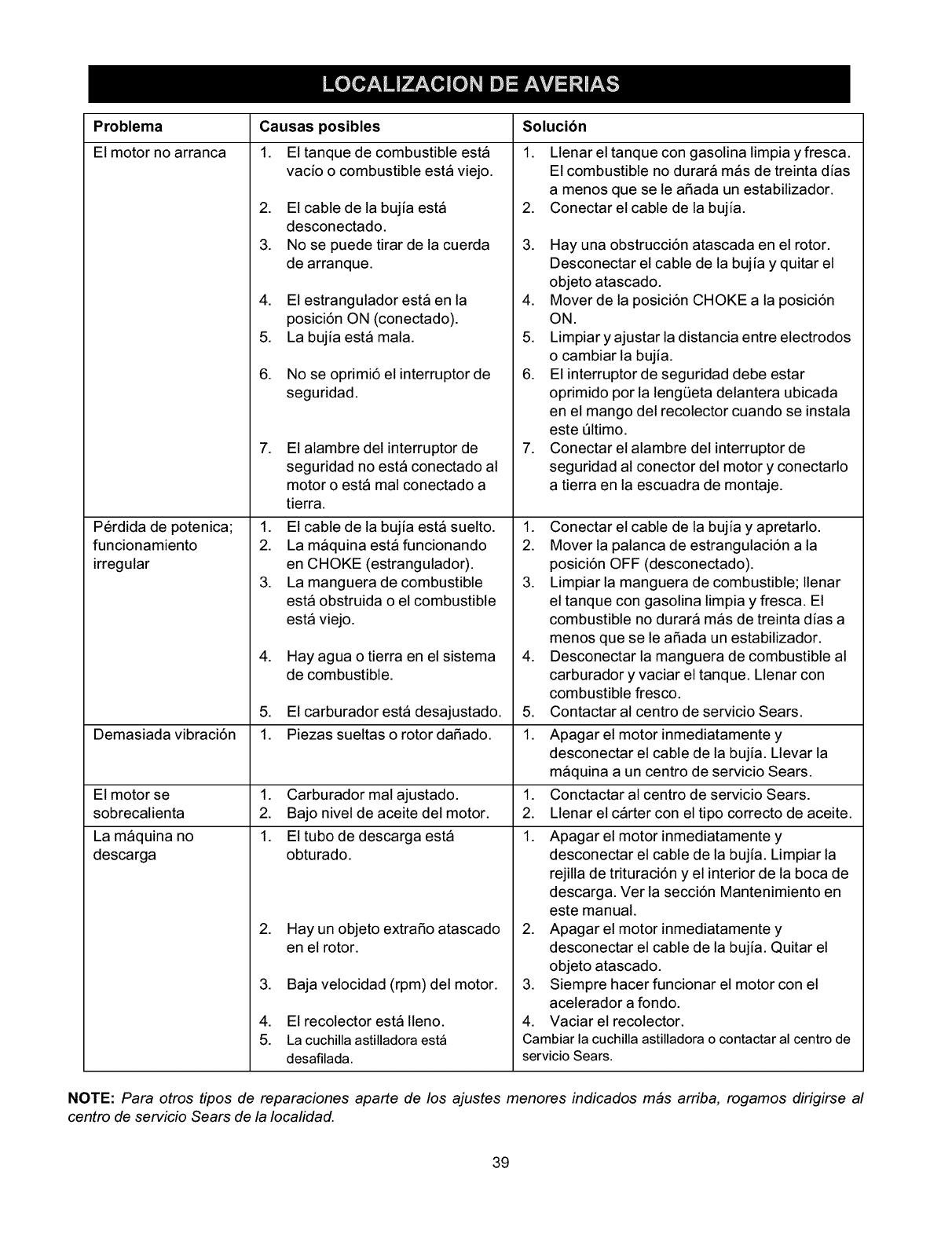

Problem Possible Cause(s) Corrective Action

Engine fails to start 1. Fuel tank empty or stale fuel. 1.

Loss of power;

operation erratic

2. Spark plug wire disconnected.

3. Cannot pull recoil cord.

Engine overheats

Unit does not

discharge

4. Choke not in ON position.

5. Faulty spark plug.

6. Safety switch not depressed.

7. Safety switch wire is not

connected to engine or not

properly grounded.

1. Spark plug wire loose.

2. Unit running on CHOKE.

3. Blocked fuel line or stale fuel.

4. Water or dirt in fuel system.

5. Carburetor out of adjustment.

6. Low engine RPM.

1. Loose parts or damaged

impeller.

Too much vibration

1. Carburetor not adjusted 1.

2. Engine oil level low 2.

1. Discharge chute clogged. 1.

Rate of discharge

slows considerably or

composition of

discharged material

changes

2. Foreign object lodged in

impeller.

3. Low engineRPM.

4. Vacuum bag is full.

1. Low engineRPM.

2. Chipper blade dull.

Fill tank with clean, fresh gasoline. Fuel will not

last over thirty days unless a fuel stabilizer is

added.

2. Connect wire to spark plug.

3. Obstruction lodged in impeller. Disconnect

spark plug wire and remove lodged object.

4. Move CHOKE to ON position.

5. Clean, adjust gap or replace.

6. Safety switch must be depressed by the front

tab on the bag handle when securing the bag.

7. Connect safety switch wire to engine connector

and ground to mounting bracket.

1. Connect and tighten spark plug wire.

2. Move choke lever to OFF position.

3. Clean fuel line; fill tank with clean fresh

gasoline. Fuel will not last over thirty days

unless a fuel stabilizer is used.

4. Disconnect fuel line at carburetor to drain fuel

tank. Refill with fresh fuel.

5. Contact your Sears Service Center.

6. Always run engine at full throttle.

1. Stop engine immediately and disconnect spark

plug wire. Have unit serviced by a Sears

Service Center.

Contact your Sears Service Center.

Fill crankcase with proper selection of oil.

Stop engine immediately and disconnect spark

plug wire. Clean flail screen and inside of

discharge opening. See Maintenance section of

this manual.

2. Stop engine immediately and disconnect spark

plug wire. Remove lodged object.

3. Always run engine at full throttle.

4. Empty bag.

1. Always run engine at full throttle.

2. Replace chipper blade or see your Sears

Service Center.

NOTE: For repairs beyond the minor adjustments listed above, please contact your local Sears Service Center.

Sears Craftsman 4.5 H.P. Yard Vacuum Model 247.770110

To En(" Ground To

_Mountlng Bracket

13 13

I I

,31

I4--32

Sears Craftsman 4.5 H.P. Yard Vacuum Model 247.770110

Ref. PaN No.

No.

1. 725-1700

2. 725-3168

3. 710-0224

4. 629-0920

5. 710-0604A

6. 714-0104

7. 738-0264

8. 732-0962

9. 781-0778A

10. 747-1153

11. 710-3008

12. 681-0122

13. 726-0454

14. 736-0807

15. 710-0502A

18. 710-0989

17. 710-3195

18. 710-3025

19. 710-0604A

20. 781-1085

Part Description Ref.

No.

Switch Cover 21.

Safety Switch 22.

Hex Washer Screw #10-16 x .50 23.

Wire Harness 24.

Hex Washer Screw 5/16-18 x .625 25.

Cotter Pin 26.

Flat Washer.330 ID x.630 OD 27.

Compression Spring 28.

Mounting Bracket 29.

Lock Rod 30.

Hex Cap Screw 5/16-18 x .75 31.

Chpper Chute Assembly 32.

U-Chp Lock Nut 5/16-18 33.

External Lock Washer 5/16 34.

Hex Washer Screw 3/8-16 x 1.25 35.

Screw #12-16 x 1.0 36.

Hex Cap Screw 5/16-18 x 4.5 37.

Hex Cap Screw 5/16-18 x .625 38.

Hex Washer Screw 5/16-18 x .625 39.

Upper Housmg

Part No.

710-1054

781-0490

736-0119

712-0411

681-0152

719-0329

781-0735

711-1401

715-0166

736-0247

736-0217

710-0818

681-0154

710-3038

781-0721A

712-3004A

731-1905

712-0158

731-1613

Part Description

Hex Screw 5/16-24 x 1.0

Chpper Blade

Lock Washer 5/16

Hex Lock Nut 5/16-24

Impeller Assembly

Flail Blade

Pin Clip

Clevis Pin

Spiral Pin

Flat Washer.375 ID x 1.25 OD

Lock Washer 3/8

Hex Cap Screw 3/8-24 x 2.0

Screen Assembly

Hex Cap Screw 5/16-18 x .875

Lower Housing

Lock Nut 5/16-18

Nozzle Cover

Lock Nut 5/16-18

Safety Switch Cover

NOTE: For painted parts, please refer to the list of color codes below. Please add the apphcable color code, wherever needed,

to the part number to order a replacement part. For instance, if a part, numbered 700-xxxx, is painted polo green, the part num-

ber to order would be 700-xxxx-0689.

Polo Green: 0689

Oyster Grey: 0662

Powder Black: 0637

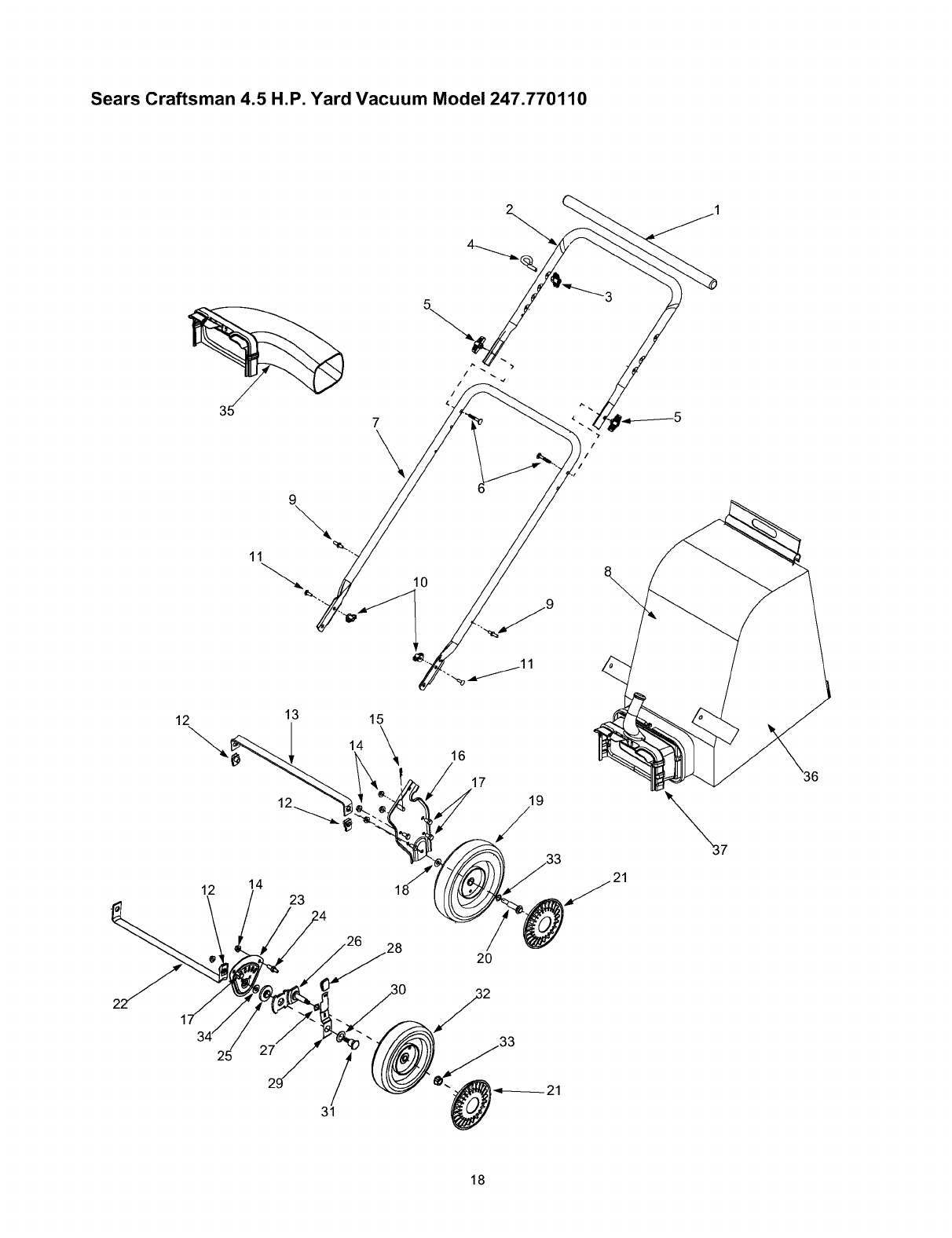

Sears Craftsman 4.5 H.P. Yard Vacuum Model 247.770110

12 14

\16

,/ 37

28 20

25 27 /

Sears Craftsman 4.5 H.P. Yard Vacuum Model 247.770110

Ref. Part No.

No.

1. 720-0295

2. 749-0438D

3. 720-0279

4. 710-1205

5. 720-0276

6. 710-1174

7. 749-0907B

8. 664-0094

9. 711-1293

10. 712-0397

11. 710-0703

12. 726-0453

13. 781-0777

14. 712-3004A

15. 714-0104

16. 681-0155

681-0156

17. 710-3025

18. 736-0105

Ref.

Part Description No. Part No.

Foam Grip 19. 734-1992

Upper Handle 20. 738-1015

Knob 21. 731-0981A

Eye Bolt 22. 781-0725A

Handle Knob 5/16-18 23. 781-0785

Carriage Bolt 24. 738-1185

Lower Handle 25. 741-0751

Bag Assembly 26. 682-0113

Studs 27. 736-0232

Wing Nut 1/4-20 28. 720-0426

Carriage Screw 1/4-20 x .75 29. 732-1026

Lock U-Clip Nut 3/8-16 30. 736-0741

Rear Wheel Support Brace 31. 738-1173

Flange Lock Nut 5/16-18 32. 734-1978

Cotter Pin 33. 712-0431

Handle Bracket Ass"y LH 34. 736-0314

Hndle Brkt Ass"y RH (Not Shown) 35. 631-0090

Hex Cap Screw 5/16-18 x .625 36. 764-0631

Bell Washer.401 ID x.870 OD 37. 631-0083

Part Description

Wheel 9 x 2

Shoulder Screw 3/8-16

Hubcap

Front Wheel Support Brace

Height Adjustment Bracket

Stud 5/16-18.56 x .75

Height Adjustment Bearing

Pivot Arm Assembly

Wave Washer .531 ID x .781 OD

Height Adjustment Knob

Spring Lever

Bell Washer .760 ID x .25OD

Shoulder Screw .750 ID x .625 OD

Wheel 8 x 2

Flange Lock Nut 3/8-16

Thrust Washer .375 ID x .70 OD

Blower Chute Assembly

Bag

Chute Assembly

NOTE: For painted parts, please refer to the list of color codes below. Please add the applicable color code, wherever needed,

to the part number to order a replacement part. For instance, if a part, numbered 700-xxxx, is painted polo green, the part num-

ber to order would be 700-xxxx-0689.

Polo Green: 0689

Oyster Grey: 0662

Powder Black: 0637

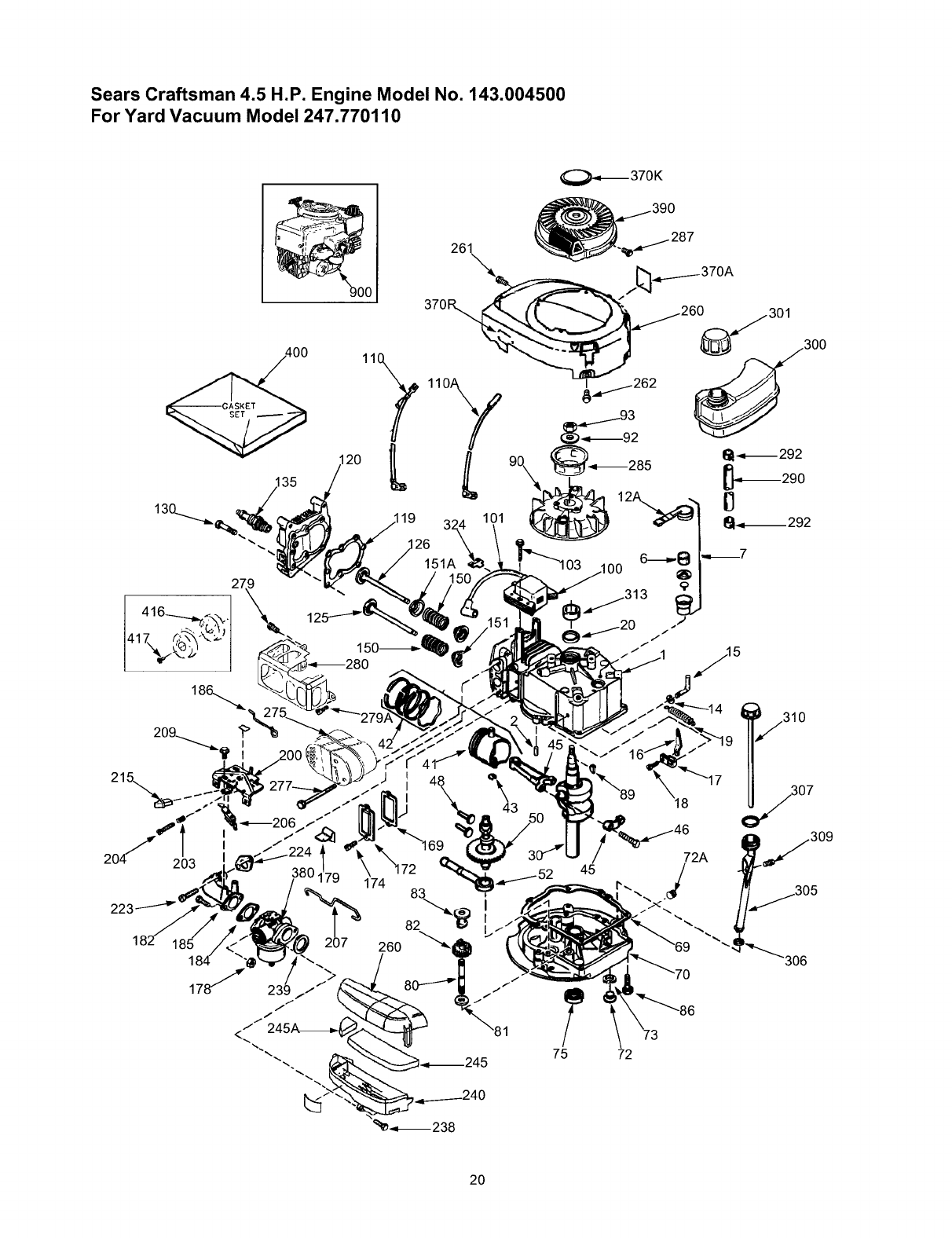

Sears Craftsman 4.5 H.P. Engine Model No. 143.004500

For Yard Vacuum Model 247.770110

151A

21% J

380 79 ]74

182 185 )7 260

45 72A

75 72

310

_305

Sears Craftsman 4.5 H.P. Engine Model No. 143.004500

For Yard Vacuum Model 247.770110

Ref. Part No.

No.

1. 37266

2. 26727

6. 33734

7. 37247

12A. 36558

14. 28277

15. 30589

16. 34839A

17. 31335

18. 651018

19. 36281

20. 32600

30. 37527

40. 40027

40028

41. 40025

40026

42. 40006

40007

43. 20381

45. 36777

46. 32610A

48. 27241

50. 37460

52. 29914

69. 35261

70. 36249B

72. 30572

72A. 28534

73. 28833

75. 27897

80. 30574A

81. 30590A

82. 30591

83. 30588A

86. 650488

89. 611004

90. 611112

92. 650815

93. 650816

100. 34443B

101. 610118

103. 651007

104. 37480

110. 37574

110A. 37331

119. 36787

120. 36825

125. 37288

126. 37289

130. 6021A

135. 35395

150. 31672

151. 31673

151A. 40017

Ref.

Part Description No. Part No.

Cylinder 169. 36783

Dowel Pin 172. 36784

Breather Element 174. 30200

Breather Ass'y 178. 29752

Breather Cover & Tube 179. 30593

Washer 182. 6201

Governor Rod 184. 26756

Governor Lever 185. 36785

Governor Lever Clamp 186. 34337

Torx Screw 8-32 x 19/64" 200. 32264A

Extension Spring 203. 31342

Oil Seal 204. 651029

Crankshaft 206. 610973

Piston, Pin & Ring Set (Std) 207. 34336

Piston, Pin & Ring Set (.010" OS) 209. 30200

Piston & Pin Ass'y (Std) 215. 32410

Piston & Pin Ass'y (.010" OS) 223. 650451

R_ngSet (Std) 224. 36786

Ring Set (.010" OS) 238. 650806

Piston Pin Retaining Ring 239. 34338

Connecting Rod Ass'y 240. 37115

Connecting Rod Bolt 245. 37116

Valve Lifter 245A. 37117

Camshaft 250. 37118

Oil Pump Ass'y 260. 37151

Mounting Flange Gasket 261. 30200

Part Description

Valve Cover Gasket

Valve Cover

Screw 10-24 x 9/16"

Nut & Lock Washer 1/4-28

Retainer Clip

Screw 1/4-28 x 7/8"

Carburetor To Intake Pipe Gasket

Intake Pipe

Governor Link

Control Bracket

Compression Spring

Torx Screw 5-40 x 7/16"

Terminal

Throttle Link

Screw 10-24 x 9/16"

Control Knob

Screw 1/4-20 x 1"

Intake Pipe Gasket

Screw 10-32 x 1/2"

Air Cleaner Gasket

Air Cleaner Body

Air Cleaner Filter

Pre-Air Cleaner Filter

A_r Cleaner Cover

Blower Housing

Screw 10-24 x 9/16"

Mounting Flange 262. 650831

Oil Drain Plug 275. 36790A

Oil Drain Plug 277. 650988

Drain Plug Gasket 279. 650737

Oil Seal 279A. 650902

Governor Shaft 280. 37171A

Washer 285. 35000A

Governor Gear Ass'y 287. 650926

Governor Spool 290. 34357

Screw 1/4-20 x 1-1/4 292. 26460

Flywheel Key 300. 35586

Flywheel 301. 36246

Bell Washer 305. 35577

Flywheel Nut 306. 36996

Solid State Ignition 307. 35499

Spark Plug Cover 309. 650562

Torx Screw 10-24 x 15/16" 310. 35578

Screw 1/4-20 x 1/2"

Muffler

Screw 1/4-20 x 2-5/16"

Screw 1/4-20 x 1/2"

Screw 10-32 x 7/16"

Heat Sheld

Starter Cup

Screw 8-32 x 21-64"

Fuel Line

Fuel Line Clamp

Fuel Tank

Fuel Cap

Oil Fill Tube

O-Ring

Screw 10-32 x 1/2"

Dipstick

Cam Bushing 313. 34080

Ground Wire 324. 33177

Ground Wire 370A. 36261

Cylinder Head Gasket 370K. 36695

Cyhnder Head 370R. 37317

Exhaust Valve 370S. 37590

Intake Valve 380. 640278

Screw 5/16-18 x 1-1/2" 390. 590737

Resistor Spark Plug 400. 36792B

Valve Spring 416. 36085

Valve Spring Cap 417. 650821

Intake Valve Seal 900. 750856A

Spacer

Terminal

Lubrication Label

Starter Label

Warning Label

Instruction /Primer Label

Carburetor

Rewind Starter

Gasket Set

Spark Arrestor

Screw 10-32 x 1/2"

Short Block

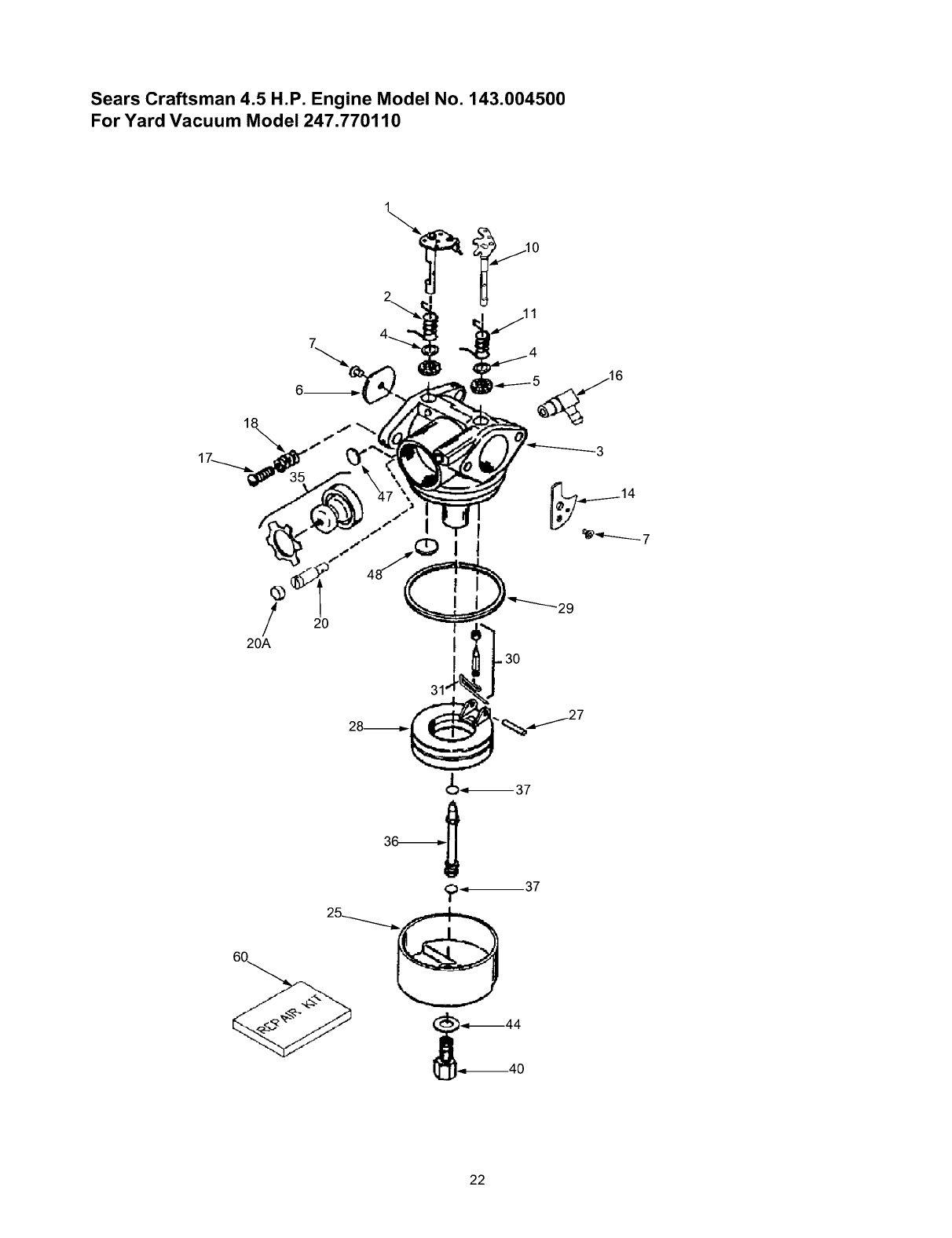

Sears Craftsman 4.5 H.P. Engine Model No. 143.004500

For Yard Vacuum Model 247.770110

20A

2O I

.3O

_:)= 37

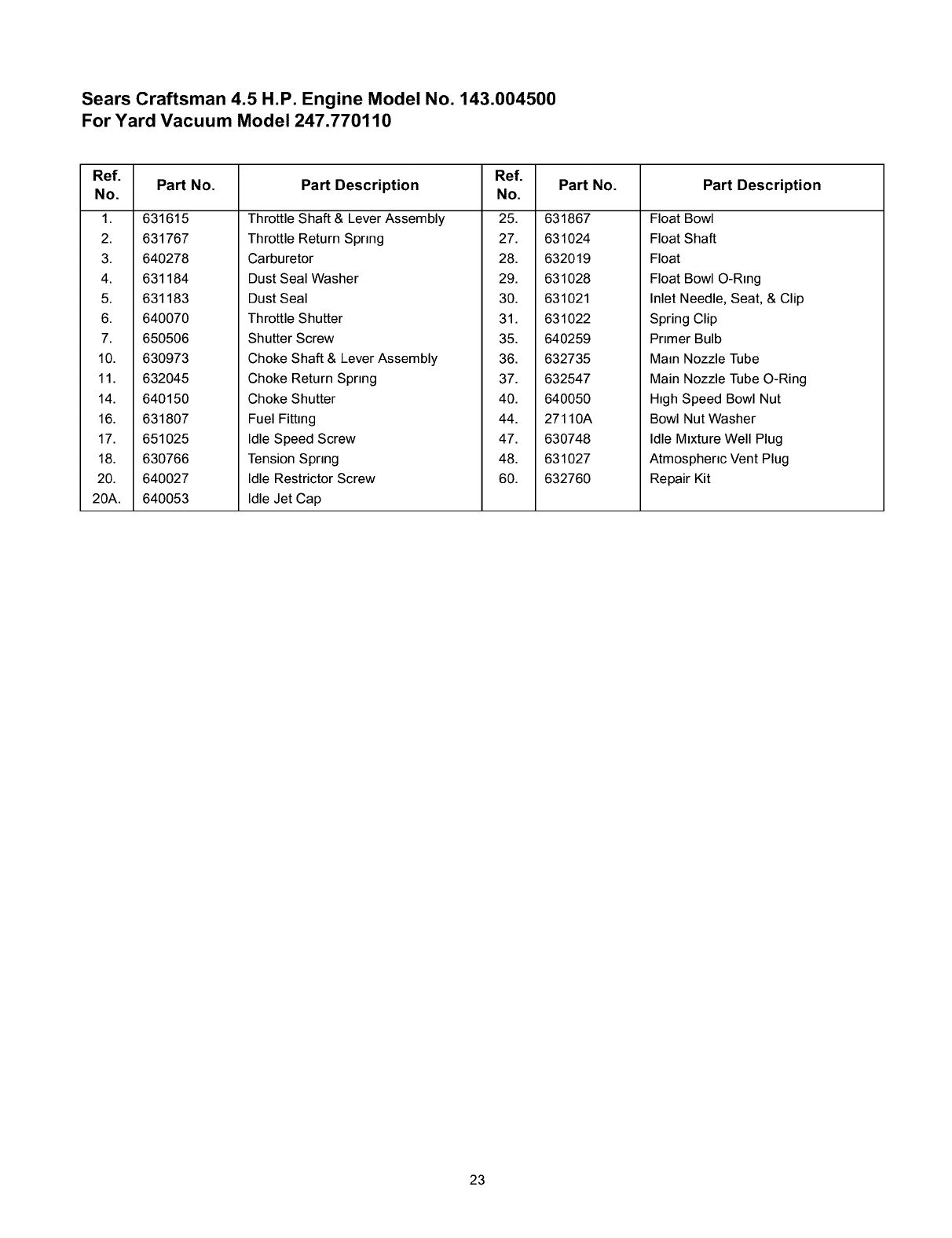

Sears Craftsman 4.5 H.P. Engine Model No. 143.004500

For Yard Vacuum Model 247.770110

Ref. Part No.

No.

1. 631615

2. 631767

3. 640278

4. 631184

5. 631183

6. 640070

7. 650506

10. 630973

11. 632045

14. 640150

16. 631807

17. 651025

18. 630766

20. 640027

20A. 640053

Ref.

Part Description No. Part No.

Throttle Shaft & Lever Assembly 25. 631867

Throttle Return Spring 27. 631024

Carburetor 28. 632019

Dust Seal Washer 29. 631028

Dust Seal 30. 631021

Throttle Shutter 31. 631022

Shutter Screw 35. 640259

Choke Shaft & Lever Assembly 36. 632735

Part Description

Float Bowl

Float Shaft

Float

Float Bowl O-Ring

Inlet Needle, Seat, & Clip

Spring Clip

Primer Bulb

Main Nozzle Tube

Choke Return Spring 37. 632547

Choke Shutter 40. 640050

Fuel Fitting 44. 27110A

Idle Speed Screw 47. 630748

Tension Spring 48. 631027

Idle Restrictor Screw 60. 632760

Idle Jet Cap

Main Nozzle Tube O-Ring

High Speed Bowl Nut

Bowl Nut Washer

Idle Mixture Well Plug

Atmospheric Vent Plug

Repair Kit

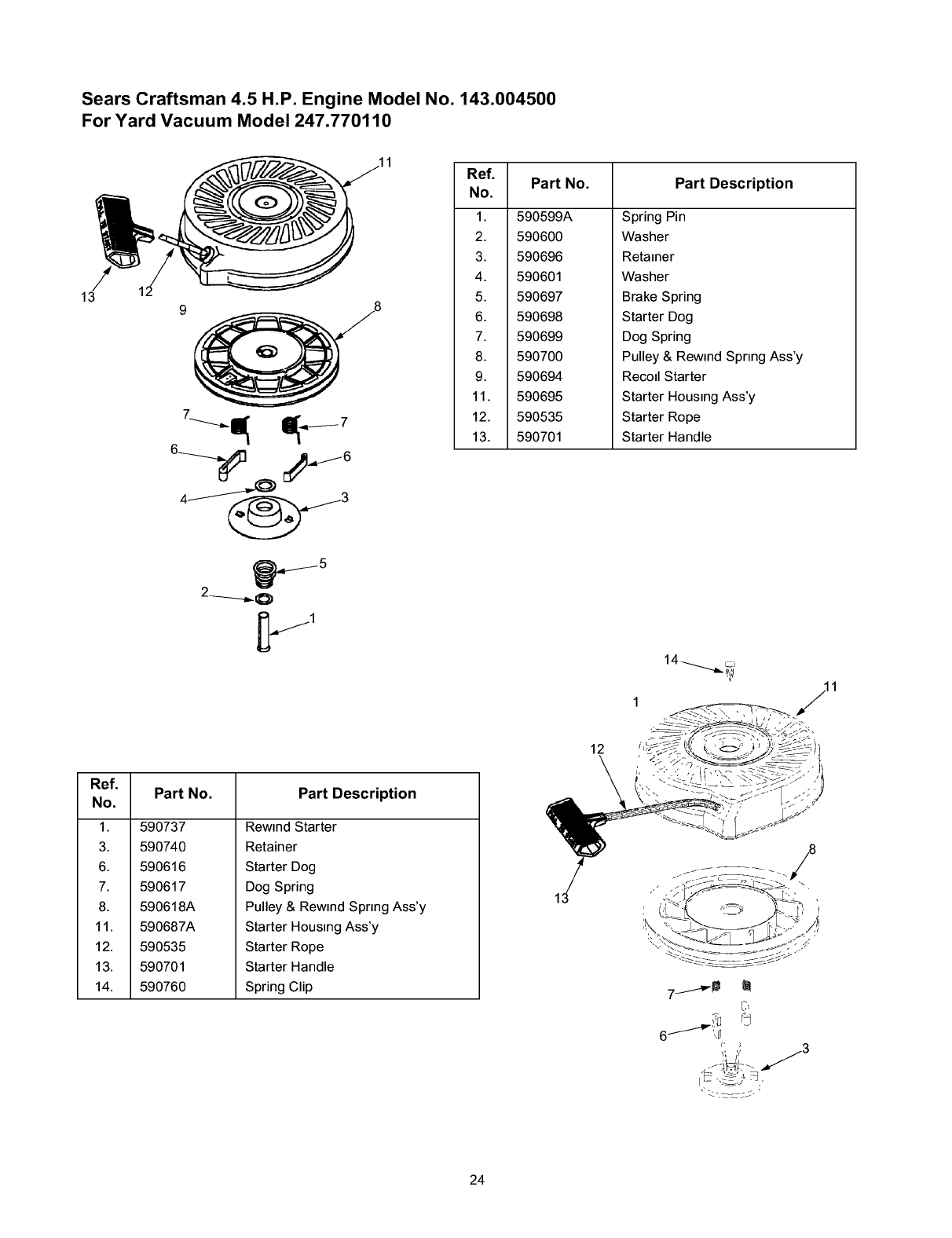

Sears Craftsman 4.5 H.P. Engine Model No. 143.004500

For Yard Vacuum Model 247.770110

7_....__._.1.._ _1_._,______7

Ref.

No.

11.

12.

13.

Part No. Part Description

590599A

590600

590696

590601

590697

590698

590699

590700

590694

590695

590535

590701

Spring Pin

Washer

Retainer

Washer

Brake Spring

Starter Dog

Dog Spring

Pulley & Rewind Spring Ass'y

Recod Starter

Starter Housing Ass'y

Starter Rope

Starter Handle

Ref.

No.

11.

12.

13.

14.

Part No. Part Description

590737

590740

590616

590617

590618A

590687A

590535

590701

590760

Rewind Starter

Retainer

Starter Dog

Dog Spring

Pulley & Rewind Spring Ass'y

Starter Housing Ass'y

Starter Rope

Starter Handle

Spring Clip

14--_.

[._',

6..1/_,,i_ -

'31 /r! /3

Contenido Pagina Contenido Pagina

Garantia 25 Servicio y ajustes 35

Seguridad 26 Almacenamiento 38

Montaje 28 Localizaci6n de averias 39

Operaci6n 30 Lista de repuestos 16

Mantenimiento 33

Garantia de un a_o sobre la aspiradora para jardines Craftsman

Por un periodo de un a_o a partir de la fecha de compra, Sears reparara gratis cualquier defecto en el material o

fabricaci6n de esta aspiradora para jardines Craftsman, siempre y cuando haya sido mantenida, lubricada y

afinada de acuerdo alas instrucciones de manejo y mantenimiento dadas en el manual del operador.

Esta garantia excluye las cuchillas, cuchillas astilladoras, flagelos, filtros de aire, bujias, recolectores y

neumaticos, consideradas piezas consumibles que se gastan durante el uso normal.

LA GARANTIA DE SERVICIO ESTA DISPONIBLE PONIENDOSE EN CONTACTO CON EL CENTRO DE

SERVICIO SEARS MAS CERCANO EN EE.UU. ESTA GARANTIA TIENE VALIDEZ SOLAMENTE MIENTRAS

EL PRODUCTO SE ENCUENTRA EN USO EN LOS ESTADOS UNIDOS.

Esta garantia le da derechos legales especificos, y usted puede tener otros derechos los cuales varian de un

estado a otro.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, II 60179

ASPIRADORA PARA JARDINES

ATENCION: Antes de usar este producto, lea este manual y respete todas

las reglas de seguridad e instrucciones de manejo,

ESPECIFICACIONES DEL PRODUCTO

Potencia:

Tipo de aceite de motor

Capacidad de aceite de motor

Capacidad de combustible:

Buiia

Distancia entre electrodos

4.5 caballos de fuerza

SAE 30

20 onzas

1 1/2 cuartos de gal6n

Chamnion RJ-19LM

Nl3mero de modelo ......... .2...4..7.;..7..7..0..1..1...0..............

NQmero de serie ..................................................

Fecha de compra .................................................

Anote el nQmero de serie y la fecha de compra y

guardelos en un lugar seguro para usar de

referencia en el futuro.

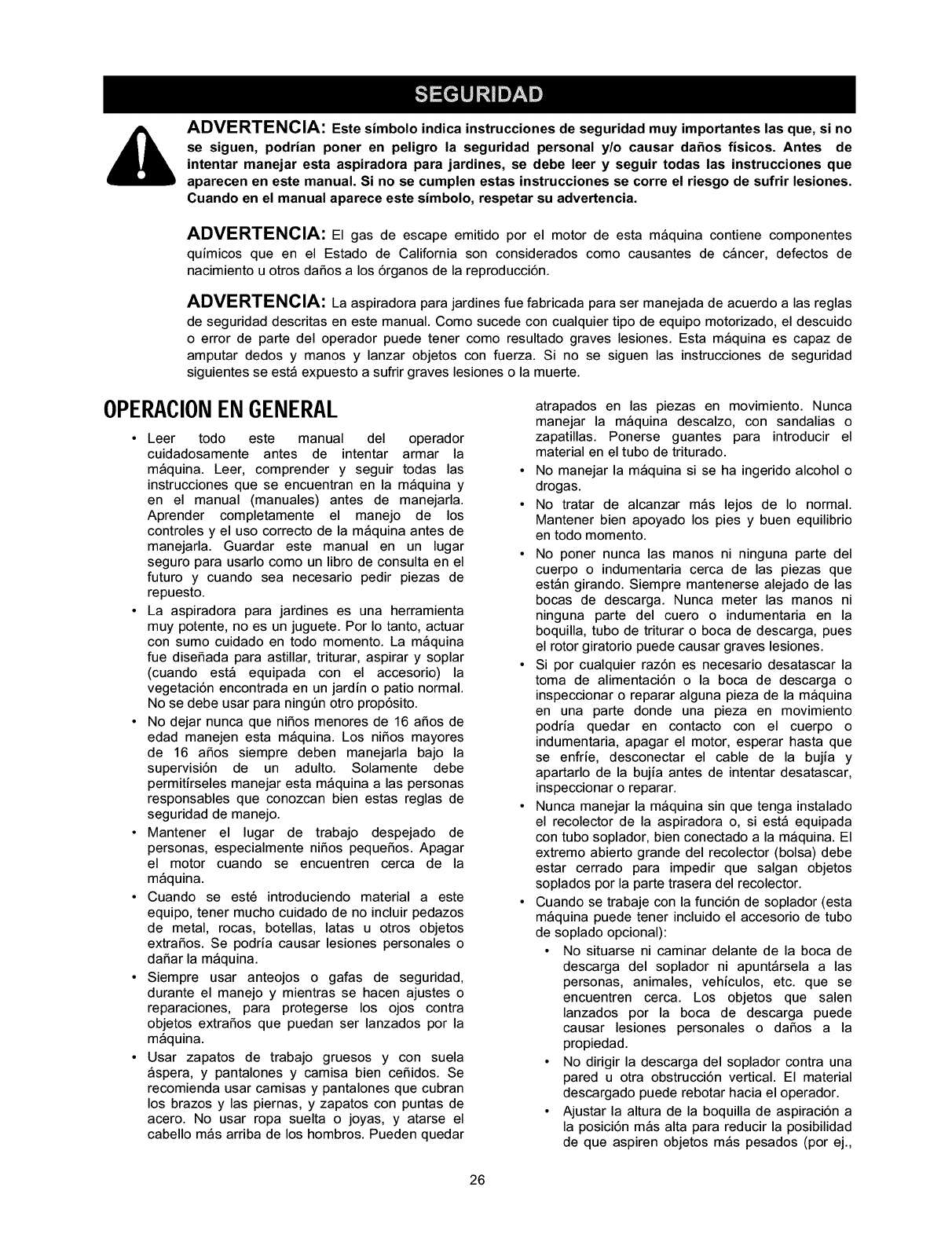

ADVERTENCIA: Este simbolo indica instrucciones de seguridad muy importantes las que, si no

se siguen, podrian poner en peligro la seguridad personal y/o causar dahos fisicos. Antes de

intentar manejar esta aspiradora para jardines, se debe leer y seguir todas las instrucciones que

aparecen en este manual. Si no se cumplen estas instrucciones se corre el riesgo de sufrir lesiones.

Cuando en el manual aparece este simbolo, respetar su advertencia.

ADVERTENCIA: El gas de escape emitido por el motor de esta m_quina contiene componentes

quimicos queen el Estado de California son considerados como causantes de c_ncer, defectos de

nacimiento u otros daSos a los 5rganos de la reproducciSn.

ADVERTENCIA: La aspiradora para jardines fue fabricada para ser manejada de acuerdo alas reglas

de seguridad descritas en este manual. Como sucede con cualquier tipo de equipo motorizado, el descuido

o error de parte del operador puede tener como resultado graves lesiones. Esta m_quina es capaz de

amputar dedos y manos y lanzar objetos con fuerza. Si no se siguen las instrucciones de seguridad

siguientes se est_ expuesto a sufrir graves lesiones o la muerte.

OPERACIONENGENERAL

•Leer todo este manual del operador

cuidadosamente antes de intentar armar la

m_quina. Leer, comprender y seguir todas las

instrucciones que se encuentran en la m_quina y

en el manual (manuales) antes de manejarla.

Aprender completamente el manejo de los

controles y el uso correcto de la m_quina antes de

manejarla. Guardar este manual en un lugar

seguro para usarlo como un libro de consulta en el

futuro y cuando sea necesario pedir piezas de

repuesto.

• La aspiradora para jardines es una herramienta

muy potente, no es un juguete. Por Io tanto, actuar

con sumo cuidado en todo momento. La m_quina

fue diseSada para astillar, triturar, aspirar y soplar

(cuando est_ equipada con el accesorio) la

vegetaciSn encontrada en un jardin o patio normal.

No se debe usar para ningt)n otro propSsito.

• No dejar nunca que niSos menores de 16 aSos de

edad manejen esta m_quina. Los niSos mayores

de 16 aSos siempre deben manejarla bajo la

supervisiSn de un adulto. Solamente debe

permitirseles manejar esta m_quina alas personas

responsables que conozcan bien estas reglas de

seguridad de manejo.

• Mantener el lugar de trabajo despejado de

personas, especialmente niSos pequeSos. Apagar

el motor cuando se encuentren cerca de la

m_quina.

• Cuando se est_ introduciendo material a este

equipo, tener mucho cuidado de no incluir pedazos

de metal, rocas, botellas, latas u otros objetos

extraSos. Se podria causar lesiones personales o

daSar la m_quina.

• Siempre usar anteojos o gafas de seguridad,

durante el manejo y mientras se hacen ajustes o

reparaciones, para protegerse los ojos contra

objetos extraSos que puedan ser lanzados por la

m_quina.

• Usar zapatos de trabajo gruesos y con suela

_spera, y pantalones y camisa bien ceSidos. Se

recomienda usar camisas y pantalones que cubran

los brazos y las piernas, y zapatos con puntas de

acero. No usar ropa suelta o joyas, y atarse el

cabello m_s arriba de los hombros. Pueden quedar

atrapados en las piezas en movimiento. Nunca

manejar la m_quina descalzo, con sandalias o

zapatillas. Ponerse guantes para introducir el

material en el tubo de triturado.

• No manejar la m_quina si se ha ingerido alcohol o

drogas.

• No tratar de alcanzar m_s lejos de Io normal.

Mantener bien apoyado los pies y buen equilibrio

en todo momento.

• No poner nunca las manos ni ninguna parte del

cuerpo o indumentaria cerca de las piezas que

est_n girando. Siempre mantenerse alejado de las

bocas de descarga. Nunca meter las manos ni

ninguna parte del cuero o indumentaria en la

boquilla, tubo de triturar o boca de descarga, pues

el rotor giratorio puede causar graves lesiones.

• Si por cualquier razSn es necesario desatascar la

toma de alimentaciSn o la boca de descarga o

inspeccionar o reparar alguna pieza de la m_quina

en una parte donde una pieza en movimiento

podria quedar en contacto con el cuerpo o

indumentaria, apagar el motor, esperar hasta que

se enfrie, desconectar el cable de la bujia y

apartarlo de la bujia antes de intentar desatascar,

inspeccionar o reparar.

• Nunca manejar la m_quina sin que tenga instalado

el recolector de la aspiradora o, si est_ equipada

con tubo soplador, bien conectado a la m_quina. El

extremo abierto grande del recolector (bolsa) debe

estar cerrado para impedir que salgan objetos

soplados por la parte trasera del recolector.

• Cuando se trabaje con la funciSn de soplador (esta

m_quina puede tener incluido el accesorio de tubo

de soplado opcional):

• No situarse ni caminar delante de la boca de

descarga del soplador ni apunt_rsela alas

personas, animales, vehiculos, etc. que se

encuentren cerca. Los objetos que salen

lanzados por la boca de descarga puede

causar lesiones personales o daSos a la

propiedad.

• No dirigir la descarga del soplador contra una

pared u otra obstrucciSn vertical. El material

descargado puede rebotar hacia el operador.

• Ajustar la altura de la boquilla de aspiraciSn a

la posiciSn m_s alta para reducir la posibilidad

de que aspiren objetos m_s pesados (por ej.,

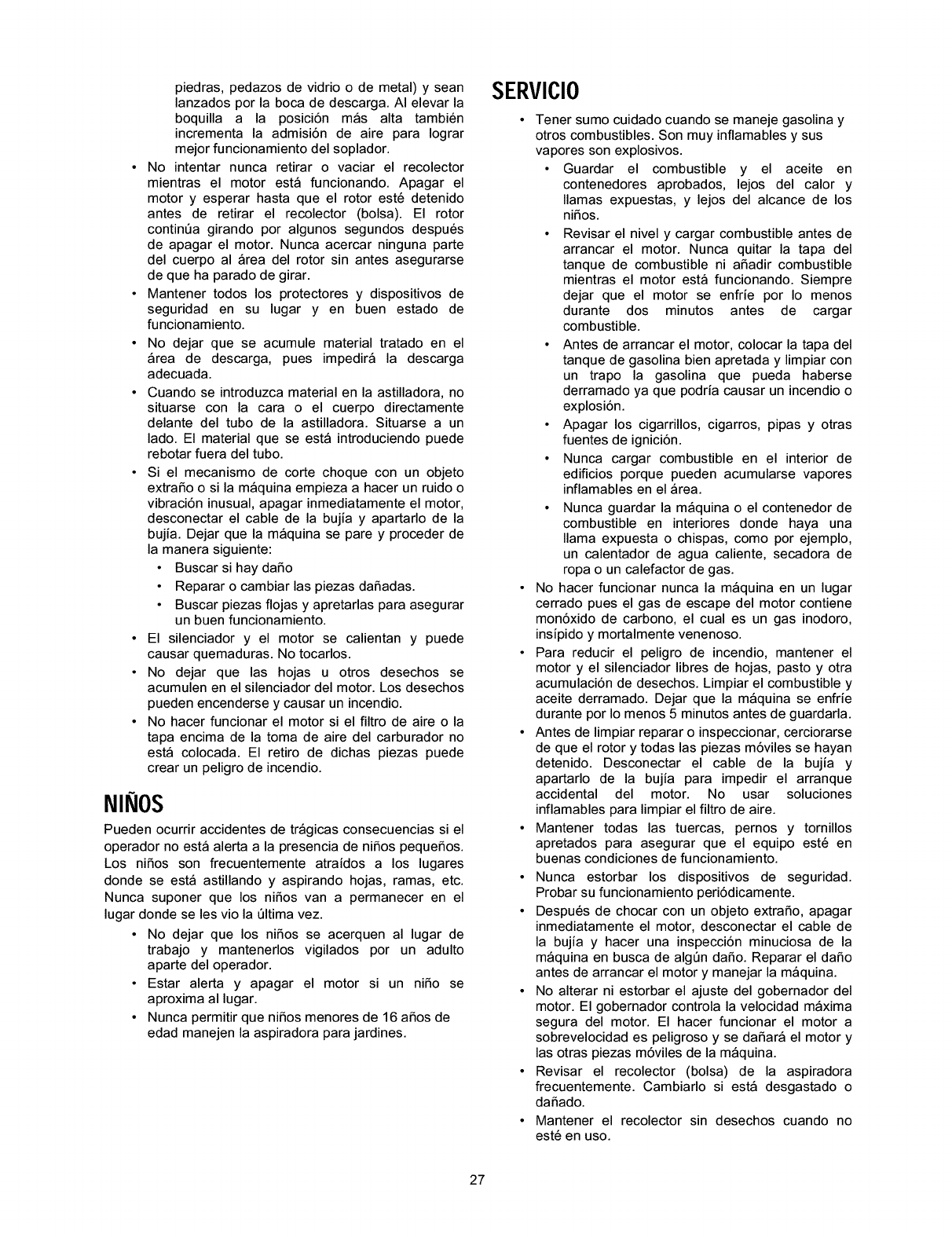

piedras,pedazosdevidrioodemetal)ysean

lanzadosporlabocadedescarga.AIelevarla

boquillaa la posici6nm_s alta tambi_n

incrementala admisi6ndeaireparaIograr

mejorfuncionamientodelsoplador.

• Nointentarnuncaretiraro vaciarel recolector

mientrasel motorest_funcionando.Apagarel

motory esperarhastaqueel rotorest6detenido

antesde retirarel recolector(bolsa).El rotor

contin6agirandoporalgunossegundosdespu6s

deapagarelmotor.Nuncaacercarningunaparte

delcuerpoal_readelrotorsinantesasegurarse

dequehaparadodegirar.

• Mantenertodoslosprotectoresy dispositivosde

seguridaden su lugaryen buenestadode

funcionamiento.

• Nodejarquese acumulematerialtratadoenel

_reade descarga,puesimpedir_la descarga

adecuada.

• Cuandoseintroduzcamaterialenlaastilladora,no

situarseconla carao el cuerpodirectamente

delantedeltubodela astilladora.Situarsea un

lado.Elmaterialqueseest_introduciendopuede

rebotarfueradeltubo.

• Sielmecanismodecortechoqueconunobjeto

extrafioosilam_quinaempiezaahacerunruidoo

vibraci6ninusual,apagarinmediatamenteelmotor,

desconectarel cabledelabujiay apartarlodela

bujia.Dejarquelam_quinaseparey procederde

lamanerasiguiente:

• Buscarsihaydafio

• Repararocambiarlaspiezasdafiadas.

• Buscarpiezasflojasyapretarlasparaasegurar

unbuenfuncionamiento.

• El silenciadory el motorse calientany puede

causarquemaduras.Notocarlos.

• No dejarquelas hojasu otrosdesechosse

acumulenenelsilenciadordelmotor.Losdesechos

puedenencenderseycausarunincendio.

• Nohacerfuncionarelmotorsielfiltrodeaireo la

tapaencimadelatomadeairedelcarburadorno

est_colocada.El retirodedichaspiezaspuede

crearunpeligrodeincendio.

NINOS

Pueden ocurrir accidentes de tr_gicas consecuencias si el

operador no est_ alerta a la presencia de nifios pequefios.

Los nifios son frecuentemente atraidos a los lugares

donde se est_ astillando y aspirando hojas, ramas, etc.

Nunca suponer que los nifios van a permanecer en el

lugar donde se les viola 61timavez.

• No dejar que los nifios se acerquen al lugar de

trabajo y mantenerlos vigilados por un adulto

aparte del operador.

• Estar alerta y apagar el motor si un nifio se

aproxima al lugar.

• Nunca permitir que nifios menores de 16 afios de

edad manejen la aspiradora para jardines.

SERVICIO

• Tener sumo cuidado cuando se maneje gasolina y

otros combustibles. Son muy inflamables y sus

vapores son explosivos.

• Guardar el combustible y el aceite en

contenedores aprobados, lejos del calor y

llamas expuestas, y lejos del alcance de los

nifios.

• Revisar el nivel y cargar combustible antes de

arrancar el motor. Nunca quitar la tapa del

tanque de combustible ni afiadir combustible

mientras el motor est_ funcionando. Siempre

dejar que el motor se enfrie por Io menos

durante dos minutos antes de cargar

combustible.

• Antes de arrancar el motor, colocar la tapa del

tanque de gasolina bien apretada y limpiar con

un trapo la gasolina que pueda haberse

derramado ya que podria causar un incendio o

explosi6n.

• Apagar los cigarrillos, cigarros, pipas y otras

fuentes de ignici6n.

• Nunca cargar combustible en el interior de

edificios porque pueden acumularse vapores

inflamables en el _rea.

• Nunca guardar la m_quina o el contenedor de

combustible en interiores donde haya una

llama expuesta o chispas, como por ejemplo,

un calentador de agua caliente, secadora de

ropa o un calefactor de gas.

• No hacer funcionar nunca la m_quina en un lugar

cerrado pues el gas de escape del motor contiene

mon6xido de carbono, el cual es un gas inodoro,

insipido y mortalmente venenoso.

• Para reducir el peligro de incendio, mantener el

motor y el silenciador libres de hojas, pasto y otra

acumulaci6n de desechos. Limpiar el combustible y

aceite derramado. Dejar que la m_quina se enfrie

durante por Io menos 5 minutos antes de guardarla.

• Antes de limpiar reparar o inspeccionar, cerciorarse

de que el rotor y todas las piezas m6viles se hayan

detenido. Desconectar el cable de la bujia y

apartarlo de la bujia para impedir el arranque

accidental del motor. No usar soluciones

inflamables para limpiar el filtro de aire.

• Mantener todas las tuercas, pemos y tomillos

apretados para asegurar que el equipo est_ en

buenas condiciones de funcionamiento.

• Nunca estorbar los dispositivos de seguridad.

Probar su funcionamiento peri6dicamente.

• Despu6s de chocar con un objeto extrafio, apagar

inmediatamente el motor, desconectar el cable de

la bujia y hacer una inspecci6n minuciosa de la

m_quina en busca de alg6n dafio. Reparar el dafio

antes de arrancar el motor y manejar la m_quina.

• No alterar ni estorbar el ajuste del gobernador del

motor. El gobemador controla la velocidad m_xima

segura del motor. El hacer funcionar el motor a

sobrevelocidad es peligroso y se dafiar_ el motor y

las otras piezas m6viles de la m_quina.

• Revisar el recolector (bolsa) de la aspiradora

frecuentemente. Cambiarlo si est_ desgastado o

dafiado.

• Mantener el recolector sin desechos cuando no

est_ en uso.

Tubo de

Guia de

Botellade 20 oz.

aceite para

motor

Tuercas

mariposa

Manillar

inferior

Tuerca de

mariposa

Manillar

Bolsa

Tuercas de

mariposa

carruaje

Figura 1

IMPORTANT:Esta maquina sail6 de fabrica sin

gasolina y sin aceite en el motor. Despues de

armada, ver la secci6n OPERAClON en este manual

para informarse sobre el Ilenado de aceite del motor y

el tipo de combustible.

NOTE: Para determinar los lados derecho e

izquierdo de la aspiradora para jardines, situarse

detrbs de la mbquina, en posiciOn de manejarla. Ver

la figura 1.

La aspiradora para jardines fue armada en la fabrica,

con la excepci6n del manillar, recolector y tubo de

soplado. Estos componentes se envian sueltos en la

caja de cart6n. En la caja tambien se incluyen

anteojos de seguridad y una botella de 20 onzas de

aceite para motor. Ver la figura 1.

DESEMBALAJE

• Cortar las esquinas de la caja.

• Quite todas las piezas flojas.

• Quite el material de embalaje.

• Levante la unidad de la parte posterior para

desechar el material de embalaje de la unidad

inferior y de la unidad del rodillo de cart6n.

• Controle el cart6n a conciencia para saber si hay

cualquier otra pieza floja.

PIEZASSUELTAS

Ver la figura 1

• Montaje del manillar

• Recolector (bolsa)

• Montaje del tubo de soplado

• Anteojos de seguridad (no se muestran)

• Botella de 20 onzas de aceite para motor

• Manual del operador

DESCONEXIONDELA BUJIA

Antes de comenzar a armar la nueva aspiradora para

jardines, desconectar el cable de la bujia y conectarlo

a tierra en el pilar retenedor en el motor. Esto

impedira el arranque accidental del motor. Ver la

figura 2.

Pilar retenedor

O O

de bujia

Figura 2

INSTALACIONDELMANILLAR

Plegar el manillar superior hasta que quede

alineado con el manillar inferior. Ver la figura 1.

Fijarlo bien apretando las tuercas de mariposa

superiores, las cuales conectan juntos los dos

manillares.

• Retirar las chavetas de las escuadras del

manillar y los tornillos de carruaje (cabeza de

hongo y cuello cuadrado) y tuercas de mariposa

del manillar inferior. Ver la figura 3.

• Colocar el manillar inferior sobre los pasadores

en las escuadras y fijarlos con las chavetas,

tornillos de carruaje y tuercas de mariposa.

Tuercas de

mariposa

Figura 3

• En el lado derecho del manillar superior se

encuentra una guia para la cuerda. Aflojar la

tuerca de mariposa que sujeta la guia.

• Tirar la cuerda de arranque fuera del motor

lentamente y deslizarla a traves de la guia.

Apretar la tuerca de mariposa. Tolva de Soplador

INSTALACIONDELRECOLECTOR

Manija de

Bolso

Tachor

Figura 4

Asir el mango del recolector con una mano y, con

la otra mano, tirar de la varilla de fijaci6n en la

escuadra de montaje hacia el motor. Use el final

de soporte de montaje como el apalancamiento

deslizando la barra que se cierra. Ver lafigura 4.

• Deslizar el recolector por encima del borde de la

boca de descarga y soltar la varilla de fijaci6n

para sujetar el recolector en su lugar.

• Colocar las correas inferiores del recolector

sobre el manillar inferior, enganchandolas en los

esparragos.

• Encajar el clip del recolector en la parte superior

del manillar inferior.

NOTE: Cuando se coloque el recolector en la

m4quina, el botOn interruptor de seguridad adosado

a la escuadra de montaje debe quedar totalmente

oprimido por la lengE_eta delantera ubicada en el

mango del recolector, de Io contrario el motor no

arrancar4.

INSTALACIONDELTUBODE SOPLADO

NOTE: Antes de instalar el tubo de soplado se debe

retirar el recolector.

• Asir el tubo de soplado con una mano y, con la

otra mano, tirar de la varilla de fijaci6n en la

escuadra de montaje hacia el motor. Use el final

de soporte de montaje como el apalancamiento

deslizando la barra que se cierra. Ver lafigura 5.

• Deslizar el tubo de soplado por encima del

borde de la boca de descarga y soltar la varilla

de fijaci6n para sujetar el tubo en su lugar.

• Cuando se va a usar el tubo de soplado, elevar la

boquilla a la posici6n mas alta. Ver el ajuste de la

boquilla en la secci6n AJUSTES.

NOTE: El botOn interruptor de seguridad adosado a

la escuadra de montaje debe quedar totalmente

oprimido por la lengEleta delantera ubicada en tubo

de soplado, de Io contrario el motor no arrancar4.

Tolva de

)lador

Cierre de

Barra

Etiqueta

Delantera

Cierre de

ueta /Barra

Figura 5

Conozca su aspiradora para jardines

Lea este manual del operador y las reglas de seguridad antes de manejar su aspiradora para jardines.

Compare las ilustraciones presentadas mas abajo con su equipo para que conozca bien la ubicaci6n de los

distintos controles y ajustes. Guarde este manual para consultarlo en el futuro.

El manejo de cualquier aspiradora para jardines sopladora puede causar el lanzamiento de

objetos extraSos contra los ojos y lesionarlos gravemente. Use siempre los anteojos de

seguridad, suministrados con la aspiradora para jardines Craftsman, para manejar este

equipo o mientras le hace trabajos de ajuste o reparaci6n.

Mango de arran€

Recolector

Mango del

recolector

Palanca de estrangulador/

control del acelerador

Tubo de soplado Tubo de

astillado-- de bujia

Palanca de ajuste

de altura de la boquilla Boquilla

Figura 6

CONTROLESDEOPERACION

Tubo de astillado

Permite introducir ramillas y ramas pequeSas de

hasta 1-1/2" de diametro en el rotor para astillarlas.

Boquilla

Los desechos del jardin tal como hojas y agujas de

pino pueden aspirarse a traves de la boquilla para

luego triturarlos.

Recolector

Junta todo el material triturado que fue introducido a

traves del tubo de astillado o que fue aspirado a

traves de la boquilla.

Tubo de soplado

Cuando esta instalado en la maquina, este tubo se

usa para soplar o esparcir los desechos del jardin tal

como hojas, agujas de pino o ramillas pequeSas.

Mango del recolector

Se usa para agarrar el recolector y poderlo instalar,

retirar y vaciar.

Palanca de ajuste de altura de la boquilla

Se usa para ajustar la altura entre la boquilla y el

suelo, variando de 5/8" a 4 1/8".

Palanca de estrangulador/control del acelerador

Esta palanca t_nicacontrola la velocidad del motor, la

funci6n de parada y el estrangulador del carburador.

Pasando por cuatro posiciones separadas en la

palanca, de izquierda a derecha, el funcionamiento

es el siguiente:

Motor Lento R_pido Estrangulador

apagado

Cebador

El cebador se usa para ayudar durante el arranque

del motor en frio.

Mango de arranque

Se usa para arrancar el motor.

NOTE: De conformidad con las normas de seguridad de ANSI

NOTE: Las m_quinas aspiradoras para jardines Craftsman cumplen con las normas de seguridad del

Instituto de NormalizaciOn Nacional de EE. UU. (ANSI).

LLENADODEGASOLINAY ACEITE

Aceite (una botella de 20 onzas enviada

con la mbquina)

Usar Qnicamente aceite detergente de buena calidad

clasificado con la clasificaci6n de servicio SF, SG o

SH de la API. Escoger el grado de viscosidad SAE

del aceite de acuerdo con la temperatura de trabajo

anticipada. Guiarse por el grafico siguiente.

M_S _ M_S

frio _ 32°F _ caluroso

5W30 SAE 30

Gr&fico de viscosidad

NOTE: Aunque los aceites de mQltiple viscosidad

(5W30, 10W30, etc.) mejoran el arranque del motor

en climas frios, causar4n un mayor consumo de

aceite cuando se usan a temperaturas sobre 32°F.

(O°C). Revisar el nivel de aceite del motor

frecuentemente para evitar el posible daSo del motor

en caso de funcionar con muy poco aceite.

• Retirar la varilla de medici6n de aceite.

• Con la aspiradora para jardines en suelo piano,

usar un embudo para Ilenar el motor con aceite

hasta la marca FULL (LLENO) en la varilla. La

capacidad es de aproximadamente 20 onzas.

Tener cuidado de no Ilenar demasiado. El

exceso de aceite puede hacer humear el motor y

reducir su buen funcionamiento. La botella de

aceite incluida con la aspiradora para jardines

contiene 20 onzas de aceite.

• Revisar el nivel de aceite asegurandose de no

frotar la varilla a Io largo de las paredes interiores

del tubo de Ilenado de aceite. Esto produciria

una indicaci6n err6nea del nivel en la varilla.

Llenar hasta la marca FULL, si es necesario.

Volver a colocar la varilla de medici6n y

apretarla.

• Revisar el nivel de aceite tres veces antes de

arrancar el motor para cerciorarse de que se

obtiene una indicaci6n correcta en la varilla. Si

se hace funcionar el motor con muy poco aceite

se puede daSar para siempre.

Gasolina

• Quitar la tapa del tanque de gasolina.

• Asegurarse de que el contenedor del cual se

vertera gasolina este limpio y sin 6xido o

particulas extraSas. Nunca usar gasolina vieja

que haya estado mucho tiempo guardada en el

contenedor. La gasolina que ha estado en el

contenedor por mas de cuatro semanas debera

considerarse vieja.

• Llenar el tanque Qnicamente con gasolina para

autom6viles regular sin plomo, superior sin

plomo o reformulada. NO usar etilo o gasolina de

alto octanaje. No usar gasolina que contenga

METANOL. Volver a colocar la tapa.

• Para evitar problemas en el motor, vaciar el

sistema de combustible antes de guardar la

maquina por 30 dias o mas tiempo. Vaciar el

tanque de gasolina, arrancar el motor y dejar que

funcione hasta que la tuberia de combustible y el

carburador esten vacios. En la pr6xima

temporada, usar combustible fresco. Para mas

informaci6n, ver la secci6n ALMACENAMIENTO.

• Nunca usar productos limpiadores del motor o

carburador en el tanque de combustible, se

puede causar daSo permanente.

ADVERTENCIA: Nunca Ilenar el tanque

de gasolina en el interior de un edificio,

con el motor funcionando o mientras el

motor estb caliente. No fumar mientras

se Ilena el tanque de gasolina. Para

evitar derrames y permitir la expansibn

del combustible, Ilenar solamente hasta

1/2 pulgada de la parte superior del

tanque de gasolina.

Revisar el nivel de combustible peri6dicamente

para evitar que se acabe la gasolina mientras la

aspiradora para jardines esta funcionando. Si a la

maquina se le agota el combustible mientras esta

astillando, sera necesario desatascar la maquina

antes de volver a arrancar el motor. Ver la

secci6n SERVlCIO Y AJUSTES.

PARAAPAGARELMOTOR

Mover la palanca de control del acelerador a la

posici6n STOP (APAGAR).

Desconectar el cable de la bujia y conectarlo a

tierra en el pilar retenedor para impedir el

arranque accidental mientras la maquina esta

sola.

i_ ADVERTENCIA: AI mover la palanca de

mando de vblvula reguladora, tenga

cuidado de superficies calentadas y de

bordes sostenidos del silenciador

guarde.

PARAARRANCARELMOTOR

Asocie el cargador del programa inicial del

alambre y del caucho del enchufe de chispa al

enchufe de chispa.

El bot6n del interruptor de bag/chute se debe

presionar completamente por la extremidad de la

tabulaci6n delantera en la manija del bolso o el

canal inclinado del soplador para que el motor

comience.

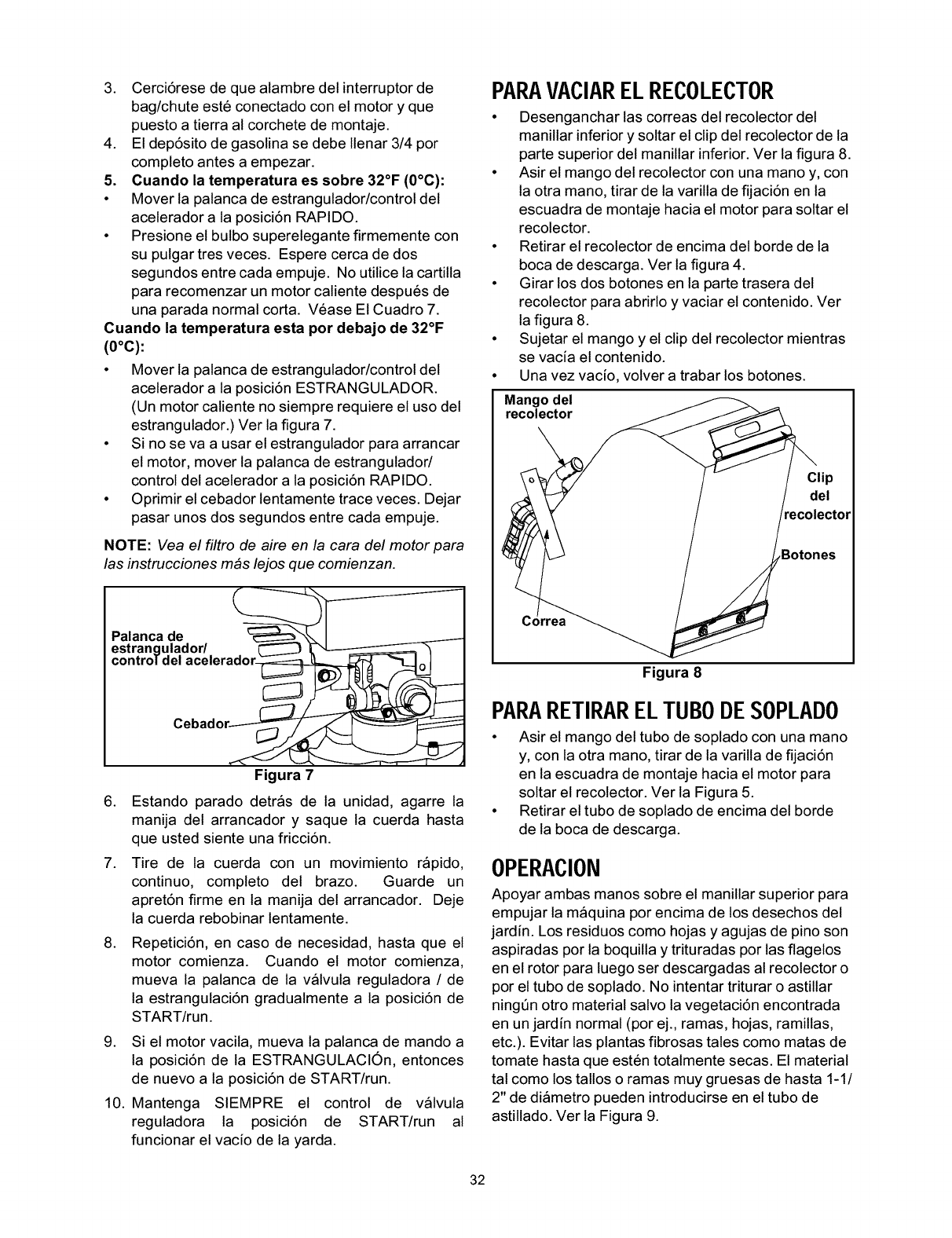

3. Cerci6resedequealambredelinterruptorde

bag/chuteesteconectadoconelmotory que

puestoatierraalcorchetedemontaje.

4. Eldep6sitodegasolinasedebeIlenar3/4por

completoantesaempezar.

5. Cuando la temperatura es sobre 32°F (O°C):

• Mover la palanca de estrangulador/control del

acelerador a la posici6n RAPIDO.

• Presione el bulbo superelegante firmemente con

su pulgar tres veces. Espere cerca de dos

segundos entre cada empuje. No utilice la cartilla

para recomenzar un motor caliente despues de

una parada normal corta. Vease El Cuadro 7.

Cuando la temperatura esta por debajo de 32°F

(O°C):

• Mover la palanca de estrangulador/control del

acelerador a la posici6n ESTRANGULADOR.

(Un motor caliente no siempre requiere el uso del

estrangulador.) Ver la figura 7.

• Si no se va a usar el estrangulador para arrancar

el motor, mover la palanca de estrangulador/

control del acelerador a la posici6n RAPIDO.

• Oprimir el cebador lentamente trace veces. Dejar

pasar unos dos segundos entre cada empuje.

NOTE: Vea el filtro de aire en la cara del motor para

las instrucciones m4s lejos que comienzan.

Paaoca°e

eStnr_?o__lead°re/ierad o/(_

Figura 7

6. Estando parado detras de la unidad, agarre la

manija del arrancador y saque la cuerda hasta

que usted siente una fricci6n.

7. Tire de la cuerda con un movimiento rapido,

continuo, completo del brazo. Guarde un

apret6n firme en la manija del arrancador. Deje

la cuerda rebobinar lentamente.

.Repetici6n, en caso de necesidad, hasta que el

motor comienza. Cuando el motor comienza,

mueva la palanca de la valvula reguladora /de

la estrangulaci6n gradualmente a la posici6n de

START/run.

9. Si el motor vacila, mueva la palanca de mando a

la posici6n de la ESTRANGULACI6n, entonces

de nuevo a la posici6n de START/run.

10. Mantenga SIEMPRE el control de valvula

reguladora la posici6n de START/run al

funcionar el vacio de la yarda.

PARAVACIAREL RECOLECTOR

• Desenganchar las correas del recolector del

manillar inferior y soltar el clip del recolector de la

parte superior del manillar inferior. Ver la figura 8.

• Asir el mango del recolector con una mano y, con

la otra mano, tirar de la varilla de fijaci6n en la

escuadra de montaje hacia el motor para soltar el

recolector.

• Retirar el recolector de encima del borde de la

boca de descarga. Ver la figura 4.

• Girar los dos botones en la parte trasera del

recolector para abrirlo y vaciar el contenido. Ver

la figura 8.

• Sujetar el mango y el clip del recolector mientras

se vacia el contenido.

• Una vez vacio, volver a trabar los botones.

Mango del

recolector

del

"ecolector

Figura 8

PARARETIRARELTUBODESOPLADO

• Asir el mango del tubo de soplado con una mano

y, con la otra mano, tirar de la varilla de fijaci6n

en la escuadra de montaje hacia el motor para

soltar el recolector. Ver la Figura 5.

• Retirar el tubo de soplado de encima del borde

de la boca de descarga.

OPERACION

Apoyar ambas manos sobre el manillar superior para

empujar la maquina por encima de los desechos del

jardin. Los residuos como hojas y agujas de pino son

aspiradas por la boquilla y trituradas por las flagelos

en el rotor para luego ser descargadas al recolector o

por el tubo de soplado. No intentar triturar o astillar

ningQn otro material salvo la vegetaci6n encontrada

en un jardin normal (por ej., ramas, hojas, ramillas,

etc.). Evitar las plantas fibrosas tales como matas de

tomate hasta que esten totalmente secas. El material

tal como los tallos o ramas muy gruesas de hasta 1-1/

2" de diametro pueden introducirse en el tubo de

astillado. Ver la Figura 9.

astillado

Boquilla.

Figura 9

ADVERTENIA: Mantener las manos

lejos de la abertura de la boquilla y

NUNCA poner las manos ni los brazos

dentro del tubo de astillado cuando el

motor estb funcionando. Se corre el

riesgo de sufrir graves lesiones.

ADVERTENCIA: Antes de usar la

aspiradora para jardines, siempre

examinar a fondo el lugar donde se va

a pasar la aspiradora. Si se pasa por

encima de obstrucciones, tales como

juguetes pequeffos, se puede causar

lesiones personales como tambidn

daffar la mbquina.

NOTE: La rejilla de los flagelos se encuentra dentro

de la carcasa en el _rea de descarga. Si la rejilla est_

obstruida, apagar el motor, retirar la rejilla y limpiarla

como se indica en la secciOn SERVICIO Y

AJUSTES.

PROGRAMA DE

MANTENIMIENTO

oLubricaci6n _

oLimpiar el equipo _

0,.

Revisar nivel aceite

Campiar aceite motor _ _

o Limpiarfiltro de aire

Limpiar la bujia _

Limpiar el silenciador

Limpiar el motor _

RECOMENDACIONESGENERALES

• Siempre respetar las reglas de seguridad durante

los trabajos de mantenimiento.

• La garantia de esta maquina no cubre los

componentes que han estado sujetos a maltrato o

descuido. Para recibir todo el valor de la garantia,

el operador debe conservar el equipo tal como se

indica en este manual.

• Sera necesario hacer algunos ajustes

peri6dicamente para mantener el equipo en buen

estado.

Seguir el programa de mantenimiento.

Revisar peri6dicamente todos los pernos,

tornillos, tuercas, etc. y asegurarse que esten

bien apretados.

ADVERTENCIA: Siempre apagar el

motor, desconectar el cable de la bateria

y conectarlo a tierra antes de ejecutar el

mantenimiento o los ajustes.

LUBRICACION

•Ruedas - Una vez en la temporada, colocar unas

pocas gotas de aceite SAE 30 en cada tornillo de

reborde. Ver la figura 13.

• Palancas de ajuste de altura de la boquilla -

Lubricar estas palancas con aceite ligero. Ver la

figura 6.

• Varilla de fijacibn - Lubricar la varilla y los

resortes de compresi6n que se encuentra fijados

a la escuadra de montaje. Ver la figura 4.

LIMPIEZADELEQUIPO

• Limpiar a fondo la aspiradora para jardines

despues de cada uso.

• Lavar el recolector periSdicamente con agua.

Dejar secar a la sombra.

• Si la rejilla se obstruye, retirarla y limpiarla como

se indica en la secciSn SERVICIO Y AJUSTES.

NOTE: No se recomienda limpiar la m_quina con un

chorro fuerte de agua ya que se podria contaminar el

sistema de combustible.

REVISIONDELACEITEDELMOTOR

• Retirar la varilla de mediciSn de nivel de aceite.

• Revisar el nivel de aceite en la varilla. Debe estar

hasta la marca FULL (LLENO).

• Volver a colocar la varilla y apretarla.

CAMBIODEACEITEDELMOTOR

• Usar _nicamente aceite detergente de buena

calidad clasificado con la clasificaci6n de servicio

SF, SG o SH de la API. Escoger el grado de

viscosidad SAE del aceite de acuerdo con la

temperatura de trabajo anticipada. Guiarse por el

grafico de viscosidad.

• Apagar el motor y dejar pasar varios minutos

antes de revisar el nivel de aceite. Con la

maquina en suelo nivelado, el aceite debe estar

en la marca FULL (LLENO) en la varilla de

medici6n.

• Cambiar el aceite despues de las primeras cinco

horas de funcionamiento, y de alli en adelante

hacerlo cada veinticinco horas.

PARAVACIARELACEITE

Vaciar el aceite mientras el motor esta caliente.

Seguir las instrucciones siguientes.

• Vaciar el tanque de gasolina, arrancar el motor y

dejarlo funcionando hasta que la tuberia de

combustible y el carburador esten vacios.

• Retirar la varilla de medici6n de Ilenado de

aceite.

• Inclinar la maquina sobre su costado para vaciar

el aceite por el tubo de Ilenado.

• Una vez que se ha vaciado todo el aceite del

motor, volver a Ilenar con aproximadamente 20

onzas de aceite fresco. Ver el parrafo sobre

Llenado de gasolina y aceite en la secciSn

OPERACION.

Volver a colocar la varilla de mediciSn.

SERVICIODELFILTRODEAIRE

El filtro de aire impide la tierra, polvo, etc. da_inos

entren al carburador y sean empujados al interior del

motor, yes importante para la duraci6n y

funcionamiento del motor. El filtro de aire es un filtro

de espuma de uretano. Nunca hacer funcionar el

motor sin tener el filtro de aire totalmente armado.

Paralimpiarelfiltro deaire:

• Retirar el filtro de espuma de la caja de plastico

ubicada encima del motor.

• Lavar en una soluciSn de agua y detergente, y

exprimirlo (sin estrujarlo) hasta quitarle todas las

impurezas.

• Enjuagar completamente en agua limpia.

• Envolverlo en un paso limpio y exprimirlo (sin

estrujar) hasta que este completamente seco, o

dejar secar al aire.

• Saturar con aceite para motor y exprimirlo para

distribuir el aceite y eliminar el aceite sobrante.

• Colocar el filtro de espuma dentro de la caja de

plastico.

NOTE: Si el filtro de espuma est_ desgarrado o tiene

cualquier da_o, cambiarlo.

ADVERTENCIA: La temperatura del

silenciador y las breas cercanas puede

sobrepasar de 150°F (65°C). Evitar tocar

esas breas.

SERVICIODELABUJIA

• Limpiar la bujia y ajustar la distancia entre

electrodos a 0.030 pulgada por Io menos una vez

en la temporada o cada 50 horas de

funcionamiento. Ver la Figura 10. Se recomienda

cambiar la bujia al comienzo de cada temporada

o estaciSn. Consultar la lista de repuestos del

motor para determinar el tipo correcto de bujia.

NOTE: No limpiar la bujia con un chorro de arena.

Haceflo con un cepillo de alambre ouna rasqueta y

lavarla con un solvente comerciaL

C_ador de separaciones,

Bujia

Figura 10

SERVICIODELSILENCIADOR

• Inspeccionar el silenciador peri6dicamente y

reemplazarlo cuando sea necesario.

• Si el motor tiene un chispero, retirarlo cada 50

horas de uso para limpieza e inspecci6n.

Reemplazarlo siesta daSado.

WARNING: No manejar la aspiradora

para jardines sin que tenga instalado el

silenciador. No estorbar el sistema de

escape. El silenciador o chispero da_ado

puede crear un peligro de incendio.

LIMPIEZADELMOTOR

Para limpiar el motor, quitarle la tierra y residuos

con un paso o cepillo.

Quitar frecuentemente los restos de pasto, tierra

y residuos de las aletas de enfriamiento, tamiz de

la toma de aire, palancas y varillaje. Esto ayudara

a asegurar el enfriamiento adecuado y la

velocidad del motor.

_ADVERTENCIA: Nunca hacer ningdn

ajuste a la mbquina sin primero apagar el

motor y desconectar el cable de la bujia.

AJUSTEDELAALTURADELA

BOQUILLA

La boquilla puede ajustarse a cualesquiera de cinco

posiciones, a una altura del piso variando de 5/8 a 4

1/8" pulgadas. La altura de la boquilla debera

ajustarse de acuerdo alas condiciones. Mover las

palancas de ajuste hacia adelante o hacia atras para

elevar o bajar la boquilla. La presi6n leve se puede

aplicar a un montaje maneta mas bajo al cambiar de

puesto palancas del ajuste. Ver la figura 11.

NOTE: En general, elevar la altura de la boquilla para

aspirar una capa gruesa de hojas opara manejar con

el tubo de soplado. Bajar la altura de la boquilla para

superficies m_s suaves. La m_quina se muestra sin

el motor para m_s claridad de la ilustraciOn.

ajuste de

Boquilla altura

Figura 11

AJUSTEDELCARBURADOR

ADVERTENCIA: Si al motor se le hace

cualquier ajuste (por ej., carburador)

mientras estb funcionando, mantenerse

alejado de todas las piezas en

movimiento. Tener cuidado de no tocar

el silenciador y todas las superficies

calientes.

El carburador fue preajustado en la fabrica y no

deberia necesitar ningQn ajuste. Si el motor no

funciona debidamente debido a posibles problemas

en el carburador, Ilevar la maquina a un centro de

servicio Sears para reparaci6n y ajuste.

NOTE: El filtro de aire sucio causar_ el

funcionamiento irregular del motor. Asegurarse de

limpiar el filtro de aire y que este conectado al

carburador antes de proceder a ajustar el carburador.

VELOCIDADDELMOTOR

La velocidad del motor de la aspiradora para

jardinesaspiradora para jardines fue ajustada en la

fabrica. No intentar aumentar las revoluciones por

minuto del motor. En el caso de que el motor este

funcionando demasiado rapido o lento, Ilevar la

maquina a un centro de servicio Sears para

reparaci6n y ajuste.

WARNING: No intentar alterar la

velocidad del motor moviendo el

varillaje del gobernador del motor. El

hacerlo podria resultar en graves

lesiones personales y da_o al motor.

La velocidad (rpm) del motor fue

ajustada en la fbbrica.

RETIRODELA REJILLADEFLAGELOS

En el caso de que el area de descarga esta obstruida,

retirar la rejilla de flagelos y limpiar el area de la

manera siguiente.

Apagar el motor. Asegurarse que la maquina

esta totalmente detenida.

Desconectar el cable de la bujia y conectarlo

a tierra antes de desatascar el tubo de descarga.

Ver tener acceso a la rejilla de trituraci6n, retirar

el recolector o el tubo de soplado de la maquina

como se indica en la secci6n OPERACION. Ver

la figura 12.

hexagonal y arandela plana

Contratuerca Rejilla de flagelos

VISTA POSTERIOR

Figura 12

En el lado derecho de la maquina, quitar el

tornillo hexagonal que sujeta la rejilla de flagelos.

Ver la figura 13.

onal lateral

Figura 13

• Retirar el tornillo hexagonal y la arandela plana

ubicados encima de la carcasa trasera cerca de

la escuadra de montaje y la contratuerca que

sujeta la rejilla de flagelos. Ver las figuras 12.

• Retirar y limpiar la rejilla con una rasqueta o

lavarla con agua. Volver a instalar la rejilla.

AFILADO0 REEMPLAZODELA

CUCHILLAASTILLADORA

Debido a que el motor de esta maquina tiene el

cigQeSal c6nico, se necesita un extractor especial

(nQmero de pieza 753-0900) para retirar el impulsor.

Para asistencia tecnica, comunicarse con el centro

de servicio Sears.

NOTE: Cuando se vaya a inclinar la m4quina, vaciar

el tanque de combustible y mantener el lado con la

bujia del motor hacia arriba.

Desconectar el cable de la bujia y conectarlo a

tierra.

Quite los tapacuboss delanteros, cierrese

chiflado, ruedas delanteras, y las arandelas de

onda(ola) que atan alas asambleas de brazo de

pivote. Ver la Figura 14.

Ajustado

de escuadra

de altura

Arl

abocinada

Brazo Arandela

piv°/_/ondulada

Tornillo de Tuerca de

reborde cerradura

Figura 14

• Quite los tornillos de hombro y las arandelas de

campana que examinan las armas(brazos) de

pivote y ajustadores de anaquel de altura a la

abrazadera de apoyo delantera.

• Quitar los tres tornillos en la carcasa superior que

sujetan la cubierta de la boquilla y los nueve

tornillos que sujetan la carcasa inferior a la

superior. Ver la Figura 15.

}rnillos de

la carcasa

inferior

Tornillos de

la boquilla

Figura 15

Quitar la contratuerca que sujeta la rejilla de

trituraci6n a la carcasa inferior. No es necesario

retirar la rejilla. Ver las Figura 12.

Quitar el perno hexagonal, la arandela de

seguridad y la arandela plana que sujetan el

conjunto rotor al cigQeSal. Ver la Figura 16.

H Q

Cuchilla

astilladora

Carcasa

Con junto

)erno

hexagonal

seguridad

Arandela

plana

Cuchilla

de flagelos

VISTA DE ABAJO ARRIBA

Figura 16

• Aplicar lubricante alas roscas del extractor del

rotor y luego enroscar el extractor en el cig0eSal.

Parar cuando el rotor se pueda mover en el

cig0eSal.

• Retirar el rotor del cig0eSal. Desenroscar el

extractor del rotor.

• Retirar la cuchilla astilladora utilizando para ello

una Ilave allen de 3/16" en el exterior de la

cuchilla y una Ilave de 1/2" en el lado inferior del

rotor.

• Reemplazar o afilar la cuchilla astilladora.

• Para afilar la cuchilla, protegerse las manos con

guantes y seguir el angulo original de afilado.

• Volver a ensamblar ejecutando los pasos

previosos en orden inverso.

• Apretar los tornillos de la cuchilla a 210 - 250

pulg-lbs.

• Apretar el perno del rotor a 375-425 pulg-lbs.

NOTE: Asegurar de instalar la cuchilla astilladora con

el filo hacia arriba. Ver la Figura 17.

Cuchilla

Cuchilla de _astilladora

f'a_°s o_ _ _-

\Rotor

Figura 17

Preparar la aspiradora para jardines Crafstman para su

almacenamiento al final de la temporada o si la

maquina va a estar sin usar durante 30 dias o mas.

Una revisi6n anual por el centro de servicio Sears local

es una buena manera de asegurar que la maquina

funcione perfectamente la temporada siguiente.

Aspiradoraparajardines

• Limpiar el equipo completamente.

• Frotarlo con un trapa aceitado para impedir que se

oxide. Frotar con aceite ligero o silicona.

• Preparar el motor de acuerdo alas instrucciones

siguientes.

• Guardar la maquina en un lugar limpio y seco. No

hacerlo cerca de materiales corrosivos tal como los

fertilizantes.

Motor

IMPORTANT:Es importante impedir la formaci6n de

dep6sitos gomosos en las piezas del sistema de

combustible tales como el carburador, filtro, manguera

y tanque de combustible durante el almacenamiento.

Ademas, los combustibles mezclados con alcohol

(llamados gasohol o el uso de etanol o metanol)

pueden atraer humedad la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. El gas acido puede daSar el sistema

de combustible del motor durante el almacenamiento.

Para evitar problemas en el motor, vaciar el sistema de

combustible antes de guardar la maquina por 30 dias o

mas. Proceder de la manera siguiente:

• Vaciar el tanque de combustible.

• Arrancar el motor y dejarlo funcionar hasta que la

tuberia de combustible y el carburador esten

vacios.

• Vaciar el carburador.

• Nunca usar productos para limpiar motores o

carburadores en el tanque de combustible pues

podria ocurrir un daSo permanente.

NOTE: El uso de un estabilizador de combustible es

una alternativa aceptable para reducir la formaciOn de

depOsitos gomosos de combustible durante el

almacenamiento.

• ASadir estabilizador a la gasolina en el tanque o en

el contenedor de almacenamiento.

• Siempre seguir la relaci6n de mezcla indicada en el

envase del estabilizador.

• Hacer funcionar el motor durante por Io menos 10

minutos despues de aSadir el estabilizador para

que este Ilegue al carburador.

• No vaciar el tanque de combustible y el carburador

si se usa estabilizador de combustible. Vaciar el

aceite del carter (hacerlo despues de haber hecho

funcionar el motor y que todavia este caliente) y

Ilenar el carter con aceite fresco.

• Si se vaci6 el tanque de combustible, proteger el

interior del motor de la manera siguiente:

• Retirar la bujia, verter aproximadamente 1/2 onza

(aprox. una cucharada) de aceite de motor en el

cilindro y hacer girar lentamente el motor para

distribuir el aceite.

• Colocar la bujia.

0tros

• No guardar la gasolina de una temporada a otra.

• Reemplazar la gasolina si comienza a oxidarse. El

6xido y/o impurezas en la gasolina causaran

problemas.

• Guardar la maqina en un lugar limpio y seco. No

hacerlo cerca de materiales corrosivos, tal como

los fertilizantes.

NOTE: Si se va a guardar la m_quina en un galpOn sin

ventilaciOn o de metal, asegurarse de protegerla contra

oxidaciOn aplic_ndole una capa de aceite ligero o

silicona.

Problema Solucibn

El motor no arranca 1.

Perdida de potenica;

funcionamiento

irregular

Causas posibles

1. El tanque de combustible esta

vacio o combustible esta viejo.

El motor se

sobrecalienta

La maquina no

descarga

2. El cable de la bujia esta

desconectado.

3. No se puede tirar de la cuerda

de arranque.

4. El estrangulador esta en la

posici6n ON (conectado).

5. La bujia esta mala.

6. No se oprimi6 el interruptor de

seguridad.

.El alambre del interruptor de

seguridad no esta conectado al

motor o esta mal conectado a

tierra.

1. El cable de la bujia esta suelto.

2. La maquina esta funcionando

en CHOKE (estrangulador).

3. La manguera de combustible

esta obstruida o el combustible

esta viejo.

4. Hay agua o tierra en el sistema

de combustible.

5. EIcarburadoresta desajustado. 5.

Demasiada vibraci6n 1. Piezas sueltas o rotor daSado.

1. Carburadormalajustado.

2. Bajo nivel de aceite del motor.

1. El tubo de descarga esta

obturado.

.Hay un objeto extraSo atascado

en el rotor.

Baja velocidad (rpm) del motor.

El recolector esta Ileno.

La cuchilla astilladora est_

desafilada.

Llenar el tanque con gasolina limpia y fresca.

El combustible no durara mas de treinta dias

a menos que se le a5ada un estabilizador.

Conectar el cable de la bujia.

3. Hay una obstrucci6n atascada en el rotor.

Desconectar el cable de la bujia y quitar el

objeto atascado.

4. Mover de la posici6n CHOKE a la posici6n

ON.

5. Limpiar y ajustar la distancia entre electrodos

o cambiar la bujia.

6. El interruptor de seguridad debe estar

oprimido por la leng0eta delantera ubicada

en el mango del recolector cuando se instala

este Ultimo.

7. Conectar el alambre del interruptor de

seguridad al conector del motor y conectarlo

a tierra en la escuadra de montaje.

1. Conectar el cable de la bujia y apretarlo.

2. Mover la palanca de estrangulaci6n a la

posici6n OFF (desconectado).

3. Limpiar la manguera de combustible; Ilenar

el tanque con gasolina limpia y fresca. El

combustible no durara mas de treinta dias a

menos que se le a5ada un estabilizador.

4. Desconectar la manguera de combustible al

carburador y vaciar el tanque. Llenar con

combustible fresco.

Contactar al centro de servicio Sears.

1. Apagar el motor inmediatamente y

desconectar el cable de la bujia. Llevar la

maquina a un centro de servicio Sears.

1. Conctactar al centro de servicio Sears.

2. Llenar el carter con el tipo correcto de aceite.

1. Apagar el motor inmediatamente y

desconectar el cable de la bujia. Limpiar la

rejilla de trituraci6n y el interior de la boca de

descarga. Ver la secci6n Mantenimiento en

este manual.

2. Apagar el motor inmediatamente y

desconectar el cable de la bujia. Quitar el

objeto atascado.

3. Siempre hacer funcionar el motor con el

acelerador a fondo.

4. Vaciar el recolector.

Cambiarla cuchillaastilladora o contactaral centro de

servicio Sears.

NOTE: Para otros tipos de reparaciones aparte de los ajustes menores indicados m4s arriba, rogamos dirigirse al

centro de servicio Sears de la Iocalidad.

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME SM(1-800-469-4683)

Para pedir servicio de reparacibn a domicilio- 1-800-676-5811

Au Canada pour tout le service ou les pi_ces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

SEARS

HomeCentral

Craftsman 24B031E099 User Manual CSV 4.5 HP PUSH Manuals And Guides L0203070

CRAFTSMAN Chipper Shredder/Vacuum, Gas Manual L0203070 CRAFTSMAN Chipper Shredder/Vacuum, Gas Owner's Manual, CRAFTSMAN Chipper Shredder/Vacuum, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
