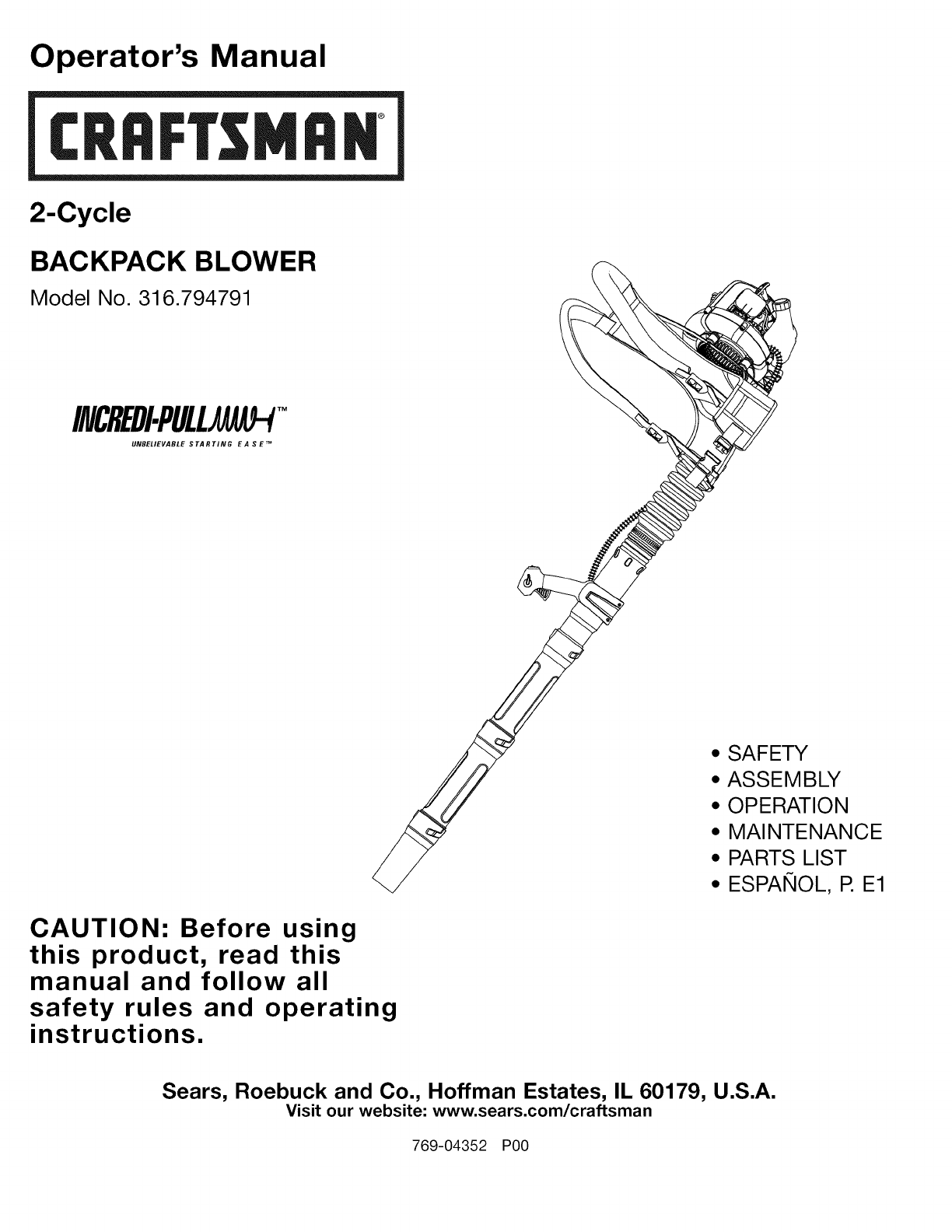

Operator's Manual

2-Cycle

BACKPACK BLOWER

Model No. 316.794791

INCREDI.PULL TM

UNBELIEVABLE STARTING EA S E TM

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

* SAFETY

* ASSEMBLY

* OPERATION

* MAINTENANCE

* PARTS LIST

* ESPANOL, P. E1

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.sears.com/craftsman

769-04352 P00

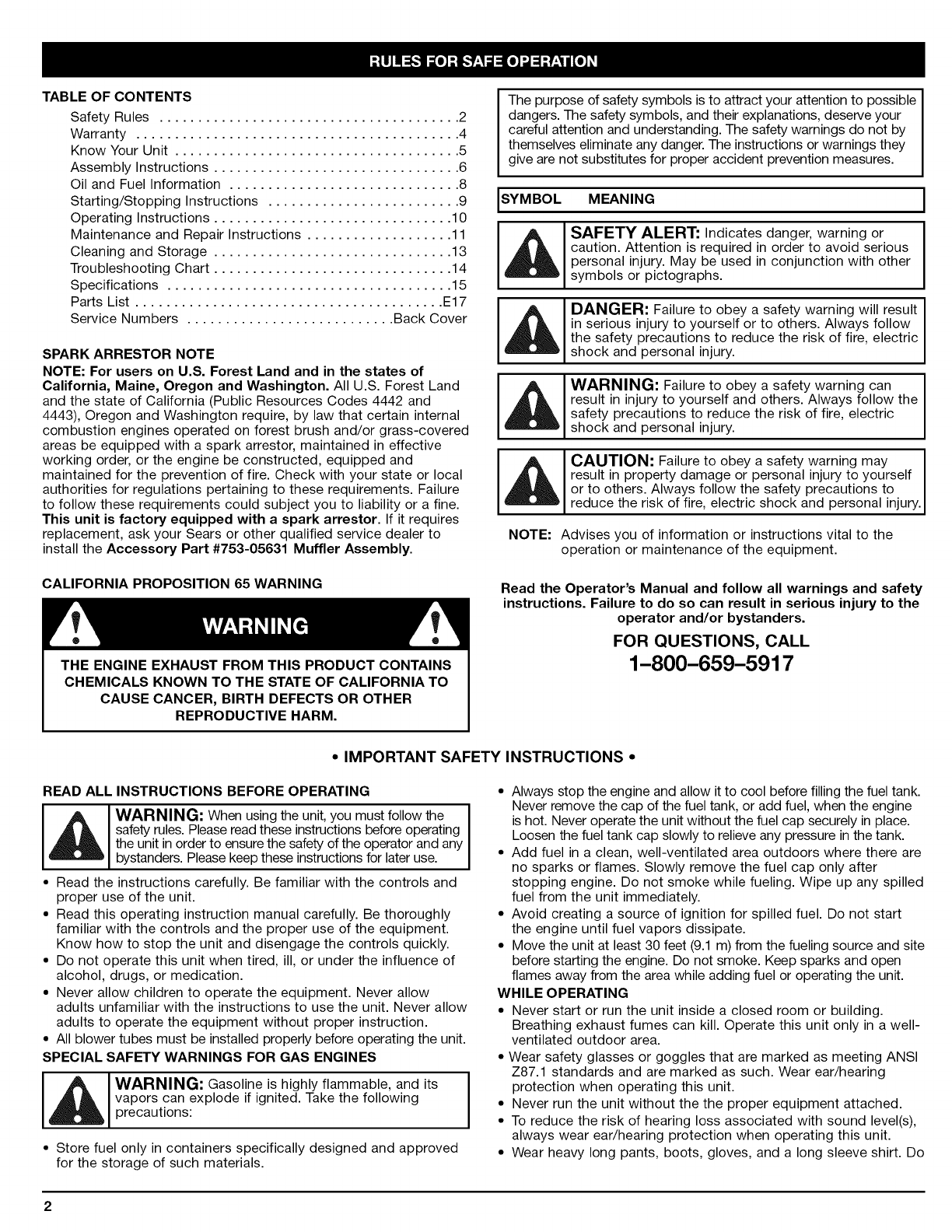

TABLE OF CONTENTS

Safety Rules ....................................... 2

Warranty .......................................... 4

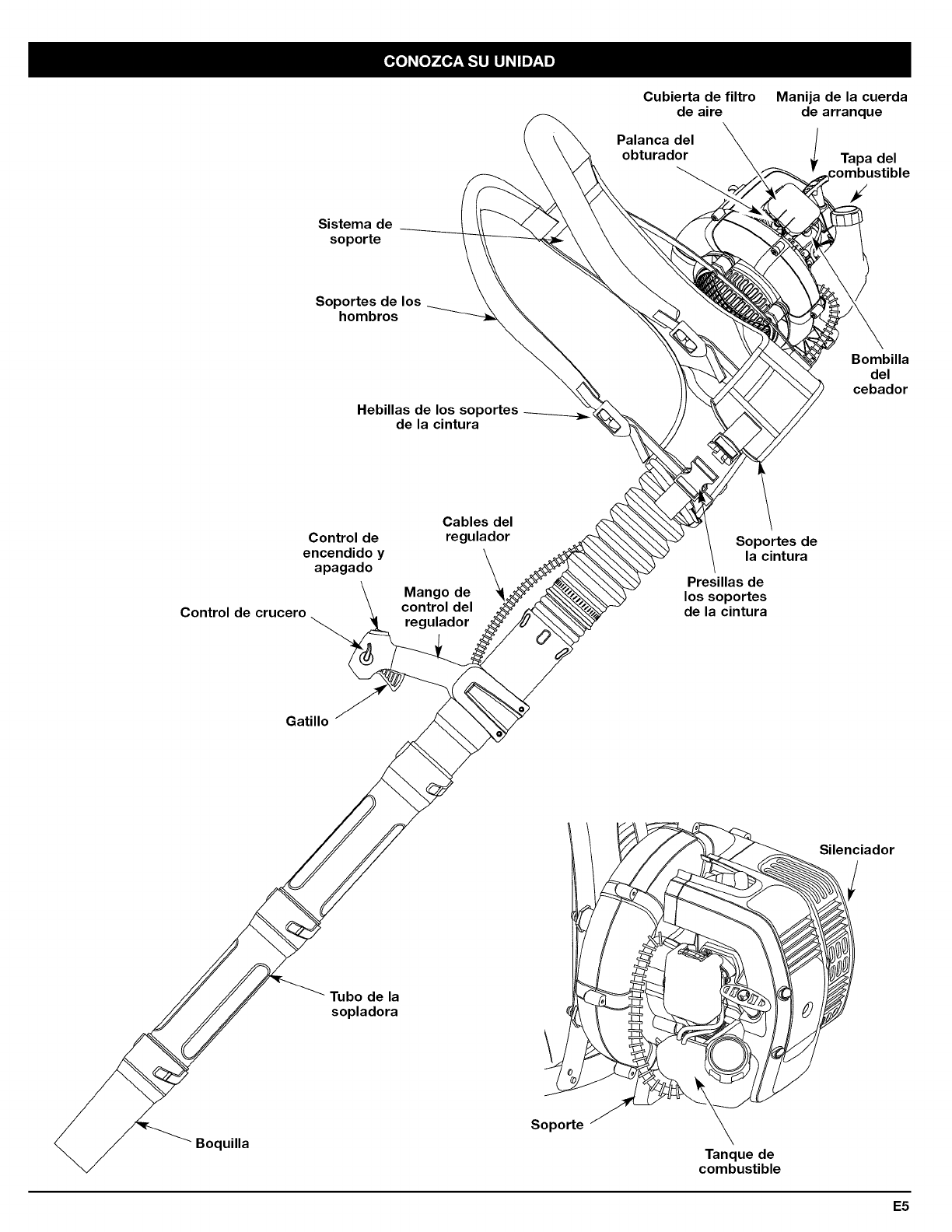

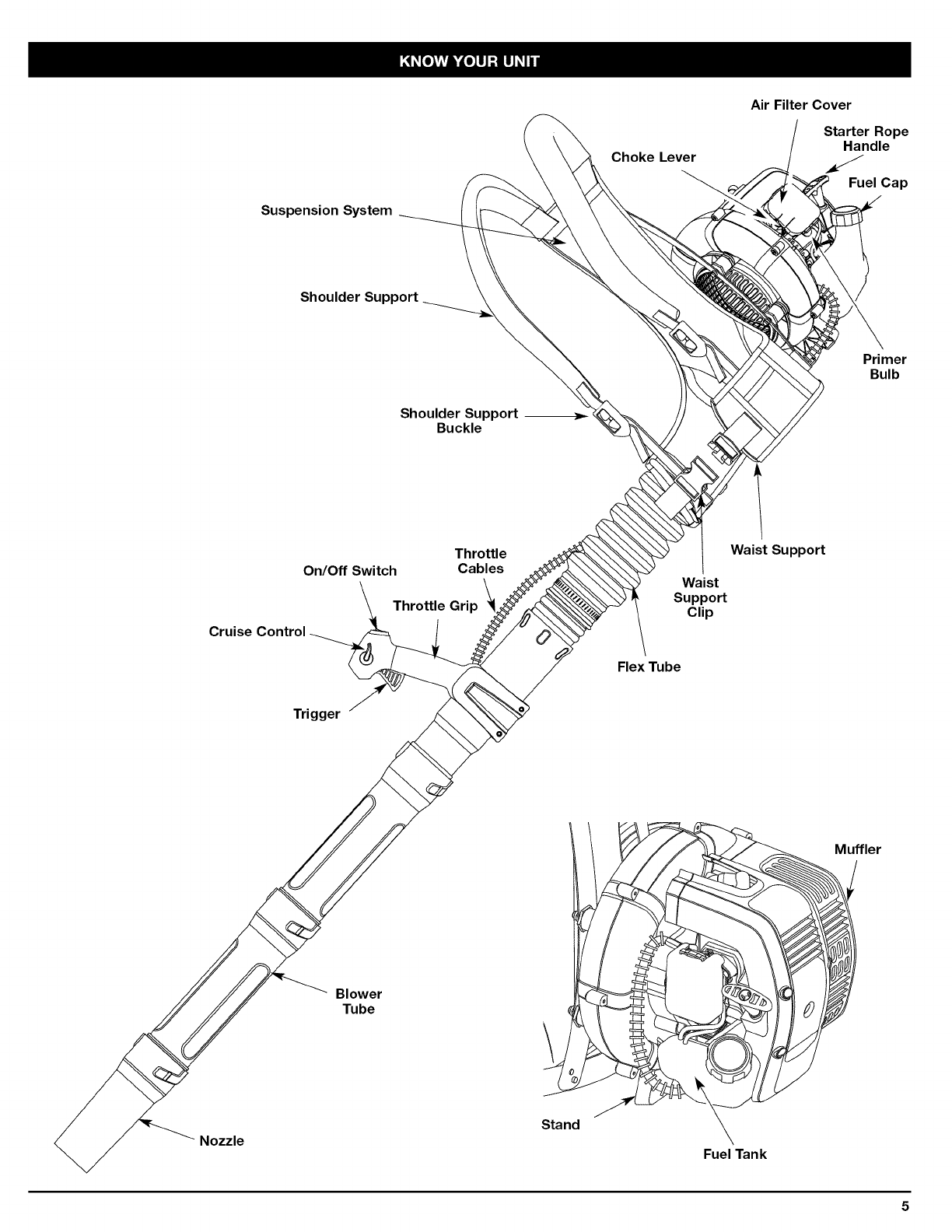

Know Your Unit ..................................... 5

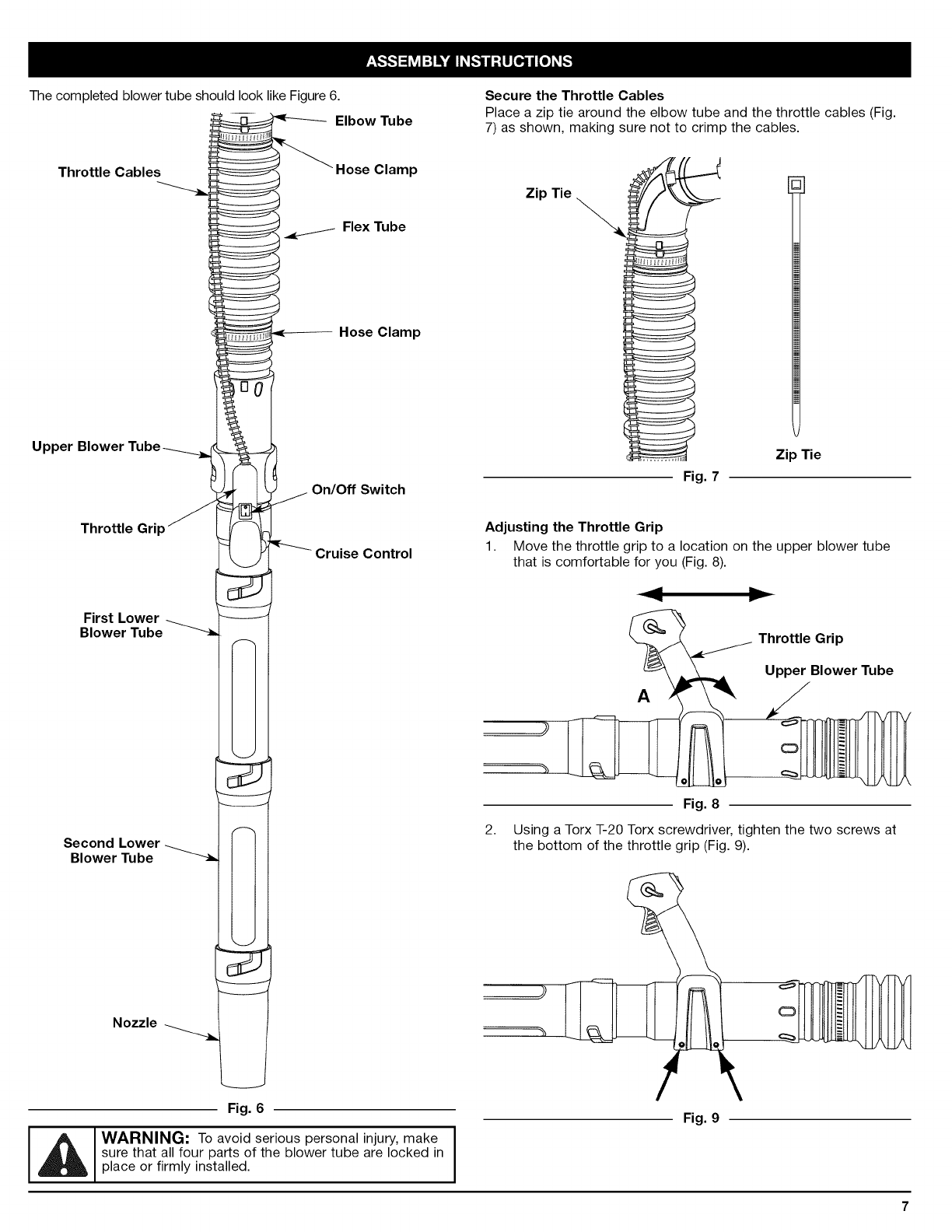

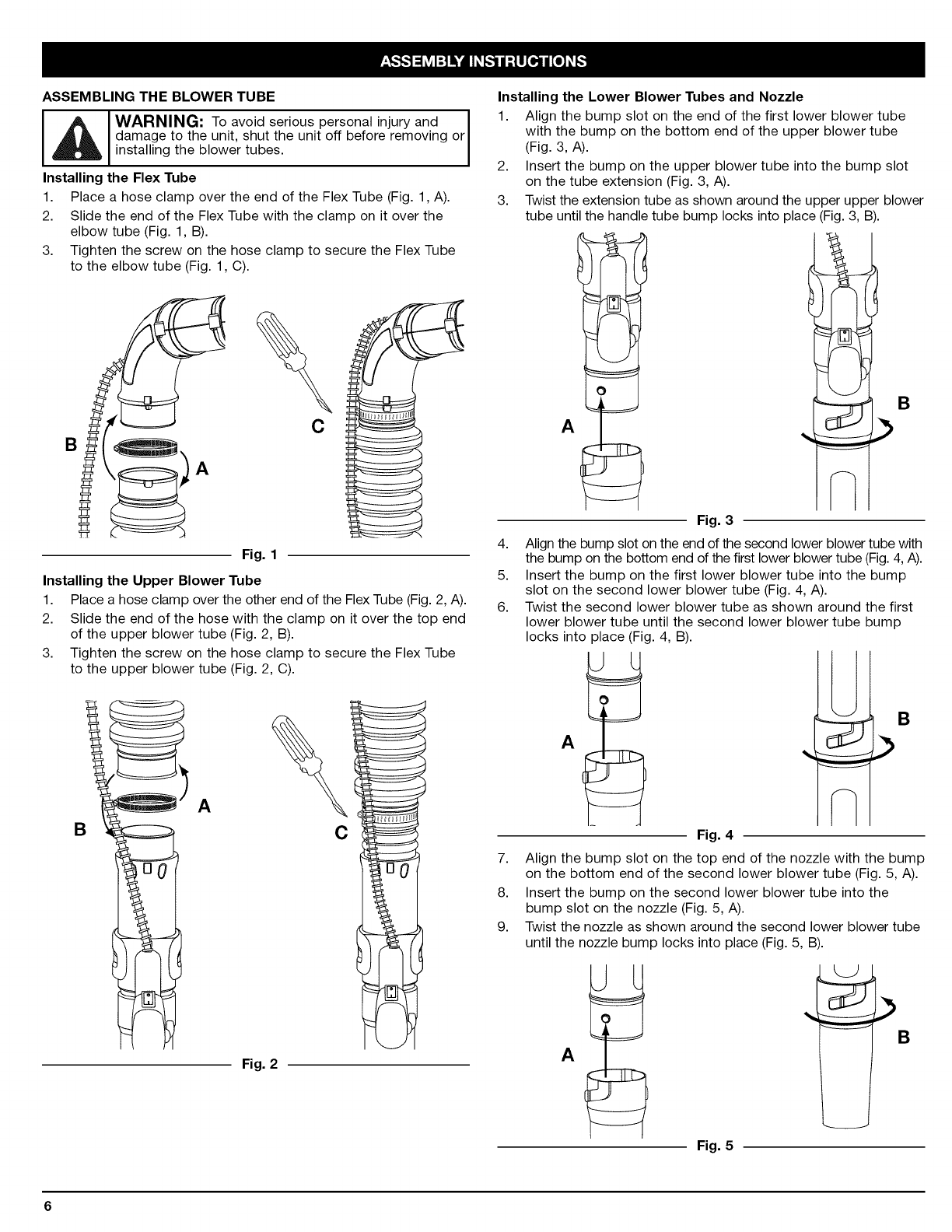

Assembly Instructions ................................ 6

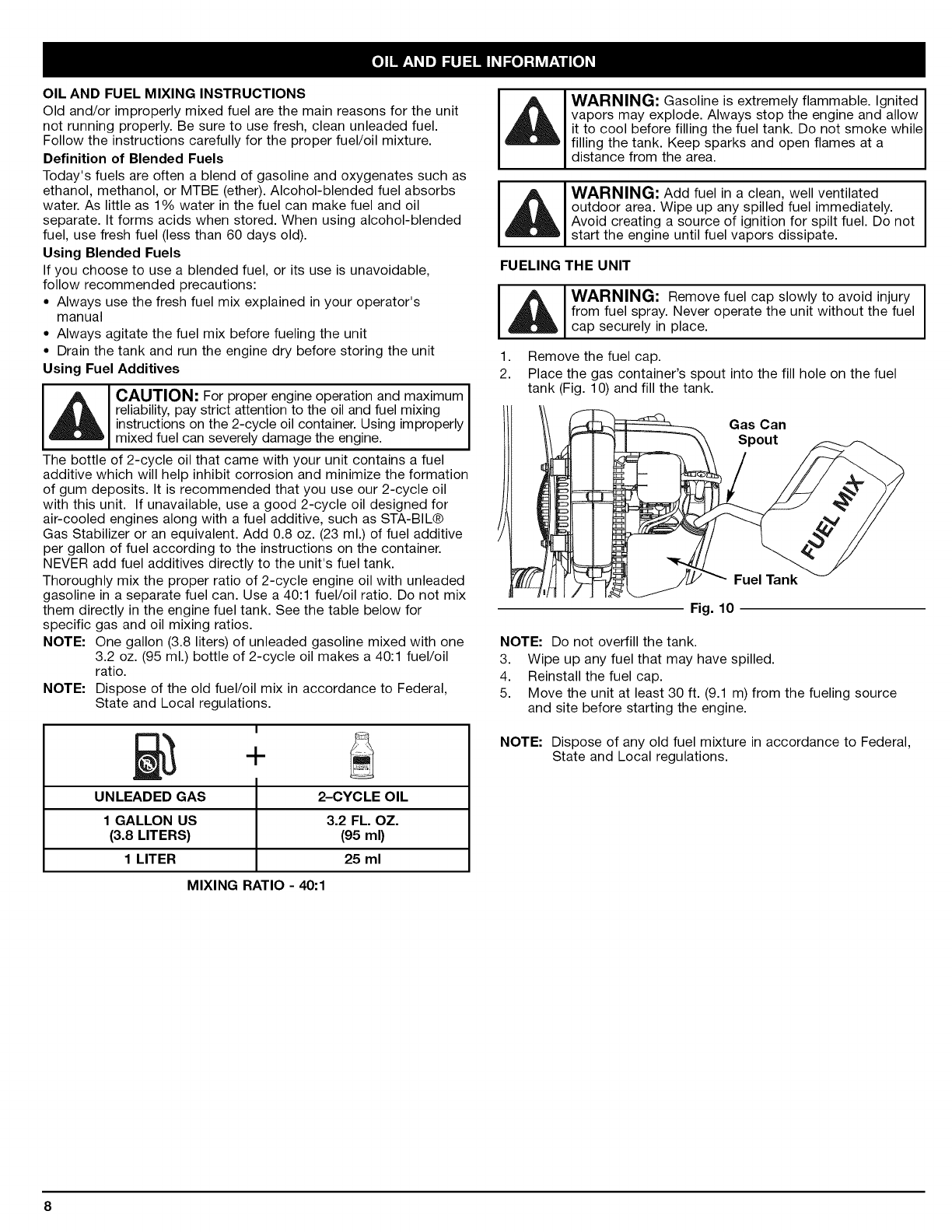

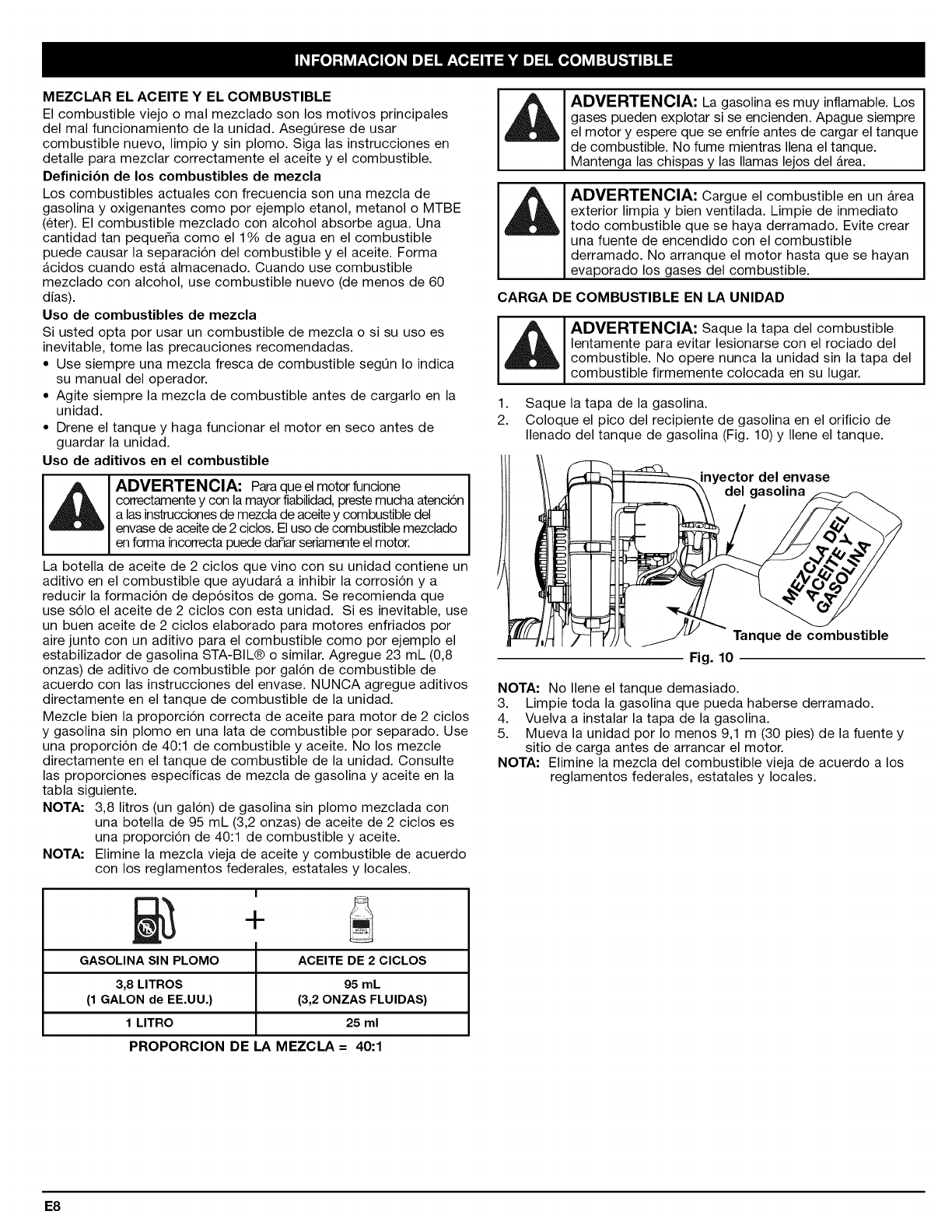

Oil and Fuel Information .............................. 8

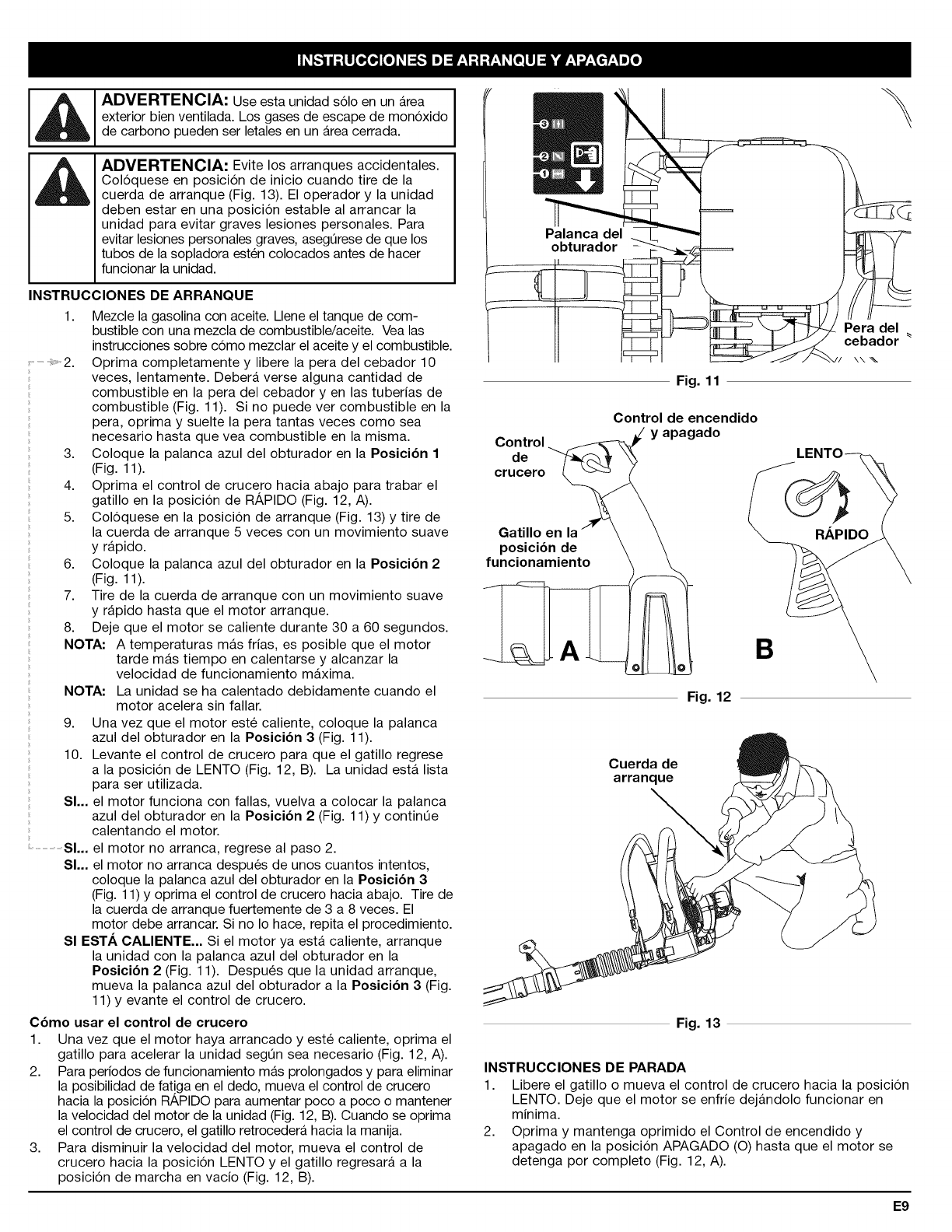

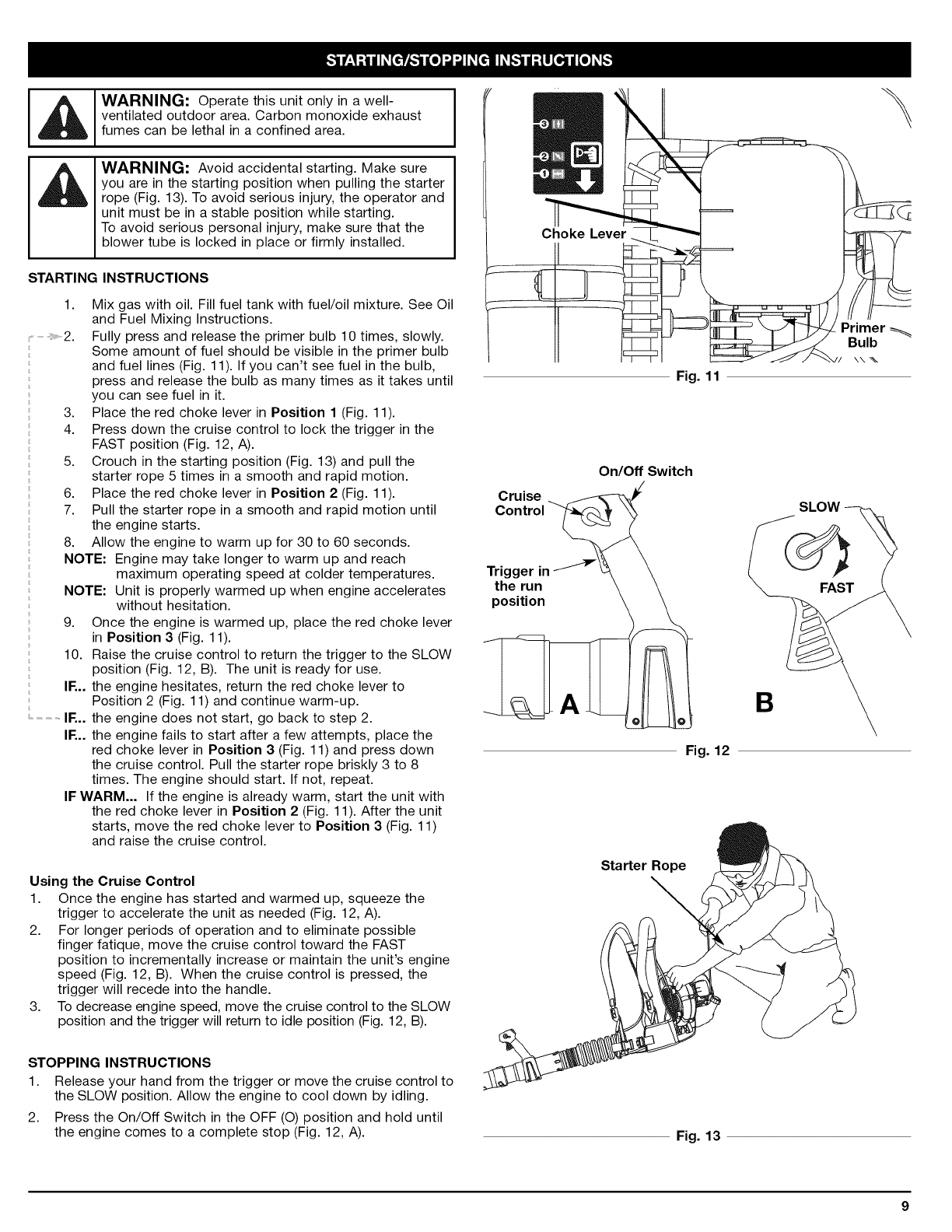

Starting/Stopping Instructions ......................... 9

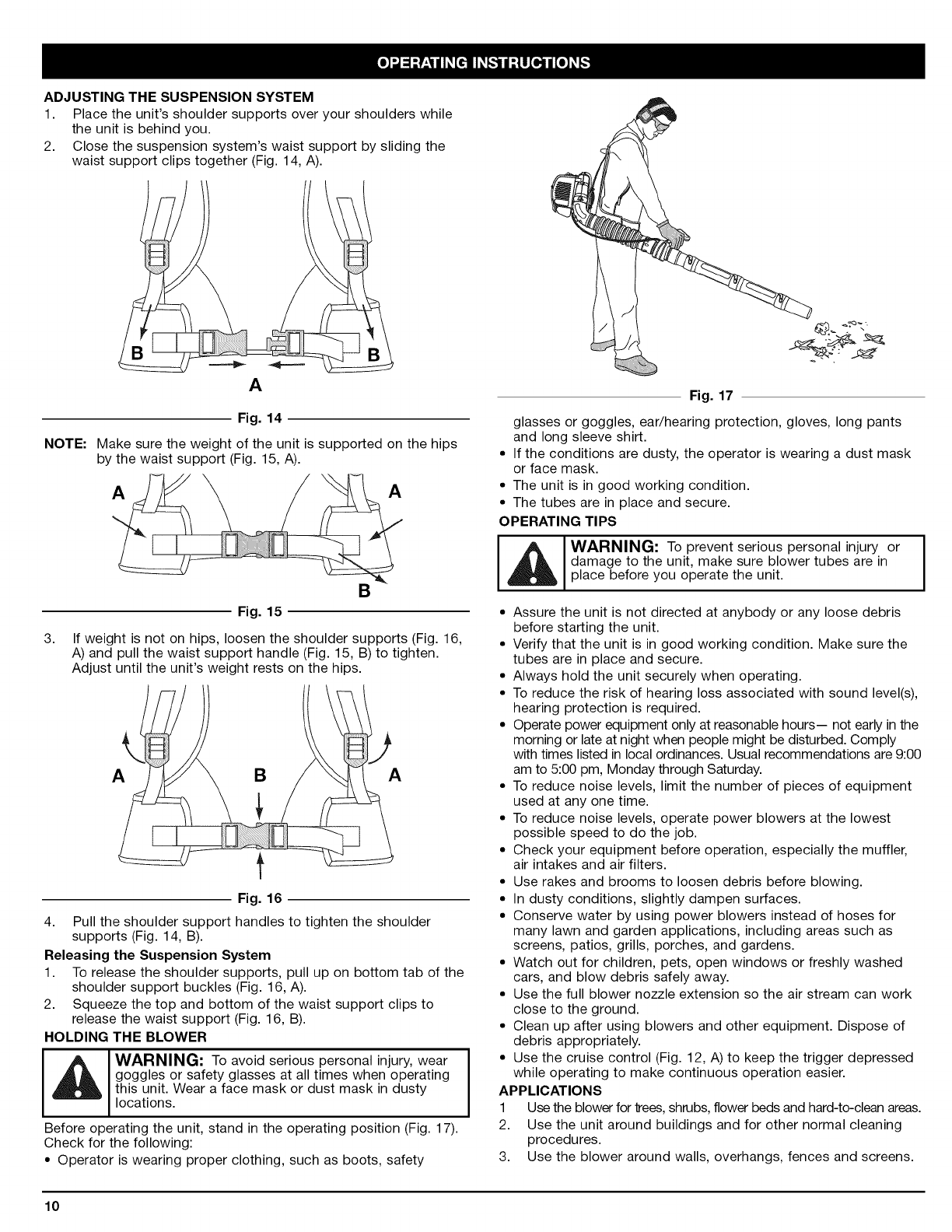

Operating Instructions ............................... 10

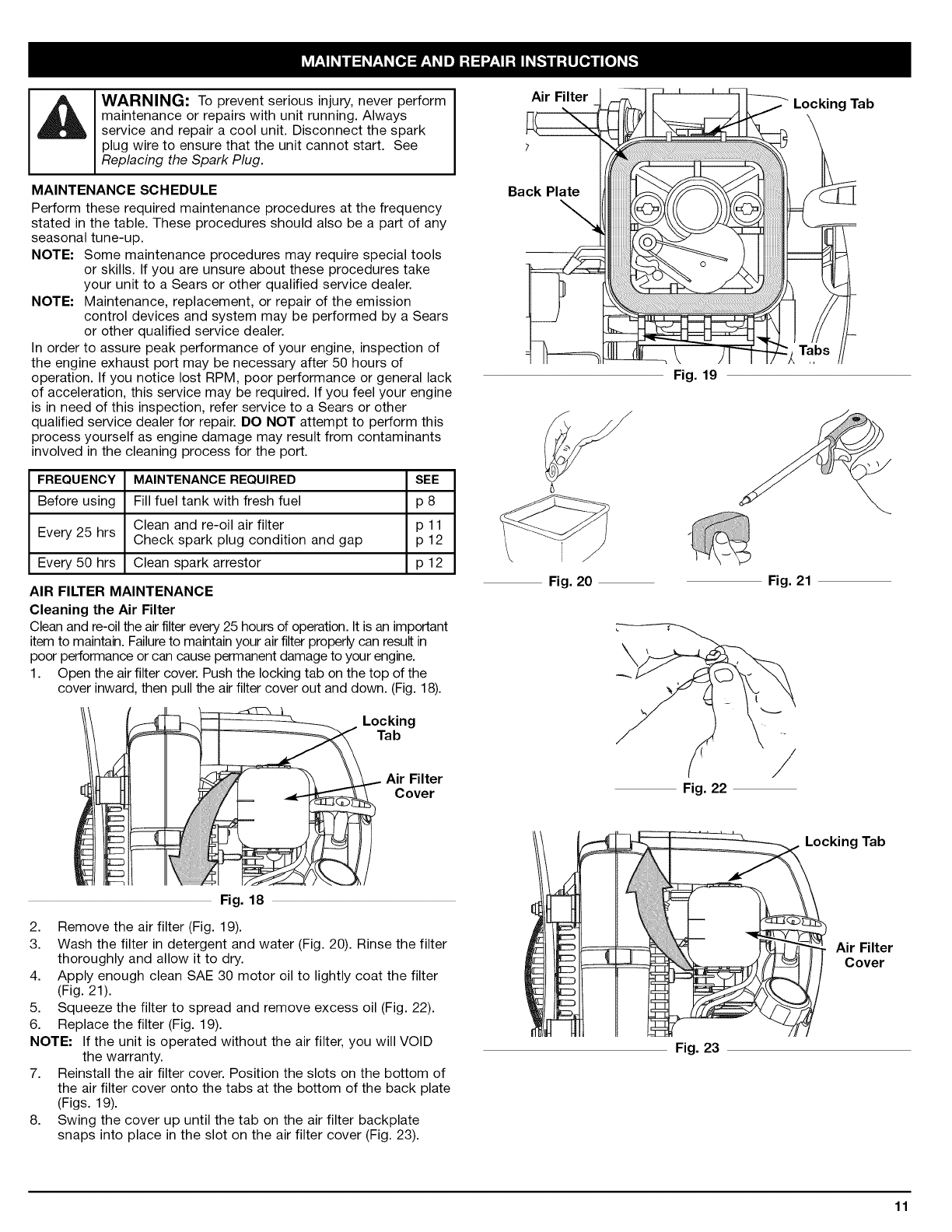

Maintenance and Repair Instructions ................... 11

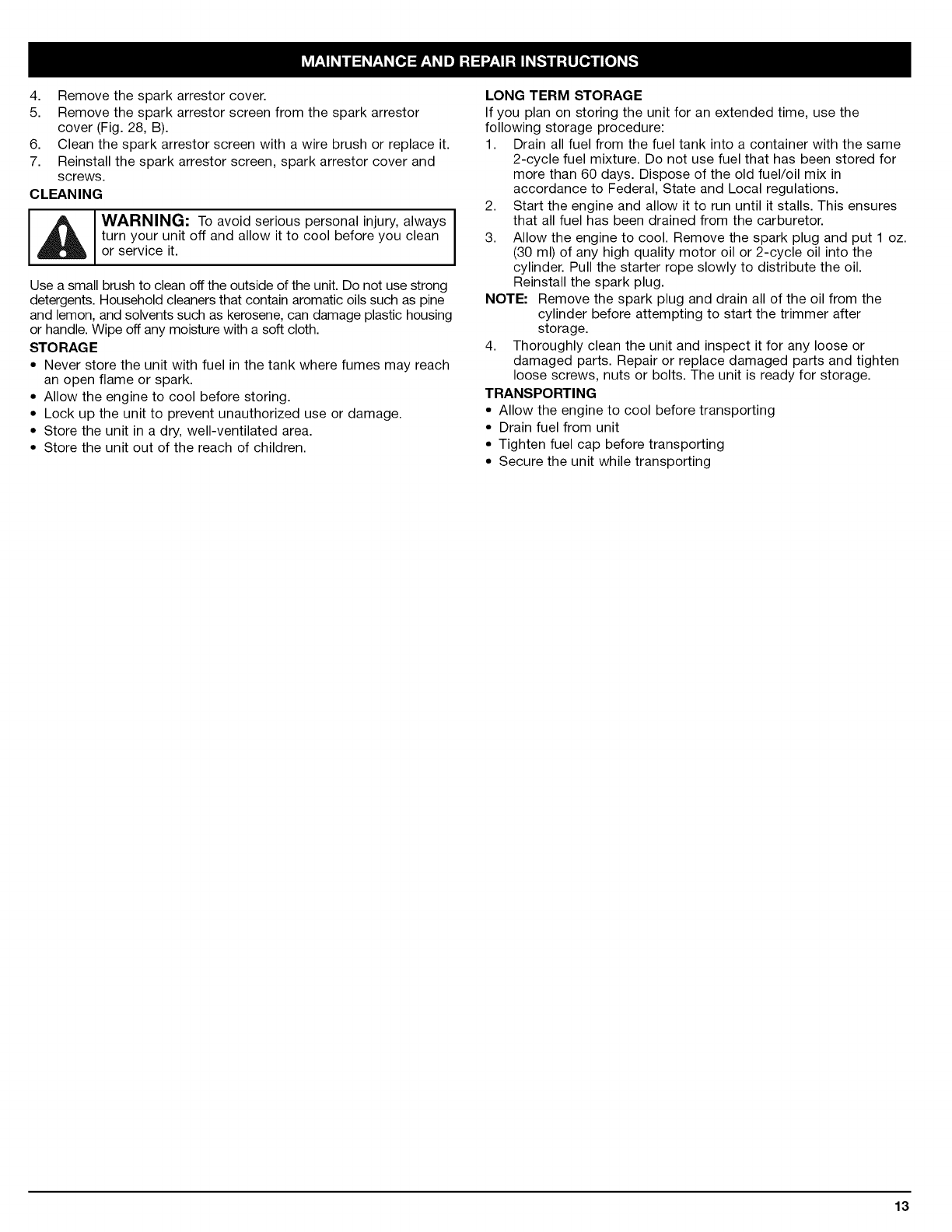

Cleaning and Storage ............................... 13

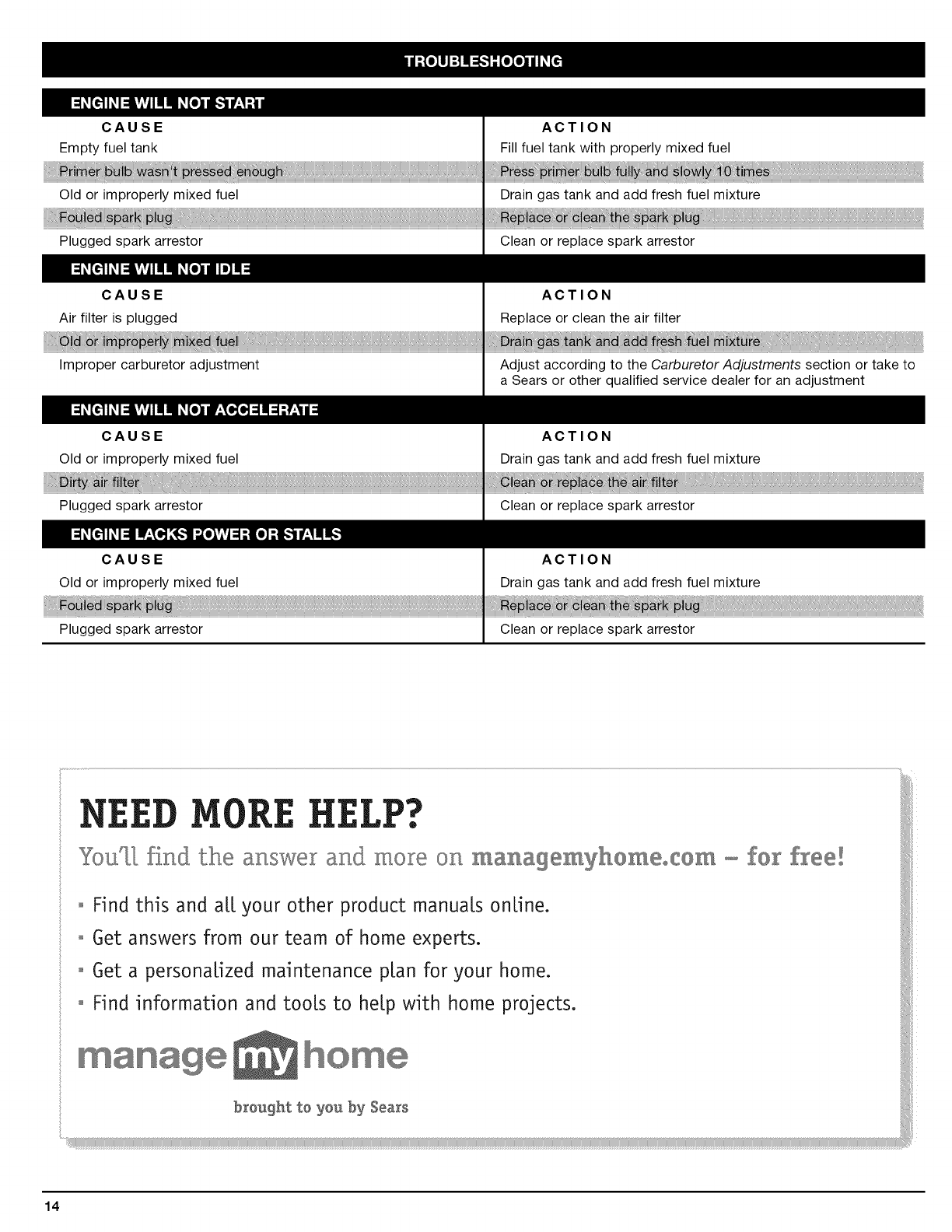

Troubleshooting Chart ............................... 14

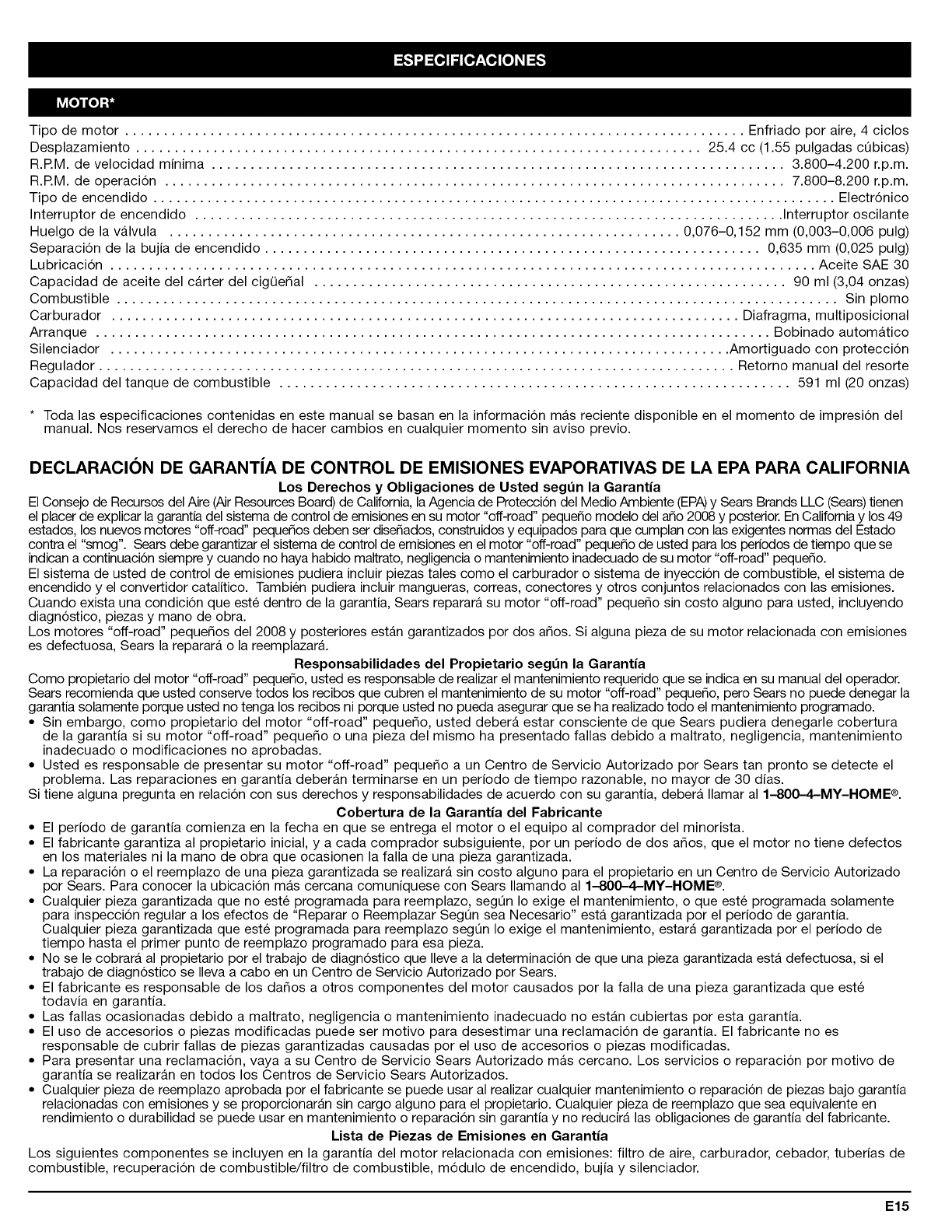

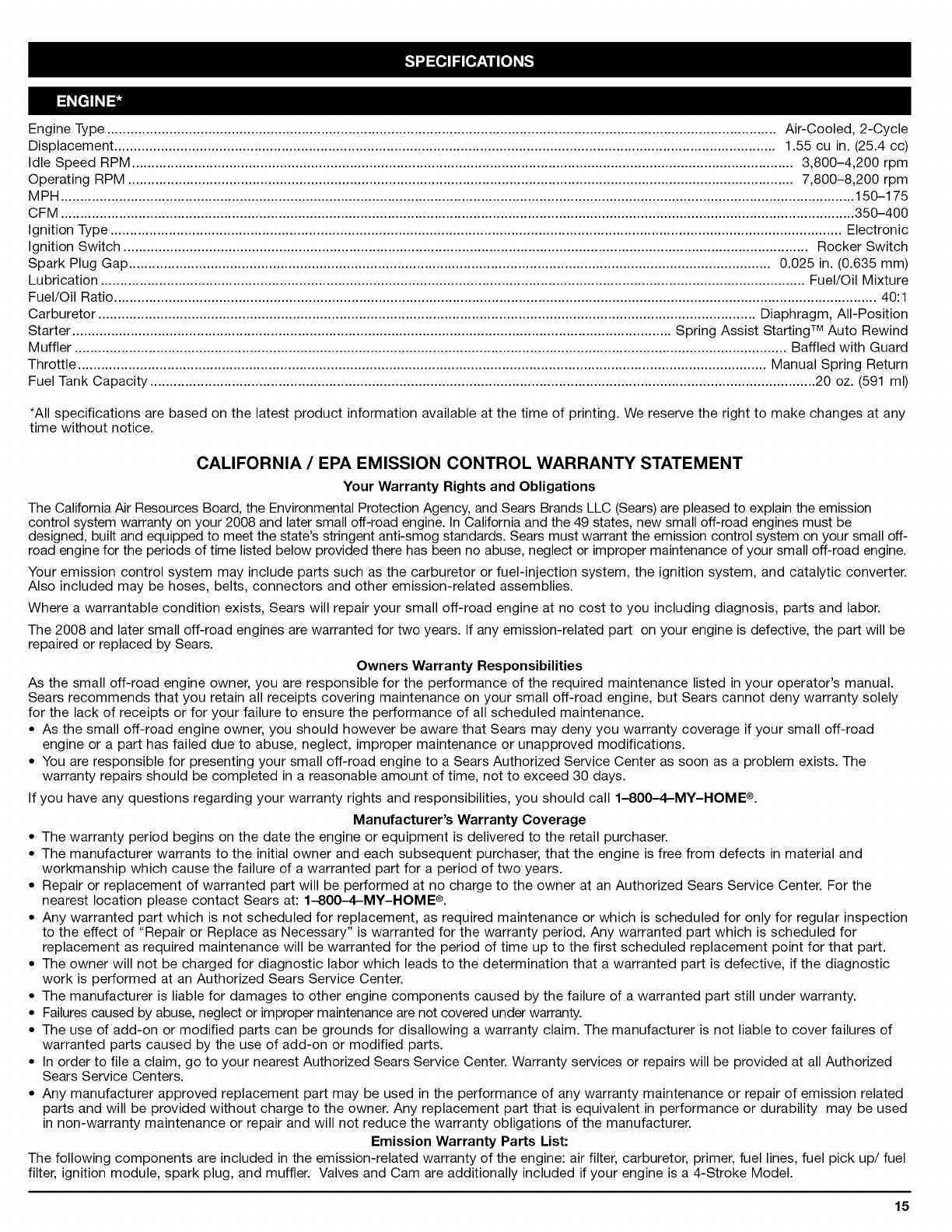

Specifications ..................................... 15

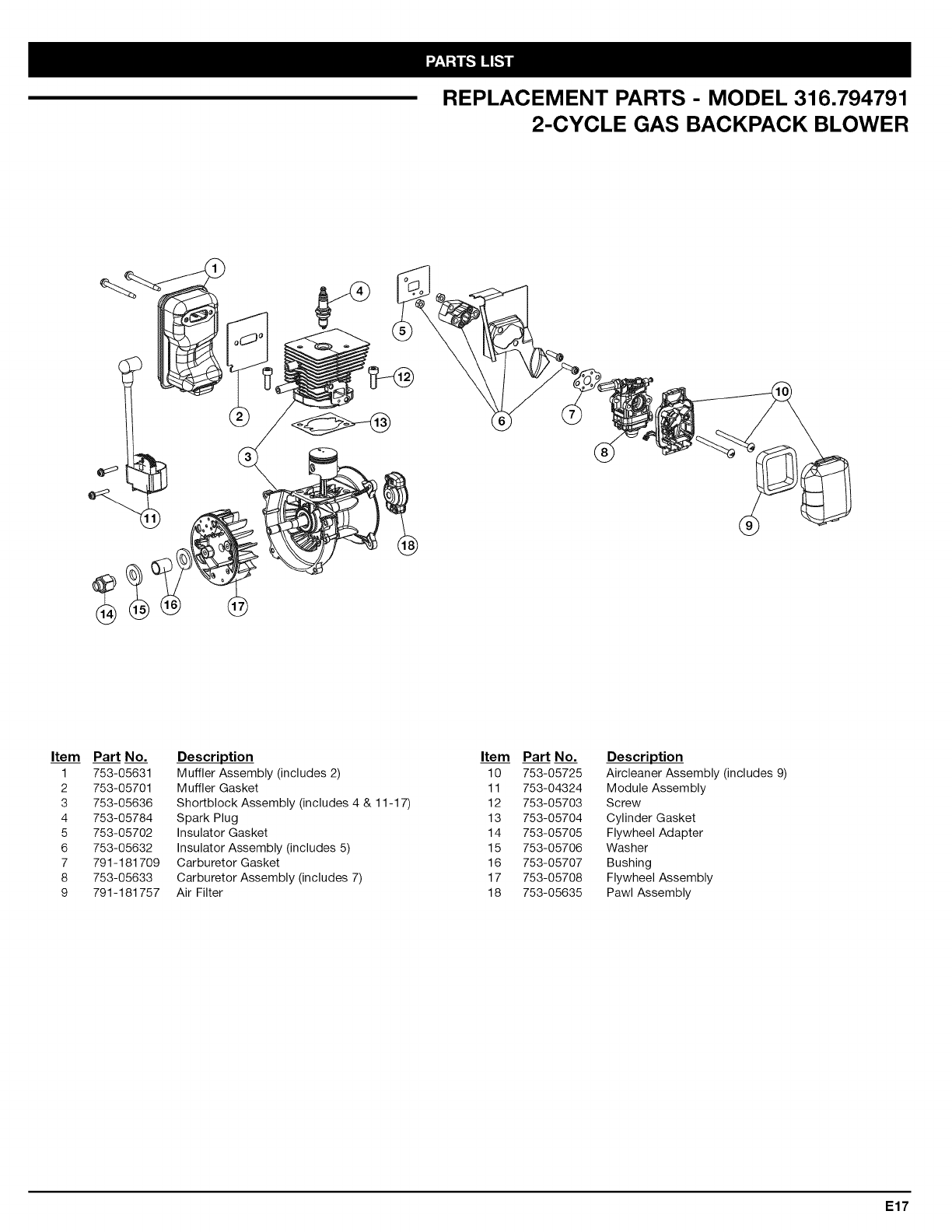

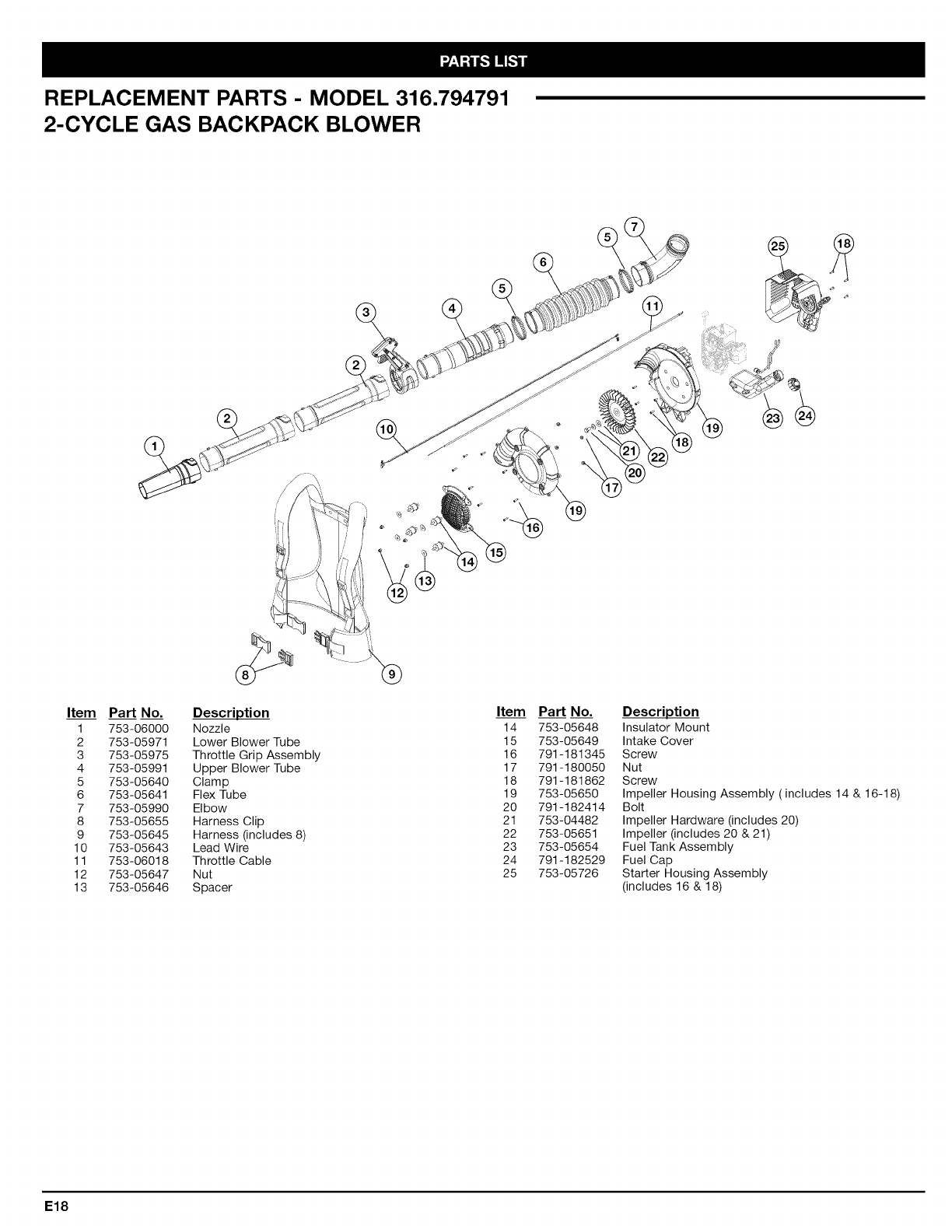

Parts List ........................................ E17

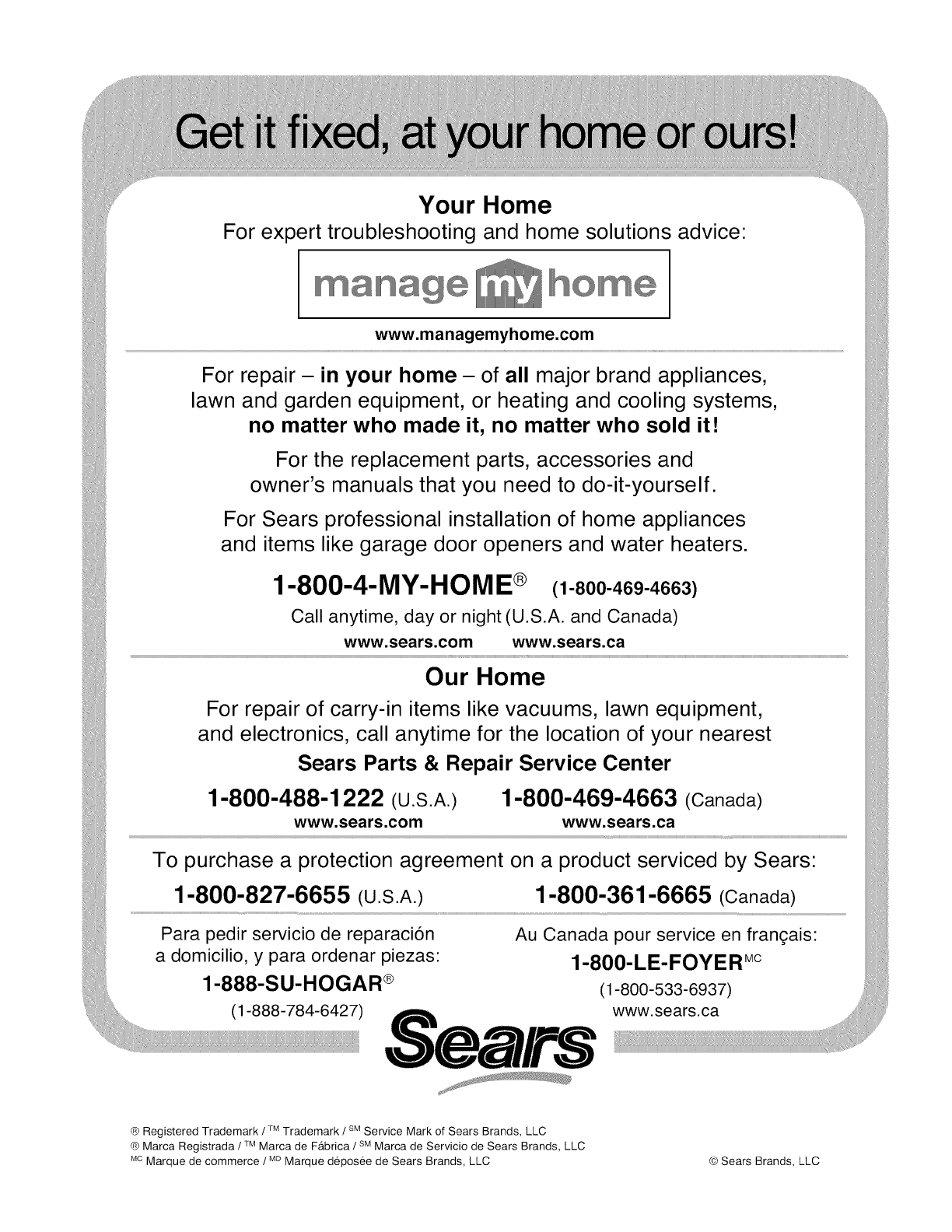

Service Numbers ........................... Back Cover

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest Land

and the state of California (Public Resources Codes 4442 and

4443), Oregon and Washington require, by law that certain internal

combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective

working order, or the engine be constructed, equipped and

maintained for the prevention of fire. Check with your state or local

authorities for regulations pertaining to these requirements. Failure

to follow these requirements could subject you to liability or a fine.

This unit is factory equipped with aspark arrestor. If it requires

replacement, ask your Sears or other qualified service dealer to

install the Accessory Part #753-05631 Muffler Assembly.

CALIFORNIA PROPOSITION 65 WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT CONTAINS

CHEMICALS KNOWN TO THE STATE OF CALIFORNIA TO

CAUSE CANCER, BIRTH DEFECTS OR OTHER

REPRODUCTIVE HARM.

The purpose of safety symbols is to attract your attention to possible

dangers. The safety symbols, and their explanations, deserve your

careful attention and understanding. The safety warnings do not by

themselves eliminate any danger. The instructions or warnings they

give are not substitutes for proper accident prevention measures.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or

caution. Attention is required in order to avoid serious

personal injury. May be used in conjunction with other

symbols or pictographs.

DANGER: Failure to obey a safety warning will result

in serious injury to yourself or to others. Always follow

the safety precautions to reduce the risk of fire, electric

shock and personal injury.

WARNING: Failure to obey a safety warning can

result in injury to yourself and others. Always follow the

safety precautions to reduce the risk of fire, electric

shock and personal injury.

CAUTION: Failure to obey a safety warning may

result in property damage or personal injury to yourself

or to others. Always follow the safety precautions to

reduce the risk of fire, electric shock and personal injury.

NOTE: Advises you of information or instructions vital to the

operation or maintenance of the equipment.

Read the Operator's Manual and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL

1-800-659-5917

*IMPORTANT SAFETY INSTRUCTIONS *

READ ALL INSTRUCTIONS BEFORE OPERATING

WARNING: When using the unit, you must follow the

safety rules. Please read these instructions before operating

the unit in order to ensure the safety of the operator and any

bystanders. Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and

proper use of the unit.

• Read this operating instruction manual carefully. Be thoroughly

familiar with the controls and the proper use of the equipment.

Know how to stop the unit and disengage the controls quickly.

• Do not operate this unit when tired, ill, or under the influence of

alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never allow

adults unfamiliar with the instructions to use the unit. Never allow

adults to operate the equipment without proper instruction.

• All blower tubes must be installed properly before operating the unit.

SPECIAL SAFETY WARNINGS FOR GAS ENGINES

WARNING: Gasoline is highly flammable, and its I

vapors can explode if ignited. Take the following I

precautions:

• Store fuel only in containers specifically designed and approved

for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank.

Never remove the cap of the fuel tank, or add fuel, when the engine

is hot. Never operate the unit without the fuel cap securely in place.

Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated area outdoors where there are

no sparks or flames. Slowly remove the fuel cap only after

stopping engine. Do not smoke while fueling. Wipe up any spilled

fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start

the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site

before starting the engine. Do not smoke. Keep sparks and open

flames away from the area while adding fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can kill. Operate this unit only in a well-

ventilated outdoor area.

• Wear safety glasses or goggles that are marked as meeting ANSI

Z87.1 standards and are marked as such. Wear ear/hearing

protection when operating this unit.

• Never run the unit without the the proper equipment attached.

• To reduce the risk of hearing loss associated with sound level(s),

always wear ear/hearing protection when operating this unit.

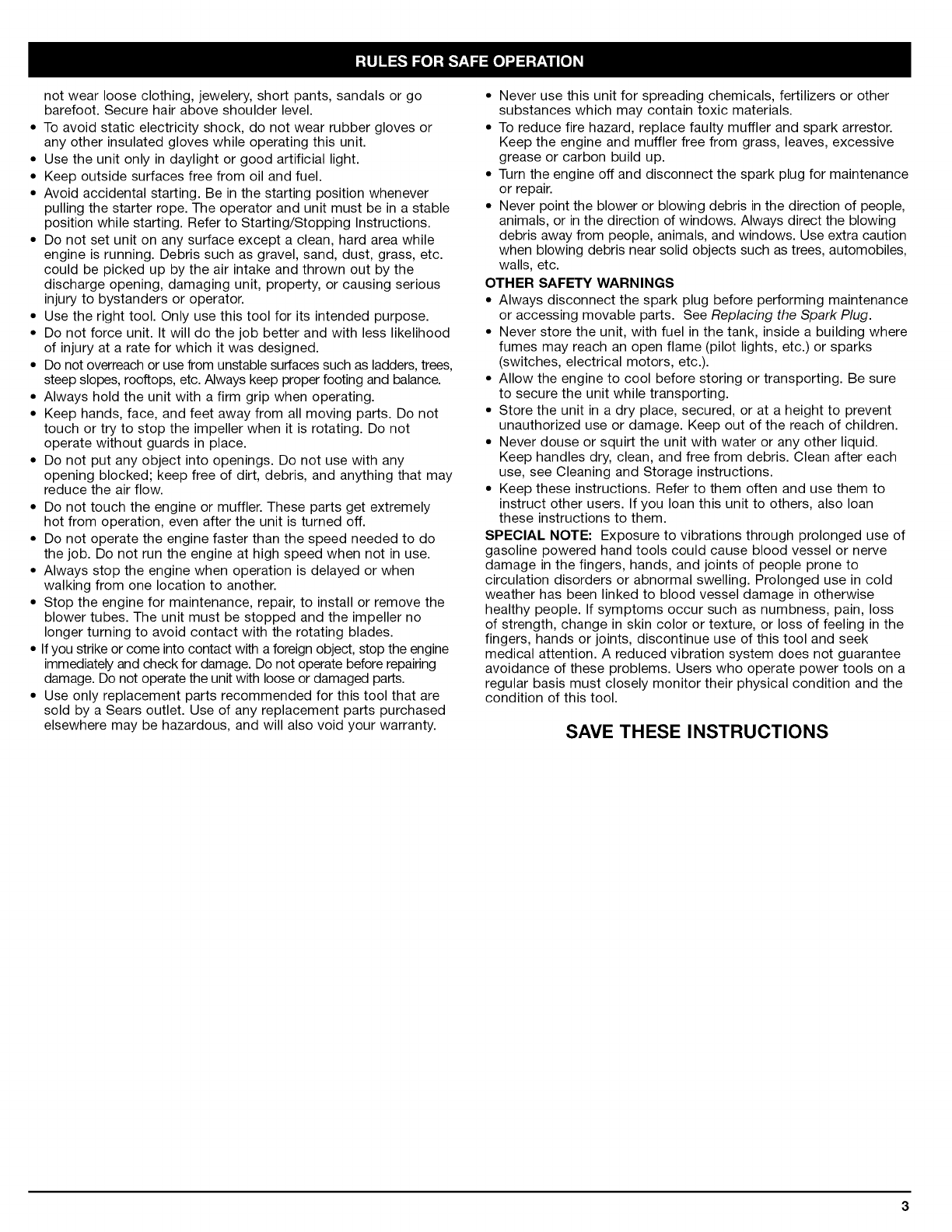

• Wear heavy long pants, boots, gloves, and a long sleeve shirt. Do

notwearlooseclothing,jewelery,shortpants,sandalsorgo

barefoot.Securehairaboveshoulderlevel.

• Toavoidstaticelectricityshock,donotwearrubberglovesor

anyotherinsulatedgloveswhileoperatingthisunit.

• Usetheunitonlyindaylightorgoodartificiallight.

• Keepoutsidesurfacesfreefromoilandfuel.

• Avoidaccidentalstarting.Beinthestartingpositionwhenever

pullingthestarterrope.Theoperatorandunitmustbeinastable

positionwhilestarting.RefertoStarting/StoppingInstructions.

• Donotsetunitonanysurfaceexceptaclean,hardareawhile

engineisrunning.Debrissuchasgravel,sand,dust,grass,etc.

couldbepickedupbytheairintakeandthrownoutbythe

dischargeopening,damagingunit,property,orcausingserious

injurytobystandersoroperator.

• Usetherighttool.Onlyusethistoolforitsintendedpurpose.

• Donotforceunit.Itwilldothejobbetterandwithlesslikelihood

ofinjuryatarateforwhichitwasdesigned.

• Donotoverreachorusefromunstablesurfacessuchasladders,trees,

steepslopes,rooftops,etc.Alwayskeepproperfootingandbalance.

• Alwaysholdtheunitwithafirmgripwhenoperating.

• Keephands,face,andfeetawayfromallmovingparts.Donot

touchortrytostoptheimpellerwhenit isrotating.Donot

operatewithoutguardsinplace.

• Donotputanyobjectintoopenings.Donotusewithany

openingblocked;keepfreeofdirt,debris,andanythingthatmay

reducetheairflow.

• Donottouchtheengineormuffler.Thesepartsgetextremely

hotfromoperation,evenaftertheunitisturnedoff.

• Donotoperatetheenginefasterthanthespeedneededtodo

thejob.Donotruntheengineathighspeedwhennotinuse.

• Alwaysstoptheenginewhenoperationisdelayedorwhen

walkingfromonelocationtoanother.

• Stoptheengineformaintenance,repair,to installorremovethe

blowertubes.Theunitmustbestoppedandtheimpellerno

longerturningtoavoidcontactwiththerotatingblades.

• Ifyoustrikeorcomeintocontactwithaforeignobject,stoptheengine

immediatelyandcheckfordamage.Donotoperatebeforerepairing

damage.Donotoperatetheunitwithlooseordamagedparts.

• Useonlyreplacementpartsrecommendedforthistoolthatare

soldbyaSearsoutlet.Useofanyreplacementpartspurchased

elsewheremaybehazardous,andwillalsovoidyourwarranty.

• Neverusethisunitforspreadingchemicals,fertilizersorother

substanceswhichmaycontaintoxicmaterials.

• Toreducefirehazard,replacefaultymufflerandsparkarrestor.

Keeptheengineandmufflerfreefromgrass,leaves,excessive

greaseorcarbonbuildup.

• Turntheengineoffanddisconnectthesparkplugformaintenance

orrepair.

• Neverpointtheblowerorblowingdebrisinthedirectionofpeople,

animals,orinthedirectionofwindows.Alwaysdirecttheblowing

debrisawayfrompeople,animals,andwindows.Useextracaution

whenblowingdebrisnearsolidobjectssuchastrees,automobiles,

walls,etc.

OTHER SAFETY WARNINGS

• Always disconnect the spark plug before performing maintenance

or accessing movable parts. See Replacing the Spark Plug.

• Never store the unit, with fuel in the tank, inside a building where

fumes may reach an open flame (pilot lights, etc.) or sparks

(switches, electrical motors, etc.).

• Allow the engine to cool before storing or transporting. Be sure

to secure the unit while transporting.

• Store the unit in a dry place, secured, or at a height to prevent

unauthorized use or damage. Keep out of the reach of children.

• Never douse or squirt the unit with water or any other liquid.

Keep handles dry, clean, and free from debris. Clean after each

use, see Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan this unit to others, also loan

these instructions to them.

SPECIAL NOTE: Exposure to vibrations through prolonged use of

gasoline powered hand tools could cause blood vessel or nerve

damage in the fingers, hands, and joints of people prone to

circulation disorders or abnormal swelling. Prolonged use in cold

weather has been linked to blood vessel damage in otherwise

healthy people. If symptoms occur such as numbness, pain, loss

of strength, change in skin color or texture, or loss of feeling in the

fingers, hands or joints, discontinue use of this tool and seek

medical attention. A reduced vibration system does not guarantee

avoidance of these problems. Users who operate power tools on a

regular basis must closely monitor their physical condition and the

condition of this tool.

SAVE THESE INSTRUCTIONS

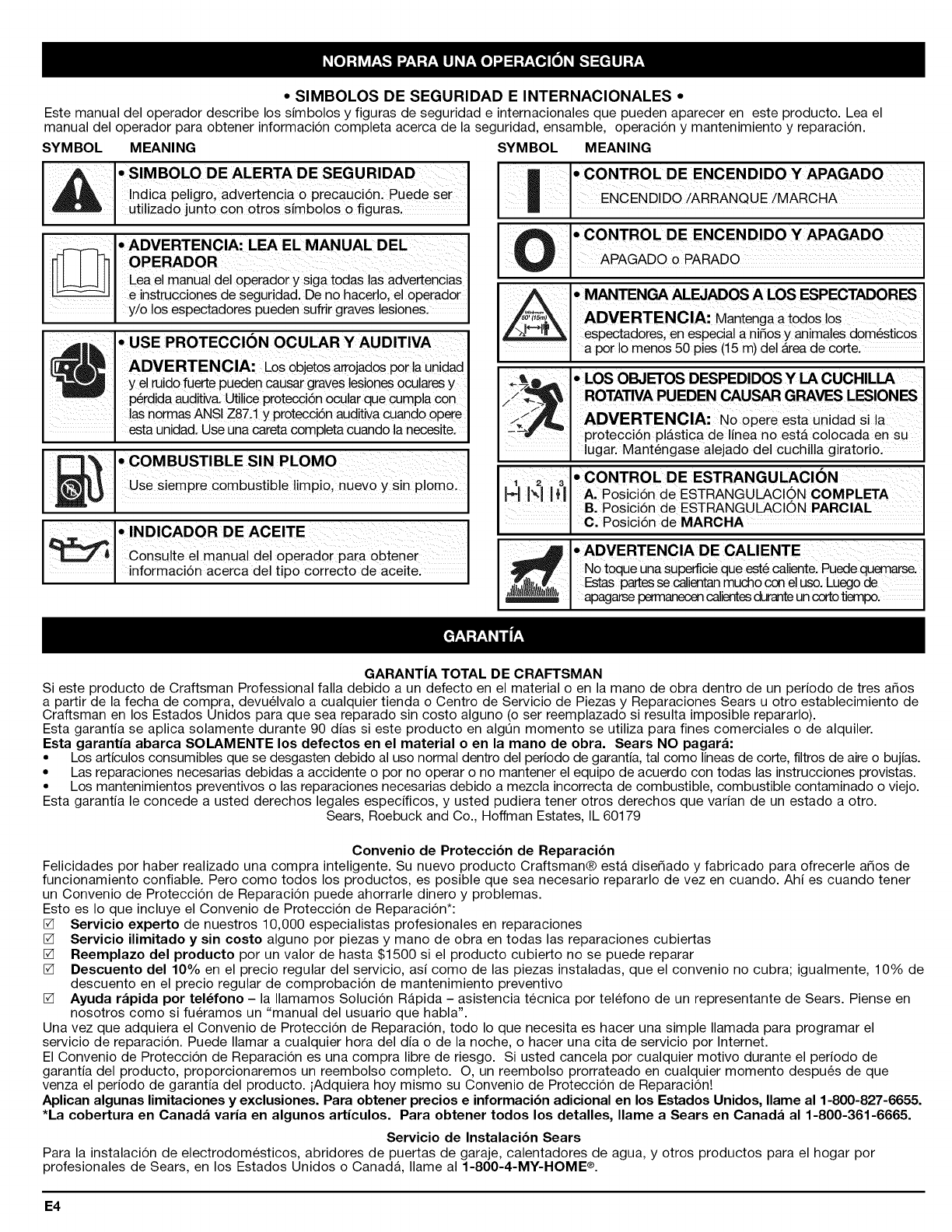

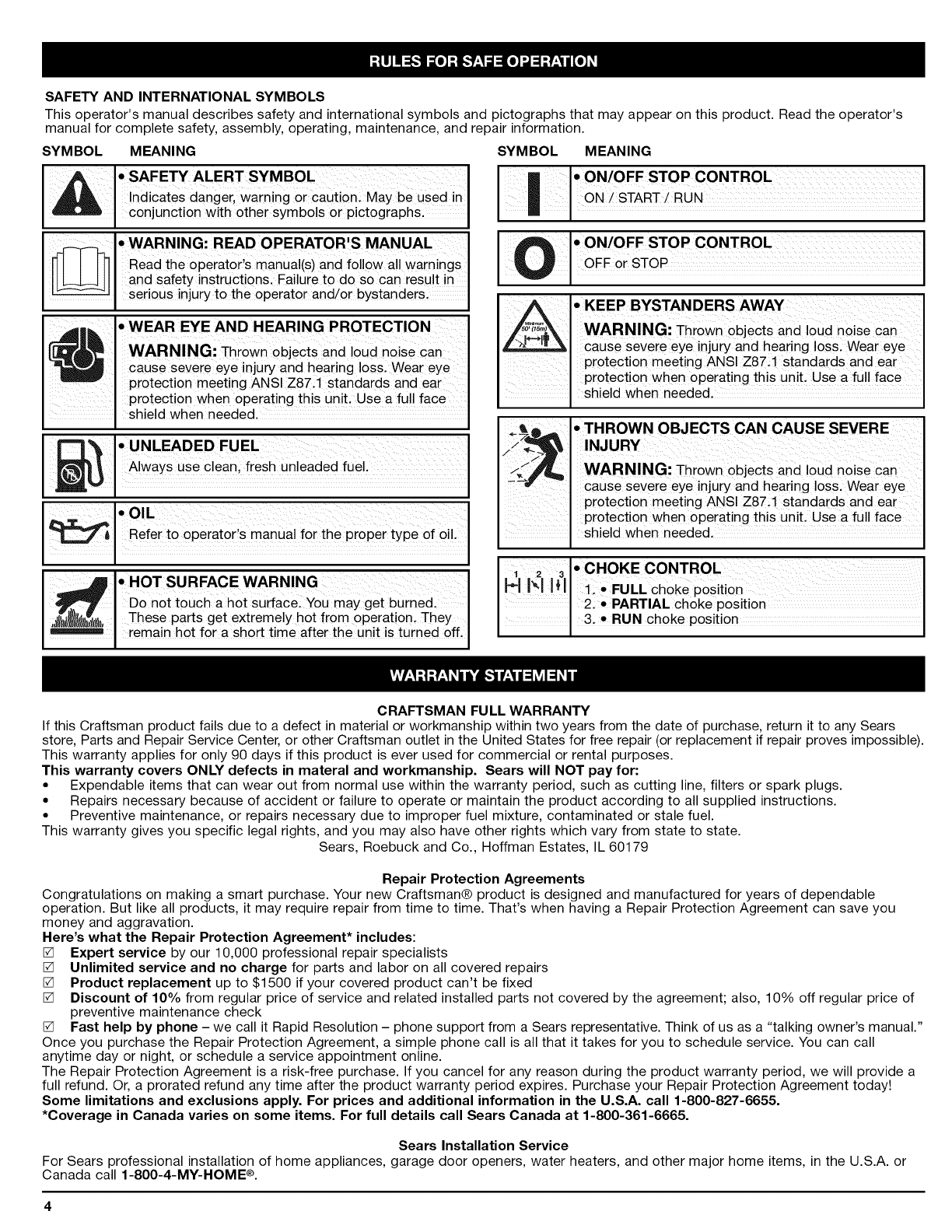

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's

manual for complete safety, assembly, operating, maintenance, and repair information.

SYMBOL MEANING

* SAFE_ ALERT SYMBOL

Indicates danger, warning or caution; May be usedi n

conjunct on w th other symbo s or p ctographs.

*WARNING:READ OPERATOR,S MANUAL

I h Read the operator,s manual(s)and followa!l warnings

and safety instructions. Failure to do so can result in

. serious injury to the operator and!or bystanders, ...............

_1_ * WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and !oud ise

cause severe eye injury and hearing !ossl Wear eye

protection meeting ANSI Z87il standards and ear

protection when operating this Unit. Use a full face

shield when needed.

-- _I* UNLEADED FUEL

I_ I AlwaYs use fu eL

v i

. OIL

Refer t° operators manual for the pioper type of oi!.

I* HOT SURFACE WARNING I

'1Do not touch ahot surface: YoU may get burned. I'

;_ll/_l_}lll_A_J_;_,......I These parts get extreme y hot from operat on, They I

I remain hot for a short time after the unit !s turned off, I

I I

SYMBOL MEANING

* N/OFF STOP CONTROL

ON /START /RUN

*KEEP BYSTANDERS AWAY

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear eye

protection meeting ANSI Z87.1 standards and ear

protection when operating this unit. Use a full face

shield when needed.

* THROWN OBJECTS CAN CAUSE SEVERE

INJURY

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear eye

protection meeting ANSI Z87.1 standards and ear

protection when operating this unit. Use a full face

shield when needed.

2 3 I* CHOKE CONTROL

¢1 I"_ { 1 : FULL choke position

2] PARTIAL choke position

3. • RUN choke post on

CRAFTSMAN FU LL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears

store, Parts and Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days if this product is ever used for commercial or rental purposes.

This warranty covers ONLY defects in materal and workmanship. Sears will NOT pay for:

• Expendable items that can wear out from normal use within the warranty period, such as cutting line, filters or spark plugs.

• Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

• Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Repair Protection Agreements

Congratulations on making a smart purchase. Your new Craftsman@ product is designed and manufactured for years of dependable

operation. But like all products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you

money and aggravation.

Here's what the Repair Protection Agreement* includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can't be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance check

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's manual."

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call

anytime day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a

full refund. Or, a prorated refund any time after the product warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or

Canada call 1-800-4-MY-HOME ®.

Suspension System

Choke Lever

Air Filter Cover

Starter Rope

Handle

Fuel Cap

Shoulder Support

Primer

Bulb

Shoulder Support

Buckle

On/Off Switch

Throttle

Cables

Cruise Control

Throttle Grip

Waist Support

Waist

Support

Clip

Flex Tube

Trigger

Muffler

Nozzle

Blower

Tube \

Stand \

Fuel Tank

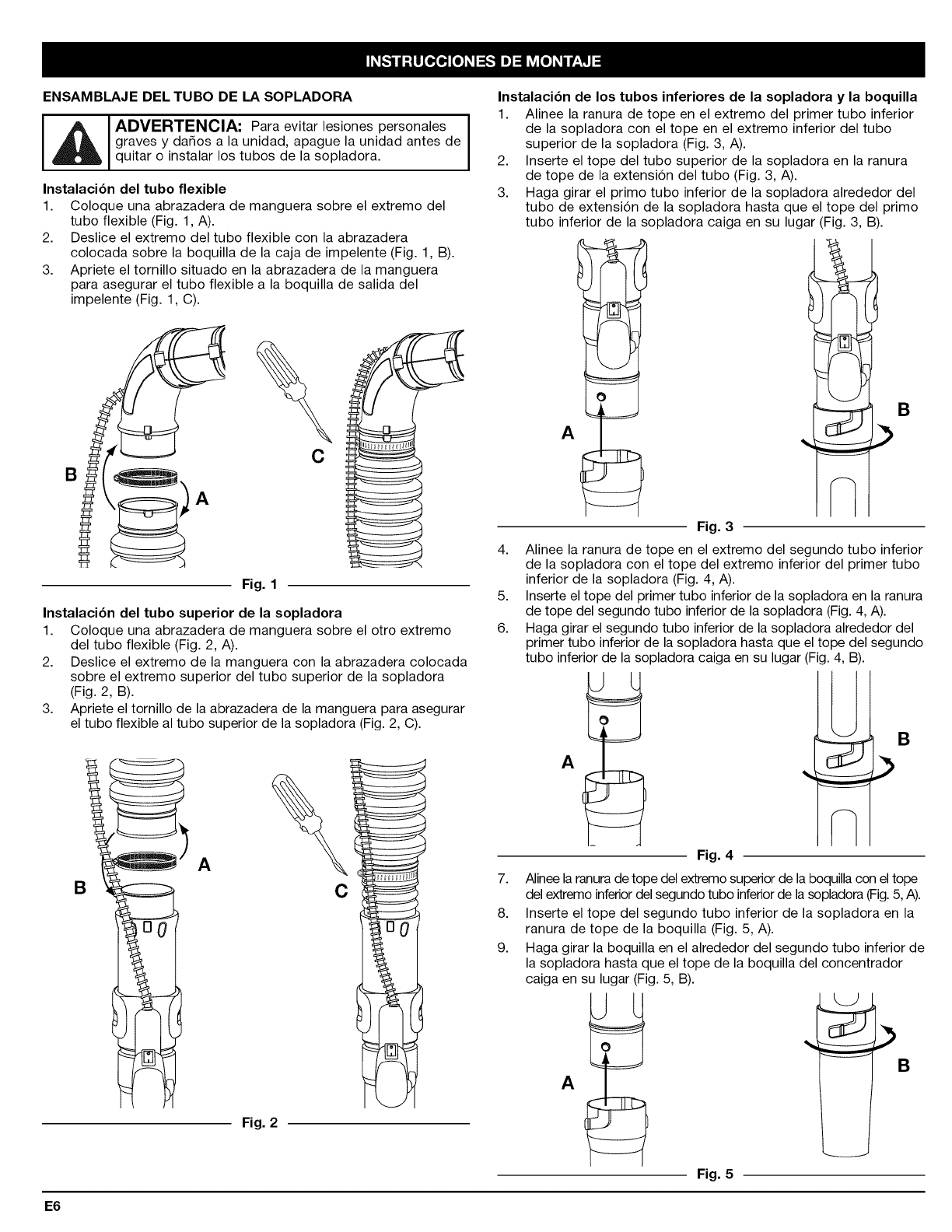

ASSEMBLINGTHEBLOWERTUBE

WARNING: To avoid serious personal injury and I

damage to the unit, shut the unit off before removing or I

installing the blower tubes.

Installing the Flex Tube

1. Place a hose clamp over the end of the Flex Tube (Fig. 1, A).

2. Slide the end of the Flex Tube with the clamp on it over the

elbow tube (Fig. 1, B).

3. Tighten the screw on the hose clamp to secure the Flex Tube

to the elbow tube (Fig. 1, C).

Fig. 1

Installing the Upper Blower Tube

1. Place a hose clamp over the other end of the Flex Tube (Fig. 2, A).

2. Slide the end of the hose with the clamp on it over the top end

of the upper blower tube (Fig. 2, B).

3. Tighten the screw on the hose clamp to secure the Flex Tube

to the upper blower tube (Fig. 2, C).

Fig. 2

Installing the Lower Blower Tubes and Nozzle

1. Align the bump slot on the end of the first lower blower tube

with the bump on the bottom end of the upper blower tube

(Fig. 3, A).

2. Insert the bump on the upper blower tube into the bump slot

on the tube extension (Fig. 3, A).

3. Twist the extension tube as shown around the upper upper blower

tube until the handle tube bump locks into place (Fig. 3, B).

Fig. 3

Align the bump slot on the end of the second lower blower tube with

the bump on the bottom end of the first lower blower tube (Fig.4, A).

Insert the bump on the first lower blower tube into the bump

slot on the second lower blower tube (Fig. 4, A).

Twist the second lower blower tube as shown around the first

lower blower tube until the second lower blower tube bump

locks into place (Fig. 4, B).

Fig. 4

7. Align the bump slot on the top end of the nozzle with the bump

on the bottom end of the second lower blower tube (Fig. 5, A).

8. Insert the bump on the second lower blower tube into the

bump slot on the nozzle (Fig. 5, A).

9. Twist the nozzle as shown around the second lower blower tube

until the nozzle bump locks into place (Fig. 5, B).

Fig. 5

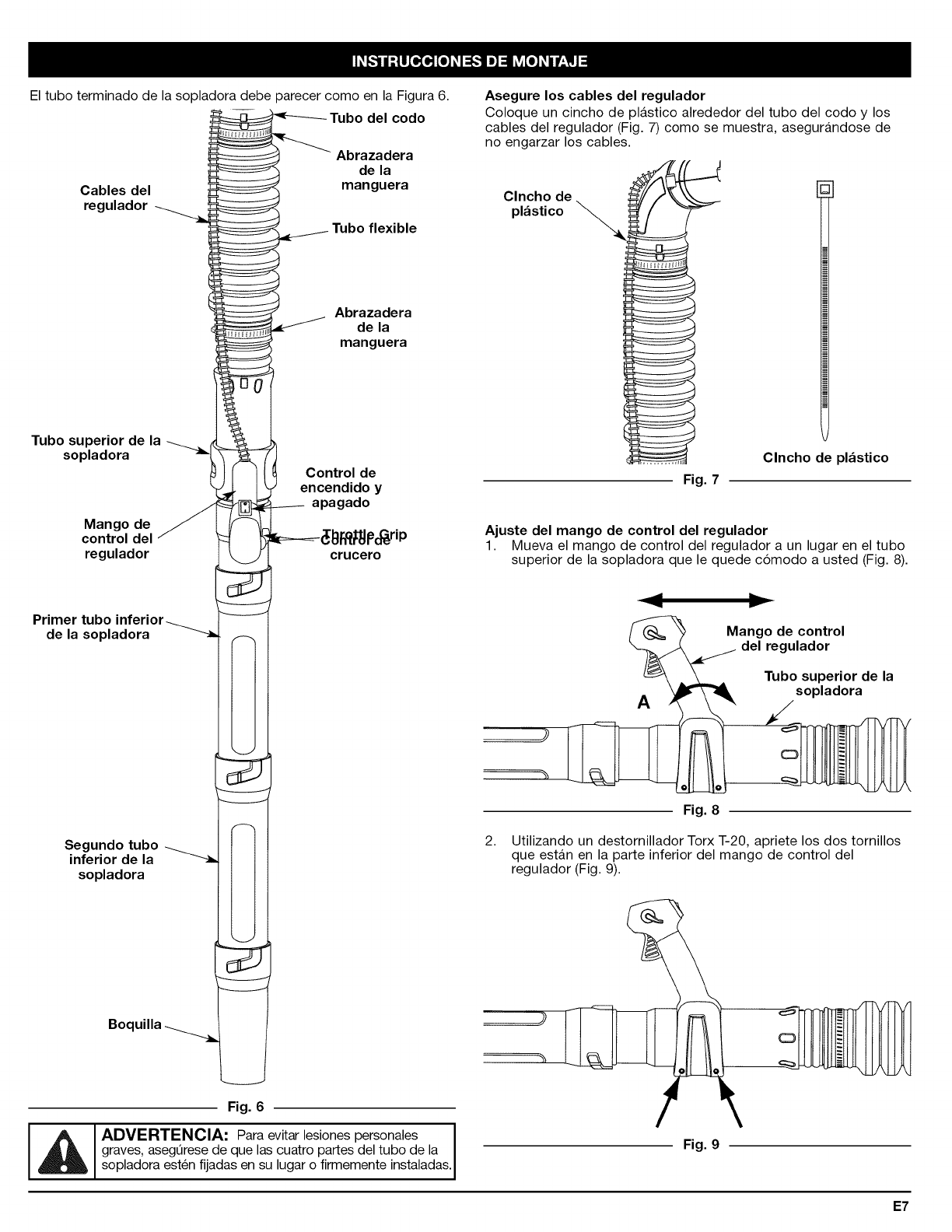

ThecompletedblowertubeshouldlooklikeFigure6.

ElbowTube

Throttle Cables Clamp

Flex Tube

Hose Clamp

Upper

On/Off Switch

Secure the Throttle Cables

Place a zip tie around the elbow tube and the throttle cables (Fig.

7) as shown, making sure not to crimp the cables.

Zip Tie

Fig. 7

Throttle Gri

First Lower

Blower Tube

Control

Adjusting the Throttle Grip

1. Move the throttle grip to a location on the upper blower tube

that is comfortable for you (Fig. 8).

Throttle Grip

Upper Blower Tube

Second Lower

Blower Tube

Fig. 8

2. Using a Torx T-20 Torx screwdriver, tighten the two screws at

the bottom of the throttle grip (Fig. 9).

Nozzle

Fig. 6

WARNING: To avoid serious personal injury, make

sure that all four parts of the blower tube are locked in

place or firmly installed. IFig. 9

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit

not running properly. Be sure to use fresh, clean unleaded fuel.

Follow the instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as

ethanol, methanol, or MTBE (ether). Alcohol-blended fuel absorbs

water. As little as 1% water in the fuel can make fuel and oil

separate. It forms acids when stored. When using alcohol-blended

fuel, use fresh fuel (less than 60 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable,

follow recommended precautions:

•Always use the fresh fuel mix explained in your operator's

manual

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

CAUTION: For proper engine operation and maximum

reliability, pay strict attention to the oil and fuel mixing

instructions on the 2-cycle oil container. Using improperly

mixed fuel can severely damage the engine.

The bottle of 2-cycle oil that came with your unit contains a fuel

additive which will help inhibit corrosion and minimize the formation

of gum deposits. It is recommended that you use our 2-cycle oil

with this unit. If unavailable, use a good 2-cycle oil designed for

air-cooled engines along with a fuel additive, such as STA-BIL®

Gas Stabilizer or an equivalent. Add 0.8 oz. (23 ml.) of fuel additive

per gallon of fuel according to the instructions on the container.

NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded

gasoline in a separate fuel can. Use a 40:1 fuel/oil ratio. Do not mix

them directly in the engine fuel tank. See the table below for

specific gas and oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed with one

3.2 oz. (95 ml.) bottle of 2-cycle oil makes a 40:1 fuel/oil

ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to Federal,

State and Local regulations.

UNLEADED GAS 2-CYCLE OIL

1 GALLON US 3.2 FL. OZ.

(3.8 LITERS) (95 ml)

1 LITER 25 ml

MIXING RATIO -40:1

WARNING: Gasoline is extremely flammable. Ignited I

vapors may explode. Always stop the engine and allow I

it to cool before filling the fuel tank. Do not smoke while I

filling the tank. Keep sparks and open flames at a I

distance from the area. J

WARNING: Add fuel in a clean, well ventilated

outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do not

start the engine until fuel vapors dissipate.

FUELING THE UNIT

I,_ I WARNING: Remove fuel cap slowly to avoid injury

from fuel spray. Never operate the unit without the fuel

cap securely in place.

1. Remove the fuel cap.

2. Place the gas container's spout into the fill hole on the fuel

tank (Fig. 10) and fill the tank.

.q:: Gas Can

Spout

Fuel Tank

Fig. 10

NOTE: Do not overfill the tank.

3. Wipe up any fuel that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source

and site before starting the engine.

NOTE: Dispose of any old fuel mixture in accordance to Federal,

State and Local regulations.

WARNING: Operate this unit only in a well-

ventilated outdoor area. Carbon monoxide exhaust

fumes can be lethal in a confined area.

WARNING: Avoid accidental starting. Make sure

you are in the starting position when pulling the starter

rope (Fig. 13). To avoid serious injury, the operator and

unit must be in a stable position while starting.

To avoid serious personal injury, make sure that the

blower tube is locked in place or firmly installed.

STARTING INSTRUCTIONS

Mix gas with oil. Fill fuel tank with fuel/oil mixture. See Oil

and Fuel Mixing Instructions.

Fully press and release the primer bulb 10 times, slowly.

Some amount of fuel should be visible in the primer bulb

and fuel lines (Fig. 11). If you can't see fuel in the bulb,

press and release the bulb as many times as it takes until

you can see fuel in it.

3. Place the red choke lever in Position 1 (Fig. 11).

4. Press down the cruise control to lock the trigger in the

FAST position (Fig. 12, A).

5. Crouch in the starting position (Fig. 13) and pull the

starter rope 5 times in a smooth and rapid motion.

6. Place the red choke lever in Position 2 (Fig. 11).

7. Pull the starter rope in a smooth and rapid motion until

the engine starts.

8. Allow the engine to warm up for 30 to 60 seconds.

NOTE: Engine may take longer to warm up and reach

maximum operating speed at colder temperatures.

NOTE: Unit is properly warmed up when engine accelerates

without hesitation.

9. Once the engine is warmed up, place the red choke lever

in Position 3 (Fig. 11).

10. Raise the cruise control to return the trigger to the SLOW

position (Fig. 12, B). The unit is ready for use.

the engine hesitates, return the red choke lever to

Position 2 (Fig. 11) and continue warm-up.

the engine does not start, go back to step 2.

the engine fails to start after a few attempts, place the

red choke lever in Position 3 (Fig. 11) and press down

the cruise control. Pull the starter rope briskly 3 to 8

times. The engine should start. If not, repeat.

IF WARM... If the engine is already warm, start the unit with

the red choke lever in Position 2 (Fig. 11). After the unit

starts, move the red choke lever to Position 3 (Fig. 11)

and raise the cruise control.

IF,..

Using the Cruise Control

1. Once the engine has started and warmed up, squeeze the

trigger to accelerate the unit as needed (Fig. 12, A).

2. For longer periods of operation and to eliminate possible

finger fatique, move the cruise control toward the FAST

position to incrementally increase or maintain the unit's engine

speed (Fig. 12, B). When the cruise control is pressed, the

trigger will recede into the handle.

3. To decrease engine speed, move the cruise control to the SLOW

position and the trigger will return to idle position (Fig. 12, B).

STOPPING INSTRUCTIONS

1. Release your hand from the trigger or move the cruise control to

the SLOW position. Allow the engine to cool down by idling.

2. Press the On/Off Switch in the OFF (O) position and hold until

the engine comes to a complete stop (Fig. 12, A).

Fig. 11

Cruise

Control

Trigger in

the run

position

On/Off Switch

Fig. 12

Starter Rope

Fig. 13

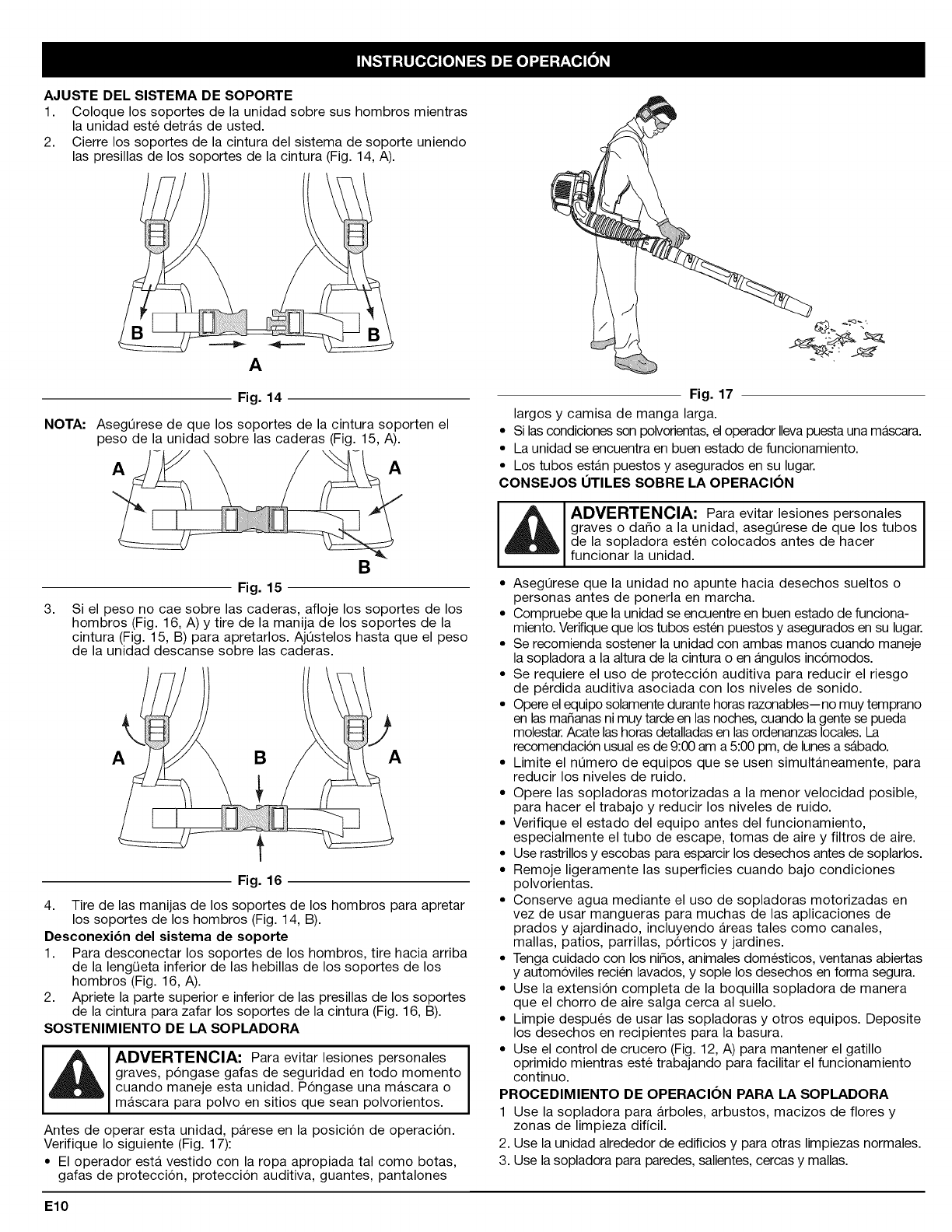

ADJUSTING THE SUSPENSION SYSTEM

1. Place the unit's shoulder supports over your shoulders while

the unit is behind you.

2. Close the suspension system's waist support by sliding the

waist support clips together (Fig. 14, A).

NOTE:

Fig. 14

Make sure the weight of the unit is supported on the hips

by the waist support (Fig. 15, A).

A A

Fig. 15

If weight is not on hips, loosen the shoulder supports (Fig. 16,

A) and pull the waist support handle (Fig. 15, B) to tighten.

Adjust until the unit's weight rests on the hips.

AB A

Fig. 16

4. Pull the shoulder support handles to tighten the shoulder

supports (Fig. 14, B).

Releasing the Suspension System

1. To release the shoulder supports, pull up on bottom tab of the

shoulder support buckles (Fig. 16, A).

2. Squeeze the top and bottom of the waist support clips to

release the waist support (Fig. 16, B).

HOLDING THE BLOWER

WARNING: To avoid serious personal injury, wear

goggles or safety glasses at all times when operating

this unit. Wear a face mask or dust mask in dusty

locations.

Before operating the unit, stand in the operating position (Fig. 17).

Check for the following:

• Operator is wearing proper clothing, such as boots, safety

Fig. 17

glasses or goggles, ear/hearing protection, gloves, long pants

and long sleeve shirt.

• If the conditions are dusty, the operator is wearing a dust mask

or face mask.

• The unit is in good working condition.

• The tubes are in place and secure.

OPERATING TIPS

WARNING: To prevent serious personal injury or I

damage to the unit, make sure blower tubes are in I

p ace before you operate the un t.

• Assure the unit is not directed at anybody or any loose debris

before starting the unit.

• Verify that the unit is in good working condition. Make sure the

tubes are in place and secure.

• Always hold the unit securely when operating.

• To reduce the risk of hearing loss associated with sound level(s),

hearing protection is required.

• Operate power equipment only at reasonable hours-- not early in the

morning or late at night when people might be disturbed. Comply

with times listed in local ordinances. Usual recommendations are 9:00

am to 5:00 pm, Monday through Saturday.

• To reduce noise levels, limit the number of pieces of equipment

used at any one time.

• To reduce noise levels, operate power blowers at the lowest

possible speed to do the job.

• Check your equipment before operation, especially the muffler,

air intakes and air filters.

• Use rakes and brooms to loosen debris before blowing.

• In dusty conditions, slightly dampen surfaces.

• Conserve water by using power blowers instead of hoses for

many lawn and garden applications, including areas such as

screens, patios, grills, porches, and gardens.

• Watch out for children, pets, open windows or freshly washed

cars, and blow debris safely away.

• Use the full blower nozzle extension so the air stream can work

close to the ground.

• Clean up after using blowers and other equipment. Dispose of

debris appropriately.

• Use the cruise control (Fig. 12, A) to keep the trigger depressed

while operating to make continuous operation easier.

APPLICATIONS

1 Use the blower for 1_ees,shrubs, flower beds and hard-to-clean areas.

2. Use the unit around buildings and for other normal cleaning

procedures.

3. Use the blower around walls, overhangs, fences and screens.

WARNING: To prevent serious injury, never perform

maintenance or repairs with unit running. Always

service and repair a cool unit. Disconnect the spark

plug wire to ensure that the unit cannot start. See

Replacing the Spark Plug.

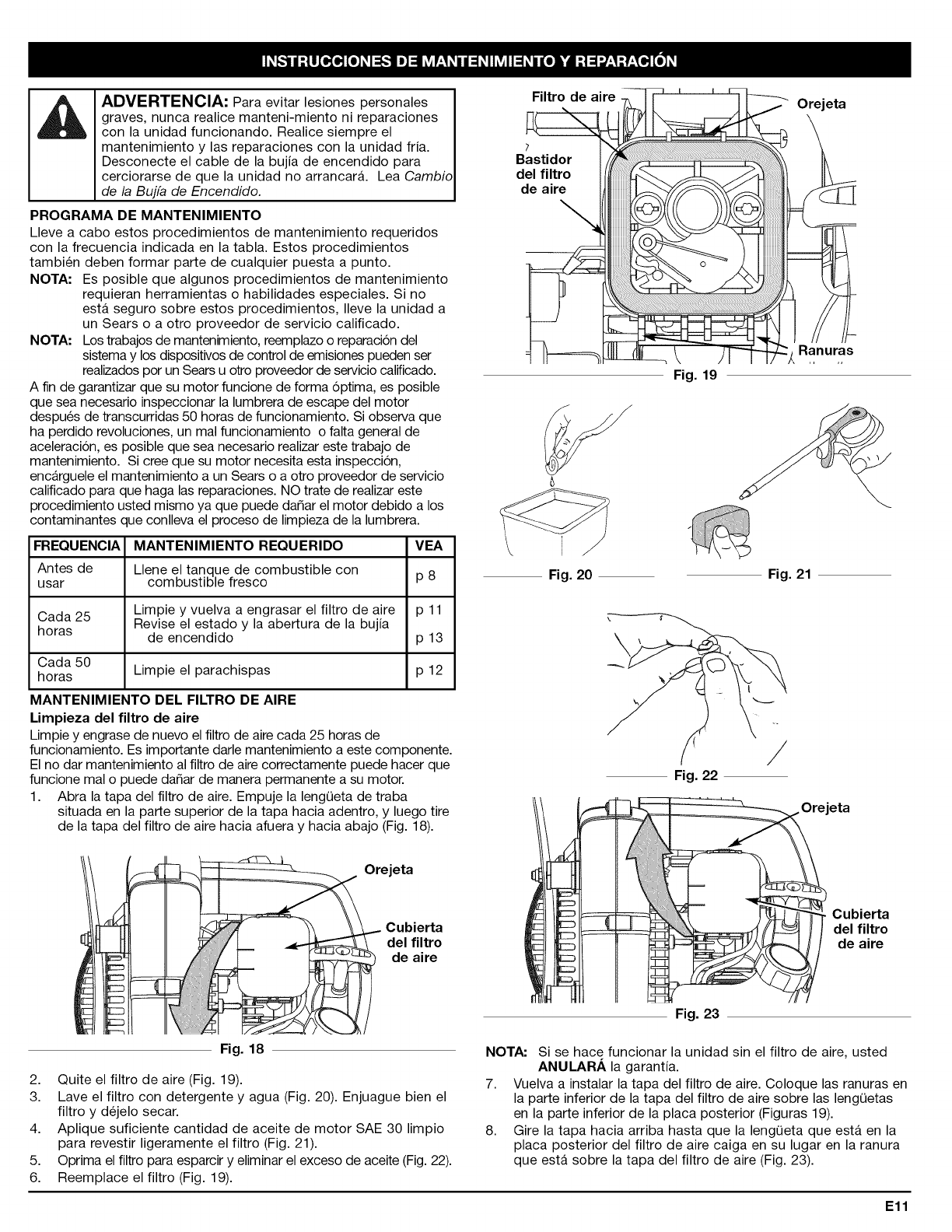

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency

stated in the table. These procedures should also be a part of any

seasonal tune-up.

NOTE: Some maintenance procedures may require special tools

or skills. If you are unsure about these procedures take

your unit to a Sears or other qualified service dealer.

NOTE: Maintenance, replacement, or repair of the emission

control devices and system may be performed by a Sears

or other qualified service dealer.

In order to assure peak performance of your engine, inspection of

the engine exhaust port may be necessary after 50 hours of

operation. If you notice lost RPM, poor performance or general lack

of acceleration, this service may be required. If you feel your engine

is in need of this inspection, refer service to a Sears or other

qualified service dealer for repair. DO NOT attempt to perform this

process yourself as engine damage may result from contaminants

involved in the cleaning process for the port.

FREQUENCY MAINTENANCE REQUIRED SEE

Before using Fill fuel tank with fresh fuel p 8

Clean and re-oil air filter p 11

Every 25 hrs Check spark plug condition and gap p 12

Every 50 hrs Clean spark arrestor p 12

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Clean and re-oil the air filter every 25 hours of operation. It is an important

item to maintain. Failure to maintain your air filter properly can result in

poor performance or can cause permanent damage to your engine.

1. Open the air filter cover. Push the locking tab on the top of the

cover inward, then pull the air filter cover out and down. (Fig. 18).

iiiiiii

__-____ .. Locking

\ _ Ai_Filter

Fig. 18

2. Remove the air filter (Fig. 19).

3. Wash the filter in detergent and water (Fig. 20). Rinse the filter

thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter

(Fig. 21).

5. Squeeze the filter to spread and remove excess oil (Fig. 22).

6. Replace the filter (Fig. 19).

NOTE: If the unit is operated without the air filter, you will VOID

the warranty.

7. Reinstall the air filter cover. Position the slots on the bottom of

the air filter cover onto the tabs at the bottom of the back plate

(Figs. 19).

8. Swing the cover up until the tab on the air filter backplate

snaps into place in the slot on the air filter cover (Fig. 23).

Air Filter

Back Plate

Fig. 19

Locking Tab

Fig. 20 Fig. 21

Fig. 22

EC2 ----(

Fig. 23

Locking Tab

Air Filter

Cover

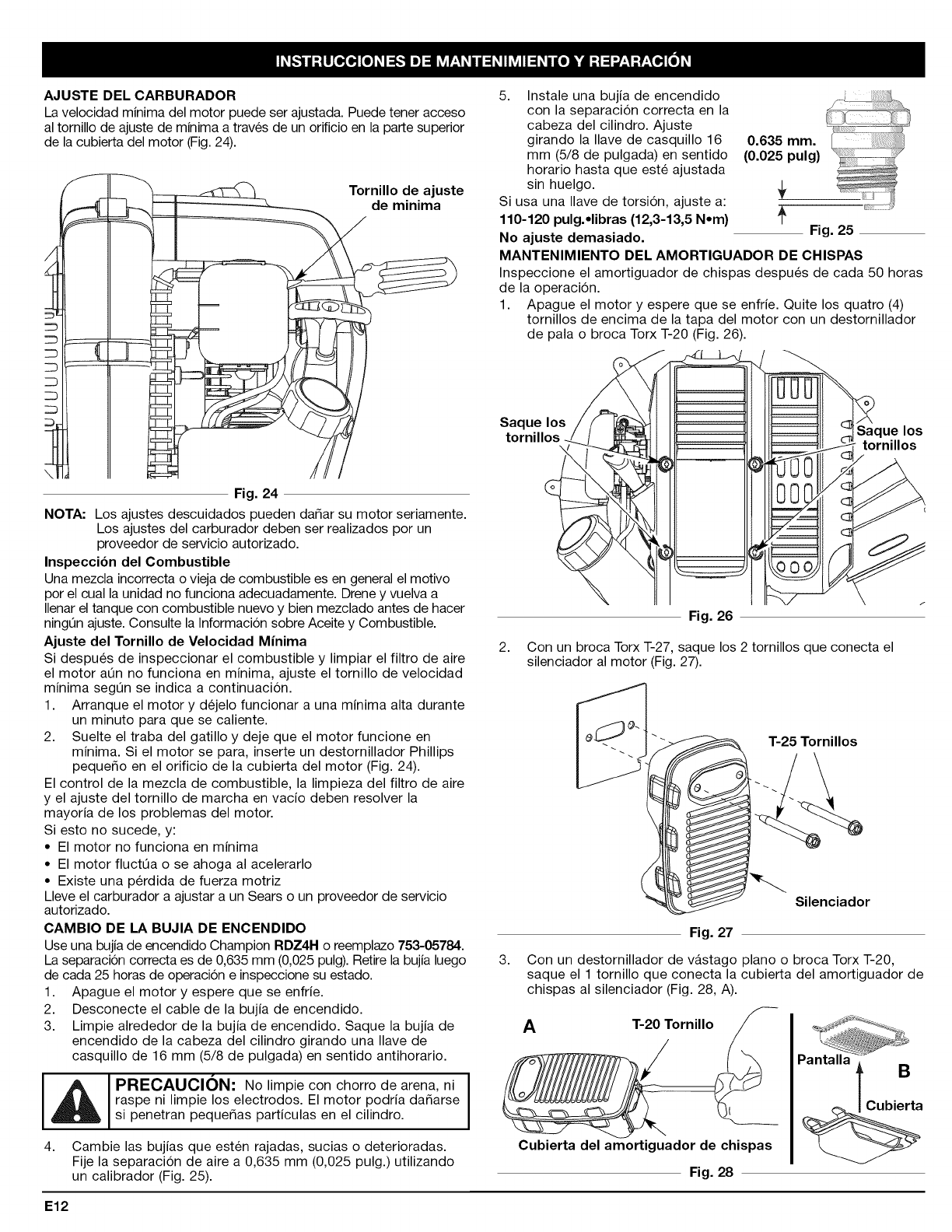

CARBURETOR ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw

is between the air filter cover and the engine starter housing (Fig. 24).

Idle Adjustment

Screw

4. Replace cracked, fouled or dirty

spark plug. Set the air gap at

0.025 in. (0.635 mm) using a

feeler gauge (Fig. 25).

5. Install a correctly-gapped spark 0.025 in.

plug in the cylinder head. Turn (0.635 mm.)

the 5/8 in. socket clockwise

until snug. _r

If using a torque wrench torque to: &

110-120 in.olb. (12.3-13.5 Nom) /

Do not over tighten. Fig. 25

SPARK ARRESTOR MAINTENANCE

Inspect the spark arrestor after every 50 hours of operation.

1. Stop the engine and allow it to cool. Remove the four (4) screws

on the back of the engine cover with a Flat-head or T-20 Torx

screwdriver (Fig. 26).

Remove Remove

\Screws

Fig. 24

NOTE: Careless adjustments can seriously damage your unit. An

authorized service dealer should make carburetor adjustments.

Check Fuel

Old and/or improperly mixed fuel is usually the reason for improper unit

performance. Drain and refill the tank with fresh, properly-mixed fuel

prior to making any adjustments. Refer to Oil and Fuel Information.

Clean Air Filter

The condition of the air filter is important to the operation of the unit.

A dirty air filter will restrict air flow. This is often mistaken for an out

of adjustment carburetor. Check the condition of the air filter before

adjusting the idle speed screw. Refer to Air Filter Maintenance.

Adjust Idle Speed Screw

If, after checking the fuel and cleaning the air filter, the engine still

will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to

warm up. Refer to Starting/Stopping Instructions.

2. Release the trigger lock and let the engine idle. If the engine

stops, insert a small phillips in between the Air Filter Cover

and the Engine Cover (Fig. 24). Turn the idle speed screw in,

clockwise, 1/8 of a turn at a time (as needed) until the engine

idles smoothly.

Checking the fuel mixture, cleaning the air filter, and adjusting the

idle speed should solve most engine problems. If not and all of the

following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by a Sears or other qualified dealer.

REPLACING THE SPARK PLUG

Use a Champion #RDZ4H or a replacement part #753-05784 spark

plug. The correct air gap is 0.025 in. (0.635 mm.). Remove the plug

after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool.

2. Grasp the plug wire firmly and pull the cap from the spark plug.

3. Clean dirt from around the spark plug. Remove the spark plug

from the cylinder head by turning a 5/8 in. socket

counterclockwise.

WARNING: Do not sand blast, scrape or clean I

electrodes. Grit in the engine could damage the I

cylinder.

Fig. 26

2. With a Torx T-27 bit, remove the 2 screws attaching the

mufflerr to the engine (Fig. 27).

"1"-27Screws

Muffler

Fig. 27

3. With a flat blade screwdriver or Torx T-20 bit, remove the screw

attaching the spark arrestor cover to the muffler (Fig. 28, A).

A"1"-20Screw

Spark Arrestor Cover

Fig. 28

Spark

BArrestor

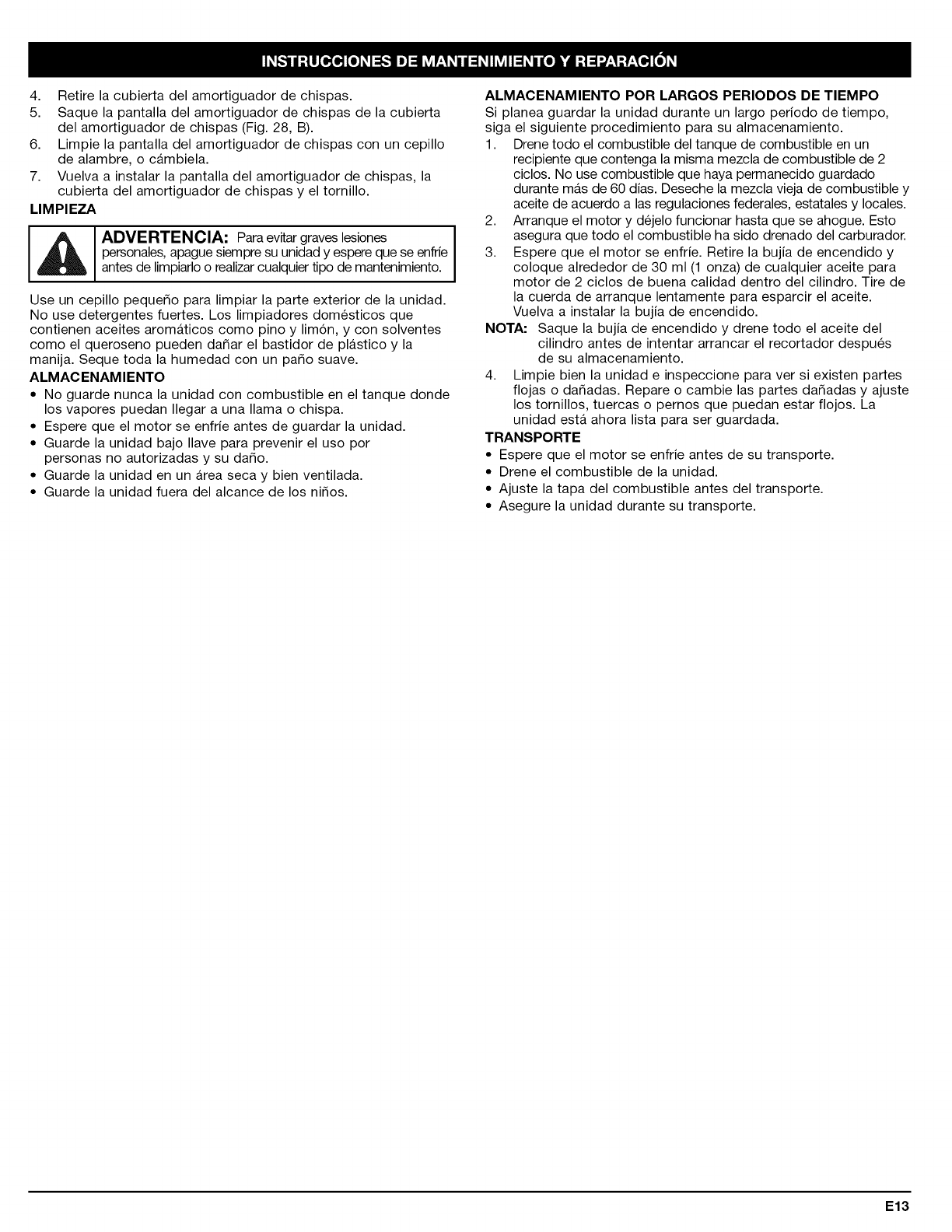

4. Remove the spark arrestor cover.

5. Remove the spark arrestor screen from the spark arrestor

cover (Fig. 28, B).

6. Clean the spark arrestor screen with a wire brush or replace it.

7. Reinstall the spark arrestor screen, spark arrestor cover and

screws.

CLEANING

WARNING: To avoid serious personal injury, always I

turn your unit off and allow it to cool before you clean I

or service it.

Use a small brush to clean off the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine

and lemon, and solvents such as kerosene, can damage plastic housing

or handle. Wipe off any moisture with a soft cloth.

STO RAG E

• Never store the unit with fuel in the tank where fumes may reach

an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

LONG TERM STORAGE

If you plan on storing the unit for an extended time, use the

following storage procedure:

1. Drain all fuel from the fuel tank into a container with the same

2-cycle fuel mixture. Do not use fuel that has been stored for

more than 60 days. Dispose of the old fuel/oil mix in

accordance to Federal, State and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures

that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1 oz.

(30 ml) of any high quality motor oil or 2-cycle oil into the

cylinder. Pull the starter rope slowly to distribute the oil.

Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the trimmer after

storage.

4. Thoroughly clean the unit and inspect it for any loose or

damaged parts. Repair or replace damaged parts and tighten

loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting

• Drain fuel from unit

• Tighten fuel cap before transporting

• Secure the unit while transporting

CAUSE

Emptyfueltank

Oldorimproperlymixedfuel

Pluggedsparkarrestor

CAUSE

Airfilterisplugged

Impropercarburetoradjustment

CAUSE

Oldorimproperlymixedfuel

Pluggedsparkarrestor

CAUSE

Oldorimproperlymixedfuel

Pluggedsparkarrestor

ACTION

Fillfueltankwithproperlymixedfuel

Draingastankandaddfreshfuelmixture

Cleanorreplacesparkarrestor

ACTION

Replaceorcleantheairfilter

AdjustaccordingtotheCarburetor Adjustments section or take to

a Sears or other qualified service dealer for an adjustment

ACTION

Drain gas tank and add fresh fuel mixture

Clean or replace spark arrestor

ACTION

Drain gas tank and add fresh fuel mixture

Clean or replace spark arrestor

You' find the on _a_age_AOmeo_O_ _ for free!

o Find this and all your other product manuals online.

o Get answers from our team of home experts.

o Get a personalized maintenance plan for your home.

o Find information and tools to help with home projects.

EngineType............................................................................................................................................................................Air-Cooled,2-Cycle

Displacement..........................................................................................................................................................................1.55cuin.(25.4cc)

IdleSpeedRPM..........................................................................................................................................................................3,800-4,200rpm

OperatingRPM...........................................................................................................................................................................7,800-8,200rpm

MPH............................................................................................................................................................................................................150-175

CFM............................................................................................................................................................................................................350-400

IgnitionType............................................................................................................................................................................................Electronic

IgnitionSwitch................................................................................................................................................................................RockerSwitch

SparkPlugGap.....................................................................................................................................................................0.025in.(0.635mm)

Lubrication.....................................................................................................................................................................................Fuel/OilMixture

Fuel/OilRatio....................................................................................................................................................................................................40:1

Carburetor.........................................................................................................................................................................Diaphragm,All-Position

Starter..........................................................................................................................................................SpringAssistStartingTM Auto Rewind

Muffler ....................................................................................................................................................................................... Baffled with Guard

Throttle ................................................................................................................................................................................. Manual Spring Return

Fuel Tank Capacity ........................................................................................................................................................................... 20 oz. (591 ml)

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any

time without notice.

CALIFORNIA /EPA EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board, the Environmental Protection Agency, and Sears Brands LLC (Sears) are pleased to explain the emission

control system warranty on your 2008 and later small off-road engine. In California and the 49 states, new small off-road engines must be

designed, built and equipped to meet the state's stringent anti-smog standards. Sears must warrant the emission control system on your small off-

road engine for the periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic converter.

Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Sears will repair your small off-road engine at no cost to you including diagnosis, parts and labor.

The 2008 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be

repaired or replaced by Sears.

Owners Warranty Responsibilities

As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator's manual.

Sears recommends that you retain all receipts covering maintenance on your small off-road engine, but Sears cannot deny warranty solely

for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Sears Authorized Service Center as soon as a problem exists. The

warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-4-MY-HOME ®.

Manufacturer's Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and

workmanship which cause the failure of a warranted part for a period of two years.

• Repair or replacement of warranted part will be performed at no charge to the owner at an Authorized Sears Service Center. For the

nearest location please contact Sears at: 1-800-4-MY-HOME ®.

• Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled for only for regular inspection

to the effect of "Repair or Replace as Necessary" is warranted for the warranty period. Any warranted part which is scheduled for

replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective, if the diagnostic

work is performed at an Authorized Sears Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures of

warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest Authorized Sears Service Center. Warranty services or repairs will be provided at all Authorized

Sears Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission related

parts and will be provided without charge to the owner. Any replacement part that is equivalent in performance or durability may be used

in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer.

Emission Warranty Parts List:

The following components are included in the emission-related warranty of the engine: air filter, carburetor, primer, fuel lines, fuel pick up/fuel

filter, ignition module, spark plug, and muffler. Valves and Cam are additionally included if your engine is a 4-Stroke Model.

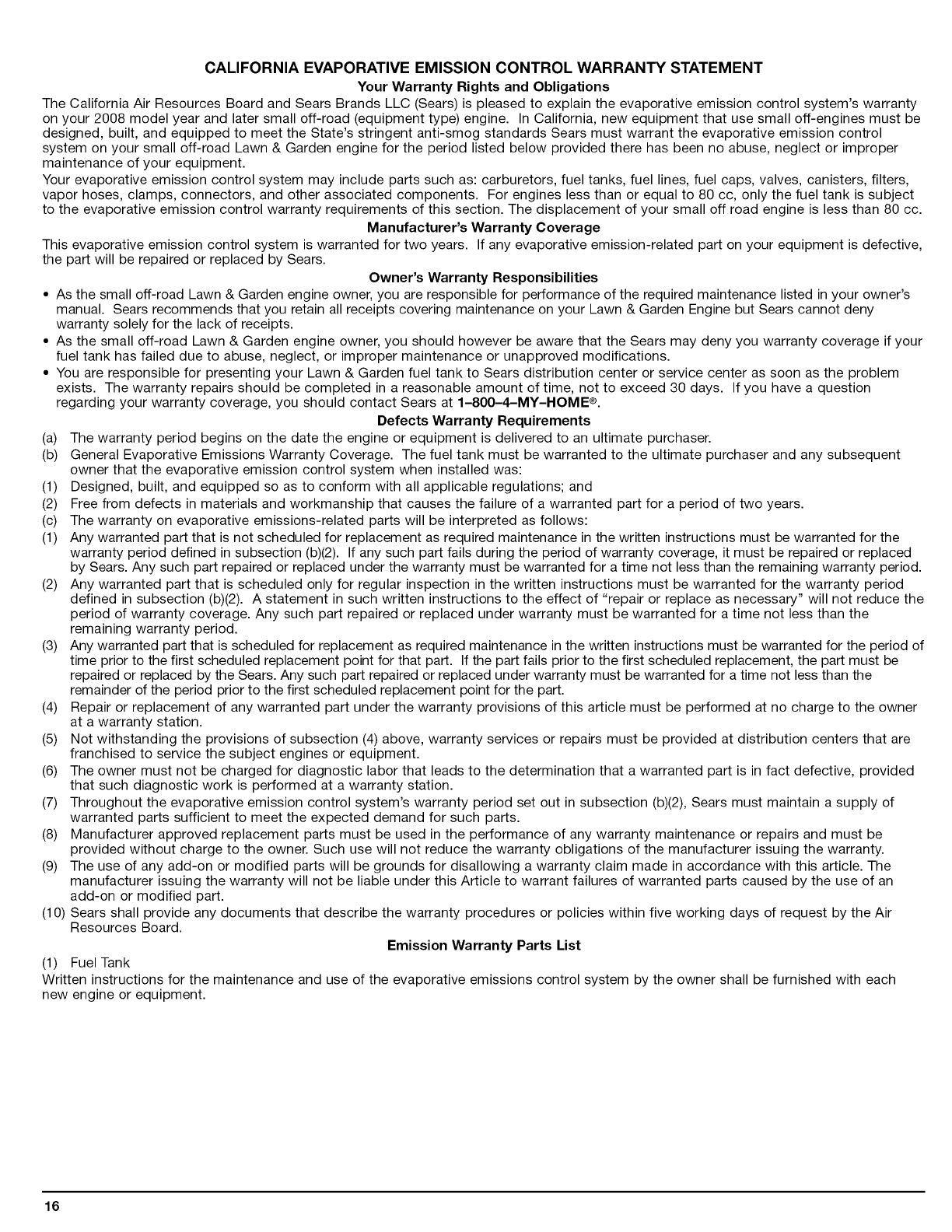

CALIFORNIAEVAPORATIVE EMISSION CONTROL WARRANTY STATEMENT

Your Warranty Rights and Obligations

The California Air Resources Board and Sears Brands LLC (Sears) is pleased to explain the evaporative emission control system's warranty

on your 2008 model year and later small off-road (equipment type) engine. In California, new equipment that use small off-engines must be

designed, built, and equipped to meet the State's stringent anti-smog standards Sears must warrant the evaporative emission control

system on your small off-road Lawn & Garden engine for the period listed below provided there has been no abuse, neglect or improper

maintenance of your equipment.

Your evaporative emission control system may include parts such as: carburetors, fuel tanks, fuel lines, fuel caps, valves, canisters, filters,

vapor hoses, clamps, connectors, and other associated components. For engines less than or equal to 80 cc, only the fuel tank is subject

to the evaporative emission control warranty requirements of this section. The displacement of your small off road engine is less than 80 cc.

Manufacturer's Warranty Coverage

This evaporative emission control system is warranted for two years. If any evaporative emission-related part on your equipment is defective,

the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

• As the small off-road Lawn & Garden engine owner, you are responsible for performance of the required maintenance listed in your owner's

manual. Sears recommends that you retain all receipts covering maintenance on your Lawn & Garden Engine but Sears cannot deny

warranty solely for the lack of receipts.

• As the small off-road Lawn & Garden engine owner, you should however be aware that the Sears may deny you warranty coverage if your

fuel tank has failed due to abuse, neglect, or improper maintenance or unapproved modifications.

• You are responsible for presenting your Lawn & Garden fuel tank to Sears distribution center or service center as soon as the problem

exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have a question

regarding your warranty coverage, you should contact Sears at 1-800-4-MY-HOME ®.

Defects Warranty Requirements

(a) The warranty period begins on the date the engine or equipment is delivered to an ultimate purchaser.

(b) General Evaporative Emissions Warranty Coverage. The fuel tank must be warranted to the ultimate purchaser and any subsequent

owner that the evaporative emission control system when installed was:

(1) Designed, built, and equipped so as to conform with all applicable regulations; and

(2) Free from defects in materials and workmanship that causes the failure of a warranted part for a period of two years.

(1) Any warranted part that is not scheduled for replacement as required maintenance in the written instructions must be warranted for the

warranty period defined in subsection (b)(2). If any such part fails during the period of warranty coverage, it must be repaired or replaced

by Sears. Any such part repaired or replaced under the warranty must be warranted for a time not less than the remaining warranty period.

(2) Any warranted part that is scheduled only for regular inspection in the written instructions must be warranted for the warranty period

defined in subsection (b)(2). A statement in such written instructions to the effect of "repair or replace as necessary" will not reduce the

period of warranty coverage. Any such part repaired or replaced under warranty must be warranted for a time not less than the

remaining warranty period.

(3) Any warranted part that is scheduled for replacement as required maintenance in the written instructions must be warranted for the period of

time prior to the first scheduled replacement point for that part. If the part fails prior to the first scheduled replacement, the part must be

repaired or replaced by the Sears. Any such part repaired or replaced under warranty must be warranted for a time not less than the

remainder of the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty provisions of this article must be performed at no charge to the owner

at a warranty station.

(5) Not withstanding the provisions of subsection (4) above, warranty services or repairs must be provided at distribution centers that are

franchised to service the subject engines or equipment.

(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective, provided

that such diagnostic work is performed at a warranty station.

(7) Throughout the evaporative emission control system's warranty period set out in subsection (b)(2), Sears must maintain a supply of

warranted parts sufficient to meet the expected demand for such parts.

(8) Manufacturer approved replacement parts must be used in the performance of any warranty maintenance or repairs and must be

provided without charge to the owner. Such use will not reduce the warranty obligations of the manufacturer issuing the warranty.

(9) The use of any add-on or modified parts will be grounds for disallowing a warranty claim made in accordance with this article. The

manufacturer issuing the warranty will not be liable under this Article to warrant failures of warranted parts caused by the use of an

add-on or modified part.

(10) Sears shall provide any documents that describe the warranty procedures or policies within five working days of request by the Air

Resources Board.

Emission Warranty Parts List

(1) Fuel Tank

Written instructions for the maintenance and use of the evaporative emissions control system by the owner shall be furnished with each

new engine or equipment.

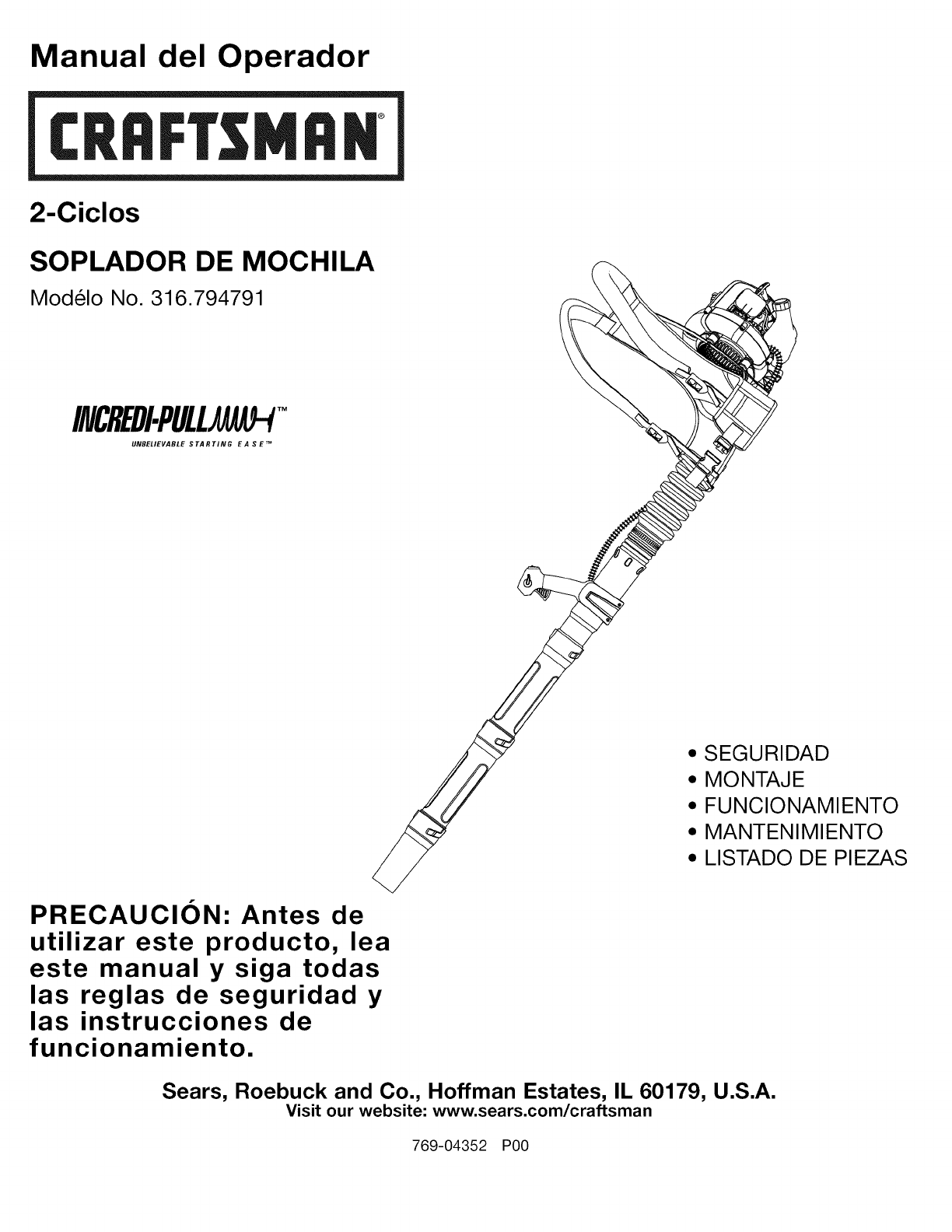

Manual del Operador

2-Ciclos

SOPLADOR DE MOCHILA

Modelo No. 316.794791

INCREDI.PULL TM

UNBELIEVABLE STARTING EA S E TM

* SEGURIDAD

* MONTAJE

* FUNCIONAMIENTO

* MANTENIMIENTO

* LISTADO DE PIEZAS

PRECAUCION: Antes de

utilizar este producto, lea

este manual y siga todas

las reglas de seguridad y

las instrucciones de

funcionamiento.

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.sears.com/craftsman

769-04352 P00

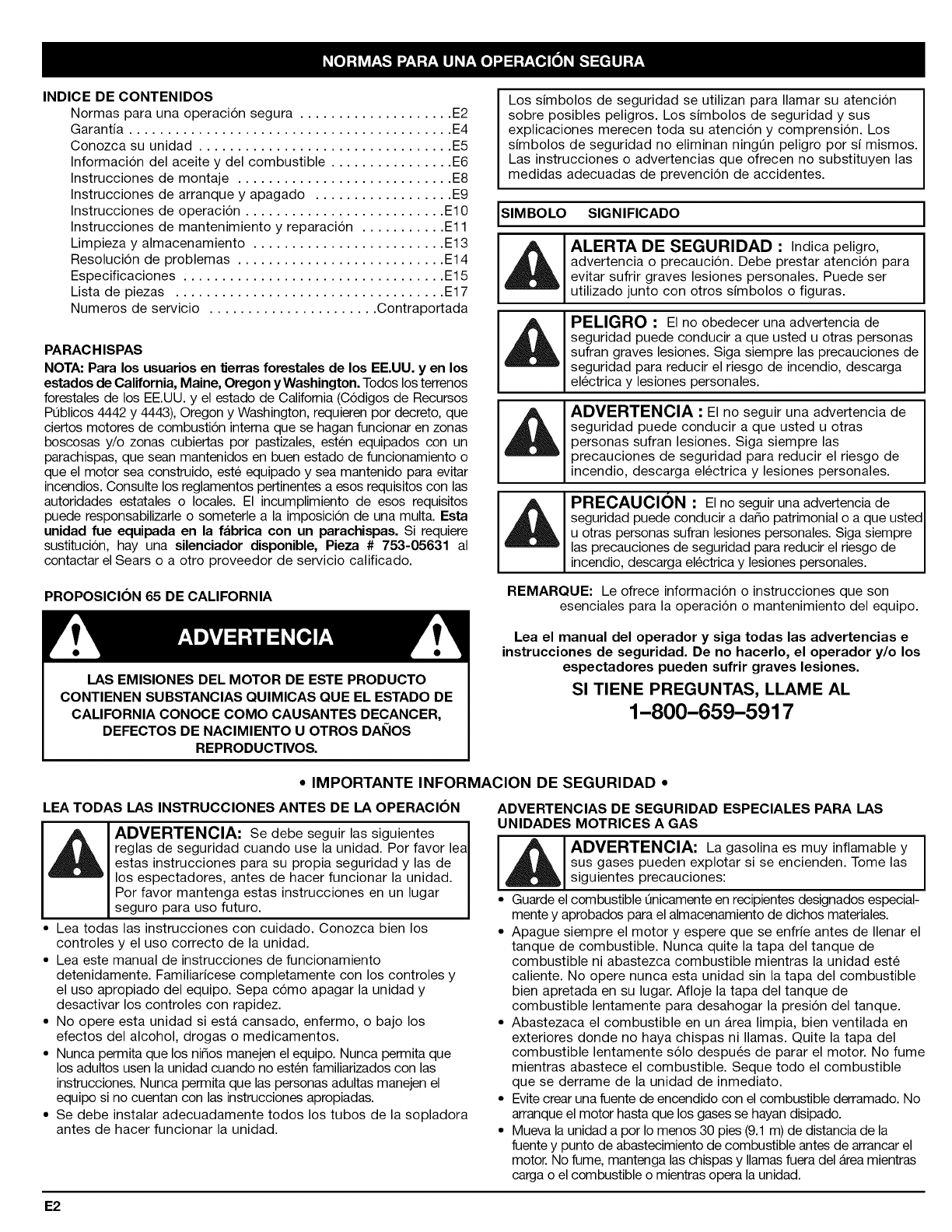

INDICE DE CONTENIDOS

Normas para una operacion segura .................... E2

Garantia .......................................... E4

Conozca su unidad ................................. E5

Informacion del aceite y del combustible ................ E6

Instrucciones de montaje ............................ E8

Instrucciones de arranque y apagado .................. E9

Instrucciones de operacion .......................... El0

Instrucciones de mantenimiento y reparacion ........... E11

Limpieza y almacenamiento ......................... E13

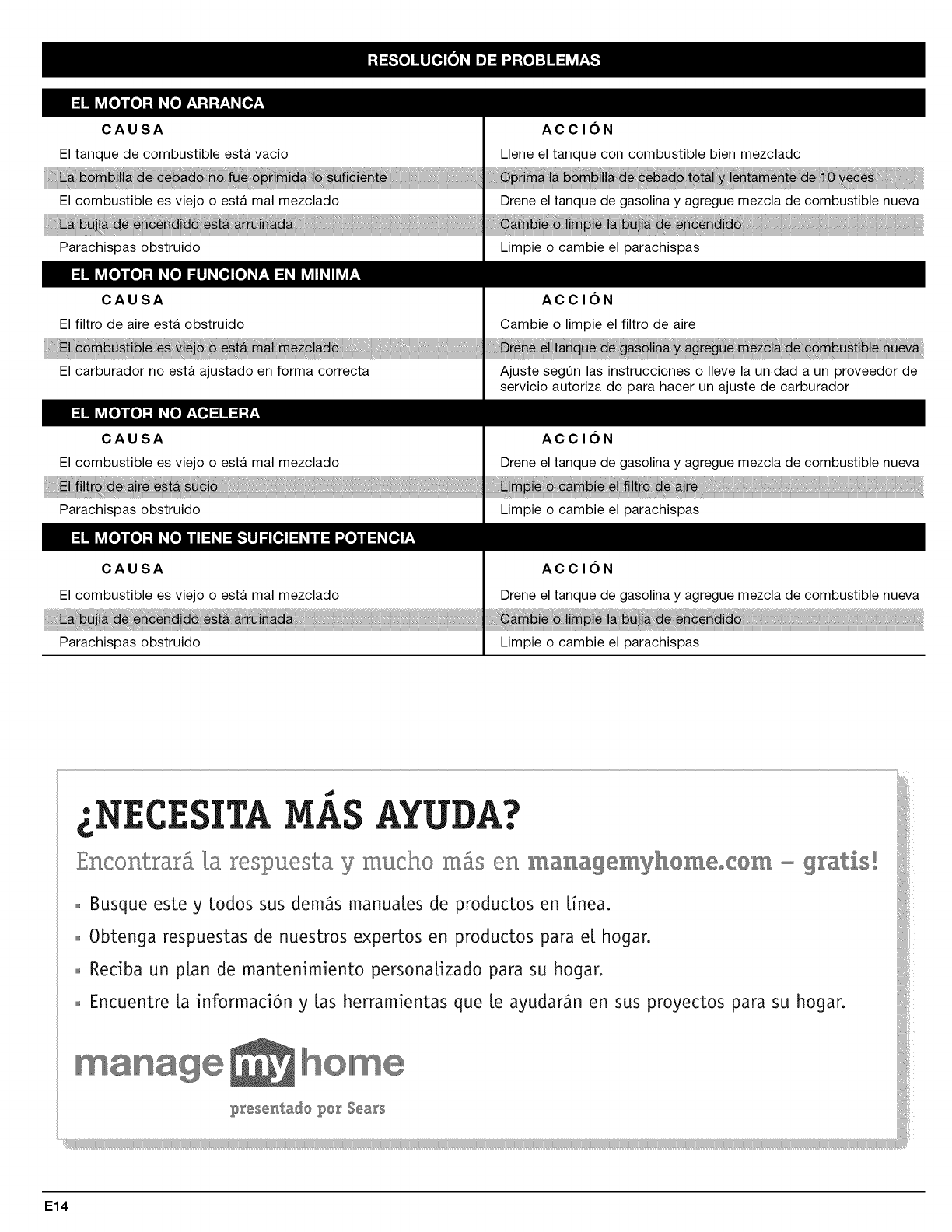

Resolucion de problemas ........................... E14

Especificaciones .................................. E15

Lista de piezas ................................... E17

Numeros de servicio ...................... Contraportada

PARAC HISPAS

NOTA: Para los usuarios en tJerras forestales de los EE.UU. y en los

estados de California, Maine, Oregon yWashington. Todos los terrenos

forestales de los EE.UU. y el estado de California (Codigos de Recursos

PQblicos 4442 y 4443), Oregon y Washington, requieren por decreto, que

ciertos motores de combustion interna que se hagan funcionar en zonas

boscosas y/o zonas cubiertas por pastizales, esten equipados con un

parachispas, que sean mantenidos en buen estado de funcionamiento o

que el motor sea construido, este equipado y sea mantenido para evitar

incendios. Consulte los reglamentos pertinentes a esos requisitos con las

autoridades estatales o locales. El incumplimiento de esos requisitos

puede responsabilizarle o someterle a la imposicion de una multa. Esta

unidad rue equipada en la fabrica con un parachispas. Si requiere

sustitucion, hay una silenciador disponible, Pieza #753-05631 al

contactar el Sears o a otro proveedor de servicio calificado.

PROPOSICION 65 DE CALIFORNIA

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUlMICAS QUE EL ESTADO DE

CALIFORNIA CONOCE COMO CAUSANTES DECANCER,

DEFECTOS DE NACIMIENTO U OTROS DAI_IOS

REPRODUCTIVOS.

Los simbolos de seguridad se utilizan para Ilamar su atencion

sobre posibles peligros. Los simbolos de seguridad y sus

explicaciones merecen toda su atencion y comprension. Los

simbolos de seguridad no eliminan ningQn peligro por si mismos.

Las instrucciones o advertencias que ofrecen no substituyen las

medidas adecuadas de prevencion de accidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD :Indica peligro,

advertencia o precaucion. Debe prestar atencion para

evitar sufrir graves lesiones personales. Puede ser

utilizado junto con otros simbolos o figuras.

PELIGRO :El no obedecer una advertencia de

seguridad puede conducir a que usted u otras personas

sufran graves lesiones. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

ADVERTENCIA :El no seguir una advertencia de

seguridad puede conducir a que usted u otras

personas sufran lesiones. Siga siempre las

precauciones de seguridad para reducir el riesgo de

incendio, descarga electrica y lesiones personales.

PREOAUOION :El no seguir una advertencia de

seguridad puede conducir a da_o patrimonial o a que usted

u otras personas sufran lesiones personales. Siga siempre

las precauciones de seguridad para reducir el riesgo de

incendio, descarga electrica y lesiones personales.

REMARQUE: Le ofrece informacion oinstrucciones que son

esenciales para la operacion o mantenimiento del equipo.

Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los

espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL

1-800-659-5917

• IMPORTANTE INFORMACION DE SEGURIDAD •

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

ADVERTENCIA: Se debe seguir las siguientes

reglas de seguridad cuando use la unidad. Por favor lea

estas instrucciones para su propia seguridad y las de

los espectadores, antes de hacer funcionar la unidad. I

Por favor mantenga estas instrucciones en un lugar

seguro para uso futuro.

• Lea todas las instrucciones con cuidado. Conozca bien los

controles y el uso correcto de la unidad.

• Lea este manual de instrucciones de funcionamiento

detenidamente. Familiaricese completamente con los controles y

el uso apropiado del equipo. Sepa como apagar la unidad y

desactivar los controles con rapidez.

• No opere esta unidad si esta cansado, enfermo, o bajo los

efectos del alcohol, drogas o medicamentos.

• Nunca permita que los ni_os manejen el equipo. Nunca permita que

los adultos usen la unidad cuando no esten familiarizados con las

instrucciones. Nunca permita que las personas adultas manejen el

equipo si no cuentan con las instrucciones apropiadas.

• Se debe instalar adecuadamente todos los tubos de la sopladora

antes de hacer funcionar la unidad.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA LAS

UNIDADES MOTRICES A GAS

_1 ADVERTENCIA: La gasolina es muy inflamable y

I sus gases pueden explotar si se encienden. Tome las

Isiguientes precauciones:

• Guarde el combustible Qnicamente en recipientes designados especial-

mente y aprobados para el almacenamiento de dichos materiales.

• Apague siempre el motor y espere que se enfrie antes de Ilenar el

tanque de combustible. Nunca quite la tapa del tanque de

combustible ni abastezca combustible mientras la unidad este

caliente. No opere nunca esta unidad sin la tapa del combustible

bien apretada en su lugar. Afloje la tapa del tanque de

combustible lentamente para desahogar la presion del tanque.

• Abastezaca el combustible en un Area limpia, bien ventilada en

exteriores donde no haya chispas ni llamas. Quite la tapa del

combustible lentamente solo despu6s de parar el motor. No fume

mientras abastece el combustible. Seque todo el combustible

que se derrame de la unidad de inmediato.

• Evitecrear una fuente de encendido con el combustible derramado. No

arranque el motor hasta que los gases se hayan disipado.

• Mueva la unidad a por Io menos 30 pies (9.1 m) de distancia de la

fuente y punto de abastecimiento de combustible antes de arrancar el

motor. No fume, mantenga las chispas y llamas fuera del Area mientras

carga o el combustible o mientras opera la unidad.

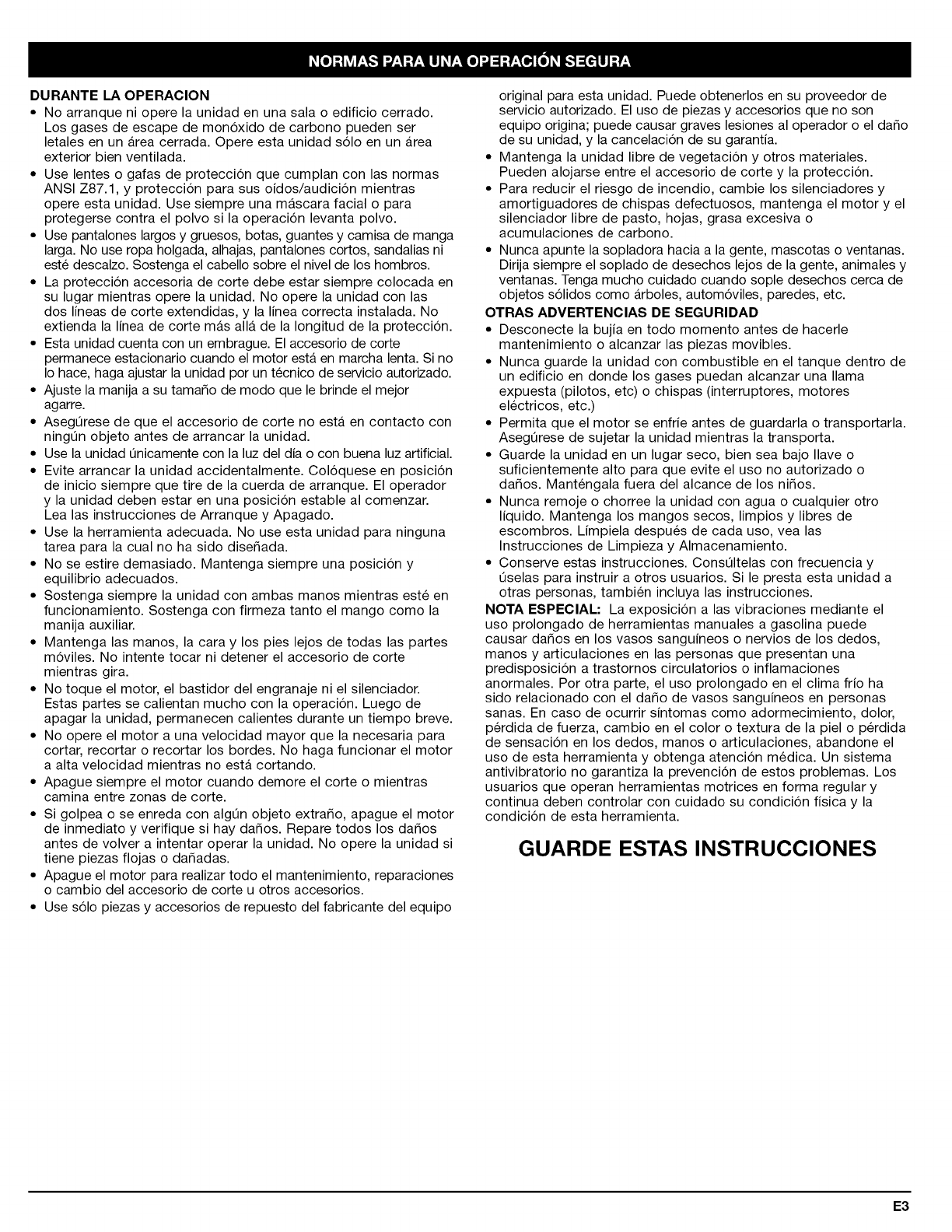

DURANTE LA OPERAClON

• No arranque ni opere la unidad en una sala o edificio cerrado.

Los gases de escape de monoxido de carbono pueden ser

letales en un Area cerrada. Opere esta unidad solo en un Area

exterior bien ventilada.

• Use lentes o gafas de proteccion que cumplan con las normas

ANSI Z87.1, y proteccion para sus oidos/audicion mientras

opere esta unidad. Use siempre una mascara facial o para

protegerse contra el polvo si la operacion levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de manga

larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni

este descalzo. Sostenga el cabello sobre el nivel de los hombros.

• La proteccion accesoria de corte debe estar siempre colocada en

su lugar mientras opere la unidad. No opere la unidad con las

dos lineas de corte extendidas, y la linea correcta instalada. No

extienda la linea de corte mas alia de la Iongitud de la proteccion.

• Esta unidad cuenta con un embrague. El accesorio de corte

permanece estacionario cuando el motor esta en marcha lenta. Si no

Io hace, haga ajustar la unidad por un tecnico de servicio autorizado.

• Ajuste la manija a su tamafio de modo que le brinde el mejor

agarre.

• AsegQrese de que el accesorio de corte no esta en contacto con

ningQn objeto antes de arrancar la unidad.

• Use la unidad Qnicamente con la luz del dia o con buena luz artificial.

• Evite arrancar la unidad accidentalmente. Coloquese en posicion

de inicio siempre que tire de la cuerda de arranque. El operador

y la unidad deben estar en una posicion estable al comenzar.

Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para ninguna

tarea para la cual no ha sido disefiada.

• No se estire demasiado. Mantenga siempre una posicion y

equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras este en

funcionamiento. Sostenga con firmeza tanto el mango como la

manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes

moviles. No intente tocar ni detener el accesorio de corte

mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador.

Estas partes se calientan mucho con la operacion. Luego de

apagar la unidad, permanecen calientes durante un tiempo breve.

• No opere el motor a una velocidad mayor que la necesaria para

cortar, recortar o recortar los bordes. No haga funcionar el motor

a alta velocidad mientras no esta cortando.

• Apague siempre el motor cuando demore el corte o mientras

camina entre zonas de corte.

• Si golpea o se enreda con algQn objeto extrafio, apague el motor

de inmediato y verifique si hay dafios. Repare todos los dafios

antes de volver a intentar operar la unidad. No opere la unidad si

tiene piezas flojas o dafiadas.

• Apague el motor para realizar todo el mantenimiento, reparaciones

o cambio del accesorio de corte u otros accesorios.

• Use solo piezas y accesorios de repuesto del fabricante del equipo

original para esta unidad. Puede obtenerlos en su proveedor de

servicio autorizado. El uso de piezas y accesorios que no son

equipo origina; puede causar graves lesiones al operador o el dafio

de su unidad, y la cancelacion de su garantia.

• Mantenga la unidad libre de vegetacion y otros materiales.

Pueden alojarse entre el accesorio de corte y la proteccion.

• Para reducir el riesgo de incendio, cambie los silenciadores y

amortiguadores de chispas defectuosos, mantenga el motor y el

silenciador libre de pasto, hojas, grasa excesiva o

acumulaciones de carbono.

• Nunca apunte la sopladora hacia a la gente, mascotas o ventanas.

Dirija siempre el soplado de desechos lejos de la gente, animales y

ventanas. Tenga mucho cuidado cuando sople desechos cerca de

objetos solidos como arboles, automoviles, paredes, etc.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Desconecte la bujia en todo momento antes de hacerle

mantenimiento o alcanzar las piezas movibles.

• Nunca guarde la unidad con combustible en el tanque dentro de

un edificio en donde los gases puedan alcanzar una llama

expuesta (pilotos, etc) o chispas (interruptores, motores

electricos, etc.)

• Permita que el motor se enfrie antes de guardarla o transportarla.

AsegQrese de sujetar la unidad mientras la transporta.

• Guarde la unidad en un lugar seco, bien sea bajo Ilave o

suficientemente alto para que evite el uso no autorizado o

dafios. Mantengala fuera del alcance de los nifios.

• Nunca remoje o chorree la unidad con agua o cualquier otro

liquido. Mantenga los mangos secos, limpios y libres de

escombros. Limpiela despu6s de cada uso, vea las

Instrucciones de Limpieza y Almacenamiento.

• Conserve estas instrucciones. ConsQItelas con frecuencia y

Qselas para instruir a otros usuarios. Si le presta esta unidad a

otras personas, tambien incluya las instrucciones.

NOTA ESPECIAL: La exposicion a las vibraciones mediante el

uso prolongado de herramientas manuales a gasolina puede

causar dafios en los vasos sanguineos o nervios de los dedos,

manos y articulaciones en las personas que presentan una

predisposicion a trastornos circulatorios o inflamaciones

anormales. Por otra parte, el uso prolongado en el clima frio ha

sido relacionado con el dafio de vasos sanguineos en personas

sanas. En caso de ocurrir sintomas como adormecimiento, dolor,

perdida de fuerza, cambio en el color o textura de la piel o perdida

de sensacion en los dedos, manos o articulaciones, abandone el

uso de esta herramienta y obtenga atencion medica. Un sistema

antivibratorio no garantiza la prevencion de estos problemas. Los

usuarios que operan herramientas motrices en forma regular y

continua deben controlar con cuidado su condicion fisica y la

condicion de esta herramienta.

GUARDE ESTAS INSTRUCCIONES

•SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el

manual del operador para obtener informacion completa acerca de la seguridad, ensamble, operacion y mantenimiento y reparacion.

SYMBOL MEANING

•SIMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precauciCn. Puede ser

utilizado junto con otros simbolos o figuras.

l" ADVERTENCIA: LEA EL MANUAL DEL

0PERADOR

ILea el manual del operador y siga todas las advertencias

I e instrucciones de seguridad. De no hacerlo el operador

I y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECClON OCULAR Y AUDITIVA

ADVERTENClA: Losobjetos arrojados por la unidad

y el ruido fuerte pueden causar graves lesiones oculares y

pCrdidaauditiva. Utilice protecciCn ocular que cumpla con

las normas ANSI Z87.1 y protecciCn auditiva cuando opere

esta unidad. Use una careta completa cuando la necesite.

I .COMBUST,S,.,'OMO

IOses,emprecombust,b,e,,m0ioouevoys,op,omo

.INDICADOR DE ACEITE

Consulte el manual del operador para obtener

informaciCn acerca del tipo correcto de aceite.

SYMBOL MEANING

.MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantengaat0dos i0S

espectadores,enespeciala nidosy animalesd0mCsticos

apor Io menos50 pies (15m)del _reade corte.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA

/_ ROTATIVA PUEDEN CAUSAR GRAVES LESlONES

.//

___ ADVERTENCIA: No opere estaunidad Si

protecciCn plAstica de linea no estA colocada en su

lugar. MantCngase alejado del cuchilla giratorio.

2 3 "CONTROL DE ESTRANGULACION

I'_l I'*'l I{I A' PosiciCn de ESTRANGULACIO'N COMPLETA

B. PosiciCn de ESTRANGULACION PARClAL

C. Posici6n de MARCHA

• ADVERTENCIA DE CALIENTE

_ ot0que una superficie que est6 ca ientel Puedequemarse:

Estas _es se calientanmucho con e! uso.Luego de

apagarsepermanecencaliaqtesduranteuncortotiempo.

GARANTIA TOTAL DE CRAFTSMAN

Si este producto de Craftsman Professional falla debido a un defecto en el material o en la mano de obra dentro de un periodo de tres afios

a partir de la fecha de compra, devuelvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de

Craftsman en los Estados Unidos para que sea reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantia se aplica solamente durante 90 dias si este producto en algQn momento se utiliza para fines comerciales o de alquiler.

Esta garantia abarca SOLAMENTE los defectos en el material o en la mano de obra. Sears NO pagar_:

•Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia, tal como lineas de corte, filtros de aire o bujias.

• Las reparaciones necesarias debidas a accidente o por no operar o no mantener el equipo de acuerdo con todas las instrucciones provistas.

• Los mantenimientos preventivos o las reparaciones necesarias debido a mezcla incorrecta de combustible, combustible contaminado o viejo.

Esta garantia le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Convenio de Proteccibn de Reparacibn

Felicidades por haber realizado una compra inteligente. Su nuevo producto Craftsman® esta disefiado y fabricado para ofrecerle afios de

funcionamiento confiable. Pero como todos los productos, es posible que sea necesario repararlo de vez en cuando. Ahi es cuando tener

un Convenio de Proteccion de Reparacion puede ahorrarle dinero y problemas.

Esto es Io que incluye el Convenio de Proteccion de Reparacion*:

[] Servicio experto de nuestros 10,000 especialistas profesionales en reparaciones

[] Servicio ilimitado y sin costo alguno por piezas y mano de obra en todas las reparaciones cubiertas

[] Reemplazo del producto por un valor de hasta $1500 si el producto cubierto no se puede reparar

[] Descuento del 10% en el precio regular del servicio, asi como de las piezas instaladas, que el convenio no cubra; igualmente, 10% de

descuento en el precio regular de comprobacion de mantenimiento preventivo

[] Ayuda rapida por tel_fono - la Ilamamos Solucion Rapida - asistencia tecnica por telefono de un representante de Sears. Piense en

nosotros como si fuCramos un "manual del usuario que habla".

Una vez que adquiera el Convenio de Proteccion de Reparacion, todo Io que necesita es hacer una simple Ilamada para programar el

servicio de reparacion. Puede Ilamar a cualquier hora del dia o de la noche, o hacer una cita de servicio por Internet.

El Convenio de Proteccion de Reparacion es una compra libre de riesgo. Si usted cancela por cualquier motivo durante el periodo de

garantia del producto, proporcionaremos un reembolso completo. O, un reembolso prorrateado en cualquier momento despuCs de que

venza el periodo de garantia del producto, iAdquiera hoy mismo su Convenio de Proteccion de ReparaciCn!

Aplican algunas limitaciones y exclusiones. Para obtener precios e informacibn adicional en los Estados Unidos, Ilame al 1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para obtener todos los detalles, Ilame a Sears en Canada al 1-800-361-6665.

Servicio de Instalacibn Sears

Para la instalacion de electrodomesticos, abridores de puertas de garaje, calentadores de agua, y otros productos para el hogar por

profesionales de Sears, en los Estados Unidos o CanadA, Ilame al 1-800-4-MY-HOME ®.

Cubierta de filtro Manija de la cuerda

de aire de arranque

Sistema de

soporte

Palanca del

obturador Tapa del

Soportes de los

hombros

Hebillas de los soportes -_________<

de la cintura

Bombilla

del

cebador

Control de

encendido y

apagado

Control de crucero

Cables del

regulador

Mango de

control del

regulador

Soportes de

la cintura

Presillas de

los soportes

de la cintura

Gatillo

Boquilla

Tubo de la

sopladora

Soporte \

Tanque de

combustible

Silenciador

ENSAMBLAJEDELTUBODELASOPLADORA

ADVERTENCIA: Para evitar lesiones personales

graves y da_os a la unidad, apague la unidad antes de

quitar o instalar los tubos de la sopladora.

Instalacibn del tube flexible

1. Coloque una abrazadera de manguera sobre el extremo del

tubo flexible (Fig. 1, A).

Instalacibn de los tubes inferiores de la sopladora y la boquilla

1. Alinee la ranura de tope en el extremo del primer tubo inferior

Ide la sopladora con el tope en el extremo inferior del tubo

superior de la sopladora (Fig. 3, A).

2. Inserte el tope del tubo superior de la sopladora en la ranura

de tope de la extension del tubo (Fig. 3, A).

3. Haga girar el primo tubo inferior de la sopladora alrededor del

tubo de extension de la sopladora hasta que el tope del primo

tubo inferior de la sopladora caiga en su lugar (Fig. 3, B).

Deslice el extremo del tubo flexible con la abrazadera

colocada sobre la boquilla de la caja de impelente (Fig. 1, B).

Apriete el tornillo situado en la abrazadera de la manguera

para asegurar el tubo flexible a la boquilla de salida del

impelente (Fig. 1, C).

Fig. 3

Fig. 1

Instalacibn del tube superior de la sopladora

1. Coloque una abrazadera de manguera sobre el otro extremo

del tubo flexible (Fig. 2, A).

2. Deslice el extremo de la manguera con la abrazadera colocada

sobre el extremo superior del tubo superior de la sopladora

(Fig. 2, B).

3. Apriete el tornillo de la abrazadera de la manguera para asegurar

el tubo flexible al tubo superior de la sopladora (Fig. 2, C).

Fig. 2

Alinee la ranura de tope en el extremo del segundo tubo inferior

de la sopladora con el tope del extremo inferior del primer tubo

inferior de la sopladora (Fig. 4, A).

Inserte el tope del primer tubo inferior de la sopladora en la ranura

de tope del segundo tubo inferior de la sopladora (Fig. 4, A).

Haga girar el segundo tubo inferior de la sopladora alrededor del

primer tubo inferior de la sopladora hasta que el tope del segundo

tubo inferior de la sopladora caiga en su lugar (Fig. 4, B).

Fig. 4

7. Alinee la ranura de tope del extremo superior de la boquilla con el tope

del extremo inferior del segundo tubo inferior de lasopladora (Fig.5, A).

8. Inserte el tope del segundo tubo inferior de la sopladora en la

ranura de tope de la boquilla (Fig. 5, A).

9. Haga girar la boquilla en el alrededor del segundo tubo inferior de

la sopladora hasta que el tope de la boquilla del concentrador

caiga en su lugar (Fig. 5, B).

Fig. 5

EltuboterminadodelasopladoradebeparecercomoenlaFigura6.

codo

Cables del

regulador

Abrazadera

de la

manguera

Tubo flexible

Abrazadera

de la

manguera

Tubo superior de la

sopladora

Mango de

control del

regulador

Control de

encendido y

apagado

crucero

Primer tubo

de la sopladora

Segundo tubo

inferior de la

sopladora

Asegure los cables del regulador

Coloque un cincho de plastico alrededor del tubo del codo y los

cables del regulador (Fig. 7) como se muestra, asegurAndose de

no engarzar los cables.

Cplinchi°de _.

Fig. 7

Clncho de plastico

Ajuste del mango de control del regulador

1. Mueva el mango de control del regulador a un lugar en el tubo

superior de la sopladora que le quede comodo a usted (Fig. 8).

Mango de control

del regulador

Tubo superior de la

sopladora

Fig. 8

Utilizando un destornillador Torx T-20, apriete los dos tornillos

que estan en la parte inferior del mango de control del

regulador (Fig. 9).

Boquilla

Fig. 6

ADVERTENCIA: Para evitar lesiones personales I

graves, asegOrese de que las cuatro partes del tubo de la

sop adora esten fjadas en su ugar o f rmemente nsta adas.

Fig. 9

MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o man mezclado son los motivos principales

del real funcionamiento de la unidad. AsegQrese de usar

combustible nuevo, limpio y sin plomo. Siga las instrucciones en

detalle para mezclar correctamente el aceite y el combustible.

Definici6n de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

gasolina y oxigenantes como por ejemplo etanol, metanol o MTBE

(eter). El combustible mezclado con alcohol absorbe agua. Una

cantidad tan peque_a como el 1% de agua en el combustible

puede causar la separacion del combustible y el aceite. Forma

acidos cuando esta almacenado. Cuando use combustible

mezclado con alcohol, use combustible nuevo (de menos de 60

dias).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es

inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible seg0n Io indica

su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en la

unidad.

• Drene el tanque y haga funcionar el motor en seco antes de

guardar la unidad.

Uso de aditivos en el combustible

ADVERTENCIA: Para que el motor funcione

correctamente y con la mayor fiabilidad, preste mucha atencion

a las instruccionesde mezcla de aceitey combustible del

envase de aceite de 2 ciclos. Eluso de combustible mezclado

enforma incorrecta puede da_ar seriamente el motor.

La botella de aceite de 2 ciclos que vino con su unidad contiene un

aditivo en el combustible que ayudara a inhibir la corrosion y a

reducir la formacion de depositos de goma. Se recomienda que

use solo el aceite de 2 ciclos con esta unidad. Si es inevitable, use

un buen aceite de 2 ciclos elaborado para motores enfriados por

aire junto con un aditivo para el combustible como por ejemplo el

estabilizador de gasolina STA-BIL® o similar. Agregue 23 mL (0,8

onzas) de aditivo de combustible por galon de combustible de

acuerdo con las instrucciones del envase. NUNCA agregue aditivos

directamente en el tanque de combustible de la unidad.

Mezcle bien la proporcion correcta de aceite para motor de 2 ciclos

y gasolina sin plomo en una lata de combustible por separado. Use

una proporcion de 40:1 de combustible y aceite. No los mezcle

directamente en el tanque de combustible de la unidad. Consulte

las proporciones especificas de mezcla de gasolina y aceite en la

tabla siguiente.

NOTA: 3,8 litros (un galon) de gasolina sin plomo mezclada con

una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos es

una proporcion de 40:1 de combustible y aceite.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo

con los reglamentos federales, estatales y locales.

GASOLINA SIN PLOMO ACEITE DE 2 ClCLOS

3,8 LITROS 95 mL

(1 GALON de EE.UU.) (3,20NZAS FLUlDAS)

1 LITRO 25 ml

PROPORClON DE LA MEZCLA = 40:1

ADVERTENClA: La gasolina es muy inflamable. Los

gases pueden explotar si se encienden. Apague siempre

el motor y espere que se enfrie antes de cargar el tanque

de combustible. No fume mientras Ilena el tanque.

Mantenga las chispas y las llamas lejos del Area.

ADVERTENClA: Cargue el combustible en un Area

exterior limpia y bien ventilada. Limpie de inmediato

todo combustible que se haya derramado. Evite crear

una fuente de encendido con el combustible

derramado. No arranque el motor hasta que se hayan

evaporado los gases del combustible.

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: Saque la tapa del combustible

lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa del

combustible firmemente colocada en su lugar.

1. Saque la tapa de la gasolina.

2. Coloque el pico del recipiente de gasolina en el orificio de

Ilenado del tanque de gasolina (Fig. 10) y Ilene el tanque.

inyector del envase

del gasolina

Tanque de combustible

Fig. 10

NOTA: No Ilene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado.

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por Io menos 9,1 m (30 pies) de la fuente y

sitio de carga antes de arrancar el motor.

NOTA: Elimine la mezcla del combustible vieja de acuerdo a los

reglamentos federales, estatales y locales.

ADVERTENClA: Use esta unidad solo en un Area

exterior bien ventilada. Los gases de escape de monoxido

de carbono pueden ser letales en un Area cerrada.

ADVERTENClA: Evite los arranques accidentales.

Coloquese en posicion de inicio cuando tire de la

cuerda de arranque (Fig. 13). El operador y la unidad

deben estar en una posicion estable al arrancar la

unidad para evitar graves lesiones personales. Para

evitar lesiones personales graves, asegQrese de que los

tubos de la sopladora esten colocados antes de hacer

funcionar la unidad.

INSTRUCClONES DE ARRANQUE

1. Mezcle la gasolina con aceite. Llene el tanque de com-

bustible con una mezcla de combustible/aceite. Vea las

instrucciones sobre como mezclar el aceite y el combustible.

Oprima completamente y libere la pera del cebador 10

veces, lentamente. Debera verse alguna cantidad de

combustible en la pera del cebador yen las tuberias de

combustible (Fig. 11). Si no puede ver combustible en la

pera, oprima y suelte la pera tantas veces como sea

necesario hasta que vea combustible en la misma.

3. Coloque la palanca azul del obturador en la Posicibn 1

(Fig. 11).

4. Oprima el control de crucero hacia abajo para trabar el

gatillo en la posicion de RAPIDO (Fig. 12, A).

5. Coloquese en la posicion de arranque (Fig. 13) y tire de

la cuerda de arranque 5 veces con un movimiento suave

y rapido.

6. Coloque la palanca azul del obturador en la Posicibn 2

(Fig. 11).

7. Tire de la cuerda de arranque con un movimiento suave

y rApido hasta que el motor arranque.

8. Deje que el motor se caliente durante 30 a 60 segundos.

NOTA: A temperaturas m_s frias, es posible que el motor

tarde mas tiempo en calentarse y alcanzar la

velocidad de funcionamiento maxima.

NOTA: La unidad se ha calentado debidamente cuando el

motor acelera sin fallar.

9. Una vez que el motor este caliente, coloque la palanca

azul del obturador en la Posicibn 3 (Fig. 11).

10. Levante el control de crucero para que el gatillo regrese

a la posicion de LENTO (Fig. 12, B). La unidad esta lista

para ser utilizada.

SI... el motor funciona con fallas, vuelva a colocar la palanca

azul del obturador en la Posicibn 2 (Fig. 11) y continQe

calentando el motor.

....................SI... el motor no arranca, regrese al paso 2.

SI... el motor no arranca despues de unos cuantos intentos,

coloque la palanca azul del obturador en la Posicibn 3

(Fig. 11) y oprima el control de crucero hacia abajo. Tire de

la cuerda de arranque fuertemente de 3 a 8 veces. El

motor debe arrancar. Si no Io hace, repita el procedimiento.

Sl EST.& CALIENTE... Si el motor ya esta caliente, arranque

la unidad con la palanca azul del obturador en la

Posicibn 2 (Fig. 11). Despu6s que la unidad arranque,

mueva la palanca azul del obturador a la Posicibn 3 (Fig.

11) y evante el control de crucero.

...... _H,,,2.

Cbmo usar el control de

1. Unavez que el motor

crucero

haya arrancado y este caliente, oprima el

gatillo para acelerar la unidad segOn sea necesario (Fig. 12, A).

2. Para periodos de funcionamiento mas prolongados y para eliminar

la posibilidad de fat!ga en el dedo, mueva el control de crucero

hacia la posicion RAPIDO para aumentar poco a poco o mantener

la velocidad del motor de la unidad (Fig. 12, B). Cuando se oprima

el control de crucero, el gatillo retrocedera hacia la manija.

3. Para disminuir la velocidad del motor, mueva el control de

crucero hacia la posicion LENTO y el gatillo regresar_ a la

posicion de marcha en vacio (Fig. 12, B).

Palanca del

obturador -_"

Fig. 11

Control

crucero

Gatillo en la

posicibn de

funcionamiento

Control de encendido

y apagado

Fig. 12

Cuerda de

arranque

Fig. 13

INSTRUCCIONES DE PARADA

1. Libere el gatillo o mueva el control de crucero hacia la posicion

LENTO. Deje que el motor se enfrie dejandolo funcionar en

minima.

2. Oprima y mantenga oprimido el Control de encendido y

apagado en la posicion APAGADO (O) hasta que el motor se

detenga por completo (Fig. 12, A).

AJUSTE DEL SISTEMA DE SOPORTE

1. Coloque los soportes de la unidad sobre sus hombros mientras

la unidad este detras de usted.

2. Cierre los soportes de la cintura del sistema de soporte uniendo

las presillas de los soportes de la cintura (Fig. 14, A).

NOTA:

Fig. 14

AsegQrese de que los soportes de la cintura soporten el

peso de la unidad sobre las caderas (Fig. 15, A).

A A

Fig. 15

Si el peso no cae sobre las caderas, afloje los soportes de los

hombros (Fig. 16, A) y tire de la manija de los soportes de la

cintura (Fig. 15, B) para apretarlos. AjOstelos hasta que el peso

de la unidad descanse sobre las caderas.

A B

Fig. 16

4. Tire de las manijas de los soportes de los hombros para apretar

los soportes de los hombros (Fig. 14, B).

Desconexibn del sistema de soporte

1. Para desconectar los soportes de los hombros, tire hacia arriba

de la lengQeta inferior de las hebillas de los soportes de los

hombros (Fig. 16, A).

2. Apriete la parte superior e inferior de las presillas de los soportes

de la cintura para zafar los soportes de la cintura (Fig. 16, B).

SOSTENIMIENTO DE LA SOPLADORA

ADVERTENClA: Para evitar lesiones personales

graves, pongase gafas de seguridad en todo momento

cuando maneje esta unidad. Pongase una mascara o

mascara para polvo en sitios que sean polvorientos.

Antes de operar esta unidad, parese en la posicion de operacion.

Verifique Io siguiente (Fig. 17):

• El operador esta vestido con la ropa apropiada tal como botas,

gafas de proteccion, proteccion auditiva, guantes, pantalones

Fig. 17

largos y camisa de manga larga.

• Si las condiciones son polvorientas,el operador Ileva puesta una mascara.

• La unidad se encuentra en buen estado de funcionamiento.

• Los tubos estan puestos y asegurados en su lugar.

CONSEJOS UTILES SOBRE LA OPERACION

ADVERTENCIA: Para evitar lesiones personales

graves o dafio a la unidad, asegOrese de que los tubos

de la sopladora esten colocados antes de hacer

funcionar la unidad.

• AsegOrese que la unidad no apunte hacia desechos sueltos o

personas antes de ponerla en marcha.

• Compruebe que la unidad se encuentre en buen estado de funciona-

miento. Verifique que los tubos esten puestos y asegurados en su lugar.

• Se recomienda sostener la unidad con ambas manos cuando maneje

la sopladora a la altura de la cintura o en angulos incomodos.

• Se requiere el uso de proteccion auditiva para reducir el riesgo

de perdida auditiva asociada con los niveles de sonido.

• Opere el equipo solamente durante horas razonables--no muy temprano

en las mafianas ni muy tarde en las noches, cuando la gente se pueda

molestar.Acate las horas detalladas en las ordenanzas locales. La

recomendacion usual es de 9:00 am a 5:00 pm, de lunesa sabado.

• Limite el nOmero de equipos que se usen simultaneamente, para

reducir los niveles de ruido.

• Opere las sopladoras motorizadas a la menor velocidad posible,

para hacer el trabajo y reducir los niveles de ruido.

• Verifique el estado del equipo antes del funcionamiento,

especialmente el tubo de escape, tomas de aire y filtros de aire.

• Use rastrillos y escobas para esparcir los desechos antes de soplarlos.

• Remoje ligeramente las superficies cuando bajo condiciones

polvorientas.

• Conserve agua mediante el uso de sopladoras motorizadas en

vez de usar mangueras para muchas de las aplicaciones de

prados y ajardinado, incluyendo Areas tales como canales,

mallas, patios, parrillas, porticos y jardines.

• Tenga cuidado con los nifios, animales domesticos, ventanas abiertas

y automoviles recien lavados, y sople los desechos en forma segura.

• Use la extension completa de la boquilla sopladora de manera

que el chorro de aire salga cerca al suelo.

• Limpie despues de usar las sopladoras y otros equipos. Deposite

los desechos en recipientes para la basura.

• Use el control de crucero (Fig. 12, A) para mantener el gatillo

oprimido mientras este trabajando para facilitar el funcionamiento

continuo.

PROCEDIMIENTO DE OPERACION PARA LA SOPLADORA

1 Use la sopladora para arboles, arbustos, macizos de flores y

zonas de limpieza dificil.

2. Use la unidad alrededor de edificios y para otras limpiezas normales.

3. Use la sopladora para paredes, salientes, cercas y mallas.

EIO

ADVERTENCIA: Para evitar lesiones personales

graves, nunca realice manteni-miento ni reparaciones

con la unidad funcionando. Realice siempre el

mantenimiento y las reparaciones con la unidad fria.

Desconecte el cable de la bujia de encendido para

cerciorarse de que la unidad no arrancar& Lea Cambio

de la Bujfa de Encendido.

PROGRAMA DE MANTENIMIENTO

Lleve a cabo estos procedimientos de mantenimiento requeridos

con la frecuencia indicada en la tabla. Estos procedimientos

tambien deben formar parte de cualquier puesta a punto.

NOTA: Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no

esta seguro sobre estos procedimientos, Ileve la unidad a

un Sears o a otro proveedor de servicio calificado.

NOTA: Los trabajos de mantenimiento, reemplazo o reparacion del

sistema y los dispositivos de control de emisiones pueden ser

realizados por un Sears u otro proveedor de servicio calificado.

A fin de garantizar que su motor funcione de forma optima, es posible

que sea necesario inspeccionar la lumbrera de escape del motor

despu6s de transcurridas 50 horas de funcionamiento. Si observa que

ha perdido revoluciones, un real funcionamiento o falta general de

aceleracion, es posible que sea necesario realizar este trabajo de

mantenimiento. Si cree que su motor necesita esta inspeccion,

encarguele el mantenimiento a un Sears o a otro proveedor de servicio

calificado para que haga las reparaciones. NO trate de realizar este

procedimiento usted mismo ya que puede da_ar el motor debido a los

contaminantes que conlleva el proceso de limpieza de la lumbrera.

FREQUENCIA MANTENIMIENTO REQUERIDO VEA

Antes de Llene el tanclue de combustible con

usar combustible fresco p 8

Cada 25 Limpie y vuelva a engrasar el filtro de aire p 11

Revise el estado y la abertura de la bujia

horas de encendido p 13

Cada 50

horas Limpie el parachispas p 12

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

Limpie y engrase de nuevo el filtro de aire cada 25 horas de

funcionamiento. Es importante darle mantenimiento a este componente.

El no dar mantenimiento al filtro de aire correctamente puede hacer que

funcione mal o puede da_ar de manera permanente a su motor.

1. Abra la tapa del filtro de aire. Empuje la lengQeta de traba

situada en la parte superior de la tapa hacia adentro, y luego tire

de la tapa del filtro de aire hacia afuera y hacia abajo (Fig. 18).

__ Orejeta

__ dealre

Fig. 18

2. Quite el filtro de aire (Fig. 19).

3. Lave el filtro con detergente y agua (Fig. 20). Enjuague bien el

filtro y dejelo secar.

4. Aplique suficiente cantidad de aceite de motor SAE 30 limpio

para revestir ligeramente el filtro (Fig. 21).

5. Oprima el filtro para esparcir y eliminar el exceso de aceite (Fig. 22).

6. Reemplace el filtro (Fig. 19).

Fig. 19

Orejeta

Ranuras

Fig. 20 Fig. 21

Fig. 22

Fig. 23

eta

Cubierta

del filtro

de aire

NOTA:

Si se hace funcionar la unidad sin el filtro de aire, usted

ANULARA la garantia.

Vuelva a instalar la tapa del filtro de aire. Coloque las ranuras en

la parte inferior de la tapa del filtro de aire sobre las lengQetas

en la parte inferior de la placa posterior (Figuras 19).

Gire la tapa hacia arriba hasta que la lengQeta que esta en la

placa posterior del filtro de aire caiga en su lugar en la ranura

que esta sobre la tapa del filtro de aire (Fig. 23).

Ell

AJUSTE DEL CARBURADOR

La velocidad minima del motor puede ser ajustada. Puede tener acceso

al tornillo de ajuste de minima a traves de un orificio en la parte superior

de la cubierta del motor (Fig. 24).

Tornillo de ajuste

de minima

Fig. 24

NOTA: Los ajustes descuidados pueden dafiar su motor seriamente.

Los ajustes del carburador deben ser realizados por un

proveedor de servicio autorizado.

Inspeccibn del Combustible

Una mezcla incorrecta o vieja de combustible es en general el motivo

por el cual la unidad no funciona adecuadamente. Drene y vuelva a

Ilenar el tanque con combustible nuevo y bien mezclado antes de hacer

ningOn ajuste. Consulte la Informacion sobre Aceite y Combustible.

Ajuste del Tornillo de Velocidad Minima

Si despu6s de inspeccionar el combustible y limpiar el filtro de aire

el motor aOn no funciona en minima, ajuste el tornillo de velocidad

minima segOn se indica a continuacion.

1. Arranque el motor y dejelo funcionar a una minima alta durante

un minuto para que se caliente.

2. Suelte el traba del gatillo y deje que el motor funcione en

minima. Si el motor se para, inserte un destornillador Phillips

pequefio en el orificio de la cubierta del motor (Fig. 24).

El control de la mezcla de combustible, la limpieza del filtro de aire

y el ajuste del tornillo de marcha en vacio deben resolver la

mayoria de los problemas del motor.

Si esto no sucede, y:

• El motor no funciona en minima

• El motor fluctOa o se ahoga al acelerarlo

• Existe una perdida de fuerza motriz

Lleve el carburador a ajustar a un Sears o un proveedor de servicio

autorizado.

CAMBIO DE LA BUJIA DE ENOENDIDO

Use una bujia de encendido Champion RDZ4H o reemplazo 753-05784.

La separacion correcta es de 0,635 mm (0,025 pulg). Retire la bujia luego

de cada 25 horas de operacion e inspeccione su estado.

1. Apague el motor y espere que se enfrie.

2. Desconecte el cable de la bujia de encendido.

3. Limpie alrededor de la bujia de encendido. Saque la bujia de

encendido de la cabeza del cilindro girando una Ilave de

casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

PRECAUCION: No limpie con chorro de arena, ni I

raspe ni limpie los electrodos. El motor podria dafiarse I

si penetran pequefias particulas en el cilindro.

Cambie las bujias que esten rajadas, sucias o deterioradas.

Fije la separacion de aire a 0,635 mm (0,025 pulg.) utilizando

un calibrador (Fig. 25).

5. Instale una bujia de encendido

con la separacion correcta en la

cabeza del cilindro. Ajuste

girando la Ilave de casquillo 16 0.635 ram.

mm (5/8 de pulgada) en sentido (0.025 pulg)

horario hasta que este ajustada

sin huelgo. _r

Si usa una Ilave de torsion, ajuste a:

110-120 pulg.•libras (12,3-13,5 N•m)

No ajuste demasiado. Fig. 25

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

Inspeccione el amortiguador de chispas despu6s de cada 50 horas

de la operacion.

1. Apague el motor y espere que se enfrie. Quite los quatro (4)

tornillos de encima de la tapa del motor con un destornillador

de pala o broca Torx T-20 (Fig. 26).

Saquelos Saquelos

tornillos

Fig. 26

2. Con un broca Torx T-27, saque los 2 tornillos que conecta el

silenciador al motor (Fig. 27).

T-25 Tornillos

Silenciador

Fig. 27

Con un destornillador de vastago piano o broca Torx T-20,

saque el 1 tornillo que conecta la cubierta del amortiguador de

chispas al silenciador (Fig. 28, A).

A"1"-20Tornillo

Cubierta del amortiguador de chispas

Fig. 28

E12

4. Retire la cubierta del amortiguador de chispas.

5. Saque la pantalla del amortiguador de chispas de la cubierta

del amortiguador de chispas (Fig. 28, B).

6. Limpie la pantalla del amortiguador de chispas con un cepillo

de alambre, o cambiela.

7. Vuelva a instalar la pantalla del amortiguador de chispas, la

cubierta del amortiguador de chispas y el tornillo.

LIMPIEZA

ADVERTENCIA: Para evitar graves lesiones I

personales, apague siempre su unidad y espere que se enfrie I

antes de limpiarlo o realizarcualquier tipo de mantenimiento.

Use un cepillo pequefio para limpiar la parte exterior de la unidad.

No use detergentes fuertes. Los limpiadores domesticos que

contienen aceites aromaticos como pino y limon, y con solventes

como el queroseno pueden dafiar el bastidor de plastico y la

manija. Seque toda la humedad con un patio suave.

ALMAOENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde

los vapores puedan Ilegar a una llama o chispa.

• Espere que el motor se enfrie antes de guardar la unidad.

• Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su dafio.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los nifios.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si planea guardar la unidad durante un largo periodo de tiempo,

siga el siguiente procedimiento para su almacenamiento.

1. Drene todo el combustible del tanque de combustible en un

recipiente que contenga la misma mezcla de combustible de 2

ciclos. No use combustible que haya permanecido guardado

durante mas de 60 dias. Deseche la mezcla vieja de combustible y

aceite de acuerdo alas regulaciones federales, estatales y locales.

2. Arranque el motor y dejelo funcionar hasta que se ahogue. Esto

asegura que todo el combustible ha sido drenado del carburador.

3. Espere que el motor se enfrie. Retire la bujia de encendido y

coloque alrededor de 30 ml (1 onza) de cualquier aceite para

motor de 2 ciclos de buena calidad dentro del cilindro. Tire de

la cuerda de arranque lentamente para esparcir el aceite.

Vuelva a instalar la bujia de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del

cilindro antes de intentar arrancar el recortador despu6s

de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen partes

flojas o dafiadas. Repare o cambie las partes dafiadas y ajuste

los tornillos, tuercas o pernos que puedan estar flojos. La

unidad esta ahora lista para ser guardada.

TRANSPORTE

• Espere que el motor se enfrie antes de su transporte.

• Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

• Asegure la unidad durante su transporte.

E13

CAUSA

El tanque de combustible esta vacio

El combustible es viejo o esta mal mezclado

Parachispas obstruido

I=1mlI_[o]il[o]_] _[o] [_l]_[o,][o]#r_,l=l#ll_ll#ll_r-,1

CAUSA

El filtro de aire esta obstruido

El carburador no esta ajustado en forma correcta

CAUSA

El combustible es viejo o esta mal mezclado

Parachispas obstruido

CAUSA

El combustible es viejo o esta mal mezclado

Parachispas obstruido

ACCI(SN

LIeneeltanque con combustiblebienmezclado

Drene el tanque de gasolina y agregue mezcla de combustible nueva

Limpie o cambie el parachispas

ACCI(SN

Cambie o limpie el filtro de aire

Ajuste segOn las instrucciones o Ileve la unidad a un proveedor de

servicio autoriza do para hacer un ajuste de carburador

ACCI(SN

Drene eltanquede gasolinay agreguemezcla de combustiblenueva

Limpie o cambie el parachispas

ACCI(SN

Drene eltanquede gasolinay agreguemezcla de combustiblenueva

Limpie o cambie el parachispas

E14

Tipo de motor ................................................................................ Enfriado por aire, 4 ciclos

Desplazamiento ......................................................................... 25.4 cc (1.55 pulgadas cObicas)

R.RM. de velocidad minima .......................................................................... 3.800-4.200 r.p.m.

R.RM. de operacion ................................................................................ 7.800-8.200 r.p.m.

Tipo de encendido ........................................................................................ Electronico

Interruptor de encendido ............................................................................ Interruptor oscilante

Huelgo de la valvula .................................................................. 0,076-0,152 mm (0,003-0,006 pulg)

Separacion de la bujia de encendido ................................................................ 0,635 mm (0,025 pulg)

Lubricacion ........................................................................................... Aceite SAE 30

Capacidad de aceite del carter del cigQefial ............................................................. 90 ml (3,04 onzas)

Combustible ............................................................................................. Sin plomo

Carburador ................................................................................. Diafragma, multiposicional

Arranque ....................................................................................... Bobinado automAtico

Silenciador ................................................................................ Amortiguado con proteccion

Regulador .................................................................................. Retorno manual del resorte

Capacidad del tanque de combustible .................................................................. 591 ml (20 onzas)

* Toda las especificaciones contenidas en este manual se basan en la informacion mas reciente disponible en el momento de impresion del

manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

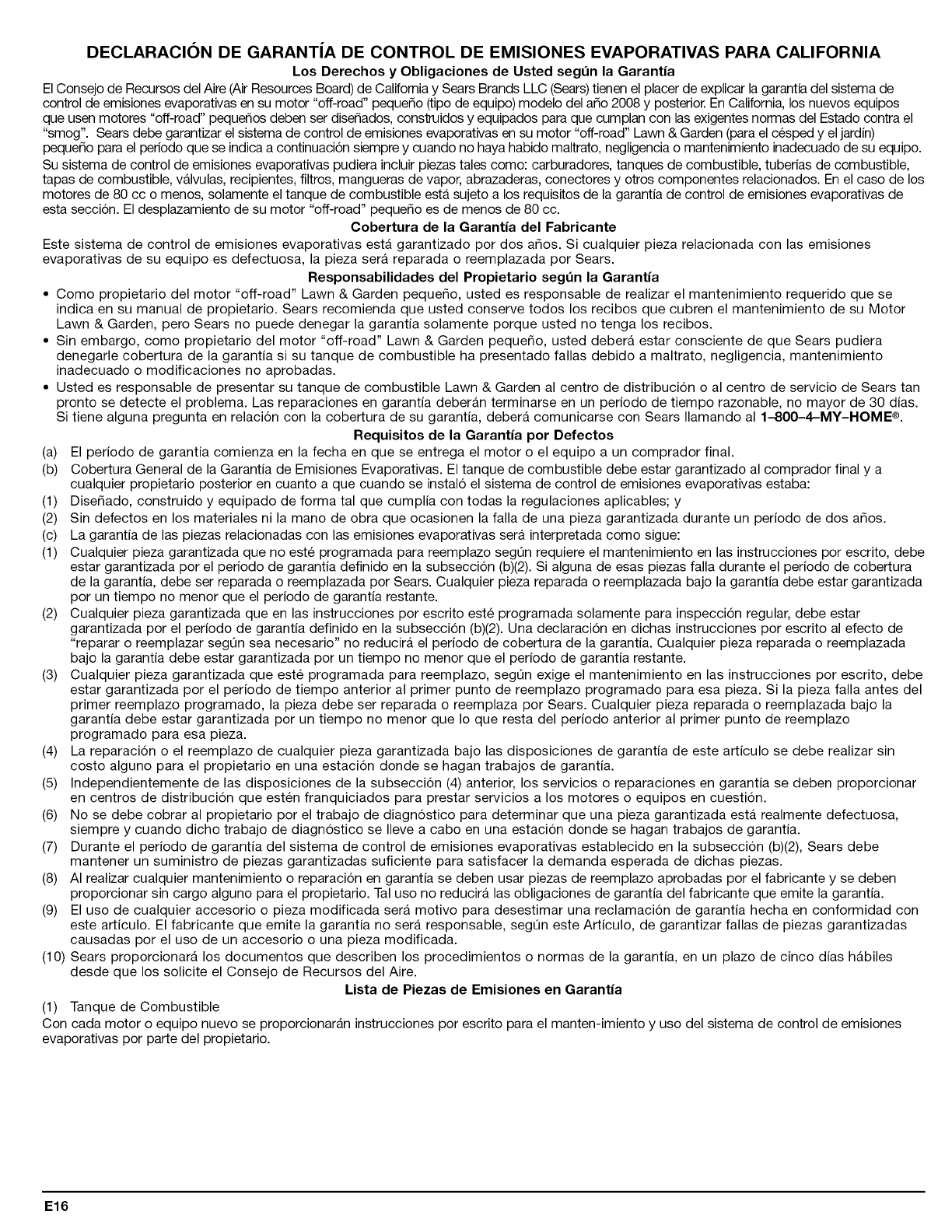

DECLARACION DE GARANT|A DE CONTROL DE EMISIONES EVAPORATIVAS DE LA EPA PARA CALIFORNIA

Los Derechos y Obligaciones de Usted segt_n la Garantia

El Consejo de Recursos del Aire (AirResources Board) de California, la Agencia de Proteccion del Medio Ambiente (EPA)y Sears Brands LLC (Sears)tienen

el placer de explicar la garantia del sistema de control de emisiones en su motor "off-road" pequefio modelo del afio 2008 y posterior. En California y los 49

estades, los nuevos motores "off-road" pequefios deben ser disefiados, construidos y equipados para que cumplan con las exigentes normas del Estado

contra el "smog". Sears debe garantizar el sistema de control de emisiones en el motor "off-road" pequefio de usted para los periodos de tiempo que se

indican a continuacion siempre y cuando no haya habido maltrato, negligencia o mantenimiento inadecuado de su motor "off-road" pequefio.

El sistema de usted de control de emisiones pudiera incluir piezas tales como el carburador o sistema de inyeccion de combustible, el sistema de

encendido y el convertidor catalitico. Tambien pudiera incluir mangueras, correas, conectores y otros conjuntos relacionados con las emisiones.

Cuando exista una condicion que este dentro de la garantia, Sears reparara su motor "off-road" pequefio sin costo alguno para usted, incluyendo

diagn6stico, piezas y mano de obra.

Los motores "off-road" pequefios del 2008 y posteriores estan garantizados por dos afios. Si alguna pieza de su motor relacionada con emisiones

es defectuosa, Sears la repararA o la reemplazar&

Responsabilidades del Propietario segQn la Garantia

Como propietario del motor "off-road" pequefio, usted es responsable de realizar el mantenimiento requerido que se indica en su manual del operador.

Sears recomienda que usted conserve todos los recibos que cubren el mantenimiento de su motor "off-road" pequefio, pero Sears no puede denegar la

garantia solamente porque usted no tenga los recibos ni porque usted no pueda asegurar que se ha realizado todo el mantenimiento programado.

• Sin embargo, como propietario del motor "off-road" pequefio, usted debera estar consciente de que Sears pudiera denegarle cobertura

de la garantia si su motor "off-road" pequefio o una pieza del mismo ha presentado fallas debido a maltrato, negligencia, mantenimiento

inadecuado o modificaciones no aprobadas.

• Usted es responsable de presentar su motor "off-road" pequefio a un Centro de Servicio Autorizado por Sears tan pronto se detecte el

problema. Las reparaciones en garantia deberan terminarse en un periodo de tiempo razonable, no mayor de 30 dias.

Si tiene alguna pregunta en relacion con sus derechos y responsabilidades de acuerdo con su garantia, deberA Ilamar al 1-800-4-MY-I-IOME ®.

Cobertura de la Garantia del Fabricante

• El periodo de garantia comienza en la fecha en que se entrega el motor o el equipo al comprador del minorista.

• El fabricante garantiza al propietario inicial, y a cada comprador subsiguiente, por un periodo de dos afios, que el motor no tiene defectos

en los materiales ni la mano de obra que ocasionen la falla de una pieza garantizada.

• La reparacion o el reemplazo de una pieza garantizada se realizarA sin costo alguno para el propietario en un Centro de Servicio Autorizado

por Sears. Para conocer la ubicacion mas cercana comuniquese con Sears Ilamando al 1-800-4-MY-I-IOME®.

• Cualquier pieza garantizada que no este programada para reemplazo, segOn Io exige el mantenimiento, o que este programada solamente

para inspeccion regular a los efectos de "Reparar o Reemplazar SegOn sea Necesario" esta garantizada por el periodo de garantia.

Cualquier pieza garantizada que este programada para reemplazo segOn Io exige el mantenimiento, estarA garantizada por el periodo de

tiempo hasta el primer punto de reemplazo programado para esa pieza.

• No se le cobrara al propietario por el trabajo de diagnostico que Ileve a la determinacion de que una pieza garantizada esta defectuosa, si el

trabajo de diagnostico se Ileva a cabo en un Centro de Servicio Autorizado por Sears.

• El fabricante es responsable de los dafios a otros componentes del motor causados por la falla de una pieza garantizada que este

todavia en garantia.

• Las fallas ocasionadas debido a maltrato, negligencia o mantenimiento inadecuado no estan cubiertas por esta garantia.

• El uso de accesorios o piezas modificadas puede ser motivo para desestimar una reclamacion de garantia. El fabricante no es

responsable de cubrir fallas de piezas garantizadas causadas por el uso de accesorios o piezas modificadas.

• Para presentar una reclamacion, vaya a su Centro de Servicio Sears Autorizado mAs cercano. Los servicios o reparacion por motivo de

garantia se realizaran en todos los Centros de Servicio Sears Autorizados.

• Cualquier pieza de reemplazo aprobada por el fabricante se puede usar al realizar cualquier mantenimiento o reparacion de piezas bajo garantia

relacionadas con emisiones y se proporcionaran sin cargo alguno para el propietario. Cualquier pieza de reemplazo que sea equivalente en

rendimiento o durabilidad se puede usar en mantenimiento o reparacion sin garantia y no reducira las obligaciones de garantia del fabricante.

Lista de Piezas de Emisiones en Garantia

Los siguientes componentes se incluyen en la garantia del motor relacionada con emisiones: filtro de aire, carburador, cebador, tuberias de

combustible, recuperacion de combustible/filtro de combustible, modulo de encendido, bujia y silenciador.

E15

DECLARACION DE GARANT|A DE CONTROL DE EMISIONES EVAPORATIVAS PARA CALIFORNIA

Los Derechos y Obligaciones de Usted segOn la Garantia

El Consejo de Recursos del Aire (Air Resources Board) de California y Sears Brands LLC (Sears)tienen el placer de explicar la garantia del sistema de

control de emisiones evaporativas en su motor "off-road" pequefio (tipo de equipo) modelo del afio 2008 y posterior. En California, los nuevos equipos

que usen motores "off-road" pequefios deben ser disefiados, construidos y equipados para que cumplan con las exigentes normas del Estado contra el

"smog". Sears debe garantizar el sistema de control de emisiones evaporativas en su motor "off-road" Lawn & Garden (para el cesped y el jardin)

pequefio para el periodo que se indica a continuacion siempre y cuando no haya habido maltrato, negligencia o mantenimiento inadecuado de su equipo.

Su sistema de control de emisiones evaporativas pudiera incluir piezas tales como: carburadores, tanques de combustible, tuberias de combustible,

tapas de combustible, valvulas, recipientes, filtros, mangueras de vapor, abrazaderas, conectores y otros componentes relacionados. En el caso de los

motores de 80 cc o menos, solamente el tanque de combustible esta sujeto a los requisitos de la garantia de control de emisiones evaporativas de

esta seccion. El desplazamiento de su motor "off-road" pequefio es de menos de 80 cc.

Cobertura de la Garantia del Fabricante

Este sistema de control de emisiones evaporativas esta garantizado por dos afios. Si cualquier pieza relacionada con las emisiones

evaporativas de su equipo es defectuosa, la pieza sera reparada o reemplazada por Sears.

Responsabilidades del Propietario seg_n la Garantia

• Como propietario del motor "off-road" Lawn & Garden pequefio, usted es responsable de realizar el mantenimiento requerido que se

indica en su manual de propietario. Sears recomienda que usted conserve todos los recibos que cubren el mantenimiento de su Motor

Lawn & Garden, pero Sears no puede denegar la garantia solamente porque usted no tenga los recibos.

• Sin embargo, como propietario del motor "off-road" Lawn & Garden pequefio, usted deberA estar consciente de que Sears pudiera

denegarle cobertura de la garantia si su tanque de combustible ha presentado fallas debido a maltrato, negligencia, mantenimiento

inadecuado o modificaciones no aprobadas.

• Usted es responsable de presentar su tanque de combustible Lawn & Garden al centro de distribucion o al centro de servicio de Sears tan

pronto se detecte el problema. Las reparaciones en garantia deberan terminarse en un periodo de tiempo razonable, no mayor de 30 dias.

Si tiene alguna pregunta en relacion con la cobertura de su garantia, debera comunicarse con Sears Ilamando al 1-800-4-MY-HOME ®.

Requisitos de la Garantia por Defectos

(a) El periodo de garantia comienza en la fecha en que se entrega el motor o el equipo a un comprador final.

(b) Cobertura General de la Garantia de Emisiones Evaporativas. El tanque de combustible debe estar garantizado al comprador final y a

cualquier propietario posterior en cuanto a que cuando se instalo el sistema de control de emisiones evaporativas estaba:

(1) Disefiado, construido y equipado de forma tal que cumplia con todas la regulaciones aplicables; y

(2) Sin defectos en los materiales ni la mano de obra que ocasionen la falla de una pieza garantizada durante un periodo de dos afios.

(1) Cualquier pieza garantizada que no este programada para reemplazo segQn requiere el mantenimiento en las instrucciones por escrito, debe

estar garantizada por el periodo de garantia definido en la subseccion (b)(2). Si alguna de esas piezas falla durante el periodo de cobertura

de la garantia, debe ser reparada o reemplazada por Sears. Cualquier pieza reparada o reemplazada bajo la garantia debe estar garantizada

por un tiempo no menor que el periodo de garantia restante.

(2) Cualquier pieza garantizada queen las instrucciones por escrito este programada solamente para inspeccion regular, debe estar

garantizada por el periodo de garantia definido en la subseccion (b)(2). Una declaracion en dichas instrucciones por escrito al efecto de

"reparar o reemplazar segQn sea necesario" no reducira el periodo de cobertura de la garantia. Cualquier pieza reparada o reemplazada

bajo la garantia debe estar garantizada por un tiempo no menor que el periodo de garantia restante.

(3) Cualquier pieza garantizada que este programada para reemplazo, segQn exige el mantenimiento en las instrucciones por escrito, debe

estar garantizada por el periodo de tiempo anterior al primer punto de reemplazo programado para esa pieza. Si la pieza falla antes del

primer reemplazo programado, la pieza debe ser reparada o reemplaza por Sears. Cualquier pieza reparada o reemplazada bajo la

garantia debe estar garantizada por un tiempo no menor que Io que resta del periodo anterior al primer punto de reemplazo

programado para esa pieza.

(4) La reparacion o el reemplazo de cualquier pieza garantizada bajo las disposiciones de garantia de este articulo se debe realizar sin

costo alguno para el propietario en una estacion donde se hagan trabajos de garantia.

(5) Independientemente de las disposiciones de la subseccion (4) anterior, los servicios o reparaciones en garantia se deben proporcionar

en centros de distribucion que esten franquiciados para prestar servicios a los motores o equipos en cuestion.

(6) No se debe cobrar al propietario por el trabajo de diagnostico para determinar que una pieza garantizada esta realmente defectuosa,

siempre y cuando dicho trabajo de diagnostico se Ileve a cabo en una estacion donde se hagan trabajos de garantia.

(7) Durante el periodo de garantia del sistema de control de emisiones evaporativas establecido en la subseccion (b)(2), Sears debe

mantener un suministro de piezas garantizadas suficiente para satisfacer la demanda esperada de dichas piezas.

(8) AI realizar cualquier mantenimiento o reparacion en garantia se deben usar piezas de reemplazo aprobadas por el fabricante y se deben

proporcionar sin cargo alguno para el propietario. Tal uso no reducira las obligaciones de garantia del fabricante que emite la garantia.

(9) El uso de cualquier accesorio o pieza modificada sera motivo para desestimar una reclamacion de garantia hecha en conformidad con

este articulo. El fabricante que emite la garantia no serA responsable, segQn este Articulo, de garantizar fallas de piezas garantizadas

causadas por el uso de un accesorio o una pieza modificada.

(10) Sears proporcionarA los documentos que describen los procedimientos o normas de la garantia, en un plazo de cinco dias habiles

desde que los solicite el Consejo de Recursos del Aire.

Lista de Piezas de Emisiones en Garantia

(1) Tanque de Combustible

Con cada motor o equipo nuevo se proporcionarAn instrucciones por escrito para el manten-imiento y uso del sistema de control de emisiones

evaporativas por parte del propietario.

E16

REPLACEMENT PARTS - MODEL 316.794791

2-CYCLE GAS BACKPACK BLOWER

Item Part No.

1 753-05631

2 753-05701

3 753-05636

4 753-05784

5 753-05702

6 753-05632

7 791-181709

8 753-05633

9 791-181757

Description

Muffler Assembly (includes 2)

Muffler Gasket

Shortblock Assembly (includes 4 & 11-17)

Spark Plug

Insulator Gasket

Insulator Assembly (includes 5)

Carburetor Gasket

Carburetor Assembly (includes 7)

Air Filter

Item Part No. Description

10 753-05725 Aircleaner Assembly (includes 9)

11 753-04324 Module Assembly

12 753-05703 Screw

13 753-05704 Cylinder Gasket

14 753-05705 Flywheel Adapter

15 753-05706 Washer

16 753-05707 Bushing

17 753-05708 Flywheel Assembly

18 753-05635 Pawl Assembly

E17

REPLACEMENT PARTS - MODEL 316.794791

2-CYCLE GAS BACKPACK BLOWER

Item Part No. Description

1 753-06000 Nozzle

2 753-05971 Lower Blower Tube

3 753-05975 Throttle Grip Assembly

4 753-05991 Upper Blower Tube

5 753-05640 Clamp

6 753-05641 Flex Tube

7 753-05990 Elbow

8 753-05655 Harness Clip

9 753-05645 Harness (includes 8)

10 753-05643 Lead Wire

11 753-06018 Throttle Cable

12 753-05647 Nut

13 753-05646 Spacer

Item Part No.

14 753-05648

15 753-05649

16 791-181345

17 791-180050

18 791-181862

19 753-05650

20 791-182414

21 753-04482

22 753-05651

23 753-05654

24 791-182529

25 753-05726

Description

Insulator Mount

Intake Cover

Screw

Nut

Screw

Impeller Housing Assembly (includes 14 & 16-18)

Bolt

Impeller Hardware (includes 20)

Impeller (includes 20 & 21)

Fuel Tank Assembly

Fuel Cap

Starter Housing Assembly

(includes 16 & 18)

E18

E19

Your Home

For expert troubleshooting and home solutions advice:

@IIIIII1_a _ e

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacion Au Canada pour service en frangais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER M°

1-888-SU-H OGAR ® (1-800-533-6937)

TM SM

@ Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

@ Marca Registrada /Marca de Fa_brica /SMMarca de Servicio de Sears Brands, LLC

Craftsman 316794791 User Manual BLOWER Manuals And Guides L0909120
