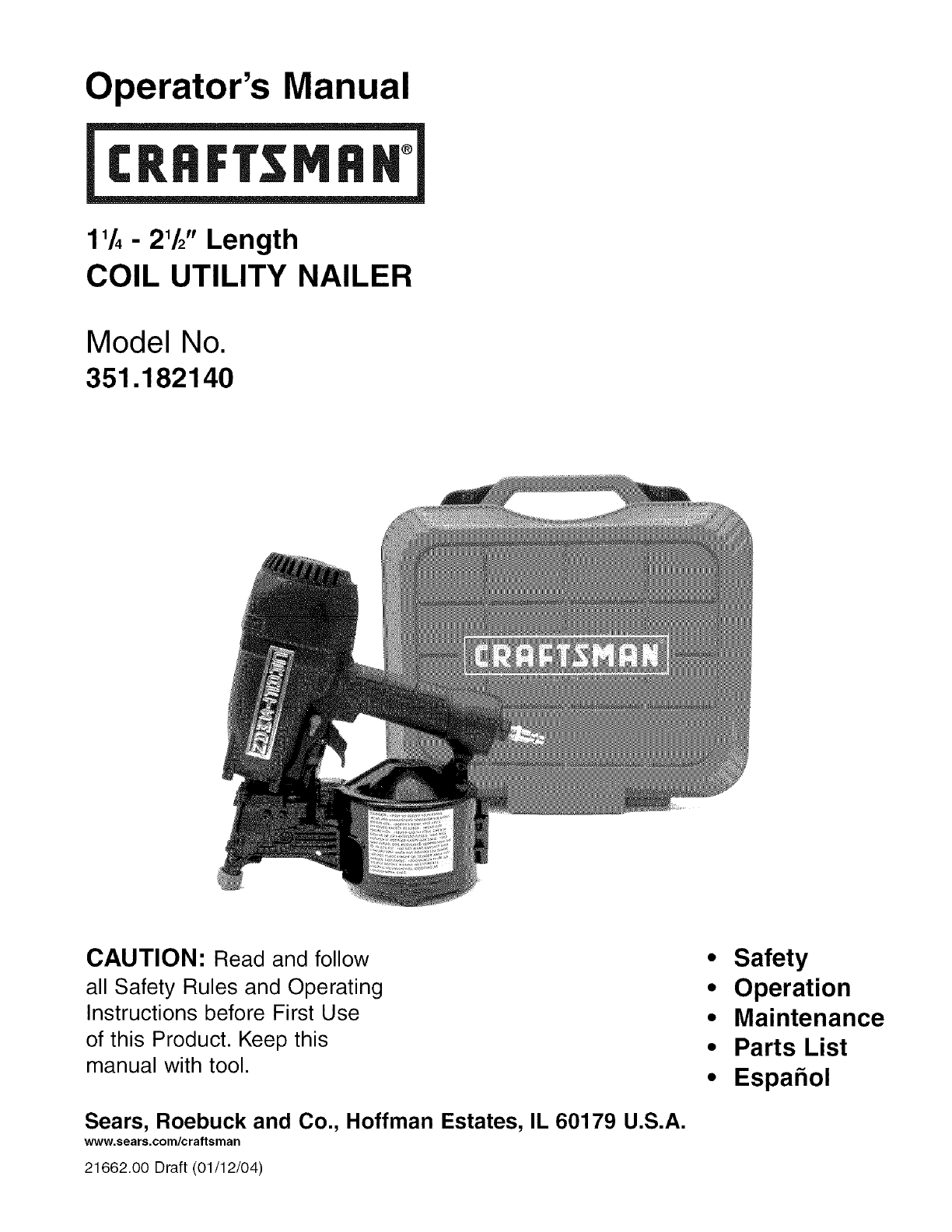

Operator's Manual

11/4- 21/2" Length

COIL UTILITY NAILER

Model No.

351.182140

CAUTION: Read and follow

all Safety Rules and Operating

Instructions before First Use

of this Product. Keep this

manual with tool.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com/craftsman

21662.00 Draft (01/12/04)

• Safety

•Operation

•Maintenance

•Parts List

•Espa5ol

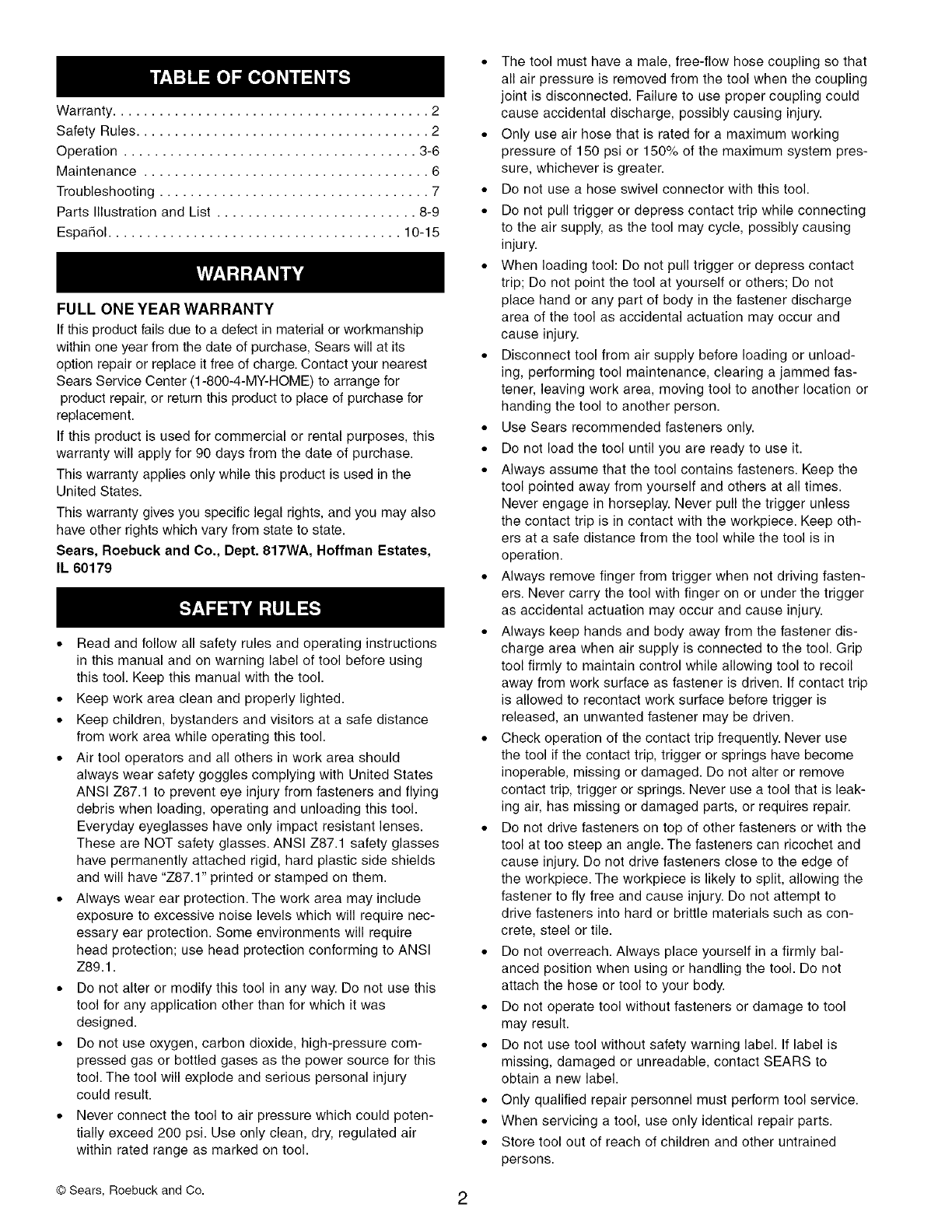

Warranty ......................................... 2

Safety Rules ...................................... 2

Operation ...................................... 3-6

Maintenance ..................................... 6

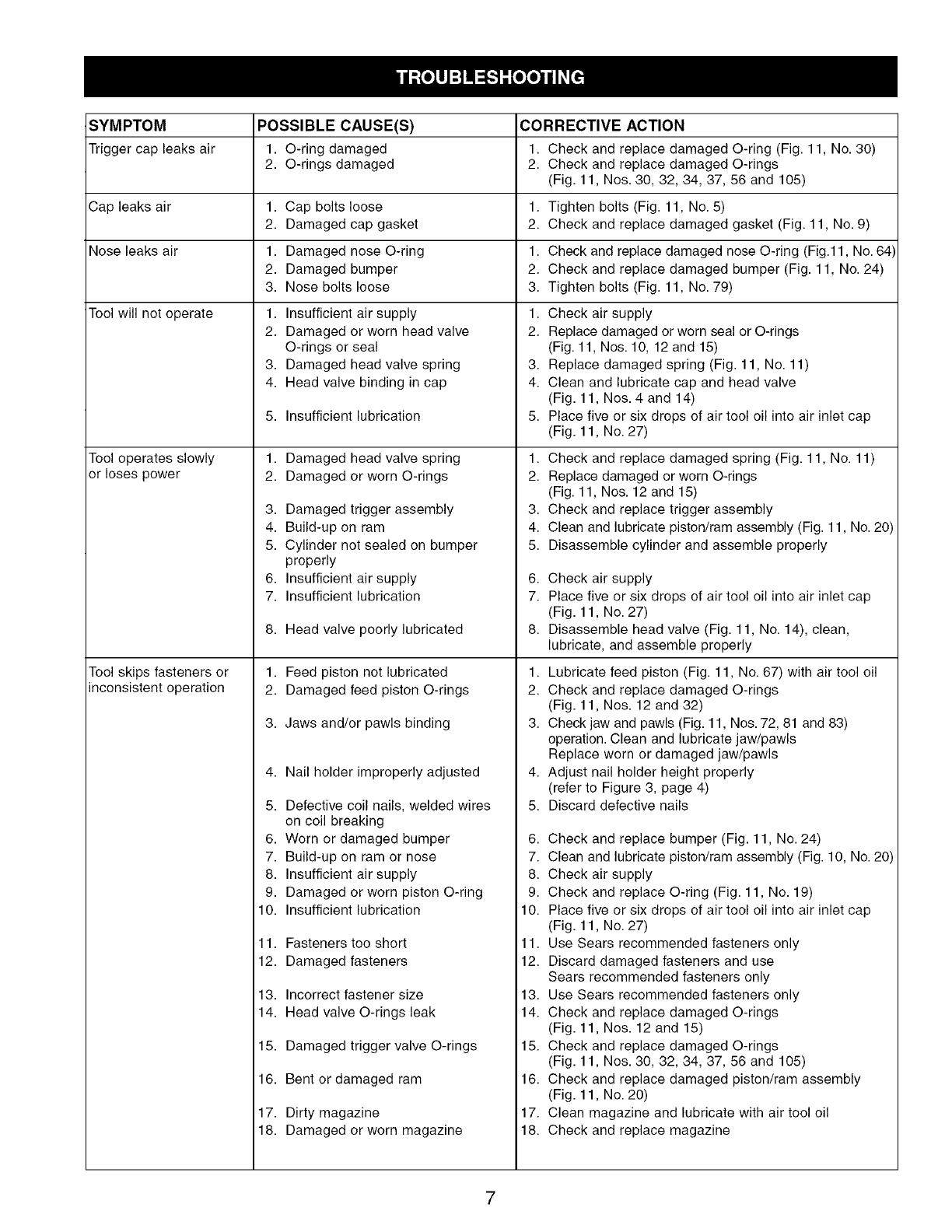

Troubleshooting ................................... 7

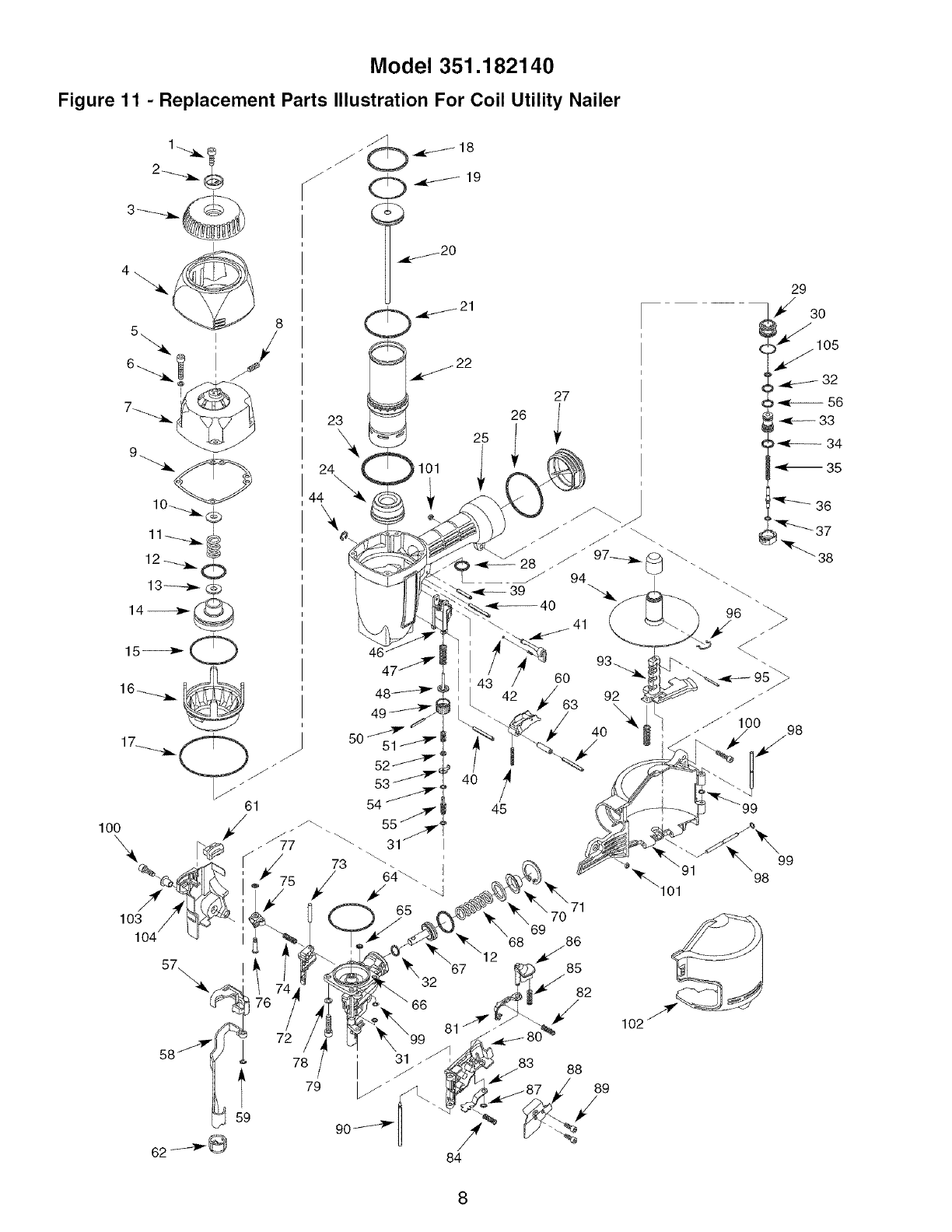

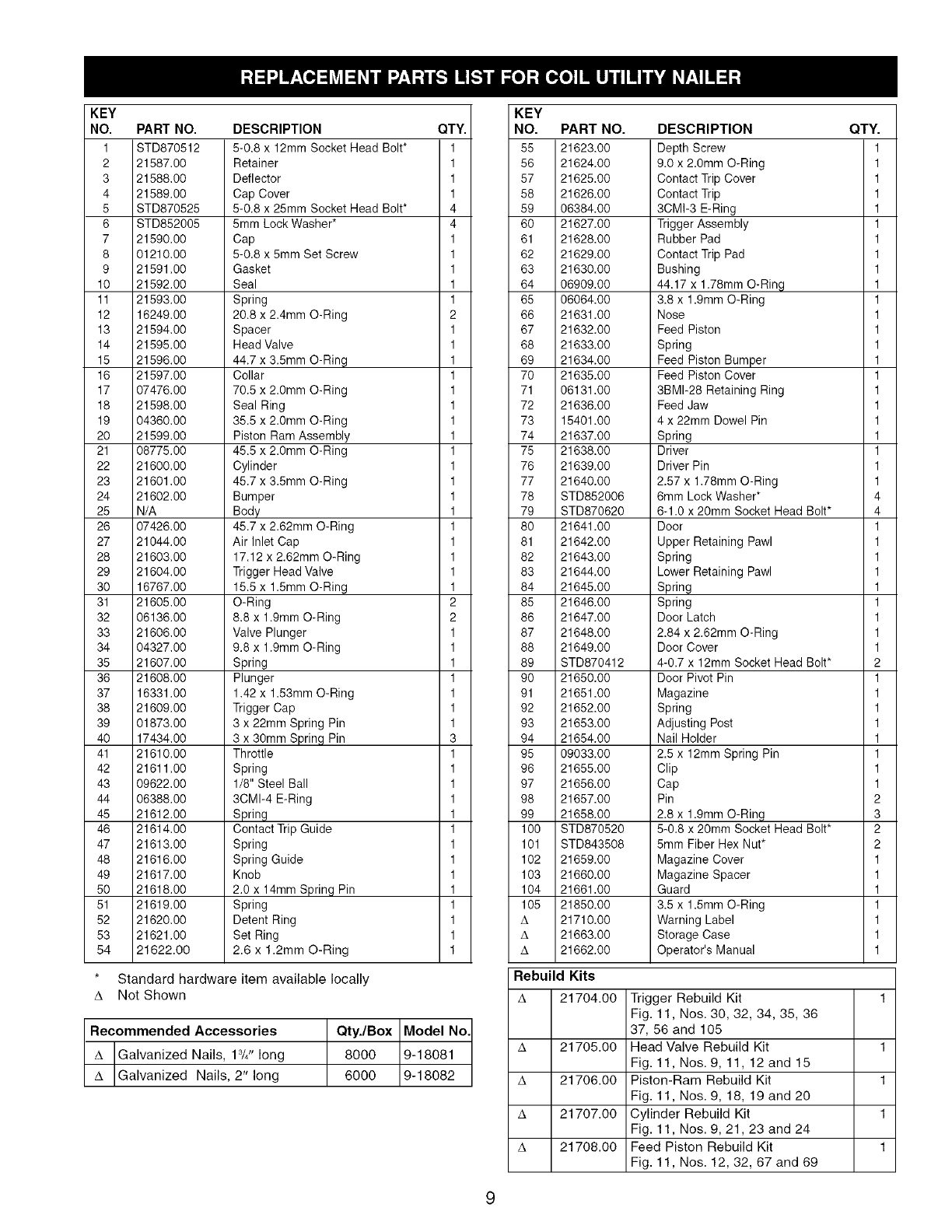

Parts Illustration and List .......................... 8-9

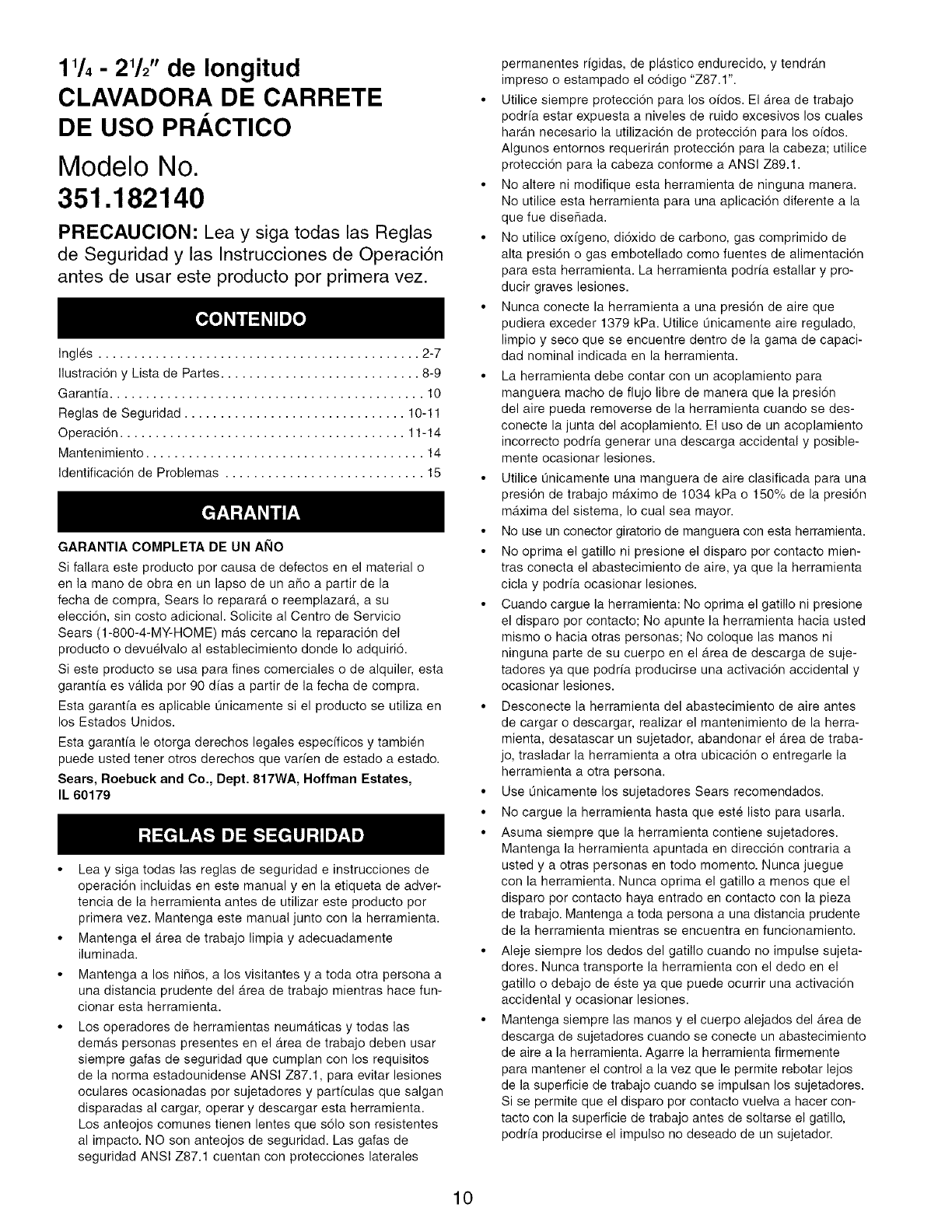

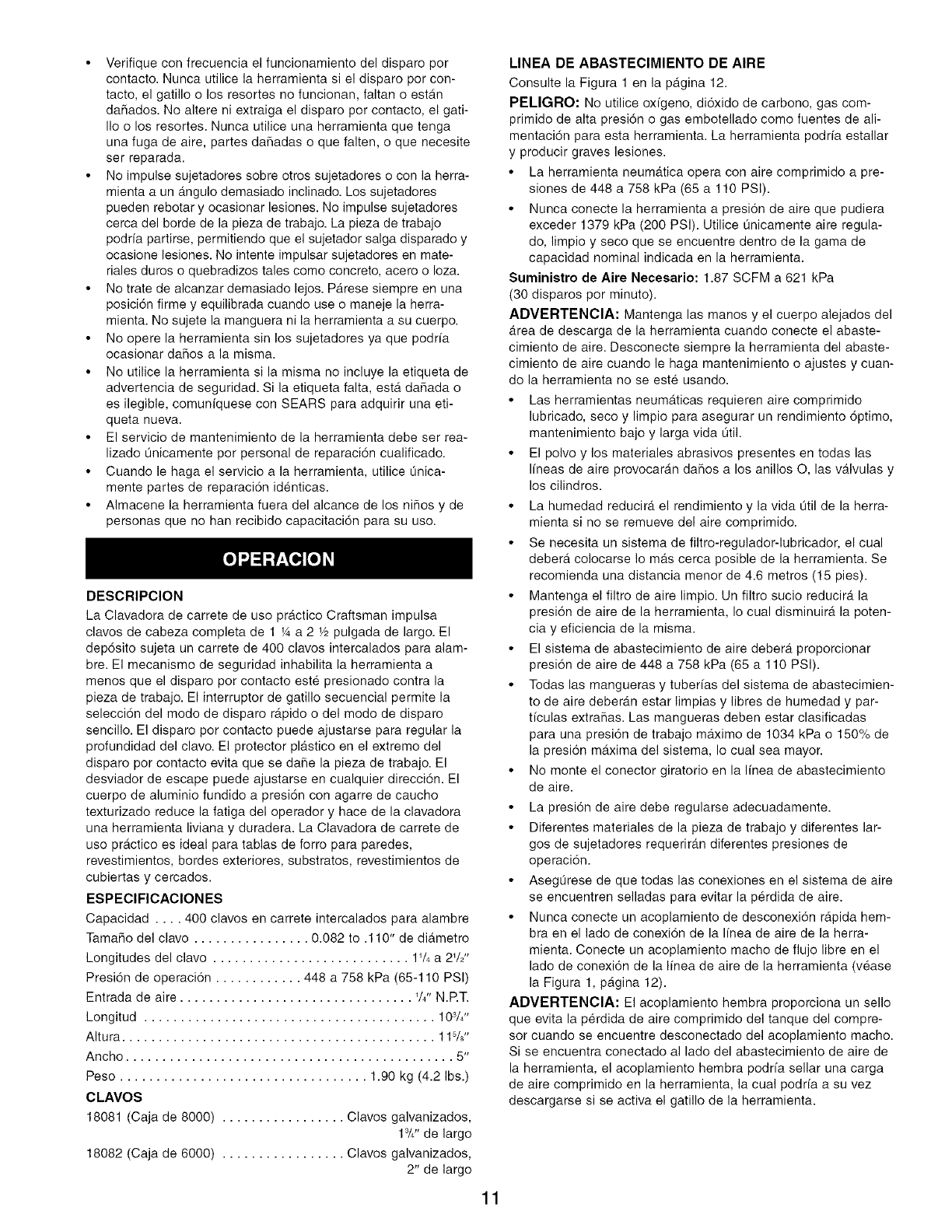

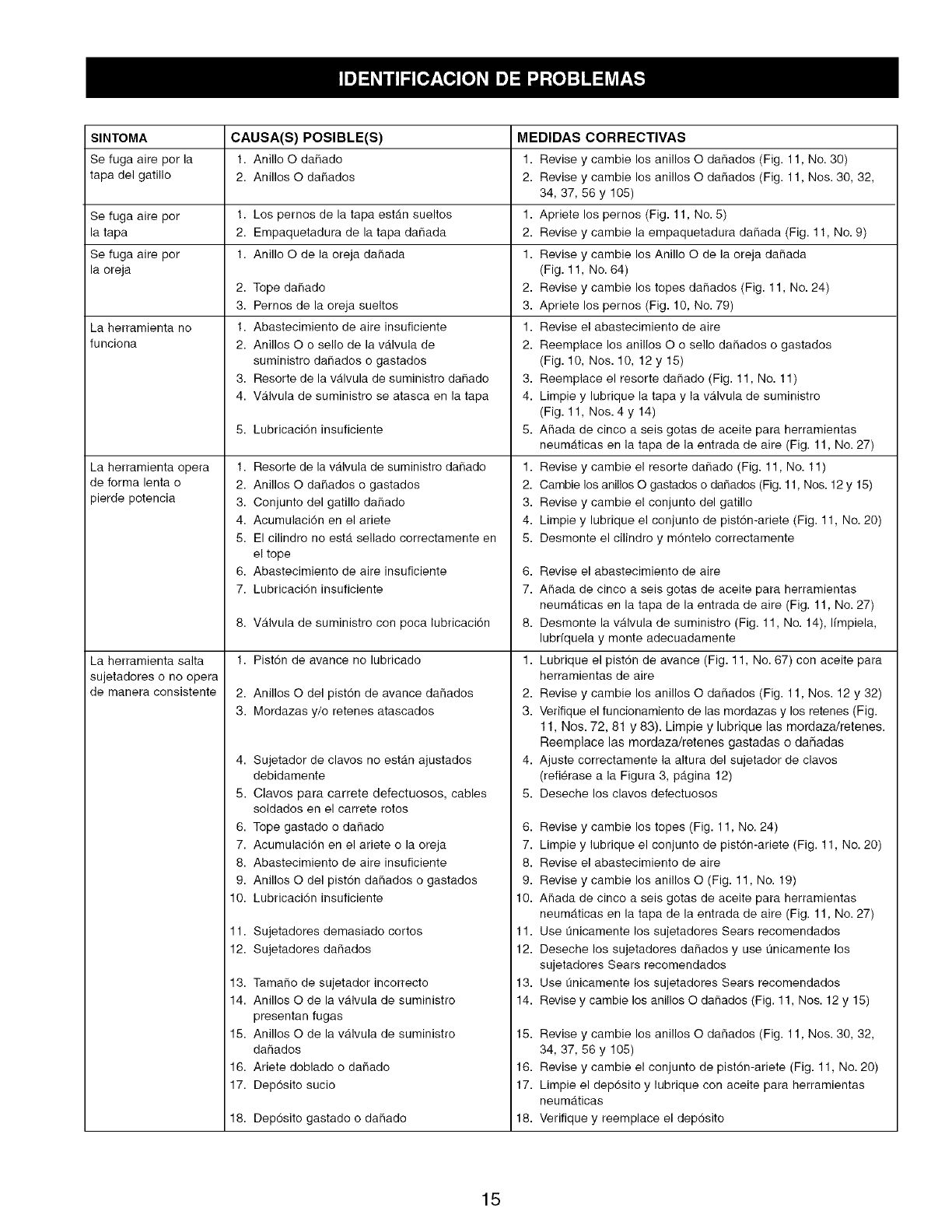

EspaSol ...................................... 10-15

FULL ONE YEAR WARRANTY

If this product fails due to a defect in material or workmanship

within one year from the date of purchase, Sears will at its

option repair or replace it free of charge. Contact your nearest

Sears Service Center (1-800-4-MY-HOME) to arrange for

product repair, or return this product to place of purchase for

replacement.

If this product is used for commercial or rental purposes, this

warranty will apply for 90 days from the date of purchase.

This warranty applies only while this product is used in the

United States.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

* Read and follow all safety rules and operating instructions

in this manual and on warning label of tool before using

this tool. Keep this manual with the tool.

* Keep work area clean and properly lighted.

* Keep children, bystanders and visitors at a safe distance

from work area while operating this tool.

* Air tool operators and all others in work area should

always wear safety goggles complying with United States

ANSI Z87.1 to prevent eye injury from fasteners and flying

debris when loading, operating and unloading this tool.

Everyday eyeglasses have only impact resistant lenses.

These are NOT safety glasses. ANSI Z87.1 safety glasses

have permanently attached rigid, hard plastic side shields

and will have "Z87.1" printed or stamped on them.

* Always wear ear protection. The work area may include

exposure to excessive noise levels which will require nec-

essary ear protection. Some environments will require

head protection; use head protection conforming to ANSI

Z89.1.

* Do not alter or modify this tool in any way. Do not use this

tool for any application other than for which it was

designed.

* Do not use oxygen, carbon dioxide, high-pressure com-

pressed gas or bottled gases as the power source for this

tool. The tool will explode and serious personal injury

could result.

* Never connect the tool to air pressure which could poten-

tially exceed 200 psi. Use only clean, dry, regulated air

within rated range as marked on tool.

* The tool must have a male, free-flow hose coupling so that

all air pressure is removed from the tool when the coupling

joint is disconnected. Failure to use proper coupling could

cause accidental discharge, possibly causing injury.

* Only use air hose that is rated for a maximum working

pressure of 150 psi or 150% of the maximum system pres-

sure, whichever is greater.

* Do not use a hose swivel connector with this tool.

* Do not pull trigger or depress contact trip while connecting

to the air supply, as the tool may cycle, possibly causing

injury.

* When loading tool: Do not pull trigger or depress contact

trip; Do not point the tool at yourself or others; Do not

place hand or any part of body in the fastener discharge

area of the tool as accidental actuation may occur and

cause injury.

* Disconnect tool from air supply before loading or unload-

ing, performing tool maintenance, clearing a jammed fas-

tener, leaving work area, moving tool to another location or

handing the tool to another person.

* Use Sears recommended fasteners only.

* Do not load the tool until you are ready to use it.

* Always assume that the tool contains fasteners. Keep the

tool pointed away from yourself and others at all times.

Never engage in horseplay. Never pull the trigger unless

the contact trip is in contact with the workpiece. Keep oth-

ers at a safe distance from the tool while the tool is in

operation.

* Always remove finger from trigger when not driving fasten-

ers. Never carry the tool with finger on or under the trigger

as accidental actuation may occur and cause injury.

* Always keep hands and body away from the fastener dis-

charge area when air supply is connected to the tool. Grip

tool firmly to maintain control while allowing tool to recoil

away from work surface as fastener is driven. If contact trip

is allowed to recontact work surface before trigger is

released, an unwanted fastener may be driven.

* Check operation of the contact trip frequently. Never use

the tool if the contact trip, trigger or springs have become

inoperable, missing or damaged. Do not alter or remove

contact trip, trigger or springs. Never use a tool that is leak-

ing air, has missing or damaged parts, or requires repair.

* Do not drive fasteners on top of other fasteners or with the

tool at too steep an angle. The fasteners can ricochet and

cause injury. Do not drive fasteners close to the edge of

the workpiece. The workpiece is likely to split, allowing the

fastener to fly free and cause injury. Do not attempt to

drive fasteners into hard or brittle materials such as con-

crete, steel or tile.

* Do not overreach. Always place yourself in a firmly bal-

anced position when using or handling the tool. Do not

attach the hose or tool to your body.

* Do not operate tool without fasteners or damage to tool

may result.

* Do not use tool without safety warning label. If label is

missing, damaged or unreadable, contact SEARS to

obtain a new label.

* Only qualified repair personnel must perform tool service.

* When servicing a tool, use only identical repair parts.

* Store tool out of reach of children and other untrained

persons.

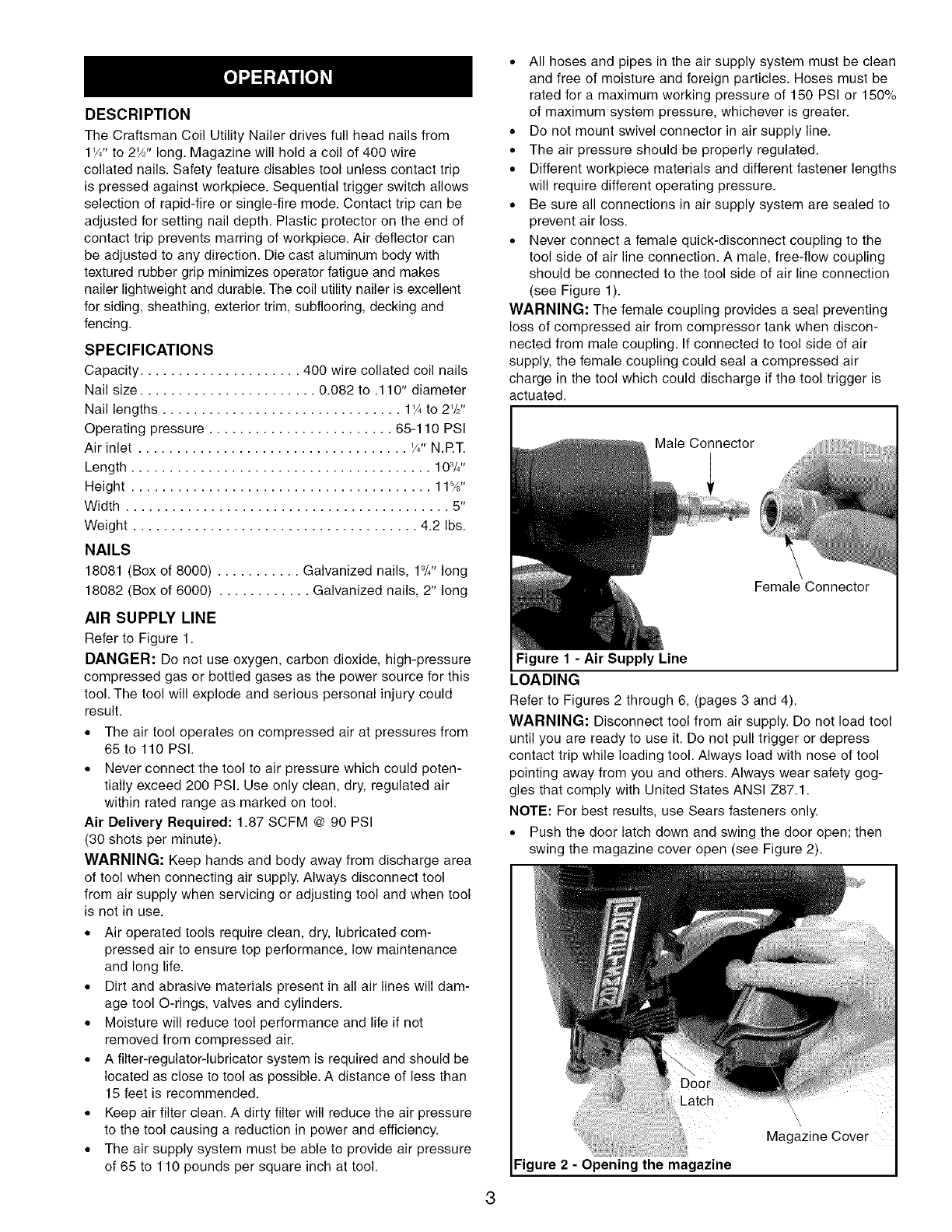

DESCRIPTION

The Craftsman Coil Utility Nailer drives full head nails from

1_/4"to 2W' long. Magazine will hold a coil of 400 wire

collated nails. Safety feature disables tool unless contact trip

is pressed against workpiece. Sequential trigger switch allows

selection of rapid-fire or single-fire mode. Contact trip can be

adjusted for setting nail depth. Plastic protector on the end of

contact trip prevents marring of workpiece. Air deflector can

be adjusted to any direction. Die cast aluminum body with

textured rubber grip minimizes operator fatigue and makes

nailer lightweight and durable. The coil utility nailer is excellent

for siding, sheathing, exterior trim, subflooring, decking and

fencing.

SPECIFICATIONS

Capacity ..................... 400 wire collated coil nails

Nail size ....................... 0.082 to .110" diameter

Nail lengths ............................... 1_ to 2_/2''

Operating pressure ........................ 65-110 PSI

Air inlet ................................... W' N.P.T.

Length ....................................... 103/4''

Height ....................................... 11%"

Width .......................................... 5"

Weight ..................................... 4.2 Ibs.

NAILS

18081 (Box of 8000) ........... Galvanized nails, 13/4'' long

18082 (Box of 6000) ............ Galvanized nails, 2" long

AIR SUPPLY LINE

Refer to Figure 1.

DANGER: De not use oxygen, carbon dioxide, high-pressure

compressed gas or bottled gases as the power source for this

tool. The tool will explode and serious personal injury could

result.

•The air tool operates on compressed air at pressures from

65 to 110 PSI.

• Never connect the tool to air pressure which could poten-

tially exceed 200 PSI. Use only clean, dry, regulated air

within rated range as marked on tool.

Air Delivery Required: 1.87 SCFM @ 90 PSI

(30 shots per minute).

WARNING: Keep hands and body away from discharge area

of tool when connecting air supply. Always disconnect tool

from air supply when servicing or adjusting tool and when tool

is not in use.

• Air operated tools require clean, dry, lubricated com-

pressed air to ensure top performance, low maintenance

and long life.

• Dirt and abrasive materials present in all air lines will dam-

age tool O-rings, valves and cylinders.

• Moisture will reduce tool performance and life if not

removed from compressed air.

• A filter-regulator-lubricator system is required and should be

located as close to tool as possible. A distance of less than

15 feet is recommended.

• Keep air filter clean. A dirty filter will reduce the air pressure

to the tool causing a reduction in power and efficiency.

• The air supply system must be able to provide air pressure

of 65 to 110 pounds per square inch at tool.

° All hoses and pipes in the air supply system must be clean

and free of moisture and foreign particles. Hoses must be

rated for a maximum working pressure of 150 PSI or 150%

of maximum system pressure, whichever is greater.

° Do not mount swivel connector in air supply line.

°The air pressure should be properly regulated.

° Different workpiece materials and different fastener lengths

will require different operating pressure.

° Be sure all connections in air supply system are sealed to

prevent air loss.

° Never connect a female quick-disconnect coupling to the

tool side of air line connection. A male, free-flow coupling

should be connected to the tool side of air line connection

(see Figure 1).

WARNING: The female coupling provides a seal preventing

loss of compressed air from compressor tank when discon-

nected from male coupling. If connected to tool side of air

supply, the female coupling could seal a compressed air

charge in the tool which could discharge if the tool trigger is

actuated.

IMale Connector

Female Connector

Figure 1 - Air Supply Line

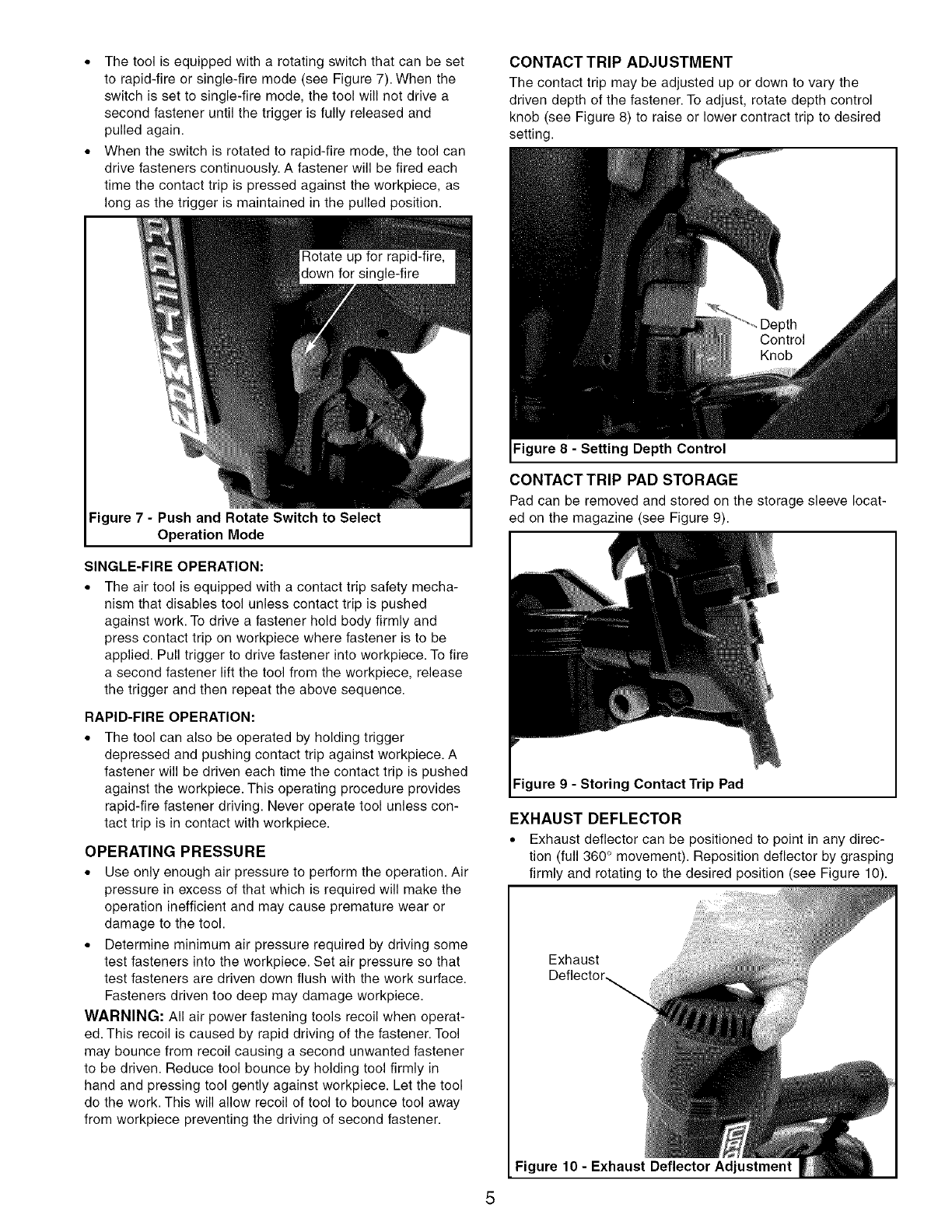

Refer to Figures 2 through 6, (pages 3 and 4).

WARNING: Disconnect tool from air supply. Do not load tool

until you are ready to use it. Do not pull trigger or depress

contact trip while loading tool. Always load with nose of tool

pointing away from you and others. Always wear safety gog-

gles that comply with United States ANSI Z87.1.

NOTE: For best results, use Sears fasteners only.

•Push the door latch down and swing the door open; then

swing the magazine cover open (see Figure 2).

Figure 2 - Opening the magazine

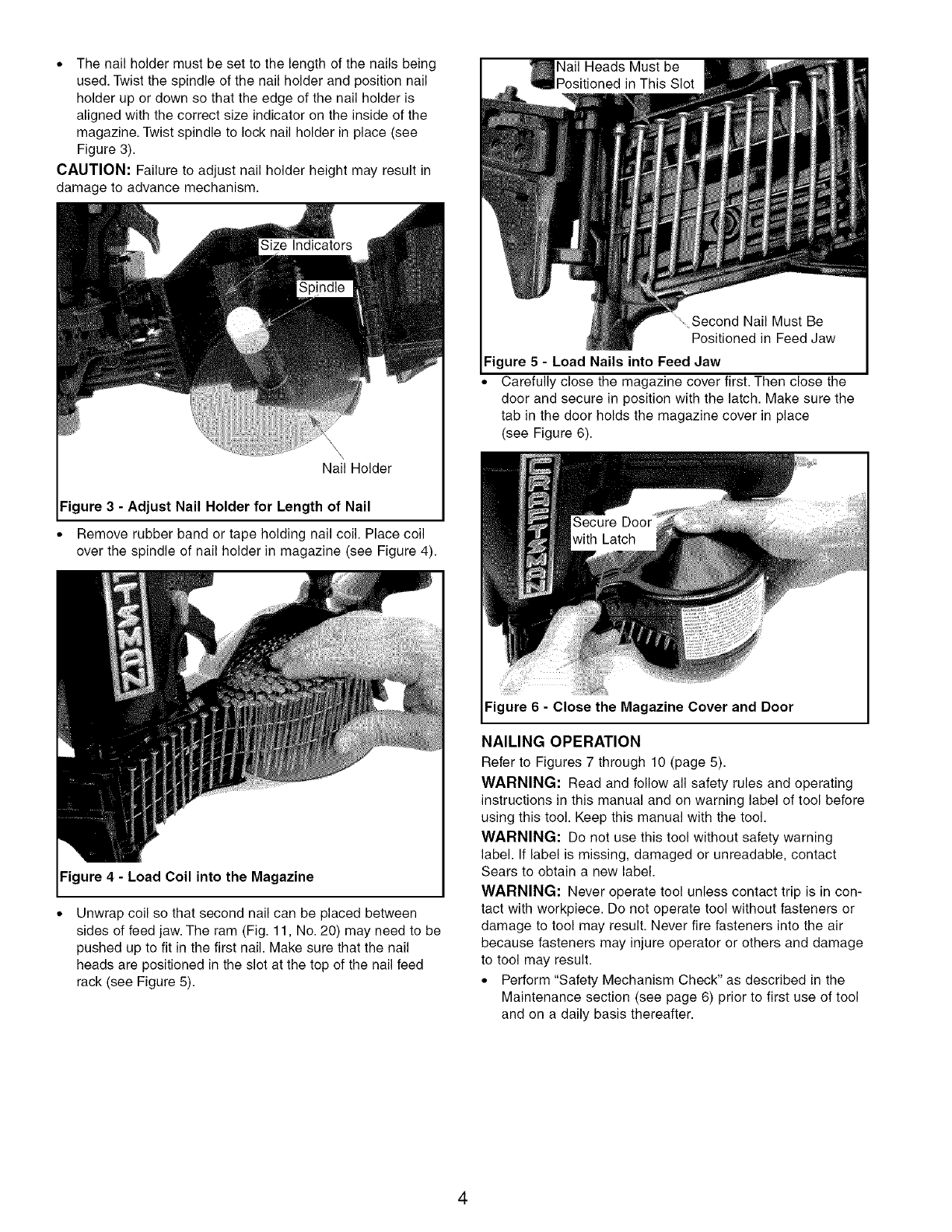

° The nail holder must be set to the length of the nails being

used. Twist the spindle of the nail holder and position nail

holder up or down so that the edge of the nail holder is

aligned with the correct size indicator on the inside of the

magazine. Twist spindle to lock nail holder in place (see

Figure 3).

CAUTION: Failure to adjust nail holder height may result in

damage to advance mechanism.

Nail Holder

Figure 3 - Adjust Nail Holder for Length of Nail

° Remove rubber band or tape holding nail coil. Place coil

over the spindle of nail holder in magazine (see Figure 4).

Figure 4 - Load Coil into the Magazine

Unwrap coil so that second nail can be placed between

sides of feed jaw. The ram (Fig. 11, No. 20) may need to be

pushed up to fit in the first nail. Make sure that the nail

heads are positioned in the slot at the top of the nail feed

rack (see Figure 5).

Nail Heads Must be

Positioned in This Slot

....,Second Nail Must Be

Positioned in Feed Jaw

Figure 5- Load Nails into Feed Jaw

° Carefully close the magazine cover first. Then close the

door and secure in position with the latch. Make sure the

tab in the door holds the magazine cover in place

(see Figure 6).

Figure 6 -Close the Magazine Cover and Door

NAILING OPERATION

Refer to Figures 7 through 10 (page 5).

WARNING: Read and follow all safety rules and operating

instructions in this manual and on warning label of tool before

using this tool. Keep this manual with the tool.

WARNING: Do not use this tool without safety warning

label. If label is missing, damaged or unreadable, contact

Sears to obtain a new label.

WARNING: Never operate tool unless contact trip is in con-

tact with workpiece. Do not operate tool without fasteners or

damage to tool may result. Never fire fasteners into the air

because fasteners may injure operator or others and damage

to tool may result.

° Perform "Safety Mechanism Check" as described in the

Maintenance section (see page 6) prior to first use of tool

and on a daily basis thereafter.

• The tool is equipped with a rotating switch that can be set

to rapid-fire or single-fire mode (see Figure 7). When the

switch is set to single-fire mode, the tool will not drive a

second fastener until the trigger is fully released and

pulled again.

• When the switch is rotated to rapid-fire mode, the tool can

drive fasteners continuously. A fastener will be fired each

time the contact trip is pressed against the workpiece, as

long as the trigger is maintained in the pulled position.

Figure 7 - Push and Rotate Switch to Select

Operation Mode

SINGLE-FIRE OPERATION:

• The air tool is equipped with a contact trip safety mecha-

nism that disables tool unless contact trip is pushed

against work. To drive a fastener hold body firmly and

press contact trip on workpiece where fastener is to be

applied. Pull trigger to drive fastener into workpiece. To fire

a second fastener lift the tool from the workpiece, release

the trigger and then repeat the above sequence.

RAPID-FIRE OPERATION:

• The tool can also be operated by holding trigger

depressed and pushing contact trip against workpiece. A

fastener will be driven each time the contact trip is pushed

against the workpiece. This operating procedure provides

rapid-fire fastener driving. Never operate tool unless con-

tact trip is in contact with workpiece.

OPERATING PRESSURE

• Use only enough air pressure to perform the operation. Air

pressure in excess of that which is required will make the

operation inefficient and may cause premature wear or

damage to the tool.

• Determine minimum air pressure required by driving some

test fasteners into the workpiece. Set air pressure so that

test fasteners are driven down flush with the work surface.

Fasteners driven too deep may damage workpiece.

WARNING: All air power fastening tools recoil when operat-

ed. This recoil is caused by rapid driving of the fastener. Tool

may bounce from recoil causing a second unwanted fastener

to be driven. Reduce tool bounce by holding tool firmly in

hand and pressing tool gently against workpiece. Let the tool

do the work. This will allow recoil of tool to bounce tool away

from workpiece preventing the driving of second fastener.

CONTACT TRIP ADJUSTMENT

The contact trip may be adjusted up or down to vary the

driven depth of the fastener. To adjust, rotate depth control

knob (see Figure 8) to raise or lower contract trip to desired

setting.

Control

Knob

Figure 8 - Setting Depth Control

CONTACT TRIP PAD STORAGE

Pad can be removed and stored on the storage sleeve locat-

ed on the magazine (see Figure 9).

Figure 9 -Storing Contact Trip Pad

EXHAUST DEFLECTOR

° Exhaust deflector can be positioned to point in any direc-

tion (full 360 ° movement). Reposition deflector by grasping

firmly and rotating to the desired position (see Figure 10).

Exhaust

Deflector.

Figure 10- Exhaust Deflector Adjustment

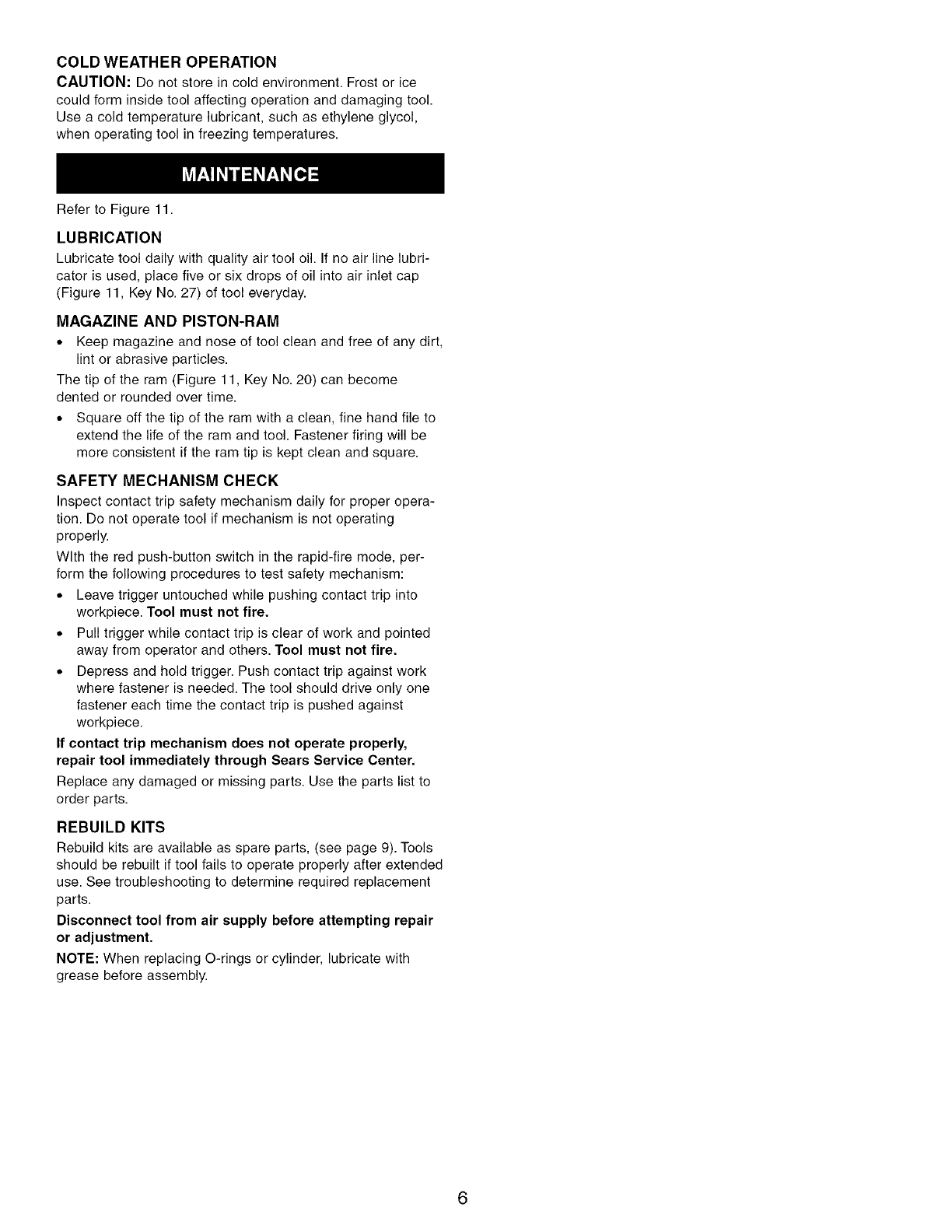

COLD WEATHER OPERATION

CAUTION: Do not store in cold environment. Frost or ice

could form inside tool affecting operation and damaging tool.

Use a cold temperature lubricant, such as ethylene glycol,

when operating tool in freezing temperatures.

Refer to Figure 11.

LUBRICATION

Lubricate tool daily with quality air tool oil. If no air line lubri-

cator is used, place five or six drops of oil into air inlet cap

(Figure 11, Key No. 27) of tool everyday.

MAGAZINE AND PISTON-RAM

•Keep magazine and nose of tool clean and free of any dirt,

lint or abrasive particles.

The tip of the ram (Figure 11, Key No. 20) can become

dented or rounded over time.

• Square off the tip of the ram with a clean, fine hand file to

extend the life of the ram and tool. Fastener firing will be

more consistent if the ram tip is kept clean and square.

SAFETY MECHANISM CHECK

Inspect contact trip safety mechanism daily for proper opera-

tion. Do not operate tool if mechanism is not operating

properly.

With the red push-button switch in the rapid-fire mode, per-

form the following procedures to test safety mechanism:

• Leave trigger untouched while pushing contact trip into

workpiece. Tool must not fire.

•Pull trigger while contact trip is clear of work and pointed

away from operator and others. Tool must not fire.

•Depress and hold trigger. Push contact trip against work

where fastener is needed. The tool should drive only one

fastener each time the contact trip is pushed against

workpiece.

If contact trip mechanism does not operate properly,

repair tool immediately through Sears Service Center.

Replace any damaged or missing parts. Use the parts list to

order parts.

REBUILD KITS

Rebuild kits are available as spare parts, (see page 9). Tools

should be rebuilt if tool fails to operate properly after extended

use. See troubleshooting to determine required replacement

parts.

Disconnect tool from air supply before attempting repair

or adjustment.

NOTE: When replacing O-rings or cylinder, lubricate with

grease before assembly.

SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION

Trigger cap leaks air 1. O-ring damaged 1. Check and replace damaged O-ring (Fig. 11, No. 30)

2. O-rings damaged 2. Check and replace damaged O-rings

(Fig. 11, Nos. 30, 32, 34, 37, 56 and 105)

Cap leaks air Cap bolts loose Tighten bolts (Fig. 11, No. 5)

Damaged cap gasket Check and replace damaged gasket (Fig. 11, No. 9)

Nose leaks air Damaged nose O-ring

Damaged bumper

Nose bolts loose

Tool will net operate

Tool operates slowly

or loses power

Tool skips fasteners or

inconsistent operation

Insufficient air supply

Damaged or worn head valve

O-rings or seal

Damaged head valve spring

Head valve binding in cap

5. Insufficient lubrication

1. Damaged head valve spring

2. Damaged or worn O-rings

3. Damaged trigger assembly

4. Build-up on ram

5. Cylinder not sealed on bumper

properly

6. Insufficient air supply

7. Insufficient lubrication

8. Head valve poorly lubricated

1. Feed piston not lubricated

2. Damaged feed piston O-rings

3. Jaws and/or pawls binding

4. Nail holder improperly adjusted

5. Defective coil nails, welded wires

on coil breaking

10.

Check and replace damaged nose O-ring (Fig.11, No. 64)

Check and replace damaged bumper (Fig. 11, No. 24)

Tighten bolts (Fig. 11, No. 79)

Check air supply

Replace damaged or worn seal or O-rings

(Fig. 11, Nes. 10, 12 and 15)

Replace damaged spring (Fig. 11, No. 11)

Clean and lubricate cap and head valve

(Fig. 11, Nos. 4 and 14)

Place five or six drops of air tool oil into air inlet cap

(Fig. 11, No. 27)

1. Check and replace damaged spring (Fig. 11, No. 11)

2. Replace damaged or worn O-rings

(Fig. 11, Nos. 12 and 15)

3. Check and replace trigger assembly

4. Clean and lubricate piston/ram assembly (Fig. 11, No. 20)

5. Disassemble cylinder and assemble properly

6. Check air supply

7. Place five or six drops of air tool oil into air inlet cap

(Fig. 11, No. 27)

8. Disassemble head valve (Fig. 11, No. 14), clean,

lubricate, and assemble properly

1. Lubricate feed piston (Fig. 11, No. 67) with air tool oil

2. Check and replace damaged O-rings

(Fig. 11, Nos. 12 and 32)

3. Check jaw and pawls (Fig. 11, Nos. 72, 81 and 83)

operation. Clean and lubricate jaw/pawls

Replace worn er damaged jaw/pawls

4. Adjust nail holder height properly

(refer to Figure 3, page 4)

5. Discard defective nails

Worn or damaged bumper 6.

Build-up on ram or nose 7.

Insufficient air supply 8.

Damaged or worn piston O-ring 9.

Insufficient lubrication 10.

11. Fasteners too short

12. Damaged fasteners

13. Incorrect fastener size

14. Head valve O-rings leak

15. Damaged trigger valve O-rings

16. Bent or damaged ram

17. Dirty magazine

18. Damaged or worn magazine

Check and replace bumper (Fig. 11, No. 24)

Clean and lubricate piston/ram assembly (Fig. 10, No. 20)

Check air supply

Check and replace O-ring (Fig. 11, No. 19)

Place five or six drops of air tool oil into air inlet cap

(Fig. 11, No. 27)

11. Use Sears recommended fasteners only

12. Discard damaged fasteners and use

Sears recommended fasteners only

13. Use Sears recommended fasteners only

14. Check and replace damaged O-rings

(Fig. 11, Nos. 12 and 15)

15. Check and replace damaged O-rings

(Fig. 11, Nos. 30, 32, 34, 37, 56 and 105)

16. Check and replace damaged piston/ram assembly

(Fig. 11, No. 20)

17. Clean magazine and lubricate with air tool oil

18. Check and replace magazine

Model 351.182140

Figure 11 - Replacement Parts Illustration For Coil Utility Nailer

./" 18

// 0 _ 19

_1Ol

4o!

102

"101

KEY

NO.

PART NO.

STD870512

21587.00

21588.00

21589.00

STD870525

STD852005

21590.00

01210.00

21591.00

21592.00

21593.00

16249.00

21594.00

21595.00

21596.00

21597.00

07476.00

21598.00

04360.00

21599.00

08775.00

21600.00

21601.00

21602.00

N/A

07426.00

21044.00

21603.00

21604.00

16767.00

21605.00

06136.00

21606.00

04327.00

21607.00

21608.00

16331.00

21609.00

01873.00

17434.00

21610.00

21611.00

09622.00

06388.00

21612.00

21614.00

21613.00

21616.00

21617.00

21618.00

21619.00

21620.00

21621.00

21622.00

DESCRIPTION

5-0.8 x 12mm Socket Head Bolt*

Retainer

Deflector

Cap Cover

5-0.8 x 25mm Socket Head Bolt*

5mm Lock Washer*

Cap

5-0.8 x 5mm Set Screw

Gasket

Seal

Spring

20.8 x 2.4mm O-Ring

Spacer

Head Valve

44.7 x 3.5mm O-Ring

Collar

70.5 x 2.0mm O-Ring

Seal Ring

35.5 x 2.0mm O-Ring

Piston Ram Assembly

45.5 x 2.0mm O-Ring

Cylinder

45.7 x 3.5mm O-Ring

Bumper

Body

45.7 x 2.62mm O-Ring

Air Inlet Cap

17.12 x 2.62mm O-Ring

Trigger Head Valve

15.5 x 1.5mm O-Ring

O-Ring

8.8 x 1.9ram O-Ring

Valve Plunger

9.8 x 1.9mm O-Ring

Spring

Plunger

1.42 x 1.53mm O-Ring

Trigger Cap

3 x 22mm Spring Pin

3 x 30mm Spring Pin

Throttle

Spring

1/8" Steel Ball

3CMI-4 E-Ring

Spring

Contact Trip Guide

Spring

Spring Guide

Knob

2.0 x 14mm Spring Pin

Spring

Detent Ring

Set Ring

2.6 x 1.2mm O-Ring

QTY.

* Standard hardware item available locally

A Not Shown

Recommended Accessories Qty./Box Model No.

A Galvanized Nails, 13/4"long 8000 9-18081

A Galvanized Nails, 2" long 6000 9-18082

KEY

NO. PART NO. DESCRIPTION QTY.

55 21623.00 Depth Screw 1

56 21624.00 9.0 x 2.0mm O-Ring 1

57 21625.00 Contact Trip Cover 1

58 21626.00 Contact Trip 1

59 06384.00 3CMI-3 E-Ring 1

60 21627.00 Trigger Assembly 1

61 21628.00 Rubber Pad 1

62 21629.00 Contact Trip Pad 1

63 21630.00 Bushing 1

64 06909.00 44.17 x 1.78ram O-Ring 1

65 06064.00 3.8 x 1.9mm O-Ring 1

66 21631.00 Nose 1

67 21632.00 Feed Piston 1

68 21633.00 Spring 1

69 21634.00 Feed Piston Bumper 1

70 21635.00 Feed Piston Cover 1

71 06131.00 3BMI-28 Retaining Ring 1

72 21636.00 Feed Jaw 1

73 15401.00 4 x 22ram Dowel Pin 1

74 21637.00 Spring 1

75 21638.00 Driver 1

76 21639.00 Driver Pin 1

77 21640.00 2.57 x 1.78mm O-Ring 1

78 STD852006 6mm Lock Washer* 4

79 STD870620 6-1.0 x 20ram Socket Head Bolt* 4

80 21641.00 Door 1

81 21642.00 Upper Retaining Pawl 1

82 21643.00 Spring 1

83 21644.00 Lower Retaining Pawl 1

84 21645.00 Spring 1

85 21646.00 Spring 1

86 21647.00 Door Latch 1

87 21648.00 2.84 x 2.62mm O-Ring 1

88 21649.00 Door Cover 1

89 STD870412 4-0.7 x 12ram Socket Head Bolt* 2

90 21650.00 Door Pivot Pin 1

91 21651.00 Magazine 1

92 21652.00 Spring 1

93 21653.00 Adjusting Post 1

94 21654.00 Nail Holder 1

95 09033.00 2.5 x 12ram Spring Pin 1

96 21655.00 Clip 1

97 21656.00 Cap 1

98 21657.00 Pin 2

99 21658.00 2.8 x 1.9mm O-Ring 3

100 STD870520 5-0.8 x 20ram Socket Head Bolt* 2

101 STD843508 5mm Fiber Hex Nut* 2

102 21659.00 Magazine Cover 1

103 21660.00 Magazine Spacer 1

104 21661.00 Guard 1

105 21850.00 3.5 x 1.5mm O-Ring 1

A 21710.00 Warning Label 1

A 21663.00 Storage Case 1

A 21662.00 Operator's Manual 1

Rebuild Kits

A 21704.00 Trigger Rebuild Kit 1

Fig. 11, Nos. 30, 32, 34, 35, 36

37, 56 and 105

A 21705.00 Head Valve Rebuild Kit 1

Fig. 11, Nos. 9, 11, 12 and 15

A 21706.00 Piston-Ram Rebuild Kit 1

Fig. 11, Nos. 9, 18, 19 and 20

A 21707.00 Cylinder Rebuild Kit 1

Fig. 11, Nos. 9, 21,23 and 24

A 21708.00 Feed Piston Rebuild Kit 1

Fig. 11, Nos. 12, 32, 67 and 69

lth -272" de Iongitud

CLAVADORA DE CARRETE

DE USO PRACTICO

Modelo No.

351 •182140

PRECAUClON: Lea y siga todas las Reglas

de Seguridad y las Instrucciones de Operaci6n

antes de usar este producto por primera vez.

Ingles ............................................. 2-7

Ilustraci6n y Lista de Partes ............................ 8-9

Garanfia ............................................ 10

Reglas de Seguridad ............................... 10-11

Operaci6n ........................................ 11-14

Mantenimiento ....................................... 14

Identificaci6n de Problemas ............................ 15

GARANTIA COMPLETA DE UN ANO

Si fallara este producto por causa de defectos en el material o

en la mano de obra en un lapso de un afro a partir de la

fecha de compra, Sears Io reparara o reemplazar& a su

elecci6n, sin costo adicional. Solicite al Centro de Servicio

Sears (1-800-4-MY-HOME) mas cercano la reparaci6n del

producto o devuelvalo al establecimiento donde Io adquiri6.

Si este producto se usa para fines comerciales o de alquiler, esta

garanfia es valida por 90 dias a partir de la fecha de compra.

Esta garantfa es aplicable Qnicamente si el producto se utiliza en

los Estados Unidos.

Esta garantfa le otorga derechos legales especfficos y tambien

puede usted tener otros derechos que varfen de estado a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates,

IL 60179

• Lea y siga todas las reglas de seguridad e instrucciones de

operaci6n incluidas en este manual yen la etiqueta de adver-

tencia de la herramienta antes de utilizar este producto por

primera vez. Mantenga este manual junto con la herramienta.

• Mantenga el Area de trabajo limpia y adecuadamente

iluminada.

• Mantenga a los niffos, a los visitantes y a toda otra persona a

una distancia prudente del Area de trabajo mientras hace fun-

cionar esta herramienta.

• Los operadores de herramientas neumaticas y todas las

demas personas presentes en el Area de trabajo deben usar

siempre gafas de seguridad que cumplan con los requisitos

de la norma estadounidense ANSI Z87.1, para evitar lesiones

oculares ocasionadas por sujetadores y parficulas que salgan

disparadas al cargar, operar y descargar esta herramienta.

Los anteojos comunes tienen lentes que s61o son resistentes

al impacto. NO son anteojos de seguridad. Las gafas de

seguridad ANSI Z87.1 cuentan con protecciones laterales

permanentes rigidas, de plastico endurecido, y tendran

impreso o estampado el c6digo "Z87.1".

• Utilice siempre protecci6n para los ofdos. El Area de trabajo

podrfa estar expuesta a niveles de ruido excesivos los cuales

haran necesario la utilizaci6n de protecci6n para los ofdos.

Algunos entornos requeriran protecci6n para la cabeza; utilice

protecci6n para la cabeza conforme a ANSI Z89.1.

• No altere ni modifique esta herramienta de ninguna manera.

No utilice esta herramienta para una aplicaci6n diferente a la

que fue diseffada.

• No utilice oxfgeno, di6xido de carbono, gas comprimido de

alta presi6n o gas embotellado como fuentes de alimentaci6n

para esta herramienta. La herramienta podrfa estallar y pro-

ducir graves lesiones.

• Nunca conecte la herramienta a una presi6n de aire que

pudiera exceder 1379 kPa. Utilice Linicamente aire regulado,

limpio y seco que se encuentre dentro de la gama de capaci-

dad nominal indicada en la herramienta.

• La herramienta debe contar con un acoplamiento para

manguera macho de fiujo libre de manera que la presi6n

del aire pueda removerse de la herramienta cuando se des-

conecte la junta del acoplamiento. El uso de un acoplamiento

incorrecto podffa generar una descarga accidental y posible-

mente ocasionar lesiones.

• Utilice Linicamente una manguera de aire clasificada para una

presi6n de trabajo maximo de 1034 kPa o 150% de la presi6n

maxima del sistema, Io cual sea mayor.

• No use un conector giratorio de manguera con esta herramienta.

• No oprima el gatillo ni presione el disparo por contacto mien-

tras conecta el abastecimiento de aire, ya que la herramienta

cicla y podrfa ocasionar lesiones.

• Cuando cargue la herramienta: No oprima el gatillo ni presione

el disparo por contacto; No apunte la herramienta hacia usted

mismo o hacia otras personas; No coloque las manos ni

ninguna parte de su cuerpo en el Area de descarga de suje-

tadores ya que podrfa producirse una activaci6n accidental y

ocasionar lesiones.

• Desconecte la herramienta del abastecimiento de aire antes

de cargar o descargar, realizar el mantenimiento de la herra-

mienta, desatascar un sujetador, abandonar el Area de traba-

jo, trasladar la herramienta a otra ubicaci6n o entregarle la

herramienta a otra persona.

• Use Linicamente los sujetadores Sears recomendados.

• No cargue la herramienta hasta que este listo para usarla.

• Asuma siempre que la herramienta contiene sujetadores.

Mantenga la herramienta apuntada en direcci6n contraria a

usted y a otras personas en todo momento. Nunca juegue

con la herramienta. Nunca oprima el gatillo a menos que el

disparo por contacto haya entrado en contacto con la pieza

de trabajo. Mantenga a toda persona a una distancia prudente

de la herramienta mientras se encuentra en funcionamiento.

• Aleje siempre los dedos del gatillo cuando no impulse sujeta-

dores. Nunca transporte la herramienta con el dedo en el

gatillo o debajo de este ya que puede ocurrir una activaci6n

accidental y ocasionar lesiones.

• Mantenga siempre las manos y el cuerpo alejados del Area de

descarga de sujetadores cuando se conecte un abastecimiento

de aire a la herramienta. Agarre la herramienta firmemente

para mantener el control a la vez que le permite rebotar lejos

de la superficie de trabajo cuando se impulsan los sujetadores.

Si se permite que el disparo por contacto vuelva a hacer con-

tacto con la superficie de trabajo antes de soltarse el gatillo,

podrfa producirse el impulso no deseado de un sujetador.

• Verifique con frecuencia el funcionamiento del disparo por

contacto. Nunca utilice la herramienta si el disparo por con-

tacto, el gatillo o los resortes no funcionan, faltan o estan

daffados. No altere ni extraiga el disparo por contacto, el gati-

Iio o los resortes. Nunca utilice una herramienta que tenga

una fuga de aire, partes da_adas o que falten, o que necesite

ser reparada.

• No impulse sujetadores sobre otros sujetadores o con la herra-

mienta a un angulo demasiado inclinado. Los sujetadores

pueden rebotar y ocasionar lesiones. No impulse sujetadores

cerca del borde de la pieza de trabajo. La pieza de trabajo

podrfa partirse, permitiendo que el sujetador salga disparado y

ocasione lesiones. No intente impulsar sujetadores en mate-

riales duros o quebradizos tales como concreto, acero o Ioza.

• No trate de alcanzar demasiado lejos. Parese siempre en una

posici6n firme y equilibrada cuando use o maneje la herra-

mienta. No sujete la manguera ni la herramienta a su cuerpo.

• No opere la herramienta sin los sujetadores ya que podffa

ocasionar dahos a la misma.

• No utilice la herramienta si la misma no incluye la etiqueta de

advertencia de seguridad. Si la etiqueta falta, esta daffada o

es ilegible, comunfquese con SEARS para adquirir una eti-

queta nueva.

• El servicio de mantenimiento de la herramienta debe ser rea-

lizado Linicamente por personal de reparaci6n cualificado.

• Cuando le haga el servicio a la herramienta, utilice Linica-

mente partes de reparaci6n id@nticas.

• Almacene la herramienta fuera del alcance de los niffos y de

personas que no hart recibido capacitaci6n para su uso.

DESCRIPClON

La Clavadora de carrete de uso practice Craftsman impulsa

clavos de cabeza completa de 1 ¼ a 2 F2pulgada de largo. El

dep6sito sujeta un carrete de 400 clavos intercalados para alam-

bre. El mecanismo de seguridad inhabilita la herramienta a

menos que el disparo por contacto est@ presionado contra la

pieza de trabajo. El interruptor de gatillo secuencial permite la

selecci6n del modo de disparo rdtpido o del modo de disparo

sencillo. El disparo por contacto puede ajustarse para regular la

profundidad del clavo. El protector pl_.stico en el extremo del

disparo por contacto evita que se dave la pieza de trabajo. El

desviador de escape puede ajustarse en cualquier direcci6n. El

cuerpo de aluminio fundido a presi6n con agarre de caucho

texturizado reduce la fatiga del operador y hace de la clavadora

una herramienta liviana y duradera. La Clavadora de carrete de

uso practico es ideal para tablas de forro para paredes,

revestimientos, bordes exteriores, substratos, revestimientos de

cubiertas y cercados.

ESPEClFICAClONES

Capacidad .... 400 clavos en carrete intercalados para alambre

Tamaffo del clavo ................ 0.082 to .110" de diametro

Longitudes del clavo ........................... 1% a 2W'

Presi6n de operaci6n ............ 448 a 758 kPa (65-110 PSI)

Entrada de aire ................................ W' N.RT.

Longitud ........................................ 103/4',

AItura ........................................... 115/8"

Ancho ............................................. 5"

Peso .................................. 1.90 kg (4.2 Ibs.)

CLAVOS

18081 (Caja de 8000) ................. Clavos galvanizados,

13/4" de largo

18082 (Caja de 6000) ................. Clavos galvanizados,

2" de largo

LINEA DE ABASTECIMIENTO DE AIRE

Consulte la Figura 1 en la p6.gina 12.

PELIGRO: No utilice oxigeno, di6xido de carbono, gas com-

primido de alta presi6n o gas embotellado como fuentes de ali-

mentaci6n para esta herramienta. La herramienta podffa estallar

y producir graves lesiones.

• La herramienta neum_.tica opera con aire comprimido a pre-

siones de 448 a 758 kPa (85 a 110 PSI).

• Nunca conecte la herramienta a presi6n de aire que pudiera

exceder 1379 kPa (200 PSi). Utilice t3nicamente aire regula-

do, limpio y seco que se encuentre dentro de la gama de

capacidad nominal indicada en la herramienta.

Suministro de Aire Necesario: 1.87 SCFM a 621 kPa

(30 disparos por minuto).

ADVERTENClA: Mantenga las manos y el cuerpo alejados del

Area de descarga de la herramienta cuando conecte el abaste-

cimiento de aire. Desconecte siempre la herramienta del abaste-

cimiento de aire cuando le haga mantenimiento o ajustes y cuan-

do la herramienta no se est@ usando.

• Las herramientas neumAticas requieren aire comprimido

lubricado, seco y limpio para asegurar un rendimiento 6ptimo,

mantenimiento bajo y larga vida t3til.

• El polvo y los materiales abrasivos presentes en todas las

lineas de aire provocaran dahos a los anillos O, las vb.lvulas y

los cilindros.

• La humedad reducirb, el rendimiento y la vida Litil de la herra-

mienta si no se remueve del aire comprimido.

• Se necesita un sistema de filtro-regulador-lubricador, el cual

debera colocarse Io mb.s cerca posible de la herramienta. Se

recomienda una distancia menor de 4.6 metros (15 pies).

• Mantenga el filtro de aire limpio. Un filtro sucio reducirb, la

presi6n de aire de la herramienta, Io cual disminuira la poten-

ciay eficiencia de la misma.

• El sistema de abastecimiento de aire debera proporcionar

presi6n de aire de 448 a 758 kPa (65 a 110 PSI).

• Todas las mangueras y tubeffas del sistema de abastecimien-

to de aire deber,_n estar limpias y libres de humedad y par-

ficulas extrahas. Las mangueras deben estar clasificadas

para una presi6n de trabajo maximo de 1034 kPa o 150% de

la presi6n maxima del sistema, Io cual sea mayor.

• No monte el conector giratorio en la linea de abastecimiento

de aire.

• La presi6n de aire debe regularse adecuadamente.

• Diferentes materiales de la pieza de trabajo y diferentes lar-

gos de sujetadores requerirb.n diferentes presiones de

operaci6n.

• AsegLirese de que todas las conexiones en el sistema de aire

se encuentren selladas para evitar la p@rdida de aire.

• Nunca conecte un acoplamiento de desconexi6n rapida hem-

bra en el lado de conexi6n de la linea de aire de la herra-

mienta. Conecte un acoplamiento macho de fiujo libre en el

lado de conexi6n de la linea de aire de la herramienta (v@ase

la Figura 1, pagina 12).

ADVERTENClA: El acoplamiento hembra proporciona un sello

que evita la p@rdida de aire comprimido del tanque del compre-

sor cuando se encuentre desconectado del acoplamiento macho.

Si se encuentra conectado al lado del abastecimiento de aire de

la herramienta, el acoplamiento hembra podria sellar una carga

de aire comprimido en la herramienta, la cual podffa a su vez

descargarse si se activa el gatillo de la herramienta.

Conector macho

Conector hembra

Figura 1- Linea de Abastecimiento de Aire

CARGA

Consulte las Figuras 2 a la 6 (paginas 12 y 13).

ADVERTENClA: Desconecte la herramienta del abastecimien-

to de aire. No cargue la herramienta hasta que este listo para

usarla. No oprima el gatillo o presione el disparo pot contacto

mientras carga la herramienta. Siempre cargue la herramienta

con la oreja apuntada en direcci6n contraria a usted y a otras

personas. PSngase siempre gafas de seguridad que cumplan con

la norma ANSI Z87.1 de los Estados Unidos.

AVlSO: Para obtener mejores resultados, utilice Qnicamente suje-

tadores Sears.

• Empuje el pestillo de la puerta hacia abajo y gire la puerta

para abrirla; luego gire la cubierta del dep6sito para abrirla

(vease la Figura 2).

Figura 2 - Abriendo el Deposito

• El sujetador de clavos debera estar ajustado a la misma Ion-

gitud de los clavos que se utilizaran. Gire el husillo del suje-

tador de clavos y coloque este hacia arriba o hacia abajo

de manera que el borde del sujetador de clavos quede

alineado con el indicador de tamaSo correcto en la super-

ficie interior del dep6sito. Gire el husillo para asegurar el

sujetador de clavos en su posici6n (vease la Figura 3).

PREOAUOION: Si no ajusta la altura del sujetador de clavos

podrfa ocasionar dafios al mecanismo de avance.

Sujetador de Clavos

Figura 3 - Ajuste del Sujetador de Clavos a la Longitud de

los Clavos

• Extraiga la banda de goma o la cinta que sujeta el carrete de

clavos. Coloque el carrete sobre el husillo del sujetador de

clavos en el dep6sito (vease la Figura 4).

Figura 4 - Cargue el Carrete en el Deposito

Desenrolle el carrete de manera que el segundo clavo pueda

colocarse entre los lados de la mordaza de avance. Quizas

sea necesario empujar el ariete (Fig. 11, No. 20 en la p_.gina

8) para poder colocar el primer clavo. AsegOrese que las

cabezas de los clavos queden ubicadas en la ranura de la

parte superior de la cremallera de avance de clavos (vease la

Figura 5).

El segundo clavo debe

colocarse en la mordaza

de avance

Figura 5 - Cargue los Clavos en la Mordaza de Avance

Cierre primero con cuidado la tapa del dep6sito. Luego cierre

la puerta y asegLirela en su posici6n con el pestillo.

Aseg@ese que la lengQeta en la puerta sostenga la tapa

del dep6sito en su posici6n (vease la Figura 6).

Figura 6 - Cierre la Tapa del Deposito y la Puerta

OPERACION DE CLAVADO

Consulte las Figuras 7 a la 10 (paginas 13 y 14).

ADVERTENClA: Lea y siga todas las reglas de seguridad e

instrucciones de operaci6n incluidas en este manual yen la eti-

queta de advertencia de la herramienta antes de utilizar este

producto pot primera vez. Mantenga este manual junto con la

herramienta.

ADVERTENClA: No utilice esta herramienta si la misma no

incluye la etiqueta de advertencia de seguridad. Si la etiqueta

falta, esta daSada o es ilegible, comunfquese con Sears para

adquirir una etiqueta nueva.

ADVERTENClA: Nunca opere la herramienta a menos que el

disparo por contacto haya entrado en contacto con la pieza de

trabajo. No opere la herramienta sin los sujetaclores ya que

podria ocasionar daSos a la misma. Nunca dispare sujetadores

en el aire porque podrian lesionar al operador y a otras per-

sonas, y ocasionar dafios a la herramienta.

• Realice la "Verificaci6n del Mecanismo de Seguridad" tal

como se describe en la secci6n Mantenimiento (vease la

pagina 14) antes de utilizar la herramienta por primera y

luego diariamente.

• La herramienta viene equipada con un interruptor giratorio que

puede ajustarse a modo de disparo rapido o a modo de dis-

paro 0nico (vease la Figura 7). Cuando se ajusta el interruptor

en el modo de disparo 0nico, la herramienta no impulsara un

segundo sujetador hasta que se suelte el gatillo por completo

y se vuelva a tirar de 51.

• Cuando se rota el interruptor al modo de disparo rapido, la

herramienta puede impulsar sujetadores de manera continua.

Se disparara un sujetador cada vez que el disparo por contac-

to se presione contra la pieza de trabajo, siempre y cuando el

gatillo se mantenga en la posici6n de tiro.

Figura 7 - Presione y Gire el Interruptor para Seleccionar

el Modo de Operacion

OPERACION DE DISPARO UNICO:

• La herramienta neumatica esta equipada con un mecanismo

de seguridad de disparo por contacto que inhabilita la herra-

mienta a menos que el disparo por contacto este presionado

contra la pieza de trabajo. Para impulsar el sujetador sostenga

el cuerpo firmemente y presione el disparo pot contacto contra

la pieza de trabajo donde deba aplicarse el sujetador. Optima

el gatillo para impulsar el sujetador en la pieza de trabajo. Para

impulsar un segundo sujetador, levante la herramienta de la

pieza de trabajo, suelte el gatillo y luego repita la secuencia

anterior.

OPERAClON DE DISPARO RAPIDO:

• La herramienta puede operarse ademas sujetando el gatillo

oprimido y presionando el disparo por contacto contra la pieza

de trabajo. Se impulsara un sujetador cada vez que se pre-

sione el disparo por contacto contra la superficie de trabajo.

Este procedimiento brinda un impulso rapido del sujetador.

Nunca opere la herramienta a menos que el disparo por con-

tacto haya entrado en contacto con la pieza de trabajo.

PRESlON DE OPERAClON

• Use s61o presi6n de aire suficiente para realizar la operaci6n.

El exceso de presi6n de aire data como resultado una

operaci6n ineficiente y podrfa ocasionar el desgaste o dafio

prematuro de la herramienta.

• Determine la presi6n de aire mfnima requerida impulsando

algunos sujetadores de prueba en la pieza de trabajo. Ajuste

la presi6n de aire de manera que los sujetadores de prueba

sean impulsados al ras de la superficie de trabajo. Los sujeta-

dores impulsados de manera demasiado profunda podrian

da_ar la pieza de trabajo.

ABVERTENClA: Todas las maquinas herramientas neumaticas

de sujeci6n retroceden durante la operaci6n. Este retroceso es

producido por la rapida impulsi6n del sujetador. La herramienta

podrfa rebotar debido al retroceso y ocasionar el impulso no

deseado de un segundo sujetador. Reduzca el rebote de la herra-

mienta sujetando esta firmemente con la mano y presionandola

suavemente contra la pieza de trabajo. Deje que la herramienta

haga el trabajo. Esto har_t que el retroceso de la herramienta

rebote la herramienta lejos de la pieza de trabajo y evitara la

impulsi6n de un segundo sujetador.

AJUSTE DEL DISPARO POR CONTACTO

El disparo por contacto puede ajustarse hacia arriba o hacia

abajo para variar la profundidad del sujetador en la pieza de tra-

bajo. Para ajustarlo, gire la perilla de control de profundidad

(vease la Figura 8) a modo de elevar o descender el disparo por

contacto al ajuste deseado.

OPERAClON EN CLIMAS FRIOS

PRECAUClON: No Io almacene en un ambiente frfo. La escar-

cha o el hielo puede formarse en el interior de la herramienta

afectando la operaci6n y ocasionando dahos a la unidad. Utilice

un lubricante para temperaturas frfas, tal como el etilenglicol,

cuando opere la herramienta en temperaturas congeladas.

_ste del Control de Profundidad

ALMACENAMIENTO DEL SOPORTE DE DISPARO POR

CONTACTO

El soporte puede extraerse y almacenarse en el bolsillo de alma-

cenamiento ubicado en el dep6sito (vease la Figura 8).

Figura 9 - Almacenamiento del Soporte de Disparo por

Contacto

DEFLECTOR DE ESCAPE

•El deflector de escape puede colocarse para apuntar en

cualquier direcci6n (movimiento total de 360°). Vuelva a colo-

car el deflector agarr&ndolo de manera firme y gir&ndolo

hacia la posici6n deseada (vease la Figura 10).

Deflector

de escape

Consulte la Figura 11 en la pb.gina 8.

LUBRICACION

Lubrique la herramienta diariamente con aceite para herramien-

tas neumaticas de calidad. Si no se utiliza un lubricador para la

Ifnea de aire, affada diariamente de cinco a seis gotas de aceite

en la tapa de la entrada de aire (Fig. 11, Clave No. 27) de la

herramienta.

DEPOSITO Y PISTON-ARIETE

• Mantenga el dep6sito y la oreja de la herramienta limpios y

libres de polvo, pelusa o partfculas abrasivas.

Con el tiempo, la punta del ariete (Fig. 11, Clave No. 20) puede

abollarse o redondearse.

• Empareje la punta del ariete con una lima de mano fina y

limpia para prolongar la vida LXil del ariete y de la herramien-

ta. El disparo de sujetadores sera mas consistente si la punta

del ariete se mantiene limpia y pareja.

MECANISMO DE SEGURIDAD

Inspeccione el mecanismo de seguridad de disparo pot contacto

diariamente para garantizar una operaci6n correcta. No opere la

herramienta si el mecanismo no opera de forma correcta.

Con el interruptor pulsador rojo en el modo de disparo rApido,

Ileve a cabo los procedimientos a continuaci6n para probar el

mecanismo de seguridad.

• No toque el gatillo mientras presiona el disparo pot contacto

contra la pieza de trabajo. La herramienta no deber_i disparar.

• Oprima el gatillo mientras el disparo pot contacto estA alejado

de la pieza de trabajo y apuntado en direcci6n contraria a

usted y a otras personas. La herramienta no deber_i disparar.

• Optima y sostenga el gatillo. Presione el disparo por contacto

contra la pieza de trabajo donde se debe colocar el sujetador.

La herramienta deberA impulsar solamente un sujetador cada

vez que se presione el disparo por contacto contra la pieza de

trabajo.

Si el mecanismo de disparo por contacto no funciona de

manera correcta, un Centro de Servicio Sears deber_i

reparar la herramienta inmediatamente.

Reemplace todas las partes que esten daffadas o que falten.

VAIgase de la lista de partes incluida para solicitar partes de

repuesto.

JUEGOS DE RECONSTRUCClON

Los juegos de reconstrucci6n se encuentran disponibles como

partes de repuesto, (vease la pAgina 9). Las herramientas

deberan reconstruirse si dejan de operar de manera correcta

despues de mucho uso. Vease la secci6n de Identificaci6n de

Problemas para determinar las partes de repuesto necesarias.

Desconecte la herramienta del abastecimiento de aire antes

de intentar repararla o ajustarla.

AVISO: Cuando reemplace los cilindros o los anillos O, lubffque-

los con grasa antes de ensamblar.

Figura 10 -Ajuste del Deflector de Escape

StNTOMA CAUSA(S) POSIBLE(S) MEDIDAS CORRECTIVAS

Se fuga aire por la 1. Anillo O daflado 1. Revise y cambie los anillos O dafiados (Fig. 11, No. 30)

tapa del gatillo 2. Anillos O daflados 2.

Se fuga aire por 1. Los pemos de la tapa estdm sueltos 1.

la tapa 2. Empaquetadura de la tapa dafiada 2.

Se fuga aire por 1. Anillo O de la oreja daflada 1.

la oreja

La herramienta no

funciona

La herramienta opera

de forma lenta o

pierde potencia

La herramienta salta

sujetadores o no opera

de manera consistente

Tope daflado

Pernos de la oreja sueltos

Abastecimiento de aire insuficiente

Anillos O o sello de la vdtlvula de

suministro dafiados o gastados

Resorte de la valvula de suministro dafiado

Valvula de suministro se atasca en la tapa

5. Lubricaci6n insuficiente

1. Resorte de la vddvula de suministro dafiado

2. Anillos O daflados o gastados

3. Conjunto del gatillo daflado

4. Acumulaci6n en el ariete

5. El cilindro no est6. sellado correctamente en

el tope

6. Abastecimiento de aire insuficiente

7. Lubricaci6n insuficiente

8. Valvula de suministro con poca lubricaci6n

1. Pist6n de avance no lubricado

2. Anillos O del pist6n de avarice dafiados

3. Mordazas y/o retenes atascados

4. Sujetador de clavos no estAn ajustados

debidamente

5. Clavos para carrete defectuosos, cables

soldados en el carrete rotos

6. Tope gastado o dafiado

7. Acumulaci6n en el ariete o la oreja

8. Abastecimiento de aire insuficiente

9. Anillos O del pist6n daflados o gastados

10. Lubricaci6n insuficiente

11. Sujetadores demasiado cortos

12. Sujetadores dafiados

13. Tamafio de sujetador incorrecto

14. Anillos O de la valvula de suministro

presentan fugas

15. Anillos O de la valvula de suministro

dafiados

16. Ariete doblado o daflado

17. Dep6sito sucio

18. Dep6sito gastado o daflado

Revise y cambie los anillos O dafiados (Fig. 11, Nos. 30, 32,

34, 37, 56 y 105)

Apriete los pernos (Fig. 11, No. 5)

Revise y cambie la empaquetadura daflada (Fig. 11, No. 9)

Revise y cambie los Anillo O de la oreja dafiada

(Fig. 11, No. 64)

Revise y cambie los topes dafiados (Fig. 11, No. 24)

Apriete los pernos (Fig. 10, No. 79)

Revise el abastecimiento de aire

Reemplace los anillos O o sello daflados o gastados

(Fig. 10, Nos. 10, 12 y 15)

Reemplace el resorte dafiado (Fig. 11, No. 11)

Limpie y lubrique la tapa y la valvula de suministro

(Fig. 11, Nos. 4 y 14)

Afiada de cinco a seis gotas de aceite para herramientas

neum_.ticas en la tapa de la entrada de aire (Fig. 11, No. 27)

Revise y cambie el resorte dafiado (Fig. 11, No. 11)

Cambie los anillos O gastados o dafiados (Fig. 11, Nos. 12 y 15)

Revise y cambie el conjunto del gatillo

Limpie y lubrique el conjunto de pist6n-ariete (Fig. 11, No. 20)

Desmonte el cilindro y m6ntelo correctamente

6. Revise el abastecimiento de aire

7. Aflada de cinco a seis gotas de aceite para herramientas

neumdtticas en la tapa de la entrada de aire (Fig. 11, No. 27)

8. Desmonte la valvula de suministro (Fig. 11, No. 14), Ifmpiela,

lubriquela y monte adecuadamente

1. Lubrique el pist6n de avance (Fig. 11, No. 67) con aceite para

herramientas de aire

2. Revise y cambie los anillos O dafiados (Fig. 11, Nos. 12 y 32)

3. Verifique el funcionamiento de las mordazas y los retenes (Fig.

11, Nos. 72, 81 y 83). Limpie y lubrique las mordaza/retenes.

Reemplace las mordaza/retenes gastadas o dafiadas

4. Ajuste correctamente la altura del sujetador de clavos

(refi@rase a la Figura 3, pdtgina 12)

5. Deseche los clavos defectuosos

6. Revise y cambie los topes (Fig. 11, No. 24)

7. Limpie y lubrique el conjunto de pist6n-ariete (Fig. 11, No. 20)

8. Revise el abastecimiento de aire

9. Revise y cambie los anillos O (Fig. 11, No. 19)

10. Aflada de cinco a seis gotas de aceite para herramientas

neumdtticas en la tapa de la entrada de aire (Fig. 11, No. 27)

11. Use t)nicamente los sujetadores Sears recomendados

12. Deseche los sujetadores dafiados y use Qnicamente los

sujetadores Sears recomendados

13. Use Qnicamente los sujetadores Sears recomendados

14. Revise y cambie los anillos O dafiados (Fig. 11, Nos. 12 y 15)

15. Revise y cambie los anillos O dafiados (Fig. 11, Nos. 30, 32,

34, 37, 56 y 105)

16. Revise y cambie el conjunto de pist6n-ariete (Fig. 11, No. 20)

17. Limpie el dep6sito y lubrique con aceite para herramientas

neum6.ticas

18. Verifique y reemplace el dep6sito

iiiiiiiiiiiiiiiij:_ Your Home

iiiiiiiiiiiiiiiii:i For repair-in your home-of all major brand appliances,

iiiiiiiiiiiiiiiill lawn and garden equipment, or heating and cooling systems,

iiiiiiiiiiiiiiiill no matter who made it, no matter who sold it!

iiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii!:_ For the replacement parts, accessories and

iiiiiiiiiiiiiiiii:i owner's manuals that you need to do-it-yourself.

iiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiill For Sears professional installation of home appliances

iiiiiiiiiiiiiiiii:i and items like garage door openers and water heaters.

iiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii:i 1-800-4-MY-HOME ® (1=800=469=4663)

iiiiiiiiiiiiiiiill Call anytime, day or night (U.S.A. and Canada)

iiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii: www.soors.oomwww.soar .oa

iiiiiiiiiiiiiiiil

Our Home iiiiiiiiiiiiiiiiiiiiiiiiiiii_i

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Ca,anytime,dayornight(U.S.A.on y)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacidn Au Canada pour service en frangais:

a domicilio, y para ordenar piezas' MC

•1-800-LE-FOYER

1-888-SU-HOGAR s'v' 1 800 533 6937

( - _ _ )

www.sears.ca

TM SM

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co.

TM SM

® Mama Registrada /Marca de Fabrica /Marca de Servicio de Sears, Roebuck and Co.

Craftsman 351182140 User Manual UTILITY NAILER Manuals And Guides L0801113

CRAFTSMAN Nailer Manual L0801113 CRAFTSMAN Nailer Owner's Manual, CRAFTSMAN Nailer installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
