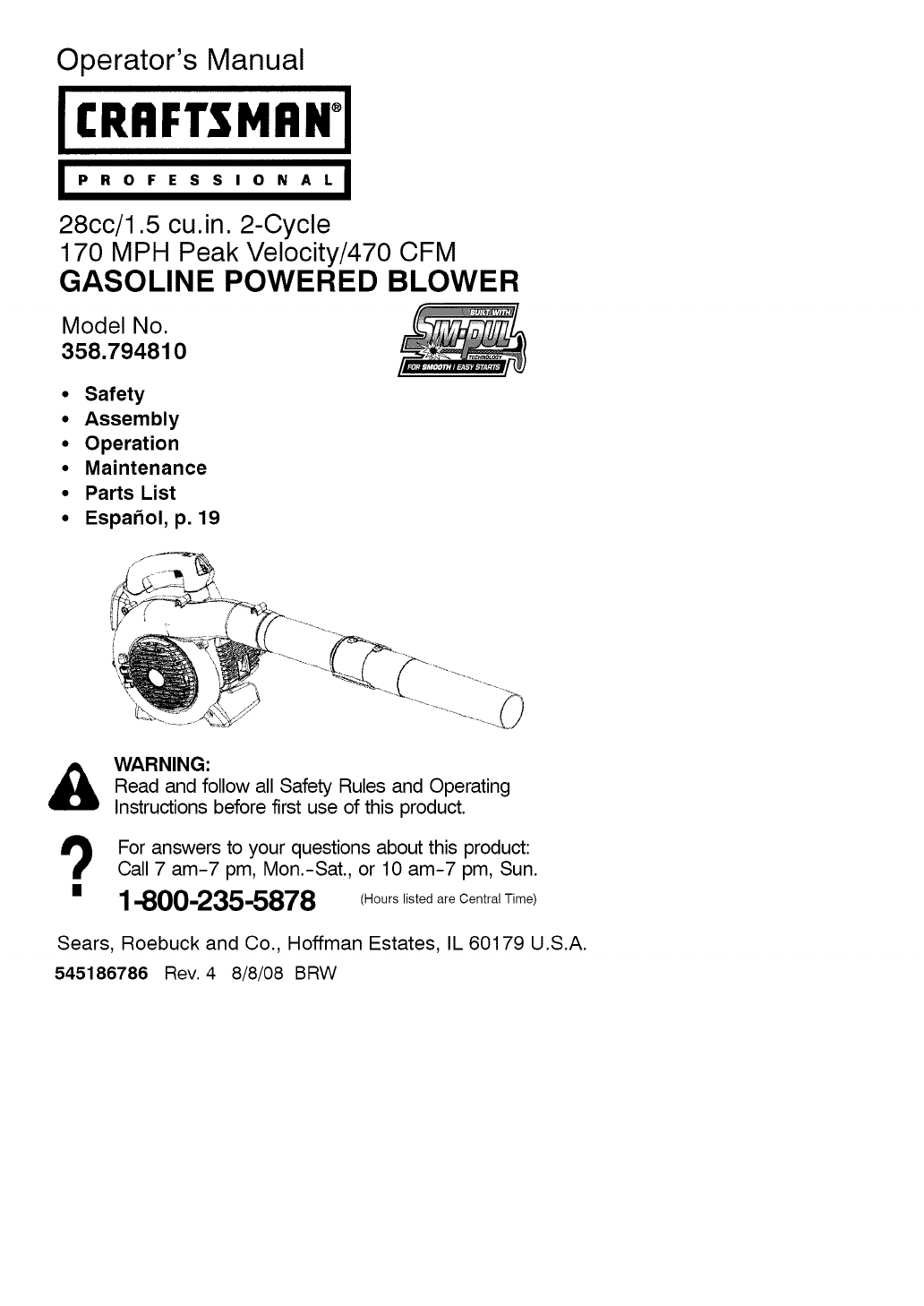

Operator's Manual

_P R 0 F E S S I 0 N A L_

28cc/1.5 cu.in. 2-Cycle

170 MPH Peak Velocity/470 CFM

GASOLINE POWERED BLOWER

Model No.

358.794810

• Safety

•Assembly

• Operation

•Maintenance

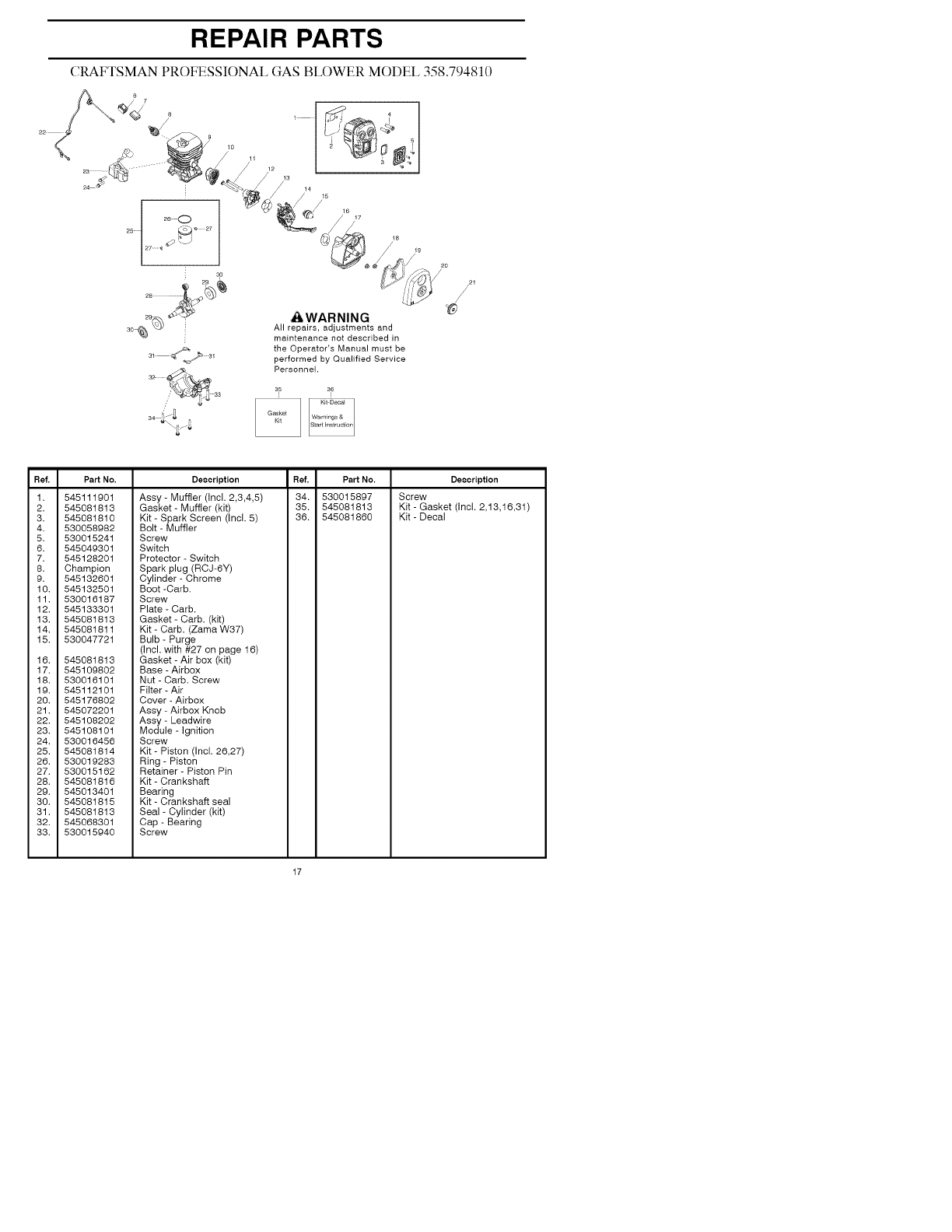

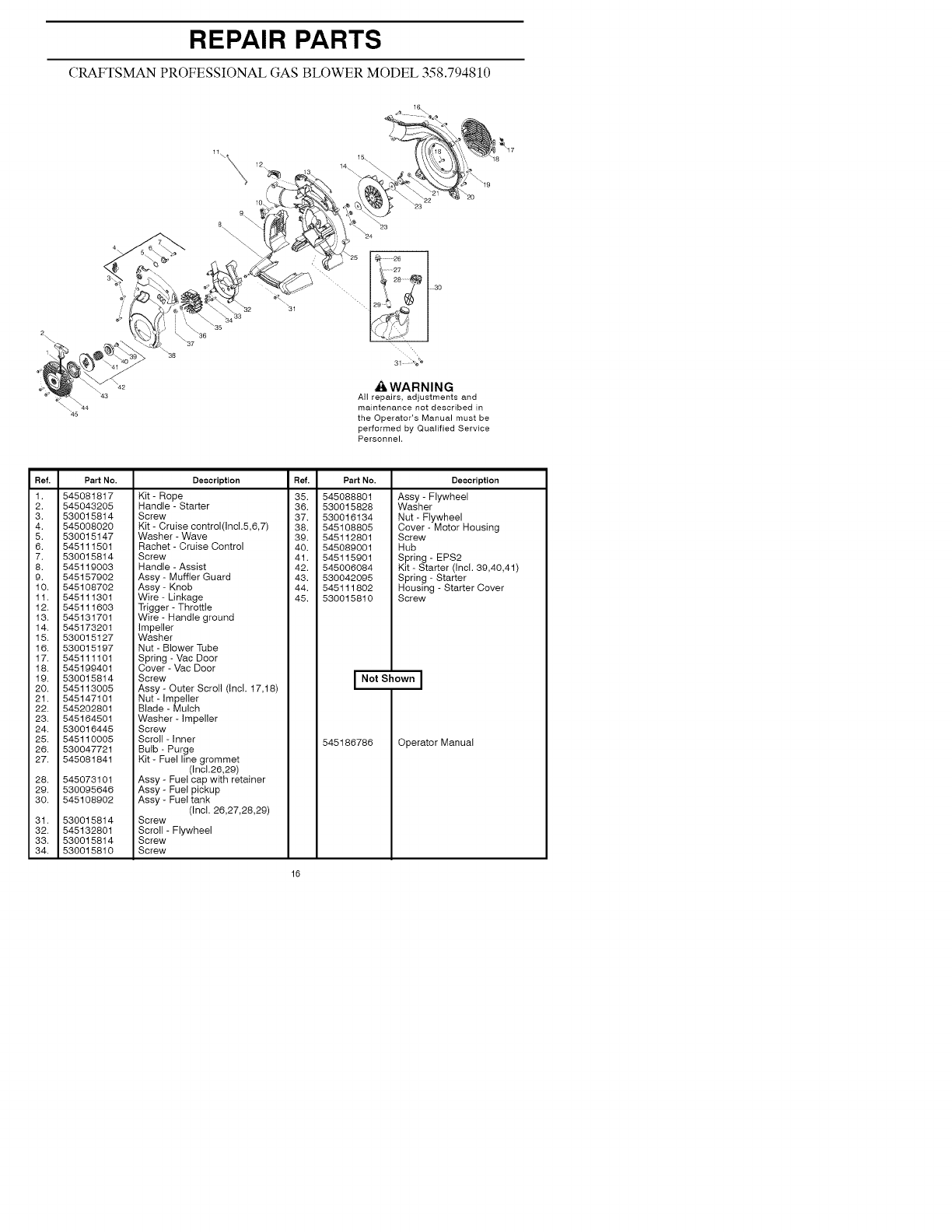

•Parts List

•Espa_ol, p. 19

&WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <Hoots listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545186786 Rev. 4 8/8/08 BRW

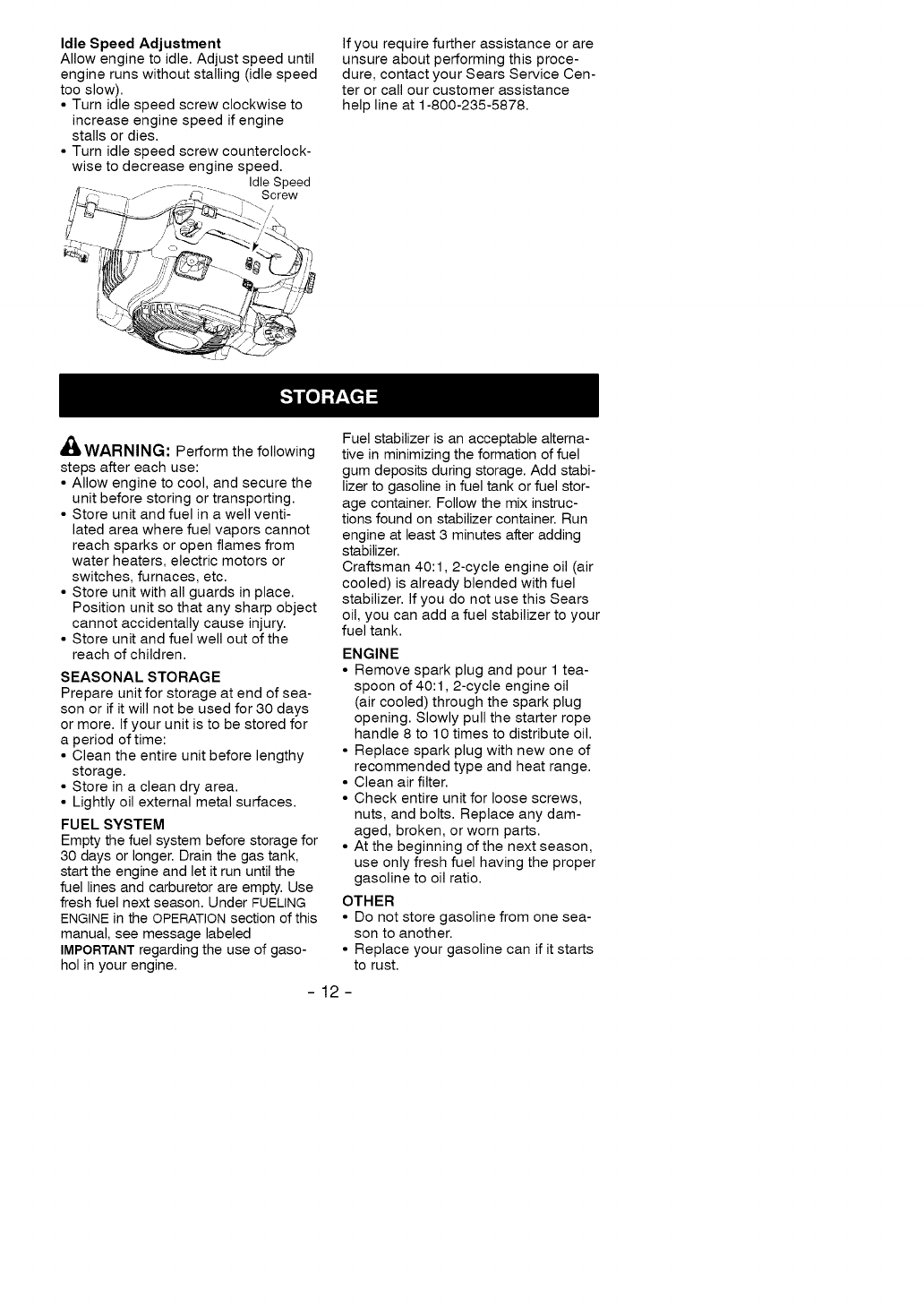

Warranty Statement 2 Storage 12

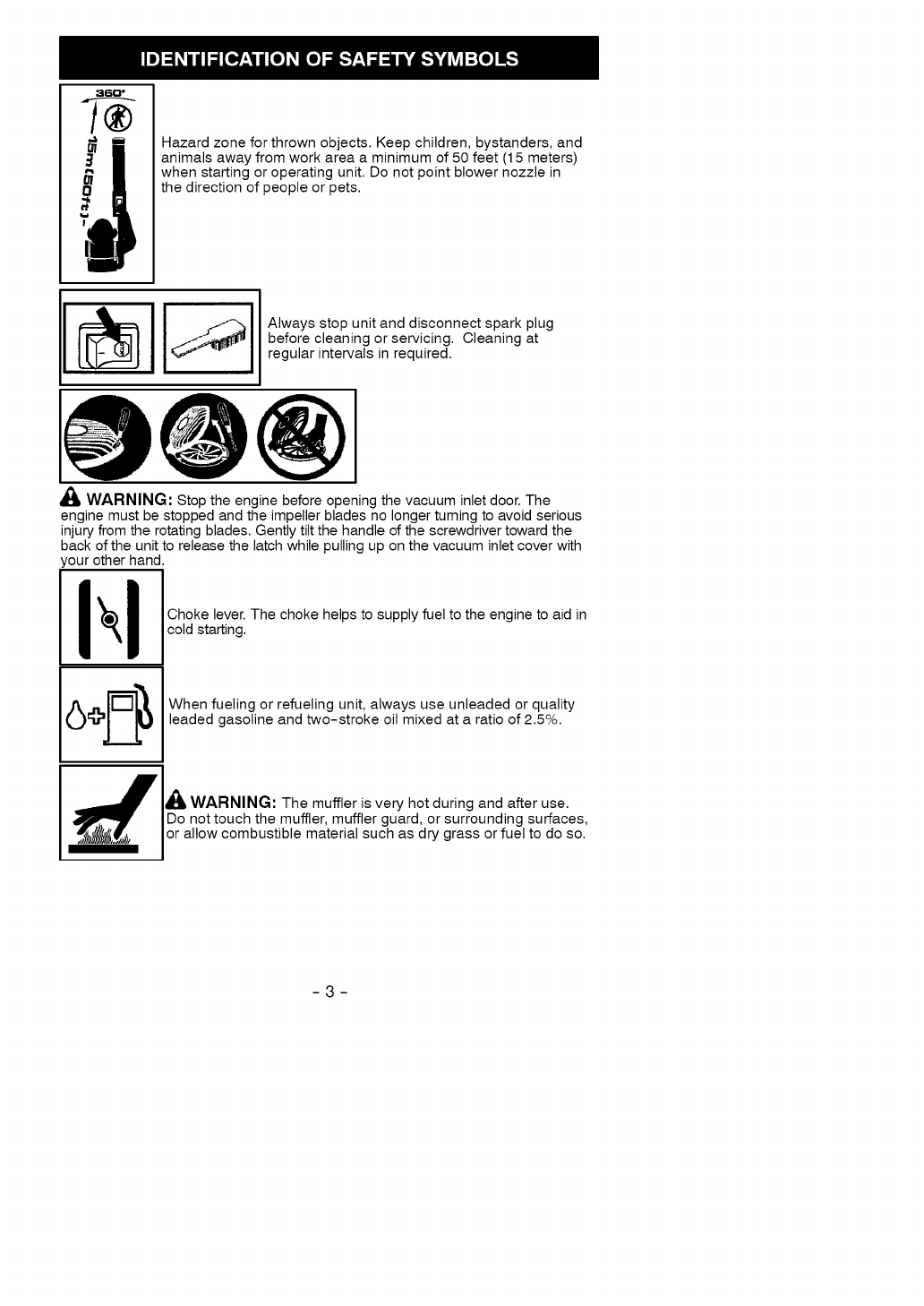

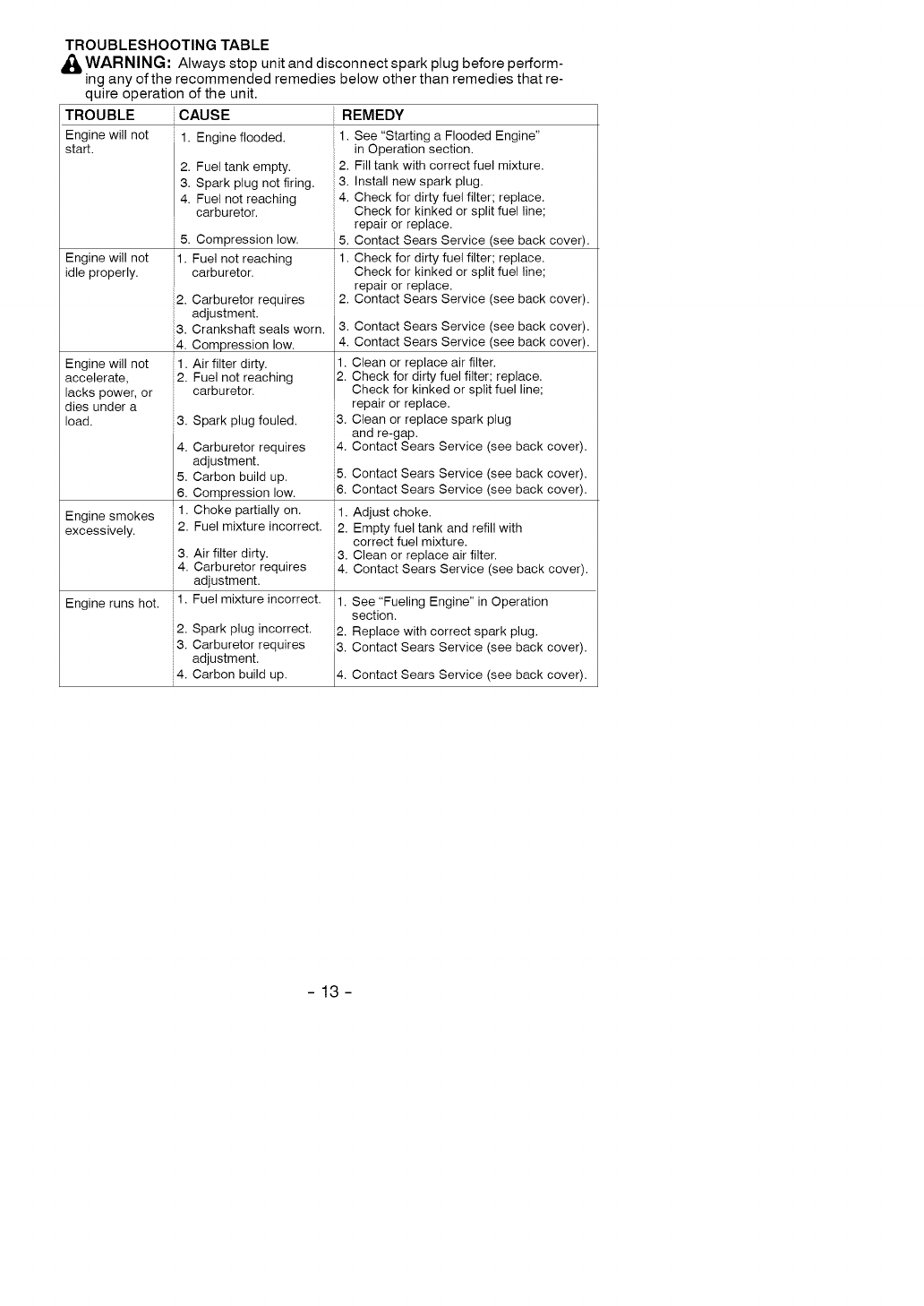

Identification of Safety Symbols 2 Troubleshooting Table 13

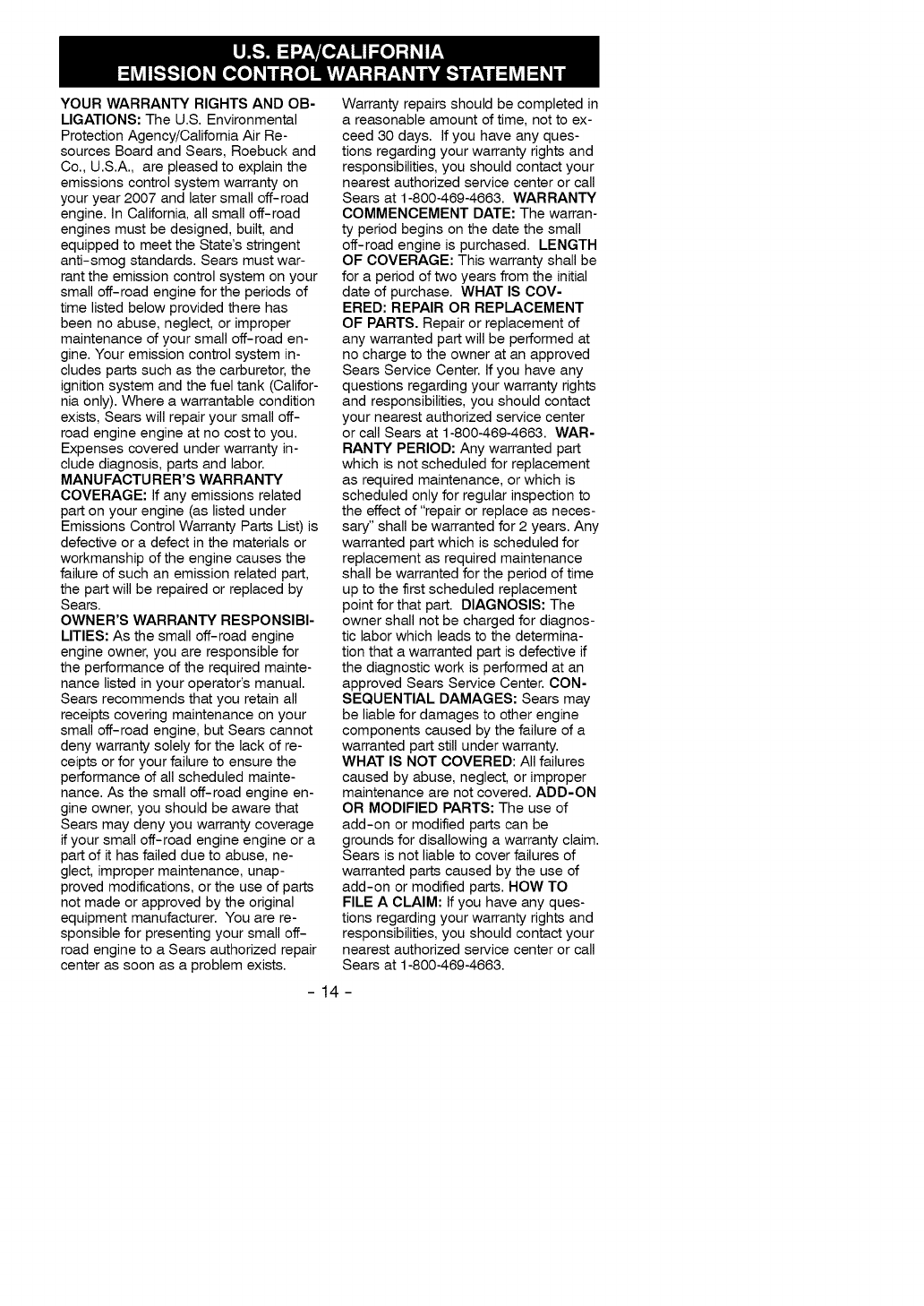

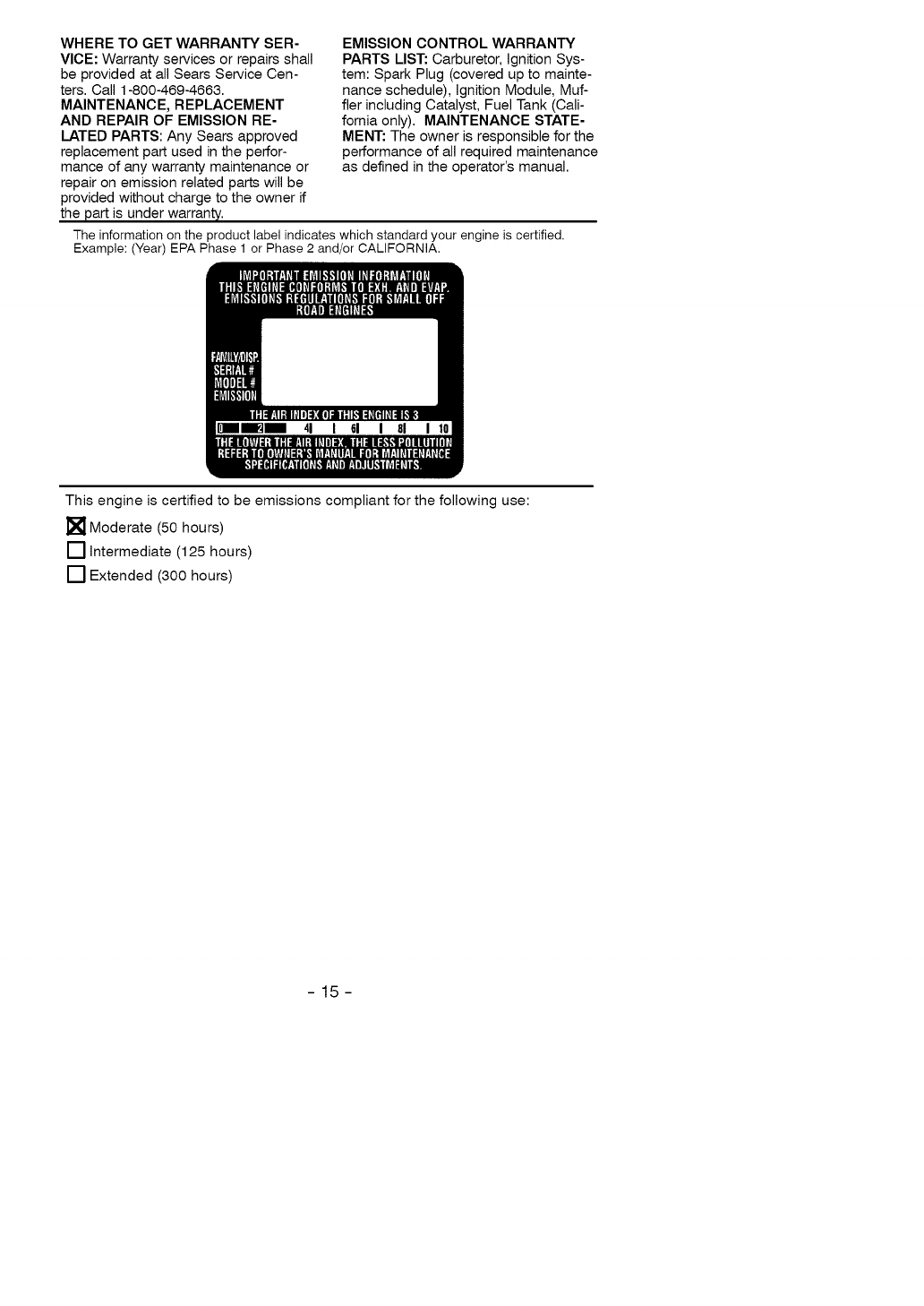

Safety Rules 4 Emissions Statement 14

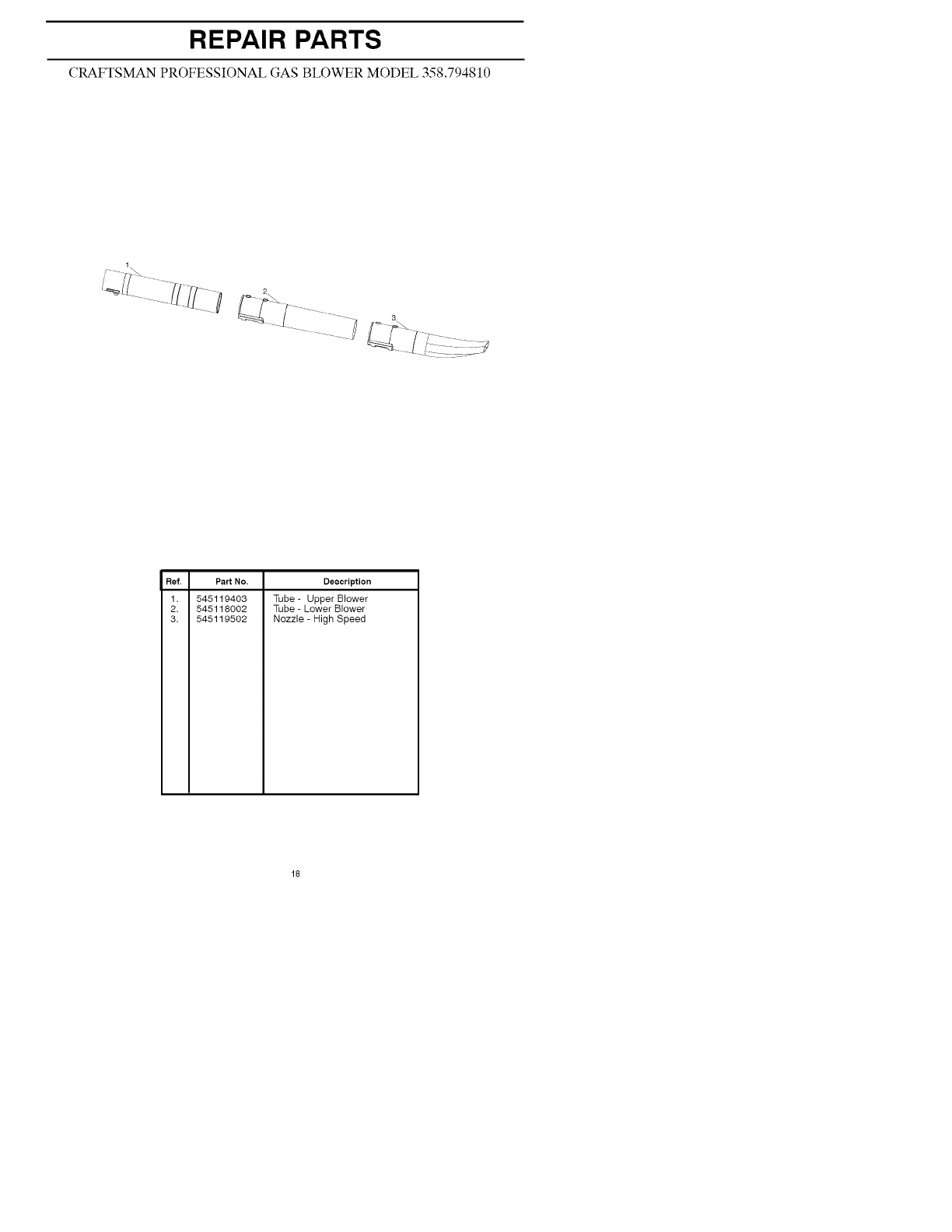

Assembly 6 Parts List 16

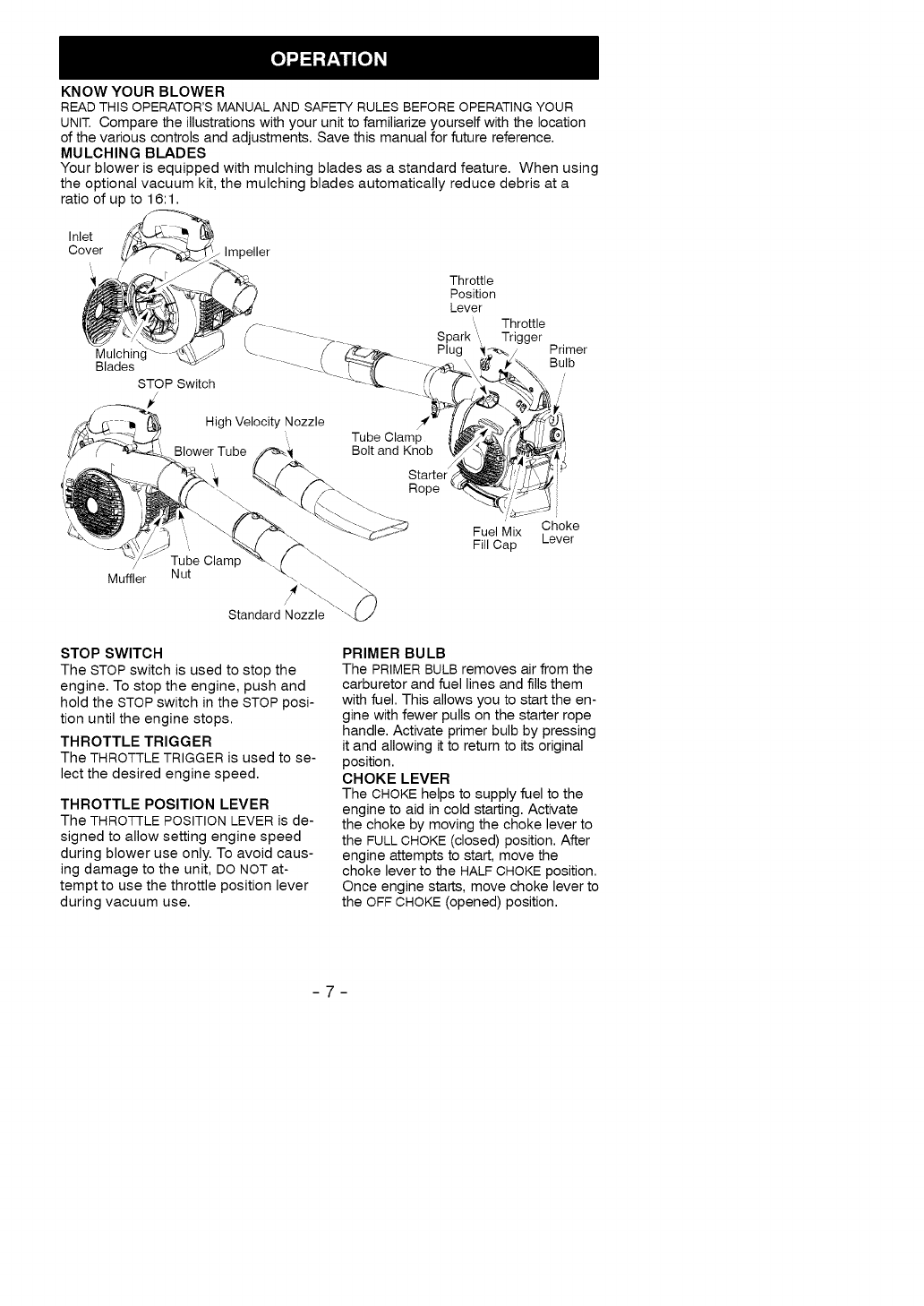

Operation 7 Spanish 19

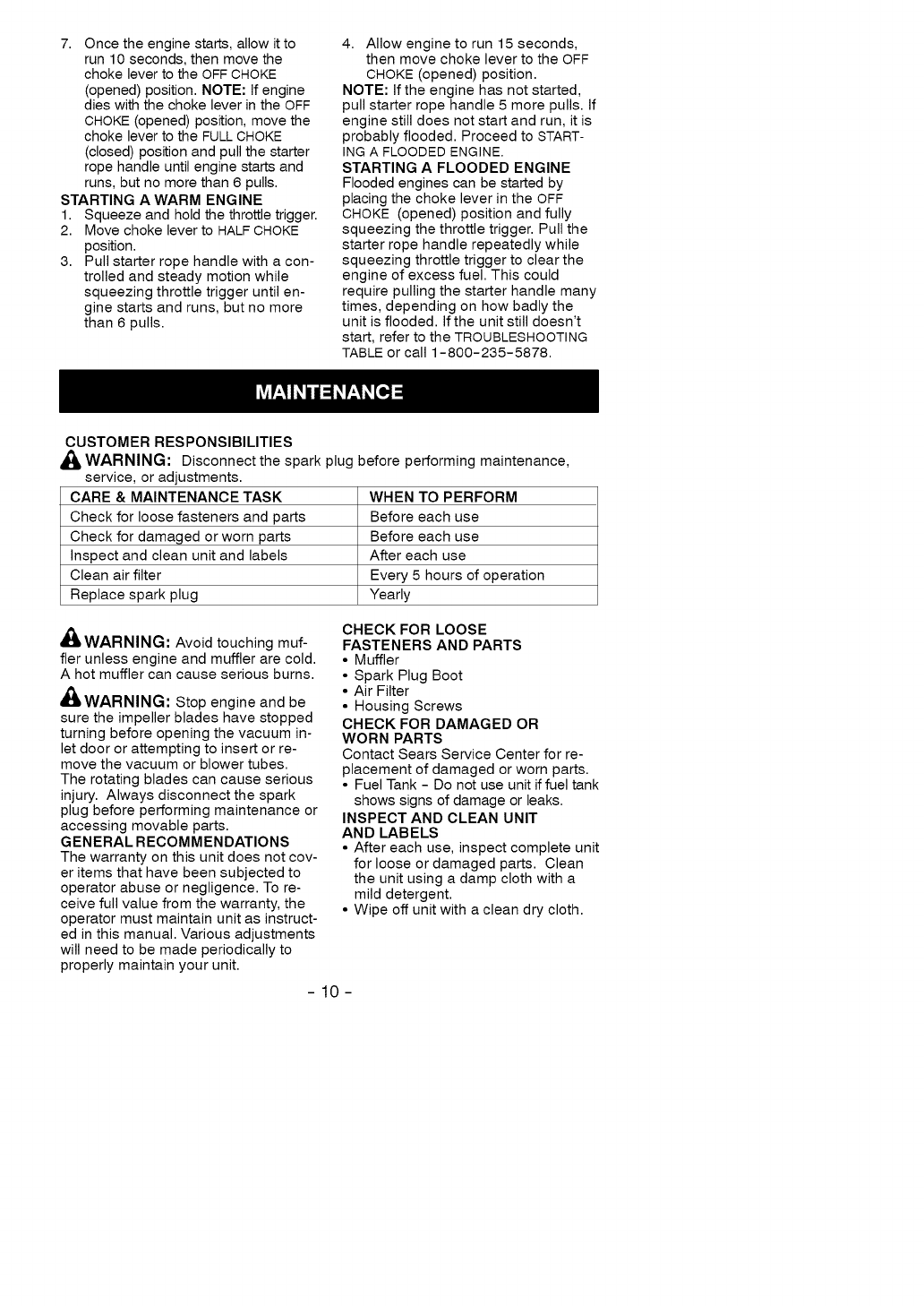

Maintenance 10 Parts and Ordering Back Cover

CRAFTSMAN PROFESSIONAL FULL WARRANTY

When used and maintained according to the operator's manual, if this product fails

due to a defect in material or workmanship within three (3) years from the date of

purchase, return it to any Sears store, Sears Service Center, or other Craftsman out-

let in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 1 year from purchase date if this product is ever

used for commercial or rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will

NOT pay for:

•Expendable items that can wear out from normal use within the warranty period,

such as blower tubes, filters or spark plugs.

• Repairs necessary because of accident or failure to operate or maintain the

product according to all supplied instructions.

• Preventive maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

dI_WARNINGi: This unit can be dangerous! Careless or

improper use can cause serious injury.

Read your operator's manual carefully until you completely un-

derstand and can follow all warnings and safety rules before

operating the unit. Failure to do so can result in serious injury.

Save operator's manual.

The blower can throw objects violently. You can be blinded or injured.

Always wear hearing protection and safety glasses, approved protective

goggles or visor marked Z87. Always wear a face mask in dusty environments.

Always wear heavy, long pants, long sleeves, boots and gloves.

360 °

Hazard zone for thrown objects. Keep children, bystanders, and

animals away from work area a minimum of 50 feet (15 meters)

when starting or operating unit. Do not point blower nozzle in

the direction of people or pets.

[[ 11 1Always stop unit and disconnect spark plug

before cleaning or servicing. Cleaning at

regular intervals in required.

WARNING: Stop the engine before opening the vacuum inlet door. The

engine must be stopped and the impeller blades no longer turning to avoid serious

injury from the rotating blades. Gently tilt the handle of the screwdriver toward the

back of the unit to release the latch while pulling up on the vacuum inlet cover with

your other hand.

I I j Oh° e'everThe

co d starting, choke helps to supply fuel to the engine to aid in

(A)=_=_ When fueling or refueling unit, always use unleaded or quality

leaded gasoline and two-stroke oil mixed at a ratio of 2.5%.

_k WARNING: The muffler is very hot during and after use.

Do not touch the muffler, muffler guard, or surrounding surfaces,

or allow combustible material such as dry grass or fuel to do so.

_WARNING:Failuretofollowall

SafetyRulesandPrecautionscanre-

sultinseriousinjury.

KNOWYOURUNIT

•Readyouroperator'smanualcare-

fullyuntilyoucompletelyunderstand

andcanfollowallwarningsand

safetyrulesbeforeoperatingtheunit.

• Restrictunittouserswhounder-

standandwillfollowallwarningsand

safetyrulesinthismanual.

_ILWARNING:Inspectareabefore

startingunit.Removealldebrisand

hardobjectssuchasrocks,glass,

wire,etc.thatcanricochet,bethrown,

orotherwisecauseinjuryordamage

duringoperation.

Useyourunitasablowerfor:

• Sweepingdebrisorgrassclippings

fromdriveways,sidewalks,patios,etc.

• Blowinggrassclippings,straw,or

leavesintopiles,aroundjoints,orbe-

tweenbricks.

PLANAHEAD

• Alwaysweareyeprotectionwhenop-

erating,servicing,orperformingmain-

tenanceonunit.Wearingeyeprotec-

tionwillhelptopreventrocksordebris

frombeingblownorricochetinginto

eyesandfacewhichcanresultin

blindnessand/orseriousinjury.Eye

protectionshouldbemarkedZ87.

• Alwayswearfootprotection.Donot

gobarefootorwearsandals.

• Alwayswearrespiratororfacemask

whenworkingwithunitindustyenvi-

ronments.

• Securehairaboveshoulderlength.

Secureorremovejewelry,loose

clothing,orclothingwithloosely

hangingstraps,ties,tassels,etc.

Theycanbecaughtinmovingparts.

• Donotoperateunitwhenyouare

tired,ill,upset,orifyouareunderthe

influenceofalcohol,drugs,ormedi-

cation.

• Keepchildren,bystanders,andani-

malsawayfromworkareaamini-

mumof50feet(15meters)when

startingoroperatingunit.Donot

pointblowernozzleinthedirectionof

peopleorpets.

HANDLEFUELWITH CAUTION, IT IS

HIGHLY FLAMMABLE

• Eliminate all sources of sparks or

flame (including smoking, open

flames, or work that can cause

sparks) in the areas where fuel is

mixed, poured, or stored.

• Mix and pour fuel in an outdoor area;

store fuel in a cool, dry, well ventilated

place; use an approved, marked con-

tainer for all fuel purposes.

• Do not smoke while handling fuel or

while operating the unit.

• Make sure the unit is properly as-

sembled and in good operating con-

dition.

• Do not fill fuel tank while engine is

running.

• Avoid spilling fuel or oil. Wipe up fuel

spills before starting engine.

• Move at least 10 feet (3 meters)

away from fuel and fueling site be-

fore starting engine.

• Always store gasoline in a container

approved for flammable liquids.

OPERATE YOUR UNIT SAFELY

_ILWARNING: Stop the engine be-

fore opening the vacuum inlet door. The

engine must be stopped and the impel-

ler blades no longer turning to avoid se-

rious injury from the rotating blades.

• Inspect unit before each use for

worn, loose, missing, or damaged

parts. Do not use until unit is in

proper working order.

• Keep outside surfaces free from oil

and fuel.

• Never start or run engine inside a

closed room, building or other un-

ventilated area. Breathing exhaust

fumes can kill.

• To avoid static electricity shock, do

not wear rubber gloves or any other

insulated gloves while operating unit.

• Do not set unit on any surface except

a clean, hard area while engine is run-

ning. Debris such as gravel, sand,

dust, grass, etc. could be picked up by

the air intake and thrown out through

discharge opening, damaging unit,

property, or causing serious injury to

bystanders or operator.

• Avoid dangerous environments. Do

not use in unventilated areas or

where explosive vapors or carbon

monoxide build up could be present.

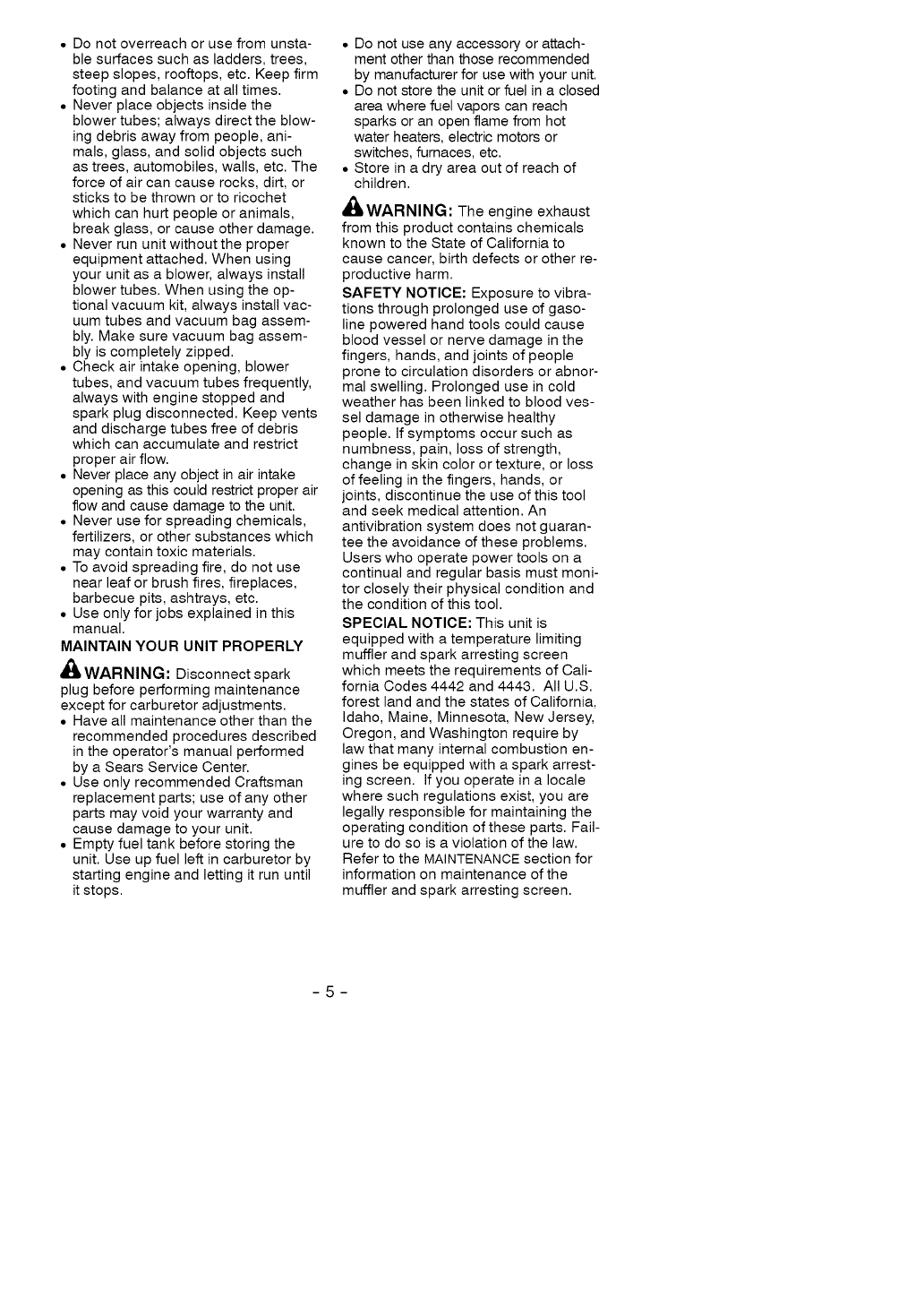

• Donotoverreachorusefromunsta-

blesurfacessuchasladders,trees,

steepslopes,rooftops,etc.Keepfirm

footingandbalanceatalltimes.

• Neverplaceobjectsinsidethe

blowertubes;alwaysdirecttheblow-

ingdebrisawayfrompeople,ani-

mals,glass,andsolidobjectssuch

astrees,automobiles,walls,etc.The

forceofaircancauserocks,dirt,or

stickstobethrownortoricochet

whichcanhurtpeopleoranimals,

breakglass,orcauseotherdamage.

• Neverrununitwithouttheproper

equipmentattached.Whenusing

yourunitasablower,alwaysinstall

blowertubes.Whenusingtheop-

tionalvacuumkit,alwaysinstallvac-

uumtubesandvacuumbagassem-

bly.Makesurevacuumbagassem-

blyiscompletelyzipped.

• Checkairintakeopening,blower

tubes,andvacuumtubesfrequently,

alwayswithenginestoppedand

sparkplugdisconnected.Keepvents

anddischargetubesfreeofdebris

whichcanaccumulateandrestrict

properairflow.

• Neverplaceanyobjectinairintake

openingasthiscouldrestrictproperair

flowandcausedamagetotheunit.

• Neveruseforspreadingchemicals,

fertilizers,orothersubstanceswhich

maycontaintoxicmaterials.

• Toavoidspreadingfire,donotuse

nearleaforbrushfires,fireplaces,

barbecuepits,ashtrays,etc.

• Useonlyforjobsexplainedinthis

manual.

MAINTAINYOURUNITPROPERLY

WARNING:Disconnectspark

plugbeforeperformingmaintenance

exceptforcarburetoradjustments.

• Haveallmaintenanceotherthanthe

recommendedproceduresdescribed

intheoperator'smanualperformed

byaSearsServiceCenter.

• UseonlyrecommendedCraftsman

replacementparts;useofanyother

partsmayvoidyourwarrantyand

causedamagetoyourunit.

• Emptyfueltankbeforestoringthe

unit.Useupfuelleftincarburetorby

startingengineandlettingitrununtil

itstops.

• Donotuseanyaccessoryorattach-

mentotherthanthoserecommended

bymanufacturerforusewithyourunit.

• Donotstoretheunitorfuelinaclosed

areawherefuelvaporscanreach

sparksoranopenflamefromhot

waterheaters,electricmotorsor

switches,furnaces,etc.

• Storeinadryareaoutofreachof

children.

,_WARNING: The engine exhaust

from this product contains chemicals

known to the State of California to

cause cancer, birth defects or other re-

productive harm.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or abnor-

mal swelling. Prolonged use in cold

weather has been linked to blood ves-

sel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An

antivibration system does not guaran-

tee the avoidance of these problems.

Users who operate power tools on a

continual and regular basis must moni-

tor closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts. Fail-

ure to do so is a violation of the law.

Refer to the MAINTENANCE section for

information on maintenance of the

muffler and spark arresting screen.

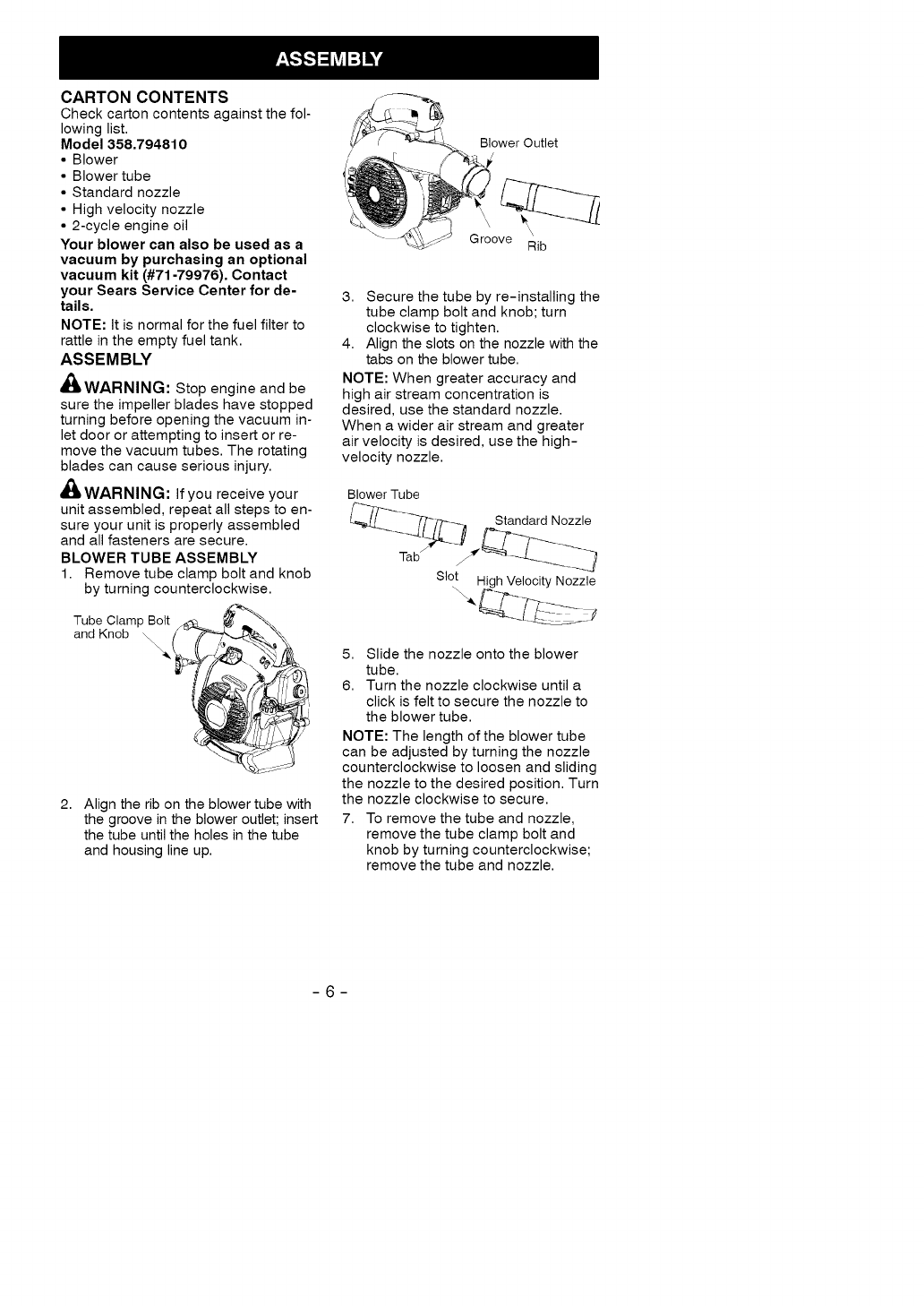

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model 358,794810

• Blower

• Blower tube

• Standard nozzle

• High velocity nozzle

• 2-cycle engine oil

Your blower can also be used as a

vacuum by purchasing an optional

vacuum kit (#71-79976), Contact

your Sears Service Center for de-

tails.

NOTE: It is normal for the fuel filter to

rattle in the empty fuel tank.

ASSEMBLY

_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum tubes. The rotating

blades can cause serious injury.

,l_ WARNING: If you receive your

unit assembled, repeat all steps to en-

sure your unit is properly assembled

and all fasteners are secure.

BLOWER TUBE ASSEMBLY

1. Remove tube clamp bolt and knob

by turning counterclockwise.

Tube Clamp Bolt _

and Knob \ /%_

2, Align the rib on the blower tube with

the groove in the blower outlet; insert

the tube until the holes in the tube

and housing line up.

Blower Outlet

Groove Rib

3. Secure the tube by re-installing the

tube clamp bolt and knob; turn

clockwise to tighten.

4. Align the slots on the nozzle with the

tabs on the blower tube.

NOTE: When greater accuracy and

high air stream concentration is

desired, use the standard nozzle.

When a wider air stream and greater

air velocity is desired, use the high-

velocity nozzle.

Blower Tube

_--_- -"_ f_, Standard Nozzle

Slot. High Velocity Nozzle

5. Slide the nozzle onto the blower

tube.

6. Turn the nozzle clockwise until a

click is felt to secure the nozzle to

the blower tube.

NOTE: The length of the blower tube

can be adjusted by turning the nozzle

counterclockwise to loosen and sliding

the nozzle to the desired position. Turn

the nozzle clockwise to secure.

7. To remove the tube and nozzle,

remove the tube clamp bolt and

knob by turning counterclockwise;

remove the tube and nozzle.

-6-

KNOW YOUR BLOWER

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

MULCHING BLADES

Your blower is equipped with mulching blades as a standard feature. When using

the optional vacuum kit, the mulching blades automatically reduce debris at a

ratio of up to 16:1.

Inlet

Cover

Mulchin_

Blades

/

Muffler

STOP Switch

Impeller

Throttle

Position

Lever

( -_ - Spark ",.

,_ Plug

Blower Tube

TuBe Clamp

Nut

Rope

Throttle

Trigger Primer

,/"_,.% Bulb

Fuel Mix Choke

Fill Cap Lever

Standard Nozzle

STOP SWITCH

The STOP switch is used to stop the

engine. To stop the engine, push and

hold the STOP switch in the STOP posi-

tion until the engine stops.

THROTTLE TRIGGER

The THROTTLE TRIGGER is used to se-

lect the desired engine speed.

THROTTLE POSITION LEVER

The THROTTLE POSITION LEVER is de-

signed to allow setting engine speed

during blower use only. To avoid caus-

ing damage to the unit, DO NOT at-

tempt to use the throttle position lever

during vacuum use.

PRIMER BULB

The PRIMER BULB removes air from the

carburetor and fuel lines and fills them

with fuel. This allows you to start the en-

gine with fewer pulls on the starter rope

handle. Activate primer bulb by pressing

it and allowing it to return to its original

position.

CHOKE LEVER

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE (closed) position. After

engine attempts to start, move the

choke lever to the HALF CHOKE position.

Once engine starts, move choke lever to

the OFF CHOKE (opened) position.

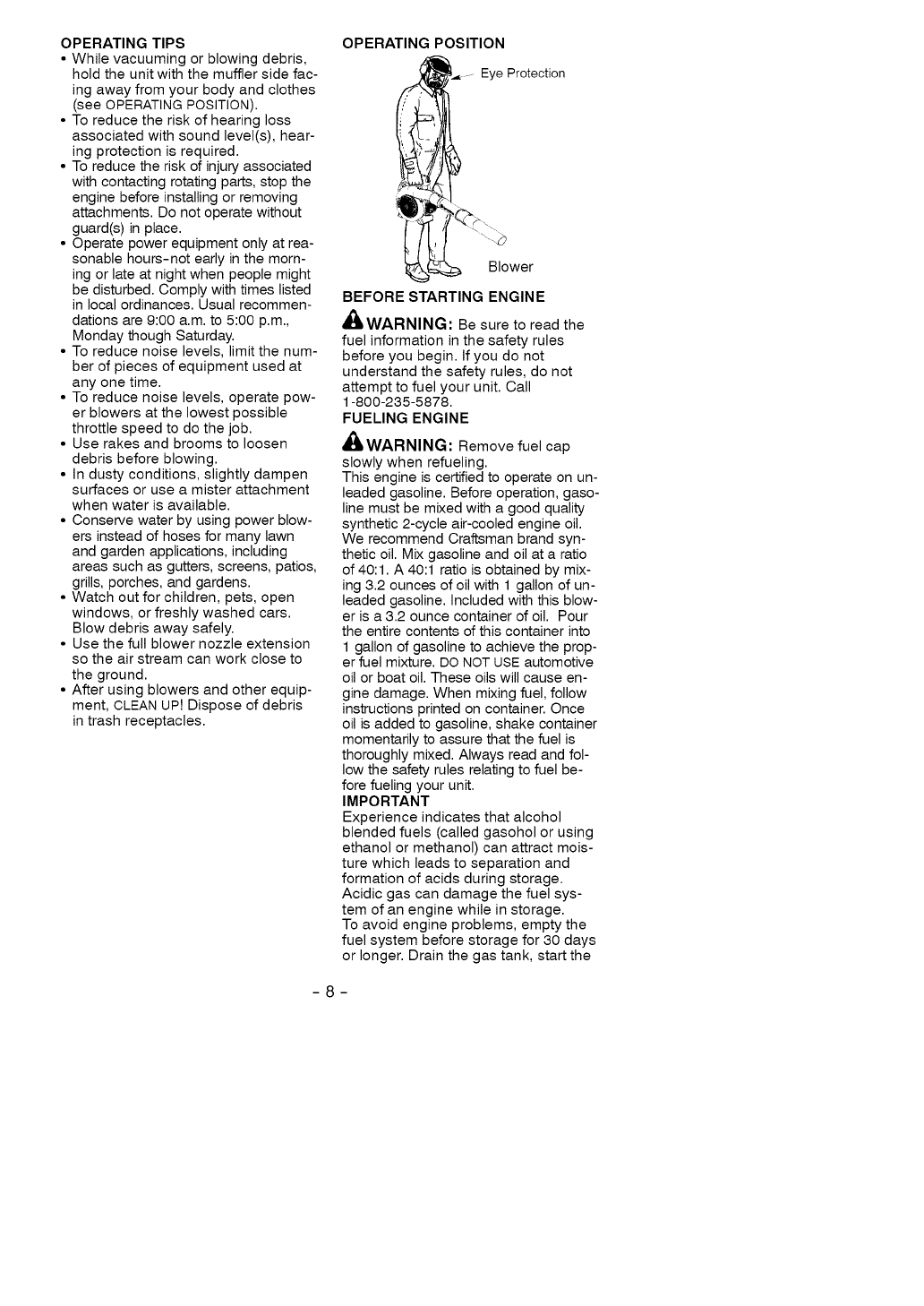

OPERATINGTIPS

•While vacuuming or blowing debris,

hold the unit with the muffler side fac-

ing away from your body and clothes

(see OPERATING POSITION).

• To reduce the risk of hearing loss

associated with sound level(s), hear-

ing protection is required.

• To reduce the risk of injury associated

with contacting rotating parts, stop the

engine before installing or removing

attachments. Do not operate without

guard(s) in place.

• Operate power equipment only at rea-

sonable hours-not early in the morn-

ing or late at night when people might

be disturbed. Comply with times listed

in local ordinances. Usual recommen-

dations are 9:00 a.m. to 5:00 p.m.,

Monday though Saturday.

• To reduce noise levels, limit the num-

ber of pieces of equipment used at

any one time.

• To reduce noise levels, operate pow-

er blowers at the lowest possible

throttle speed to do the job.

• Use rakes and brooms to loosen

debris before blowing.

• In dusty conditions, slightly dampen

surfaces or use a mister attachment

when water is available.

• Conserve water by using power blow-

ers instead of hoses for many lawn

and garden applications, including

areas such as gutters, screens, patios,

grills, porches, and gardens.

• Watch out for children, pets, open

windows, or freshly washed cars.

Blow debris away safely.

• Use the full blower nozzle extension

so the air stream can work close to

the ground.

• After using blowers and other equip-

ment, CLEAN UP! Dispose of debris

in trash receptacles.

OPERATING POSITION

Eye Protection

Blower

BEFORE STARTING ENGINE

_LWARNING: Be sure to read the

fuel information in the safety rules

before you begin. If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

,_LWARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on un-

leaded gasoline. Before operation, gaso-

line must be mixed with a good quality

synthetic 2-cycle air-cooled engine oil.

We recommend Craftsman brand syn-

thetic oil. Mix gasoline and oil at a ratio

of 40:1. A 40:1 ratio is obtained by mix-

ing 3.2 ounces of oil with 1 gallon of un-

leaded gasoline. Included with this blow-

er is a 3.2 ounce container of oil. Pour

the entire contents of this container into

1 gallon of gasoline to achieve the prop-

er fuel mixture. DO NOT USE automotive

oil or boat oil. These oils will cause en-

gine damage. When mixing fuel, follow

instructions printed on container. Once

oil is added to gasoline, shake container

momentarily to assure that the fuel is

thoroughly mixed. Always read and fol-

low the safety rules relating to fuel be-

fore fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

To avoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

-8-

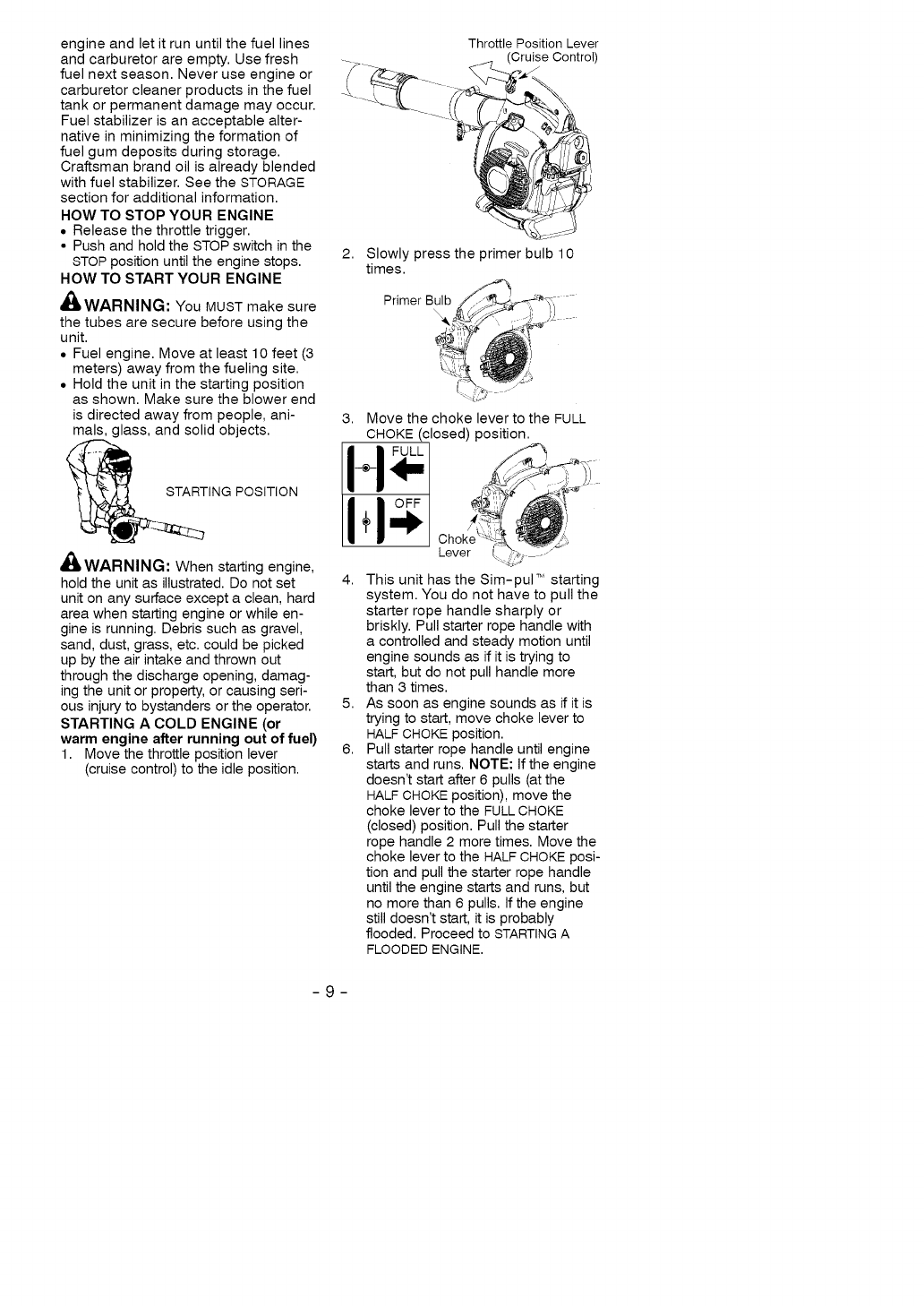

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season. Never use engine or

carburetor cleaner products in the fuel

tank or permanent damage may occur.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage.

Craftsman brand oil is already blended

with fuel stabilizer. See the STORAGE

section for additional information.

HOW TO STOP YOUR ENGINE

•Release the throttle trigger.

• Push and hold the STOP switch in the

STOP position until the engine stops.

HOW TO START YOUR ENGINE

_LWARNING: You MUST make sure

the tubes are secure before using the

unit.

• Fuel engine. Move at ]east 10 feet (3

meters) away from the fueling site.

• Hold the unit in the starting position

as shown. Make sure the blower end

is directed away from people, ani-

mals, glass, and solid objects.

STARTING POSITION

Throttle Position Lever

(Cruise Control)

2. Slowly press the primer bulb 10

times.

Primer Bulb

\\

3. Move the choke lever to the FULL

CHOKE (closed) position.

11+1Chok

,_ WARNING: When starting engine,

hold the unit as illustrated. Do not set 4.

unit on any surface except a clean, hard

area when starting engine or while en-

gine is running. Debris such as gravel,

sand, dust, grass, etc. could be picked

up by the air intake and thrown out

through the discharge opening, damag-

ing the unit or property, or causing seri-

ous injury to bystanders or the operator. 5.

STARTING A COLD ENGINE (or

warm engine after running out of fuel)

1. Move the throttle position lever 6.

(cruise control) to the idle position.

Lever

This unit has the Sim-pul TMstarting

system. You do not have to pull the

starter rope handle sharply or

briskly. Pull starter rope handle with

a controlled and steady motion until

engine sounds as if it is trying to

start, but do not pull handle more

than 3 times.

As soon as engine sounds as if it is

trying to start, move choke lever to

HALF CHOKE position.

Pull starter rope handle until engine

starts and runs. NOTE: If the engine

doesn't start after 6 pulls (at the

HALF CHOKE position), move the

choke lever to the FULL CHOKE

(closed) position. Pull the starter

rope handle 2 more times. Move the

choke lever to the HALF CHOKE posi-

tion and pull the starter rope handle

until the engine starts and runs, but

no more than 6 pulls. If the engine

still doesn't start, it is probably

flooded. Proceed to STARTINGA

FLOODED ENGINE.

-9-

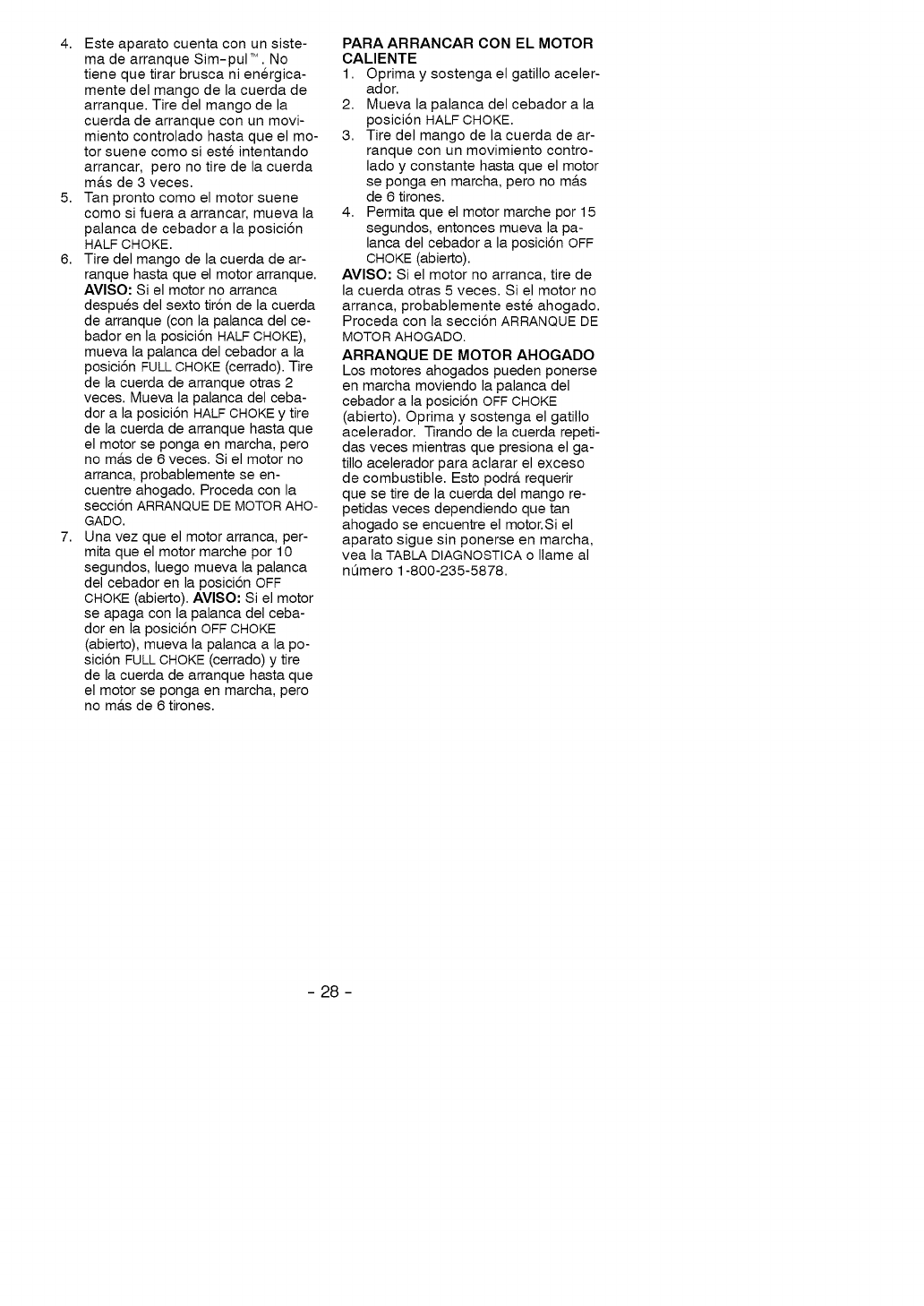

7. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to the OFF CHOKE

(opened) position. NOTE: If engine

dies with the choke lever in the OFF

CHOKE (opened) position, move the

choke lever to the FULL CHOKE

(closed) position and pull the starter

rope handle until engine starts and

runs, but no more than 6 pulls.

STARTING A WARM ENGINE

1. Squeeze and hold the throttle trigger.

2. Move choke lever to HALF CHOKE

position.

3. Pull starter rope handle with a con-

trolled and steady motion while

squeezing throttle trigger until en-

gine starts and runs, but no more

than 6 pulls.

4. Allow engine to run 15 seconds,

then move choke lever to the OFF

CHOKE (opened) position.

NOTE: If the engine has not started,

pull starter rope handle 5 more pulls. If

engine still does not start and run, it is

probably flooded. Proceed to START-

ING A FLOODED ENGINE.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE (opened) position and fully

squeezing the throttle trigger. Pull the

starter rope handle repeatedly while

squeezing throttle trigger to clear the

engine of excess fuel. This could

require pulling the starter handle many

times, depending on how badly the

unit is flooded. If the unit still doesn't

start, refer to the TROUBLESHOOTING

TABLE or call 1-800-235-5878.

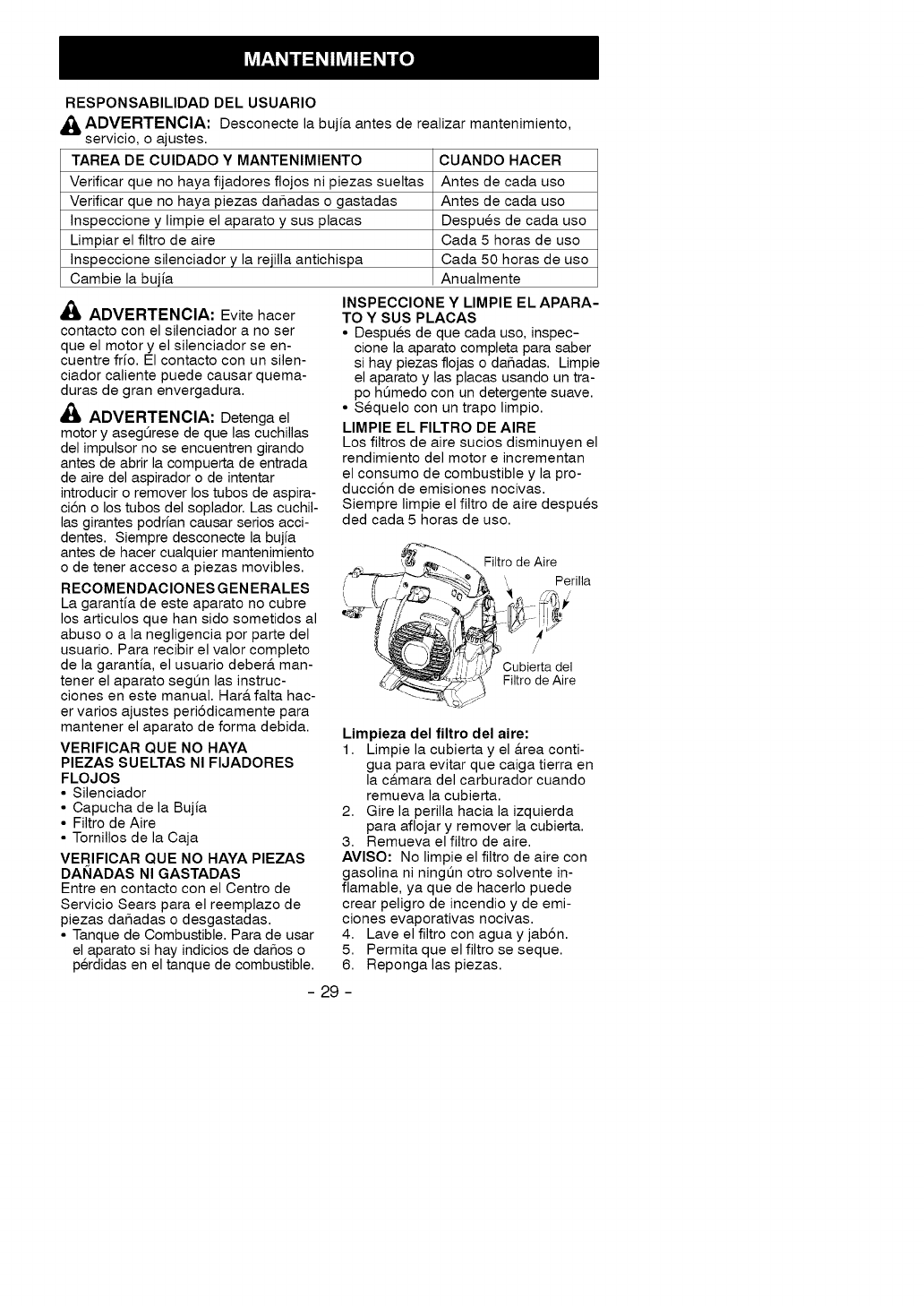

CUSTOMER RESPONSIBILITIES

WARNING: Disconnect the spark plug before performing maintenance,

service, or adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Replace spark plug

WHEN TO PERFORM

Before each use

Before each use

After each use

Every 5 hours of operation

Yearly

WARNING: Avoid touching muf-

fler unless engine and muffler are cold.

A hot muffler can cause serious burns.

_:_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum or blower tubes.

The rotating blades can cause serious

injury. Always disconnect the spark

plug before performing maintenance or

accessing movable parts.

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Muffler

• Spark Plug Boot

• Air Filter

• Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• Fuel Tank - Do not use unit if fuel tank

shows signs of damage or leaks.

INSPECT AND CLEAN UNIT

AND LABELS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit using a damp cloth with a

mild detergent.

• Wipe off unit with a clean dry cloth.

-10-

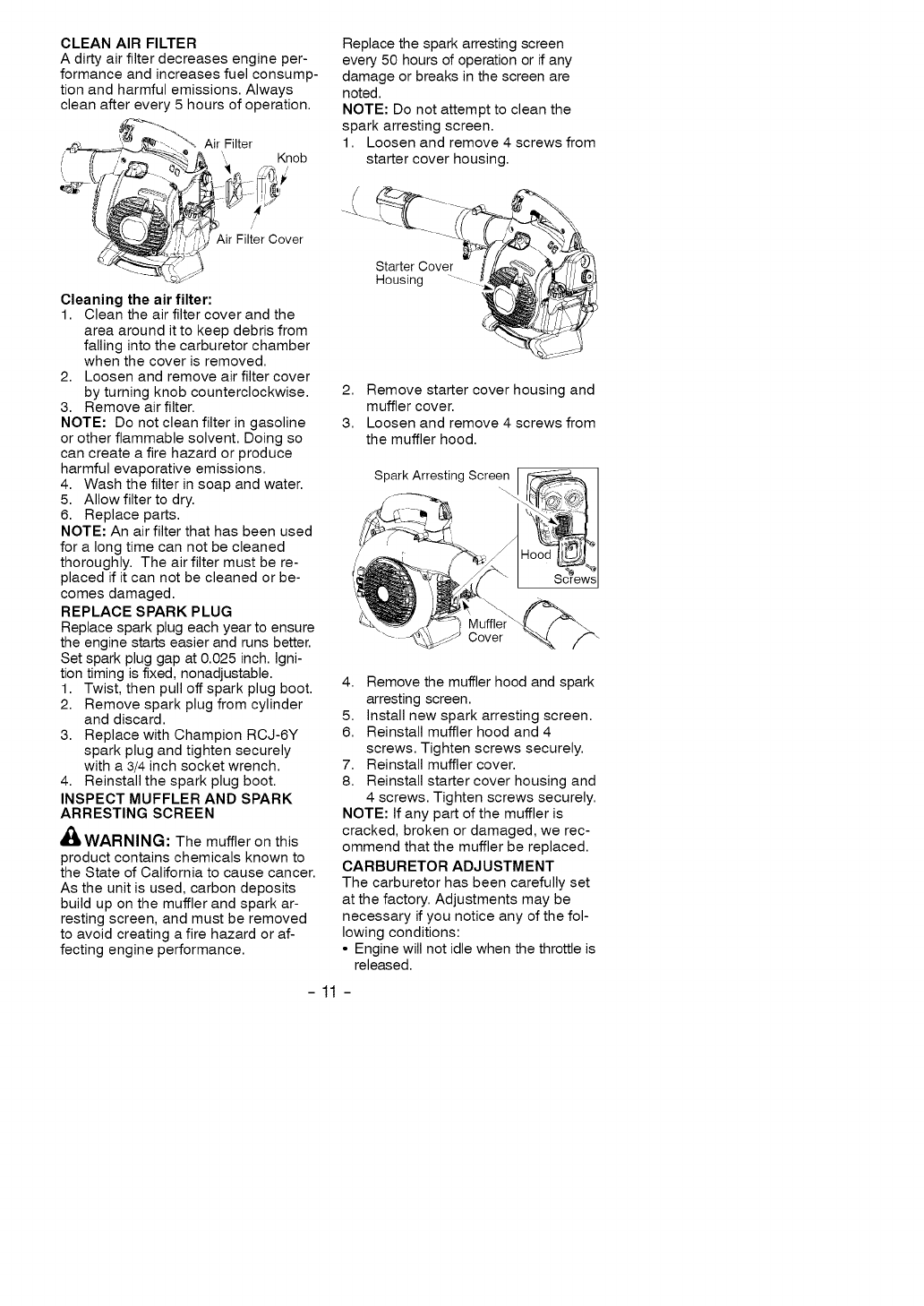

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

Air Filter

Knob

Replace the spark arresting screen

every 50 hours of operation or if any

damage or breaks in the screen are

noted.

NOTE: Do not attempt to clean the

spark arresting screen.

1. Loosen and remove 4 screws from

starter cover housing.

/

Air Filter Cover

Cleaning the air filter:

1. Clean the air filter cover and the

area around it to keep debris from

falling into the carburetor chamber

when the cover is removed.

2. Loosen and remove air filter cover

by turning knob counterclockwise.

3. Remove air filter.

NOTE: Do not clean filter in gasoline

or other flammable solvent. Doing so

can create a fire hazard or produce

harmful evaporative emissions.

4. Wash the filter in soap and water.

5. Allow filter to dry.

6. Replace parts.

NOTE: An air filter that has been used

for a long time can not be cleaned

thoroughly. The air filter must be re-

placed if it can not be cleaned or be-

comes damaged.

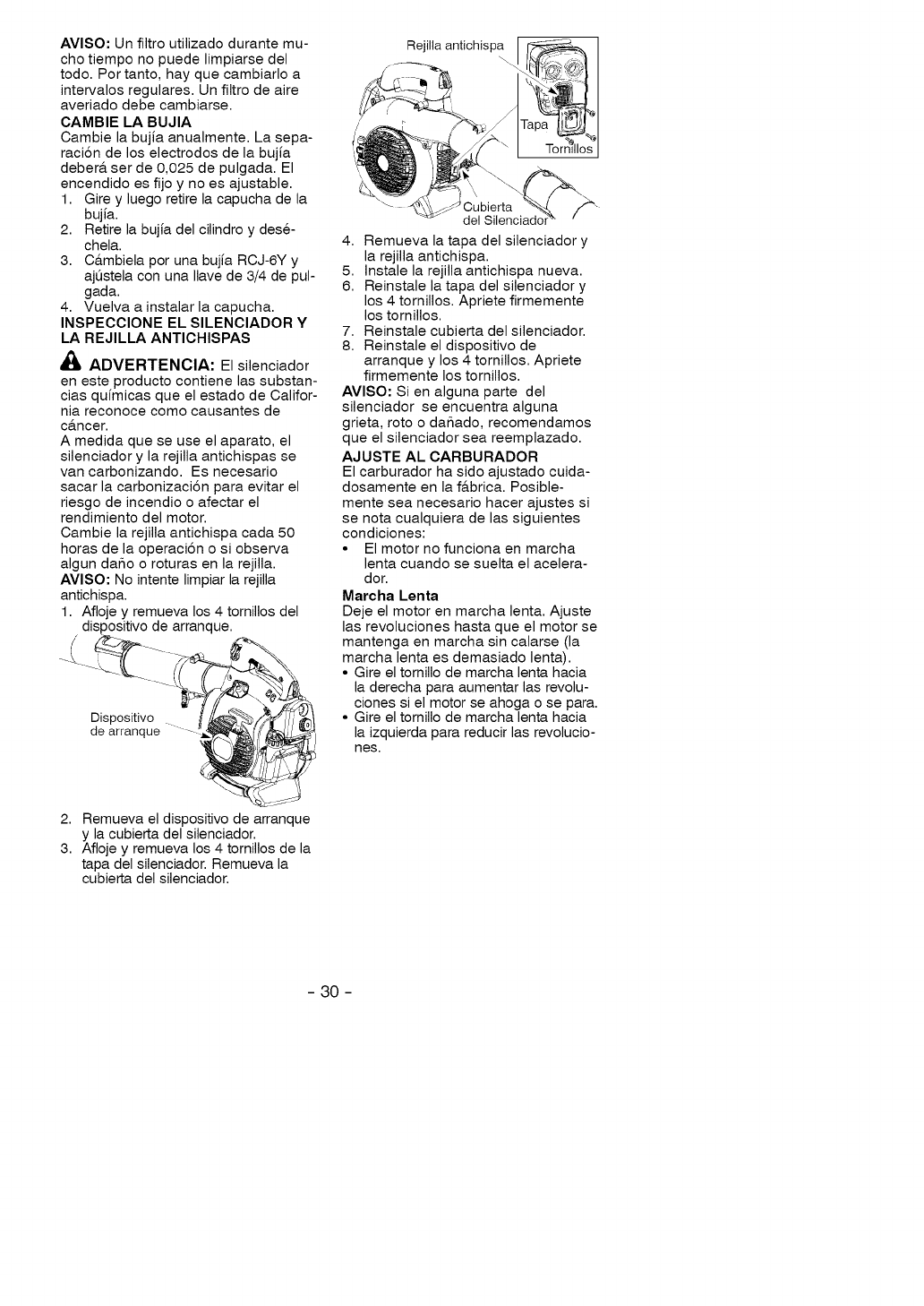

REPLACE SPARK PLUG

Replace spark plug each year to ensure

the engine starts easier and runs better.

Set spark plug gap at 0.025 inch. Igni-

tion timing is fixed, nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion ROJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

_ik WARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

As the unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen, and must be removed

to avoid creating a fire hazard or af-

fecting engine performance.

Starter Cover _ _ __,'_/_,_

2. Remove starter cover housing and

muffler cover.

3. Loosen and remove 4 screws from

the muffler hood.

Spark Arresting Screen

4. Remove the muffler hood and spark

arresting screen.

5. Install new spark arresting screen.

6. Reinstall muffler hood and 4

screws. Tighten screws securely.

7. Reinstall muffler cover.

8. Reinstall starter cover housing and

4 screws. Tighten screws securely.

NOTE: If any part of the muffler is

cracked, broken or damaged, we rec-

ommend that the muffler be replaced.

CARBURETOR ADJUSTMENT

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

-11 -

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without stalling (idle speed

too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed.

........ Idle Speed

/_/-_ ...... , z".... S_.'_..... -_,. Screw

"/'\

._\._:;-- _.-_-'-- .7

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

,_ WARNING: Perform the following

steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

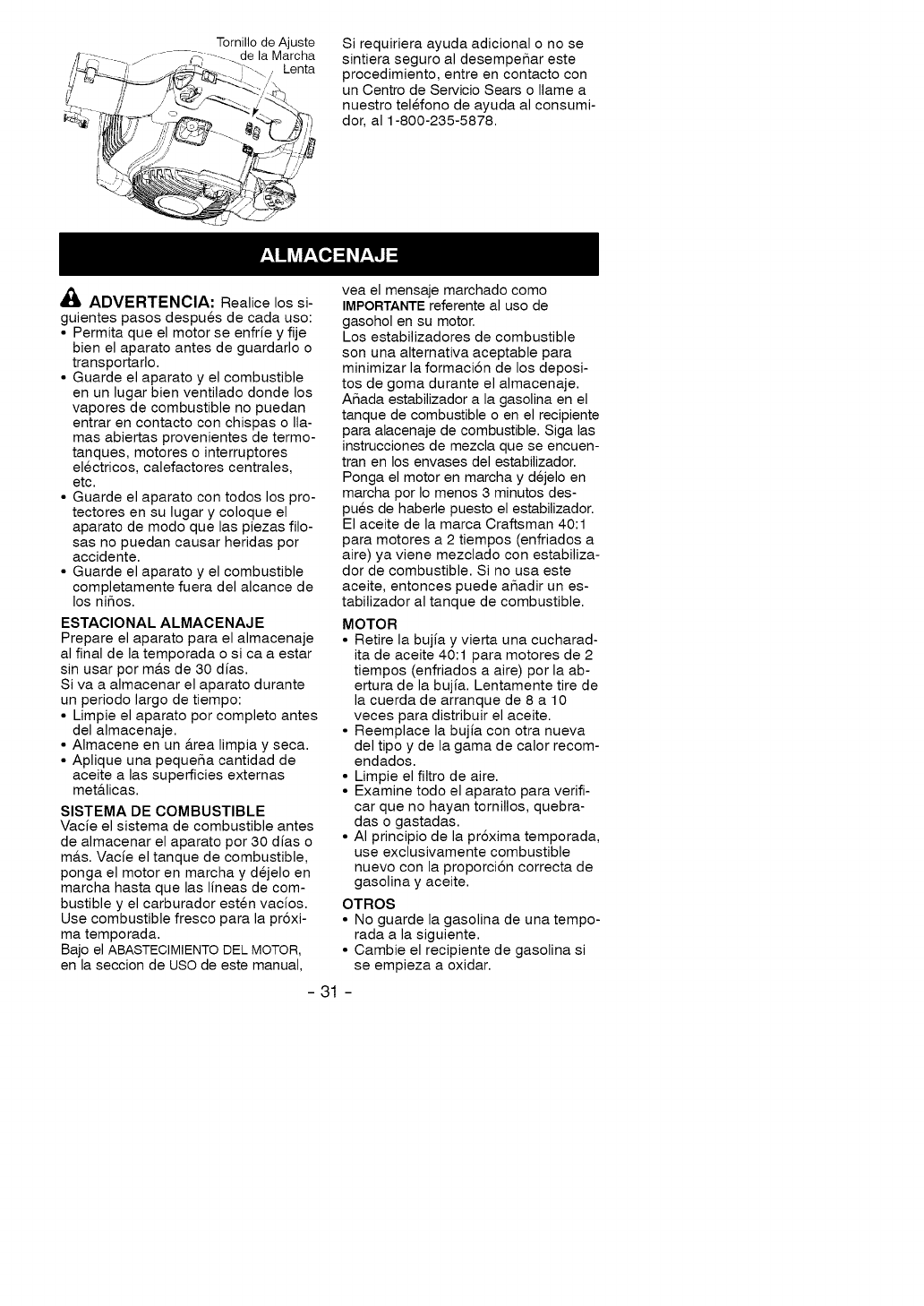

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more. If your unit is to be stored for

a period of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Empty the fuel system before storage for

30 days or longer. Drain the gas tank,

start the engine and let it run until the

fuel lines and carburetor are empty. Use

fresh fuel next season. Under FUELING

ENGINE in the OPERATION section of this

manual, see message labeled

IMPORTANT regarding the use of gaso-

hol in your engine.

Fuel stabilizer is an acceptable alterna-

tive in minimizing the formation of fuel

gum deposits during storage. Add stabi-

lizer to gasoline in fuel tank or fuel stor-

age container. Follow the mix instruc-

tions found on stabilizer container. Run

engine at least 3 minutes after adding

stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to your

fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oil

(air cooled) through the spark plug

opening. Slowly pull the starter rope

handle 8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

-12-

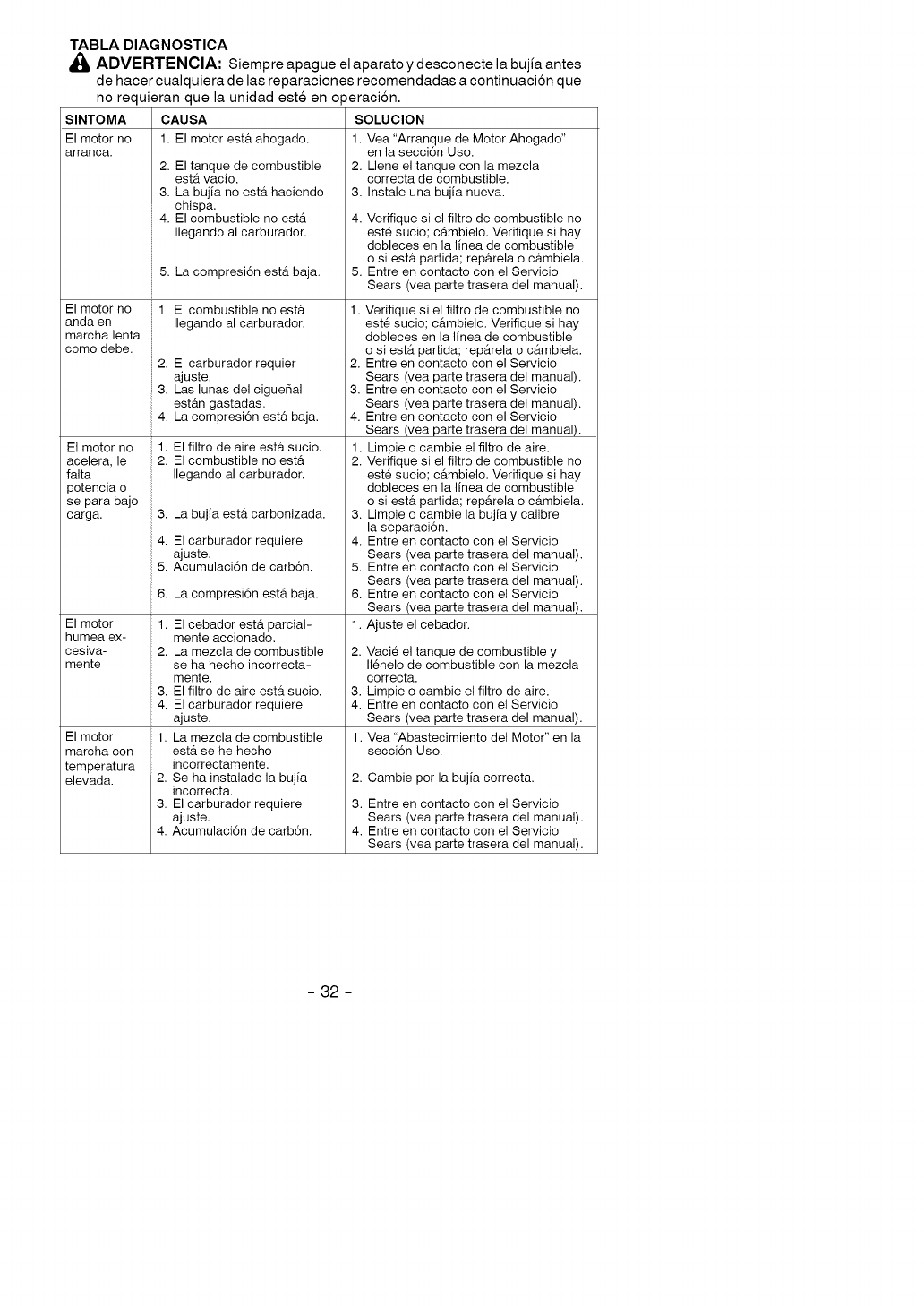

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

mg any of the recommended remedies below other than remedies that re-

quire operation of the unit.

CAUSE REMEDYTROUBLE

Engine will not

start.

Engine will not

idle properly.

Engine will not

accelerate,

lacks power, or

dies under a

load.

Engine smokes

excessively.

Engine runs hot.

1. Engine flooded. 1. See "Starting a Flooded Engine"

_ in Operation section.

2. Fuel tank empty. 2. Fill tank with correct fuel mixture.

3. Spark plug not firing, i13. Install new spark plug.

4. Fuel not reaching 4. Check for dirty fuel filter; replace.

carburetor. Check for kinked or split fuel line;

repair or replace.

5. Compression low. i 5. Contact Sears Service (see back cover).

il. Fuel not reaching i 1. Check for dirty fuel filter; replace.

' carburetor. Check for kinked or split fuel line;

repair or replace.

_2. Carburetor requires i2. Contact Sears Service (see back cover).

adjustment• i 3. Contact Sears Service (see back cover),

4.3. CompressionCrankshaftsealslow.worn. 4. Contact Sears Service (see back cover).

1. Air filter dirty. 1. Clean or replace air filter,

2. Fuel not reaching 2. Check for dirty fuel filter; replace,

carburetor. Check for k nked or sp t fue ne;

repair or replace.

3. Spark plug fouled.

ii arburetor requires

adjustment.

Carbon build up.

Compression low.

i 1. Choke partially on.

i2. Fuel mixture incorrect.

i 3. Air filter dirty.

i4. Carburetor requires

adjustment.

_1. Fuel mixture incorrect.

2. Spark plug incorrect.

_3. Carburetor requires

:i adjustment.

4. Carbon build up.

i3.

i4.

_5.

16.

t.

2.

i3.

i4.

i

Clean or replace spark plug

and re-gap.

Contact Sears Service (see back cover).

Contact Sears Service (see back cover).

Contact Sears Service (see back cover).

Adjust choke.

Empty fuel tank and refill with

correct fuel mixture.

Clean or replace air filter.

Contact Sears Service (see back cover).

• See "Fueling Engine" in Operation

section.

i2. Replace with correct spark plug.

i3. Contact Sears Service (see back cover).

4• Contact Sears Service (see back cover).

-13-

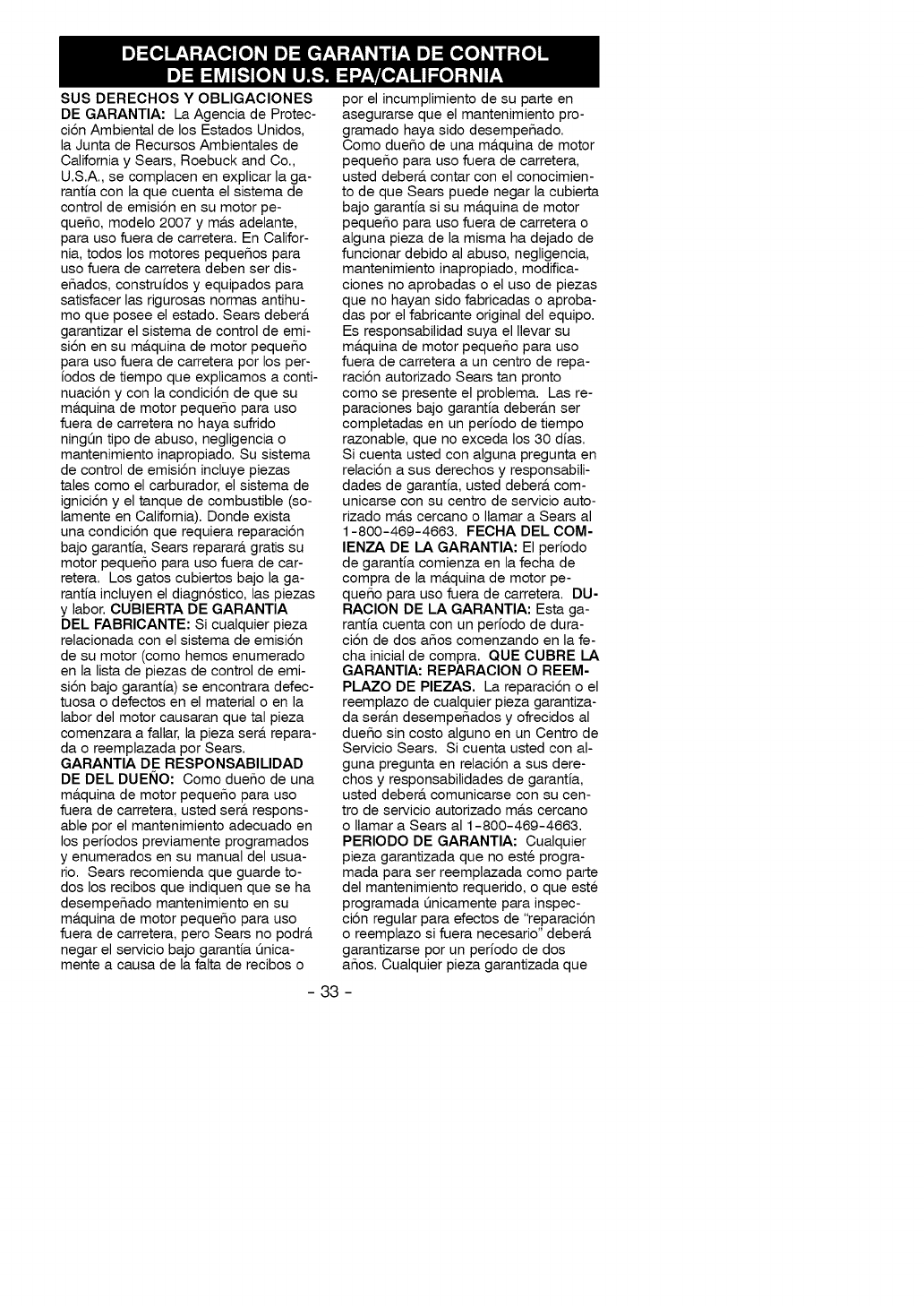

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency/California Air Re-

sources Board and Sears, Roebuck and

Co., U.S.A., are pleased to explain the

emissions control system warranty on

your year 2007 and later small off-road

engine. In California, all small off-road

engines must be designed, built, and

equipped to meet the State's stringent

anti-smog standards. Sears must war-

rant the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine. Your emission control system in-

cludes parts such as the carburetor, the

ignition system and the fuel tank (Califor-

nia only). Where a warrantable condition

exists, Sears will repair your small off-

road engine engine at no cost to you.

Expenses covered under warranty in-

clude diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List) is

defective or a defect in the materials or

workmanship of the engine causes the

failure of such an emission related part,

the part will be repaired or replaced by

Sears.

OWNER'S WARRANTY RESPONSIBI-

LITIES: As the small off-road engine

engine owner, you are responsible for

the performance of the required mainte-

nance listed in your operator's manual.

Sears recommends that you retain all

receipts covering maintenance on your

small off-road engine, but Sears cannot

deny warranty solely for the lack of re-

ceipts or for your failure to ensure the

performance of all scheduled mainte-

nance. As the small off-road engine en-

gine owner, you should be aware that

Sears may deny you warranty coverage

if your small off-road engine engine or a

part of it has failed due to abuse, ne-

glect, improper maintenance, unap-

proved modifications, or the use of parts

not made or approved by the original

equipment manufacturer. You are re-

sponsible for presenting your small off-

road engine to a Sears authorized repair

center as soon as a problem exists.

Warranty repairs should be completed in

a reasonable amount of time, not to ex-

ceed 30 days. If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663. WARRANTY

COMMENCEMENT DATE: The warran-

ty period begins on the date the small

off-road engine is purchased. LENGTH

OF COVERAGE: This warranty shall be

for a period of two years from the initial

date of purchase. WHAT IS COV-

ERED: REPAIR OR REPLACEMENT

OF PARTS, Repair or replacement of

any warranted part will be performed at

no charge to the owner at an approved

Sears Service Center. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663. WAR-

RANTY PERIOD: Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as neces-

sary" shall be warranted for 2 years. Any

warranted part which is scheduled for

replacement as required maintenance

shall be warranted for the period of time

up to the first scheduled replacement

point for that part. DIAGNOSIS: The

owner shall not be charged for diagnos-

tic labor which leads to the determina-

tion that a warranted part is defective if

the diagnostic work is performed at an

approved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears may

be liable for damages to other engine

components caused by the failure of a

warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper

maintenance are not covered. ADD-ON

OR MODIFIED PARTS: The use of

add-on or modified parts can be

grounds for disallowing a warranty claim.

Sears is not liable to cover failures of

warranted parts caused by the use of

add-on or modified parts. HOW TO

FILE A CLAIM: If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663.

-14-

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs shall

be provided at all Sears Service Cen-

ters. Call 1-800-469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance or

repair on emission related parts will be

provided without charge to the owner if

the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to mainte-

nance schedule), Ignition Module, Muf-

fler including Catalyst, Fuel Tank (Cali-

fornia only). MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required maintenance

as defined in the operator's manual.

The information on the product label indicates which standard your engine is certified.

Example: (Year) EPA Phase 1 or Phase 2 and/or CALIFORNIA.

41 I el I 81 I

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

-15-

REPAIR PARTS

CRAFTSMAN PROFESSIONAL GAS BLOWER MODEL 358.794810

11\_%_ 12

15\

\36

\37

_3433 30

31 %%

_WARNING

All repairs, adjustments and

maintenance not described in

the Operator's Manual must be

performed by Qualified Service

Personnel.

Ref.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

Pa_ No.

545081817

545043205

530015814

545008020

530015147

545111501

530015814

545119003

545157902

545108702

545111301

545111603

545131701

545173201

530015127

530015197

545111101

545199401

530015814

545113005

545147101

545202801

545164501

530016445

545110005

530047721

545081841

545073101

530095646

545108902

530015814

545132801

530015814

530015810

Description

Kit - Rope

Handle - Starter

Screw

Kit -Cruise control(Incl.5,6,7)

Washer - Wave

Rachet - Cruise Control

Screw

Handle - Assist

Assy - Muffler Guard

Assy - Knob

Wire - Linkage

Trigger - Throttle

Wire - Handle ground

Impeller

Washer

Nut - Blower Tube

Spring - Vac Door

Cover - Vac Door

Screw

Assy -Outer Scroll (Incl. 17,18)

Nut - Impeller

Blade - Mulch

Washer - Impeller

Screw

Scroll - Inner

Bulb - Purge

Kit - Fuel line grommet

(1ncl.26,29)

Assy -FueI cap with retainer

Assy -Fuel pickup

Assy -Fuei tank

(Inci. 26,27,28,29)

Screw

Scroll -Flywheel

Screw

Screw

Ref.

35.

36.

37.

38.

39.

40.

41.

42.

43,

44.

45.

PartNo.

545088801

530015828

530016134

545108805

545112801

545089001

545115901

545006084

530042095

545111802

530015810

Description

Assy -Flywheel

Washer

Nut - Flywheel

Cover - Motor Housing

Screw

Hub

Spring - EPS2

Kit - Starter (Incl. 39,40,41)

Spring - Starter

Housing -Starter Cover

Screw

Not Shown

545186786 Operator Manual

16

REPAIR PARTS

CRAFTSMAN PROFESSIONAL GAS BLOWER MODEL 358.794810

AWARNING

All repairs, adjustments and

maintenance not described in

the Operator's Manual must be

performed by Qualified Service

Personnel.

/21

/

Ref.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

Part No.

545111901

545081813

545081810

530058982

530015241

545049301

545128201

Champion

545132601

545132501

530016187

545133301

545081813

545081811

530047721

545081813

545109802

530016101

545112101

545176802

545072201

545108202

545108101

530016456

545081814

530019283

530015162

545081816

545013401

545081815

545081813

545068301

530015940

Description

Assy -Muffier (Incl. 2,3,4,5)

Gasket - Muffler (kit)

Kit - Spark Screen (IncI. 5)

Bolt - Muffler

Screw

Switch

Protector - Switch

Spark plug (RCJ-6Y)

Cylinder - Chrome

Boot -Carb.

Screw

Plate - Carb.

Gasket - Carb. (kit)

Kit - Carb. (Zama W37)

Bulb - Purge

(Incl. with #27 on page 16)

Gasket - Air box (kit)

Base - Airbox

Nut - Carb. Screw

Filter - Air

Cover - Airbox

Assy -Airbox Knob

Assy - Leadwire

Module - Ignition

Screw

Kit - Piston (Incl. 26,27)

Ring - Piston

Retainer - Piston Pin

Kit - Crankshaft

Bearing

Kit - Crankshaft seal

Seal - Cylinder (kit)

Cap - Bearing

Screw

Ref. PartNo.

34. 530015897

35. 545081813

36. 545081860

Deecription

Screw

Kit - Gasket (IncI. 2,13,16,31)

Kit - Decal

REPAIR PARTS

CRAFTSMAN PROFESSIONAL GAS BLOWER MODEL 358.794810

Ref.

1.

2.

3.

PartNo.

545119403

545118002

545119502

Description

Tube- Upper Blower

Tube - Lower Blower

Nozzle - High Speed

18

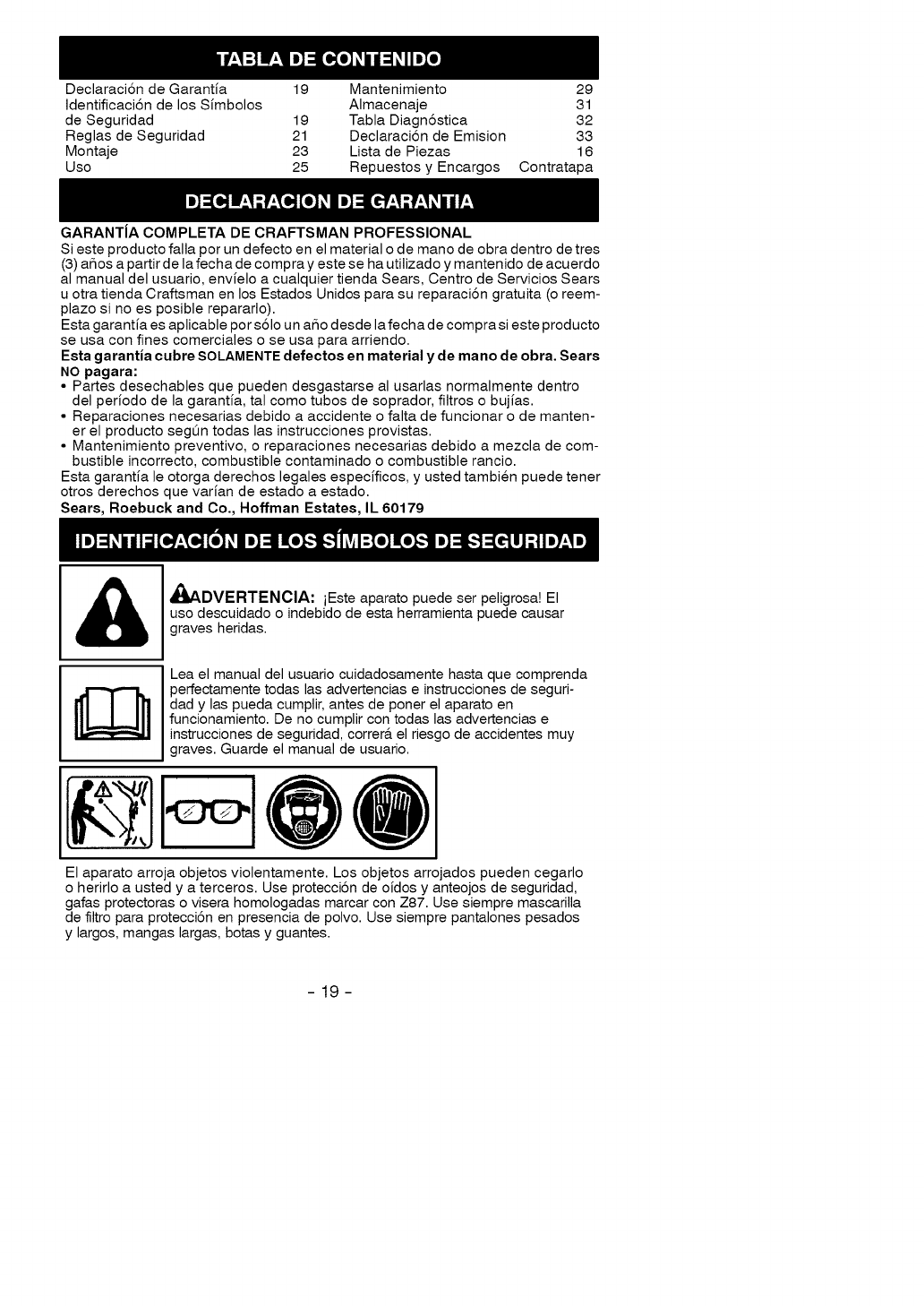

Declaraci6n de Garantia 19 Mantenimiento 29

Identificaci6n de los Simbolos Almacenaje 31

de Seguridad 19 Tabla Diagn6stica 32

Reglas de Seguridad 21 Declaraci6n de Emision 33

Montaje 23 Lista de Piezas 16

Uso 25 Repuestos y Encargos Contratapa

GARANTIA COMPLETA DE CRAFTSMAN PROFESSIONAL

Si este producto falla por un defecto en el material o de mano de obra dentro de tres

(3) a_os a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo

al manual del usuario, envielo a cualquier tienda Sears, Centro de Servicios Sears

u otra tienda Craftsman en los Estados Unidos para su reparaci6n gratuita (o reem-

plazo si no es posible repararlo).

Esta garantia es aplicable por s61o un a_o desde la fecha de compra si este producto

se usa con fines comerciales o se usa para arriendo.

Esta garantia cubre SOLAMENTE defectos en material y de mano de obra. Sears

NO pagara:

• Partes desechables que pueden desgastarse al usarlas normalmente dentro

del periodo de la garantia, tal como tubos de soprador, filtros o bujias.

• Reparaciones necesarias debido a accidente o falta de funcionar o de manten-

er el producto segt3n todas las instrucciones provistas.

• Mantenimiento preventivo, o reparaciones necesarias debido a mezcla de com-

bustible incorrecto, combustible contaminado o combustible rancio.

Esta garantia le otorga derechos legales especificos, y usted tambien puede tener

otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

_.DVERTENCIA: iEste aparato puede ser peligrosa! El

uso descuidado o indebido de esta herramienta puede causar

graves heridas.

Lea el manual del usuario cuidadosamente hasta que comprenda

perfectamente todas las advertencias e instrucciones de seguri-

dad y las pueda cumplir, antes de poner el aparato en

funcionamiento. De no cumplir con todas las advertencias e

instrucciones de seguridad, correr_, el riesgo de accidentes muy

graves. Guarde el manual de usuario.

El aparato arroja objetos violentamente. Los objetos arrojados pueden cegarlo

o herirlo a usted y a terceros. Use protecci6n de oidos y anteojos de seguridad,

gafas protectoras o visera homologadas marcar con Z87. Use siempre mascarilla

de filtro para protecci6n en presencia de polvo. Use siempre pantalones pesados

y largos, mangas largas, botas y guantes.

-19-

360 °

Zona de peligro por objetos arrojados al aire. Mantenga a ni_os,

espectadores y animales a una distancia minima de 15 metros

(50 pies) al poner en marcha o al usar el aparato. No seSale la

boquilla en la direcci6n de la personas o de animales domesti-

COS,

[l 11 1Siempre apague el aparato y desconecte la

bujia antes de dar mantenimiento. La m&qui-

na debe limpiarse regularmente.

IO @1

_/k ADVERTENClA" Detenga el motor antes de abrir la compuerta de entrada

de aire del aspirador. El motor deber& encontrarse detenido y las cuchillas de la

impulsor no deber&n estar girando para evitar serios accidentes provocados por

las cuchillas girantes. Suavemente, gire el mango del destornillador hacia la

parte trasera del aparato para abrir la cerradura, mientras jala hacia arriba de la

cubierta de la entrada de aire del aspirador con su otra mano.

Cebador. El cebador ayuda a suministrar combustible al motor

para facilitar el arranque cuando el motor est& frio.

Cuando abastecer el aparato con combustible, utilice gasolina

sin plomo o de gran calidad y aceite para motores de dos

tiempos mezclado en proporci6n al 2,5%.

,_/LADVERTENClA" El silenciador es extremadamente

caliente durante el uso y despues de usar el aparato. No

toque el silenciador, el cubierta del silenciador o las superficies

circundantes, o ni permita que el material combustible tal

como gasolina o hierba seca hagan contacto.

- 20 -

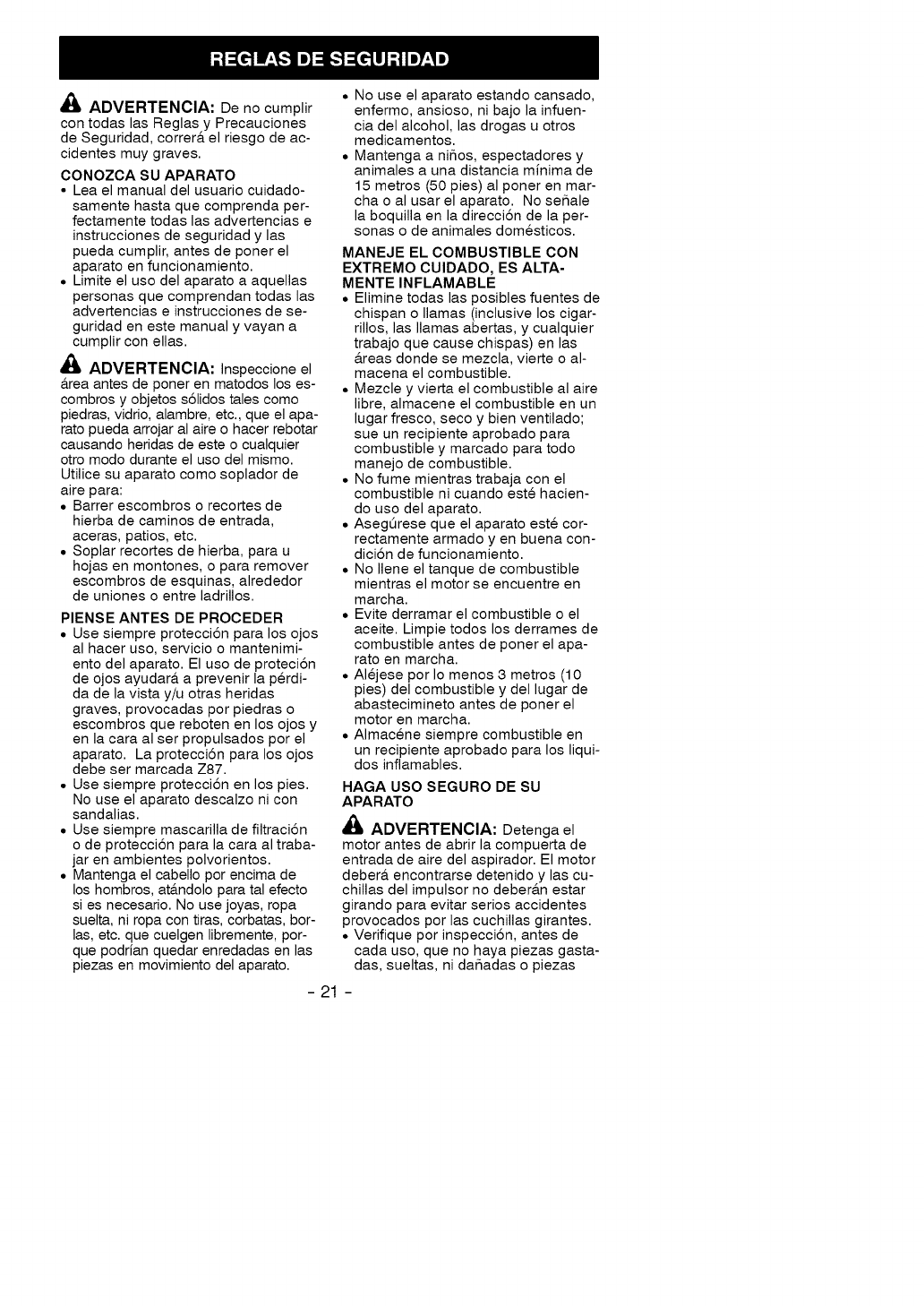

,_ ADVERTENClA: De no cumplir

con todas las Reglas y Precauciones

de Seguridad, correr& el riesgo de ac-

cidentes muy graves.

CONOZCA SU APARATO

• Lea el manual del usuario cuidado-

samente hasta que comprenda per-

fectamente todas las advertencias e

instrucciones de seguridad y las

pueda cumplir, antes de poner el

aparato en funcionamiento.

• Limite el uso del aparato a aquellas

personas que comprendan todas las

advertencias e instrucciones de se-

guridad en este manual y vayan a

cumplir con elias.

,_ ADVERTENClA: Inspeccione el

&rea antes de poner en matodos los es-

combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier

otro modo durante el uso del mismo.

Utilice su aparato como soplador de

aire para:

• Barrer escombros o recortes de

hierba de caminos de entrada,

aceras, patios, etc.

• Soplar recortes de hierba, para u

hojas en montones, o para remover

escombros de esquinas, alrededor

de uniones o entre ladrillos.

PIENSE ANTES DE PROCEDER

• Use siempre protecci6n para los ojos

al hacer uso, servicio o mantenimi-

ento del aparato. El uso de proteci6n

de ojos ayudar& a prevenir la p@di-

da de la vista y/u otras heridas

graves, provocadas por piedras o

escombros que reboten en los ojos y

en la cara al ser propulsados por el

aparato. La protecci6n para los ojos

debe ser marcada Z87.

• Use siempre protecci6n en los pies.

No use el aparato descalzo ni con

sandalias.

• Use siempre mascarilla de filtraci6n

o de protecci6n para la cara al traba-

jar en ambientes polvorientos.

• Mantenga el cabello por encima de

los hombros, at&ndolo para tal efecto

si es necesario. No use joyas, ropa

suelta, ni ropa con tiras, corbatas, bor-

las, etc. que cuelgen libremente, por-

que podrian quedar enredadas en las

piezas en movimiento del aparato.

• No use el aparato estando cansado,

enfermo, ansioso, ni bajo la infuen-

cia del alcohol, las drogas u otros

medicamentos.

• Mantenga a nifios, espectadores y

animales a una distancia minima de

15 metros (50 pies) al poner en mar-

cha o al usar el aparato. No sefiale

la boquilla en la direcci6n de la per-

sonas o de animales domesticos.

MANEJE EL COMBUSTIBLE CON

EXTREMO CUlDADO, ES ALTA-

MENTE INFLAMABLE

• Elimine todas las posibles fuentes de

chispan o llamas (inclusive los cigar-

rillos, las llamas abertas, y cualquier

trabajo que cause chispas) en las

&reas donde se mezcla, vierte o al-

macena el combustible.

• Mezcle y vierta el combustible al aire

libre, almacene el combustible en un

lugar fresco, seco y bien ventilado;

sue un recipiente aprobado para

combustible y marcado para todo

manejo de combustible.

• No fume mientras trabaja con el

combustible ni cuando este hacien-

do uso del aparato.

• AsegSrese que el aparato este cor-

rectamente armado yen buena con-

dici6n de funcionamiento.

• No Ilene el tanque de combustible

mientras el motor se encuentre en

marcha.

• Evite derramar el combustible o el

aceite. Limpie todos los derrames de

combustible antes de poner el apa-

rato en marcha.

• Alejese por Io menos 3 metros (10

pies) del combustible y del lugar de

abastecimineto antes de poner el

motor en marcha.

• Almacene siempre combustible en

un recipiente aprobado para los liqui-

dos inflamables.

HAGA USO SEGURO DE SU

APARATO

,_ ADVERTENCIA: Detenga el

motor antes de abrir la compuerta de

entrada de aire del aspirador. El motor

deber& encontrarse detenido y las cu-

chillas del impulsor no deber&n estar

girando para evitar serios accidentes

provocados por las cuchillas girantes.

• Verifique por inspecci6n, antes de

cada uso, que no haya piezas gasta-

das, sueltas, ni dafiadas o piezas

- 21 -

que falten. No use el aparato hasta

que este se encuentre en perfectas

condiciones de funcionamiento.

• Mantenga las superficies externas

libres de aceite y de combustible.

• Nunca ponga el motor en marcha ni

Io deje en marcha dentro de un re-

cintocerrado o en una &rea sin venti-

laci6n. Respirar los vapores del com-

bustible le podria causar la muerte.

• Para evitar el choque por electrici-

dad est_.tica, no use guantes de

goma ni ningt3n otro guante aislado

al usar el aparato.

• No apoye el aparato con el motor en

marcha en ninguna superficie que no

este limpia o que no sea s61ida. El

aparato podria aspirar escombros

tales como gavilla, arena, polvo,

cesped, etc. por la entrada de aspira-

ci6n y arrojarlos por la salida de aire,

dafiando el aparato y/u otros objetos,

o causando graves heridas a especta-

dores o al usuario.

• Evite ambientes peligrosos. No use

el aparato en lugares sin ventilaci6n

ni donde puda haber vapores explo-

sivos o mon6xido de carbono.

• No se extienda excesivamente ni use

el aparato en superficies inestables

tales como escaleras, _.rboles, de-

clives acentuadas, techos, etc. Man-

tenga el equilibrio, con los pies en una

superficie estable en todo momento.

• Nunca coloque objetos dentro de los

tubos del soplador; siempre dirija los

escombros en direcci6n contraria a

donde personas, animales, vidriera-

su otros objetos s61idos tales como

&rboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros dafios.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

como soplador, siempre instale los tu-

bos del soplador. AI usar el equipo op-

cional de aspirador, siempre instale los

tubos y la bolsa del aspirador.

Asegt3rese que la cremallera de la bol-

sa del aspirador se encuentre comple-

tamente cerrada.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubos del

soplador, los tubos del aspirador y el

tubo en forma de codo siempre con

el motor detenido y la bujia desco-

nectada. Mantenga las aberturas de

ventilaci6n y los tubos de descarga

libres de escombros que se pueden

acumular y limitar la circulaci6n debi-

da de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

dafiar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de lefia, de parril-

las, barbacoas, ceniceros, etc.

• Use el aparato exclusivamente para

los fines descritos en este manual.

HAGA EL MANTENIMIENTO DEL

APARATO EN LA FORMA DEBIDA

'_ ADVERTENClA: Desconecte la

bujia antes de hacer cualquier man-

tenimiento, con la excepci6n de los

ajustes al carburador.

•Permita que todo mantenimiento

aparte de los procedimientos recom-

endados descritos en este manual

del usuario, sean efectuados por un

Centro de Servicio Sears.

•Use exclusivamente los repuestos

recomendados de la marca

Craftsman; el uso de cualquier otro

repuesto podr& invalidar la garantia

o dafiar el aparato.

•Vacia el tanque de combustible

antes de almacenar el aparato. Con-

suma el combustible restante en el

carburador poniendo el motor en

marcha y dej&ndolo en marhca has-

ta que se este se detenga.

•No use ningt_n accesorio ni pieza adi-

cional aparte de los recomendados

por el fabricante para usar con su

aparato.

•No almacene el aparato ni el combus-

tible en un recinto cerrado donde los

vapores el combustible puedan entrar

en contacto con chispas o llamas

abiertas procedentes de calentadores

de agua, motores o interruptores elec-

tricos, calefactores centrales, etc.

•Almacene el aparato en un lugar

seco, fuera del alcance de los nifios.

,_ ADVERTENClA: Los gases de

escape del motor de este producto con-

tienen sustancias quimicas conocidas

en el Estado de California como cau-

santes de c&ncer, defectos congenitos y

otros dafios reproductivos.

- 22 -

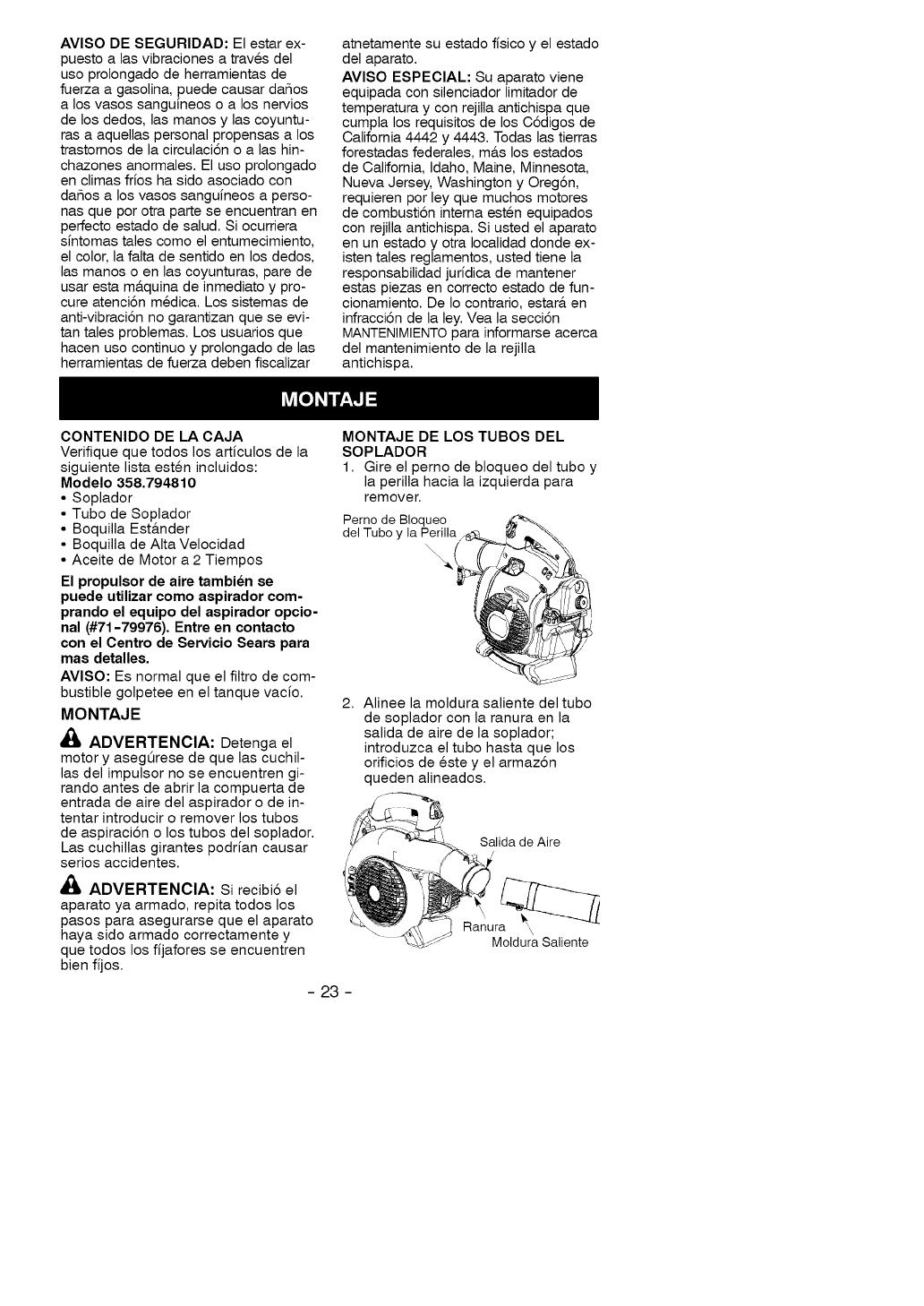

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a traves del

uso prolongado de herramientas de

fuerza a gasolina, puede causar da_os

a los vasos sanguineos o a los nervios

de los dedos, las manos y las coyuntu-

ras a aquellas personal propensas a los

trastornos de la circulaci6n o a las hin-

chazones anormales. El uso prolongado

en climas frios ha sido asociado con

daSos a los vasos sanguineos a perso-

nas que por otra parte se encuentran en

perfecto estado de salud. Si ocurriera

sintomas tales como el entumecimiento,

el color, la falta de sentido en los dedos,

las manos o en las coyunturas, pare de

usar esta m&quina de inmediato y pro-

cure atenci6n medica. Los sistemas de

anti-vibraci6n no garantizan que se evi-

tan tales problemas. Los usuarios que

hacen uso continuo y prolongado de las

herramientas de fuerza deben fiscalizar

atnetamente su estado fisico y el estado

del aparato.

AVlSO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m&s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar& en

infracci6n de la ley. Vea la secci6n

MANTENIMIENTO para informarse acerca

del mantenimiento de la rejilla

antichispa.

CONTENIDO DE LA CAJA

Verifique que todos los articulos de la

siguiente lista esten incluidos:

Modelo 358,794810

• Soplador

• Tubo de Soplador

• Boquilla Est&nder

• Boquilla de Alta Velocidad

• Aceite de Motor a 2 Tiempos

El propulsor de aire tambien se

puede utilizar como aspirador com-

prando el equipo del aspirador opcio-

nal (#71-79976), Entre en contacto

con el Centro de Servicio Sears para

mas detalles,

AVISO: Es normal que el filtro de com-

bustible golpetee en el tanque vacio.

MONTAJE

,_ ADVERTENClA: Detenga el

motor y asegOrese de que las cuchil-

las del impulsor no se encuentren gi-

rando antes de abrir la compuerta de

entrada de aire del aspirador o de in-

tentar introducir o remover los tubos

de aspiraci6n o los tubos del soplador.

Las cuchillas girantes podrian causar

serios accidentes.

ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurarse que el aparato

haya sido armado correctamente y

que todos los fijafores se encuentren

bien fijos.

MONTAJE DE LOS TUBOS DEL

SOPLADOR

1. Gire el perno de bloqueo del tubo y

la perilla hacia la izquierda para

remover.

Perno de BIoqueo

del Tubo y la Perilla _

"\\\\\

2. Alinee la moldura saliente del tubo

de soplador con la ranura en la

salida de aire de la soplador;

introduzca el tubo hasta que los

orificios de este y el armaz6n

queden alineados.

Aire

Ranura '\

Moldura Saliente

- 23 -

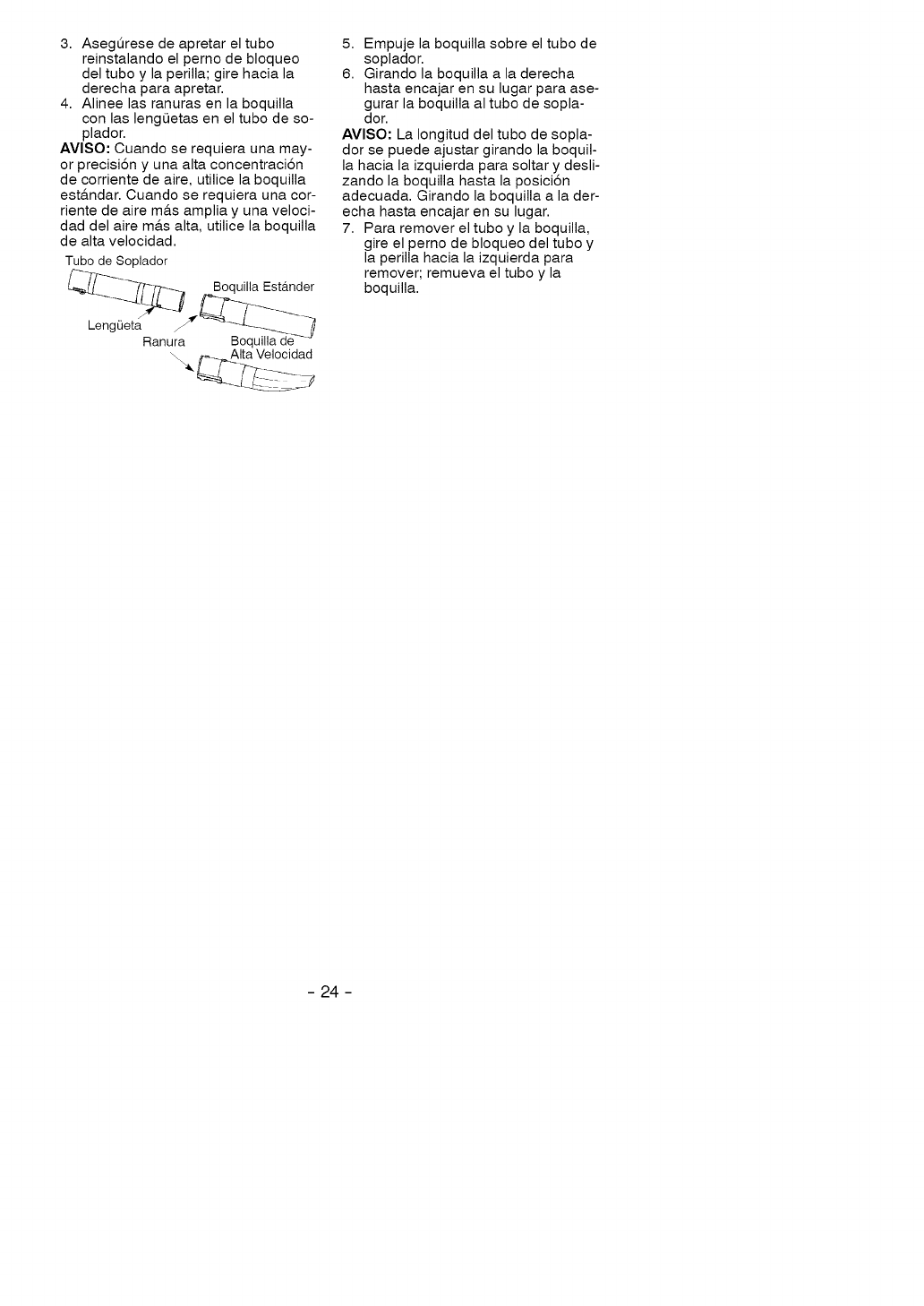

3. AsegOrese de apretar el tubo

reinstalando el perno de bloqueo

del tubo y la perilla; gire hacia la

derecha para apretar.

4. Alinee las ranuras en la boquilla

con las lengQetas en el tubo de so-

plador.

AVlSO: Cuando se requiera una may-

or precisi6n y una alta concentraci6n

de corriente de aire, utilice la boquilla

est&ndar. Cuando se requiera una cor-

riente de aire m&s amplia y una veloci-

dad del aire m&s alta, utilice la boquilla

de alta velocidad.

Tubo de Soplador

_--_-._-._ Boquilla Estander

LengOeta9" _ _-_ _.._;.._.,, ---__

Ranura Boquilla de

A,ta

5. Empuje la boquilla sobre el tubo de

soplador.

6. Girando la boquilla a la derecha

hasta encajar en su lugar para ase-

gurar la boquilla al tubo de sopla-

dor.

AVlSO: La Iongitud del tubo de sopla-

dor se puede ajustar girando la boquil-

la hacia la izquierda para soltar y desli-

zando la boquilla hasta la posici6n

adecuada. Girando la boquilla a la der-

echa hasta encajar en su lugar.

7. Para remover el tubo y la boquilla,

gire el perno de bloqueo del tubo y

la perilla hacia la izquierda para

remover; remueva el tubo y la

boquilla.

- 24 -

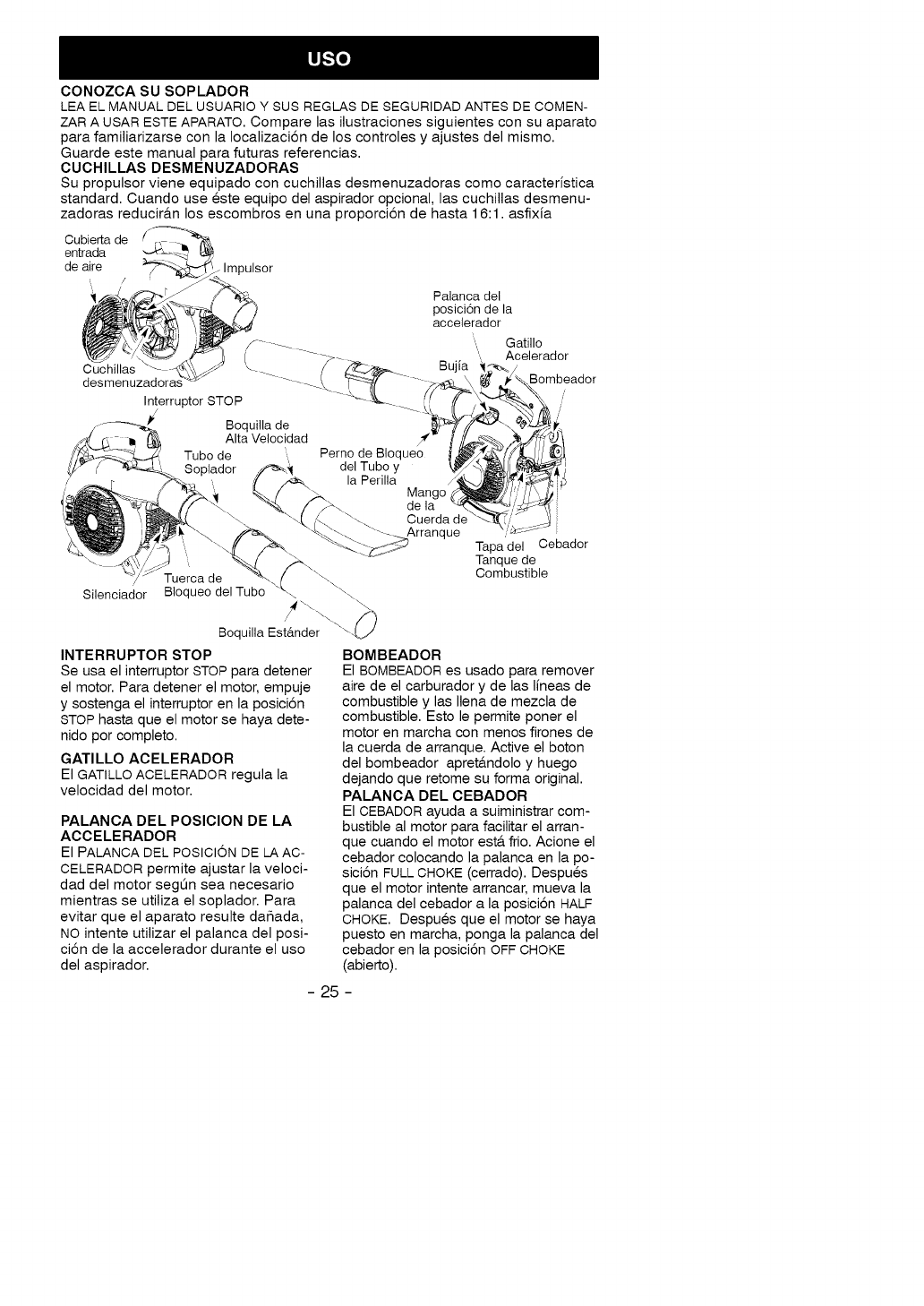

CONOZCA SU SOPLADOR

LEA EL MANUAL DEL USUARIO Y SUS REGLAS DE SEGURIDAD ANTES DE COMEN-

ZAR A USAR ESTE APARATO. Compare las ilustraciones siguientes con su aparato

para familiarizarse con la Iocalizaci6n de los controles y ajustes del mismo.

Guarde este manual para futuras referencias.

CUCHILLAS DESMENUZADORAS

Su propulsor viene equipado con cuchillas desmenuzadoras como caracteristica

standard. Cuando use este equipo del aspirador opcional, las cuchillas desmenu-

zadoras reducirAn los escombros en una proporci6n de hasta 16:1. asfixia

Cubiertade

entrada

de aire

Cuchillas

Silenciador

Impulsor

Palanca del

posici6n de la

accelerador

Interruptor STOP - -_"_ _X _

/

AltaVelocidad /#" _/L_

Tubo de Perno de BIoqueo _,_,_

Soplador del Tubo y _r'_4_

la Perilla _1_L...jjm_

Mango

de la _

Cuerda de _]

ue Tapadel Cebador

Tanque de

"_.\ Combustible

muerca de .\\

Bloqueo del Tubo "

Boquilla Est&nder "\_P

INTERRUPTOR STOP

Se usa el interruptor STOP para detener

el motor. Para detener el motor, empuje

y sostenga el interruptor en la posici6n

STOP hasta que el motor se haya dete-

nido por completo.

GATILLO ACELERADOR

El GATILLO ACELERADOR regula la

velocidad del motor.

PALANCA DEL POSlClON DE LA

ACCELERADOR

El PALANCA DEL POSICION DE LA AC-

CELERADOR permite ajustar la veloci-

dad del motor segt3n sea necesario

mientras se utiliza el soplador. Para

evitar que el aparato resulte dafiada,

NO intente utilizar el palanca del posi-

ci6n de la accelerador durante el uso

del aspirador.

Gatillo

Acelerador

_.. Bombeador

i

BOMBEADOR

El BOMBEADOR es usado para remover

aire de el carburador y de las lineas de

combustible y las Ilena de mezcla de

combustible. Esto le permite poner el

motor en marcha con menos firones de

la cuerda de arranque. Active el boton

del bombeador apret&ndolo y huego

dejando que retome su forma original.

PALANCA DEL CEBADOR

El CEBADOR ayuda a suiministrar com-

bustible al motor para facilitar el arran-

que cuando el motor est& frio. Acione el

cebador colocando la palanca en la po-

sici6n FULL CHOKE (cerrado). Despues

que el motor intente arrancar, mueva la

palanca del cebador a la posici6n HALF

CHOKE. Despues que el motor se haya

puesto en marcha, ponga la palanca del

cebador en la posici6n OFF CHOKE

(abierto).

- 25 -

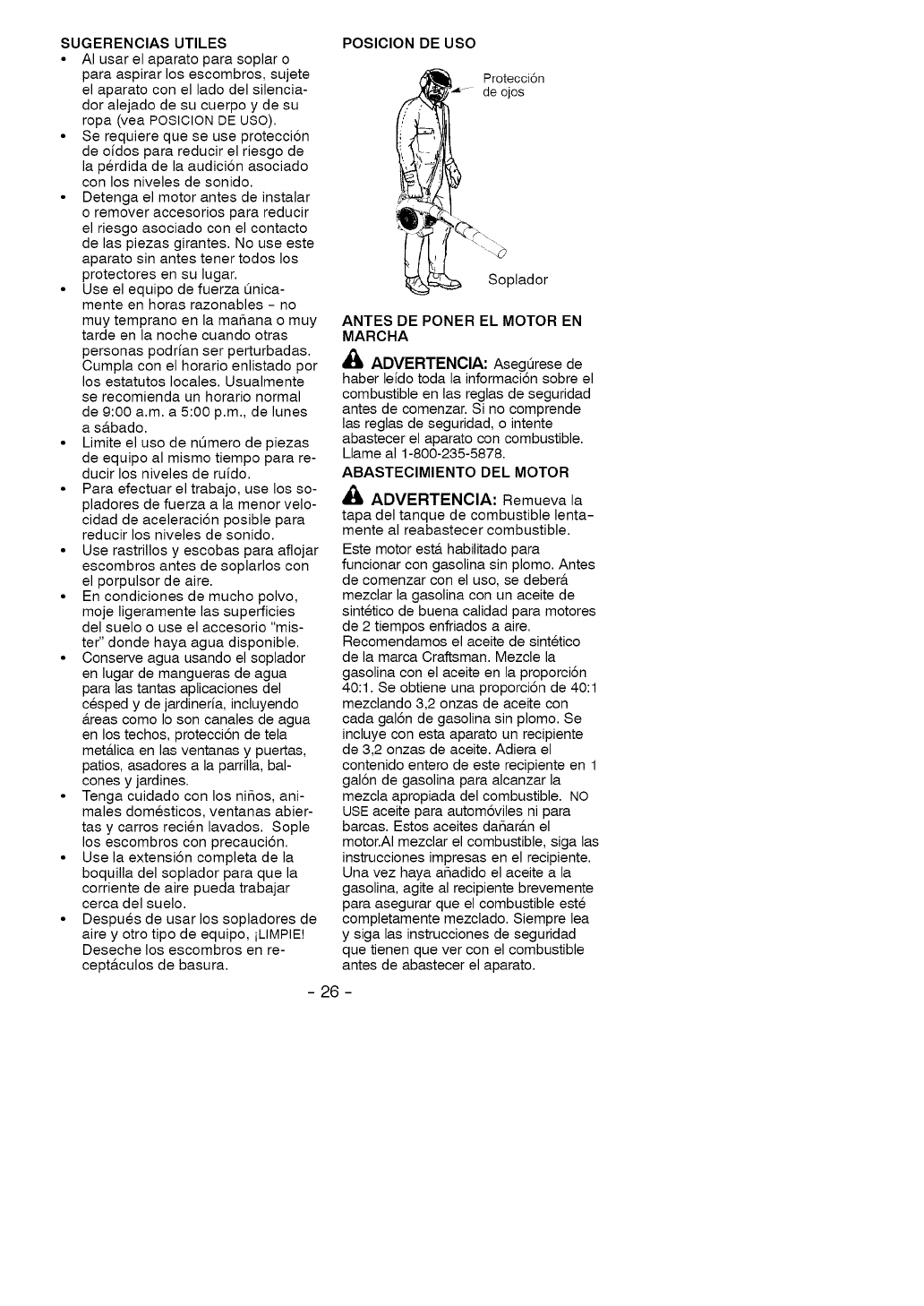

SUGERENClAS UTILES

• AI usar el aparato para soplar o

para aspirar los escombros, sujete

el aparato con el lado del silencia-

dor alejado de su cuerpo y de su

ropa (vea POSICION DE USO).

• Se requiere que se use protecci6n

de oidos para reducir el riesgo de

la p@dida de la audici6n asociado

con los niveles de sonido.

• Detenga el motor antes de instalar

o remover accesorios para reducir

el riesgo asociado con el contacto

de las piezas girantes. No use este

aparato sin antes tener todos los

protectores en su lugar.

• Use el equipo de fuerza 5nica-

mente en horas razonables - no

muy temprano en la mafiana o muy

tarde en la noche cuando otras

personas podrian ser perturbadas.

Cumpla con el horario enlistado por

los estatutos locales. Usualmente

se recomienda un horario normal

de g:O0 a.m. a 5:00 p.m., de lunes

a s&bado.

• Limite el uso de nSmero de piezas

de equipo al mismo tiempo para re-

ducir los niveles de ruido.

• Para efectuar el trabajo, use los so-

pladores de fuerza a la menor velo-

cidad de aceleraci6n posible para

reducir los niveles de sonido.

• Use rastrillos y escobas para aflojar

escombros antes de soplarlos con

el porpulsor de aire.

• En condiciones de mucho polvo,

moje ligeramente las superficies

del suelo o use el accesorio "mis-

ter" donde haya agua disponible.

• Conserve agua usando el soplador

en lugar de mangueras de agua

para las tantas aplicaciones del

cesped y de jardineria, incluyendo

&reas como Io son canales de agua

en los techos, protecci6n de tela

met&lica en las ventanas y puertas,

patios, asadores a la parrilla, bal-

cones y jardines.

• Tenga cuidado con los nifios, ani-

males domesticos, ventanas abier-

tas y carros recien lavados. Sople

los escombros con precauci6n.

• Use la extensi6n completa de la

boquilla del soplador para que la

corriente de aire pueda trabajar

cerca del suelo.

• Despues de usar los sopladores de

aire y otro tipo de equipo, iLIMPIE!

Deseche los escombros en re-

cept&culos de basura.

POSlClON DE USO

Protecci6n

de ojos

Soplador

ANTES DE PONER EL MOTOR EN

MARCHA

'_ ADVERTENClA: AsegSrese de

haber leido toda la informaci6n sobre el

combustible en las reglas de seguridad

antes de comenzar. Si no comprende

las reglas de seguridad, o intente

abastecer el aparato con combustible.

Uame al 1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

,_ ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se deber&

mezclar la gasolina con un aceite de

sintetico de buena calidad para motores

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sintetico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de 40:1

mezclando 3,2 onzas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el

contenido entero de este recipiente en 1

gal6n de gasolina para alcanzar la

mezcla apropiada del combustible. NO

USE aceite para autom6viles ni para

barcas. Estos aceites dafiar&n el

motor.AI mezclar el combustible, siga las

instrucciones impresas en el recipiente.

Una vez haya afiadido el aceite a la

gasolina, agite al recipiente brevemente

para asegurar que el combustible este

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

- 26 -

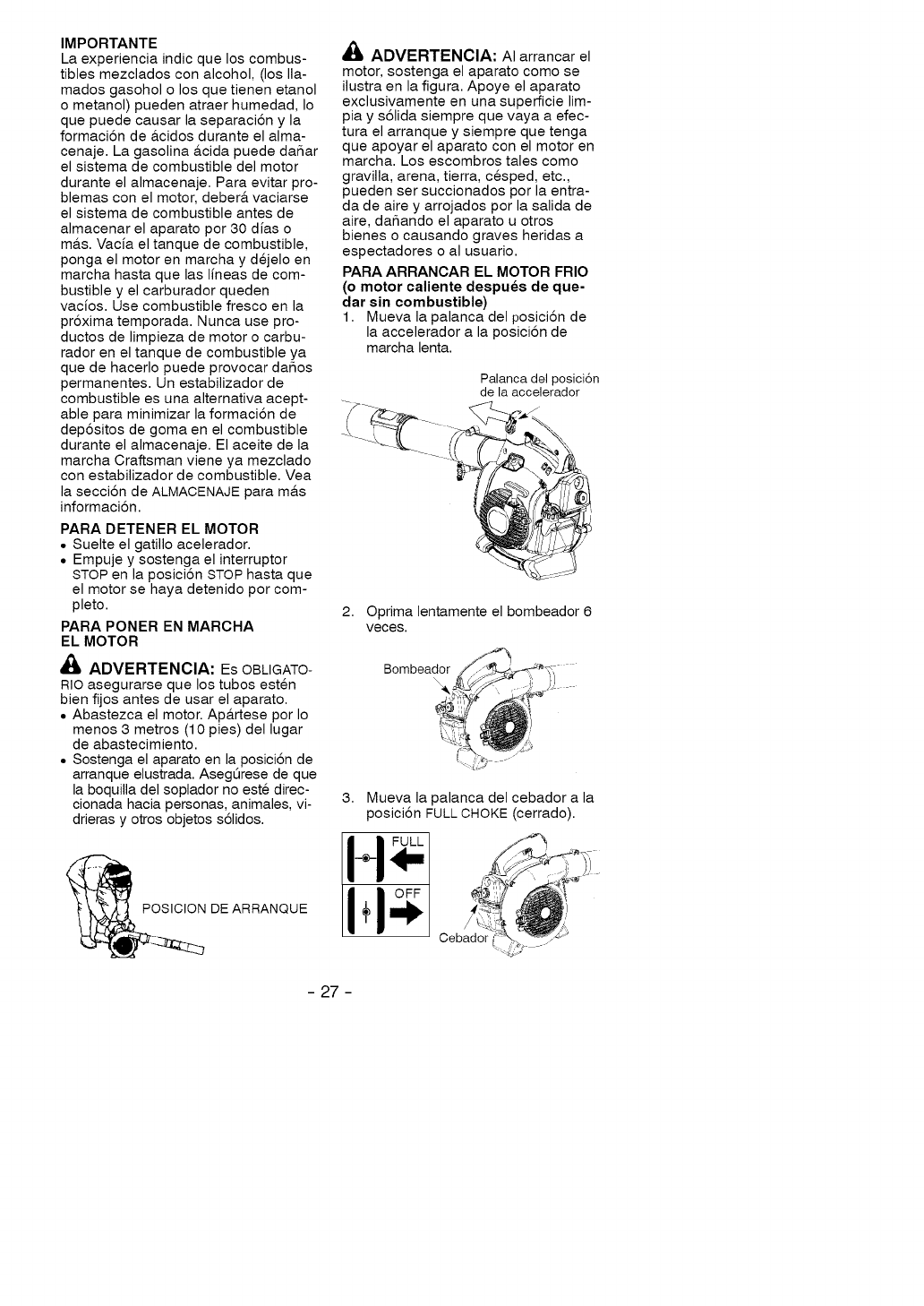

IMPORTANTE

La experiencia indic que los combus-

tibles mezclados con alcohol, (los Ila-

mados gasohol o los que tienen etanol

o metanol) pueden atraer humedad, Io

que puede causar la separaci6n y la

formaci6n de gtcidos durante el alma-

cenaje. La gasolina _.cida puede daSar

el sistema de combustible del motor

durante el almacenaje. Para evitar pro-

blemas con el motor, deber_, vaciarse

el sistema de combustible antes de

almacenar el aparato por 30 dias o

mgts. Vacia el tanque de combustible,

ponga el motor en marcha y dejelo en

marcha hasta que las lineas de com-

bustible y el carburador queden

vacios. Use combustible fresco en la

pr6xima temporada. Nunca use pro-

ductos de limpieza de motor o carbu-

rador en el tanque de combustible ya

que de hacerlo puede provocar daSos

permanentes. Un estabilizador de

combustible es una alternativa acept-

able para minimizar la formaci6n de

dep6sitos de goma en el combustible

durante el almacenaje. El aceite de la

marcha Craftsman viene ya mezclado

con estabilizador de combustible. Vea

la secci6n de ALMACENAJE para mgts

informaci6n.

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador.

• Empuje y sostenga el interruptor

STOP en la posici6n STOP hasta que

el motor se haya detenido por com-

pleto.

PARA PONER EN MAROHA

EL MOTOR

ADVERTENClA: Es OBLIGATO-

RIO asegurarse que los tubos esten

bien fijos antes de usar el aparato.

• Abastezca el motor. Ap&rtese por Io

menos 3 metros (10 pies) del lugar

de abastecimiento.

• Sostenga el aparato en la posici6n de

arranque elustrada. AsegOrese de que

la boquilla del soplador no este direc-

cionada hacia personas, animales, vi-

drieras y otros objetos s61idos.

POSIClON DE ARRANQUE

ADVERTENClA: AI arrancar el

motor, sostenga el aparato como se

ilustra en la figura. Apoye el aparato

exclusivamente en una superficie lim-

piay s61ida siempre que vaya a efec-

tura el arranque y siempre que tenga

que apoyar el aparato con el motor en

marcha. Los escombros tales como

gravilla, arena, tierra, cesped, etc.,

pueden ser succionados por la entra-

da de aire y arrojados por la salida de

aire, daSando el aparato u otros

bienes o causando graves heridas a

espectadores o al usuario.

PARA ARRANCAR EL MOTOR FRIO

(o motor caliente despues de que-

dar sin combustible)

1. Mueva la palanca del posici6n de

la accelerador a la posici6n de

marcha lent&

Palanca del posici6n

de la accelerador

2. Oprima lentamente el bombeador 6

veces.

Bombeador

\\

3. Mueva la palanca del cebador a la

posici6n FULL CHOKE (cerrado).

11+1

Cebador

- 27 -

4. Este aparato cuenta con un siste-

ma de arranque Sim-pul TM.NO

tiene que tirar brusca ni en@gica-

mente del mango de la cuerda de

arranque. Tire del mango de la

cuerda de arranque con un movi-

miento controlado hasta que el mo-

tor suene como si este intentando

arrancar, pero no tire de la cuerda

m&s de 3 veces.

5. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca de cebador a la posici6n

HALF CHOKE.

6. Tire del mango de la cuerda de ar-

ranque hasta que el motor arranque.

AVlSO: Si el motor no arranca

despues del sexto tir6n de la cuerda

de arranque (con la palanca del ce-

bador en la posici6n HALF CHOKE),

mueva la palanca del cebador a la

posici6n FULL CHOKE (cerrado). Tire

de la cuerda de arranque otras 2

veces. Mueva la palanca del ceba-

dora la posici6n HALF CHOKE y tire

de la cuerda de arranque hasta que

el motor se ponga en marcha, pero

no m&s de 6 veces. Si el motor no

arranca, probablemente se en-

cuentre ahogado. Proceda con la

secci6n ARRANQUE DE MOTOR AHO-

GADO.

7. Una vez que el motor arranca, per-

mita que el motor marche por 10

segundos, luego mueva la palanca

del cebador en la posici6n OFF

CHOKE (abierto). AVlSO: Si el motor

se apaga con la palanca del ceba-

dor en la posici6n OFF CHOKE

(abierto), mueva la palanca a la po-

sici6n FULL CHOKE (cerrado) y tire

de la cuerda de arranque hasta que

el motor se ponga en marcha, pero

no m&s de 6 tirones.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Oprima y sostenga el gatillo aceler-

ador.

2. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

3. Tire del mango de la cuerda de ar-

ranque con un movimiento contro-

lado y constante hasta que el motor

se ponga en marcha, pero no m&s

de 6 tirones.

4. Permita que el motor marche por 15

segundos, entonces mueva la pa-

lanca del cebador a la posici6n OFF

CHOKE (abierto).

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probablemente este ahogado.

Proceda con la secci6n ARRANQUE DE

MOTOR AHOGADO.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse

en marcha moviendo la palanca del

cebador a la posici6n OFF CHOKE

(abierto). Oprima y sostenga el gatillo

acelerador. -I-irando de la cuerda repeti-

das veces mientras que presiona el ga-

tillo acelerador para aclarar el exceso

de combustible. Esto podr& requerir

que se tire de la cuerda del mango re-

petidas veces dependiendo que tan

ahogado se encuentre el motor.Si el

aparato sigue sin ponerse en marcha,

vea la TABLA DIAGNOSTICA o Ilame al

nQmero 1-800-235-5878.

- 28 -

RESPONSABILIDAD DEL USUARIO

_, ADVERTENCIA: Desconecte la bujia antes de realizar mantenimiento,

servicio, o ajustes.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya fijadores flojos ni piezas sueltas

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione silenciador y la rejilla antichispa

Cambie la bujia

CUANDO HACER

Antes de cada uso

Antes de cada uso

Despues de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

A

4_ ADVERTENCIA: Evite hacer

contacto con el silenciador a no ser

que el motor y el silenciador se en-

cuentre frio. El contacto con un silen-

ciador caliente puede causar quema-

duras de gran envergadura.

ADVERTENClA: Detenga el

motor y asegOrese de que las cuchillas

del impulsor no se encuentren girando

antes de abrir la compuerta de entrada

de aire del aspirador o de intentar

introducir o remover los tubos de aspira-

ci6n o los tubos del soplador. Las cuchil-

las girantes podrian causar serios acci-

dentes. Siempre desconecte la bujia

antes de hacer cualquier mantenimiento

o de tener acceso a piezas movibles.

RECOMENDAClONES GEN ERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia por parte del

usuario. Para recibir el valor completo

de la garantia, el usuario deber& man-

tener el aparato segOn las instruc-

clones en este manual. Har& falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFICAR QUE NO HAYA

PIEZAS SUELTAS NI FIJADORES

FLOJOS

• Silenciador

• Capucha de la Bujia

• Filtro de Aire

• Tomillos de la Caja

VERIFICAR QUE NO HAYA PIEZAS

DANADAS NI GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Tanque de Combustible. Para de usar

el aparato si hay indicios de daSos o

perdidas en el tanque de combustible.

INSPECClONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

clone la aparato completa para saber

si hay piezas flojas o daSadas. Limpie

el aparato y las placas usando un tra-

po hOmedo con un detergente suave.

• Sequelo con un trapo limpio.

LIMPIE EL FILTRO DE AIRE

Los filtros de aire sucios disminuyen el

rendimiento del motor e incrementan

el consumo de combustible y la pro-

ducci6n de emisiones nocivas.

Siempre limpie el filtro de aire despues

ded cada 5 horas de uso.

Filtro de Aire

', Perilla

/

Cubierta del

Filtro de Aire

Limpieza del filtro del aire:

1. Limpie la cubierta y el _.rea conti-

gua para evitar que caiga tierra en

la c&mara del carburador cuando

remueva la cubierta.

2. Gire la perilla hacia la izquierda

para aflojar y remover la cubierta.

3. Remueva el filtro de aire.

AVlSO: No limpie el filtro de aire con

gasolina ni ningOn otro solvente in-

flamable, ya que de hacerlo puede

crear peligro de incendio y de emi-

clones evaporativas nocivas.

4. Lave el filtro con agua y jab6n.

5. Permita que el filtro se seque.

6. Repongalas piezas.

- 29 -

AVISO: Un filtro utilizado durante mu-

cho tiempo no puede limpiarse del

todo. Por tanto, hay que cambiarlo a

intervalos regulares. Un filtro de aire

averiado debe cambiarse.

CAMBIE LA BUJIA

Cambie la bujia anualmente. La sepa-

raci6n de los electrodos de la bujia

deber& ser de 0,025 de pulgada. El

encendido es fijo y no es ajustable.

1. Gire y luego retire la capucha de la

bujia.

2. Retire la bujia del cilindro y dese-

chela.

3. C&mbiela por una bujia RCJ-6Y y

ajt3stela con una Ilave de 3/4 de pul-

gada.

4. Vuelva a instalar la capucha.

INSPECCIONE EL SILENCIADOR Y

LA REJILLA ANTICHISPAS

ADVERTENCIA: El silenciador

en este producto contiene las substan-

cias quimicas que el estado de Califor-

lqia reconoce como causantes de

c&ncer.

A medida que se use el aparato, el

silenciador y la rejilla antichispas se

van carbonizando. Es necesario

sacar la carbonizaci6n para evitar el

riesgo de incendio o afectar el

rendimiento del motor.

Cambie la rejilla antichispa cada 50

horas de la operaci6n o si observa

algun dafio o roturas en la rejilla.

AVlSO: No intente limpiar la rejilla

antichispa.

1. Afloje y remueva los 4 tomillos del

dispositivo de arranque.

Dispositivo

de arranque

Rejilla antichispa

del Silenciad(

4. Remueva la tapa del silenciador y

la rejilla antichispa.

5. Instale la rejilla antichispa nueva.

6. Reinstale la tapa del silenciador y

los 4 tomillos. Apriete firmemente

los tomillos.

7. Reinstale cubierta del silenciador.

8. Reinstale el dispositivo de

arranque y los 4 tomillos. Apriete

firmemente los tomillos.

AVlSO: Si en alguna parte del

silenciador se encuentra alguna

grieta, roto o dafiado, recomendamos

que el silenciador sea reemplazado.

AJUSTE AL CARBURADOR

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha

lenta cuando se suelta el acelera-

dor.

Marcha Lenta

Deje el motor en marcha lent& Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin calarse (la

marcha lenta es demasiado lenta).

• Gire el tomillo de marcha lenta hacia

la derecha para aumentar las revolu-

clones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolucio-

nes.

2. Remueva el dispositivo de arranque

y la cubierta del silenciador.

3. Afloje y remueva los 4 tornillos de la

tapa del silenciador. Remueva la

cubierta del silenciador.

- 30 -

Tornillo de Ajuste

/,_ ............ _-_ ..... de la Marcha

\ ..... z- J._.._--,-_4_-__--'>"--., Lenta

I z4 '_ --c>_ .... '

Si requiriera ayuda adicional o no se

sintiera seguro al desempe_ar este

procedimiento, entre en contacto con

un Centro de Servicio Sears o Ilame a

nuestro telefono de ayuda al consumi-

dor, al 1-800-235-5878.

-,'% ADVERTENClA: Realice los si-

guientes pasos despues de cada uso:

• Permita que el motor se enfrie y fije

bien el aparato antes de guardarlo o

transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores de combustible no puedan

entrar en contacto con chispas o lla-

mas abiertas provenientes de termo-

tanques, motores o interruptores

electricos, calefactores centrales,

etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el

aparato de modo que las piezas filo-

sas no puedan causar heridas por

accidente.

• Guarde el aparato y el combustible

completamente fuera del alcance de

los niSos.

ESTAClONAL ALMACENAJE

Prepare el aparato para el almacenaje

al final de la temporada o si ca a estar

sin usar por m&s de 30 dias.

Si va a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met&licas.

SlSTEMA DE COMBUSTIBLE

Vacie el sistema de combustible antes

de almacenar el aparato por 30 dias o

m&s. Vacie el tanque de combustible,

ponga el motor en marcha y dejelo en

marcha hasta que las lineas de com-

bustible y el carburador esten vacios.

Use combustible fresco para la pr6xi-

ma temporada.

Bajo el ABASTECIMIENTO DEL MOTOR,

en la seccion de USO de este manual,

vea el mensaje marchado como

IMPORTANTE referente al uso de

gasohol en su motor.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de los deposi-

tos de goma durante el almacenaje.

ASada estabilizador a la gasolina en el

tanque de combustible o en el recipiente

para alacenaje de combustible. Siga las

instrucciones de mezcla que se encuen-

tran en los envases del estabilizador.

Ponga el motor en marcha y dejelo en

marcha por Io menos 3 minutos des-

pues de haberle puesto el estabilizador.

El aceite de la marca Craftsman 40:1

para motores a 2 tiempos (enfriados a

aire) ya viene mezclado con estabiliza-

dor de combustible. Si no usa este

aceite, entonces puede aSadir un es-

tabilizador al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores de 2

tiempos (enfriados a aire) por la ab-

ertura de la bujia. Lentamente tire de

la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Reemplace la bujia con otra nueva

del tipo y de la gama de calor recom-

endados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no hayan tornillos, quebra-

das o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

nuevo con la proporci6n correcta de

gasolina y aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la siguiente.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

- 31 -

TABLA DIAGNOSTICA

_, ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

no requieran que la unidad este en operaci6n.

SINTOMA

El motor no

arranca.

El motor no

anda en

marcha lenta

como debe.

3.

i4.

El motor no 1.

acelera, le 2.

falta

potencia o

se para bajo

carga. 3.

5.

6.

El motor _1.

humea ex-

cesiva- 2.

mente

3.

4.

El motor _1.

marcha con

temperatura i

elevada. 2.

CAUSA

1. Elmotorest&ahogado.

2. El tanque de combustible

estA vacio.

3. La bujia no estA haciendo

i chispa.

4. El combustible no esta

Ilegando al carburador.

5. La compresi6n estA baja.

il. El combustible no est&

i Ilegando al carburador.

2. El carburador requier

ajuste.

Las lunas del ciguefial

estAn gastadas.

La compresi6n est& baja.

3.

4.

El filtro de aire estA sucio.

El combustible no est&

Ilegando al carburador.

La bujia est& carbonizada.

El carburador requiere

ajuste.

Acumulaci6n de carb6n.

La compresi6n est& baja.

El cebador est& parcial-

mente accionado.

La mezcla de combustible

se ha hecho incorrecta-

mente.

El filtro de aire estA sucio.

El carburador requiere

ajuste.

La mezcla de combustible

estA se he hecho

incorrectamente.

Se ha instalado la bujia

incorrecta.

El carburador requiere

ajuste.

Acumulaci6n de carb6n.

SOLUClON

1. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

2. Uene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

Verifique si el filtro de combustible no

este sucio; c&mbielo. Verifique si hay

dobleces en la linea de combustible

o si est& partida; rep&rela o c&mbiela.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5.

1. Verifique si el filtro de combustible no

este sucio; c&mbielo. Verifique si hay

dobleces en la linea de combustible

o siestA partida; repArela o cAmbiela.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie el filtro de aire.

2. Verifique si el filtro de combustible no

est_ sucio; c&mbielo. Verifique si hay

dobleces en la linea de combustible

o siestA partida; rep&rela o cambiela.

3. Limpie o cambie la bujia y calibre

la separaci6n.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

6. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci_ el tanque de combustible y

II_nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el filtro de aire.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en la

secci6n Uso.

2.

3.

4.

Cambie por la bujia correcta.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

- 32 -

SUS DERECHOS Y OBLIGAClONES

DE GARANTIA: La Agencia de Protec-

ci6n Ambiental de los Estados Unidos,

la Junta de Recursos Ambientales de

California y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la ga-

rantia con la que cuenta el sistema de

control de emisi6n en su motor pe-

quefio, modelo 2007 y m&s adelante,

para uso fuera de carretera. En Califor-

nia, todos los motores pequefios para

uso fuera de carretera deben ser dis-

efiados, construidos y equipados para

satisfacer las rigurosas normas antihu-

mo que posee el estado. Sears deber&

garantizar el sistema de control de emi-

si6n en su m&quina de motor pequefio

para uso fuera de carretera por los per-

iodos de tiempo que explicamos a conti-

nuaci6n y con la condici6n de que su

m&quina de motor pequefio para uso

fuera de carretera no haya sufrido

ningQn tipo de abuso, negligencia o

mantenimiento inapropiado. Su sistema

de control de emisi6n incluye piezas

tales como el carburador, el sistema de

ignici6n y el tanque de combustible (so-

lamente en California). Donde exista

una condici6n que requiera reparaci6n

bajo garantia, Sears reparar& gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantia incluyen el diagn6stico, las piezas

y labor. CUBIERTA DE GARANTIA

DEL FABRICANTE: Si cualquier pieza

relacionada con el sistema de emisi6n

de su motor (como hemos enumerado

en la lista de piezas de control de emi-

si6n bajo garantia) se encontrara defec-

tuosa o defectos en el material o en la

labor del motor causaran que tal pieza

comenzara a fallar, la pieza ser& repara-

da o reemplazada por Sears.

GARANTIA DE RESPONSABILIDAD

DE DEL DUENO: Como duefio de una

m&quina de motor pequefio para uso

fuera de carretera, usted ser& respons-

able por el mantenimiento adecuado en

los periodos previamente programados

y enumerados en su manual del usua-

rio. Sears recomienda que guarde to-

dos los recibos que indiquen que se ha

desempefiado mantenimiento en su

m&quina de motor pequefio para uso

fuera de carretera, pero Sears no podr&

negar el servicio bajo garantia t3nica-

mente a causa de la falta de recibos o

por el incumplimiento de su parte en

asegurarse que el mantenimiento pro-

gramado haya sido desempefiado.

Como duefio de una m&quina de motor

pequefio para uso fuera de carretera,

usted deber& contar con el conocimien-

to de que Sears puede negar la cubierta

bajo garantia si su m&quina de motor

pequefio para uso fuera de carretera o

alguna pieza de la misma ha dejado de

funcionar debido al abuso, negligencia,

mantenimiento inapropiado, modifica-

clones no aprobadas o el uso de piezas

que no hayan sido fabricadas o aproba-

das por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m&quina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problem& Las re-

paraciones bajo garantia deber&n ser

completadas en un periodo de tiempo

razonable, que no exceda los 30 dias.

Si cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabili-

dades de garantia, usted deber& com-

unicarse con su centro de servicio auto-

rizado m&s cercano o Ilamar a Sears al

1-800-469-4663. FECHA DEL COM-

IENZA DE LA GARANTIA: El perbdo

de garantia comienza en la fecha de

compra de la m&quina de motor pe-

quefio para uso fuera de carretera. DU-

RAClON DE LA GARANTIA: Esta ga-

rantia cuenta con un periodo de dura-

ci6n de dos afios comenzando en la fe-

cha inicial de compra. QUE CUBRE LA

GARANTIA: REPARACION O REEM-

PLAZO DE PIEZAS. La reparaci6n o el

reemplazo de cualquier pieza garantiza-

da ser&n desempefiados y ofrecidos al

duefio sin costo alguno en un Centro de

Servicio Sears. Si cuenta usted con al-

guna pregunta en relaci6n a sus dere-

chos y responsabilidades de garantia,

usted deber& comunicarse con su cen-

tro de servicio autorizado m&s cercano

o Ilamar a Sears al 1-800-469-4663.

PERIODO DE GARANTIA: Cualquier

pieza garantizada que no este progra-

mada para ser reemplazada como parte

del mantenimiento requerido, o que este

programada Qnicamente para inspec-

ci6n regular para efectos de "reparaci6n

o reemplazo si fuera necesario" deber&

garantizarse por un periodo de dos

afios. Cualquier pieza garantizada que

- 33 -

este programada para ser reemplazada

como parte del mantenimiento requerido

deber_, estar garantizada por el periodo

de tiempo que comienza en la fecha de

compra inicial hasta la fecha del primer

reemplazo programado para dicha pie-

za. DIAGNOSTICO: No se deber& co-

brar al duefio ningt3n tipo de cargos por

la labor de diagn6stico la cual determine

que una pieza garantizada se encuentra

defectuosa si el trabajo de diagn6stico

ha sido desempefiado por un Centro de

Servicio Sears. DANOS POR CONSE-

CUEClA: Sears podr& ser responsable

de dafios ocurridos a otras piezas del

motor causados por la falla de una pie-

za garantizada que se encuentre bajo el

periodo de garantia. ClUE NO CUBRE

LA GARANTIA: Todas las fallas causa-

das por el abuso, negligencia o manten-

imiento inapropiado no est&n cubiertas.

PIEZAS ANADIDAS O MODIFICADAS:

El uso de piezas afiadidas o la modifica-

ci6n de piezas podr&n servir como base

para que se anule la reclamaci6n de ga-

rantia. La garantia de Sears no se re-

sponsabiliza por el mal funcionamiento

debido al uso de piezas afiadidas o de

piezas modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta usted

con alguna pregunta relacionada con

sus derechos y responsabilidades de

garantia, usted deber& entrar en contac-

to con su centro de servicio autorizado

m&s cercano o Ilamar a Sears al

1-800-469-4663. DONDE OBTENER

SERVIClO DE GARANTIA: Servicio o

reparaciones bajo garantia deber&n ser

provistas en todos los Centros de Servi-

cio Sears. Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARAClON DE

PIEZAS RELAClONADAS CON LA

EMISlON: Cualquier pieza de repuesto

Sears aprobada y utilizada en el de-

sempefio de cualquier servicio de man-

tenimiento o servicio de reparaci6n bajo

garantia de piezas relacionadas con la

emisi6n ser& provisto sin costo alguno al

duefio si la pieza se encuentra bajo ga-

rantia. LISTA SE PIEZAS DE CON-

TROL DE EMISlON GARANTIZADAS:

Carburador, Sistema de Ignici6n: Bujia

(cubierta hasta la fecha de mantenimi-

ento programada), M6dulo de Ignici6n,

Silenciador incluyendo el Catalizador,

Tanque de Combustible (solamente en

California). DECLARAClON DE MAN-

TENIMIENTO: El duefio es responsable

de adquirir todo el mantenimiento re-

querido como Io define en el manual del

usuario.

La informaci6n en la etiqueta del producto indica las normas de certificaci6n de su motor.

Ejemplo: (Afio) EPA Fase 1 o Fase 2 y/o CALIFORNIA.

Informacion Importante en relacion

al motor. Este motor satisface las

regulaciones de emision para mo-

tores peque_os operados fuera de

la carretera.

Familia

# De Serie

Horas de la durabilidad del motor

Yea el manual del usuario

para especificaciones de

mantenimiento y ajustes.

41 I el I 81 I

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

- 34 -

- 35-
