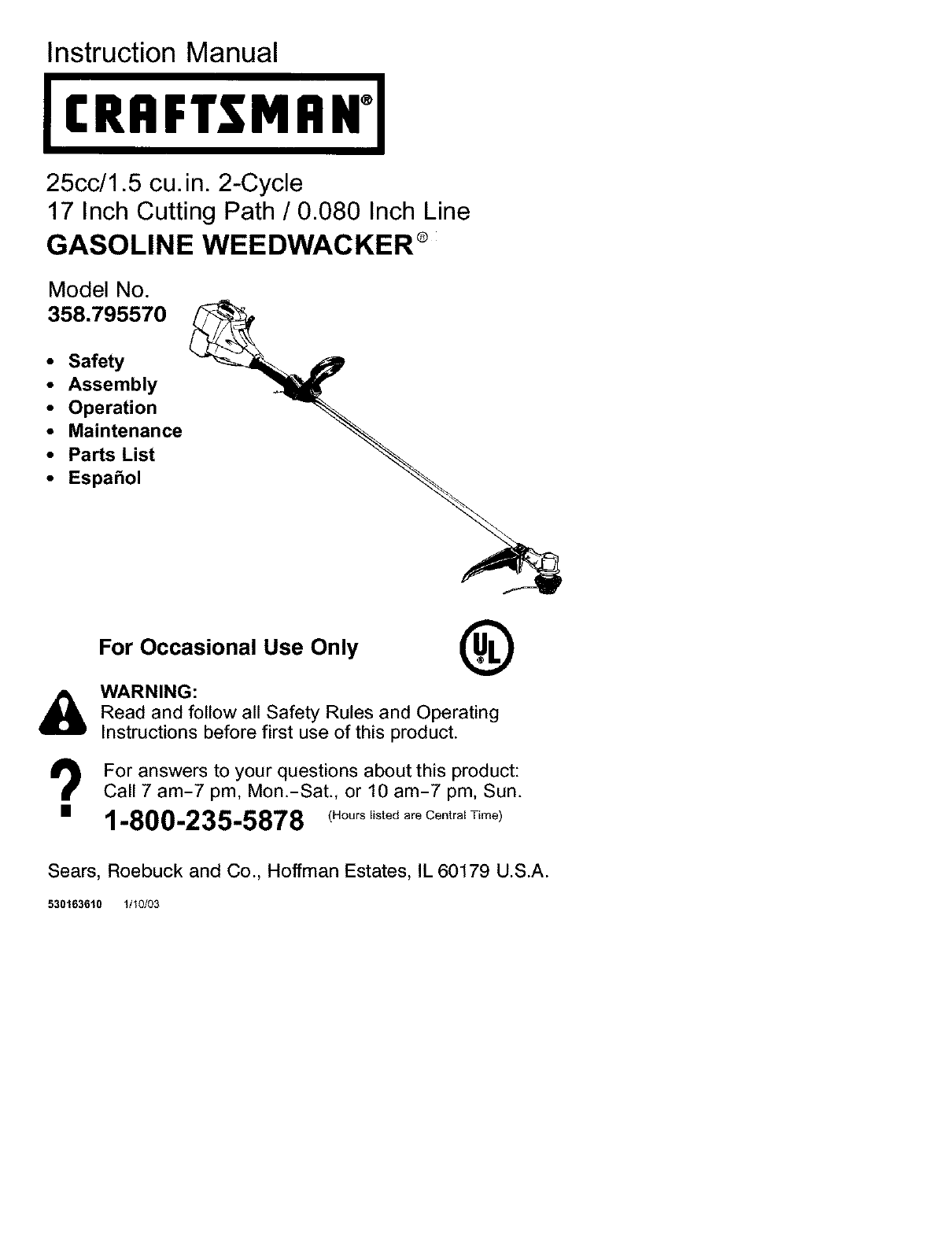

Instruction Manual

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path /0.080 Inch Line

GASOLINE WEEDWACKER ®

Model No.

358.795570

• Safety

Assembly

•Operation

•Maintenance

•Parts List

•Espa_ol

For Occasional Use Only _YL_)

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 _.o._ listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163610 1/10/03

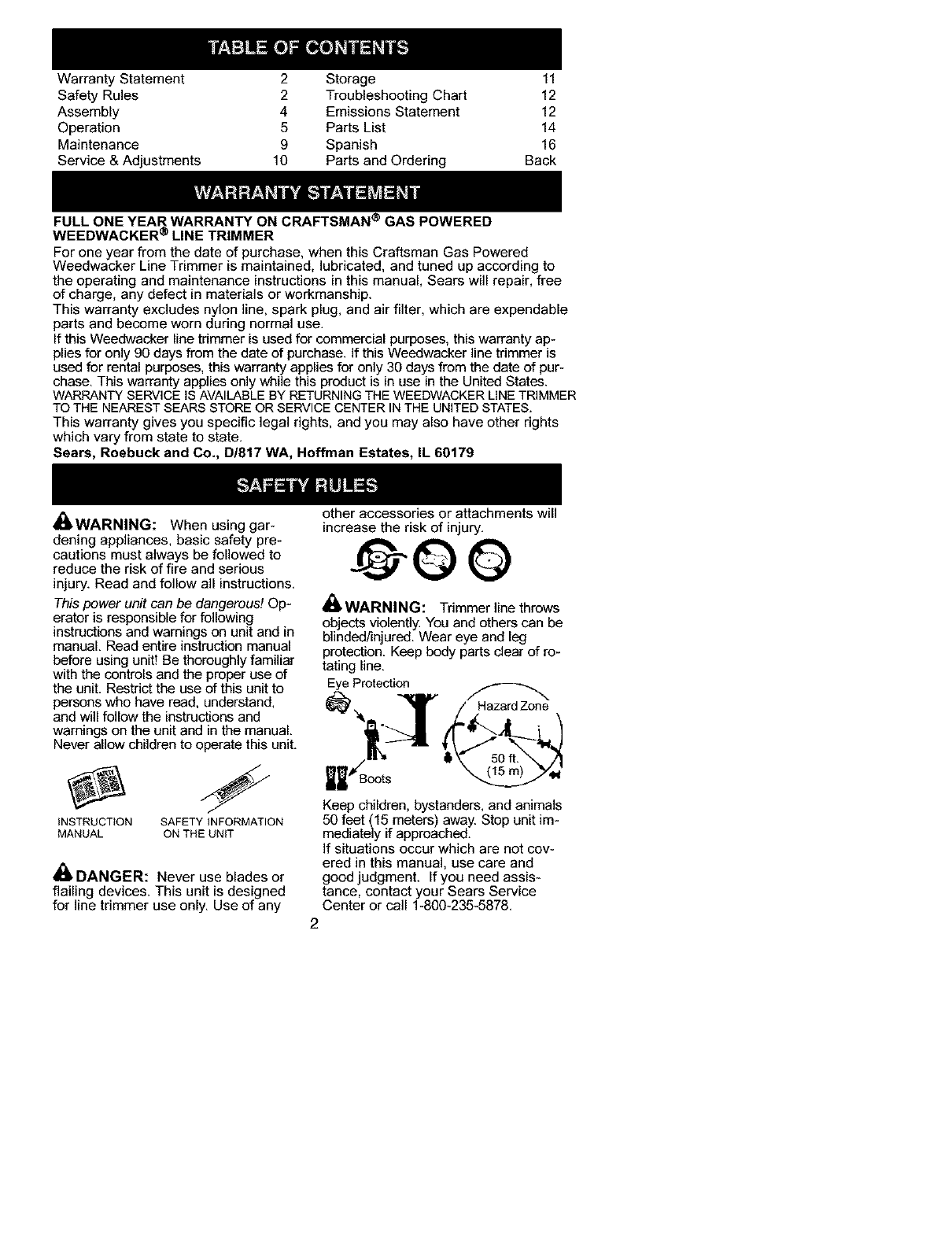

Warranty Statement 2 Storage 11

Safety Rules 2 Troubleshooting Chart 12

Assembly 4 Emissions Statement 12

Operation 5 Parts List 14

Maintenance 9 Spanish 16

Service & Adjustments 10 Parts and Ordering Back

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GAS POWERED

WEEDWACKER ®LINE TRIMMER

For one year from the date of purchase, when this Craftsman Gas Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker line trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker line trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase. This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNINGTHE WEEDWACKER LINE TRIMMER

TO THE NEAREST SEARS STORE OR SERVICECENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

41SWARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

iNSTRUCTION SAFETY iNFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades or

flailing devices. This unit is designed

for line trimmer use only. Use of any

other accessories or attachments will

increase the risk of injury.

O(9@

411.WARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line.

H Boots

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

° Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

* Always wear face or dust mask if op-

eration is dusty.

* Always wear heavy, long pants, long

sleeves, boots, and gloves. Wear-

ing safety leg guards is recom-

mended.

* Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

* Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

* Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

* Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

* Wear hearing protection.

* Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

, Keep handles free of oil and fuel.

UNIT /MAINTENANCE SAFETY

* Disconnect the spark plug before

performing maintenance except car-

buretor adjustments.

* Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

* Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

* Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

* Use only 0.080 inch (2 mm) diame-

ter Craftsman® brand line. Never

use wire, rope, string, etc.

* Install required shield properly be-

fore using the unit. Use only speci-

fied trimmer head; make sure it is

properly installed and securely fas-

tened.

* Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

•Mix and pour fuel outdoors.

• Keep away from sparks or flames,

• Use a container approved for fuel,

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

CUTTING SAFETY

_WARNING: Inspect the area be-

fore each use. Remove objects

(rocks, broken glass, nails, wire, etc.)

which can be thrown by or become

entangled in line. Hard objects can

damage the trimmer head and be

thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for edg-

ing, pruning or hedge trimming.

• Keep firm footing and balance. Do

not overreach.

• Keep all parts of your body away

from muffler and spinning line. Keep

engine below waist level. A hot muf-

fler can cause serious burns.

• Cut only from your left to your right.

Cutting on right side of the shield will

throw debris away from the operator.

• Use only in daylight or good artificial

• light.

Use only for jous explained in this

manual.

TRANSPORTING AND STORAGE

• Allow engine to cool; secure unit be-

fore storing or transporting in ve-

hicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where

fuel vapors cannot reach sparks or

open flames from water heaters,

electric motors or switches, fur-

naces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the tube.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings. Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

idaho. Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

igines be equipped with a spark arrest-

ng screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by

your Sears Service Center.

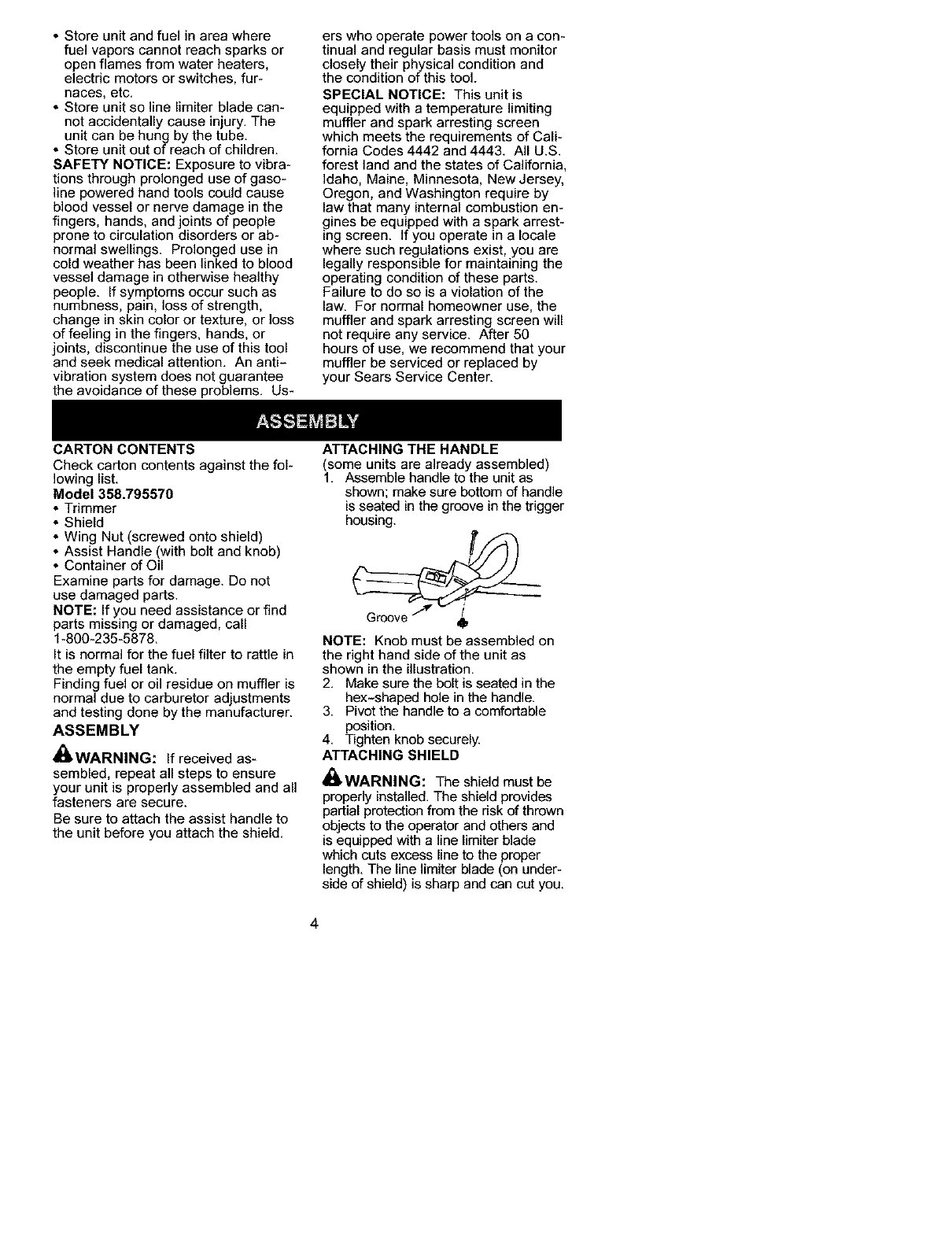

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.795570

•Trimmer

• Shield

• Wing Nut (screwed onto shield)

• Assist Handle (with bolt and knob)

• Container of Oil

Examine parts for damage. Do not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

_ WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

Be sure to attach the assist handle to

the unit before you attach the shield.

ATTACHING THE HANDLE

(some units are already assembled)

1, Assemble handle to the unit as

shown; make sure bottom of handle

is seated in the groove in the trigger

housing.

NOTE: Knob must be assembled on

the right hand side of the unit as

shown in the illustration.

2. Make sure the bolt is seated in the

hex-shaped hole in the handle.

3. Pivot the handle to a comfortable

position,

4, Tighten knob securely.

ATTACHING SHIELD

i_ WARNING: The shield must bo

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length, The line ]imiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOW YOURTRIMMER illustration in OP-

ERATION section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto holt.

Bracket o4o

Slot "_- _.\ /wio0Nut

-/v Gearbox "_m_'

Shield

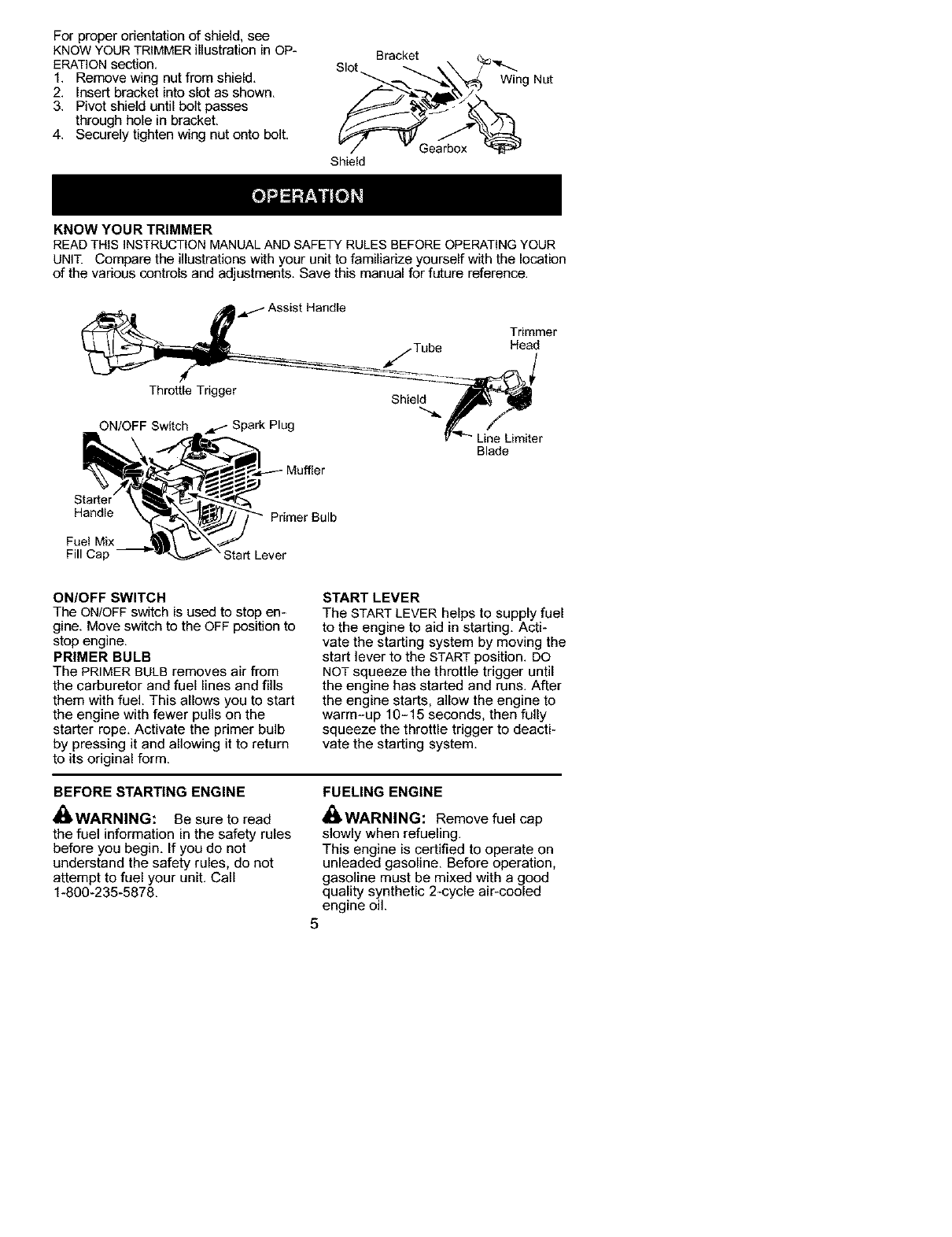

KNOW YOUR TRIMMER

READ THIS INSTRUCTIONMANUALAND SAFETY RULES BEFOREOPERATINGYOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

ON/OFF Switch _ Spark Plug

Trimmer

Head

Line Limiter

Blade

Handle Primer Bulb

Fuel Mix

Fill Cap Start Lever

ON/OFF SWITCH

The ON/OFF switch is used to stop en-

gine. Move switch to the OFF position to

stop engine.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

START LEVER

The START LEVER helps to supply fuel

to the engine to aid in starting. Acti-

vate the starting system by moving the

start lever to the START position. DO

NOT squeeze the throttle trigger until

the engine has started and runs. After

the engine starts, allow the engine to

warm-up 10-15 seconds, then fully

squeeze the throttle trigger to deacti-

vate the starting system.

BEFORE STARTING ENGINE

WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil.

WerecommendCraftsmanbrand

syntheticoil.Mixgasolineandoilat a

ratio of 40:1. A 40:1 ratio is obtained

by mixing 3.2 ounces of oil with 1

gallon of unleaded gasoline. Included

with this trimmer is a 3.2 ounce

container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed. Always

read and follow the safety rules

relating to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid en-

gine problems, empty the fuel system

before storage for 30 days or longer.

Drain the gas tank, start the engine and

let it run until the fuel lines and carbure-

tor are empty. Use fresh fuel next sea-

son. Never use engine or carburetor

cleaner products in the fuel tank or per-

manent damage may occur.

See the STORAGEsection for additional

information.

HOW TO STOP YOUR UNIT

• To stop the engine, move the ON/

OFF switch to the OFF position.

HOW TO START YOUR UNIT

_ WARNING: The trimmer head

will turn while starting the engine.

Avoid any contact with the muffler. A

hot muffler can cause serious burns.

STARTING A COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Move ON/OFF switch to the ON

position.

3. Slowly press the primer bulb 6

times.

4. Move the start lever to the START

position.

Start Lever

Handle

Primer Bulb Muffler

5. Pull starter rope handle sharply

until engine starts and runs.

6. Allowunit to runfor 10-15 seconds,

then fully squeeze the throttle trigger

to disengage the starting system.

STARTING A WARM ENGINE

1. Move ON/OFF switch to the ON

position.

2. Move the start lever to the RUN

position.

3. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until engine runs

smoothly.

4. Pull starter rope sharply while

squeezing throttle trigger until en-

g=ne runs.

NOTE: Normally, the warm starting

procedure can be used within 5-10

minutes after the unit is turned OFF. If

the unit sits for more than 10 minutes

without being ran, it will be necessary

to start the unit by following the steps

under STARTING A COLD ENGINE or

following the starting instruction steps

shown on the unit.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the ON/OFF switch in the ON

position. Move the start lever to the

RUN position and fully squeeze throttle

trigger. Pull the starter handle repeat-

edly while squeezing throttle trigger

until engine starts and runs. This

couldrequirepullingthestarterhandle

manytimes,dependingonhowbadly

theunitisflooded.

Iftheunitstilldoesn'tstart,refertothe

TROUBLESHOOTINGTABLEorcall

1-800-235-5878.

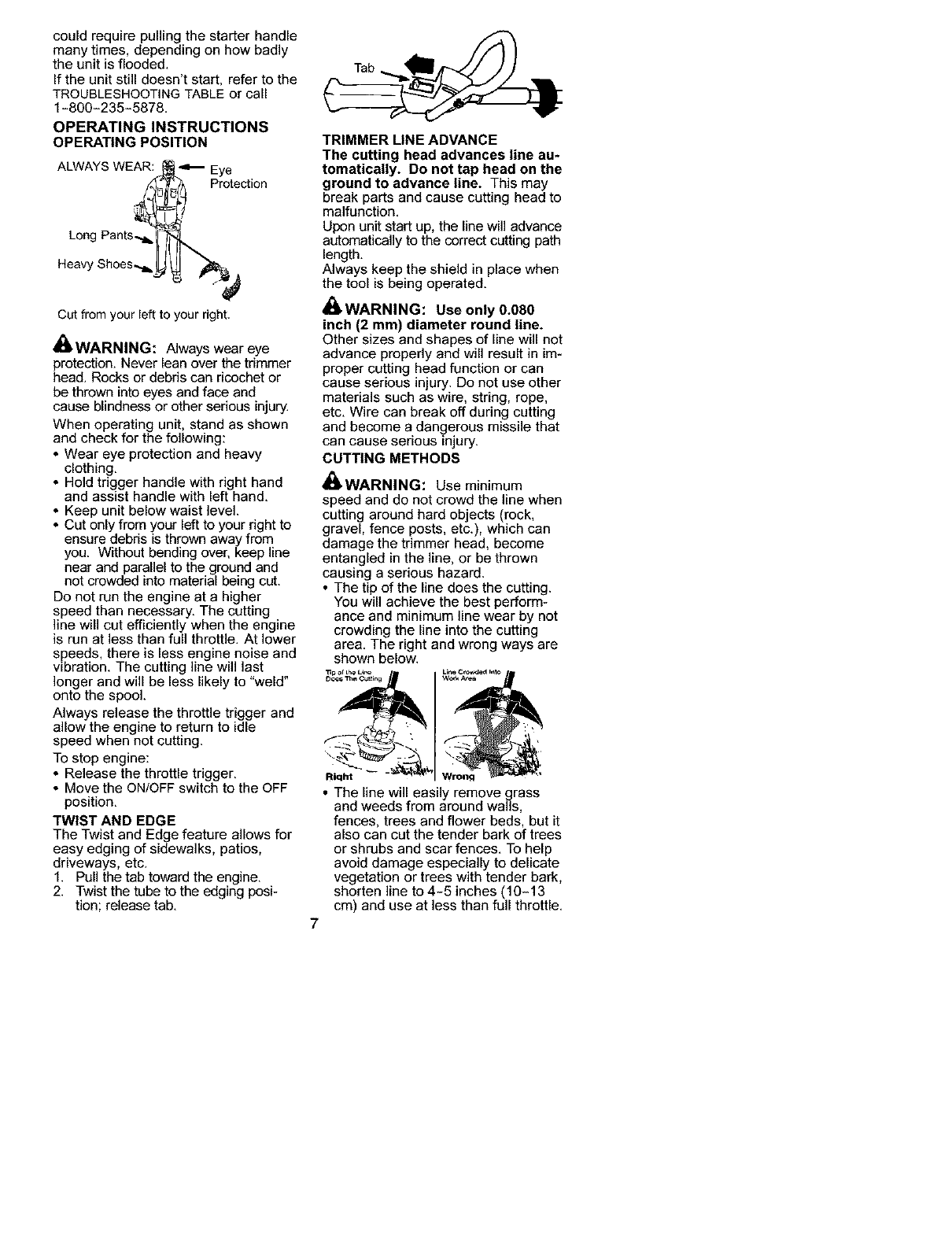

OPERATINGINSTRUCTIONS

OPERATINGPOSITION

ALWAYSWEAR_L_J_ Eye

P_ Protection

Long Pants

Heavy Shoes._. 1_ _ _t_=

Cut from your left to your right.

dIIWARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

* Wear eye protection and heavy

clothing.

* Hold trigger handle with right hand

and assist handle with left hand.

* Keep unit below waist level.

* Cut only from your left to your right to

ensure debris is thrown away from

you. Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

* Release the throttle trigger.

* Move the ON/OFF switch to the OFF

position.

TWIST AND EDGE

The Twist and Edge feature allows for

easy edging of sidewalks, patios,

driveways, etc.

1. Pull the tab toward the engine.

2. Twist the tube to the edging posi-

tion; release tab.

TRIMMER LINE ADVANCE

The cutting head advances line au-

tomatically. Do not tap head on the

ground to advance line. This may

break parts and cause cutting head to

malfunction.

Upon unit start up, the line will advance

automatically to the correct cutting path

length.

Always keep the shield in place when

the tool is being operated.

_WARNING: Use only 0.080

inch (2 mm) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dan_lerous missile that

can cause senous =njury.

CUTTING METHODS

I_WARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Riqht

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences. To help

avoid damage especially to delicate

vegetation or trees with tender bark,

shorten line to 4-5 inches (10-13

cm) and use at less than full throttle.

•For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mewing or sweeping, use full

throttle for a good clean job.

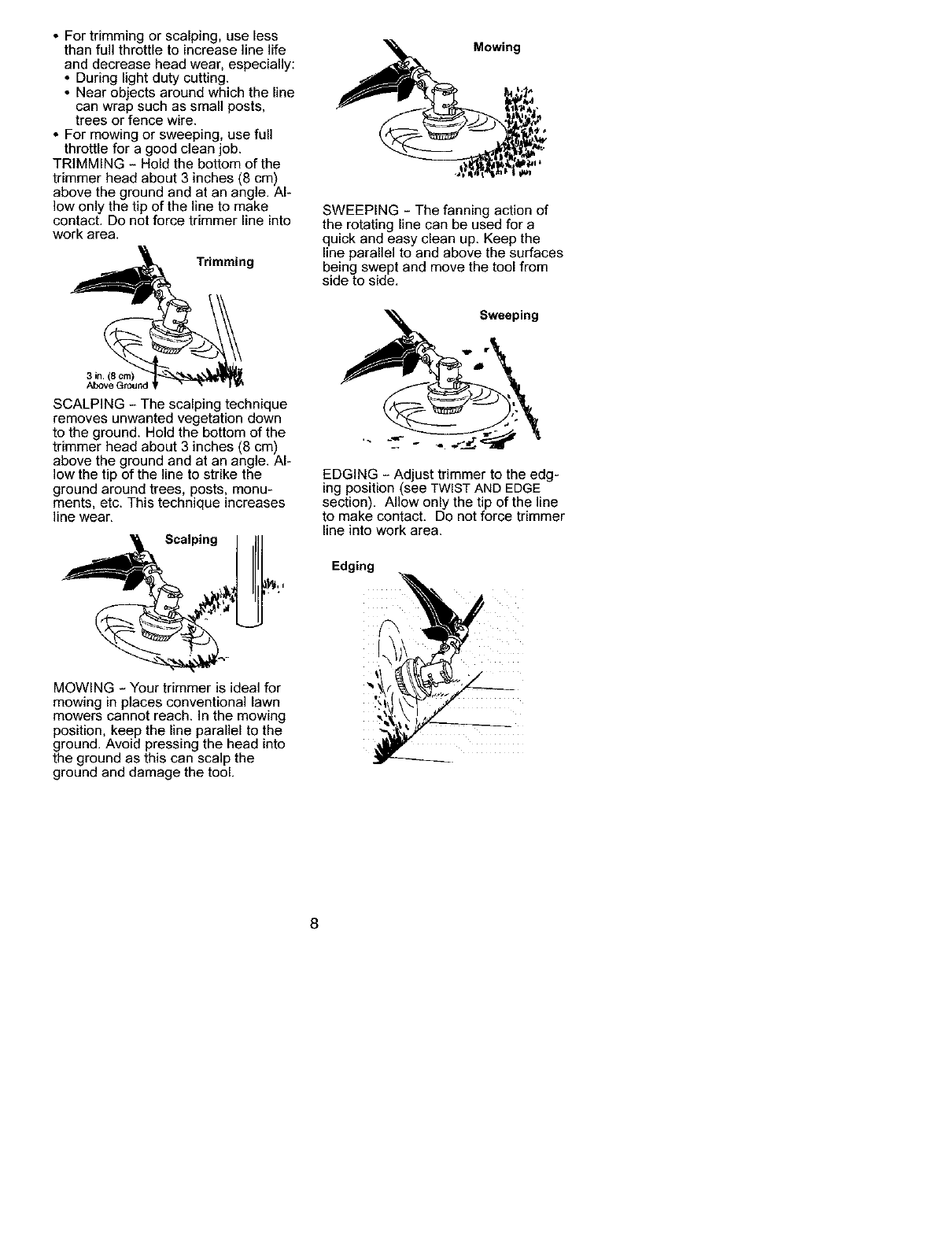

TRIMMING - Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact. Do not force trimmer line into

work area.

Trimming

3in. (8 crn)

AboveGround !

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low the tip of the line to strike the

ground around trees, posts, monu-

ments, etc. This technique increases

line wear.

Scalping

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

SWEEPING - The fanning action of

the rotating line can be used for a

quick and easy clean up. Keep the

line parallel to and above the surfaces

being swept and move the tool from

side to side.

Sweeping

EDGING - Adjust trimmer to the edg-

ing position (see TWIST AND EDGE

section). Allow only the tip of the line

to make contact. Do not force trimmer

line into work area.

Edging

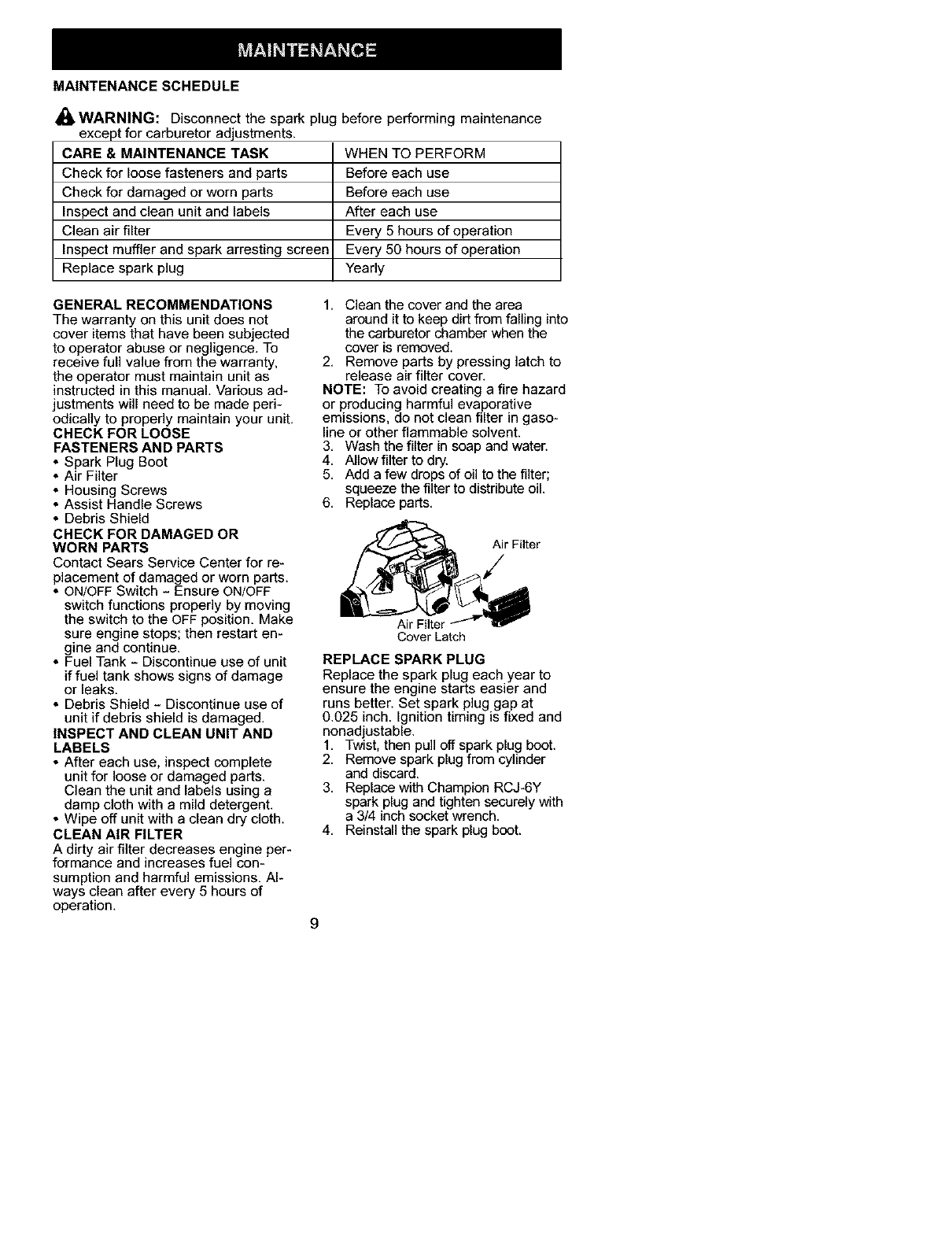

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GENERAL RECOMMENDATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

* Spark Plug Boot

* Air Filter

* Housing Screws

* Assist Handle Screws

* Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

* ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart en-

gine and continue.

* Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

* Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND

LABELS

* After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and labels using a

damp cloth with a mild detergent.

* Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel coo-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling into

the carburetor chamber when the

cover is removed.

2. Remove parts by pressing latch to

release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Air Filter

Cover Latch

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely with

a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

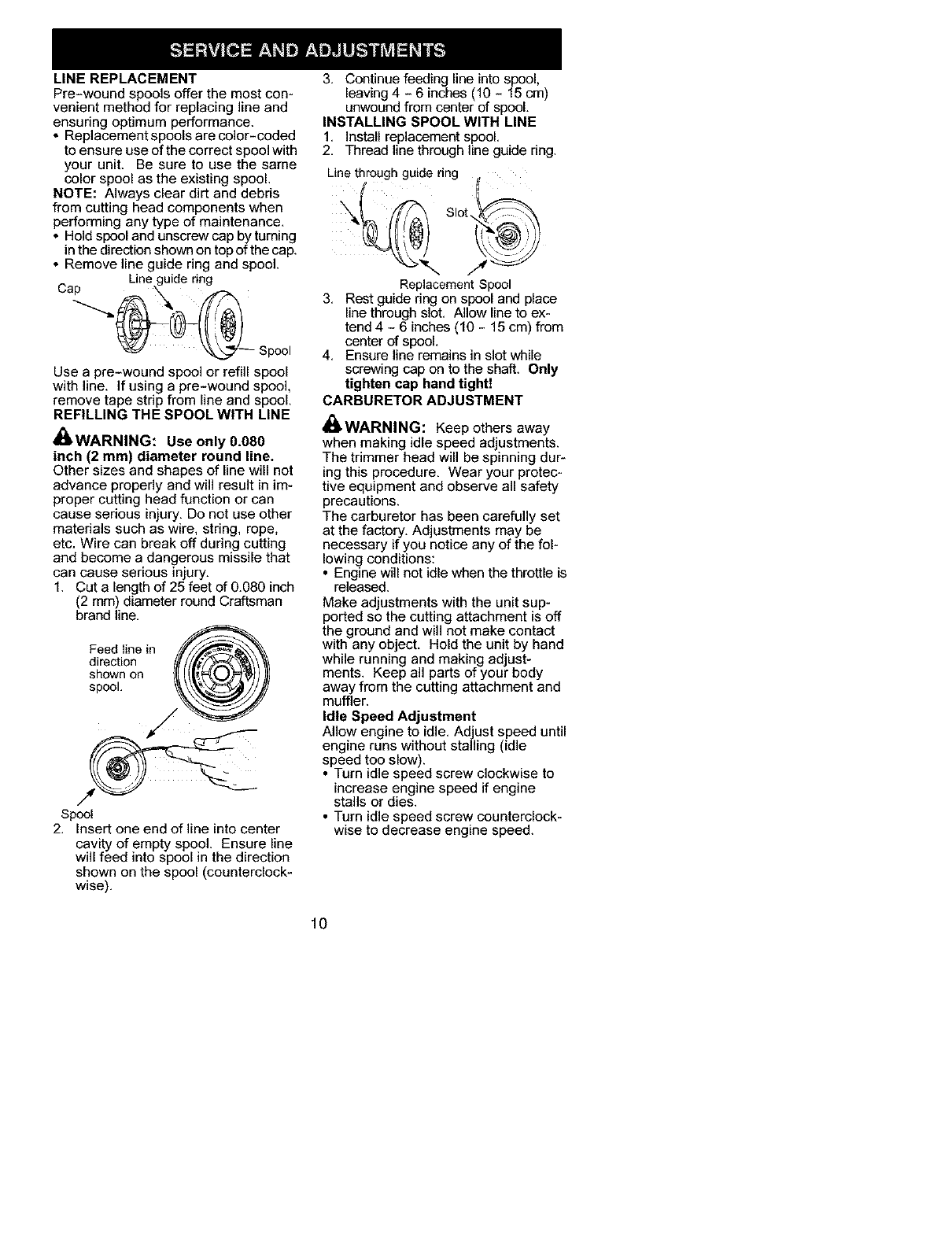

LINE REPLACEMENT

Pre-wound spools offer the most con-

venient method for replacing line and

ensuring optimum performance.

* Replacement spools are celor-coded

to ensure use of the correct spool with

your unit. Be sure to use the same

color spool as the existing spool.

NOTE: Always clear dirt and debris

from cutting head components when

performing any type of maintenance,

* Hold spool and unscrew cap by turning

in the direction shown on top of the cap.

* Remove line guide ring and spool.

Line guide ring

Cap X

Use a pre-wound spool or refill spool

with line. If using a pre-wound spool,

remove tape strip from line and spool.

REFILLING THE SPOOL WITH LINE

i_ WARNING: Use only 0.080

inch (2 mm) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

1. Cut a length of 25 feet of 0.080 inch

(2 mm) diameter round Craftsman

brand line.

Spool. __

Spool

2. Insert one end of line into center

cavity of empty spool. Ensure line

will feed into spool in the direction

shown on the spool (counterclock-

wise).

3. Continue feeding line into spool,

leaving 4 - 6 inches (10 - 15 cm)

unwound from center of spool.

INSTALLING SPOOL WITH LINE

1. Install replacement spool.

2. Thread line through line guide ring.

Line through guide ring 1

Replacement Spool

3. Rest guide ring on spool and place

line through slot. Allow line to ex-

tend 4 - 6 inches (10 - 15 cm) from

center of spool.

4. Ensure line remains in slot while

screwing cap on to the shaft. Only

tighten cap hand tight!

CARBURETOR ADJUSTMENT

_WARNING: Keep others away

when making idle speed adjustments.

The trimmer head will be spinning dur-

ing this procedure. Wear your protec-

tive equipment and observe all safety

precautions.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjust-

ments. Keep all parts of your body

away from the cutting attachment and

muffler.

Idle Speed Adjustment

Allow engine to idle, Adjust speed until

engine runs without stalling (idle

speed too slow).

Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed.

Air Filter

Cover

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

_ WARNING: Perform the follow-

ing steps after each use:

•Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in aclean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. ]f you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

INTERNAL ENGINE

•Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

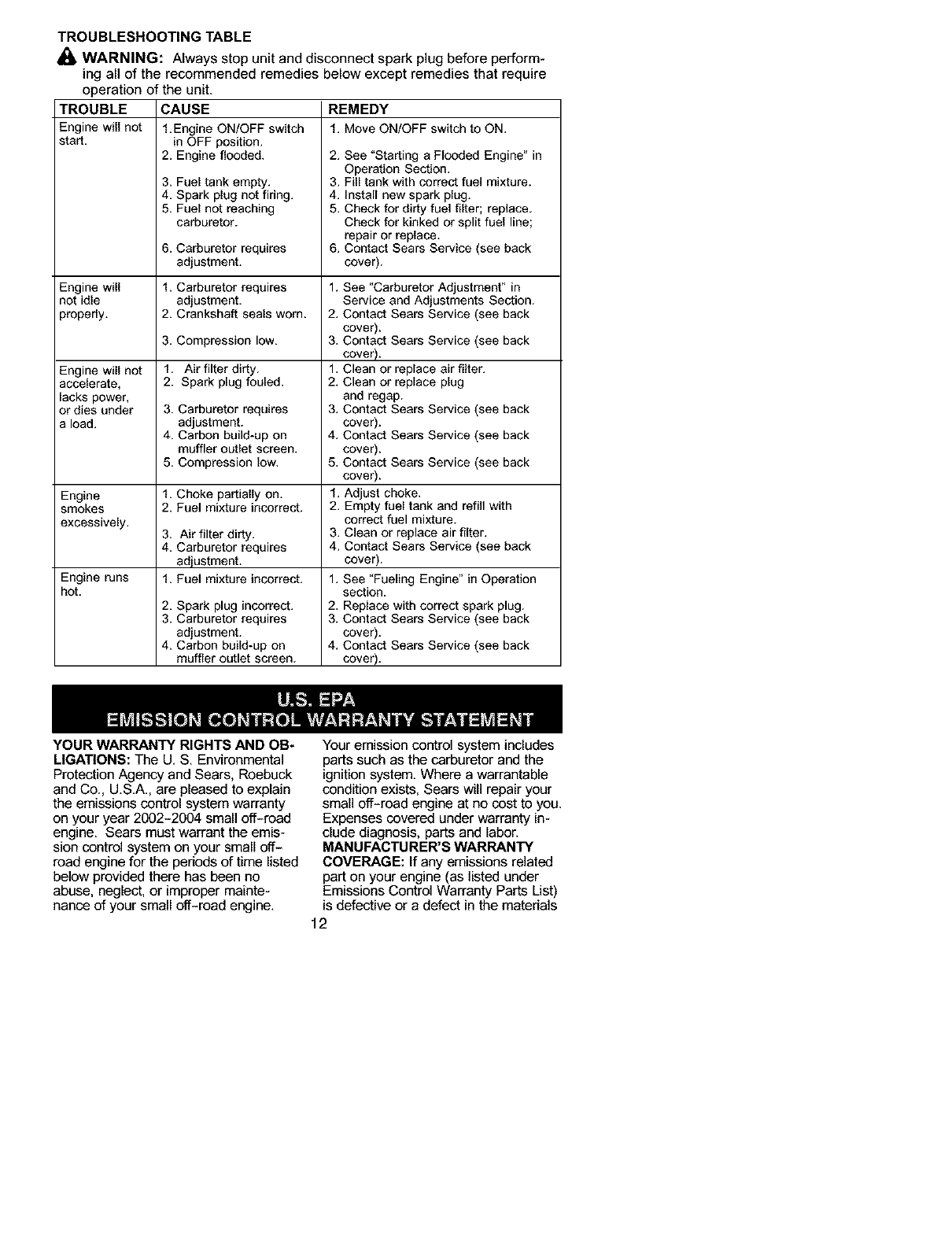

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

start.

Engine will

not idle

properly.

Engine will not

accelerate,

lacks power,

or dies under

aload.

Engine

smokes

excessively,

Engine runs

hot.

operation of the unit.

CAUSE

1. Engine ON/OFF switch

in OFF position.

2. Engine flooded.

3. Fuel tank empty.

4. Spark plug not firing.

5. Fuel not reaching

carburetor.

6. Carburetor requires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

REMEDY

1. Move ON/OFF switch to ON.

2. See "Starting a Flooded Engine" in

Operation Section.

3. Fill tank with correct fuel mixture.

4. Install new spark plug.

5. Check for dirty fuel filter; replace,

Check for kinked or split fuel line;

repair or replace.

6. Contact Sears Service (see back

cover).

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back

cover).

3. Contact Sears Service (see back

cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

5. Contact Sears Service (see back

cover).

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service (see back

cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U. S. Environmental

Protection Agency and Sears, Roebuck

and Co., U.S.A., are pleased to explain

the emissions control system warranty

on your year 2002-2004 small off-road

engine. Sears must warrant the emis-

sion control system on your small off-

road engine for the periods of time listed

below provided there has been no

abuse, neglect, or improper mainte-

nance of your small off-road engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Where a warrantable

condition exists, Sears will repair your

small off-road engine at no cost to you.

Expenses covered under warranty in-

clude diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts List)

is defective or a defect in the materials

orworkmanshipoftheenginecauses

thefailureofsuchanemissionrelated

part,thepartwillberepairedorre-

placedbySears.OWNER'SWAR-

RANTYRESPONSIBILITIES:Asthe

smalloff-roadengineowner,youare

responsiblefortheperformanceofthe

requiredmaintenancelistedinyourin-

structionmanual.Searsrecommends

thatyouretainallreceiptscovering

maintenanceonyoursmalloff-roaden-

gine,butSearscannotdenywarranty

solelyforthelackofreceiptsorforyour

failuretoensuretheperformanceofall

scheduledmaintenance.Asthesmall

off-roadengineowner,youshouldbe

awarethatSearsmaydenyyouwar-

rantycoverageifyoursmalloff-road

engineorapartofithasfaileddueto

abuse,neglect,impropermaintenance,

unapprovedmodifications,ortheuseof

partsnotmadeorapprovedbytheorig-

inalequipmentmanufacturer.Youare

responsibleforpresentingyoursmall

off-roadenginetoaSearsauthorized

repaircenterassoonasaproblemex-

ists.Warrantyrepairsshouldbecom-

pletedinareasonable amount of time,

not to exceed 30 days. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased. LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase, WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS. Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears servic-

ing center. If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800-469-4663. WARRAN-

TY PERIOD: Any warranted part which

is not scheduled for replacement as re-

quired maintenance, or which is sched-

uled only for regular inspection to the

effect of "repair or replace as neces-

sary" shall be warranted for 2 years.

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS:

The owner shall not be charged for

diagnostic labor which leads to the de-

termination that awarranted part is de-

fective if the diagnostic work is per-

formed at an approved Sears servicing

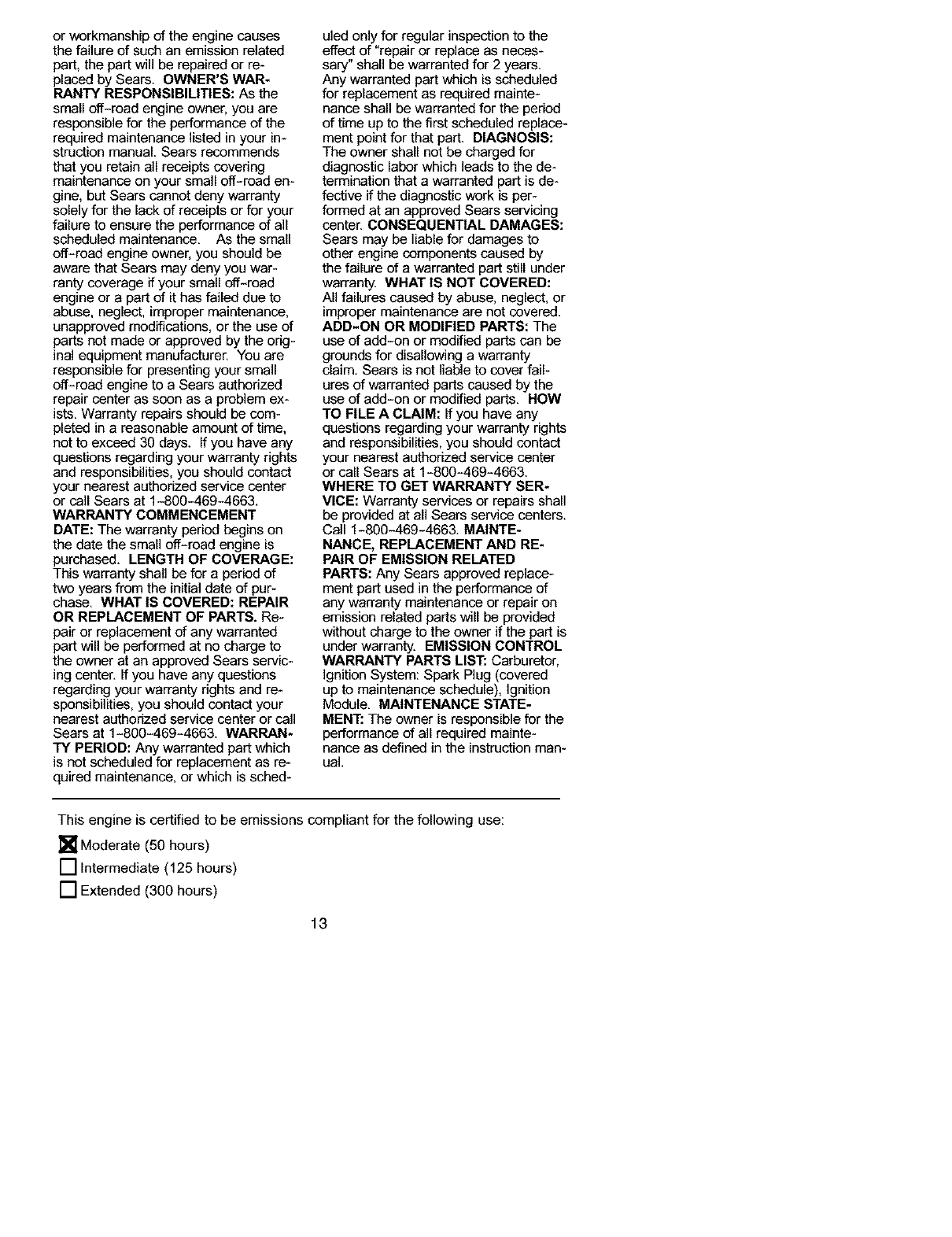

center. CONSEQUENTIAL DAMAGES:

Sears may be liable for damages to

other engine components caused by

the failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect, or

improper maintenance are not covered.

ADD-ON OR MODIFIED PARTS: The

use of add-on or modified parts can be

grounds for disallowing a warranty

claim. Sears is not liable to cover fail-

ures of warranted parts caused by the

use of add-on or modified parts. HOW

TO FILE A CLAIM: If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs shall

be provided at all Sears service centers.

Call 1-800-469-4663. MAINTE-

NANCE, REPLACEMENT AND RE-

PAIR OF EMISSION RELATED

PARTS: Any Sears approved replace-

ment part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty. EMISSION CONTROL

WARRANTY PARTS LIST: Carburetor,

Ignition System: Spark Plug (covered

up to maintenance schedule), Ignition

Module. MAINTENANCE STATE-

MENT: The owner is responsible for the

performance of all required mainte-

nance as defined in the instruction man-

ual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

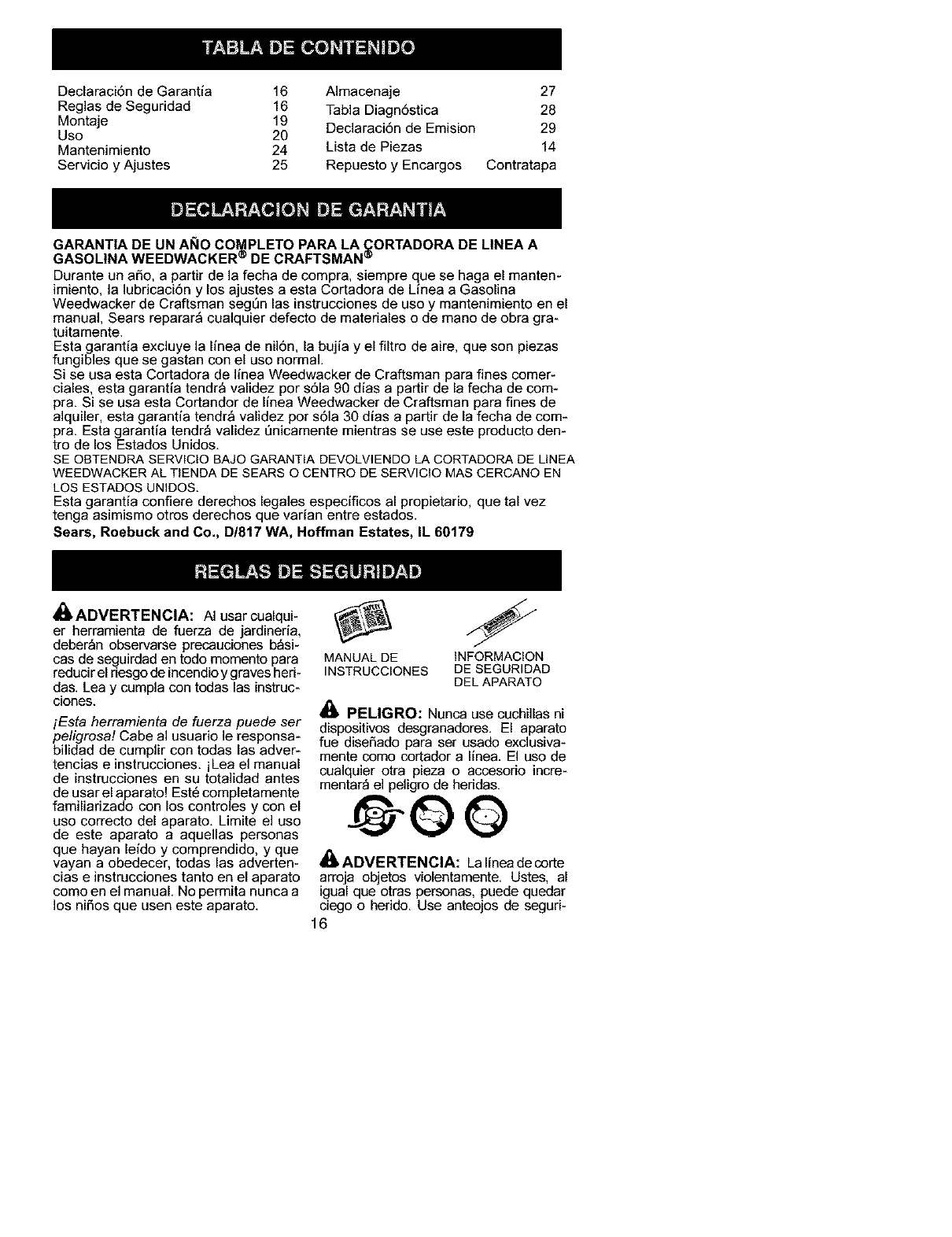

Declaraci6n de Garantia 16 AImacenaje 27

Reglas de Seguridad 16 Tabla Diagn6stica 28

Montaje 19 Declaraci6n de Emision 29

Uso 20

Mantenimiento 24 Lista de Piezas 14

Servicio y Ajustes 25 Repuesto y Encargos Contratapa

GARANTIA DE UN A_IO COI_PLETO PARA LA _ORTADORA DE LINEA A

GASOLINA WEEDWACKER _' DE CRAFTSMAN _'

Durante un aSo, a partir de la fecha de compra, siempre que se haga el manten-

imiento, la lubricaci6n ylos ajustes aesta Cortadora de Linea aGasolina

Weedwacker de Craftsman segQn las instrucciones de uso y mantenimiento en el

manual, Sears reparar_ cualquier defecto de materiales o de mano de obra gra-

tuitamente.

Esta garantia excluye la ffnea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de linea Weedwacker de Craftsman para fines comer-

ciales, esta garantia tendr_ validez por s61a 90 dias a partir de la fecha de com-

pra. Si se usa esta Cortandor de linea Weedwacker de Craftsman para fines de

alquiler, esta garantia tendr_ validez por s61a 30 dias a partir de la fecha de com-

pra. Esta garantia tendr_ validez Qnicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVICIO BAJO GARANTIA DEVOLVIENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVICIO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que vanan entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_ADVERTENClA: AI usar cualqui-

er herramienta de fuerza de jardineria,

deber_n observarse precauciones b_si-

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc-

ciones.

iEsta herramienta de fuerza puede set

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato. Limite el uso

de este aparato aaquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual. No permita nunca a

los niSos que usen este aparato.

MANUAL DE INFORMACION

INSTRUCCIONES DE SEGURIDAD

DEL APARATO

PELIGRO: Nunca use cuchillas ni

dispositivos desgranadores. El aparato

fue diseSado para ser usado exclusiva-

mente como cortador alinea. El uso de

cualquier otra pieza o accesorio incre-

mentar_ el peligro de heridas.

@@@

_ADVERTENClA: La linea de corte

arroja objetos violentamente. Ustes, al

igual que otras personas, puede quedar

ciego o herido. Use anteojos de seguri-

dad y protecci6n en las piernas. Manten-

ga todas las partes del cuerpo alejadas

de la linea girante.

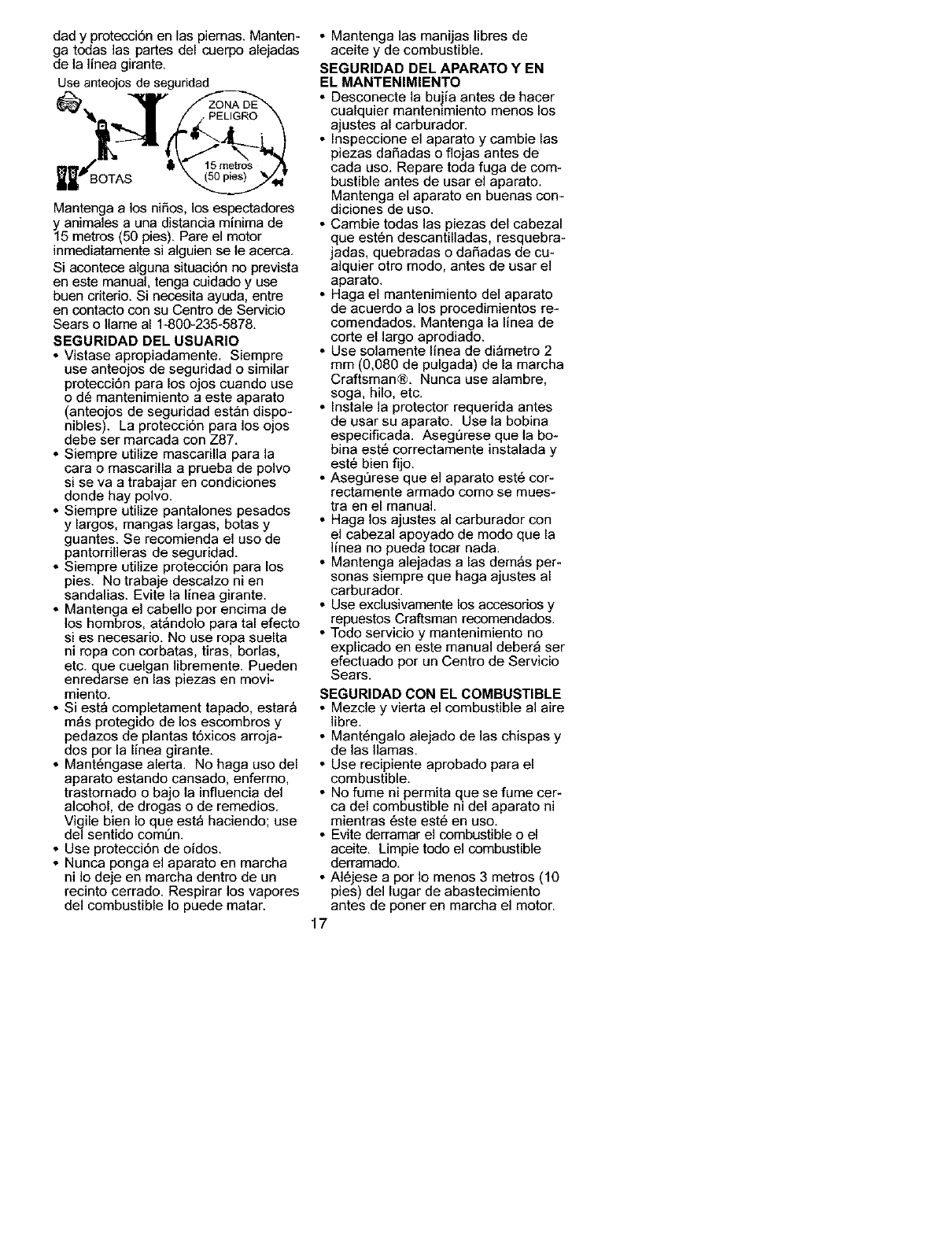

Use anteojos de seguridad

Mantenga a los niSos, los espectadores

y animales a una distancia minima de

15 metros (50 pies). Pare el motor

inmediatamente si alguien se le acerca.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o llame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente, Siempre

use anteojos de seguridad osimilar

protecci6n para los o os cuando use

od6 manten m ento aeste aparato

(anteojos de seguridad est_n dispo-

nibles). La protecci6n para los ojos

debe ser marcada con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla aprueba de polvo

si se va atrabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello por encima de

los hombros, at_ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, bodas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si est_ completament tapado, estar_

m_s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mant6ngase alert& No haga uso del

aparato estando cansado, enfermo.

trastornado o ba o la influencia del

a coho, de drogas o de reined os.

Vigile bien Io que est_ haciendo; use

del sentido comen.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas daSadas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de user el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra-

jadas, quebradas o daSadas de cu-

alquier otro modo, antes de user el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de di_metro 2

mm (0,080 de pulgada) de la marcha

Craftsman®. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de user su aparato. Use la bobina

especificada. AsegDrese que la bo-

bina est6 correctamente instalada y

est6 bien fijo.

• Asegerese que el aparato est6 cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas alas demos per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantenimiento no

explicado en este manual deber_ ser

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese apor 1o menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pareelmotory permitaqueseenfrie

elaparatoantesderetirarlatapadel

tanque,

• AImac6nesiemprecombustibleen

unrecipienteaprobadoparalos

liquidosinflamables,

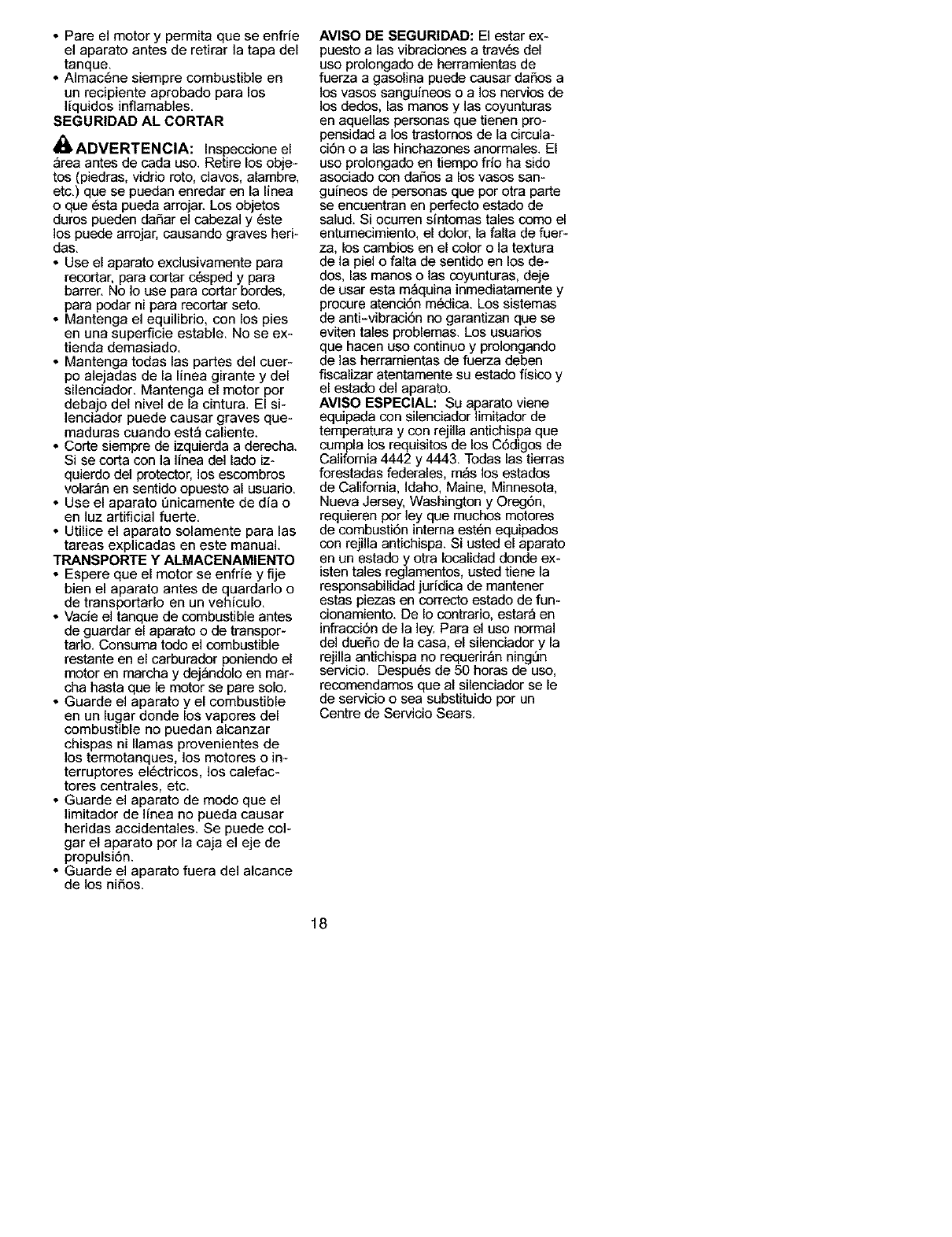

SEGURIDAD AL CORTAR

i_ ADVERTENClA: Inspeccione el

_rea antes de cada uso. Retire los obje-

tos (piedras, vidrio roto, clavos, alambre,

etc.) que se puedan enredar en la linea

o que 6sta pueda arrojar. Los objetos

duros pueden daSar el cabezal y 6ste

los puede arrojar, causando graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar c6sped y para

barrer. No Io use para cortar hordes,

para podar ni para recortar seto.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado.

• Mantenga todas las partes del cuer-

po alejadas de la Ifnea girante y del

silenciador. Mantenga el motor por

deba o del nivel de la cintura. El si-

enc ador puede causar graves que-

maduras cuando est_ caliente.

• Corte siempre de izquierda a derecha.

Si se corta con la linea del lado iz-

quierdo del protector, los escombros

volar_n en sentido opuesto al usuario.

• Use el aparato 6nicamente de dia o

en luz artificial fuerte.

• Utilice el aparato solamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrfe y fije

bien el aparato antes de quardado o

de transportarlo en un vehfculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tado. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej_ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el6ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

]imitador de Ifnea no pueda causar

heridas accidentales. Se puede col-

gar el aparato por la caja el eje de

propulsi6n.

• Guarde el aparato fuera del alcance

de los niSos.

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

uso prolongado de herramientas de

fuerza agasolina puede causar dahos a

los vasos sangufneos o a los nervios de

los dedos, las manos y las coyunturas

en aquellas personas que tienen pro-

pensidad a los trastornos de la circula-

ci6n o alas hinchazones anormales. El

uso prolongado en tiempo frio ha sido

ascciado con daSos alos vasos san-

gufneos de personas que por otra parte

se encuentran en perfecto estado de

salud. Si ocurren sintomas tales como el

entumecimiento, el dolor, la falta de fuer-

za, los cambios en el color o la textura

de la piel o falta de sentido en los de-

dos, las manos o las coyunturas, deje

de usar esta m_quina inmediatamente y

procure atenci6n m6dica. Los sistemas

de anti-vibraci6n no garantizan que se

eviten tales problemas. Los usuarios

que hacen uso continuo y prolongando

de las herramientas de fuerza deben

fiscalizar atentamente su estado fisico y

el estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m_s los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n interna est6n equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad jurfdica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar_ en

infracci6n de la ley. Para el uso normal

del dueho de la casa, el silenciador y la

rejilla antichispa no requerir_n ning_n

servicio. Despu6s de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centre de Servicio Sears.

CONTENICO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.795570

• Cortadora

, Protector

, Tuerca Mariposa (atomillada en la

protector)

• Mango Auxiliar (con el tornillo y la

perilla)

• Recipiente de Aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das.

AVISO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al n_mero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

ode gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas por el fabricante.

MONTAJE

41_.ADVERTENClA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

Aseg_rese de colocar el mango en el

aparato antes de instalar el protector.

PARA INSTALAR EL MANGO

(algunas aparatos vienen con el man-

go ya instalado)

1, Monte el mango en el aparato

como se ilustra; asegQrese que la

parte inferior del mango se en-

cuentre en la ranura en la caja del

gatillo,

AVIS0: La perilla de ajuste deber_

ser instalada en el lado izquierdo de el

aparato como se muestra en el ilustra-

clon.

2. Asegerese de que el tornillo se en-

cuentre Iocalizado dentro del hue-

co en forma de hexagonal que se

encuentra en el mango.

3. Gire el mango hasta Ilegar a la po-

sicion m_s confortable.

4. Asegerese de ajustar firmemente

el perilla.

INSTALACION DE LA PROTECTOR

_ADVERTENClA: El protector

deber_ ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar. Para conseguir la

orientaci6n apropiada para el protector,

yea la ilustraci6n CONOZCASU APARATO

que se encuentra en la secci6n de USO.

1, Remueva la tuerca mariposa de la

protector.

2, Introduzca el soporte dentro de la

ranura como se muestra,

3, Haga girar la protector hasta que el

tornillo pase a trav6s del hueco en

el soporte,

4, Apriete firmemente la tuerca mari-

posa en el tornillo,

Soporte o4o

Ranura \\\ _ \

"_,_._ Tuerca

engranajes

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para uso futuro.

o Auxiliar

._Tubo

Gatillo Acelerador Protector

Interruptor

ON/OFF _ Bujfa

Cabezal

de Corte

Cuchilla

Limitadora

de Linea

Mango de I_

Cuerda de

Arranque Bombeador

Tapa delTanque de

Mezcla de Combustible

Palanca del arrancador

INTERRUPTOR ON/OFF

Se usa el interruptor ON/OFF para deten-

er el motor. Coloque el interruptor ON/

OFF en la posici6n OFF para detener el

moto£

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

mi6ndolo y luego dejando que este re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCADEL ARRANCADOR ayuda a

suministrar combustible al motor para

facilitar el arranque. Active el sistema

de arranque colocando la palanca en la

posici6n START.NO apriete el gatillo del

acelerador hasta que el motor arranque

y se ponga en march& Despu6s de que

el motor se haya puesto en marcha,

permita que el motor este en marcha

por 10-15 segundos; luego, apriete el

gatillo acelerador para desactivar el sis-

tema de arranque.

ANTES DE PONER EN MARCHA EL

MOTOR

,I_ ADVERTENClA: Lea

atentamente la informaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al nQmero

1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est_ habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se deber_

mezclar la gasolina con un aceite de

sint6tico de buena calidad para motores

de 2 tiempos enfriados aaire.

Recomendamos el aceite de sint6tico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de

40:1 mezclando 3,2 onzas de aceite

con cada gal6n de gasolina sin plomo.

Se incluye con esta aparato un

recipiente de 3,2 onzas de aceite.

Adiera el contenido entero de eete

recipiente en 1 gal6n de gasolina para

alcanzar la mezcla apropiada del

combustible.NOUSEaceitepara

autorn6vilesniparabarcas.Estos

aceitesdaSar_nelmotor.

AImezclarelcombustible,sigalas

instruccionesimpresasenelrecipiente.

UnavezhayaaSadidoelaceiteala

gasolina,agiteal recipiente brevemente

para asegurar que el combustible est6

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de _cidos du-

rante el almacenaje. La gasolina _cida

puede daSar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber_ vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m_s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y d6 elo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la pr6xima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar daSos permanentes.

Vea la secci6n de ALMACENAJE para

informaci6n adicionaL

PARA DETENER EL MOTOR

•Para detener el motor, ponga el in-

terruptor ON/OFF en la posici6n OFF.

PARA PONER EN MARCHA

EL MOTOR

41_.ADVERTENCIA: El cabezal de

corte girar_ mientras se est6 intentan-

do poner en marcha el motor. Evite el

hacer ningDn tipo de contacto con el

silenciador. Un silenciador caliente

podria provocar quemaduras de gra-

vedad si se toca.

PARA ARRANCAR CON MOTOR

FRIO

AVISO: NO apriete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha.

1. Ponga el aparato en una superficie

plana.

2. Mueva el interruptor ON/OFF a la

posici6n ON.

3. Oprima lentamente el bombeador

6 veces.

4. Mueva la palanca del arrancador a

la posici6n START.

Mango (

la Cuerda Arrancador

de Arranque

Bombeador Silenciador

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque y se ponga en

marcha.

6. Permita que el motor este en mar-

cha por 10-15 segundos; luego,

apriete el gatino acelerador para de-

sactivar el sistema del arranque.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Mueva la palanca del arrancador a

la posici6n RUN.

3. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo total-

mente oprimido hasta que el motor

marche sin problemas.

4. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha.

AVISO: Normalmente, el procedimiento

para arrancar con el motor caliente

puede ser utilizado dentro 5-10 minutos

despu6s que el motor se para. Si el

aparato esta sin funcionar por m_s de

10 minutos, ser_ necesario arrancar el

aparato eiguiendo los pasos abajo PAPA

ARRANCARCON MOTOR FRIOo des-

puOs trate los pasos de las instruc-

clones de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Lors motores ahogados pueden pon-

erse en marcha moviendo el interruptor

ON/OFF a la posiciOn ON. Moviendo la

palanca del arrancador a la posiciOn

RUN y oprima y sostenga el gatillo acel-

erador. Tire de la cuerda repetidas

veces mientras que presiona el gatillo

acelerador hasta el motor arranque y se

ponga en march& Esto podr_ requerir

que se tire de la cuerda del mango re-

petidas veces dependiendo que tan

ahogado se encuentre el moto£

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

]lame al nOmero 1-800-235-5878.

INSTRUCCIONES DE USO

POSIClON DE USO

USE SIEMPRE: _ _ Protecci6n

de Ojos

Pantalones_,y"_

Largos

zapatos

Gruesos ,_

Corte de izquierda a derecha,

_ADVERTENCIA: Use siempre

protecciOn para los o os. Nunca se in-

c ne por enc ma de cabeza. La inea

puede arro ar o hacer rebotar piedras

o desechos hac a os o os y a cara,

pudiendo causar la pOrdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p_rese como se vea en la figura y veri-

flque 1osiguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecciOn.

• Sostenga ]a manija del gatillo acelera-

dor con la mano derecha y manija

auxiliar con la mano izquierda.

• Mantenga el aparato debajo del nivel

de la cintura.

• Corte siempre desde la izquierda ha-

cia la derecha para que los escom-

bros sean arrojados en direcciOn

contraria a donde est_ parado. Sin

tener que inclinarse, mantenga la

]inea cerca del suelo y paralela al

mismo, sin meterla dentro del materi-

al que se est_ cortando.

No haga marchar el motor a revolu-

clones m_s altas que las necesarias.

La linea de corte cortar_ de una forma

m_s eficiente sin que el motor est6 acel-

erado a fondo. A revoluciones m_s ba-

jas, habr_ menos ruido y menor vibra-

ciOn del motor. La linea de corte durar_

m_s tiempo y tendr_ menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatil]o acelerador.

• Ponga el interruptor ON/OFF en la

posiciOn OFF.

TWIST AND EDGE (OIRE Y BORDE)

Su aparato puede ser usado para bor-

dear en aceras, patios, caminos de

entrada, etc.

1. Hale la leng0eta hacia el motor.

2. Tuerza el tubo en la posiciOn de

corte; entonces, suelte la lengL_eta.

Leng_eta __

AVANCE DE LA L|NEA DE CORTE

El cabezal de corte hace mover au-

tom&ticamente la linea hacia ade-

lante. Para que la linea de corte se

mueva hacia adelante, no es nece-

sario dar golpes contra el suelo al

cabezal de corte. De Io contrario,

esta acciOn podria tener como resulta-

do piezas rotas y el funcionamiento

defectuoso del cabezaL

DespuOs de que el aparato se haya

puesto en march& la linea progresar_

el largo correcto para efectuar el corte

de manera autom_tica.

Mantenga siempre el protector en su

]ugar cuando la herramienta se en-

cuentre en funcionamiento.

_,ADVERTENClA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de putgada) de dibmetro. Otro

tipo de tamafios y formas har_n que la

]inea no gire de forma apropiada Io que

resultar_ en el funcionamiento inadecua-

do del cabezal de corte o en accidentes

de seria gravedad. No utilice otro tipo

de materiales tales como alambre, hilo,

soga, etc. El alambre puede romperse

durante el corte y convertirse en un misil

peligroso Io que puede causar lesiones

de seria gravedad.

METODOS DE CORTE

_,ADVERTENCIA: Use la veloci-

dad minima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.):

estos pueden daSar el cabezal, pue-

den enredarse en la linea o la linea los

puede arro ar violentamente al aire.

causando sero pe gro.

• La punta de la linea es la que corta.

Se conseguir_ mejor rendimiento y

el minimo desgaste si no se mete la

]inea dentro del material que se est_

cortando. La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La punta de la La linea est_ metida

linea es la que dentro del material

corta de trabajo

Correcta Incorrecta

• La linea retira f_cilmente el c6sped y

]as malas hierbas de alrededor de pa-

redes, cercados, _rboles y macizos de

flores; pero tambi6n es capaz de cor-

tar la corteza tierna de _rboles y ar-

bustos y de marcar las cercas. Para

evitar dafios, especialmente a la vege-

taci6n delicada o a los _rboles con

corteza fin& acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rato sin acelerar a fondo, para incre-

mentar la vida t3til de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos ]ivianos.

• Cerca de objetos con los cuales la

]inea se puede enredar, como son

los postes o _rboles de poco di_me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen _ngulo. Unicamente la punta de la

]inea deber_ hacerel contacto con el

material a cortar. No meta la linea den-

tro del _rea que se est_ cortando.

Para Reco_ar

8 cm (3 pulg

adas) del suelo

PARA ESCALPAR - La t6cnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en _ngulo. Deje que la punta de la

]inea golpee contra el suelo cerca de

los _rboles, los postes, los monumen-

tos, etc. Esta t6cnica incrementa el

desgaste de la line&

Para Escal

PARA CORTAR CESPED - Este para-

to es ideal para cortar c6sped en lu-

gares donde las cortadoras conven-

cionales no Ilegan. En posici6n de

cortar c6sped, mantenga la linea para-

]ela al suelo. Evite presionar el cabezal

contra el suelo, ya que de hacerlo

podria escalpar la vegetaci6n y daSar

el aparato.

Para Cortar C_sped

PARA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barrer r_pida y f_cilmente un _rea

determinada. Mantenga la linea para-

]ela al suelo directamente encima de

]as superficies que se quiera barrer y

meuva el aparato de un lado al otro

r_pidamente.

Para Barrer

.Js

PARA BORDEAR - Ajuste el aparato

a la posici6n del bordeando (vea la

secci6n TWIST AND EDGE). Mientras

se encuentre bordeando, permita que

sea la punta de la Ifnea la que haga el

contacto con el material a bordear. No

fuerce la Ifnea.

Para Bordear

CRONOGRAMA DE MANTENIMIENTO

_ADVERTENCIA: Desconectelabujfaantesdehacercualquiermanten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la bujfa

RECOM ENDAClONES GENERALES

La garantfa de este aparato no cubre

los articulos que hart sido sometidos al

abuso o a la negligencia por parte del

usuario. Para recibir el valor completo

de ]a garantfa, el usuario deber_ man-

tener el aparato segt_n las instruc-

ciones en este manual. Har_ falta hac-

er varios ajustes periSdicamente para

mantener el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujfa

• Filtro de Aire

Tornillos de la Ca a

Torn o de Mango Aux ar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Interruptor ON/OFF - Asegt_rese de

que el interruptor funcione correcta-

mente sosteni6ndo]o en la posici6n

OFF. AsegL_rese de que el motor se

CUANDO HACER

Antes de cada uso

Despu6s de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

haya detenido por completo, luego,

ponga el motor en marcha nueva-

mente y continL_e.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o p6rididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est_ daSado.

INSPECCIONE Y LIMPIE EL APARA.

TO Y SUS PLACAS

• Despu6s de que cada uso, inspec-

cione la aparato comp]eta para sa-

ber si hay piezas flojas o daSadas.

Limpie el aparato y ]as placas usan-

do un trapo ht]medo con un deter-

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida L_tily el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el fi]tro de aire despu6s de

cada 5 horas de uso.

1. Limpie la tapa y el _rea alrededor

de la tapa para evitar que caiga su-

dedad o desechos en el carbura-

dor cuando se saque la tap&

2. Remueva las piezas presionando el

cierre para aflojar la tapa del filtro de

aire.

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no

]impie el filtro de aire con gasolina ni cu-

alquier otro solvente inflam able.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al fil-

tro; expnma el filtro para distribuir el

aceite.

6. Reponga las piezas.

GAMBLE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

f_cilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la

bujia.

2. Retire la bujia del cilindro y des6-

chela.

3. C_mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bu ia nueva con una Ilave de cubo

de 3/4 de pu gad&

4. Instale nuevamente la cubierta de

]a bujia.

Filtro de Aire

Cierre de Tapa

del Filtro de Aire

REEMPLAZO DE LA MNEA

El uso de bobinas previamente enrol-

ladas es el m6todo m_s conveniente

para reemplazar la linea de corte y

asegurarse que el aparato rinda un

fundonamiento 5ptimo.

• Las bobinas de repuesto vienen con

codificadas en colores para asegu-

rarnos el uso correcto de la bobina

con el aparato correspondiente.

AsegDrese de usar el mismo color

de bobina de repuesto qu el de la

bobina existente.

AVlSO: Mantenga siempre el cabezal

de corte limpio de escombros y sude-

dad al efectuar cualquier tipo de man-

tenimiento.

• Sujete el bobina y desenrosque la

tapa girando en la direcciSnilustrada

en la parte superior de la misma.

• Retire el arc que guia la linea y la

bobina. Arc que guia la linea

Utilice una bobina previamente enrol-

lada o vuelva a enroscar linea nueva

en la bobina existente. Si utiliza una

bobina pre-enrollada, retire la tira ad-

hesiva de la lineay la bobina.

COMO REBOBINAR LA BOBINA

CON LINEA NUEVA

_ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de putgada) de didmetro. Otto

tipo de tamaSos y formas har_n que la

]inea no gire de forma apropiada Io que

resultar_ en el funcionamiento inadecua-

do del cabezal de corte o en accidentes

de seria gravedad. No utilice otro tipo

de materiales tales como alambre, hilo,

soga, etc. El alambre puede romperse

durante el corte y convertirse en un misil

peligroso Io que puede causar lesiones

de seria gravedad.

1. Corte una Iongitud de 8 metros (25

pies) de Ifnea redonda de 2 mm

(0,080 de pulgada) de di_metro de

la marca Craftsman.

Introduzca la

muestra en la \_\\_X,_'//J//

bobina

Bobina

2, Introduzca un extremo de la linea

dentro de la cavida6 central de la

bobina vacia, Asegt?rese de clue la

linea enrolle en la bobina en la di-

recddn clue se ilustra en la misma

en sentido contrario al de las agu-

as del reloj).

3. Contim]e enrollando la linea en la

bobina, dejando sin enrollar de 10

a 15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

COMO INSTALAR LA BOBINA CON

LA LINEA DE CORTE

1. Instale la bobina de repuesto.

2. Enrolle la linea a trav6s del are

guia.

Linea a trav6s del aro guia.

Ranur

Bobina de Repuesto

3. Coloque el are guia en la bobina y

pase la linea per la ranura. Permi-

ta que la linea se extienda de 10 a

15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

4. Asegure de que la linea permanez-

ca dentro de la ranura mientras en-

rosca la la tapa en la eje. Ajuste

la tapa manualmente.

AJUSTE AL CARBURADOR

I_ADVERTENClA: Mantenga a

etras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lent& El cabezal de corte

se mantendr_ girando durante este

procedimiento, Use su equipe protec-

tor y observe todas las precauciones

de seguridad.

El carburador ha sido ajustado cuida-

dosamente en la f_brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

Haga los ajustes sosteniendo el equi-

po de manera que el accesorio de

corte se encuentre alejado del suelo y

no haga contacto con ningt]n objeto.

Sostenga el aparato manualmente

mientras el motor se encuentre encen-

dido y mientras usted se encuentre

haciendo los ajustes. Mantenga todas

]as partes de su cuerpo alejadas de

los accesorios de corte y del silencia-

dor.

Marcha Lenta

Deje el motor en marcha lent& Ajuste

]as revoluciones hasta que el motor se

mantenga en marcha sin calarse (la

marcha lenta es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

]a derecha para aumentar las revolu-

clones si el motor se ahoga o se par&

• Gire el tornillo de marcha lenta hacia

]a izquierda para reducir las revolu-

ciones. Tornillo de Ajuste de

la Marcha Lenta

Tapa del

Filtro de

Aire

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al

nt_mero de ayuda al consumidor

1-800-235-5878.

_ADVERTENCIA: Realice los

siguientes pasos despu6s de cada

USO:

•Permita que el motor se enfrfe y fi e

ben e aparato antes de guardar o o

transportado.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrup-

tores el6ctricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que ]as piezas cortantes no

puedan causar heridas por acci-

dente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTAClONAL ALMACENAJE

Prepare el aparato para almacenado

al final de la temporada o si no Io va a

usar por m_s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• AImacene en un _rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite a las superficies externas

met_licas.

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso

de combustibles con mezcla de alco-

hol en su aparato, en la secciSn de

USO, bajo ABASTECIMIENTO DEL MO-

TOR.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de dep6sitos

de goma durante el almacenaje. Aria-

da estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

]as instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y d6jelo en

marcha por unos 5 minutos despu6s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr_ aSadir estabiliza-

dor al tanque de combustible.

INTERIOR DEL MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya torninos, tuercas ni per-

nos sueltos. Cambie todas ]a piezas

daSadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la prSxima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOST|CA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cuaiquiera de las reparaciones recomendadas a continuaci6n que

SINTOMA

El motor no

arranca.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se pare bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1. El interruptor ON/OFF est&

en posici6n OFF.

2. El motor est_ ehogado.

3. El tenque de combustible

est& vacio.

4. La bujfa no est_ haciendo

chispa.

5. El combustible no est&

Ilegando al carburador.

6. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas del cigueSel

estan gastadas.

3. La compresi6n est& baja.

1. El filtro de aire esta sucio.

2. La bujla est_ carbonizada.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

5. La compresi6n est& baja,

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se he hecho incorrecta-

mente.

3. El filtro de aire est_ sucio,

4. El carburador requiere

ajuste,

1. La mezcla de combustible

esta se he hecho

incorrectemente,

2. Se ha instalado la bujla

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

)eraci6n.

SOLUCION

1. Coloque el interruptor ON/OFF a la

posici6n ON,

2, Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

3, Llene el tanque con la mezcla

correcta de combustible.

4, Instale una bujie nueva.

5. Verifique si el filtro de combustible no

est6 sucio; c_mbielo. Vedfique si hay

dobleces en la linea de combustible

o si est_ pertida; reparela o c_mbiela.

6, Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1, Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujfa y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci6 el tanque de combustible y

116nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el filtro de eire.

4. Vea "Ajuste al Cerburador" en la

seccidn Servicio y Ajustes.

1, Yea "Abastecimiento del Motor" en la

secci6n Uso.

2. Cambie por la bujla correct&

3. Entre en contacto con el Servicio

Sears (yea parte tresera del manual).

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

SUS DERECHOS Y OBUGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se cemplacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

queSo, modelo 2002-2004, para use

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequeSo

para use fuera de carretera per los

periodos de tiempo que explicamos a

centinuaci6n y con la condici6n de que

su m_quina de motor pequeSo para

use fuera de carretera no haya sufrido

ningt]n tipo de abuse, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales come el carburador y el sis-

tema de ignici6n. Donde exista una

cendici6n que requiera reparaci6n

bajo garantia, Sears reparar_ gratis su

motor pequeSo para use fuera de car-

retera. Los gates cubiertos bajo la ga-

rantfa incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

pieza relacionada con el sistema de

emisi6n de su motor (come heroes en-

umerado en la lista de piezas de con-

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la

pieza ser_ reparada o reemplazada

per Sears. GARANTIA DE RESPON-

SABILIDAD DE DEL DUENO: Come

dueSo de una m_quina de motor pe-

queSo para use fuera de carretera,

usted ser_ responsable per el manten-

imiento adecuado en los periodos pre-

viamente programados y enumerados

en su manual de instrucciones. Sears

recomienda que guarde todos los reci-

bos que indiquen que se ha de-

sempeSado mantenimiento en su

m_quina de motor pequeSo para use

fuera de carretera, pere Sears no

podr_ negar el servicio bajo garantfa

tTnicamente a causa de la falta de reci-

boso per el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya side de-

sempeSado. Come dueSo de una

m_quina de motor pequeSo para use

fuera de carretera, usted deber_ con-

tar con el cenocimiento de que Sears

puede negar la cubierta bajo garantia

si su m_quina de motor pequeSo para

use fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuse, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el use de piezas que

no hayan side fabricadas o aprobadas

per el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequeSo para use

fuera de carretera aun centre de repa-

raci6n autorizado Sears tan pronto

come se presente el problema. Las

reparaciones bajo garantia deber_n

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber_ comunicarse con su distribui-

dor autorizado del servicio m_s cerca-

no o Ilamar a Sears al

1-800-469-4663. FECHA DEL

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m_quina de

motor pequeSo para use fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantia cuenta con un per-

lode de duraci6n de dos aSos

cemenzando en la fecha inicial de

compra. QUECUBRE LAGARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser_n desempeSados y ofrecidos al

dueSo sin coste alguno en un distribui-

dor autorizado del servicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantfa, usted deber_

cemunicarse con su distribuidor autori-

zado del servicio m_s cercano o Ila-

mar a Sears al 1-800-469-4663. P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est6 progra-

mada para ser reemplazada come

parte del mantenimiento requerido, o

que est6 programada t]nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber_ garantizarse per un perio-

do de dos amos. Cualquier pieza

garantizada que est6 programada

para ser reemplazada come parte del

mantenimiento requerido deber_ estar

garantizada per el periodo de tiempo

que cemienza en la fecha de cempra

inicial hasta la fecha del primer reem-

plazoprogramadoparadichapieza.

DIAGNOSTICO:Nosedeber_cobrar

aldueSoning_ntipodecargosporla

labordediagn6sticolacualdetermine

queunapiezagarantizadaseencuen-

tradefectuosasieltrabajode

diagn6sticohasidodesempeSadopor

undistribuidorautorizadodelservicio

Sears.DANOSPORCONSECUECIA:

Searspodr_serresponsablede

daSosocurridosaotraspiezasdelmo-

torcausadosporlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.QUE NO

CUBRE LA GARANTIA: Todas las fal-

]as causadas por el abuso, negligen-

cia o mantenimiento inapropiado no

est_n cubiertas. PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

aSadidas o la modificaciSn de piezas

podr_n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za por el real funcionamiento debido al

uso de piezas aSadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de 9arantia, usted deber_ en-

trar en contacto con su distribuidor

autorizado del servicio Sears m_s cer-

cano o Ilamar a Sears al

1-800-469-4663, DONDE OBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajo garantia deb-

er_n ser provistas en todos los

distribuidors autorizado del servicio

Sears. Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE

PIEZAS RELACIONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ciSn bajo garantia de piezas relaciona-

das con la emisi6n ser_ provisto sin

costo alguno al dueSo si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISION

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARACION

DE MANTENIMIENTO: El dueSo es

responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358795570 User Manual LINE TRIMMER/WEEDWACKER Manuals And Guides L0303176

CRAFTSMAN Line Trimmers/Weedwackers, Gas Manual L0303176 CRAFTSMAN Line Trimmers/Weedwackers, Gas Owner's Manual, CRAFTSMAN Line Trimmers/Weedwackers, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
