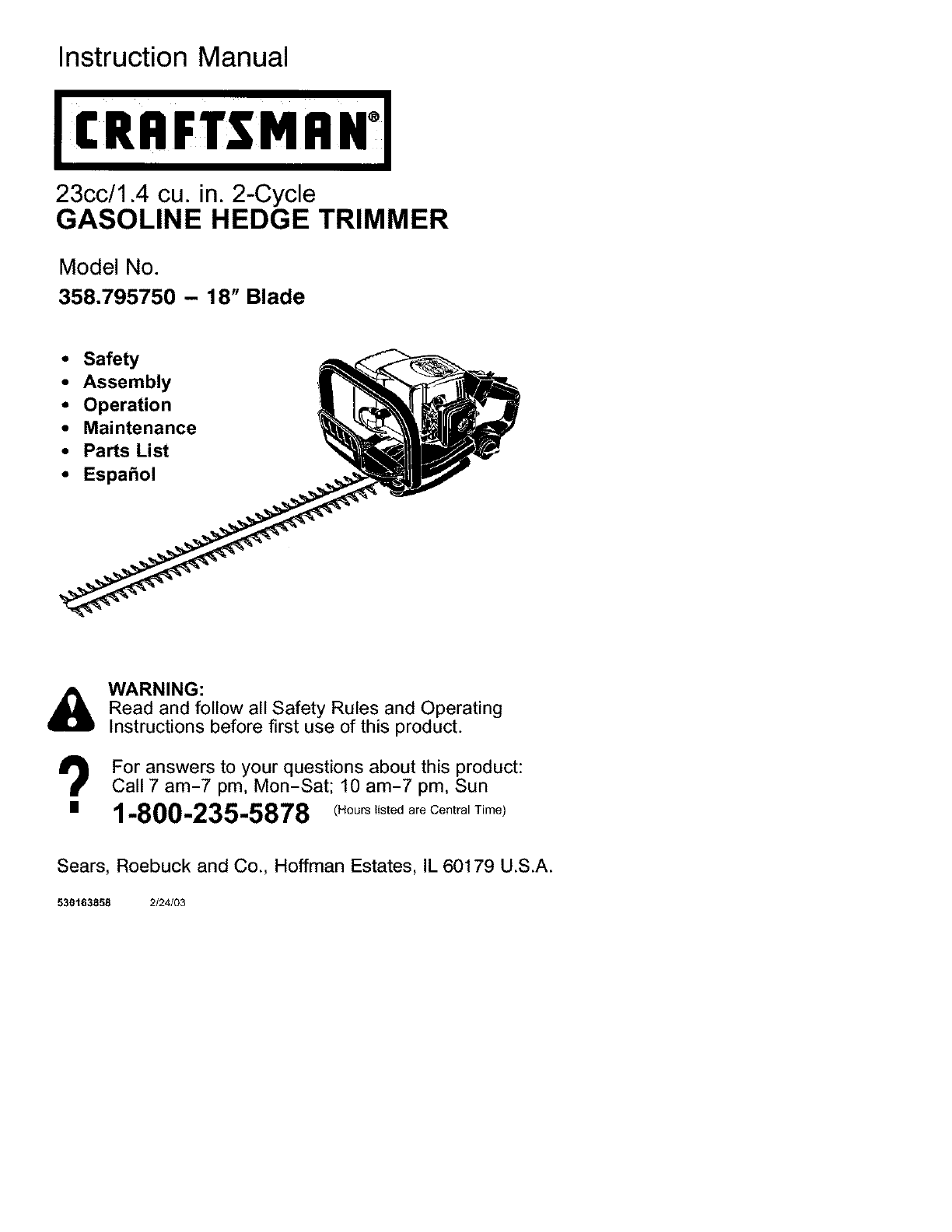

Instruction Manual

23cc/1.4 cu. in. 2-Cycle

GASOLINE HEDGE TRIMMER

Model No.

358.795750 - 18" Blade

•Safety

•Assembly

•Operation

•Maintenance

•Parts List

•Espa_ol

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon-Sat; 10 am-7 pm, Sun

1-800-235-5878 /.oars listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163858 2/24/03

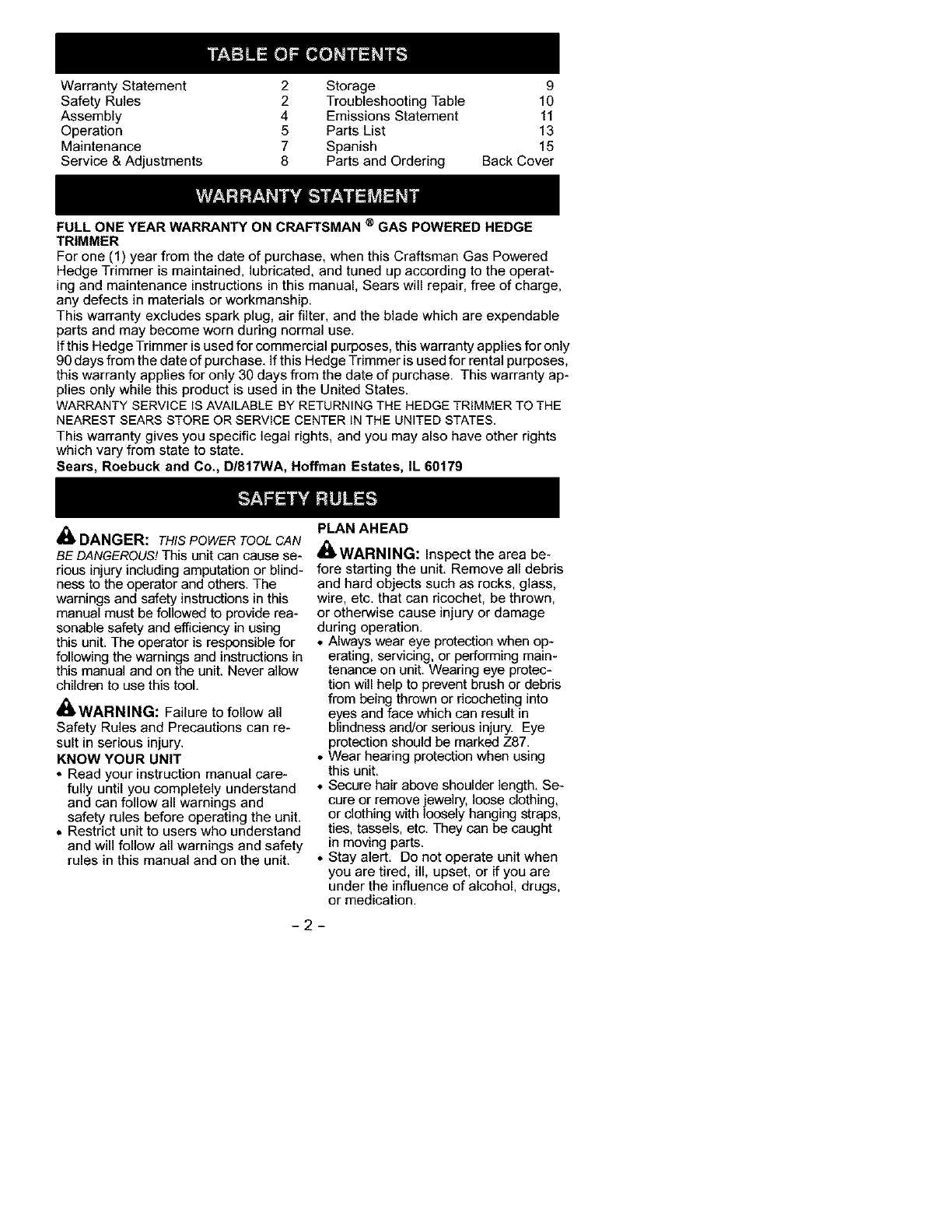

Warranty Statement 2 Storage 9

Safety Rules 2 Troubleshooting Table 10

Assembly 4 Emissions Statement 11

Operation 5 Parts List 13

Maintenance 7 Spanish 15

Service & Adjustments 8 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ®GAS POWERED HEDGE

TRIMMER

For one (1) year from the date of purchase, when this Craftsman Gas Powered

Hedge Trimmer is maintained, lubricated, and tuned up according to the operat-

ing and maintenance instructions in this manual, Sears will repair, free of charge,

any defects in materials or workmanship.

This warranty excludes spark plug, air filter, and the blade which are expendable

parts and may become worn during normal use.

If this Hedge Trimmer is used for commercial purposes, this warranty applies for only

90 days from the date of purchase. If this Hedge Trimmer is used for rental purposes,

this warranty applies for only 30 days from the date of purchase. This warranty ap-

plies only while this product is used in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE HEDGE TRIMMER TO THE

NEAREST SEARS STORE OR SERVICE CENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

_, DANGER: THISPOWER TOOLCAN

BE DANGEROUS!This unit can cause se-

rious injury including amputation or blind-

ness to the operator and others. The

warnings and safety instructions in this

manual must be followed to provide rea-

sonable safety and efficiency in using

this unit. The operator is responsible for

following the warnings and instructions in

this manual and on the unit. Never allow

children to use this tool.

_,WARNING: Failure to follow all

Safety Rules and Precautions can re-

sult in serious injury.

KNOW YOUR UNIT

•Read your instruction manual care-

fully until you completely understand

and can follow all warnings and

safety rules before operating the unit.

• Restrict unit to users who understand

and will follow all warnings and safety

rules in this manual and on the unit.

PLAN AHEAD

4re.WARNING: Inspect the area be-

fore starting the unit. Remove all debris

and hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

• Always wear eye protection when op-

erating, servicing, or performing main-

tenance on unit. Wearing eye protec-

tion will help to prevent brush or debris

from being thrown or ricocheting into

eyes and face which can result in

blindness and/or serious injury. Eye

protection should be marked Z87.

• Wear hearing protection when using

this unit.

• Secure hair above shoulder length. Se-

cure or remove jewelry, loose clothing,

or clothing with loosely hanging straps,

ties, tassels, etc. They can be caught

in moving parts.

• Stay alert. Do not operate unit when

you are tired, ill, upset, or if you are

under the influence of alcohol, drugs,

or medication.

-2-

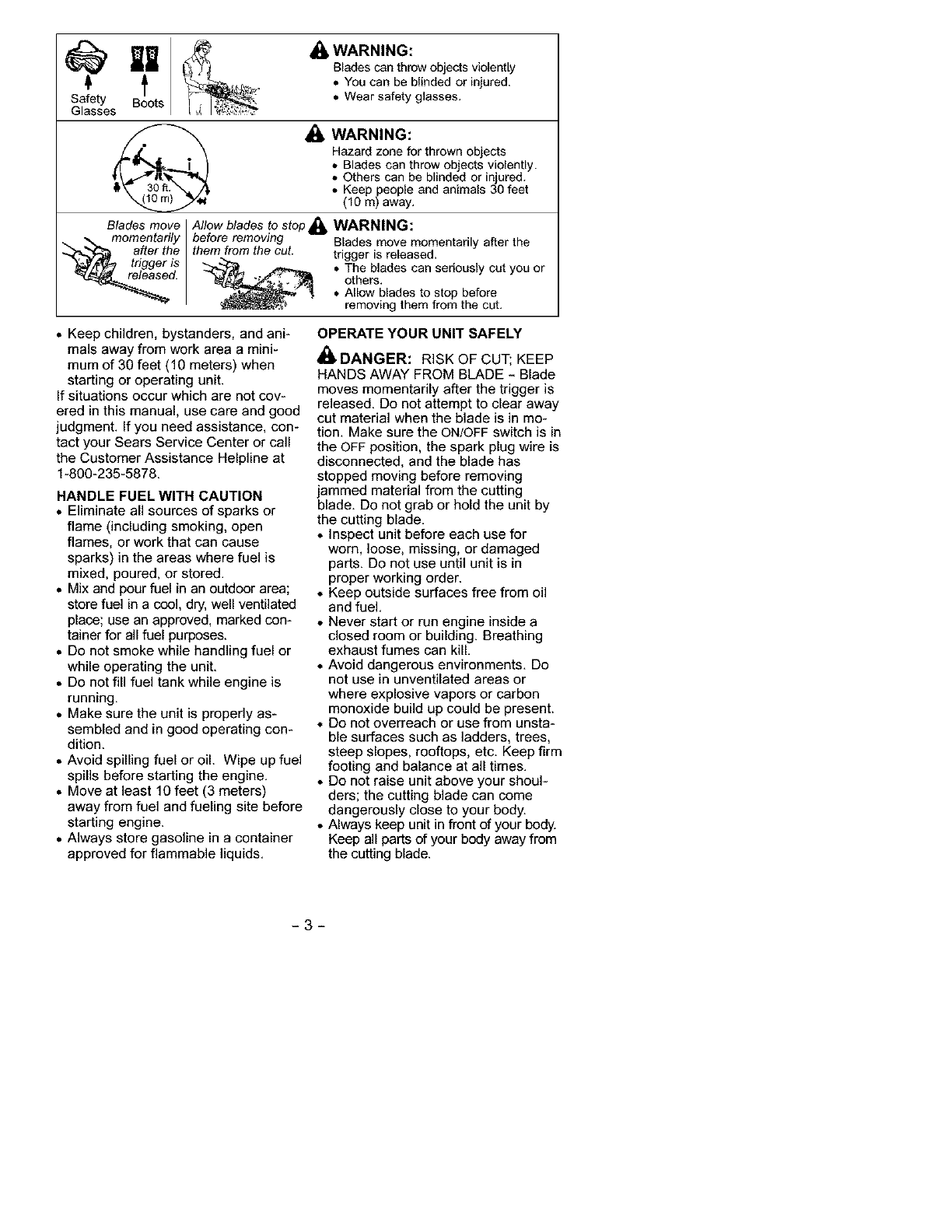

Safety Boots ],

Glasses

WARNING:

Blades canthrow objects violently

• You can be blinded or injured.

• Wear safety glasses.

Blades move IAllow blades to stop

-_. momentarily Ibefore removing

...._._"._'_ after the them from the cut.

_,,1"_/_ trigger is I -_._:_

WARNING:

Hazard zone for thrown objects

• Blades can throw objects violently.

• Others can be blinded or injured.

• Keep people and animals 30 feet

(10 m) away.

WARNING:

Blades move momentarily after the

trigger is released.

• The blades can seriously cut you or

others.

• Allow blades to stop before

removing them from the cut.

• Keep children, bystanders, and ani-

mals away from work area a mini-

mum of 30 feet (10 meters) when

starting or operating unit.

If situations occur which are not cov-

ered in this manual, use care and good

judgment. If you need assistance, con-

tact your Sears Service Center or call

the Customer Assistance Helpline at

1-800-235-5878.

HANDLE FUEL WITH CAUTION

• Eliminate all sources of sparks or

flame (including smoking, open

flames, or work that can cause

sparks) in the areas where fuel is

mixed, poured, or stored.

• Mix and pour fuel in an outdoor area;

store fuel in a cool, dry, well ventilated

place; use an approved, marked con-

tainer for all fuel purposes.

• Do not smoke while handling fuel or

while operating the unit.

• Do not fill fuel tank while engine is

running.

• Make sure the unit is properly as-

sembled and in good operating con-

dition.

• Avoid spilling fuel or oil. Wipe up fuel

spills before starting the engine.

• Move at least 10 feet (3 meters)

away from fuel and fueling site before

starting engine.

• Always store gasoline in a container

approved for flammable liquids.

OPERATE YOUR UNIT SAFELY

DANGER: RISK OF CUT; KEEP

HANDS AWAY FROM BLADE - Blade

moves momentarily after the trigger is

released. Do not attempt to clear away

cut material when the blade is in mo-

tion. Make sure the ON/OFF switch iS in

the OFF position, the spark plug wire is

disconnected, and the blade has

stopped moving before removing

jammed material from the cutting

blade. Do not grab or hold the unit by

the cutting blade.

• Inspect unit before each use for

worn, loose, missing, or damaged

parts. Do not use until unit is in

proper working order.

• Keep outside surfaces free from oil

and fuel.

• Never start or run engine inside a

closed room or building. Breathing

exhaust fumes can kill.

• Avoid dangerous environments. Do

not use in unventilated areas or

where explosive vapors or carbon

monoxide build up could be present.

• Do not overreach or use from unsta-

ble surfaces such as ladders, trees,

steep slopes, rooftops, etc. Keep firm

footing and balance at all times.

• Do not raise unit above your shoul-

ders; the cutting blade can come

dangerously close to your body.

• Always keep unit in front of your body.

Keep all parts of your body away from

the cutting blade.

-3-

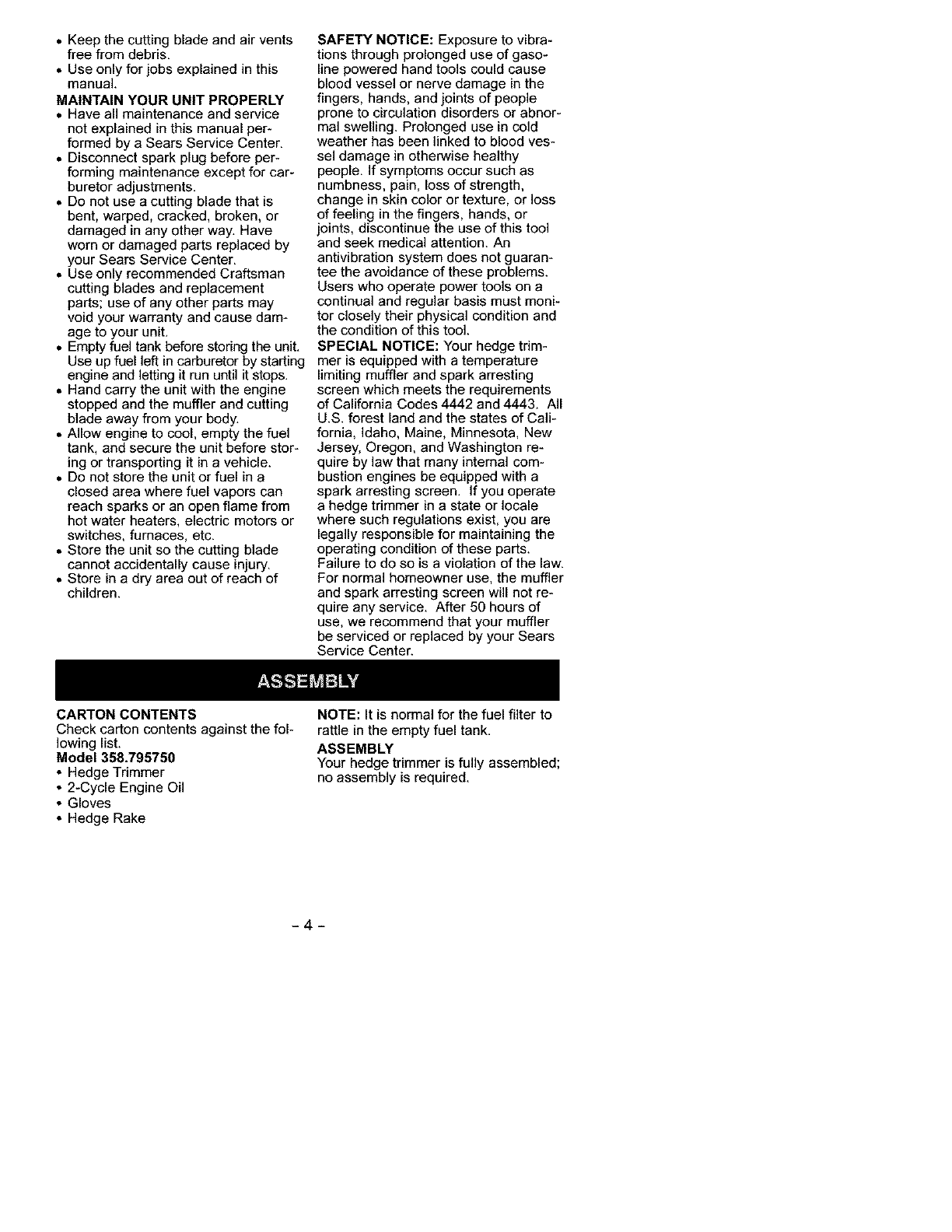

• Keep the cutting blade and air vents

free from debris.

• Use only for jobs explained in this

manual.

MAINTAIN YOUR UNIT PROPERLY

•Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

• Disconnect spark plug before per-

forming maintenance except for car-

buretor adjustments.

• Do not use a cutting blade that is

bent, warped, cracked, broken, or

damaged in any other way. Have

worn or damaged parts replaced by

your Sears Service Center.

• Use only recommended Craftsman

cutting blades and replacement

parts; use of any other parts may

void your warranty and cause dam-

age to your unit.

• Empty fuel tank before storing the unit.

Use up fuel left in carburetor by starting

engine and letting it run until it stops.

• Hand carry the unit with the engine

stopped and the muffler and cutting

blade away from your body.

• Allow engine to cool, empty the fuel

tank, and secure the unit before stor-

ing or transporting it in a vehicle.

• Do not store the unit or fuel in a

closed area where fuel vapors can

reach sparks or an open flame from

hot water heaters, electric motors or

switches, furnaces, etc.

• Store the unit so the cutting blade

cannot accidentally cause injury.

• Store in a dry area out of reach of

children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or abnor-

mal swelling. Prolonged use in cold

weather has been linked to blood ves-

sel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An

antivibration system does not guaran-

tee the avoidance of these problems.

Users who operate power tools on a

continual and regular basis must moni-

tor closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: Your hedge trim-

mer is equipped with a temperature

limiting muffler and spark arresting

screen which meets the requirements

of California Codes 4442 and 4443. All

U.S. forest land and the states of Cali-

fornia, Idaho, Maine, Minnesota, New

Jersey, Oregon, and Washington re-

quire by law that many internal com-

bustion engines be equipped with a

spark arresting screen. If you operate

a hedge trimmer in a state or locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the law.

For normal homeowner use, the muffler

and spark arresting screen will not re-

quire any service. After 50 hours of

use, we recommend that your muffler

be serviced or replaced by your Sears

Service Center.

CARTON CONTENTS

Check carton contents against the fol*

lowing list.

Model 358.795750

• Hedge Trimmer

• 2-Cycle Engine Oil

• Gloves

• Hedge Rake

NOTE: It is normal for the fuel filter to

rattle in the empty fuel tank.

ASSEMBLY

Your hedge trimmer is fully assembled;

no assembly is required.

-4-

[o]_ _:T±¥II[o]_l

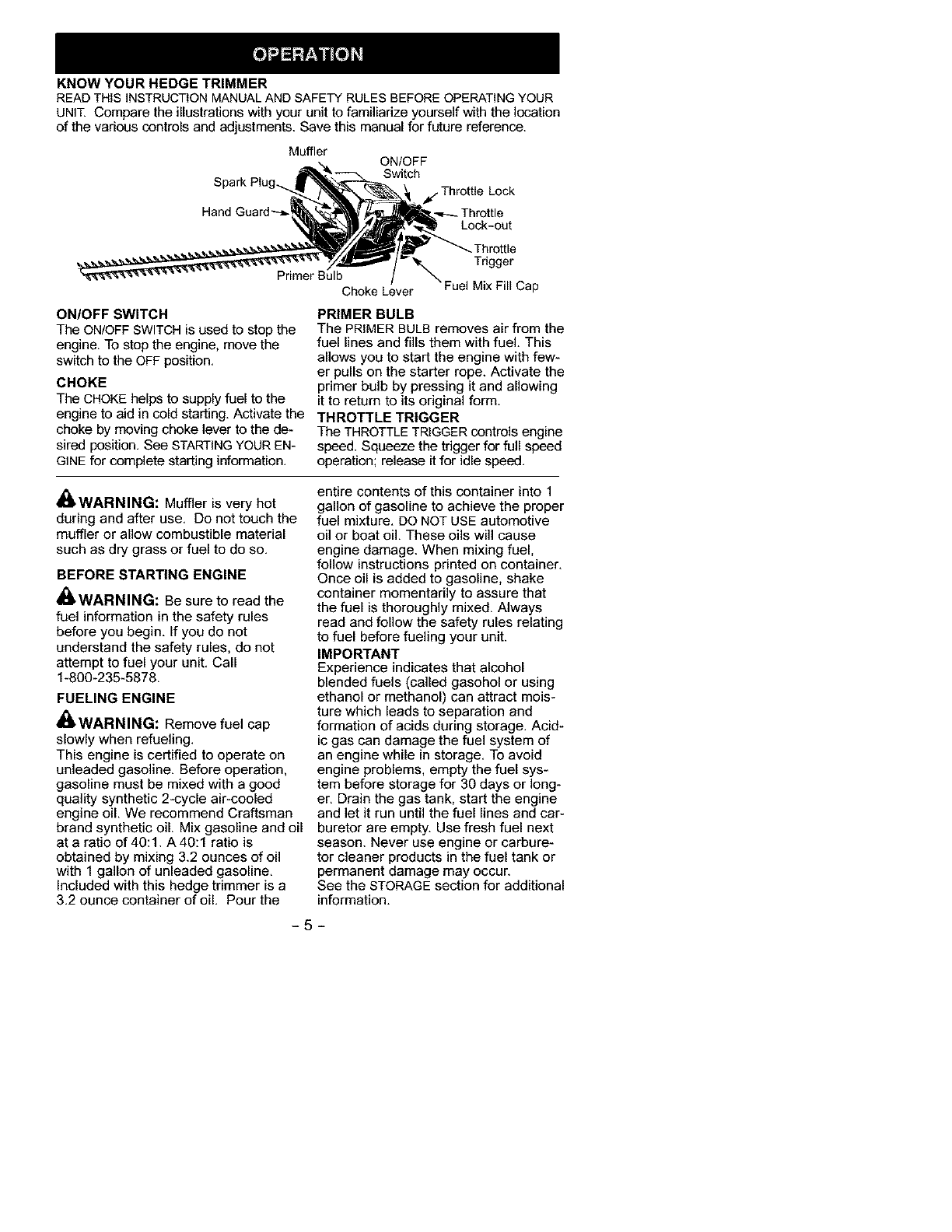

KNOW YOUR HEDGE TRIMMER

READ THIS INSTRUCTION MANUALAND SAFETY RULES BEFORE OPERATINGYOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Muffler ON/OFF

Switch

Spark Plug_

f Throttle Lock

Hand (

Lock-out

Primer Bulb

Choke Lever

Trigger

Fuel Mix Fill Cap

ON/OFF SWITCH

The ON/OFF SWITCH is used to stop the

engine. To stop the engine, move the

switch to the OFF position.

CHOKE

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate the

choke by moving choke lever to the de-

sired position. See STARTINGYOUR EN-

GINE for complete starting information.

PRIMER BULB

The PRIMER BULB removes air from the

fuel lines and fills them with fuel. This

allows you to start the engine with few-

er pulls on the starter rope. Activate the

primer bulb by pressing it and allowing

it to return to its original form.

THROTTLE TRIGGER

The THROTTLETRIGGER controls engine

speed. Squeeze the trigger for full speed

operation; release it for idle speed.

_WARNING: Muffler is very hot

during and after use. Do not touch the

muffler or allow combustible material

such as dry grass or fuel to do so.

BEFORE STARTING ENGINE

_WARNING: Be sure to read the

fuel information in the safety rules

before you begin. If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at aratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this hedge trimmer is a

3.2 ounce container of oil. Pour the

entire contents of this container into 1

gallon of gasoline to achieve the proper

fuel mixture. DO NOT USE automotive

oil or boat oil. These oils will cause

engine damage. When mixing fuel,

follow instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed. Always

read and follow the safety rules relating

to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage. Acid-

ic gas can damage the fuel system of

an engine while in storage. To avoid

engine problems, empty the fuel sys-

tem before storage for 30 days or long-

er. Drain the gas tank, start the engine

and let it run until the fuel lines and car-

buretor are empty. Use fresh fuel next

season. Never use engine or carbure-

tor cleaner products in the fuel tank or

permanent damage may occur.

See the STORAGE section for additional

information.

-5-

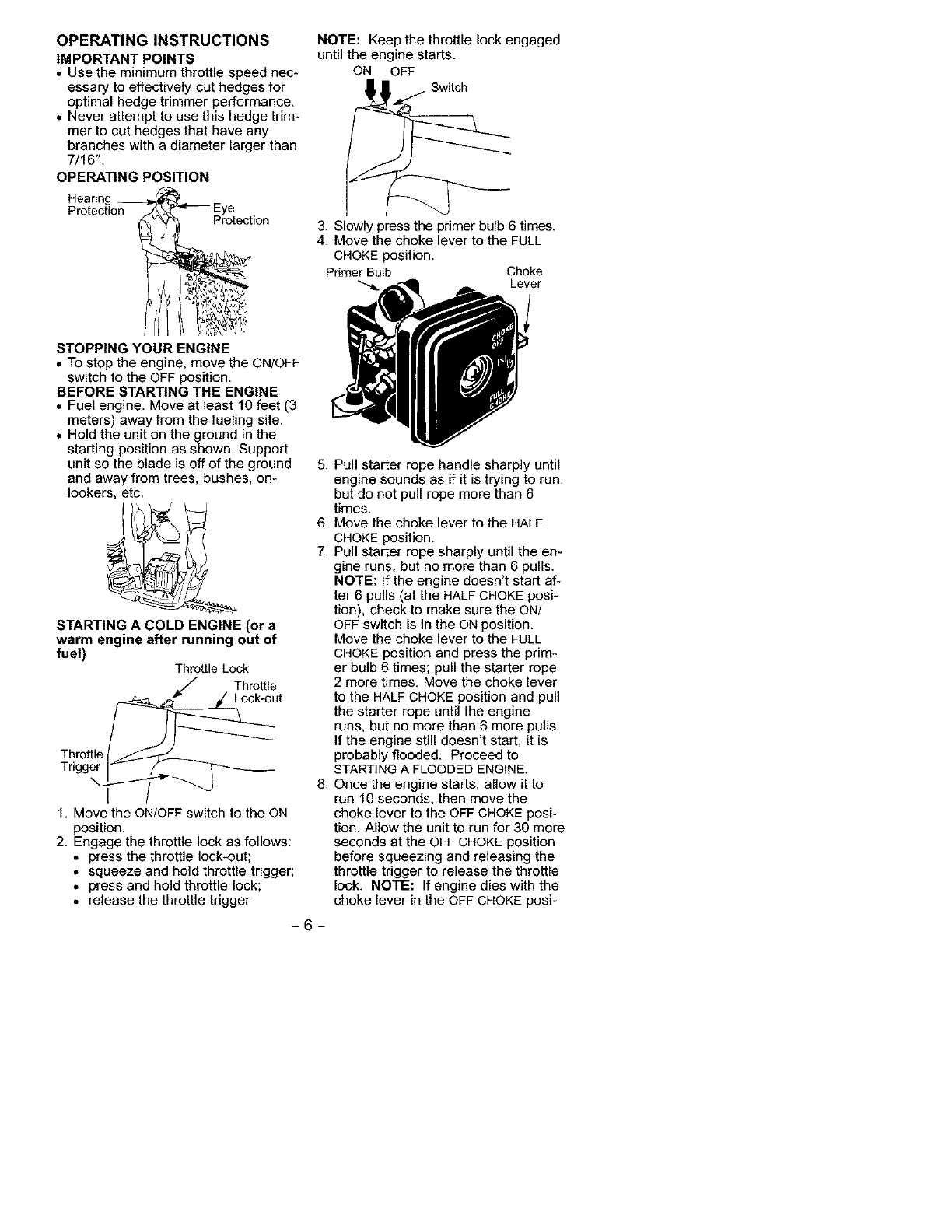

OPERATING INSTRUCTIONS

IMPORTANT POINTS

• Use the minimum throttle speed nec-

essary to effectively cut hedges for

optimal hedge trimmer performance,

• Never attempt to use this hedge trim-

mer to cut hedges that have any

branches with a diameter larger than

7/16",

OPERATING POSITION

Hearing

Protection Protection

STOPPING YOUR ENGINE

• To stop the engine, move the ON/OFF

switch to the OFF position.

BEFORE STARTING THE ENGINE

• Fuel engine. Move at least 10 feet (3

meters) away from the fueling site.

• Hold the unit on the ground in the

starting position as shown. Support

unit so the blade is off of the ground

and away from trees, bushes, on-

lookers, etc.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel) Throttle Lock

_/ Throttle

Lock-out

Throttle

Trigger

I

1. Move the ON/OFF switch to the ON

position.

2. Engage the throttle lock as follows:

• press the throttle lock-out;

• squeeze and hold throttle trigger;

• press and hold throttle lock;

• release the throttle trigger

5. Pull starter rope handle sharply until

engine sounds as if it is trying to run,

but do not pull rope more than 6

times.

6. Move the choke lever to the HALF

CHOKE position.

7. Pull starter rope sharply until the en-

gine runs, but no more than 6 pulls.

NOTE: If the engine doesn't start af-

ter 6 pulls (at the HALF CHOKE posi-

tion), check to make sure the ON/

OFF switch is in the ON position.

Move the choke lever to the FULL

CHOKE position and press the prim-

er bulb 6 times; pull the starter rope

2 more times. Move the choke lever

to the HALF CHOKE position and pull

the starter rope until the engine

runs, but no more than 6 more pulls.

If the engine still doesn't start, it is

probably flooded. Proceed to

STARTING A FLOODED ENGINE.

8. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to the OFF CHOKE posi-

tion. Allow the unit to run for 30 more

seconds at the OFF CHOKE position

before squeezing and releasing the

throttle trigger to release the throttle

lock. NOTE: If engine dies with the

choke lever in the OFF CHOKE posi-

NOTE: Keep the throttle lock engaged

until the engine starts,

ON

S

OFF

Switch

3. Slowly press the primer bulb 6 times.

4. Move the choke lever to the FULL

CHOKE position.

Primer Bulb Choke

___er

-6-

tion, move the choke lever to the

HALF CHOKE position and pull the

rope until engine runs, but no more

than 6 pulls.

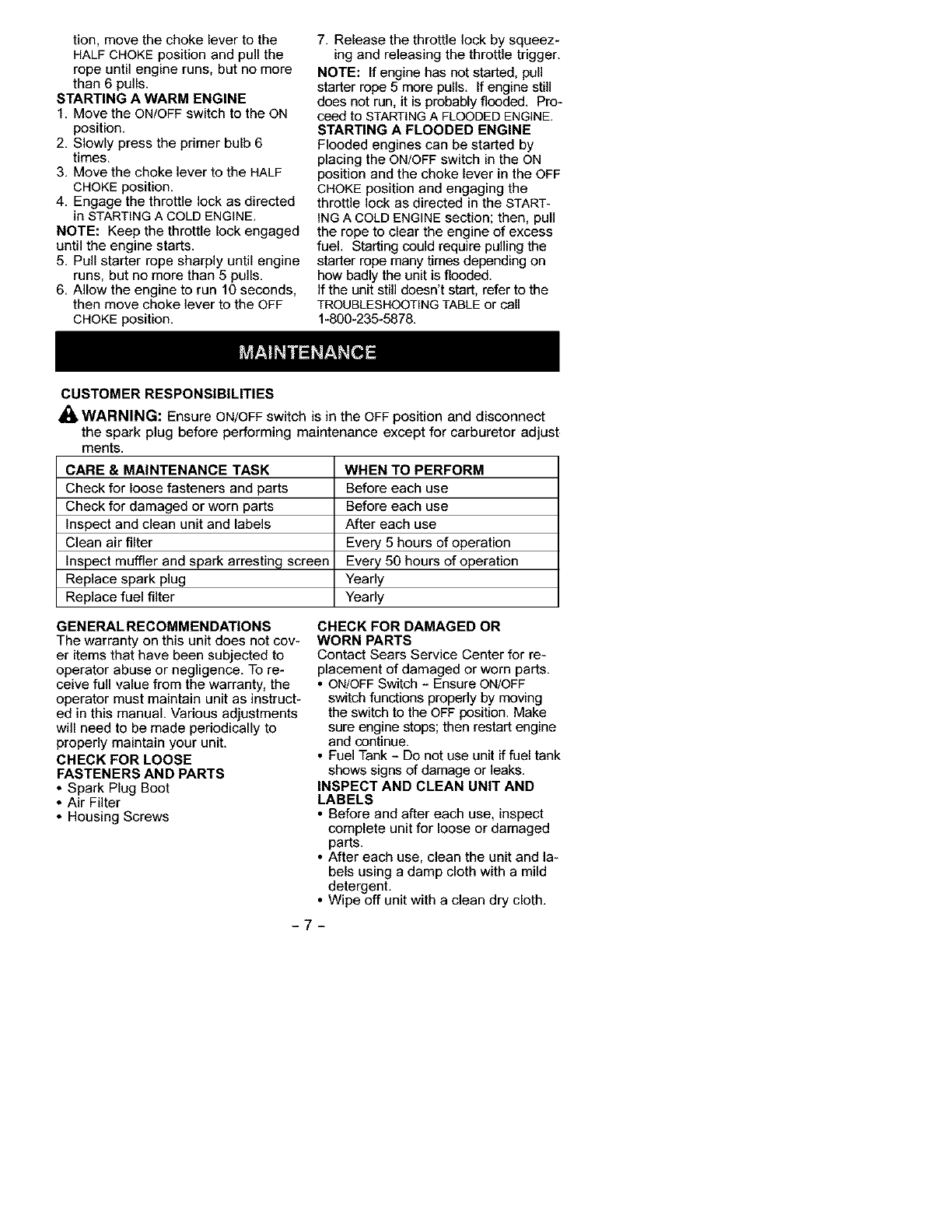

STARTING A WARM ENGINE

1. Move the ON/OFF switch to the ON

position.

2. Slowly press the primer bulb 6

times.

3. Move the choke ]ever to the HALF

CHOKE position.

4. Engage the throttle lock as directed

in STARTING A COLD ENGINE.

NOTE: Keep the throttle lock engaged

until the engine starts.

5. Pull starter rope sharply until engine

runs, but no more than 5 pulls.

6. Allow the engine to run 10 seconds,

then move choke lever to the OFF

CHOKE position.

7. Release the throttle lock by squeez-

ing and releasing the throttle trigger.

NOTE: If engine has not started, pull

starter rope 5 more pulls. If engine still

does not run, it is probably flooded. Pro-

ceed to STARTINGA FLOODED ENGINE.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the ON/OFF switch in the ON

position and the choke lever in the OFF

CHOKE position and engaging the

throttle lock as directed in the START-

ING A COLD ENGINE section; then, pull

the rope to clear the engine of excess

fuel. Starting could require pulling the

starter rope many times depending on

how badly the unit is flooded.

If the unit still doesn't start, refer to the

TROUBLESHOOTINGTABLE or call

1-800-235-5878.

CUSTOMER RESPONSIBILITIES

WARNING: Ensure ON/OFF switch is in the OFF position and disconnect

the spark plug before performing maintenance except for carburetor adjust

ments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

Replace fuel filter

WHEN TO PERFORM

Before each use

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

Yearly

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

•Spark Plug Boot

• Air Filter

• Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart engine

and continue.

• Fuel Tank - Do not use unit if fuel tank

shows signs of damage or leaks.

INSPECT AND CLEAN UNIT AND

LABELS

• Before and after each use, inspect

complete unit for loose or damaged

parts.

• After each use, clean the unit and la-

bels using a damp cloth with a mild

detergent.

• Wipe off unit with a clean dry cloth.

-7-

CLEAN AIR FILTER

Air Filter

Cover

/

Air Filter Screw

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions, Always

clean after every 5 hours of operation.

1, Clean the cover and the area

around it to keep debris from falling

into the carburetor chamber when

the cover is removed,

2, Remove parts as illustrated,

NOTE: To avoid creating a fire hazard

or producing harmful evaporative emis-

sions, do not clean filter in gasoline or

other flammable solvent,

3, Wash the filter in soap and water,

4, Allow filter to dry,

5, Add a few drops of oil to the filter;

squeeze filter to distribute oil,

6, Replace parts.

MUFFLER AND SPARK ARRESTING

SCREEN

NOTE: THE SPARKARRESTING SCREEN

ON THIS UNIT IS NOTSERVICEABLE,

For normal homeowner use, the muffler

and spark arresting screen will not require

any service, After 50 hours of use, we

recommend that your muffler be re-

placed by a Sears Service Center.

REPLACE SPARK PLUG

Replace spark plug each year to ensure

the engine starts easier and runs better.

Set spark plug gap at 0.025 inch. Ignition

timing is fixed, nonadjustable.

1. Twist, then pull off spark plug boot,

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely with

a 3/4 inch socket wrench,

4. Reinstall the spark plug boot.

REPLACE FUEL FILTER

To replace fuel filter, drain unit by run-

ning it dry of fuel, then remove fuel cap/

retainer assembly from tank, Pull filter

from tank and remove it from the fuel

line. Install new fuel filter on fuel line;

reinstall parts,

Fuel Filter

_WARNING: Disconnect the spark

plug before performing maintenance,

service or adjustments except for car-

buretor adjustments.

We recommend all service and adjust-

ments not listed in this manual be per-

formed by your Sears Service Center.

CARBURETOR ADJUSTMENT

_WARNING: Keep others away

when making idle speed adjustments.

The blade will be moving during most

of this procedure. Wear your protective

equipment and observe all safety pre-

cautions. When making adjustments,

use a screwdriver short enough to

keep your hands behind the hand-

guard and away from the blade. After

making adjustments, the blade must

not move at idle speed.

The carburetor has been carefully set

at the factory, Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle

is released.

• The blade moves at idle,

Keep others away when making idle

speed adjustments. Make adjustments

with the unit resting on a level surface

free of debris that can be caught in the

hedge trimmer blade. Serious injury to

the operator and others can occur if the

-8-

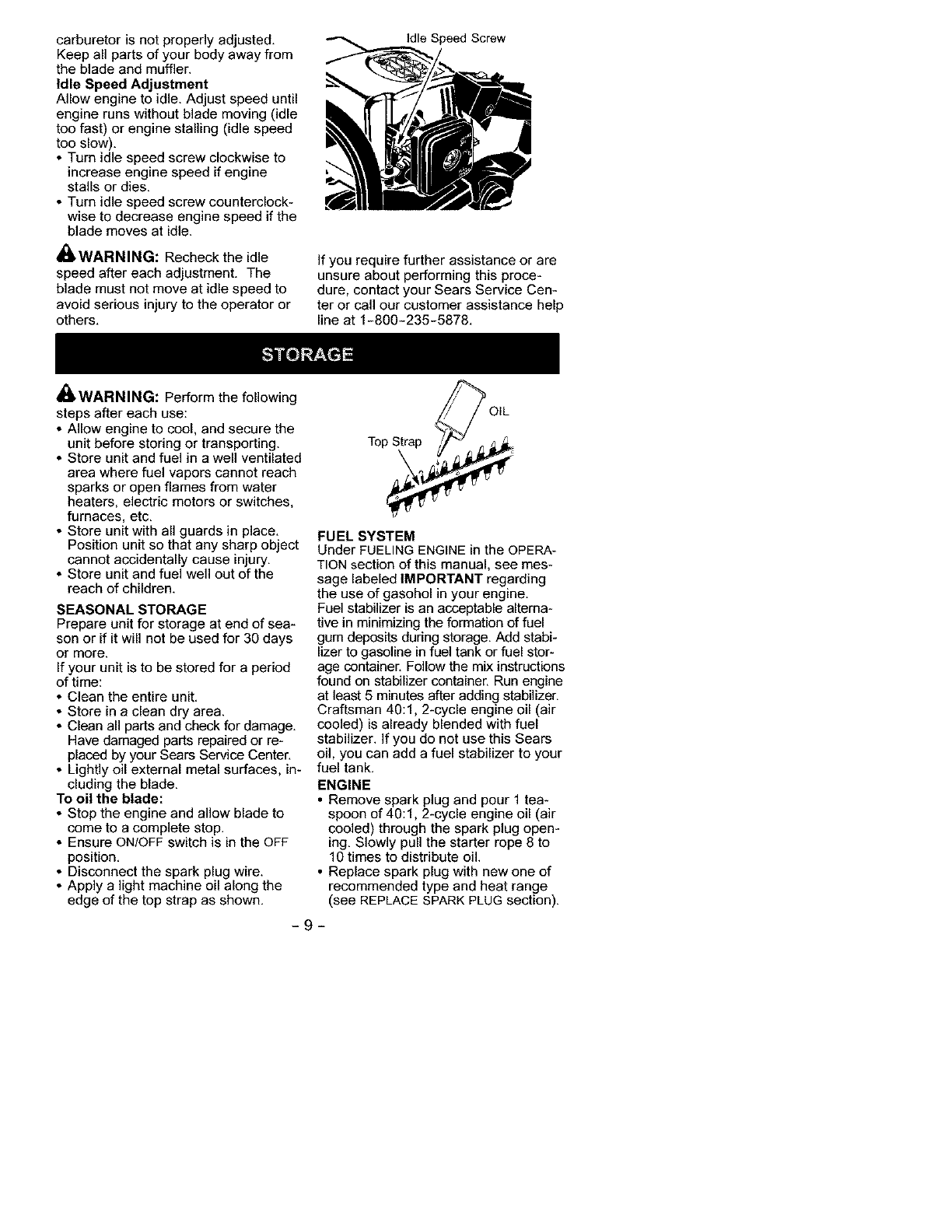

carburetor is not properly adjusted.

Keep all parts of your body away from

the blade and muffler.

Idle Speed Adjustment

Allow engine to idle, Adjust speed until

engine runs without blade moving (idle

too fast) or engine stalling (idle speed

too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if the

blade moves at idle.

_WARNING: Recheck the idle

speed after each adjustment. The

blade must not move at idle speed to

avoid serious injury to the operator or

others.

Idle Speed Screw

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance help

line at 1-800-235-5878.

A _

dllWARNING: Perform the following

steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well ventilated

area where fuel vapors cannot reach

sparks or open flames from water

heaters, electric motors or switches,

furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit.

• Store in a clean dry area.

• Clean all parts and check for damage.

Have damaged parts repaired or re-

placed by your Sears Service Center.

• Lightly oil external metal surfaces, in-

cluding the blade.

To oil the blade:

• Stop the engine and allow blade to

come to acomplete stop.

• Ensure ON/OFF switch is in the OFF

position.

• Disconnect the spark plug wire.

• Apply a light machine oil along the

edge of the top strap as shown.

OIL

To0?!

7

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alterna-

tive in minimizing the formation of fuel

gum deposits during storage. Add stabi-

lizer to gasoline in fuel tank or fuel stor-

age container. Follow the mix instructions

found on stabilizer container. Run engine

at least 5 minutes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to your

fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug open-

ing. Slowly pull the starter rope 8 to

10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range

(see REPLACE SPARK PLUG section).

-9-

•Clean air filter,

• Check entire unit for loose screws,

nuts, and bolts, Replace any dam-

aged, broken, or worn parts,

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio,

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

start.

Engine will

not idle

properly.

Engine will not

accelerate,

lacks power,

or dies under

a load,

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE

1, ON/OFF switch in the OFF

position.

2, Engine flooded,

3. Fuel tank empty.

4. Spark plug not firing.

5. Fuel not reaching

carburetor.

& Compression low.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

REMEDY

1, Move ON/OFF switch to the ON

position.

2. See "Starting a Flooded Engine"

in Operation Section.

3. Fill tank with correct fuel mixture.

4. Install new spark plug.

5. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

6. Contact Sears Service (see back

cover).

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back

cover).

3. Contact Sears Service (see back

cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

5. Contact Sears Service (see back

cover).

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service (see back

cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. Contact Sears Service (see back

cover).

4. Contact Sears Service (see back

cover).

If situations occur which are not covered in this manual, use care and good

judgment. If you need assistance, contact your Sears Service Center or

call the Customer Assistance Helpline at 1-800-235-5878.

-10-

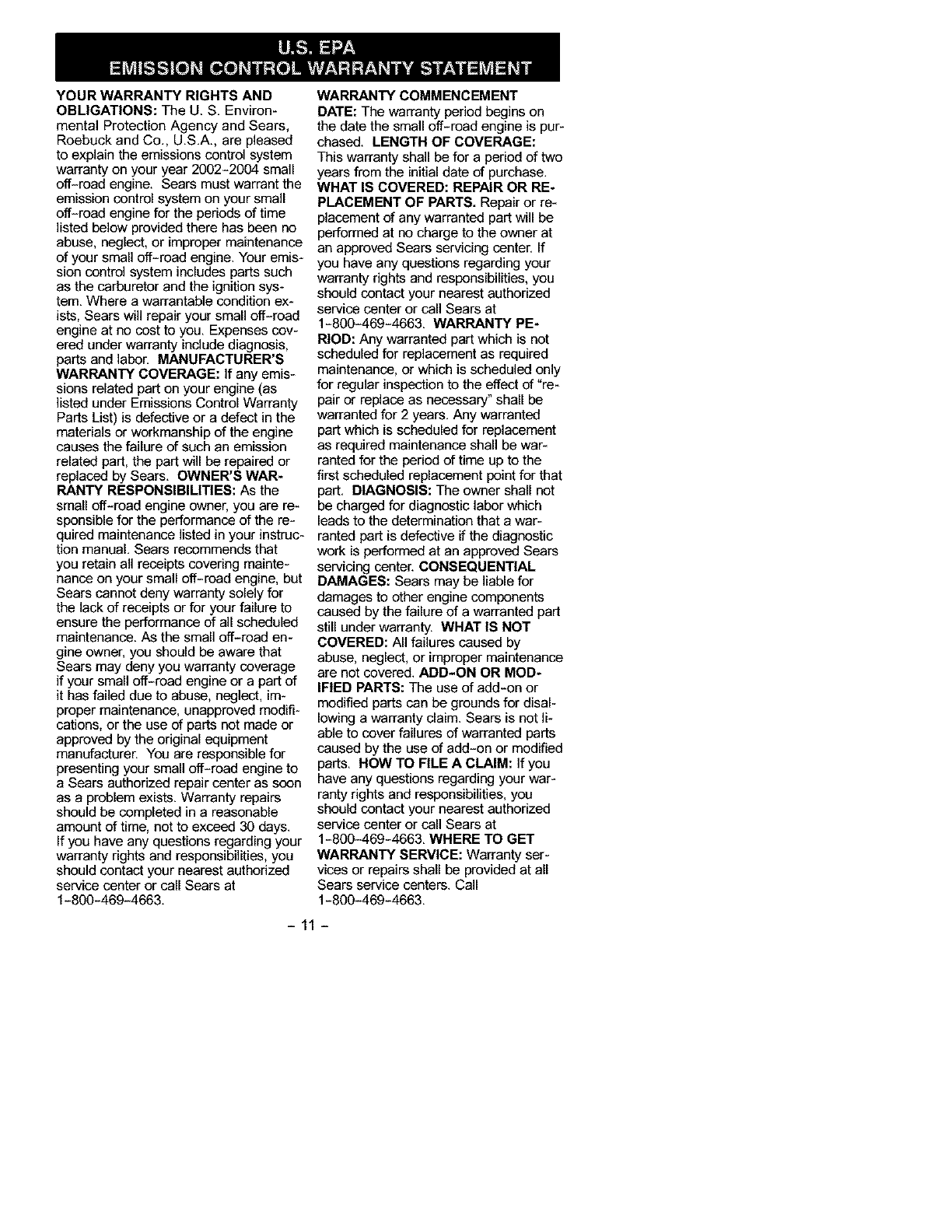

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U.S.A., are pleased

to explain the emissions control system

warranty on your year 2002-2004 small

off-road engine. Sears must warrant the

emission control system on your small

off-road engine for the periods of time

listed below provided there has been no

abuse, neglect, or improper maintenance

of your small off-road engine. Your emis-

sion control system includes parts such

as the carburetor and the ignition sys-

tem. Where a warrantable condition ex-

ists, Sears will repair your small off-road

engine at no cost to you. Expenses cov-

ered under warranty include diagnosis,

parts and labor. MANUFACTURER'S

WARRANTY COVERAGE: If any emis-

sions related part on your engine (as

listed under Emissions Control Warranty

Parts List) is defective or a defect in the

materials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are re-

sponsible for the performance of the re-

quired maintenance listed in your instruc-

tion manual. Sears recommends that

you retain all receipts covering mainte-

nance on your small off-road engine, but

Sears cannot deny warranty solely for

the lack of receipts or for your failure to

ensure the performance of all scheduled

maintenance. As the small off-road en-

gine owner, you should be aware that

Sears may deny you warranty coverage

if your small off-road engine or a part of

it has failed due to abuse, neglect, im-

proper maintenance, unapproved modifi-

cations, or the use of parts not made or

approved by the original equipment

manufacturer. You are responsible for

presenting your small off-road engine to

a Sears authorized repair center as soon

as a problem exists. Warranty repairs

should be completed in a reasonable

amount of time, not to exceed 30 days.

If you have any questions regarding your

warranty rights and responsibilities, you

should contact your nearest authorized

service center or call Sears at

1-800-469-4663.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is pur-

chased. LENGTH OF COVERAGE:

This warranty shall be for a period of two

years from the initial date of purchase.

WHAT IS COVERED: REPAIR OR RE-

PLACEMENT OF PARTS. Repair or re-

placement of any warranted part will be

performed at no charge to the owner at

an approved Sears servicing center. If

you have any questions regarding your

warranty rights and responsibilities, you

should contact your nearest authorized

service center or call Sears at

1-800-469-4663. WARRANTY PE-

RIOD: Any warranted part which is not

scheduled for replacement as required

maintenance, or which is scheduled only

for regular inspection to the effect of "re-

pair or replace as necessary" shall be

warranted for 2 years. Any warranted

part which is scheduled for replacement

as required maintenance shall be war-

ranted for the period of time up to the

first scheduled replacement point for that

part. DIAGNOSIS: The owner shall not

be charged for diagnostic labor which

leads to the determination that a war-

ranted part is defective if the diagnostic

work is performed at an approved Sears

servicing center. CONSEQUENTIAL

DAMAGES: Sears may be liable for

damages to other engine components

caused by the failure of a warranted part

still under warranty. WHAT IS NOT

COVERED: All failures caused by

abuse, neglect, or improper maintenance

are not covered. ADD-ON OR MOD-

IFIED PARTS: The use of add-on or

modified parts can be grounds for disal-

lowing a warranty claim. Sears is not li-

able to cover failures of warranted parts

caused by the use of add-on or modified

parts. HOW TO FILE A CLAIM: If you

have any questions regarding your war-

rarity rights and responsibilities, you

should contact your nearest authorized

service center or call Sears at

1-800-469-4663. WHERE TO GET

WARRANTY SERVICE: Warranty ser-

vices or repairs shall be provided at all

Sears service centers. Call

1-800-469-4663.

-11 -

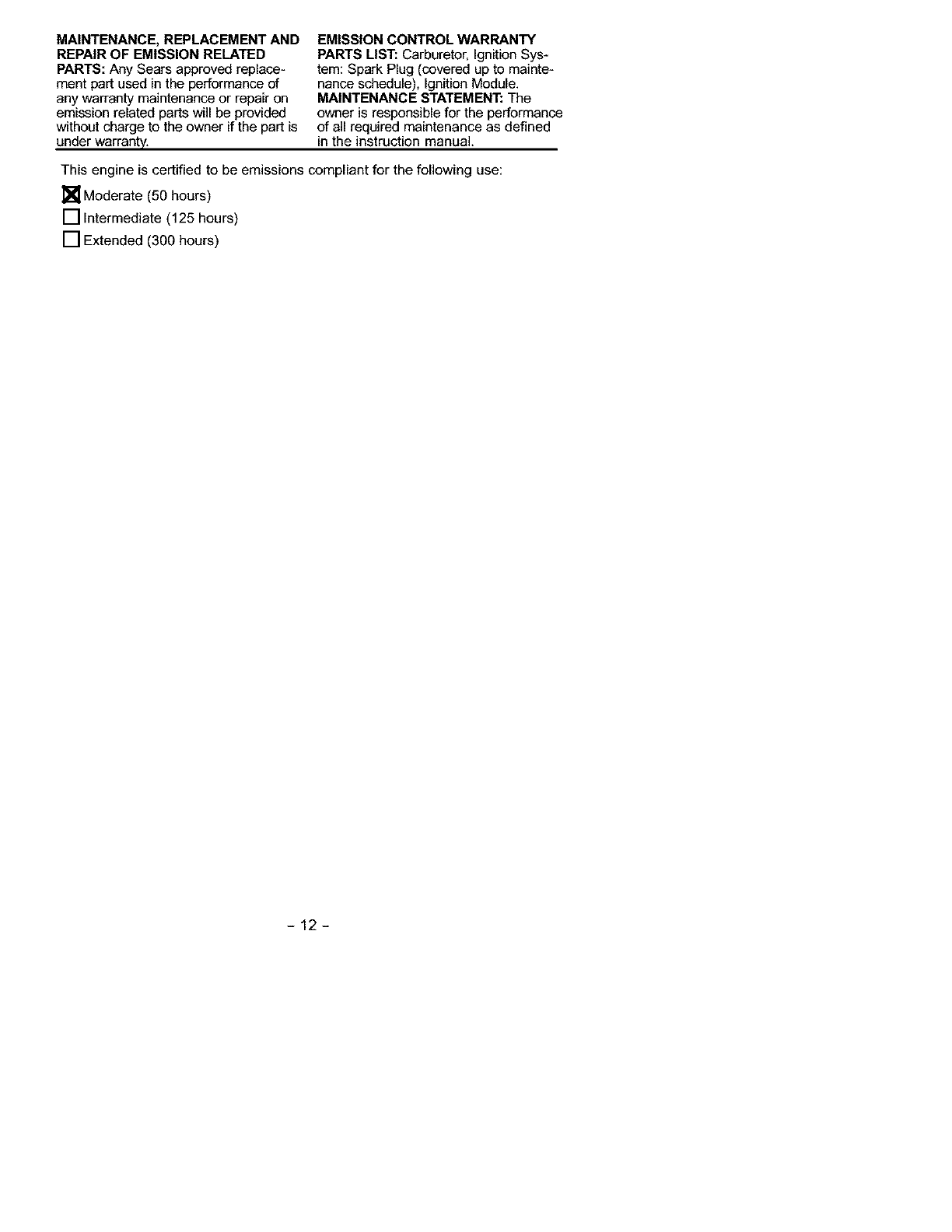

MAINTENANCE, REPLACEMENT AND

REPAIR OF EMISSION RELATED

PARTS: Any Sears approved replace-

ment part used in the performance of

any warranty maintenance or repair on

emission related parts will be provided

without charge to the owner if the part is

under warranty,

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to mainte-

nance schedule), Ignition Module,

MAINTENANCE STATEMENT: The

owner is responsible for the performance

of all required maintenance as defined

in the instruction manual,

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

-12-

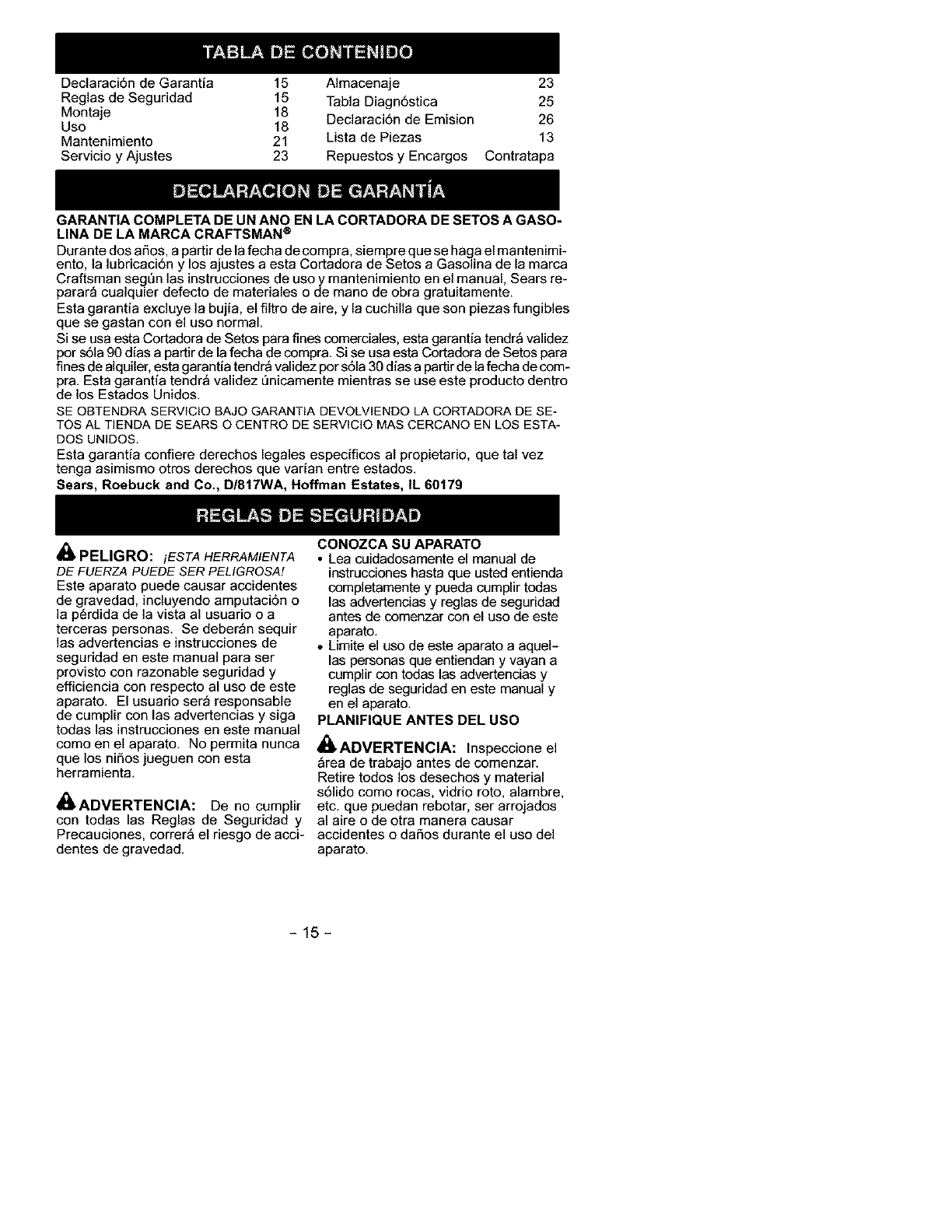

Declaraci6n de Garantia 15 AImacenaje 23

Reglas de Seguridad 15 Tabla Diagn6stica 25

Montaje 18 Declaraci6n de Emision 26

Uso 18

Mantenimiento 21 Lista de Piezas 13

Servicio yAjustes 23 Repuestos y Encargos Contratapa

GARANT|A COMPLETA DE UN ANO EN LA CORTADORA DE SETOS A GASO-

LINA DE LA MARCA CRAFTSMAN ®

Durante dos aSos, a partir de la fecha de compra, siempre que se haga el mantenimi-

ento, la ]ubricaci6n y los ajustes a esta Cortadora de Setos aGasolina de la marca

Craftsman segen las instrucciones de uso y mantenimiento en el manual, Sears re-

parar_ cualquier defecto de materiales ode mano de obra gratuitamente,

Esta garantia excluye la bujia, el filtro de aire, y la cuchilla que son piezas fungibles

que se gastan con el uso normal.

Si se usa esta Cortadora de Setos para fines comerciales, esta garantia tendr_ validez

por sSla 90 dias a partir de la fecha de compra. Si se usa esta Cortadora de Setos para

fines de alquiler, esta garantia tendr_ validez por s61a30 dias a partir de la fecha de com-

pra. Esta garantia tendr_ validez Qnicamente mientras se use este producto dentro

de los Estados Unidos.

SE OBTENDRA SERVICIO BAJO GARANTIA DEVOLVIENDO LACORTADORA DE SE-

TOS AL TIENDA DE SEARS O CENTRO DE SERVIC]O MAS CERCANO EN LOS ESTA-

DOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

PELIGRO: iESTA HERRAMIENTA

DE FUERZA PUEDE SER PELIGROSA!

Este aparato puede causar accidentes

de gravedad, incluyendo amputaci6n o

]a p6rdida de la vista al usuario o a

terceras personas. Se deber_n sequir

]as advertencias e instrucciones de

seguridad en este manual para ser

provisto con razonable seguridad y

efficiencia con respecto al uso de este

aparato. El usuario ser_ responsable

de cumplir con las advertencias y siga

todas las instrucciones en este manual

como en el aparato. No permita nunca

que los niSos jueguen con esta

herramienta.

_ADVERTENClA: De no cumplir

con todas las Reglas de Seguridad y

Precauciones, correr_ el riesgo de acci-

dentes de gravedad.

CONOZCA SU APARATO

• Lea cuidadosamente el manual de

instrucciones hasta que usted entienda

completamente ypueda cumplirtodas

las advertencias y reglas de seguridad

antes de comenzar con el uso de este

aparato.

• Limite el uso de este aparato a aquel-

las personas que entiendan y vayan a

cumplir con todas las advertencias y

reglas de seguridad en este manual y

en el aparato.

PLANIFIQUE ANTES DEL USO

_ADVERTENCIA: Inspeccione el

_rea de trabajo antes de comenzar.

Retire todos los desechos y material

s61ido como rocas, vidrio roto, alambre,

etc. que puedan rebotar, ser arrojados

al aire ode otra manera causar

accidentes o daSos durante el uso del

aparato.

-15-

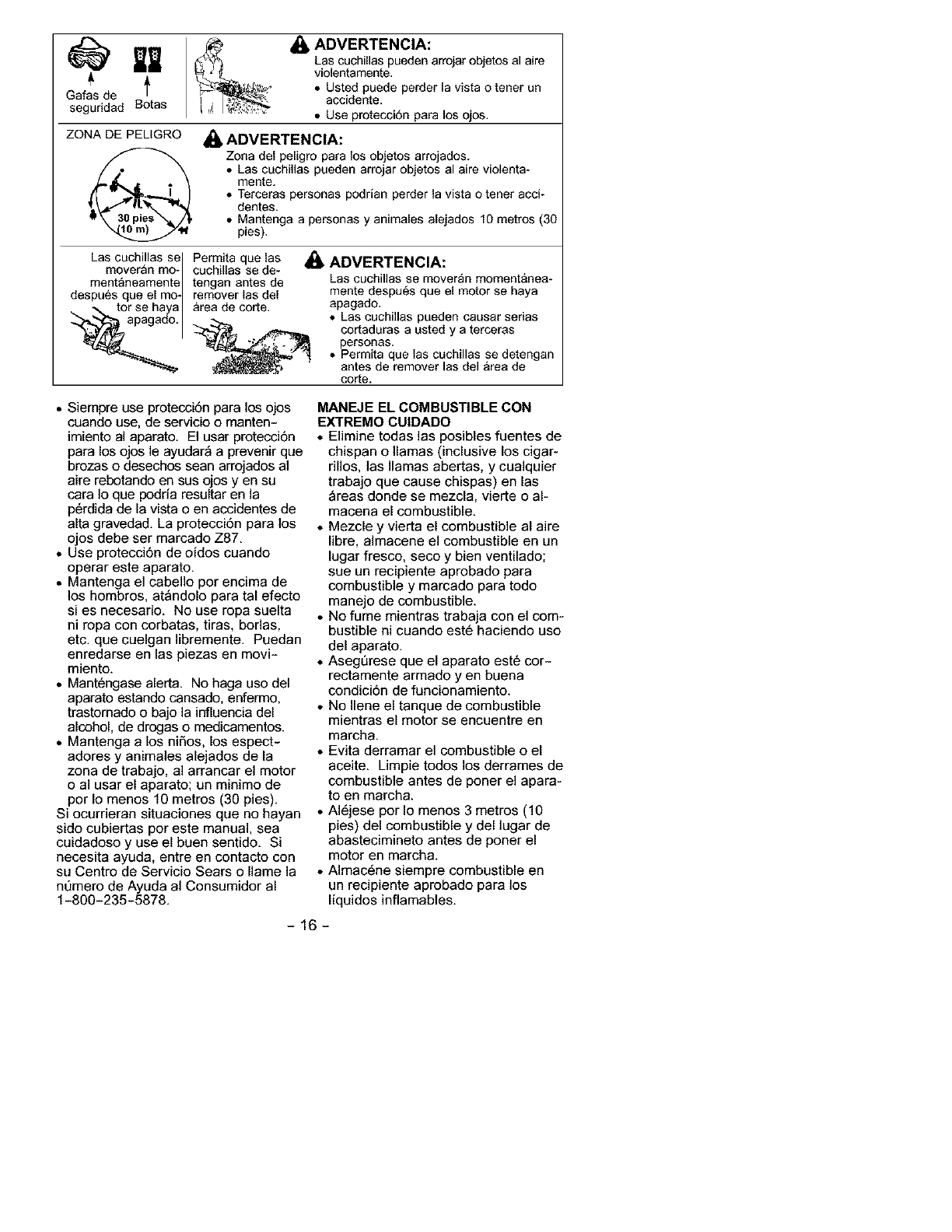

Las cuchillas paeden arrojarobjetos al aire

violentamente.

' • Usted puede perder la vista o tener un

Gafas de i , accidente.

seguridad Botas • Use protecci6n para los ojos.

ZONA DE PELIGRO _, ADVERTENCIA:

Zona del peligro para los objetos arrojados.

• Las cuchillas pueden arrojar objetos al aire violenta-

mente.

• Terceras personas podrian perder la vista o tener acci-

dentes.

• Mantenga a personas y animales alejados 10 metros (30

pies),

Las cuchillas se

moveran mo-

despues que el mo-

mentaneamente

•,. tor se haya I

Permita que las

cuchillas se de-

tengan antes de

remover las del

area de corte.

_, ADVERTENCIA:

Las cachillas se mover_n moment&nea-

mente despu6s que el motor se haya

apagado.

• Las cuchillas peeden causar serias

cortaduras a usted y a terceras

personas.

• Permita qee las cuchillas se detengan

antes de remover las del &rea de

corte.

• Siempre use protecci6n para los ojos

cuando use, de servicio o manten-

imiento al aparato. El usar protecci6n

para los ojos le ayudar_ a prevenir que

brozas o desechos sean arrojados al

aire rebotando en sus ojos yen su

cara Io que podria resultar en la

p6rdida de la vista o en accidentes de

alta gravedad. La protecci6n para los

ojos debe ser marcado Z87.

• Use protecci6n de oidos cuando

operar este aparato.

• Mantenga el cabello per encima de

los hombres, at_ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, bodas,

etc. que cuelgan libremente. Puedan

enredarse en las piezas en movi-

miento.

• Mant6ngase alerta. No haga use del

aparato estando cansado, enfermo,

trastomado o bajo la influencia del

alcohol, de drogas o medicamentos.

• Mantenga a los nifios, los espect-

adores y animales alejados de la

zona de trabajo, al arrancar el motor

o al usar el aparato; un minimo de

por Io menos 10 metros (30 pies).

Si ocurrieran situaciones que no hayan

side cubiertas per este manual, sea

cuidadoso y use el buen sentido. Si

necesita ayuda, entre en contacto con

su Centro de Servicio Sears o Ilame la

ntTmero de Ayuda al Consumidor al

1-800-235-5878.

MANEJE EL COMBUSTIBLE CON

EXTREMO CUIDADO

• Elimine todas las posibles fuentes de

chispan e llamas (inclusive los cigar-

rillos, las llamas abertas, y cualquier

trabajo que cause chispas) en las

_reas donde se mezcla, vierte o ak

macena el combustible.

• Mezcle y vierta el combustible al aire

libre, almacene el combustible en un

lugar fresco, seco y bien ventilado;

sue un recipiente aprobado para

combustible y marcado para todo

manejo de combustible.

• No fume mientras trabaja con el com-

bustible ni cuando est6 haciendo uso

del aparato.

• Asegt]rese que el aparato est6 cor-

rectamente armado yen buena

condici6n de funcionamiento.

• No Ilene el tanque de combustible

mientras el motor se encuentre en

march&

• Evita derramar el combustible o el

aceite. Limpie todos los derrames de

combustible antes de poner el apara-

to en marcha.

• AI6jese por Io menos 3 metros (10

pies) del combustible y del lugar de

abastecimineto antes de porter el

motor en march&

• Almac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

-16-

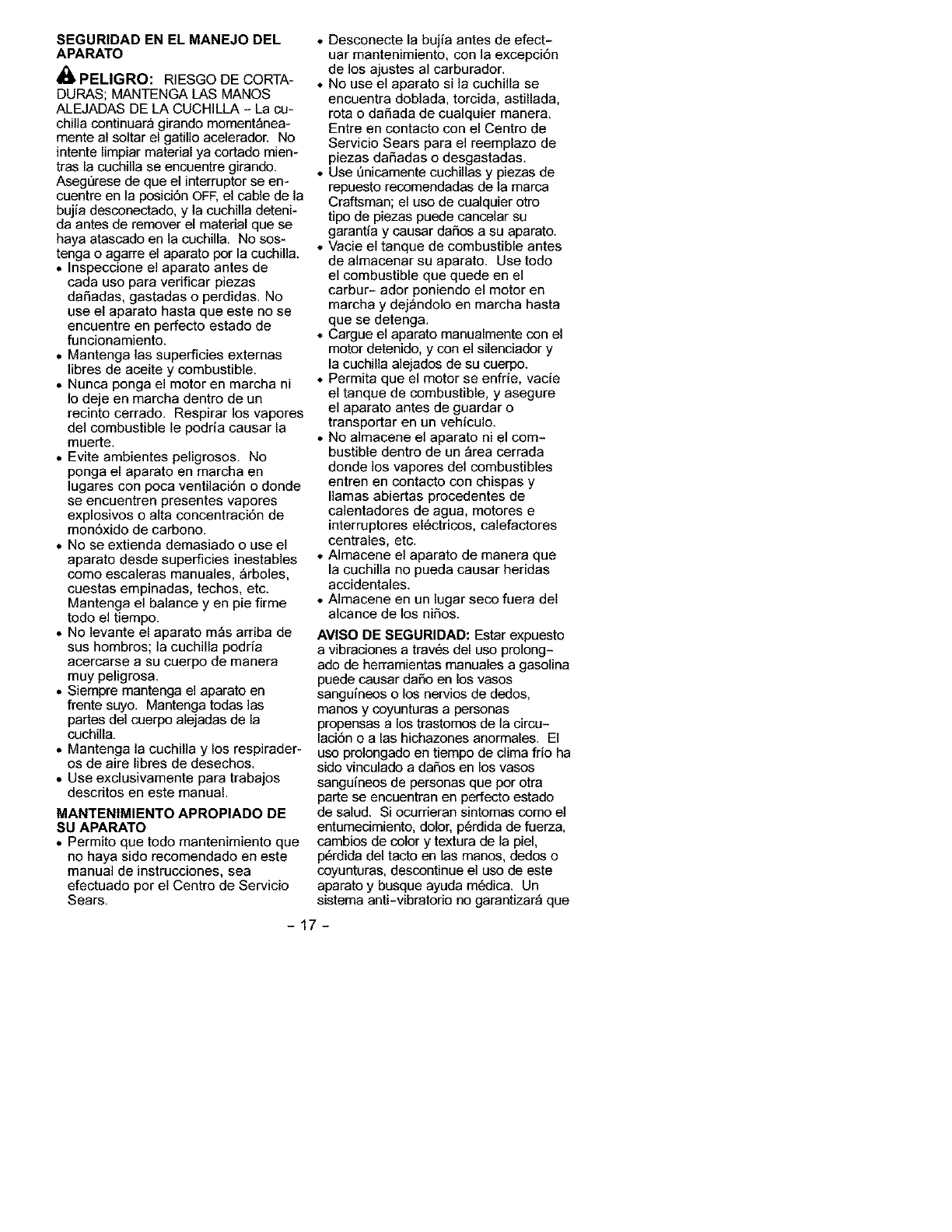

SEGURIDAD EN EL MANEJO DEL

APARATO

PELIGRO: RIESGO DE CORTA-

DURAS; MANTENGA LAS MANOS

ALEJADAS DE LA CUCHILLA - La cu-

chilla continuar_ girando moment_nea-

mente al soltar el gatillo acelerador. No

intente limpiar material ya cortado mien-

tras la cuchilla se encuentre girando.

Asegt]rese de que el interruptor se en-

cuentre en la posici6n OFF, el cable de la

bujia desconectado, y la cuchilla deteni-

da antes de remover el material que se

haya atascado en la cuchilla. No sos-

tenga o agarre el aparato por la cuchilla.

• Inspeccione el aparato antes de

cada use para verificar piezas

daSadas, gastadas o perdidas. No

use el aparato hasta que este no se

encuentre en perfecto estado de

funcionamiento.

• Mantenga las superficies extemas

libres de aceite y combustible.

• Nunca ponga el motor en marcha ni

Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible le podria causar la

muerte.

• Evite ambientes peligrosos. No

ponga el aparato en marcha en

lugares con poca ventilaci6n o donde

se encuentren presentes vapores

explosivos o alta cencentraci6n de

mon6xido de carbono.

• No se extienda demasiado o use el

aparato desde superficies inestables

come escaleras manuales, _rboles,

cuestas empinadas, techos, etc.

Mantenga el balance yen pie firme

todo el tiempo.

• No ]evante el aparato m_s arriba de

sus hombros; la cuchilla podria

acercarse a su cuerpo de manera

muy peligrosa.

• Siempre mantenga el aparato en

frente suyo. Mantenga todas las

partes del cuerpo alejadas de la

cuchilla.

• Mantenga la cuchilla y los respirader-

os de aire libres de desechos.

• Use exclusivamente para trabajos

descritos en este manual.

MANTENIMIENTO APROPIADO DE

SU APARATO

• Permito que todo mantenimiento que

no haya sido recomendado en este

manual de instrucciones, sea

efectuado per el Centro de Servicio

Sears.

•Desconecte la bujia antes de efect-

uar mantenimiento, con la excepci6n

de los ajustes al carburador.

• No use el aparato si la cuchilla se

encuentra doblada, torcida, astillada,

rota o daSada de cualquier manera.

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Use L_nicamentecuchillas y piezas de

repuesto recomendadas de la marca

Craftsman; el uso de cualquier otro

tipo de piezas puede cancelar su

garantfa y causar daSos a su aparato.

• Vacie el tanque de combustible antes

de aimacenar su aparato. Use todo

el combustible que quede en el

carbur- ador poniendo el motor en

marcha y dej_ndolo en marcha hasta

que se detenga.

• Cargue el aparato manualmente con el

motor detenido, y con el silenciador y

la cuchilla alejados de su cuerpo.

• Permita que el motor se enfrie, vacie

el tanque de combustible, y asegure

el aparato antes de guardar o

transportar en un vehiculo.

• No almacene el aparato ni el com-

bustible dentro de un _rea cerrada

donde los vapores del combustibles

entren en contacto con chispas y

llamas abiertas procedentes de

calentadores de agua, motores e

interruptores el6ctricos, calefactores

centrales, etc.

• AImacene el aparato de manera que

la cuchilla no pueda causar heridas

accidentales.

• AImacene en un lugar seco fuera del

alcance de los niSos.

AVISO DE SEGURIDAD: Estar expuesto

a vibraciones a trav6s del use prolong-

ado de herramientas manuales a gasolina

puede causar daSo en los vasos

sangufneos o los nervios de dodos,

manos y coyunturas a personas

propensas a los trastomos de la circu-

laci6n o alas hichazones anormales. El

uso prolongado en tiempo de clima frfo ha

sido vinculado a daSos en los vases

sangufneos de personas que per otra

parte se encuentran en perfecto estado

de salud. Si ocurrieran sintomas como el

entumecimiento, dolor, p6rdida de fuerza,

cambios de color y textura de la piel,

p6rdida del tacto en las manos, dodos o

coyunturas, descontinue el uso de este

aparato y busque ayuda m6dica. Un

sistema anti-vibratorio no garantizar_ que

-17-

se eviten tales problemas. Los usuarios

que operan herramientas de fuerza de

manera prolongada y regular, deber_n

vigilar de cerca su condici6n fisica y la

condici6n de su aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos

de California 4442 y 4443. Todas las

tierras forestadas federales, m_s los

estados de California. Idaho, Maine,

Minnesota, Nueva Jersey. Washington.

y Oreg6n, requieren por ley que

muchos motores de combusti6n

interna est6n equipados con rejilla

antichispa. Si usted usa una cortadora

de setos en un estado y otra Iocalidad

donde existen tales regla- mentos,

usted tiene la responsabilidad juridica

de mantener estas piezas en correcto

estado de funcionamiento. De Io

contrario, estar_ en infracci6n de la ley.

Para el uso normal del dueSo de la

casa, el silenciador y la rejilla

antichispa no requerir_n ningQn

servicio. Despu6s de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

CONTENIDO DE LA CAJA

Usa la siguiente lista para virificar que

todas las piezas hayan sido incluidas:

Modelo 358.795750

• Cortadora de setos

• Aceite de motor a 2 tiempos

• Guantes

• Rastrillo de setos

AVlSO: Es normal oir que el filtro de

combustible golpetee cuando el tanque

se encuentre vacio.

MONTAJE

El aparato viene completamente arma-

do; no hay necesidad de montaje.

CONOZCA SU CORTADORA DE SETOS

LEA ESTE MANUAL DE ]NSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

COMENZAR A USAR ESTE APARATO. Compare las ilustraciones con su aparato

para familiarizarse con la ubicaci6n de los varios controles y ajustes, Guarde

este manual para uso futuro,

Silenciador Interrupter

ON/OFF Cierre del Acelerador

Protector de mano Abertura de

Bombeador

INTERRUPTOR ON/OFF

Se usa el ]NTERRUPTORON/OFF para

detener el motor. Para detener el motor,

mueva el interruptor ala posici6n OFF.

CEBADOR

El CEBADOR ayuda a suministrar

combustible al motor para facilitar el

arranque cuando el motor est_ frio.

Accione el cebador moviendo la palanca

a la posici6n deseada. Yea la secci6n

ARRANQUEDEL MOTOR para obtener la

informaci6n completa sobre el arranque

del motor.

Acelerador

G_illo

Acelerador

Cebador Tapa deltanque

de combustible

BOMBEADOR

El BOMBEADORes usado para remover

aire de el carburador y de las lineas de

combustible y las Ilena de mezcla de

combustible. Esto le permite poner el

motor en marcha con menos tirones de

la cuerda de arranque. Active el

bombeador apret_ndolo y huego

dej_ndo que retome su forma original.

GATILLO ACELERADOR

El GATILLOACCELERADOR controla la

velocidad del motor. Apriete el gatillo

para mbxima velocidad; suelte el gatillo

para volver a la marcha lent&

-18-

_ADVERTENCIA: El silenciador

es extremadamente caliente durante el

uso y despu6s de usar el aparato. No

toque el silenciador ni permita que el

material combustible tal come gasolina

o hierba seca hagan contacto.

ANTES DE PONER EN MARCHA EL

MOTOR

ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el

combustible en las reglas de seguridad

antes de comenzar. Si no comprende

las reglas de seguridad, no intente

abastecer el aparato de combustible.

Llame al nt]mero 1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

_ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est_ habilitado para funcio-

nar con gasolina sin plomo. Antes de

comenzar con el uso, se deber_ mez-

clar la gasolina con un aceite de sint6-

tico de buena calidad para motores de

2 tiempos enfriados a aire. Recomen-

damos el aceite de sint6tico de la mar-

ca Craftsman. Mezcle la gasolina con

el aceite en la proporciSn 40:1. Se ob-

tiene una proporci6n de 40:1 mezclan-

do 3,2 onzas de aceite con cada galSn

de gasolina sin plomo. Se incluye con

esta aparato un recipiente de 3,2 on-

zas de aceite. Adiera el contenido en-

tero de este recipiente en 1 galSn de

gasolina para alcanzar la mezcla apro-

piada del combustible. NO USE aceite

para autom6viles ni para barcas. Estos

aceites dafiar_n el motor. AI mezclar el

combustible, siga las instrucciones im-

presas en el recipiente.

Una vez haya aSadido el aceite a la

gasolina, agite al recipiente breve-

mente para asegurar que el combus-

tible est6 completamente mezclado.

Siempre lea y siga las instrucciones de

seguridad que tienen que ver con el

combustible antes de abastecer el

aparato.

IMPORTANTE

La experiencia indica que los combus-

tibles mezclados con alcohol (los

]lamados gasohol o los que tienen

etanol o metano0 pueden atraer la hu-

medad, Io que puede causar la

separaci6n y la formaci6n de _cidos

durante el almacenaje. La gasolina

_cida puede daSar el sistema de

PARA DETENER EL MOTOR

•Para detener el motor, mueva el inter-

ruptor ON/OFF a la posici6n OFF,

ANTES DE PONER EN MARCHA EL

MOTOR

• Abastezca el motor. AI6jese per Io me-

nos 3 metros (10 pies) del _rea de

abastecimiento.

• Sostenga el aparato en el suelo en la

posici6n de arranque como se ilustra.

Apoye el aparato de manera que la cu-

chilla no Ilegue al suelo y alejada de

_rboles, arbustos, espectadores, etc.

combustible del motor durante el

almacenaje. Para evitar problemas

con el motor, deber_ vaciarse el

sistema de combustible antes de

almacenar el aparato por 30 dias o

m_s. Vacie el tanque de combustible,

ponga el motor en marcha y d6jelo en

marcha hasta que las lineas de

combustible y el carburador queden

vacJos. Use combustible fresco la

pr6xima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de haceda puede

provocar dafios permanentes.

Vea la secciSn de ALMACENAJE para

informaci6n adicionaL

INSTRUCCIONES DE USO

PUNTOS IMPORTANTES

• Use la minima velocidad necesaria para

cortar con eficacia y para el

funcionamiento 6ptimo de la cortadora

de setos.

• Nunca intente utilizar esta cortadora

para cortar setos que tengan ramas con

di_metres superiores a 7/16 de pulgada.

POSICION DE USO

Protecci6n

de oidos para los ojos

-19-

PARA ARRANCAR CON MOTOR

FRIO (o motor caliente despu6s de

quedar sin combustible)

Cierre del

Acelerador.

GaSIIo

Acelerador _

Abertura del Cierre

del Acelerador

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Accione el cierre del acelerador si-

guiendo las siguientes instrucciones:

•presione la pieza de abertura

del cierre del acelerador;

• apriete y sostenga el gatillo

acelerador;

• presione y sostenga el cierre

del acelerador;

• suelte el gatillo acelerador

AVlSO: Mantenga el cierre del acelera-

dor accionado hasta que el motor

arranca.

ON OFF

_ _ Interruptor

3, Oprima lentamente el bombeador 6

veces,

4, Mueva la palanca del cebador a la

posici6n FULL CHOKE.

Bombeador

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor suene como si est6 intentan-

do arrancar, pero no tire de la cuer-

da m_s de 6 veces.

6. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

7. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque, pero no m_s de 6

tirones. AVISO: Si el motor no ar-

ranca despu6s del sexto tir6n de la

cuerda de arranque (con la palanca

del cebador en la posici6n HALF

CHOKE), verifique que el interruptor

ON/OFF est_ en la posici6n ON.

Mueva la palanca del cebador a la

posici6n FULL CHOKE y oprima el

bombeador 6 veces; tire firmemente

del mango de la cuerda de arran-

que otras 2 veces. Mueva la palan-

ca del cebador a la posici6n HALF

CHOKE y tire de la cuerda de arran-

que hasta que el motor se ponga

en marcha, pero no m_s de 6

veces. Si el motor no arranca, pro-

bablemente se encuentre ahogado.

Proceda con la secci6n ARRANQUE

DE MOTOR AHOGADO.

8. Una vez que el motor arranca, per-

mita que el motor marche por 10

segundos, luego mueva la palanca

del cebador a la posici6n OFF

CHOKE. Permita que el motor

marche por otros 30 segundos con

la palanca en la posici6n OFF

CHOKE, entonces suelte el cierre

del acelerador apretando y luego

soltando el gatillo acelerador.

AVIS0: Si el motor se cala con la

palanca del cebador en la posici6n

OFF CHOKE, mueva la palanca a la

posici6n HALF CHOKE y tire de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_s de 6 tirones.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Oprima lentamente el bombeador 6

veces.

3. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

4. Accione el cierre del acelerador

como se instruye el la secci6n AR-

RANQUE DE MOTOR.

AVlSO: Mantenga el cierre del acelera-

dor accionado hasta que el motor

arranca.

5. Tire firmemente de la cuerda de ar-

ranque hasta que el motor se pon-

ga en march& pero no m_s de 5

veces.

- 20 -

6. Permita que el motor marche por 10

segundos, luego, mueva la palanca

del cebador a la posici6n OFF

CHOKE.

7. Suelte el cierre del acelerador apre-

tando y soltando el gatillo acelera-

dor.

AVlSO: Si el motor no se ha poesto en

march& tire de la cuerda de arranque

otras 5 veoes, Si el motor no se pone

en march& probablemente se encuentre

ahogado. Proceda con la secci6n

ARRANQUEDE MOTORAHOGADO.

ARRANQUE DE MOTOR AHOGADO

Un motor que se encuentra ahogado se

podr_ poner en marcha moviendo el

interruptor ON/OFF a la posici6n ON y la

palanca del cebador ala posici6n OFF

CHOKE accione el cierre del acelerador

como se muestra en la secci6n PAPA

ARPANCAR CON MOTOR FRIO; luego, tire

de la cuerda de arranque para aclarar el

motor del exceso de combustible. Que el

motor se ponga en marcha podr_

significar que se tire de ]a cuerda de

arranque muchas veces, dependiendo

cu_n ahogado se encuentre el motor.

Si el motor no arranca despu6s de este

procedimiento, vea la TABLA

DIAGNOSTICAo Ilame al

1-800-235-5878.

RESPONSABILIDAD DEL USUARIO

ADVERTENCIA: Aseg0rese de que el interruptor ON/OFF est_ en

posici6n OFF ydesconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CU|DADO Y MANTENIMIENTO

Verifique que no haya piezas ni fijadores sueltos

Verifique que no haya piezas da6adas o qastadas

Inspeccione y limpie el aparato y las placas

Limpie el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambie la bujia

Cambie el filtro de combustible

RECOM ENDACIONES GENERALES

La garantia de este aparato no cubre

piezas que hayan sido sometidas a la

negligencia ni al maltrato del usuario.

Para recibir el valor completo de la

garantia, el usuario deber_ mantener el

aparato como se instrye en este

manual. Ser_ necesario hacer varios

ajustes peri6dicos para mantener el

aparato apropiadamente.

VERIFICAR QUE NO HAYA PIEZAS

N| FIJADORES SUELTOS

•Cubierta de la bujia

° Filtro de aire

° Tomillos de la caja

VERIFICAR QUE NO HAYA

PIEZAS DANADAS O GASTADAS

Entre encontacto con el Centro de

Servicio Sears para el reemplazo de

piezas da_adas o gastadas.

CUANDO HACER

Antes de cada uso

Antes de cada uso

Despu6s de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

Anualmente

• Interruptor ON/OFF - AsegDrese de

que el interruptor ON/OFF funcione

correctamente coloc_ndolo en la

posici6n OFF. AsegDrese de que el

motor se detenga; luego, vuelva a

arrancar el motor y continue.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o p6rdidas en el tanque de

combustible.

INSPECCIONE Y LIMPIE EL

APARATO Y LAS PLACAS

• Antes de que cada uso y despu6s de

que cada uso, inspeccione el aparato

completa para saber si hay piezas

flojas o daSados.

• Despu6s de que cada uso, limpie el

aparato y sus placas usando u trapo

h6medo con detergente suave.

• Seque el aparato con un trapo limpio

y seco.

-21 -

LIMPIE EL FILTRO DE AIRE

Tapa del

Filtrode Aire

/

aire Tornillo

Limpie el filtro de aire:

Los filtros de aire sucios disminuyen la

vida etil y el rendimiento del motor e

incrementan el consumo de

combustible y de emiciones nocivas.

Limpie siempre el filtro de aire despu6s

de cada 5 horas de uso,

1, Limpie la tapa y la superficie alrede-

dor de la tapa para evitar que caiga

suciedad o desechos en el carbura-

dor cuando se saque la tapa,

2, Retire las piezas como se ilustra.

AVISO: Para evitar peligro de incendio y

de emiciones evaporativas nocivas, no

limpie el flltro de aire con gasolina ni cu-

alquier otro solvente inflammable.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al fil-

tro; exprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

INSPECCIONE EL SILENCIADOR Y

LA REJILLA ANTICHISPA

AVISO: LA REJILLA ANTICHISPA EN

ESTE APARATO NO SE LE DA SERVlCIO.

Para el uso normal del dueSo de la

casa, el silenciador y la rejilla antichispa

no requerir_n ningDn servicio. Despu6e

de 50 horas de ueo, recomendamos que

al silenciador sea substituido por un

Centro de Servicio Sears.

CAMBIE LA BUJIA

Deber_ cambiarse la bujia anualmente

para asegurarse que el motor arranque

f_cilmente y tenga un mejor

rendimiento. Ajuste la separaci6n de

los electrodos a 0,025 de pulgada. El

encendido es fijo e inalterable.

1. Gire y saque la cubierta de la bujia.

2. Retire la bujia del cilindro y des6-

chela.

3. C&mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 3/4 de pulgada.

4. ]nstale nuevamente la cubierta de

la bujia.

CAMBIE EL FILTRO BE

COMBUSTIBLE

Para cambiar el filtro de combustible,

vacie por completo el tanque de com-

bustible, entonces, remueva la tapa y

retentor del tanque. Tire del filtro en el

tanque y remu6valo de la linea de

combustible. Instale un filtro de

combustible nuevo en la linea de

combustible y vuelva a instalar las

piezas.

Filtro de

Combustible

Linea de Combustible

- 22 -

_ADVERTENCIA: Desconecte la

bujia antes de realizar mantenimiento,

servicio, o ajustes, excepto de ajustes

del carburador.

Recemendamos que todo servicio y

ajuste no descrito en este manual sea

efectuado per su Centro de Servicio

Sears.

AJUSTE AL CARBURADOR

_ADVERTENClA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lent& La cuchilla se mow

er_ durante la mayor parte de este pro-

cedimiento. Use su equipo protector y

observe todas las precaudones de se-

guridad. AI hacer ajustes, utilice un

destornillador corto para mantener sus

manes detr_s del protector de mano y

]ejos de la cuchilla. Despu6s de flnali-

zar con el procedimiento de ajuste, la

cucHlla deber_n parar de moverse

mientras el motor se encuentra a la ve-

]oddad de marcha lent&

El carburador ha sido ajustado cuida-

dosamente en la f_brica. Posiblemente

sea necesario hacer ajustes si se nota

cualquiera de las siguientes condi-

clones:

•El motor no funciona en marcha lenta

cuando se suelta el acelerador.

• La cuchilla se mueve en marcha lent&

Mantenga a otras personas alejadas

de la zona en donde se encuentre ha-

dendo ajustes de marcha lent&

Haga los ajustes mientras el aparato

descansa en una superficie plana libre

de escombros que puedan enredarse

en la cuchilla de la cortadora de setos.

Si el carburador no se ajusta de forma

apropiada puede causar graves herP

das al usuario u otras personas. Man-

tenga tedas las partes de su cuerpo ale-

jadas de la cuchilla y del silendador.

Marcha Lenta

Deje el motor en marcha lent& Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cuchil-

la se muevan (la marcha lenta es de-

masiado) o que el motor se ahogue (la

marcha lenta es demasiado lenta).

•Gire el tornillo de marcha lenta hada la

derecha para aumentar las revolu-

dories si el motor se ahoga o se para.

• Gire el torniilo de marcha lenta hada

la izquierda para redudr las revolu-

clones si la cuchilla permanederan

movi6ndose mientras el motor se en-

cuentra en marcha lent&

,1= _

IllADVERTENCIA: Vuelva a verifi-

car la marcha lenta despu6s de cada

ajuste. La cuchilla no deber_n mow

erse cuando el motor se encuentra en

marcha lenta para asf evitar graves

heridas al usuario o a otras personas.

Tornillo de Ajuste de

la Marcha Lenta

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears, o Ilame a

nuestro tel6fono de ayuda al consumi-

dor al 1-800-235-5878.

ADVERTENCIA: Realice los

siguientes pasos despu6s de cada uso:

• Permita que el motor se enfde y fije

bien el aparato antes de guardado o

transportado.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni

llamas abiertas provenientes de

calentadores de agua, motores o

interruptores el6ctricos, calefactores

centrales, etc.

• Guarde el aparato con todos los

protectores en su lugar y col6quelo

de modo que las piezas filosas no

puedan causar heridas por

accidente.

- 23 -

• Guarde el aparato y el combustible

enun lugar seguro y completamente

fuera del alcance de los nifios.

SUPERFICIES EXTERNAS

Prepare el aparato para almacenarlo al

final de la temporada o si no Io va a

usar por m_s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo.

• AImacene en un _rea limpia y seco.

• Limpie todas las piezas y verifique

que no haya dafios. Permita que

piezas dafiadas sean reparadas o

reemplazadas por su Centro de

Servicio Sears.

• Aplique una pequefia cantidad de

aceite alas superficies externas

met_licas, inclusive la cuchilla.

Para apliear aceite a la cuchilla,

haga Io siguiente:

• Detenga el motor y permita que la

cuchilla se detenga por completo.

• AsegDrese de que el interruptor ON/

OFF est_ en posici6n OFF.

• Desconecte el cable de la bujia.

• Aplique una pequefia cantidad de

aceite de m_quina alrededor del borde

de la banda superior como se ilustra.

4_ACEITE

Banda superior//7_._ _

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como

IMPORTANTE, que se reflere al uso de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de USO, bajo

ABASTECIMIENTO DEL MOTORen este

manual.

Los estabilizadores de combustible son

una alternativa aceptable para minimizar

la formaci6n de dep6sitos de gorna du-

rante el almacenaje, ASada estabilizador

a la gasolina en el tanque de combusti-

ble o en el recipiente para almacenar el

mismo, Siga las instrucciones de mezcla

que se encuentran impresas en el

envase. Ponga el motor en marcha y

d6jelo en marcha por unos 5 minutos

despu6s de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

de 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de

combustible. Si no se usa este aceite

de Sears, usted podr_ afiadir estabili-

zador al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharadi-

ta de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la

abertura para la bujia. Lentamente,

tire de la cuerda de arranque de 8 a

10 veces para distribuir el aceite.

• Cambie la bujia por una nueva del tipo

y de la gama de calor recomendados

(vea la secci6n CAMBIE LA BUJIA).

• Limpie el filtro de aire.

• Examine toda el aparato para verificar

que no haya tornilles, tuercas ni per-

nos sueltos. Cambie todas las piezas

dafiadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresno con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada ala pr6xima.

• Cambie el recipiente de gasolina si

6ste se empieza a oxidar.

- 24 -

TABLA DIAGNOST|CA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

SINTOMA

El motor no

arranca.

El motor no

anda en

marcha lente

como debe.

El motor no

acelera, le

falta

3otencia o

se pars bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en o

CAUSA

1. Interruptor ON/OFF est_ en

la posicion OFF.

2. El motor est_ ahogado.

3. El tanque de combustible

est_ vacio.

4. La bujia no esta haciendo

chispa,

5. El combustible no est_

Ilegando al carburador,

6. La compresi6n est_ baja.

1. El carburador requier

ajuste.

2. Las lunes del ciguefial

est_n gastedas.

3. La compresi6n est_ baja.

1. El filtro de aire est& secio,

2. La bujia est_ carbonizada.

3, El carburador requiere

ajuste.

4. Acumulaci6n de Carbon.

5. La compresion est_ baja.

1. El cebador est_ parcial-

mente accionado.

2. La mezcla de combustible

se ha hecbo incorrecta-

mente.

3. El filtro de aire est& sucio.

4. El carburador requiere

ajuste.

1. La mezcla de combustible

esta se he hecho

incorrectamente.

2. Se ha instalado la bujla

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

)eraci6n.

SOLUCION

1. Mueva el interruptor ON/OFF en la

posici6n ON.

2. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

3, Llene el tanque con la mezcla

correcta de combustible.

4. Instale una bujia nueva.

5. Verifique si el filtro de combustible no

est6 sucio; c_mbielo. Verifique si hay

dobleces en la linea de combustible

o si est_ partida; reparela o c_mbiela.

6. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (yea parte trasera del manual),

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y calibre

la separaci6n.

3. Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

5. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Ajuste el cebador.

2. Vaci6 el tanque de combustible y

II_nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el filtro de aire.

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual),

1. Vea "Abastecimiento del Motor" en la

secci6n Uso.

2. Cambie por la bujia correct&

3, Entre en contacto con el Servicio

Sears (vea parte tresera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Si ocurrieran situaciones que no hayan sido cubiertas por este manual, sea

cuidadoso y use el buen sentido. Si necesita ayuda, entre en contacto con su

Centro de Servicio Sears o Ilame la n_mero de Ayuda al Consumidor al

1-800-235-5878.

- 25 -

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se cemplacen en explicar la

garantfa con la que cuenta el sistema

de control de emisi6n en su motor pe-

queffo, modelo 2002-2004, para uso

fuera de carretera. Sears deber_ ga-

rantizar el sistema de control de emi-

si6n en su m_quina de motor pequeffo

para uso fuera de carretera por los per-

[odes de tiempo que explicamos a con-

tinuaci6n y con la cendici6n de que su

m_quina de motor pequeffo para use

fuera de carretera no haya sufrido

ningt]n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y el siste-

ma de ignici6n. Donde exista una con-

dici6n que requiera reparaci6n bajo ga-

rantfa, Sears reparar_ gratis su motor

pequeffo para uso fuera de carretera.

Los gatos cubiertos bajo la garantfa

incluyen el diagn6stico, las piezas y

labor. CUBIERTA DE GARANTIA DEL

FABRICANTE: Si cualquier pieza rela-

cionada con el sistema de emisi6n de

su motor (como hemos enumerado en

la Iista de piezas de control de emisi6n

bajo garantia) se encontrara defectuo-

sa o defectos en el material o en la la-

bor del motor causaran que tal pieza

comenzara a fallar, la pieza ser_ repa-

rada o reemplazada por Sears. GA-

RANTIA DE RESPONSABIMDAD DE

DEL DUENO: Como dueffo de una

m_quina de motor pequeffo para uso

fuera de carretera, usted ser_ respons-

able por el mantenimiento adecuado

en los perfodos previamente progra-

mados y enumerados en su manual de

instrucciones. Sears recomienda que

guarde todos los recibos que indiquen

que se ha desempeffado mantenimien-

to en su m_quina de motor pequeffo

para use fuera de carretera, pero

Sears no podr_ negar el servicio bajo

garantfa _nicamente a causa de la fal-

ta de recibos o por el incumplimiento

de su parte en asegurarse que el man-

tenimiento programado haya sido de-

sempeffado. Come dueffo de una

m_quina de motor pequeffo para uso

fuera de carretera, usted deber_ contar

con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m_quina de motor pequeffo para

use fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, medificaciones no

aprobadas o el uso de piezas que no

hayan sido fabricadas o aprobadas por

el fabricante original del equipo. Es re-

sponsabilidad suya el Ilevar su m_qui-

na de motor pequeffo para uso fuera

de carretera aun centro de reparaci6n

autorizado Sears tan pronto como se

presente el problema. Las repara-

clones bajo garantfa deber_n ser com-

pletadas en un periodo de tiempo ra-

zonable, que no exceda los 30 dfas.

Si cuenta usted con alguna pregunta

en relaci6n asus derechos y respon-

sabilidades de garantfa, usted deber_

comunicarse con su distribuidor autori-

zado del servicio m_s cercano o Ilamar

a Sears al 1-800-469-4663. FECHA

DEL COMIENZA DE LA GARANTIA:

El perfodo de garantfa comienza en la

fecha de compra de la m_quina de mo-

tor pequeffo para uso fuera de carret-

era. DURACION DE LAGARANTIA:

Esta garantia cuenta con un pedodo

de duraci6n de dos afros comenzando

en la fecha inicial de compra. QUE

CUBRE LA GARANTIA: REPARA-

ClON O REEMPLAZO DE PIEZAS.

La reparaci6n o el reemplazo de cual-

quier pieza garantizada ser_n de-

sempeffados y ofrecidos al dueffo sin

costo alguno en un distribuidor autori-

zado del servicio Sears. Si cuenta

usted con alguna pregunta en relaci6n

a sus derechos y responsabilidades de

garantia, usted deber_ comunicarse

con su distribuidor autorizado del servi-

cio m_s cercano o Ilamar aSears al

1-800-469-4663. PERIODO DE GA-

RANTIA: Cualquier pieza garantizada

que no est6 programada para ser re-

emplazada come parte del mantenimi-

ento requeride, o que est6 programada

6nicamente para inspecci6n regular

para efectos de "reparaci6n o reempla-

zo si fuera necesario" deber_ garanti-

zarse por un perfodo de dos afros. Cu-

alquier pieza garantizada que est6 pro-

gramada para ser reemplazada como

parte del mantenimiento requerido

deber_ estar garantizada por el perfo-

do de tiempo que comienza en la fe-

- 26 -

cha de compra inicial hasta la fecha

del primer reemplazo programado para

dicha pieza. DIAGNOSTICO: No se

deber_ cobrar al due5o ningen tipo de

cargos por la labor de diagn6stico la

cual determine que una pieza garanti-

zada se encuentra defectuosa si el tra-

bajo de diagn6stico ha sido de-

sempeSado por un distribuidor autori-

zado del servicio Sears. DANOS POR

CONSECUEClA: Sears podr_ ser re-

sponsable de daSos ocurridos a otras

piezas del motor causados per ]a falla

de una pieza garantizada que se en-

cuentre bajo el periodo de garantia.

QUE NO CUBRE LA GARANTIA: To-

das las fallas causadas per el abuse,

negligencia o mantenimiento inapropia-

do no est_n cubiertas. PIEZAS ANA-

DIDAS O MODIFICADAS: El use de

piezas a_adidas o la modificaci6n de

piezas podr_n servir como base para

que se anule la reclamaci6n de ga-

rantia. La 9arantia de Sears no se re-

sponsabiliza por el mal funcionamiento

debido al use de piezas a_adidas o de

piezas modificadas. COMO ENTA-

BLAR UNA RECLAMACION: Si cuen-

ta usted con alguna pregunta relacio-

nada con sus derechos yresponsabili-

dades de garantia, usted deber_ entrar

en contacto con su distribuidor autori-

zado del servicio Sears m_s cercano o

Ilamar a Sears al 1-800-469-4663.

DONDE OBTENER SERVICIO DE

GARANTIA: Servicio oreparaciones

bajo garantia deber_n ser provistas en

todos los distribuidors autorizado del

servicio Sears. Per favor comun-

iquese al 1-800-469-4663. MANTEN-

IMIENTO, REEMPLAZO Y REPARA-

ClON DE PIEZAS RELACIONADAS

CON LA EMISION: Cualquier pieza de

repuesto Sears aprobada y utilizada en

el desempeSo de cualquier servicio de

mantenimiento o servicio de reparaci6n

bajo garantia de piezas relacionadas

con la emisi6n ser_ provisto sin costo

alguno al dueSo si ]a pieza se encuen-

tra bajo garantia, LISTA SE PIEZAS

DE CONTROL DE EMISION GARAN-

TIZADAS: Carburador, Sistema de ]g-

nici6n: Bujia (cubierta hasta la fecha

de mantenimiento programada), M6du-

Io de Ignici6n. DECLARAClON DE

MANTENIMIENTO: El dueSo es re-

sponsable de adquirir todo el manten-

imiento requerido como Io define en el

manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los use

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

- 27 -
